前言

随着夏天的到来，手持小风扇作为每年的经典项目，都会带来差异化的产品，引领风扇潮流。充电头网采购了几素推出的手持小风扇，这款小风扇为折叠设计，可放在桌面使用。风扇设有LED屏幕，支持电池百分比显示，风力挡位显示功能。

风扇设有轻触电源开关和滑动电源开关，滑动电源开关可以关闭风扇供电，防止误触打开风扇。这款风扇内置5000mAh锂电池，支持使用USB-C接口供电，最长续航时间可达19.5小时，满足多日使用。下面就带来几素手持小风扇的拆解，一起看看内部的设计和用料。

此前充电头网还拆解过几素超薄桌面小风扇，欢迎查阅。

几素手持小风扇开箱

包装盒正面印有产品品牌、型号、外观等。

背面印有产品中英文版参数信息。

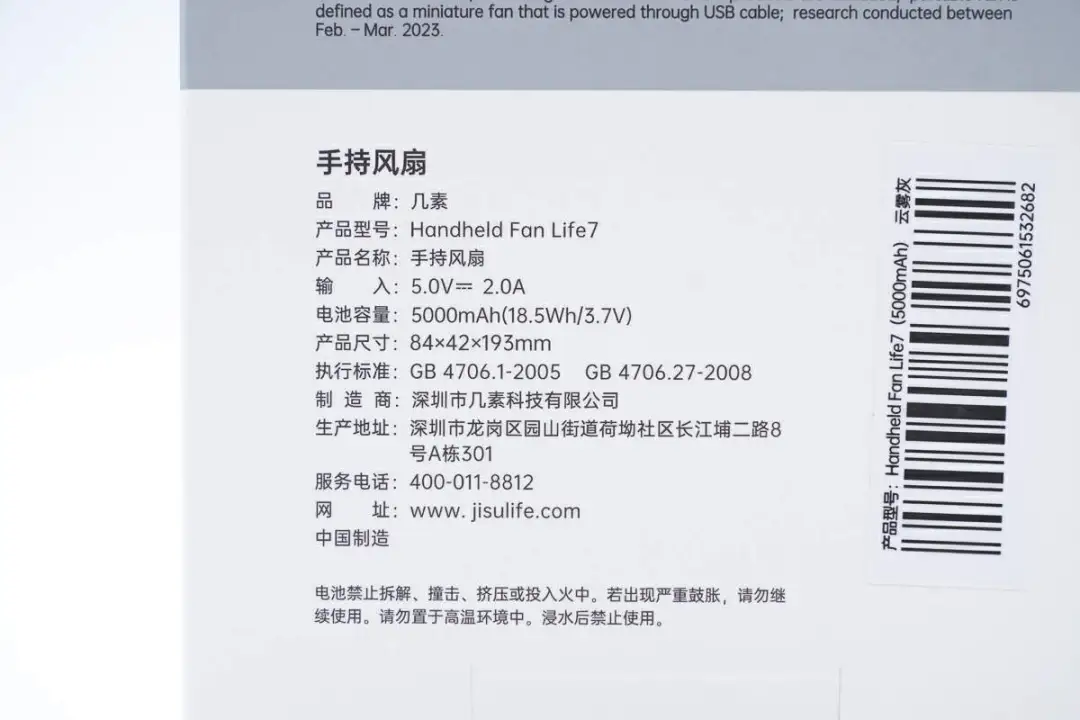

包装盒上参数特写，下面到产品实物展示环节再介绍。

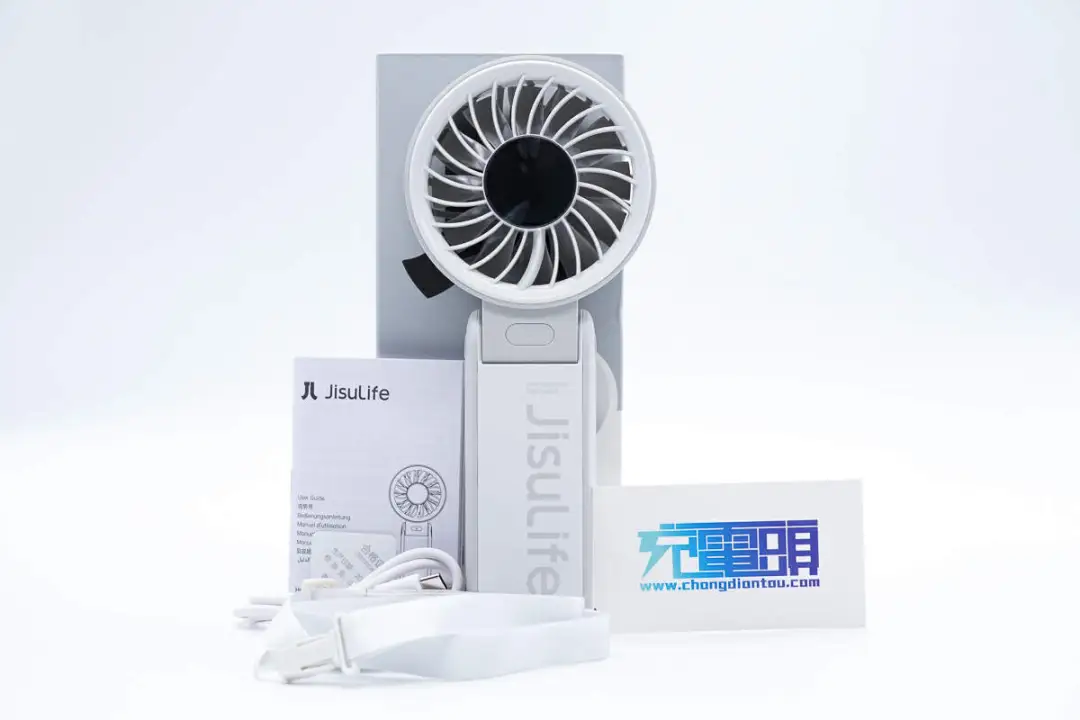

包装内含几素手持风扇、充电线、提绳、使用说明书以及合格证。

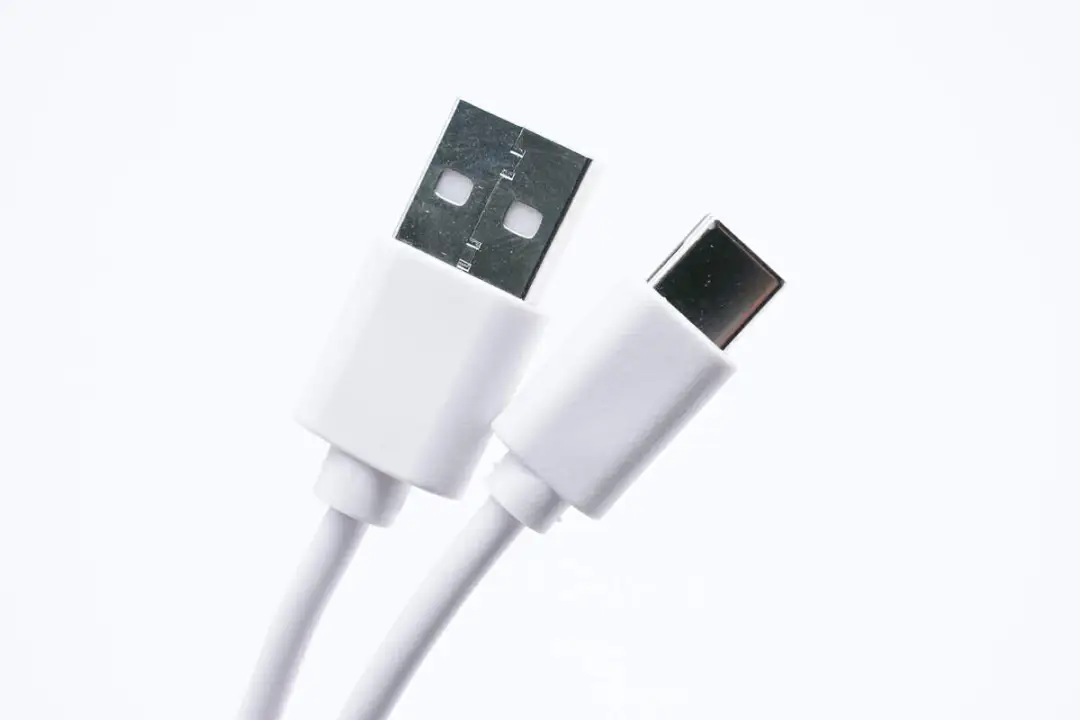

附带数据线为USB-A to USB-C线，常规白色配线。

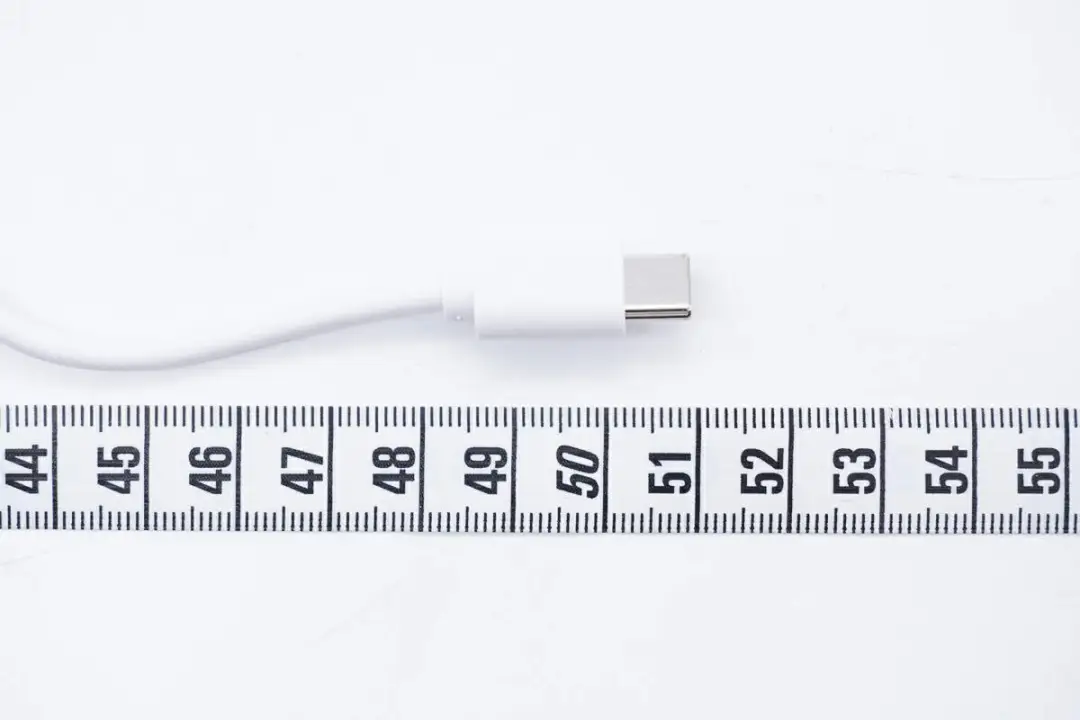

测得充电线长度约为51cm。

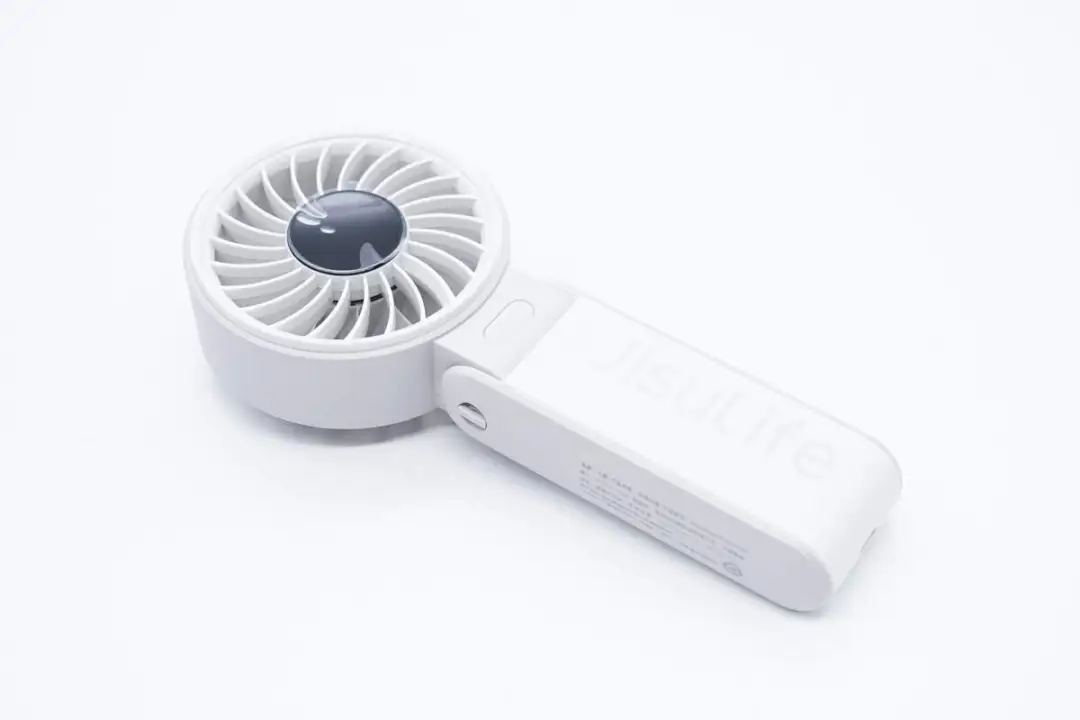

几素手持小风扇由把手和风扇头两部分组成，采用可折叠式设计，整体小巧易携带。

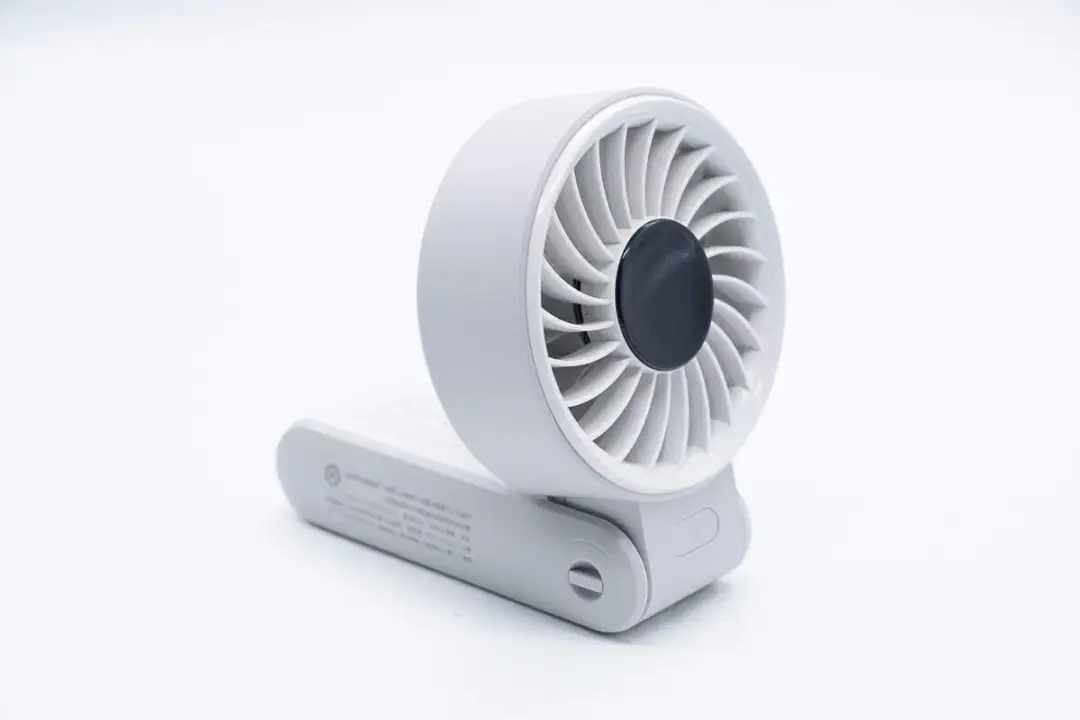

可折叠设计使产品可置于桌面使用，解放用户双手使用更加灵活。

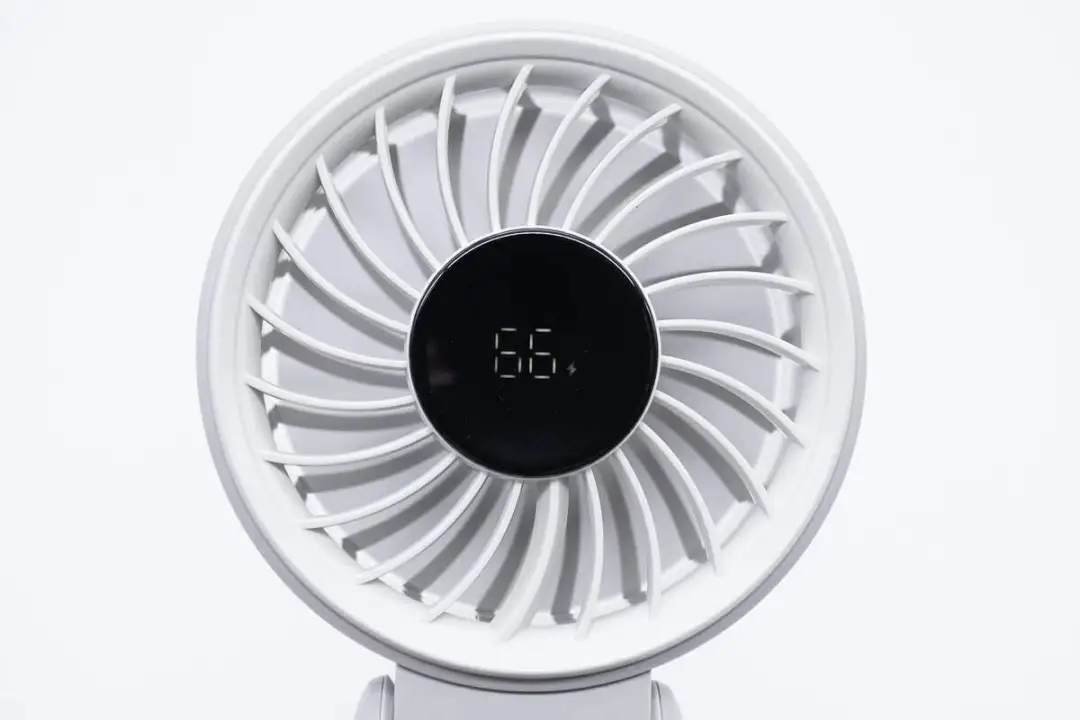

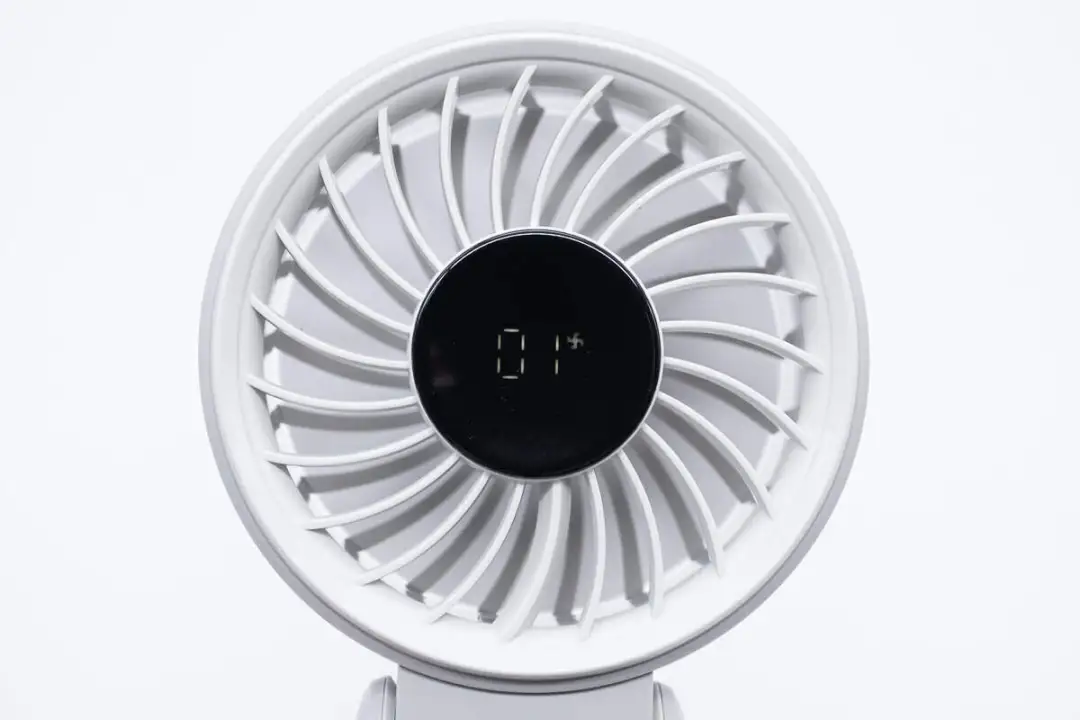

风扇头正面中心设有显示屏，可显示剩余电量百分比。

此外还可以显示风扇档位。

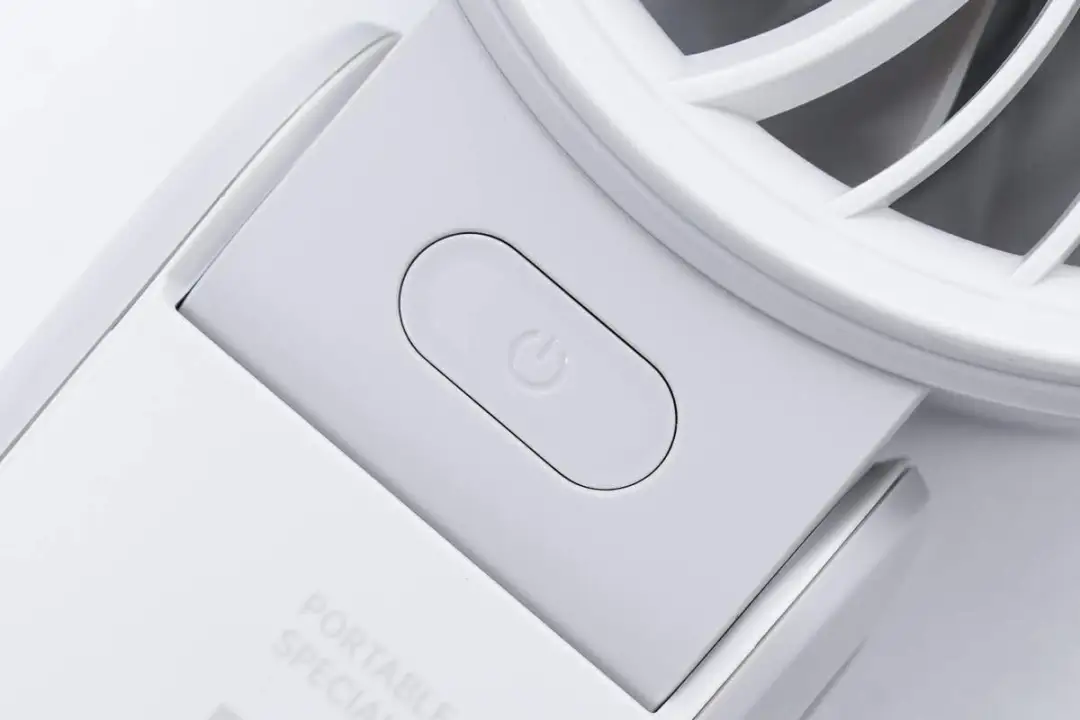

下方设有开关/档位按键。

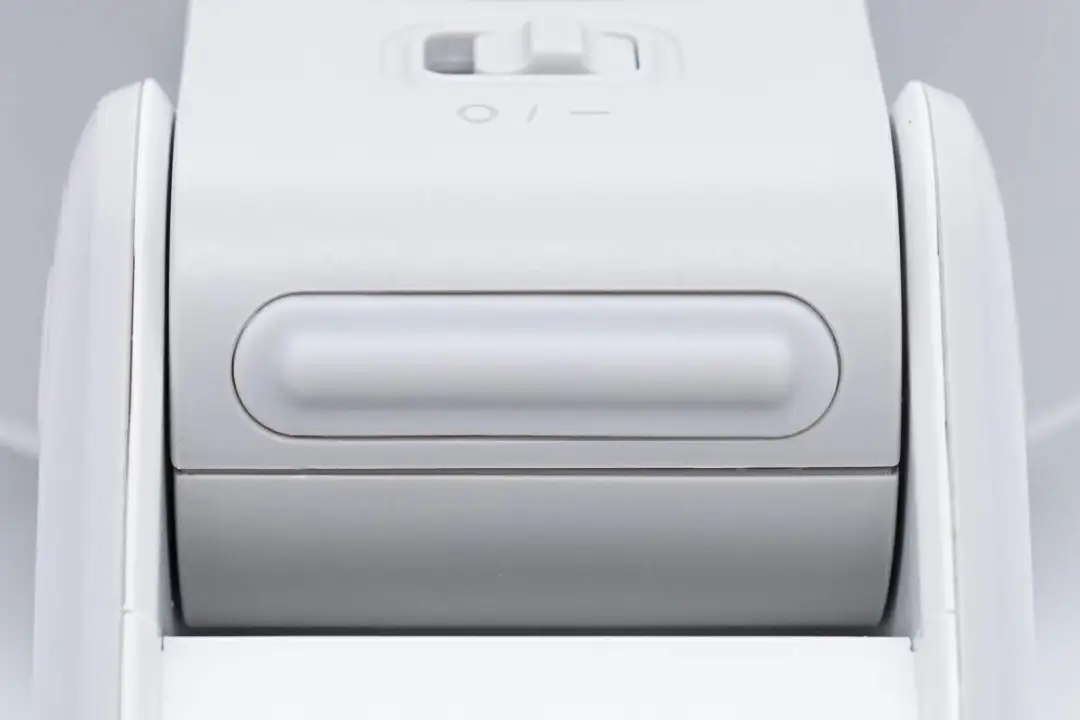

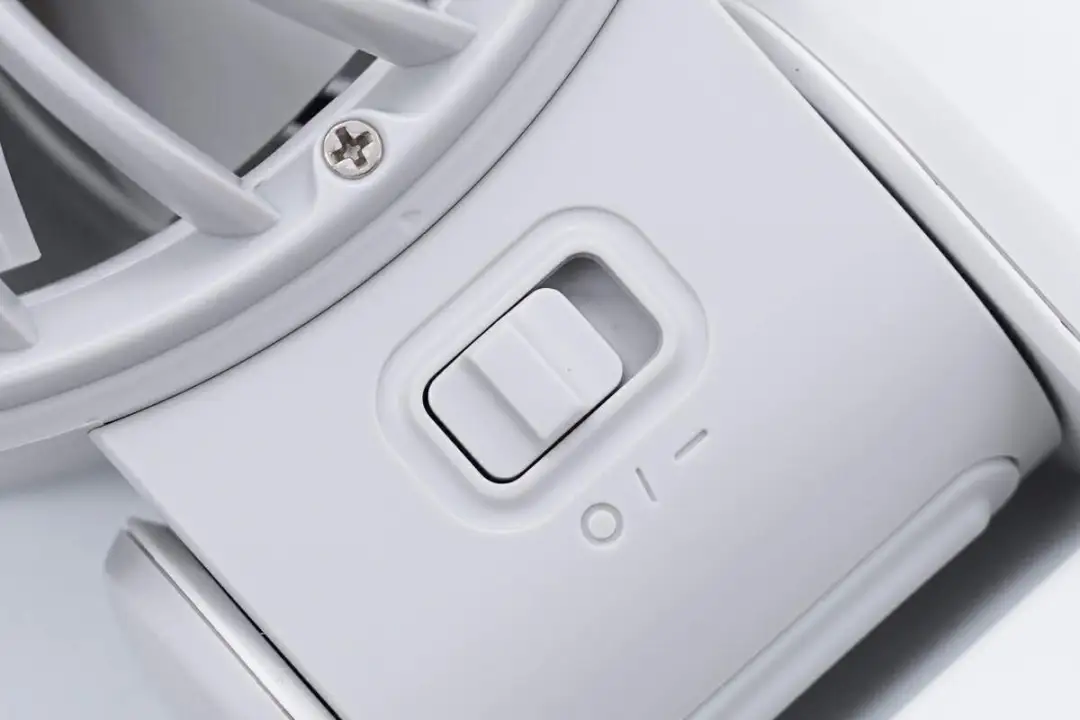

背面下方设有总开关控制键。

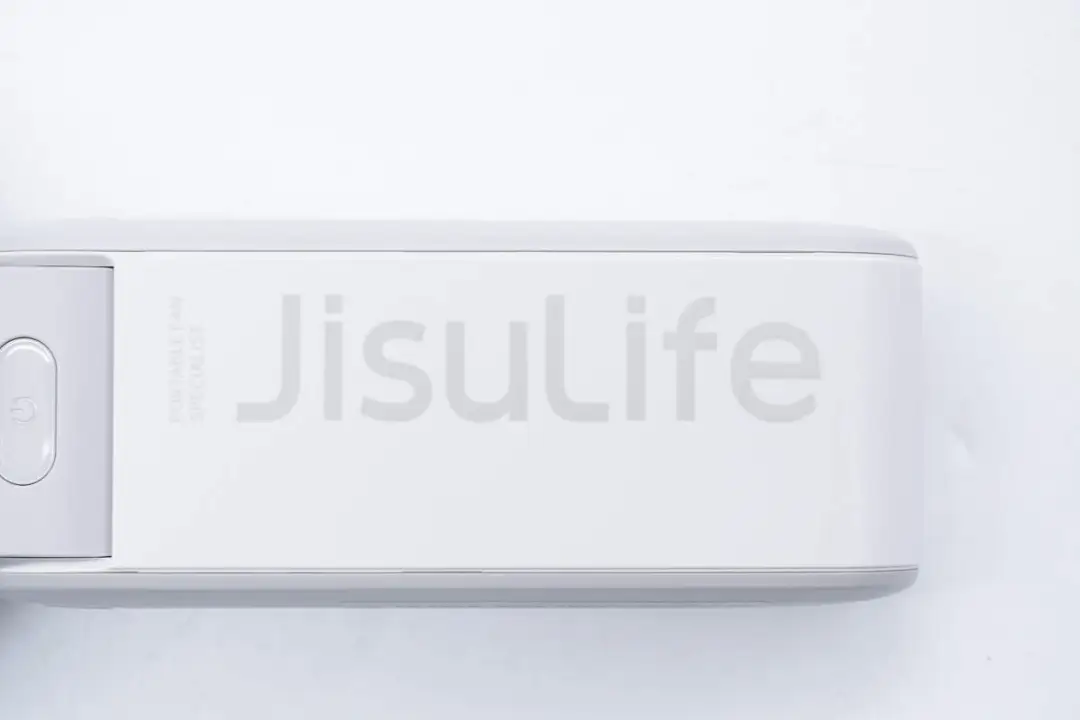

握把正面印有JisuLife品牌。

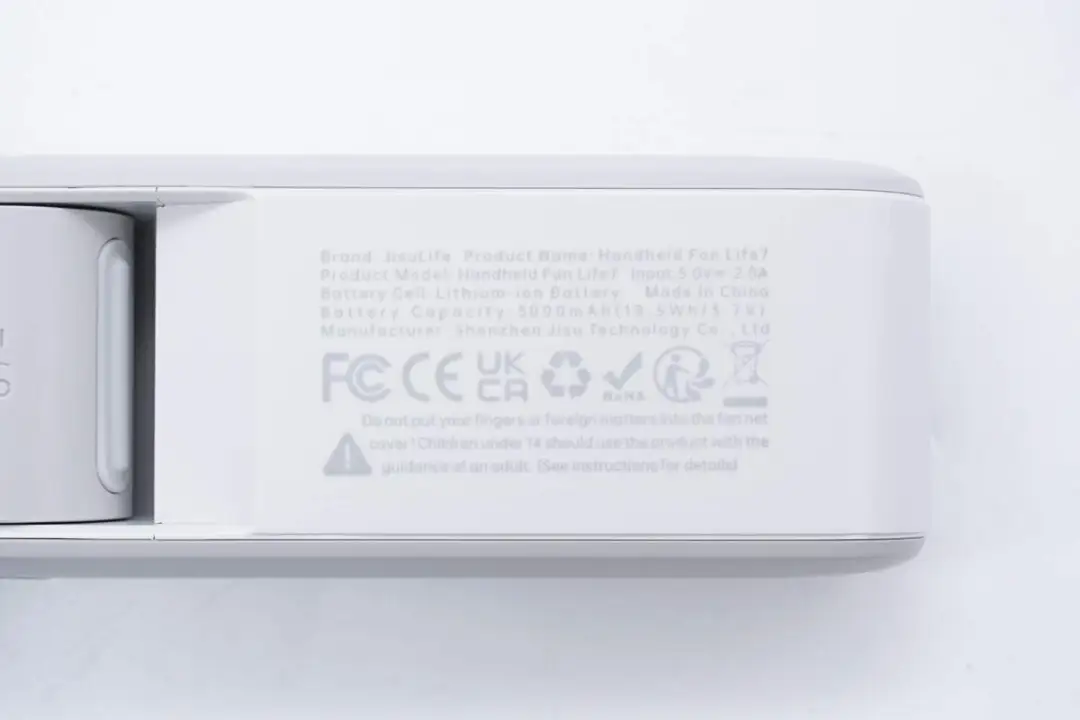

背面印有产品英文版参数信息。

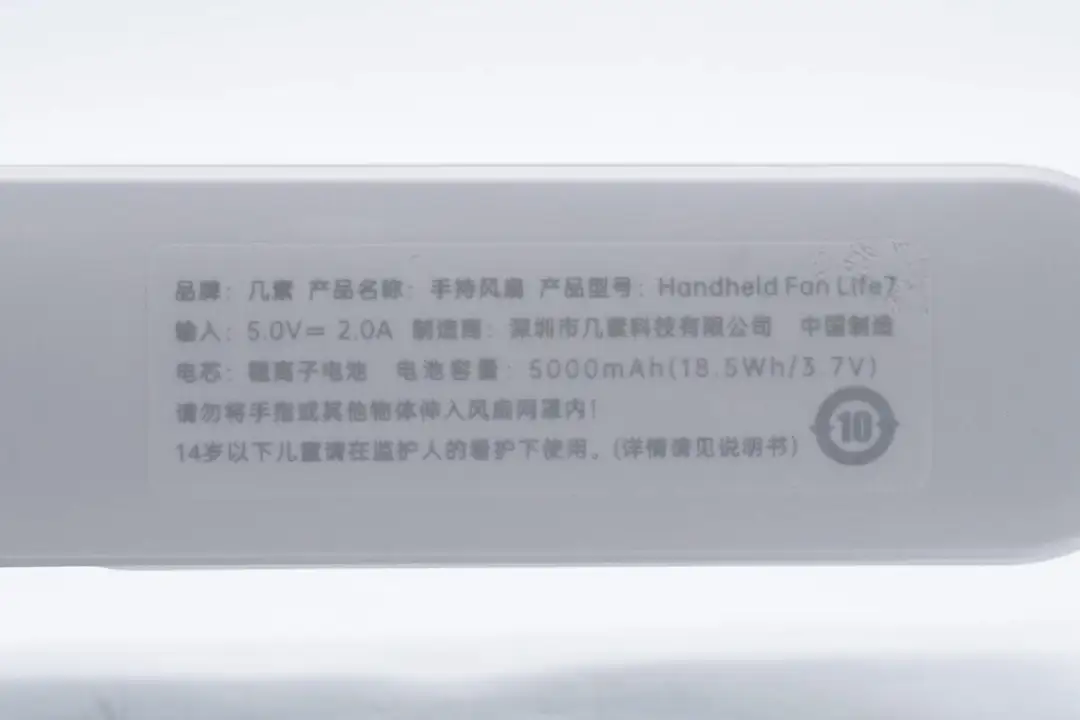

侧面铭牌上有产品中文版参数信息

型号：Handheld Fan Life7

输入：5V2A

电芯：锂离子电池

电池容量：5000mAh（18.5Wh/3.7V）

制造商：深圳市几素科技有限公司

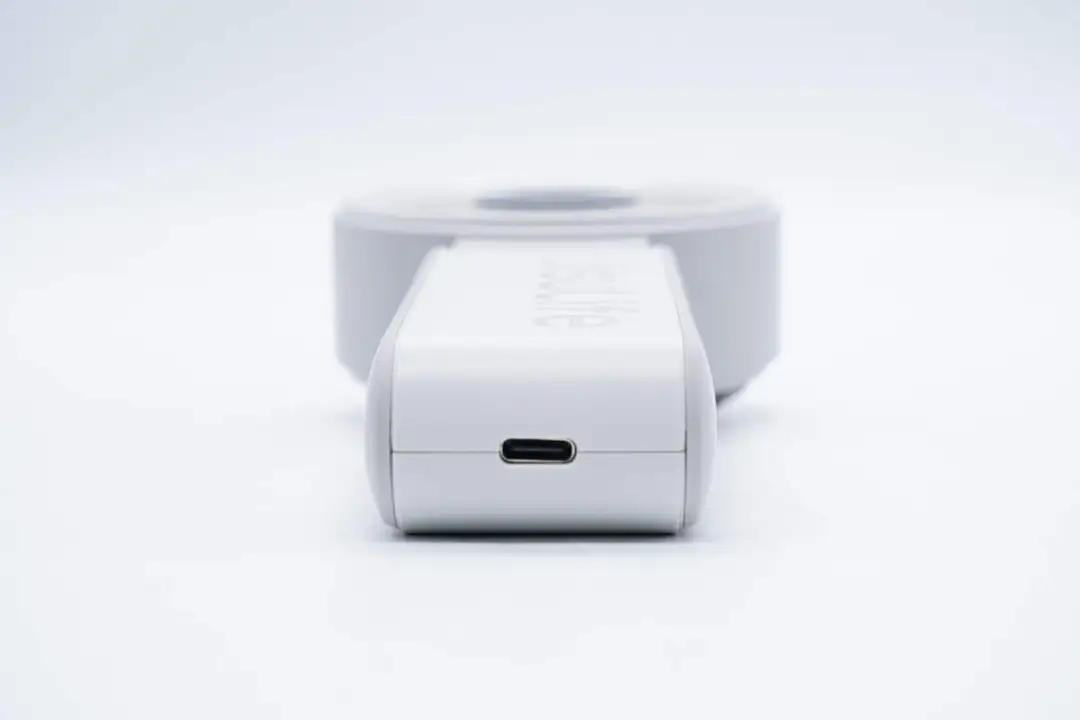

握把底部设有USB-C充电接口。

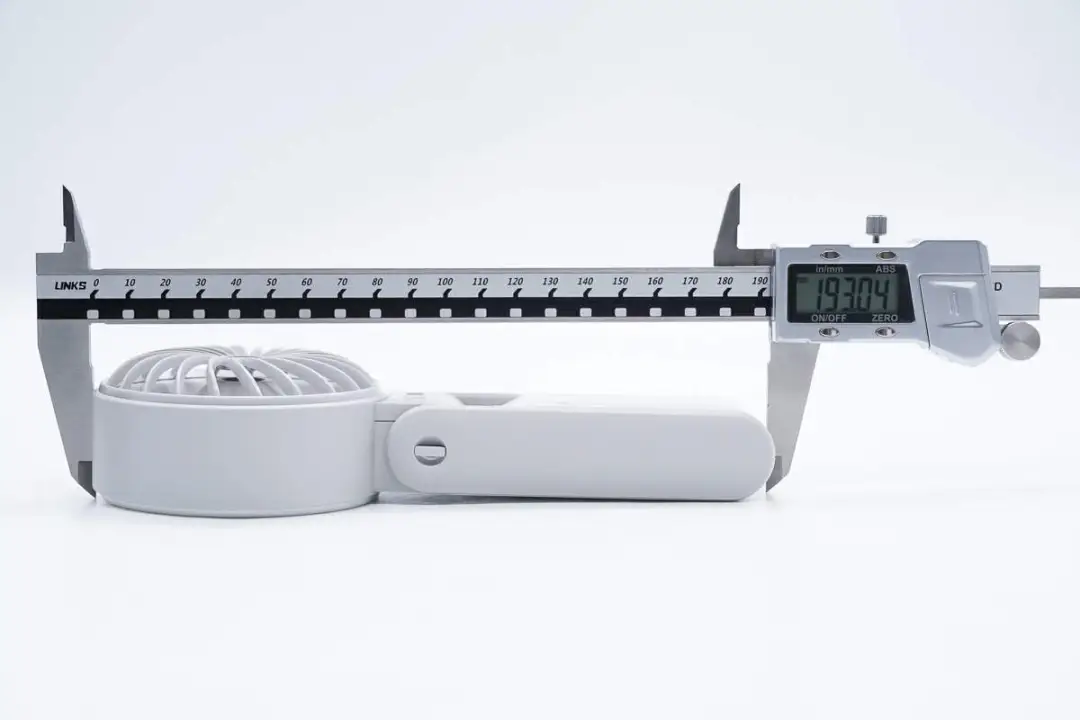

实测几素手持小风扇机身长度为193.04mm。

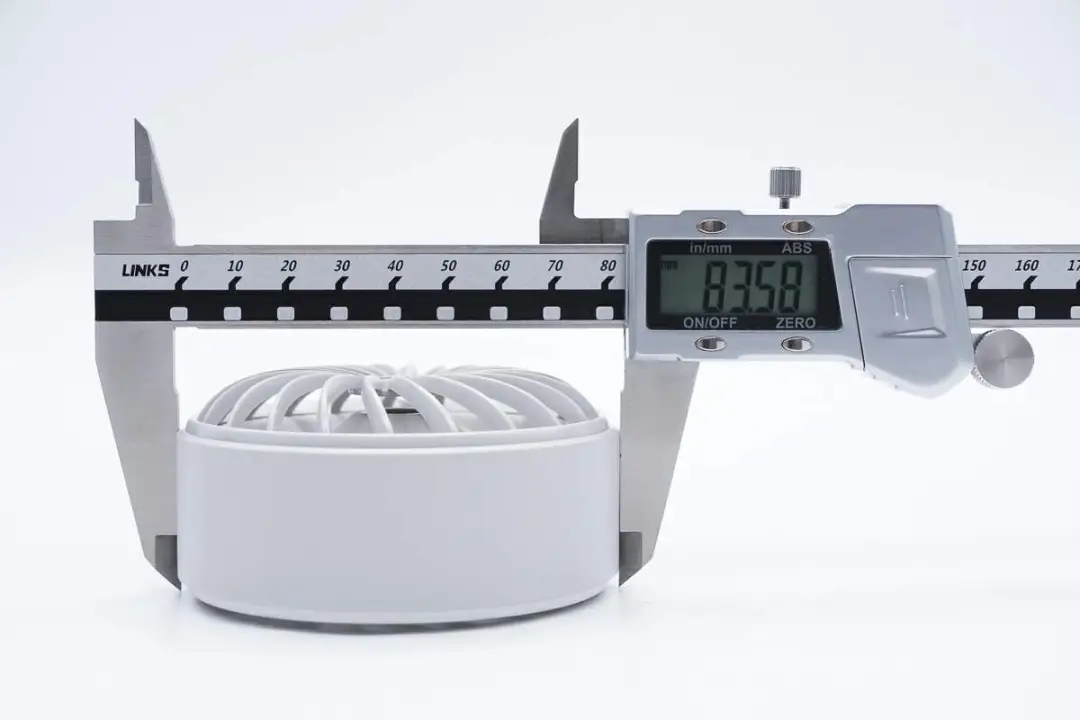

风扇头直径为83.58mm。

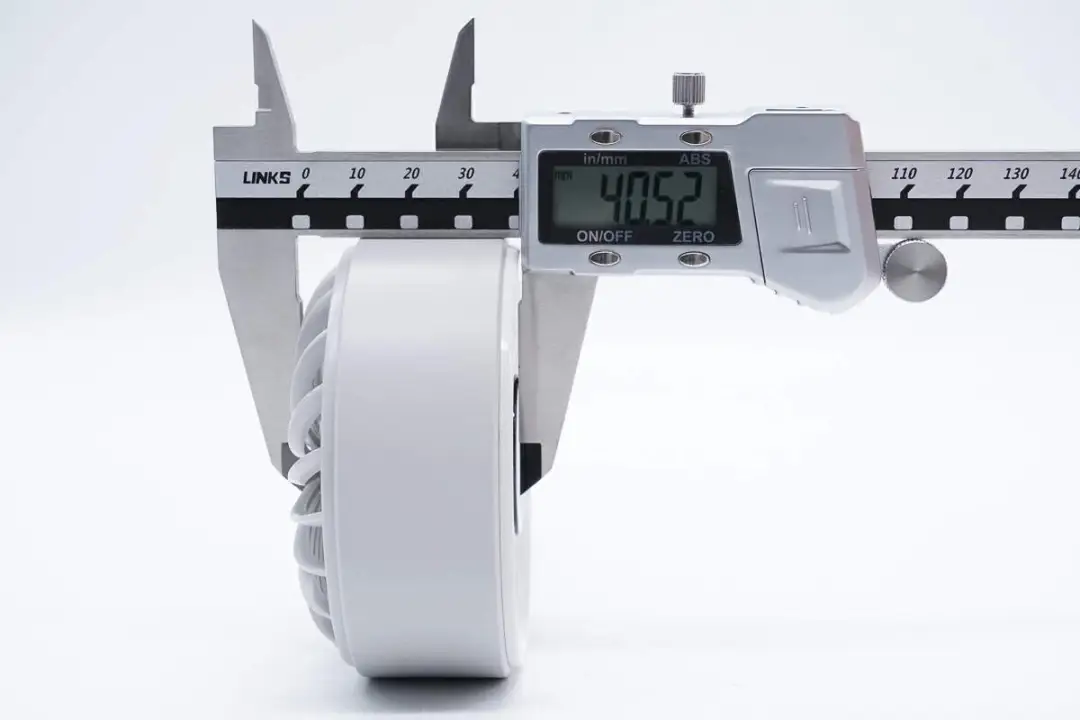

厚度为40.52mm。

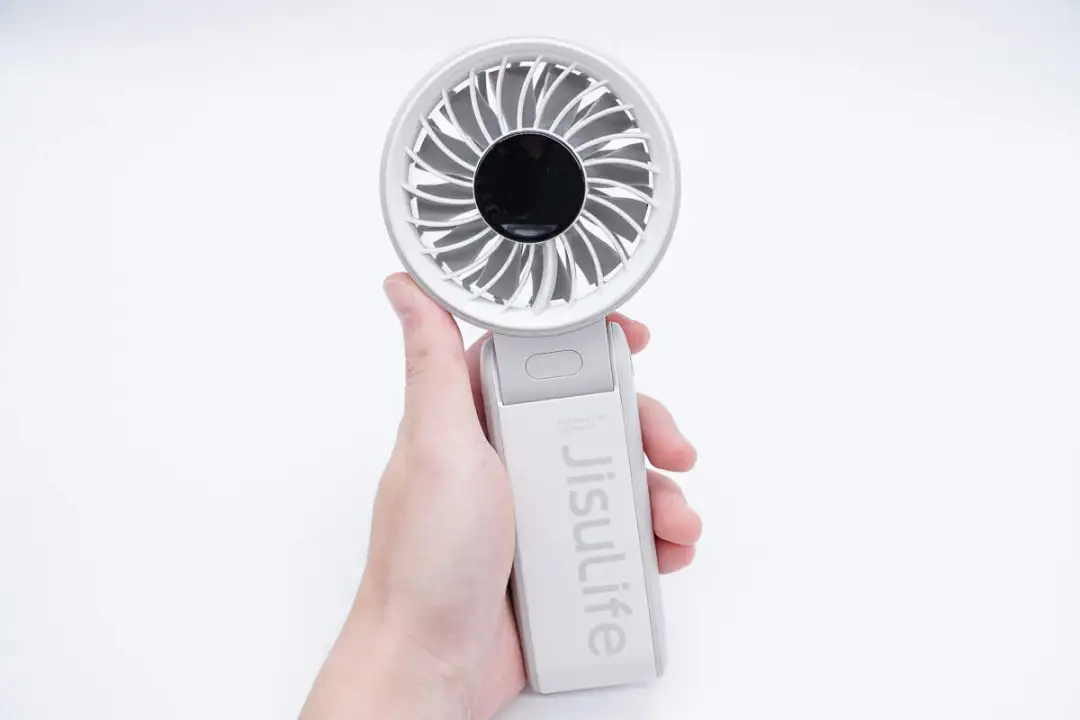

产品持握场景一览。

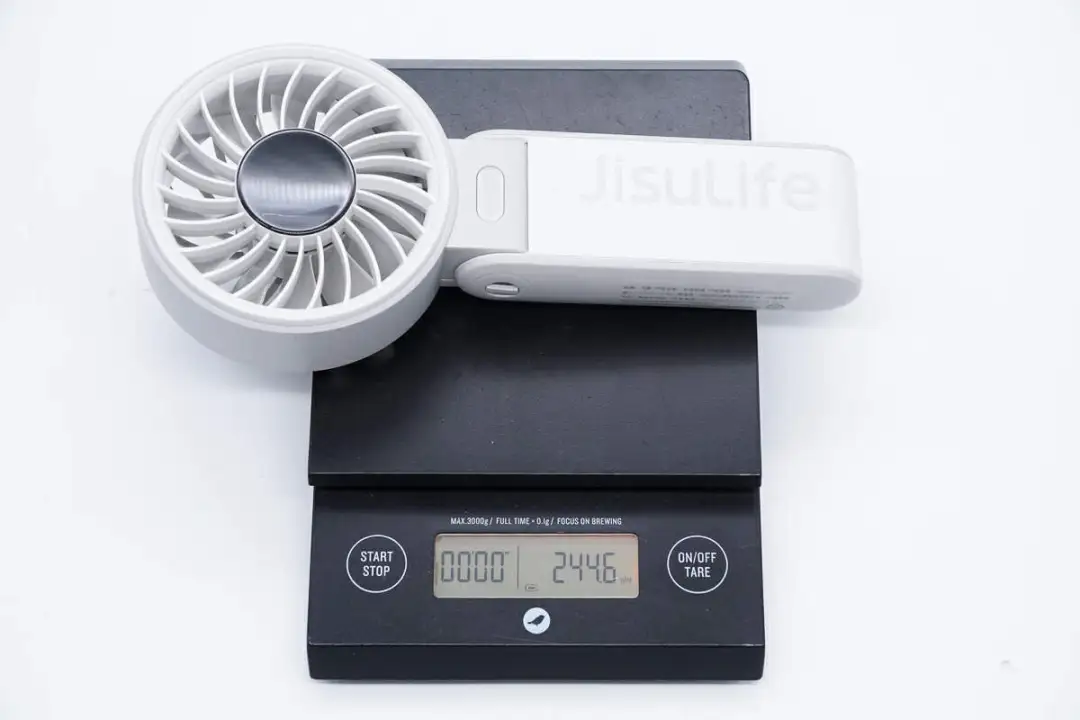

另外测得风扇重量约为245g。

几素手持小风扇拆解

看完了几素这款手持小风扇的开箱展示，下面就进行拆解，一起看看内部的设计和用料。

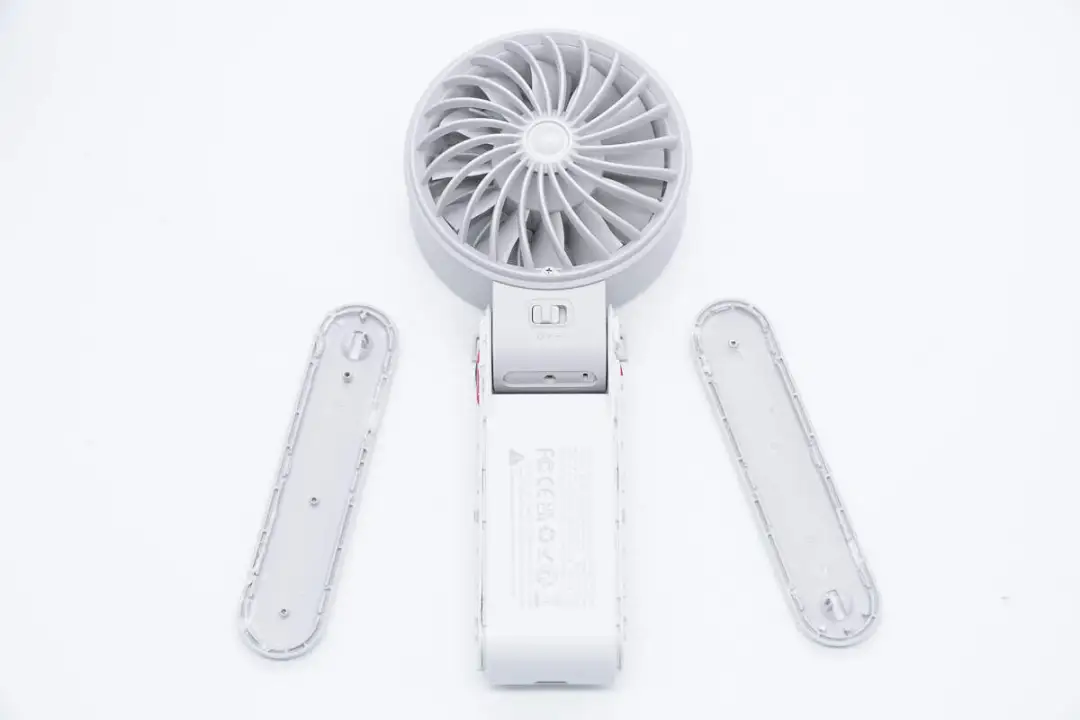

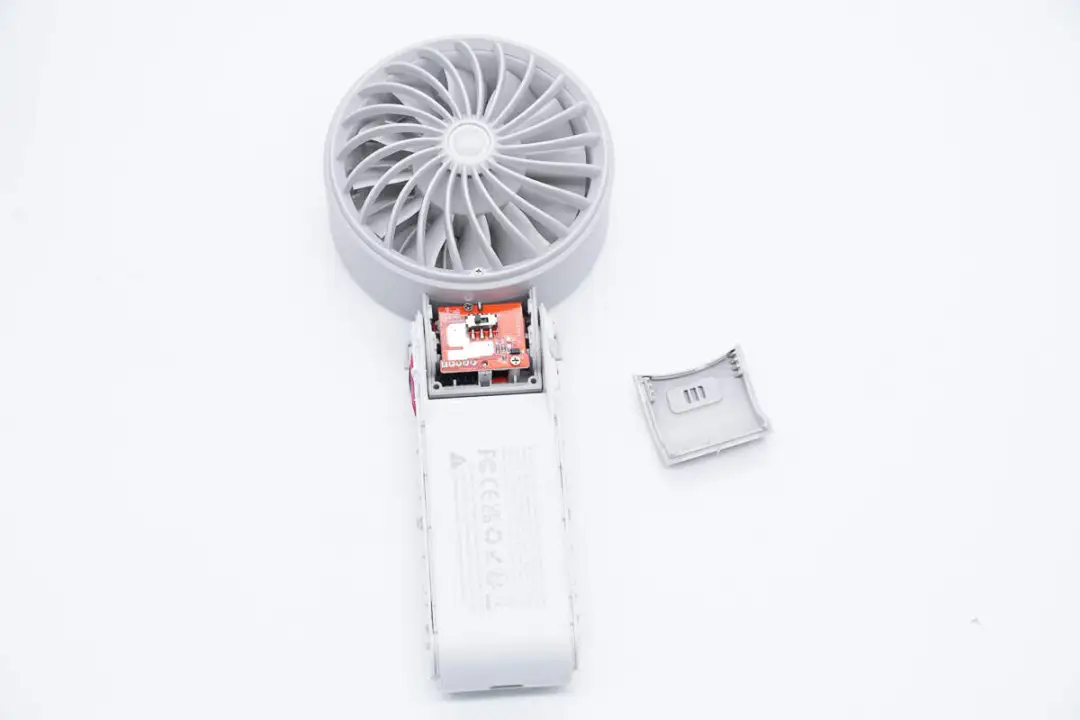

首先拆下握把两侧的盖板，盖板通过超声波焊接固定。

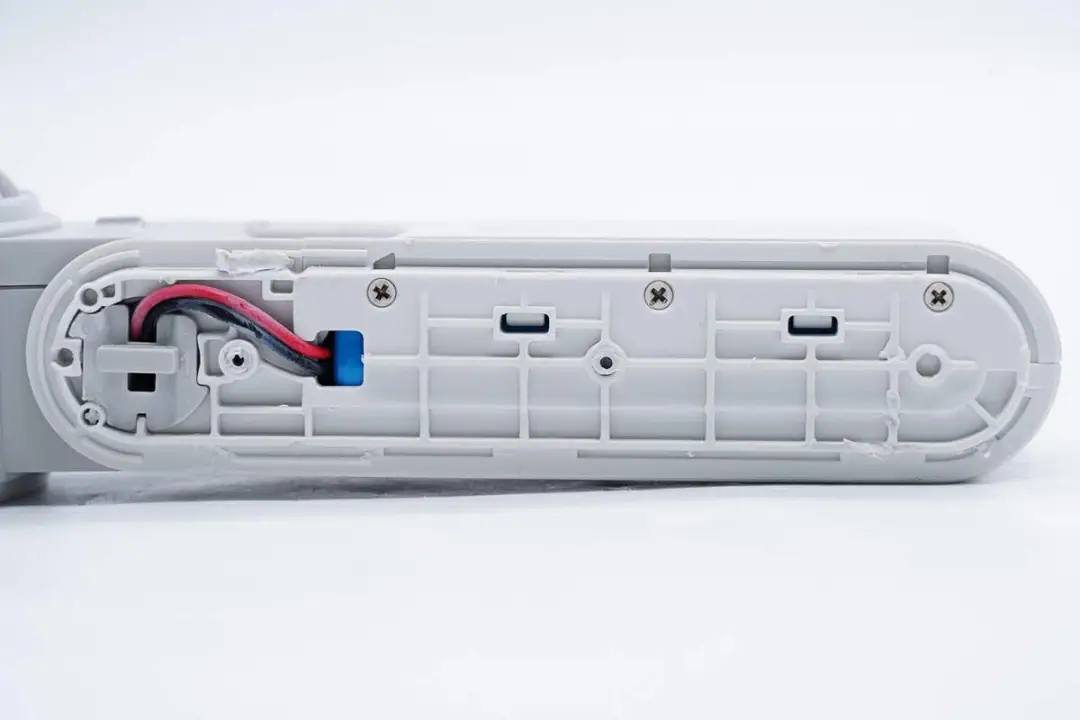

内部壳体采用螺丝固定。

在转轴上粘贴有橡胶垫。

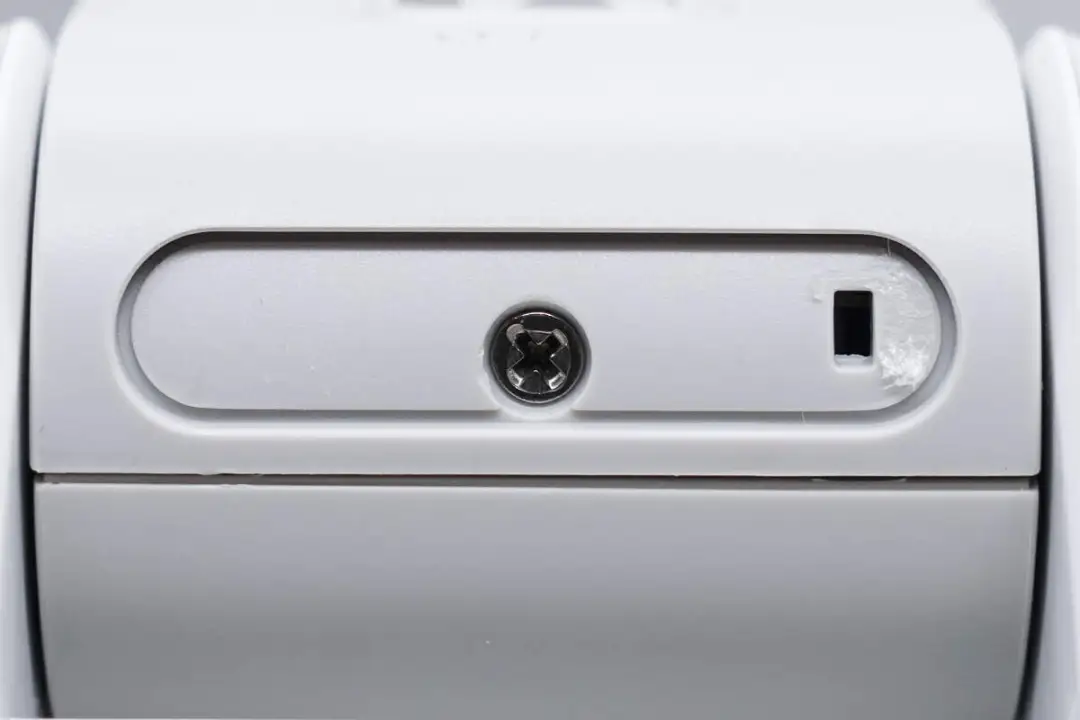

橡胶垫内部隐藏固定螺丝。

拧下固定螺丝，拆下转轴盖子。

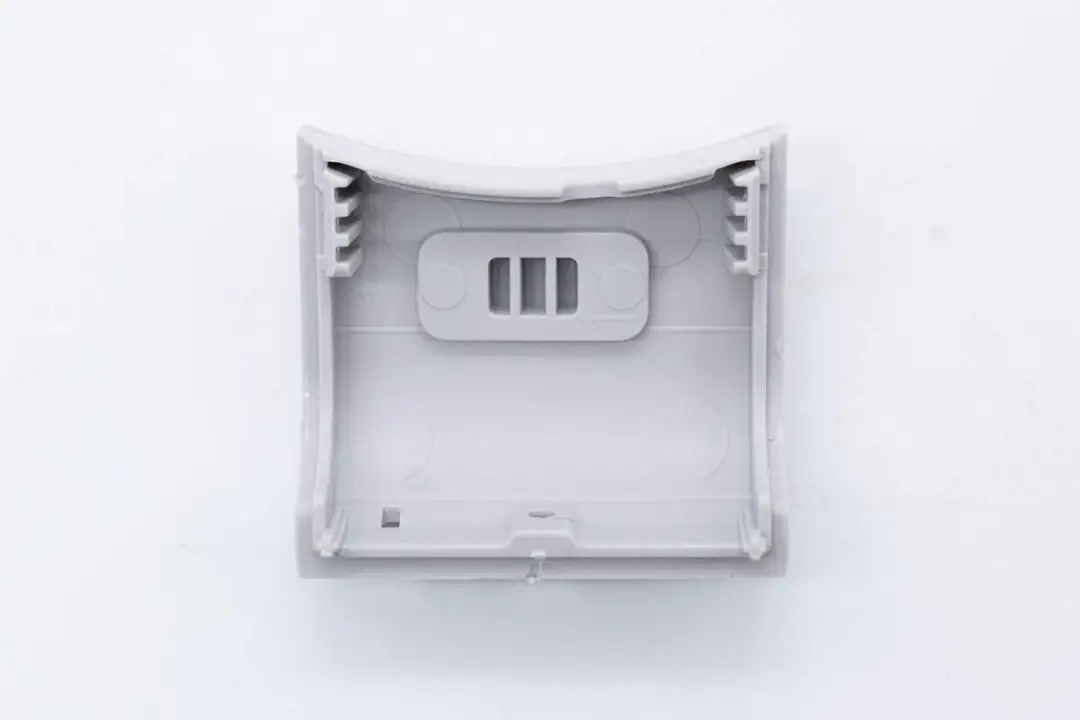

转轴盖子内部设有开关拨杆。

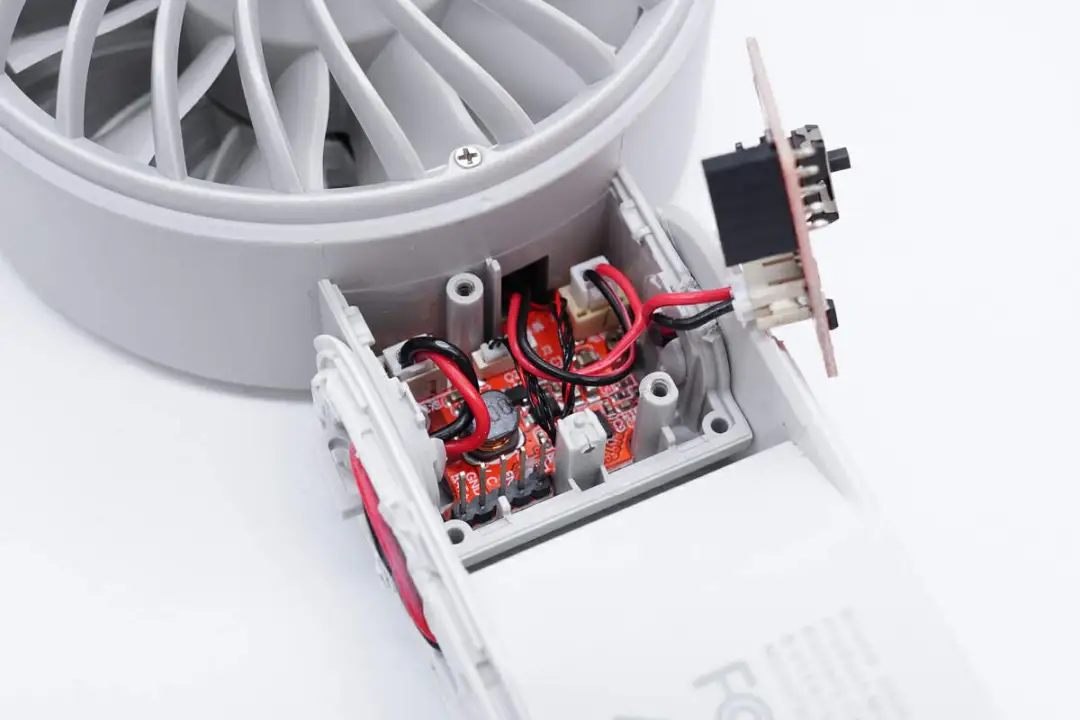

内部的PCB小板上设有电源开关，并通过螺丝固定。

拧下螺丝拆下小板。

在下方还设有一块PCB，两片PCB通过排针连接。

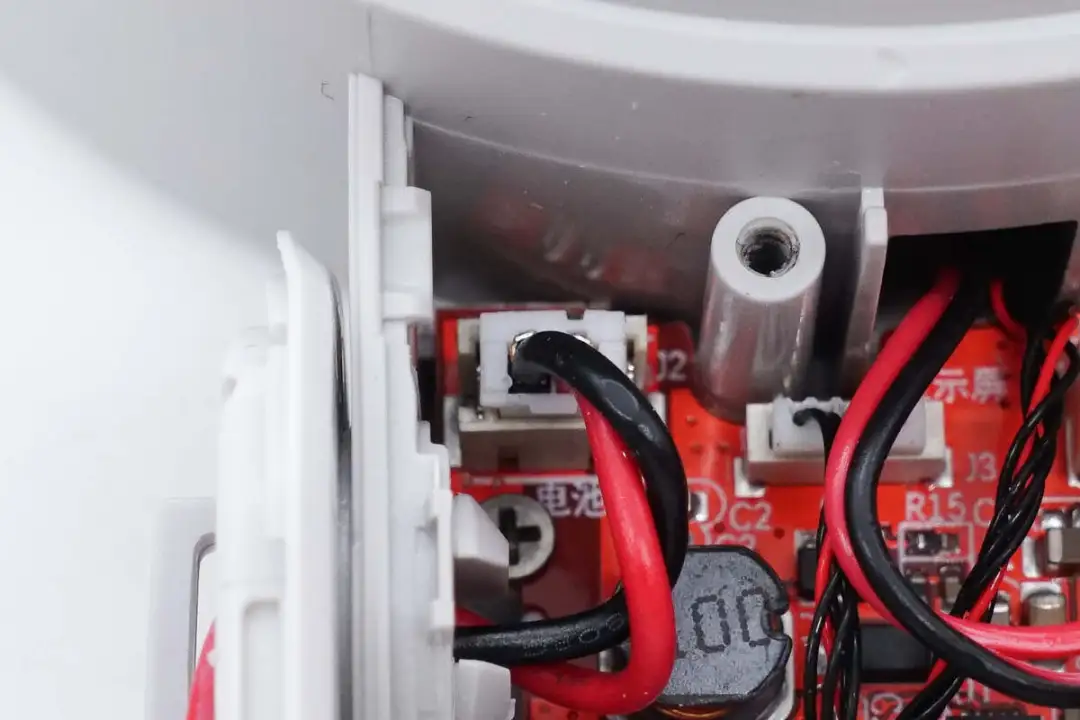

底部小板设有三个连接器。

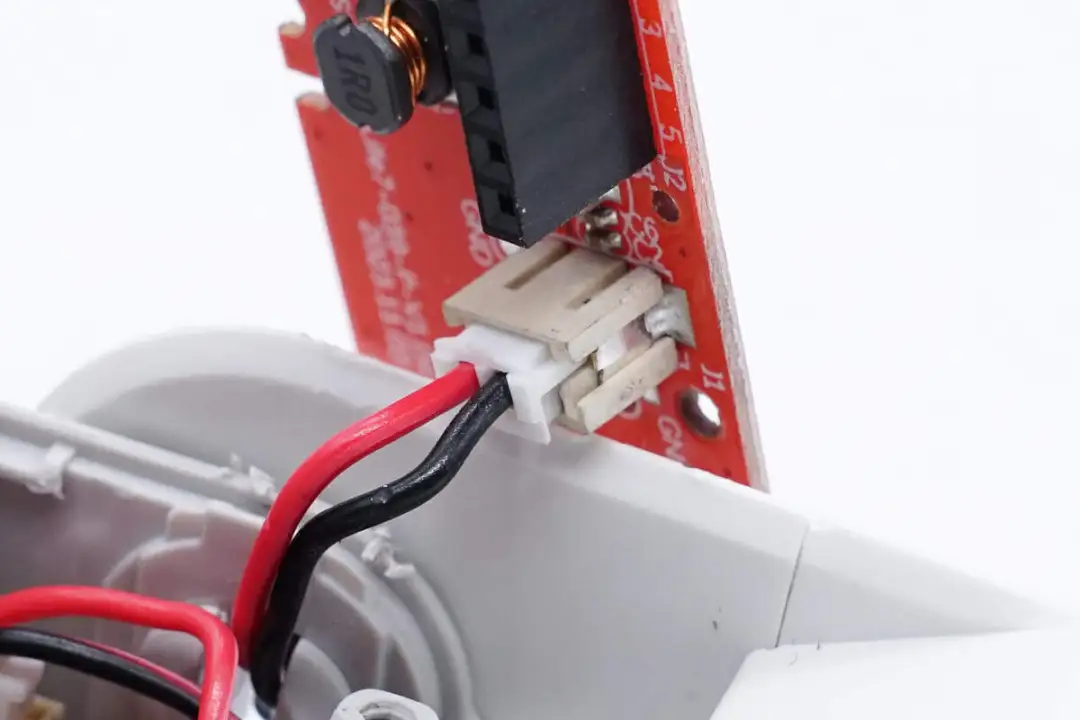

用于连接内置电池的连接器特写。

用于连接电机的连接器特写。

小板上的连接器用于连接USB-C输入接口。

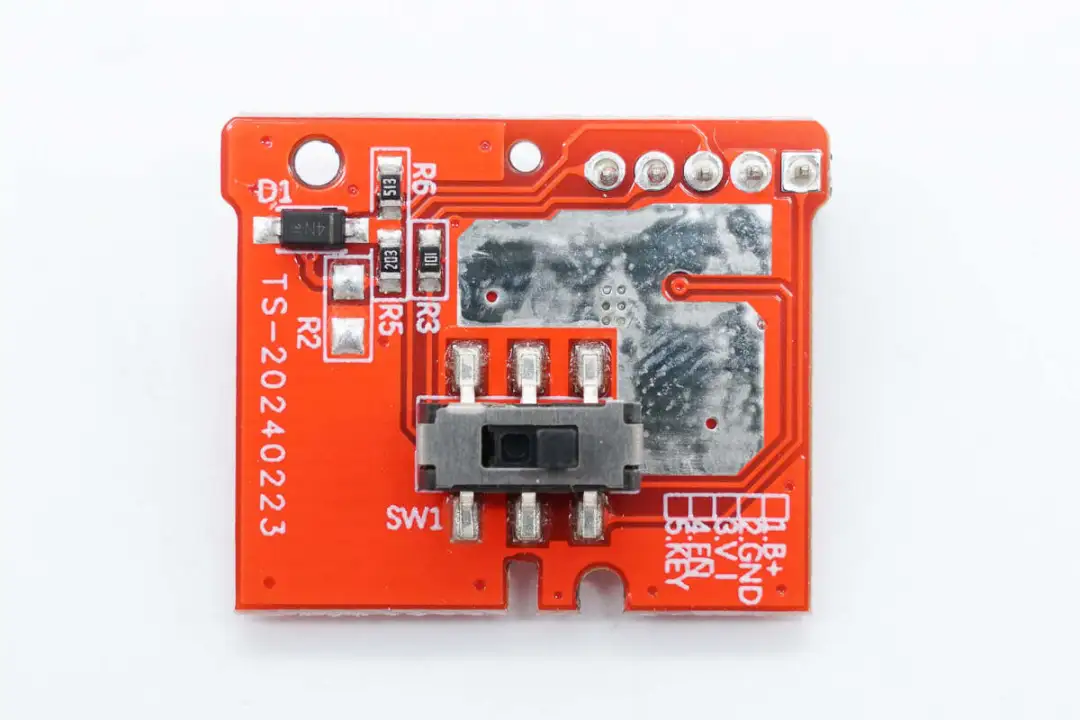

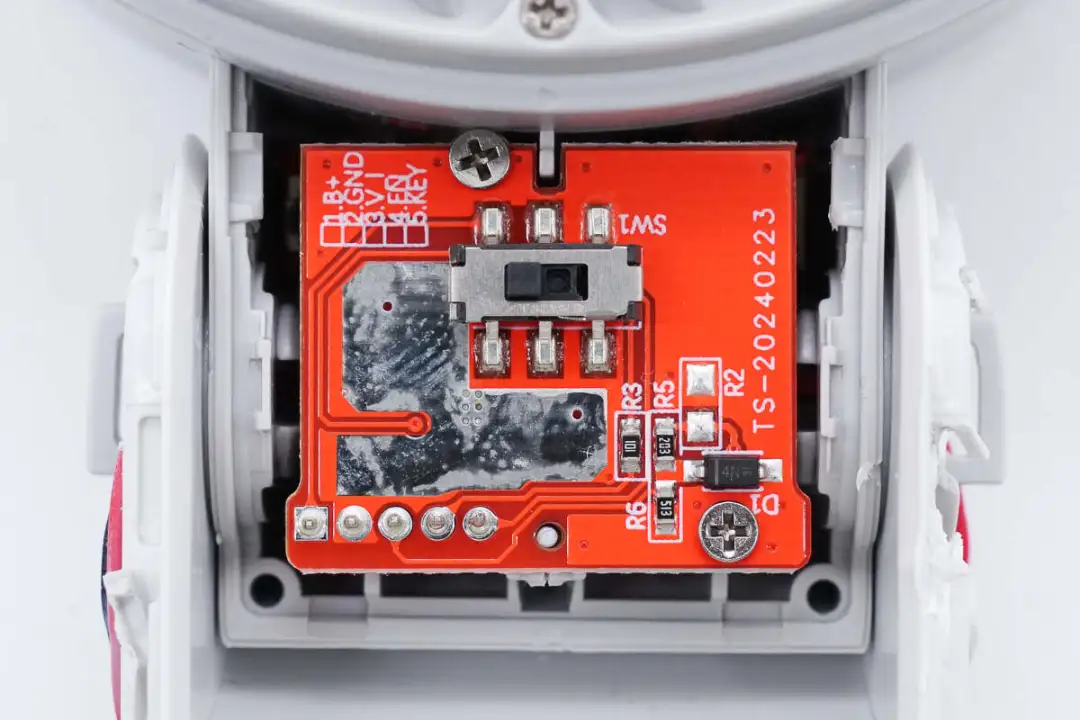

小板正面设有电源开关。

背面焊接充电输入插座、充电芯片、充电电感。

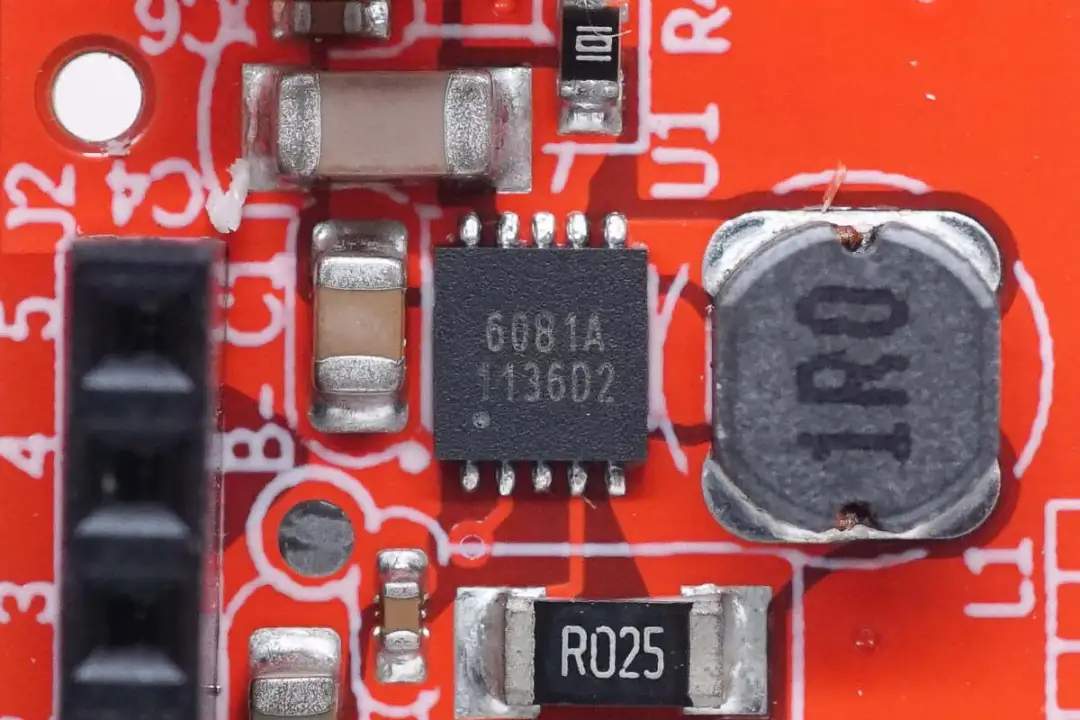

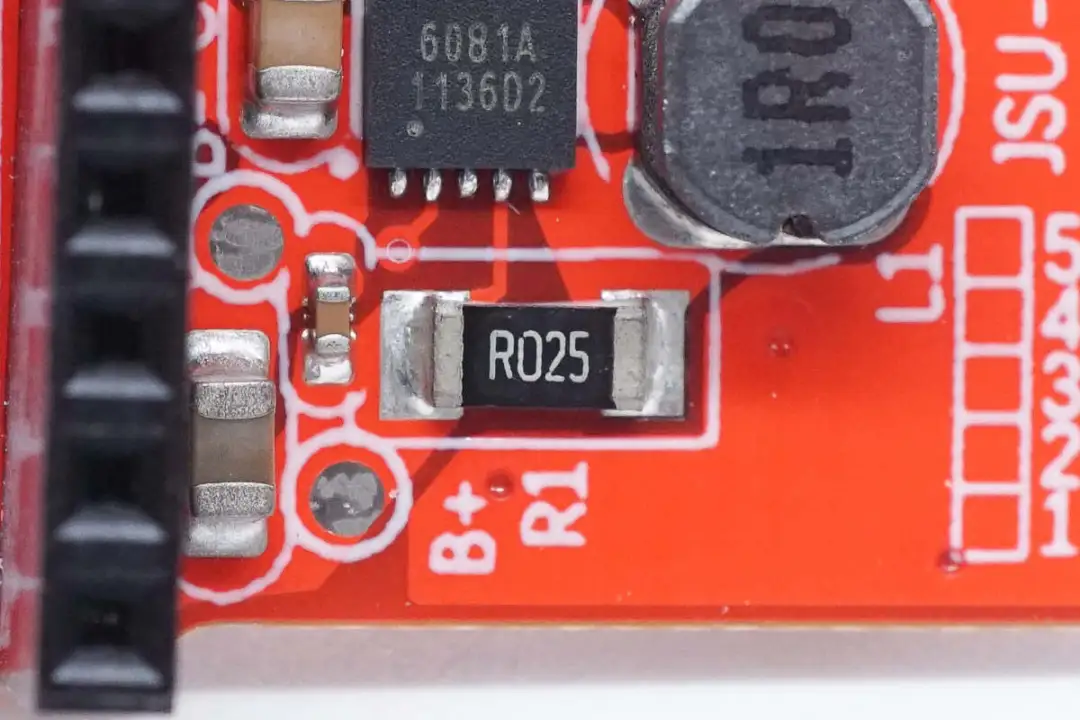

降压充电芯片丝印6081A，内部集成开关管。

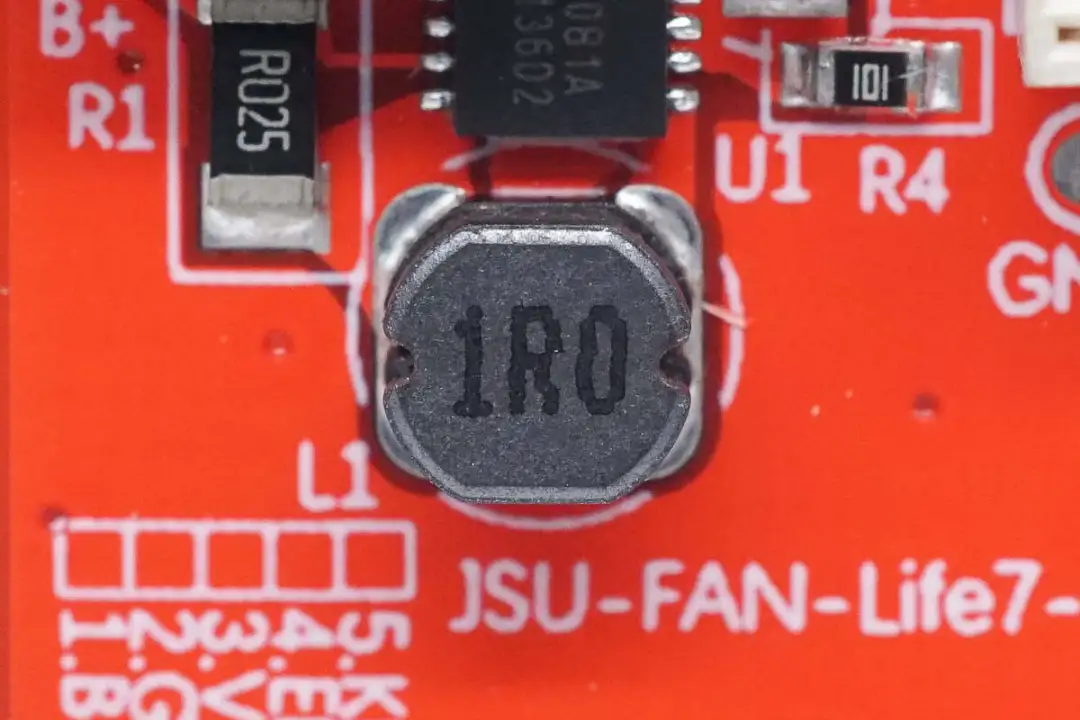

1μH工字降压电感特写。

25mΩ电阻用于检测充电电流。

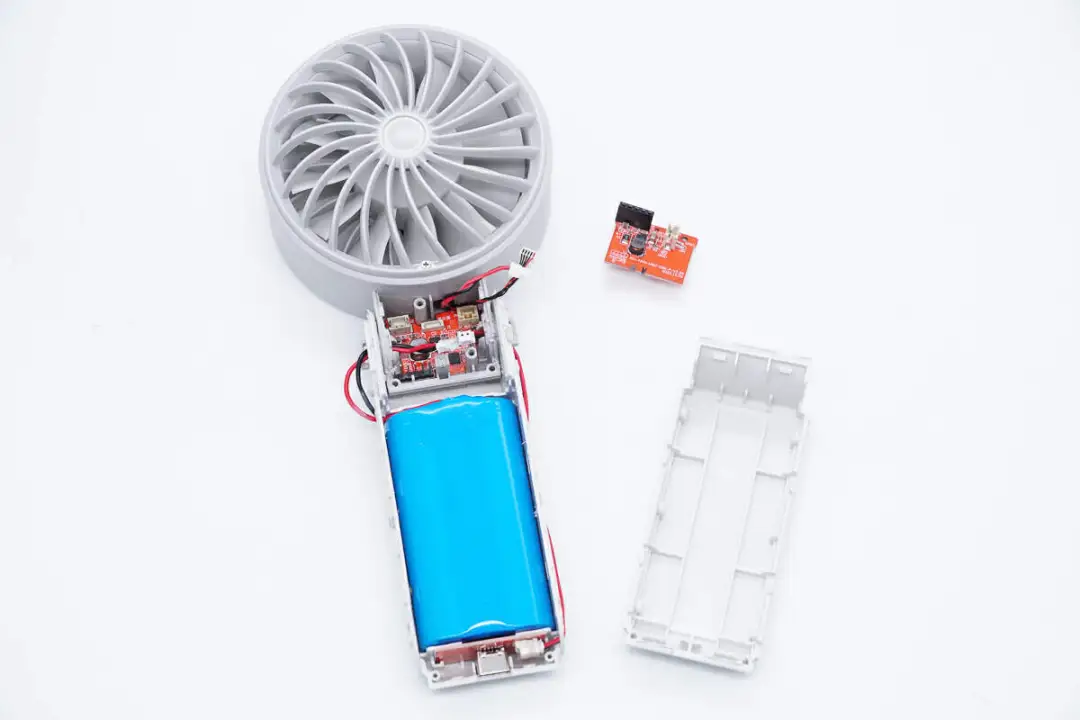

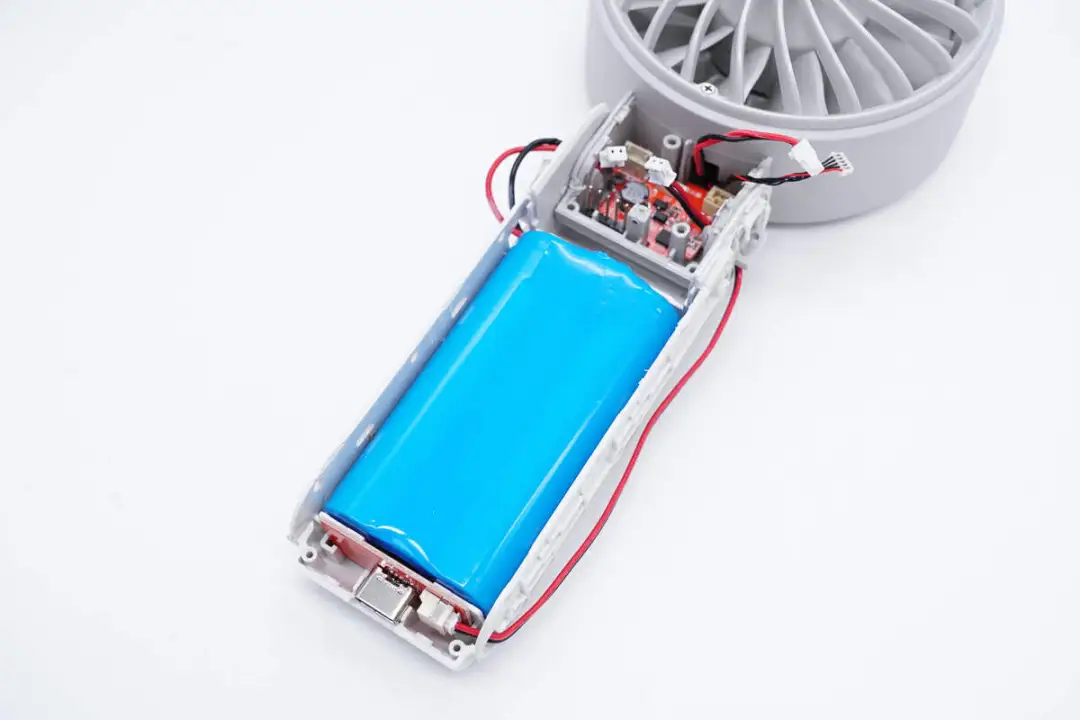

拆下握柄的盖板，内部为电池组，外套蓝色塑封皮。

电源导线通过侧面连接到转轴位置。

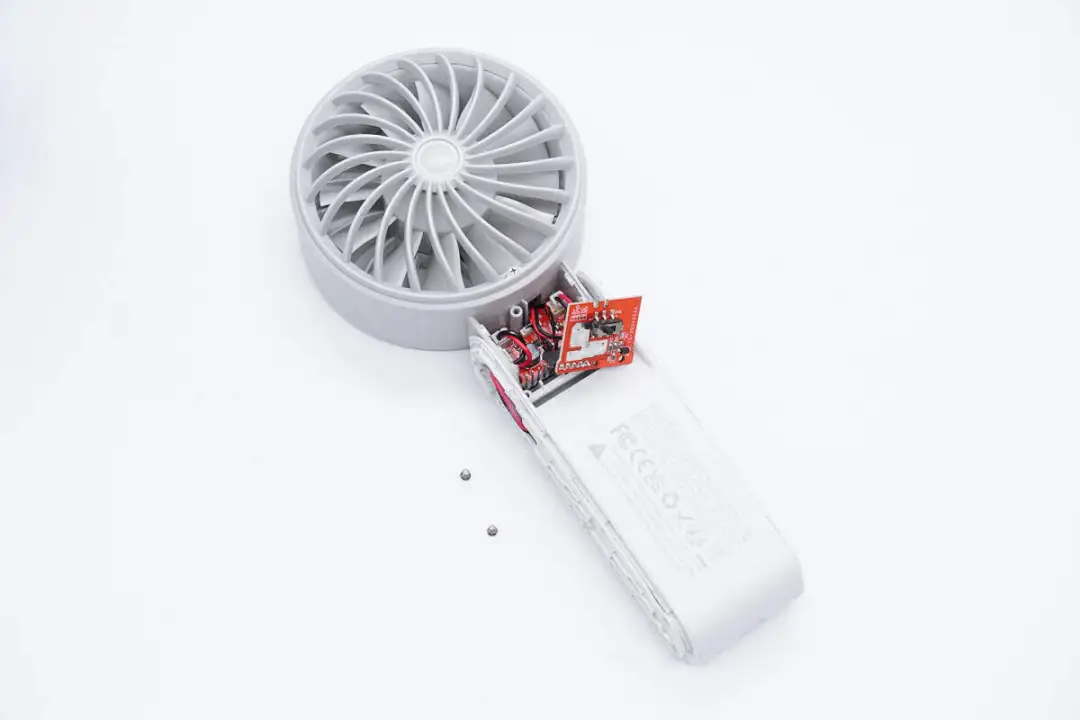

分离开转轴和握把，继续进行拆解。

握把两侧设有导线，左侧为电池组接线，右侧为USB-C接口供电接线。

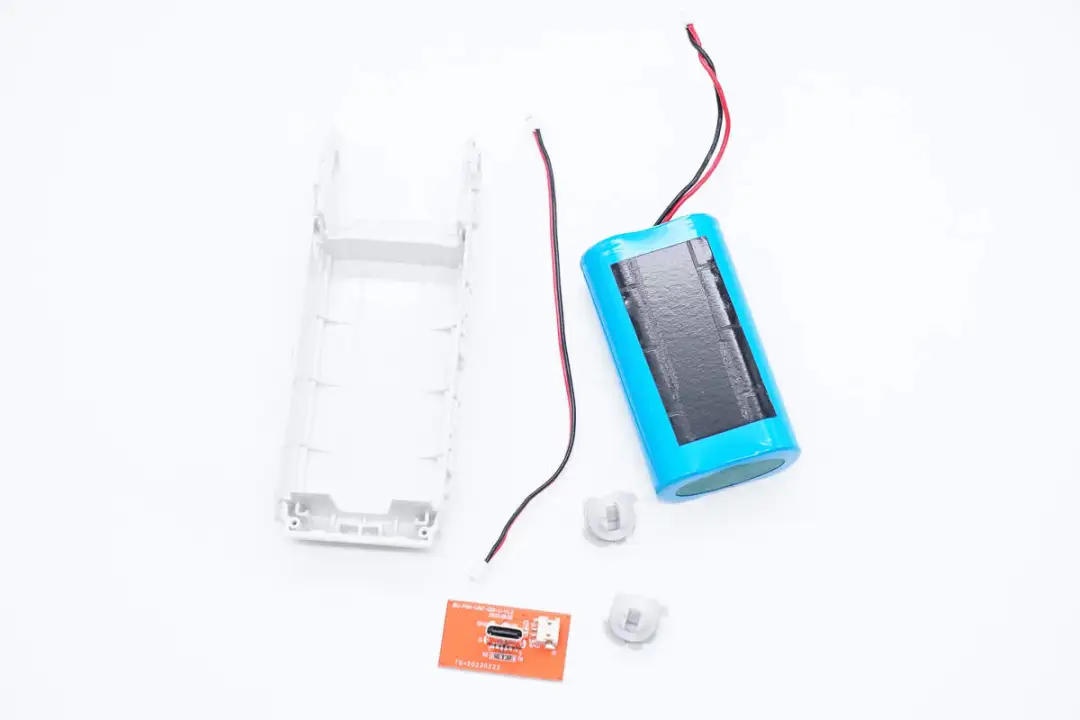

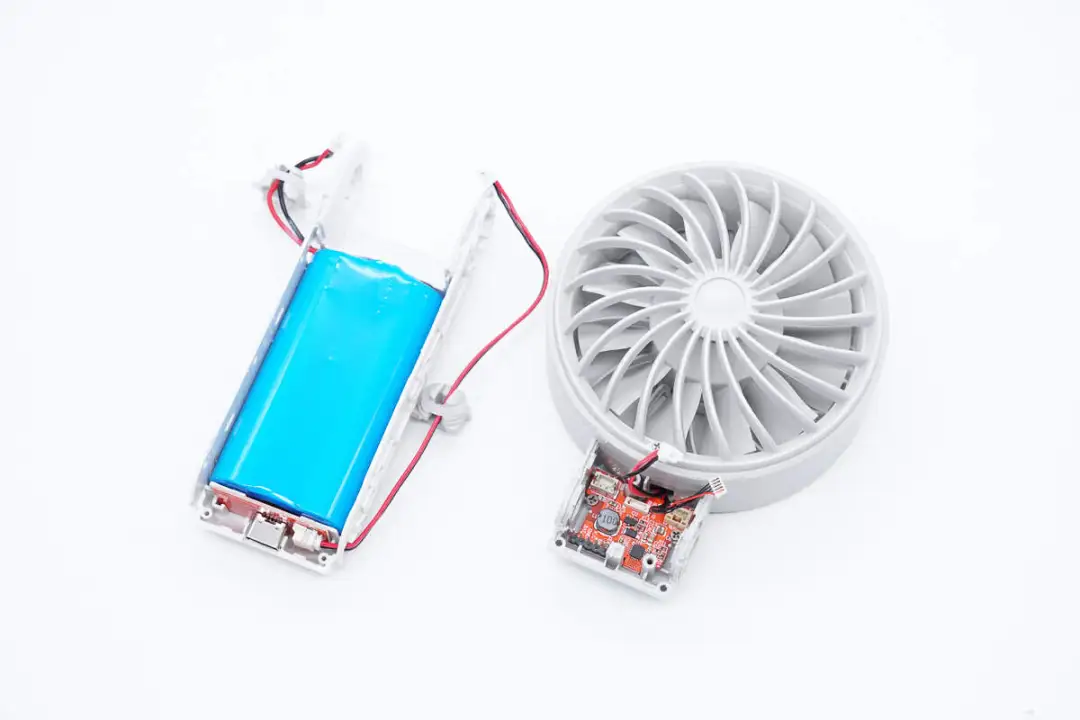

拆解取出电池组和USB-C接口小板。

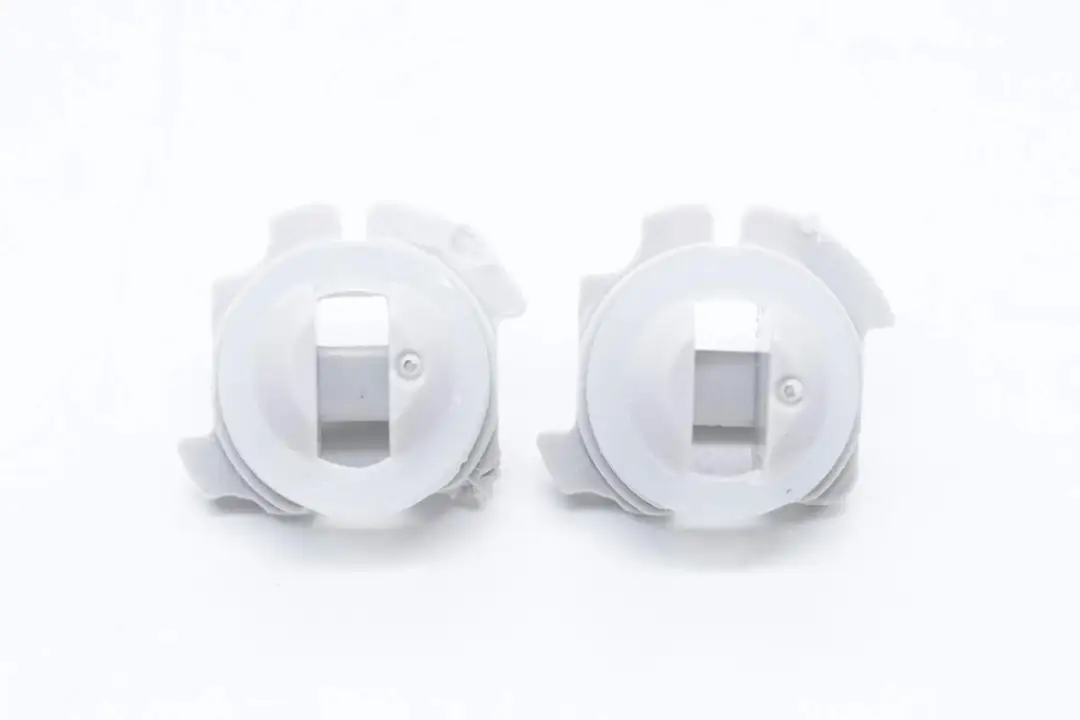

连接握把和风扇的转轴结构特写。

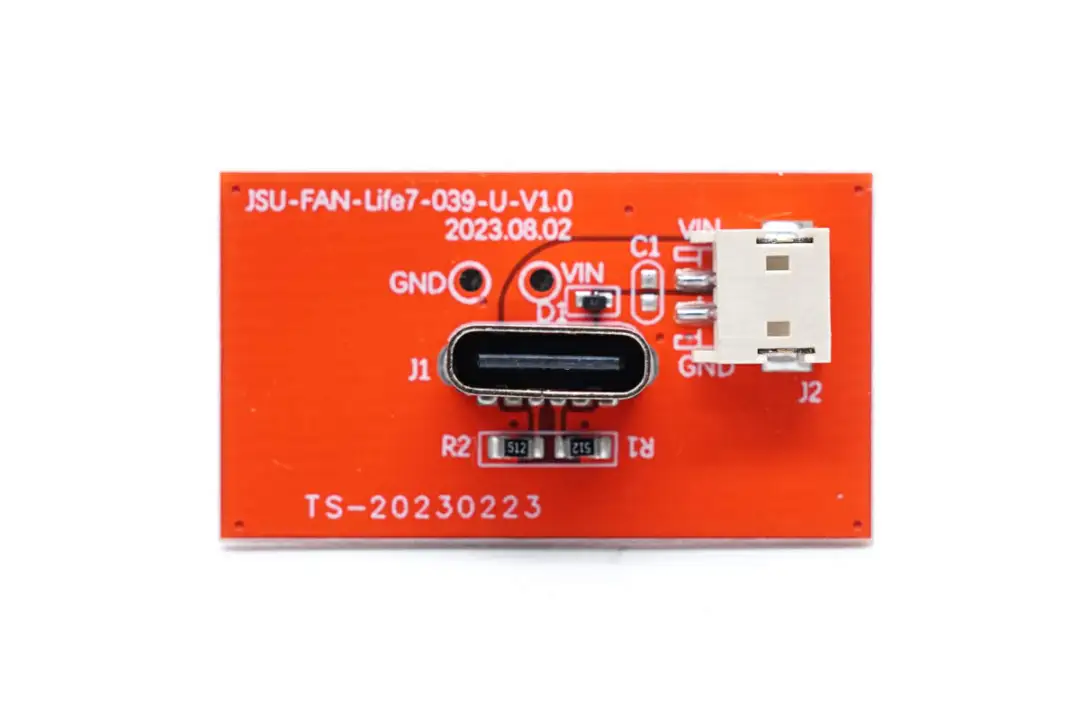

USB-C接口小板焊接USB-C母座，TVS二极管和输出插座。

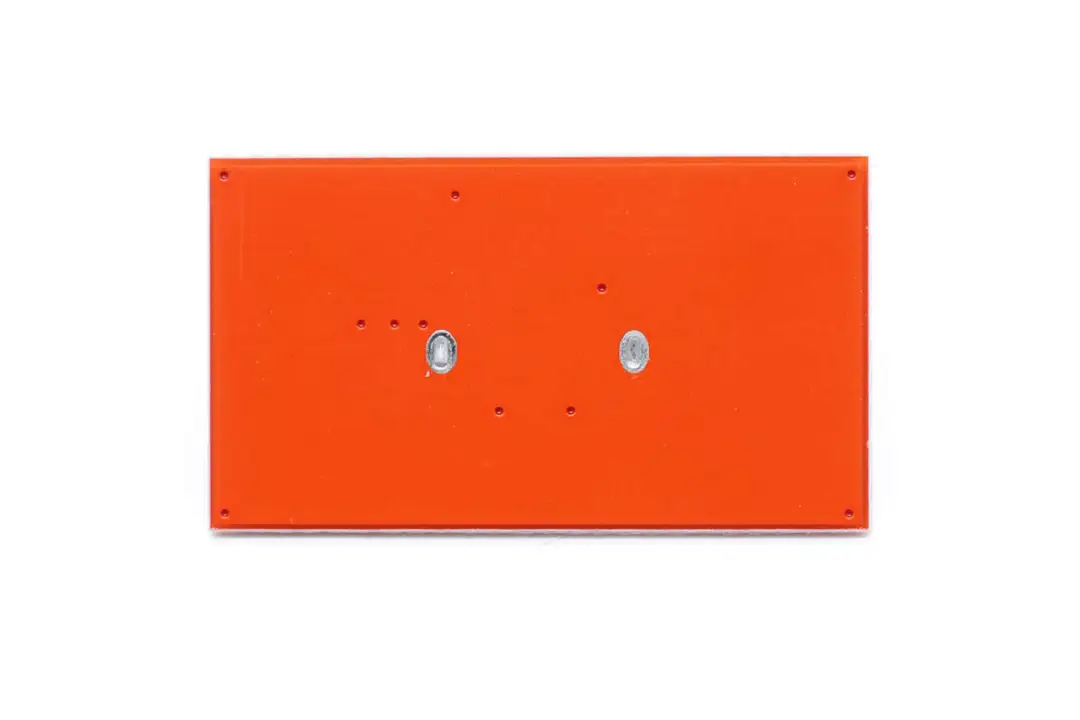

小板背面没有焊接元件，USB-C母座过孔焊接固定。

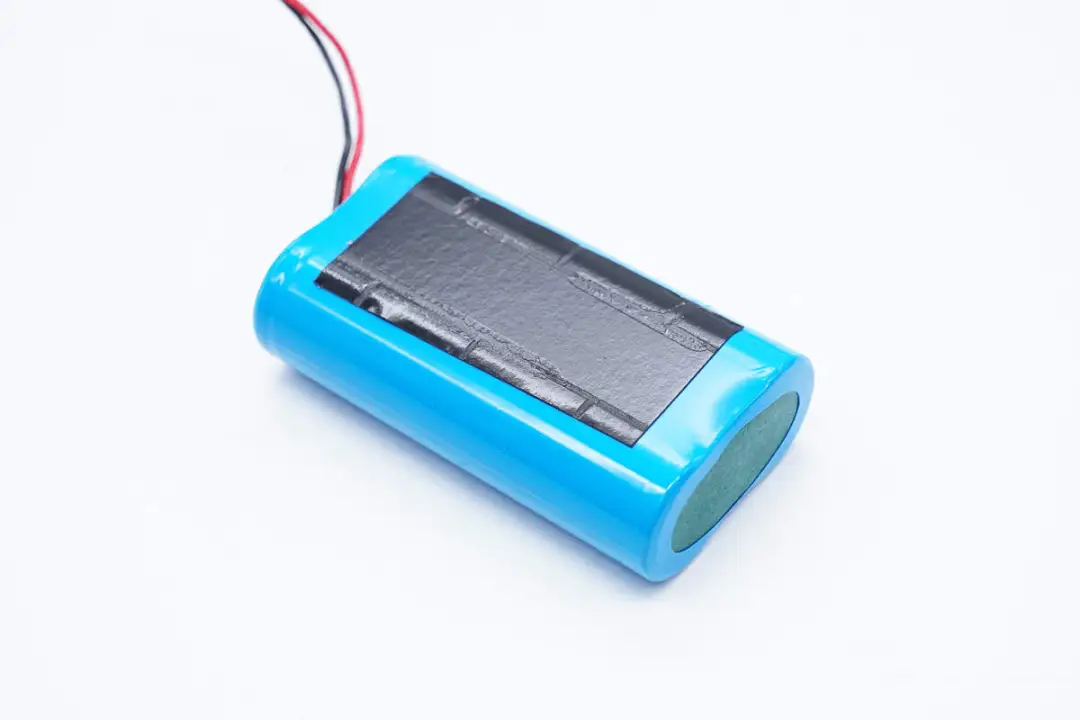

电池组外套蓝色塑封皮。

电池组背面粘贴双面胶固定。

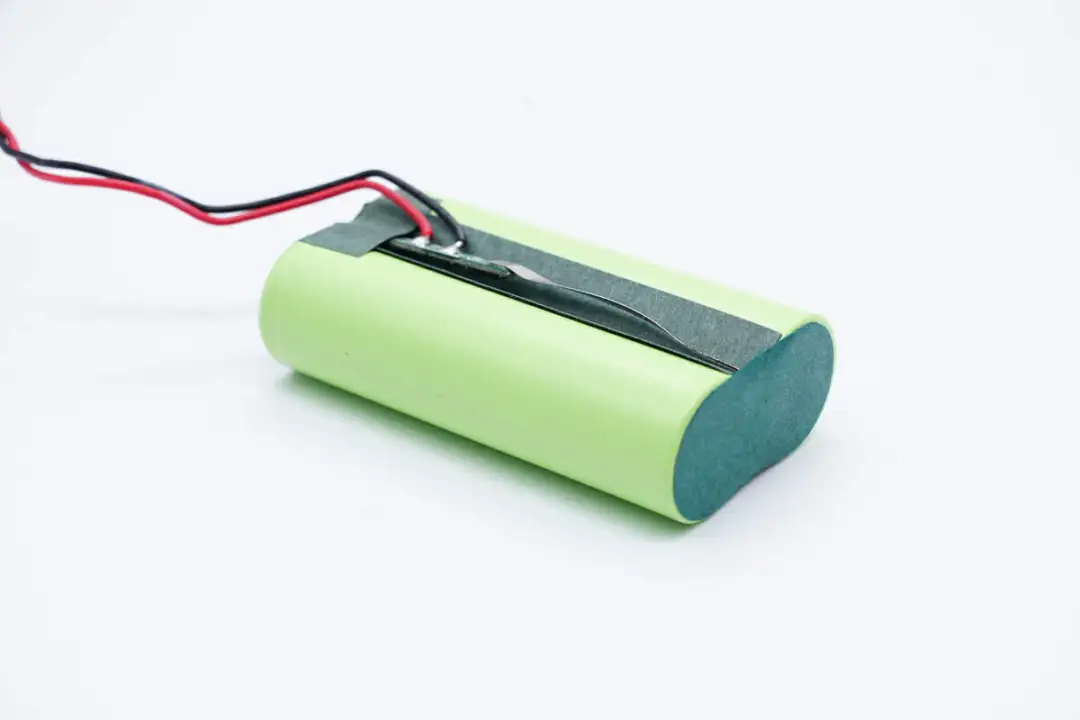

风扇内置电池来自银天新能源，型号INR18650P2500，电池标称容量为2500mAh，标称电压为3.7V，能量为9.25Wh。

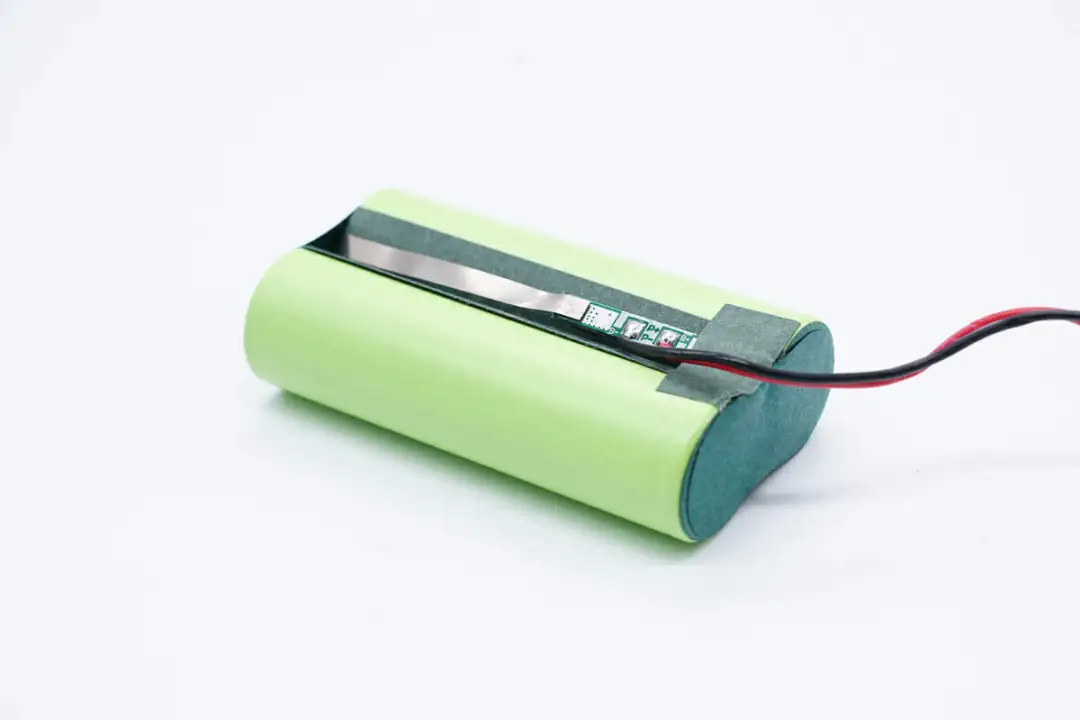

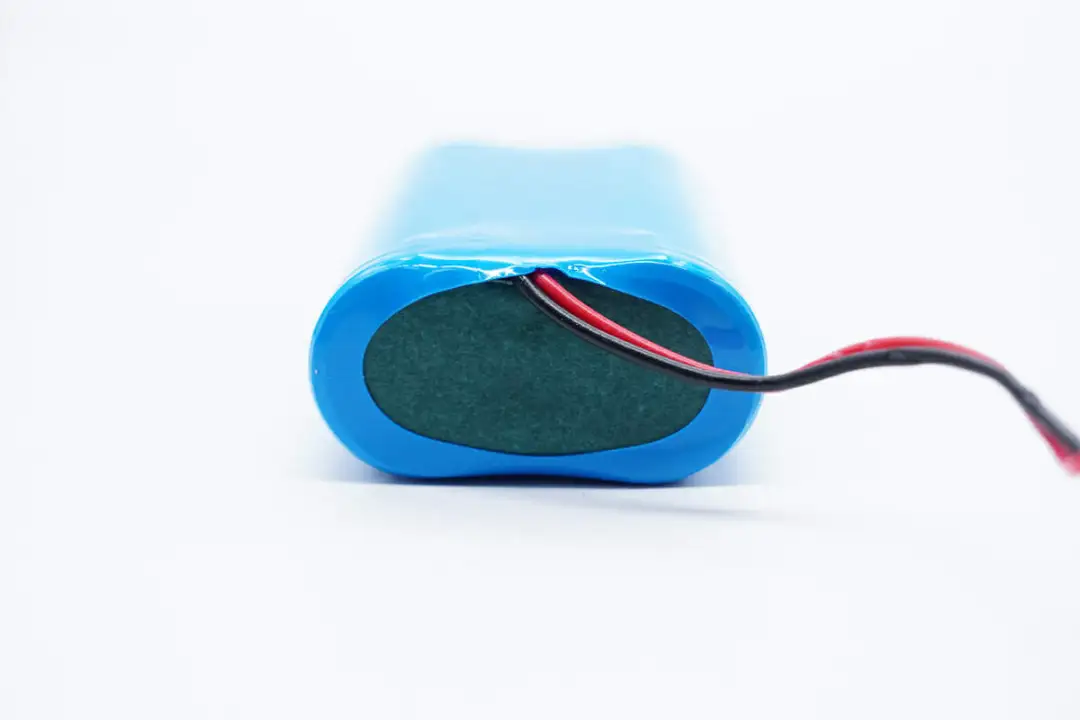

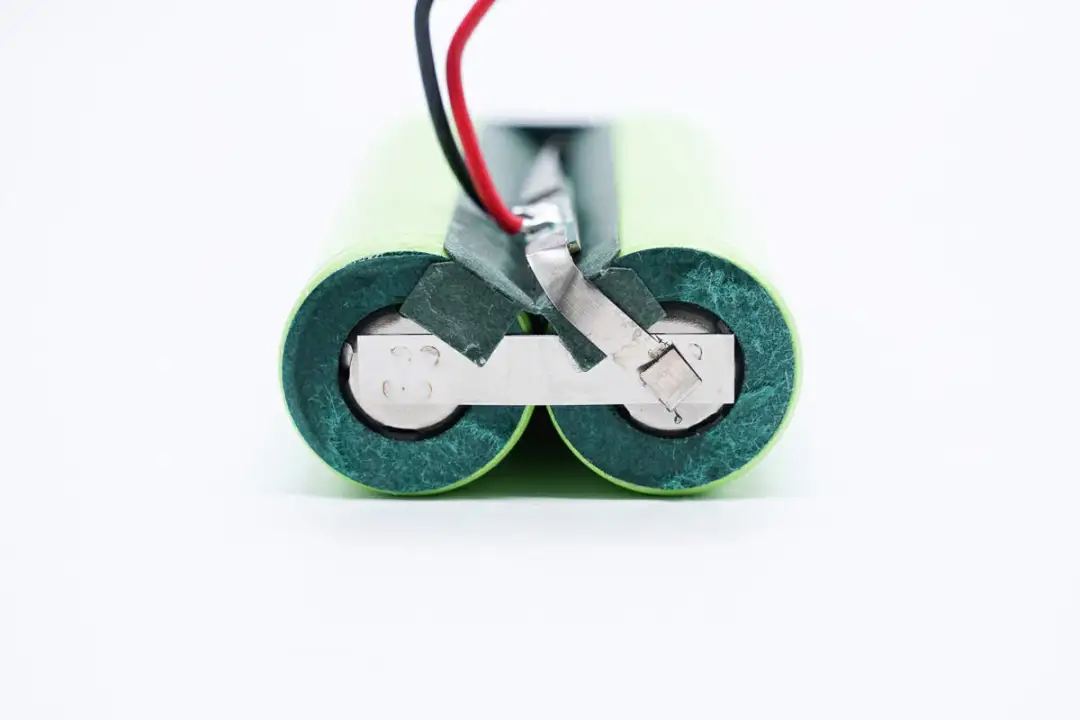

电池两侧均粘贴青稞纸绝缘。

另一侧粘贴的青稞纸特写。

撕去电池正极粘贴的青稞纸，电池为并联连接，正极正确粘贴青稞纸绝缘。

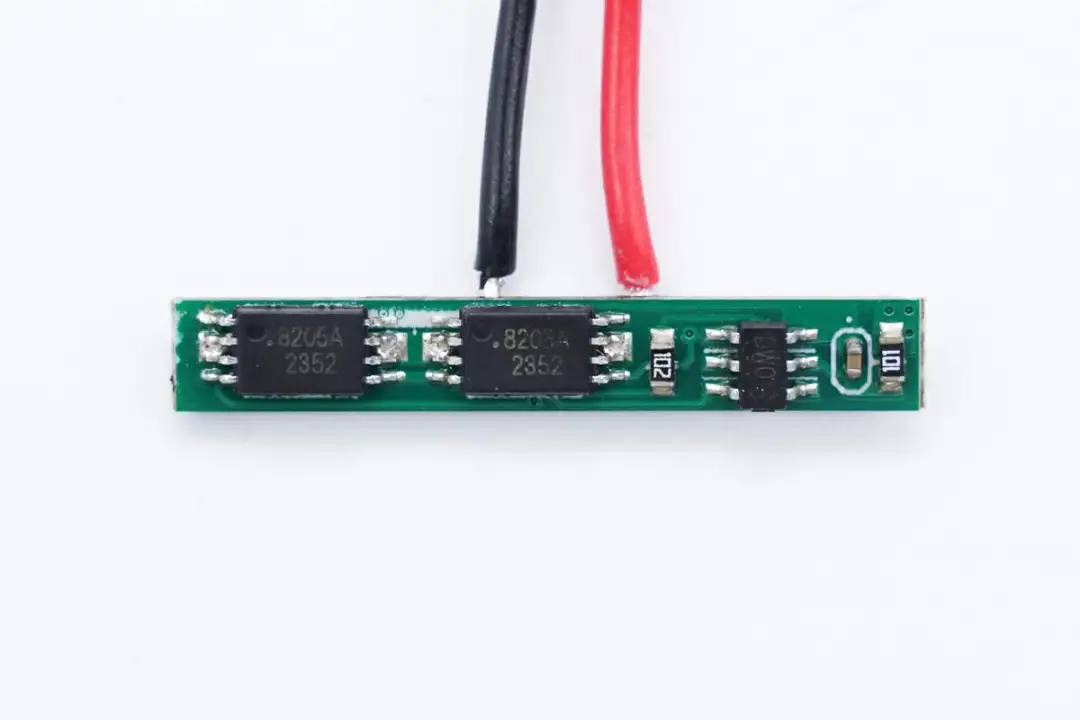

电池组设有保护板进行过压，过放和过流保护。

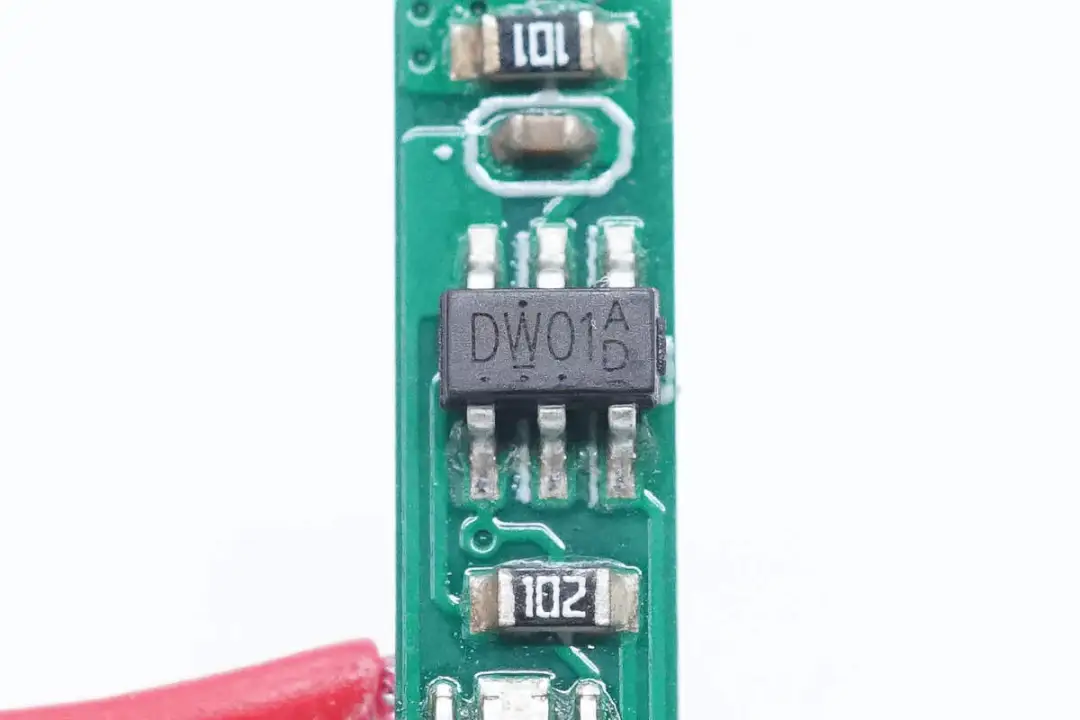

DW01电池保护芯片特写。

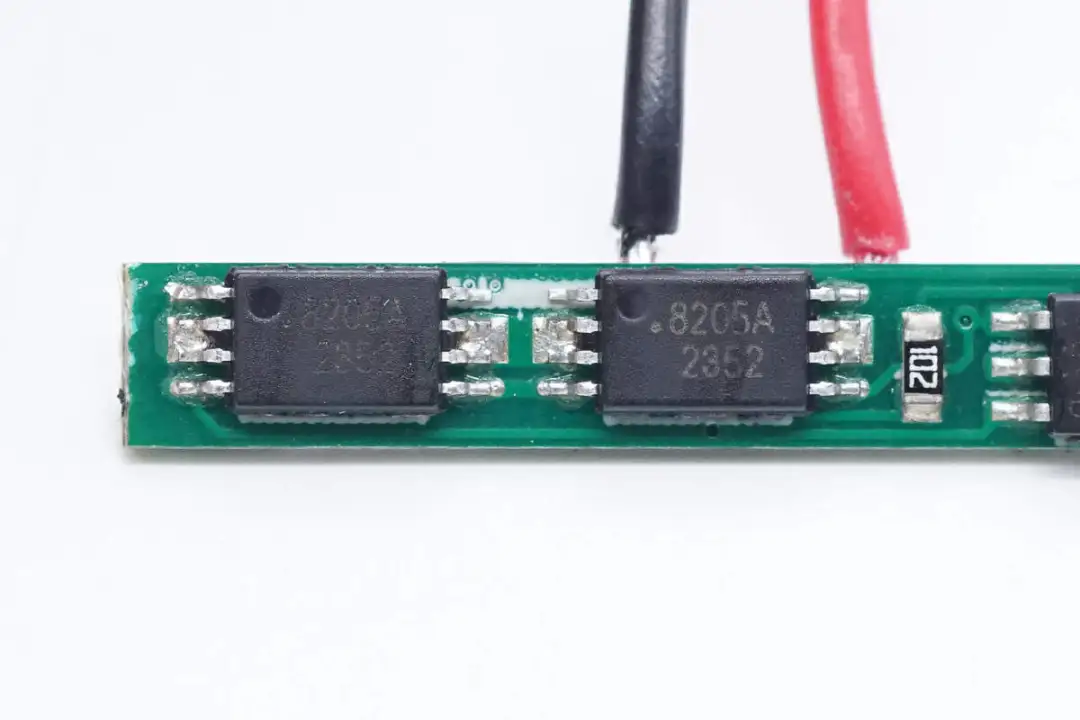

两颗8205A MOS管用于电池控制。

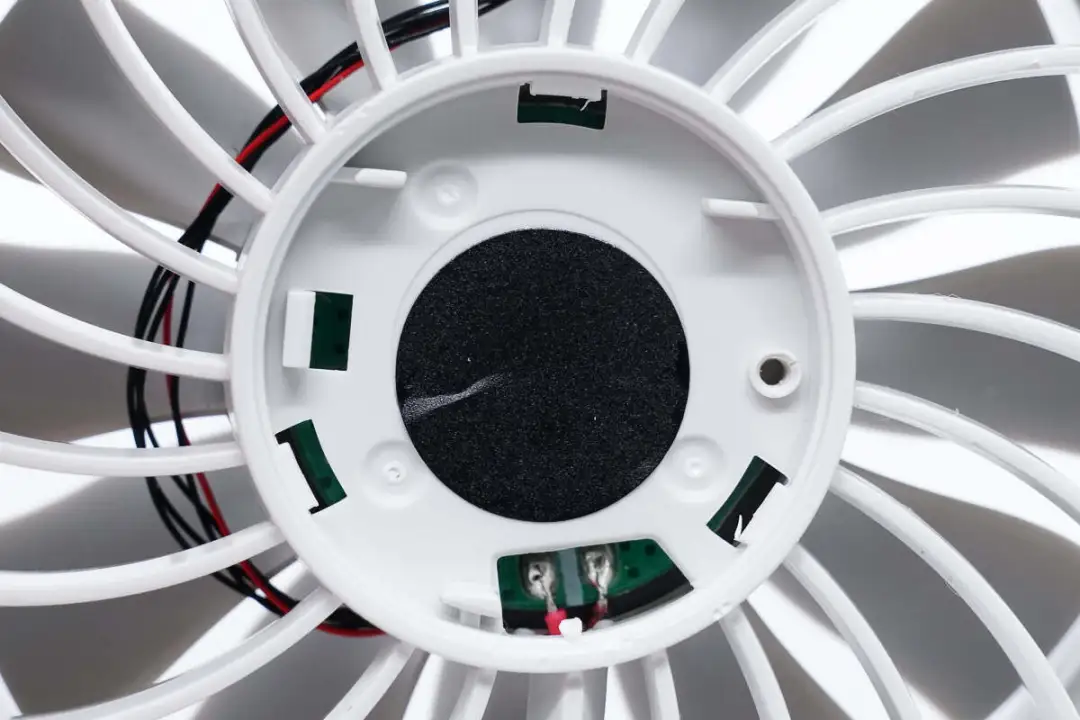

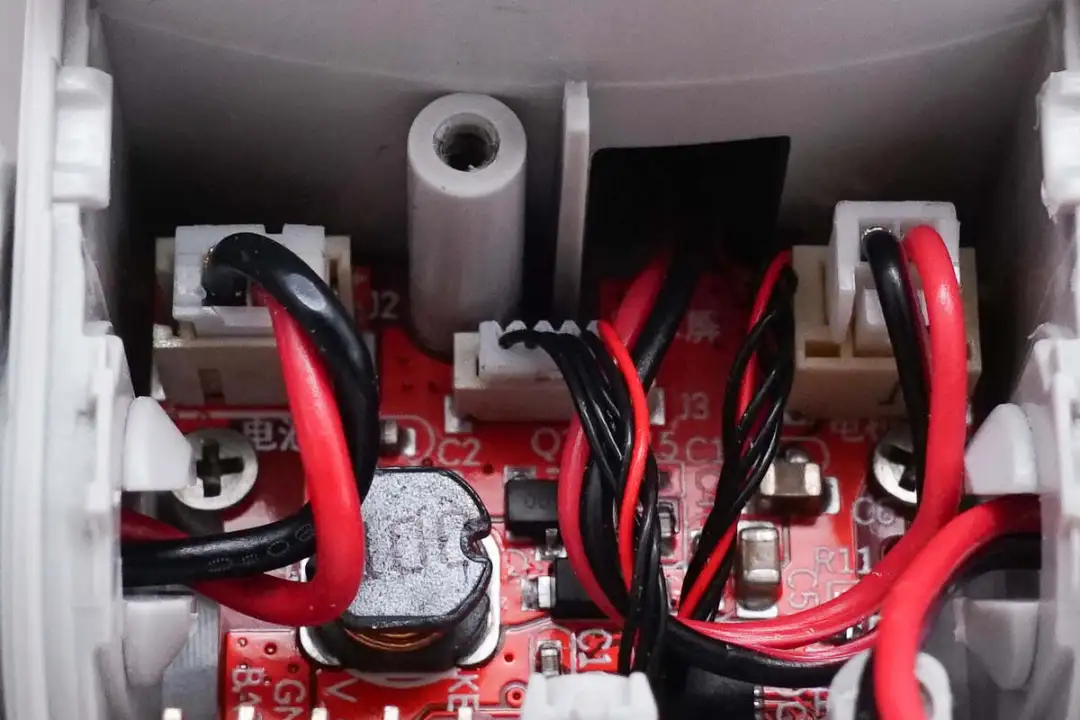

在风扇下方为底部小板。

底部小板通过螺丝固定。

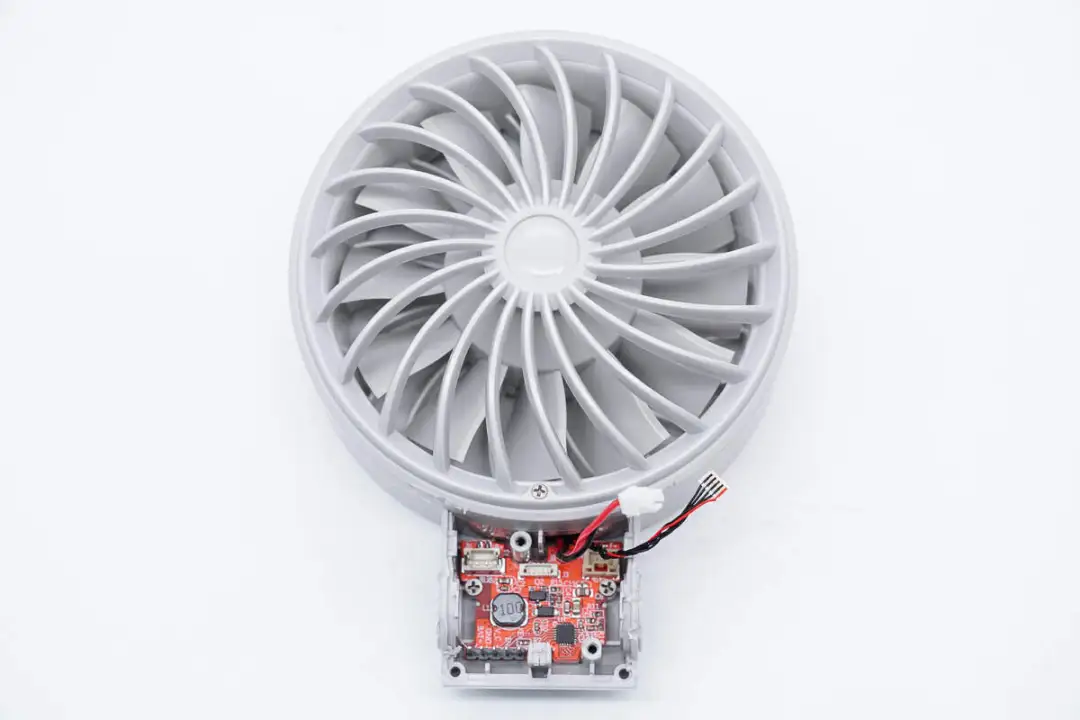

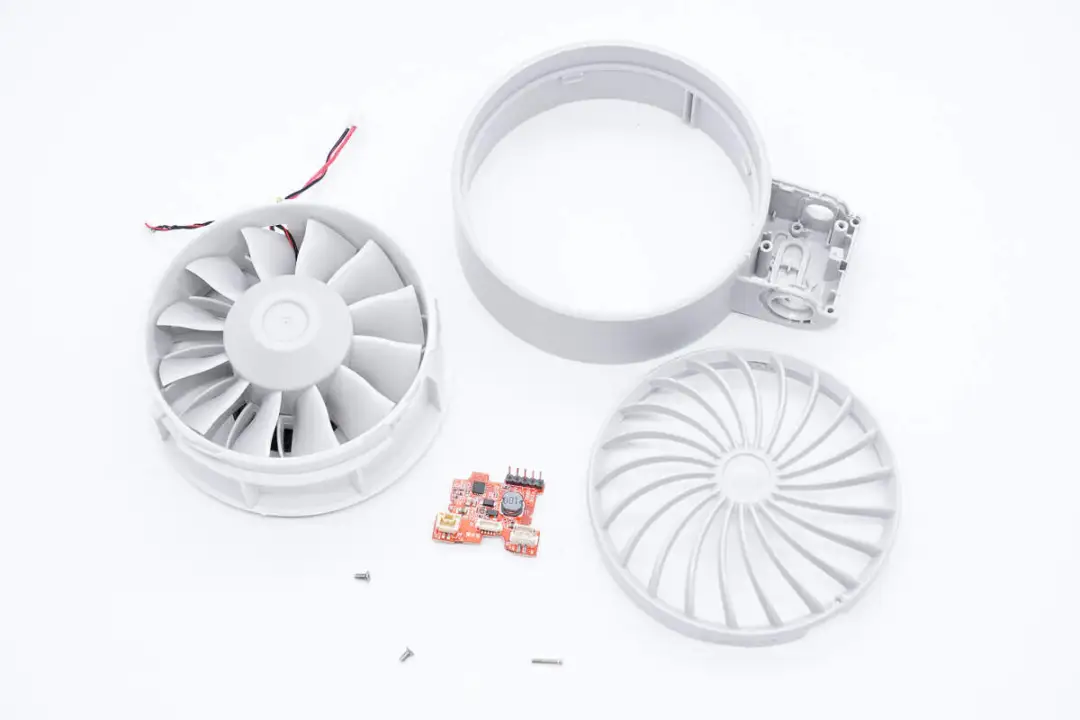

拆卸风扇全部结构，分离网罩和风扇。

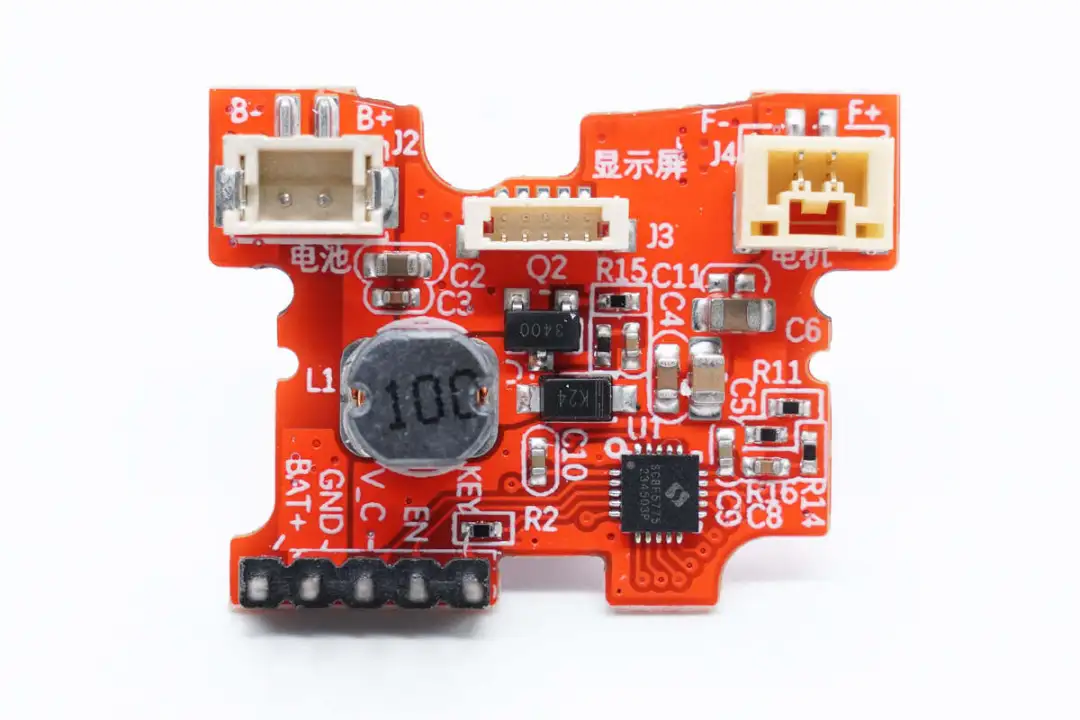

小板左上角焊接电池插座，中间焊接显示屏插座，右上角焊接风扇插座，左下角为连接充电小板的排针，中间位置焊接升压电感，MOS管和整流二极管，右下角焊接一颗MCU。

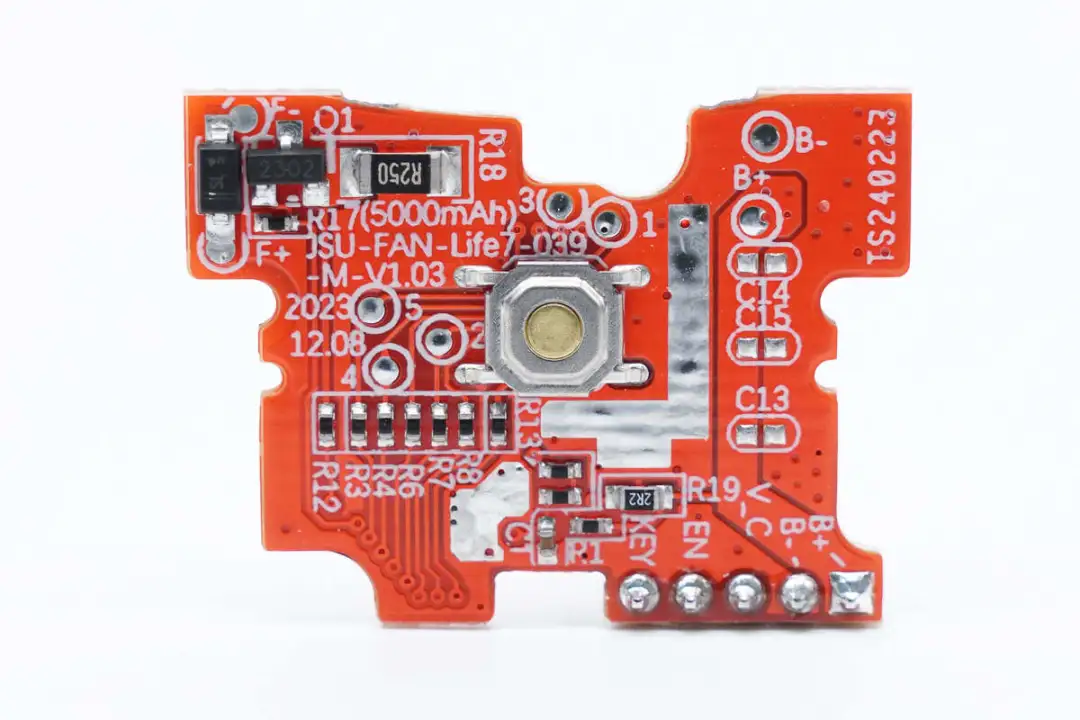

在背面焊接二极管，MOS管和一颗电流检测电阻以及按钮开关。

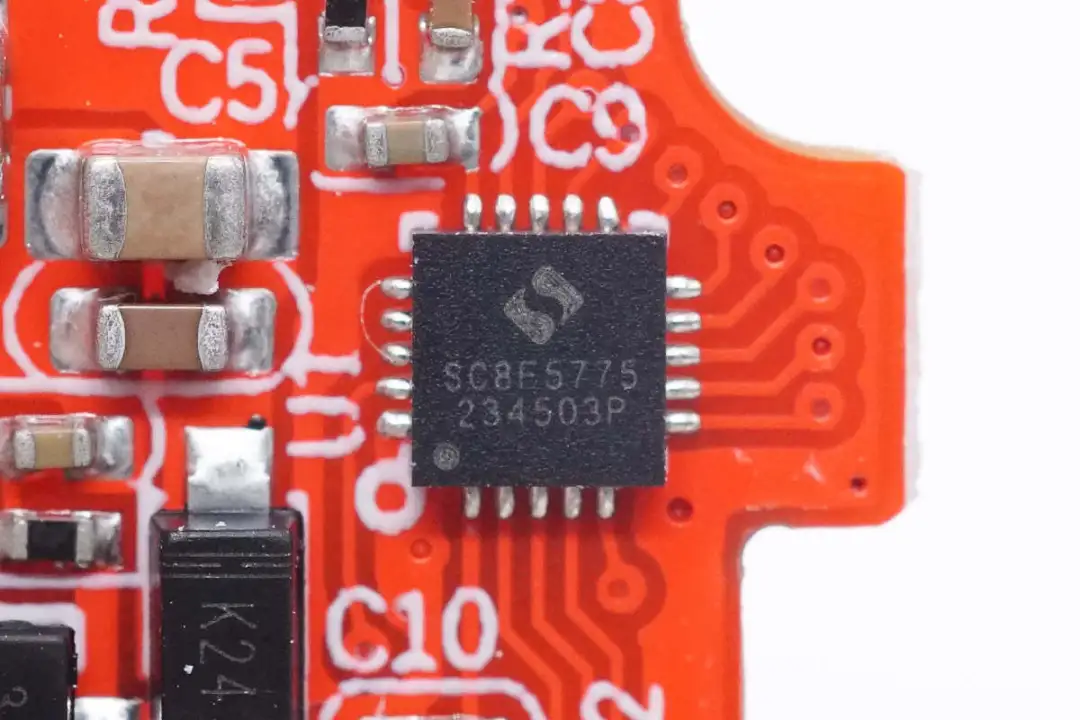

用于移动电源整机控制的MCU来自中微，型号SC8F5775，是一颗增强型闪存8位CMOS单片机，内置RC振荡器，用于电池电量显示和风扇升压驱动控制，采用QFN20封装。

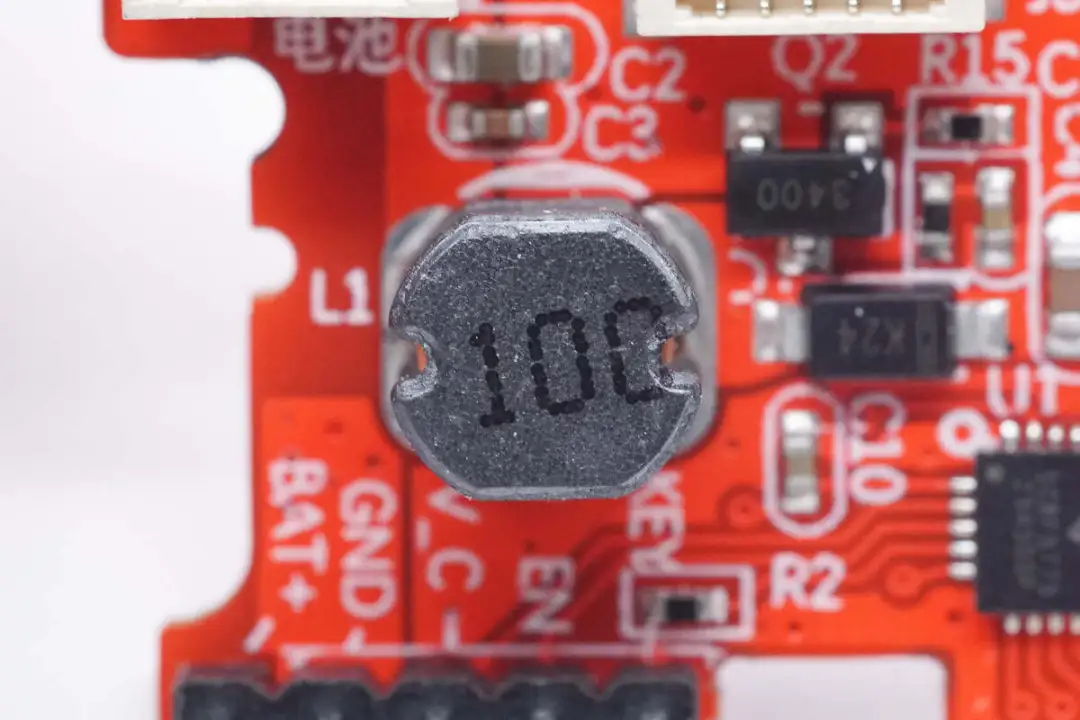

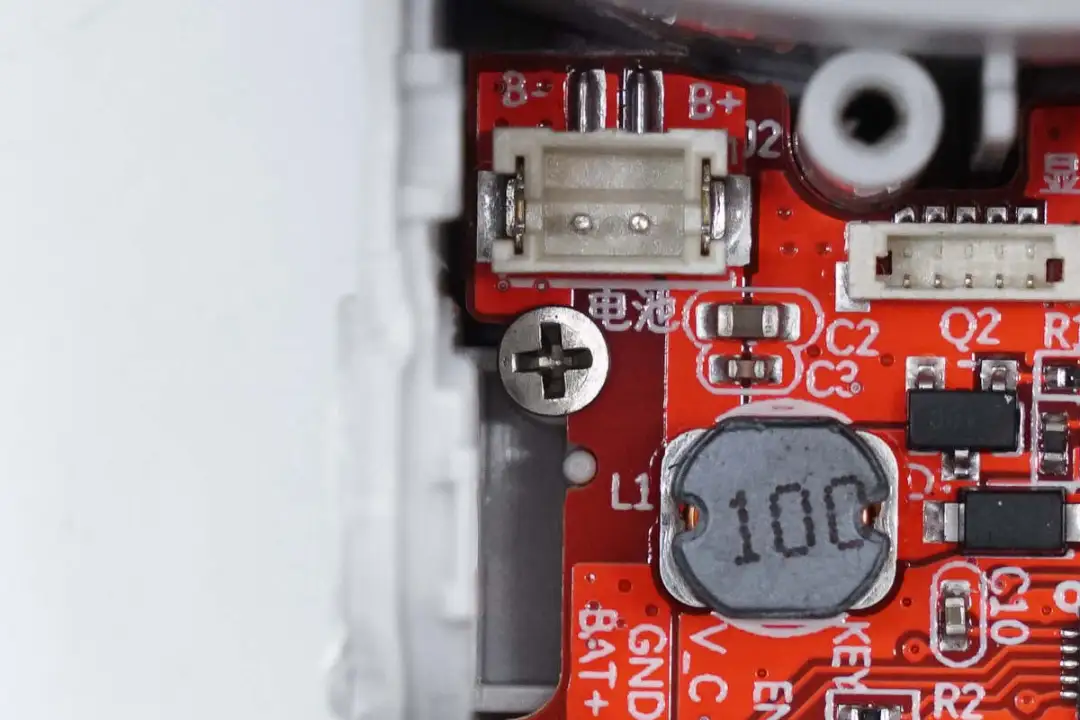

10μH升压电感特写。

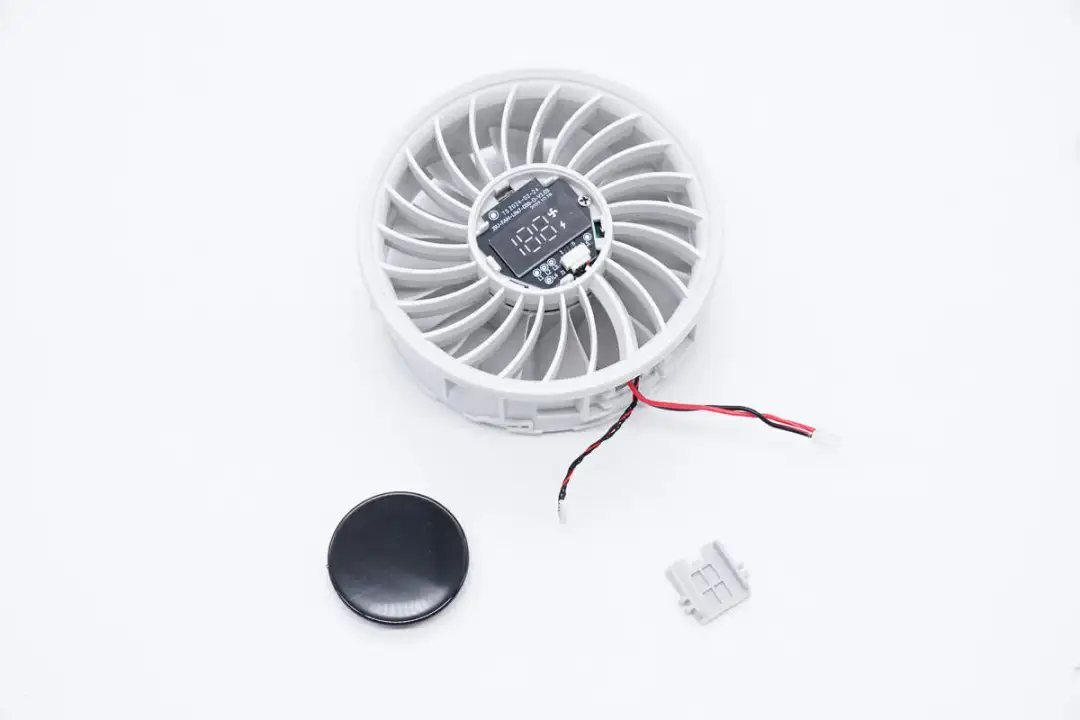

接下来拆解风扇背面的显示屏，首先拆下半透明面板。

LED数码管小板通过螺丝和卡扣固定。

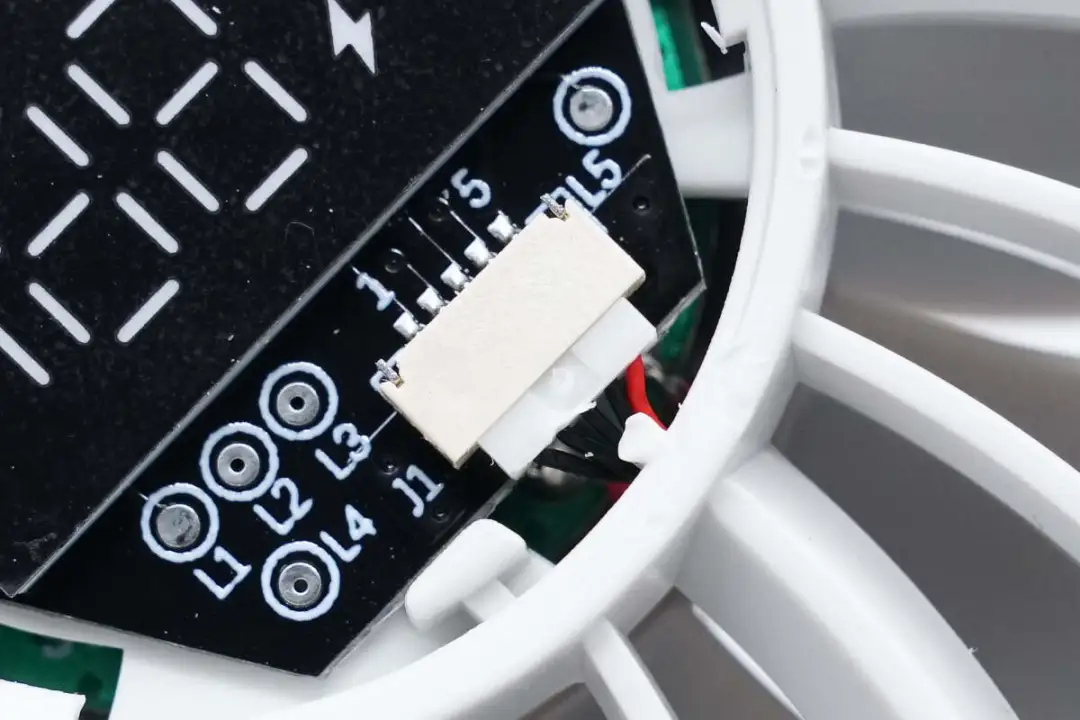

小板通过连接器与排线连接。

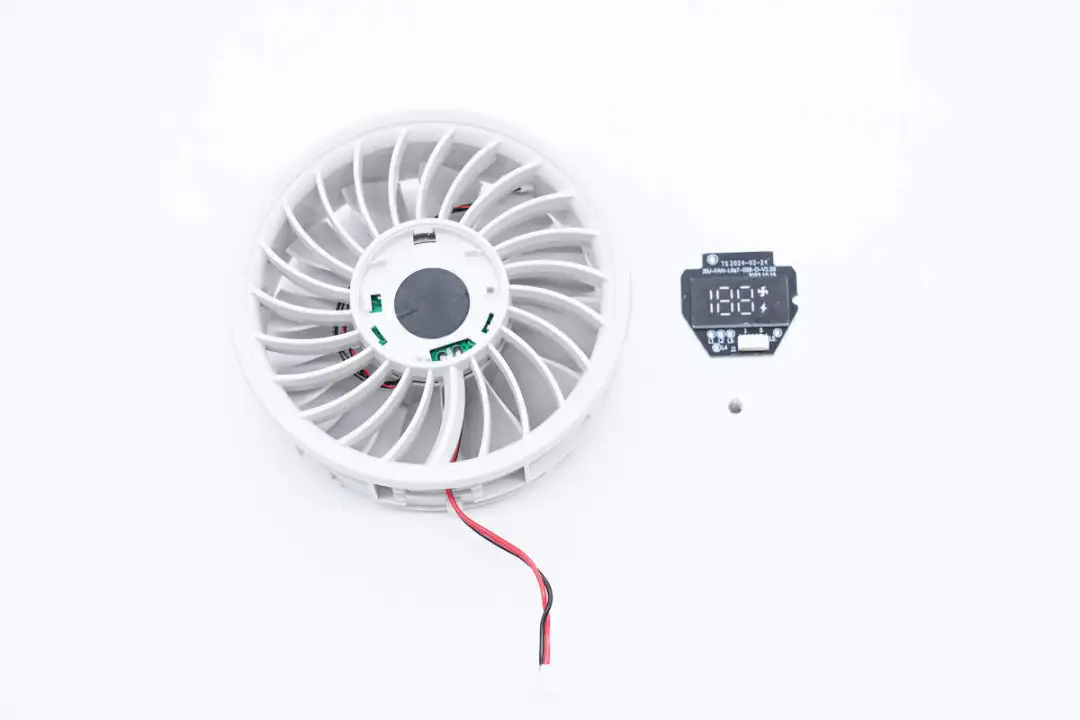

取出LED数码管小板。

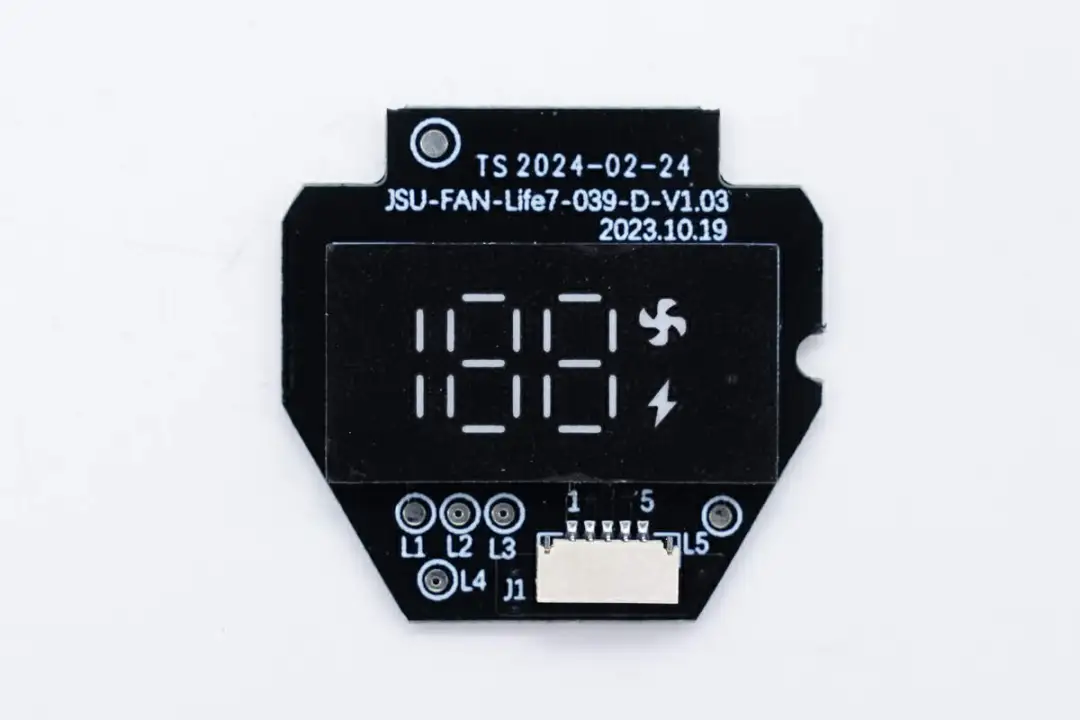

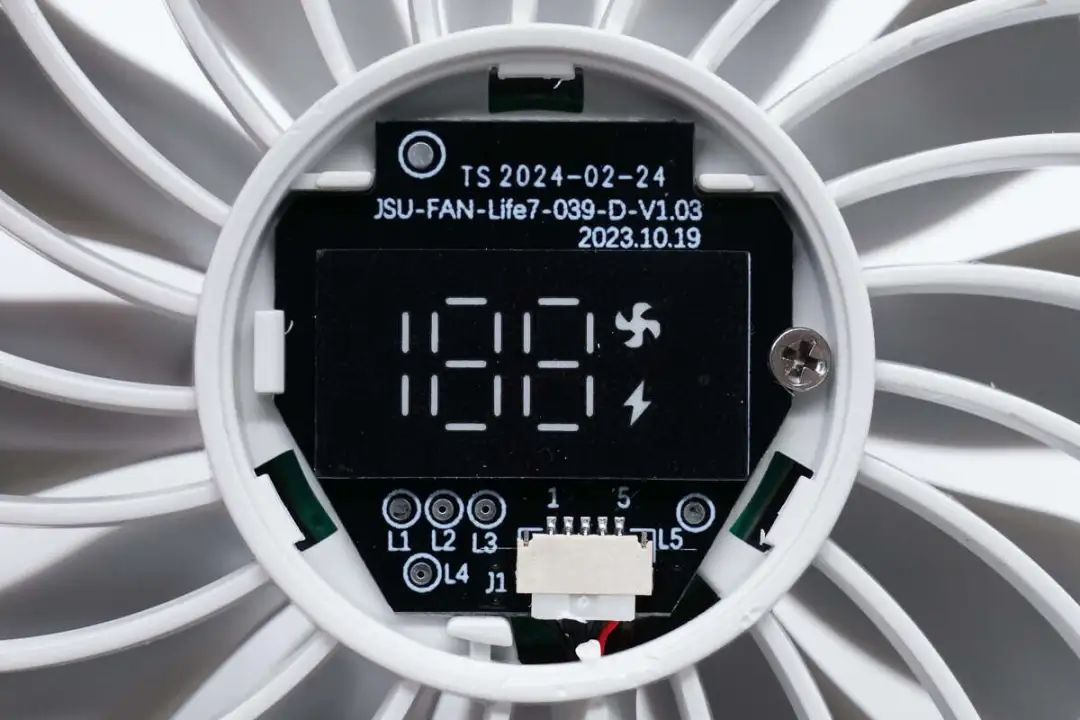

小板正面设有LED数码管和连接器。

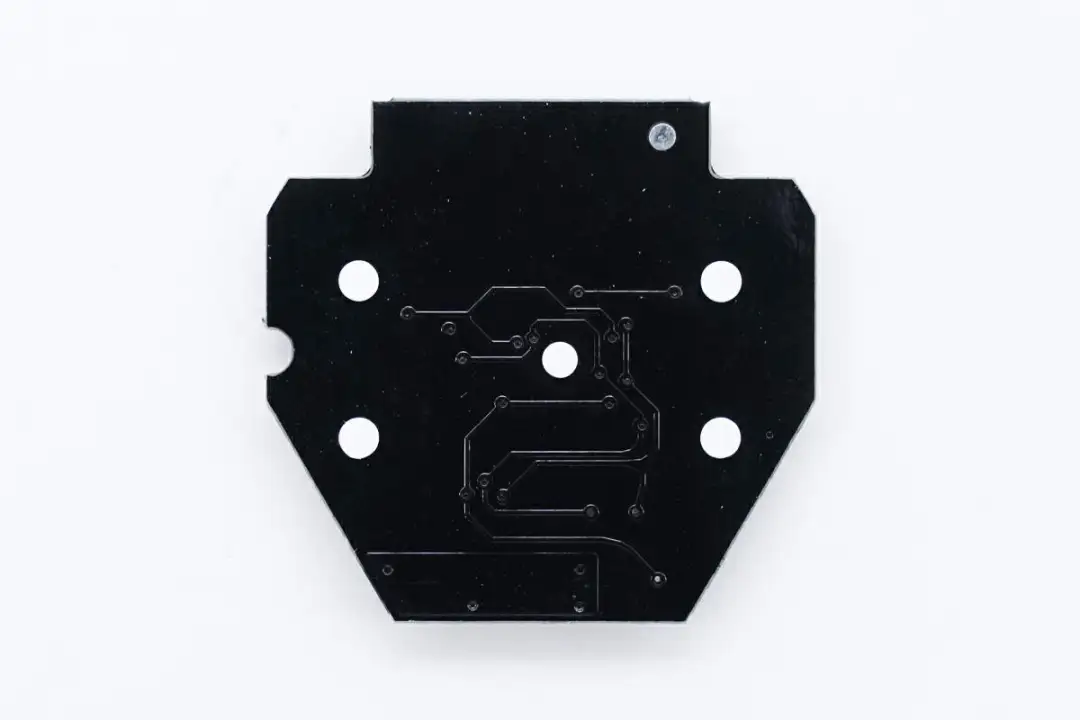

背面没有设置元件。

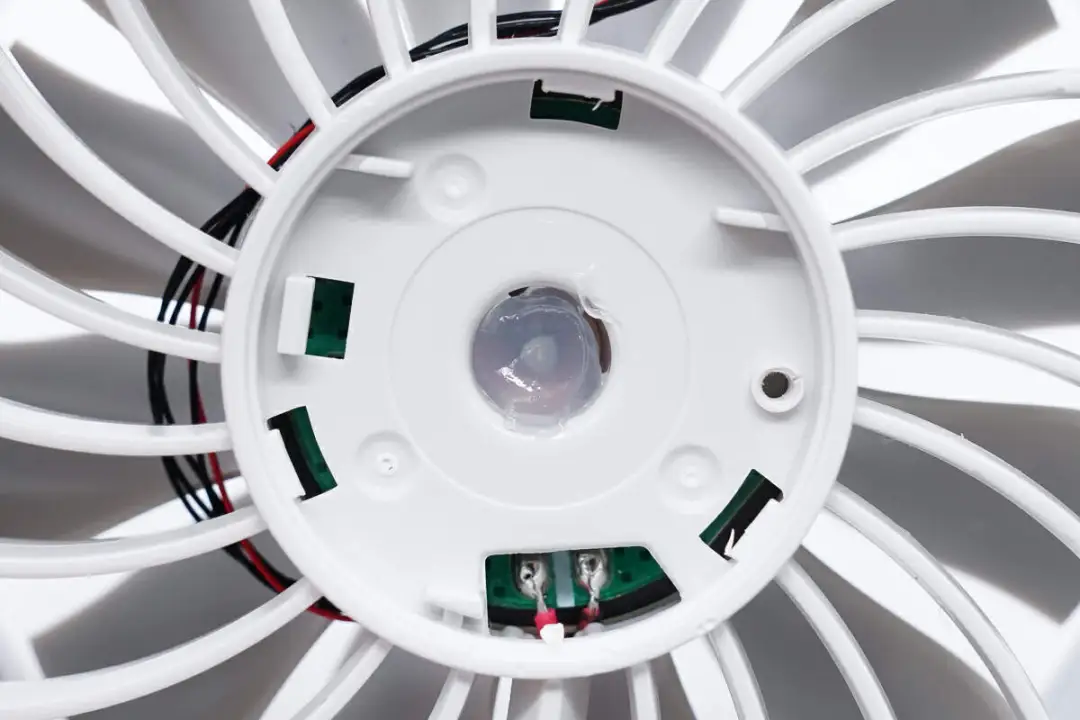

风扇轴心粘贴密封贴纸。

撕下密封贴纸，风扇轴承涂有润滑脂。

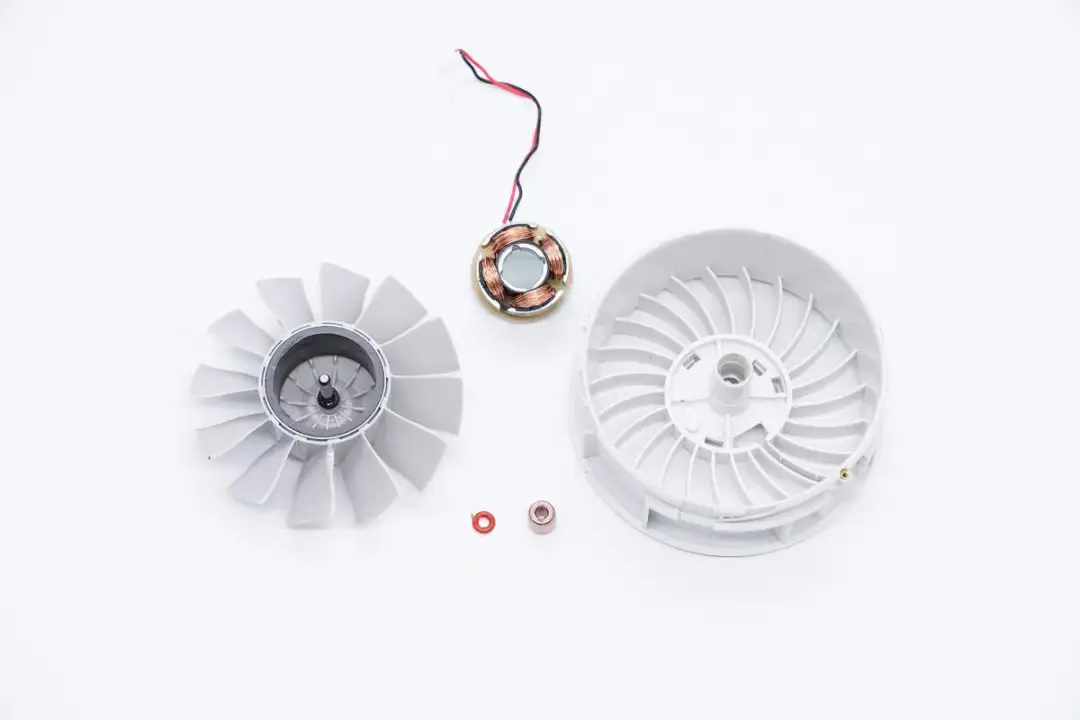

从壳体内部取出风扇轴心和电机定子。

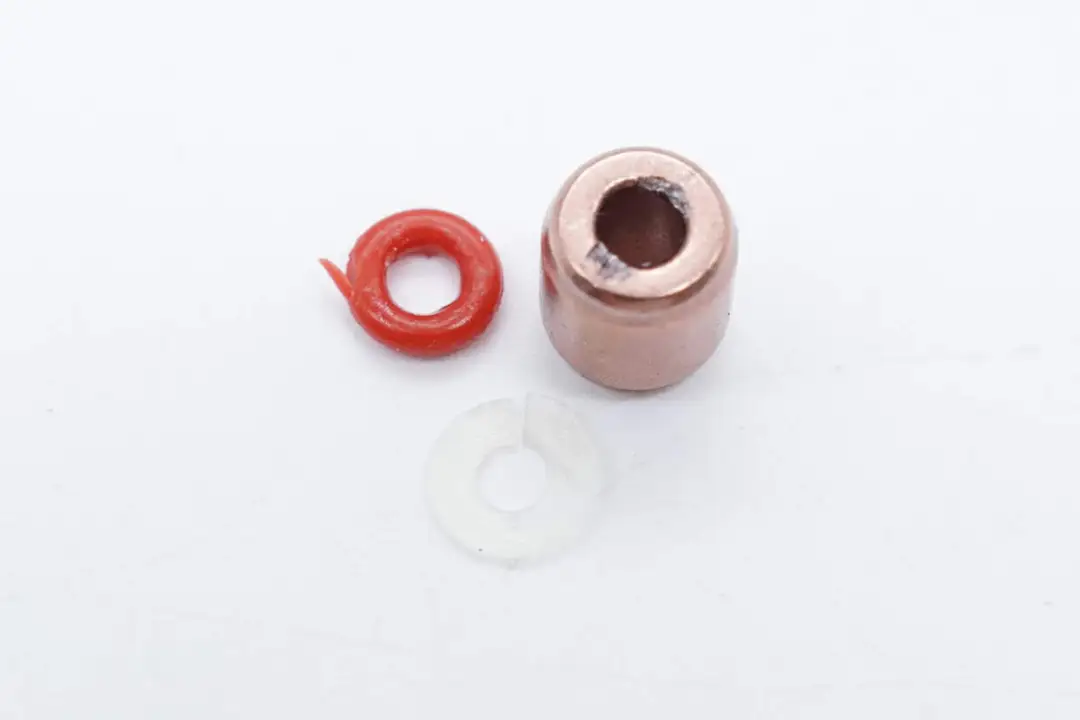

硅胶垫圈，含油轴承和固定风扇轴的卡子特写。

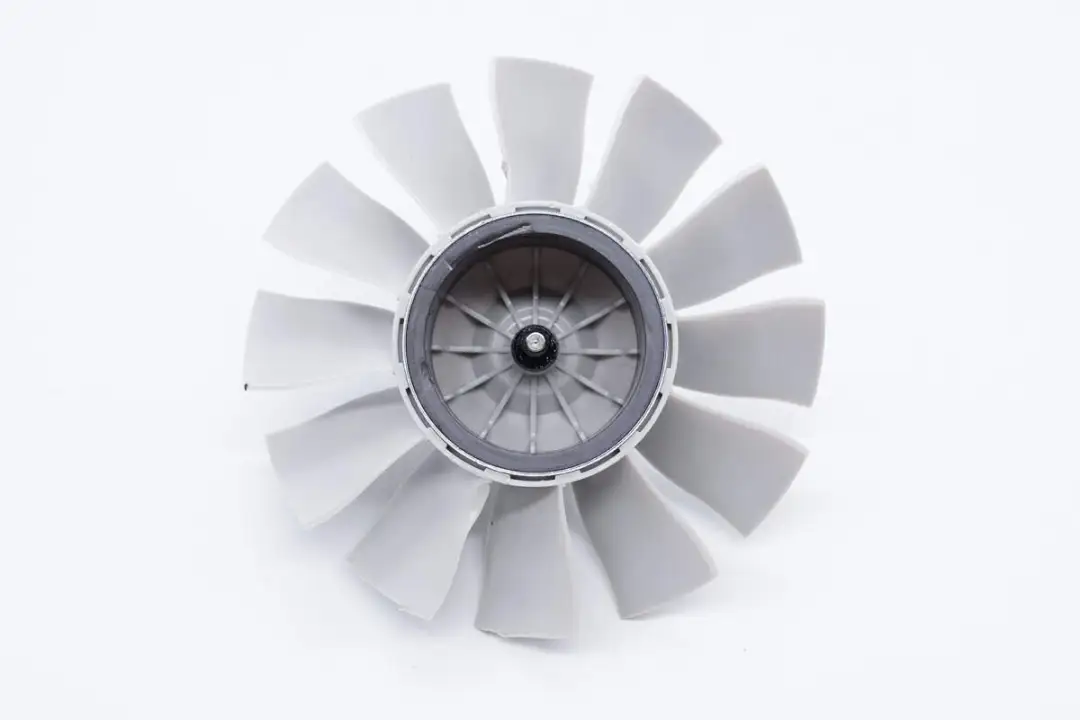

扇叶内部设有永磁转子。

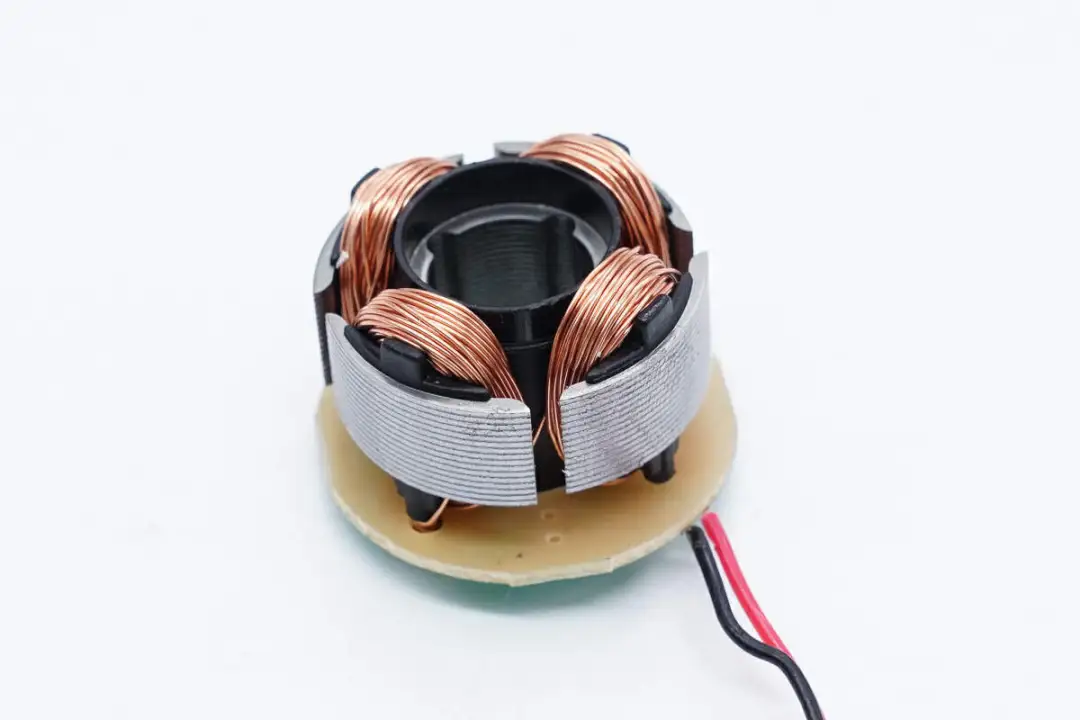

定子线圈与铁芯特写。

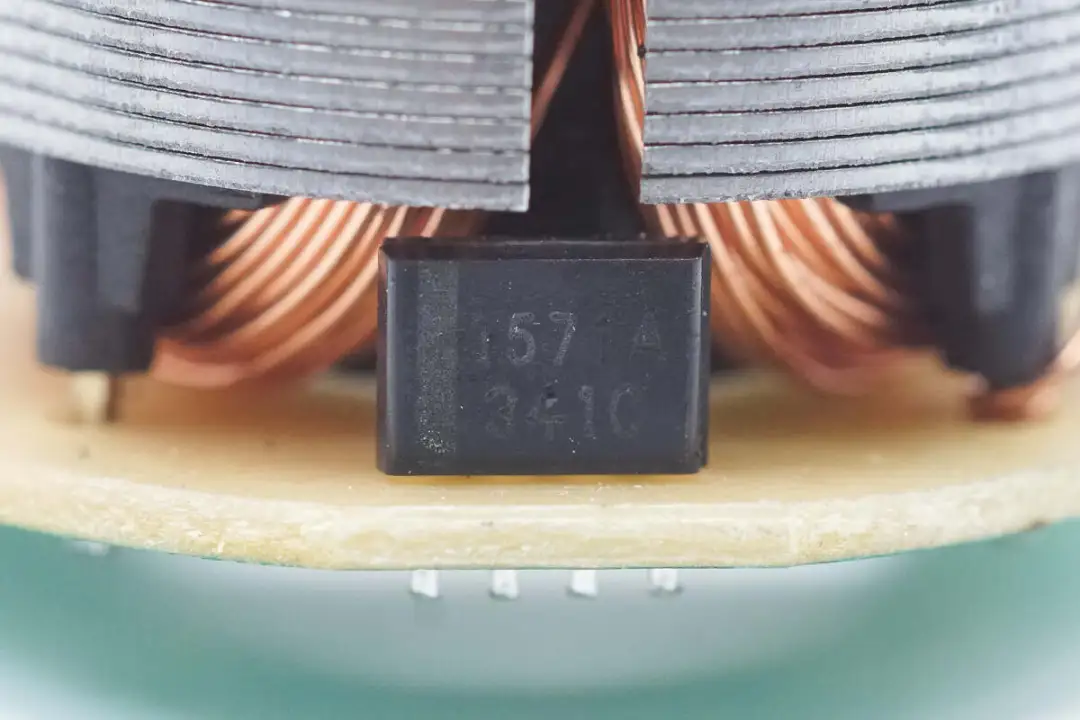

检测转子位置和线圈驱动的霍尔元件特写。

PCB背面没有元件。

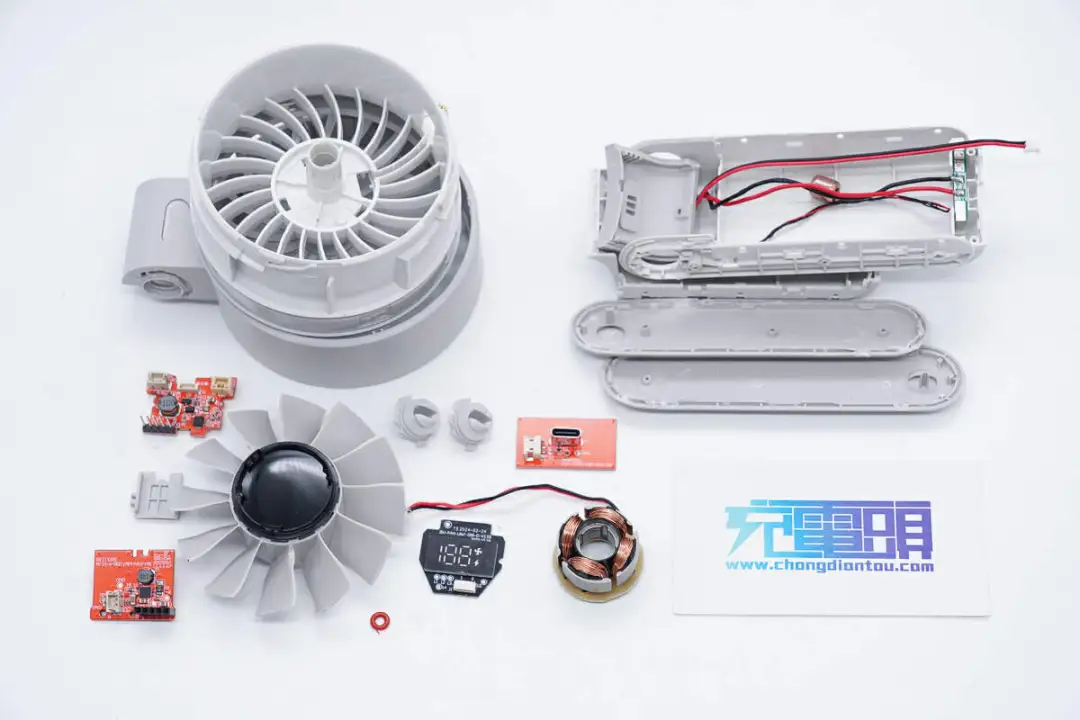

全部拆解一览，来张全家福。

充电头网拆解总结

几素手持小风扇为折叠设计，展开时使用握把手持，折叠时可置于桌面，方便使用。风扇引入了LED数码管用于电量显示和挡位显示，风扇具备五档风量，内置5000mAh电池，并采用USB-C接口充电，支持边充边用，使用方便。

充电头网通过拆解了解到，几素这款手持小风扇在握把内部设有两节18650电池组成的电池组，并配有保护板。握把底部为USB-C接口小板，在风扇转轴中设有两块PCB，通过排针连接，分别用于电池充电和风扇升压，中微MCU进行显示和驱动控制。风扇内部连接线均采用连接器连接，便于生产组装。
