前言


夏日炎炎，随着全国进入烧烤模式，办公室的空调也显得不是那么给力了，在办工桌摆放一个小风扇，成为最有性价比的选择。JISULIFE几素推出了一款超薄桌面小风扇，自带可调节底座，轻松调整送风角度，使用更加舒适，同时这款风扇内置2000mAh锂电池，在没有电源的场合也可以提供数小时的续航。

充电头网已经拿到了JISULIFE几素这款超薄桌面风扇，下面就对这款风扇进行拆解，看看内部的设计和用料。


几素超薄桌面小风扇开箱



包装盒正面印有JISULIFE几素品牌、产品外观图、名称以及四大卖点。


背面印有产品使用场景图以及相关参数信息。

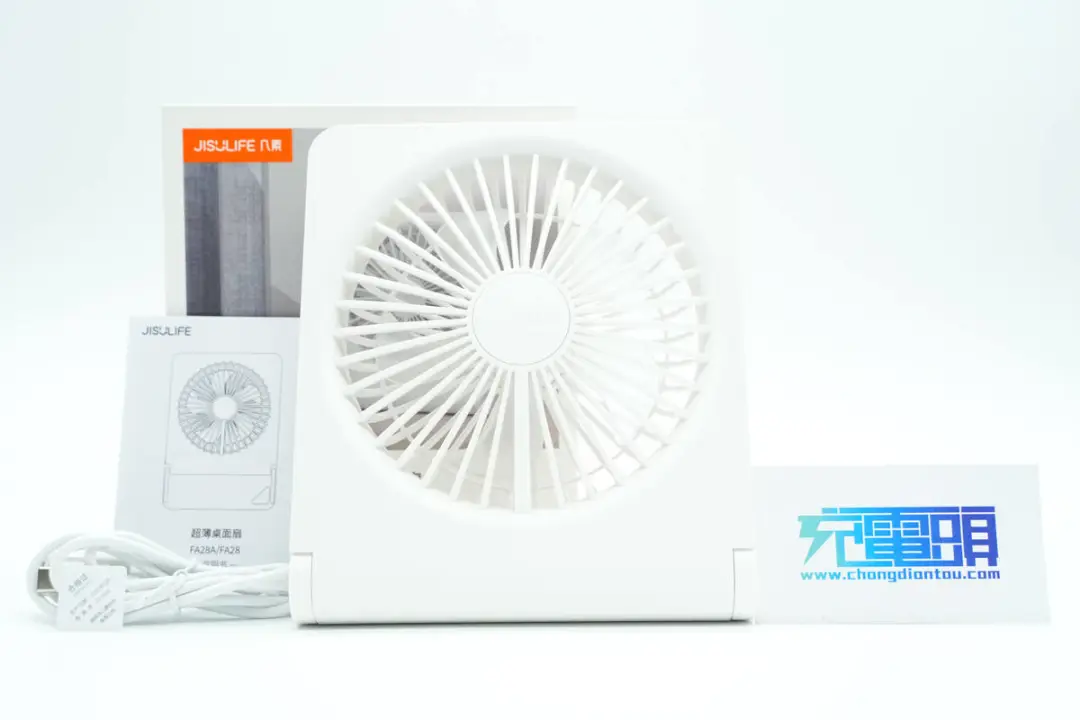

包装内涵小风扇、数据线、以及使用说明书。

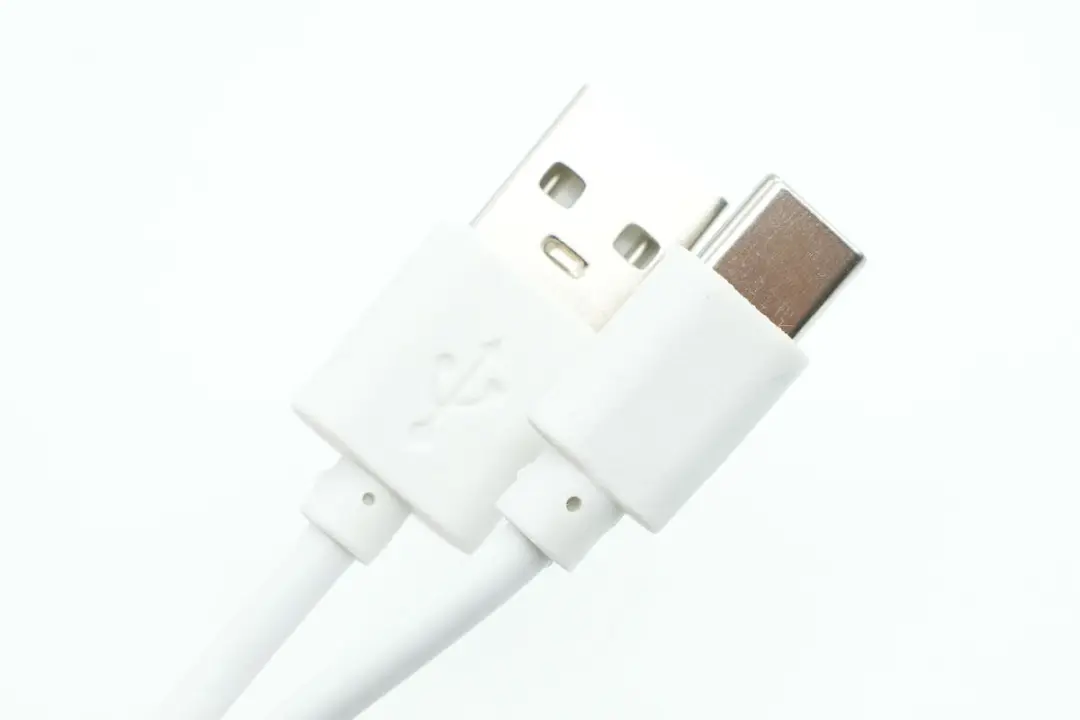

附带数据线为A to C线。


测得数据线长度约为1米。

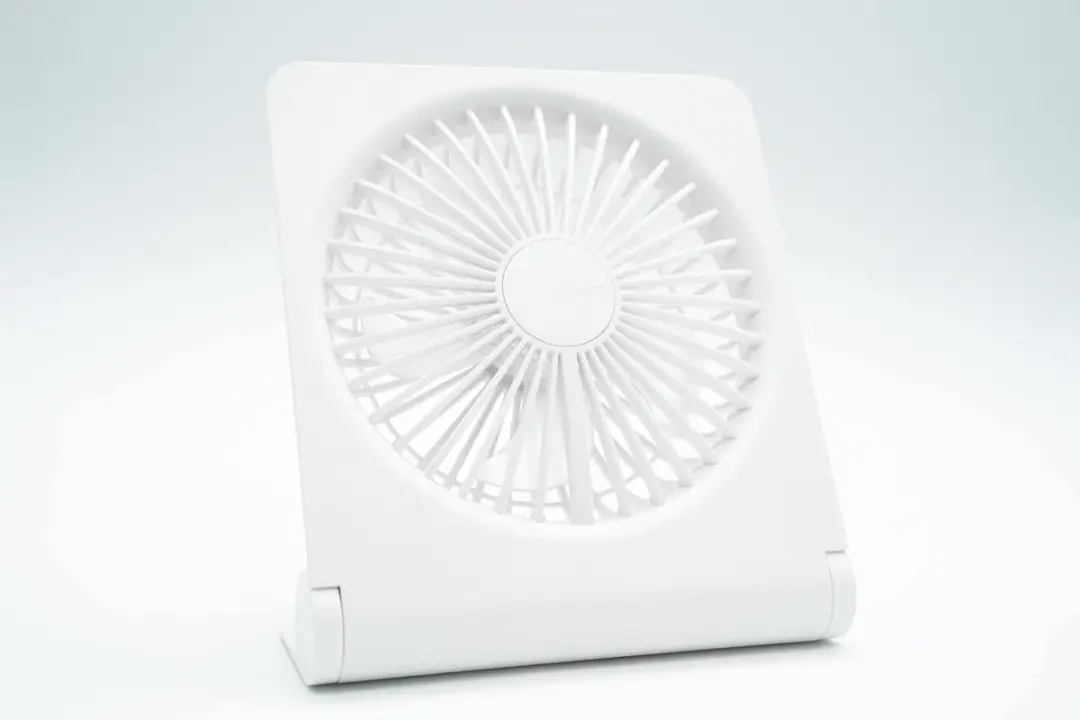

几素超薄桌面扇由风扇本体和底座拼接组成，白色外壳磨砂处理。

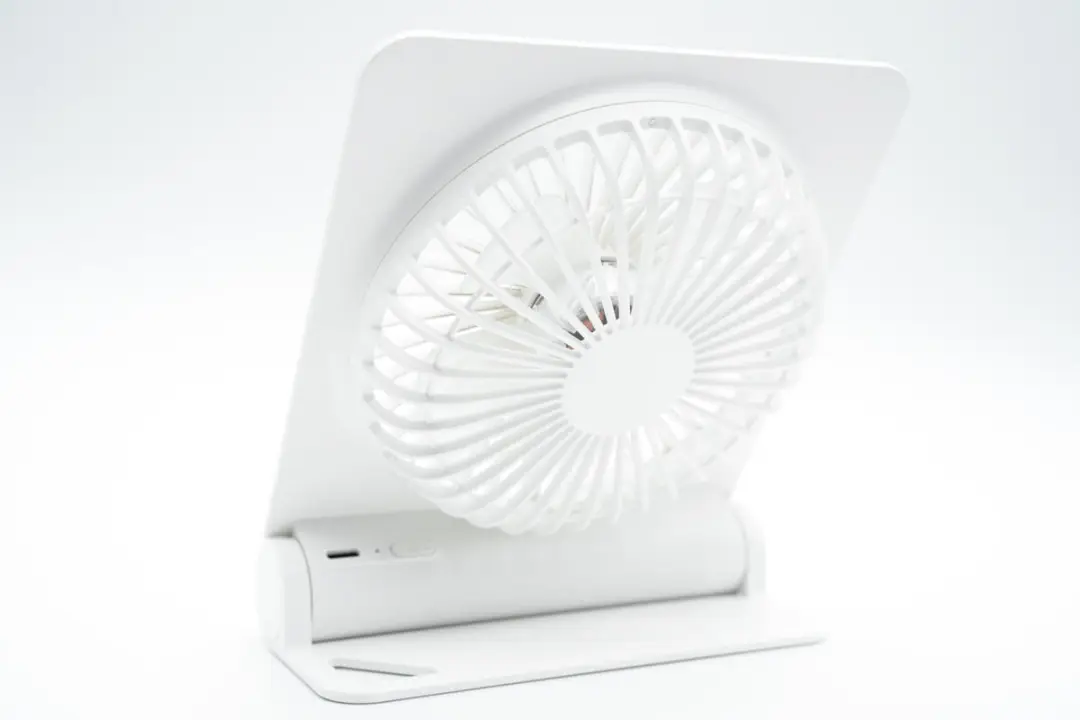

底座可旋转设计，使得风扇可以调整吹风角度，让用户获得更好的使用体验。


底座甚至可以旋转到正面。

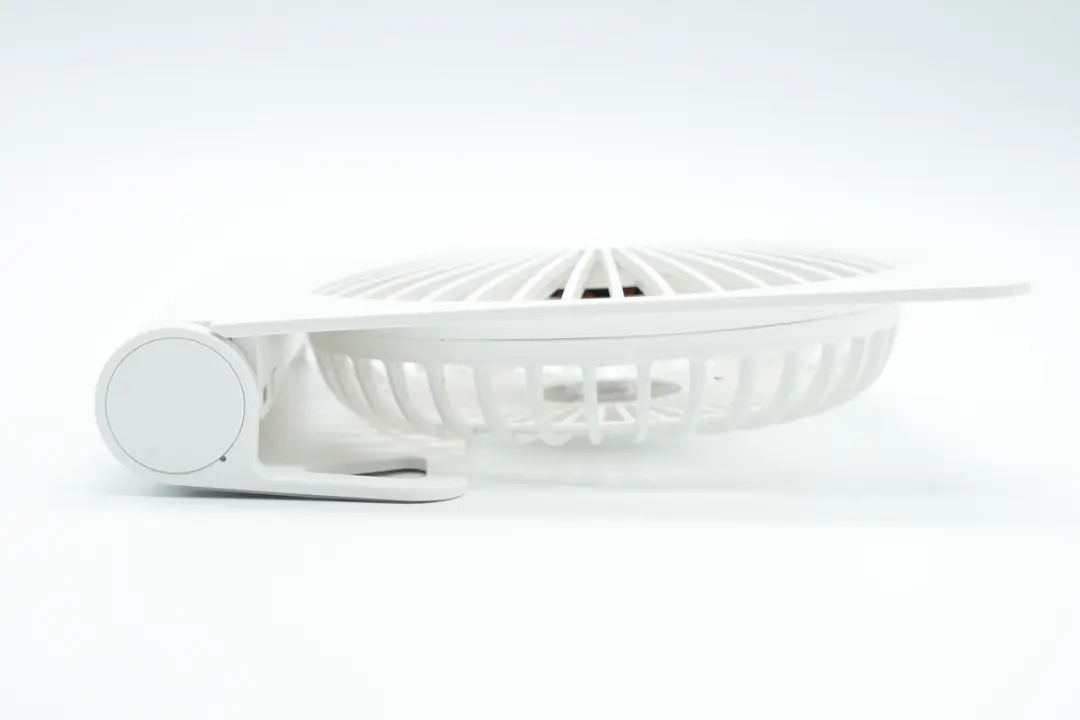

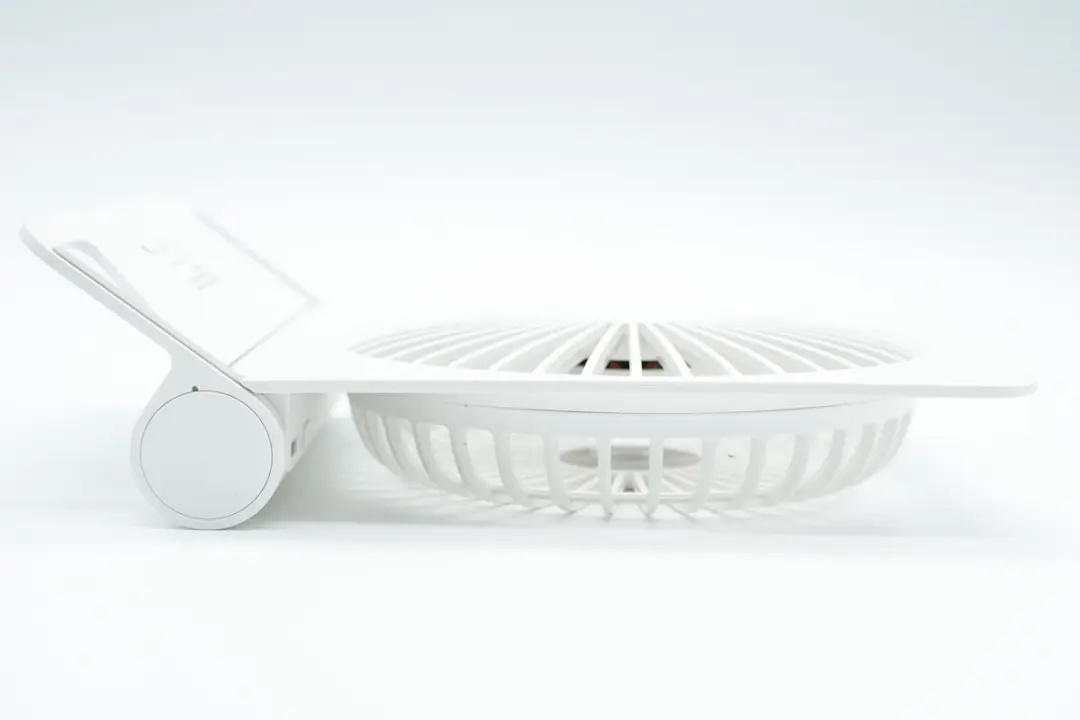

而旋转最小角度使用底座几乎可以与风扇平行，可见底座可旋转角度非常大，足够满足各种应用场景需求。


不管怎么旋转底座，外壳拼接都十分紧密，做工很好。

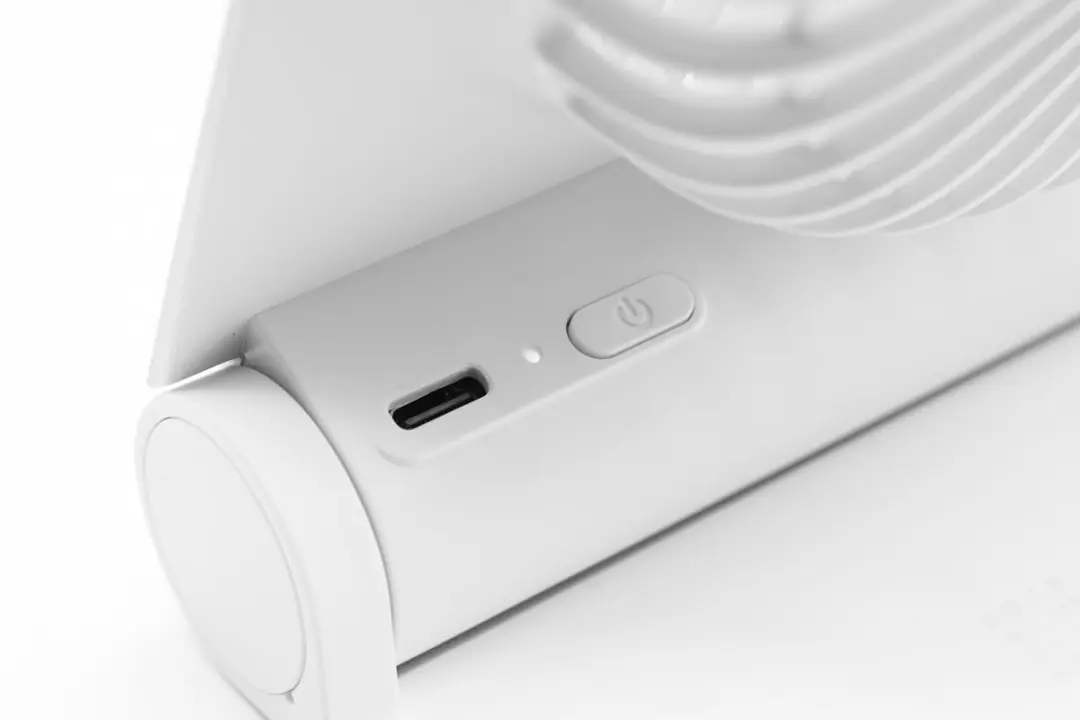

机身背面设有USB-C充电接口、指示灯以及开关键，打开风扇指示灯亮白光。

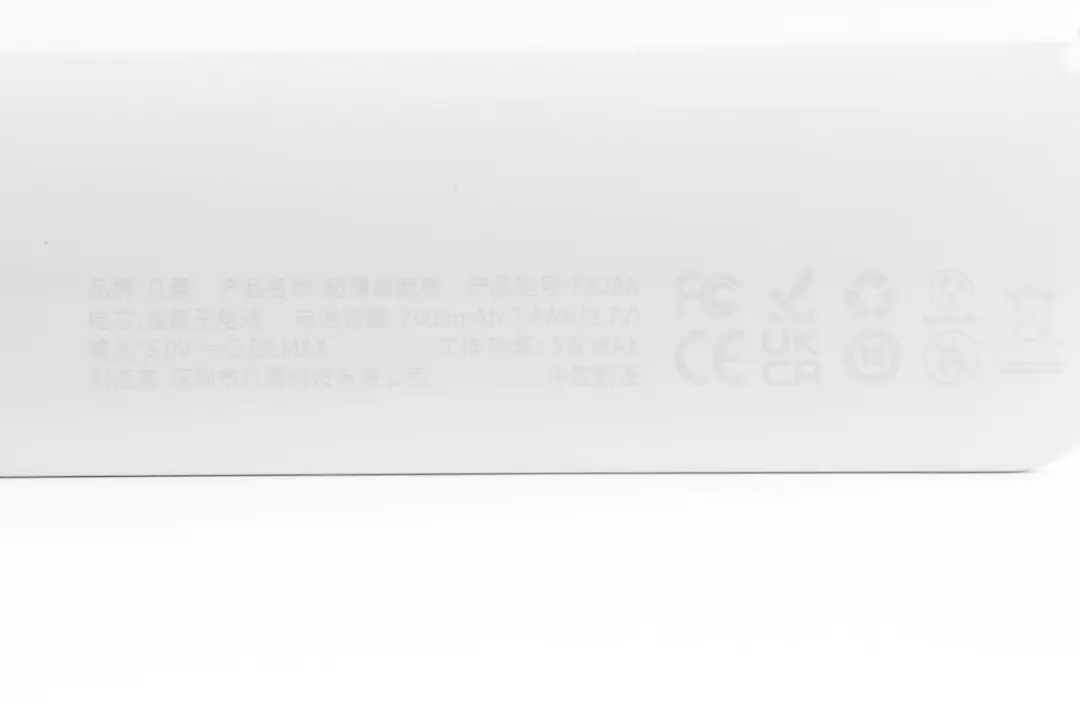

外壳上产品参数特写，型号为FA28A，内置锂离子电池，容量为2000mAh（7.4Wh/3.7V），支持5V2A输入，工作功率为5W，制造商为深圳市几素科技有限公司，通过了FCC、CE、UKCA等认证。

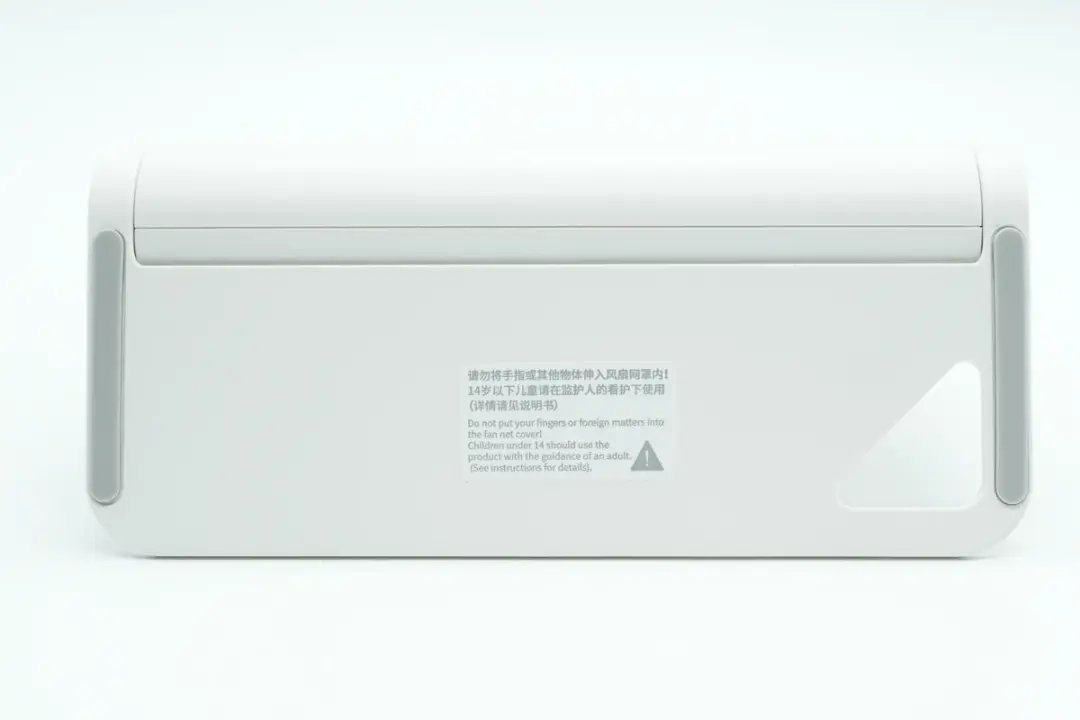

底座两侧设有防滑胶垫，保证使用稳定。

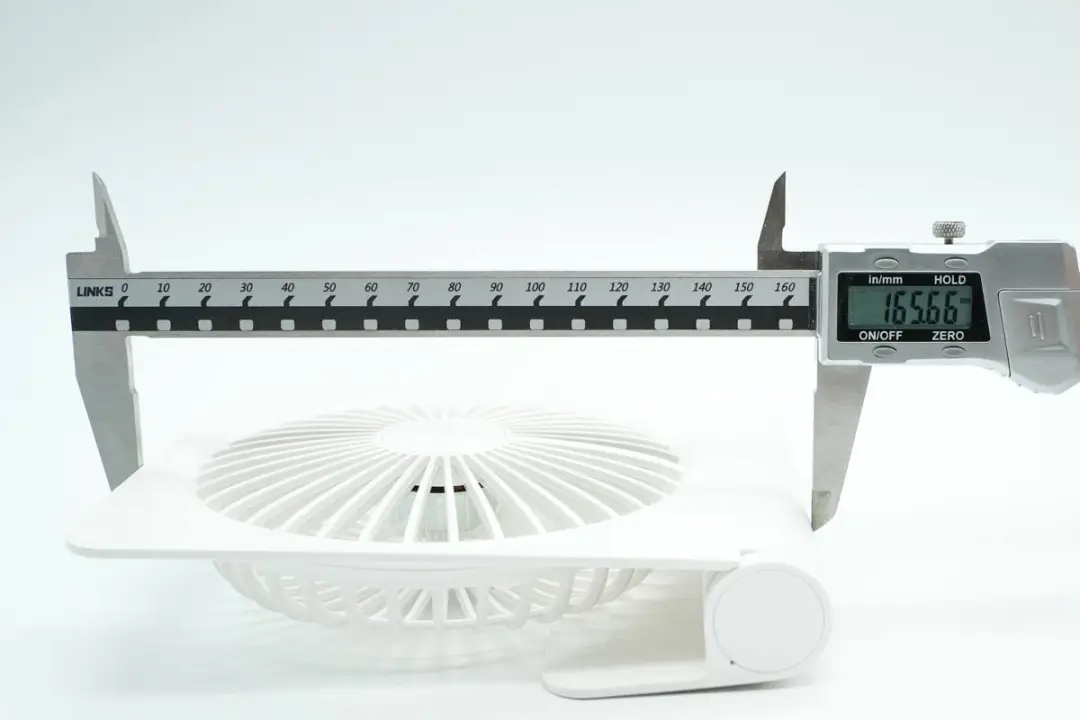

测得风扇长度为165.66mm。


宽度为143.74mm。

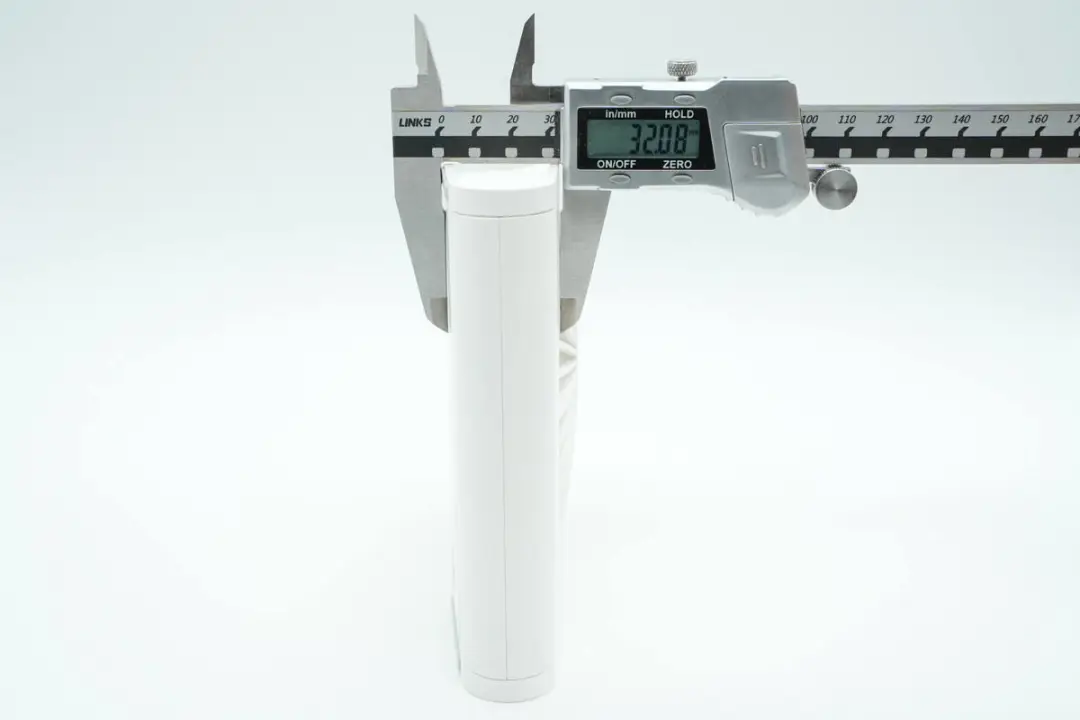

厚度为32.08mm。

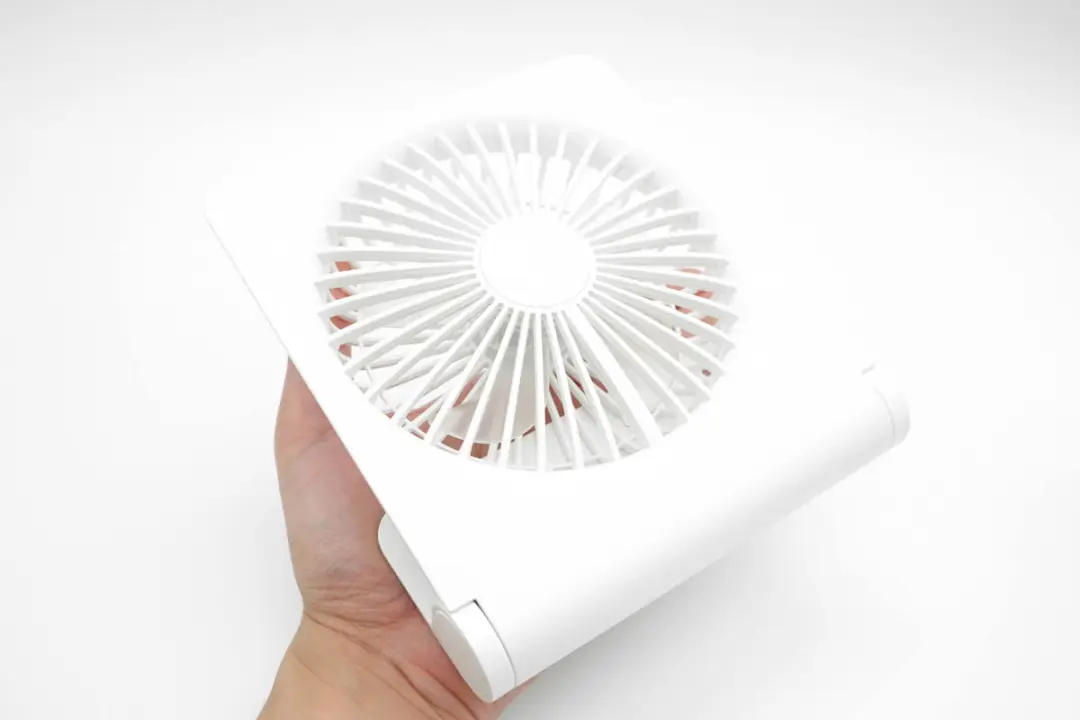

拿在手上的大小直观感受。

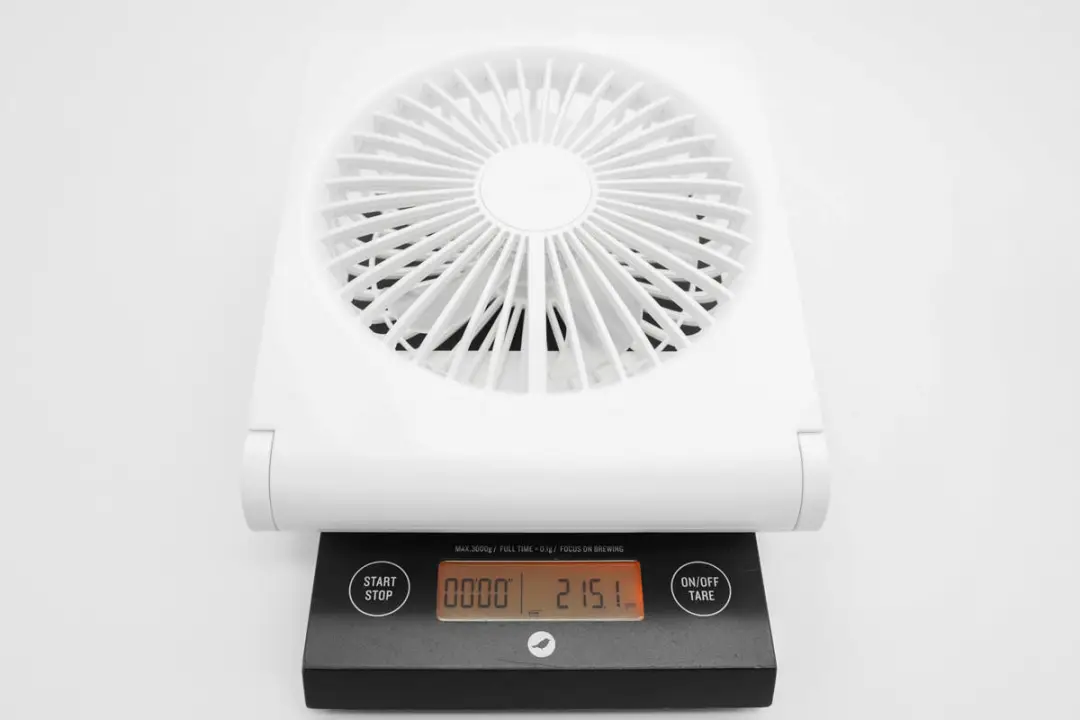

净重约为215g。

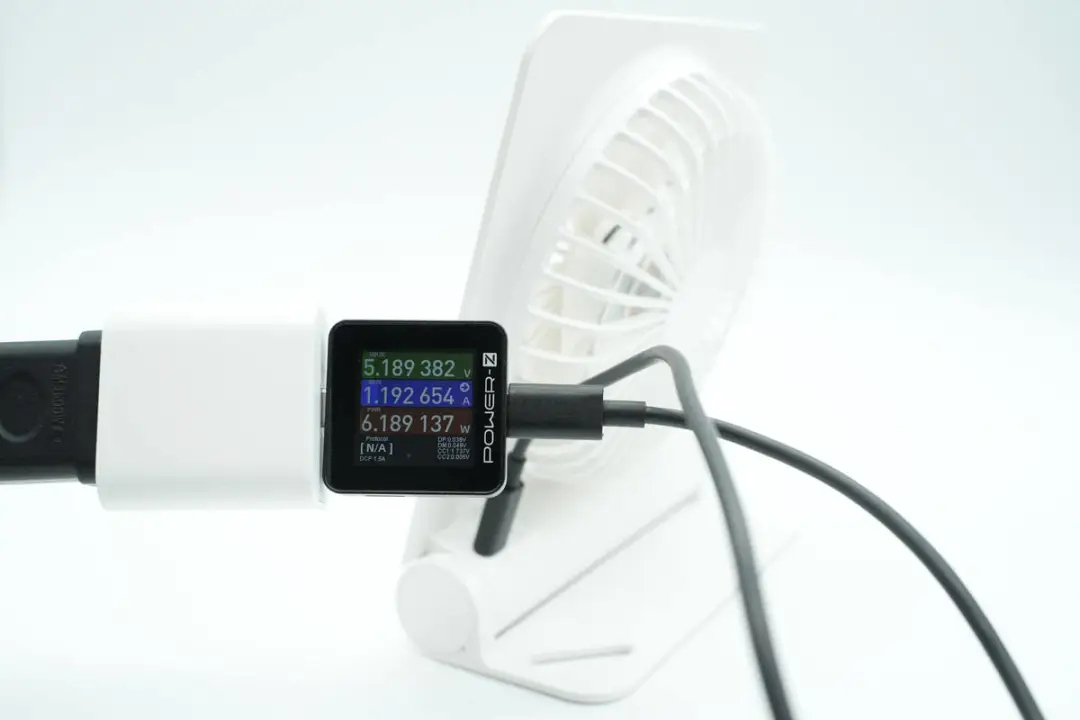

使用ChargerLAB POWER-Z KM002C测得风扇的充电功率为5.19V 1.19A 6.19W。


几素超薄桌面小风扇拆解


看完了这款小风扇的尺寸和测试，下面就对这款风扇进行拆解，一起来看看风扇内部的设计与用料。

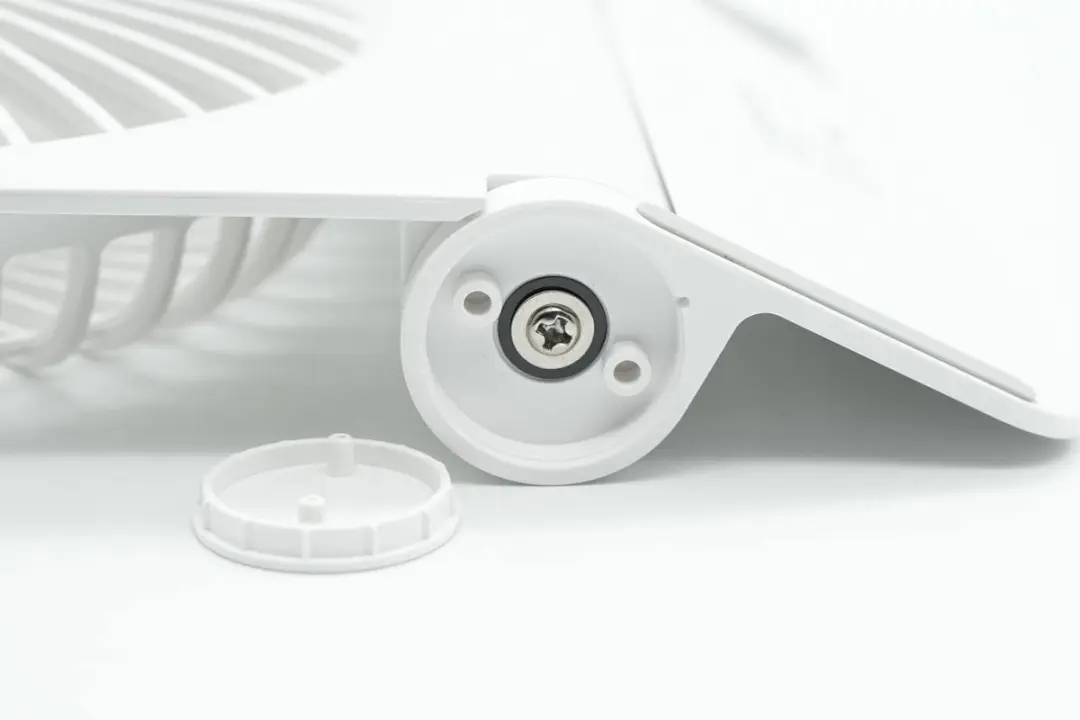

首先撬开转轴侧面的盖子，下面是固定风扇底座和本体的固定螺丝。

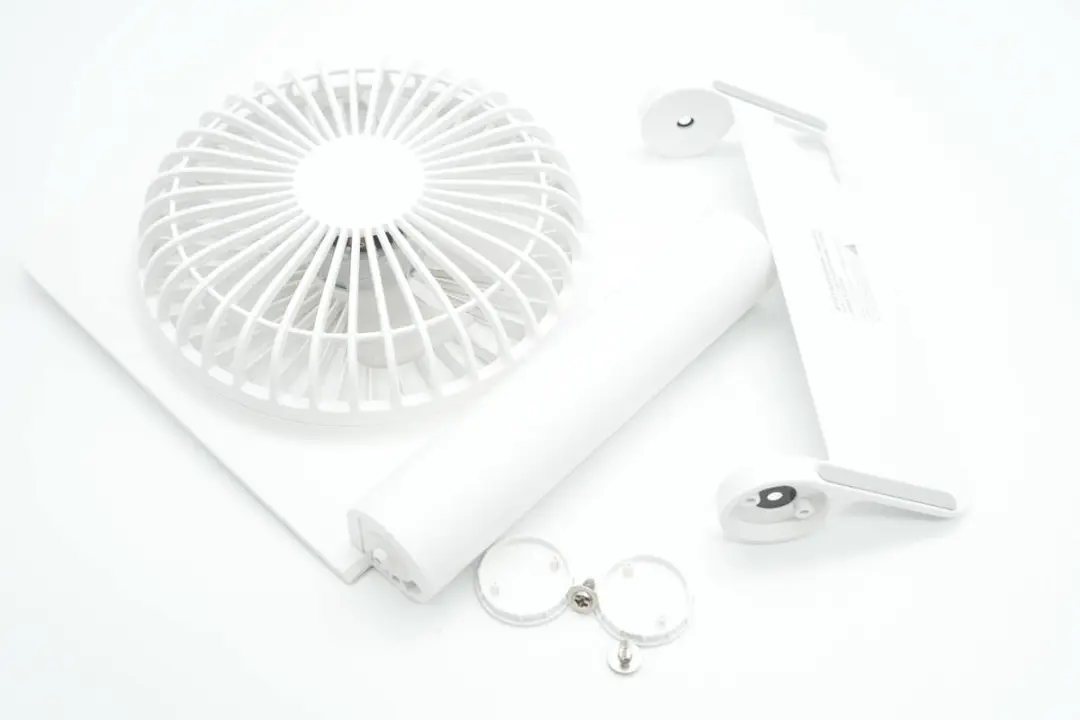

拧开螺丝拆除底座，电池和充电电路在风扇本体内部。

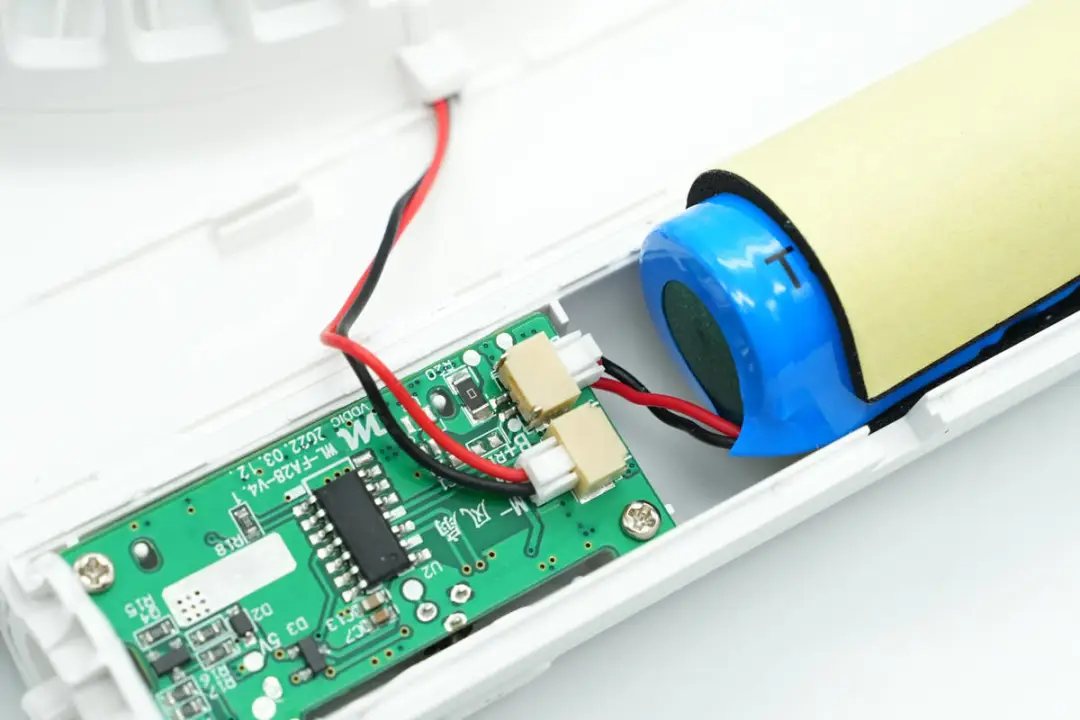

风扇转轴处有一块小电路板，分别连接风扇马达和电池。


电路板过孔露铜用于加强散热。

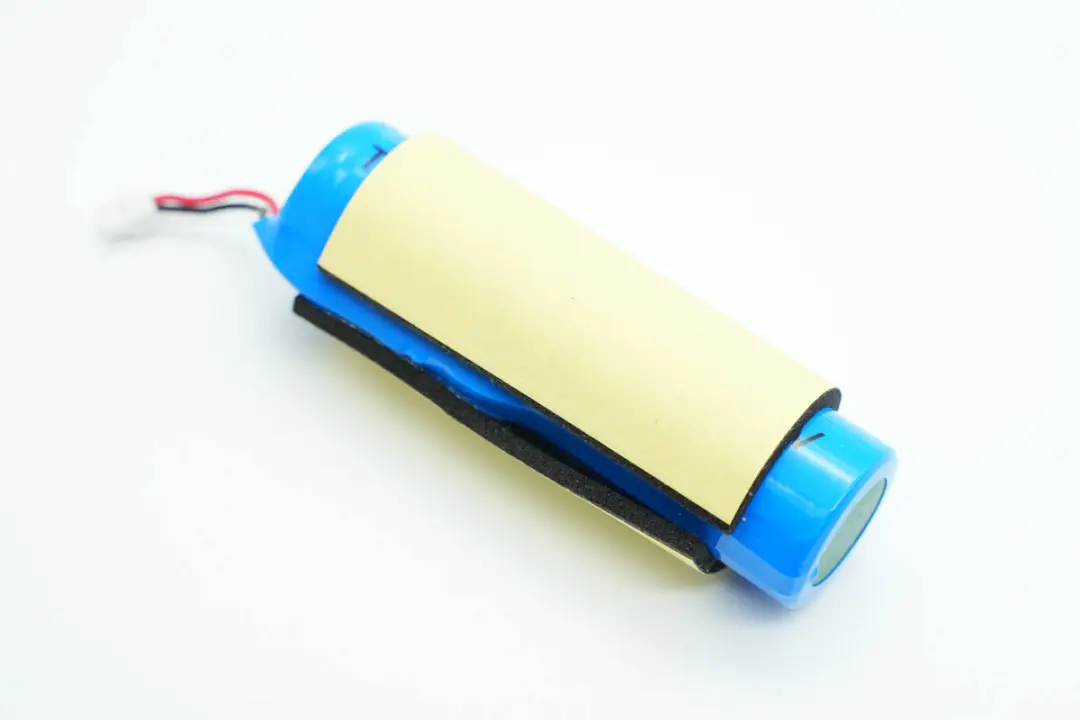

电池外套热缩封皮，并粘贴泡棉胶带用于固定。

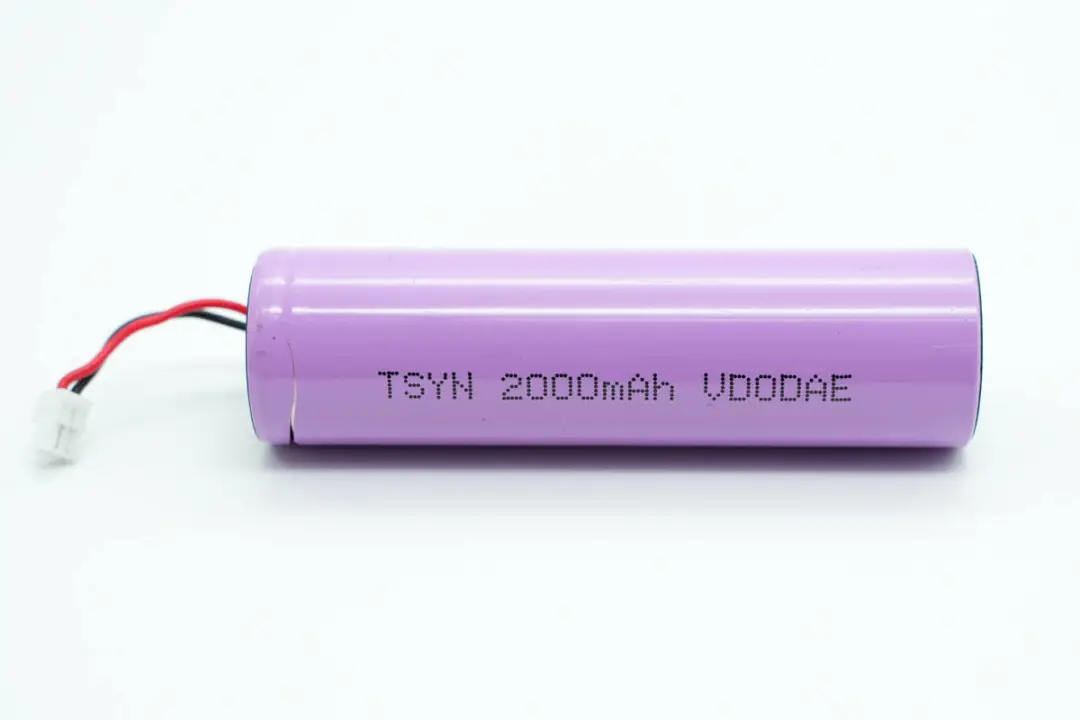

撕开电池外层的蓝色封皮，电池芯标称容量为2000mAh。

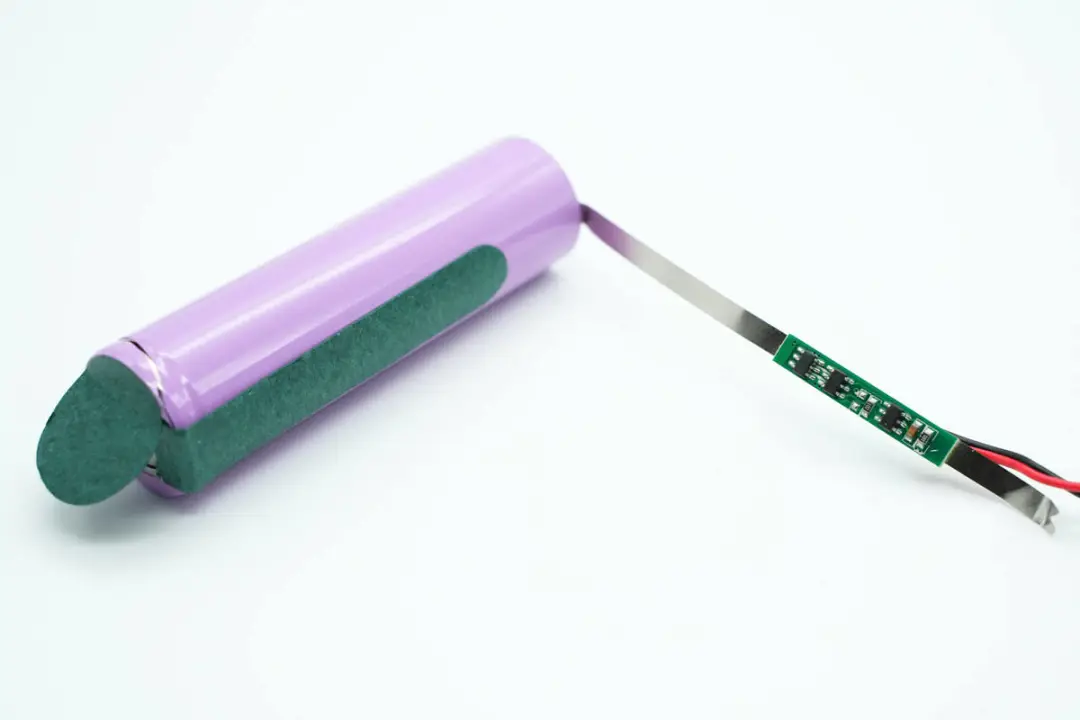

电池上焊有保护板，并于电池外皮之间贴青稞纸绝缘保护。

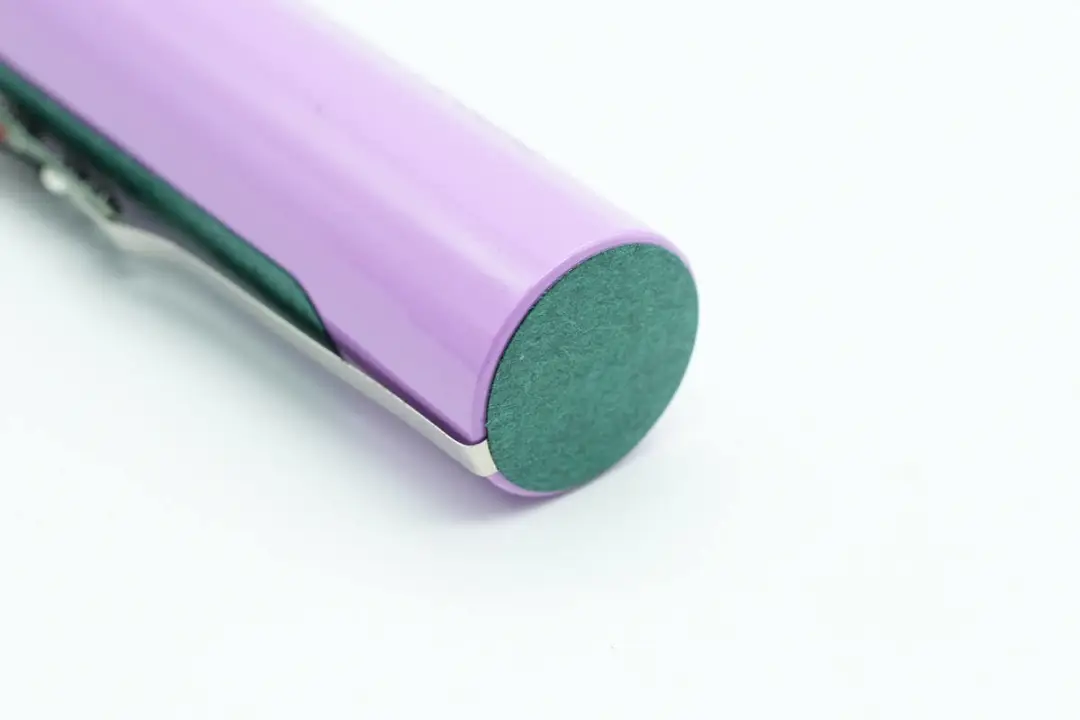

电池正极贴有青稞纸绝缘保护。

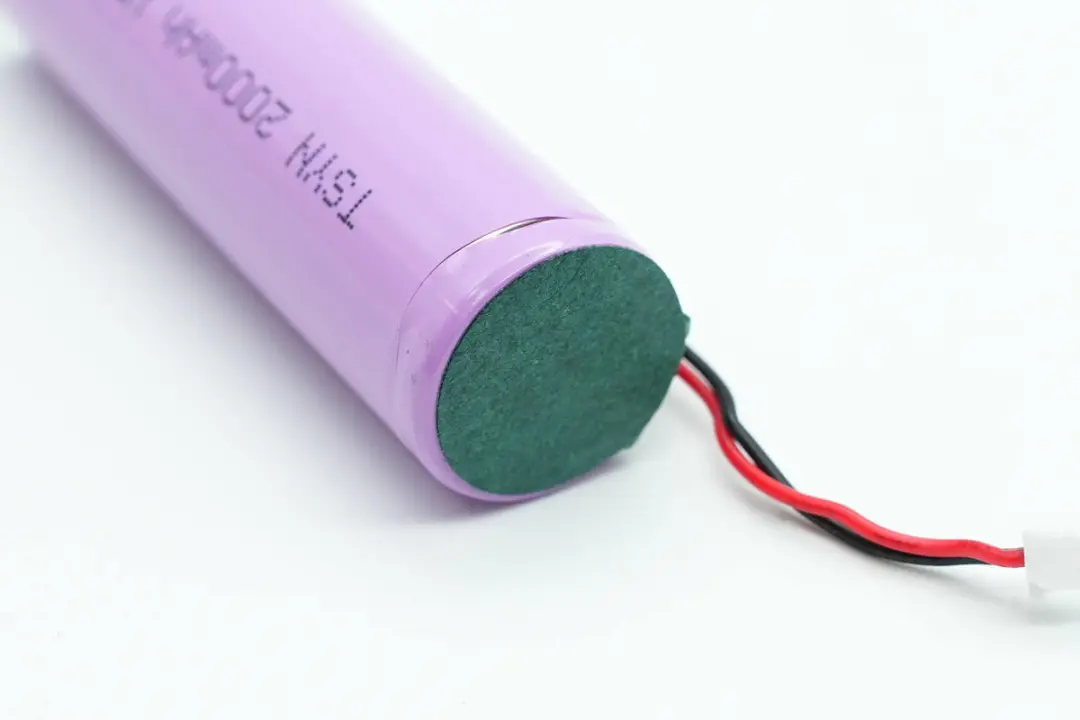

电池负极贴有青稞纸绝缘保护。


切断电池正极的镍带，开始观察保护板。

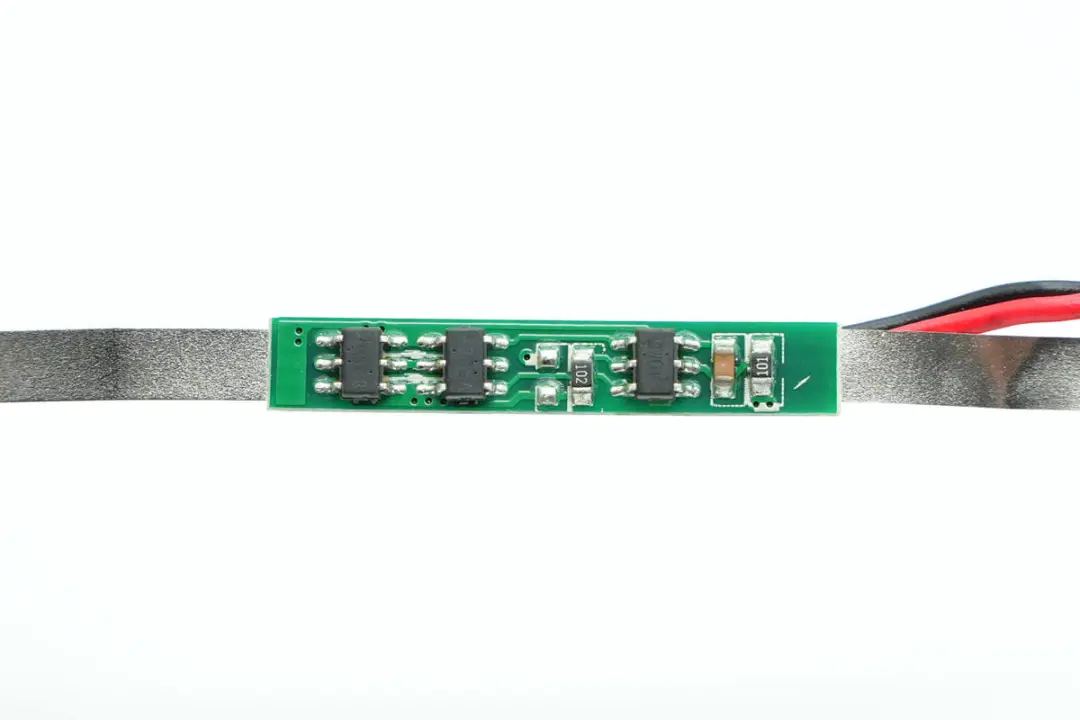

保护板焊接一颗保护芯片和两颗电池保护的MOS管。

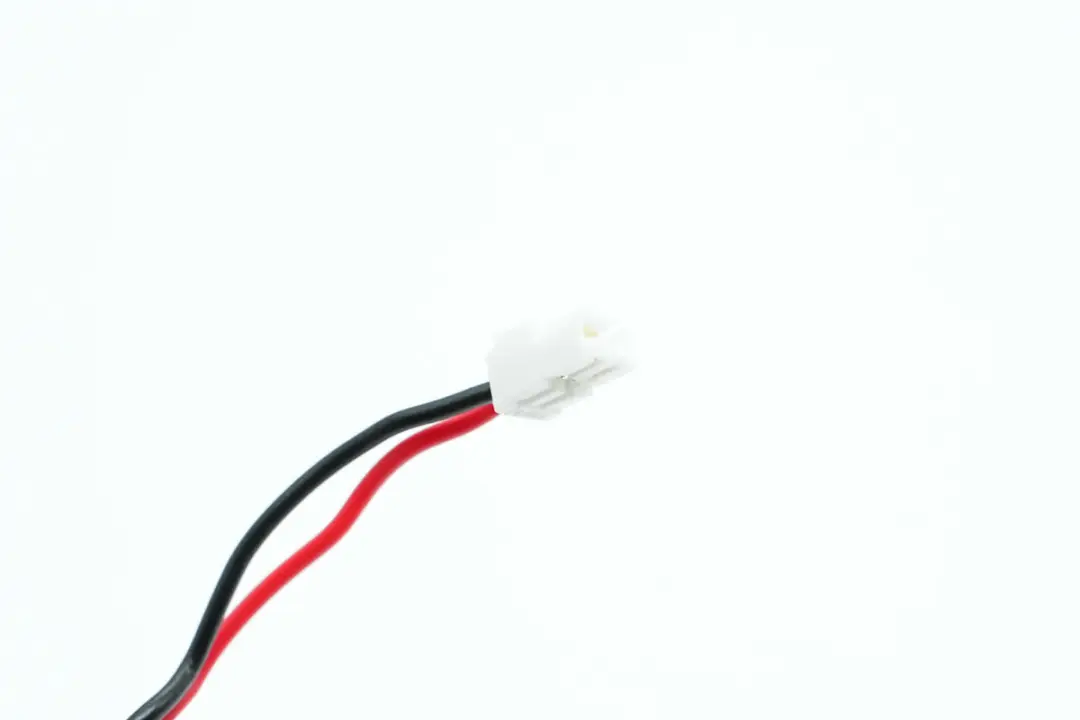

电池输出插头特写。

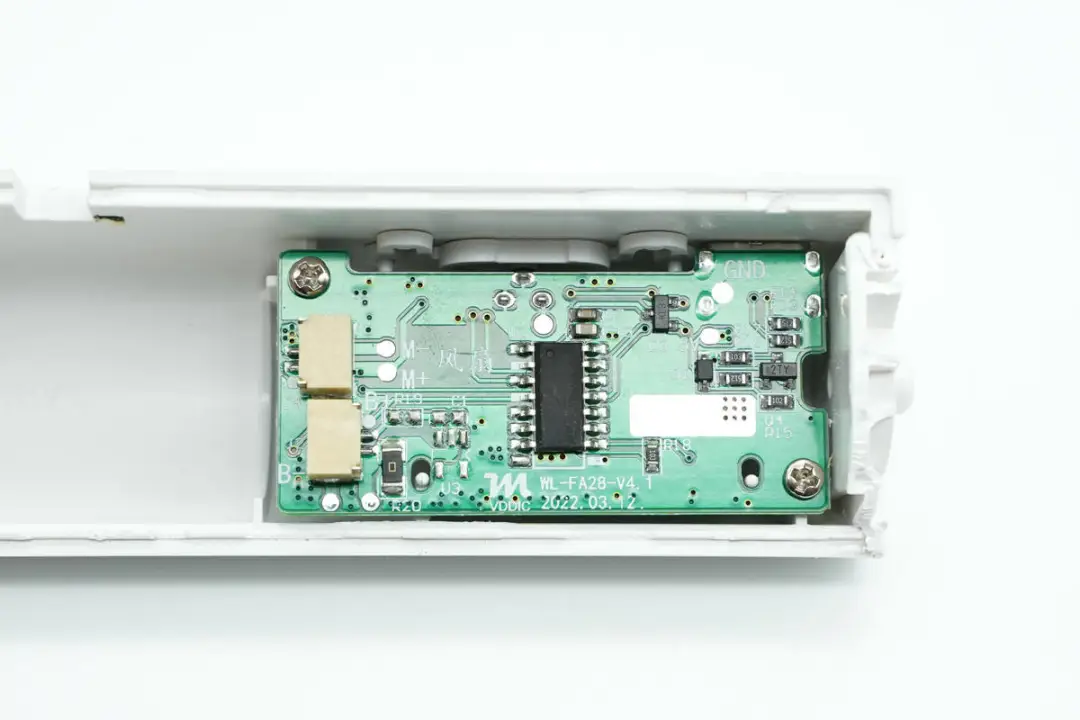

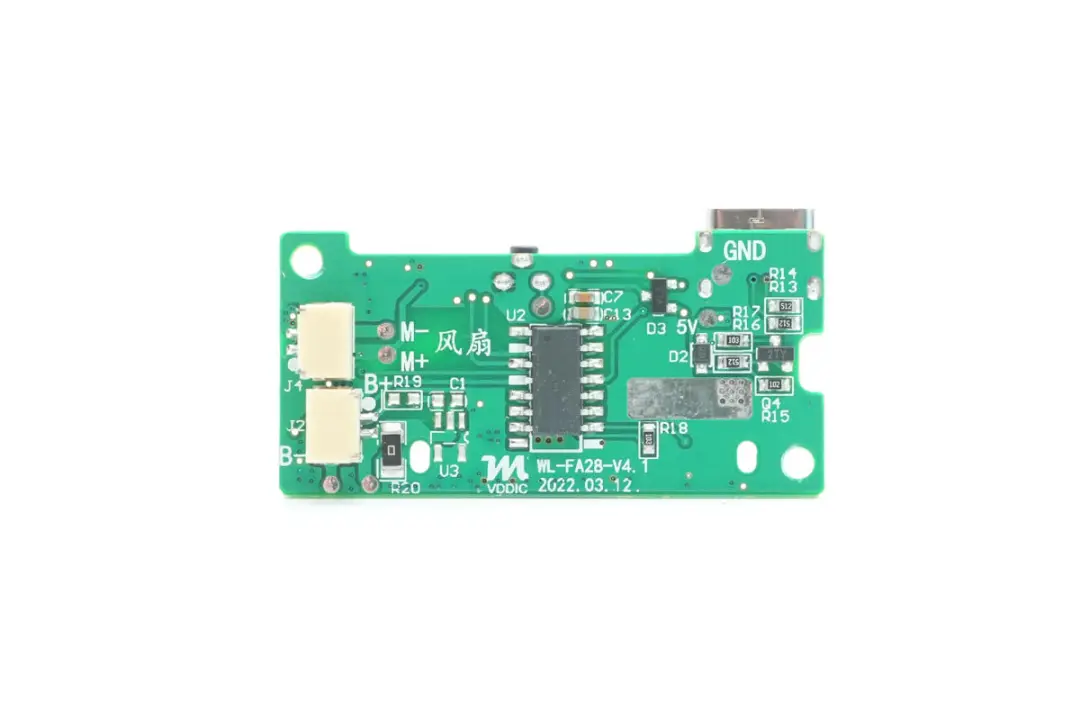

风扇的主板背面是一颗无标的单片机和电池以及风扇电机的插座。

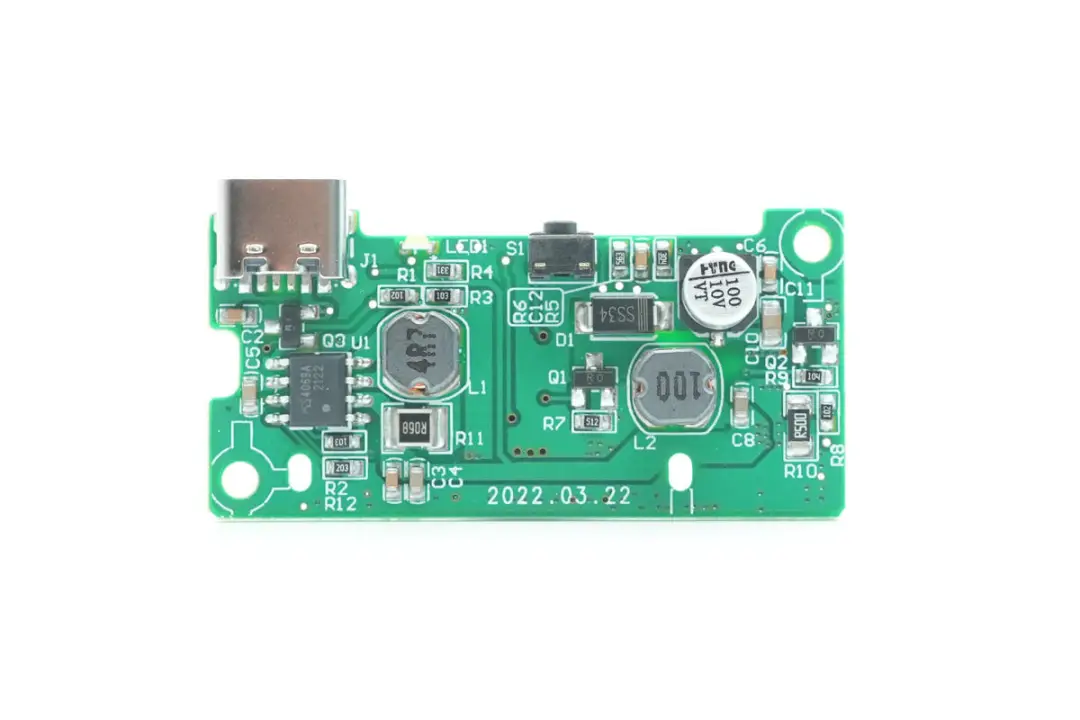

主板另外一面焊接一颗电池充电芯片，两颗电感分别用于降压充电和升压输出驱动风扇电机。

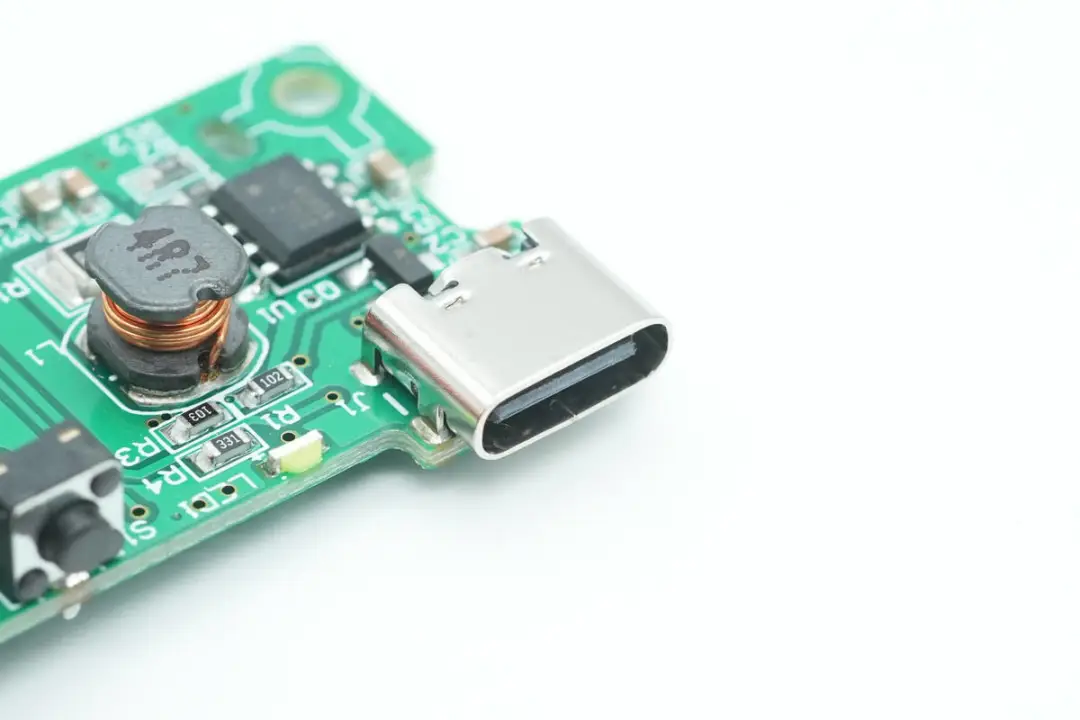

Type-C母座过孔焊接固定。

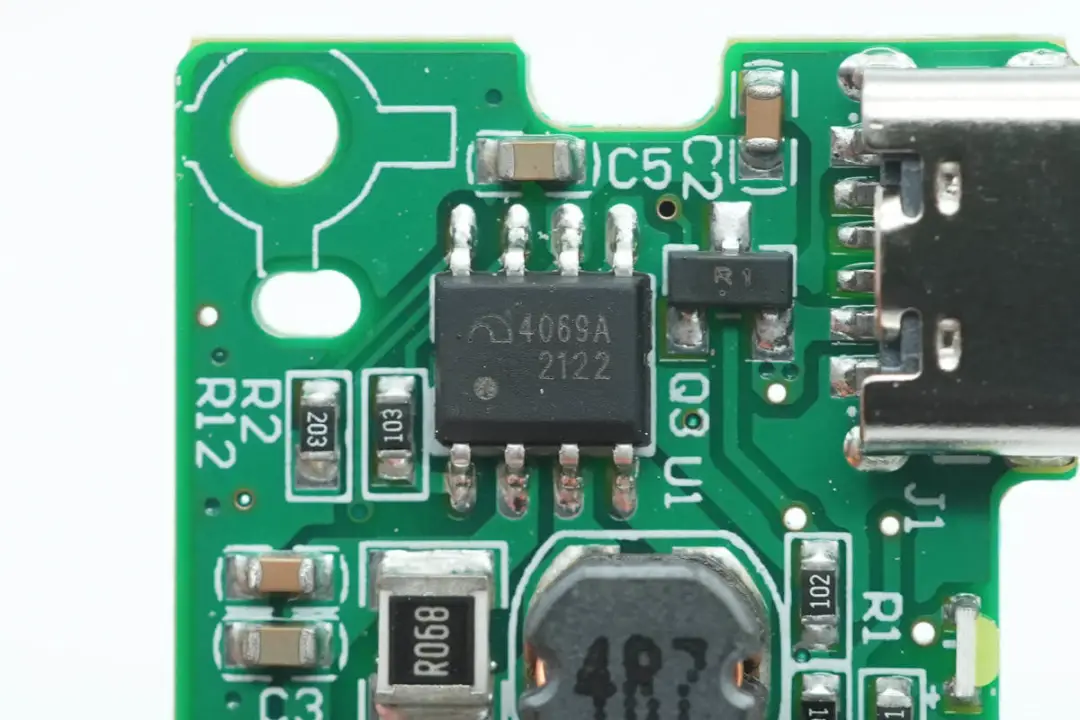

电池充电芯片来自微盟，型号ME4069，是一颗开关型锂电池充电芯片，支持4.2V电池，最大充电电流1.8A，用于为内置电池充电，使用开关充电可以获得更大的输出电流，更小的充电发热，相比传统线性充电，使用体验大大改善。

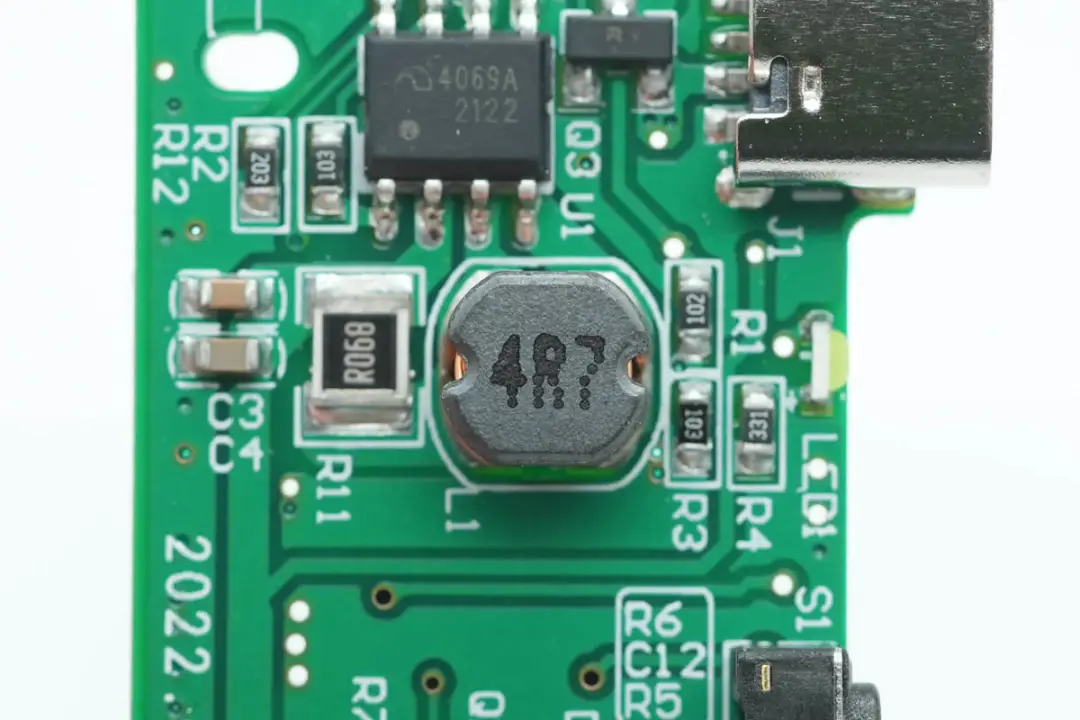

4R7工字电感用于电池降压充电。

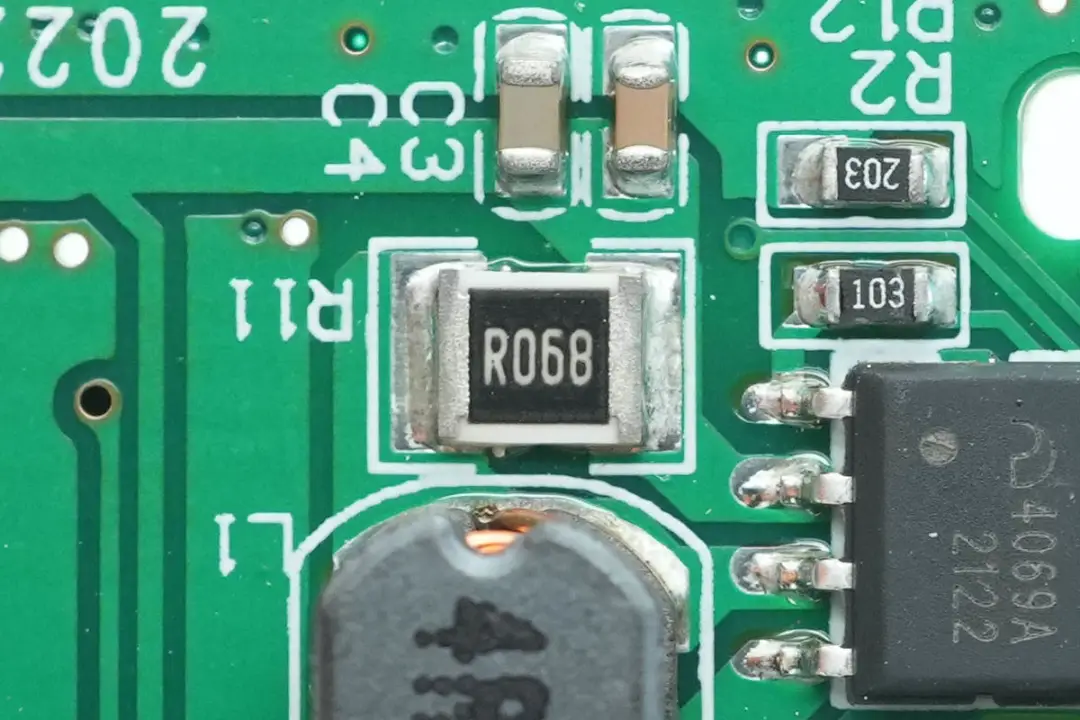

充电电流设置电阻，阻值为68mΩ，对应的充电电流约为1.5A。

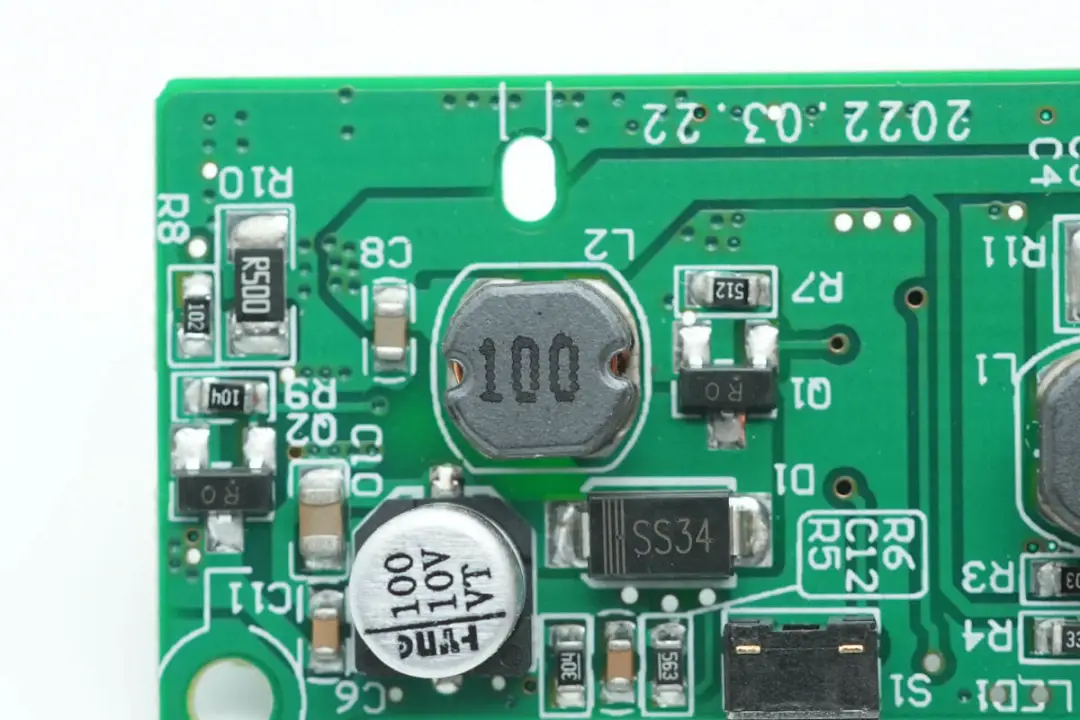

用于风扇电机供电的升压电感，电感采用10μH工字电感，右侧Q1 MOS管配合下方SS34肖特基二极管用于升压。

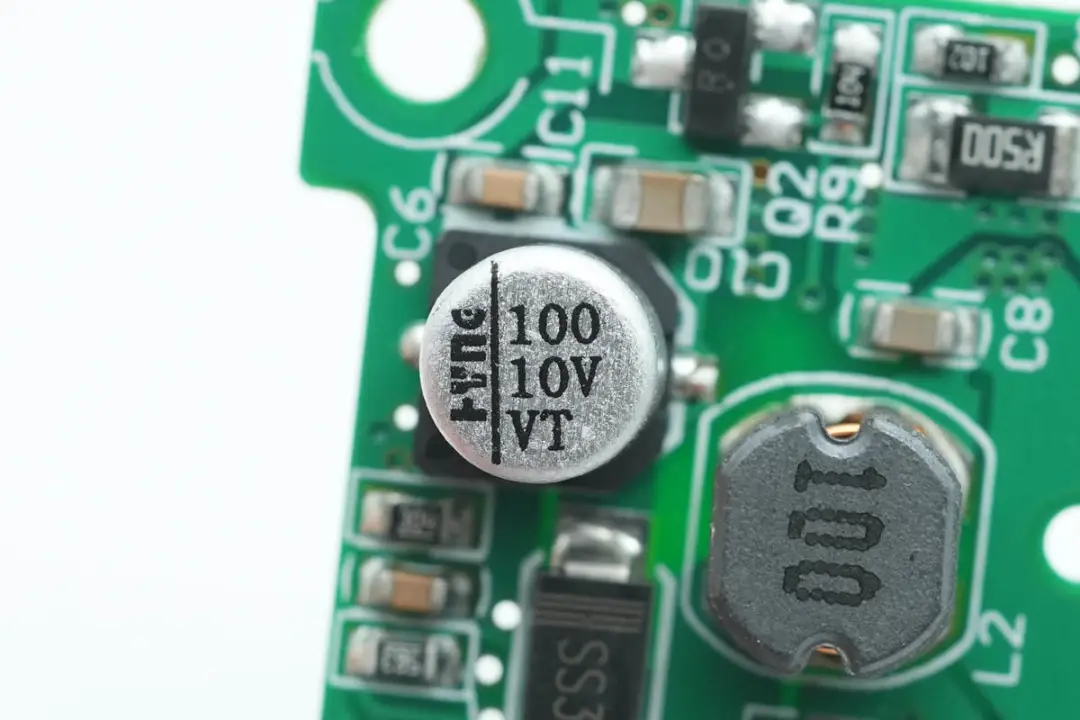

100μF 10V电解电容，用于为风扇供电滤波。

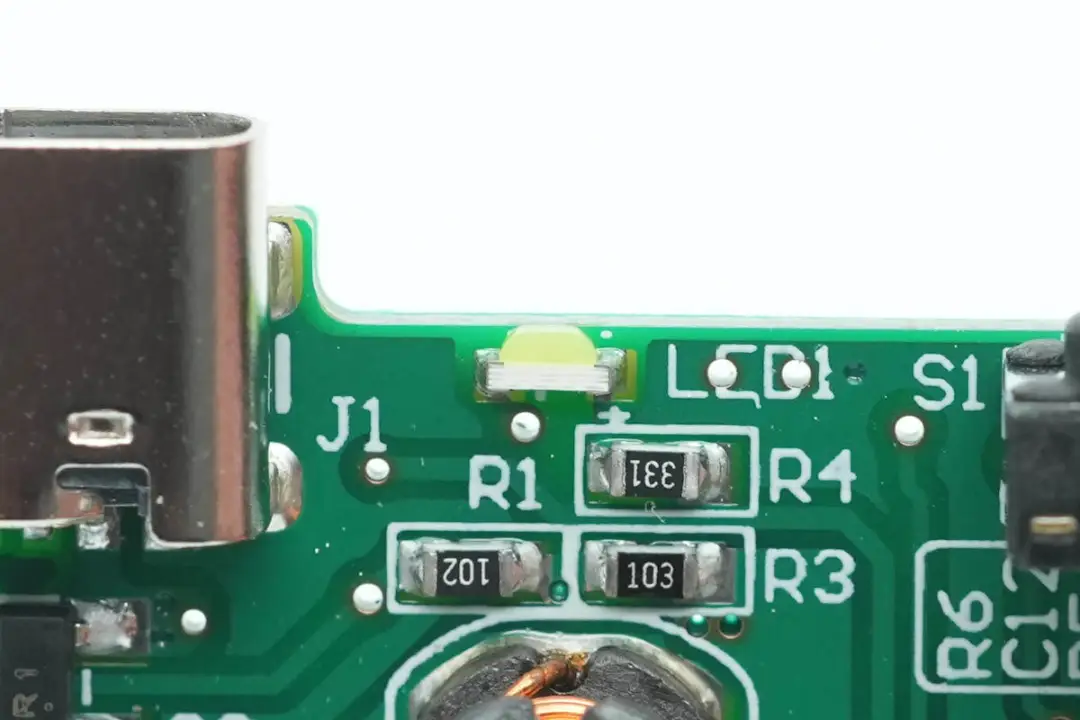

主板上电源指示灯特写。

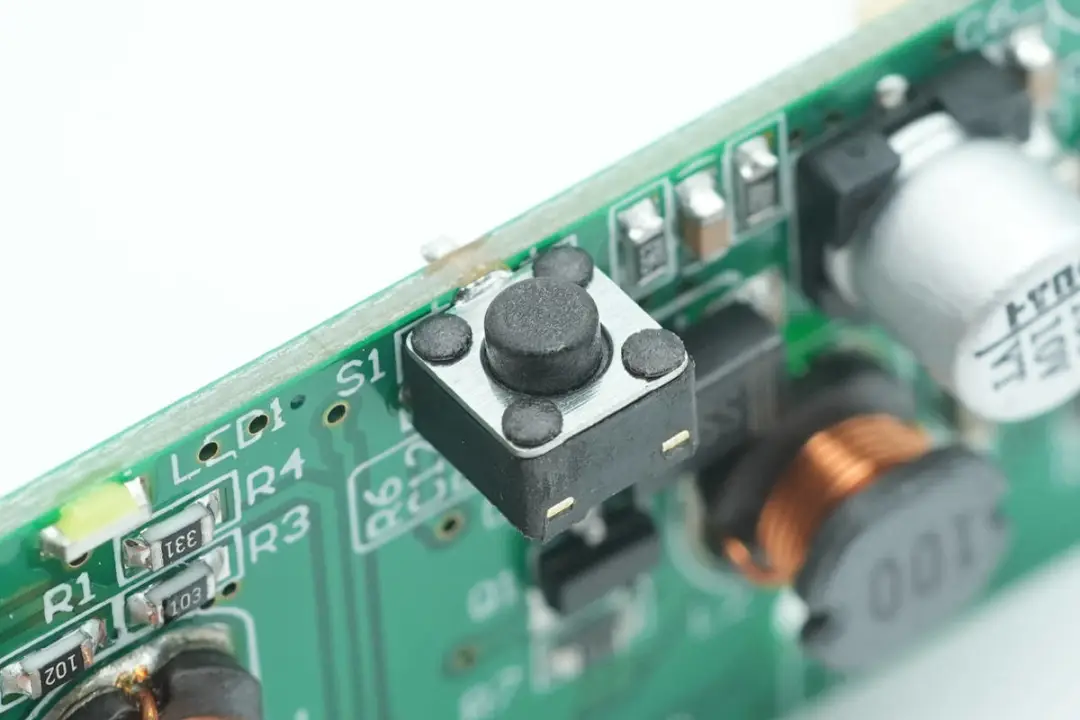

微动开关采用过孔焊接，更加牢固。

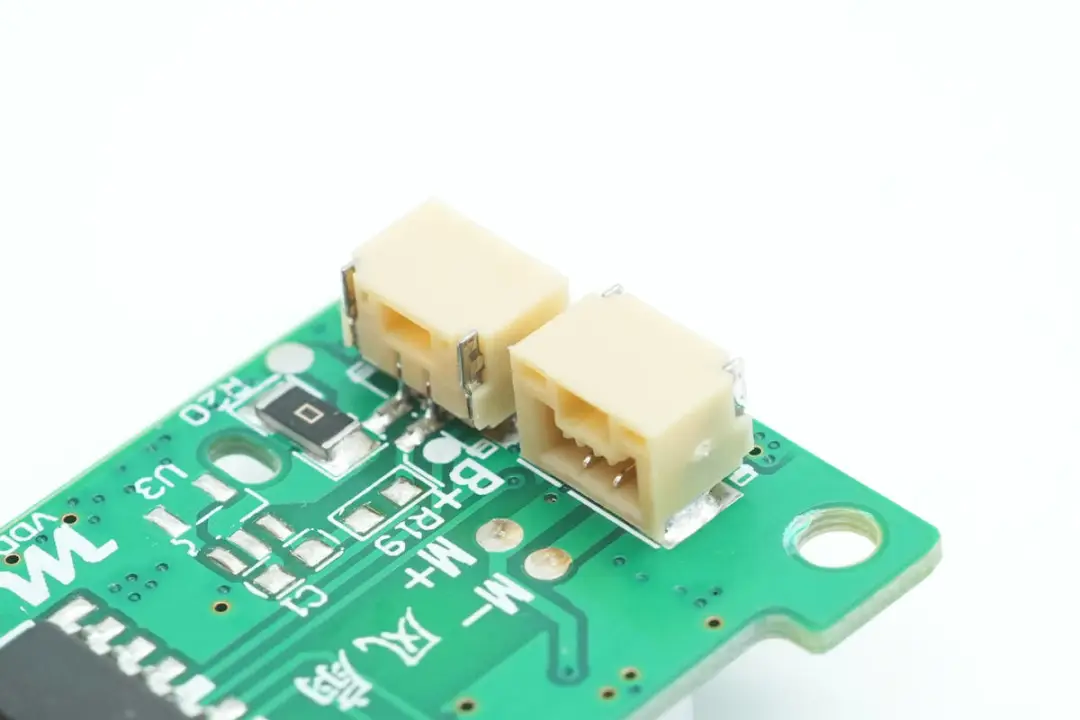

连接风扇和电池的防呆接口。

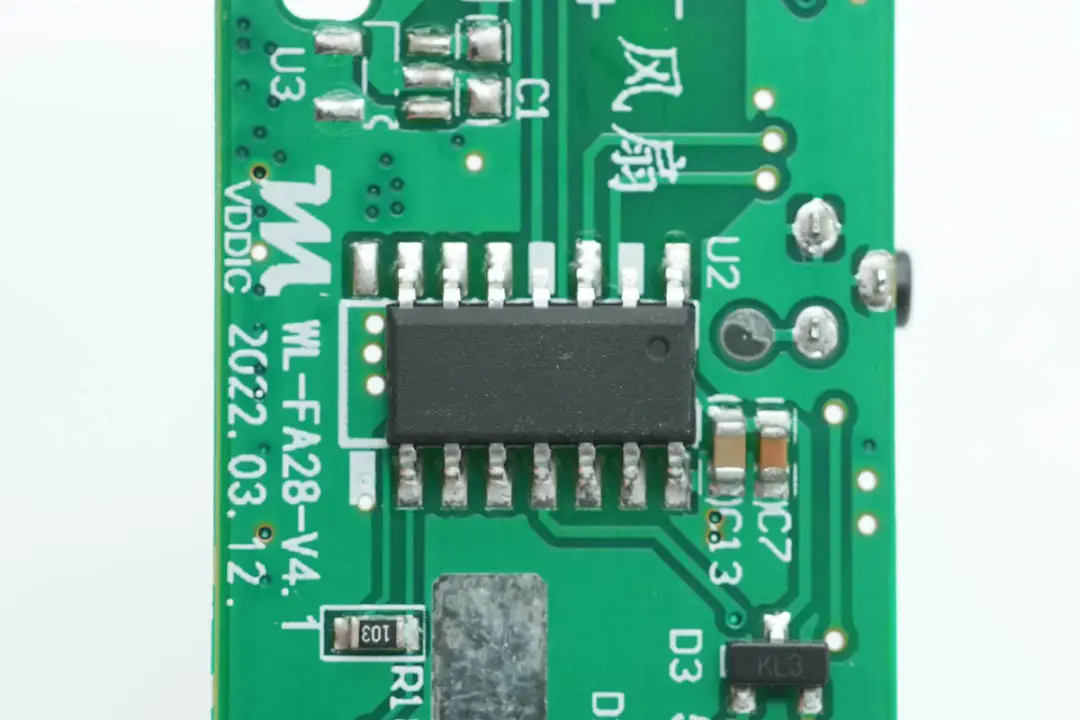

无标单片机，响应按键操作，调节输出的驱动波形，改变升压电路的输出电压，从而控制风扇的转速。

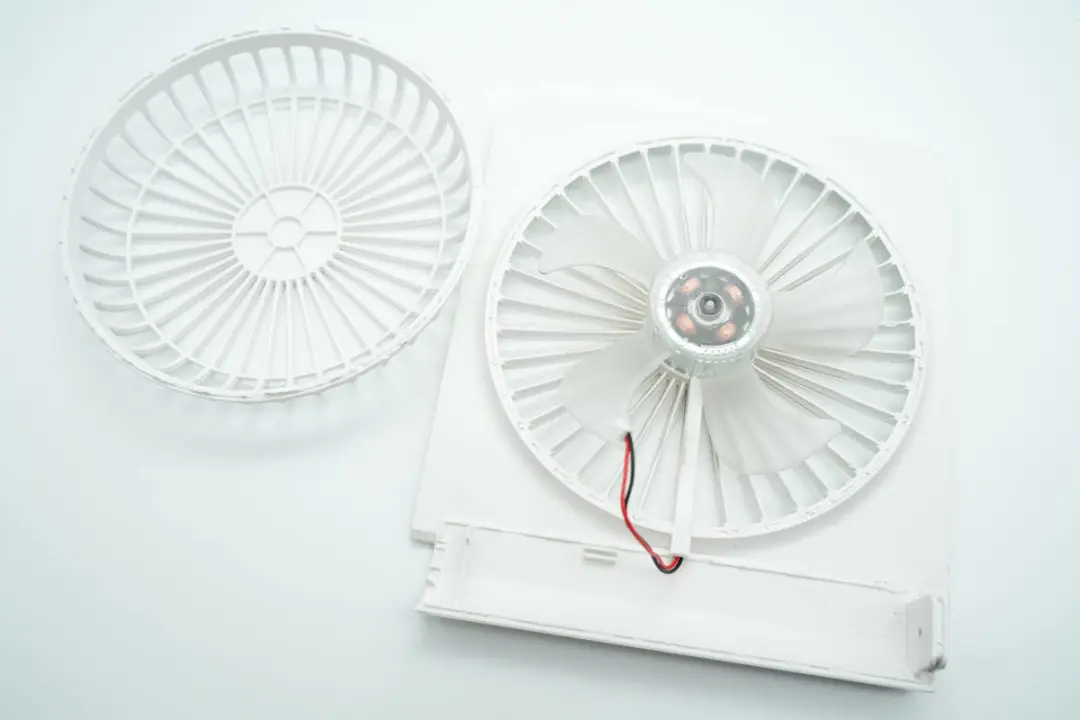

拆下风扇正面的防护网，风扇采用无刷电机。

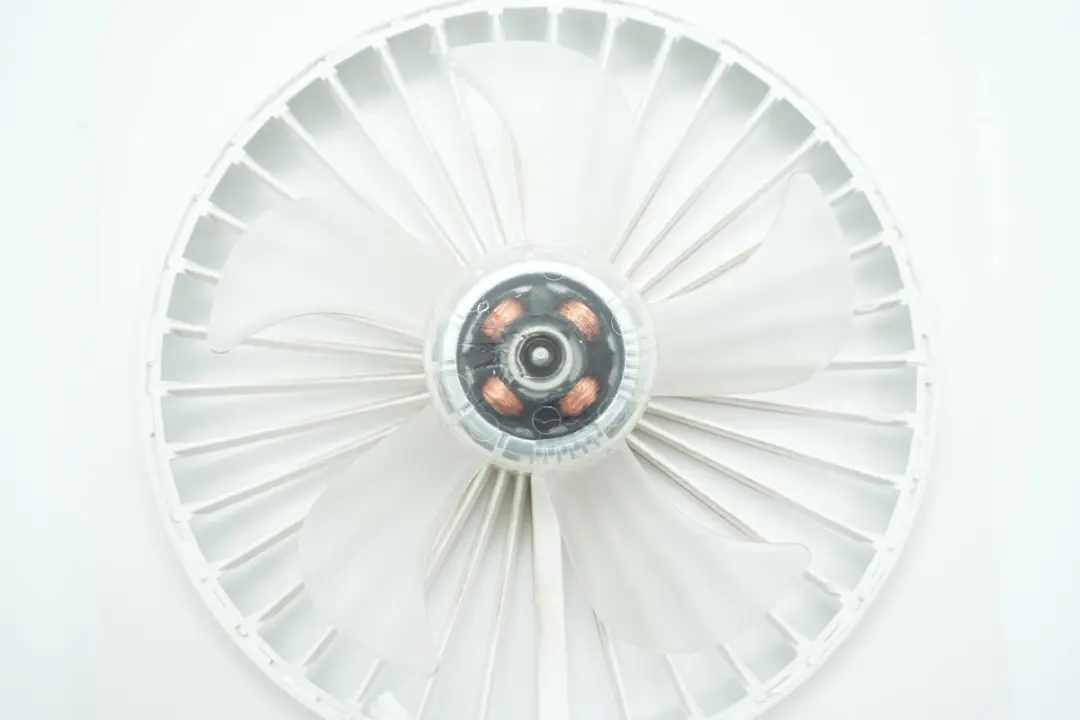

5叶转子特写。


撬下电机背面的保护盖，电机轴承处粘贴贴纸密封。


贴纸下面是电机轴承，使用贴纸密封保护。

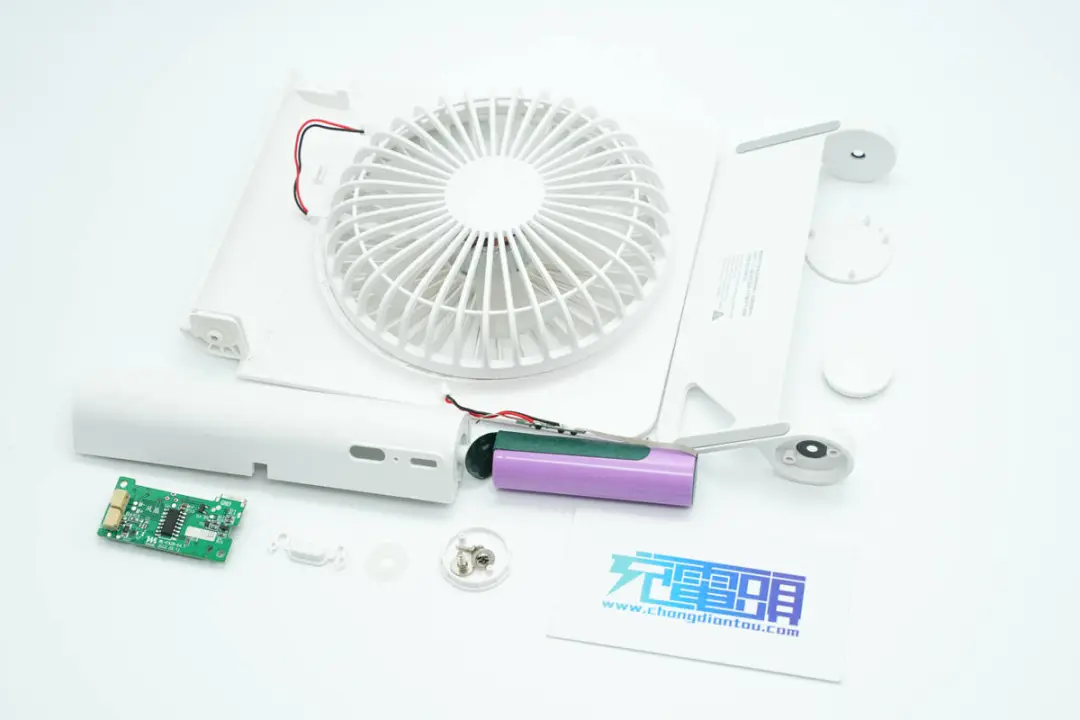

全部拆解完毕，来张全家福。


充电头网拆解总结


JISULIFE几素这款小风扇自带支架，方便摆放，适合在办公桌摆放使用。风扇采用Type-C接口输入充电，并且充电速度也很快，相较传统线性充电的风扇，使用体验大大增强。风扇具有超薄设计，每日携带通勤也很方便。

充电头网通过拆解了解到，几素这款小风扇使用开关充电代替了过去广泛应用的线性充电芯片，内置电池的充电速度大大提升，对于一款内置电池的风扇来说非常重要。风扇内置一颗2000mAh的18650电池，并配有电池保护板，保证安全性。
