夏天正悄悄来临，除了冰镇西瓜，自然也少不了电风扇。最近充电头网拿到了一款便携式充电宝风扇，这款产品将传统风扇和移动电源结合在一起设计，不仅小巧而且携带方便，而且不受插座或者尴尬位置的影响，随时可以使用，非常方便。下面我们就对这款产品进行拆解，看看其用料做工如何。

一、便携式充电宝风扇外观

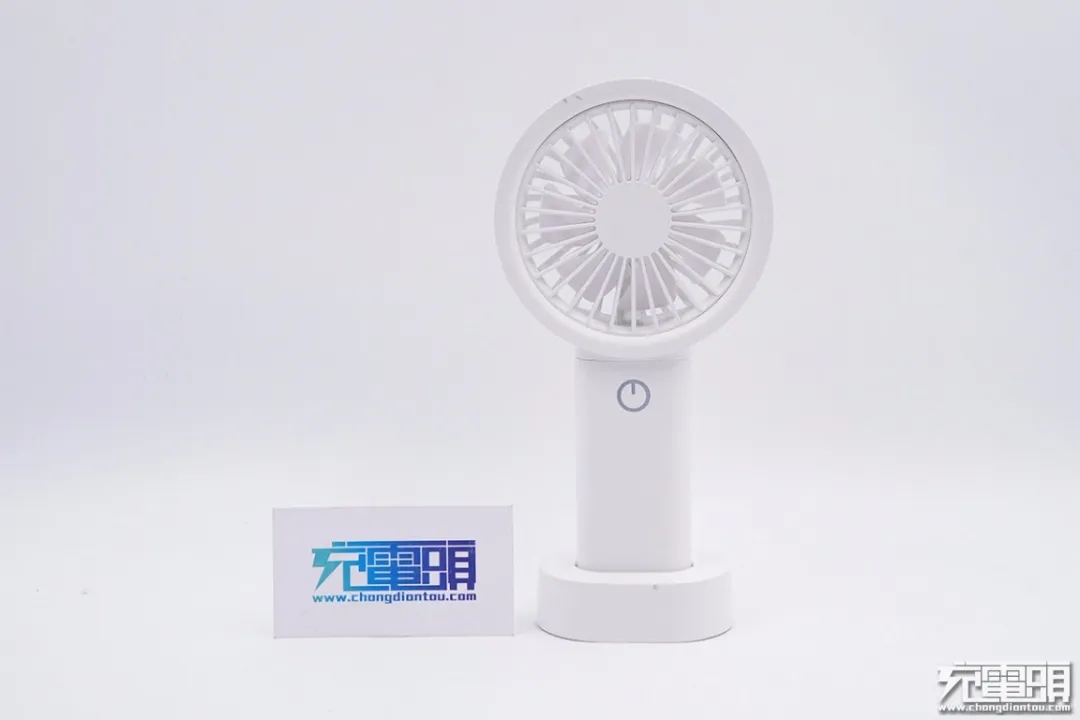

这款便携式充电宝风扇分为小风扇、移动电源和充电底座三部分，产品通体白色，表面磨砂处理，产品采用可拆卸设计，不仅可以有效避免产品形变，携带也更加方便。

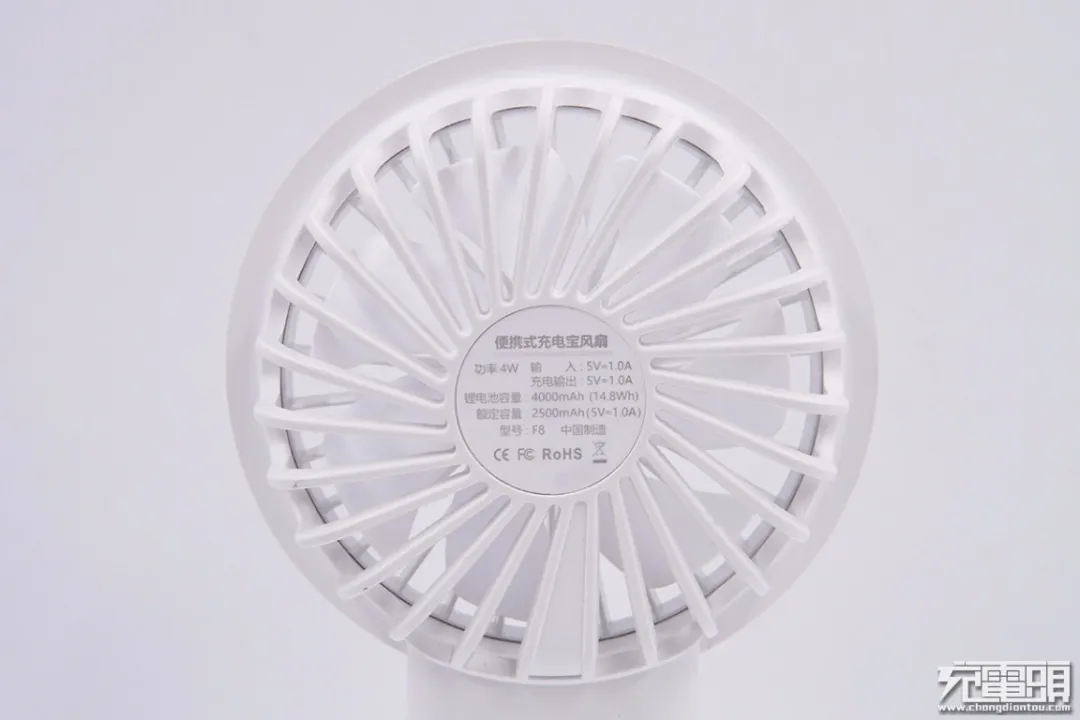

小风扇背面贴有产品参数贴纸，型号F8，小风扇功率为4W，移动电源输入输出均为5V1A，锂电池容量为4000mAh（14.8Wh），额定容量2500mAh（5V1A），产品已经通过了CE认证和FCC认证。

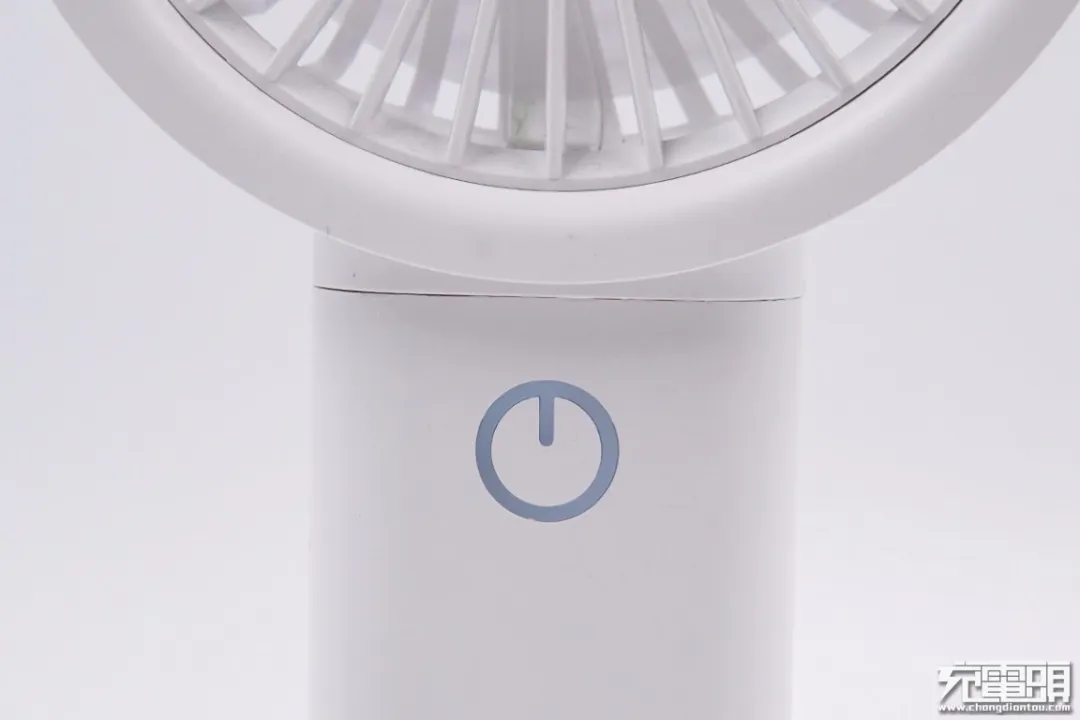

移动电源正面配有电源开关键。

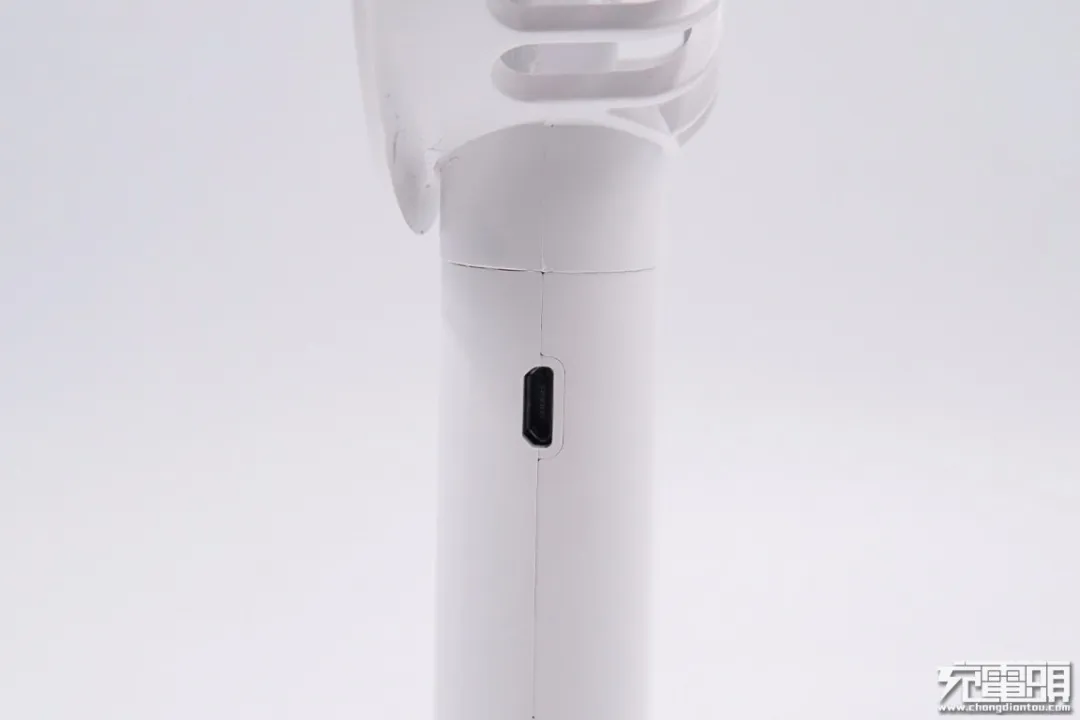

侧面配有一个Micro USB输入接口。

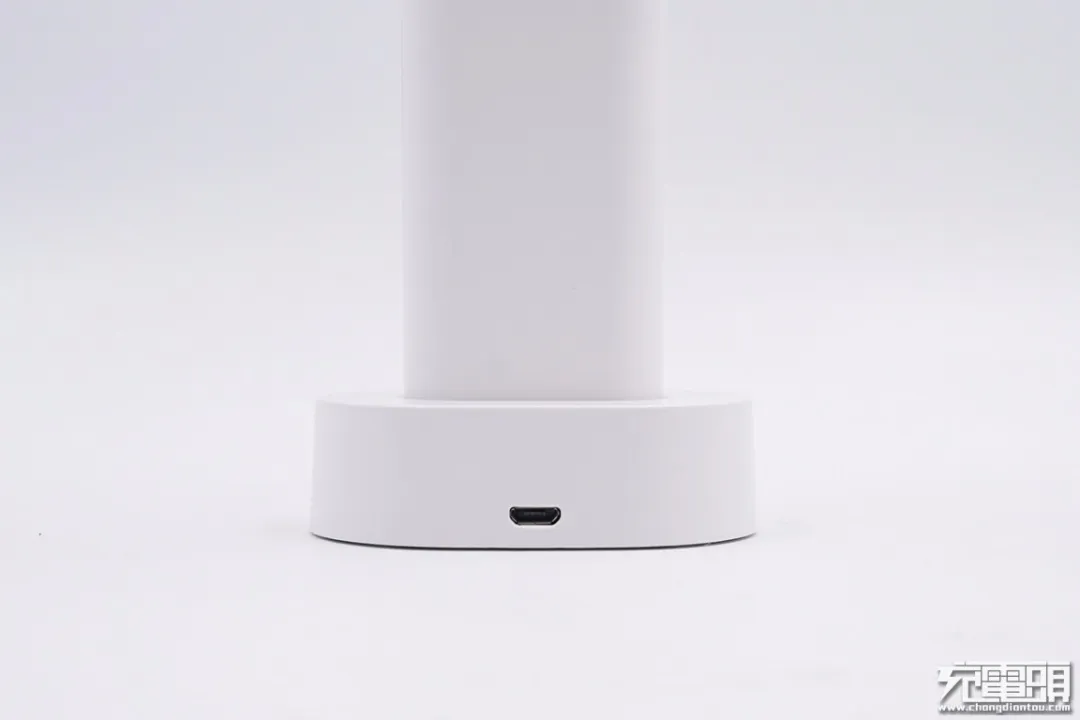

充电底座背面也有一个Micro USB输入接口。

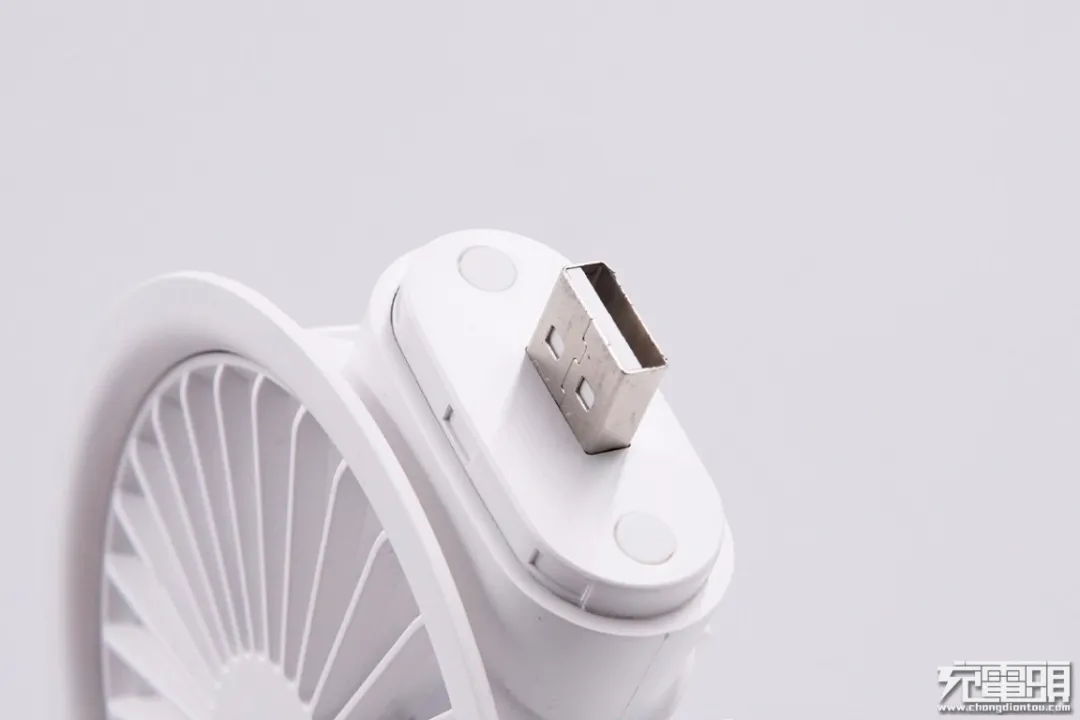

小风扇可拆卸，底部有USB-A公头，用于连接移动电源。

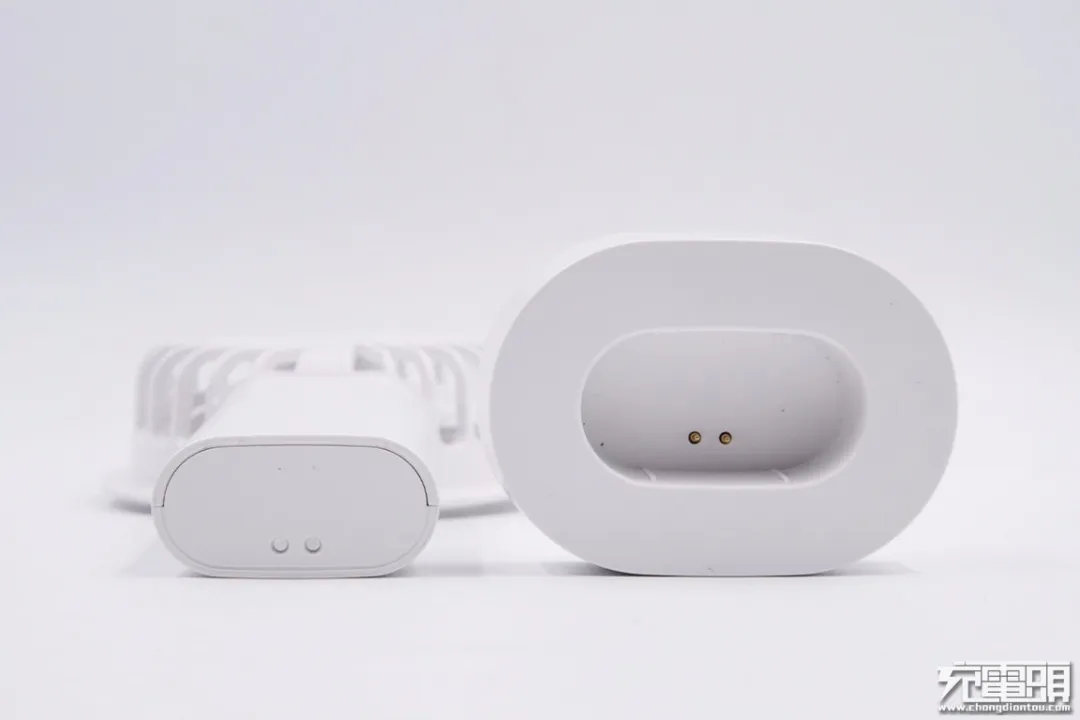

充电底座凹槽里有两根针脚，此外还设计有凸齿来固定移动电源。

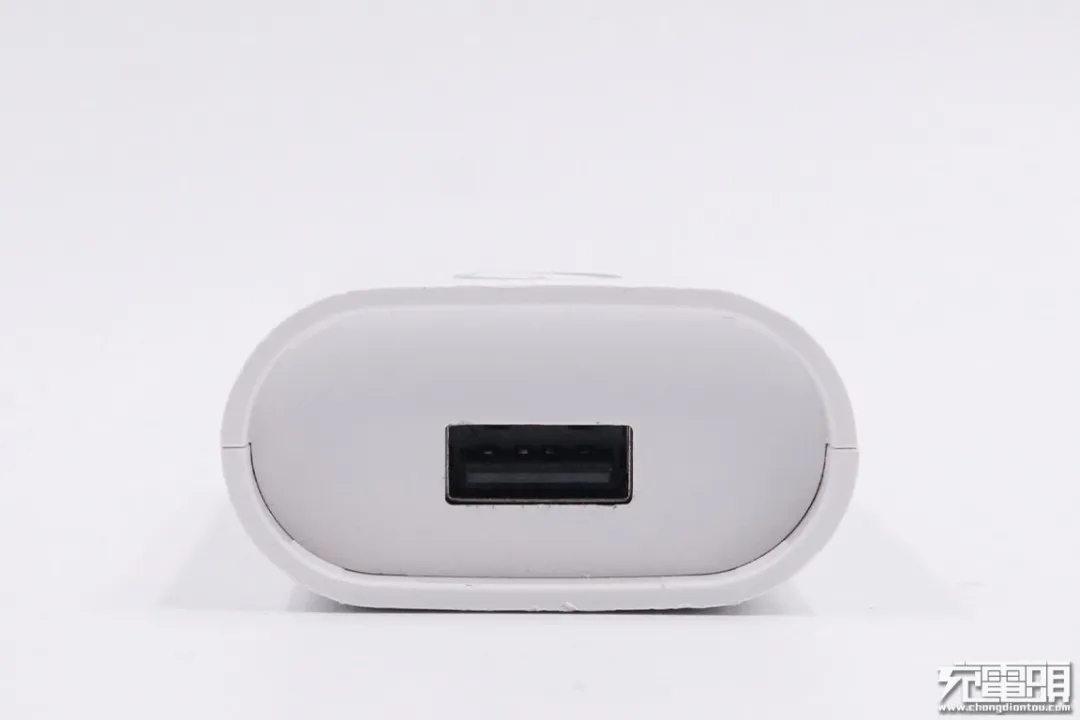

移动电源顶部是一个USB-A输出接口，除了给小风扇供电外，也能拿来给手机等设备充电。

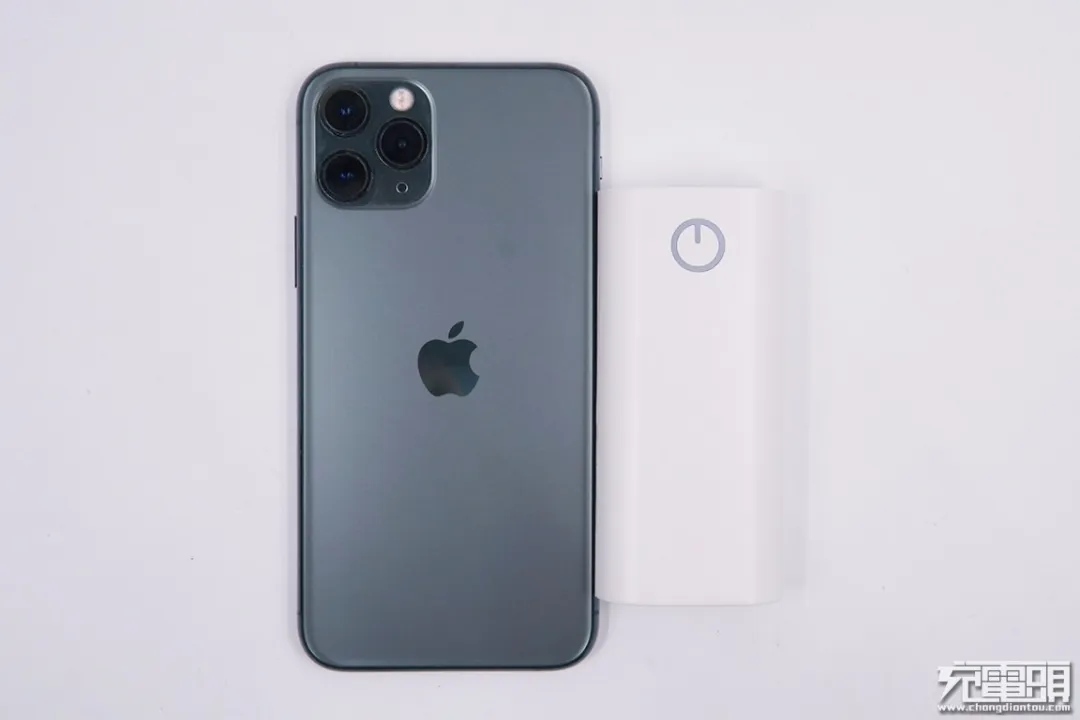

和iPhone 11 Pro大小比较，这款移动电源要小得多。

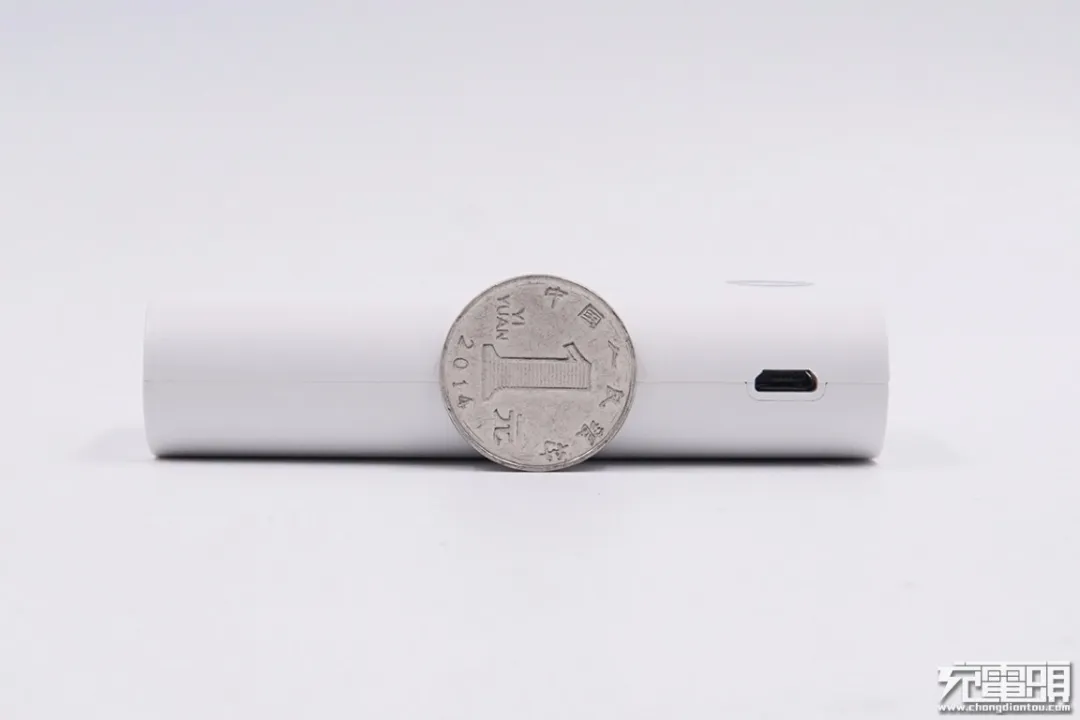

厚度比一元硬币直径还要小一点。

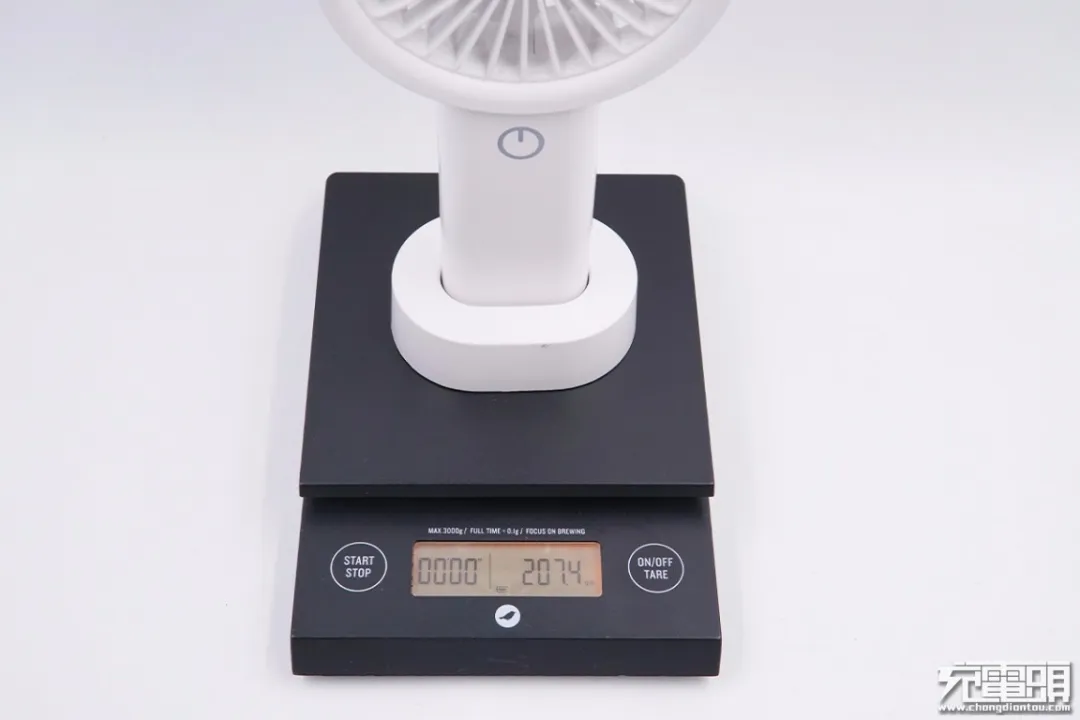

产品总重约为207g。

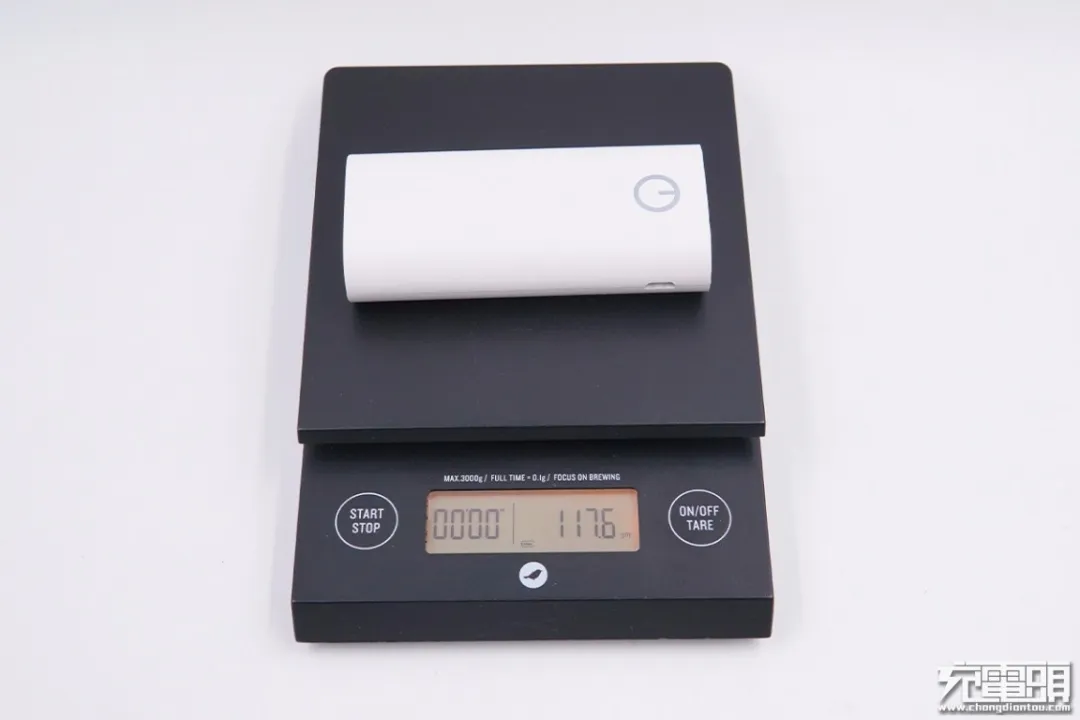

移动电源净重约为118g。

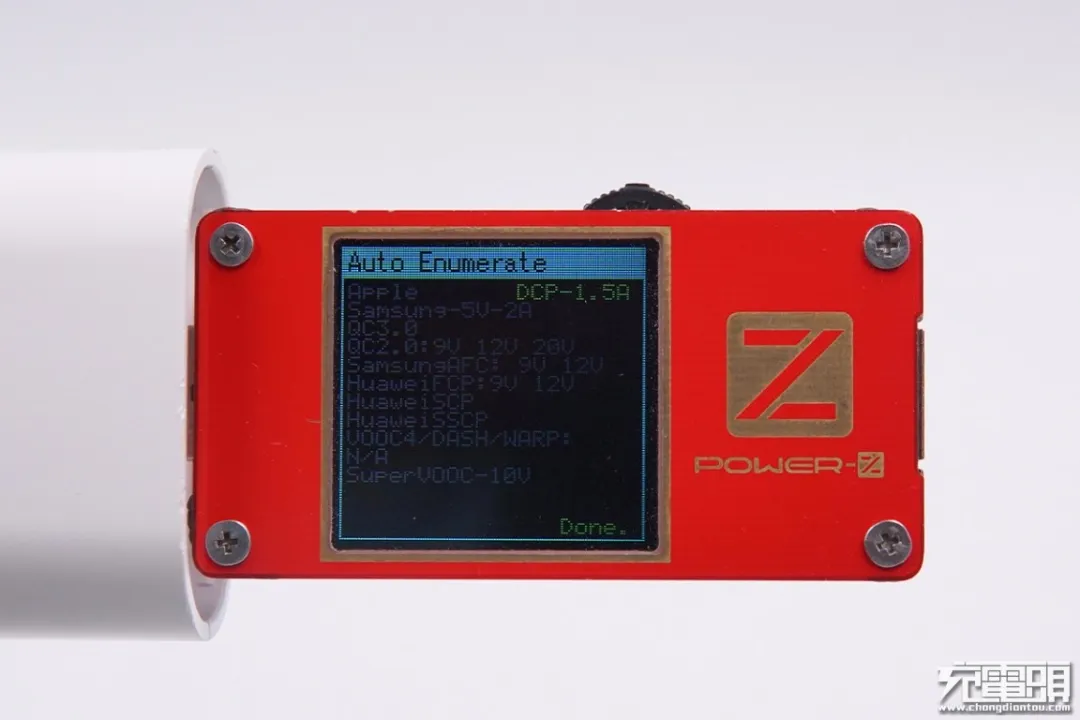

使用ChargerLAB POWER-Z FL001S检测移动电源USB-A口的输出协议，显示仅支持DCP协议。

二、便携式充电宝风扇拆解

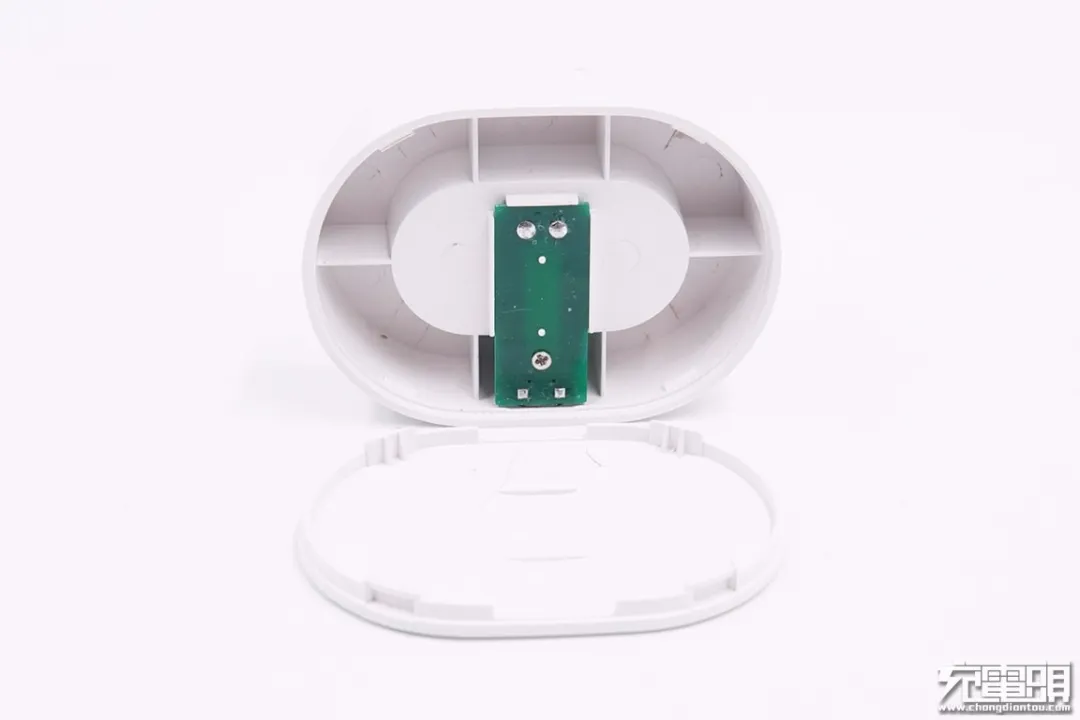

充电底座拆开，里面有一块PCB板。

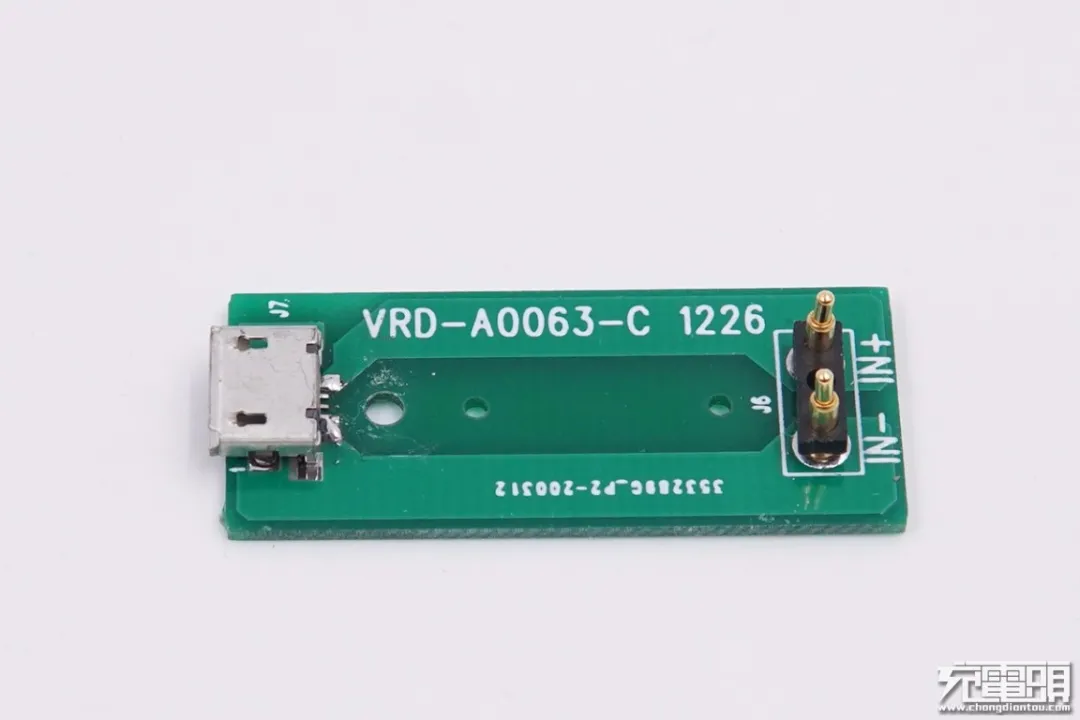

板子上焊接Micro USB母座和两个充电顶针。

将移动电源机身壳拆开，外壳边缘采用卡扣进行封装。

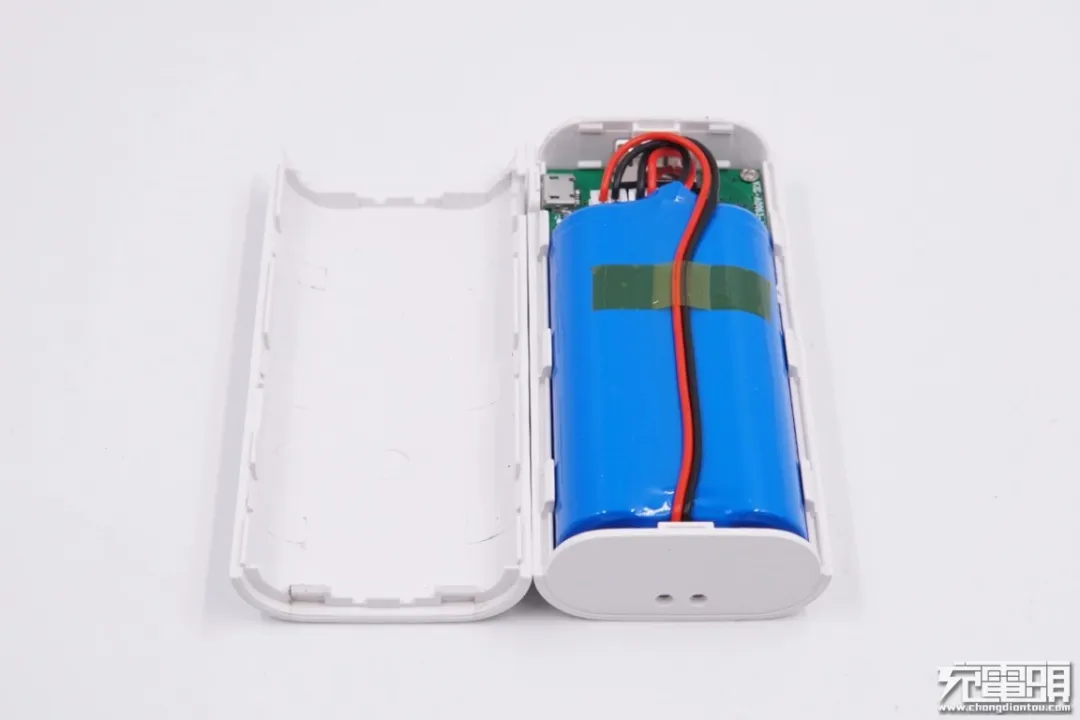

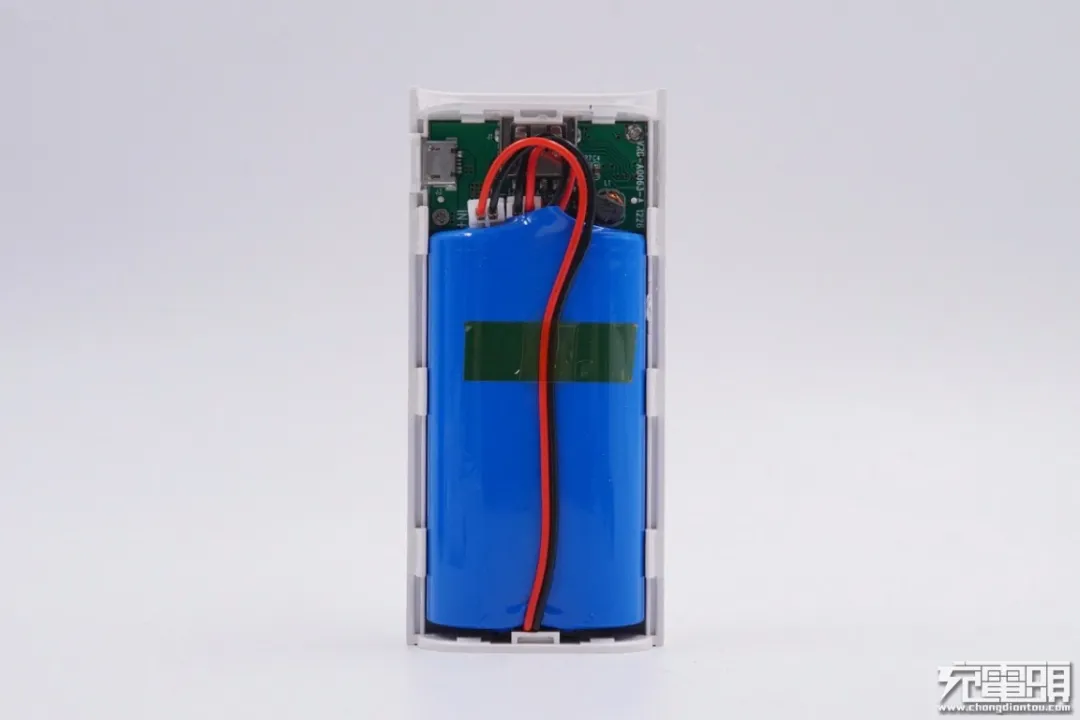

内部PCB板使用螺丝固定，电芯使用蓝色电池塑封皮包裹，外面导线粘贴胶带固定。

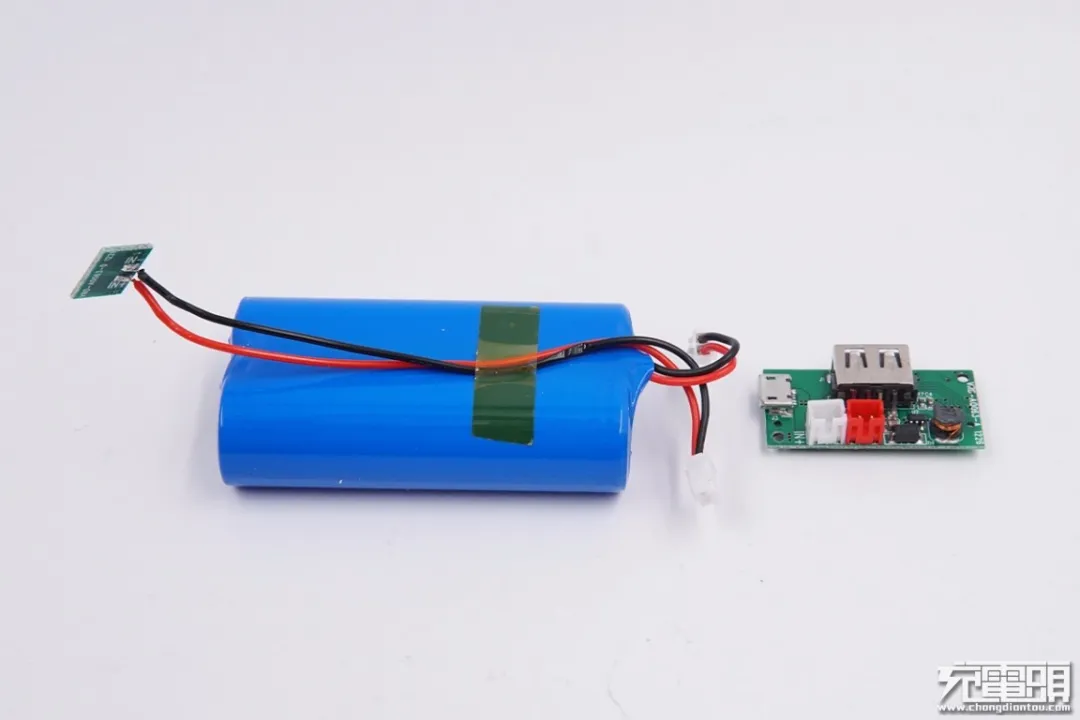

导线采用可插拔式设计，方便产品的组装。

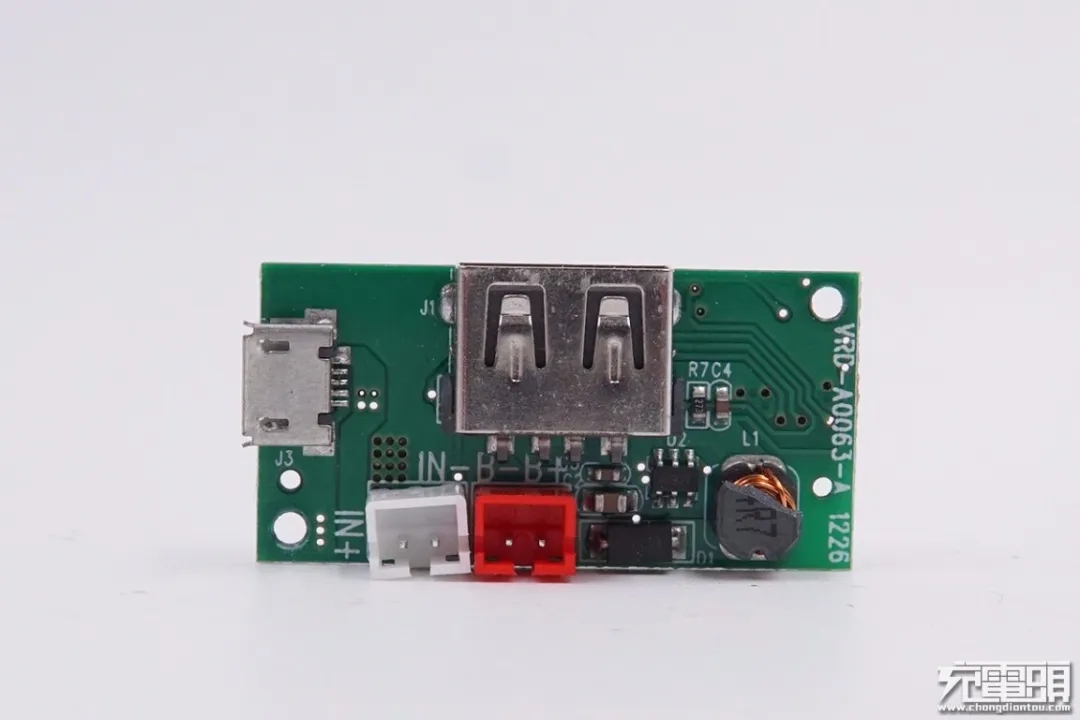

PCB板正面一览，焊接有两个母座、两个插槽以及升降压转换器和电感。

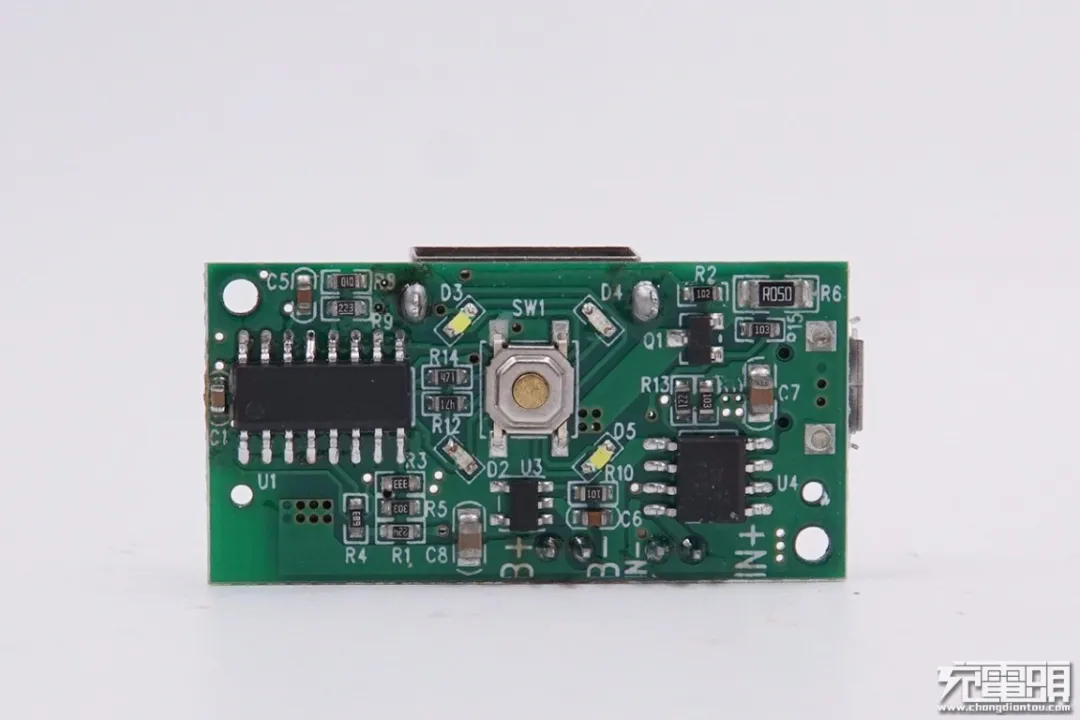

PCB板背面一览。

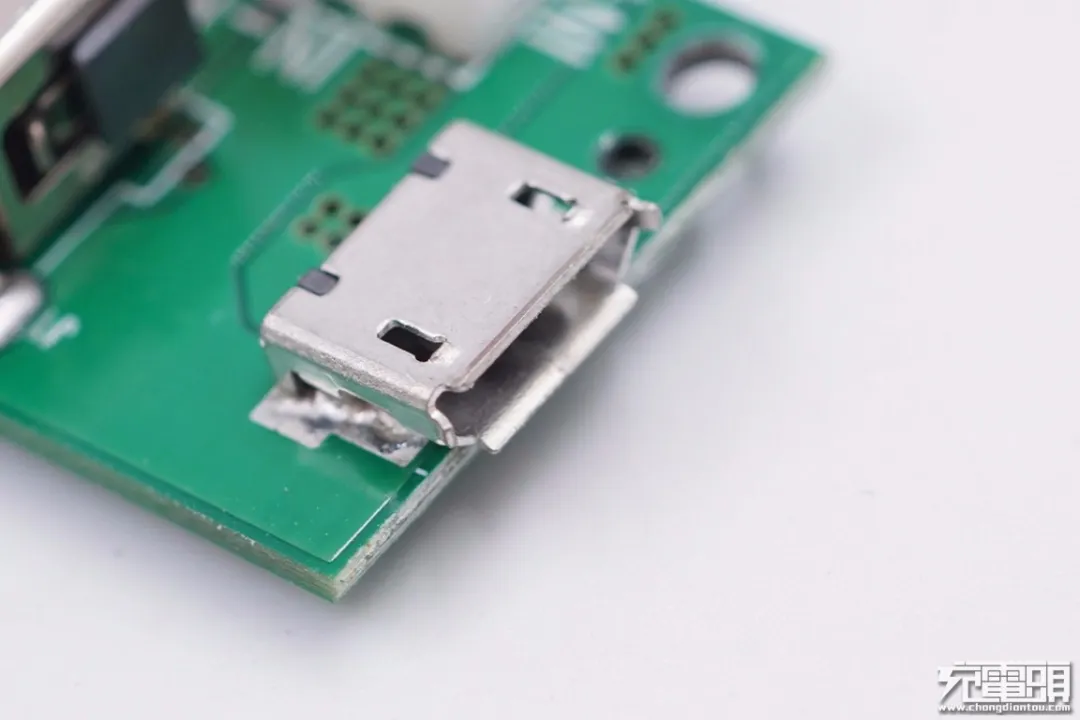

Micro USB充电母座过孔焊接。

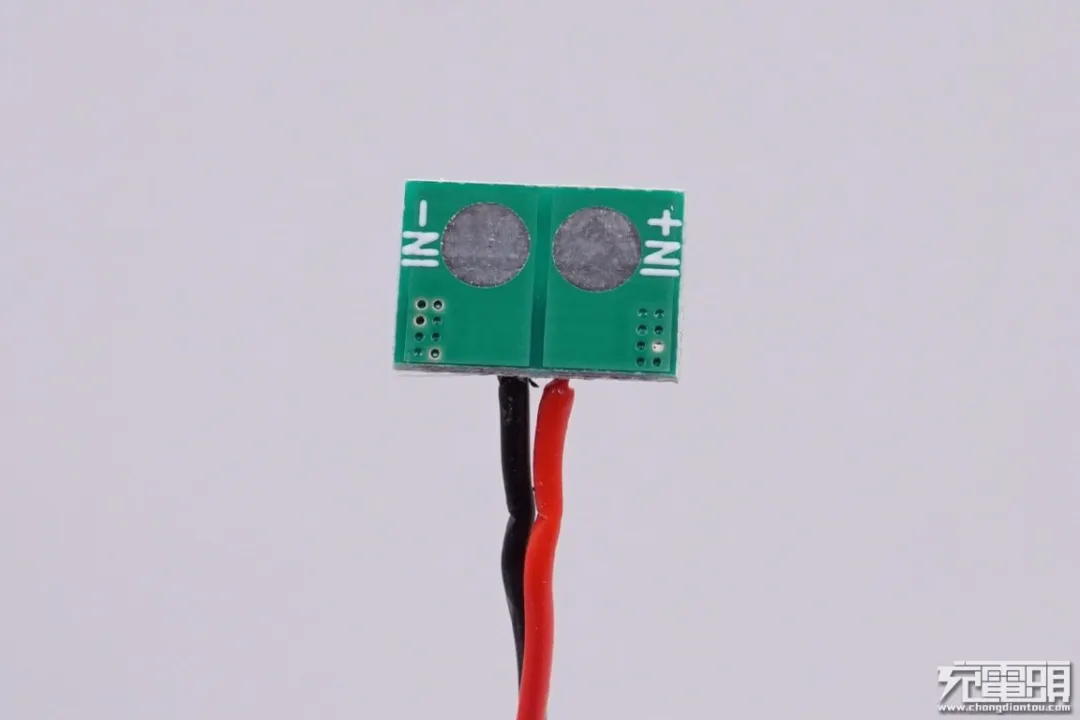

底部还有一块小PCB板，用于传输底座充电电流，板子上印有IN+和IN-。

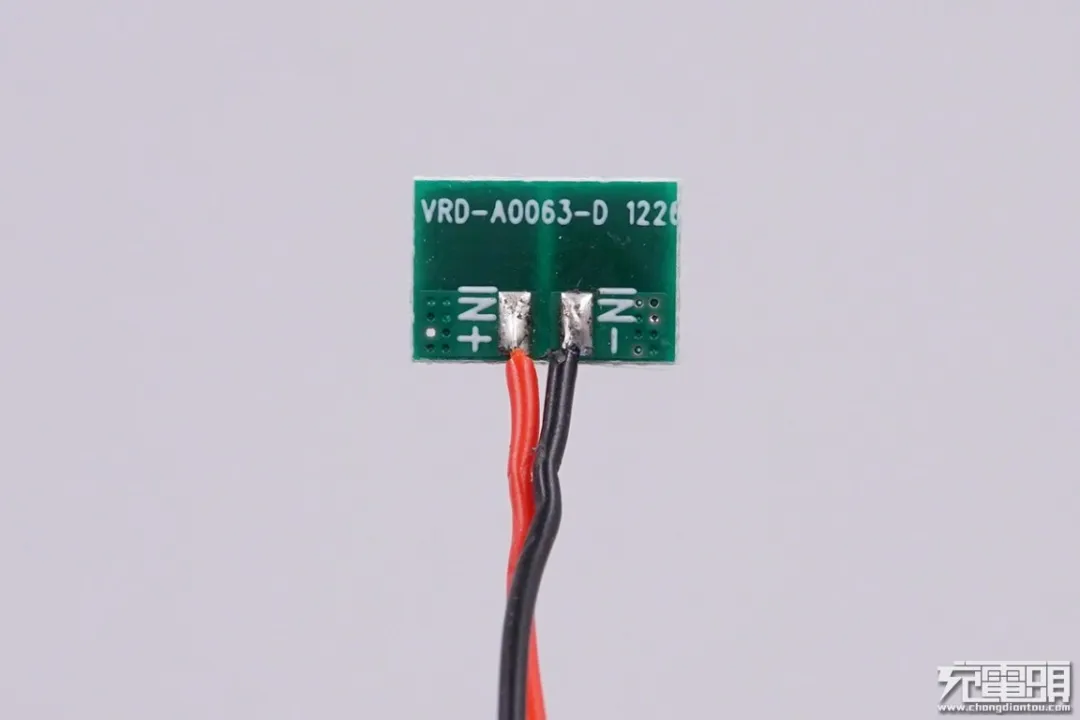

导线焊接牢固，焊点饱满。

远翔 FP6291 升压转换器，外置肖特基整流，开关频率1MHz。

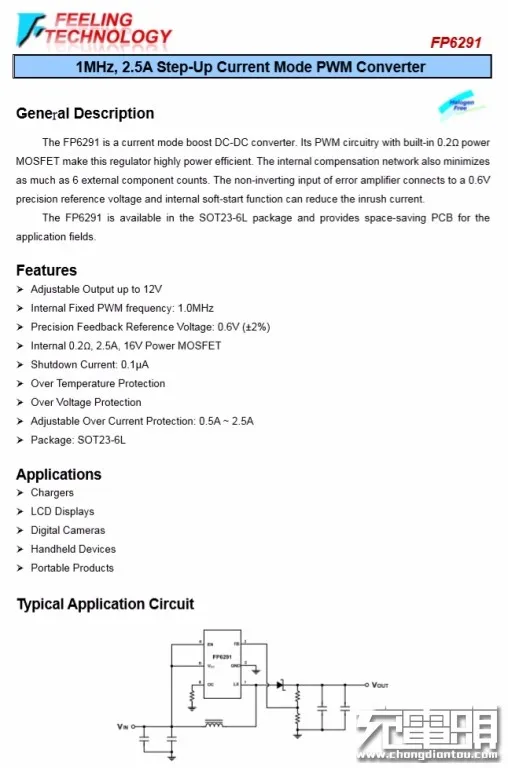

远翔 FP6291 详细资料。

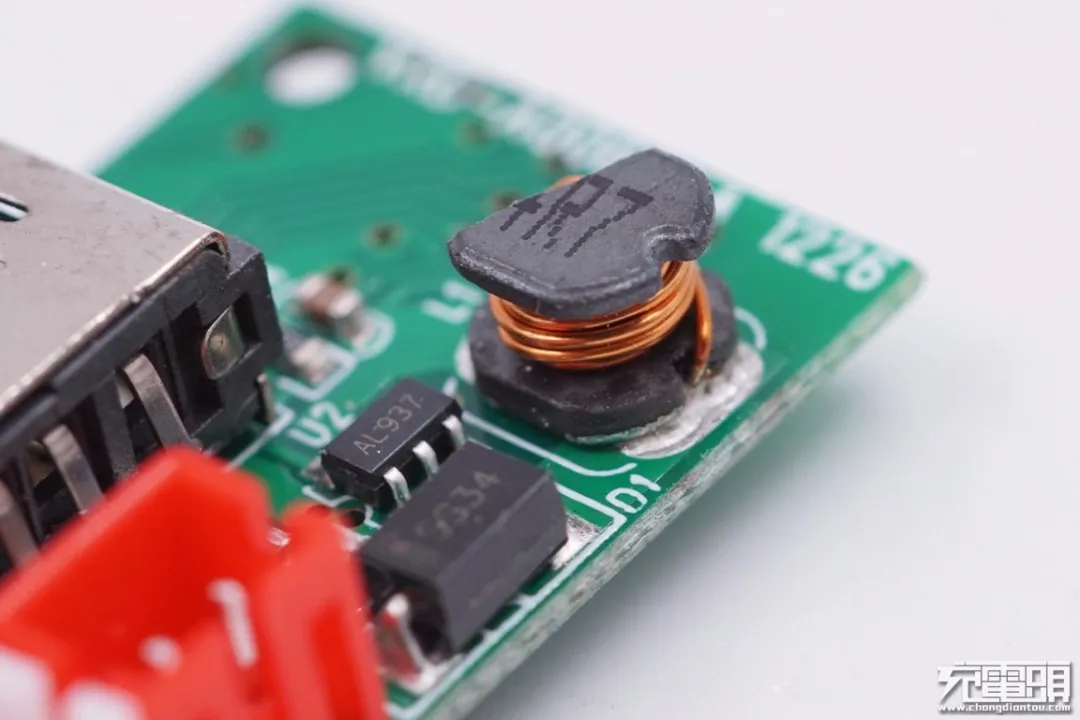

4R7工字电感配合远翔FP6291进行升降压，电感在拆解时不小心被小编损坏了。

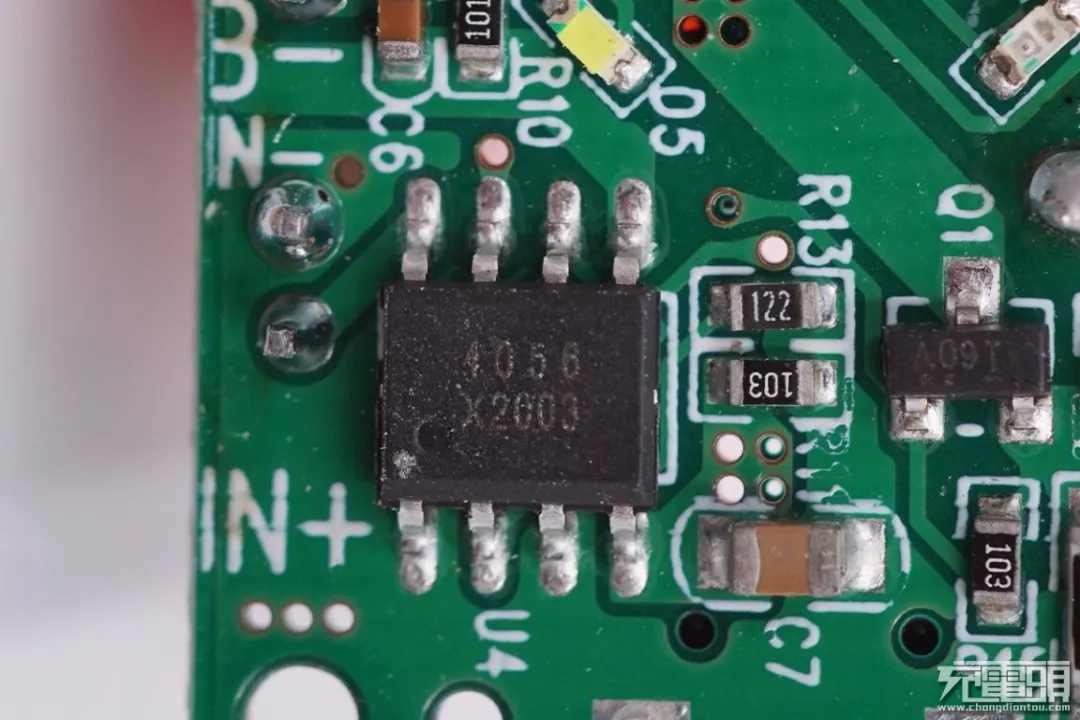

4056线性充电IC，最大1A充电电流。

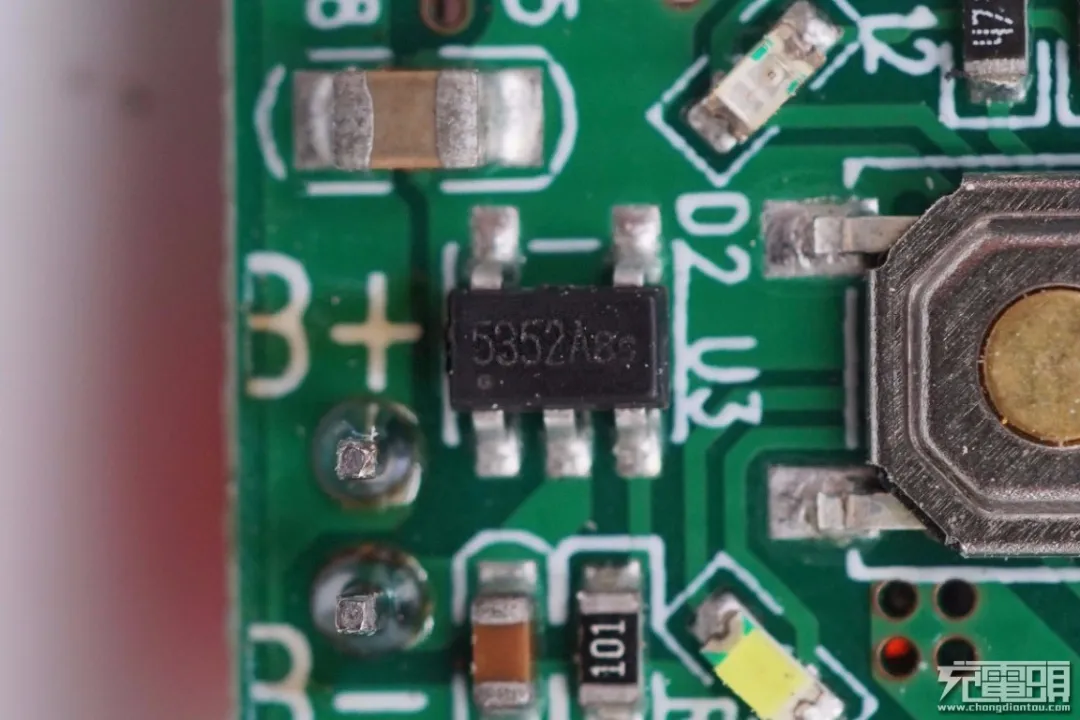

赛芯微XB5352A，一体化锂电池保护IC，采用SOT23封装，节省面积。

赛芯微 XB5352A 详细资料。

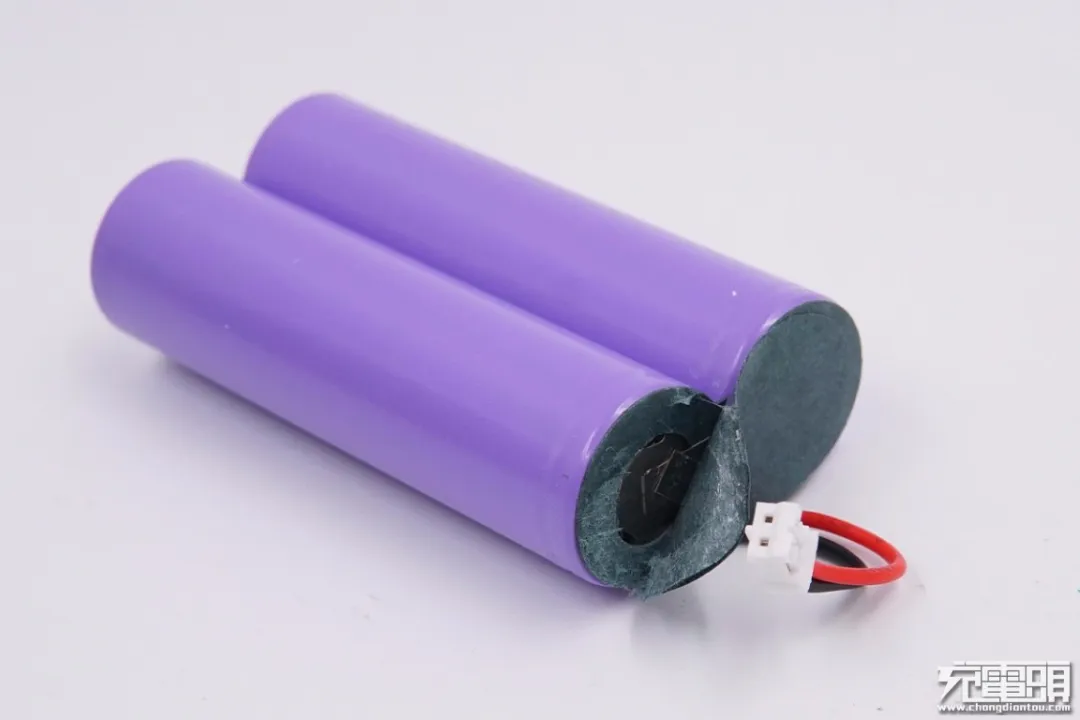

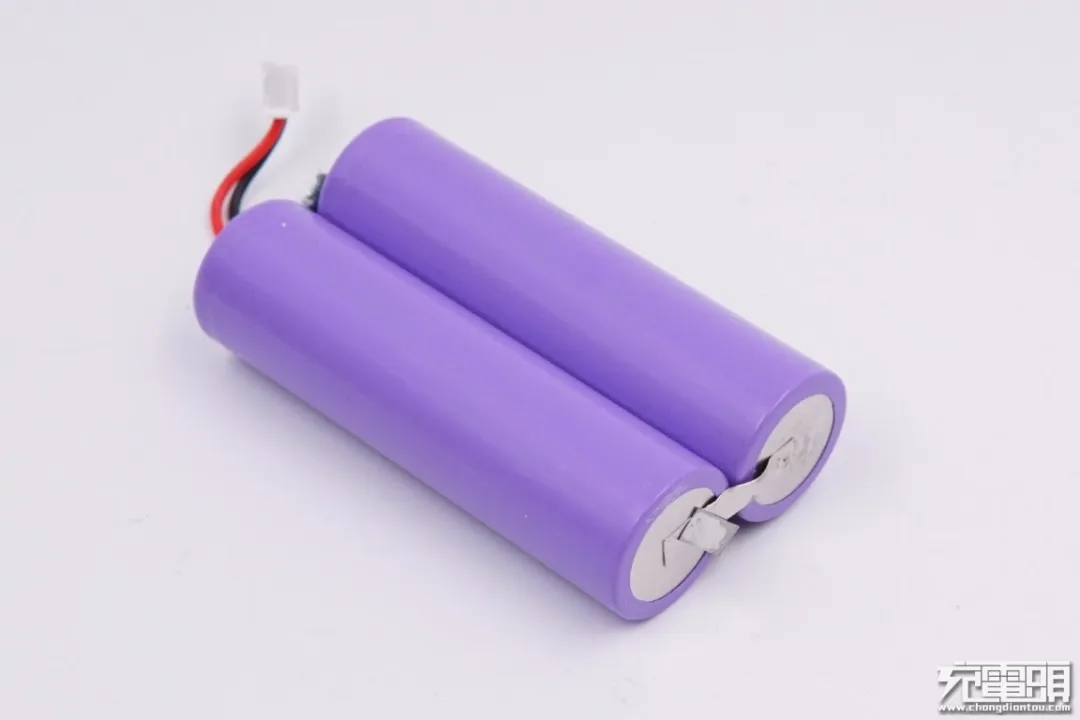

18650电芯正极粘贴青稞绝缘纸进行保护。

负极使用镍片点焊连接，两节电池并联。

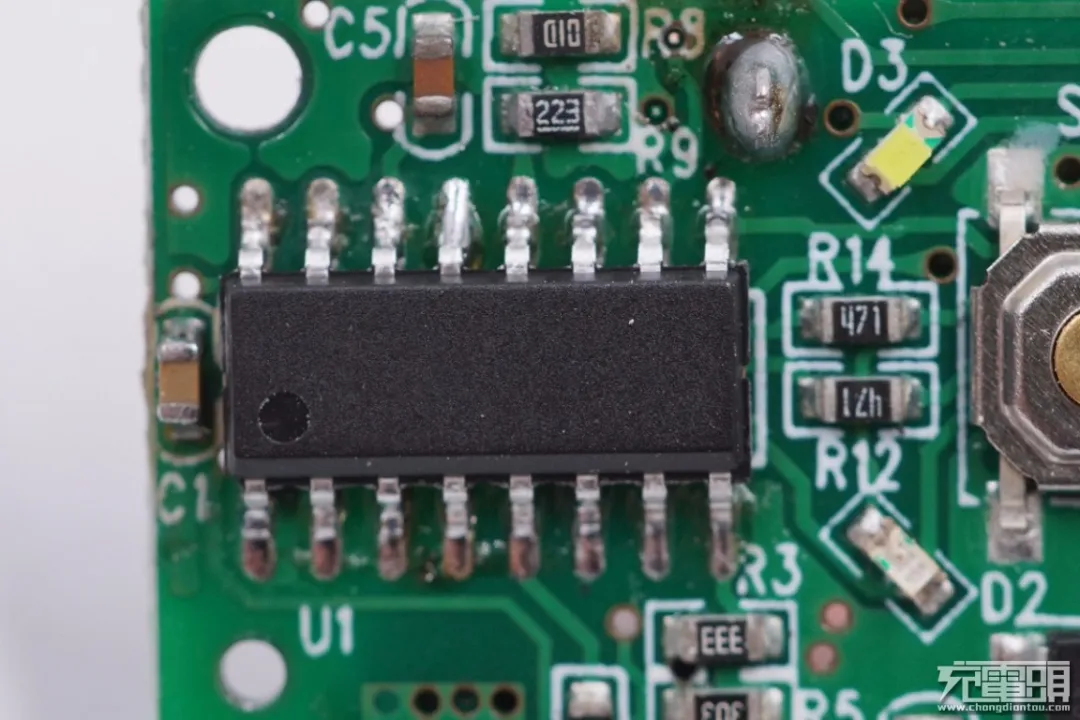

无标单片机，信息不详。

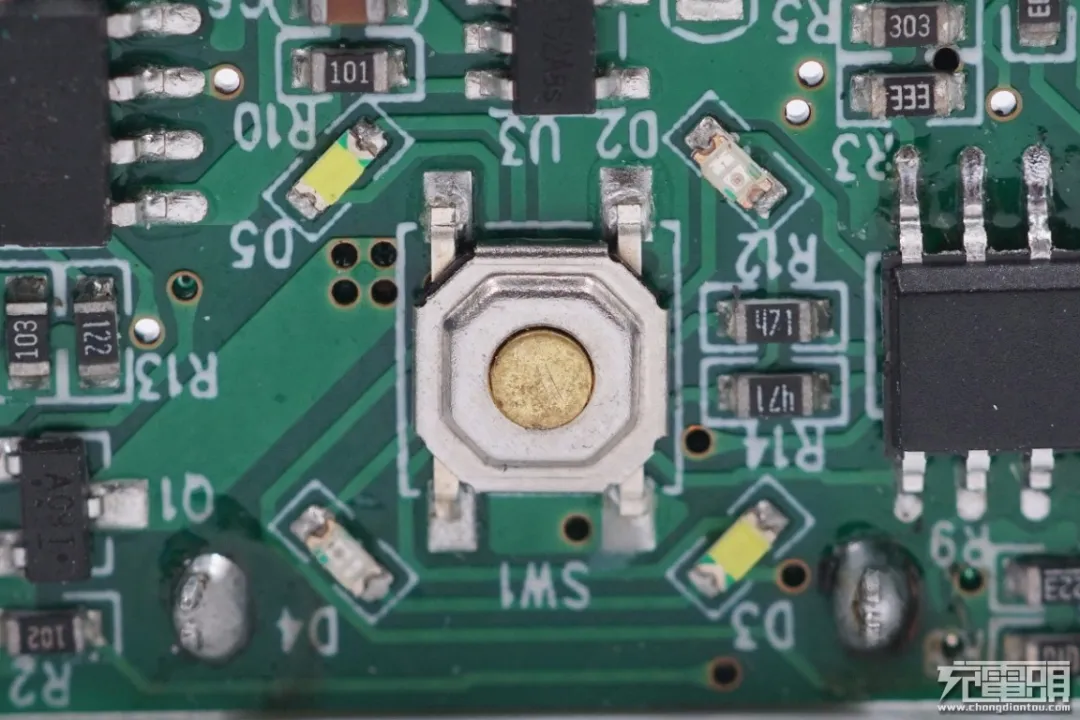

电源开关键贴片焊接，周围有四颗指示灯。

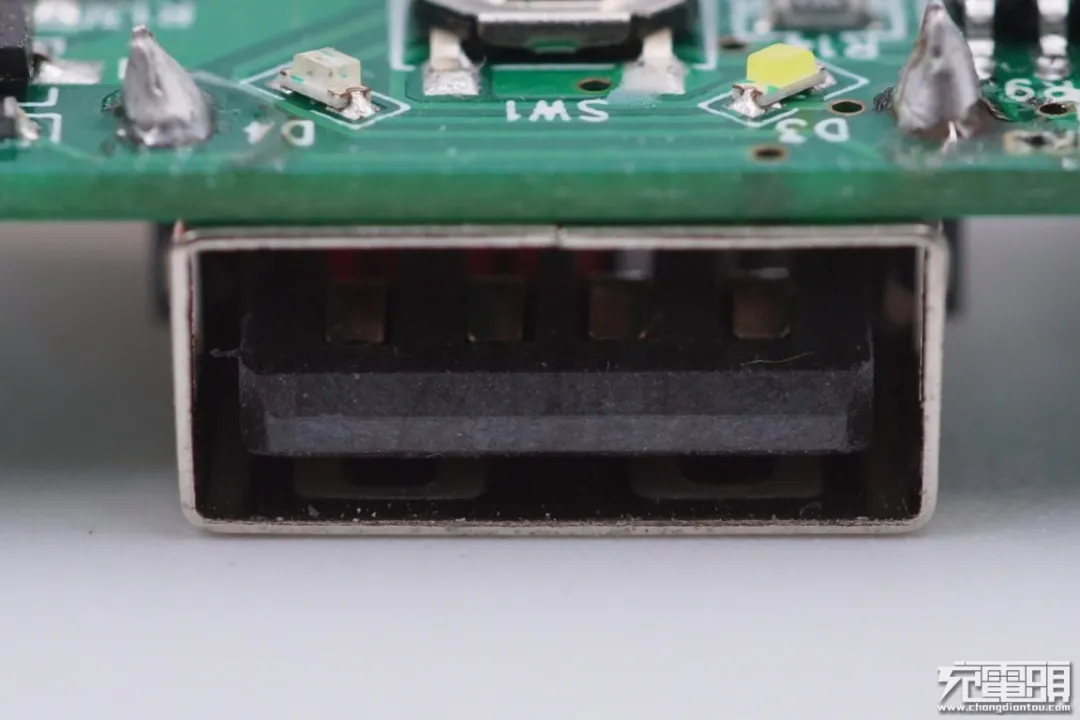

USB-A母座特写。

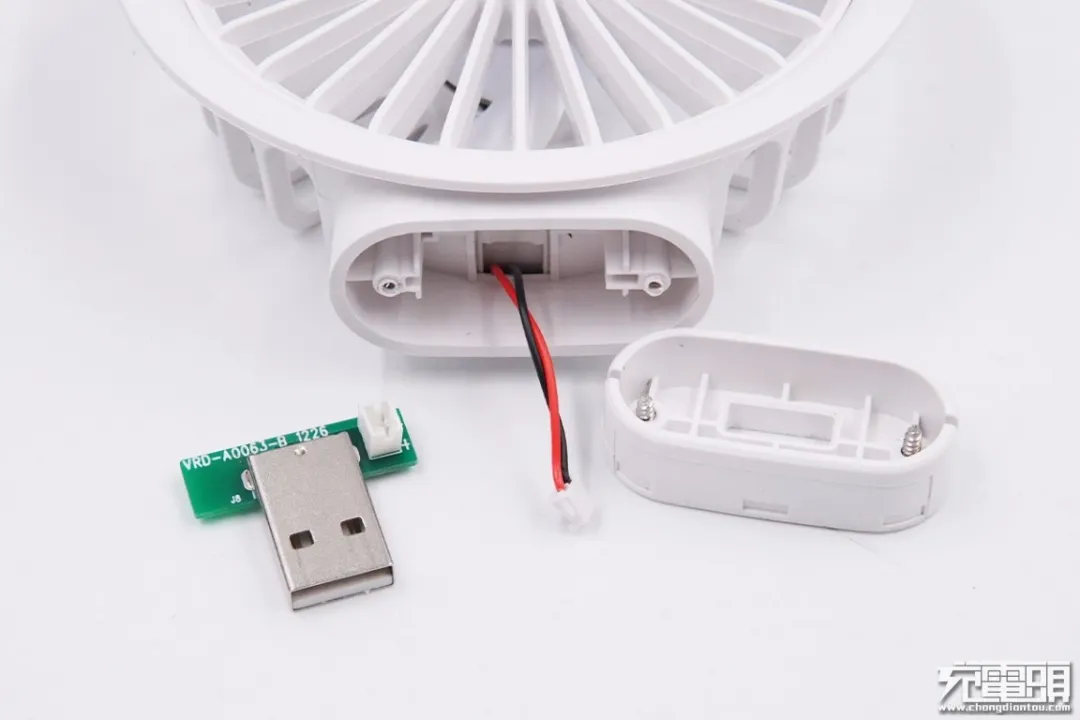

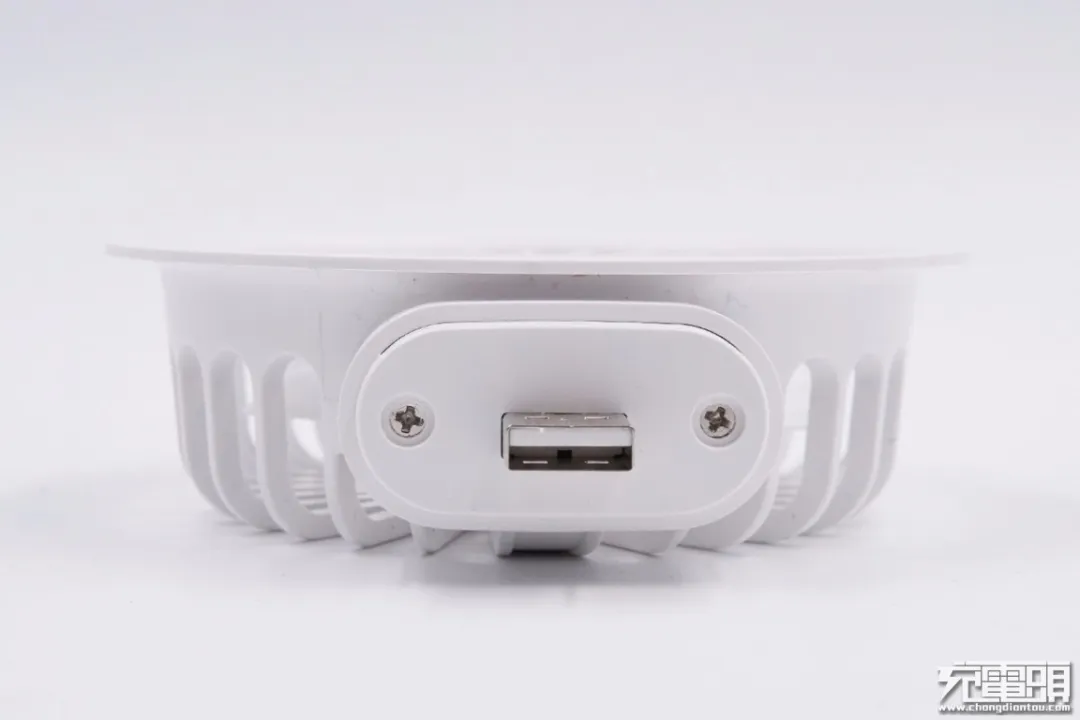

风扇的USB-A公头两边使用螺丝封装固定。

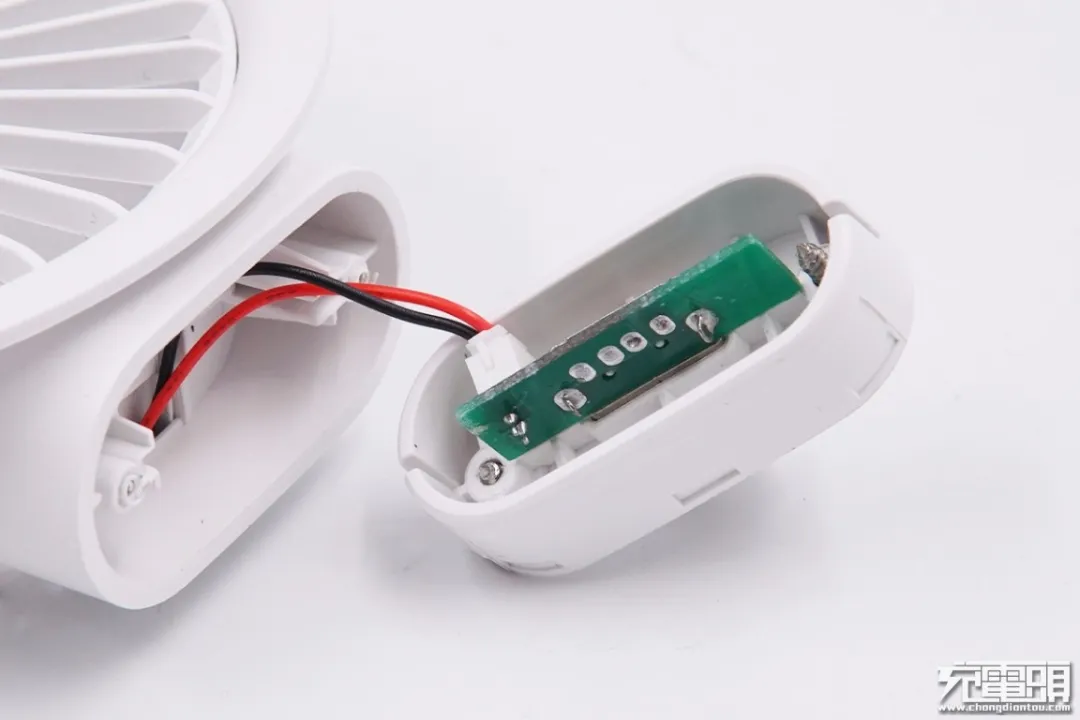

USB-A公头焊接在小PCB板上，板子和风扇之间使用导线连接。

这里的导线采用的也是可插拔式设计。

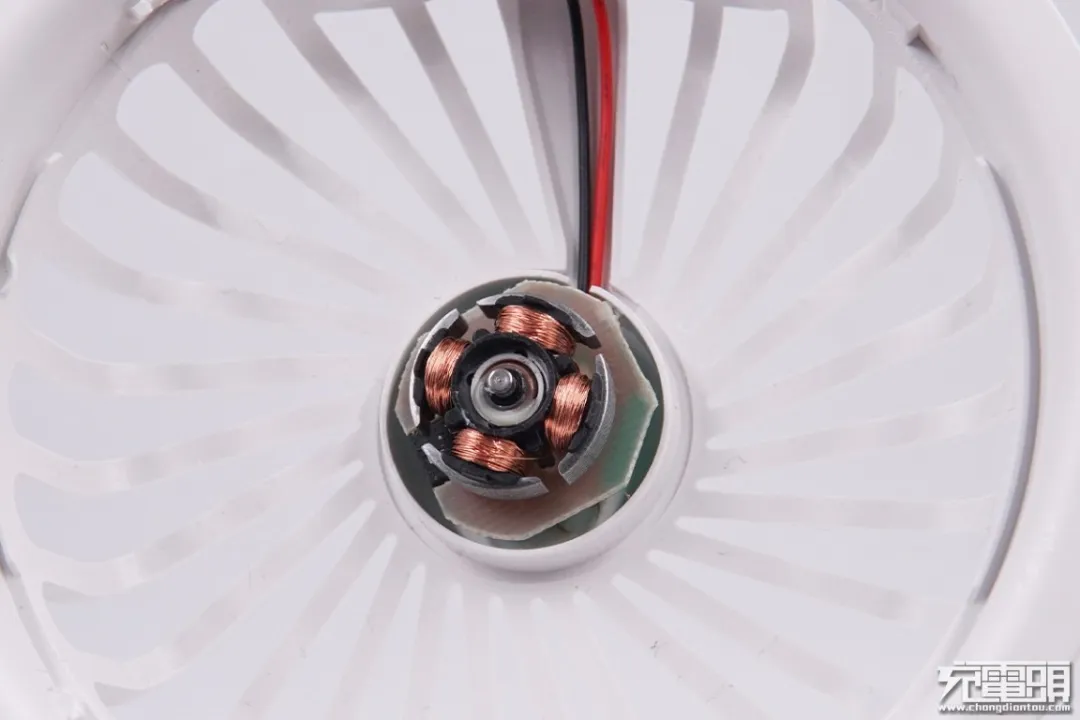

小风扇通过无刷电机驱动，下面有一块小PCB板。

小PCB板上有一颗驱动芯片。

霍尔元件和驱动电路二合一的驱动IC。

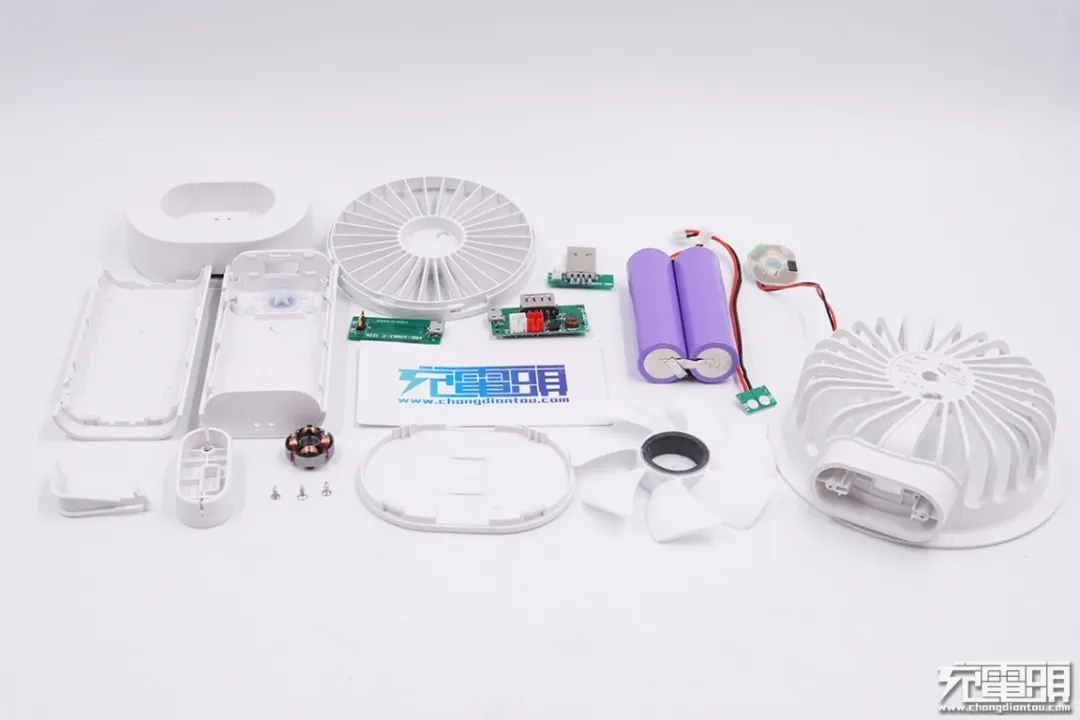

全部拆解完毕，来张全家福。

充电头网拆解总结

充电头网通过拆解了解到，移动电源分两路输入，采用远翔FP6291进行升降压实现充放电；内置两颗18650电芯，配有赛芯微XB5352A保护IC进行保护；通过USB-A接口供电，小风扇由477驱动IC驱动无刷电机进行转动。此外线芯均为插拔式设计，生产组装方便。

这款便携式充电宝风扇分为小风扇、移动电源和充电底座三部分，产品随时可拆卸或者组装起来使用，和传统风扇比起来，更小更轻便，并且由充电宝供电，即便在没有电源的地方也能使用。
