夏天一到，小风扇就卖的火爆。最近充电头网也入手了几个小风扇，其中一款为ORICO奥睿科近期推出的可调节档位手持小风扇，产品精致小巧，除了可以调节档位改变风力大小外，小风扇角度也能进行调节，改变吹风方向，很灵活。此外还内置有2000mAh电池，使用时间最长达10小时，可清凉一整天。下面我们就对这款产品进行拆解，看看其做工设计如何。

一、奥睿科手持小风扇外观

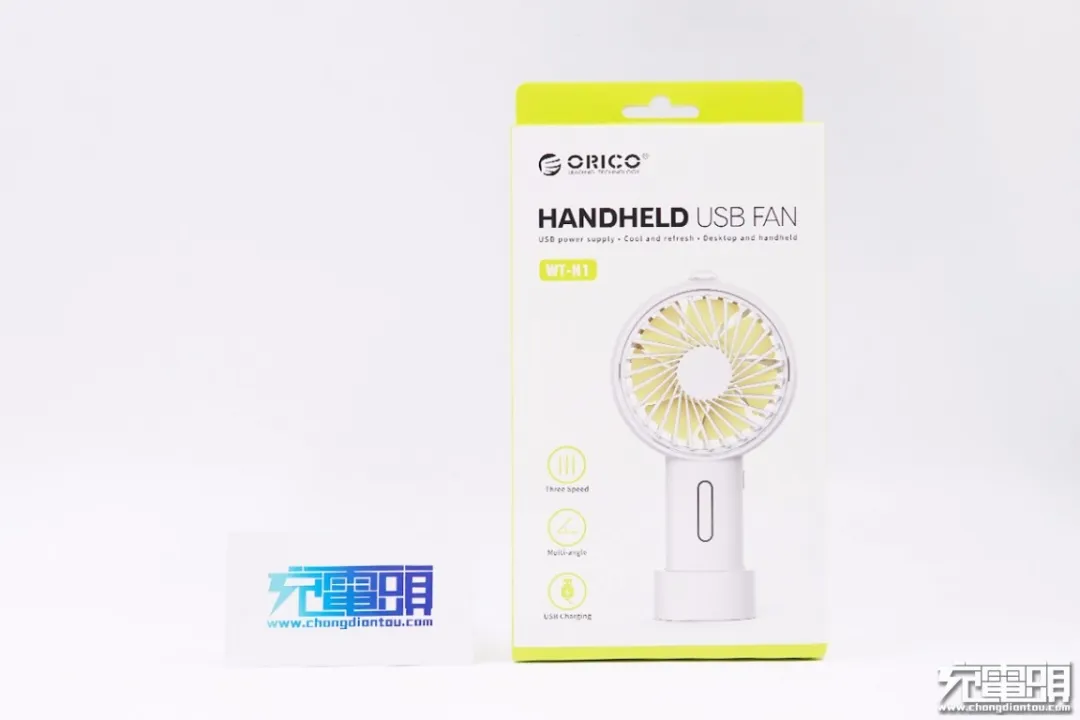

产品采用黄白配色外包装盒，正面印有ORICO品牌、产品名称、WT-H1型号、外观图以及三大卖点标识。

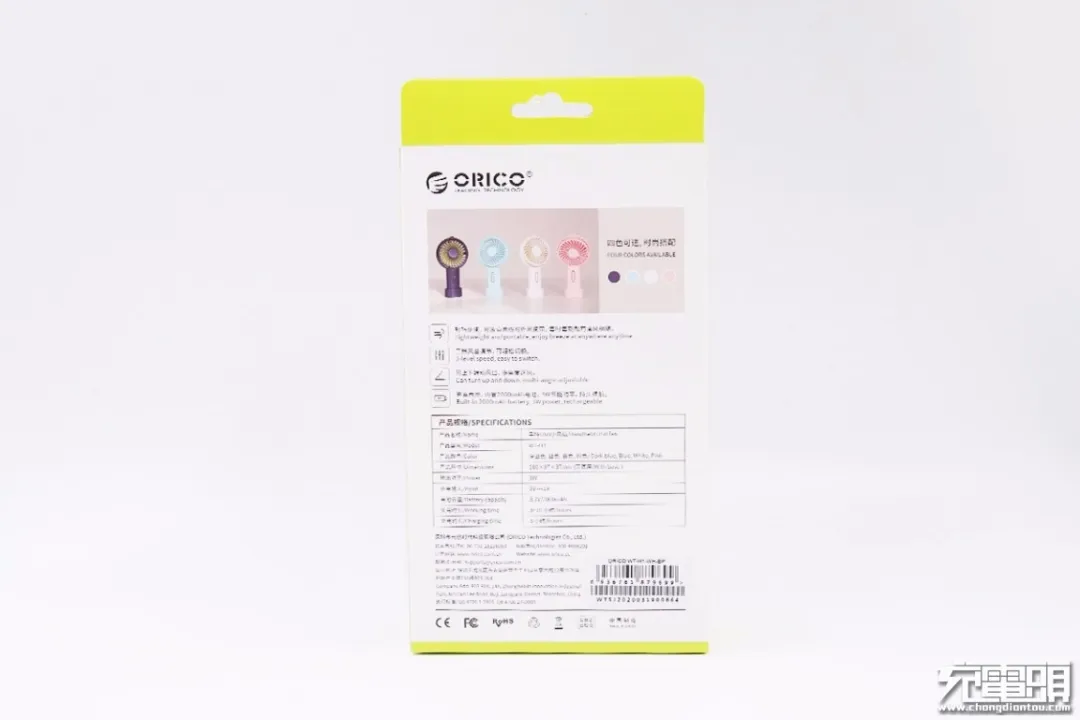

包装背面印有四种颜色小风扇外观，并标有相关参数信息。

侧面印有产品名称、型号和三大卖点标识。

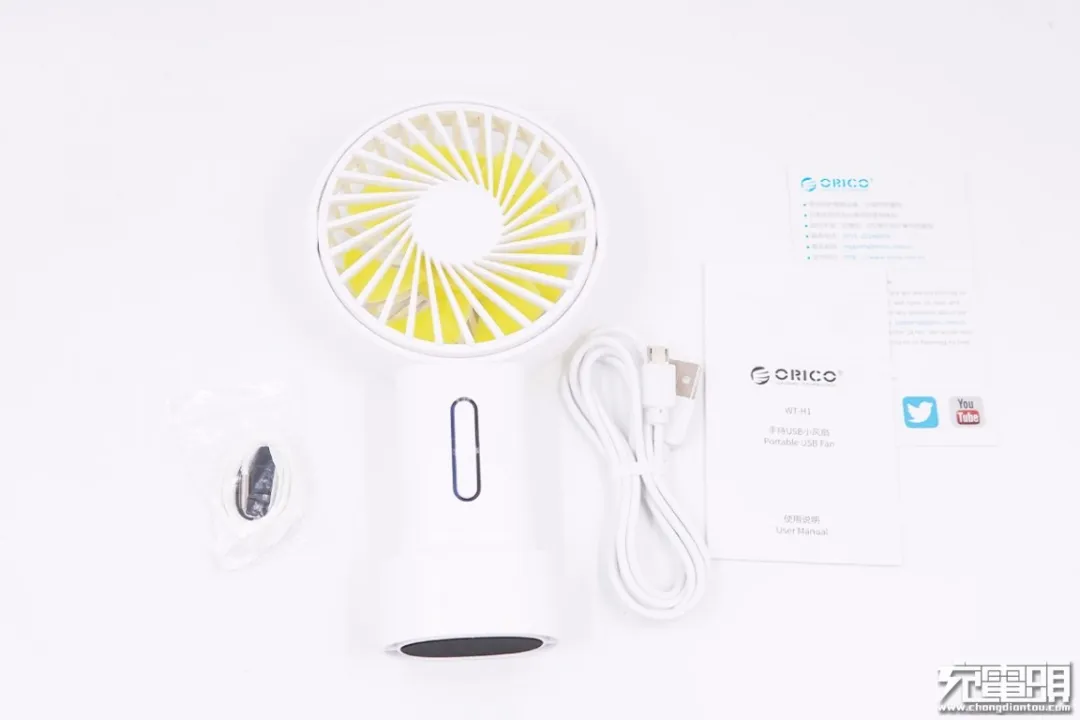

包装内全部东西一览，包括风扇、充电线、挂绳和说明书。

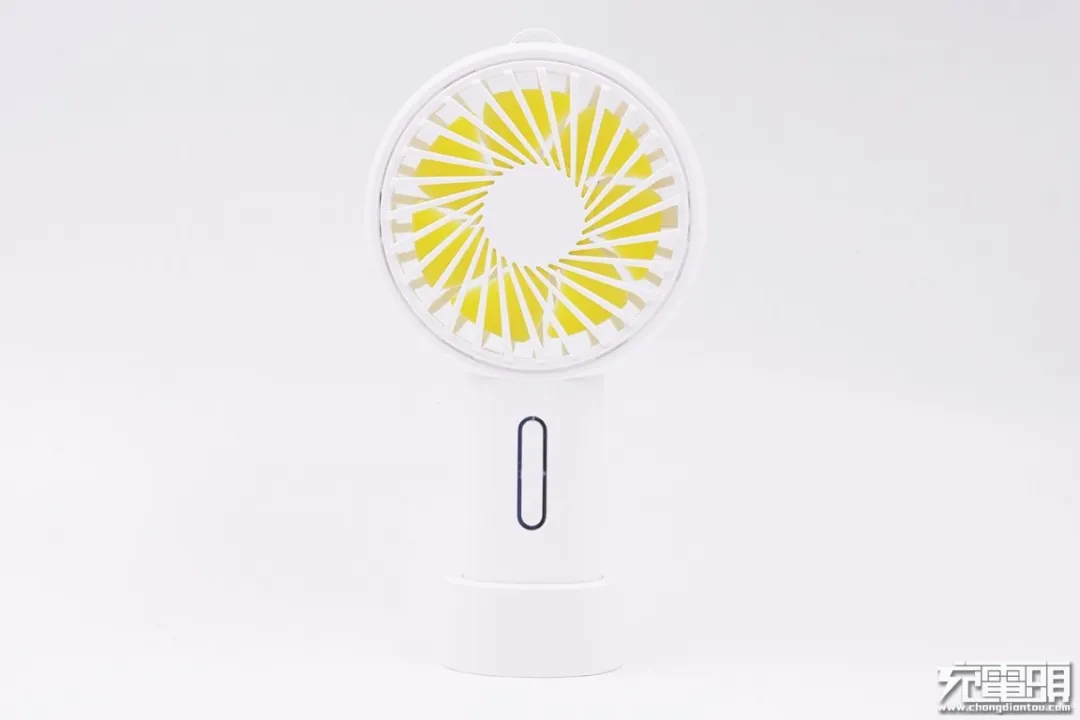

产品分为可动风扇、手柄和底座三部分组成，机身壳表面磨砂处理，降低手汗带来的不好体验，手柄两侧弧面过渡，可用来充当把手且拿着不硌手。

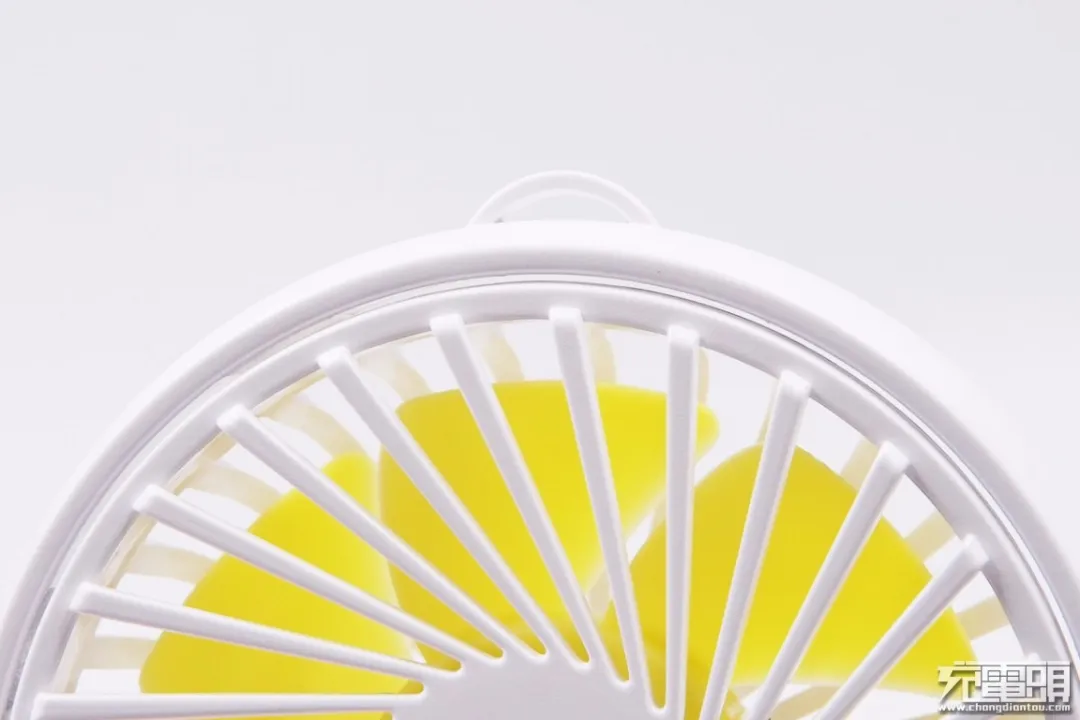

风扇顶部带有挂钩设计。

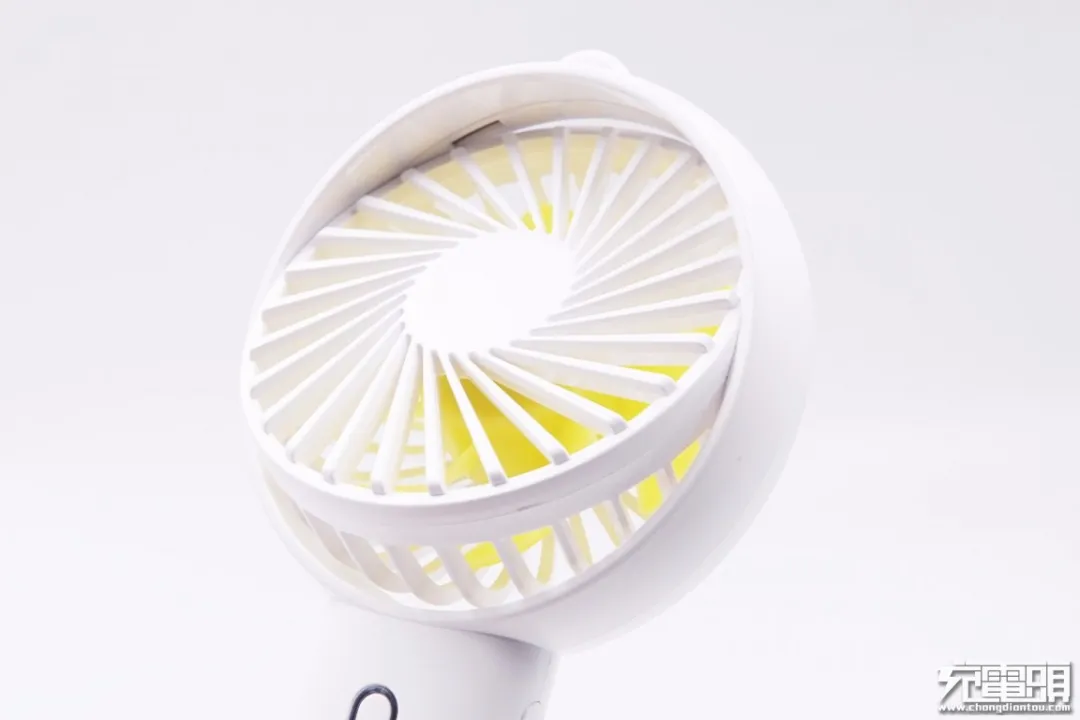

两侧设有转轴，可调整风扇角度来改变吹风的方向。

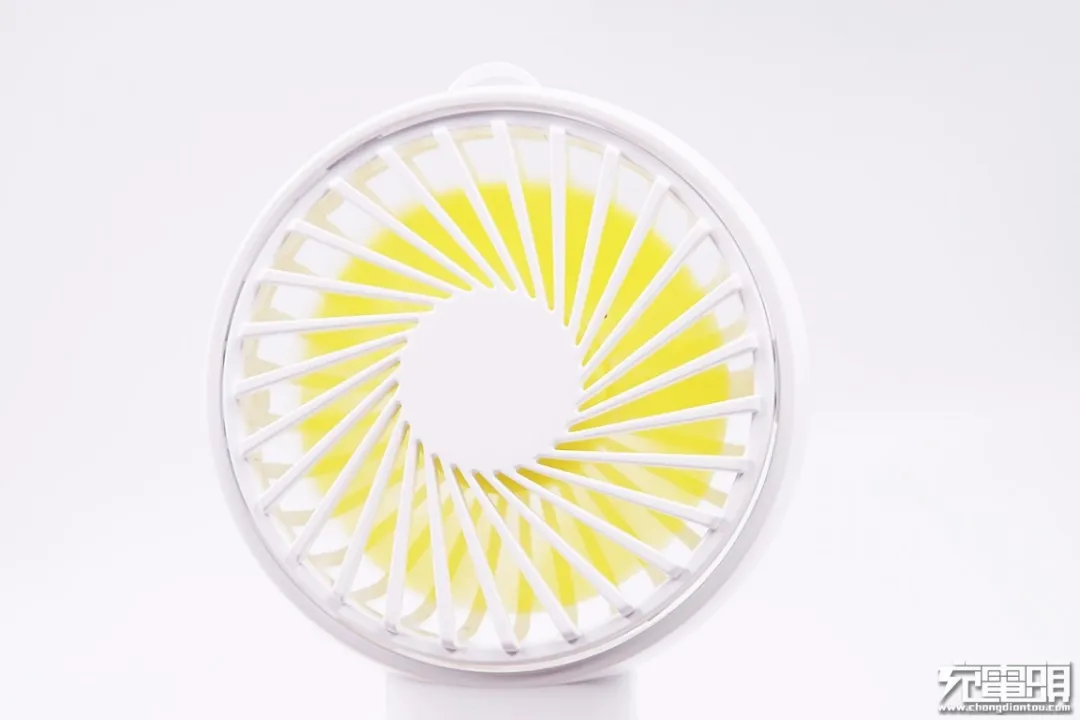

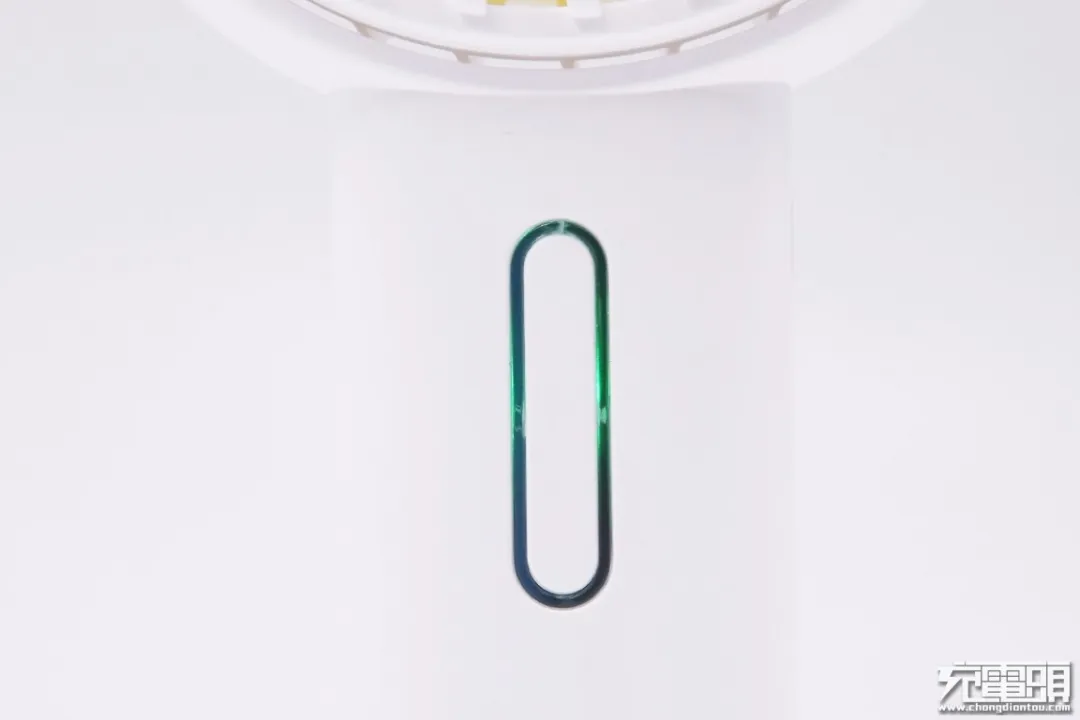

机身正面有导光圈，内部有指示灯显示风扇运行档位。

底座贴有海绵防滑。

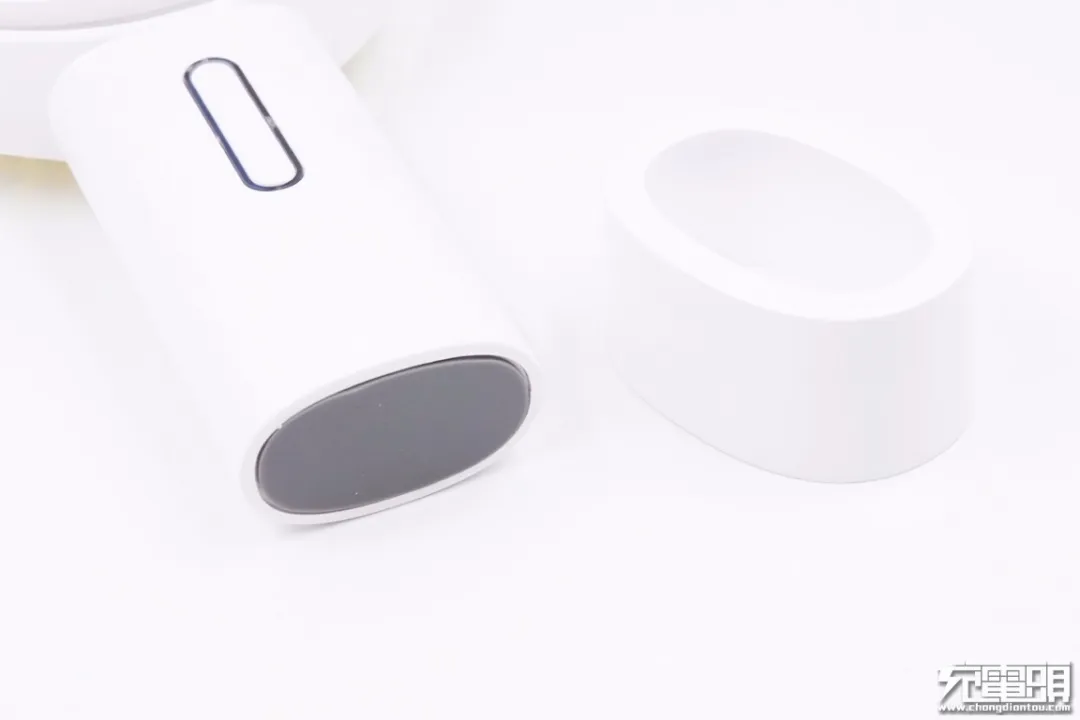

将底座取下，风扇底部贴有软胶垫进行装饰。

风扇侧面一览，机身壳贴合紧密。

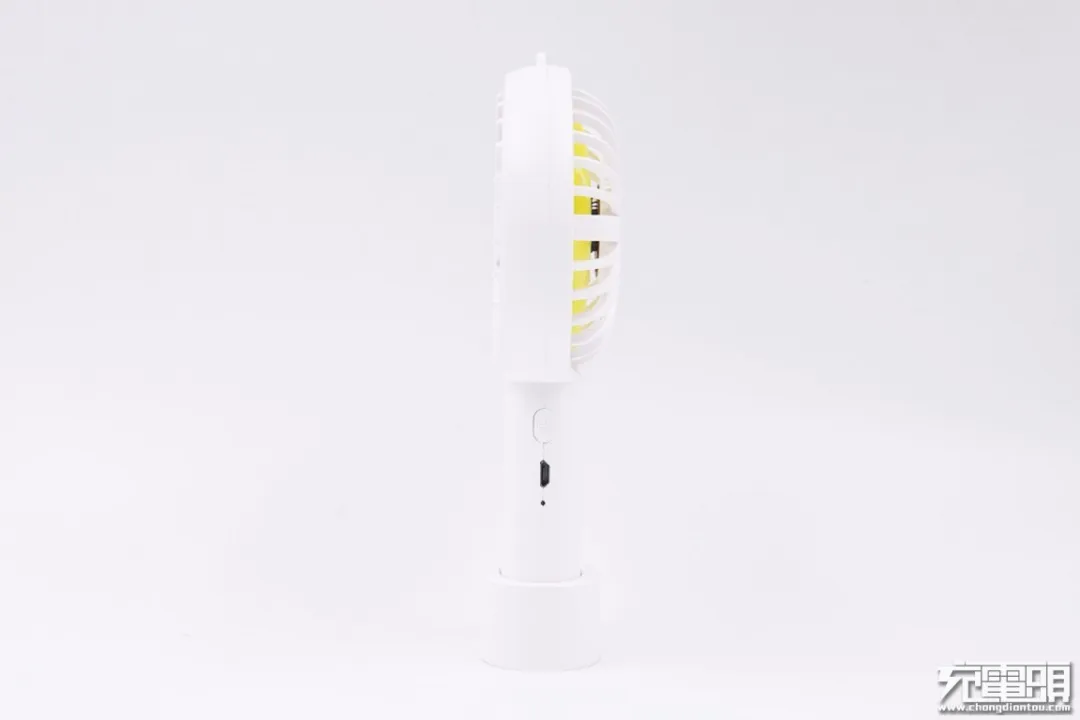

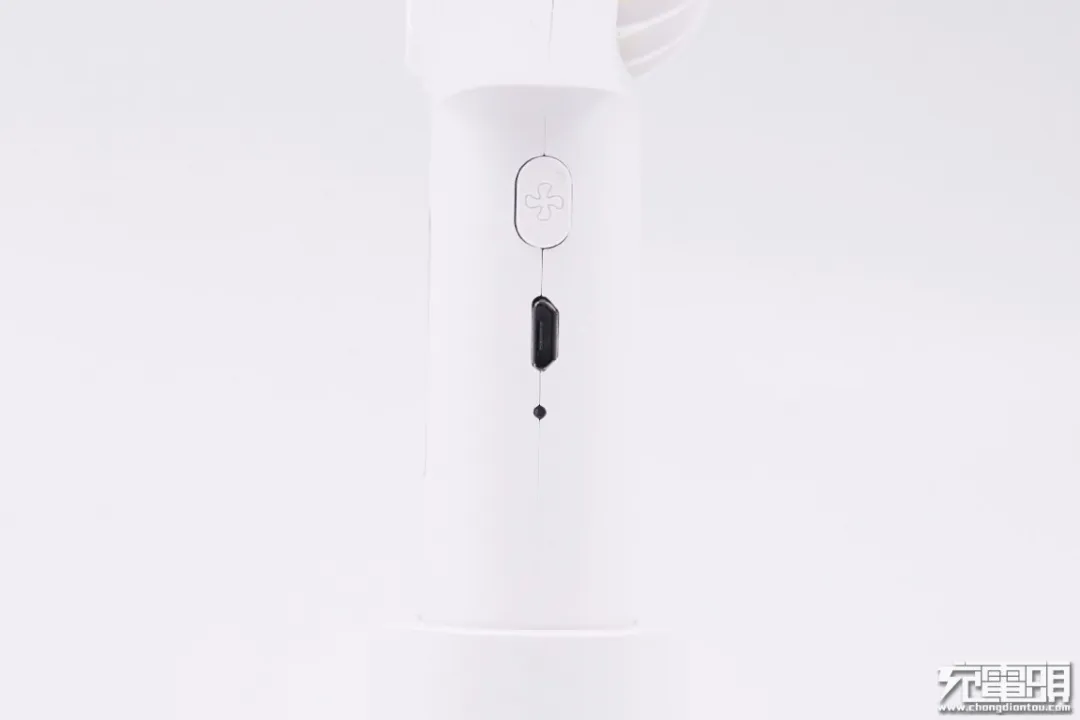

风扇侧面配有风扇开关键（同时也是档位调节键）、Micro USB充电接口和充电指示灯。

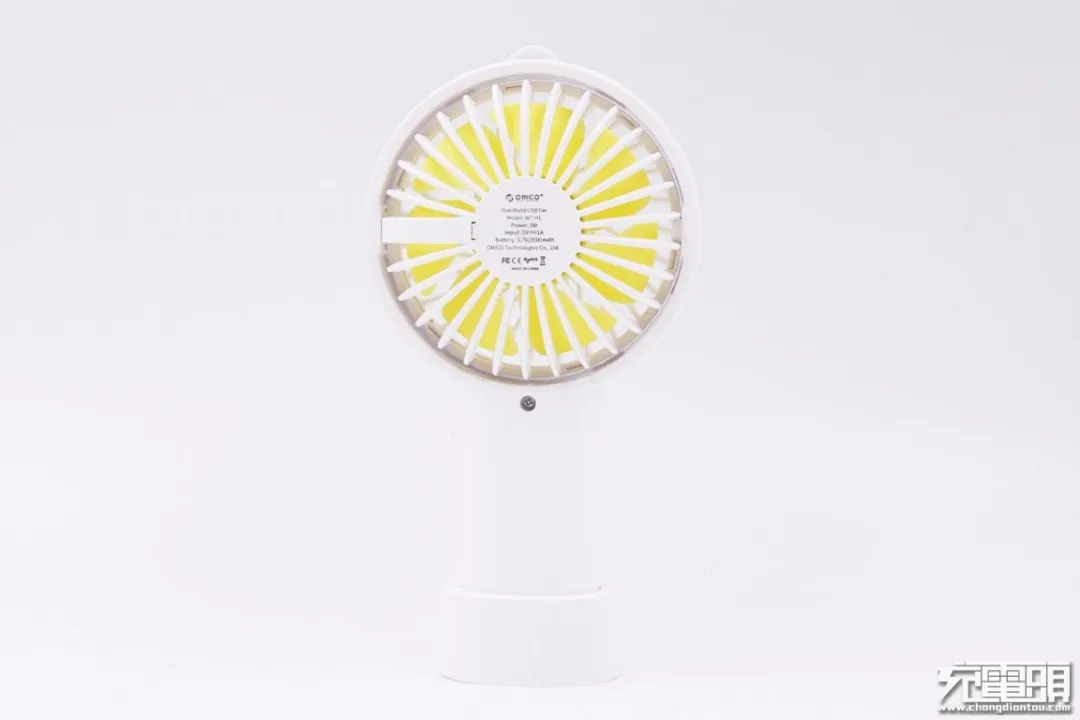

风扇背面贴有信息贴纸
型号：WT-H1
颜色：深蓝/蓝/白/粉
输出功率：3W
输入：5V1A
电池容量：3.7V/2000mAh
产品尺寸：180*97*37mm（带底座）
使用时长：3-10小时
充电时长：3小时
产品已经通过了FCC和CE认证。

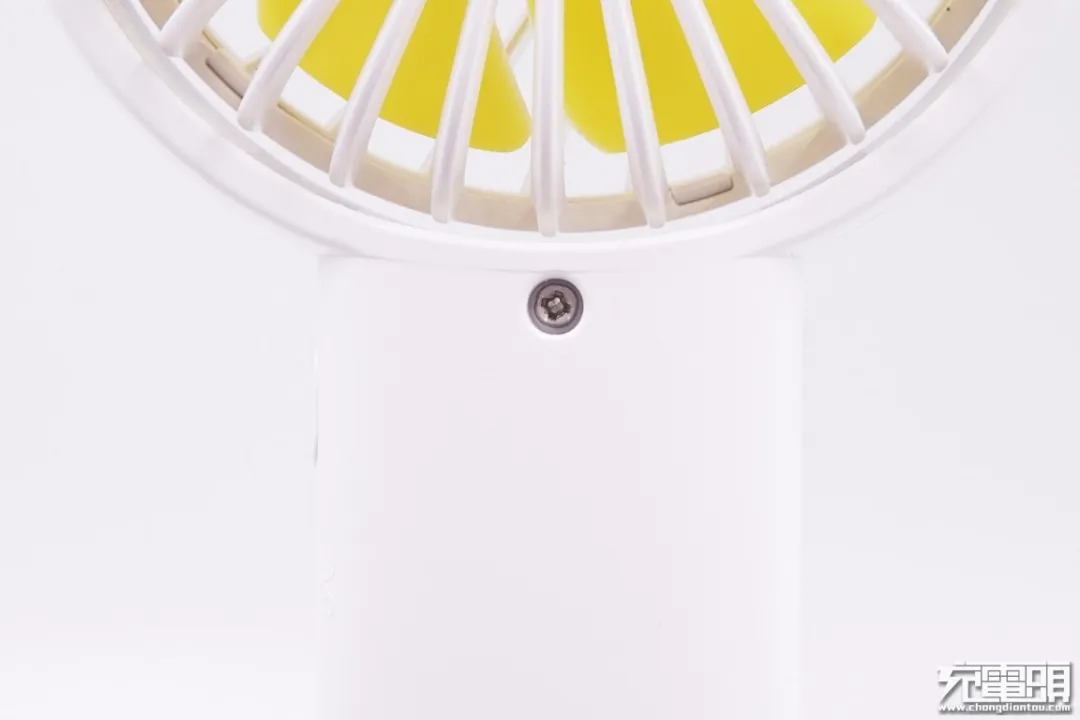

风扇下方还有一颗螺丝进行固定封装。

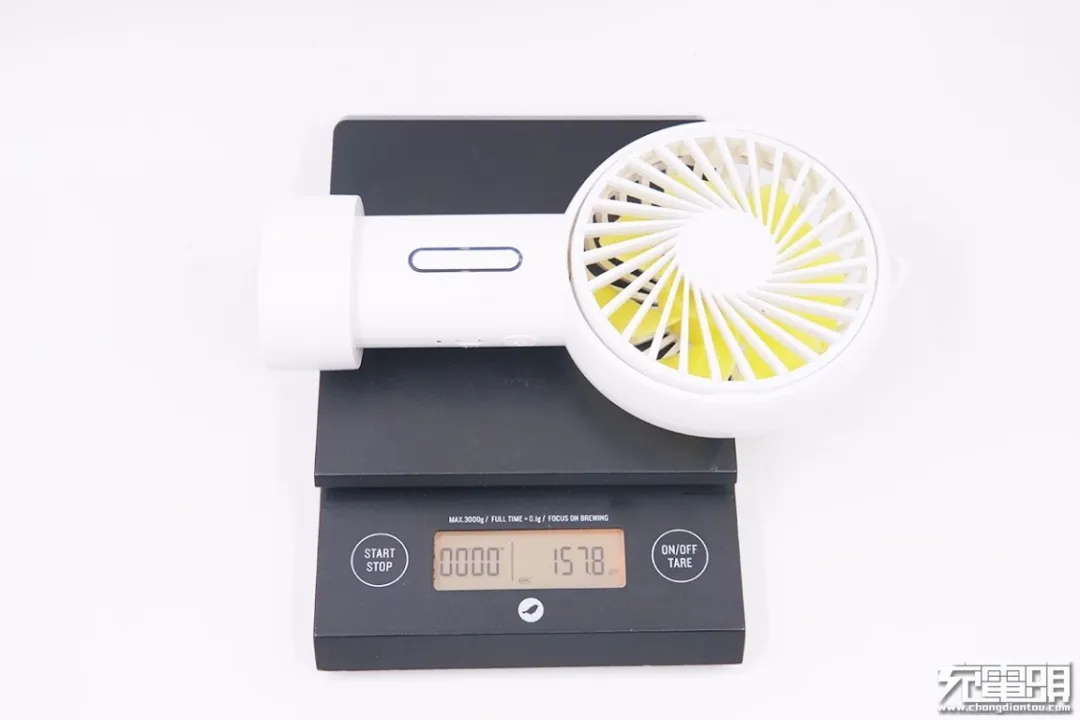

产品重约为158g。

按下侧面开关键即可吹风，小巧方便。

二、奥睿科手持小风扇拆解

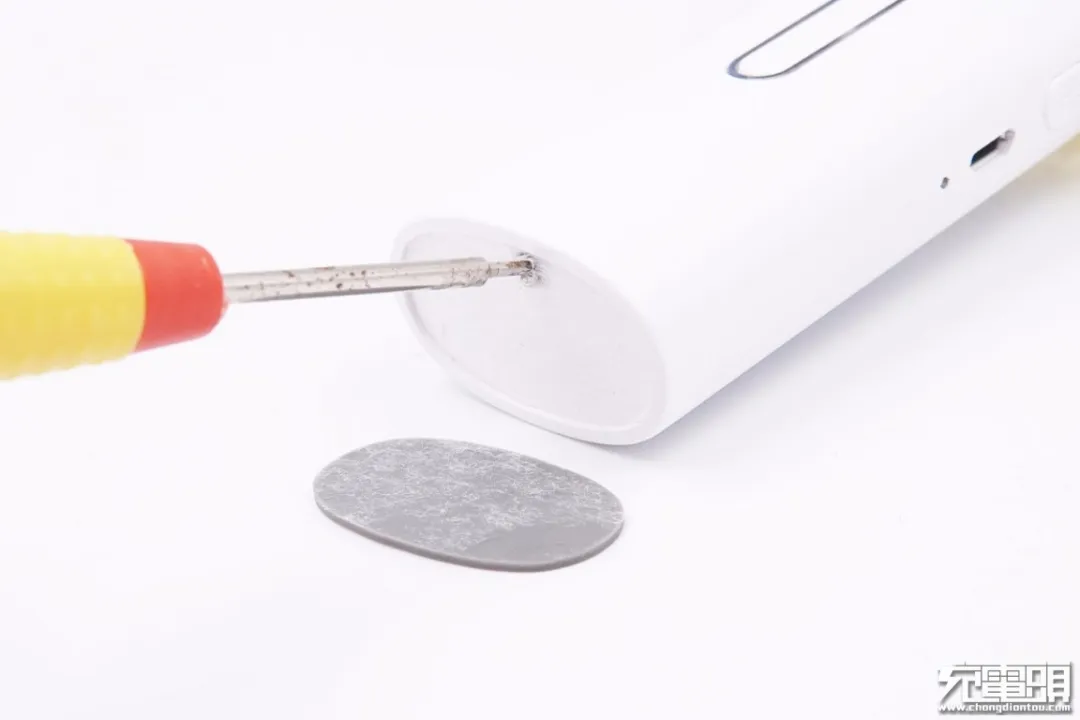

风扇手柄底部胶垫撕掉，里面有一颗螺丝。

将底部和背面螺丝拆掉，即可将机身壳拆开。机身壳边缘还采用卡扣进行封装固定。

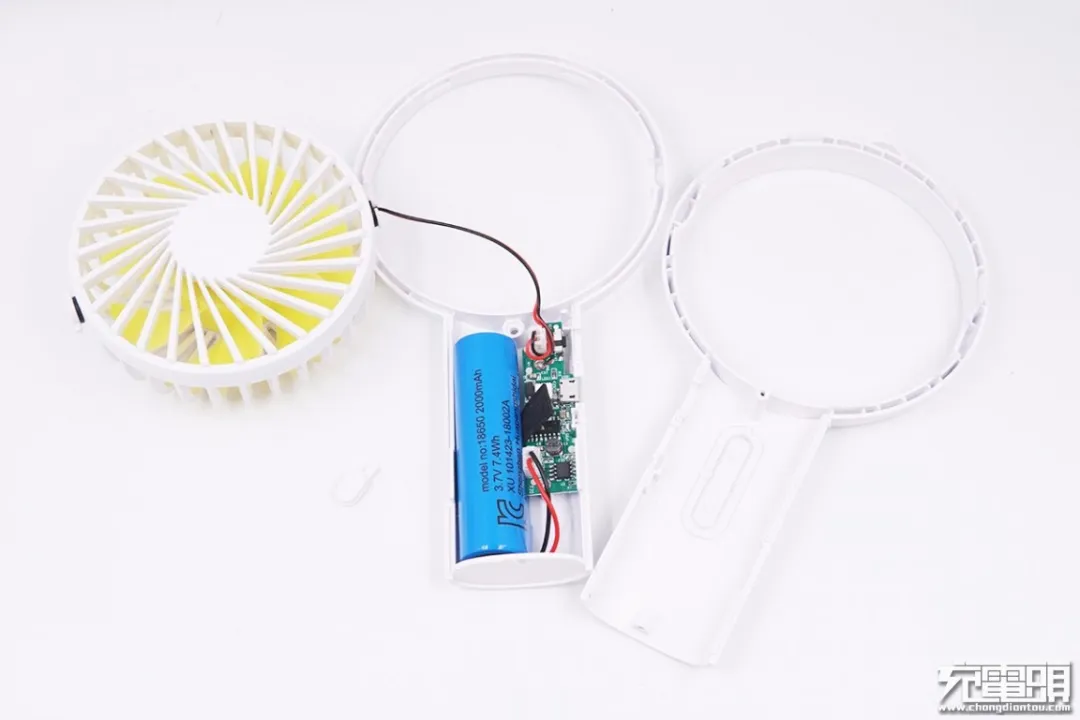

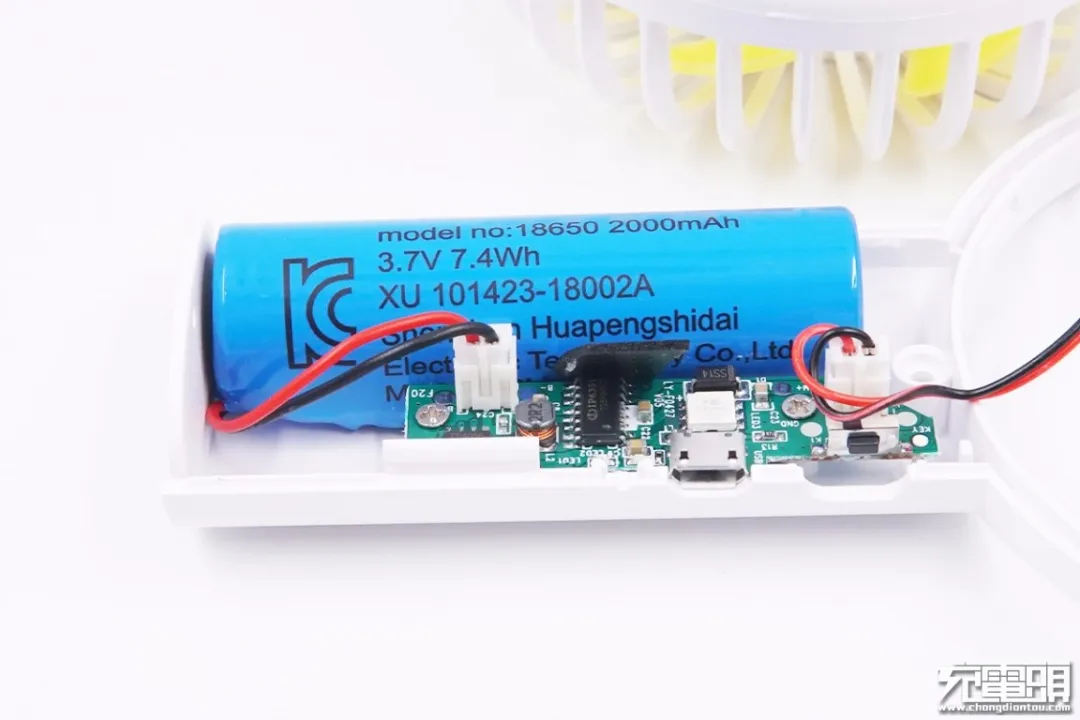

电芯和风扇导线均设计成可插拔式，方便组装。PCB板使用两颗螺丝进行固定，内置一节18650电池。

充电头网通过对电路进行分析发现，奥睿科手持小风扇内部采用英集芯主控芯片进行升压转换为风扇供电的架构，下面我们从输入端开始了解元器件的信息。

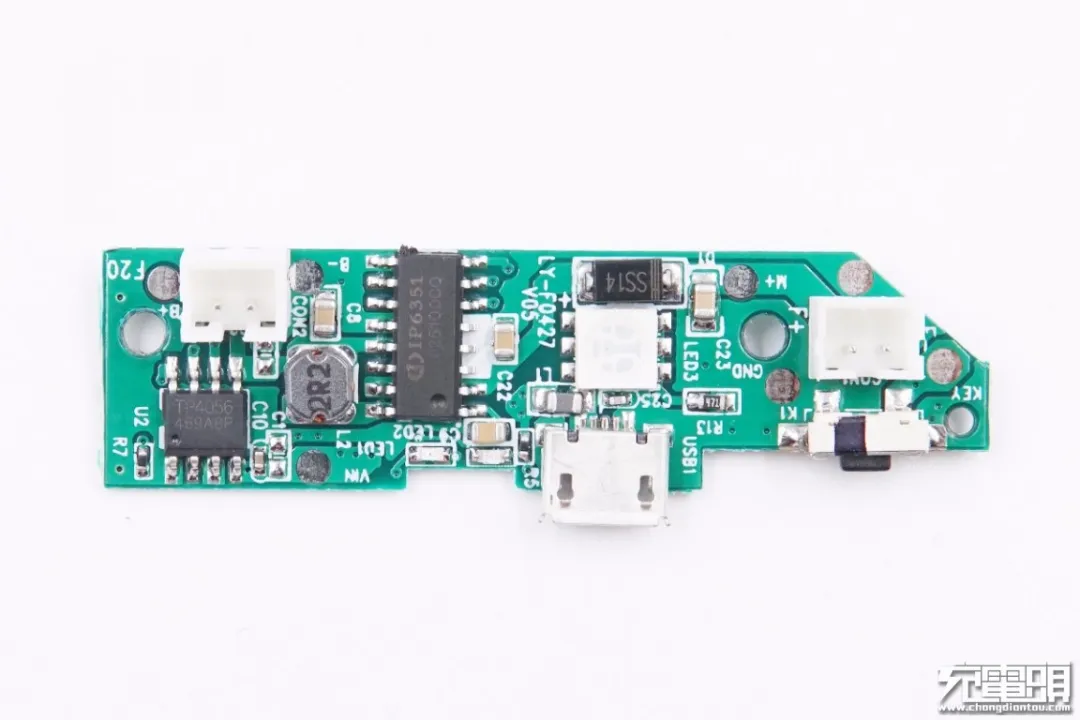

PCB板正面一览，有一颗TP4056，1A线性充电IC，为风扇内置18650电芯充电，英集芯芯片用于升压驱动风扇并控制转速。

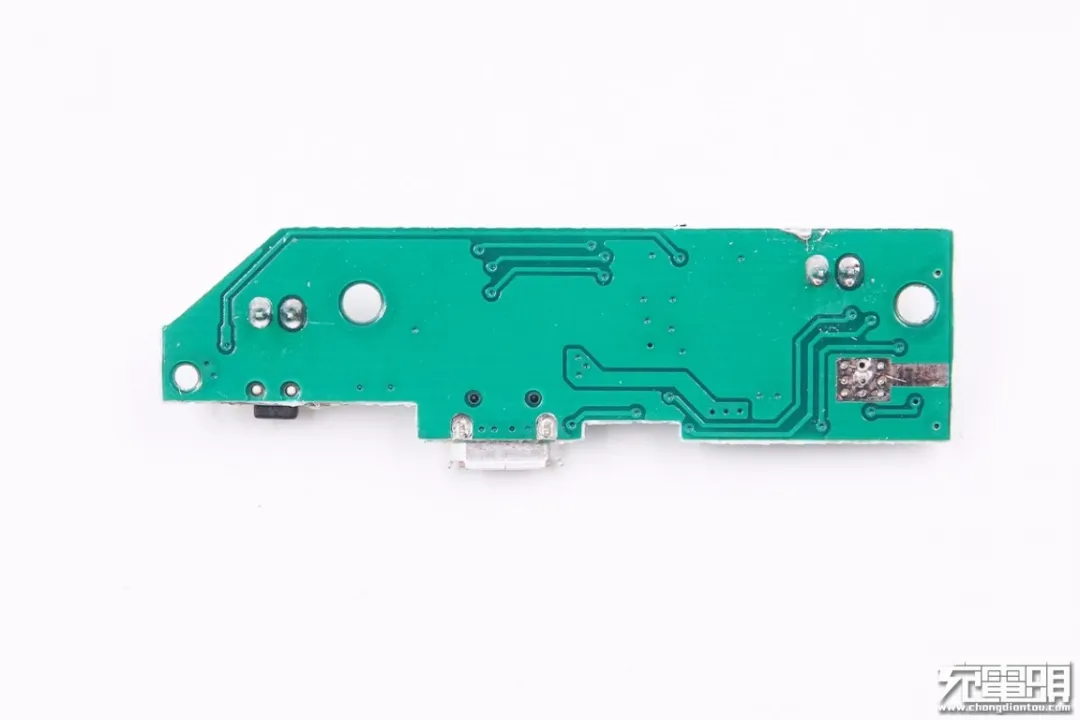

板子背面没有焊接有东西，充电芯片背面过孔加锡散热。

Micro USB母座过孔焊接。

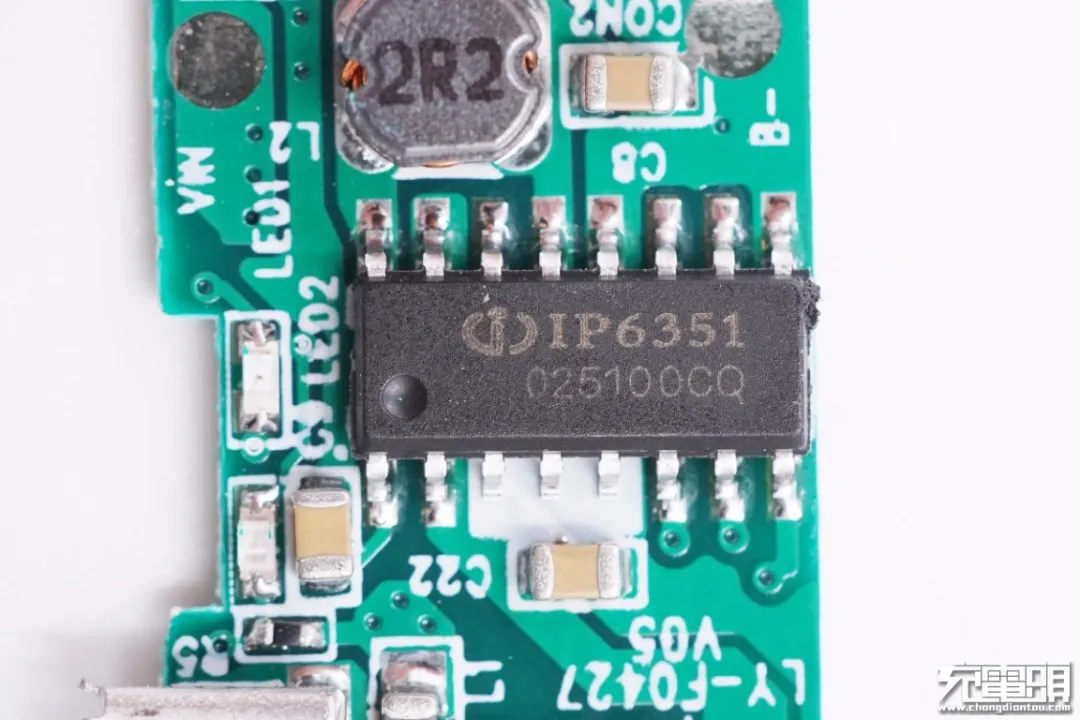

英集芯IP6351控制芯片，这是一款集成同步升压转换、锂电池充电管理多功能电源管理SoC，为便携式风扇应用提供完整的解决方案，风扇未使用内置充电功能，外置TP4056线性充电IC。

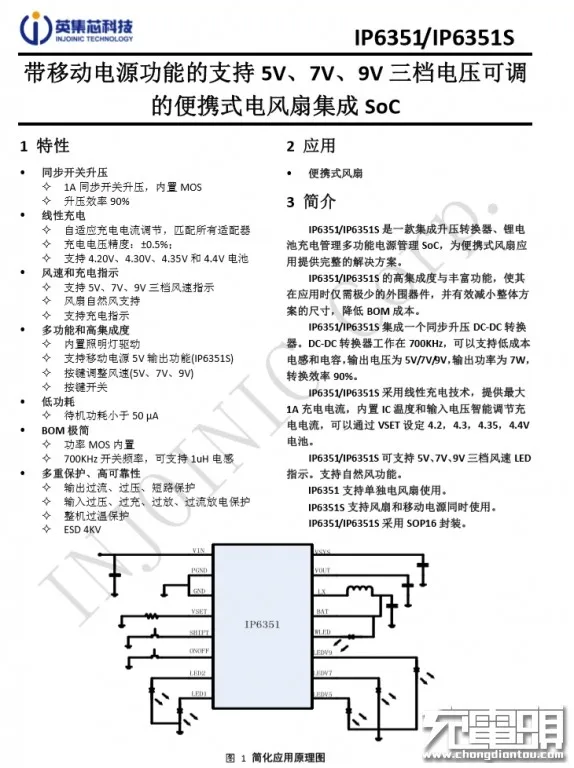

英集芯 IP6351详细资料。充电头网了解到，采用英集芯IP6351的产品还有邦克仕支架小风扇。

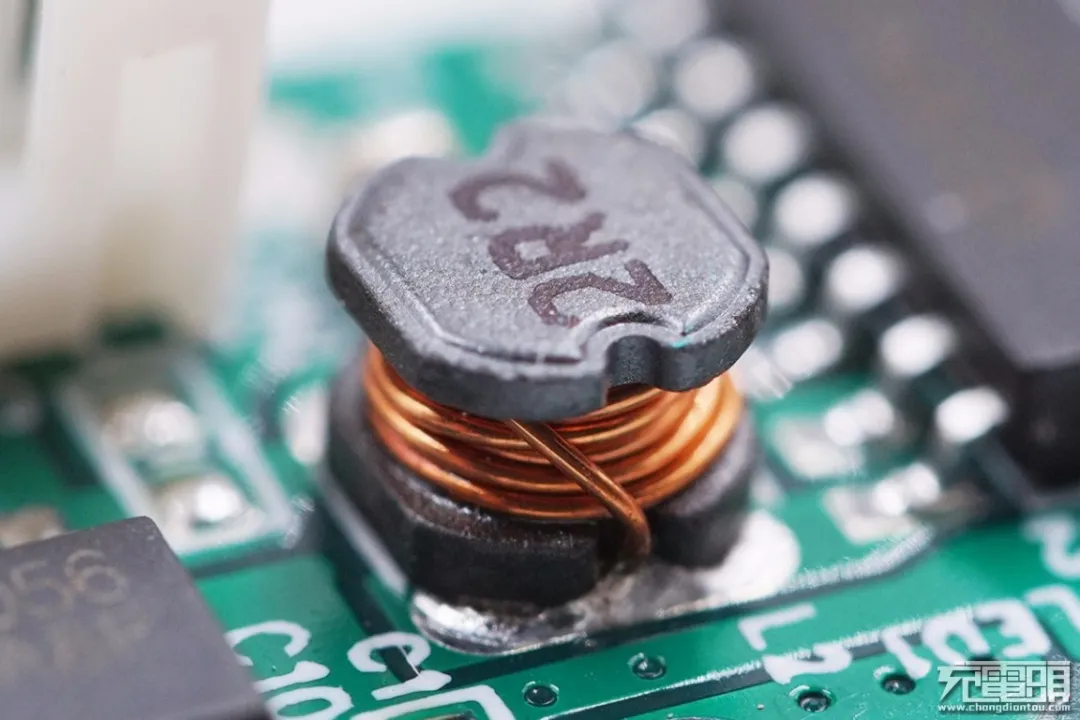

2R2升降压电感特写，配合英集IP6351进行升压。

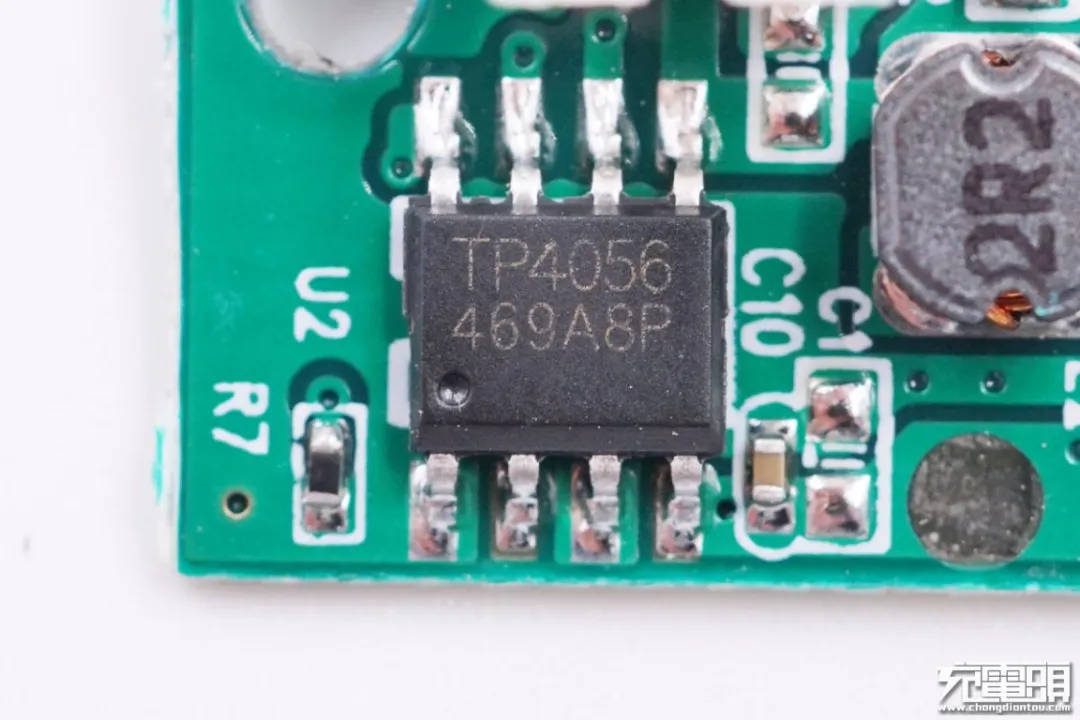

TP4056是一款完整的单节锂离子电池采用恒定电流/恒定电压线性充电器，最高可提供1A的充电电流。

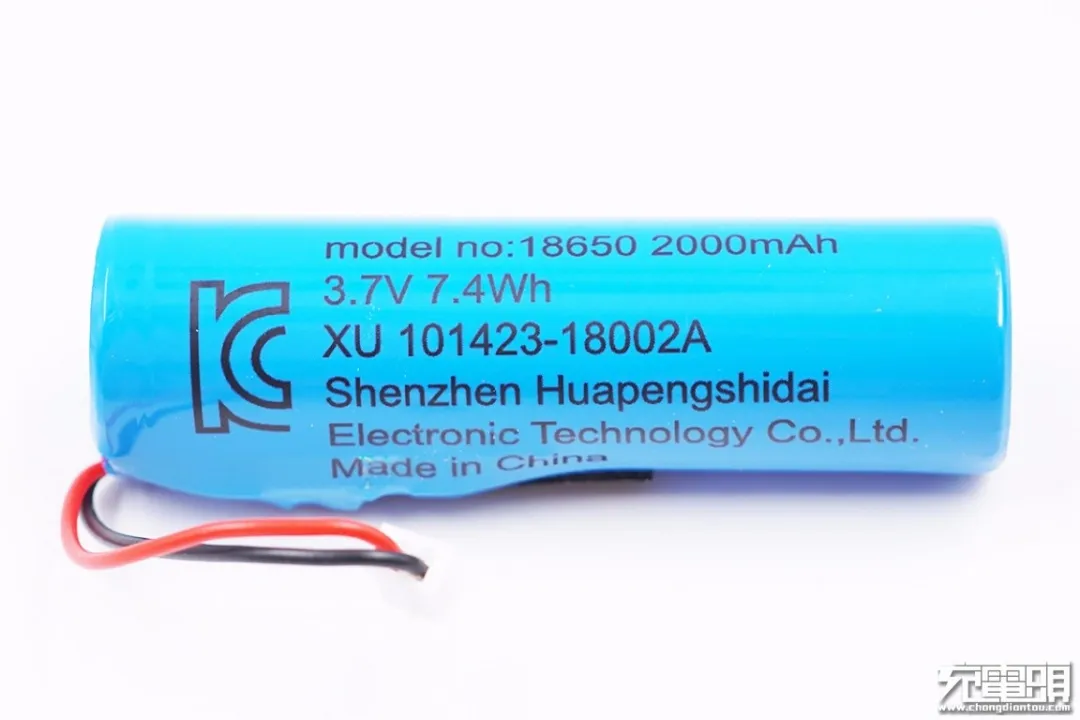

18650电芯使用蓝色电池塑封皮包裹，上面印有相关参数信息，容量为2000mAh/3.7V/7.4Wh，深圳华鹏时代。

电芯两极均贴有青稞绝缘纸，采用镍片点焊连接，正负极之间有青稞纸加强绝缘。

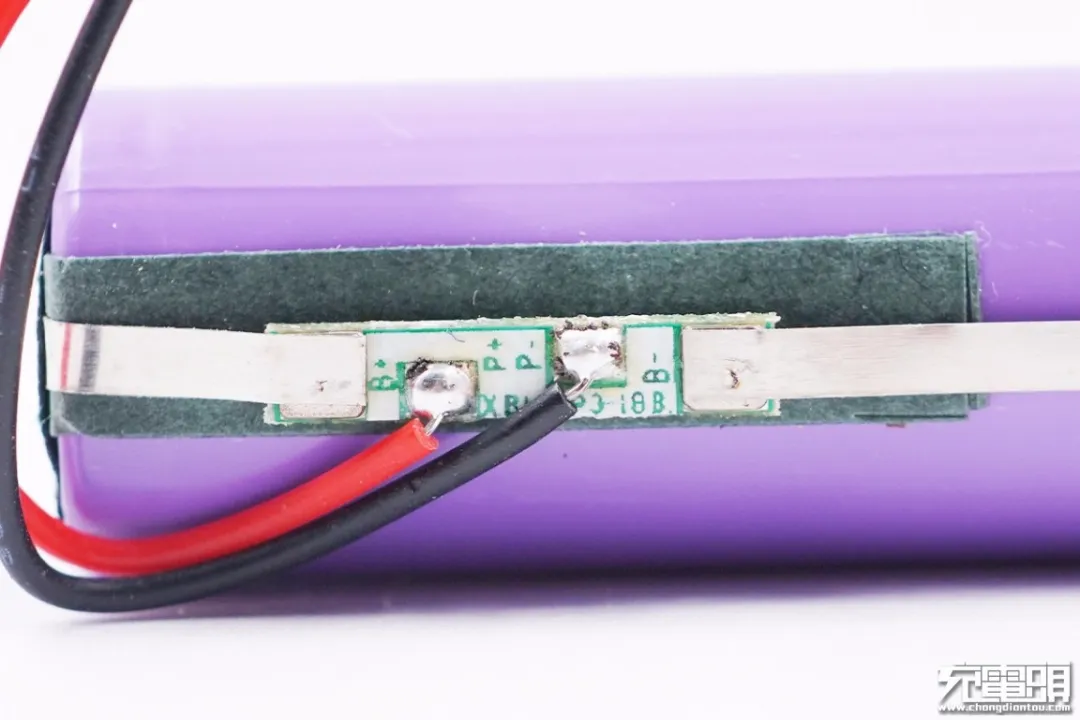

电池保护板和电芯之间有青稞纸隔离，背面焊接红黑导线，焊点饱满。

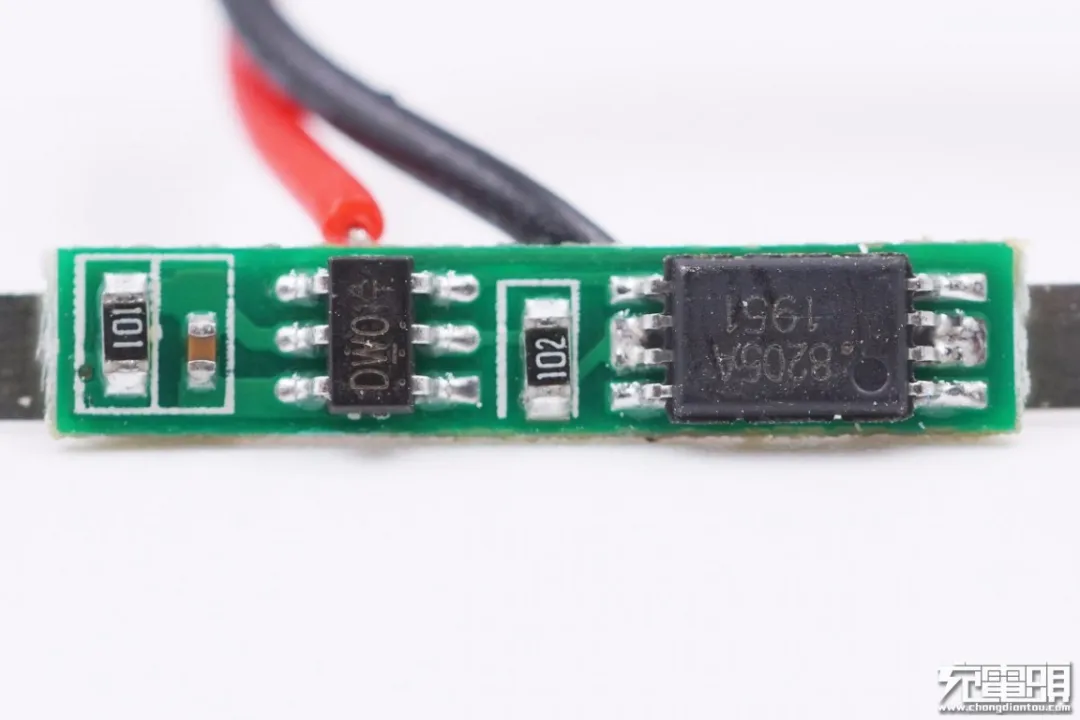

保护板有DW01锂电保护芯片和8205A锂电保护MOS。

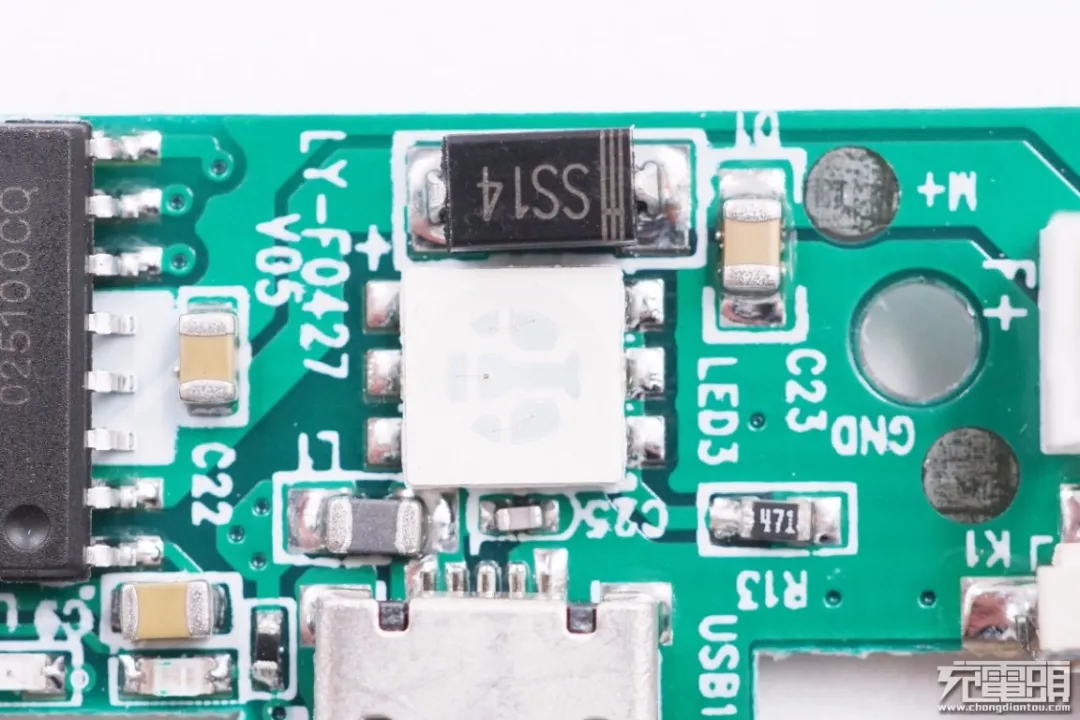

SS14二极管用于隔离马达转动产生的高压，下面是RGB LED，指示风扇运行档位。

开关键贴片焊接。

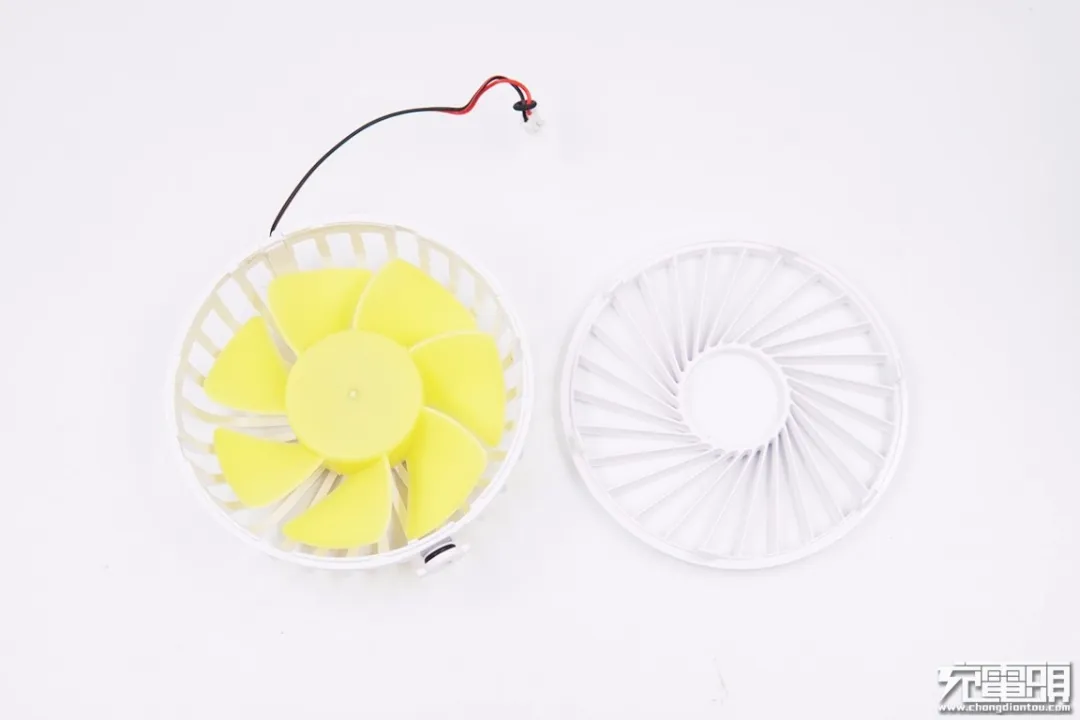

将小风扇拆开。

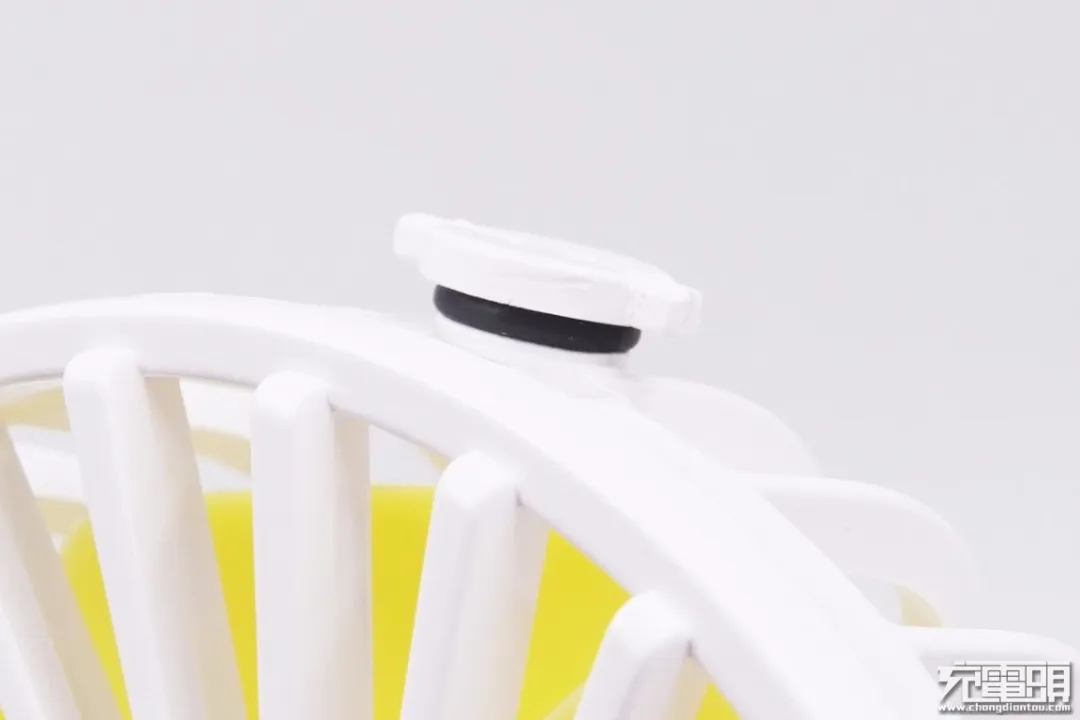

转轴特写，凹槽套有黑色胶圈，提供阻尼避免松动。

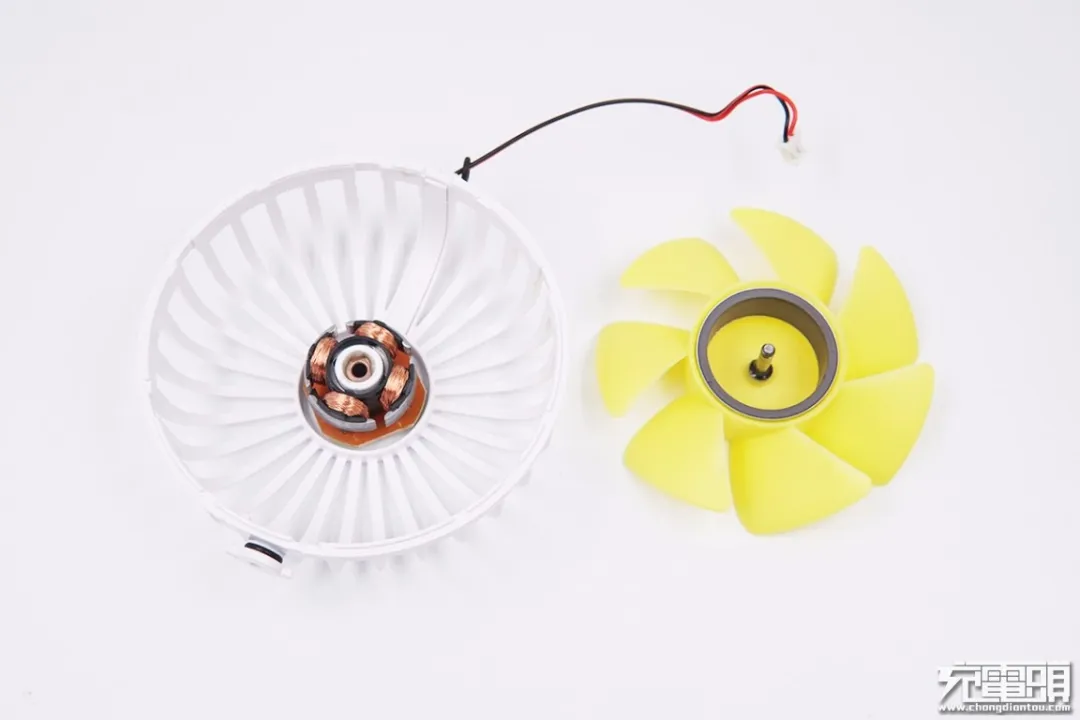

风扇取出，扇叶内部是永磁转子，无刷电机定子和下面一块小PCB板连接。

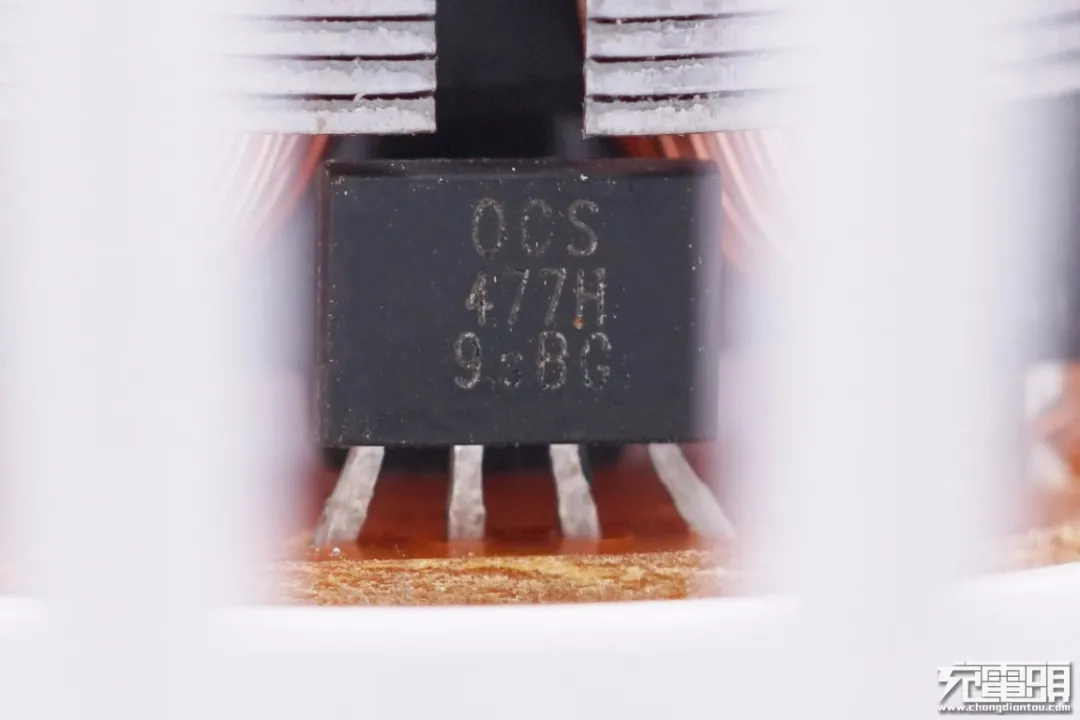

检测转子位置的霍尔元件，同时驱动线圈。

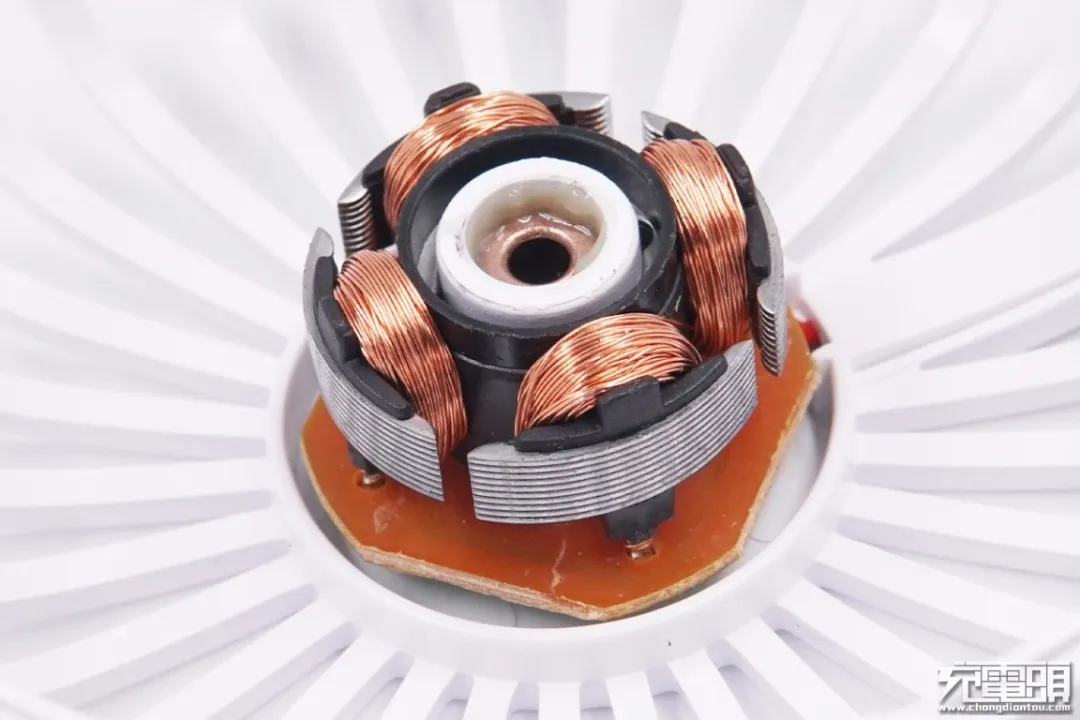

无刷电机特写。

全部拆解完毕，来张全家福。

充电头网拆解总结

充电头网通过拆解了解到，奥睿科手持小风扇分为底座、手柄和小风扇三部分。其中手柄内部采用英集芯IP6351对电池进行同步升压转换后为风扇供电，并由477H驱动IC驱动无刷电机使小风扇转动。充电输入通过TP4056为电池充电，并配有DW01+8205A锂电保护电路对电池进行保护。

奥睿科手持小风扇内部电芯和风扇均采用可插拔式设计，组装方便；此外风扇角度可调，套上底座可放在桌面使用；风扇有三档，风力可调节；内置电芯容量充足，可整晚使用。产品整体做工扎实，使用灵活，实用性强。
