此前，充电头网拆解了一款坚果的“电池形电池”移动电源P100。8月20日，锤子的新品发布会又为大家带来了这款产品的升级版本，“电池形电池”移动电源（手电筒版），型号P101。产品售价69RMB，从外观和功能性来看就多了一个手电筒。产品的内部用料究竟有没有更多的升级呢？让我们一起拆开看个明白。

一、坚果P101移动电源外观


产品包装还是原来的风格，纯白色；正面印有红色图标。

侧面印着“Smartisan”字样。

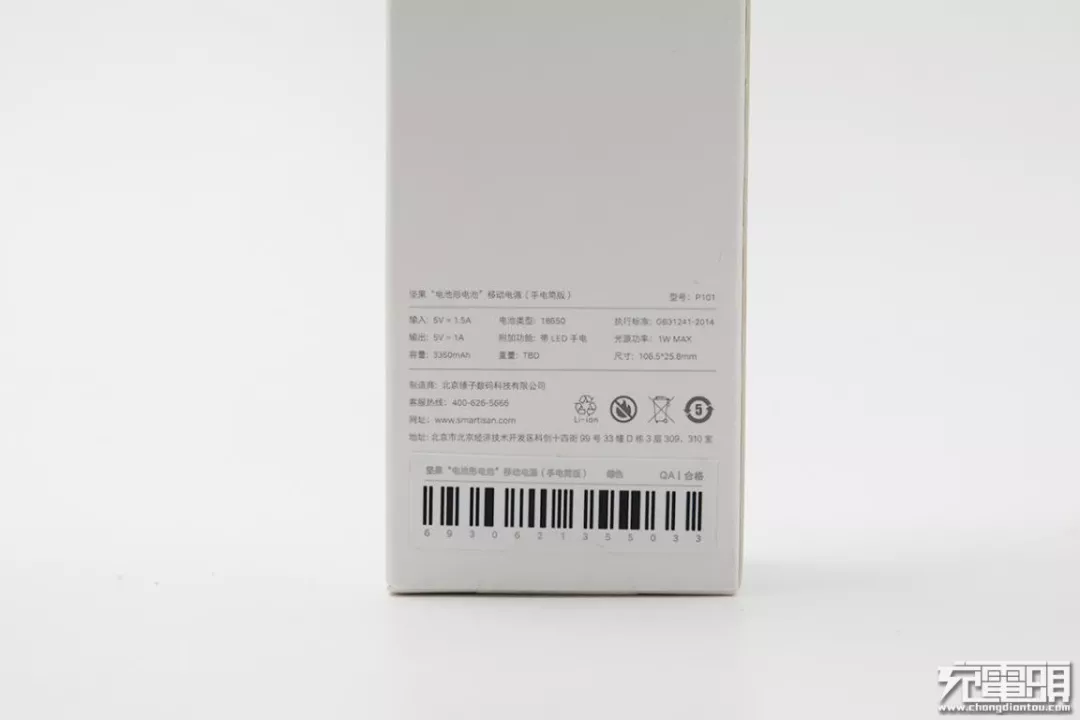

背面靠下的位置印着产品的参数。产品型号：P101；输入：5V/1.5A；输出：5V/1A；电池类型：18650；容量3350mAh；带手电功能；光源：1W（max）；制造商：北京锤子数码科技有限公司。

包装盒内部附赠一条充电线缆和说明书。

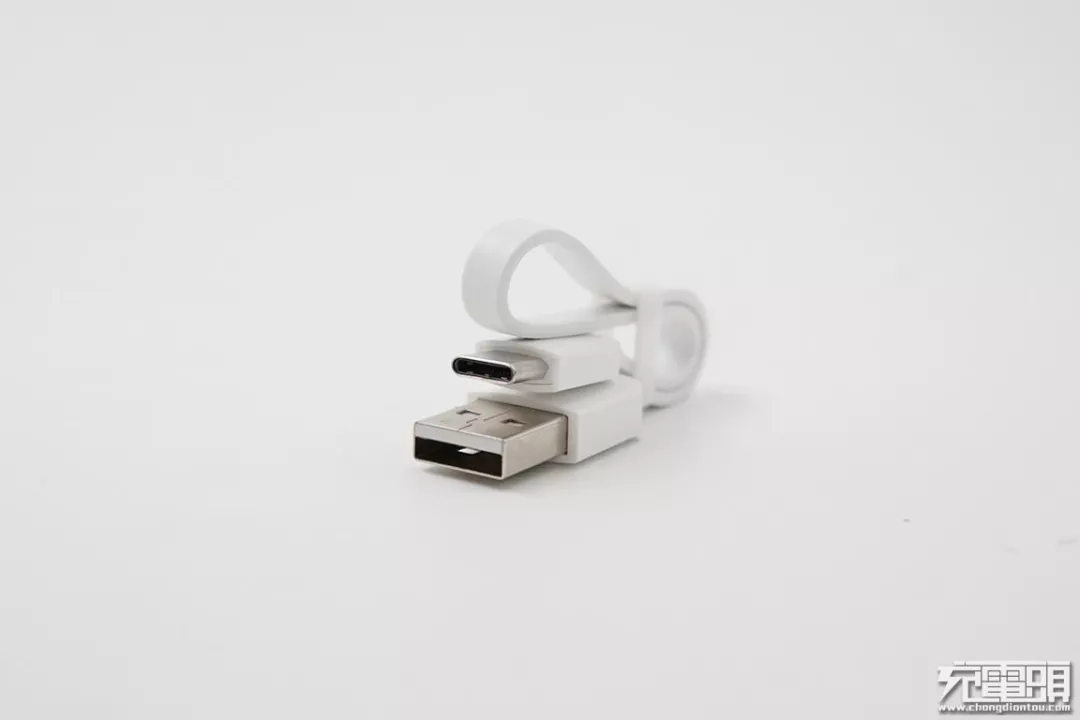

附赠的Type-C线缆长度约20cm，呈扁平形状。

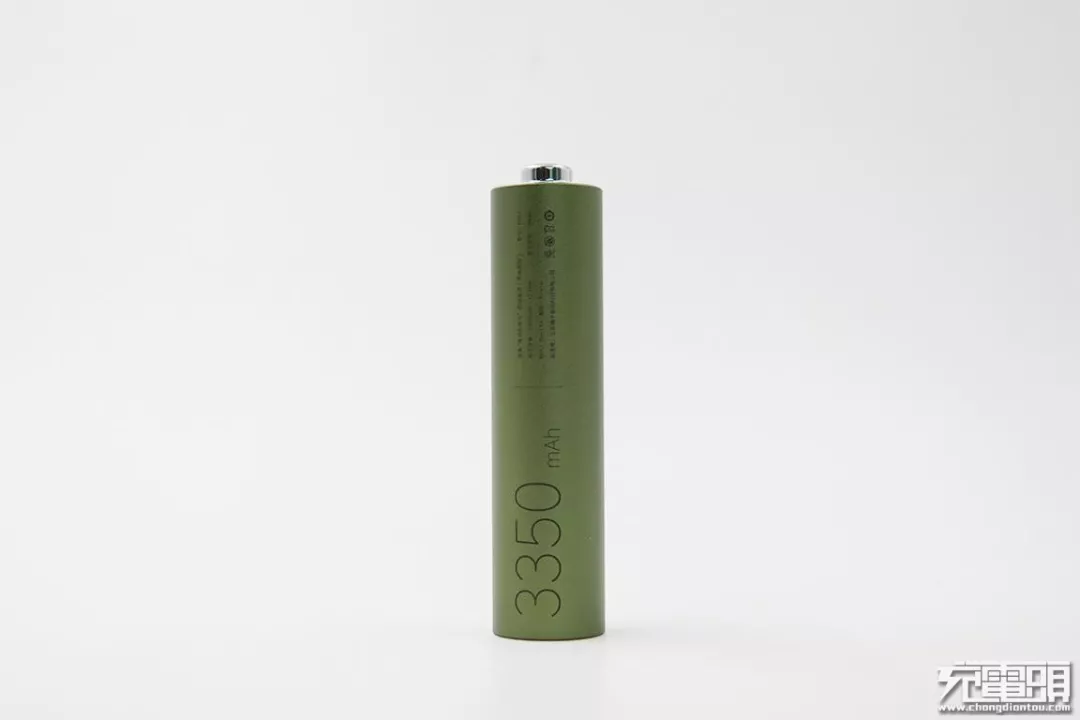

新款移动电源的尺寸与老款相比没有差别，电池外观形状，铝合金外壳，阳极氧化+磨砂处理。

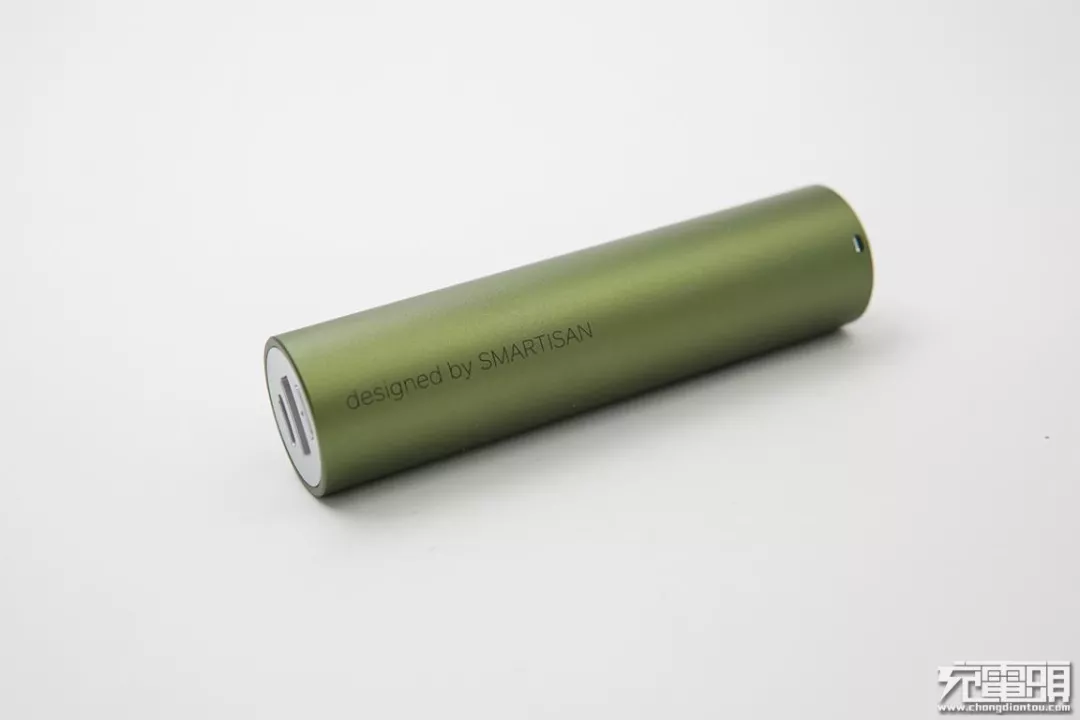

产品侧面印有“designed by SMARTISAN”字样，顶部边缘处设计了一个吊绳孔。

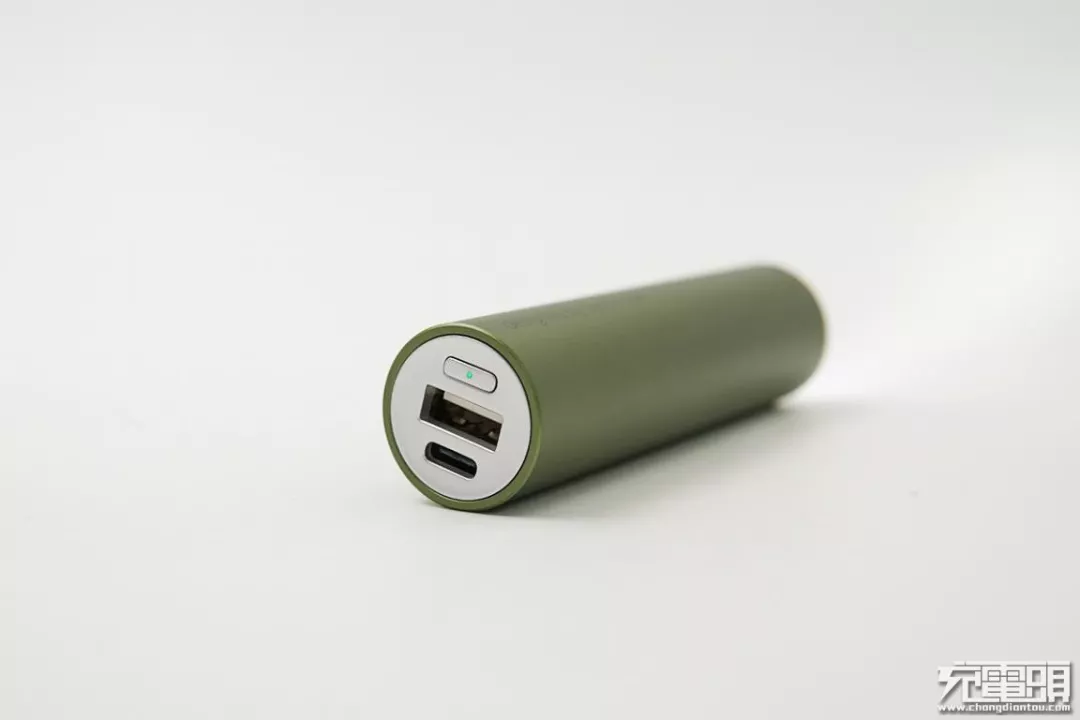

充电接口端与此前相比没有变化，USB-A输出接口、USB-C输入接口，以及电源按键和指示灯。

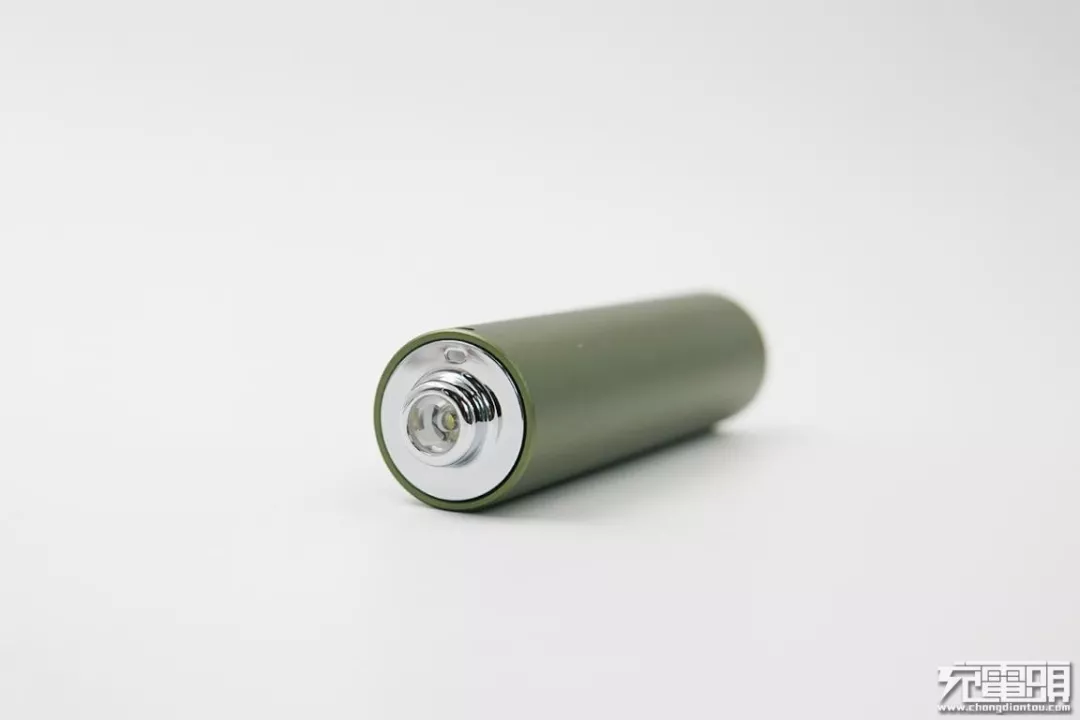

最大的变化在顶部位置，将LED灯隐藏在电池的“正极”里面，在没有破坏产品原有设计理念的前提下，完美的融入了手电筒的功能。

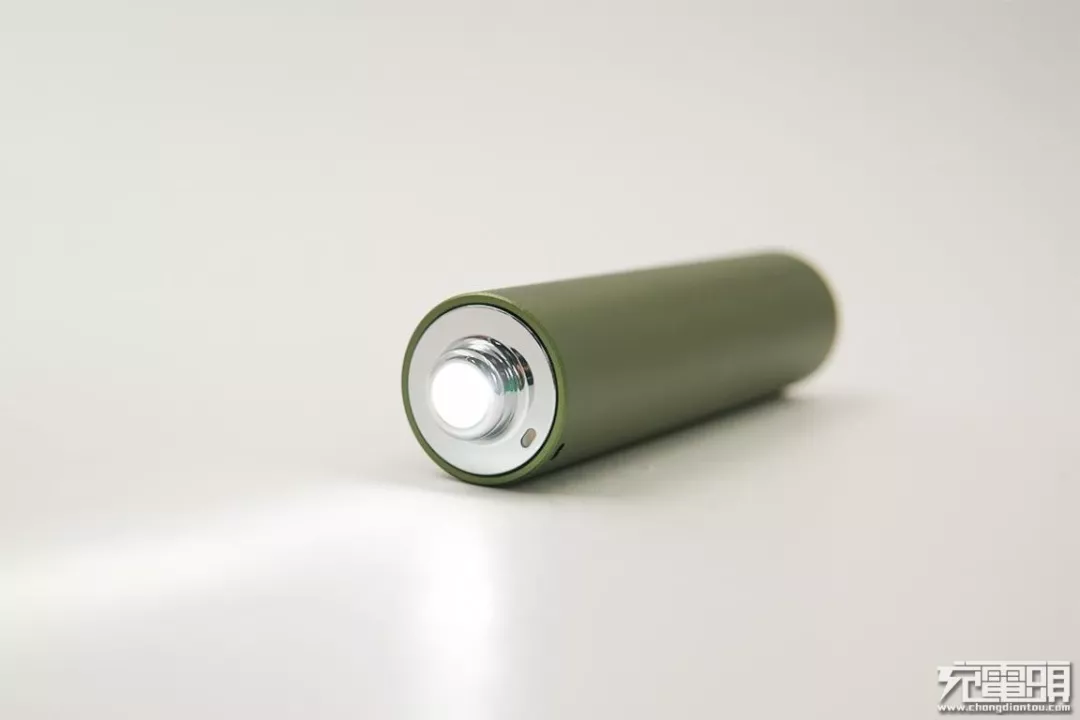

手电筒打开时的状态。

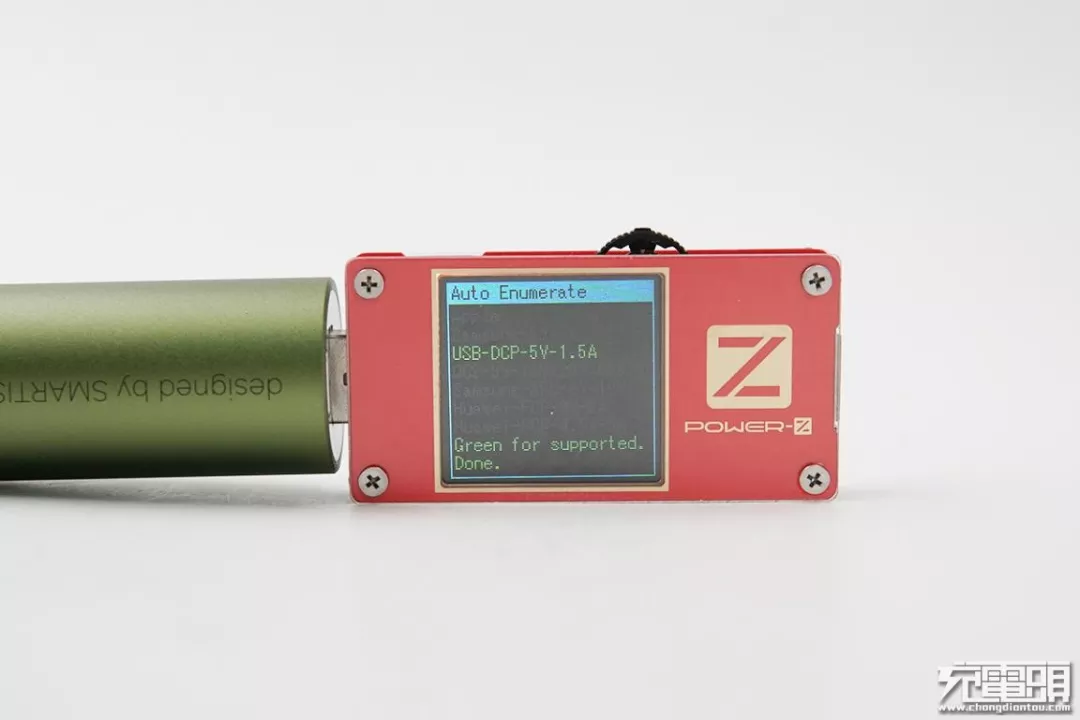

使用ChargerLAB POWER-Z KT001对产品的输出接口进行协议检测，显示仅支持USB DCP协议。

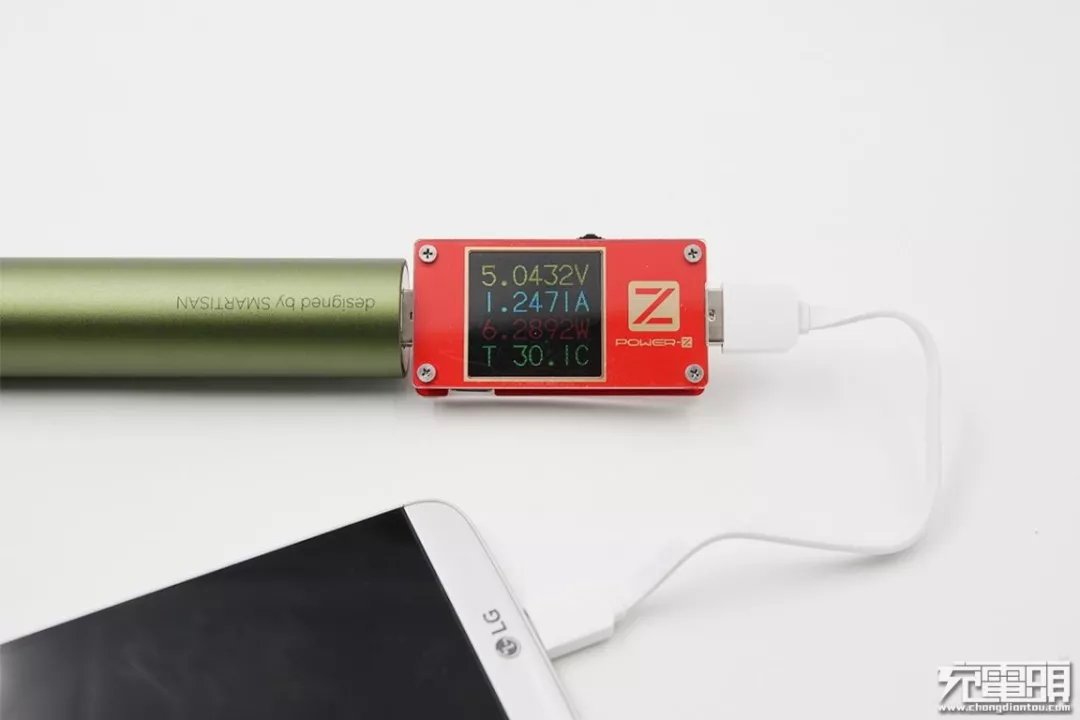

给LG G5手机充电，功率可以达到6.3W左右。

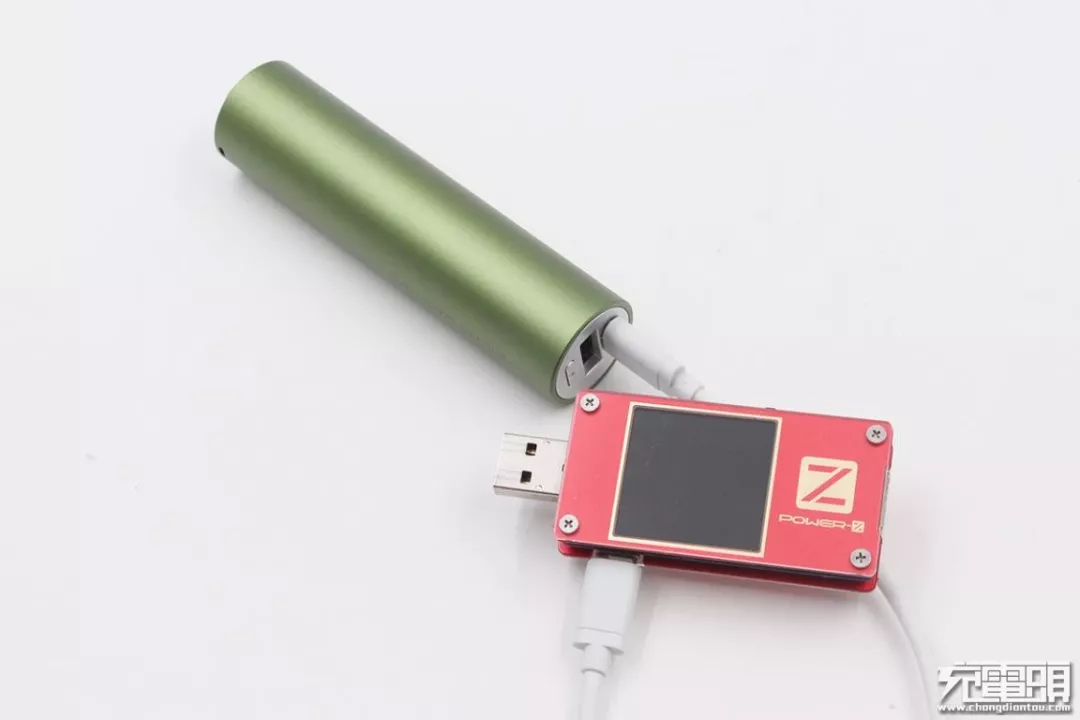

使用ChargerLAB POWER-Z KT001对USB-C口进行测试，无输出。

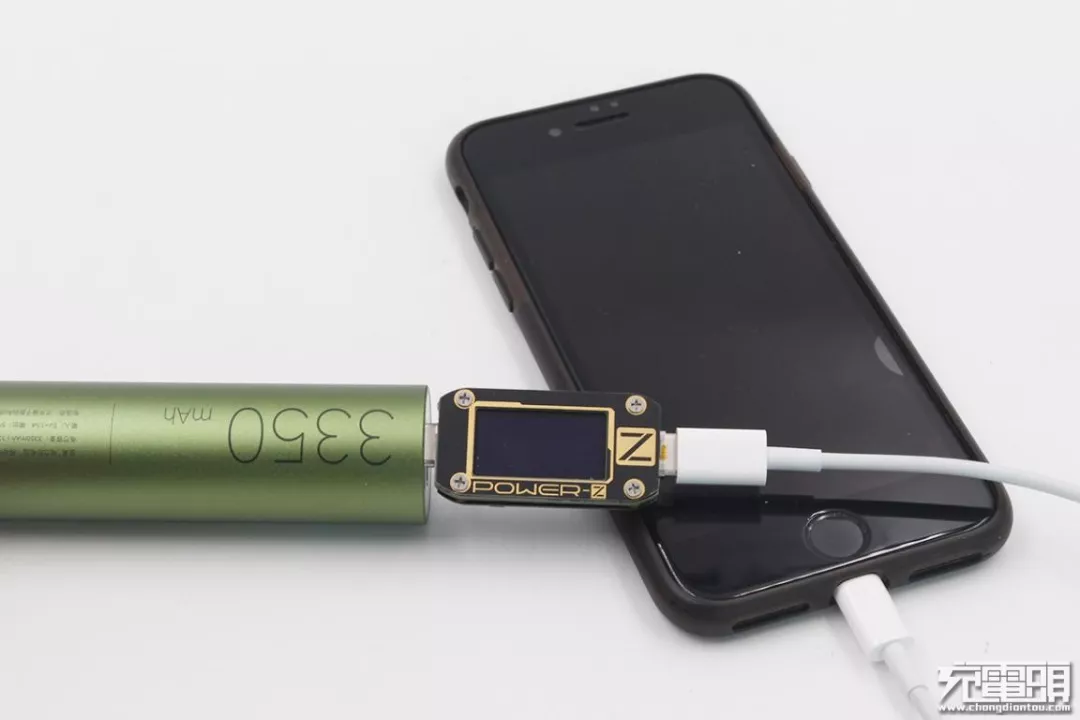

使用该移动电源的USB-C口以及USB-C to Lightning线给iPhone 7充电，没有输出，可见这款移动电源的的USB-C口不具备输出功能。

二、坚果P101移动电源拆解

先从头部开始拆，由于移动电源的头部盖板与铝合金外壳装配非常紧密，不容易拆，所以直接砸变形，暴力打开。

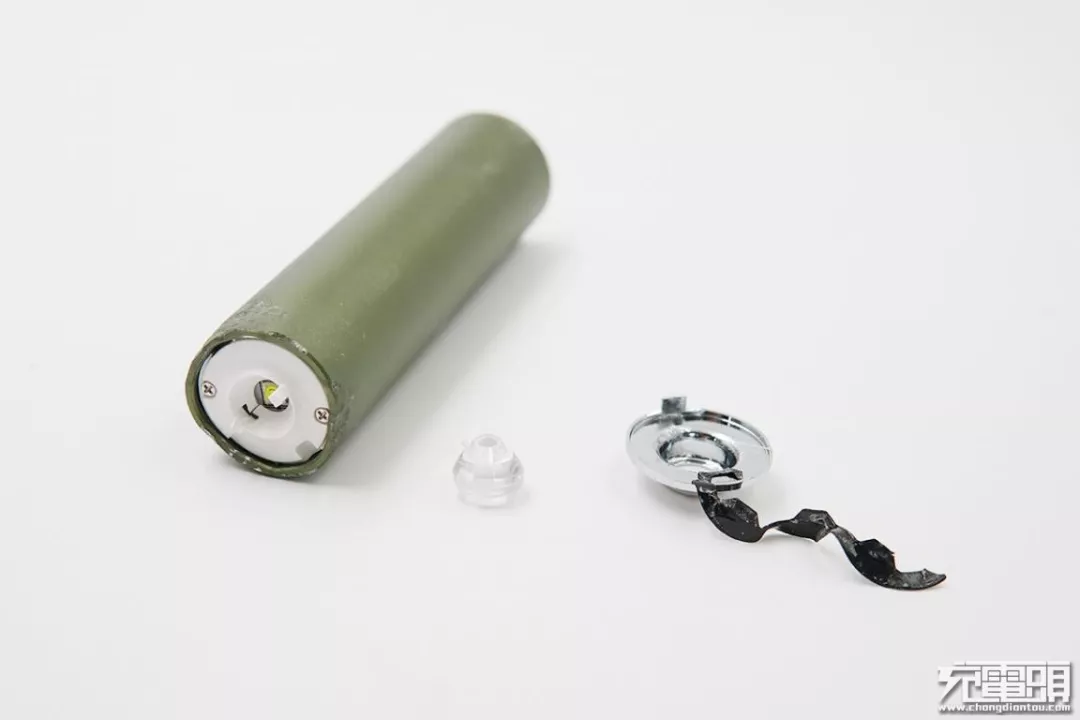

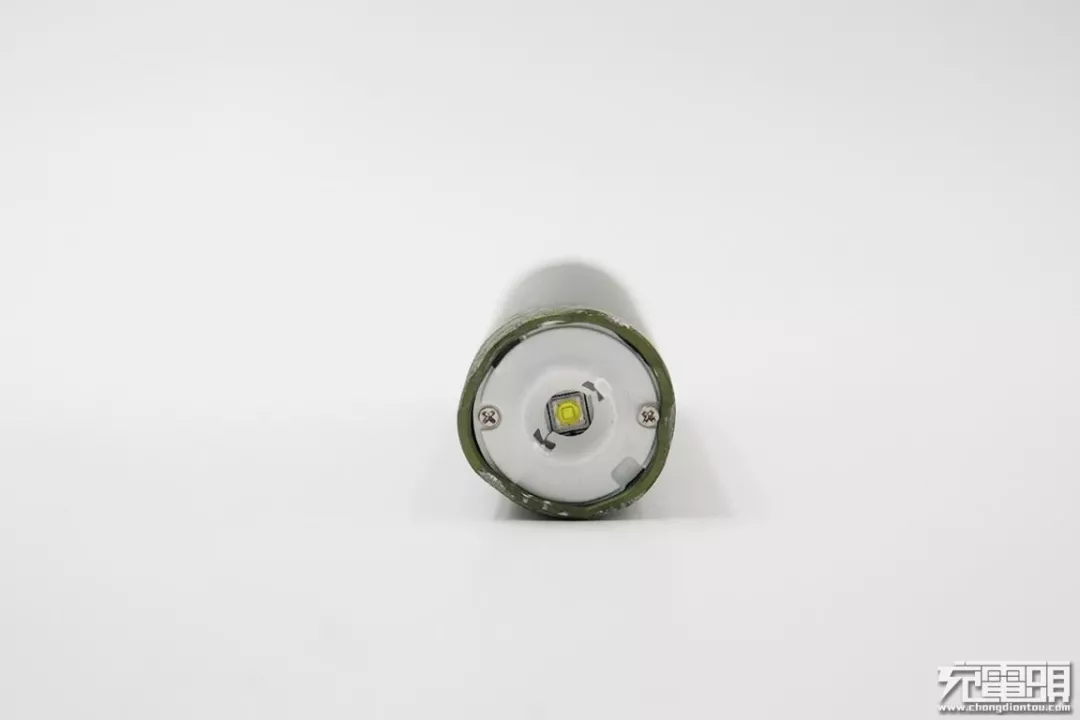

拆开盖板后，还有一层塑料板，使用两颗螺钉固定。中间部分为LED灯珠。

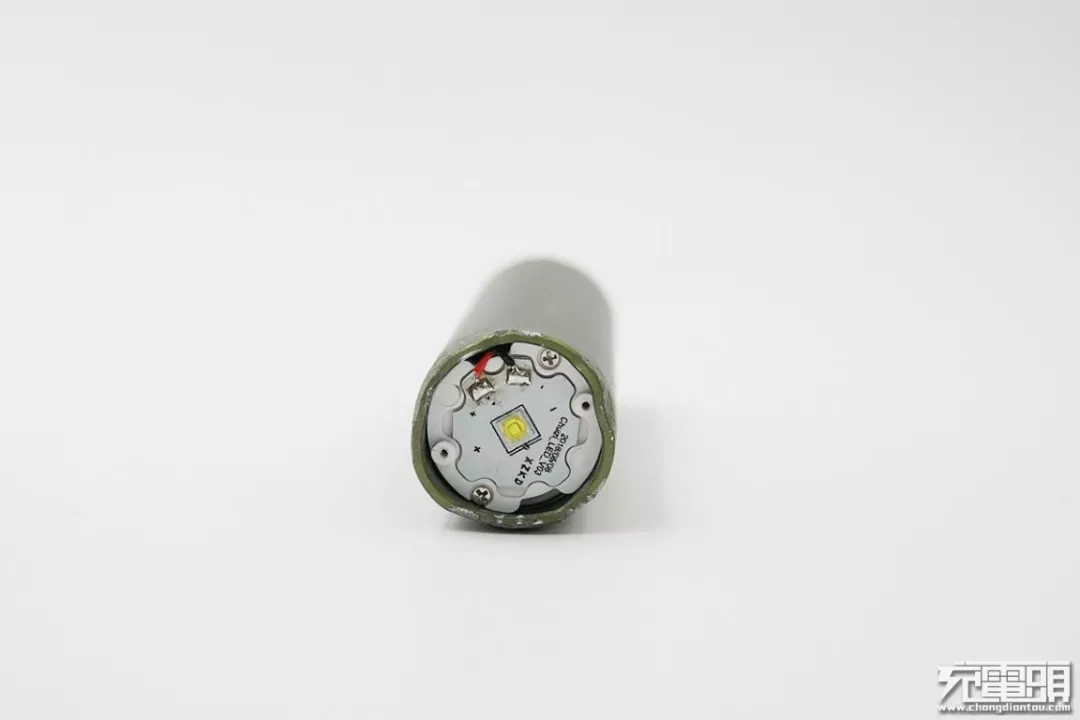

继续拆掉外层塑料板，露出LED灯珠及固定用的板材，同样使用了两颗螺钉进行固定。

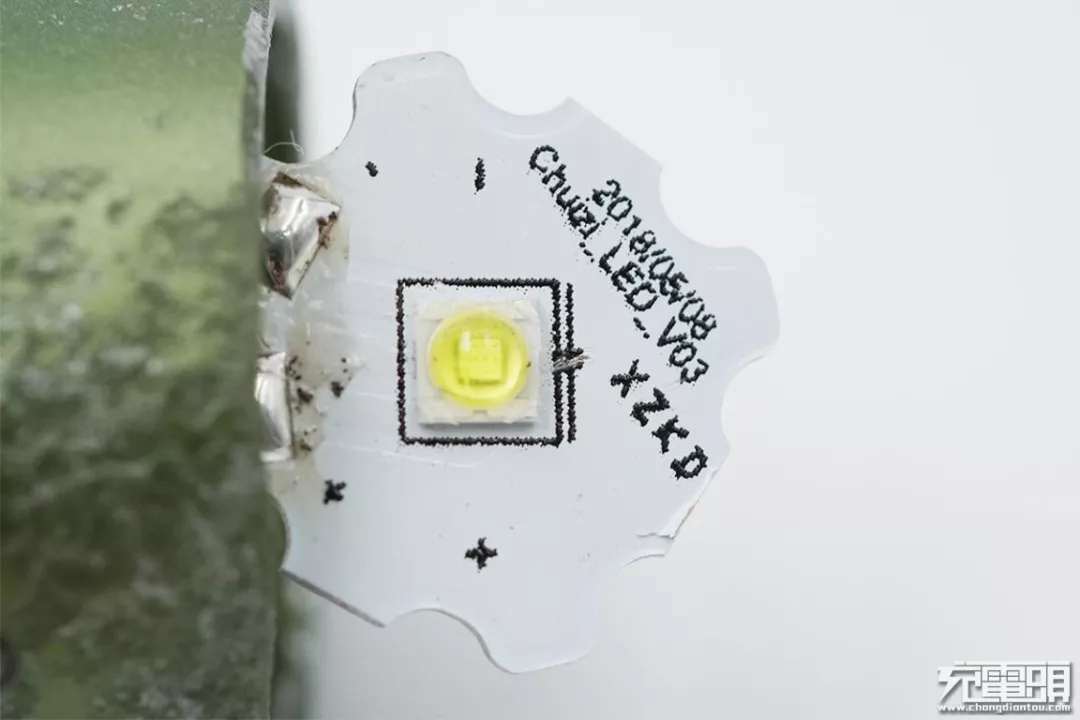

LED灯珠特写。

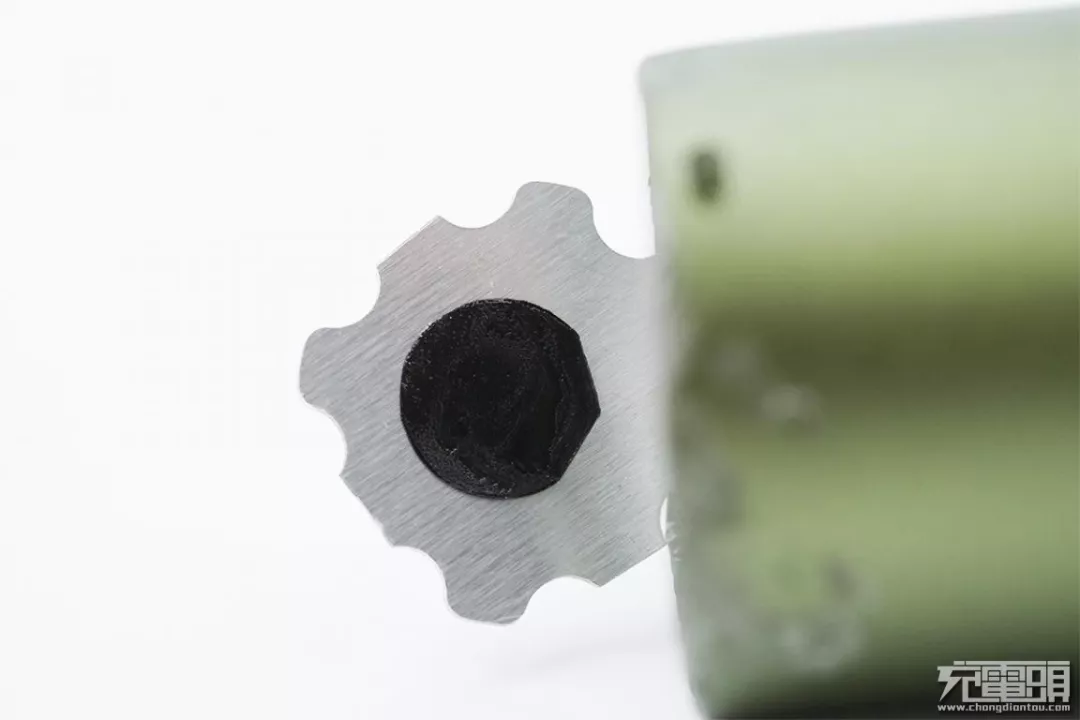

灯珠采用铝基板固定，便于散热。铝基板背面贴了一块软胶。

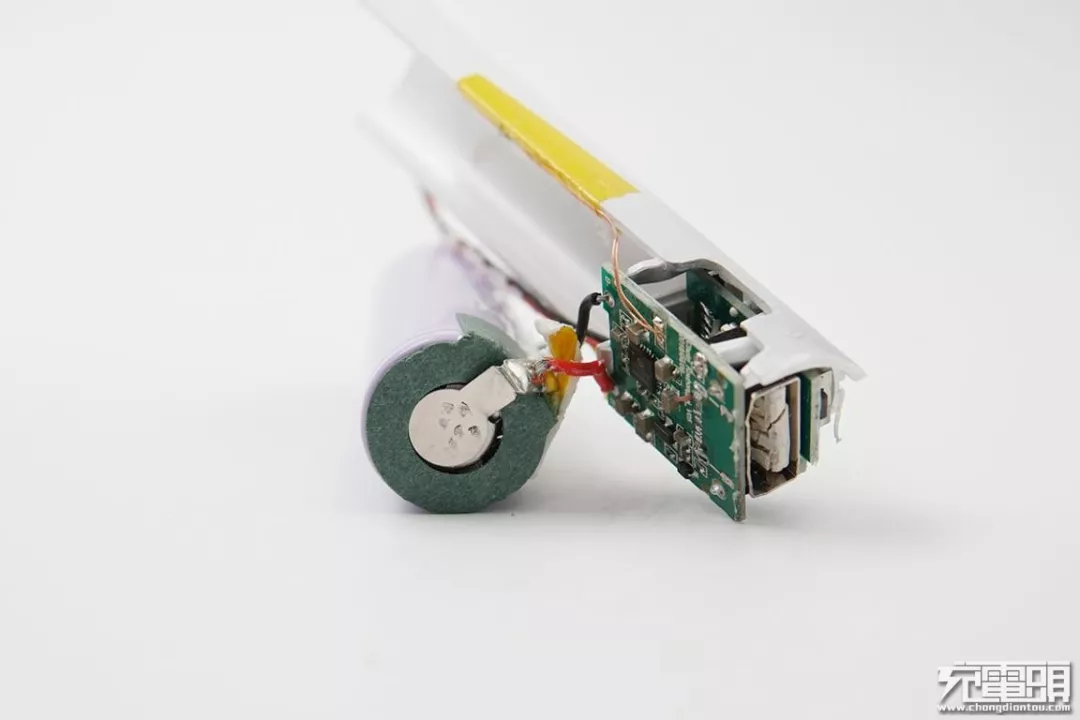

拆下电芯及PCB板部分，采用塑料内衬固定PCB板，使得PCB板与电芯处于相对稳固的状态，起到减震防摔的作用。

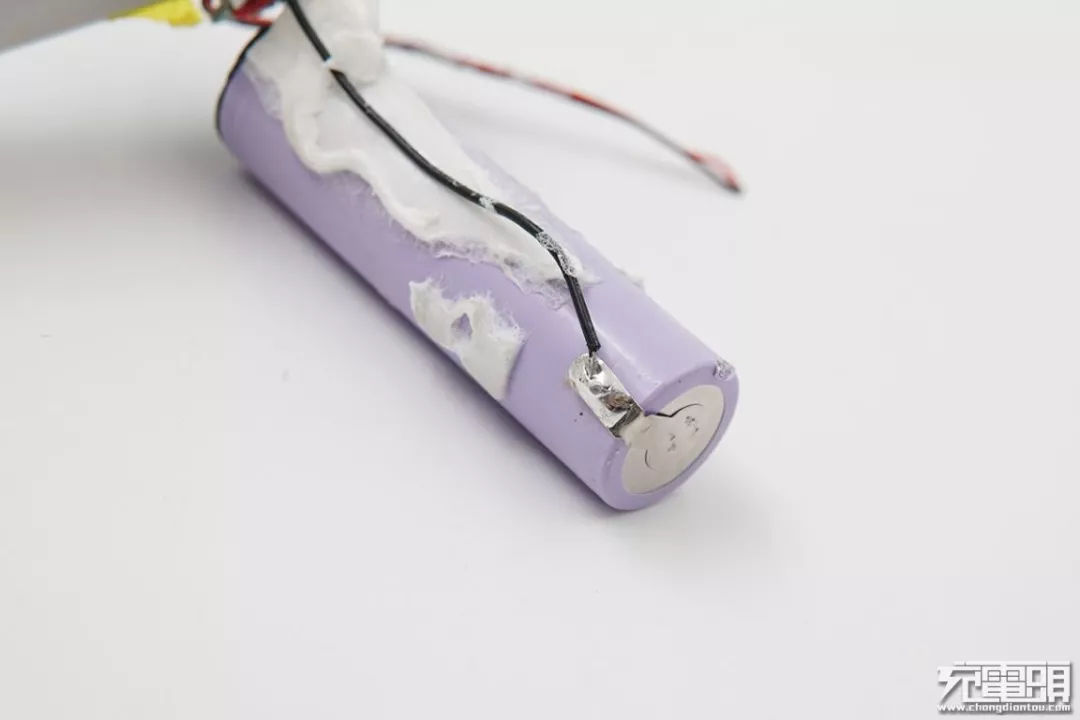

同时，电芯侧面还贴了大量泡沫胶，进一步保护电芯。

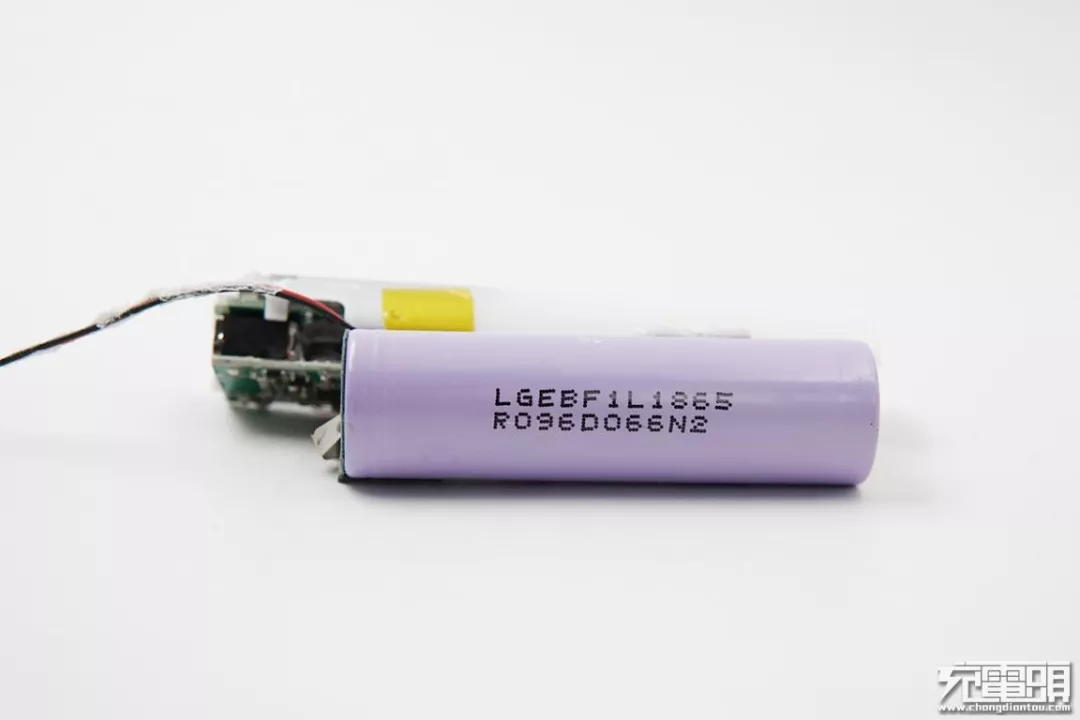

采用LG的18650电芯，单节容量为3350mAh，保证足够的续航能力。

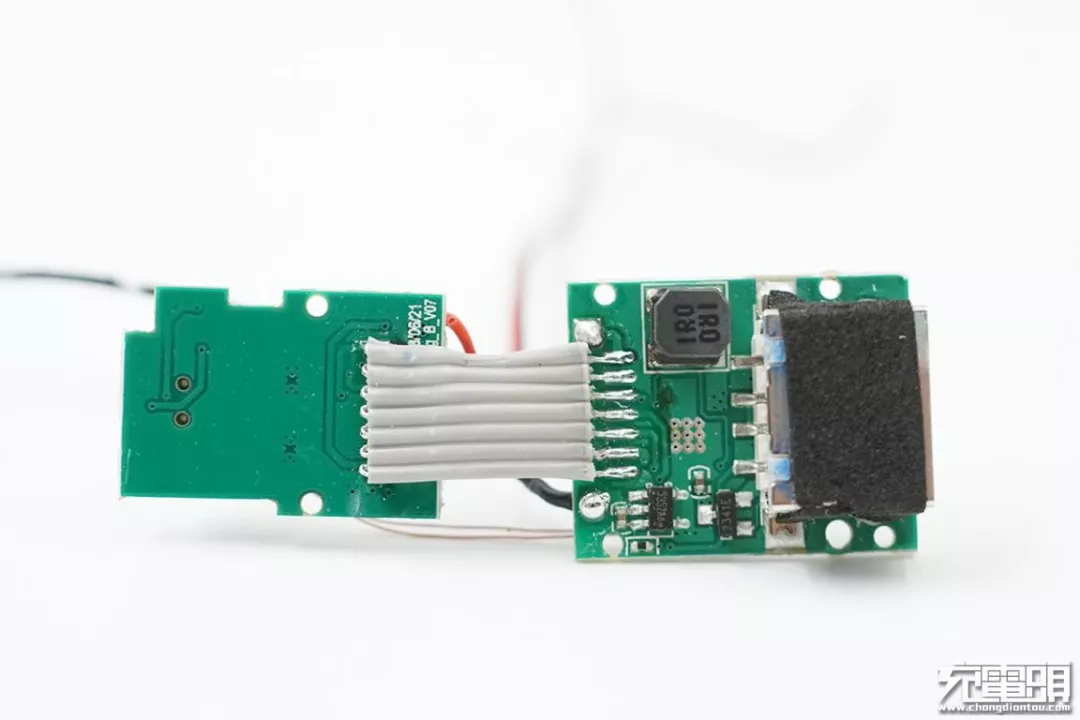

移动电源内部采用两块PCB板，使用排线连接。

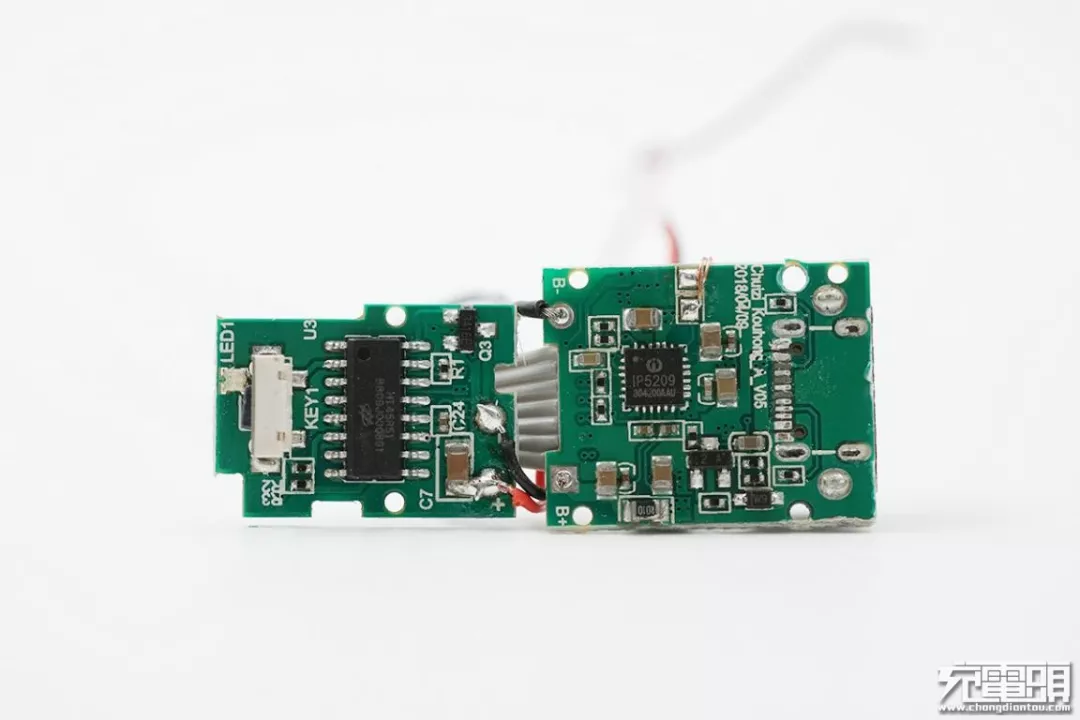

PCB板正面一览。

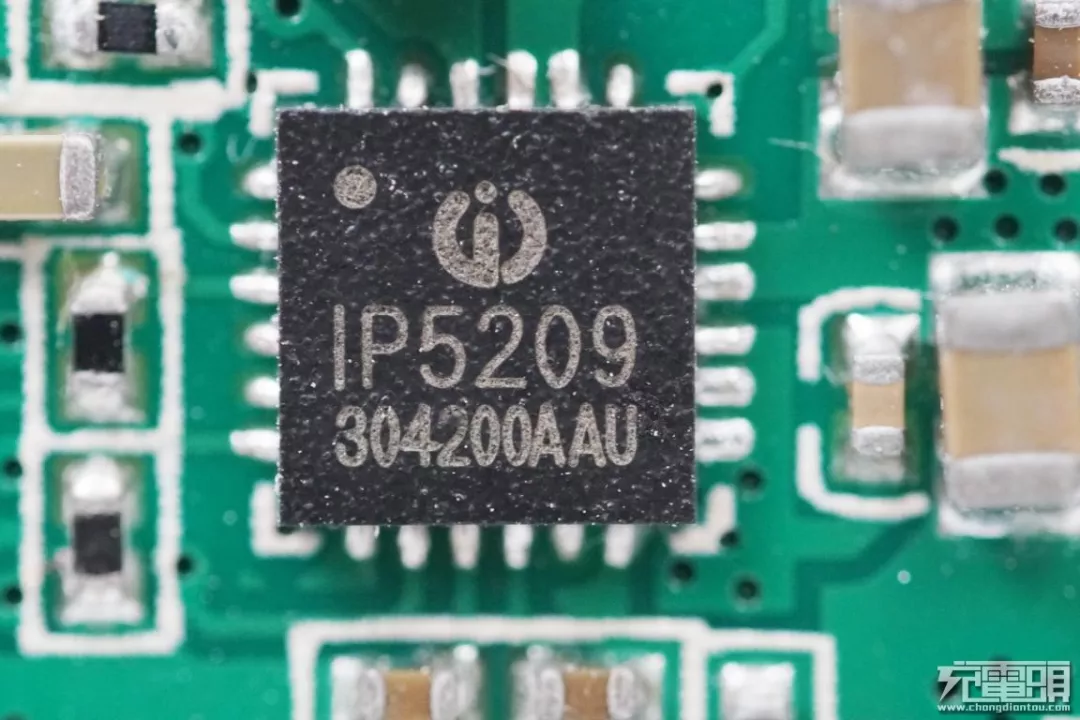

采用英集芯IP5209作为电源主控，这是一颗集充电、放电于一体并自带识别功能的方案芯片，支持3A充电与2.4A放电，效率高达91%，集成14Bit ADC，支持NTC热敏探头，还提供电量显示支持，芯片具有高效、成熟、稳定的性能，不少厂家都有采用。

据充电头网拆解得知，采用英集芯IP5209芯片的产品还有：南孚晓加变频迷你充电宝、海狸一刻XDC秒充移动电源、台电T100UC-S支持Lightning输入移动电源、羽博share系列share10000移动电源等。

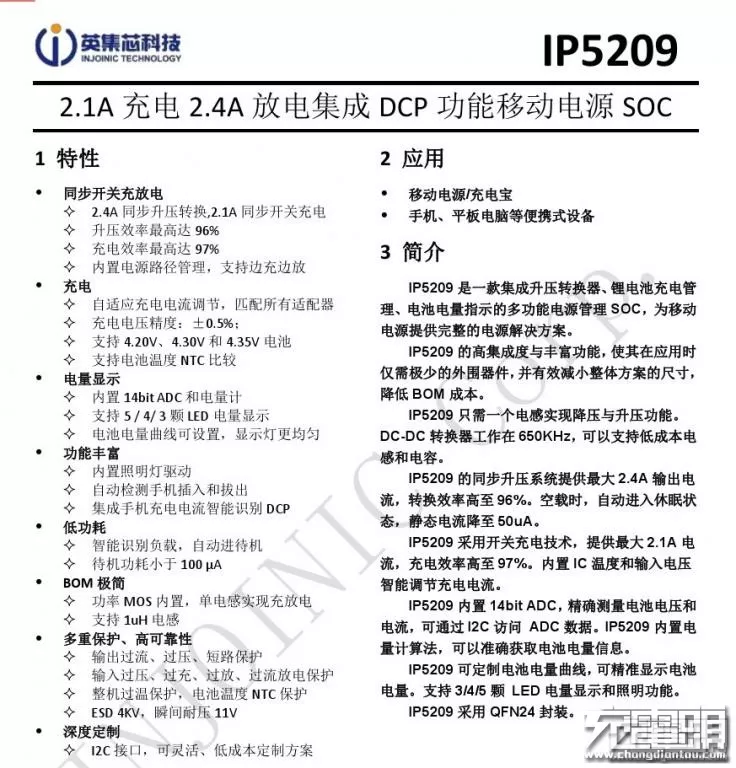

英集芯IP5209详细规格。

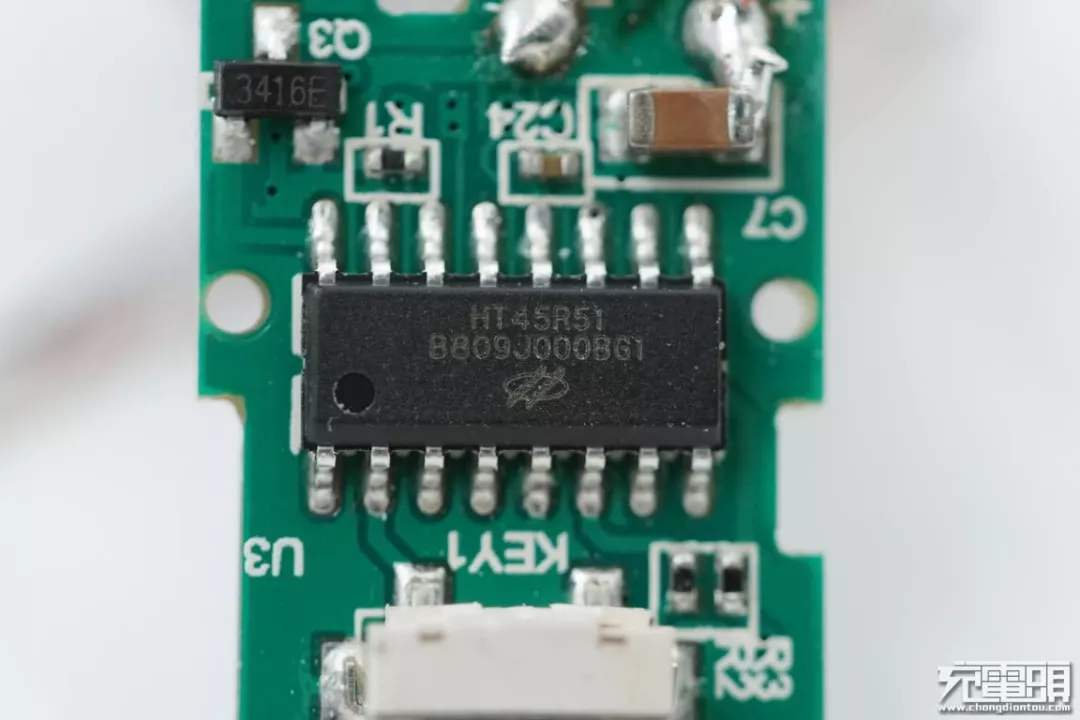

HOLTEK合泰半导体HT45R51单片机。

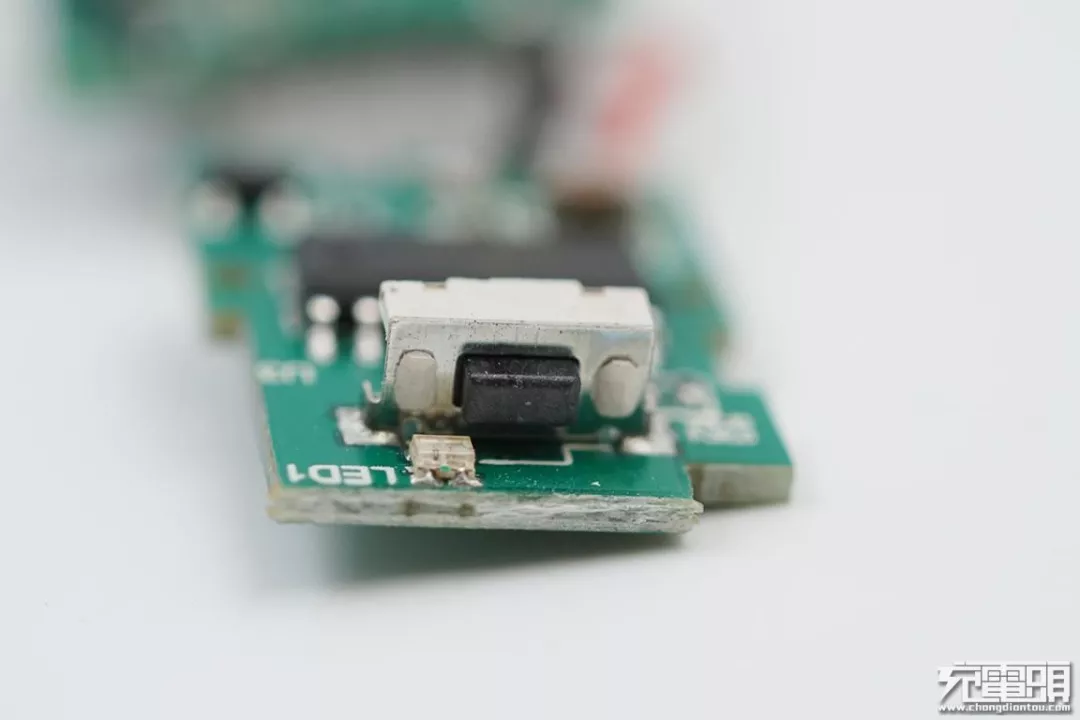

电源开关按键。

三、充电头网拆解总结

坚果“电池形电池”移动电源（手电筒版）延续了上一代产品的整体风格，并在此基础上加入了手电筒的功能，可作应急照明之用。产品内部结构及用料基本没有发生变化，均采用的进口LG的3350mAh电芯以及英集芯的IP5209主控。不过为了实现手电筒功能，内部采用了一颗合泰半导体的HT45R51单片机。

目前在锤子科技官网，带手电筒功能版本和不带手电筒功能版本两款产品均有售，差价20RMB。不过哪一款更值得买可能就要见仁见智了。
