前言


充电头网近期拿到了绿联一款时尚有趣的30W自带线移动电源，这款移动电源内置2节5000mAh软包电池，电芯来自安普瑞斯，已通过CCC认证。此外，移动电源具备1C1A接口，配备一根USB-C自带线，并设有TFT屏幕。屏幕能够显示电池电量，还能根据充电宝对应工作状态生成不同表情。


移动电源USB-C接口和线材支持PD 30W双向输出，USB-A口支持UFCS 33W快充。移动电源内部采用CHIPSEA芯海的快充电源管理SOC，型号CPW6410，集成多种快充协议、高性能MCU、同步双向升降压管理、锂电池充电管理等多种管理模块。


绿联30W Q湃Pro移动电源外观时尚，手感丝滑，内部发热器件设有散热片，并填充导热硅胶散热，散热措施到位。下面一起来看看内部的做工和用料。


绿联30W Q湃Pro移动电源开箱


按照惯例，先看包装。

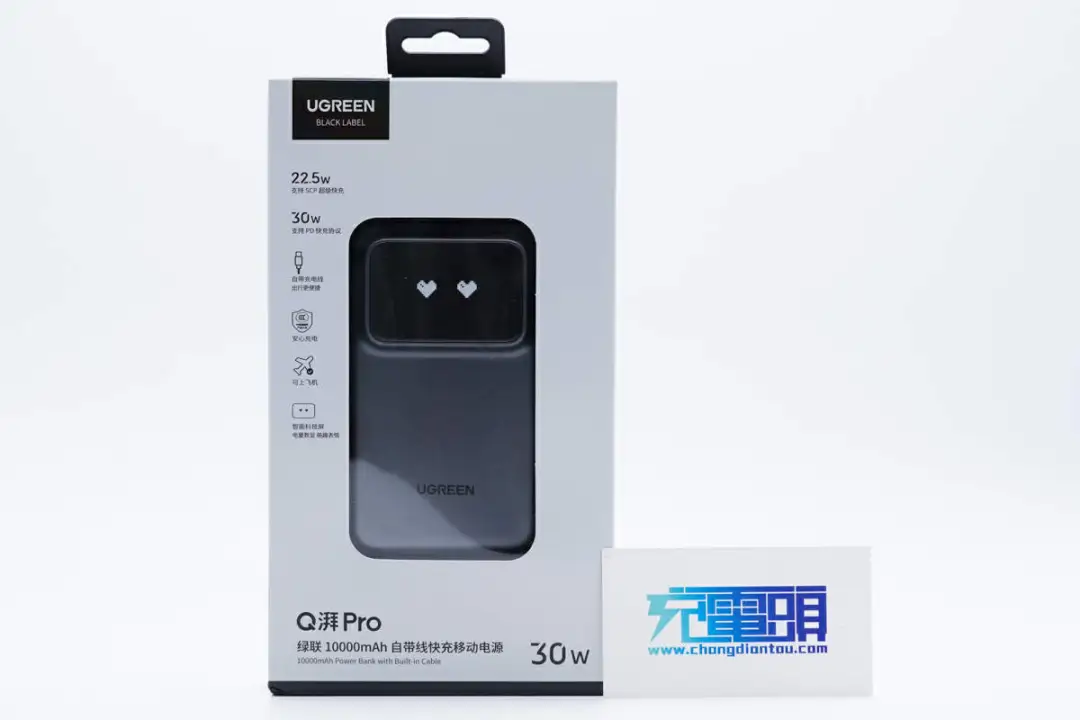

包装盒以白色背景为基调，正面印有充电宝外观图，上方印有绿联品牌Logo，右侧印有产品一些关键功能，同时下侧印有“Q湃Pro”以及“30W”关键信息，以及产品名称'绿联 10000mAh 自带线快充移动电源“。

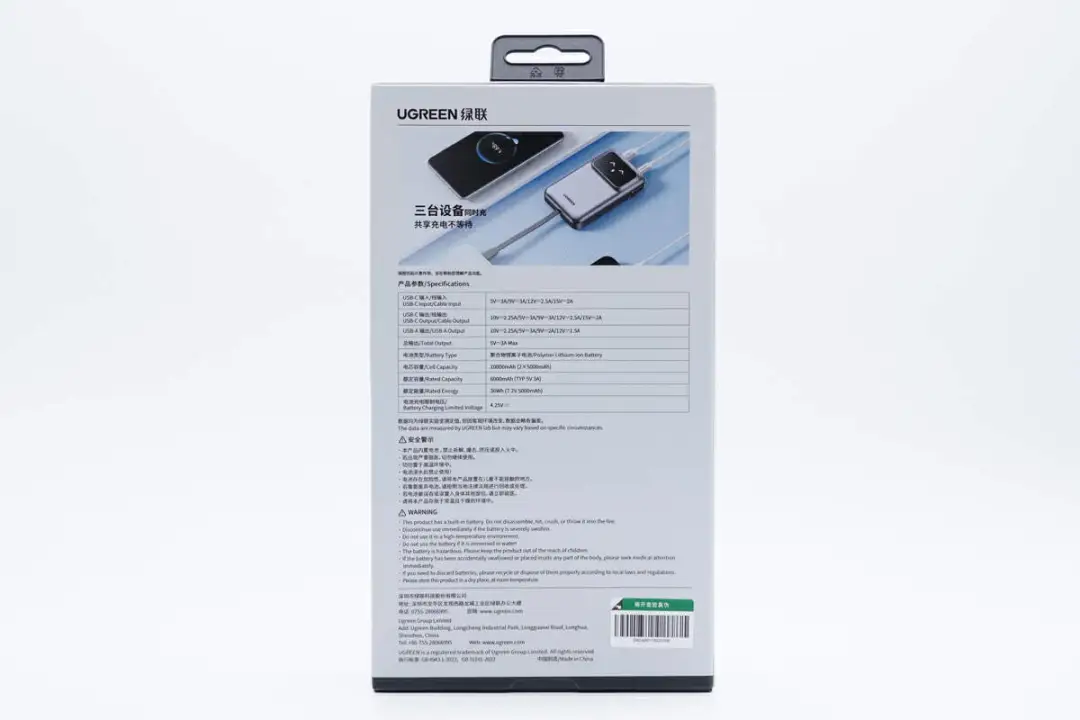

背面上方印有产品充电时的情景图，下方为产品参数信息和安规标识。

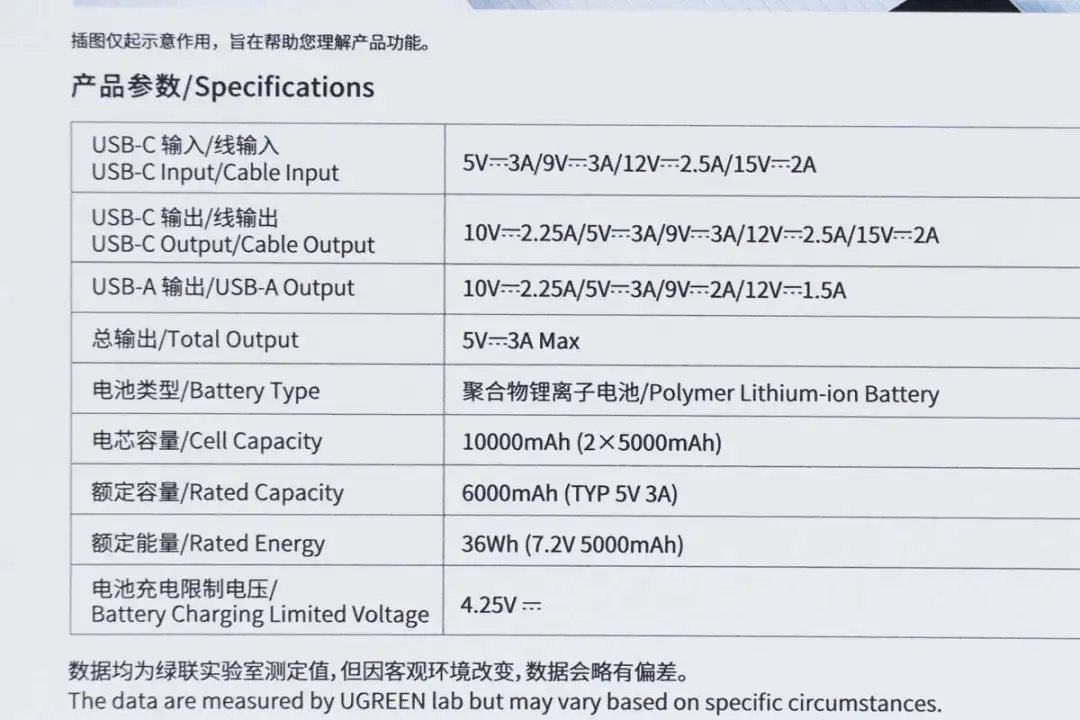

USB-C输入/线输入：5V3A、9V3A、12V2.5A、15V2A；USB-C输入/线输出：10V2.25A、5V3A、9V3A、12V2.5A、15V2A；USB-A输出：10V2.25A、5V3A、9V2A、12V1.5A；总输出：5V3A Max；电池类型：锂离子电池；电芯容量：10000mAh（2x5000mAh）；额定容量：6000mAh （TYP 5V3A）；额定能量：36Wh （7.2V 5000mAh）；电池充电限制电压：4.25V；

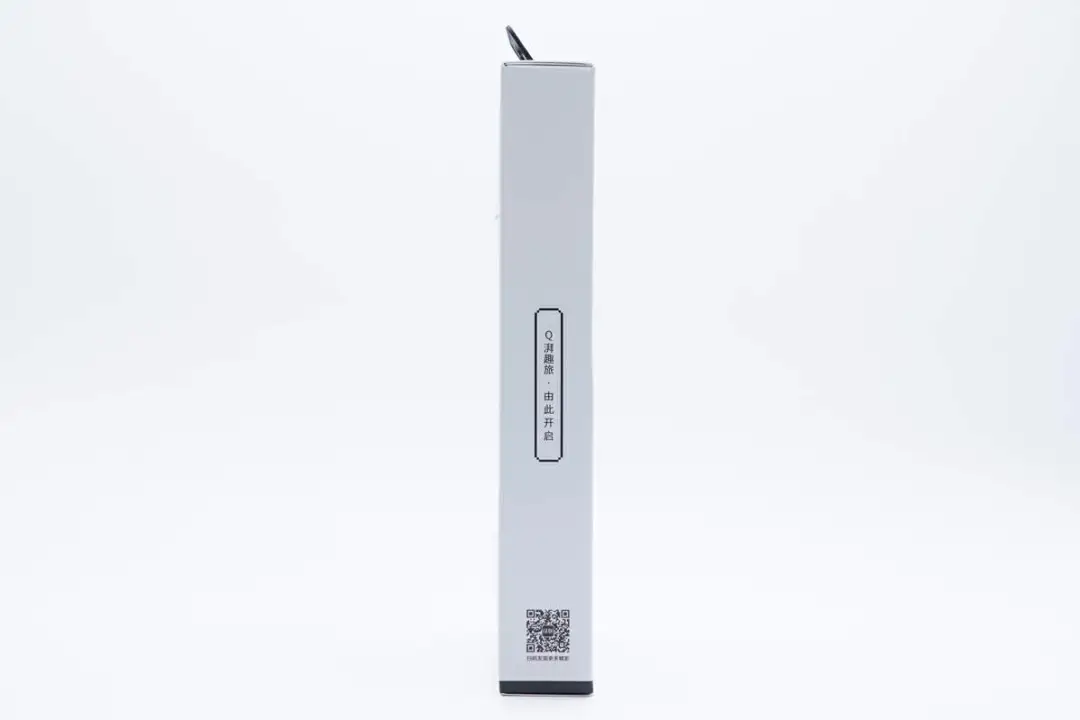

左侧印有“Q湃趣绿，由此开启”，为Q湃系列的产品理念。




右侧印有产品的特色表情功能。




特色表情特写，支持“移动电源已充满、移动电源低电量、数码设备充电中”及其他表情模式。

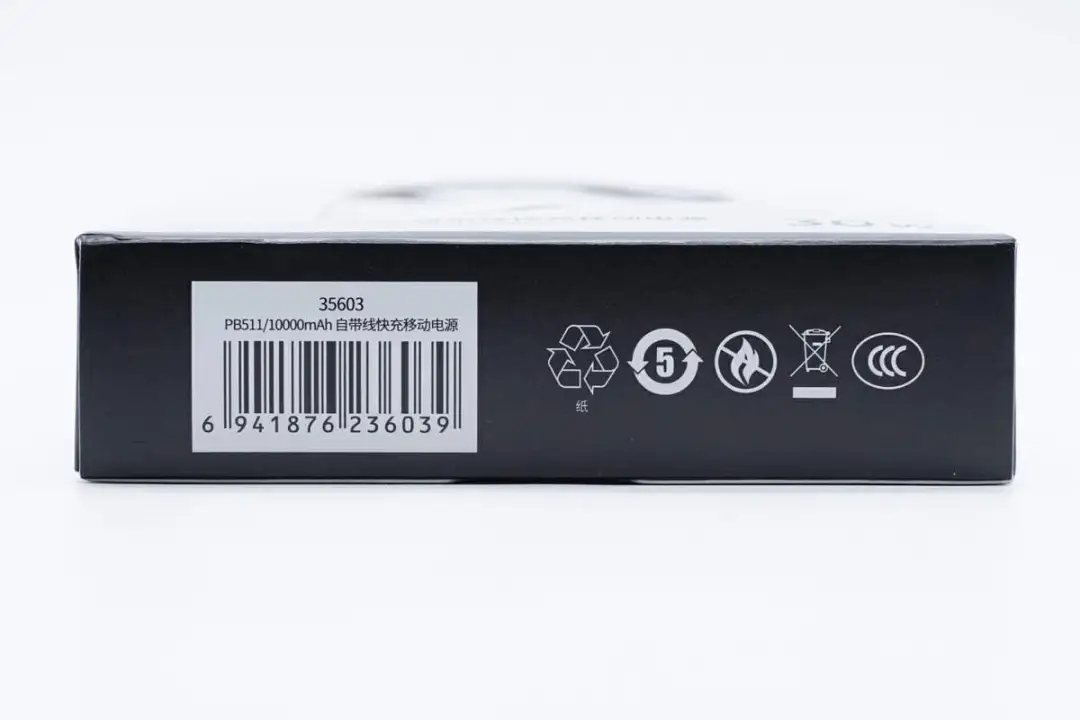

底部贴有产品的二维码，右侧是产品的安规标识。

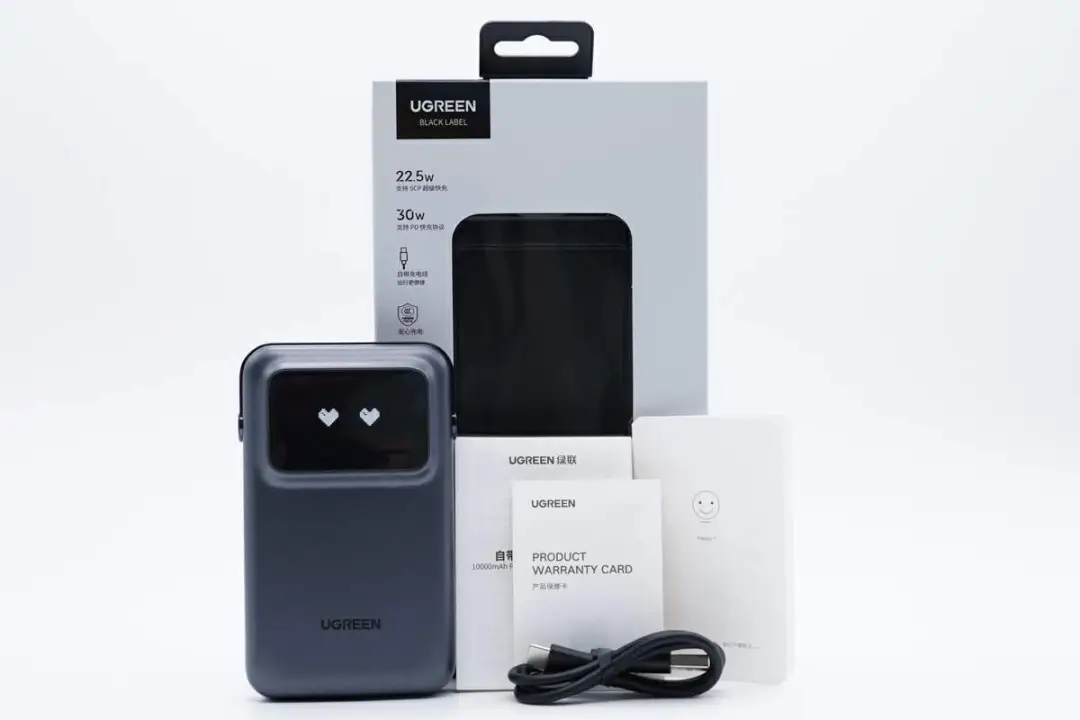

取出包装内所有物品，除充电宝外，另附赠 A to C 充电线、调研卡、产品保修卡以及产品说明书。

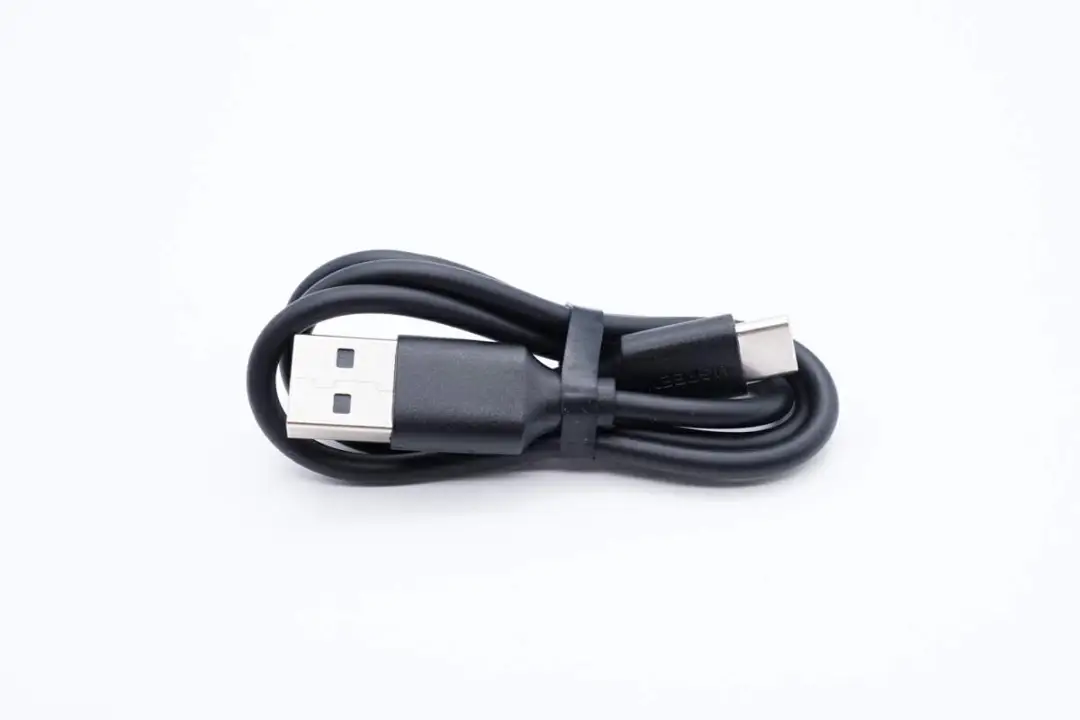

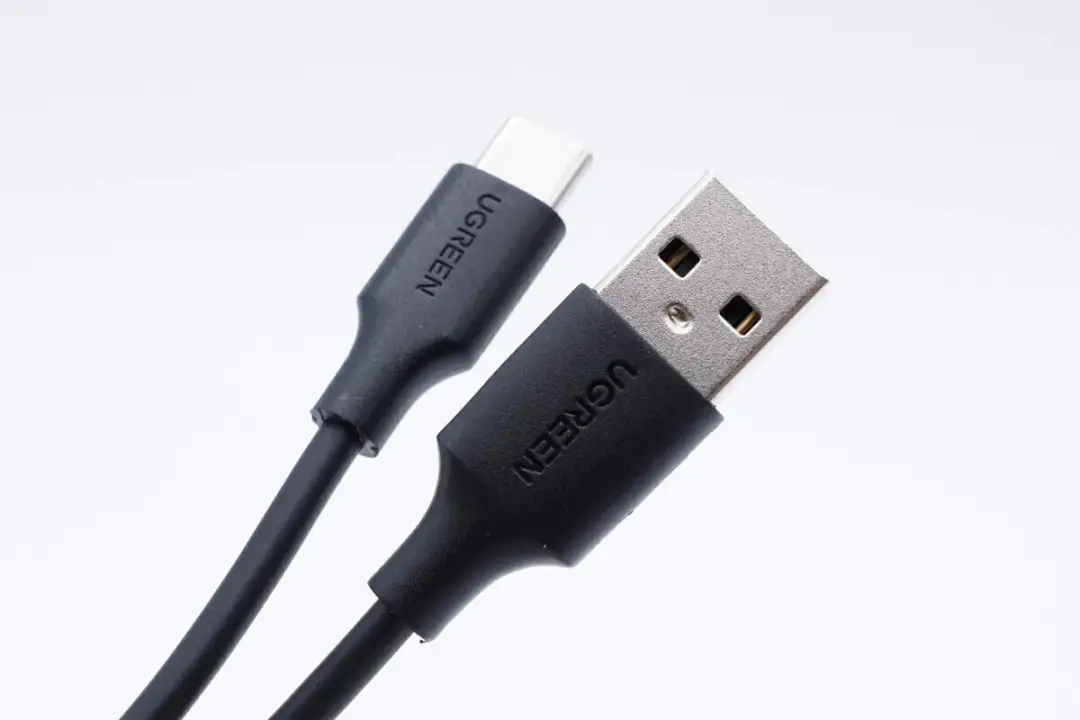

附赠A to C 充电线特写，采用黑色橡胶圈捆绑固定；线身与端子外壳采用一体注塑成型工艺，平整不毛糙。




端子外壳皆凹印绿联品牌Logo。

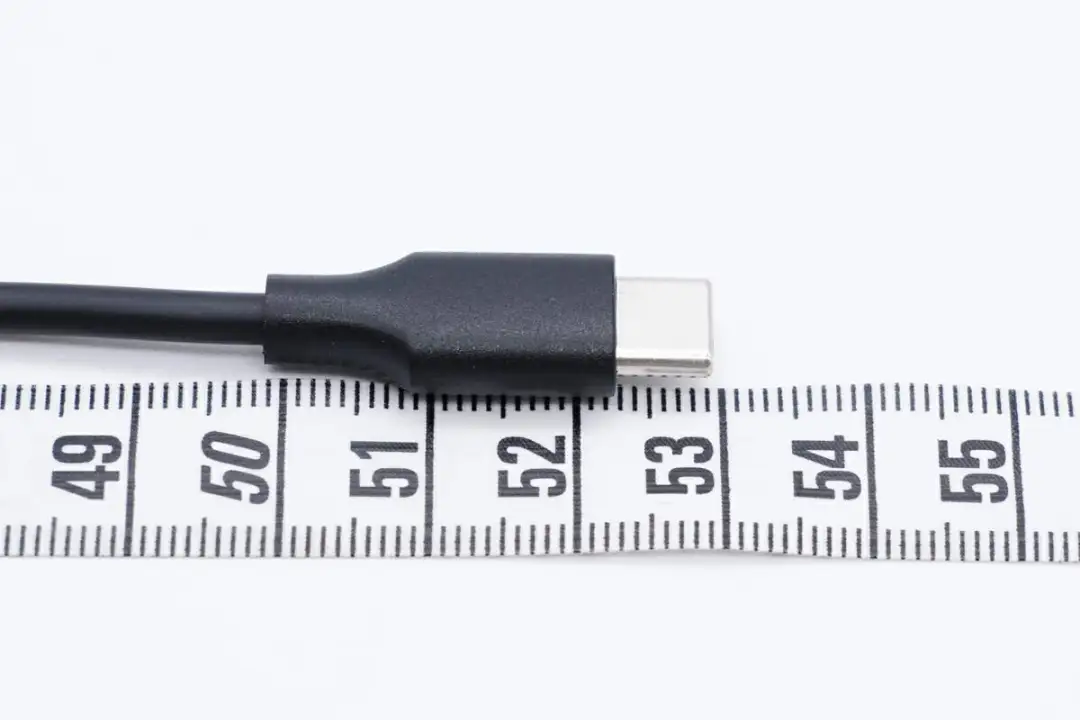

测得充电线长度为52.9cm。

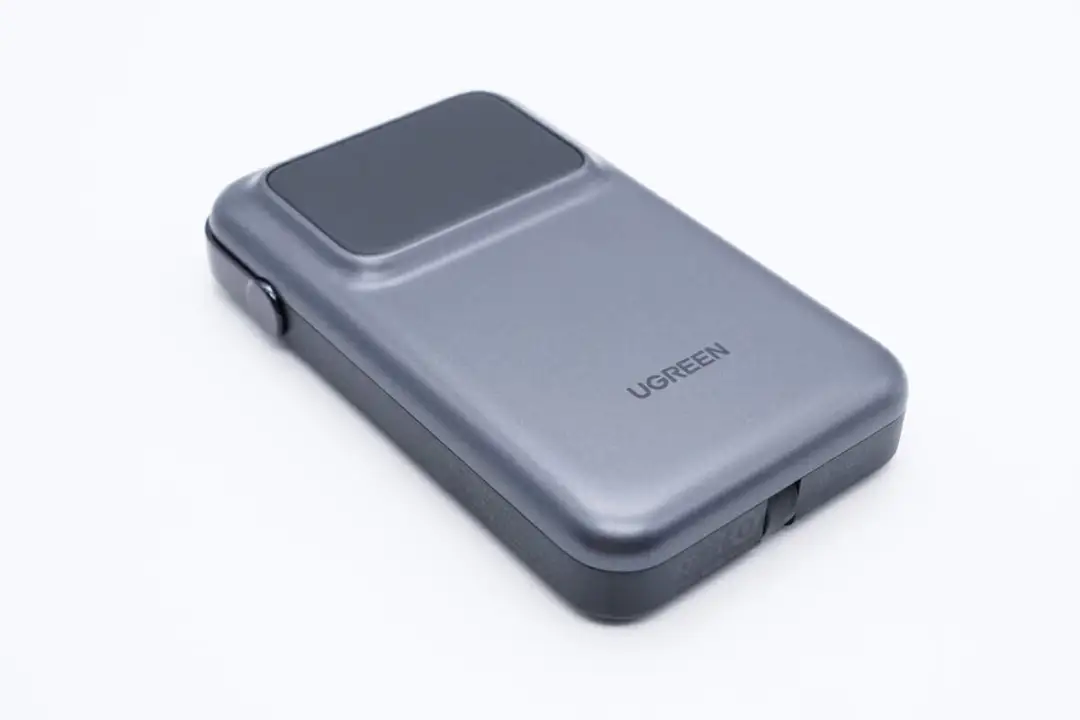

绿联30W Q湃Pro移动电源正面外壳为灰蓝配色，搭配细纹磨砂工艺，中间嵌有烟紫色合金中框，同时上方配有1.54寸彩色TFT屏幕凸出平面，侧面弧形过渡，线条分明，侧面平整，皆可立于桌面。

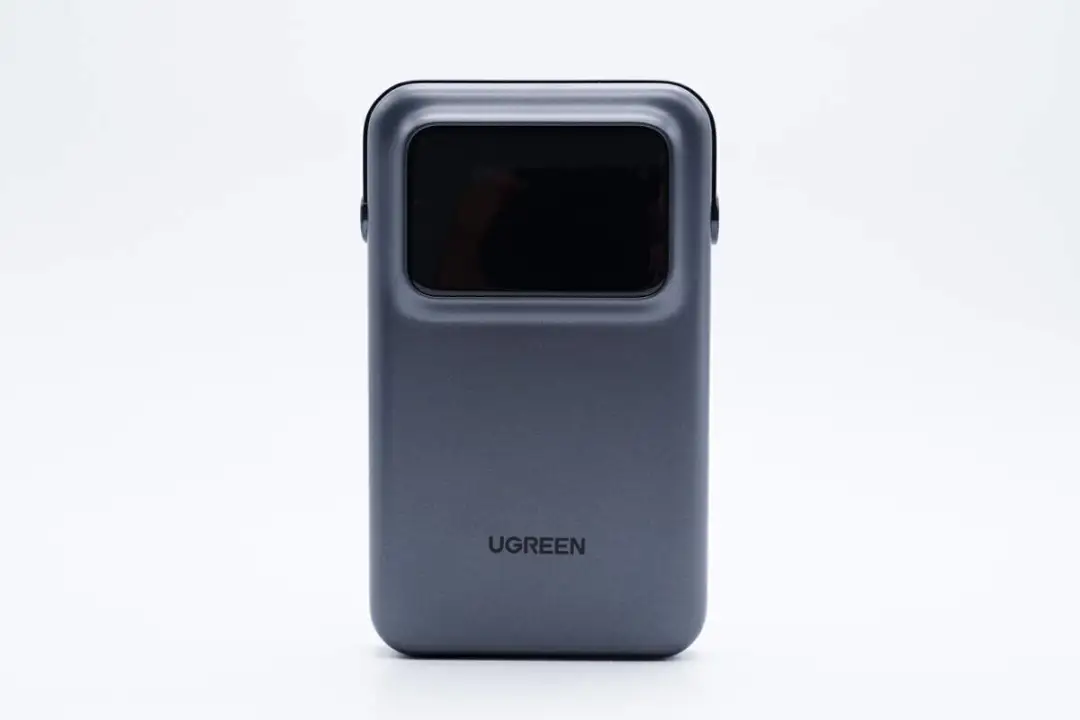

正面一览，顶部是大块TFT屏幕，较正面凸出一截，下方为绿联英文logo。

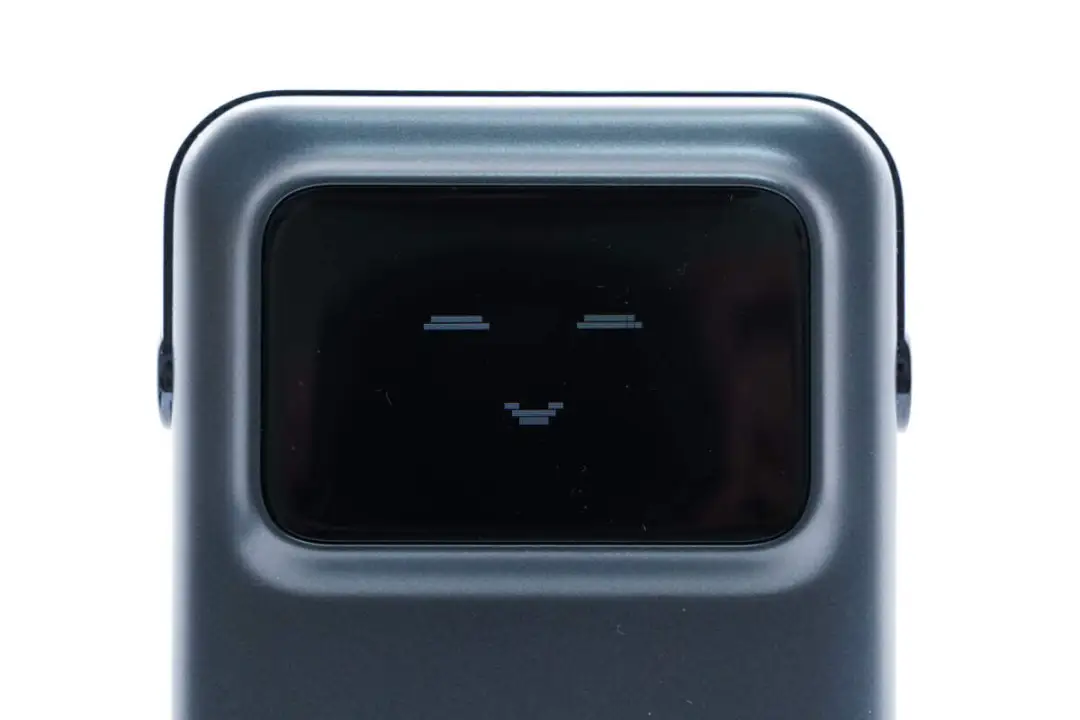

“数码设备充电中”屏幕表情特写。

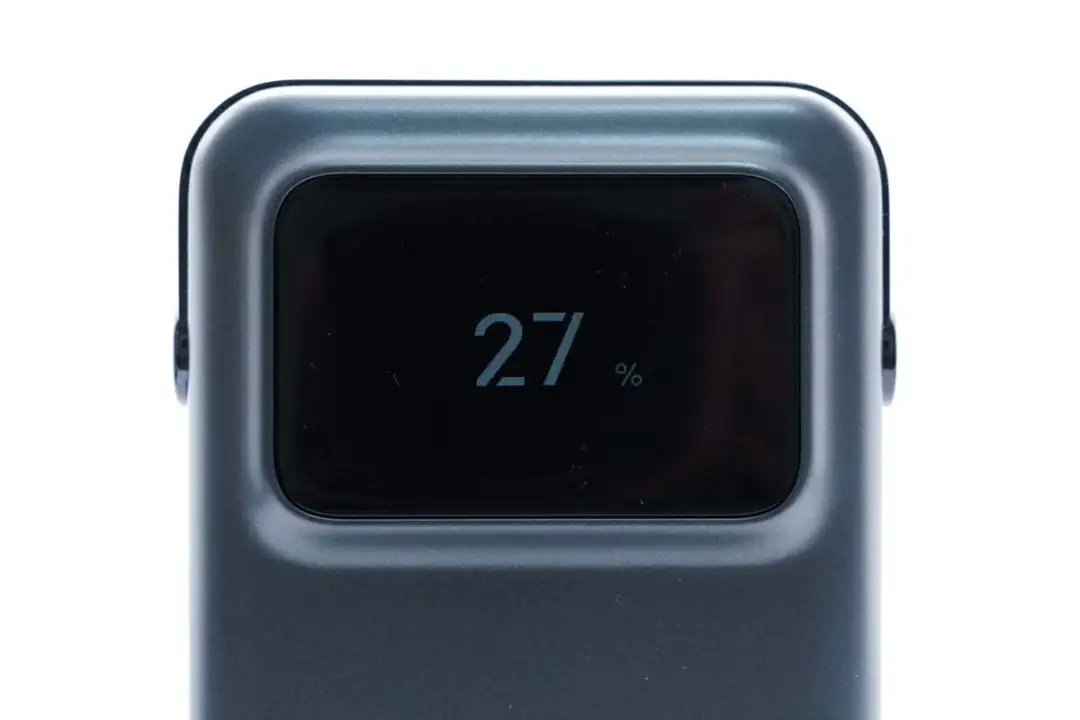

屏幕剩余电量特写。

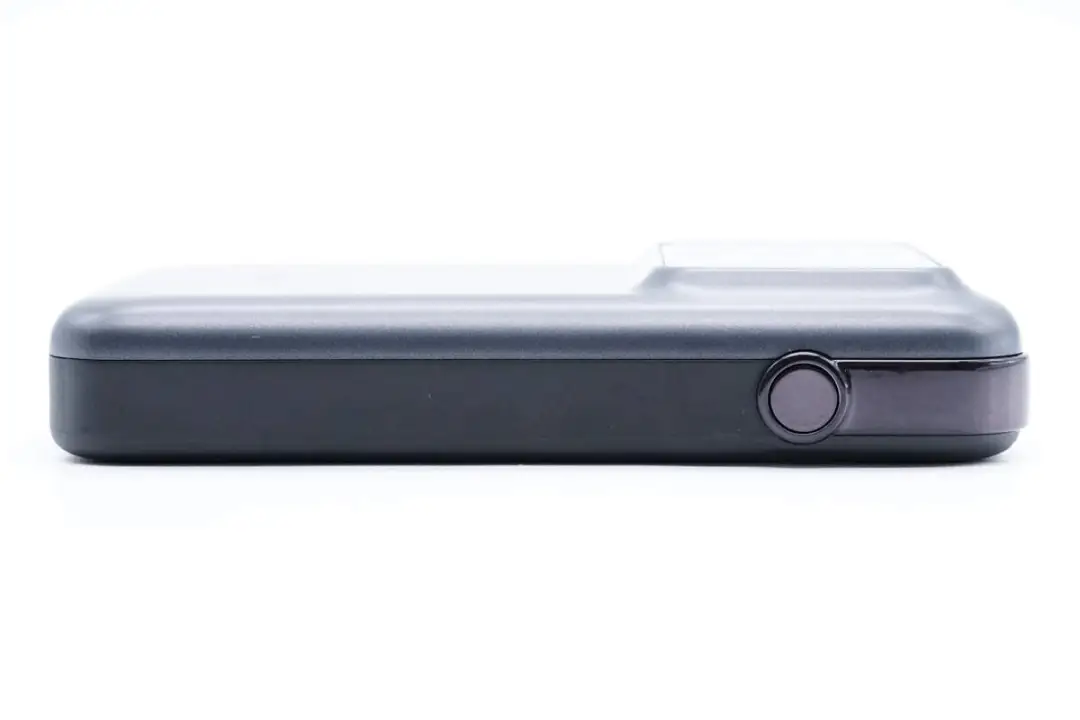

产品右侧面有一电源按钮，用于控制TFT屏幕。

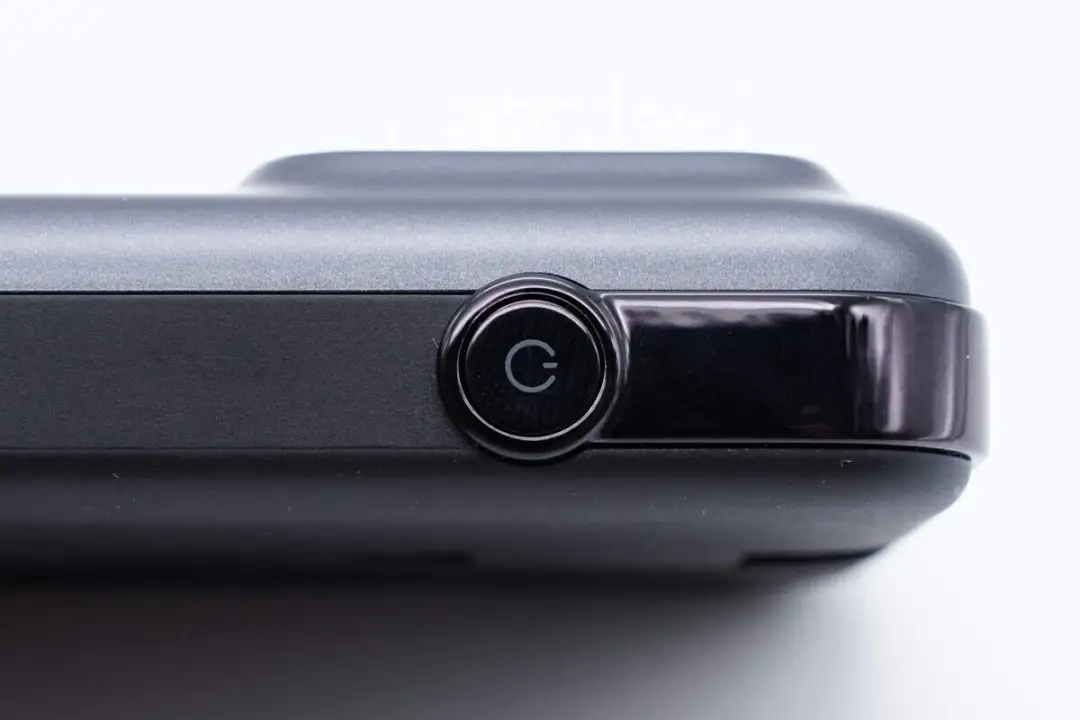

屏幕电源按钮特写，按下电源键，除了调节屏幕，按键本身指示灯也会亮。

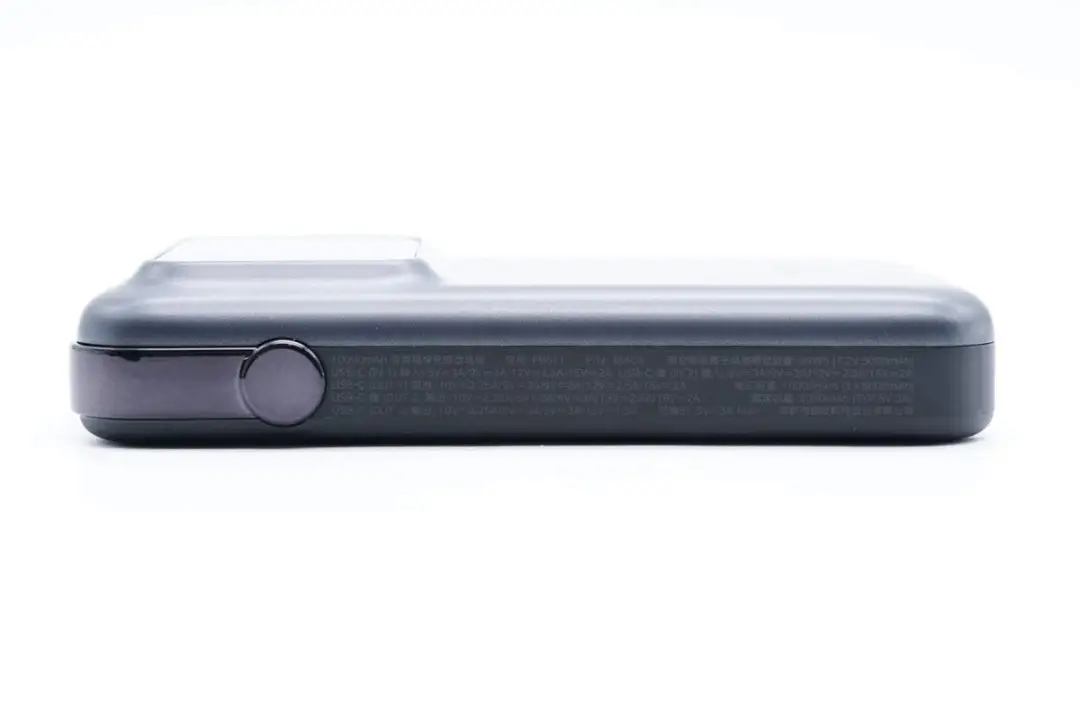

左侧印有产品参数和安规标识。




产品参数信息特写，前面以详细描写，此处不赘述。

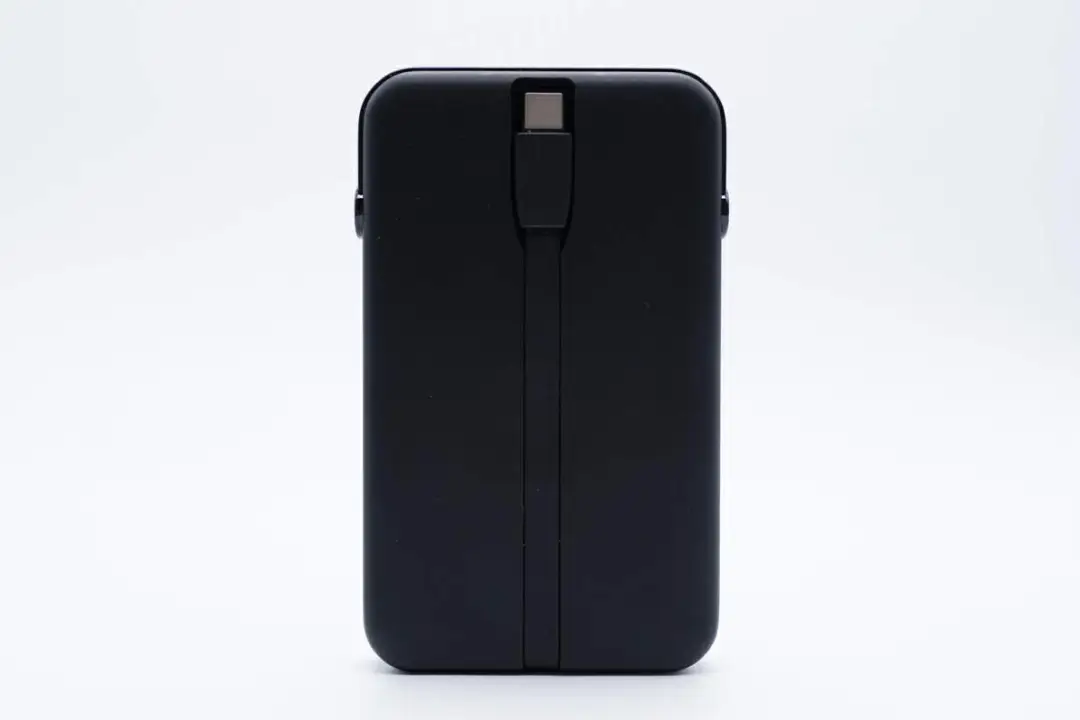

产品背面嵌有一根自带线。

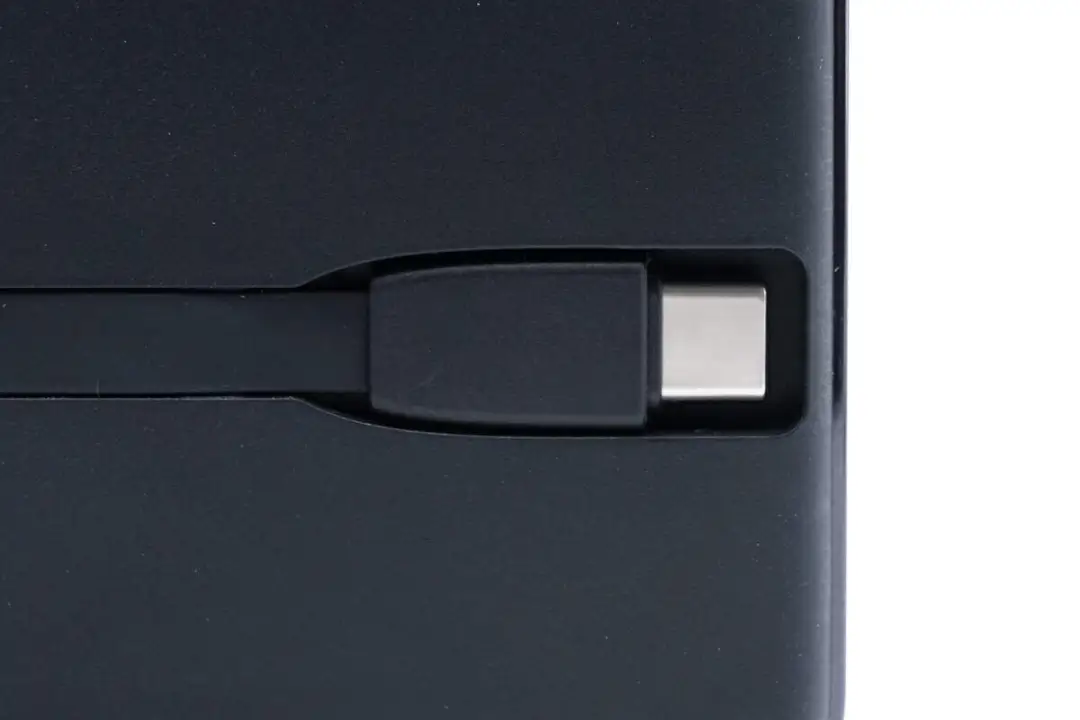

自带线特写，平时嵌于凹槽内。

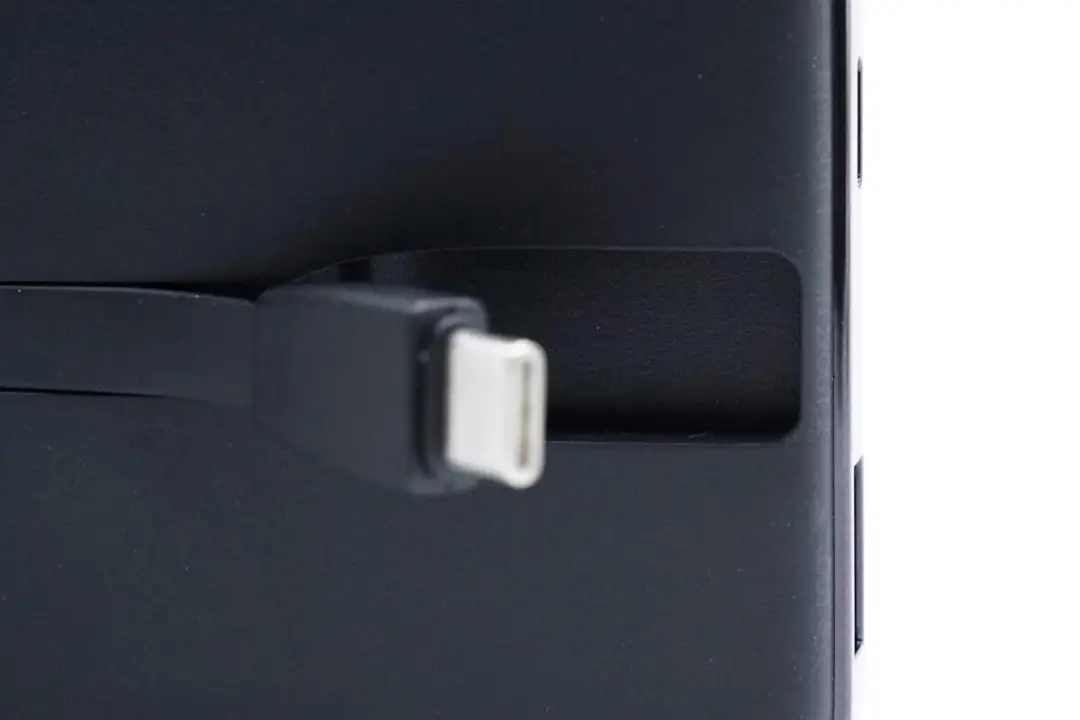

用时拨出端子，可将自带线扯出来用。

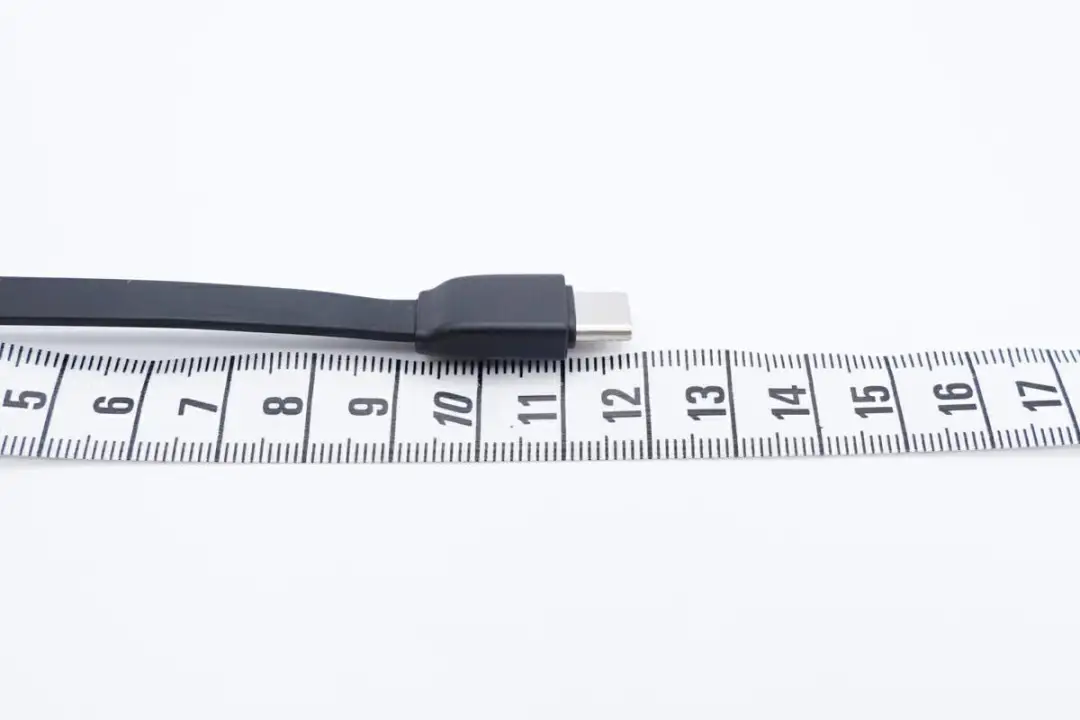

测得自带线长度为11.8cm。

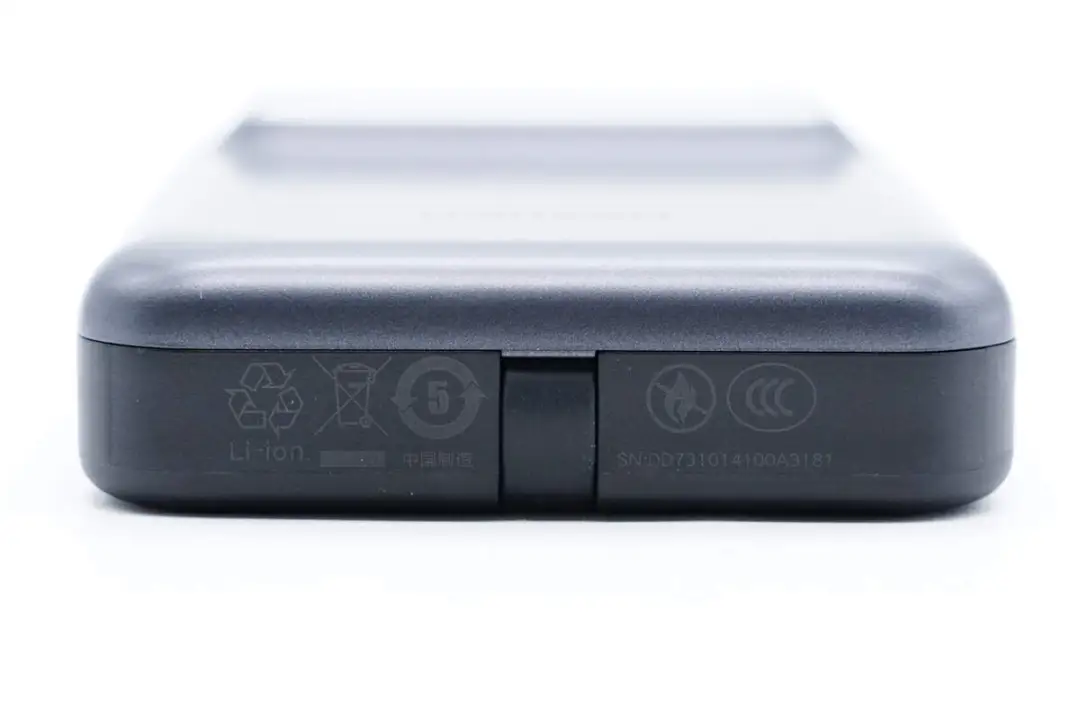

顶部是自带线接线处，两侧为产品的安规标识。

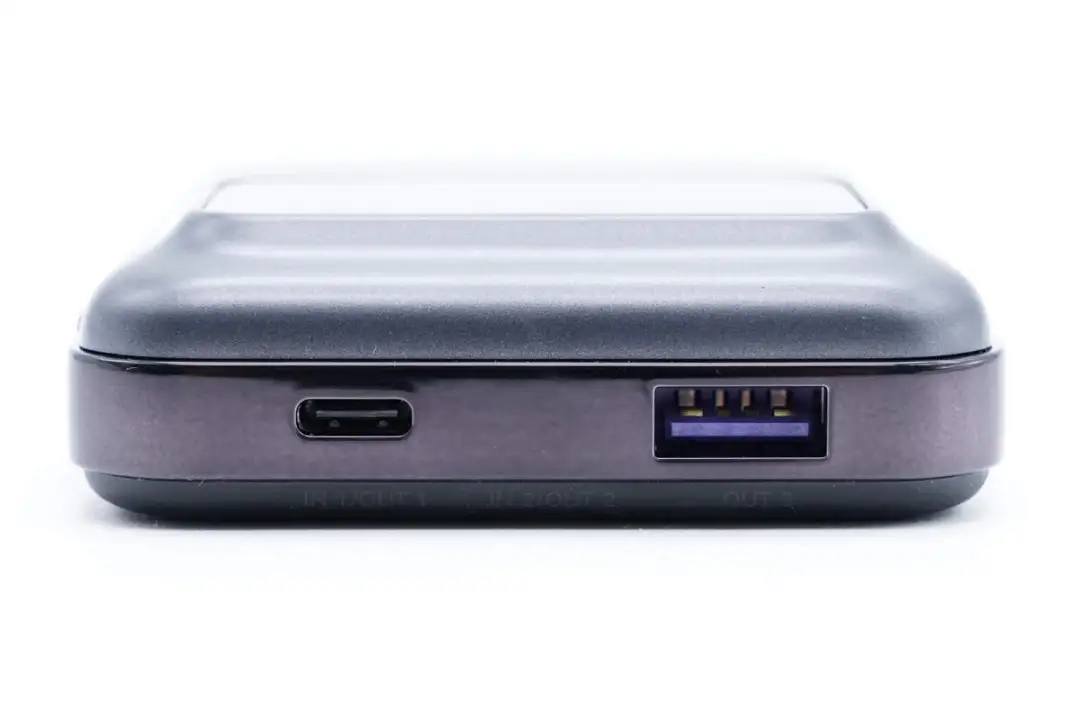

产品顶部配备一个USB-C和USB-A接口。

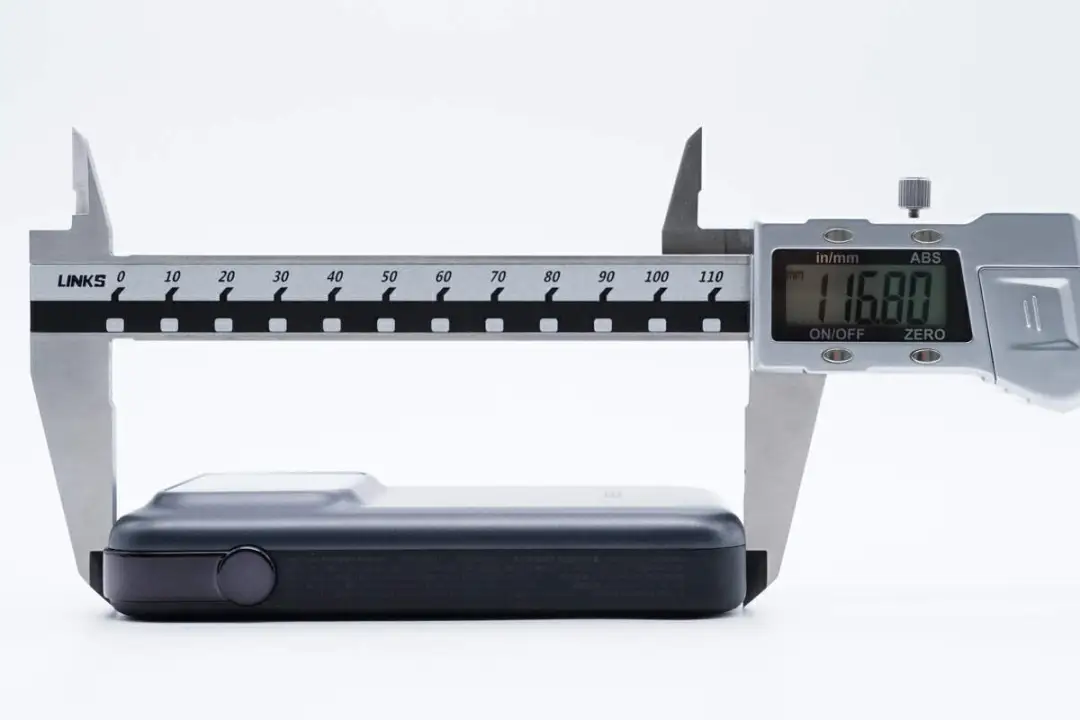

测得绿联30W Q湃Pro移动电源长度为116.80mm。

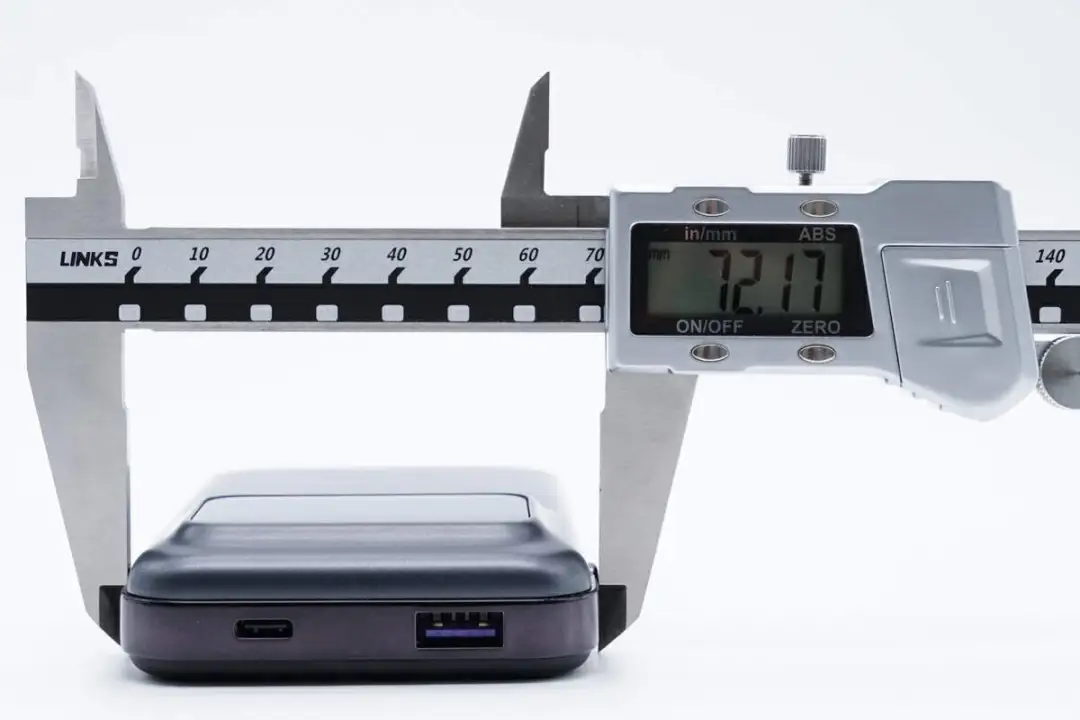

宽度为72.17mm。

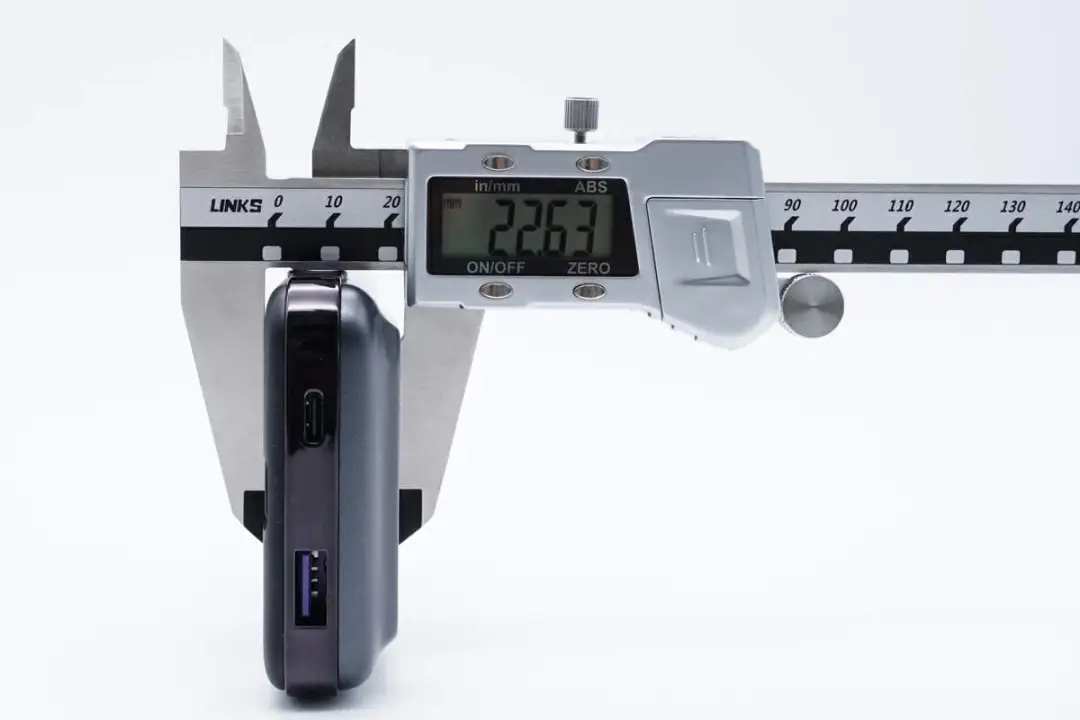

厚度为22.63mm。




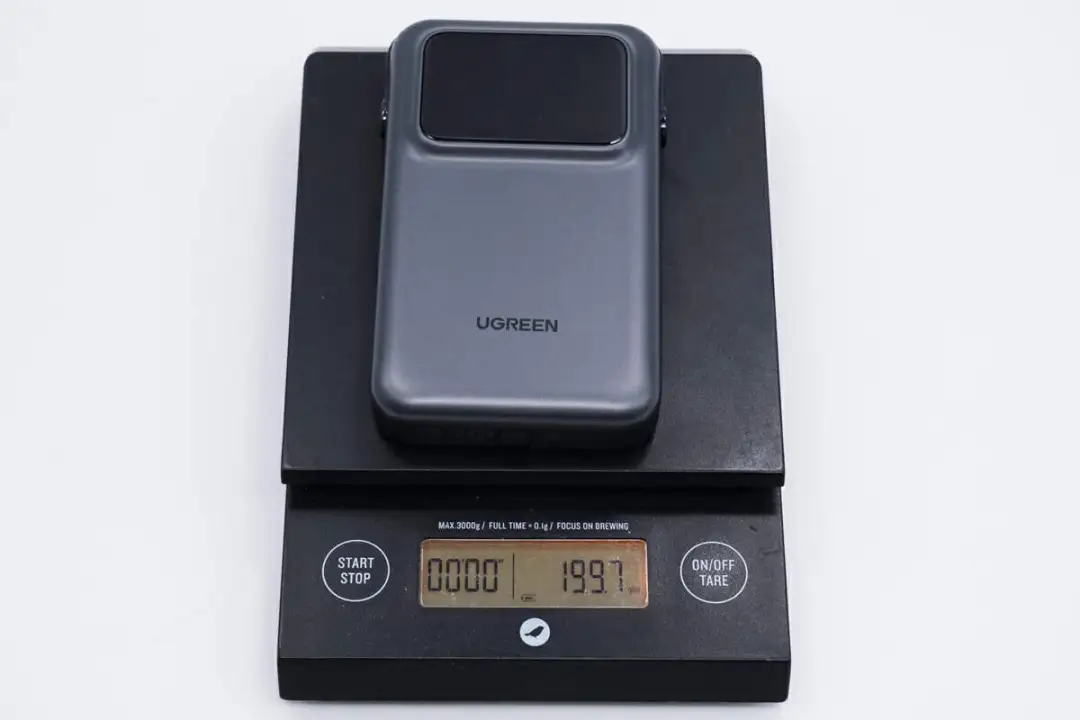

绿联30W Q湃Pro移动电源重量约为474.2g。




绿联能量湃ProPro 130W充电宝在成年人手中对比。

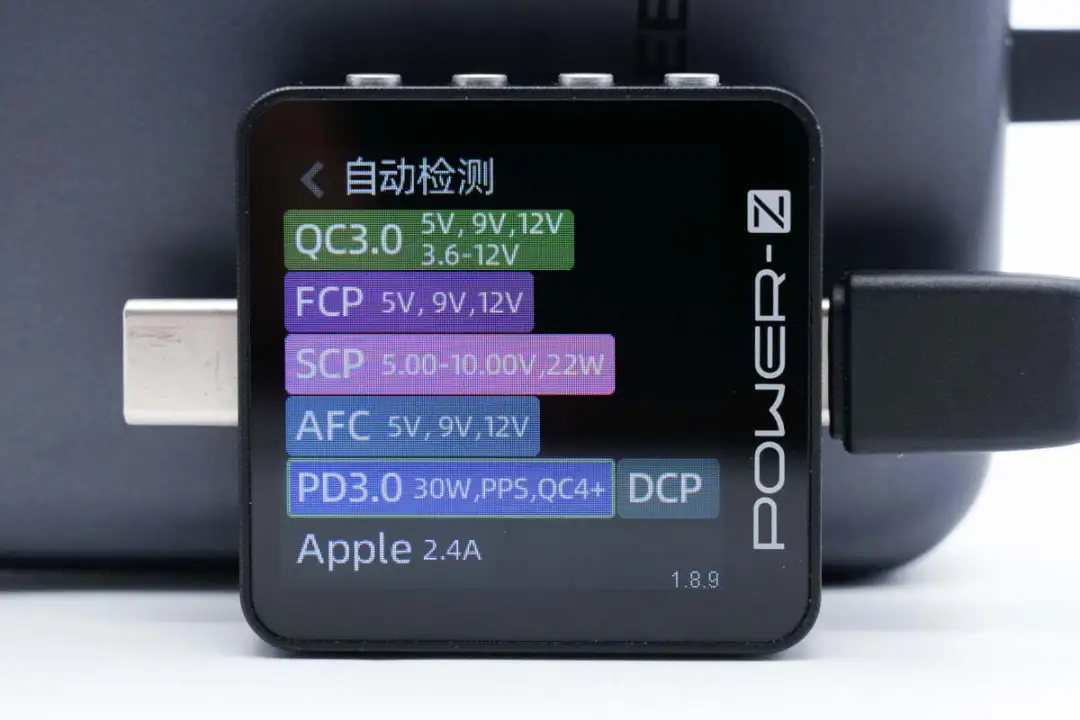

使用ChargerLAB POWER-Z KM003C测得USB-C自带线支持QC3.0、FCP、SCP、AFC、PD3.0、PPS、QC4+、DCP、Apple 2.4A充电协议。

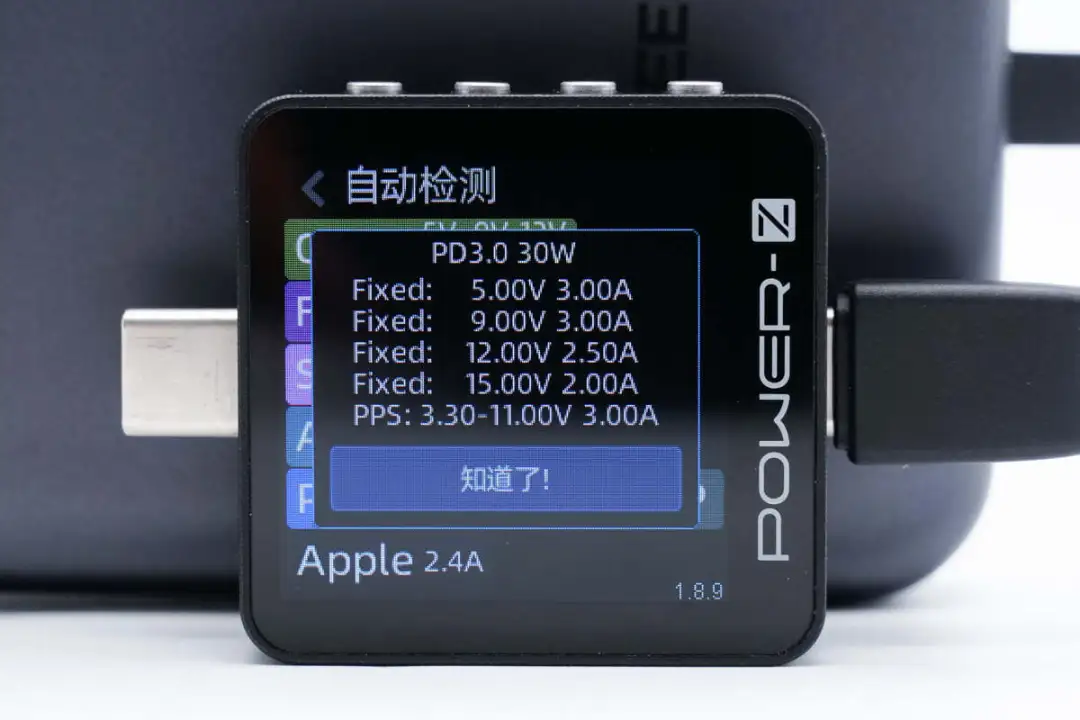

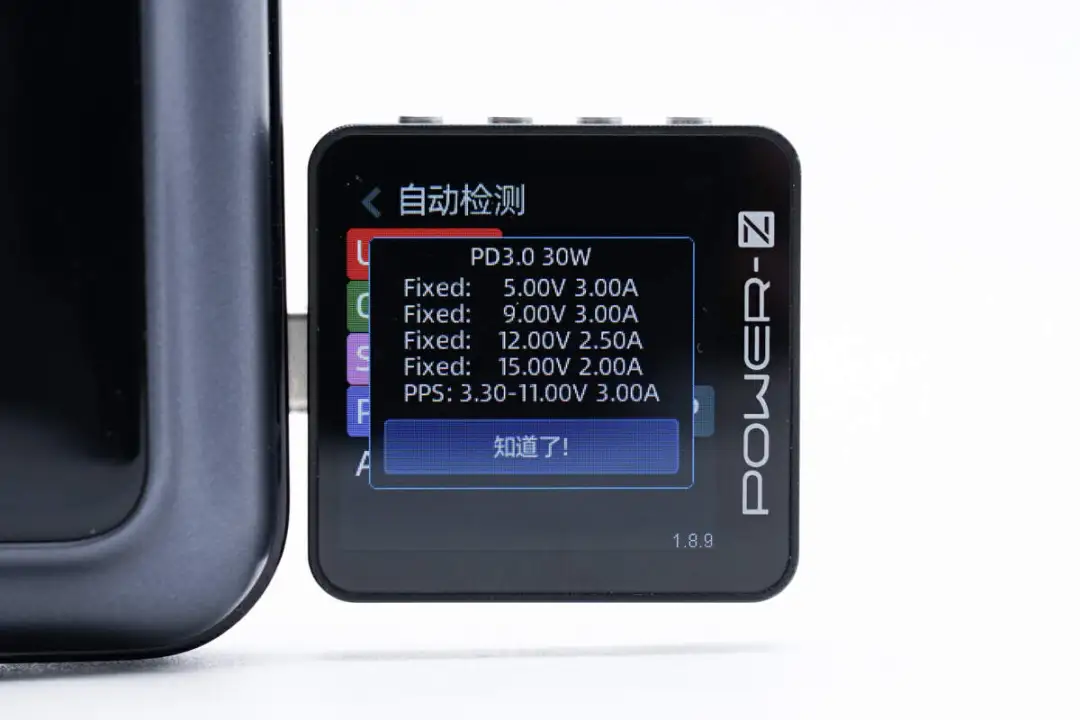

PDO报文方面，实测USB-C自带线支持5V3A、9V3A、12V2.5A、15V2A四组固定电压档位以及3.3-11V/3A一组PPS电压档位。

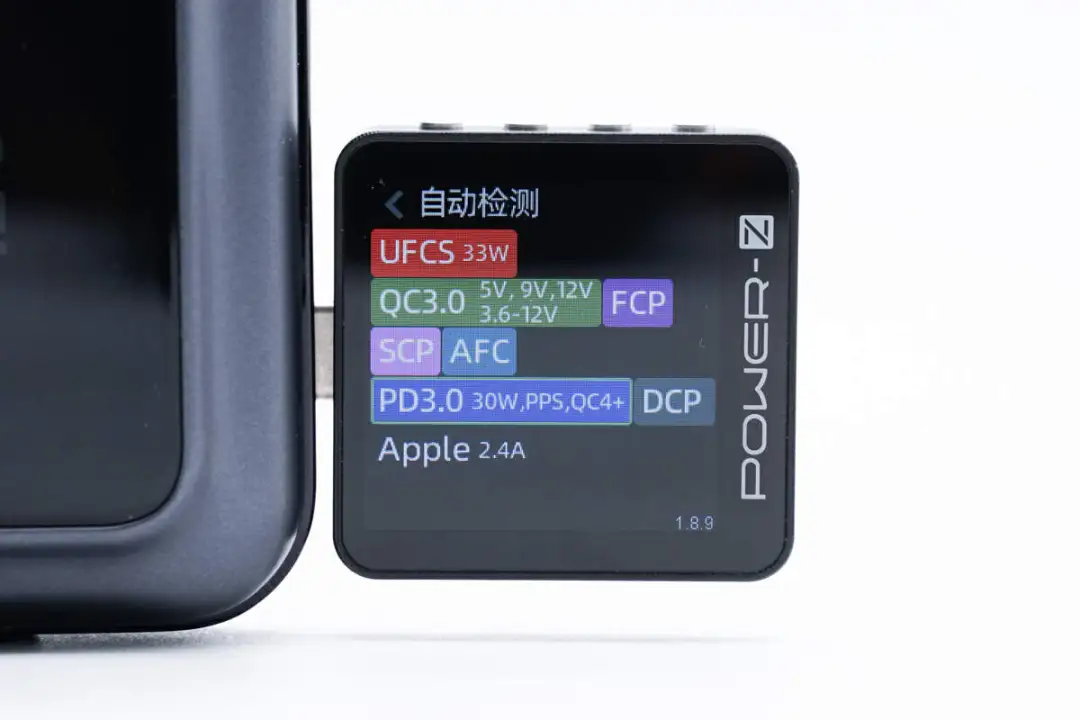

使用ChargerLAB POWER-Z KM003C测得USB-C接口支持UFCS、QC3.0、FCP、SCP、AFC、PD3.0、PPS、QC4+、DCP、Apple 2.4A充电协议。




PDO报文方面，实测USB-C接口支持5V3A、9V3A、12V2.5A、15V2A四组固定电压档位以及3.3-11V/3A一组PPS电压档位。




UFCS报文方面，实测USB-C接口支持5-11V/3A电压档位。

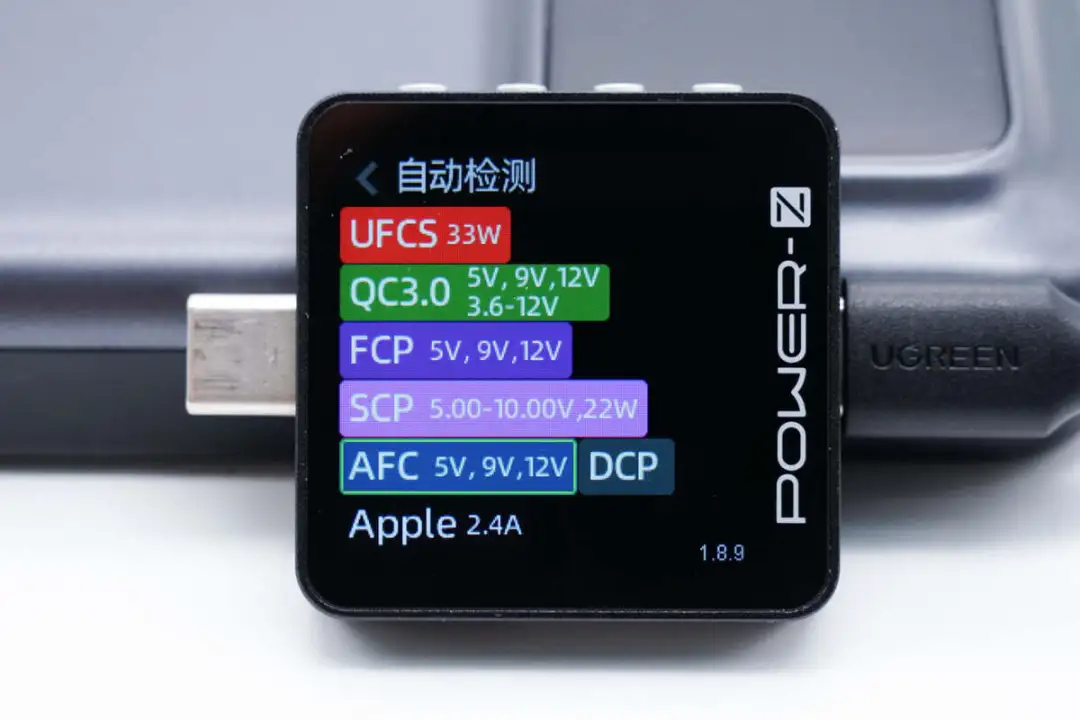

使用ChargerLAB POWER-Z KM003C测得USB-A接口支持UFCS、QC3.0、FCP、SCP、AFC、DCP、Apple 2.4A充电协议。

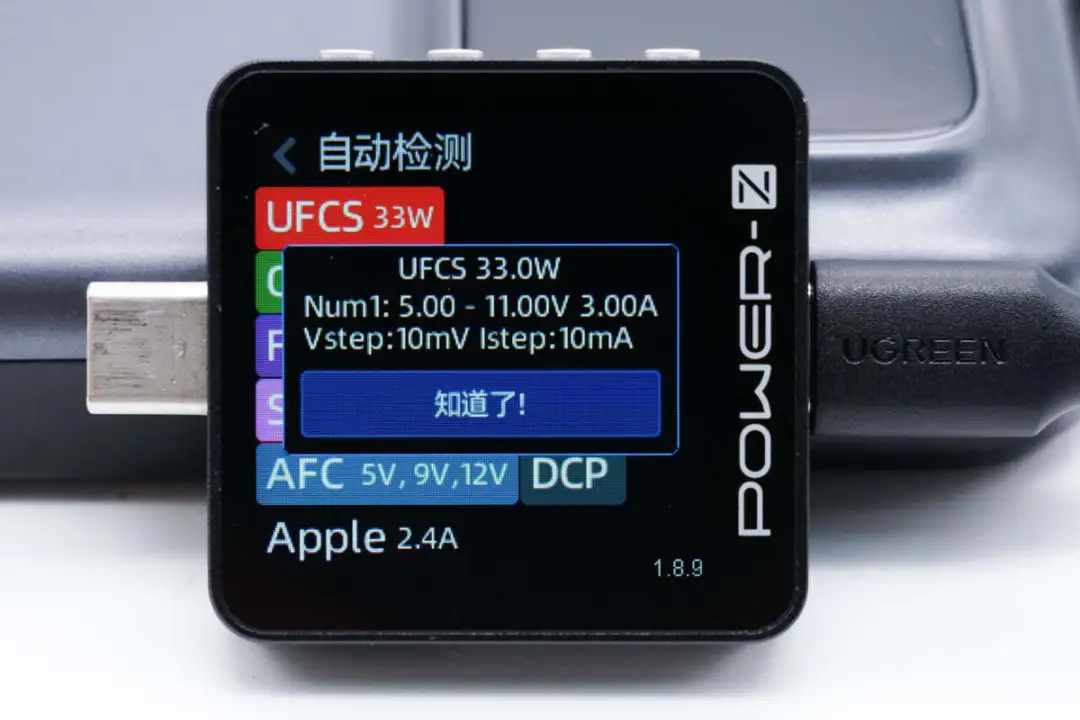

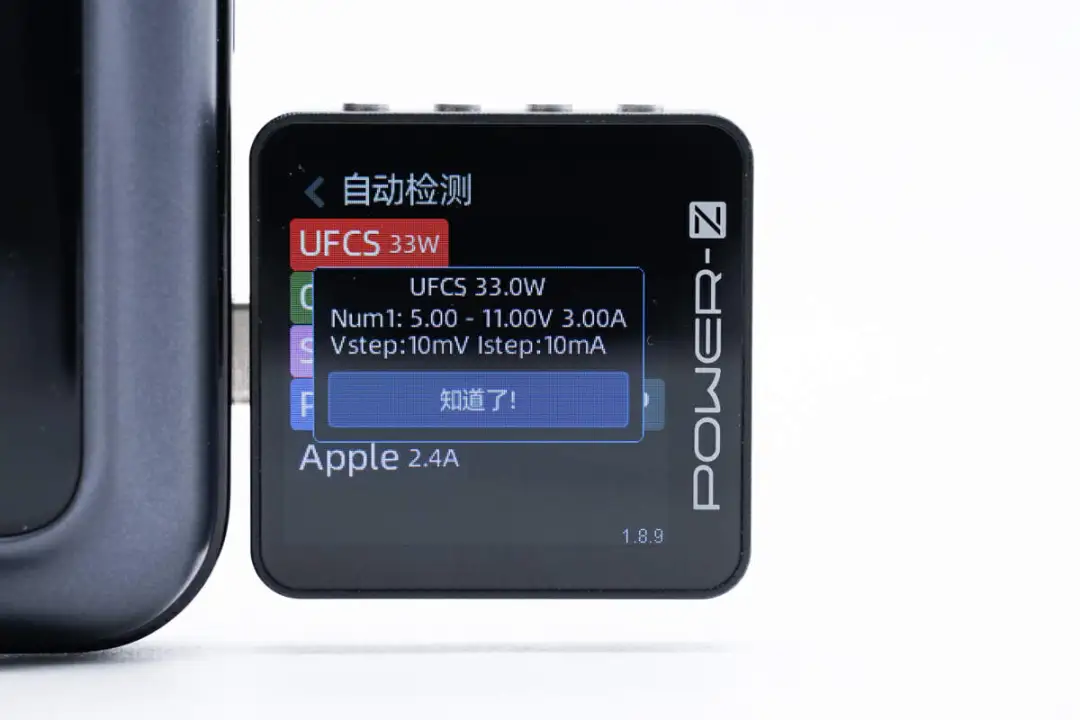

UFCS报文方面，实测USB-A接口支持5-11V/3A电压档位。


绿联30W Q湃Pro移动电源拆解


接下来，了解一下绿联30W Q湃Pro移动电源内部结构和用料。




首先沿壳体接缝拆开充电宝外壳。

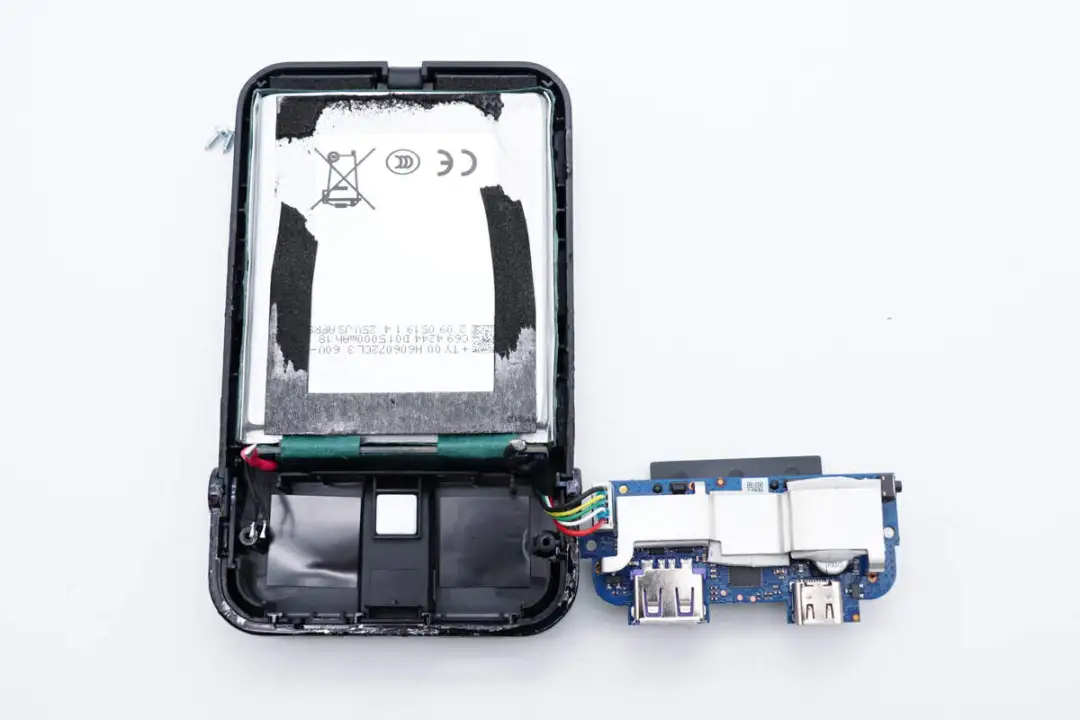

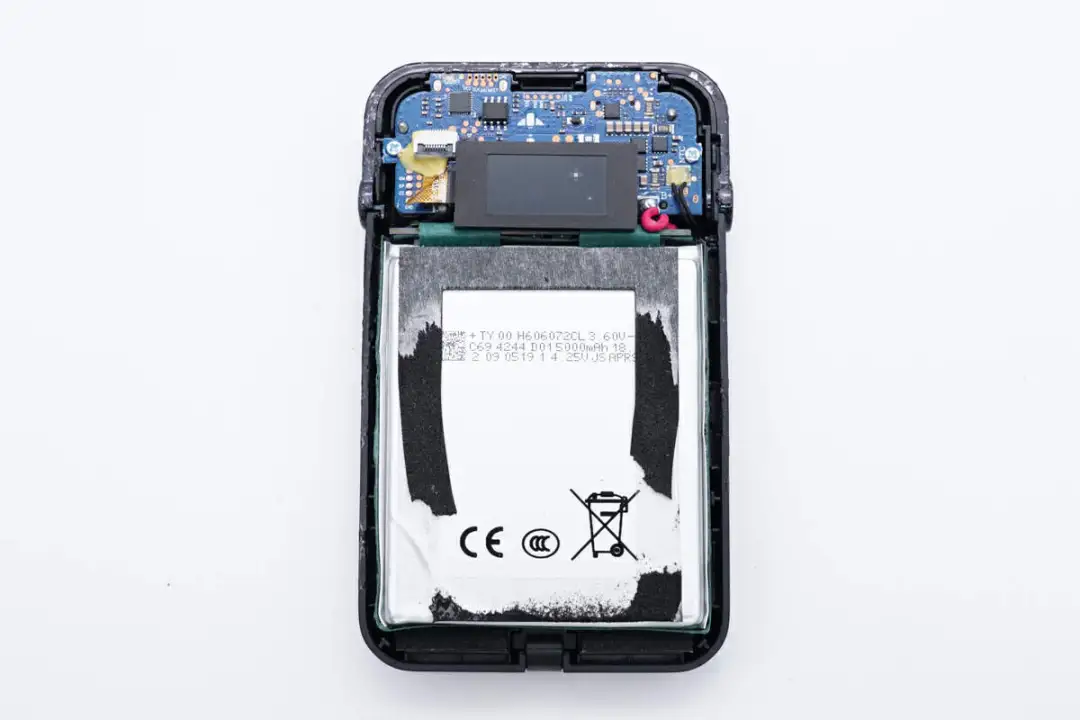

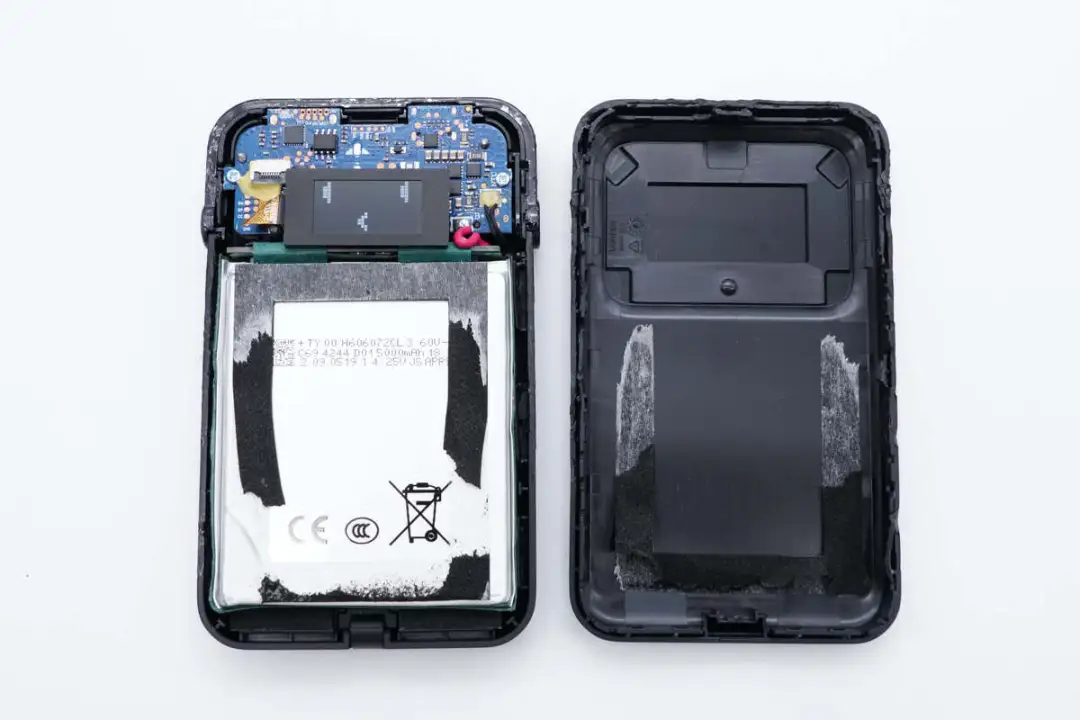

充电宝内部结构一览，顶部为PCBA模块和TFT显示屏，下方为电池组。




PCBA模块内部结构一览，TFT显示屏搭载于模块下方。

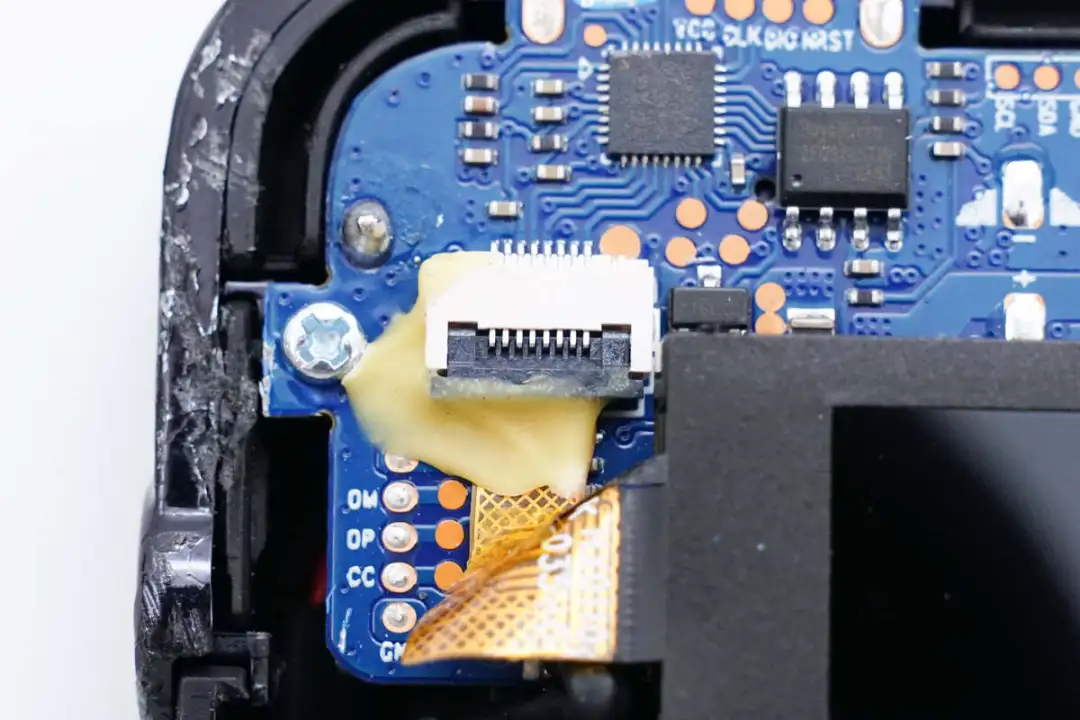

连接屏幕排线的接口插座特写，接口打胶加固。




固定PCBA的螺丝特写。

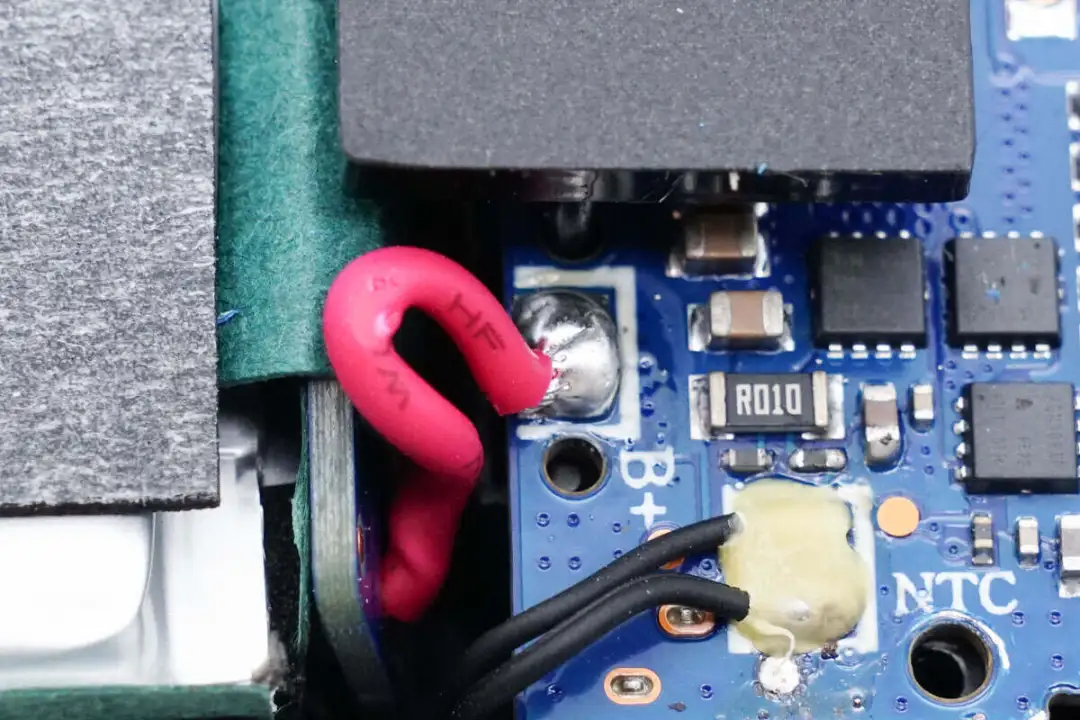

导线焊接连接到PCBA模块，焊点圆润饱满。

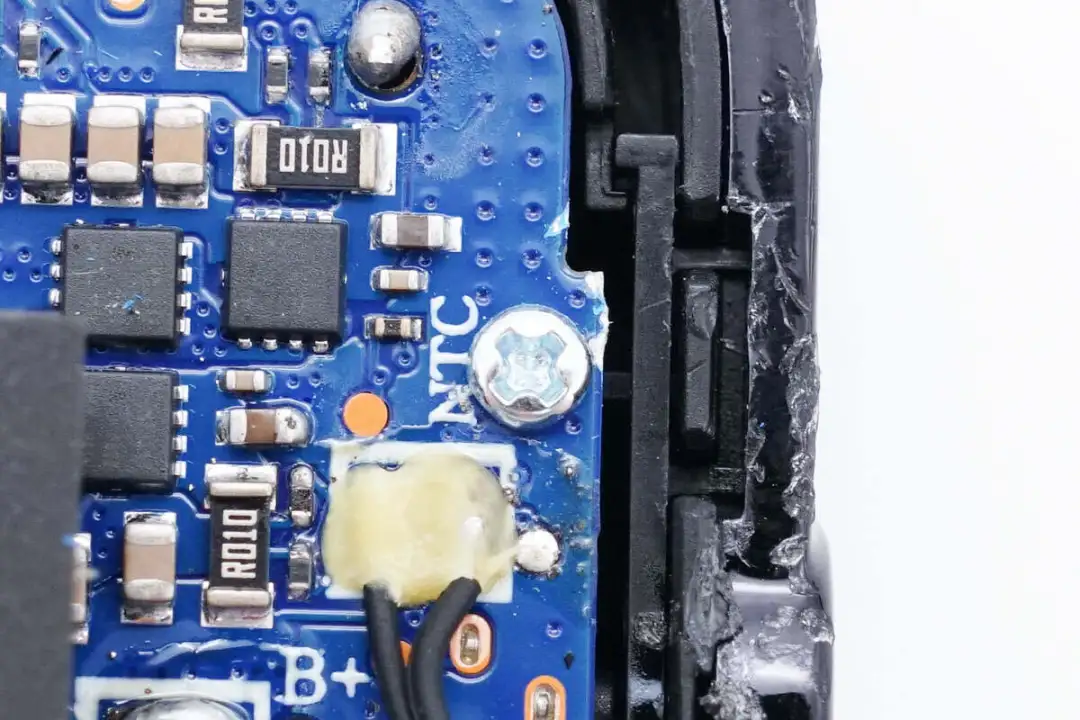

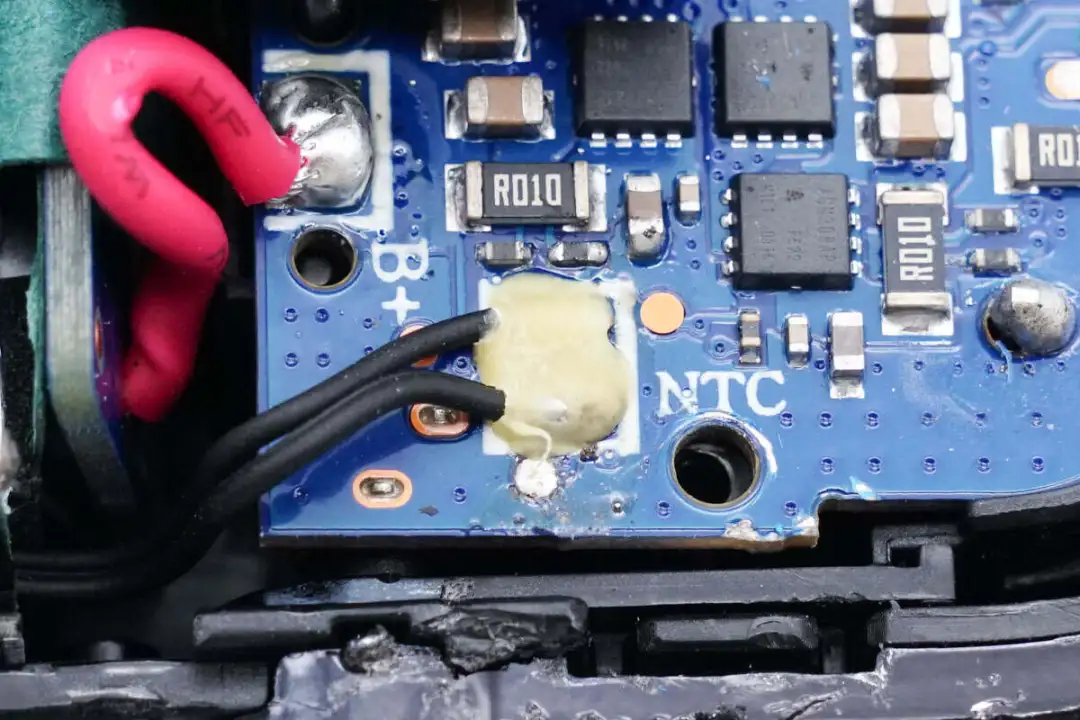

NTC热敏电阻焊点打胶加固绝缘。




拧下固定螺丝，拆开PCBA模块，可见外壳接触面有石墨贴纸散热。




PCBA模块散热片焊接固定，与PCBA模块之间设有导热垫加强散热。




将PCBA模块拆出，打开屏幕连接器，屏幕放置在塑料框架中。

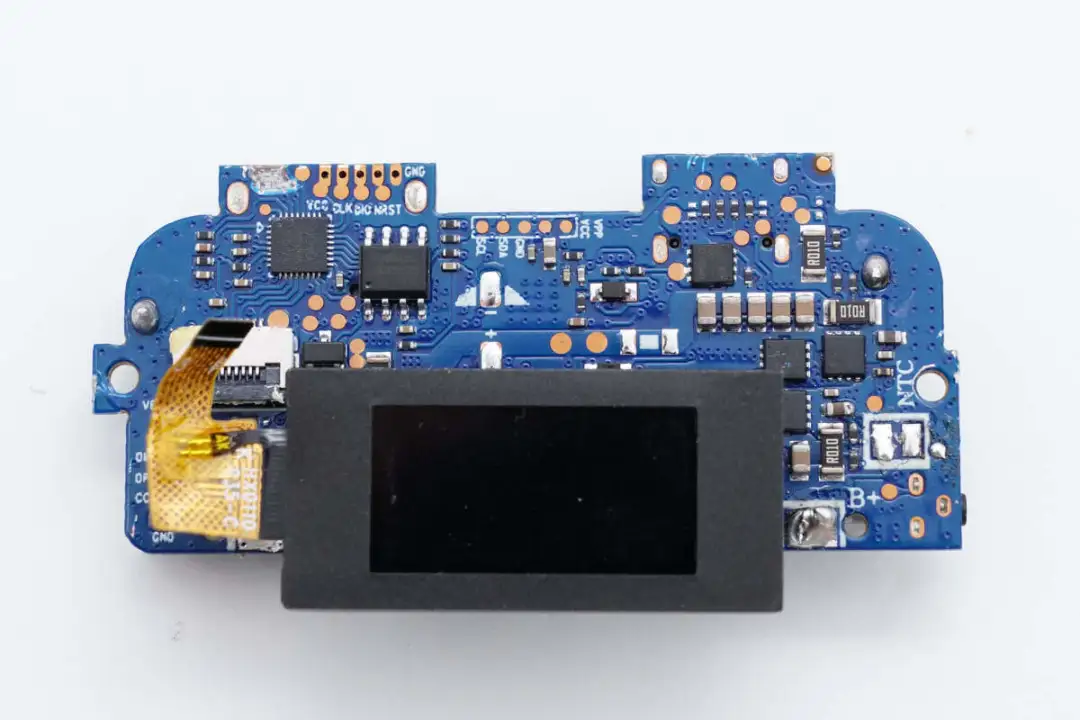

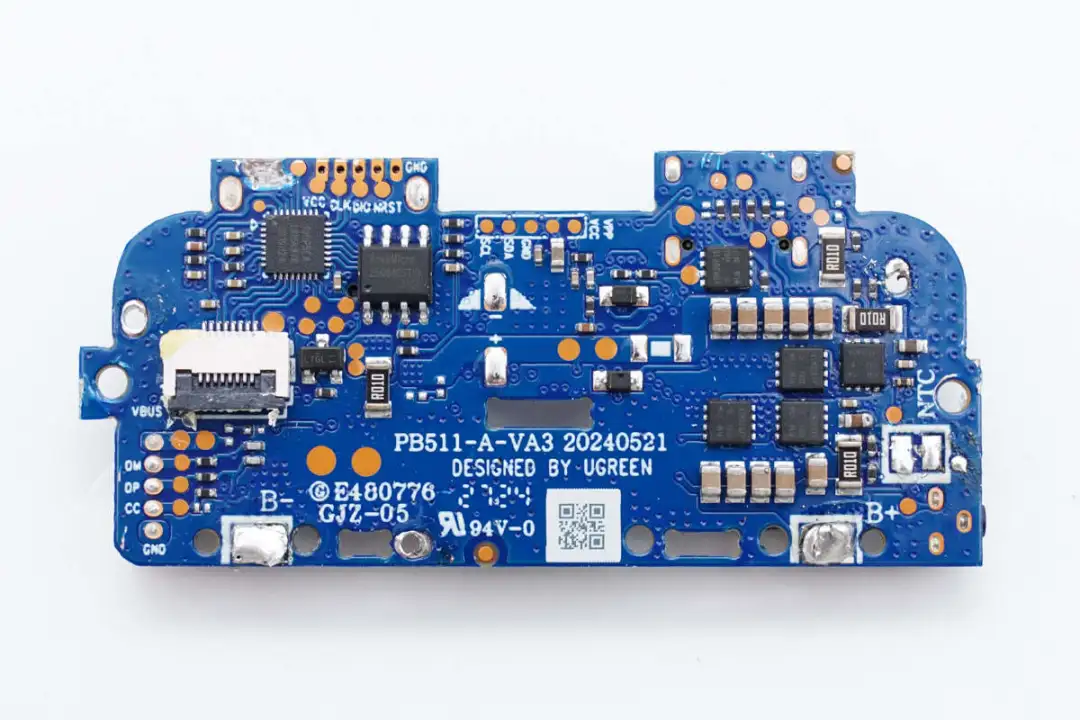

PCBA模块一览，左上角一颗MCU，右侧设有一颗存储器，在PCBA模块右侧设置一颗VBUS开关管，下方四颗同步升降压开关管。

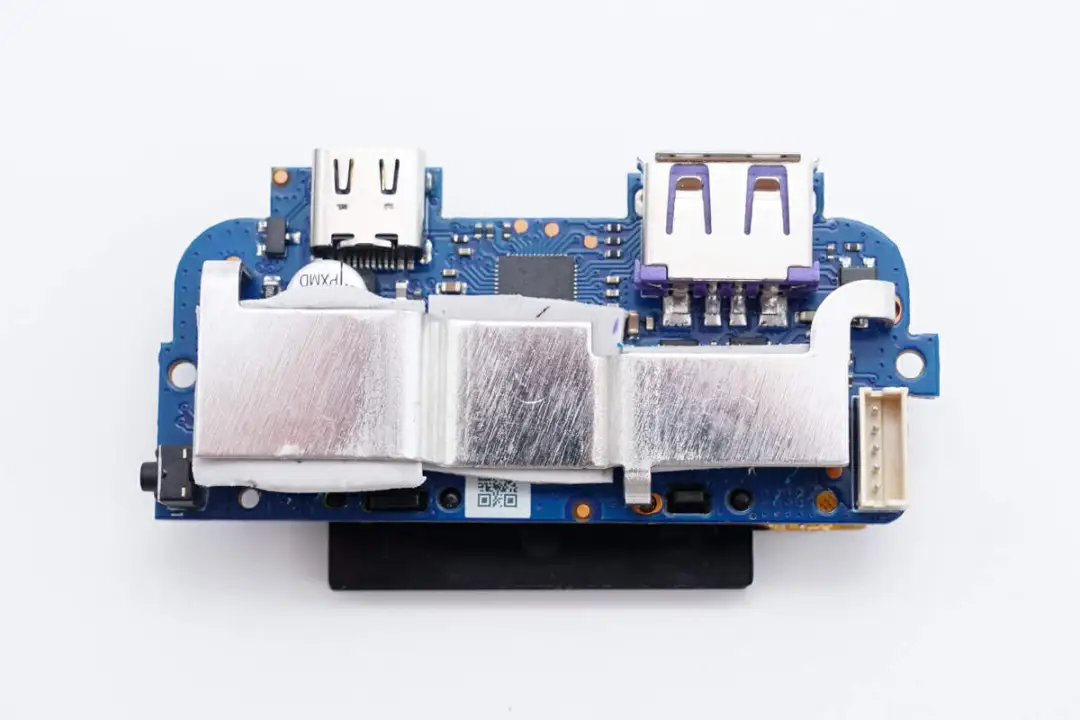

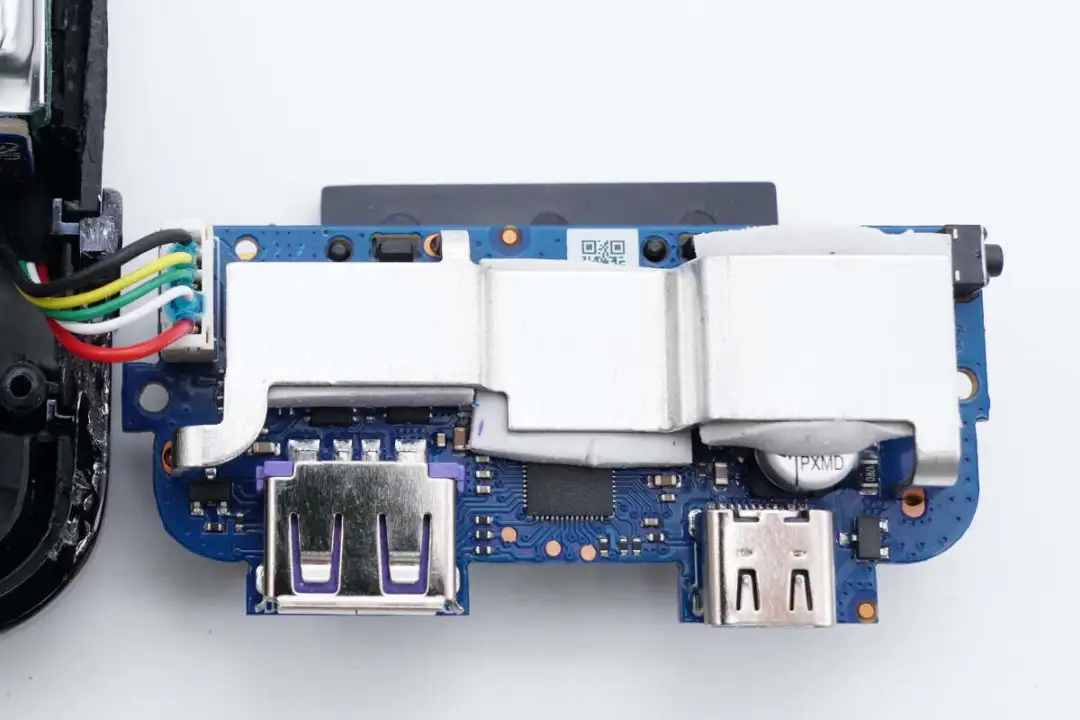

PCBA模块另一面焊接固定散热片。

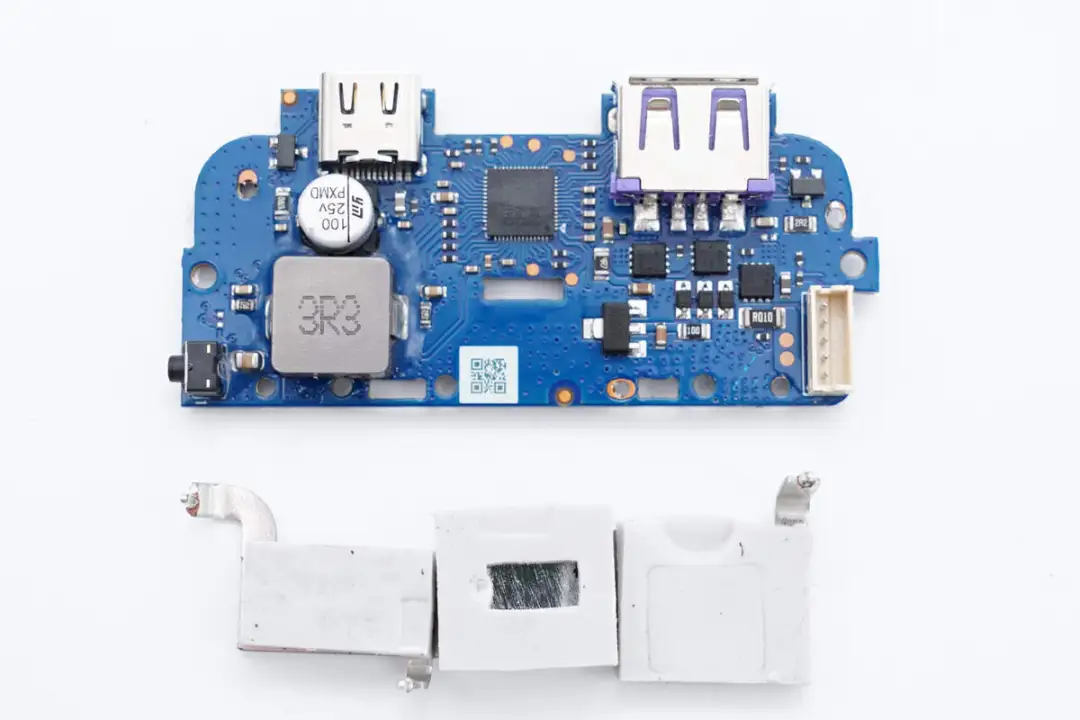

拆下散热片，与PCBA模块之间填充导热垫加强散热。

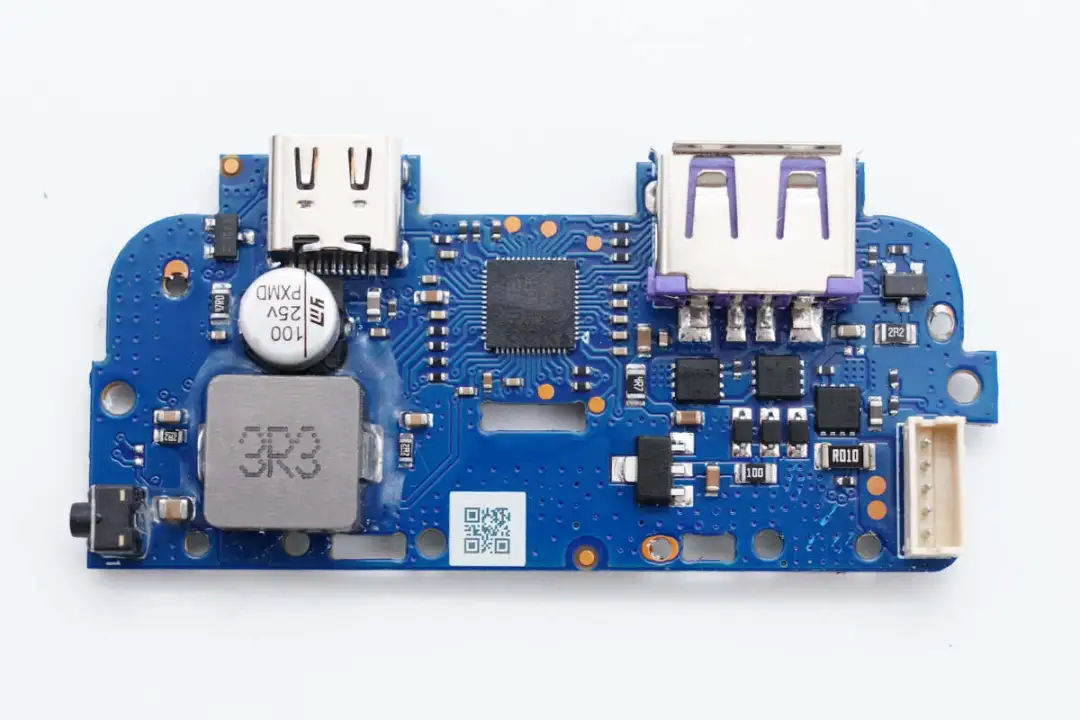

PCBA模块另一面全貌，顶部是USB-C和USB-A两个接口。左侧是滤波电容和合金电感，中间一颗移动电源SOC，三颗VBUS开关管和稳压芯片焊接在右侧。

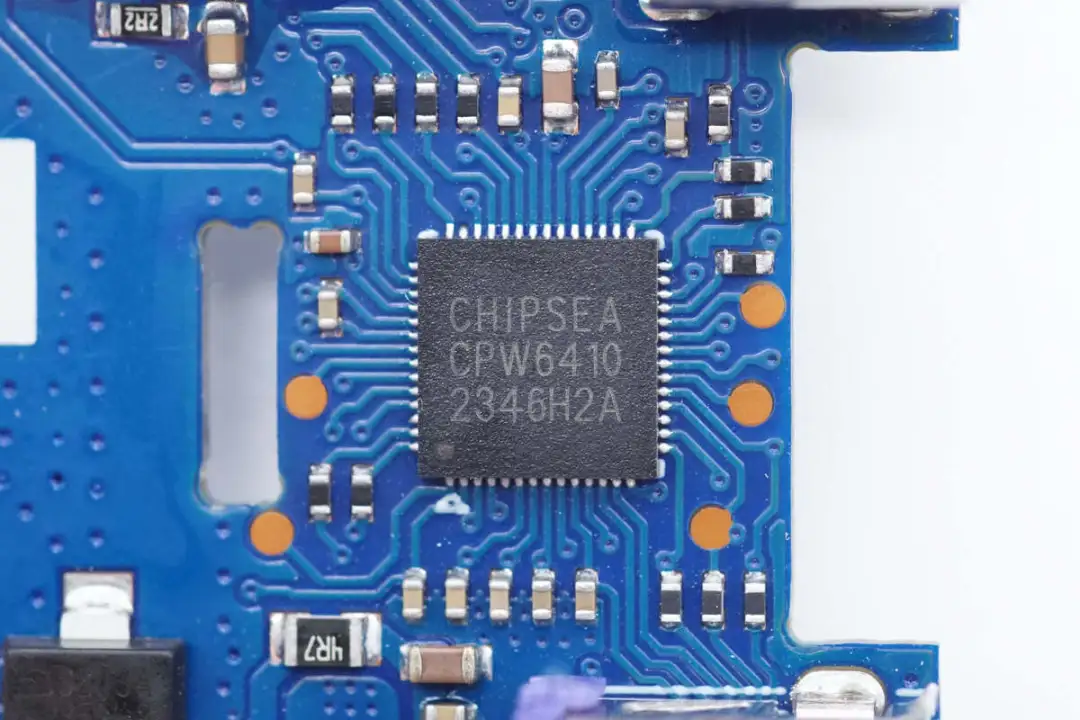

快充电源管理SOC特写，型号CPW6410，来自Chipsea芯海，CPW6410是一款集成PD3.1及UFCS等多种快充协议、高性能MCU、同步双向升降压管理、锂电池充电管理的快充电源管理SOC芯片，专门针对USB Type-C PD快充电源应用提供整体解决方案。


该芯片内置高性能MCU主频可达24MHZ、配备2KB SRAM及64KB Flash，帮助终端产品实现深度定制功能。该芯片支持2~6串锂电池充电，能够提供高效率和快速的瞬态响应。此外还集成了两组独立的Type-C接口 ，支持一颗芯片实现双Type-C口的解决方案，同时也可扩展支持USB A口，单独使用也能够支持快充功能。


CPW6410可广泛应用于移动电源、车载充电、USB-C Docking、显示器等便携电子设备，主要优点包括高效率、低功耗、快速的动态响应、良好的兼容性以及高可靠性。

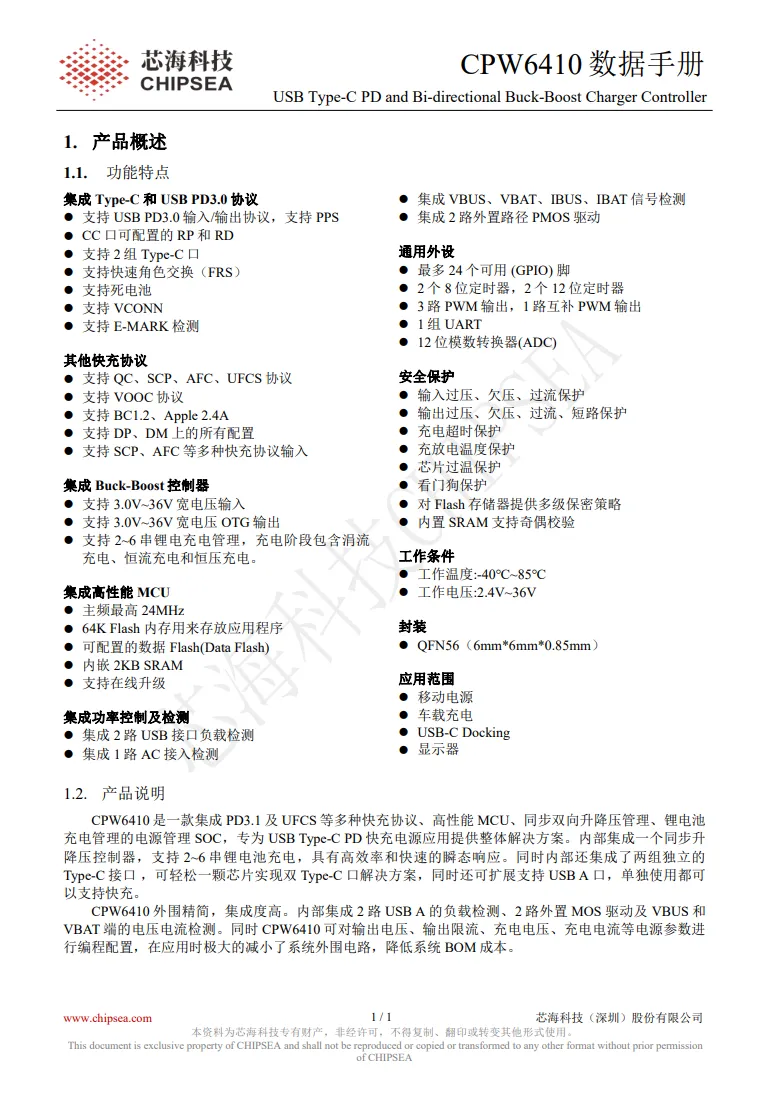

芯海CPW6410 芯片详情。


充电头网通过拆解了解到，芯海科技的快充芯片还被三星、摩米士、HENGLISAM、羽博、罗马仕、小米、Gendome、贝尔金、斯莫格、立刻拓、绿联、微尔普、移速、酷态科、倍思、闪极等一众海内外大品牌采用，方案性能获客户一致认可。

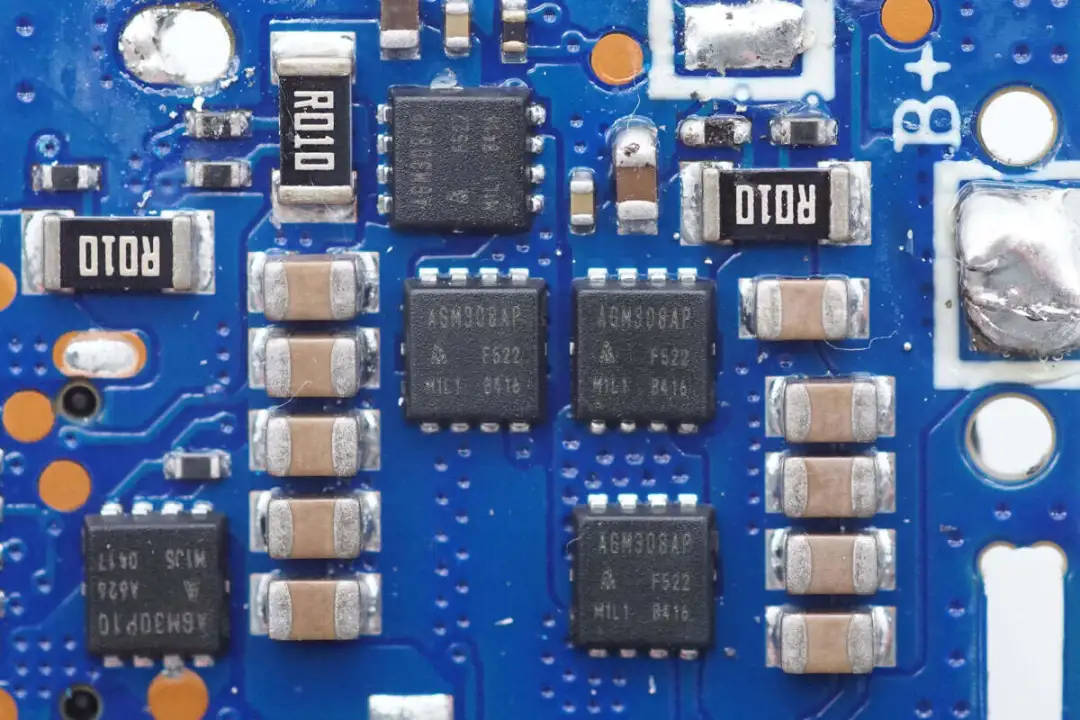

四颗同步升降压开关管来自AGMsemi芯控源，型号AGM308AP，NMOS，耐压30V，导阻6.2mΩ，采用PDFN3.3*3.3封装。

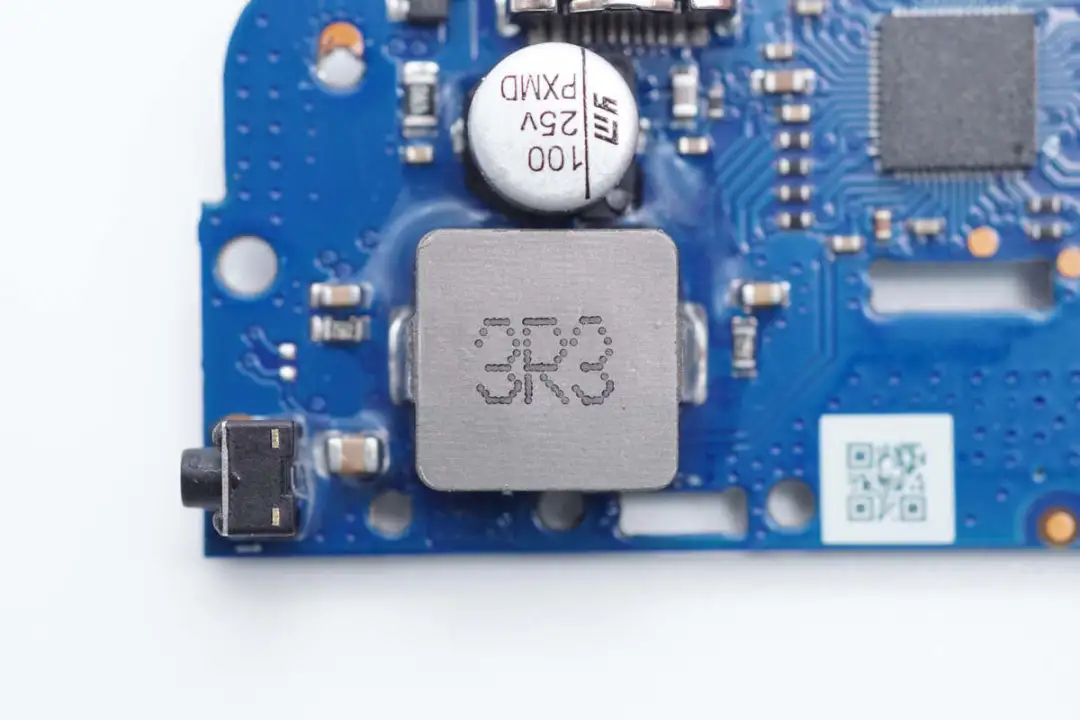

3R3合金电感特写，底部打胶加固。

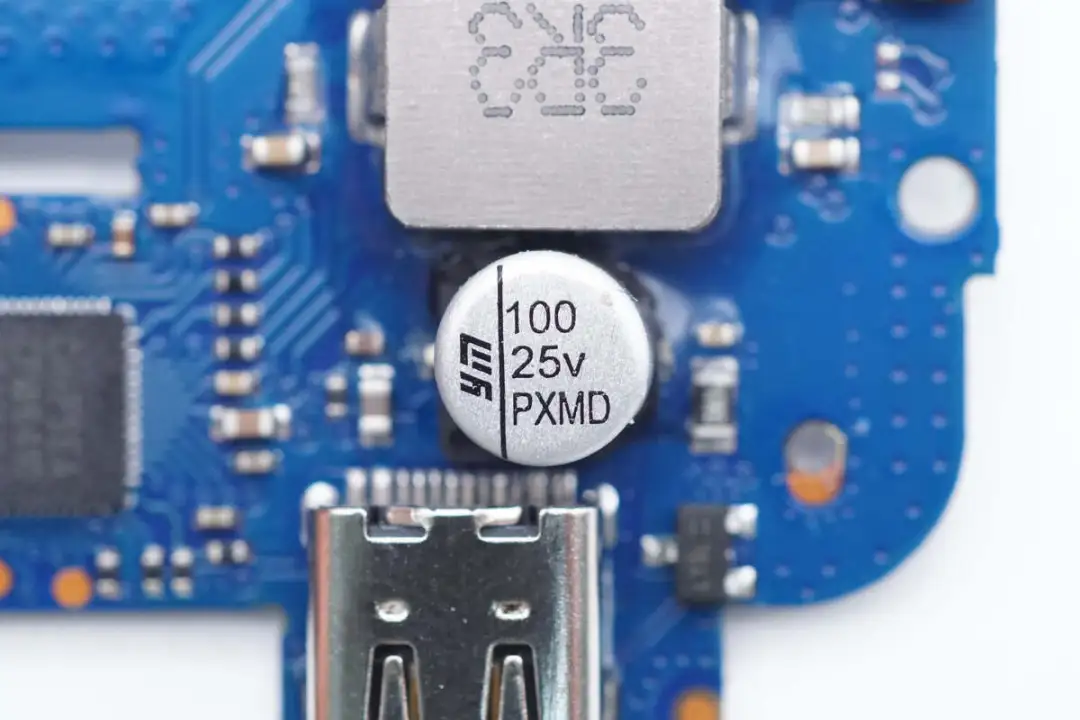

滤波电容来自Ymin永铭，为VPX系列贴片电容，规格为100uF 25V。

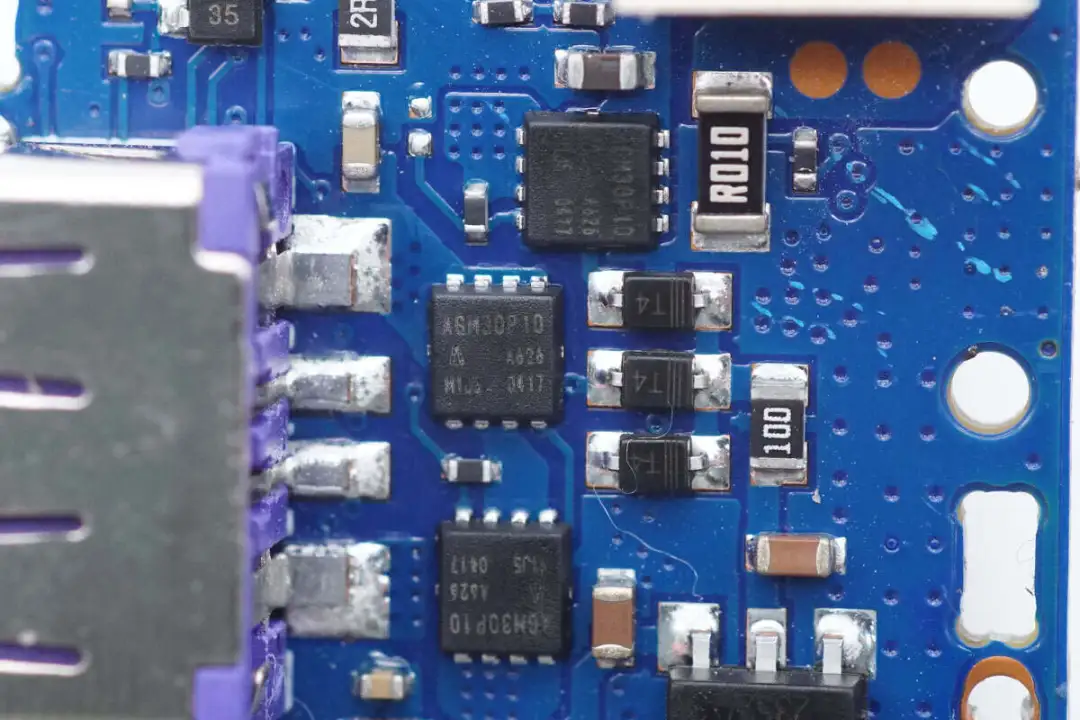

此处三颗VBUS开关管，用于控制USB-A接口和自带线的输出切换。

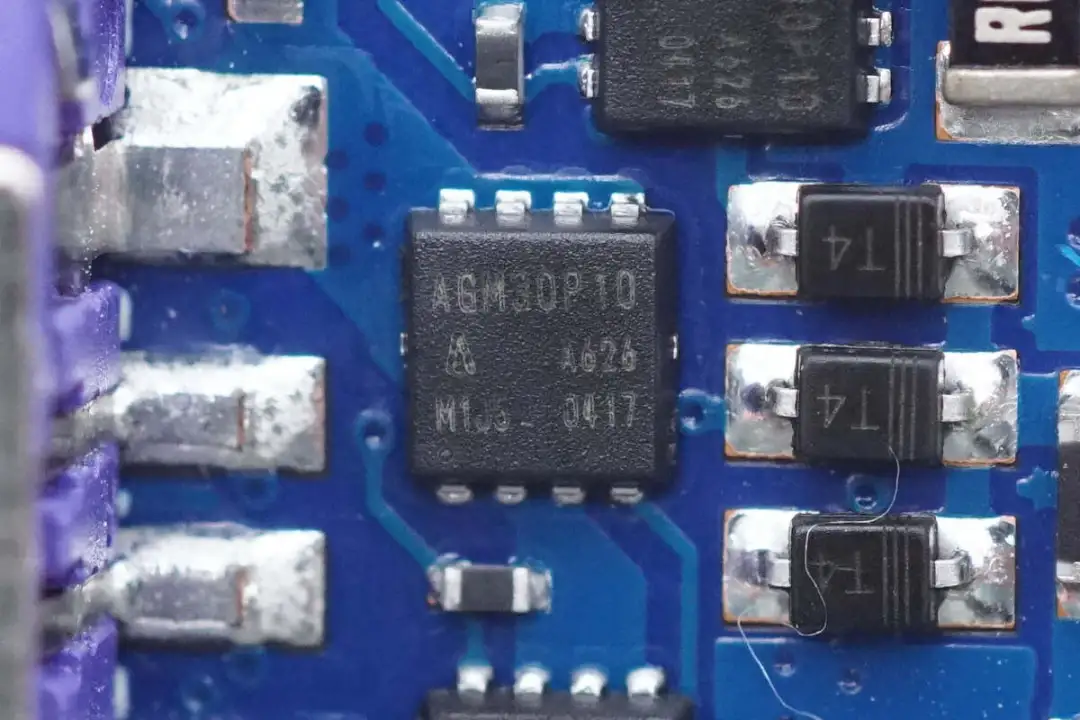

VBUS开关管来自AGMsemi芯控源，型号AGM30P10AP，PMOS，耐压-30V，采用PDFN3*3封装。

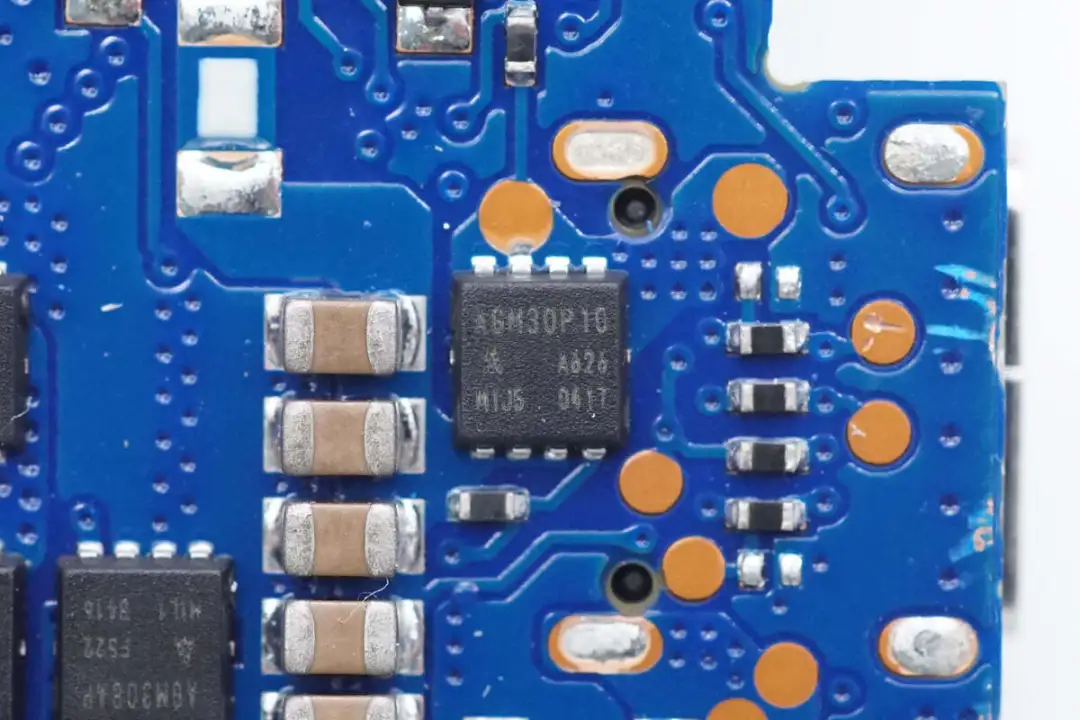

另一颗同型号的VBUS开关管用于USB-C接口控制。

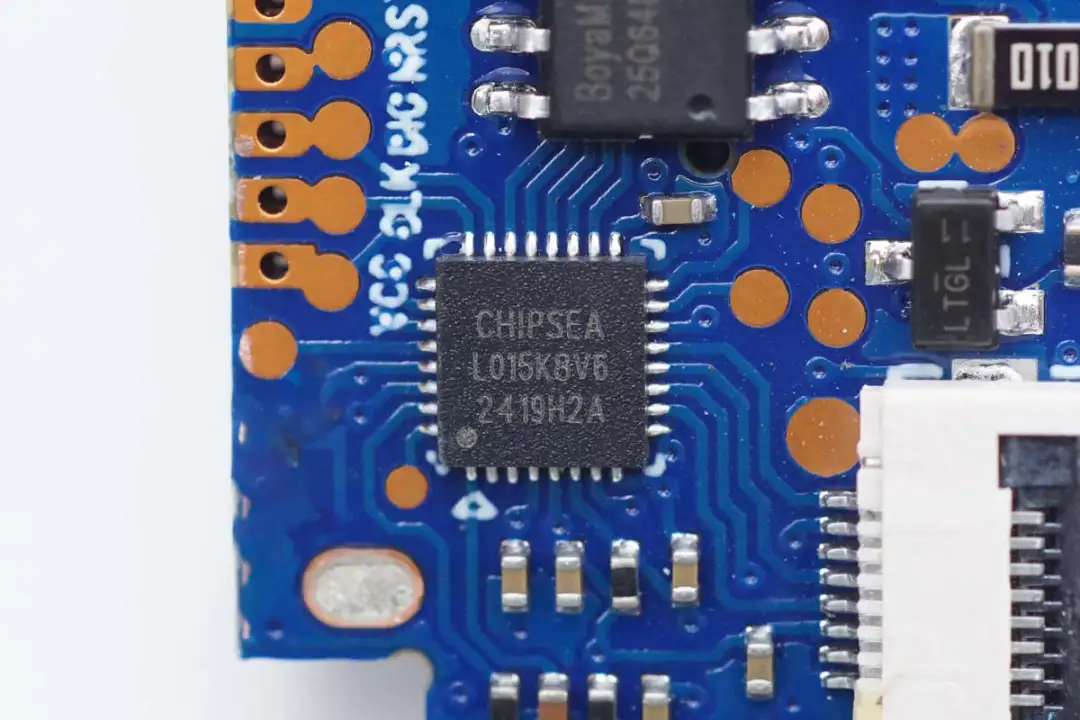

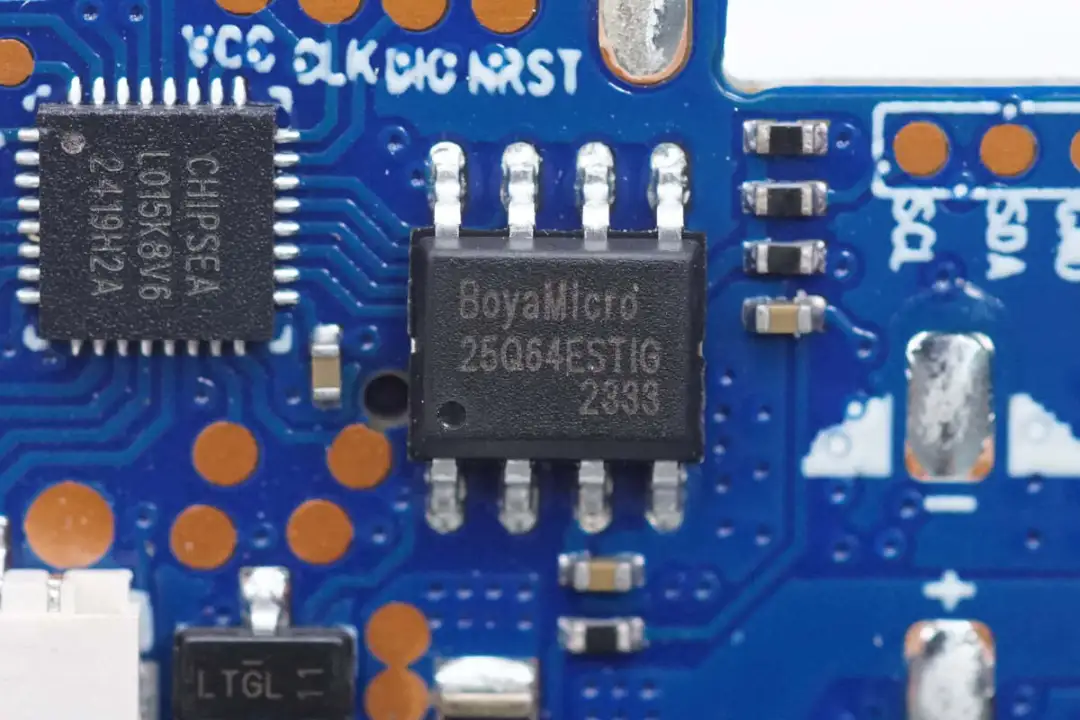

MCU特写，来自CHIPSEA芯海，丝印L015K8V6，型号CS32L015。是一颗基于 Arm Cortex-M0+内核的32位低功耗微控制器。最高可运行在 24MHz，内置 64K 字节的嵌入式 Flash，8K 字节的 SRAM，集成了 12 位 1Msps 高精度 SAR 型ADC、RTC、比较器、运算放大器、多路 UART、SPI、I2C、OWI 和 PWM 等丰富的外设接口，具有高整合度、高抗干扰、高可靠性的特点。此处采用QFN32封装。


CS32L015 系列微控制器的工作温度范围为-40 度~85 度，工作电压范围 2.5V~5.5V。芯片提供一系列电源工作模式，以满足不同的低功耗应用。




芯海CS32L015芯片详情。




存储器来自Boyamicro博雅，型号BY25Q64ESTIG，容量为8MB。采用SOP8封装。

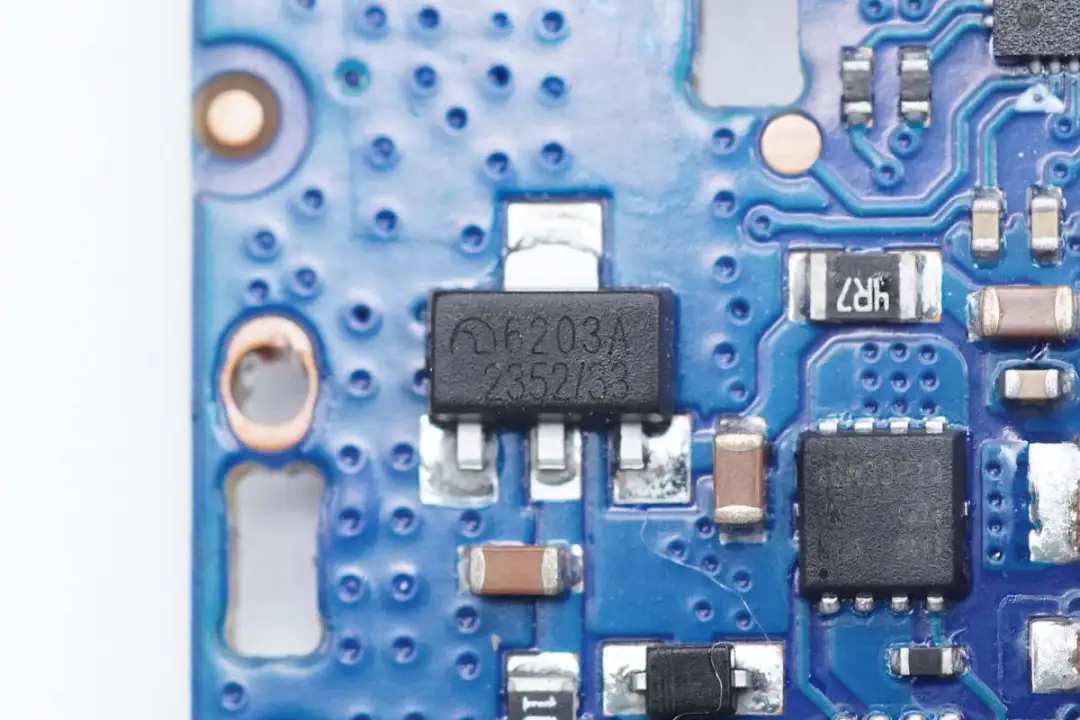

稳压芯片来自微盟，型号ME6203A，输出电压为3.3V，采用SOT89封装。

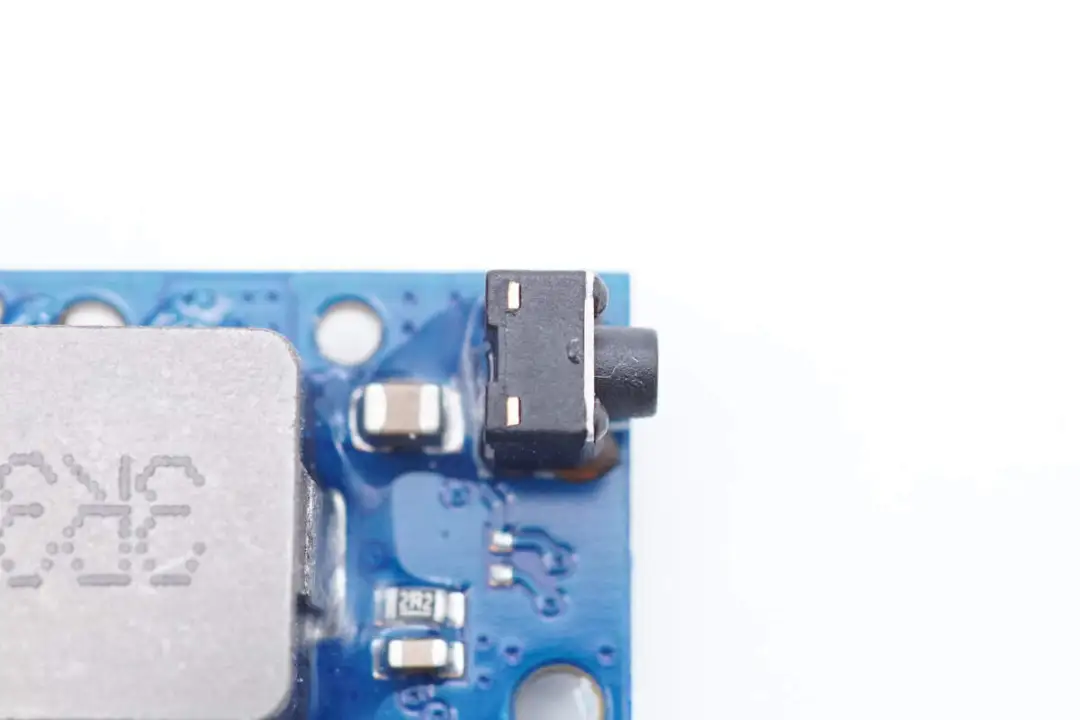

电源按钮特写。

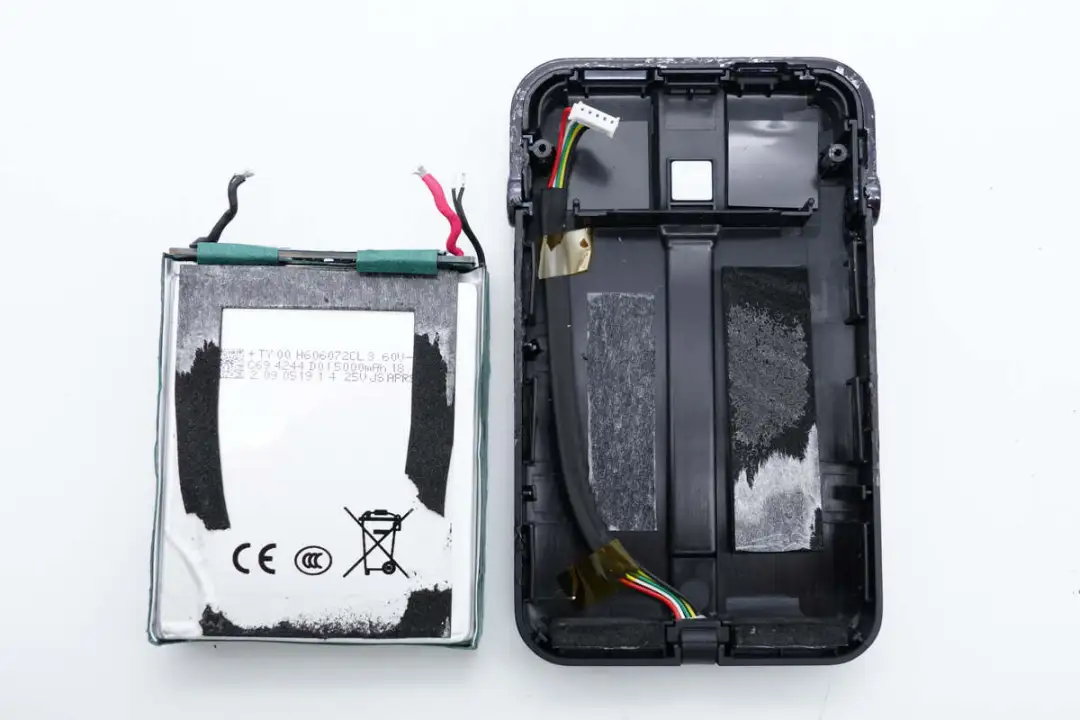

将电池组从外壳中拆出。




外壳内部结构一览。

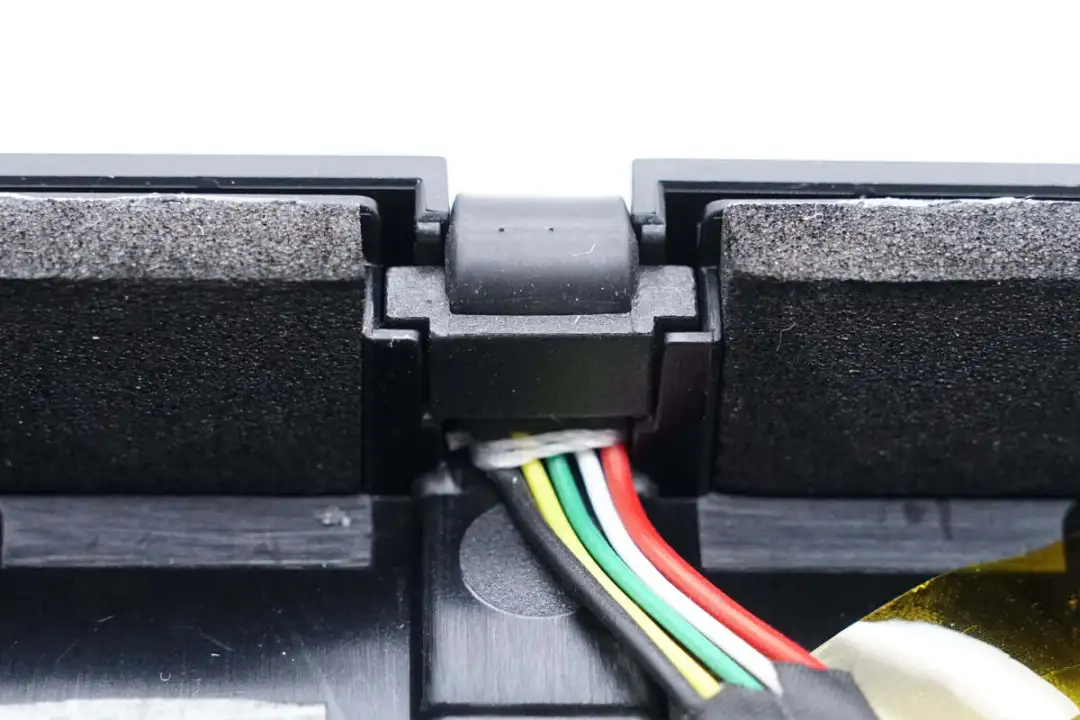

自带线外壳连接处的线芯特写。

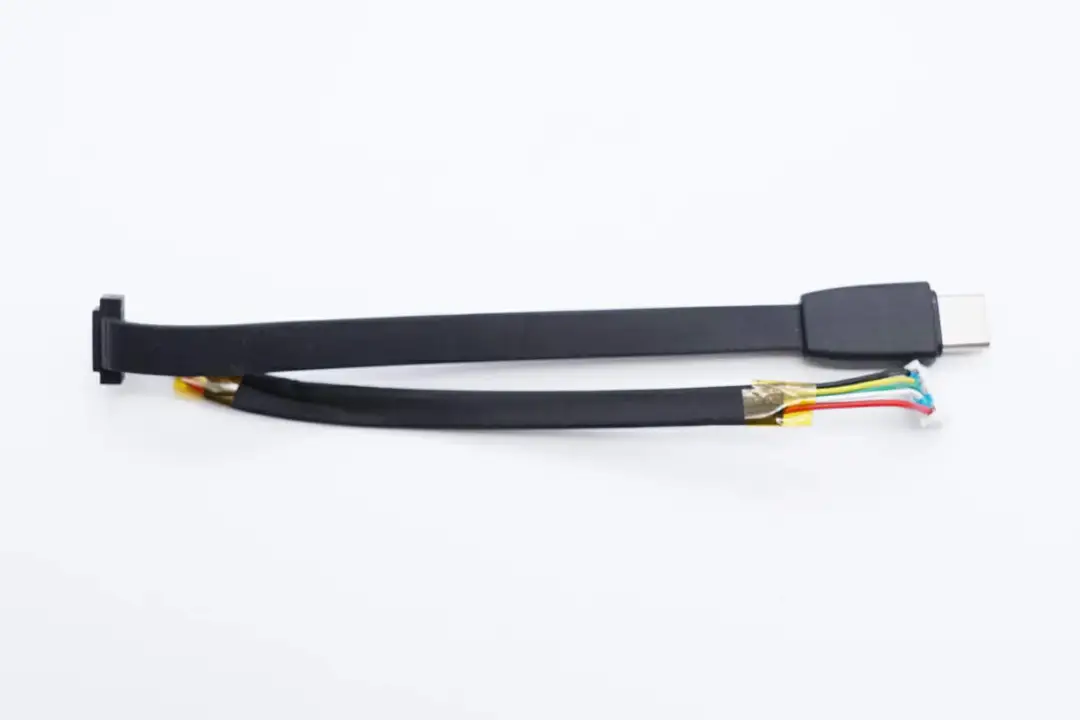

拆下自带线。




再来看电池组，电池组四周贴青稞纸绝缘保护，顶部极耳处焊接电池保护板。

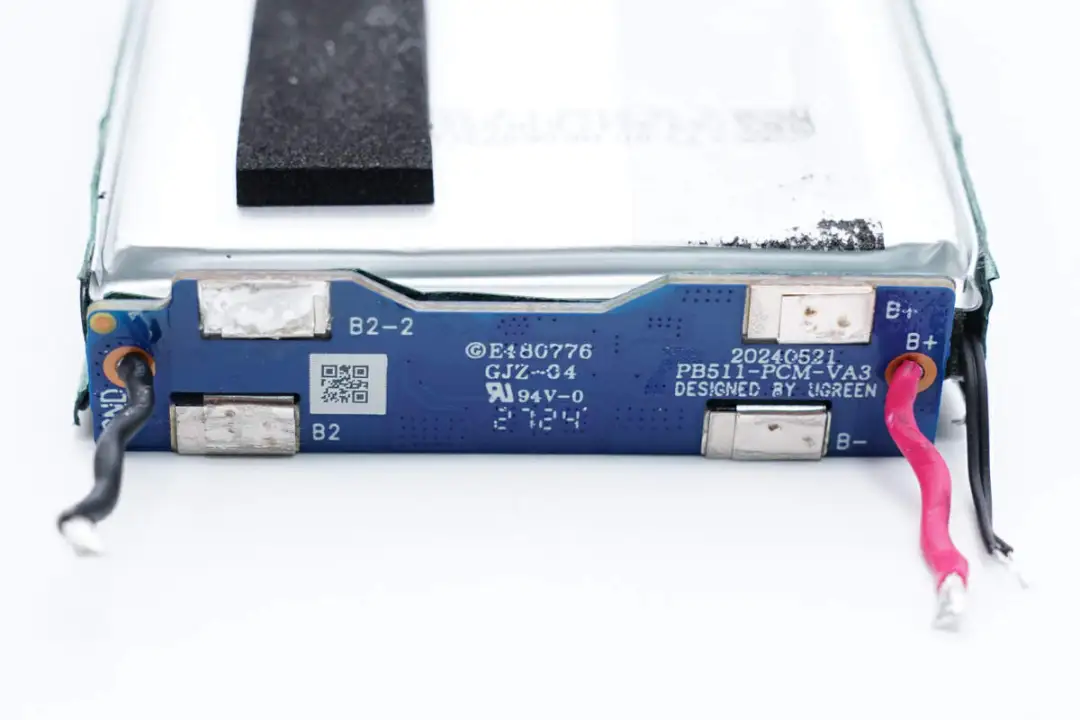

极耳在电池保护板上的焊点特写。

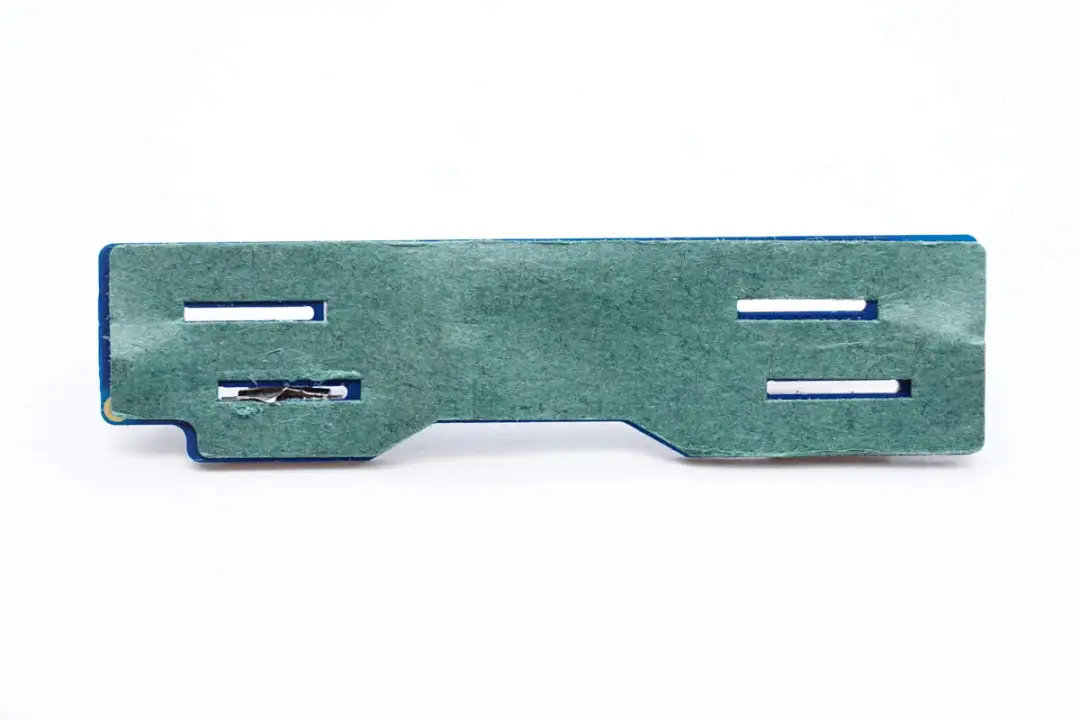

拆下电池保护板，可见正面粘贴青稞纸绝缘。




撕下青稞纸，可见电池保护芯片和两颗电池保护管。

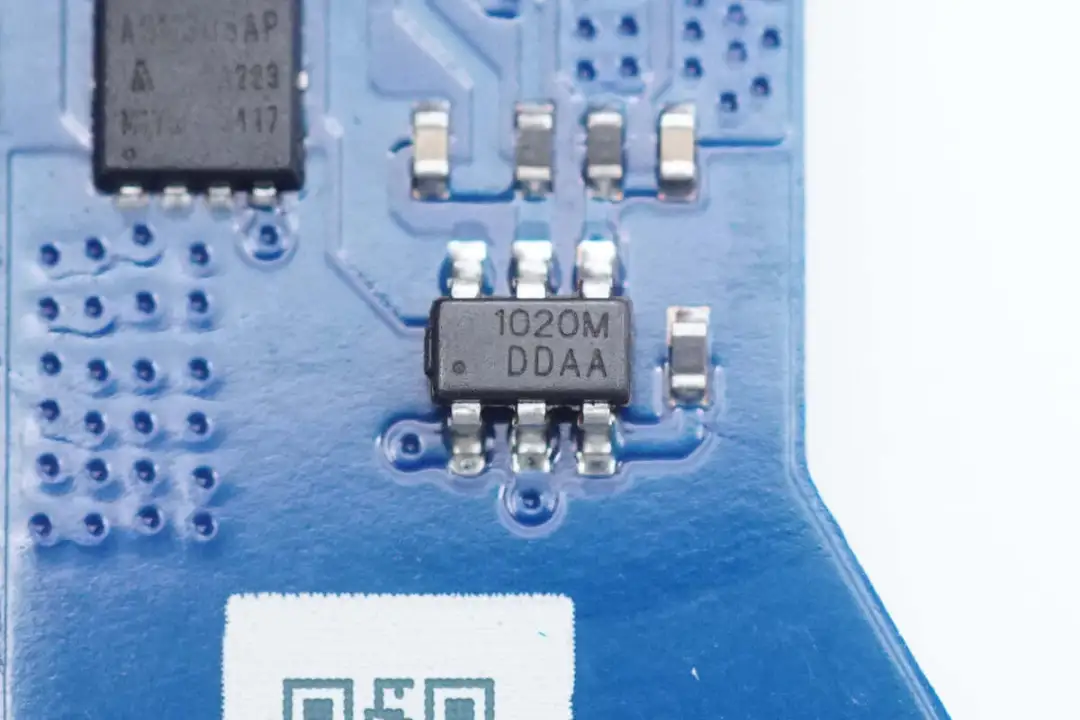

电池保护芯片特写，型号CM1020，创芯微CM1020系列是一颗用于2串锂电池的保护芯片，芯片内置高精度电压检测电路和电流检测电路，支持电池过充电，过放电，充电过电流，放电过电流和短路保护功能，具备25mV过充电检测精度，采用SOT23-6封装。


创芯微CM1020系列具有充电器检测及负载检测功能，正常工作电流为5uA，过放电时电流为3μA，过充电保护电压为3.5V~4.4V，具备25mV精度，过放电保护电压为2V~2.9V，精度为80mV。

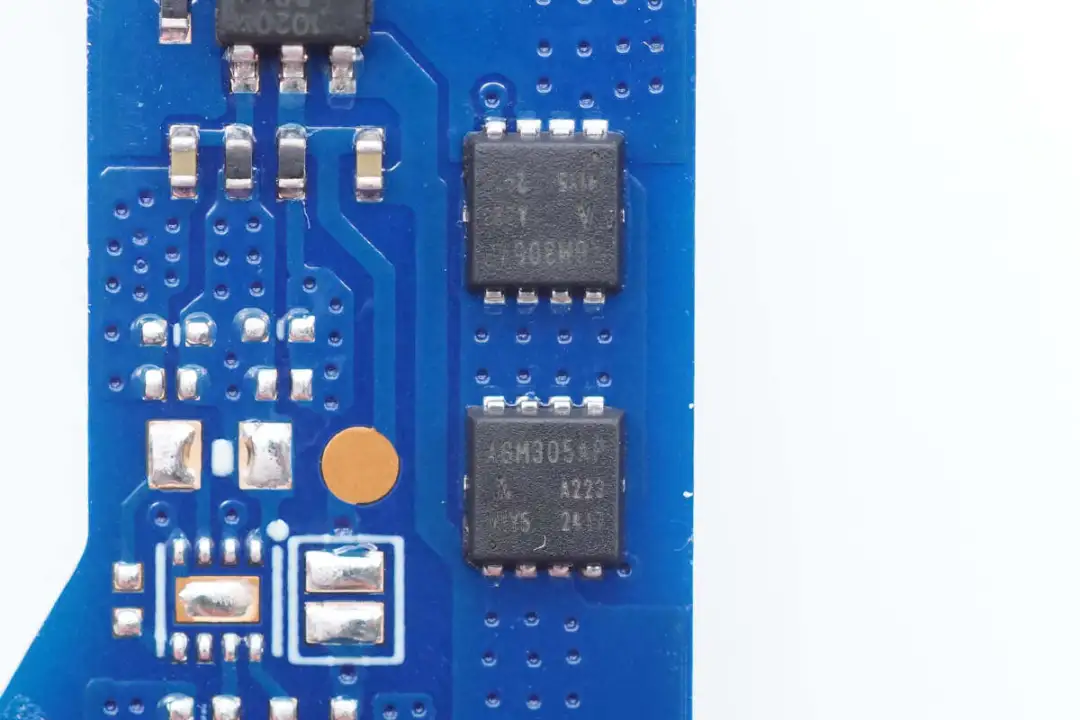

电池保护管来自AGMsemi芯控源，型号AGM305AP，NMOS，耐压30V，导阻4.5mΩ，采用PDFN3.3*3.3封装。




电池组中间有一颗热敏电阻，打胶固定。同时可以看出电池组由两块电芯串联而成。

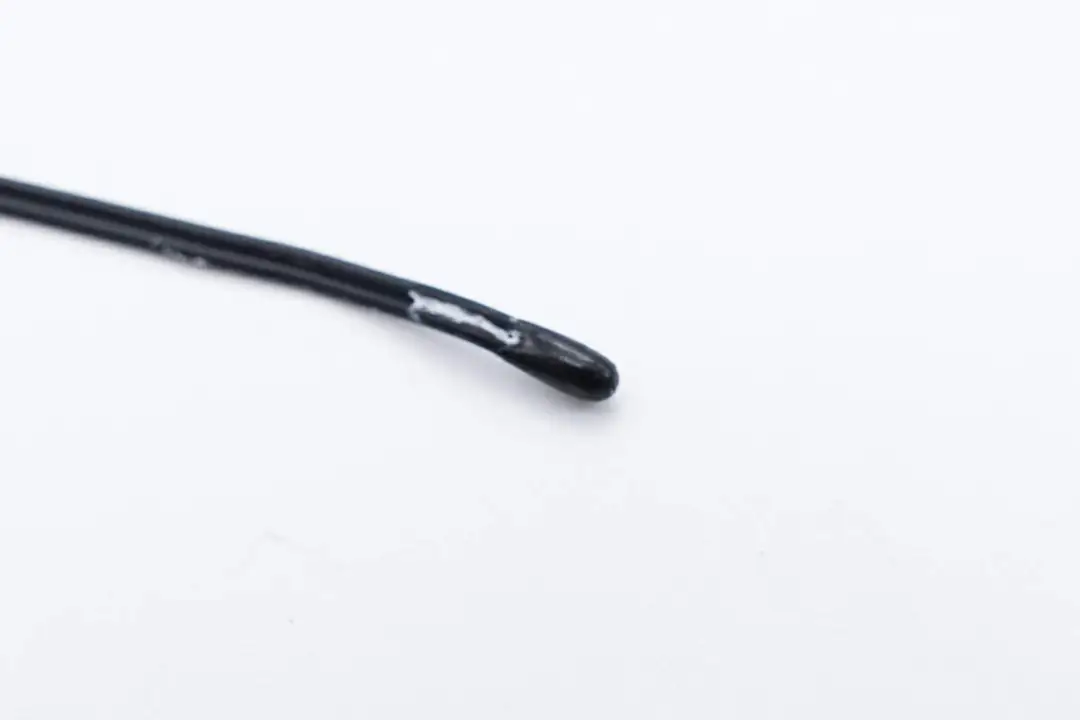

剥掉胶水，NTC热敏电阻特写，用于监控电池组温度，进行过热保护。

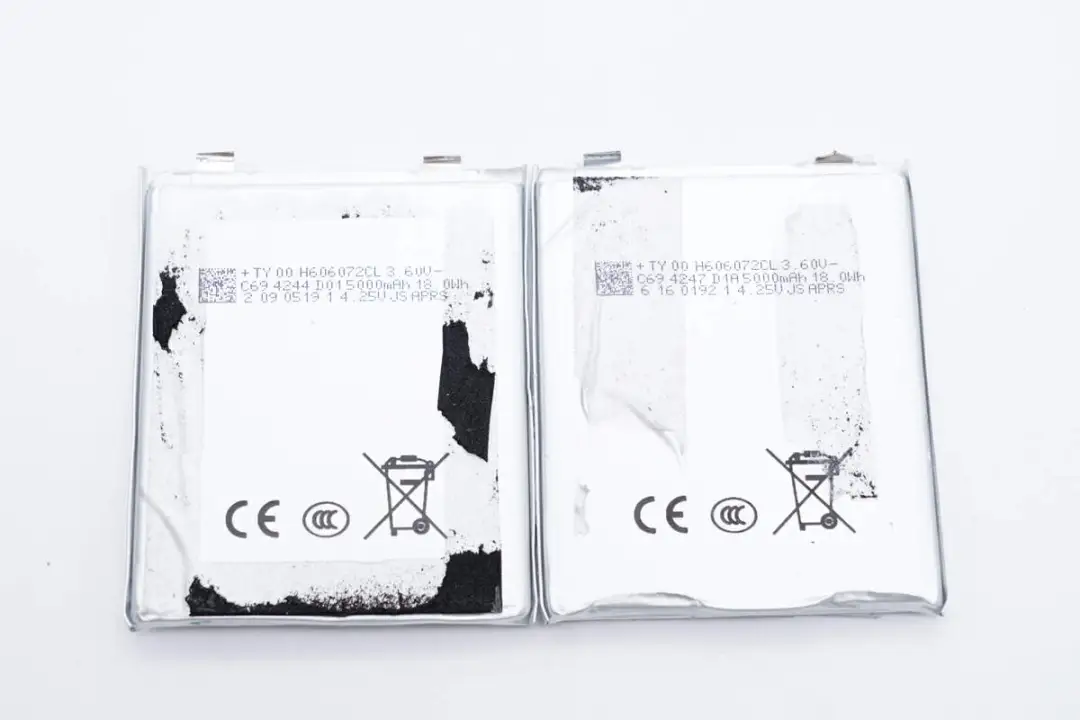

将电池组两块电芯拆开。可以看出电芯已通过中国CCC和欧盟CE认证。

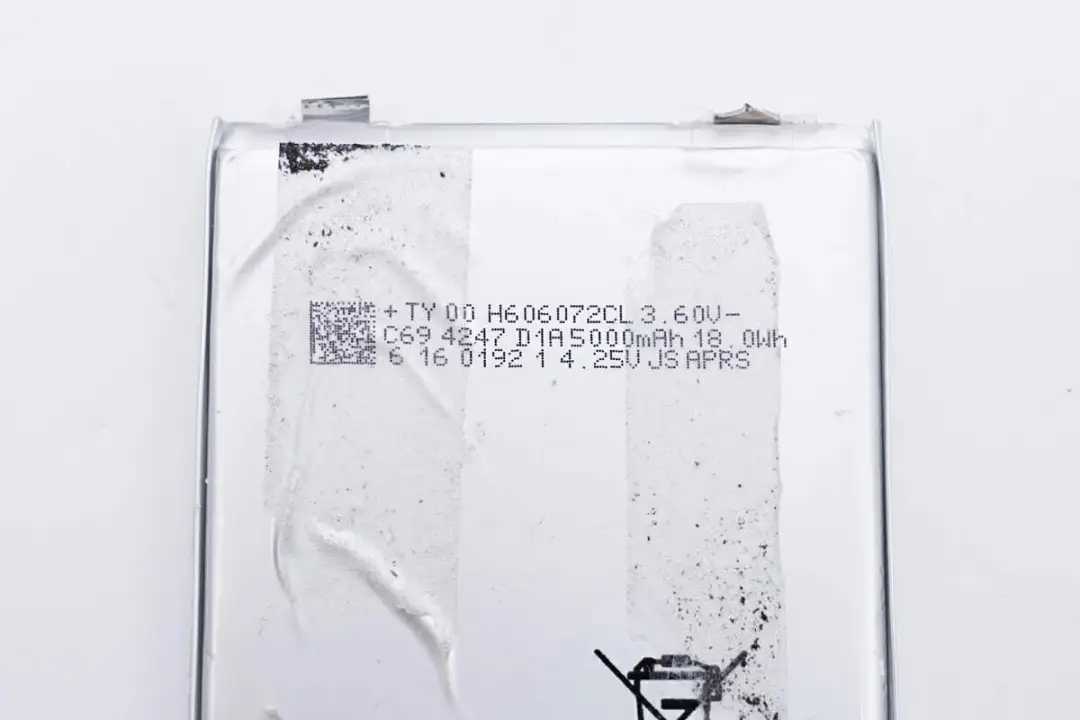

电芯喷码特写，电芯型号H606072CL，来自APRS安普瑞斯，标称电压3.6V，标称容量5000mAh，充电限制电压4.25V，标称容量18.0Wh。

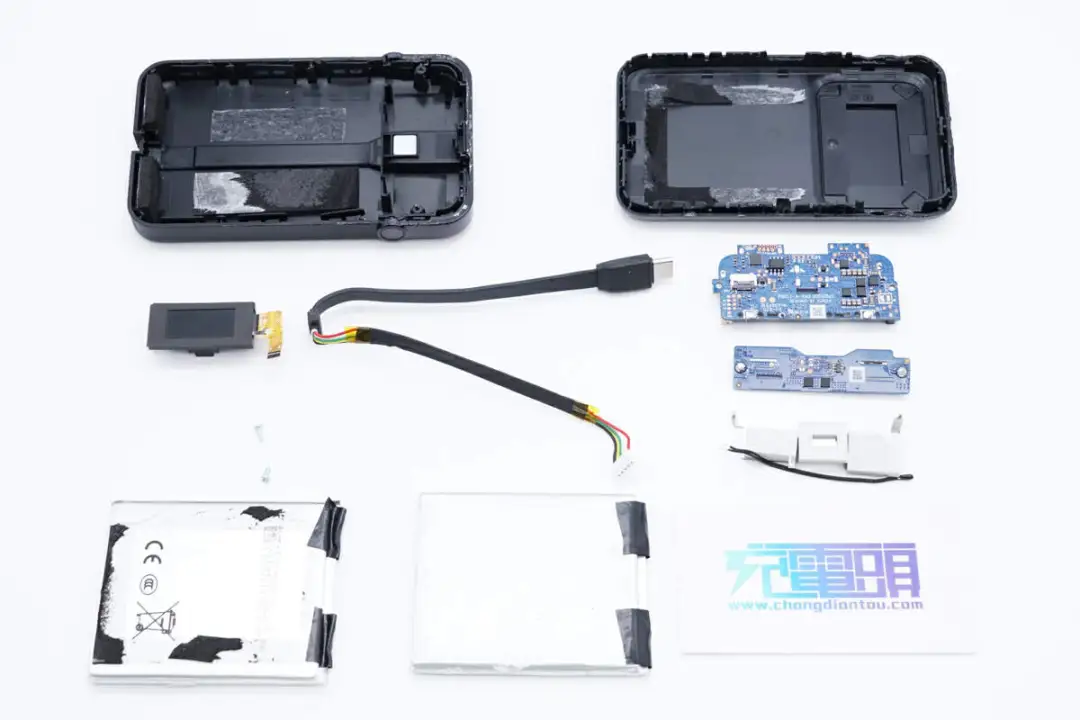

全部拆解完毕，来张全家福。


充电头网总结

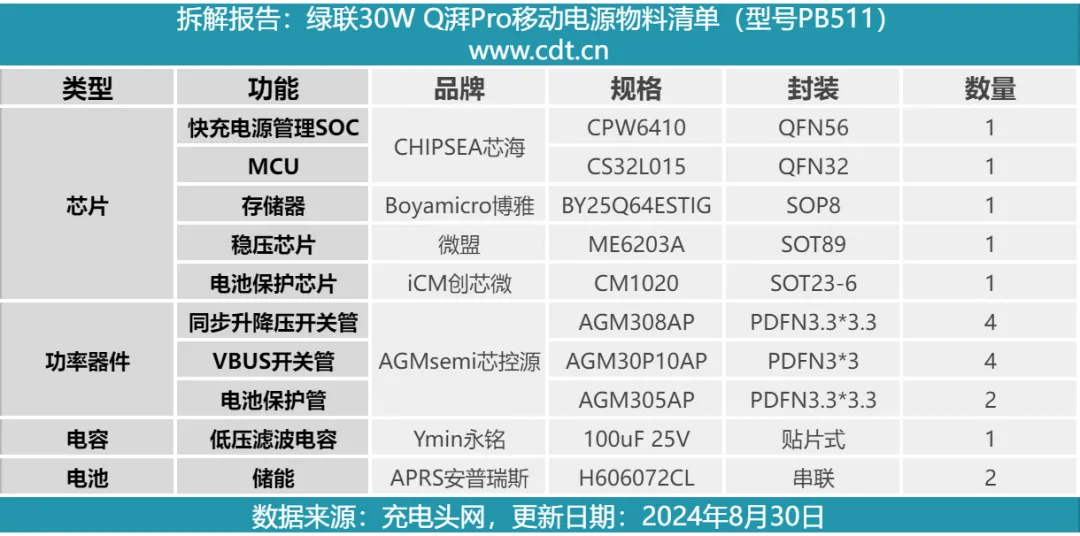

最后附上绿联30W Q湃Pro移动电源的物料清单，方便大家查阅。


绿联30W Q湃Pro移动电源一共搭载1C1A USB接口，并配备USB-C自带线，USB-C接口和线材支持PD 30W双向输出和UFCS 33W输出，支持UFCS、QC3.0/4+、FCP、SCP、AFC、PD3.0、PPS、DCP、Apple 2.4A等主流协议。USB-A口支持UFCS 33W输出。移动电源顶部设有TFT屏幕，既支持电量显示，还能生成不同表情，让产品使用起来更有趣，还能了解移动电源使用状态。


充电头网通过拆解了解到，绿联这款移动电源内置APRS安普瑞斯的2块软包电池，串联成组，单节电池容量为5000mAh，能量为18Wh，型号H606072CL。采用iCM创芯微的CM1020电池保护芯片，配备2颗电池保护管进行电池组保护。


移动电源的快充管理解决方案，则采用CHIPSEA芯海的电源管理SOC，型号CPW6410，其不仅支持成多种快充协议、还集成了高性能MCU、同步双向升降压管理、锂电池充电管理等多种管理模块。此外，PCBA模块填充大面积导热硅胶，并焊接散热片加强散热，电池组周边青稞纸绝缘保护，接触面均由泡棉缓冲保护，内部做工扎实，用料可靠，保护措施也十分到位。
