前言



闪极推出了一款随行mini应急胶囊移动电源，这款移动电源为尾插式设计，配有可更换USB-C端子和Lightning端子，可根据使用的手机不同，更换不同的端子，适配所使用的手机。这款移动电源还自带USB-C线，可作为挂绳使用，还可以取出为手机充电。



移动电源采用透明外壳，内部金属漆喷涂，非常具有质感。移动电源内置一节21700，做到了容量和体积的平衡。尾插和自带线均可以连接充电器充电或者连接手机输出，使用十分方便。下面充电头网就带来闪极这款移动电源的拆解，一起看看内部的方案和用料。



此前充电头网还拆解过闪极10000mAh 20W互联网主机秘钥移动电源，此外还做过详细评测，欢迎查阅。

闪极随行Mini移动电源开箱

包装盒以银色为基调，正面印有SHARGE品牌、产品外观、名称、型号、容量以及卖点等，整体设计样式时尚。

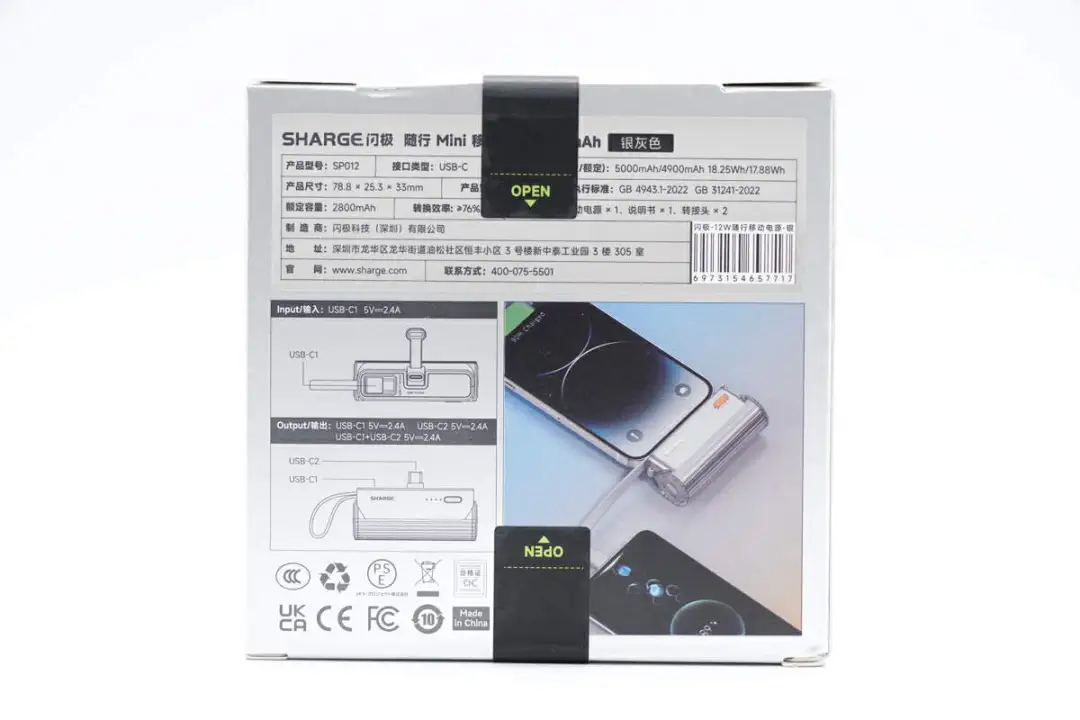

背面印有产品参数、外观简图介绍、应用场景以及认证信息等。

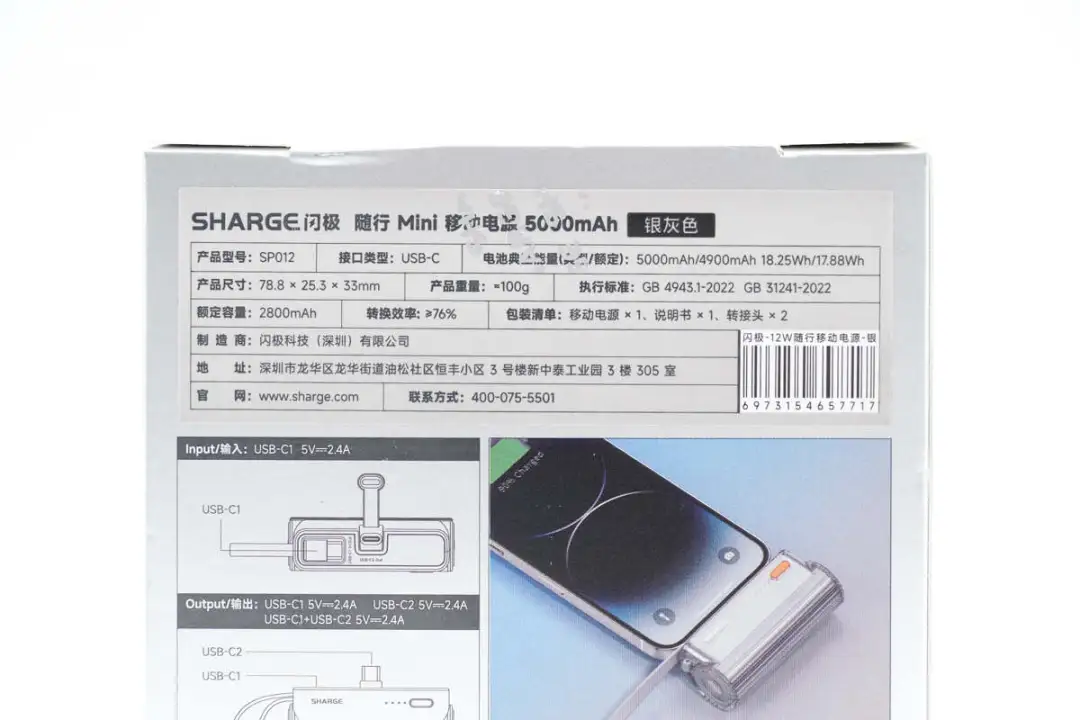

包装盒上参数特写，下面到产品实物环节再详细介绍。

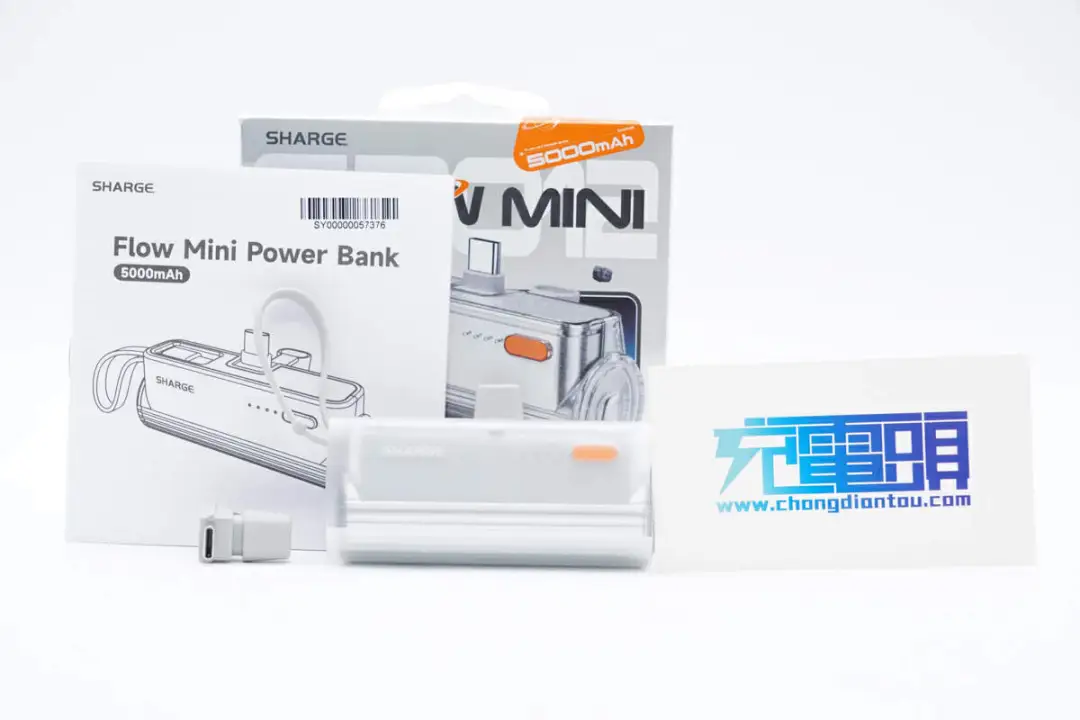

包装内含移动电源、两个转接头以及使用说明书。

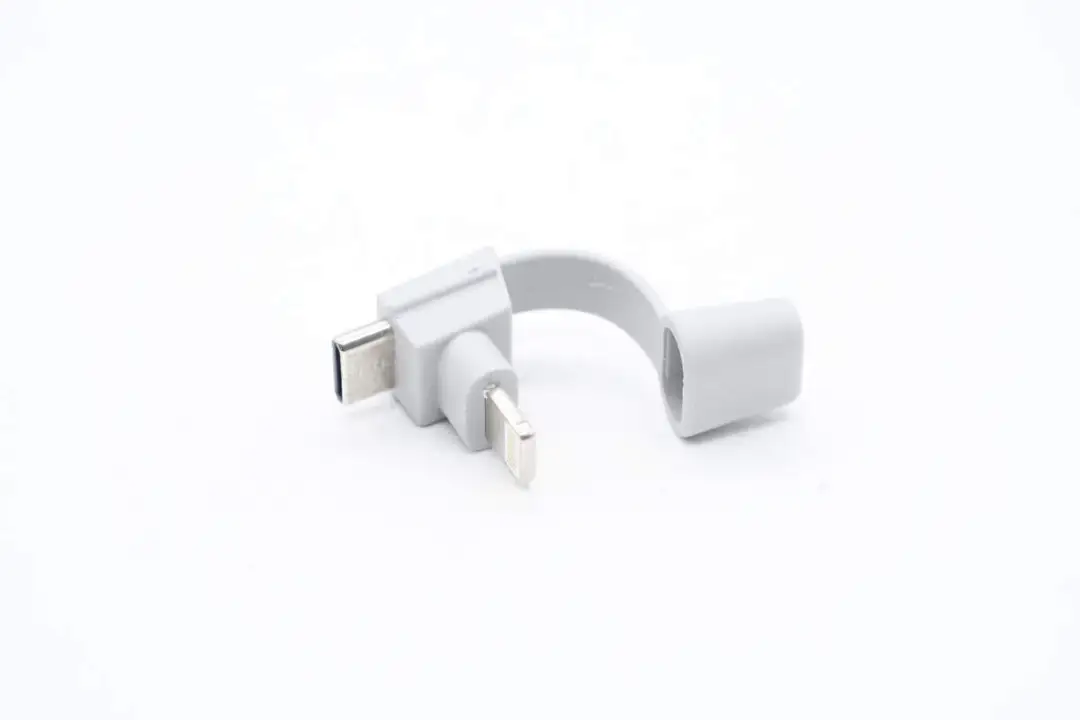

其中一个转接头为USB-C转Lightning转接头，这使得产品可以给苹果老iPhone机型使用。同时，转接器上设有连体帽盖，可以保护端子避免长期裸露受潮或磕碰。

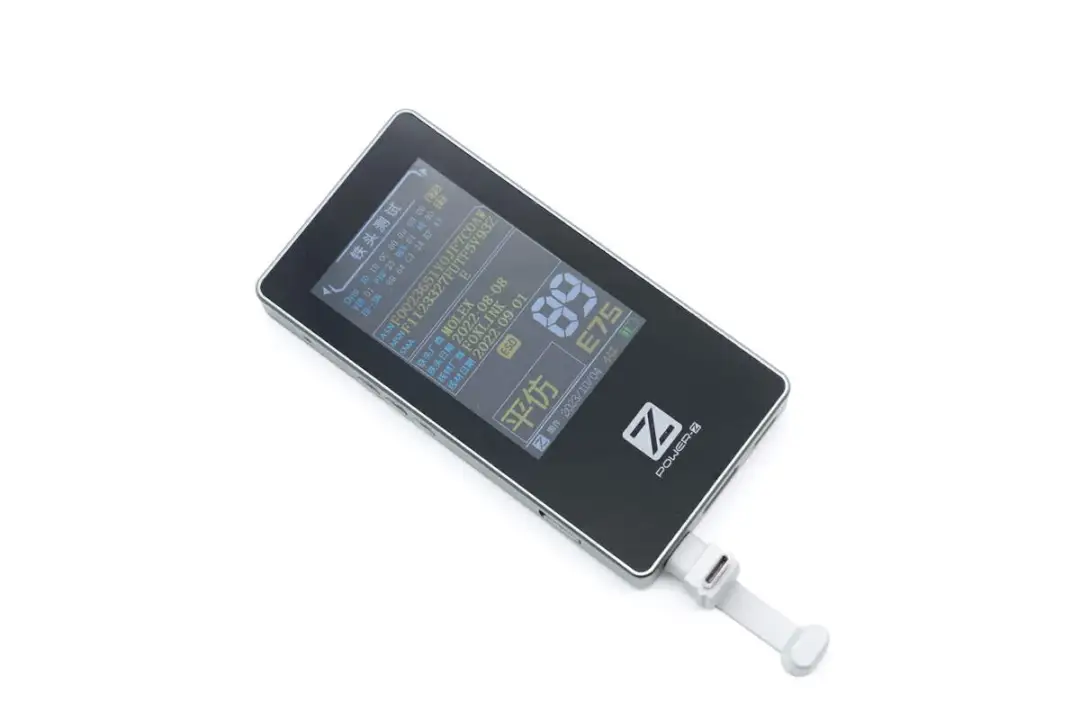

使用ChargerLAB POWER-Z MF001测得Lightning端子非原装。

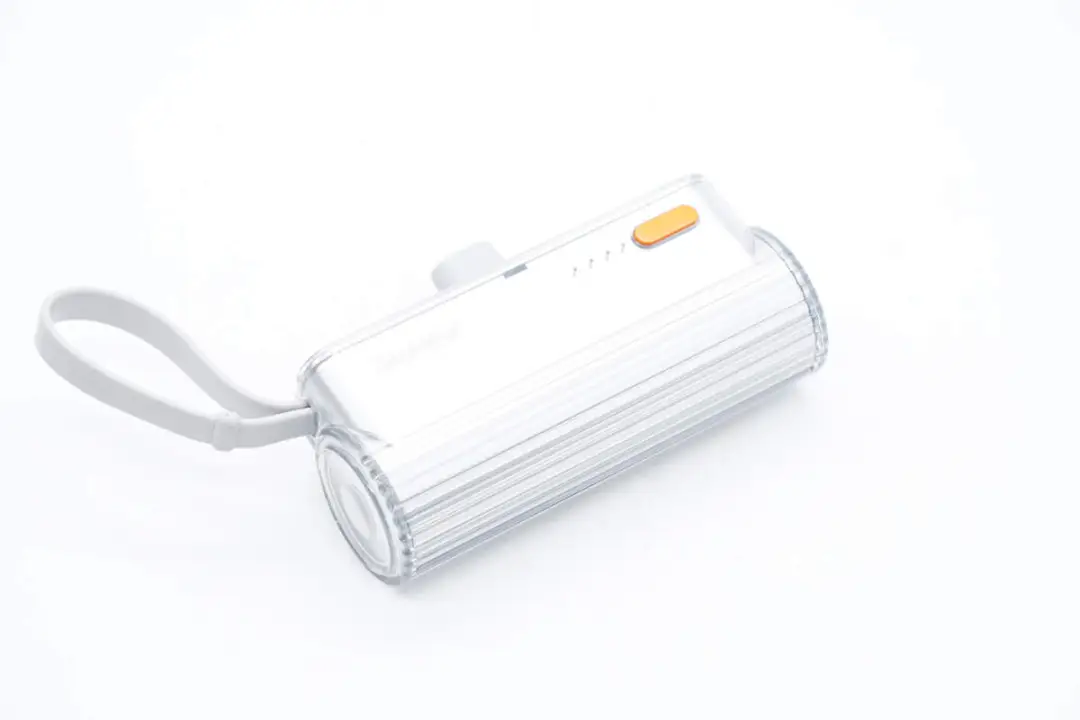

闪极随行Mini移动电源仅胶卷般大小，机身壳内外双层设计，内层喷涂银色金属漆，外层透明处理并设有流线型纹理，整体外观独特且时尚。

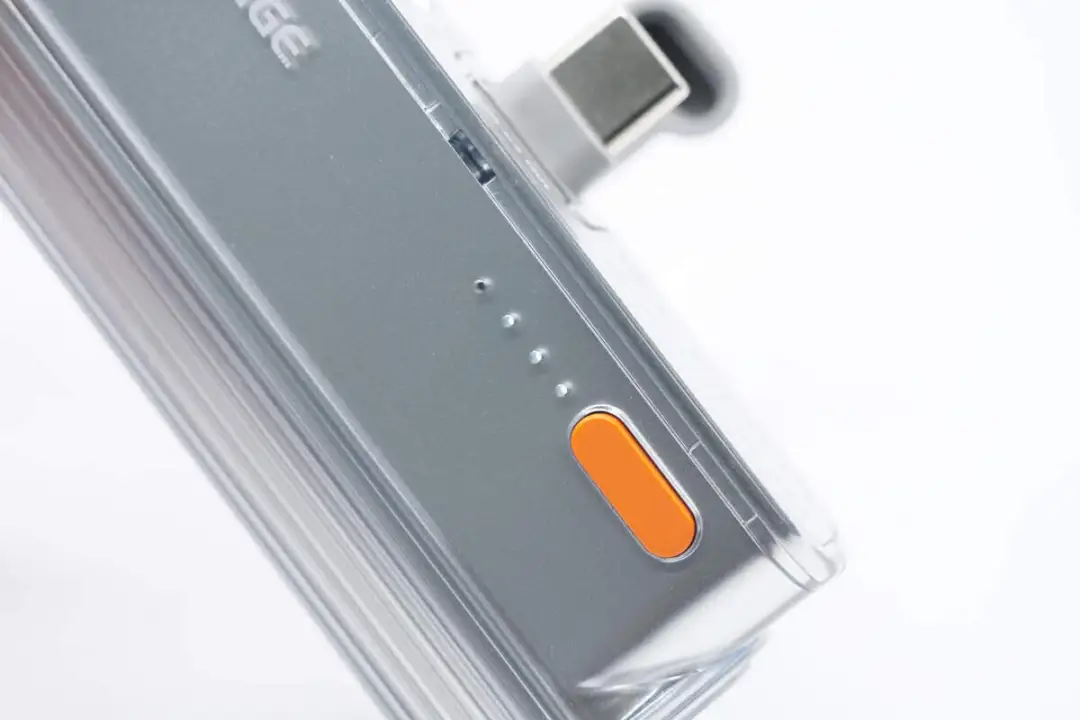

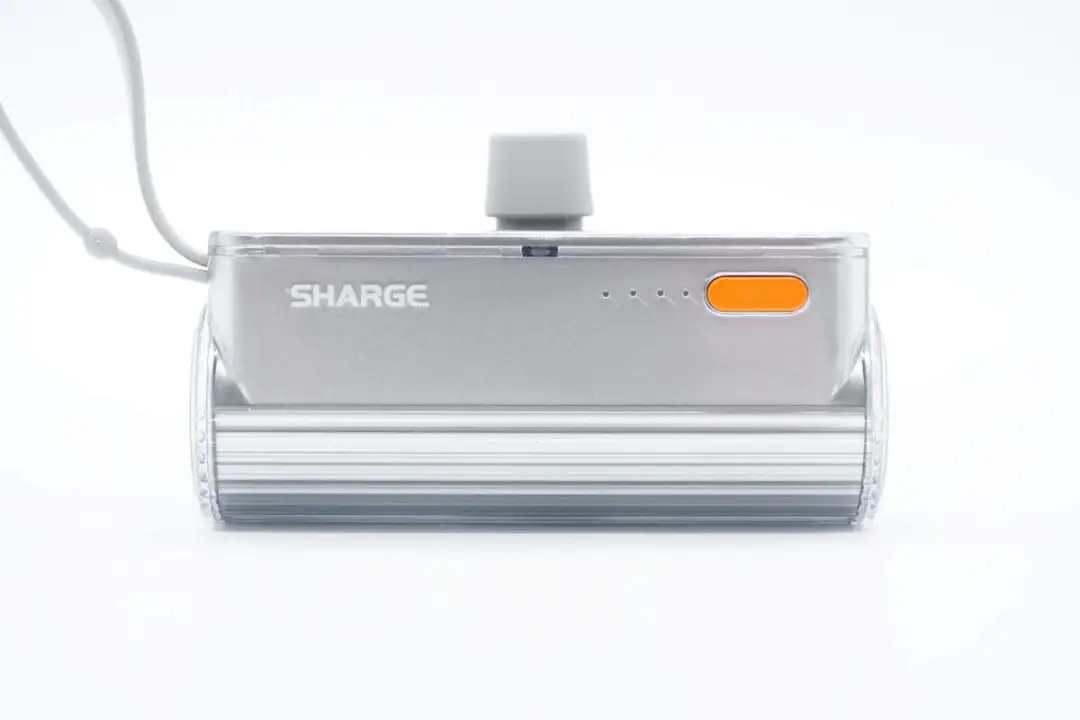

机身正面印有SHARGE品牌，右侧配置电源键以及四颗电量指示灯。

按下电源键，指示灯亮白光。

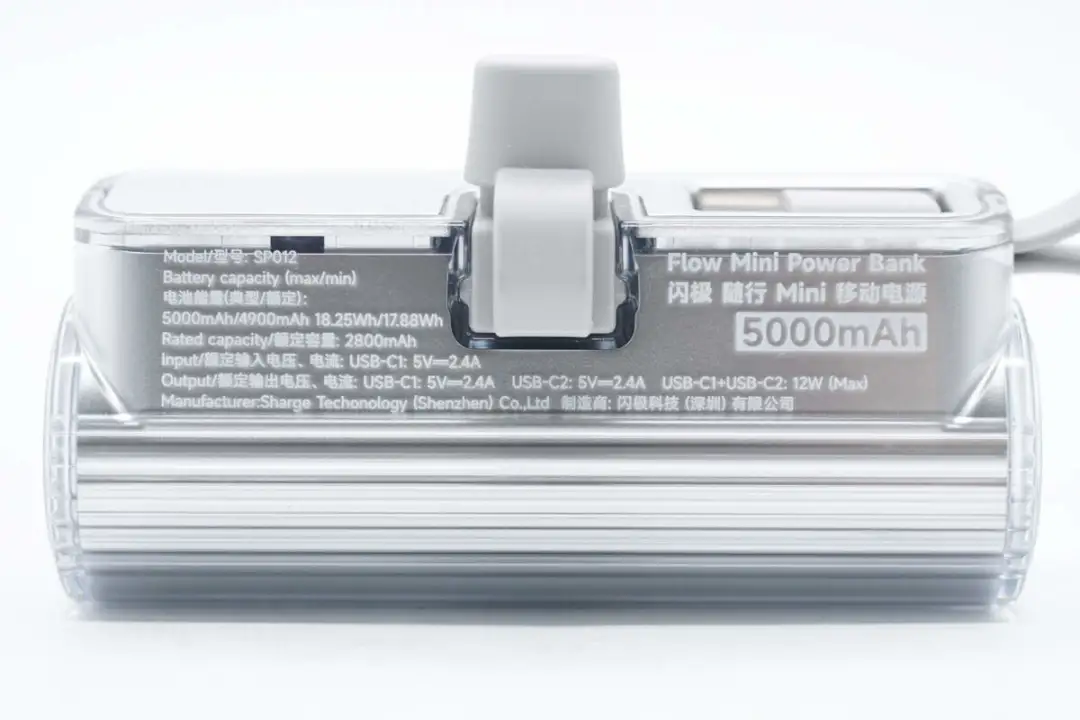

机身背面外壳印有移动电源参数

型号：SP012

电池能量（典型/额定）：5000mAh/4900mAh 18.25Wh/17.88Wh

额定容量：2800mAh

输入：

USB-C1：5V2.4A

输出：

USB-C1：5V2.4A

USB-C2：5V2.4A

USB-C1+USB-C2：12W Max

制造商：闪极科技（深圳）有限公司

产品的亮点不仅在于自带USB-C线，相较于其他尾插充电宝，其连接器还采用了可拆卸更换设计，通过灵活更换转接器，可以适配苹果iPhone新旧机型，对用户很友好。

第二个USB-C转接器装在了充电宝机身上。

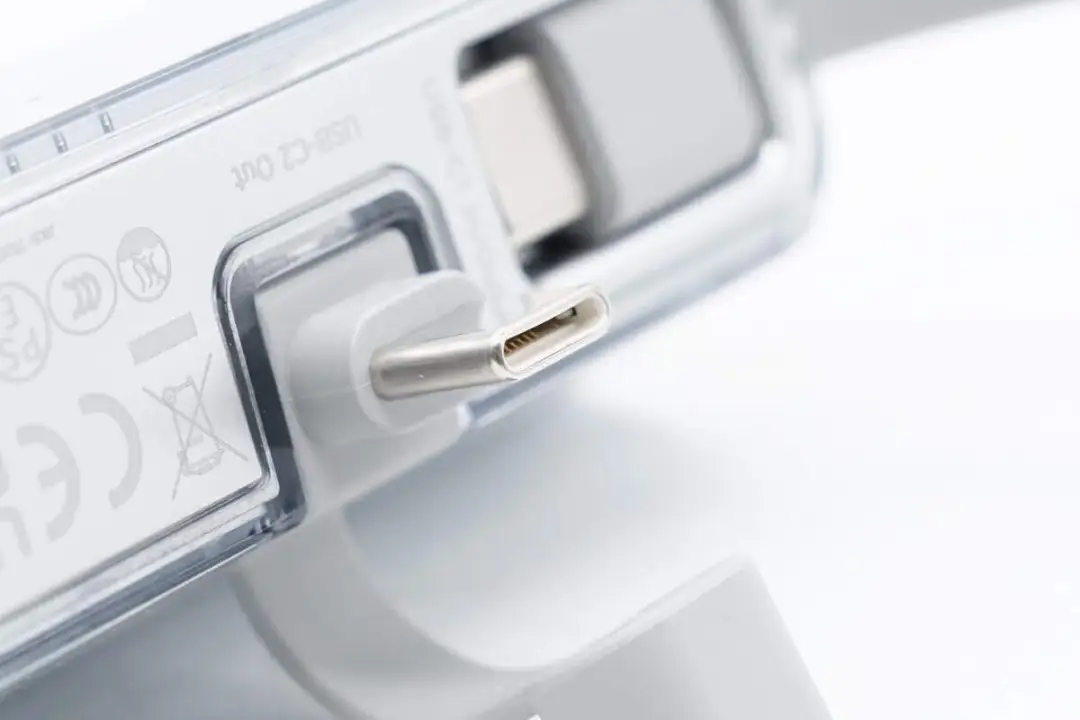

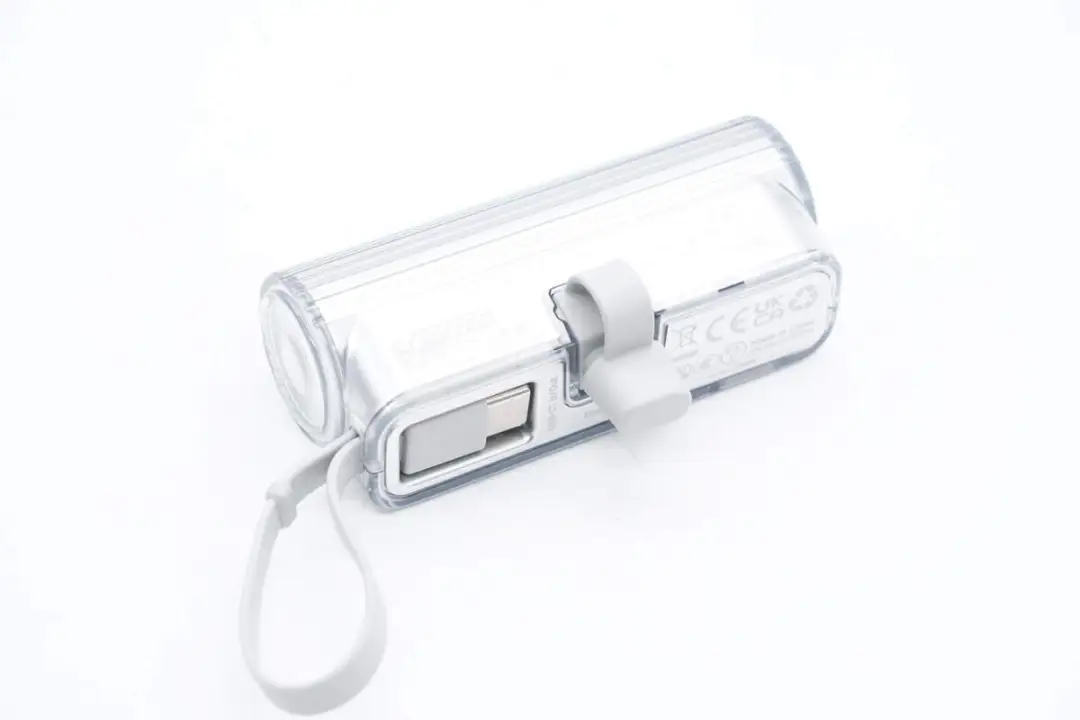

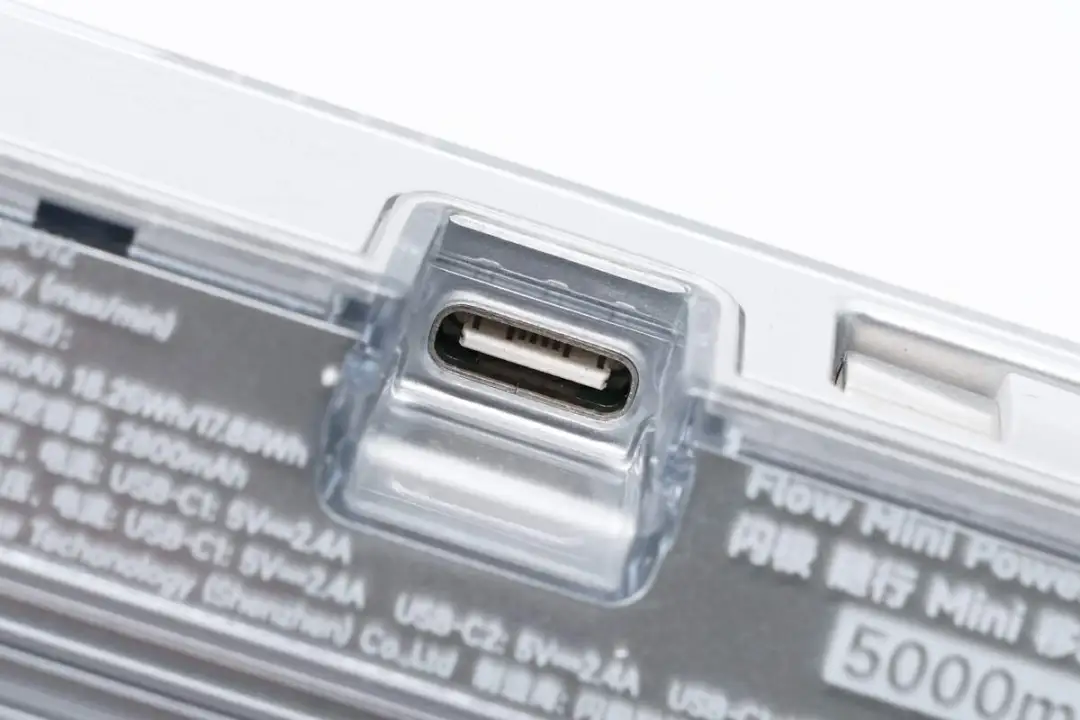

将转接器取下，可以看到充电宝此处插槽配备的是USB-C接口，这使得其可以接另一个USB-C转Lightning转接头。

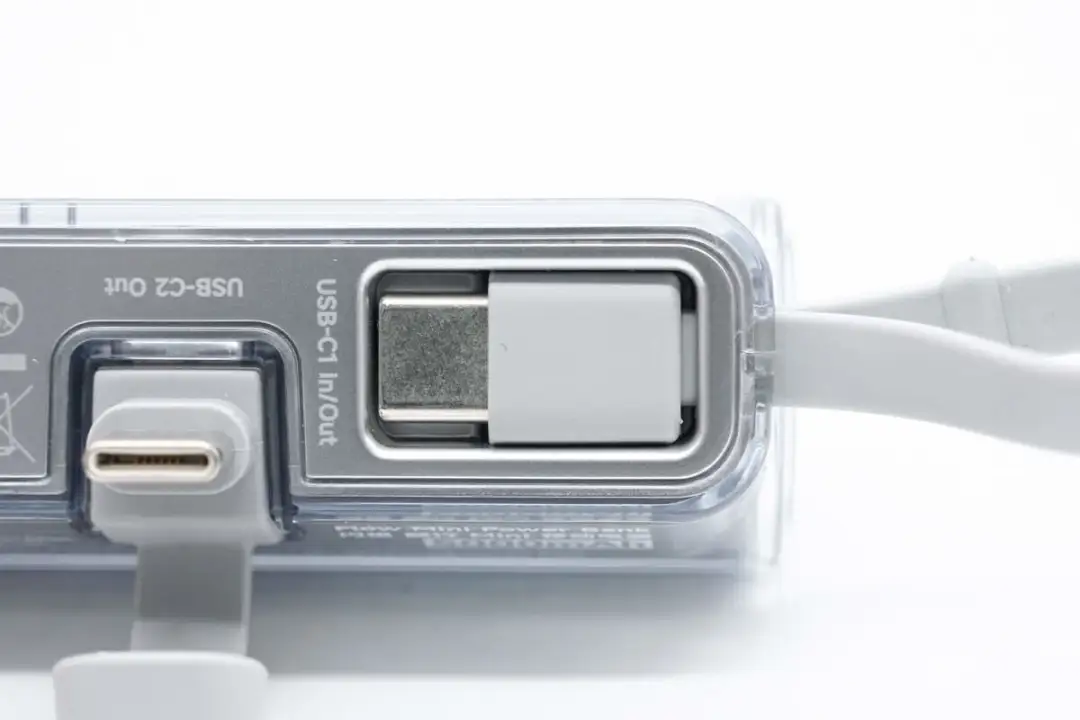

右侧设有凹槽用于收纳固定自带线USB-C线头。

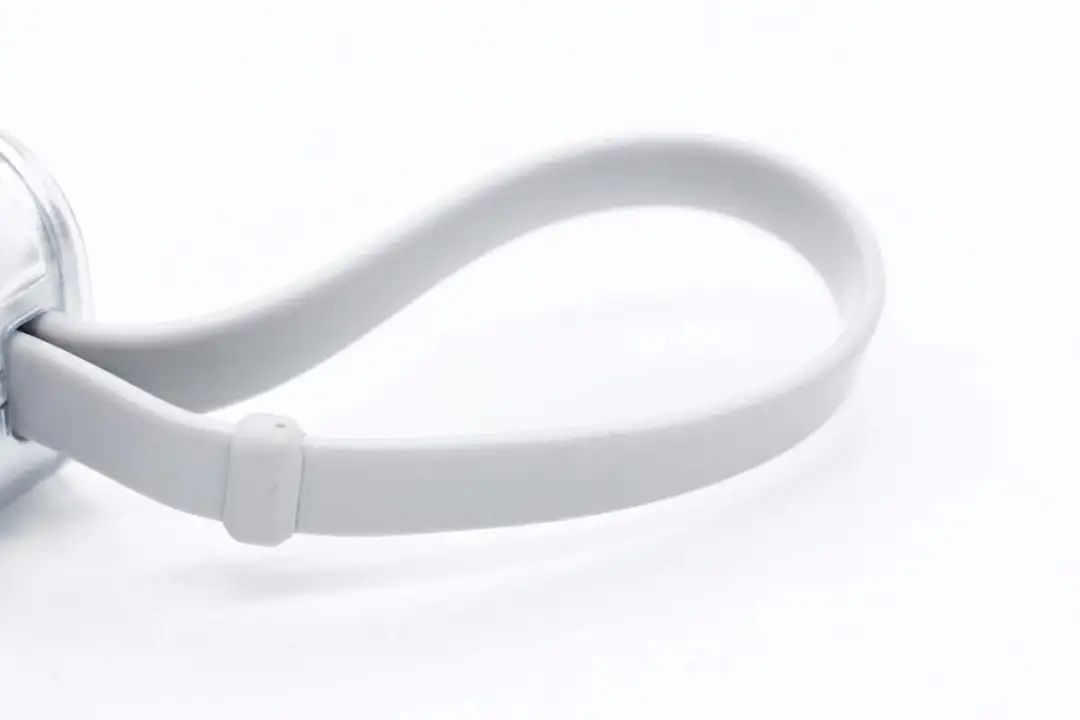

移动电源自带USB-C线还能充当提绳使用。

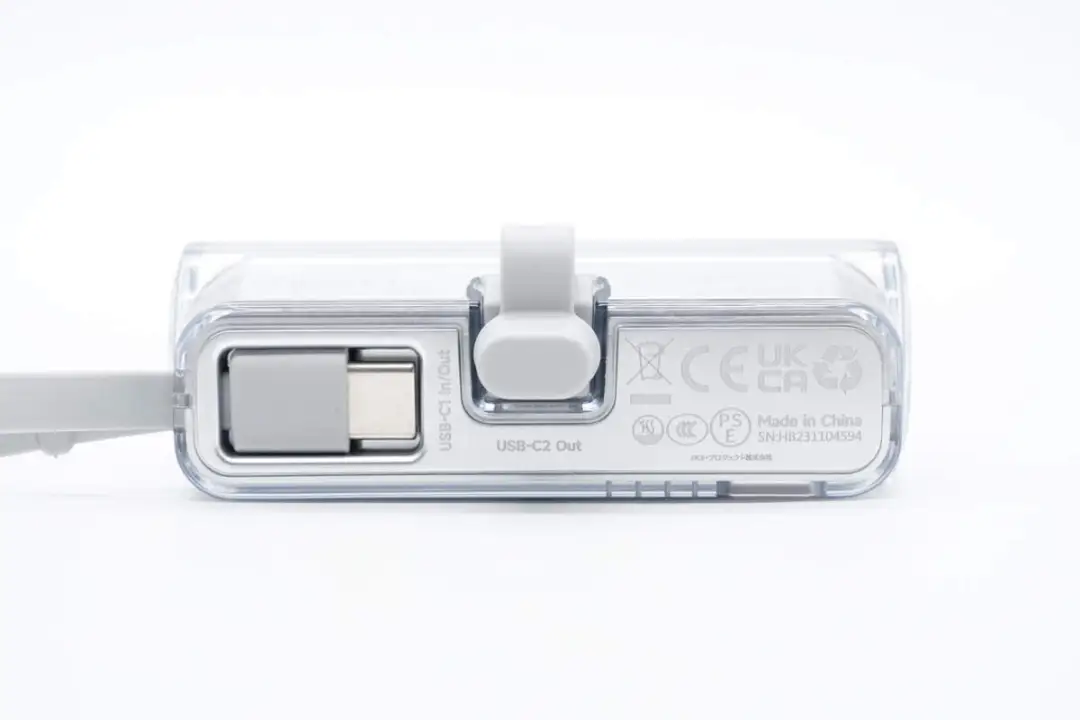

机身顶部外壳上印有产品相关认证标识，移动电源通过了CCC、CE、PSE、UKCA认证。

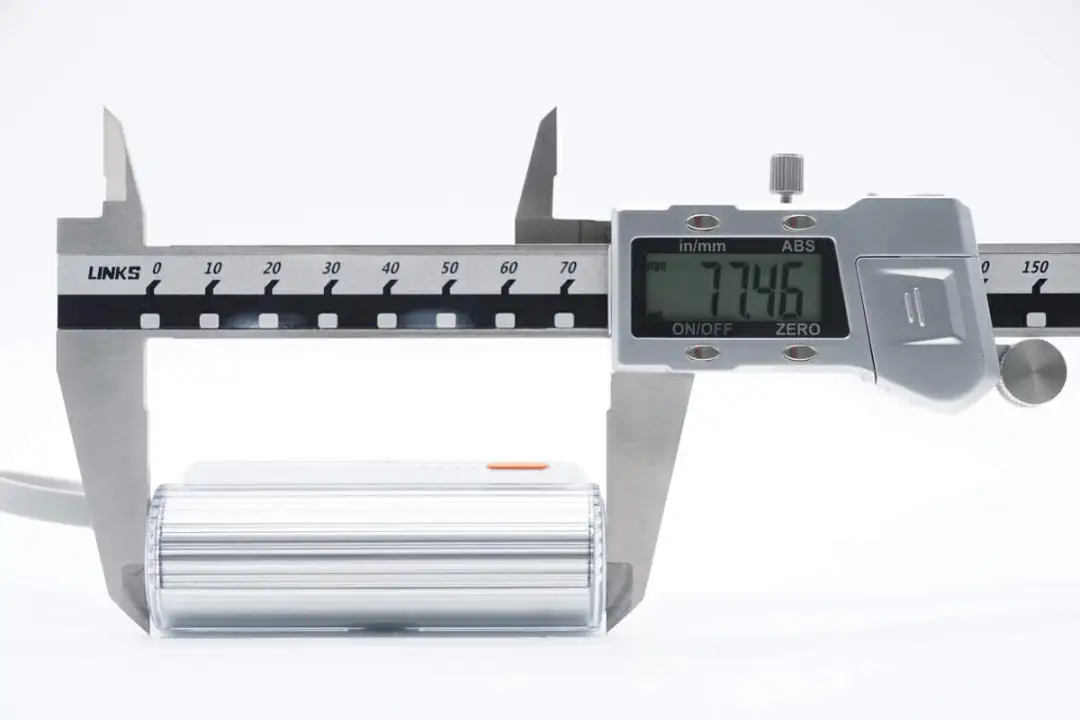

测得移动电源机身长度为77.46mm。

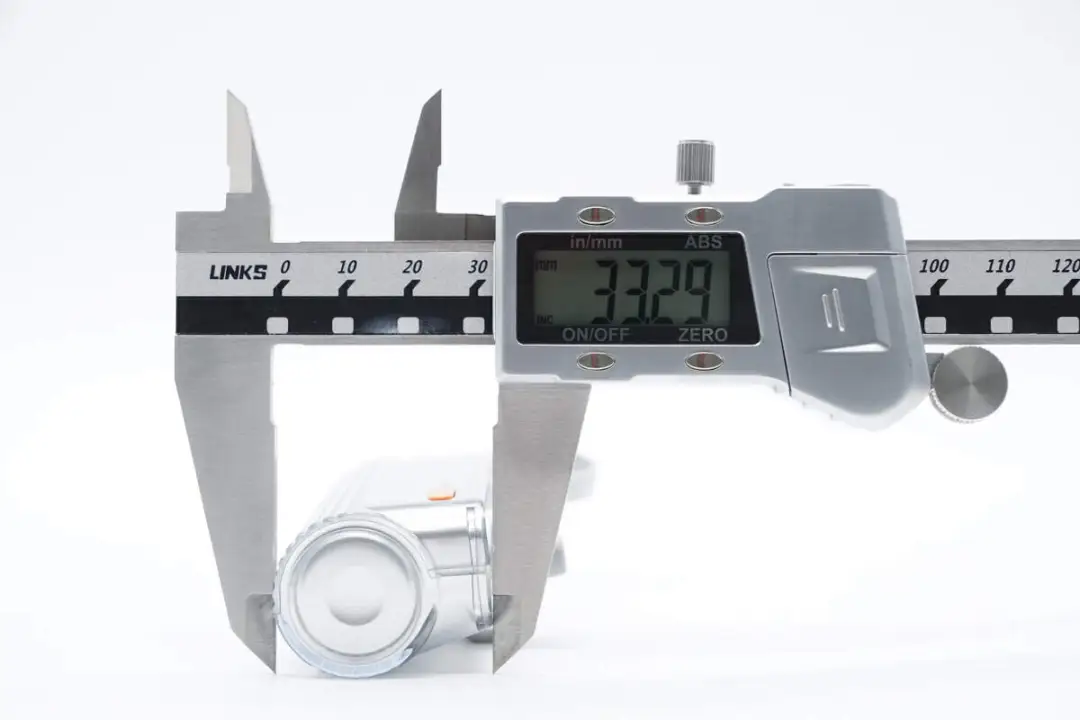

高度为33.29mm。

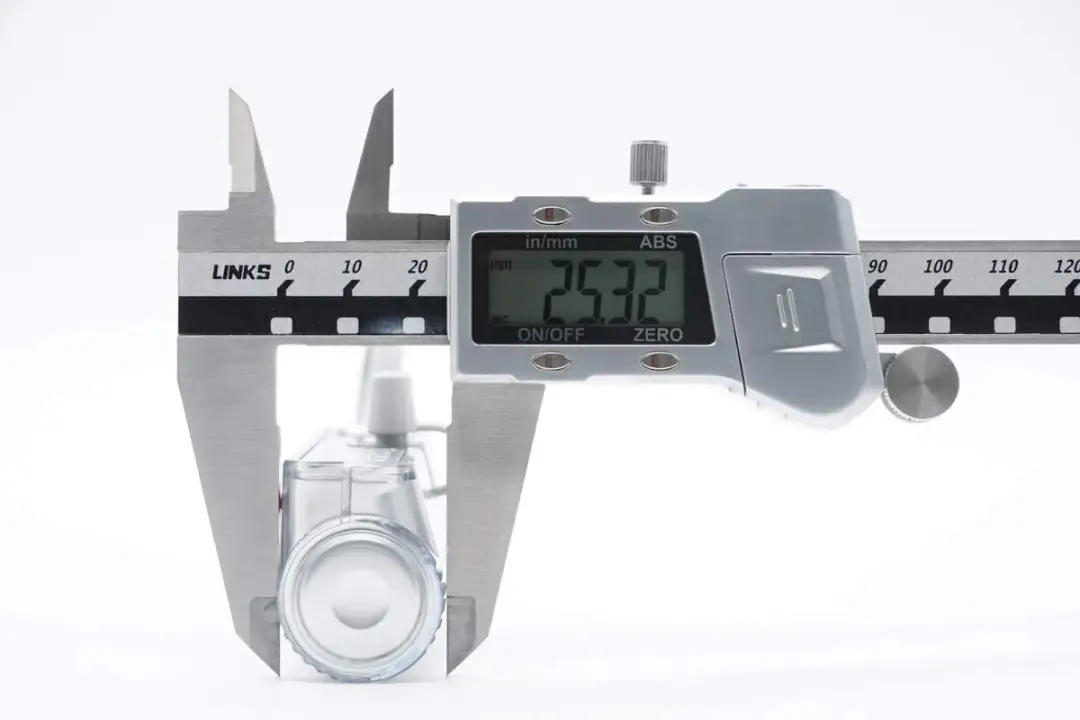

厚度为25.32mm。

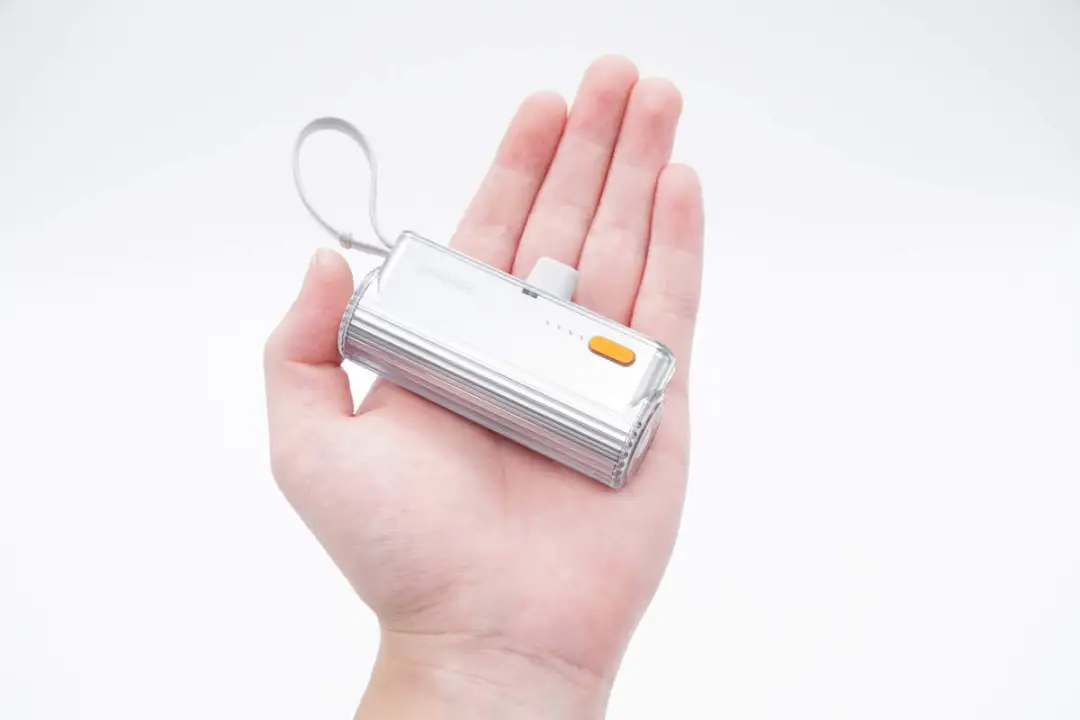

产品拿在手上的大小直观感受。

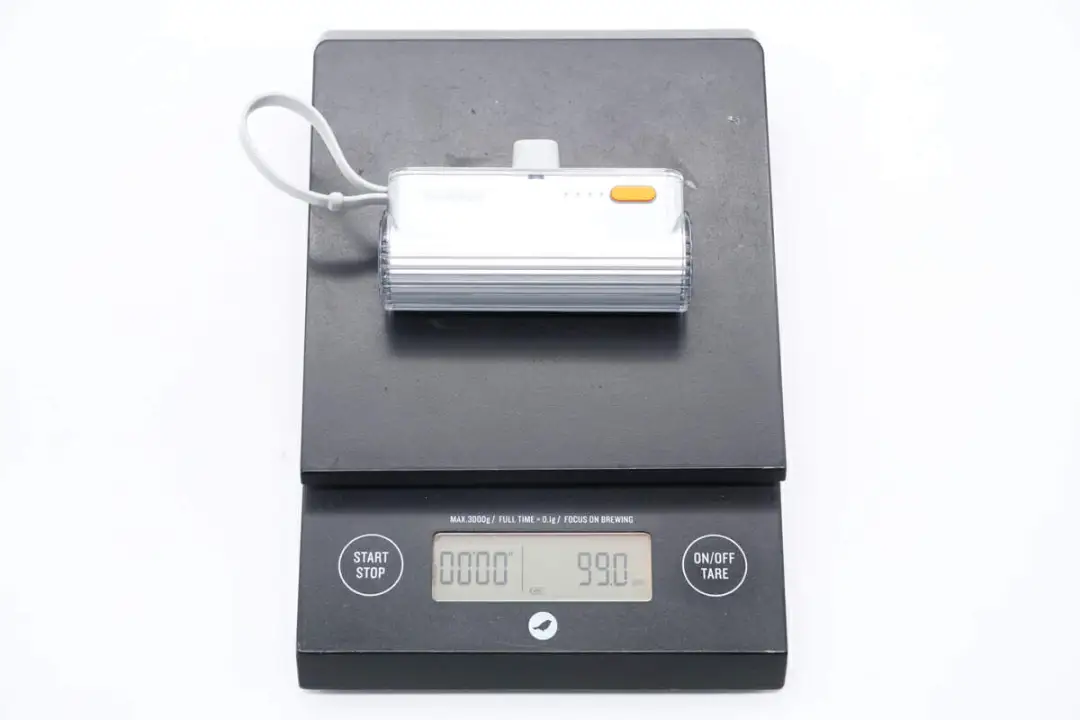

另外测得移动电源净重约为99g。

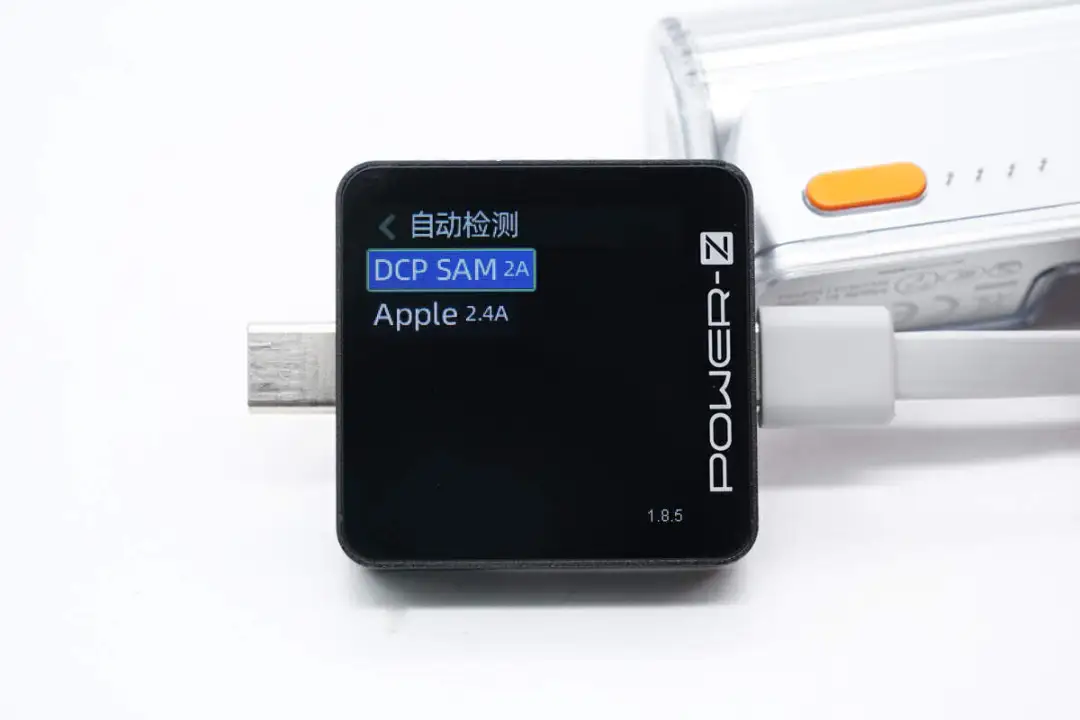

使用ChargerLAB POWER-Z KM003C测得USB-C线输出支持DCP、SAM 2A、Apple 2.4A充电协议。

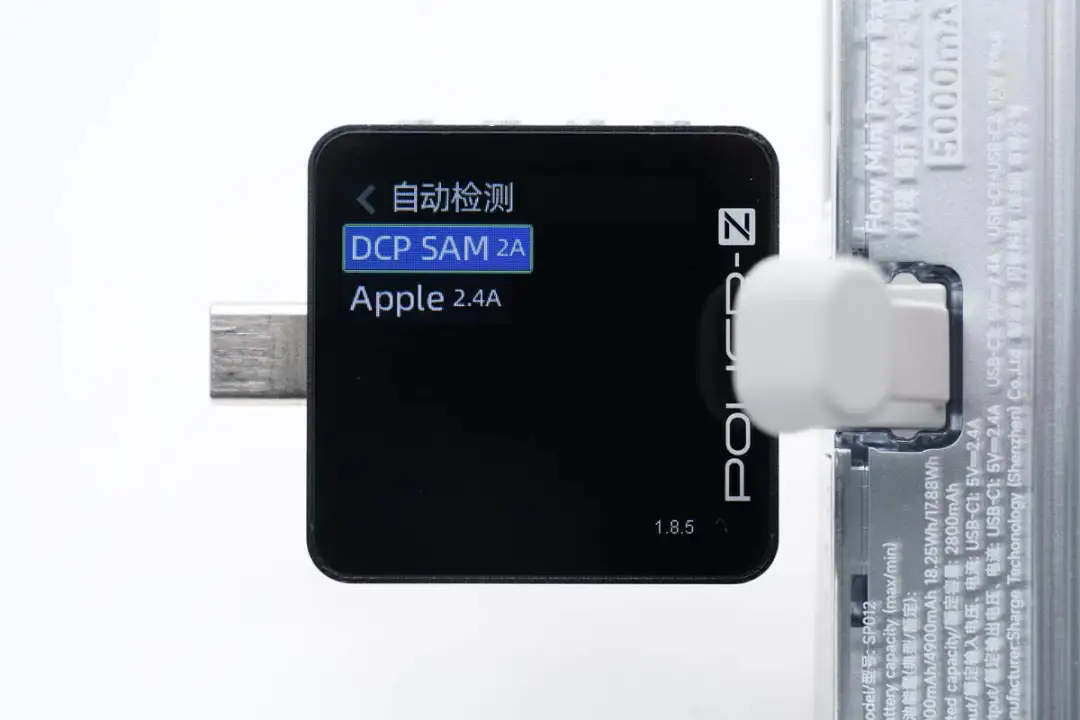

测得USB-C2口支持DCP、SAM 2A、Apple 2.4A充电协议。

闪极随行Mini移动电源拆解

看完了这款移动电源的开箱和测试，下面就进行拆解，一起来看看内部的方案和用料。

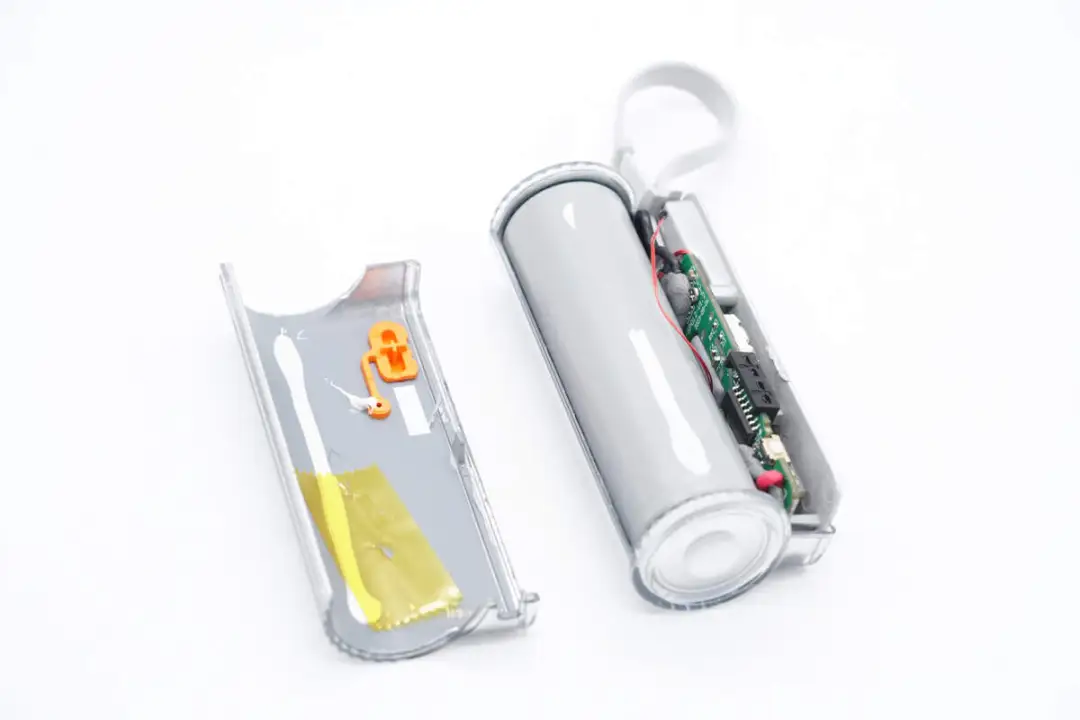

首先沿壳体接缝撬开移动电源外壳。

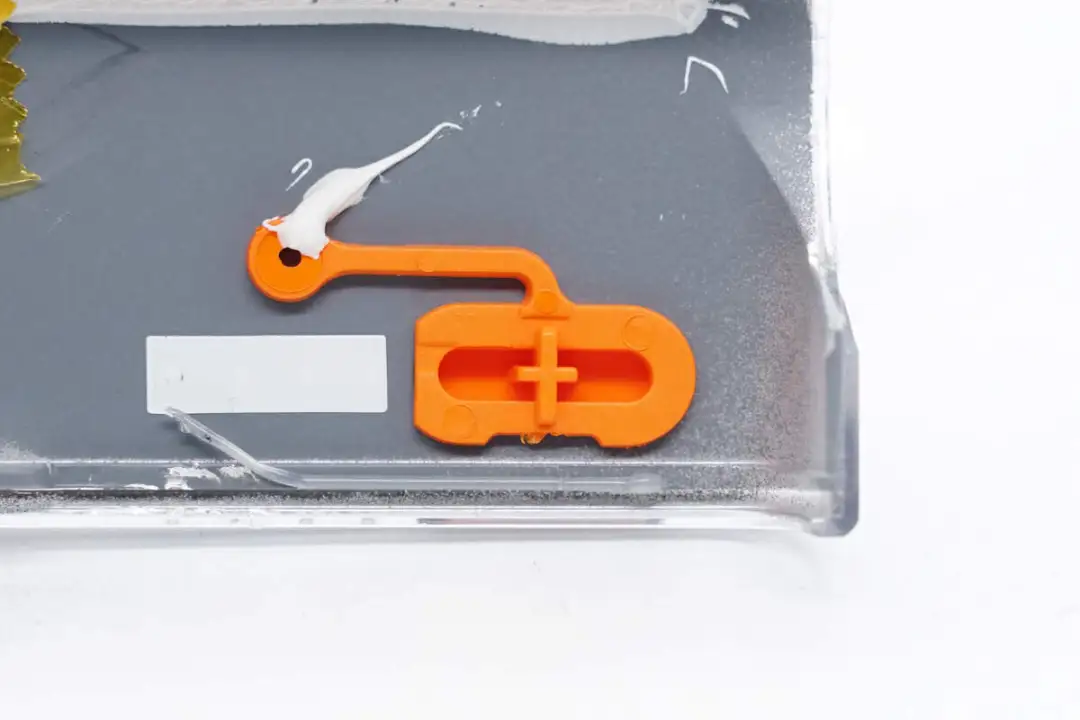

壳体内部橙色按键特写。

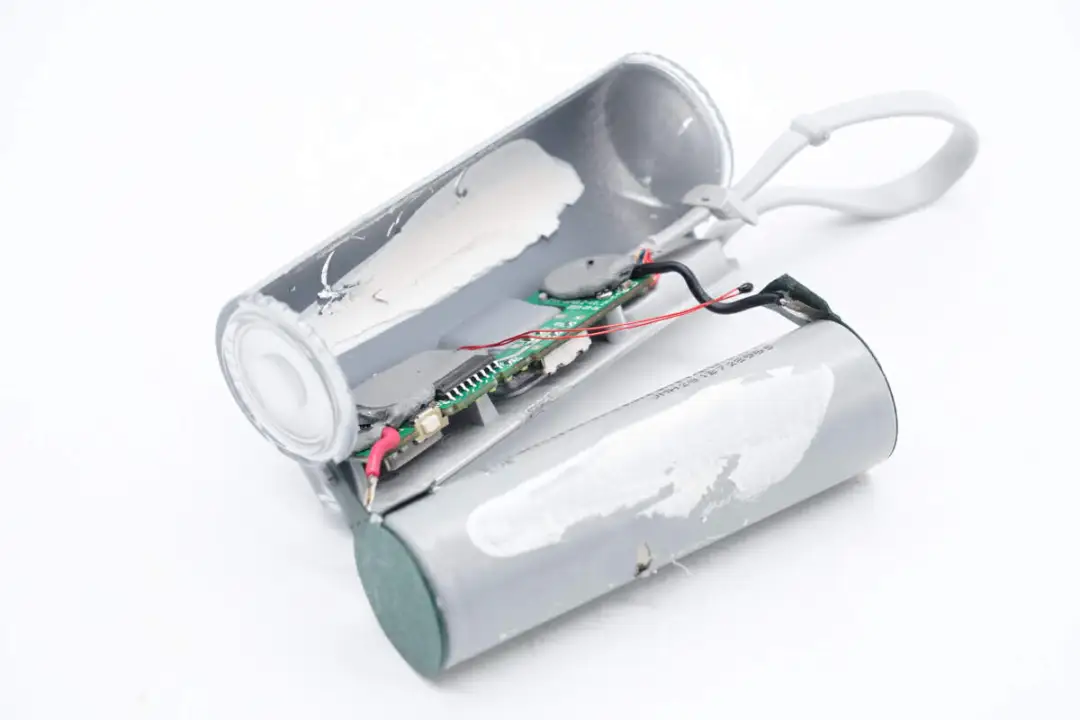

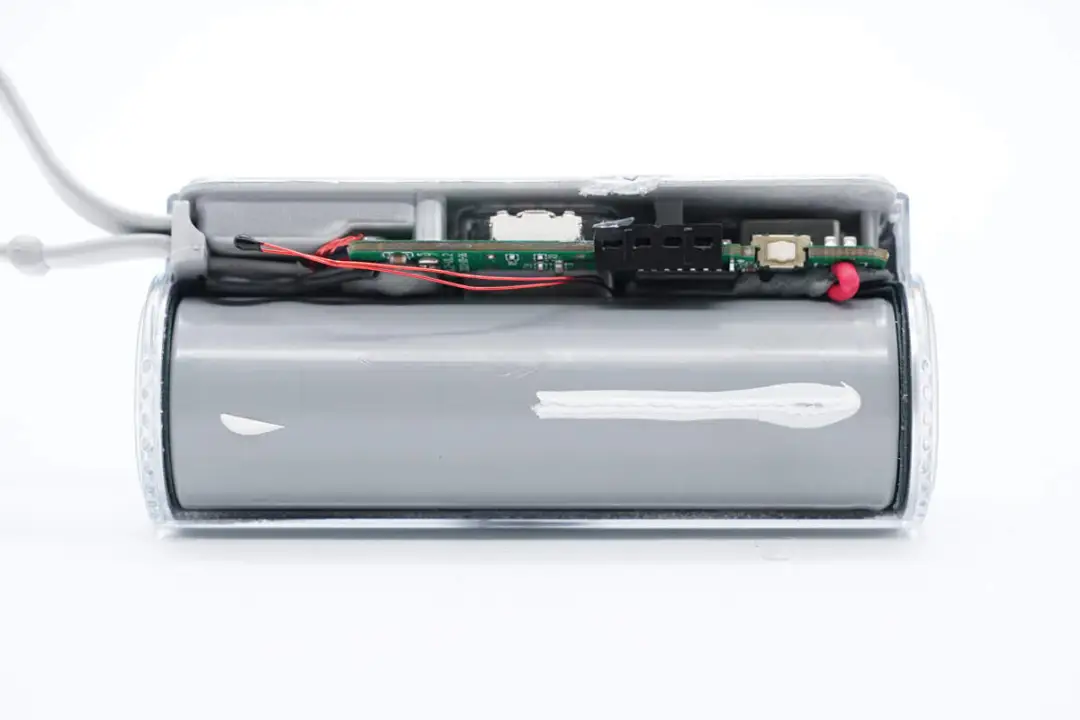

21700电池涂有胶水与壳体固定，并设有热敏电阻检测温度。

从另一半壳体中取出电池。

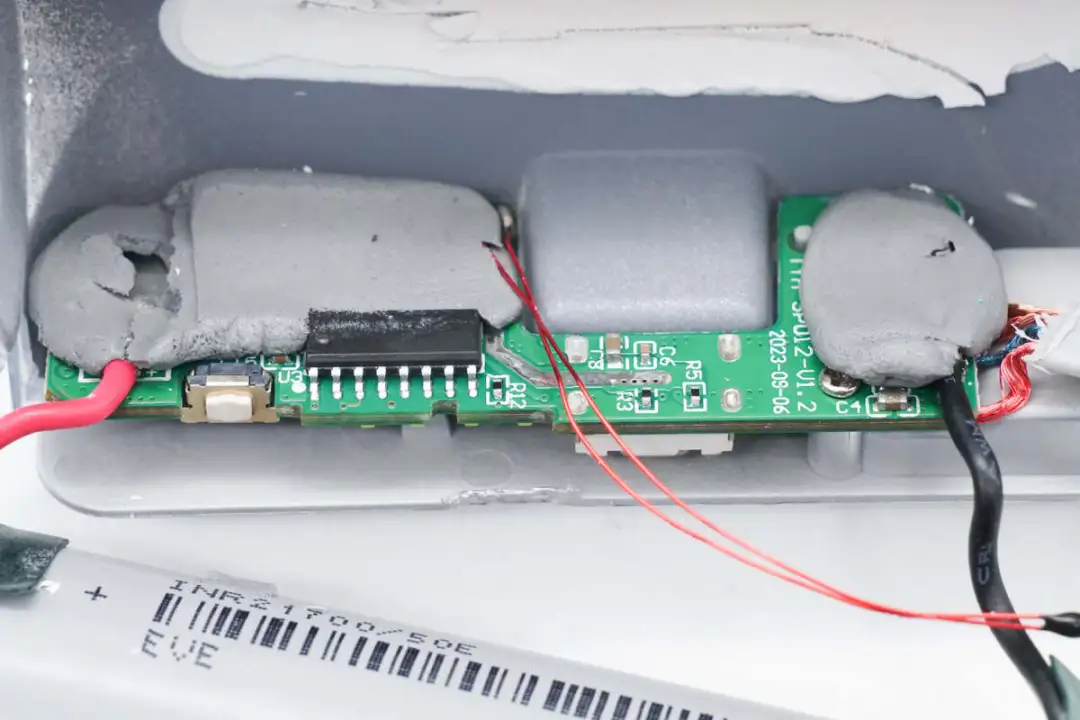

PCBA模块填充导热胶散热。

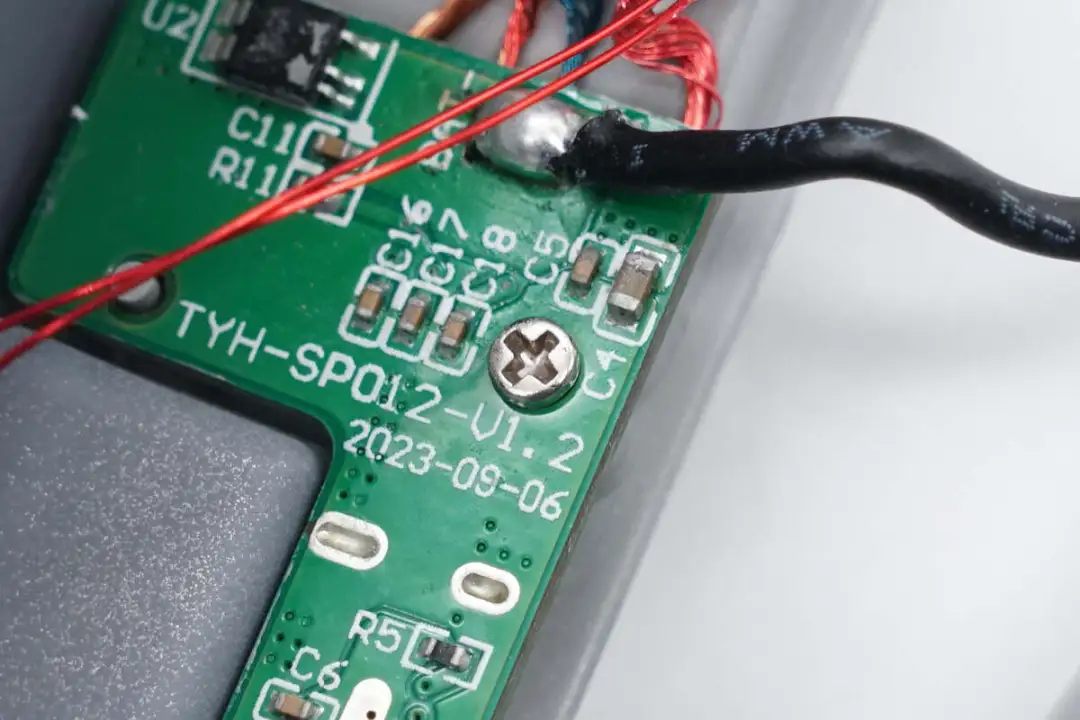

PCBA模块使用螺丝固定。

电池导线和输出导线焊接连接。

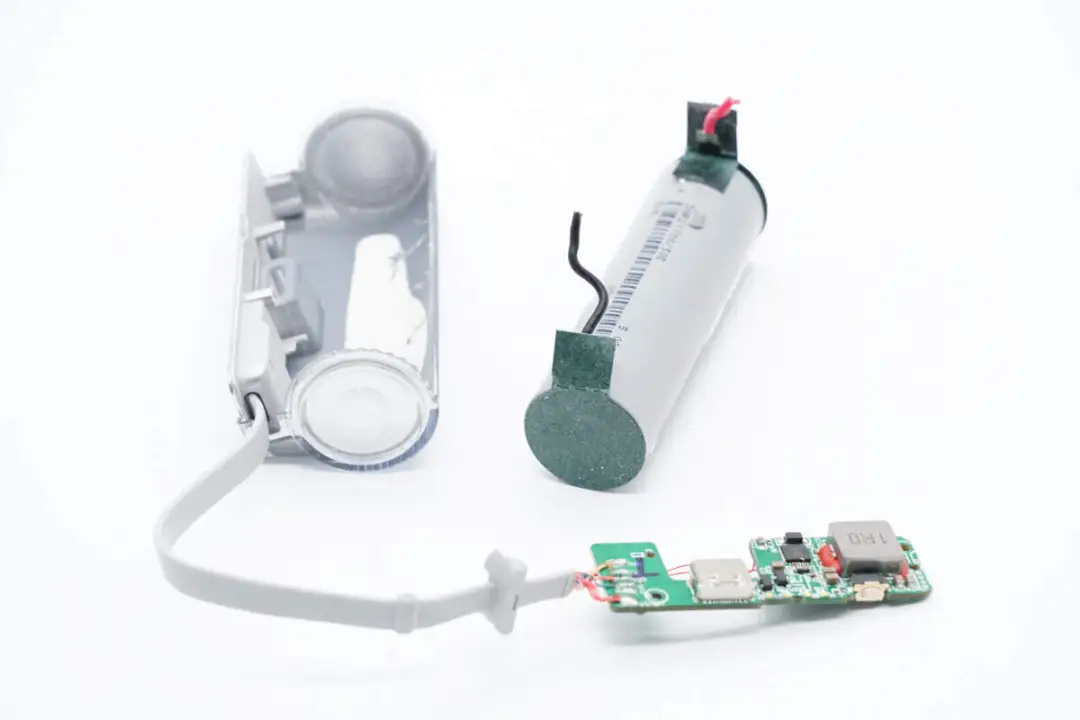

从壳体内部取出电池组和PCBA模块。

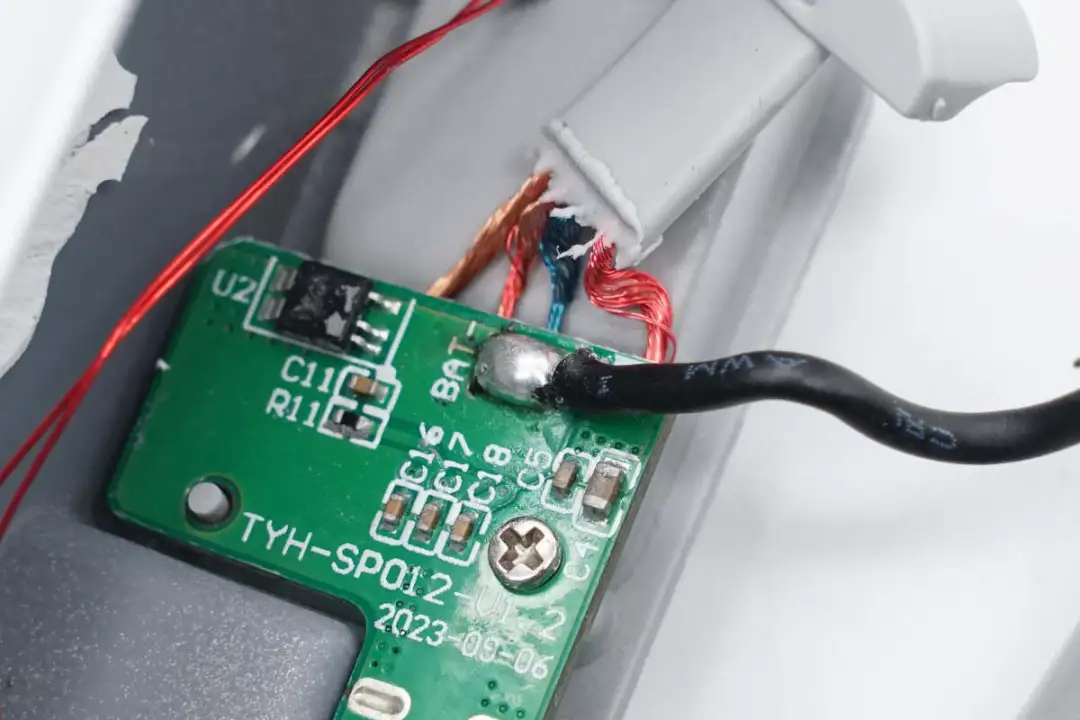

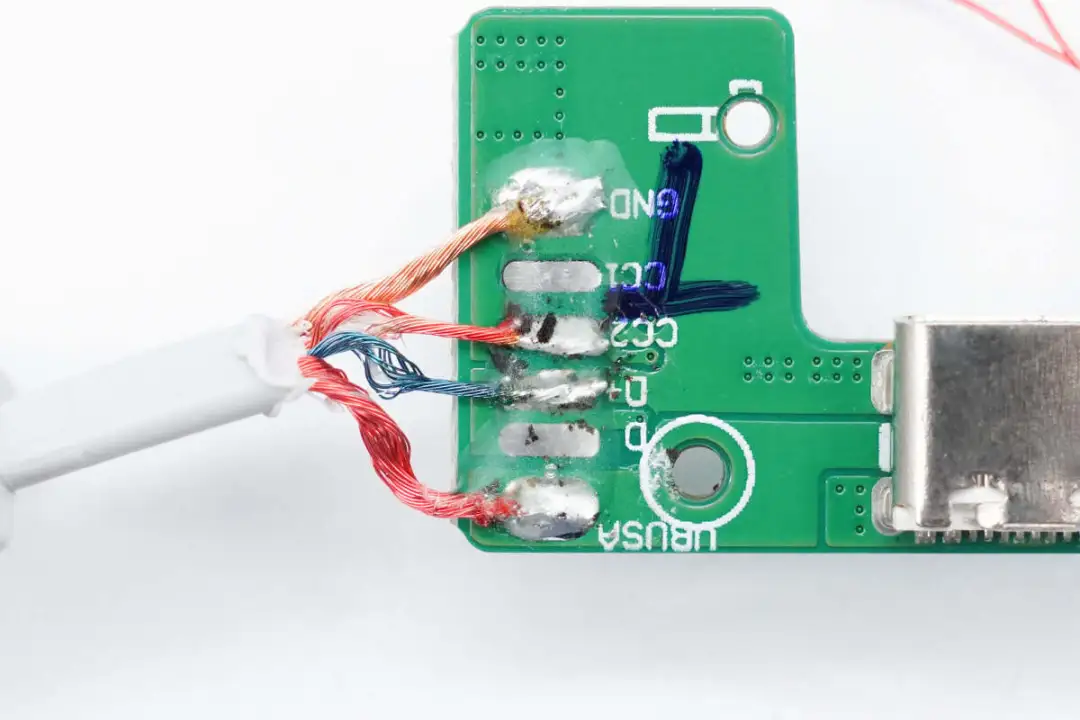

连接导线焊接到PCBA模块，焊点打胶加固。

21700电池两侧点焊镍带并焊接导线连接。

电池正负极均粘贴青稞纸绝缘。

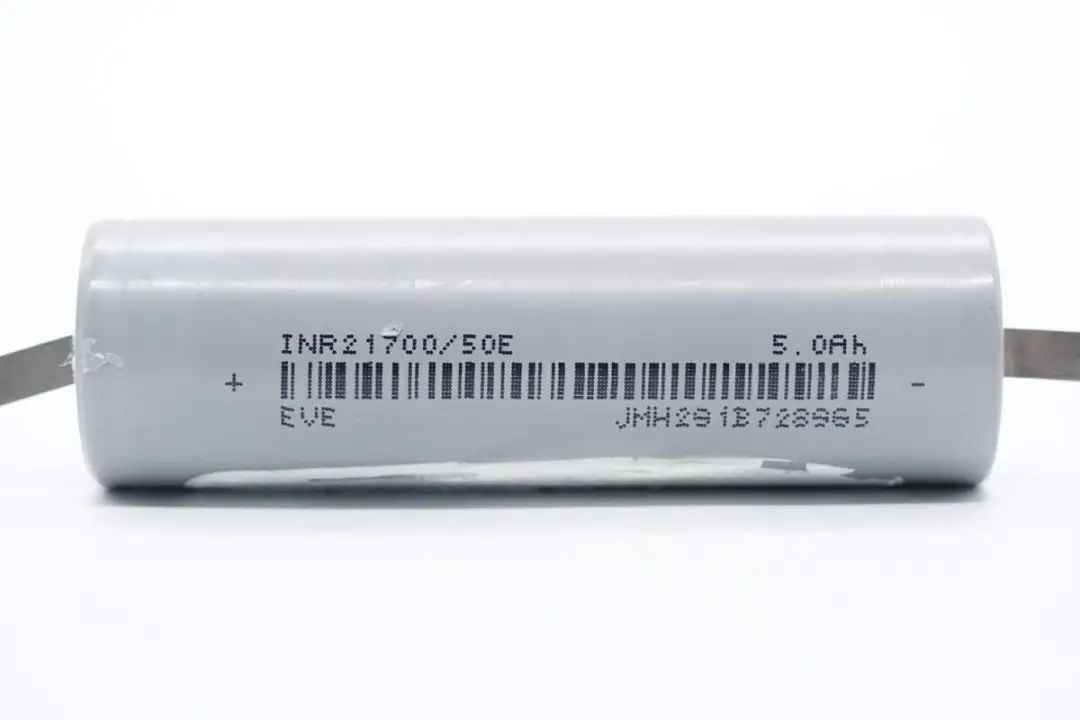

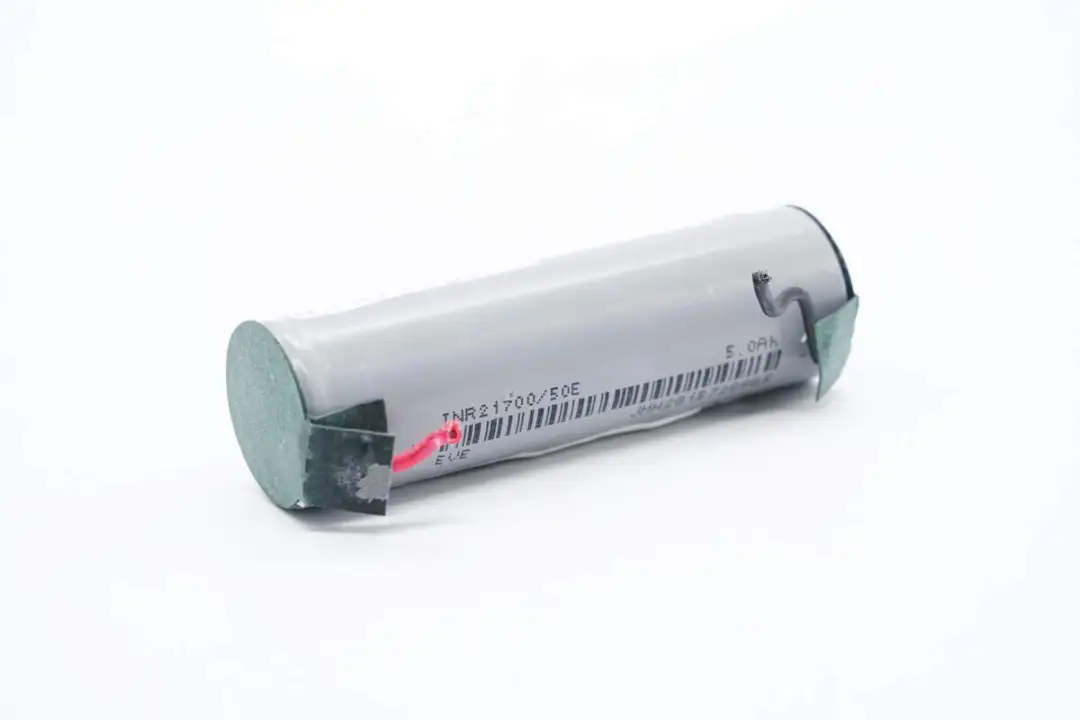

21700电池来自EVE亿纬锂能，型号INR21700/50E，容量为5Ah，为车规级电芯。

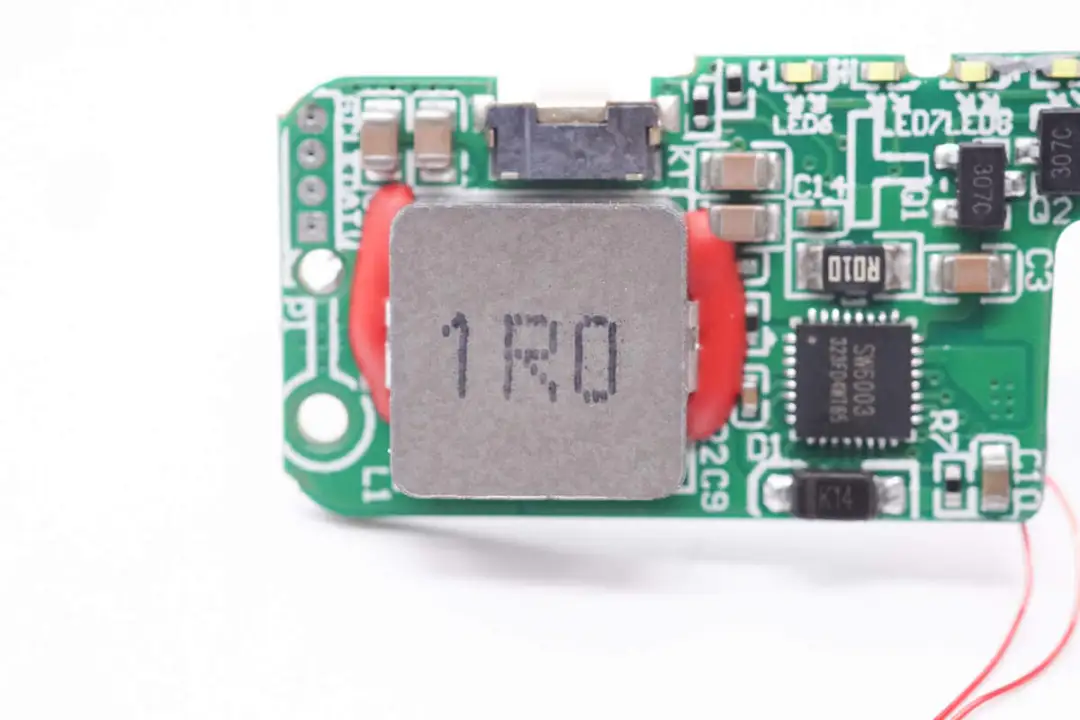

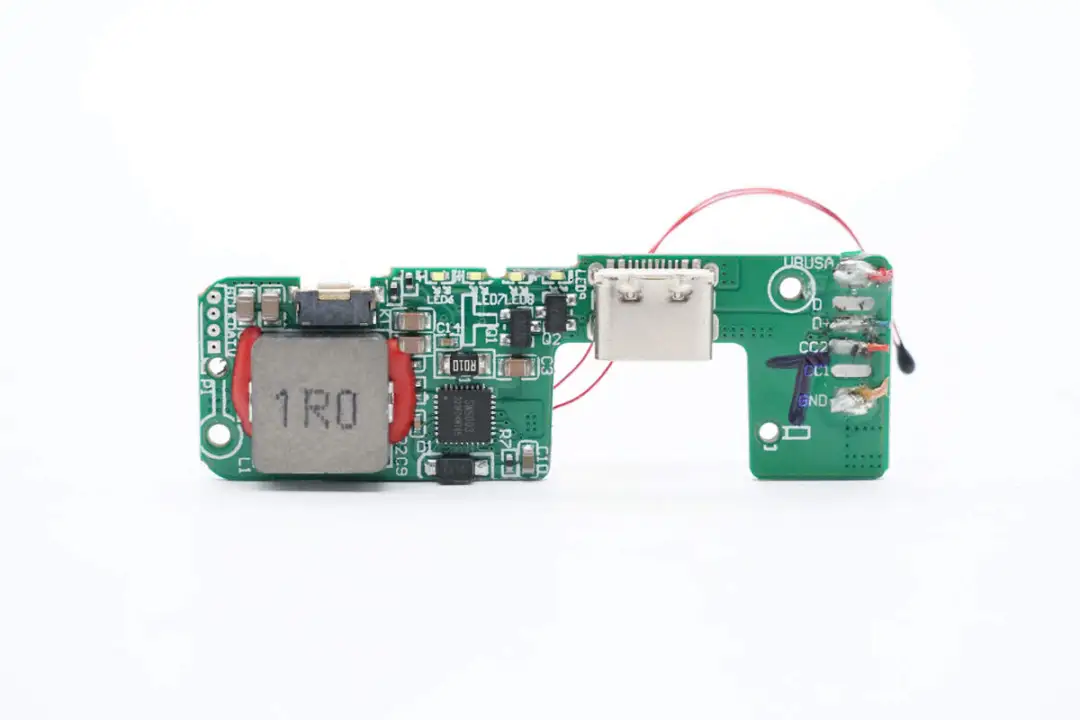

PCBA模块正面一览，焊接合金电感，移动电源主控芯片，LED 电量指示灯，VBUS开关管，USB-C母座。

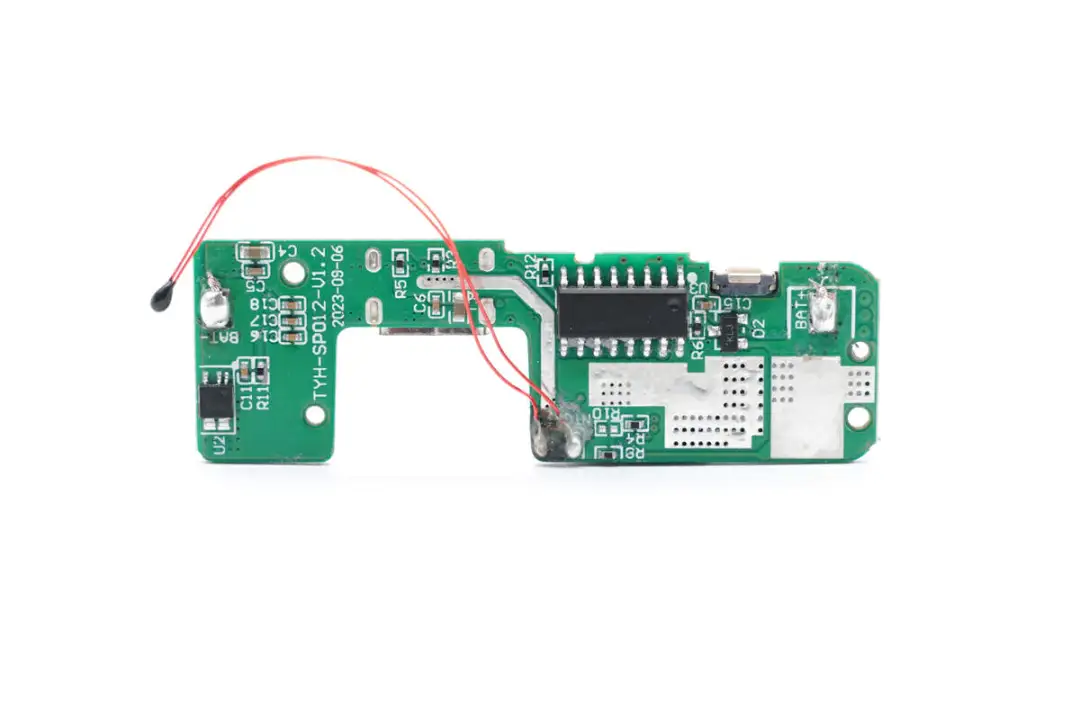

PCBA模块背面焊接电池保护芯片，MCU和热敏电阻，对应电感和主控芯片的位置露铜过孔加锡，增强散热性能。

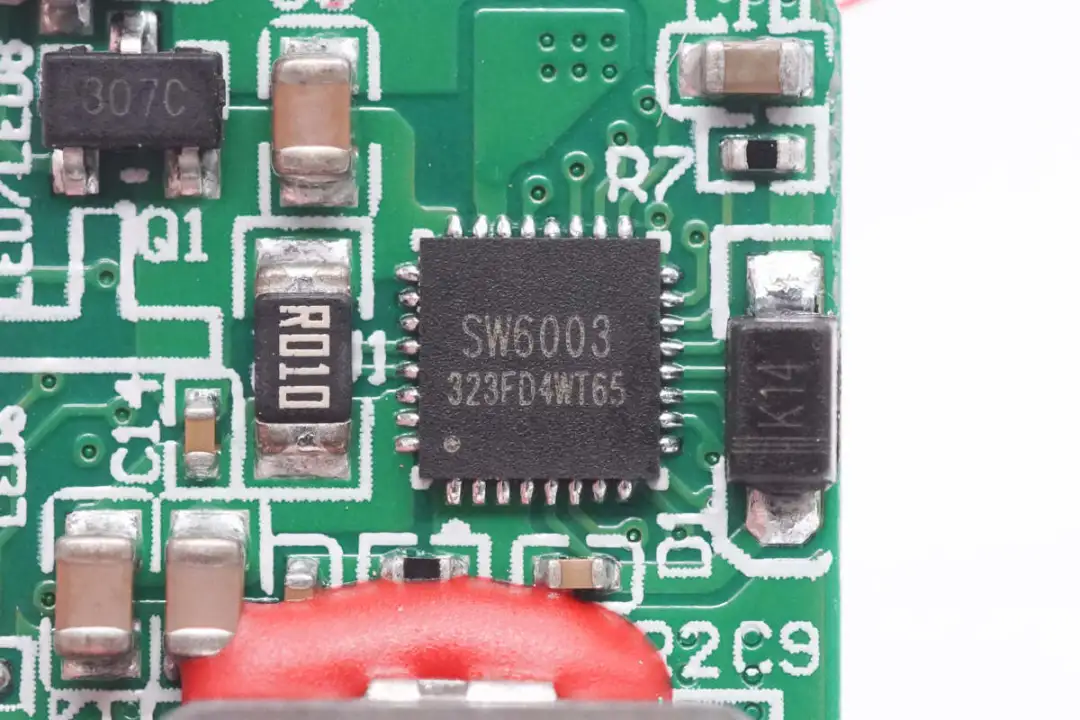

移动电源主控芯片来自智融科技，型号 SW6003，是一颗高集成度的Type-C移动电源专用多合一芯片，芯片支持USB-A+Micro USB+USB-C和Lightning接口，芯片内部集成2.4A高效开关充电和2.4A同步升压输出。芯片内置电量计量，LED灯电量显示和控制管理逻辑，芯片外围元件精简，保护功能齐全。

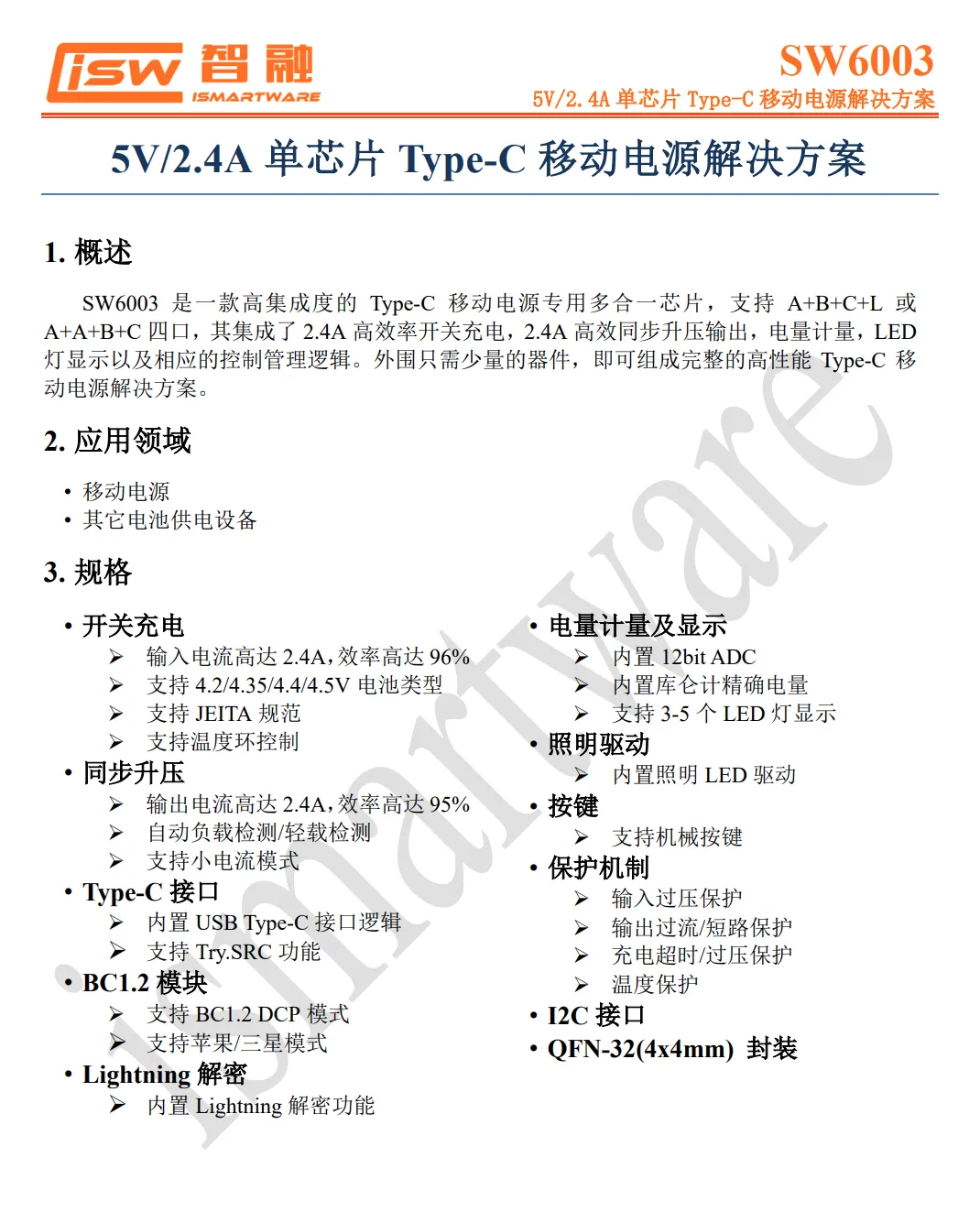

智融科技 SW6003 资料信息。

1μH合金电感两侧涂有红胶加固。

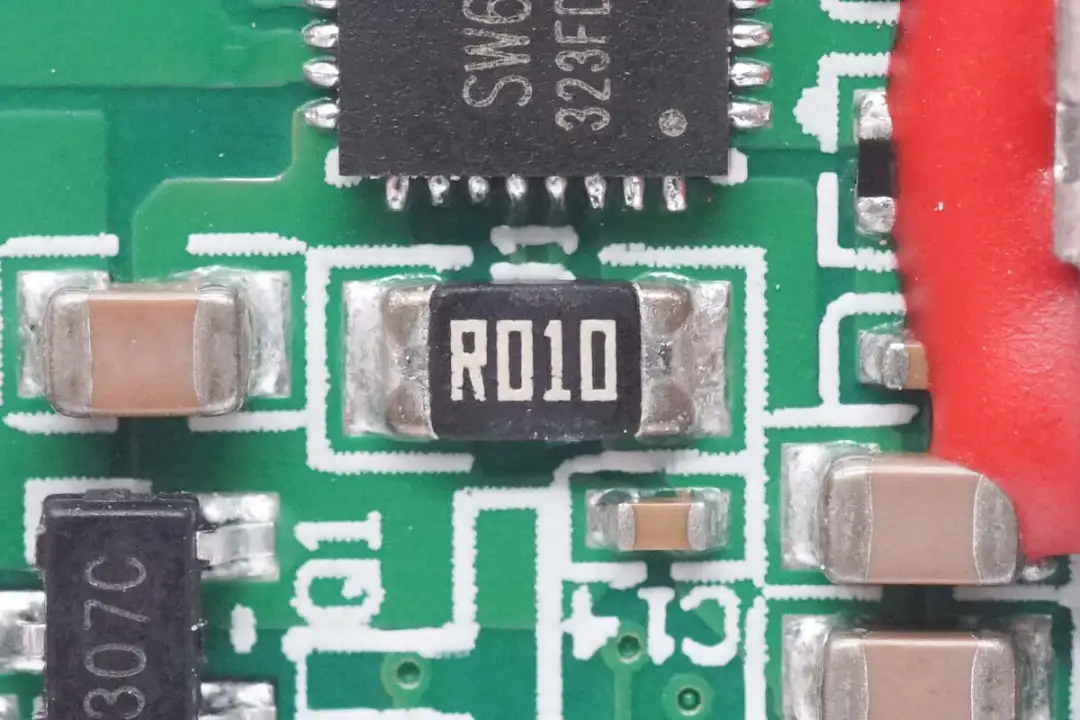

10mΩ取样电阻用于检测输出电流。

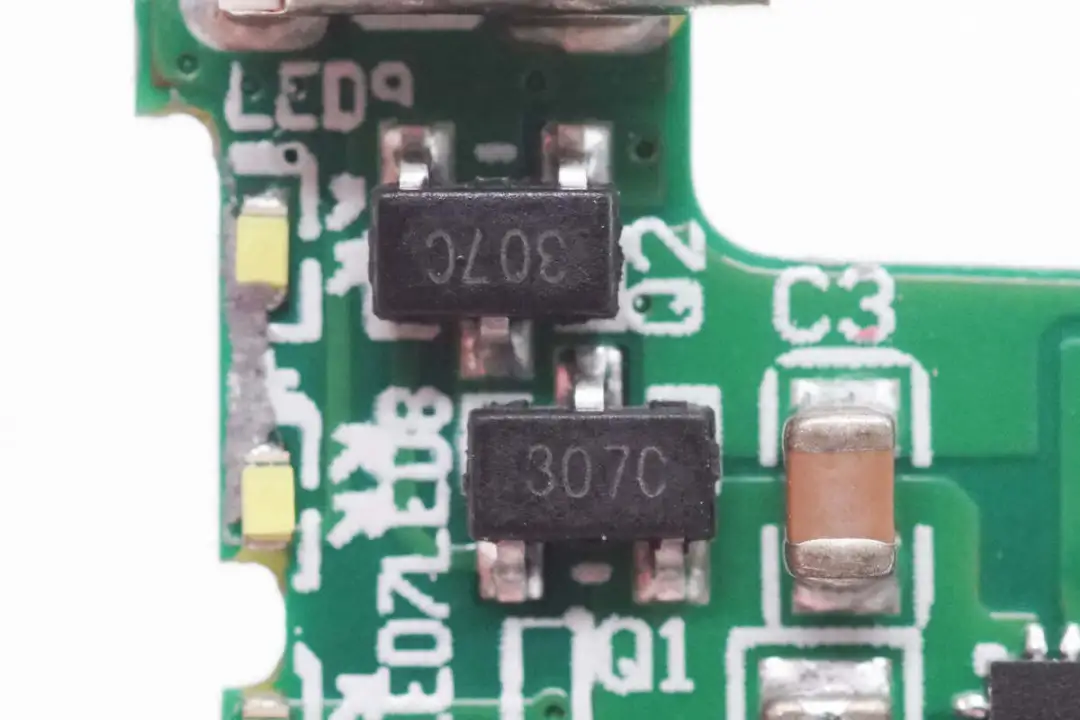

两颗VBUS开关管丝印307C。

四颗LED电量指示灯特写。

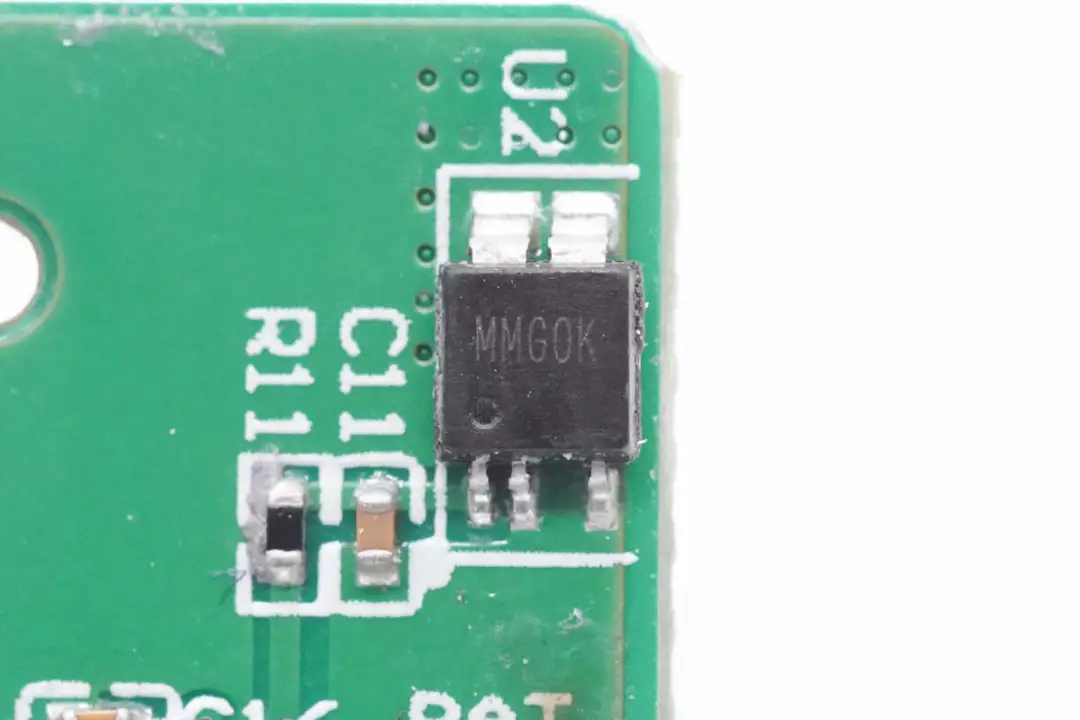

一体化电池保护芯片丝印MMGOK。

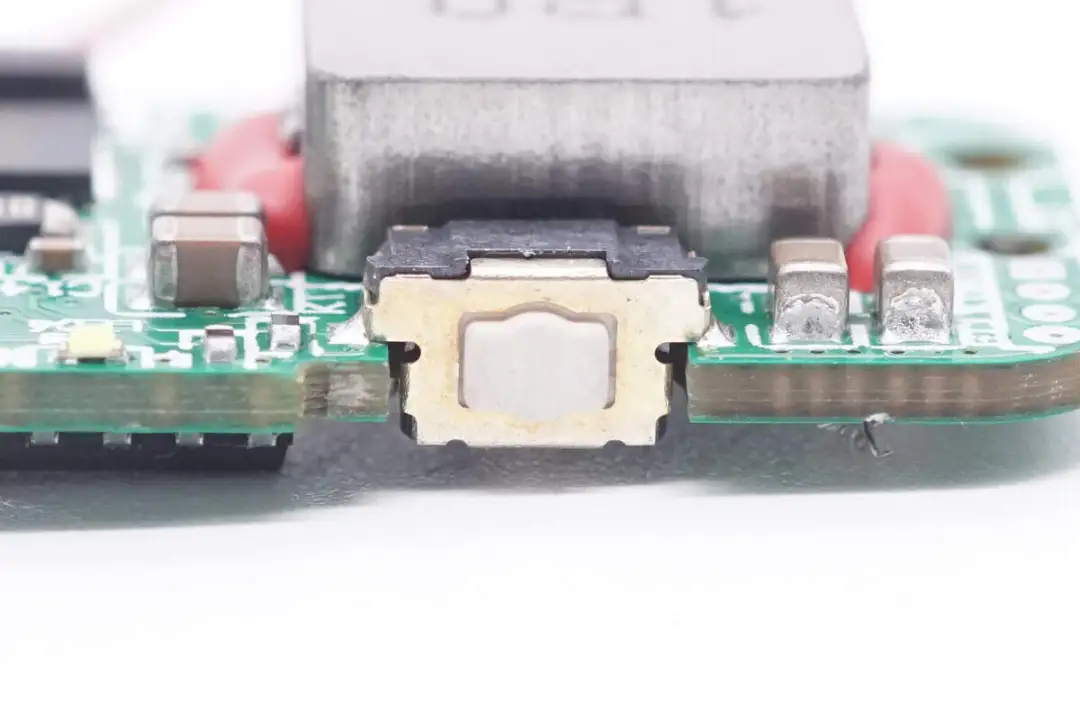

贴片电量检测按钮特写。

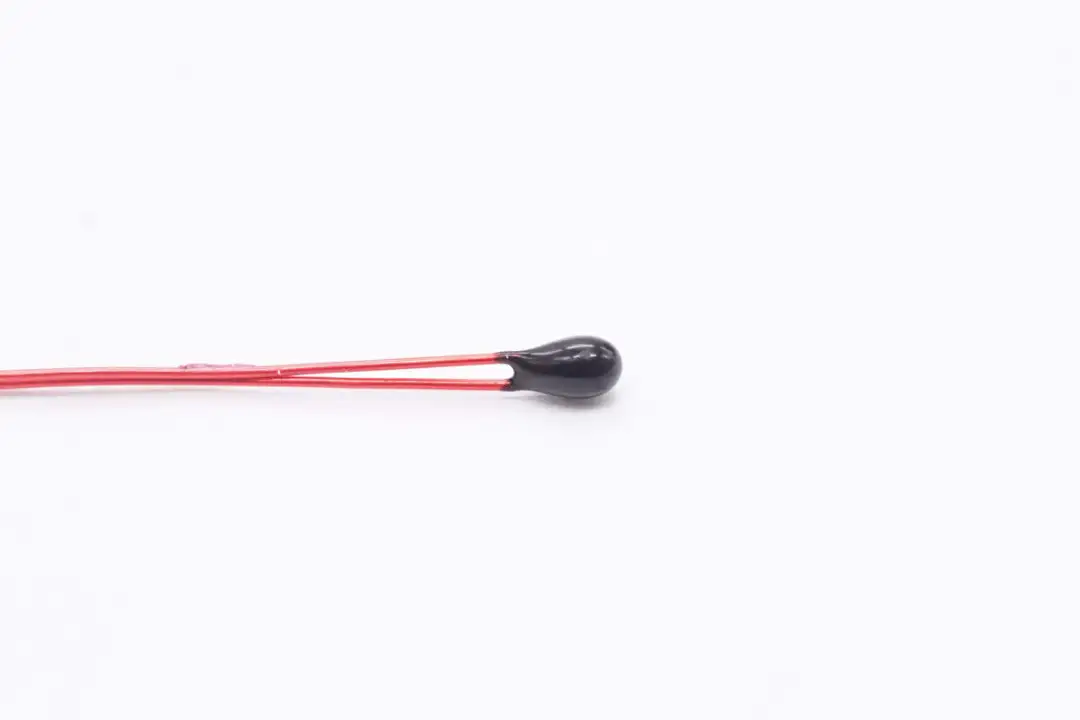

用于检测电池温度的热敏电阻特写。

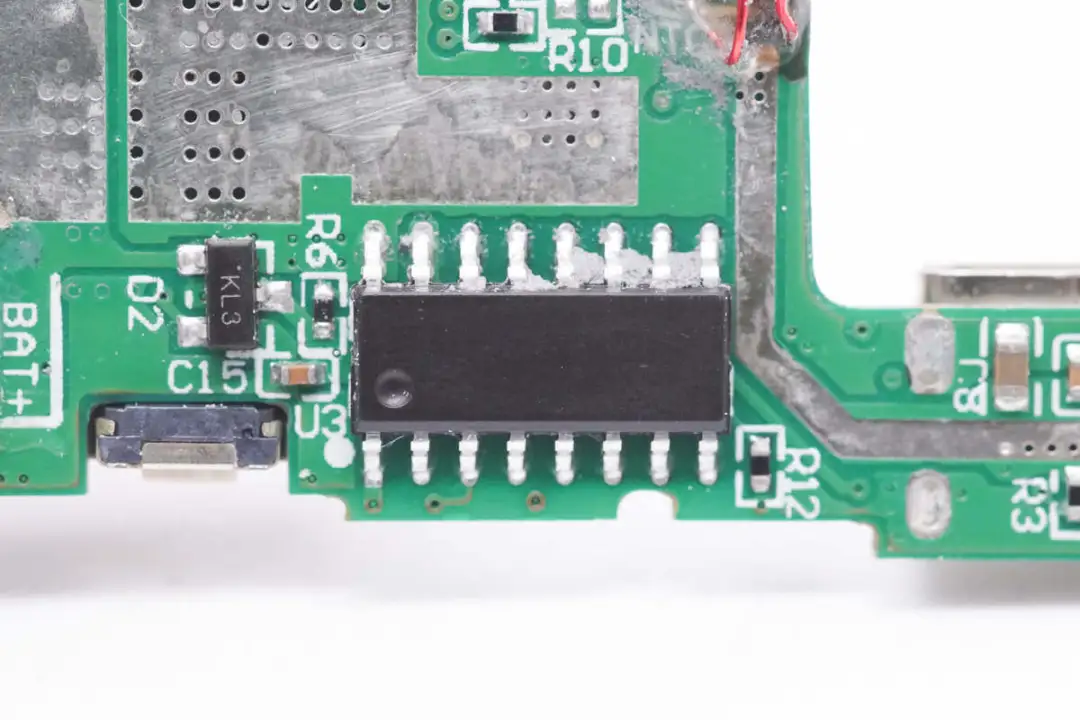

无标MCU芯片特写。

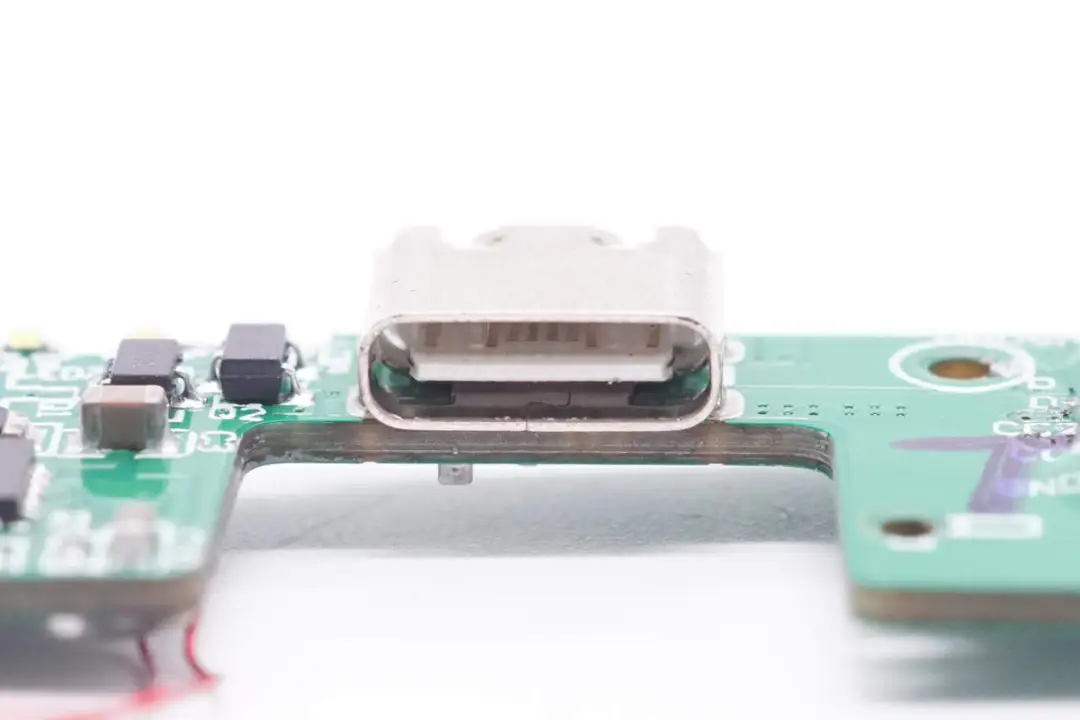

PCBA模块上焊接的USB-C母座特写，采用过孔焊接固定，白色胶芯不露铜。

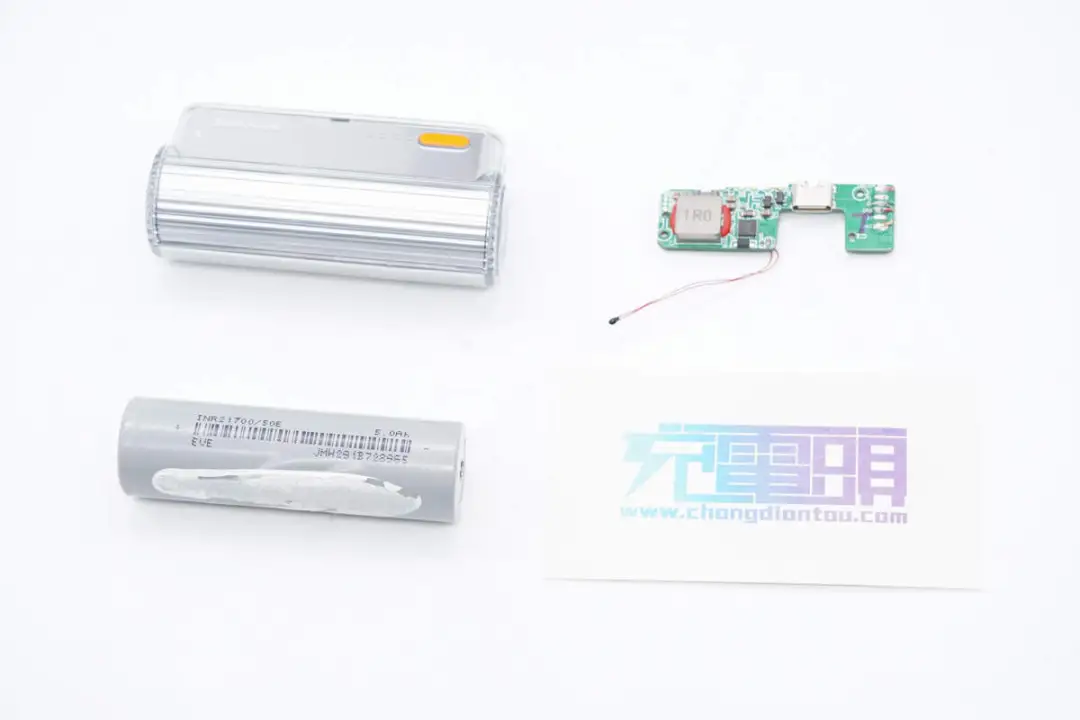

全部拆解一览，来张全家福。

充电头网拆解总结

闪极这款随行mini移动电源内置21700电池，容量为5000mAh，做到了体积，重量与使用体验的完美平衡。移动电源配有可更换的USB-C端子和闪电端子，可根据使用的手机不同，更换端子，更加通用。并且还可以使用移动电源自带的USB-C线进行充电，方便使用。

充电头网通过拆解了解到，这款移动电源内置EVE亿纬锂能21700电池，电池容量为5Ah，配有一体化保护芯片，用于电池过充，过放和过流保护，并配有热敏电阻进行温度保护。移动电源主控芯片采用智融科技SW6003，芯片集成开关管，并支持多个接口，集成度高，功能齐全。内部合金电感打胶加固，PCBA模块涂有导热胶，内部设计紧凑，做工扎实可靠。
