前言

充电头网拿到了微尔普推出的一款20000mAh多合一移动电源，这款移动电源自带USB-C输出线和Lightning输出线，通过USB-C线可以为移动电源充电，支持30W快充输入，并且可以通过自带的USB-C线进行输出，支持35W快充输出。

Lightning线支持27W快充输出，可以满足除了iPhone15的苹果手机充电，移动电源自带的USB-C线也可以为苹果15手机进行快充。这款移动电源还设有折叠插脚，支持AC输入，可以方便的使用市电充电。下面就带来这款多合一移动电源的拆解，一起来看看内部的设计和用料。

微尔普20000mAh多合一移动电源开箱

包装盒黄色配色，正面印有wellpower品牌和产品名称，设计风格简约。

底部印有微尔普品牌理念和标语等信息。

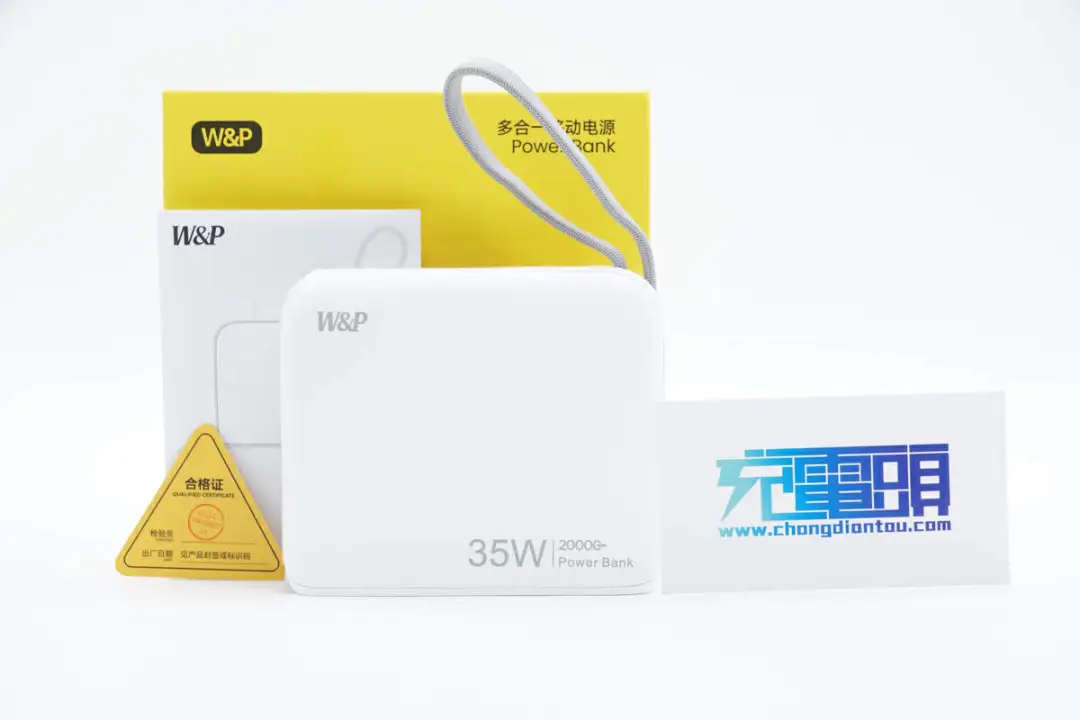

包装内含微尔普20000mAh多合一移动电源、使用说明书以及产品合格证。

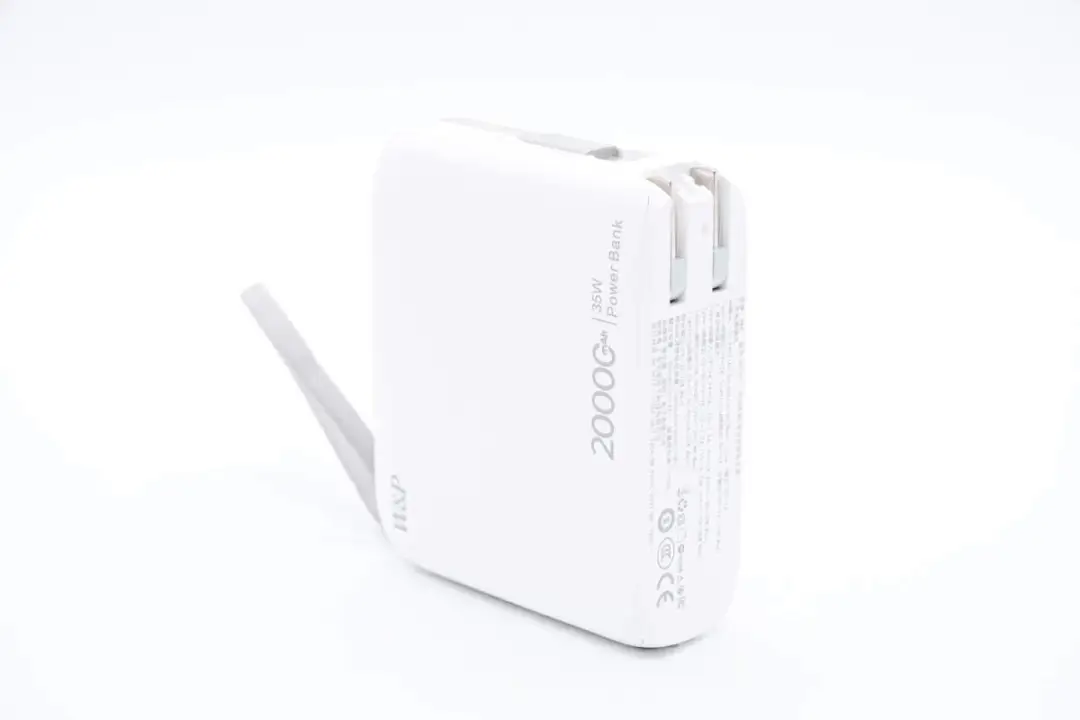

微尔普这款多合一移动电源采用PC防火材质白色外壳，机身主体磨砂以及边框亮面撞色处理，边缘过的圆润。

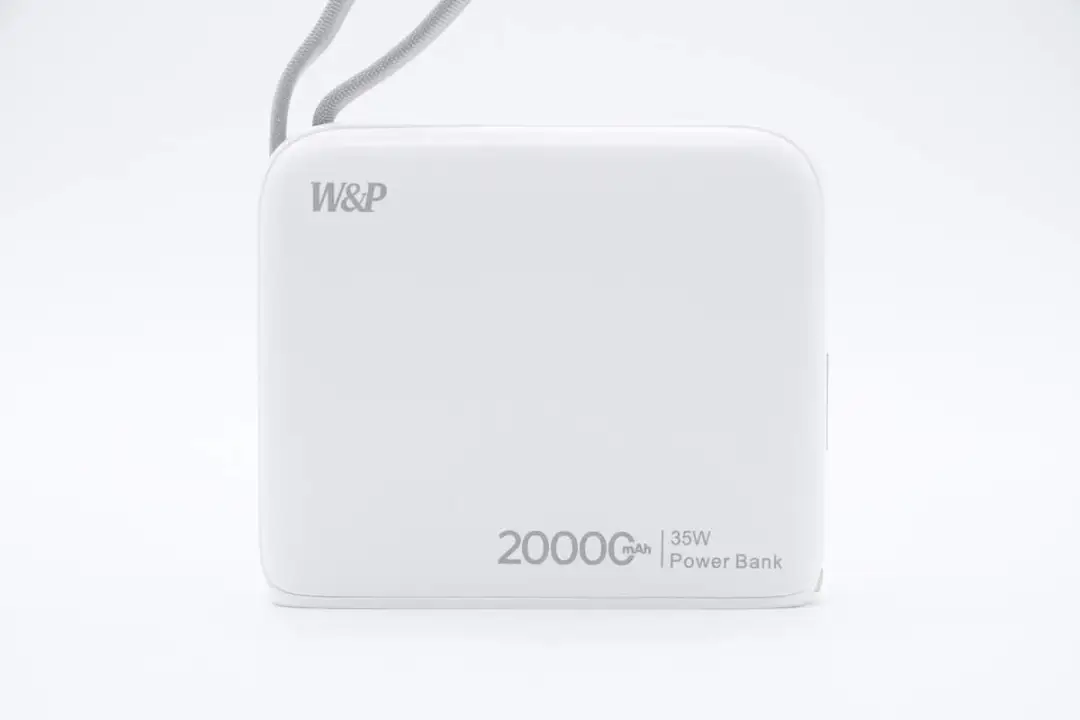

机身正面印有W&P和20000mAh 35W Power Bank。

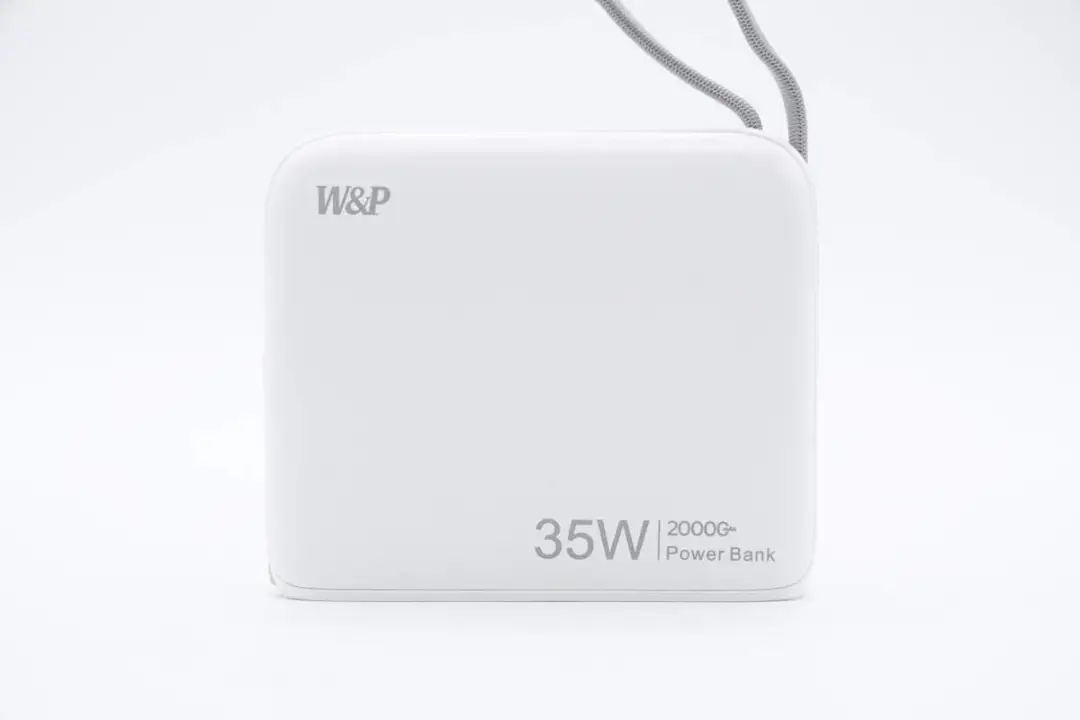

背面是差不多的设计，只是将35W功率字样做了凸显设计。

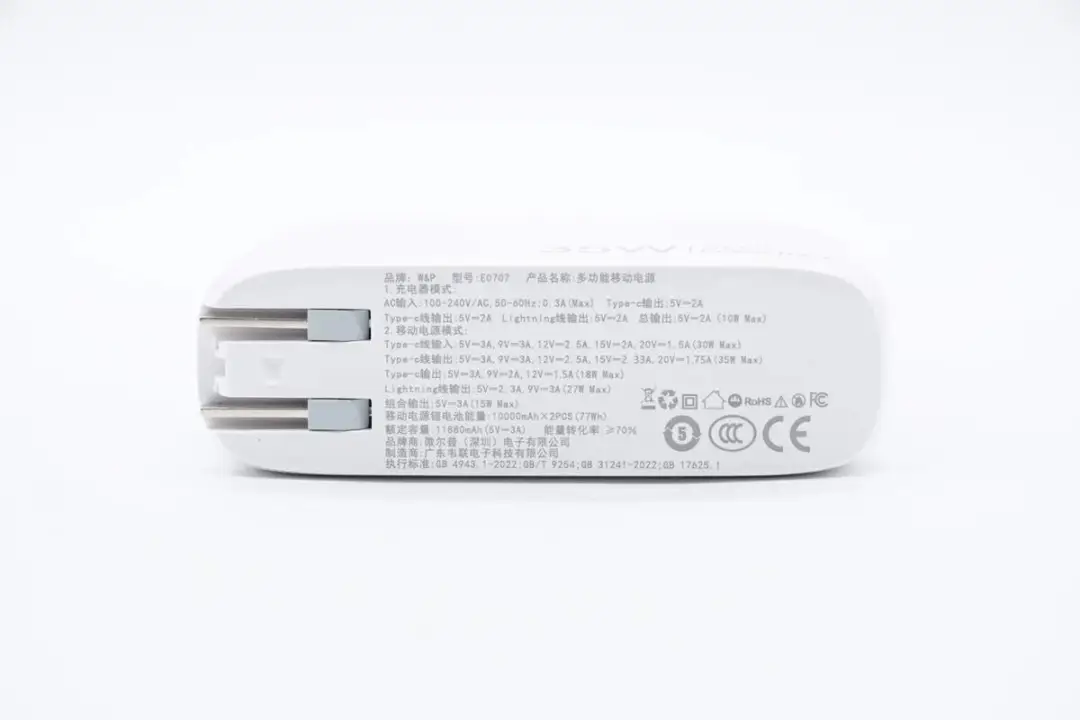

侧面外壳印有产品参数信息。

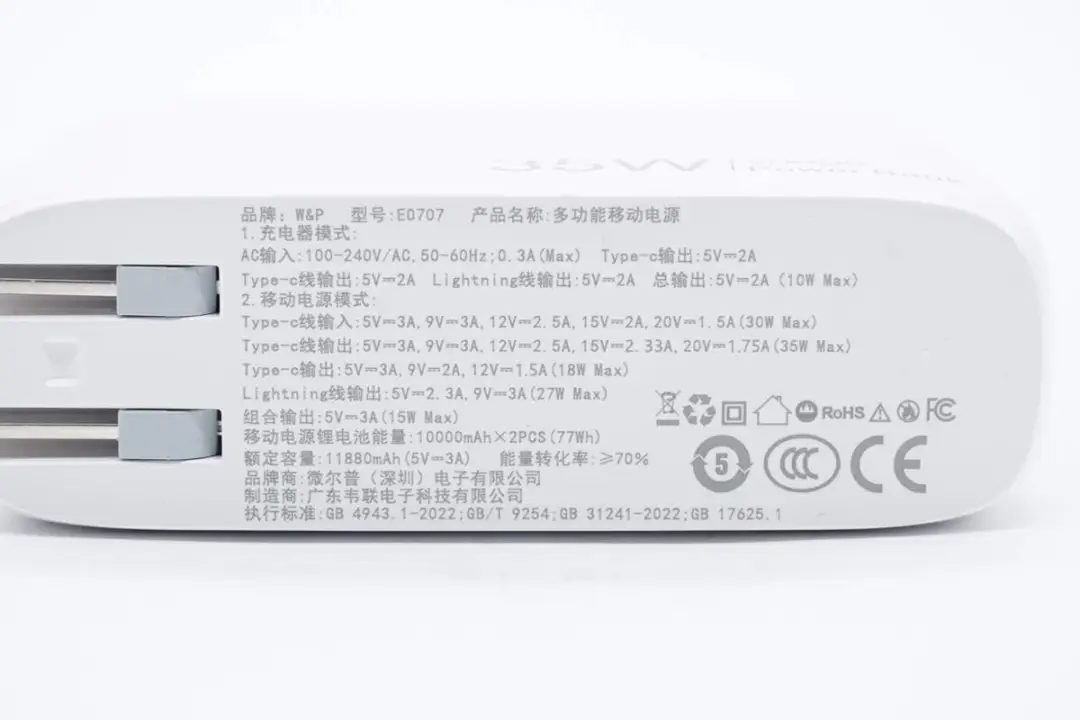

产品参数特写

品牌：W&P

型号：E0707

产品名称：多功能移动电源

1、充电器模式：

AC输入：100-240V/AC，50/60Hz，0.3A（Max）

Type-C输出：5V2A

Type-C线输出：5V2A

Lightning线输出：5V2A

总输出：5V2A（10W Max）

2、移动电源模式：

Type-C线输入：5V3A、9V3A、12V2.5A、15V2A、20V1.5A（30W Max）

Type-C线输出：5V3A、9V3A、12V2.5A、15V2.33A、20V1.75A（35W Max）

Type-C输出：5V3A、9V2A、12V1.5A（18W Max）

Lightning线输出：5V2.3A、9V3A（27W Max）

组合输出：5V3A（15W Max）

移动电源锂电池能量：10000mAh X 2PCS（77Wh）

额定容量：11880mAh（5V3A）

能量转化率：≥70%

品牌商：微尔普（深圳）电子有限公司

制造商：广东韦联电子科技有限公司

产品通过了CCC、CE、FCC认证。

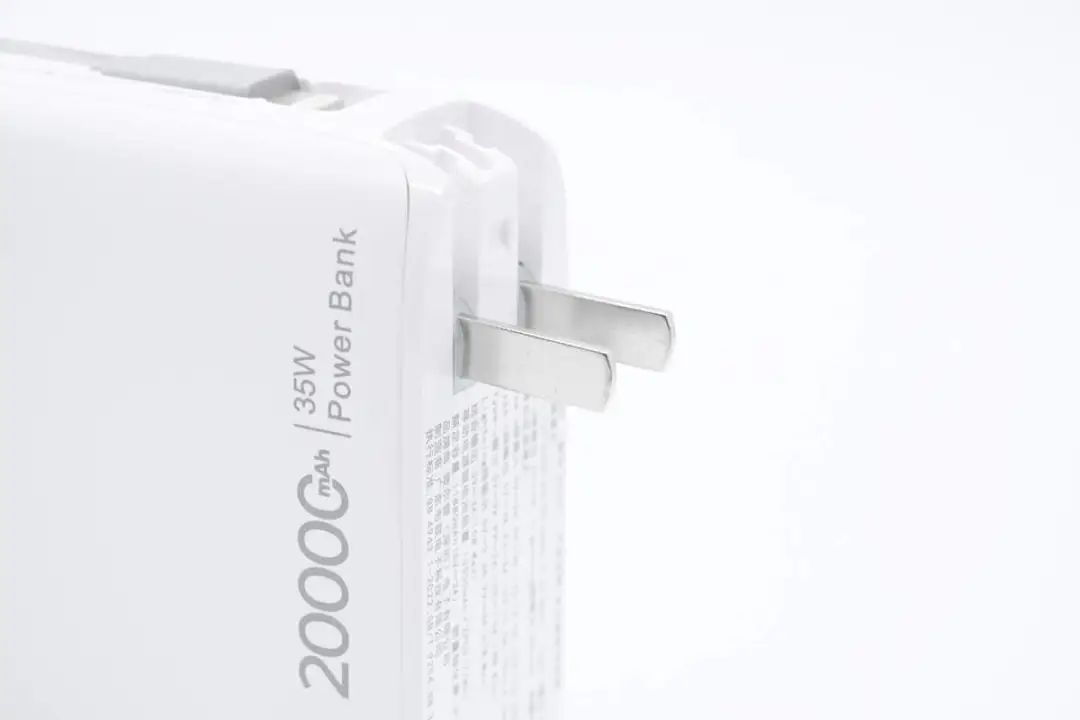

同侧配备可折叠国标插脚，方便携带。

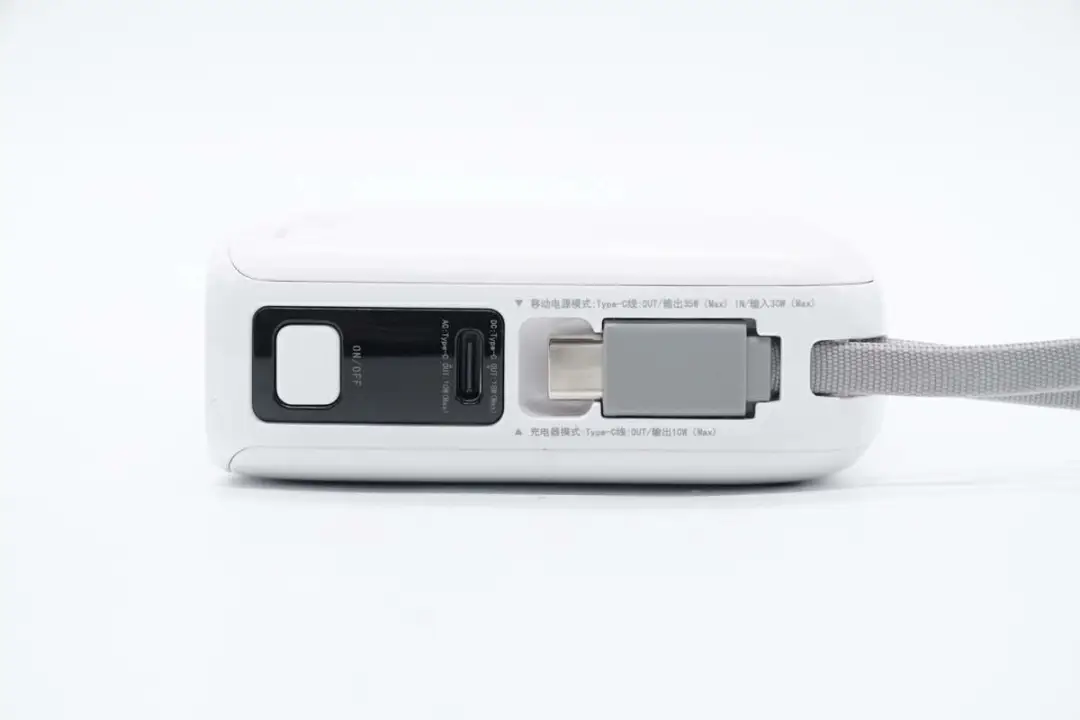

机身一端配置电源键以及USB-C接口。

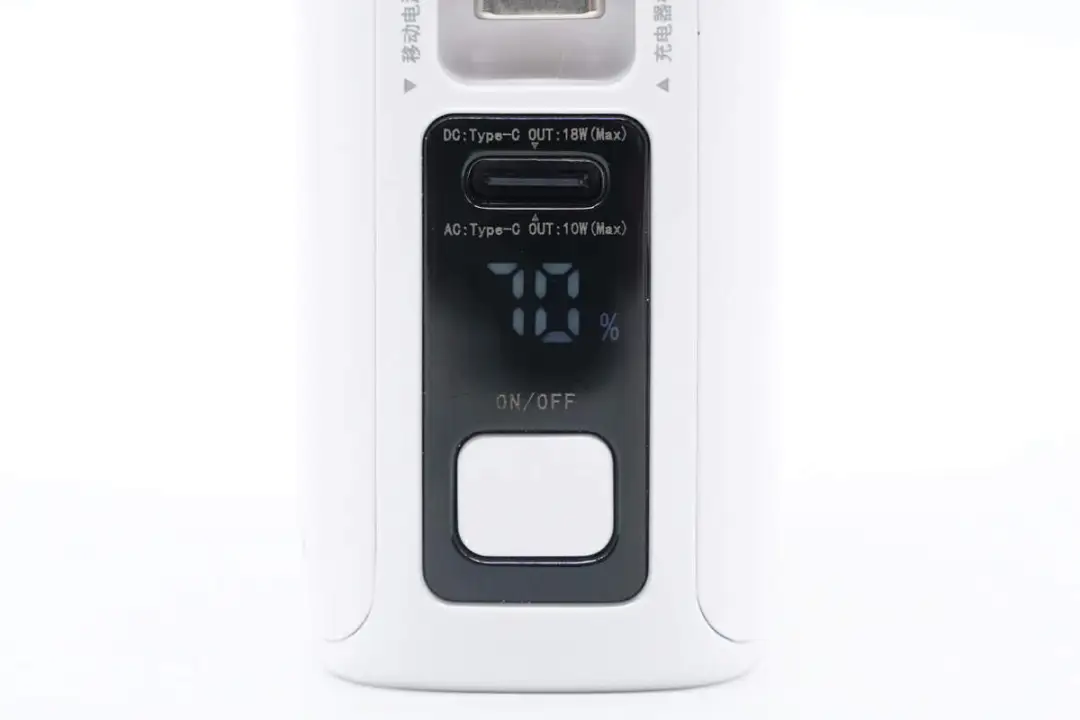

按键及接口所在区域采用黑色亮面外壳设计，同时之间区域设有隐藏式数显屏，按下按键便可查看移动电源剩余电量。

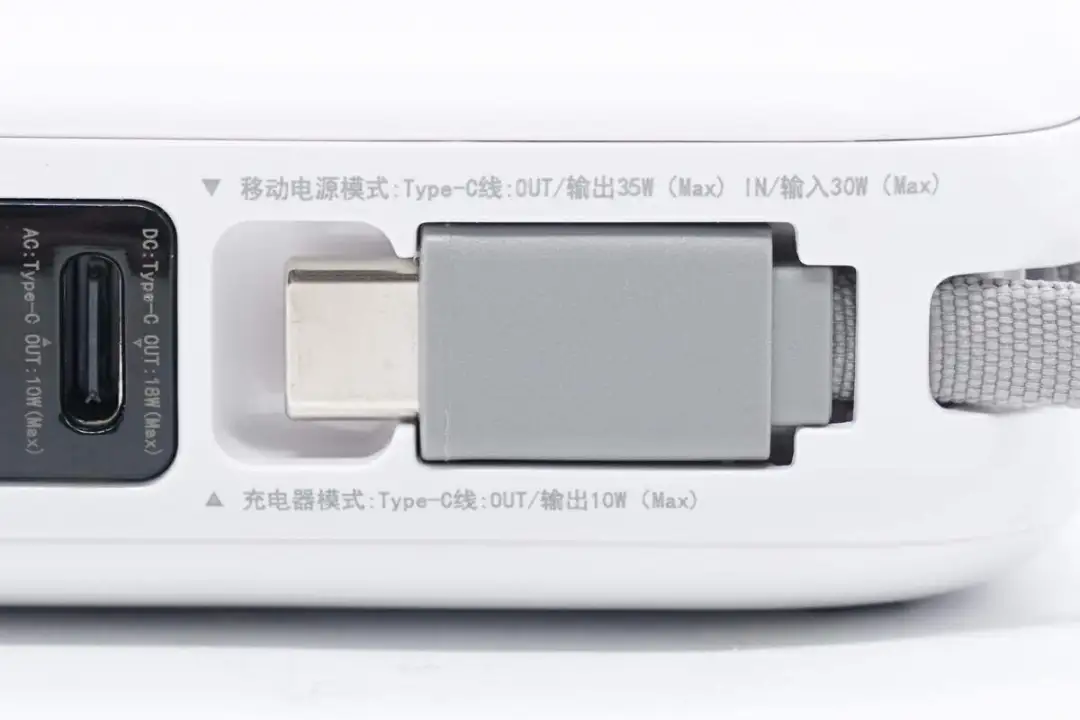

产品一大设计点是自带USB-C和Lightning线，并且机身上设有相应的理线槽进行整理，保持整洁便携。

相比USB-C线可当提绳使用，Lightning线则可以完全嵌在另一端凹槽上。

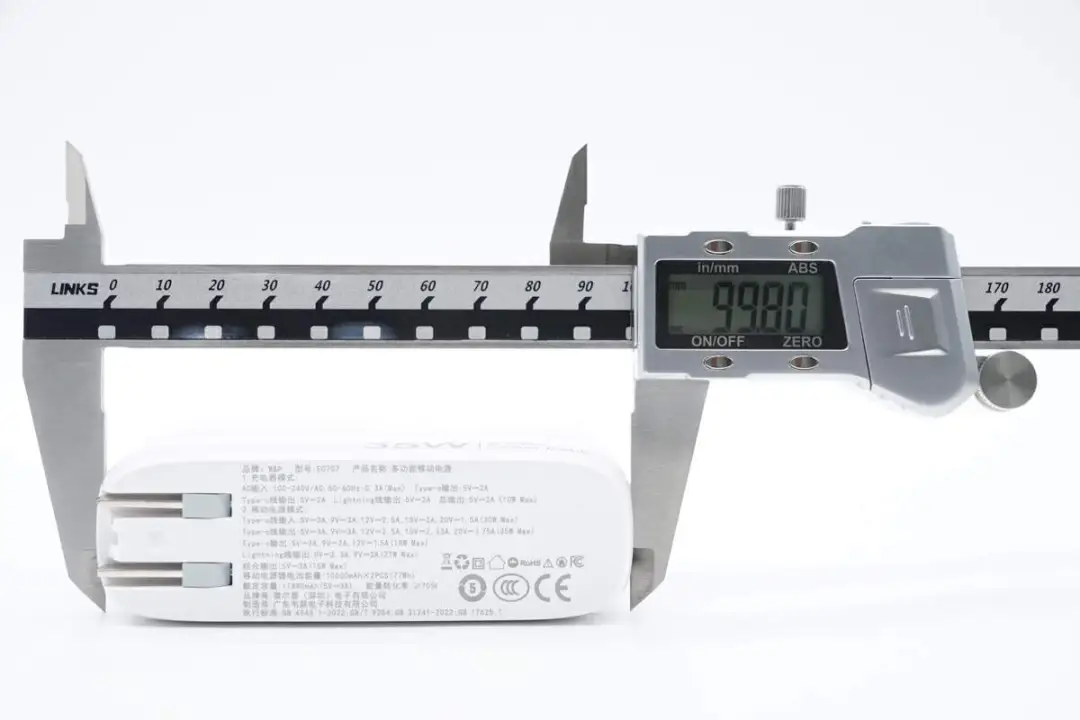

实测微尔普20000mAh多合一移动电源机身长度为99.8mm。

宽度为84.29mm。

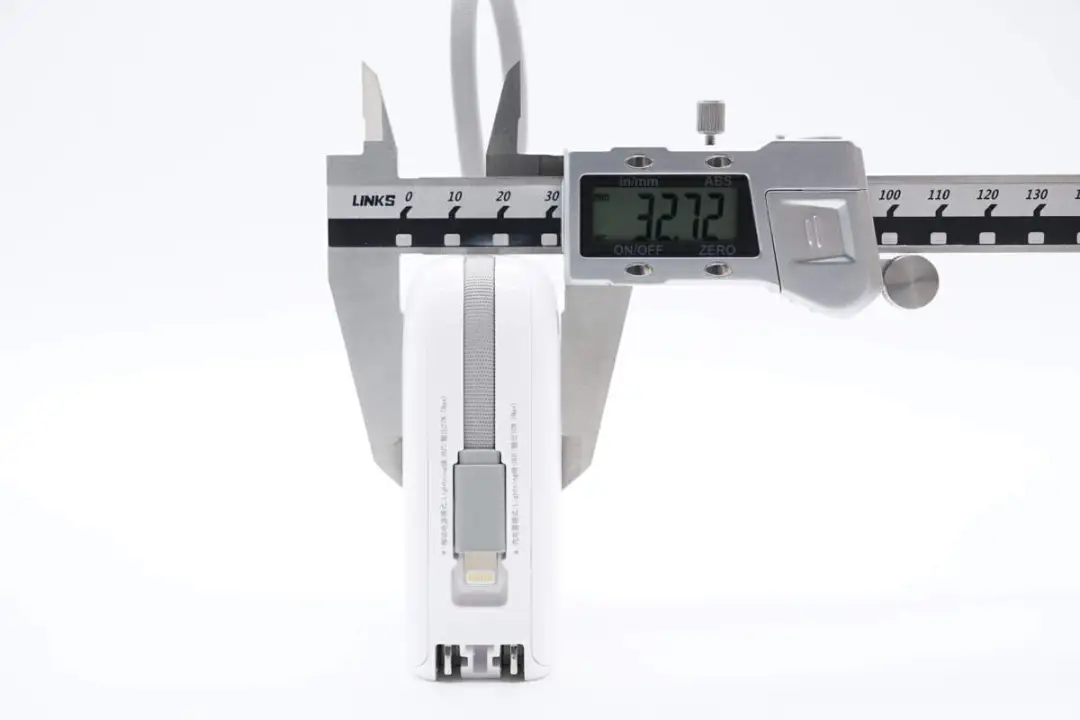

厚度为32.72mm。

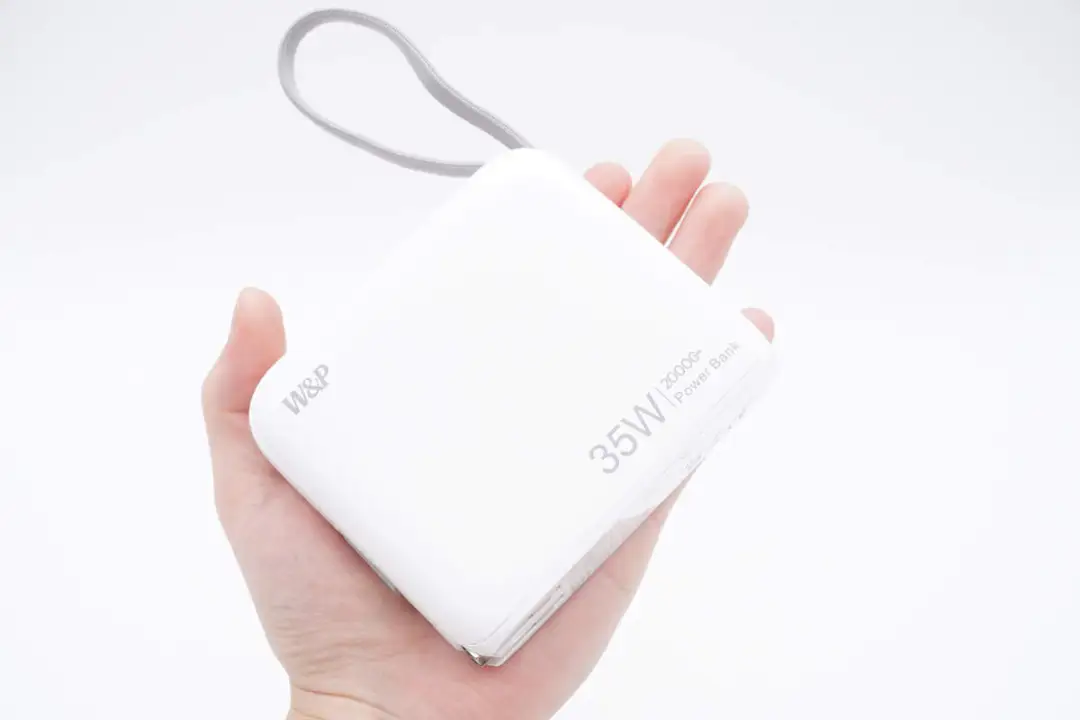

产品拿在手上的大小直观感受。

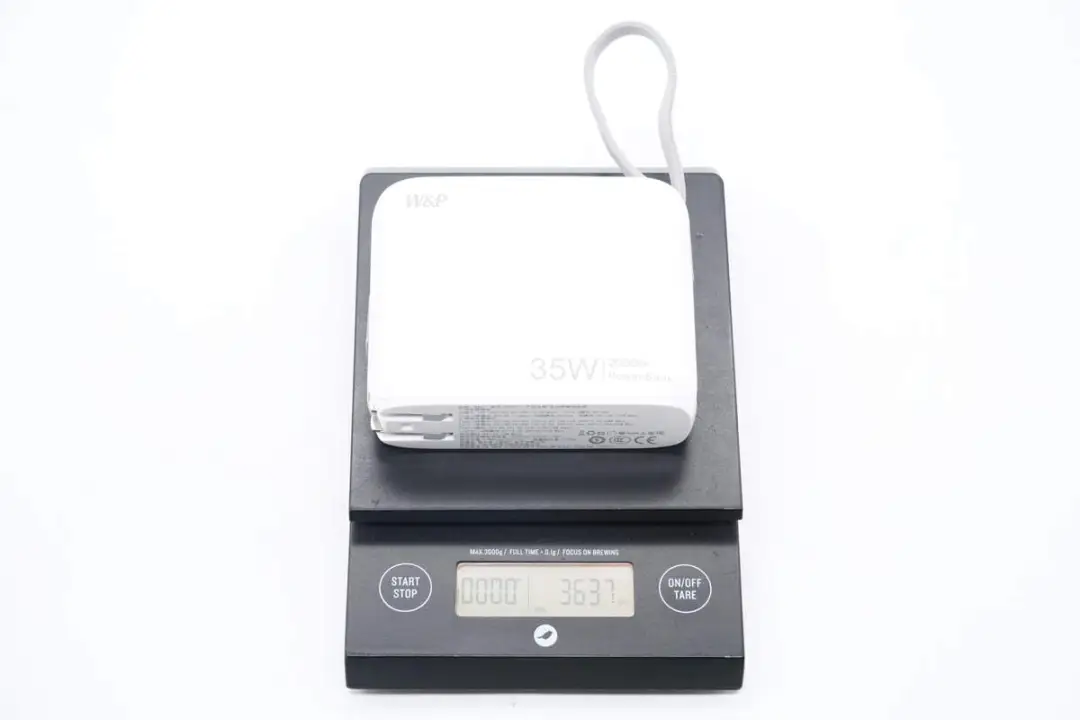

另外测得移动电源净重约为364g。

充电器模式下，使用ChargerLAB POWER-Z KM003C测得Type-C口支持DCP充电协议。

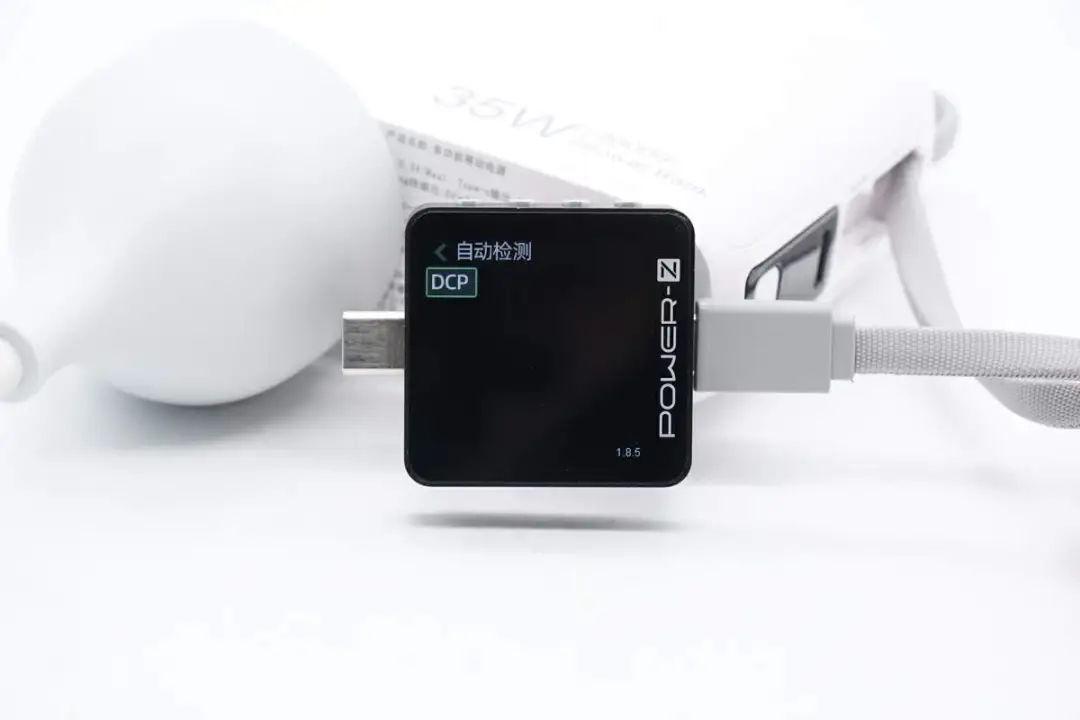

测得Type-C线输出同样支持DCP充电协议。

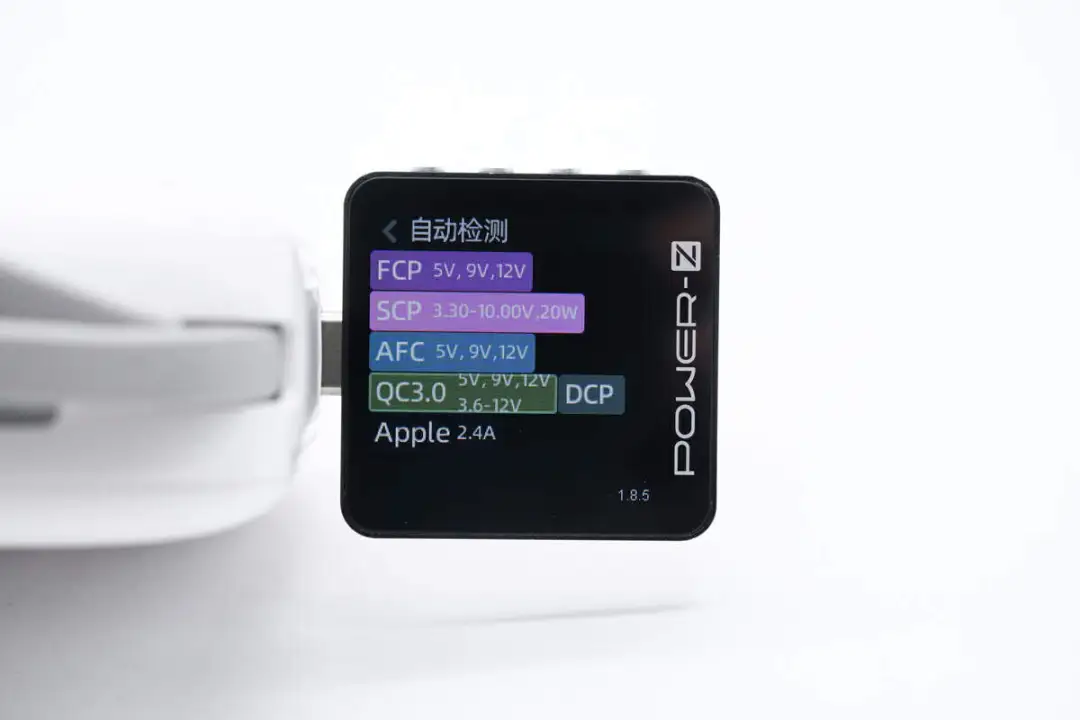

移动电源模式下，测得Type-C口支持FCP、SCP、AFC、QC3.0、DCP、Apple 2.4A充电协议。

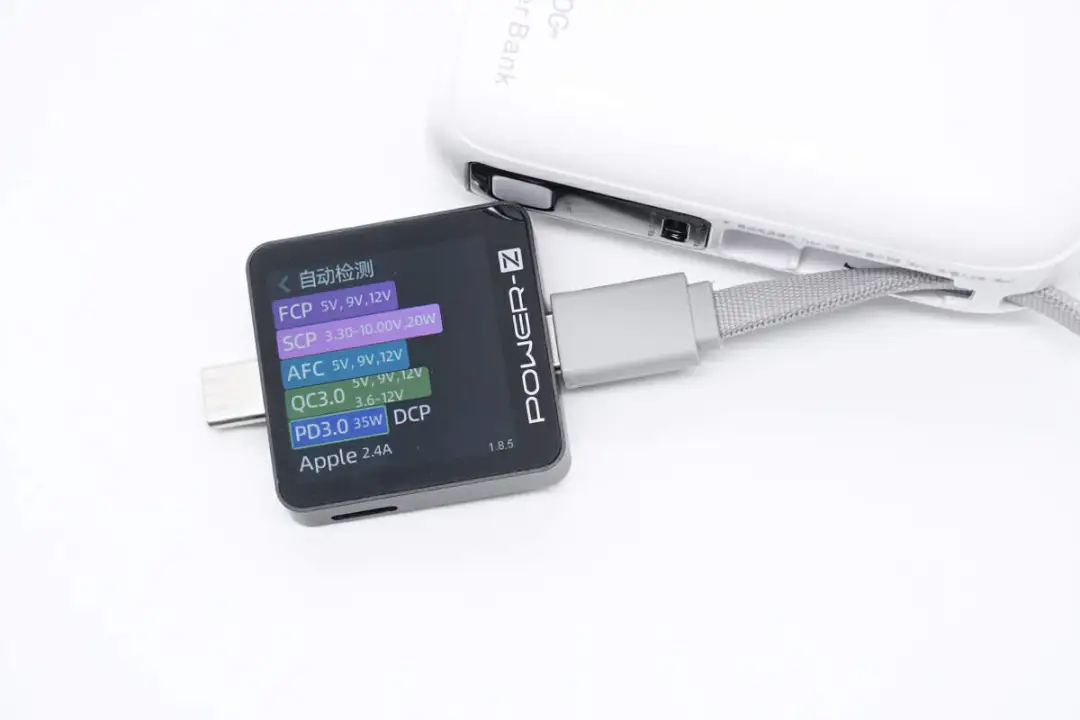

测得Type-C线输出支持FCP、SCP、AFC、QC3.0、PD3.0、DCP、Apple 2.4A充电协议。

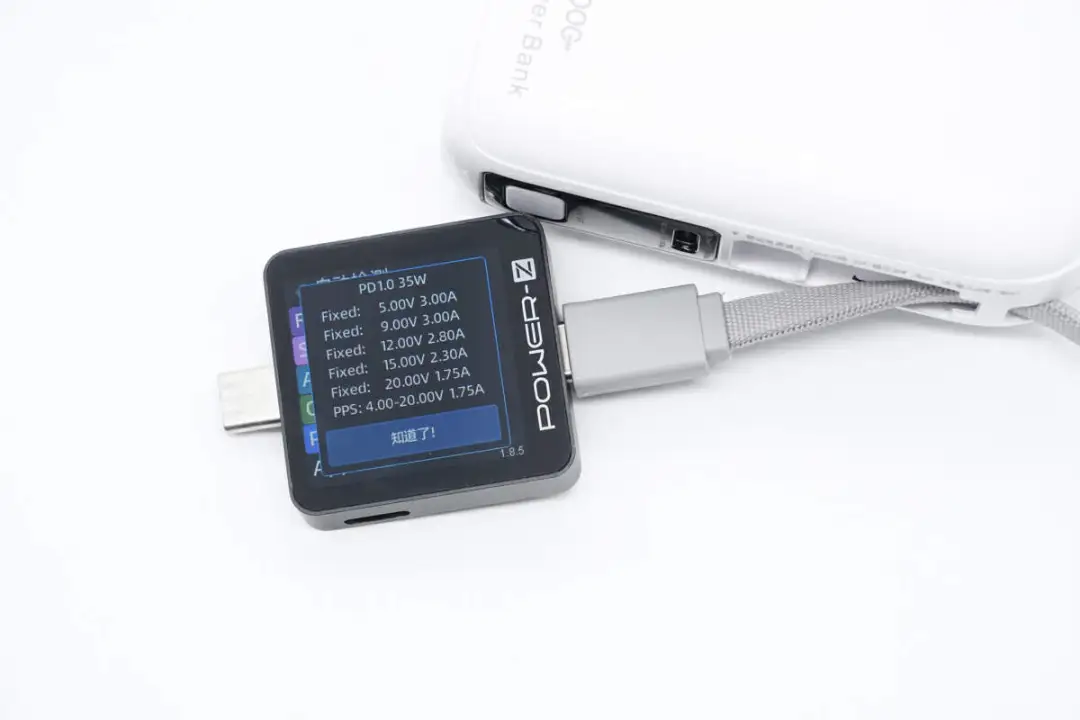

PDO报文显示Type-C线还具备5V3A、9V3A、12V2.8A、15V2.3A、20V1.75A五组固定电压档位，以及4-20V1.75A一组PPS电压档位。

微尔普20000mAh多合一移动电源拆解

看完了微尔普这款多合一移动电源的开箱和测试，下面就进行拆解，一起来看看内部的设计和用料。

首先沿外壳接缝撬开移动电源外壳。

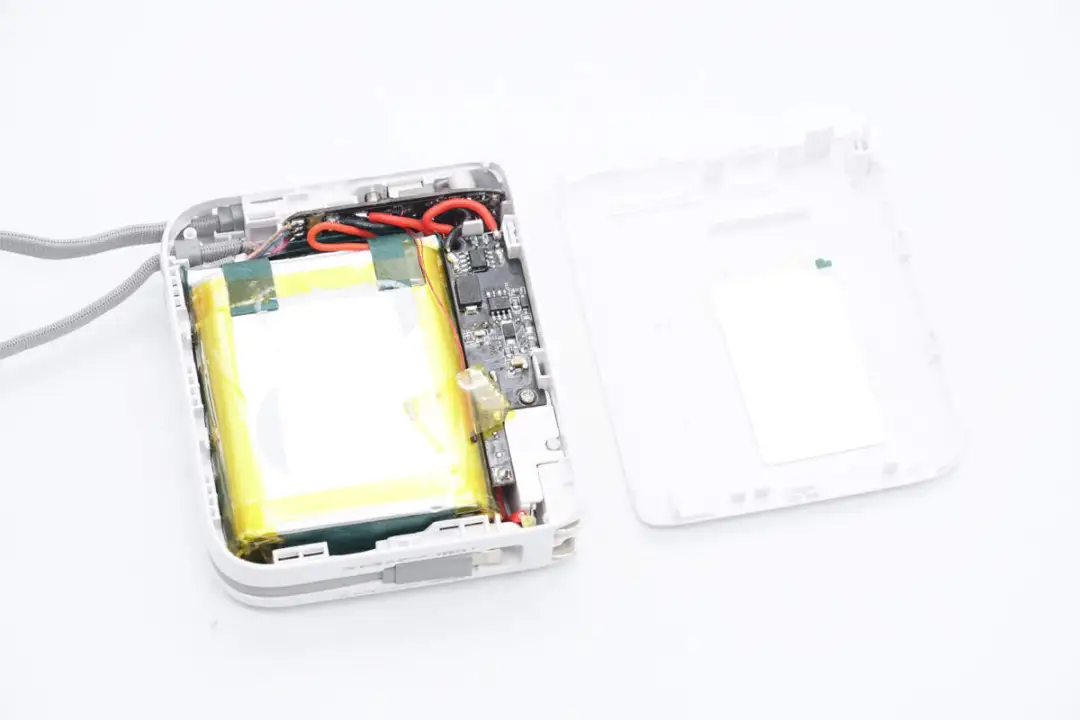

电池通过胶水固定，标签被胶水粘贴到外壳上。

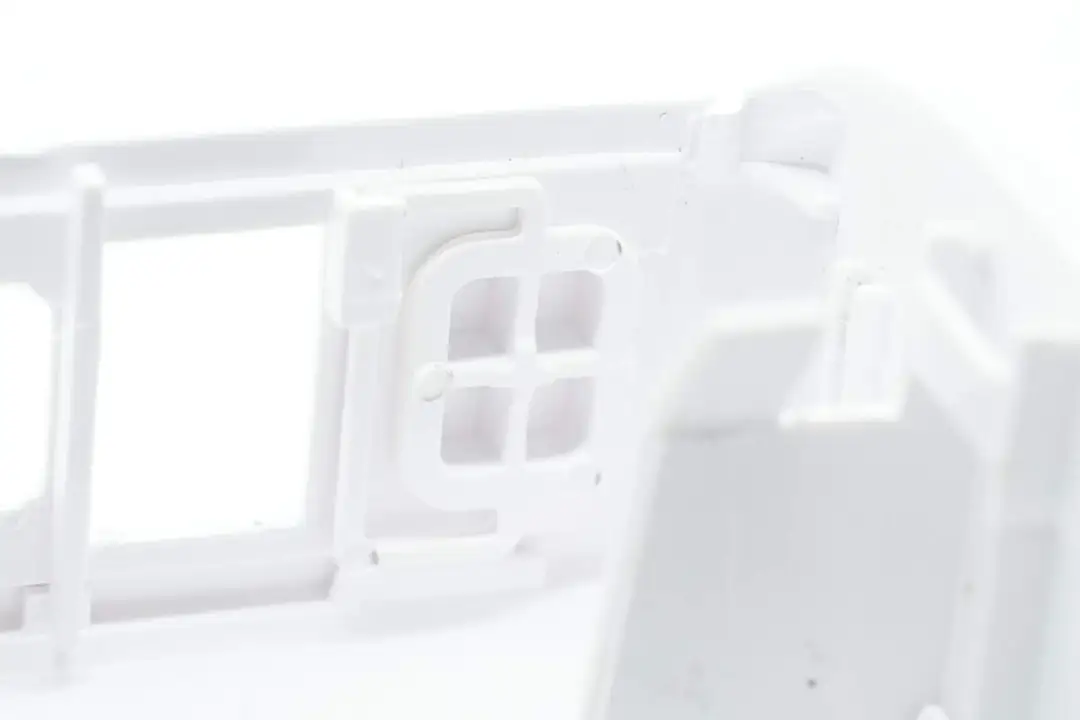

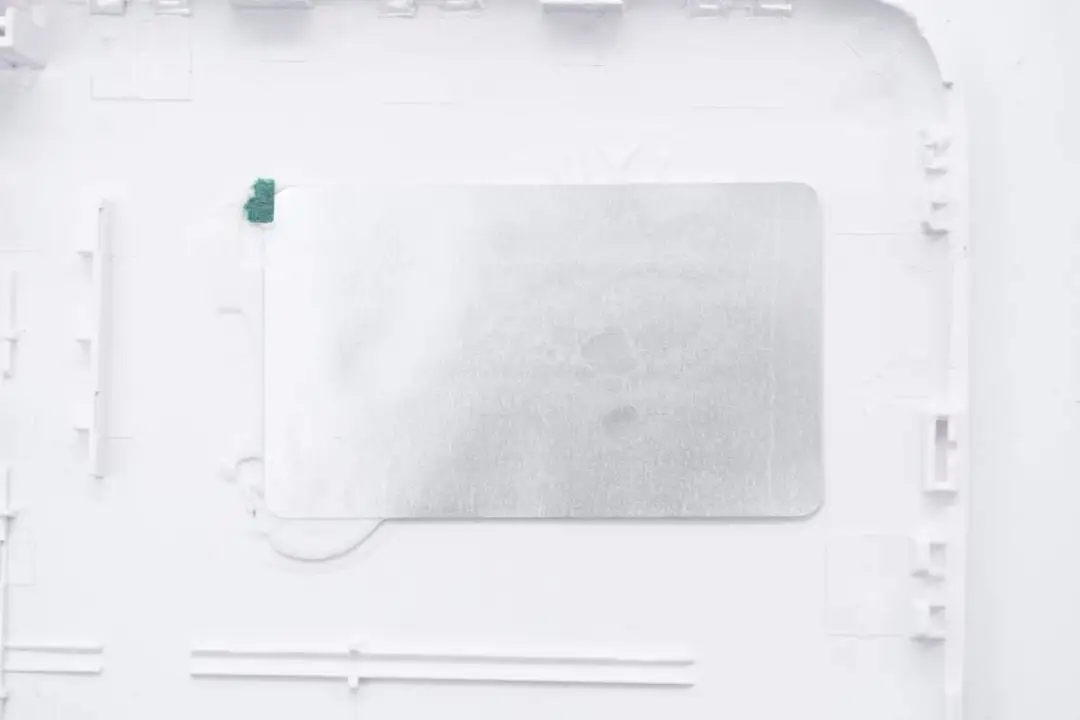

壳体内部的按键特写。

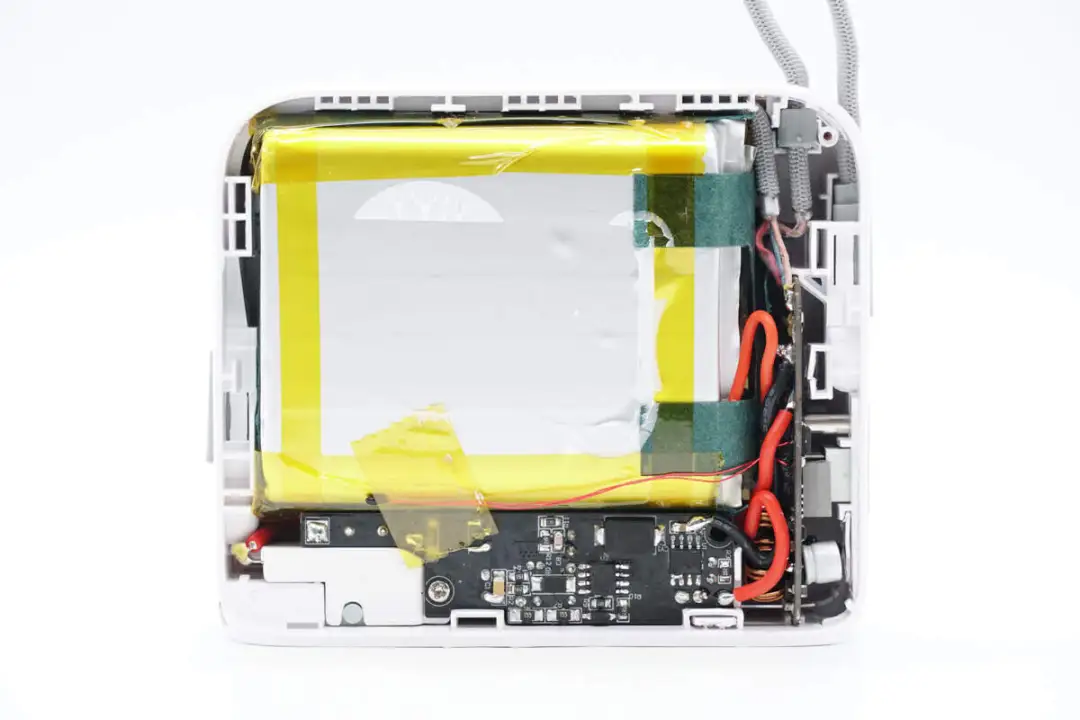

移动电源内部一览，底部为开关电源模块，上方为电池组，在电池组右侧为移动电源PCBA模块。

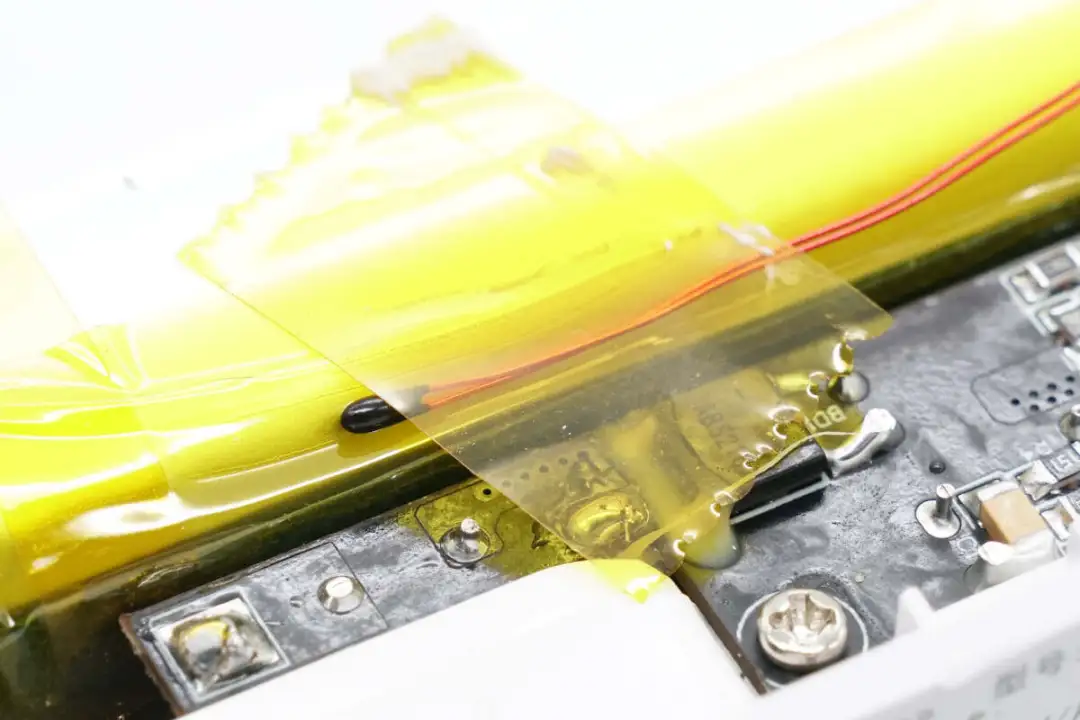

NTC热敏电阻使用高温胶带粘贴在电池上。

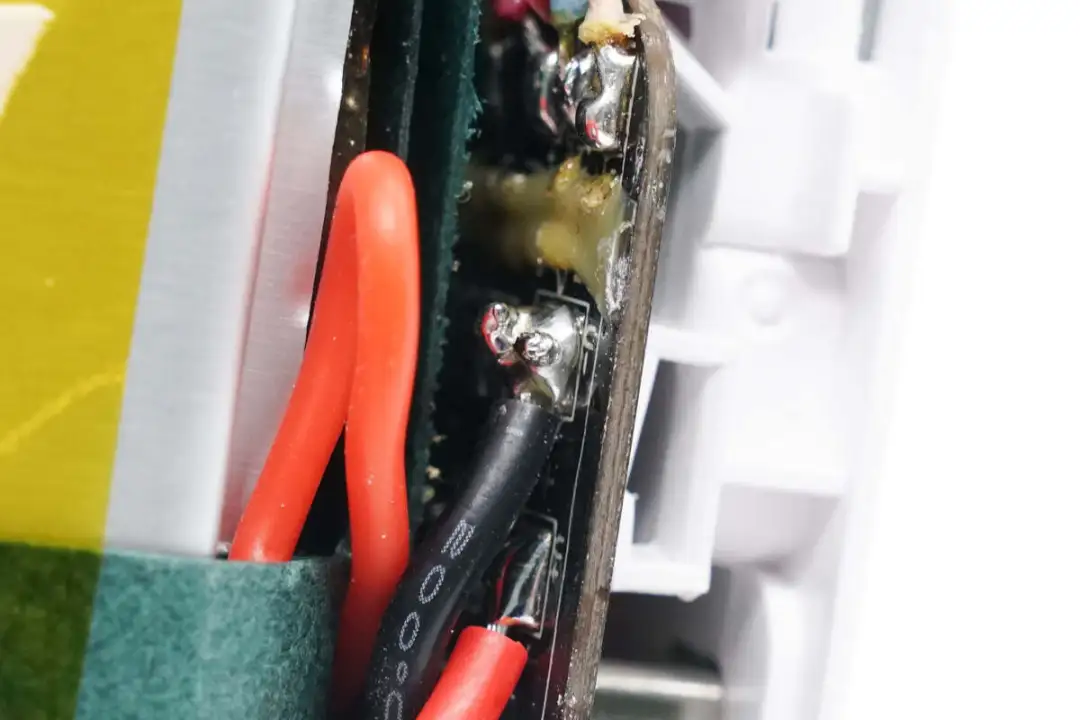

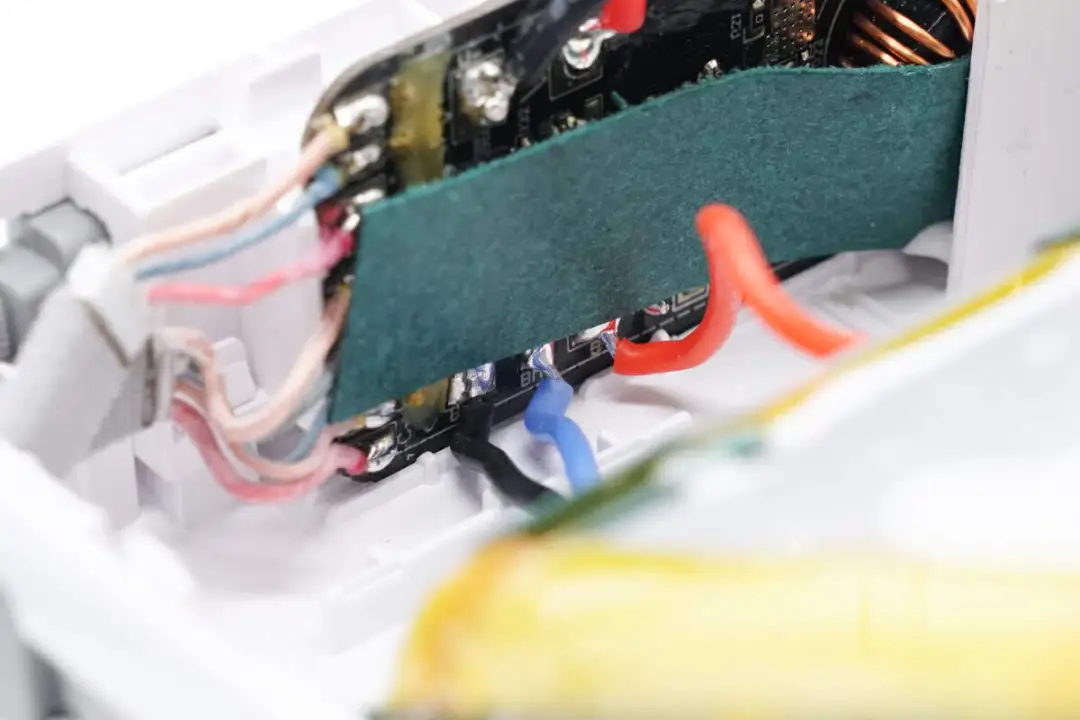

输出线焊接连接到移动电源模块。

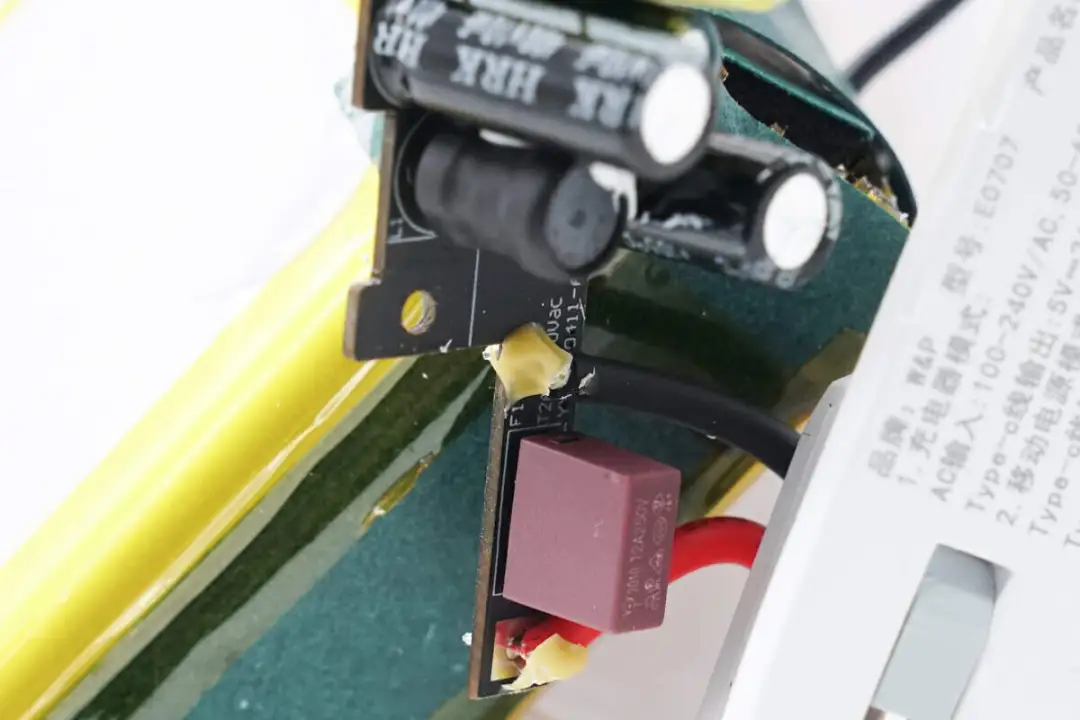

开关电源模块通过导线焊接连接。

开关电源模块的输出线通过导线焊接连接到移动电源模块。

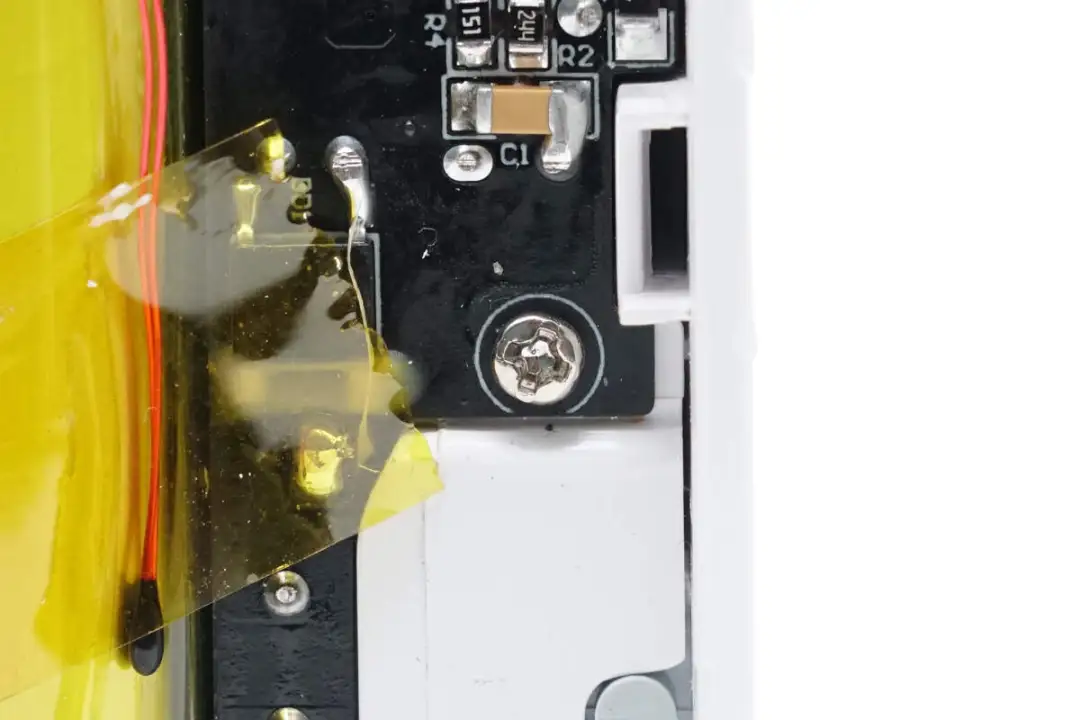

开关电源模块通过螺丝固定在壳体内部。

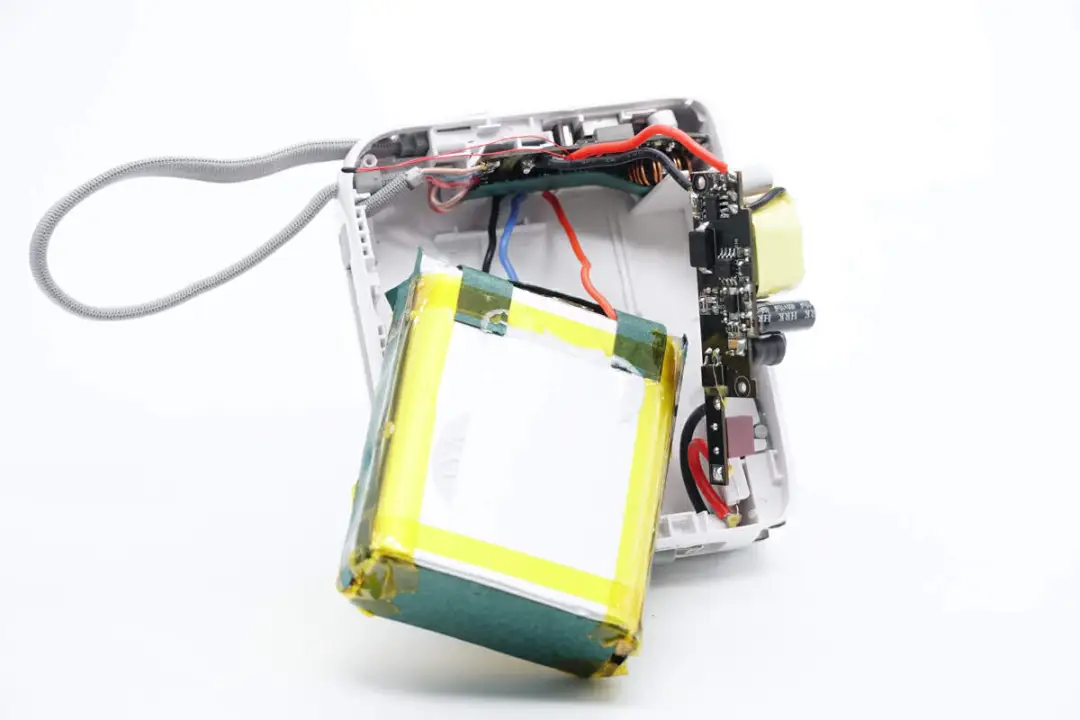

从壳体中取出电池组。

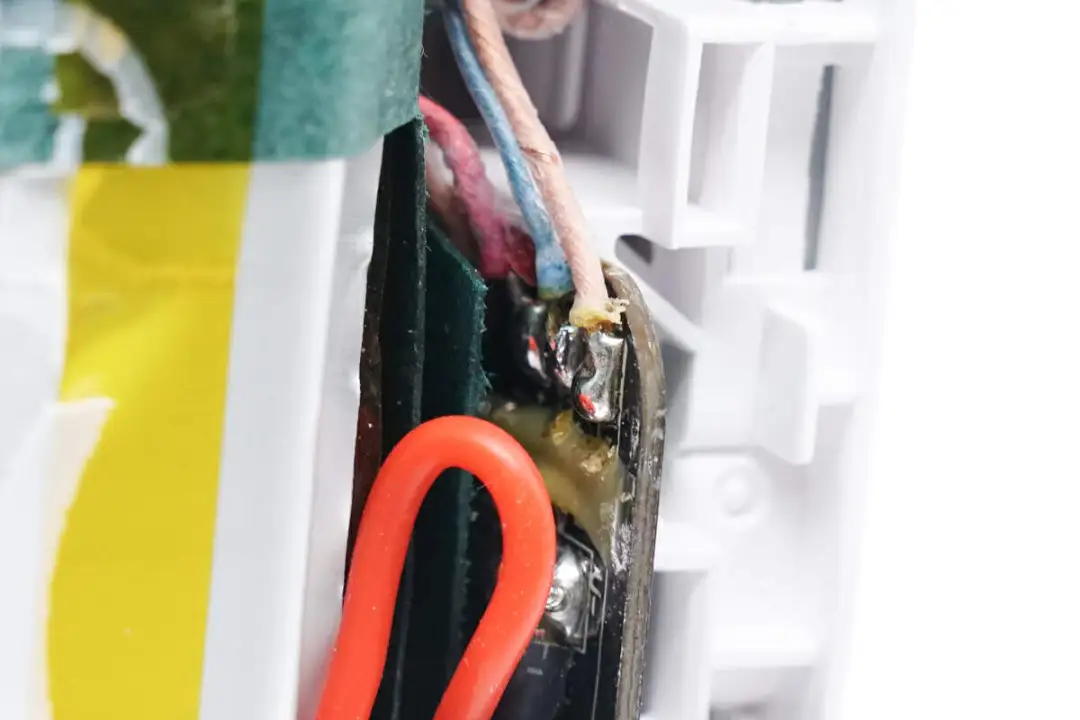

交流输入导线焊接连接，并打胶固定。

移动电源模块粘贴青稞纸绝缘。

剪断连接导线，分离开关电源模块，电池组和移动电源模块的连接。

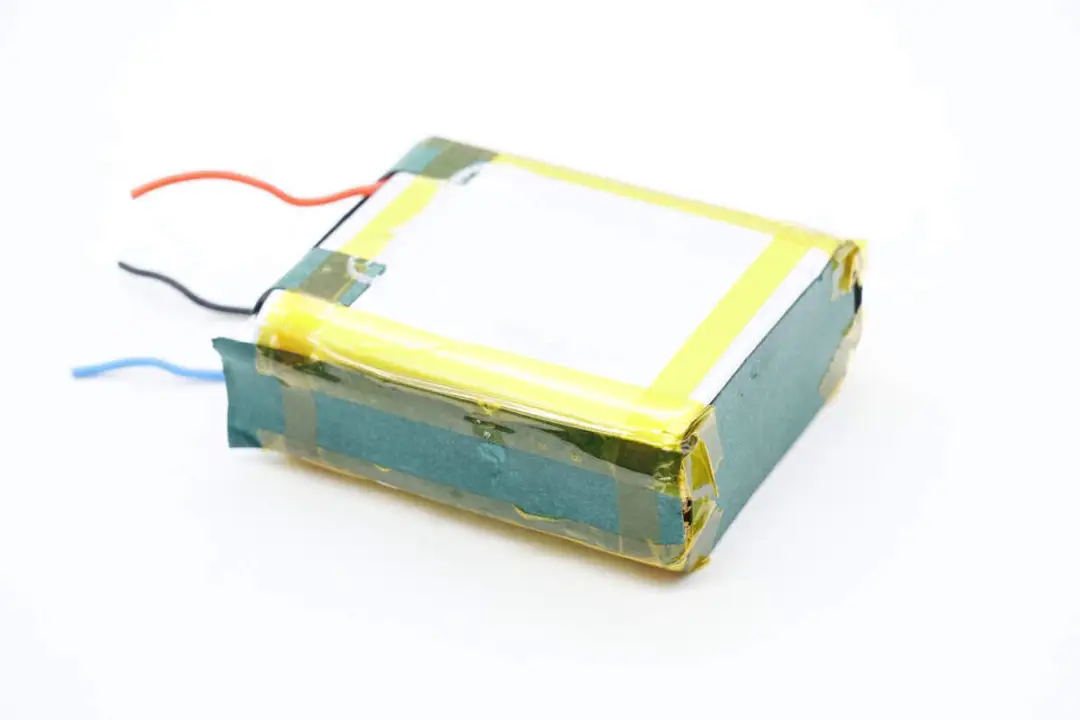

电池组采用二串连接，粘贴高温胶带和青稞纸绝缘。

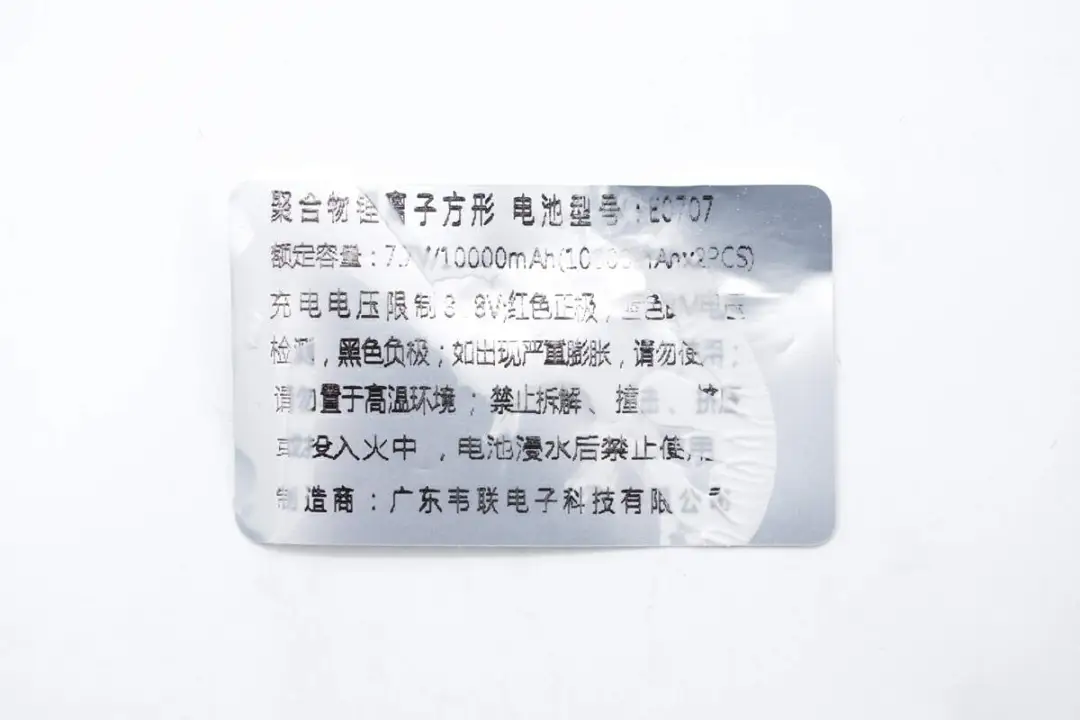

电池组上面的标签一览，电池为二串连接，额定容量为7.7V/10000mAh，充电限制电压为8.8V，制造商为广东韦联电子科技有限公司。

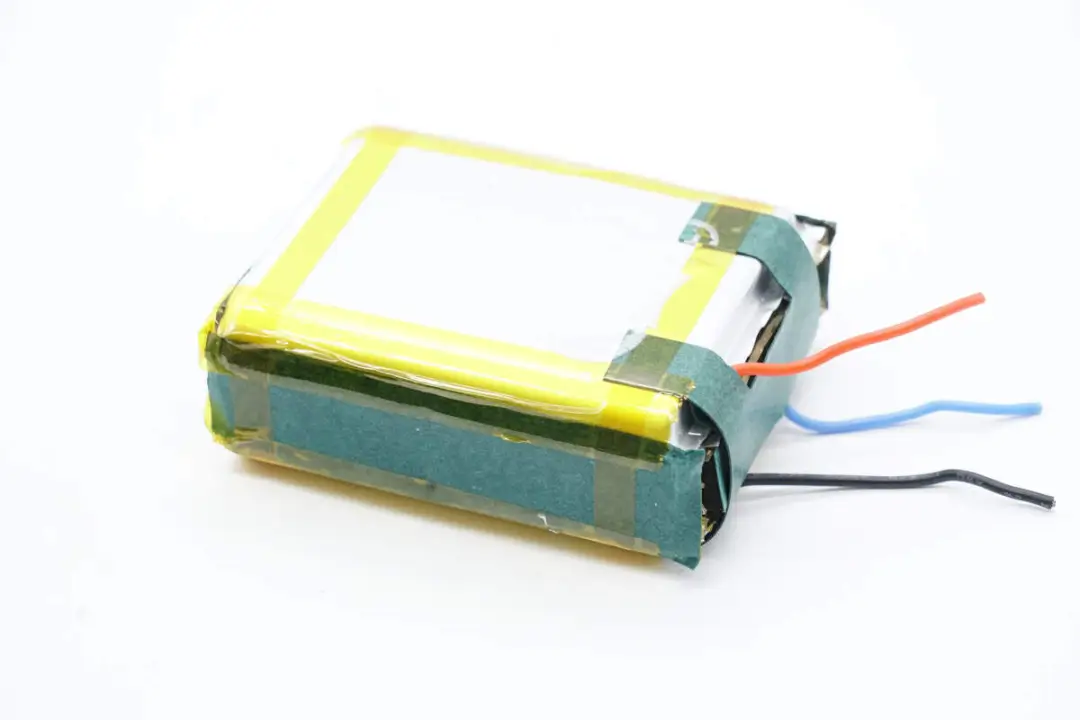

电池边缘粘贴青稞纸绝缘保护。

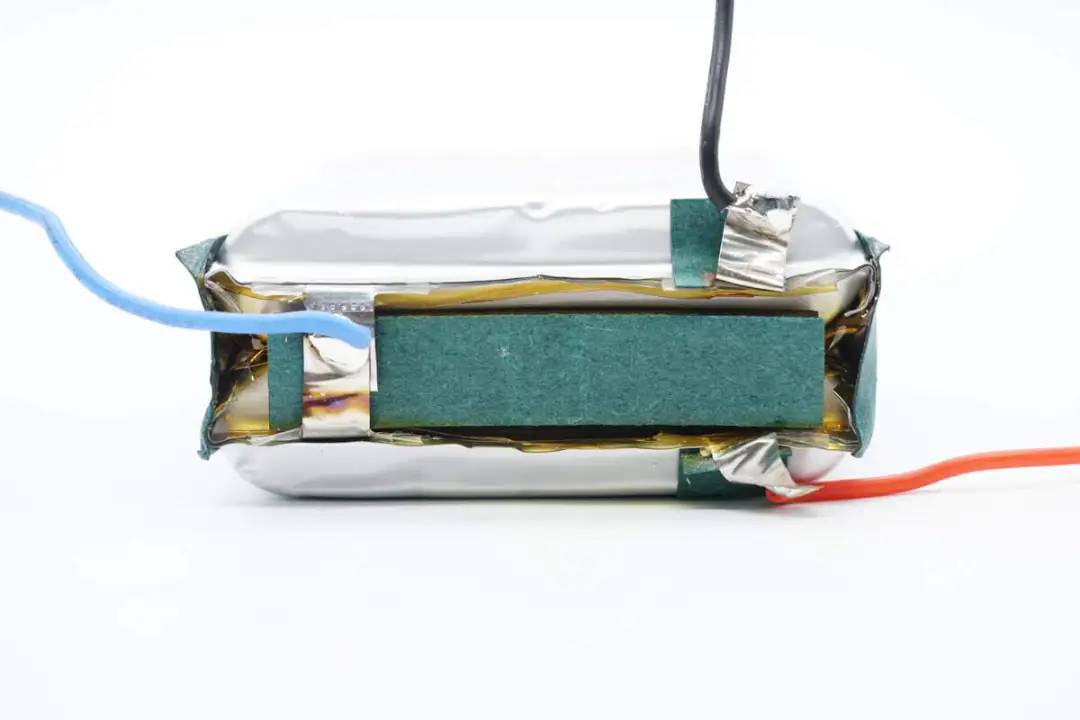

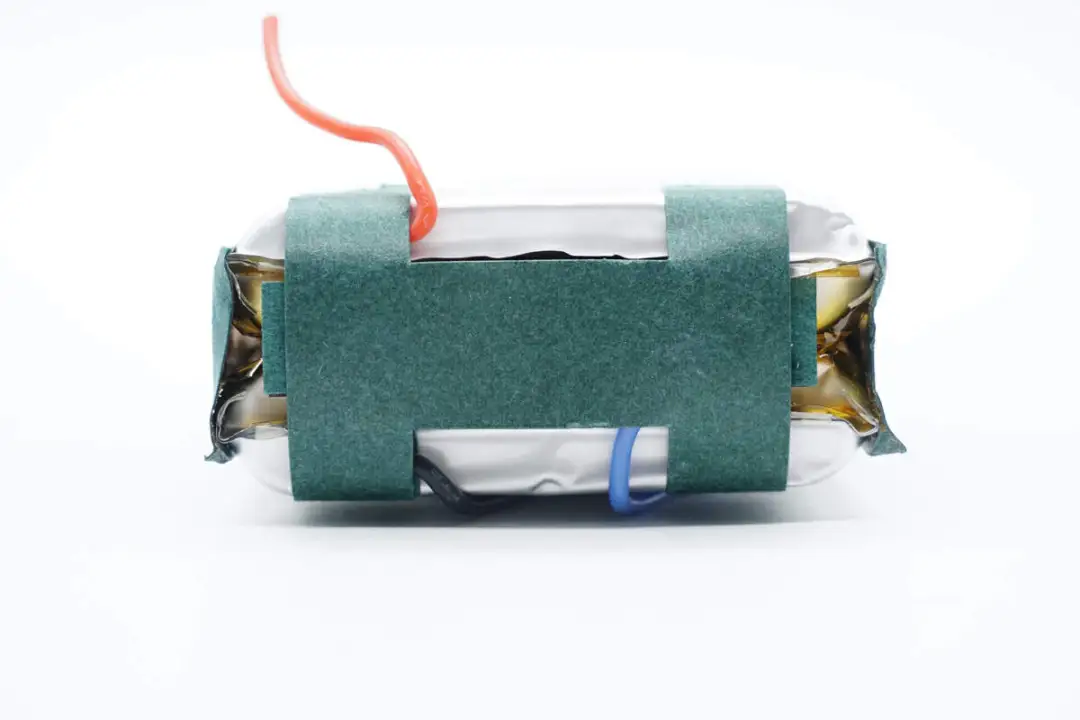

电池正负极极耳处也粘贴青稞纸绝缘。

两片电池为串联连接，在极耳处粘贴泡棉胶带填充。

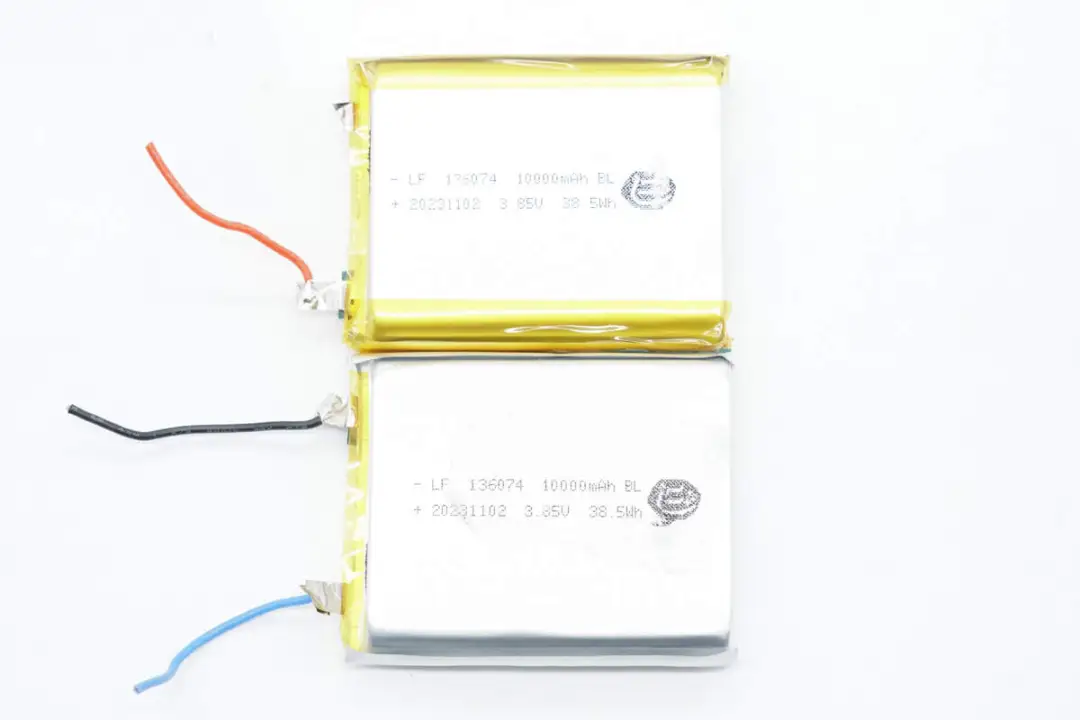

电池组由两片电池组成，电池厚度为13mm，宽度为60mm，长度为74mm。电池额定容量为10000mAh，额定电压3.85V，能量为38.5Wh。

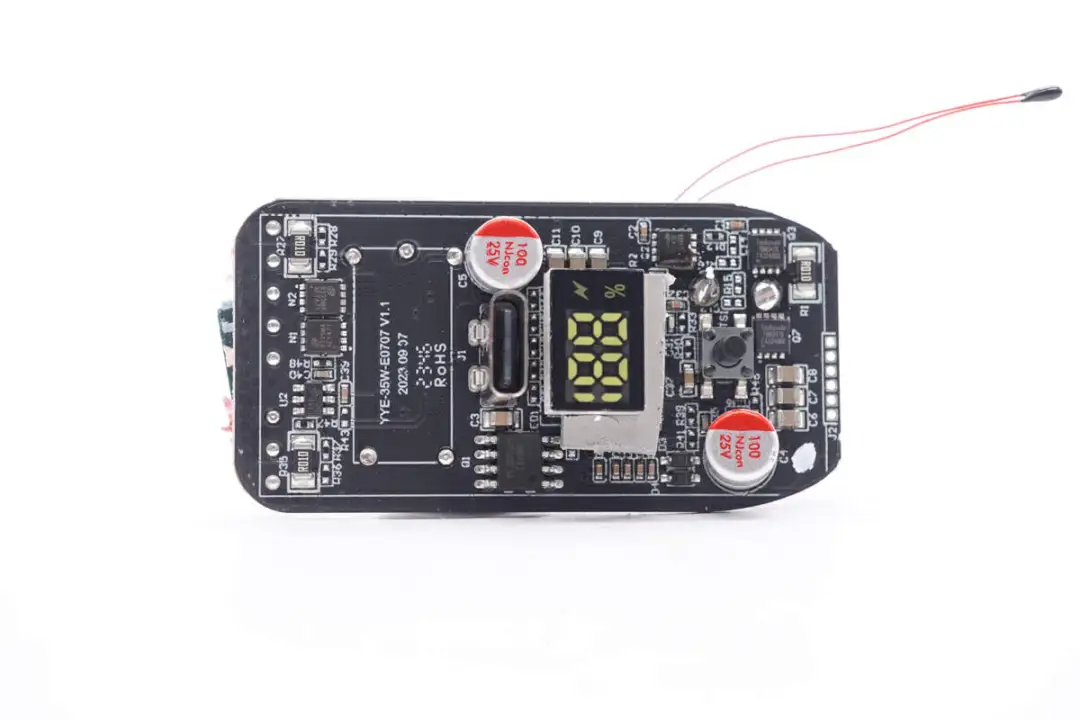

PCBA模块正面一览，左侧焊接电池保护管，向右焊接USB-C母座，VBUS开关管，LED数码管，同步升降压开关管和滤波电容。

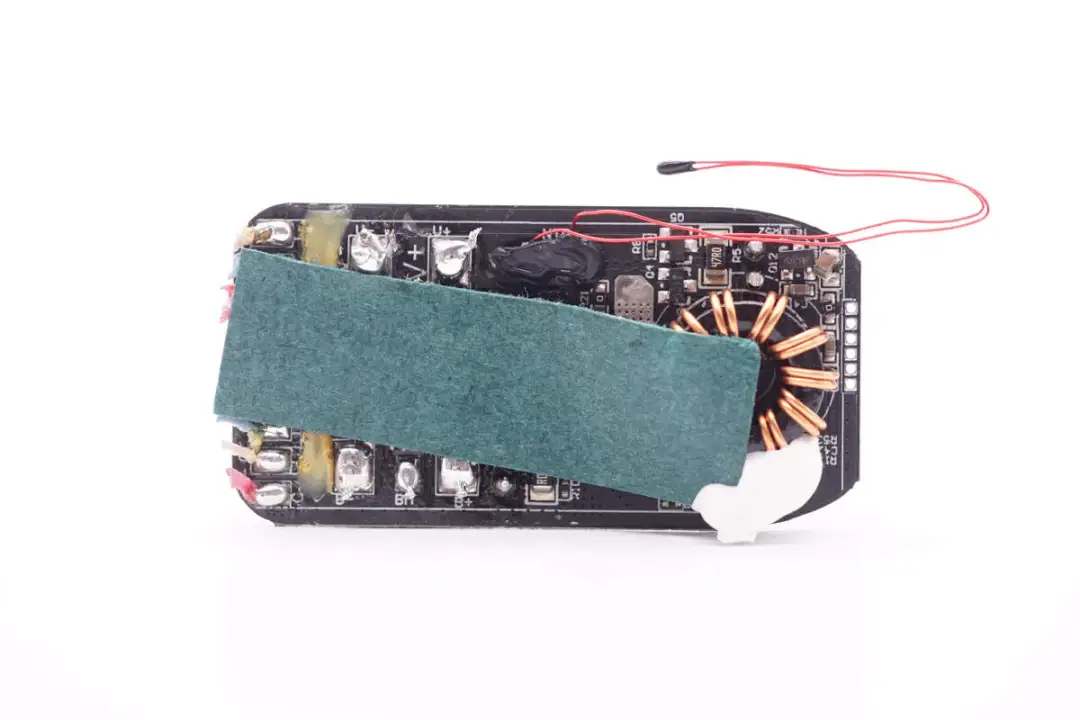

PCBA模块背面粘贴青稞纸绝缘。

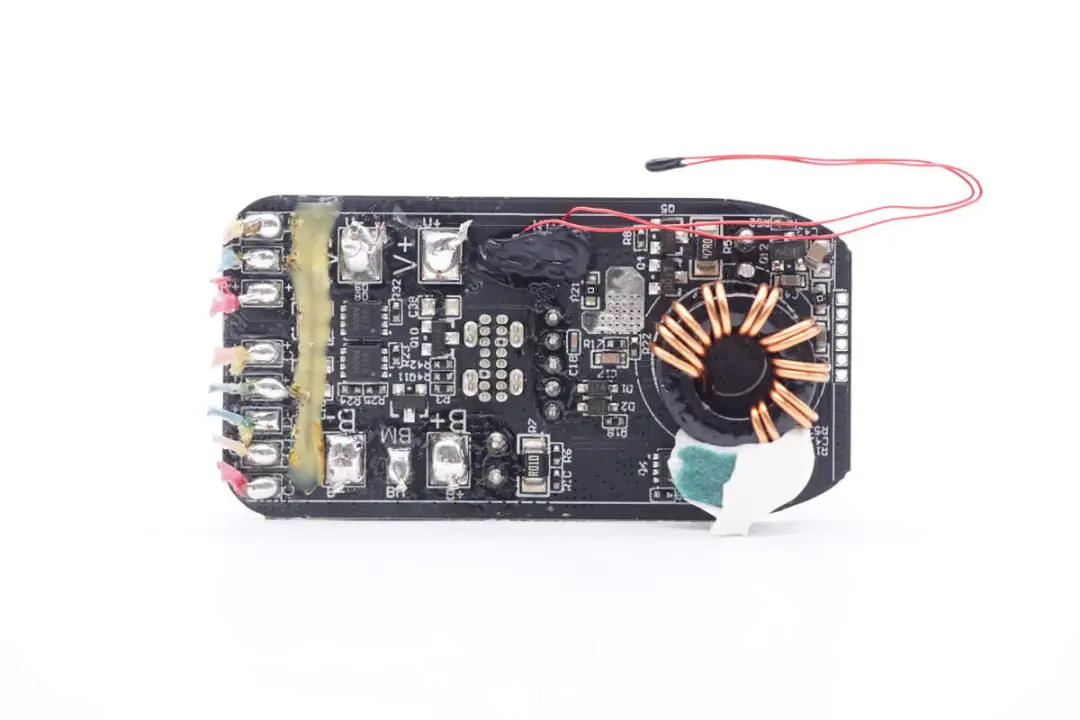

PCBA模块背面焊接VBUS开关管和磁环升降压电感。

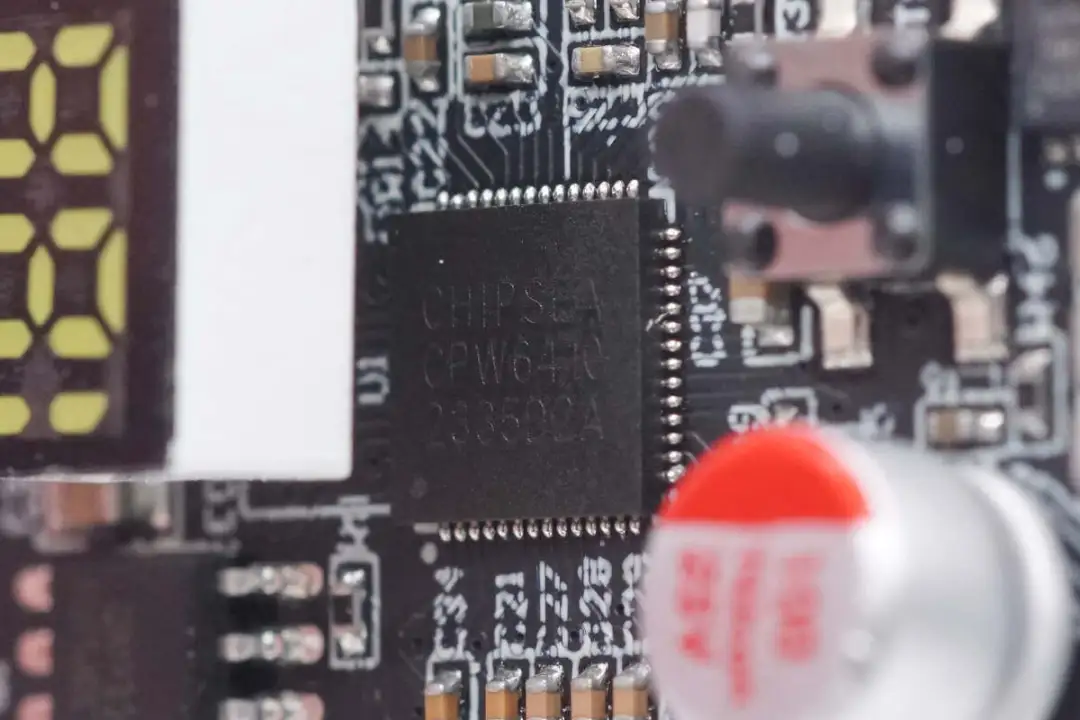

移动电源内置的SOC芯片来自芯海科技，型号CPW6410，是一颗集成 PD3.1 及 UFCS 等多种快充协议、高性能 MCU、同步双向升降压管理、锂电池充电管理的电源管理 SOC 芯片，专为 USB Type-C PD 快充电源应用提供整体解决方案。

芯海科技 CPW6410 内部集成一个同步升降压控制器，支持 2~6 串锂电池充电，具有高效率和快速的瞬态响应。同时内部还集成了两组独立的 Type-C 接口 ，可轻松一颗芯片实现双 Type-C 口解决方案，同时还可扩展支持 USB A 口，单独使用都可以支持快充。

CPW6410 外围精简，集成度高。内部集成 2 路 USB A 的负载检测、2 路外置 MOS 驱动及 VBUS 和 VBAT 端的电压电流检测。同时 CPW6410 可对输出电压、输出限流、充电电压、充电电流等电源参数进行编程配置，外围元件精简，降低系统BOM成本。

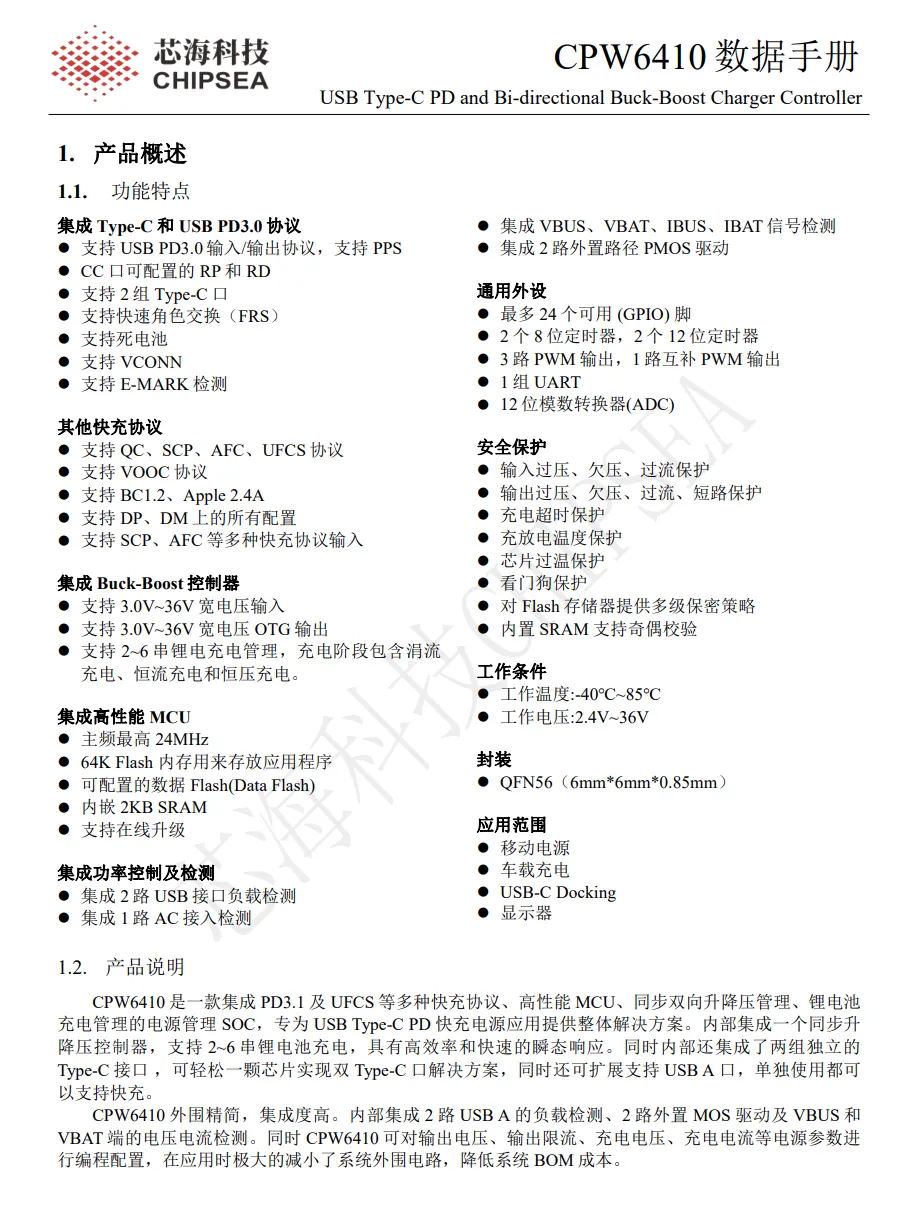

芯海科技 CPW6410 资料信息。

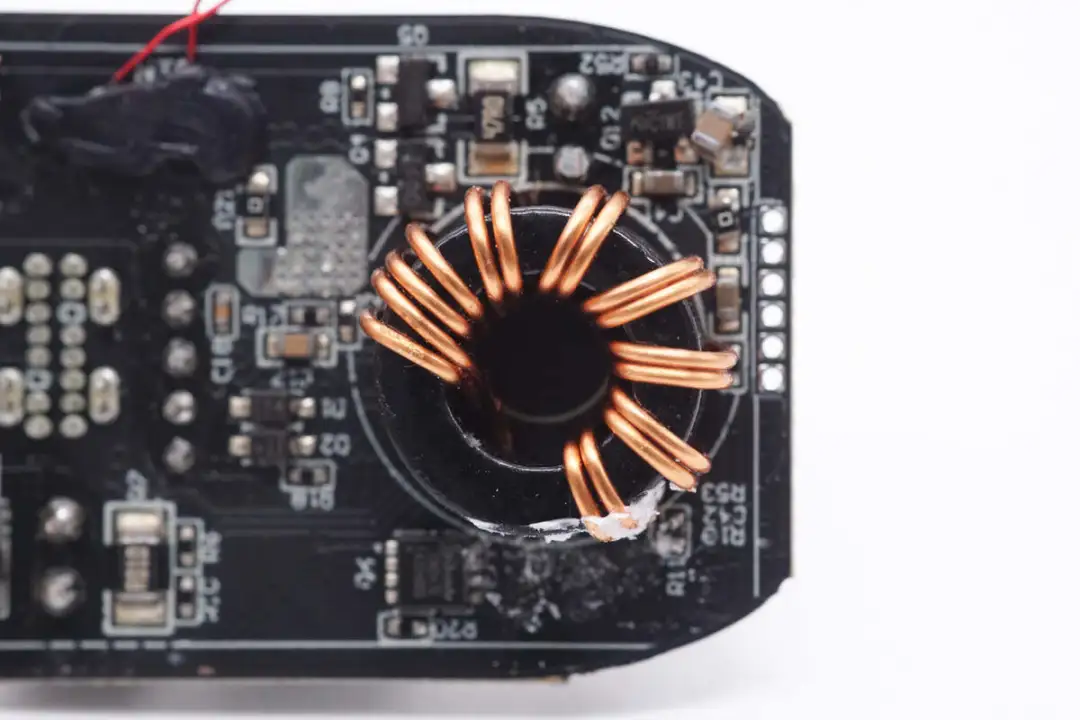

升降压磁环电感采用双线绕制。

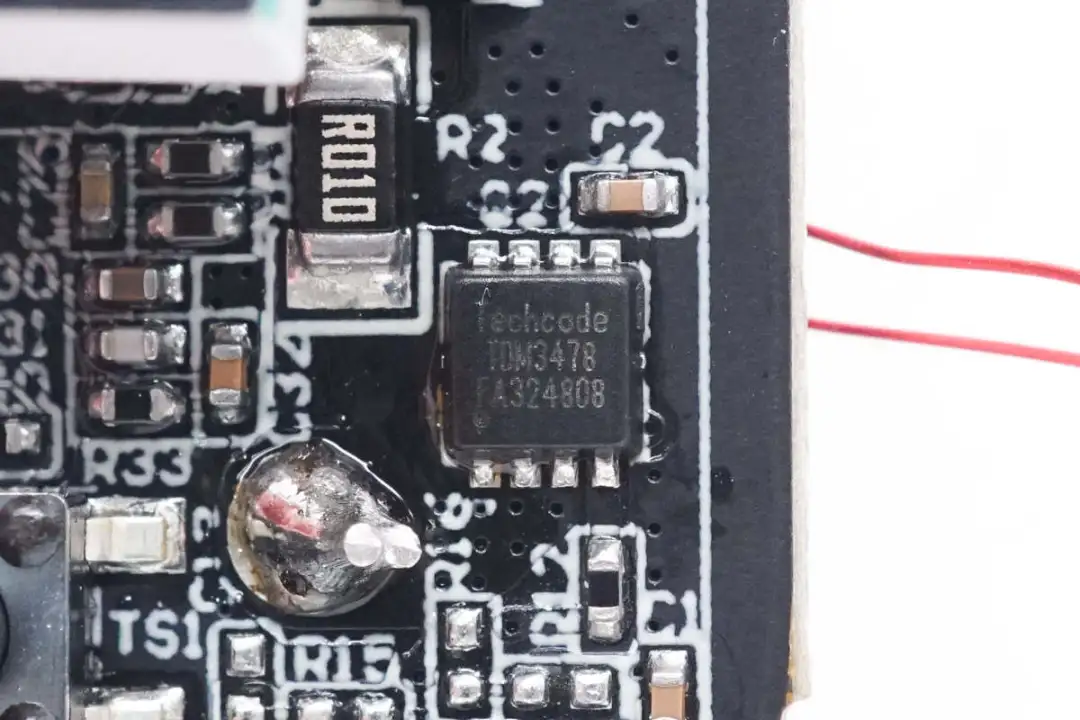

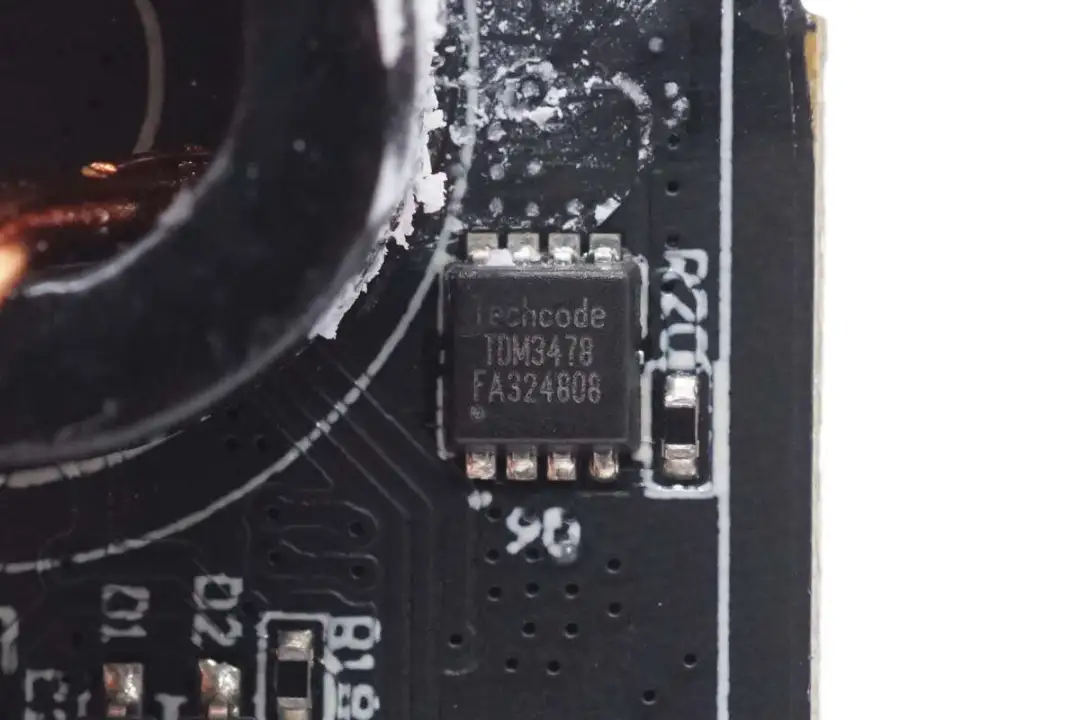

同步升降压开关管来自泰德，型号TDM3478，NMOS，耐压30V，导阻为5mΩ，采用PPAK-3*3-8封装。

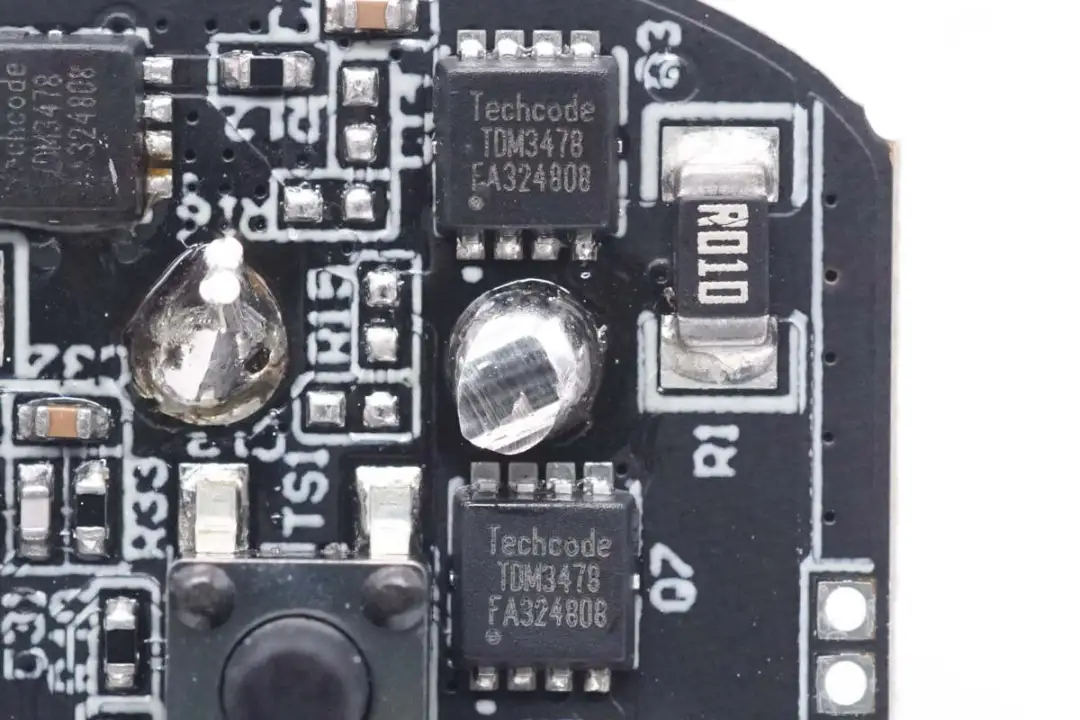

另一颗TDM3478特写。

在PCB另外一面还焊接一颗TDM3478。

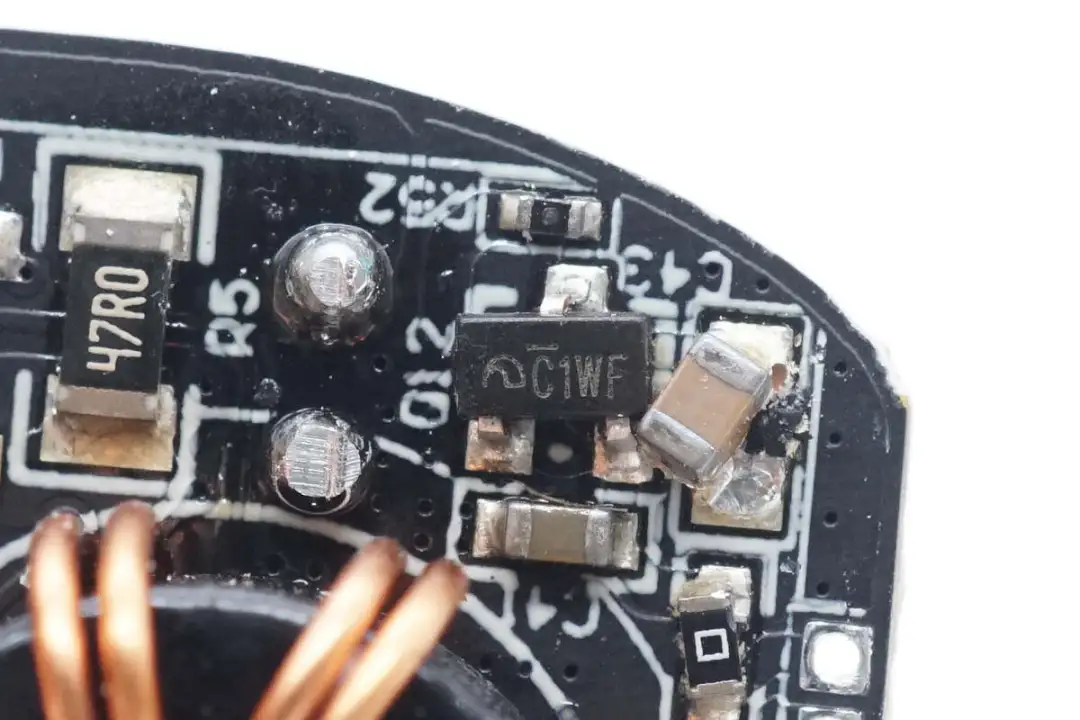

一颗LDO芯片来自微盟，丝印C1WF。

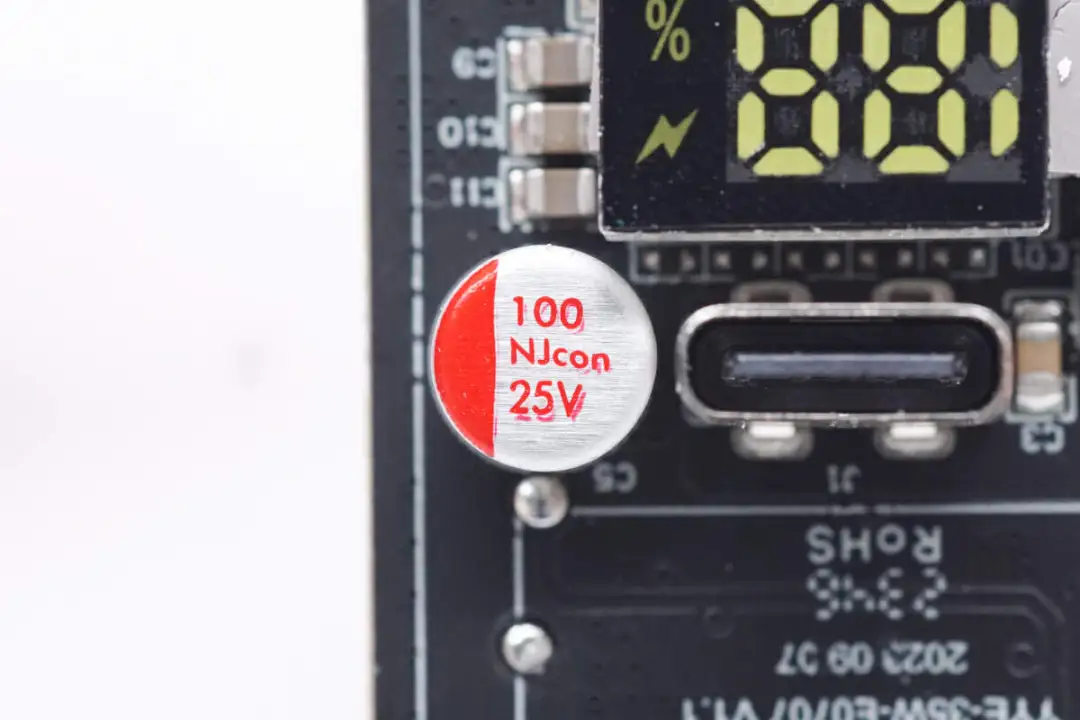

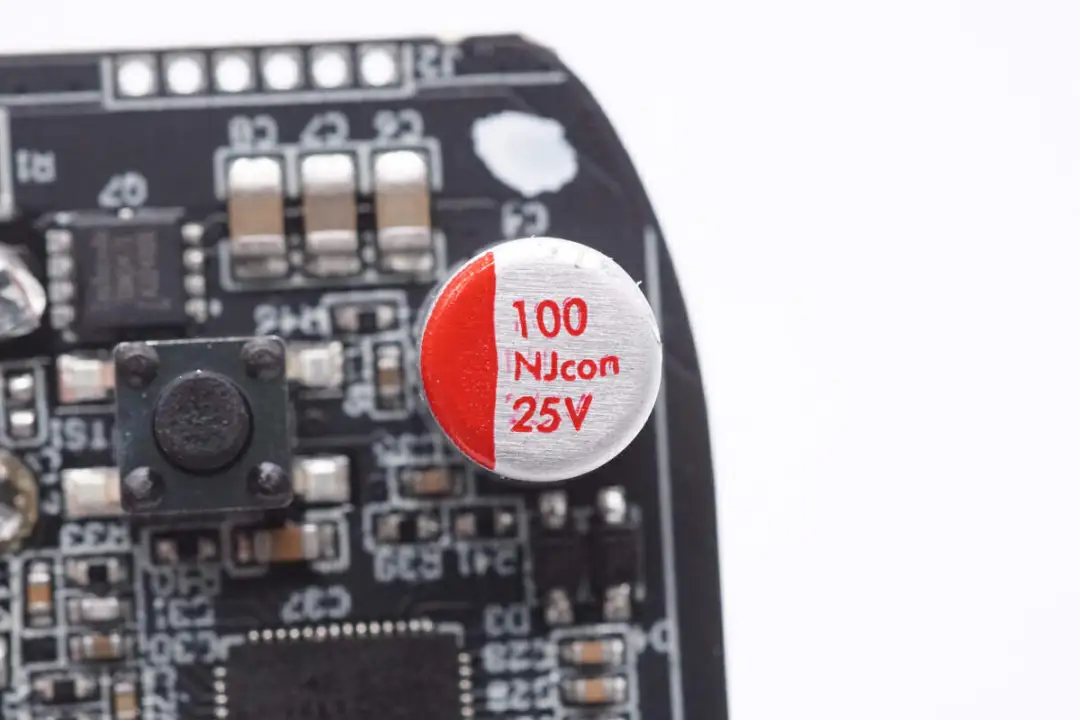

一颗滤波电容来自永立，规格为100μF25V。

另一颗滤波电容规格相同。

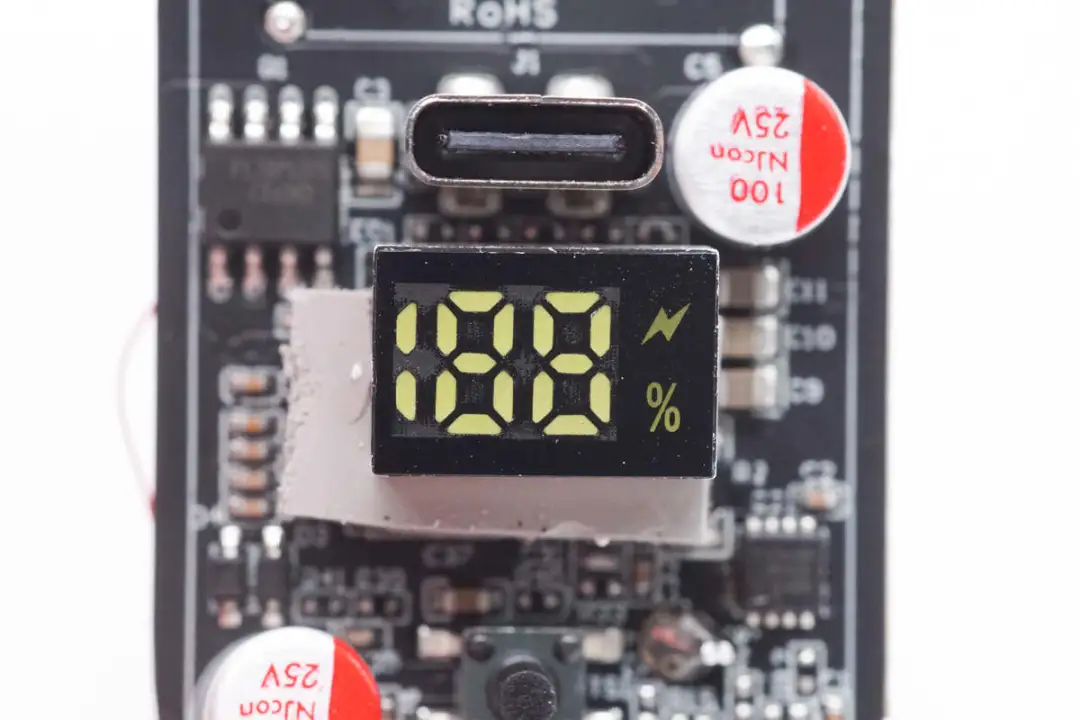

188 LED数码管特写。

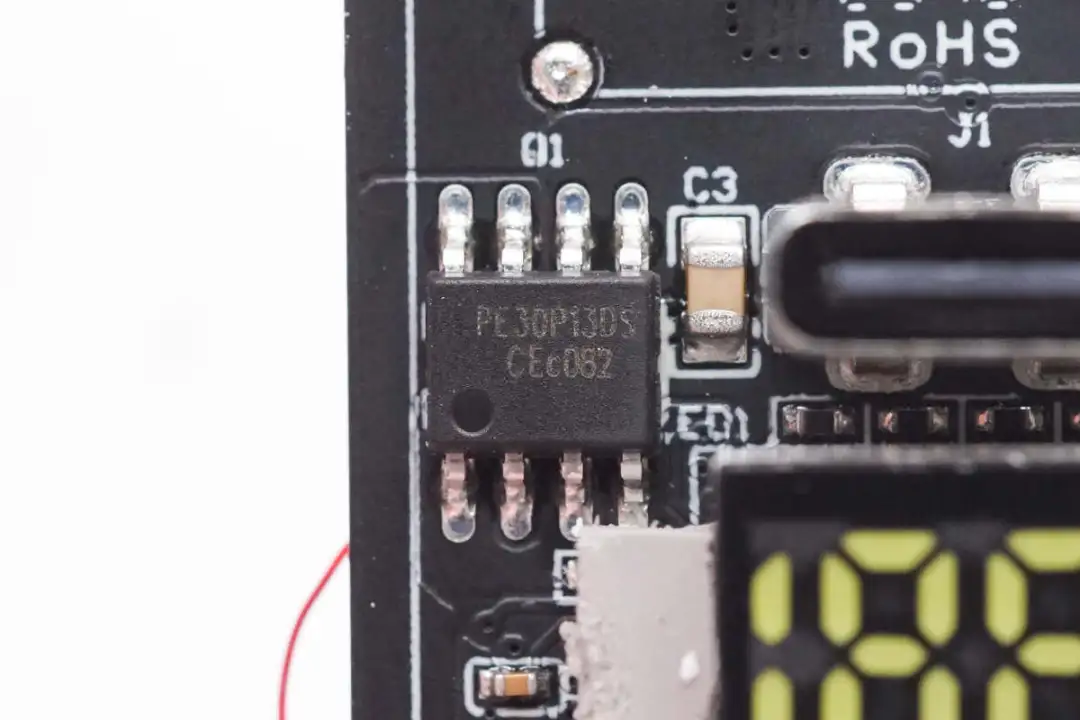

VBUS开关管来自矽源特科技，型号PE30P13DS，双PMOS，耐压30V，导阻12mΩ，采用SOP-8封装。

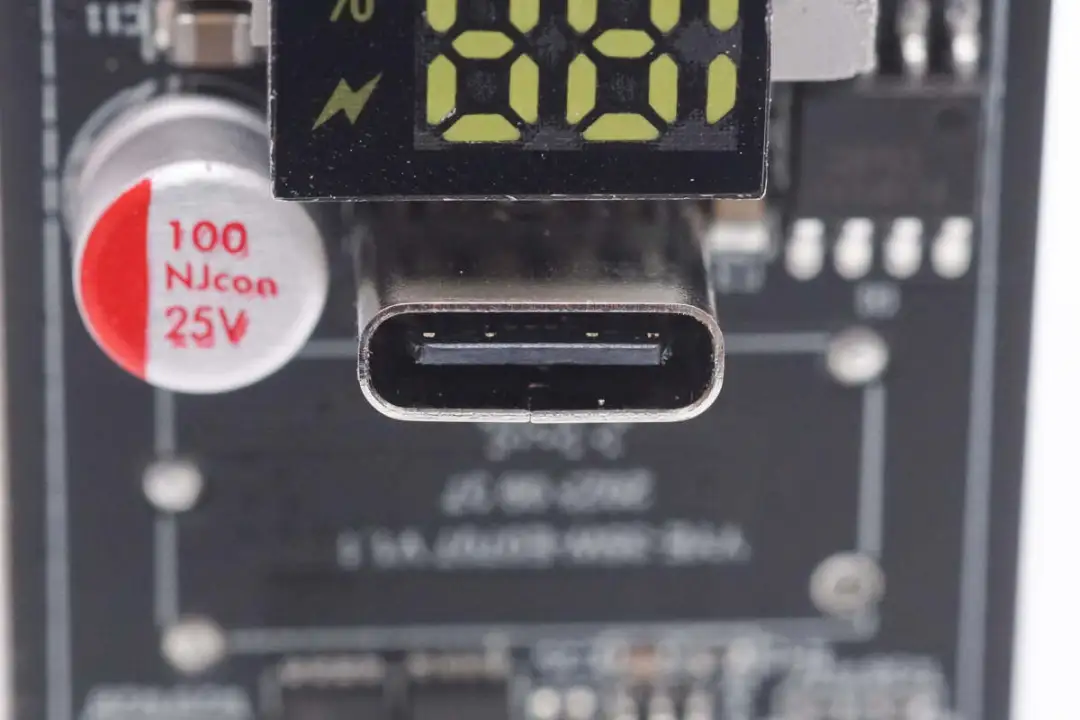

USB-C母座通过过孔焊接连接。

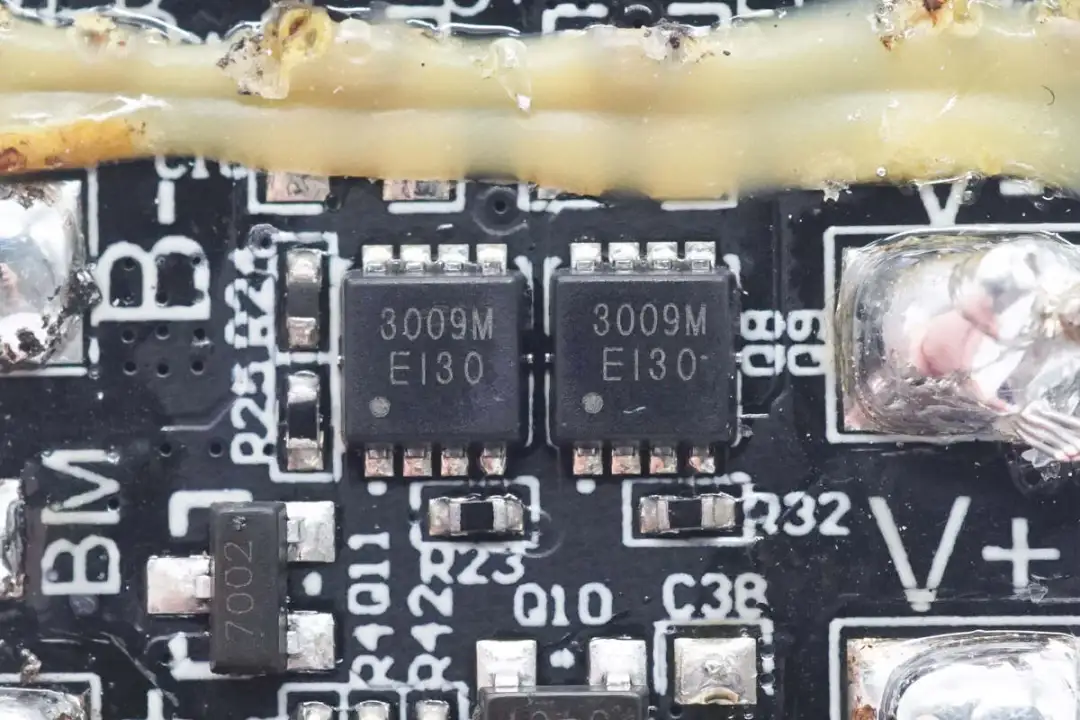

用于自带线的两颗VBUS开关管来自芯电元，型号PED3009M，PMOS，耐压30V，导阻12mΩ，采用PDFN3.3*3.3-8L封装。

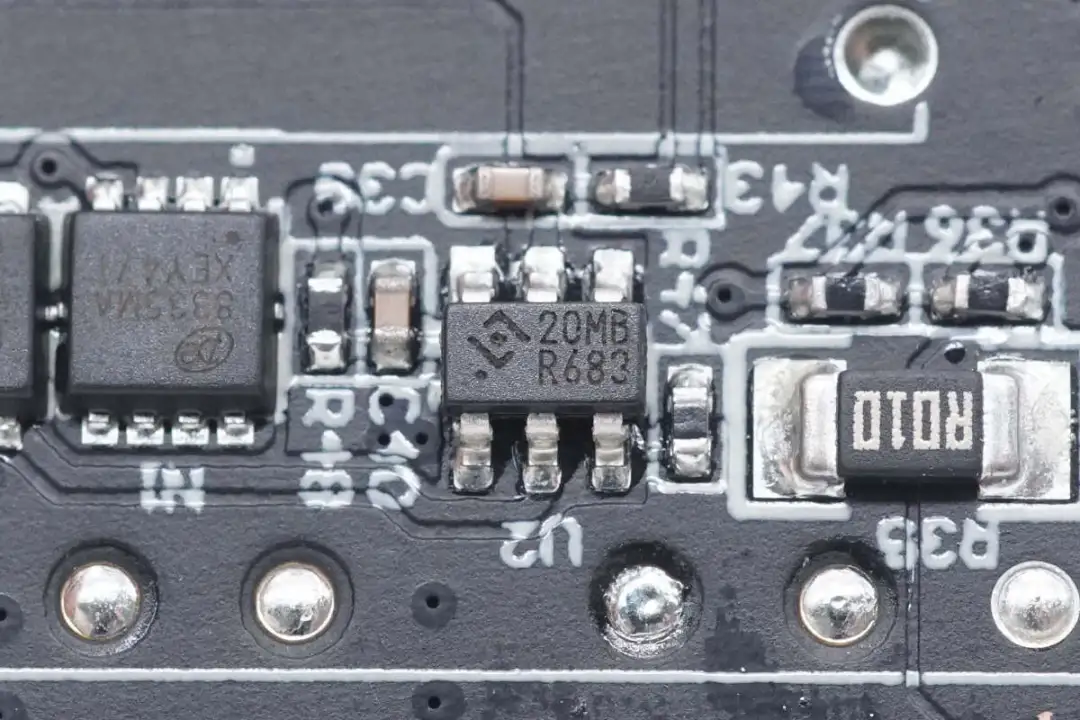

电池保护芯片来自宏康，丝印20MB，采用SOT23封装。

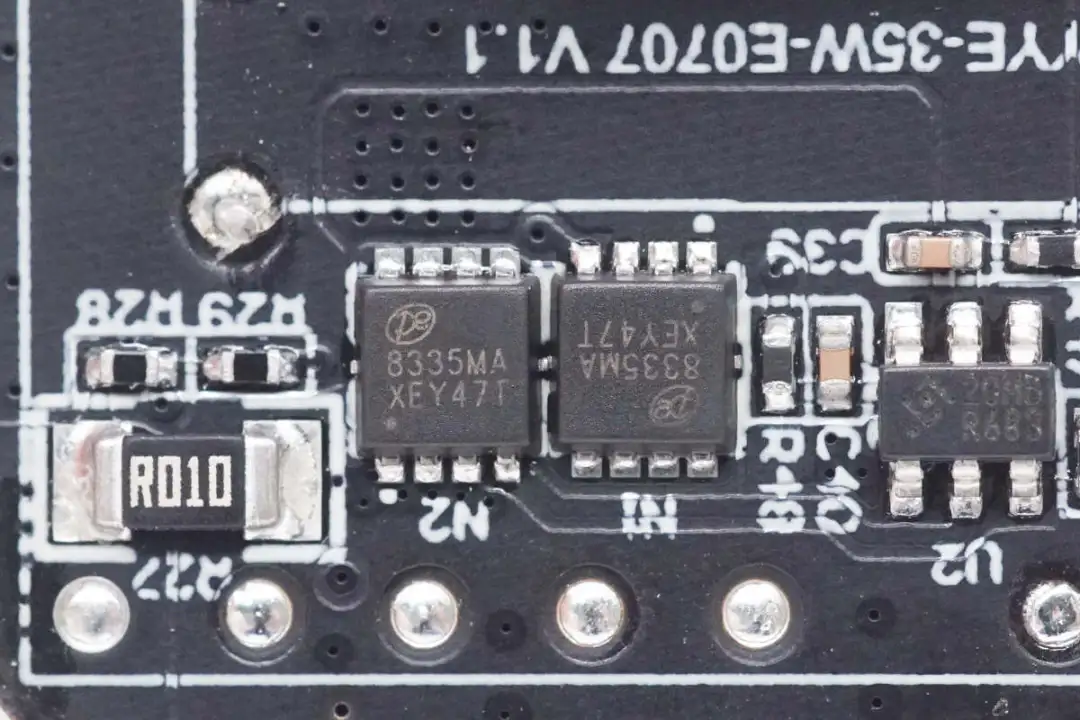

电池保护管来自芯电元，型号PED8335MA，NMOS，耐压30V，导阻6mΩ，采用PDFN3.3*3.3-8L封装，使用两颗对向串联。

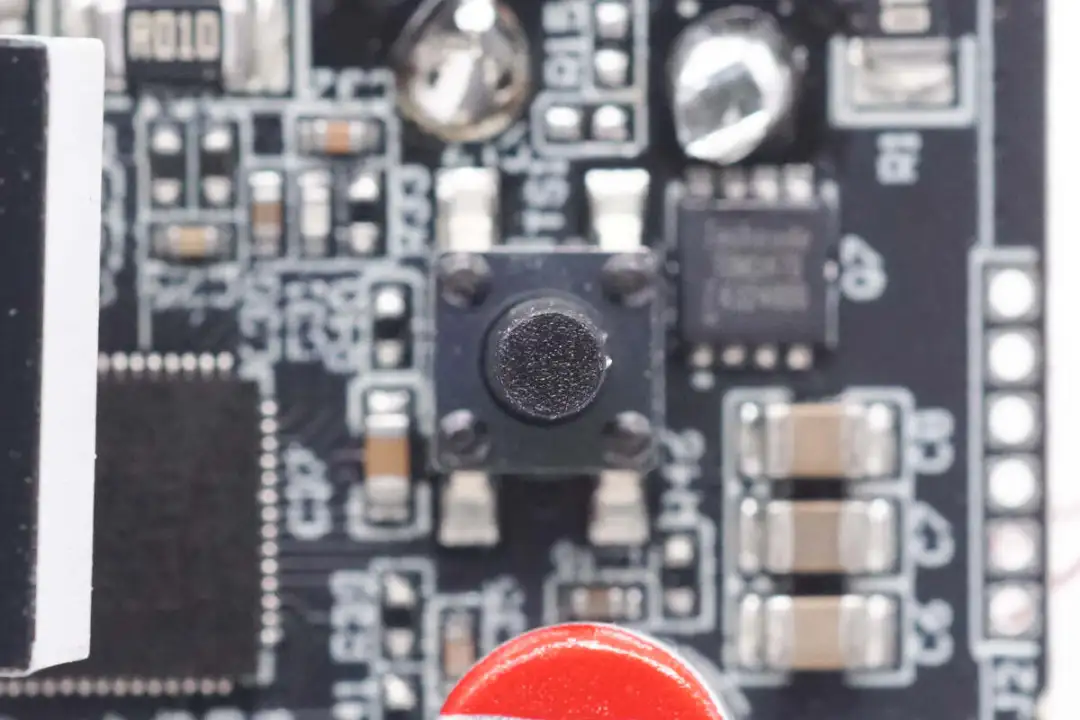

用于电量检测的按钮特写。

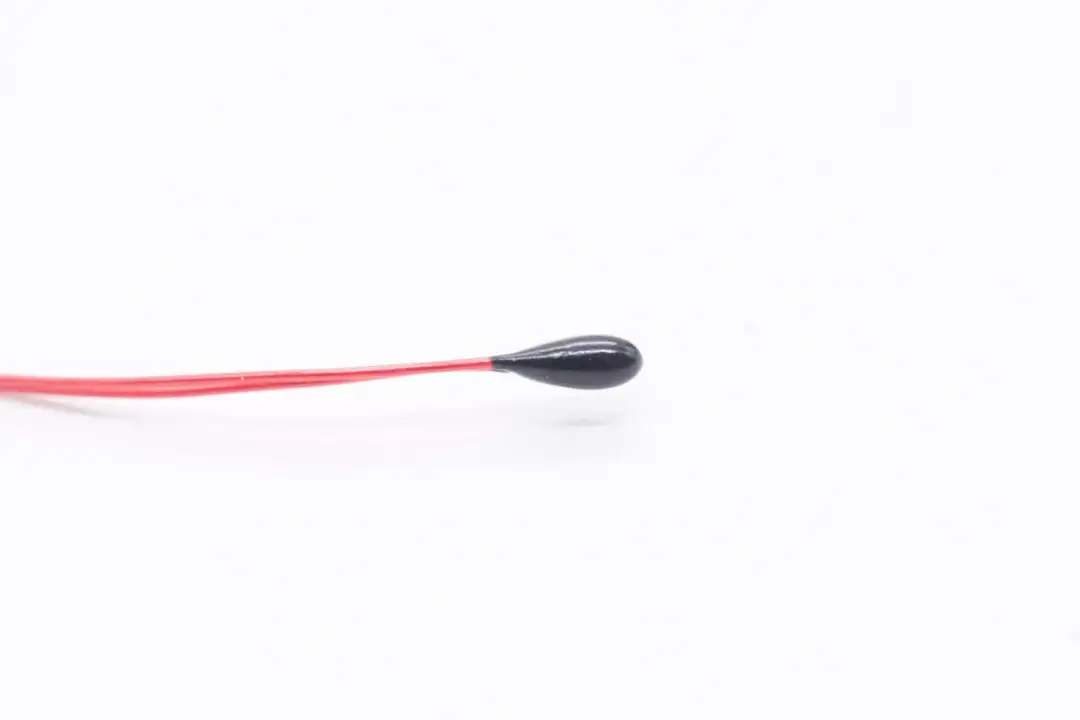

NTC热敏电阻特写。

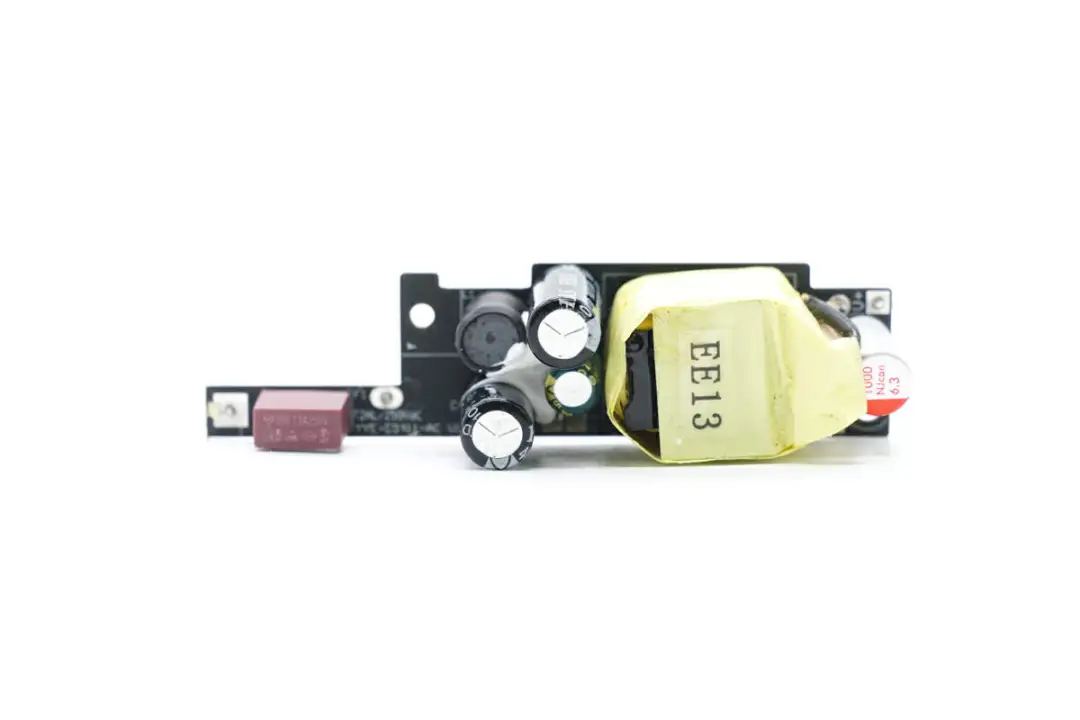

开关电源模块特写，左侧焊接保险丝，向右焊接高压滤波电容，差模电感，变压器和输出滤波电容。

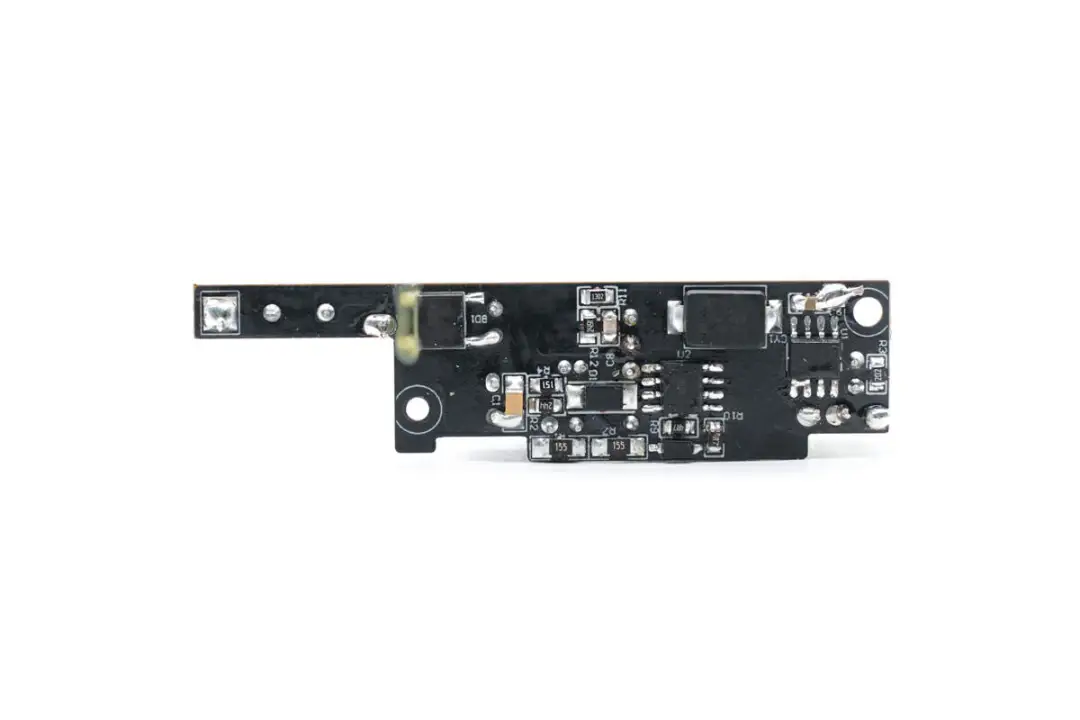

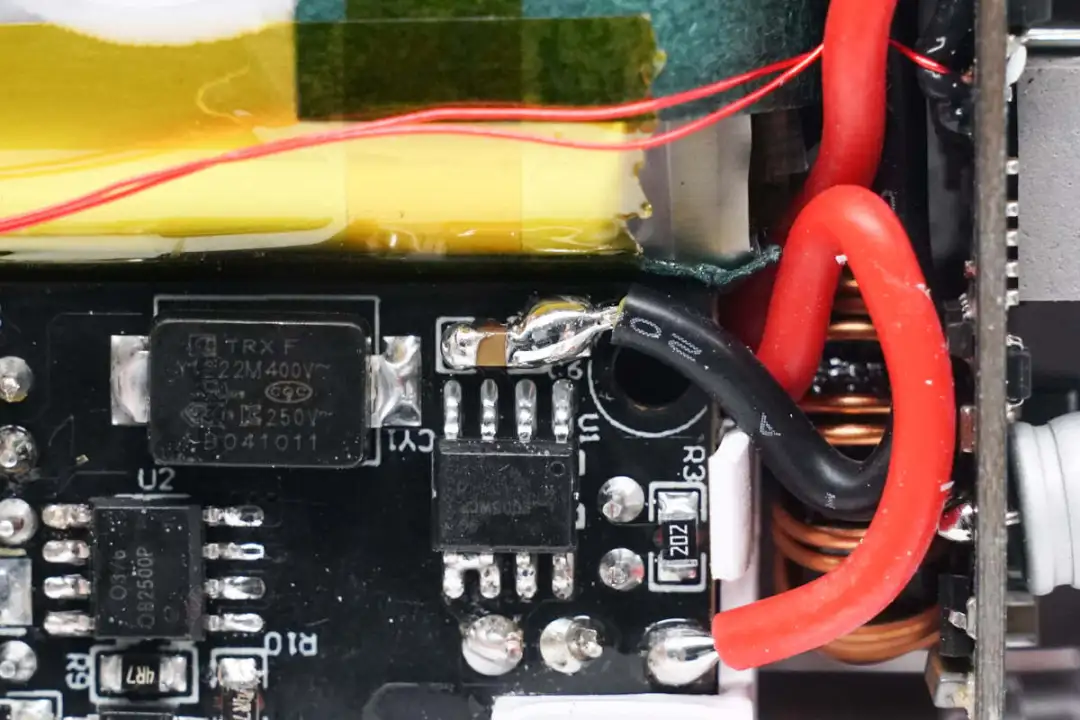

背面焊接整流桥，初级主控芯片，贴片Y电容和同步整流芯片。

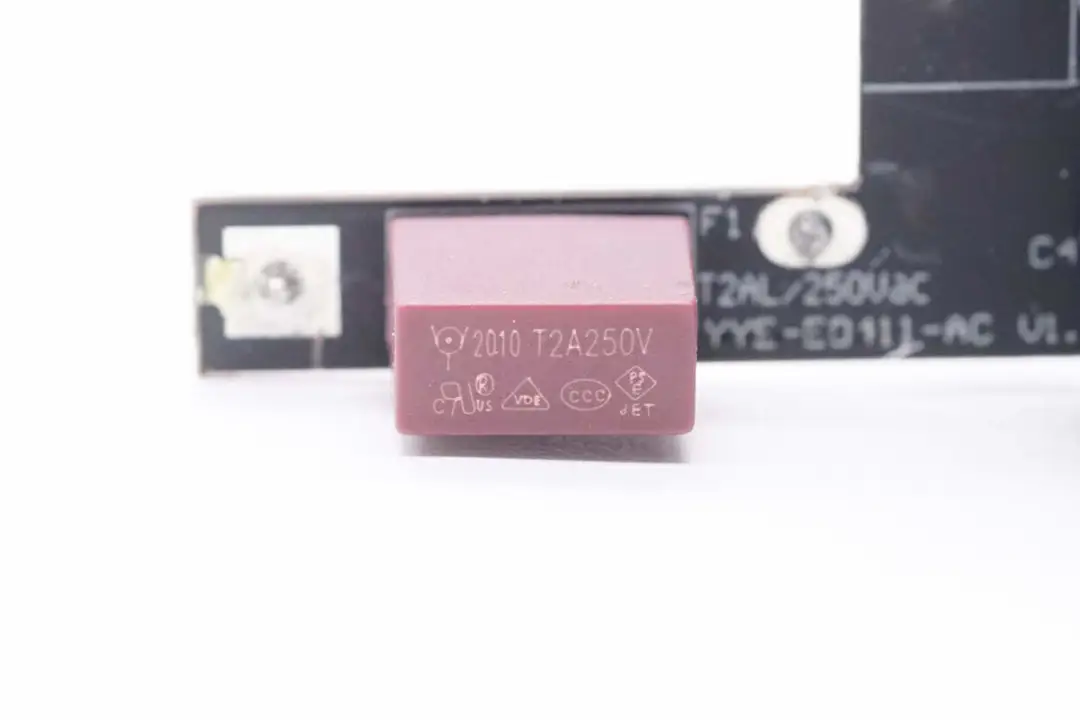

输入端保险丝来自华德电子，规格为2A 250V。

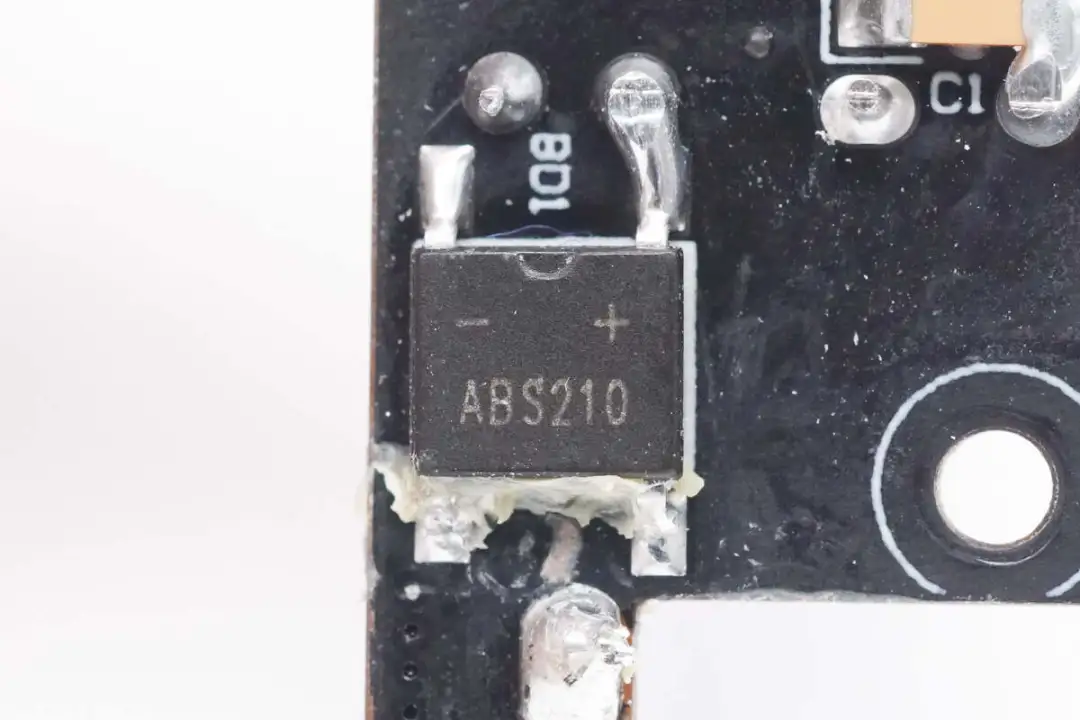

整流桥型号为ABS210，规格为2A1000V。

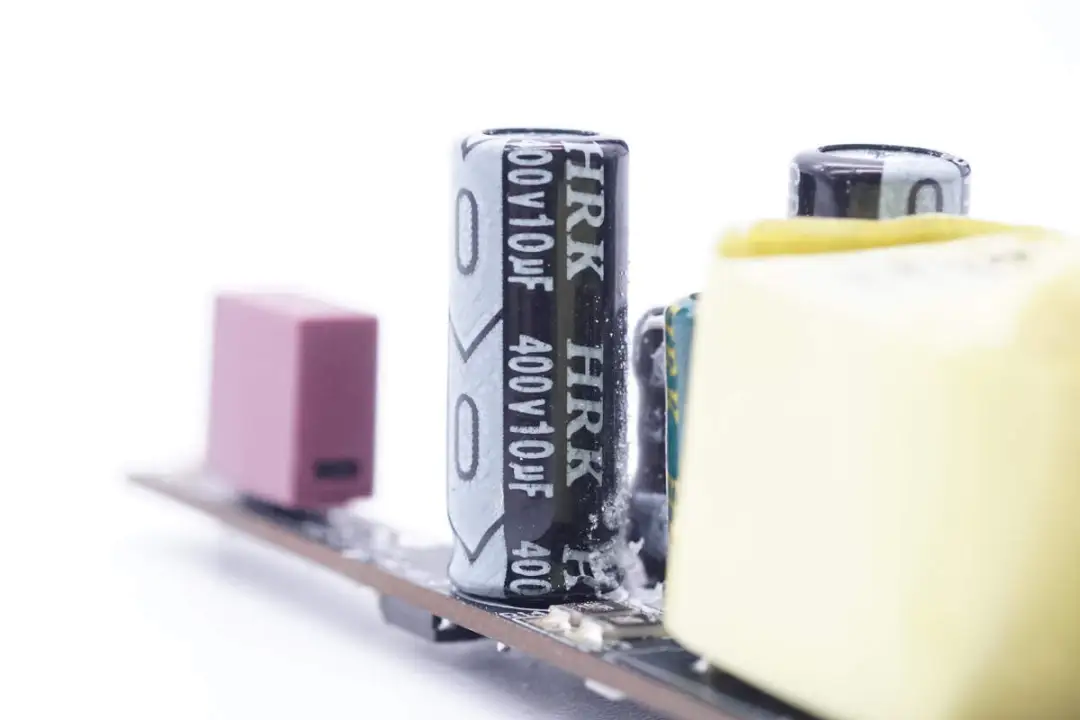

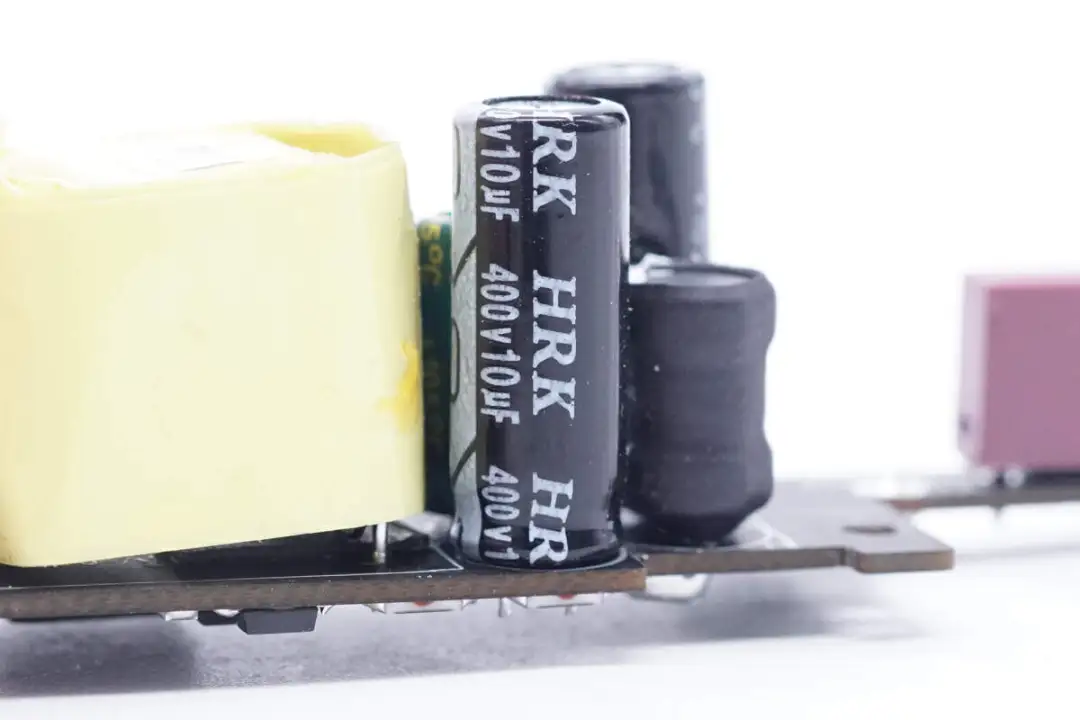

高压电解电容来自鸿瑞凯电子，规格为400V10μF。

另一颗高压电容规格相同。

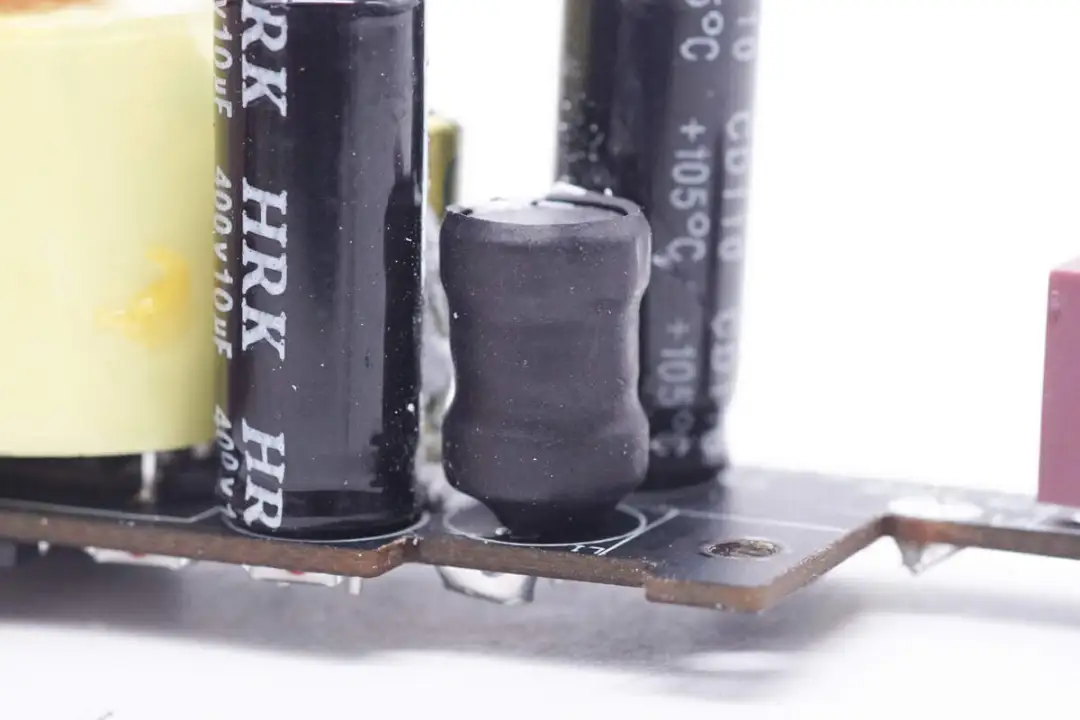

差模电感外套热缩管绝缘。

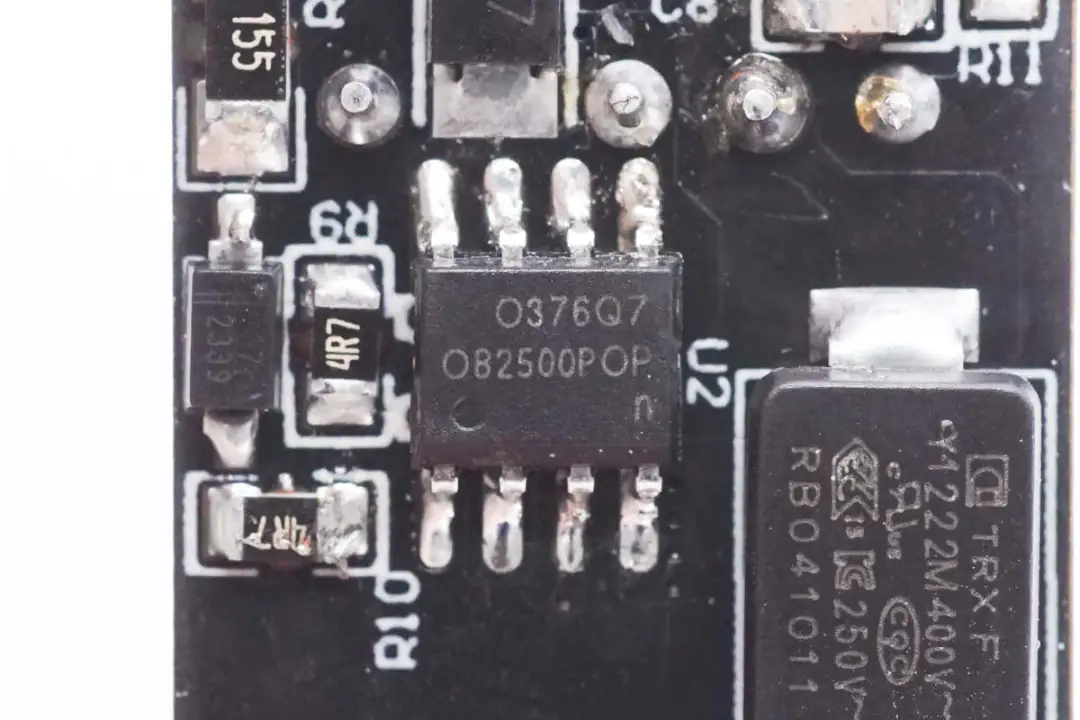

初级主控芯片来自昂宝，型号OB2500，是一颗内置开关管的初级芯片，为原边反馈，具有高精度恒压恒流控制，内置线损补偿以及一系列保护功能。

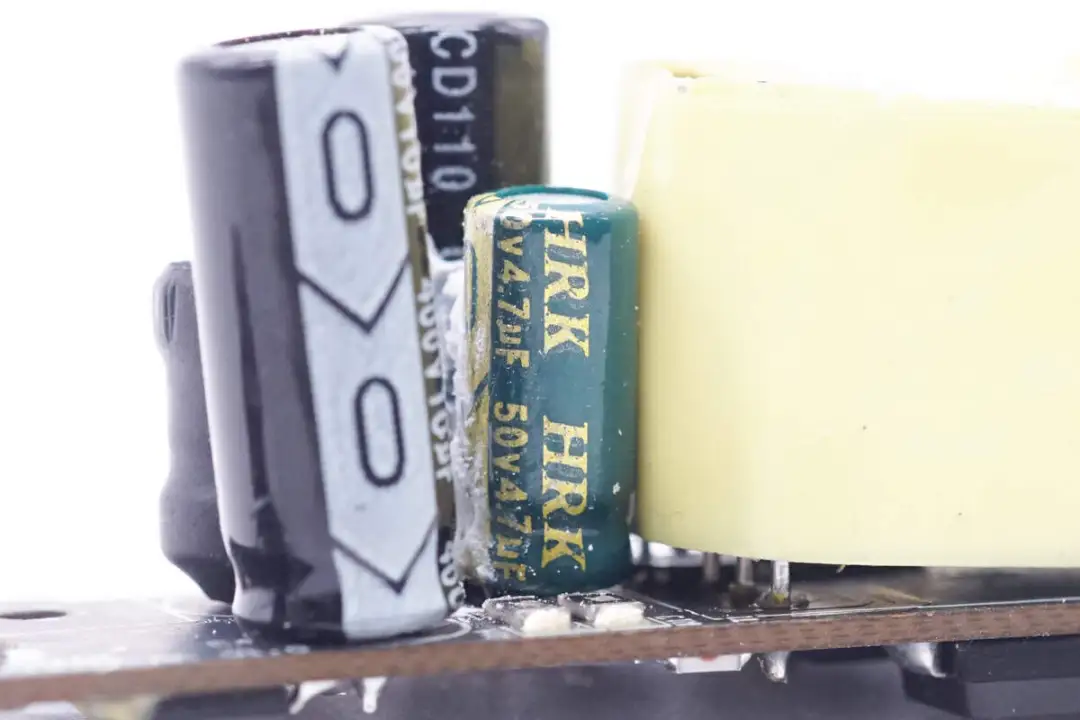

为主控芯片供电的滤波电容规格为50V4.7μF。

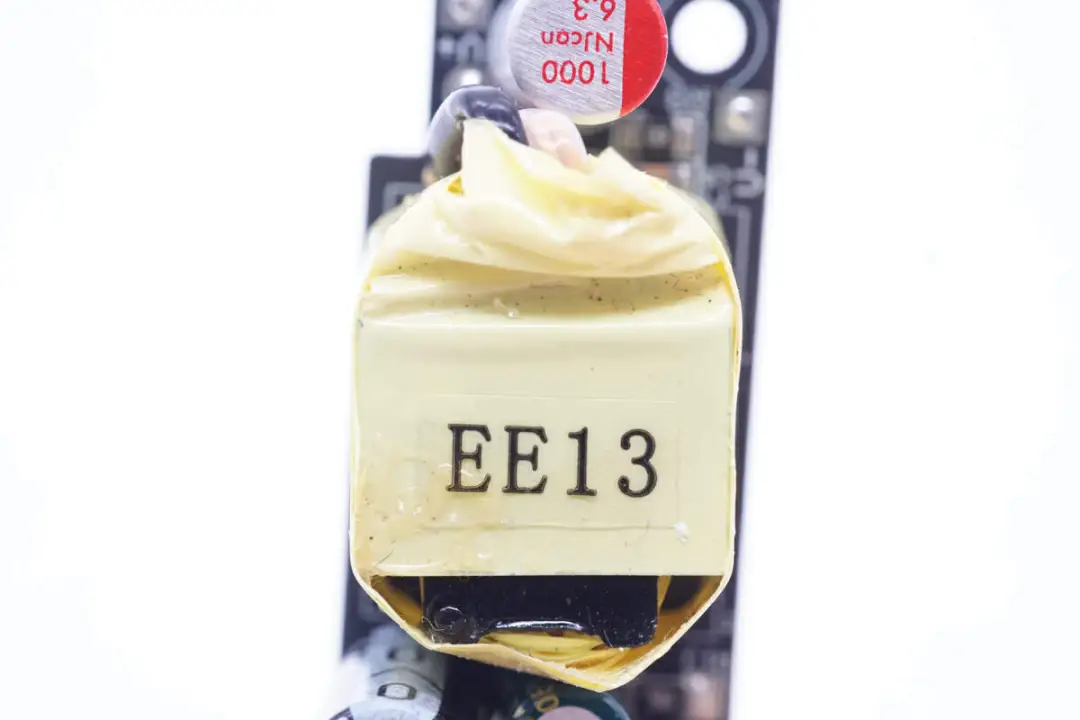

变压器采用EE13磁芯，严密缠绕胶带绝缘。

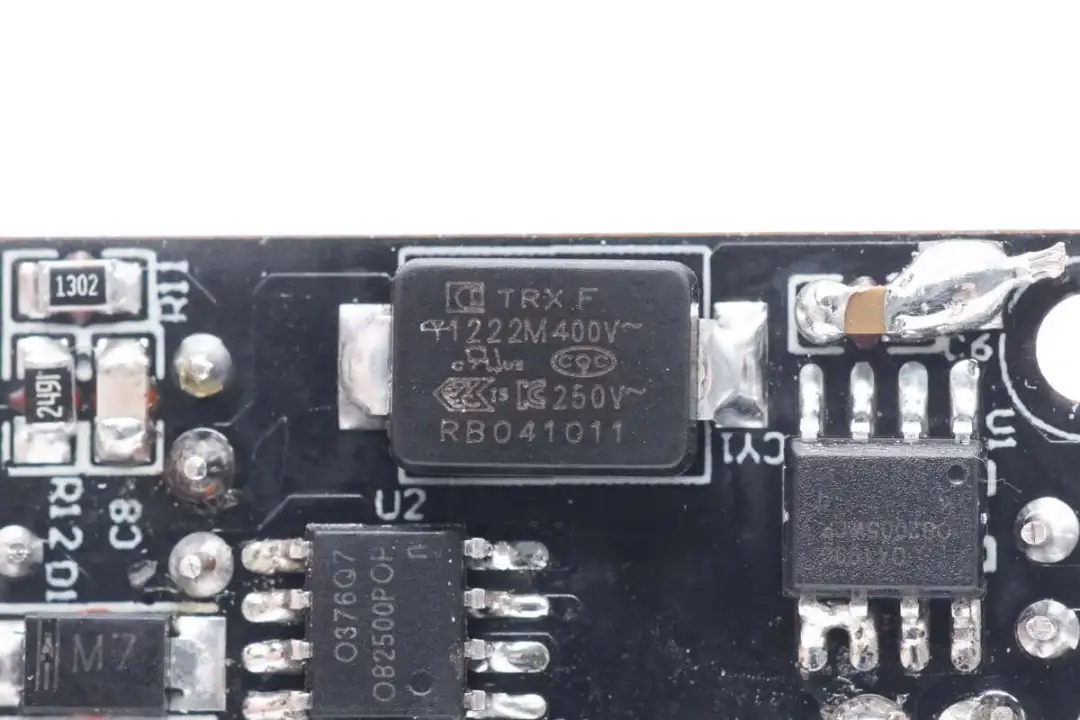

贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中，料号TMY1222M。

特锐祥专注于被动元器件的研发、生产及销售，注册资本1亿元。旗下有自主电容品牌两类：SMD TRX及DIP TY电容器，TRX将致力于陶瓷材料的研究，以拓展更多品类的应用，为客户提供更多的解决方案。

充电头网了解到，特锐祥贴片Y电容除了被麦多多100W氮化镓、OPPO 65W超级闪充氮化镓充电器、联想90W氮化镓快充、努比亚65W氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外，还应用于海陆通、第一卫、贝尔金等品牌20W迷你快充上，性能获得客户一致认可。

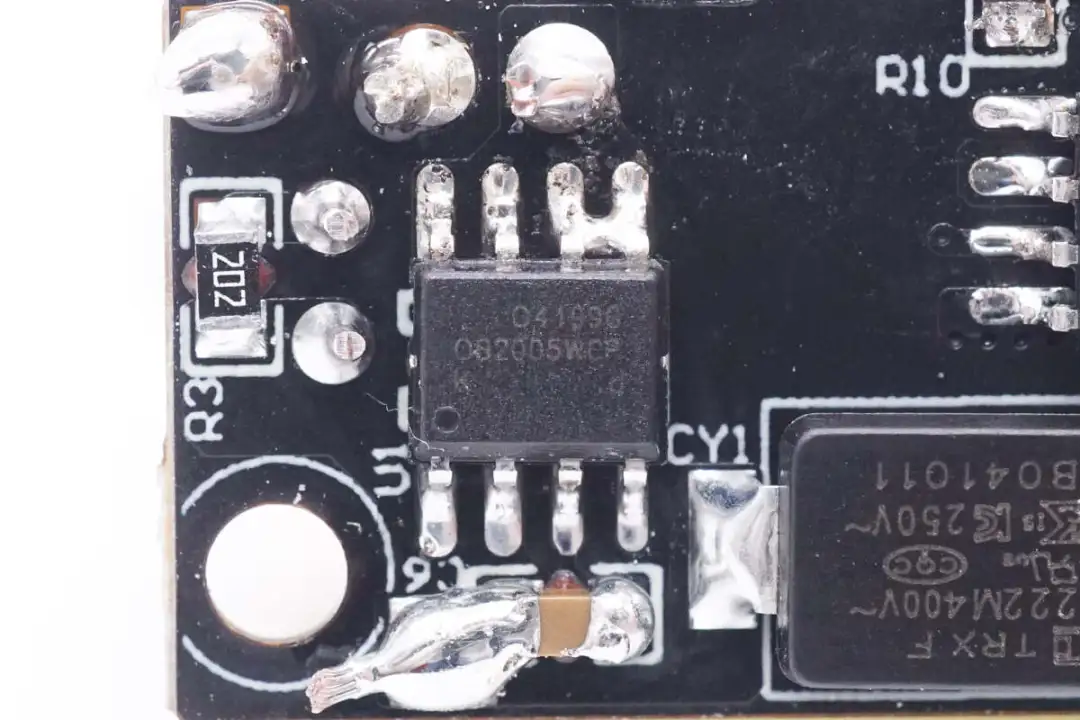

同步整流芯片采用昂宝OB2005，内部集成同步整流控制器和同步整流管，采用SOP8封装。

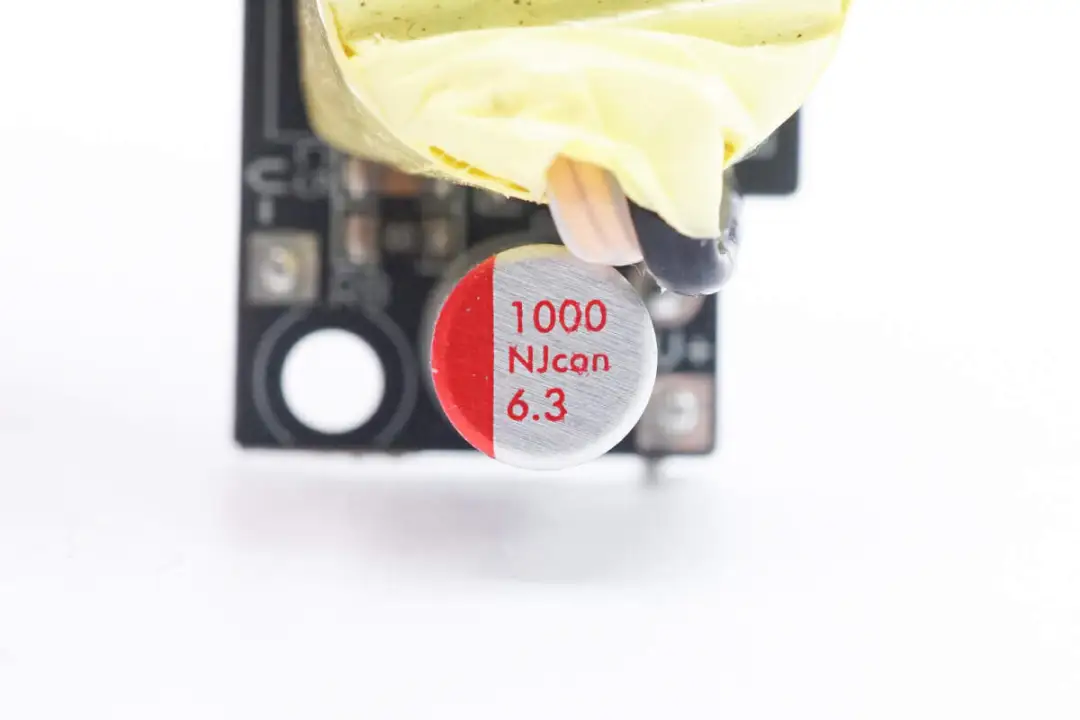

输出滤波电容来自永立，规格为1000μF6.3V。

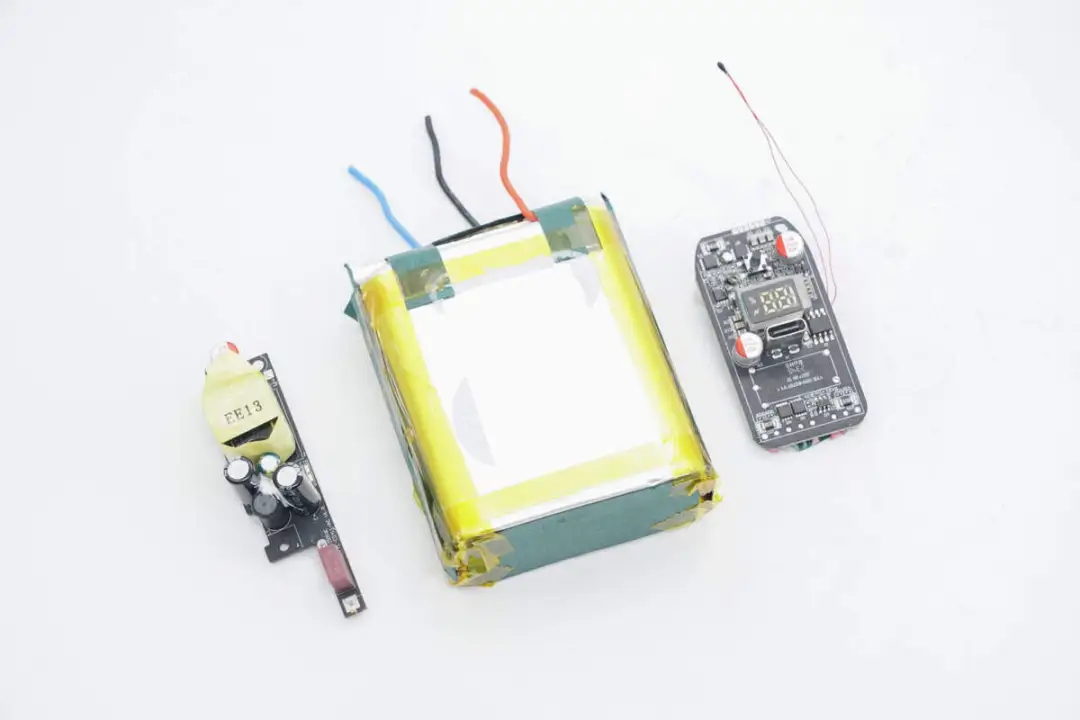

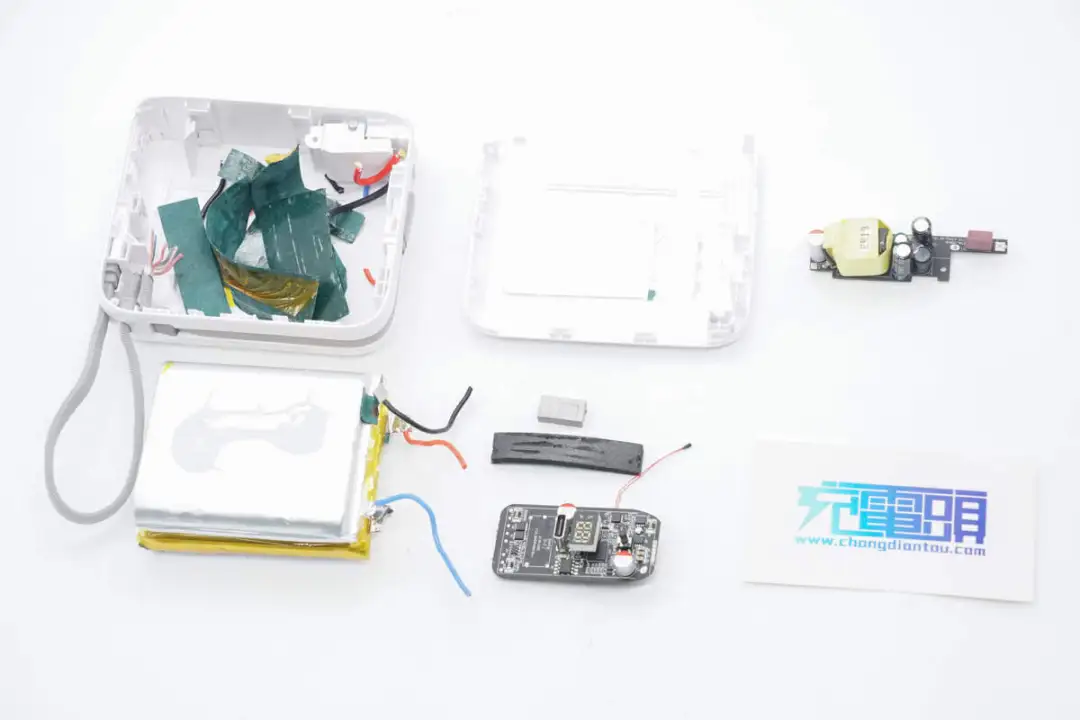

全部拆解一览，来张全家福。

充电头网拆解总结

微尔普这款移动电源为自带线设计，自带USB-C和Lightning输出线，支持为笔记本电脑和手机充电，并且还可以直接连接充电器为移动电源充电。移动电源具备188数码管电量显示，精准显示电池百分比，对移动电源的剩余电量了解更加直观。并且内置AC输入，无需充电器即可为移动电源充电，使用方便。

充电头网通过拆解了解到，微尔普这款移动电源内置2串10000mAh电池，电池组来自广东韦联电子科技有限公司。移动电源内置芯海科技CPW6410 SOC芯片，芯片内部集成 PD3.1 及 UFCS 等多种快充协议、高性能 MCU、同步双向升降压管理、锂电池充电管理，支持2-6串锂电池应用，并支持双USB-C口使用。

移动电源内置的开关电源采用昂宝高集成电源方案，采用OB2500初级主控芯片搭配OB2005同步整流芯片，原边反馈，固定电压输出。移动电源内部电池粘贴青稞纸绝缘，并粘贴热敏电阻检测温度。芯海科技CPW6410 SOC芯片极大简化了多串大功率移动电源的设计，是一款高集成的解决方案。
