前言

YooBao羽博是一家专业于移动电源生产的企业。近期充电头网获取到了一款小巧的羽博移动电源，该产品虽然“个头不大”，功能却十分强大，不仅搭载1A1C的USB接口，还配备一根USB-C自带线。USB-C接口和自带线支持最高20W的PD快充，标称容量为5000mAh，配备按压式数显屏，可实时显示剩余电量。

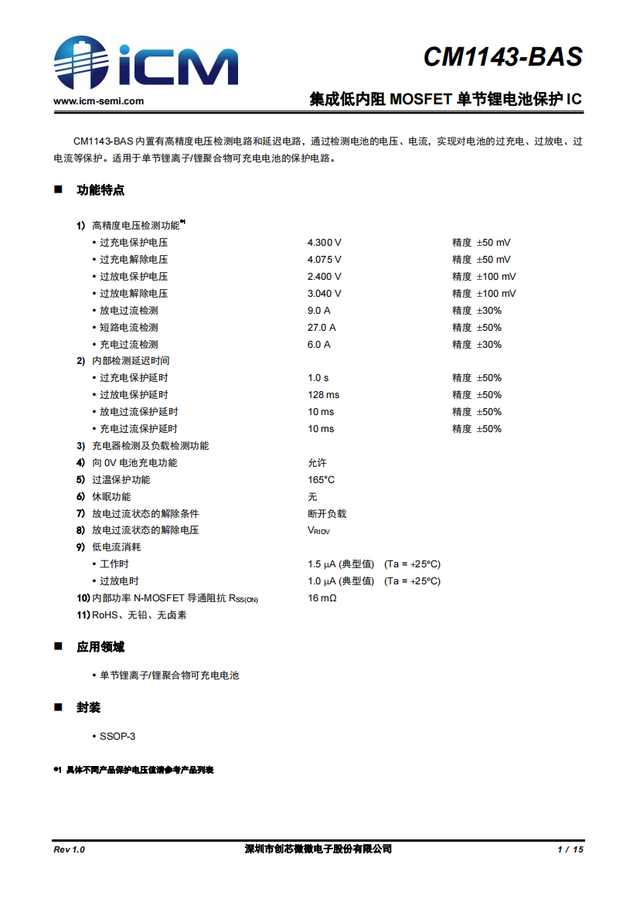

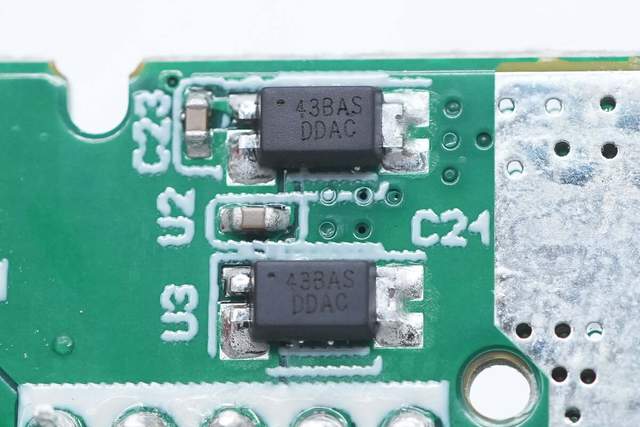

充电头网通过拆解发现，其内置一节银天5000mAh圆柱电池，通过创芯微两颗电池保护芯片CM1143-BAS进行保护。CM1143-BAS不仅内置电池保护管，还集成高精度电压检测功能，支持对电池的过充、过放、过流、过温等多种保护。产品内部散热保护优秀，空间利用合理，下面一起来看产品详情。

羽博5000mAh自带线移动电源开箱

按照惯例，先来看下这款产品的包装和外观。

羽博5000mAh移动电源包装盒采用白底红边设计，正面顶部可见“YooBao”羽博的英文logo，和移动电源英文标识。中间是产品等比例实物图。下方是产品的重要参数“5000mAh、18.5Wh”，最下方印有产品主要功能和特点。

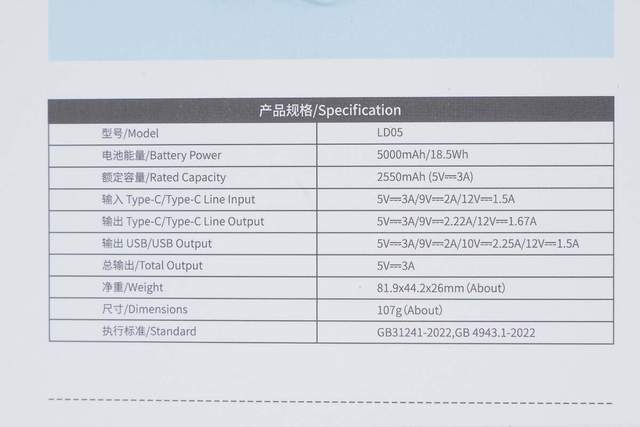

背面上方印有产品使用实景图，下方是产品的主要参数。

型号/Model：LD05

电池能量/BatteryPower：5000mAh/18.5Wh

额定容量/Rated Capacity：2550mAh （5V3A）

输入Type-C/Type-C Line Input：5V3A、9V2A、12V1.5A

输出 Type-C/Type-c Line Qutput：5V3A、9V2.22A、12V1.67A

输出 USB/USB Output：5W3A、9V-2A、10V2.25A、12V1.5A

总输出/Total 0utput：5V3A

净重/Weight：107g（About）

R寸/Dimensions：81.9x44.2x26mm（About）

包装内含移动电源、USB-C to USB-A充电线、说明书、合格证等物件。

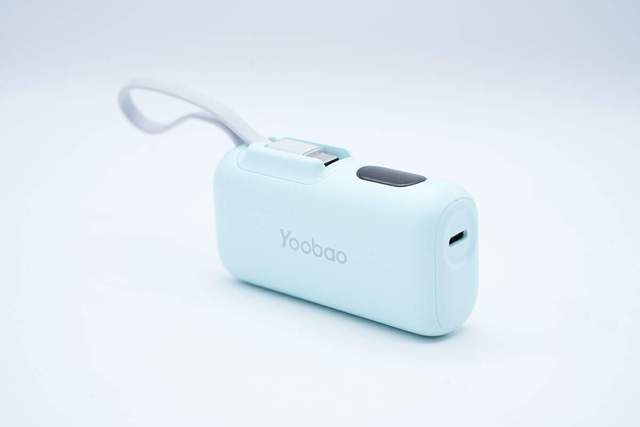

羽博5000mAh移动电源自带灰白色线材，整体为奶绿色短柱状设计，边缘过渡圆润，外观小巧且秀气。

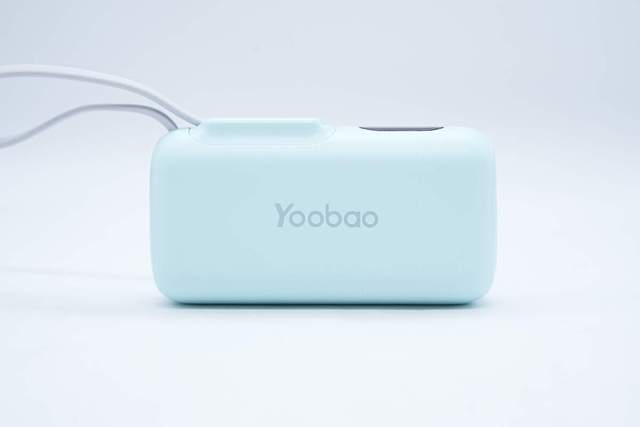

正面印有羽博的英文品牌logo“Yoobao”。

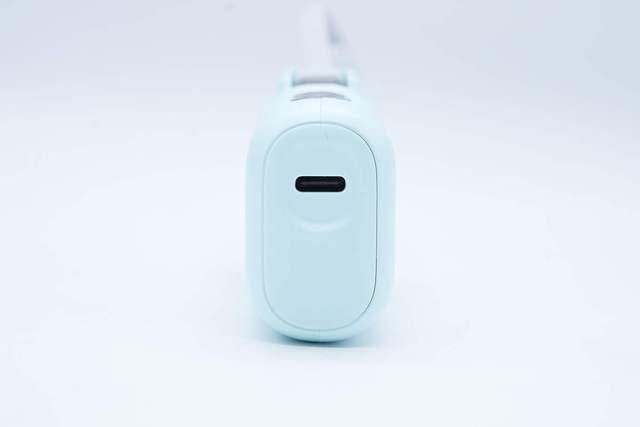

右侧面可见一个USB-C接口。

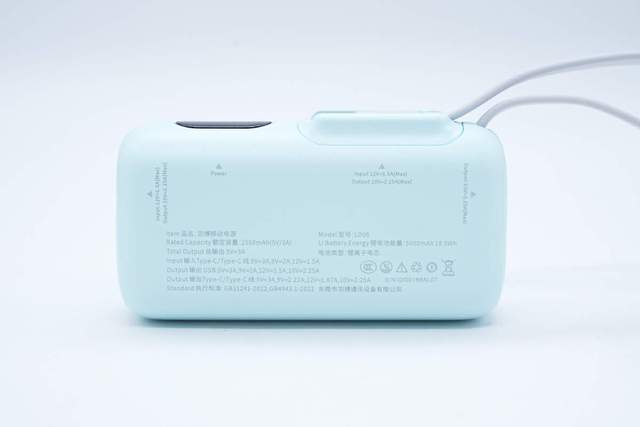

背面印有产品主要参数，和接口线材指示标识。

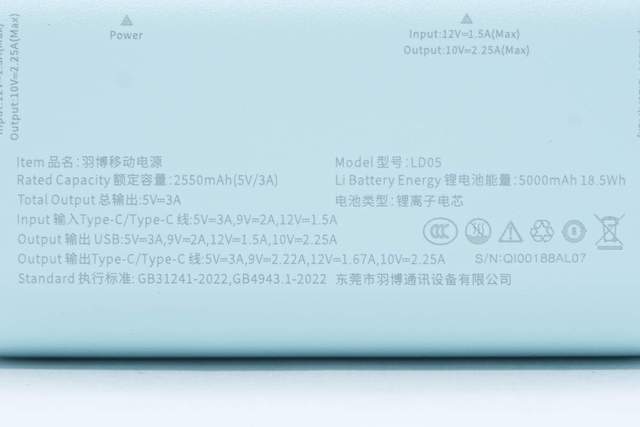

产品参数特写，此前已详细描述，此处不表。

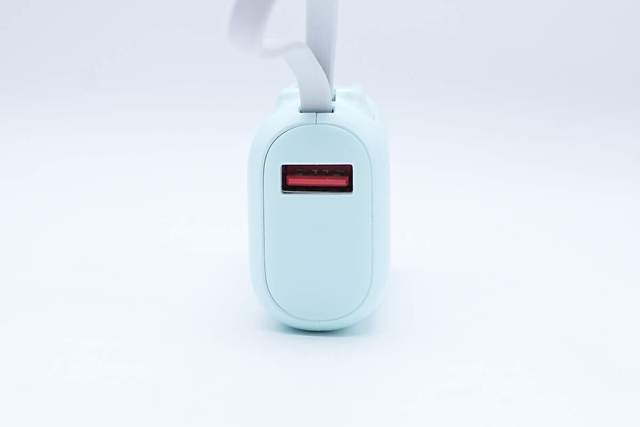

左侧面是一个露红色胶芯的USB-A接口。

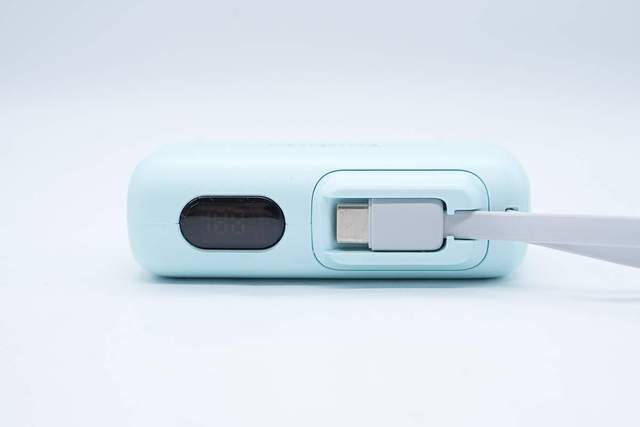

顶部可见数显屏和自带线插槽。

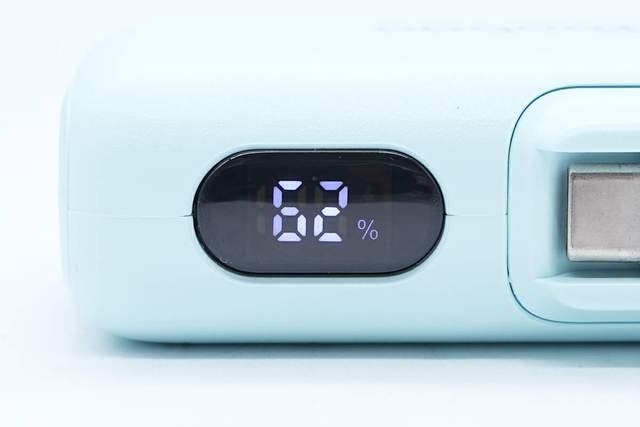

数显屏工作状态特写，同时也是个按钮本身，按压黑色外壳可显示实时电量百分比。

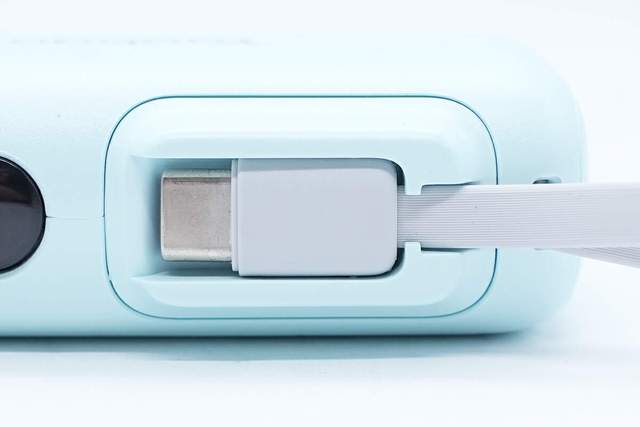

自带线端子及插槽特写，不用时嵌在插槽，将自带线用作手提环使用。

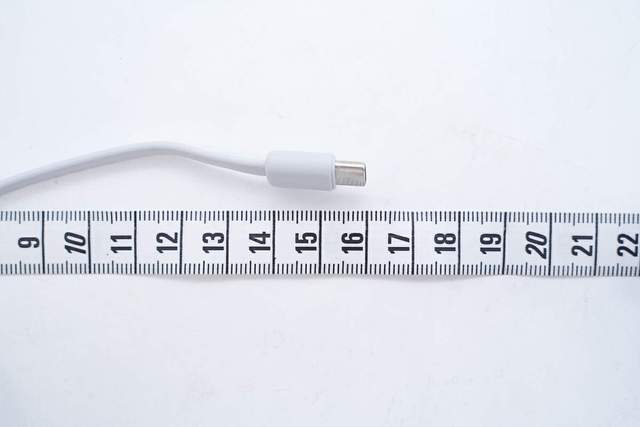

测得自带线长度为16cm。

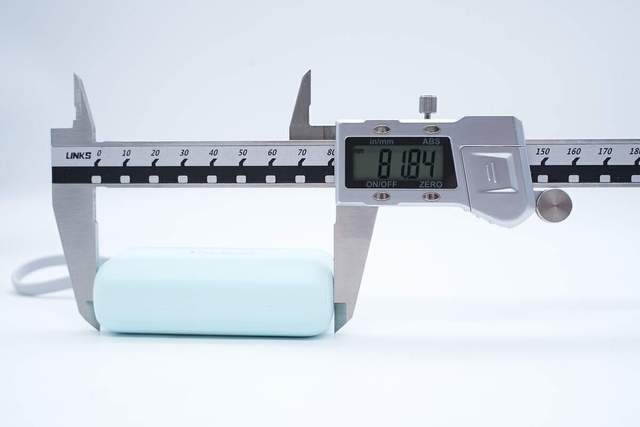

测得羽博5000mAh自带线移动电源长度为81.84mm。

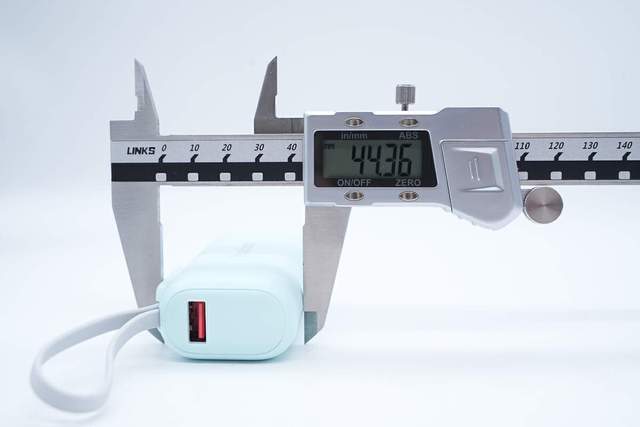

宽度为44.36mm。

厚度为26.36mm。

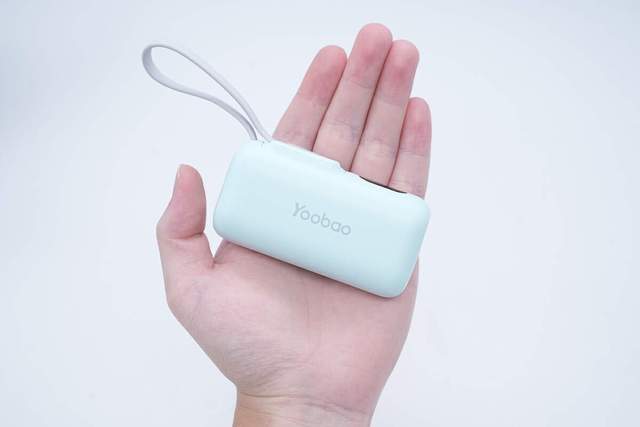

产品放在成年人掌中感受下大小。

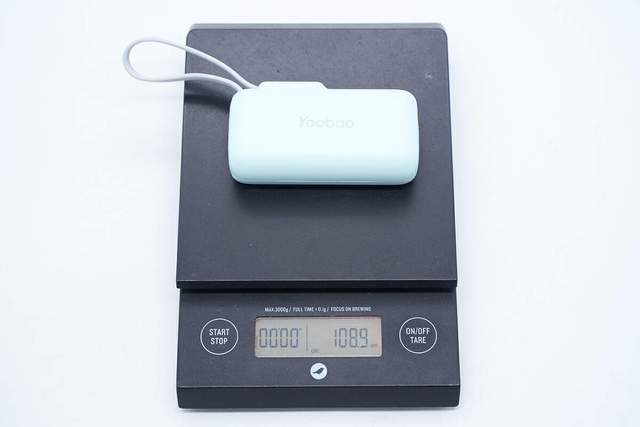

移动电源重量测得为108.9g。

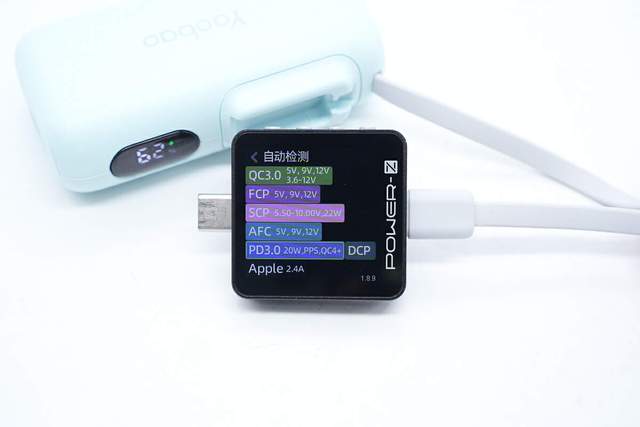

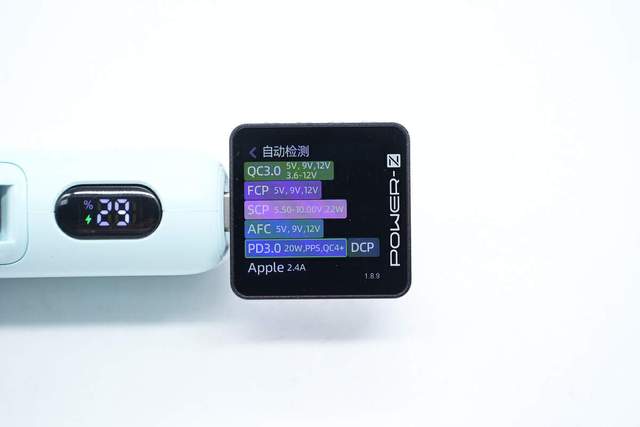

使用POWER-Z KM003C测得USB-C口支持QC3.0/4+、AFC、FCP、SCP、DCP、SAM、PD 3.0、Apple 2.4A、PPS等快充协议。

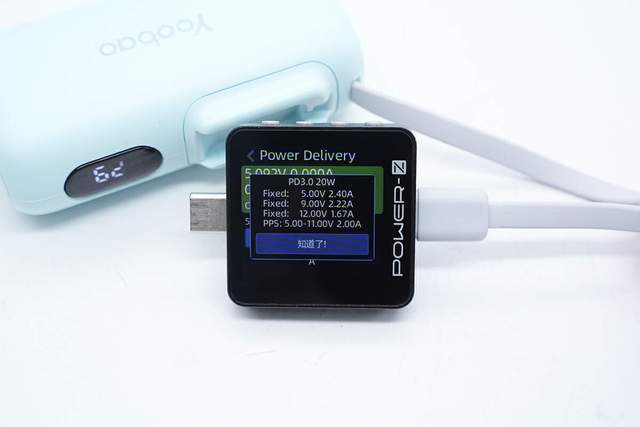

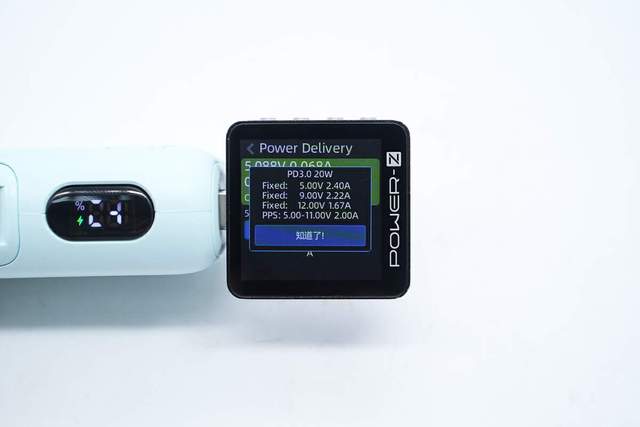

PDO报文方面，实测USB-C支持PD3.0 20W快充，及5V2.40A、9V2.22A、12V1.67A三组固定电压档位，以及5-11V/2A一组PPS电压档位。

使用POWER-Z KM003C测得USB-C自带线与USB-C接口支持同样的充电协议。

PDO报文方面也相同。

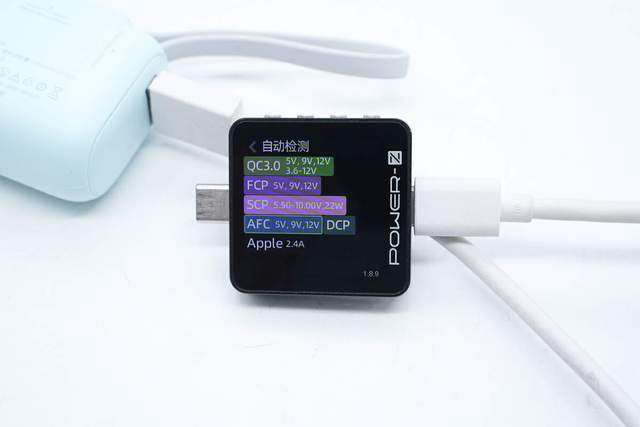

使用POWER-Z KM003C测得USB-A口支持Apple 2.4A、QC3.0、AFC、FCP、SCP、DCP快充协议。

羽博5000mAh自带线移动电源拆解

然后来看羽博5000mAh自带线移动电源的内部结构和用料。

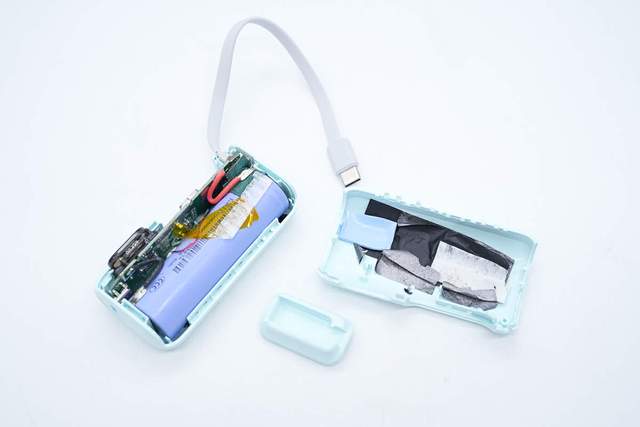

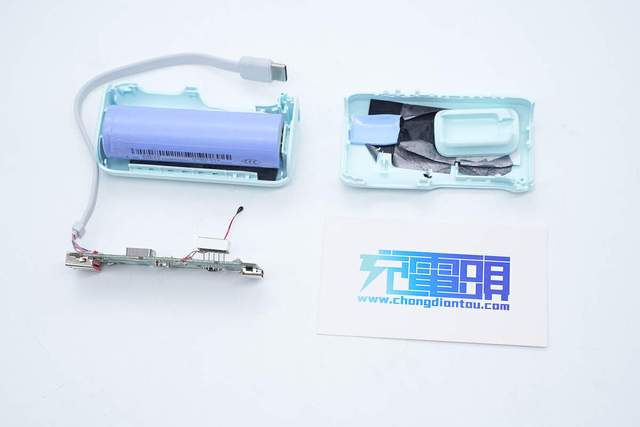

首先，沿着壳体缝隙将底座和盖板拆下。

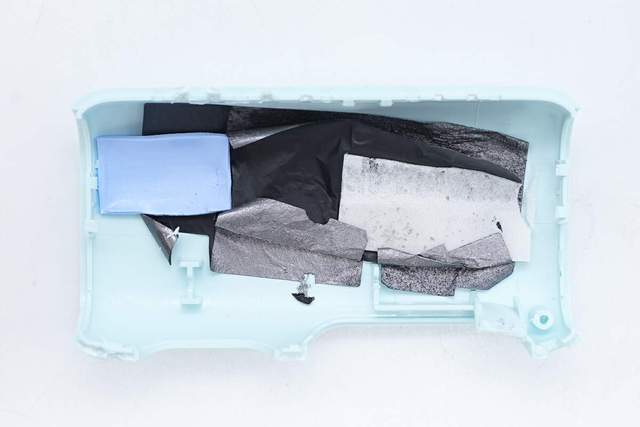

外壳内部有石墨贴纸用于散热，还有一块蓝色散热硅胶加强散热。

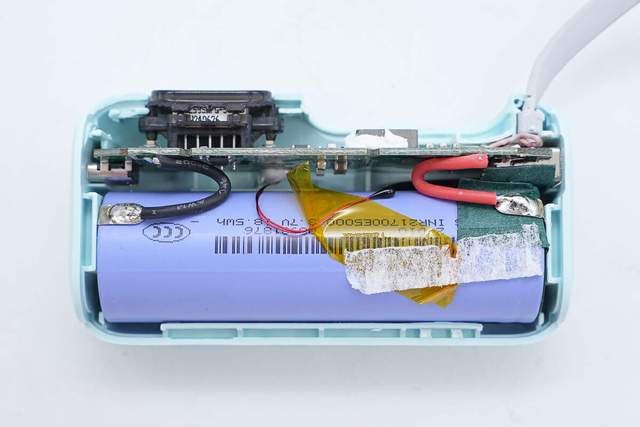

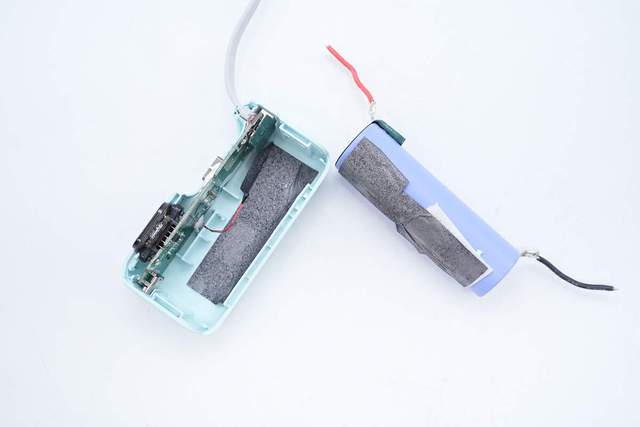

接下来看一下壳体内部结构。电池组有一颗圆柱电芯构成，PCBA模块竖放在腔体顶端。

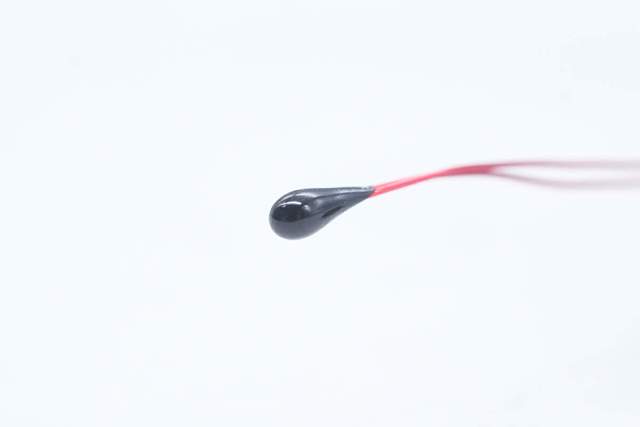

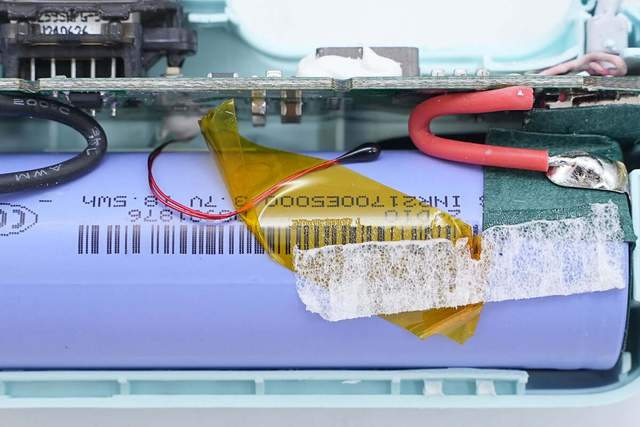

热敏电阻用高温胶带粘紧固定。

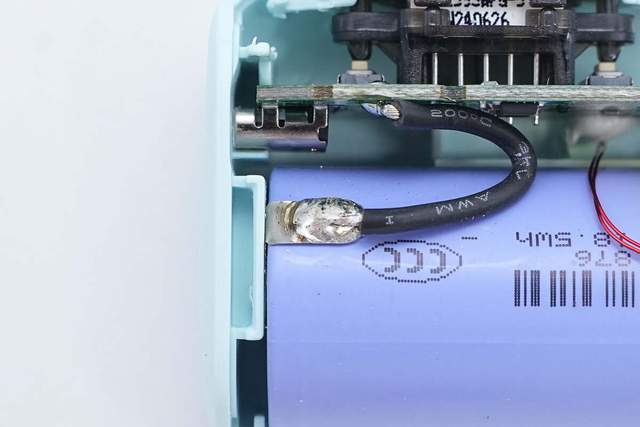

负极输出导线焊点特写。

将电芯从腔体中拆出。

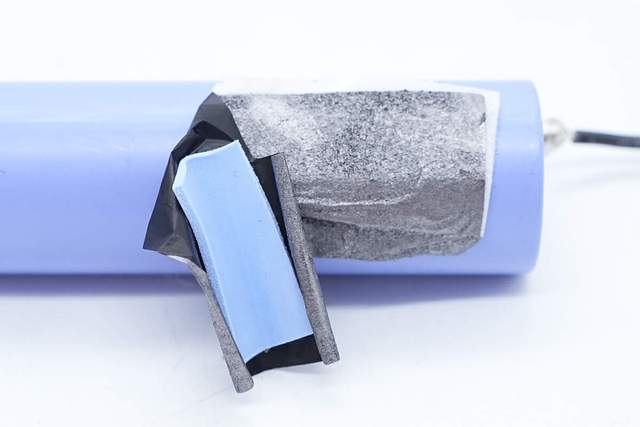

电芯另一侧同样粘贴石墨贴纸散热，内部粘散热硅胶加强散热。

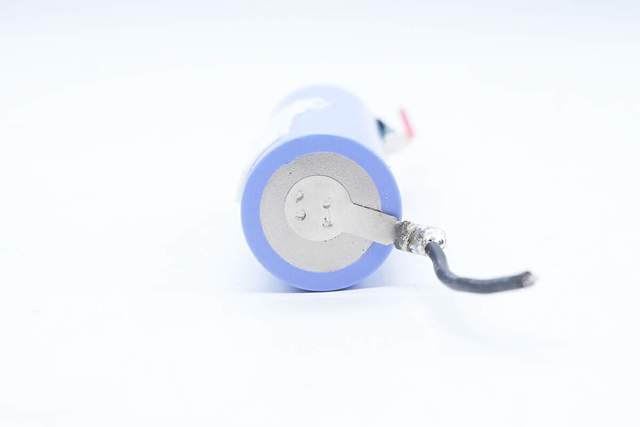

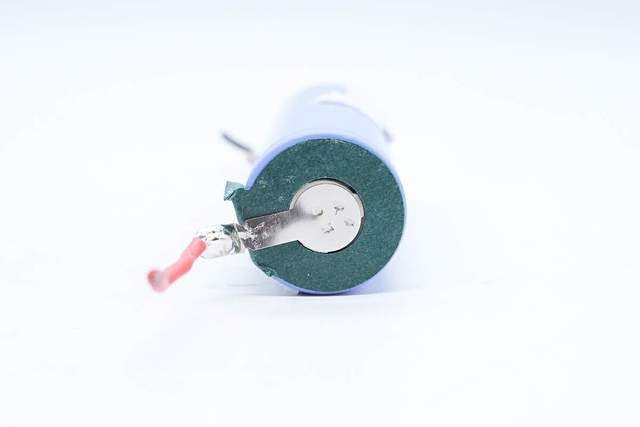

负极与镍片及导线点焊连接。

正极同样点焊连接，周边贴青稞纸绝缘。

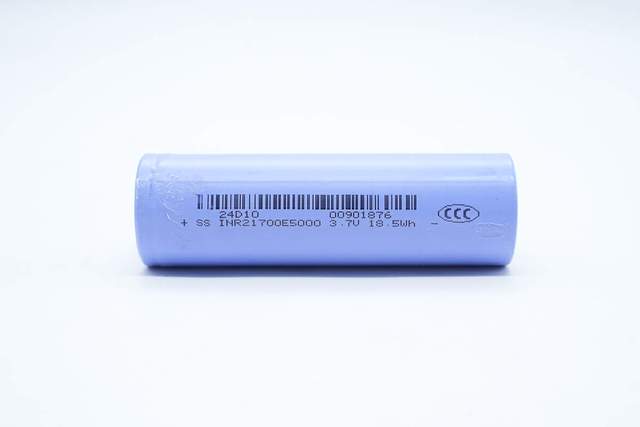

电芯喷码特写，电芯外披紫色套膜，型号INR21700E5000，来自SS银天新能源，标称电压3.7V，能量18.5Wh。目前已通过CCC认证。

再来看内部结构。

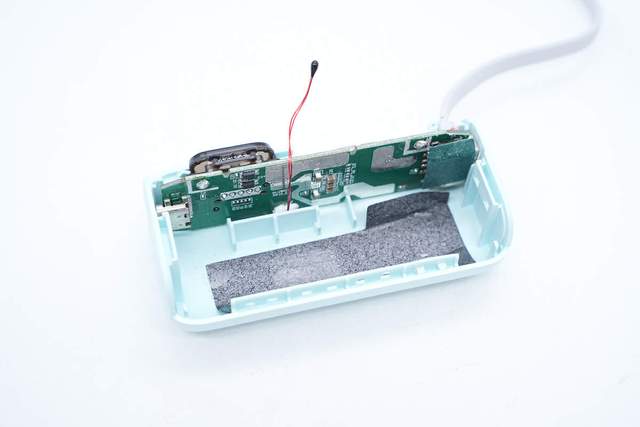

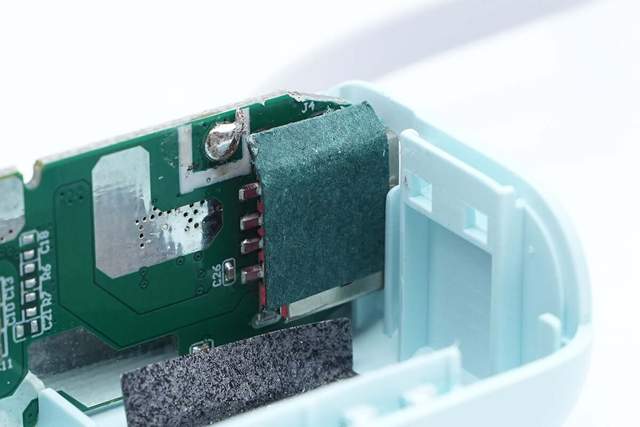

PCBA模块与电池接触面同样贴青稞纸绝缘，下方黑色泡棉缓冲减震。

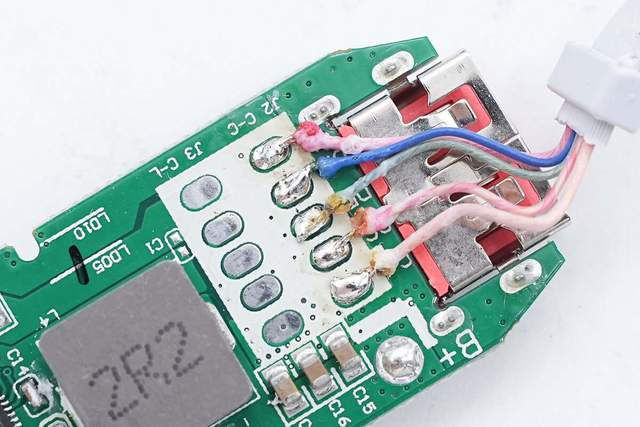

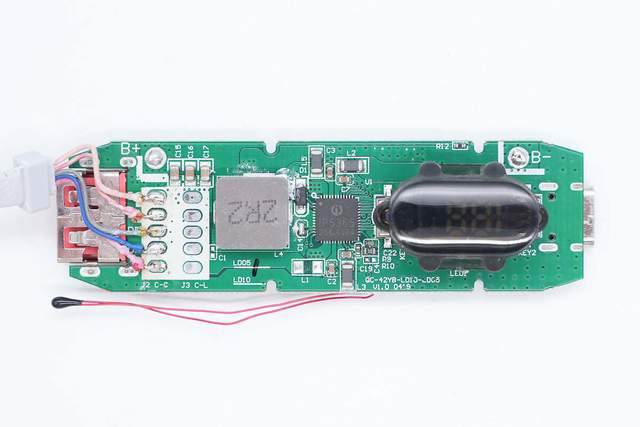

将PCBA模块从壳体中拆出，PCBA模块结构一览。从左至右可见USB-A接口，自带线线芯，合金电感。中间是一移动电源SOC，最右侧是TFT数显屏。

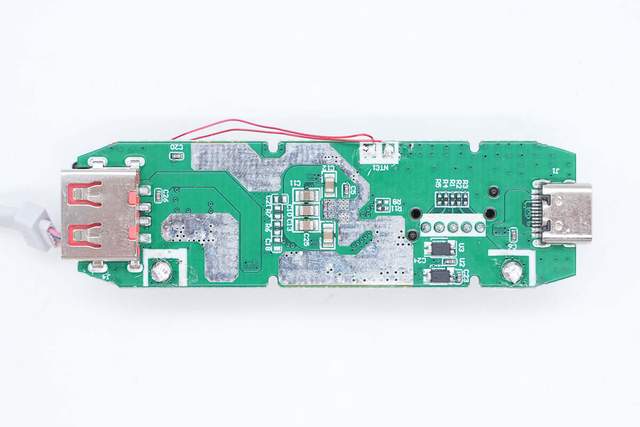

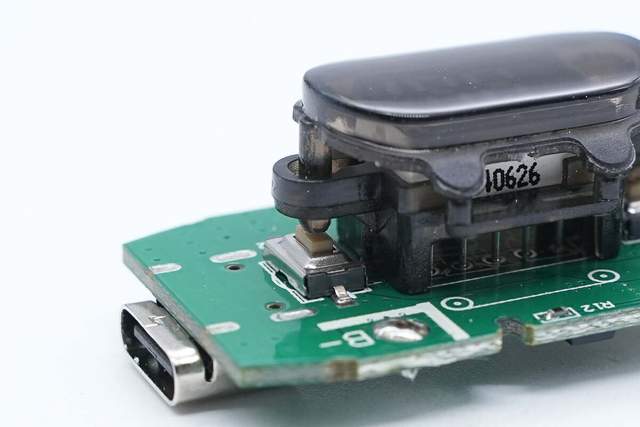

PCBA模块另一面加锡露铜，左右可见两个USB接口。

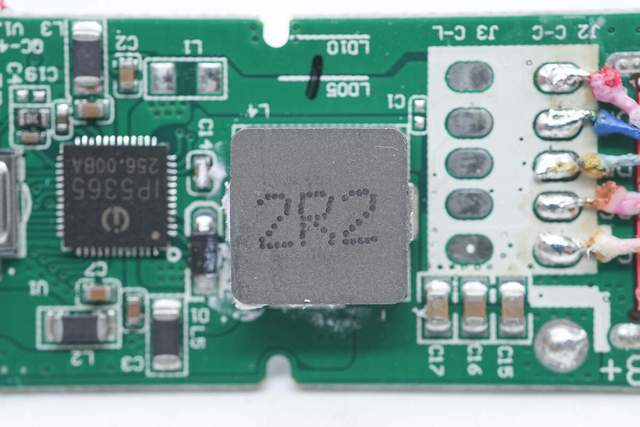

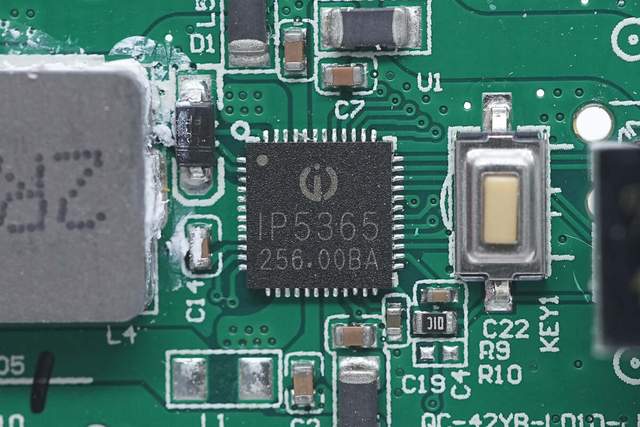

移动电源内部SoC芯片来自英集芯，型号IP5365，芯片具备两个USB-C接口输入和输出，一个USB-C接口或USB-A口输出，一个USB-A口输入，共计支持三路USB-C接口，且任一接口均支持快充。芯片支持PD3.0快充，PPS快充和UFCS融合快充，支持AFC和SCP快充协议，并集成Lightning输入通信。

IP5365支持18W快速充电，电池端充电电流可达5A，支持4.2、4.3、4.35和4.4V电池应用。芯片内置开关管和VBUS开关管，内部集成14位ADC，支持1-4灯LED电量显示，支持88或188数码管电量显示，支持自动开关机，集成输入过压、欠压保护，输出过流、过压、短路保护，电池过充、过放和过流保护，芯片内置过热保护，并支持外接NTC进行电池温度保护。
