内置比克4节21700电芯，罗马仕20000mAh 100W快充移动电源Sense6 Max拆解

前言

罗马仕推出了一款20000mAh电池的大功率移动电源，这款移动电源具备65W输入功率和100W输出功率。并且具备2C2A接口，内置三路独立快充电路，具备功率盲插和智能功率分配功能。支持为笔记本电脑、手机、平板电脑同时充电。

移动电源两个USB-C口均支持100W输出和65W充电输入，USB-A口支持22.5W快充输出。侧面设有触摸按键和百分比电量显示屏，使用更加方便。下面充电头网就带来罗马仕这款移动电源的拆解，一起看看内部的用料和做工。

此前充电头网还相继拆解过罗马仕30000mAh移动电源、罗马仕20000mAh 45W快充移动电源、罗马仕30000mAh 30W快充移动电源、罗马仕20000mAh 30W快充移动电源、罗马仕40000mAh 65W快充移动电源等产品，欢迎查阅。

罗马仕100W快充移动电源开箱

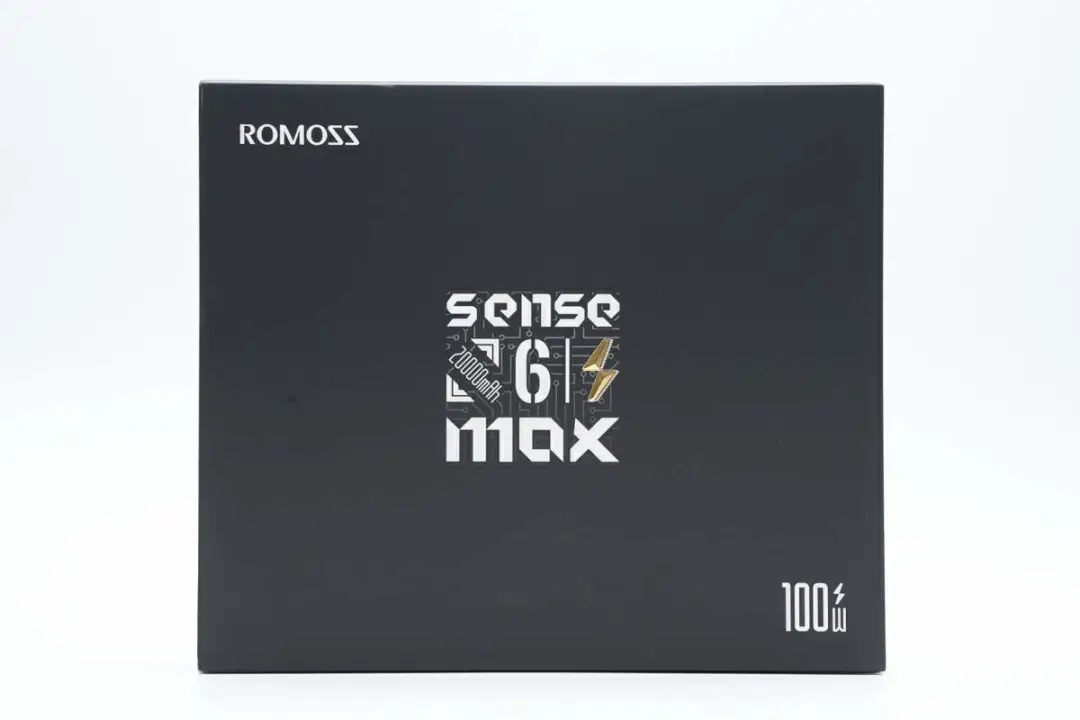

包装盒主体为黑色基调，顶面对角处分别印有ROMOSS品牌和100W，中心正方形区域以电路板纹路为背景设计有Sense6 Max、20000mAh以及代表快充的闪电logo，设计很有特点。

底部贴有产品信息贴纸，印有产品卖点、参数以及商家信息。

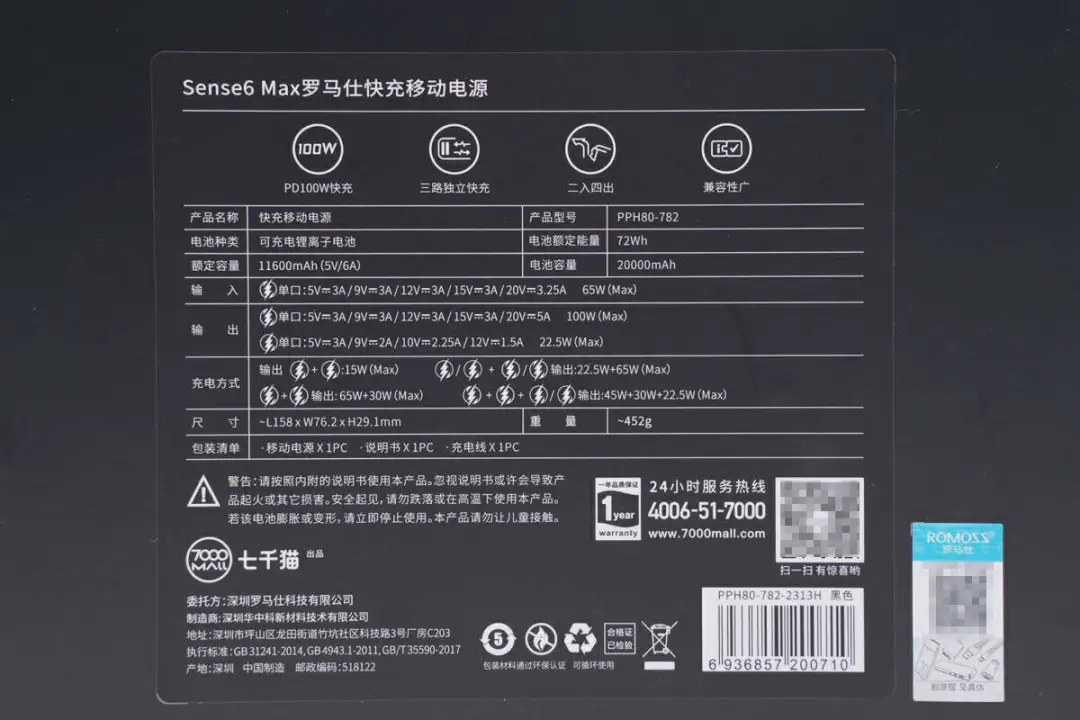

贴纸上参数特写，下面到产品实物环节再详细介绍。

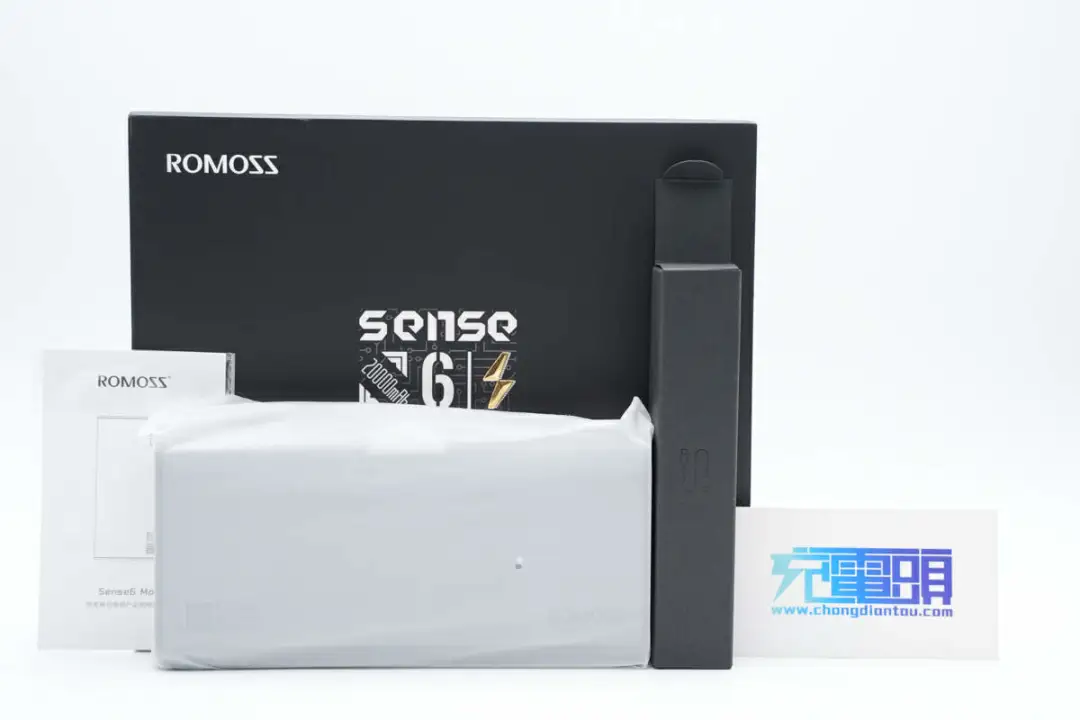

包装内含移动电源、数据线以及使用说明书，移动电源外套防尘塑料袋，而数据线则装在长条小纸盒里。

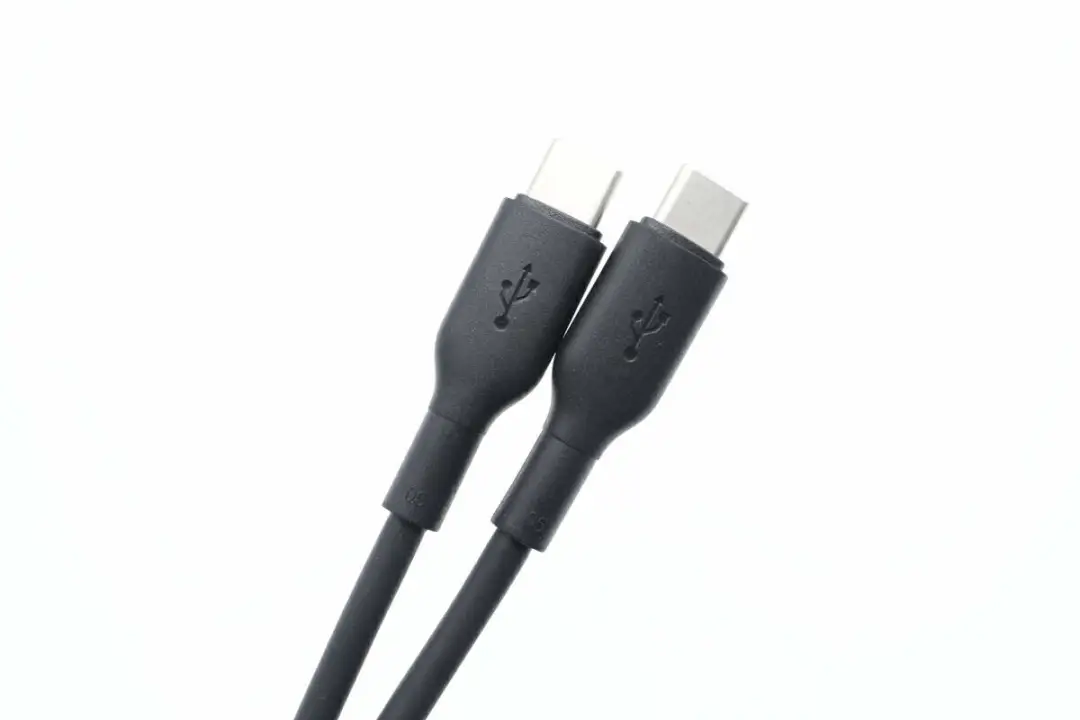

附带数据线是常规黑色配色，线头外壳网尾一体式设计，表面磨砂方便插拔。

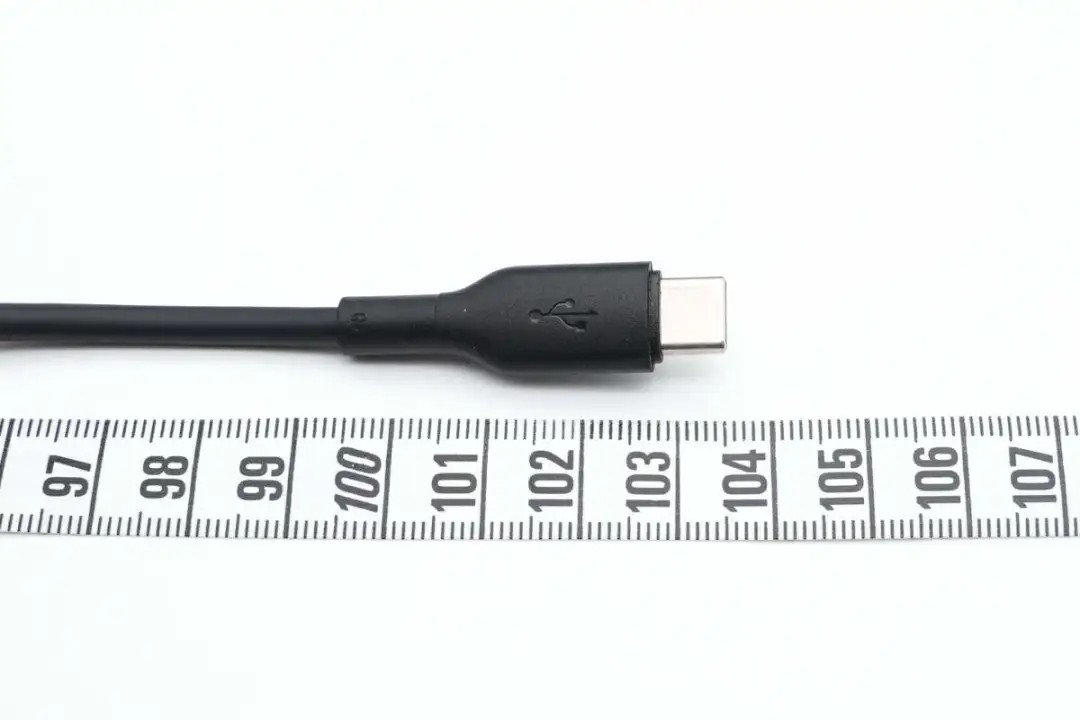

实测数据线长度约为103.5cm。

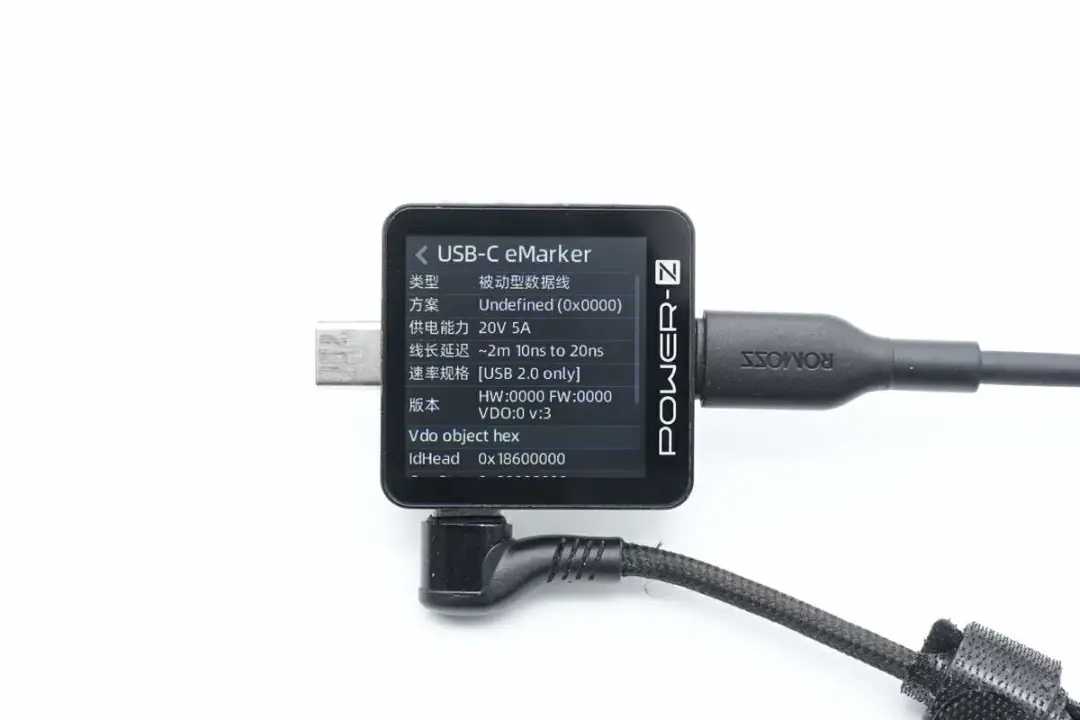

使用ChargerLAB POWER-Z KM003C测得线缆带有E-Marker芯片，电力传输能力为20V5A，数据传输能力为USB 2.0。

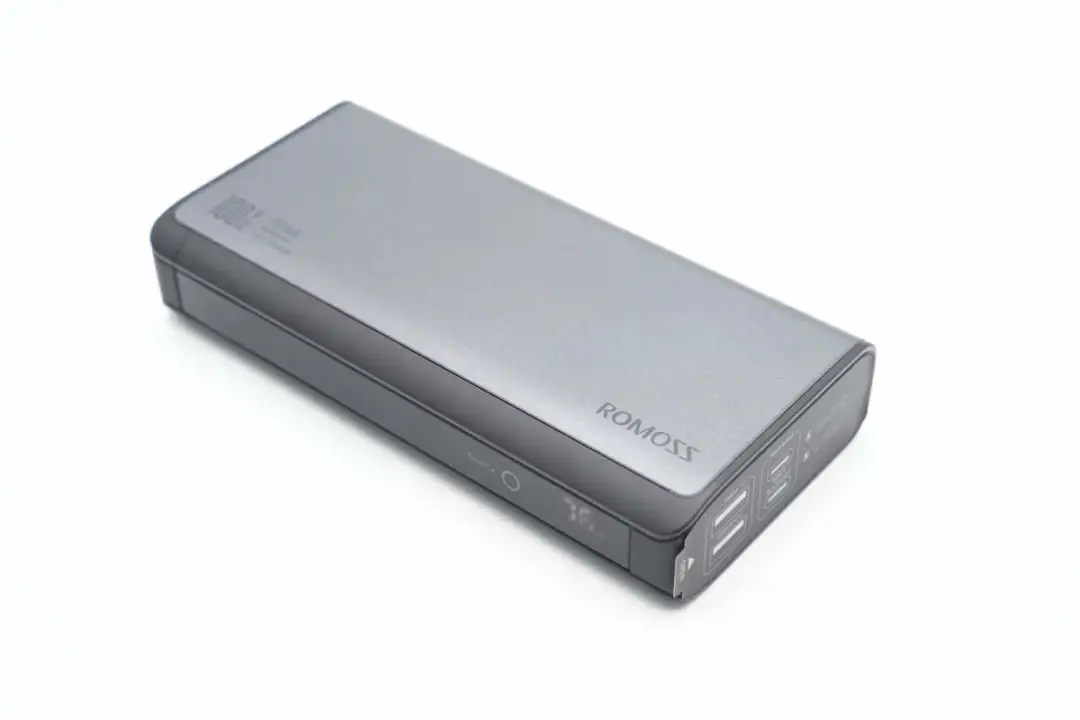

罗马仕Sense6 Max快充移动电源采用双层塑料外壳设计，外层半开式外壳表面喷涂银灰色金属漆进行装饰，整体颜值还不错。

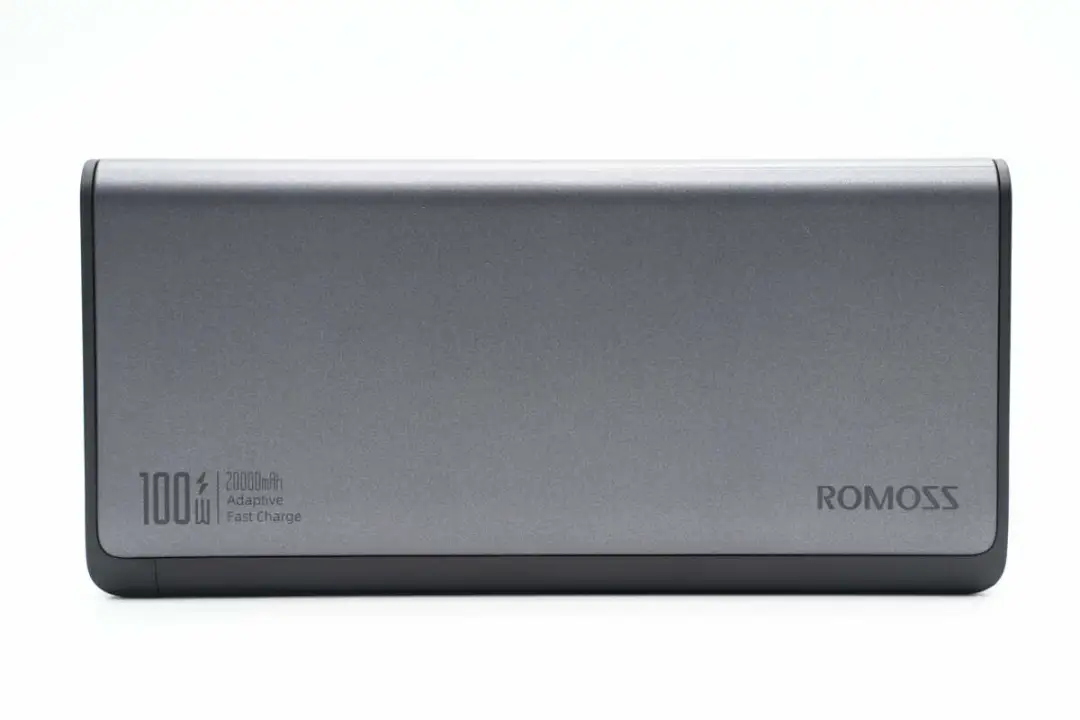

机身正面两侧分别印有ROMOSS品牌以及100W、20000mAh两个关键参数。

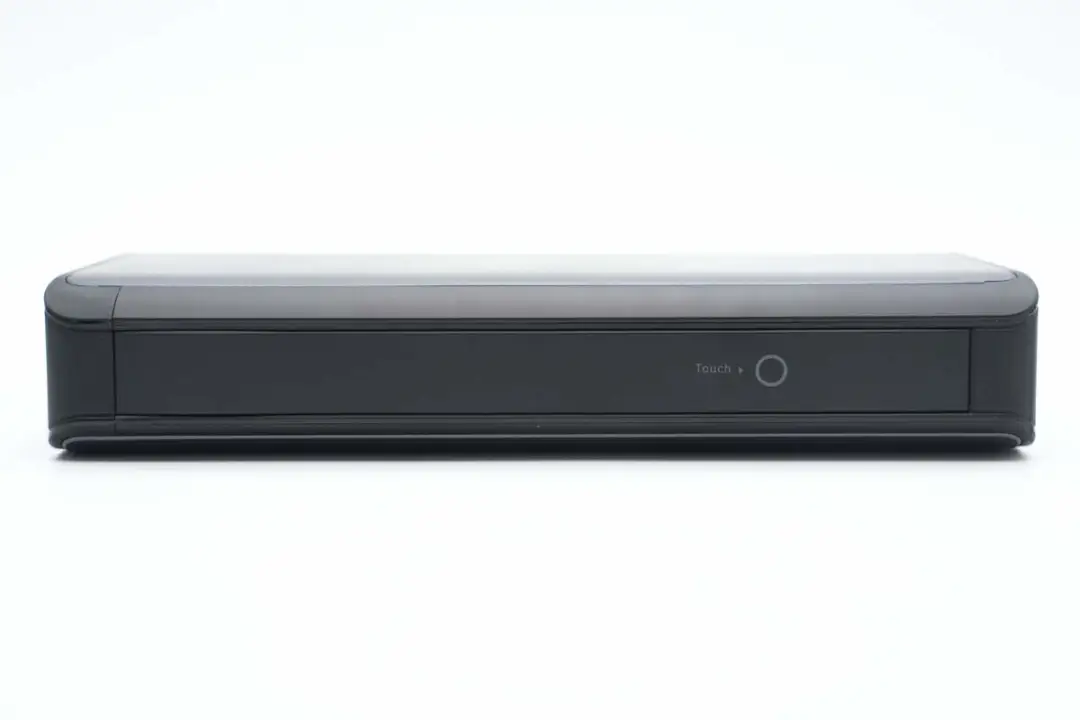

机身一侧设有触控式电源键以及隐藏式电量数显屏。

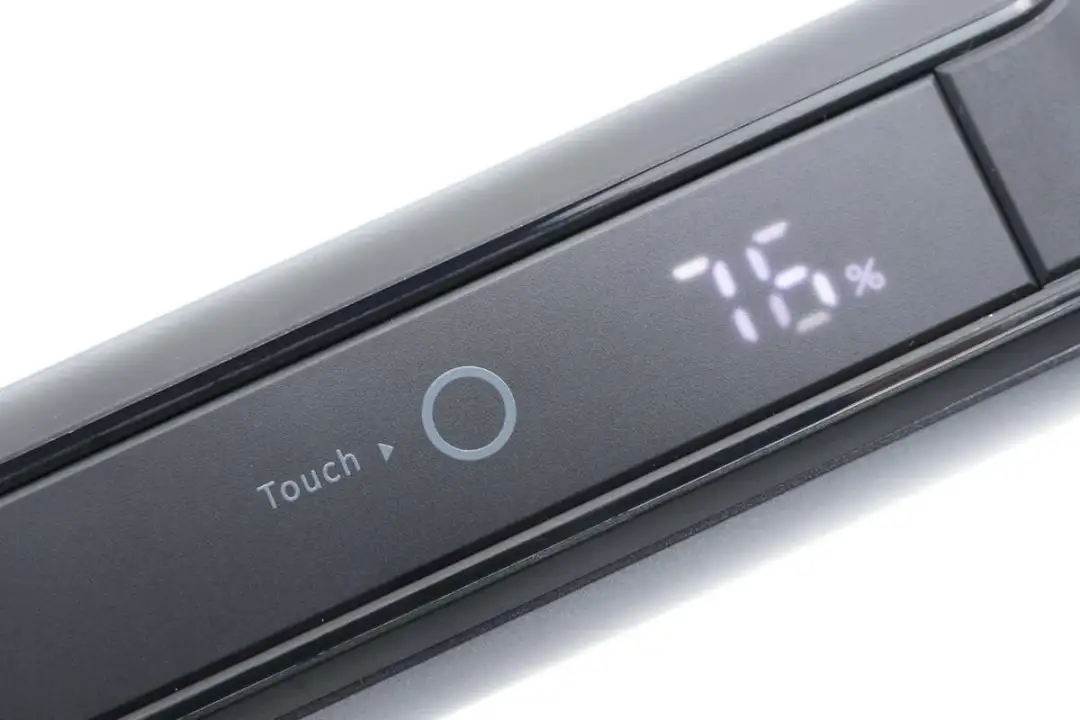

触控键对应处设计有提示标识，触摸后显示屏可百分比显示移动电源剩余电量，方便用户规划用电。

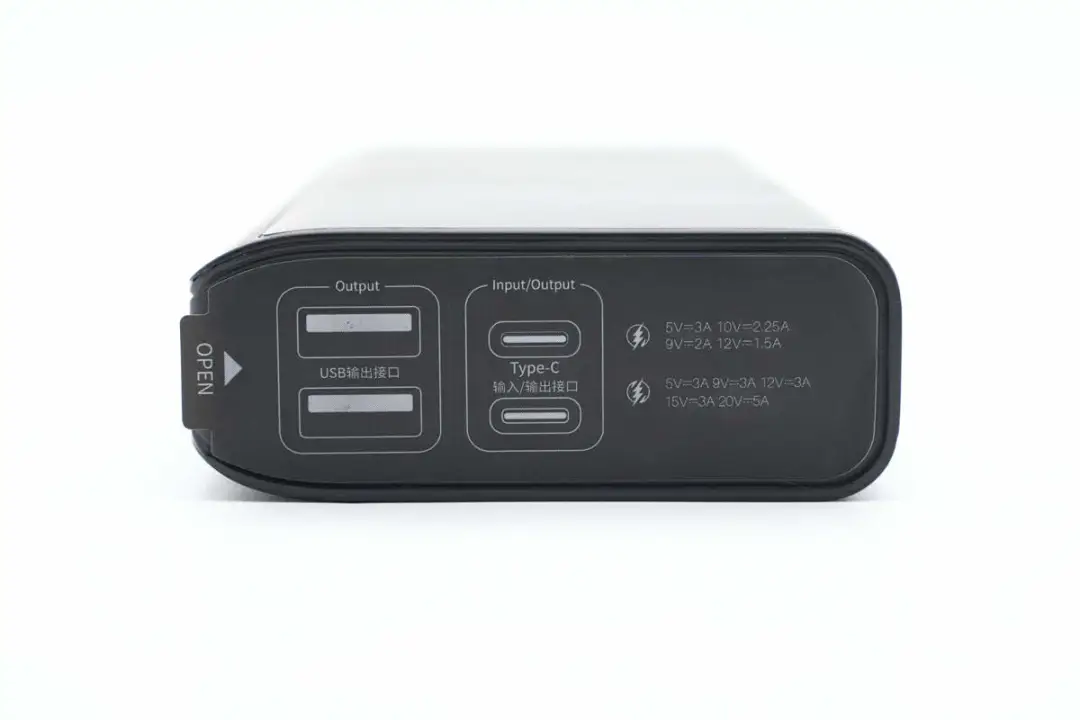

机身接口输出端贴有保护贴纸，并印有对应接口以及参数标识，接口布局以及性能一目了然。

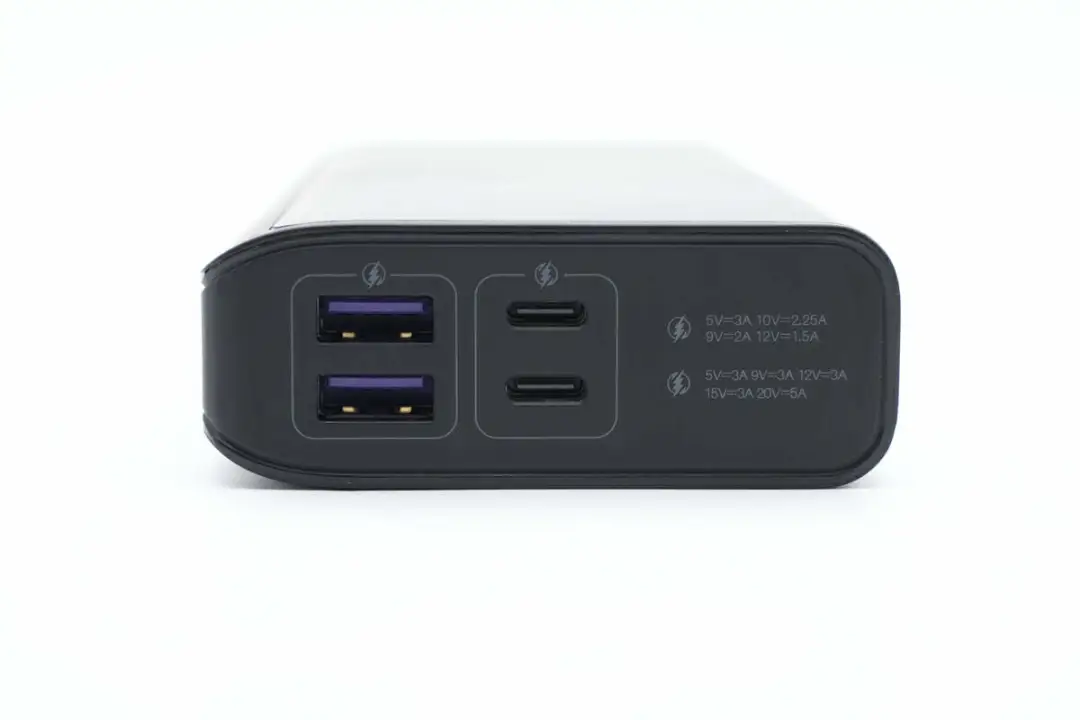

这款移动电源共配置2A2C四个USB接口，USB-A口采用紫色胶芯比较显眼。

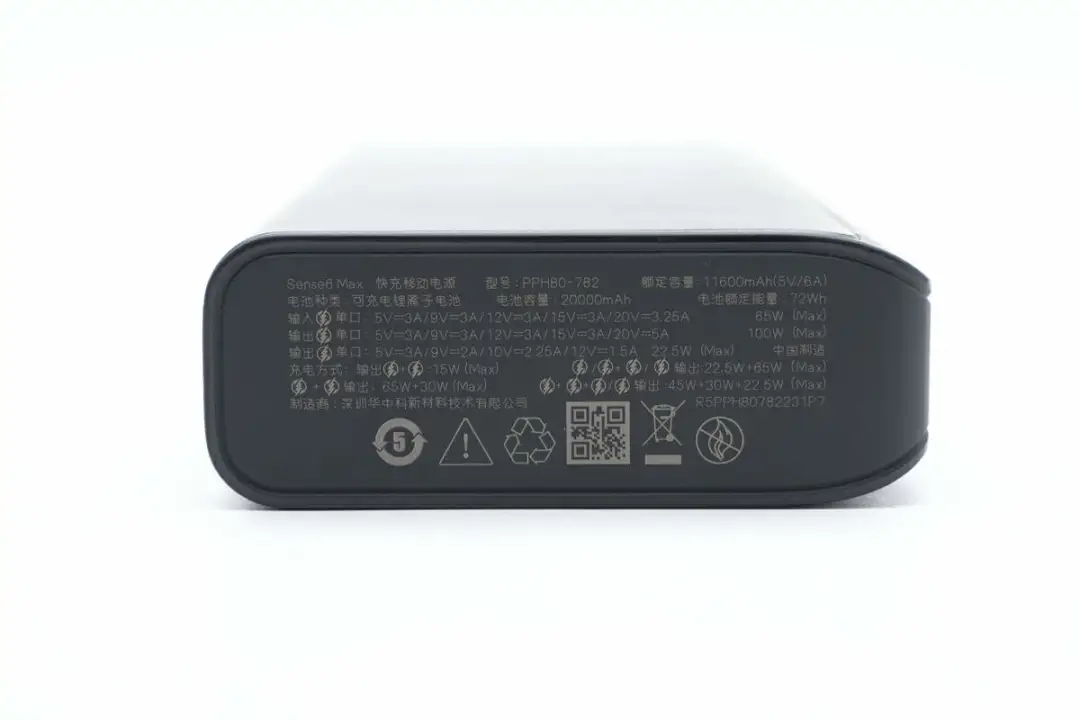

机身另一端印有移动电源参数

型号：PPH80-782

电池种类：可充电锂离子电池

电池容量：20000mAh

额定容量：11600mAh（5V/6A）

电池额定能量：72Wh

USB-C1/C2单口输入：5V3A、9V3A、12V3A、15V3A、20V3.25A（65W Max）

USB-C1/C2单口输出：5V3A、9V3A、12V3A、15V3A、20V5A（100W Max）

USB-A1/A2单口输出：5V3A、9V2A、10V2.25A、12V1.5A（22.5W Max）

USB-C1/C2+USB-A1/A2：65W+22.5W

USB-C1+USB-C2：65W+30W Max

USB-A1+USB-A2：15W Max

USB-C1+USB-C2+USB-A1/A2：45W+30W+22.5W Max

制造商：深圳华中科新材料技术有限公司

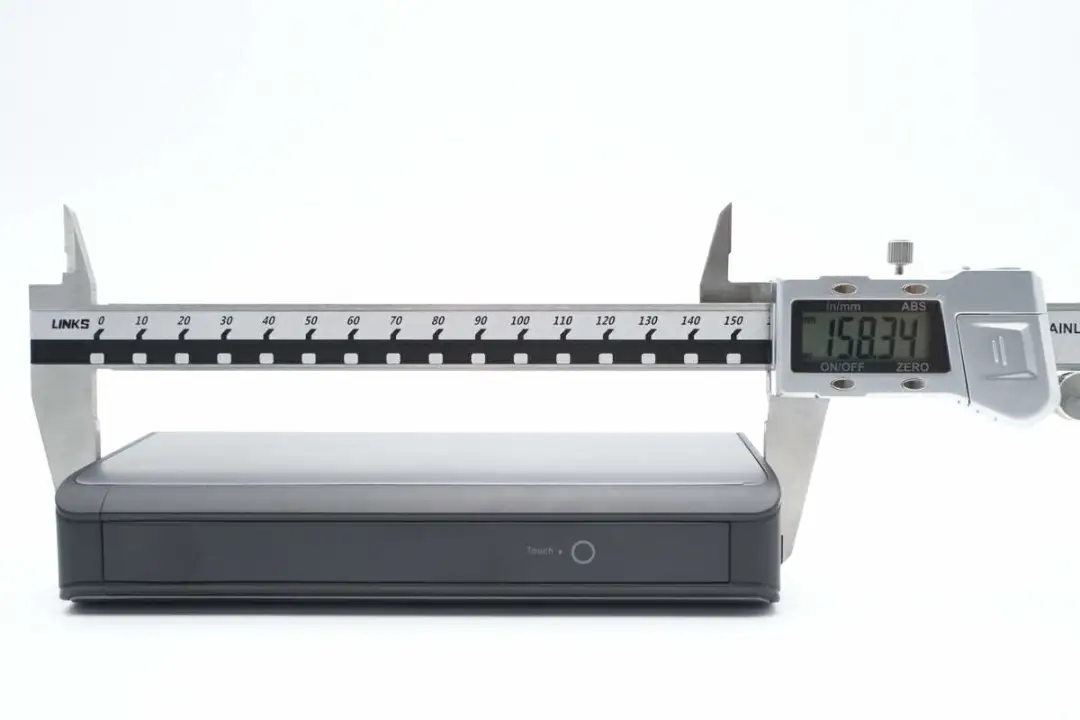

实测罗马仕Sense6 Max移动电源机身长度为158.34mm。

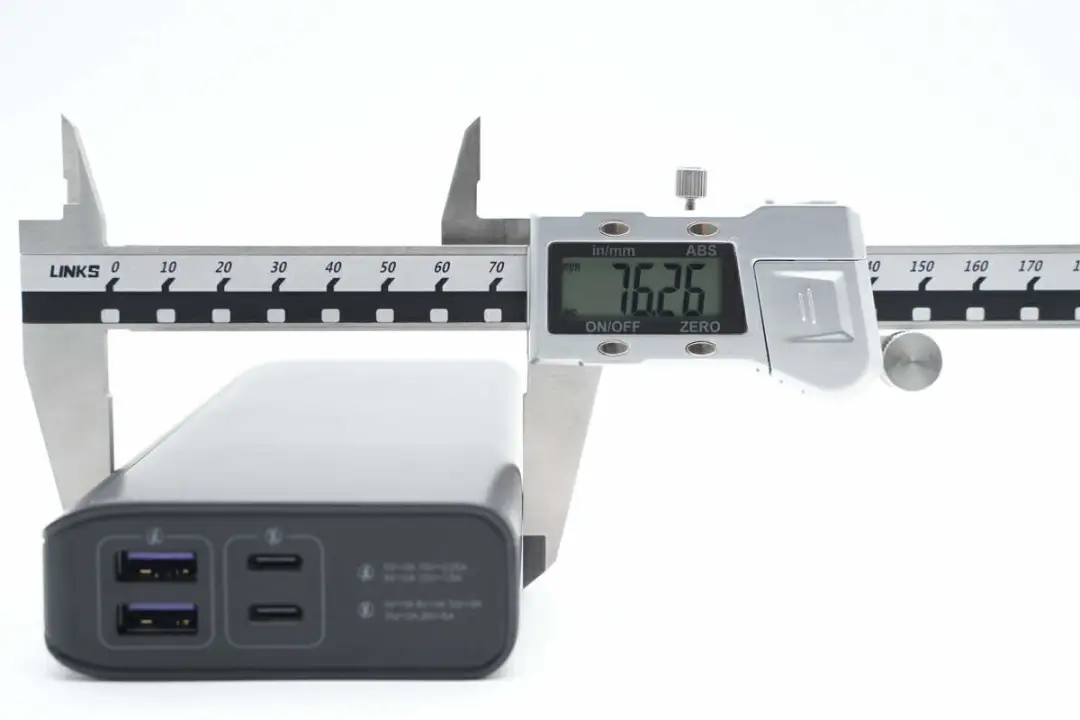

宽度为76.26mm。

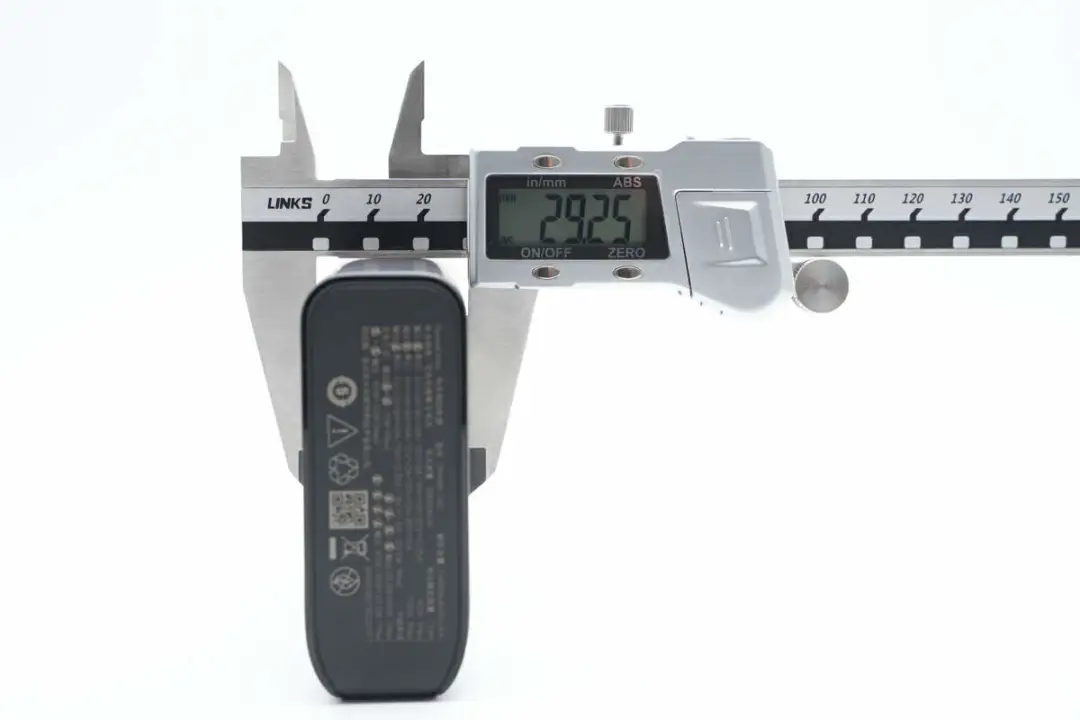

厚度为29.25mm。

产品拿在手上的大小直观感受。

另外测得移动电源净重约为453g。

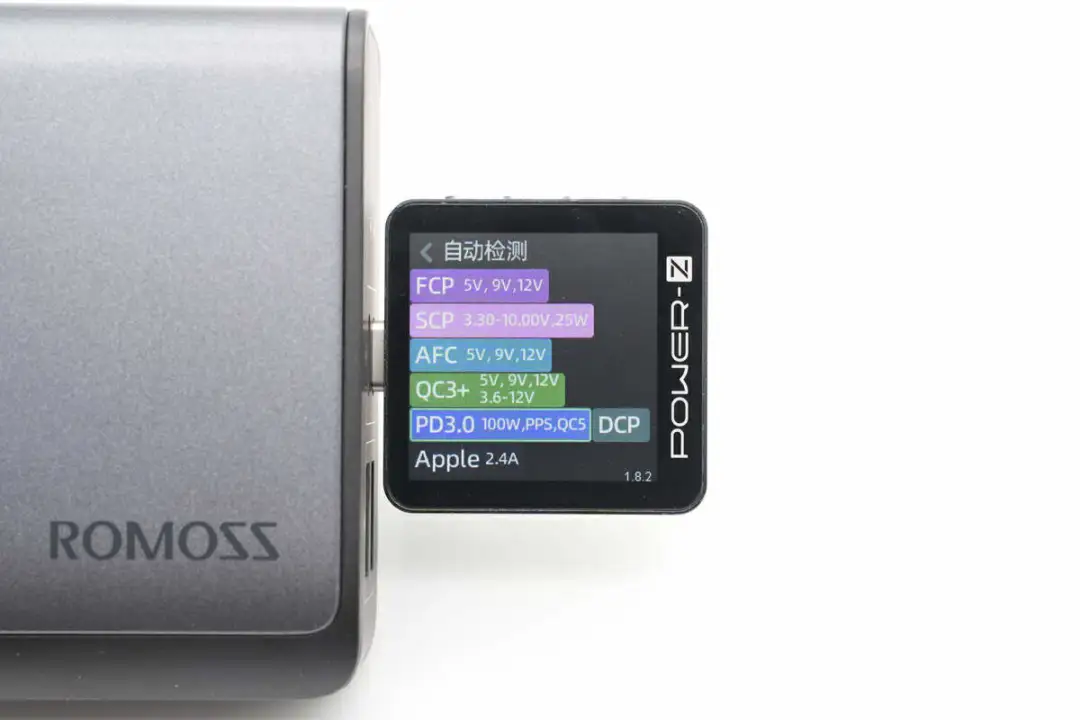

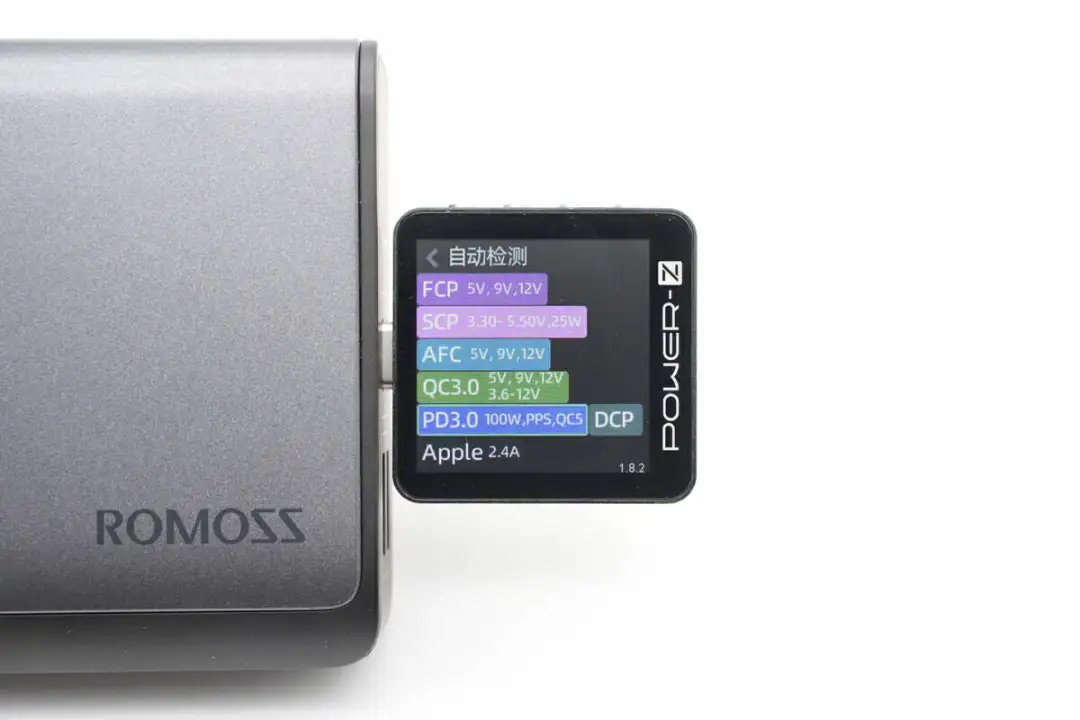

使用ChargerLAB POWER-Z KM003C测得USB-C1口支持FCP、SCP、AFC、QC3.0/5、PD3.0、PPS、DCP、Apple 2.4A充电协议。

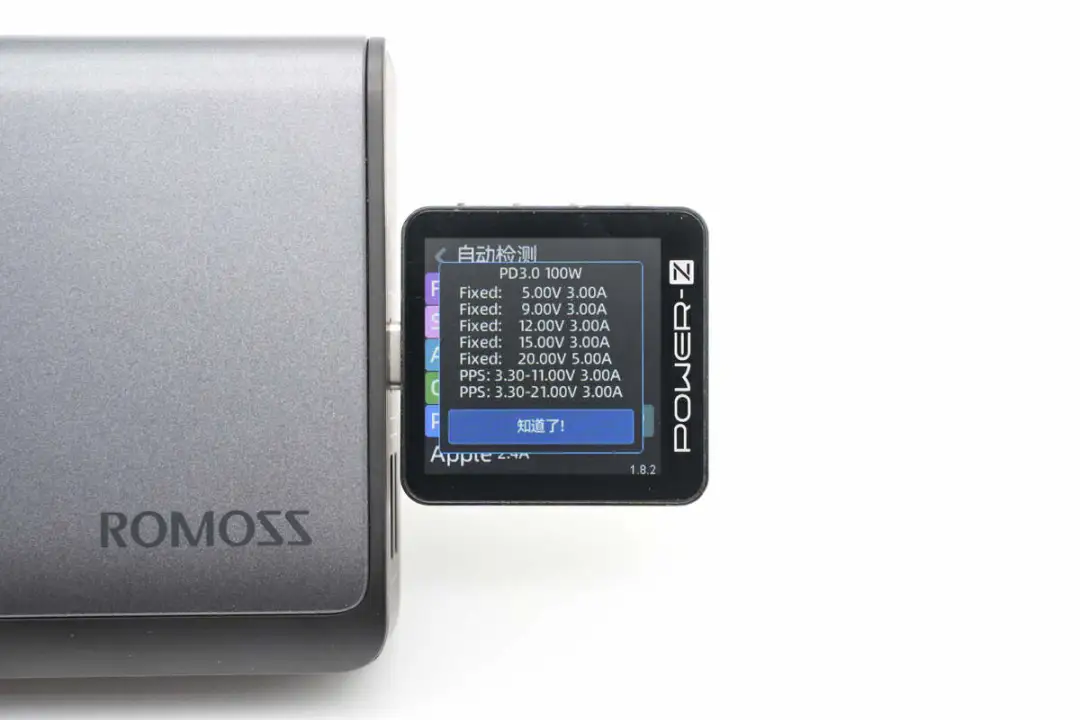

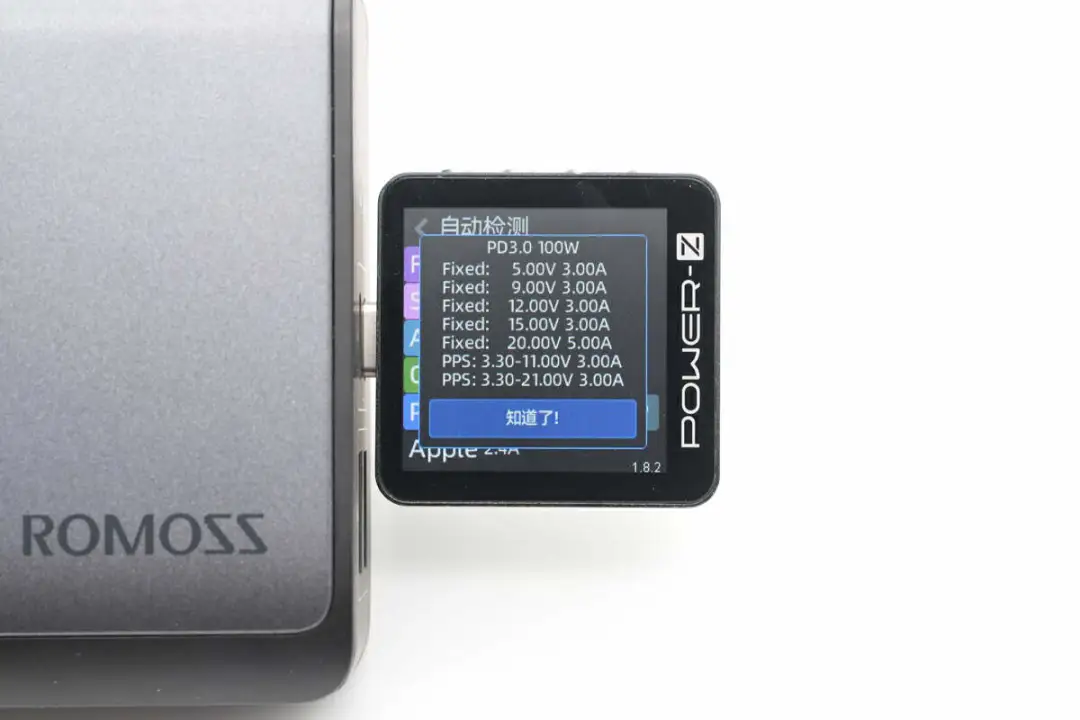

并且PDO报文显示USB-C1口具备5V3A、9V3A、12V3A、15V3A、20V5A五组固定电压档位，以及3.3-11V3A、3.3-21V3A两组PPS电压档位。

测得USB-C2口兼容协议和USB-C1口的一样。

此外PDO报文也相同，两个USB-C口单口输出性能一样，支持功率盲插。

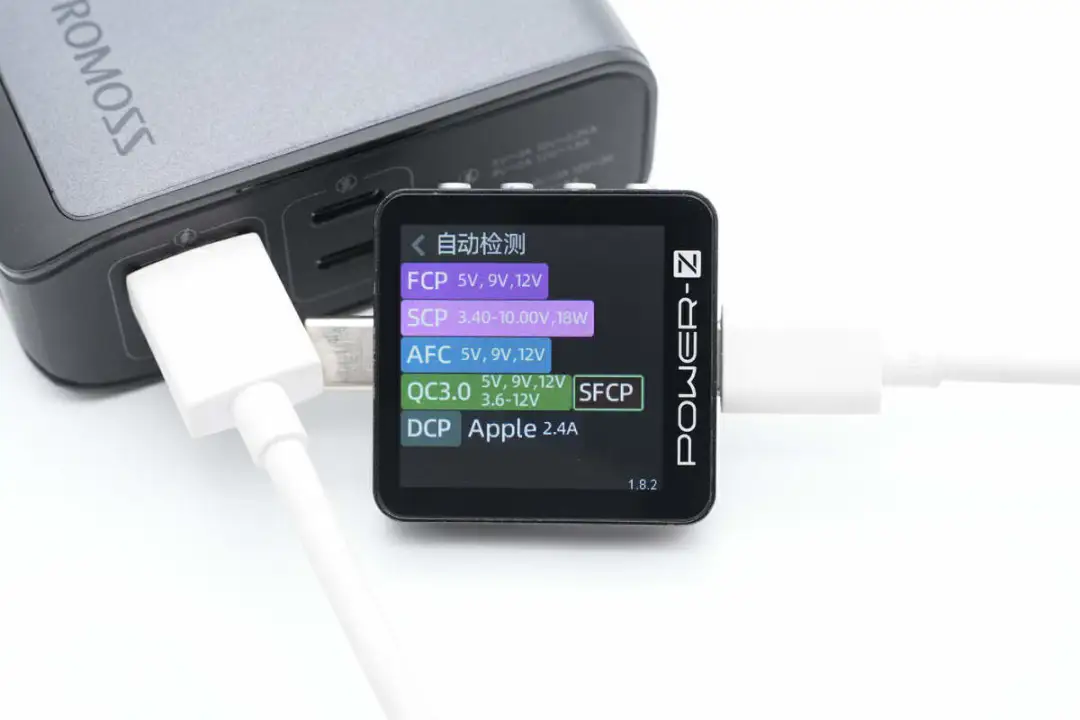

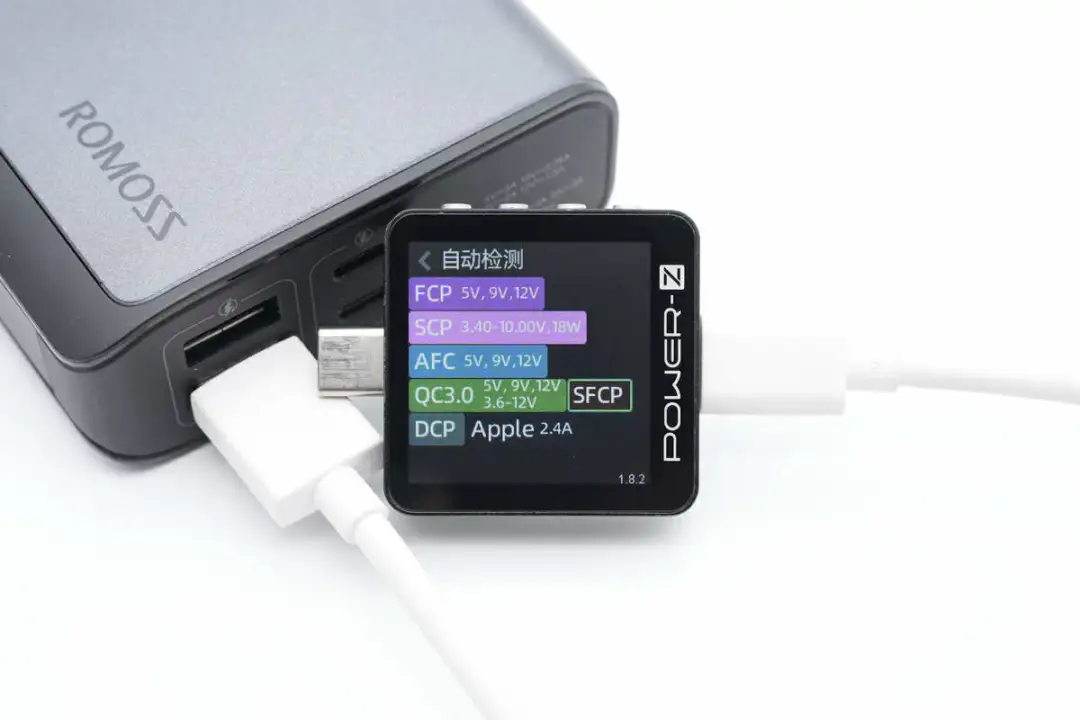

测得USB-A1口支持FCP、SCP、AFC、QC3.0、SFCP、DCP、Apple 2.4A充电协议。

测得USB-A2口兼容协议和USB-A1口的相同。

罗马仕100W快充移动电源拆解

看完了这款移动电源的开箱和测试，下面就进行拆解，一起看看内部的做工和用料。

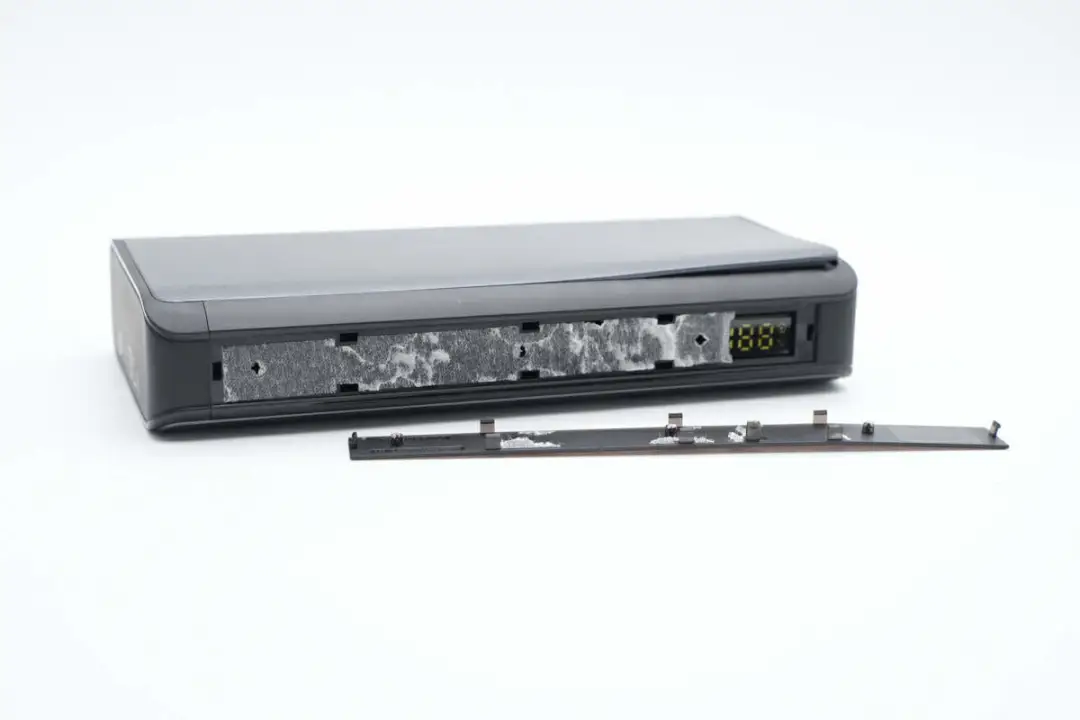

首先拆下侧面的盖板，盖板通过双面胶粘贴和卡扣固定。

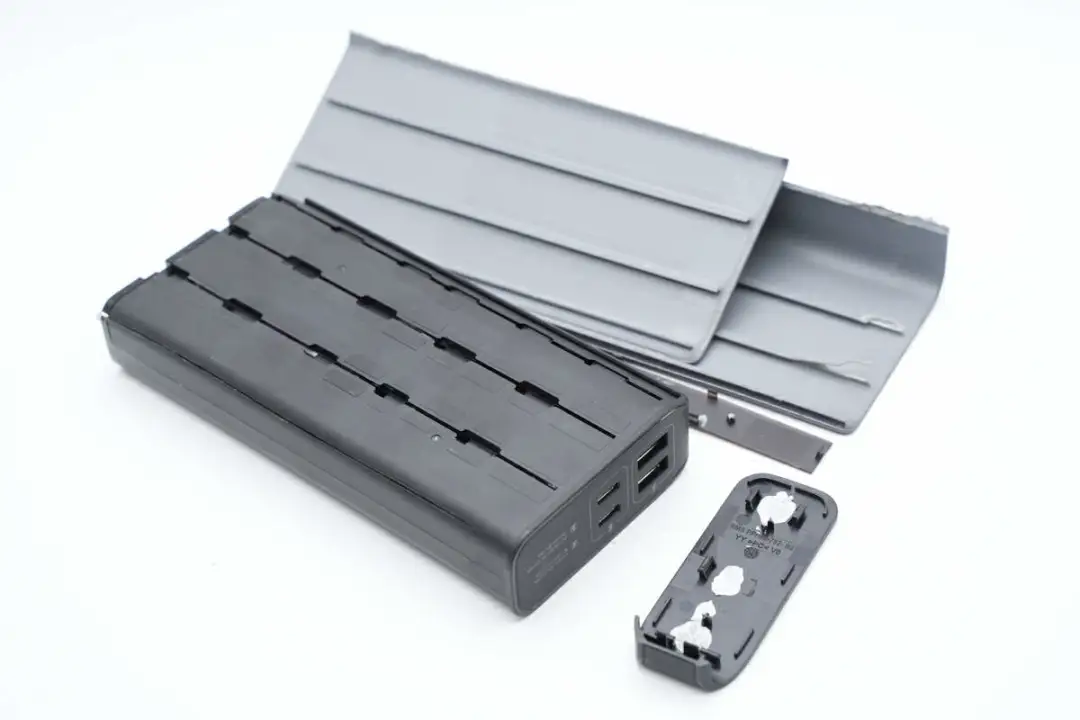

继续切开外层的灰色塑料外壳，露出内部的黑色塑料外壳。

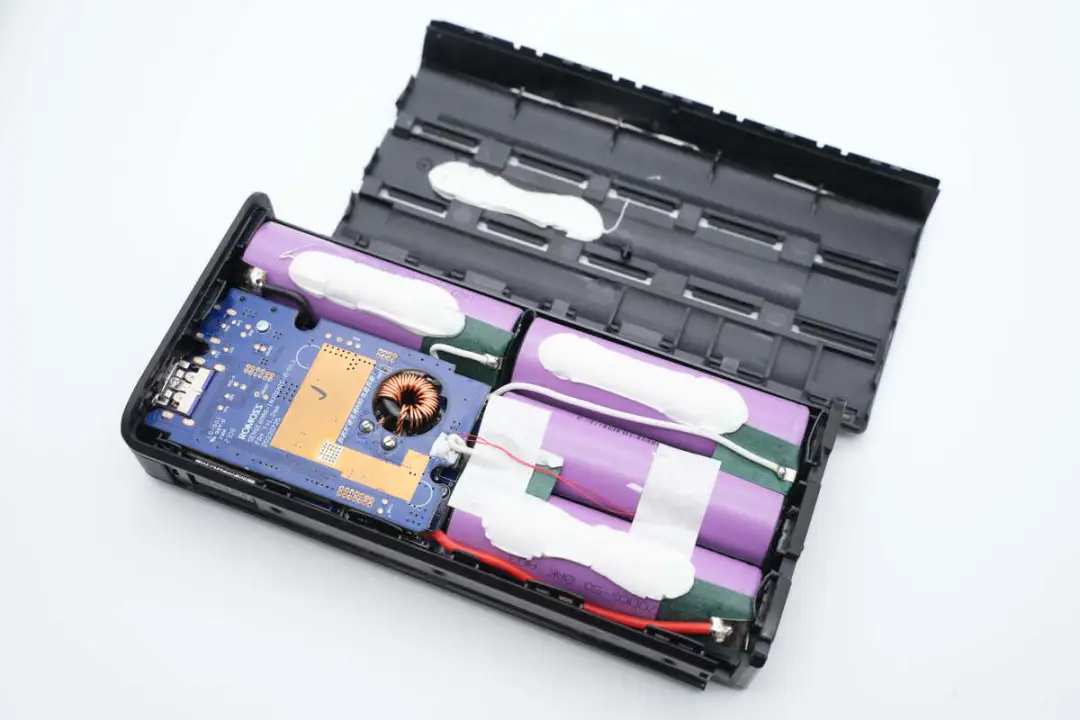

拆下内部黑色塑料外壳，电池打胶与外壳固定。

移动电源内部四串电池组通过导线焊接连接到PCBA模块，在电池组上还固定一颗热敏电阻，用于检测电池温度。

两层PCBA模块分别通过螺丝固定在黑色塑料外壳内部。

拧下固定螺丝，从外壳中取出PCBA模块和电池组，电池组粘贴双面胶固定。

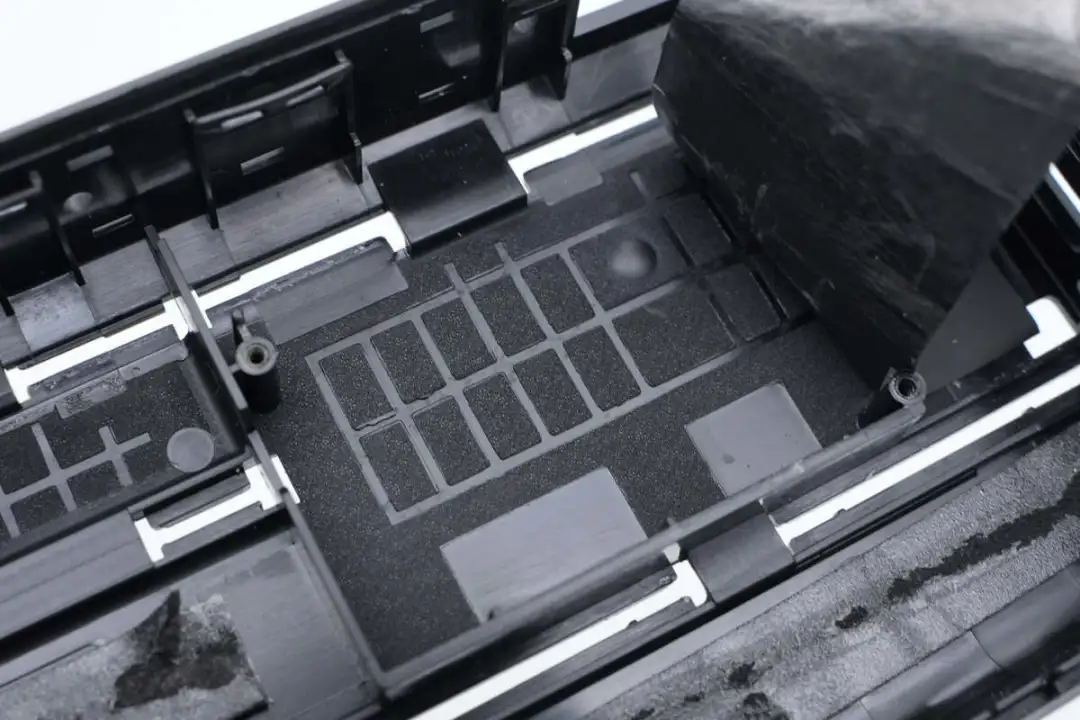

外壳内部对应PCBA模块的位置粘贴石墨导热贴。

用于固定电池的双面胶特写。

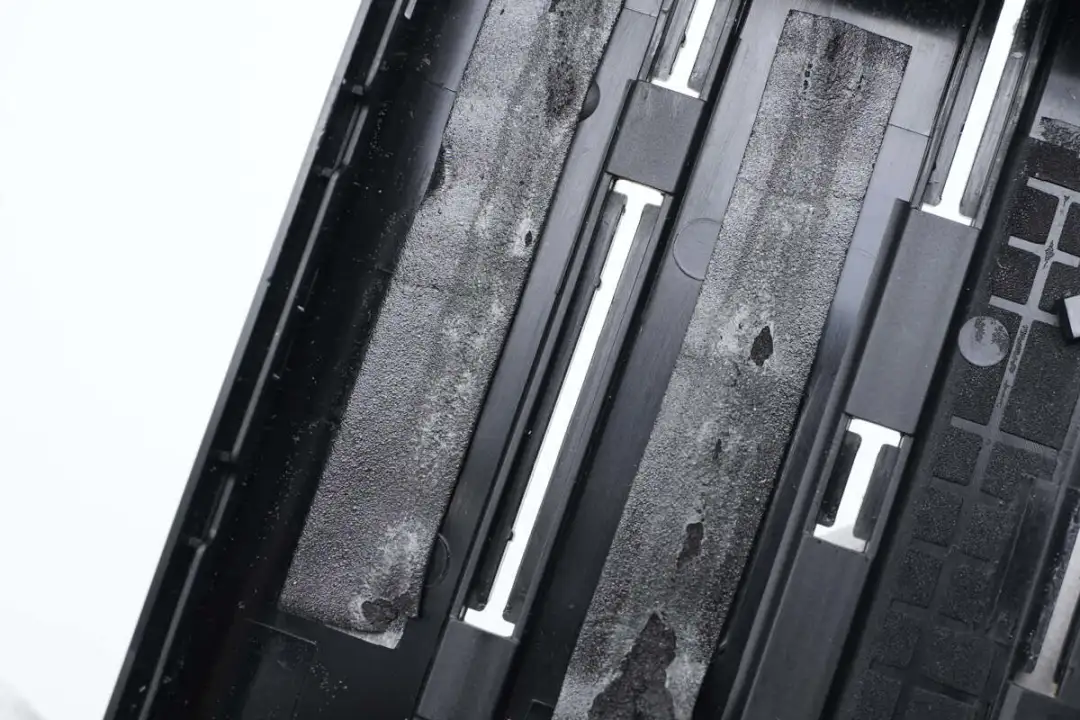

石墨导热贴下面粘贴泡沫双面胶隔热。

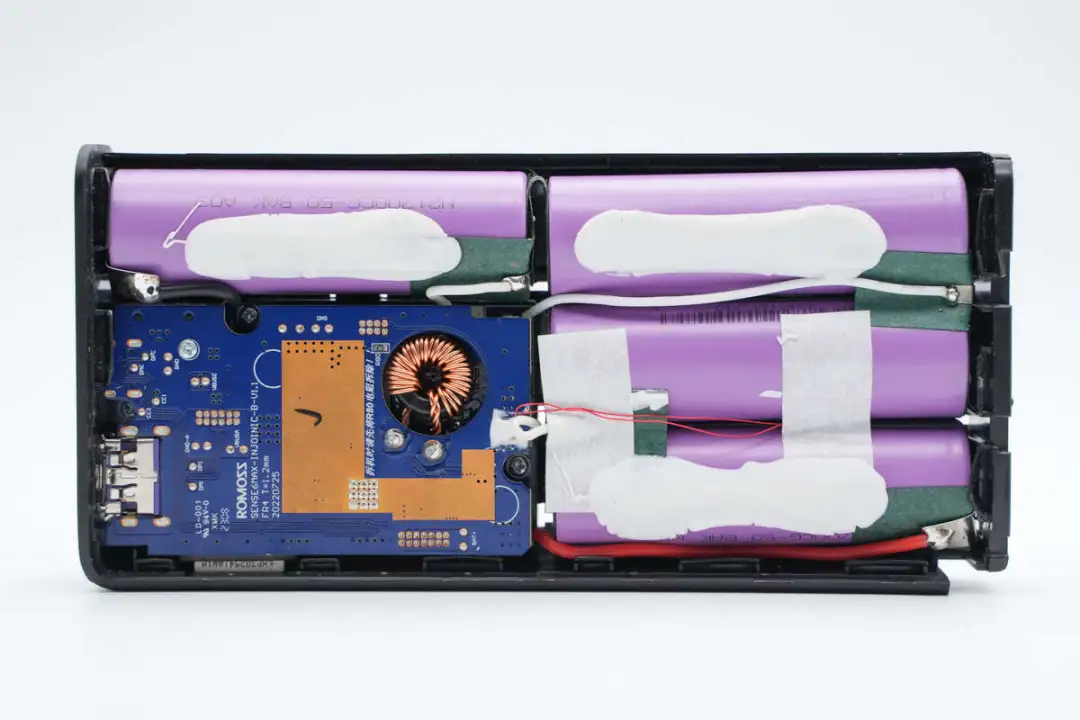

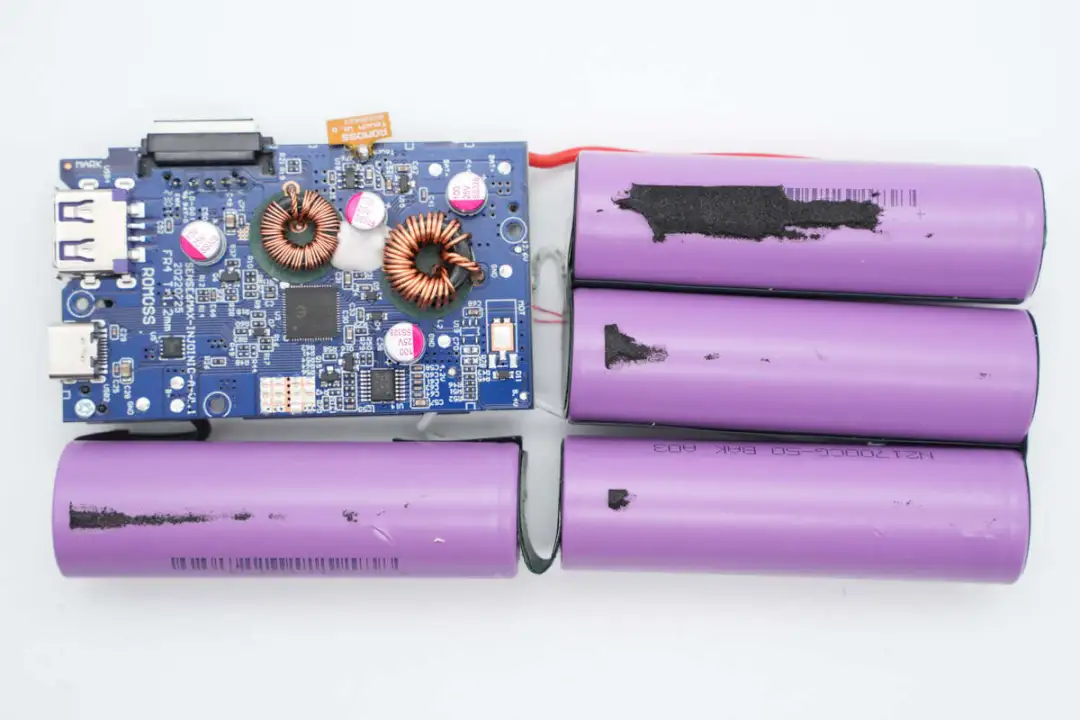

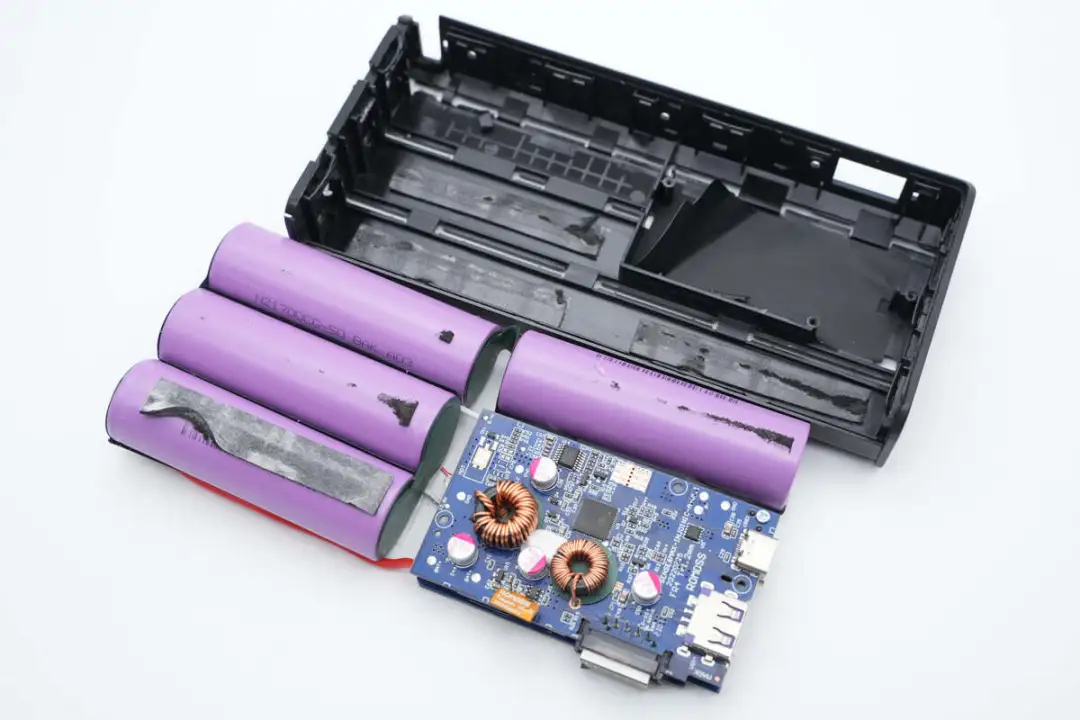

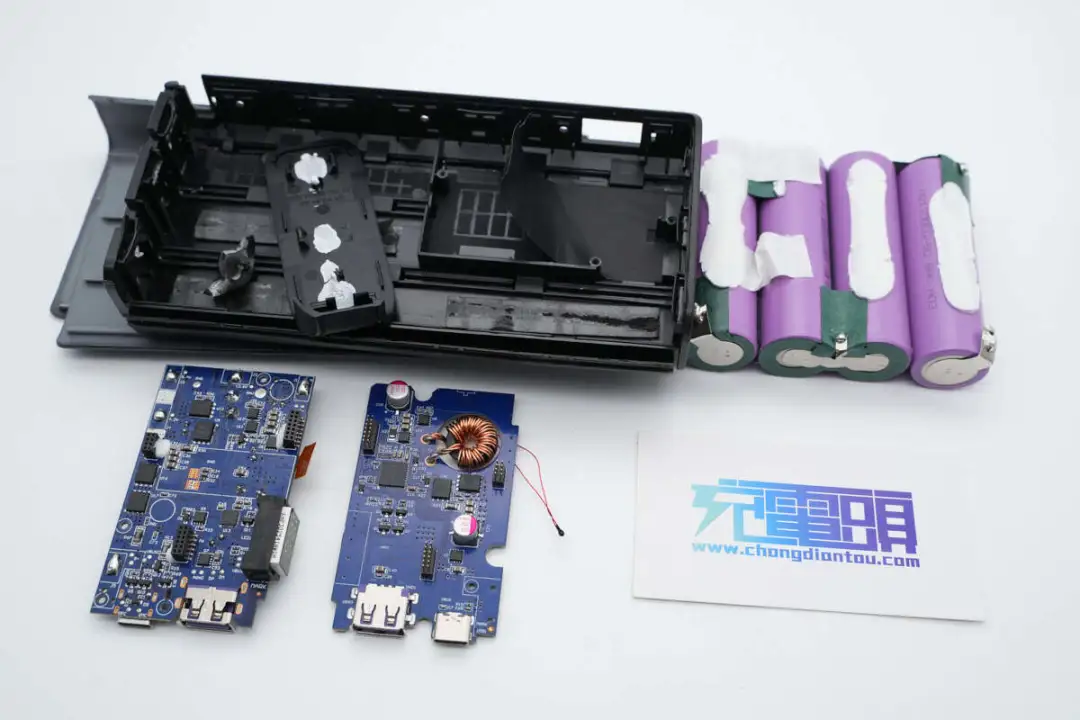

移动电源内部PCBA模块和电池组一览。

电池通过点焊镍片连接。

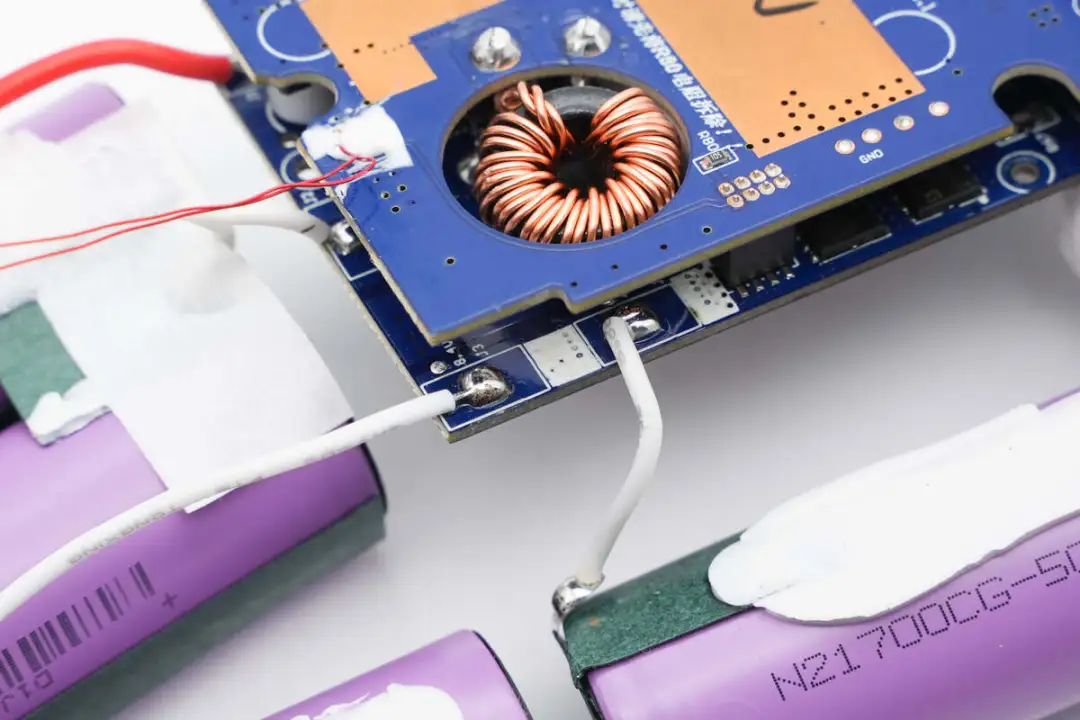

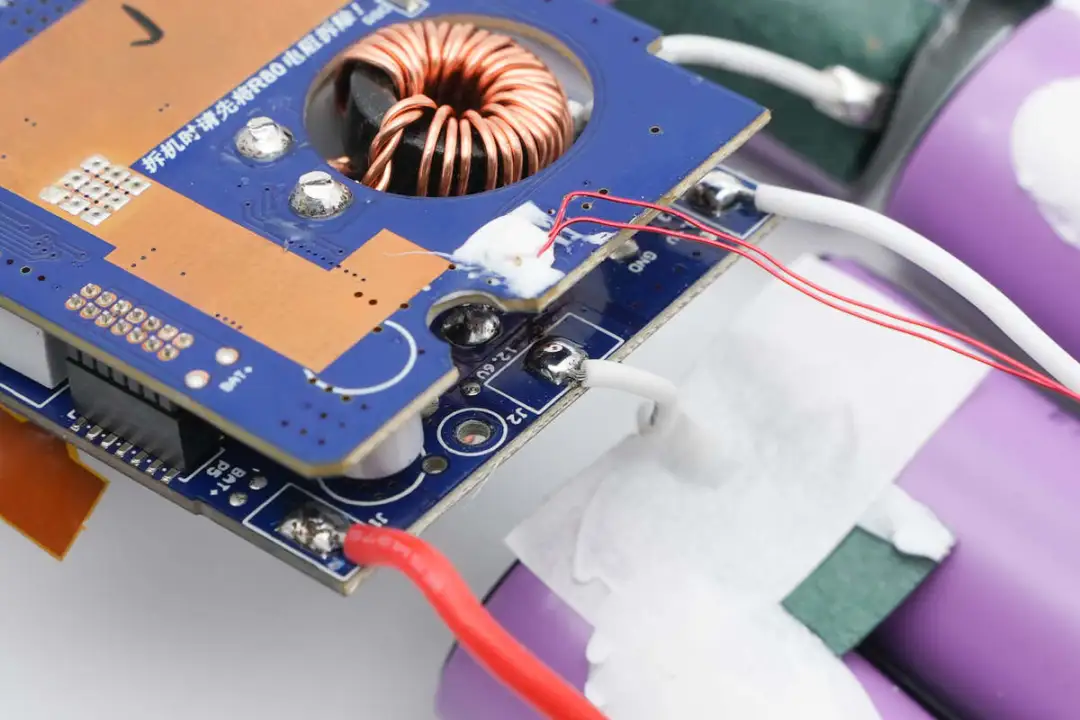

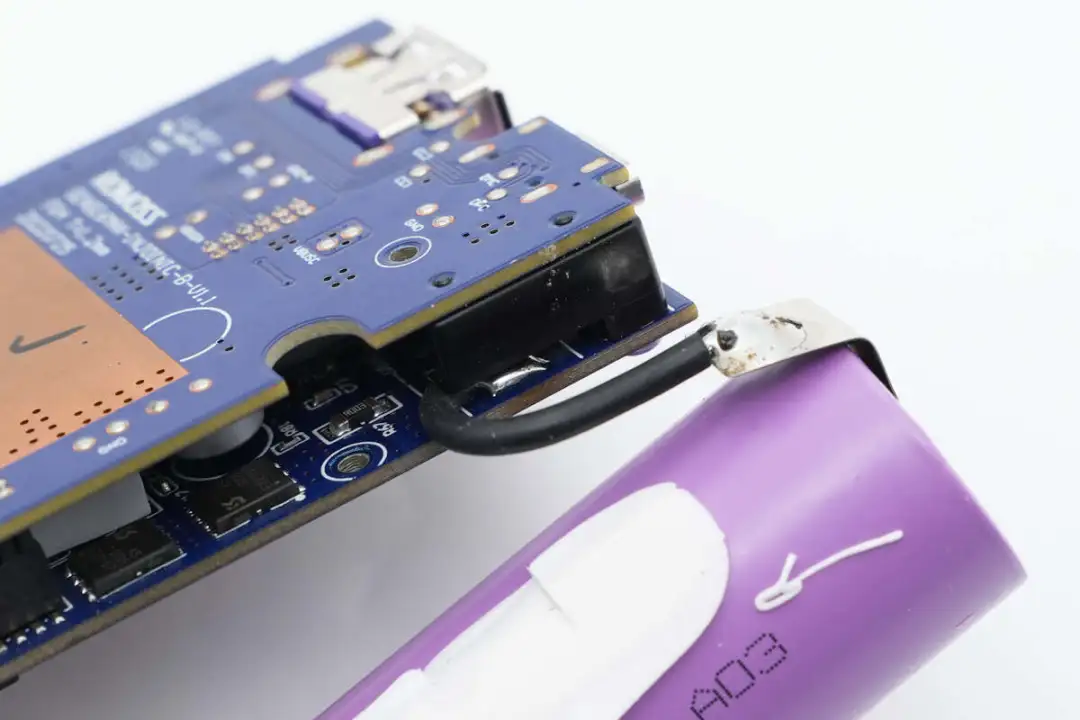

电池组正极和分体电压采样导线焊接连接到PCBA模块。

电池组分体电压采样线焊接连接到PCBA模块。

电池组负极导线也通过焊接连接。

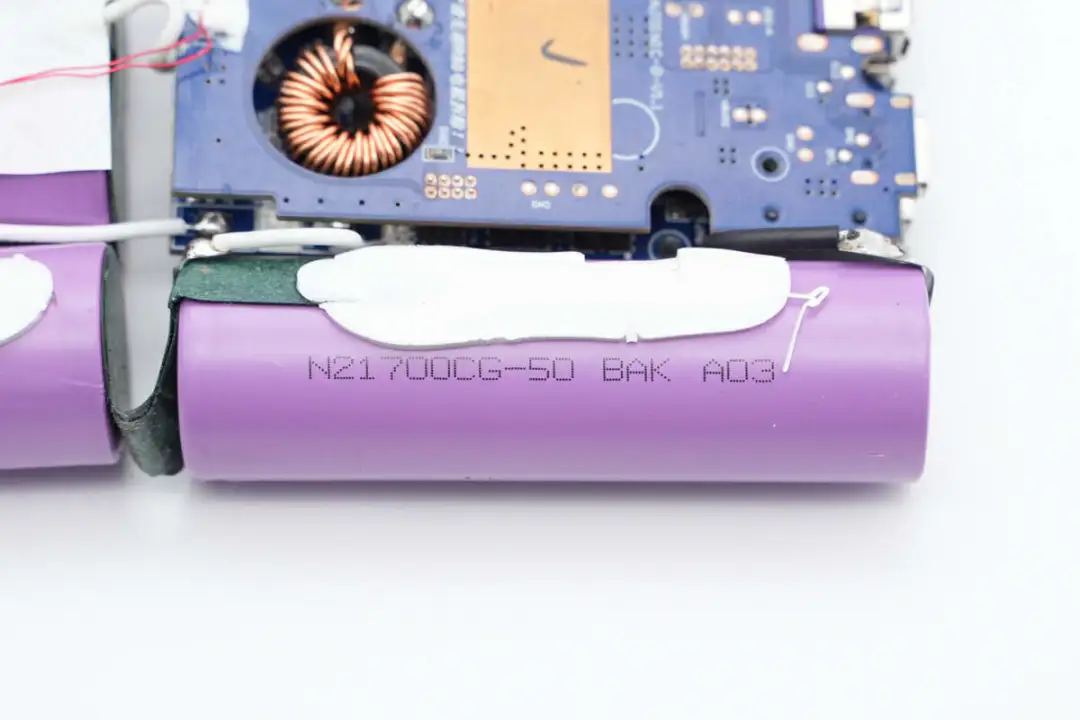

电芯来自BAK比克，型号N21700CG-50，电池容量为5000mAh，标称电压3.6V，充电限制电压4.2V。

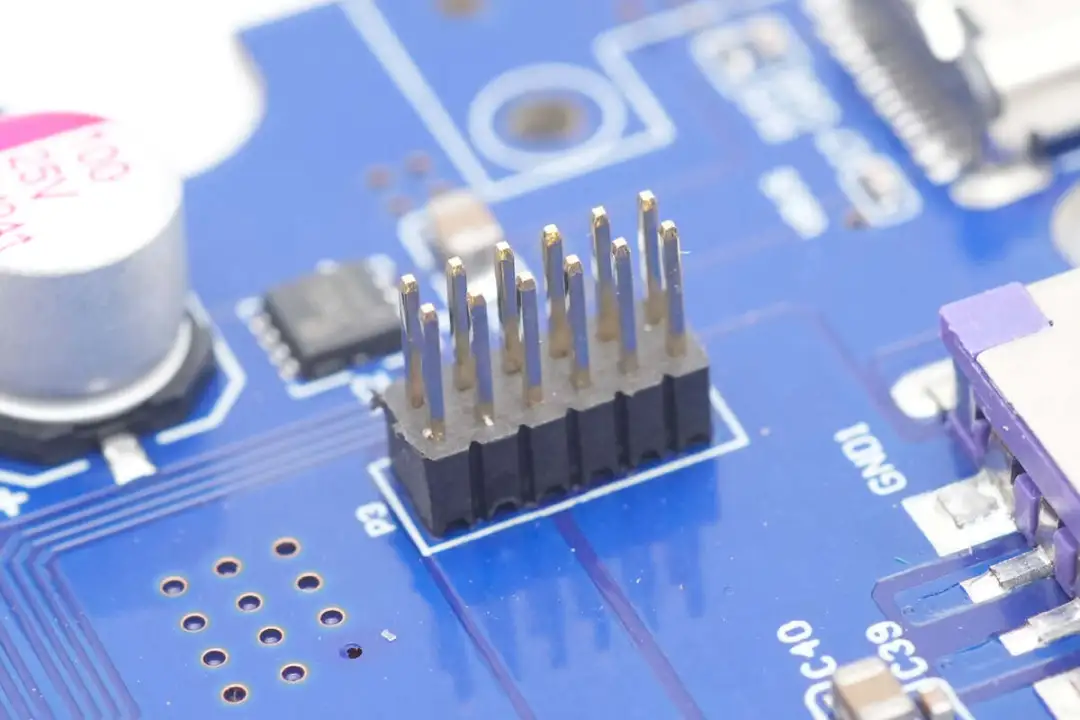

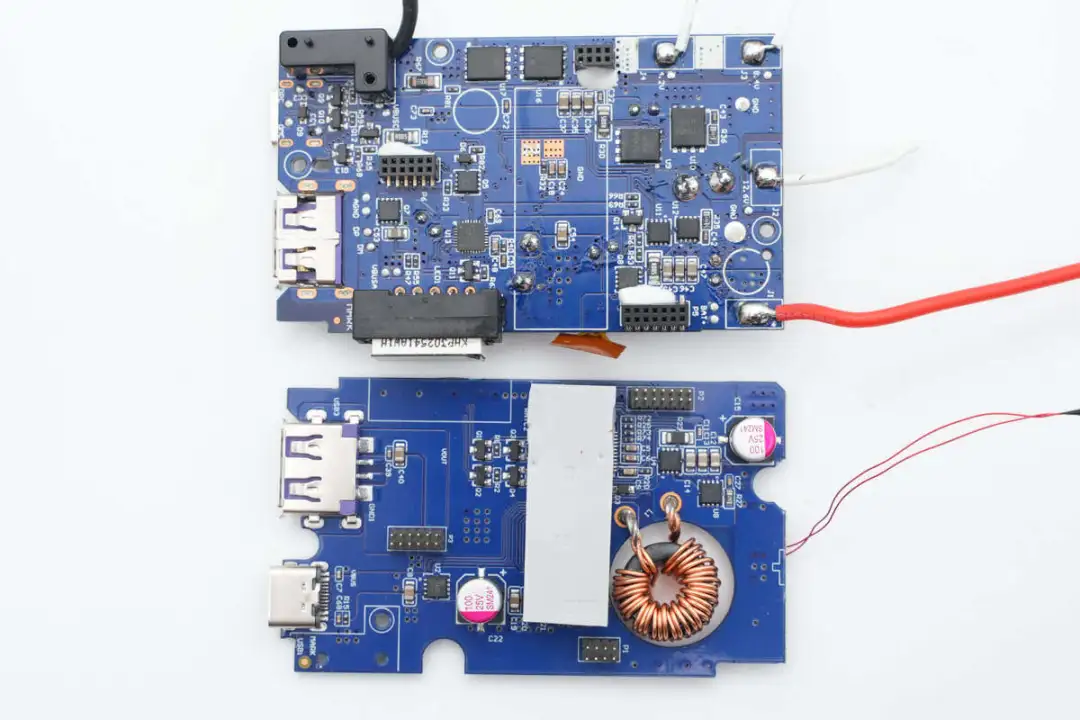

分开两片PCB板，PCB通过排针连接，在PCB中间设有一片导热垫加强散热。

在PCB之间设有塑料支架进行支撑。

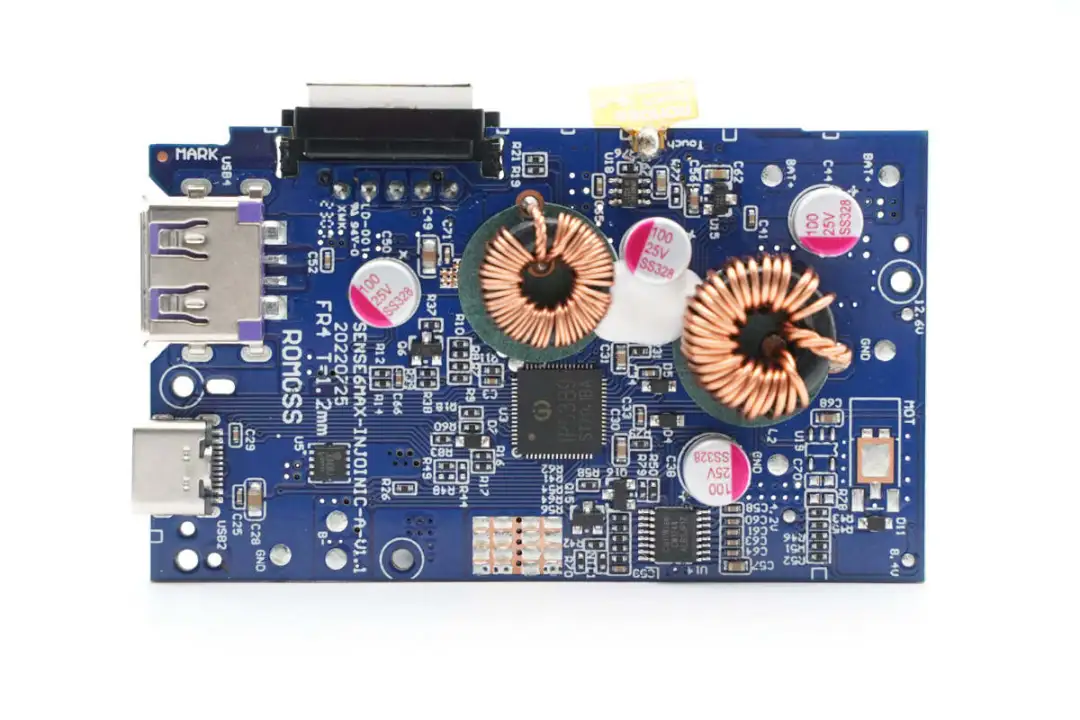

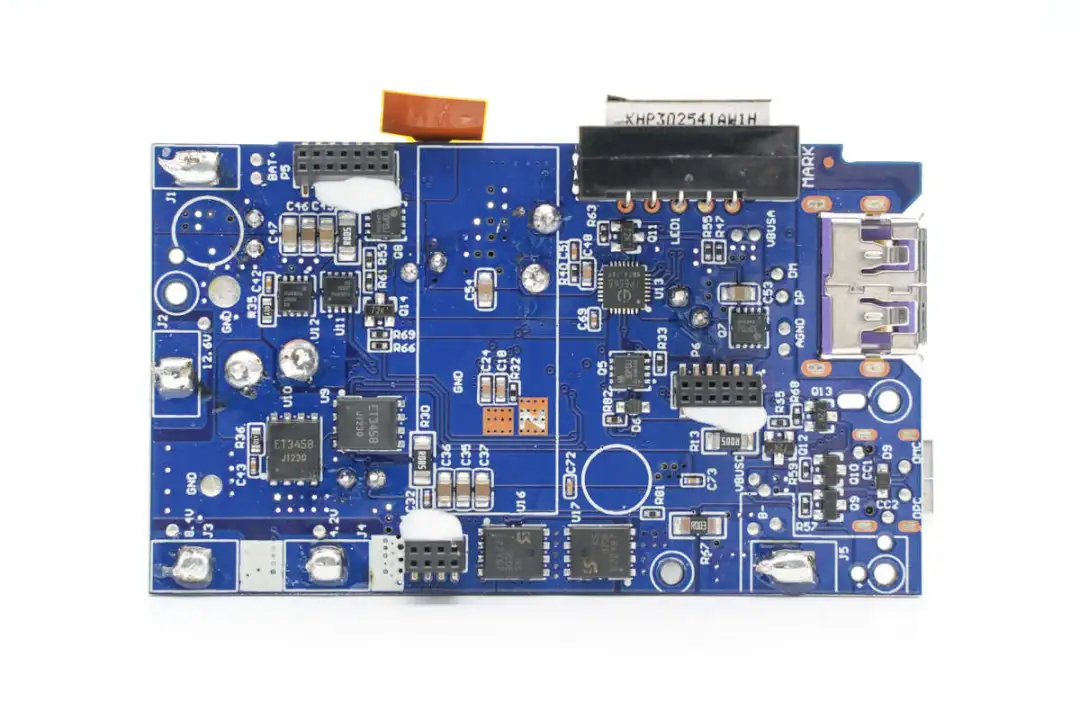

移动电源上层PCBA模块一览，焊接USB-C和USB-A母座，升降压控制器，电池保护芯片和两颗电感，以及四颗滤波电容。

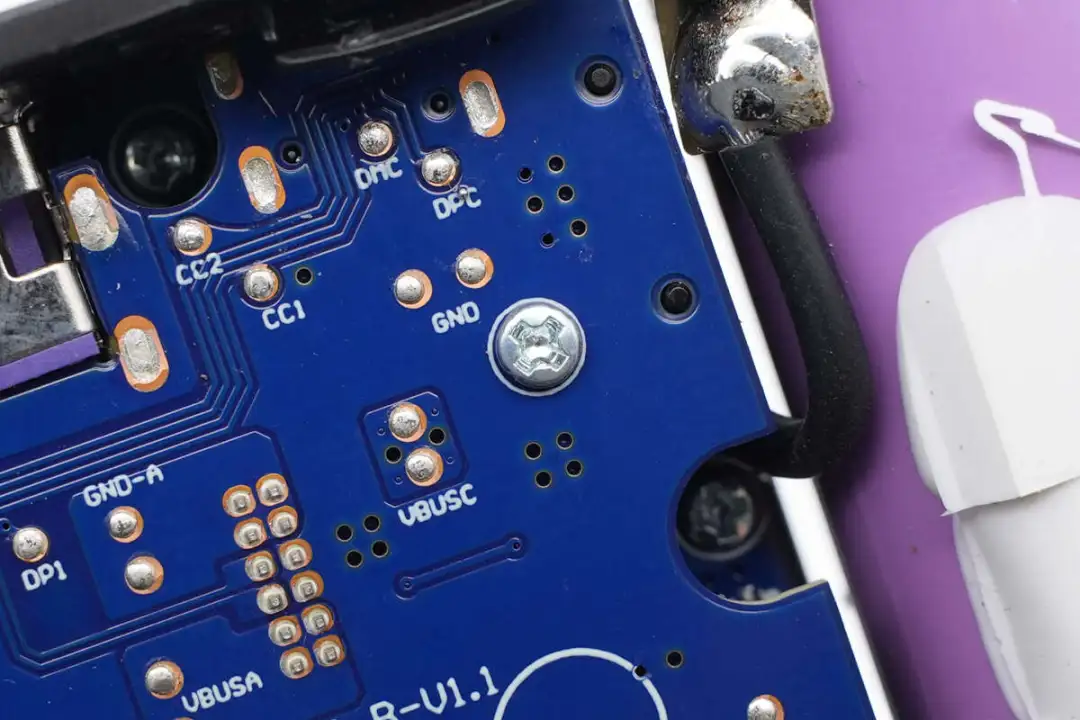

另一面焊接同步升降压MOS管，电池保护管，降压芯片，VBUS开关管和连接插座。

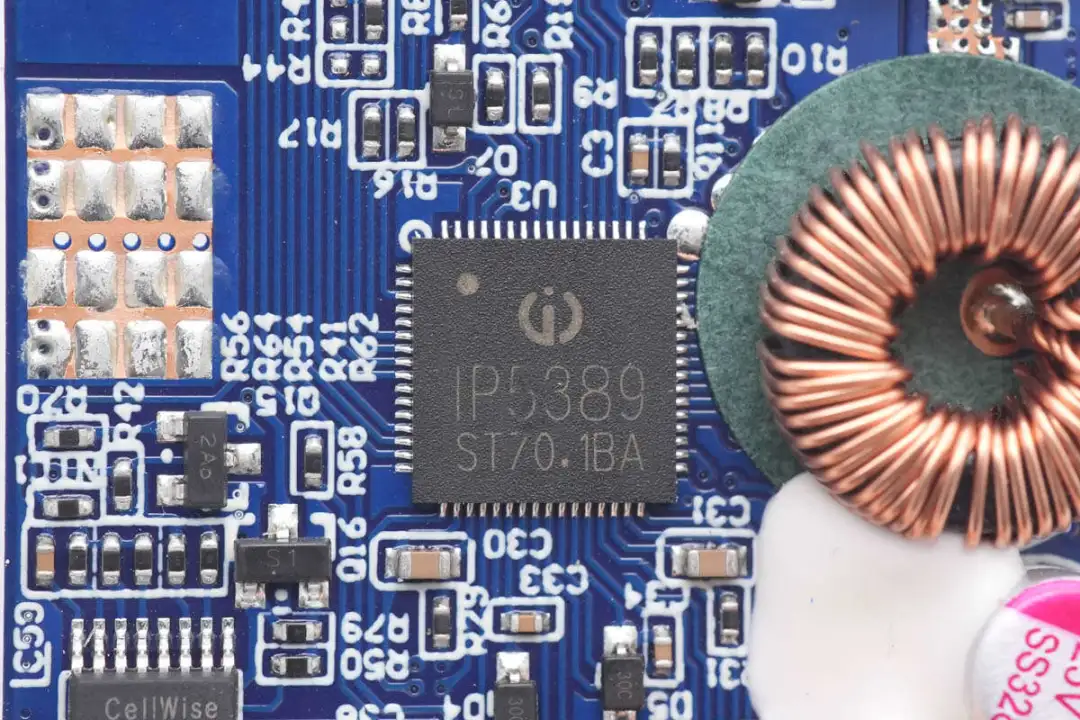

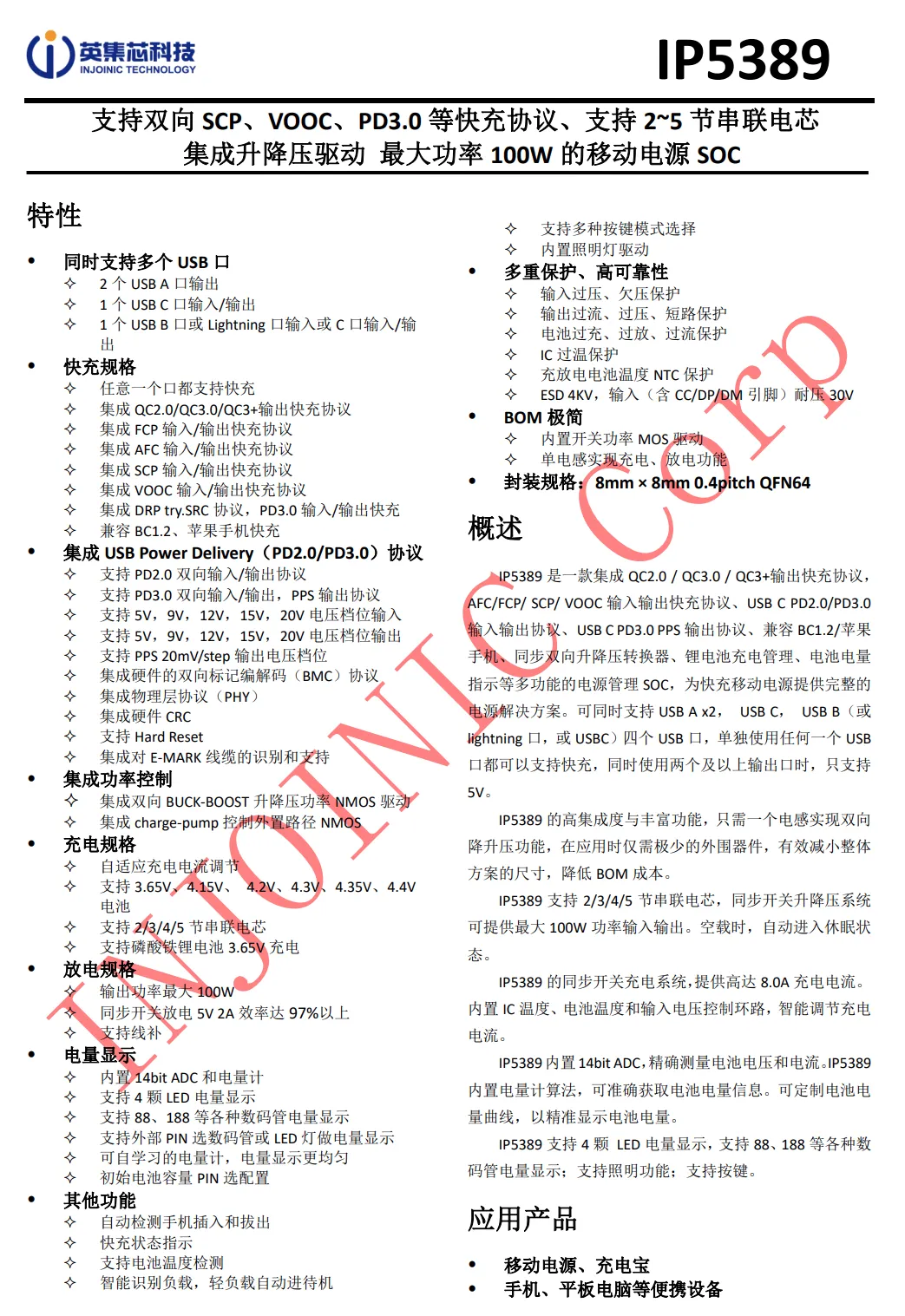

这款移动电源内置英集芯IP5389移动电源升降压电源管理SOC芯片，将同步升降压控制器与协议功能集成，可实现完整移动电源功能，并支持188数码管电量显示功能，支持2-5串电池应用，可取代传统升降压方案中协议芯片，单片机和升降压控制器多颗芯片组合的方案，大大缩短产品开发周期，降低成本。

英集芯IP5389支持USB-A、USB-C口、还支持Micro-USB接口和Lightning接口供电输入，全部接口支持快充。快充协议支持华为FCP、SCP，支持三星AFC，支持OPPO的VOOC，支持PD3.0快充协议，支持PPS，输入输出最高功率20V 5A 100W，可实现全接口丰富的快充支持。

IP5389内置升降压控制器，通过驱动外置MOS管，支持双向升降压充放电，支持最大8A充电电流，并且支持自适应电流调节。支持2/3/4/5串电池，并且支持3.65、4.15、4.2、4.3、4.35、4.4V多种电池。芯片内置电量计，支持4颗LED电量指示，或88/188数码管电量显示，支持通过电阻设定电池容量，或学习电池电量，实现精准的电量显示。

充电头网了解到，采用英集芯IP5389的还有羽博新款20000mAh 45W双向快充移动电源、罗马仕20000mAh 30W双向快充移动电源，另外英集芯的高集成移动电源SoC芯片还被Realme 10000mAh双口18W快充移动电源、黑鲨双向快充移动电源、京造10000mAh双向USB PD快充移动电源等知名品牌的众多产品采用。

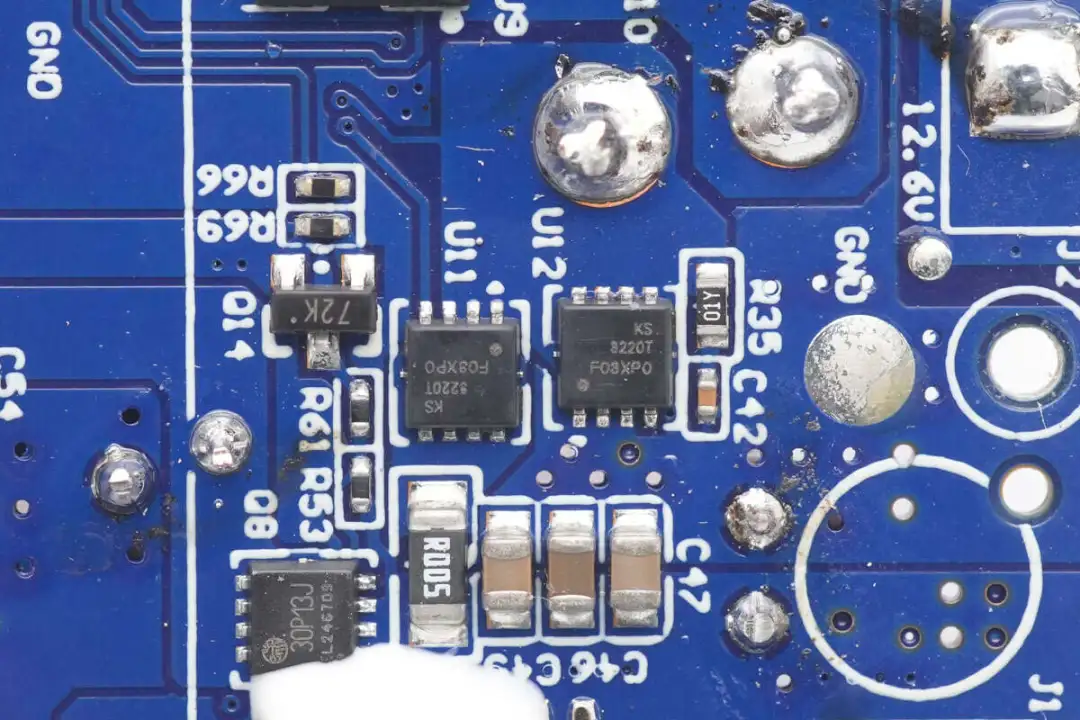

两颗同步升降压开关管来自冠禹，型号KS3220MAT，耐压30V，导阻5.5mΩ，采用PDFN3333封装，用于电池端半桥。

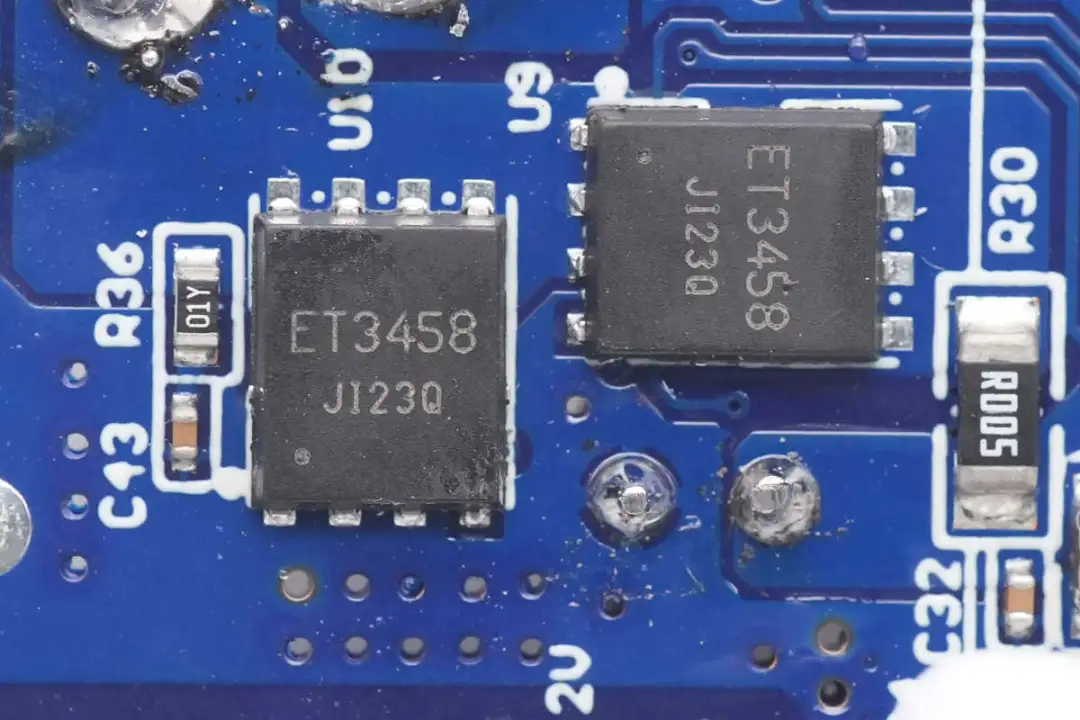

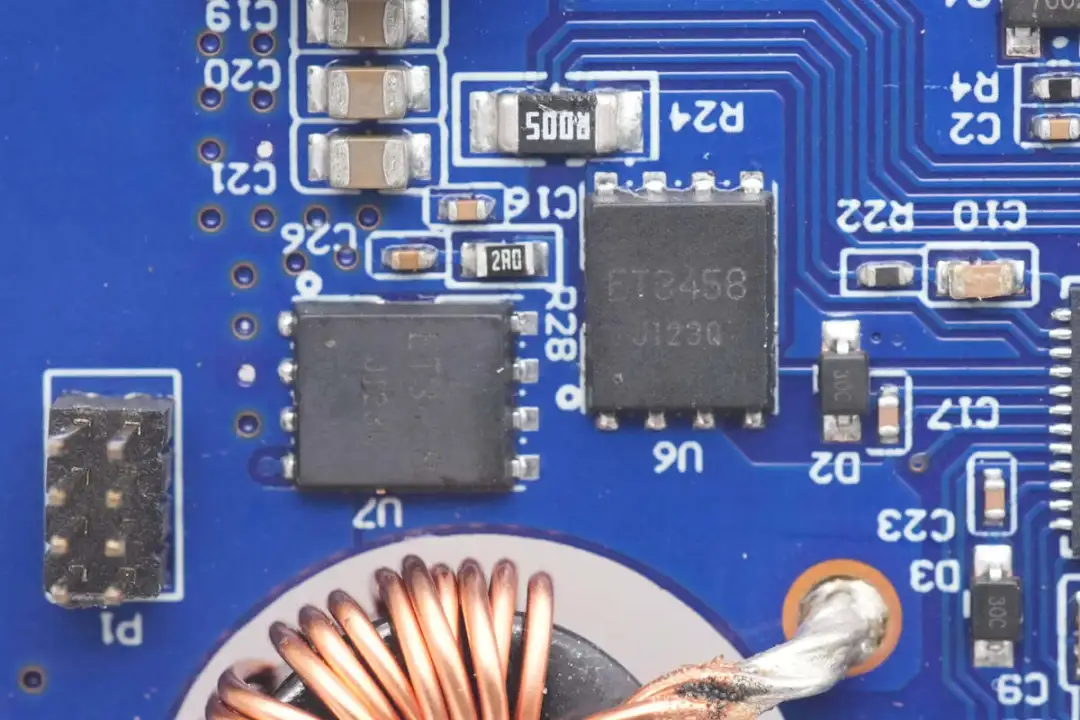

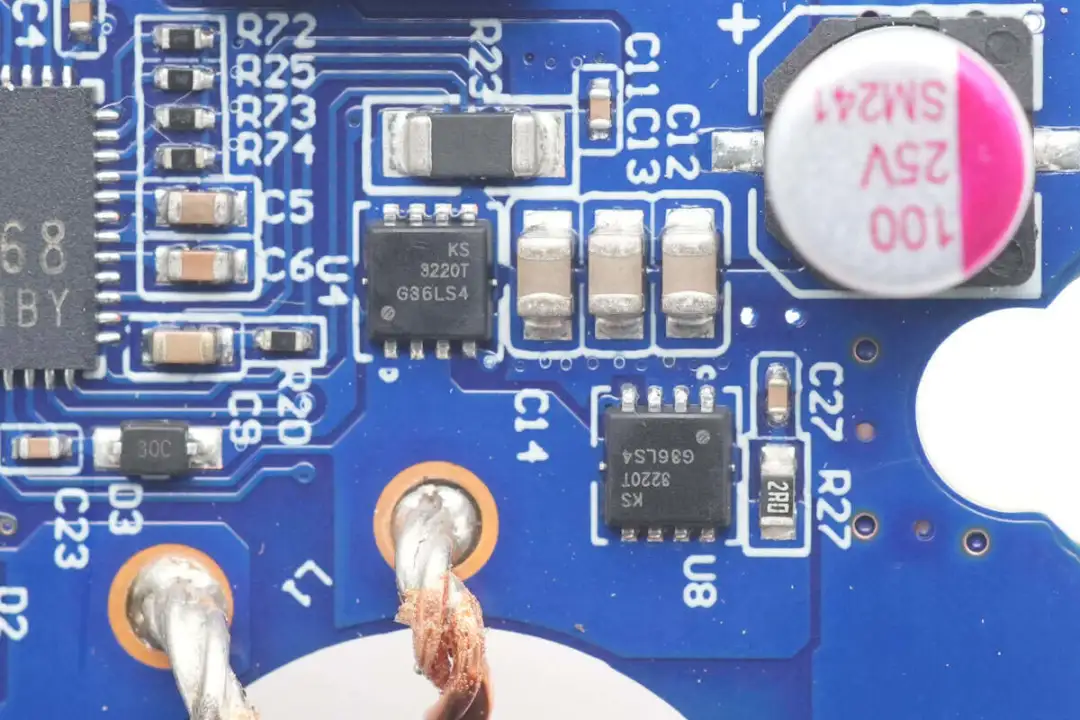

另外两颗同步升降压开关管丝印ET3458，用于输出端半桥。

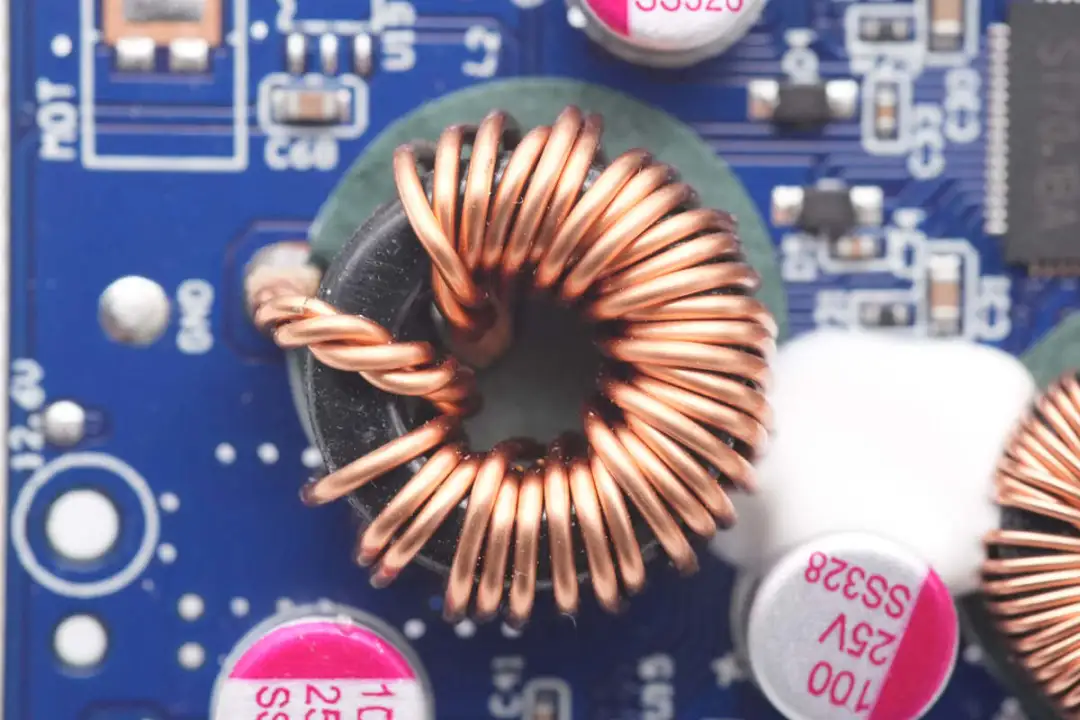

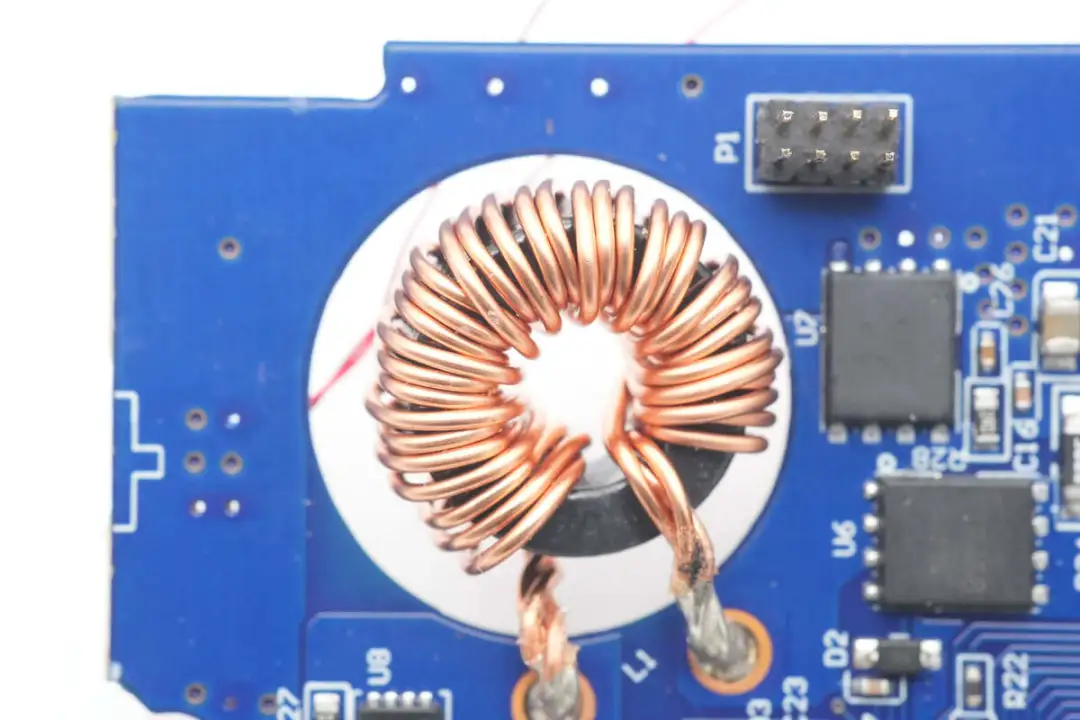

升降压电感采用磁环绕制，底部垫青稞纸绝缘。

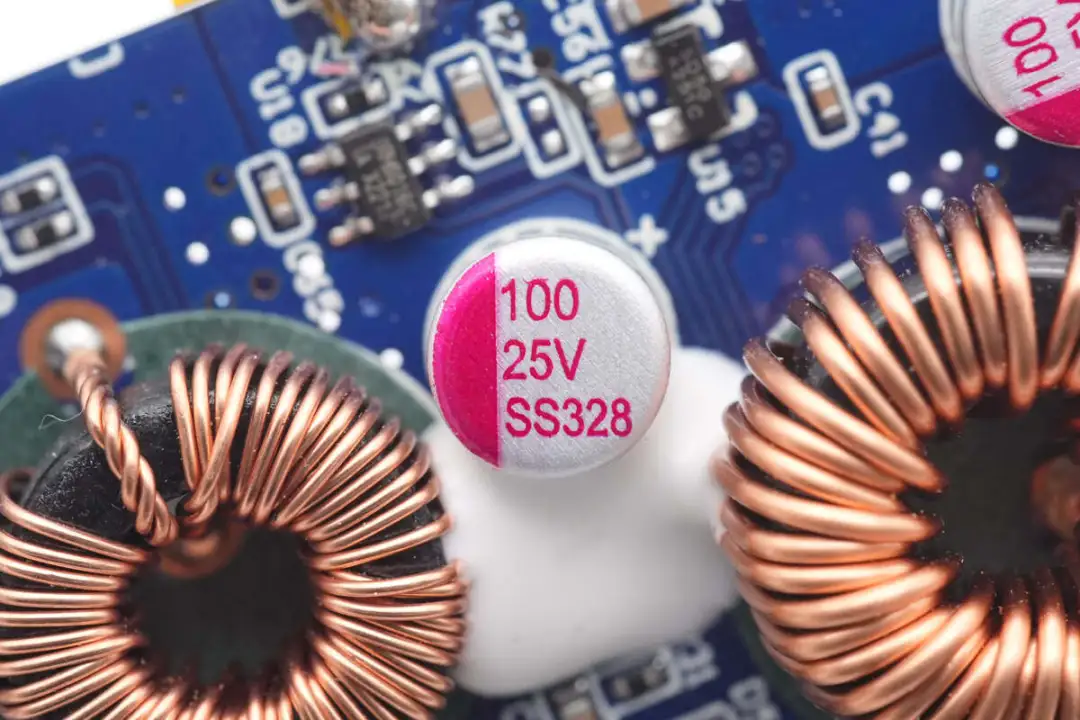

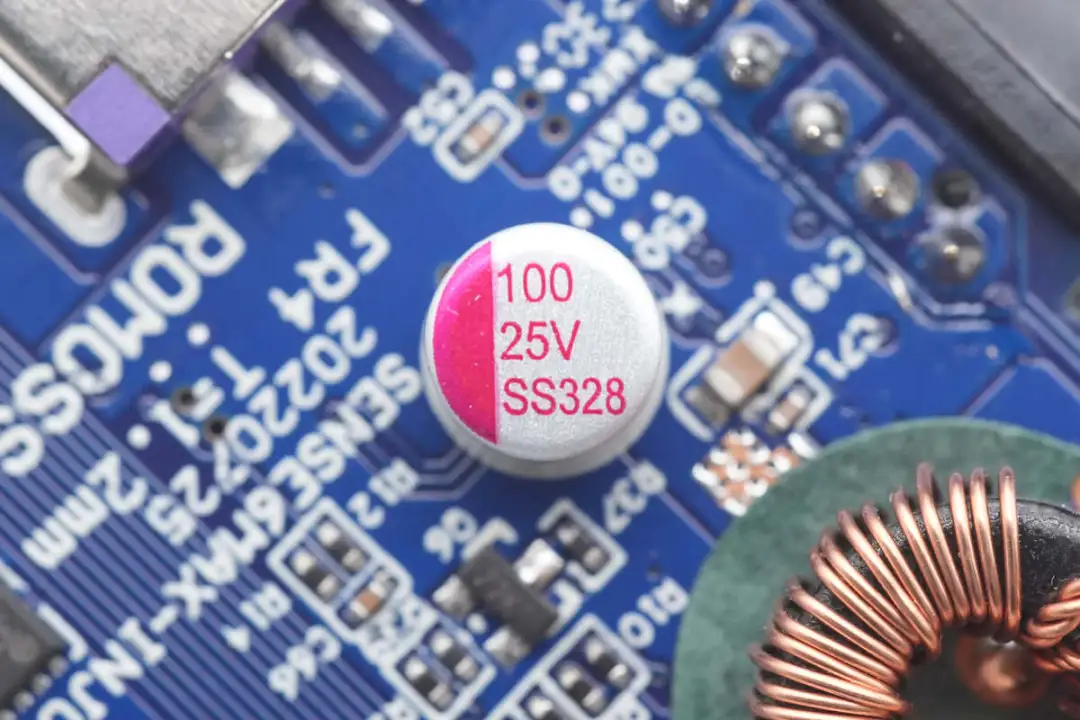

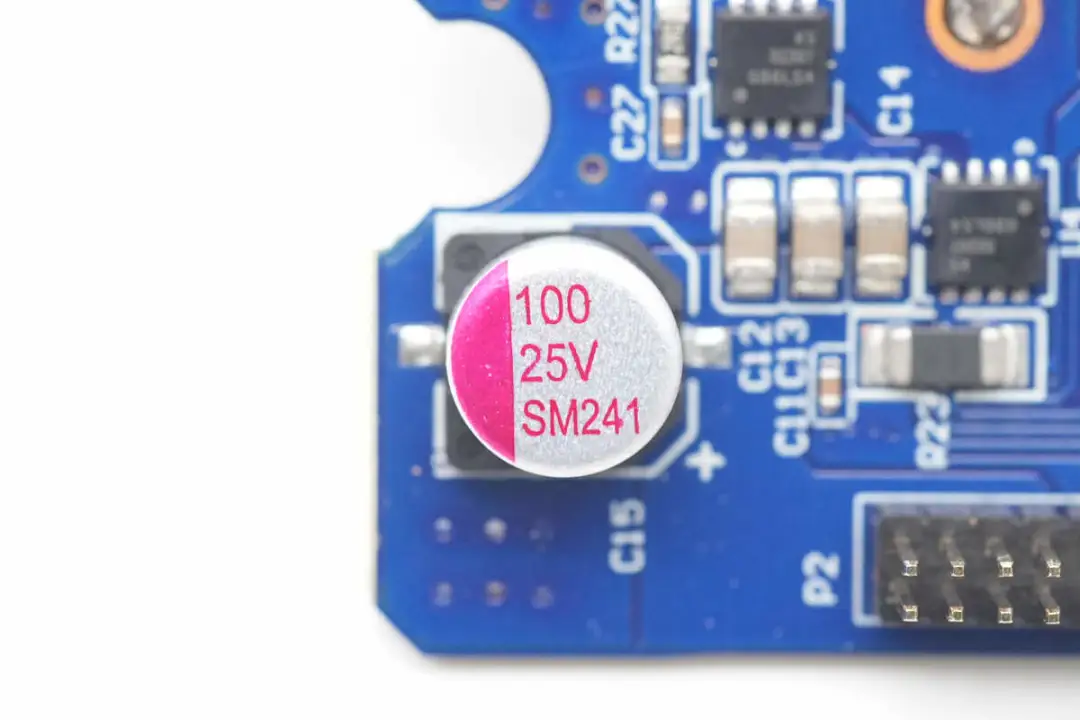

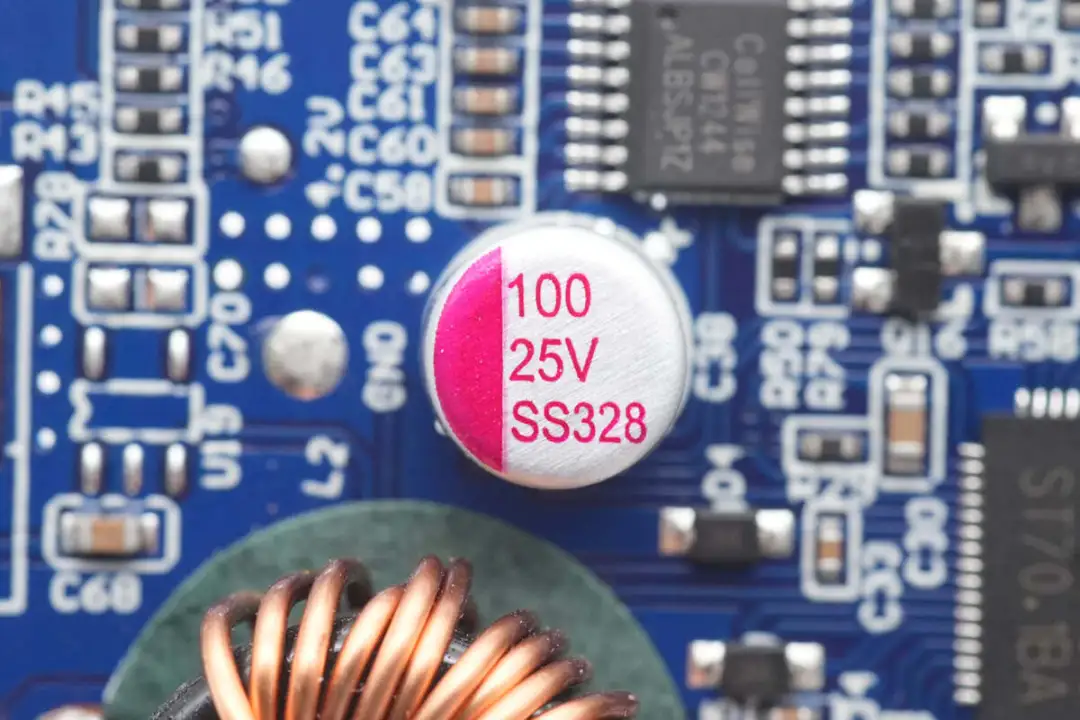

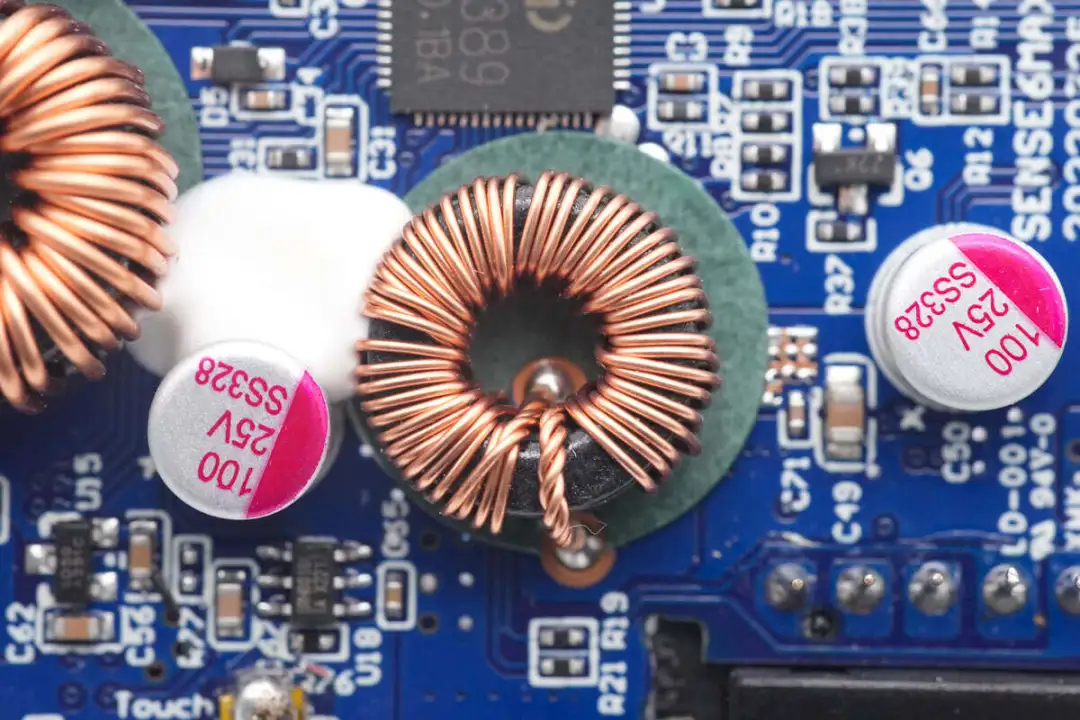

输入端滤波电容规格为100μF25V。

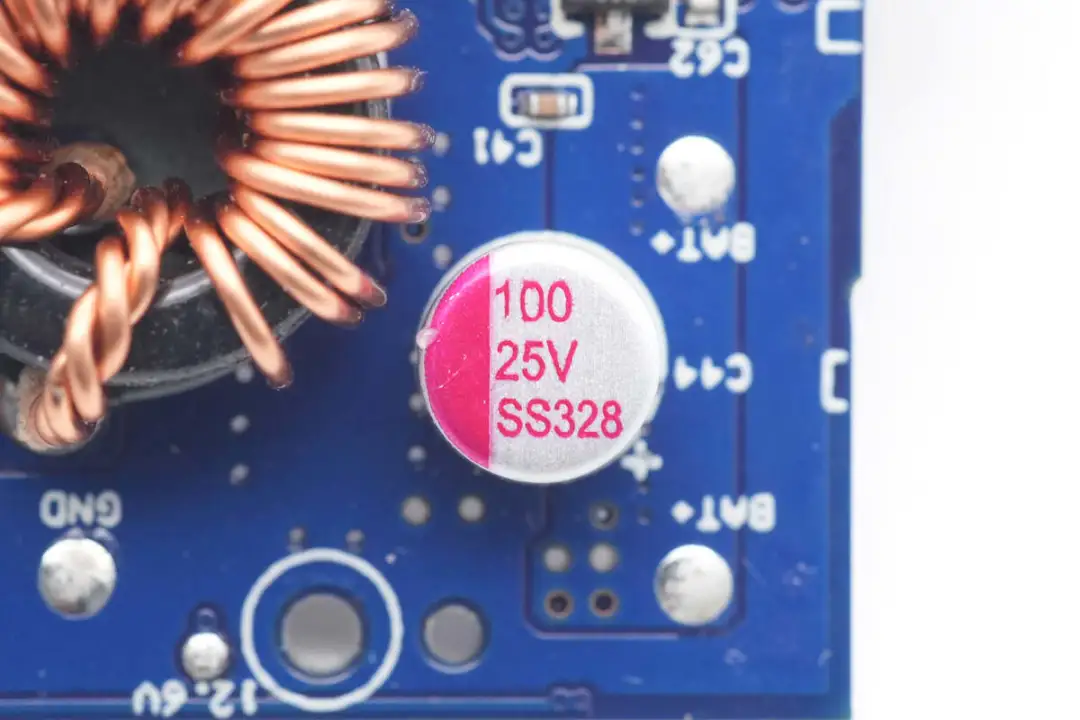

输出滤波电容规格相同。

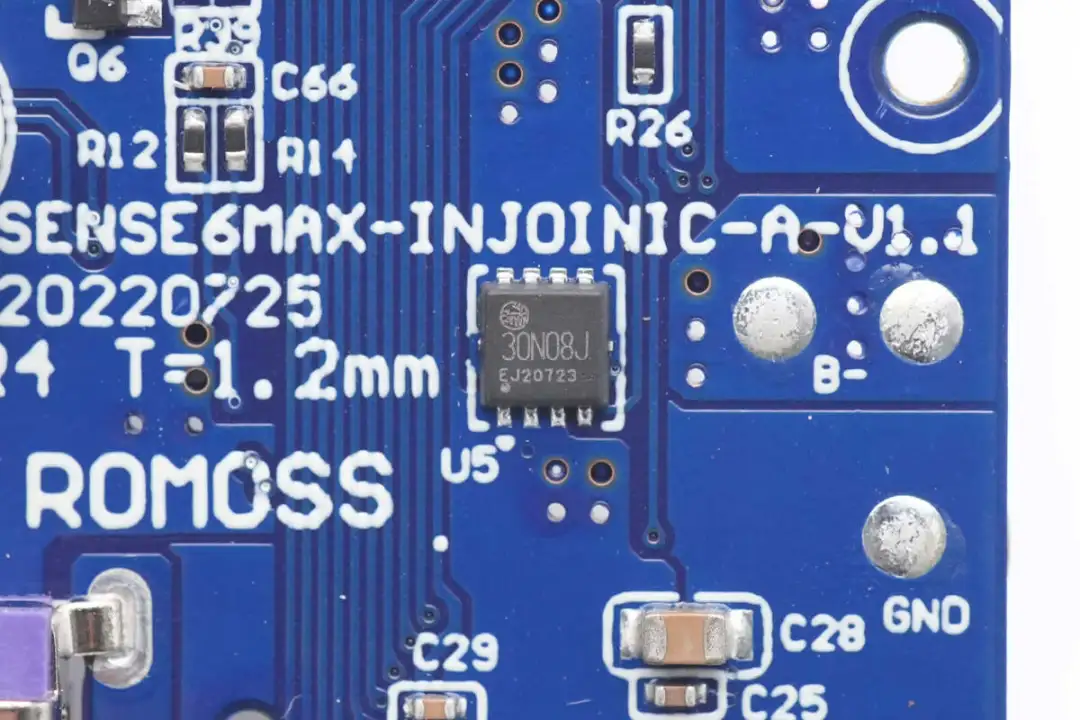

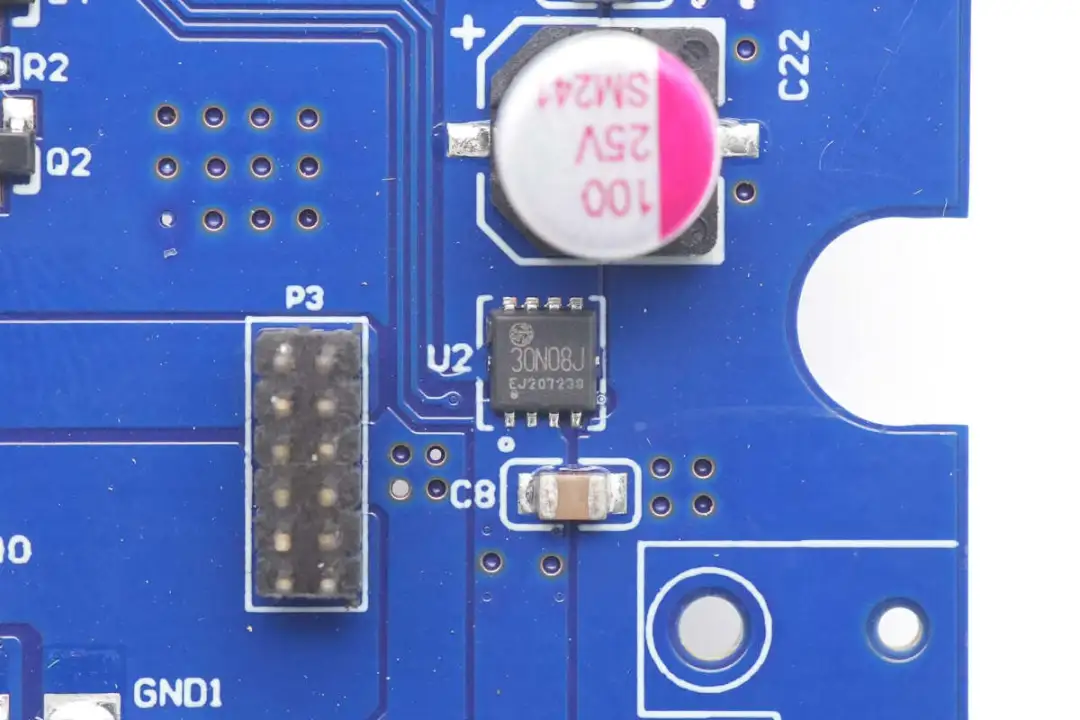

用于USB-C接口的VBUS开关管来自华瑞微，型号HRT30N08J，是一颗耐压30V的NMOS，导阻7mΩ，采用DFN3*3封装。

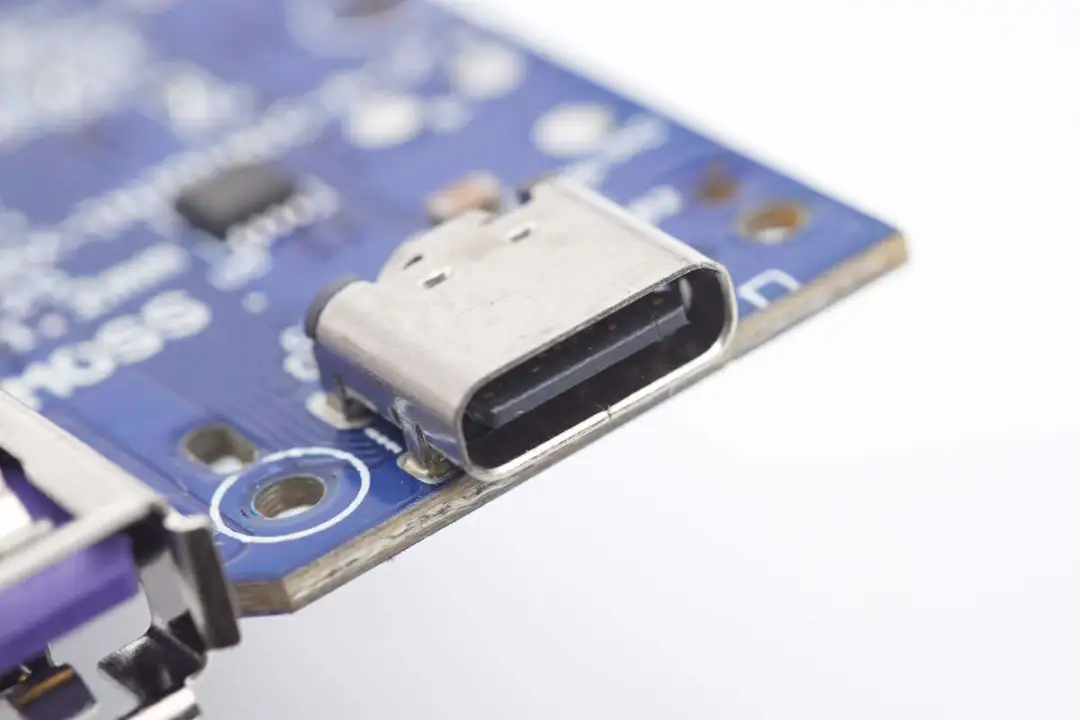

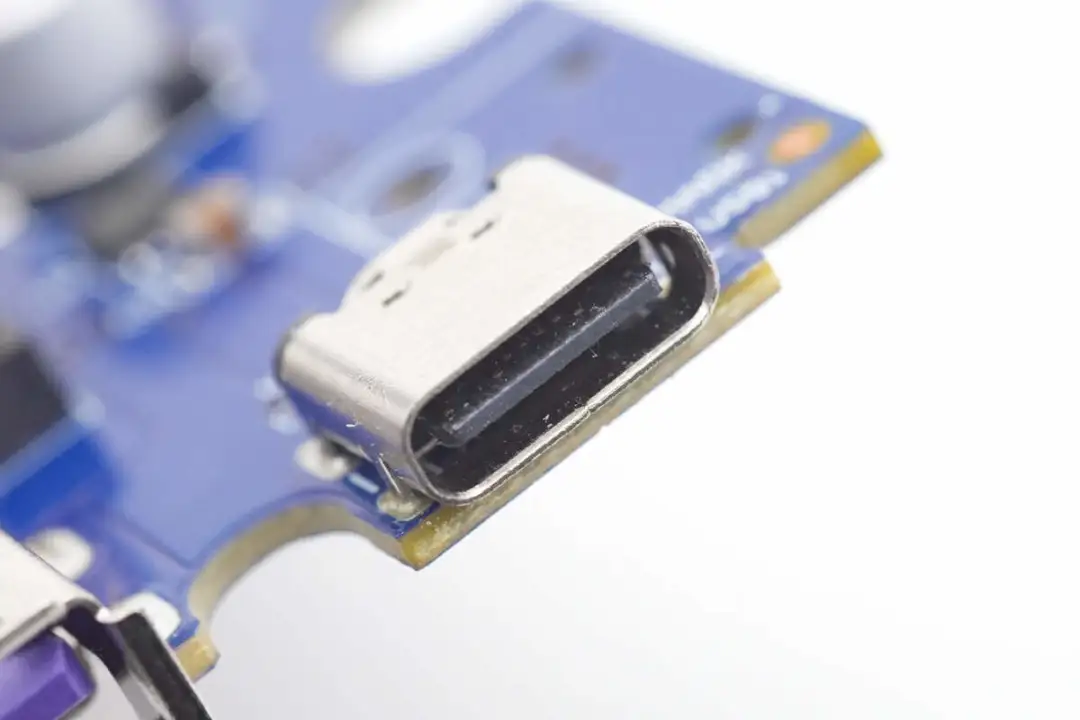

USB-C母座采用过孔焊接固定，黑色胶芯不露铜。

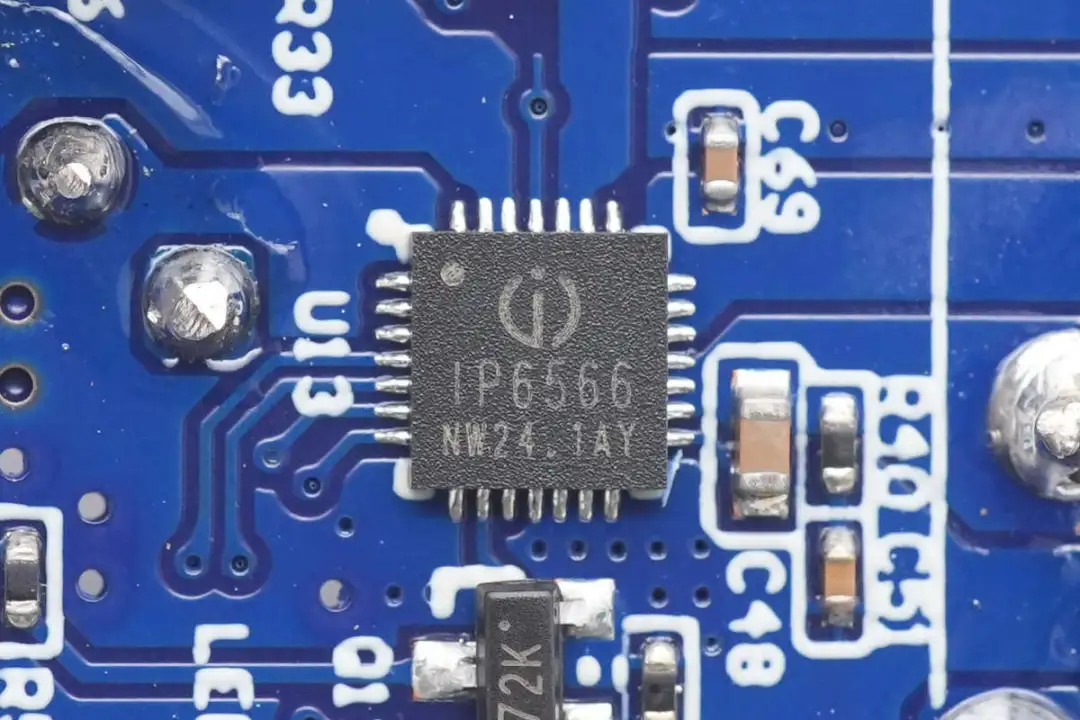

USB-A口降压芯片来自英集芯，型号IP6566，是一颗全集成的快充SOC降压芯片，内部集成同步降压转换器，支持USB PD3.0快充，支持3-11V PPS快充，支持QC2.0/3.0，支持华为FCP/SCP快充协议，支持三星AFC快充，支持VOOC快充和SFCP快充。内置上管导阻30毫欧，下管导阻20毫欧，工作频率固定105KHz。

IP6566支持32V工作电压，输入耐压40V，满足USB PD快充多口降压以及12V和24V车充应用。输入欠压保护8.2V，芯片内置输入过压、输入欠压、输出过流/短路保护，支持过热保护功能。数据引脚内置30V过压保护，有效防止损坏的数据线造成成品损坏。

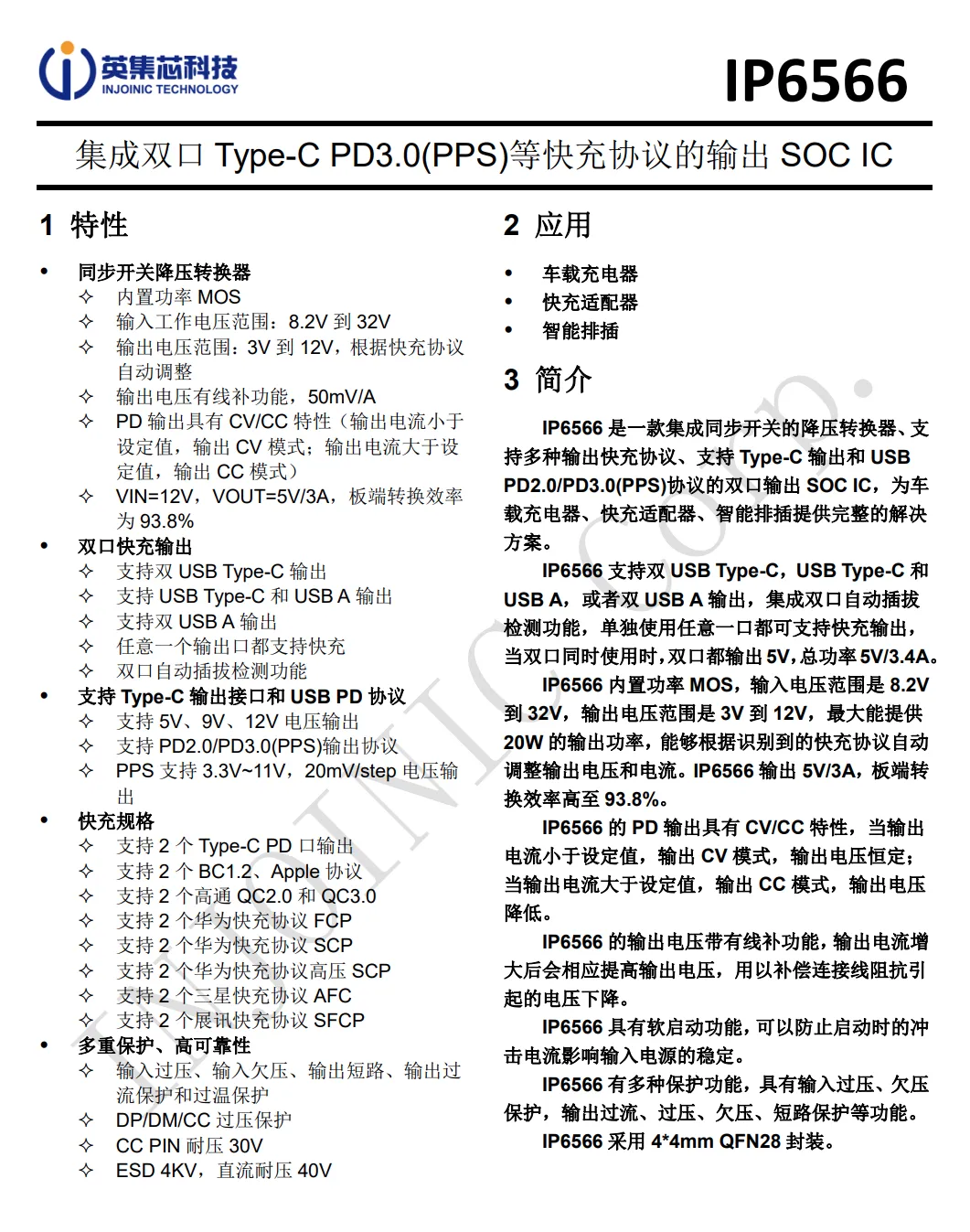

英集芯 IP6566 资料信息。

用于USB-A口输出的降压电感特写，底部粘贴青稞纸绝缘。

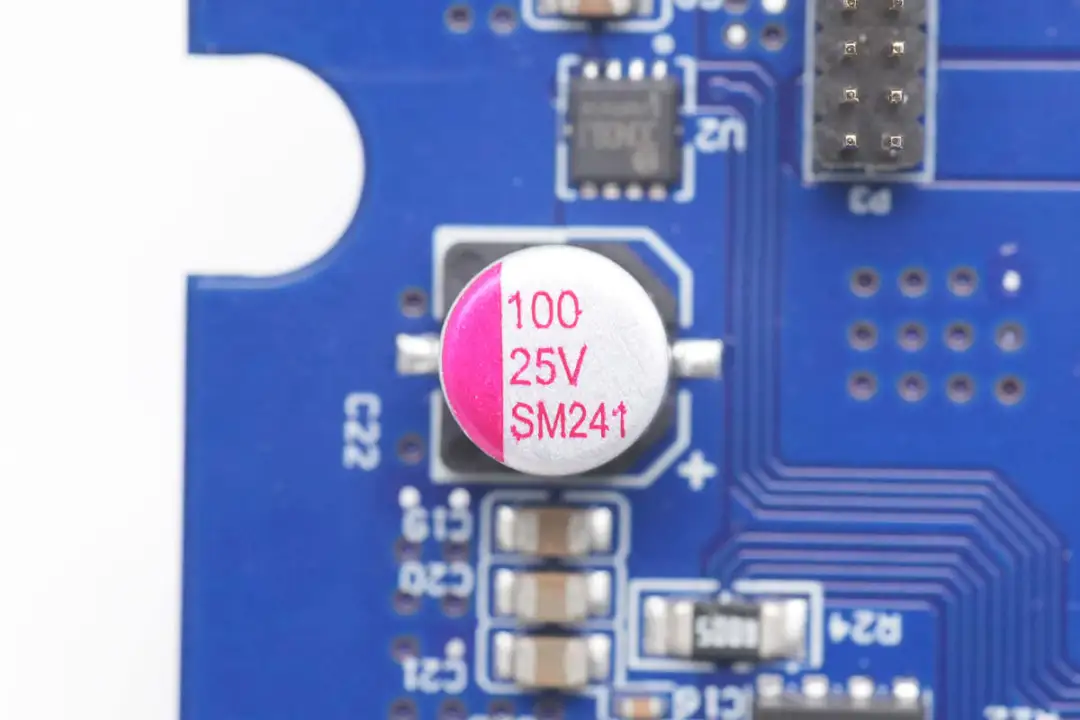

输入端滤波电容规格为100μF25V。

输出滤波电容规格相同。

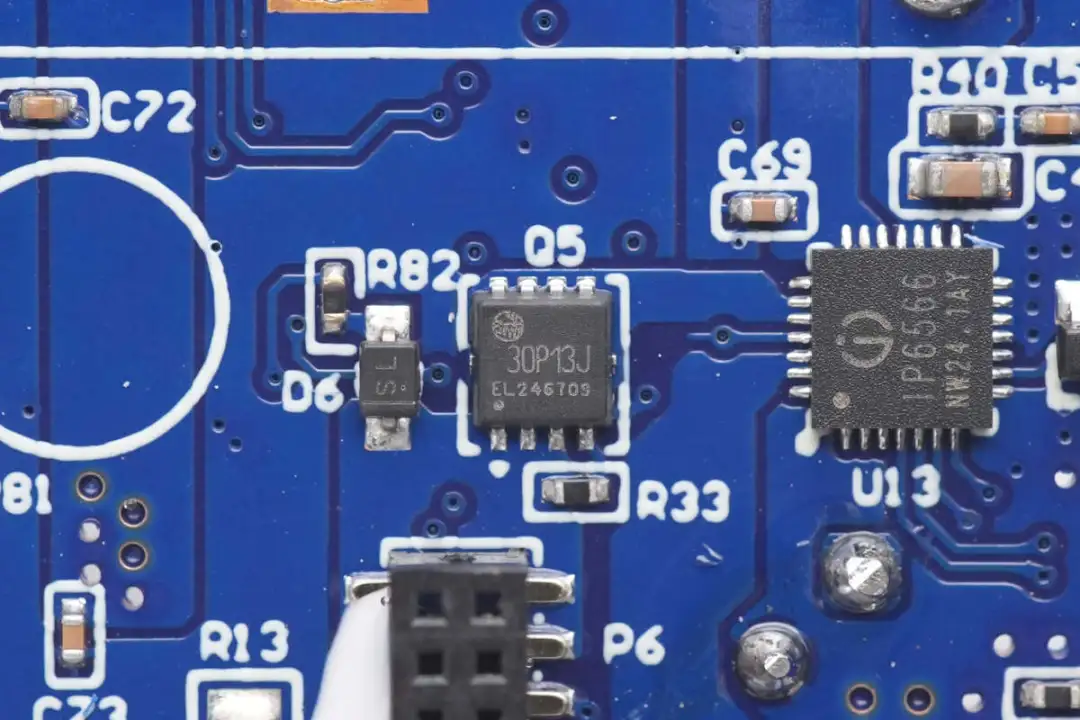

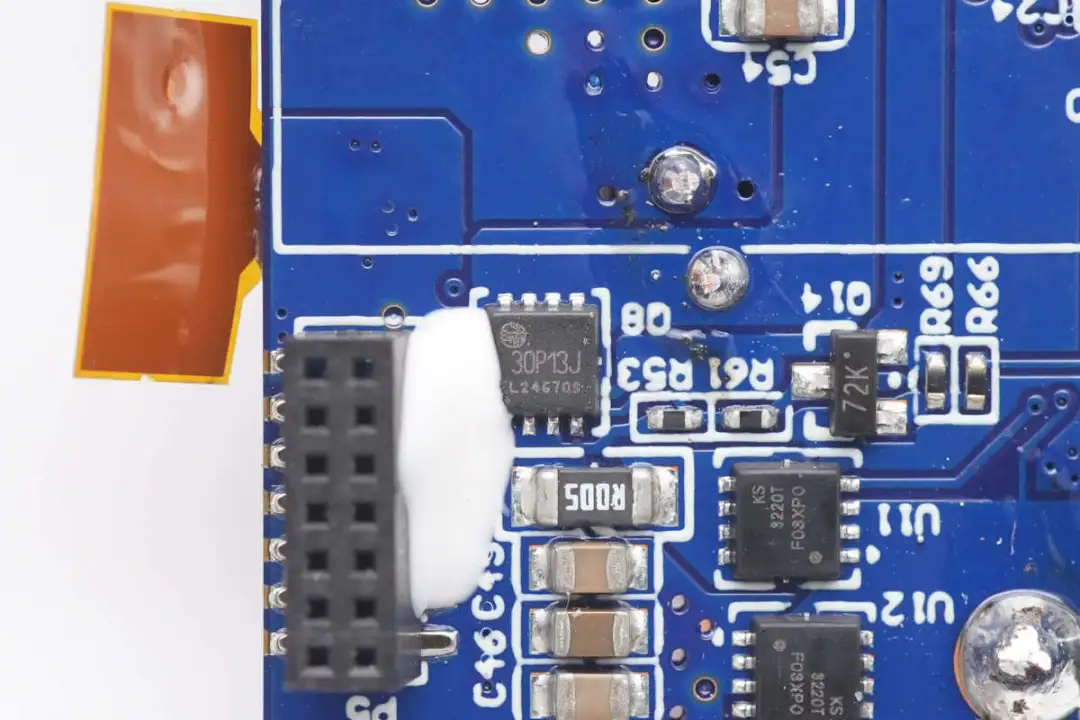

用于USB-A口降压芯片供电控制的PMOS管来自华瑞微，型号HRT30P13J，耐压30V，导阻12.5mΩ，采用DFN3*3-8L封装。

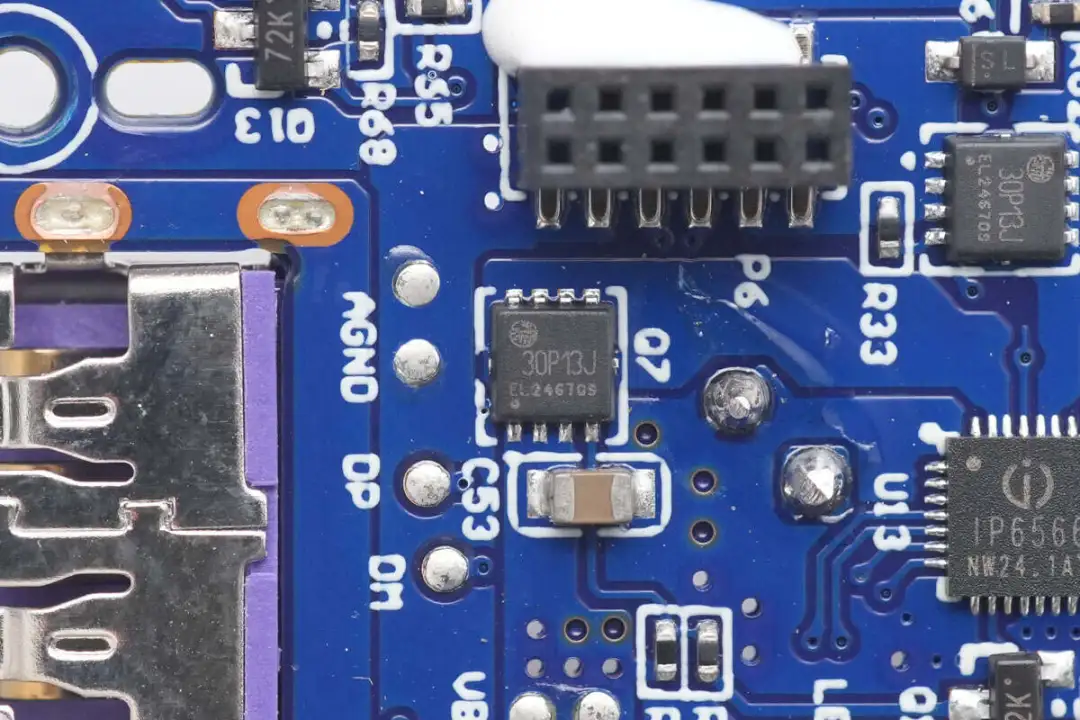

同型号的PMOS用于USB-A接口VBUS控制。

共两颗PMOS对应两个USB-A接口。

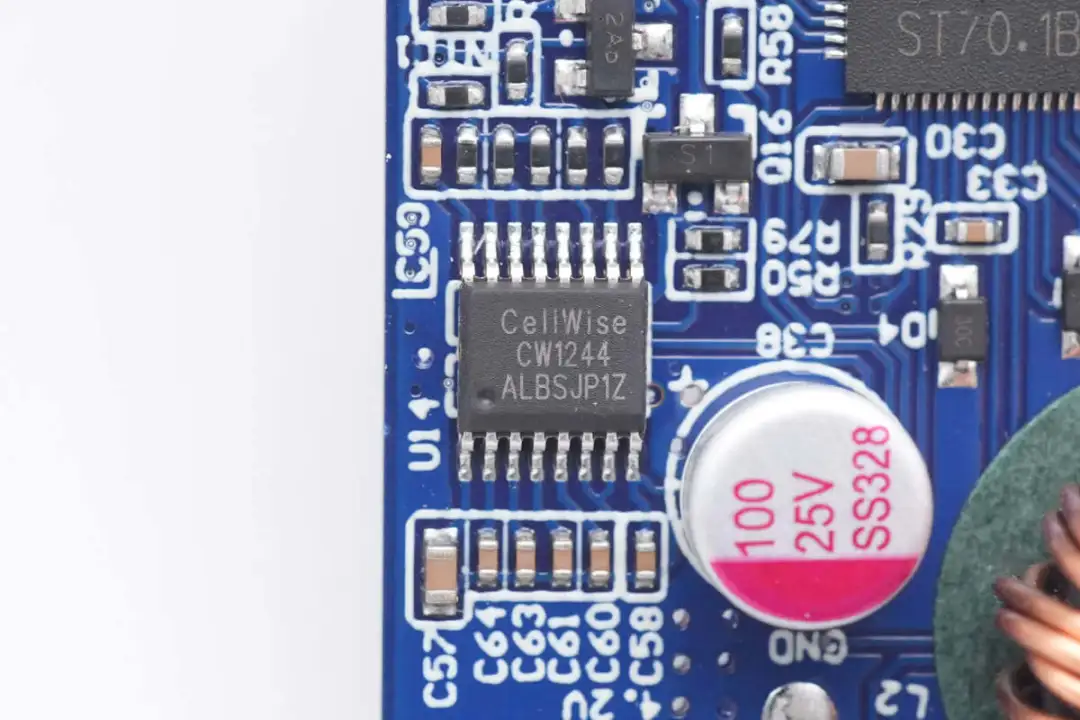

电池保护芯片来自赛微微电，型号CW1244，是一颗支持3，4串锂电池的保护芯片，支持磷酸铁锂以及高压平台多种锂电池保护，内置电池均衡功能，支持高精度的电池过充，过放和过流保护，支持电池组温度保护和断线保护功能。

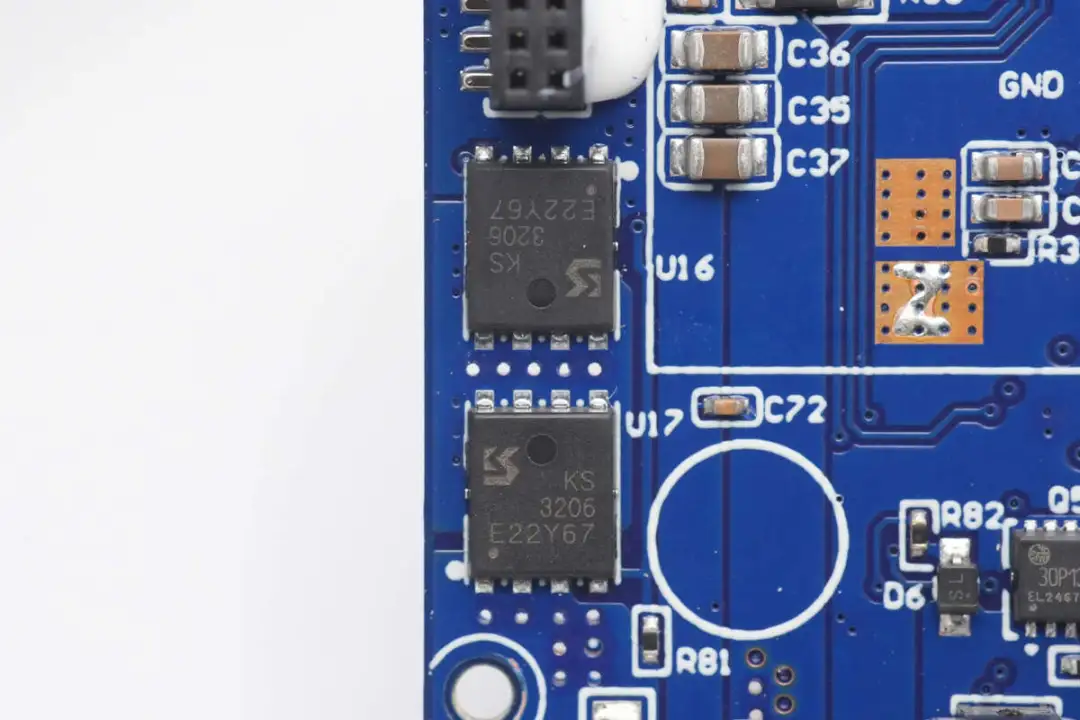

两颗电池保护管来自冠禹，型号KS3206NAT，NMOS，耐压30V，导阻1.8mΩ，采用PDFN5060封装。

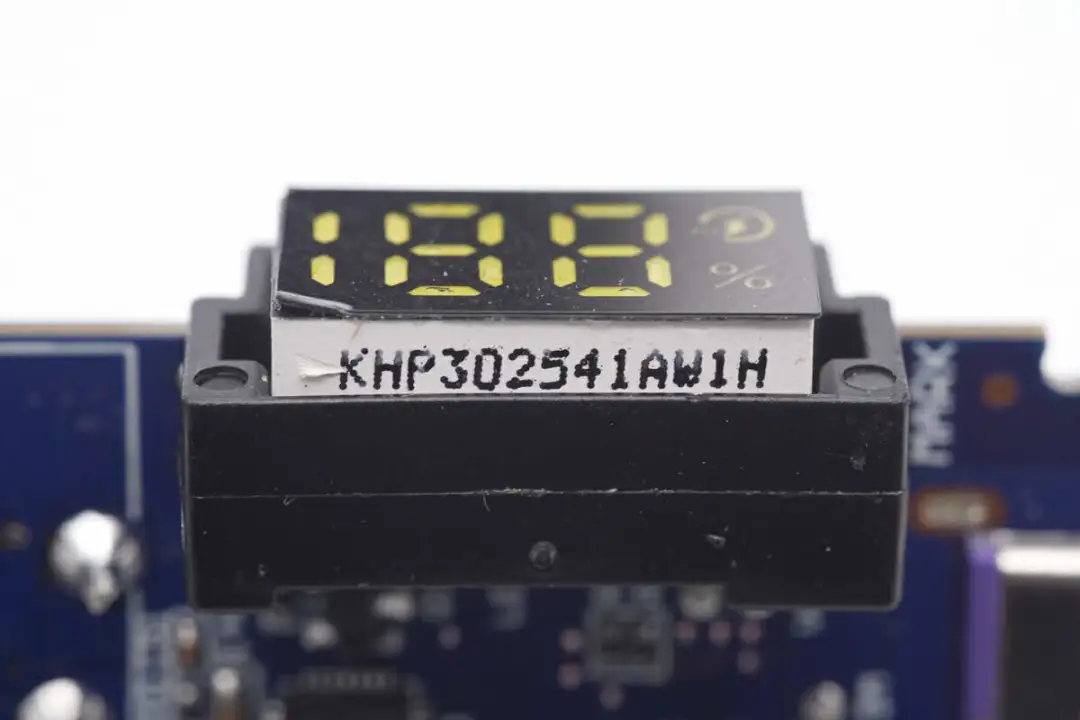

188 LED数码管特写。

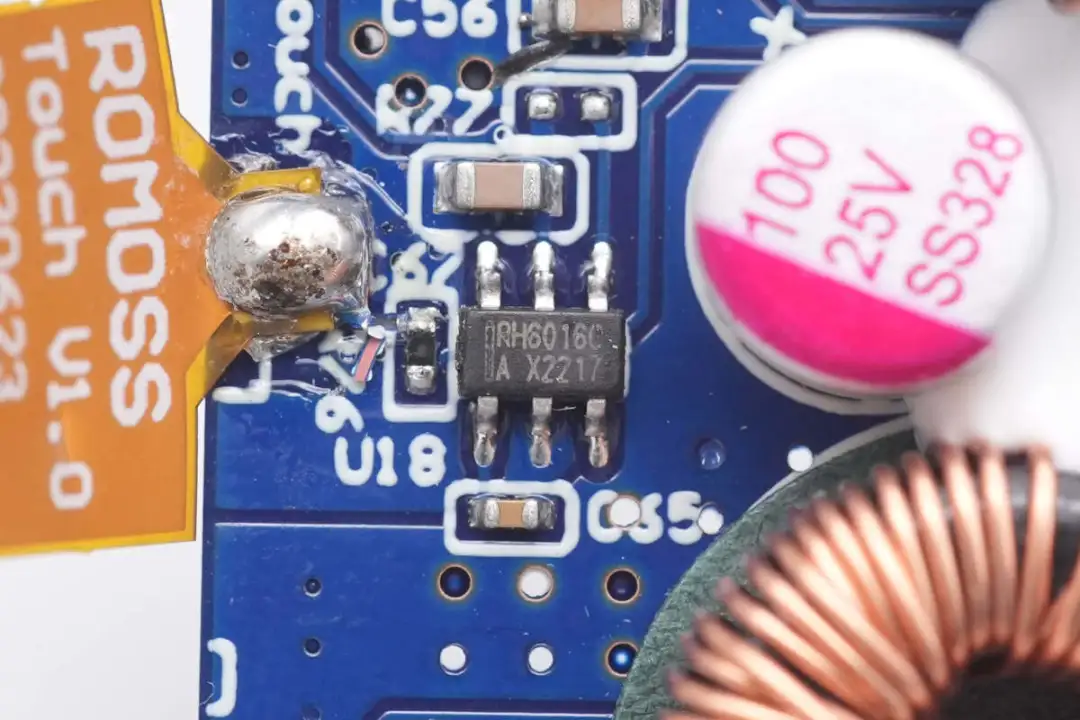

用于检测触摸操作的芯片来自融和，型号RH6016C，是一颗内置稳压模块的单通道电容触摸感应芯片，内置高精度稳压，上电复位和低压复位，硬件去抖动等抗干扰措施。

检测触摸操作的贴片特写。

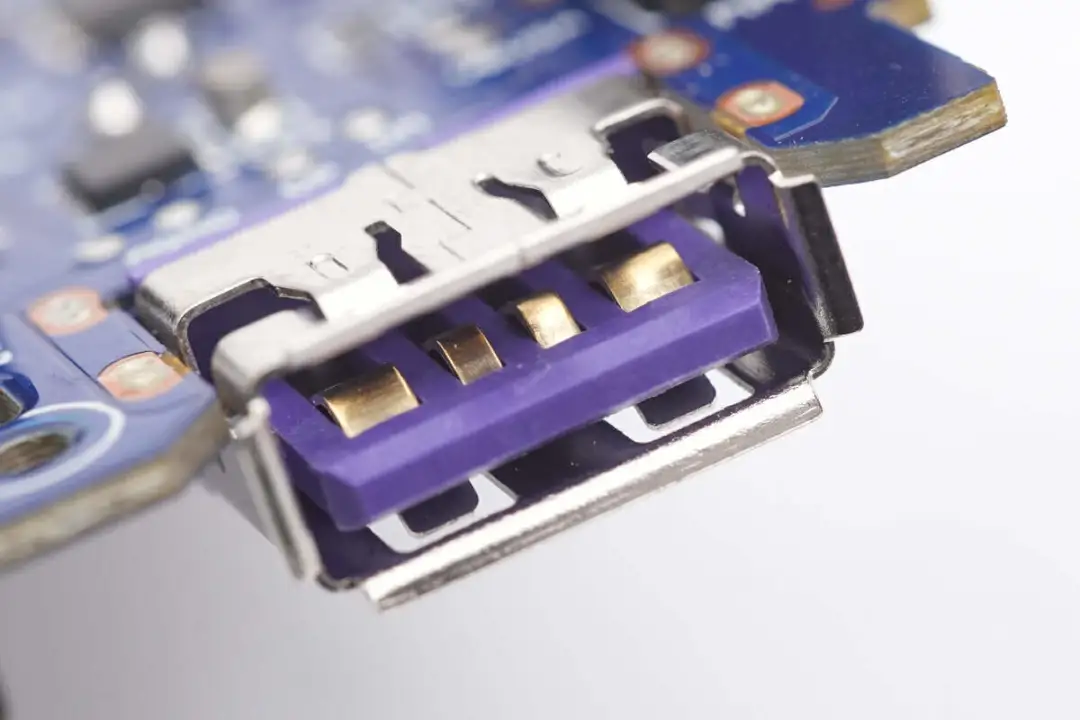

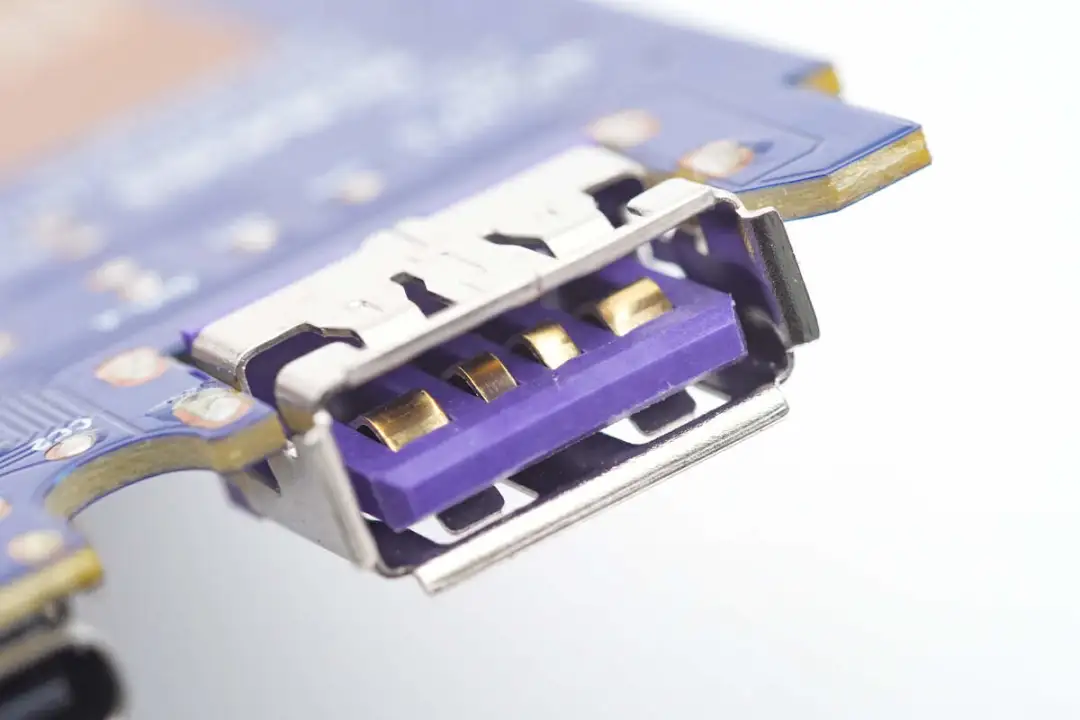

USB-A母座采用紫色胶芯，正负极加宽，支持大电流快充。

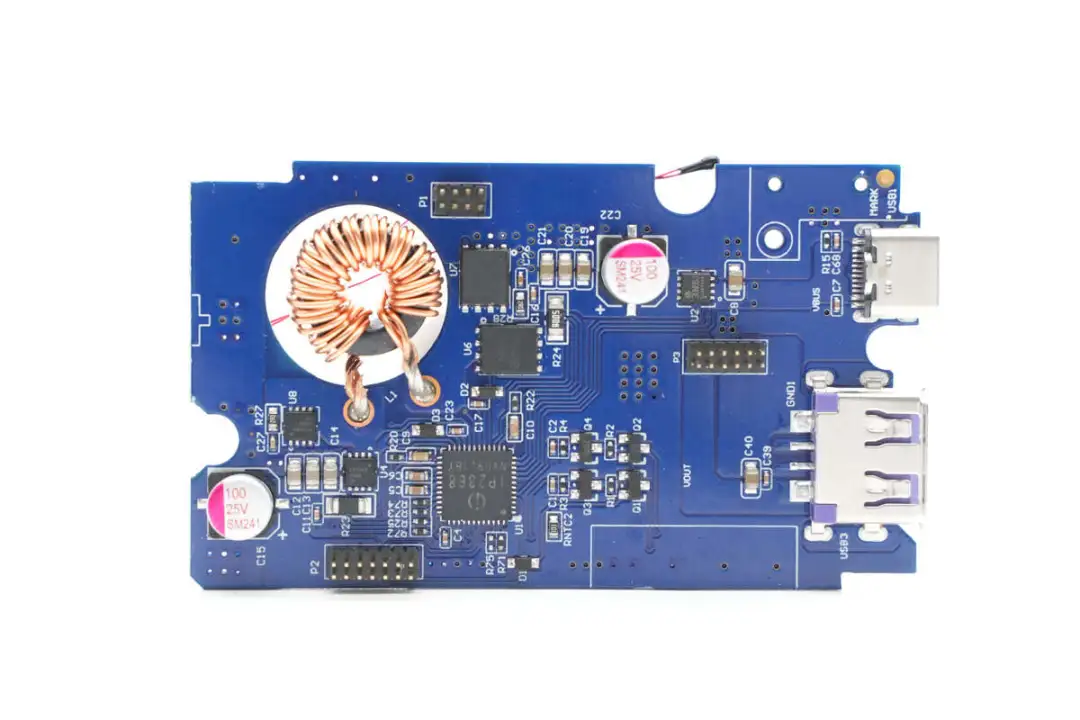

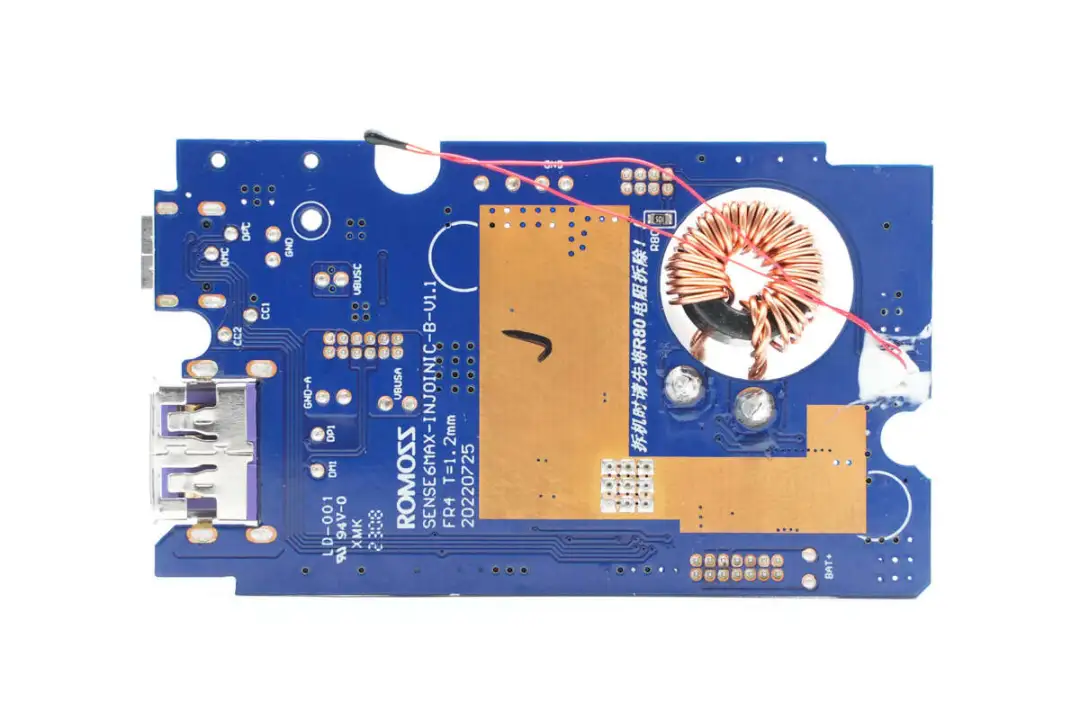

另一层PCB上焊接一路同步升降压电路，USB-C和USB-A母座。

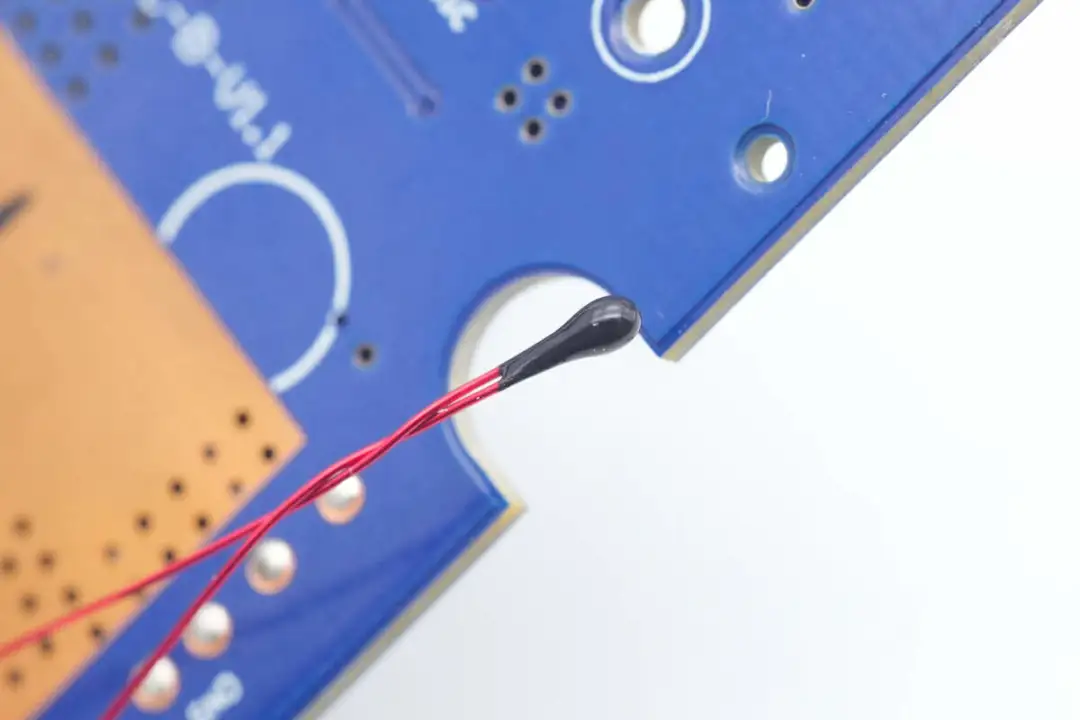

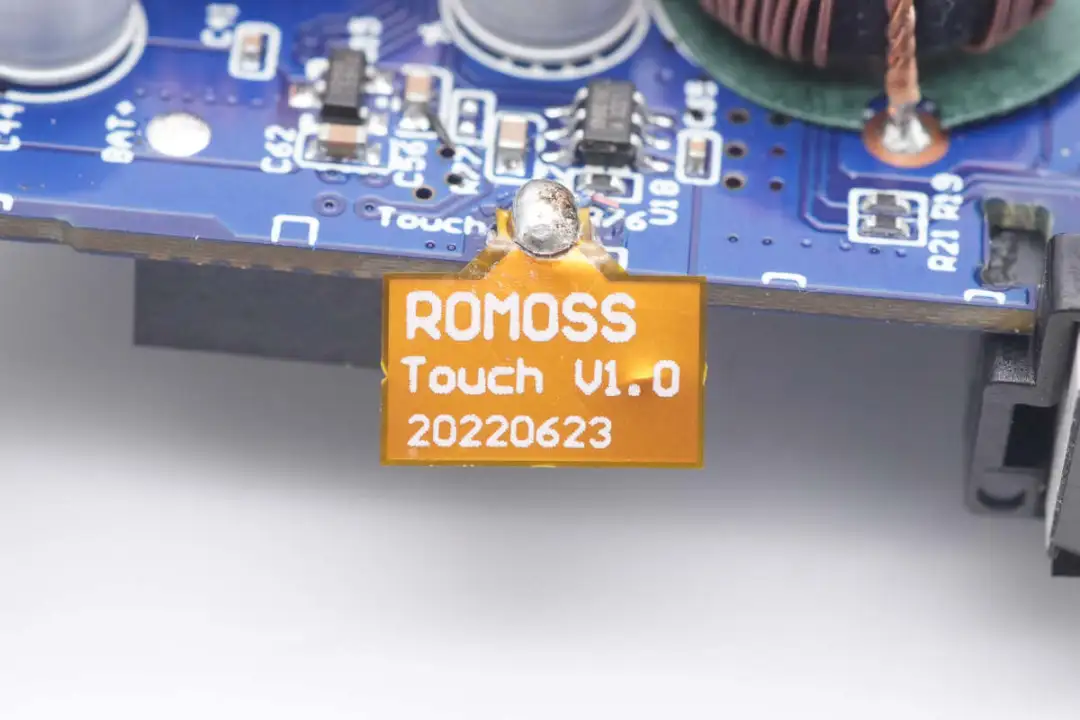

另一面焊接一颗热敏电阻用于检测温度，对应磁环电感的位置镂空降低厚度。

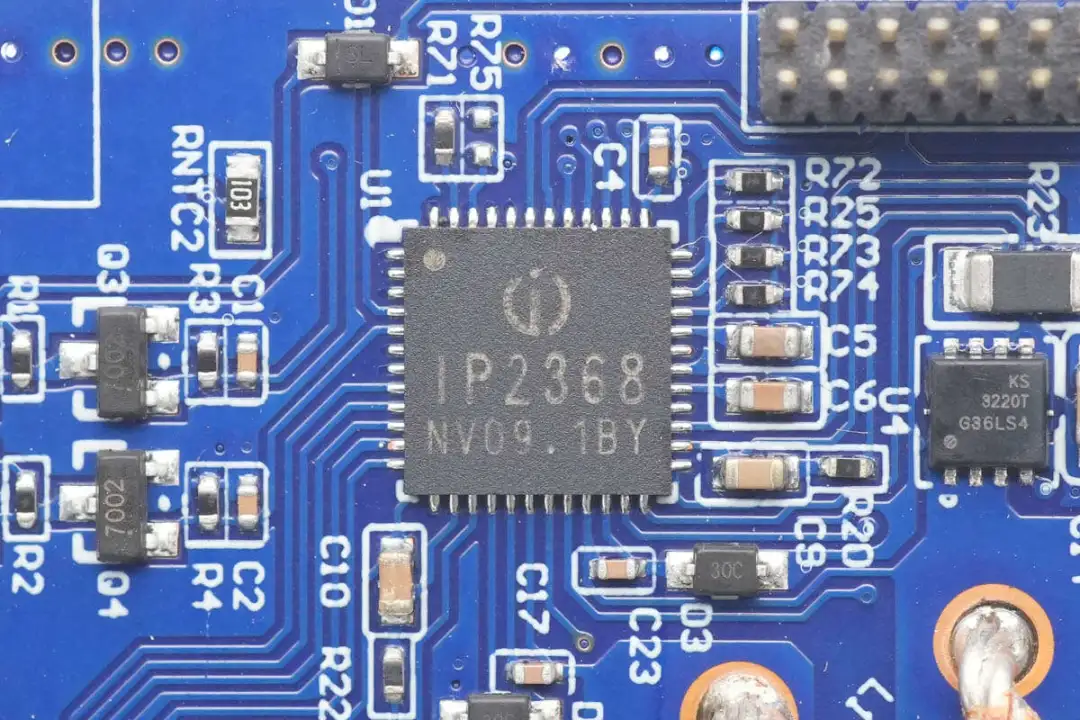

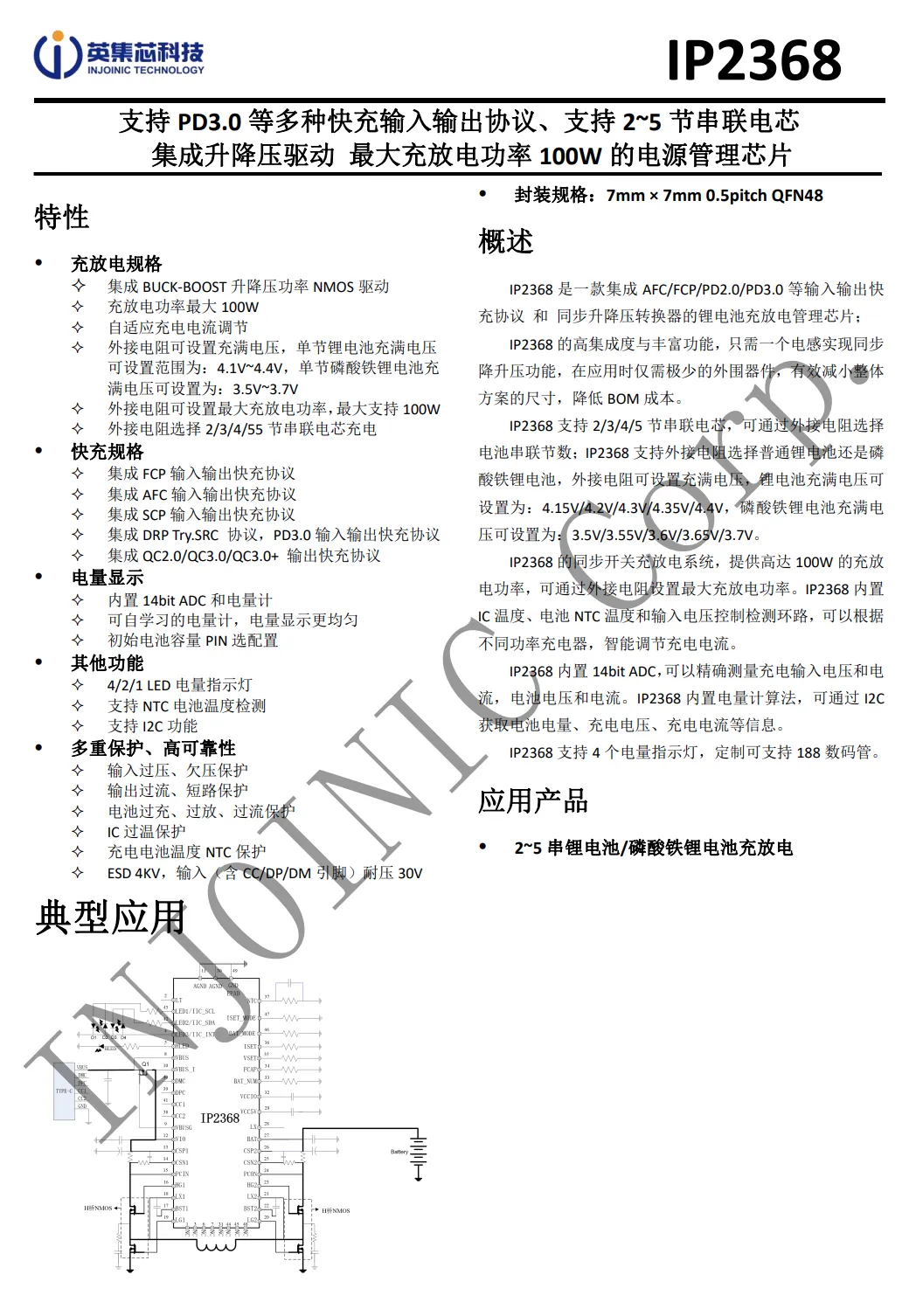

USB-C 接口的同步升降压控制器采用英集芯IP2368，芯片内置四管H桥同步升降压开关管驱动，支持PD3.0、AFC、FCP等多种快充协议，可自动申请快充以最大功率充电，输入端支持5-20V电压，通过升降压电压转换，自动切换升压或降压，调节输出电压为多串电池组充电，还支持最大100W的反向放电输出。

英集芯IP2368支持使用2-6节串联的电池组，电池充满电压支持电阻设置，适配磷酸铁锂和三元锂电池，充分满足不同设备的电池种类。IP2368默认支持四灯电量指示，电池组初始容量可通过电阻配置，可实现精准的电量显示。
