内置1块软包电芯，公牛5000mAh磁吸无线快充移动电源拆解

前言

公牛推出了一款5000mAh的磁吸无线充移动电源，这款移动电源支持苹果磁吸无线充电，通过吸附即可为手机充电，支持最大15W功率。移动电源具备单USB-C接口，支持18W充电和20W输出，有线充电也有不错的快充体验。

这款磁吸无线充移动电源还设有一块支撑板，支持手机水平或垂直放置，可作为手机支架使用，无论是追剧还是刷视频都十分方便。下面充电头网就带来公牛这款磁吸无线快充移动电源的拆解，看看内部的用料和设计。

此前充电头网还拆解过公牛140W 3C1A山峰系列氮化镓快充插座、公牛140W 3C1A氮化镓快充插座、公牛67W 3C1A氮化镓快充插座、公牛67W 3C1A山峰安全快充插座、公牛30W 2A1C氮化镓快充插座等产品，欢迎查阅。

公牛磁吸无线快充移动电源开箱

包装盒正面印有产品品牌、名称、型号、容量以及外观。

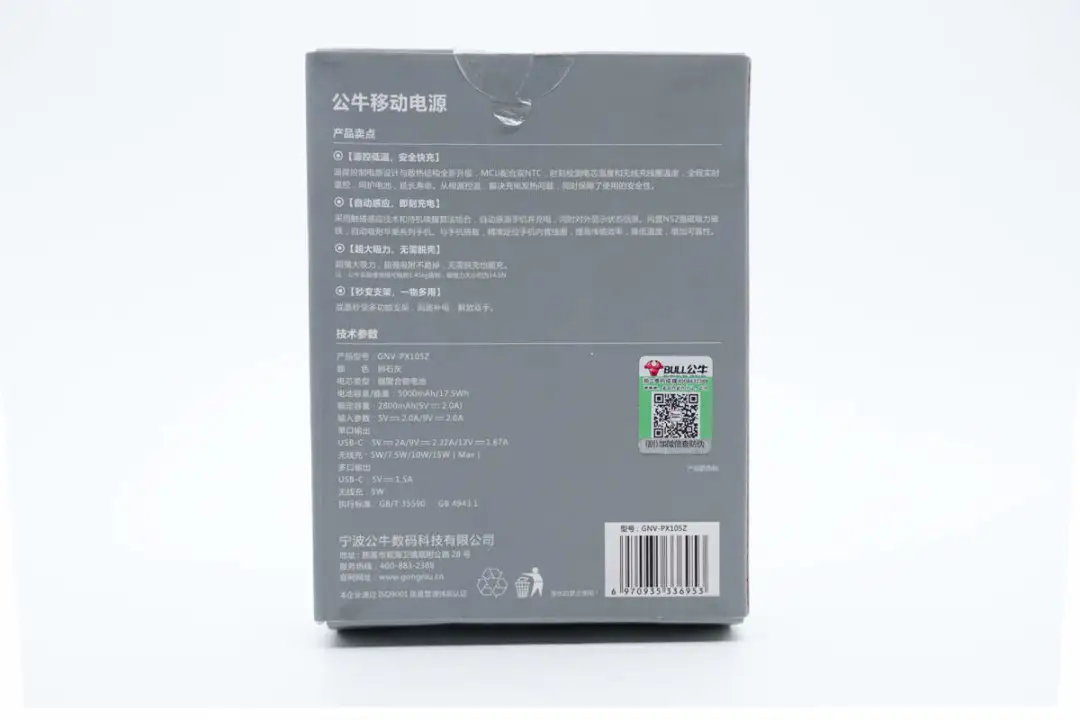

背面印有产品卖点、技术参数以及商家信息。

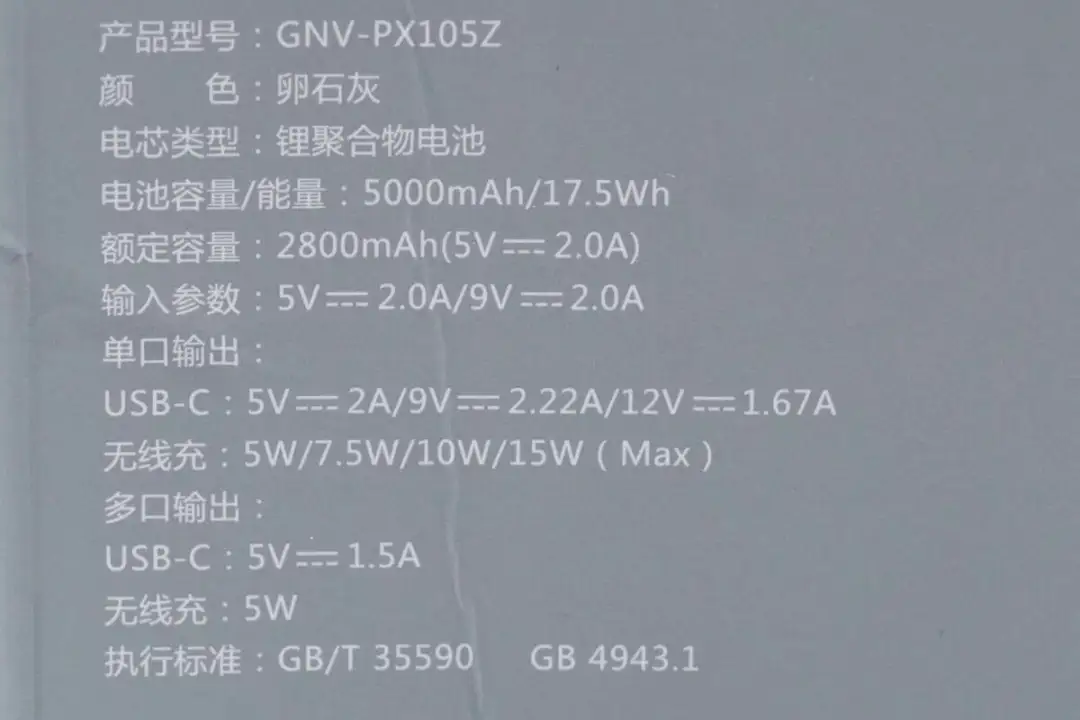

产品参数特写，下面到产品实物环节再介绍。

包装内含移动电源、数据线以及使用说明书。

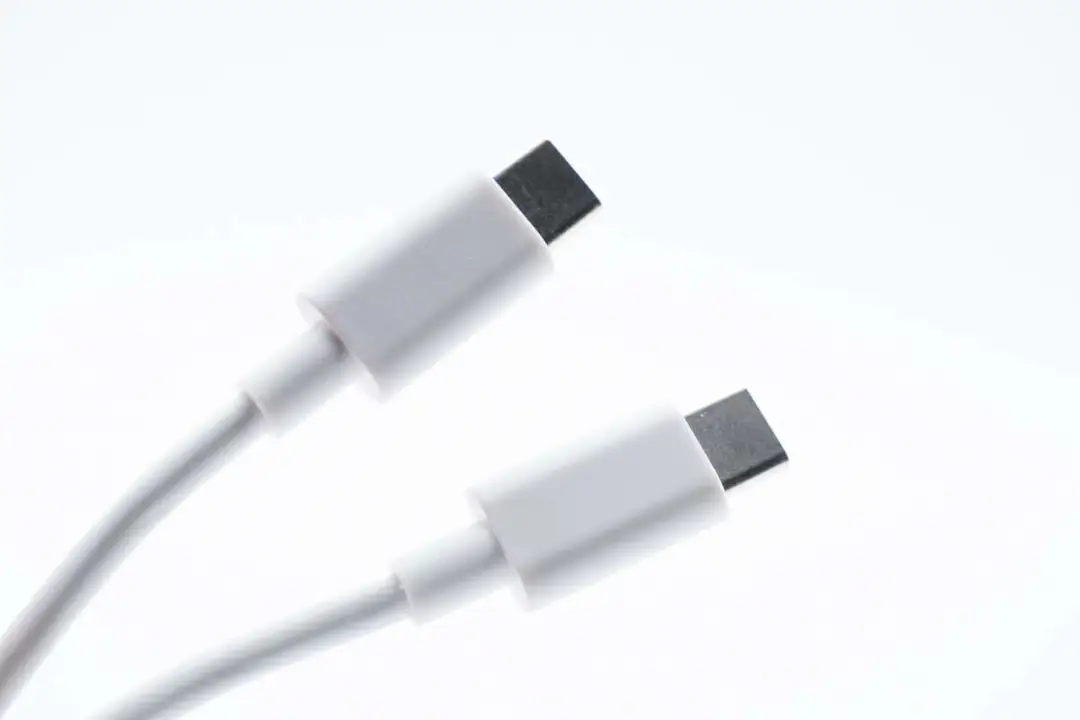

附带线缆是一条USB-C to USB-C白色短线，便携便用。

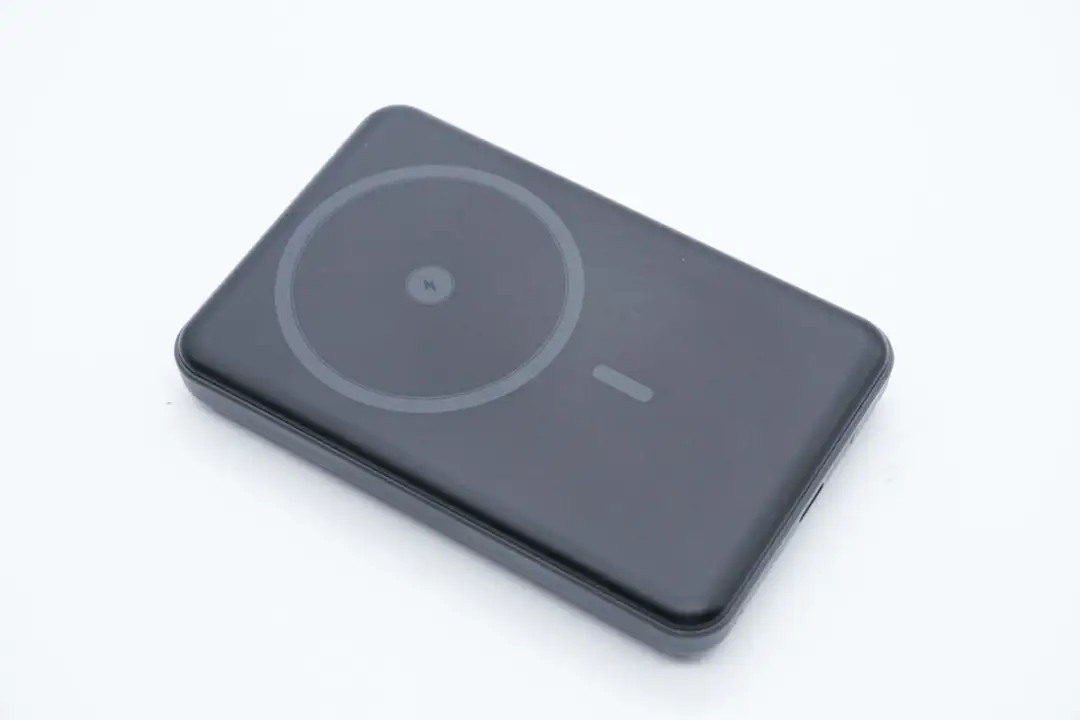

公牛这款无线充移动电源采用PC防火材质塑料外壳，机身边缘过渡圆润，整体小巧扁平。

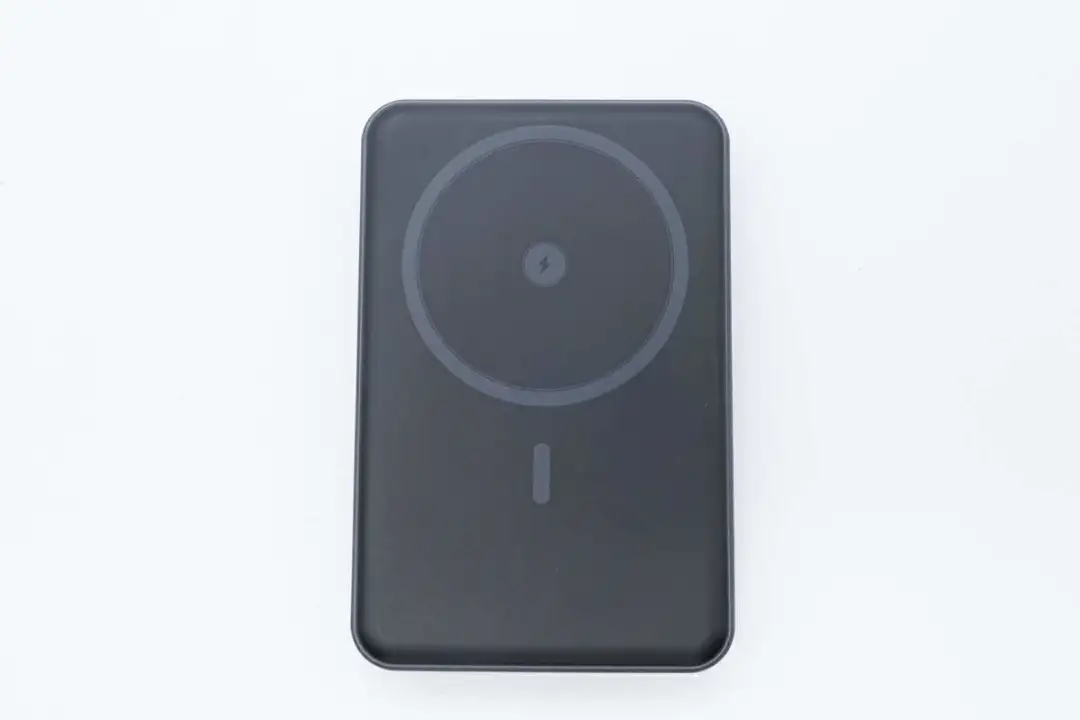

机身正面印有磁吸无线充电区域标识，方便用户对齐使用。

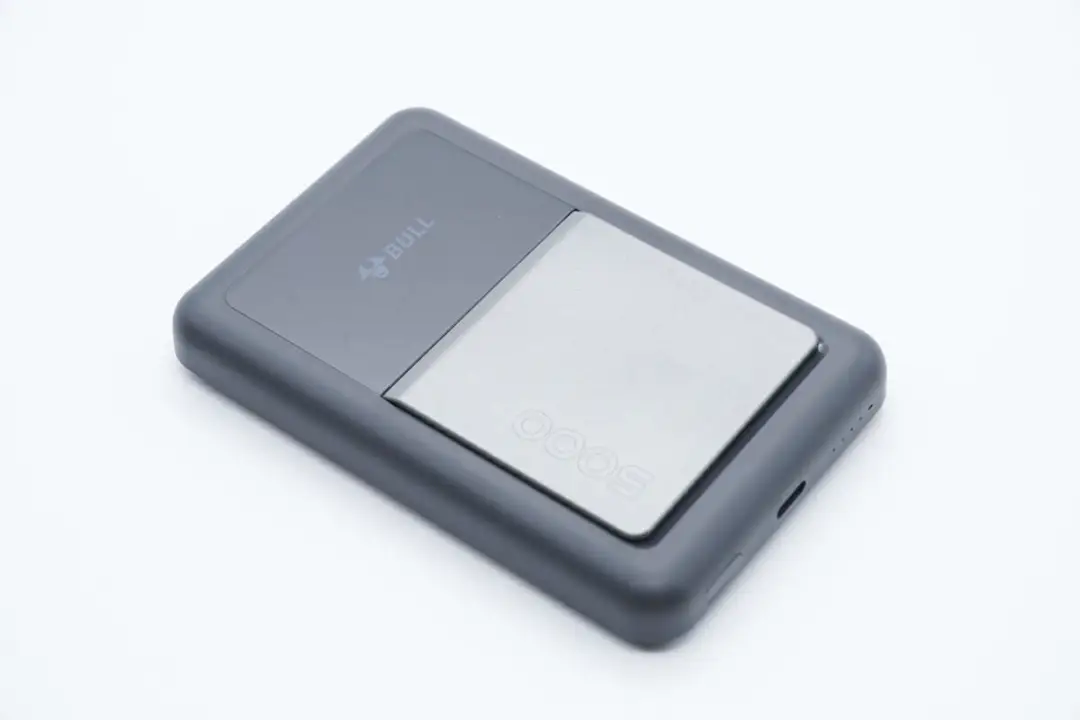

机身背面设有一块可收纳金属支撑板。

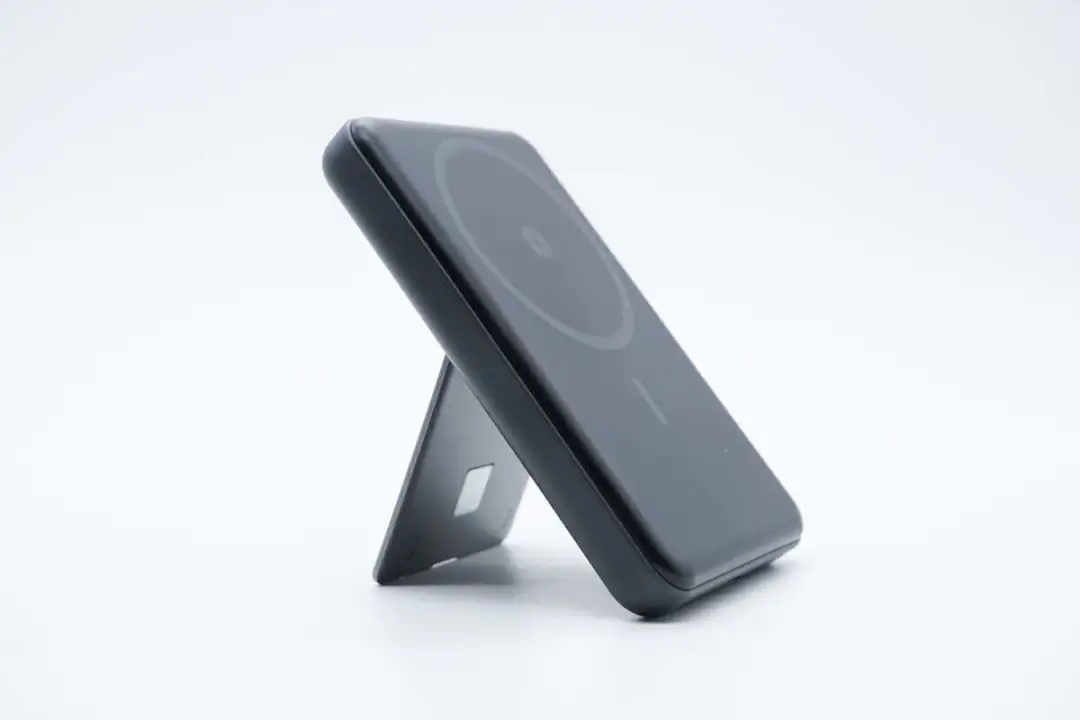

这是目前非常热门的设计，可以将移动电源当立式无线充电器使用，金属材质保证支撑板强度不易折断。

背面外壳上印有公牛品牌logo。

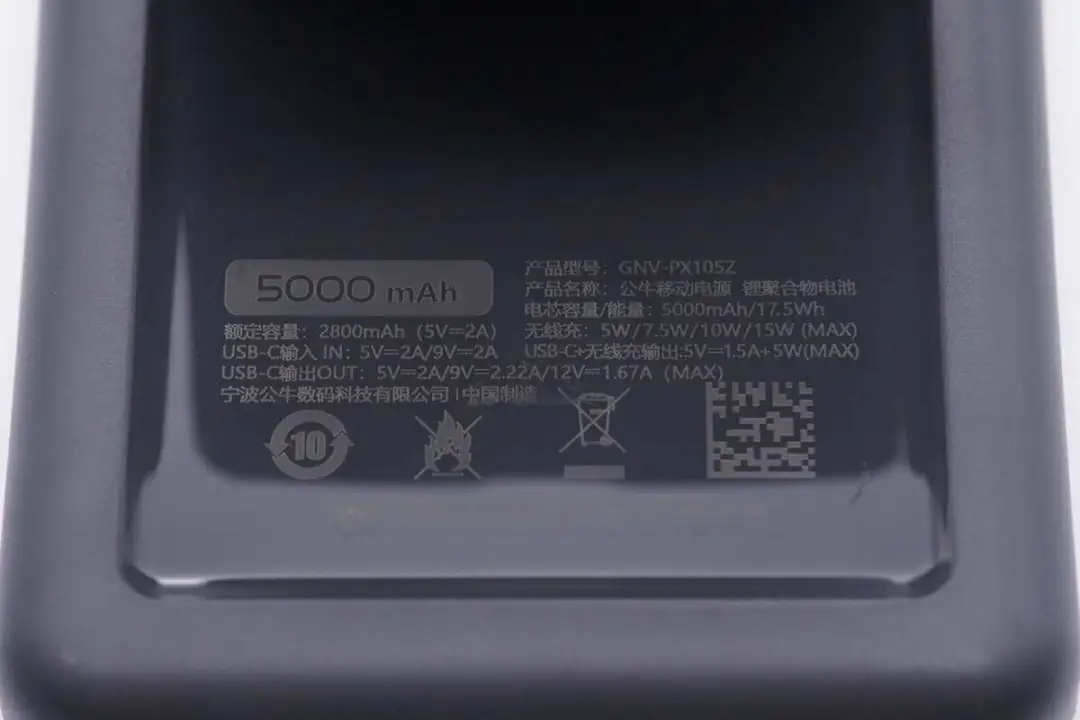

支撑板遮盖区域印有移动电源参数

型号：GNV-PX105Z

电池类型：锂聚合物电池

电芯容量/能量：5000mAh/17.5Wh

额定容量：2800mAh（5V2A）

USB-C输入：5V2A、9V2A

USB-C输出：5V2A、9V2.22A、12V1.67A

无线充：5W/7.5W/10W/15W

USB-C+无线充输出：5V1.5A+5W

机身顶部设有电源键、USB-C接口、电量指示灯以及快充指示灯。

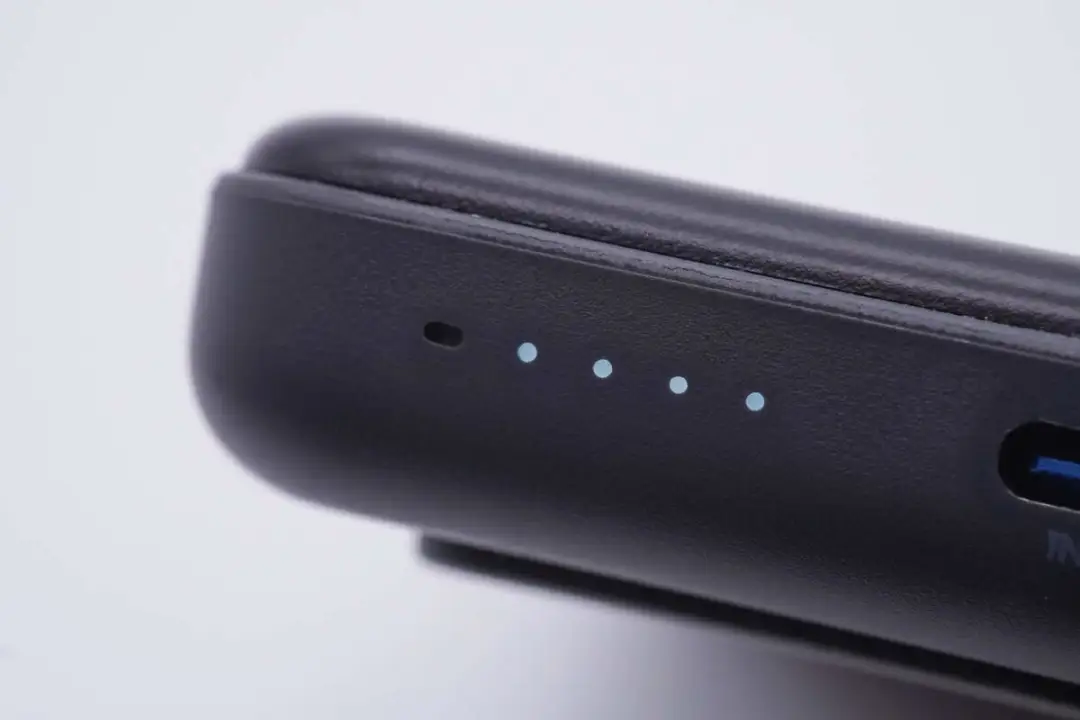

四颗电量指示灯每颗代表25%电量。

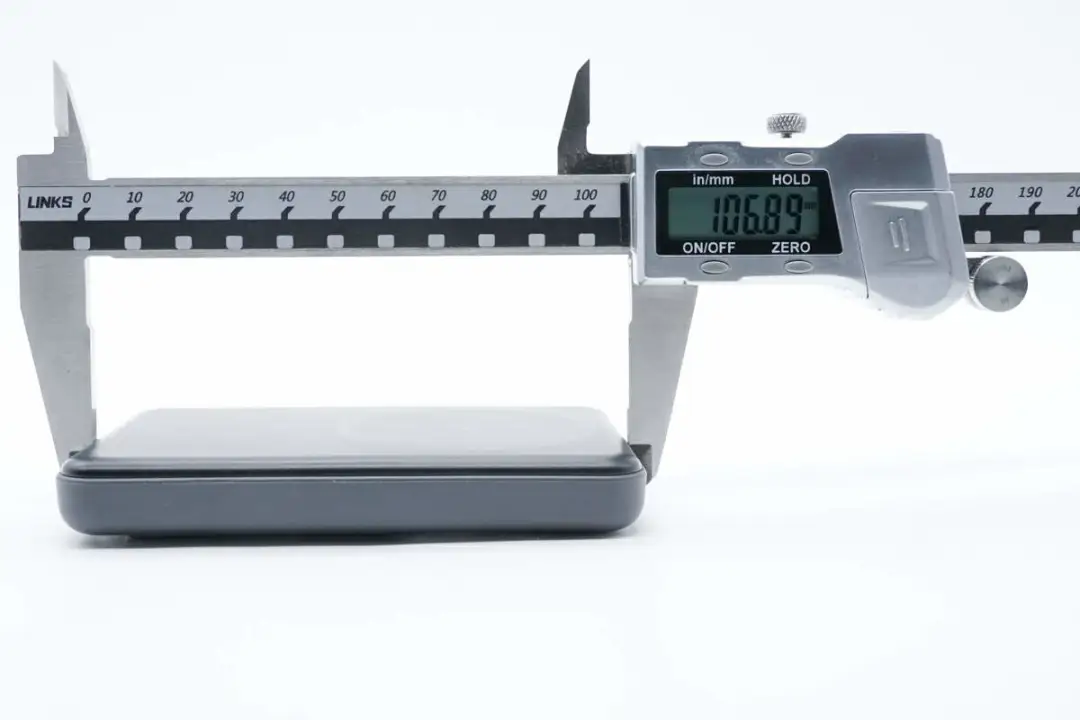

实测移动电源机身长度为106.89mm。

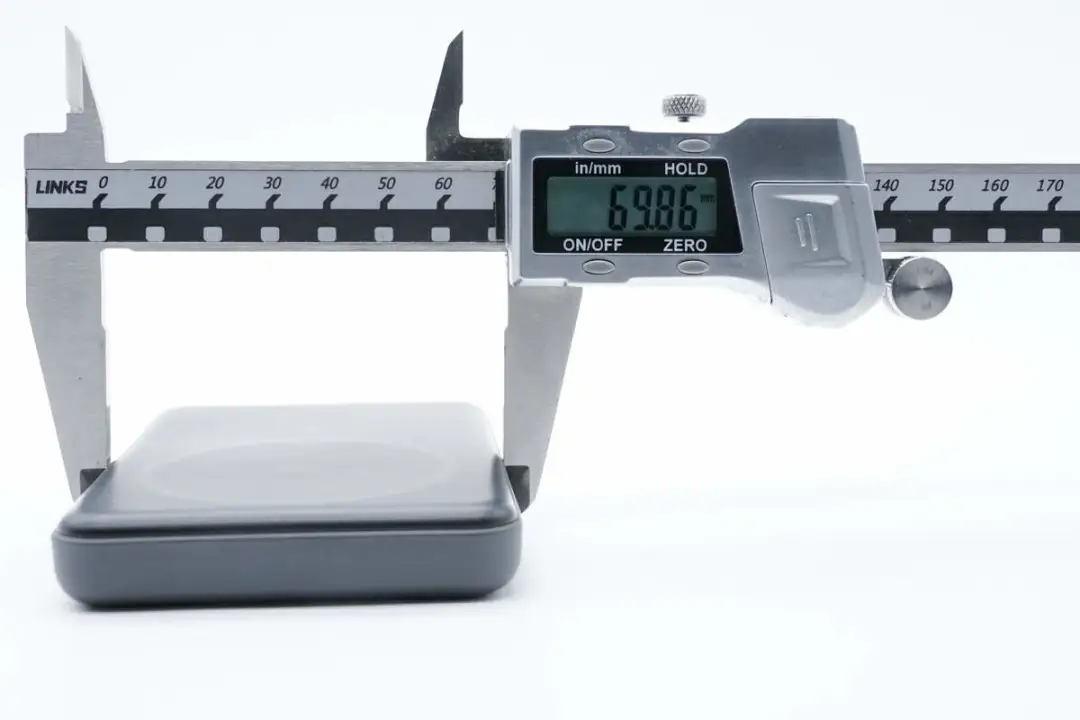

宽度为69.86mm。

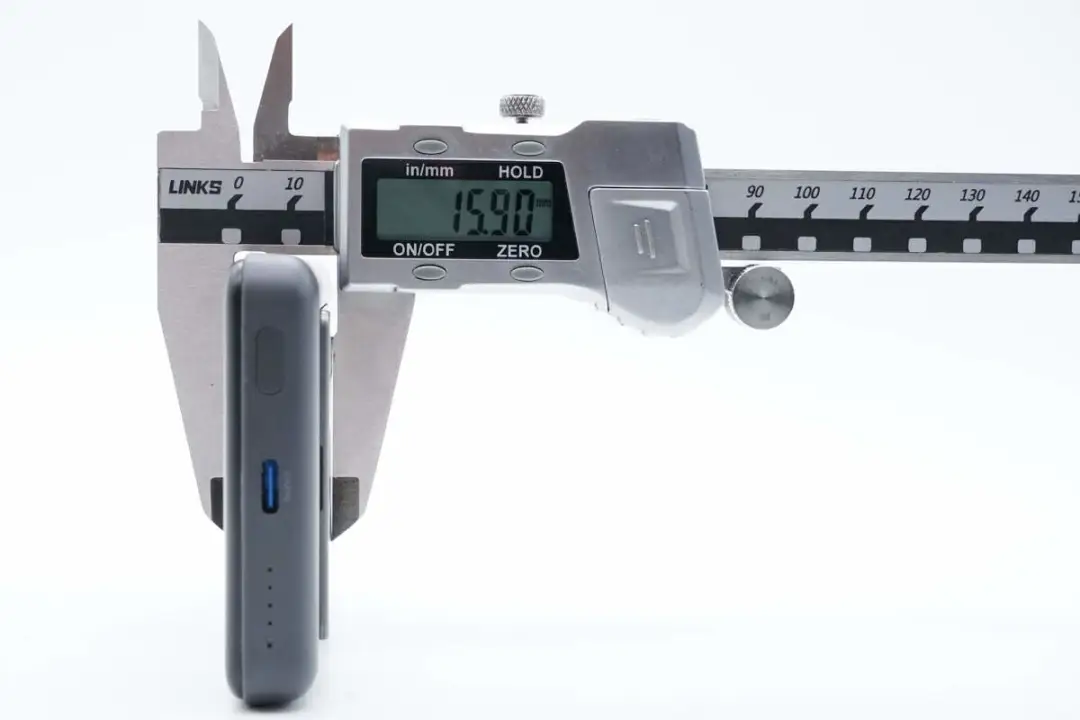

厚度为15.9mm。

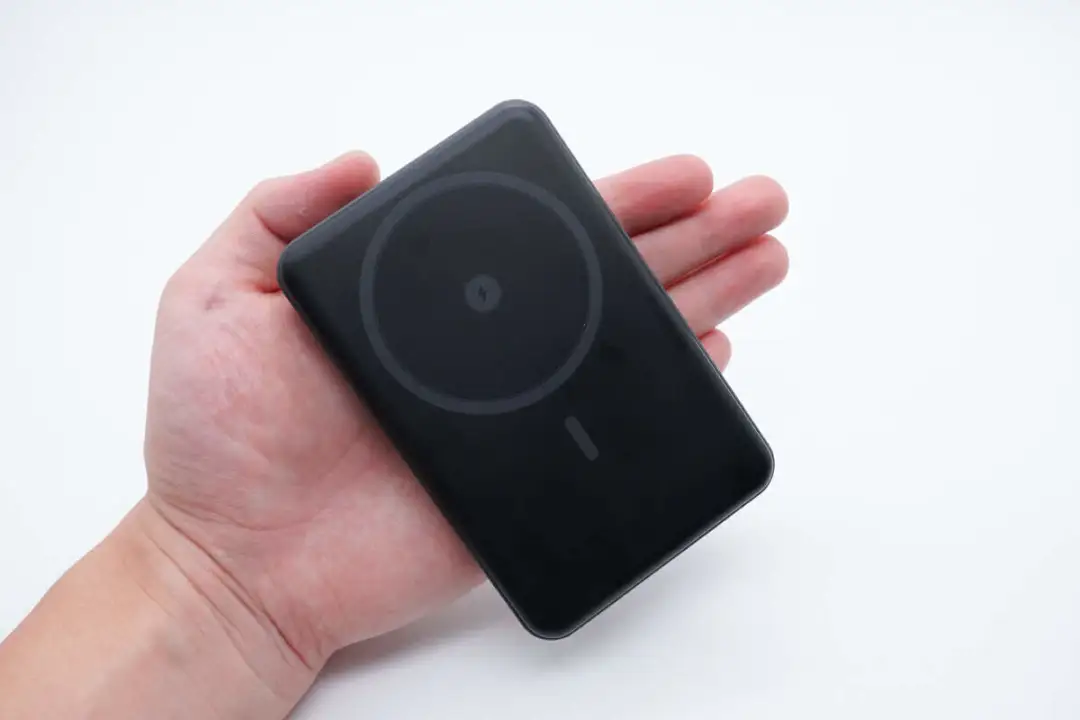

移动电源拿在手上的大小直观感受。

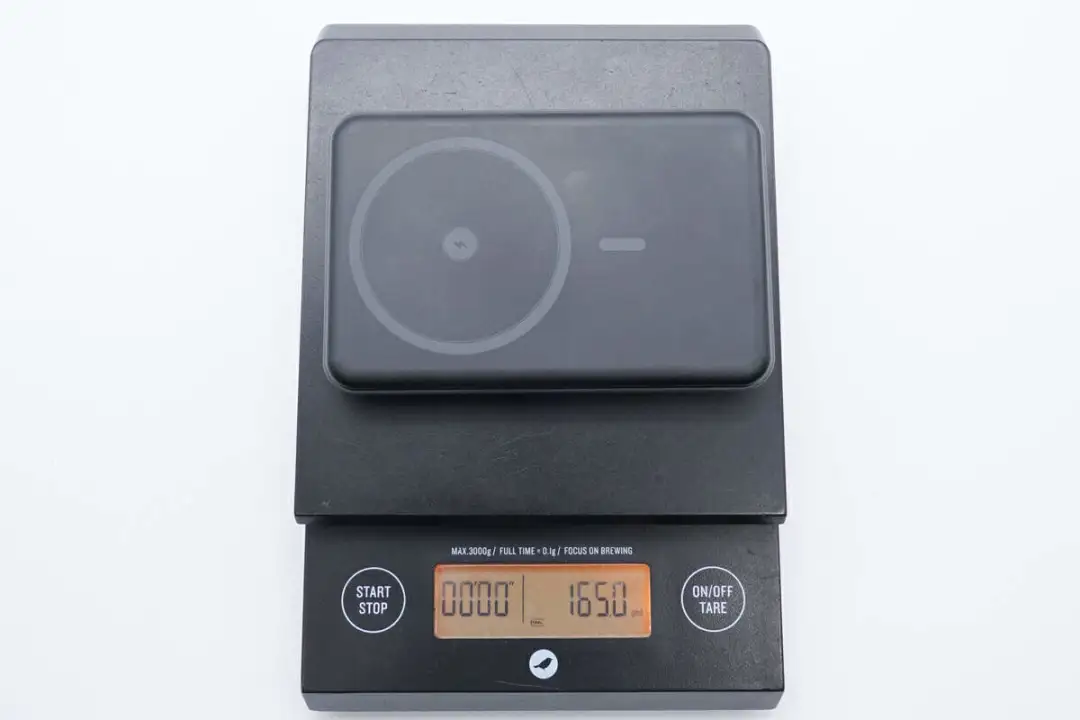

测得充电宝净重约为165g。

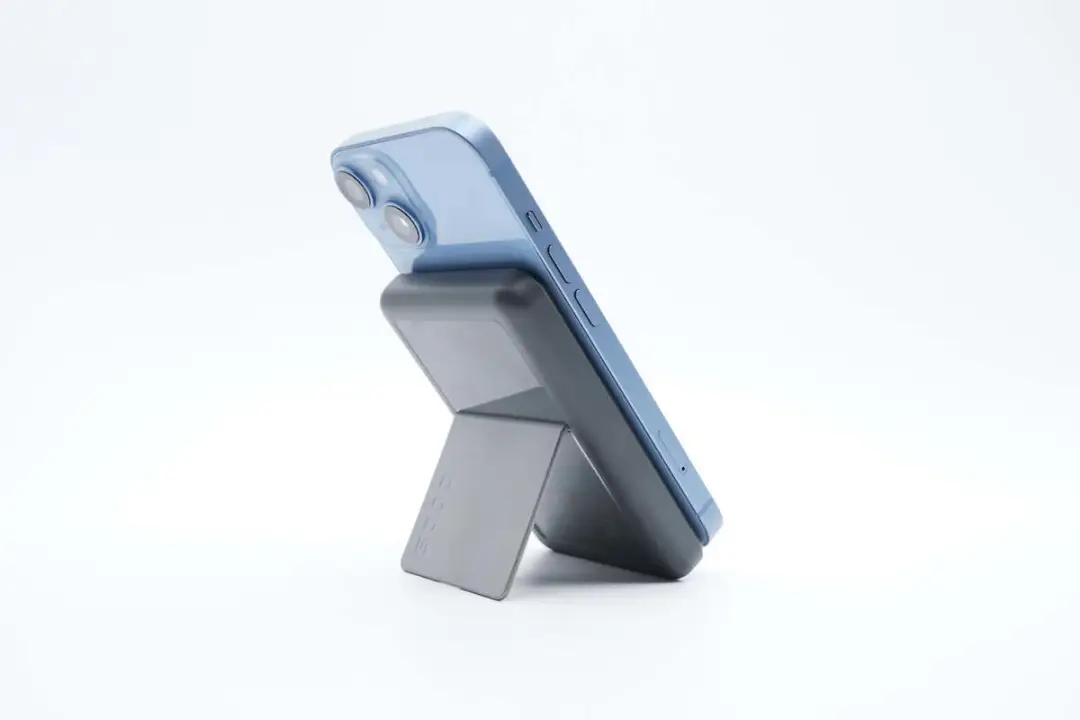

移动电源充当立式无线充电器使用场景如图，可以稳稳吸附手机不滑落。

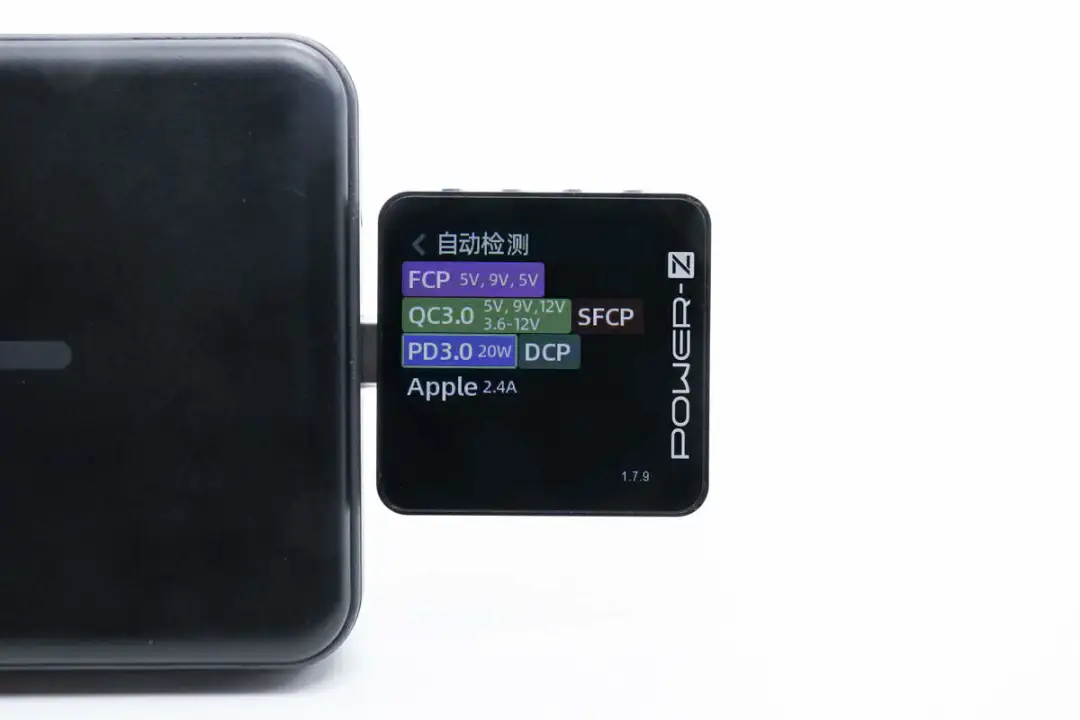

使用ChargerLAB POWER-Z KM003C测得USB-C口支持FCP、QC3.0、SFCP、PD3.0、DCP、Apple 2.4A充电协议。

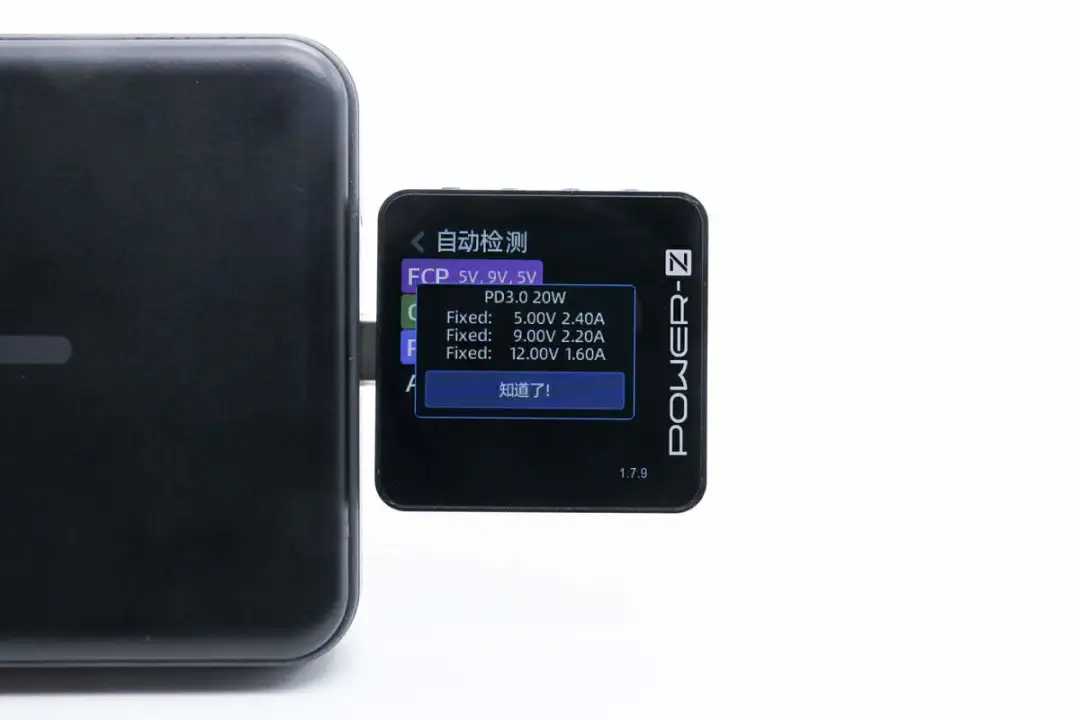

PDO报文显示USB-C接口还具备5V2.4A、9V2.2A、12V1.6A三档固定电压。

公牛磁吸无线快充移动电源拆解

看完了公牛这款磁吸无线快充移动电源的开箱和测试，下面就进行拆解，一起看看内部的设计和用料。

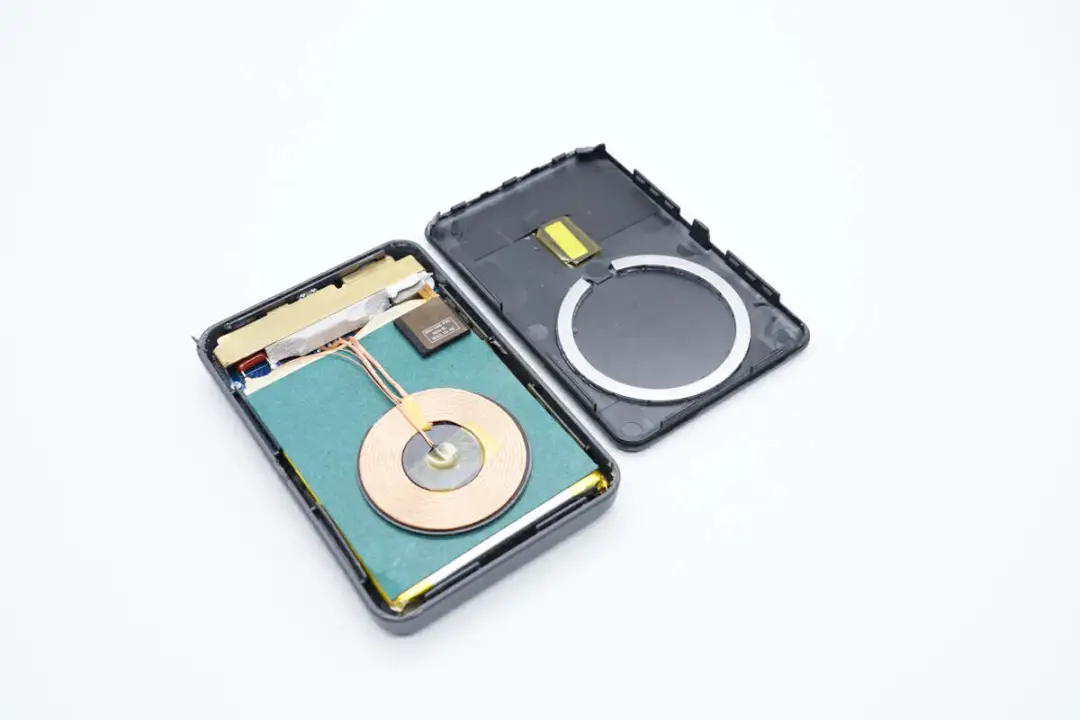

首先沿外壳侧面接缝撬下面板。

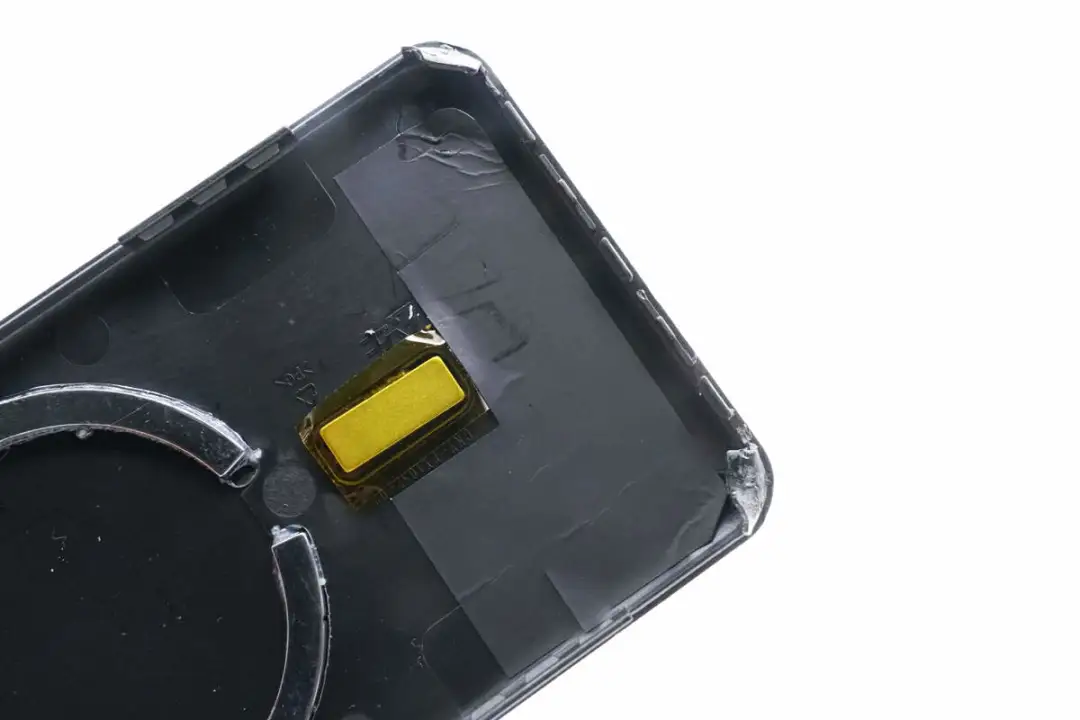

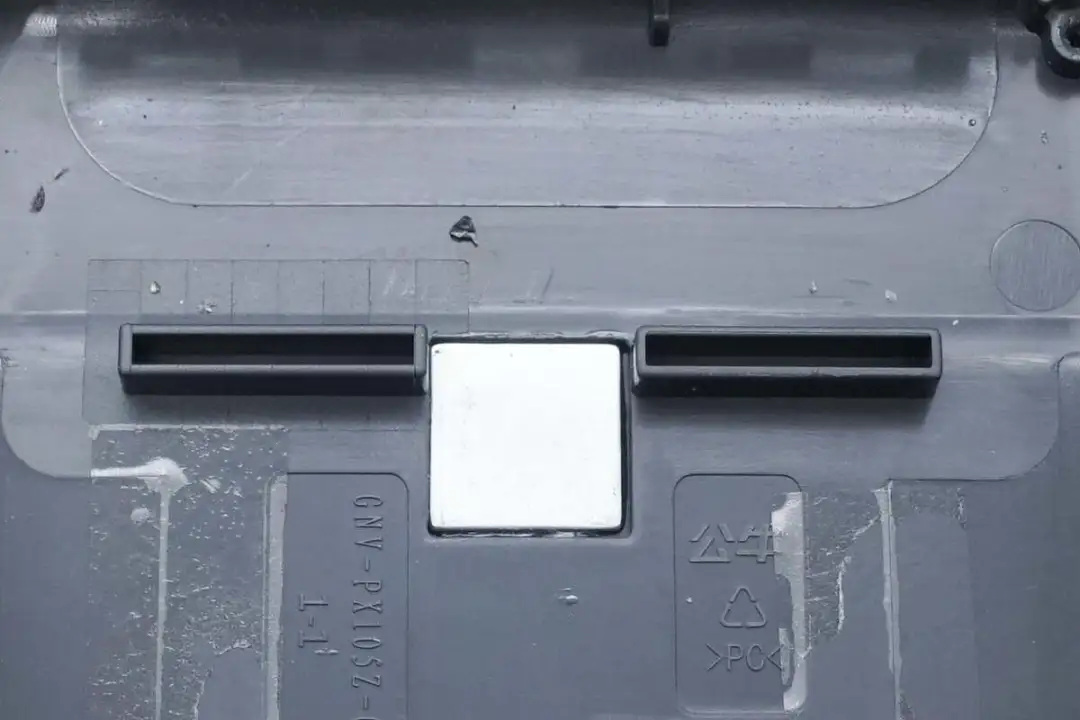

面板内部粘贴石墨导热贴。

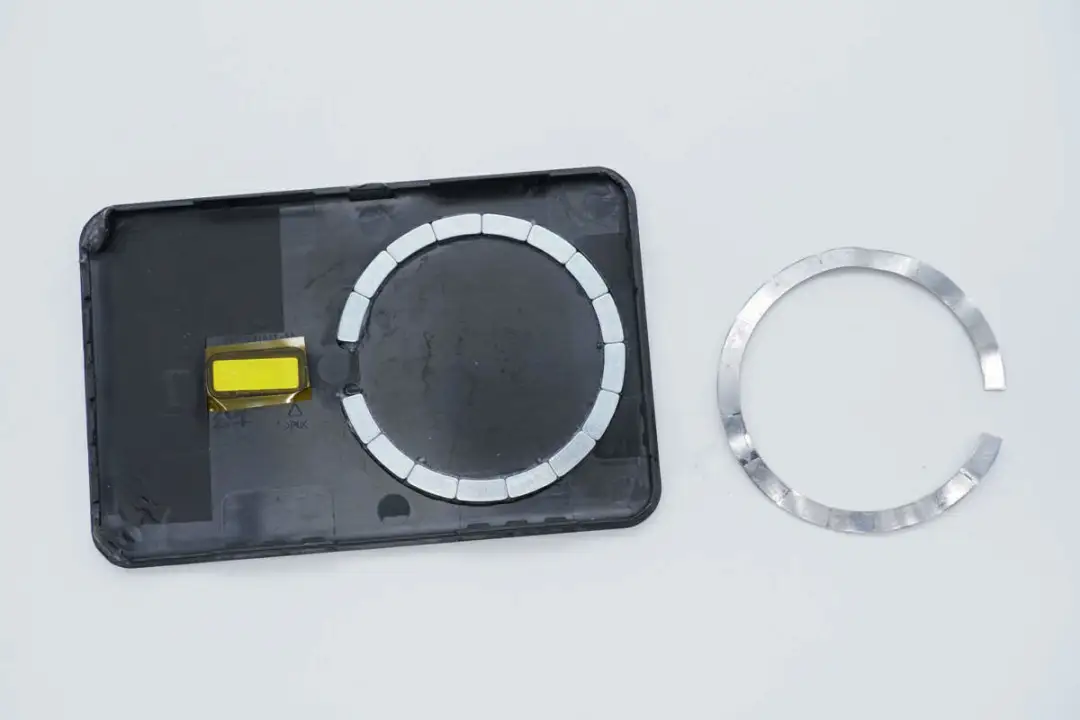

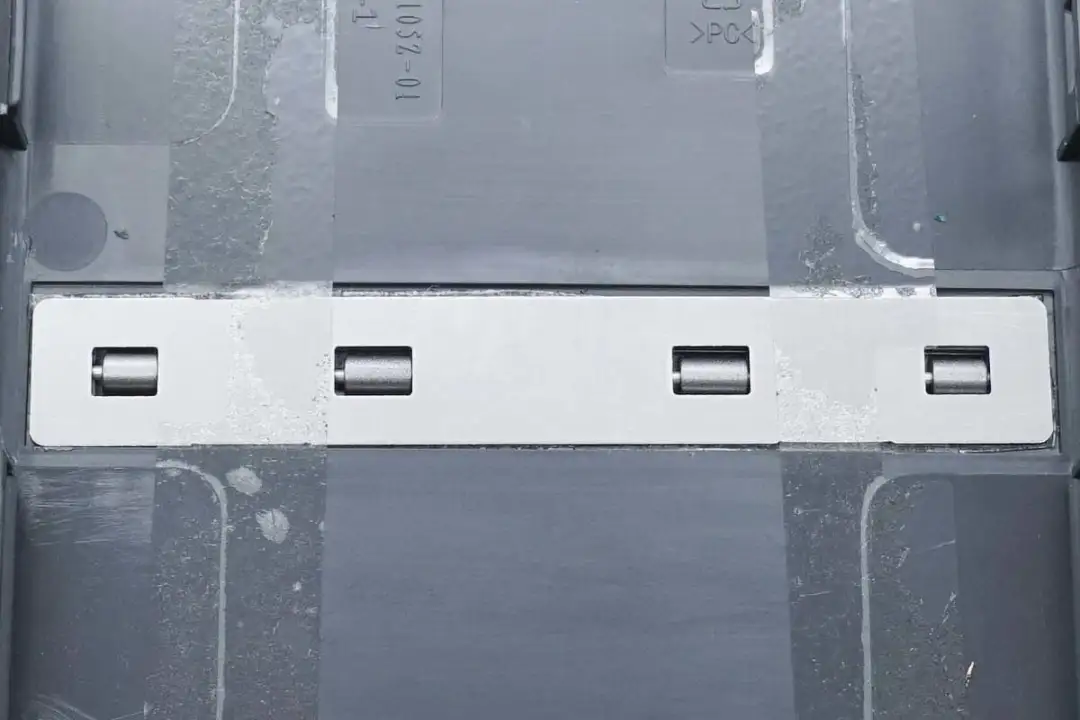

磁铁环粘贴铁片固定。

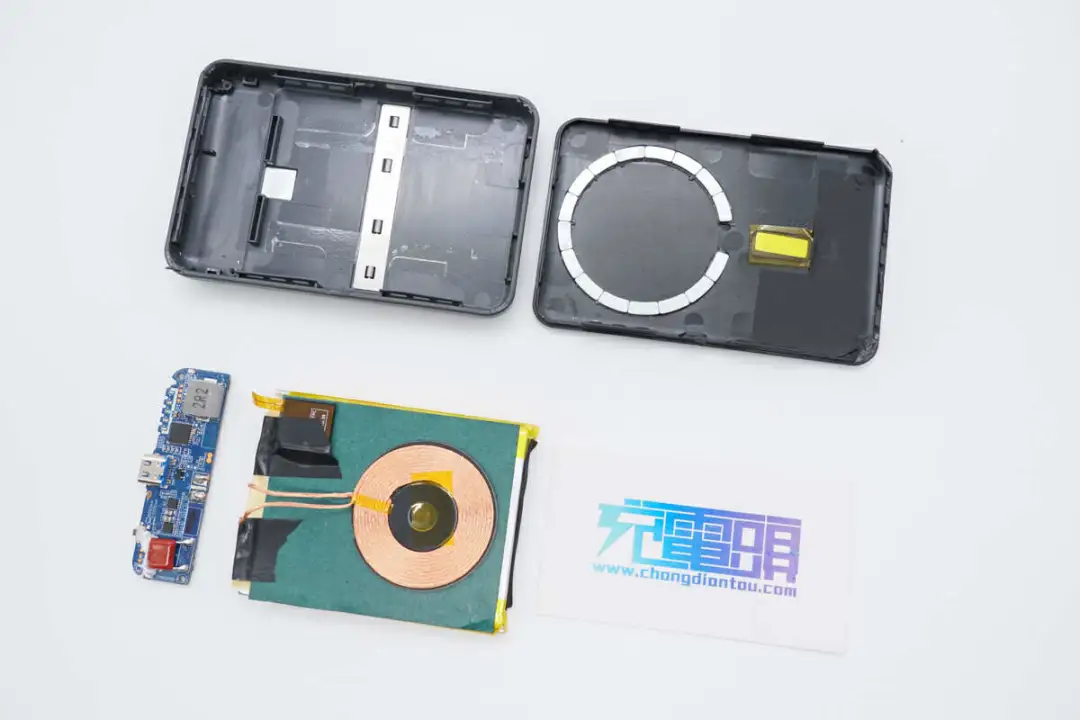

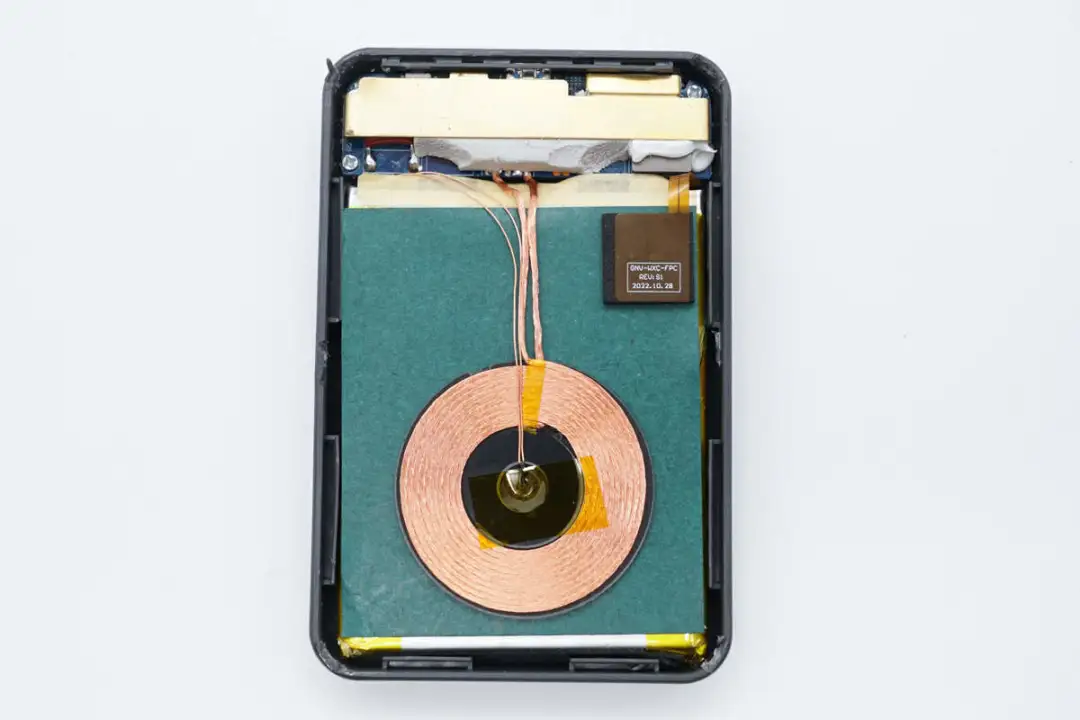

内部PCBA模块覆盖铜片散热，无线充电线圈和手机检测贴片粘贴在青稞纸上，在青稞纸下面是电池。

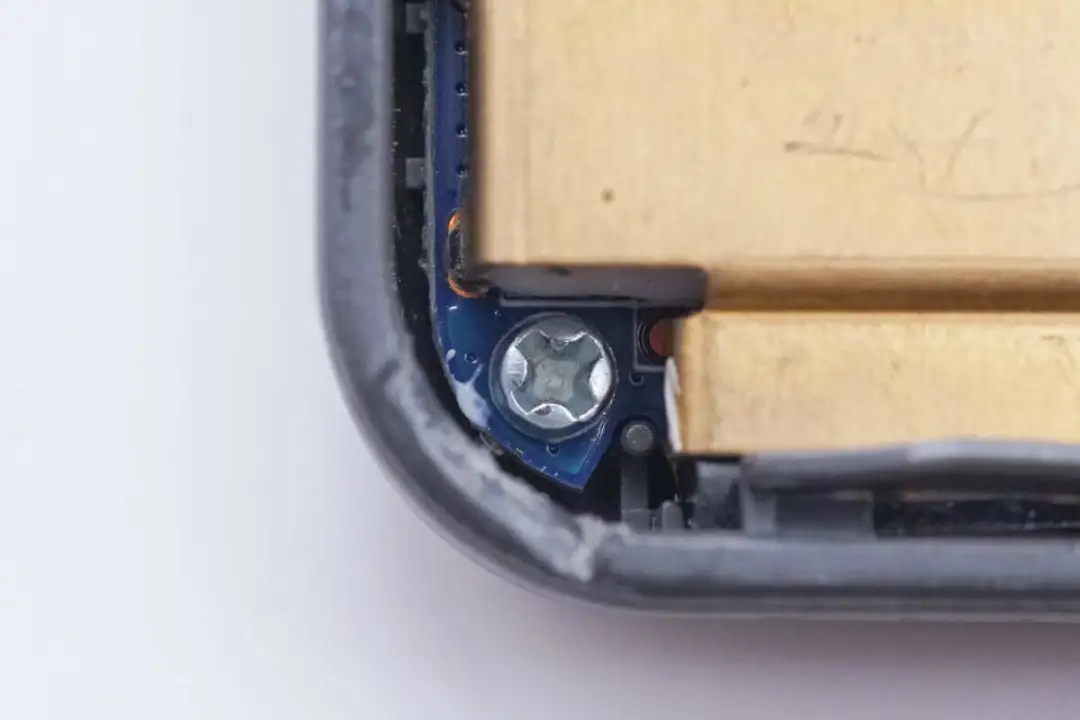

PCBA模块通过螺丝固定在外壳内部。

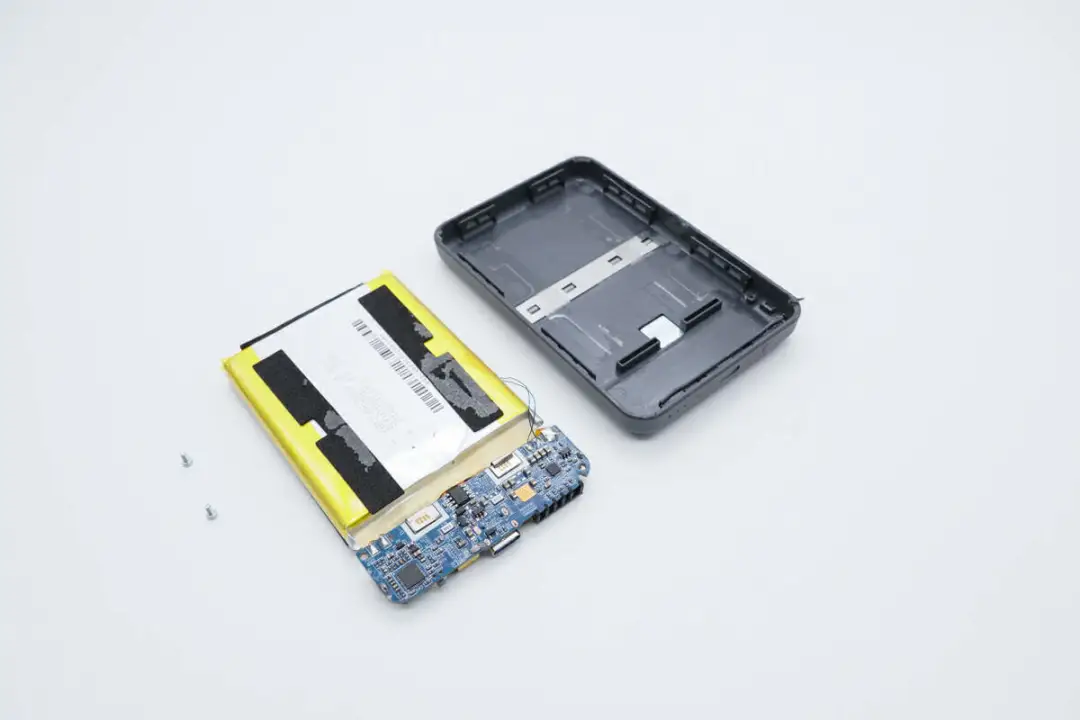

电池使用双面胶粘贴在壳体内部。

用于吸附支架的磁铁特写。

支架金属转轴结构特写。

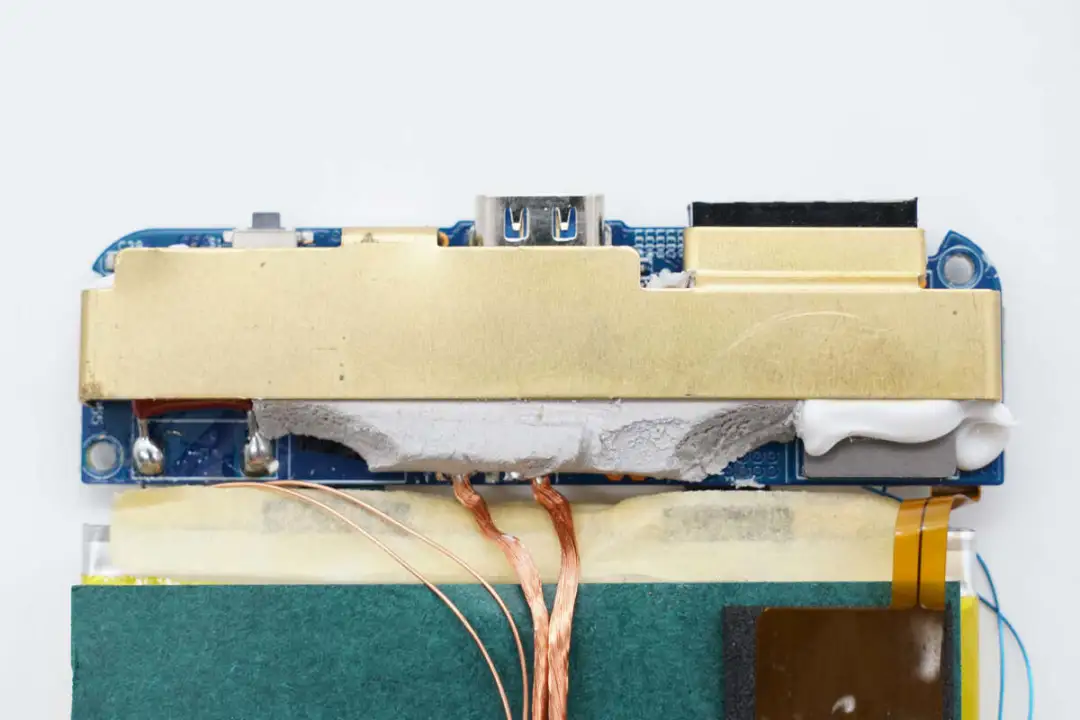

PCBA模块正面覆盖黄铜散热片和导热胶，并焊接无线充电线圈。

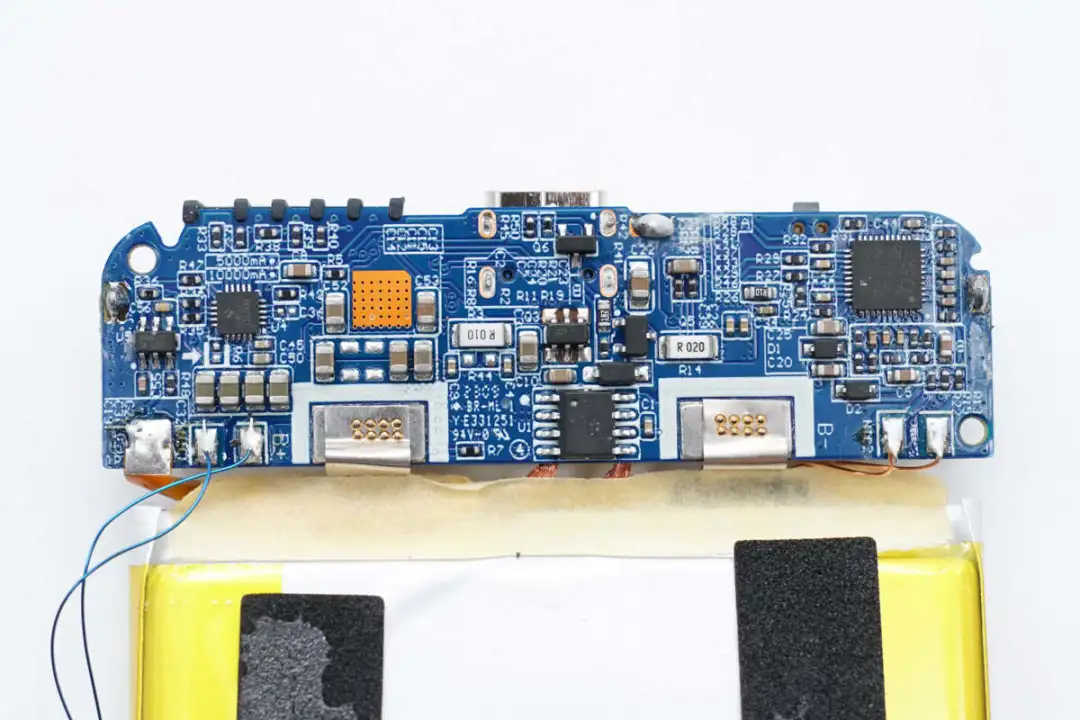

电池与PCBA模块通过点焊连接，焊接两颗热敏电阻分别用于无线充电线圈与电池温度检测，左侧焊接手机检测贴片。

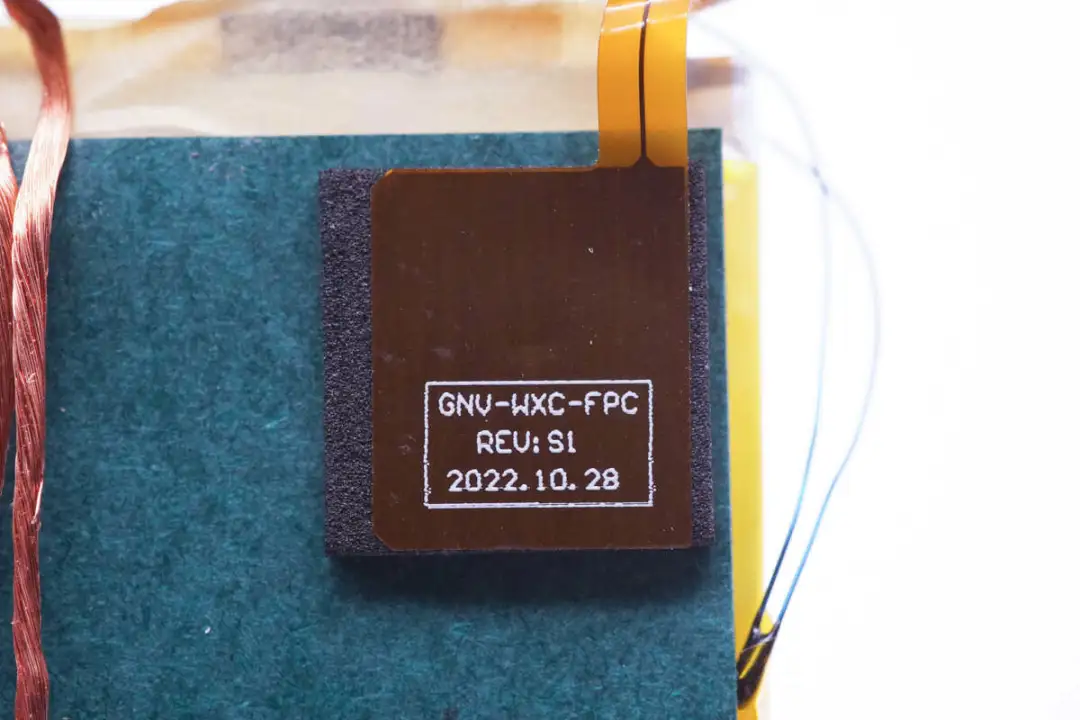

用于检测手机的贴片特写。

无线充电线圈中间固定一颗热敏电阻。

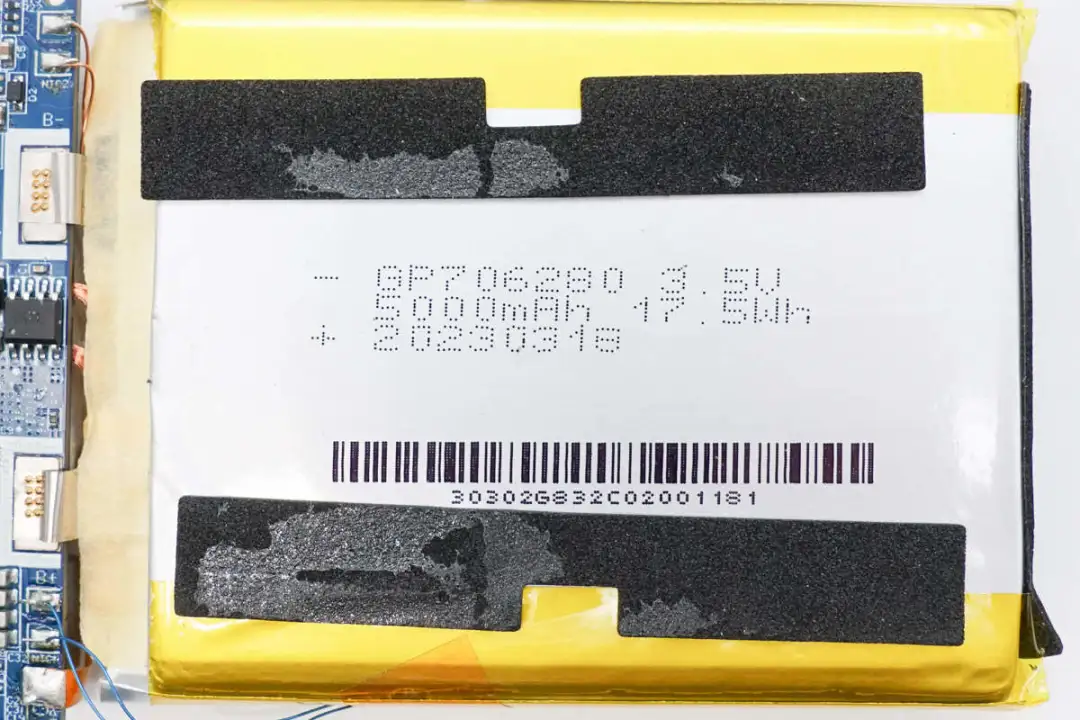

移动电源内置电池尺寸为706280，厚度7mm，宽度62mm，长度80mm，容量为5000mAh，均压3.5V，能量为17.5Wh。

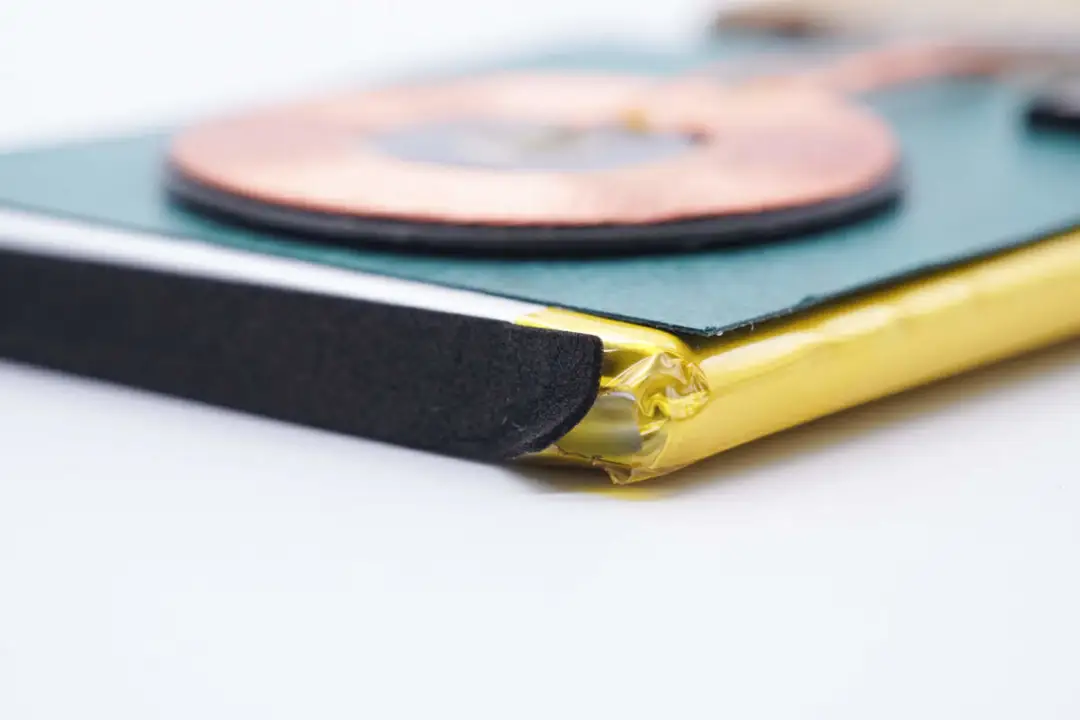

电池底部粘贴泡棉缓冲。

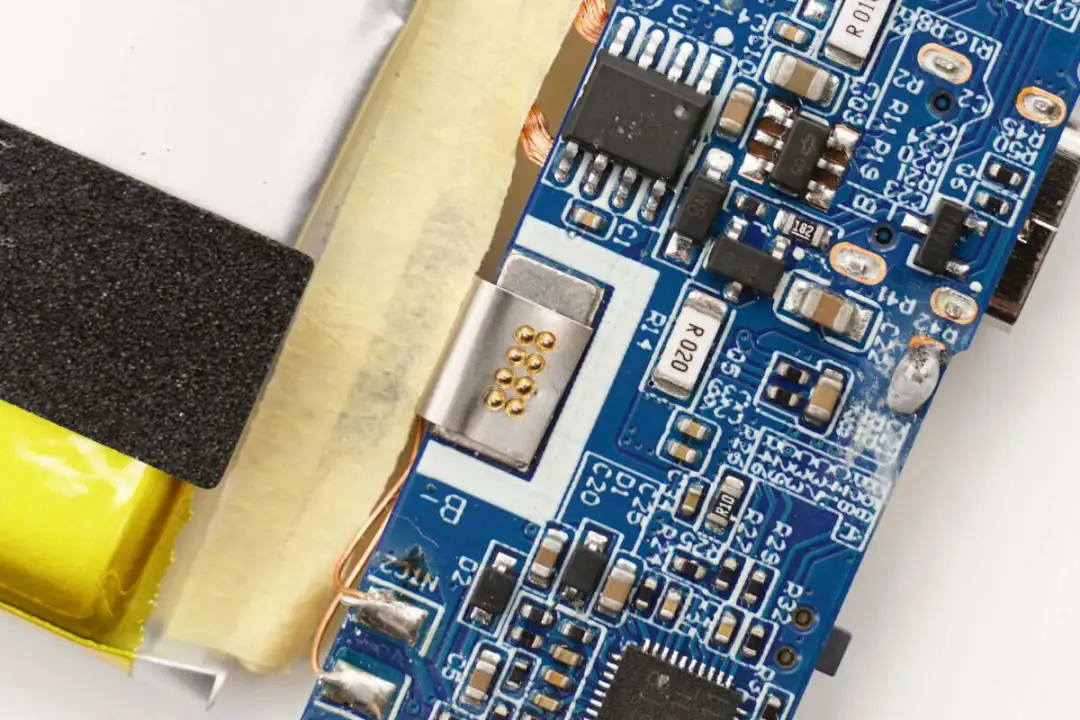

电池通过点焊连接。

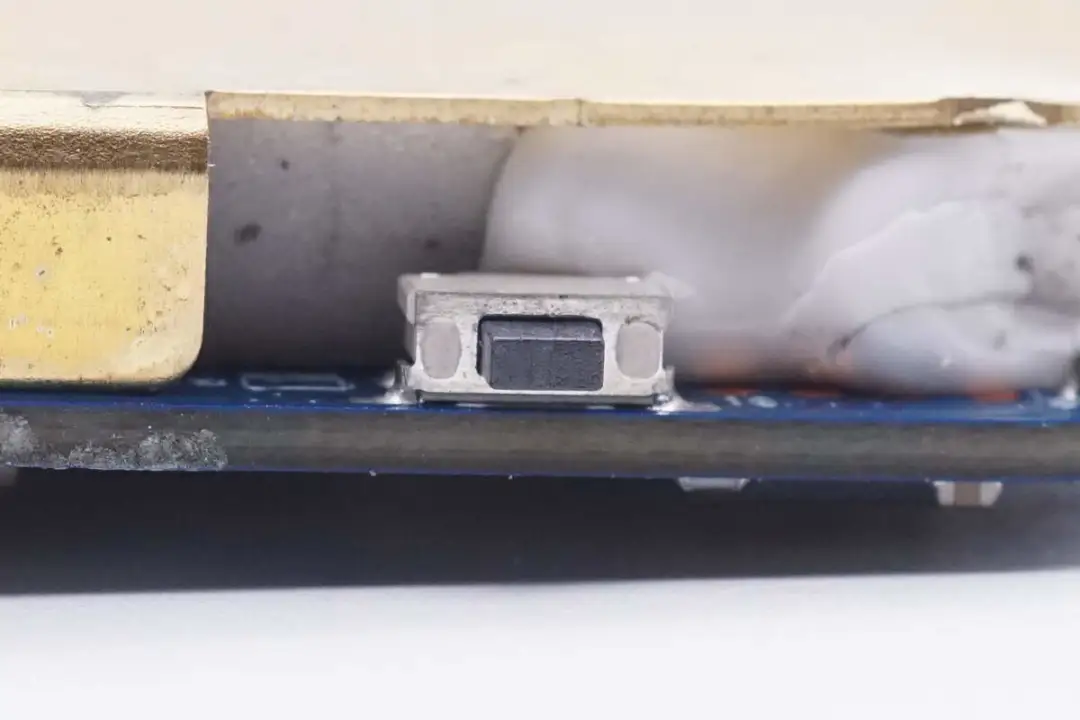

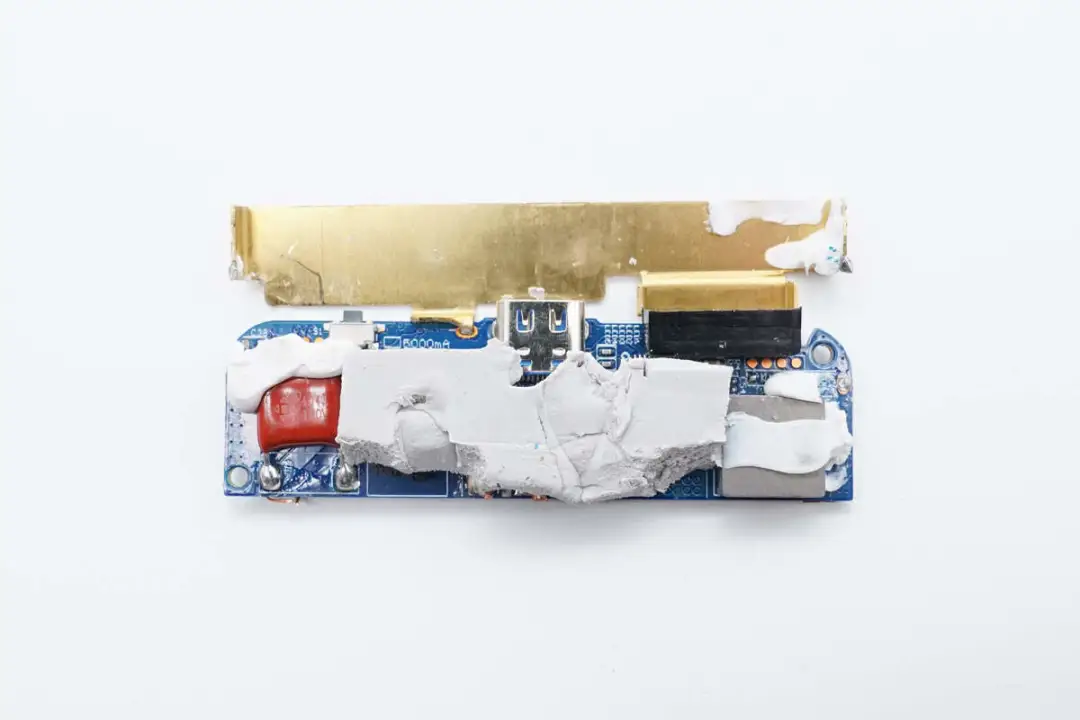

焊接拆下PCBA模块正面的散热片，内部填充导热胶。

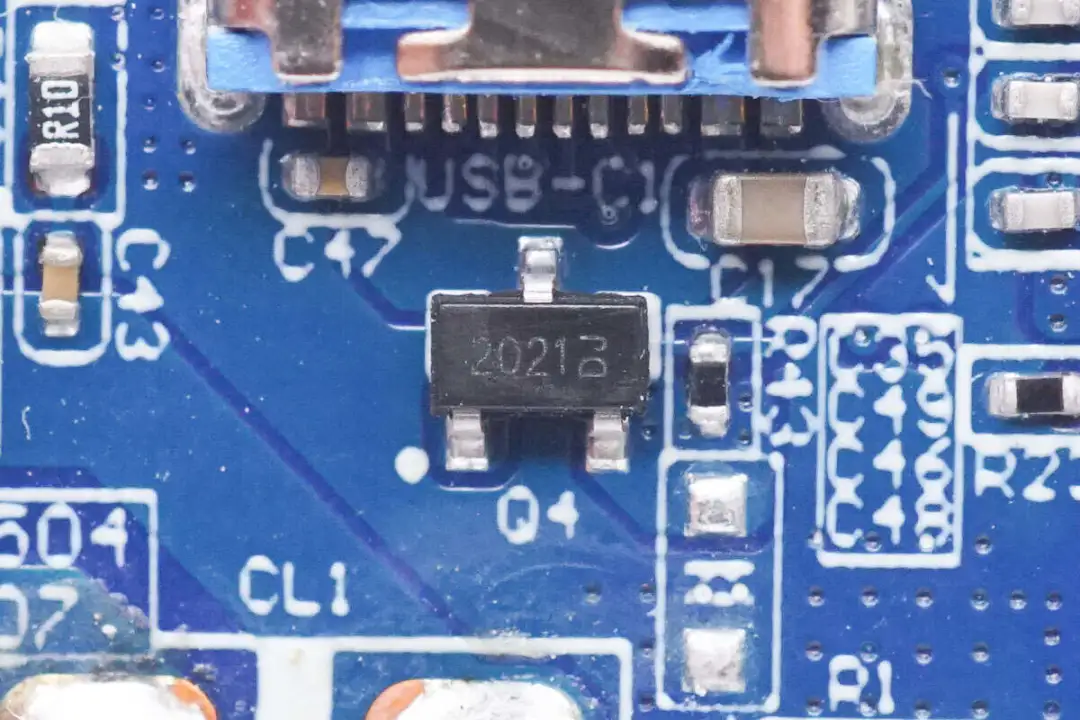

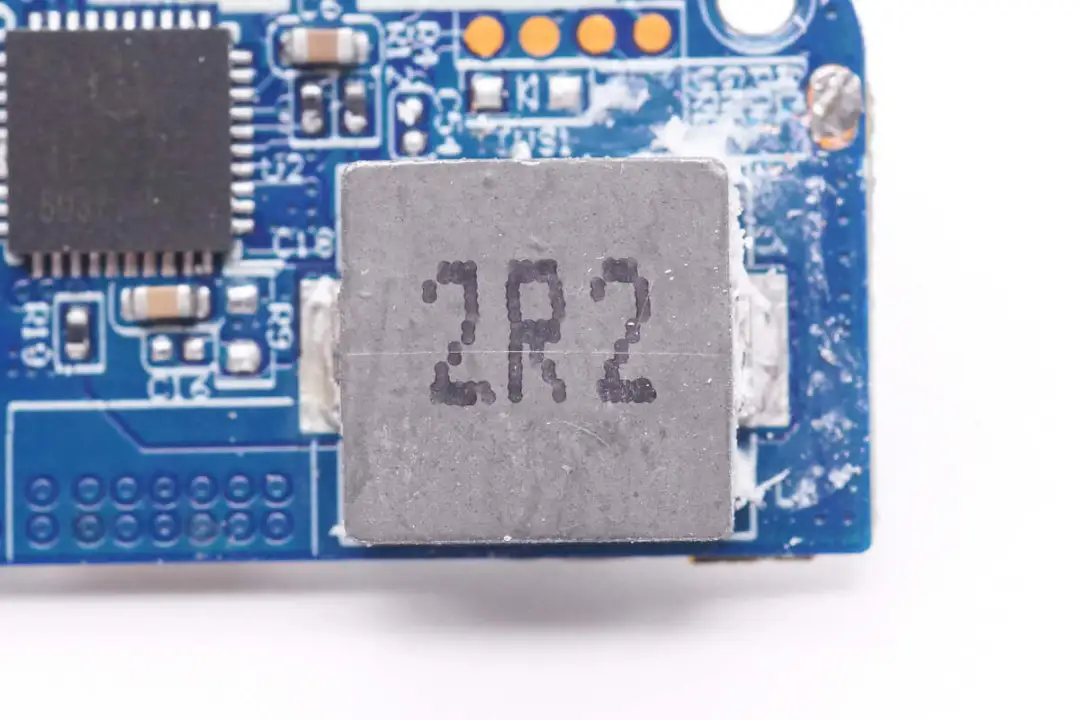

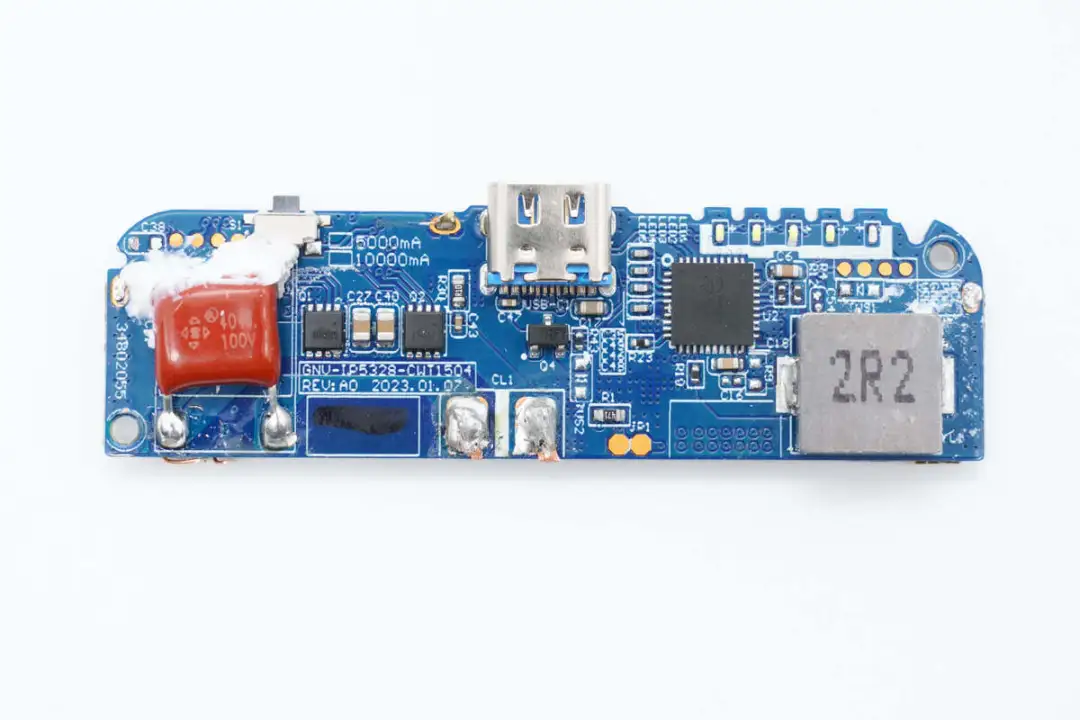

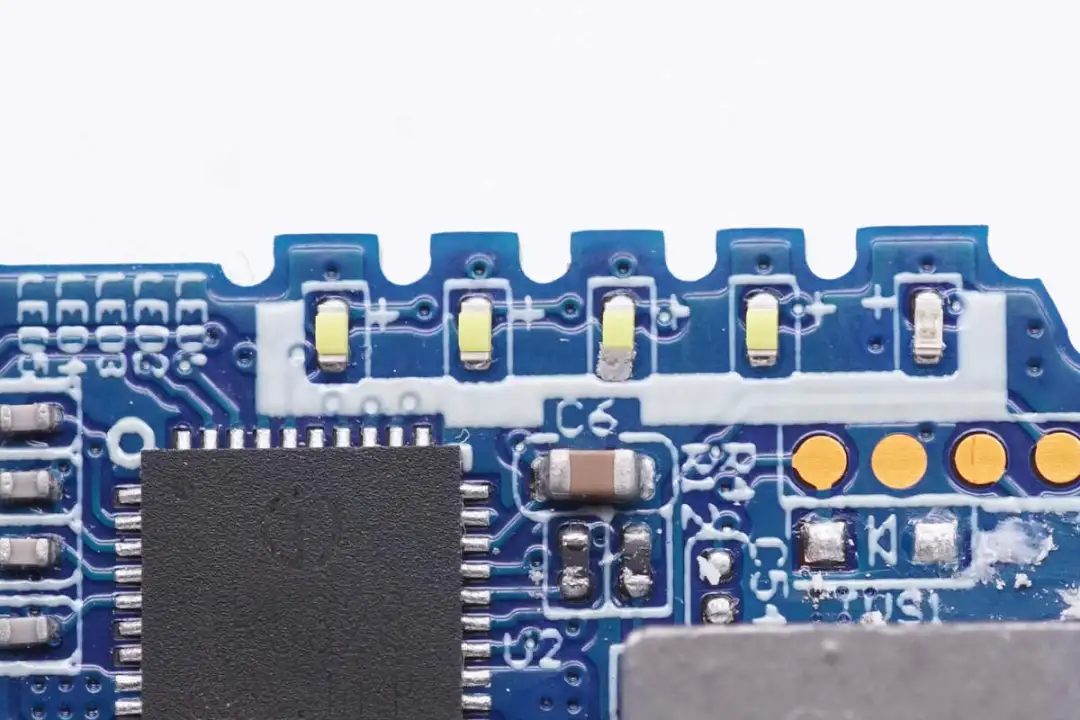

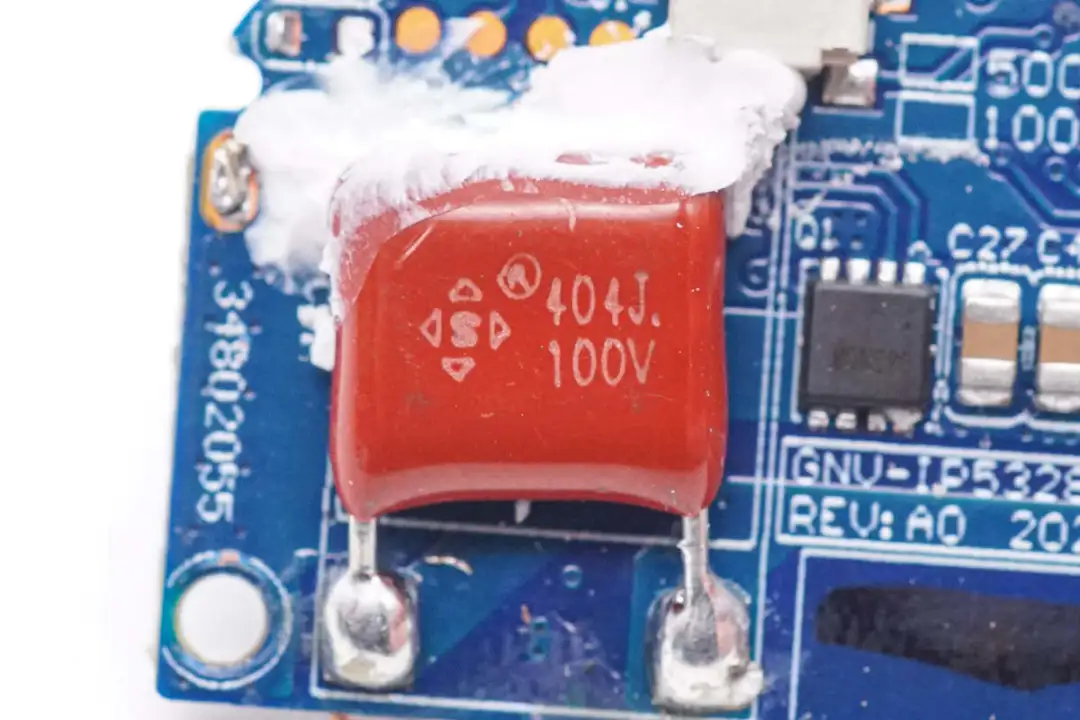

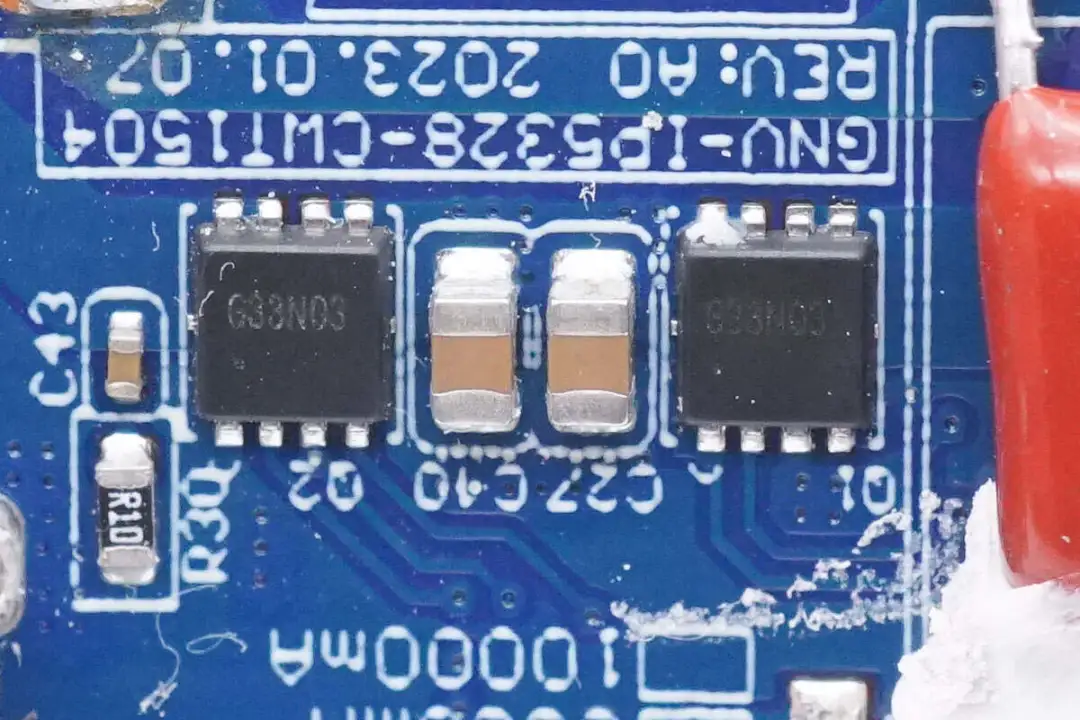

PCBA模块正面一览，焊接无线充电CBB谐振电容，无线充电功率管，USB-C母座。右侧焊接移动电源主控芯片和合金电感，电感上方焊接电量指示灯。

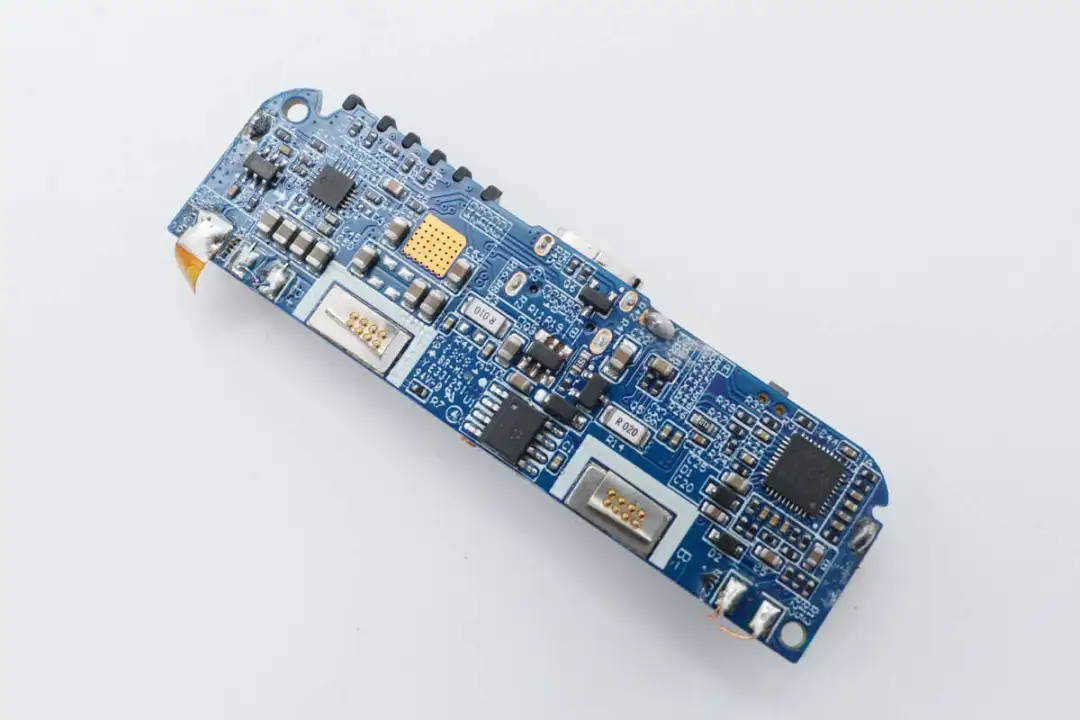

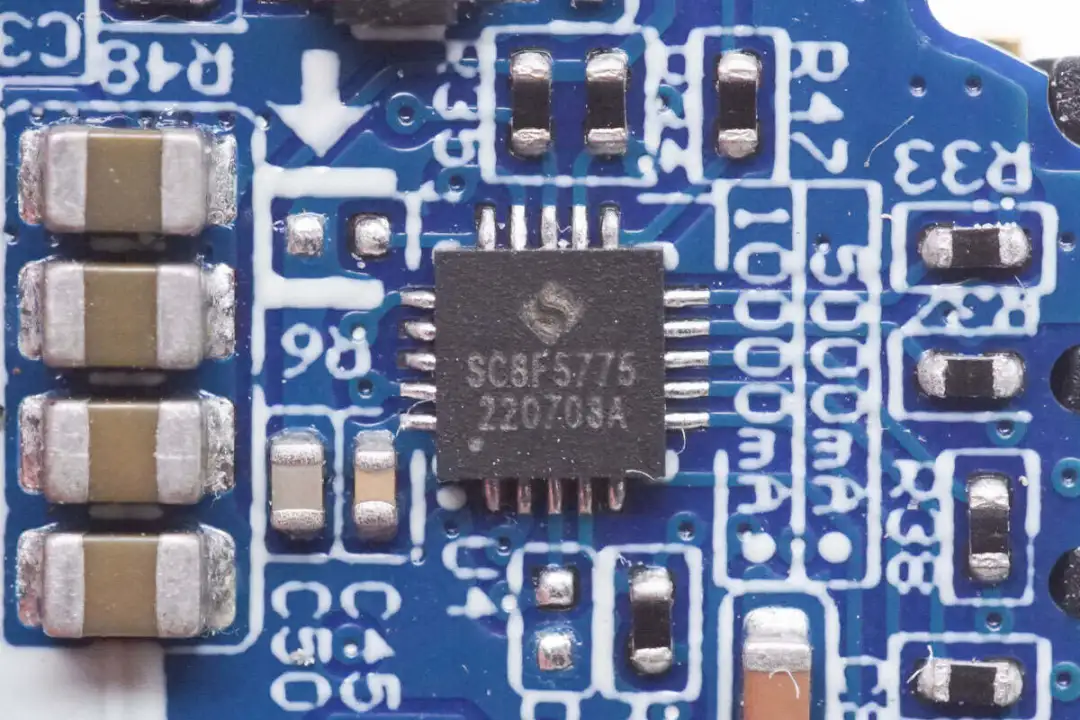

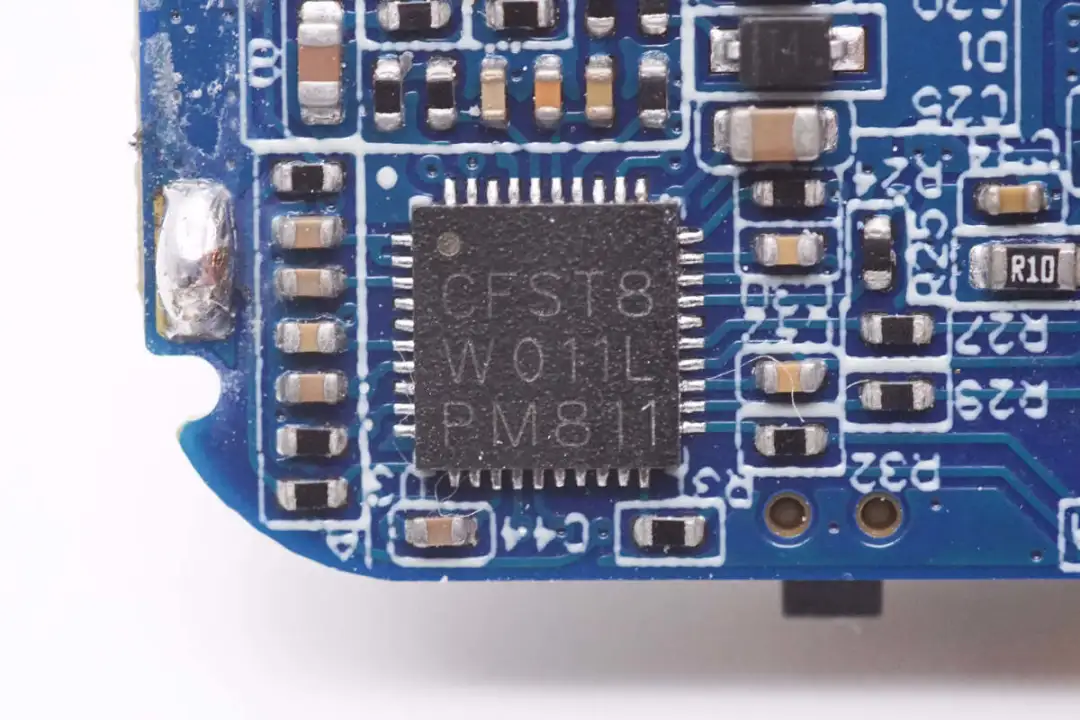

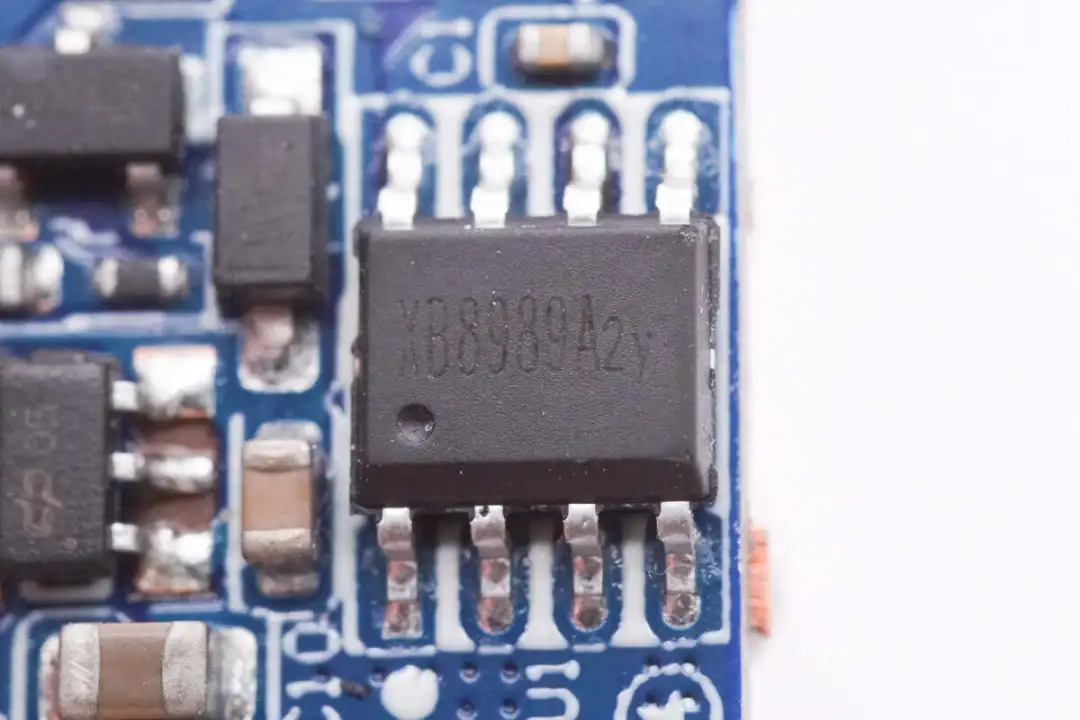

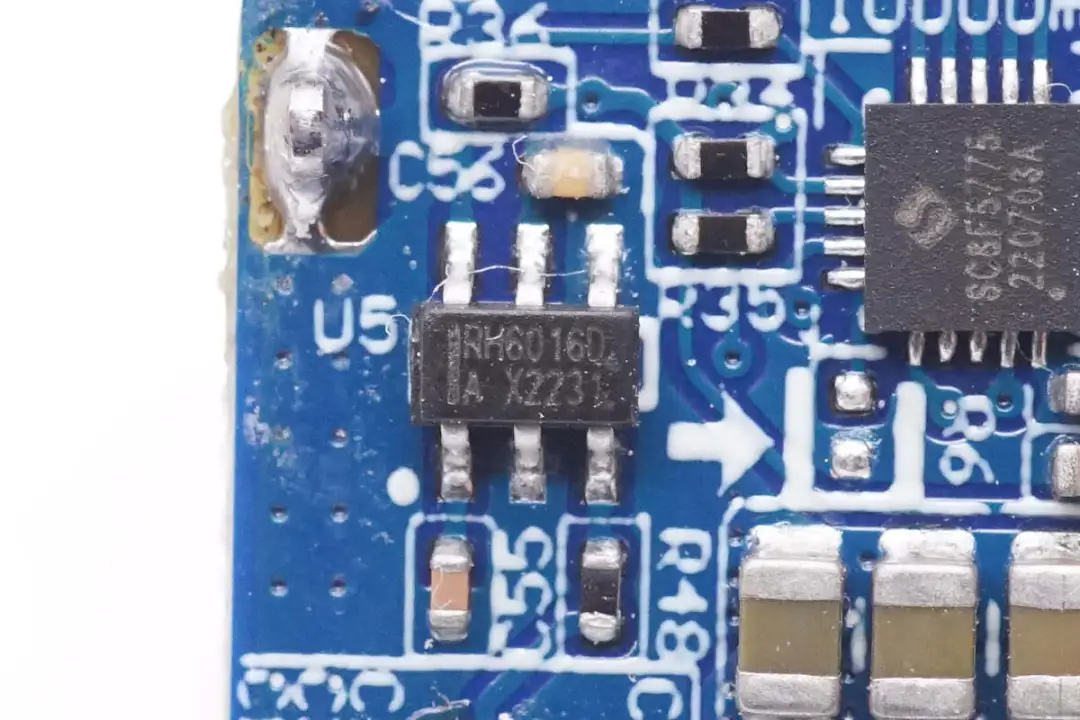

背面焊接触摸检测芯片，主控MCU，一体化电池保护芯片和无线充电主控芯片。

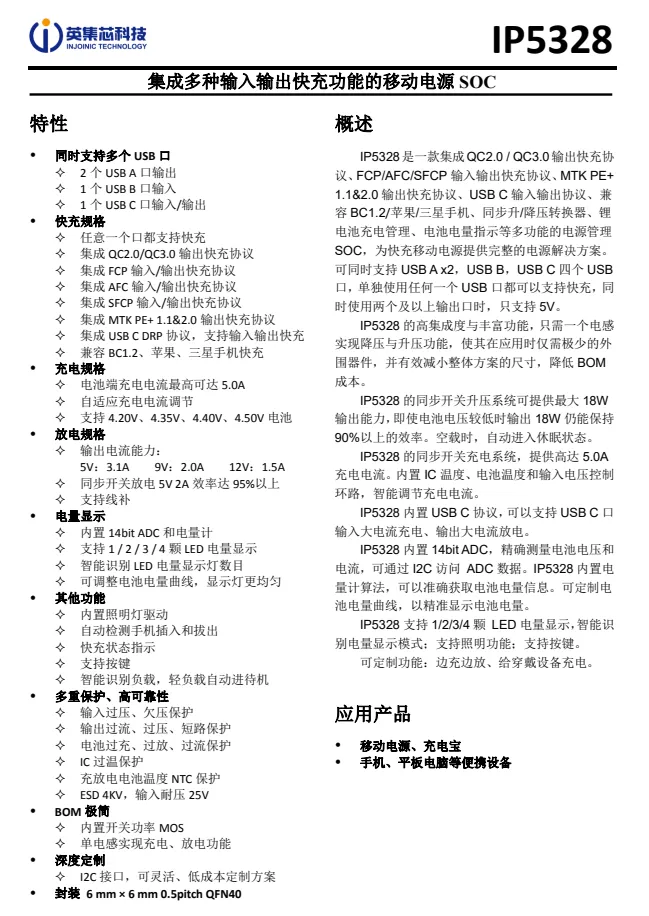

移动电源主控芯片采用英集芯IP5328，这是一款集成QC2.0/3.0输出快充协议、FCP/AFC/SFCP输入输出快充协议、MTKPE+ 1.1&2.0输出快充协议、USB C输入输出协议、兼容BC1.2/苹果/三星手机、同步升/降压转换器、锂电池充电管理、电池电量指示等多功能的电源管理SOC，为快充移动电源提供完整的电源解决方案。
