闪极科技推出了一款与电影《流浪地球2》联名的互联网主机密钥移动电源，这款移动电源基于电影内部道具打造，获得正版授权。移动电源内置10000mAh电池，并支持两路独立的20W输出，总功率为40W。移动电源自带一条USB-C输出线，支持为iPhone15手机快充。

这款移动电源很好的还原了道具外观，将辉光屏幕真实呈现。USB-C接口设有防尘塞，外观细节一览无余。辉光屏幕不仅可以生成随机密码，还能预测移动电源的充放电时间。下面充电头网就带来这款移动电源的拆解，一起看看内部的设计和用料。

此前充电头网已经对这款产品进行了评测，此外还拆解过闪极67W三USB-C口氮化镓麦金塔充电器、闪极迷你100W氮化镓充电器、闪极Retro 20W氮化镓充电器、闪极Retro 35W氮化镓充电器等外观个性的产品，欢迎查阅。

闪极互联网主机秘钥移动电源开箱

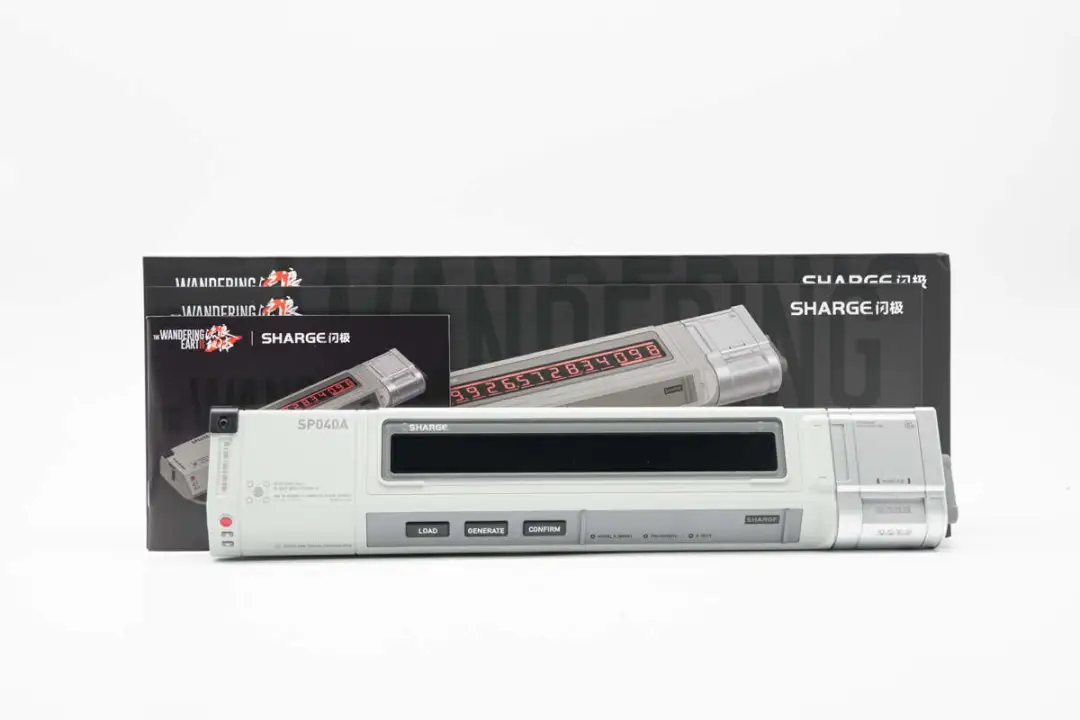

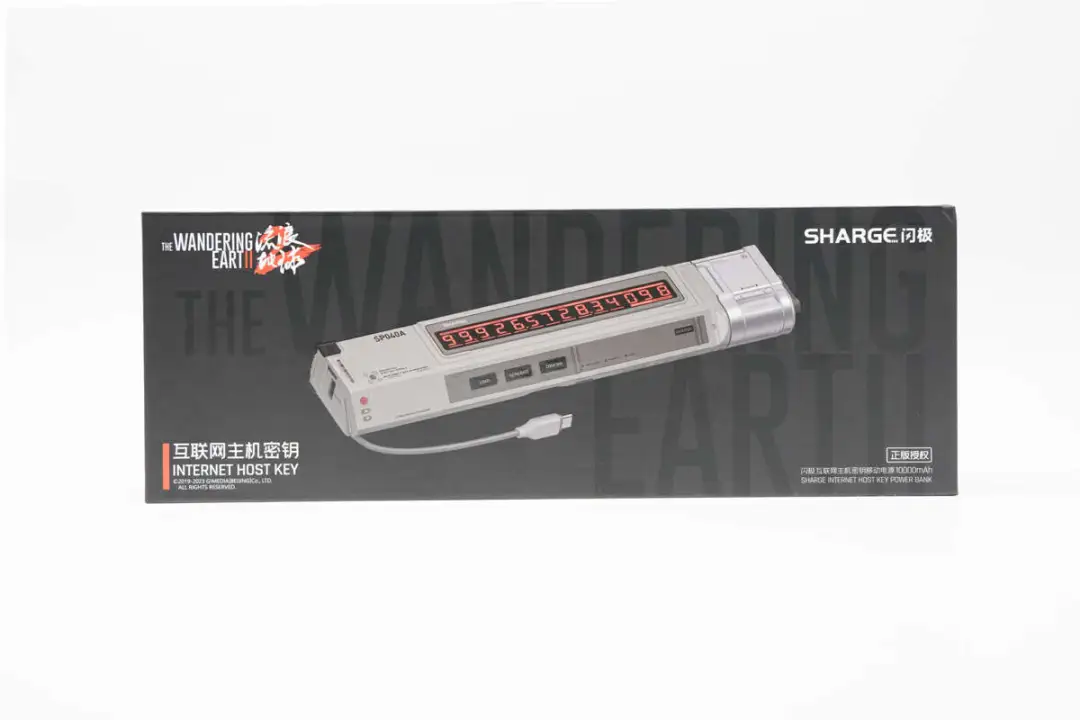

包装盒除印有“流浪地球2”中英文名称、“SHARGE 闪极”品牌名称和移动电源名称字样外，背景将“流浪地球2”英文字样底色加深显示，中间区域为移动电源三维外观图示，且标识“正版授权”字样。

盒体底部印有移动电源详细参数信息。

名称：闪极互联网主机密钥移动电源 10000mAh（以下简称：闪极互联网主机密钥）；

型号：SP040A；锂电池能量：10000mAh 3.65V/36.5Wh；

额定输出：

USB-C1：5V/3A、9V/2A、12V/1.67A；

USB-C2：5V/3A、9V/2A、12V/1.67A；

USB-A：5V/3A、9V/2A、12V/1.5A；

额定输入：

USB-C1：5V/3A、9V/2A、12V/1.67A；

USB-C2：5V/3A、9V/2A、12V/1.67A；

额定容量：5800mAh（5V/3A）；

制造商：闪极科技（深圳）有限公司。

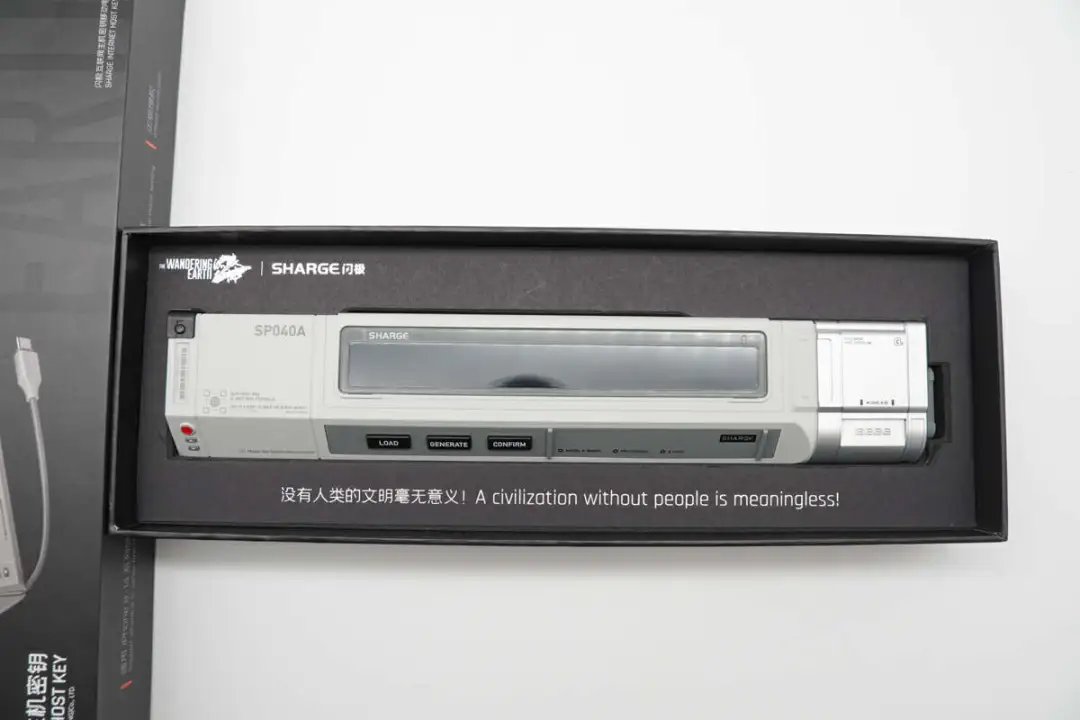

闪极互联网主机密钥固定在特制开槽纸盒中，一定程度上减缓运输时的碰撞冲击。

取出包装内物品，除闪极互联网主机密钥外，另拥有多语说明书。

闪极互联网主机密钥根据电影CG模型和数据，对事物产品进行造型优化和精修，它拥有一体成型 PC 材质外壳设计，极强的耐用特性；同时，拥有电影辉光屏幕，机身细节丝印，呈现真实观感。

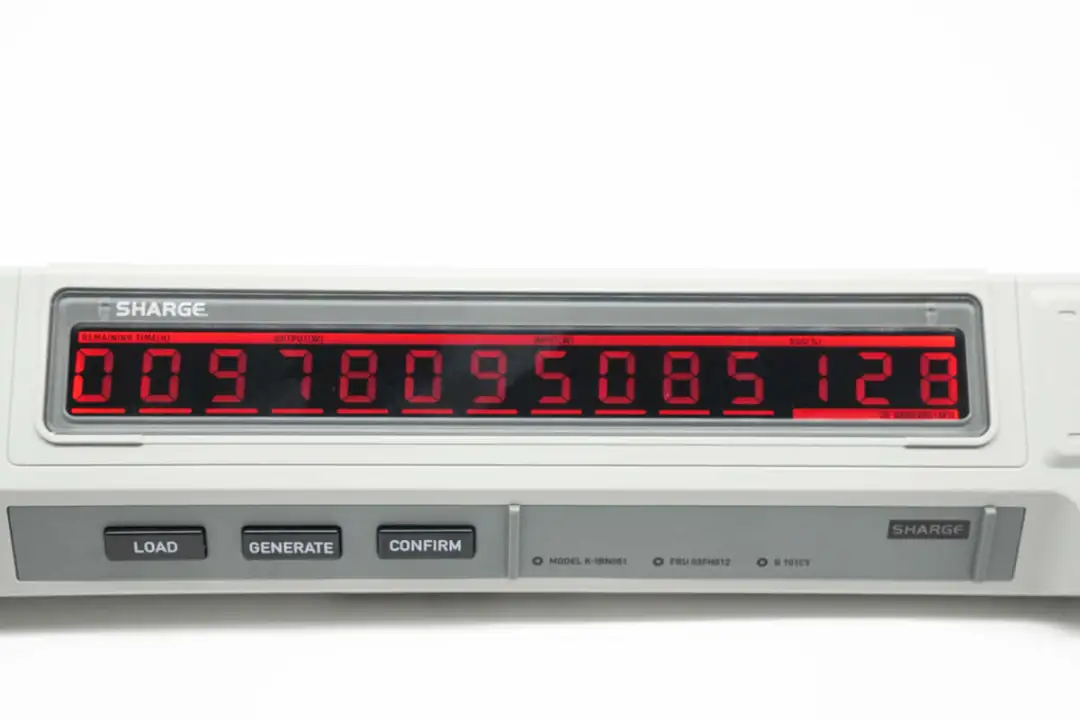

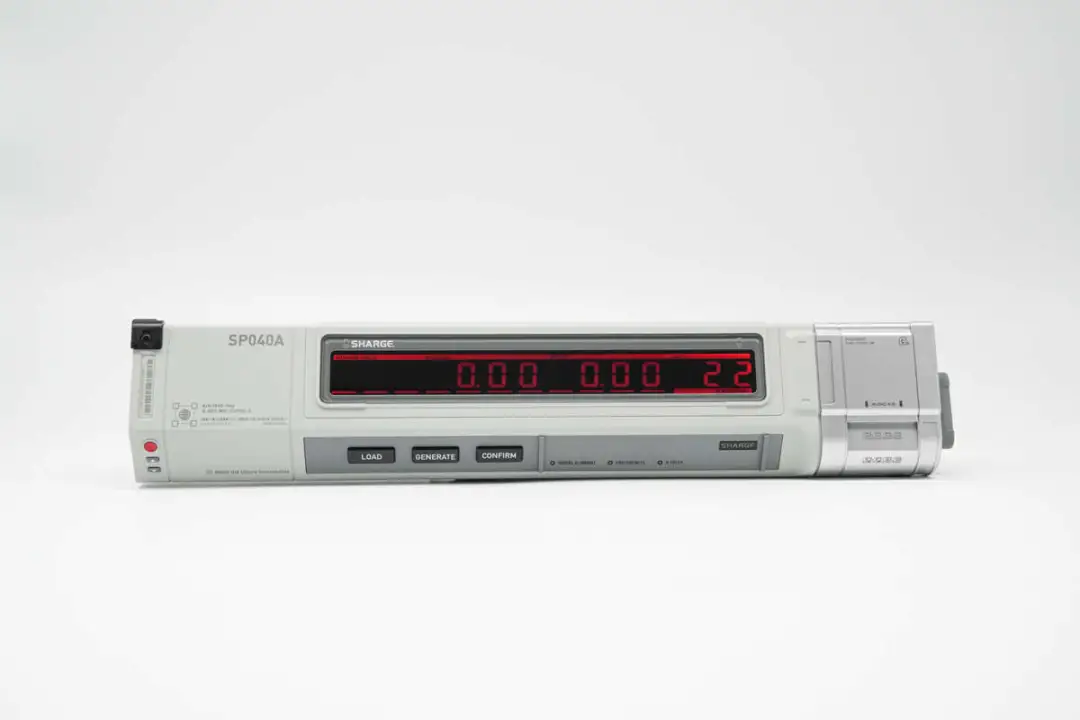

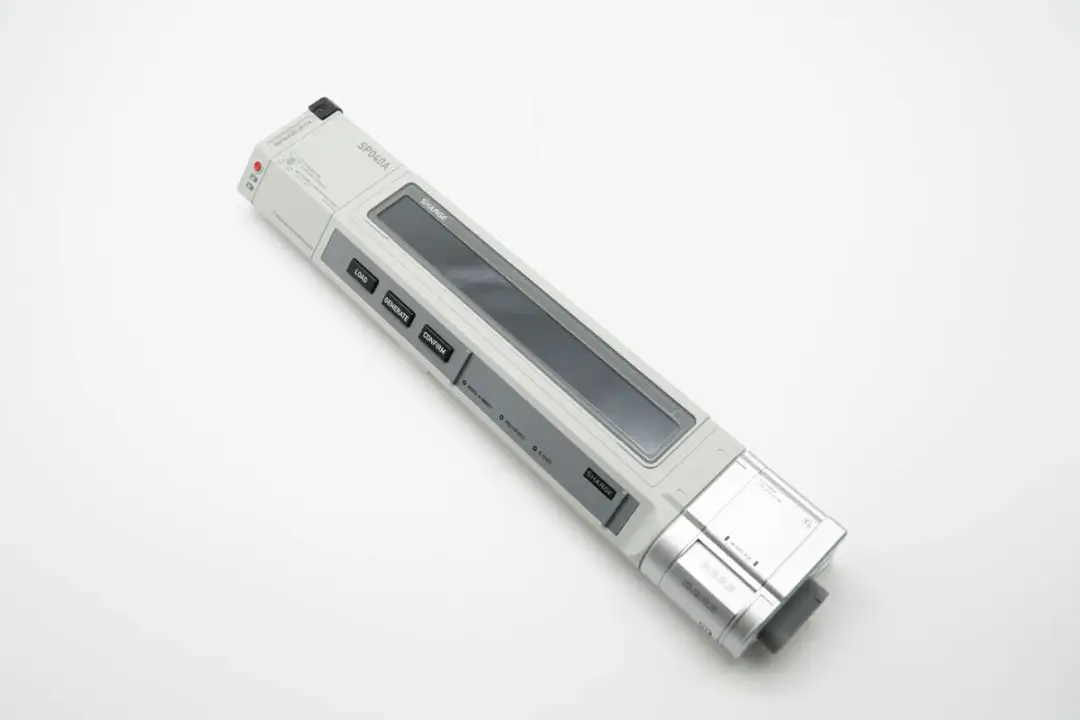

闪极互联网主机密钥为类梯形设计，可平放置桌面，正面外壳上丝印产品型号、科技编码参数等，打造电影原级观感体验；正面的亚克力面板下为辉光屏幕，可预测显示充放电时长、输出输入功率以及电量百分比，同时，其他模式下可显示3万位随机数的服务器启动密码。

屏幕下方拥有“LOAD”、“GENERATE”以及“CONFIRM”实体按键，转换数字显示模式。

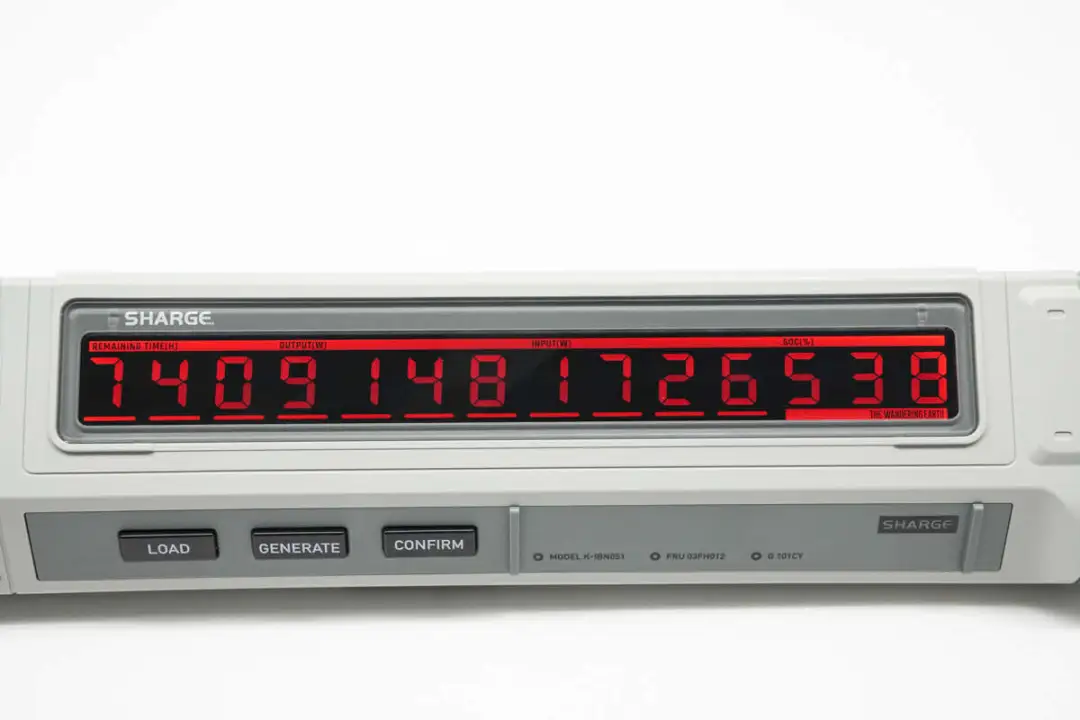

点击“GENRATE”按键，随机密码将能持续滚动模式。

点击“CONFIRM”按键，既能暂停随机密码，提升可玩性。

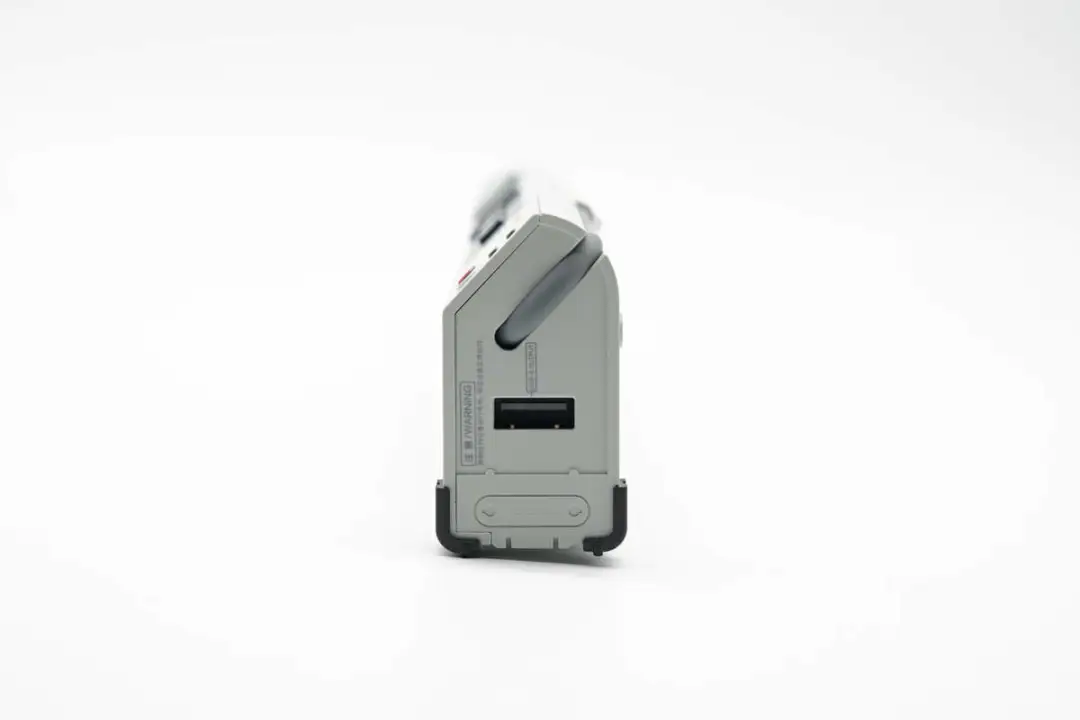

闪极互联网主机密钥左侧配置1*USB-A 输出端口，内部胶芯为黑色，且丝印标识字样。

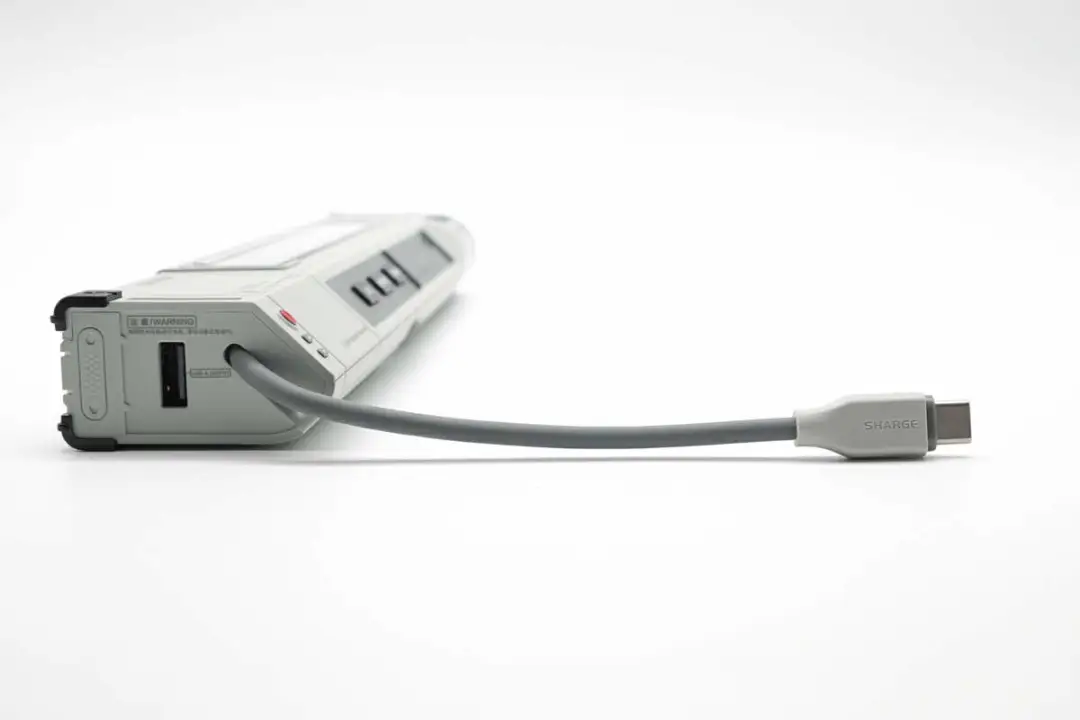

同时可以看到 USB-A 端口一侧的一体式充电线材，拥有独立收纳槽位设计。

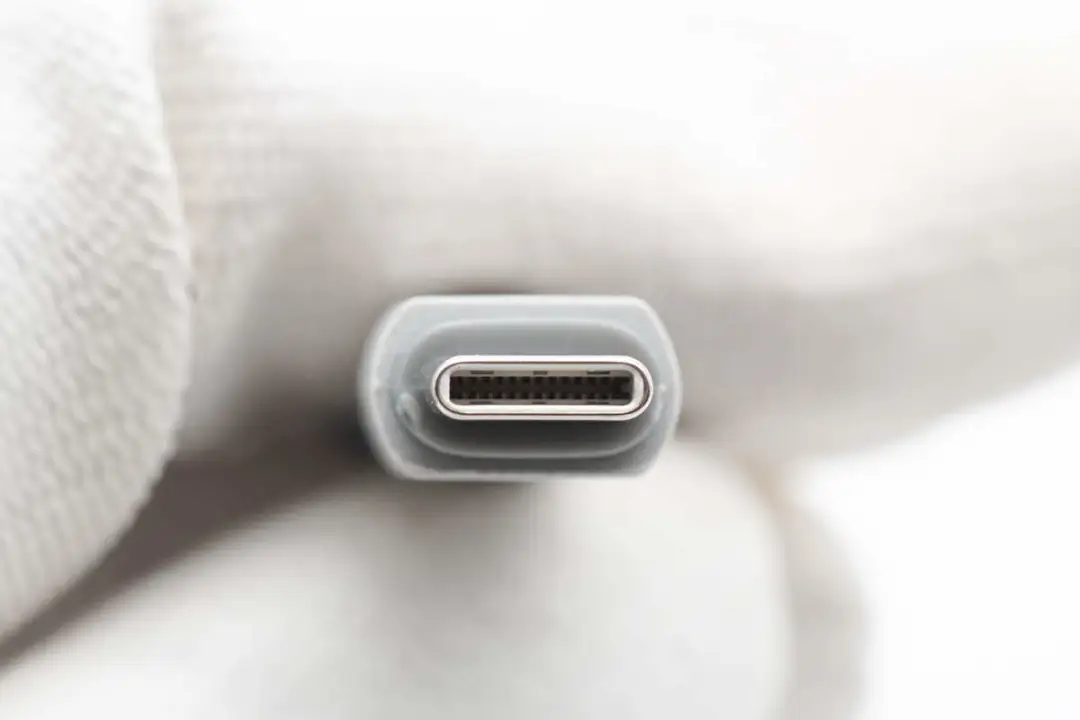

一体式充电线为 Type-C 类型，线身柔软耐弯折，子端外壳处凹印“SHARGE”字样；同时，端子内部为24针满 PIN 脚设计。

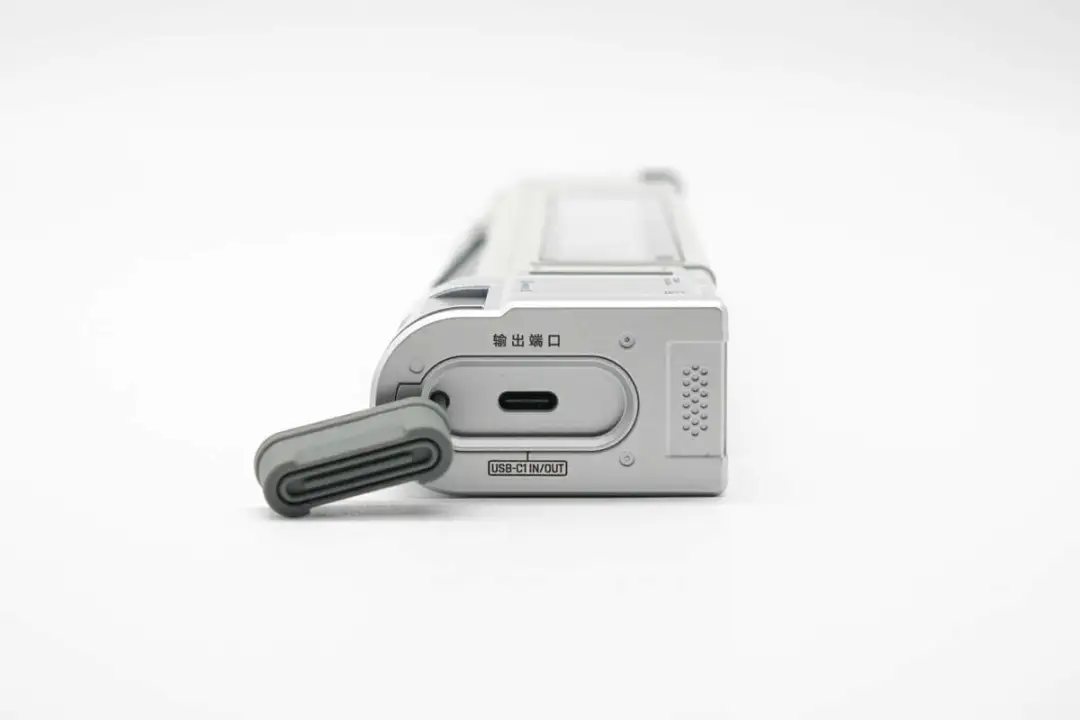

闪极互联网主机密钥右侧面板处配置 1*USB-C 端口，且端口采用橡胶防尘塞设计，还原道具接口插栓。

打开防尘塞，内部 USB-C 端口胶芯为黑色，且整体区域为下沉式设计。

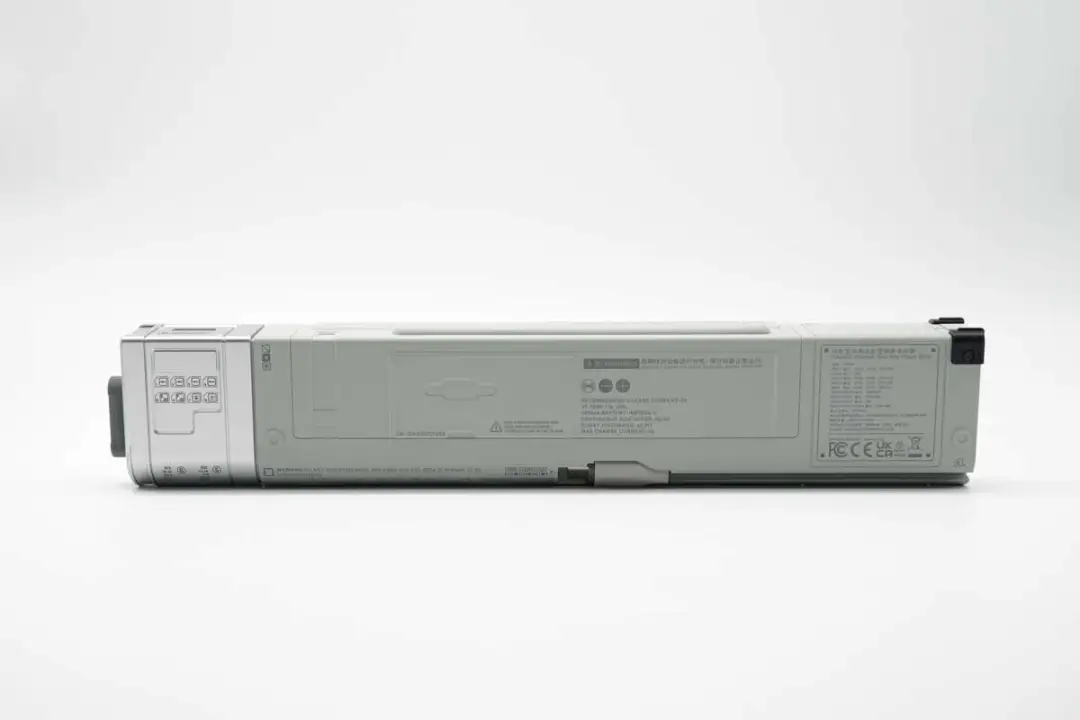

同样，闪极互联网主机密钥底部面板细节丝印科技编码、开槽等，还原道具级体验；同时，也丝印详细参数铭文，与包装盒参数保持一致，不做赘述。

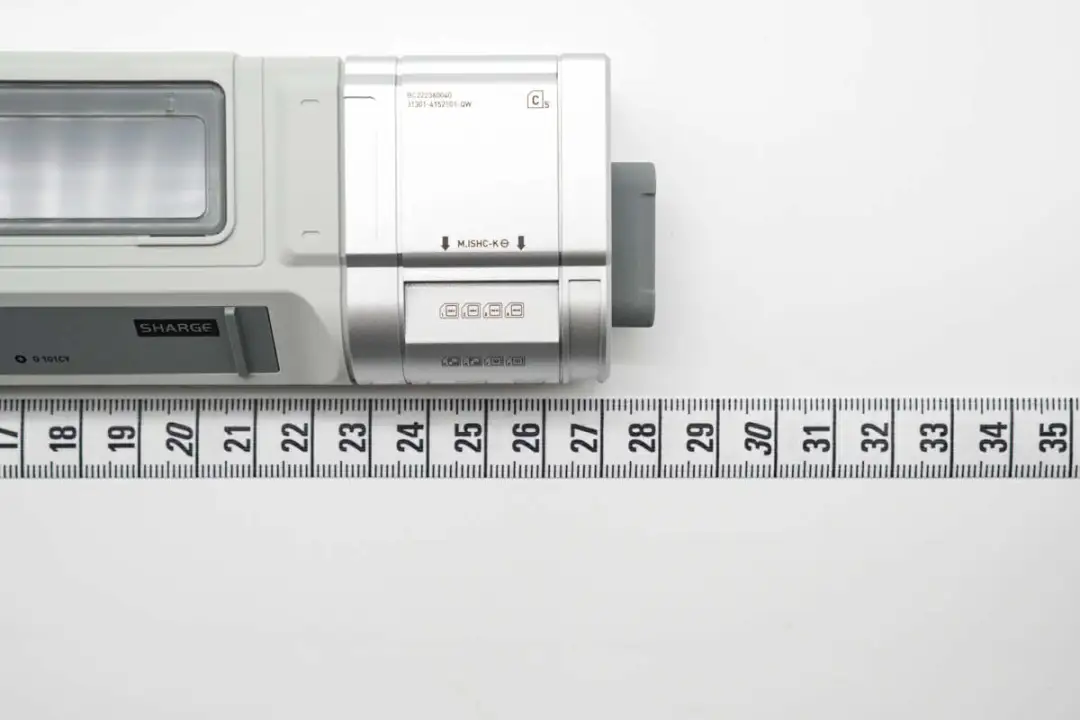

闪极互联网主机密钥长度约为28cm。

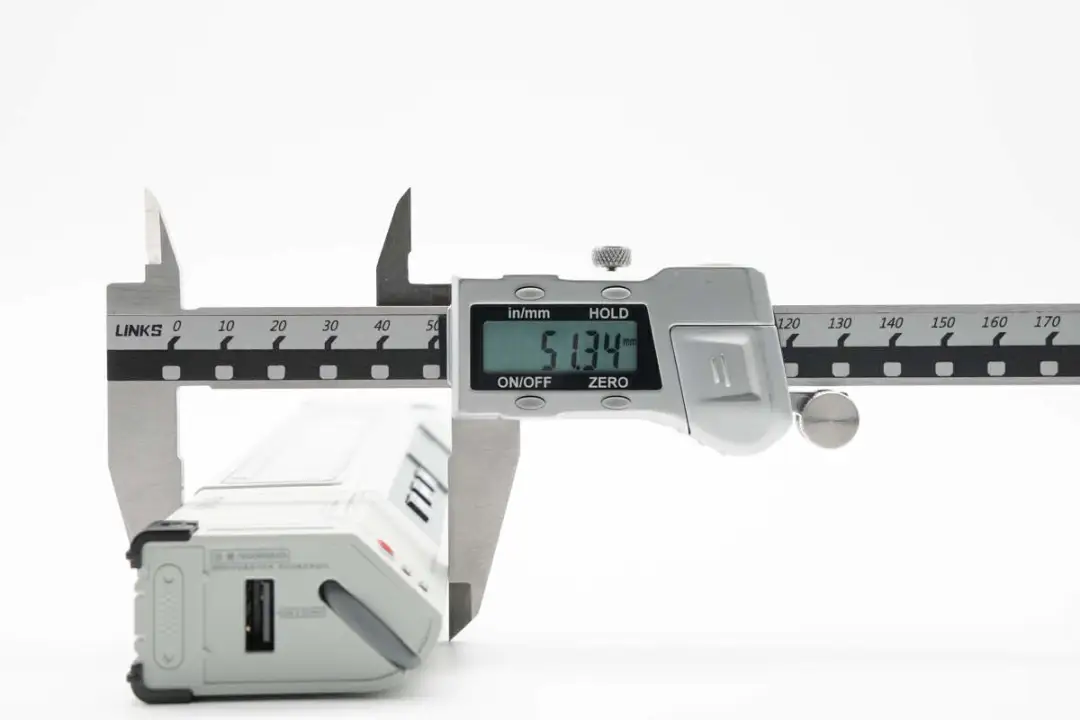

宽度约为51.34mm。

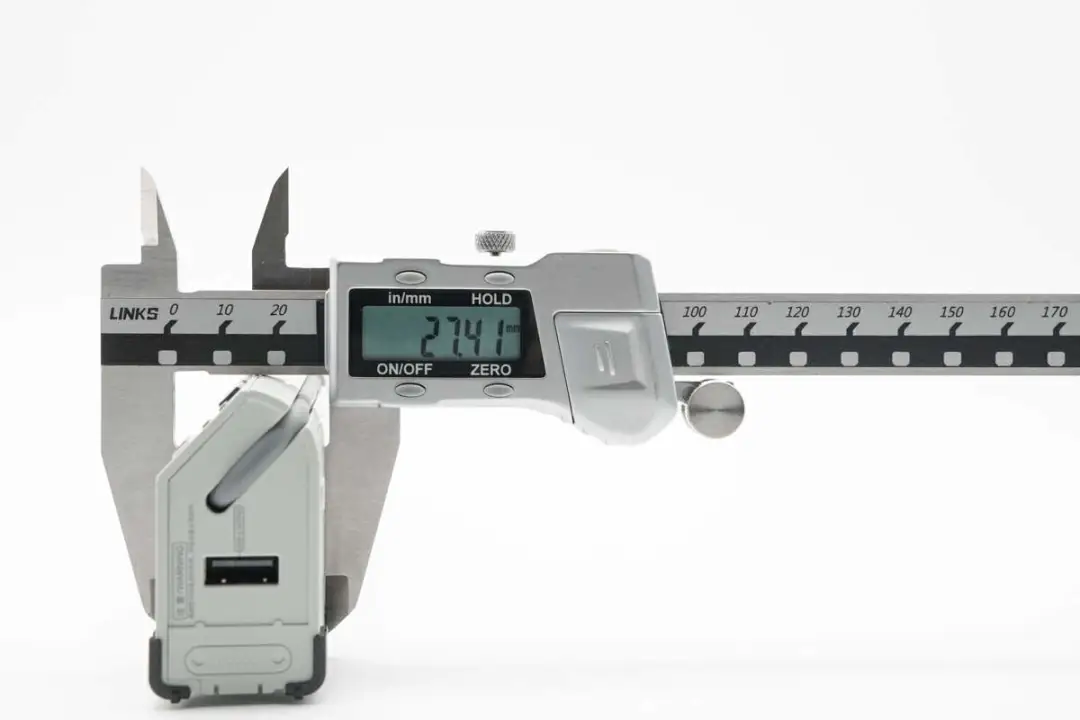

厚度约为27.41mm。

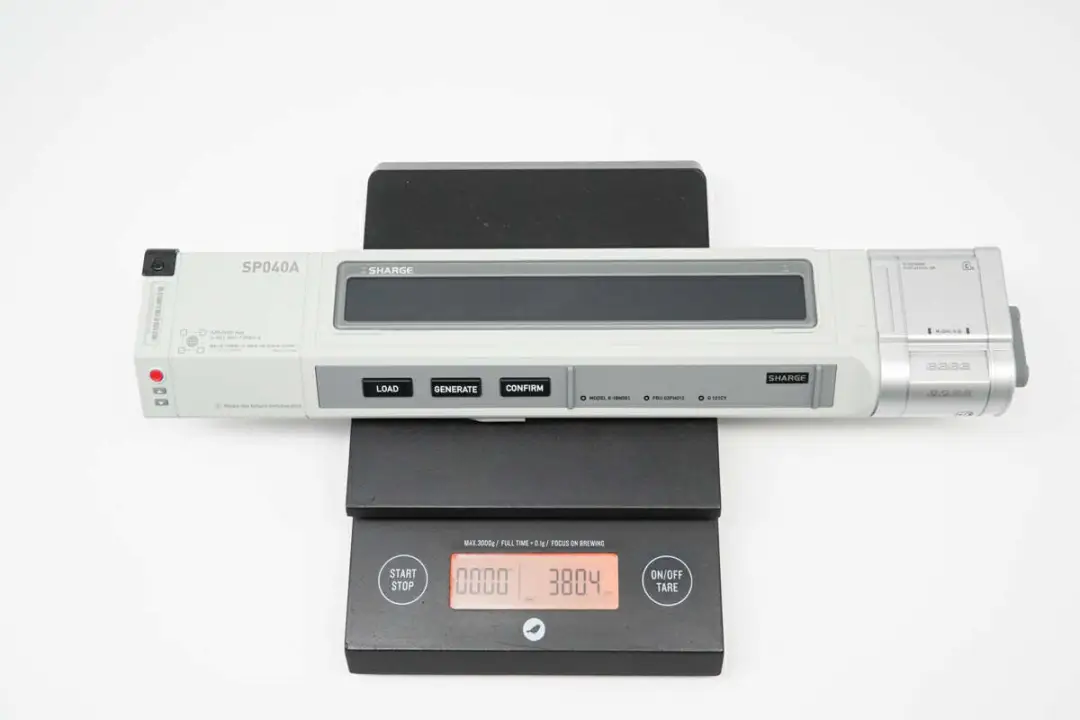

重量约为380g。

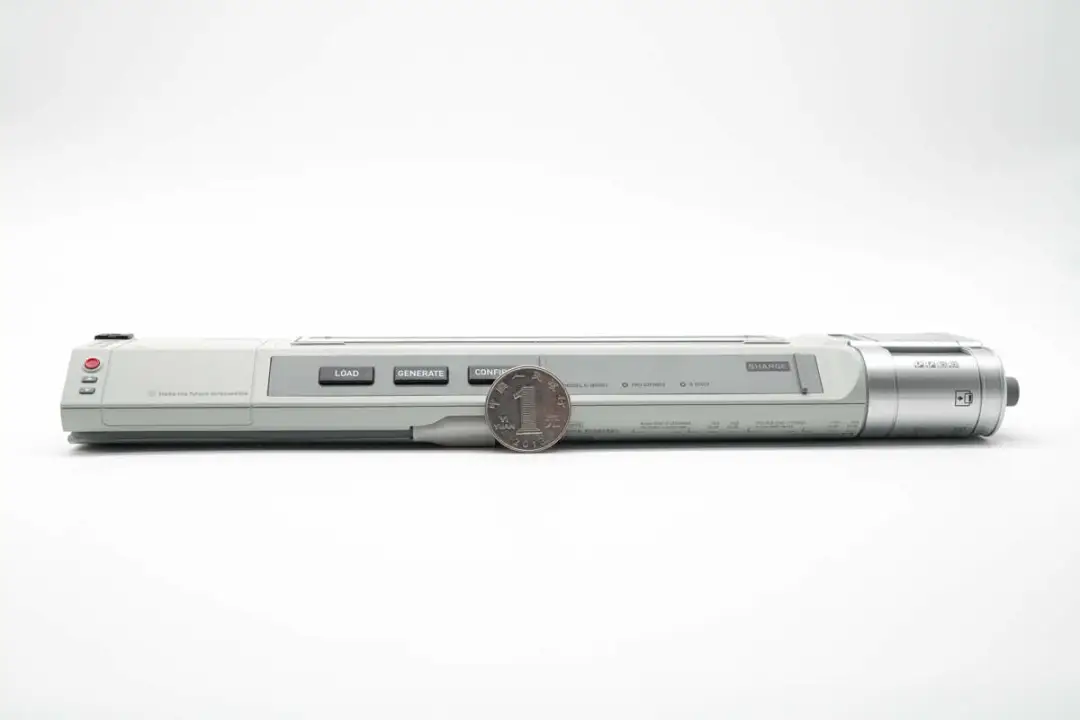

闪极互联网主机密钥高度略高于1元硬币直径。

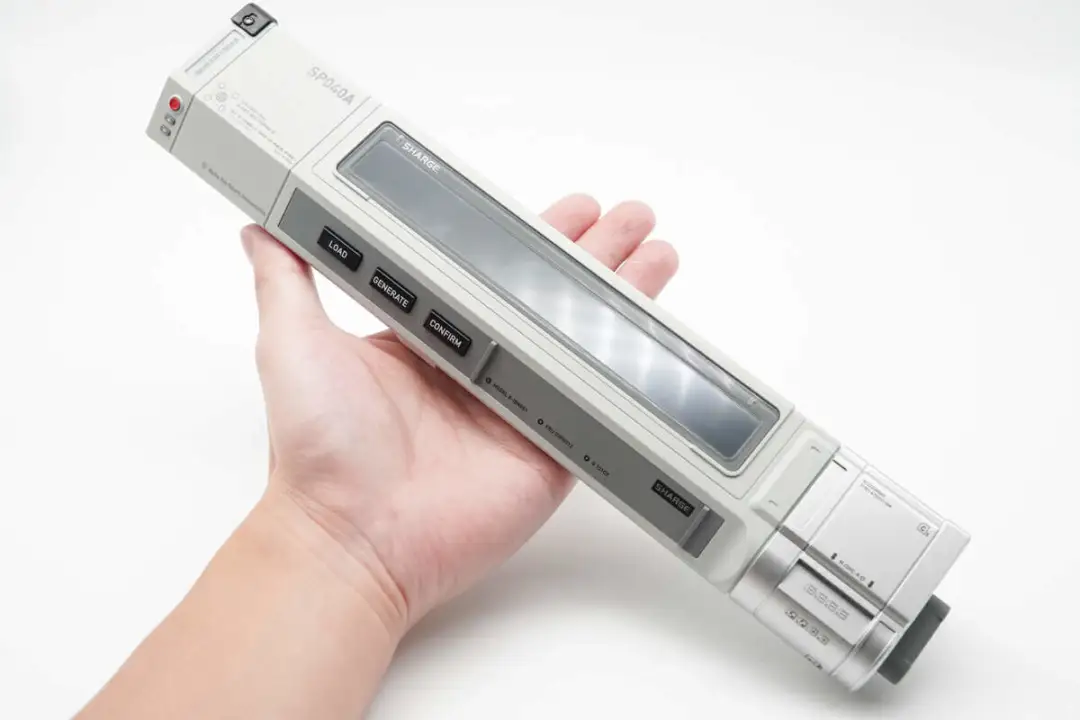

闪极互联网主机密钥放在成年男性手中，体型修长，观感精致且具科技感。

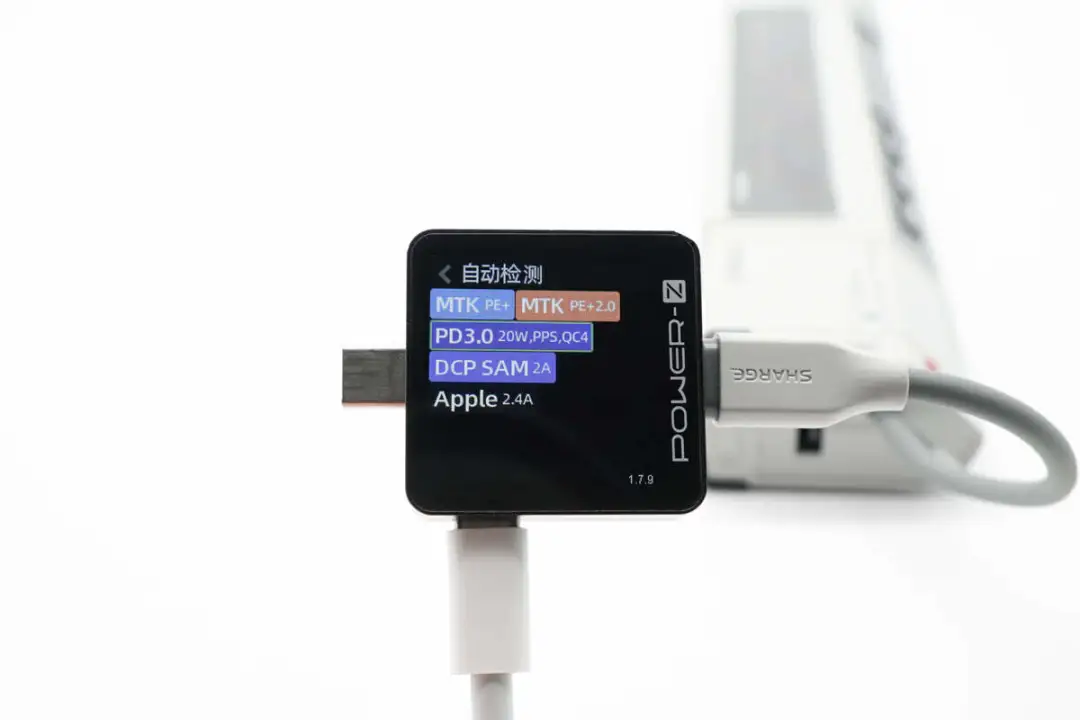

使用POWER-Z KM003C测试仪测得一体式充电线的 USB-C 口支持 MTK PE、PD3.0、QC4、DCP、SAM 2A、Apple 2.4A和 PPS 等充电协议。

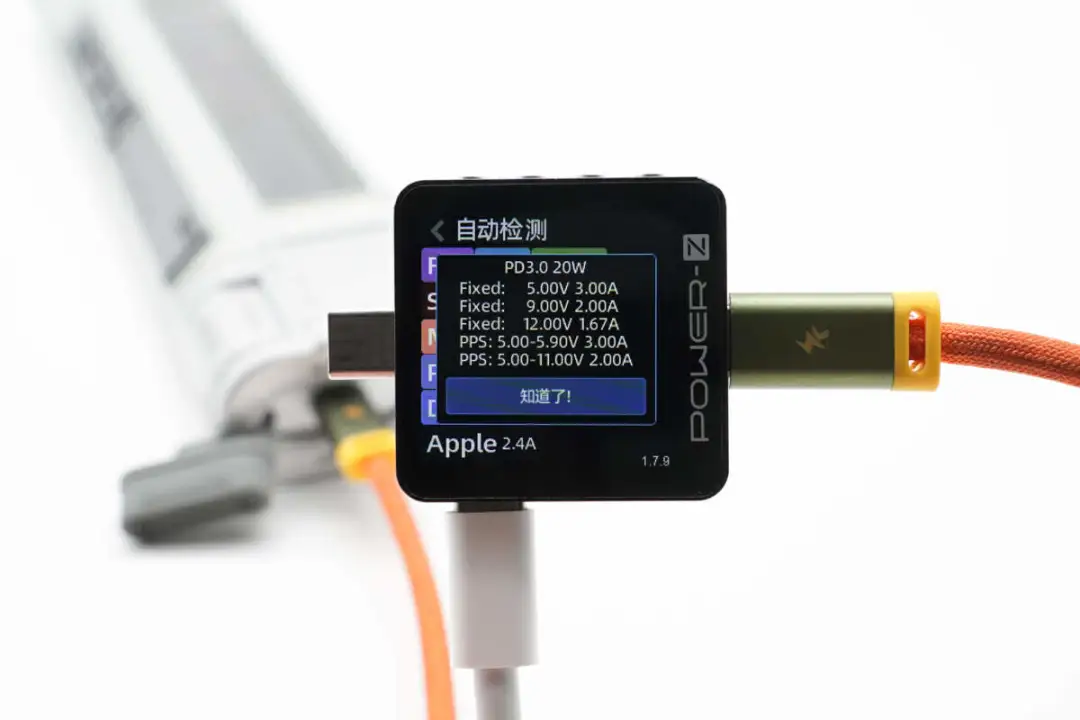

PDO报文方面，一体式充电线具备 5V/3A、9V/2A、12V/1.67A三组固定电压档位，以及5-5.9V/3A、5-11V/2A两组 PPS 电压档位。

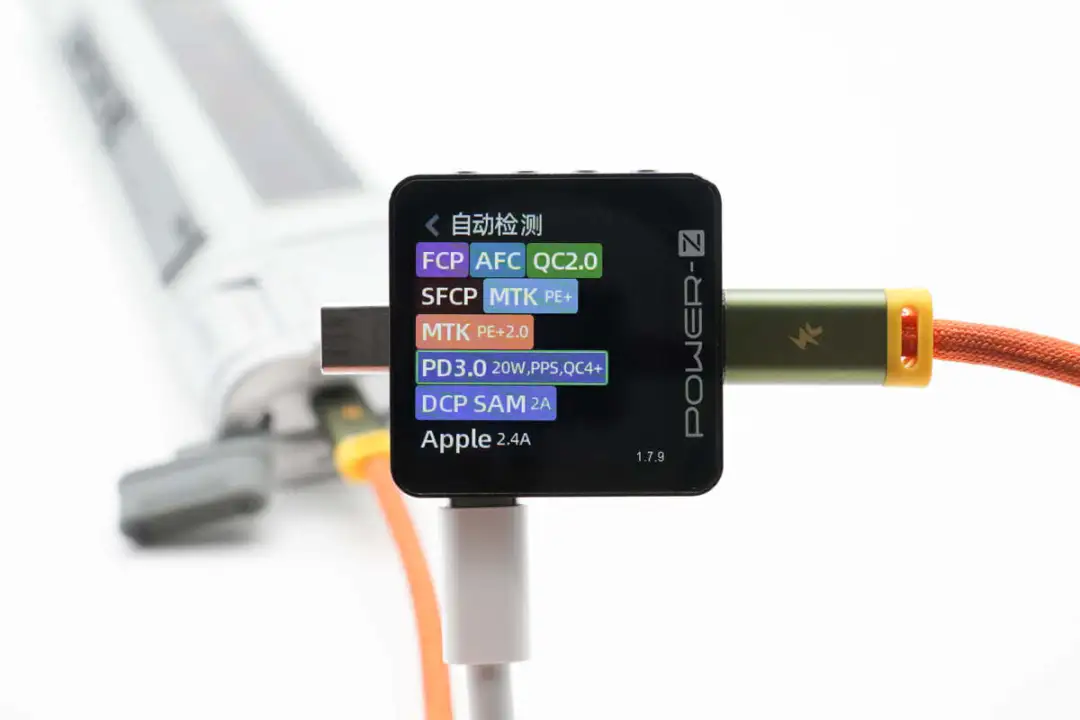

测得 USB-C1 端口支持 FCP、AFC、QC2.0、SFCP、MTK、PD3.0、QC4+、DCP、SAM 2A、Apple 2.4A和 PPS 等充电协议。

PDO报文方面，USB-C1 端口具备 5V/3A、9V/2A、12V/1.67A三组固定电压档位，以及5-5.9V/3A、5-11V/2A两组 PPS 电压档位。

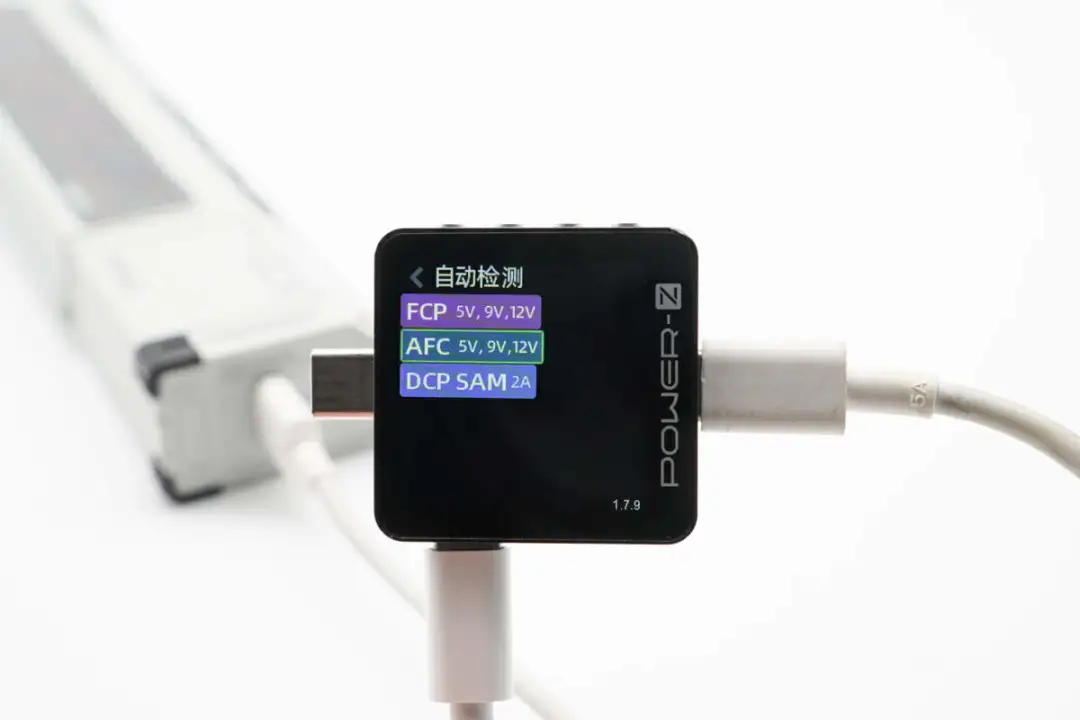

测得 USB-A 端口支持 FCP、AFC、DCP、SAM 2A等充电协议。

闪极互联网主机秘钥移动电源拆解

看完了闪极这款互联网主机密钥移动电源的开箱，下面就进行拆解，一起看看内部的用料和方案。

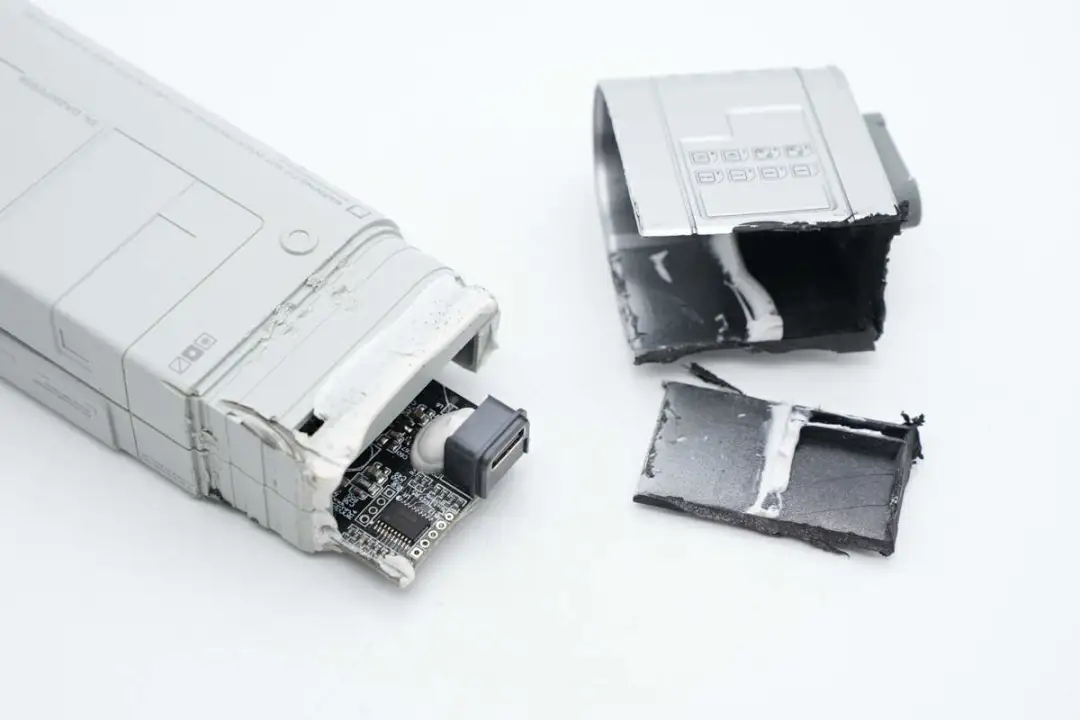

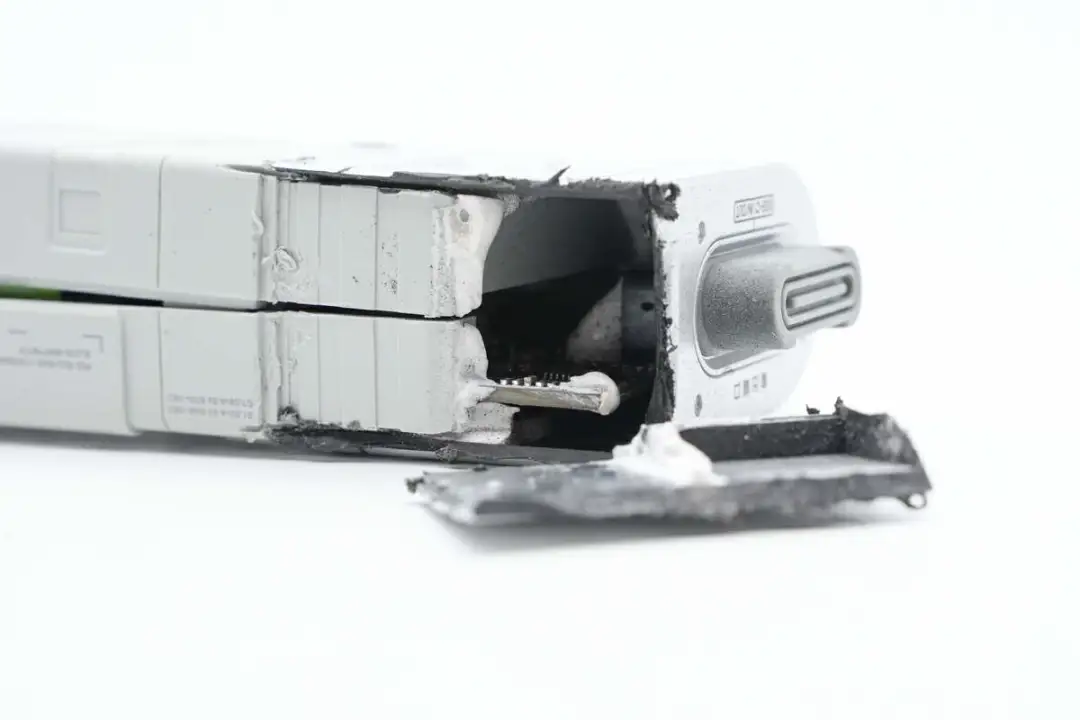

首先切开外壳一角，内部采用胶水粘贴固定。

拆解取下侧面外壳，继续进行拆解。

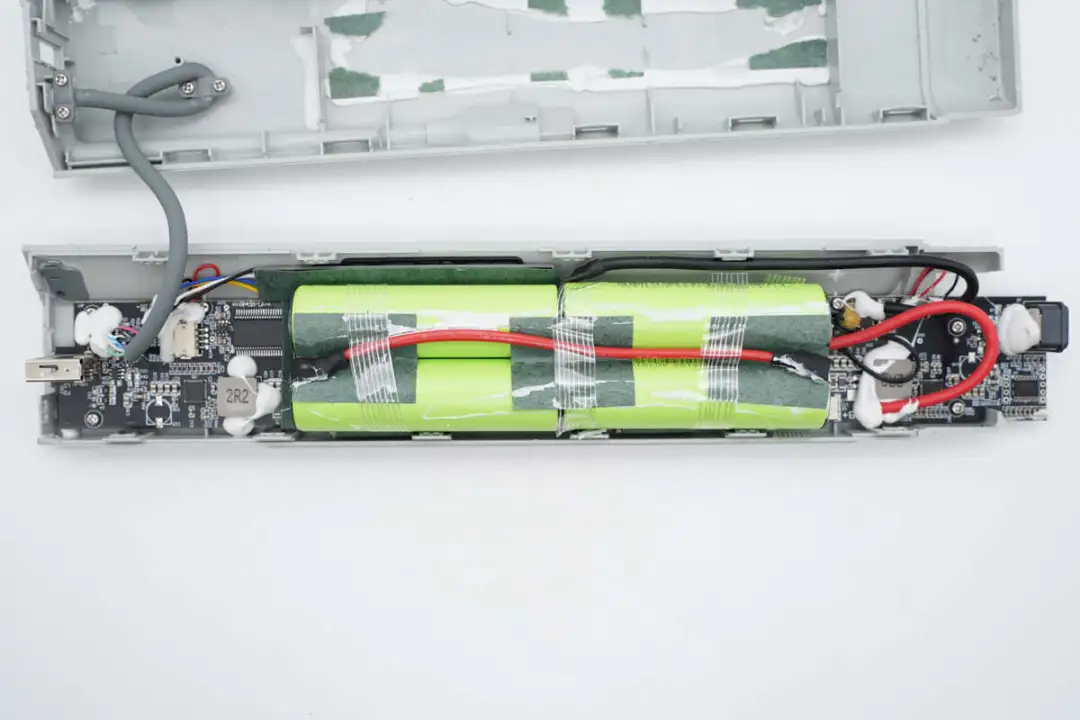

撬开移动电源外壳，壳体通过卡扣和胶水固定，在中间为4节18650电池组成的电池组，并通过导线焊接连接。

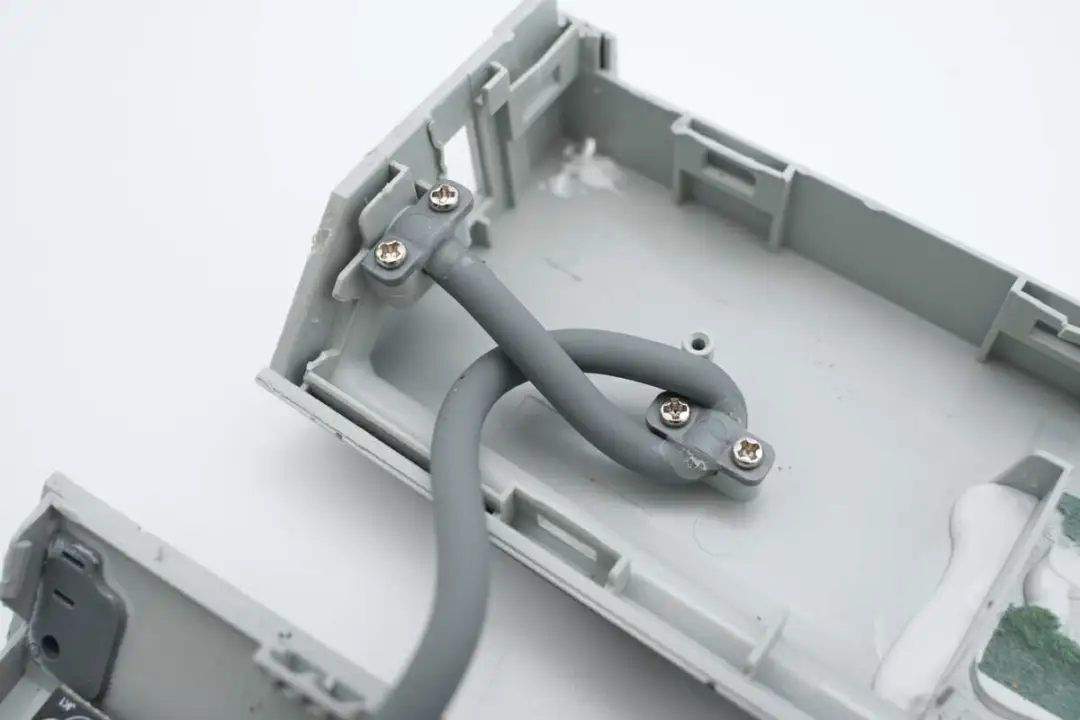

移动电源自带USB-C线通过压板和螺丝固定。

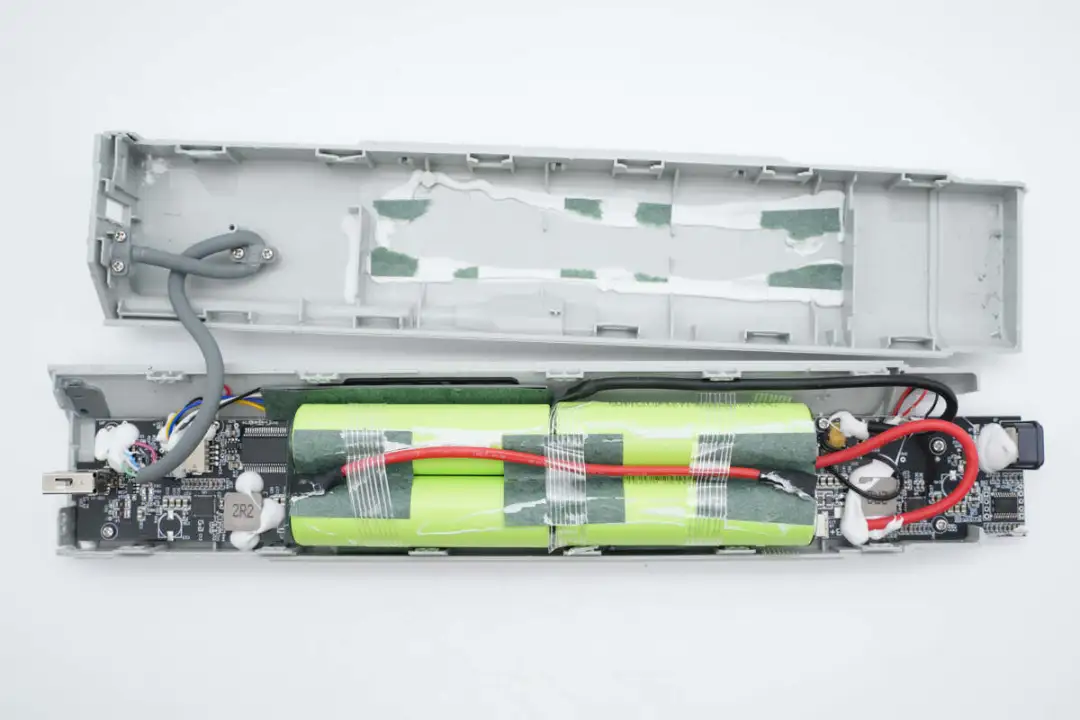

壳体内部电池和PCBA模块一览。

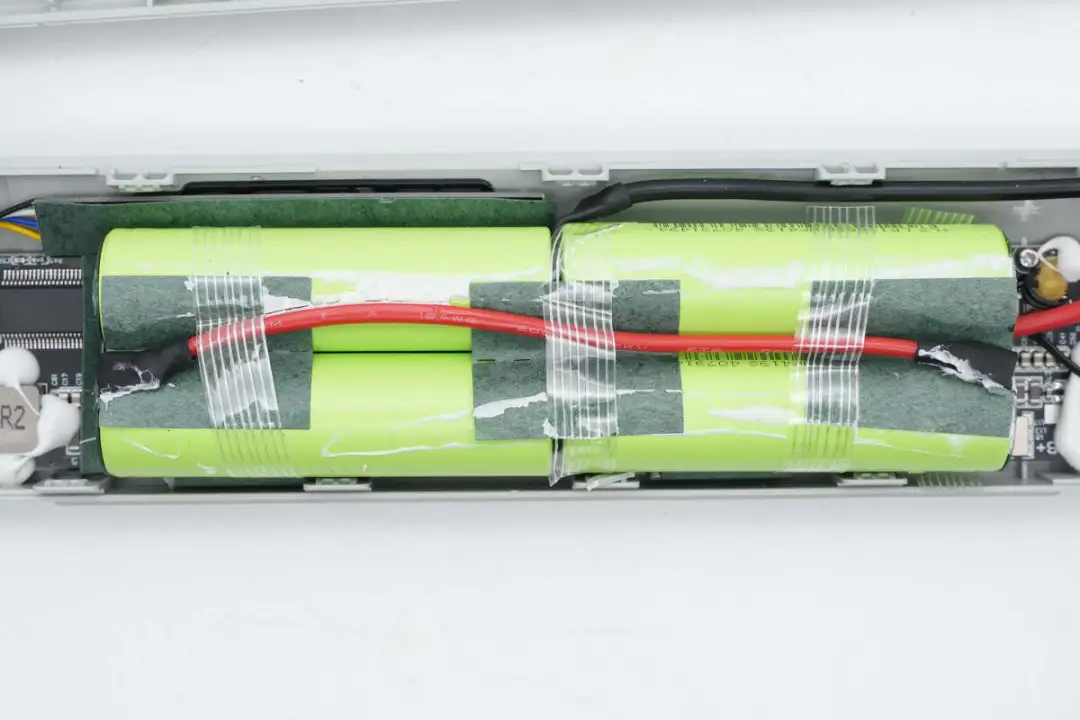

电池组通过导线焊接连接，粘贴青稞纸和纤维胶带固定。

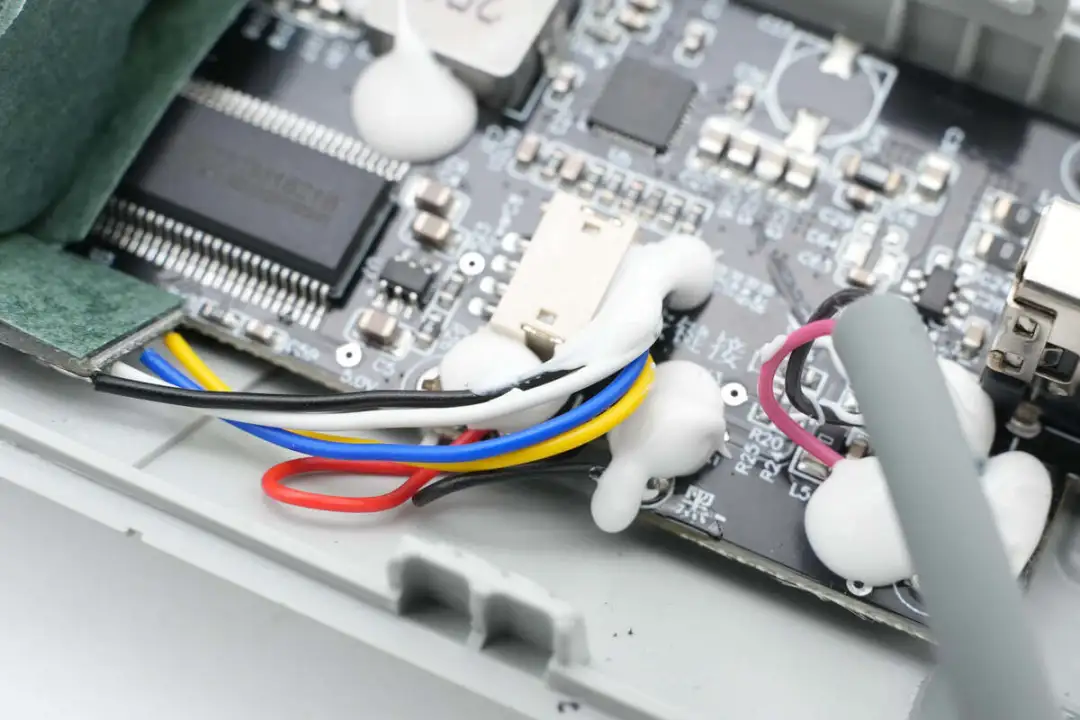

侧面导线和连接器以及电感均涂胶水加固。

另一侧也是相同的设计。

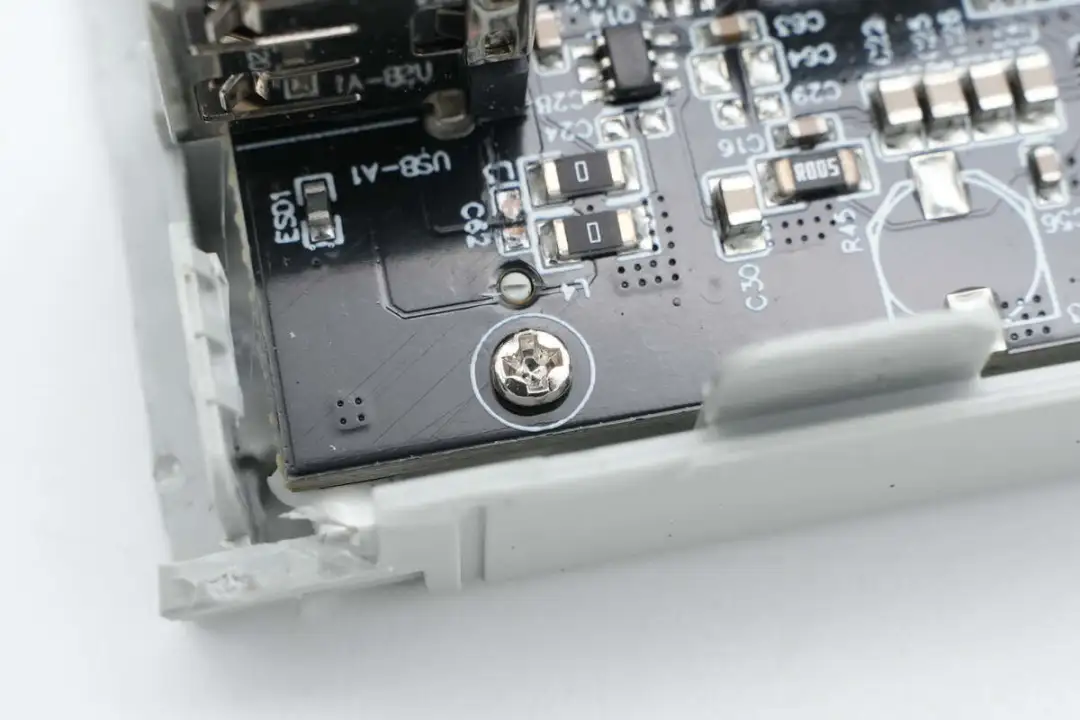

PCBA模块通过螺丝固定。

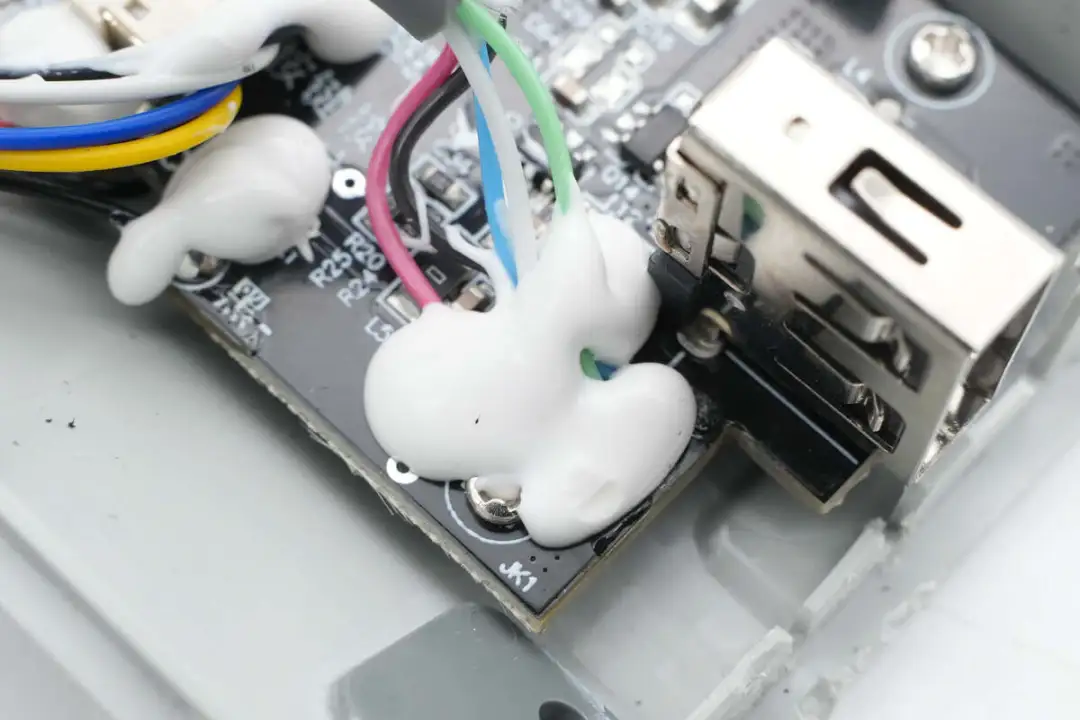

输出导线焊点打胶加固。

按键小板通过连接器连接，同样打胶加固。

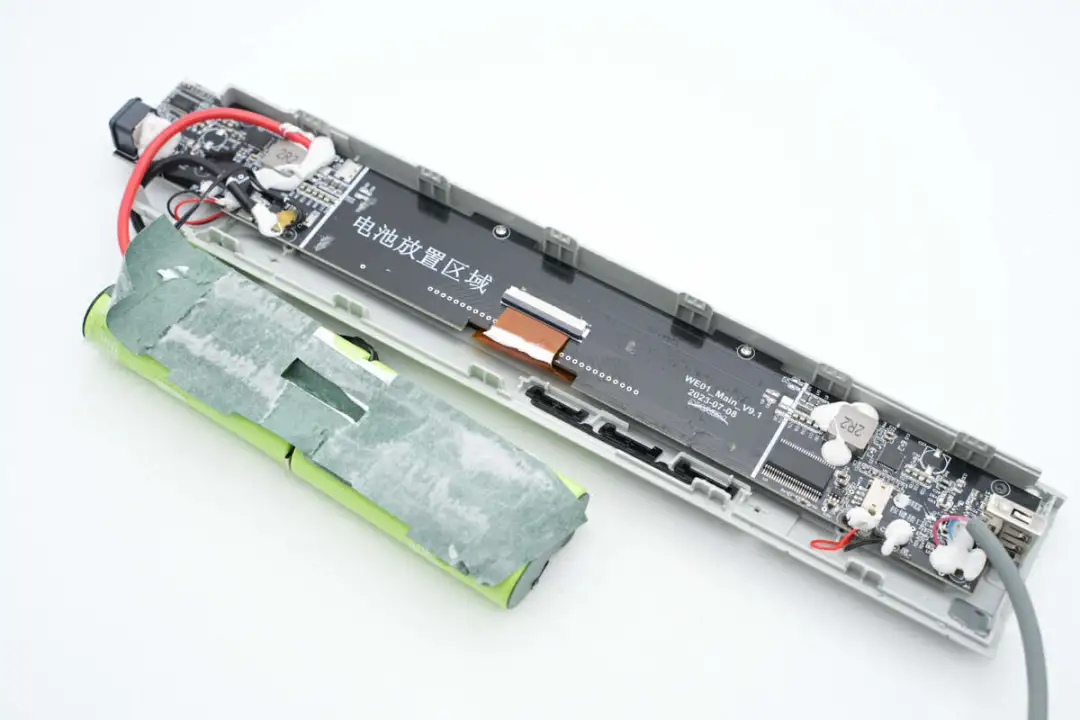

拆解取下电池组，移动电源PCBA模块为长条状，契合外壳设计。

拧开固定螺丝，取出PCBA模块，继续进行拆解。

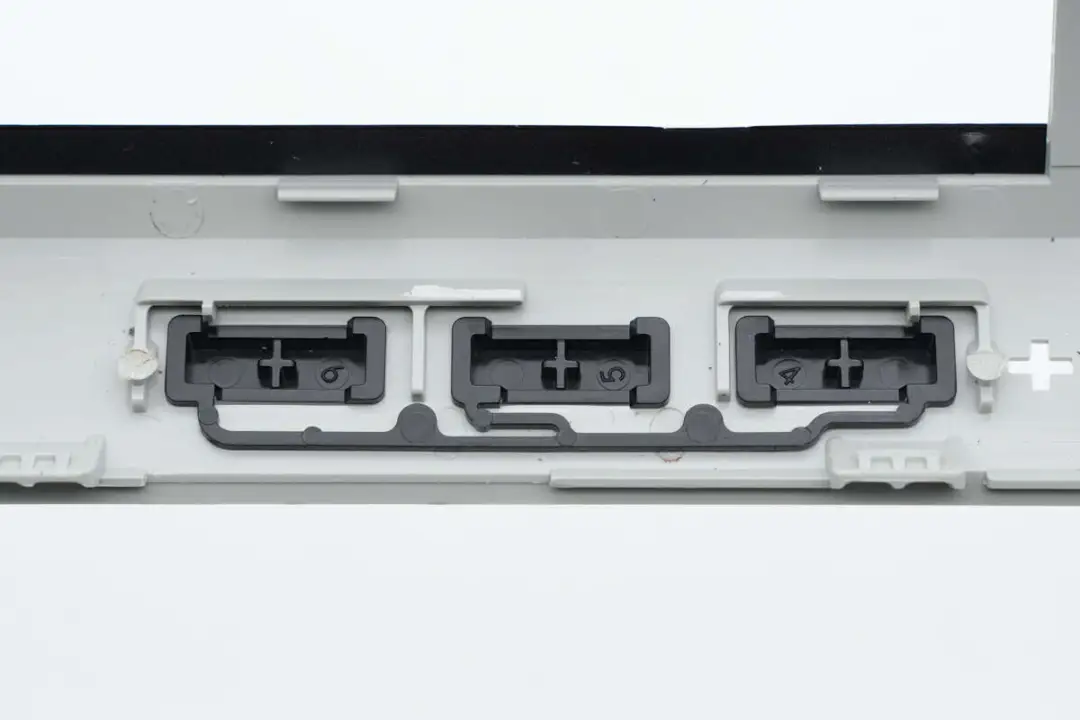

壳体内部功能按键特写。

移动电源内部电池组和PCBA模块一览。

屏幕通过排线和连接器连接。

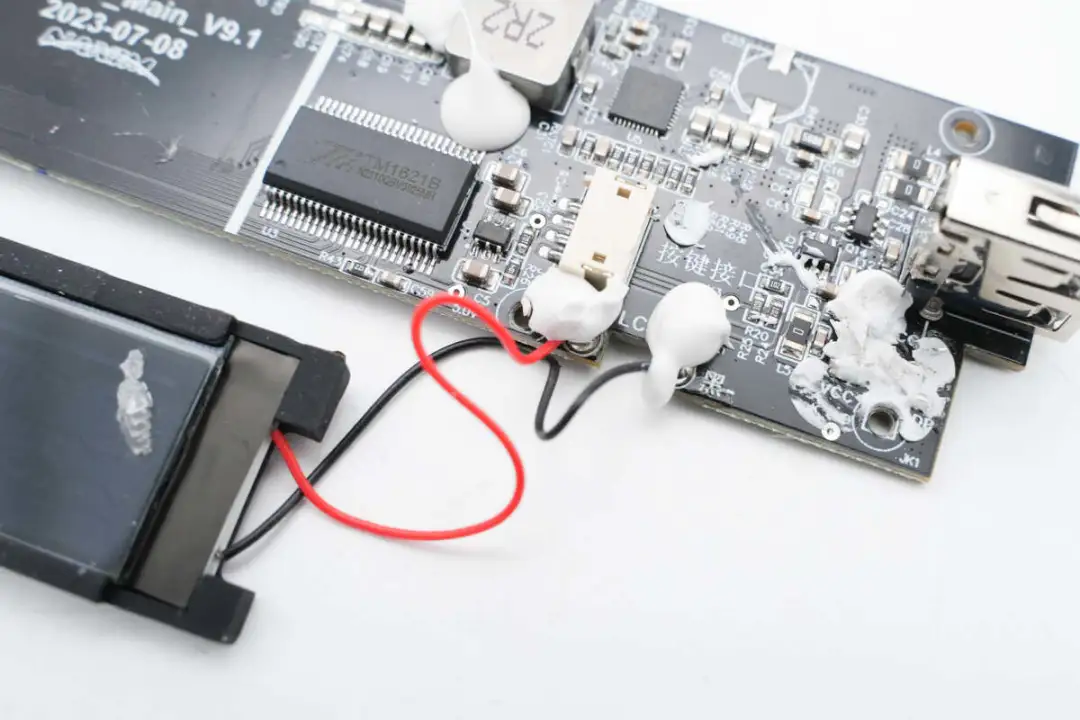

屏幕背光导线通过焊接连接。

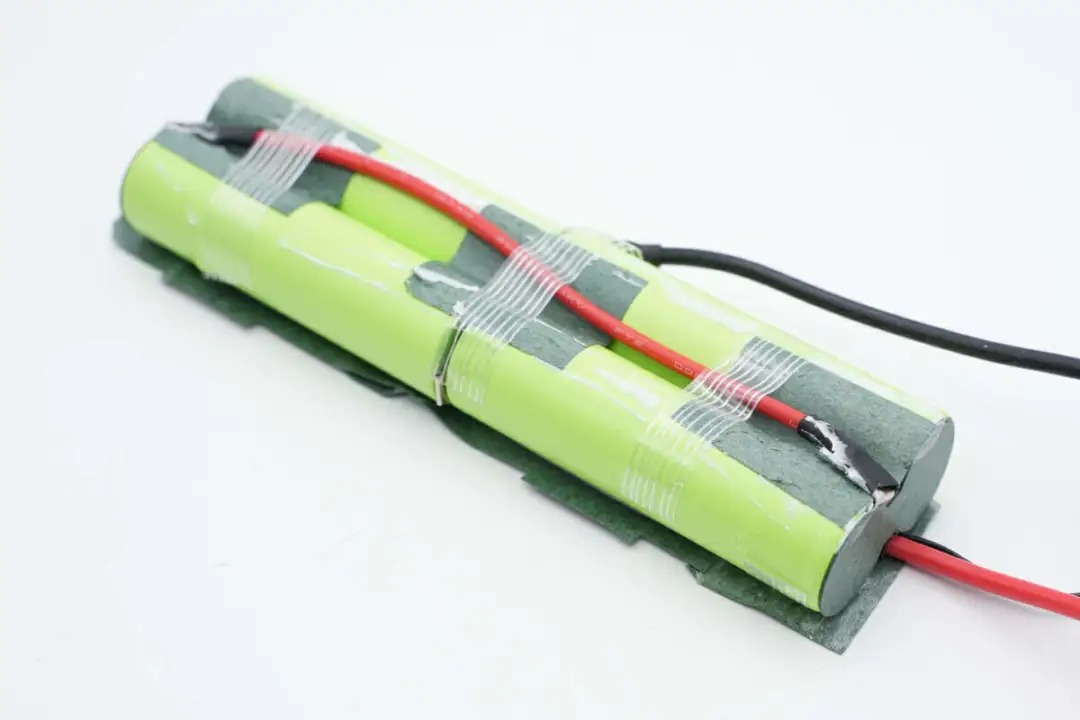

四节电池为并联连接，导线焊点外套热缩管绝缘。

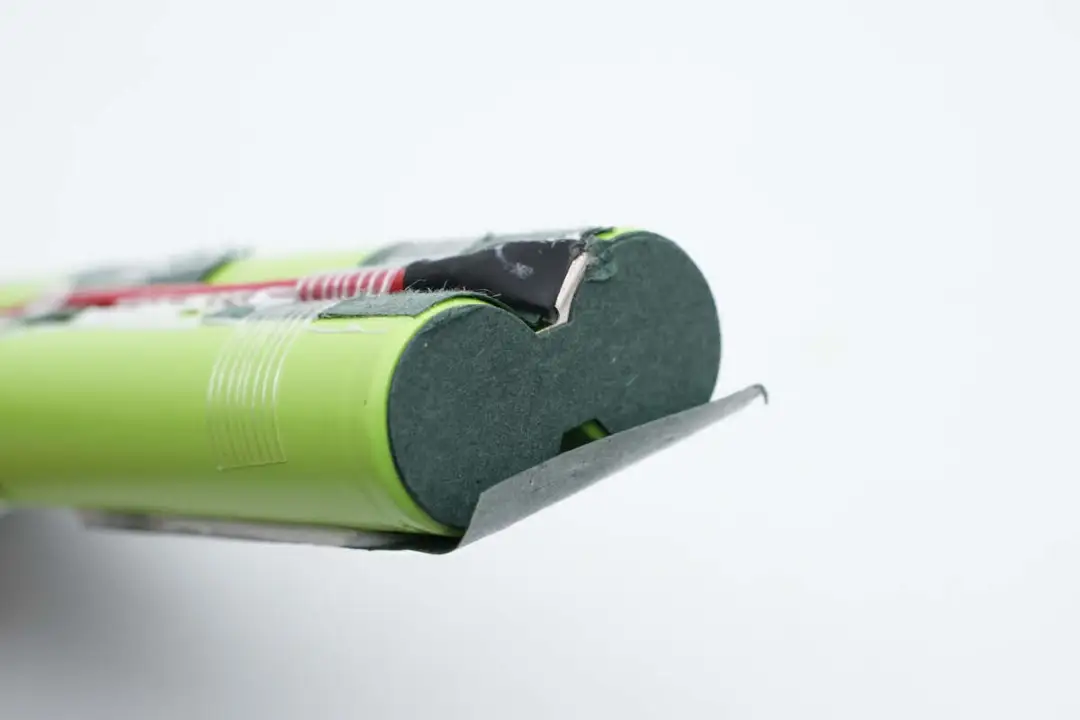

电池正极粘贴青稞纸绝缘。

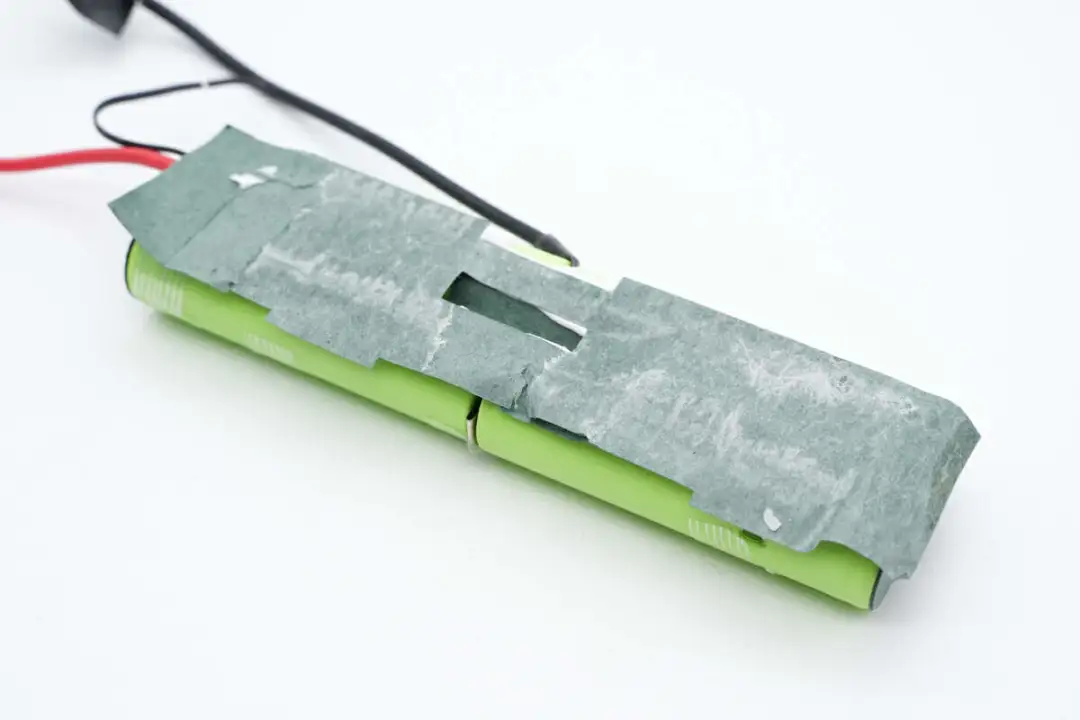

电池组通过胶水和青稞纸粘贴在PCB上。

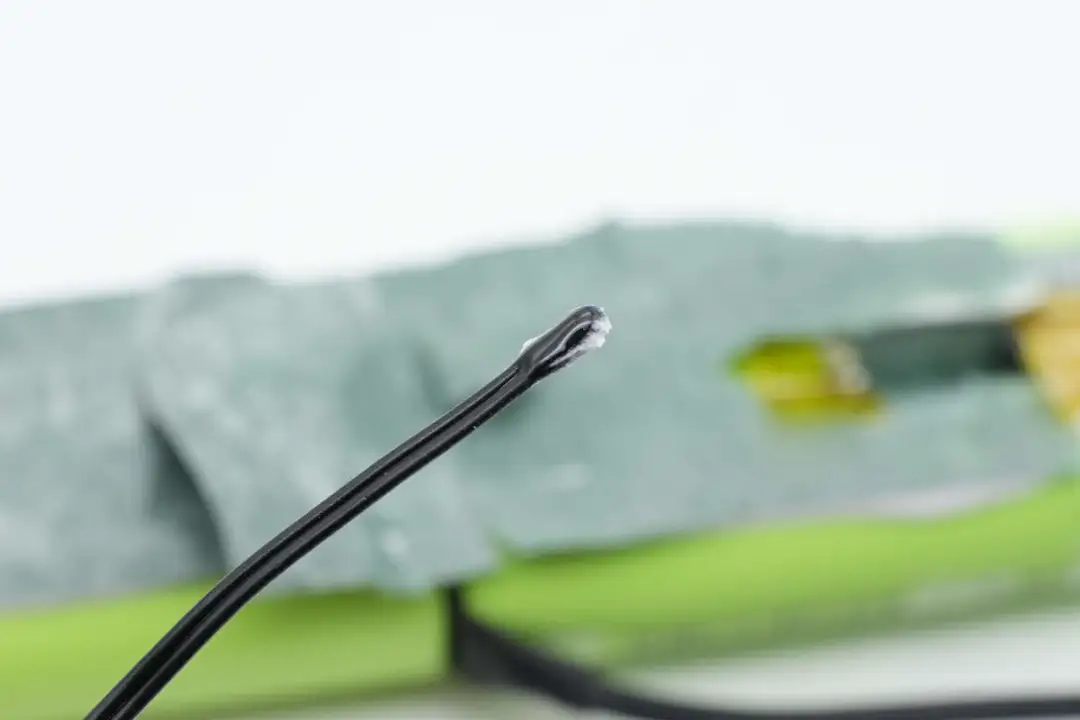

检测电池温度的热敏电阻特写。

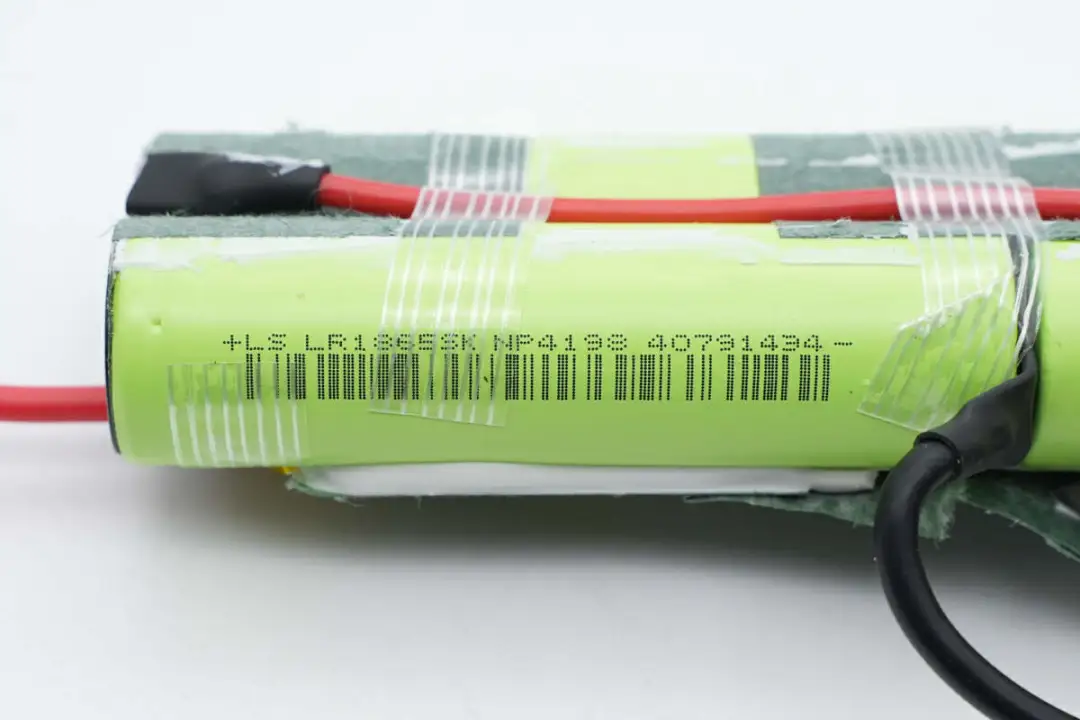

移动电源内部采用力神 LR1865SK 18650电池，标称电压为3.7V，单节容量为2600mAh。

PCBA模块正面一览，左右两侧为两路独立的移动电源电路，左侧焊接MCU，右侧焊接屏幕驱动芯片。

PCBA模块背面焊接电池计量芯片和电池保护芯片。

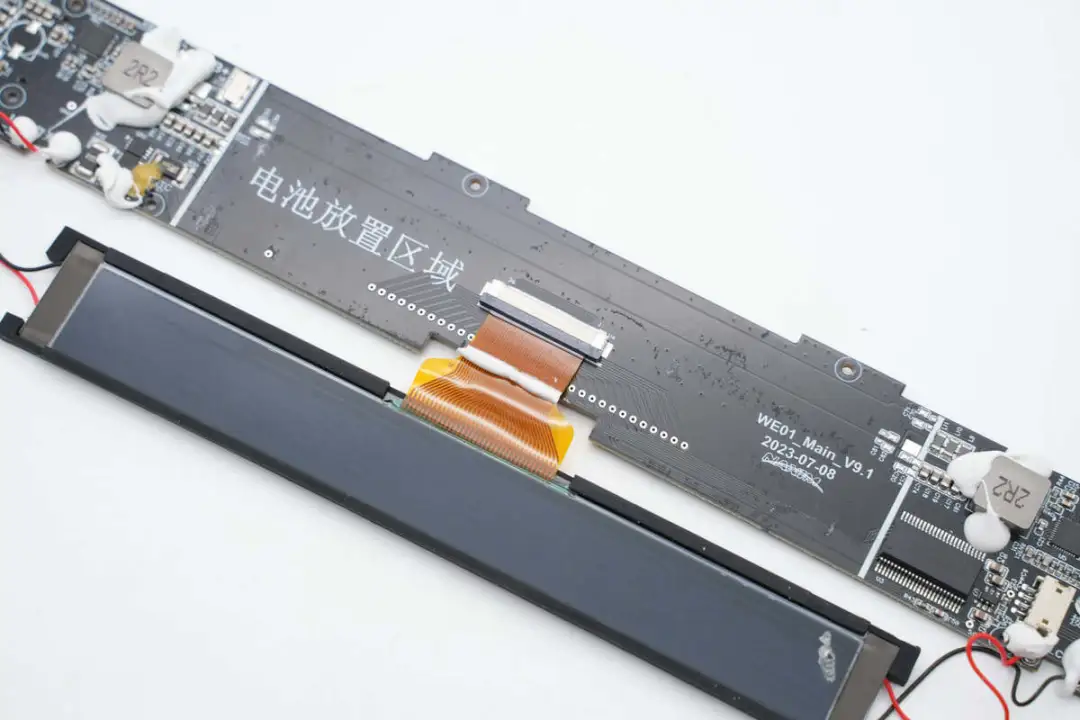

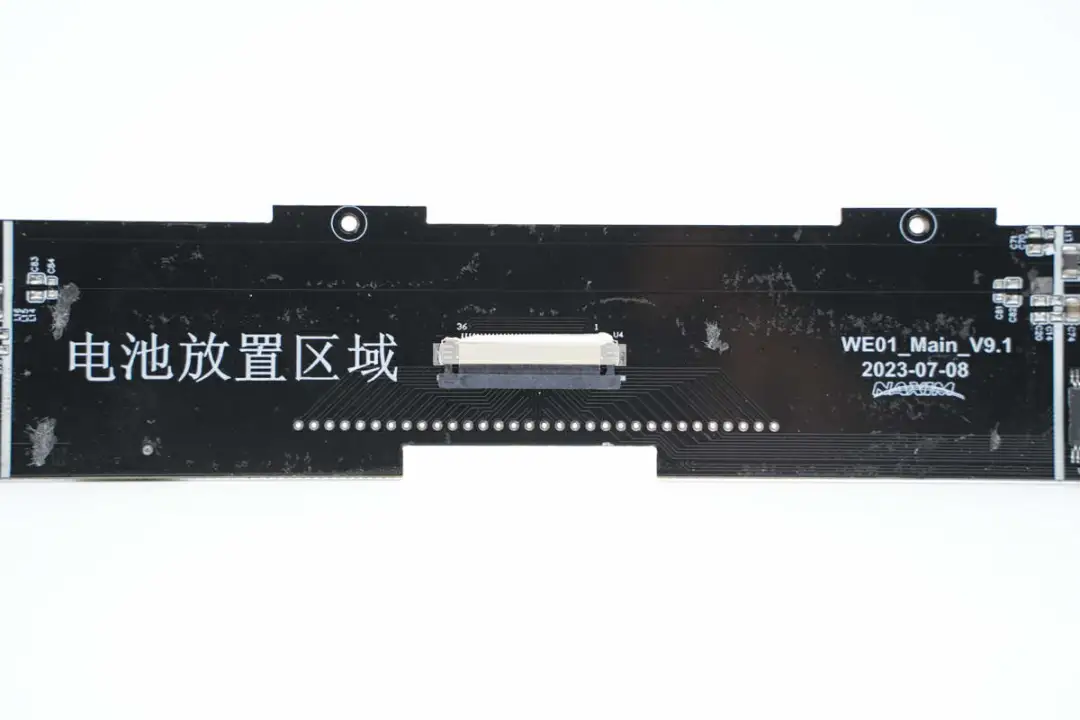

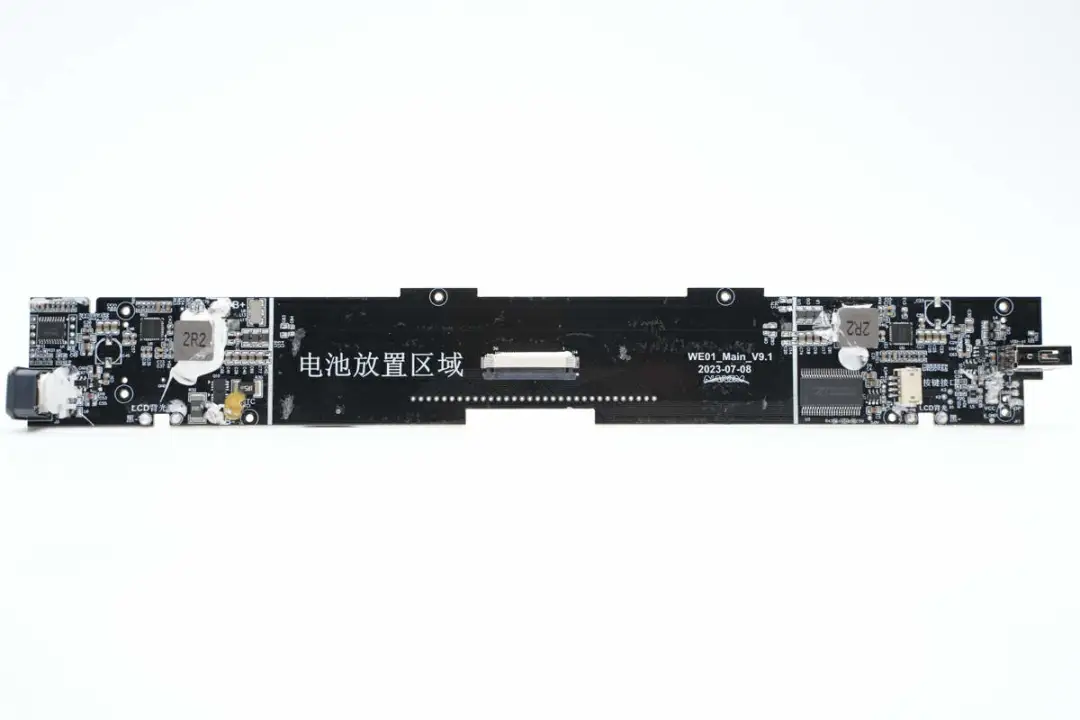

PCBA模块正面用白线标注了电池放置区域。

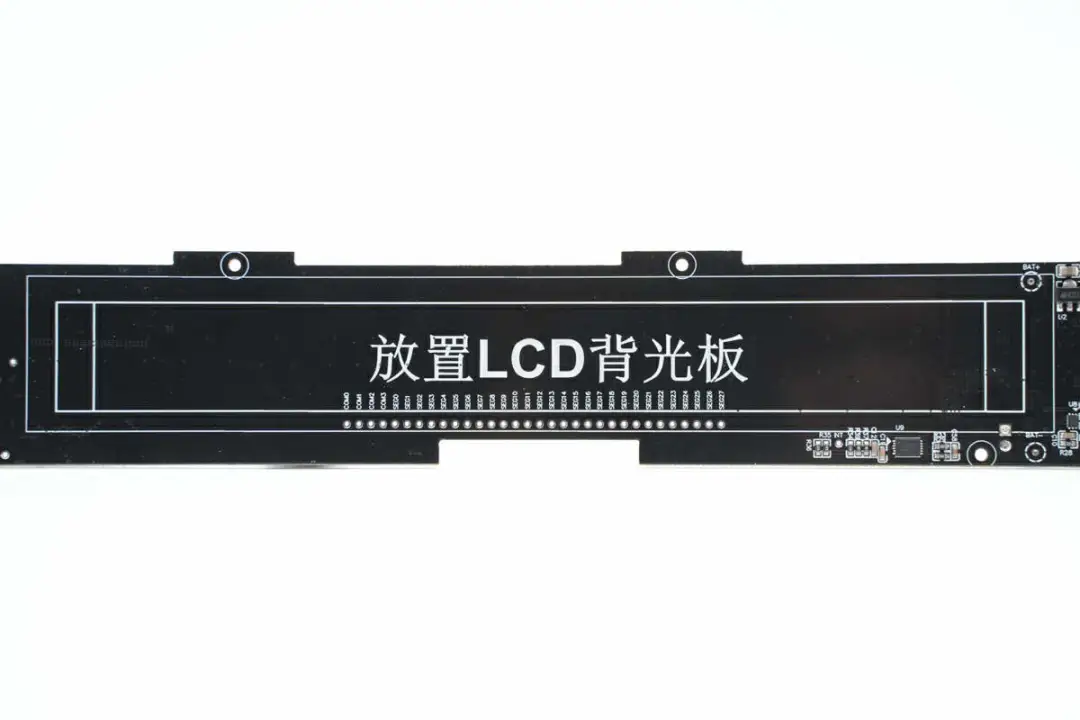

对应LCD背光板的位置也画有白框标注位置。

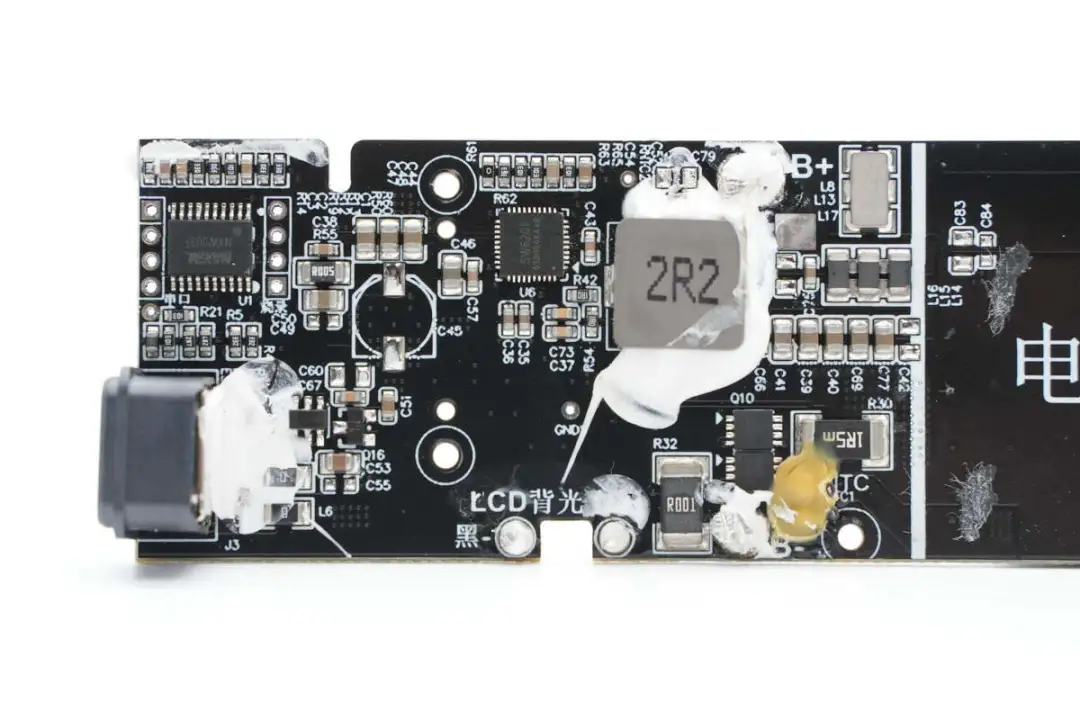

移动电源PCBA模块左侧一览，焊接电池保护管，移动电源主控芯片和MCU芯片，以及USB-C母座。

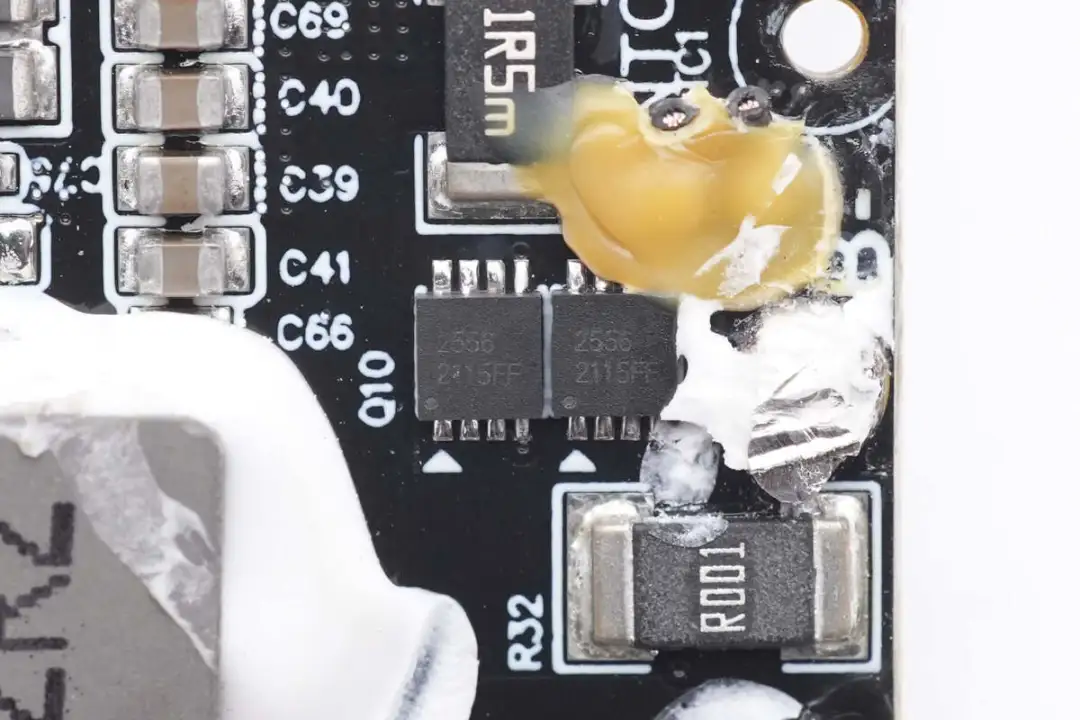

两颗电池保护管并联，丝印2556。

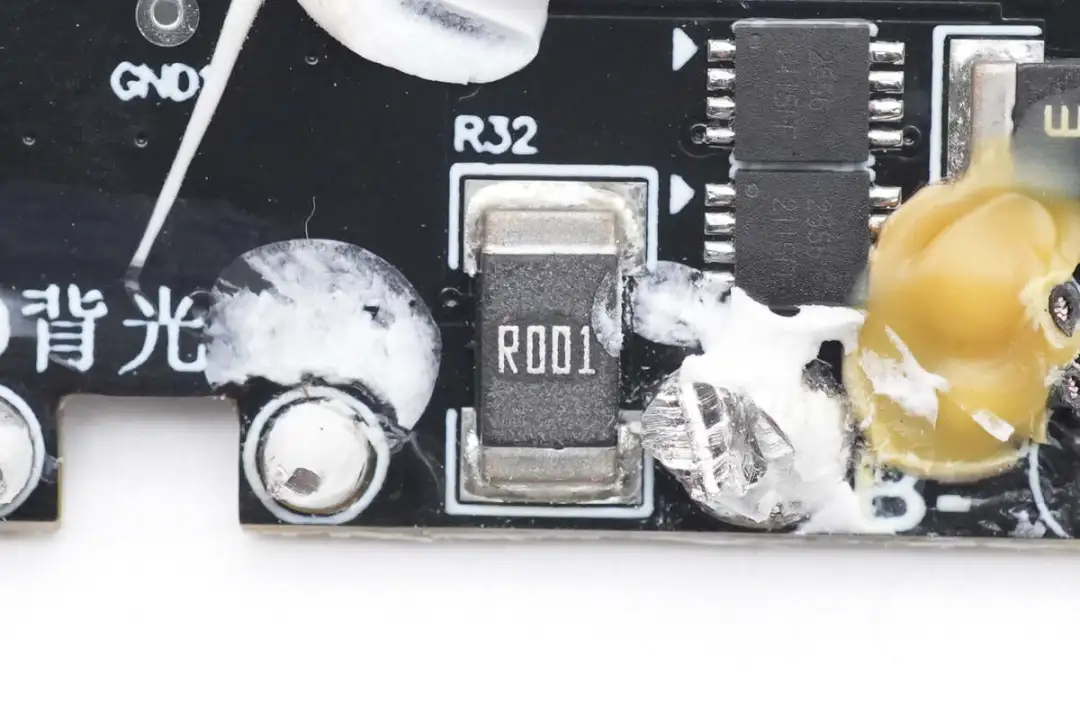

1mΩ取样电阻用于检测电池组电流。

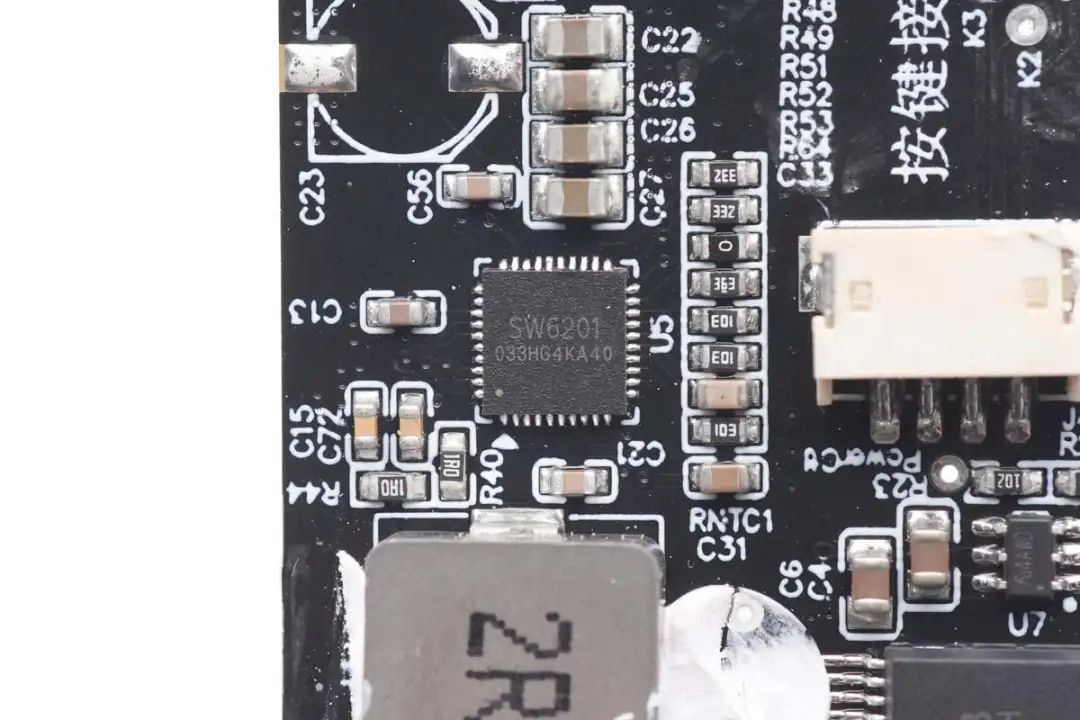

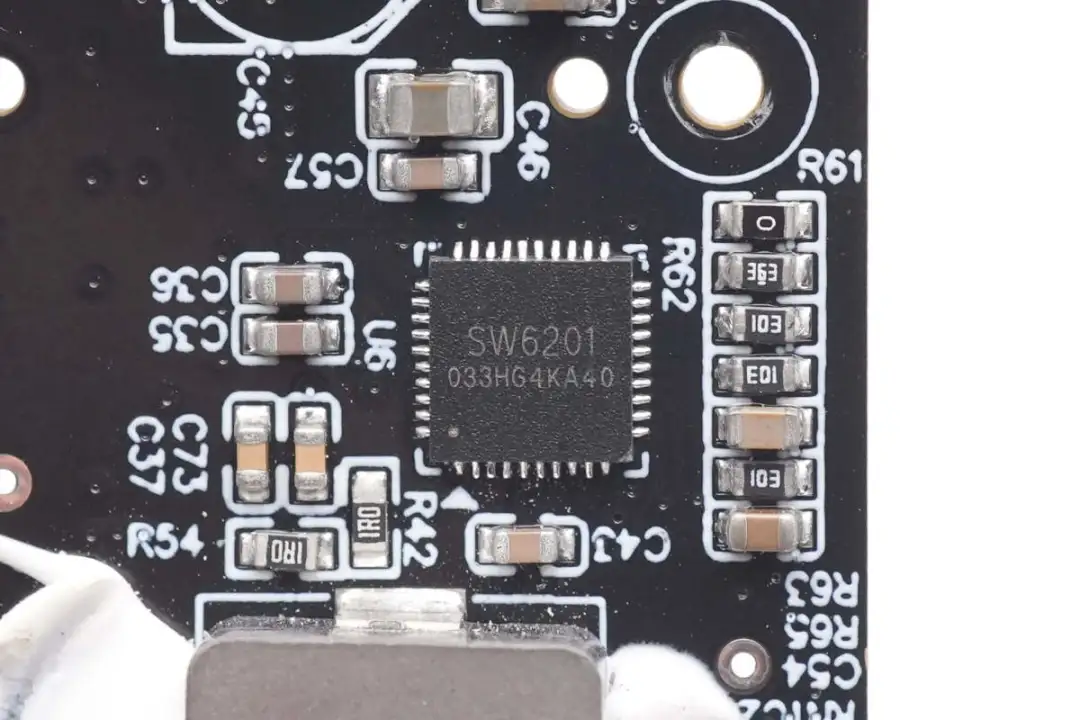

移动电源主控芯片采用智融SW6201。这是一款高集成度的多协议双向快充移动电源专用多合一芯片，支持 A+A+B+C 口任意口快充。其集成了5A高效率开关充电，18W高效同步升压输出，PPS、PD、QC、AFC、FCP、PE、SFCP等多种快充协议，电量计量，数码管/LED灯显示以及相应的控制管理逻辑。外围只需少量的器件，即可组成完整的高性能双向快充移动电源解决方案。

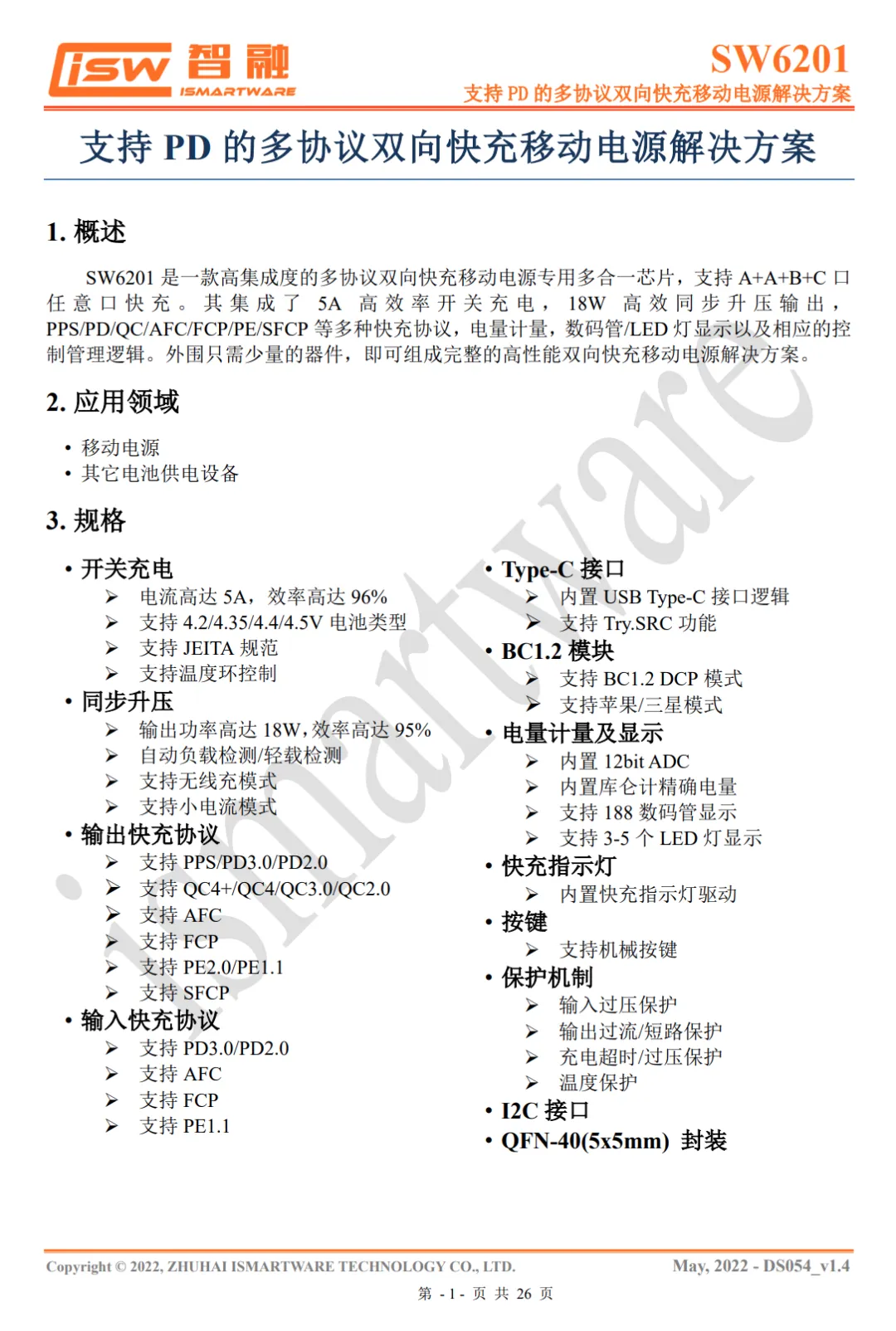

智融SW6201 详细资料。

充电头网拆解了解到，智融SW6201此前还被小鹏10000mAh磁吸口袋充电宝、倍思10000mAh数显磁吸无线充移动电源、麦多多5000mAh磁吸无线充移动电源、机乐堂10000mAh 20W快充移动电源、Realme 20000mAh 18W双向快充移动电源等产品采用。

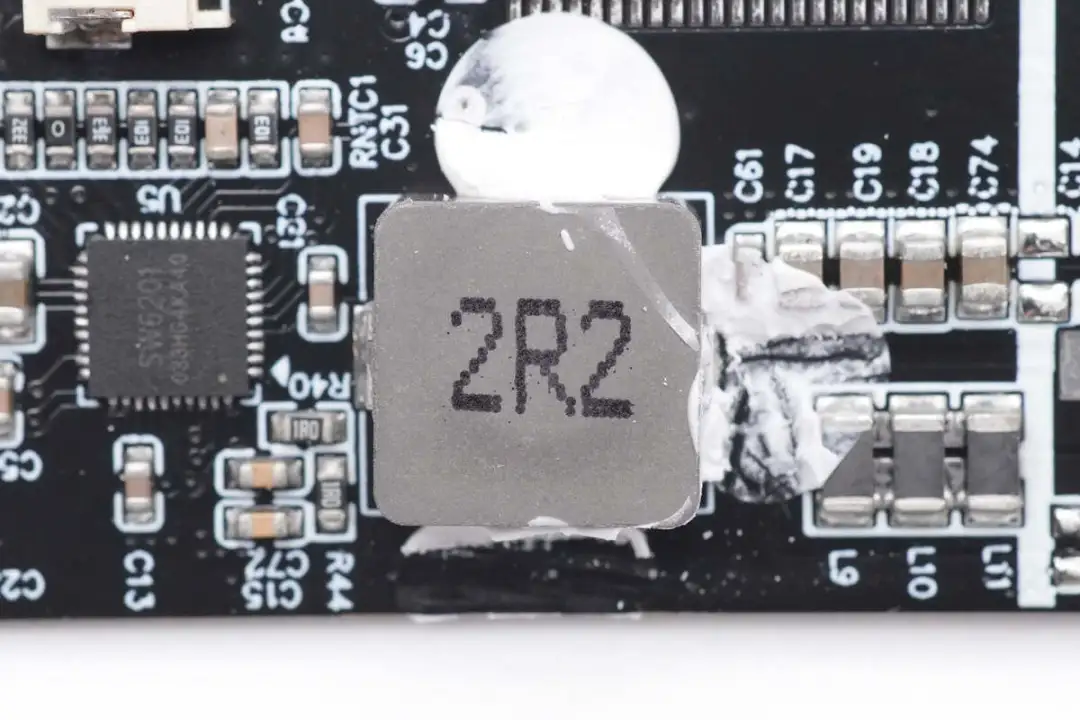

2.2μH合金电感特写，周围打胶加固并加强散热。

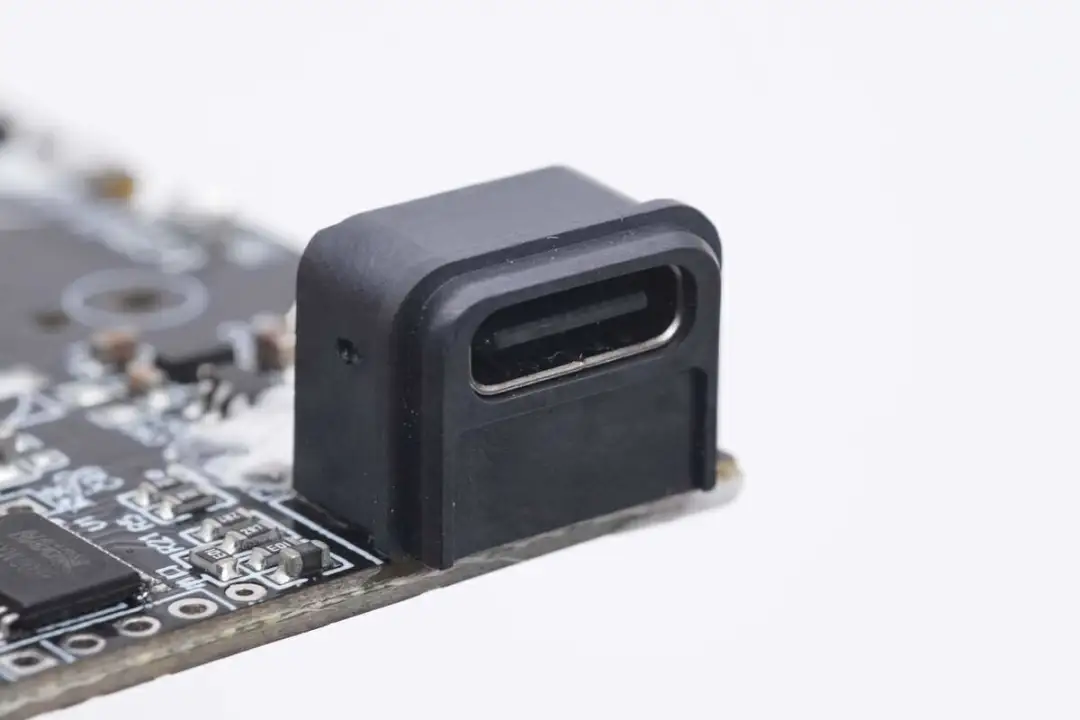

USB-C母座采用塑料外壳支撑固定。

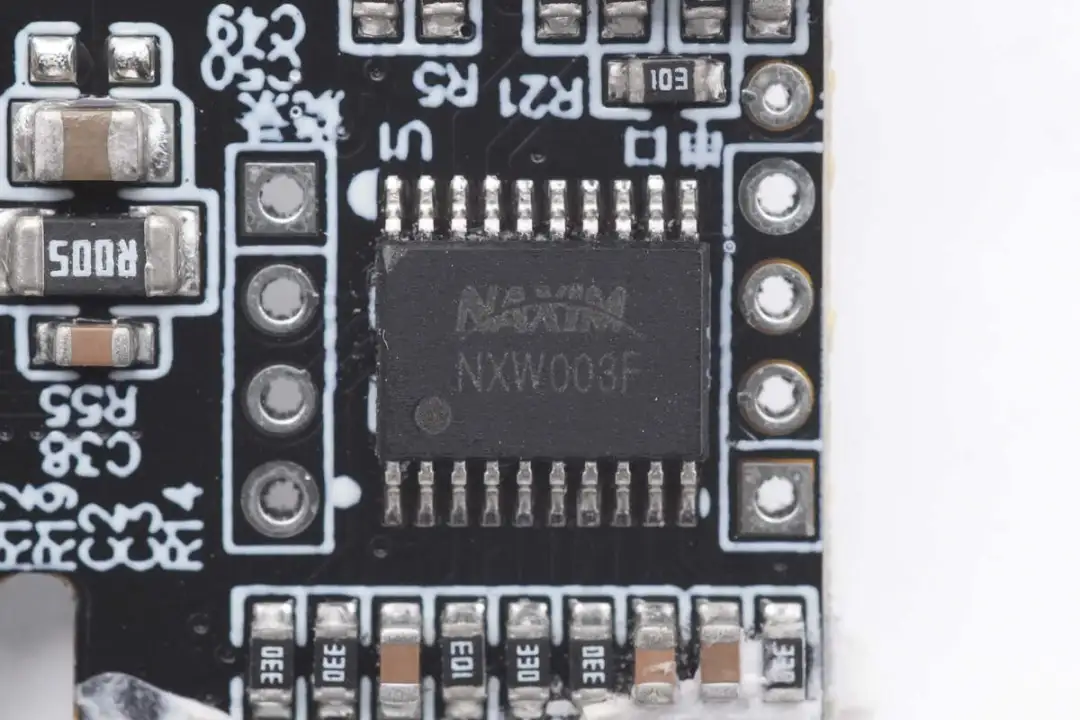

移动电源内置的MCU 丝印 NAXIM NXW003F。

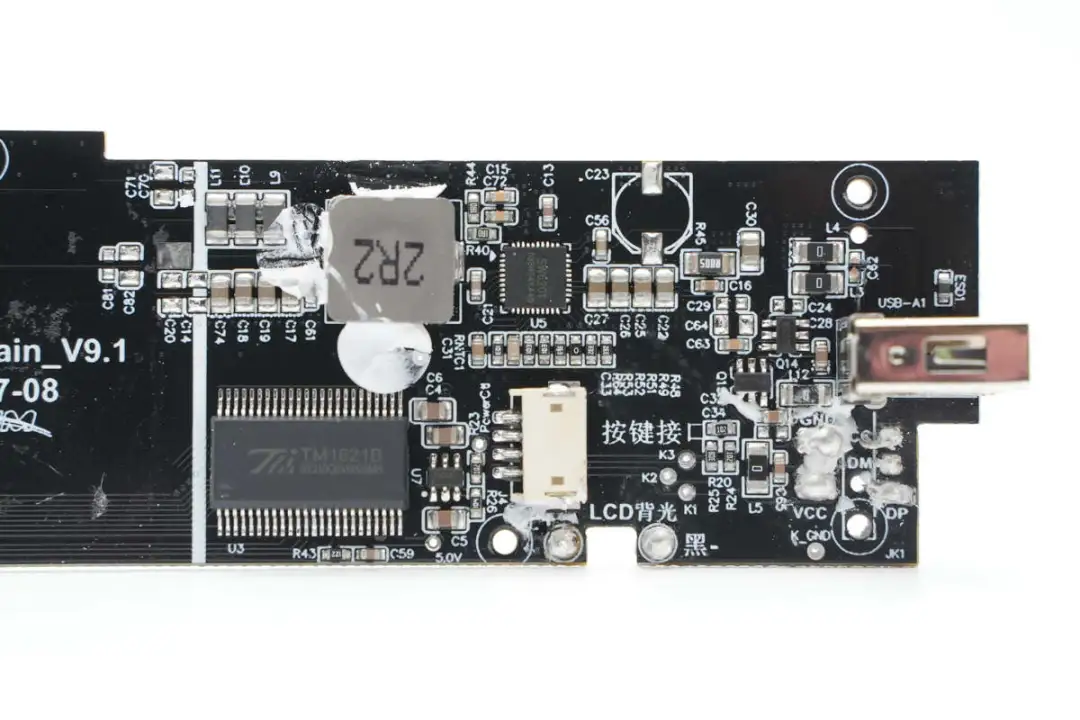

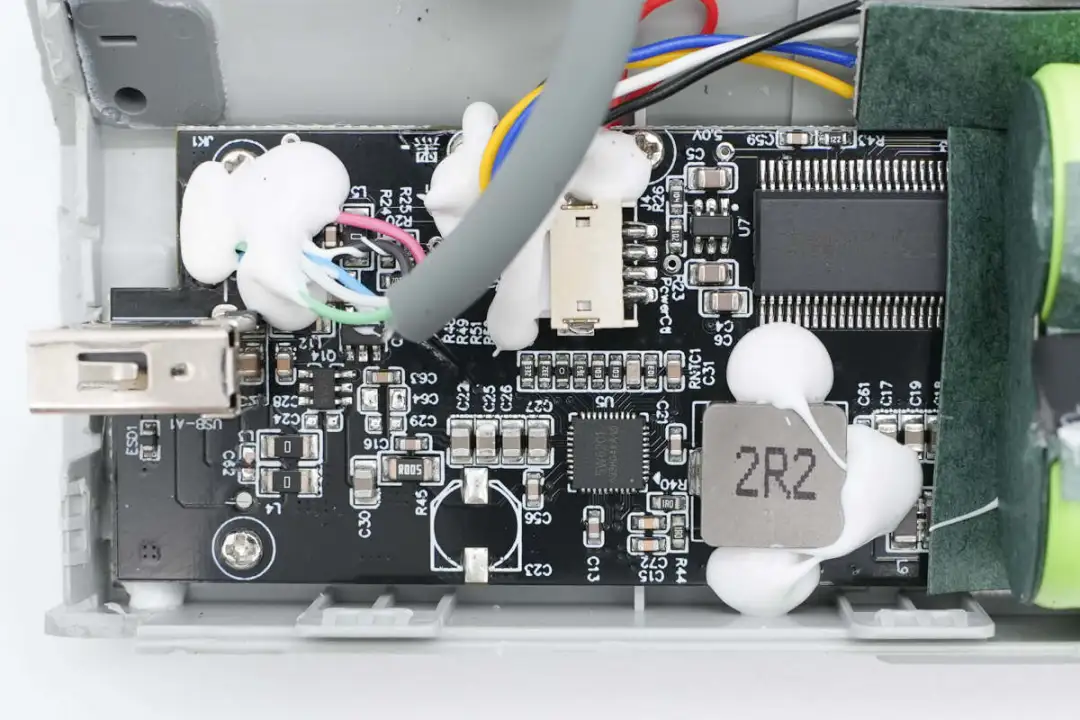

另一端焊接移动电源主控芯片和一颗屏幕显示驱动芯片，还焊接USB-A口和按键小板插座。

另一路移动电源主控也采用智融科技SW6201主控芯片。

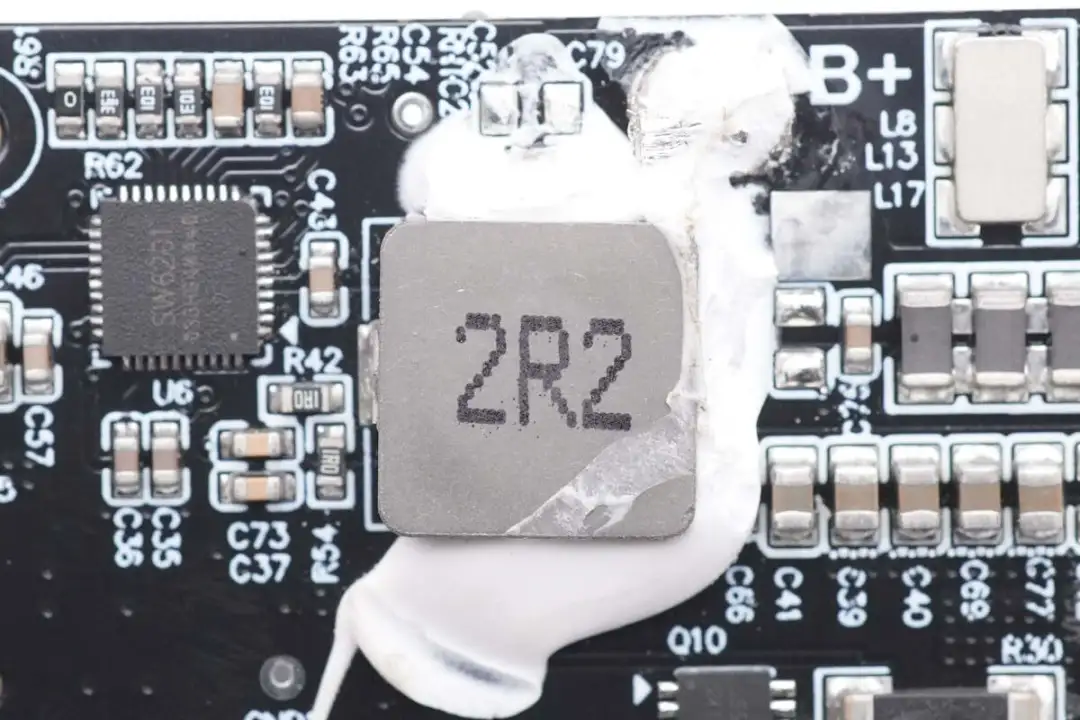

搭配使用的2.2μH合金电感特写。

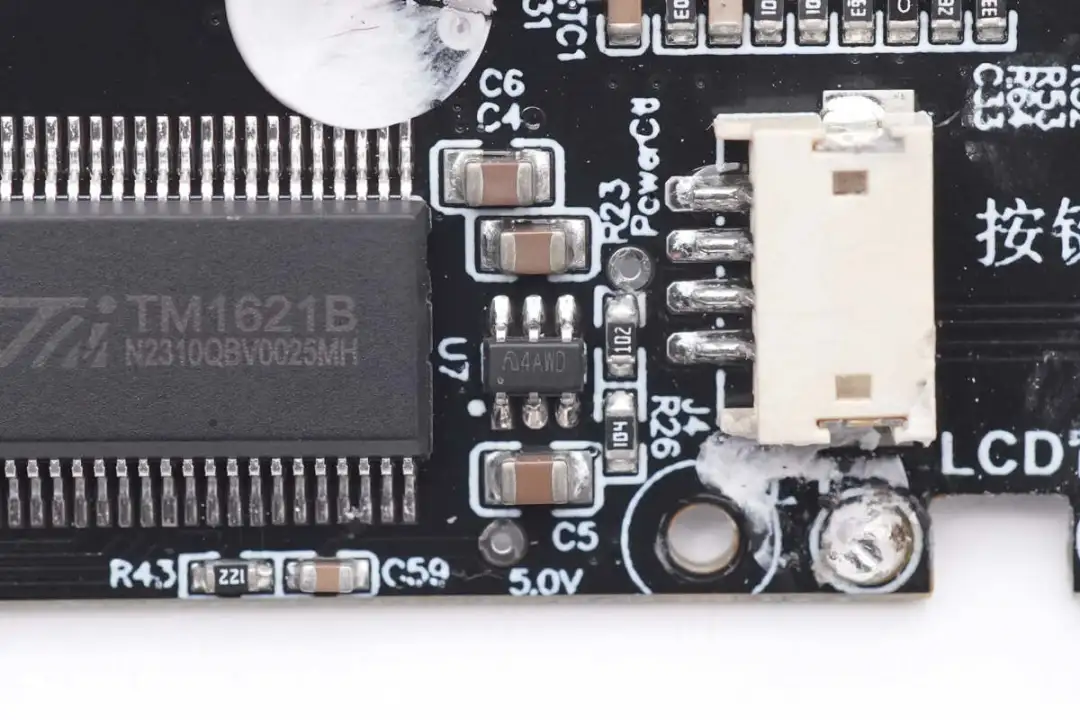

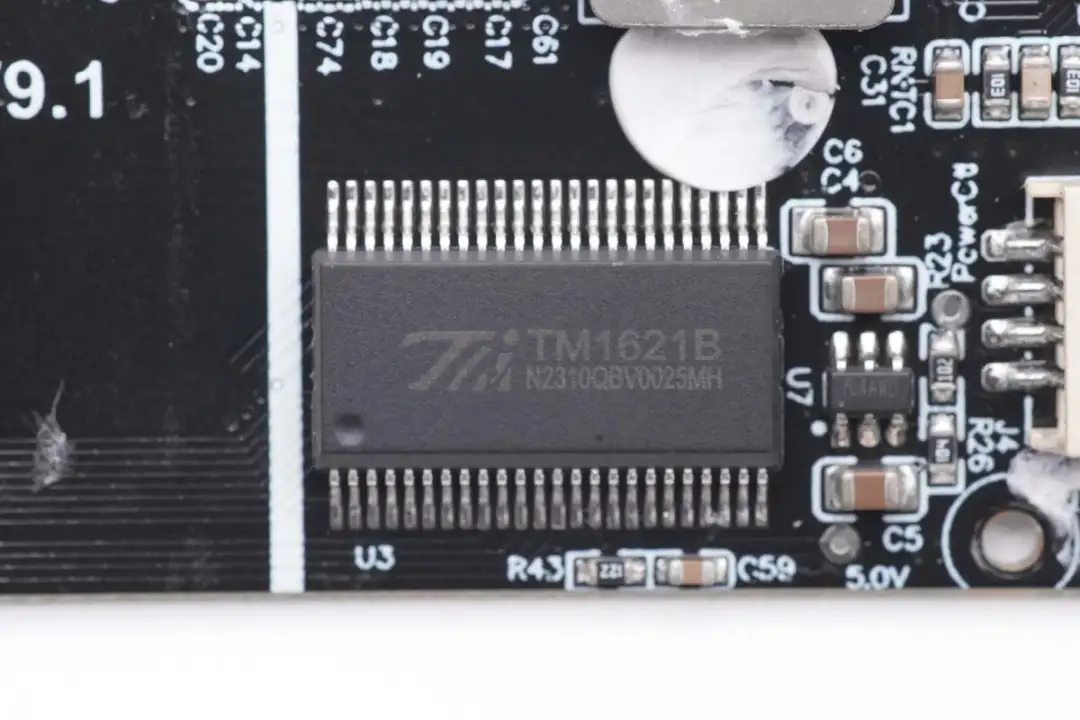

屏幕驱动芯片来自天微，型号TM1621B，是一颗32*4 LCD驱动电路，用于屏幕驱动。

一颗稳压芯片来自微盟，丝印4AWD。

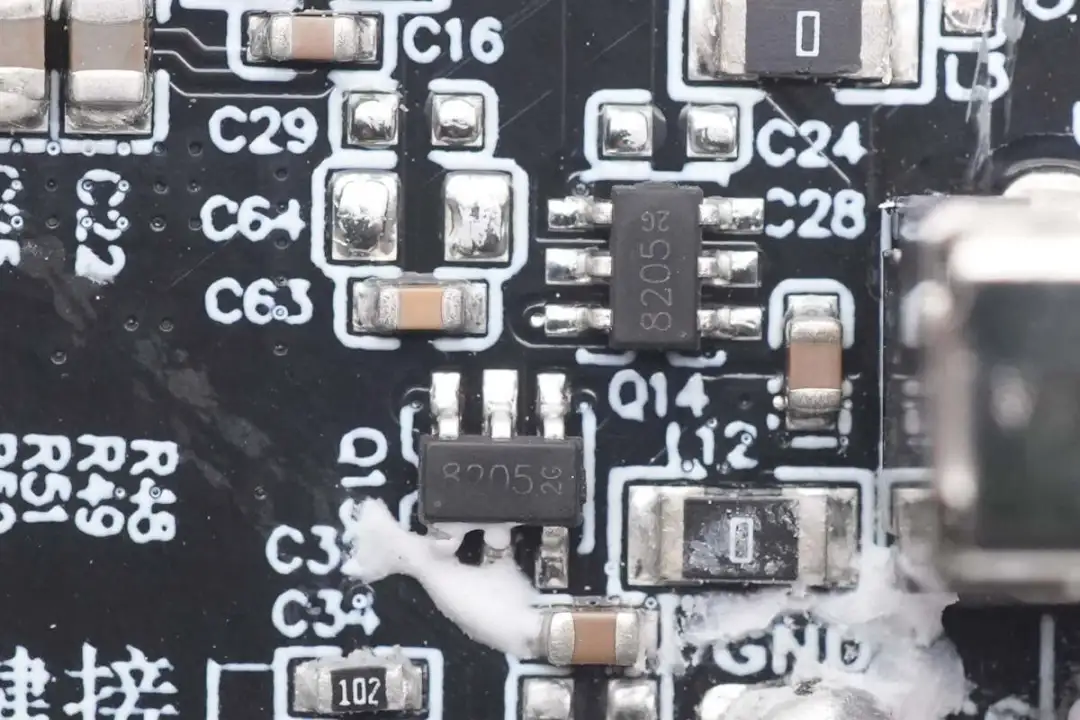

用于切换USB-A和USB-C输出线的VBUS开关管，型号8205。

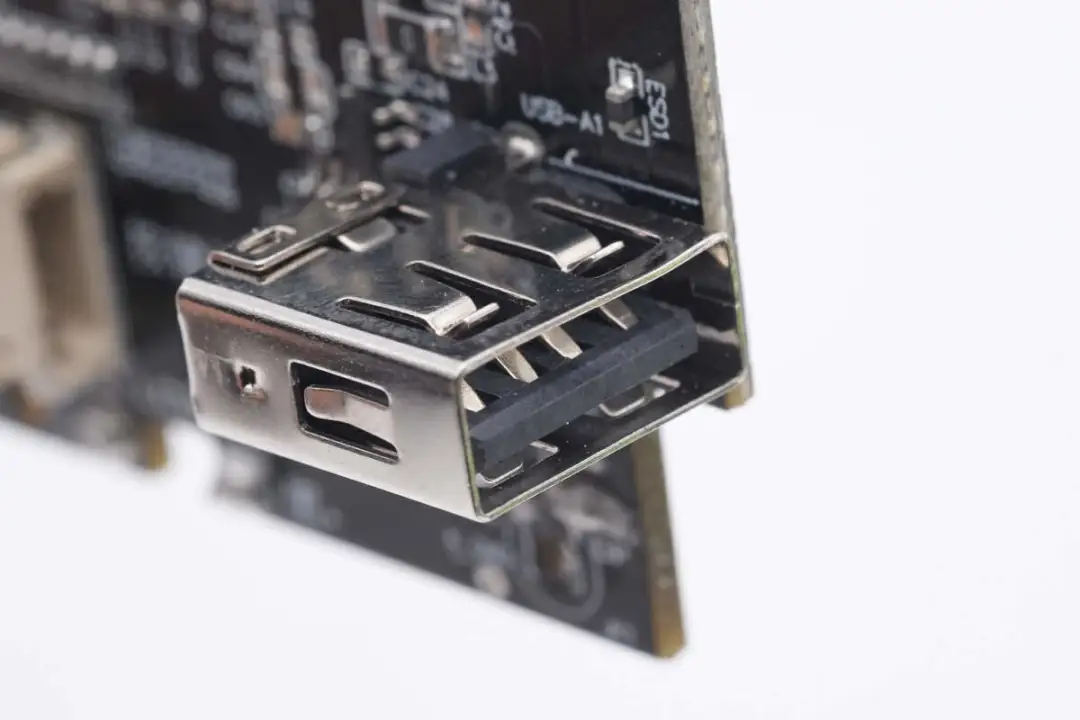

USB-A母座垂直焊接。

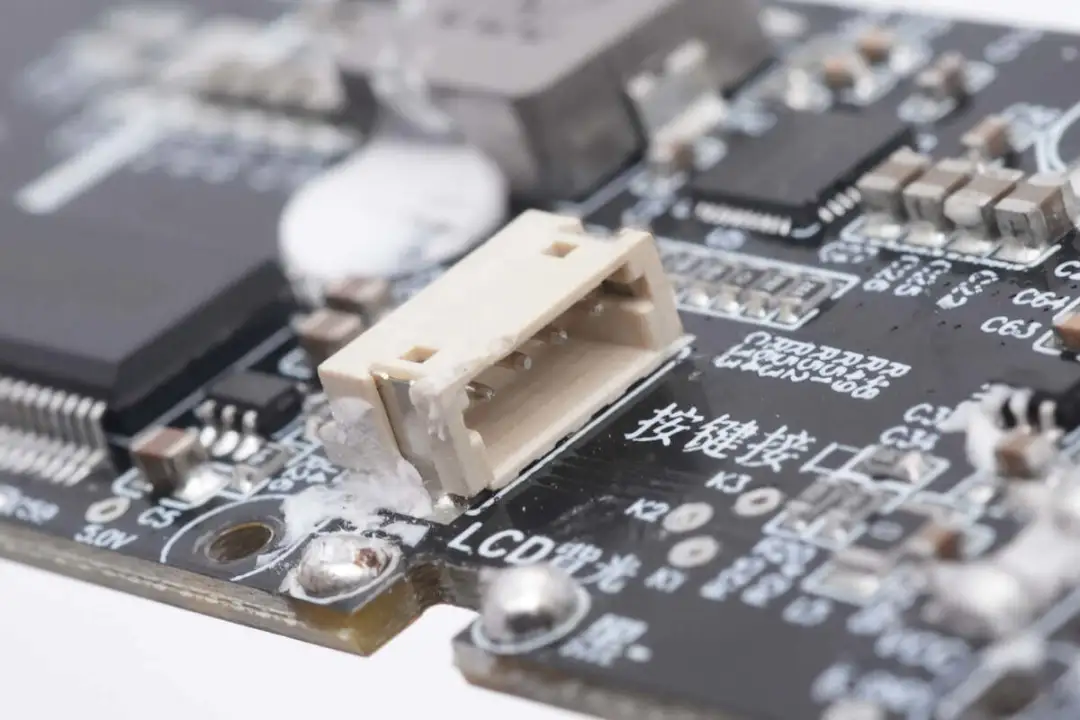

连接到按键小板的插座特写。

连接屏幕的排线插座特写。

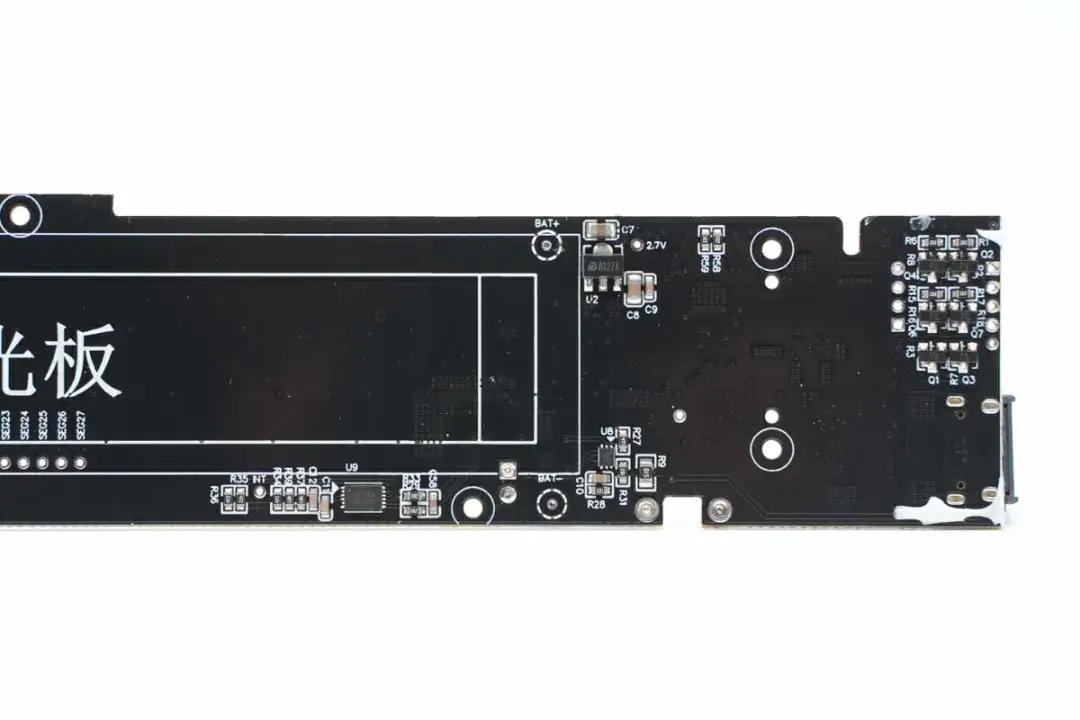

在PCB背面焊接电量计芯片，电池保护芯片和一颗LDO。

电池电量计量芯片来自赛微微电，型号CW2217B，可用于系统侧或电池侧的电量计量，支持大电流充电。内置的高精度ADC可用于电池电压，电流和温度的测量，支持高侧和低侧电流采样，支持使用1mΩ取样电阻，降低损耗，支持电池电压，电流，温度，荷电和循环周期报告。CW2217B采用I2C通信，支持多种电池应用。

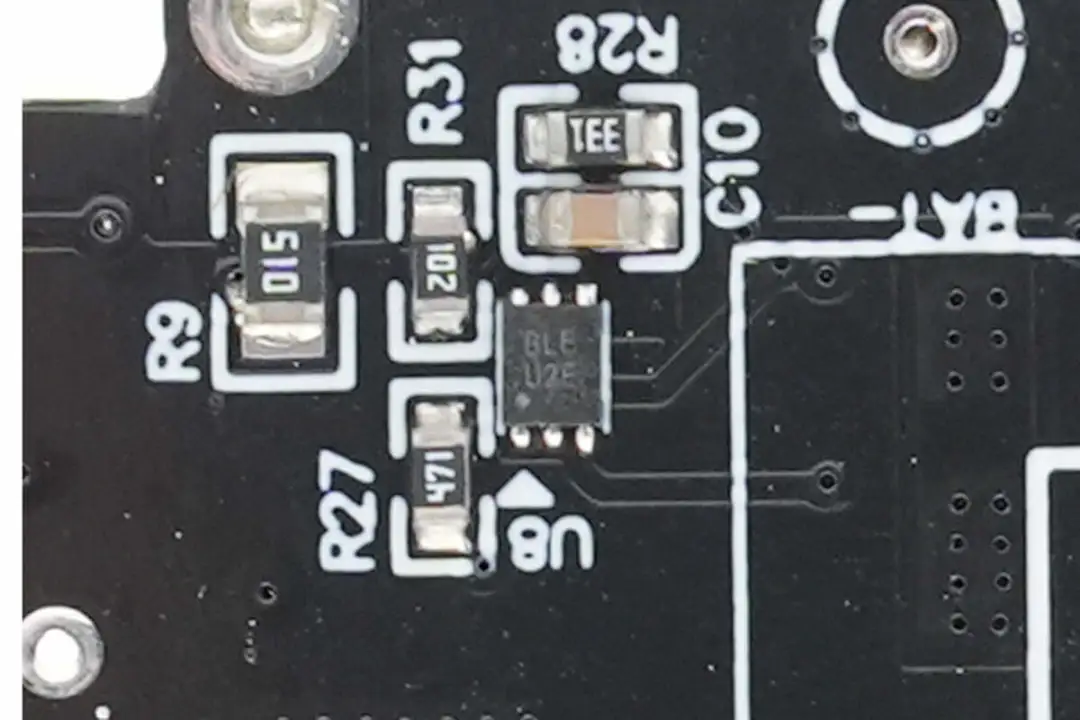

电池保护芯片丝印BLE U2E。

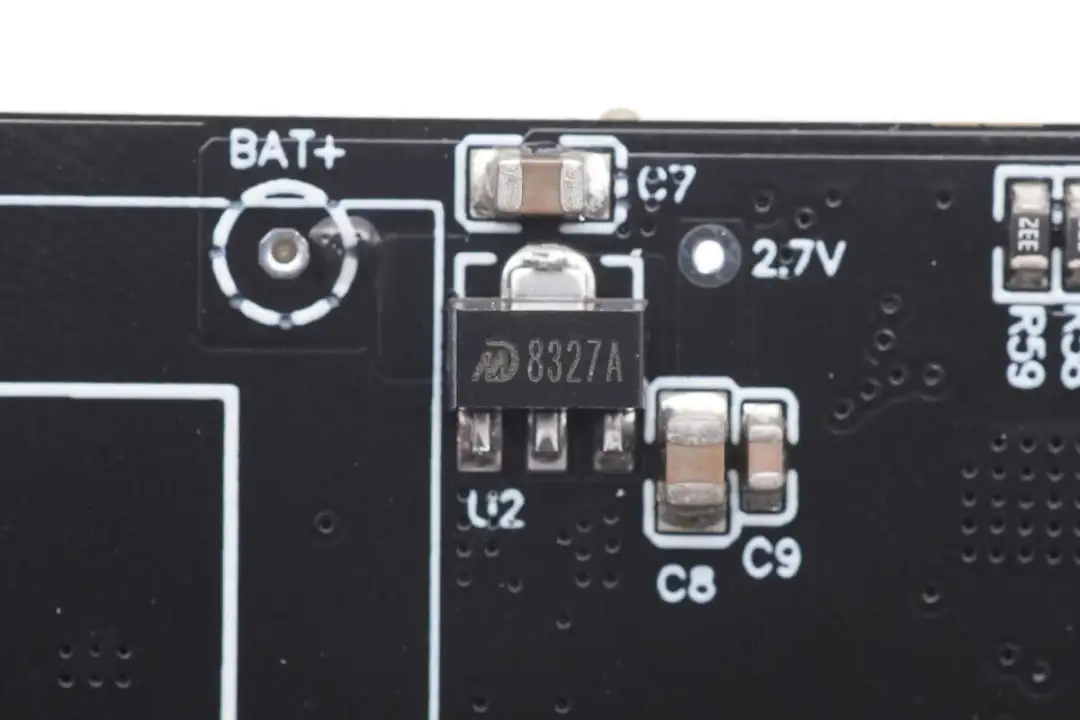

LDO芯片丝印8327A。

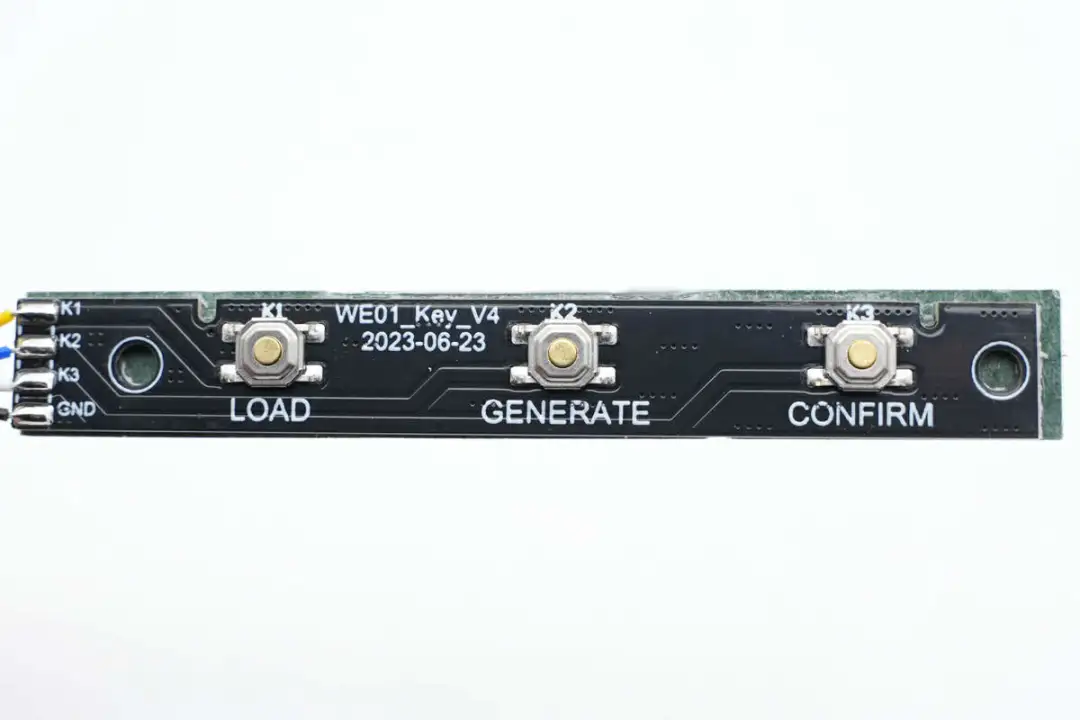

按键小板正面焊接三颗贴片按键，侧面通过导线焊接。

小板背面粘贴青稞纸绝缘。

屏幕固定在塑料框架内部。

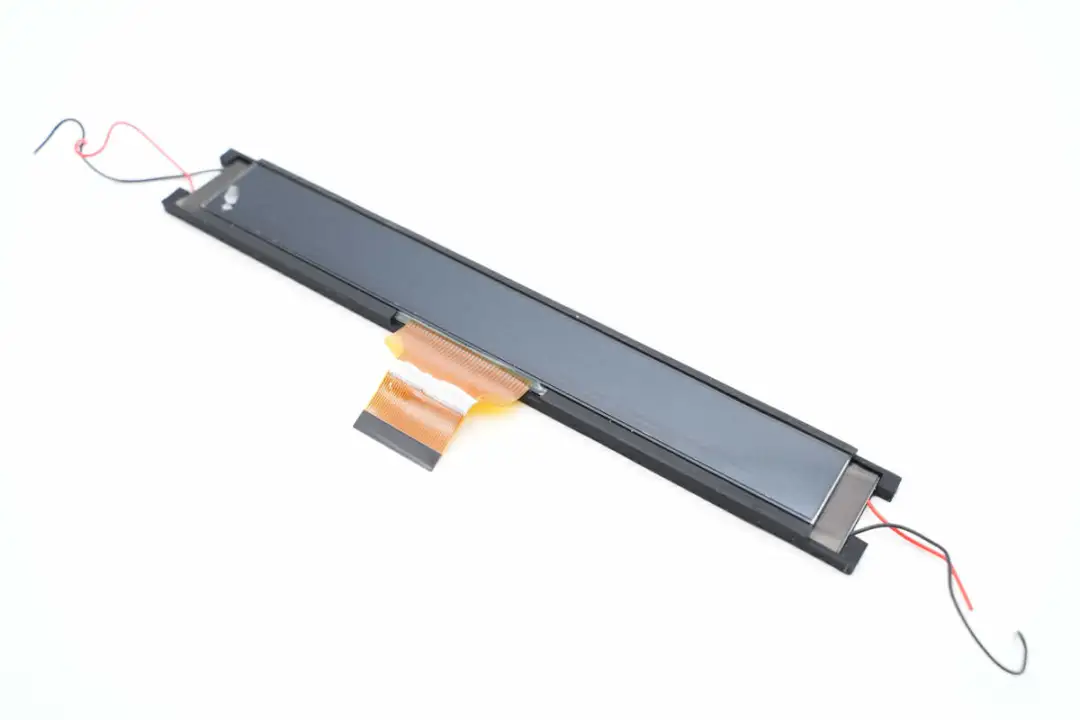

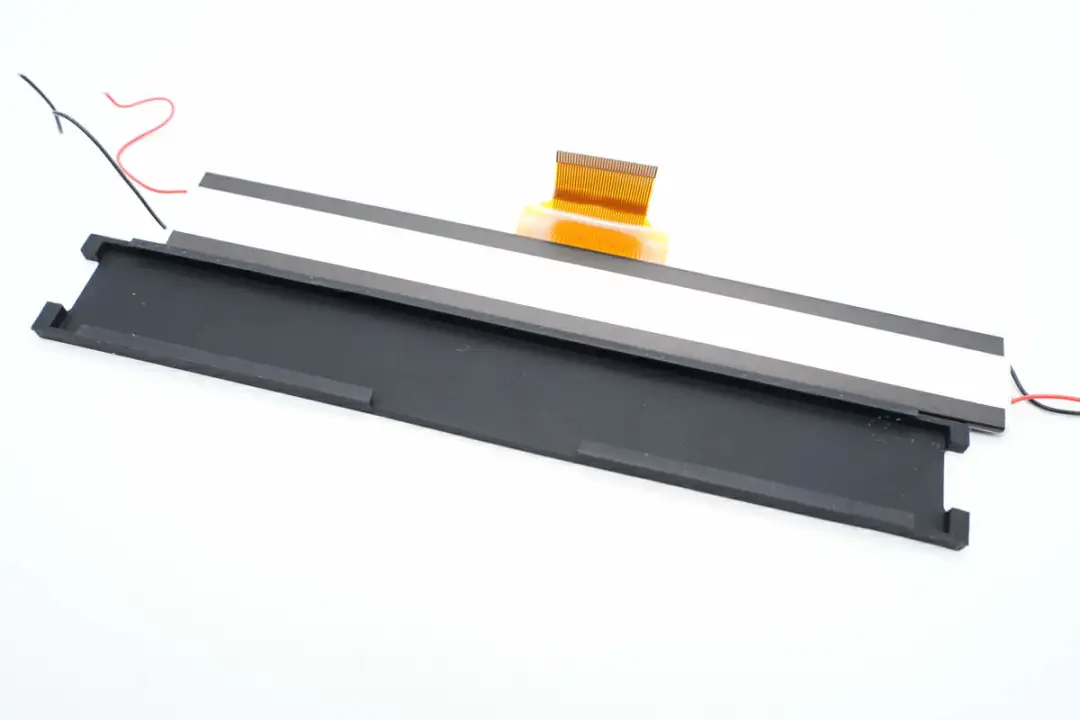

从框架中取出液晶屏幕。

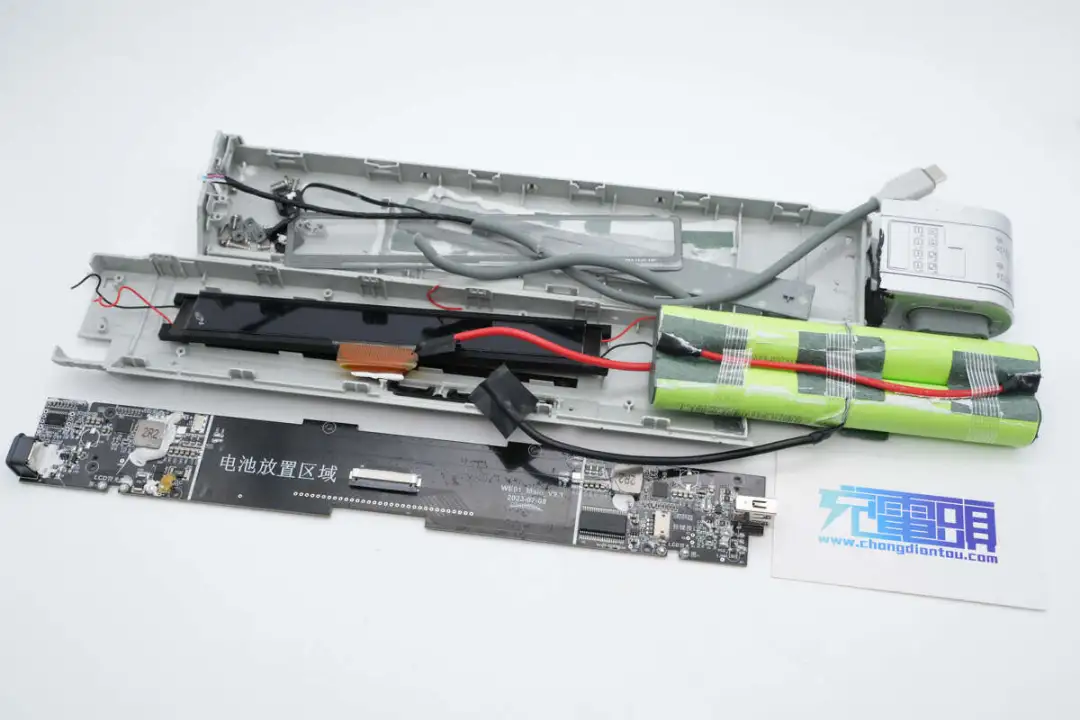

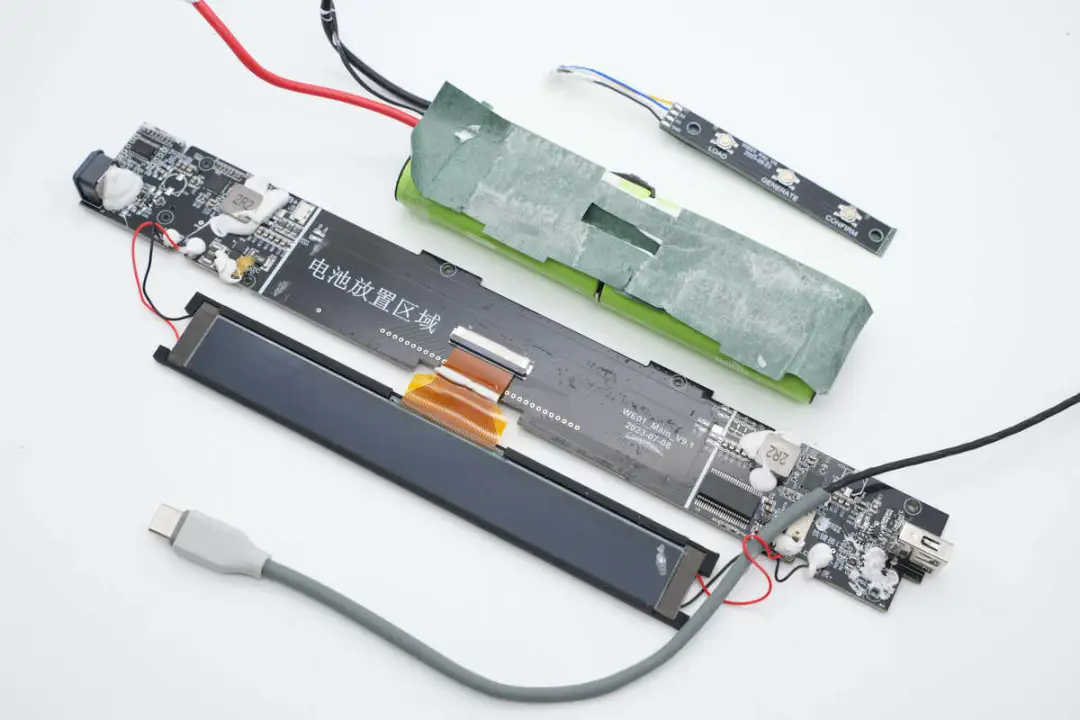

全部拆解一览，来张全家福。

充电头网拆解总结

闪极科技这款互联网主机密钥移动电源内置10000mA容量电池，机身具备1C1A接口，并且还设有一个USB-C接线，可以直接连接手机充电，方便使用。移动电源内置双路独立的电路，单路支持20W输出，双路同时使用时输出功率为40W。机身上设有一块屏幕，支持随机密码生成，还可以进行移动电源输出状态显示。

充电头网通过拆解了解到，闪极互联网主机密钥移动电源内置4节力神18650电池并联，移动电源内部采用两路智融SW6201主控芯片，用于移动电源充放电管理。屏幕使用MCU配合驱动芯片进行显示。电池采用NTC热敏电阻进行温度保护，并且配有电池保护电路，粘贴青稞纸绝缘，使用泡棉胶缓冲，确保安全，导线焊点均采用胶水加固，整体做工扎实可靠。
