前言

摩米士推出了一款自带线的15000mAh移动电源，这款移动电源内置氮化镓充电器，支持65W快充输出，内置的移动电源，也支持65W充放电。机身具备一个USB-C插座，支持65W充放电。并且自带一条USB-C线，支持65W充电输出。

自带线的设计，方便随时为笔记本电脑充电，带来不一样的使用体验。并且在多口同时输出时，还支持功率自动分配，满足不同设备的同时充电需求。下面充电头网就带来摩米士65W二合一移动电源的拆解，一起看看内部的用料和设计。

此前充电头网还拆解过摩米士airboxgo二代磁吸无线充电盒、摩米士5000mAh磁吸无线充移动电源、摩米士MFi认证7200mAh磁吸无线充移动电源、摩米士10000mAh磁吸无线充电移动电源、摩米士10000mAh磁吸无线充移动电源等产品欢迎查阅。

摩米士65W二合一移动电源开箱

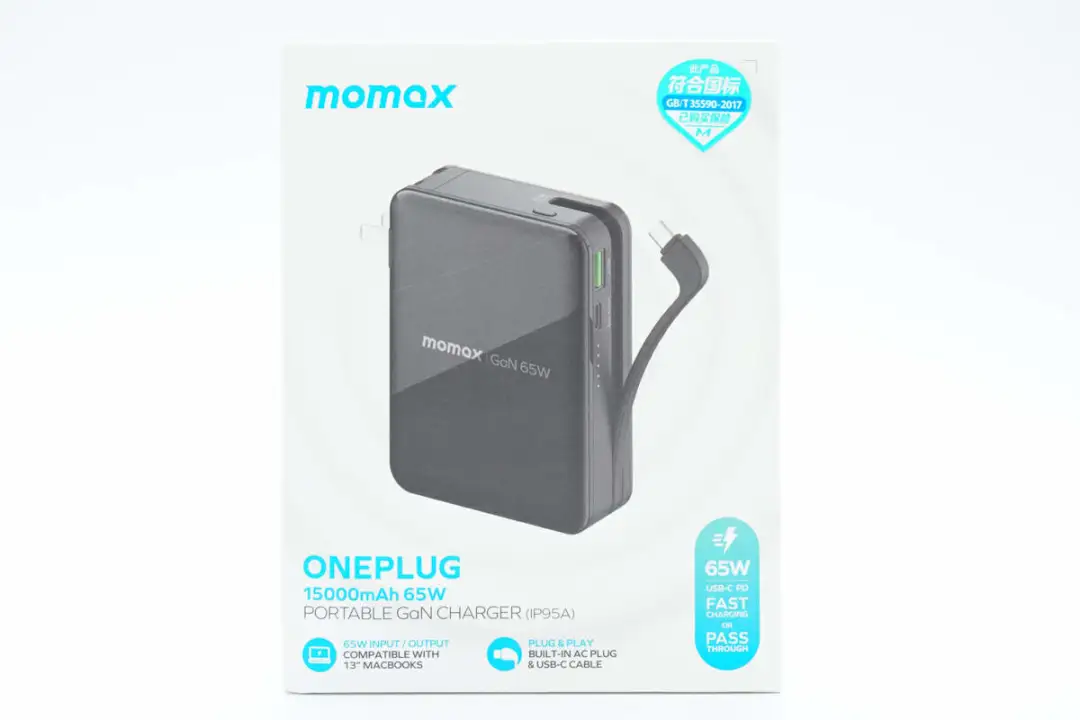

包装盒正面印有移动电源外观、15000mAh容量和65W功率以及其它卖点等。

包装盒侧面印有内部氮化镓（GaN）元件芯片的展示图示，最高支持65W输出。

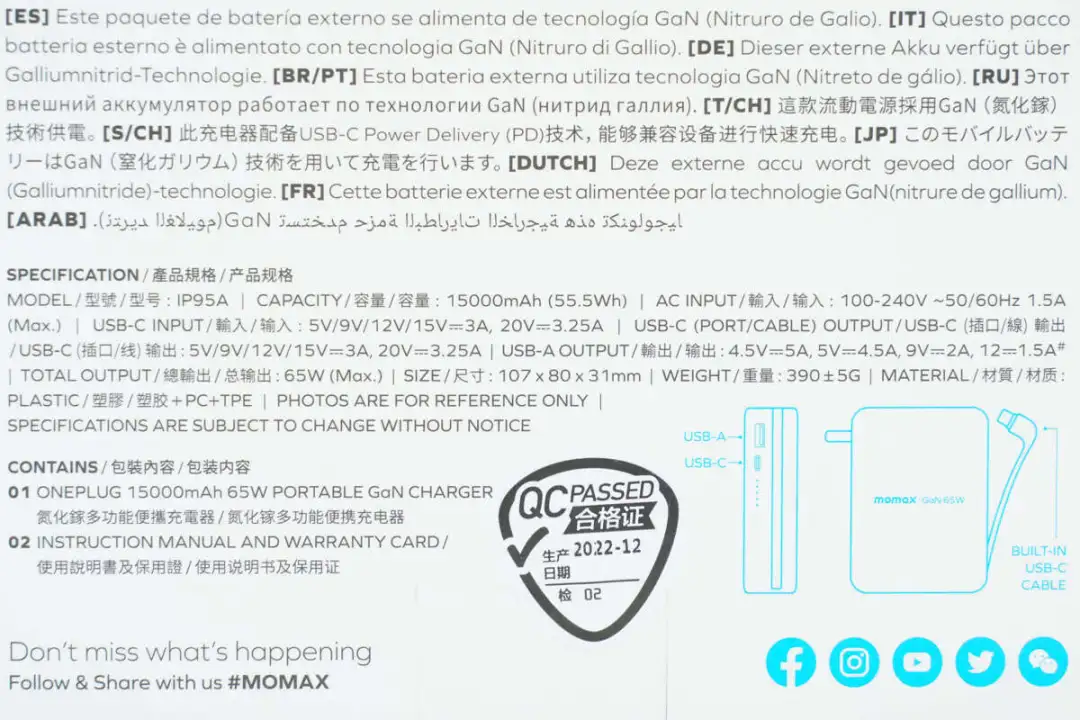

背面上部分印有对笔记本充电场景以及下部分的充电器基本参数信息。

产品参数特写，下面到实物环节再详细介绍。

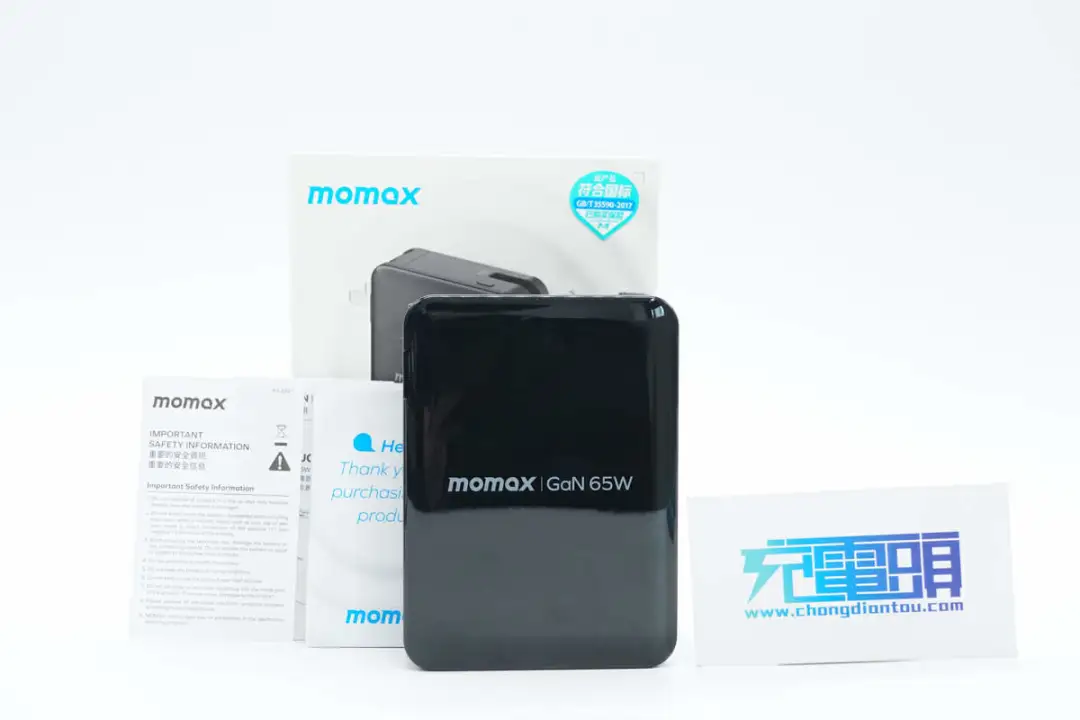

取出包装内所有物品，除充电器外，另附赠多语说明书以及保修卡等。

充电器整体为黑色基调，正反两面皆采用钢琴标准手感漆的镜面外壳设计，拥有柔和顺滑触感，边缘微弧过渡。

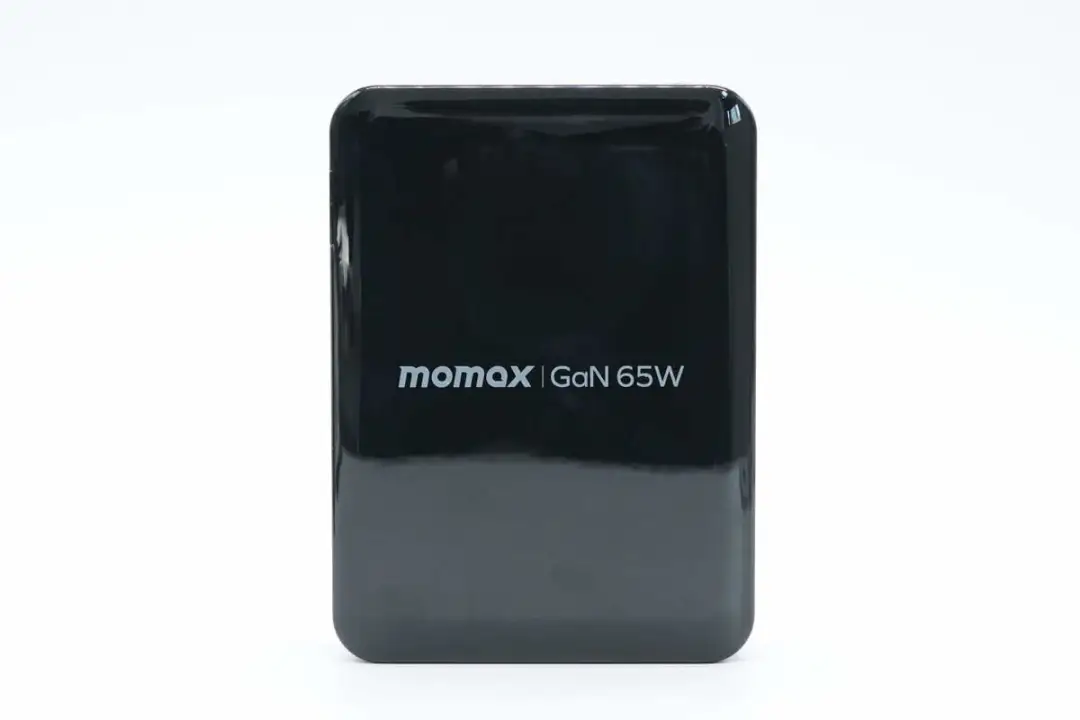

机身正面印有MOMAX|GaN 65W字样。

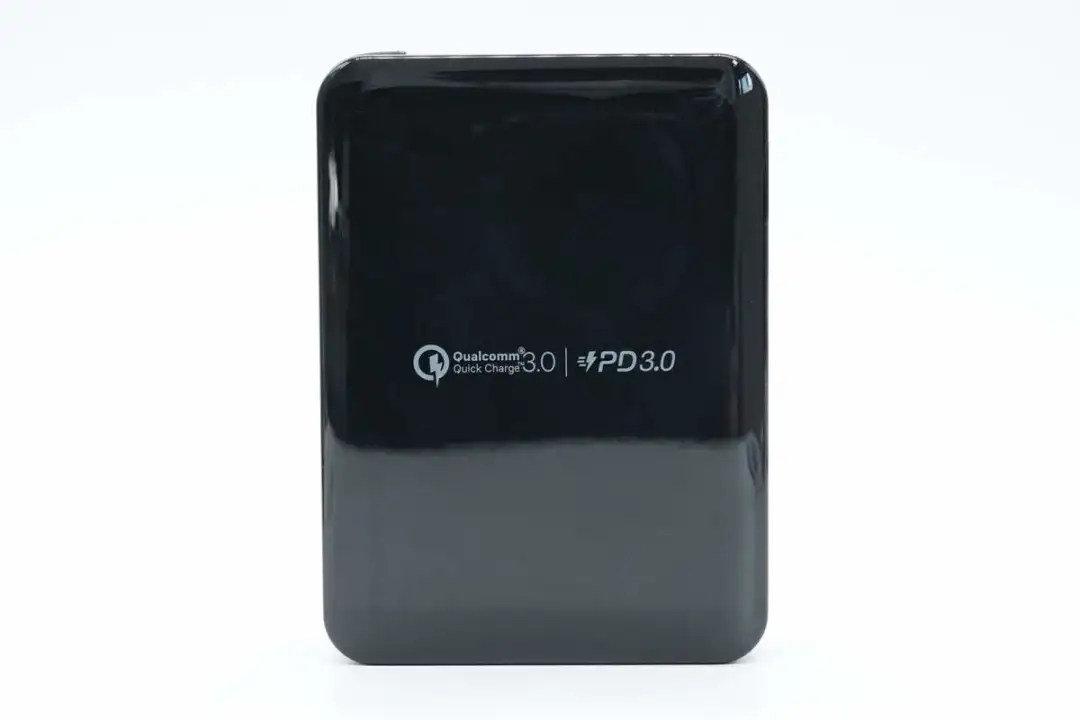

背面印有高通QC3.0和PD3.0快充标识。

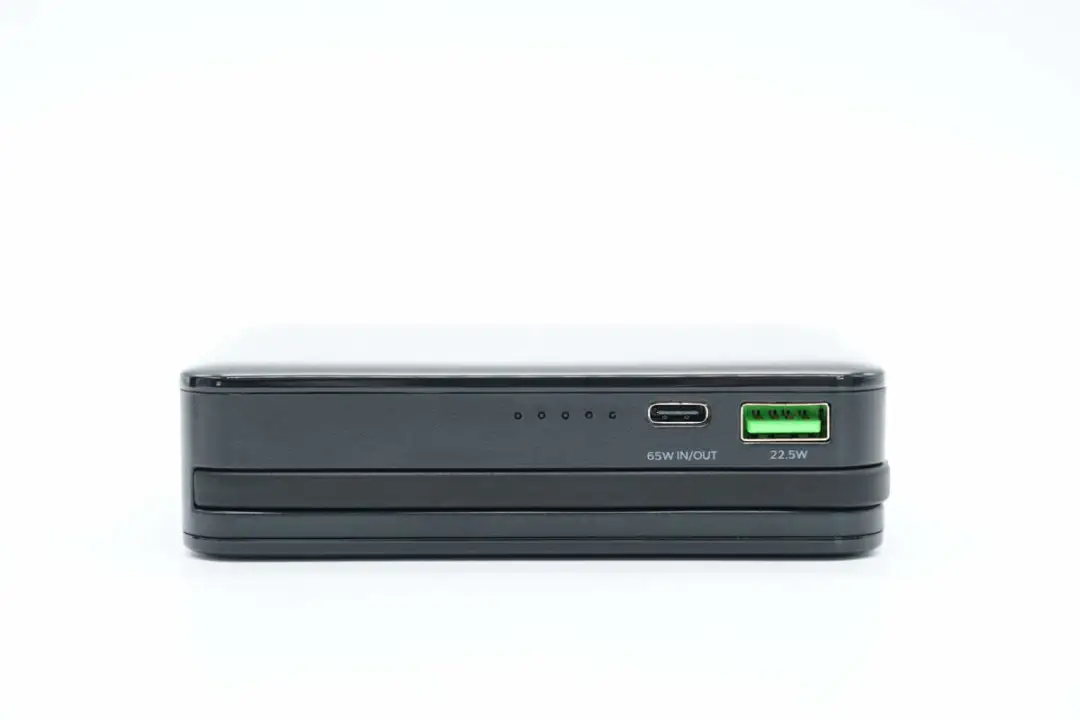

机身侧边配备1A1C接口以及电量/通电指示灯，并设有理线槽。

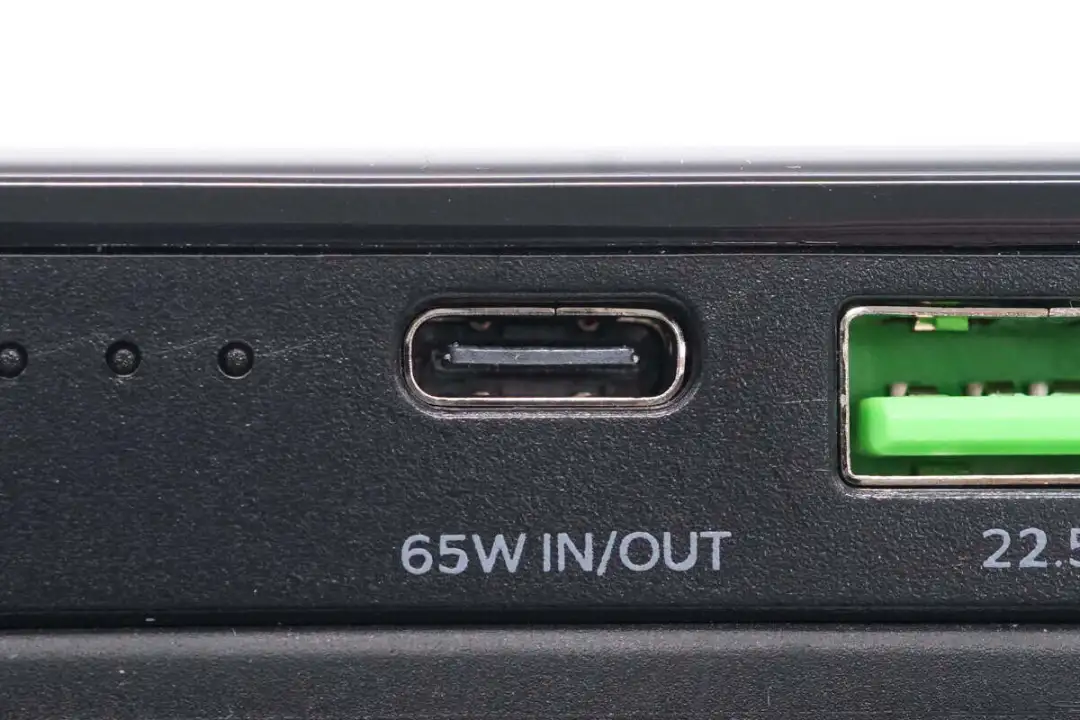

USB-C口支持65W双向快充。

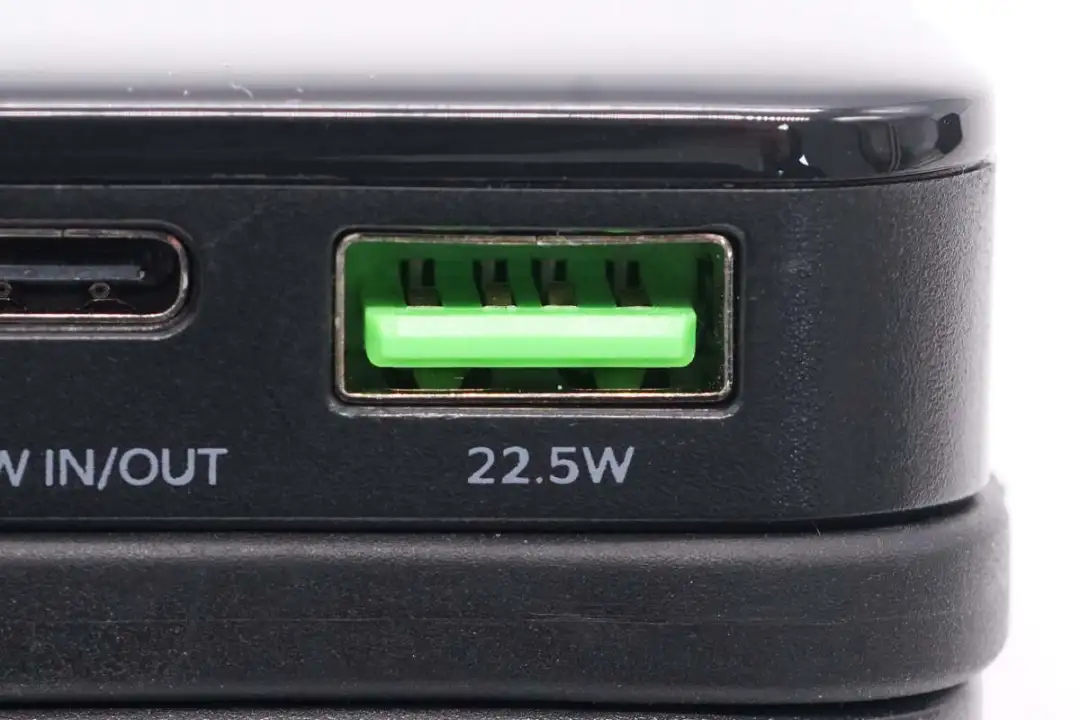

USB-A口采用绿色胶芯，支持华为22.5W SCP快充。

电量指示灯亮亮淡蓝色光，通电指示灯未亮起，只有在充电时才会亮。

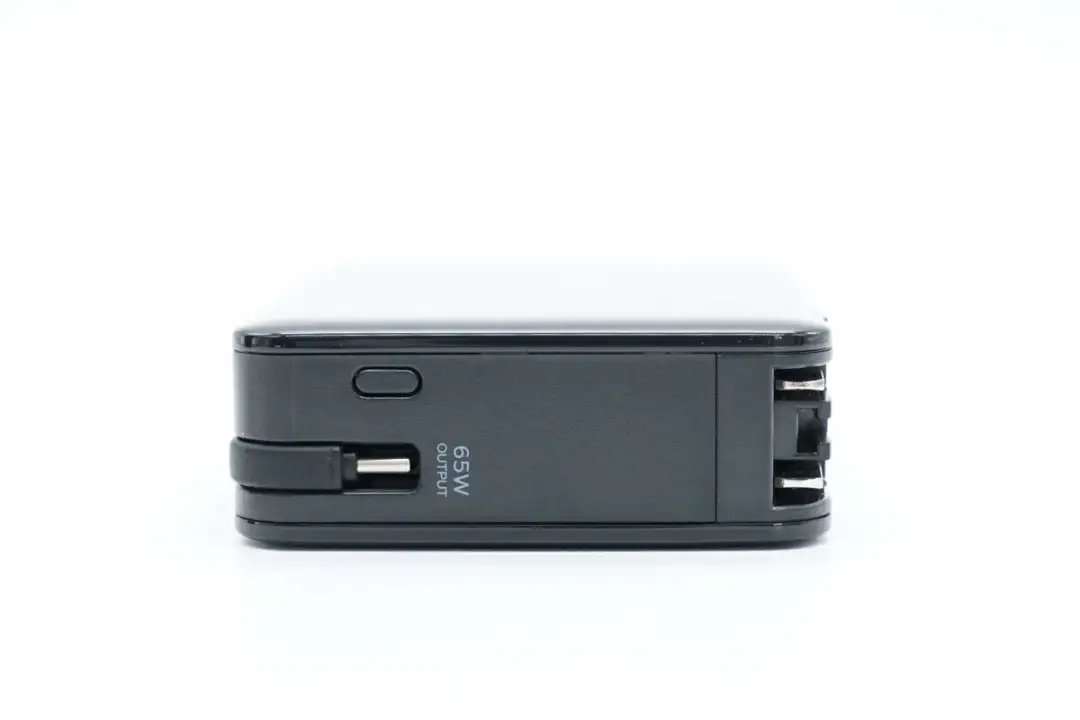

顶部设有电源键，自带线缆USB-C线头也是嵌在这一端凹槽内，线头旁外壳印有65W OUTPUT字样，表明USB-C线支持65W输出。

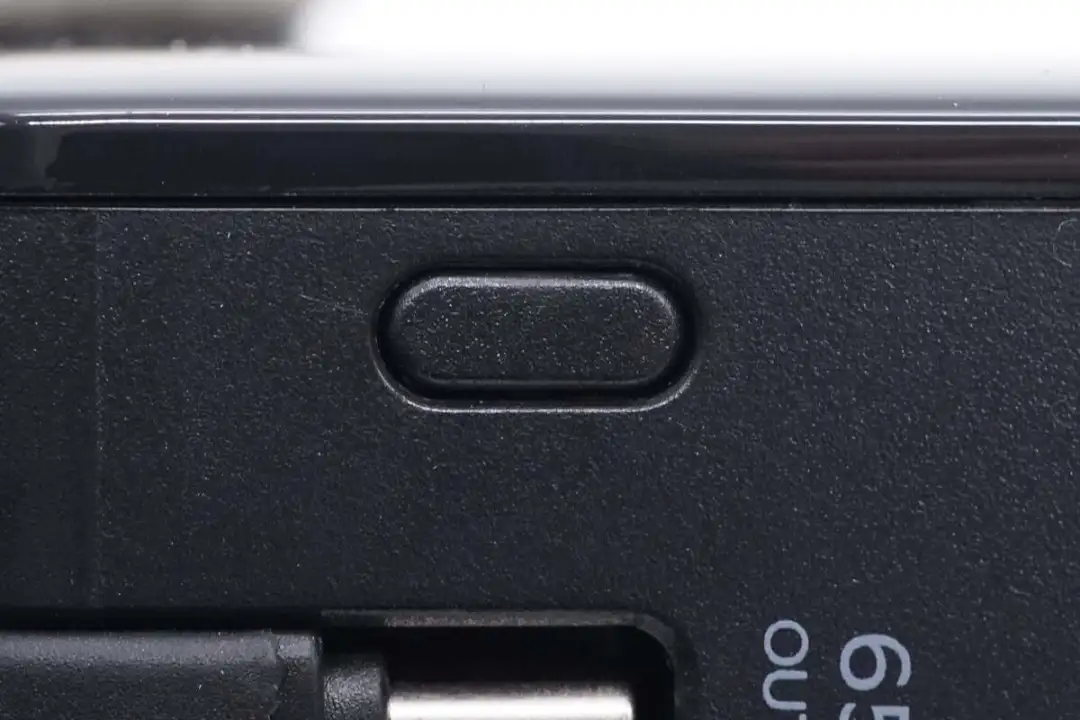

电源键特写。

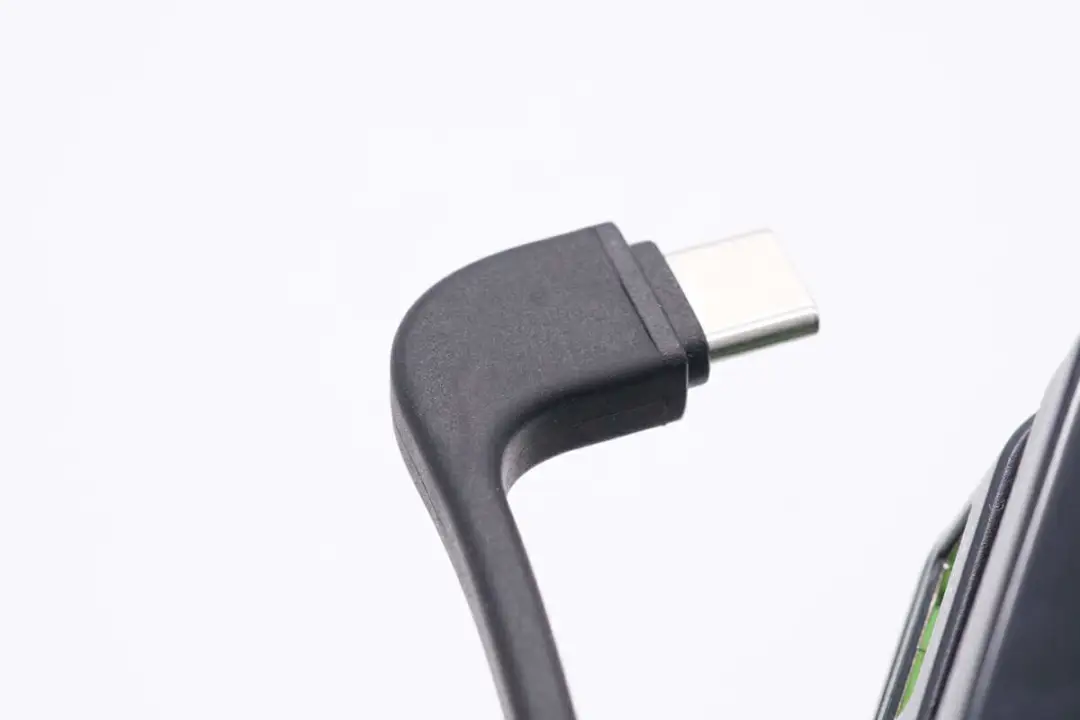

USB-C线线头为90°弯折设计，收纳状态下不易松动。

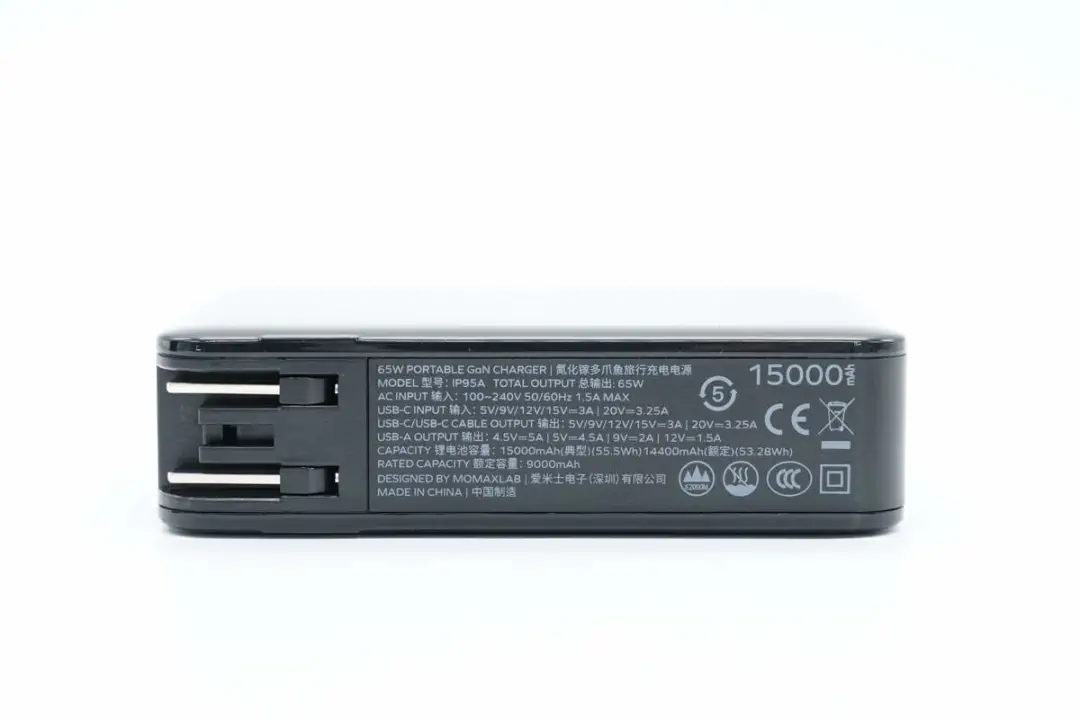

机身另一侧设有充电器模式下的输入插脚，同侧外壳上印有产品详细参数信息。

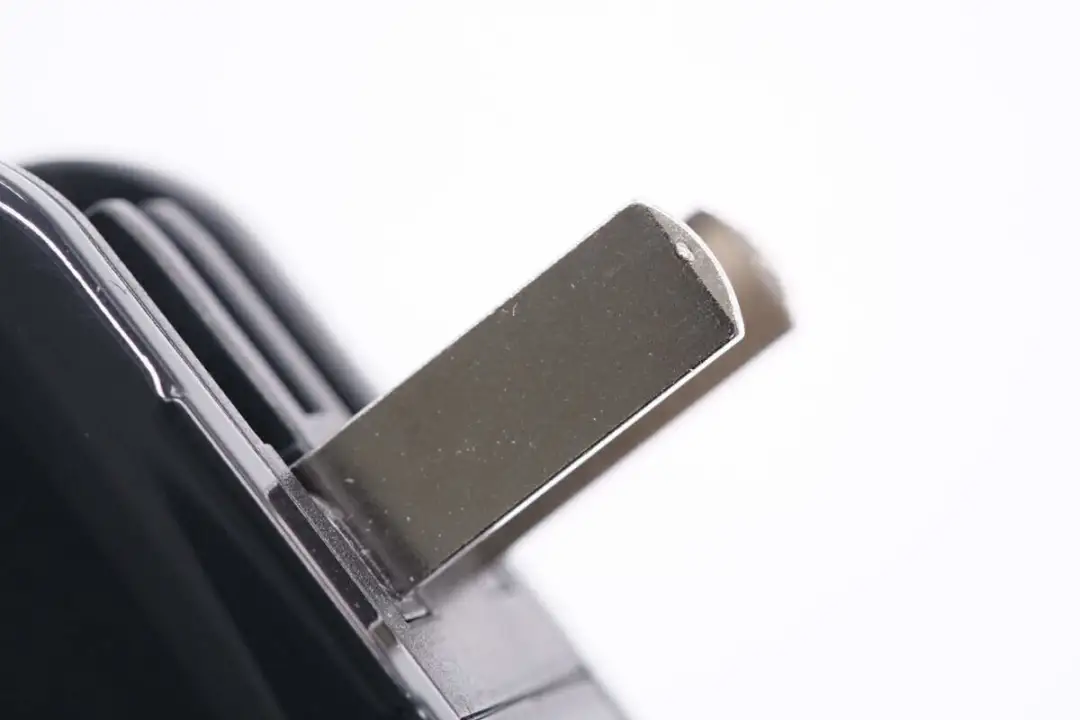

配备插脚为可折叠国标插脚，方便收纳携带。

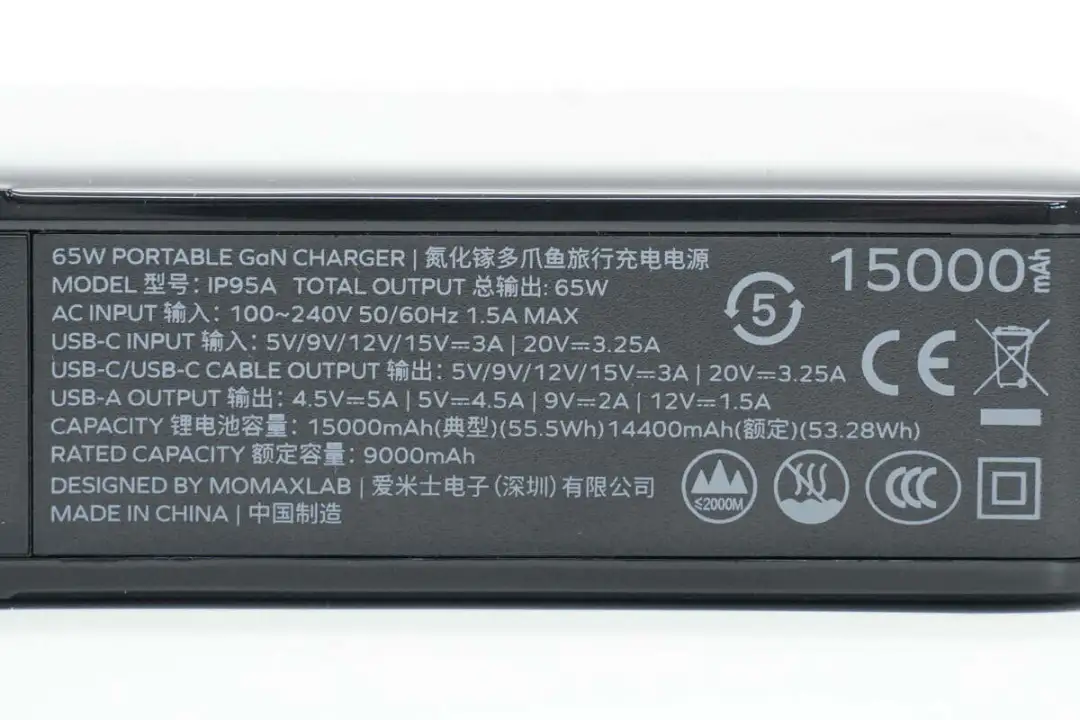

产品参数特写

型号：IP95A

总输出：65W

AC输入：100-240V~ 50/60Hz 1.5A Max

USB-C输入：5V3A、9V3A、12V3A、15V3A、20V3.25A

USB-C/USB-C线 输出：5V3A、9V3A、12V3A、15V3A、20V3.25A

USB-A 输出：4.5V5A、5V4.5A、9V2A、12V1.5A

锂电池容量：15000mAh（典型）（55.5Wh）14400mAh（额定）（53.28Wh）

爱米士电子（深圳）有限公司

产品通过了CCC、CE认证。

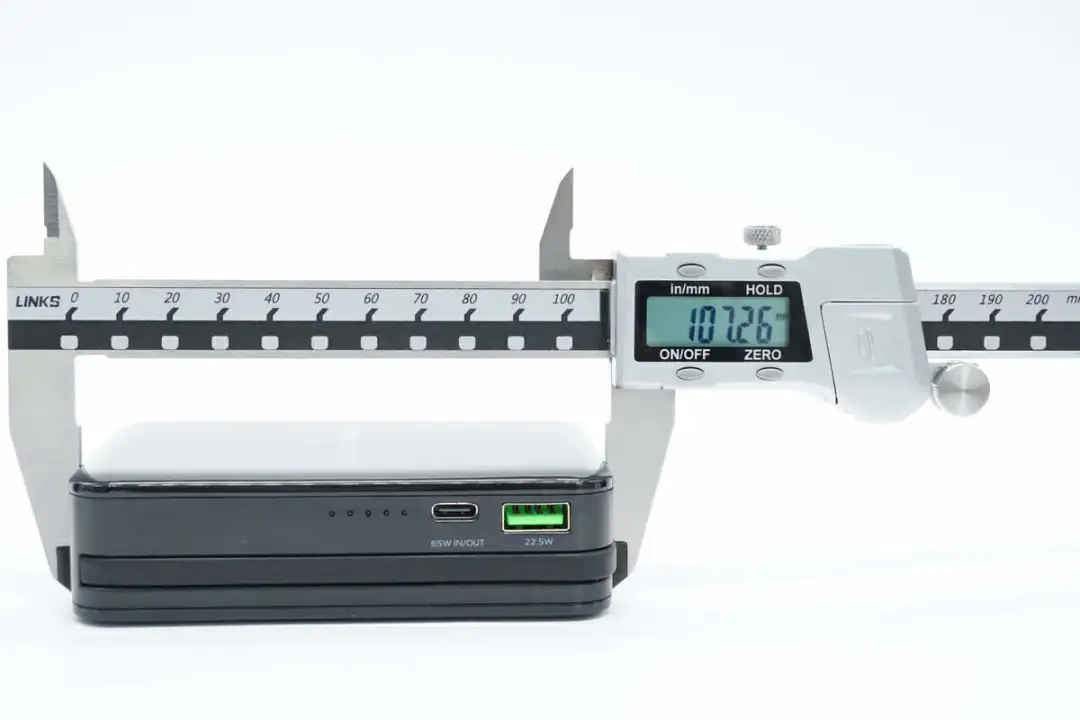

实测这款移动电源机身长度为107.26mm。

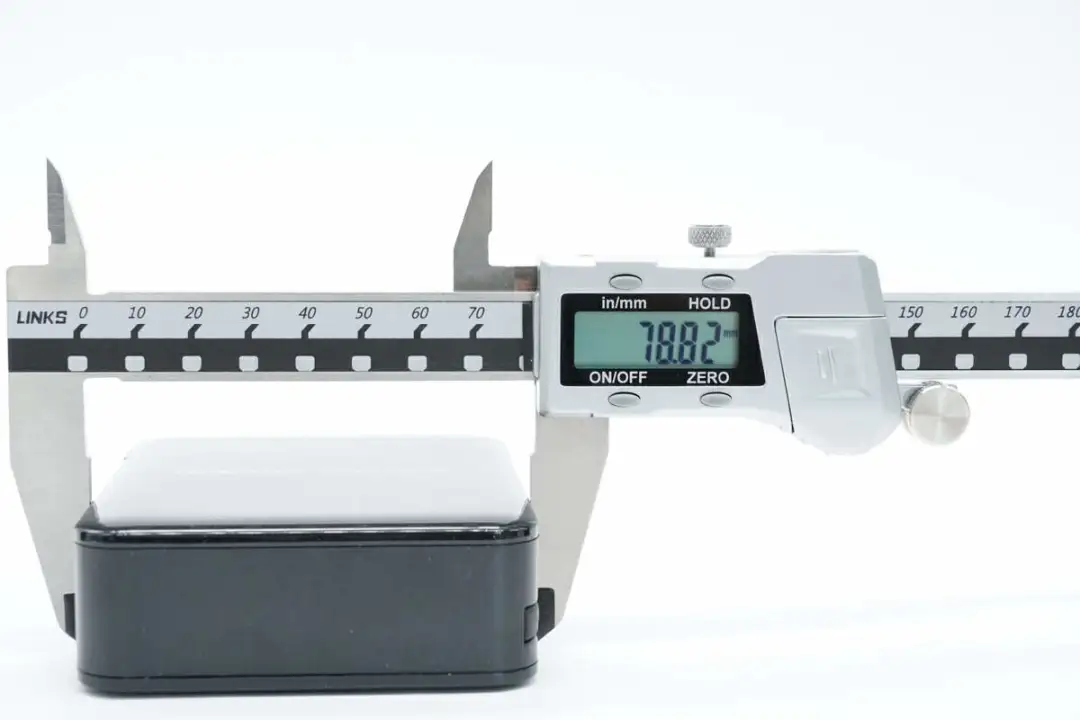

宽度为78.82mm。

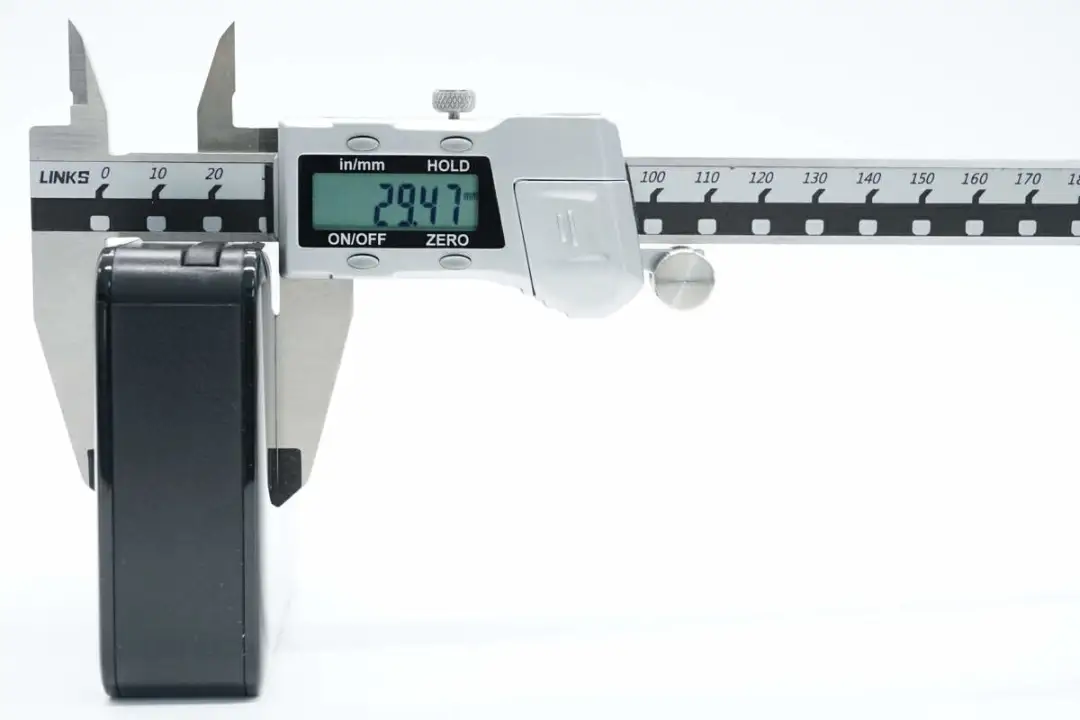

厚度为29.47mm。

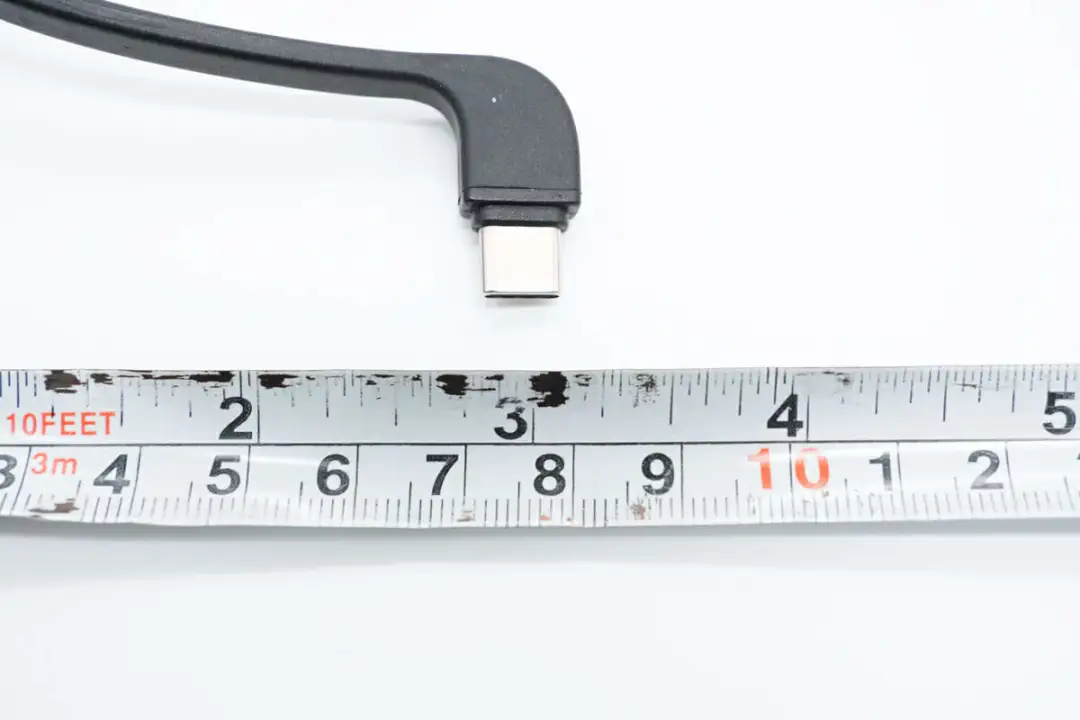

另外测得USB-C线长度约为8cm。

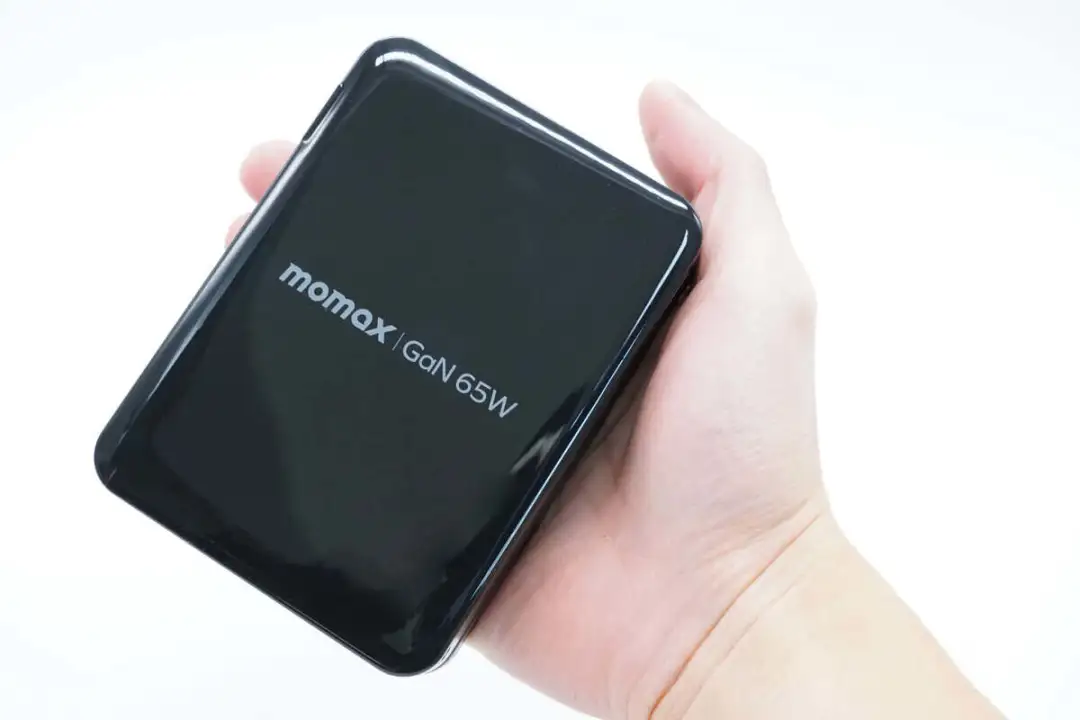

产品拿在手上的大小直观感受。

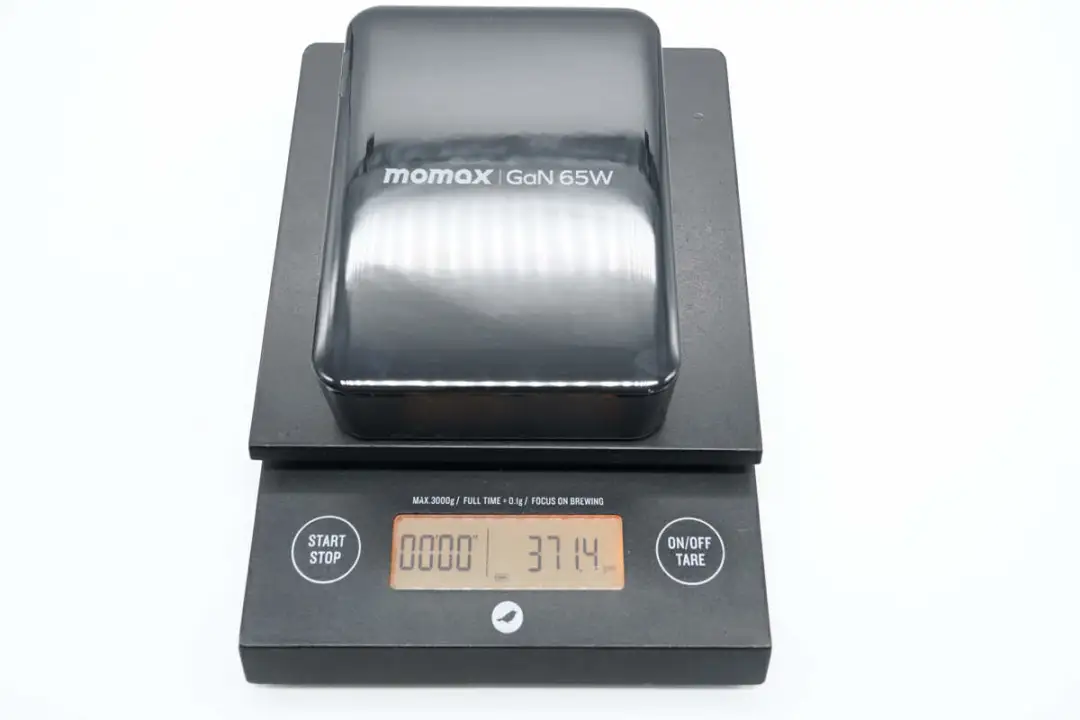

另外测得移动电源净重约为371g。

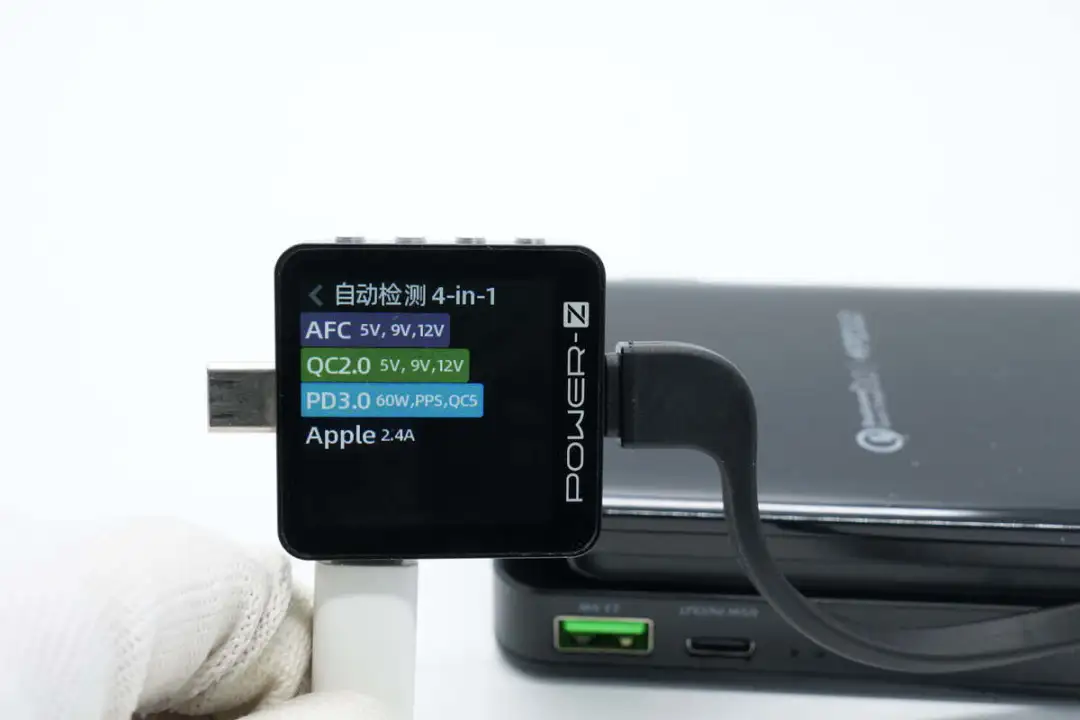

移动电源模式下，使用ChargerLAB POWER-Z KM003C测得USB-C线输出支持AFC、QC2.0/5、PD3.0、PPS、Apple 2.4A充电协议。

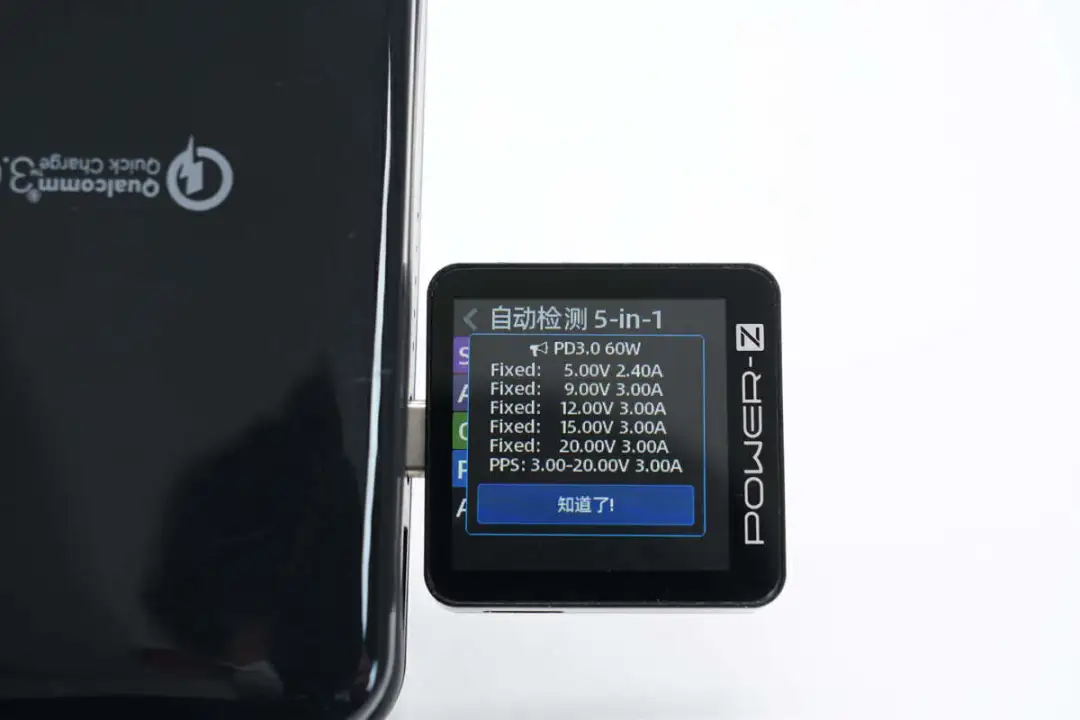

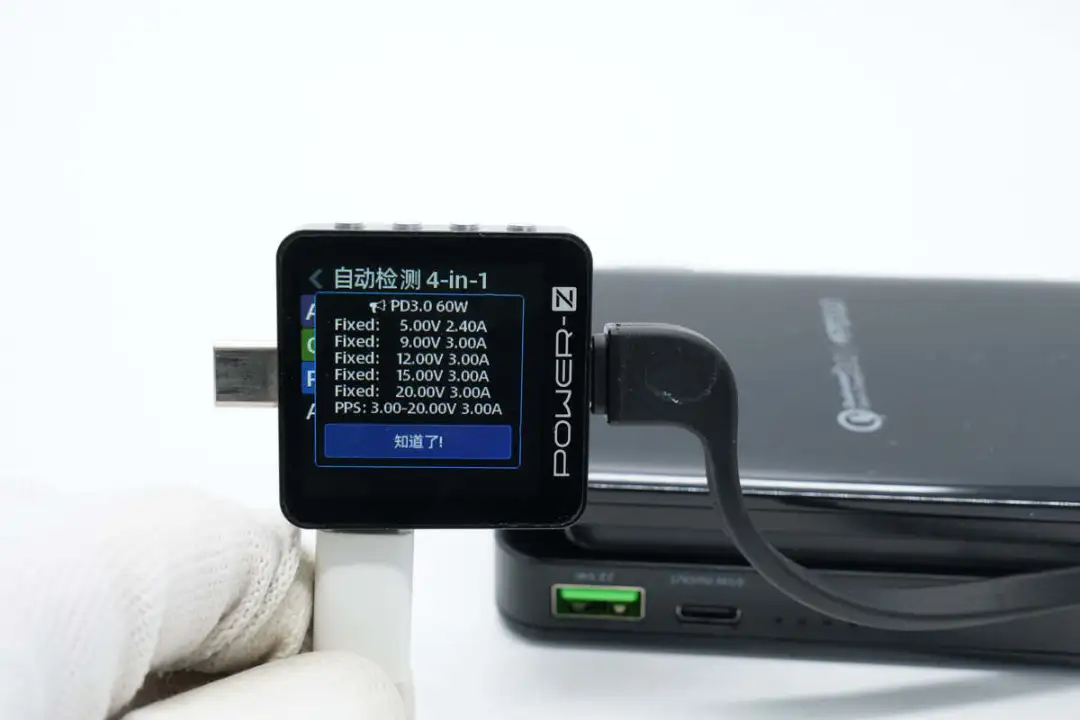

PDO报文显示USB-C线具备5V2.4A、9V3A、12V3A、15V3A、20V3A五组固定电压档位，以及3-20V3A一组PPS电压档位。

测得USB-C口支持SCP、AFC、QC2.0/5、PD3.0、PPS、Apple 2.4A充电协议。

PDO报文显示USB-C口具备5V2.4A、9V3A、12V3A、15V3A、20V3A五组固定电压档位，以及3-20V3A一组PPS电压档位。

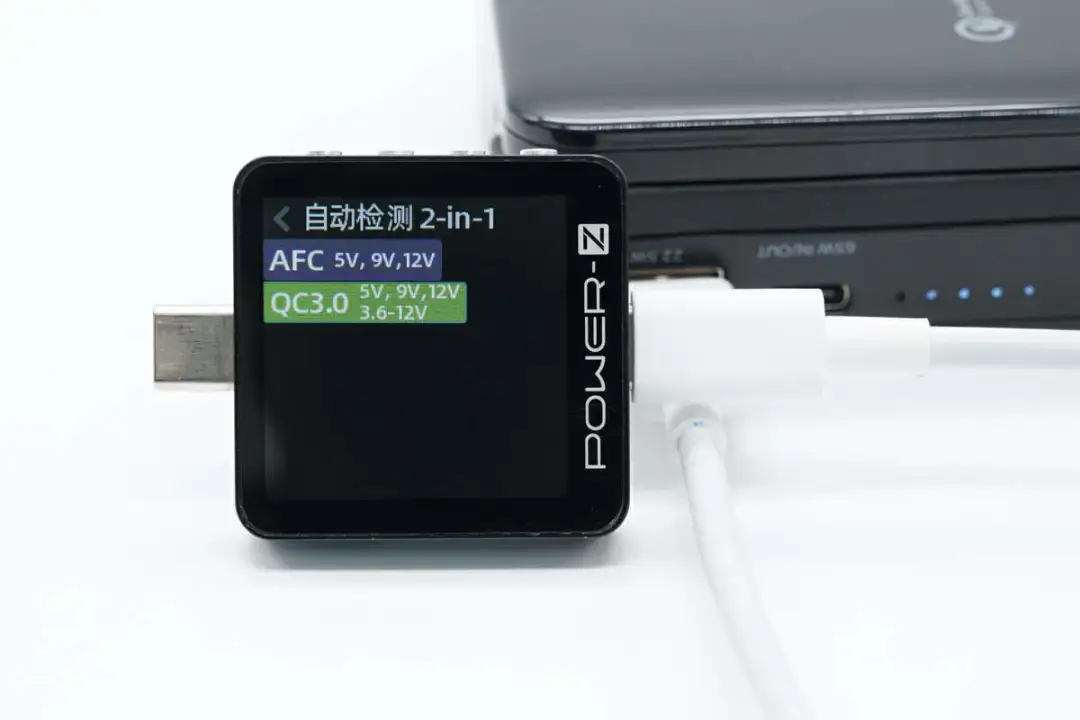

测得USB-A口支持AFC、QC3.0快充协议。

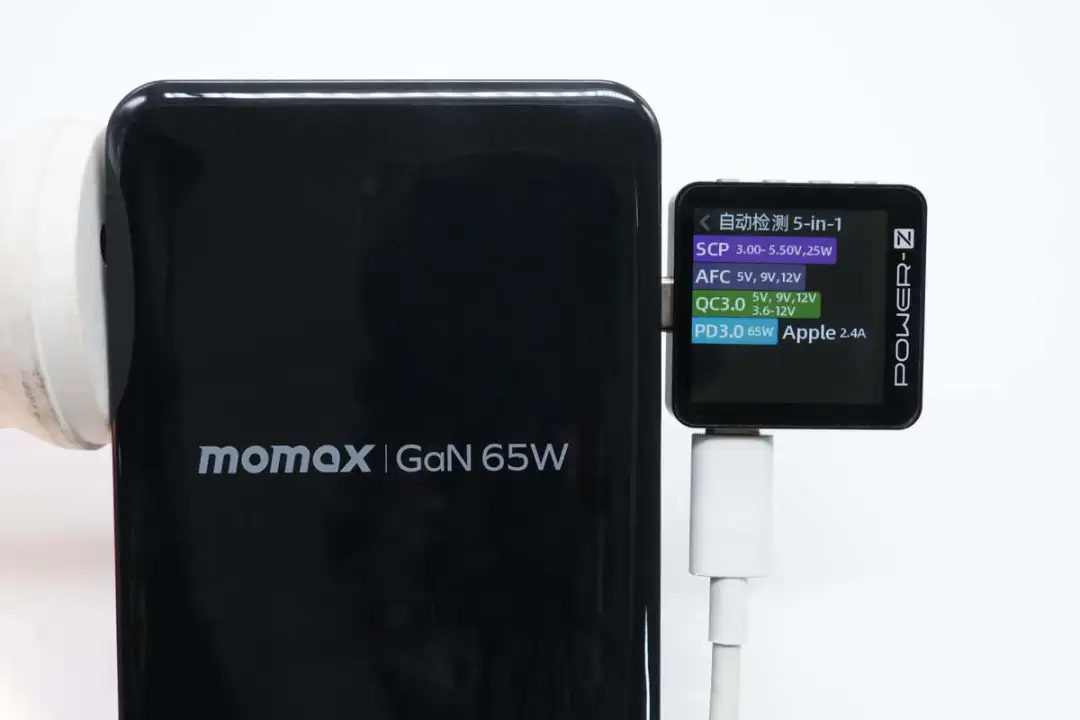

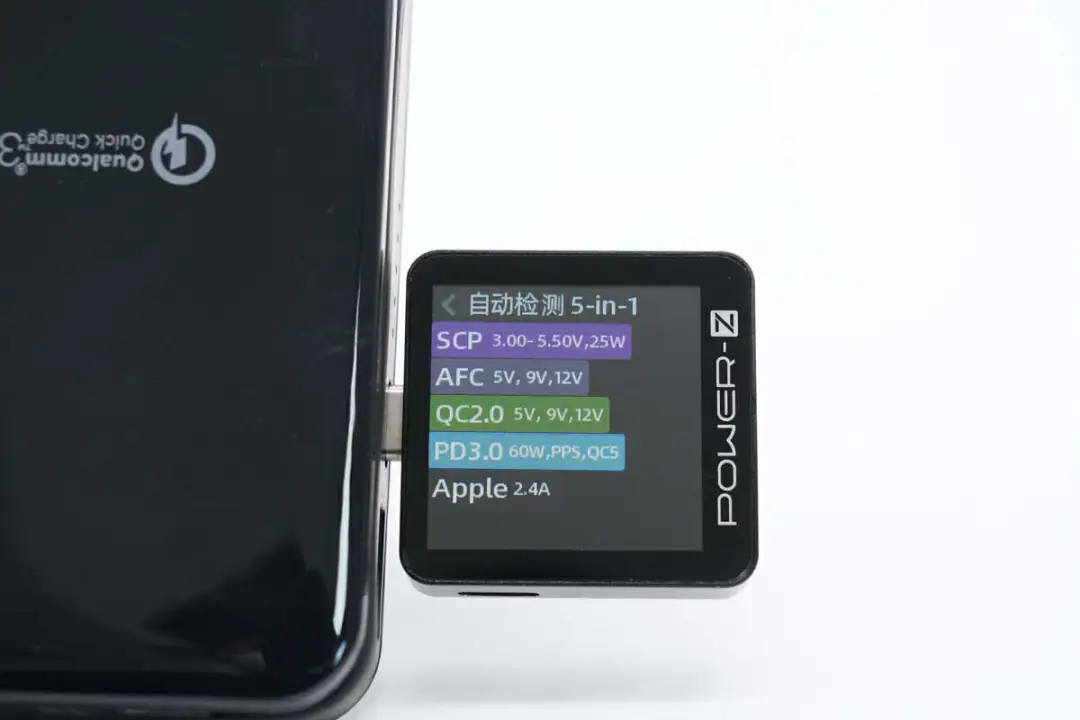

充电器模式下，测得USB-C口支持SCP、AFC、QC3.0、PD3.0、Apple 2.4A充电协议。

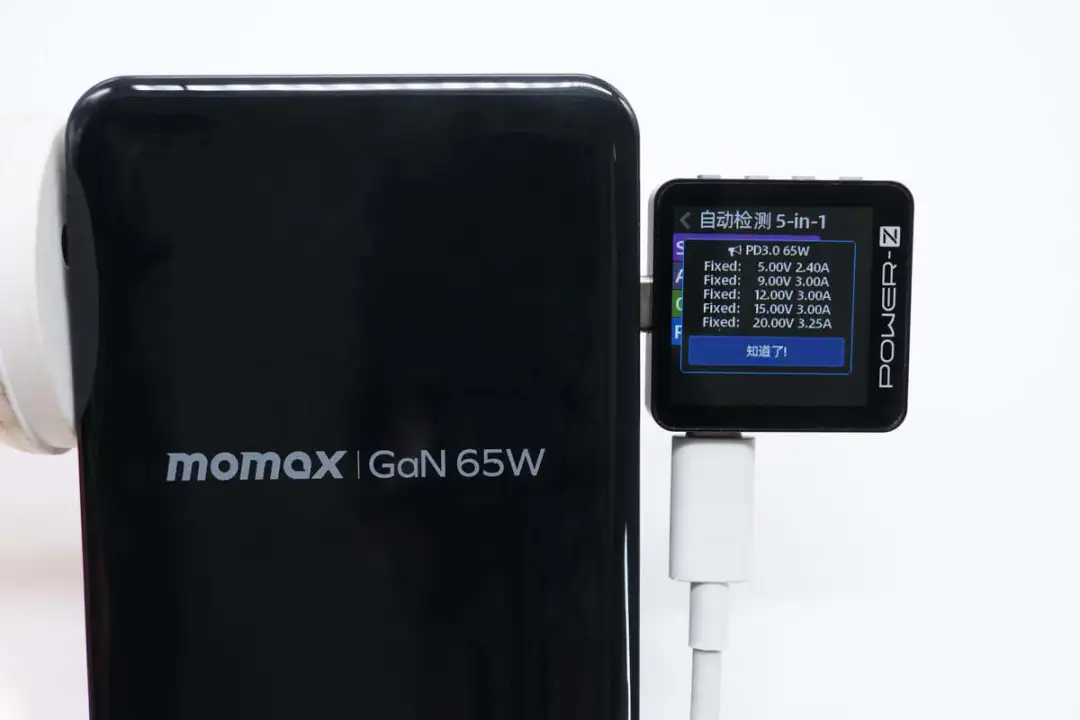

PDO报文显示USB-C口具备5V2.4A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位。

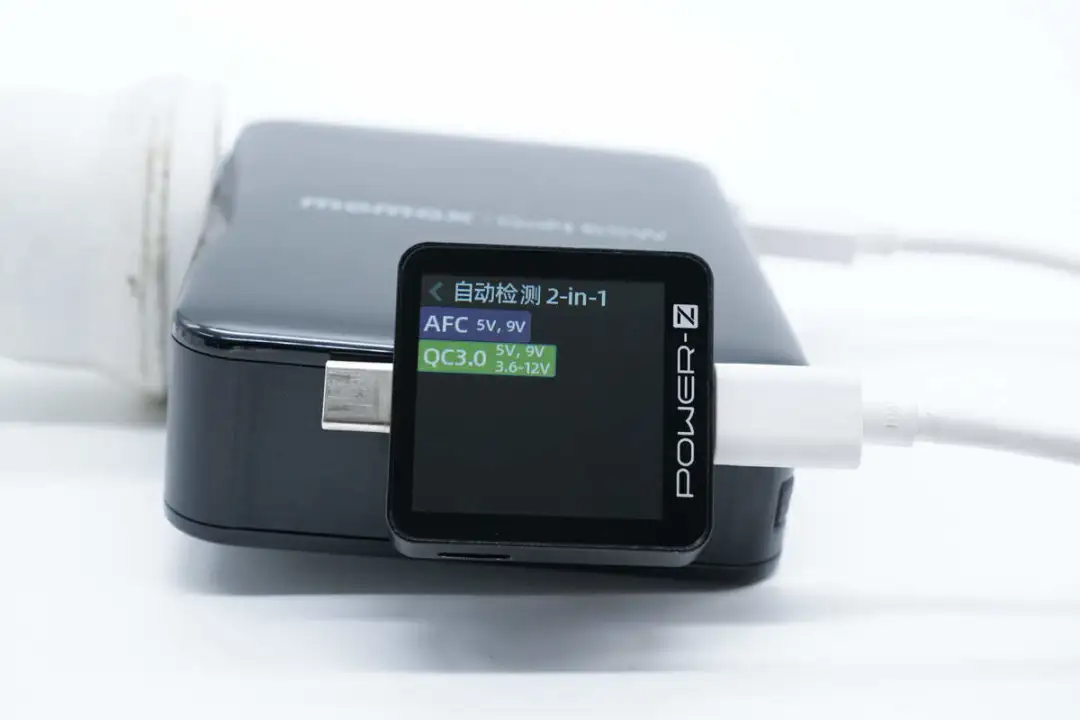

测得USB-A口支持AFC、QC3.0快充协议。

摩米士65W二合一移动电源拆解

看完了摩米士这款二合一移动电源的开箱，下面就进行拆解，一起看看内部的设计和用料。

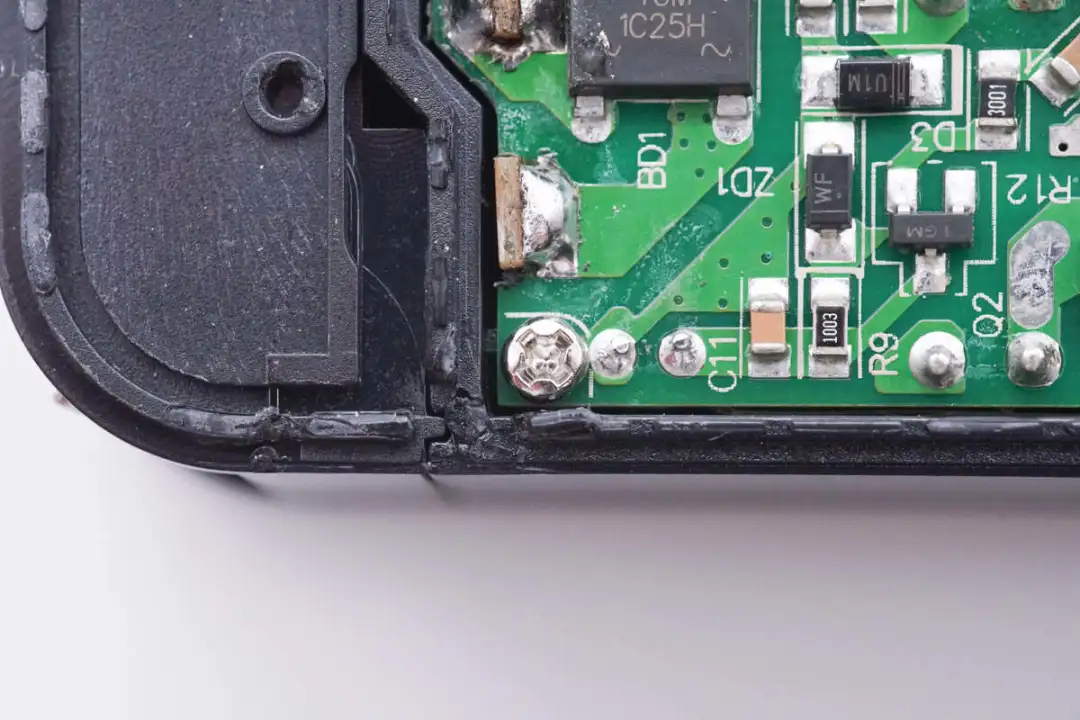

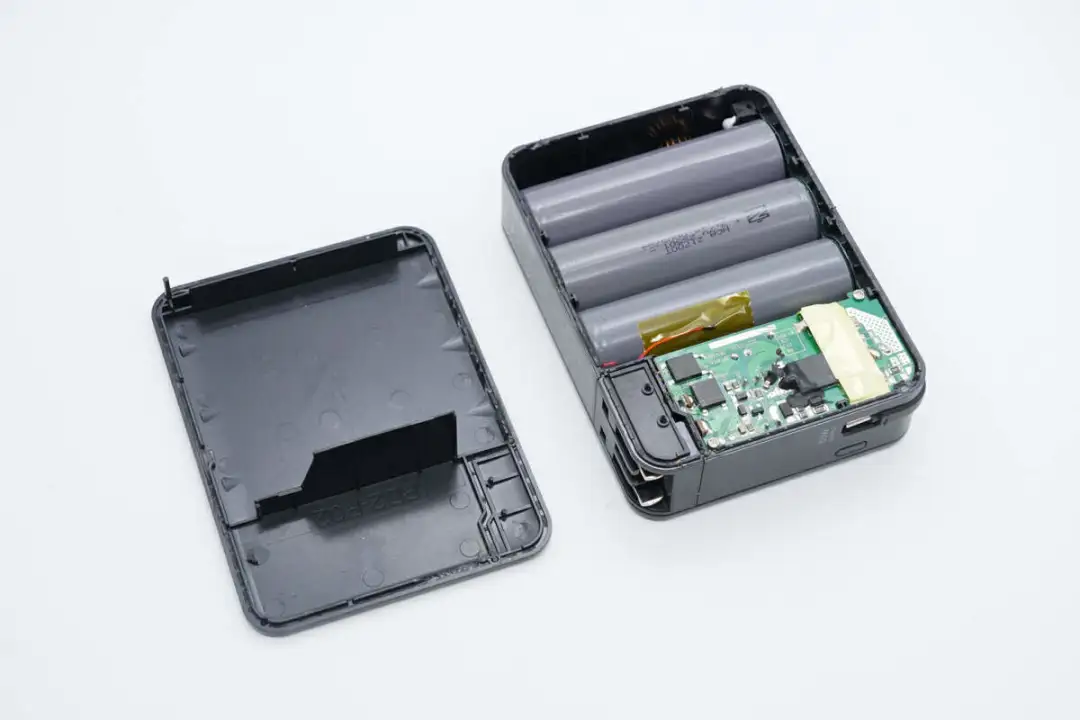

沿壳体接缝拆开外壳，盖板对应电池和快充电源模块之间设有隔离板用于绝缘。

快充电源模块采用螺丝固定。

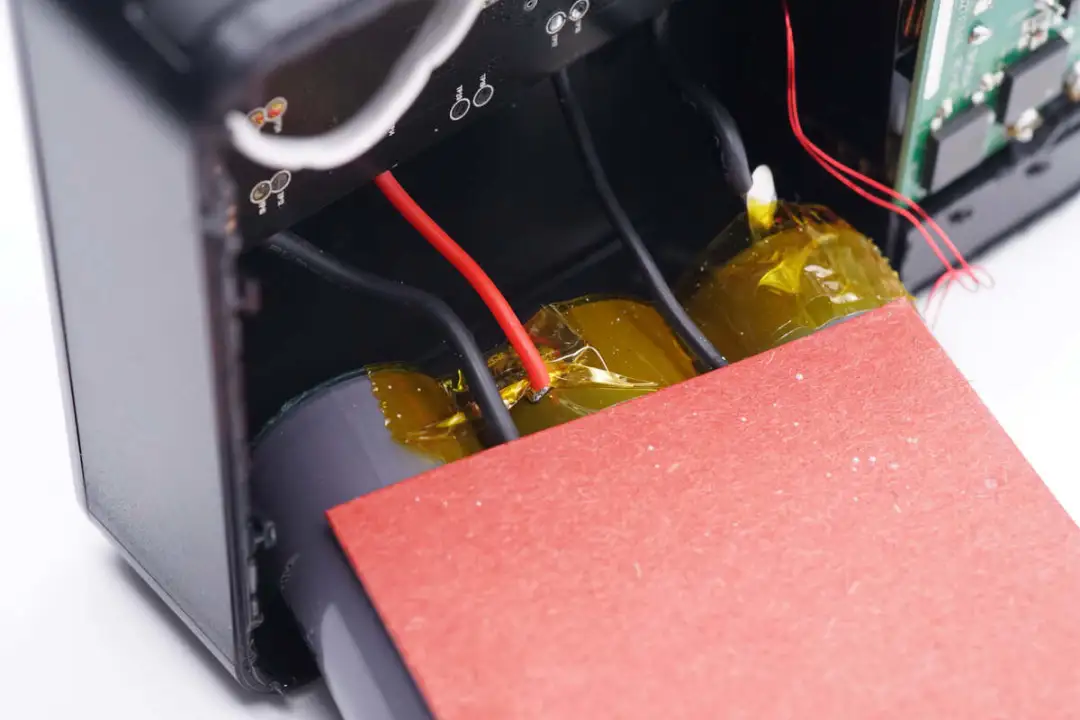

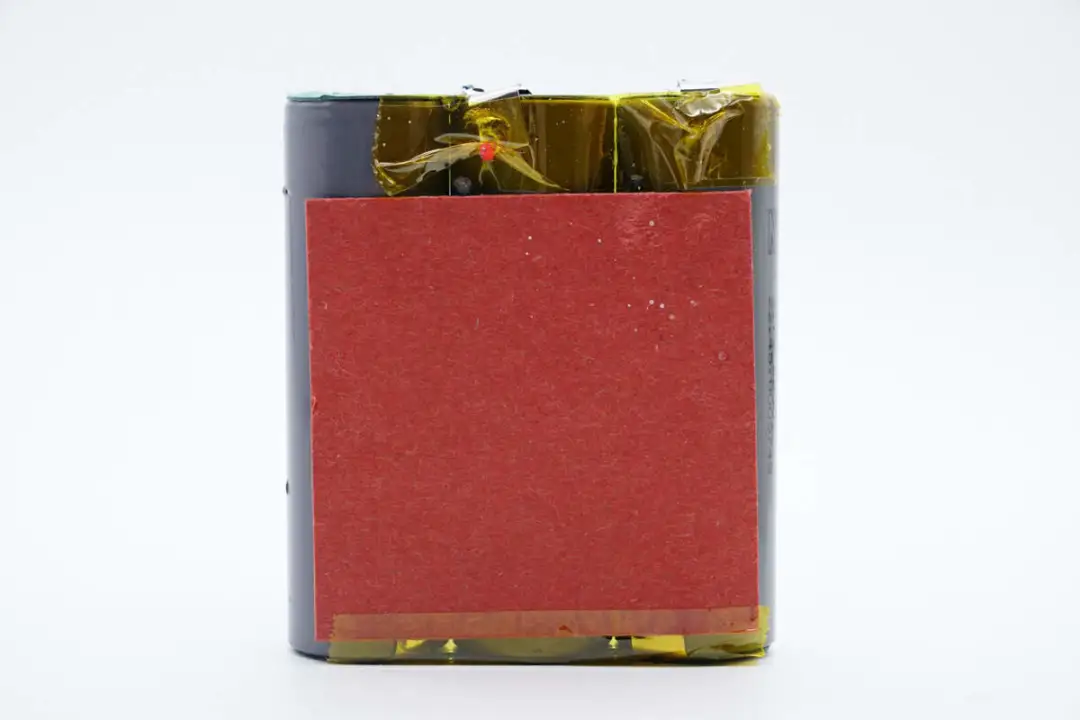

电池组粘贴绝缘纸绝缘，焊接硅胶线连接。

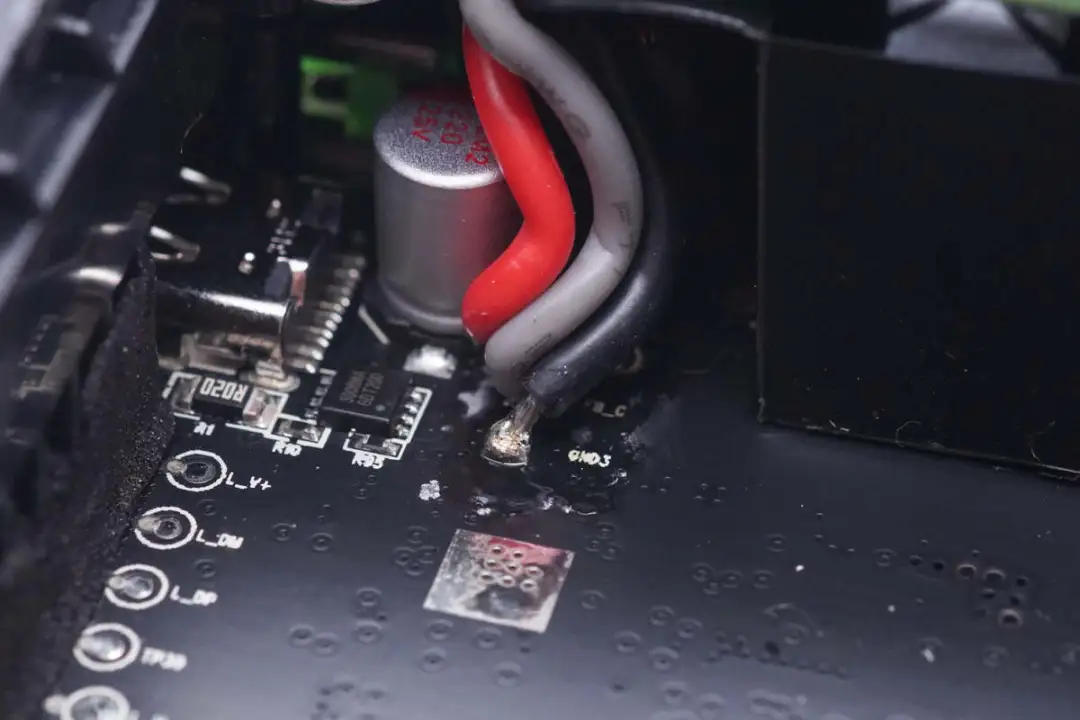

在底部PCB上焊接NTC热敏电阻，用于检测电池温度。

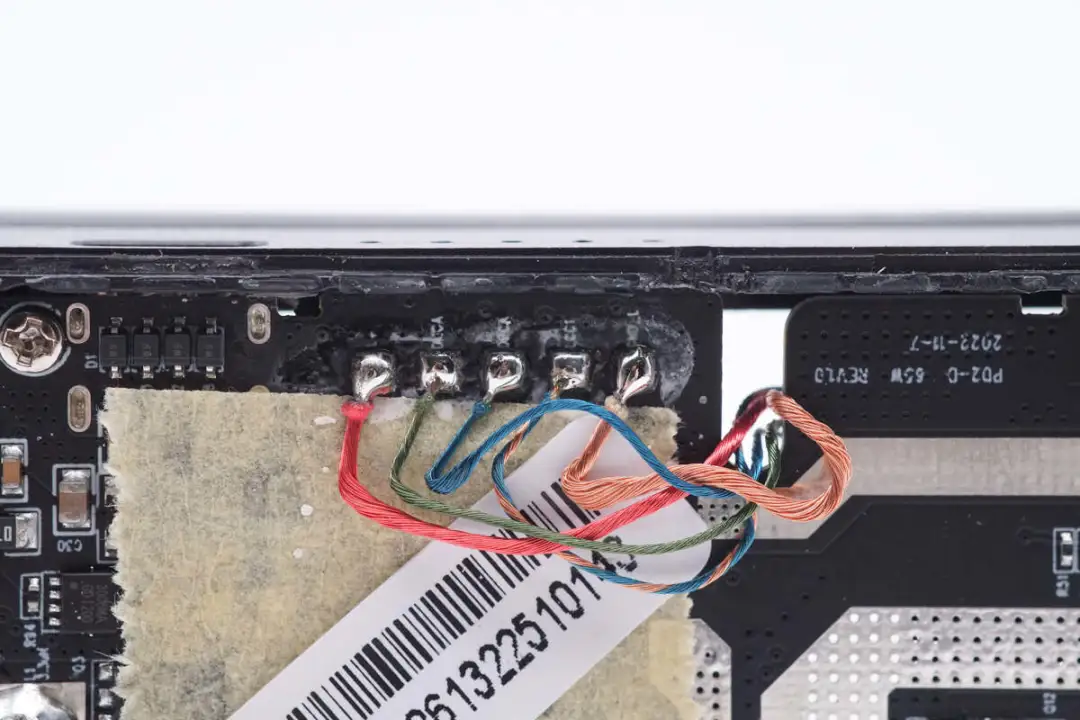

剪断电池连接导线，分离电池组与PCBA模块的连接，继续进行拆解。

移动电源内置3节21700电池串联，单节容量5000mAh，3节串联组成15000mAh。

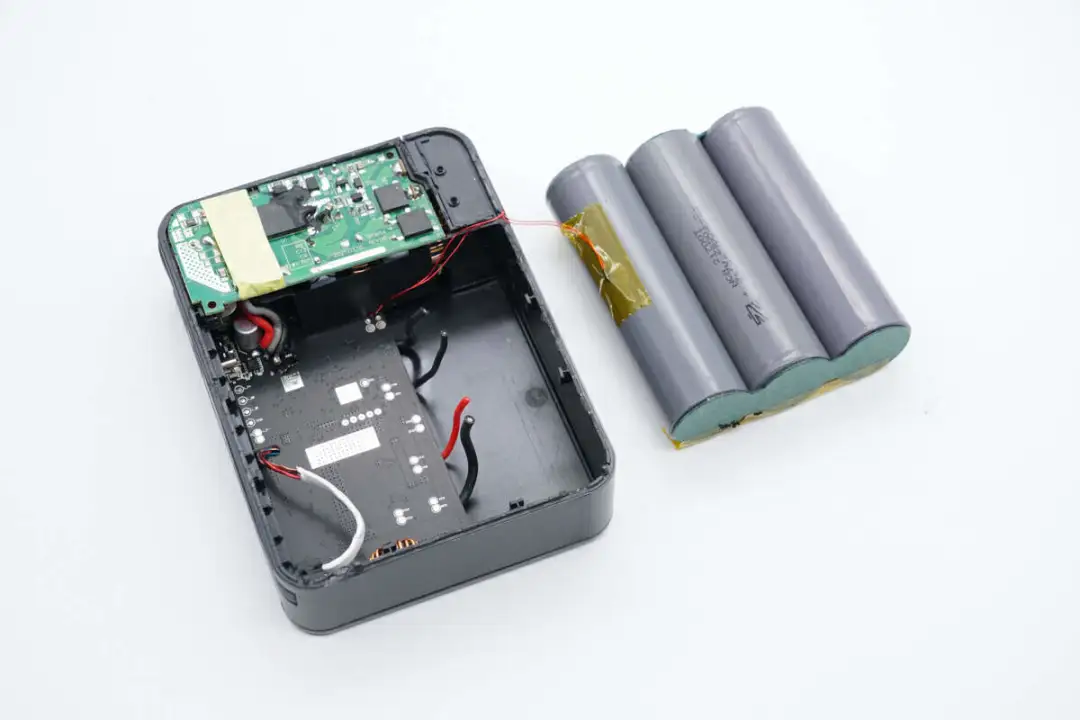

移动电源壳体内部一览，内部为两层PCBA模块设计，其中黑色PCB为移动电源部分，绿色PCB为快充电源部分。

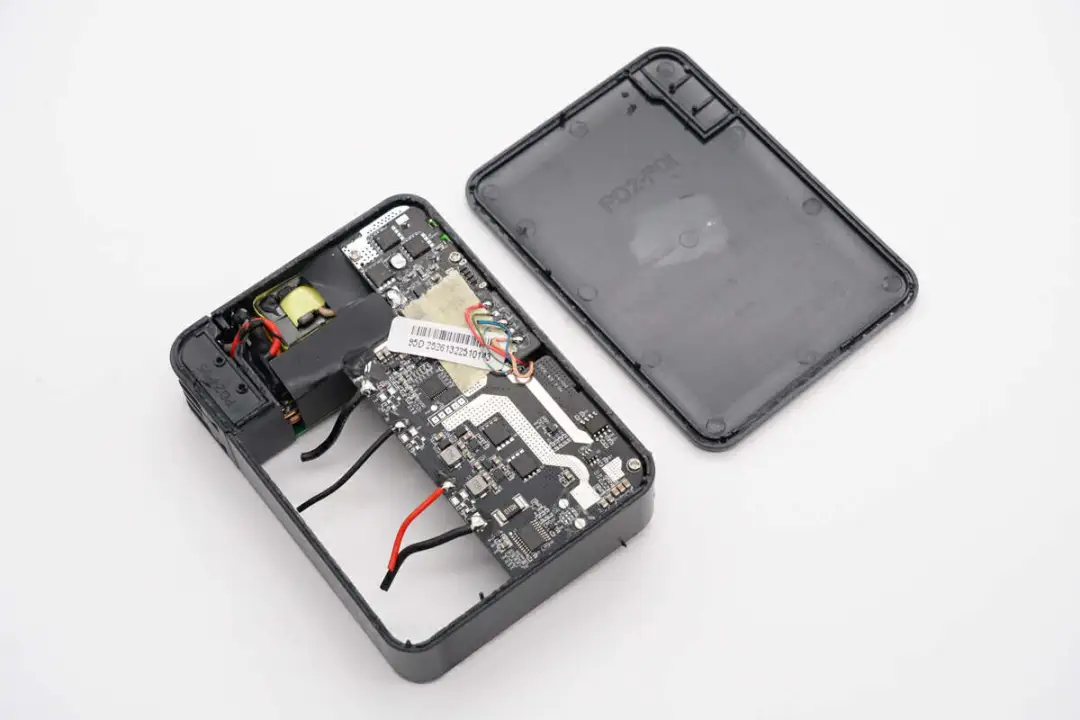

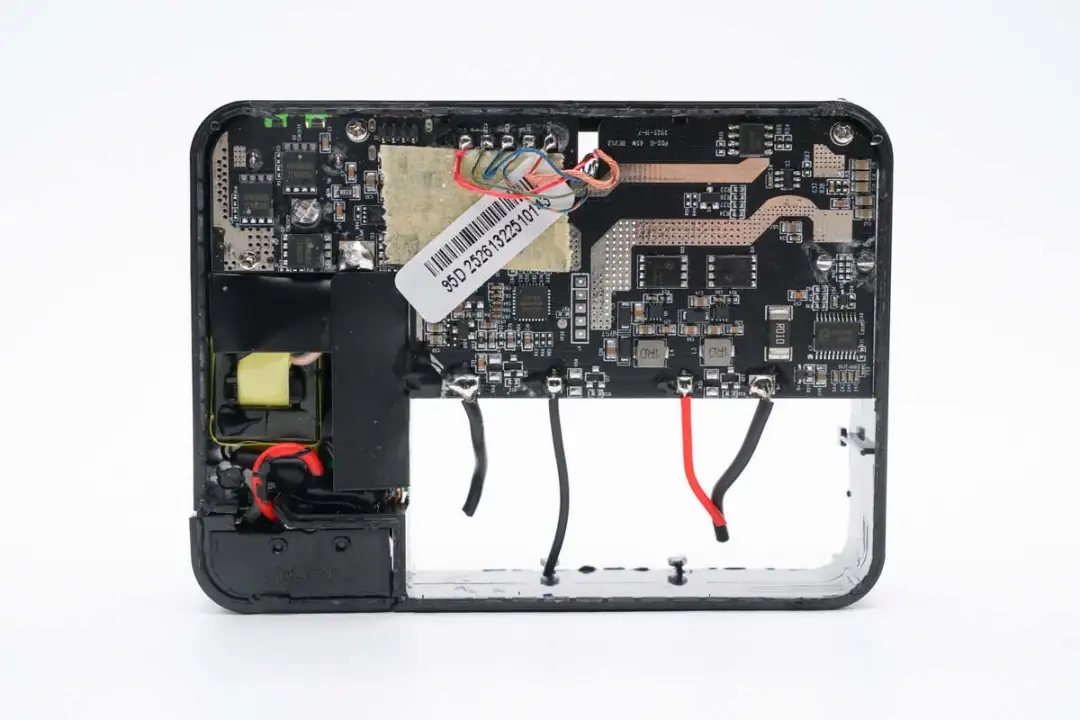

继续拆解取下另一侧盖板，内部固定黑色移动电源PCB。

黑色移动电源PCB与绿色快充电源PCB层叠放置，降低厚度。

快充电源与移动电源部分通过导线焊接连接。

移动电源PCB通过螺丝固定。

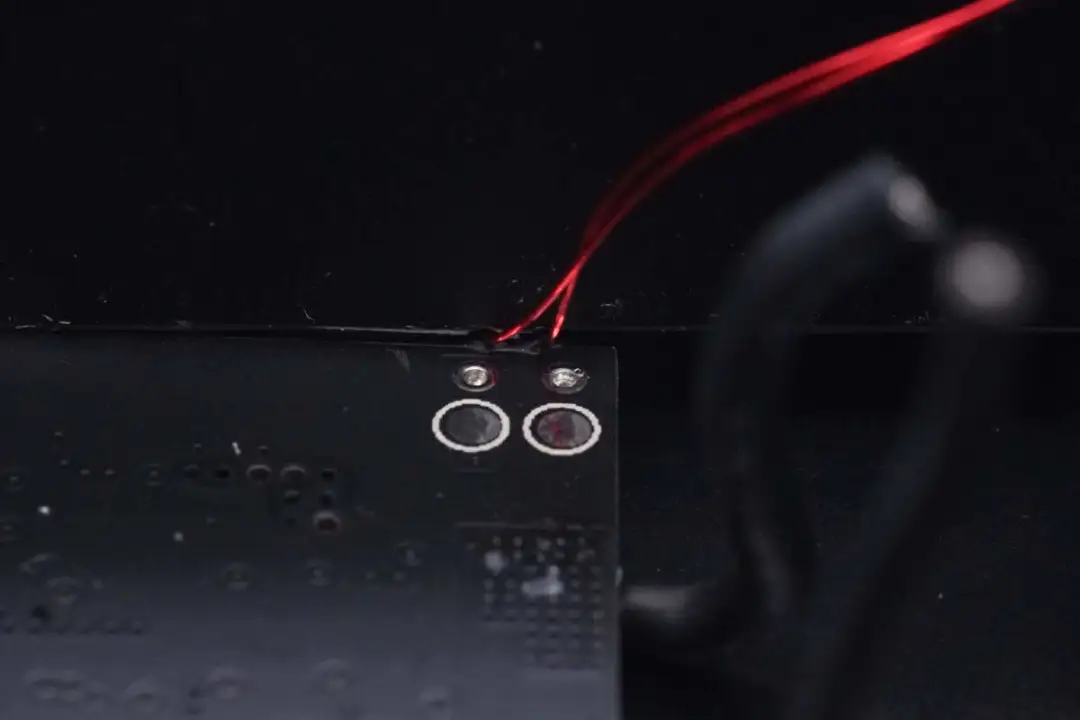

移动电源自带线为漆包线，焊接连接到PCB上供电。

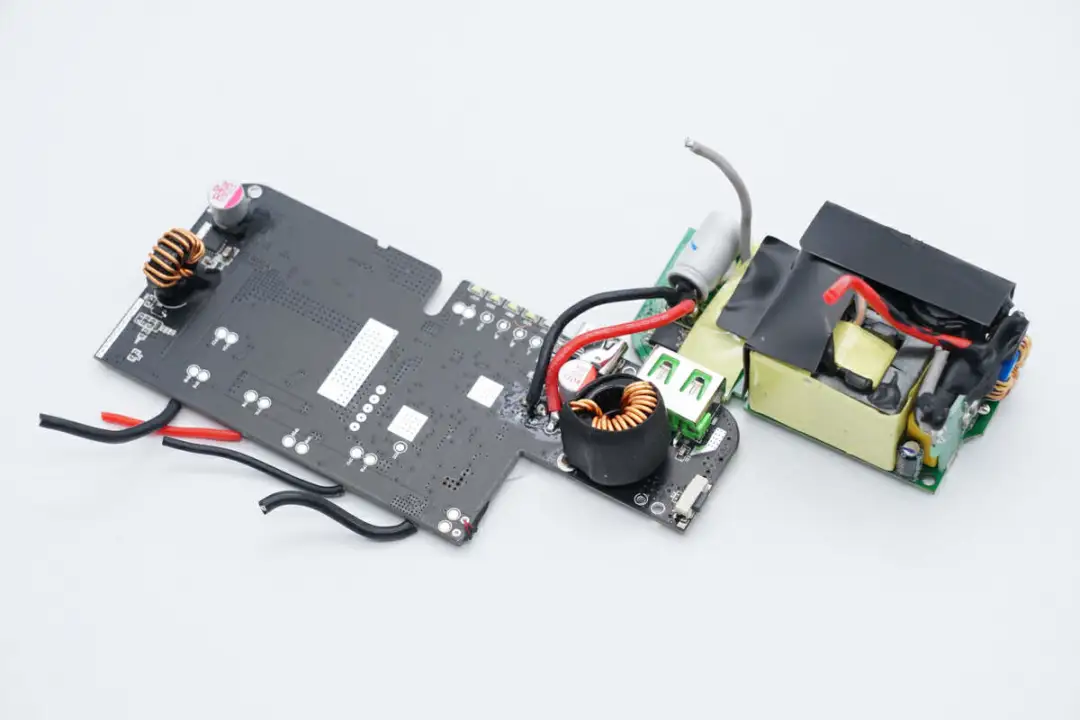

拆解取出移动电源内部快充电源模块和移动电源模块。

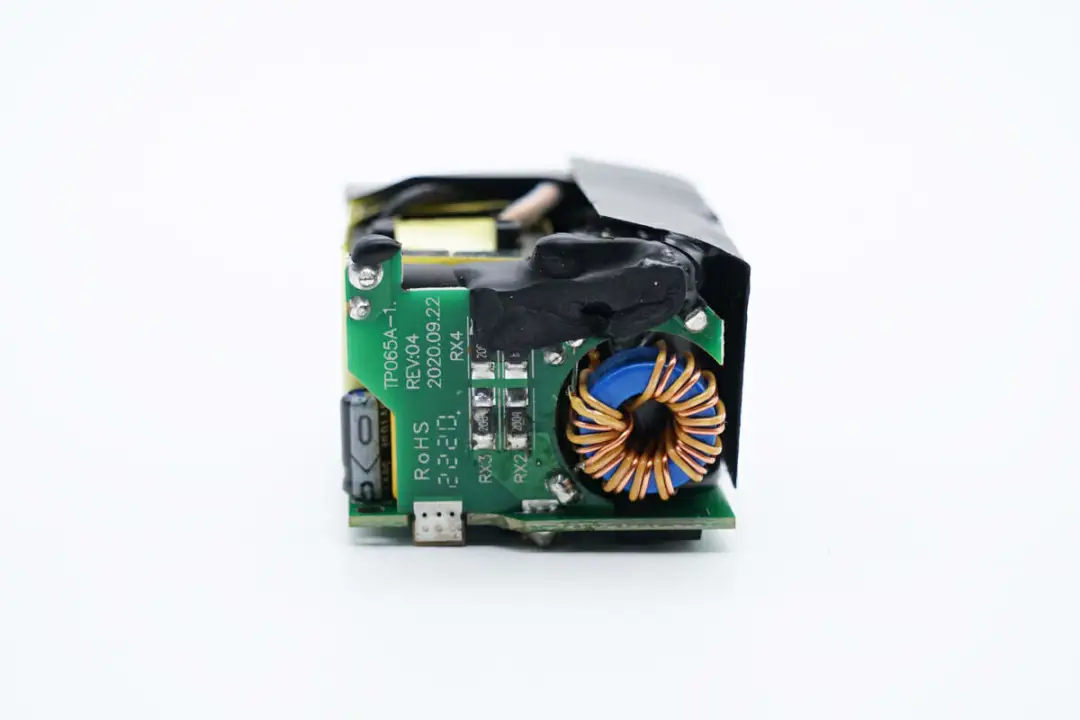

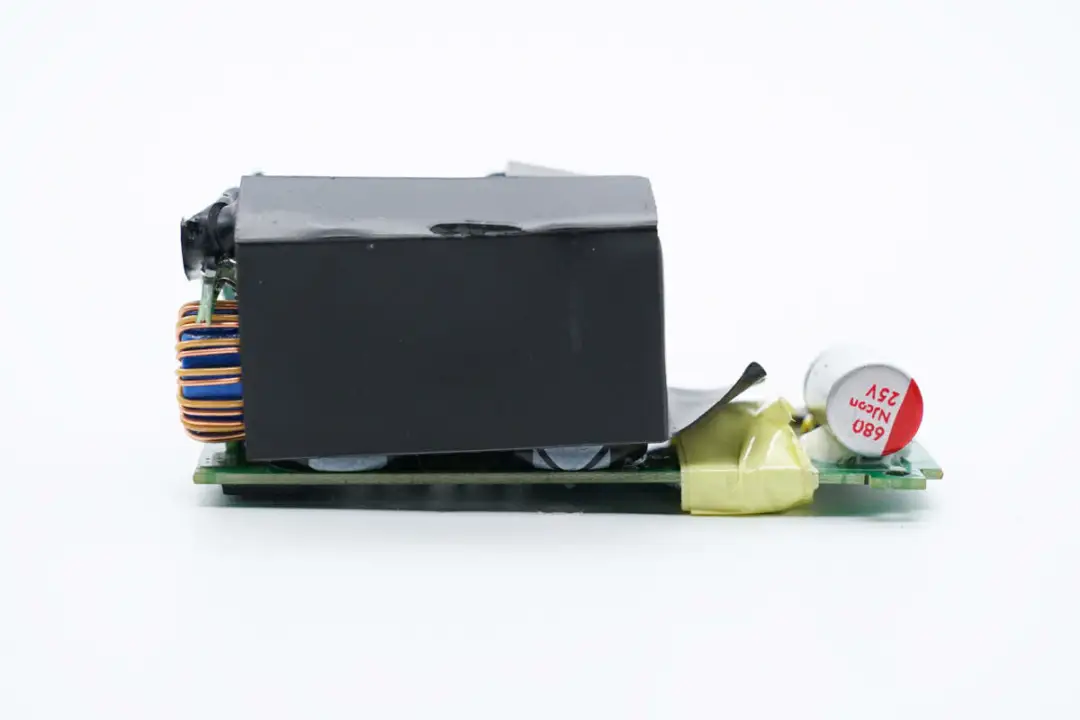

快充电源模块一览，变压器及高压滤波电容等元件粘贴麦拉片绝缘。

交流输入端垂直焊接一块小板，焊接共模电感等元件。

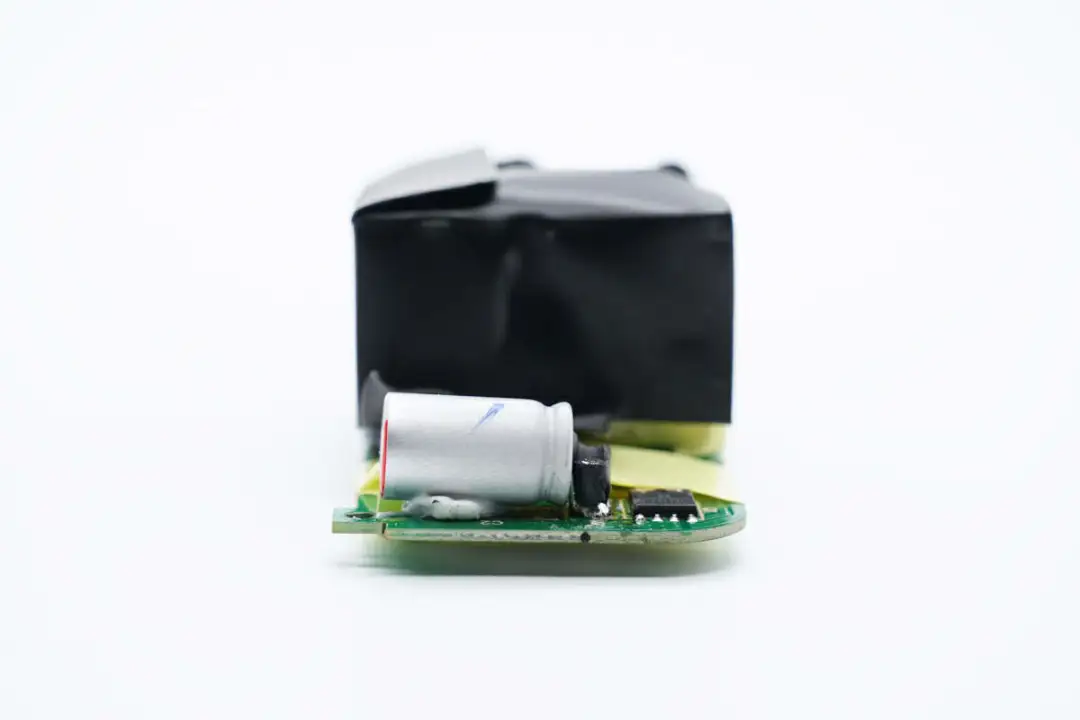

输出端焊接一颗滤波固态电容。

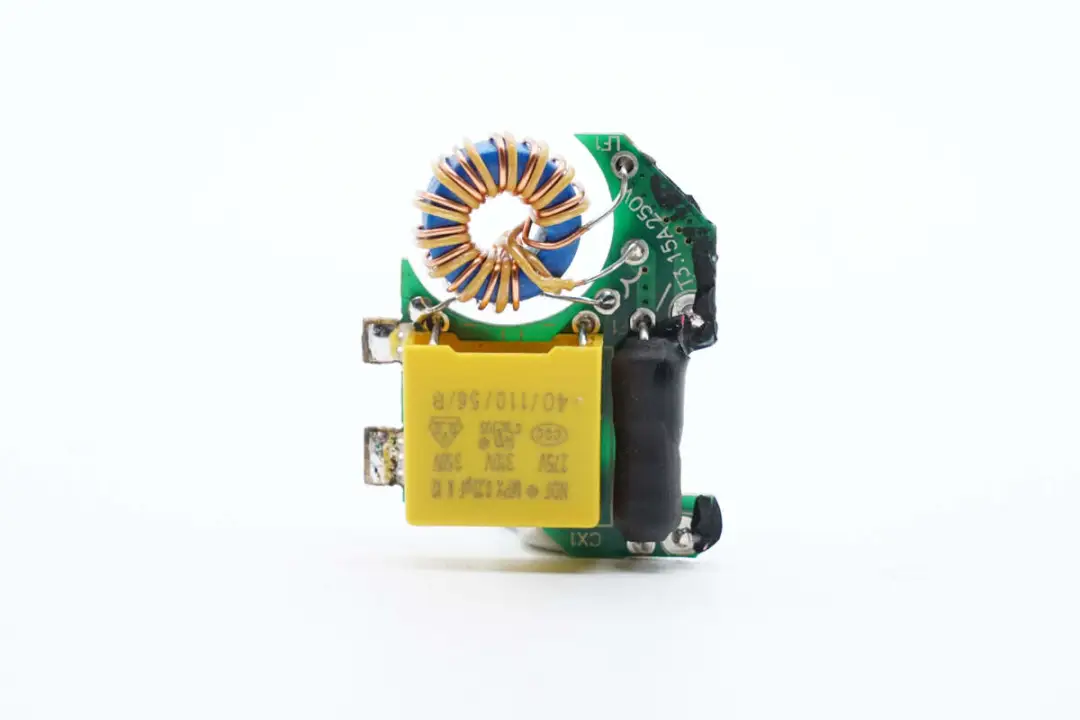

输入端小板一览，焊接保险丝，安规X2电容和共模电感。

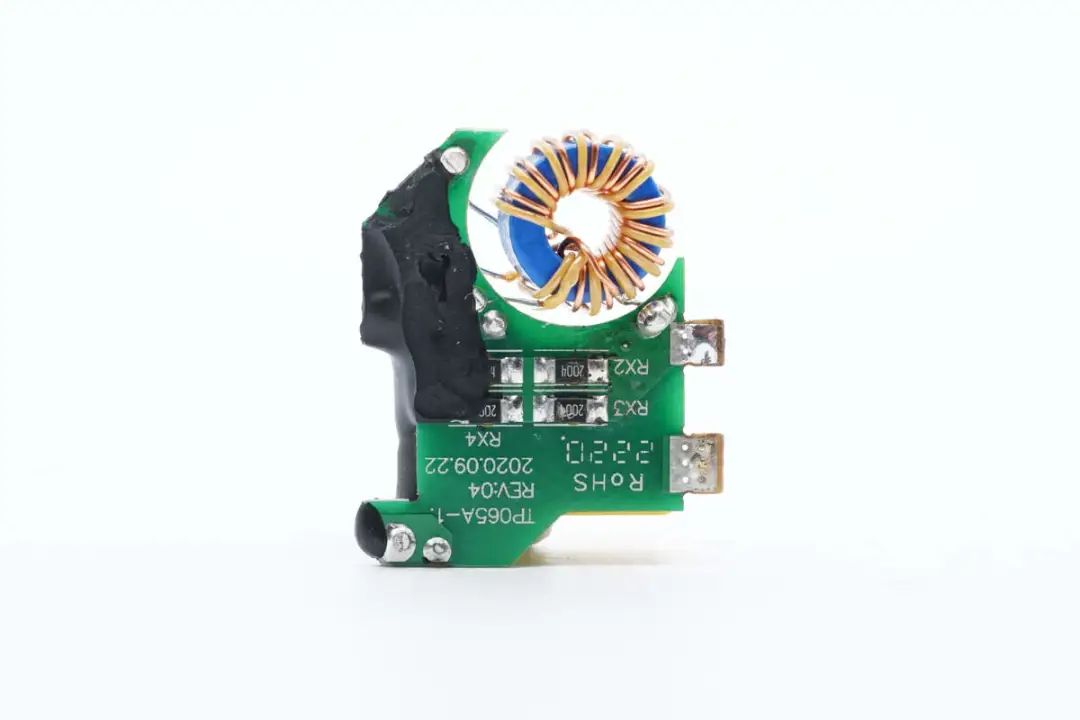

另一面焊接X电容放电电阻。

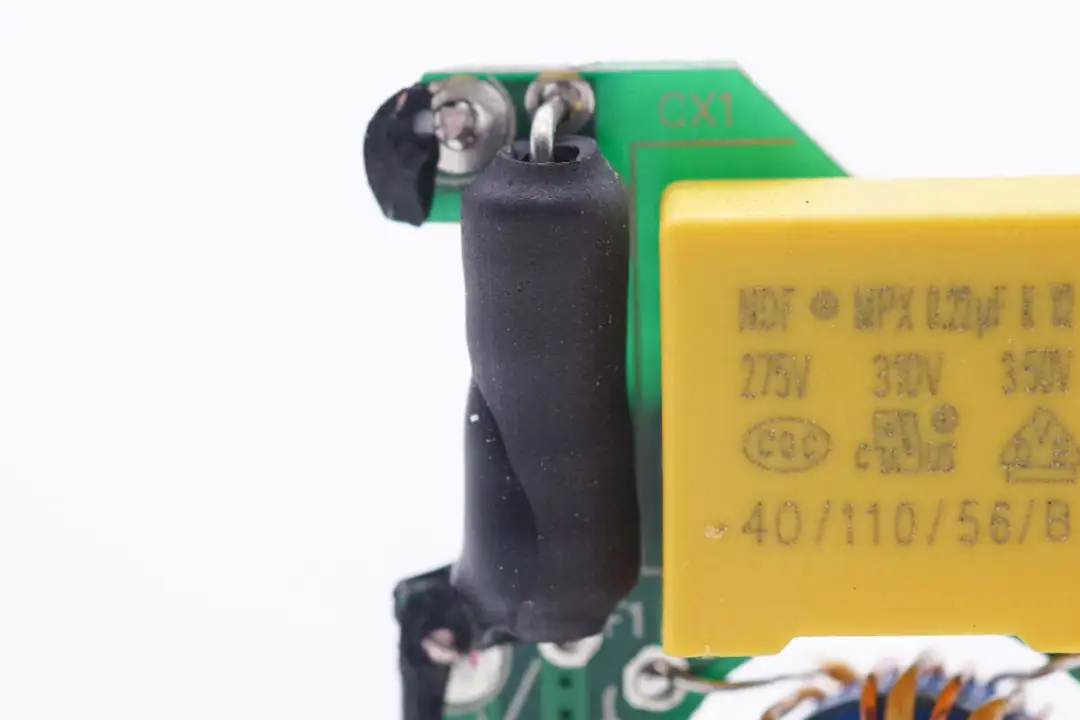

保险丝外套热缩管绝缘，规格为3.15A 250V。

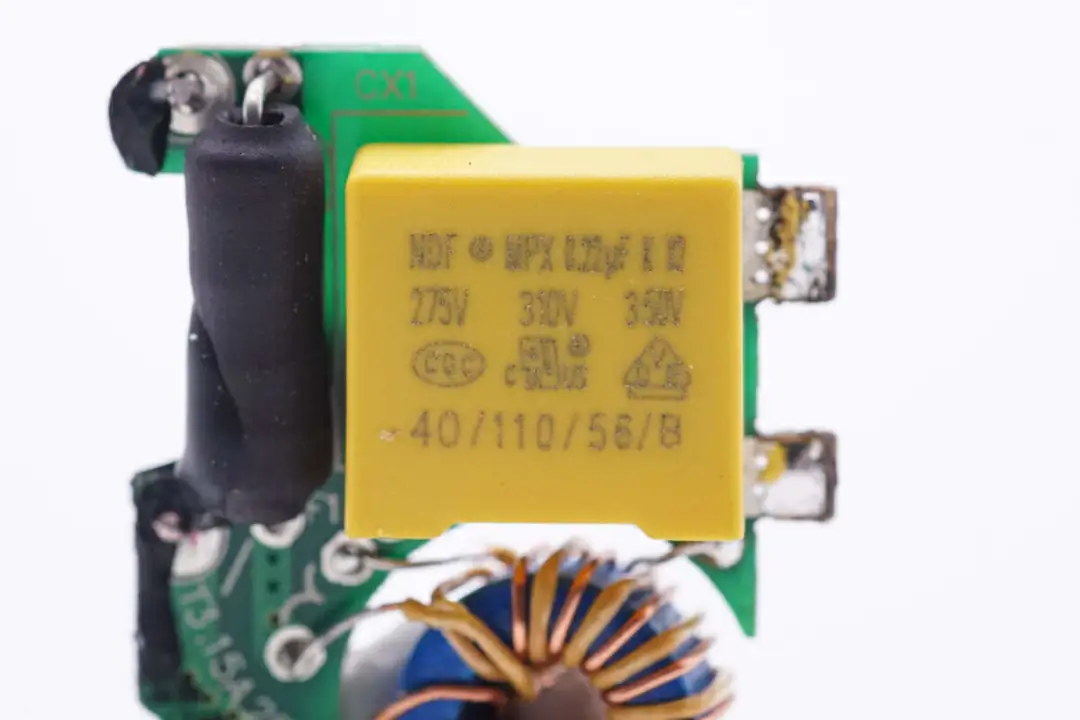

安规X2电容来自NDF达孚，规格为0.22μF。

共模电感采用漆包线和绝缘线绕制。

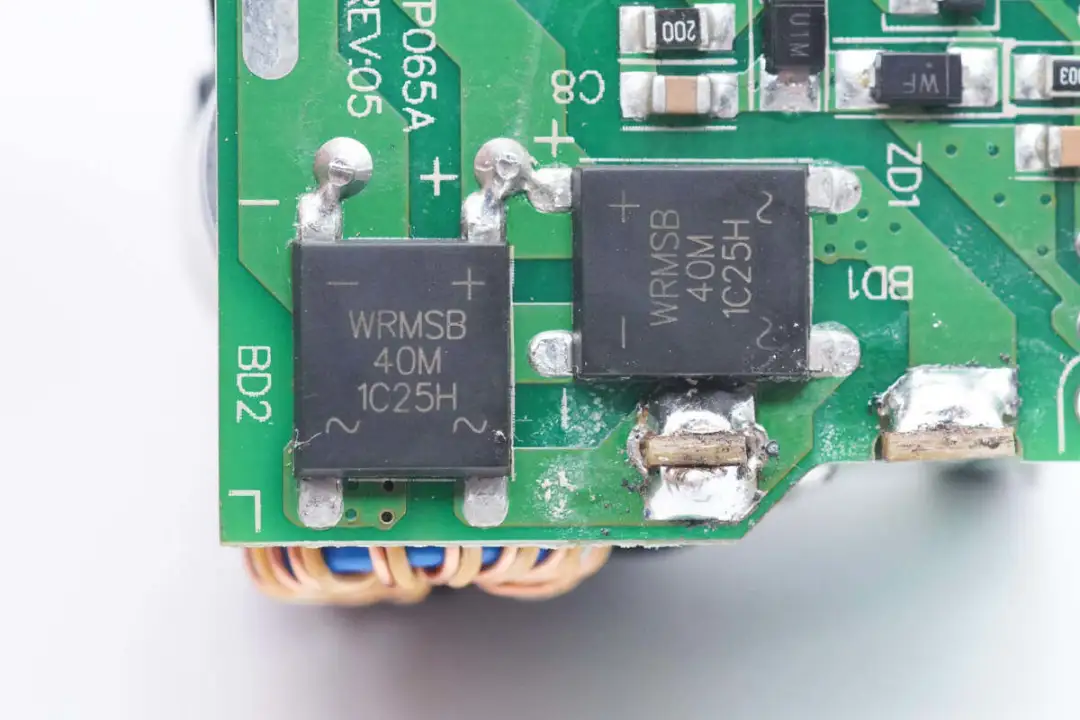

输入端两颗WRMSB40M整流桥来自深圳市沃尔德实业有限公司，规格为4A 1000V。WRMSB40M这颗软桥通过较软的恢复曲线，比较平滑的关断特性，可以降低二极管结电容达到非常少的谐波振荡产生的效果。

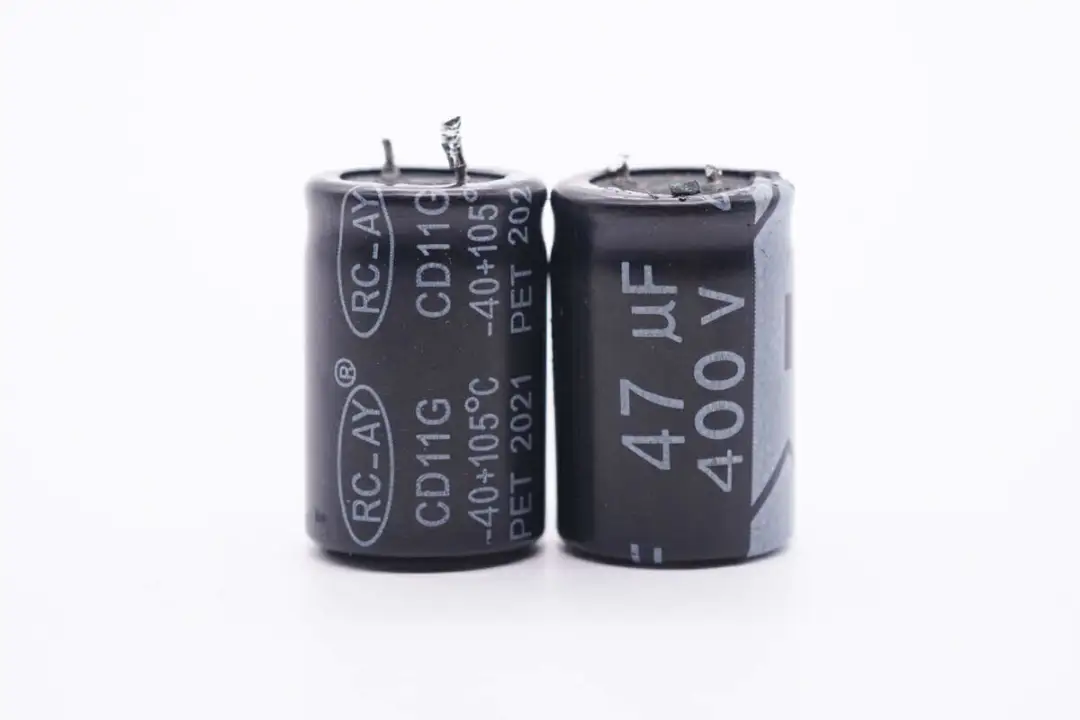

两颗高压滤波电容为RC-AY品牌，规格均为47μF 400V。

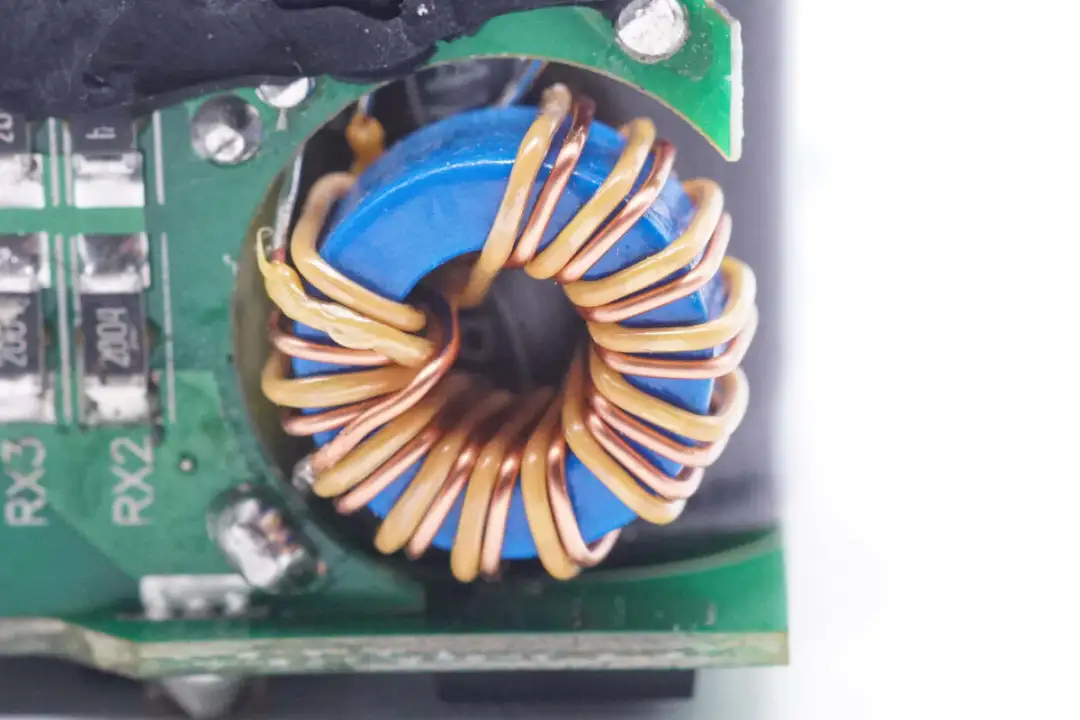

差模电感采用磁环绕制。

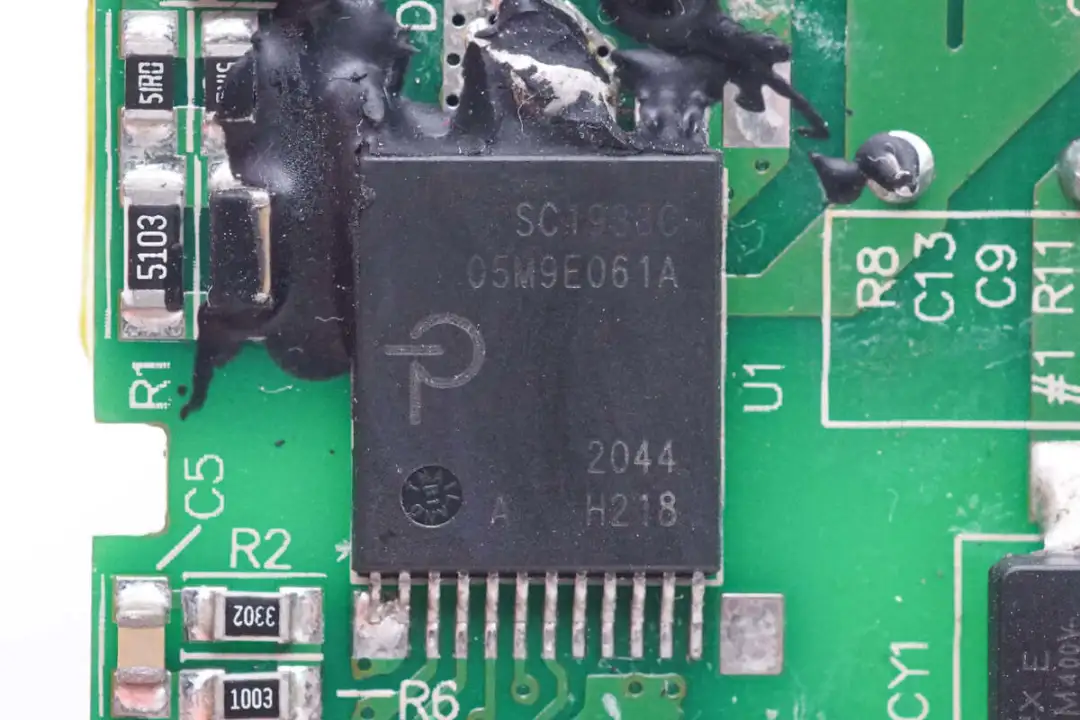

开关电源主控芯片采用PI SC1933C，该芯片内置GaN功率器件，属于PI的PowiGaN系列，也是PI推出的首款GaN电源产品，支持宽输入范围下65W输出。得益于氮化镓功率器件高频率低损耗的优势，能够提高充电器的功率密度，减小体积和重量，更加便于携带。

PI SC1933C无需外围元件即可提供精确的恒压/恒流/恒功率，并轻松与外接快充协议接口IC协同工作，因此适用于高效率反激式设计，内置同步整流控制器和反馈，更加节省外部元件。

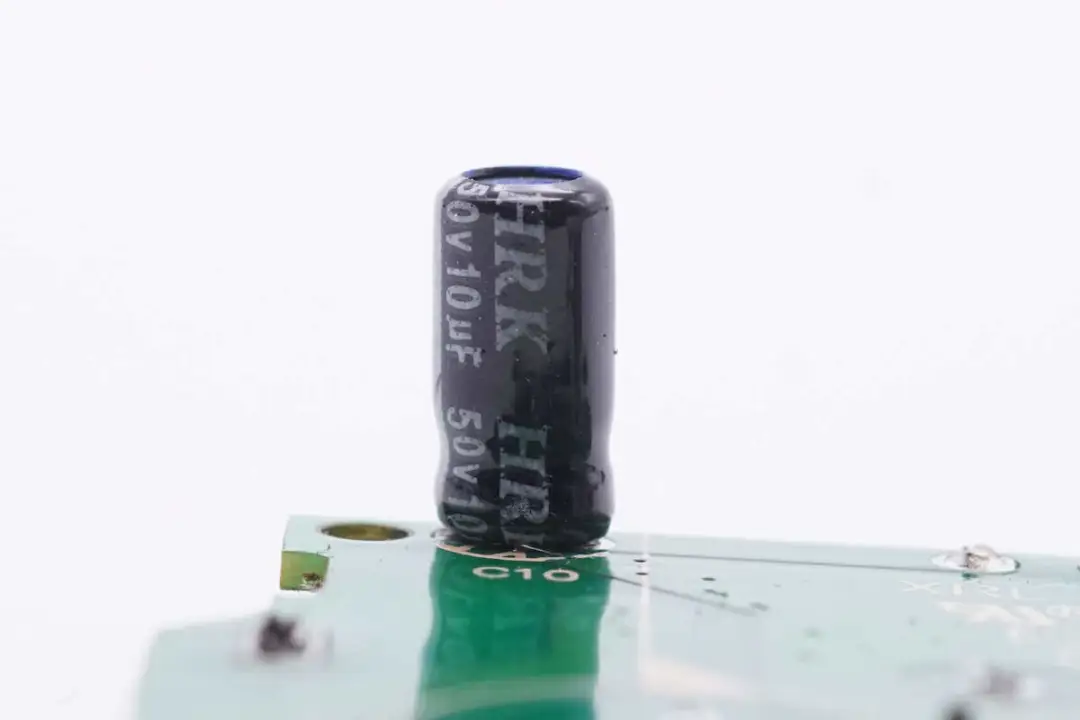

为主控芯片供电的滤波电容来自HRK鸿瑞凯电子，规格为50V10μF。

变压器磁芯缠绕胶带绝缘。

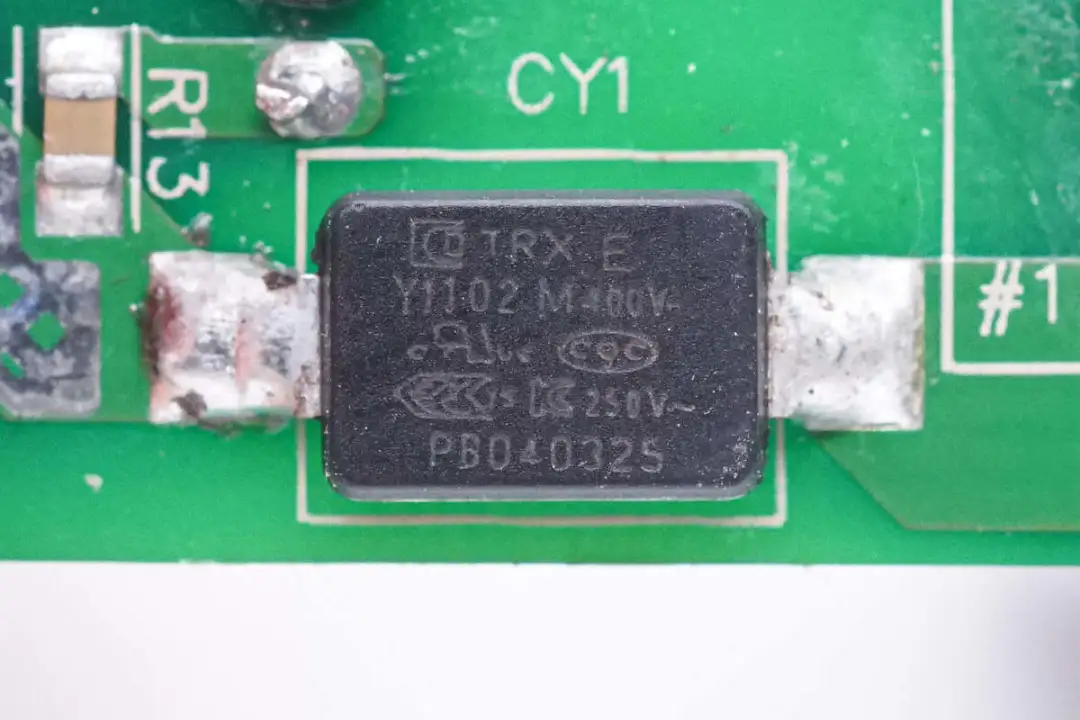

贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。料号为TMY1102M。

特锐祥专注于被动元器件的研发、生产及销售，注册资本1亿元。旗下有自主电容品牌两类：SMD TRX及DIP TY电容器，TRX将致力于陶瓷材料的研究，以拓展更多品类的应用，为客户提供更多的解决方案。

充电头网了解到，特锐祥贴片Y电容除了被倍思高通QC5认证100Ｗ氮化镓快充、麦多多100W氮化镓、OPPO 65W超级闪充氮化镓充电器、联想90W氮化镓快充、努比亚65W氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外，也可应用于海陆通、第一卫、贝尔金等品牌20W迷你快充上，性能获得客户一致认可。

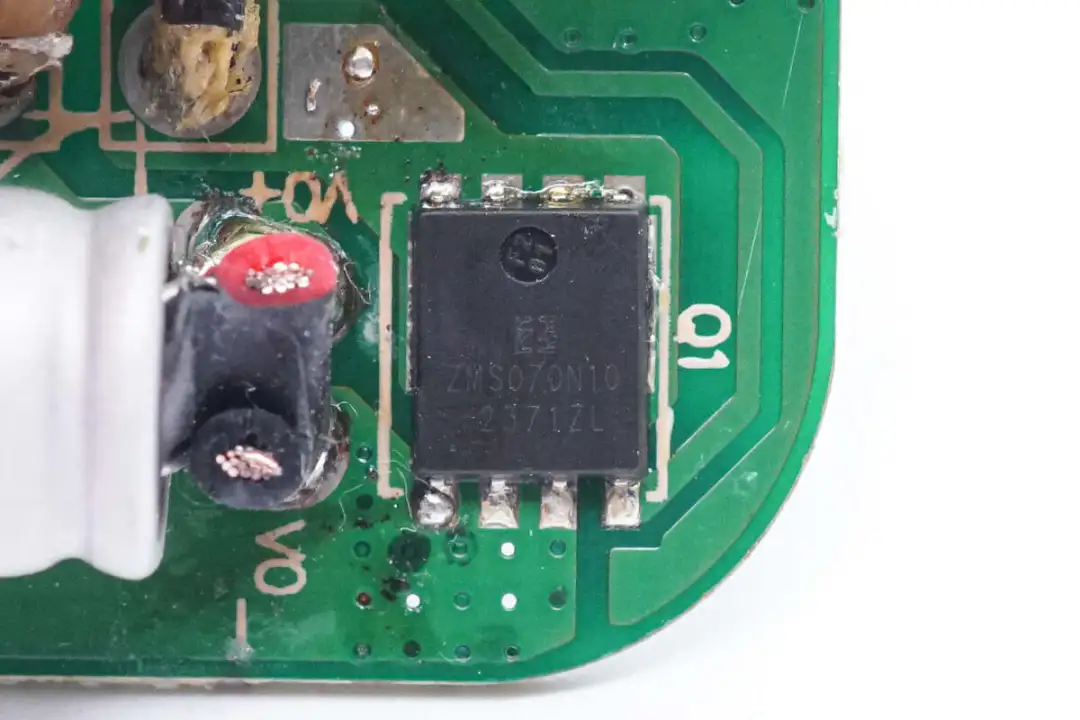

同步整流管来自真茂佳，型号ZMS070N10，是一颗100V耐压的NMOS，导阻6.5mΩ，采用DFN5*6封装。

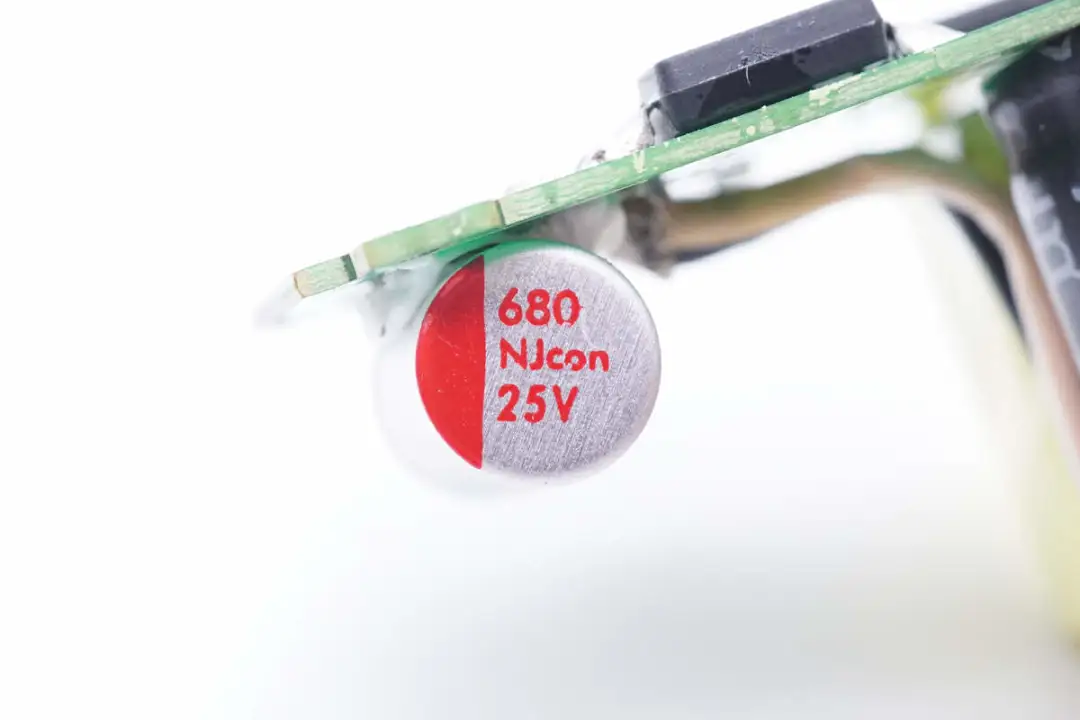

输出滤波电容来自永立，规格为680μF 25V。

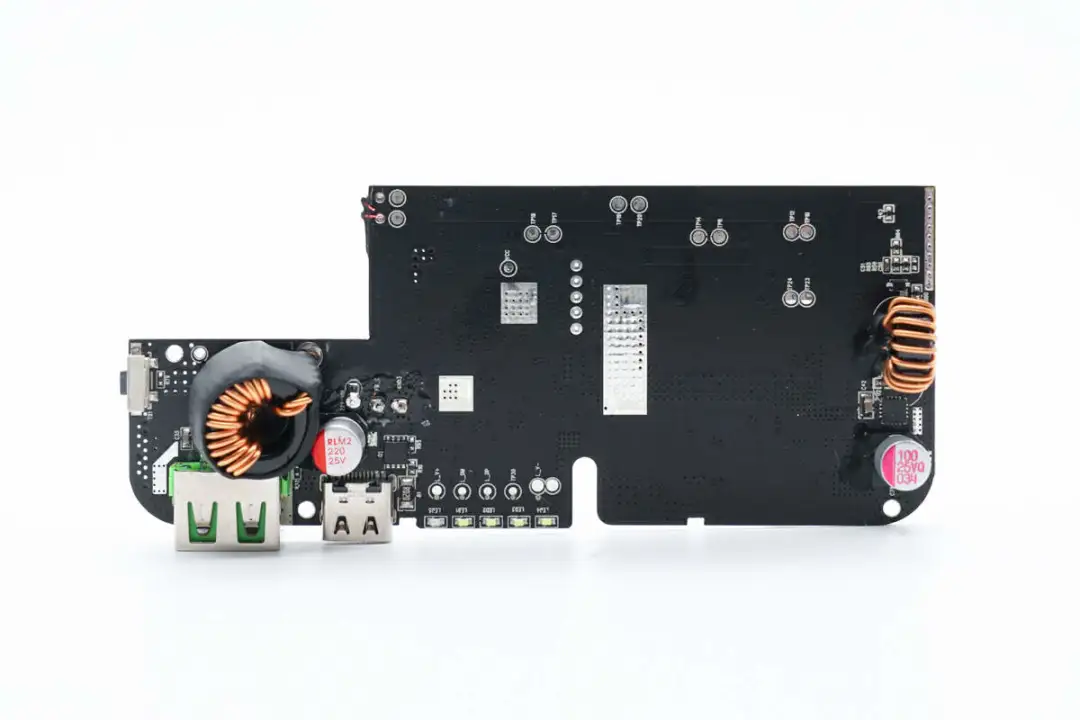

移动电源模块正面焊接两颗磁环电感，USB-C和USB-A母座，还焊接两颗滤波电容。

背面焊接电池保护电路，同步升降压电路和协议芯片，此外还焊接两路电池均衡电路。

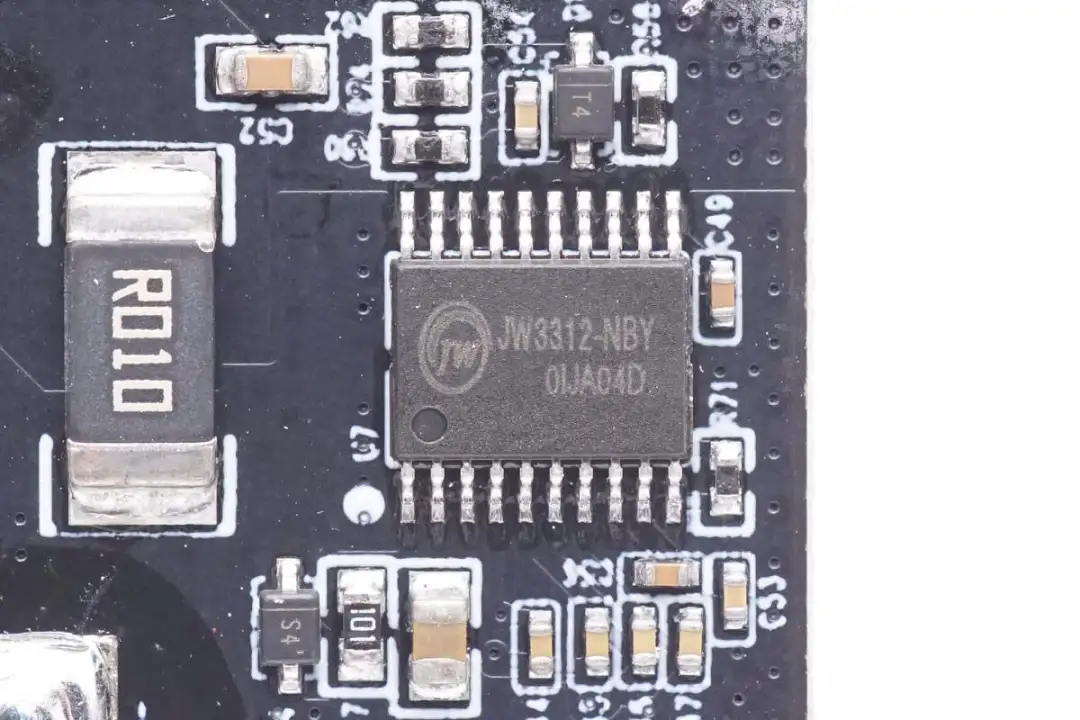

电池保护芯片来自杰华特，型号JW3312，是一颗支持3，4，5串锂电池的保护芯片，内部集成高精度电压检测电路，支持过充、过放、过流、过热以及电池断线保护。JW3312支持锂电池和磷酸铁锂电池，具有25mV过充电压检测精度，50mV过放检测精度，内置电池均衡功能，具有3μA待机功耗。JW3312提供TSSOP20封装，适用于可充电锂电池组，电动工具和UPS备份电池组。

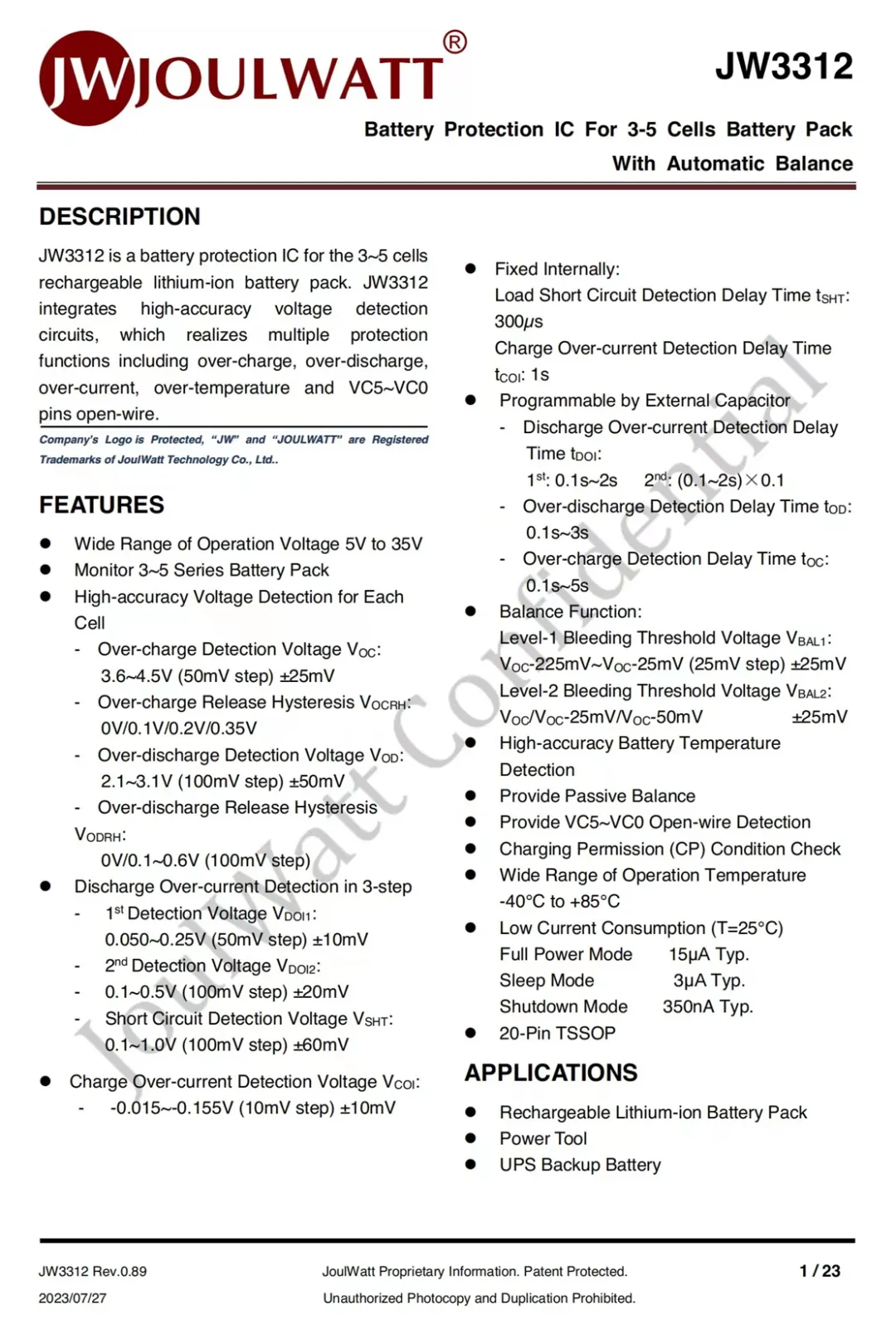

杰华特 JW3312 资料信息。

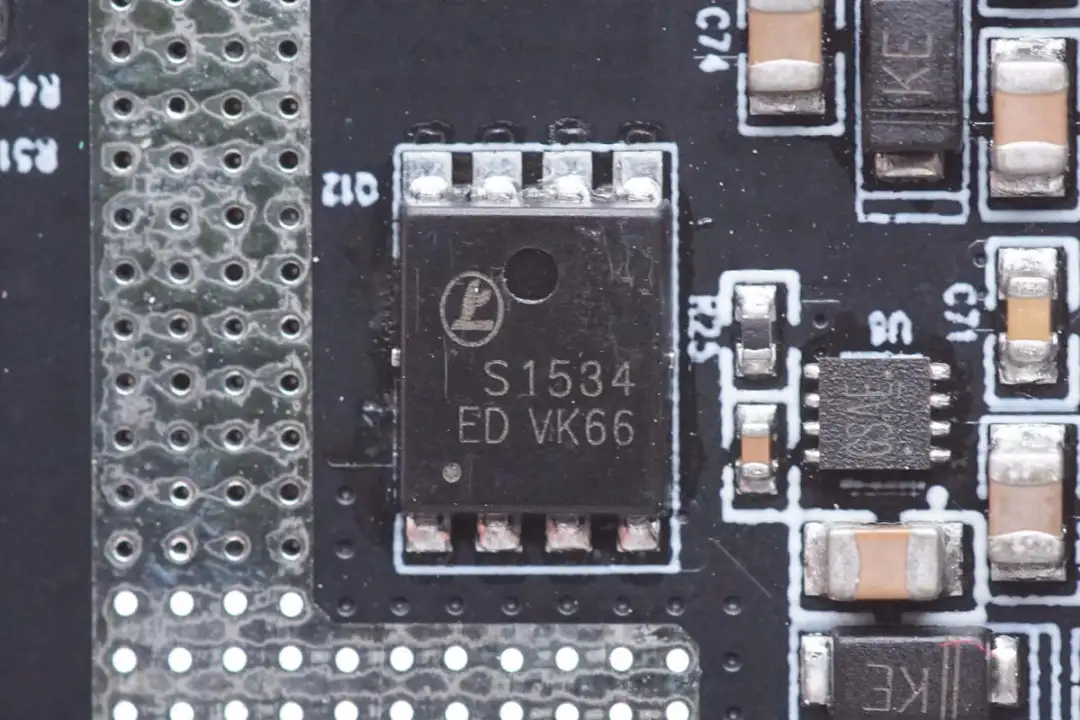

电池保护管来自领泰半导体，丝印S1534。

另一颗电池保护管型号相同。

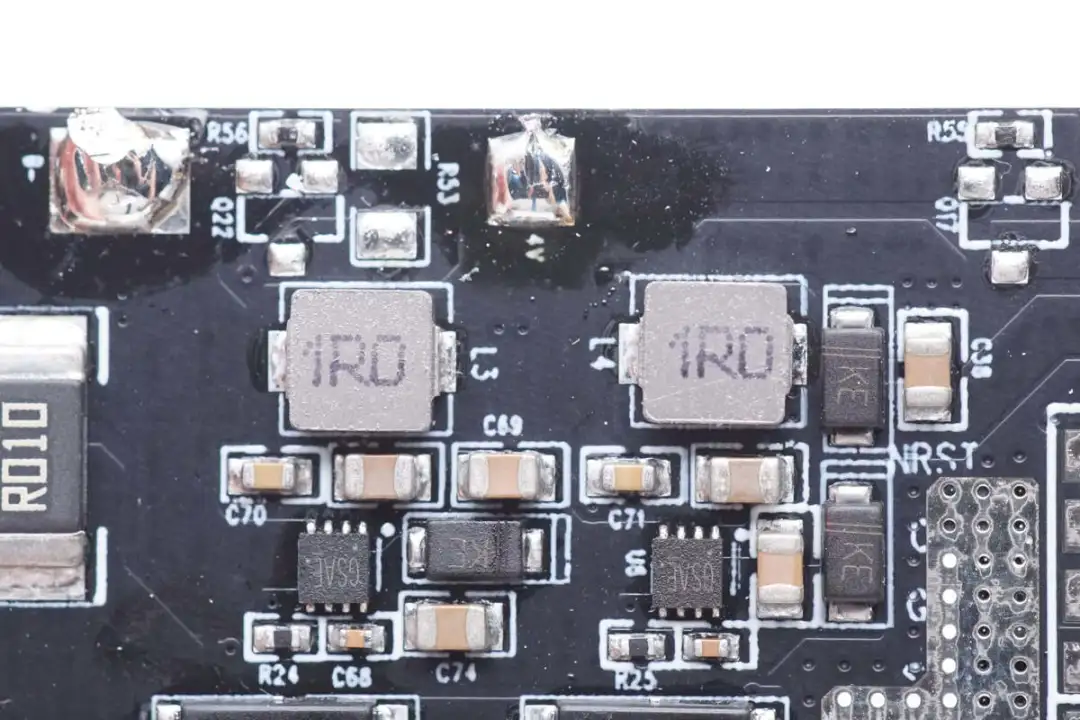

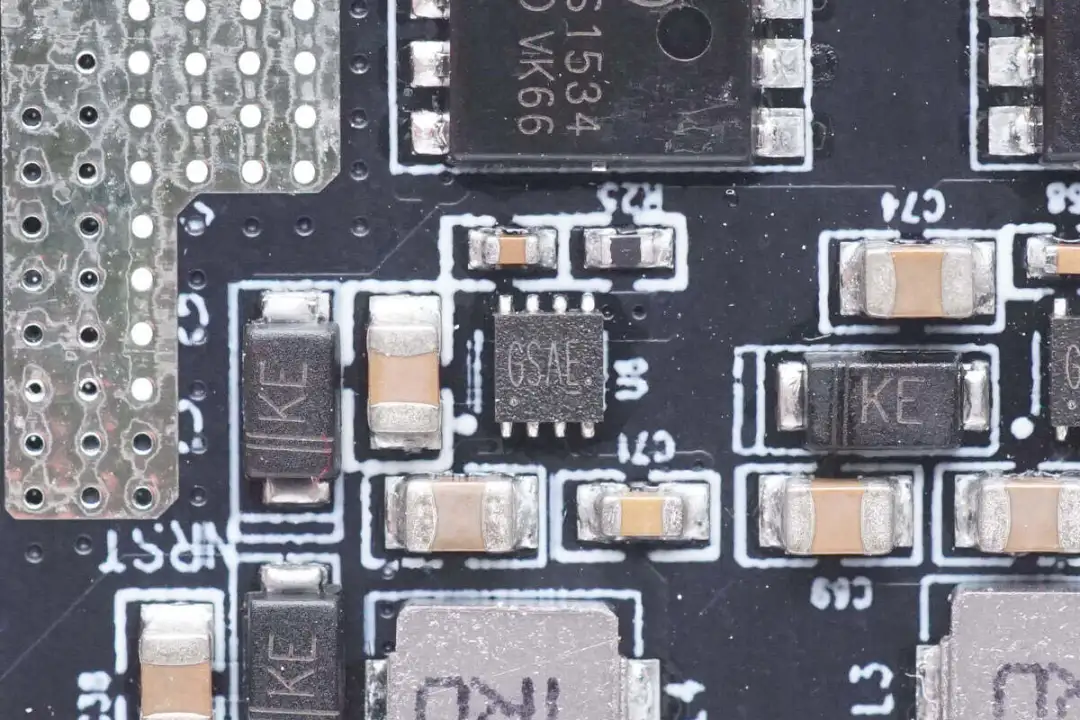

电池均衡芯片来自钰泰，丝印GS，实际型号为ETA3000，是一颗电感均衡的2串均衡芯片，内部集成开关管，均衡电流最大为2A。

移动电源内部共使用两颗ETA3000电池均衡芯片用于3串电池均衡功能。

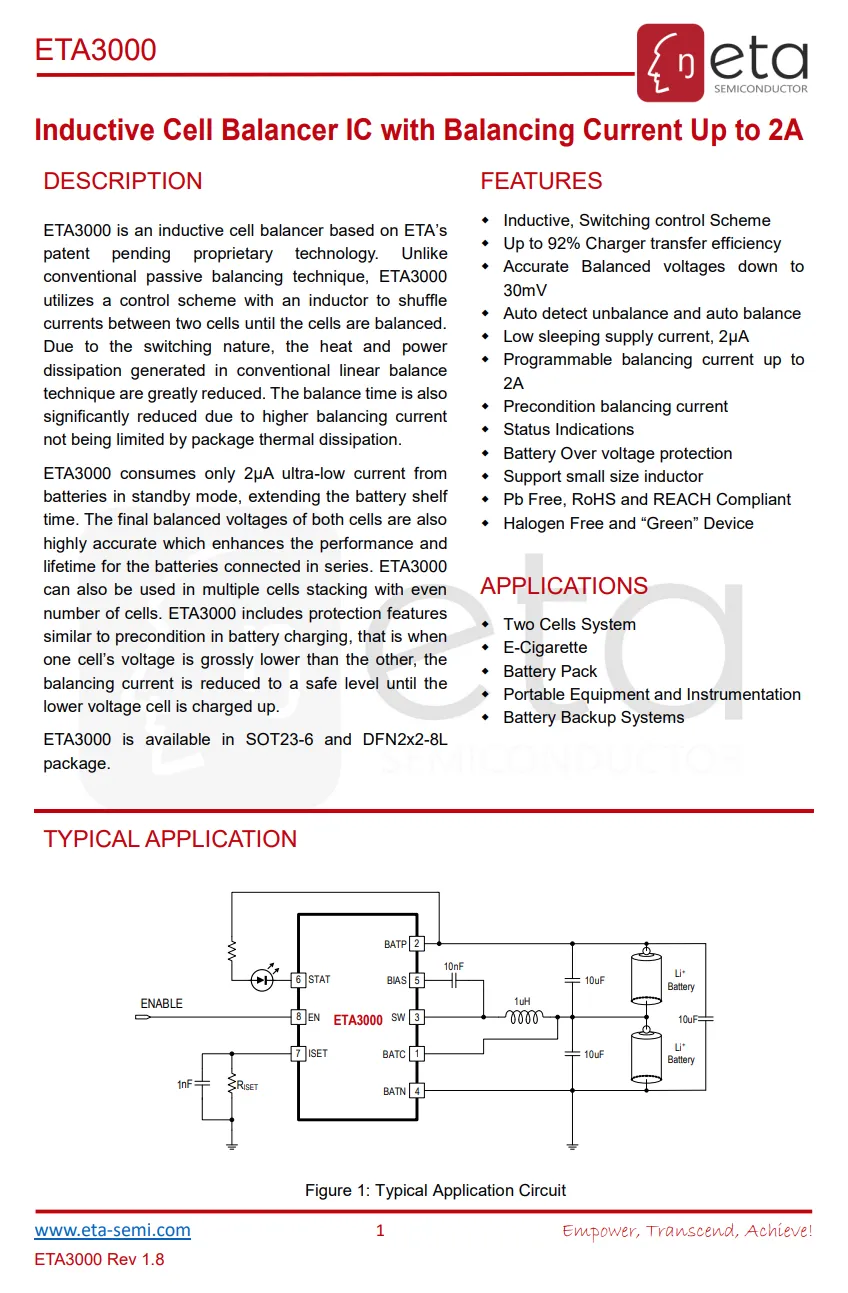

钰泰ETA3000是一颗基于电感能量转移的锂电池主动平衡芯片，芯片采用钰泰自主的专利技术，不同于传统被动均衡技术，ETA3000采用电感储能，从电压高的电池放电，为电压低的电池充电，由于采用电感主动均衡方式，均衡功率更大，发热也更低，均衡时间大大缩短，均衡电流不受封装散热的限制。

ETA3000在待机模式下仅消耗2μA的待机电流，芯片具有高均衡电压精度，电压精度低至30mV。自动检测需要均衡的电池电压，当达到一定误差时支持自动进行均衡，适用于多节串联的电池组使用。均衡电流支持电阻灵活设置，最大均衡电流可达2A。

芯片支持均衡状态指示，开关频率为1MHz，支持使用小体积电感，芯片支持电池过电压保护，欠压保护和过热保护，适用于多串电池系统，如移动电源，便携设备和电池备份系统等。ETA3000采用SOT23-6和DFN2*2-8封装，DFN2*2-8封装支持使能控制和均衡状态指示。

搭配使用的两颗合金电感用于电感储能均衡。

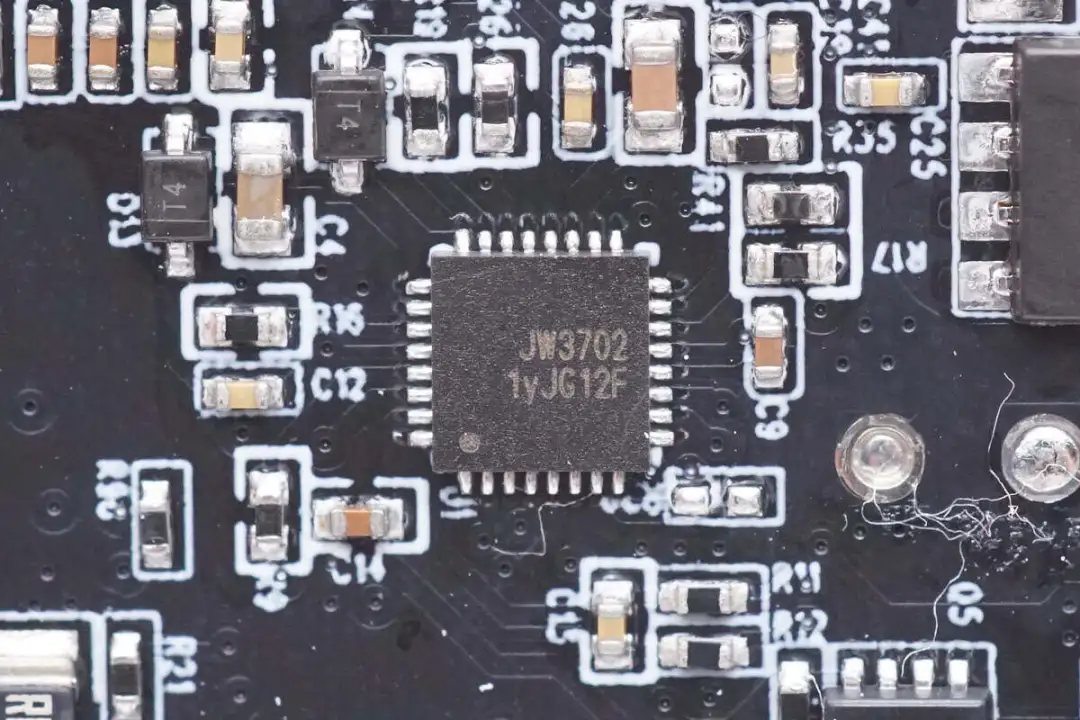

移动电源同步升降压控制器来自杰华特，型号JW3702，是一颗数字通信控制的双向四开关同步升降压控制器，支持2-4节锂电池充放电，输入电压范围为3-24V，支持2.4-24V输出电压，支持无缝模式切换，具备灵活的涓流充电，恒流和恒压充电控制。

JW3702的开关频率支持300-500KHz调节，具备I2C接口，芯片内置10位ADC用于总线和电池的电压电流检测，芯片内建完善的保护功能，采用QFN4*4-32封装。

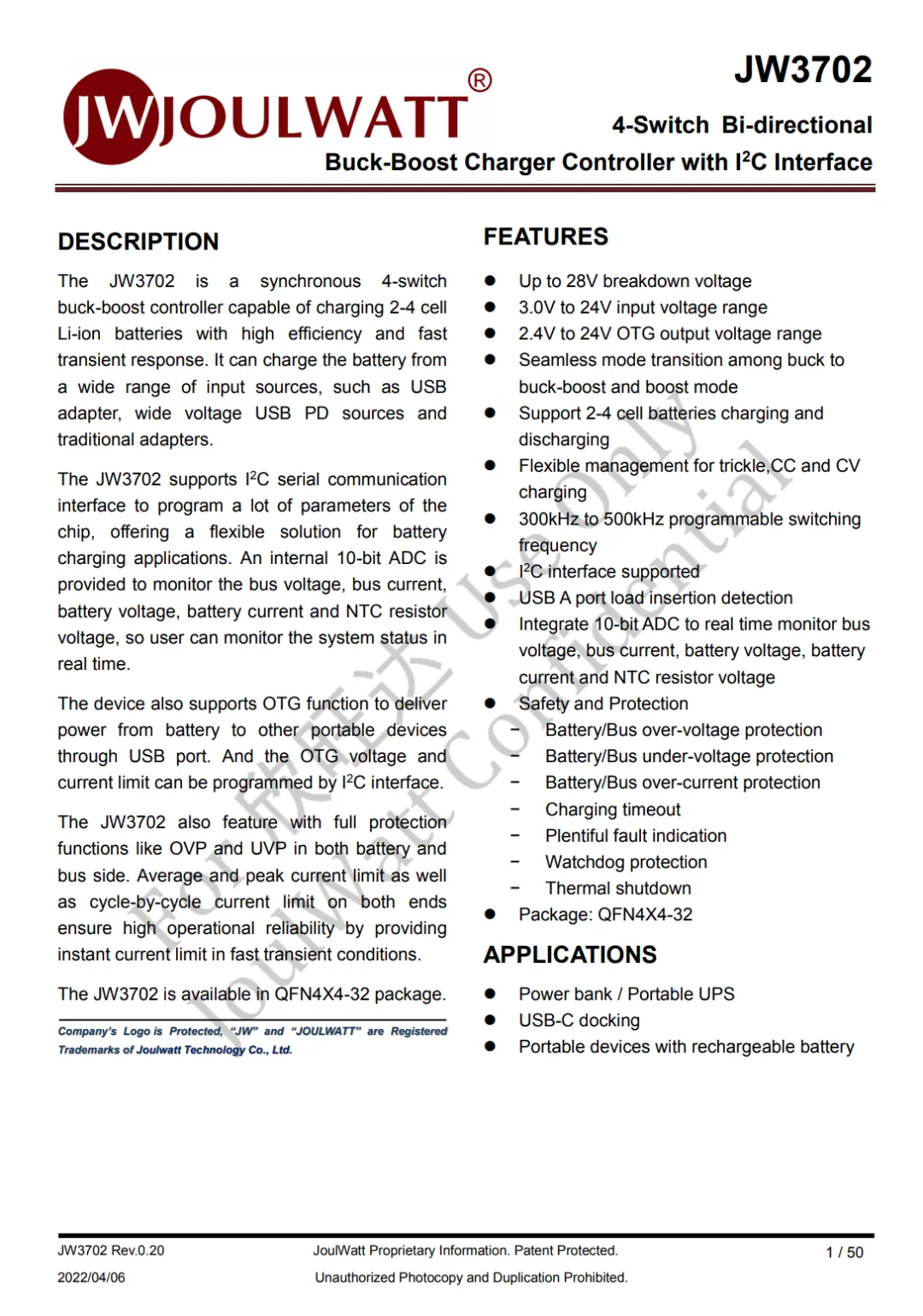

杰华特 JW3702 资料信息。

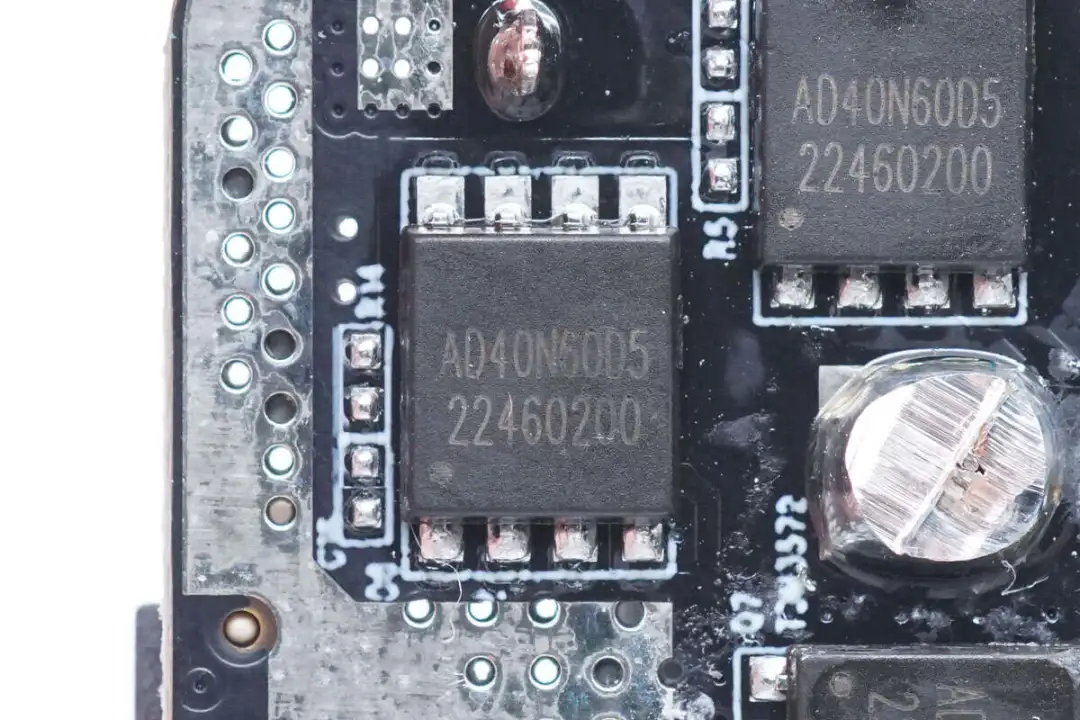

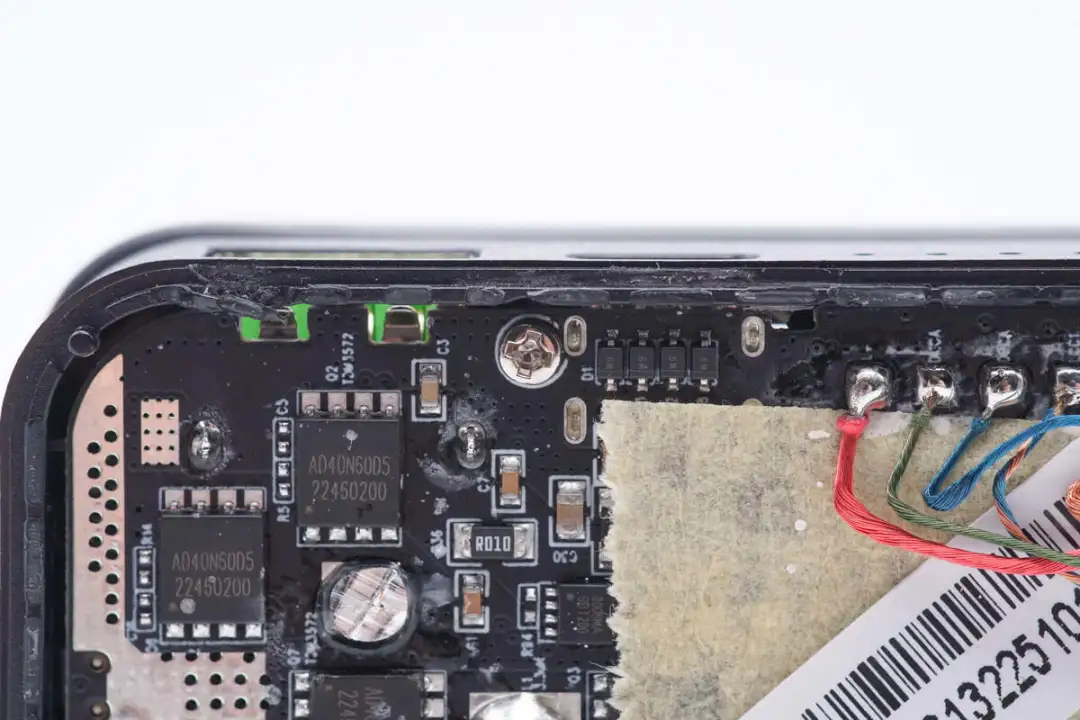

同步升降压开关管来自砹德曼，型号AD40N60D5，NMOS，耐压40V，导阻4.3mΩ，采用PPAK5*6封装。共使用四颗组成H桥，用于同步升降压电压转换。

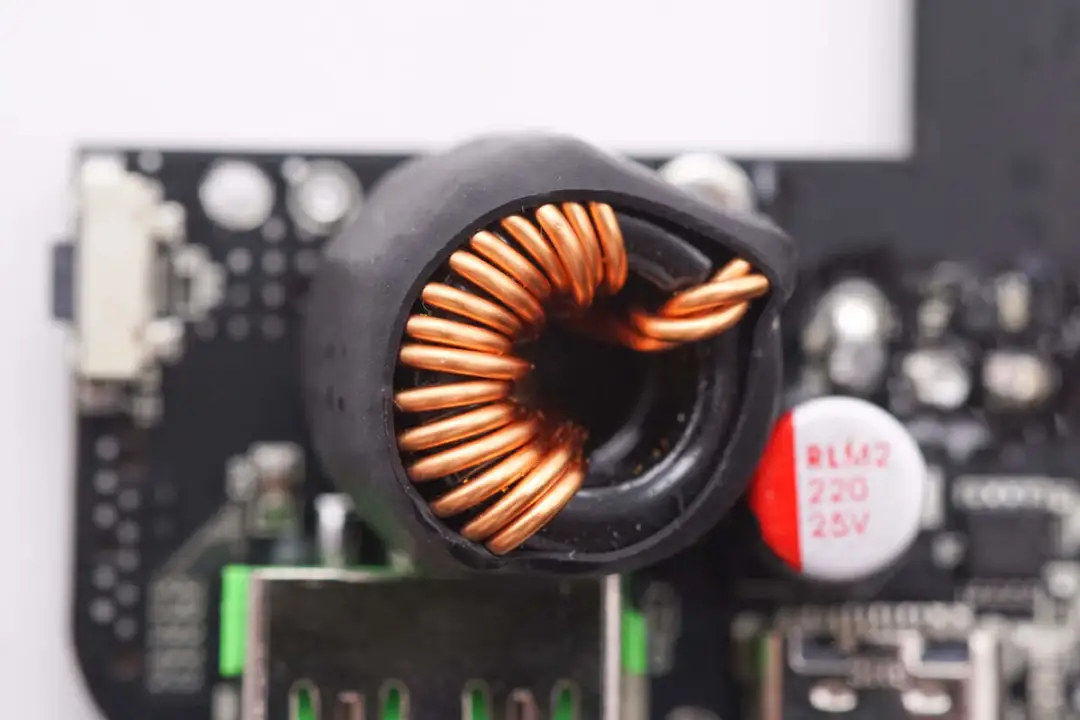

同步升降压电感采用两个磁环并排绕制，外套热缩管绝缘。

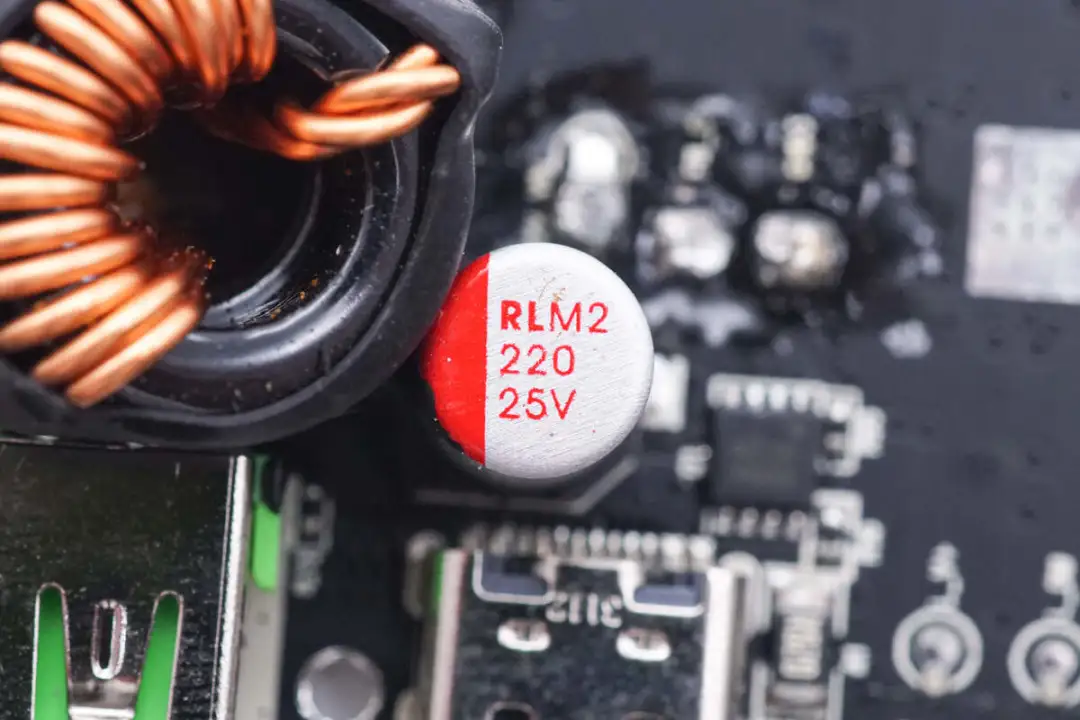

输出滤波电容来自新瑞隆，为M2系列贴片固态电容，规格为220μF 25V。

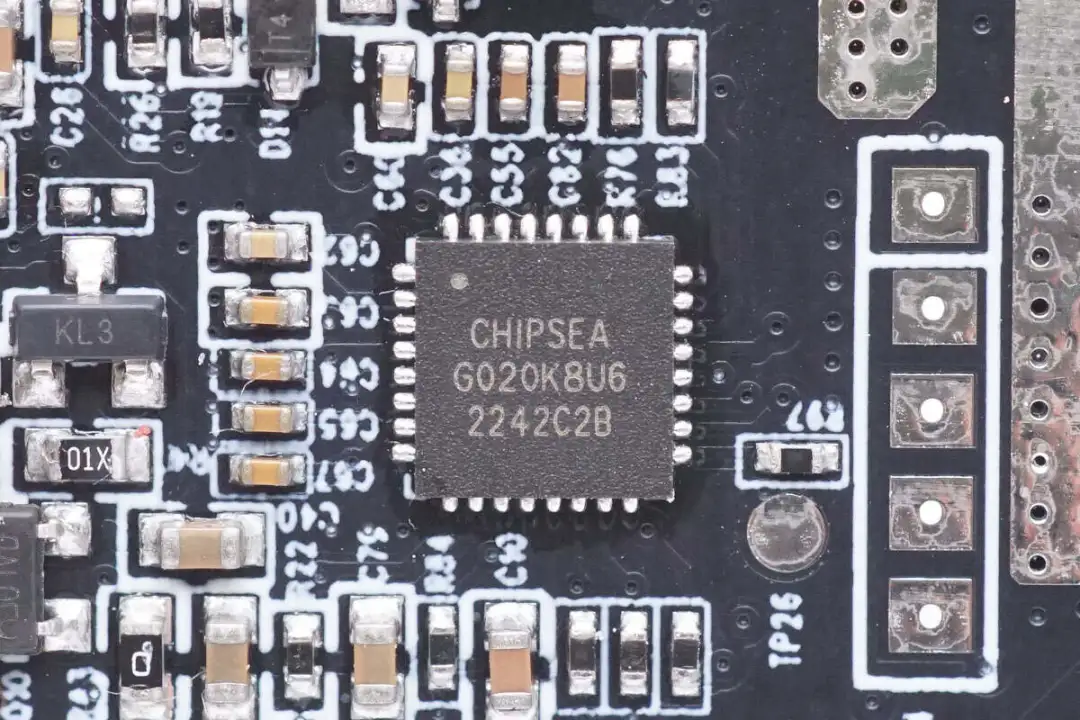

USB PD协议芯片来自芯海科技，型号CS32G020K8U6，是芯海科技推出的支持USB-C和PD3.0的USB-C控制器，该芯片适用于PC电源适配器、手机快充充电器、大功率移动电源、车充、USB HUB等领域。

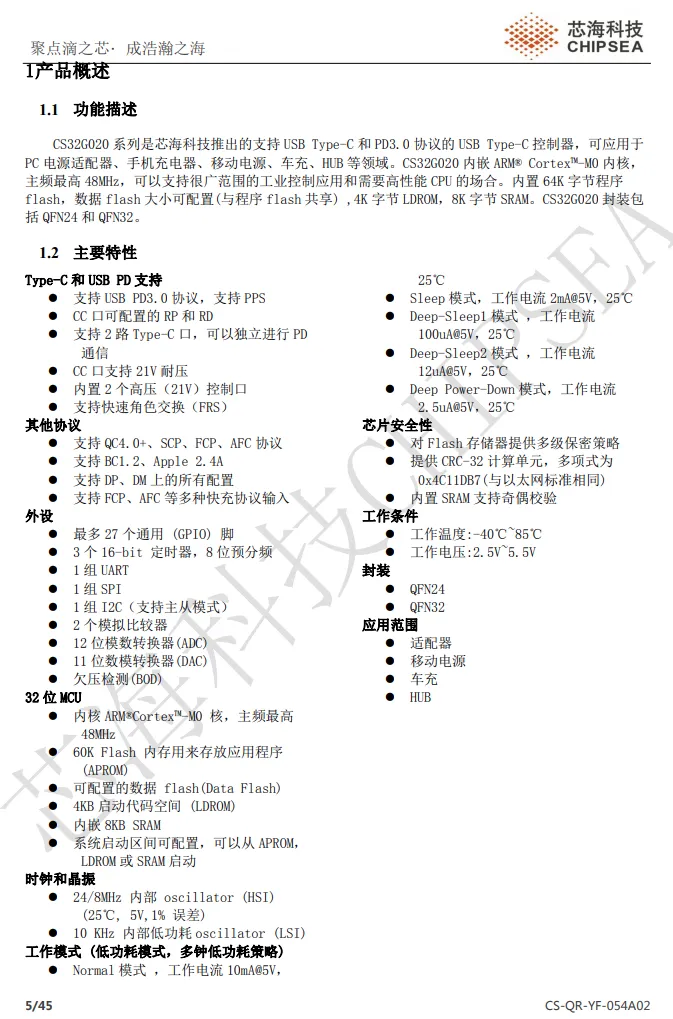

芯海CS32G020内置ARM M0内核，48MHz主频，内置64K程序存储器，4KB LDROM，8K SRAM，支持宽范围的工业控制应用和高性能处理场景，提供QFN24和QFN32封装。

充电头网了解到，芯海科技的快充芯片还被小米、vivo、联想、创维、极氪、小鹏、mophie、摩米士、安克、闪极、绿联等一众海内外大品牌采用，方案性能获客户一致认可。

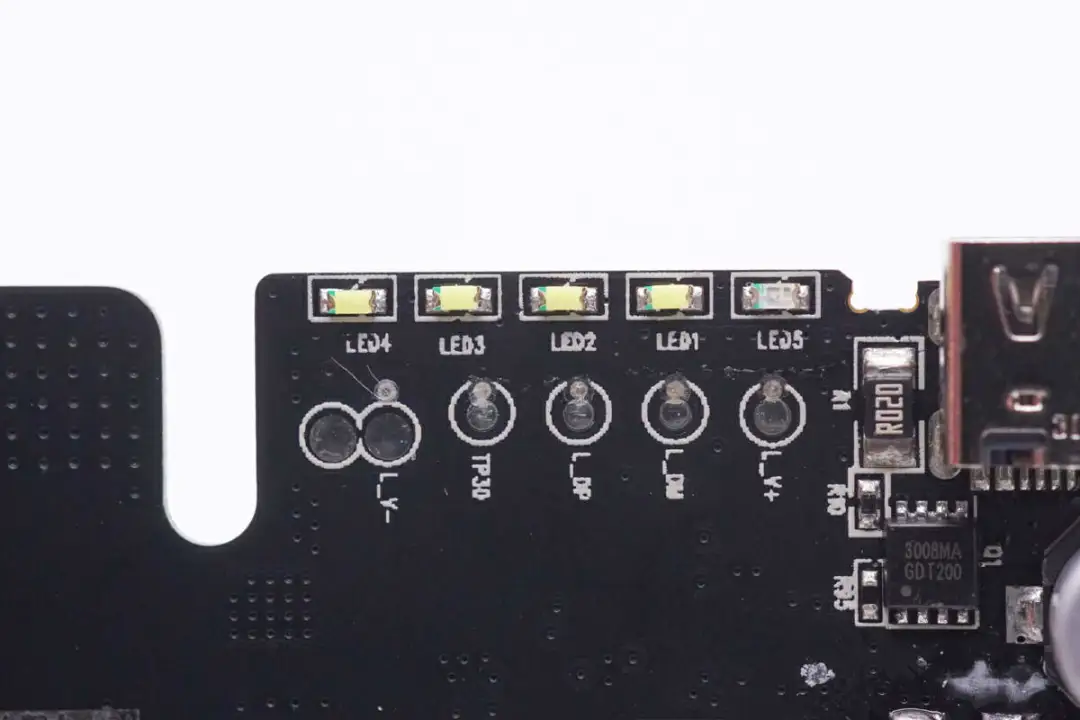

5颗LED电量指示灯特写。

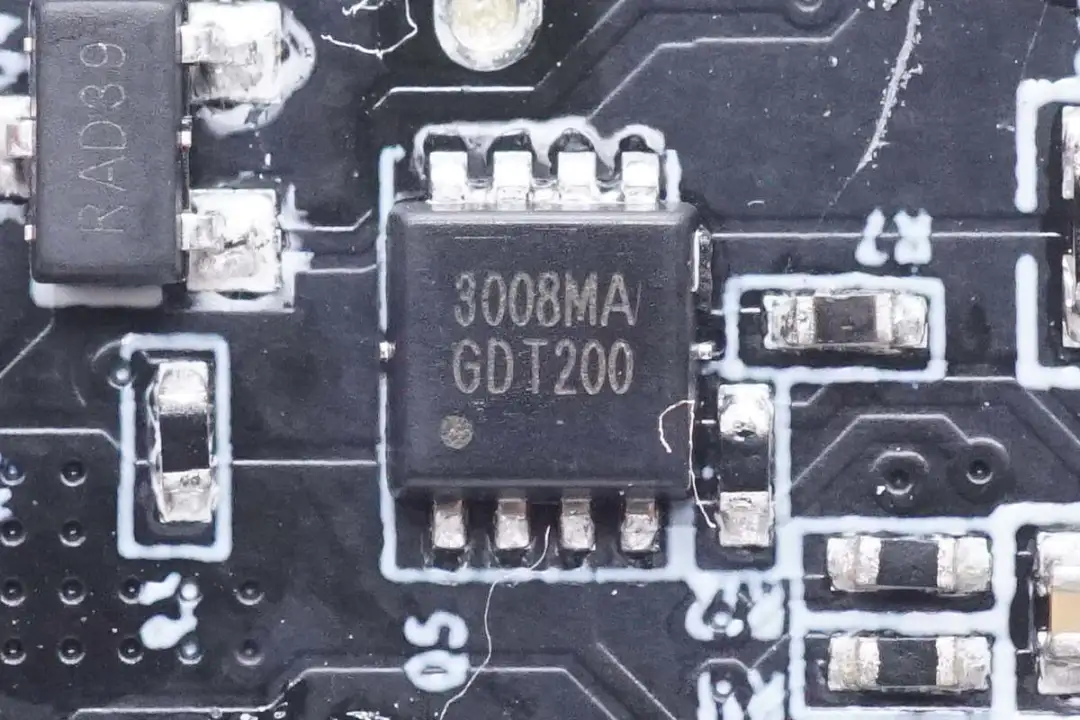

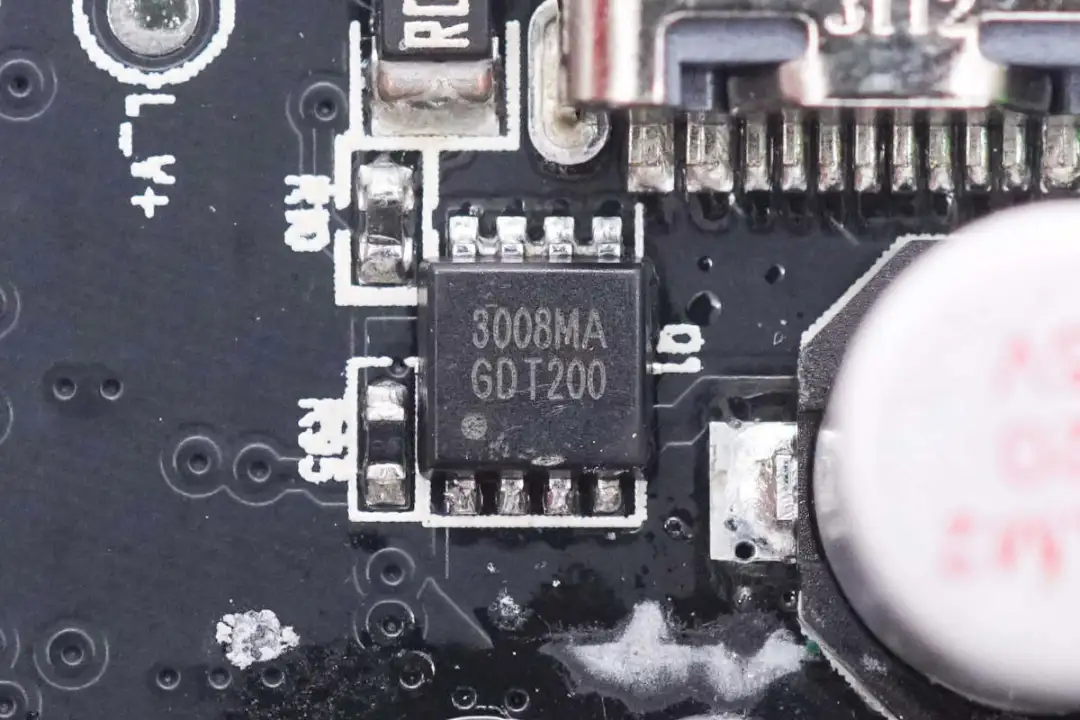

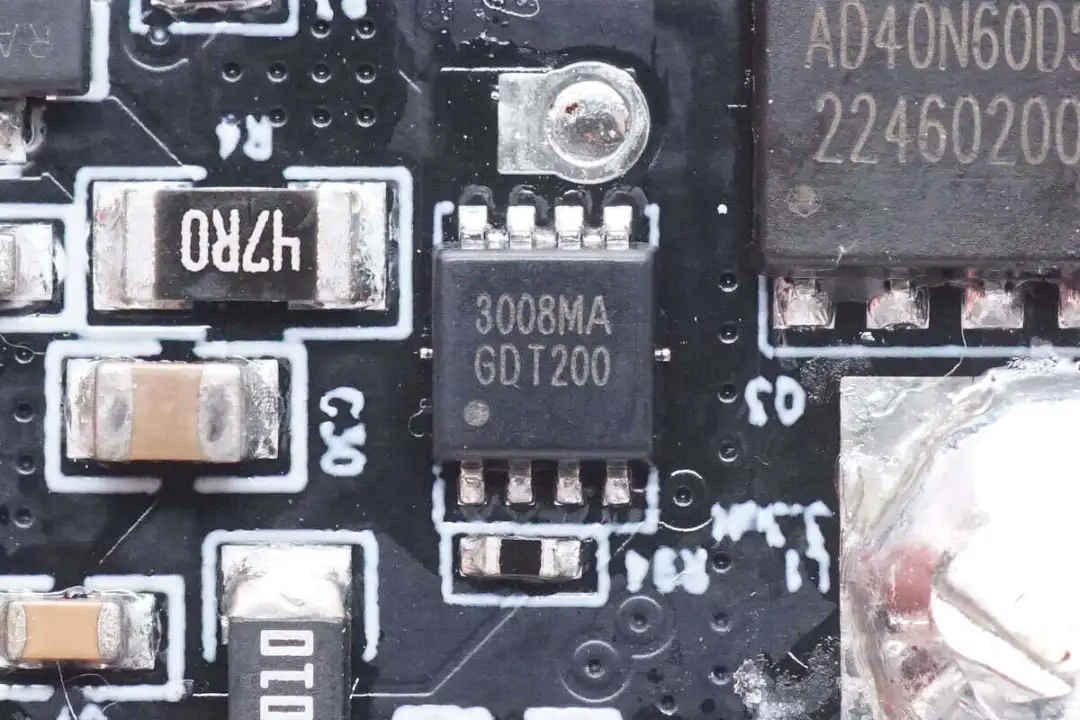

用于USB-C接口的VBUS开关管丝印3008MA。

一颗VBUS开关管用于USB-A接口VBUS控制。

一颗VBUS开关管用于供电切换控制。

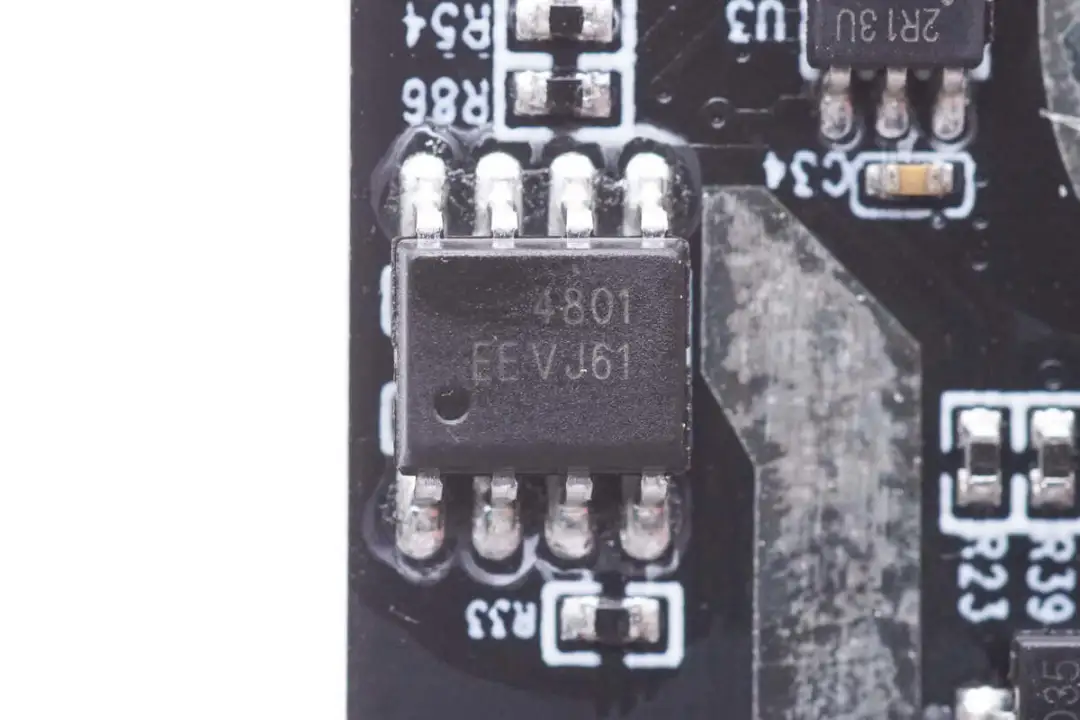

一颗丝印4801的MOS管用于供电切换控制。

一颗芯片丝印2R13U。

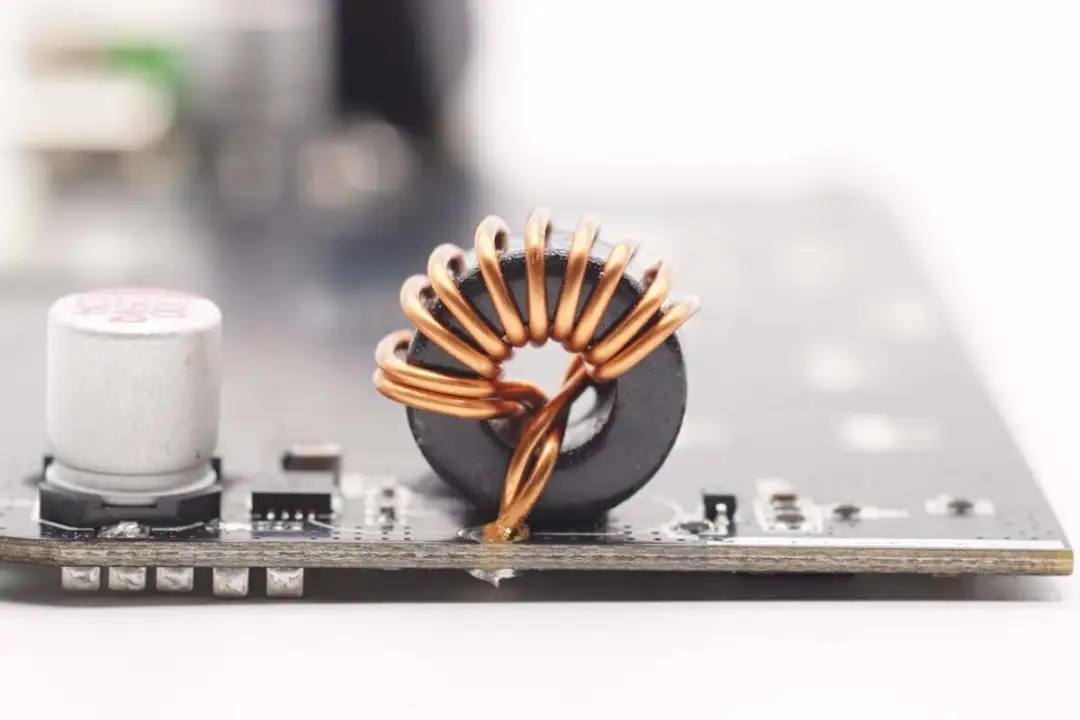

用于USB-A口的磁环降压电感特写。

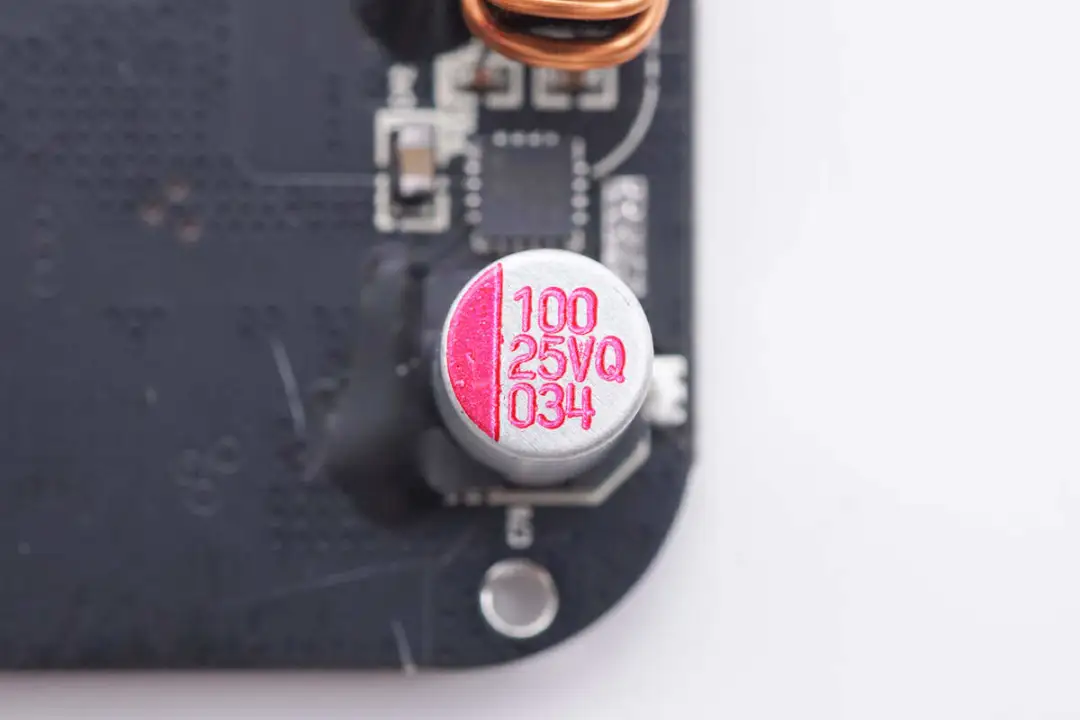

输出滤波电容规格为100μF 25V。

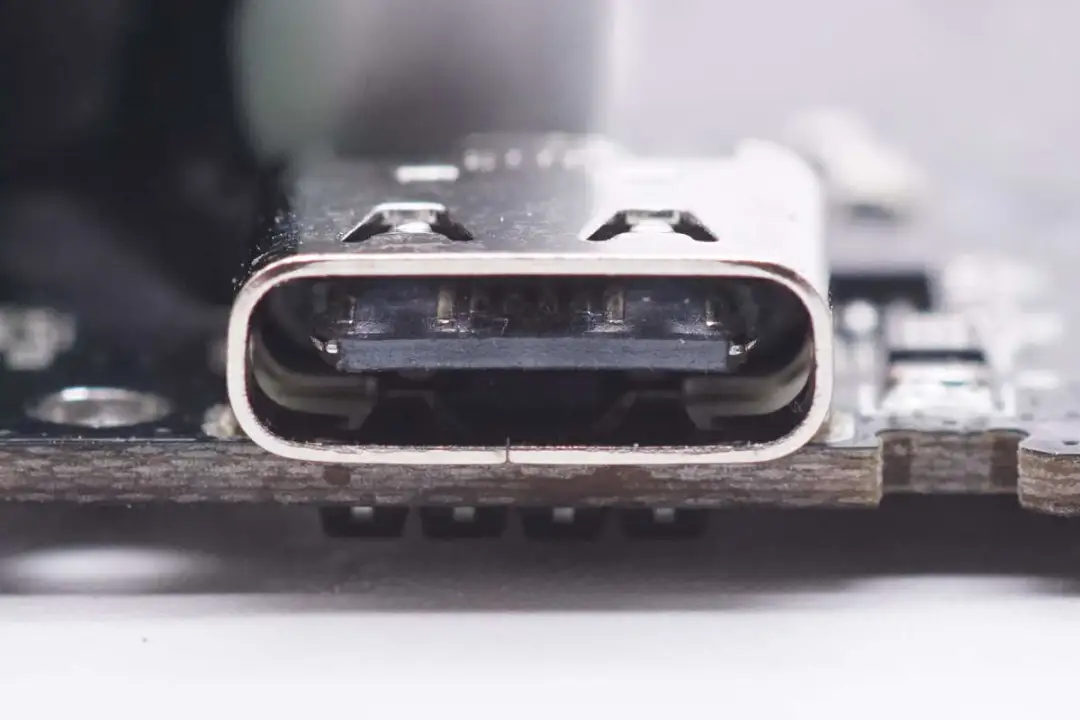

USB-C母座采用过孔焊接固定，黑色胶芯不露铜。

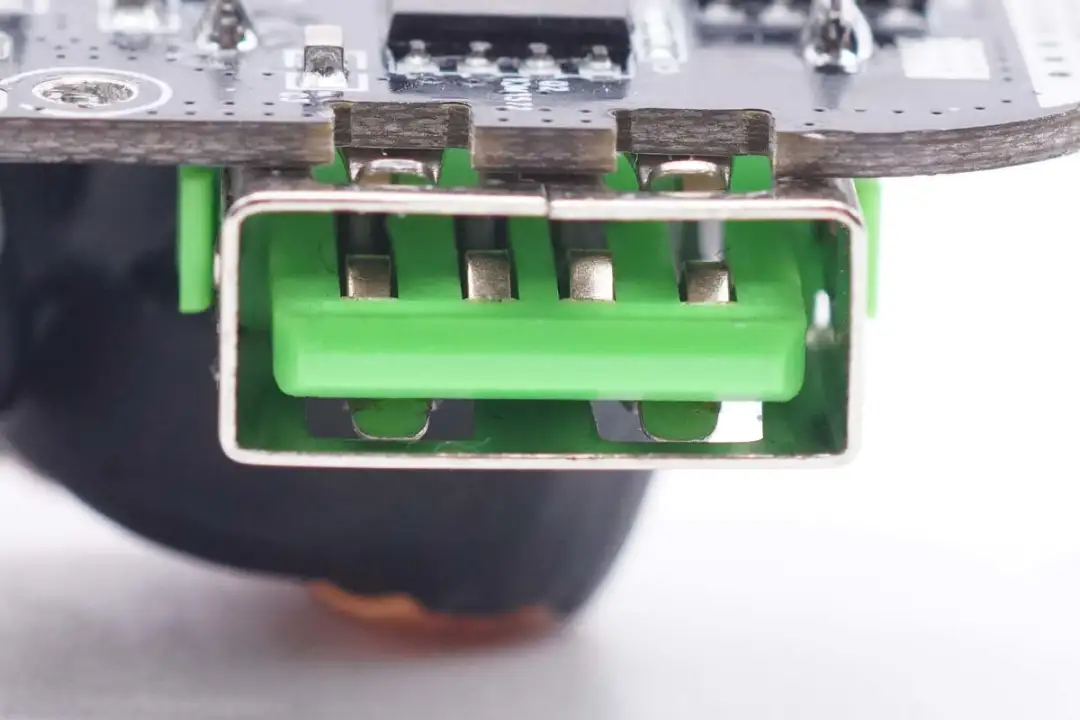

USB-A母座采用绿色胶芯，过孔焊接固定。

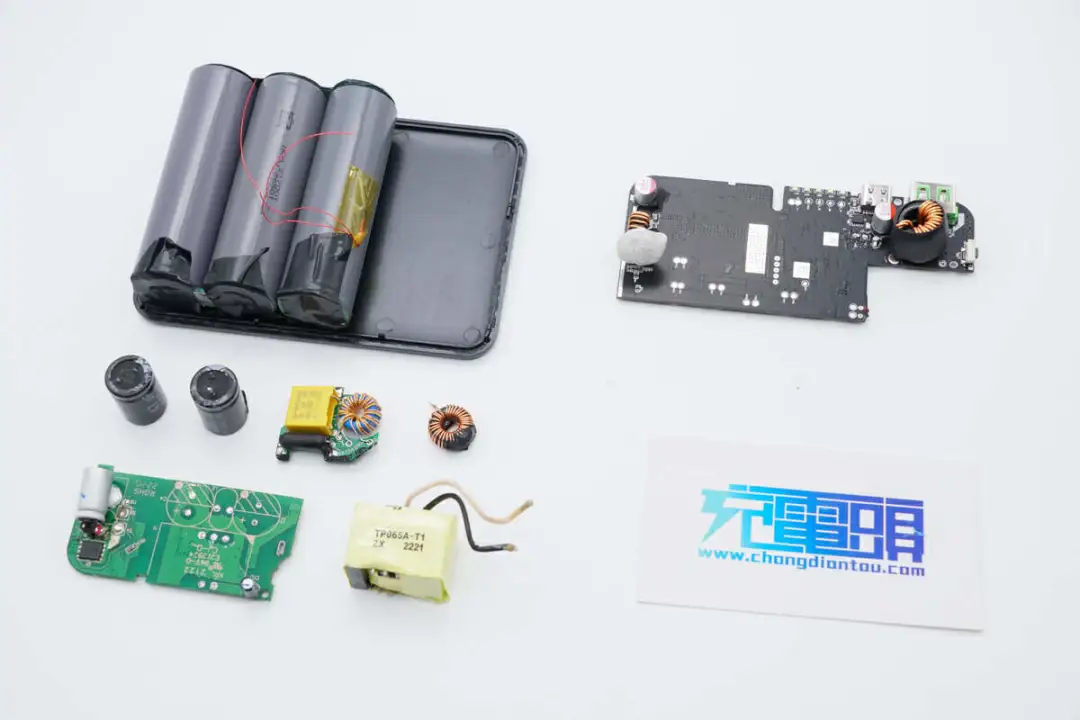

全部拆解一览，来张全家福。

充电头网拆解总结

摩米士这款自带线的移动电源支持65W输出功率，内置的氮化镓充电器也支持65W输出功率，不仅可作为充电器使用，移动电源状态下，也能提供与充电器相同的使用体验。并且这款移动电源自带线的设计，便于随时连接笔记本电脑充电，使用起来非常方便，为用户带来不一样的使用体验。

充电头网通过拆解了解到，摩米士这款移动电源内部由电池组，移动电源模块和快充电源模块组成。其中快充电源模块采用PI SC1933C 氮化镓主控芯片。移动电源模块采用杰华特JW3312电池保护芯片和JW3702同步升降压控制器，并采用芯海科技CS32G020K8U6 MCU进行协议控制。

移动电源内部电池采用青稞纸绝缘，并配有NTC热敏电阻检测温度，3串电池组使用两颗钰泰ETA3000电池均衡芯片进行均衡。这款二合一移动电源将充电器，移动电源集成，并且自带数据线，无论是移动电源充电，还是为其他设备充电，都非常方便，提升了消费者的使用体验。
