前言

KOBALT（考伯特）是一个美国知名的工具和设备品牌，以其耐用、性价比高的产品而受到市场的青睐。品牌提供从电动工具到手动工具，再到各种家用和专业用途的设备，满足不同用户的需求。KOBALT的产品以其坚固的设计和可靠的性能，成为许多专业人士和DIY爱好者的首选。

电池交易网近期拿到了一款KOBALT考伯特的电动工具电池包，KOBALT考伯特电动工具电池包采取蓝黑拼色设计，配备电源指示灯及按键可实时显示剩余电量，产品还支持3年质保。

KOBALT考伯特电动工具电池包标称容量4000mAh，工作电压25V。内置10节HIGHSTAR海四达 ISR18650-2000动力电池，5串2并，内置东软载波的ES8P5063 MCU进行功能控制。下面一起来看看这款电动工具电池包的内部结构及用料。

考伯特4000mAh电动工具电池包开箱

按照惯例，先看一下大有这款电池包的外包装和外观。

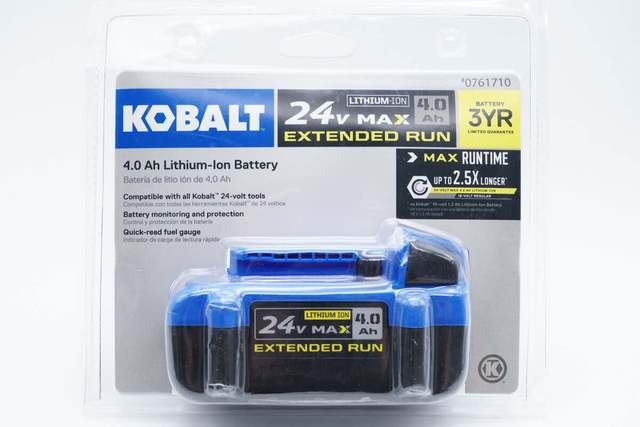

KOBALT考伯特电动工具电池包采用透明塑料壳包装，包装正面顶部可见产品等比例实物图和主要特点描述，产品则塑封在包装壳里面。

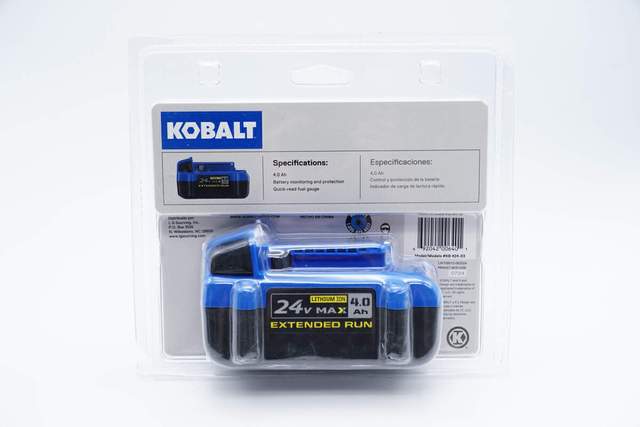

背面上方印有产品主要参数，及“KOBALT”考伯特品牌logo，以及产品主要参数特点“24V MAX、4.0Ah”。

右上角还有三年质保的黄色标识，以及“电池循环寿命高于普通电芯2.5倍的标语”。

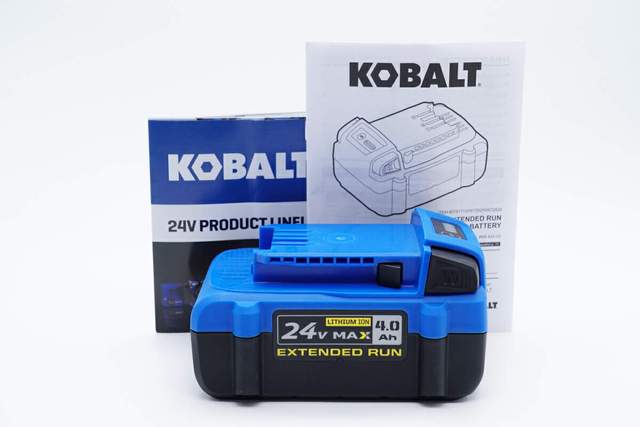

拆开包装盒，发现里面除了考伯特电池包，还有一份说明书。



考伯特电动工具电池包整体黑蓝拼色设计，造型酷炫，PVC外壳整体给人机甲式的机械和坚实感。

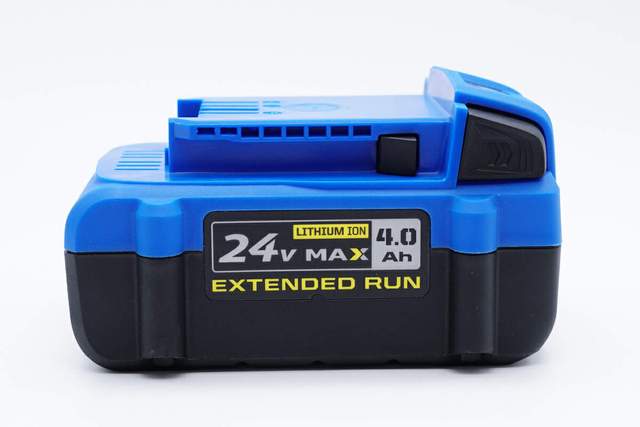

电池包左侧面一览，正中间印有黄白色文字，包括基本参数“24V/4.0Ah"的锂电池包。以及“EXTENDED RUN”长续航标语。两侧有两个圆柱型支柱用于设置固定螺丝。



右侧方与左侧方为对称式设计，中间同样印有黄白色文字，此处不表。

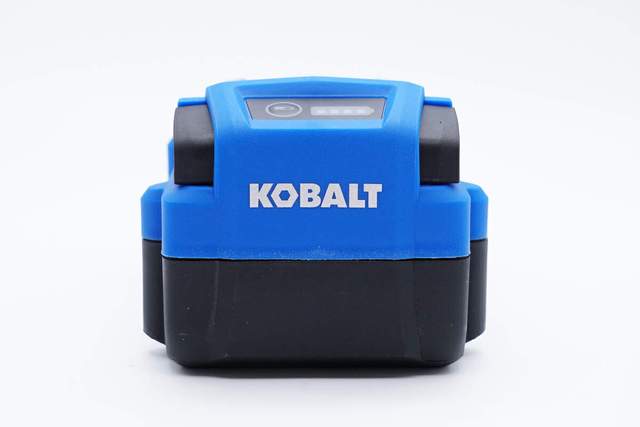

电池包正面印有“KOBALT”考伯特品牌logo。两侧为黑色按压式按钮，用于控制电池包与电动工具连接。

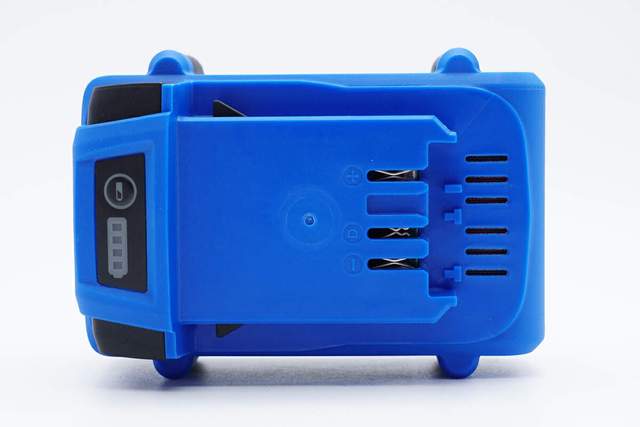

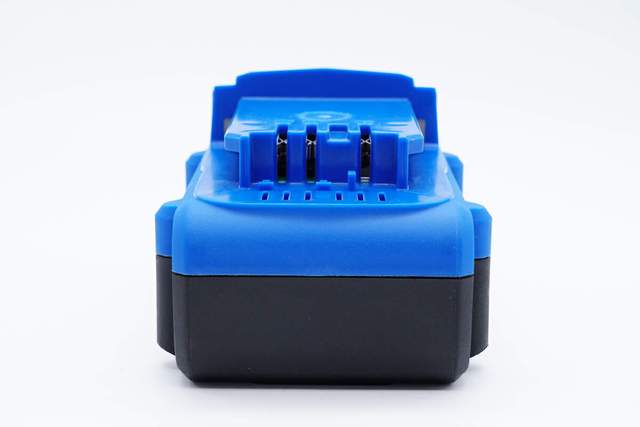

背面可见连接电动工具的插座。



电池包顶部是电源按钮和对应指示灯，以及插座。顶部最下方还有一排散热孔。

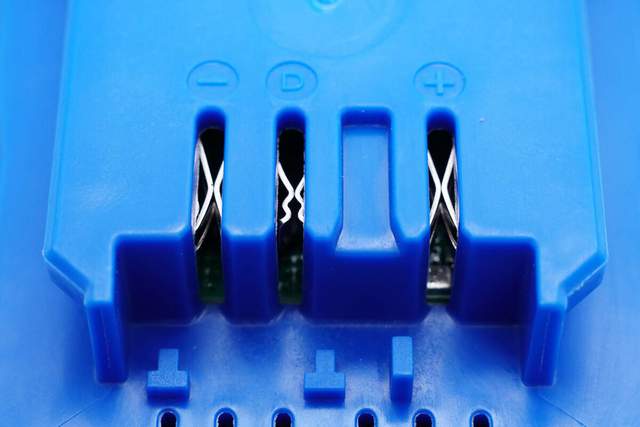

插座特写，插座由金属夹片构成，夹片上方刻有对应线路符号。



散热孔特写，镂刻成条，里面成网格状。

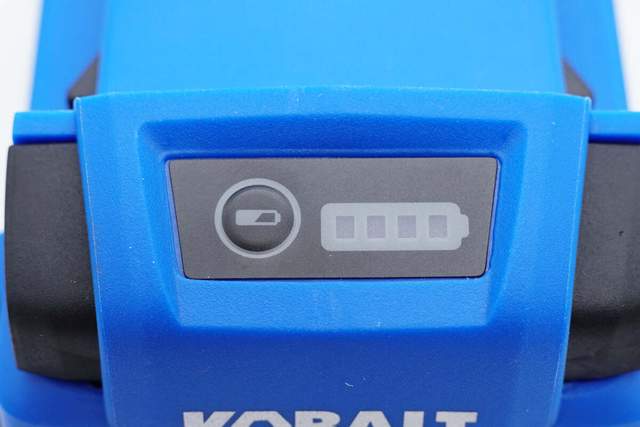

电源按钮及指示灯特写。



按动按钮，指示灯亮绿灯指示剩余电量。



底部贴有黑色铭牌，铭牌上印有产品使用警告和基本参数。



铭牌参数信息特写：

型号：KB 424-03

24V/4.0Ah（96Wh）

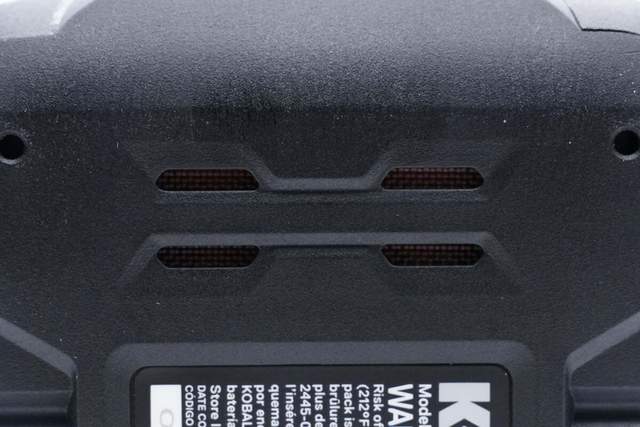

底面靠近电池区域还有条状散热孔，加强散热。



测得考斯特电动工具电池包长度为111.34mm。

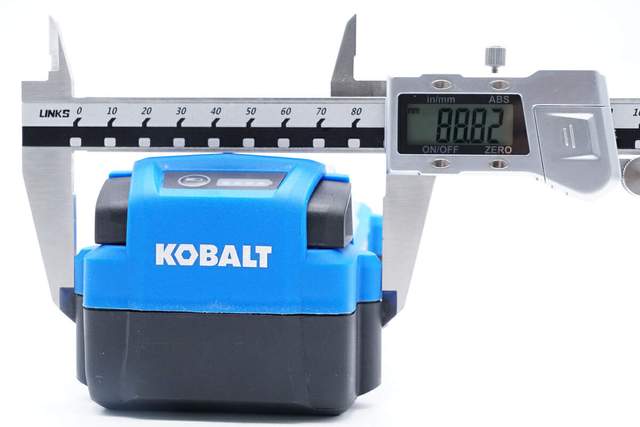

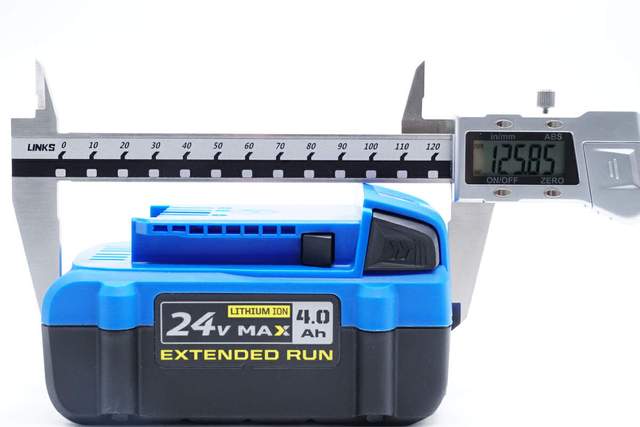

宽度为88.82mm。



厚度为72.12mm。

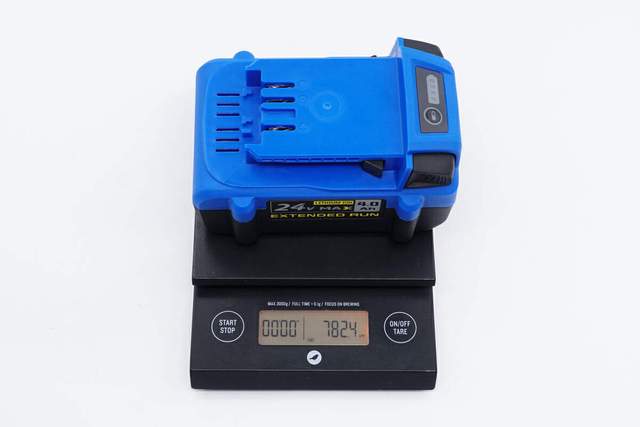

测得其重量为782.4g。



放在成年人手中感受下大小。

考伯特4000mAh电动工具电池包拆解

接下来一起来看下它的内部结构和用料。



将电池包的外壳螺丝拧下，拆下外壳。



盖板内部结构一览。



从盖板内部可见按钮材质和结构。



底壳内部结构一览。

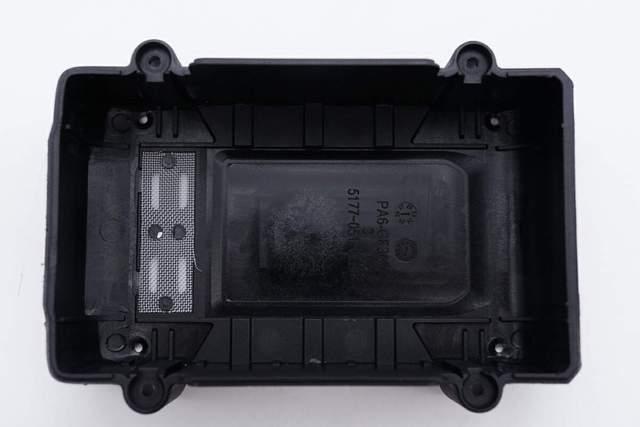

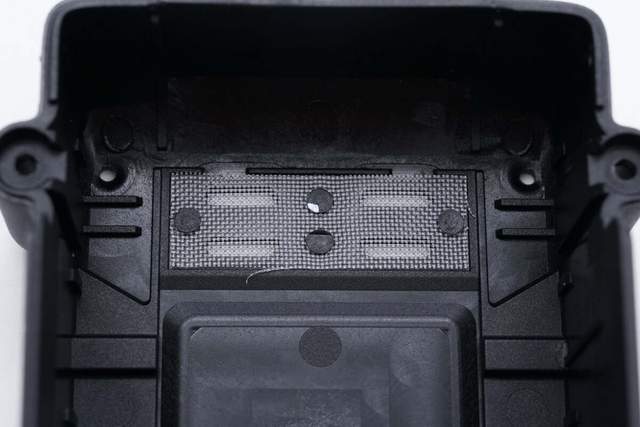

散热孔上方蒙了一层白色滤布。

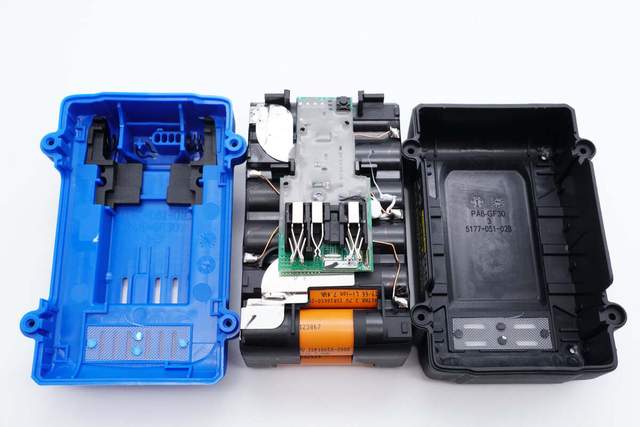

来看PCBA模块和电池组结构。电池组用黑色塑料支架包裹，PCBA模块用螺丝固定在黑色塑料支架上，并打胶加固。



电池组两侧贴着黑色绝缘胶布。

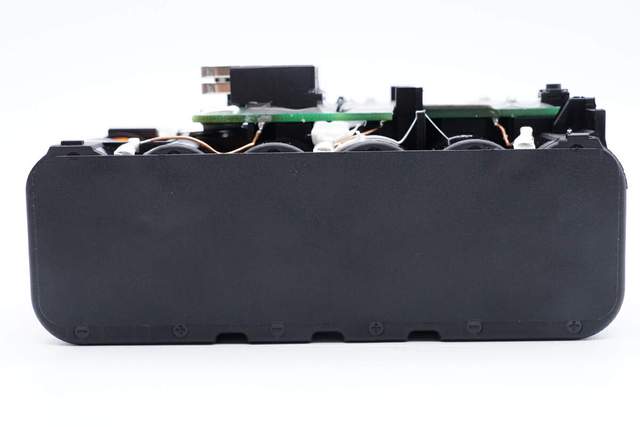

底座悬空处理，可以最大程度增加电池组散热面积。

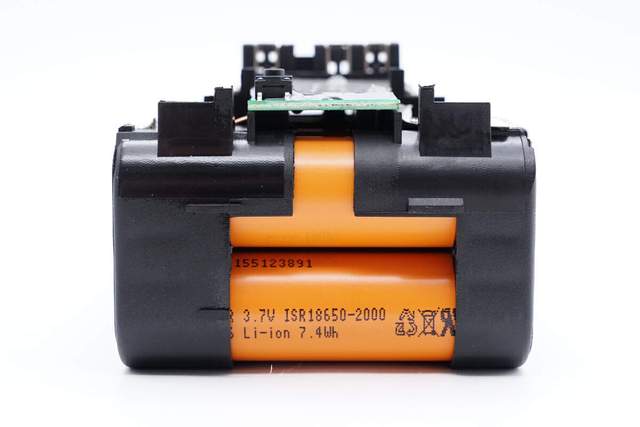

正面透出电芯喷码，可以了解电池详情，我们后面详述，此处不表。



电池组极耳用镍片连接，焊接到PCBA模块。

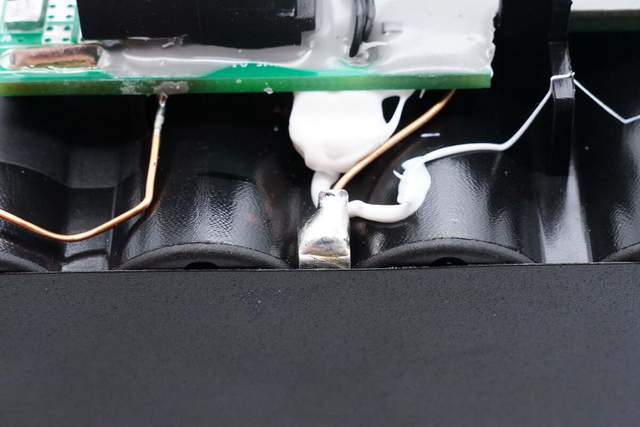

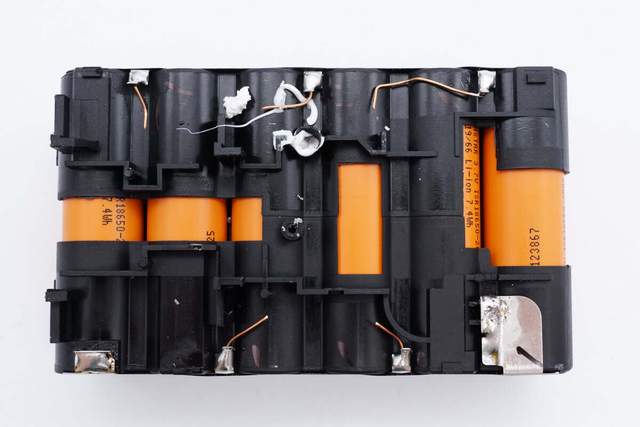

输出导线焊点特写，周边打胶加固。

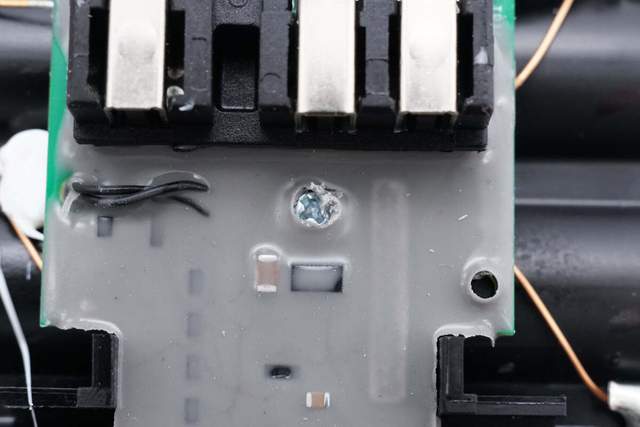

PCBA模块表面涂散热硅胶，剥开硅胶可见固定模块的螺丝。



将PCBA模块从电池组上拆下。



电池组完整面貌一览。



撕下两边的绝缘胶布。

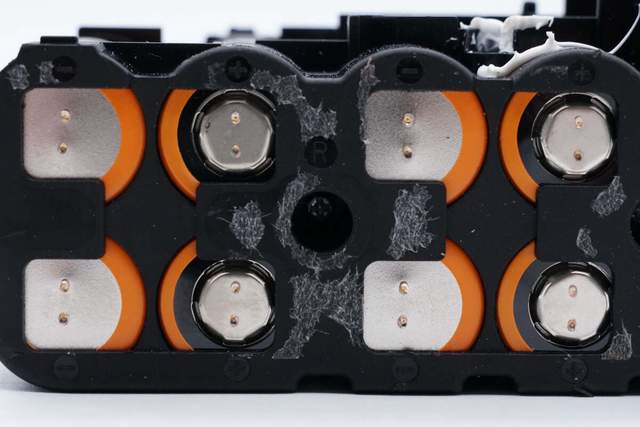

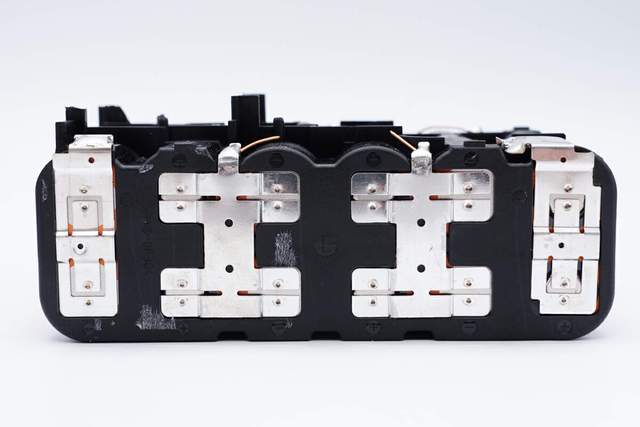

来看侧方的电池组连接结构，通过镍片连接结构，可知电池组由10节电芯5串2并而成。

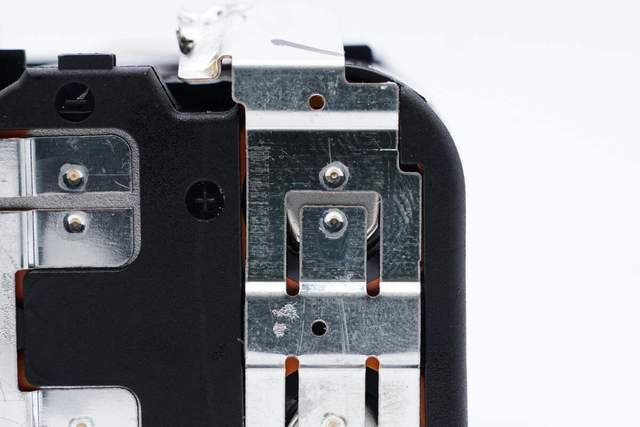

电池组极耳处与镍片的焊点特写。



将镍片拔除，分离单颗单芯的连接。

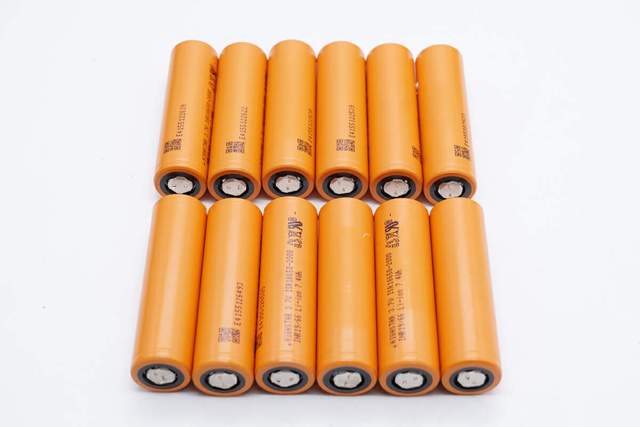

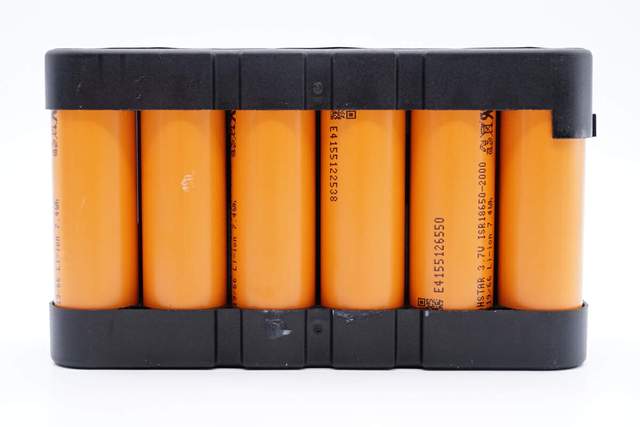

拆出全部10节电芯。

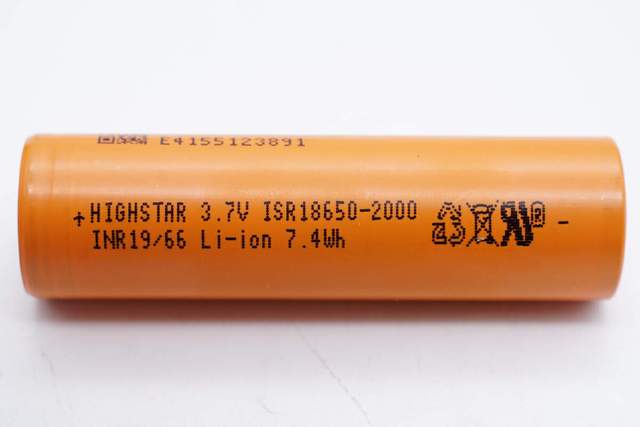

单颗电芯特写，电芯外披橙色套膜，型号ISR18650-2000，来自HIGHSTAR海四达，标称电压3.7V，标称容量2000mAh，能量7.4Wh。电芯右侧印有循环使用、专门回收以及UL认证标识。



PCBA模块背部底下焊接散热片，加强散热效果。

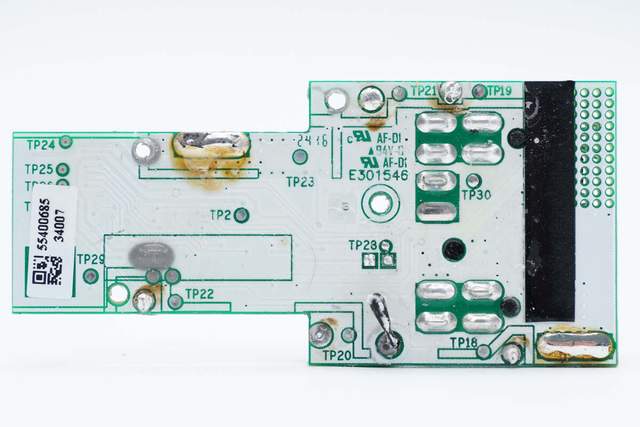

将散热片拆出，PCBA模块背面没有元件。

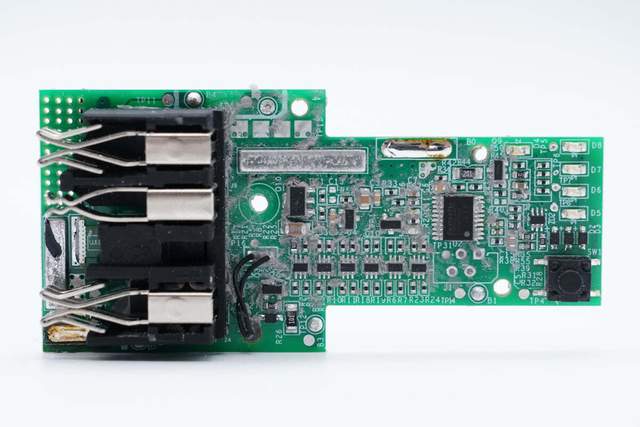

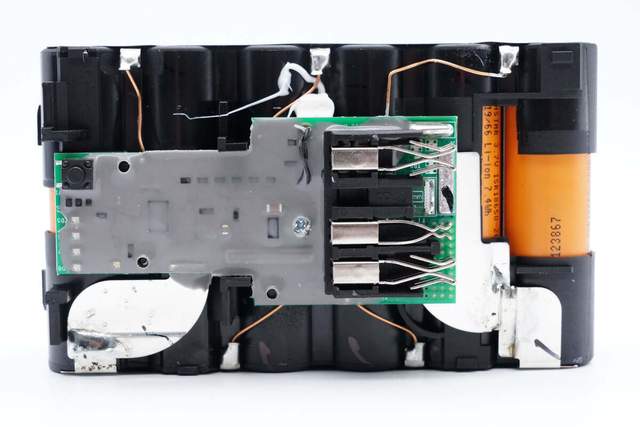

来看另一面结构，从左至右可见插座，稳压芯片，电流均衡电路以及MCU，最右侧为LED灯珠和电源按钮。

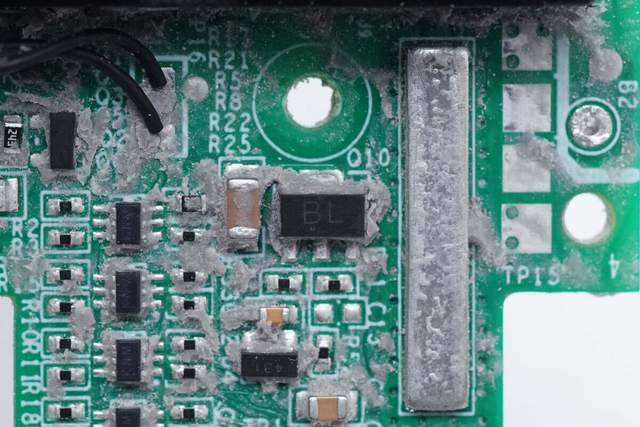

丝印BL的稳压芯片，用于给MCU供电。

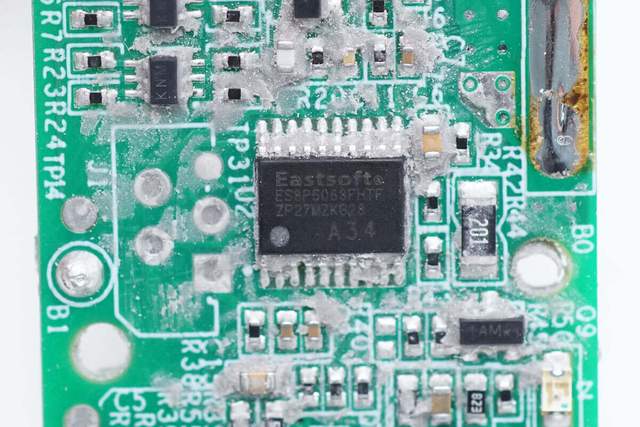

MCU特写，来自Eastsoft东软载波的ES8P506x系列，ES8P506x是一款高集成度的通用 MCU 芯片，内部集成32位ARM Cortex-MO CPL内核。集成多个 16 位和 32 位定时器/计数器， UART 模块， SP|和 I2C 通信模块，12 位 ADC，以及用于系统电源监测的 LVD 模块等外设。采用TSSOP20封装方式。



6颗联排的三极管特写，型号MMDT5451，丝印KNM。采用SOT363封装。

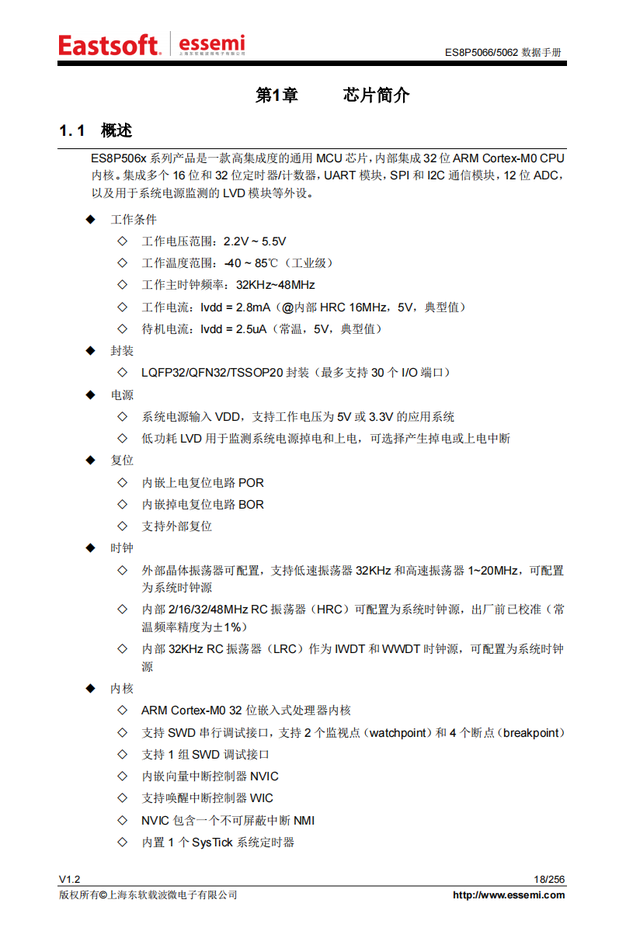

东软载波 ES8P506x资料详情。

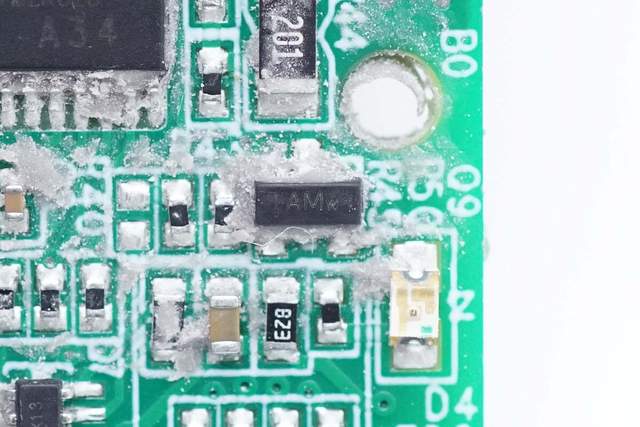

丝印IAM的芯片特写。

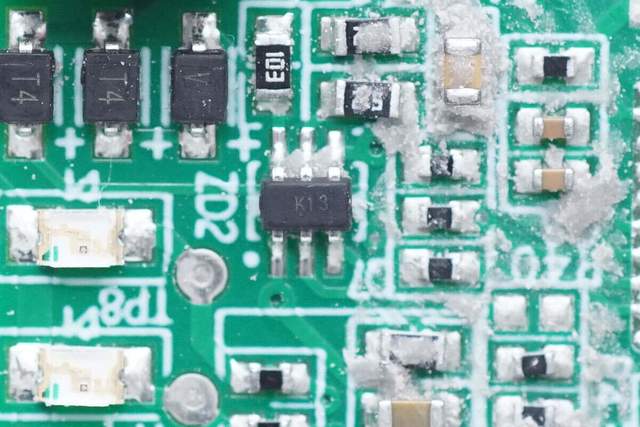

丝印K13的芯片特写。

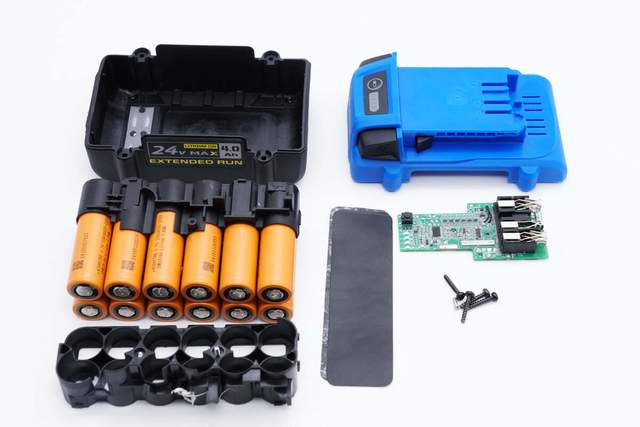

全部拆解完毕，来张全家福

电池交易网总结

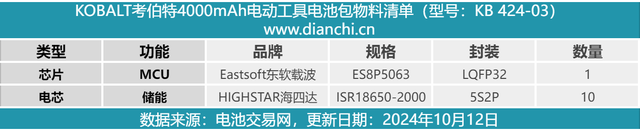

最后附上考伯特4000mAh电动工具电池包的核心器件物料清单，方便大家查阅。

KOBALT考伯特4000mAh电动工具电池包标称容量4000mAh，并能提供24V的高压，适配强力电动工具，如工业级无刷电机等类别。采用优质PVC外壳耐摔抗震，可以手持电池包，边充边用非常方便。

其内置海四达高循环寿命的ISR18650-2000动力电池组，10支成组，5串2并，配备6颗电压均衡芯片和电池保护芯片进行管理，用东软载波的ES8P5063 MCU进行功能控制。电池组用全方位抗冲支架保护固定，内部导线连接处、重要器件多处打胶，PCBA模块上覆盖散热硅胶，电池组周边均贴有绝缘纸，保护措施到位。
