酷态科新推出了一款20000mAh的移动电源——15号电能柱，属于P系列，型号为PB200P。产品具备2C1A输出接口，支持150W最大输出功率，USB-C1接口为双向接口，支持90W充电功率和120W输出功率。USB-C2和USB-A口支持33W快充。

实测USB-C1接口支持100W PD快充，小米6A以及高通3A/5A三档PPS快充，USB-A口还兼容33W UFCS融合快充，整体的快充兼容性不错。移动电源设有188 LED数码管，支持电量百分比显示。下面充电头网就带来酷态科15号电能柱的详细拆解，一起看看内部的设计和用料。



此前充电头网已经对这款产品进行了详细评测，此外还拆解过CUKTECH 20号超级电能柱P23、CUKTECH 40000mAh 300W P+Series充电宝等产品，欢迎查阅。



酷态科15号电能柱开箱

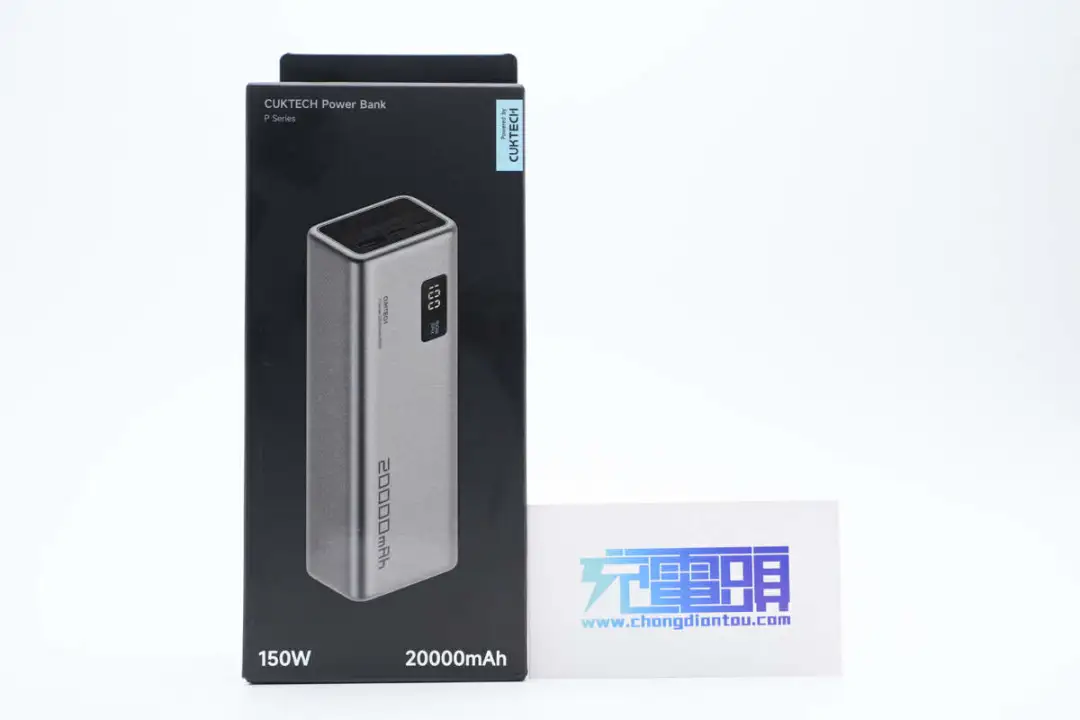

包装盒整体为灰色基调，正面印有产品名称、外观、150W、20000mAh以及Powered by CUKTECH。

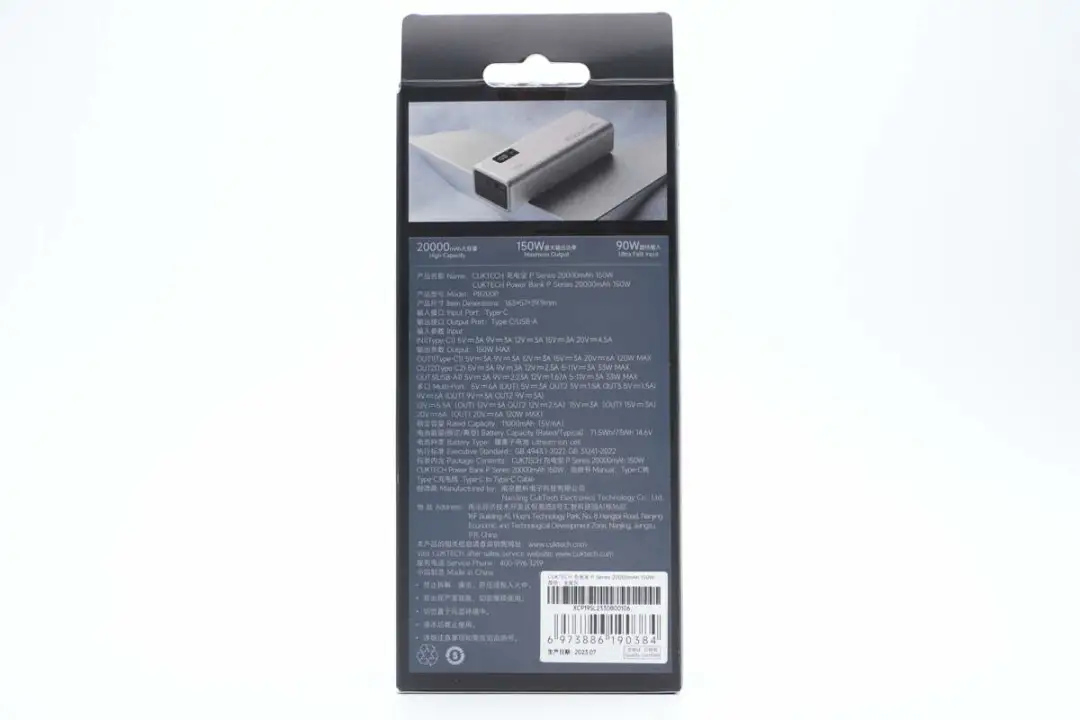

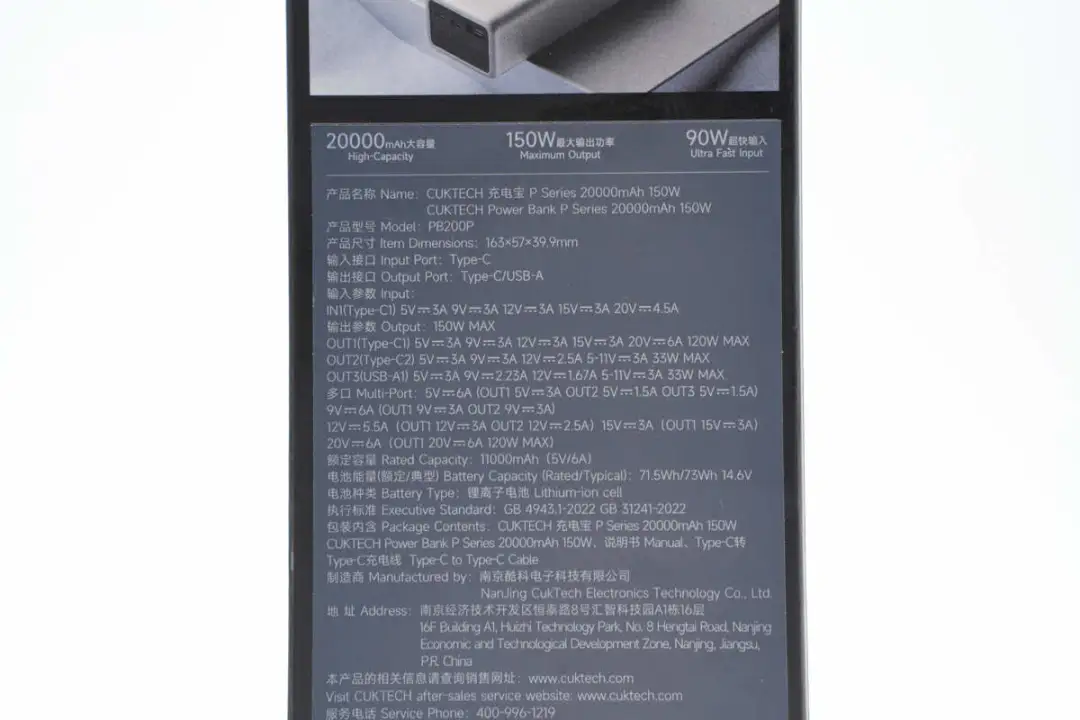

背面印有产品信息参数和商家信息。

包装盒上参数特写，下面到产品实物环节再详细介绍。

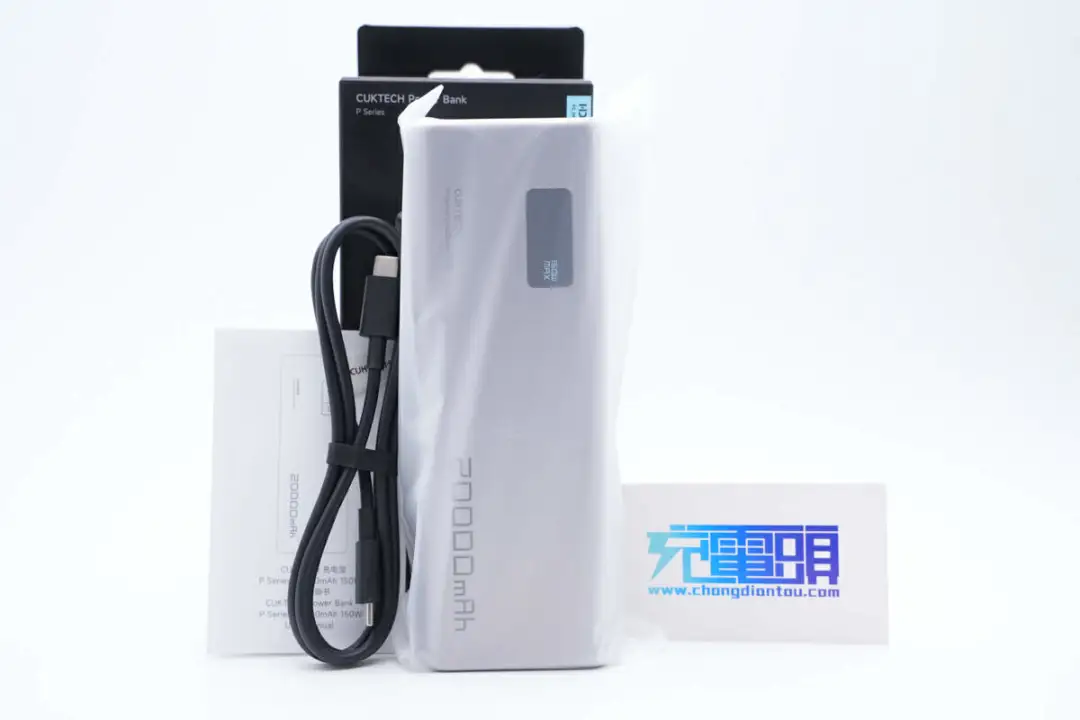

包装内含酷态科15号电能柱、数据线以及使用说明书，移动电源外套防尘塑料袋保护。

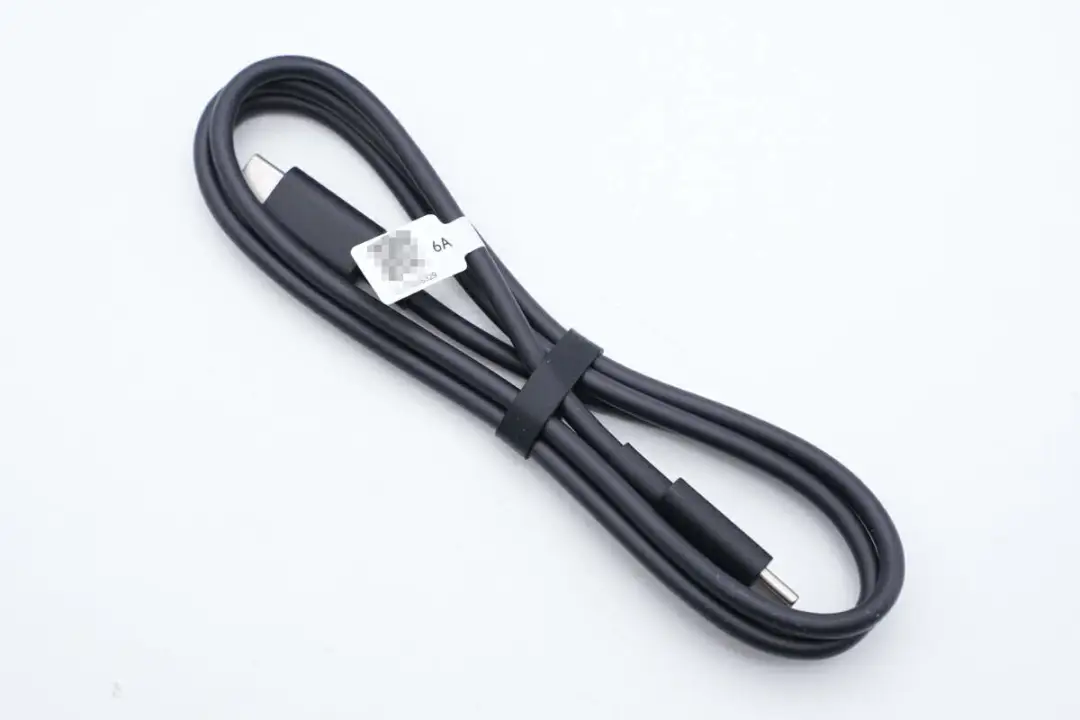

附带数据线是C to C线，通体黑色使用橡胶圈捆扎。线身上有印有6A字样的标签，表明这根数据线可过6A大电流，可用于进行小米私有快充。

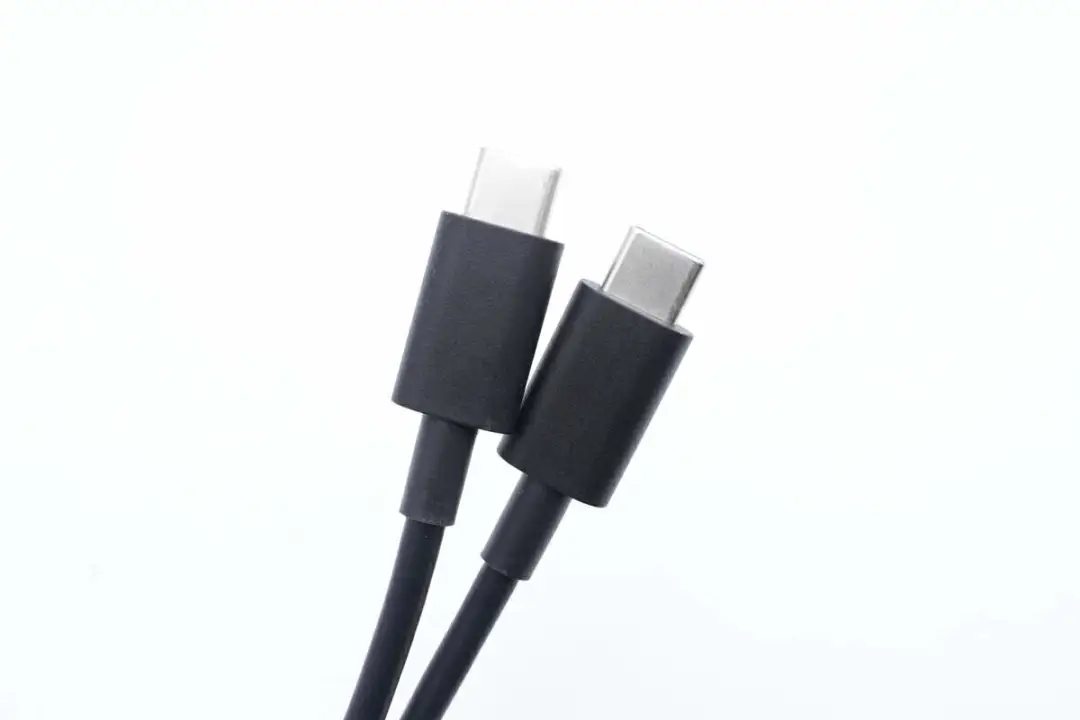

线缆两端外壳磨砂方便插拔，末端设有抗弯折网尾保护。

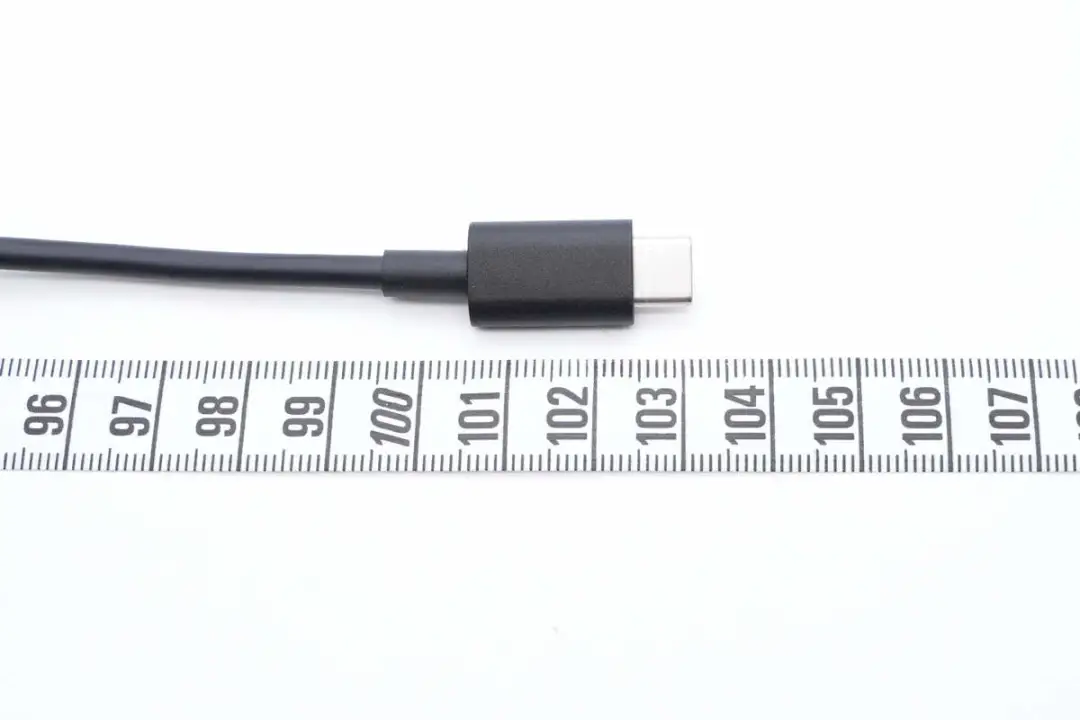

实测数据线长度约为103cm。

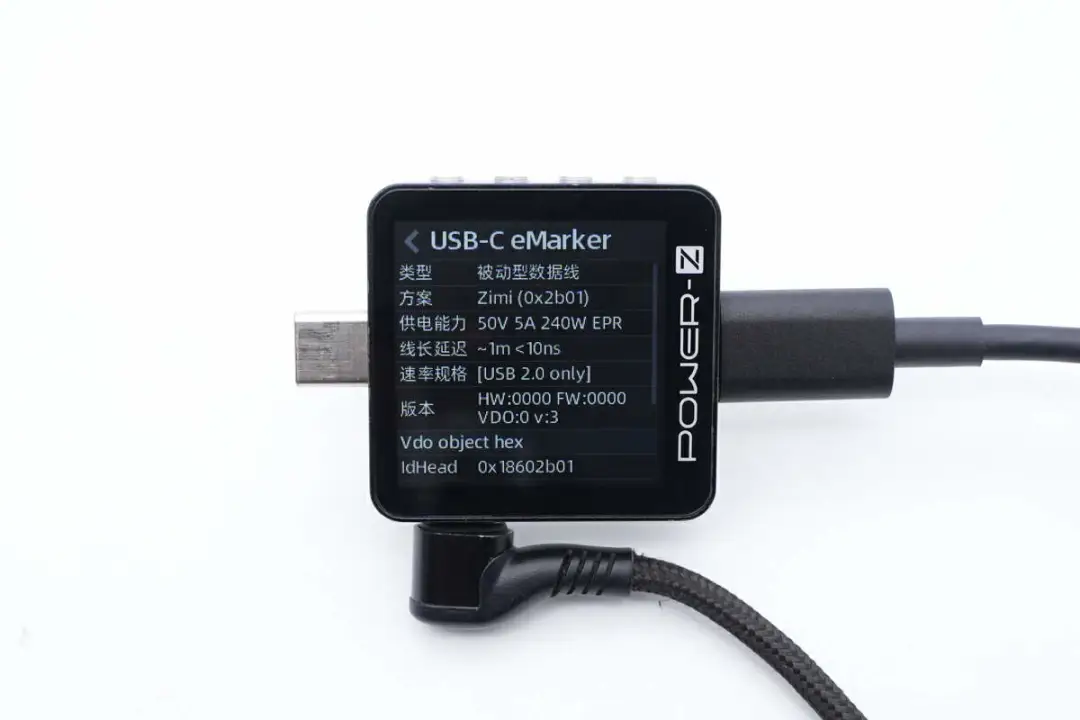

另外使用ChargerLAB POWER-Z KM003C测得数据线带有E-Marker芯片，支持USB PD3.1标准下的最高48V5A 240W快充，相当强悍。

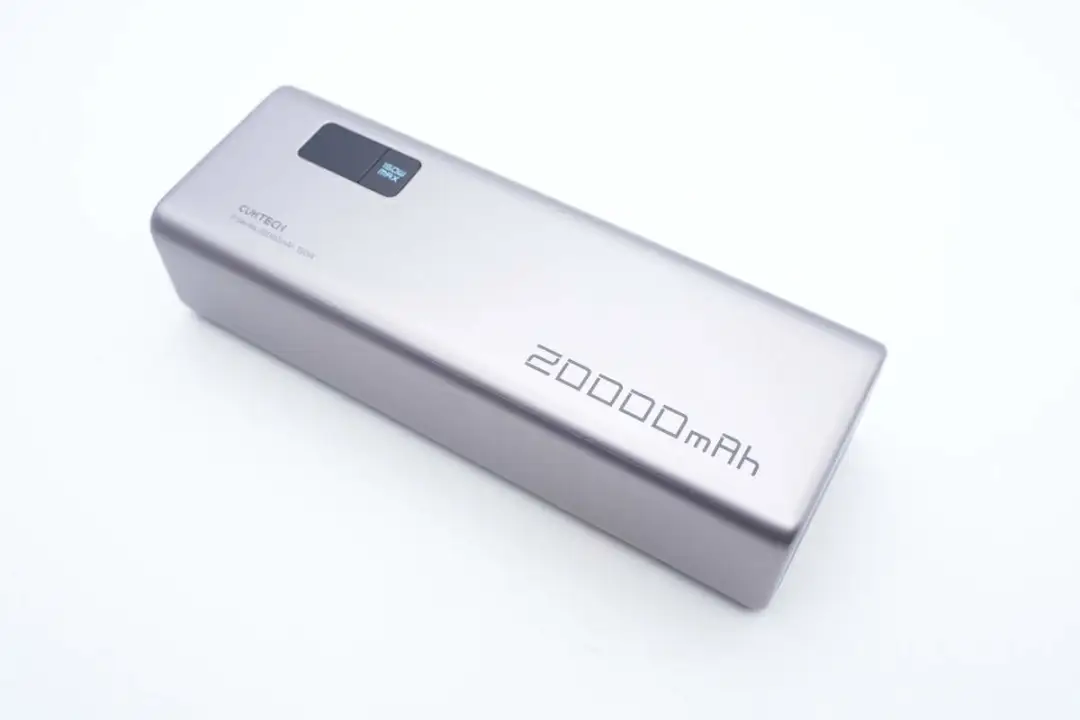

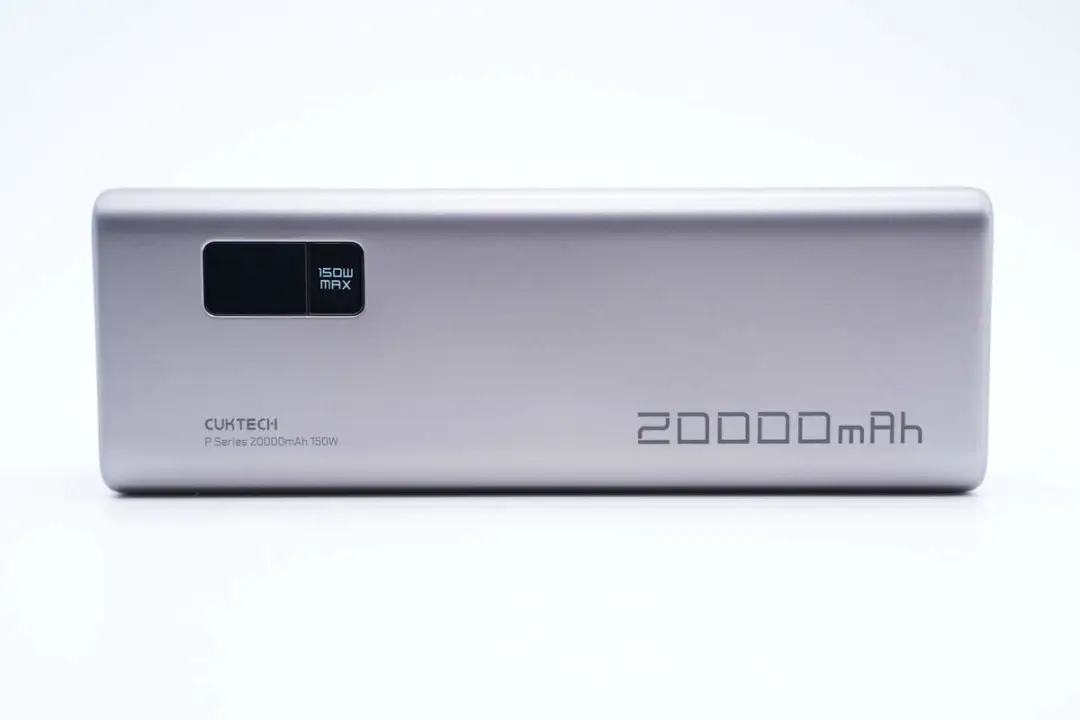

酷态科15号电能柱延续长条柱状造型设计，采用PC防火材质外壳，正面两侧一体式外壳喷涂银灰色金属漆，整体美观时尚。

机身正面印有CUKTECH P Series 20000mAh 150W以及20000mAh。

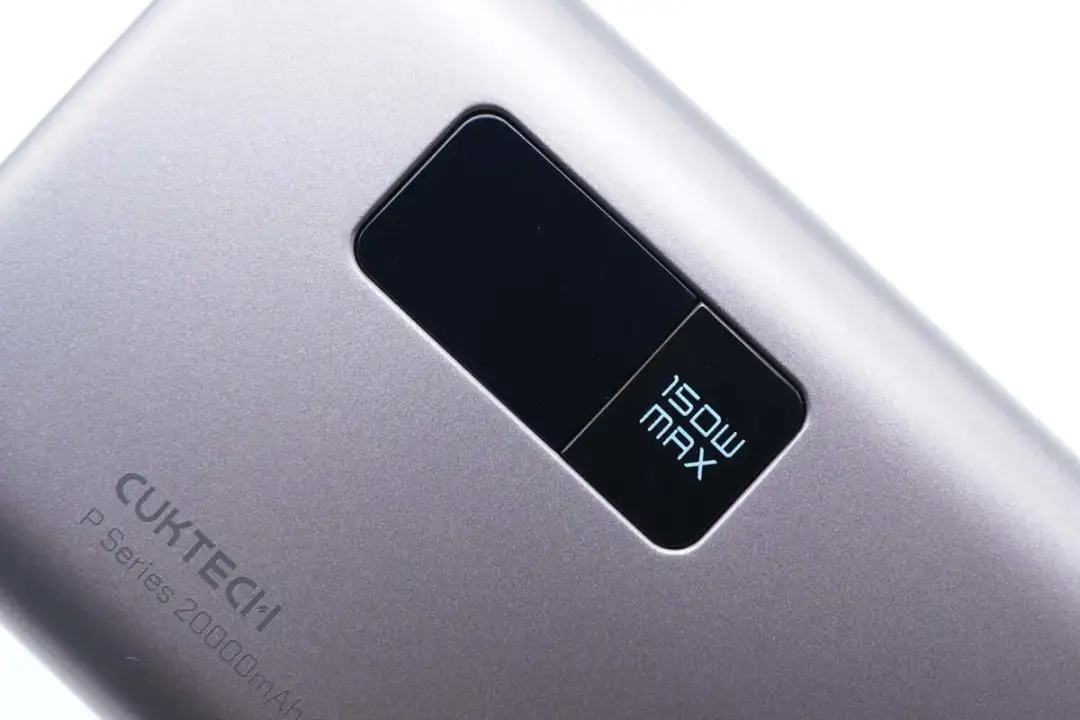

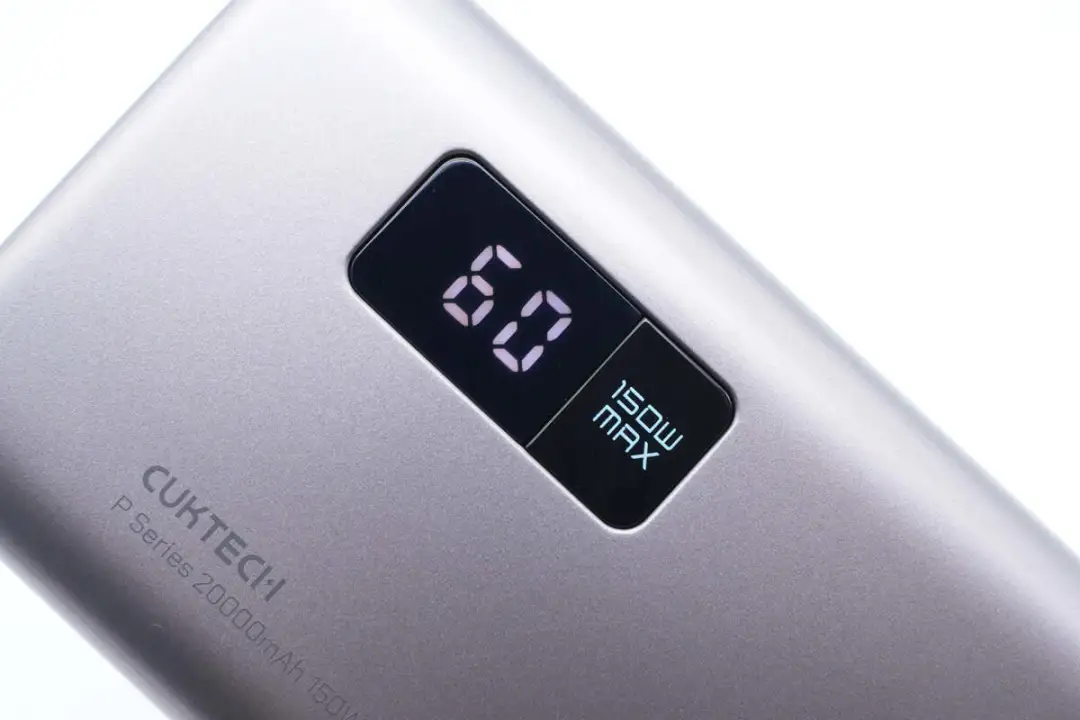

此外左上角设有电源键以及电量显示屏，按键上设计有150W MAX字样，让用户直观了解产品最大输出功率。

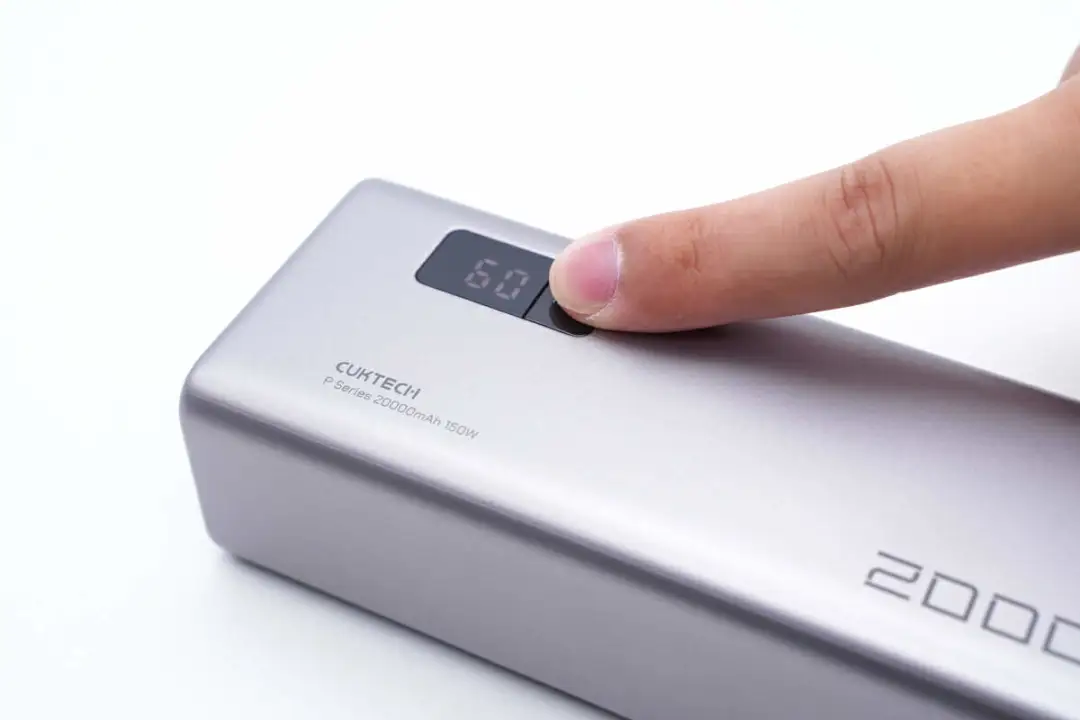

按下电源键即可唤醒显示屏，操作很简单。

显示屏可百分比精确显示移动电源剩余电量，用户无需猜测，也能更好规划后续用电。

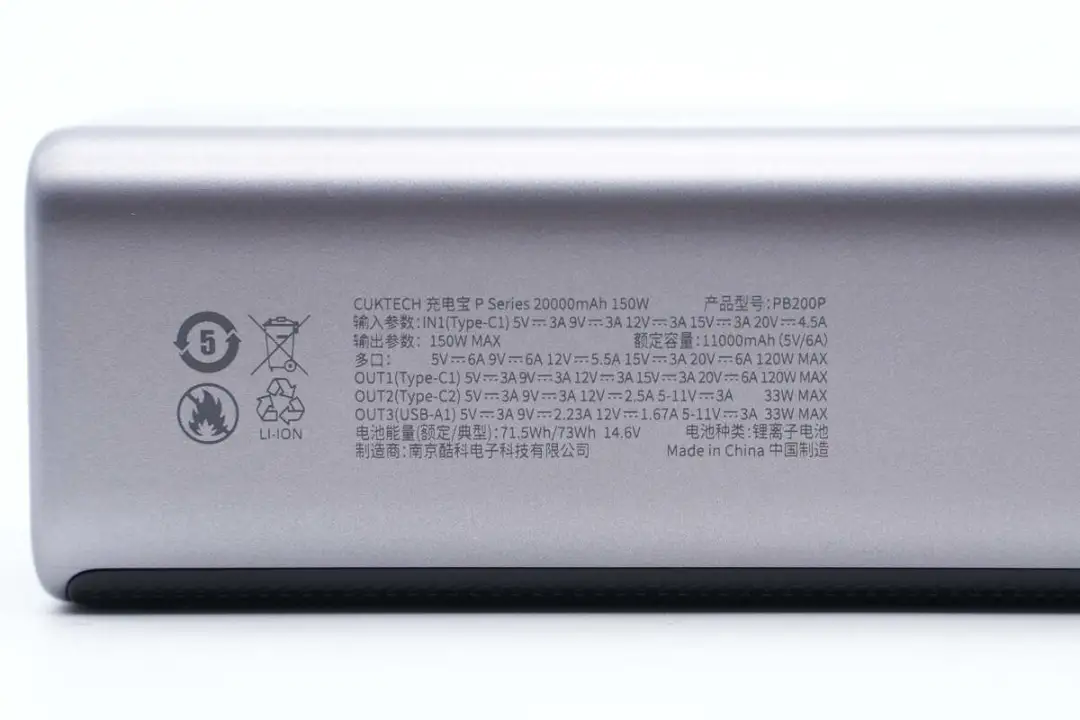

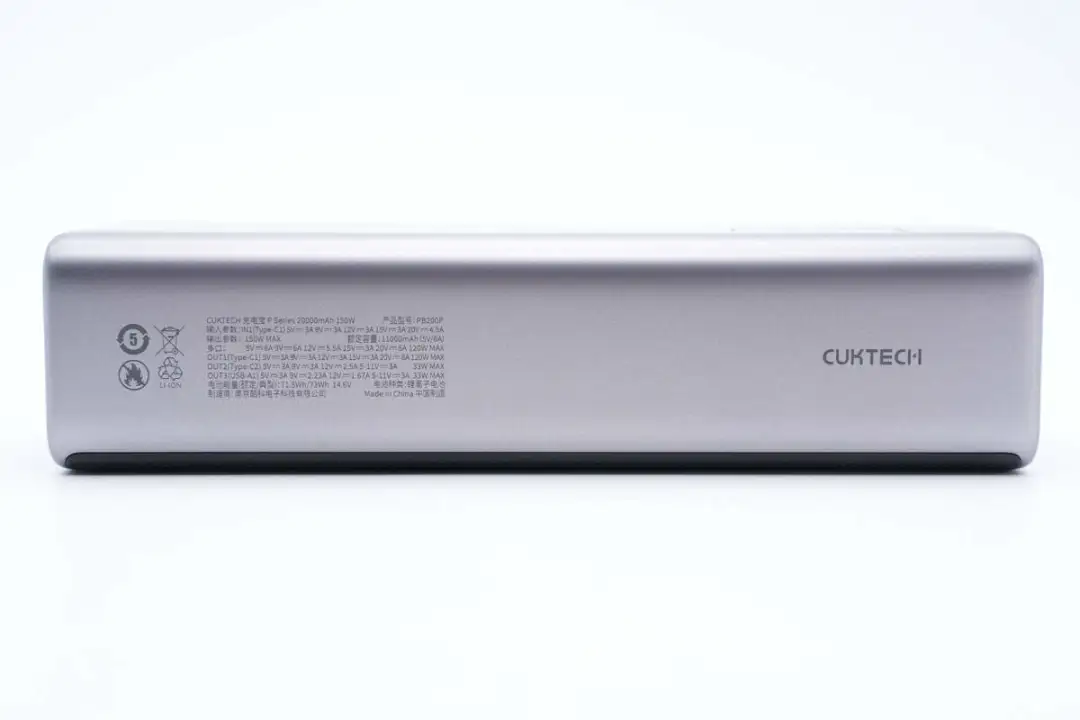

机身一侧印有CUKTECH品牌和移动电源详细参数信息。

产品参数特写

产品名称：CUKTECH 充电宝 P Series 20000mAh 150W

产品型号：PB200P

电池种类：锂离子电池

额定容量：11000mAh(5V6A)

电池能量（额定/典型）：71.5Wh/73Wh 14.6V

输入参数：

Type-C1：5V3A、9V3A、12V3A、15V3A、20V4.5A

输出参数：150W MAX

多口：5V6A、9V6A、12V5.5A、15V3A、20V6A 120W MAX

OUT1（Type-C1）：5V3A、9V3A、12V3A、15V3A、20V6A 120W MAX

OUT2（Type-C2）：5V3A、9V3A、12V2.5A、5-11V3A 33WMAX

OUT3（USB-A1）：5V3A、9V2.23A、12V1.67A、5-11V3A 33W MAX

制造商：南京酷科电子科技有限公司

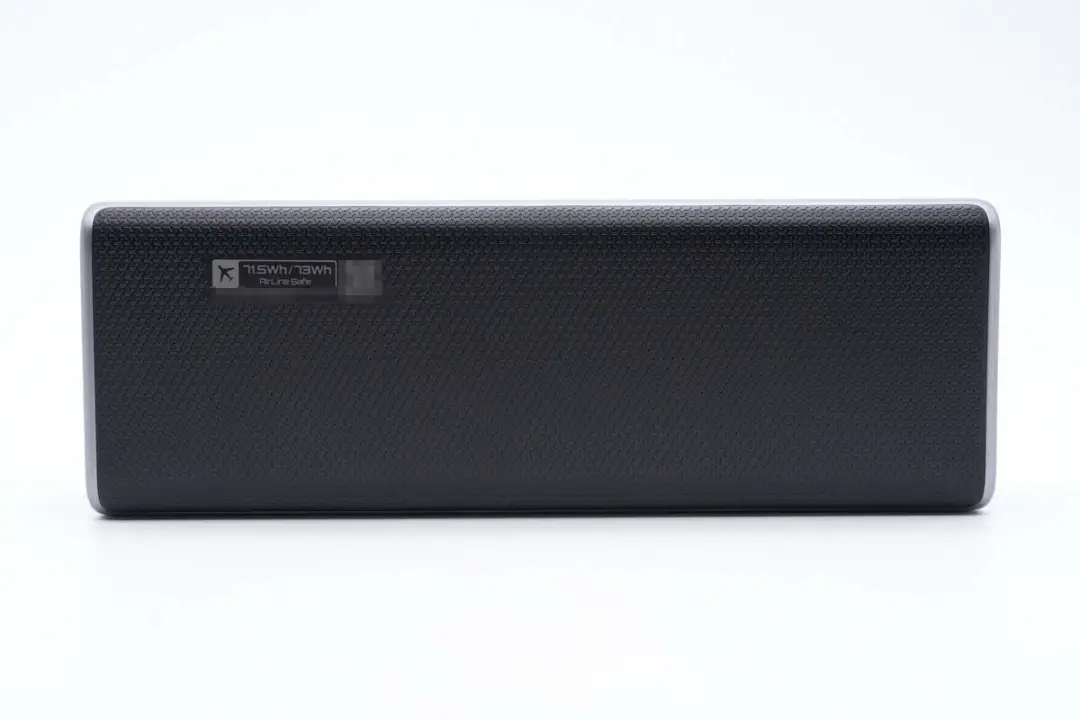

机身背面为黑色塑料外壳设计。

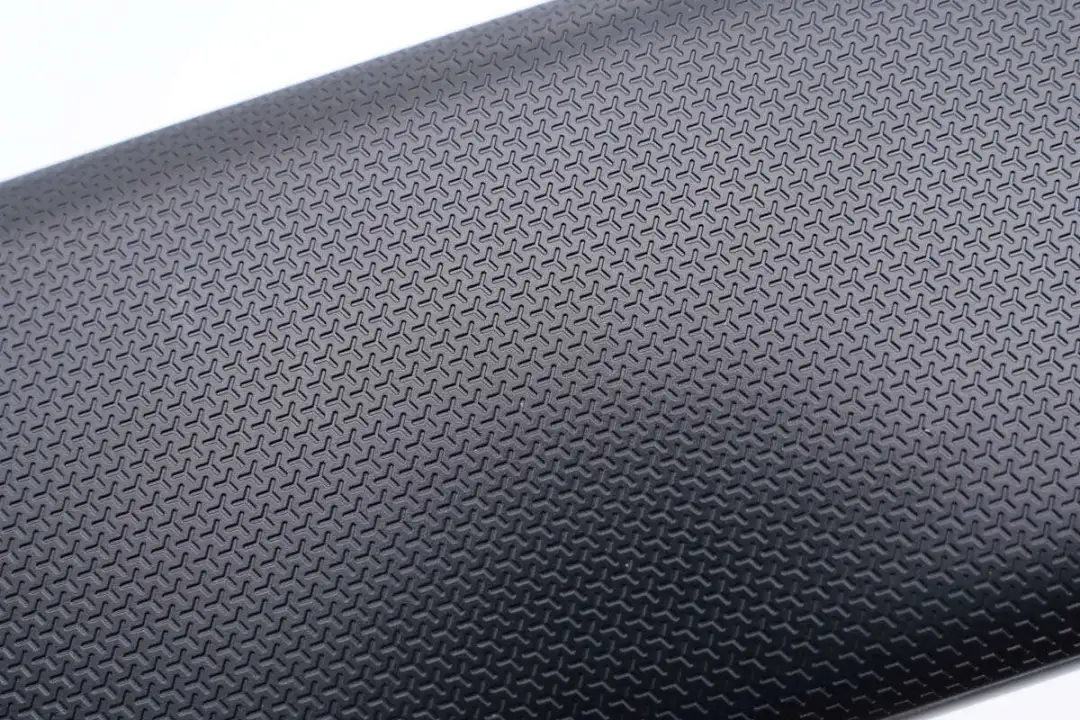

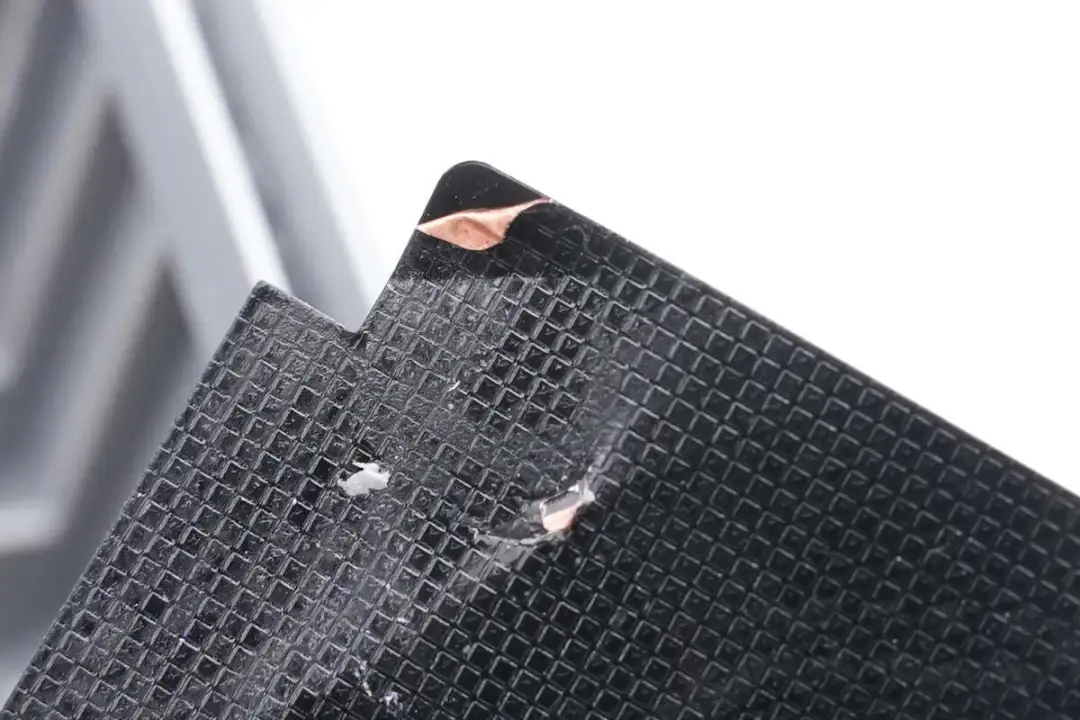

背面外壳表面做了Y字母的纹理设计，为用户带来舒适的持握手感。

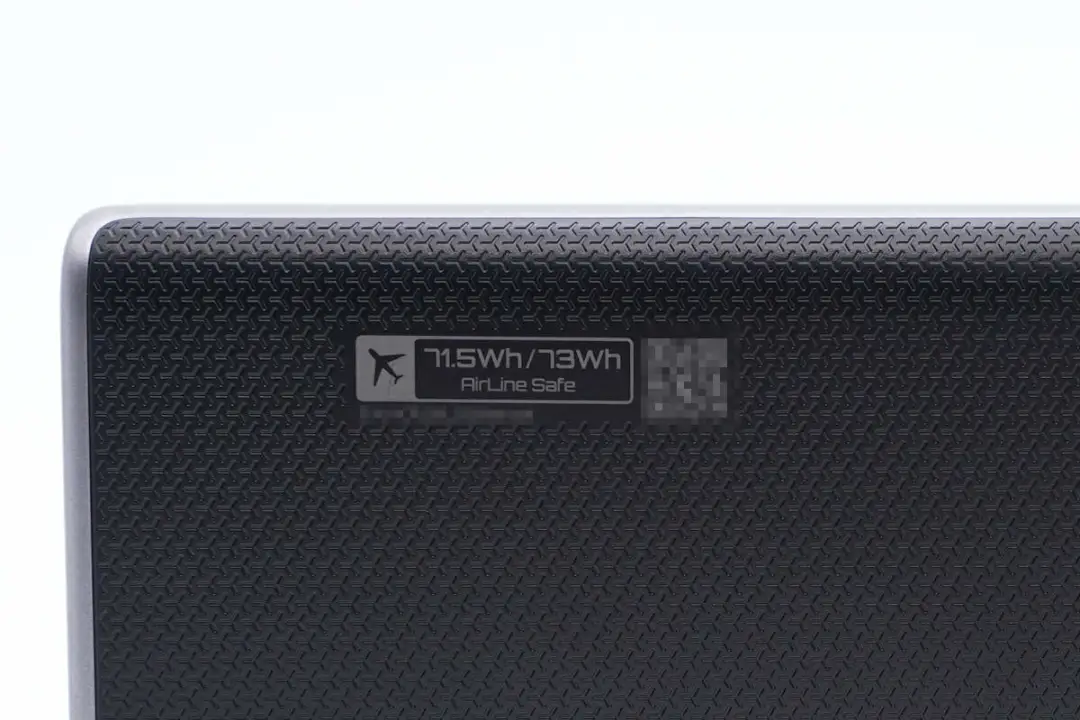

背面左上角印有71.5Wh/73Wh电池能量参数以及可上飞机标识。

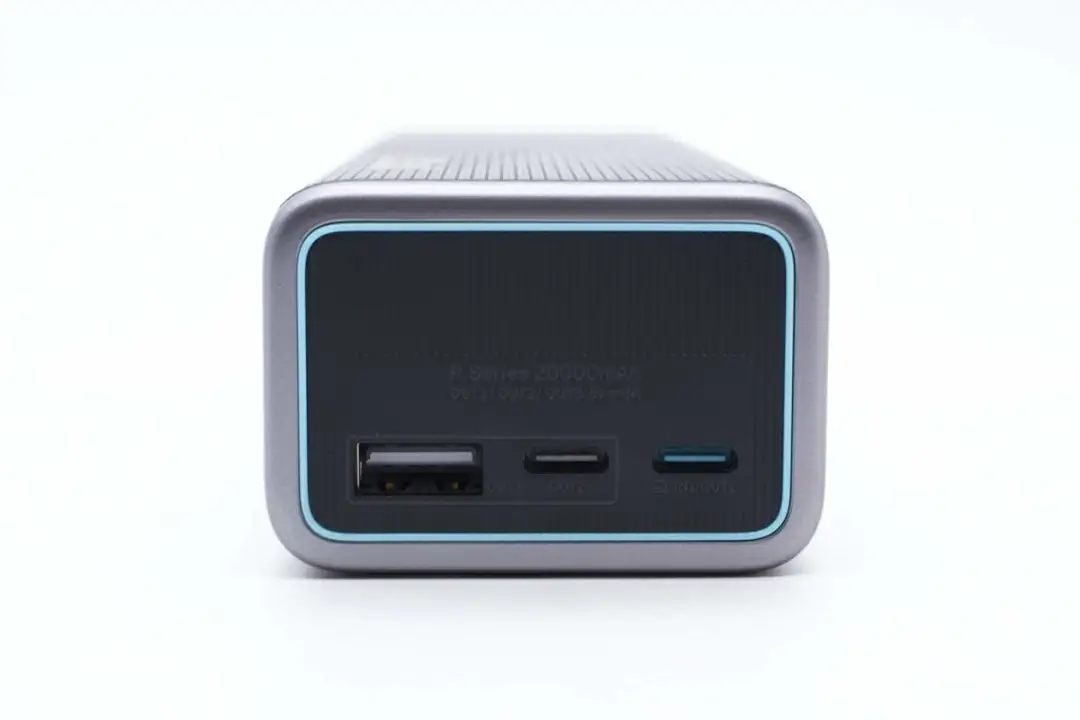

机身顶部配备2C1A三个USB接口，接口旁印有标识以及输入输出提示。

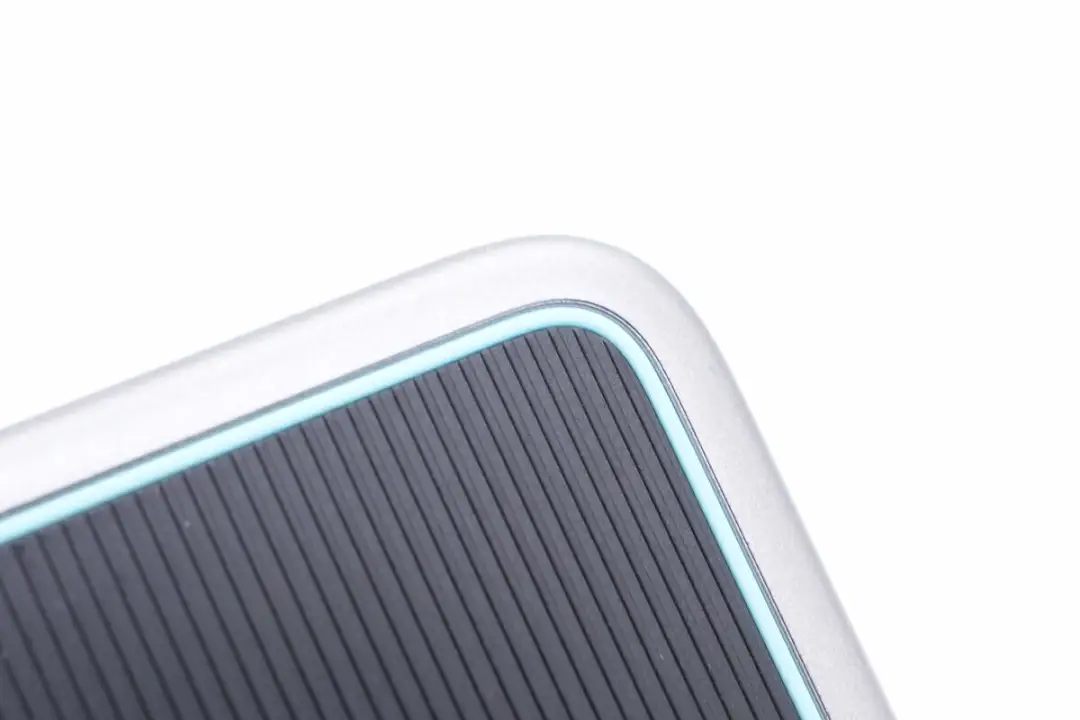

同时两端外壳也做了与CUKTECH 20号超级电能柱相同的凹凸纹理设计。

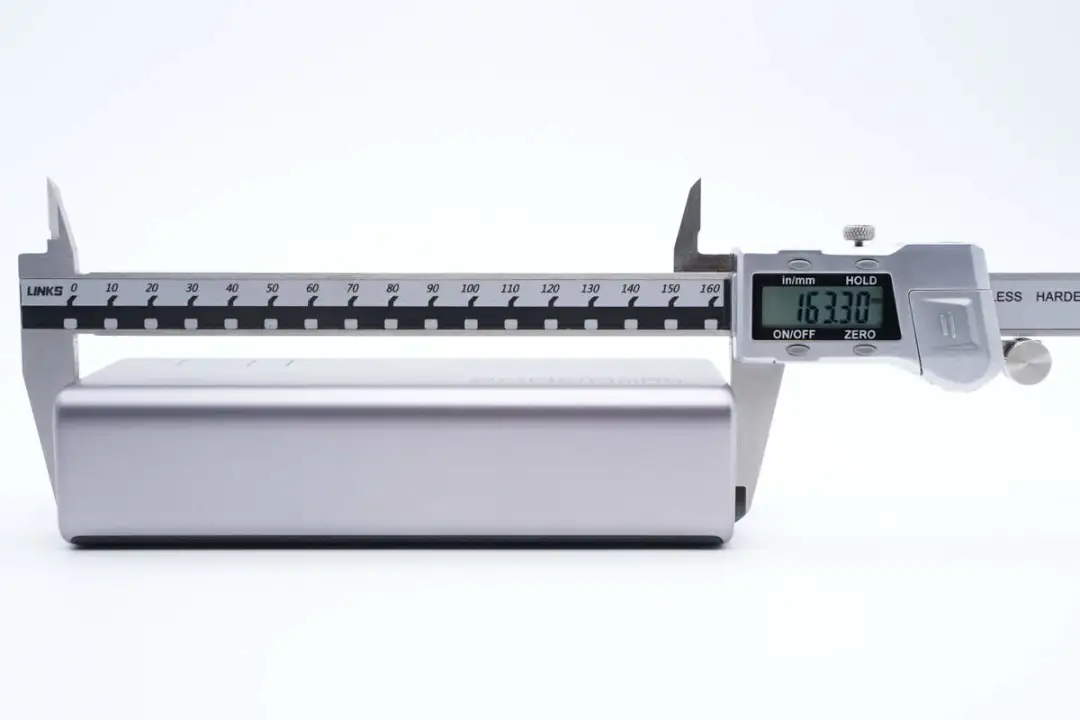

实测酷态科15号电能柱机身长度为163.3mm。

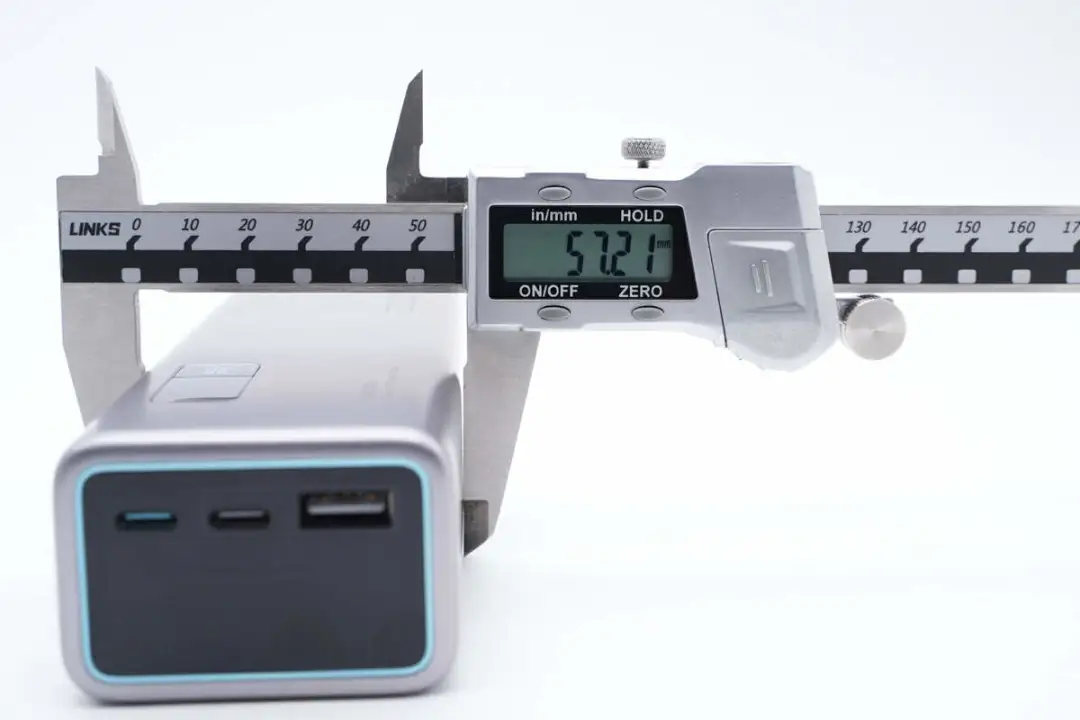

宽度为57.21mm。

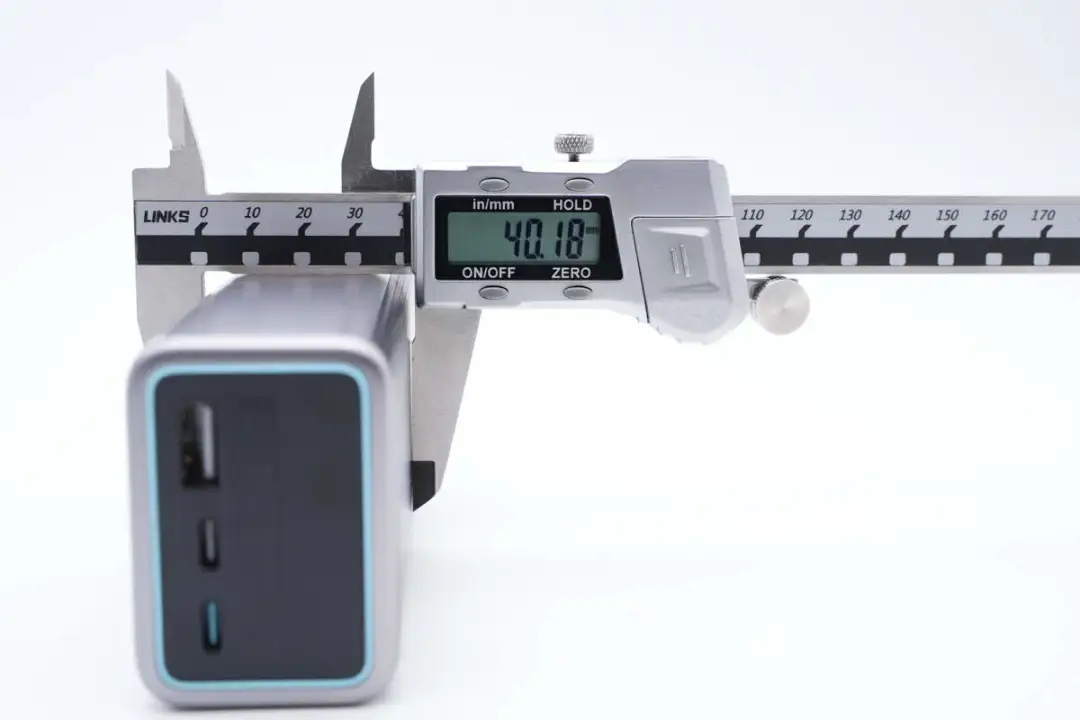

厚度为40.18mm。

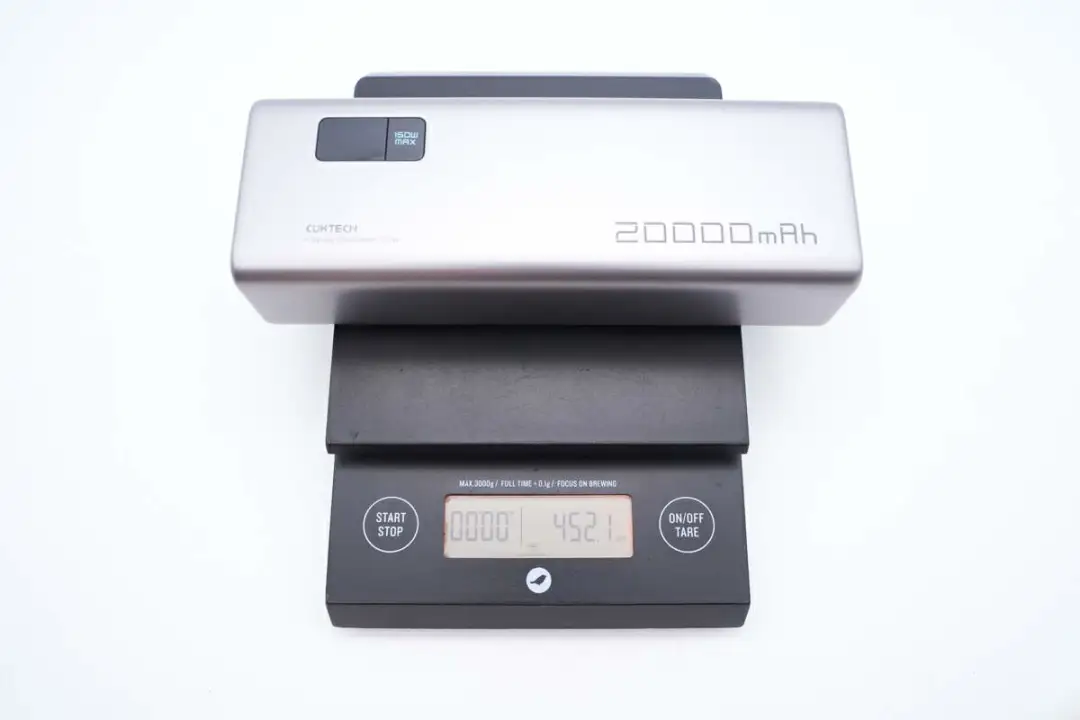

另外测得产品净重约为452g。

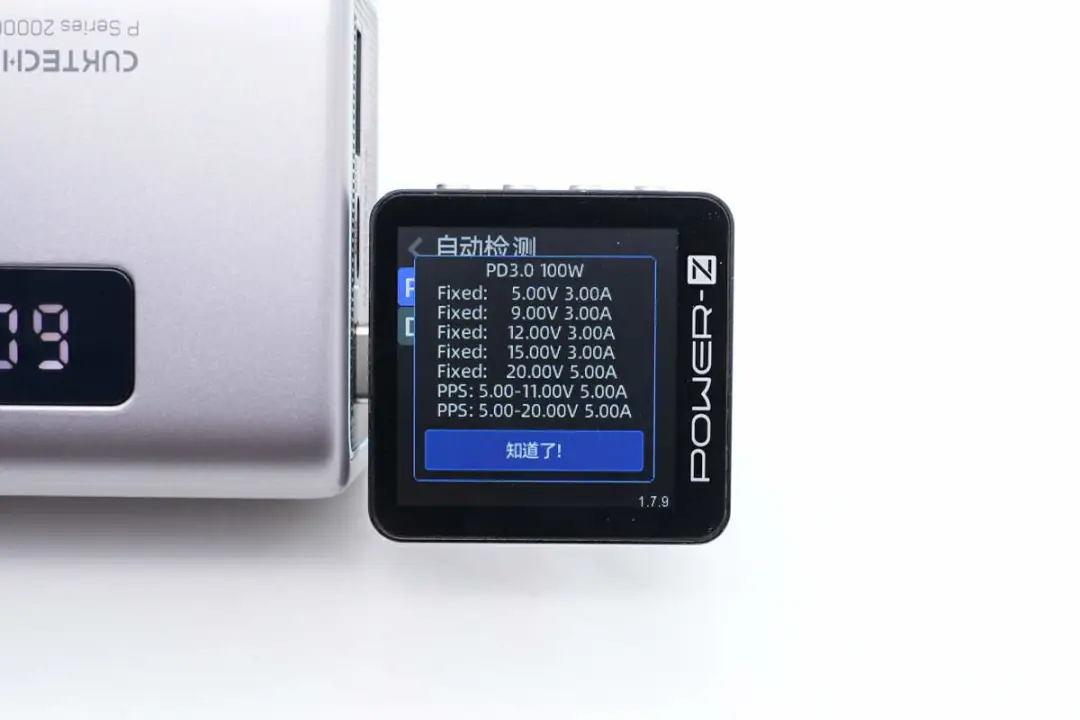

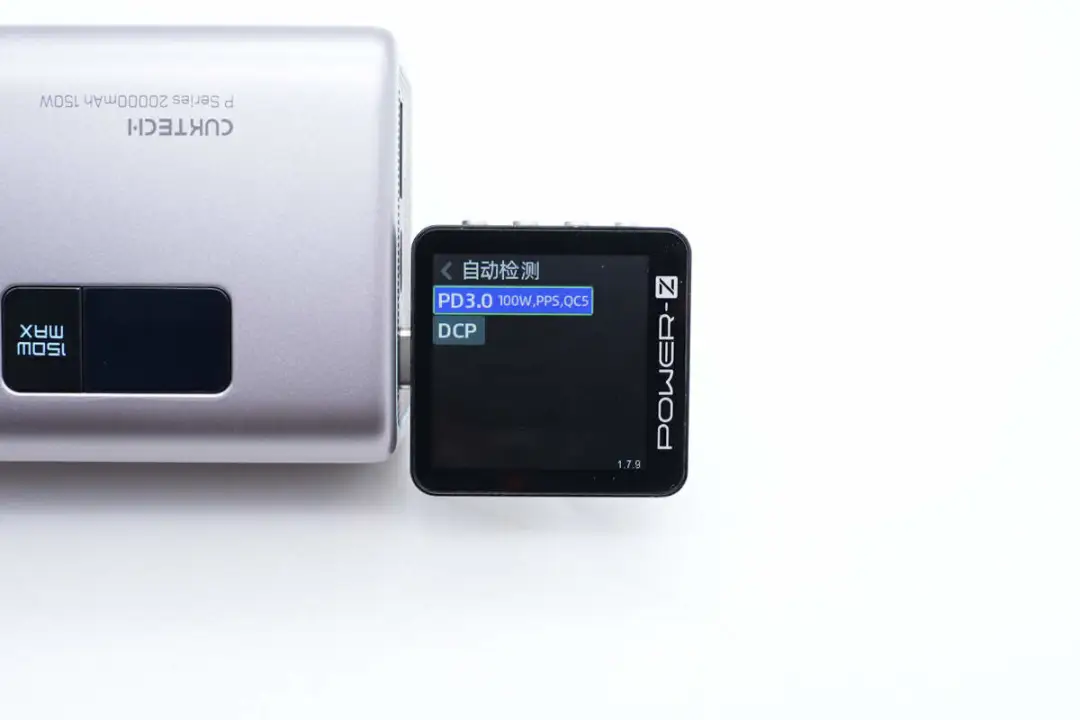

使用KM003C测得Type-C1口支持PD3.0、PPS、QC5、DCP充电协议。

PDO报文显示Type-C1口还具备5V3A、9V3A、12V3A、15V3A、20V5A五组固定电压档位，以及5-11V5A、5-20V5A两组PPS快充档位。

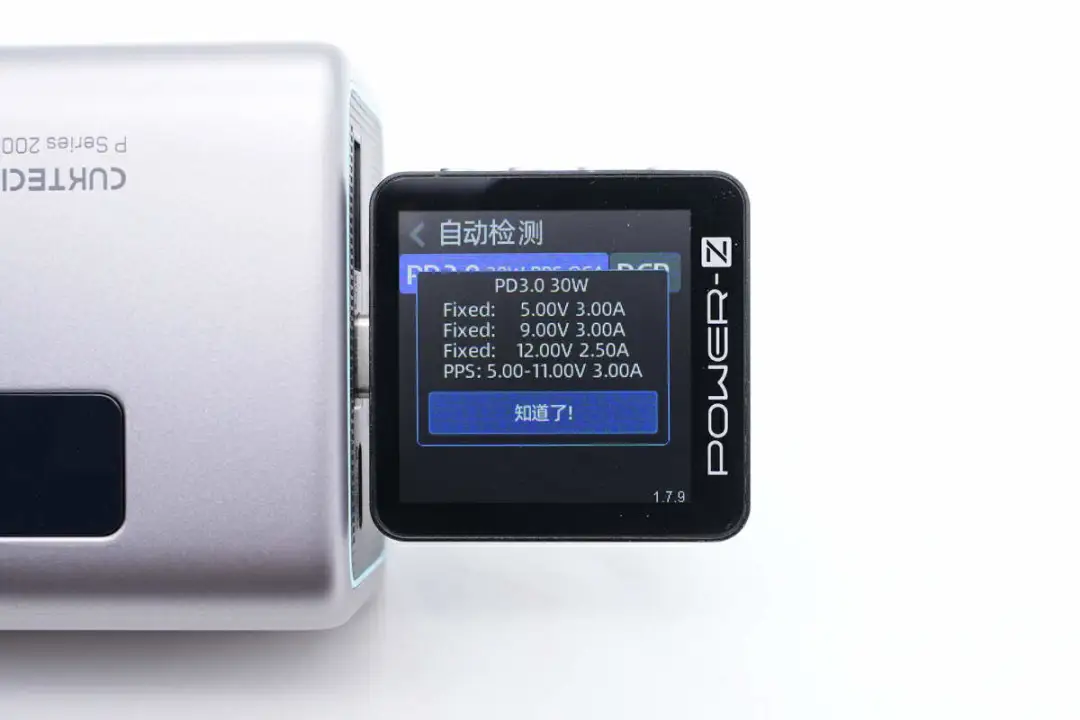

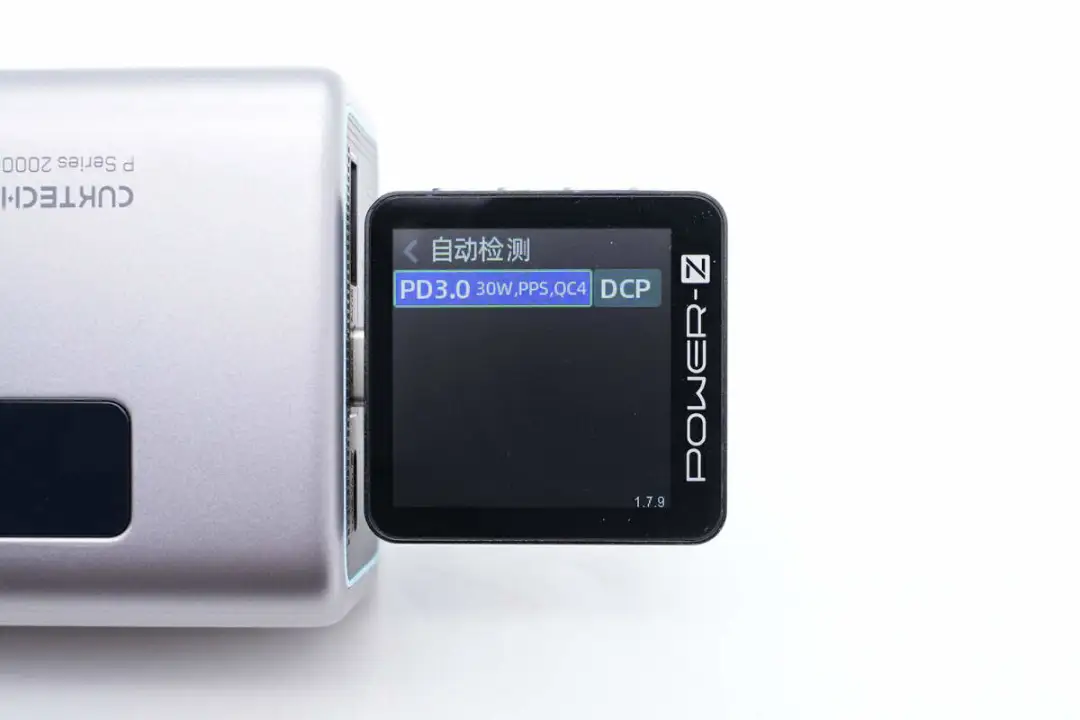

测得Type-C2口支持PD3.0、PPS、QC4、DCP充电协议。

并且具备5V3A、9V3A、12V2.5A三组固定电压档位，以及5-11V3A一组PPS快充档位。

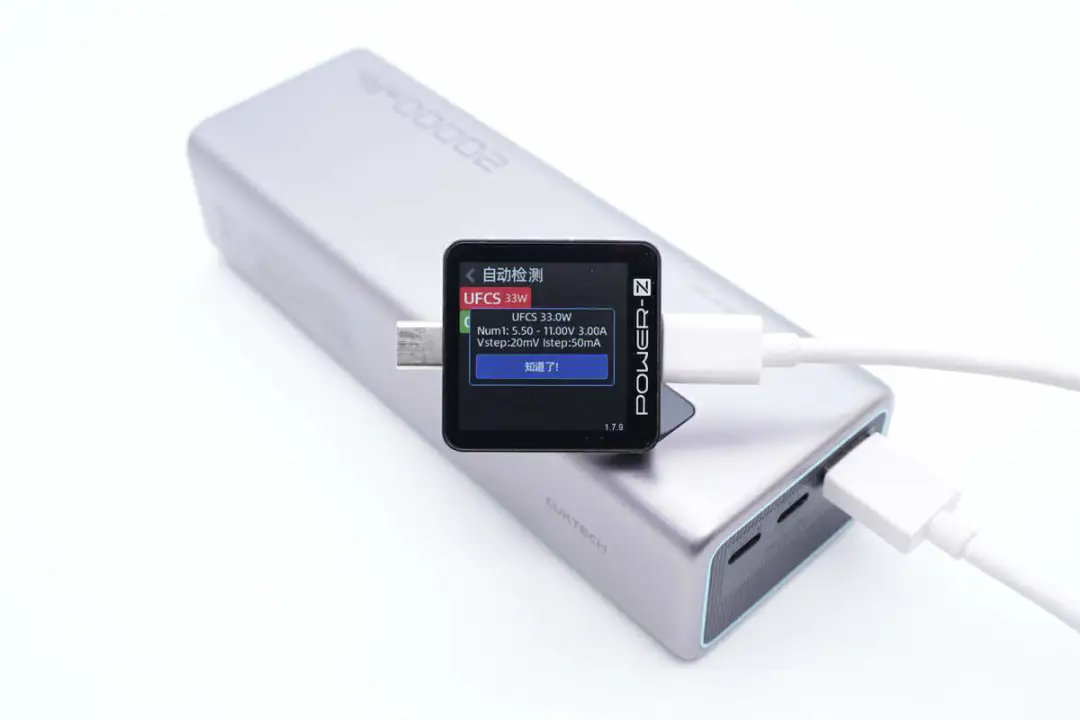

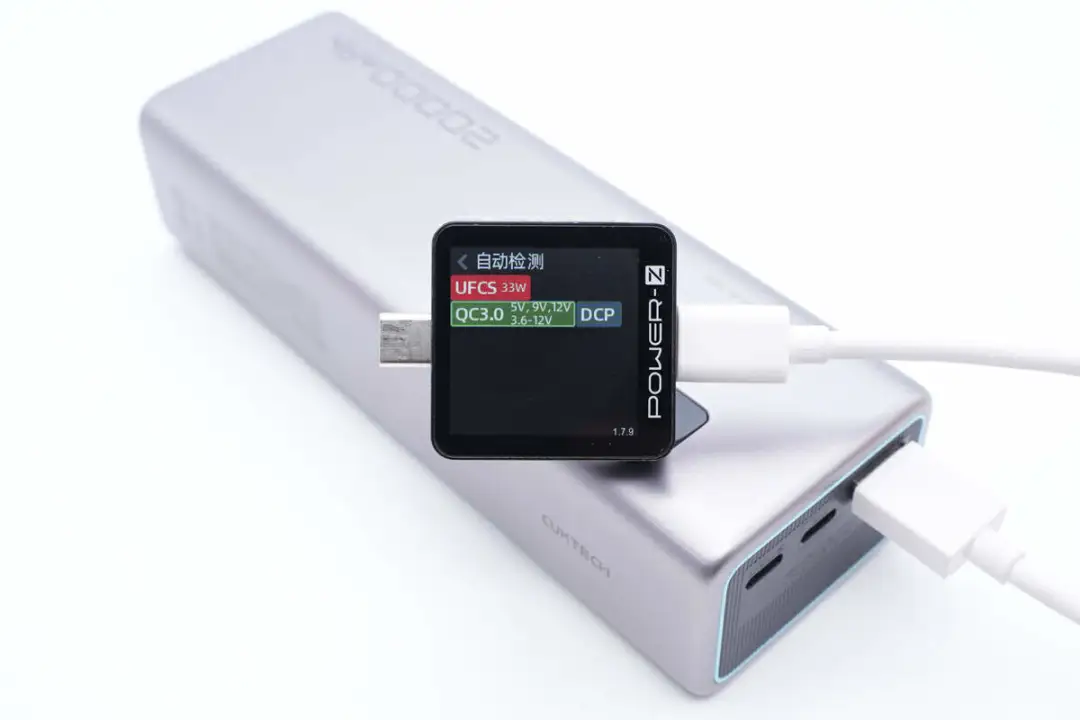

测得USB-A口支持UFCS、QC3.0、DCP充电协议。

并且测得UFCS快充协议具备5.5-11V3A电压档位。



酷态科15号电能柱拆解

看完了酷态科15号电能柱的开箱与测试，下面就进行拆解，一起看看内部的做工和用料。

首先沿壳体接缝撬开外壳，电池涂胶与外壳固定。

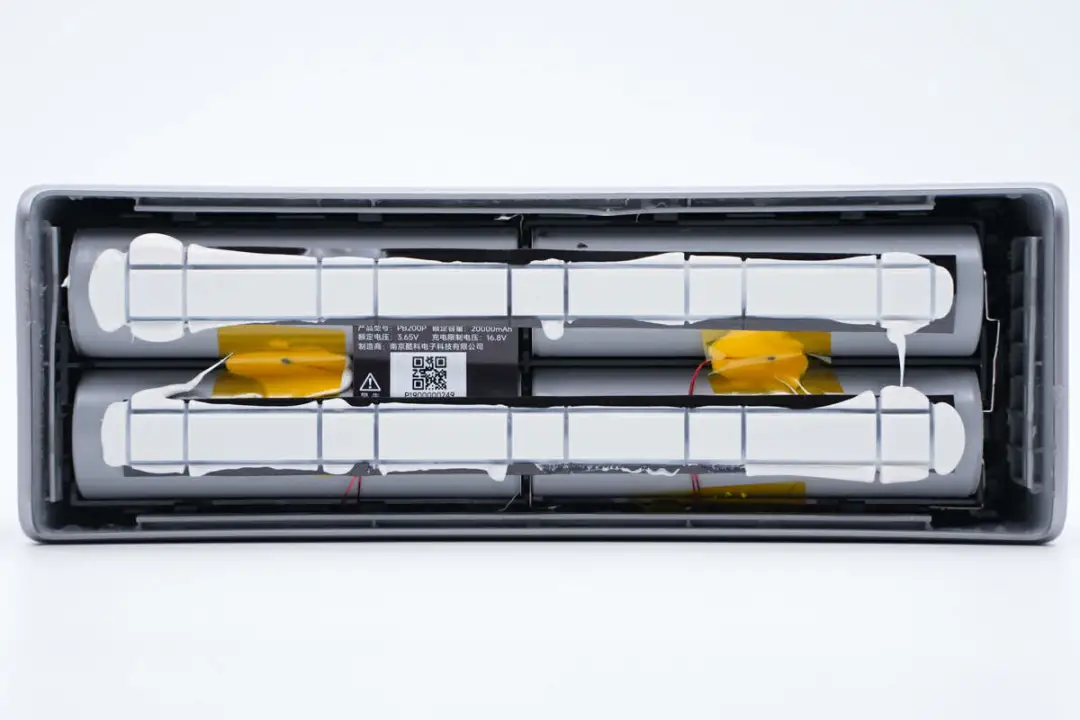

电池组粘贴有信息标签，在标签两侧分别粘贴一颗热敏电阻，用于电池温度检测。

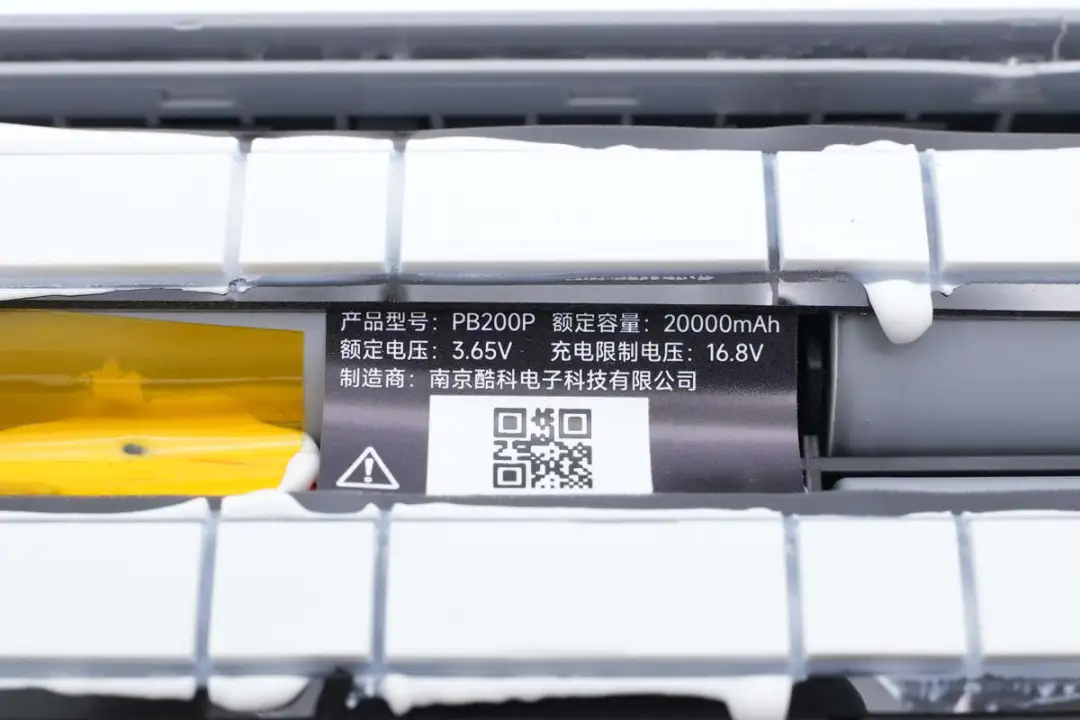

电池组标签特写

产品型号：PB200P 额定容量：20000mAh

额定电压：3.65V    充电限制电压：16.8V

制造商：南京酷科电子科技有限公司。

电池组为4串连接，单节电池容量为5000mAh。

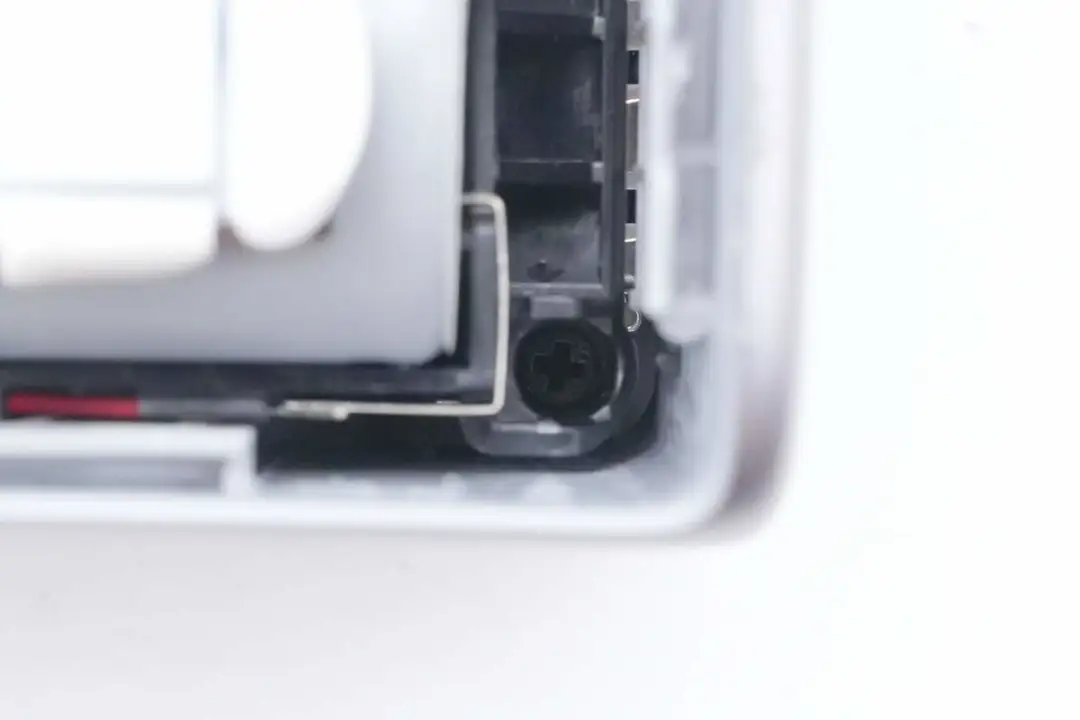

电池组外壳通过螺丝固定在外壳内部。

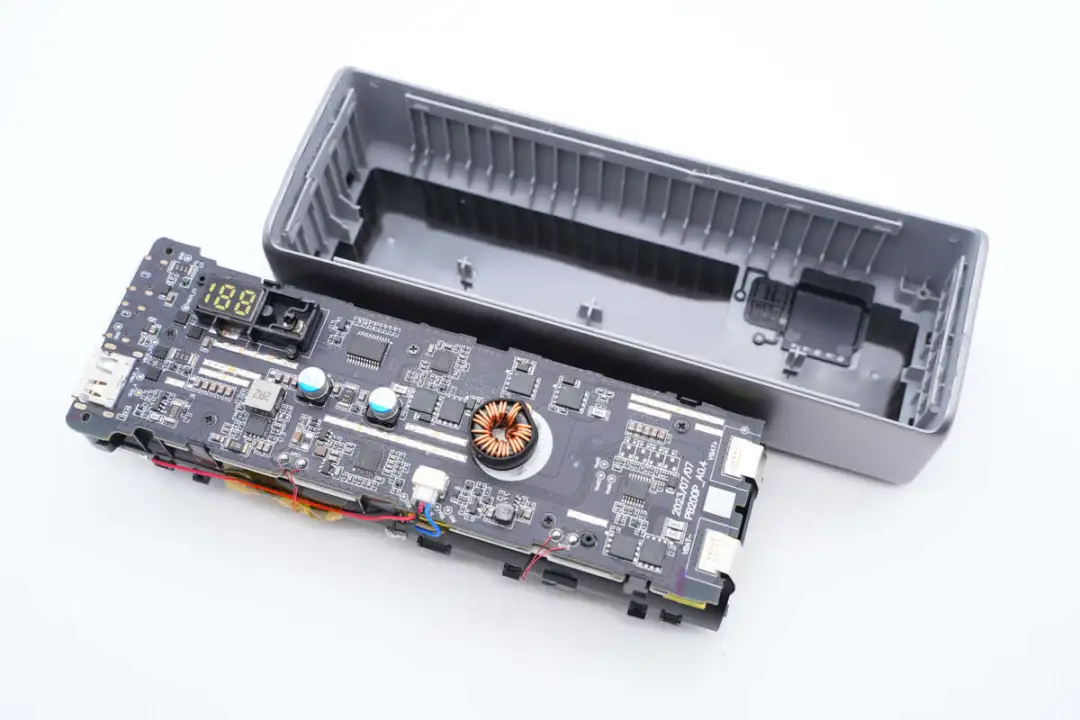

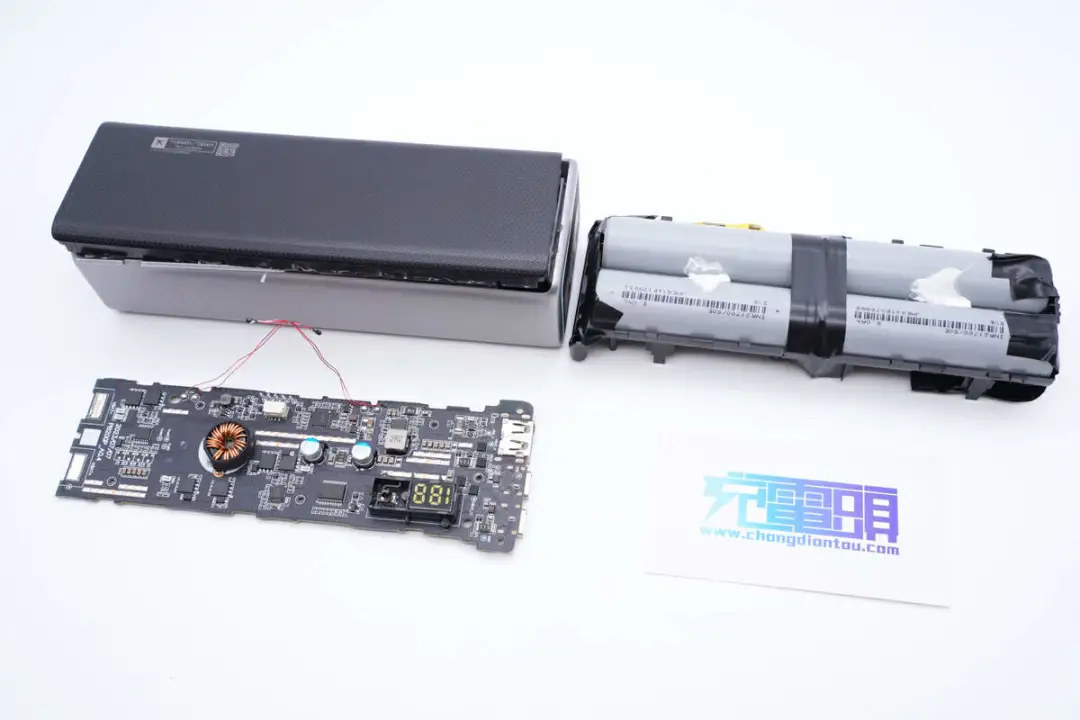

拧下固定螺丝，取出内部电池组和PCBA模块。

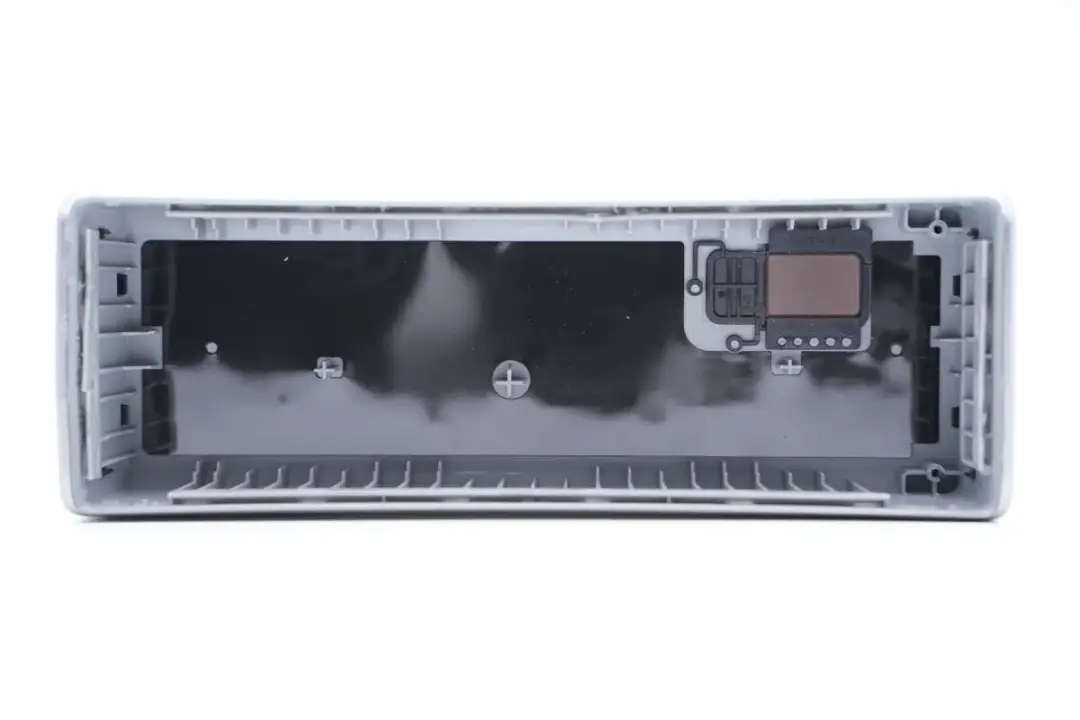

壳体内部一览，对应显示屏的位置开窗。

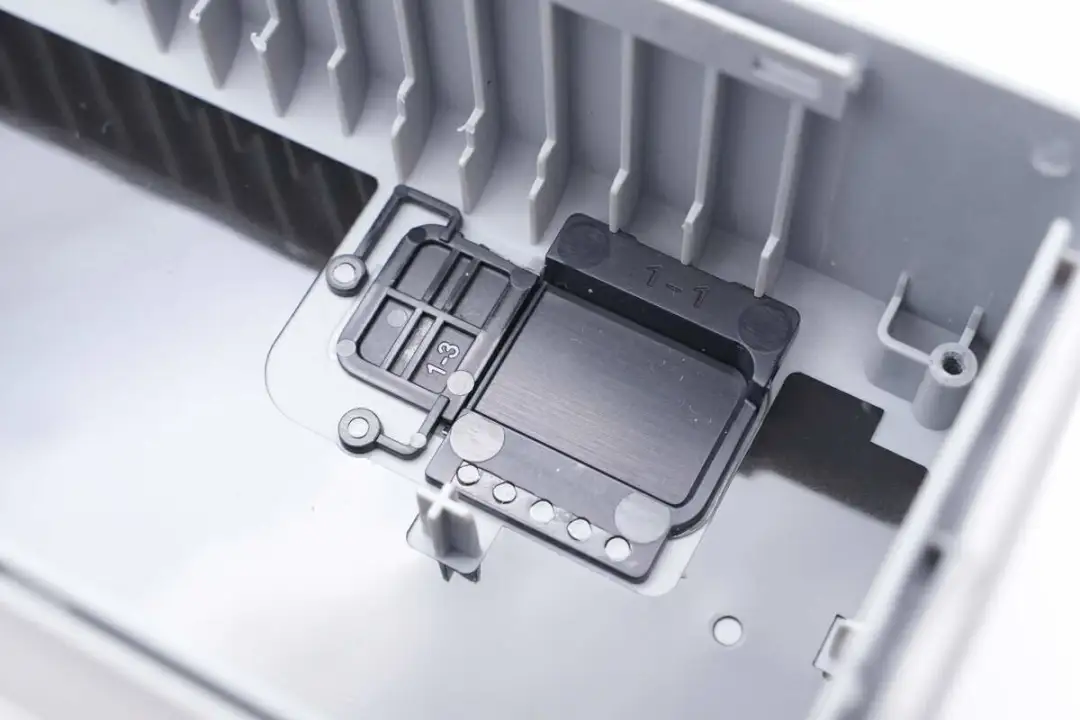

按键和显示屏开窗特写。

壳体内部黑色贴片为铜箔导热材料。

PCBA模块一览，电池通过点焊连接到PCBA模块，单体电压检测线通过排线连接，在PCBA模块上焊接两颗热敏电阻用于检测电池温度。

检测电池温度的热敏电阻特写，采用胶水固定。

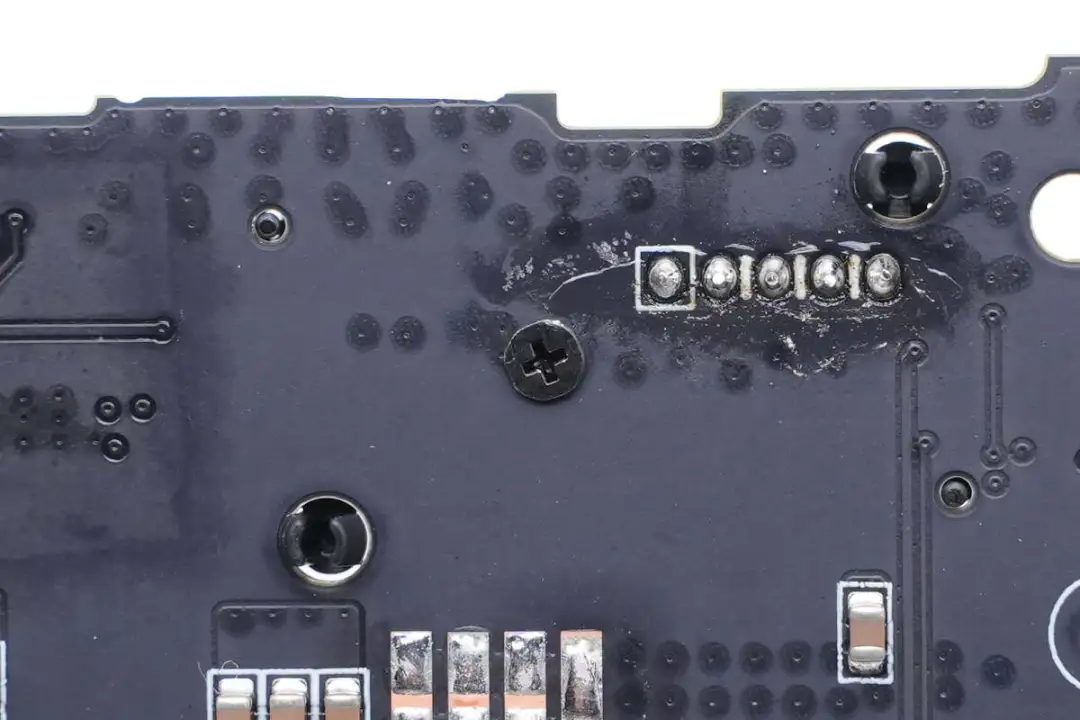

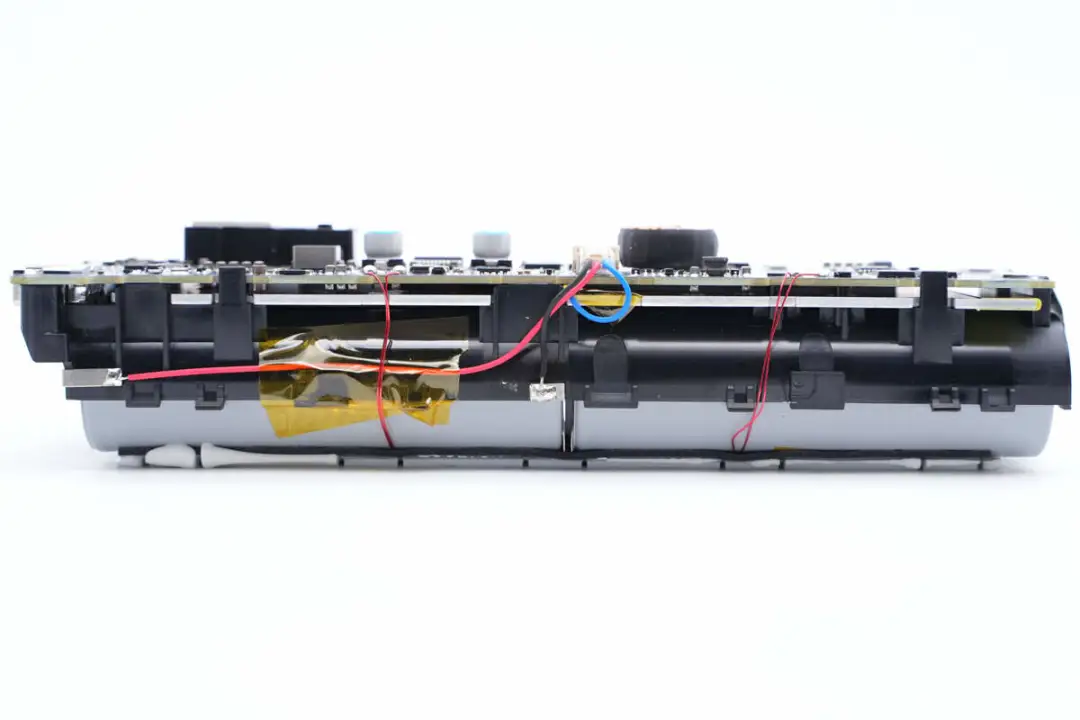

侧面焊接电池单体电压采样线。

电池组单体电压采样线通过连接器连接，便于组装。

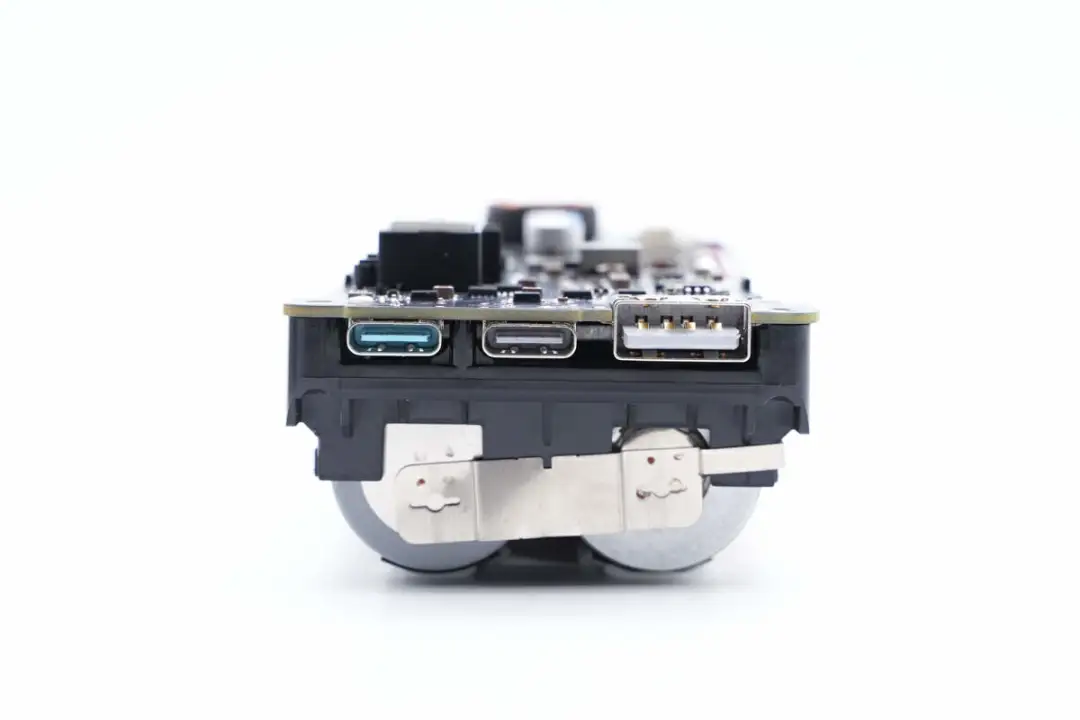

端面设置两个USB-C母座和一个USB-A母座，蓝色USB-C胶芯支持120W快充，USB-A母座为沉板设计，降低厚度。

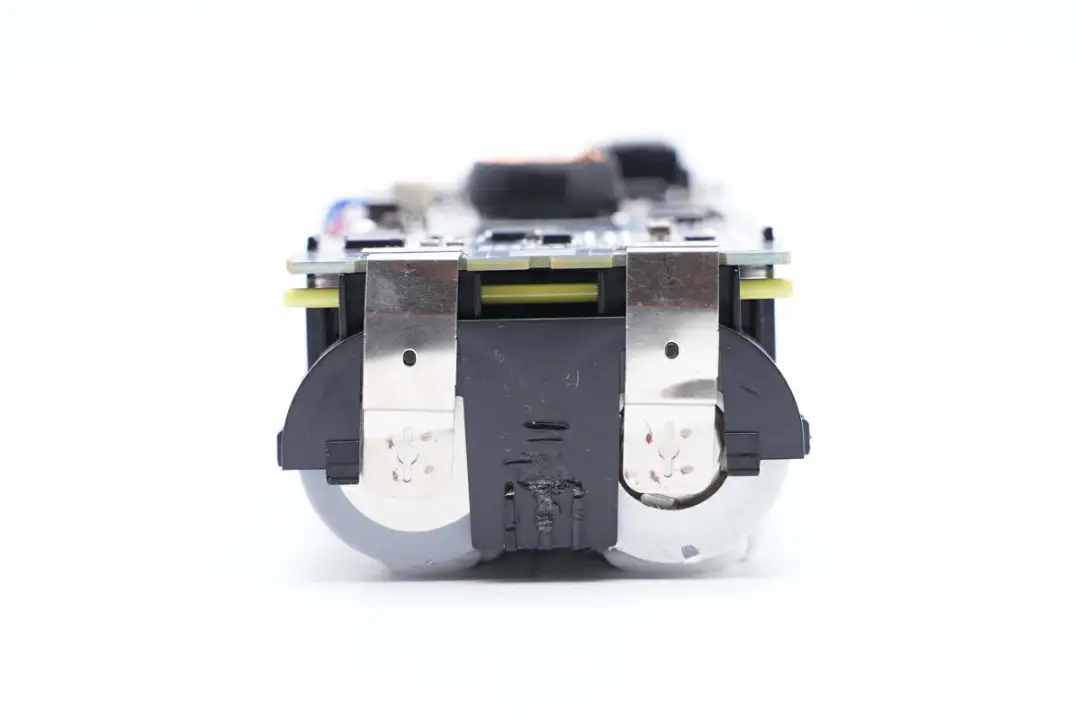

电池镍带直接点焊连接到PCBA模块。

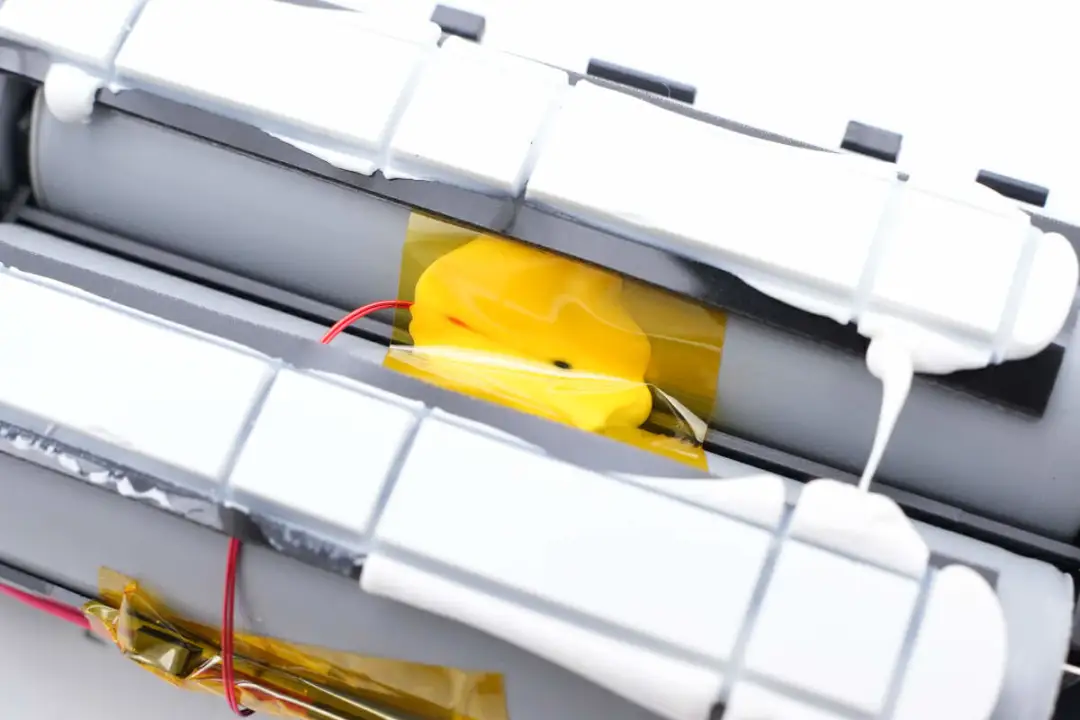

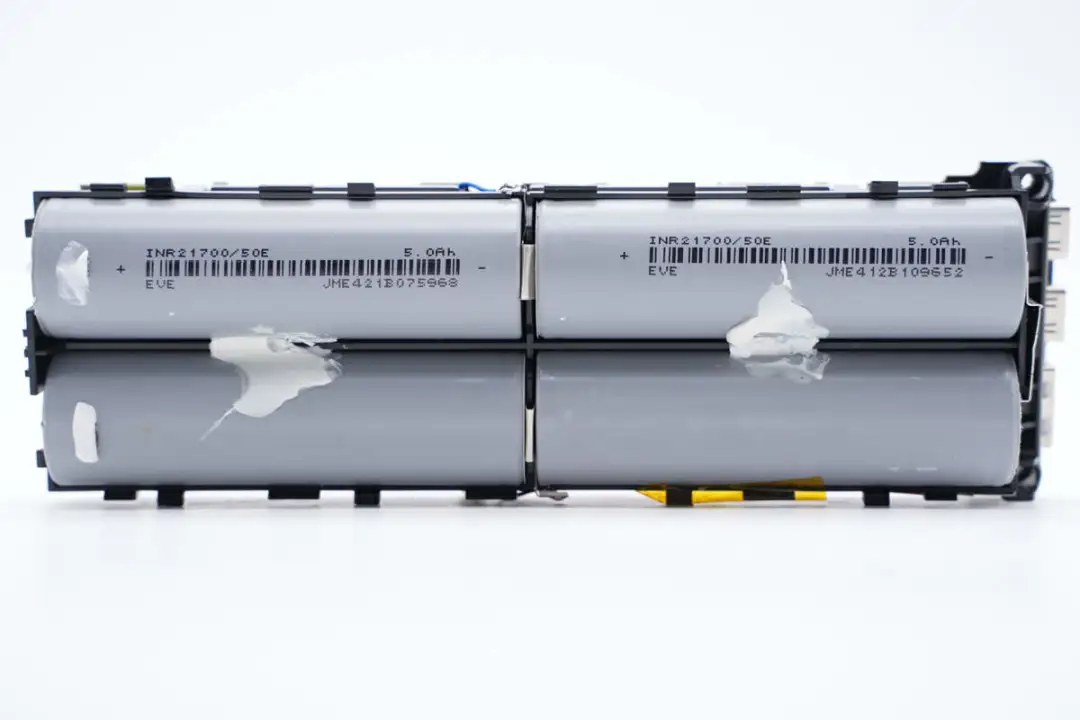

清理掉电池组上面的粘胶观察电池，电池组为四串连接。

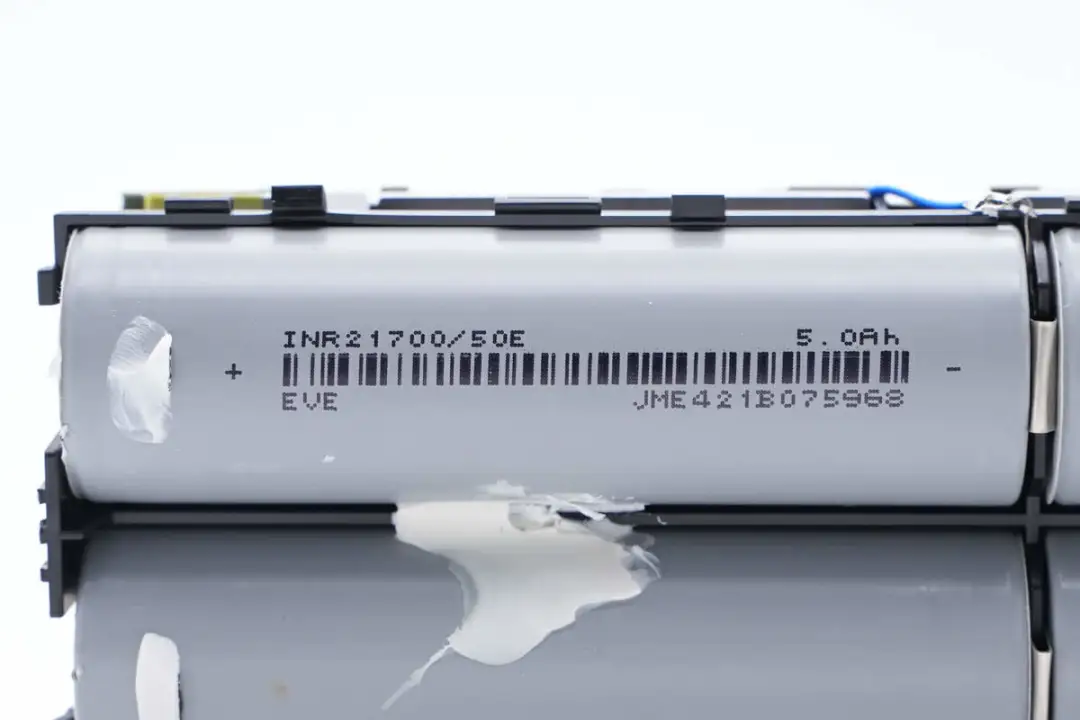

电池来自EVE亿纬锂能，型号IR21700/50E，容量为5AH，充电限制电压为4.2V。

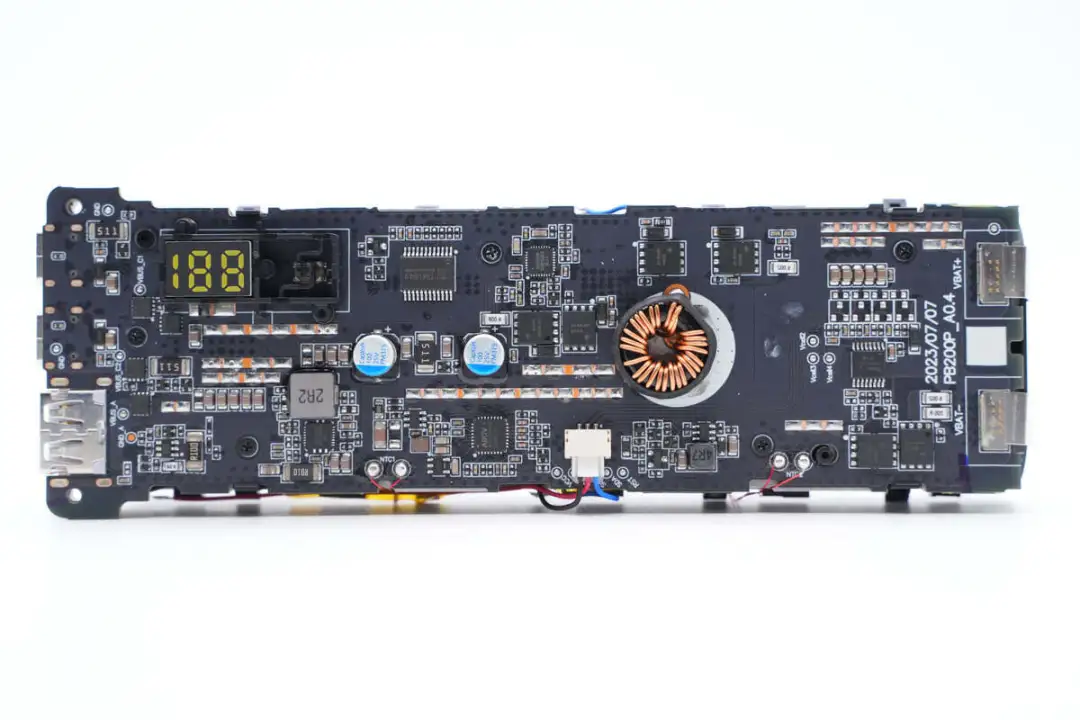

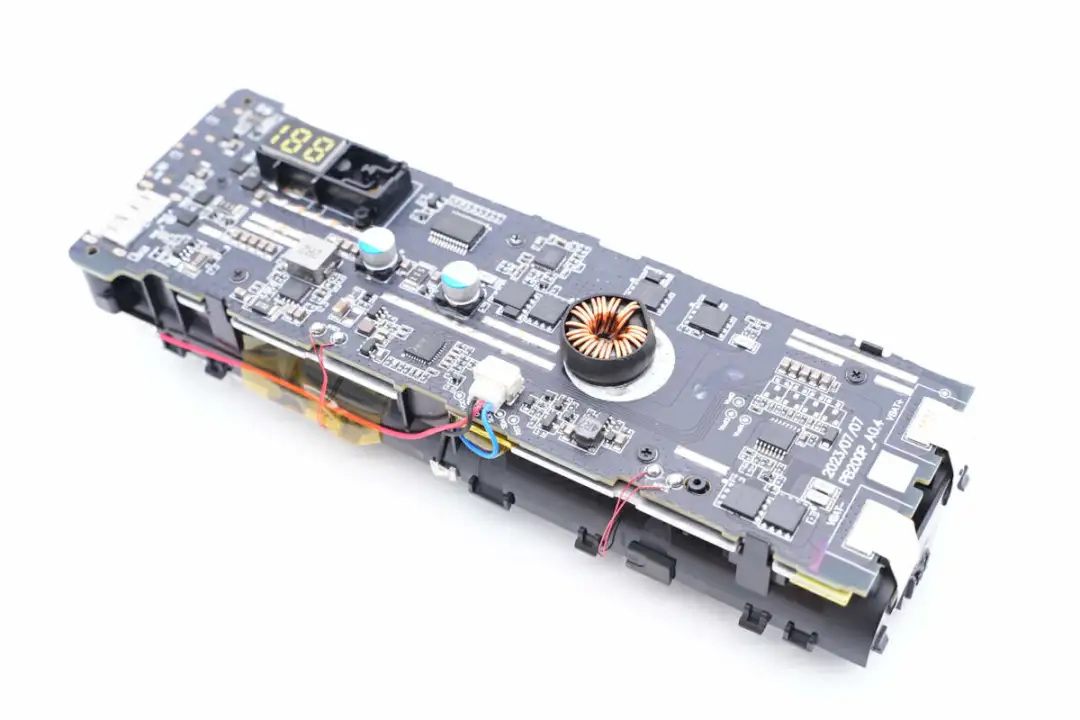

PCBA模块正面一览，左侧焊接USB-C和USB-A接口，依次焊接188 LED数码管，电量检测按键。在显示屏下方焊接一颗同步升降压转换器和合金电感。右侧焊接屏幕驱动芯片，同步升降压控制器，同步升降压开关管和磁环电感。最右侧焊接电池保护芯片和电池保护管。

PCBA模块通过螺丝固定在底部塑料支架上。

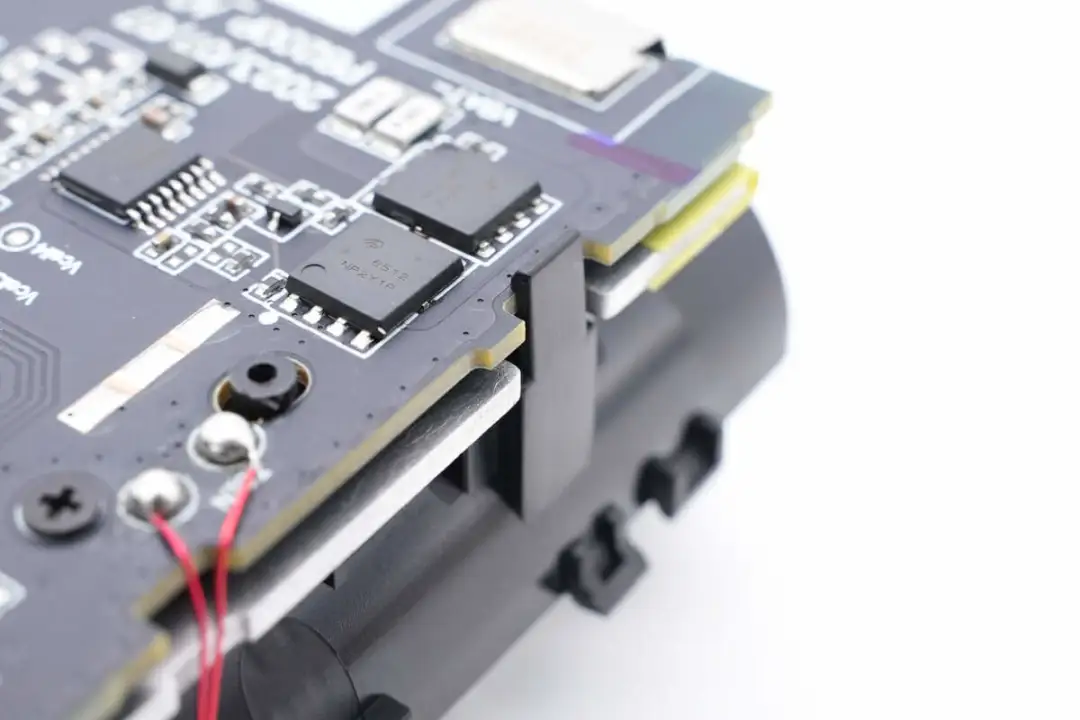

PCBA模块还通过塑料卡扣固定。

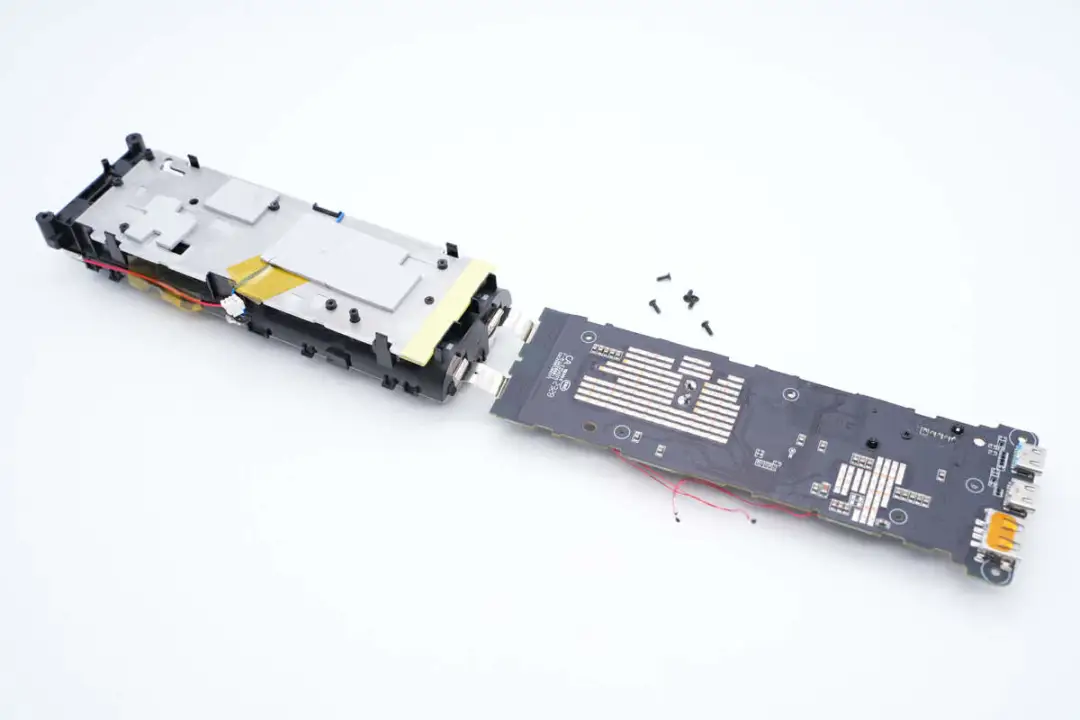

拧开固定螺丝，拆分PCBA模块与底部塑料支架。

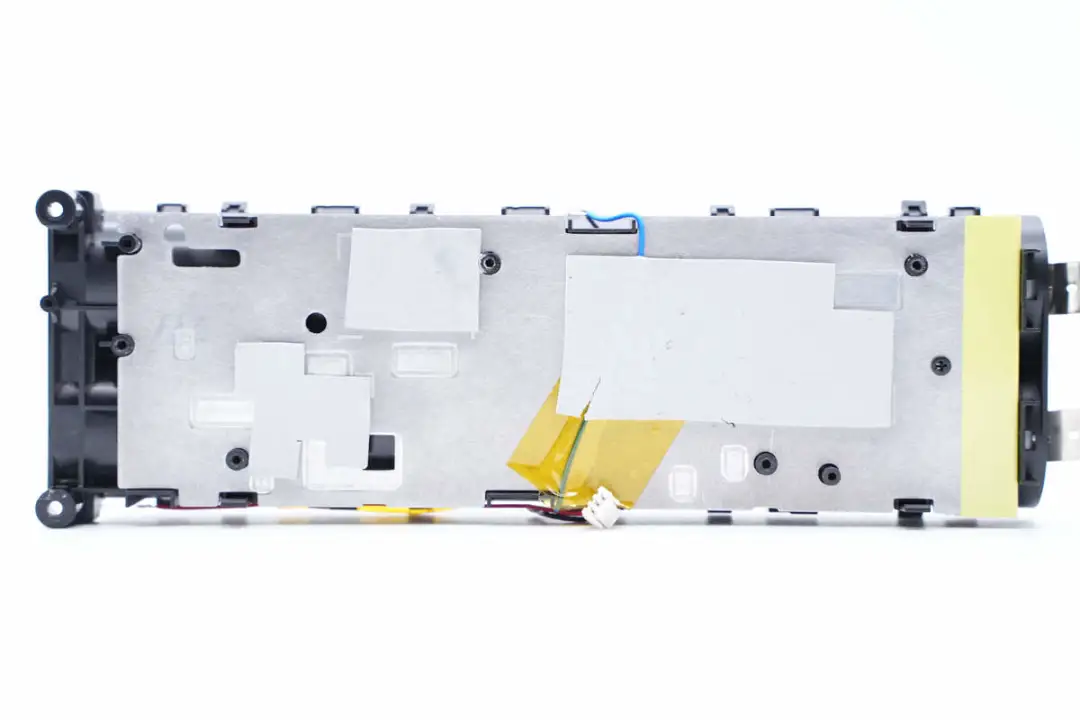

在PCBA模块底部设有一片散热铝板，对应PCBA模块的发热区域贴有导热垫散热。

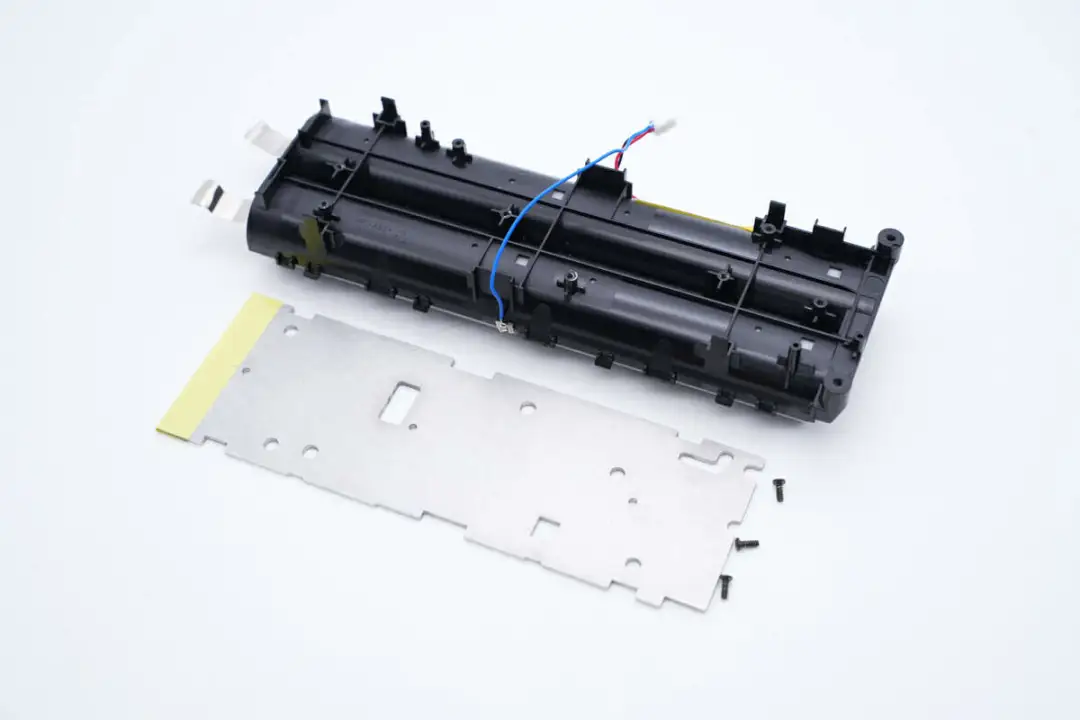

散热铝板通过螺丝固定在底部塑料支架上，对应电池组正负极的位置粘贴胶带绝缘。

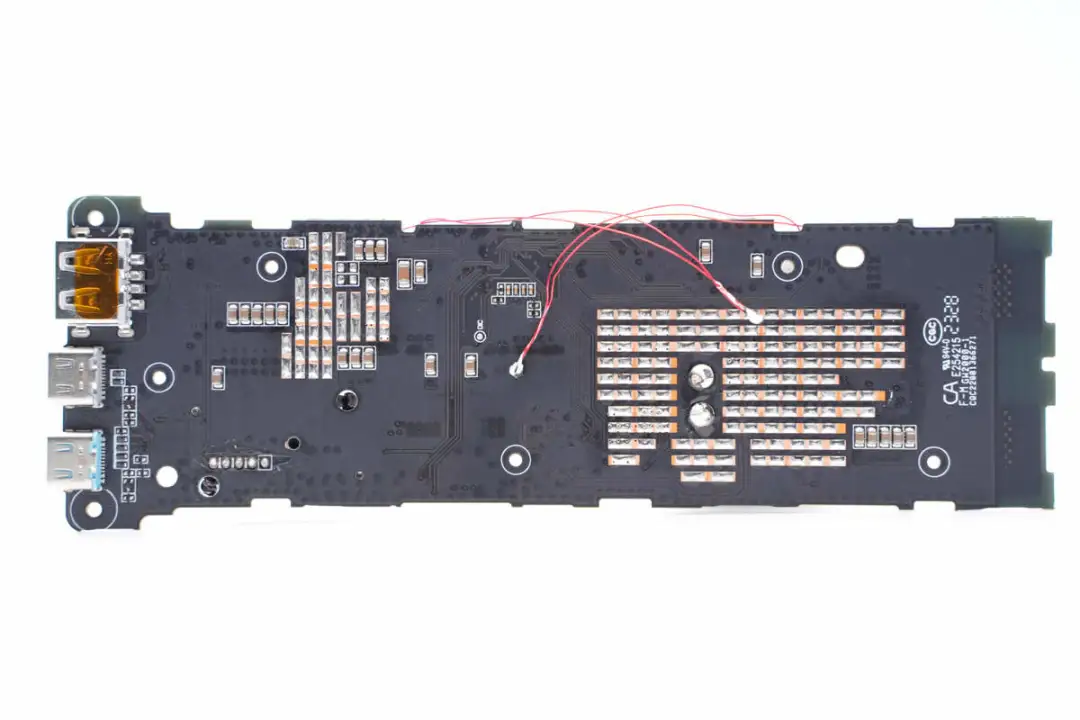

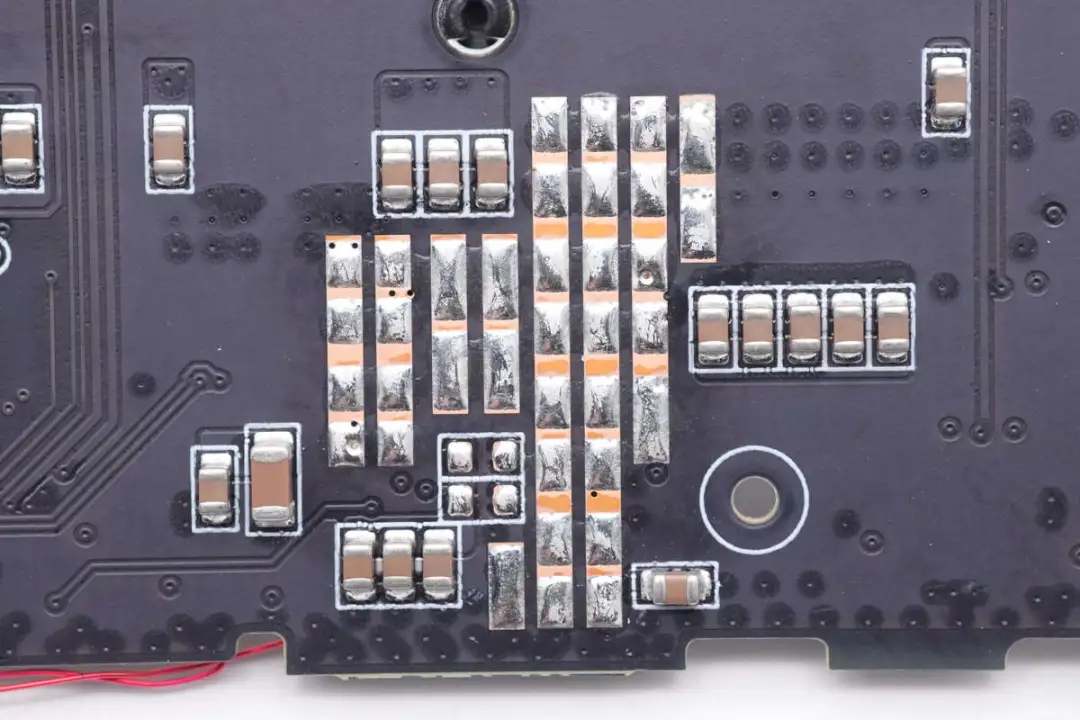

PCBA模块背面大面积露铜加锡散热，还焊接MLCC电容用于滤波，左侧焊接USB-C和USB-A母座。

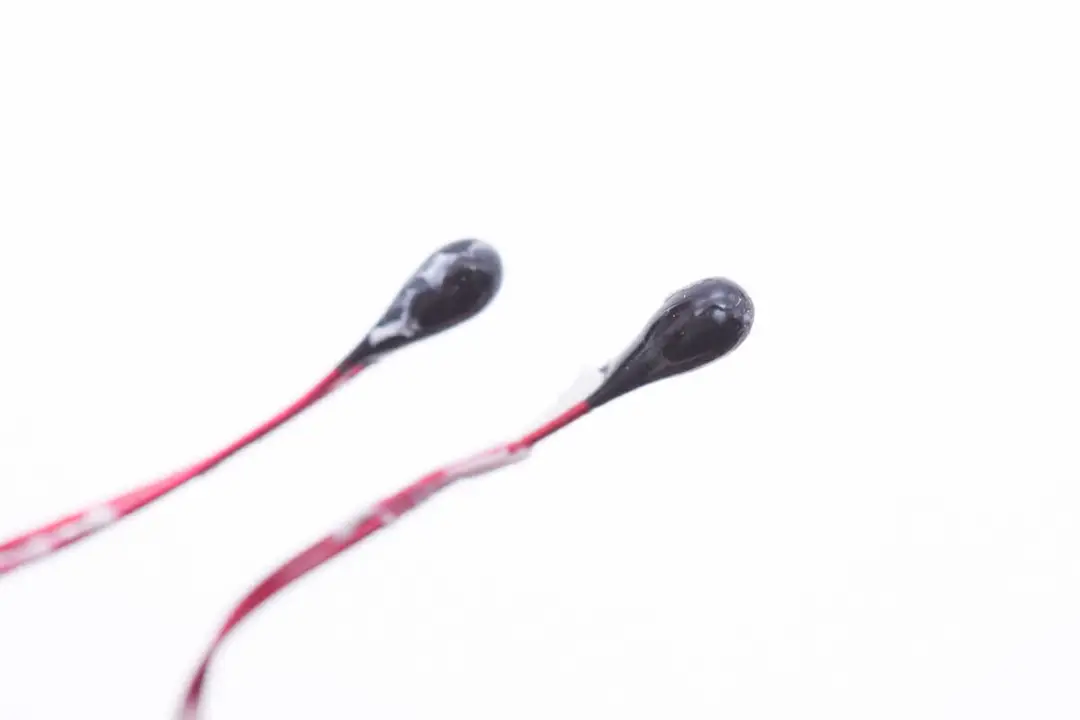

两颗检测电池温度的热敏电阻特写。

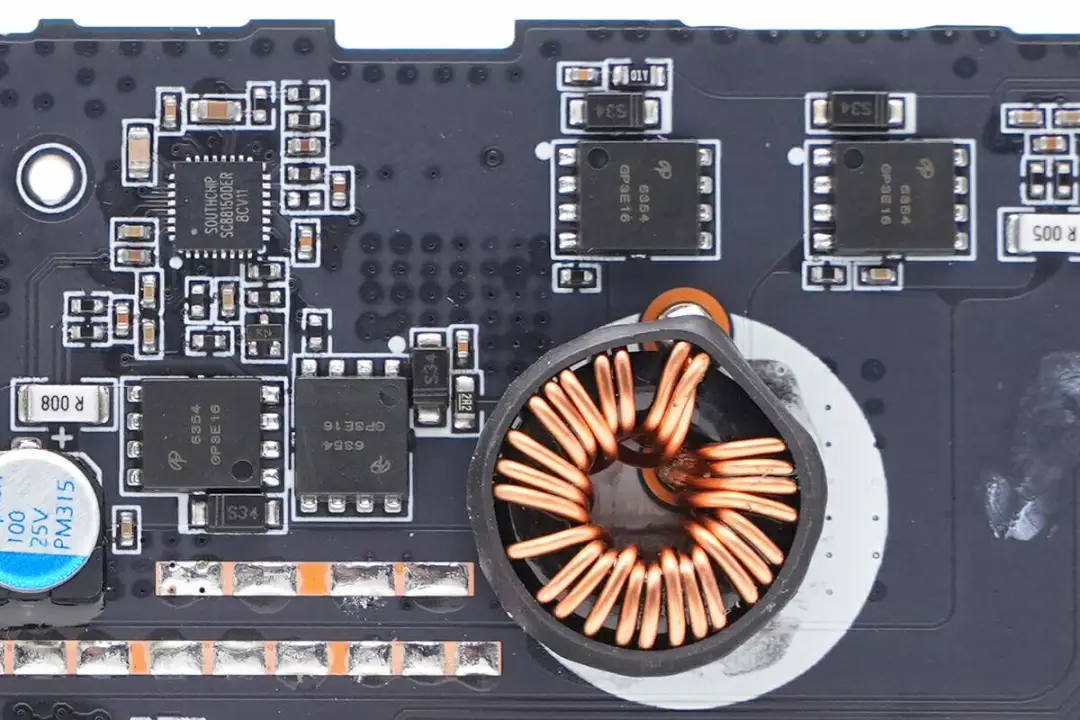

用于USB-C1接口的升降压电路特写。

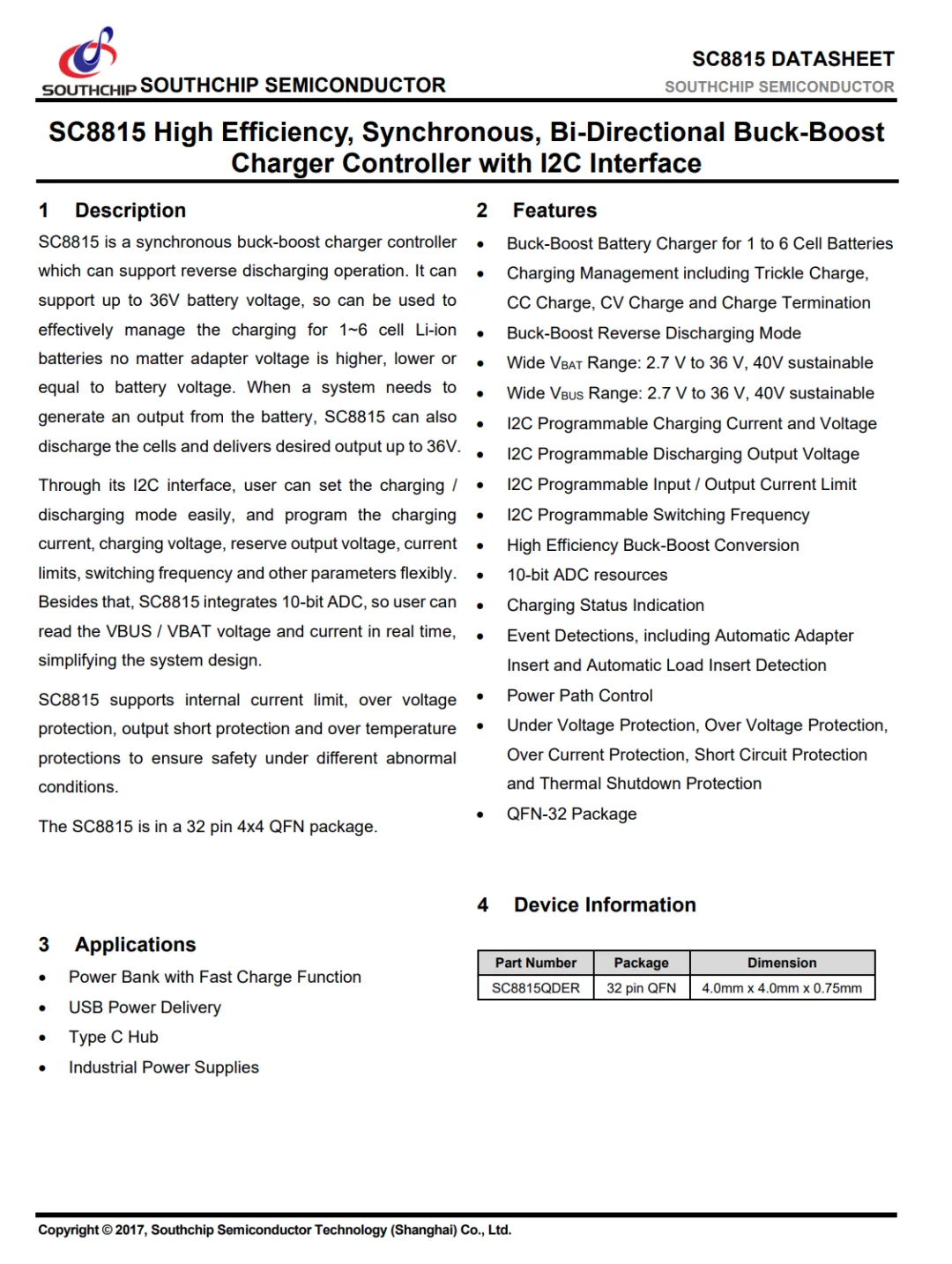

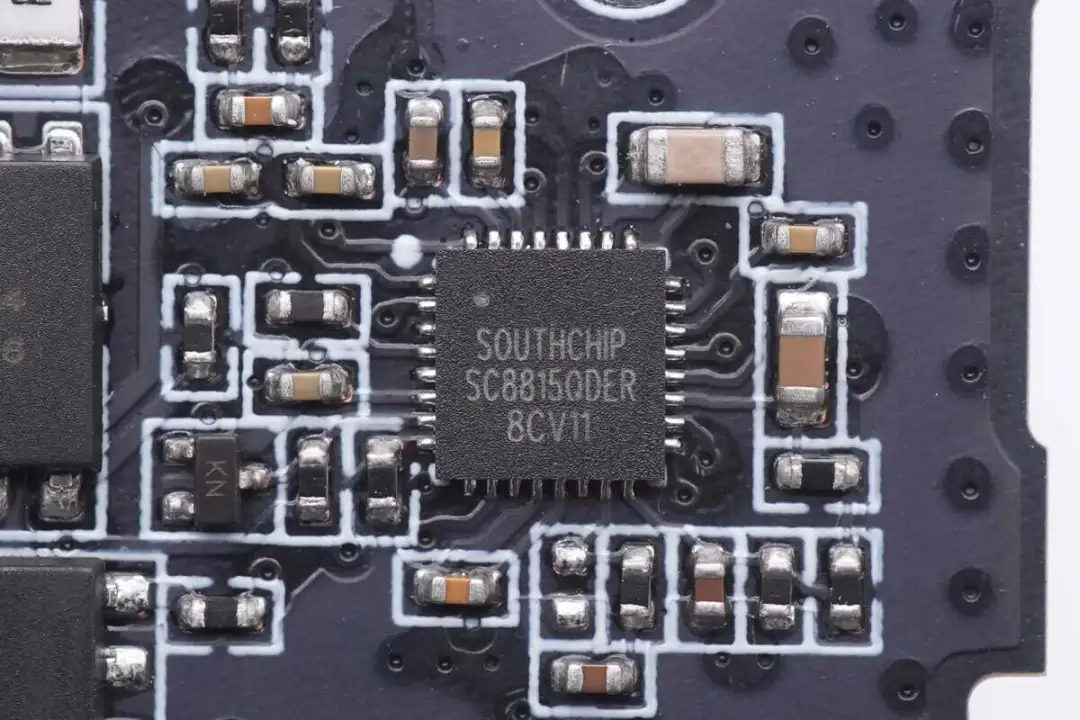

USB-C1路升降压芯片来自南芯科技，型号SC8815，用于直流输入升降压电压转换，为内置电池充电及USB-C接口输出。SC8815是一颗集成了I2C接口的双向同步升降压控制器，支持2.5-36V输入和输出电压范围，支持为电池充电，其中电池充电电流和电压，反向放电输出电压，输入输出电流限制均可由I2C总线控制，芯片具备欠压保护、过压保护和过流保护，并且支持短路保护和过热关断保护。

充电头网拆解了解到，南芯科技的快充方案被广泛应用于移动电源、充电器、车充等领域，并被安克PowerHouse II 400户外电源、羽博300W便携式储能电源、紫米20号200W PD快充移动电源、征拓100W双向快充移动电源SuperTank Pro、三星10000mAh 25W PD快充移动电源、小米20000mAh移动电源 50W超级闪充版等数十款产品采用。

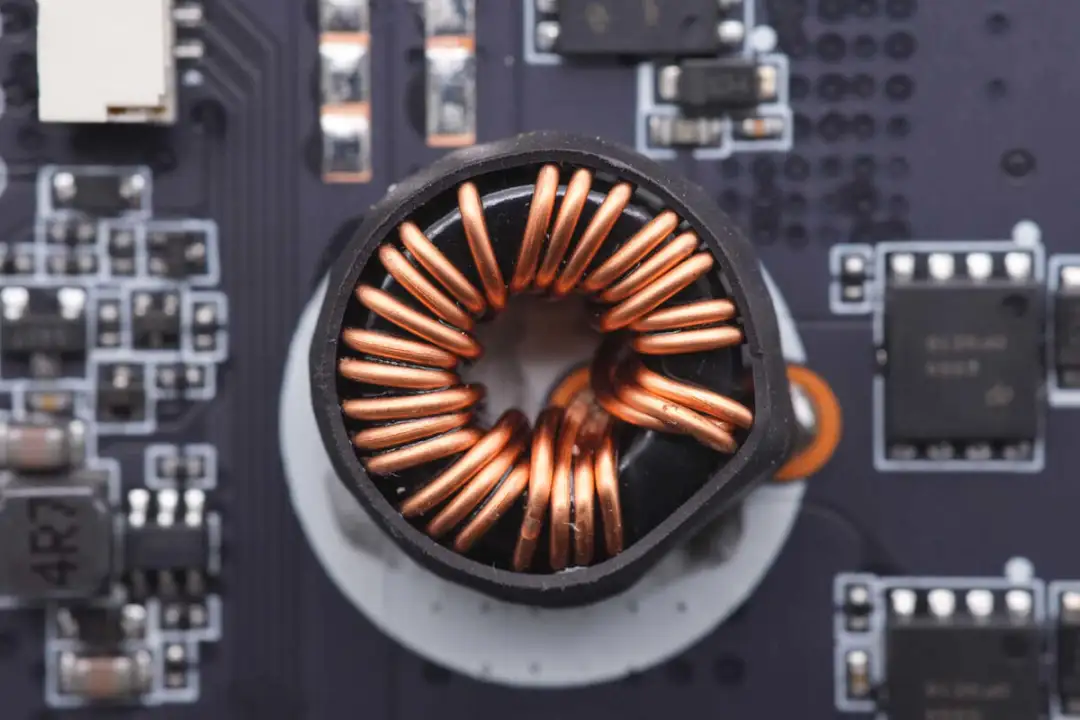

升降压电感采用三线并绕，外套热缩管绝缘。

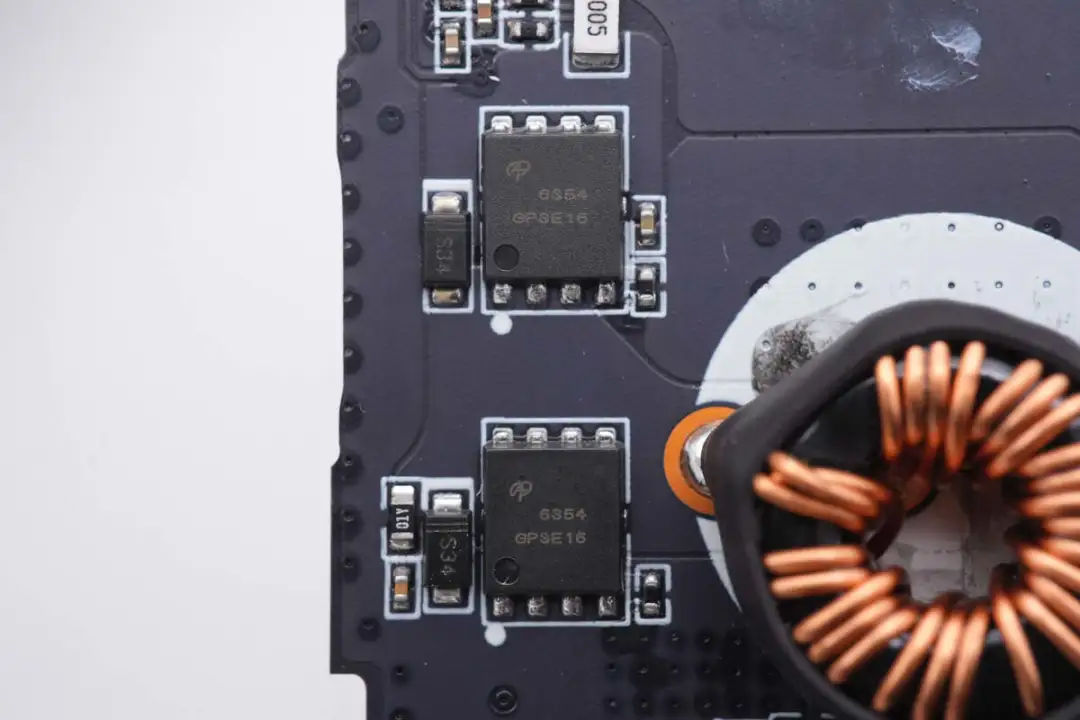

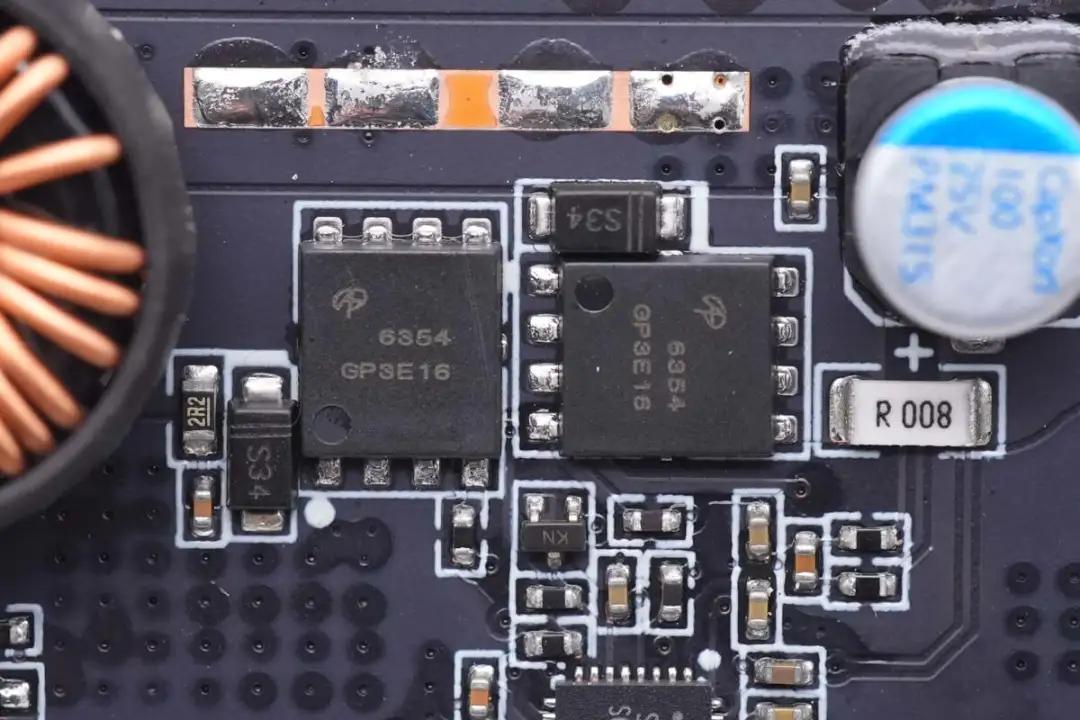

用于USB-C1接口的同步升降压MOS管来自AOS万代，型号AON6354，NMOS，耐压30V，导阻2.75mΩ，采用DFN5*6封装。

另外两颗MOS管型号相同。

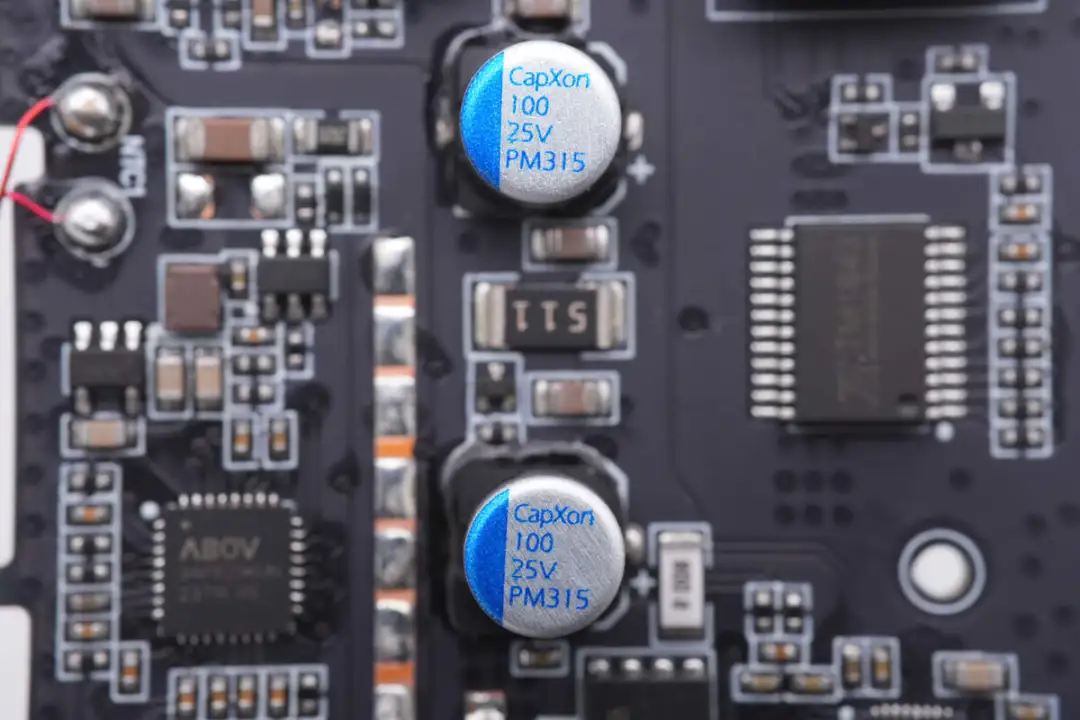

用于USB-C1接口的两颗滤波电容来自丰宾，PM系列小型化固态电容，规格为100μF 25V，两颗并联，打胶固定。

在两颗电容中间焊接输出放电电阻和放电MOS管。

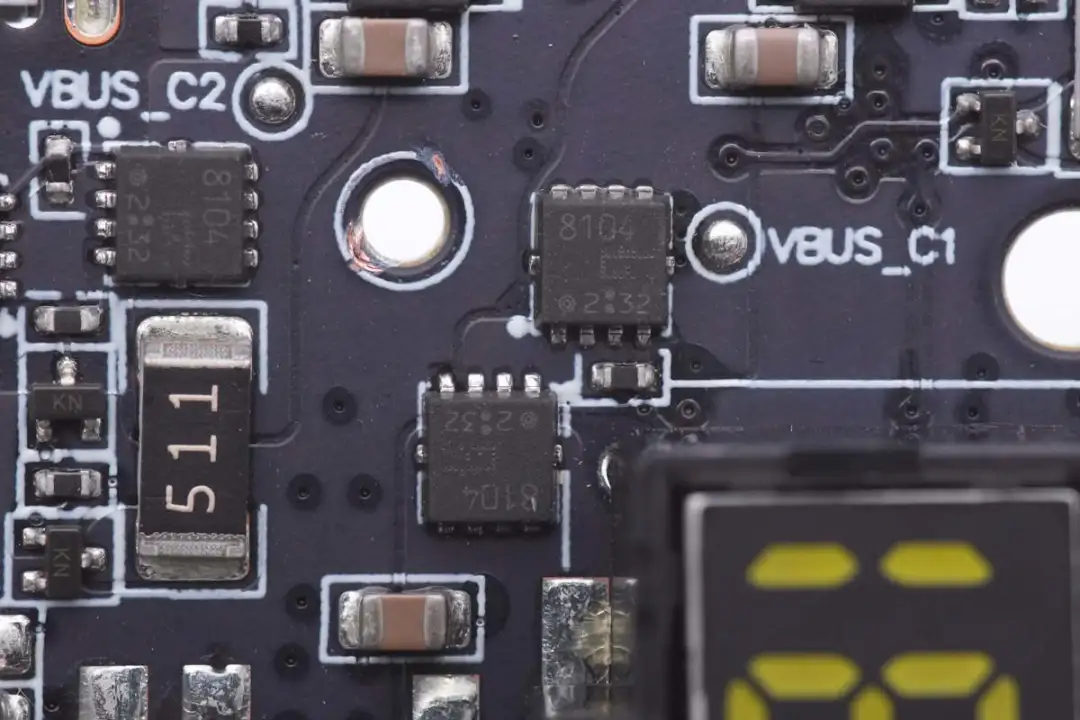

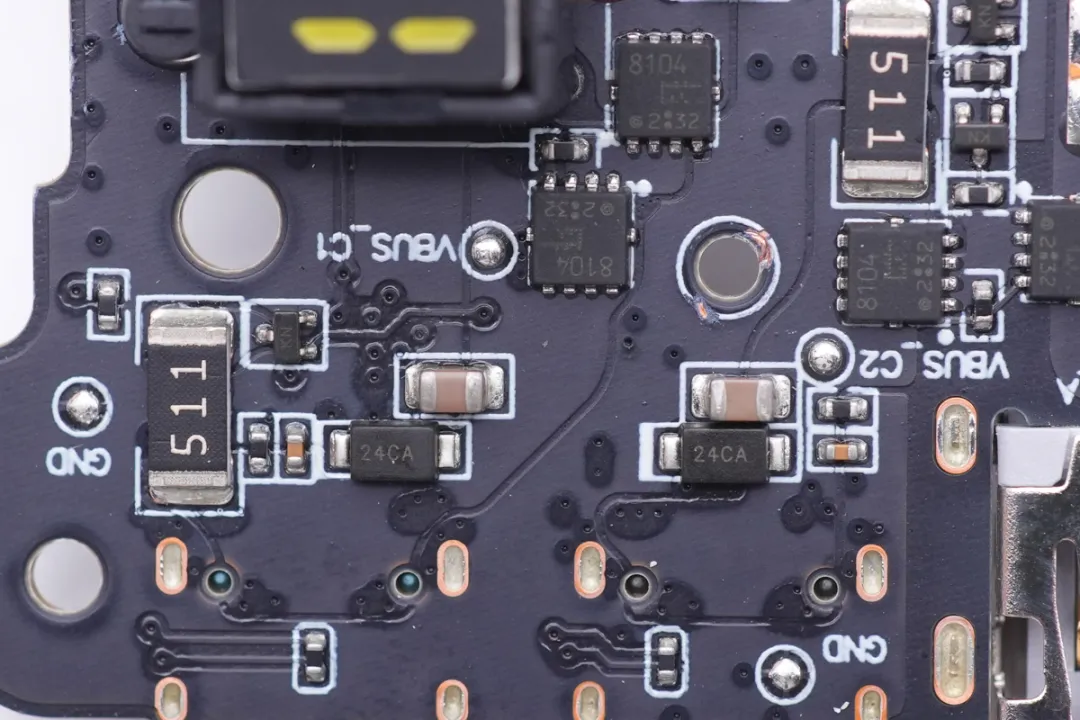

两颗东芝TPCC8104 PMOS管用于USB-C1接口输出VBUS控制。

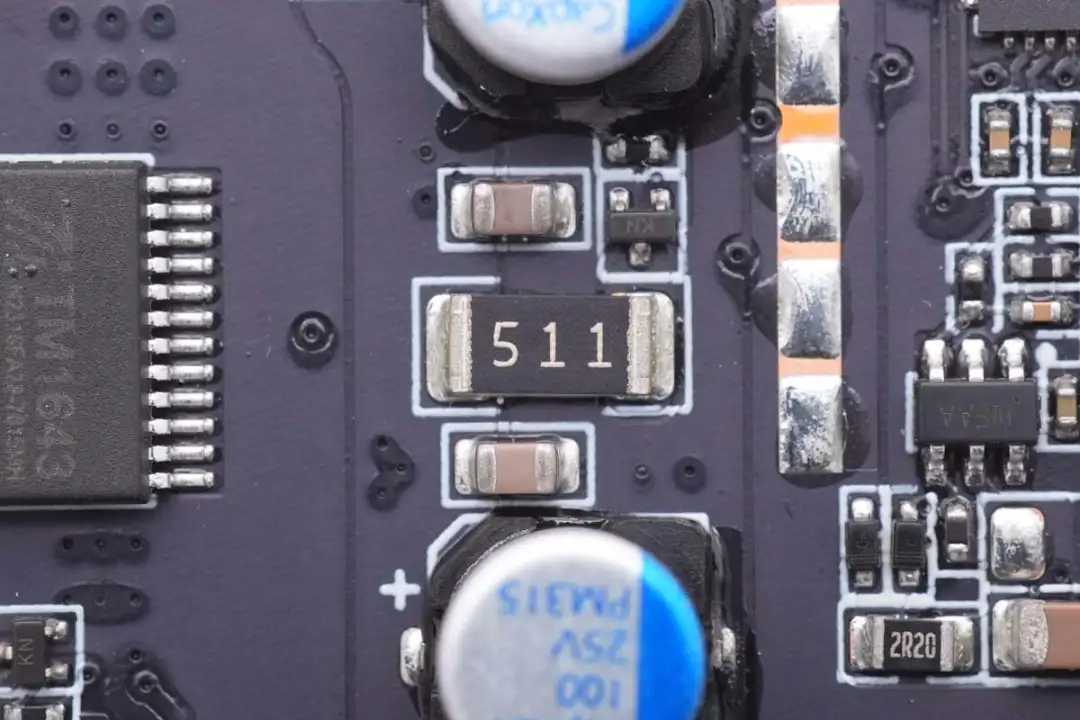

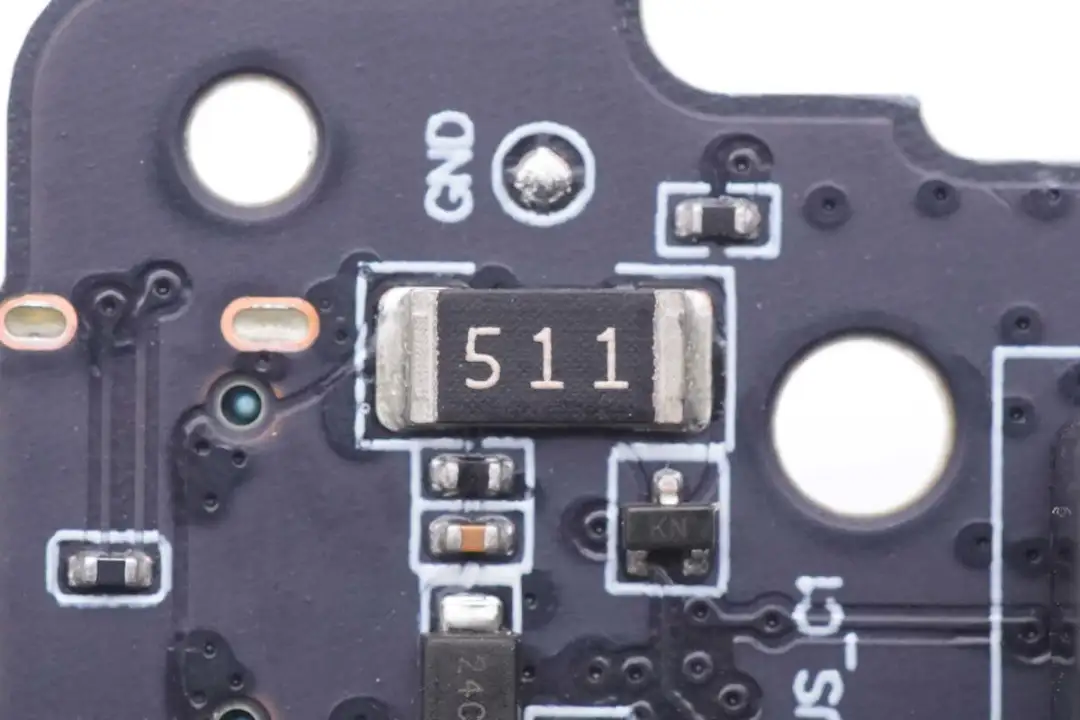

510Ω电阻用于USB-C1接口输出放电。

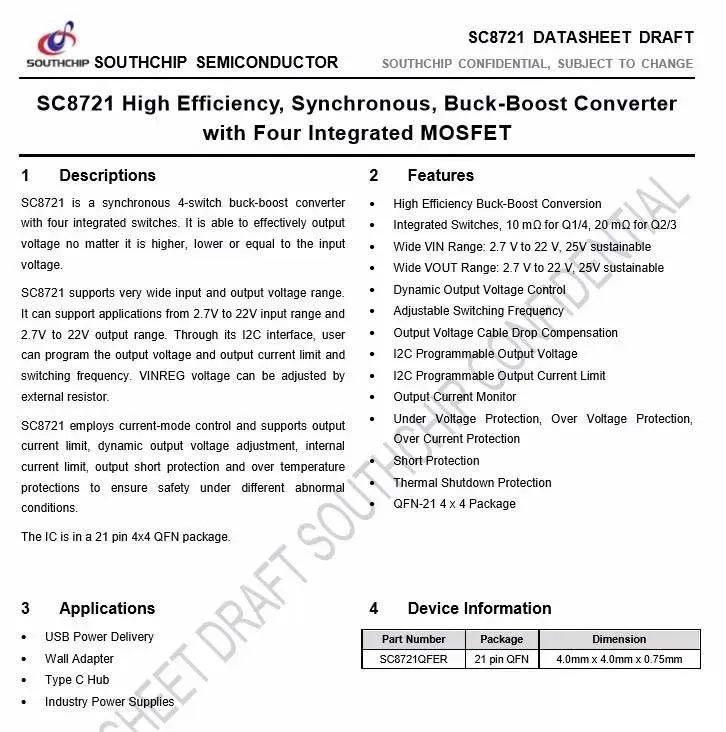

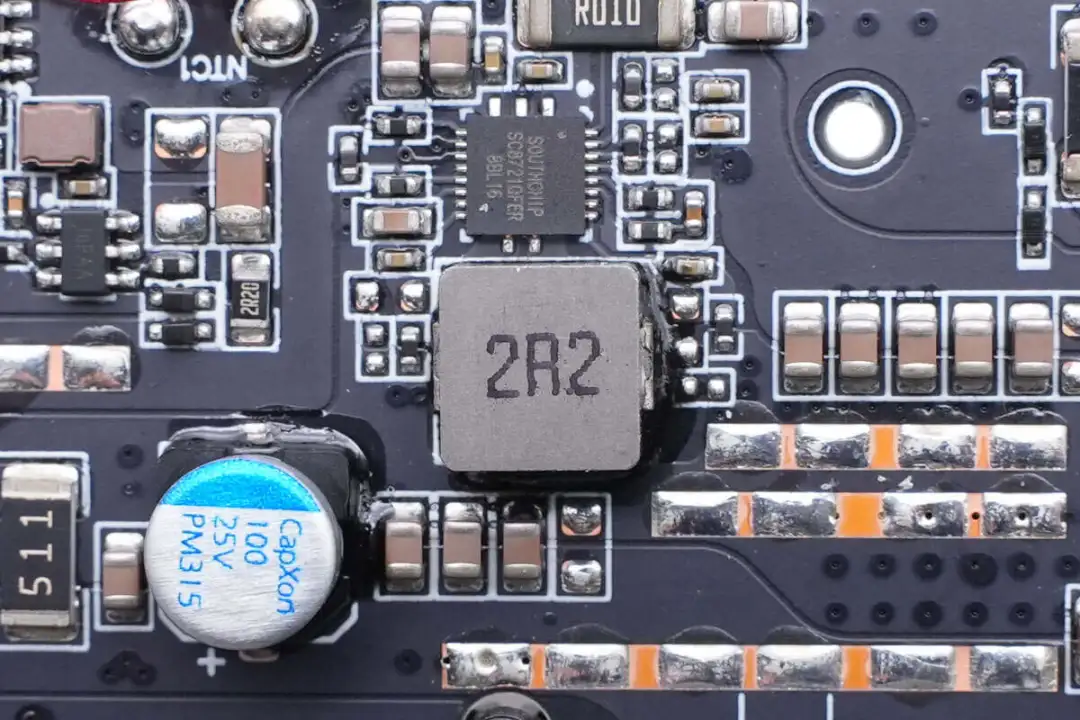

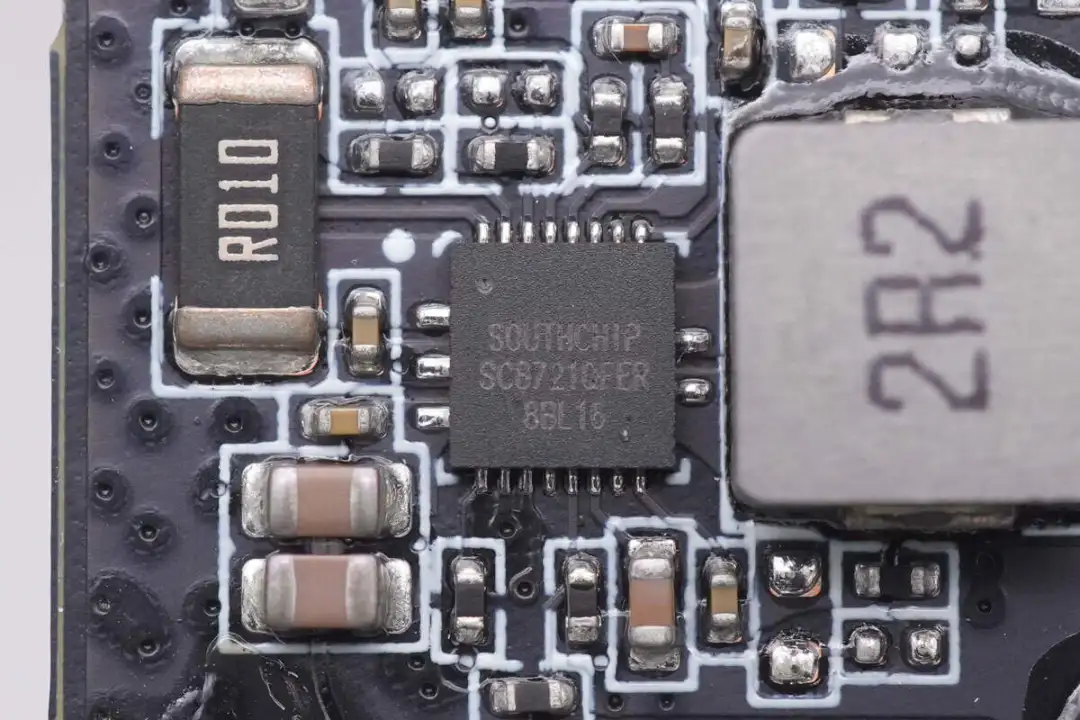

USB-C2和USB-A口使用南芯科技SC8721同步升降压转换器，SC8721是一颗超高效率，集成了4颗功率管的同步Buck-Boost转换器，最大限度简化客户系统设计，减少PCB面积占用及BOM，高效率能够有效减少热损耗。SC8721的输出电压能够高于，等于或低于输入电压。SC8721拥有超宽的输入及输出电压范围，输入输出电压范围能够达到2.7V至22V。

SC8721集成了I2C功能，方便客户使用控制芯片，用户可通过I2C配置输出电压，输出电流限流及开关频率。SC8721采用电流控制模式，支持输出电流限流，动态输出电压调整，内部电流限流，输出短路保护及过温保护，SC8721采用21pin 4*4 QFN封装。

充电头网了解到，采用该芯片的产品还有ANKER 25600mAh移动电源、努比亚红魔45W USB PD氘锋移动电源、小米20000mAh移动电源、thinkplus 14000mAh 45W PD快充移动电源等。

配合南芯科技SC8721使用的2.2μH合金电感，打胶加固。

五颗MLCC电容并联用于输出滤波。

在芯片背面也焊接MLCC电容用于输入输出滤波。

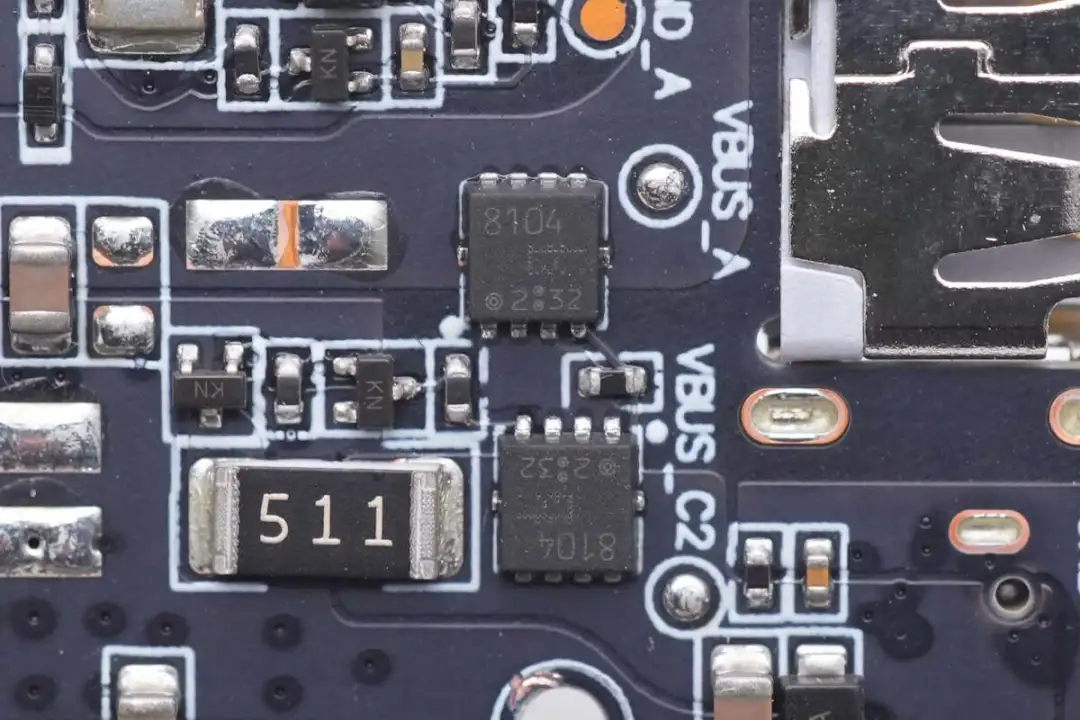

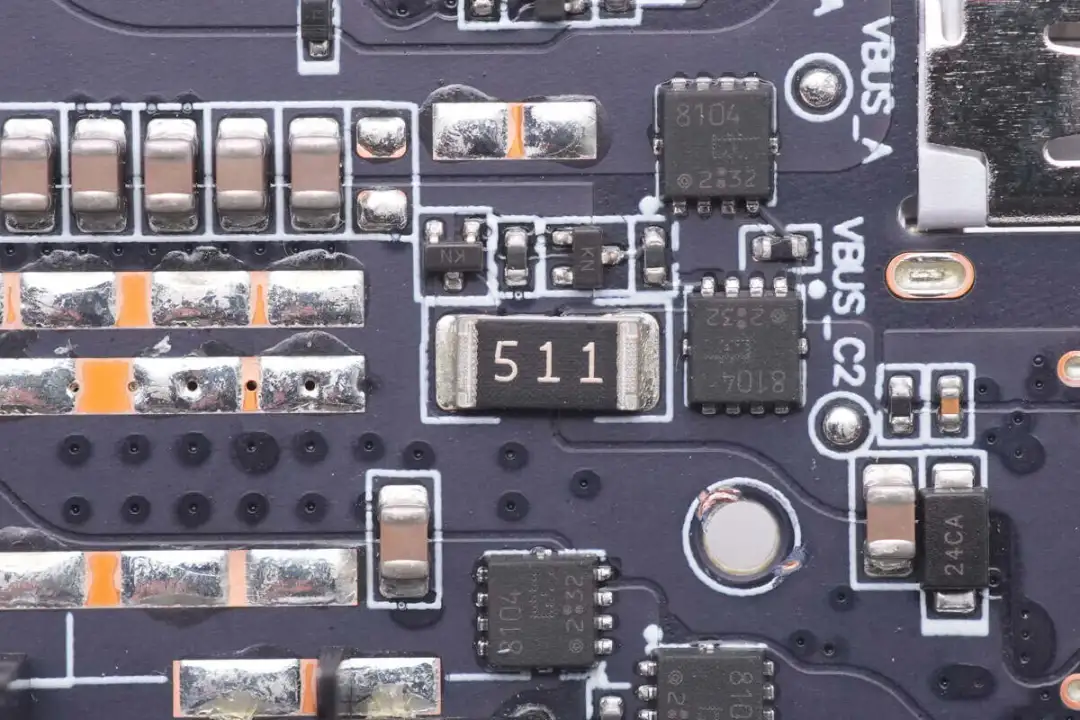

两颗东芝TPCC8104 PMOS管用于USB-C2接口输出VBUS控制。

用于USB-C2接口输出放电的510Ω放电电阻。

两个USB-C接口均设有TVS进行过压保护。

用于USB-A口的供电切换电路。

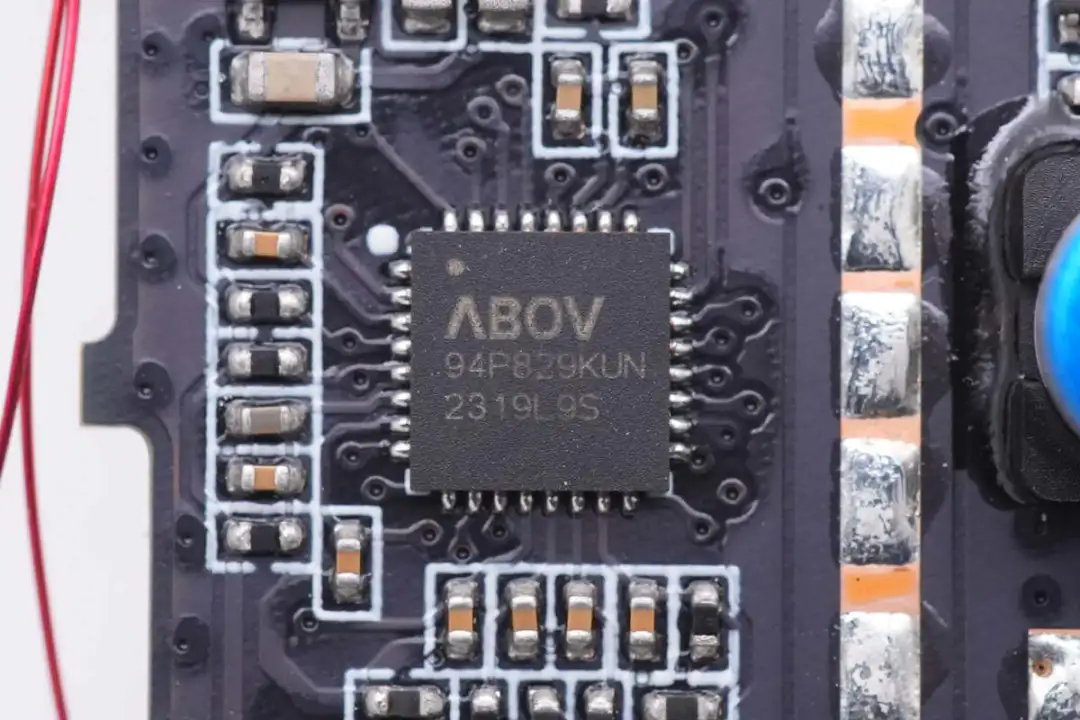

协议芯片来自ABOV现代单片机，型号A94P829，是一颗支持PD3.1的协议芯片，支持两个USB-C接口和一个USB-A接口。芯片内置8051内核，快充协议支持广泛。

LED数码管和按键采用塑料框加固。

塑料框通过螺丝和定位柱固定。

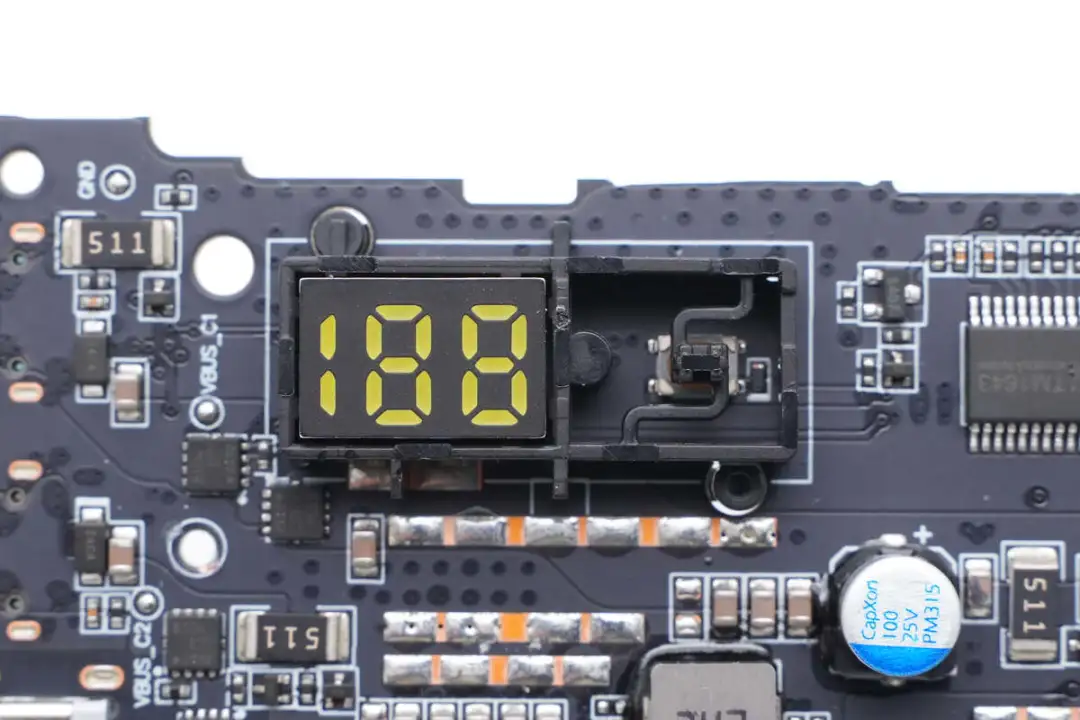

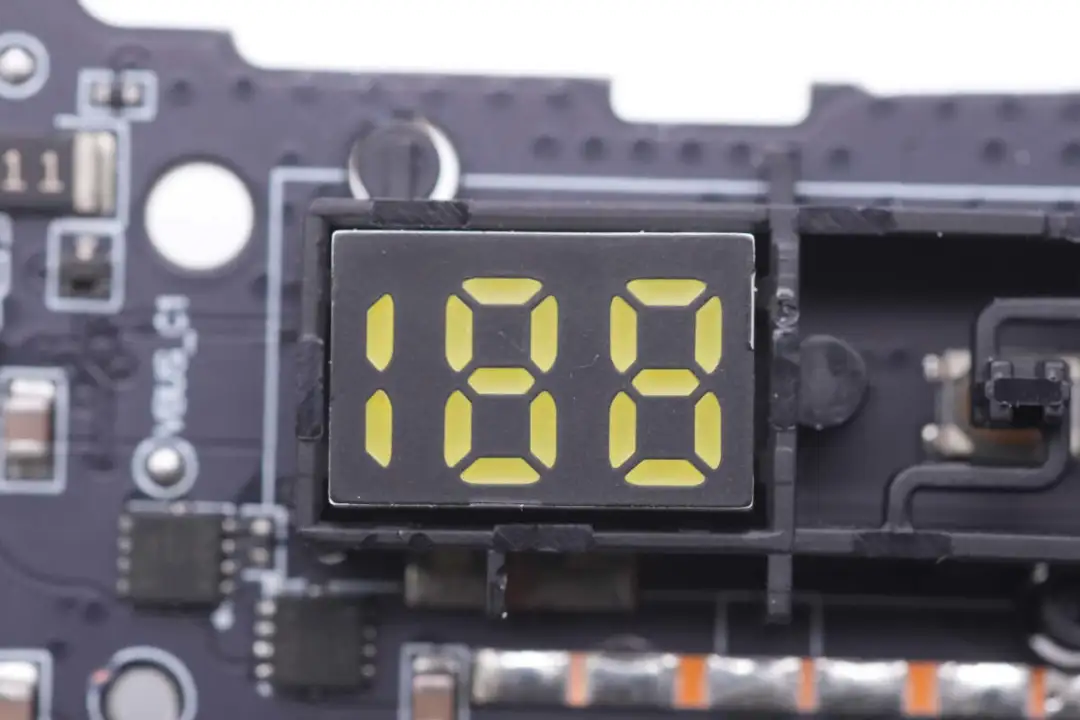

188 LED数码管特写。

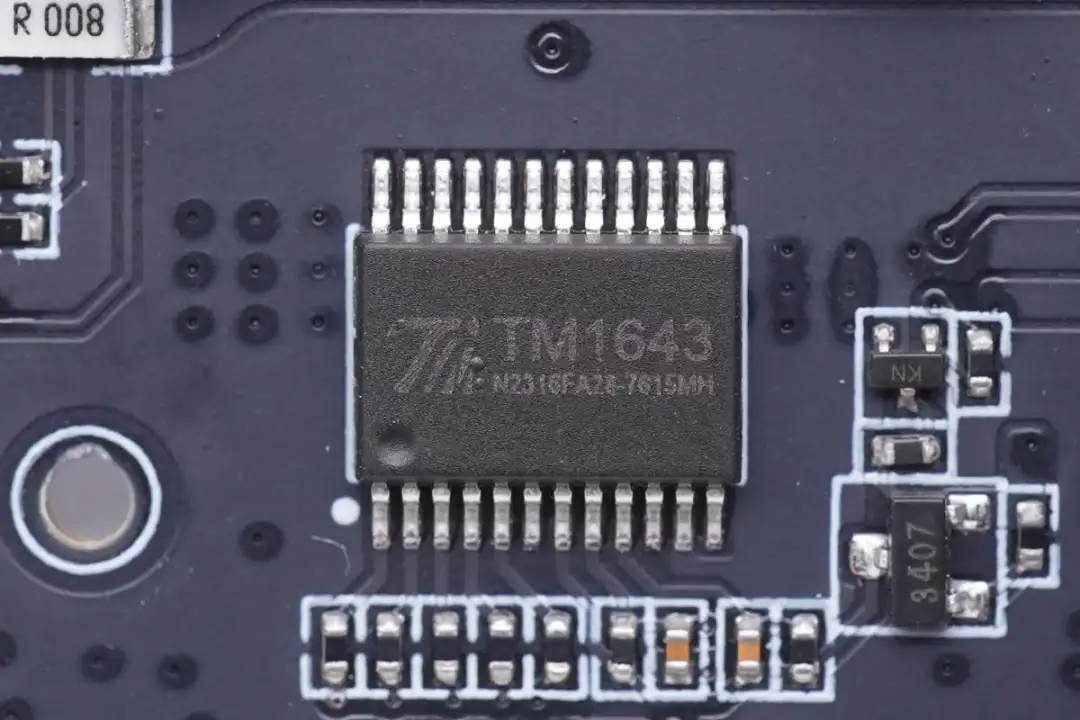

LED驱动芯片来自天微，型号TM1643，是一颗LED专用驱动芯片，支持16*8点 LED驱动，具备两线串行接口，支持占空比调节显示亮度。

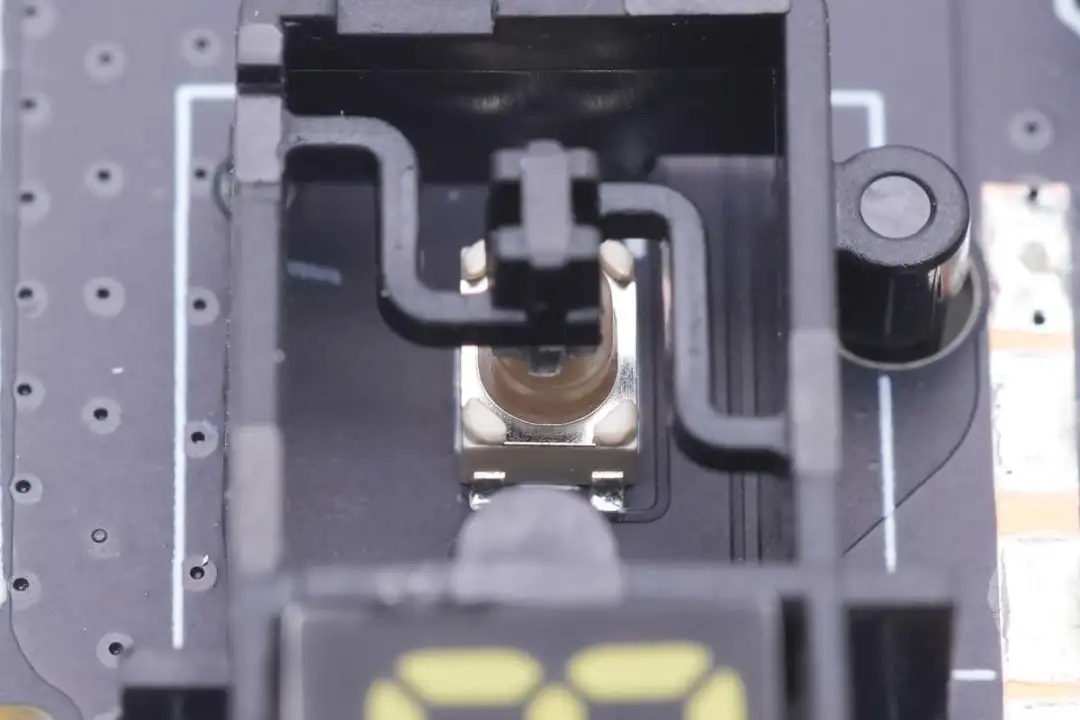

电量检测按键采用贴片焊接。

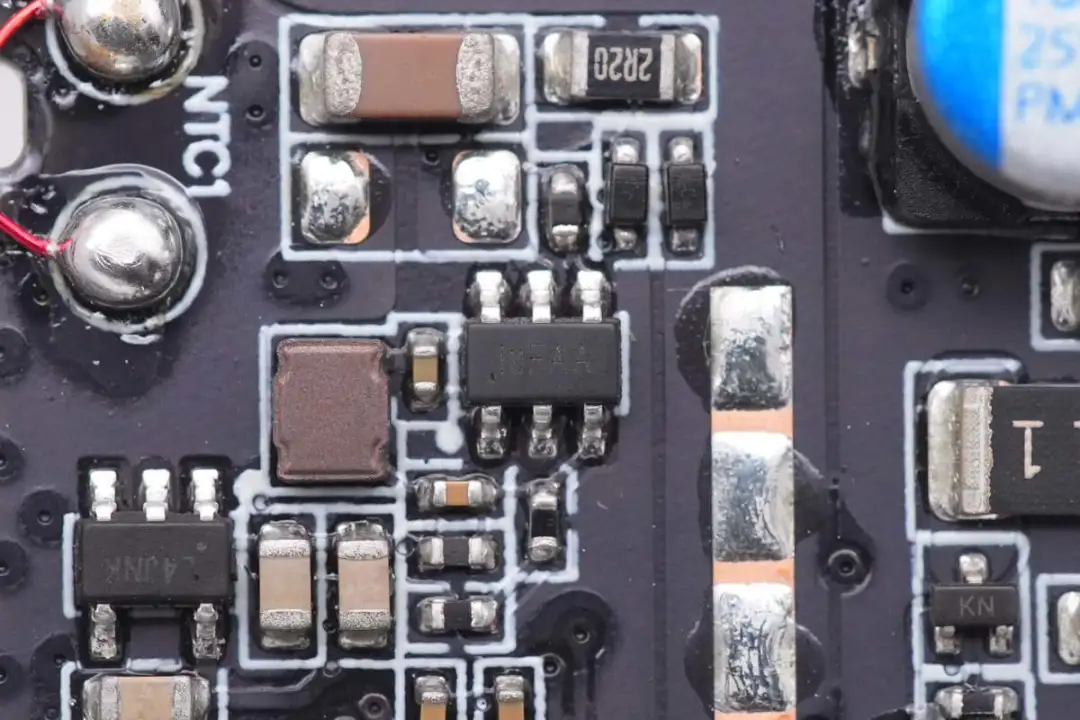

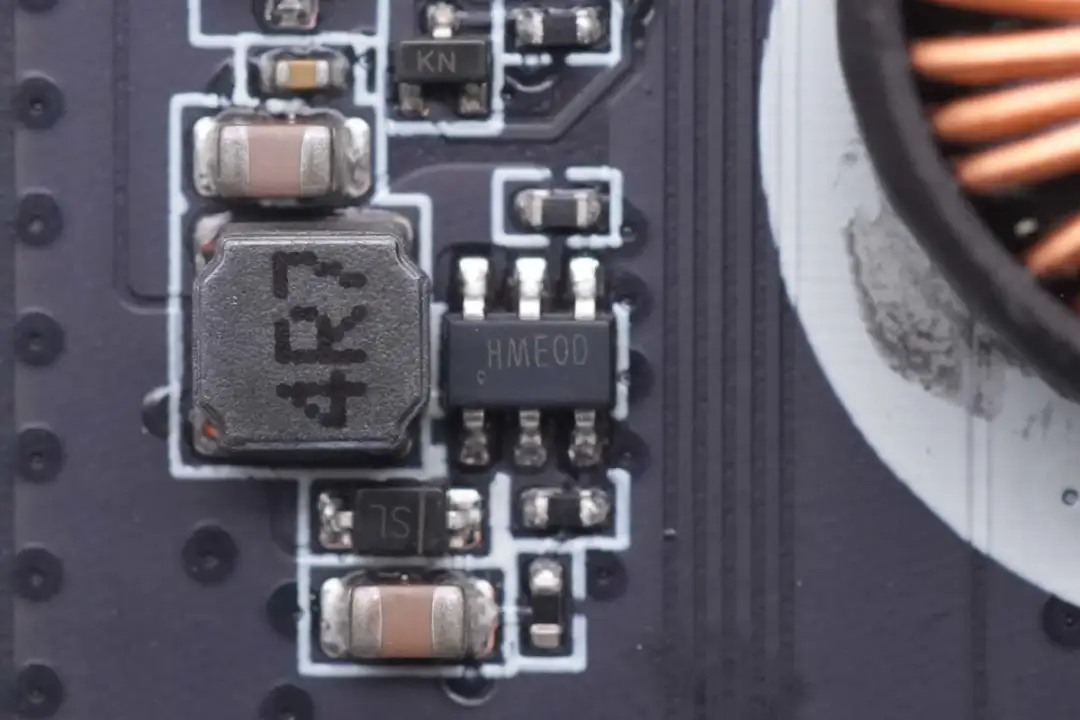

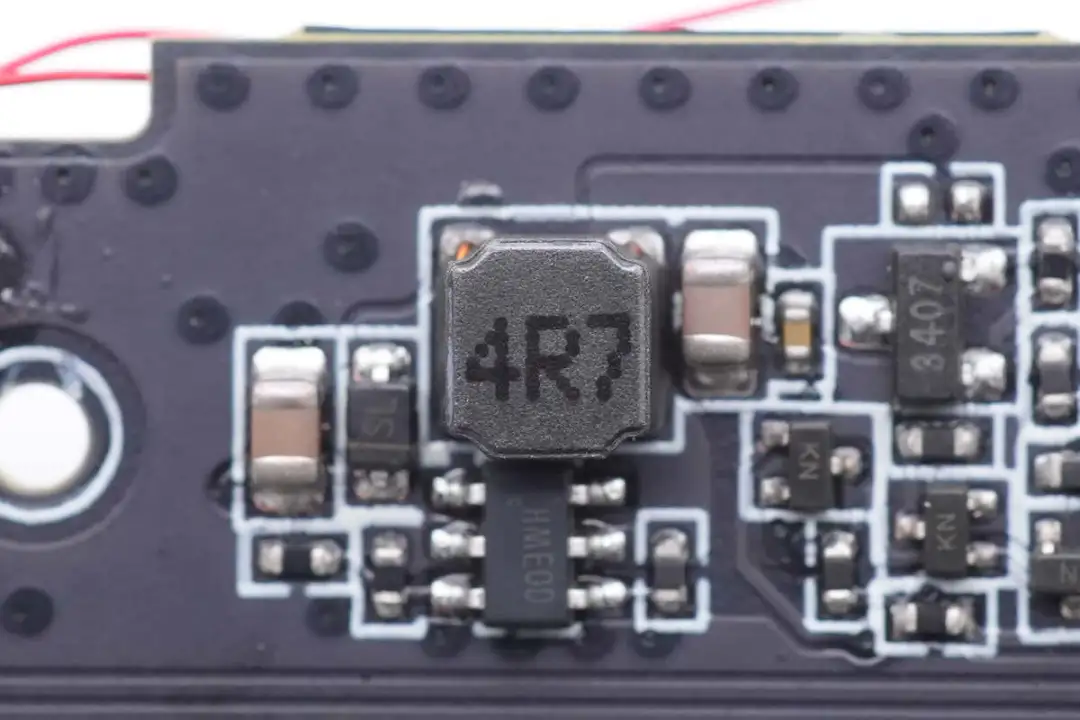

为主控MCU供电的降压芯片丝印HMEOD。

搭配使用的4.7μH电感特写。

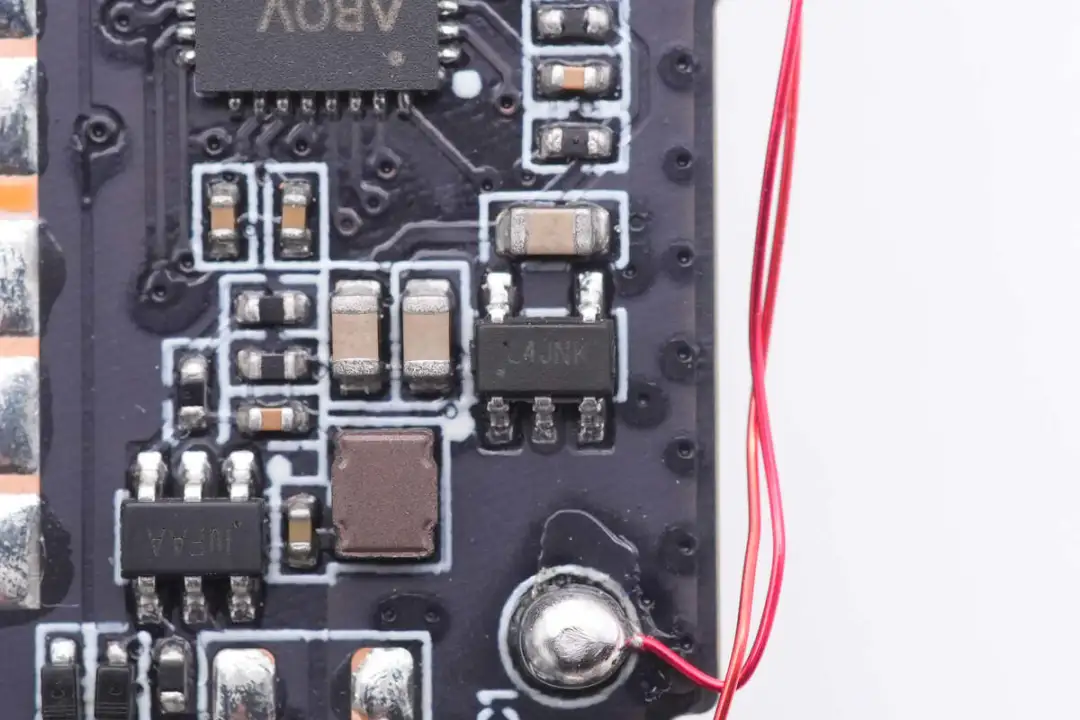

另外一颗降压芯片丝印luFAA。

一颗稳压芯片丝印L4JNK。

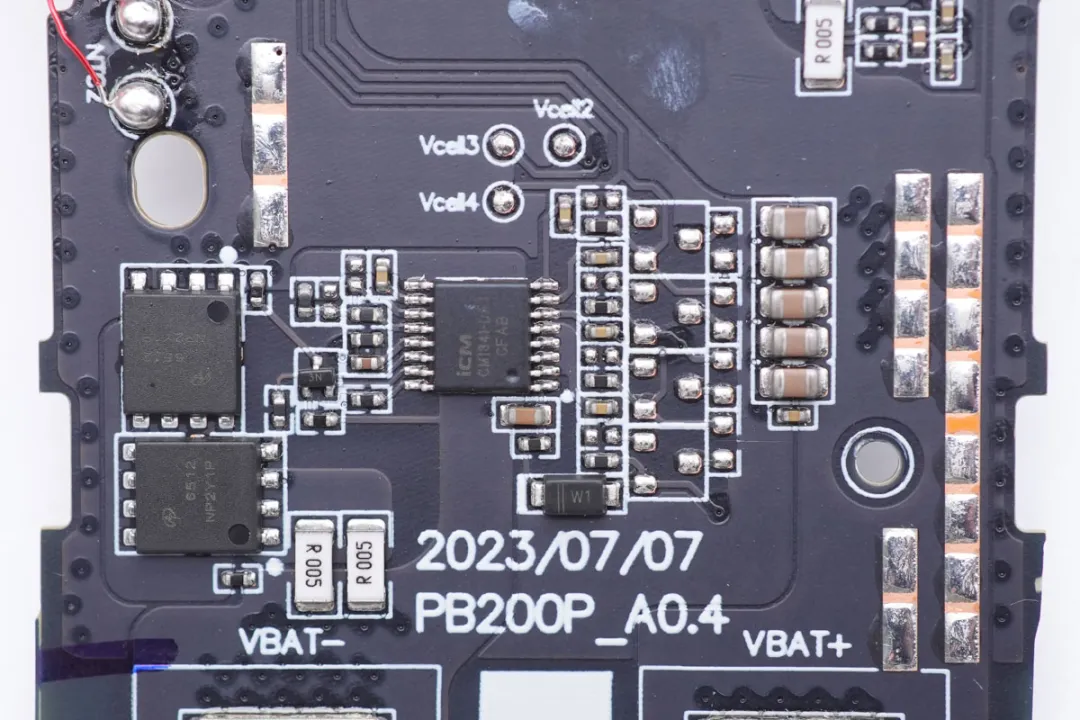

电池保护电路一览。

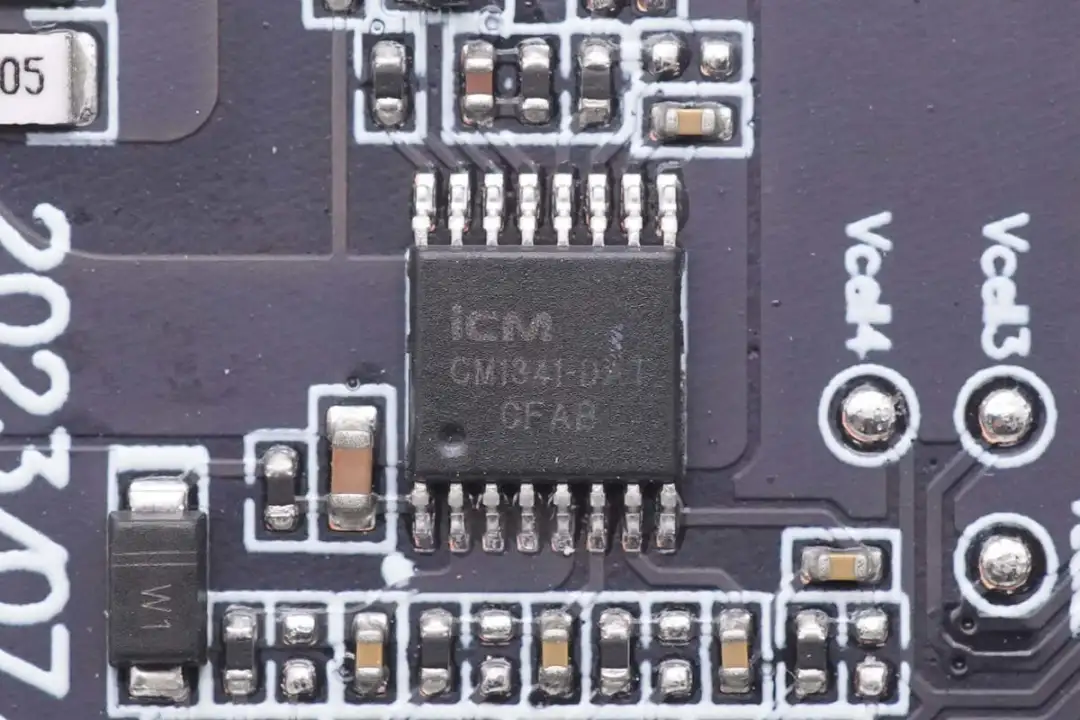

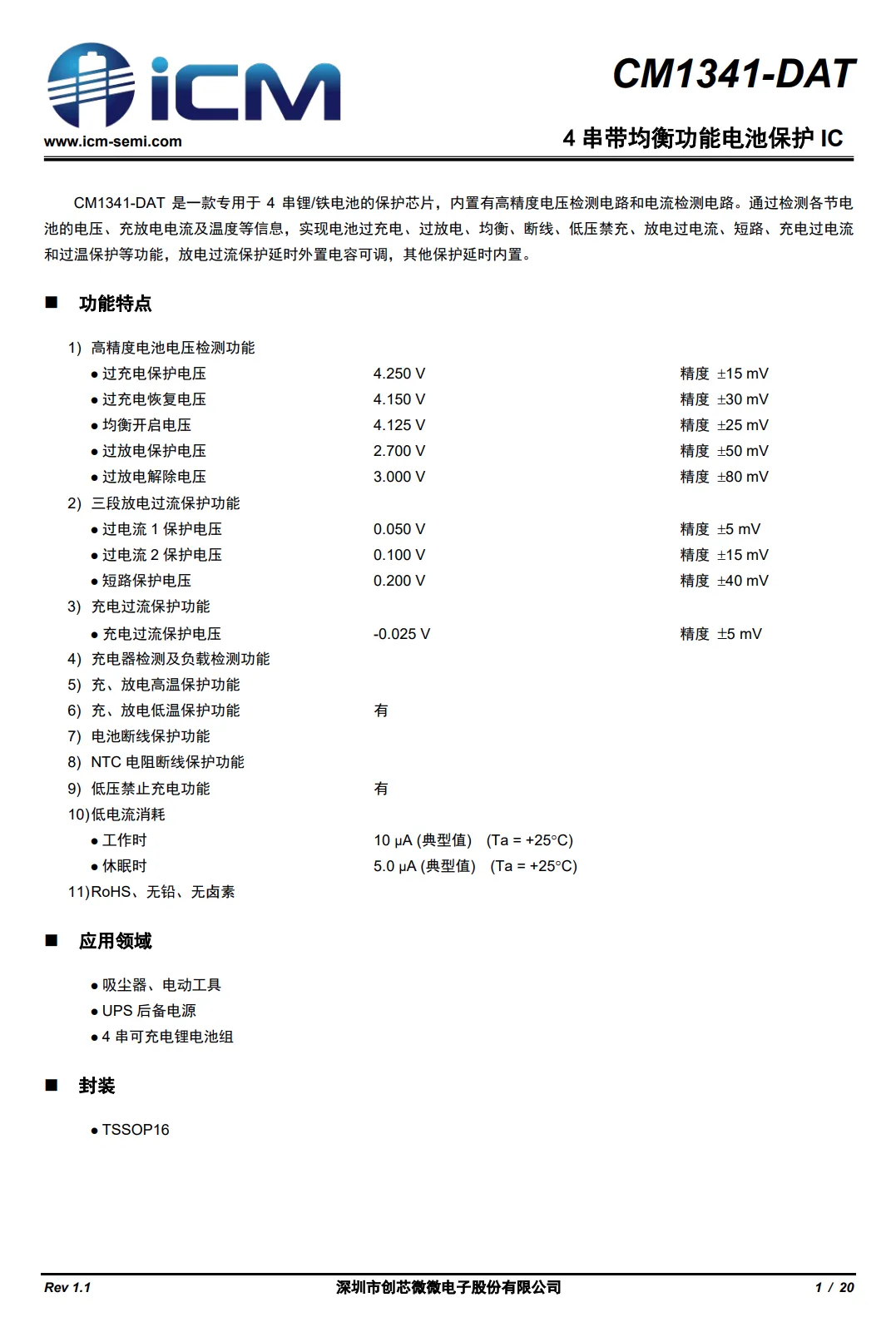

电池保护芯片来自创芯微，型号CM1341-DAT，是一款专用于4串锂离子/磷酸铁锂电池的保护芯片，内置有高精度电压检测电路和电流检测电路。通过检测各节电池的电压、充放电电流及温度等信息，实现电池过充电、过放电、均衡、断线、低压禁充、放电过电流、短路、充电过电流和过温保护等功能，放电过流保护延时外置电容可调，其他保护延时内置。

创芯微 CM1341-DAT具有15mV电池过充保护精度，支持三段放电过流保护，支持充电过流保护功能，支持电池单体接线断线保护和NTC热敏电阻断线保护功能，能够为多串锂电池组提供完善的保护功能。

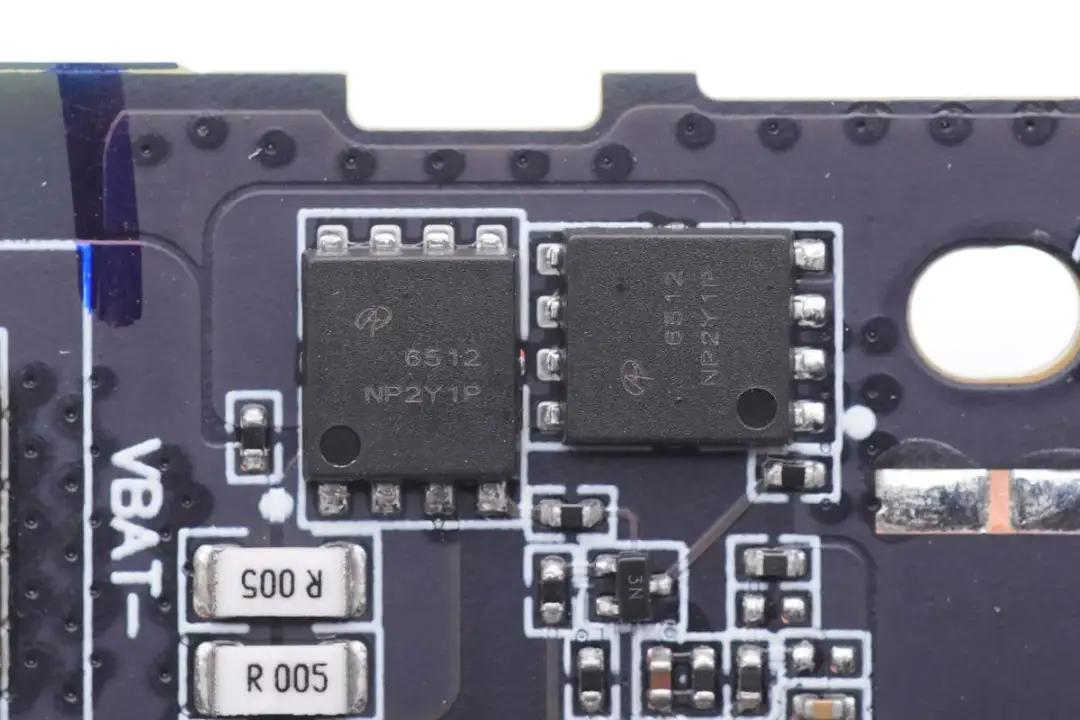

两颗电池保护管来自AOS万代，型号AON6512，NMOS，耐压30V，导阻为1.4mΩ，采用DFN5*6封装。

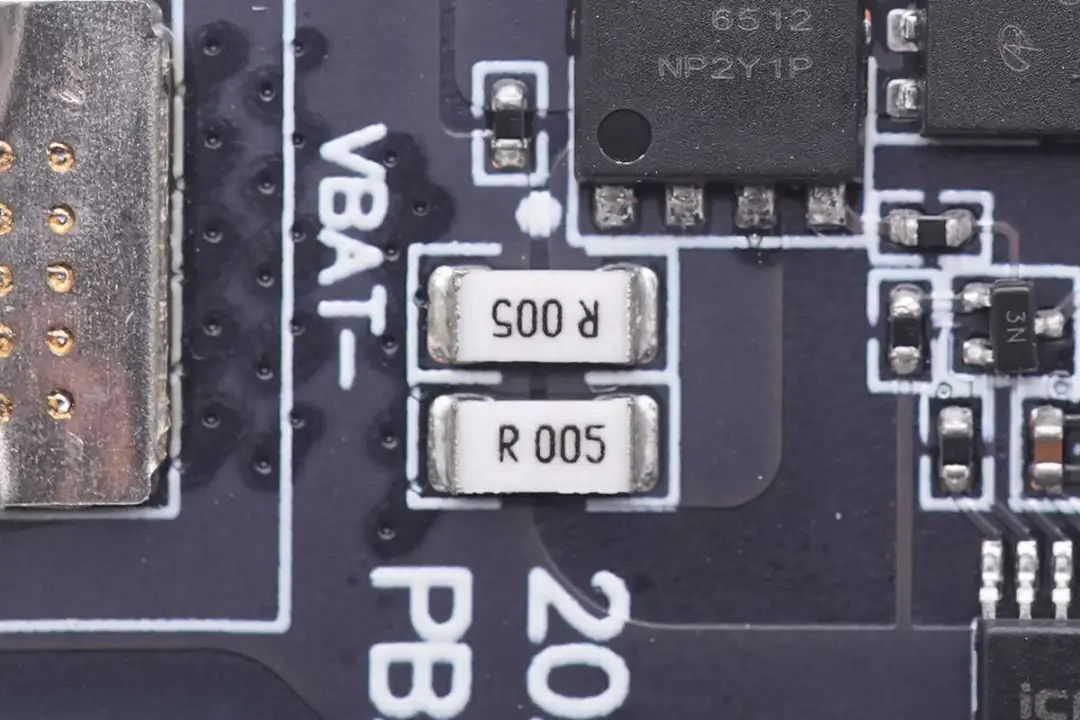

两颗5mΩ电阻并联用于电池组电流检测。

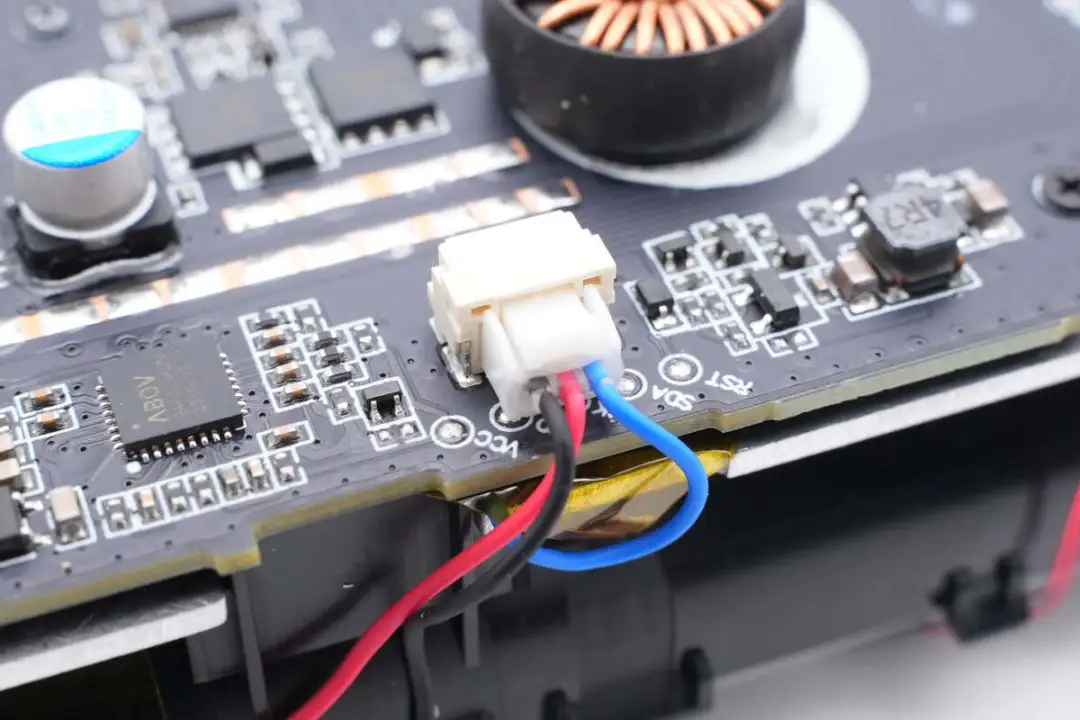

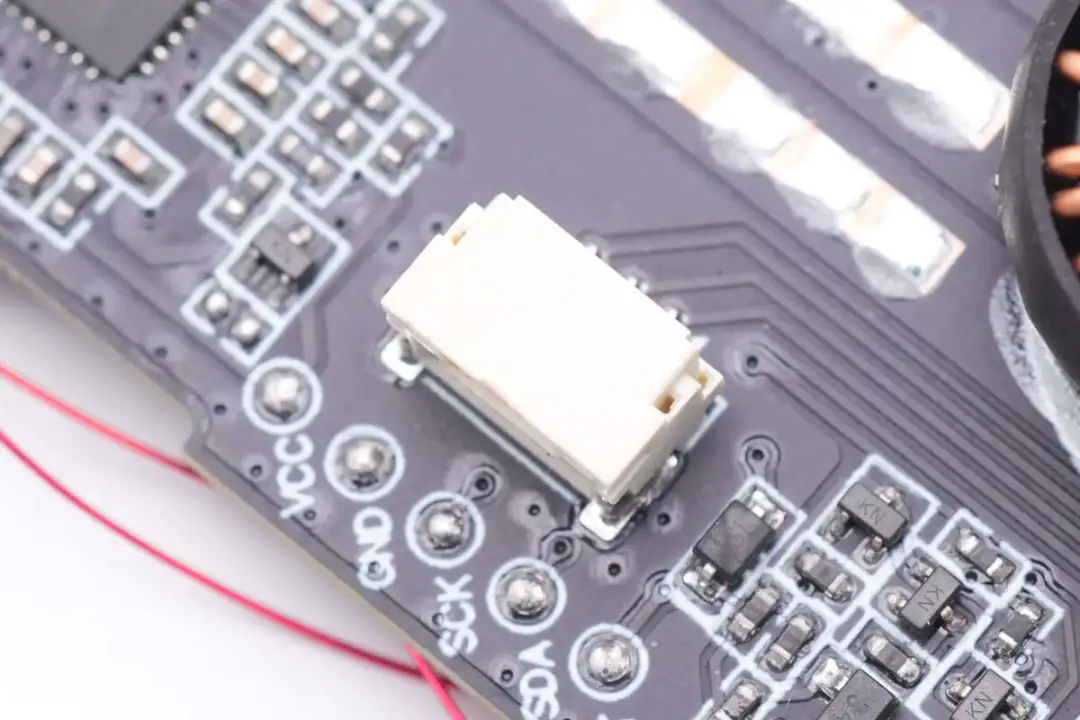

用于电池单体电压检测的连接器特写。

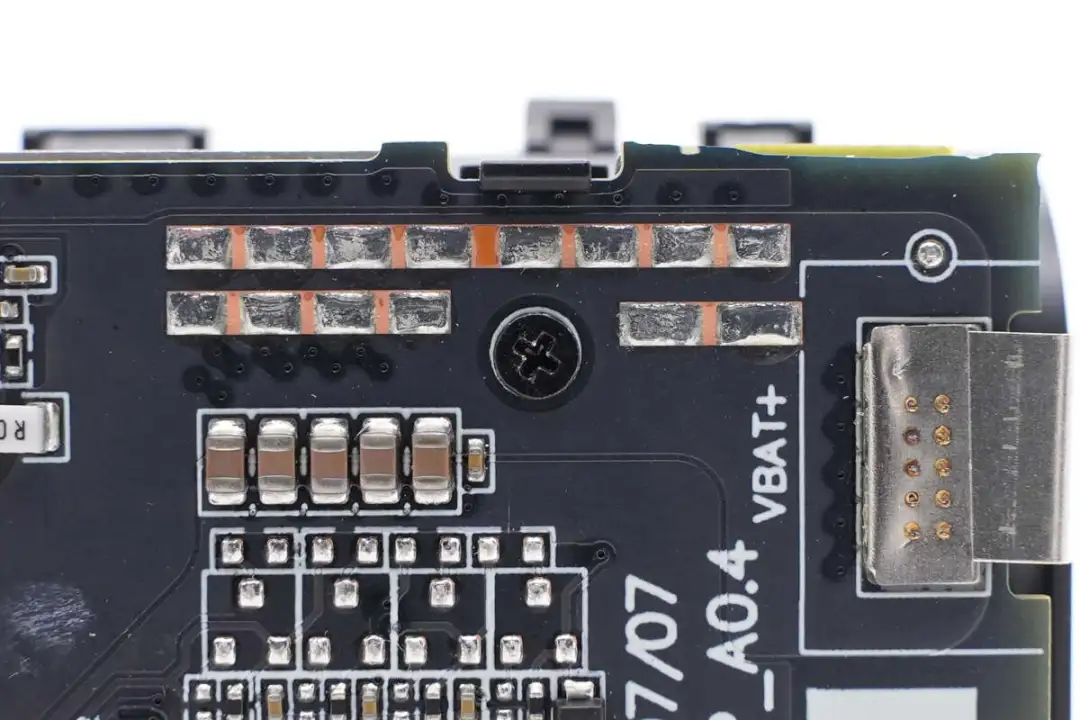

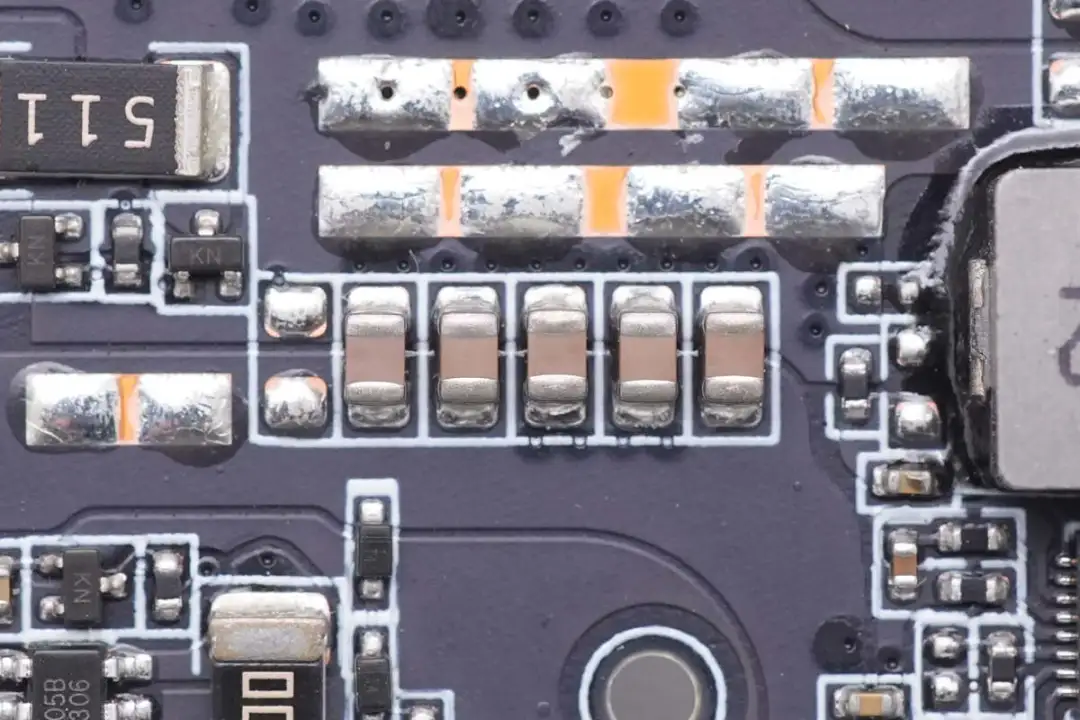

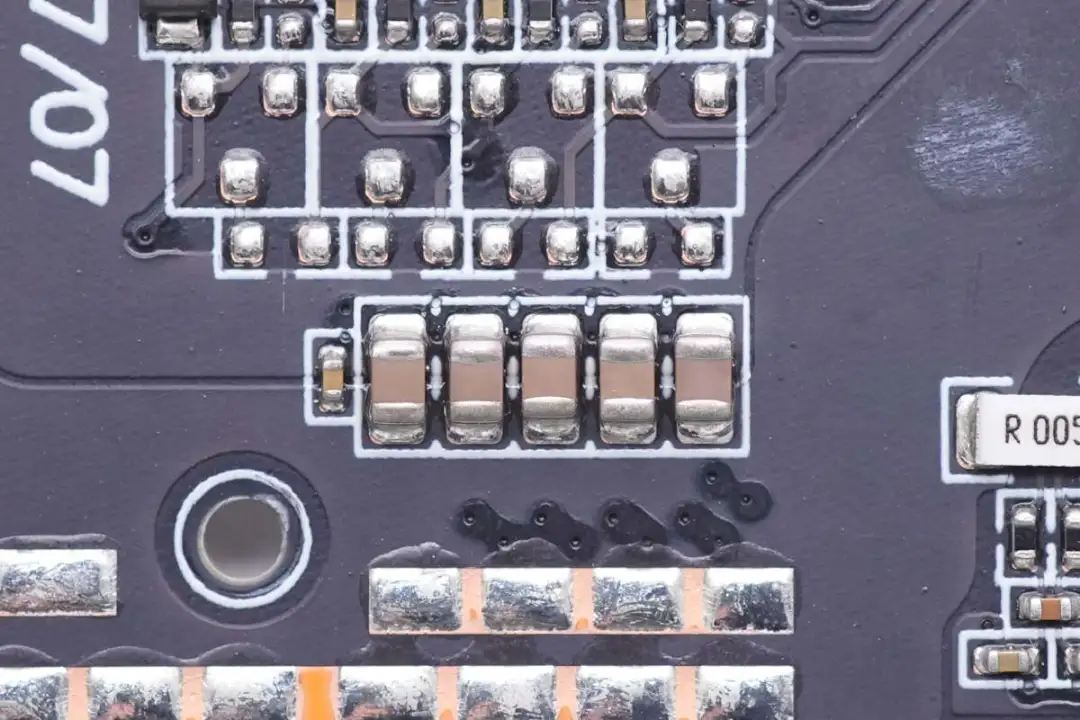

五颗MLCC电容并联用于电池端输出滤波。

背面也焊接五颗MLCC电容用于电池端滤波。

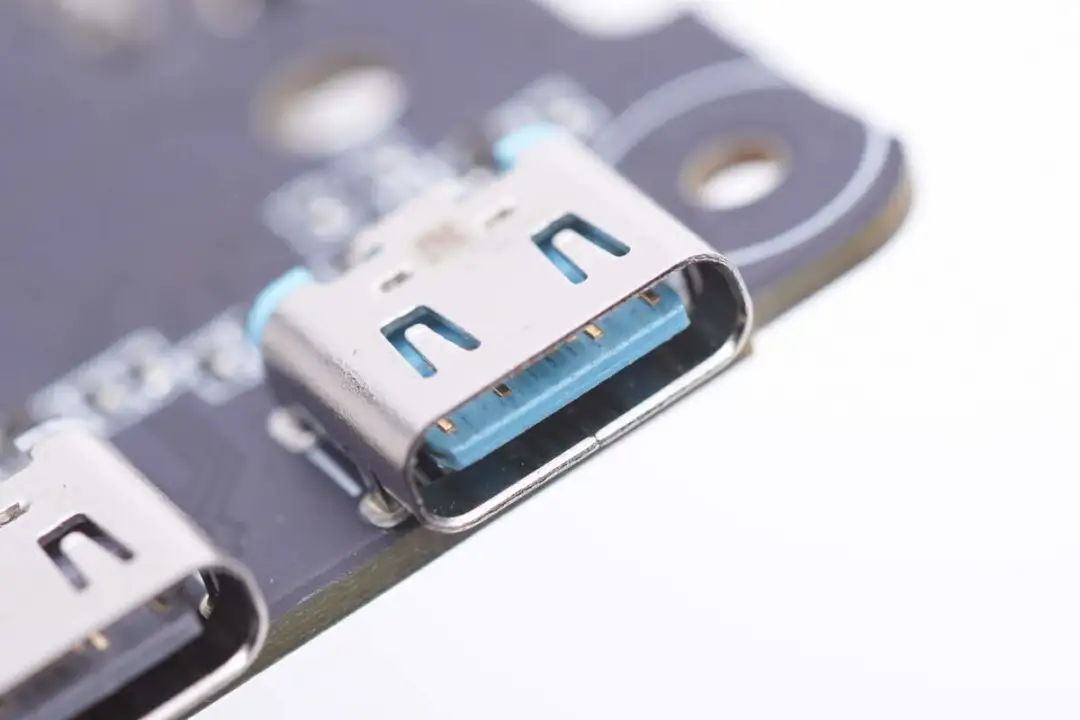

USB-C1母座采用蓝色胶芯，过孔焊接固定。

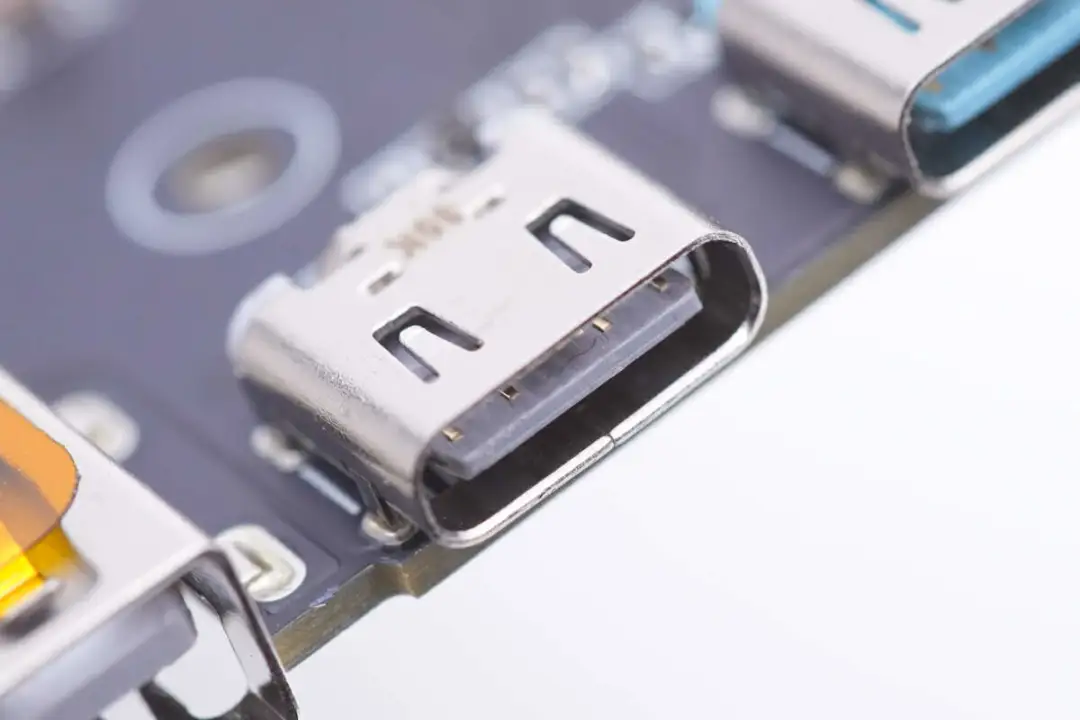

USB-C2母座采用白色胶芯，过孔焊接固定。

USB-A母座沉板焊接。

全部拆解一览，来张全家福。

充电头网拆解总结

酷态科15号电能柱内置20000mAh大容量电池组，总输出功率为150W，USB-C1接口支持120W输出和90W充电，USB-C2和USB-A口共享33W输出。机身采用长条柱状造型设计，采用PC防火材质外壳，外壳喷涂银灰色金属漆，整体美观时尚。并设有188 LED数码管，用于电量百分比显示。

充电头网通过拆解了解到，机身内置4串21700电池，来自EVE亿纬锂能，单节电池容量为5Ah，配有两颗热敏电阻检测温度。PCBA模块设有两路升降压电路，采用南芯SC8815同步升降压控制器用于USB-C1接口充放电。USB-C2和USB-A口采用南芯SC8721同步升降压转换器进行电压转换，并采用ABOV A94P829协议芯片进行三口协议控制。

内部使用天微TM1643 LED驱动芯片进行188 LED数码管显示驱动。电池组采用创芯微CM1341电池保护芯片进行过充，过放和过电流保护，配有两颗热敏电阻进行电池温度检测。PCBA模块粘贴导热垫使用铝合金散热板进行散热，内部做工用料扎实，功能实用，是大容量快充充电宝的新选择。
