内置6节21700电池，乔威27000mAh 140W快充移动电源拆解

前言

JOWAY乔威推出了一款27000mAh的双向快充移动电源，这款移动电源采用长条柱状外形设计，铝合金外壳，坚固美观。机身侧面配有一块彩屏，能够显示移动电源的电量，温度，输出功率等信息。

机身顶部配有2C1A接口，其中两个USB-C接口均支持140W PD3.1双向快充，强大的快充性能得益于内部采用了水芯电子M12239/M12269两款升降压SOC芯片，芯片内部集成协议+MCU+升降压控制器，一颗芯片即可取代传统方案中两到三颗芯片的使用，大大简化电路设计。下面充电头网就带来乔威这款140W快充移动电源的拆解，一起看看内部的设计。

此前充电头网还拆解过乔威50000mAh 65W数显快充移动电源、乔威20000mAh USB PD快充移动电源两款产品，欢迎查阅。

乔威140W快充移动电源开箱

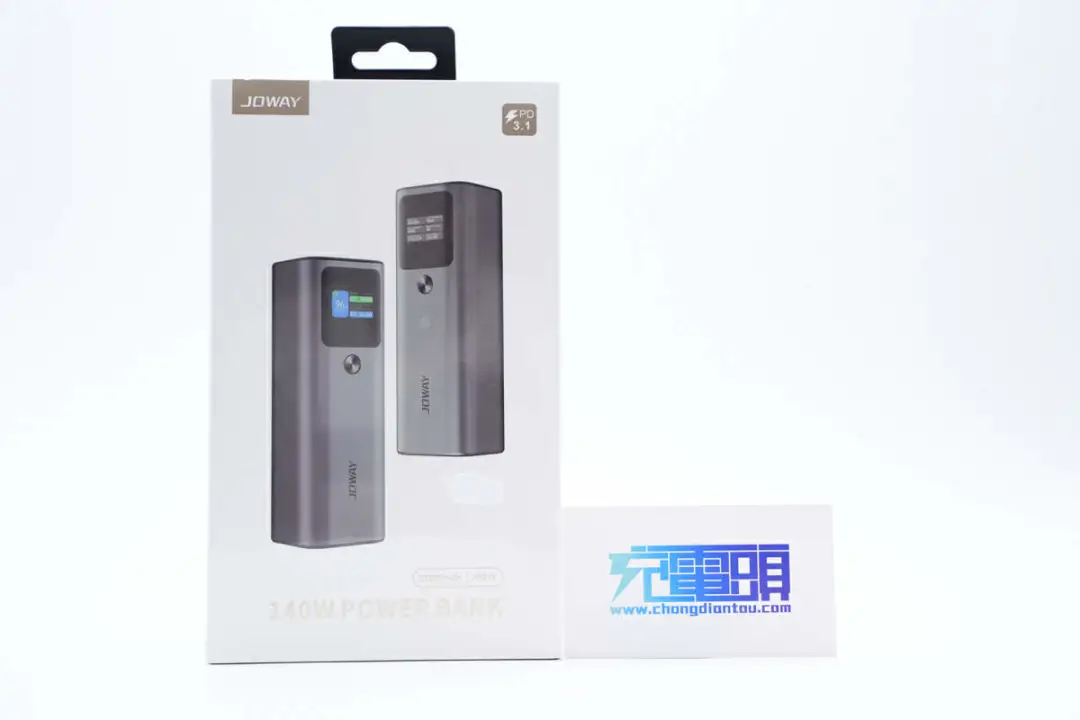

包装盒正面印有JOWAY品牌、产品外观、容量、型号、名称以及PD3.1快充标志。

背面印有产品应用产品图、显示屏功能介绍、详细参数以及商家信息。

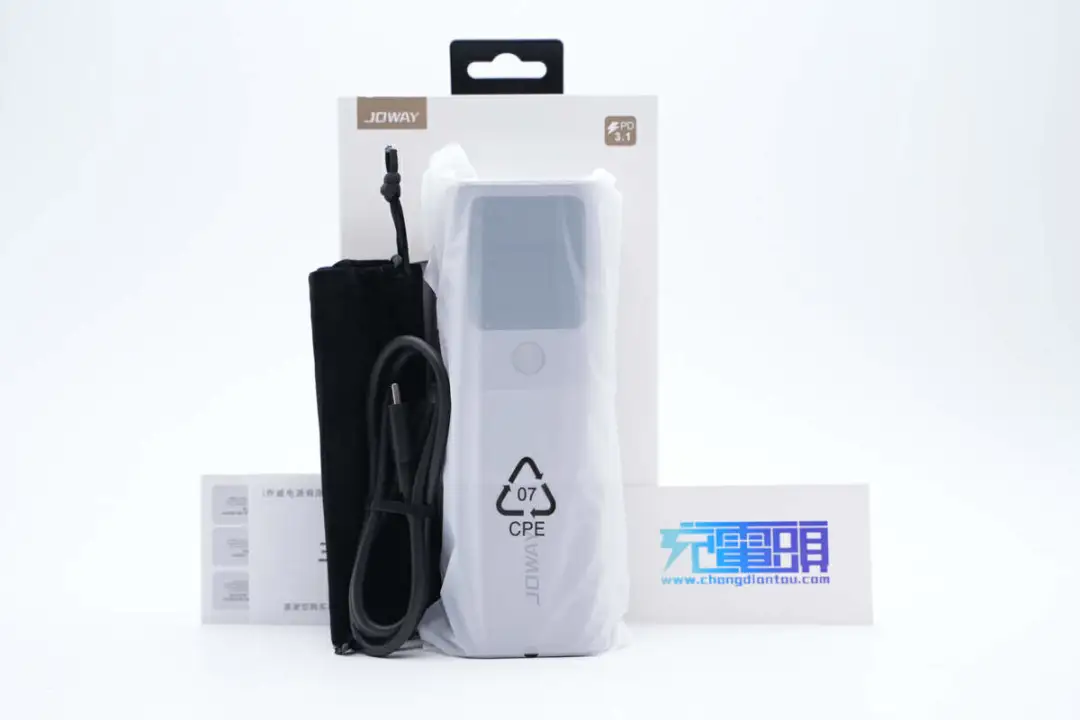

包装内含移动电源、数据线、收纳袋、使用说明书和三包凭证。

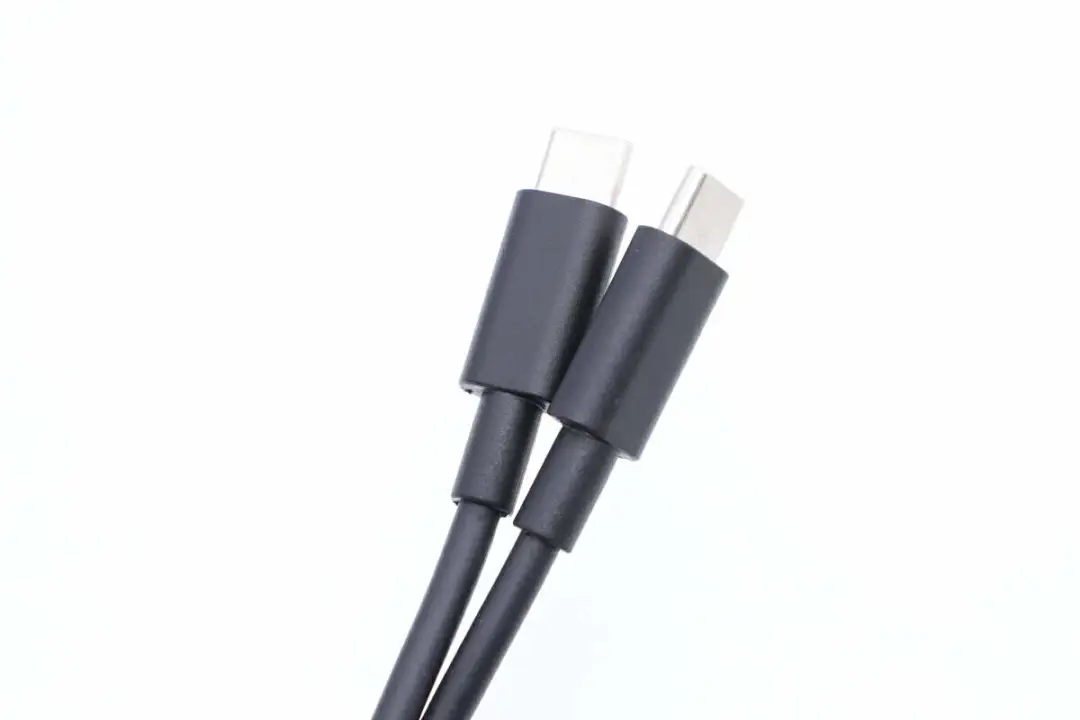

附带数据线是C to C线，长度设计适中，方便用户携带和边充边用。

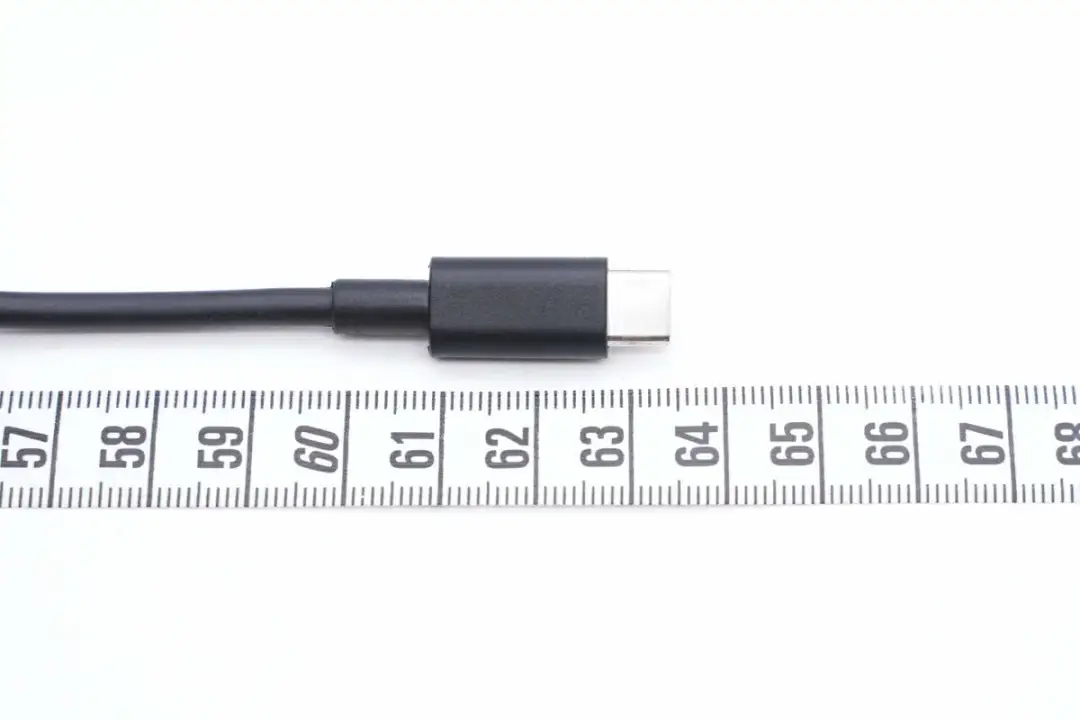

实测这款数据线长度约为63.5cm。

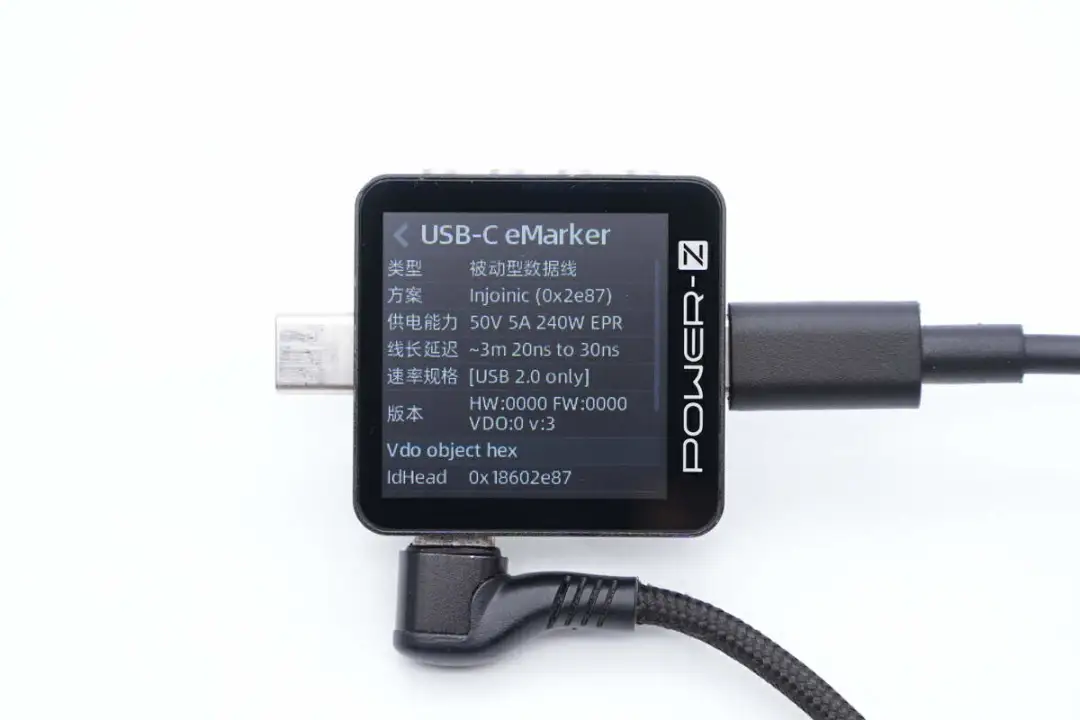

使用ChargerLAB POWER-Z KM003C测得该线缆带有E-Marker芯片，电力传输能力为50V5A，支持PD3.1 240W满功率充电。数据传输能力为USB 2.0。

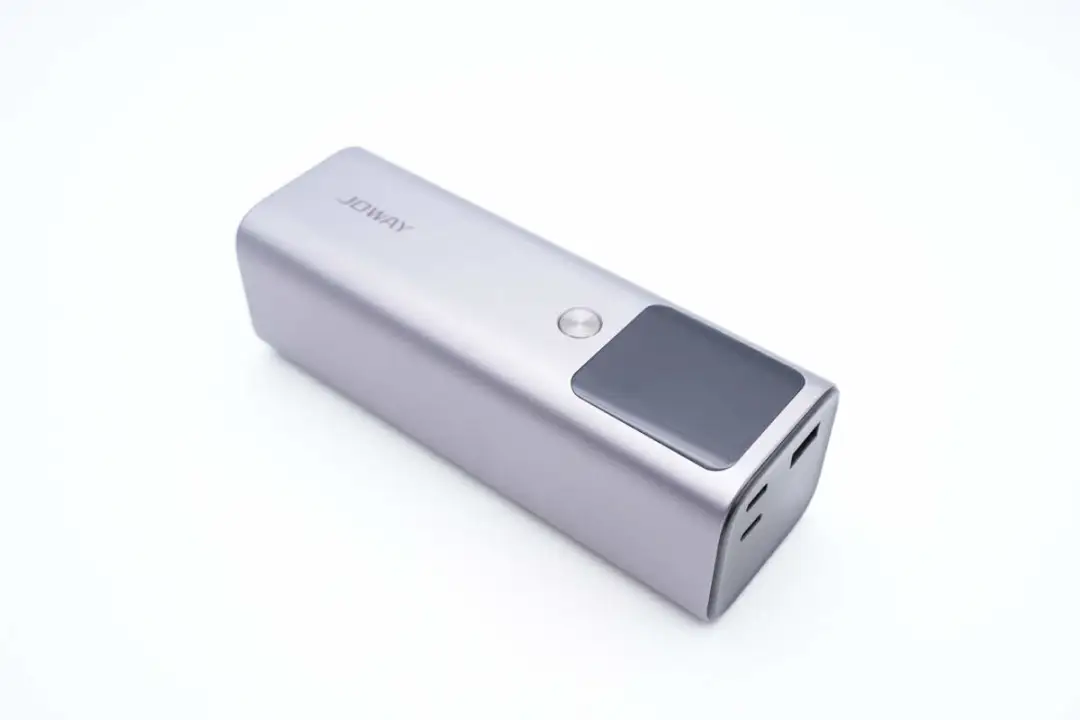

移动电源为方柱造型设计，腰身采用金属材质外壳，表面喷砂工艺处理，各面过渡圆润，触摸和持握手感很好。

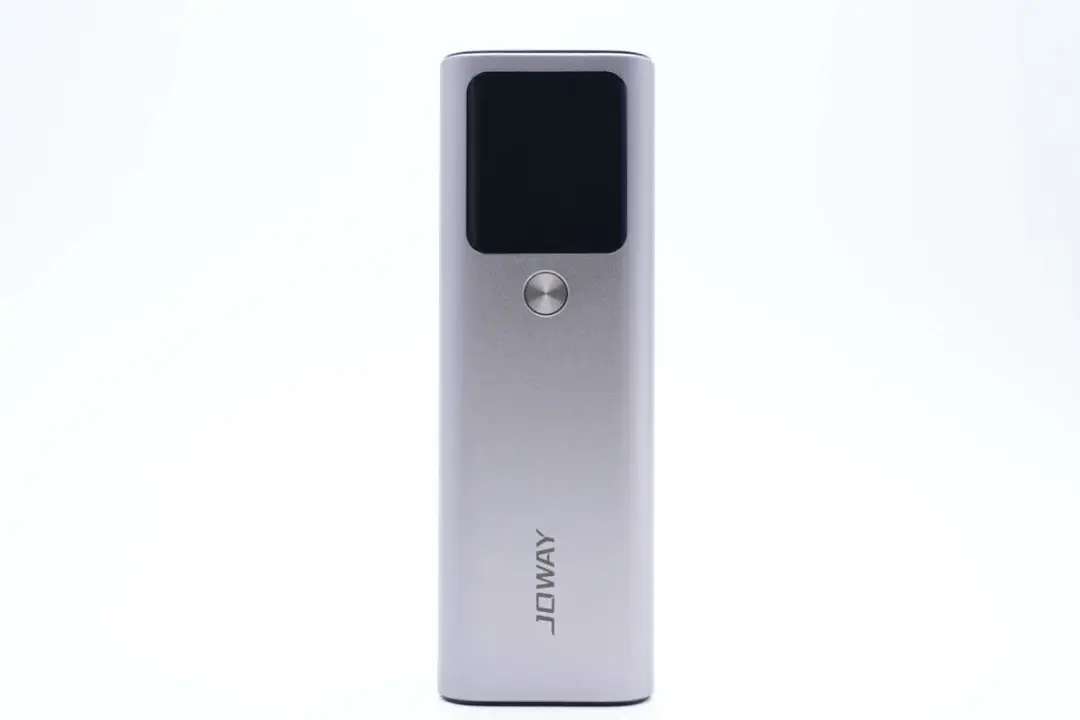

机身正面上方设有TFT智能数显彩屏和功能键。

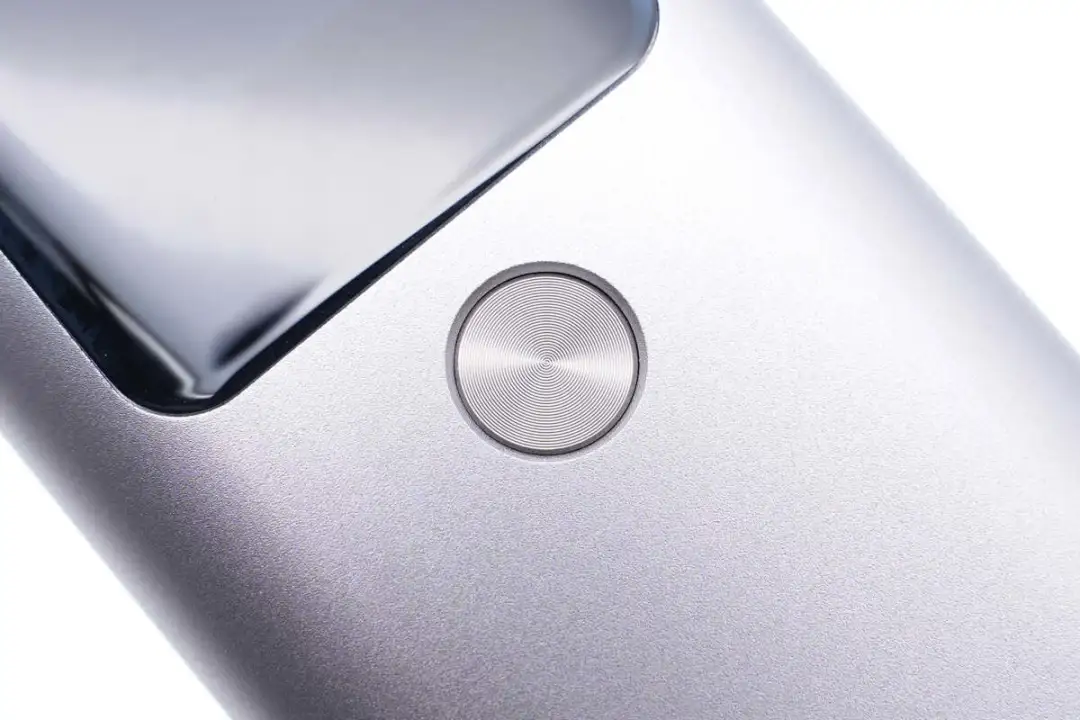

按键表面做了水波纹理设计，触感也不错。

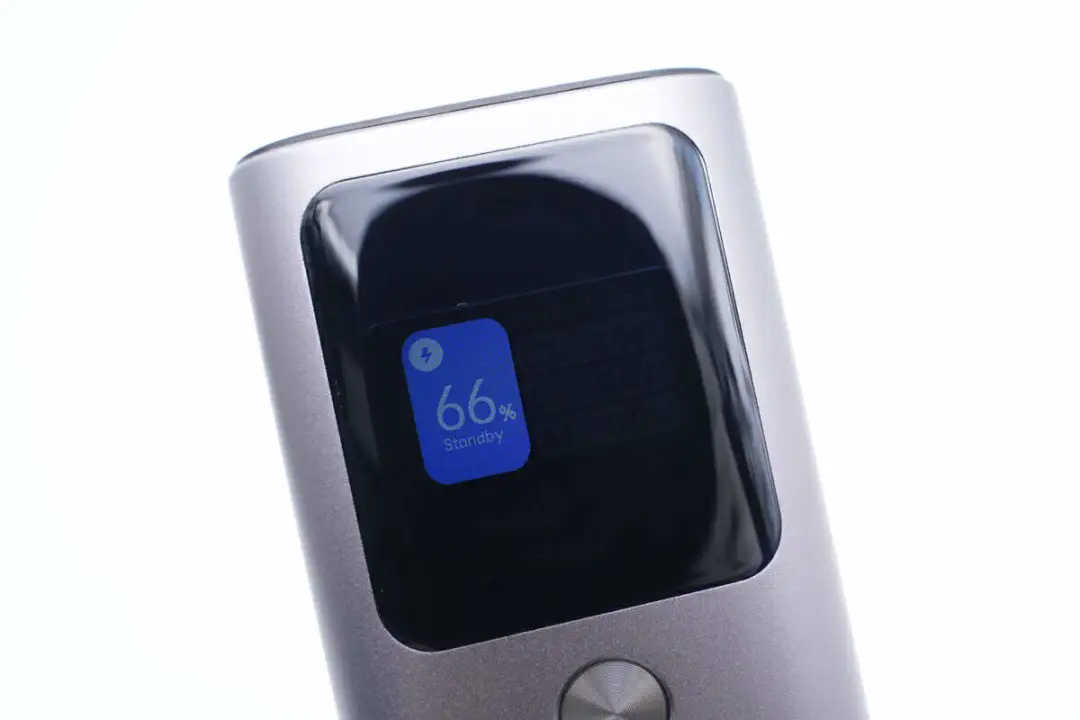

TFT智能数显彩屏拥有三种功能界面，通过功能键单击切换。界面1可显示剩余电量、充电时间、各个USB接口的输入输出状态以及对应实时功率。

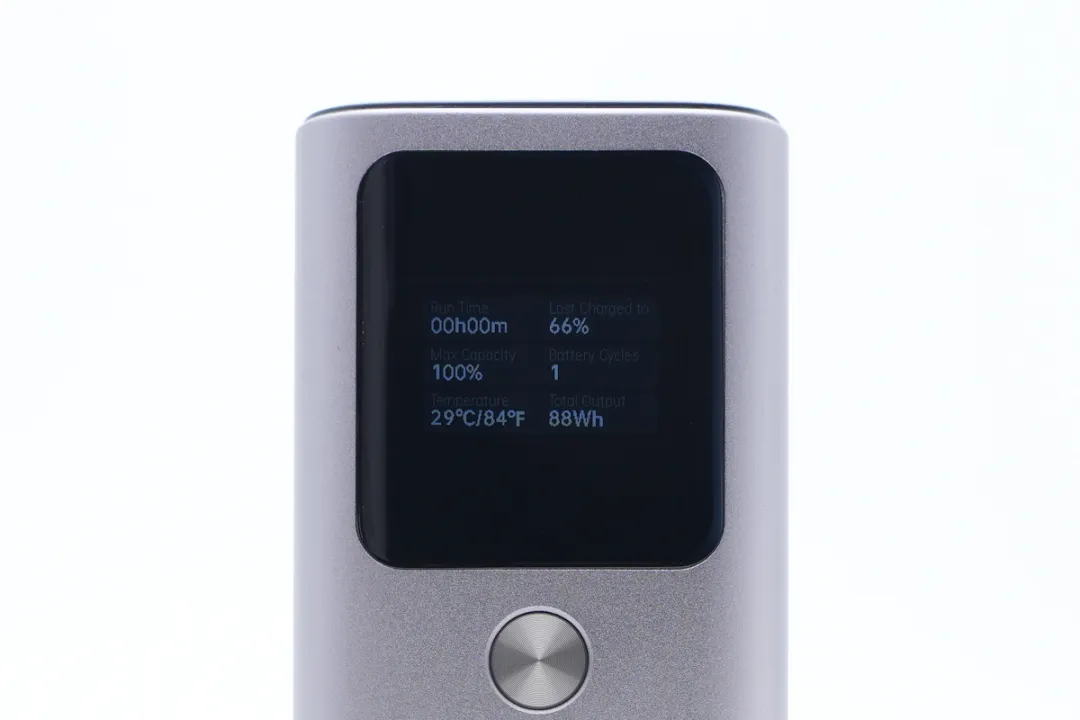

界面2可显示运行时间、最大电池容量、电源温度、上次充电电量、电池循环次数以及总瓦时输出数值。

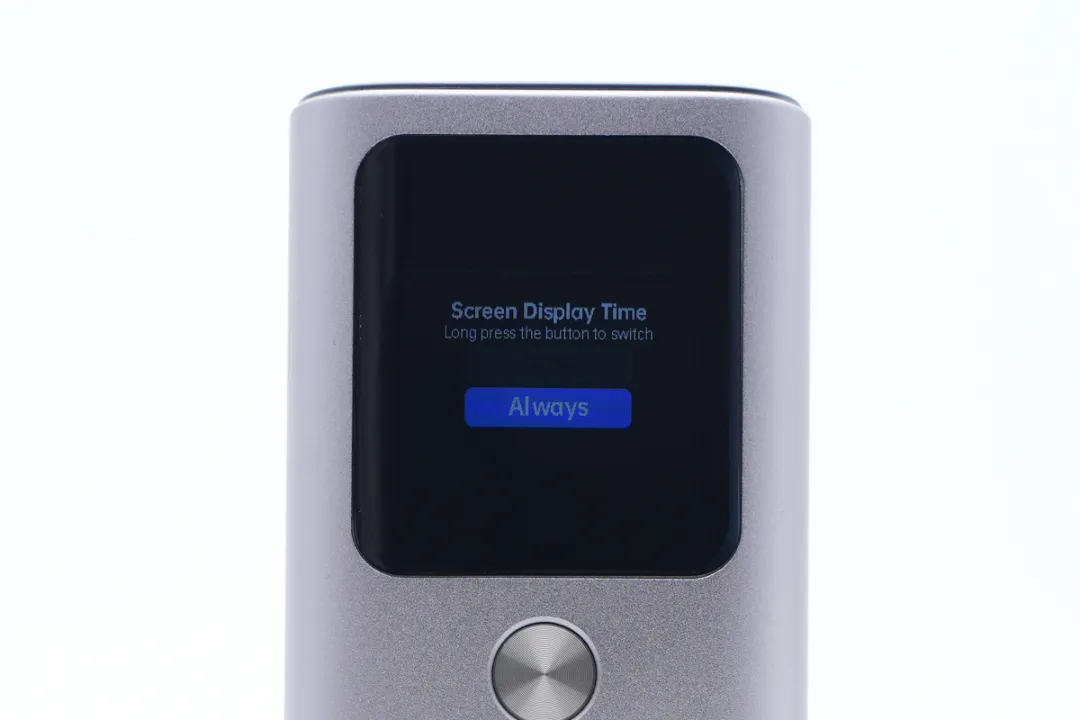

界面3可对屏幕亮屏时间进行设置，可设置为30s或常亮。

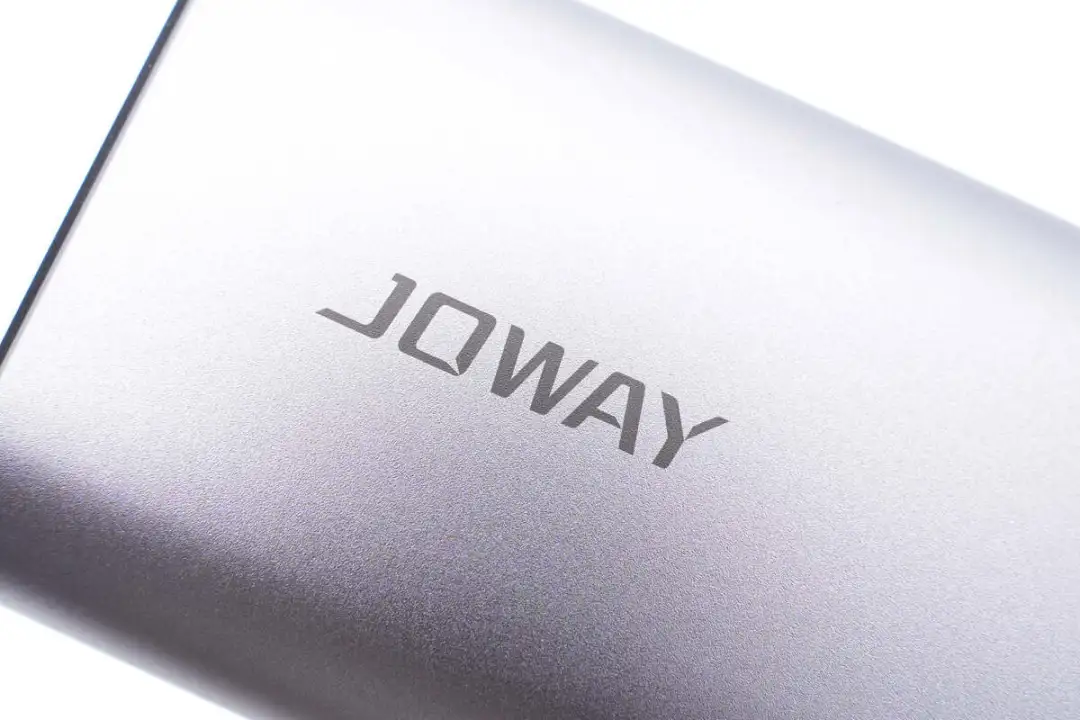

正面下方还镭雕有JOWAY品牌。

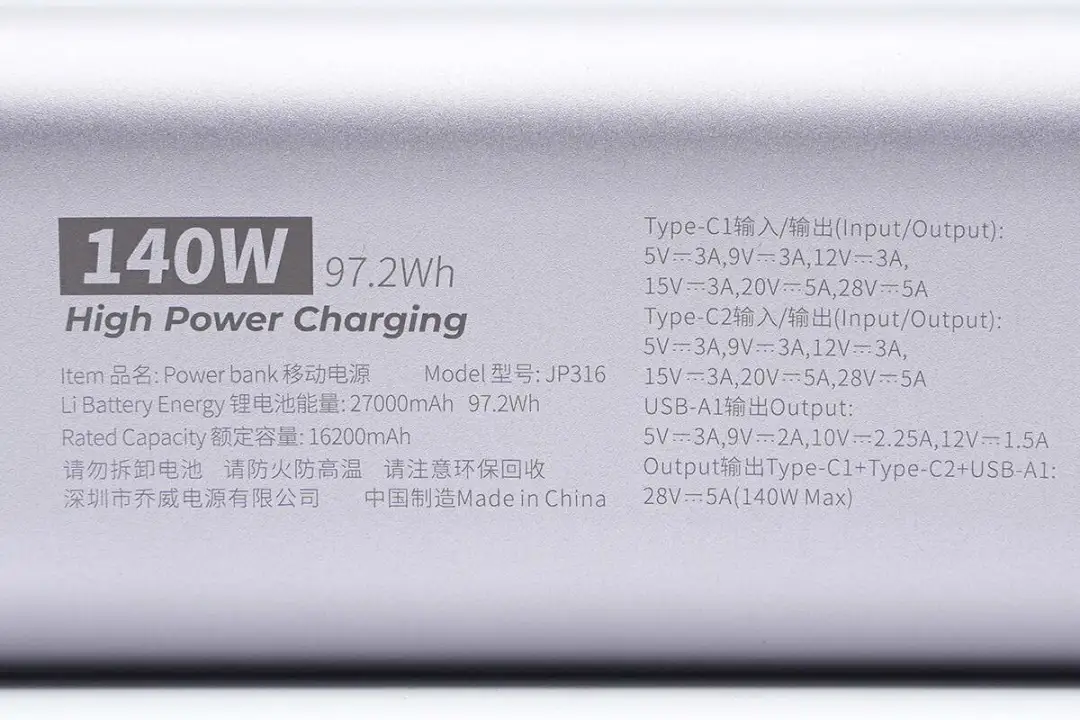

机身背面镭雕移动电源详细参数信息。

产品名称：Powerbank 移动电源

型号：JP316

锂电池能量：27000mAh 97.2Wh

额定容量：16200mAh

Type-C1输入/输出：5V3A、9V3A、12V3A、15V3A、20V5A、28V5A

Type-C2输入/输出：5V3A、9V3A、12V3A、15V3A、20V5A、28V5A

USB-A1输出：5V3A、9V2A、10V2.25A、12V1.5A

Type-C1+Type-C2+USB-A1：28V5A（140W Max）

制造商：深圳市乔威电源有限公司

背面两端设有防滑垫，保证产品横放使用稳定性。

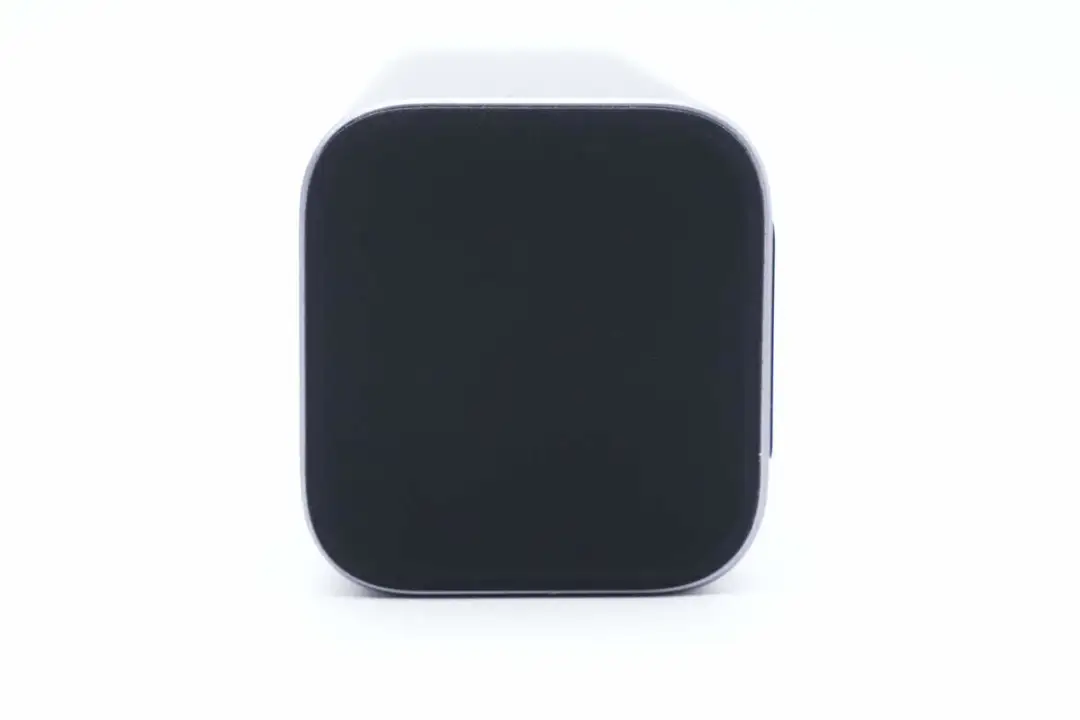

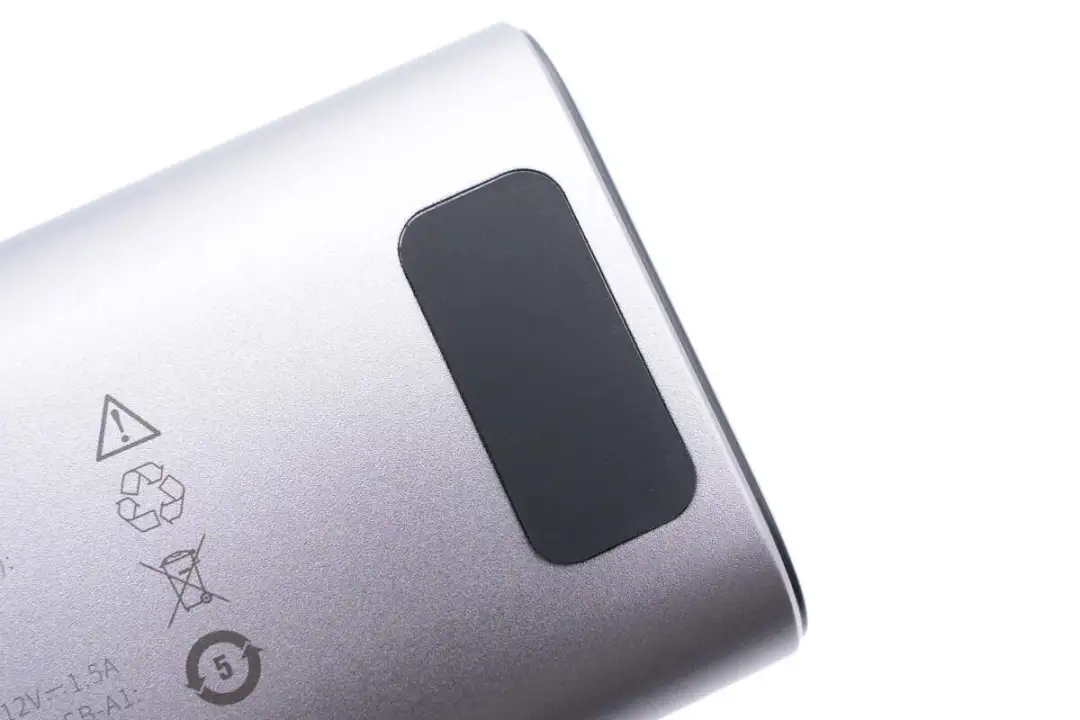

机身底部贴有硅胶垫，立放更加稳定同时可以减少这一端的磨损。

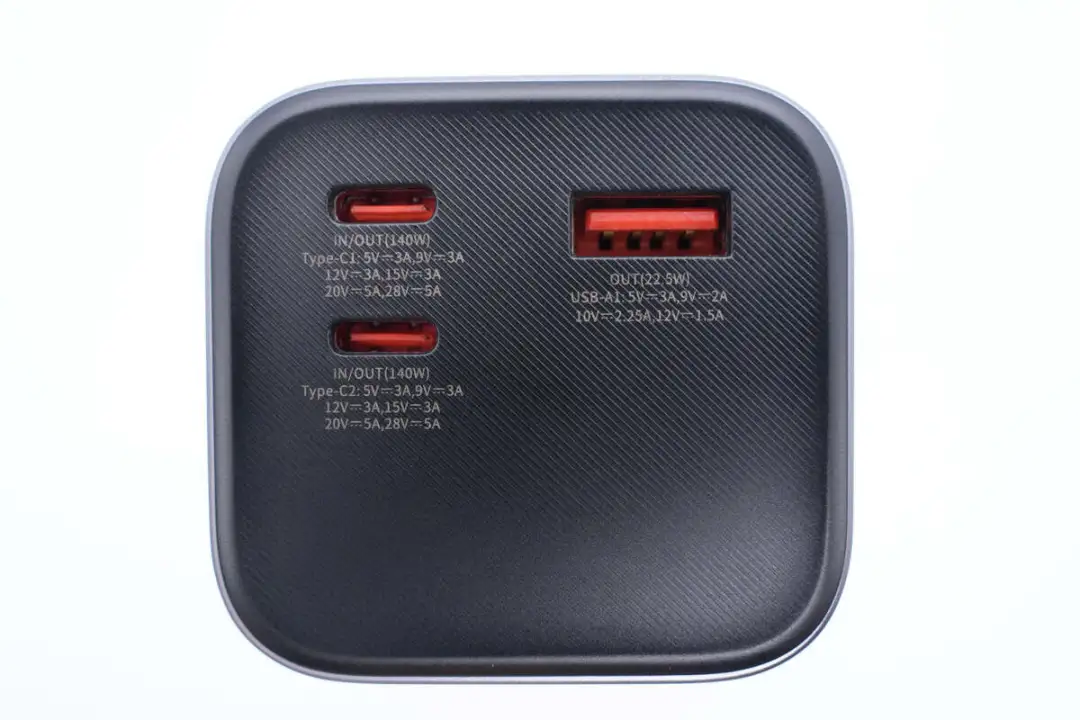

顶部配置2C1A三个USB接口，胶芯均为橘黄色，接口旁印有相应的参数信息。

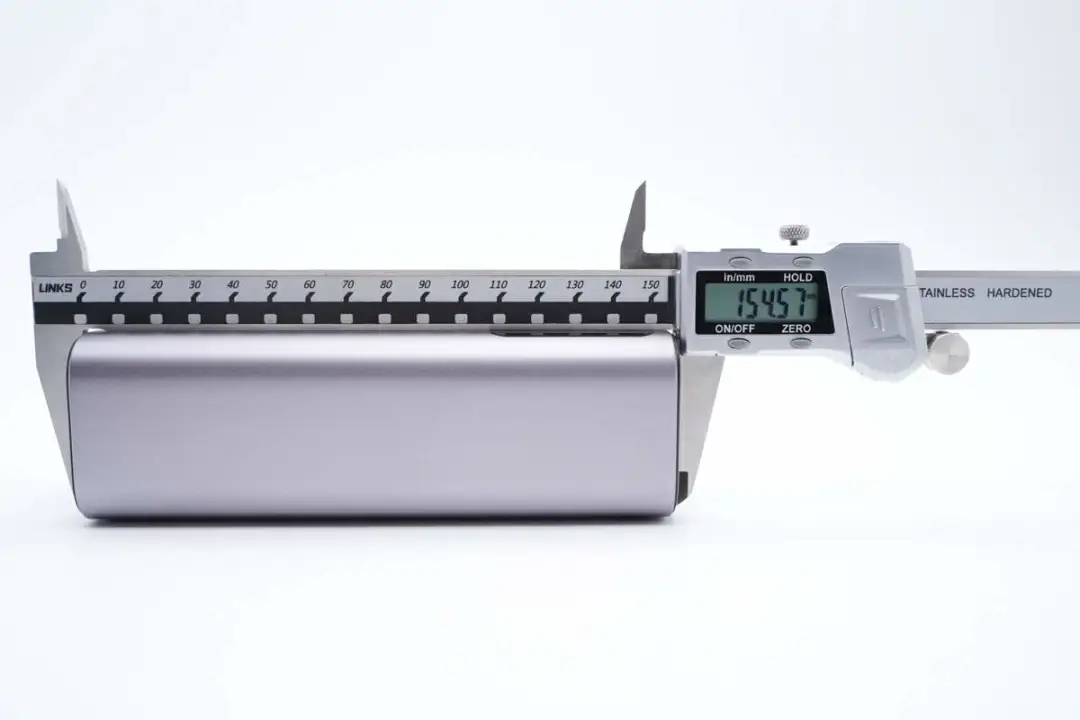

实测这款移动电源机身长度为154.57mm。

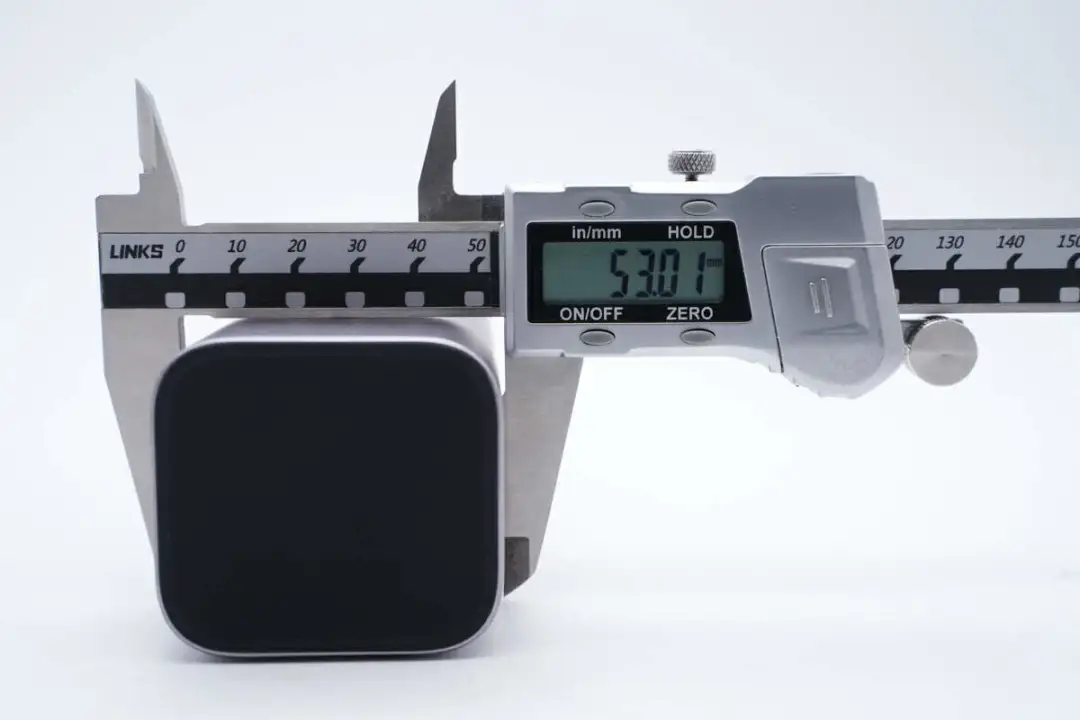

宽度为53.01mm。

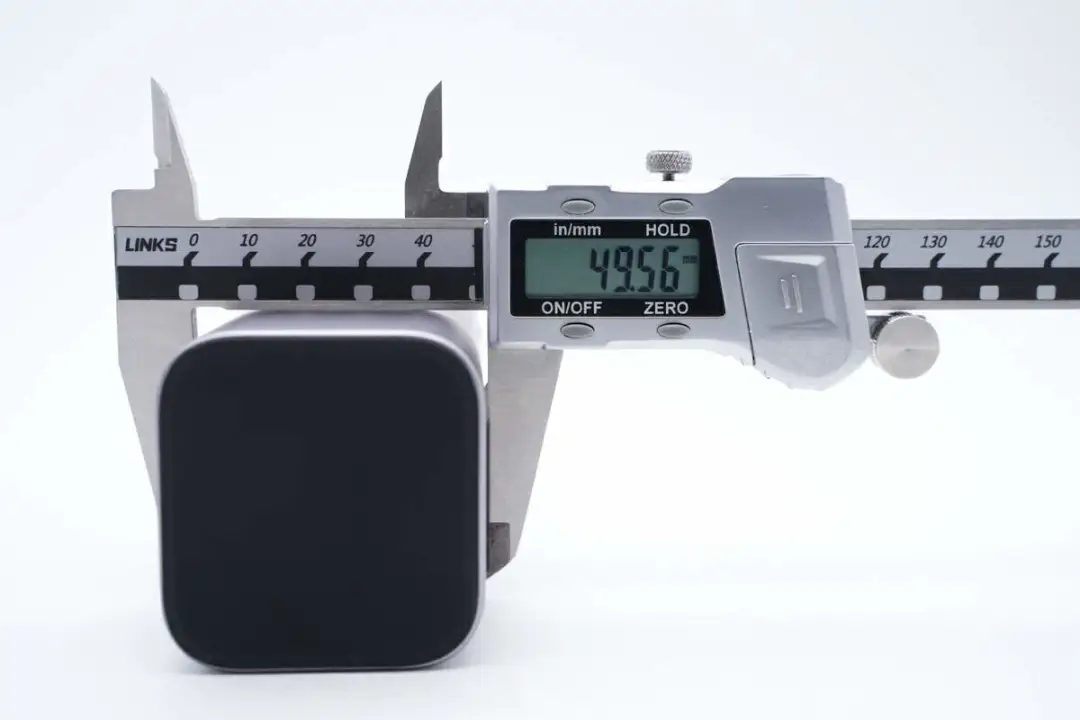

厚度为49.56mm。

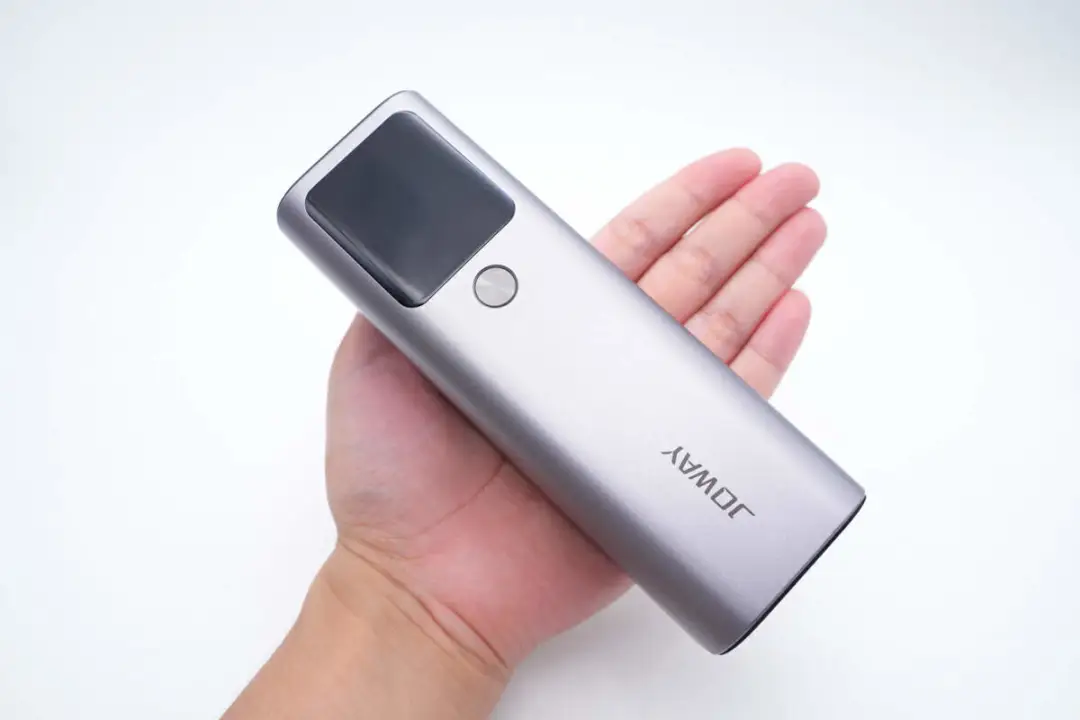

产品拿在手上的大小直观感受。

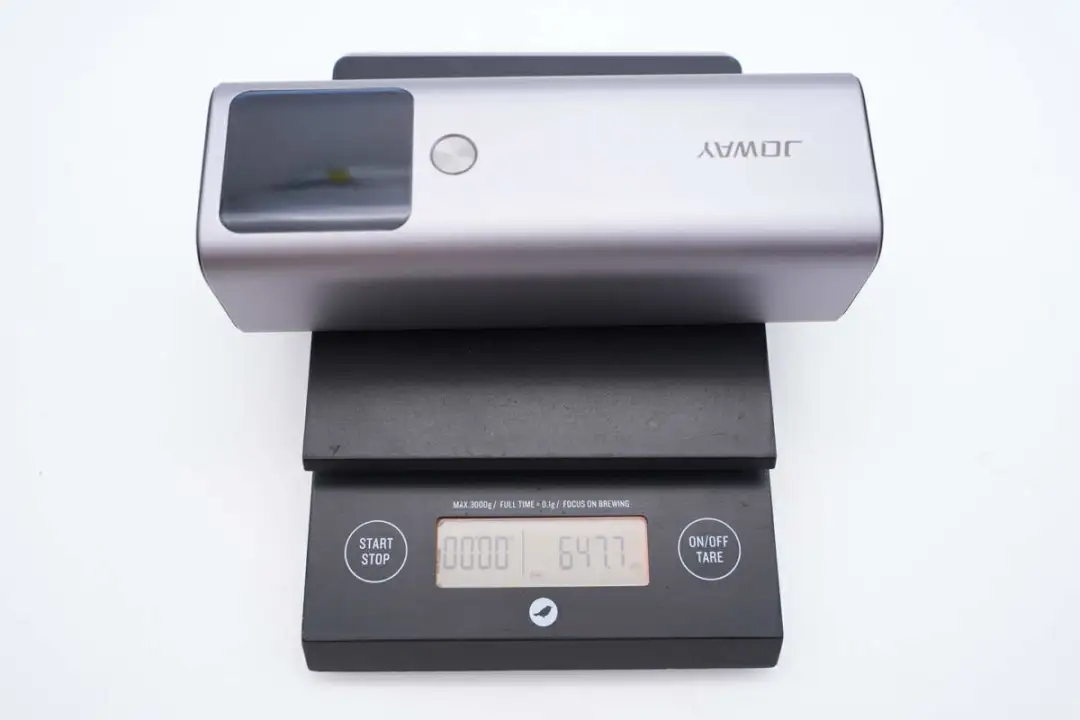

另外测得移动电源净重约为648g。

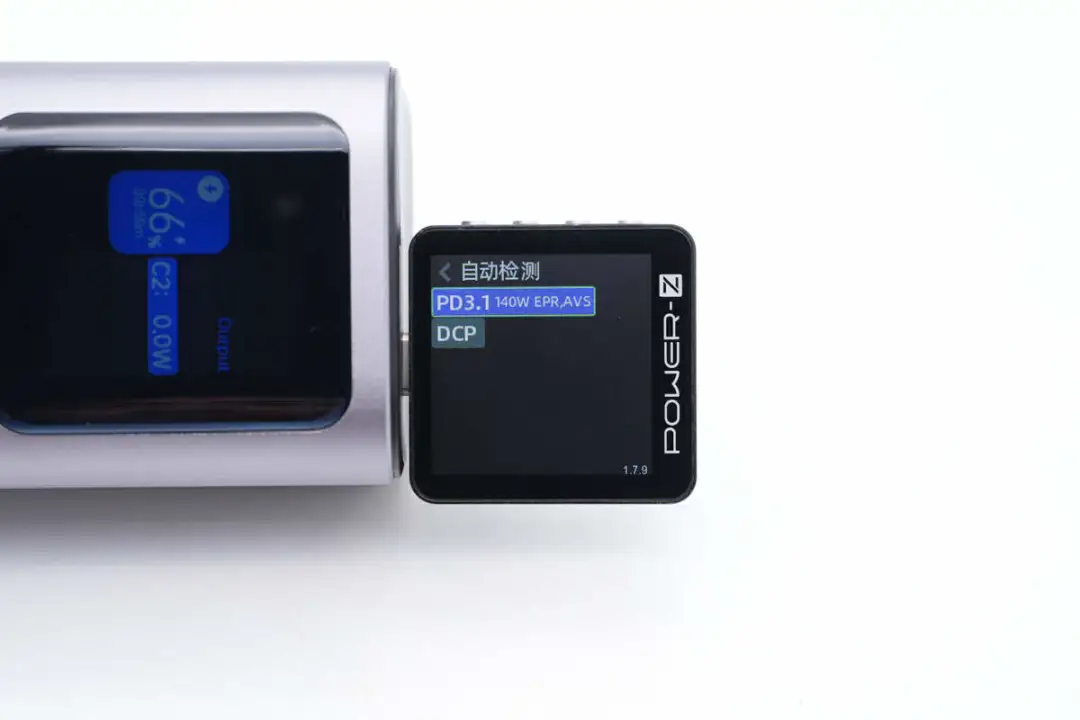

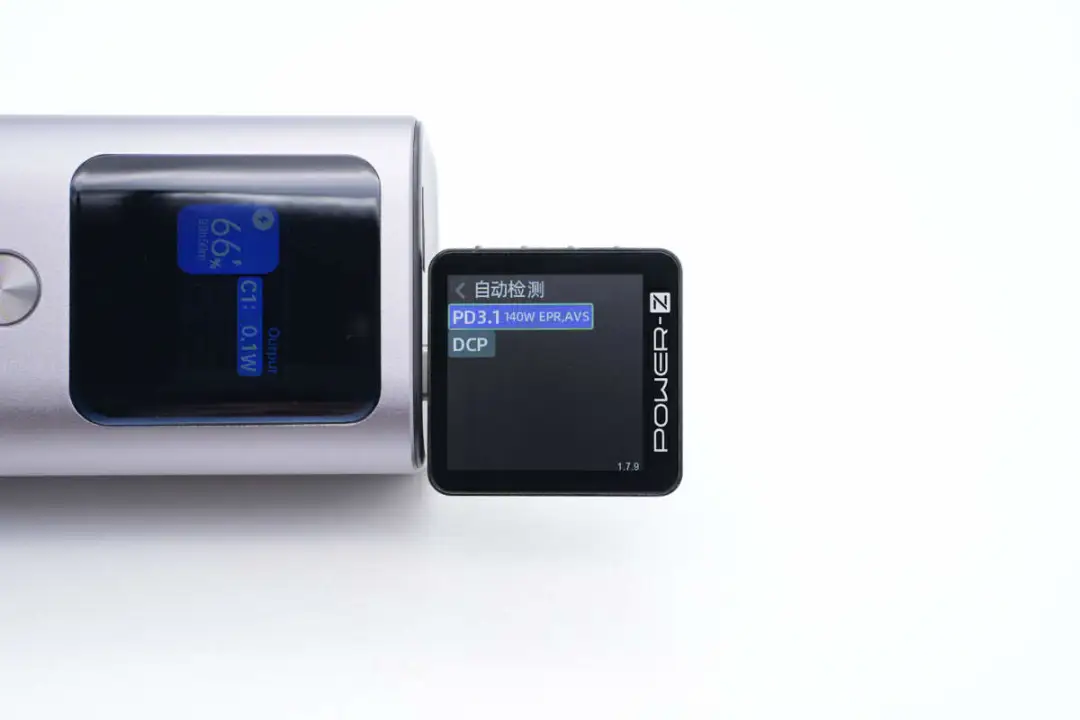

使用ChargerLAB POWER-Z KM003C测得Type-C1口支持PD3.1和DCP充电协议。

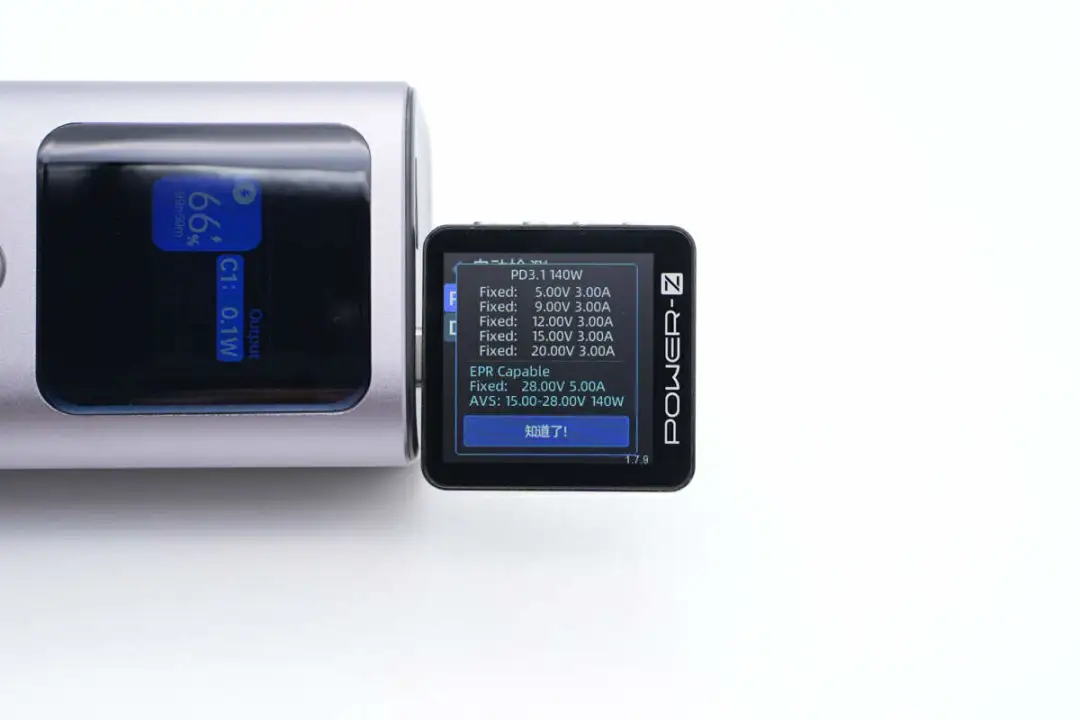

此外还具备5V3A、9V3A、12V3A、15V3A、20V5A、28V5A六组固定电压档位，以及15-28V AVS电压档位。

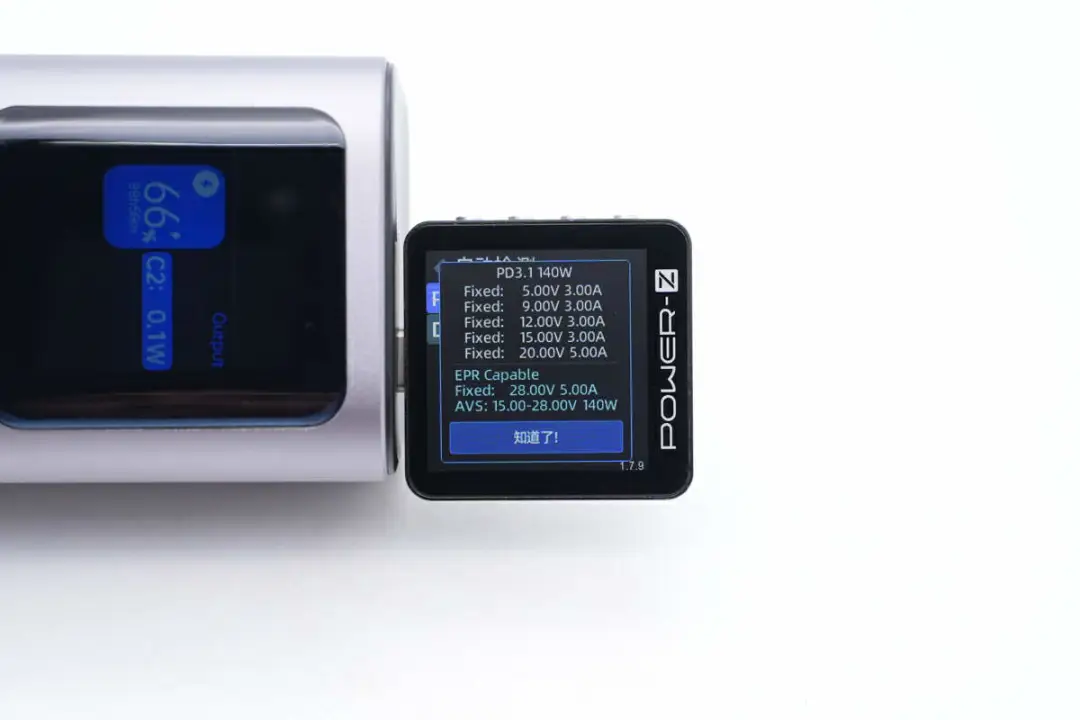

测得Type-C2口兼容协议和Type-C1口的一样。

此外PDO报文显示也相同，两个USB-C口单口输出性能一样，支持功率盲插。

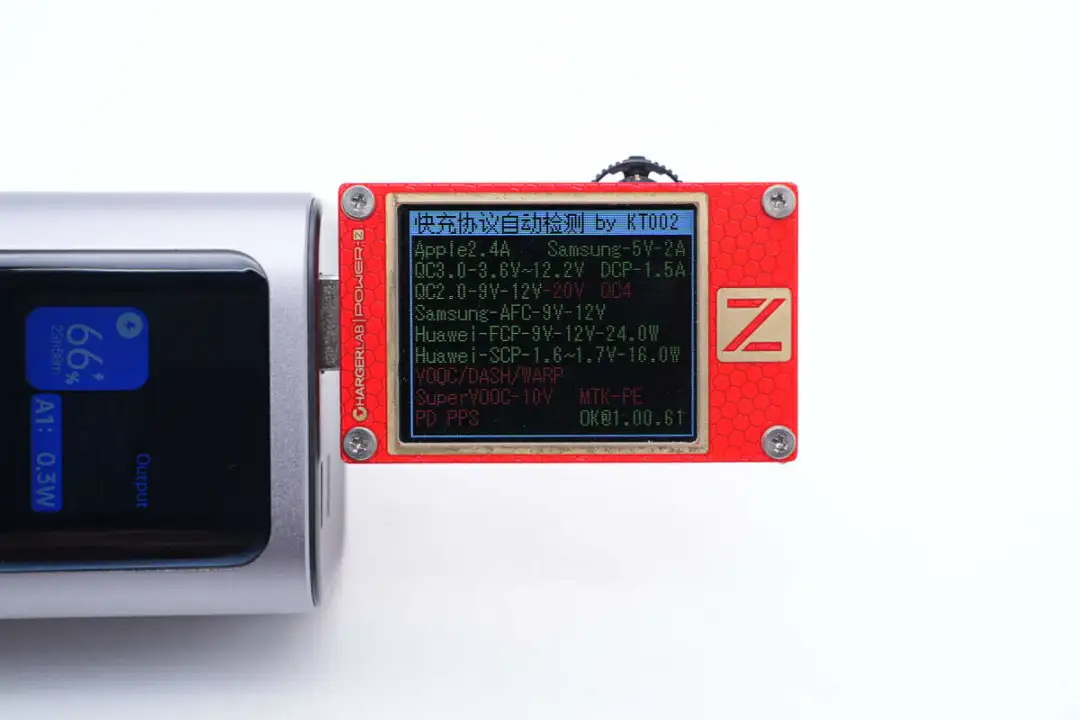

使用ChargerLAB POWER-Z KT002测得USB-A1口支持Apple 2.4A、Samsung 5V2A、DCP、QC2.0/3.0、AFC、FCP、SCP充电协议。

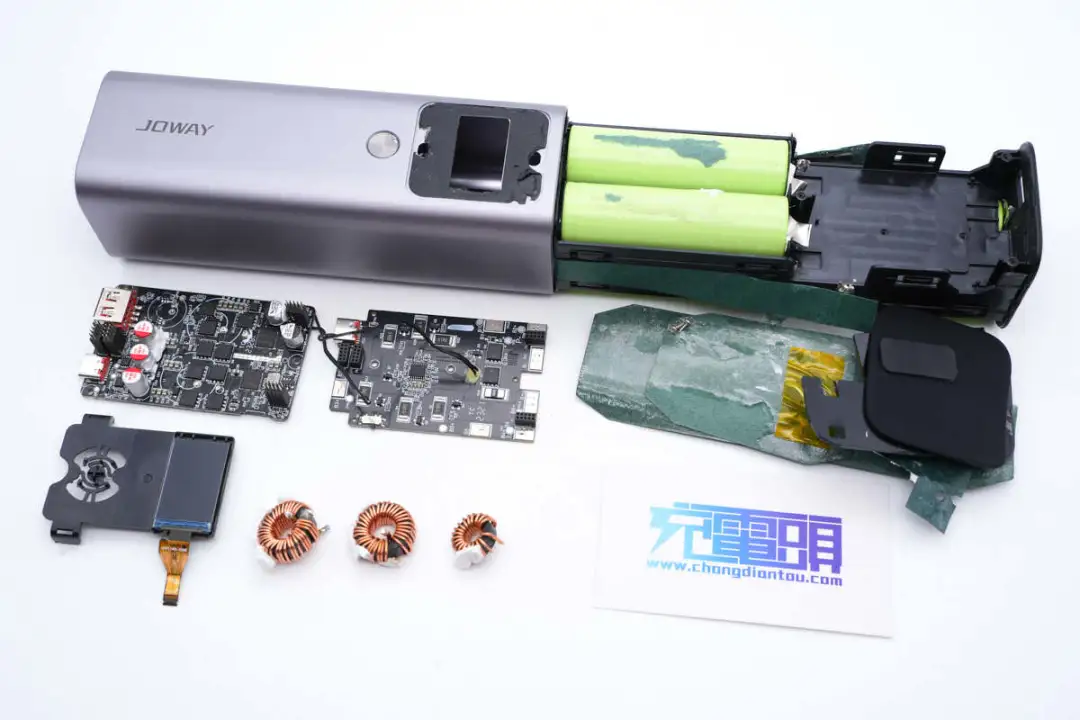

乔威140W快充移动电源拆解

看完了这款移动电源的开箱和测试，下面就进行拆解，一起看看内部的用料设计。

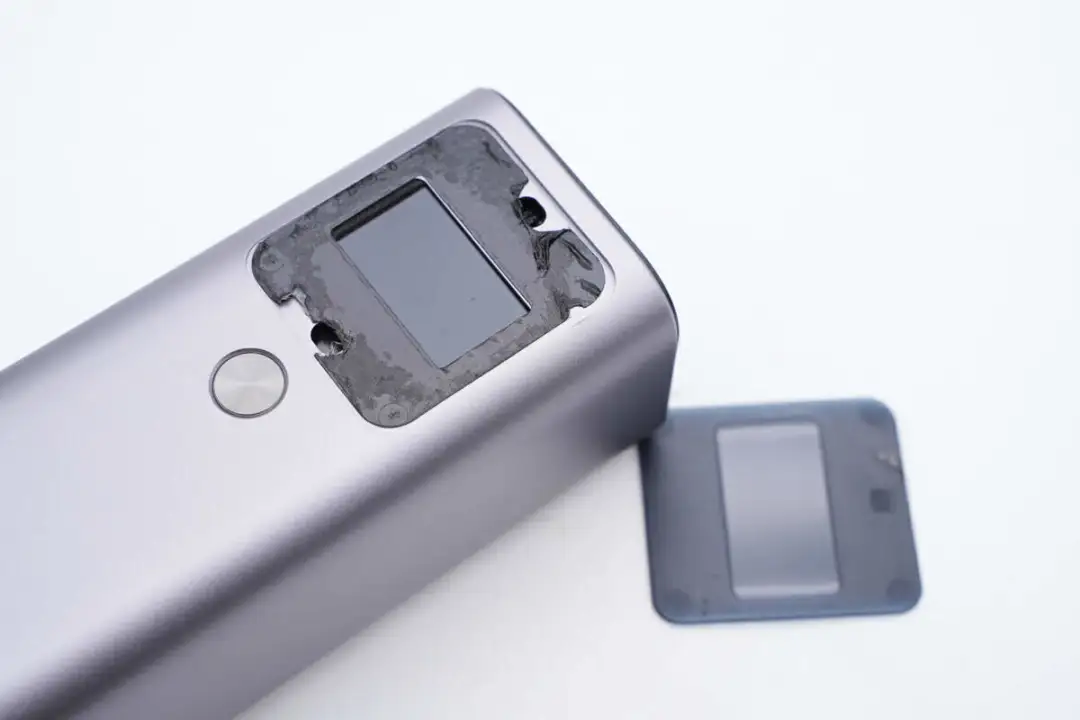

移动电源显示屏盖板通过双面胶粘贴固定。

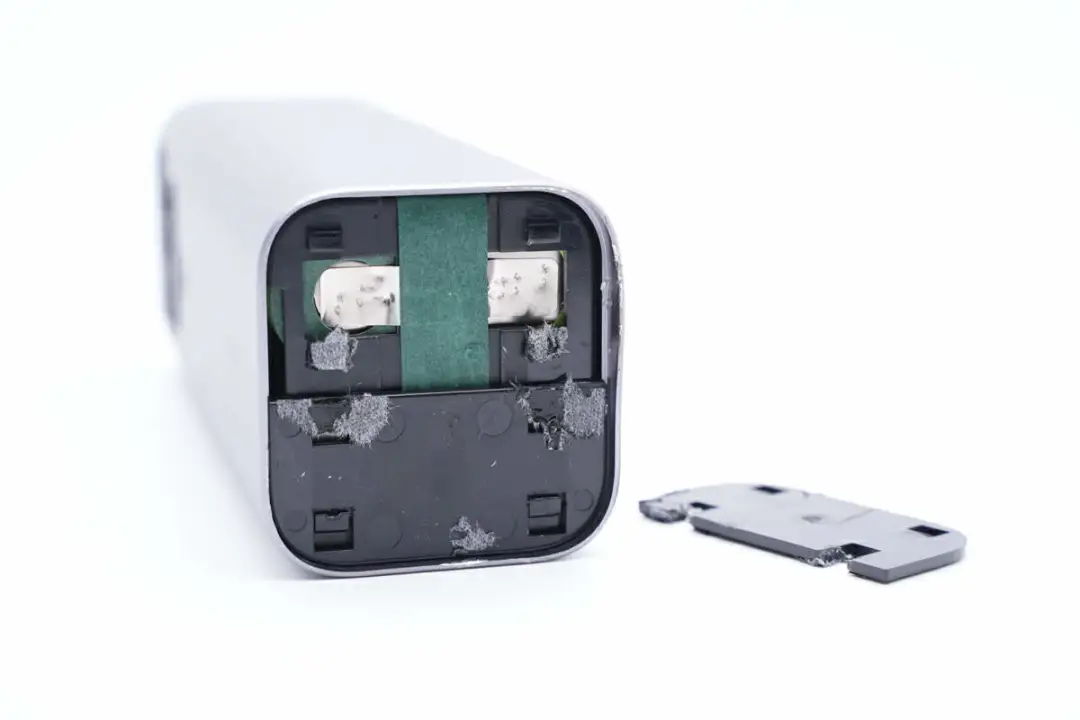

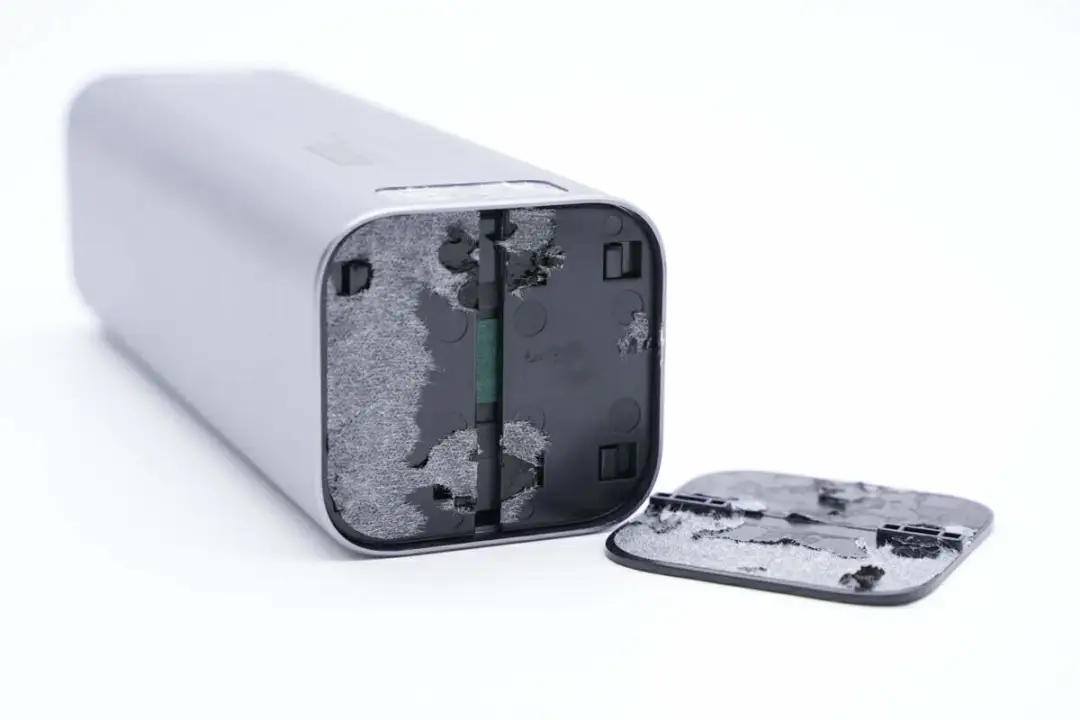

移动电源底盖也通过双面胶粘贴固定。

固定盖板通过滑动卡扣结构固定。

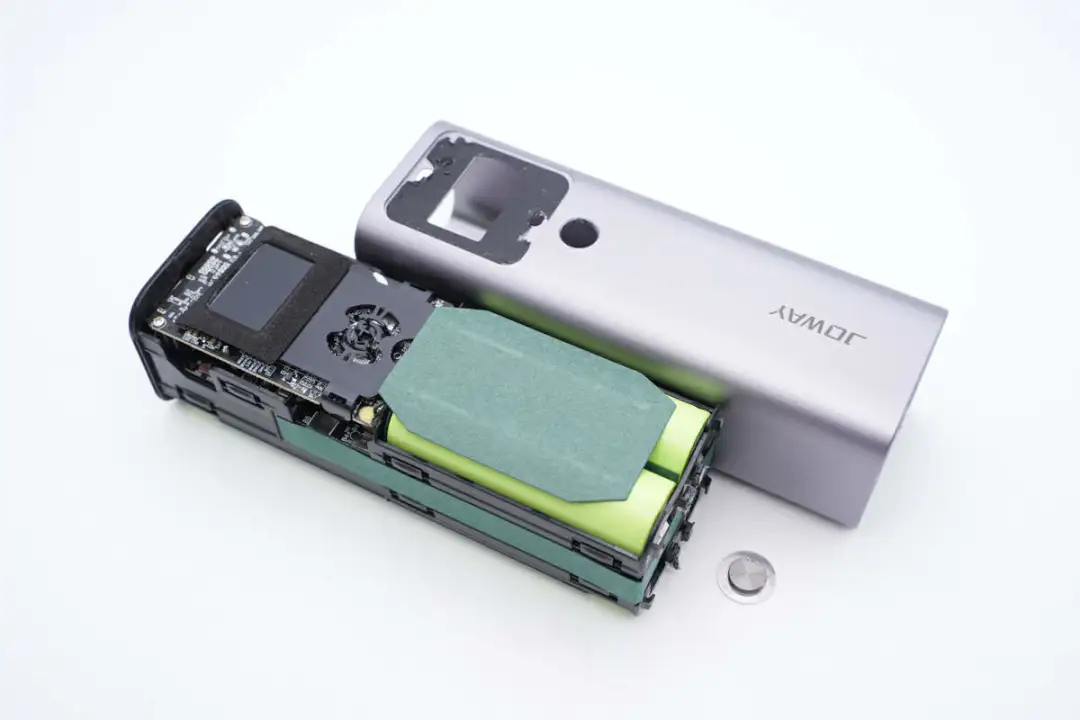

拆开底部的固定盖板，推出移动电源内部机芯。

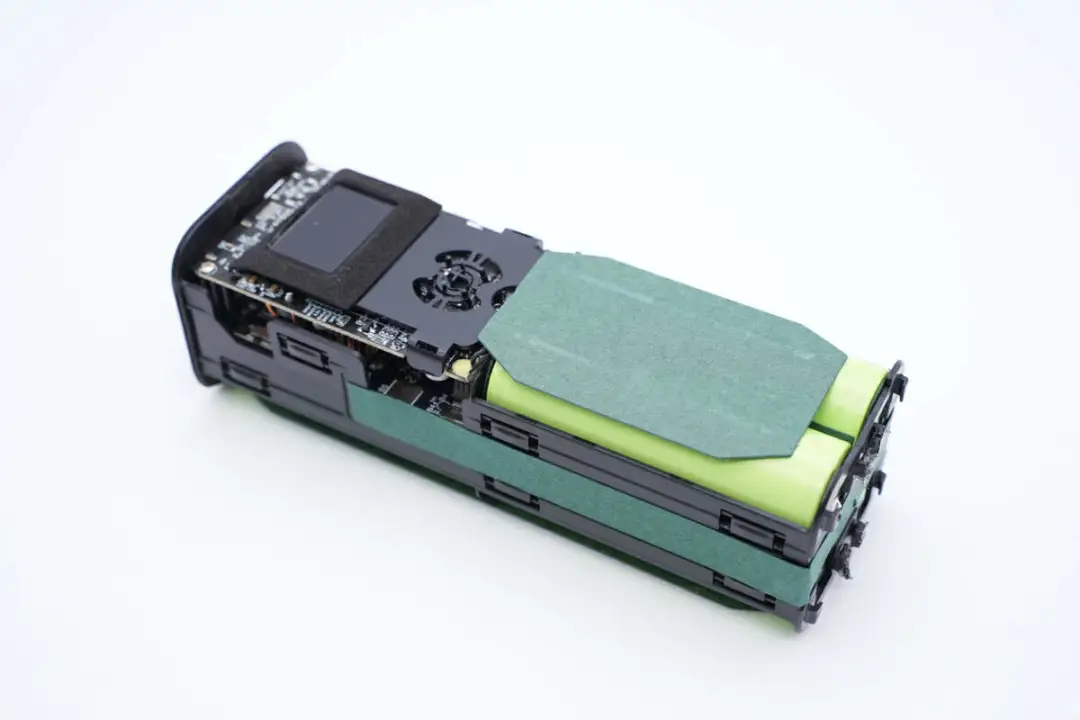

移动电源内部为塑料框架，固定电池和PCBA模块，电池粘贴青稞纸绝缘。

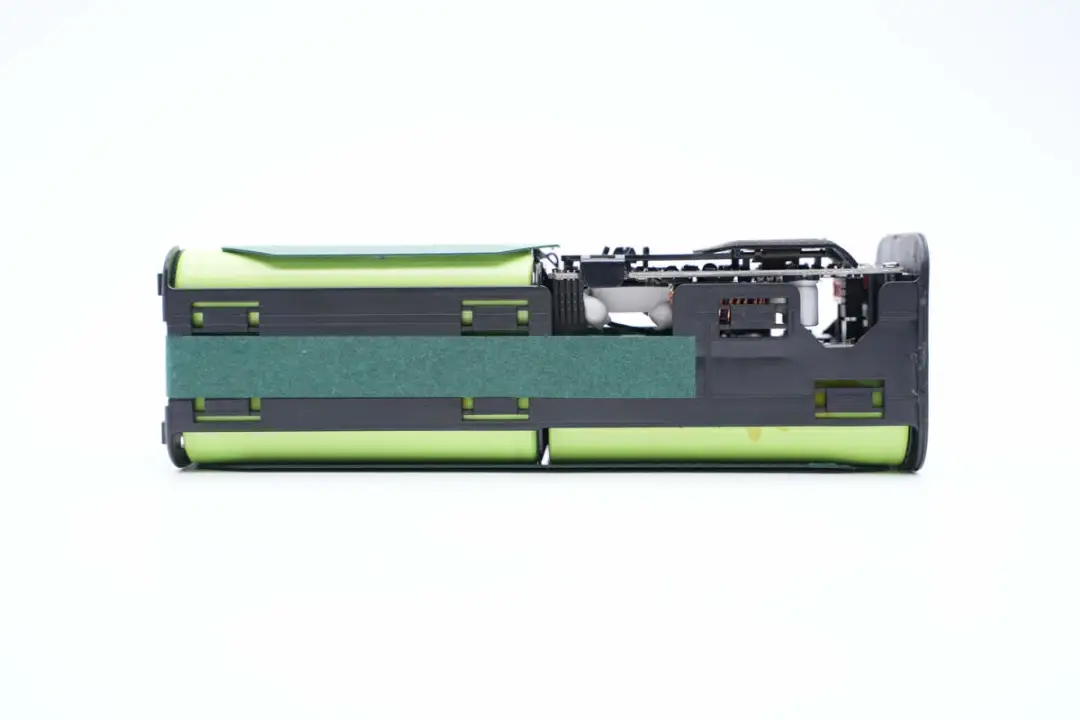

框架侧面也粘贴青稞纸。

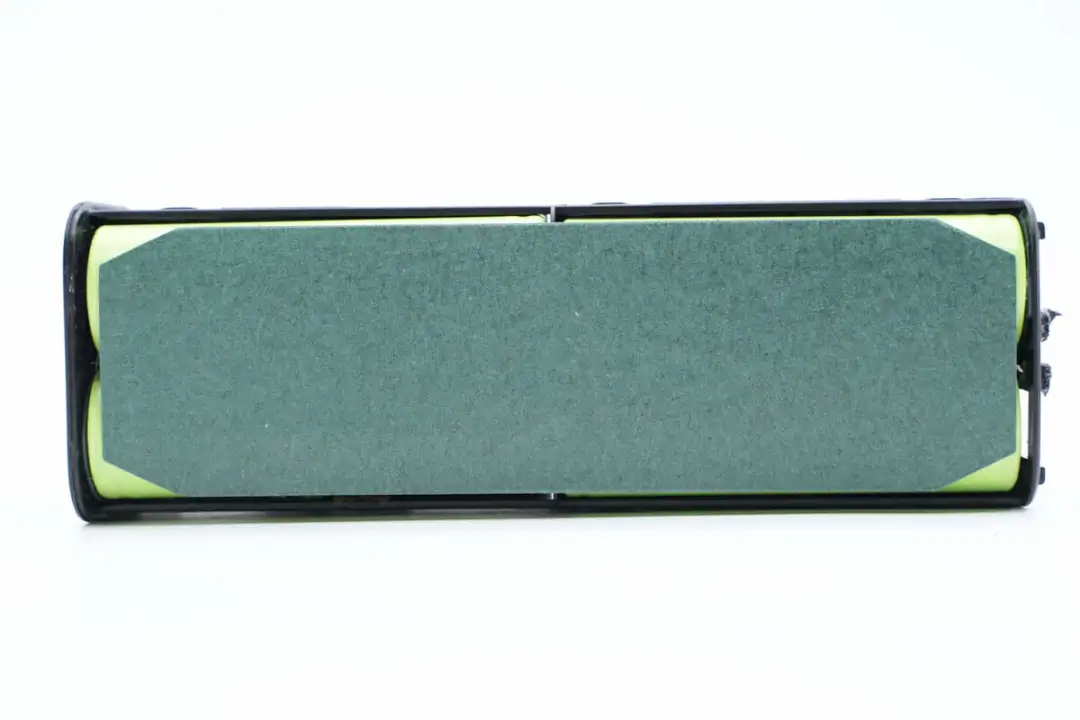

背面四节电池全部粘贴青稞纸绝缘。

PCBA模块上覆盖塑料支架，屏幕边缘粘贴泡棉密封防尘。

塑料支架通过卡扣固定在PCB上。

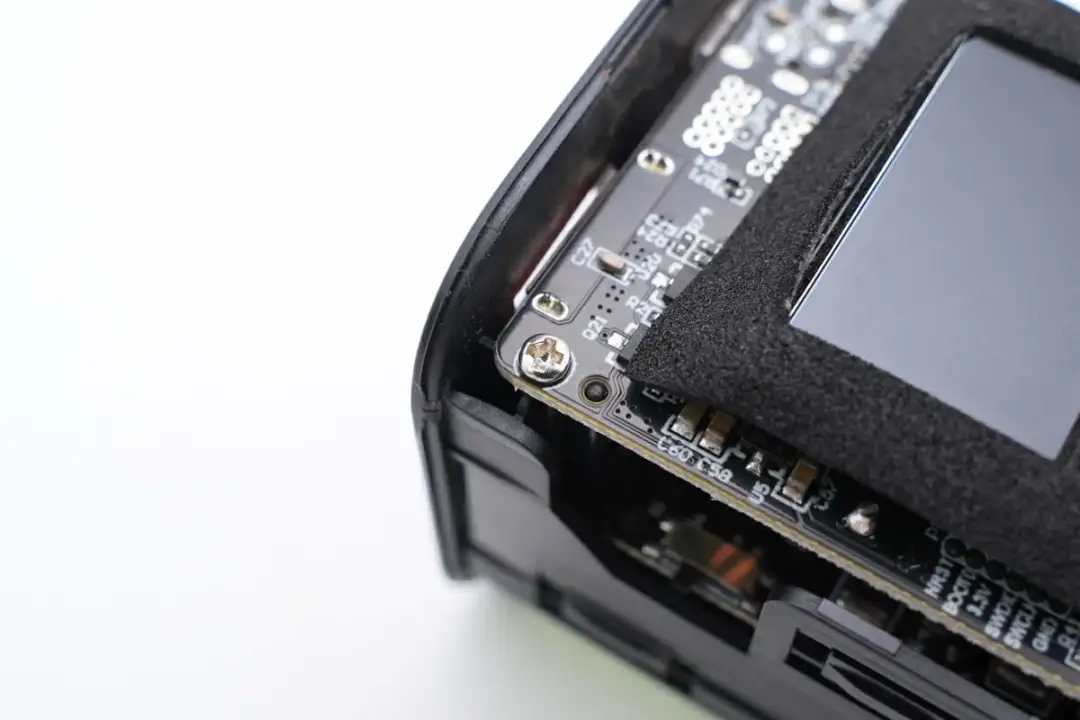

PCB通过螺丝固定在塑料框架上。

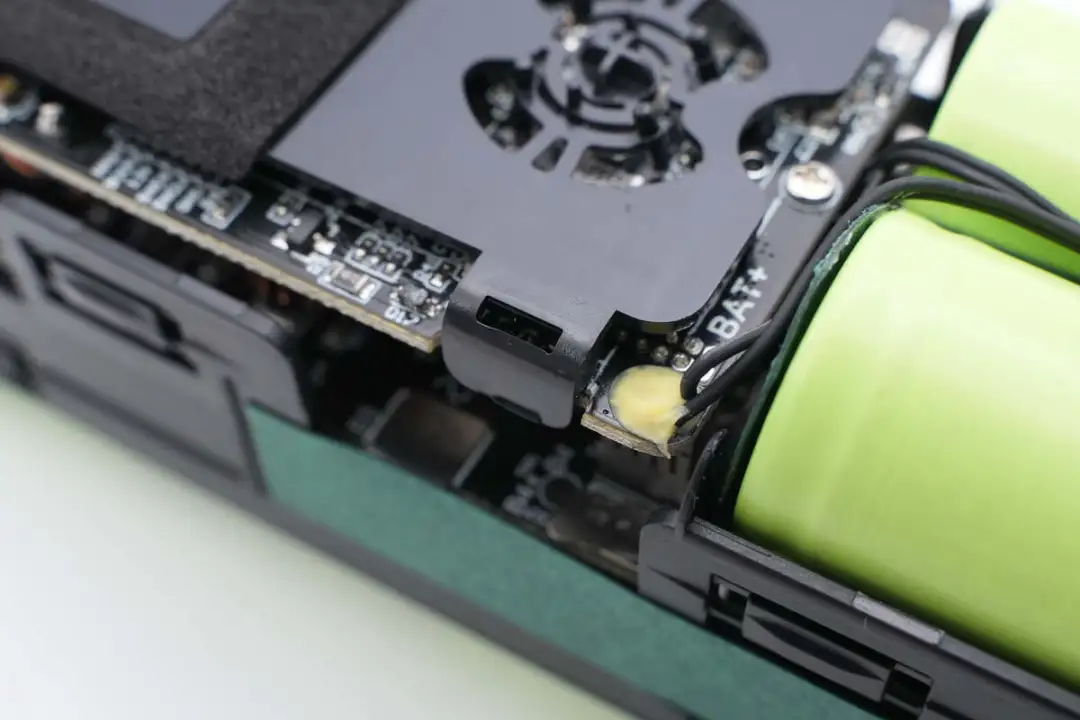

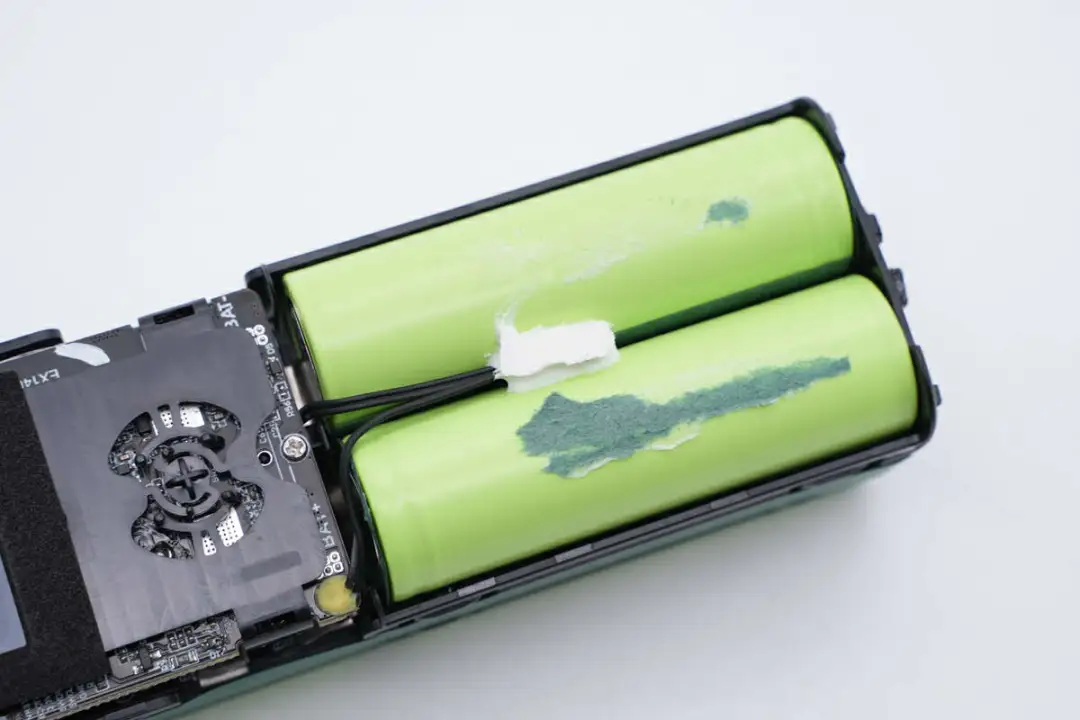

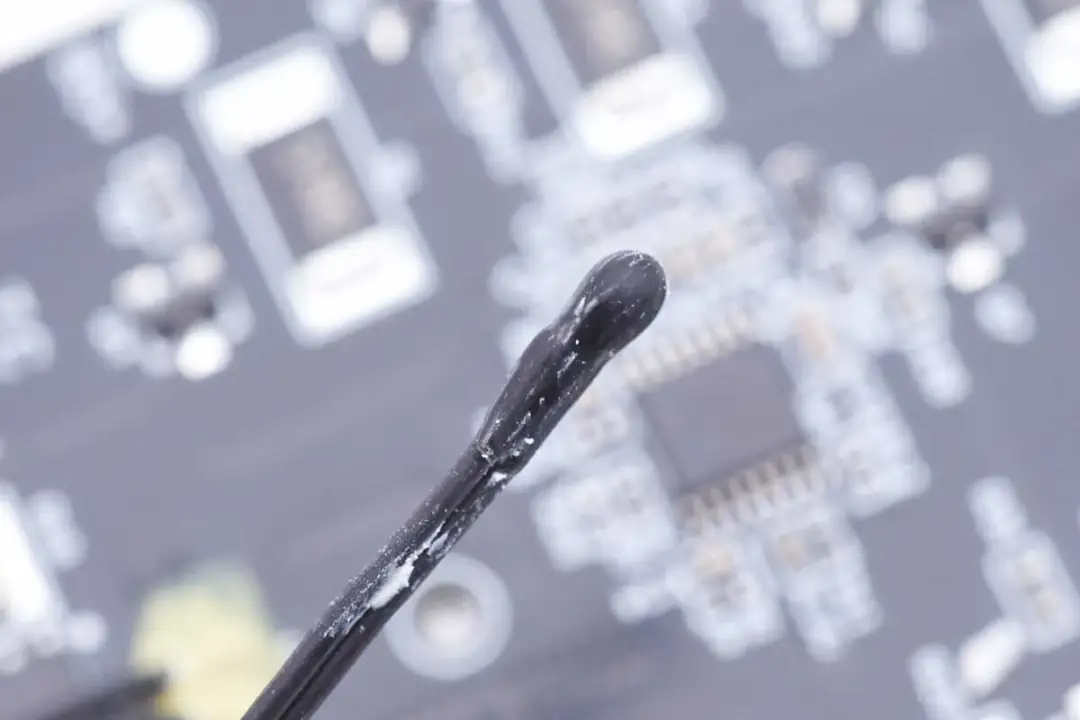

撕下电池上覆盖的青稞纸，在电池上粘贴一颗热敏电阻用于检测电池组温度。

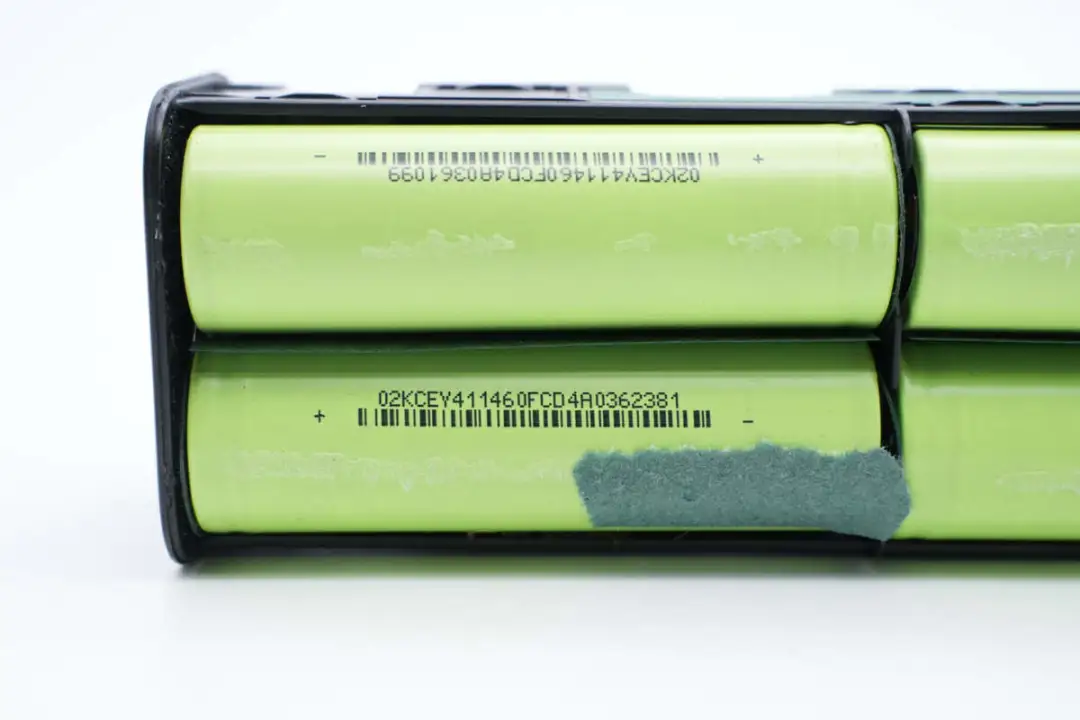

移动电源内置6节21700电池串联，单节容量为4500mAh。

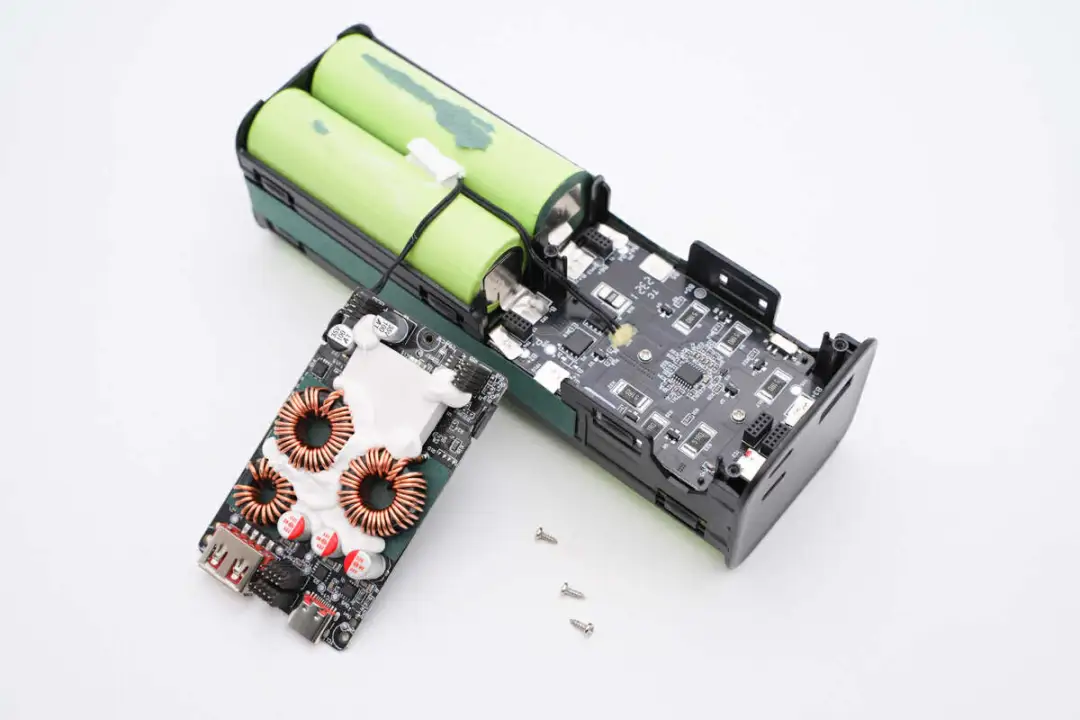

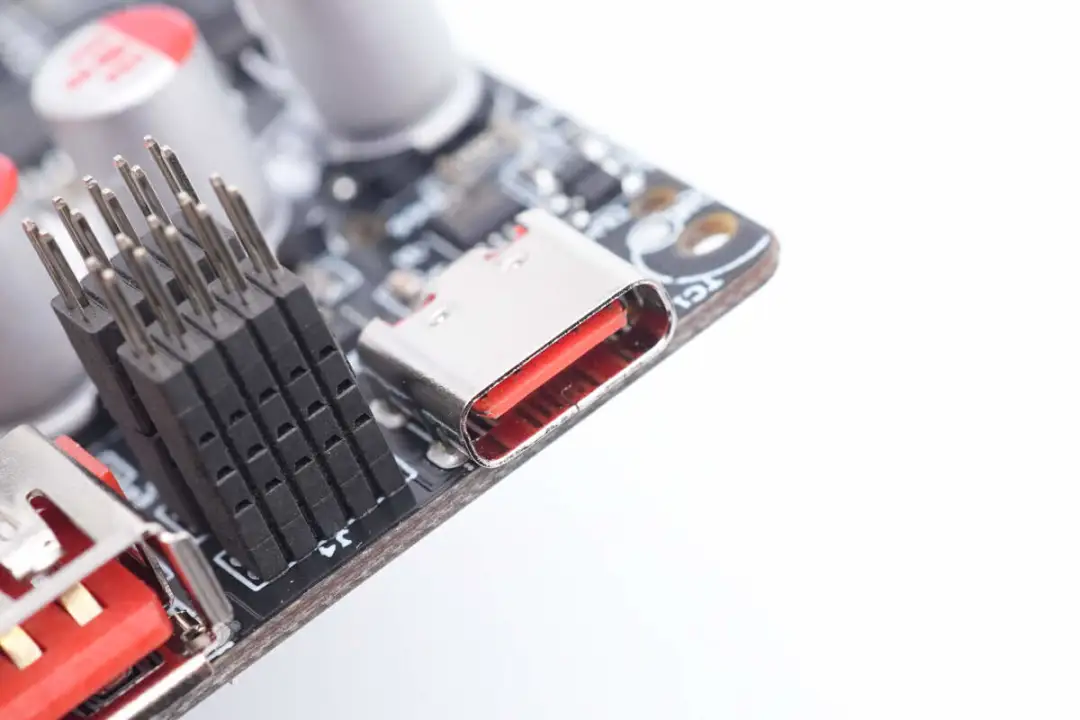

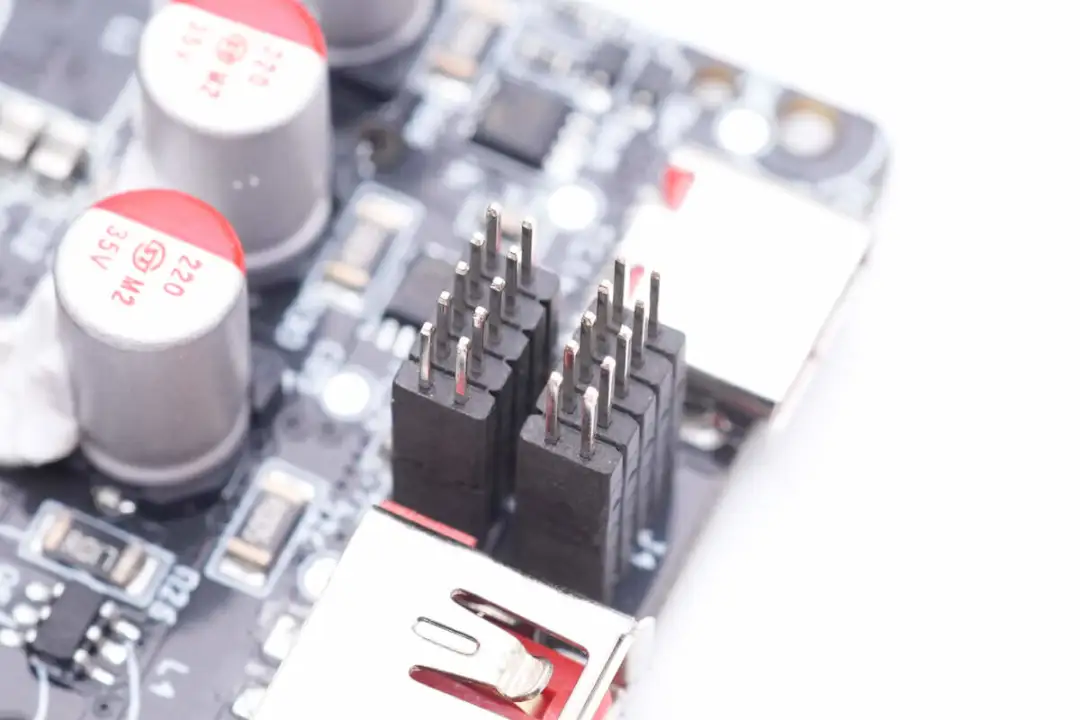

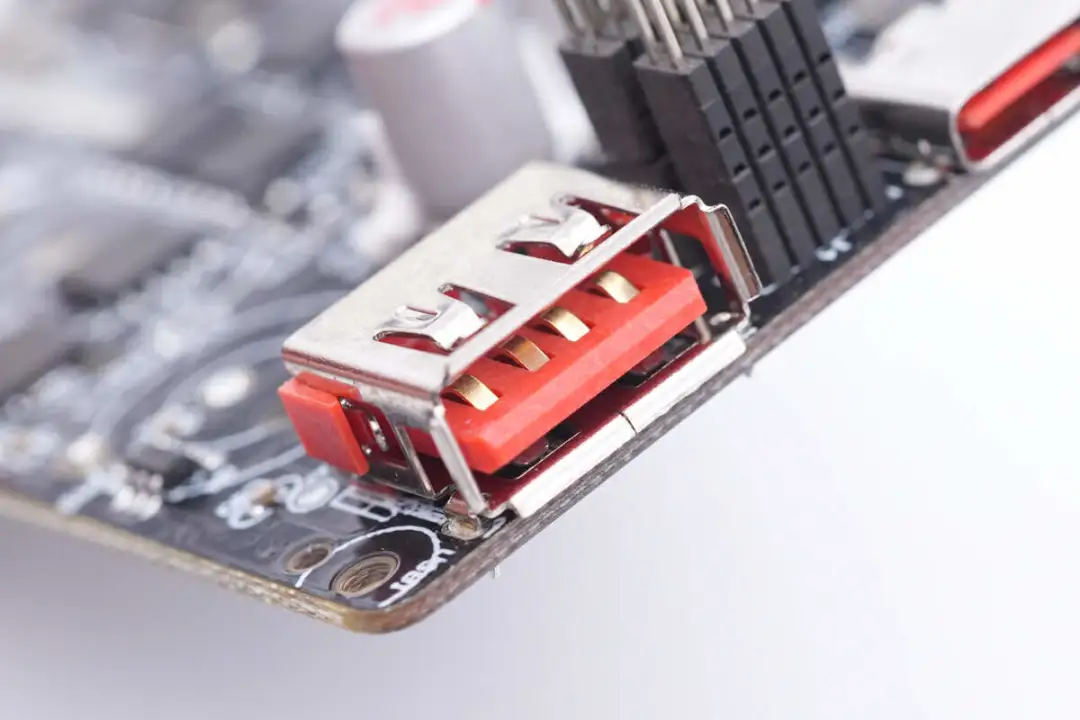

拧下固定螺丝，拆下上层的PCB，在PCB上焊接三颗磁环电感，并粘贴导热垫，涂导热胶水加固。

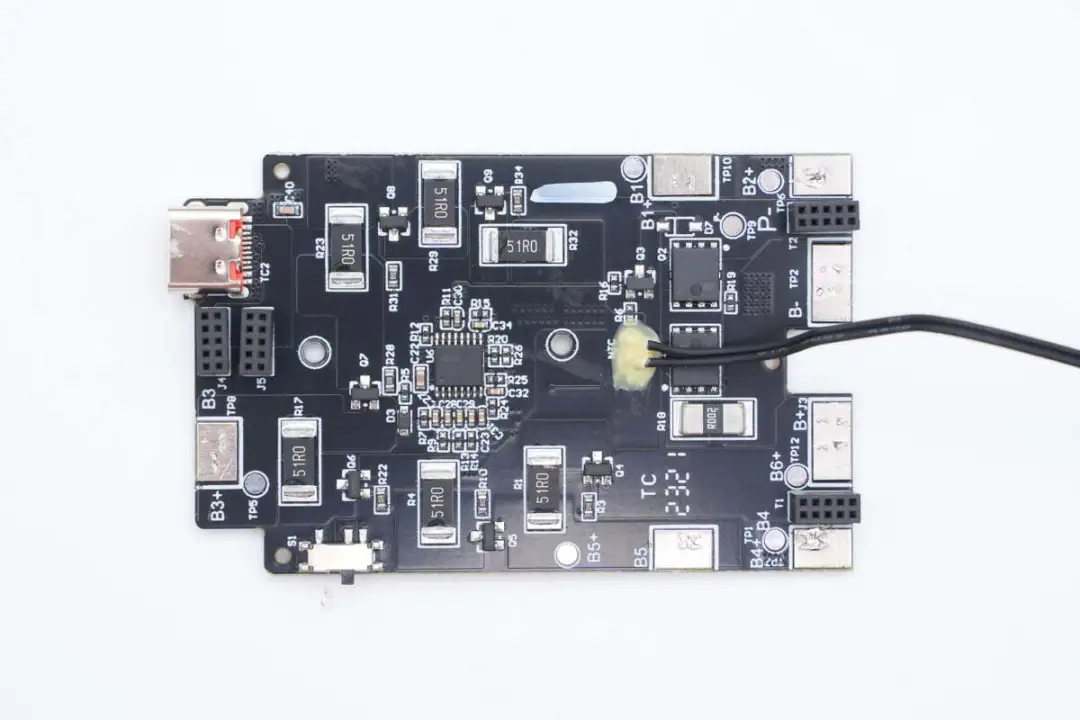

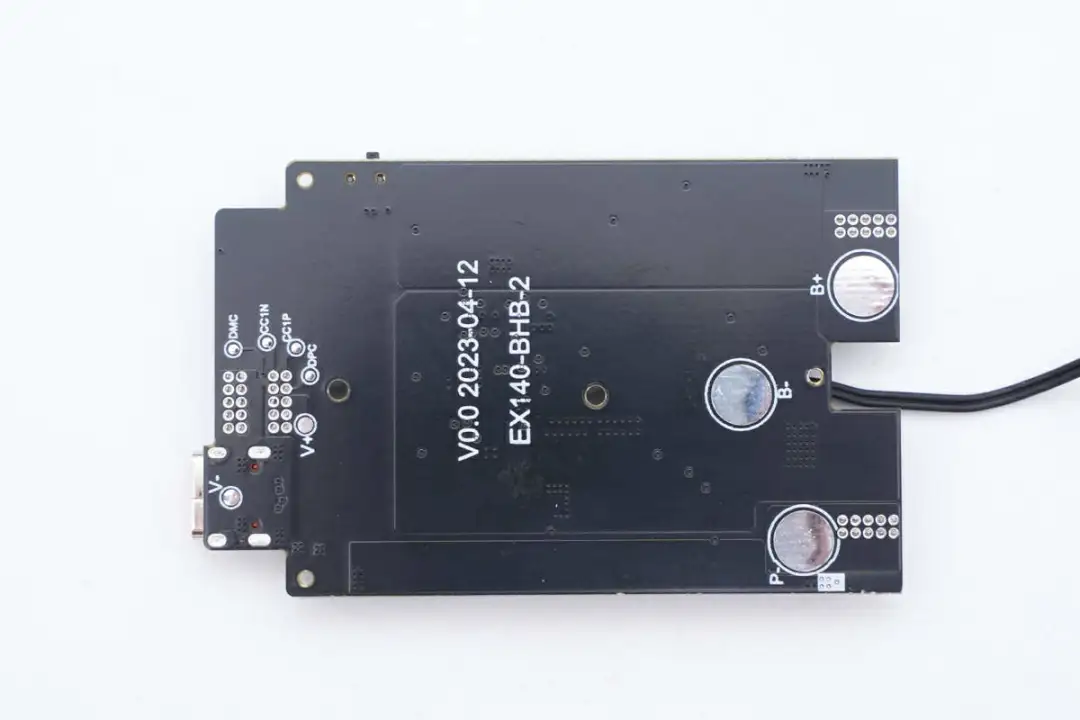

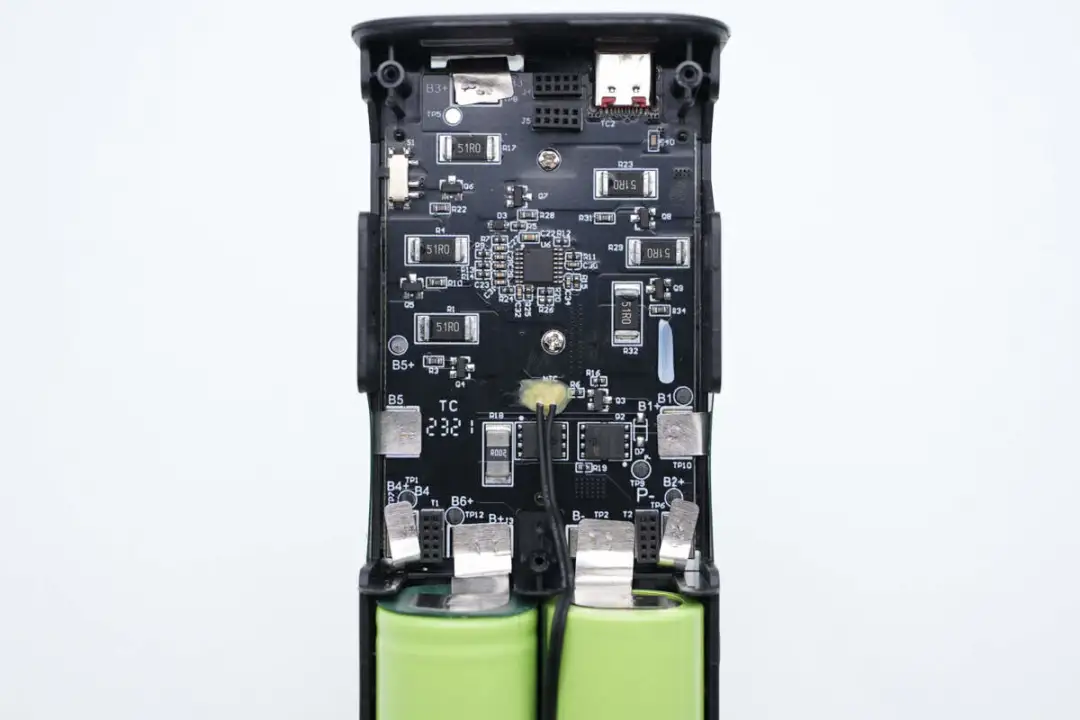

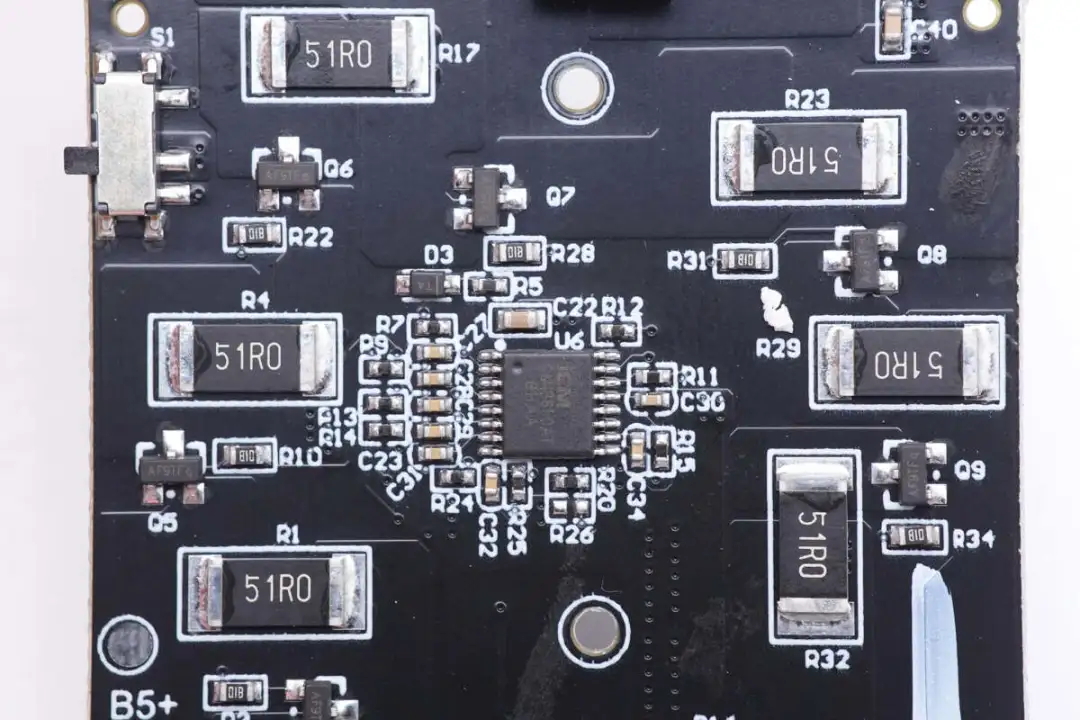

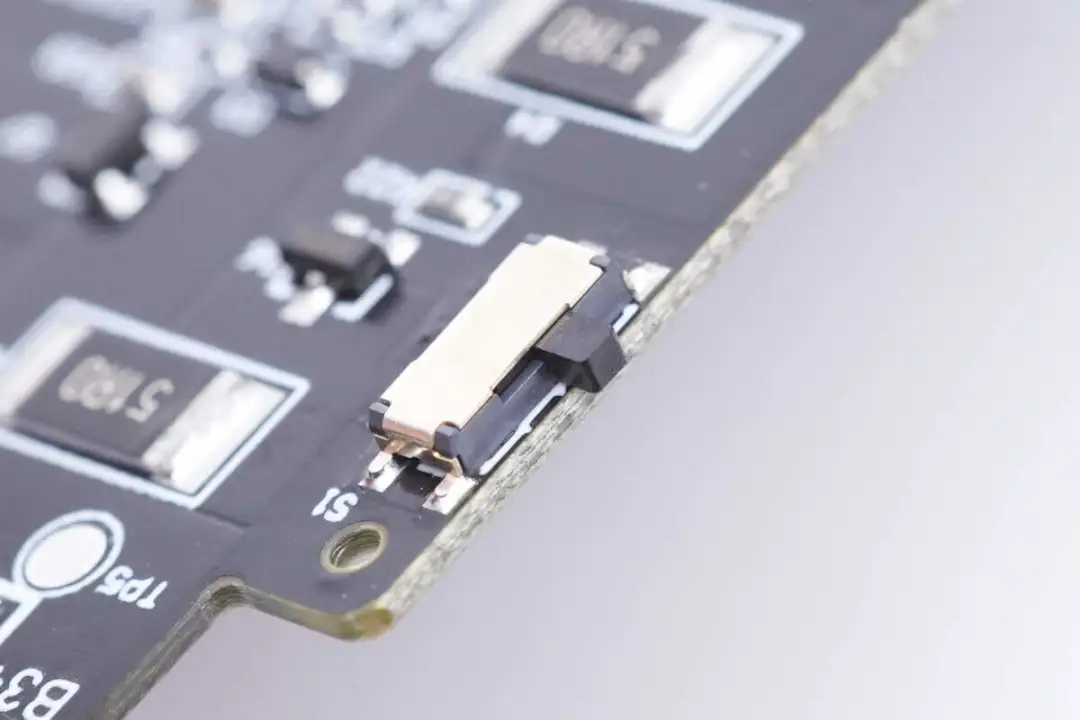

下层是电池保护板。

电池保护板使用螺丝固定在框架上。

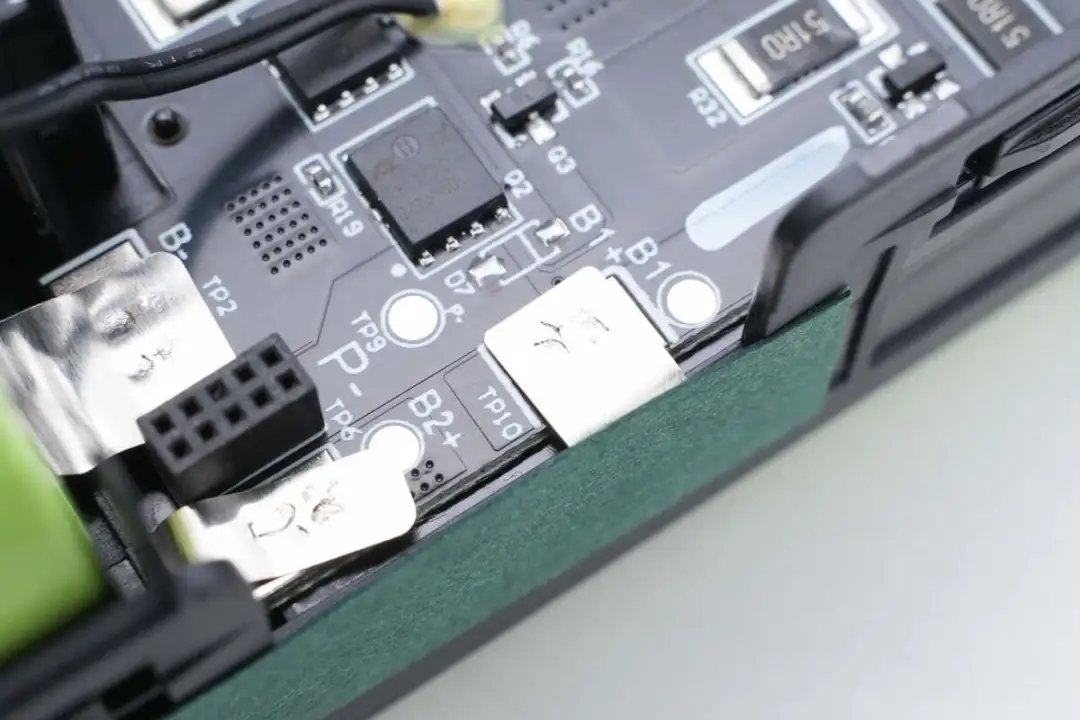

电池通过镍带点焊连接。

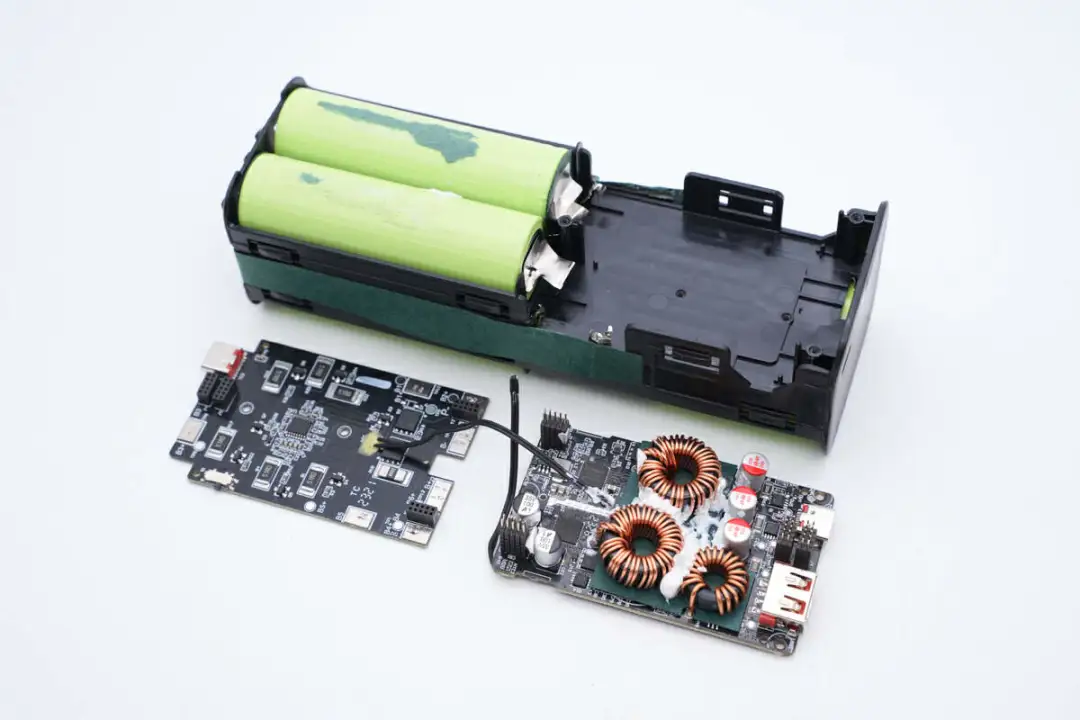

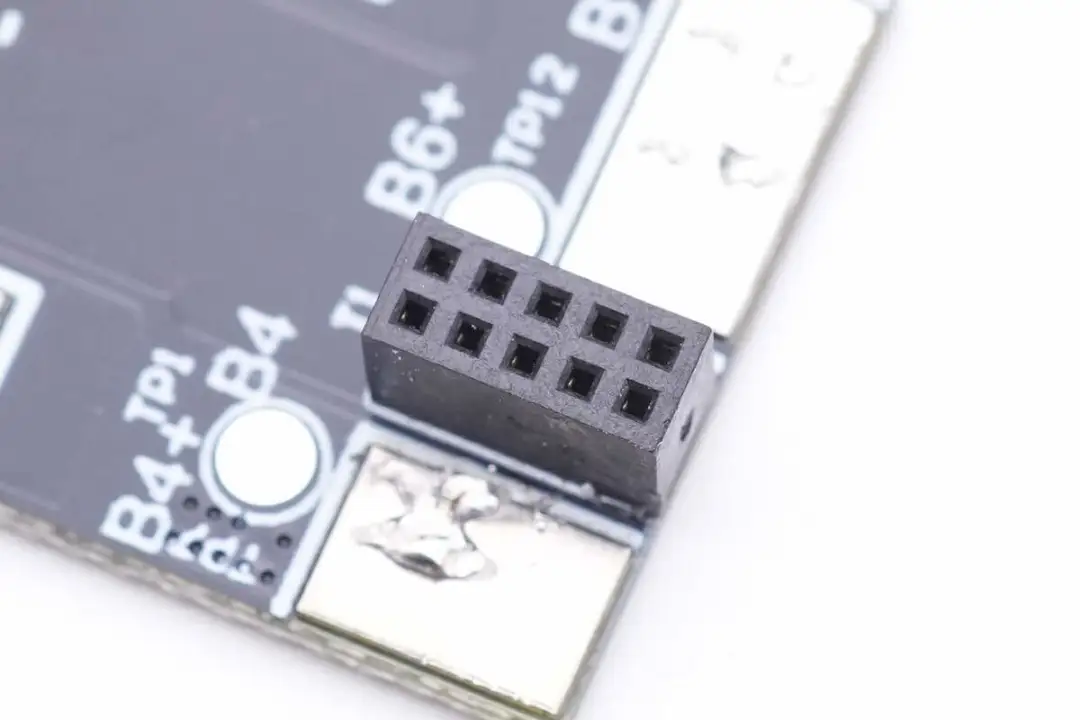

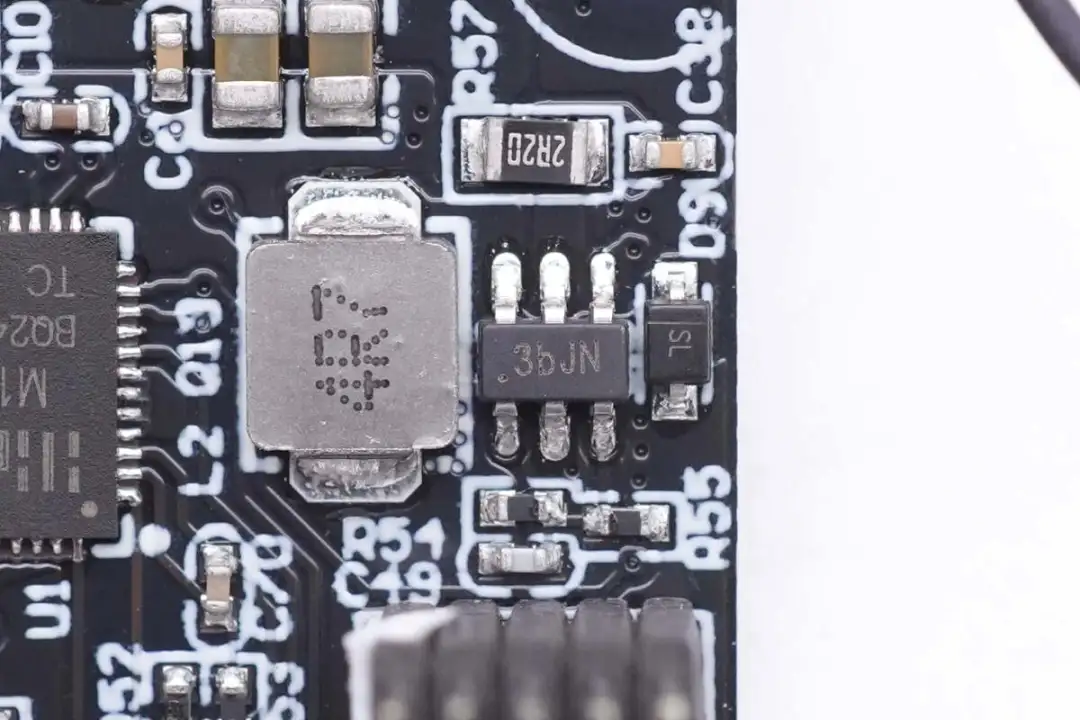

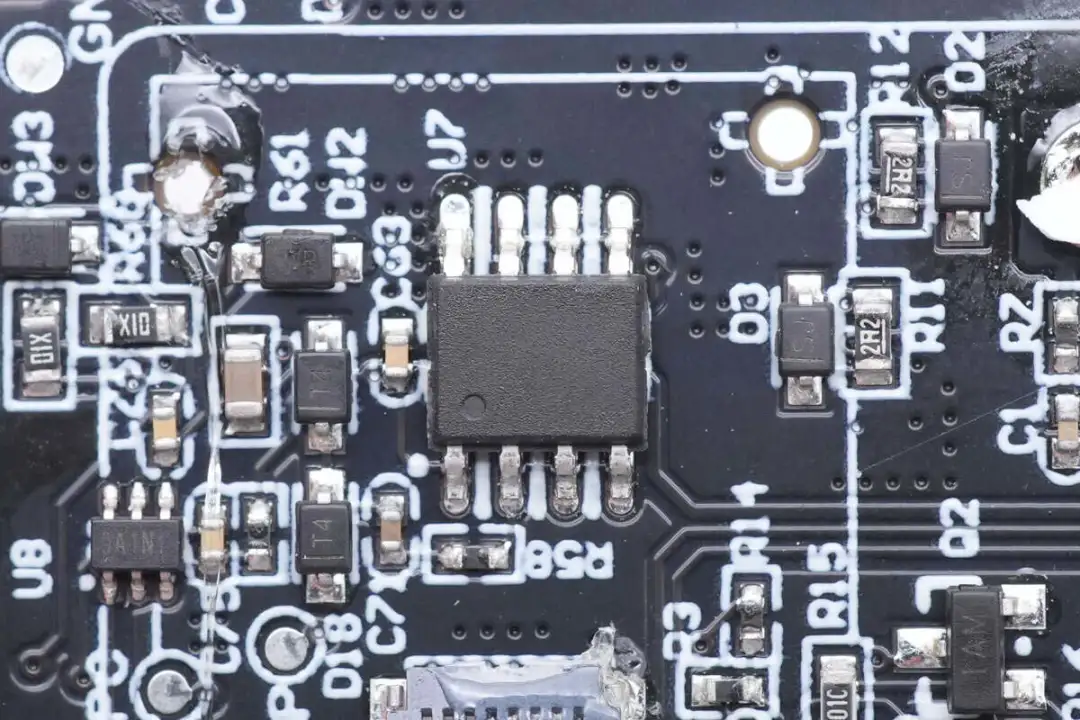

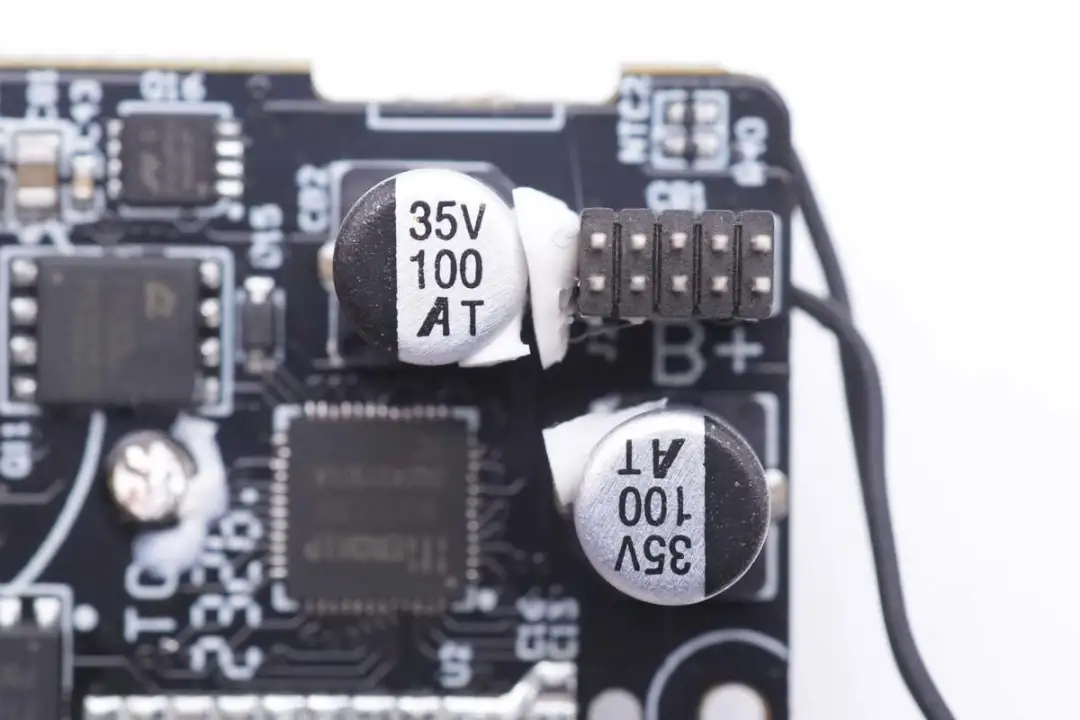

从外壳中拆解取出电池保护板。

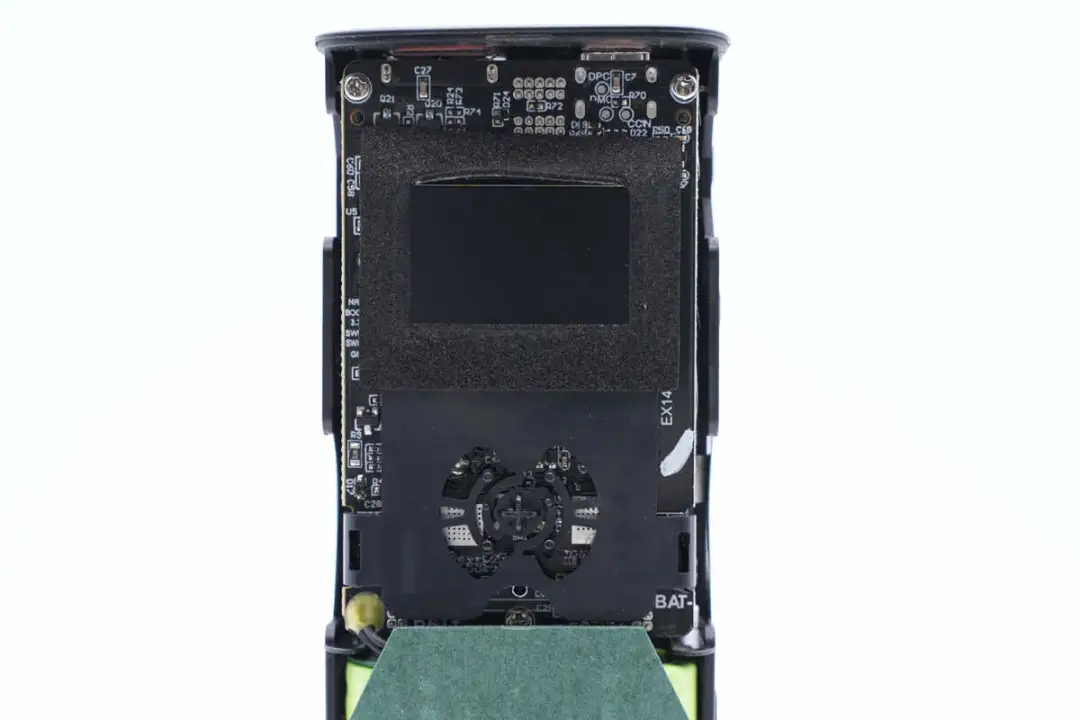

PCB正面采用塑料框架固定屏幕。

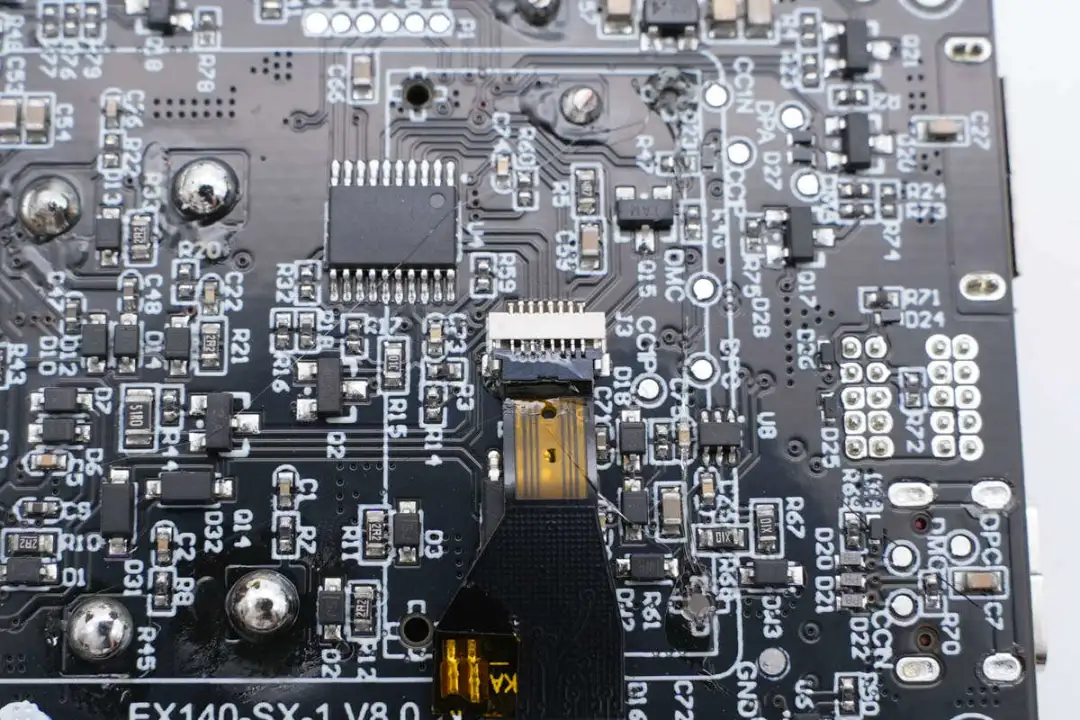

屏幕连接排线特写。

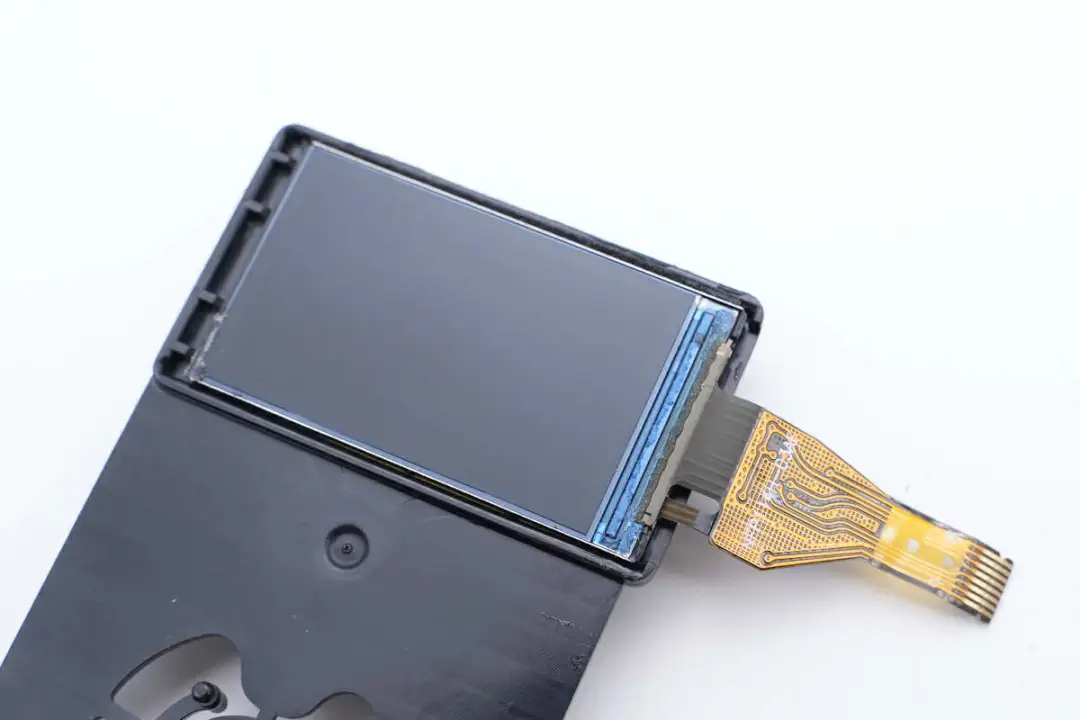

彩色液晶屏幕固定在框架内部。

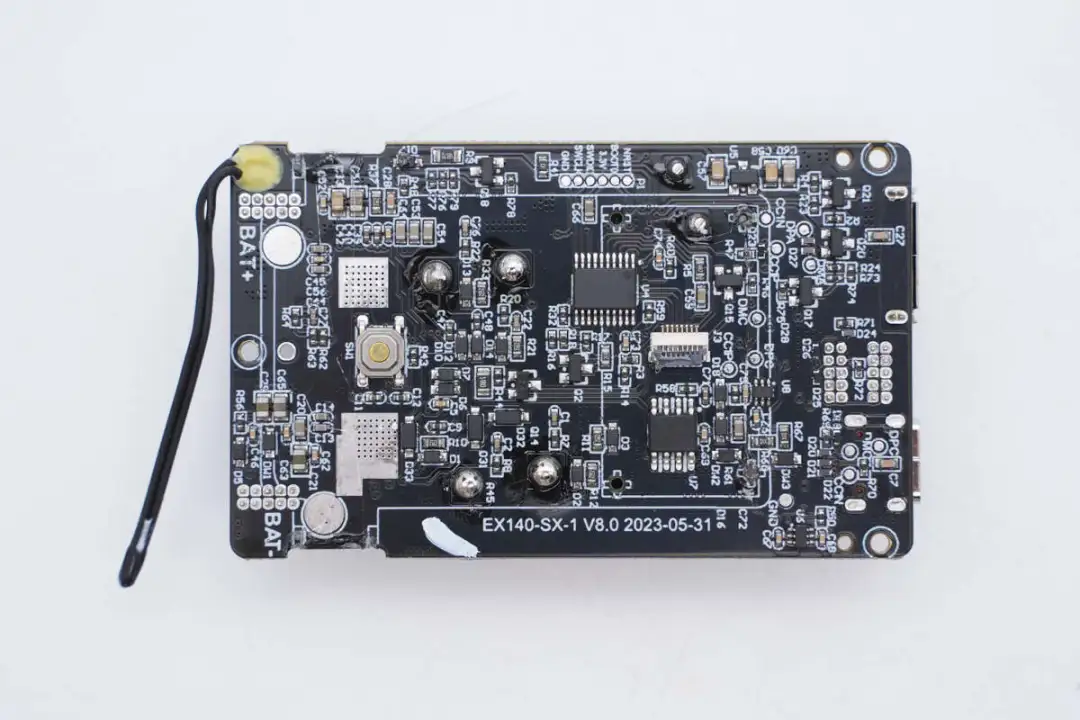

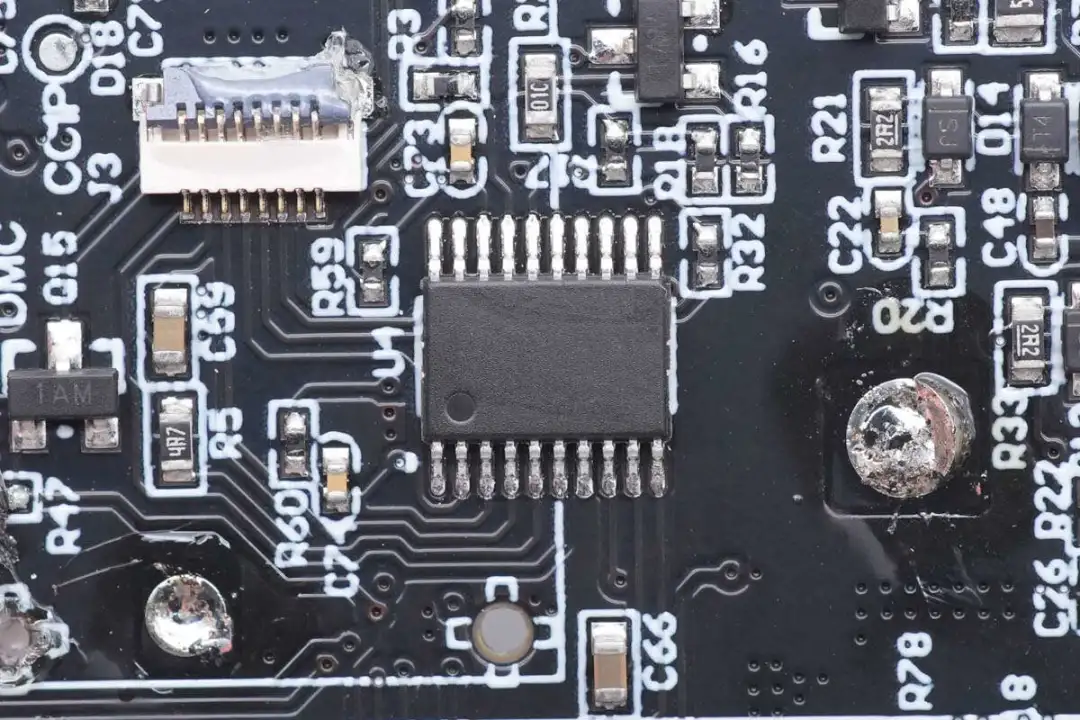

PCB正面焊接一颗无标MCU和一颗无标的存储器芯片，以及贴片按键和热敏电阻。

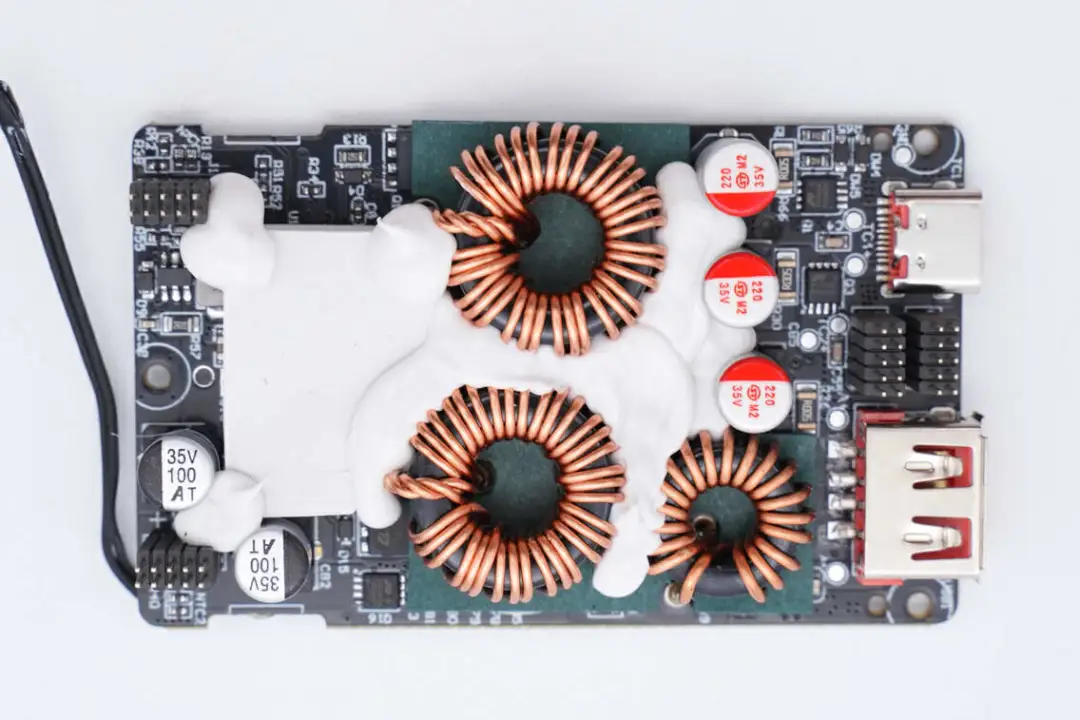

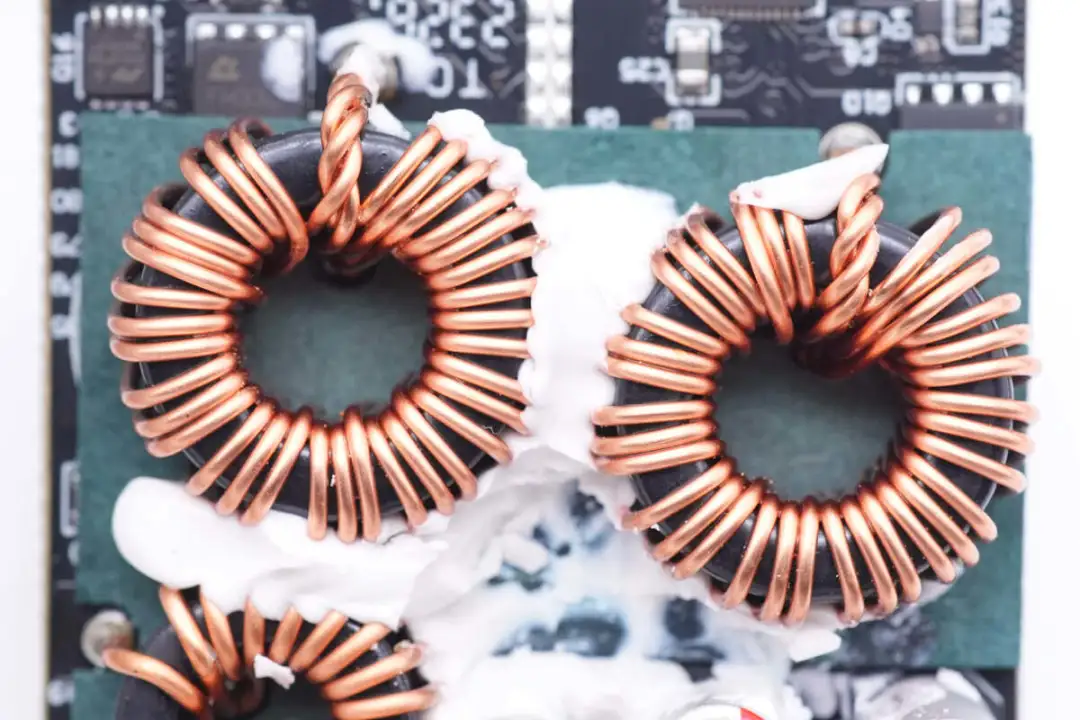

PCB背面焊接两大一小三颗磁环电感，电感底部粘贴青稞纸绝缘，左侧粘贴一块导热垫，打胶加固。

两颗较大的磁环电感用于USB-C接口140W充放电，采用三线绕制。

USB-A口磁环电感采用单线绕制。

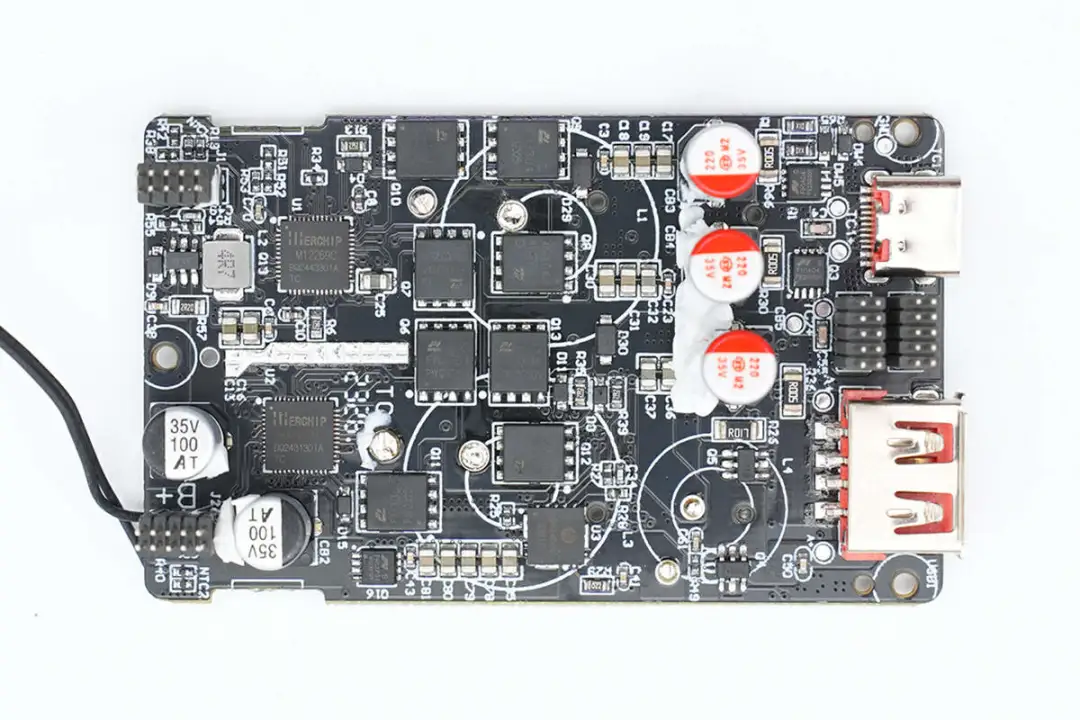

拆解取下三颗磁环电感，观察青稞纸和导热垫下方的元件。

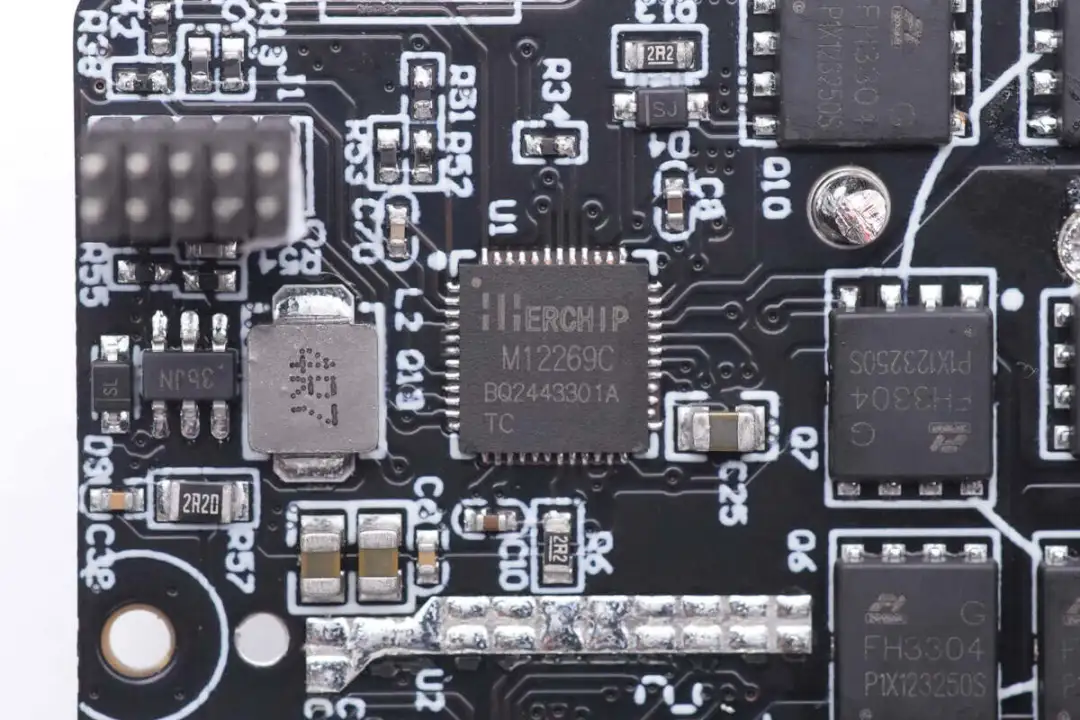

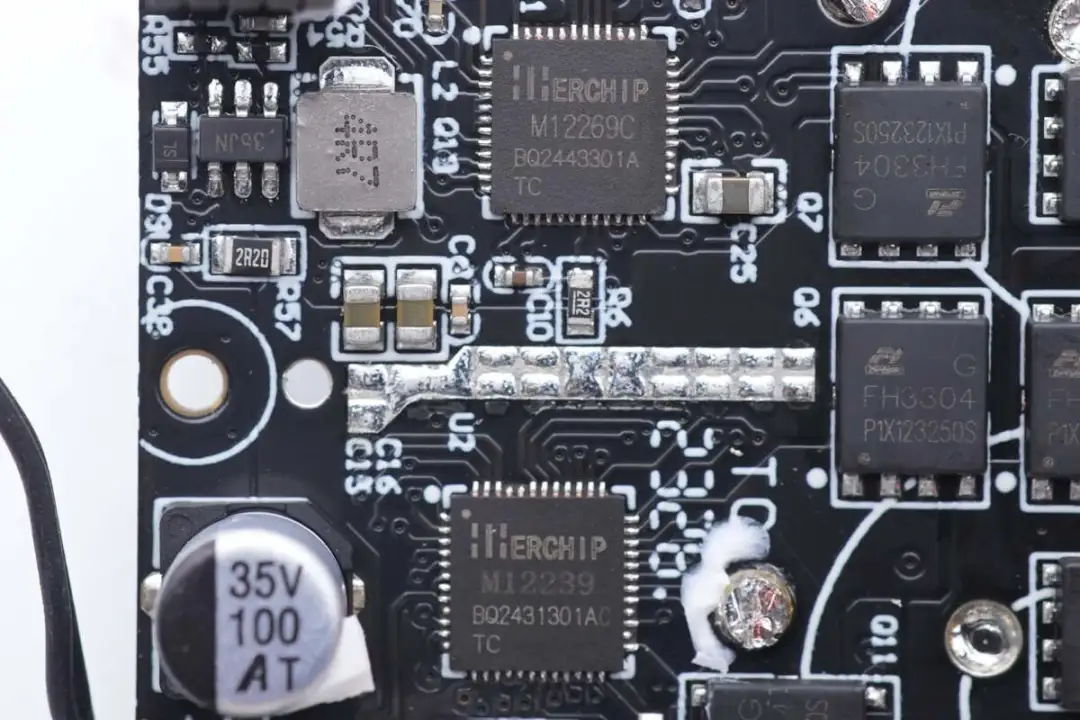

在导热垫下方是两颗水芯电子的SOC芯片，分别用于两个USB-C接口升降压和USB-A口输出电压控制。

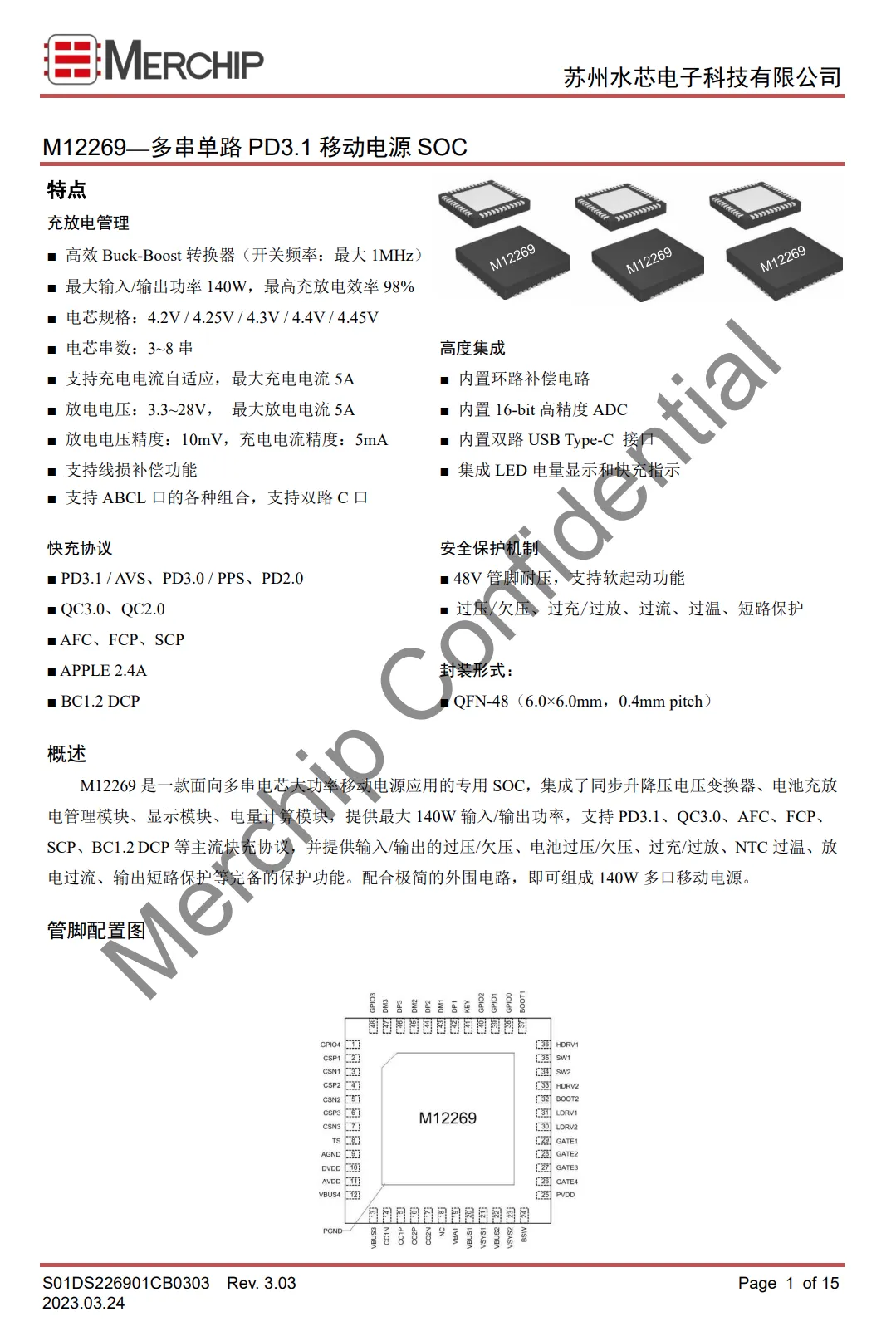

M12269集成了同步升降压电压变换器、驱动模块、电池充放电管理模块、显示模块、电量计算模块，提供单C口最大140W输入/输出功率，支持PD3.1、QC3.0、AFC、FCP、SCP、BC1.2 DCP等主流快充协议，并提供输入/输出的过压/欠压、电池过压/欠压、NTC高低温、放电过流、短路保护等完备的保护功能。配合极简的外围电路，即可组成140W多口移动电源。

M12269拥有6大亮点：它是一颗CCA三口双向快充140W PD3.1升降压的SOC芯片；刷新了多路快充SOC芯片的最高集成度；刷新了电压精度的记录，达到10mV精度；支持IIC接口，提供SDK工具包和开发环境，支持客户二次开发；可以适用于所有客户对于多口双向快充的个性化需求，工厂备料型号少，库存少；集成了双路USB Type-C接口、PDPHY以及协议层解析功能，支持设备插拔自动检测和设备类型的识别，兼容PD、QC、SCP、FCP、AFC、APPLE 2.4A、BC1.2 DCP等主流的快充协议。

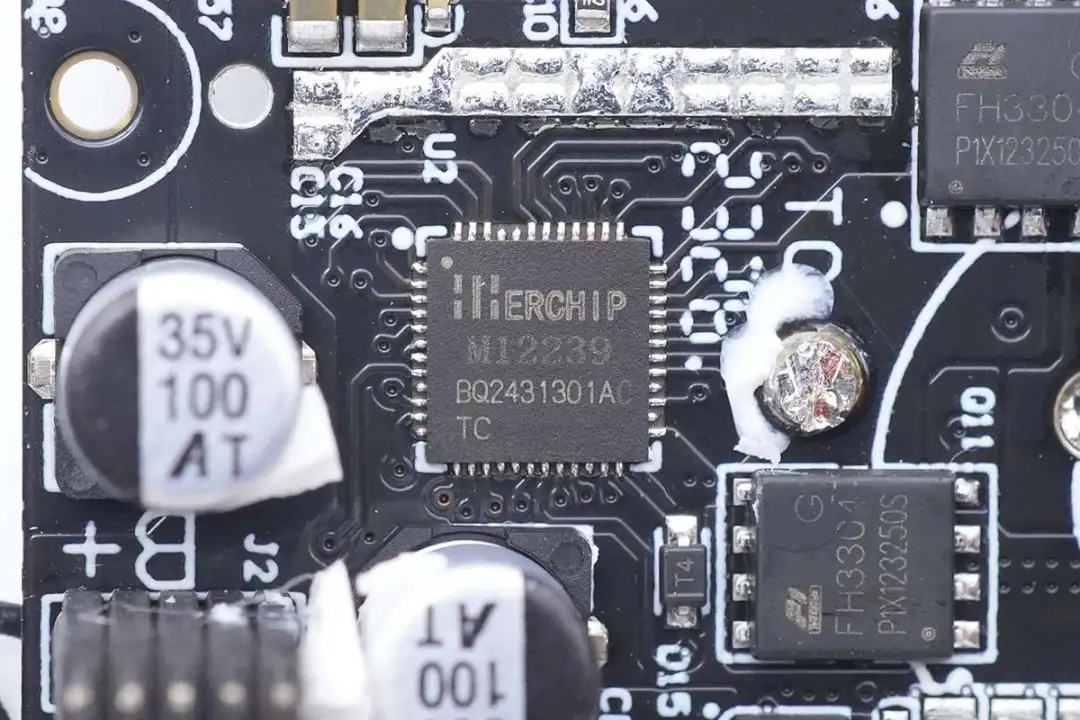

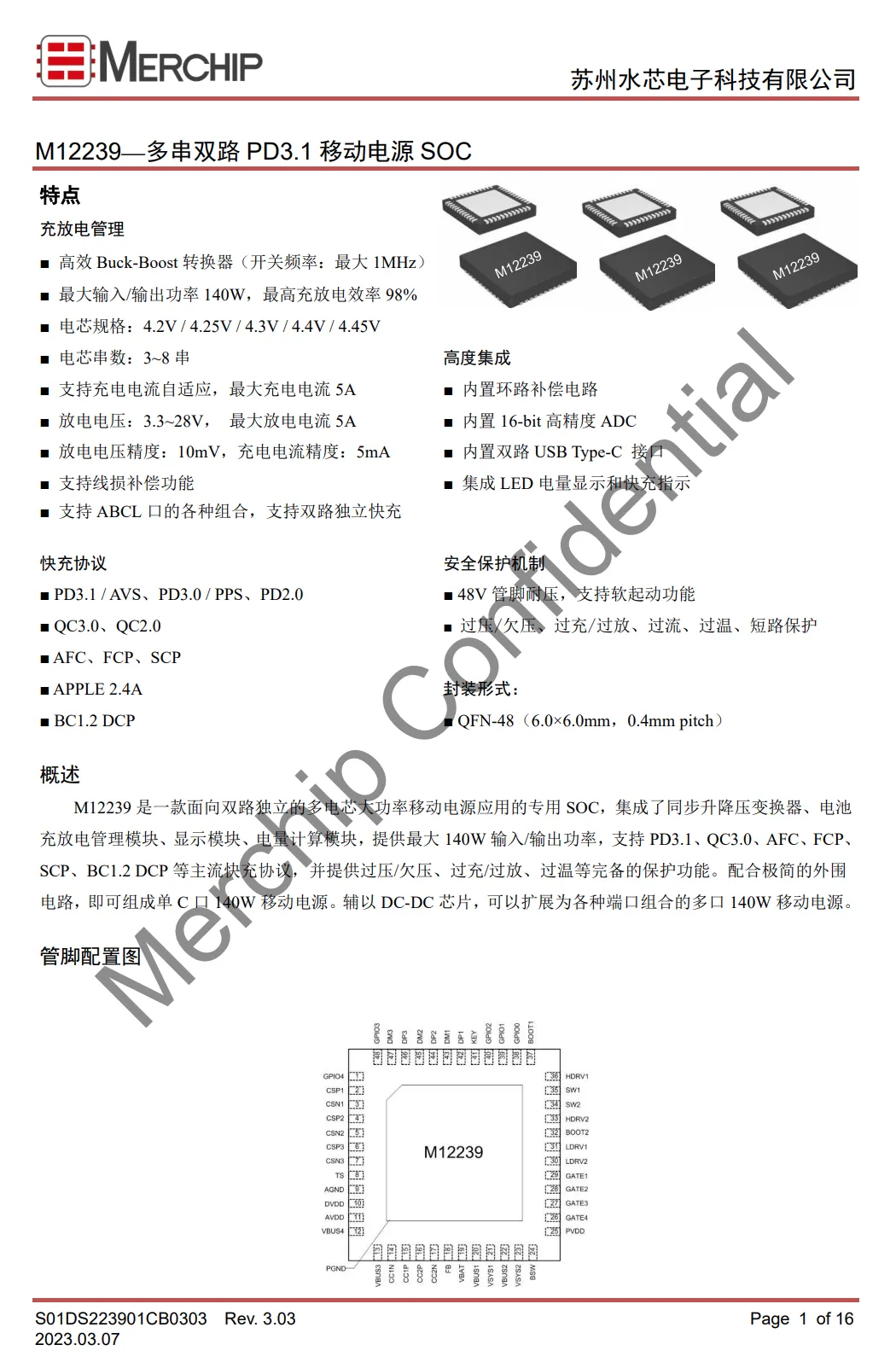

水芯电子M12239是一款面向双路独立的多串电芯大功率移动电源应用的专用 SOC芯片，内部集成了同步升降压变换器、电池充放电管理模块、显示模块、电量计算模块，提供最大 140W 输入/输出功率，支持 PD3.1、QC3.0、AFC、FCP、SCP、BC1.2 DCP 等主流快充协议。

M12239内部集成微处理器，同步升降压控制器，快充协议控制器，电池充放电管理模块，LED显示驱动模块，电量计量模块，安全保护模块等功能单元，搭配使用少量的外围元件，即可实现USB-C口 140W双向移动电源设计。芯片内部支持多个接口快充，通过搭配一颗DC-DC芯片，即可扩展为双路独立的140W移动电源。

M12239支持3-8串电池组应用，满足3.3-28V宽电压输出，芯片具备五灯LED电量显示和188 LED数码管显示，可用于显示电池电量和快充状态。M12239提供过压/欠压、过充/过放、过温等完备的保护功能，采用QFN6*6-48封装，满足PD3.1快充移动电源使用，同时也满足移动户外电源等大容量储能应用。
