充电头网近期拿到了绿联Q湃磁吸充电宝，其搭载一个USB-C接口，USB-C接口支持PD 20W输出，无线输出模块支持最高7.5W的输出功率。移动电源设有TFT屏幕，屏幕能够显示电池电量，并根据充电宝对应工作状态生成不同表情，还配备一个金属支架，可以使充电宝立于平面给手机磁吸充电。

充电头网通过拆解发现，这款移动电源内置1块5000mAh软包电池，电芯来自安普瑞斯。通过创芯微的电保芯片搭配宜源ET8830电池保护管，进行电池保护。

绿联Q湃Pro 20W磁吸无线充电宝外观时尚，手感丝滑，内部线圈贴散热片加强散热，PCBA模块和电池组贴泡棉缓冲保护。下面一起来看看内部的做工和用料。

绿联Q湃Pro 20W磁吸无线充电宝开箱

按照惯例，先看包装。

包装盒以白色背景为基调，正面印有充电宝外观图，上方印有绿联品牌Logo，右侧印有产品一些关键功能，同时下侧印有“Q湃Pro”以及“20W”关键信息，以及产品名称“绿联 5000mAh 磁吸无线充移动电源”。

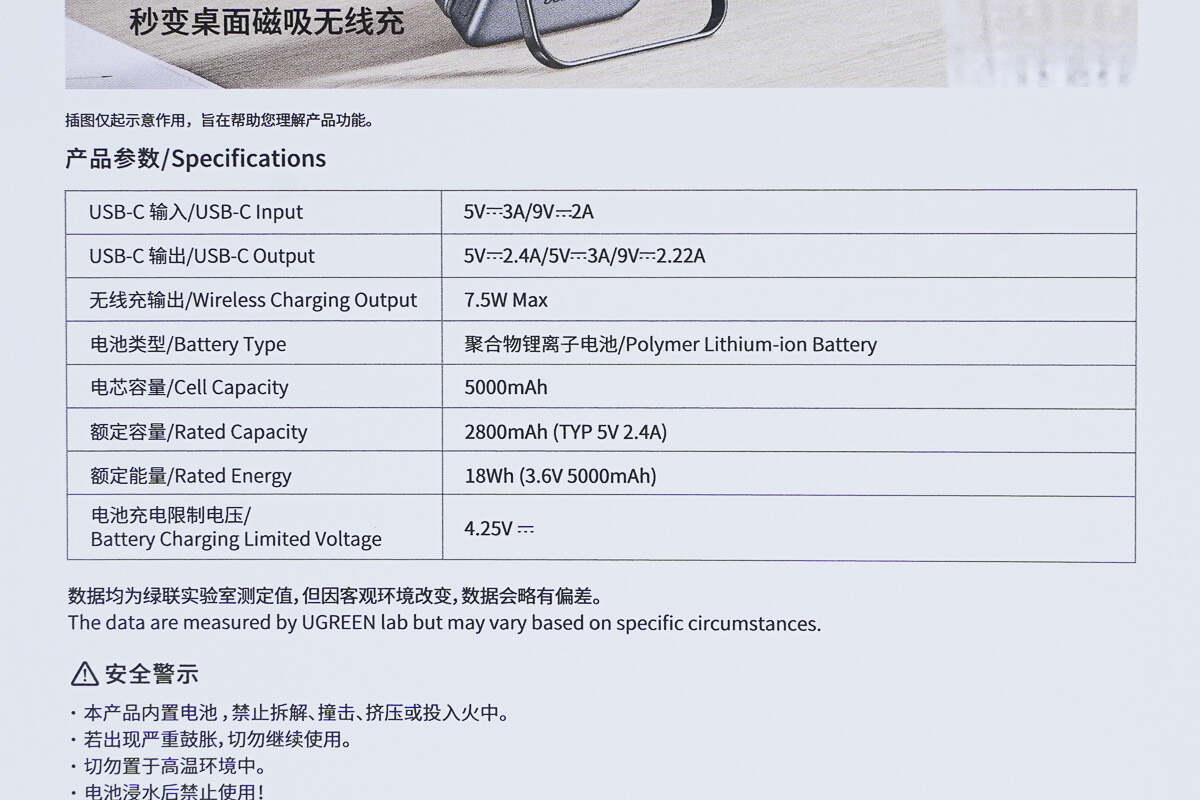

背面上方印有产品充电时的情景图，下方为产品参数信息和安规标识。

USB-C 输入：5V3A、9V2A；

USB-C 输出：5V2.4A、5V3A、9V2.22A；

无线充输出：7.5W Max；

电池类型：聚合物锂离子电池；

电芯容量：5000mAh；

额定容量：2800mAh （TYP 5V2.4A）；

额定能量：18Wh （3.6V 5000mAh）；

电池充电限制电压：4.25V；

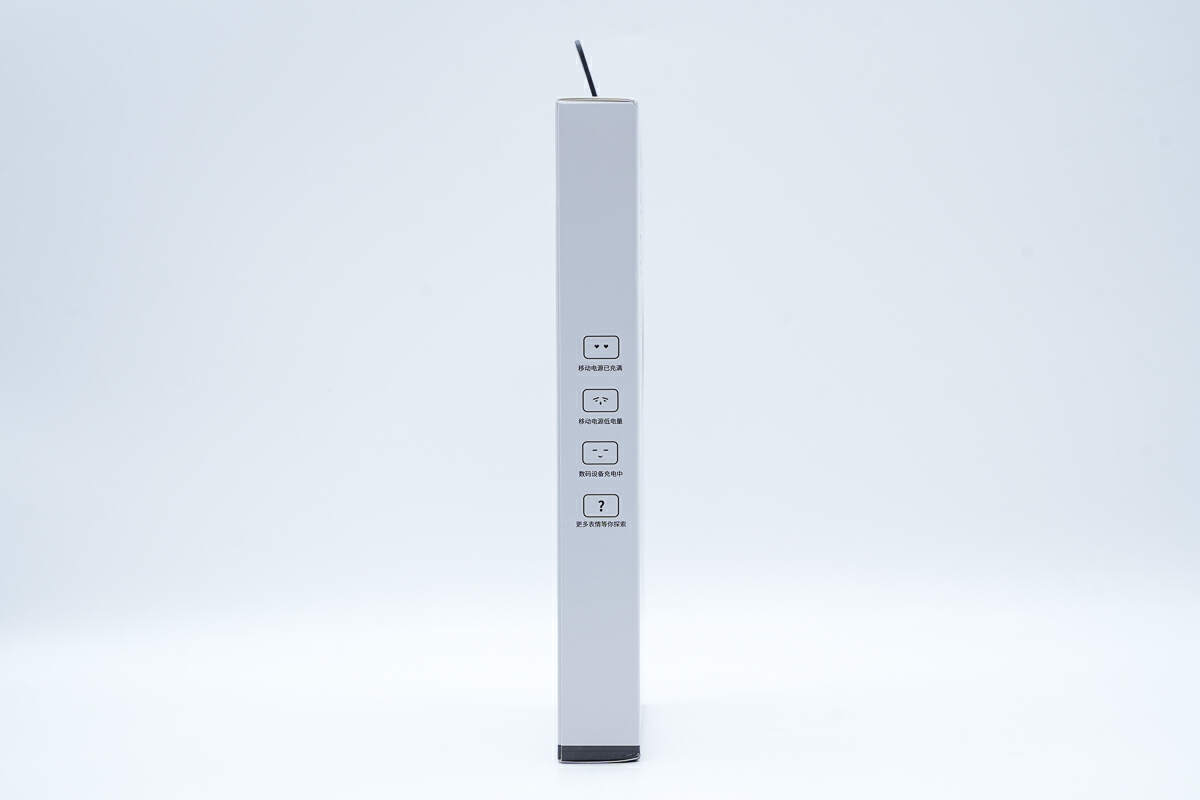

右侧印有产品的特色表情功能。

特色表情特写，支持“移动电源已充满、移动电源低电量、数码设备充电中”及其他表情模式。

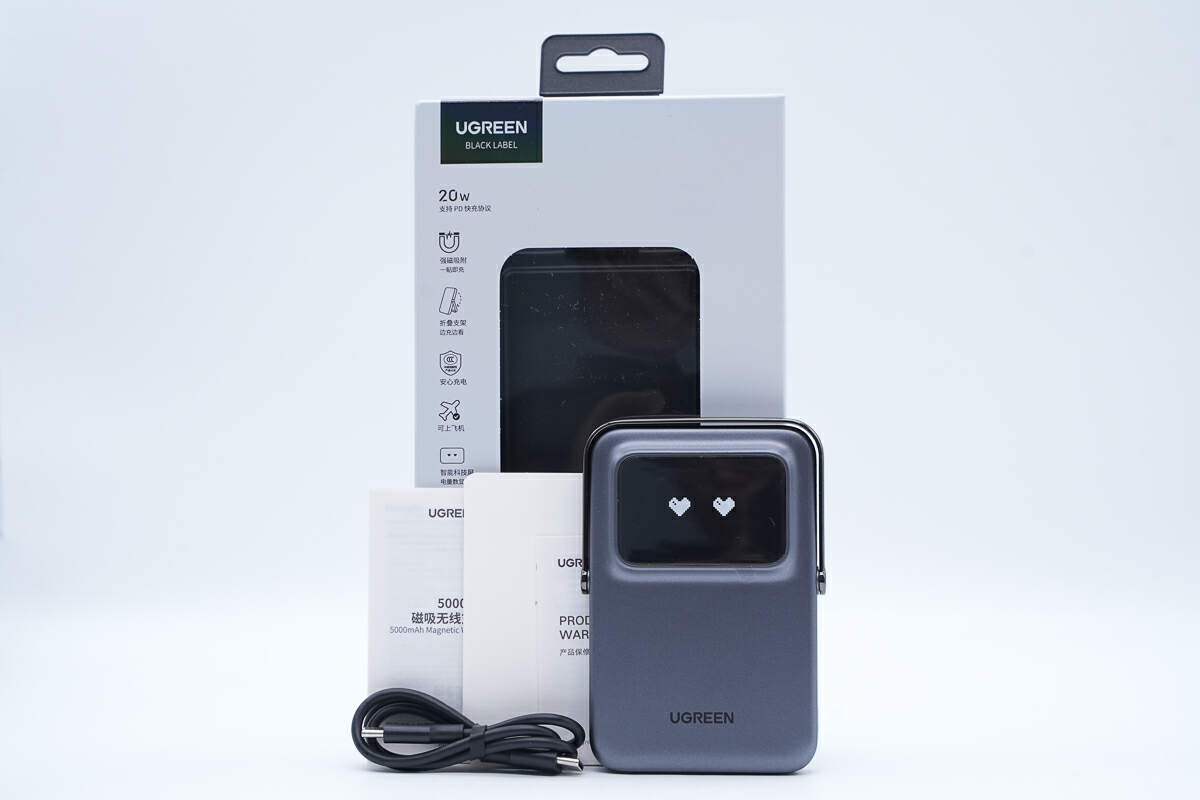

取出包装内所有物品，除充电宝外，另附赠 C to C 充电线、产品保修卡以及产品说明书。

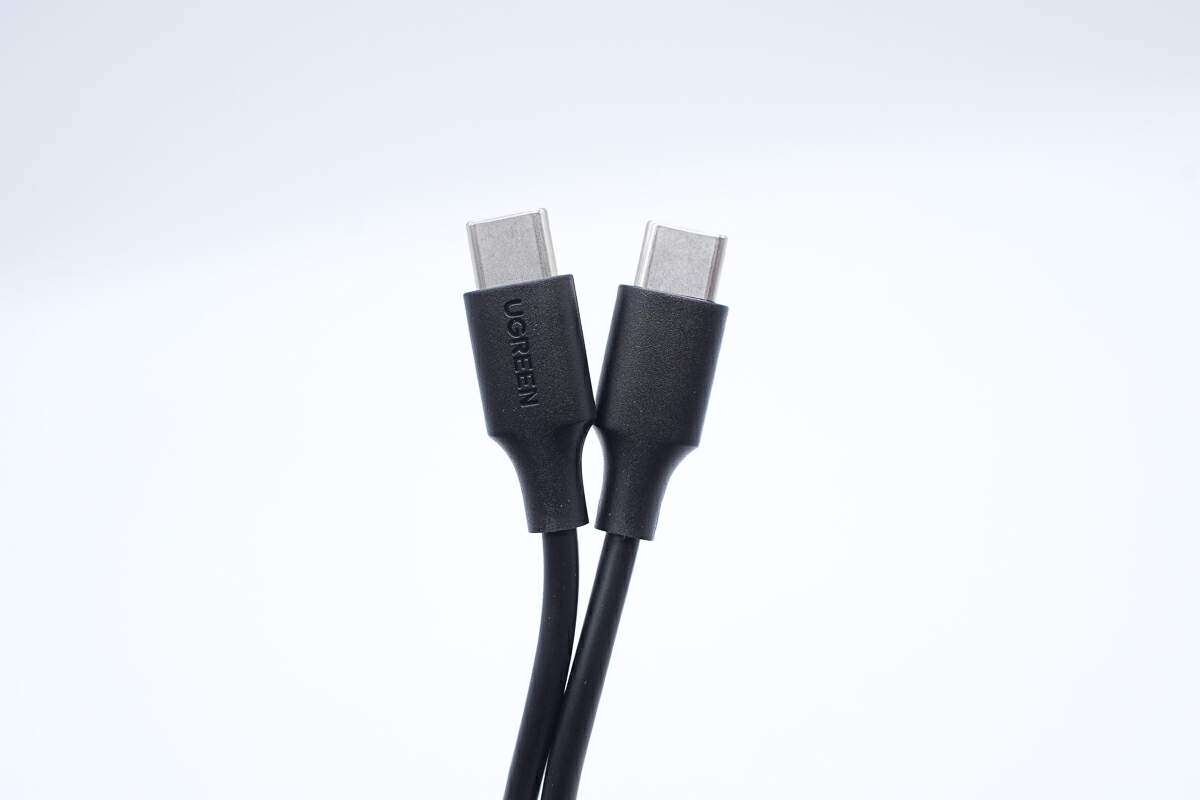

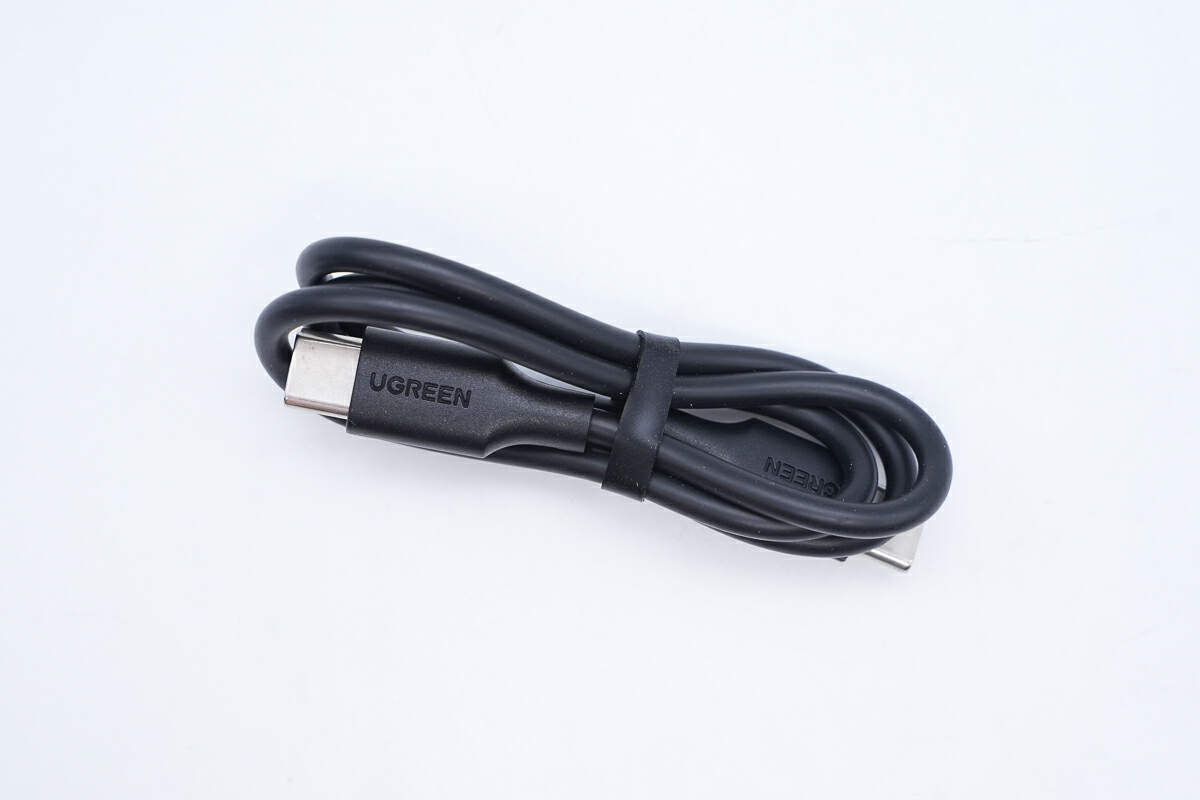

附赠C to C 充电线特写，采用黑色橡胶圈捆绑固定；线身与端子外壳采用一体注塑成型工艺，平整不毛糙。

端子外壳皆凹印绿联品牌Logo。

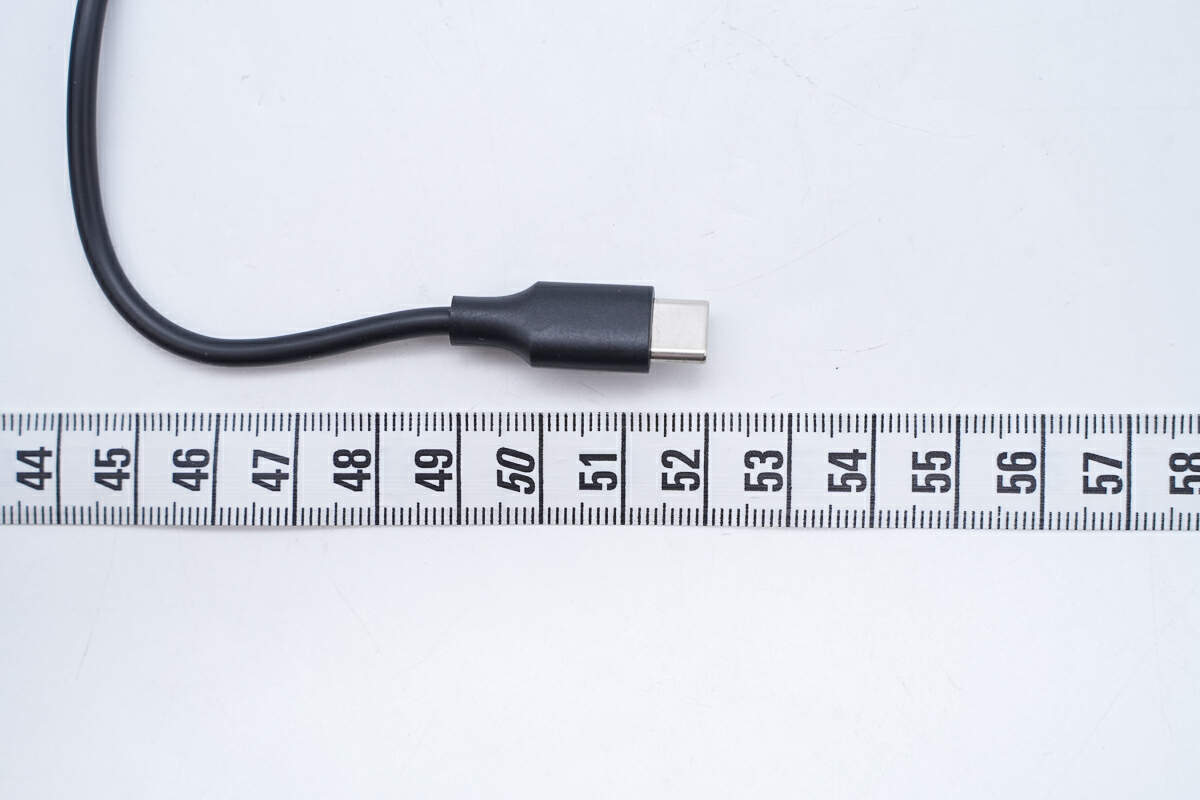

测得充电线长度为52cm。

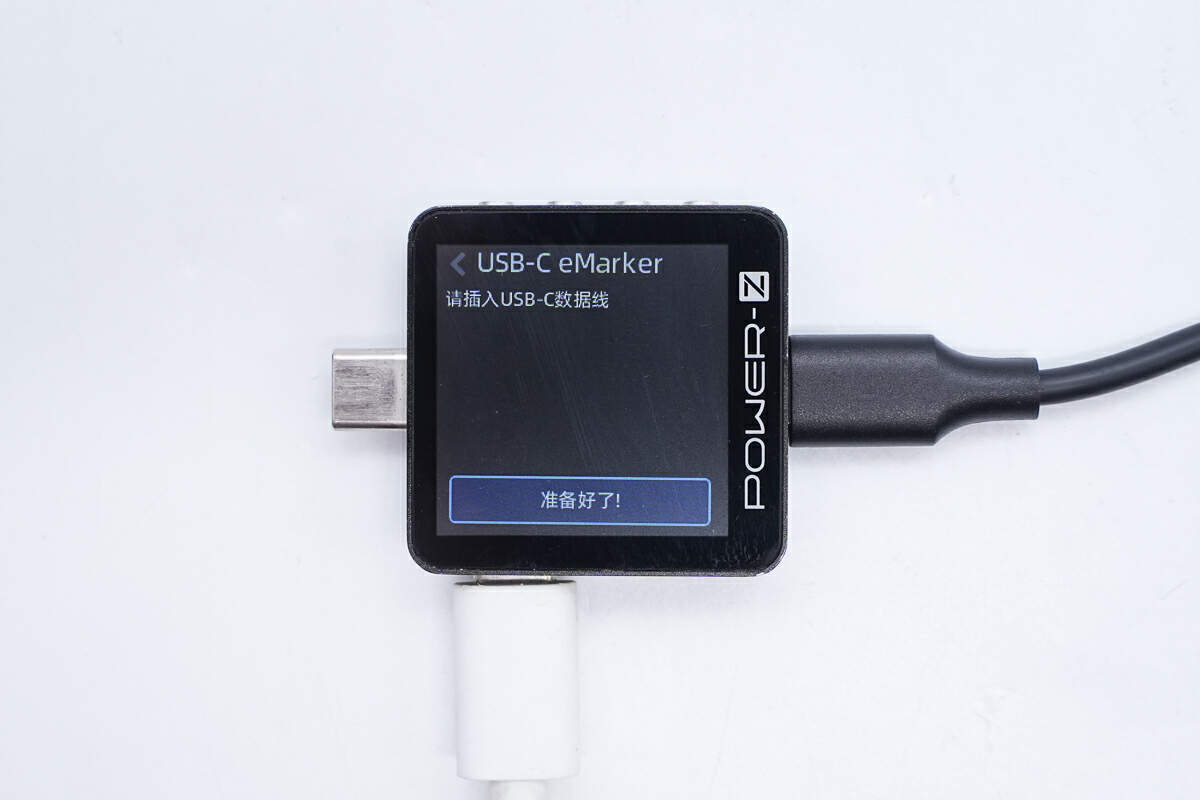

使用 POWER-Z KM003C测试仪读取线材的 E-marker 信息，发现其线材无内置E-marke芯片。

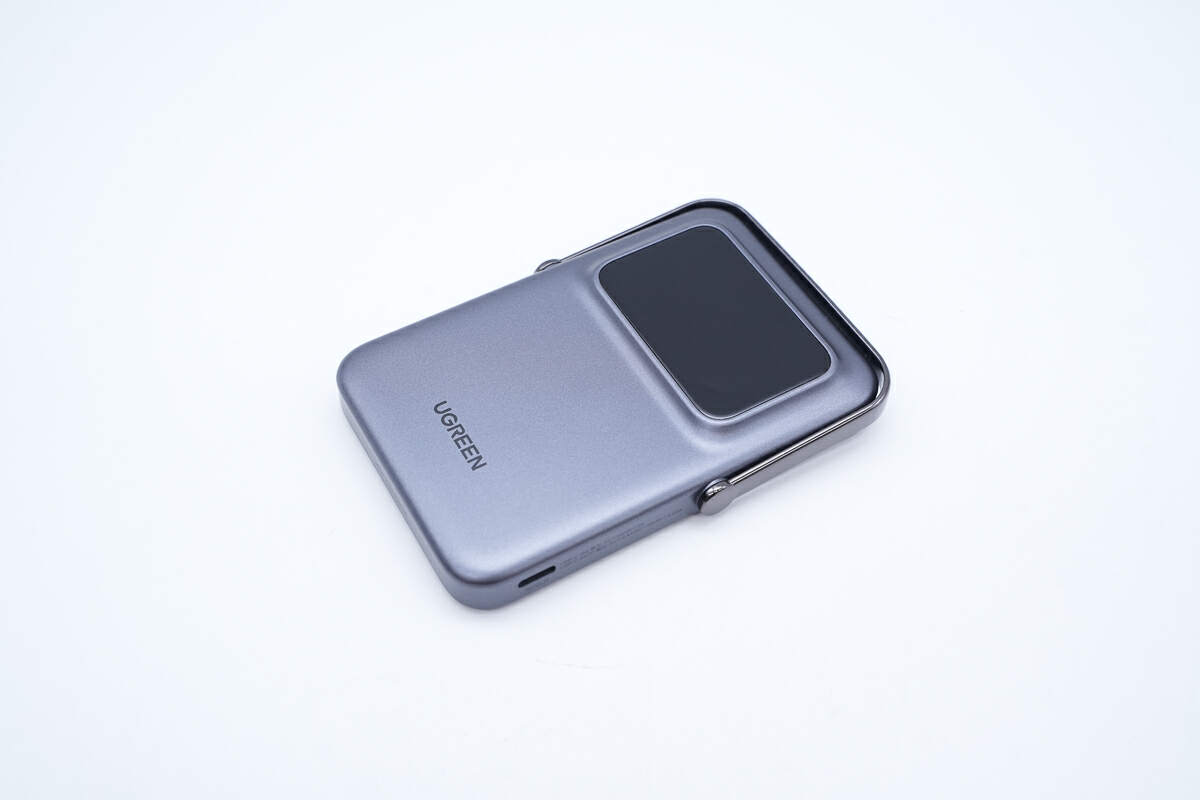

绿联Q湃Pro 20W磁吸无线充电宝正面外壳为灰蓝配色，搭配细纹磨砂工艺，中间嵌有烟紫色合金中框，同时上方配有1.54寸彩色TFT屏幕凸出平面，侧面弧形过渡，线条分明。屏幕周边嵌有可折叠支架，可以使移动电源立于桌面。

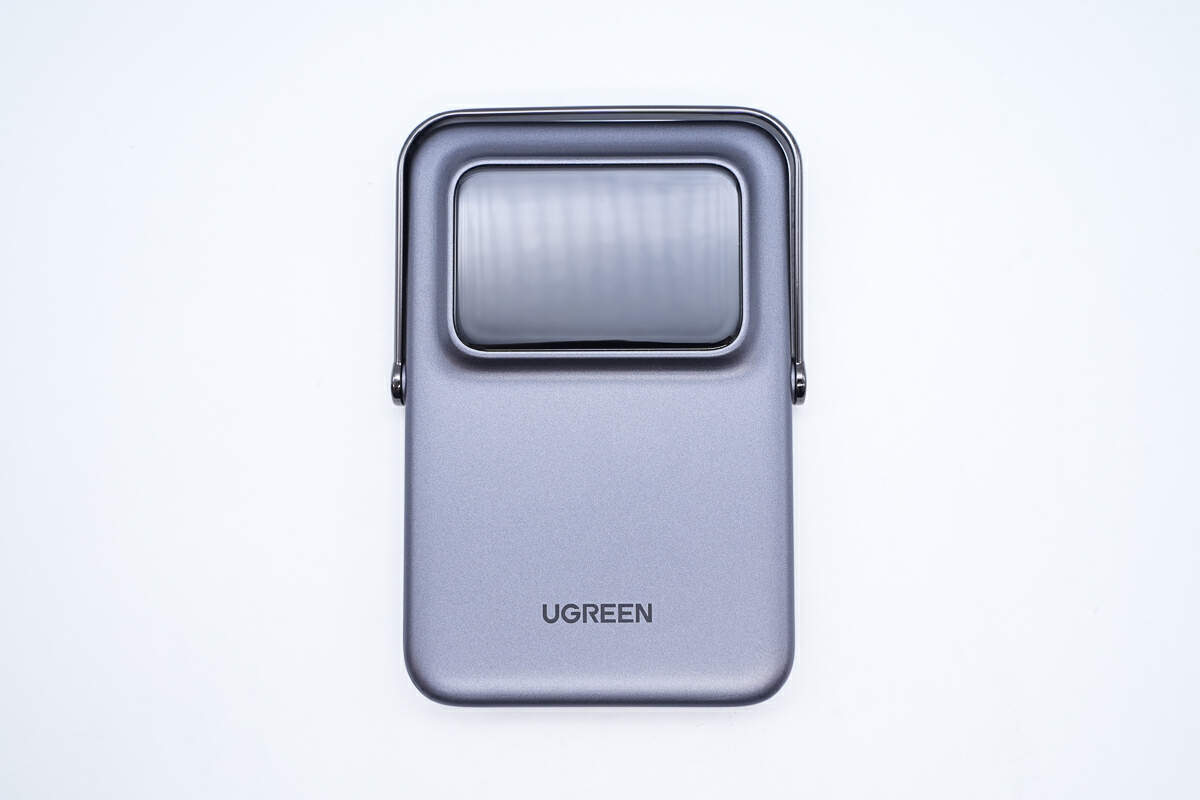

正面一览，顶部是大块TFT屏幕，较正面凸出一截，下方为绿联英文logo。

屏幕剩余电量特写。

“数码设备充电中”屏幕表情特写。

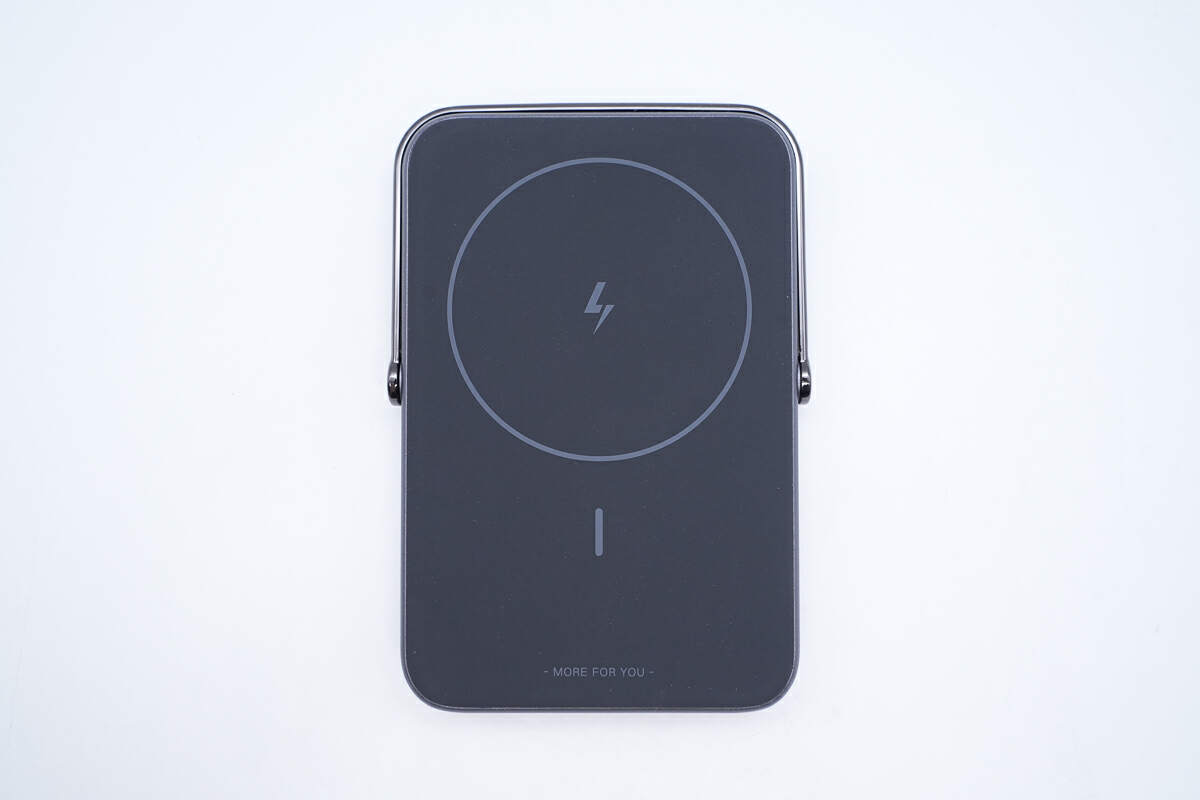

背面是磁吸无线充电区域，用白色装饰指示出磁铁位置，内部为无线充电线圈。

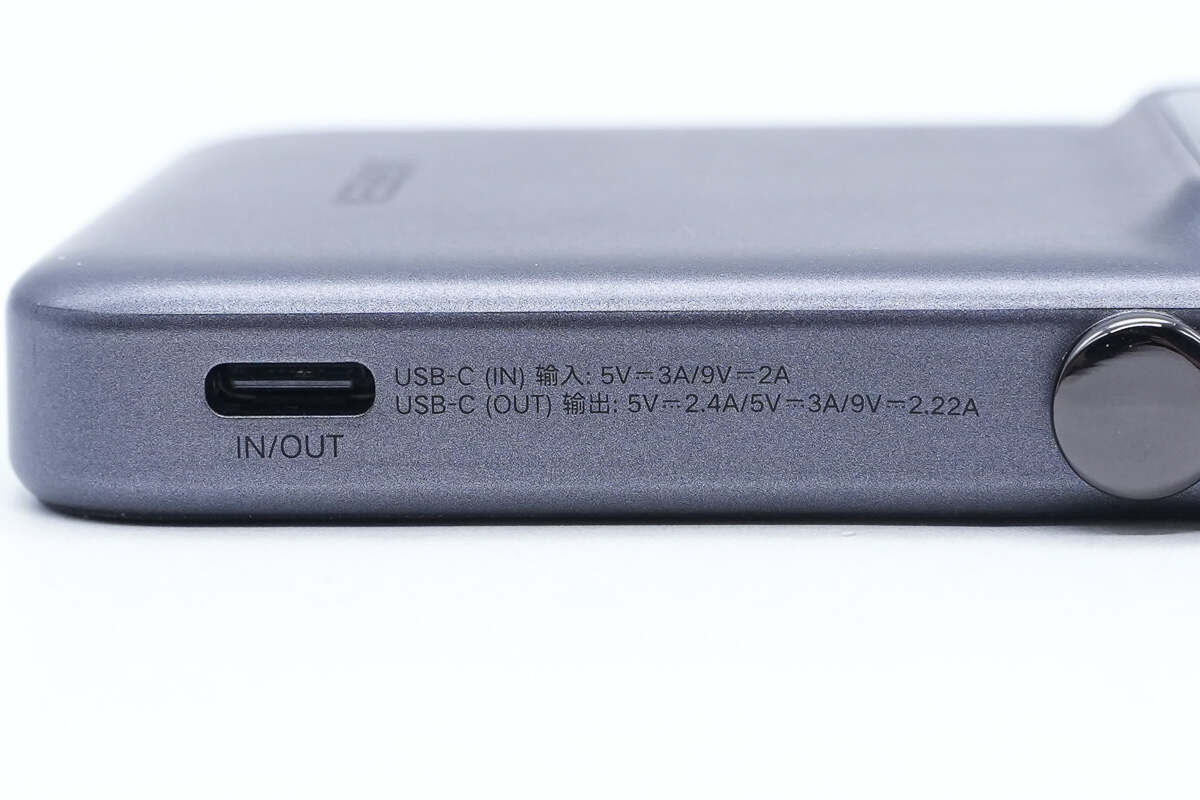

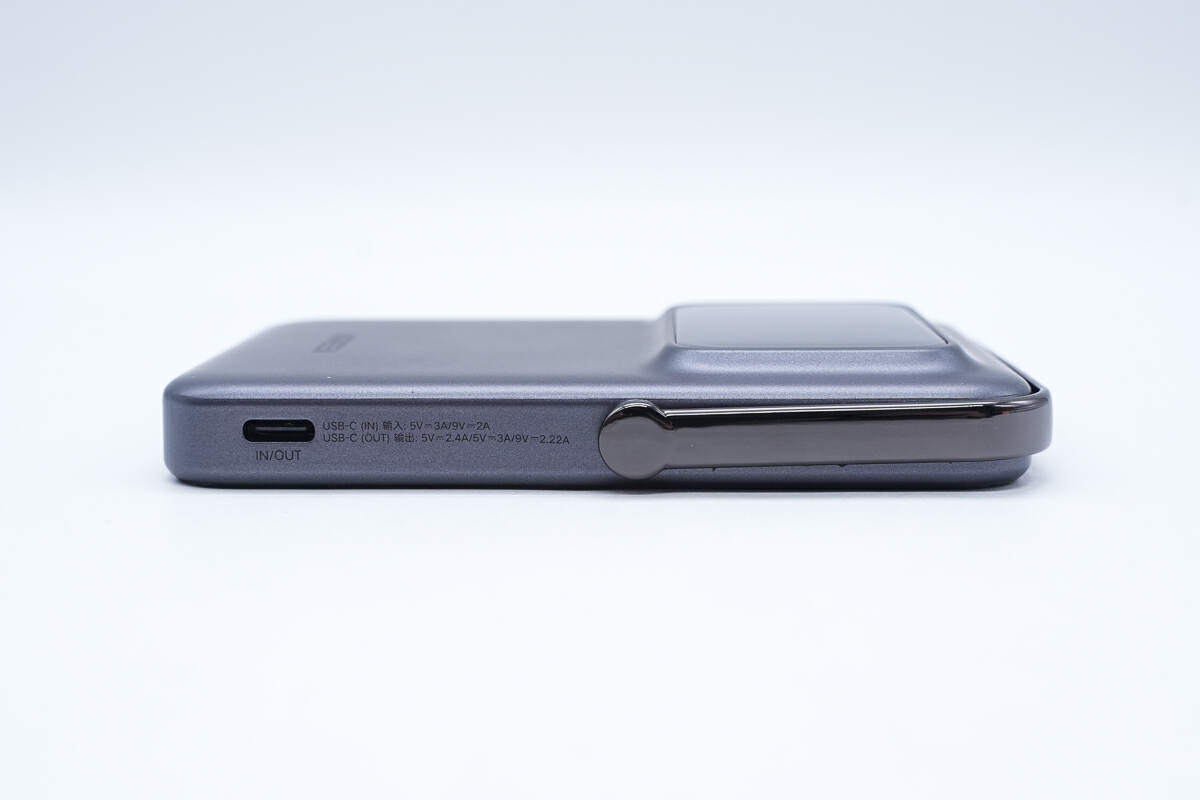

左侧印有产品参数，以及一个USB-C接口，和一个可折叠支架。

产品参数特写，前面已详述，此处不表。

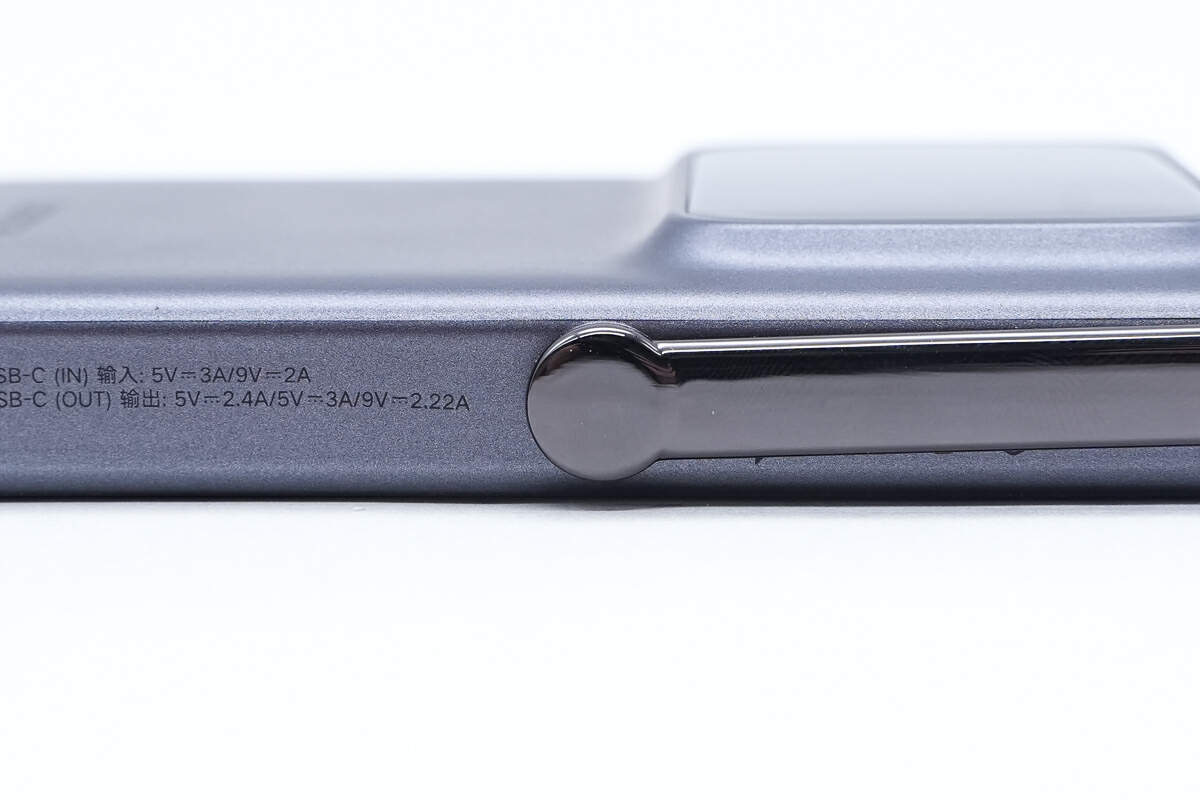

可折叠支架支点特写。

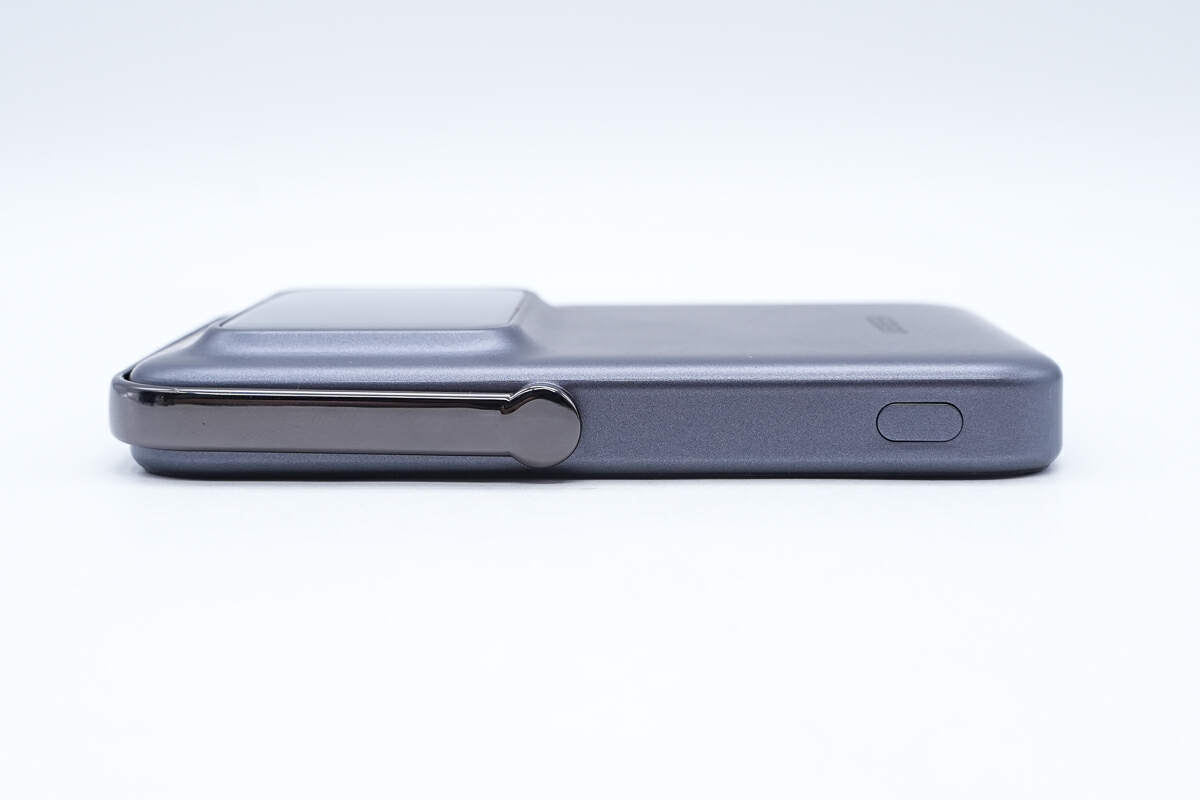

右侧可见另一个支架支点和屏幕控制按钮。

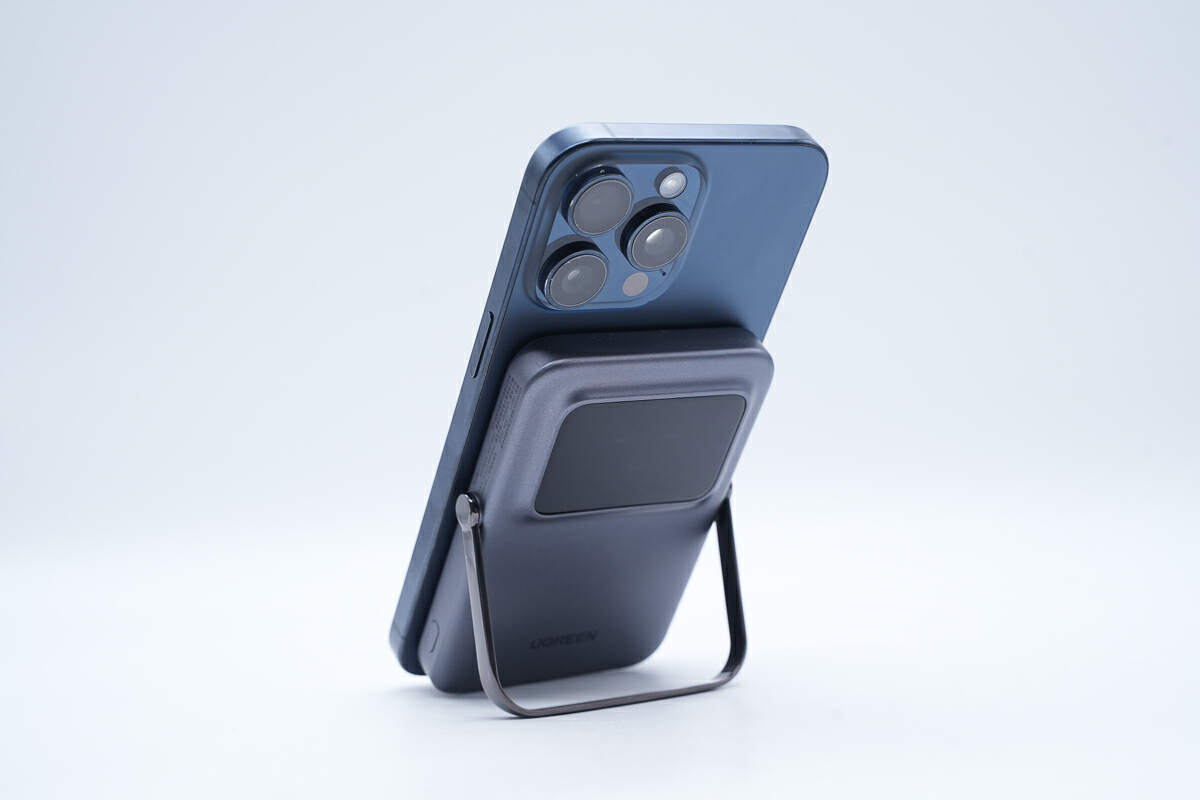

使用金属支架磁吸充电场景特写。

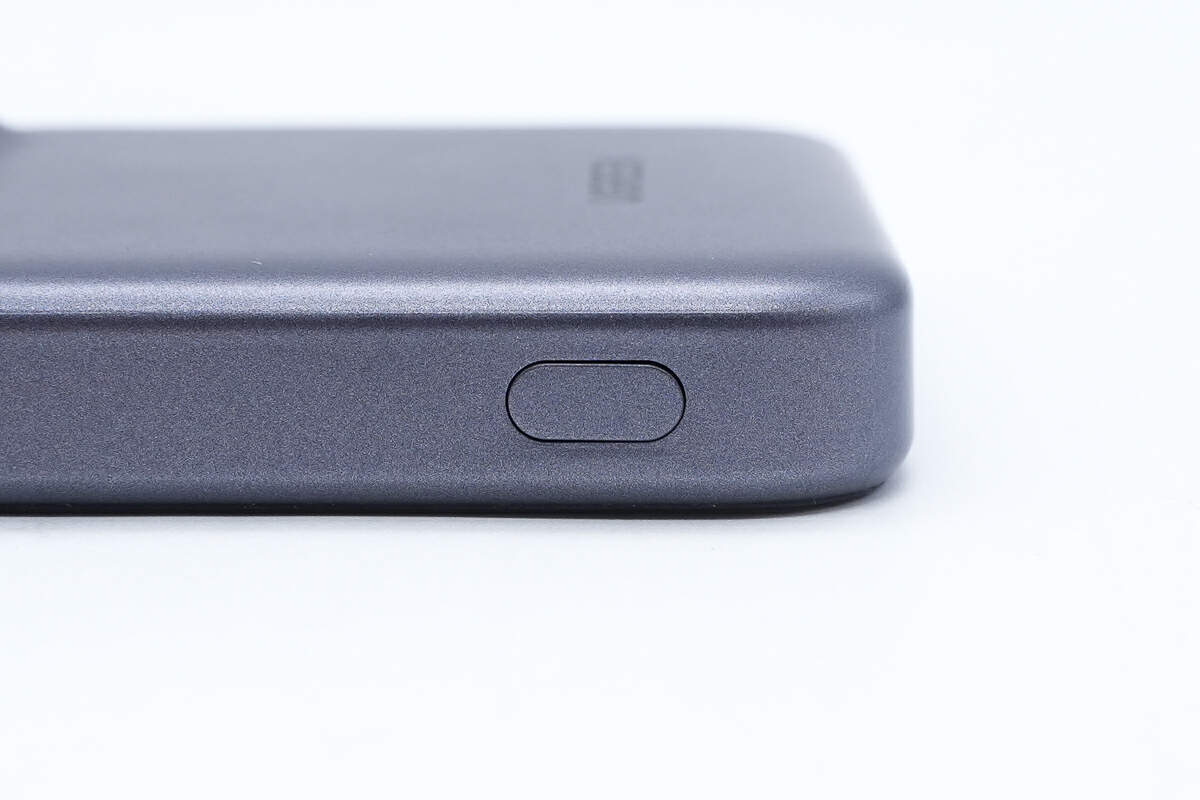

按钮特写，用于控制TFT数显屏。

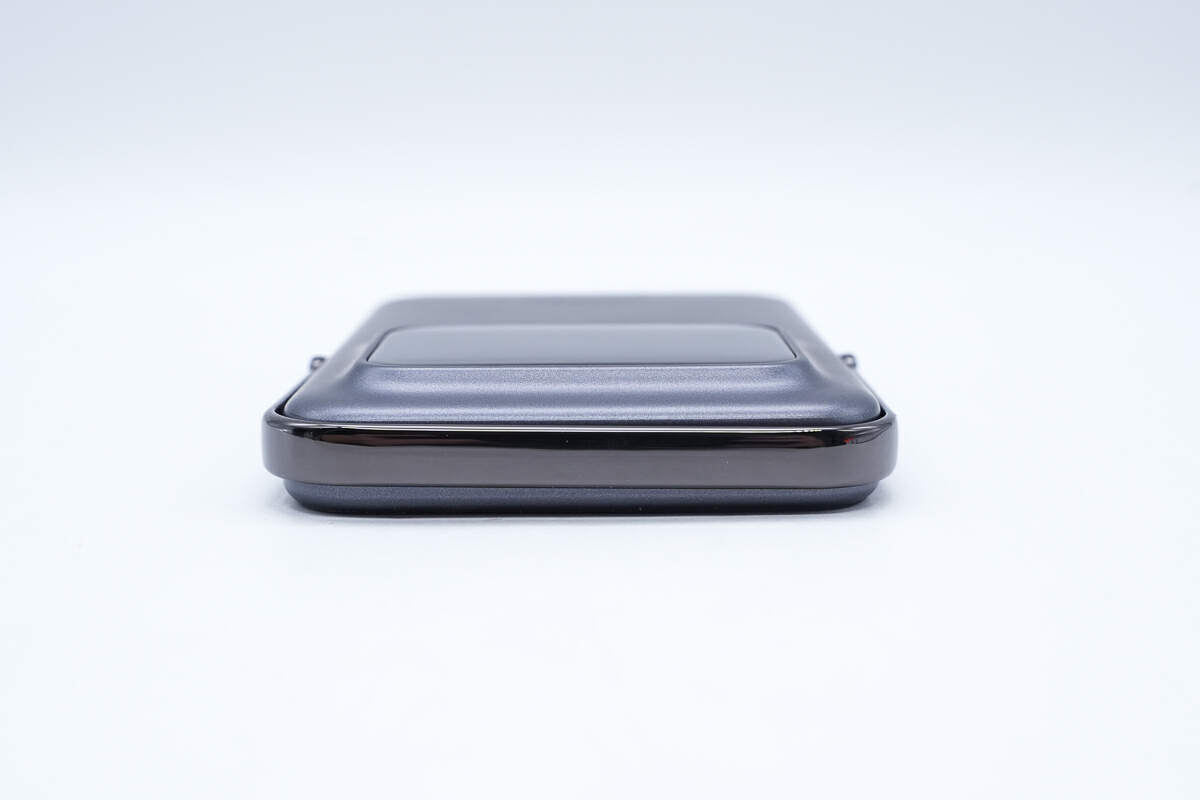

顶部的金属支架特写。

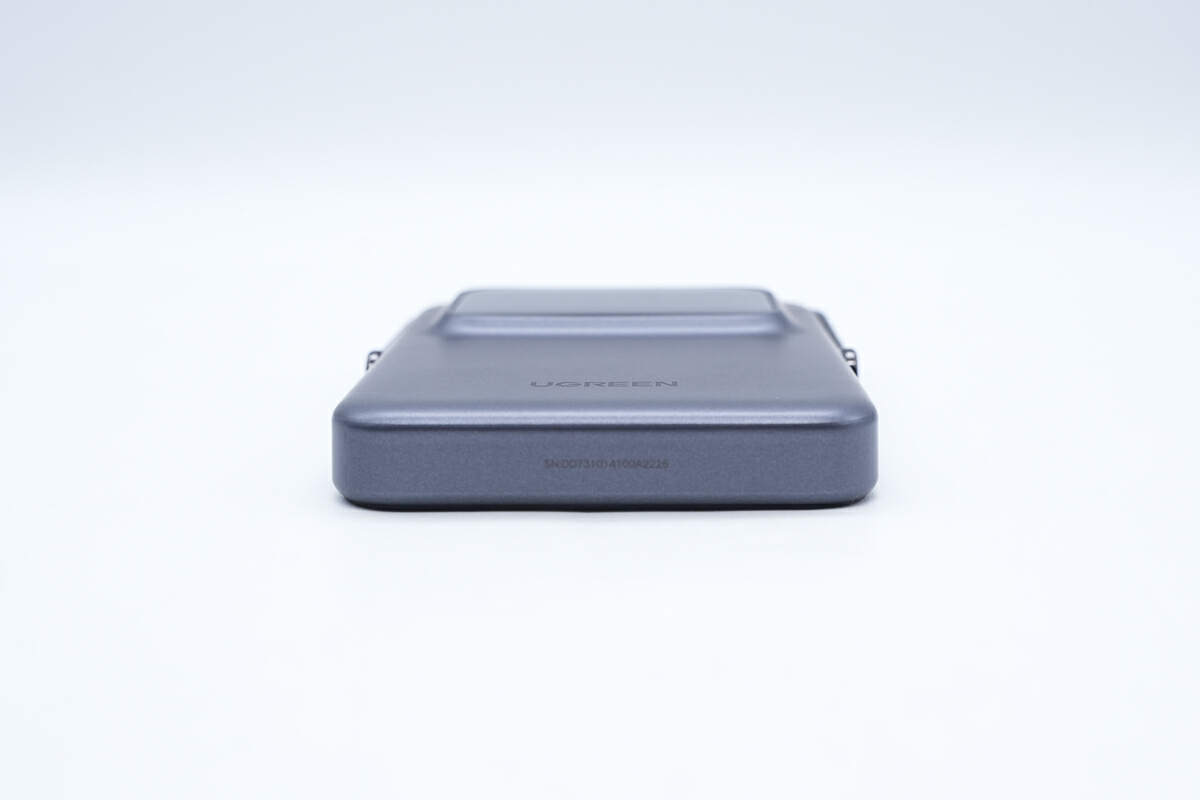

底部是雕刻着产品编码。

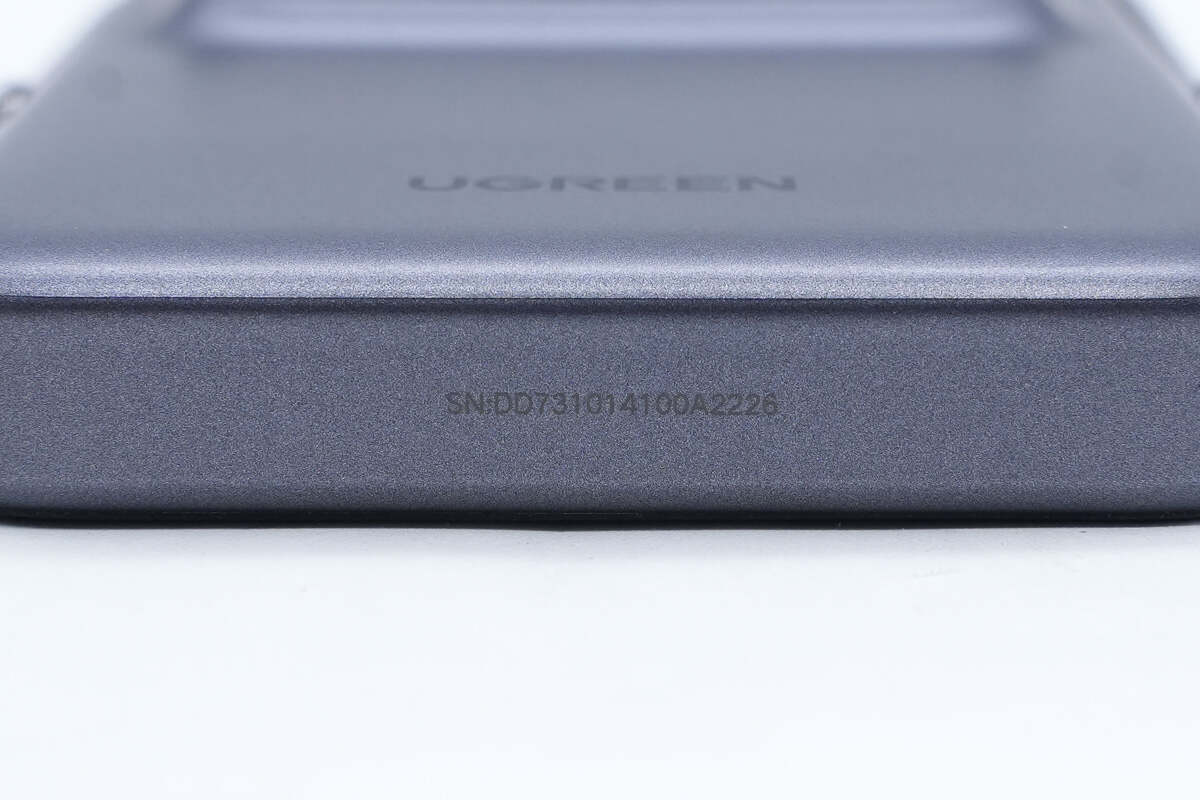

产品编码特写。

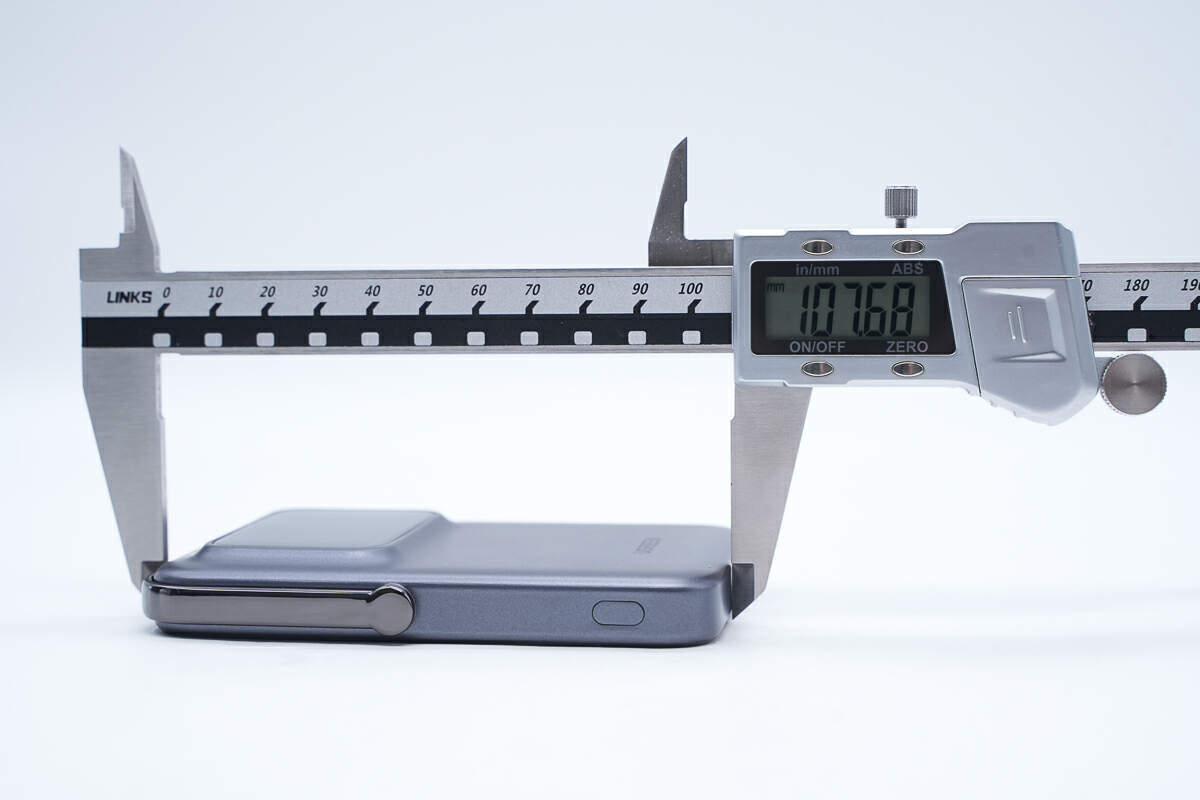

测得绿联Q湃Pro 20W磁吸无线充电宝长度为107.68mm。

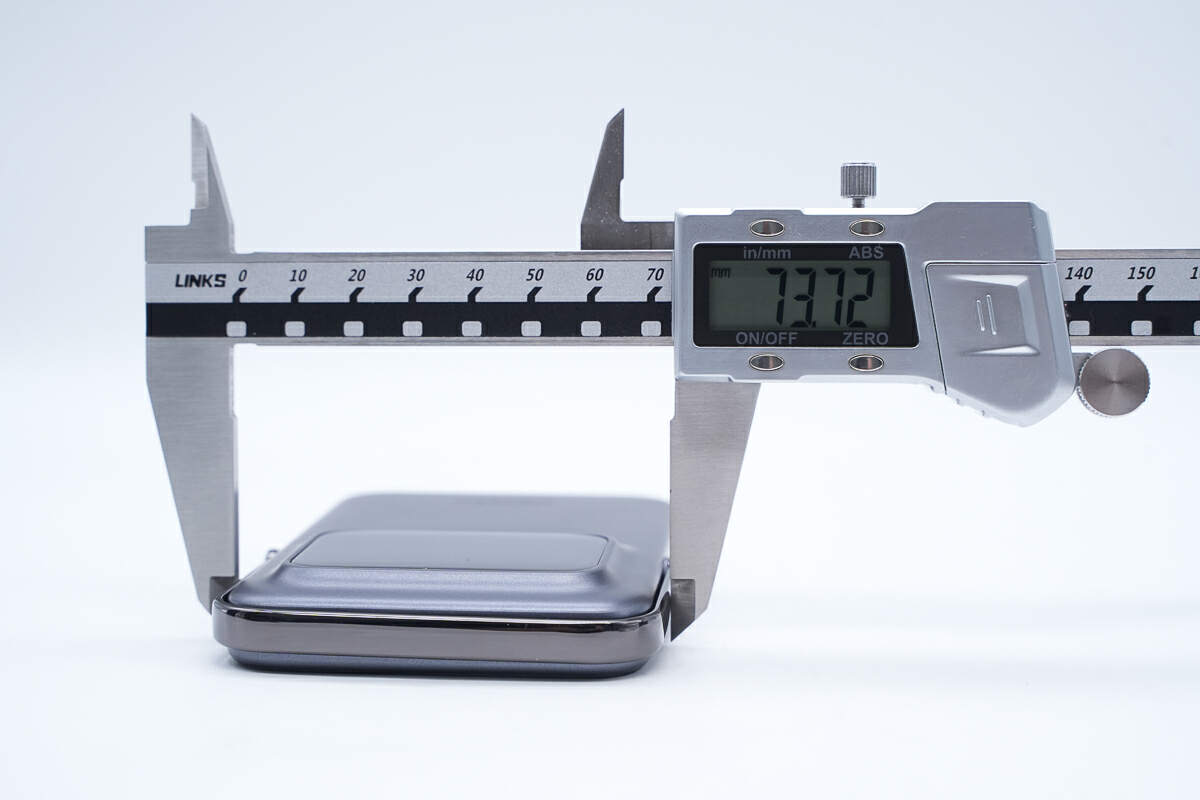

宽度为73.72mm。

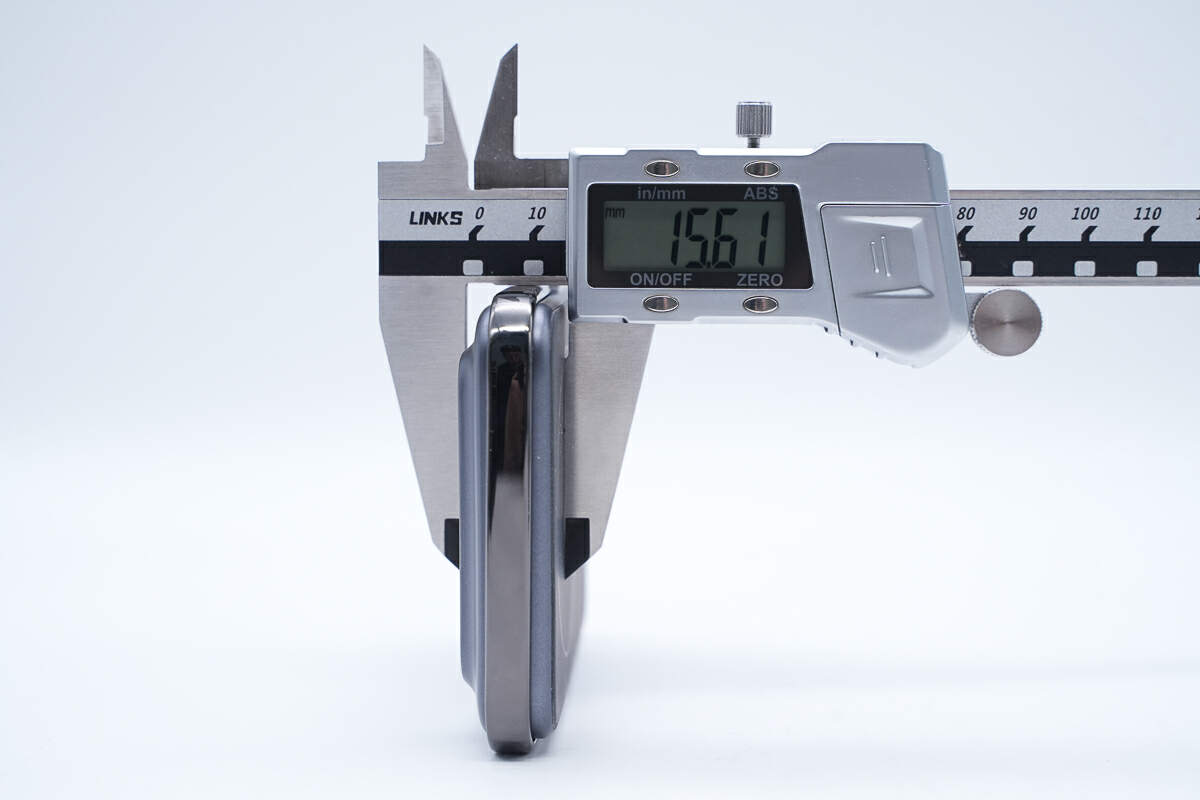

厚度为15.61mm。

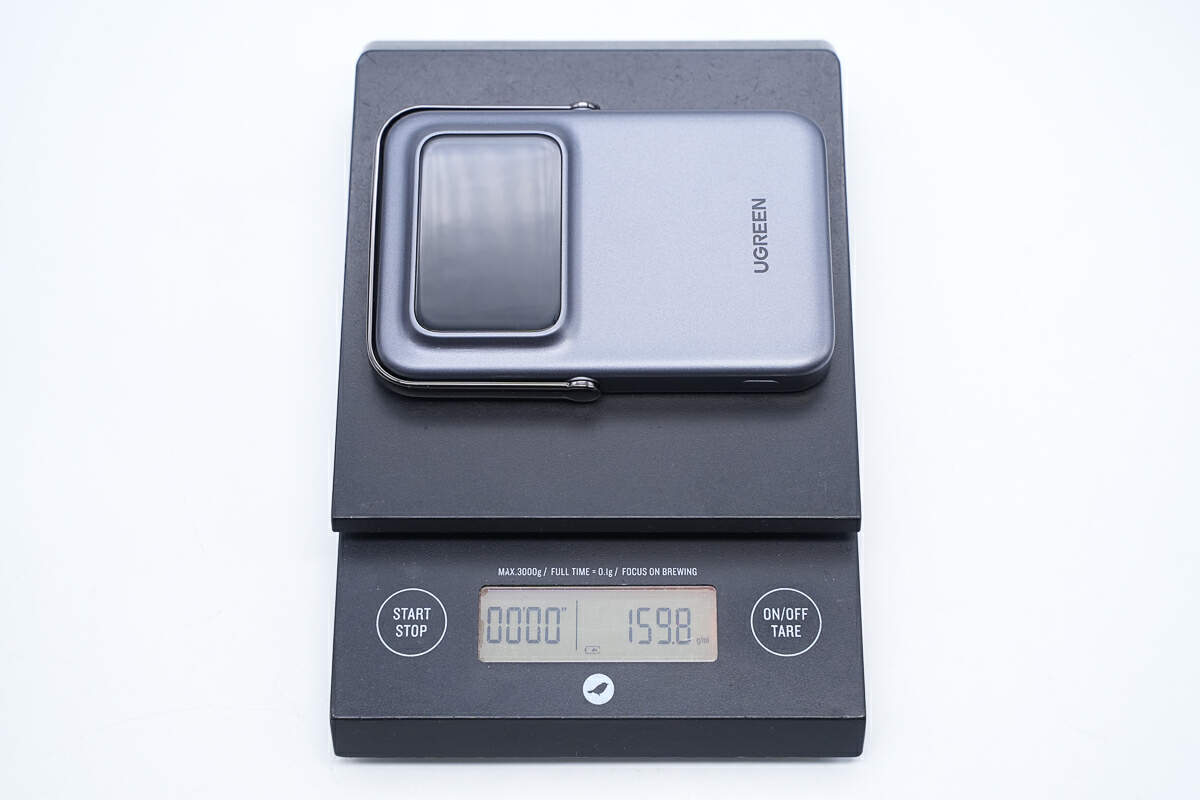

绿联Q湃Pro 20W磁吸无线充电宝重量为159.8g。

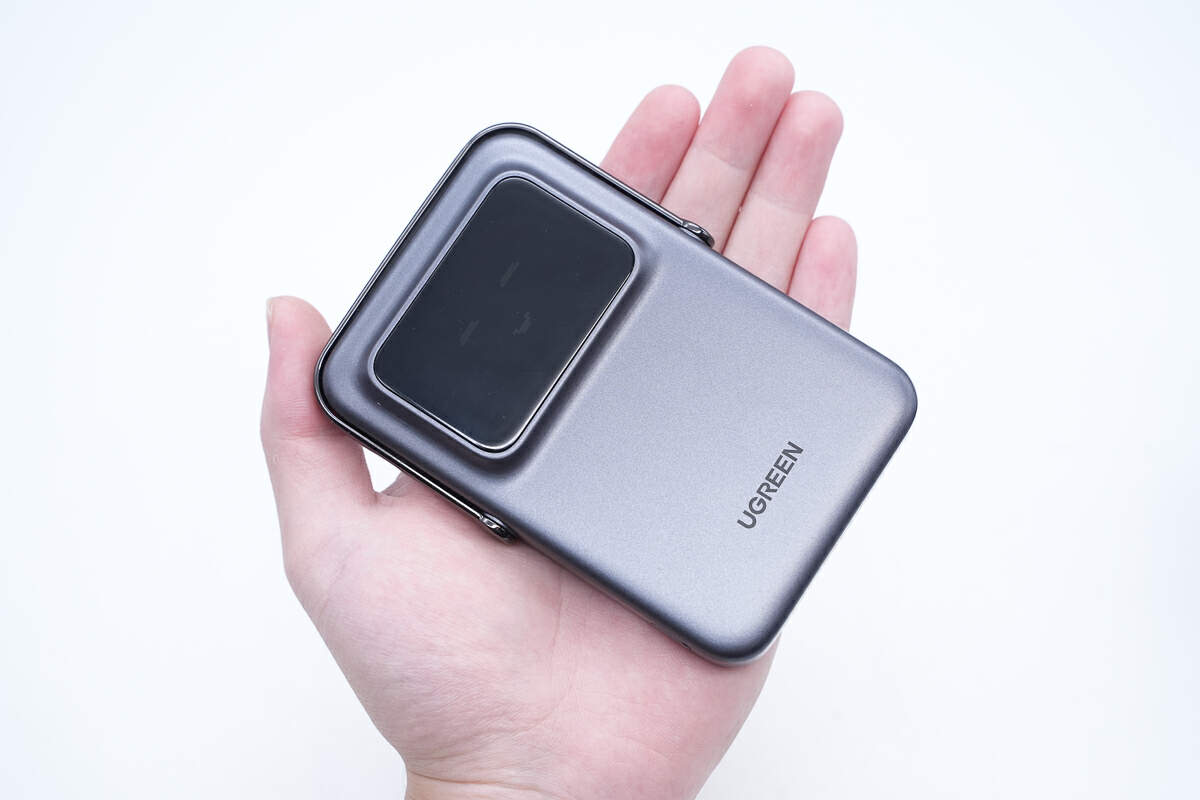

绿联Q湃Pro 20W磁吸无线充电宝在成年人手中对比。

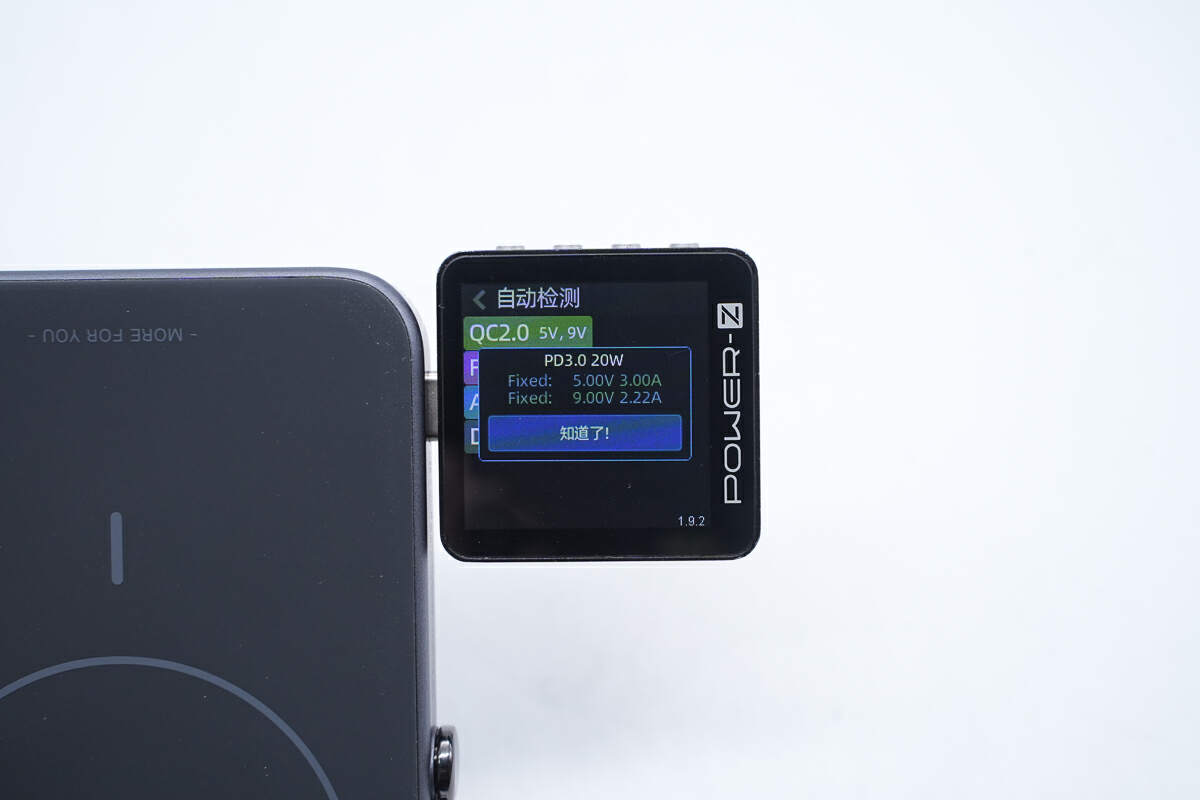

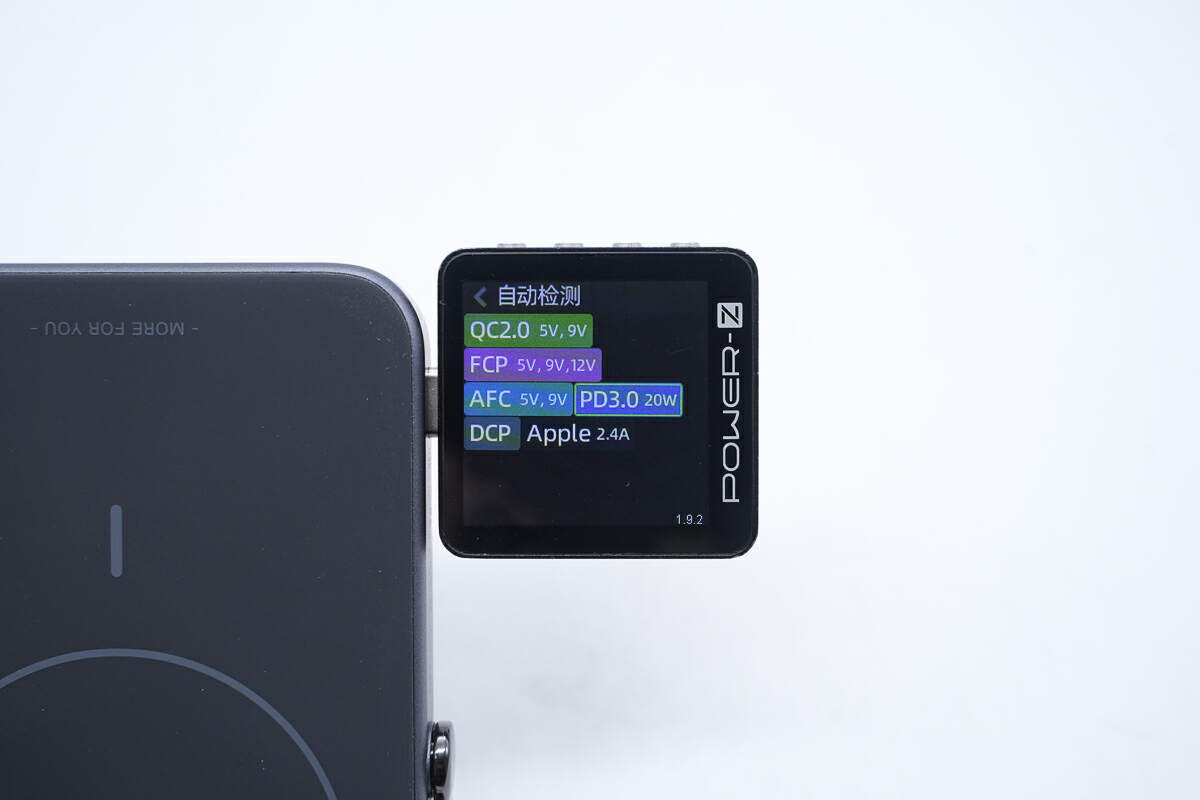

使用ChargerLAB POWER-Z KM003C测得USB-C接口支持QC2.0、FCP、AFC、PD3.0、DCP、Apple 2.4A充电协议。

PDO报文方面，实测USB-C接口支持5V3A、9V2.22A两组固定电压档位。

绿联Q湃Pro 20W磁吸无线充电宝拆解

接下来，了解一下绿联Q湃Pro 20W磁吸无线充电宝内部结构和用料。

首先沿壳体接缝拆开充电宝盖板。

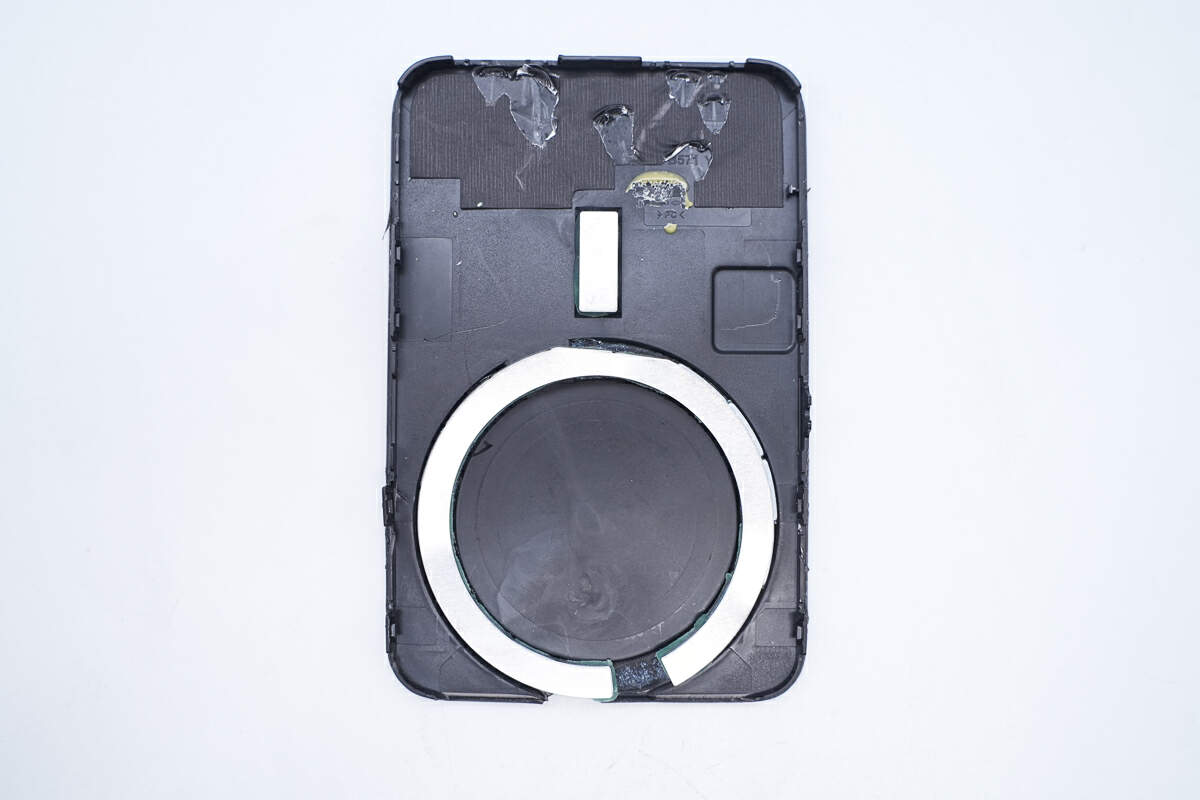

盖板内部嵌有用于吸附手机的磁铁。

将磁铁拆出，发现环形磁铁由粒状小磁铁拼装而成，打胶粘连在一起。

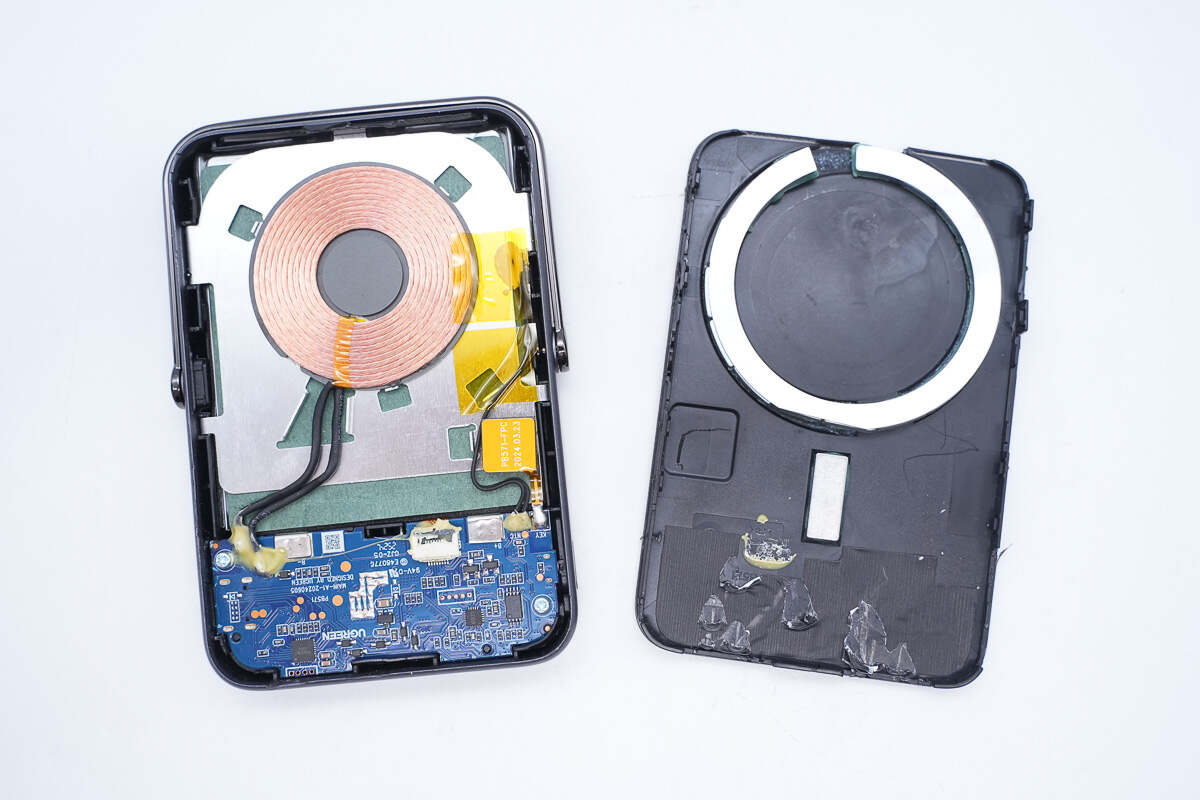

盖板拆下后，露出壳体内部结构。

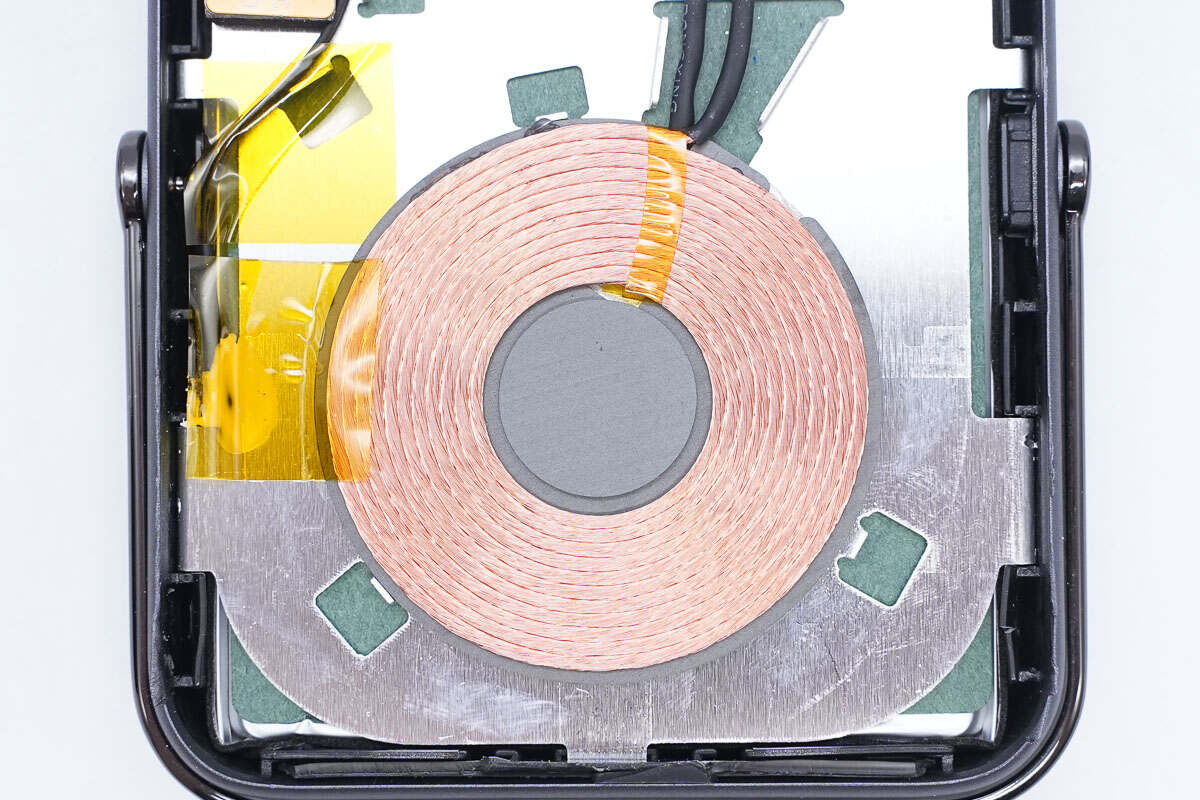

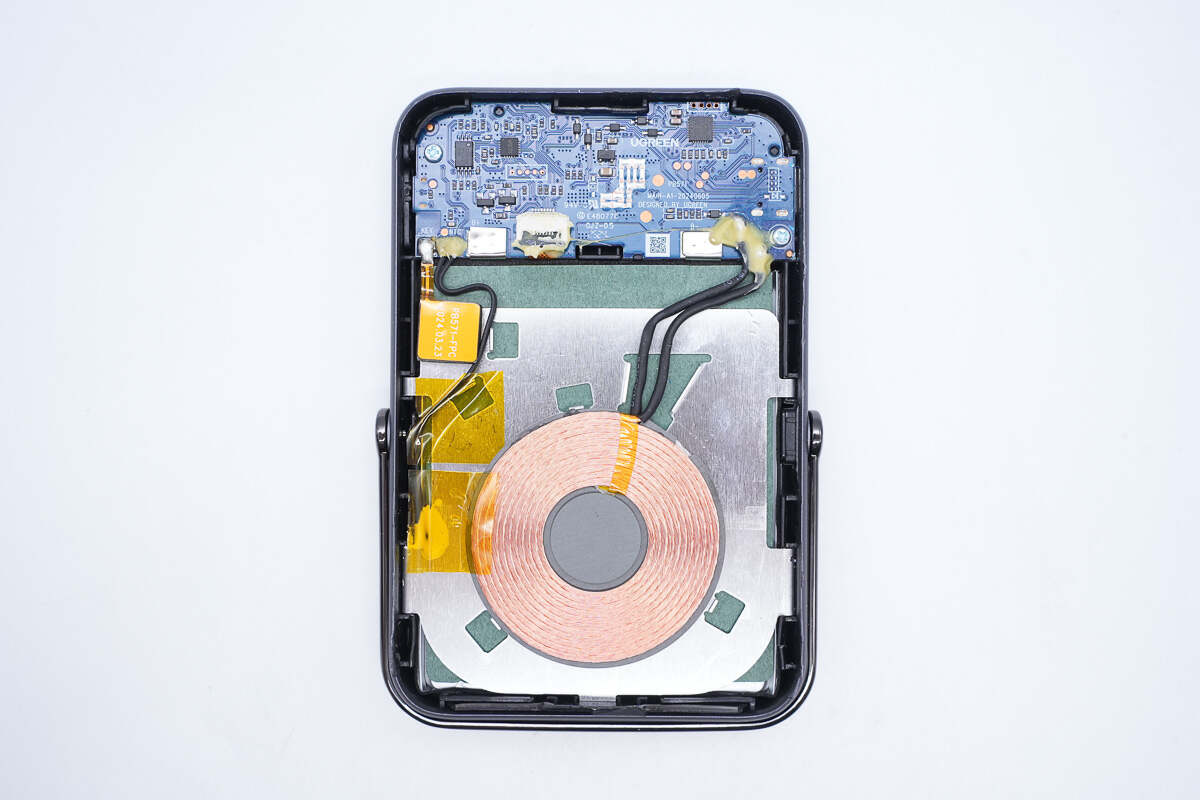

可见铜质线圈粘在金属板上，使散热效果更好。

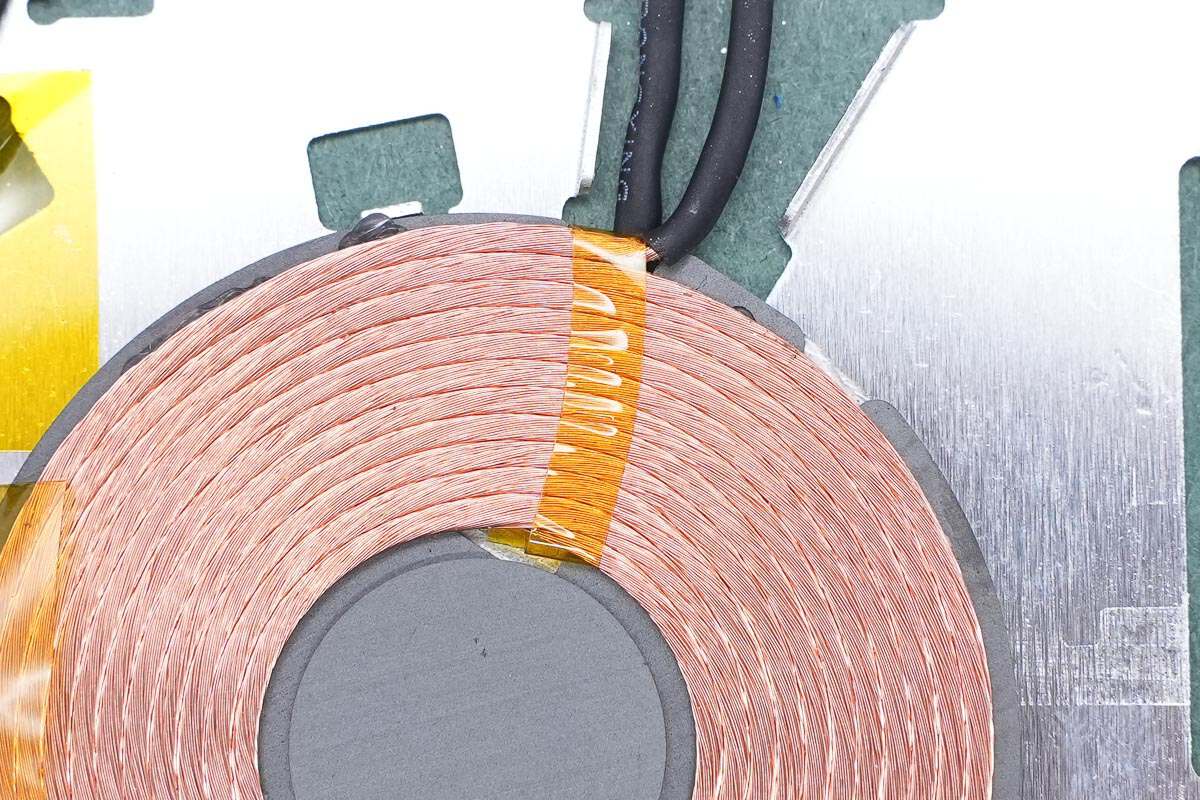

线圈导线被高温胶带粘紧固定，防止散落。

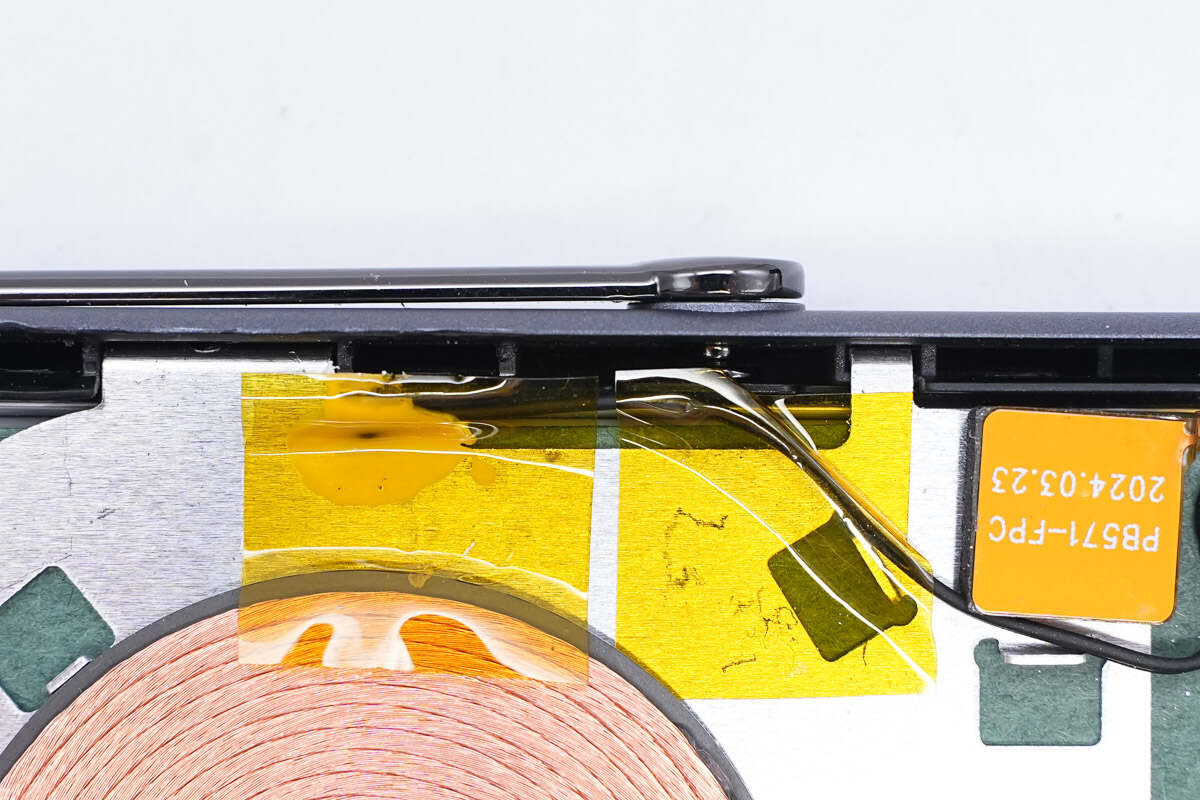

用于监测线圈温度的热敏电阻被高温胶带粘紧。

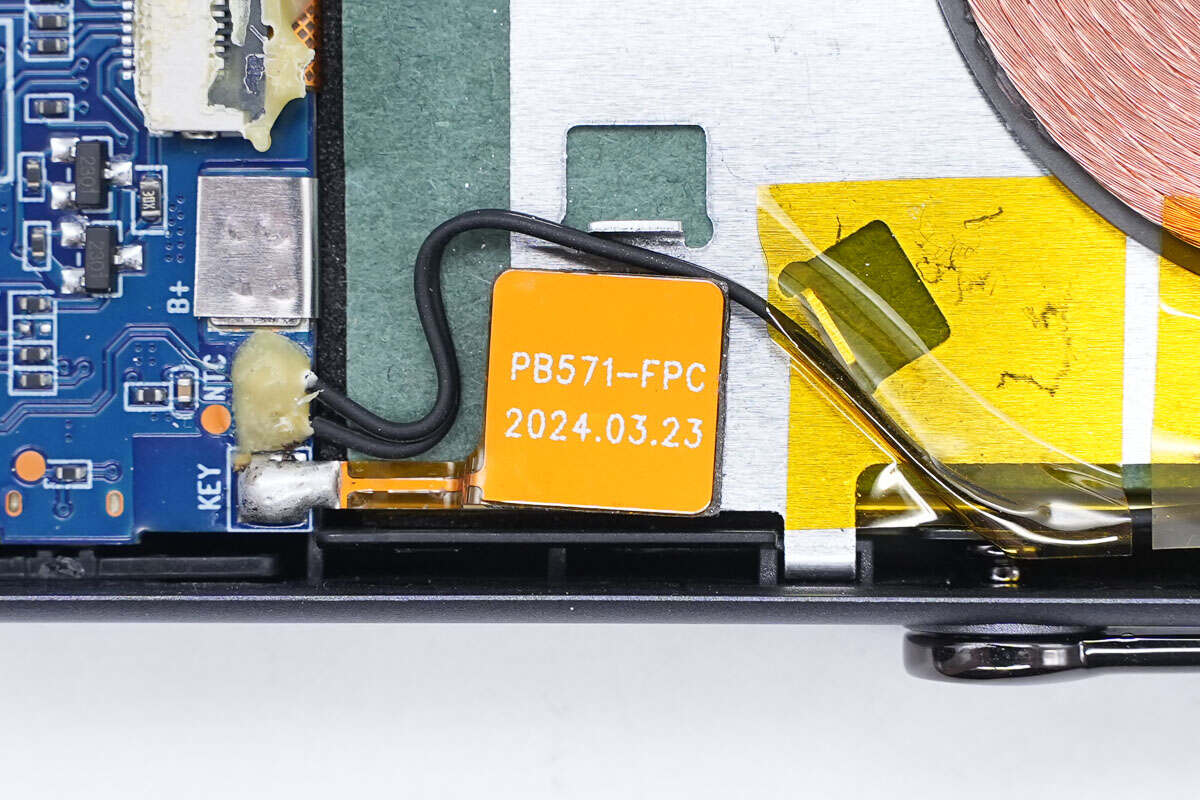

数显屏铭牌特写，印刻生产日期。

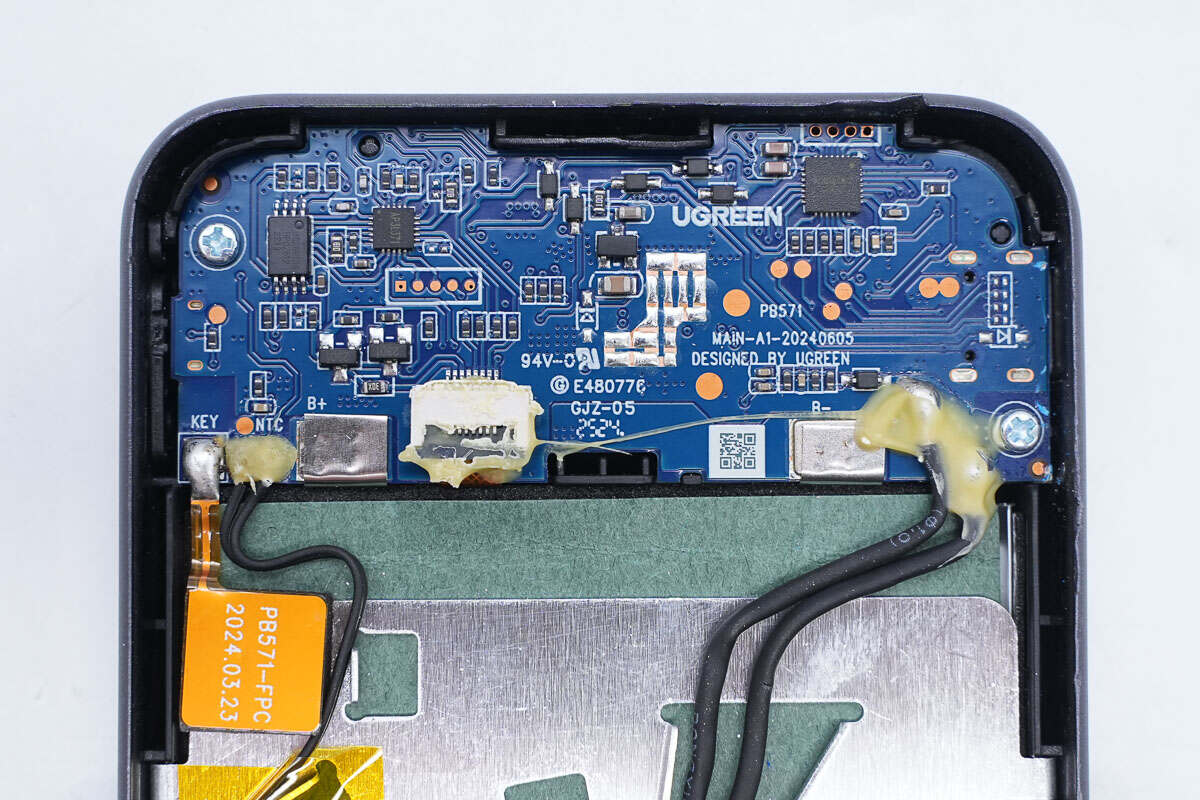

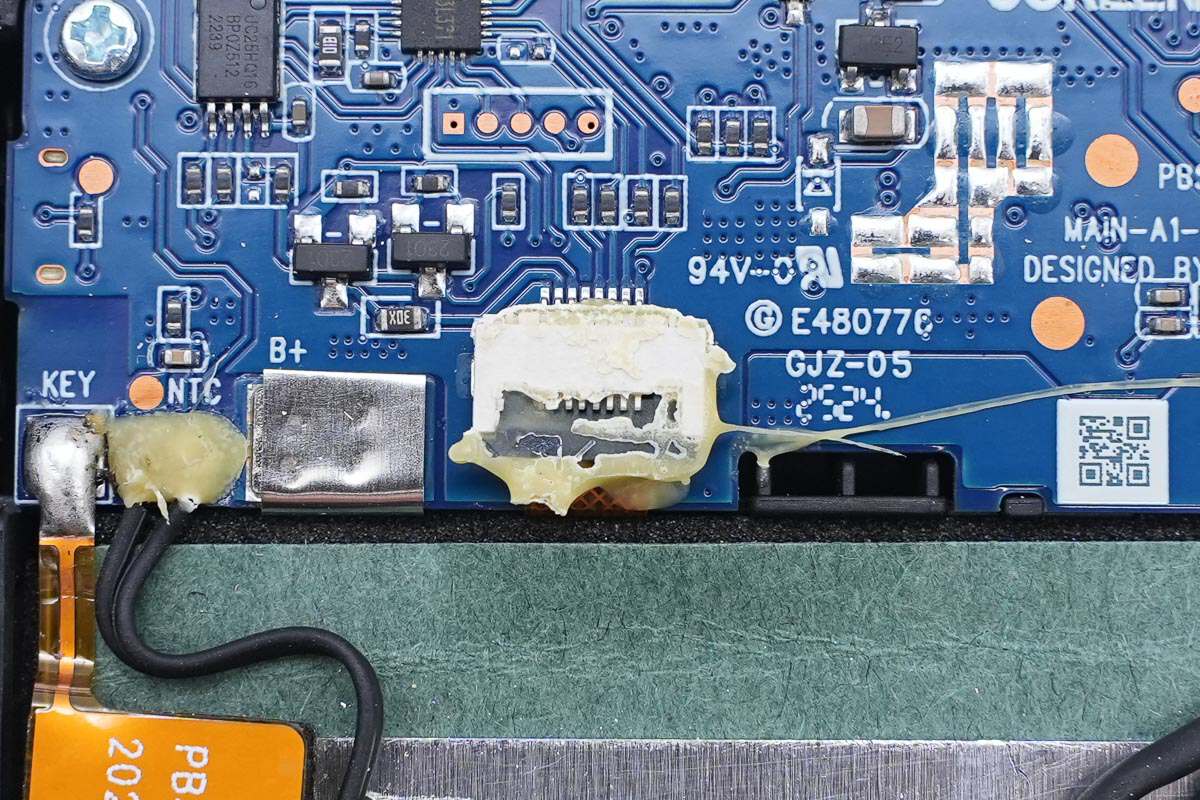

PCBA模块与电池组连接处特写。

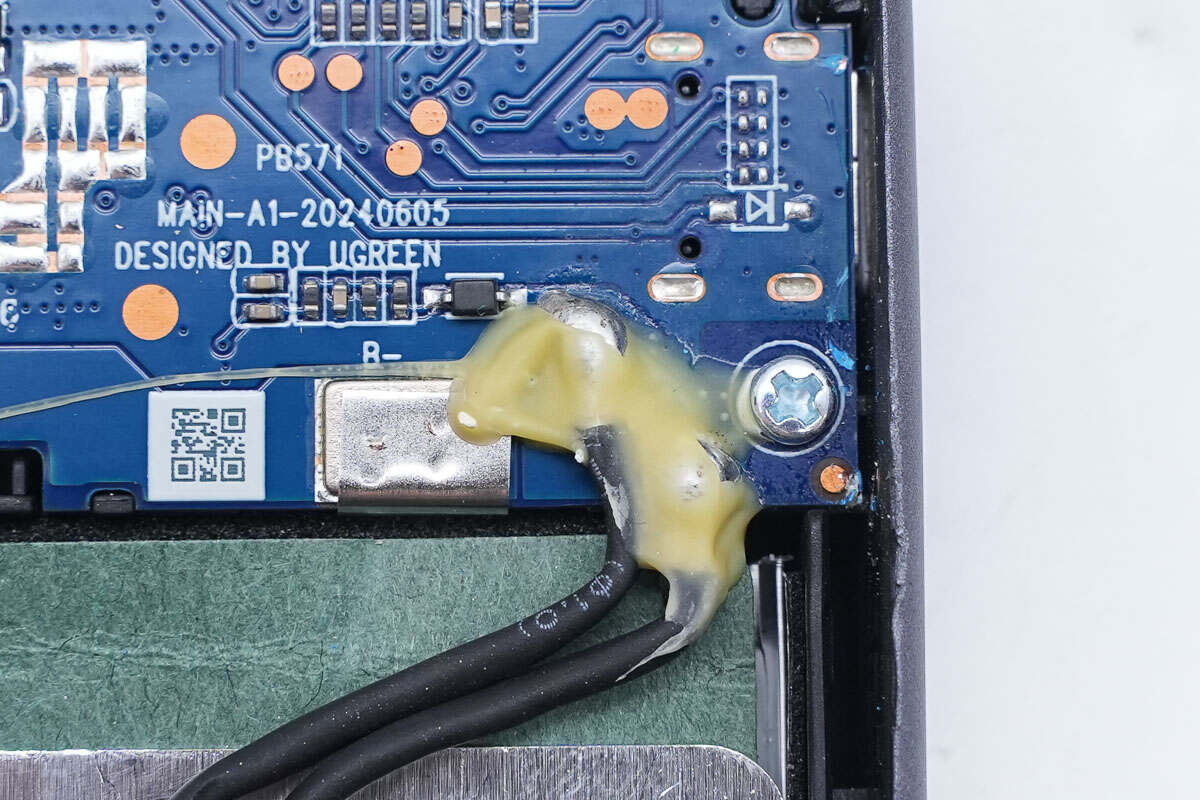

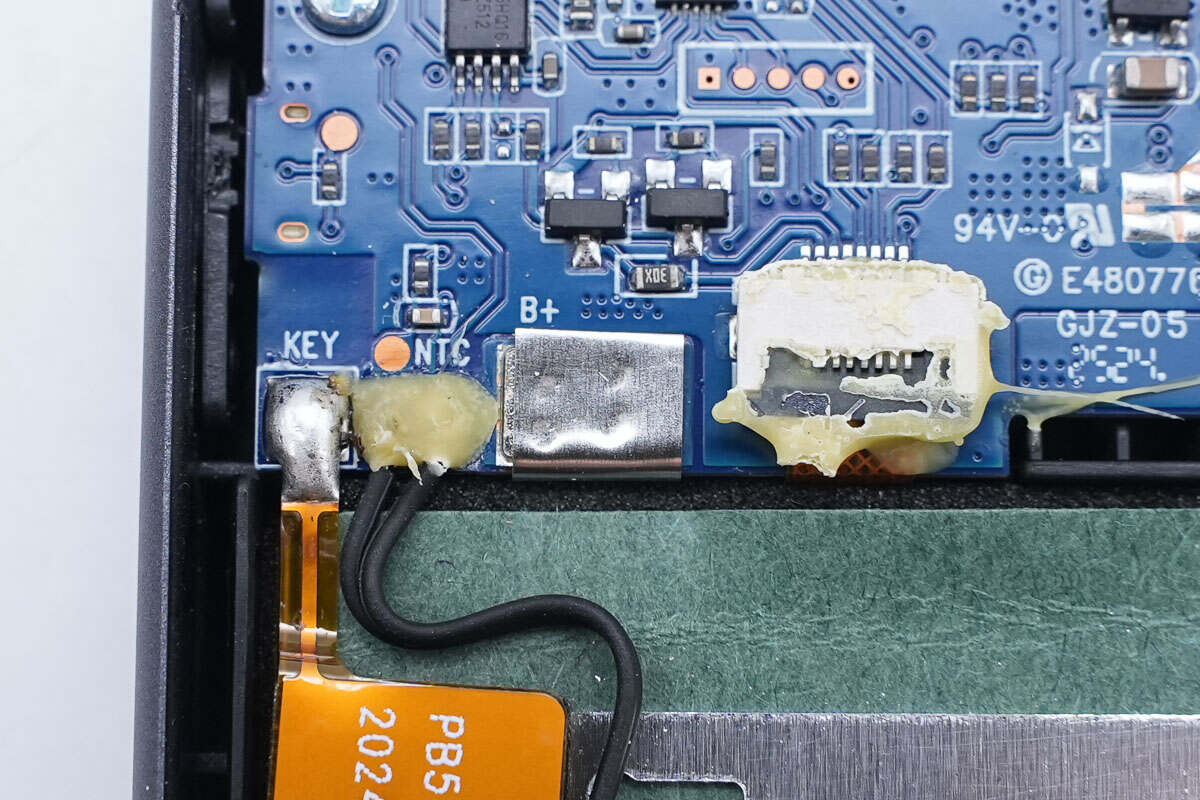

线圈导线在PCBA模块上打胶加固。

连接屏幕线芯的插座同样打胶加固。

电池组极耳与PCBA模块点焊连接。

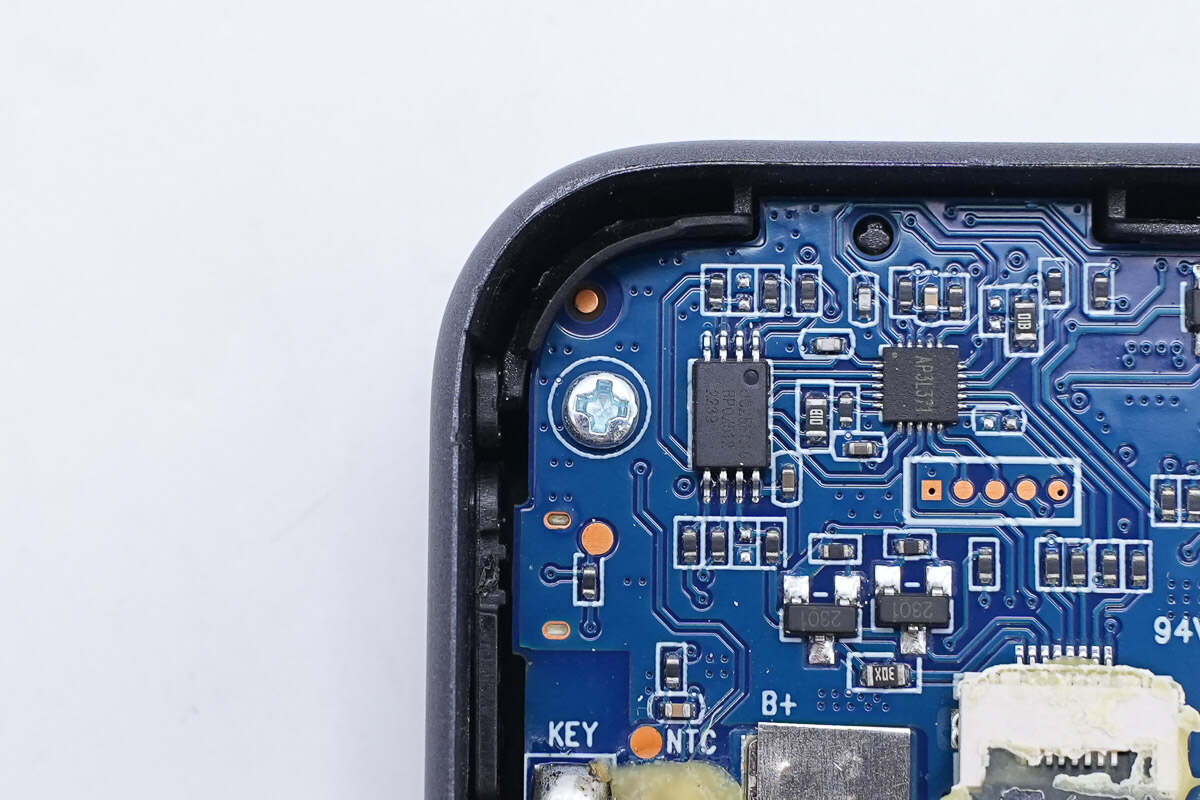

固定PCBA模块的螺丝特写。

将线圈、电池组既PCBA模块从外壳中取出。

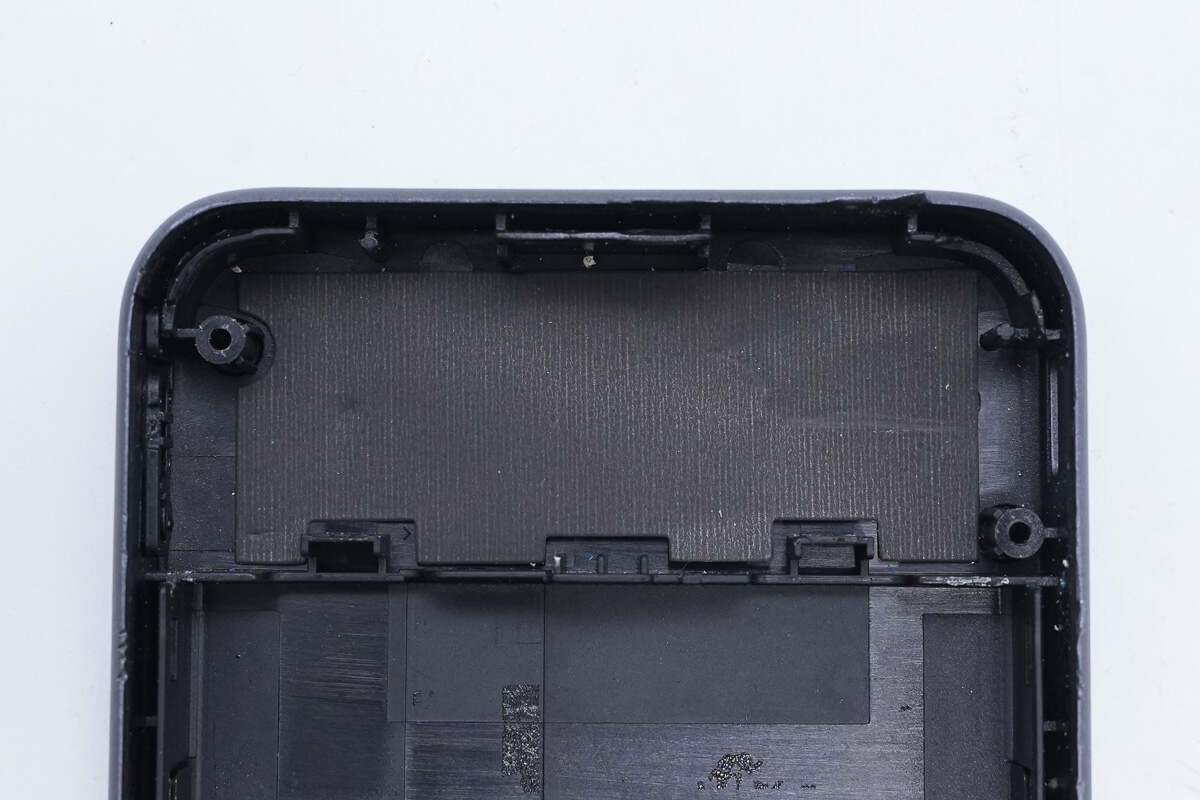

壳内与PCBA模块接触面贴纳米红外散热膜，对模块起散热、均热作用。

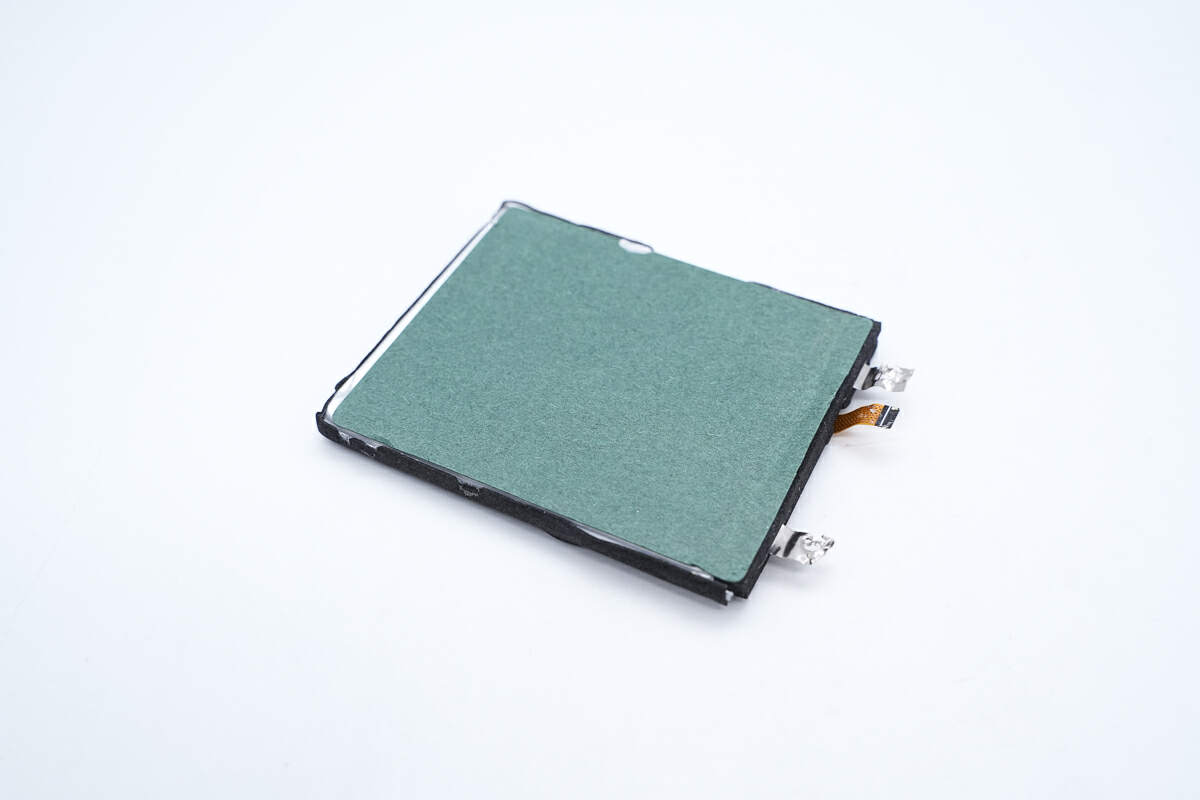

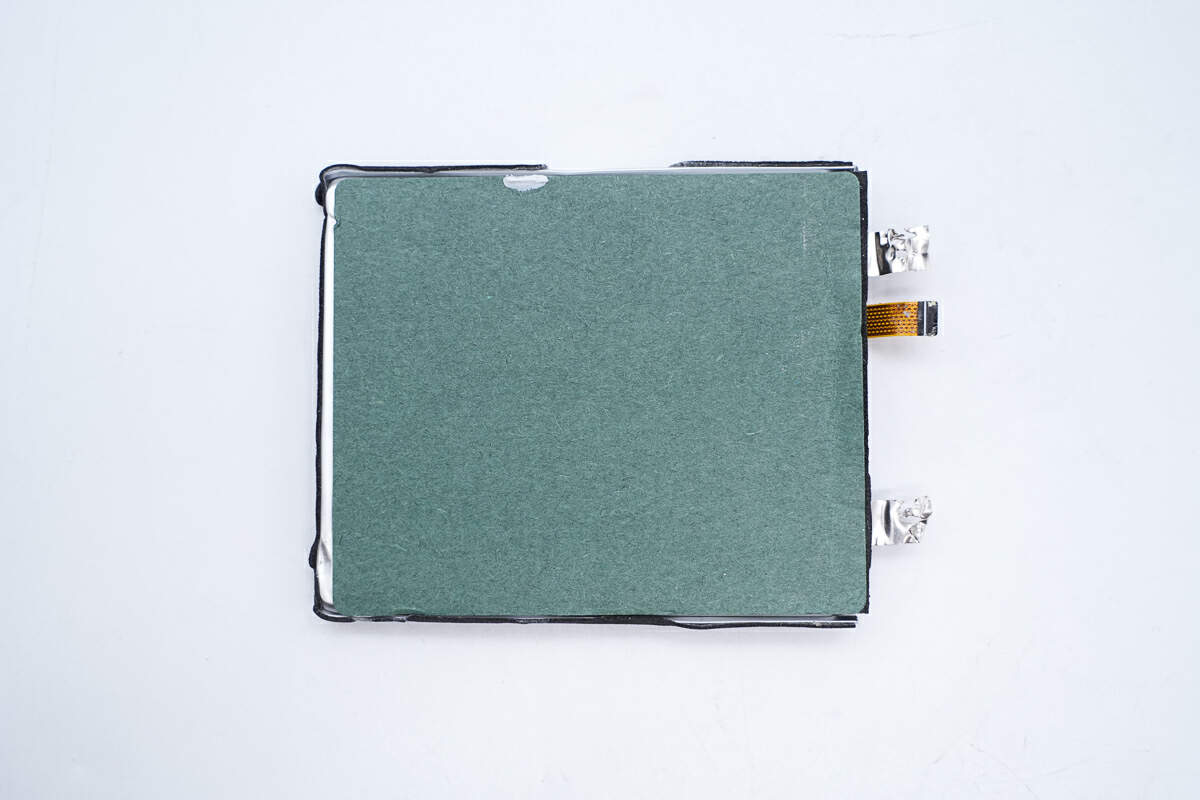

来看电池组全貌，电池组四周贴泡棉缓冲保护，正面贴青稞纸绝缘。

电芯正面青稞纸特写。

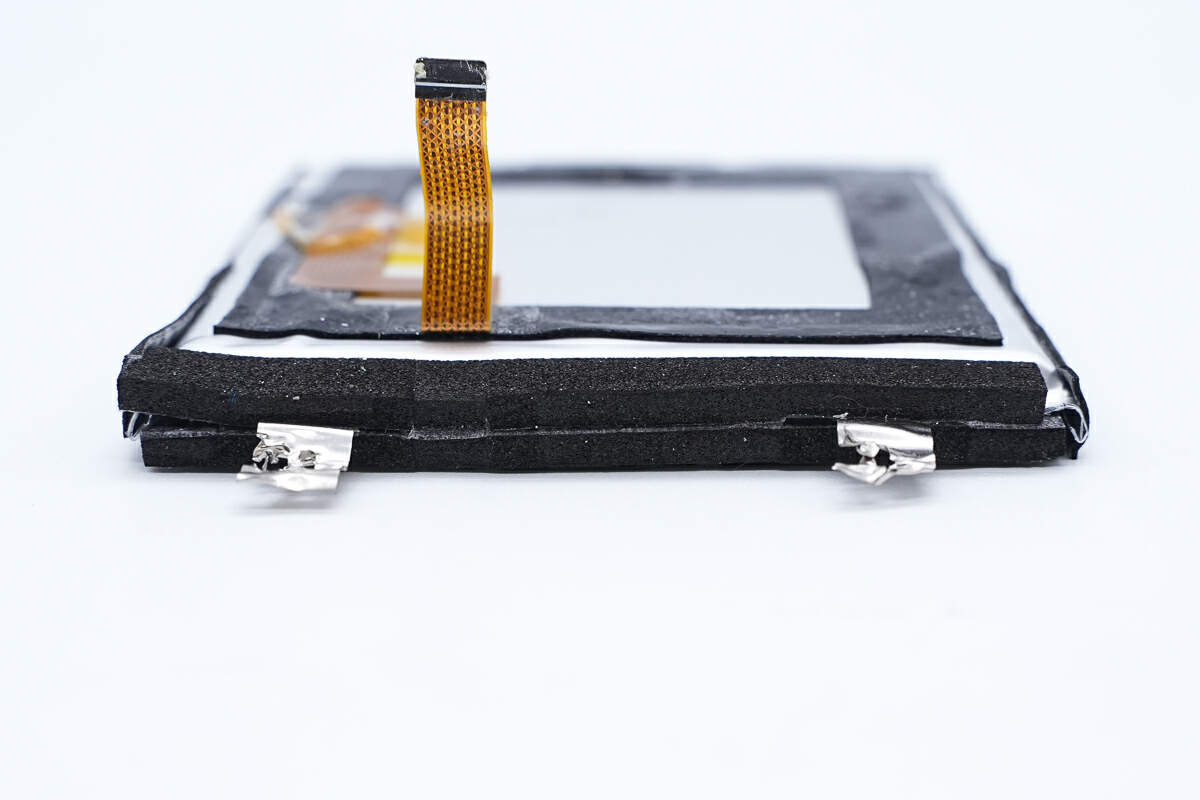

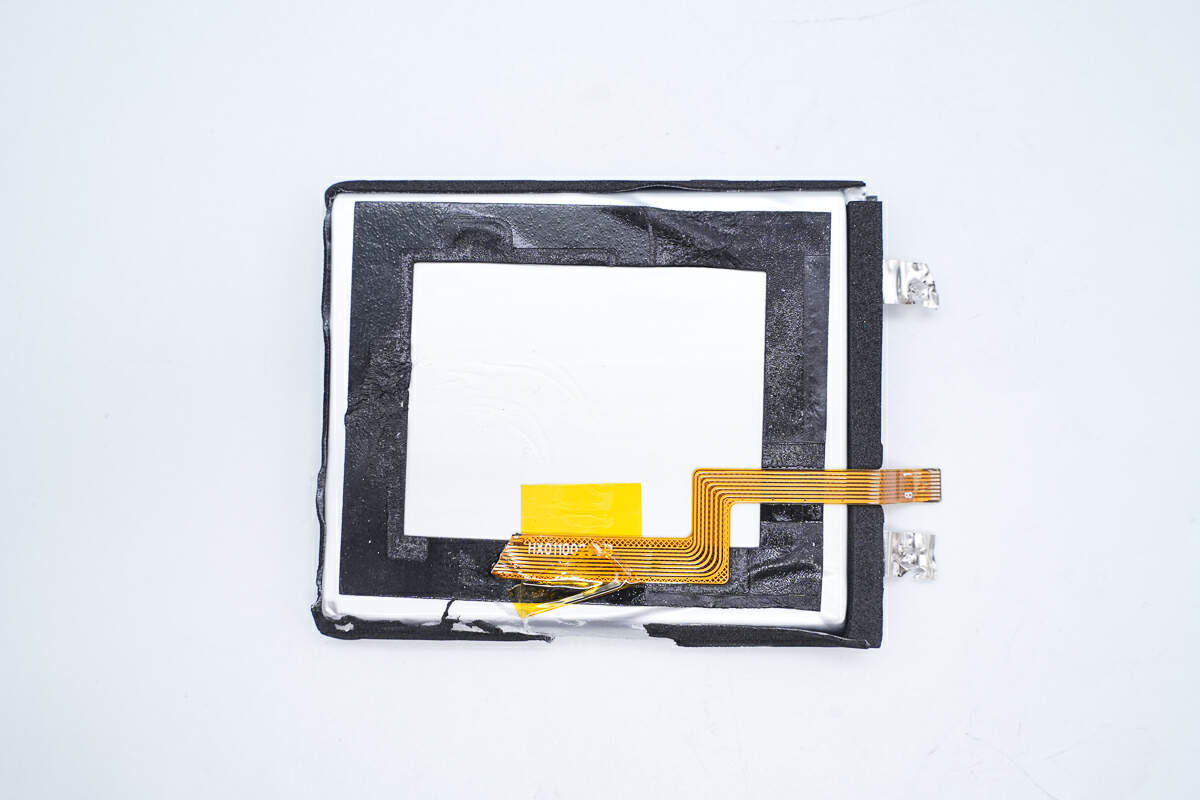

电池组粘住连接屏幕的黄色排线，电芯粘泡棉缓冲保护。

屏幕排线的插头特写。

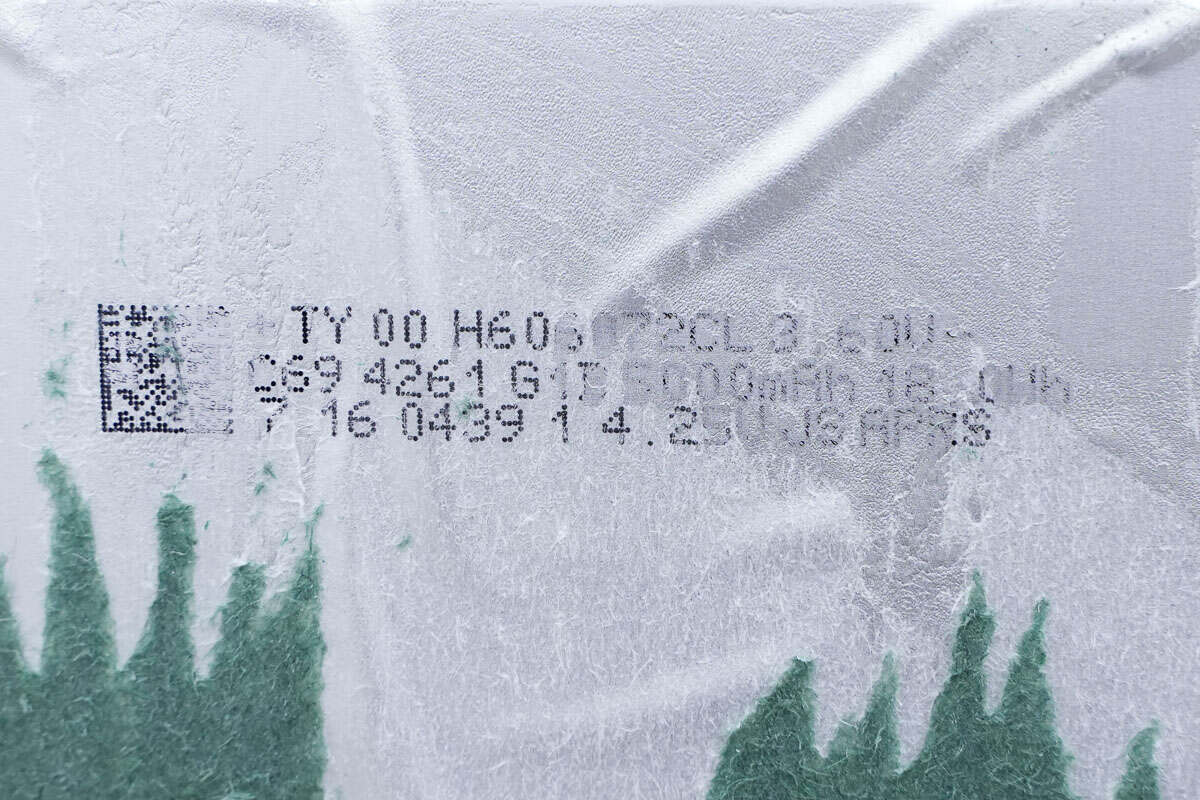

电芯喷码特写，电芯型号H606072CL，来自APRS安普瑞斯，标称电压3.6V，标称容量5000mAh，充电限制电压4.25V，标称容量18.0Wh。

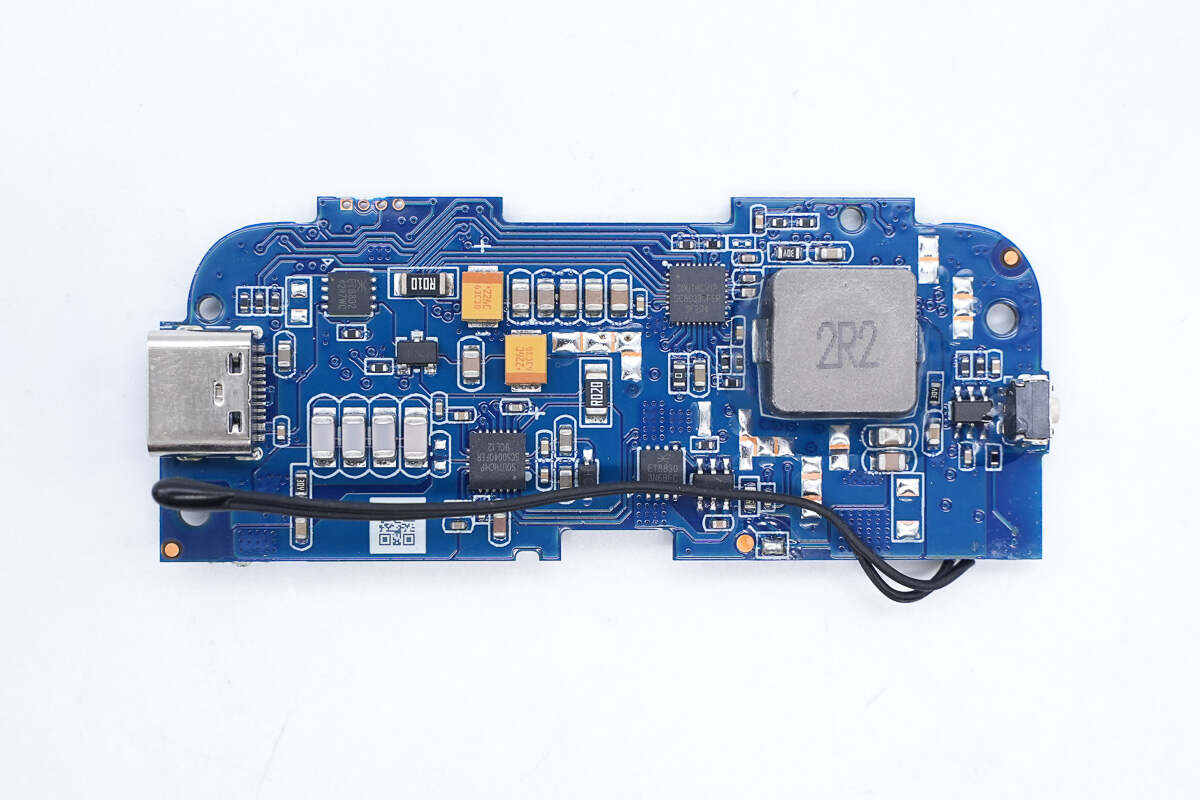

PCBA模块一览，从左至右可见USB-C接口，然后是这个接口的VBUS开关管和谐振电容。中间上方是一排滤波电容和降压芯片，下方是无线充全桥芯片和电池保护电路，最右侧是同步降压电路和屏幕开关。

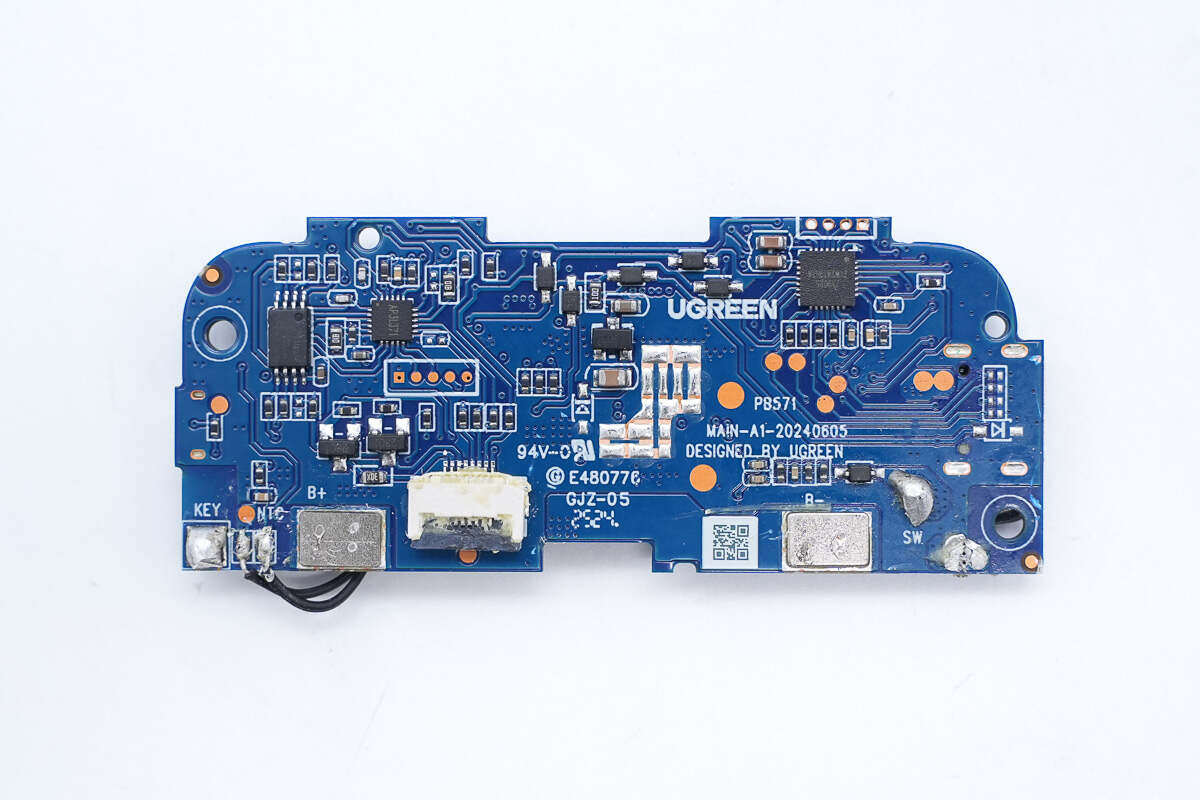

另一面从左至右，可见MCU和搭配的闪存器，最右侧是一颗无线充主控芯片。

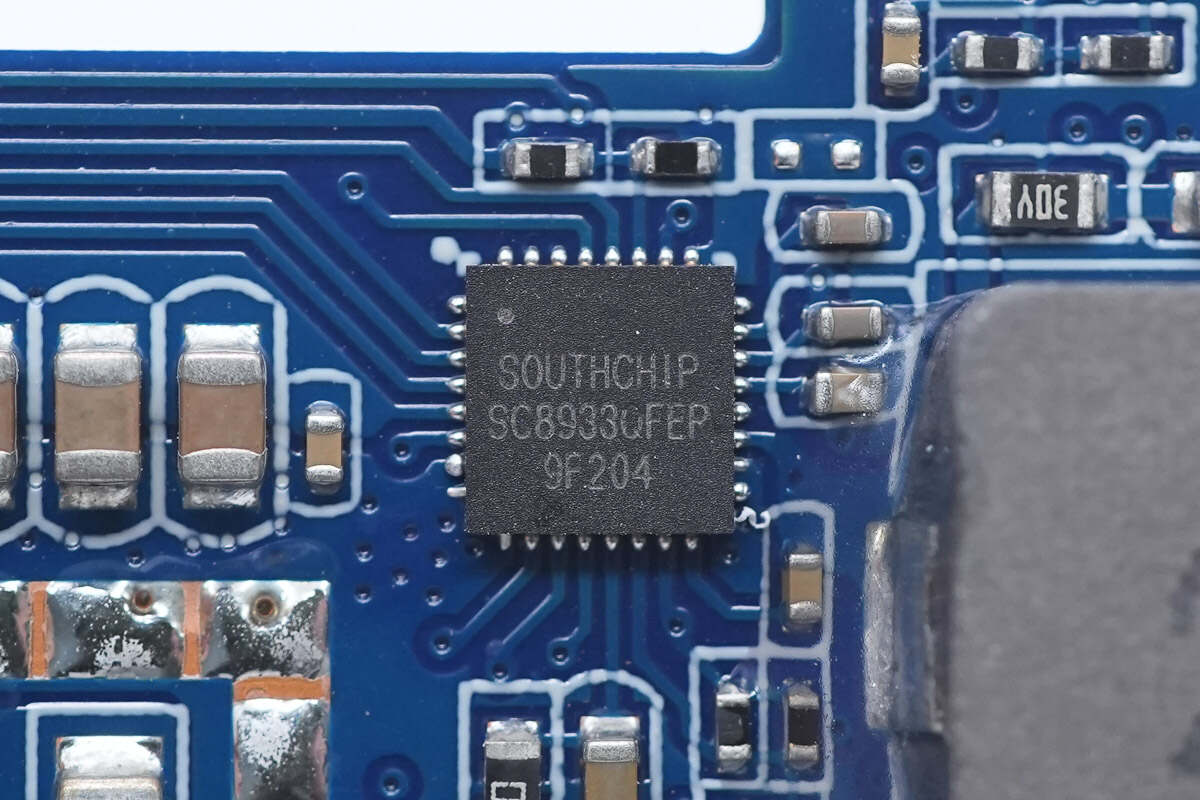

同步降压充电转换器特写，南芯SC8933是一款具有反向升压放电功能的同步降压充电转换器。内部集成了两个超低导阻的NMOS，可支持效率高达92%的12V2A充放电操作；采用I2C接口，具有丰富的充放电控制以及完善的异常状态保护功能；集成端口NMOS隔离管驱动控制，最高支持3个USB端口。仅为 4*4mm 的QFN-32封装，外围器件少，非常节省空间。

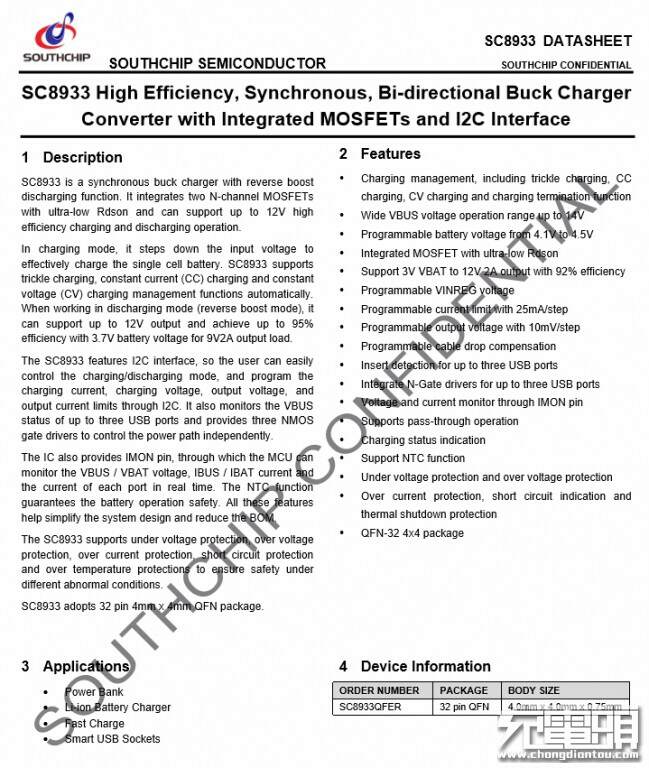

南芯SC8933资料信息。

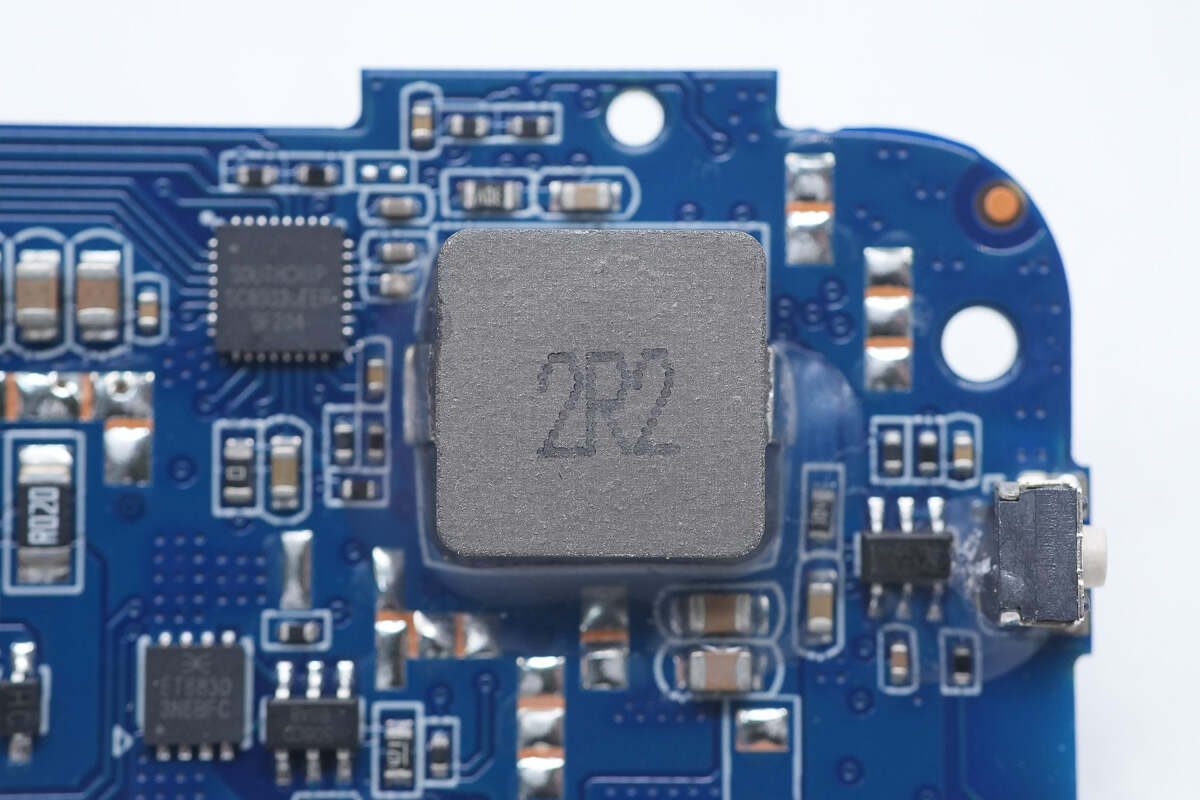

降压电感特写，规格2.2uH。

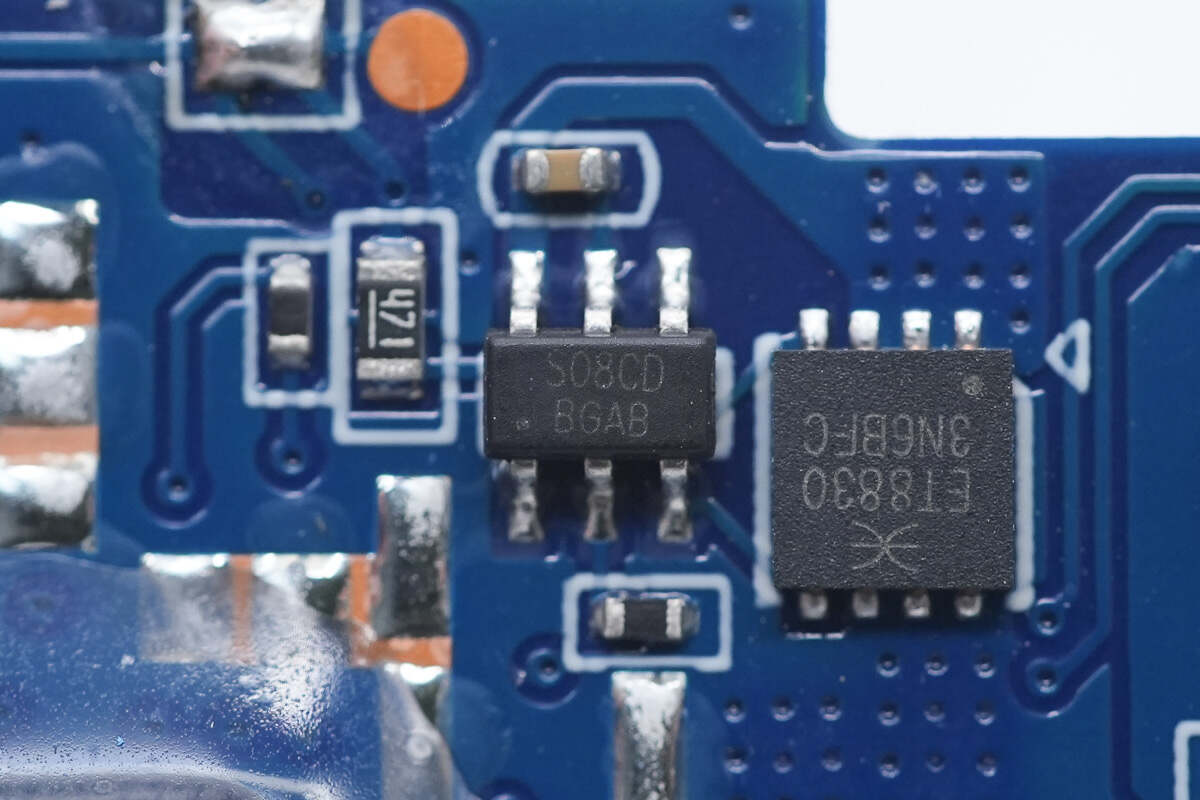

单节电池保护芯片特写，型号CM1003，来自iCM创芯微，CM1002/CM1003/CM1006系列产品是针对单节锂/铁电池的保护IC，可为电池提供过充电、过放电、放电过电流、充电过电流、短路等保护功能。采用SOT23-6封装。

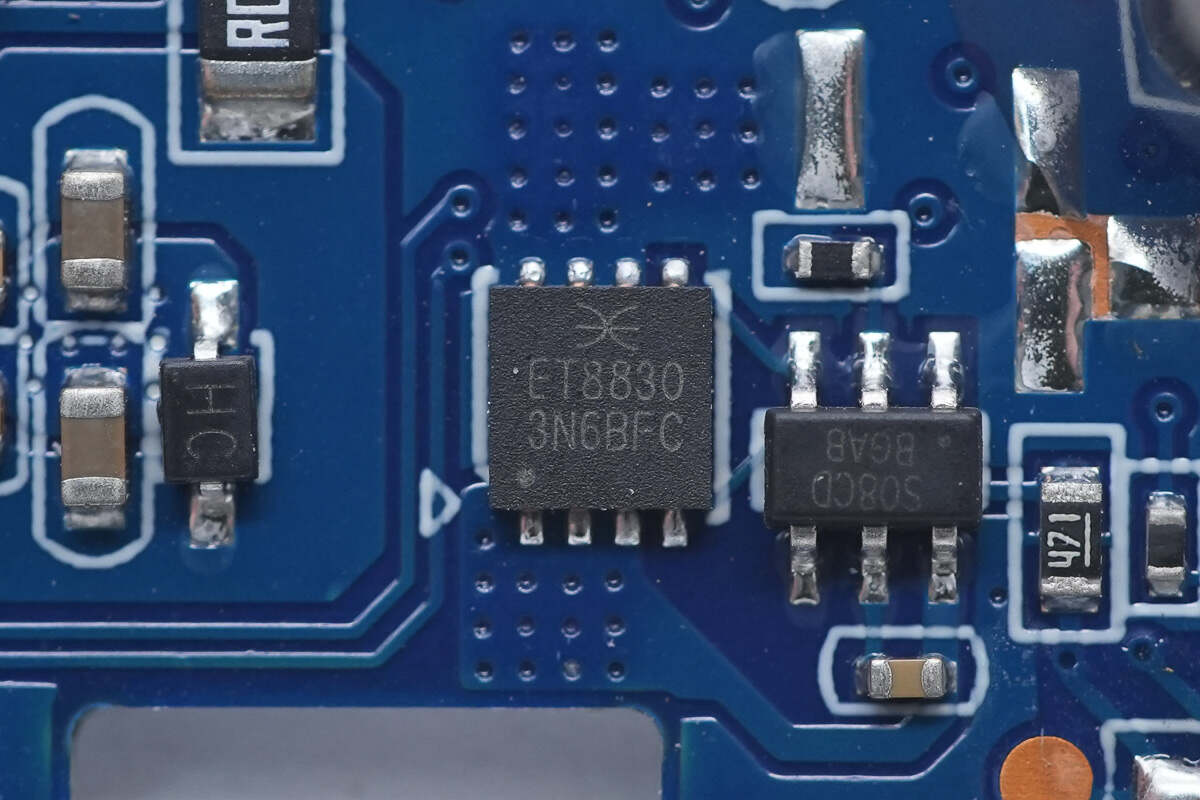

电池保护管特写，型号ET8830，来自Eternal宜源，双N型MOS，耐压20V，采用DFN3*3-8L封装。

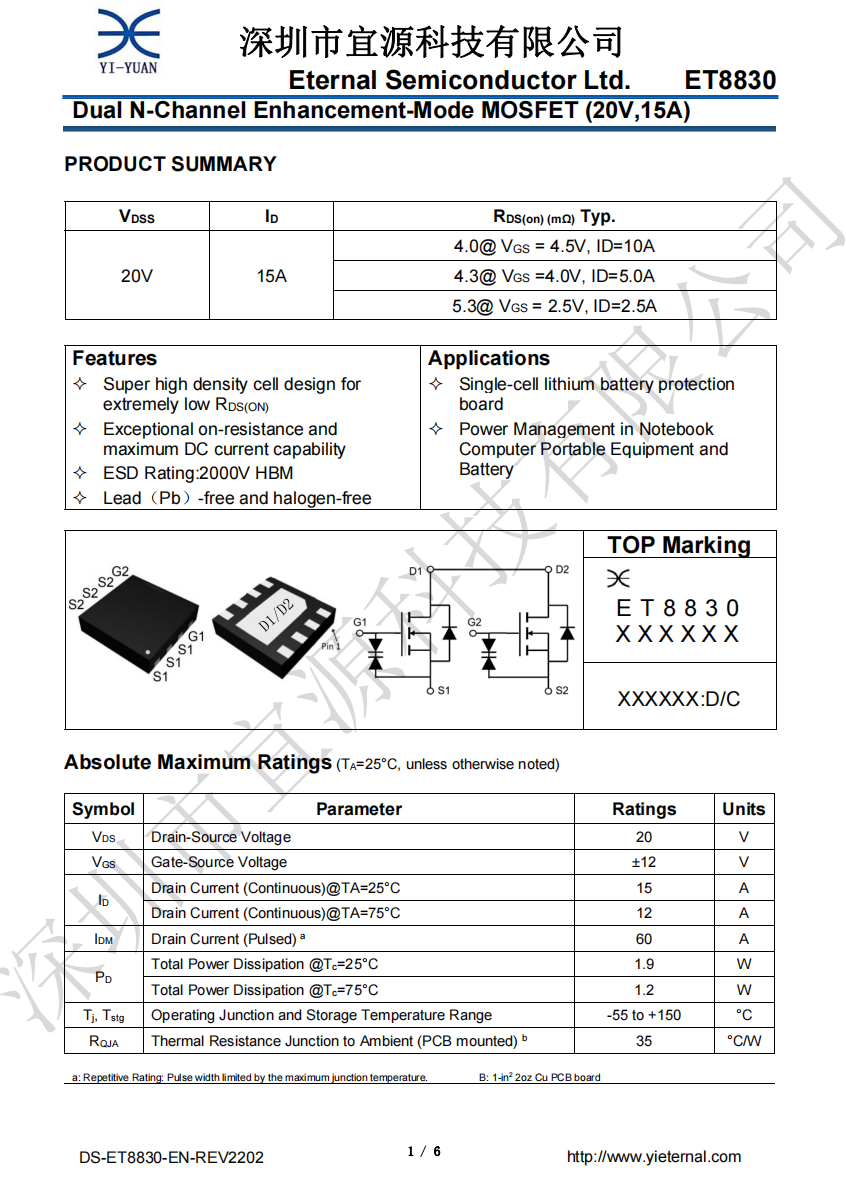

宜源ET8830 MOS管资料详情。

无线充电功率级全桥芯片来自南芯科技，型号SC5004，这是一个高度集成的无线功率发射器模拟前端，它包含实现WPC兼容无线充电器所需的所有模拟组件，集成了全桥式功率驱动器MOSFETs、电流检测放大器、自举电路、通信解调器和保护电路。采用FCQFN19_4x4封装。

南芯SC5004详细规格资料。

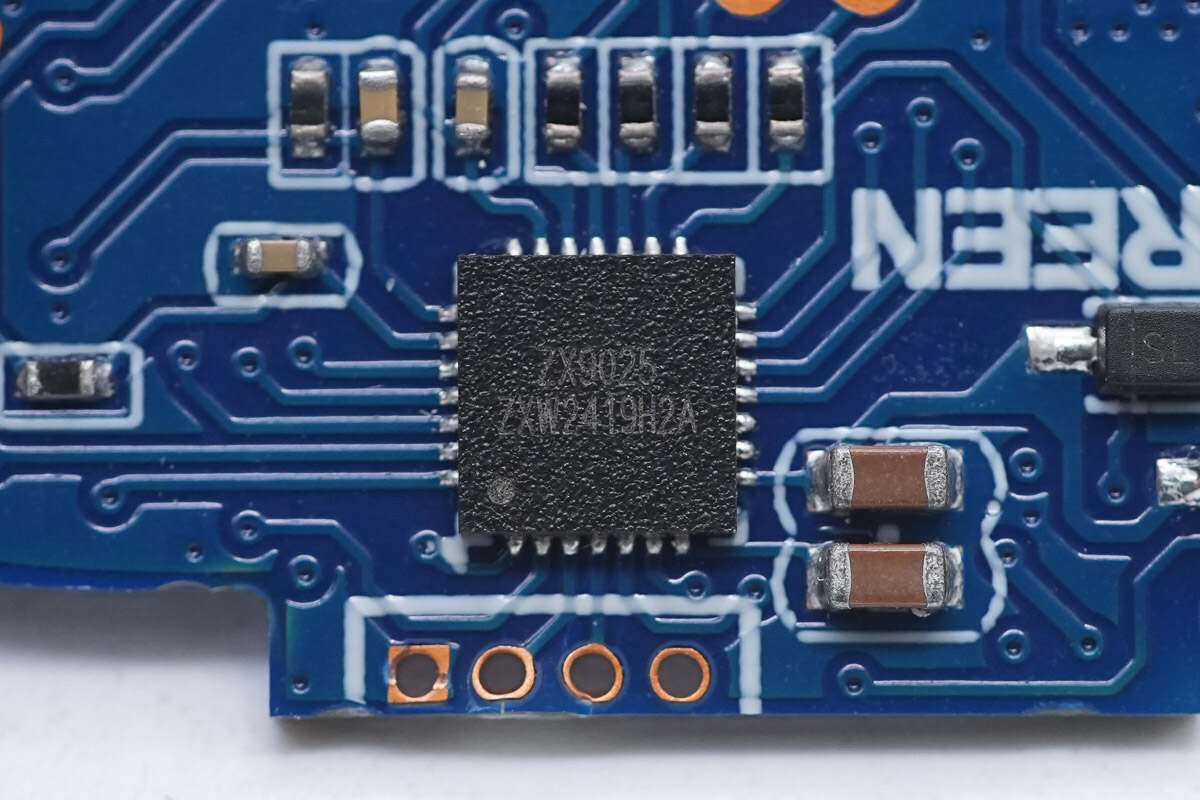

无线充电主控芯片来自zewtek卓芯微，型号ZX9025，芯片内置全新升级软件算法架构，大幅缩减QI认证时间。同时提供多个IO接口资源，提升产品扩展性，可实现客户产品功能定制，进行差异化设计。支持通过USB接口进行固件升级，无需拆开产品，降低升级难度。

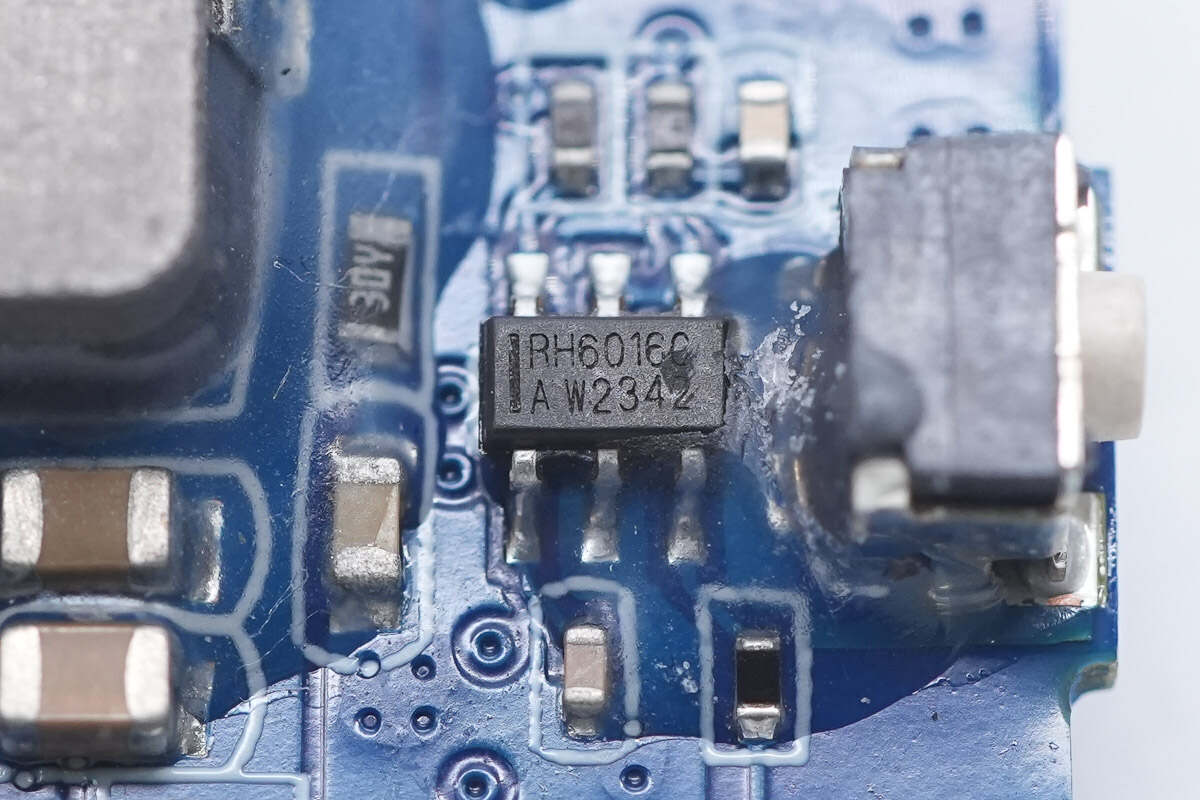

触摸检测芯片来自融和，型号RH6016，是一颗单通道触摸感应开关，用于检测触摸操作，采用SOT23-6封装。

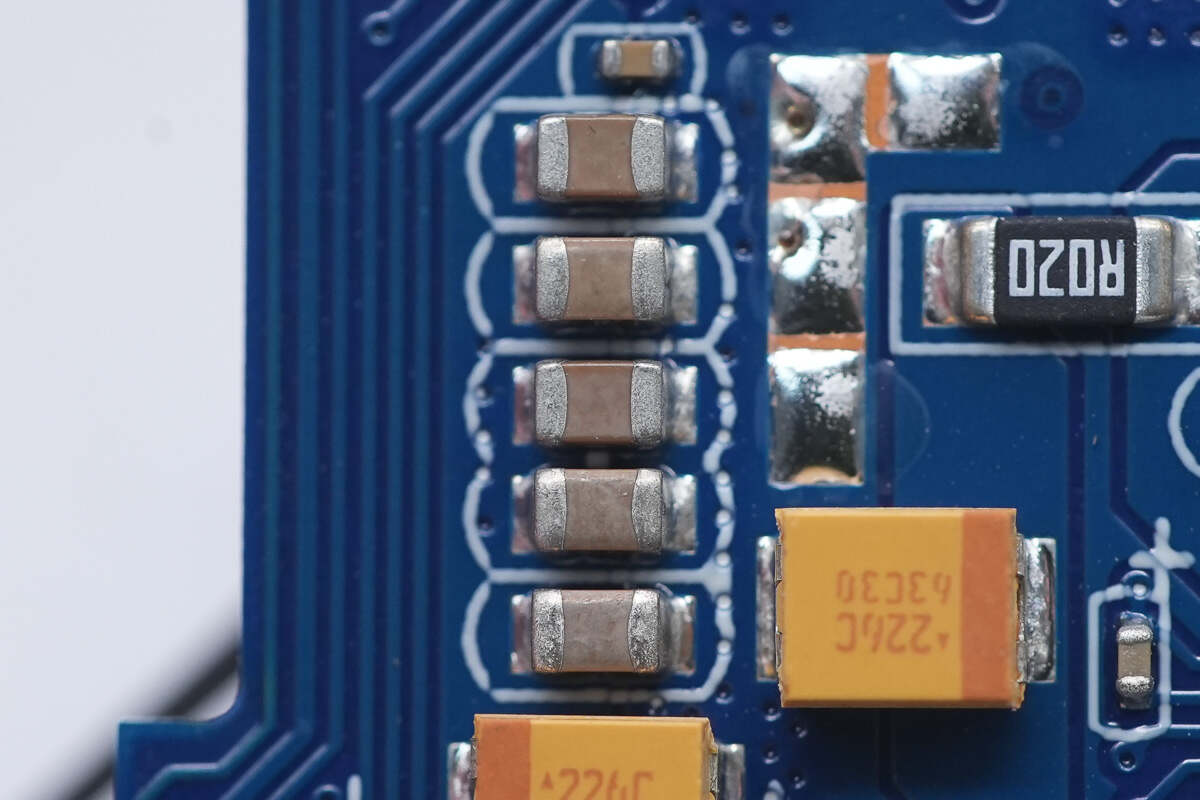

五颗联排滤波电容特写。

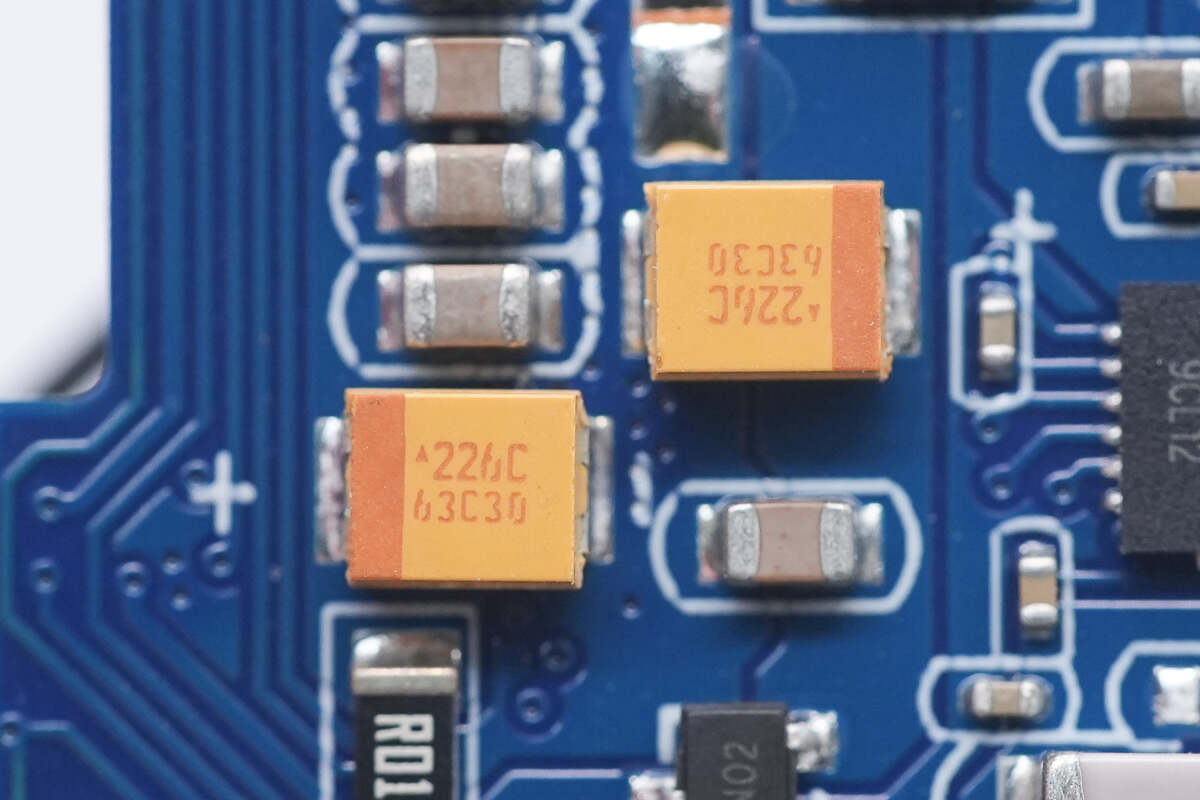

两颗滤波钽电容，规格为22μF16V。

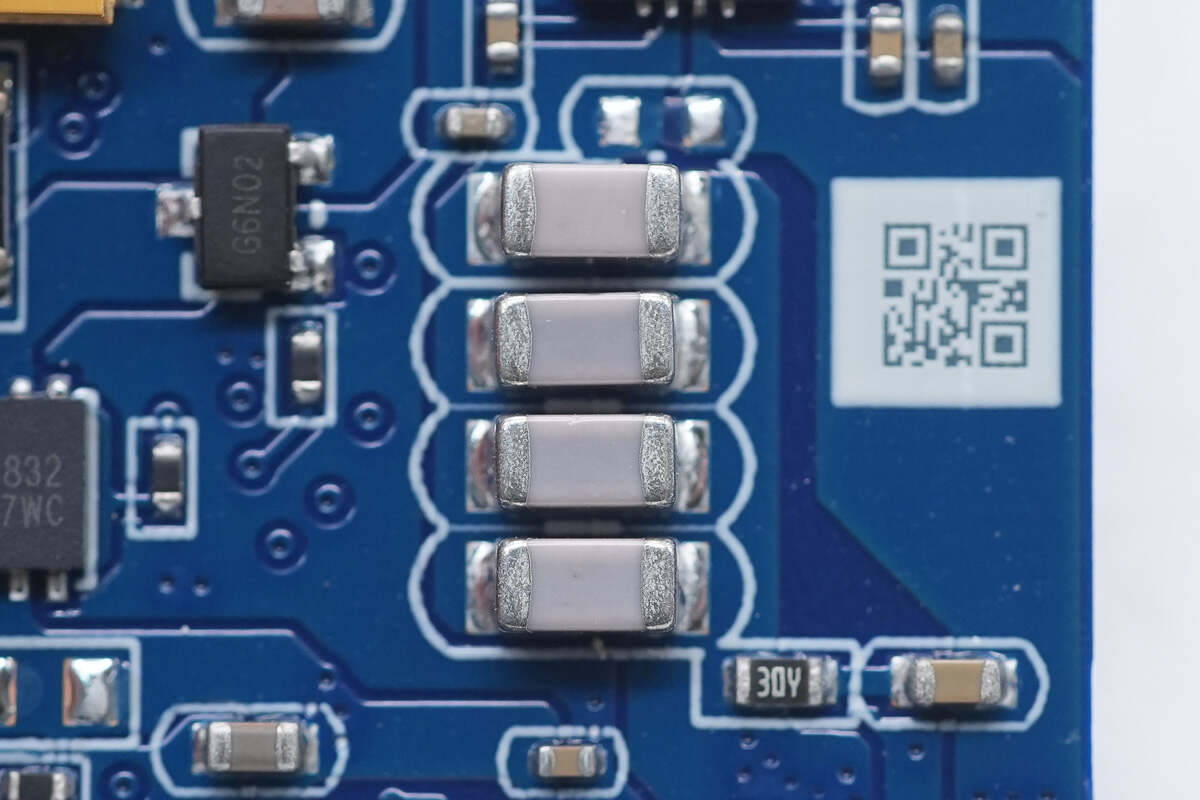

四颗联排谐振电容特写。

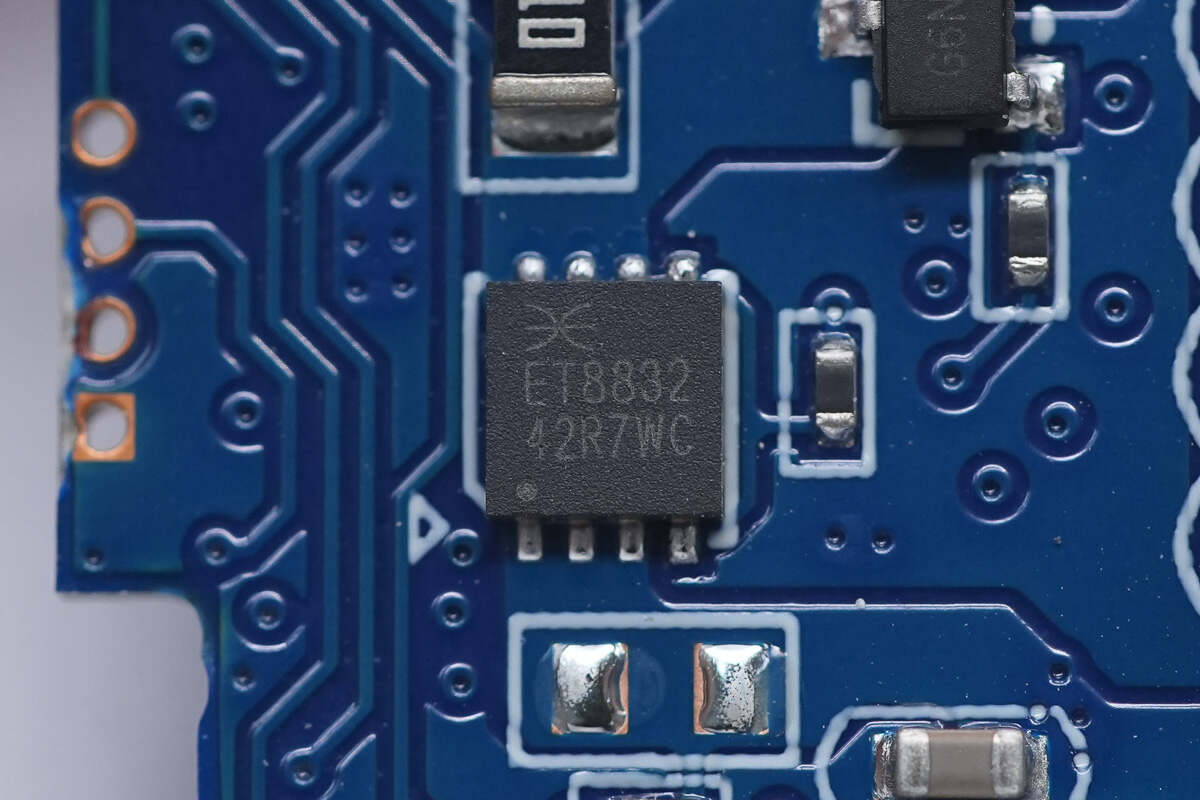

VBUS开关管特写，负责控制USB-C接口开关切换。型号ET8832，来自Eternal宜源，双N型MOS，耐压30V，采用DFN3*3-8L封装。

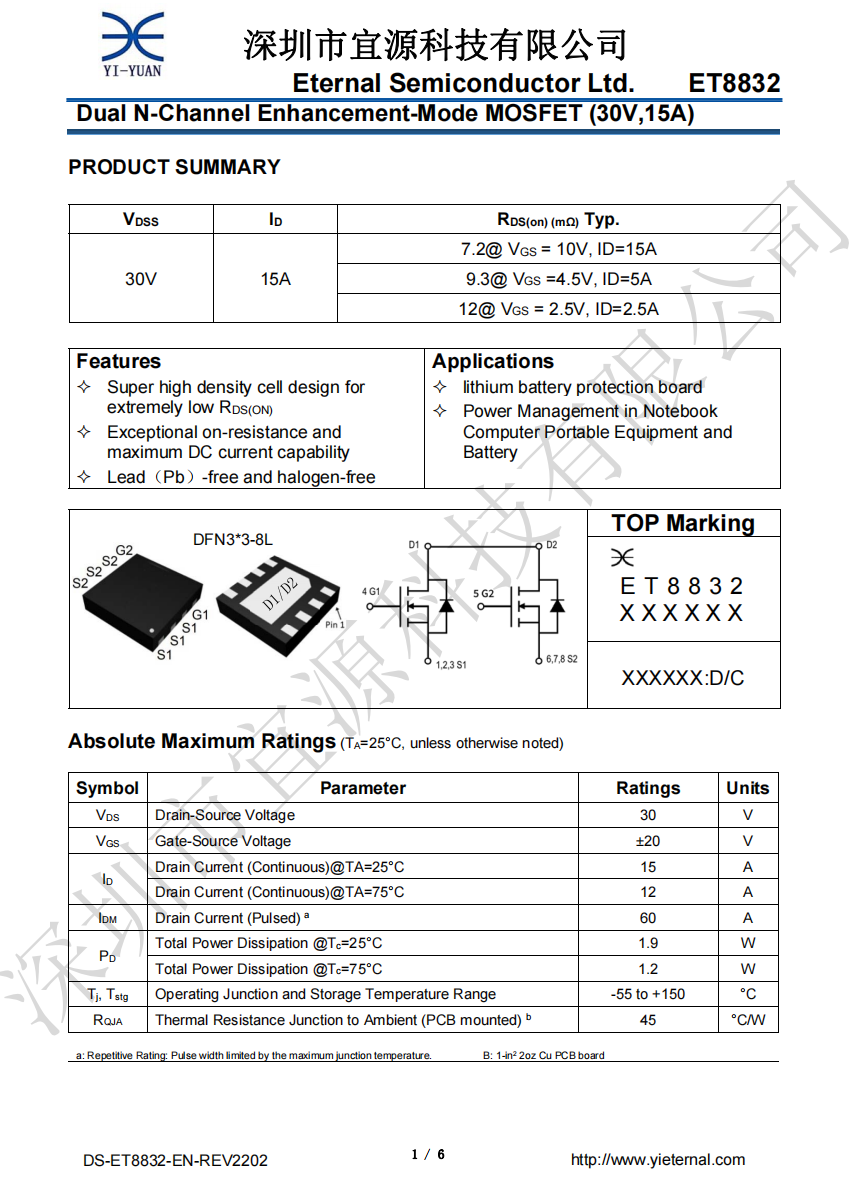

宜源ET8832 MOS管资料详情。

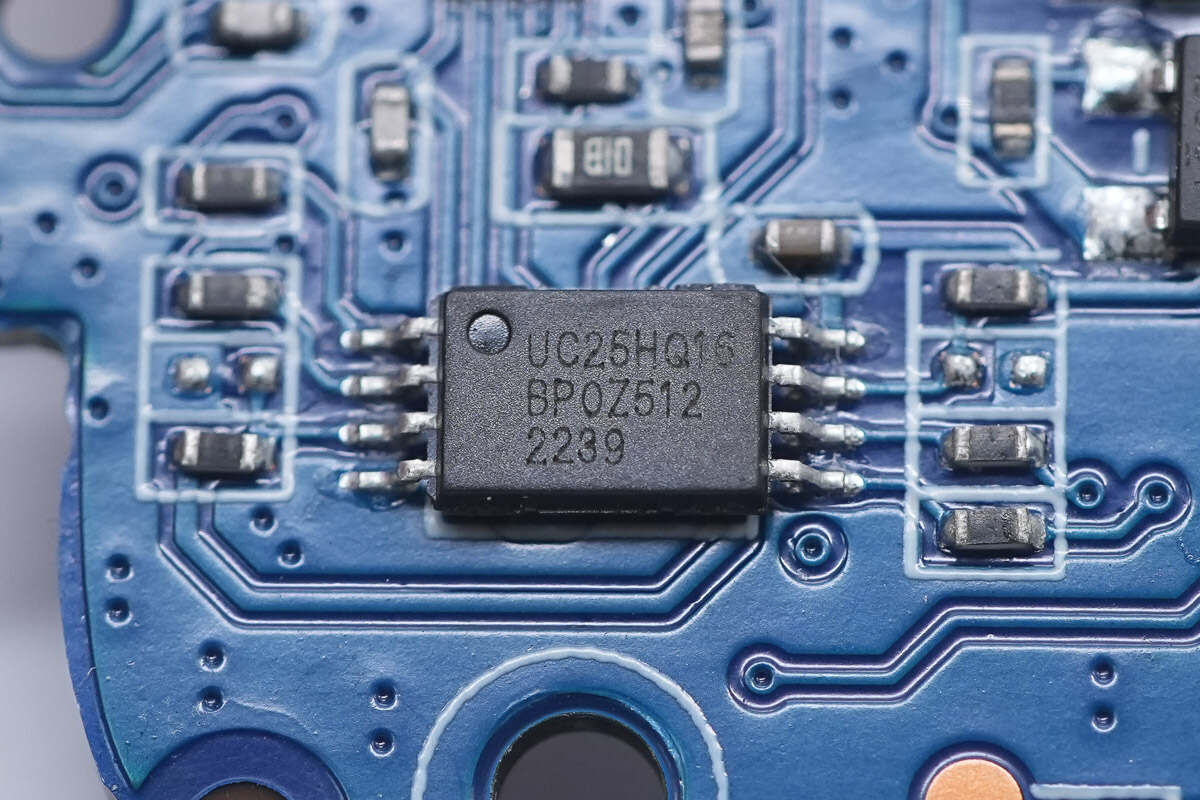

闪存器特写，来自UCUNDATA优存，型号UC25HQ16，内存16Mbit。采用TSSOP-8封装方式。

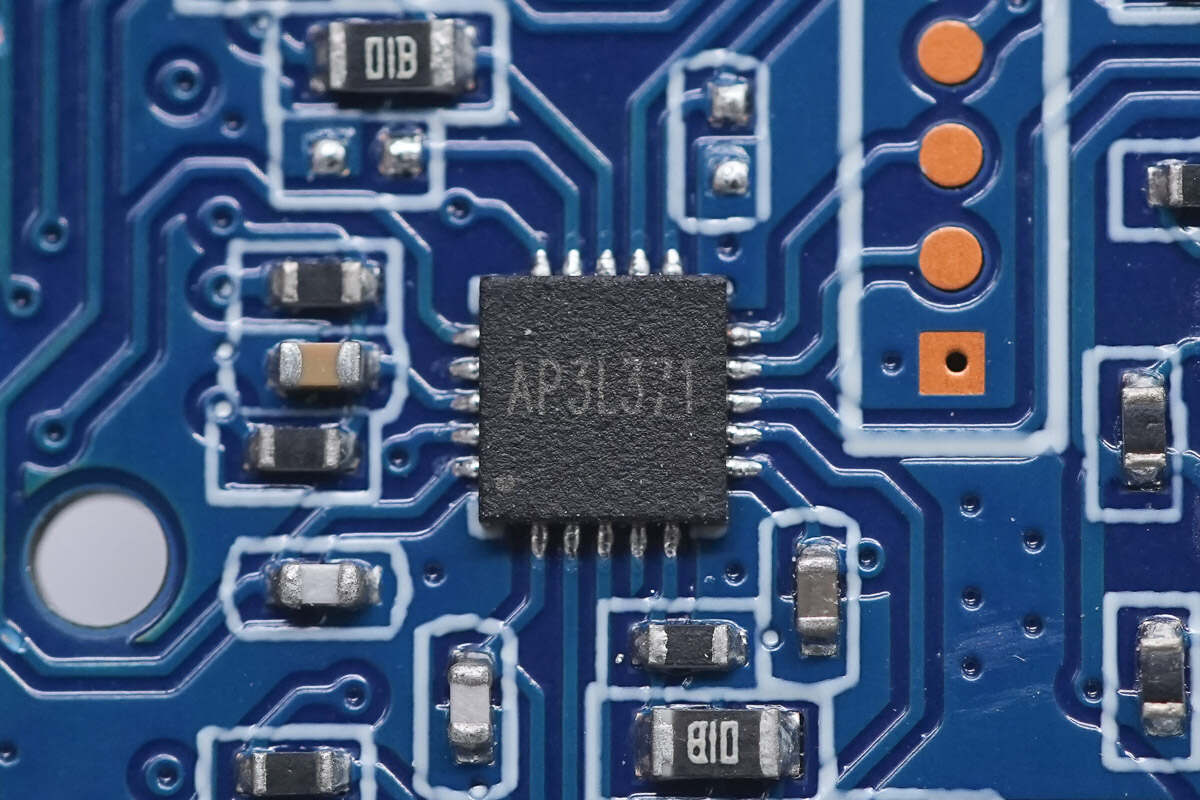

丝印AP3L371的MCU特写。

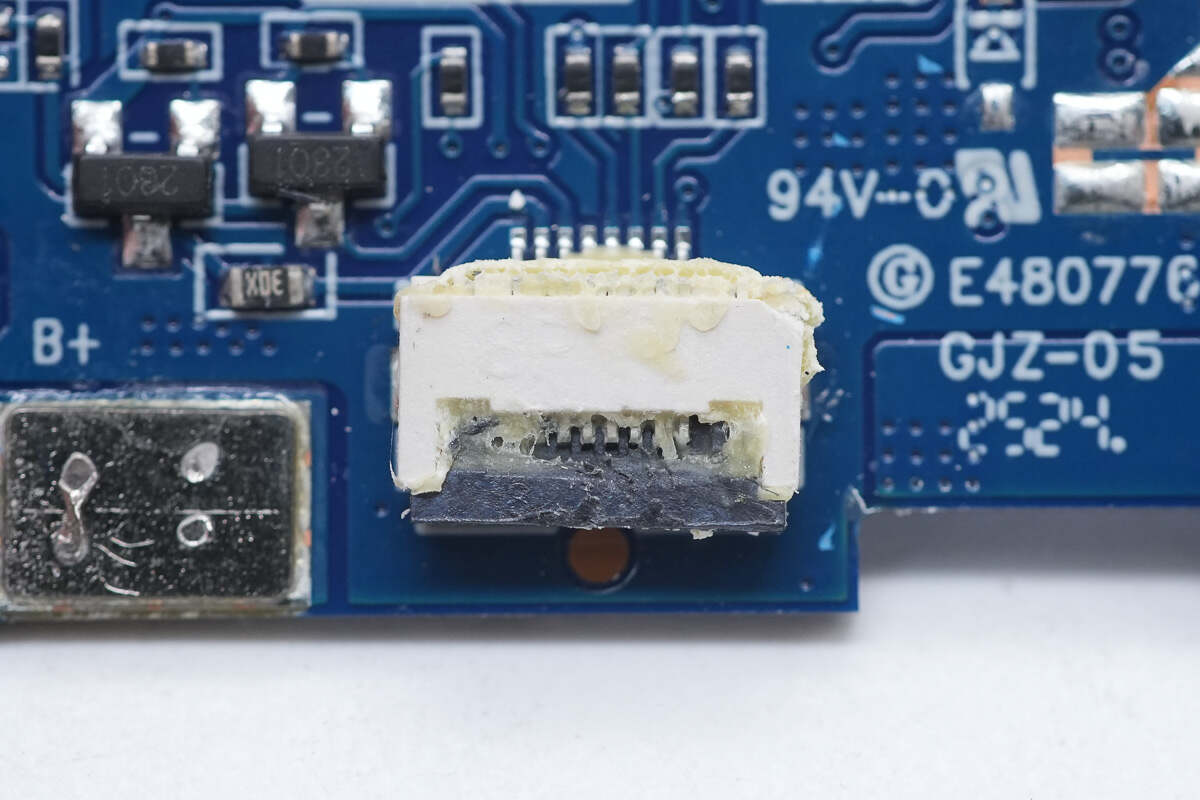

连接屏幕排线插头的插座特写。

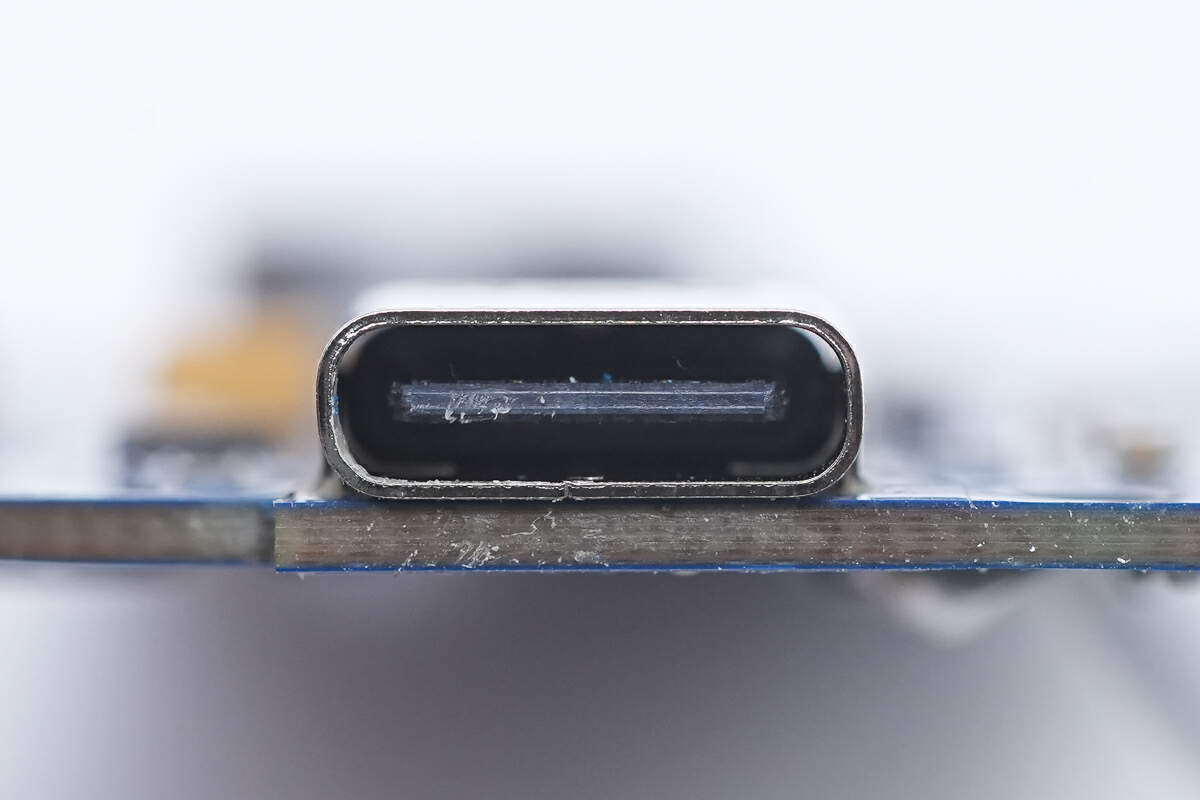

USB-C接口特写，黑色胶芯不露铜。

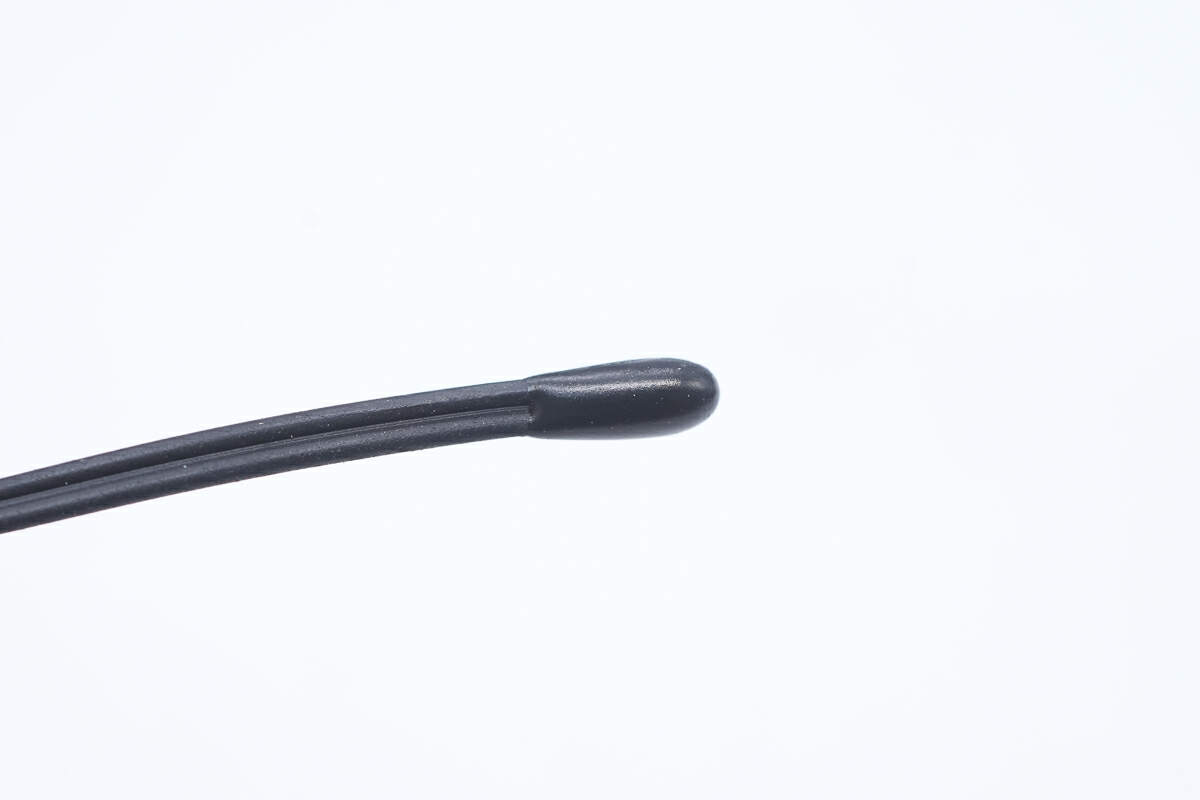

NTC热敏电阻特写，用于线圈和电池组温度监控，进行过温保护。

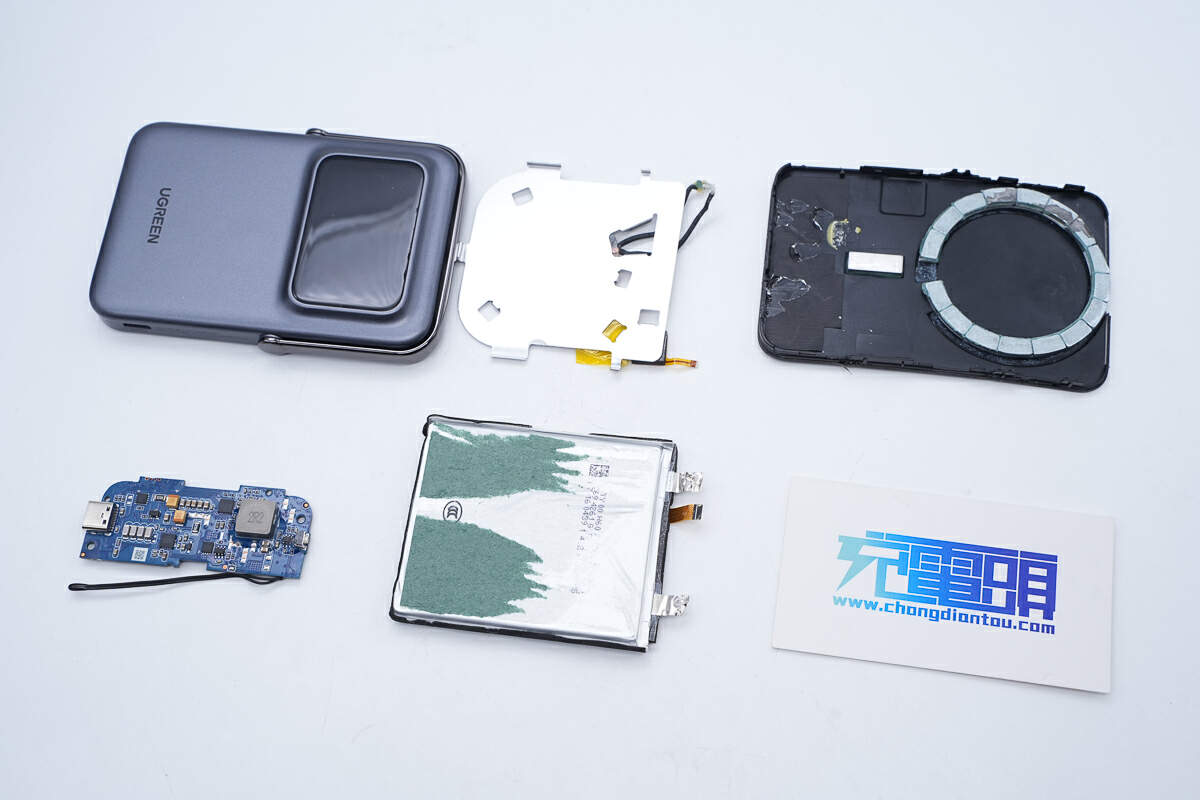

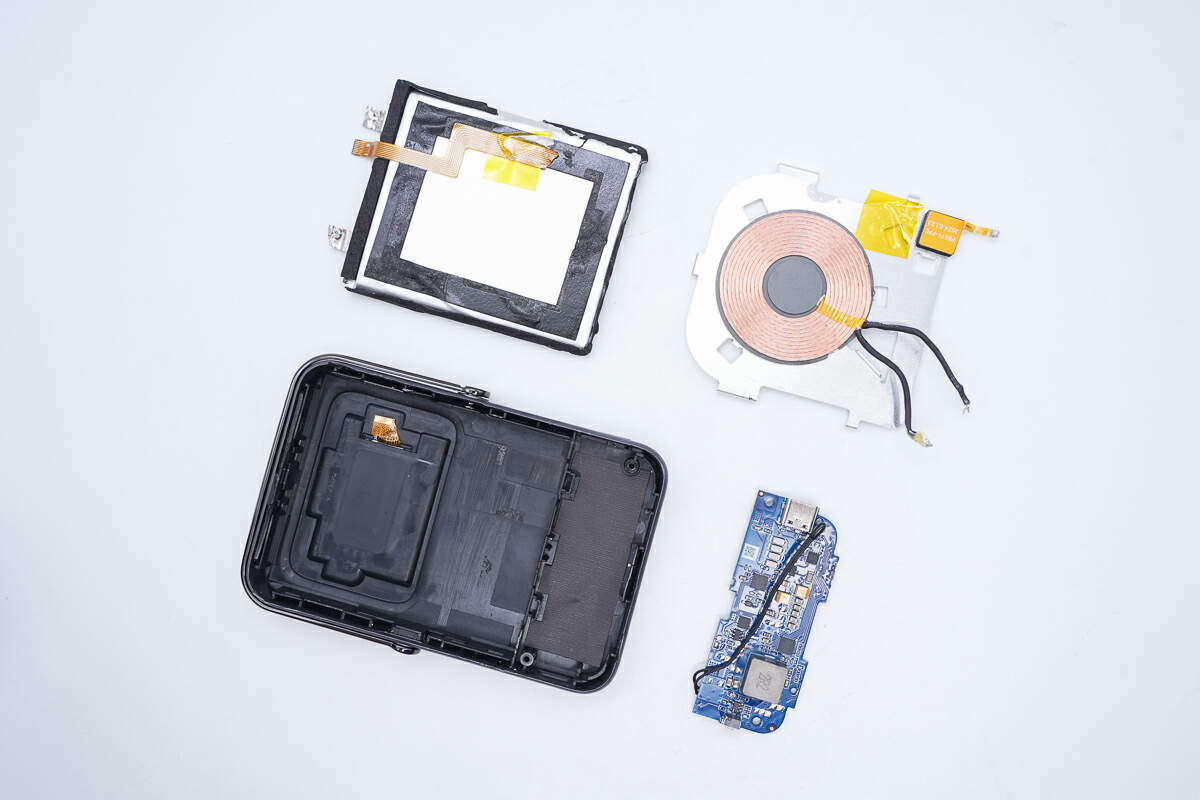

全部拆解完毕，来张全家福。

充电头网总结

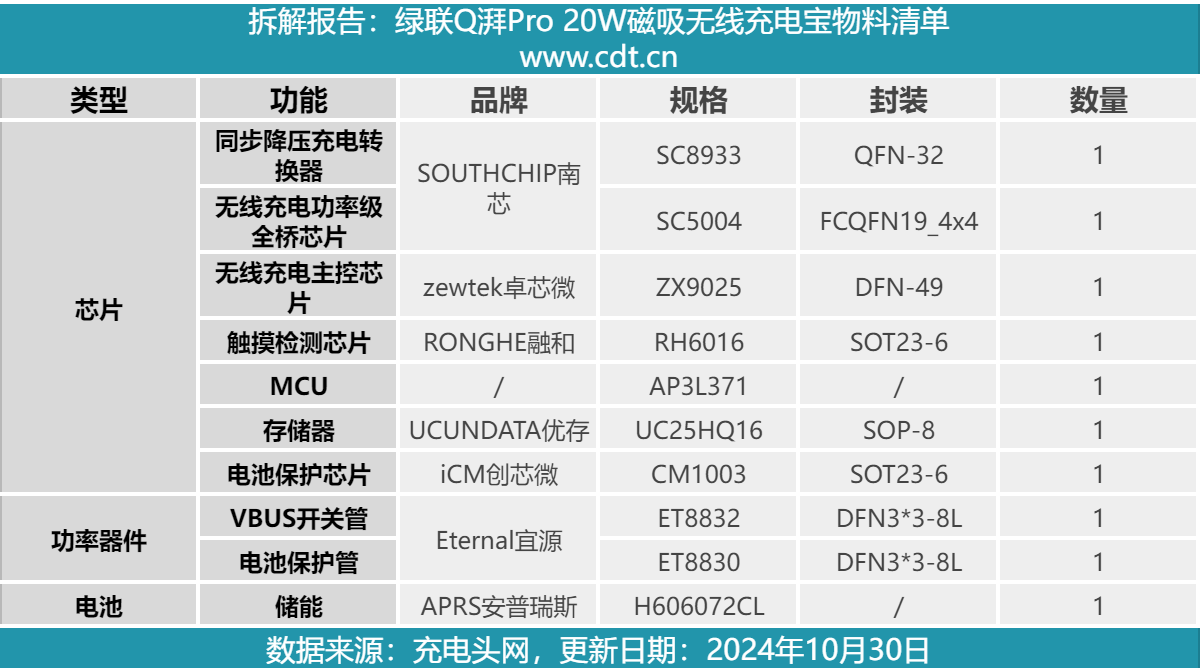

最后附上绿联Q湃Pro 20W磁吸无线充电宝的物料清单，方便大家查阅。

绿联Q湃Pro 20W磁吸无线充电宝配备USB-C接口，支持PD 20W输出，采用宜源的VBUS开关管ET8832进行输出切换，支持QC2.0、FCP、AFC、PD3.0、DCP、Apple 2.4A充电协议。移动电源顶部设有TFT屏幕，既支持电量显示，还能生成不同表情，让产品使用起来更有趣，还能了解移动电源使用状态。

充电头网通过拆解了解到，绿联这款移动电源内置APRS安普瑞斯的1块软包电池，电池容量为5000mAh，能量为18Wh，型号H606072CL。采用iCM创芯微的CM1003电池保护芯片，配备宜源电池保护管ET8830进行电池组保护。

其内置同步降压充电转换器，采用南芯SC8933。无线充电管理方案，则采用卓芯微ZX9025搭配南芯SC5004进行管理。此外，线圈粘贴散热片加强散热，电池组周边青稞纸绝缘保护，接触面均用泡棉缓冲保护，内部做工扎实，用料可靠，保护措施也十分到位。
