前言

今天拆解的是 CUKTECH 推出的第二款充电宝，为P系列，型号为P23。这款充电宝内置25000mAh电池，总最大输出功率为210W，单口最大输出功率为140W，支持PD3.1快充，满足三台设备同时供电需求。

CUKTECH 20号超级电能柱具备2C1A接口，两个USB-C接口分别支持140W快充和60W快充，USB-A口支持30W快充。充电宝正面配有显示屏和灯带，能够显示内置电池剩余电量，接口电压电流，剩余使用时间等参数，灯带支持充放电状态显示，便于直观了解供电情况。

此外随包装配备了一条PD3.1充电线，支持为连接的设备进行140W输出。下面充电头网就带来 产品的详细拆解，一起看看这款酷炫充电宝内部的设计和用料。



此前充电头网已经对CUKTECH近期推出的CUKTECH 30号超级电能仓、CUKTECH 20号超级电能柱都做了详细评测，此外还对前者进行了详细拆解，欢迎查阅。

CUKTECH 20号超级电能柱开箱

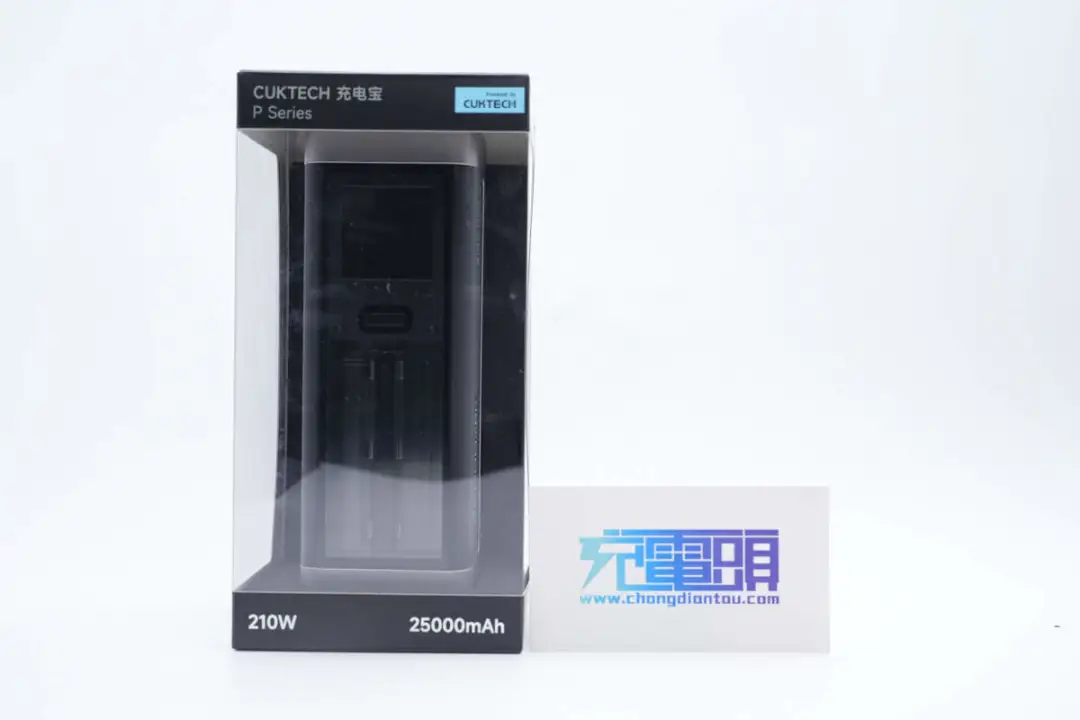

包装盒采用展柜样式设计，独特且可以很好展示产品实物，纸托上下分别印有CUKTECH品牌、产品名称、210W功率以及25000mAh容量。

背面印有产品信息参数和商家信息。

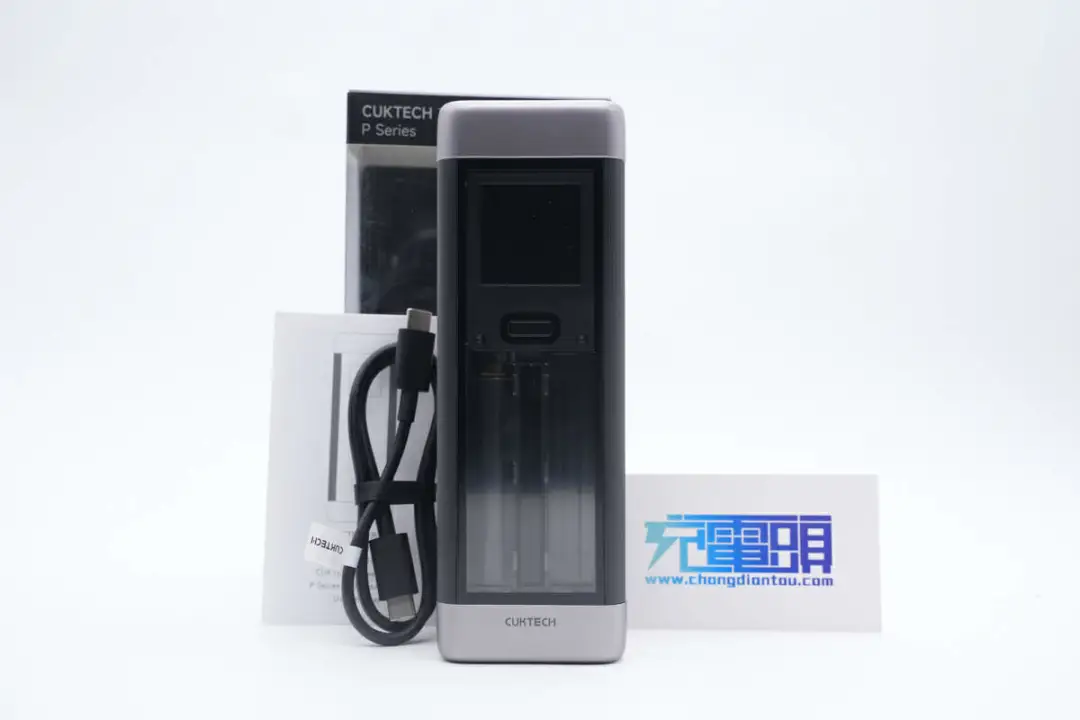

包装内含移动电源、数据线以及使用说明书。

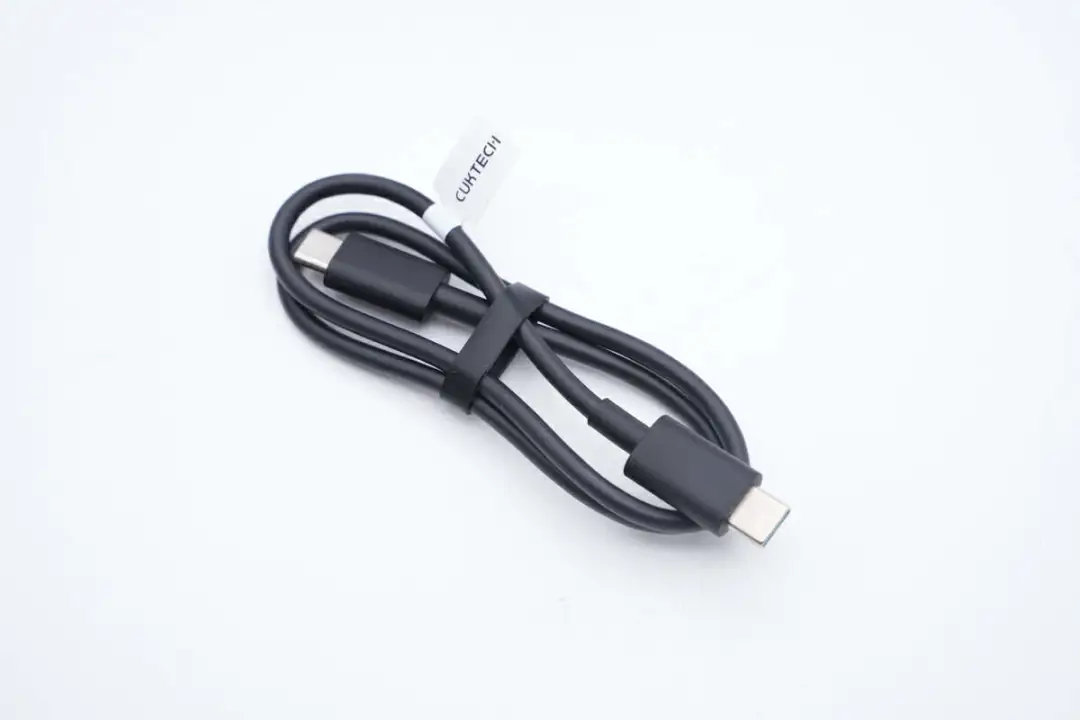

数据线采用常见的橡胶圈捆扎固定，短线设计方便用户外带和使用。

线缆两端外壳磨砂方便插拔，末端设有抗弯折网尾保护。

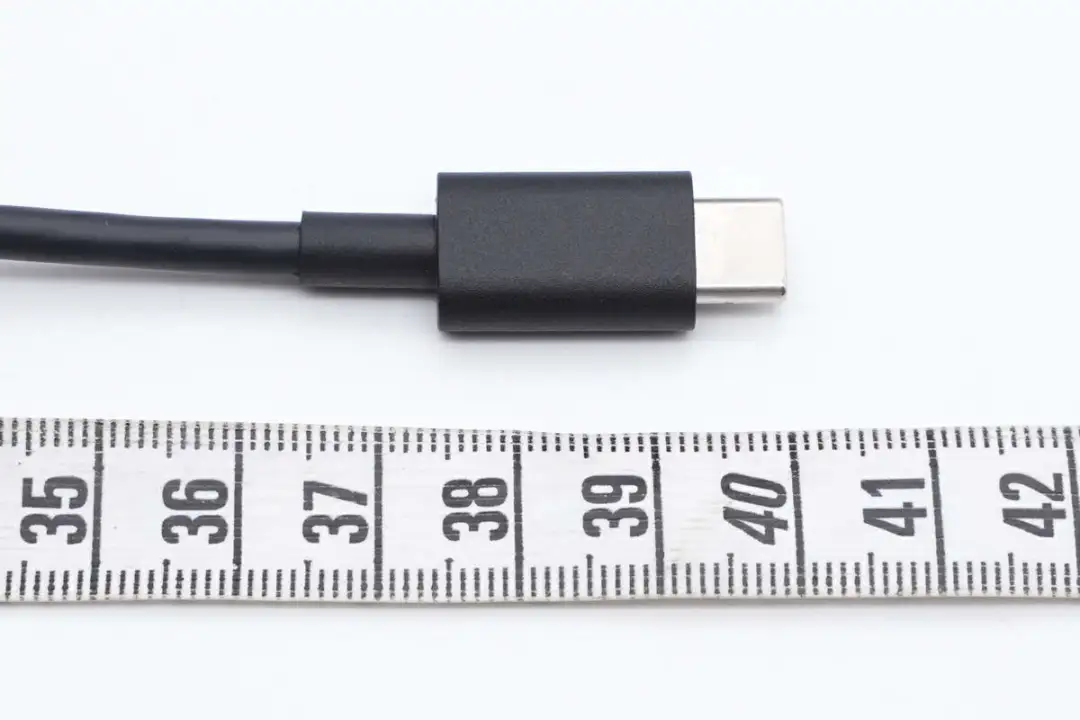

测得数据线长度约40cm（目前在售批次已调整为100cm）。

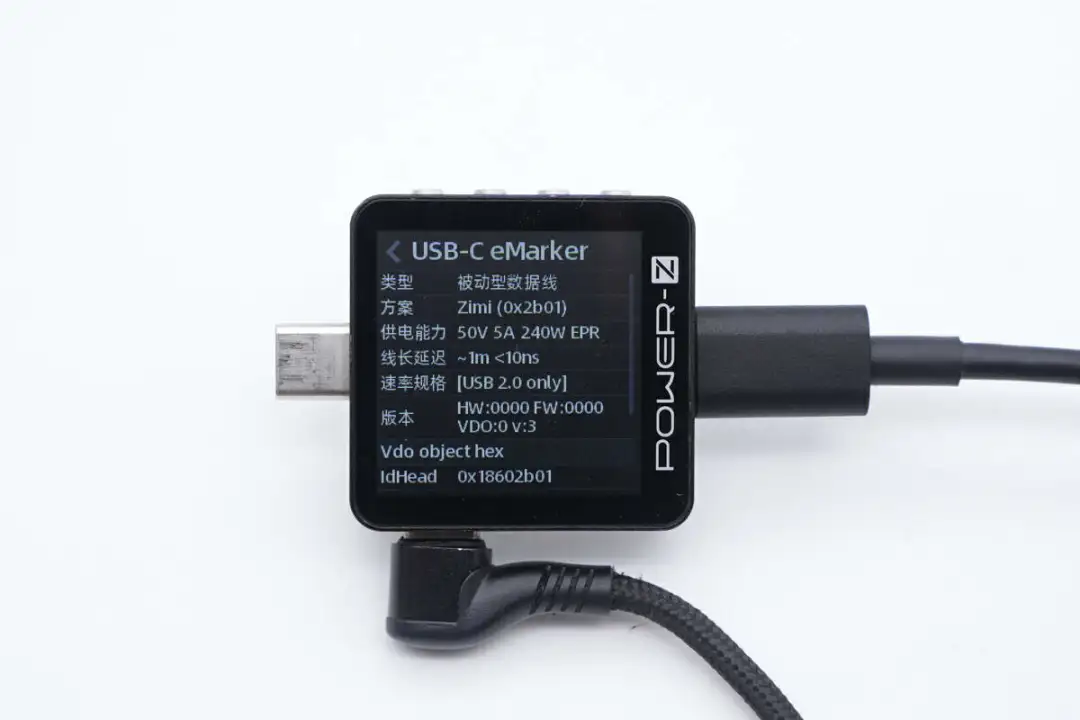

这条线看似短而普通，实际使用ChargerLAB POWER-Z KM003C测得数据线带有E-Marker芯片，电力传输能力为50V5A，可以支持PD3.1 240W快充，相当强悍。

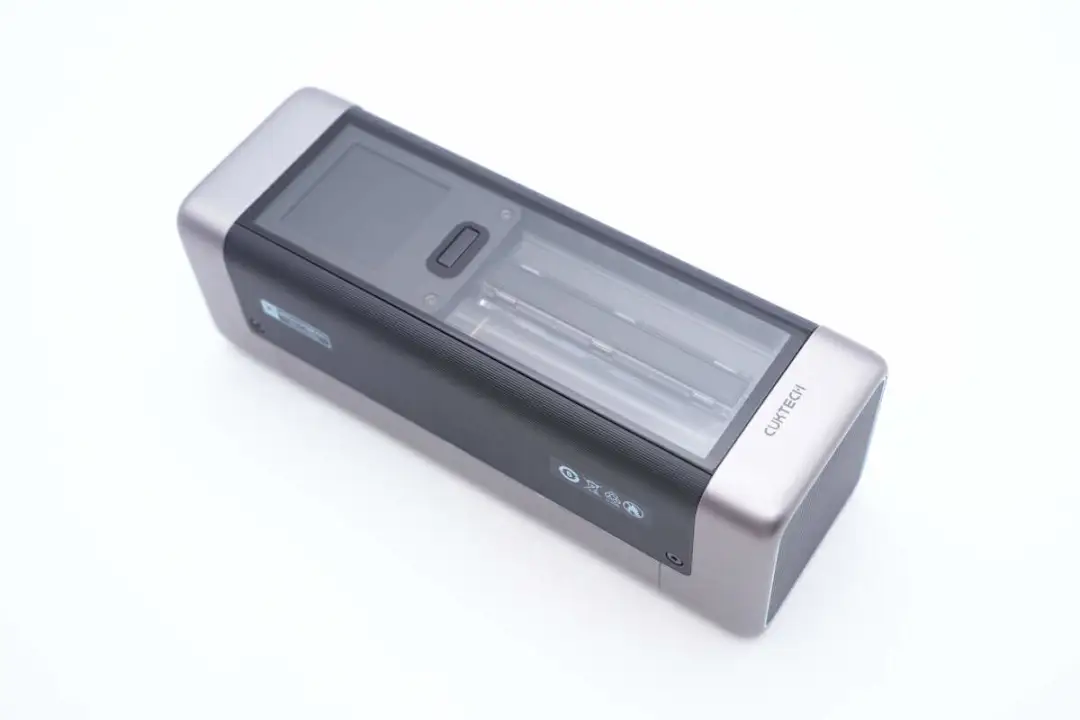

移动电源柱形设计，由多段外壳拼接组成，透明、黑色、银灰三种元素结合，整体外观十分有个性。

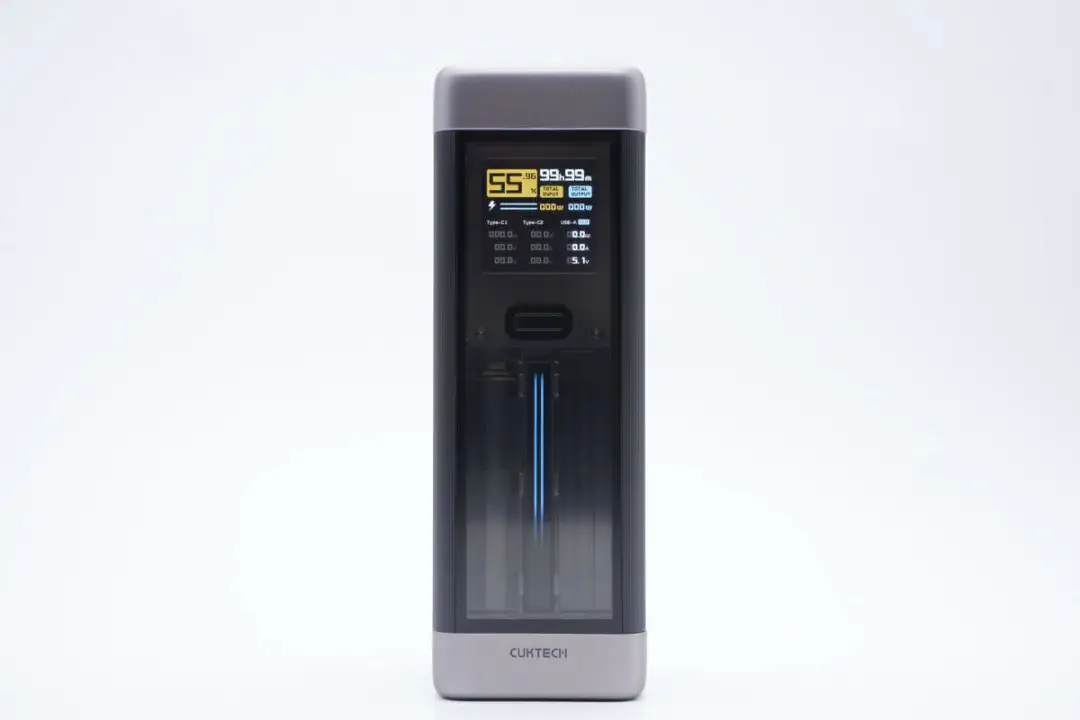

机身正面采用时下热门透明元素设计，配置数显彩屏以及两条脉冲蓝灯带，工业风十足。

TFT 超大屏幕拥有鲜明UI色彩，功能丰富，可实时显示剩余电量、每个接口的电压、电流、功率以及总的输入/输出功率，极客玩家必备。

屏幕下方设有电源键。

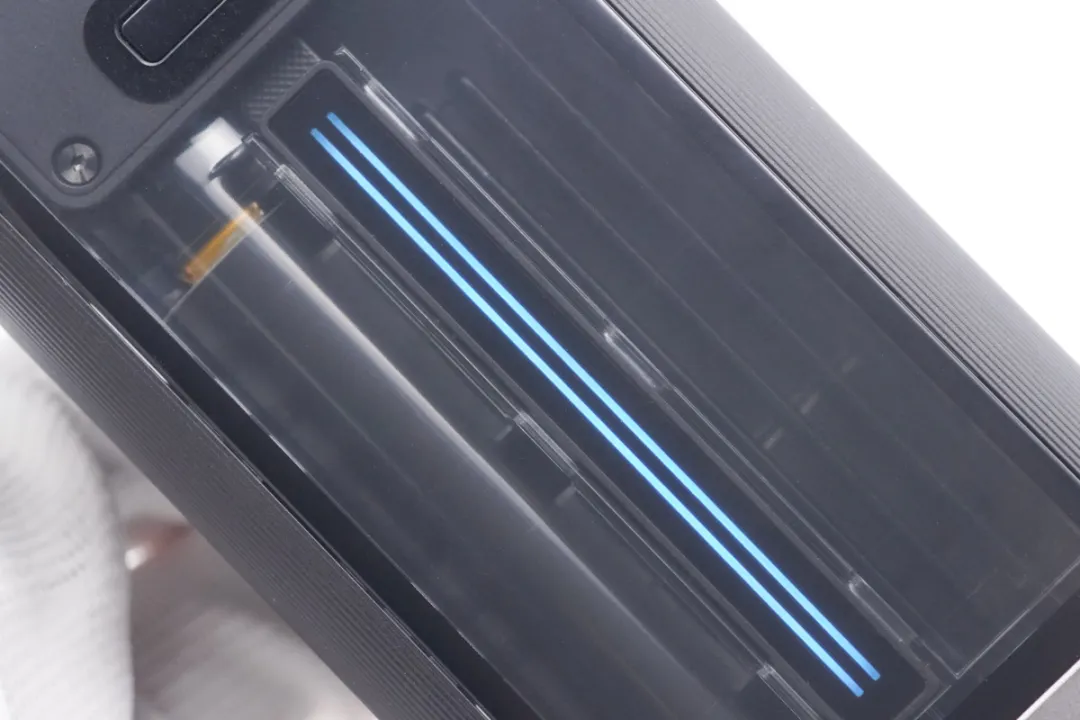

内置脉冲蓝灯带特写。

机身边缘过渡圆润，两侧黑色外壳凹凸纹理设计，给用户带来很棒的持握手感。

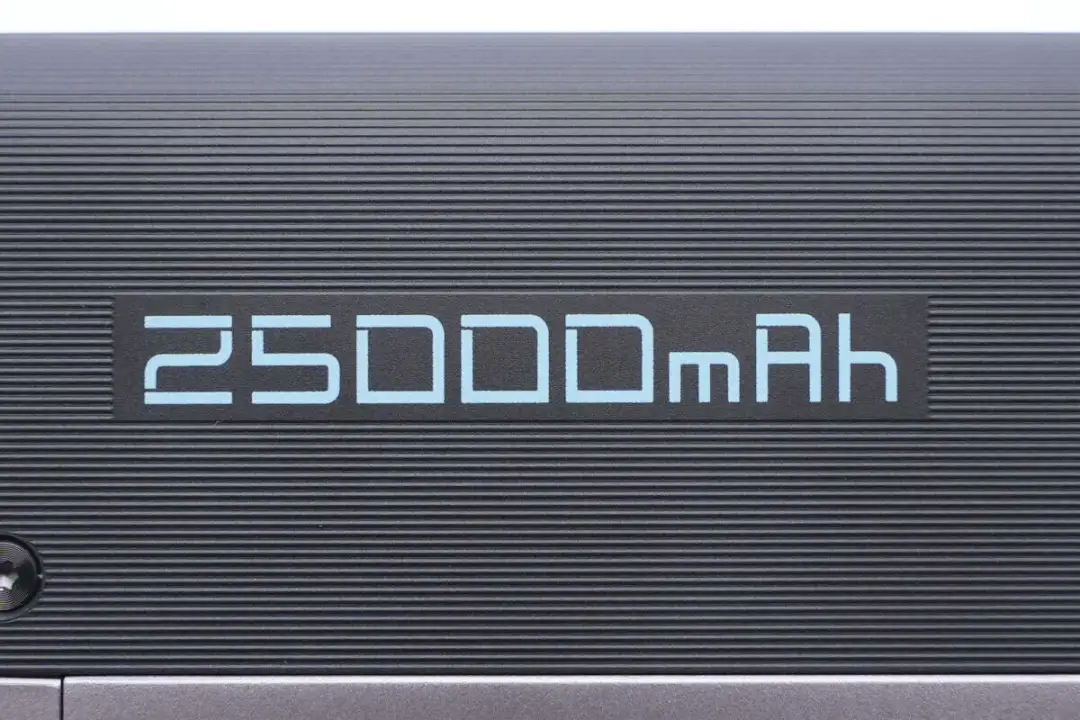

侧面外壳用蓝色字体印有产品核心参数，直观明了。如图特写25000mAh是产品容量。

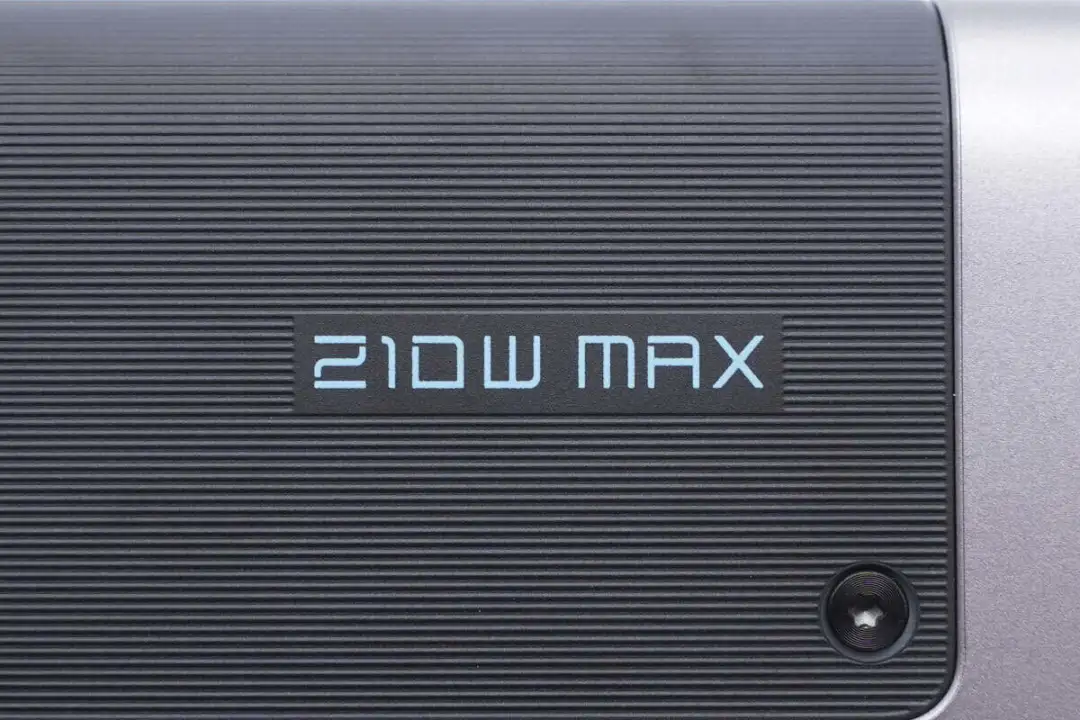

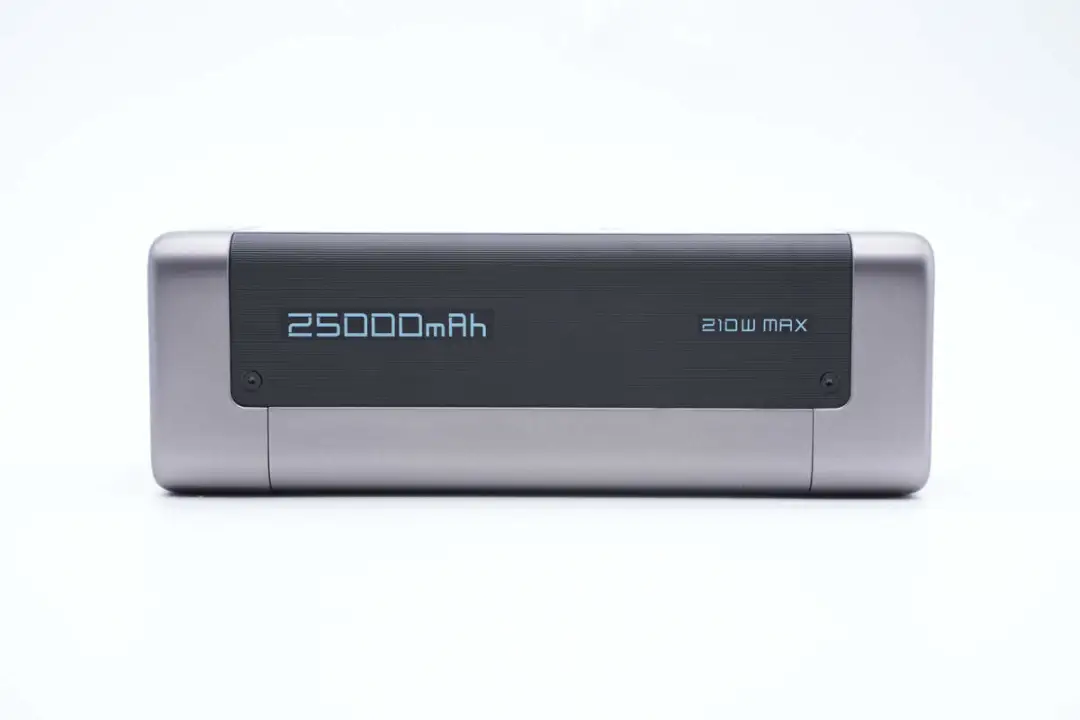

同侧印有210W MAX最大输出功率。

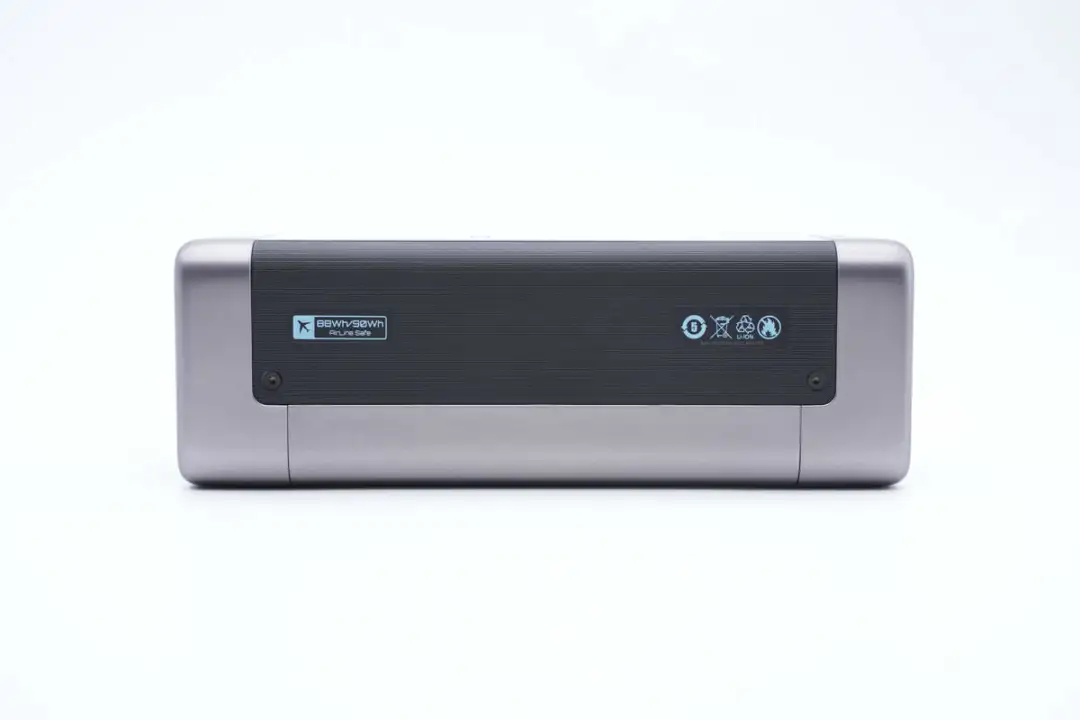

另一侧印有产品能量、可携带上飞机以及禁止靠近火源等标识。

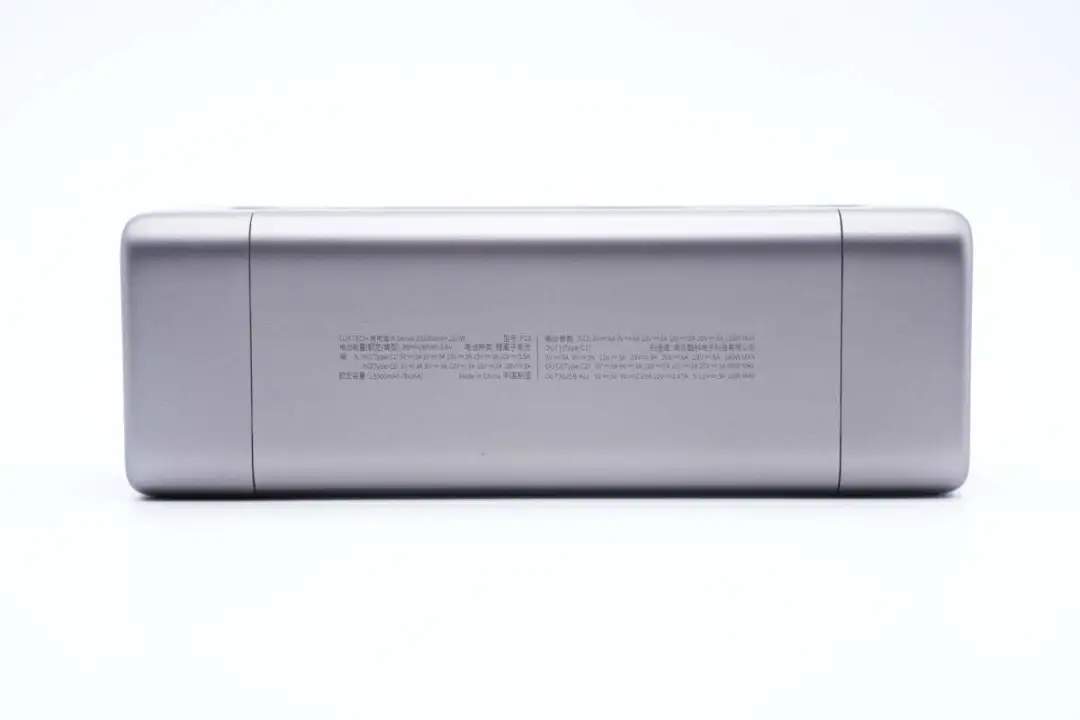

机身背面印有移动电源参数。

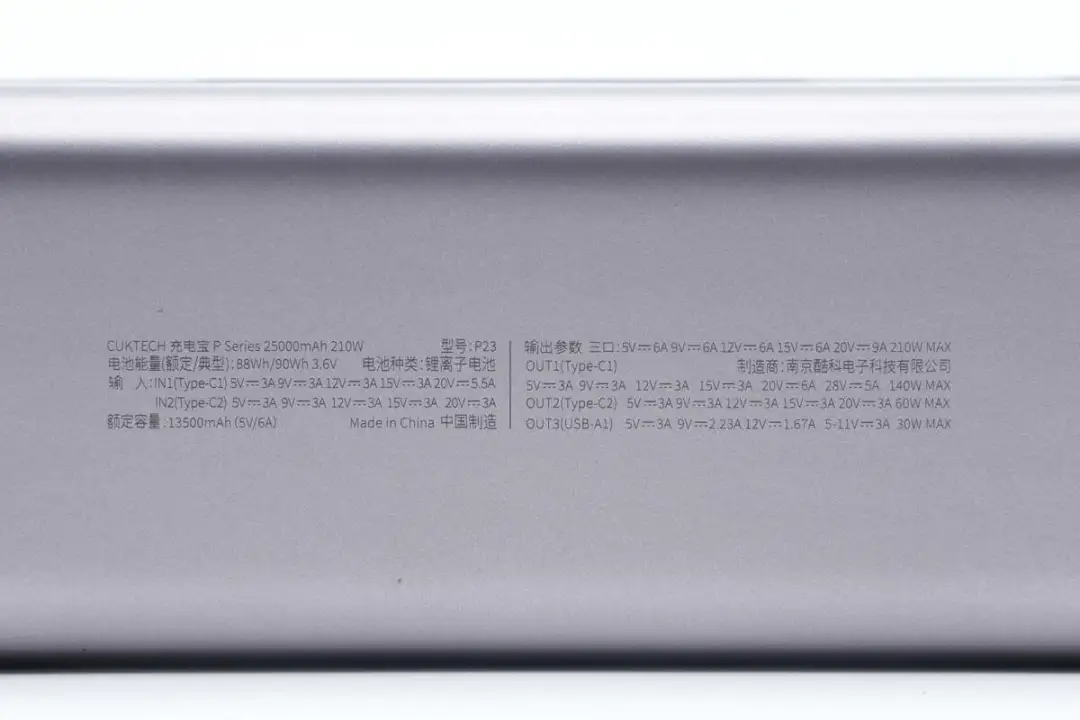

产品参数特写

产品型号：P23

电池种类：锂离子电池

电池能量（额定/典型）：88Wh/90Wh 3.6V

额定容量：13500mAh（5V6A）

输入：

Type-C1：5V3A、9V3A、12V3A、15V3A、20V5.5A

Type-C2：5V3A、9V3A、12V3A、15V3A、20V3A

输出参数

三口：5V6A、9V6A、12V6A、15V6A、20V9A 210W MAX

Type-C1：5V3A、9V3A、12V3A、15V3A、20V6A、28V5A 140W MAX

Type-C2：5V3A、9V3A、12V3A、15V3A、20V3A 60W MAX

USB-A1：5V3A、9V2.23A、12V1.67A、5-11V3A、 30W MAX

制造商：南京酷科电子科技有限公司

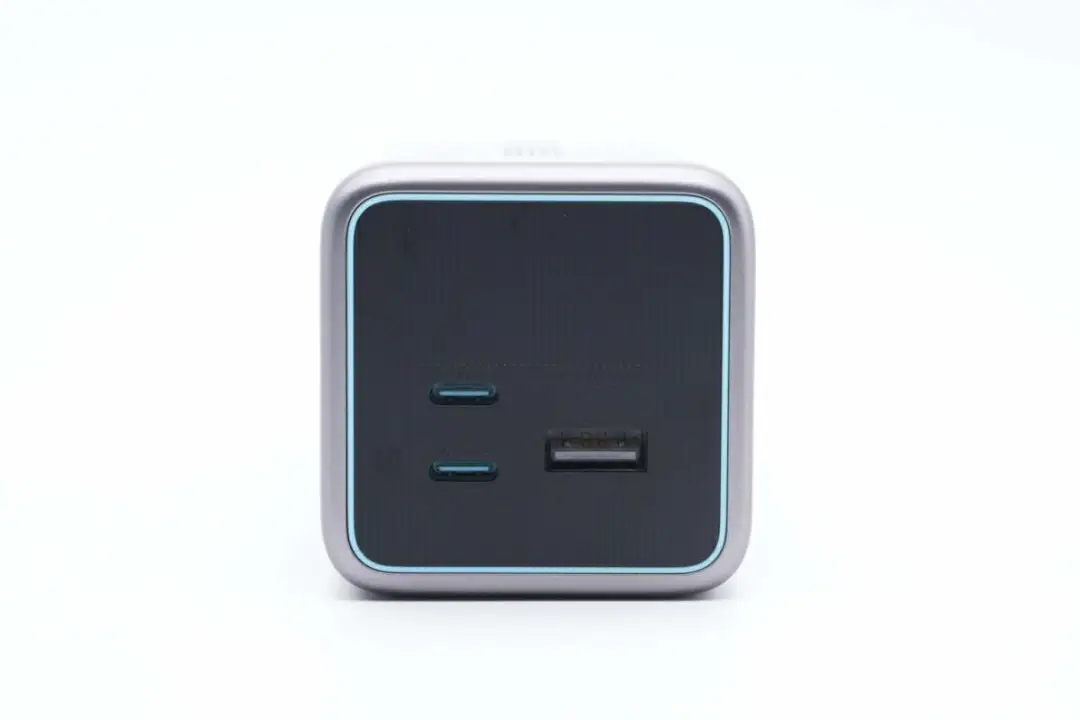

机身顶部配备2C1A三个USB接口。

接口旁印有标识以及输入输出提示。

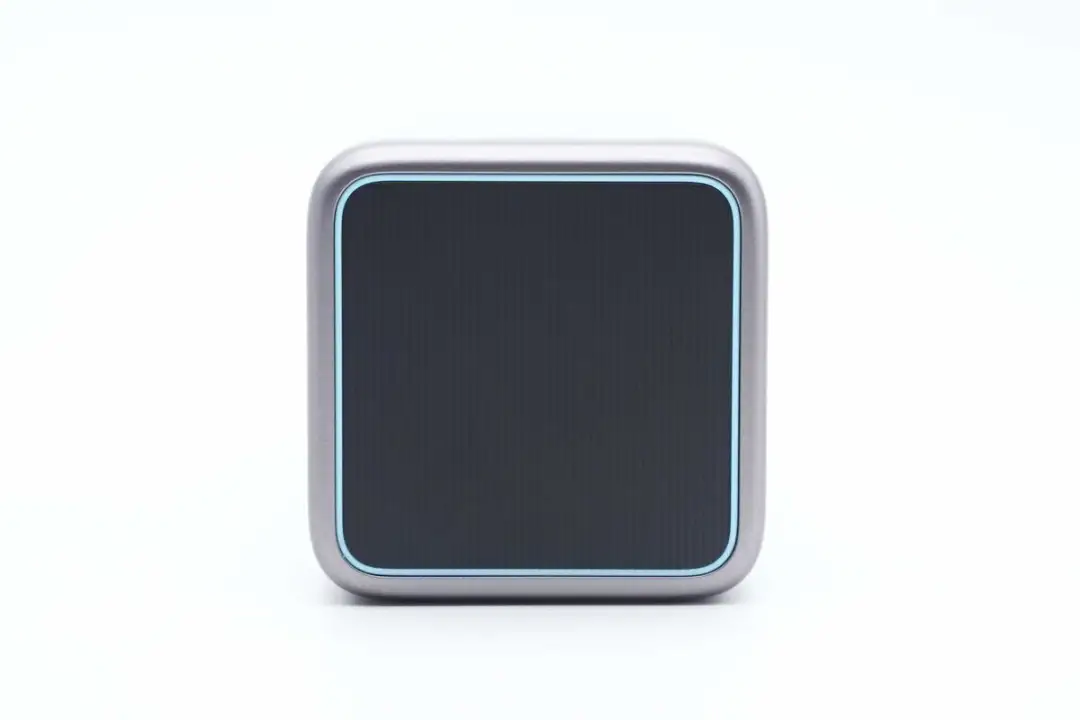

顶面和底部均设计了防滑槽，桌面摆放更稳定。

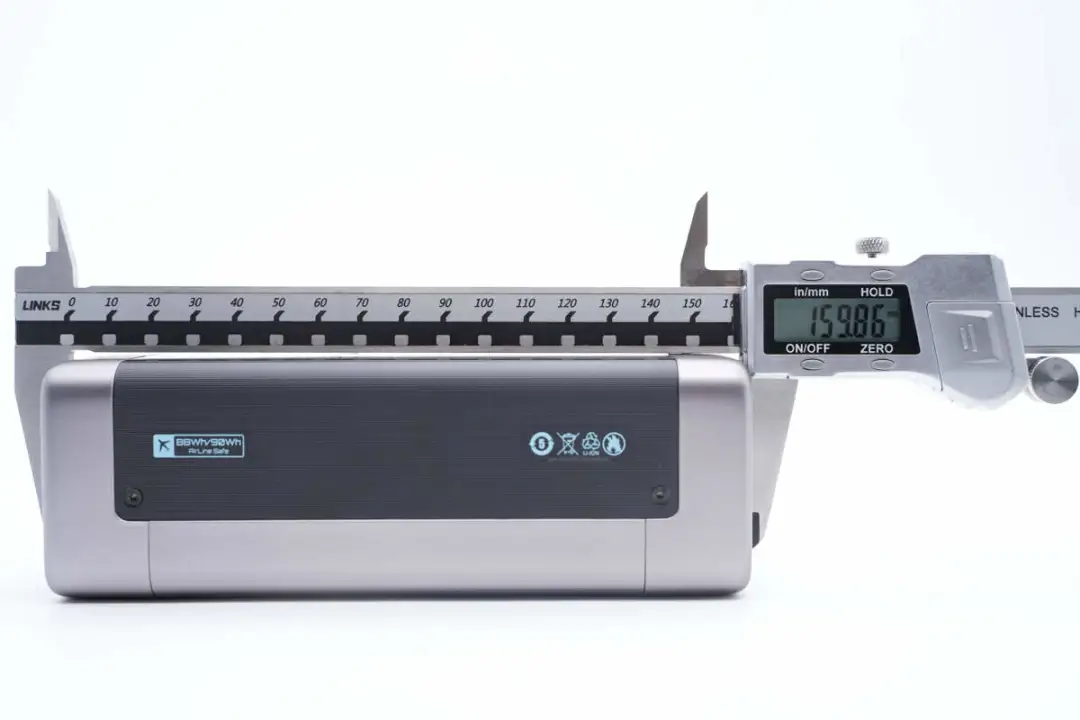

测得充电宝机身长度为159.86mm。

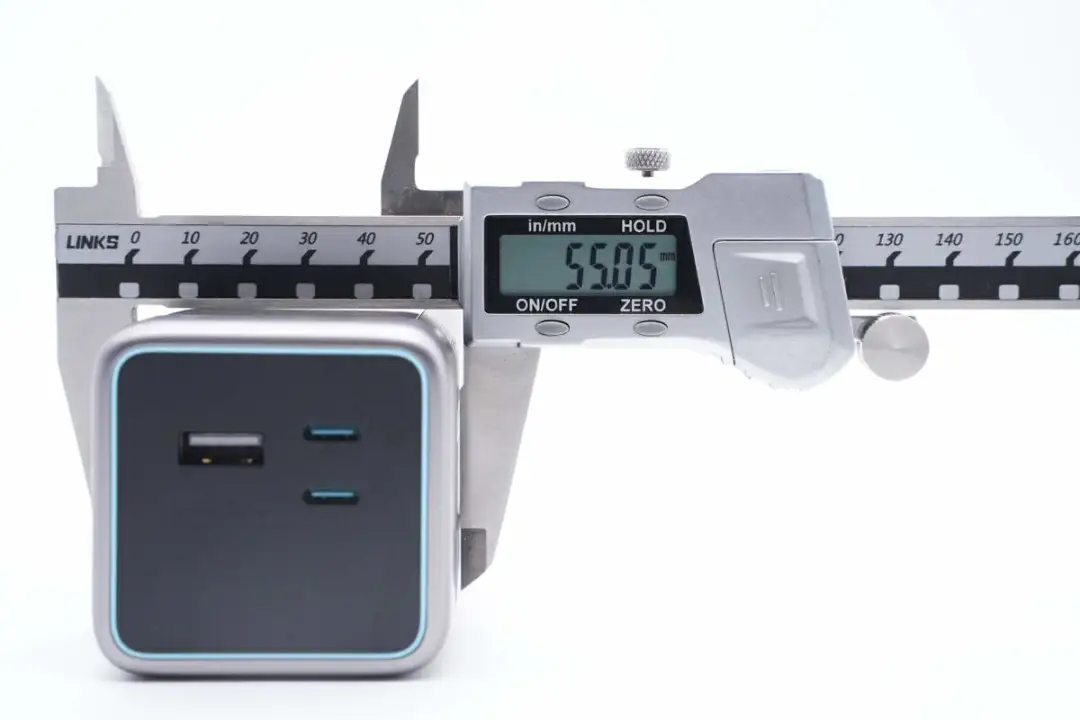

宽度为55.05mm。

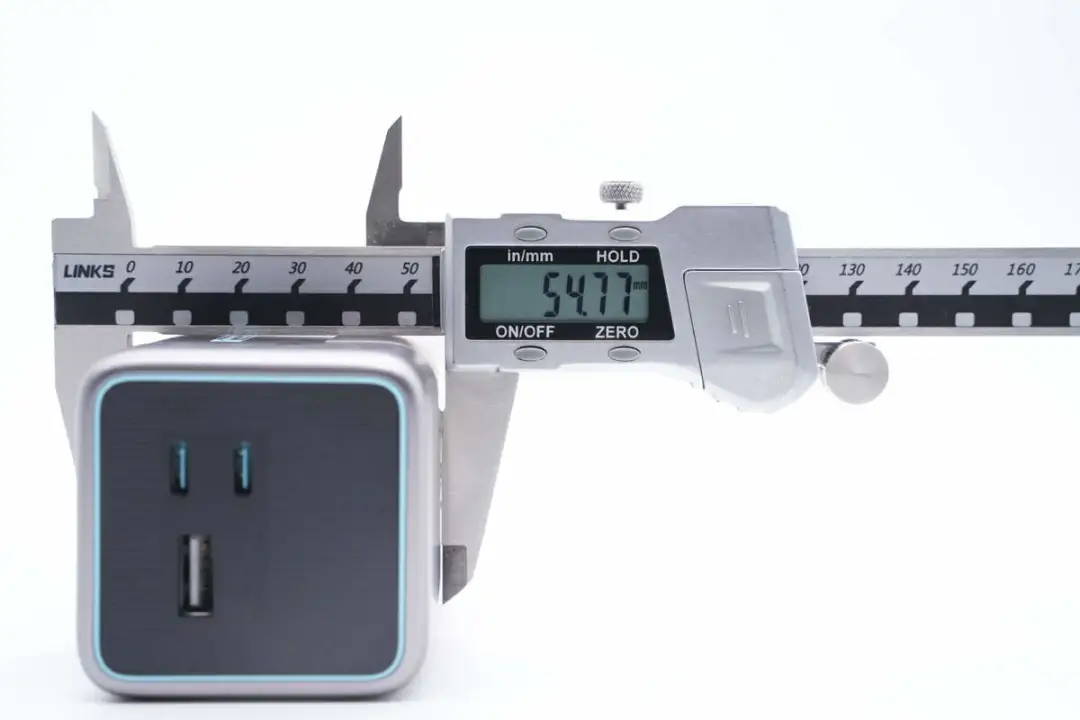

厚度为54.77mm。

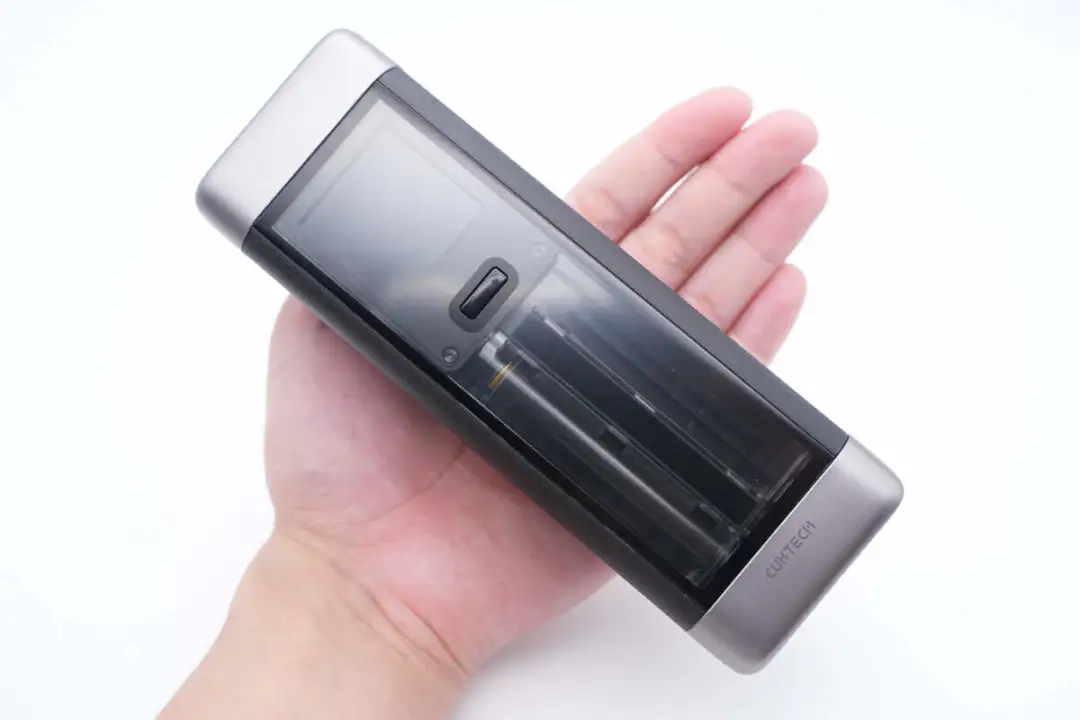

充电宝拿在手上的大小直观感受。

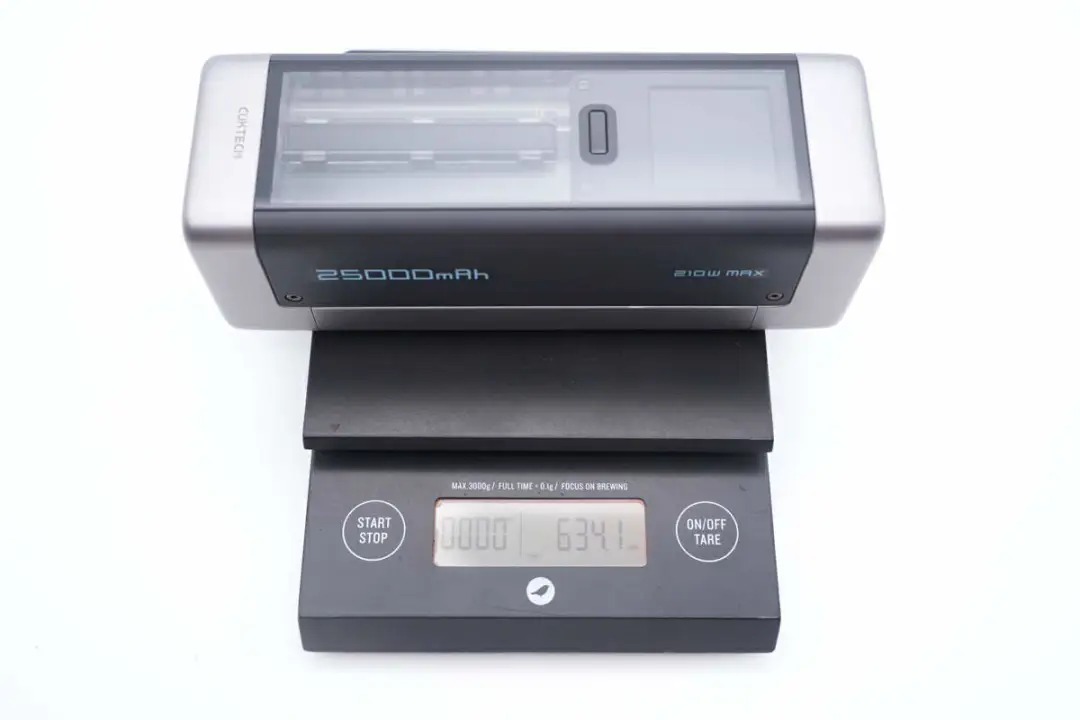

另外测得这款产品净重约为634g。

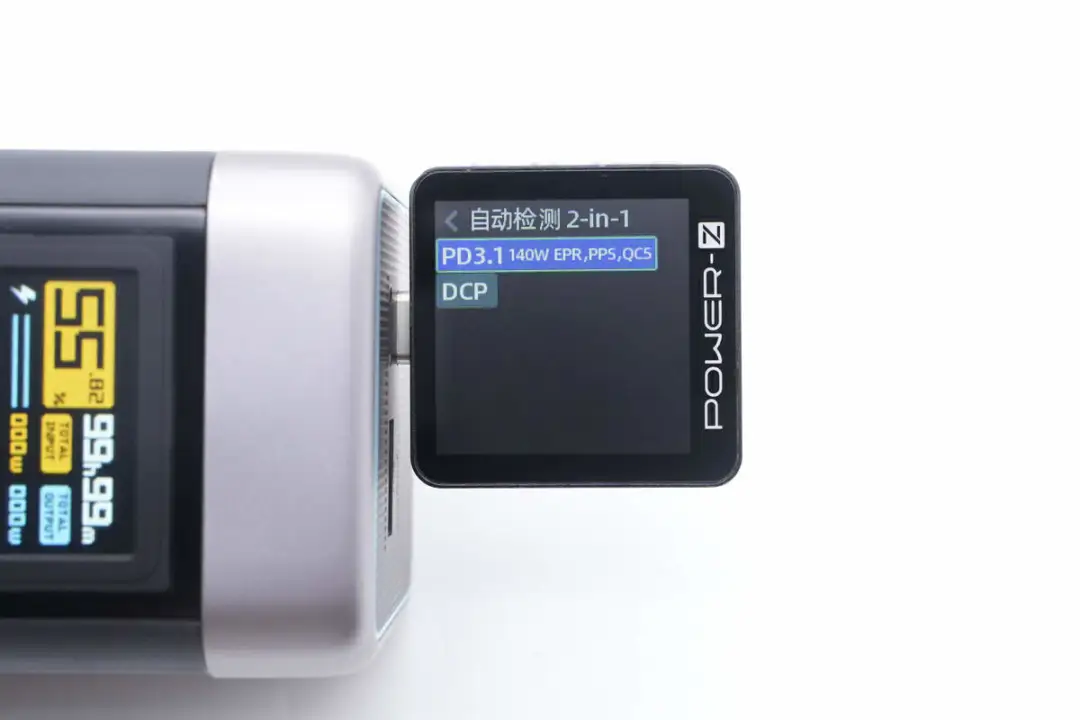

使用KM003C测得Type-C1口支持PD3.1、PPS、QC5、DCP充电协议。

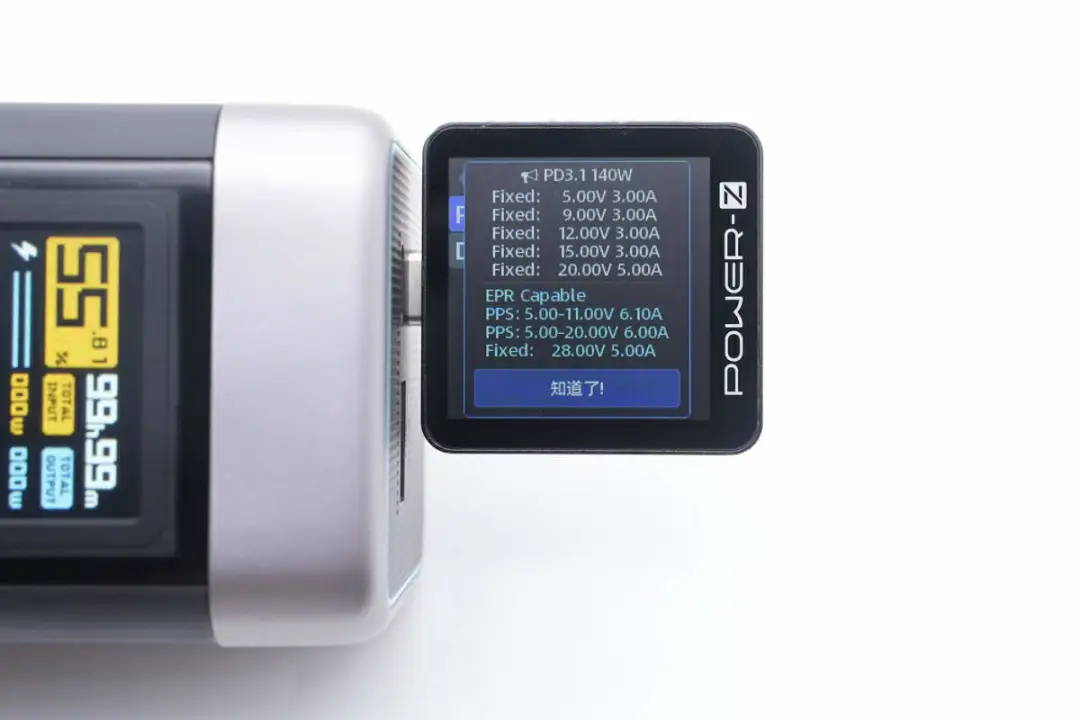

PDO报文显示Type-C1口还具备5V3A、9V3A、12V3A、15V3A、20V5A、28V5A六组固定电压档位，以及5-11V6.1A、5-20V6A两组PPS快充档位。

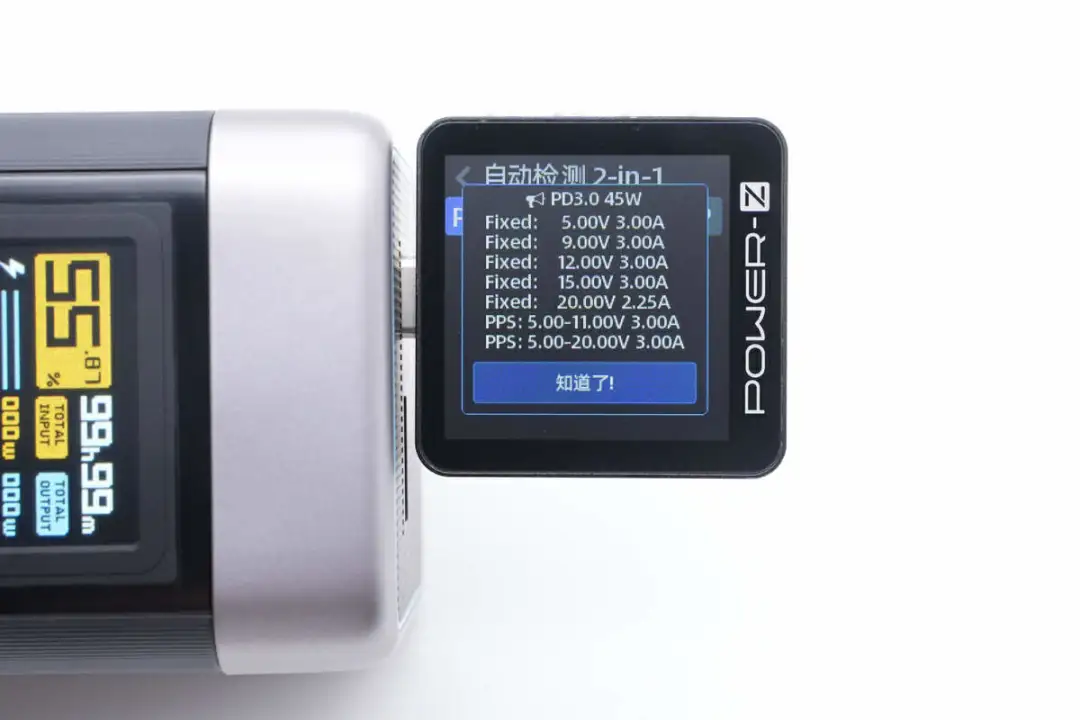

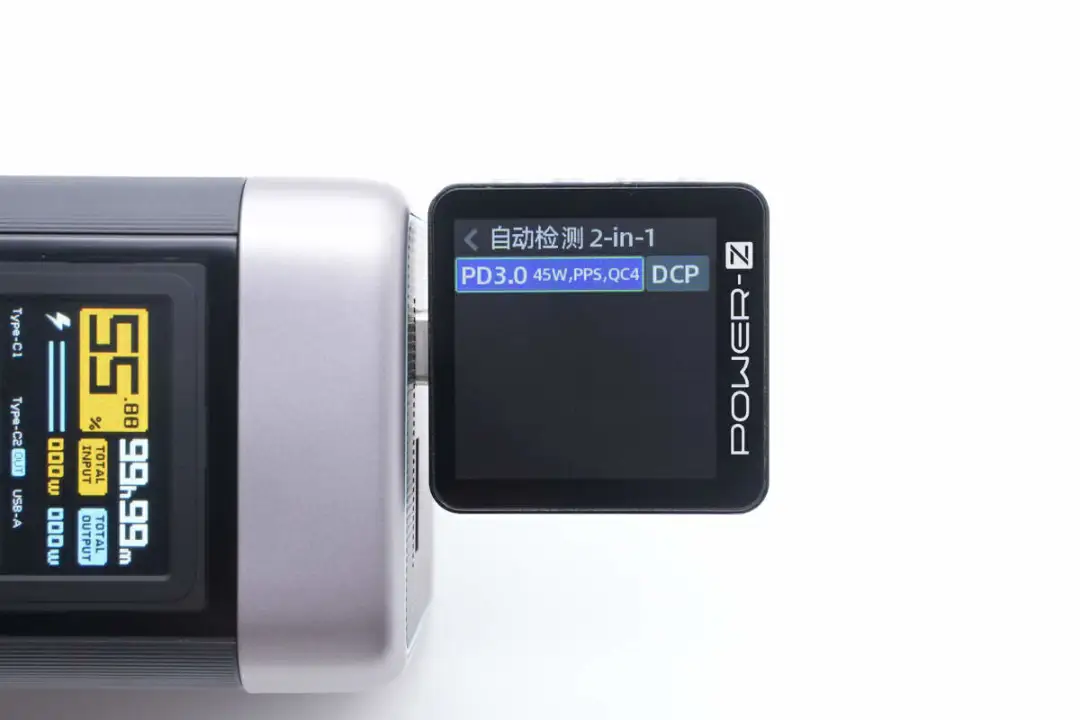

测得Type-C2口支持PD3.0、PPS、QC4、DCP充电协议。

并且具备5V3A、9V3A、12V3A、15V3A、20V2.25A五组固定电压档位，以及5-11V3A、5-20V3A两组PPS快充档位。

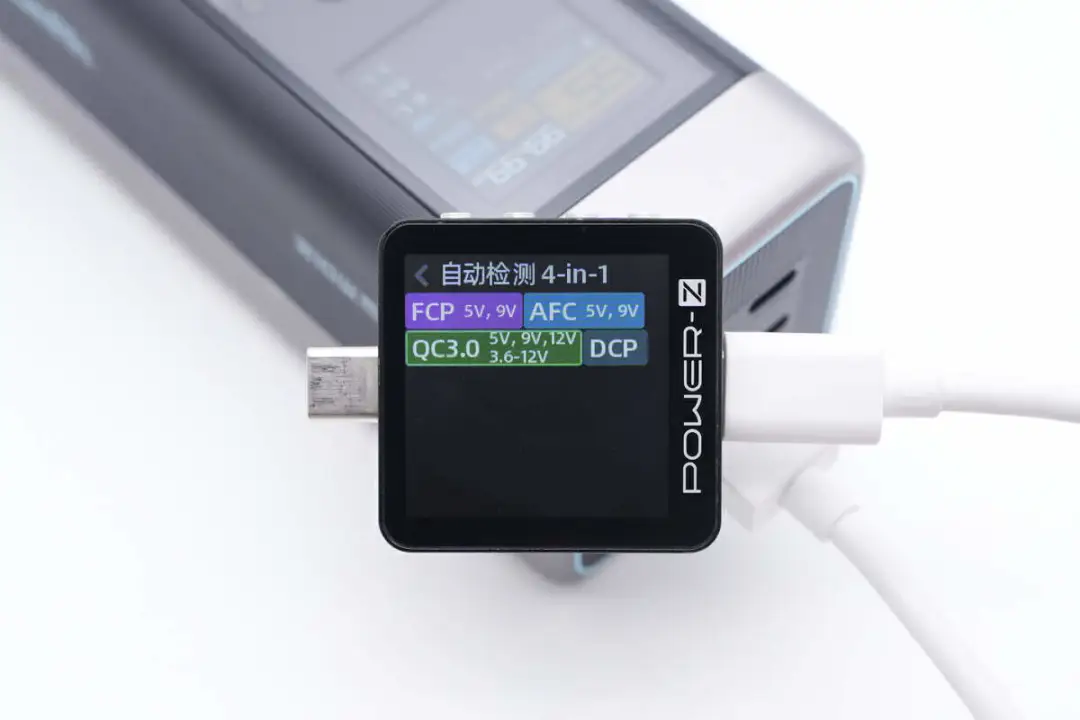

测得USB-A1口支持FCP、AFC、QC3.0、DCP充电协议。



CUKTECH 20号超级电能柱拆解

看完了CUKTECH 20号超级电能柱的开箱和测试，下面就进行拆解，看看内部的做工和用料。

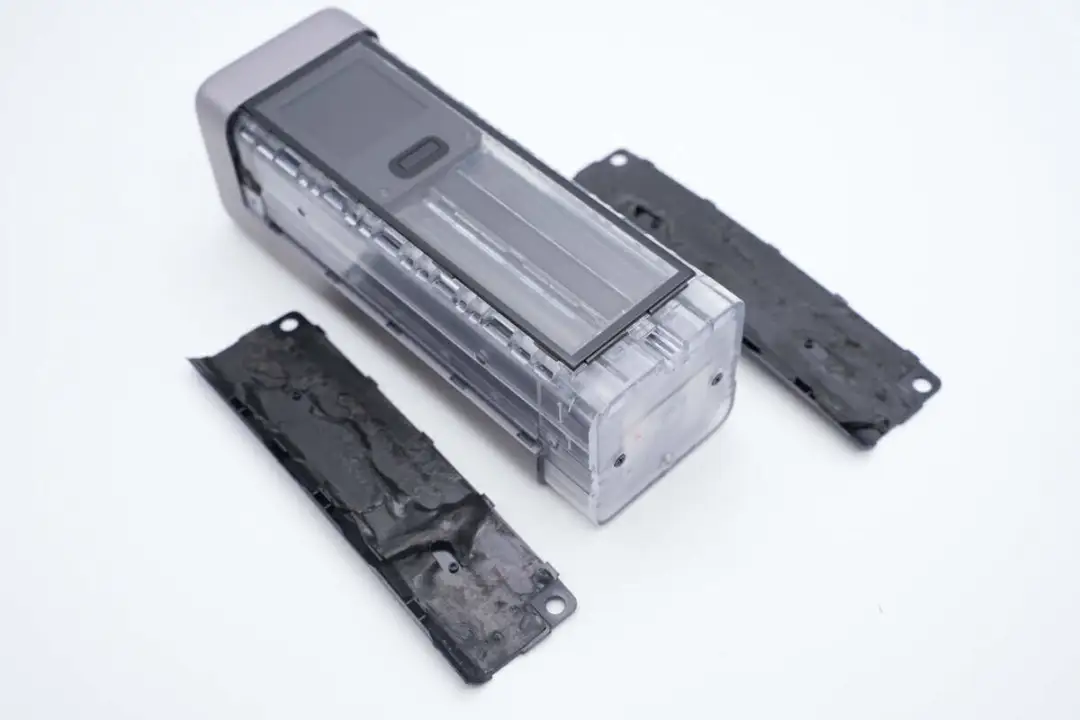

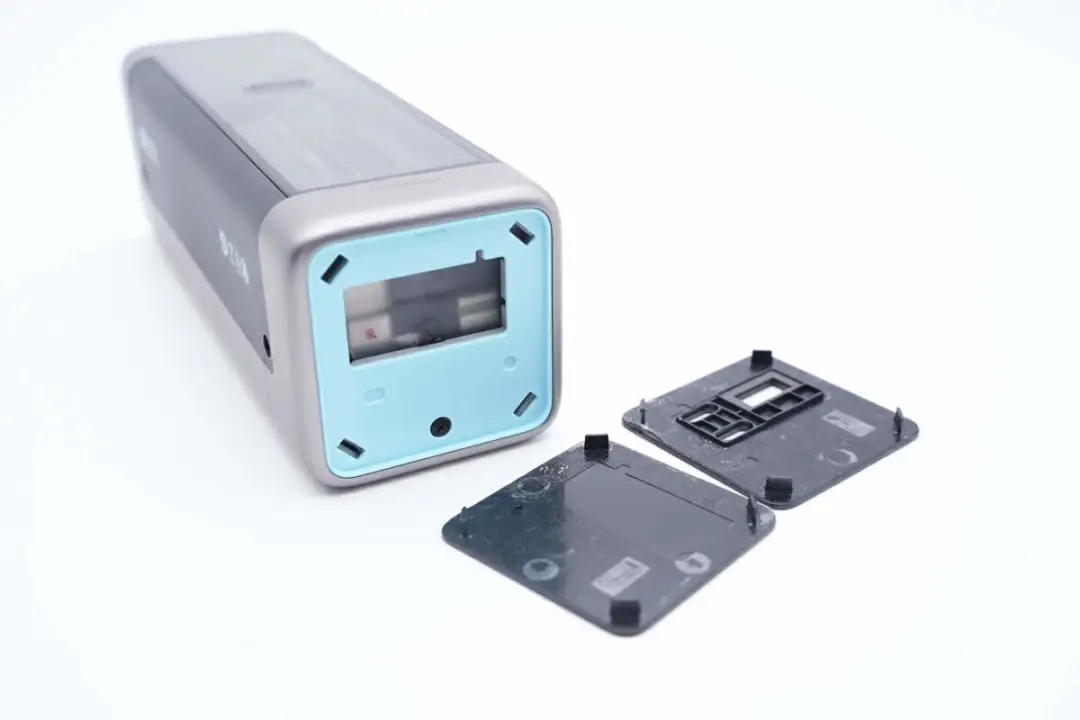

首先拆下充电宝两侧的盖板，盖板通过双面胶和卡扣固定。

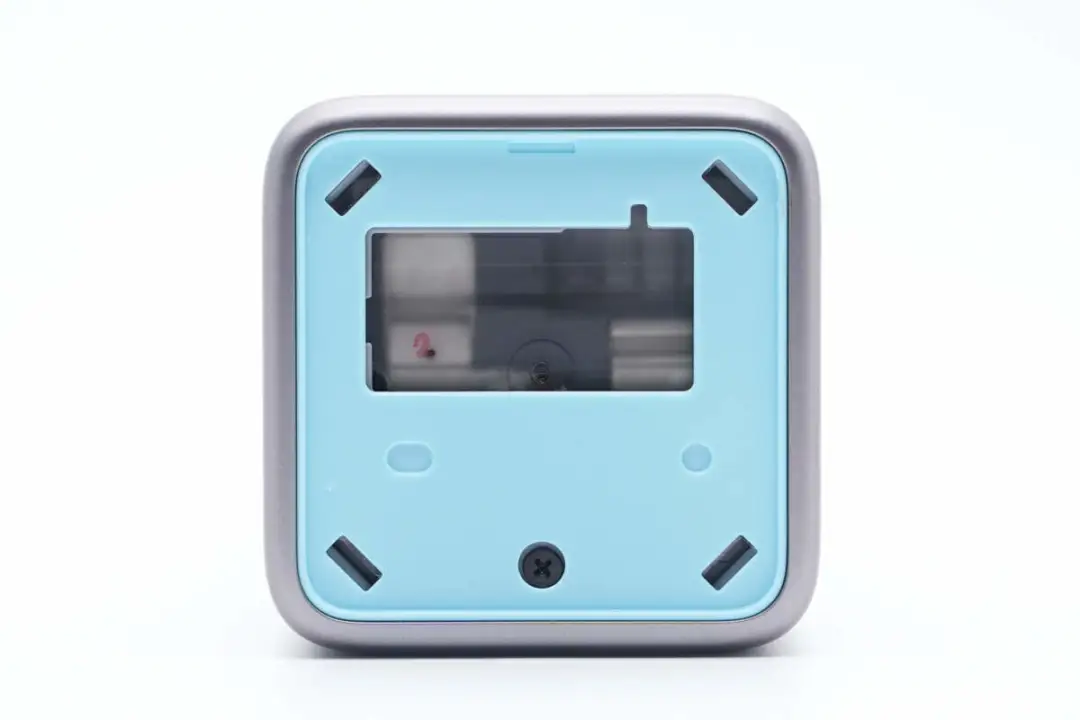

内部蓝色塑料板通过螺丝固定。

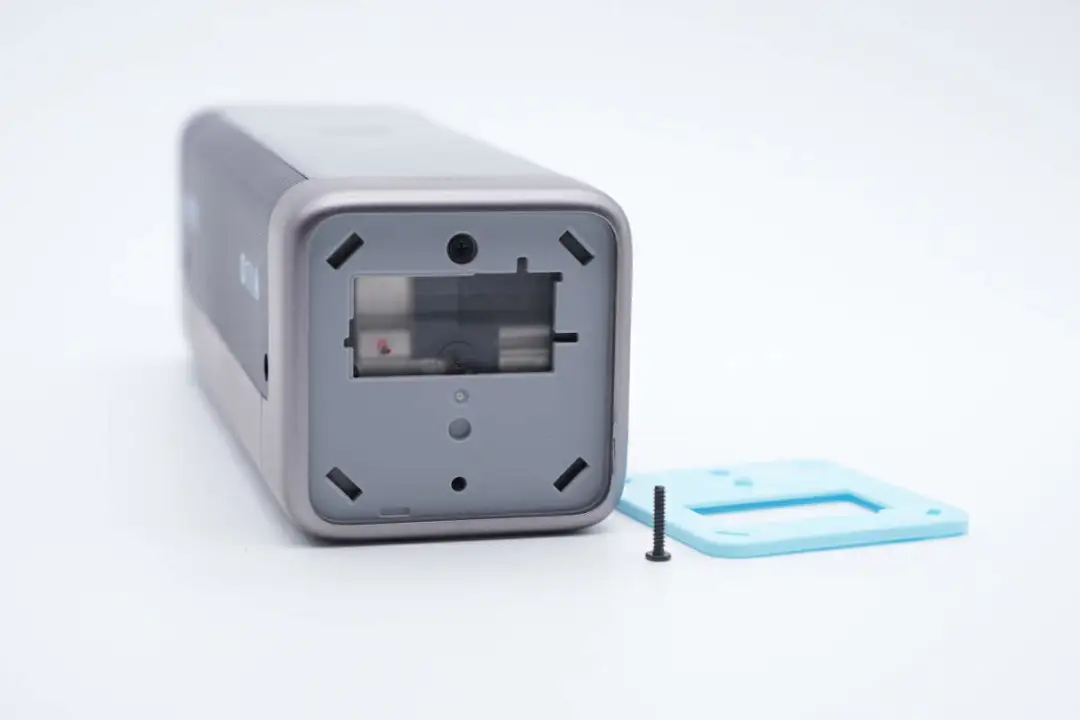

拧下固定螺丝取下蓝色塑料盖板，侧面灰色塑料壳同样采用螺丝固定。

机身两侧塑料板通过双面胶粘贴固定。

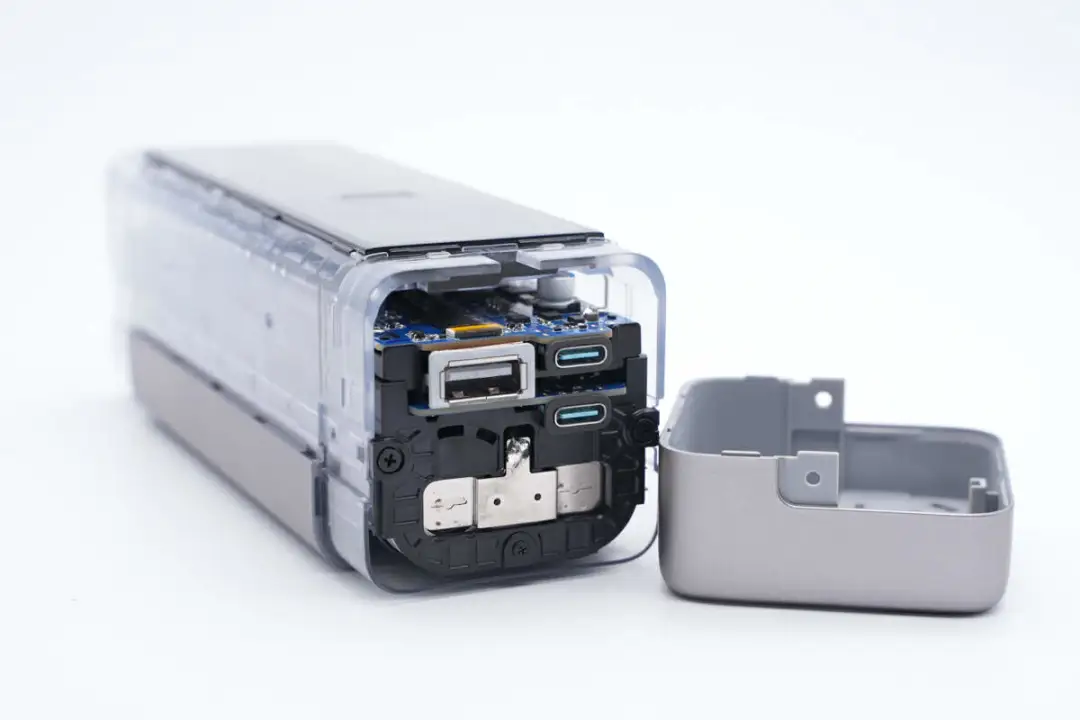

拧下两侧的固定螺丝，拆下USB接口面板。

面板内部为USB-C和USB-A接口，还有连接电池的镍片。

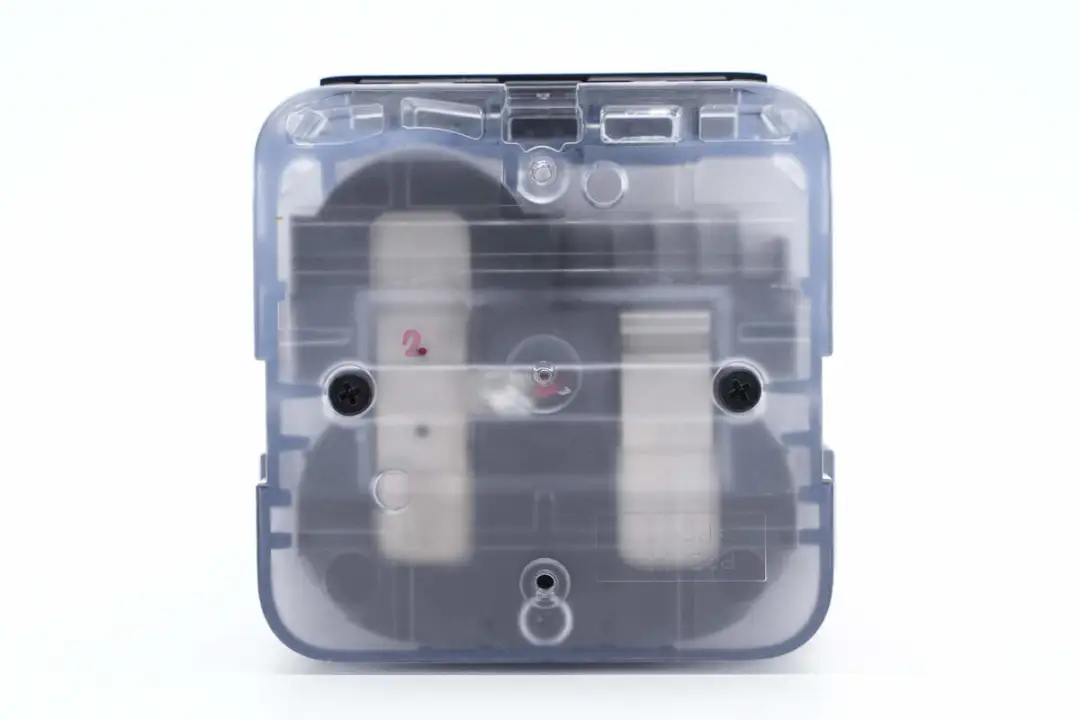

透过另外一端半透明外壳，可以看到内部电池通过点焊连接。

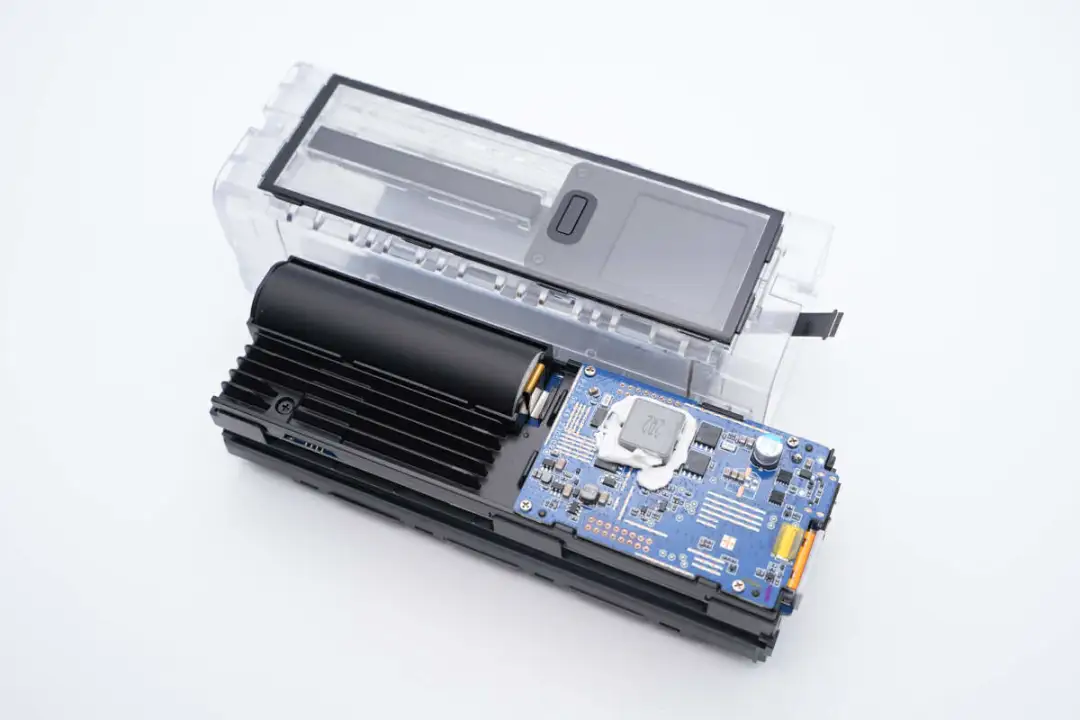

从壳体内部抽出电池组和PCBA模块，屏幕模块和PCBA模块通过排线连接。

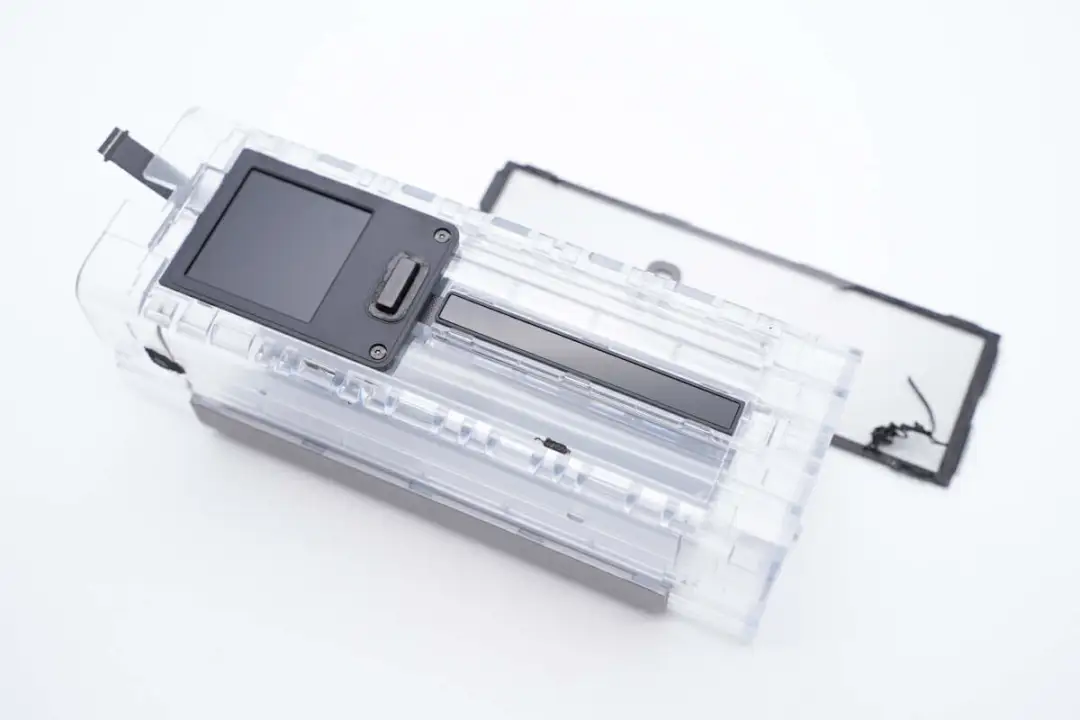

取下屏幕和灯带覆盖的透明面板。

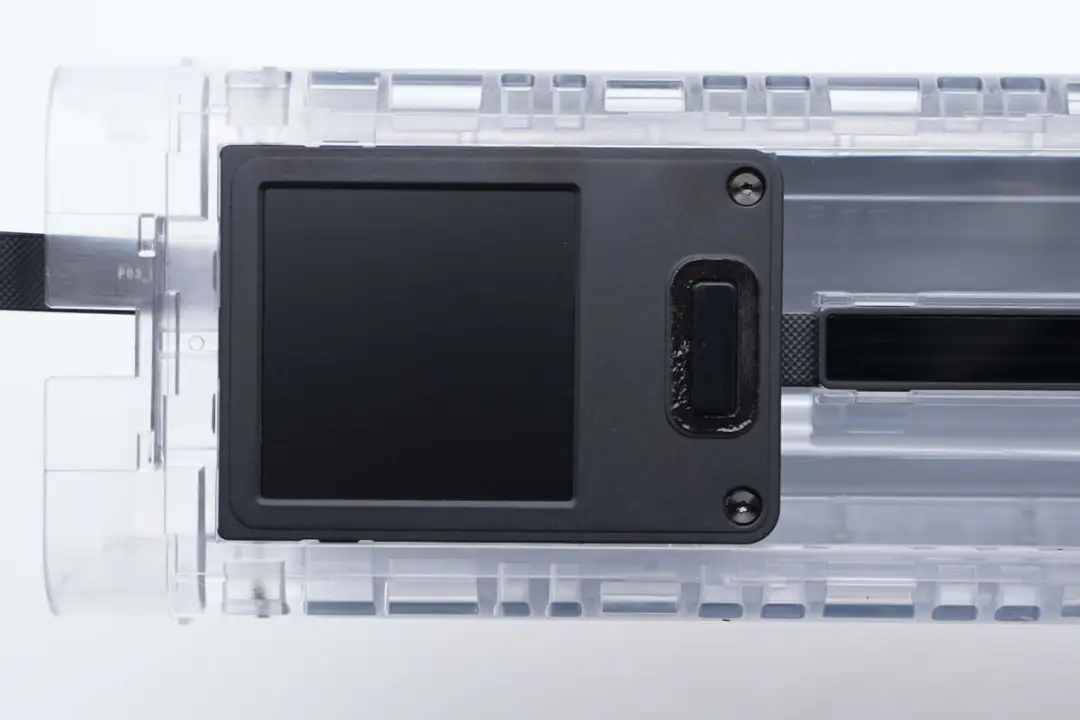

屏幕通过黑色塑料盖板固定。

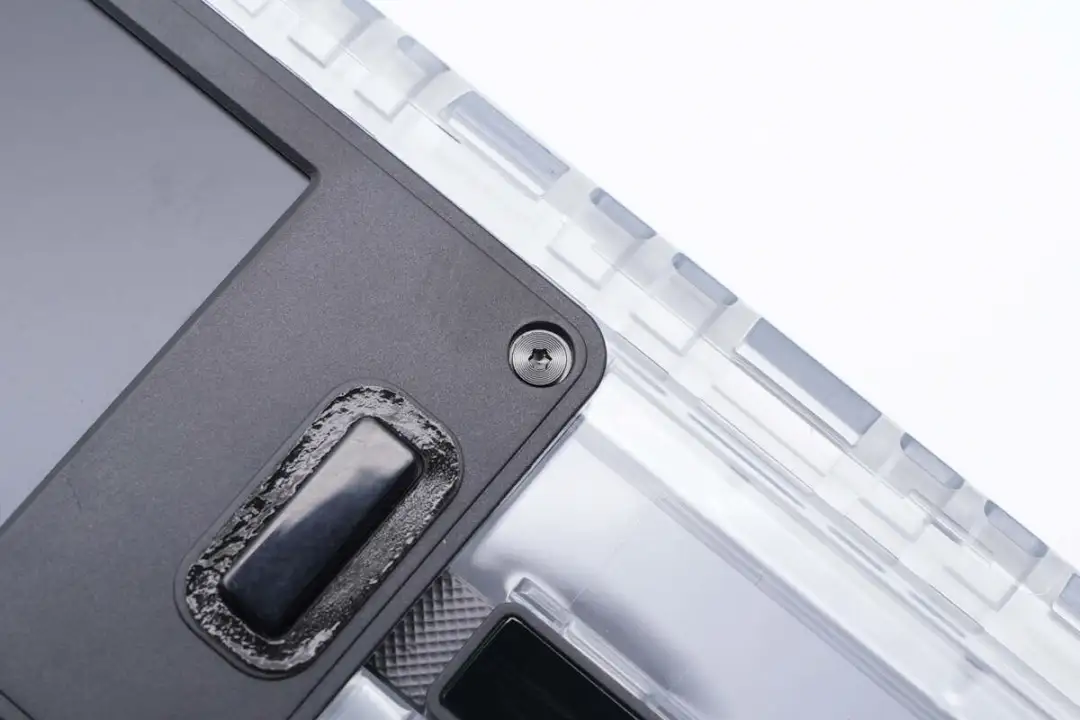

塑料盖板通过螺丝固定。

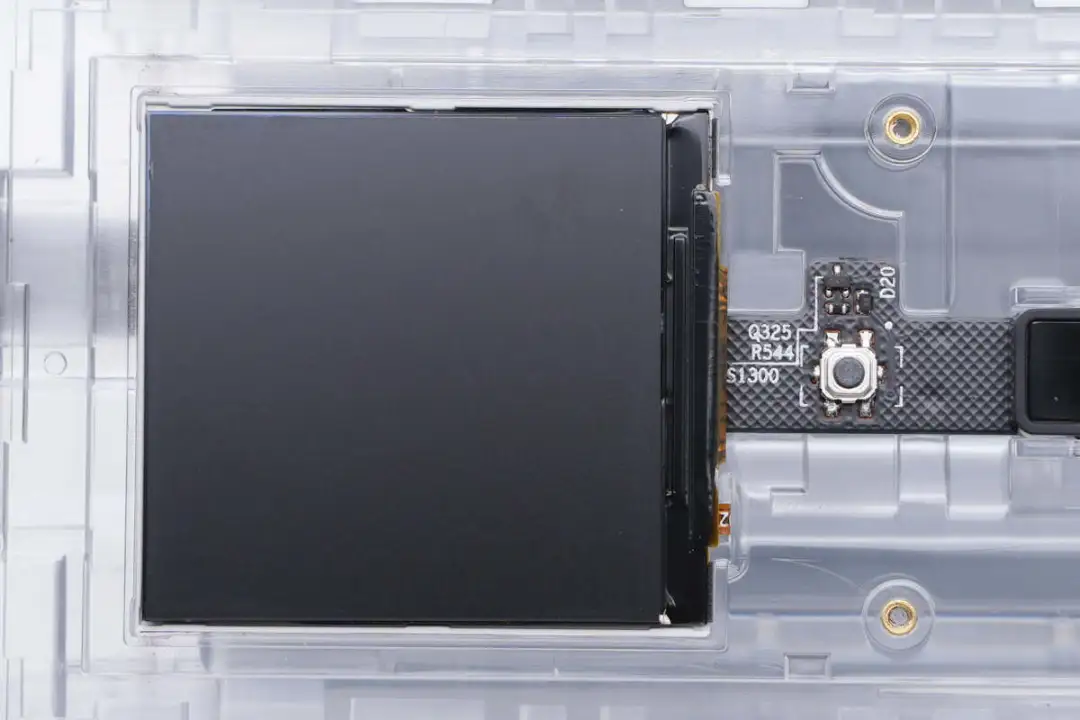

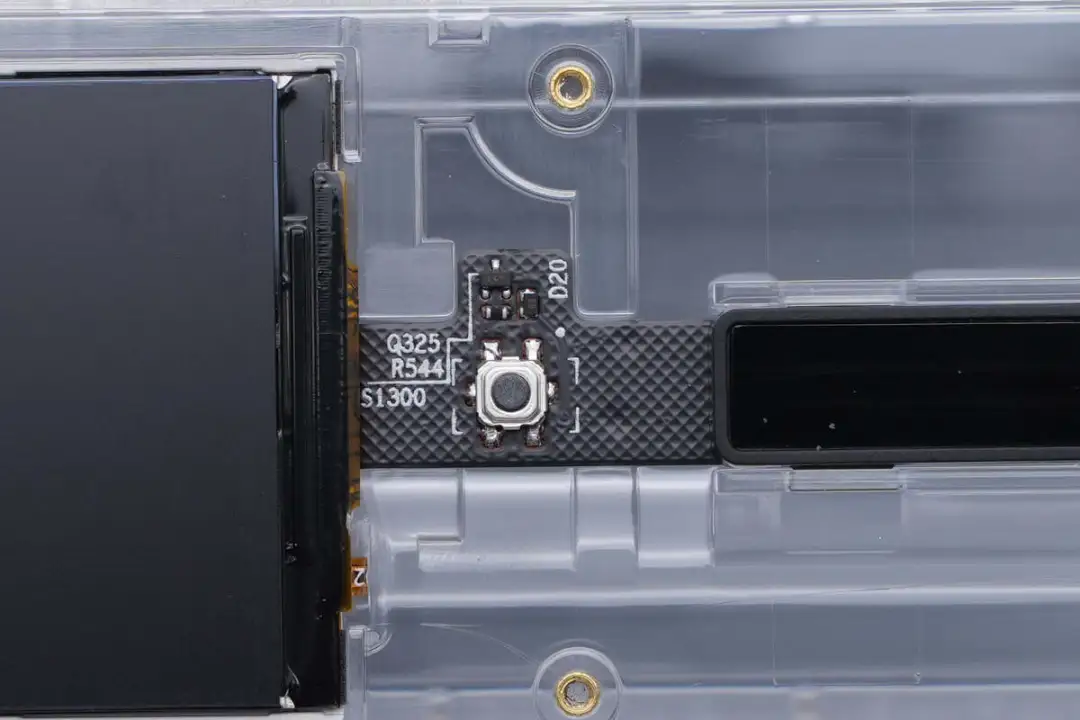

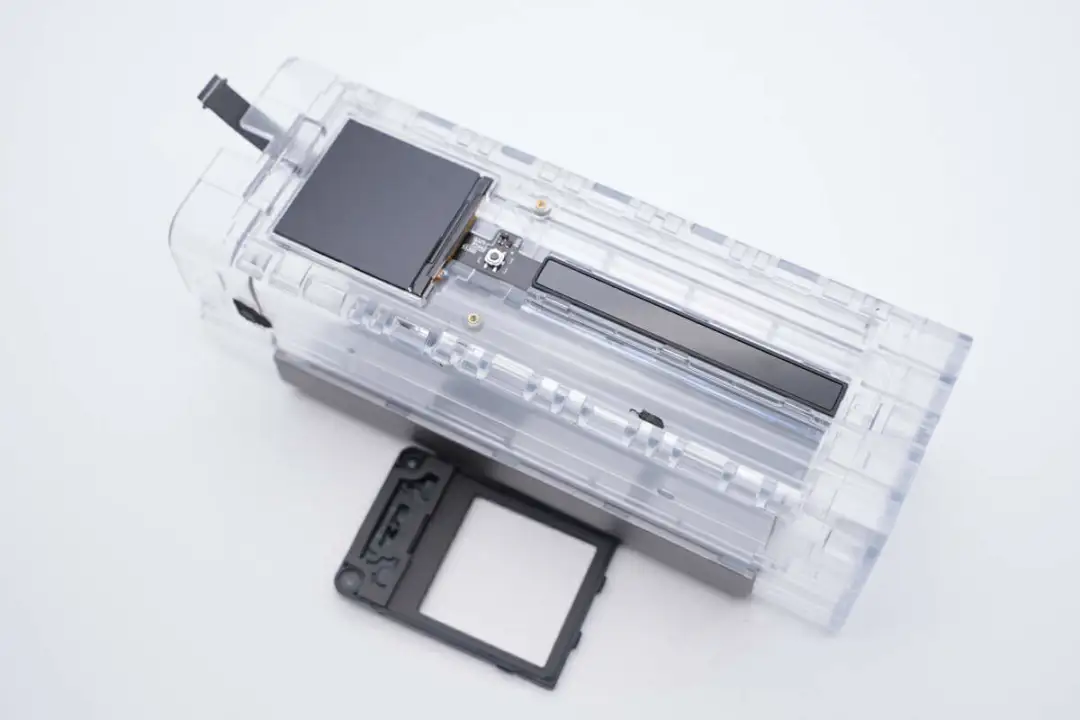

取下屏幕盖板，下方为屏幕和微动按键。

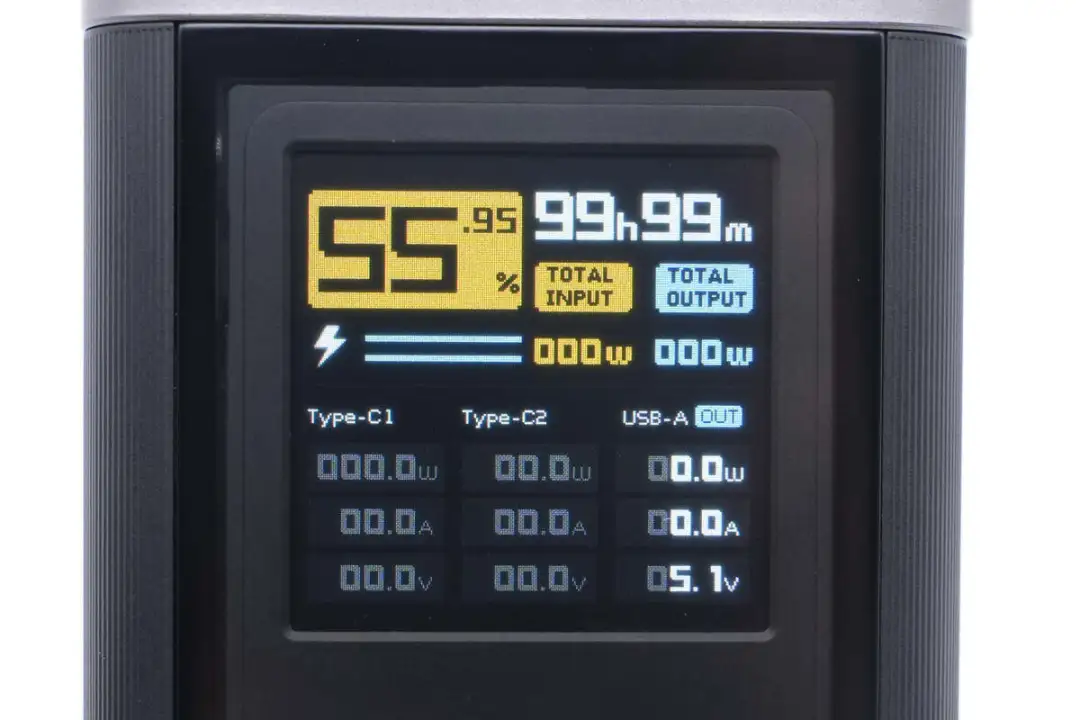

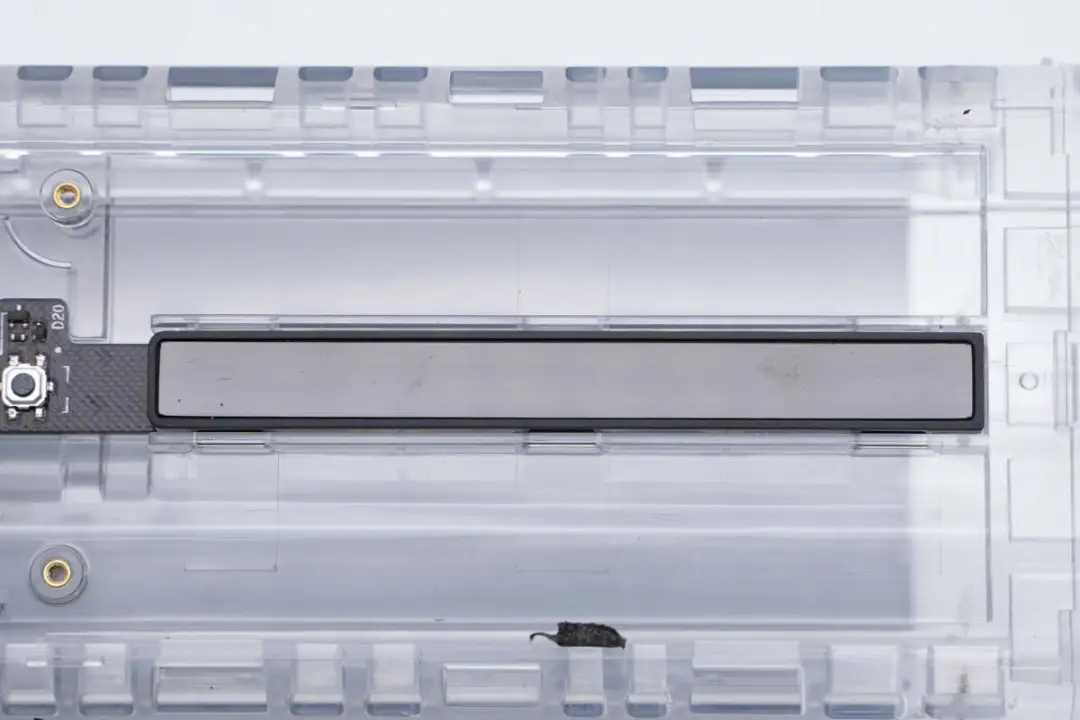

彩色液晶屏幕特写。

按键采用贴片焊接。

灯带用于指示充电状态。

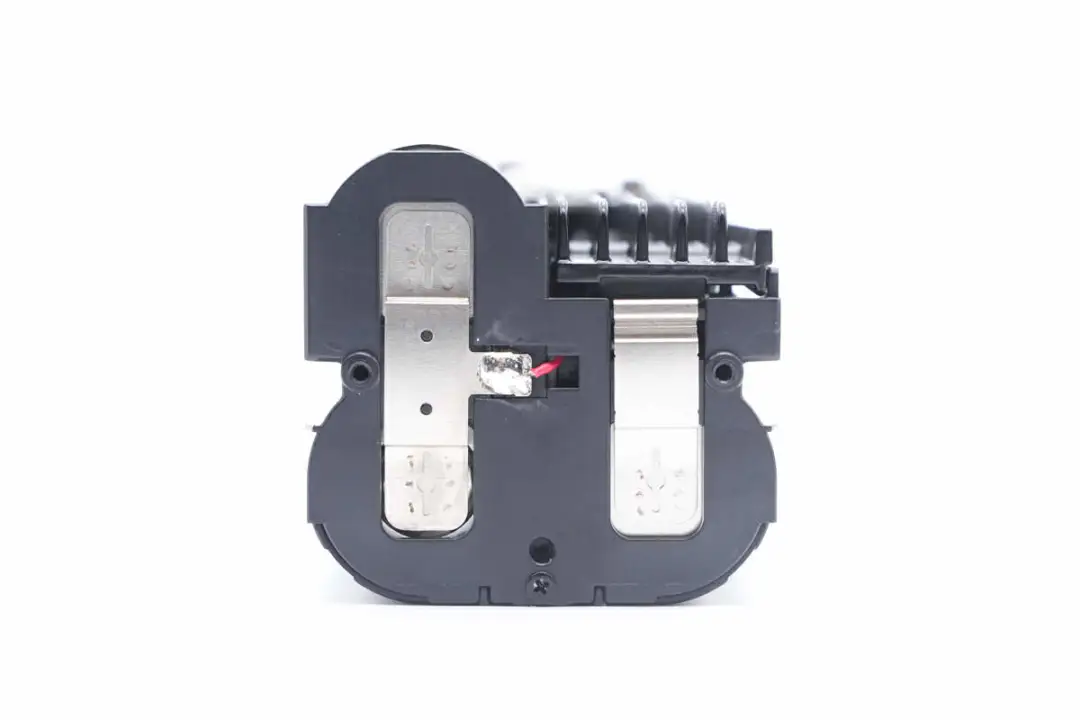

充电宝内部电池固定在框架中，电池组为五串连接，通过镍片点焊串联。

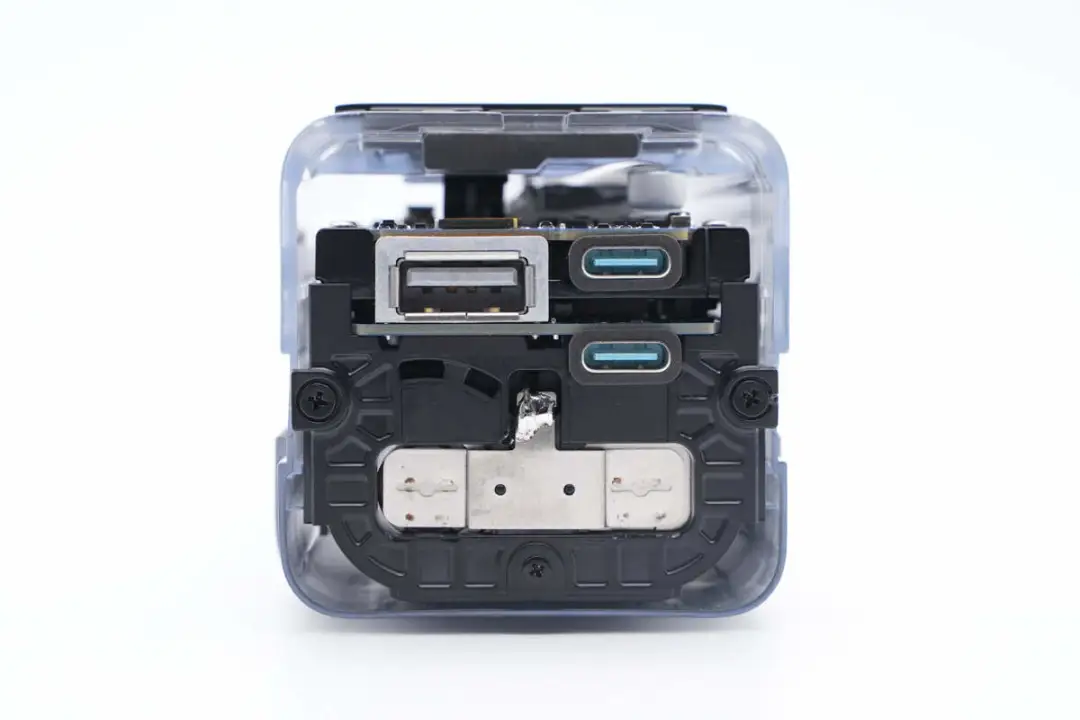

另一端为USB-A和USB-C接口，USB-A接口覆盖白色塑料壳，USB-C接口为蓝色胶芯，粘贴泡棉垫防尘，透过侧面可以看出PCB为两块层叠设计。

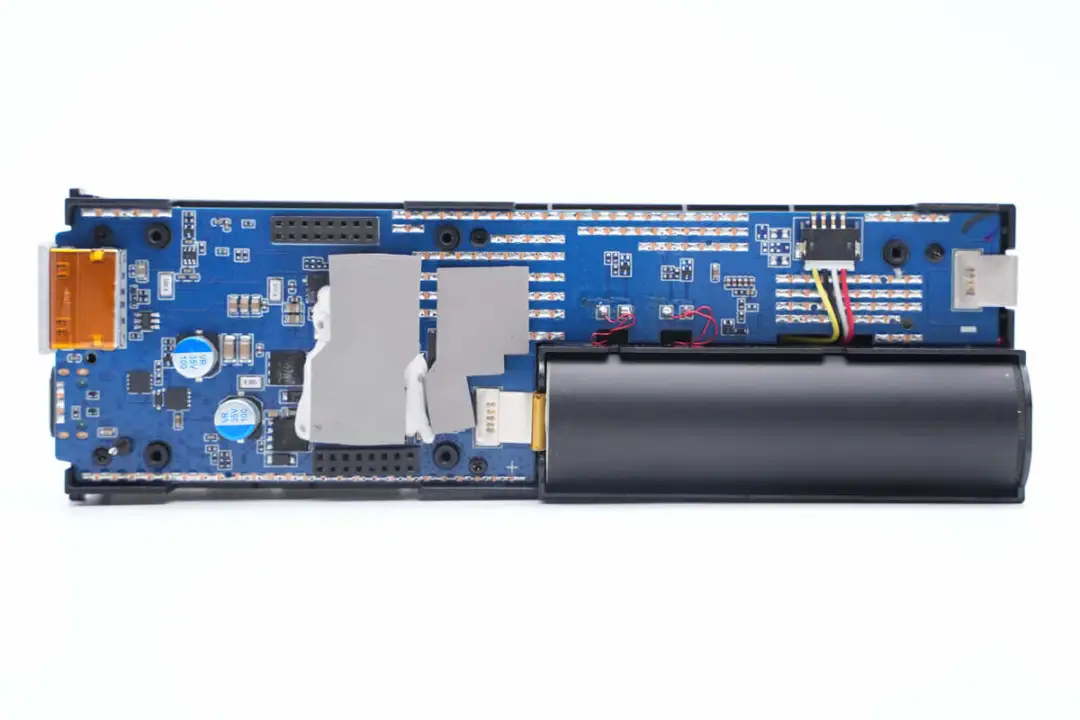

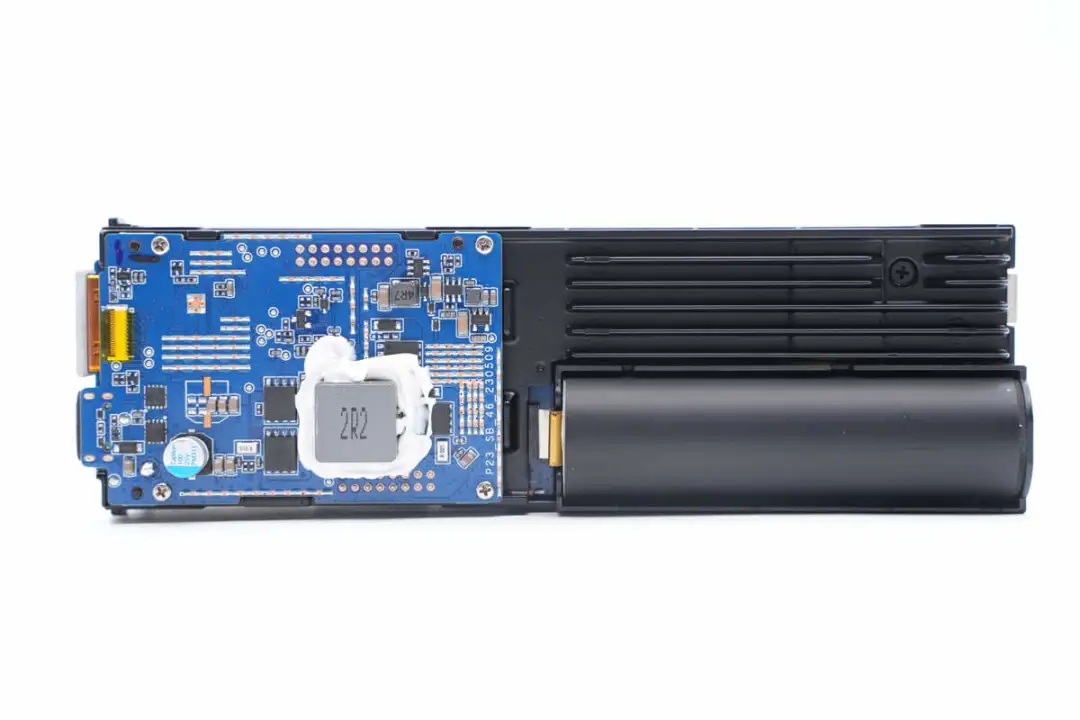

PCBA模块正面一览，采用螺丝固定，正面一颗合金电感周围打胶填充。右侧上方为一体式散热片，连接到PCB模块。下方为单独的一节电池，粘贴黑色胶带装饰。

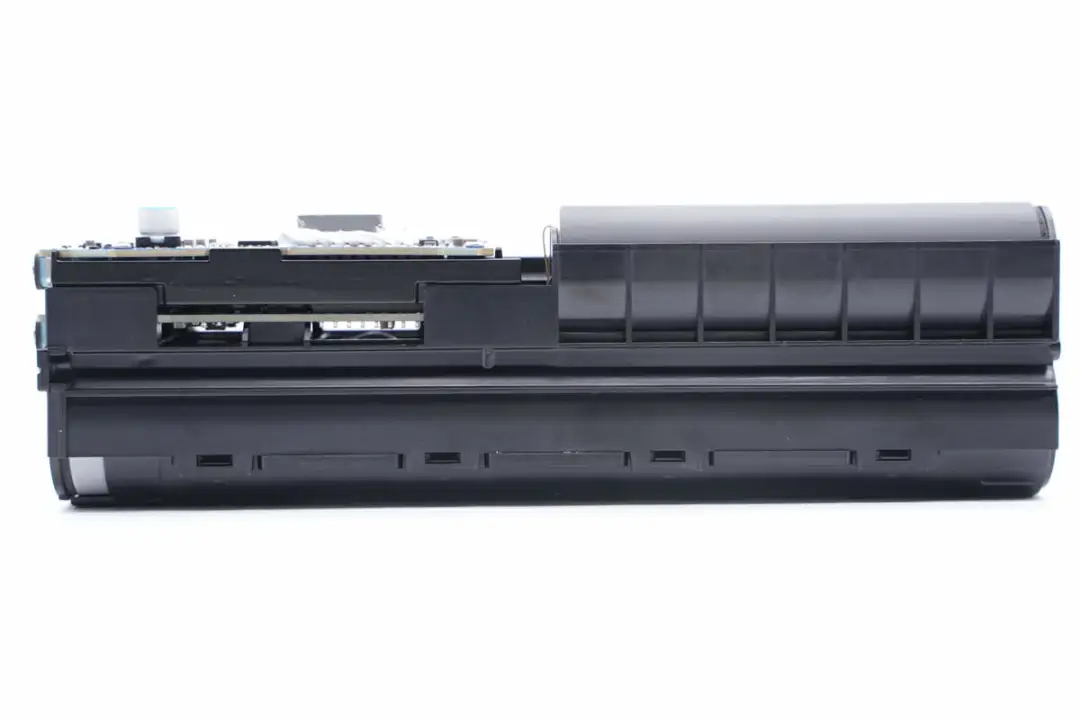

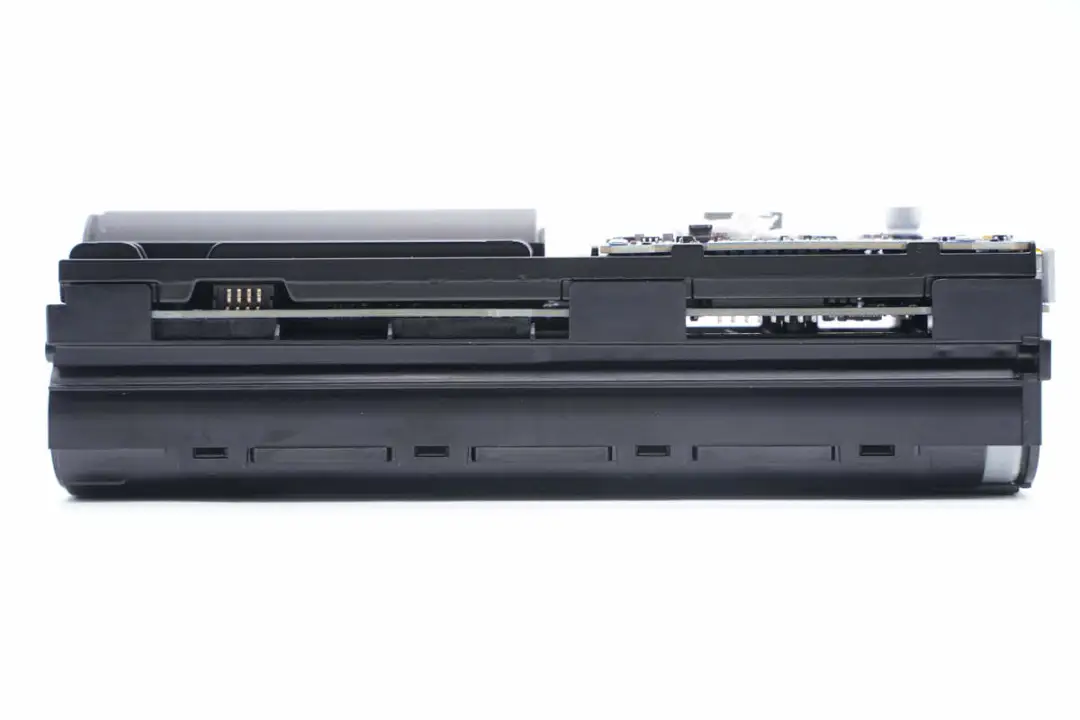

侧面一览，可以看到一体式铝合金散热片夹在两片PCB之间。

另一面也是相同的设计，在两片PCB之间可以看到黑色的铝合金散热片。

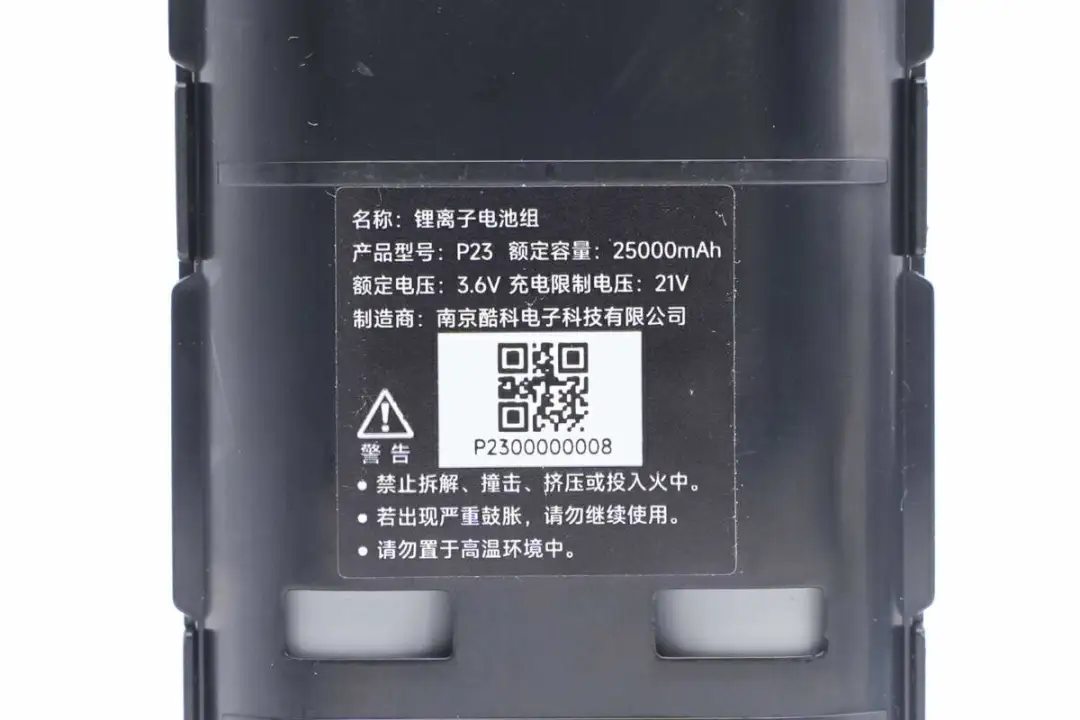

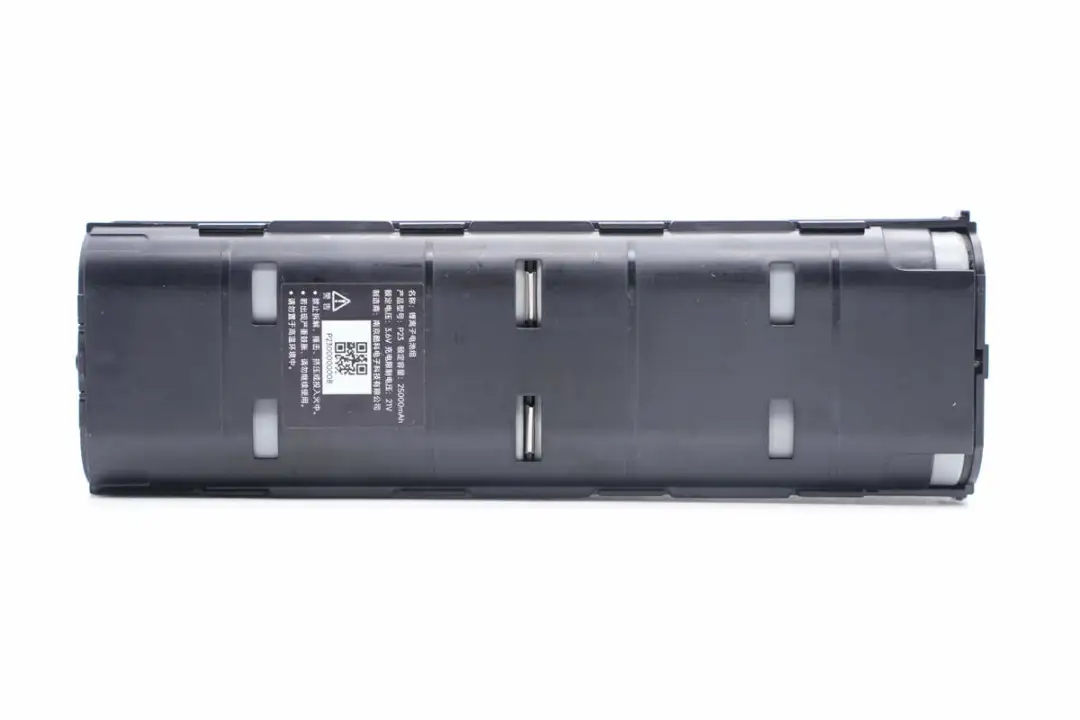

在电池组外壳上粘贴信息标签。

内部锂电池组粘贴标签

名称：锂离子电池组

产品型号：P23 额定容量：25000mAh

额定电压：3.6V 充电限制电压：21V

制造商：南京酷科电子科技有限公司

上层的PCB通过四颗螺丝固定在铝合金散热片上。

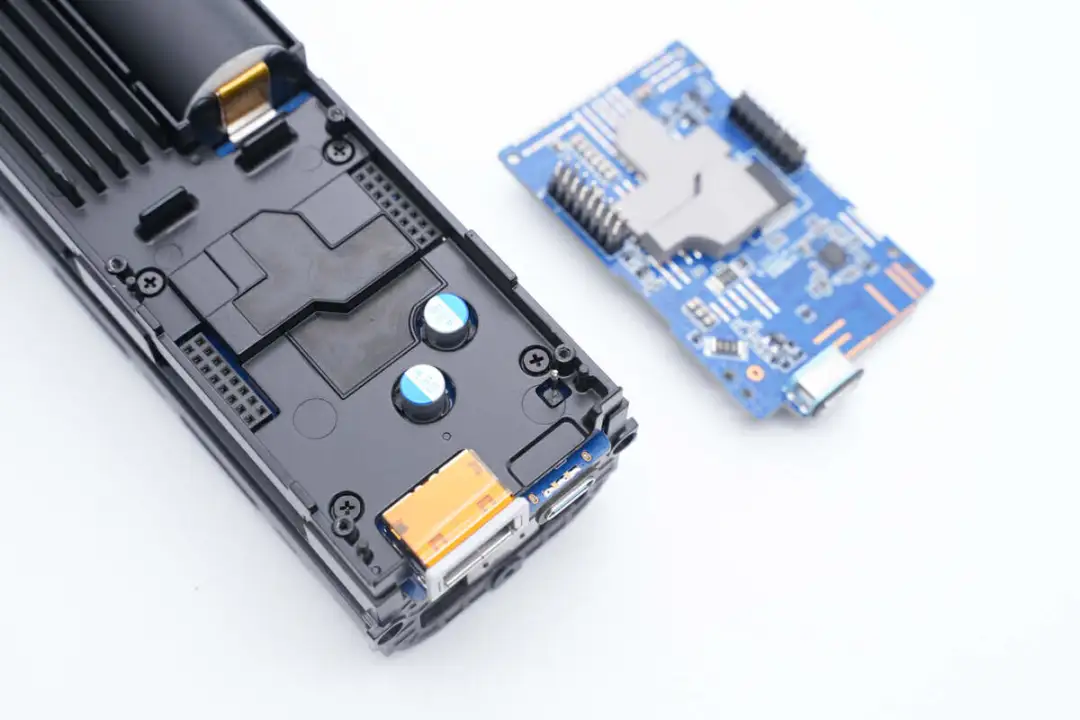

拧下螺丝拆下上层的PCB，铝合金散热片也通过螺丝固定在壳体上。

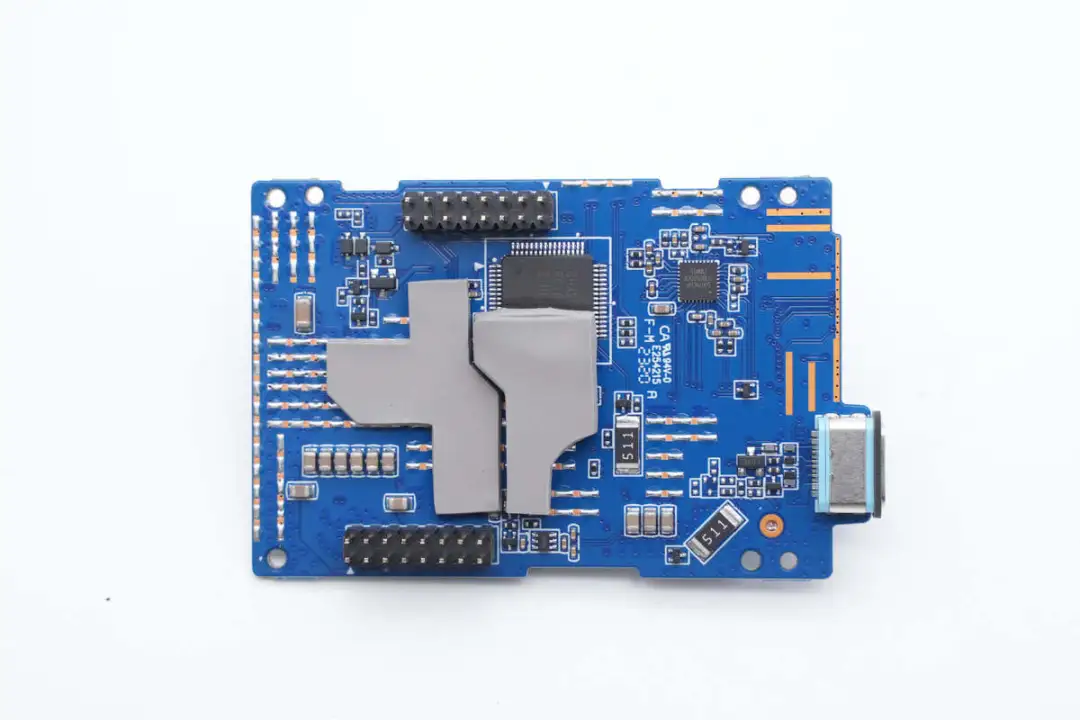

PCB背面粘贴灰色导热垫利用铝合金散热片散热，两侧焊接排针连接到下层的PCB。

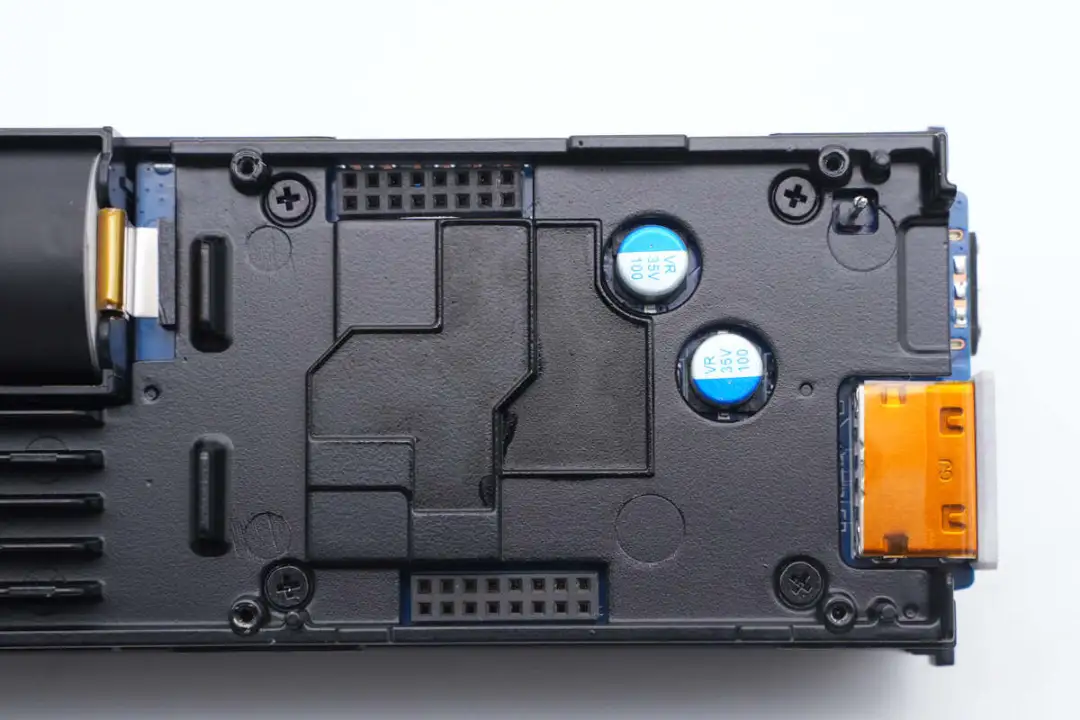

铝合金散热片开孔放置滤波电容。

拧下固定螺丝，拆下铝散热片，下层PCB也粘贴导热垫利用散热片进行散热。

下层PCB正面一览，通过螺丝固定在壳体上。

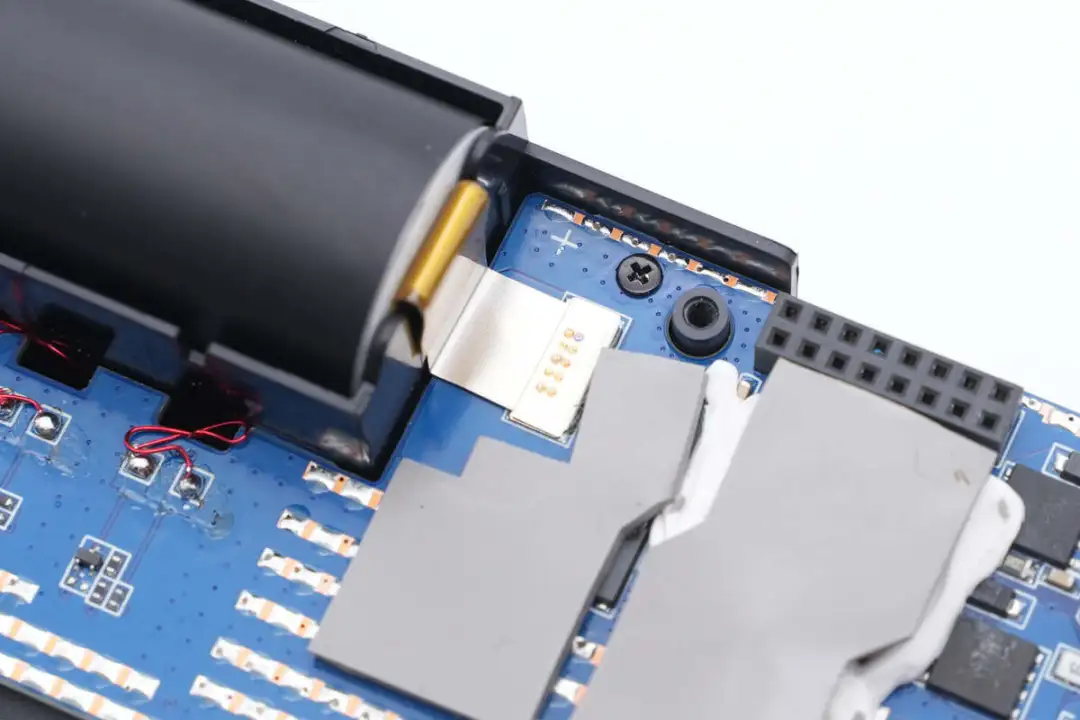

下层的PCB通过螺丝固定，电池镍片通过点焊连接。

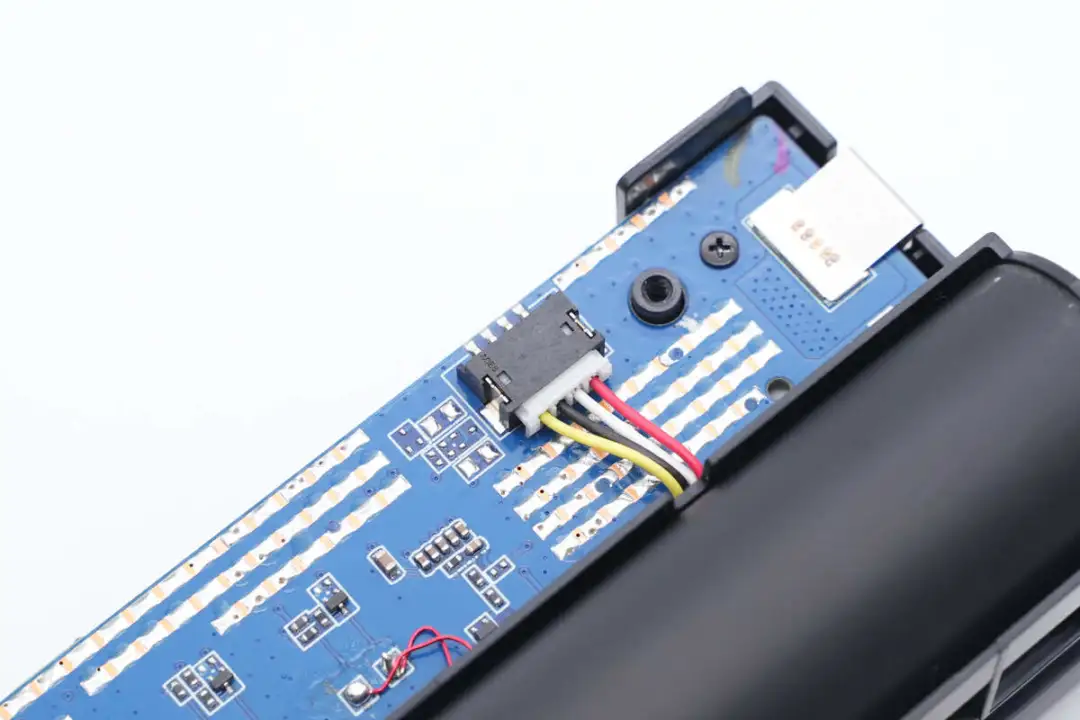

电池单体电压采样线通过连接器连接。电池镍片通过点焊连接。

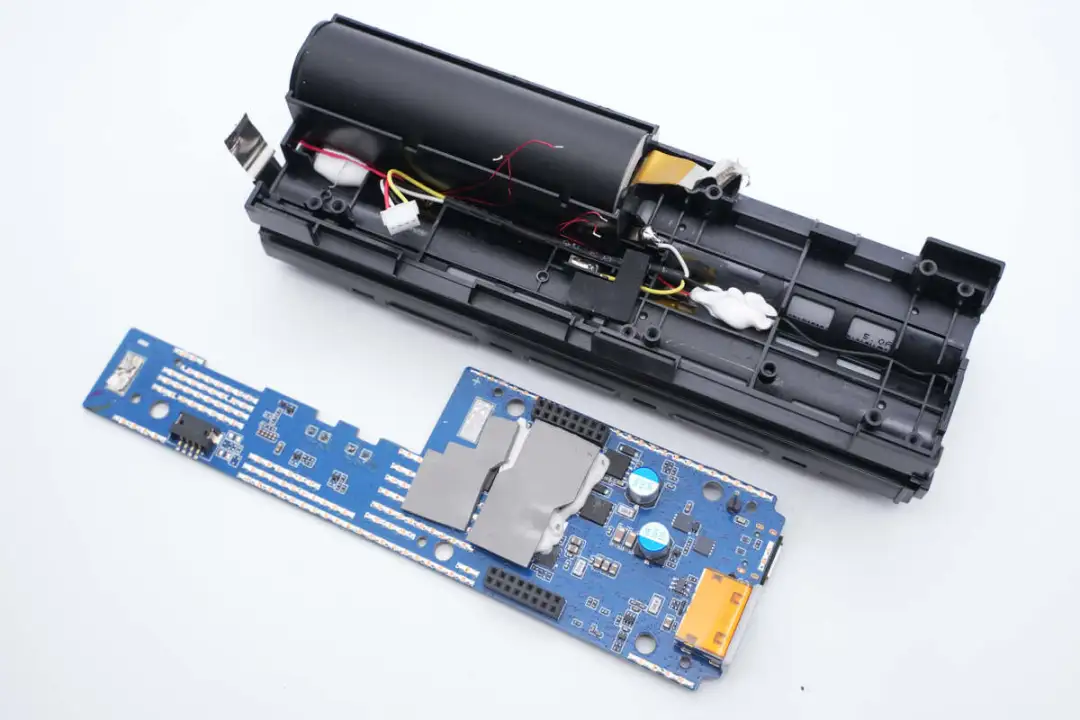

拧下固定螺丝，从壳体中取出下层PCB。

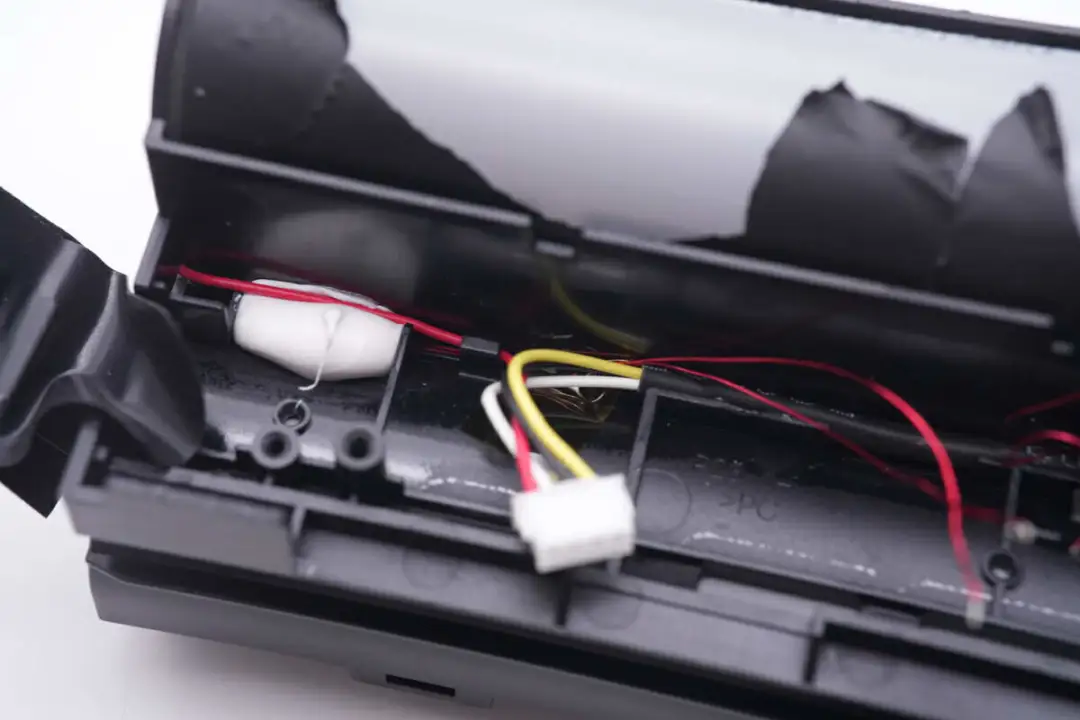

支架上固定热敏电阻和电池单体电压采集线。

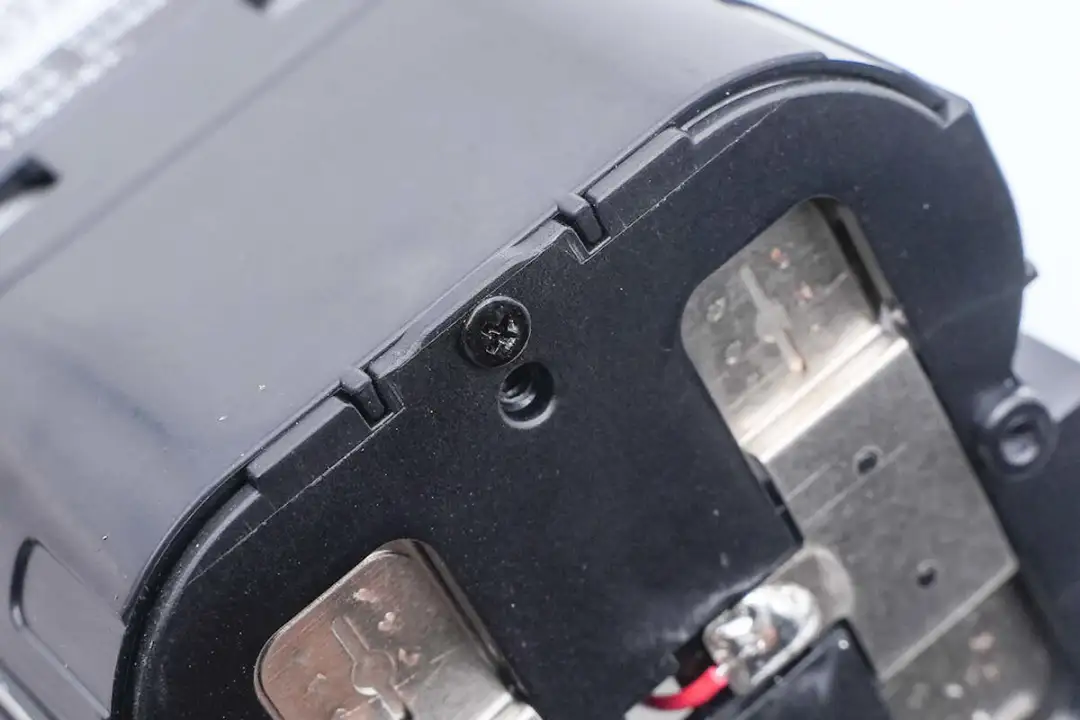

电池组外壳通过螺丝固定。

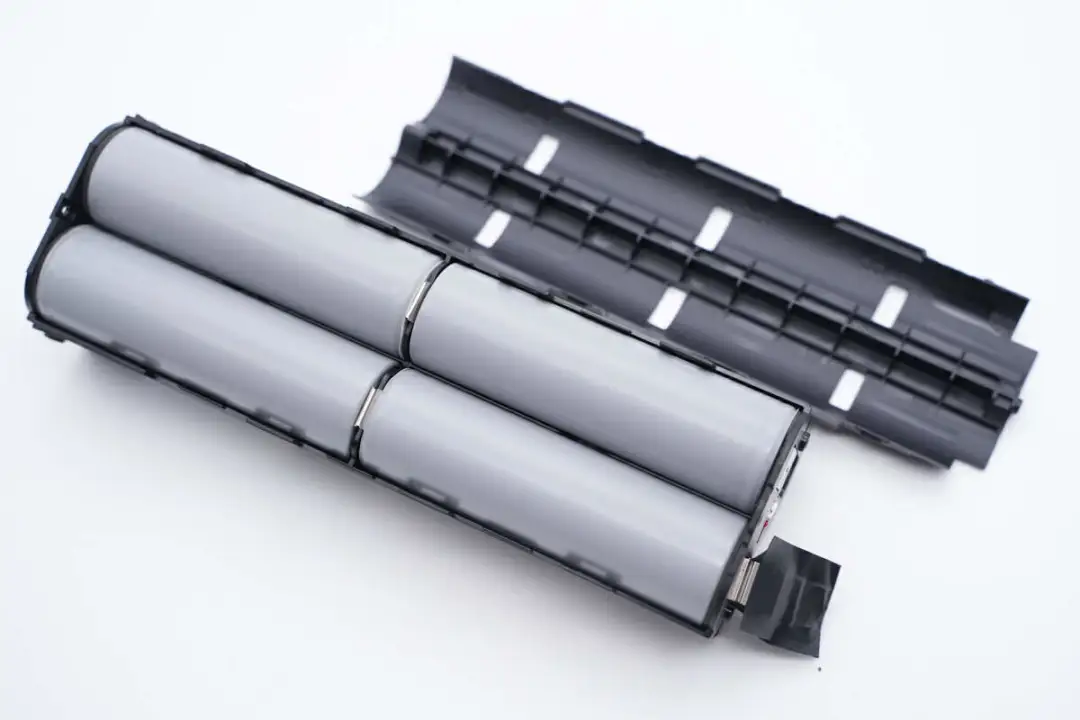

拧下螺丝，取下外壳，露出内部的四节电池。

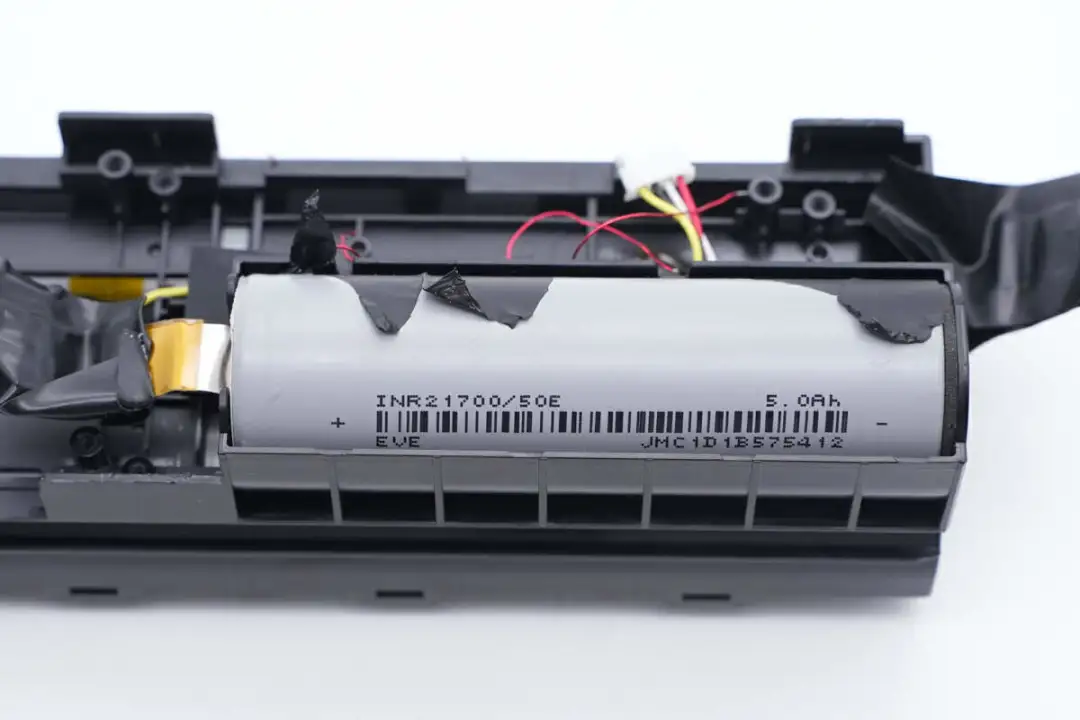

充电宝内置五颗亿纬锂能 21700/50E电池，容量为5Ah，充电限制电压为4.2V。

热敏电阻接线和电池单体电压采样线一览。

充电宝内部采用两块PCB组成，其中顶部较小一块PCB用于USB-C2接口，60W输出，底部长条形PCB用于USB-C1和USB-A接口。

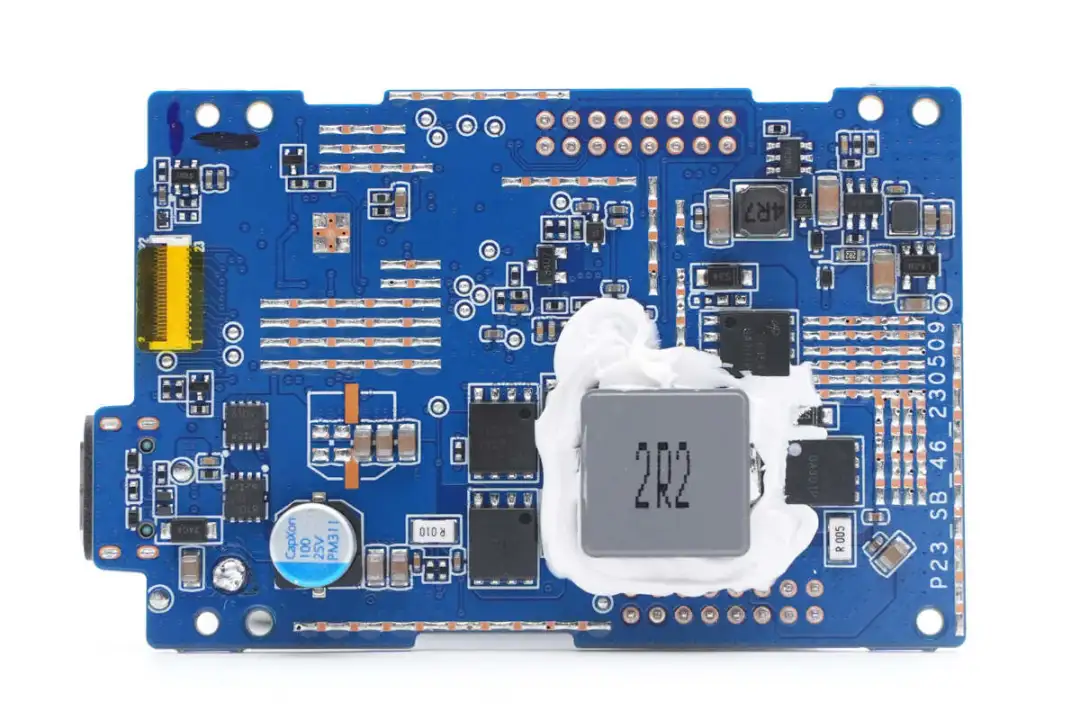

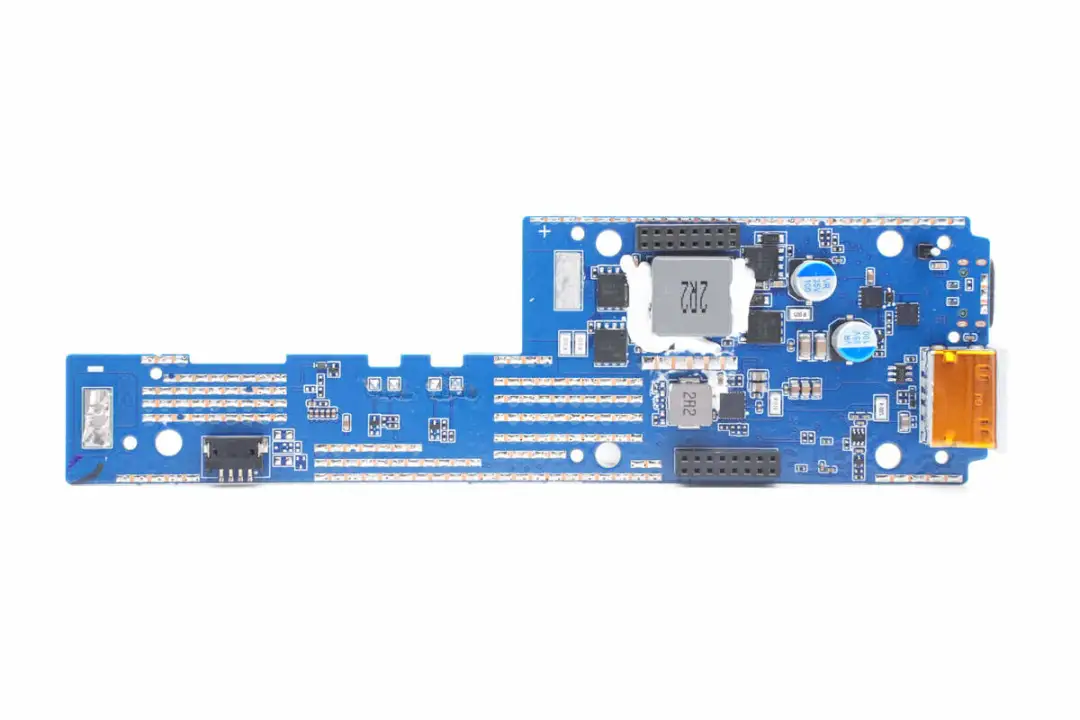

其中一块面积较小的PCB正面一览，焊接VBUS开关管，滤波固态电容，同步升降压MOS管，合金电感以及降压电路。

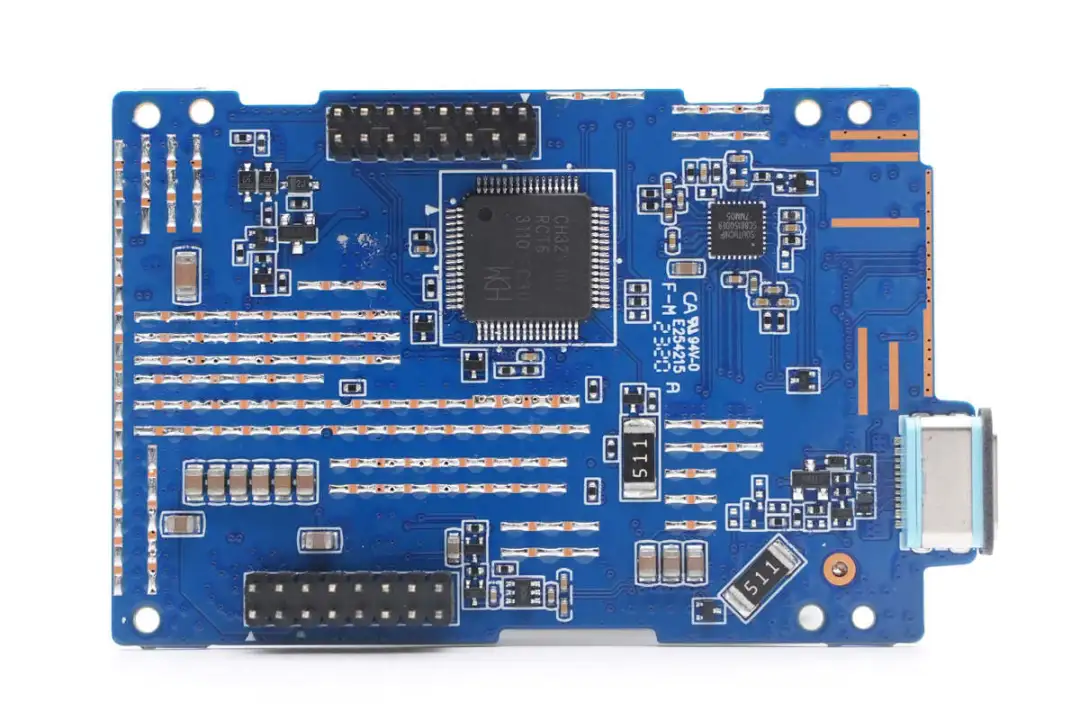

另外一面焊接连接排针，主控MCU，同步升降压控制器和USB-C2母座。

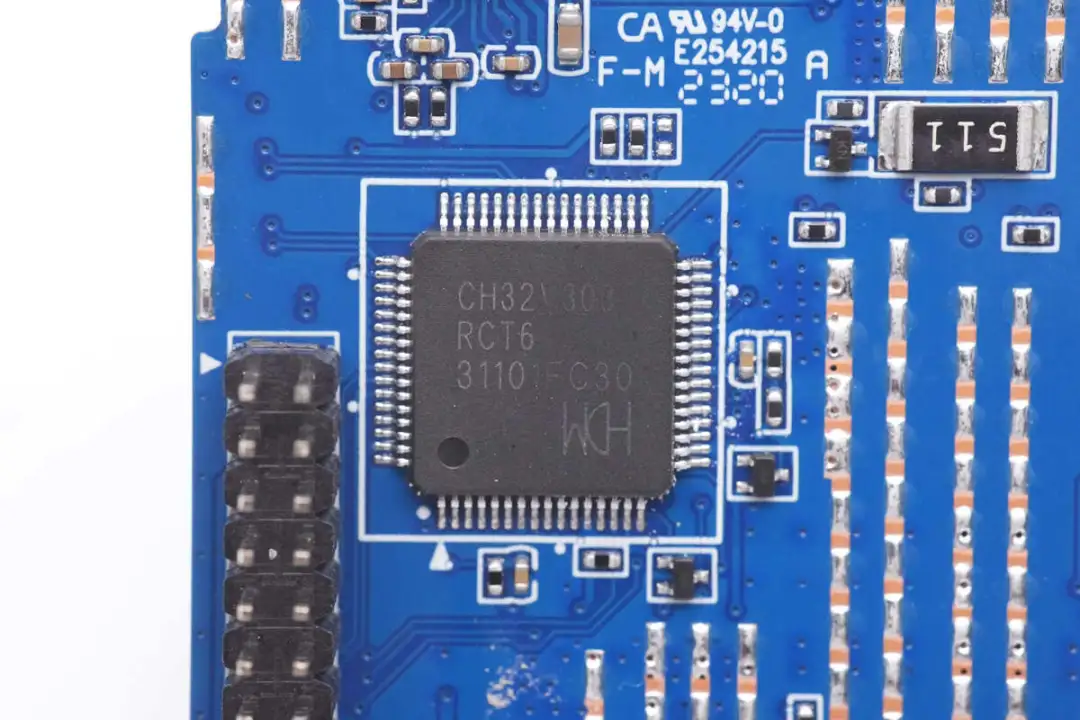

主控MCU来自沁恒，型号CH32V303RCT6，是基于 32 位 RISC-V 指令集及架构设计的工业级通用增强型 MCU，内置64K SRAM和256K Flash，主频为144MHz，具备I2C，I2S，SPI，USART，SDIO，CAN控制器等接口。

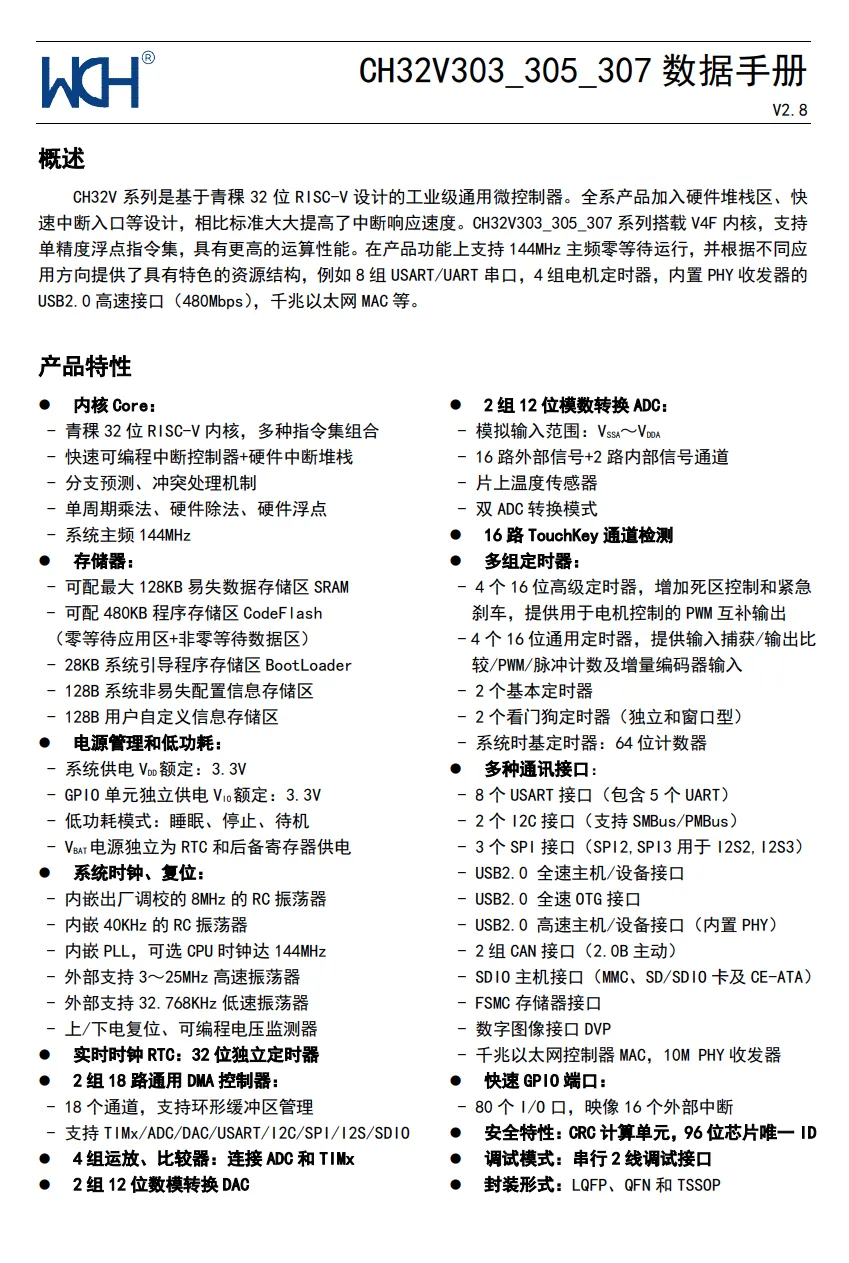

沁恒 CH32V303 资料信息。

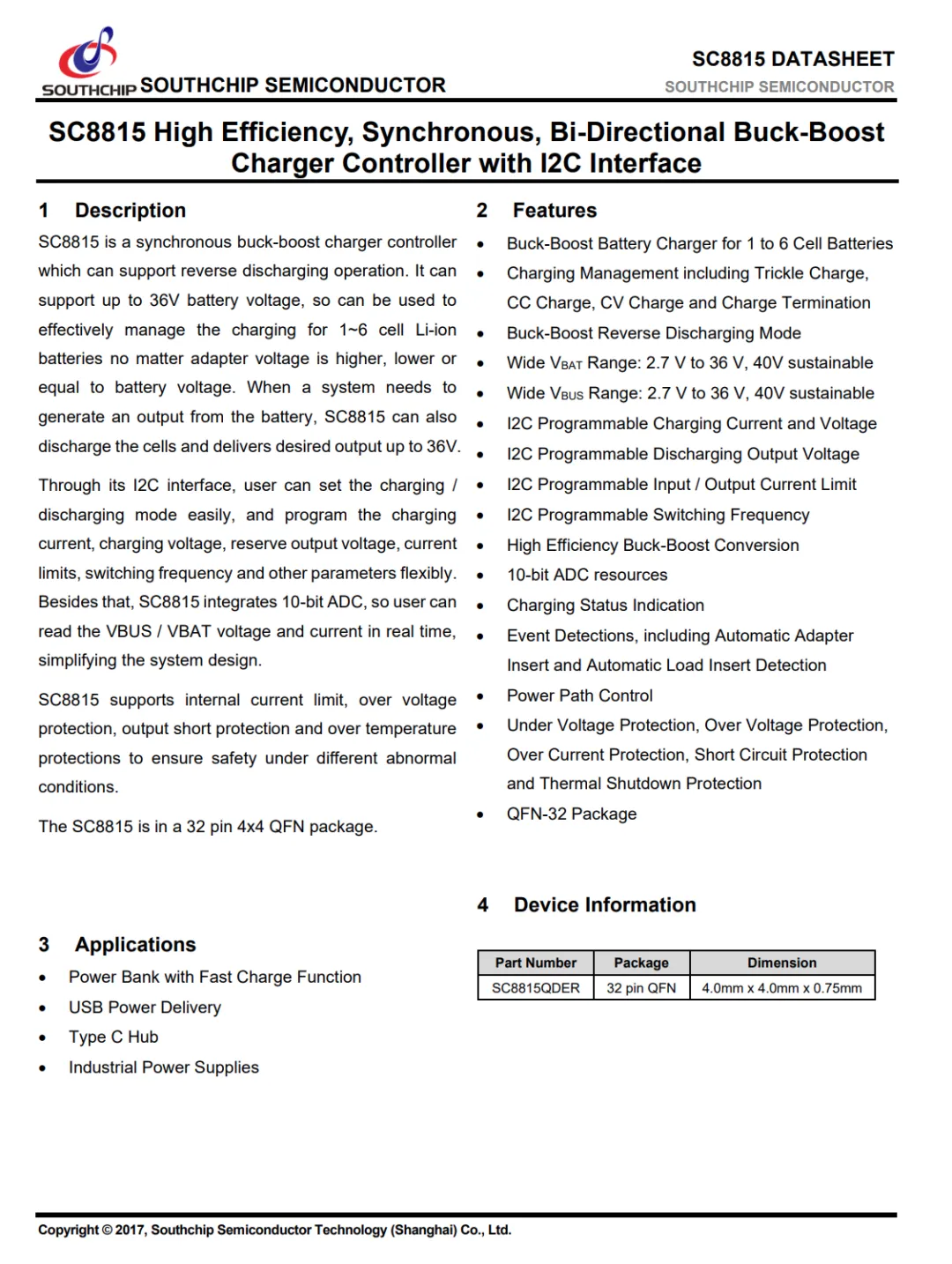

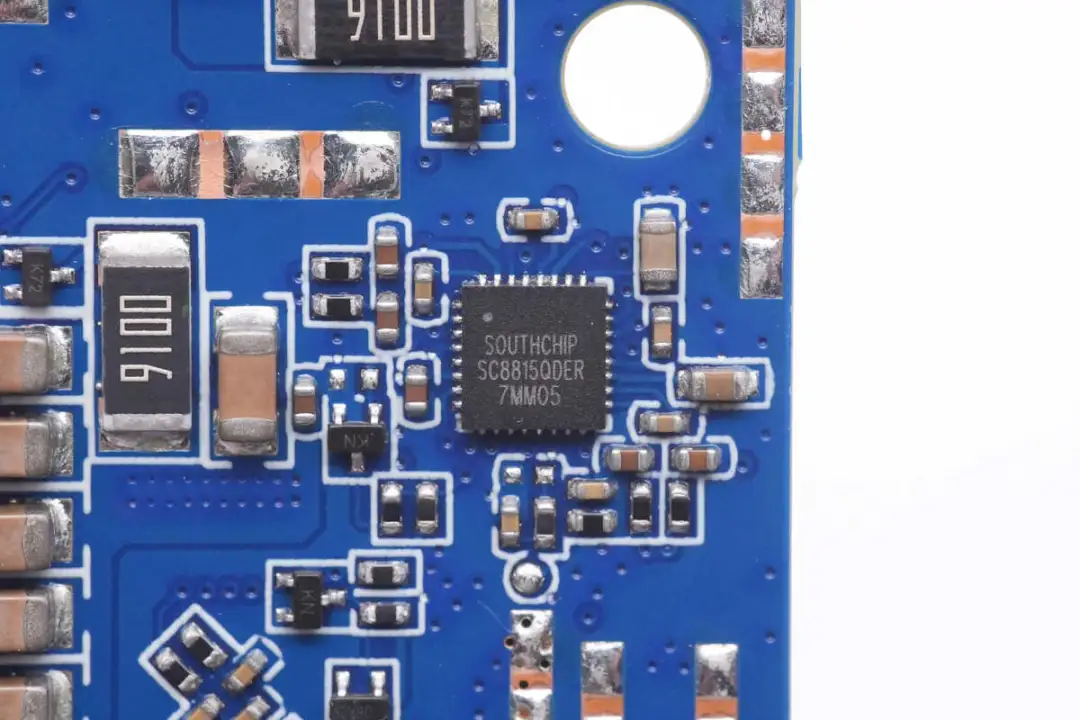

充电宝内置的升降压芯片来自南芯科技，型号SC8815，用于直流输入升降压电压转换，为内置电池充电及USB-C接口输出。SC8815是一颗集成了I2C接口的双向同步升降压控制器，支持2.5-36V输入和输出电压范围，支持为电池充电，其中电池充电电流和电压，反向放电输出电压，输入输出电流限制均可由I2C总线控制，芯片具备欠压保护、过压保护和过流保护，并且支持短路保护和过热关断保护。

充电头网拆解了解到，南芯科技的快充方案被广泛应用于移动电源、充电器、车充等领域，并被安克PowerHouse II 400户外电源、羽博300W便携式储能电源、紫米20号200W PD快充移动电源、征拓100W双向快充移动电源SuperTank Pro、三星10000mAh 25W PD快充移动电源、小米20000mAh移动电源 50W超级闪充版等数十款产品采用。

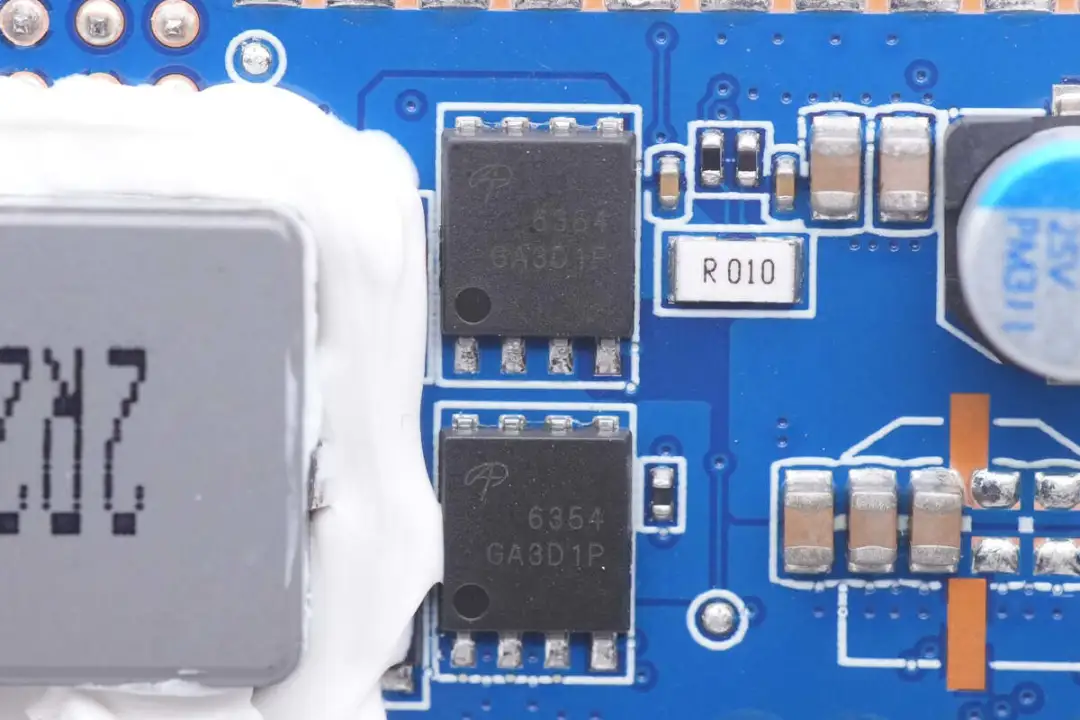

两颗同步升降压MOS管来自AOS万代，型号AON6354，NMOS，耐压30V，导阻2.75mΩ，采用DFN5*6封装。

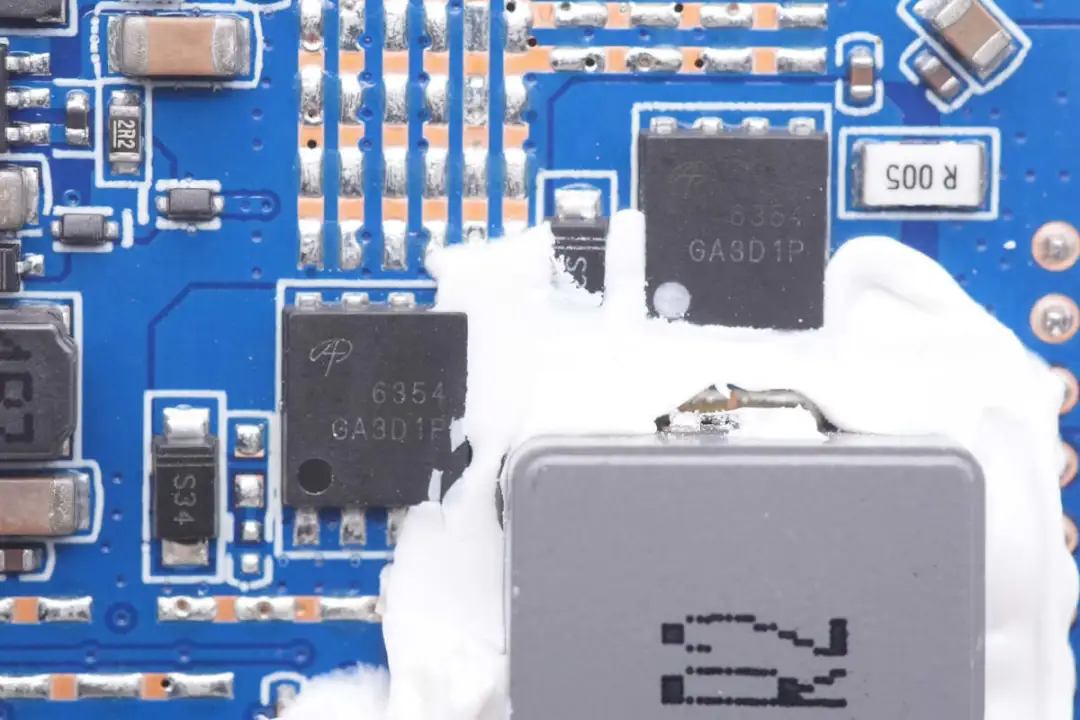

另外两颗型号相同。

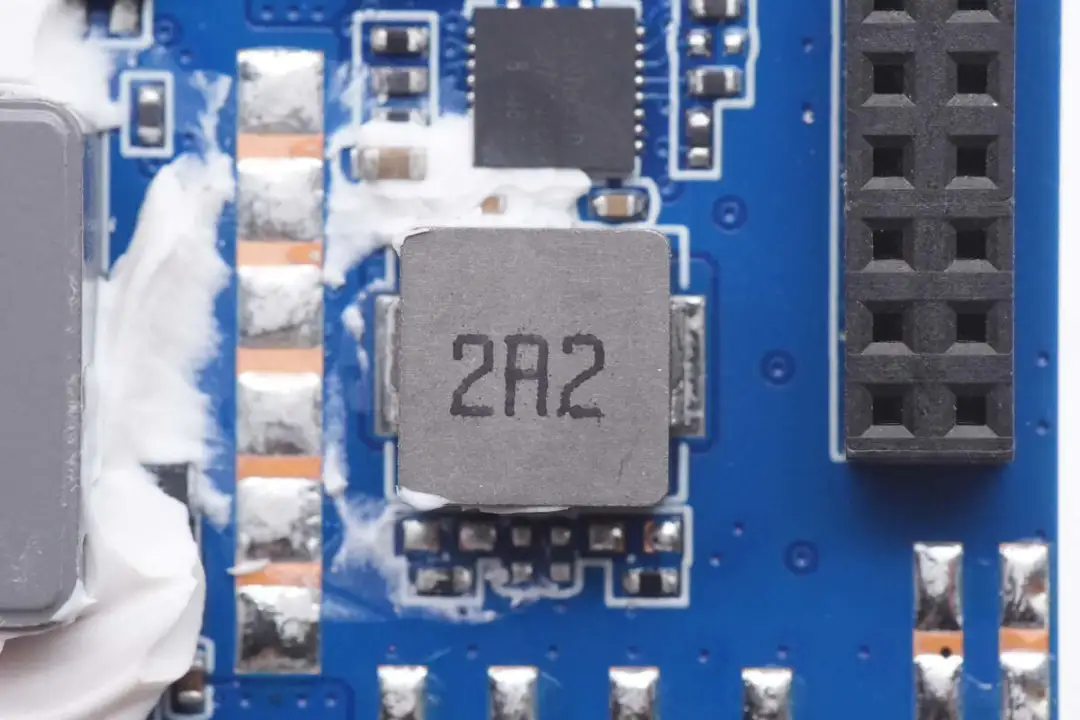

2.2μH合金电感边缘涂胶加固。

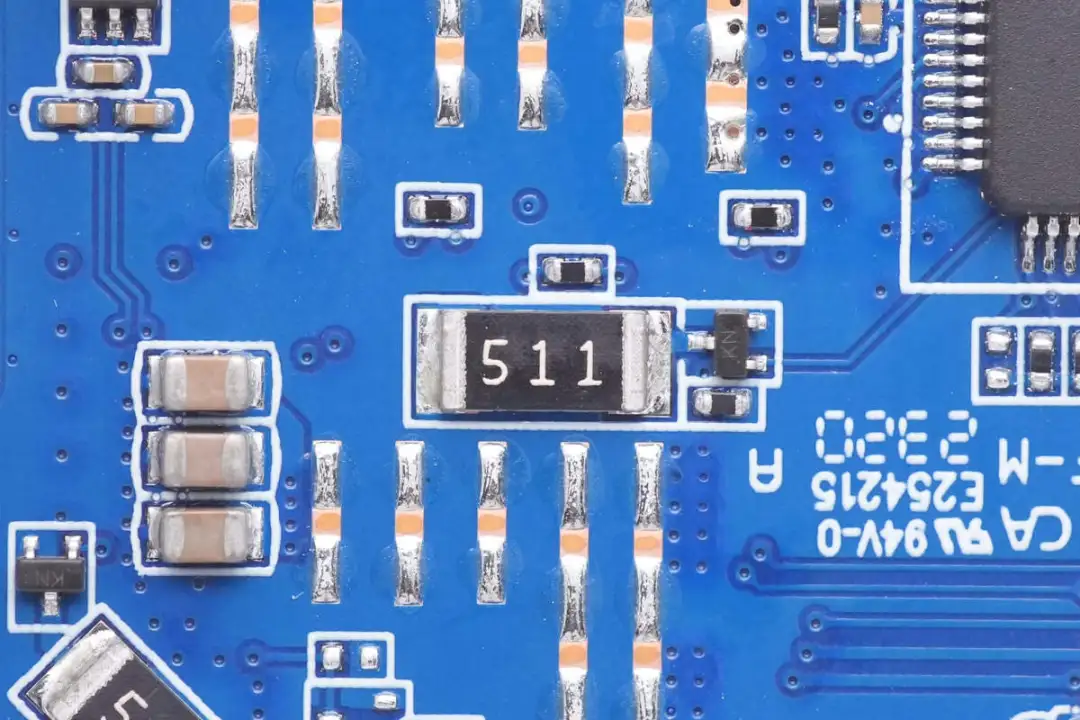

5.1K放电电阻特写。

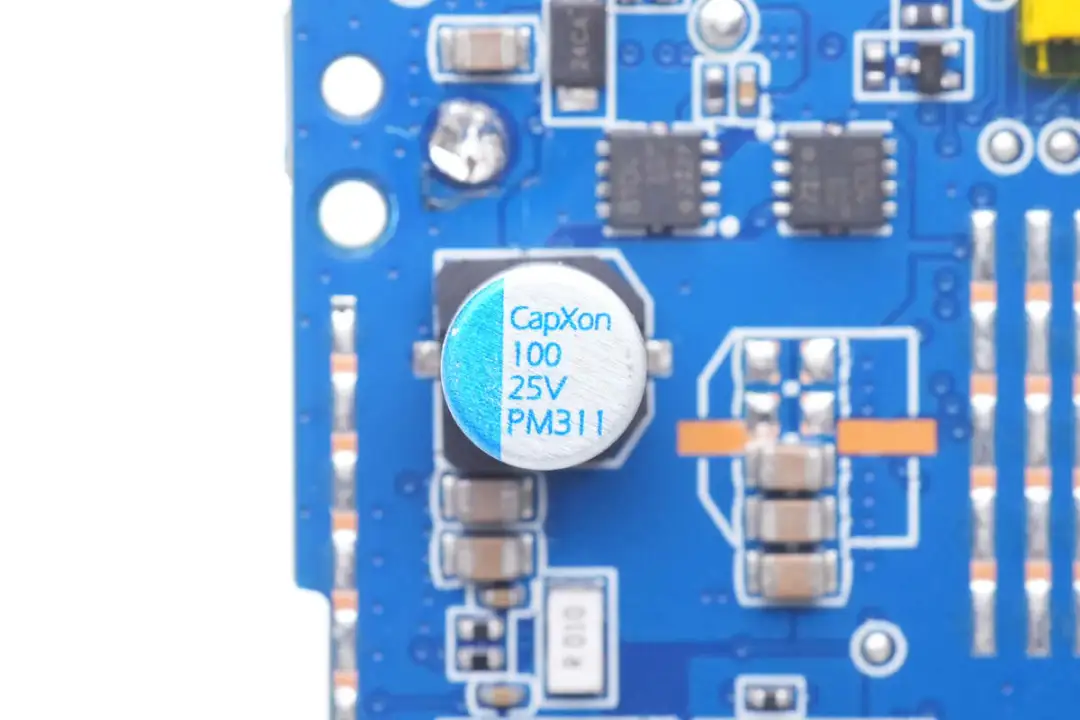

输出滤波电容来自丰宾，规格为100μF 25V。

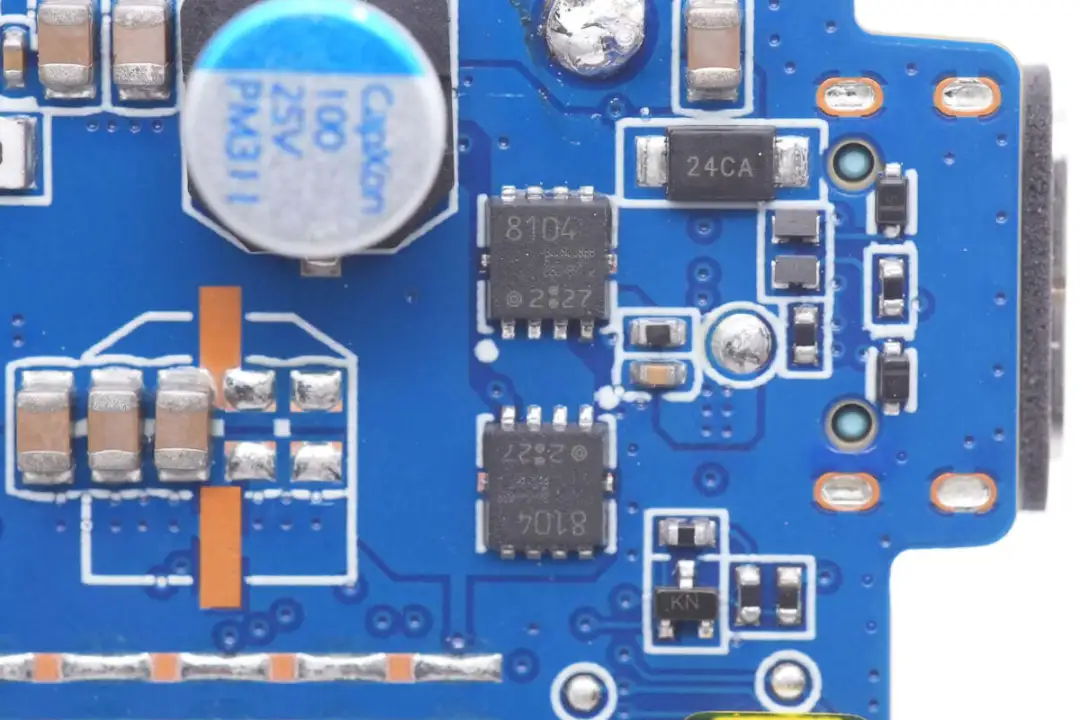

两颗TPCC8104用于USB-C1接口输出VBUS控制。

USB-C2母座采用蓝色胶芯，过孔焊接固定。

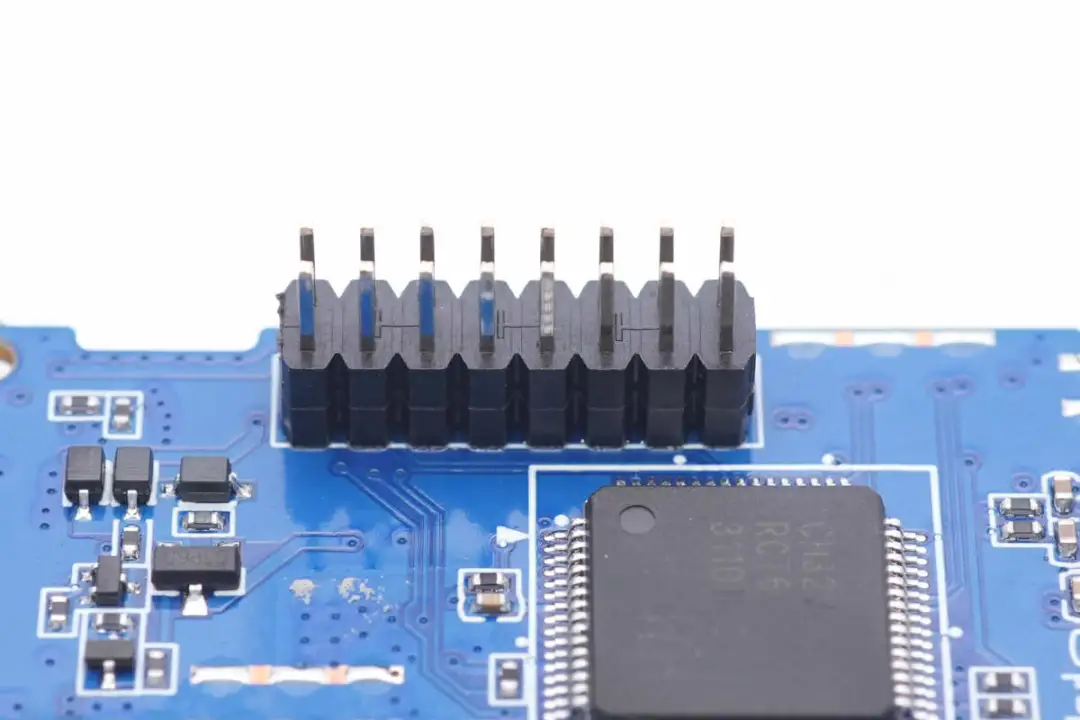

连接两块PCB的排针特写。

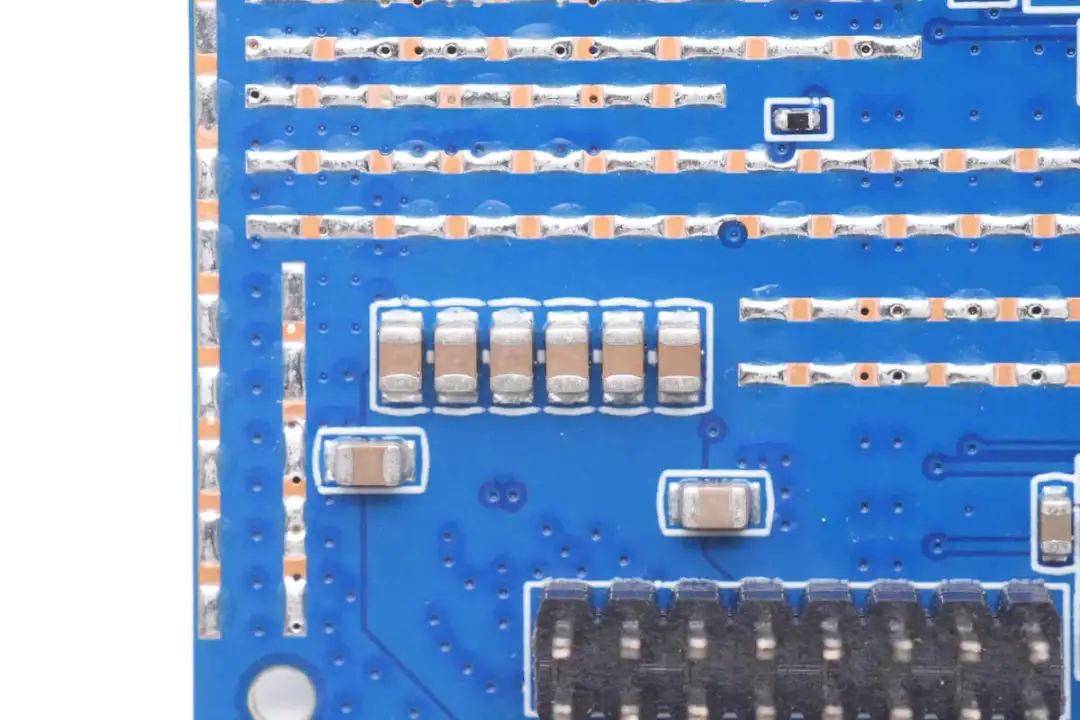

八颗MLCC电容并联用于滤波。

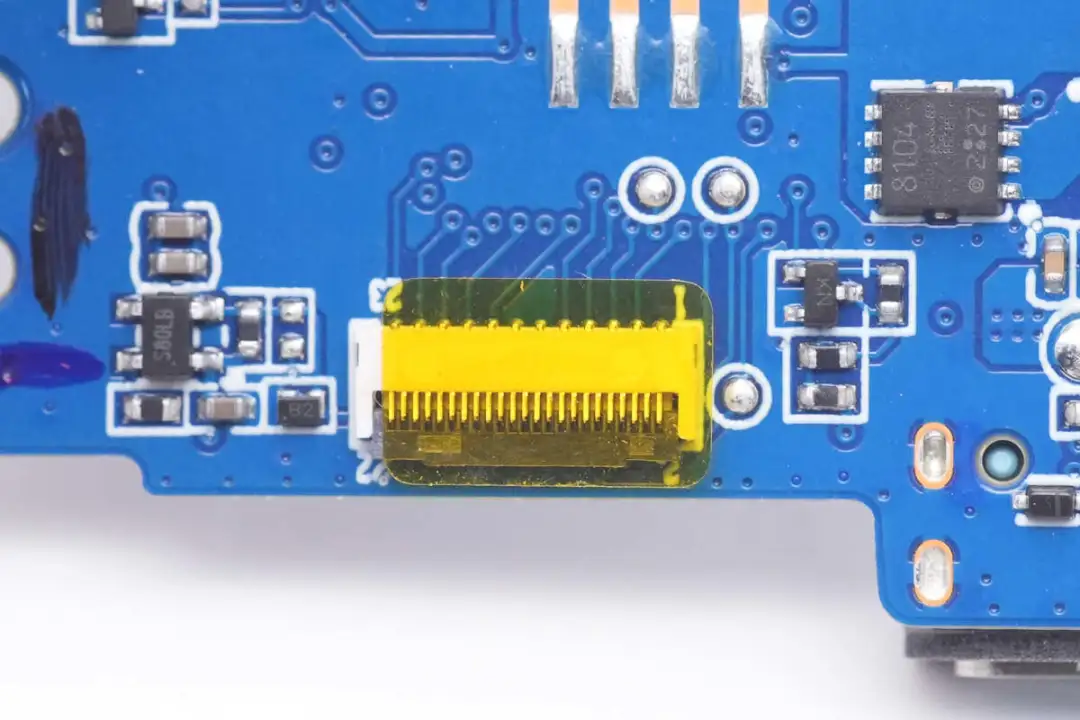

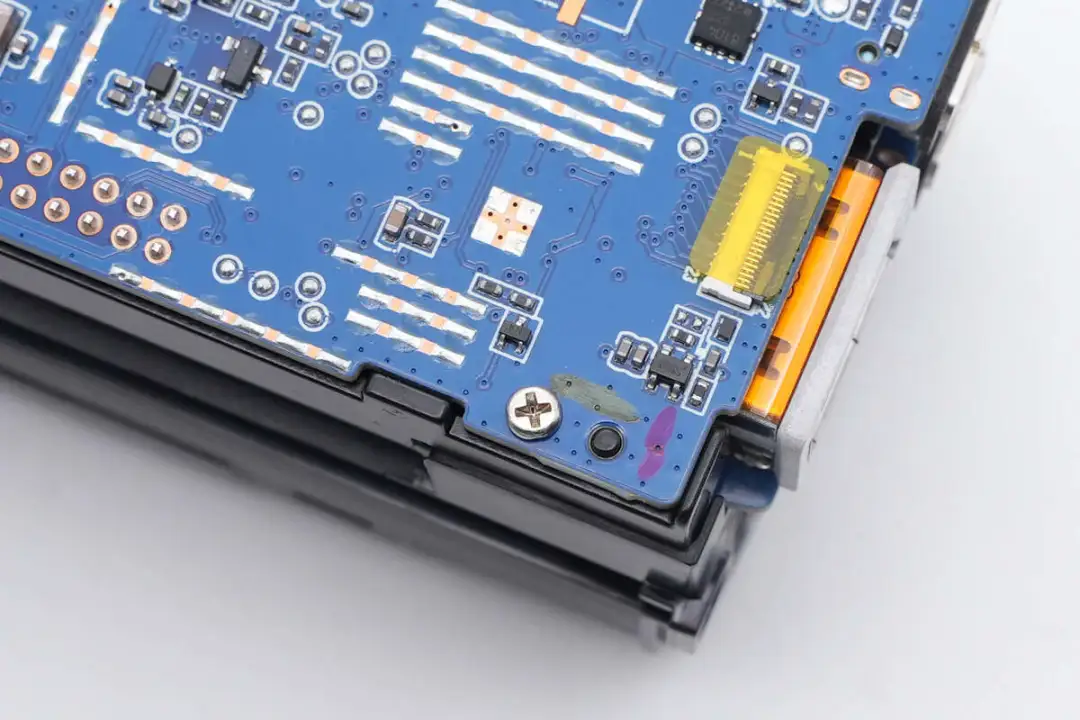

连接显示屏幕的排线插座，粘贴黄色高温胶带。

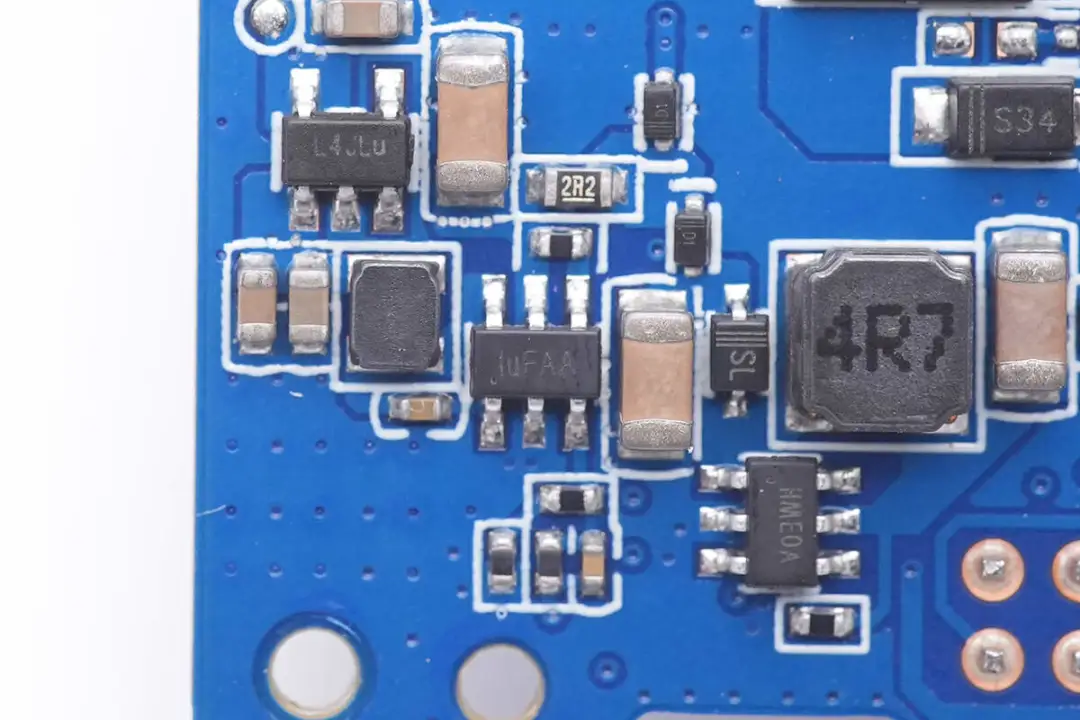

为主控MCU等部分供电的降压电路特写。

底部大面积PCB用于USB-C1接口和USB-A接口输出，焊接同步升降压MOS管，升降压电感，滤波电容，连接排针以及对应的USB母座。

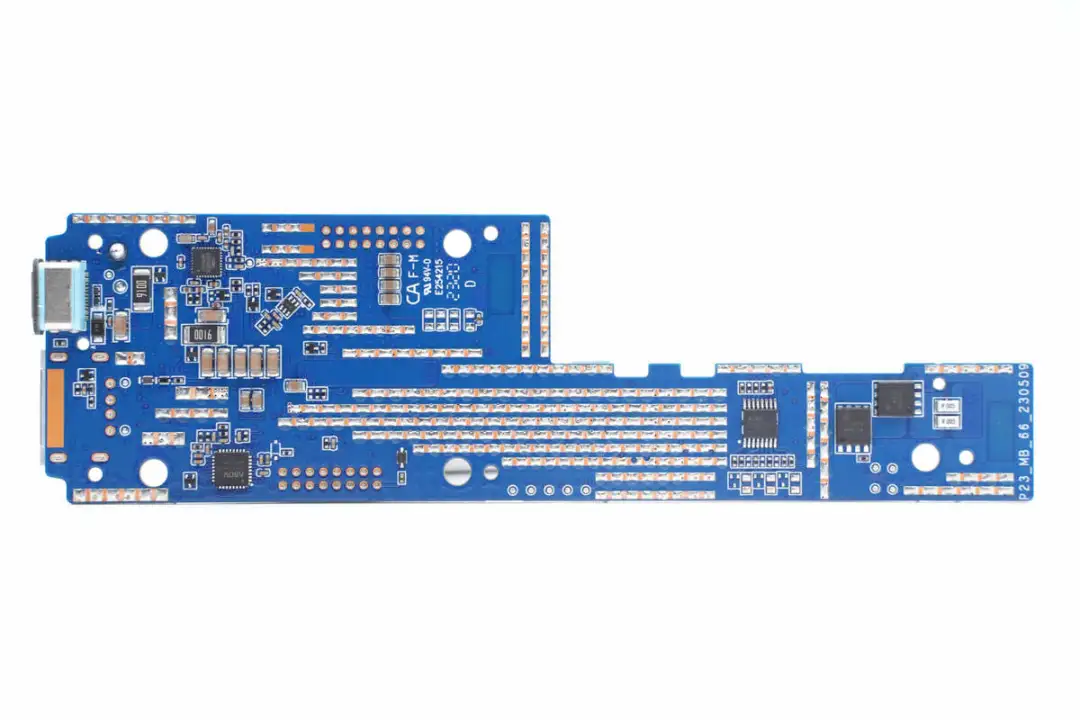

背面焊接电池保护芯片，协议芯片，同步升降压控制器，电路板正面反面露铜加锡，增强散热性能。

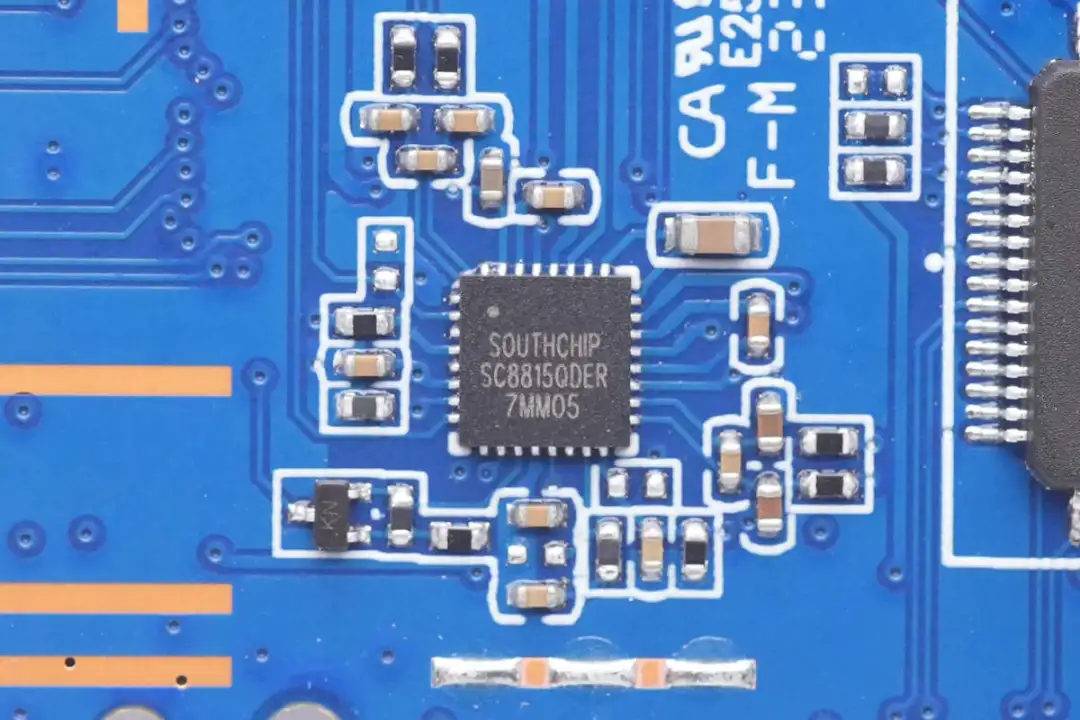

用于USB-C1 140W同步升降压电路的控制器同样为南芯科技SC8815。

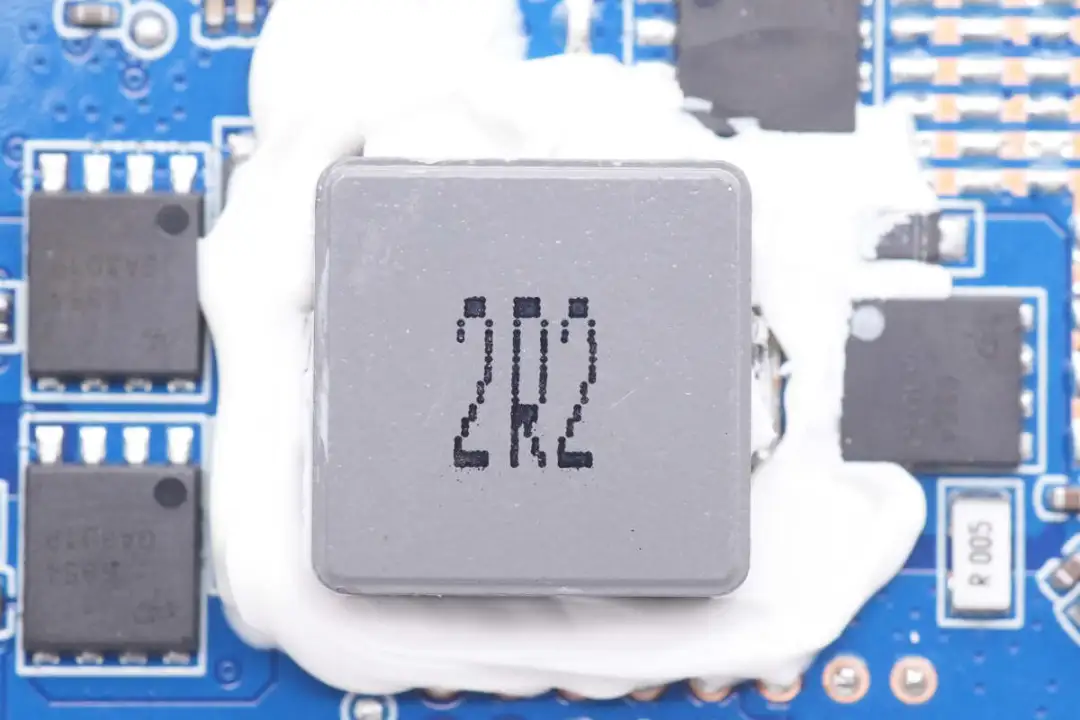

2.2μH合金电感和两侧的同步升降压开关管特写。

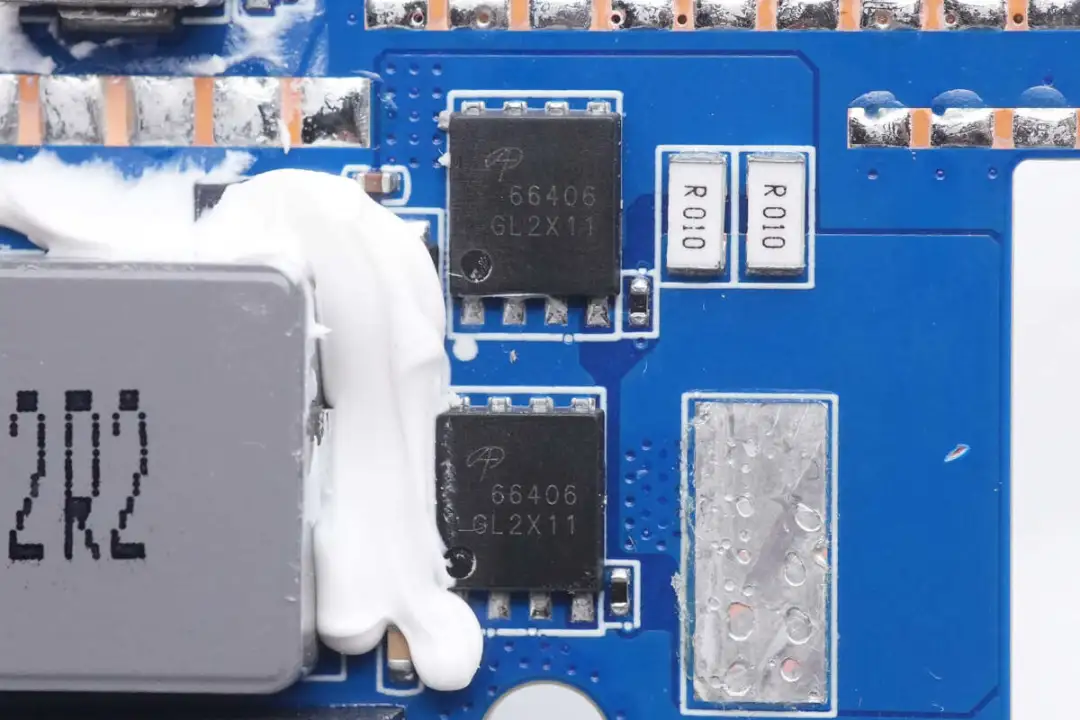

用于140W USB-C接口的同步升降压开关管来自AOS万代，型号AONS66406，NMOS，耐压40V，导阻5mΩ，采用DFN5*6封装。

另外两颗型号相同。

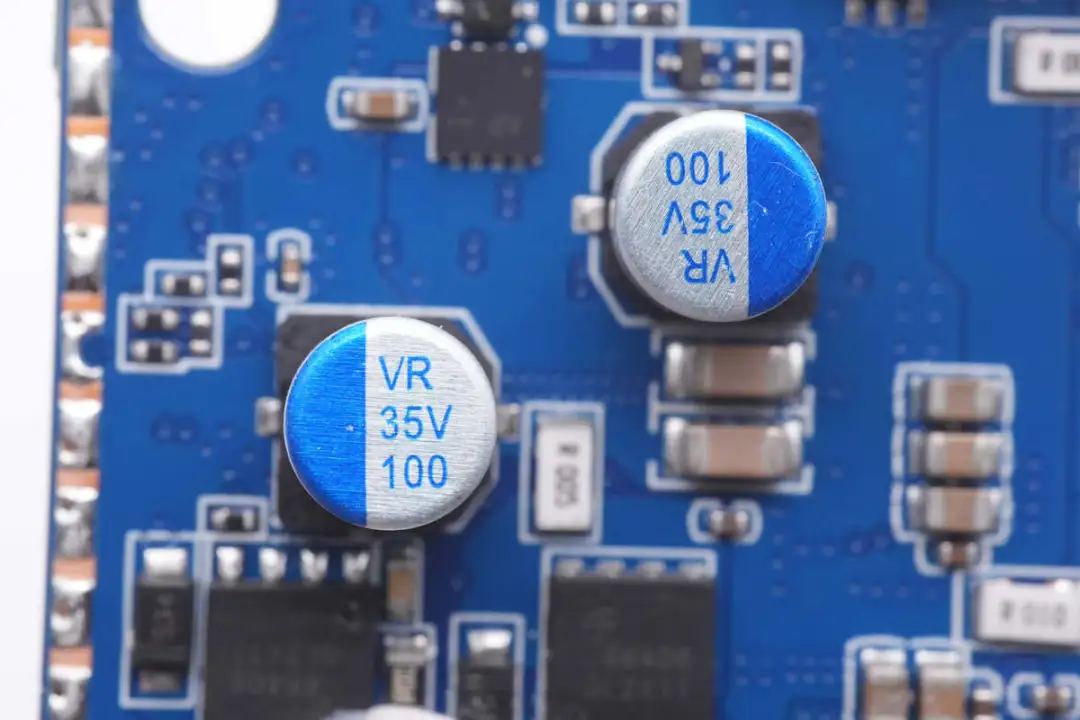

两颗输出滤波固态电容规格为35V 100μF，两颗并联，用于140W 28V输出滤波。

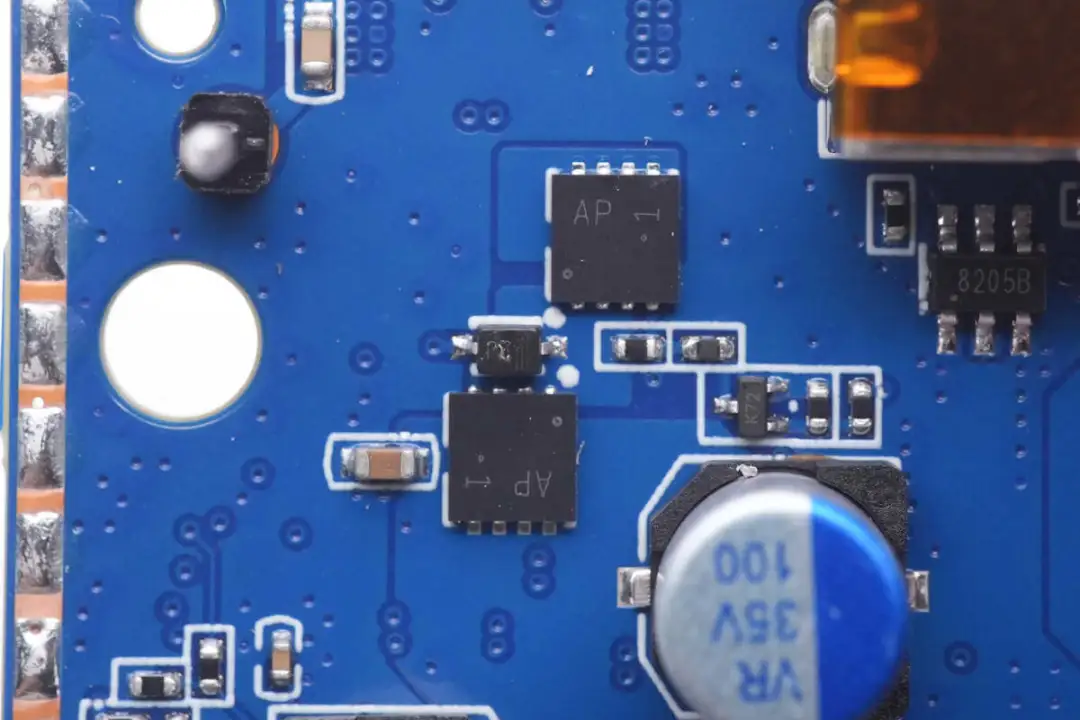

VBUS开关管丝印AP 1，两颗对向串联。

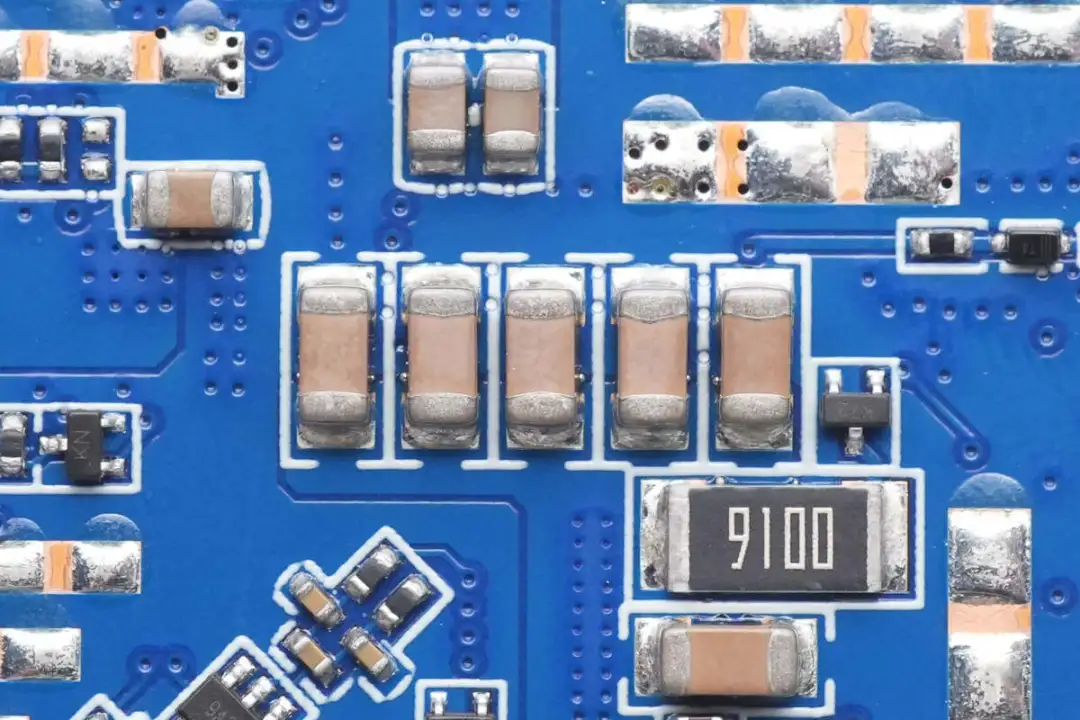

多颗并联的MLCC滤波电容特写。

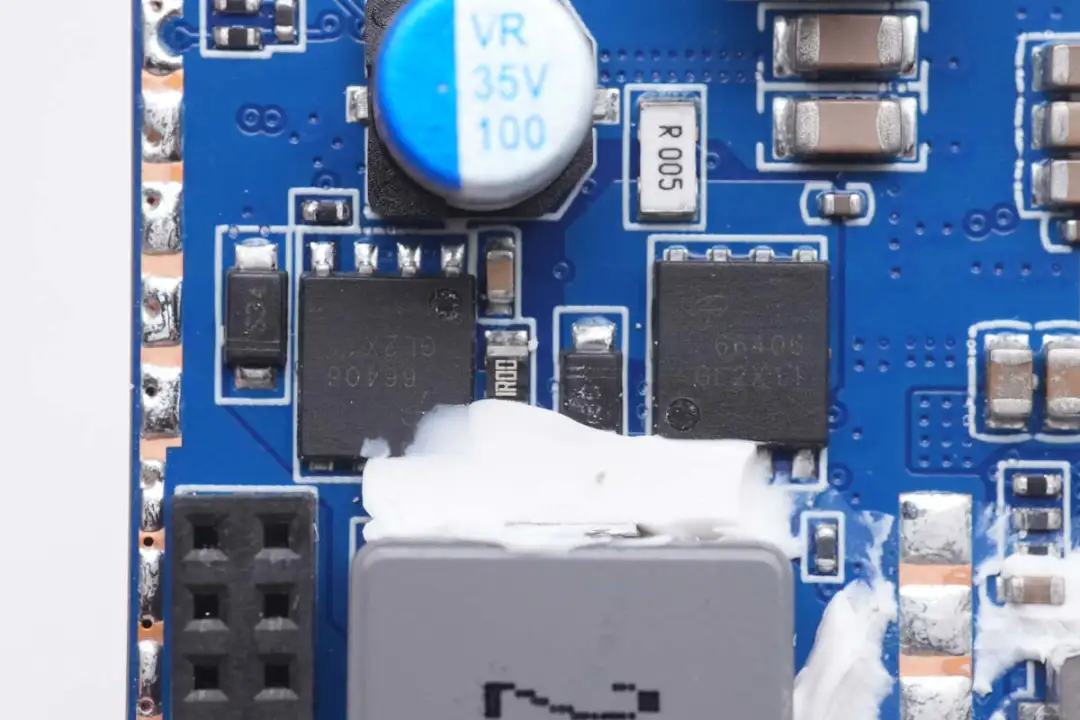

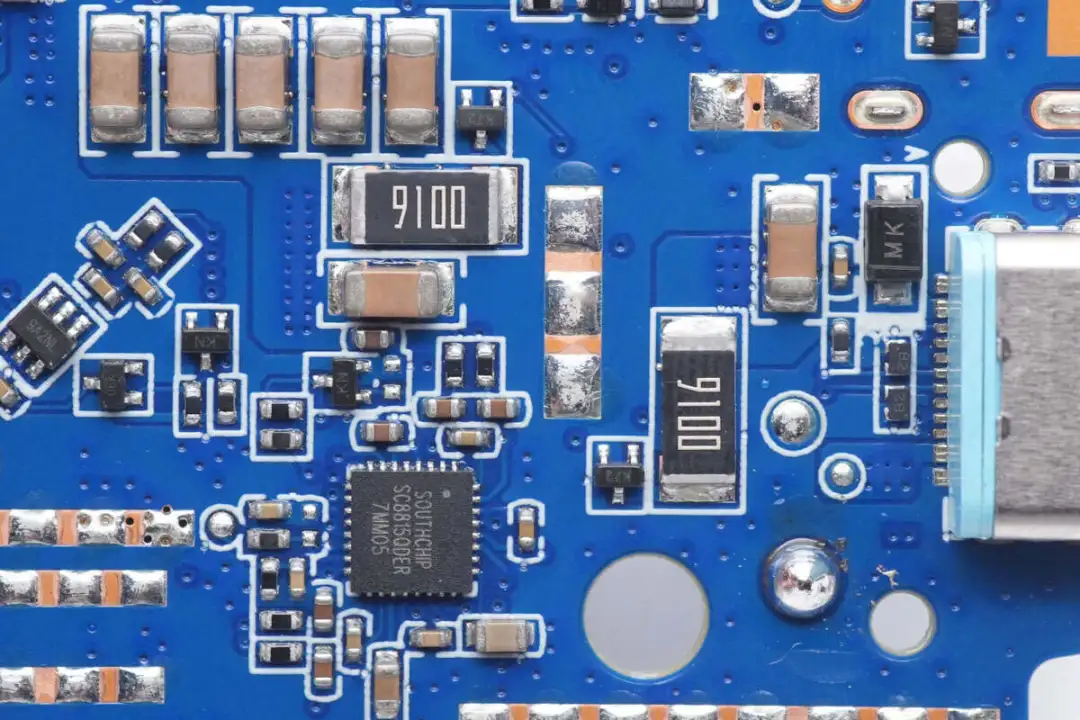

用于输出放电的电阻和过压保护的TVS，同步升降压控制器特写。

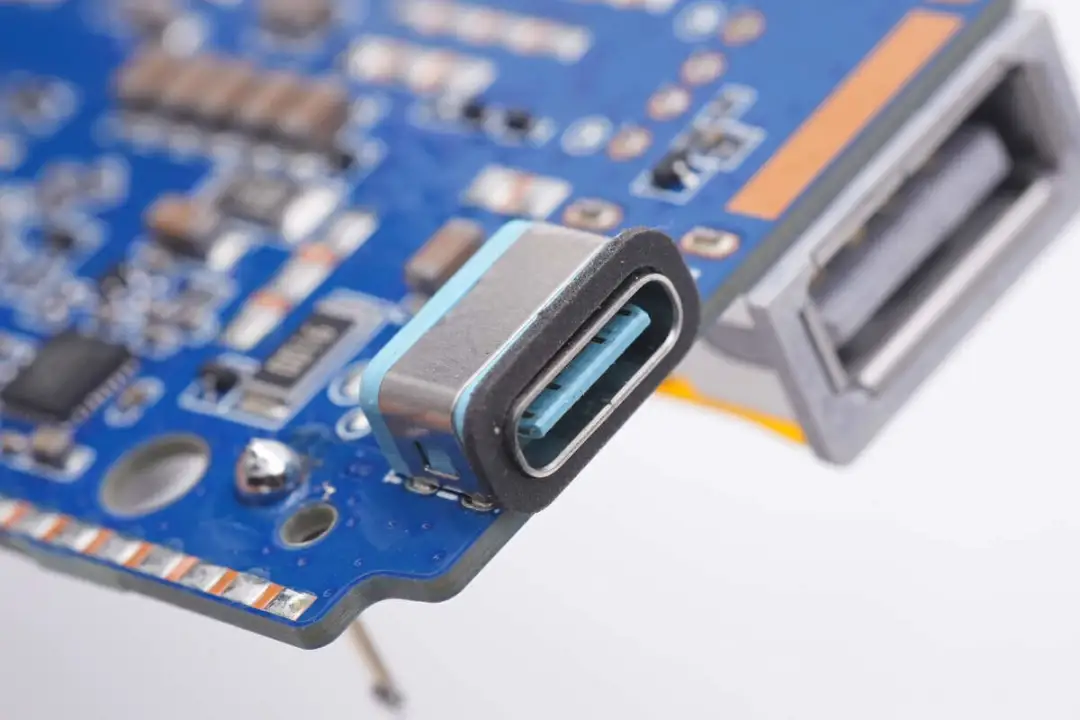

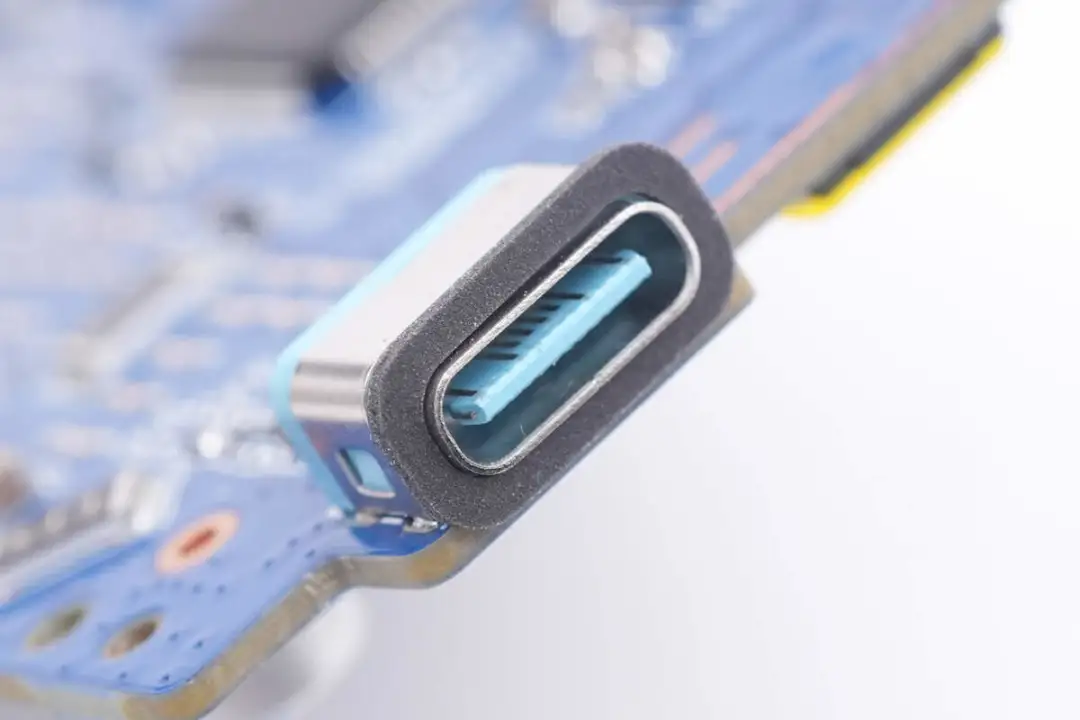

USB-C1接口母座采用蓝色胶芯，过孔焊接固定。

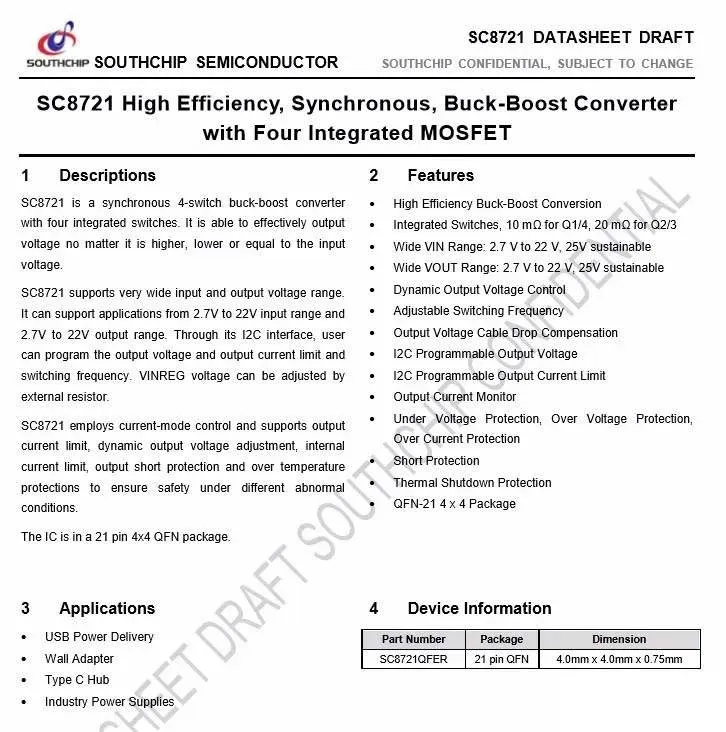

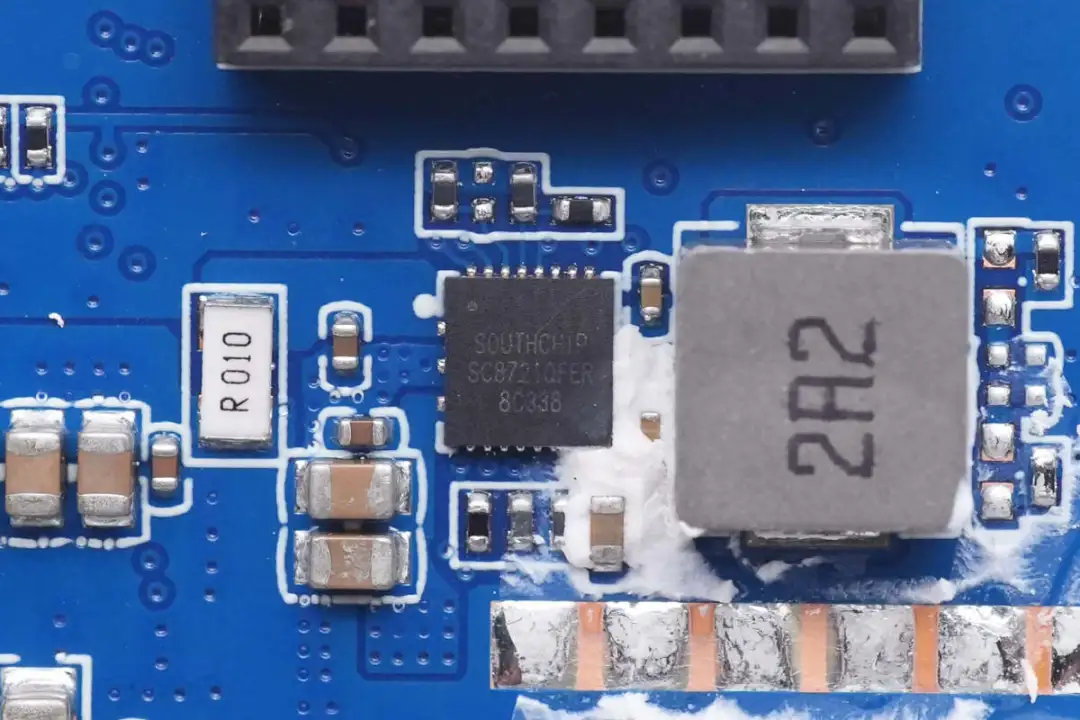

USB-A口使用南芯科技SC8721同步升降压转换器，SC8721是一颗超高效率，集成了4颗功率管的同步Buck-Boost转换器，最大限度简化客户系统设计，减少PCB面积占用及BOM，高效率能够有效减少热损耗。SC8721的输出电压能够高于，等于或低于输入电压。SC8721拥有超宽的输入及输出电压范围，输入输出电压范围能够达到2.7V至22V。

SC8721集成了I2C功能，方便客户使用控制芯片，用户可通过I2C配置输出电压，输出电流限流及开关频率。SC8721采用电流控制模式，支持输出电流限流，动态输出电压调整，内部电流限流，输出短路保护及过温保护，SC8721采用21pin 4*4 QFN封装。

充电头网了解到，采用该芯片的产品还有ANKER 25600mAh移动电源、努比亚红魔45W USB PD氘锋移动电源、小米20000mAh移动电源、thinkplus 14000mAh 45W PD快充移动电源等。

用于30W USB-A口的升降压电感，打胶加固。

8205B MOS管用于输出控制。

USB-A母座外壳粘贴高温胶带。

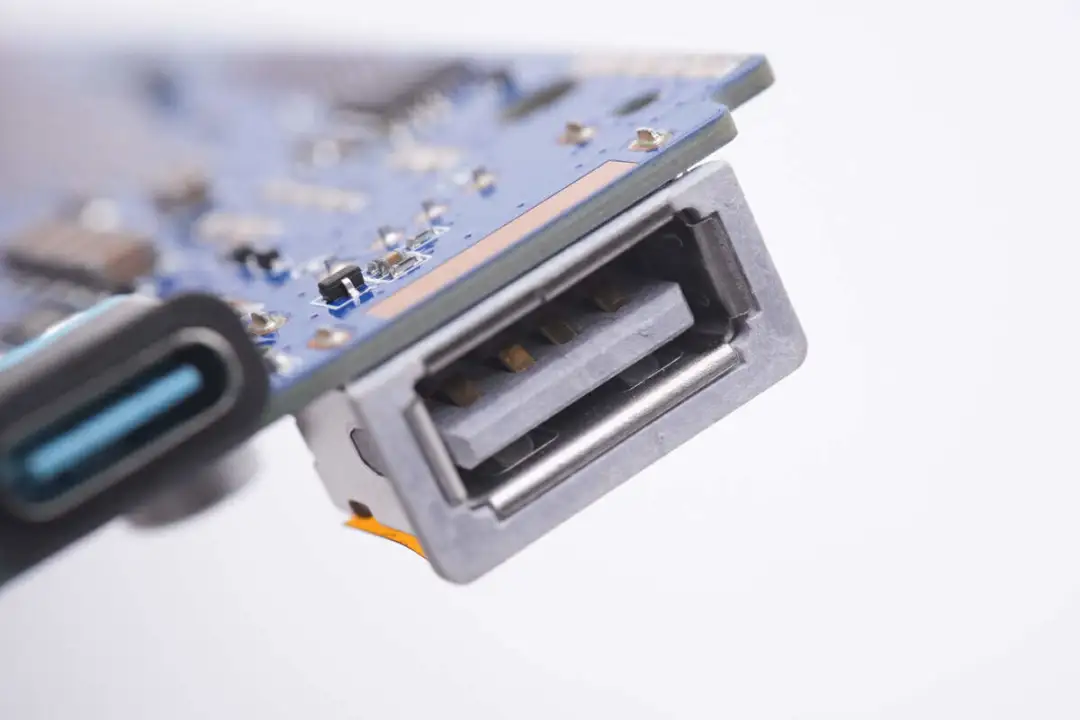

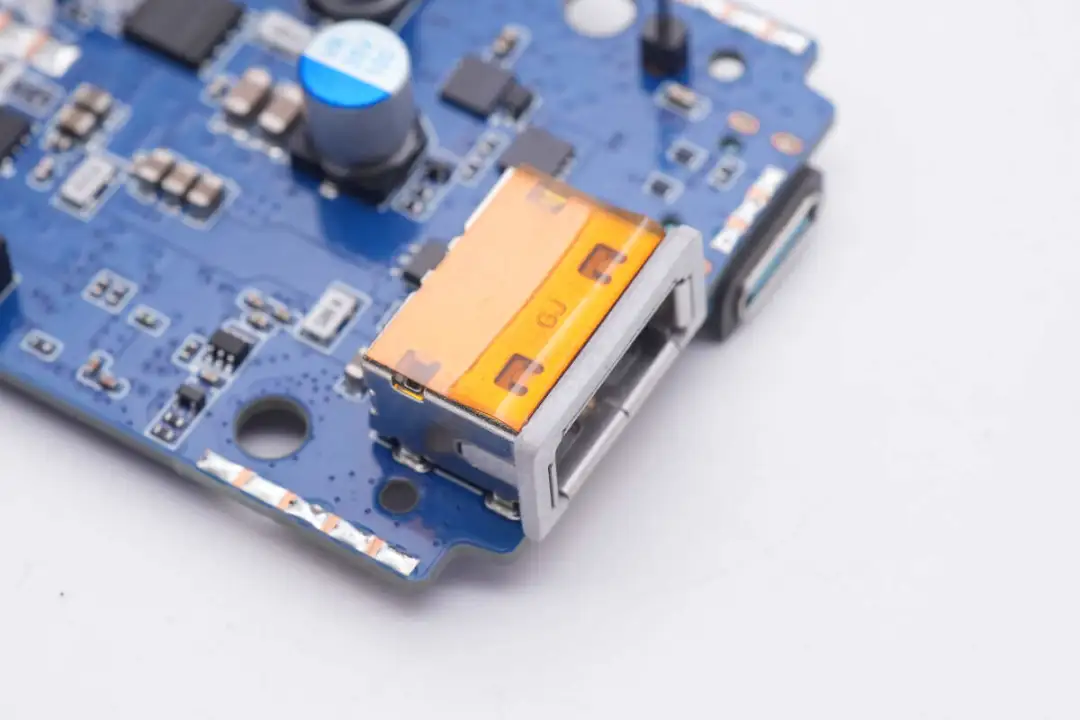

USB-A母座外套白色塑料外壳绝缘。

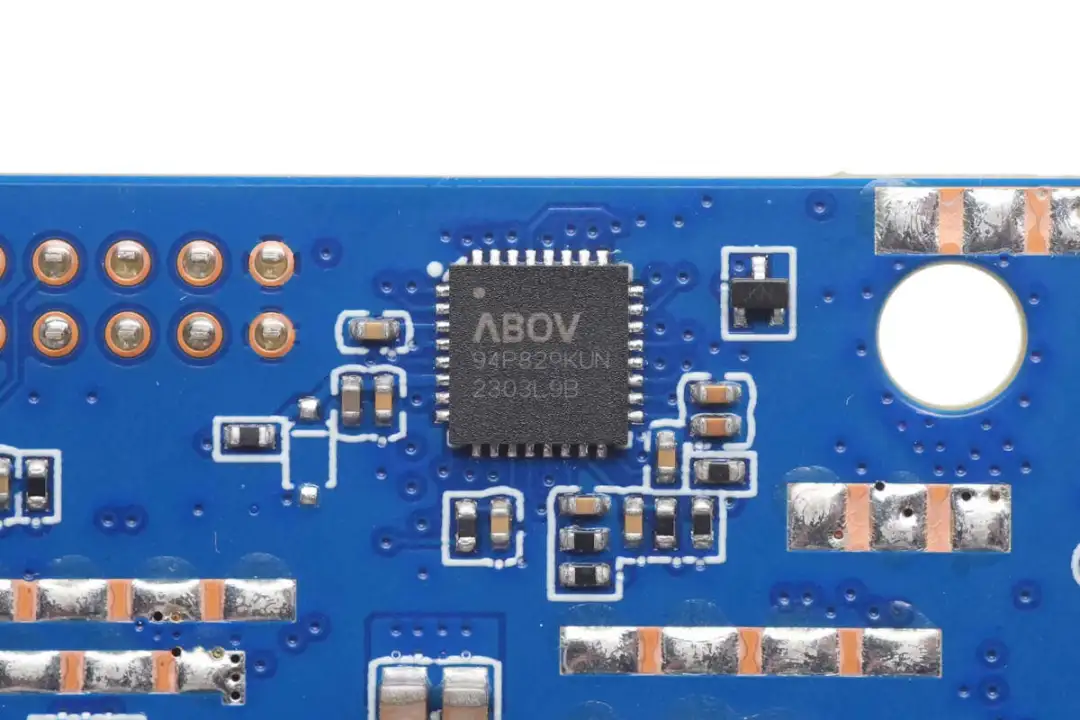

协议芯片来自ABOV现代单片机，型号A94P829，是一颗支持PD3.1的协议芯片，支持两个USB-C接口和一个USB-A接口。芯片内置8051内核，快充协议支持广泛。

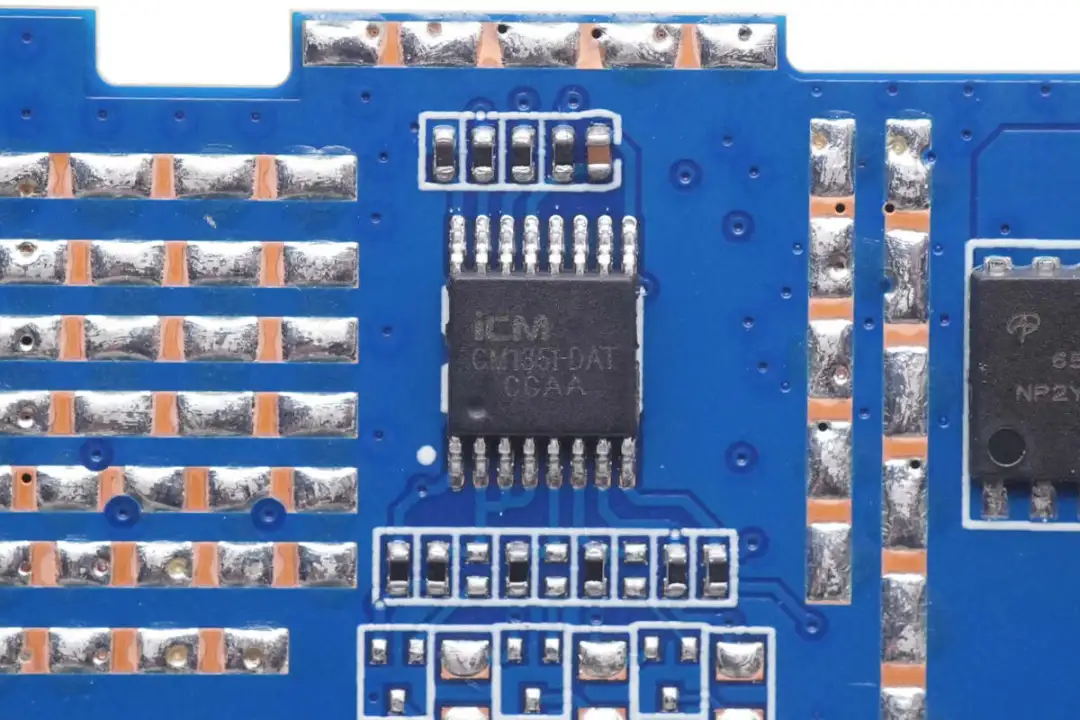

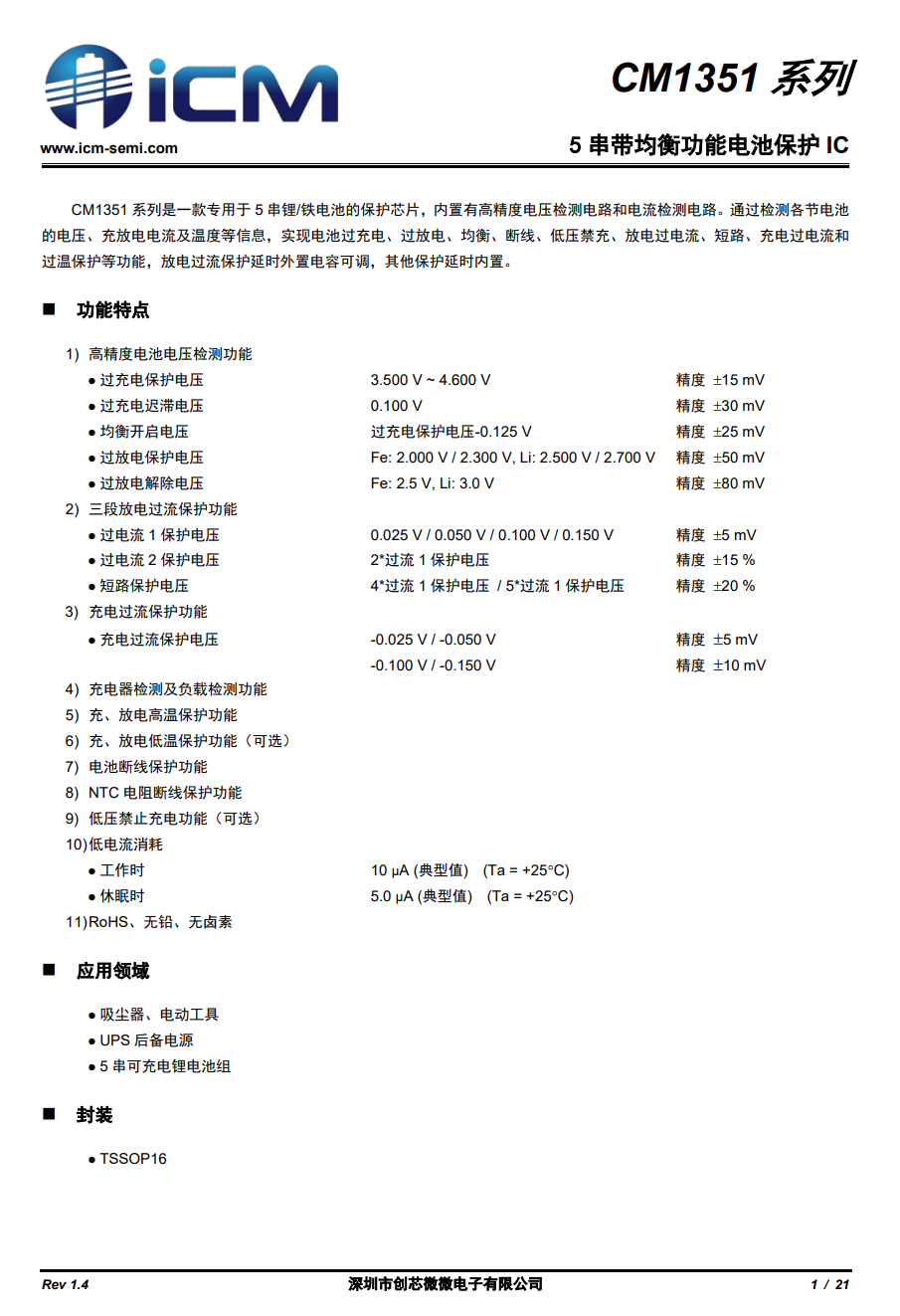

电池组五串电池组保护芯片采用创芯微CM1351，是一款专用于5串锂离子/磷酸铁锂电池的保护芯片，内置有高精度电压检测电路和电流检测电路。通过检测各节电池的电压、充放电电流及温度等信息，实现电池过充电、过放电、均衡、断线、低压禁充、放电过电流、短路、充电过电流和过温保护等功能，放电过流保护延时外置电容可调，其他保护延时内置。

创芯微 CM1351电池保护芯片内置电池均衡功能，在不使用外置电阻和MOS管时，仍然可以通过芯片内部的均衡电路，实现电池均衡，确保电池的一致性。

创芯微CM1351具有15mV电池过充保护精度，支持三段放电过流保护，支持充电过流保护功能，支持电池单体接线断线保护和NTC热敏电阻断线保护功能，能够为多串锂电池组提供完善的保护功能。

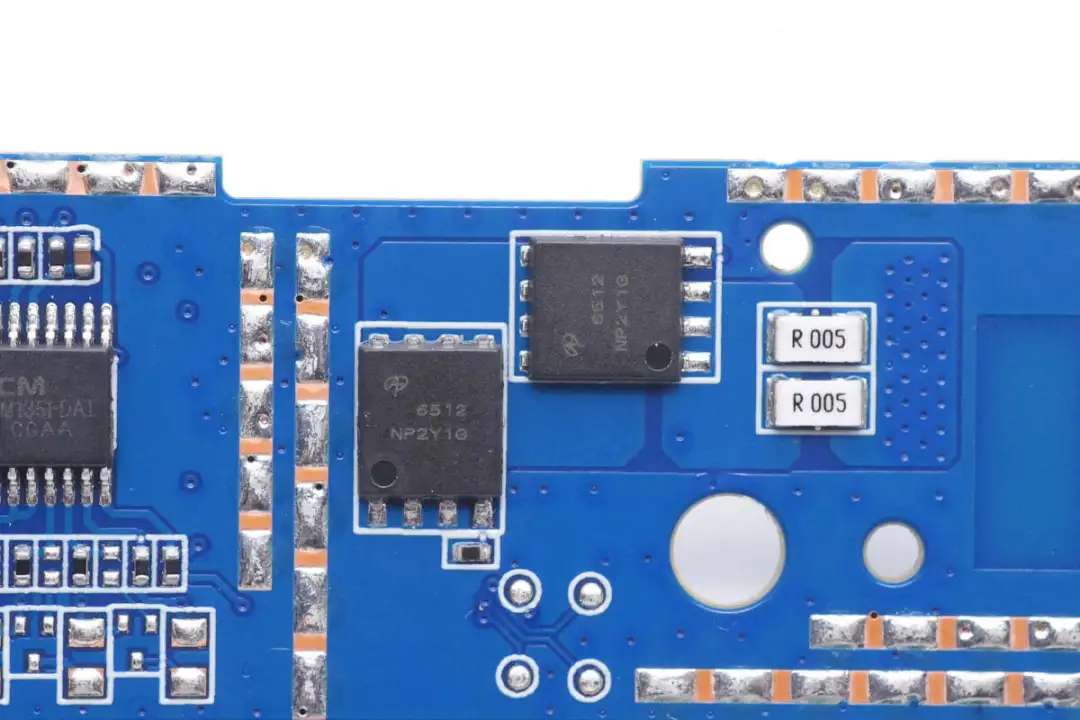

两颗电池保护管来自AOS万代，型号AON6512，NMOS，耐压30V，导阻位1.4mΩ，采用DFN5*6封装。

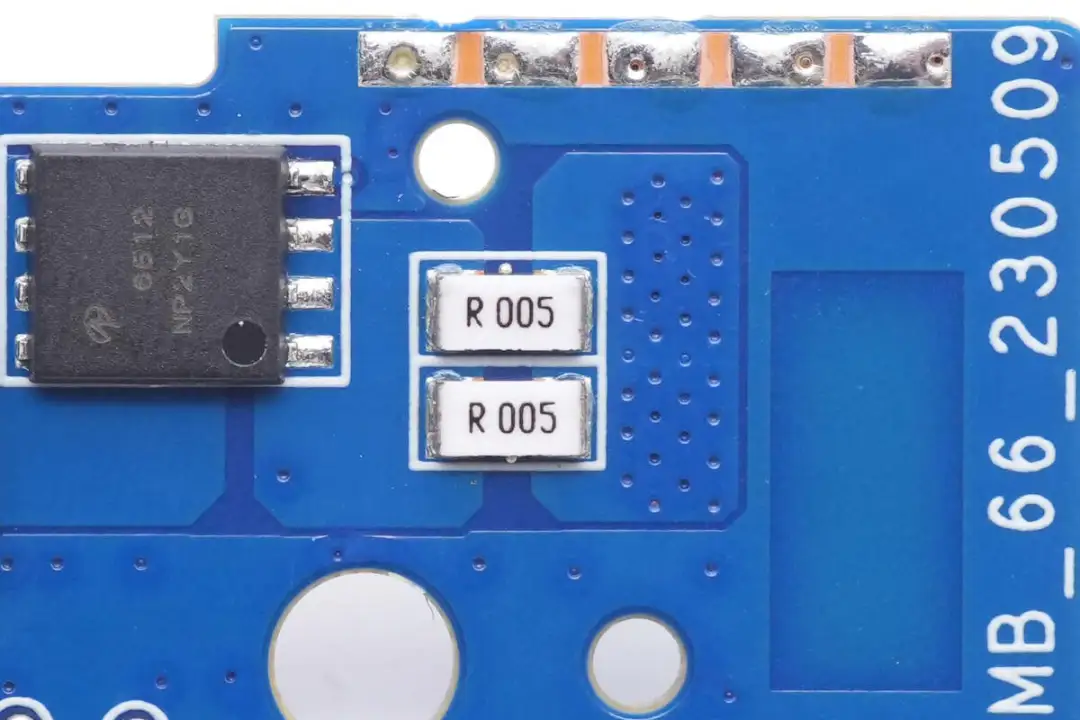

两颗5mΩ电阻并联用于电池组电流检测。

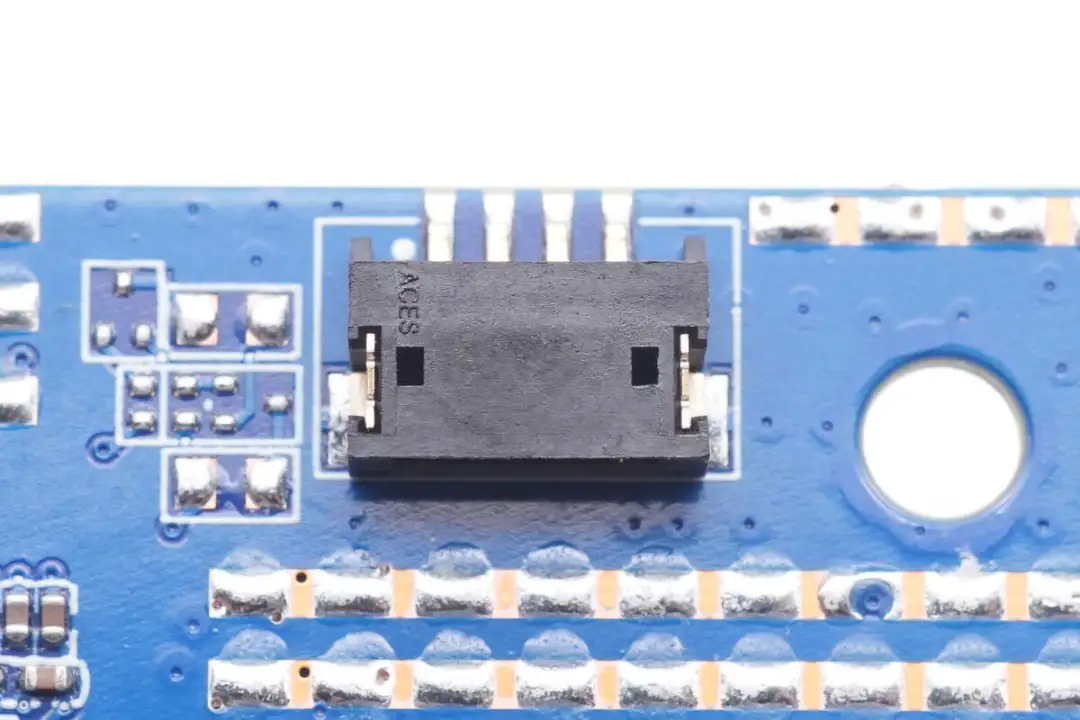

用于连接电池单体电压采样线的插座特写。

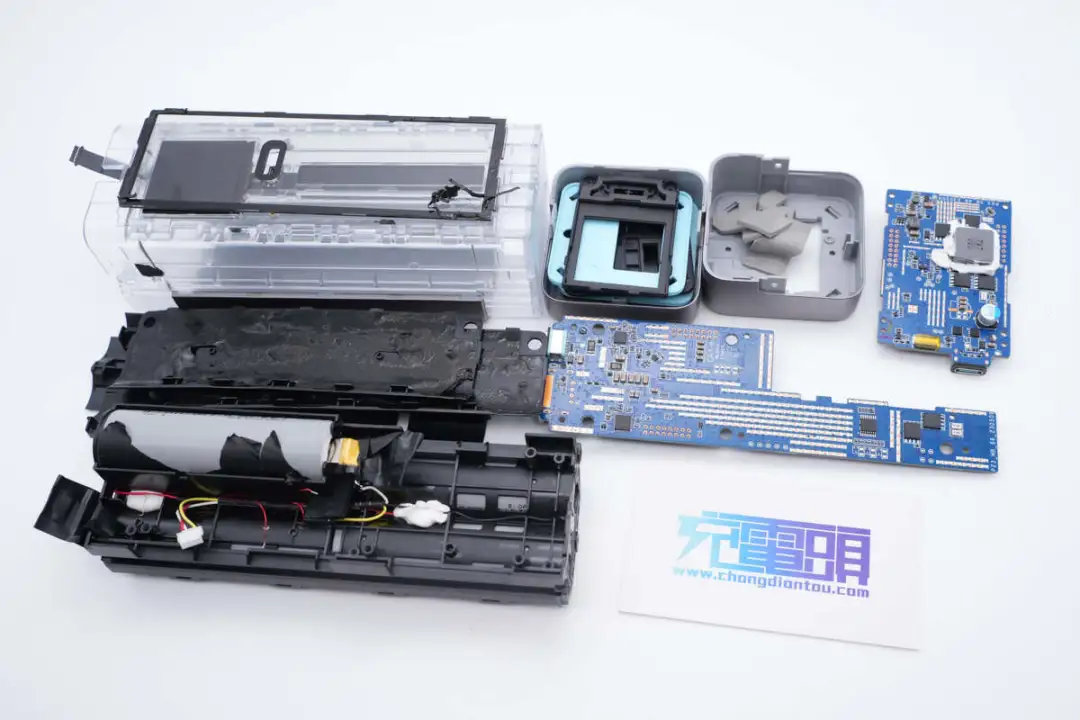

全部拆解一览，来张全家福。

充电头网拆解总结

CUKTECH 20号超级电能柱内置25000mAh大容量电池组，总输出功率为210W，单口最大输出功率为140W，支持同时为三台设备供电。充电宝配有2C1A接口，USB-C接口支持140W和60W快充，USB-A口支持30W快充。机身配有屏幕和灯带，能够显示移动电源状态，方便查看充电状态，增加了产品卖点。

充电头网通过拆解了解到，这款充电宝内置5串21700电池，来自EVE亿纬锂能，单节电池容量为5Ah，配有两颗热敏电阻检测温度。充电宝内部采用两块PCB组成，采用夹层结构设计，通过排针连接。PCB中间为铝合金散热板，将热量传出散发。

这款充电宝内置三路同步升降压电路，其中两路USB-C口采用南芯科技SC8815同步升降压控制器，升降压开关管均来自AOS万代。USB-A口采用南芯科技SC8721升降压转换器，并采用沁恒 CH32V303RCT6 MCU用于状态显示，同时采用ABOV协议芯片进行三口协议控制。

充电宝内部采用框架结构组成，电池固定在塑料框架内部，起到很好的绝缘和保护作用。在框架上采用螺丝固定PCB，铝合金散热板，并通过导热垫传导热量，降低温升。电池组采用创芯微CM1351电池保护芯片进行保护，内部安全措施全面，做工用料扎实。透过屏幕显示，即可了解充电宝的实时充放电功率，为玩家带来不一样的使用感受。
