前言

此前，电池交易网就评测过了优特利ULN18650C1以及C2电芯，均发挥出了优异的性能，支持宽温域充放电的同时保证了性能的稳定，优特利（UTL）作为专业锂离子电池制造商，凭借其创新的宽温电池产品，彰显了其在行业中的领先地位，优特利宽温电池的核心优势在于其出色的温度适应性和稳定性。

近期，电池交易网就拿到了其最新推出的UWN18650C1电芯，在ULN系列的基础上提升了充放电倍率以及不同环境下的循环性能，下面就一起来看看这款电芯的实际性能表现如何吧。

外观介绍

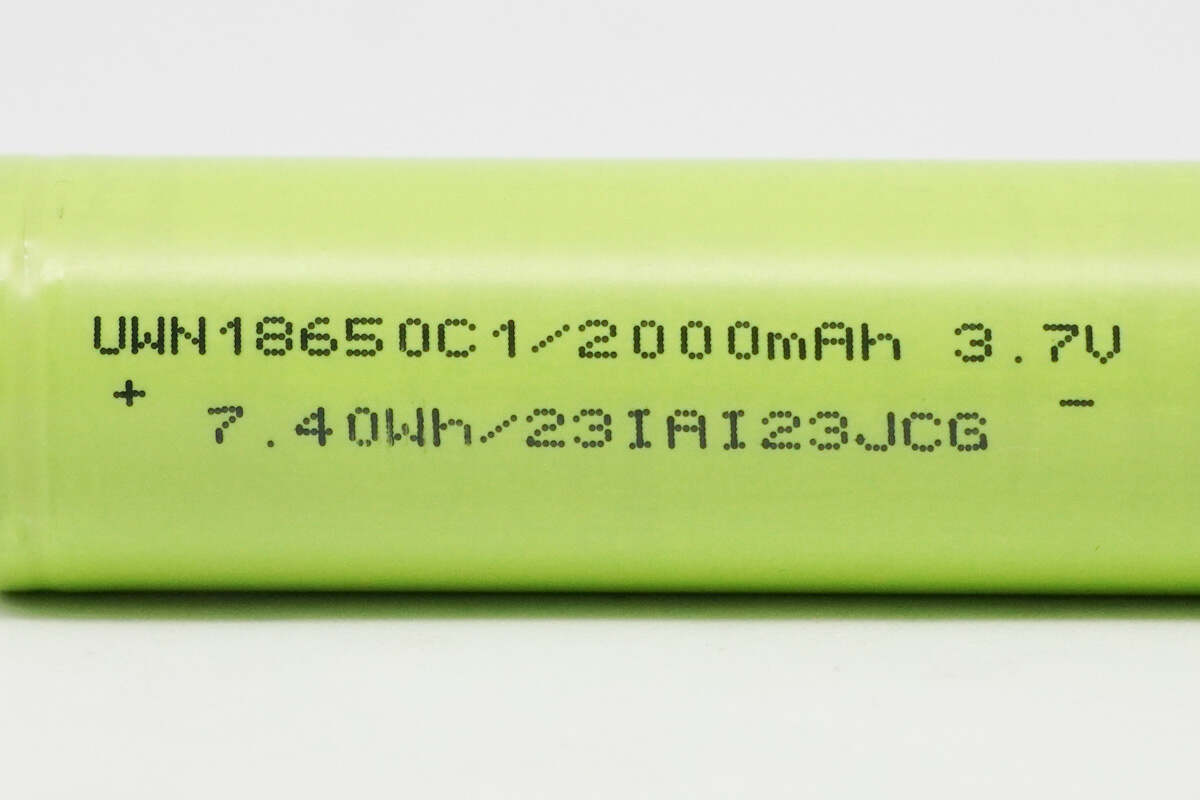

优特利UWN18650C1电芯采用绿色电芯套膜，表面丝印参数铭文以及追溯二维码。

型号：UWN18650C1；

容量：2000mAh；

标称电压：3.7V；

标称能量：7.4Wh；

出厂编码：23IAI23JCG。

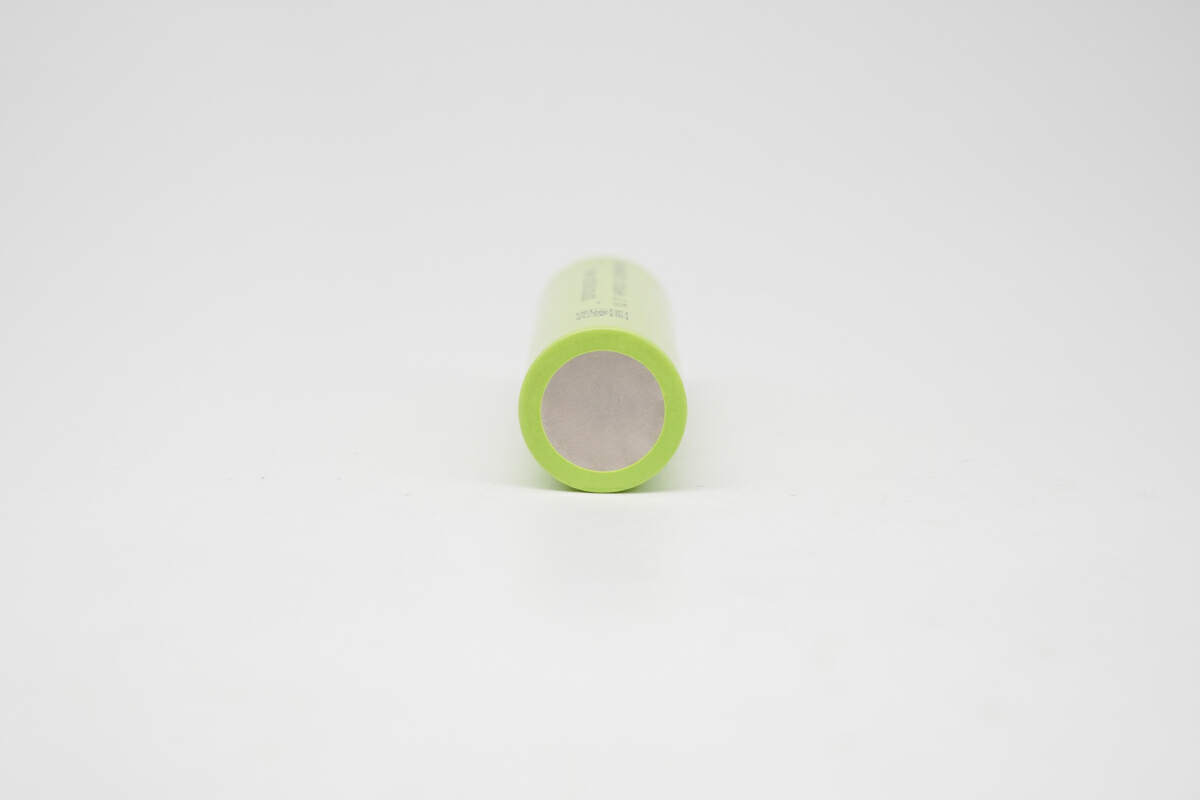

优特利UWN18650C1电芯负极接触面采用阳极氧化工艺处理的合金金属材质制作，耐用防腐。

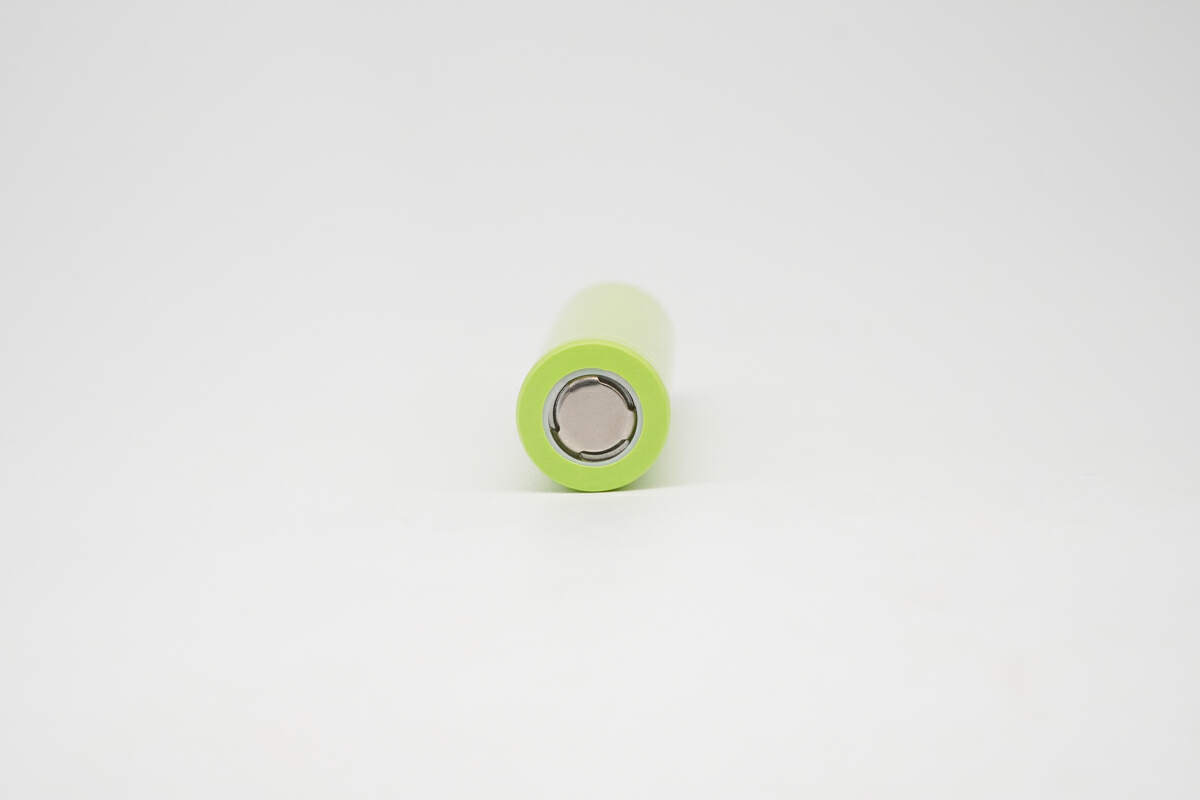

优特利UWN18650C1电芯正极接触面为合金材质，平头设计，顶部三爪支撑，内置泄气装置。

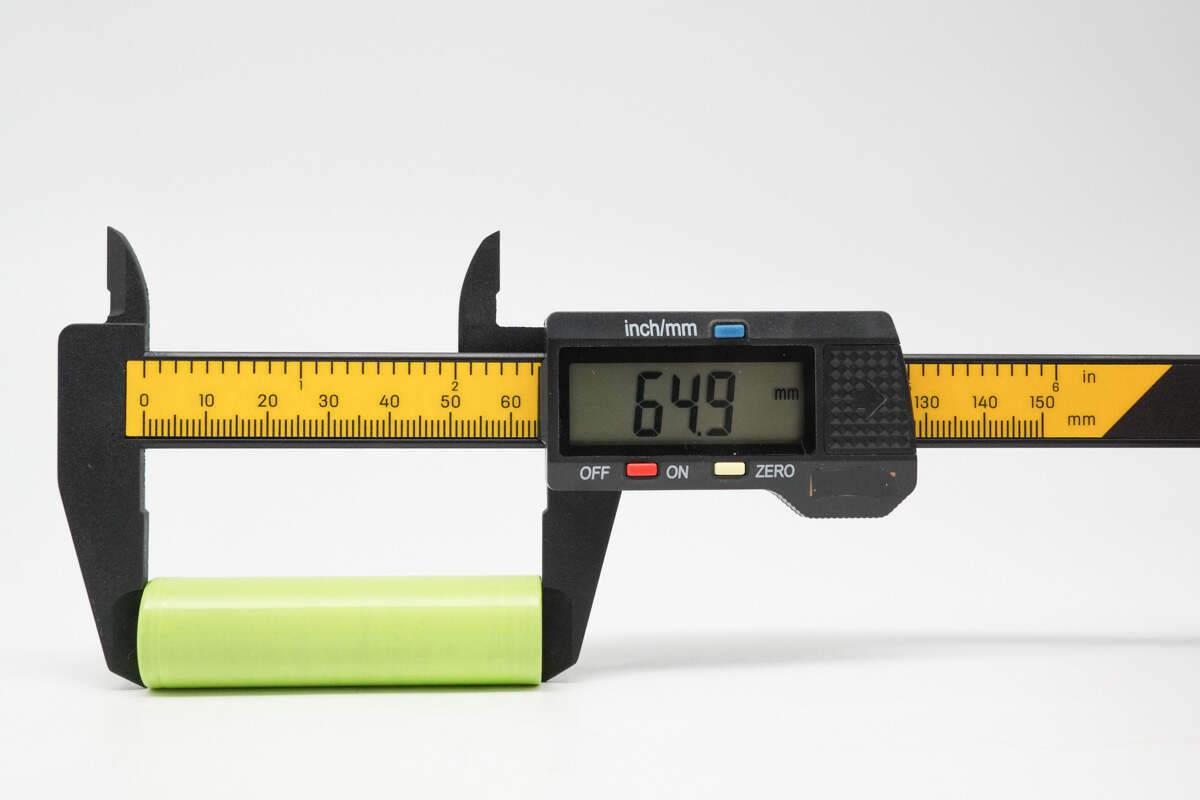

优特利UWN18650C1电芯高度约为 64.9mm。

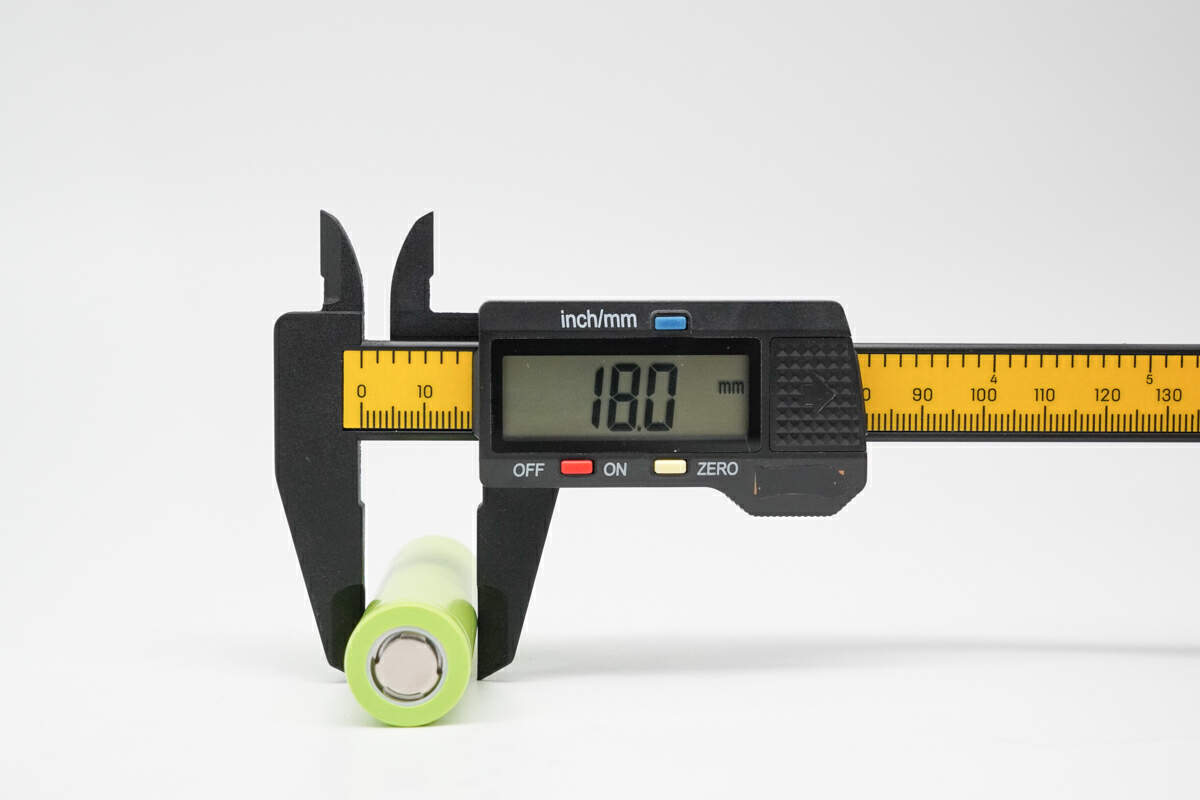

优特利UWN18650C1电芯直径约为 18mm。

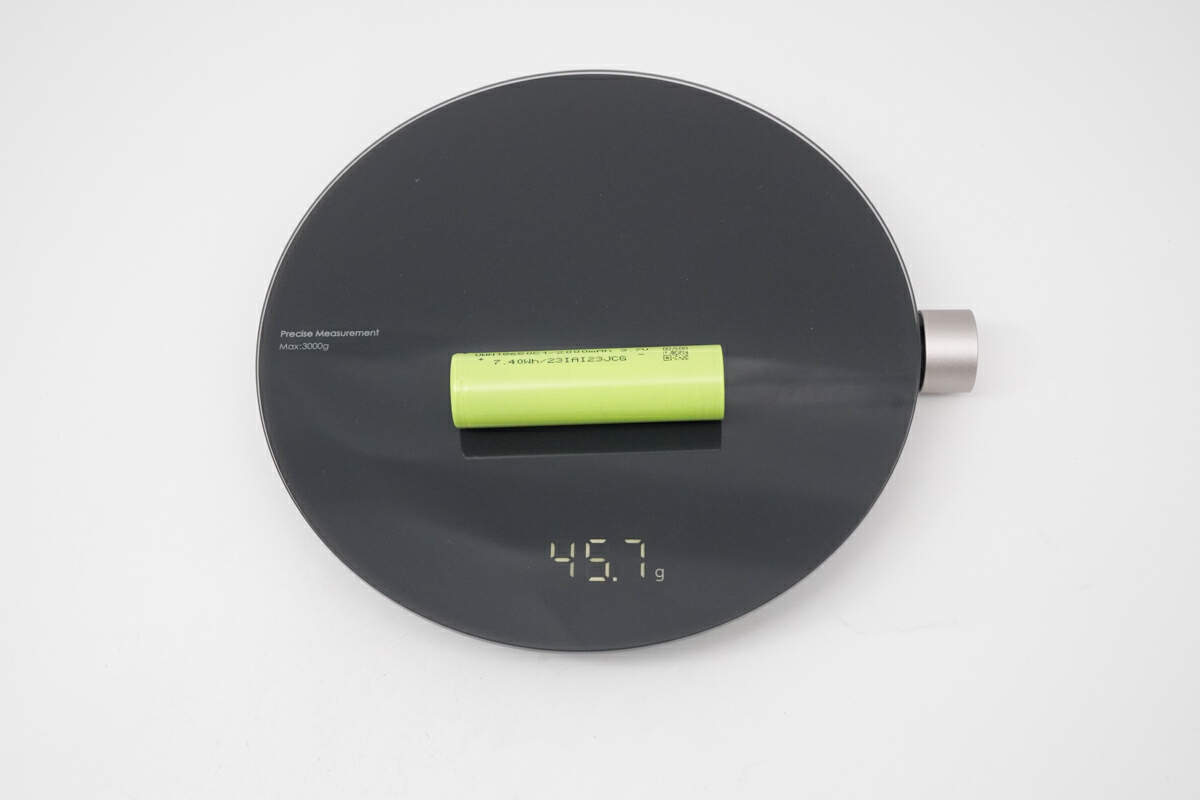

优特利UWN18650C1电芯重量约为 45.7g。

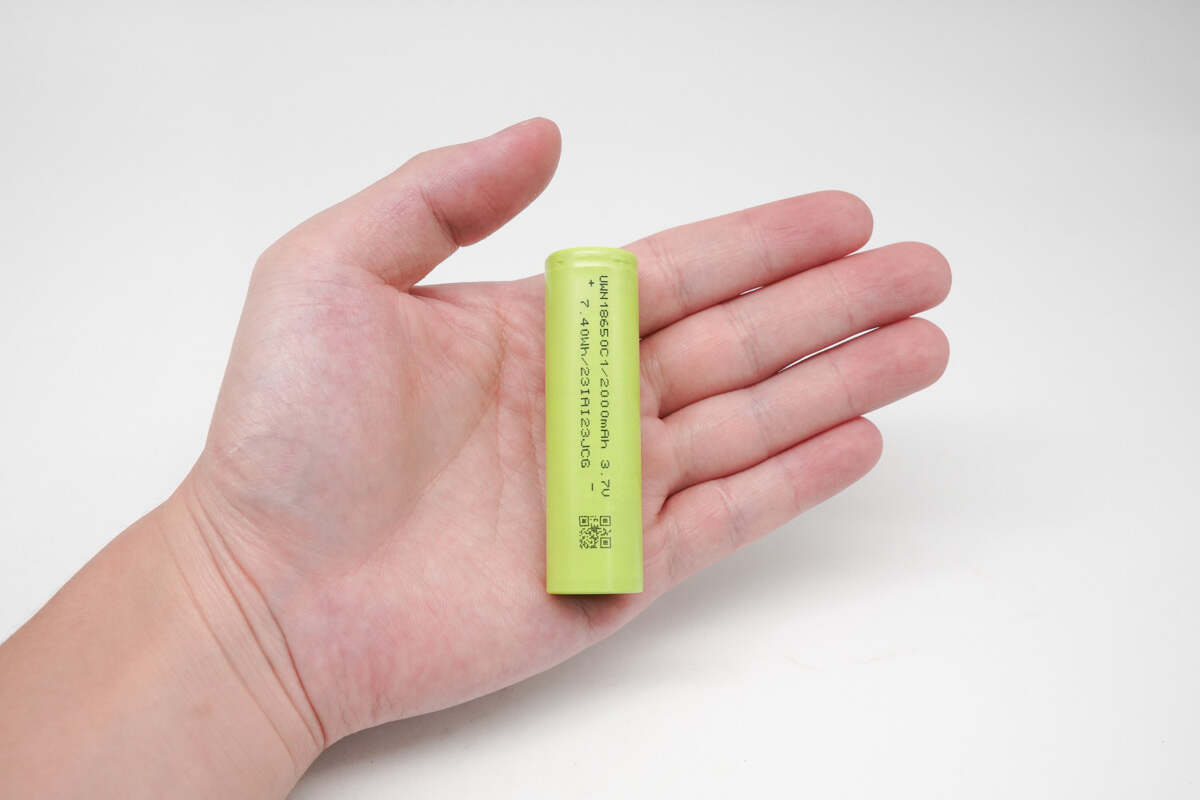

优特利UWN18650C1电芯在成年男子手中对比。

规格书介绍

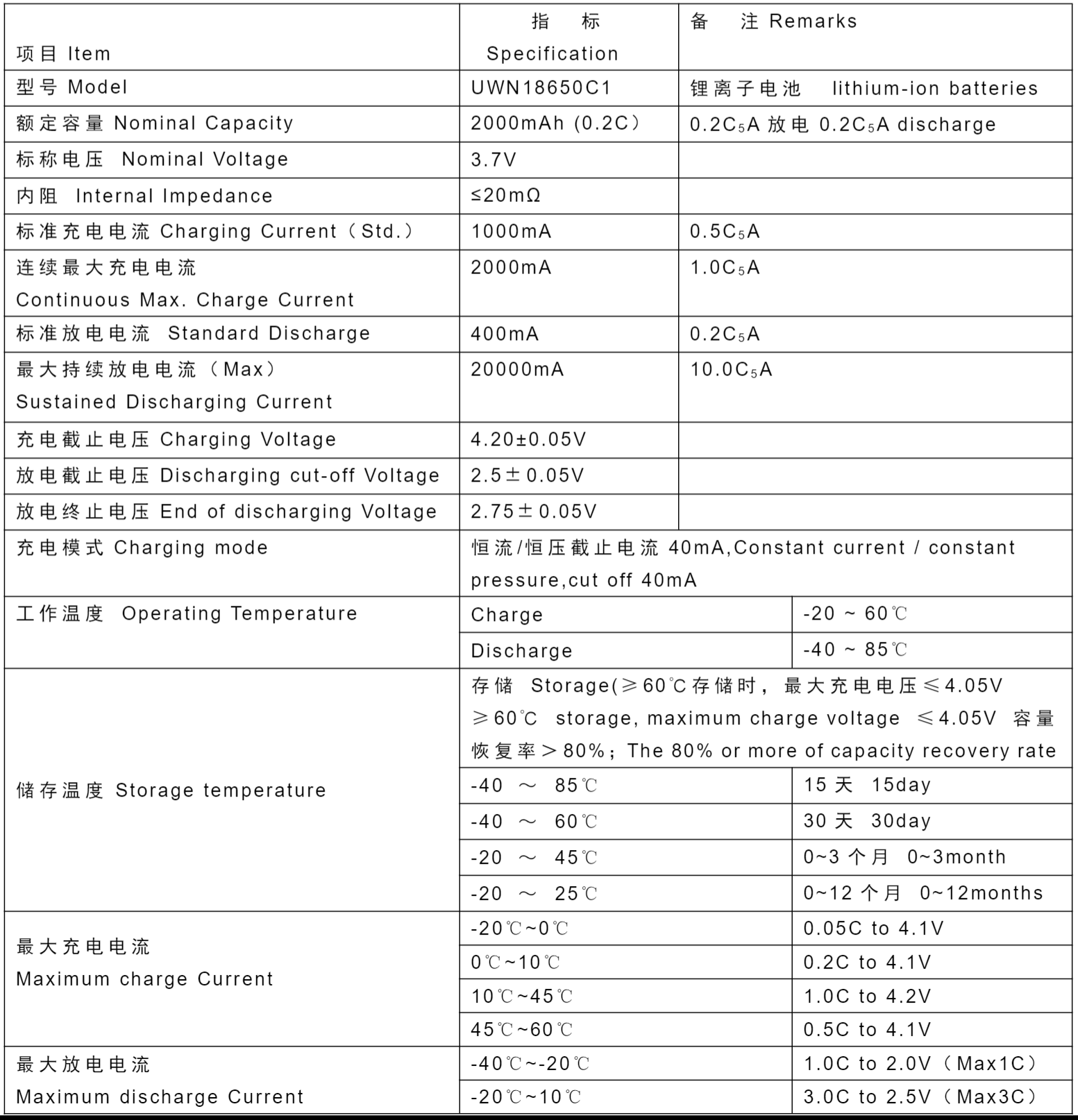

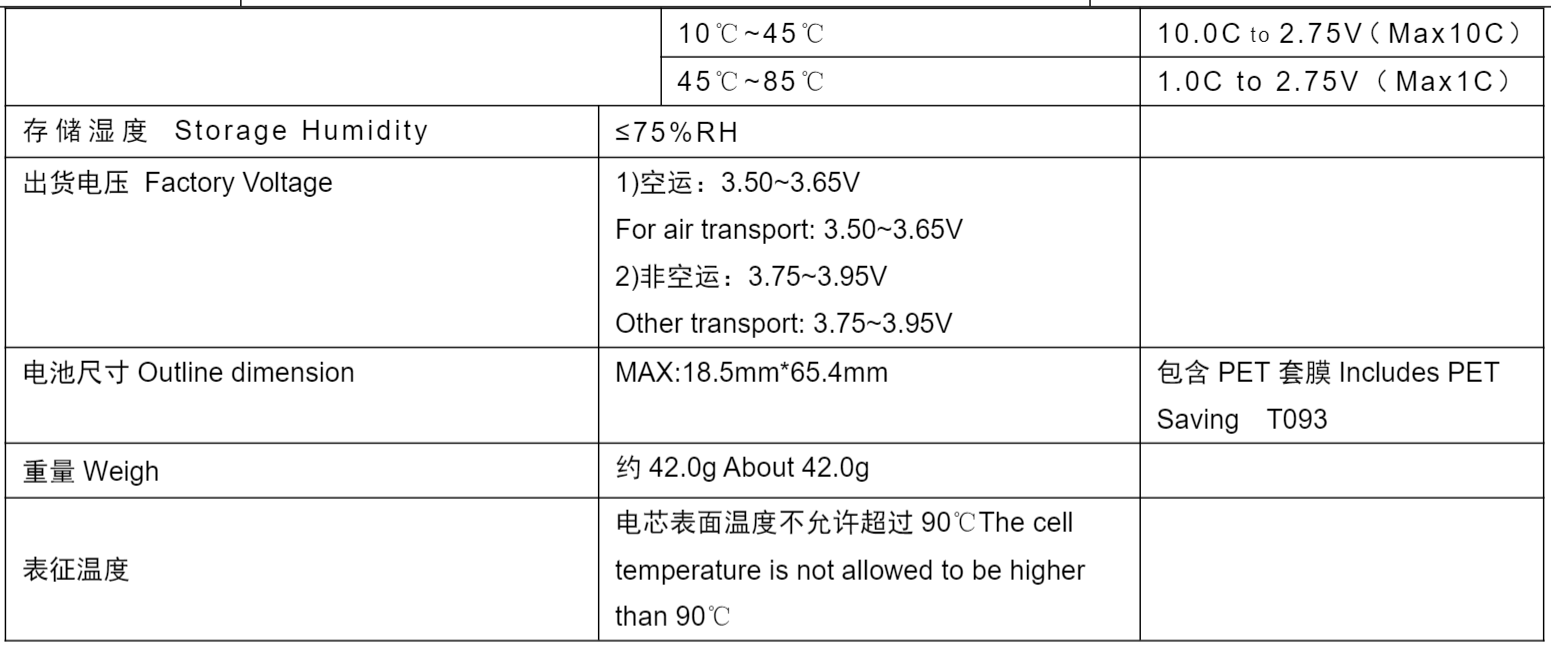

型号：UWN18650C1，额定容量：2000mAh@0.2C，标称电压：3.7V，标称充电电流：1000mA（0.5C），最大连续充电电流：2000mA（1C），标称放电电流：400mA（0.2C），最大持续放电电流：20000mA（10C），充放电截止电压：4.2V/2.5V，放电终止电压：2.75V。

充放电测试

看完外观，进入正题；以下将进行0.2C、0.5C和1C倍率进行充电测试，以及0.2C、0.5C、1C、3C、5C倍率放电测试。

充电测试

充电测试将对0.2C、0.5C和1C倍率进行恒流恒压充电，统计其总耗时。

0.2C充电

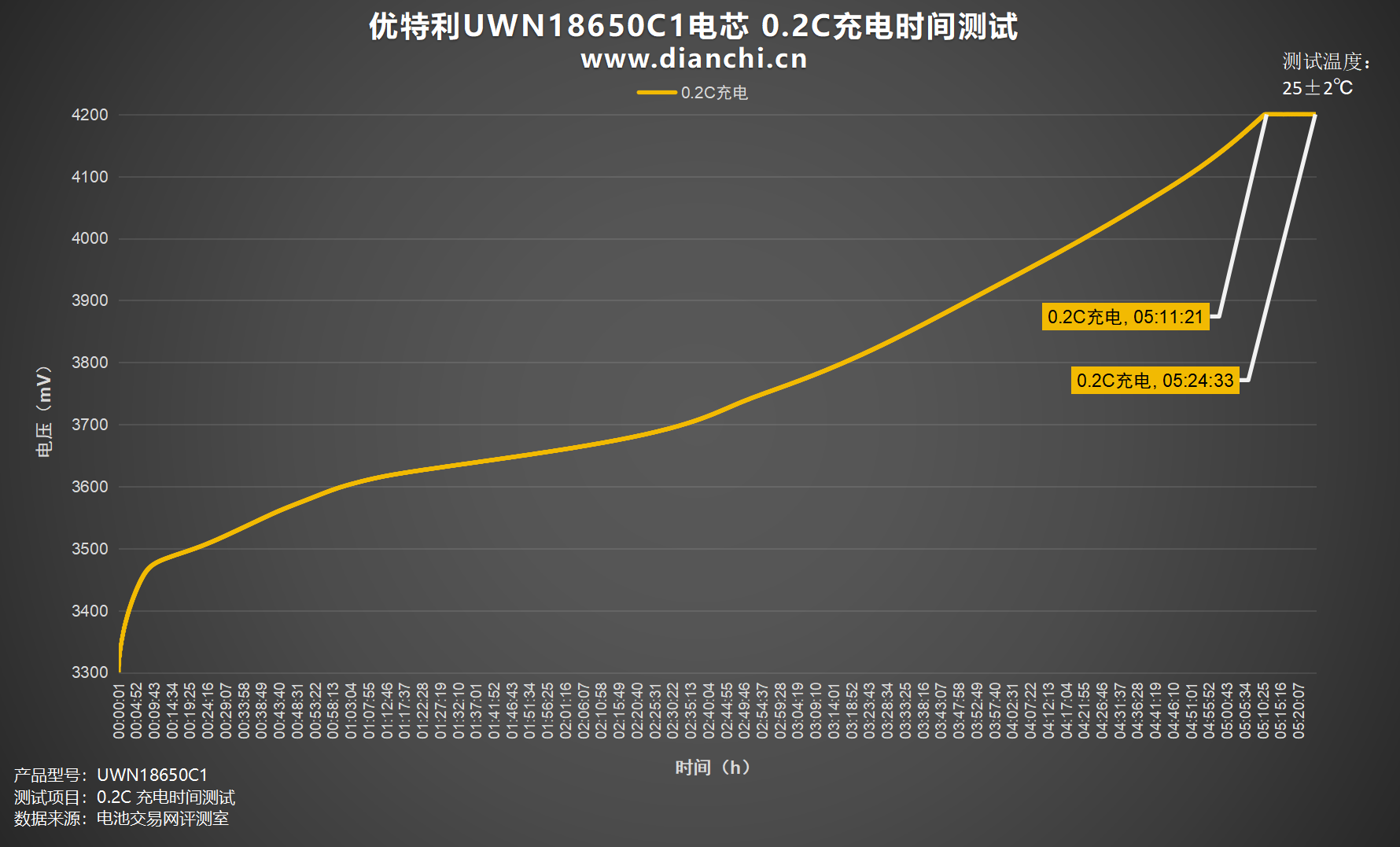

绘制出折线图，设置电流为 400mA，0.2C为优特利UWN18650C1电芯充电，充电截止电压为 4.2V，充至4.2V时间约为5小时11分钟，涓流完全充满时间约为5小时24分钟。

0.5C充电

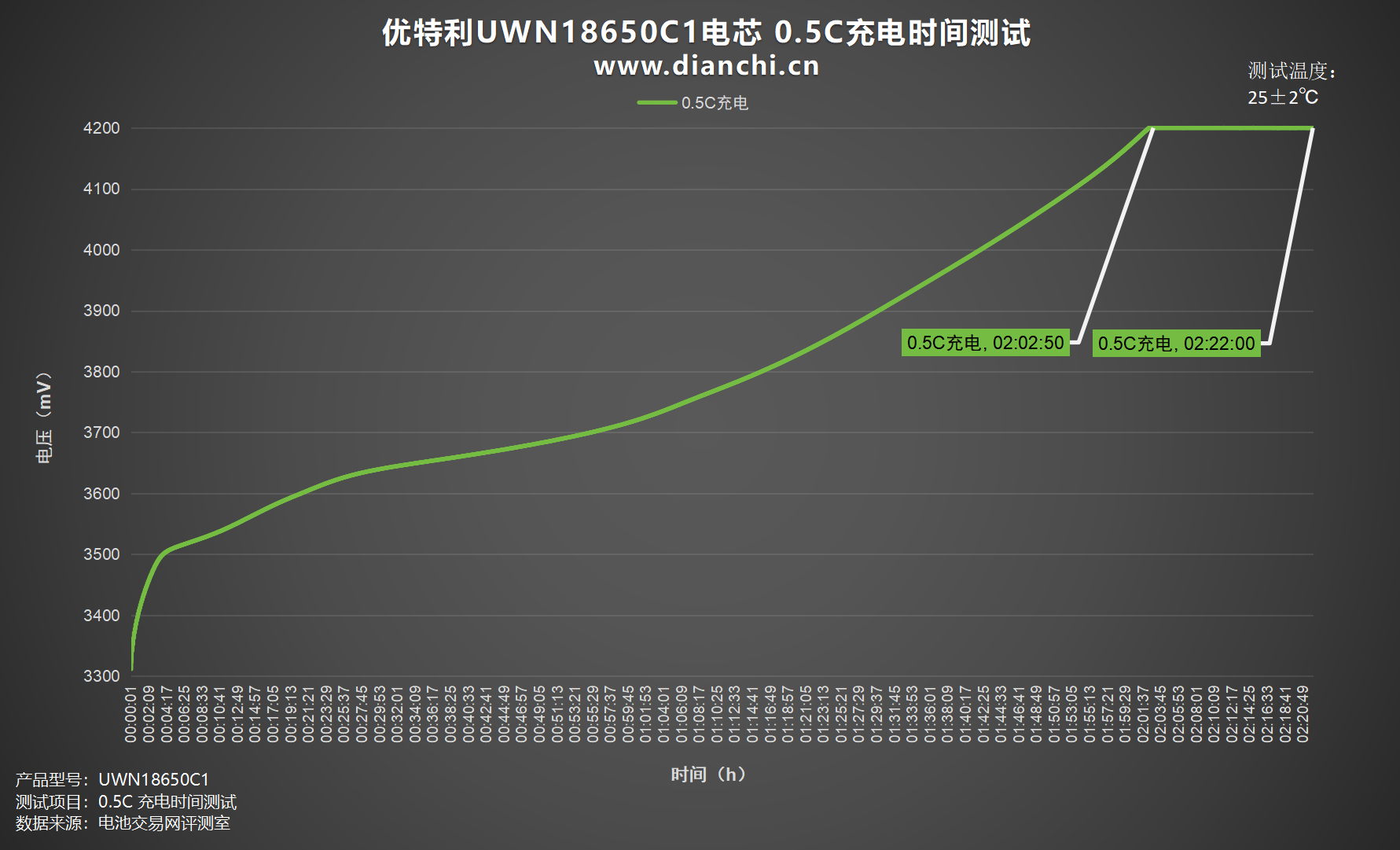

绘制出折线图，设置电流为 1000mA，0.5C为优特利UWN18650C1电芯充电，充电截止电压为 4.2V，充至4.2V时间约为2小时2分钟，涓流完全充满时间约为2小时22分钟。

1C充电

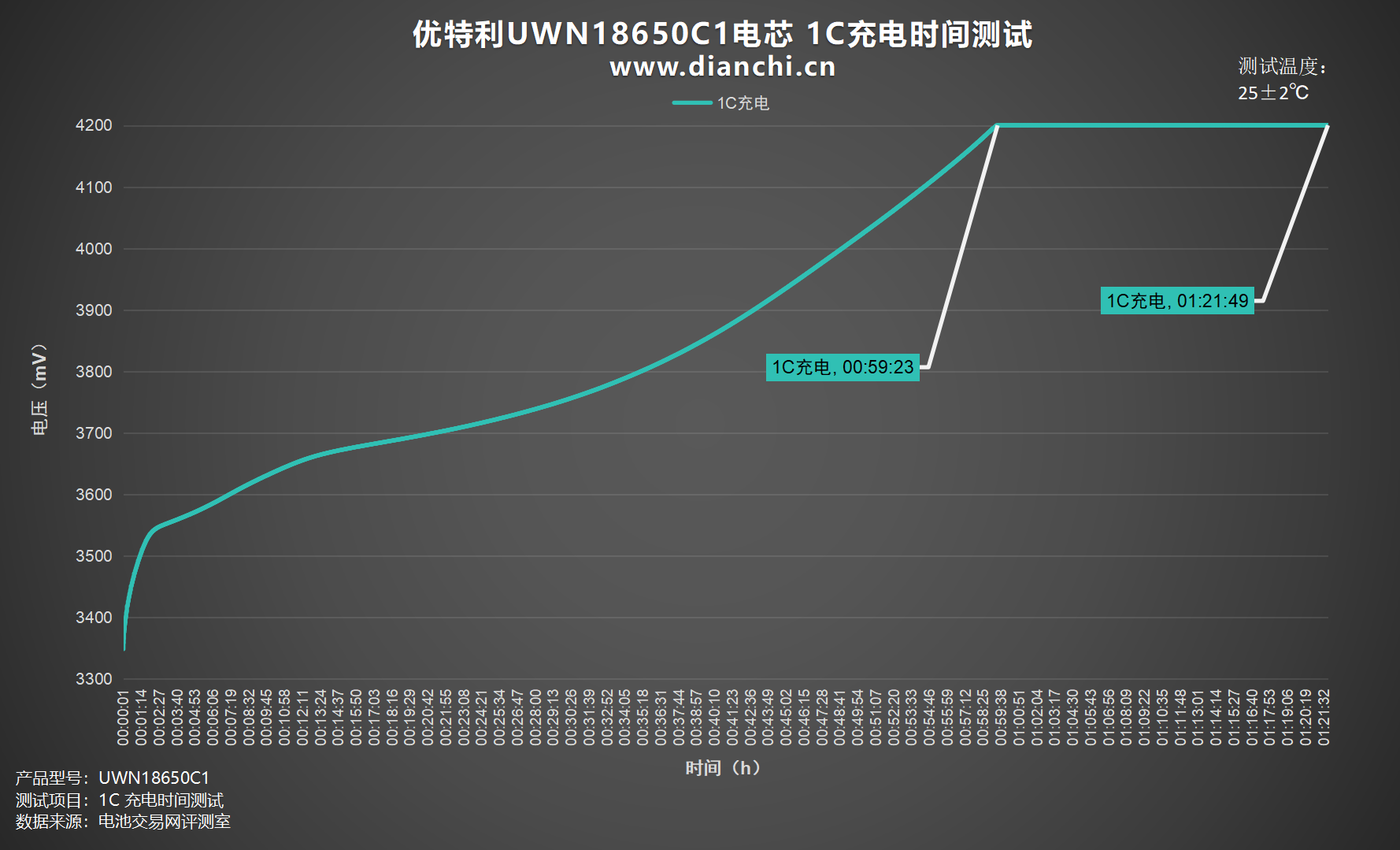

绘制出折线图，设置电流为 2000mA，1C为优特利UWN18650C1电芯充电，充电截止电压为 4.2V，充至4.2V时间约为59分钟，涓流完全充满时间约为1小时21分钟。

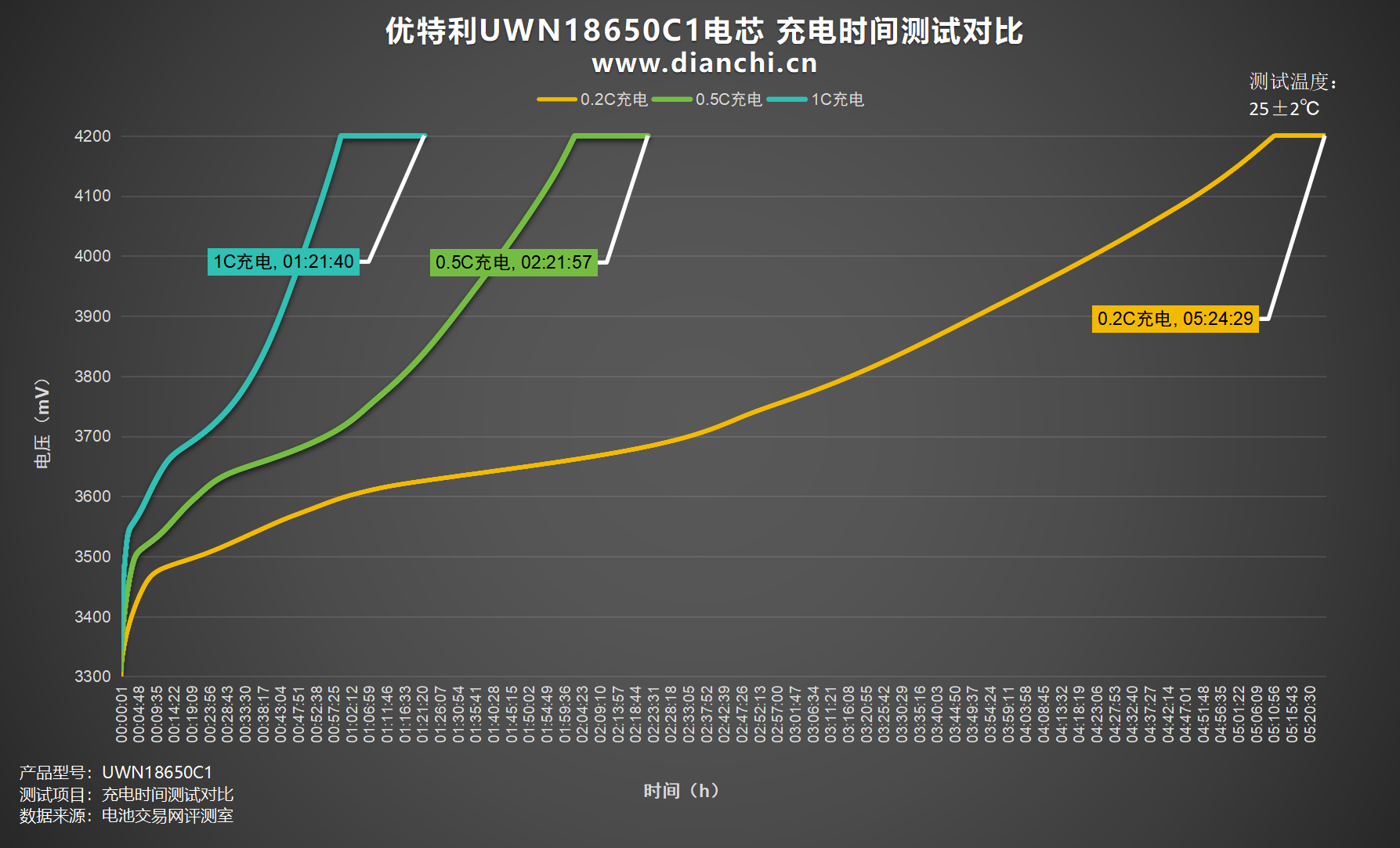

将测试数据绘制成折线图，充电测试中0.2C充电充满耗时5小时24分钟，0.5C充电充满耗时2小时21分钟，1C充电充满耗时1小时21分钟。

放电测试

放电测试阶段将使用恒流放电，统计其总耗时及其放出容量及能量数值。

0.2C放电

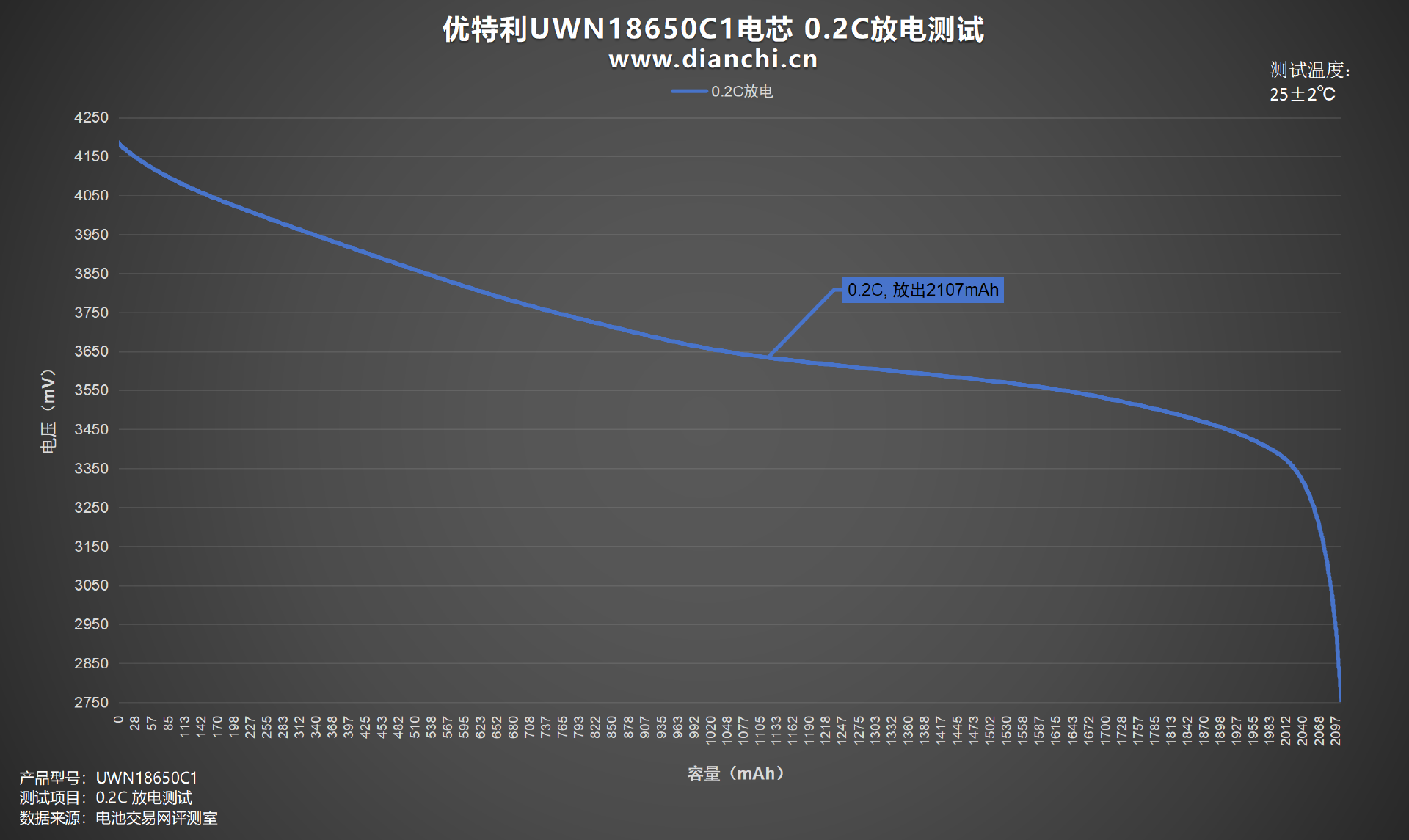

绘制出折线图，设置电流为 400mA，0.2C为优特利UWN18650C1电芯放电，均压 3.69V，放到截止电压为 2.75V，耗时约5小时16分钟，放出容量2107mAh，放出能量7.78Wh。

0.5C放电

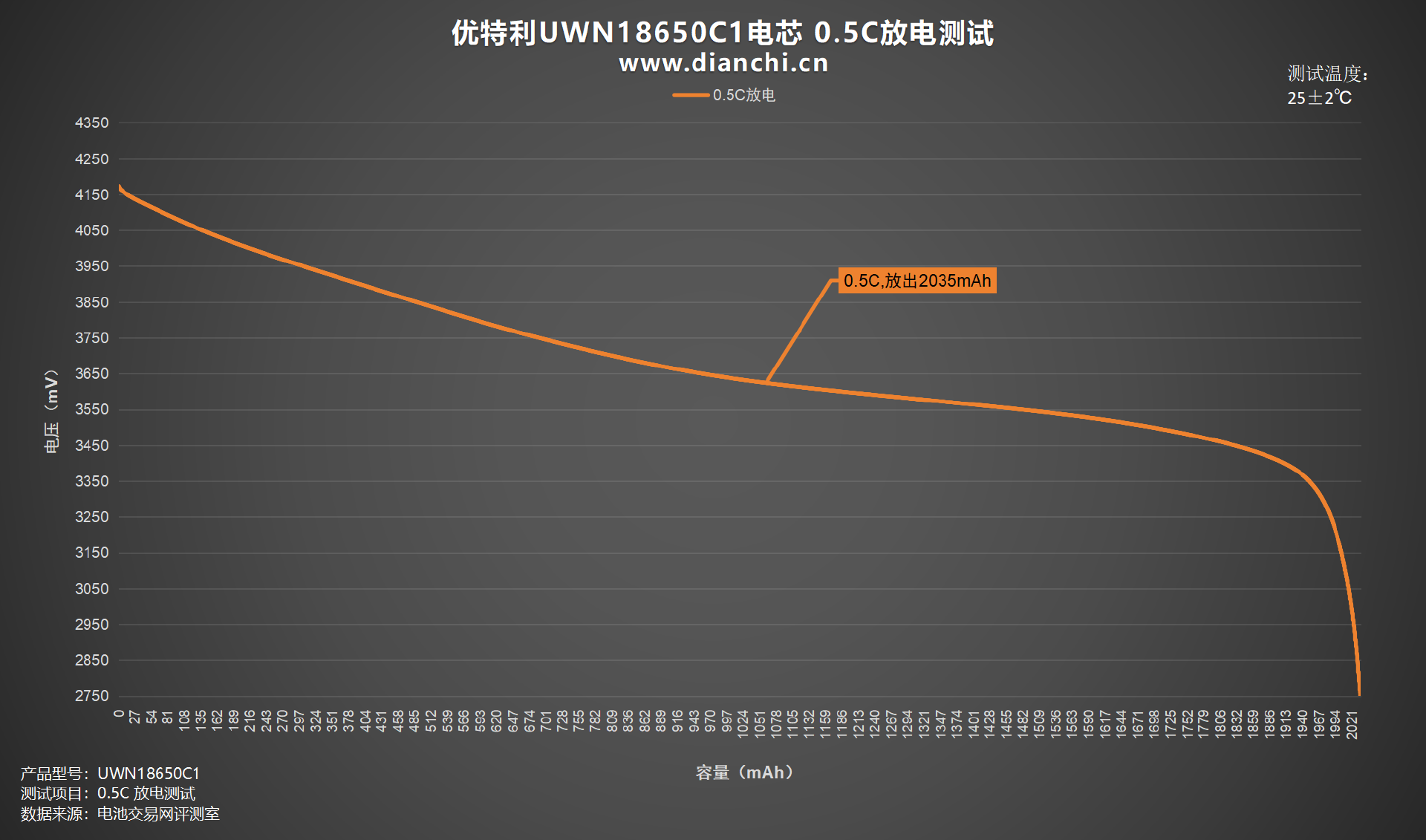

绘制出折线图，设置电流为 1000mA，0.5C为优特利UWN18650C1电芯放电，均压 3.68V，放到截止电压为 2.75V，耗时约2小时2分钟，放出容量2035mAh，放出能量7.49Wh。

1C放电

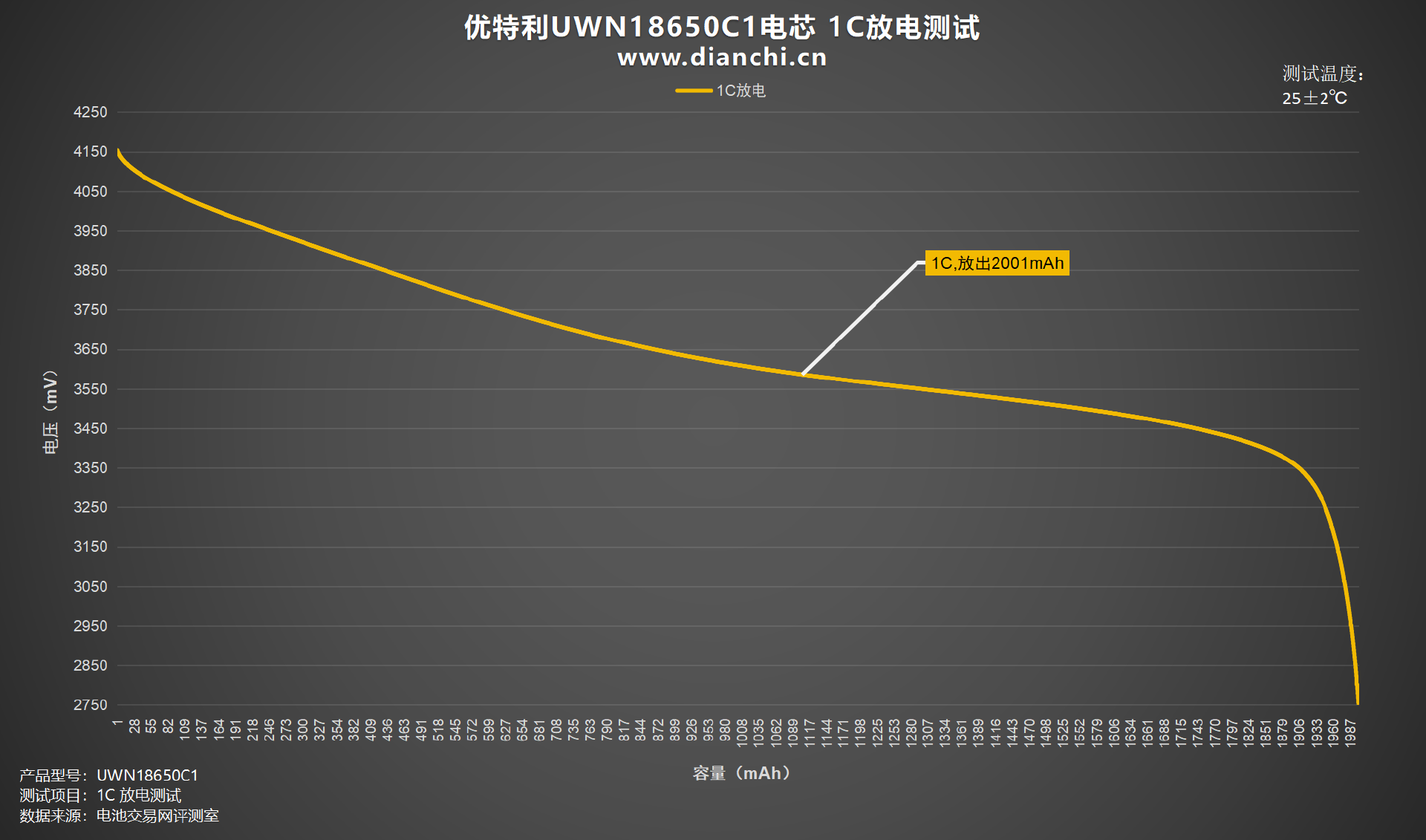

绘制出折线图，设置电流为 2000mA，1C为优特利UWN18650C1电芯放电，均压 3.66V，放到截止电压为 2.75V，耗时约1小时，放出容量2001mAh，放出能量7.31Wh。

3C放电

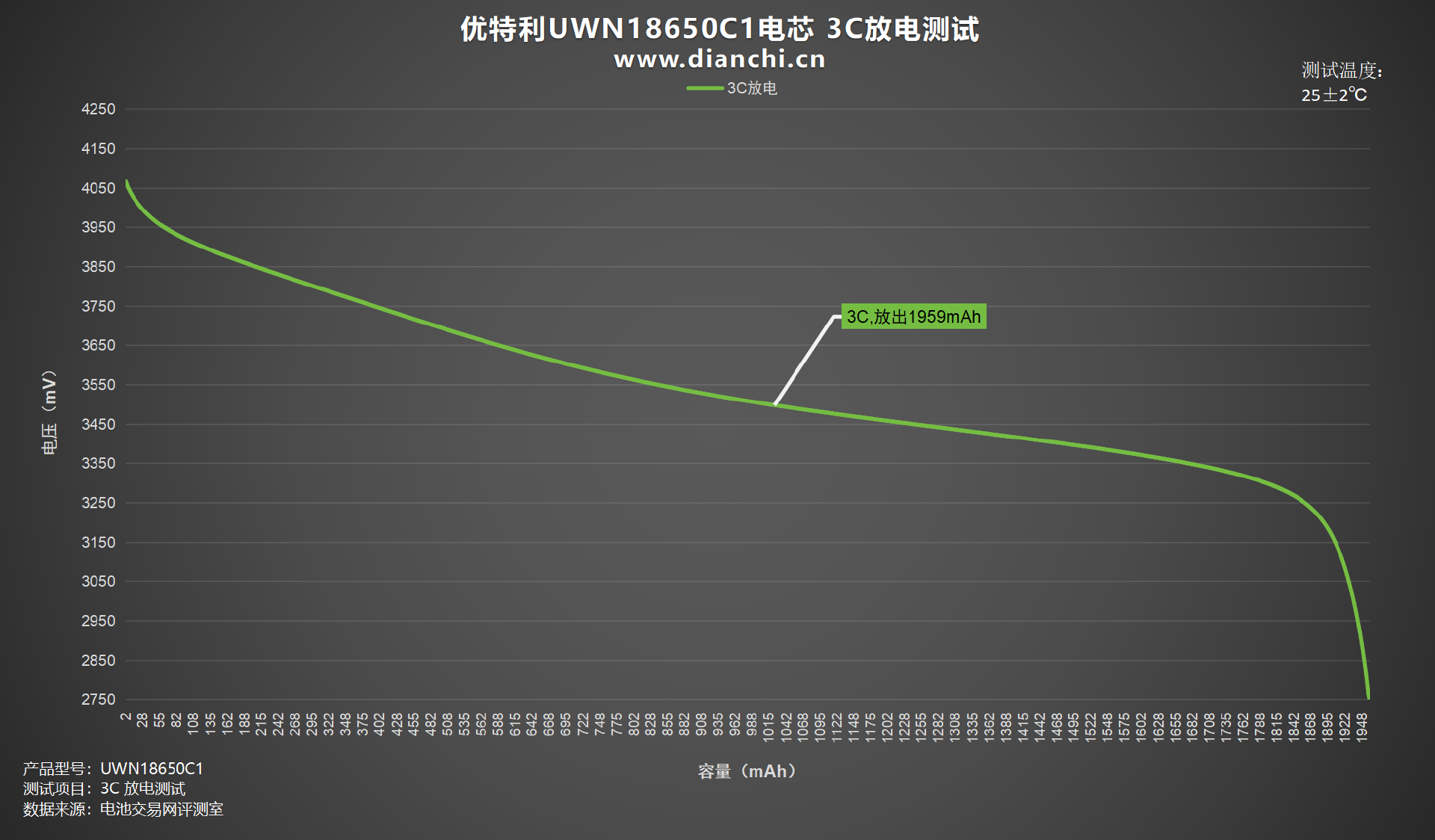

绘制出折线图，设置电流为 6000mA，3C为优特利UWN18650C1电芯放电，均压 3.54V，放到截止电压为 2.75V，耗时约19分钟，放出容量1959mAh，放出能量6.94Wh。

5C放电

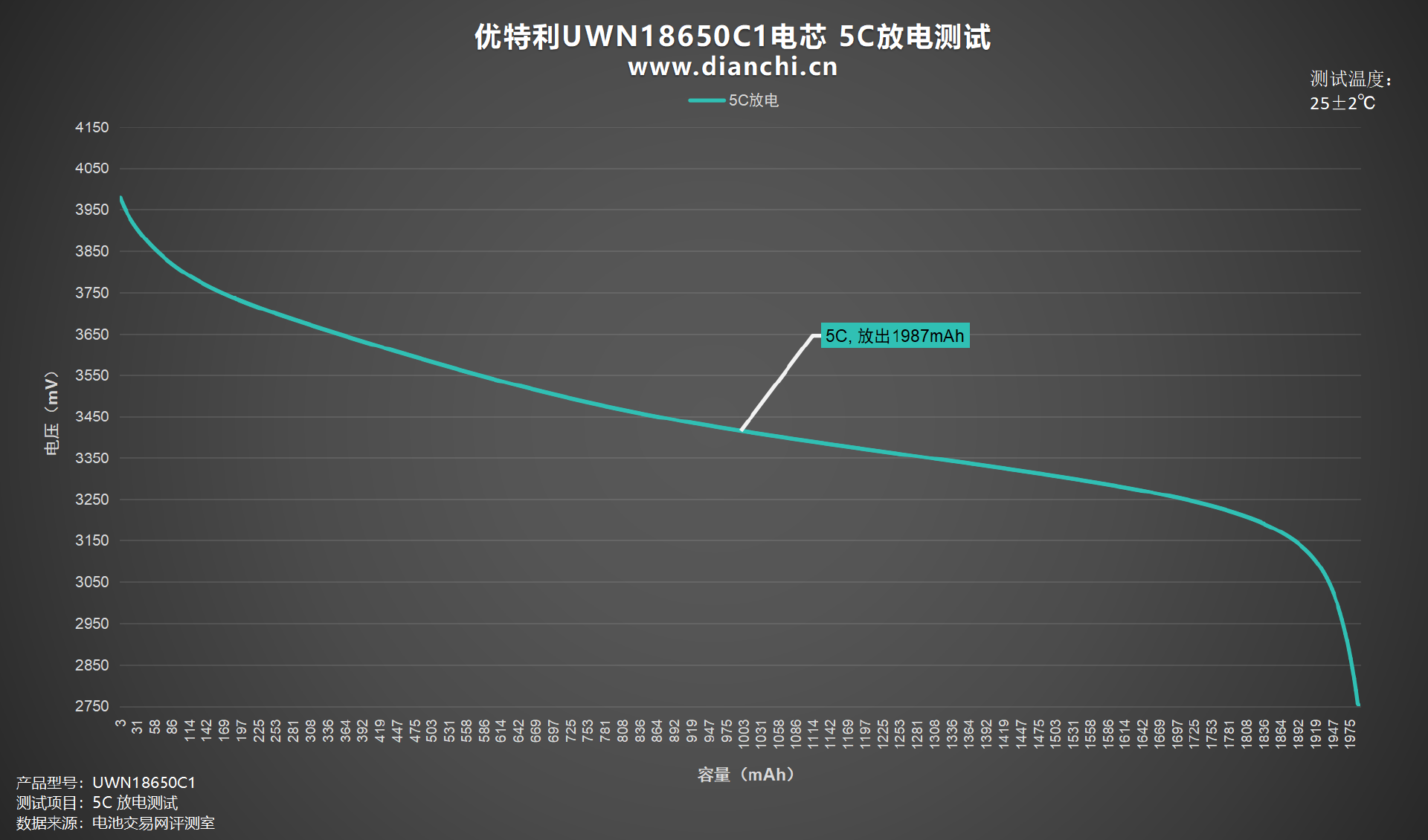

绘制出折线图，设置电流为 10000mA，5C为优特利UWN18650C1电芯放电，均压 3.44V，放到截止电压为 2.75V，耗时约11分钟，放出容量1987mAh，放出能量6.84Wh。

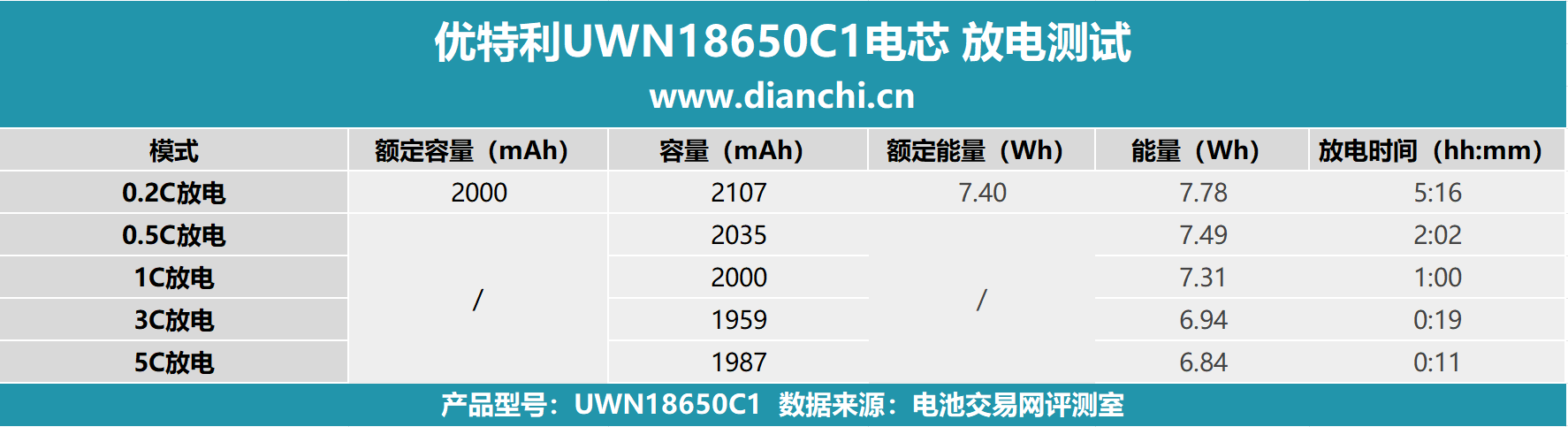

将测试数据汇总成表格，可以看出电芯在五种倍率下进行放电测试差距，放电时间最短的为5C放电，放电时间约为11分钟。放电时间最长的为0.2C放电，放电时间约为5小时16分钟。

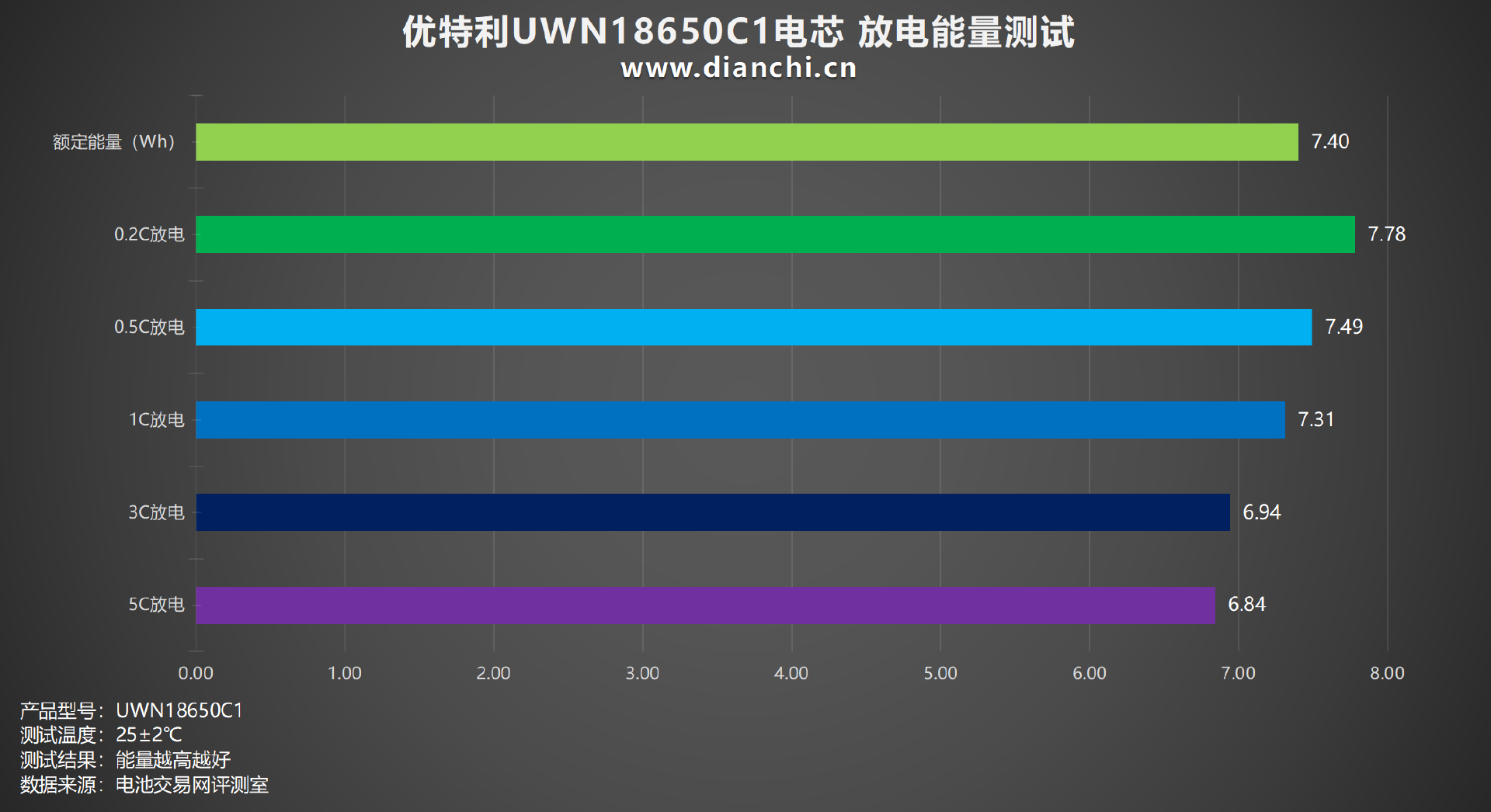

将测试数据汇总成柱状图，放电测试中整体放电能量在6.84-7.78Wh之间；其中放电能量最高的是0.2C放电档位，放电能量达到7.78Wh；放电能量最低的是5C放电档位，放电能量为6.84Wh。

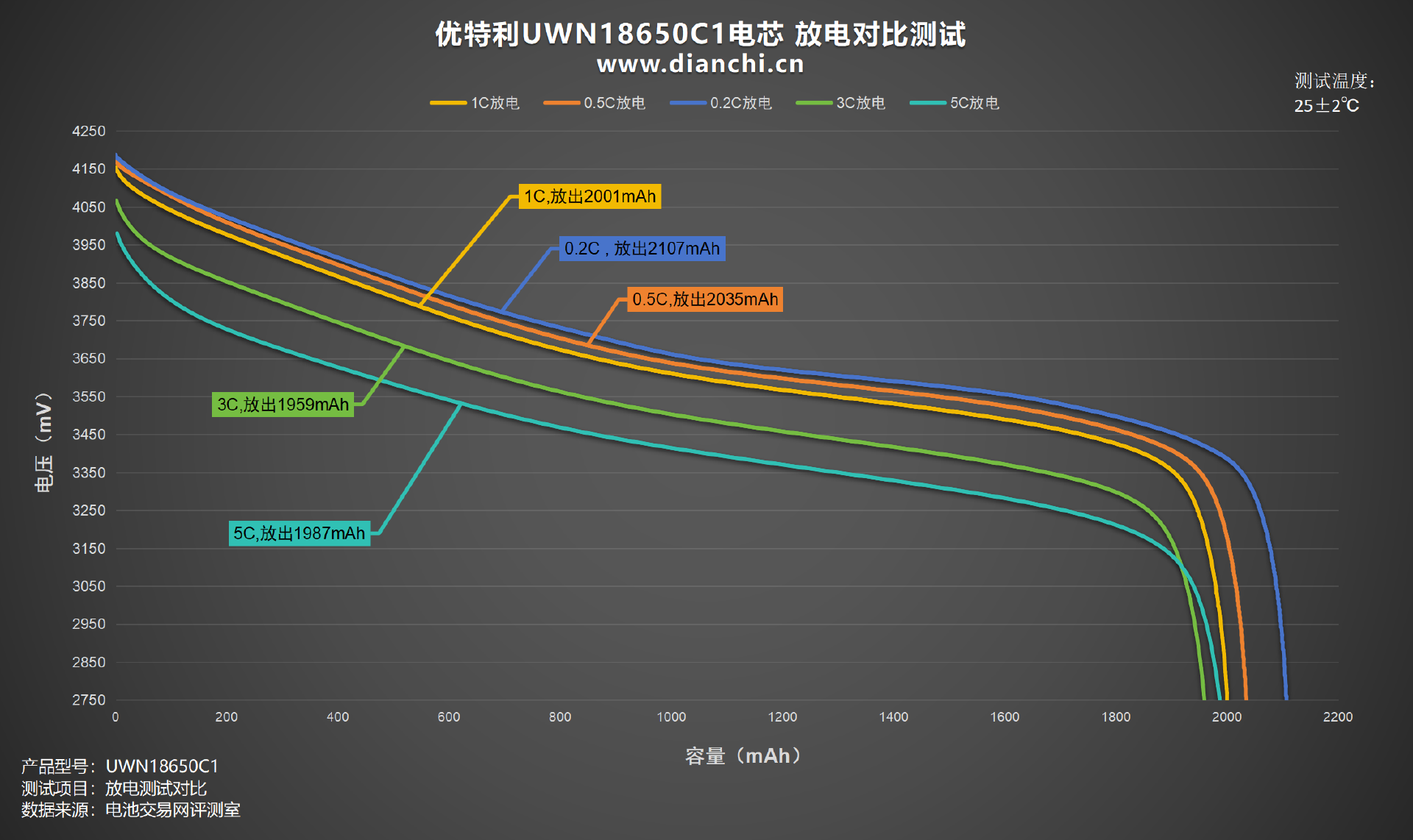

再来看看各档位放出的容量差异，将数据绘制出曲线图，可以看到 0.2C放电档位放出容量2107mAh，放出容量最低的是 3C放电档位放出容量1959mAh。

内阻测试

内阻测试部分，电池交易网将使用内阻测试仪器，分别测试满电内阻与空电内阻。

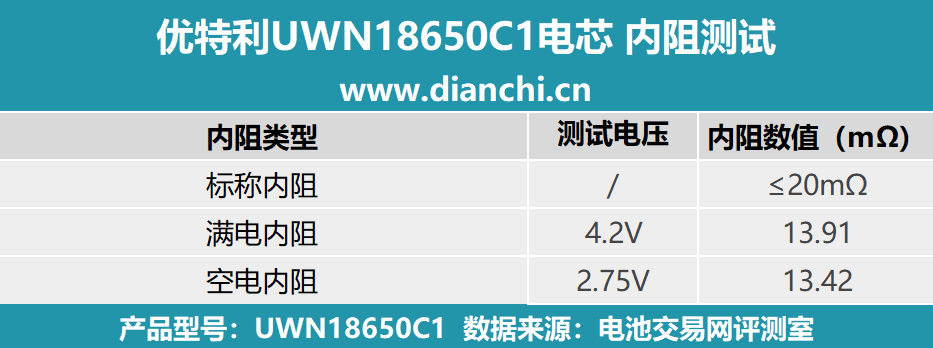

将测试数据汇总至表格，可以看到满电内阻电压为 4.2V，空电内阻电压则为 2.75V，优特利UWN18650C1电芯标称内阻为≤20mΩ。

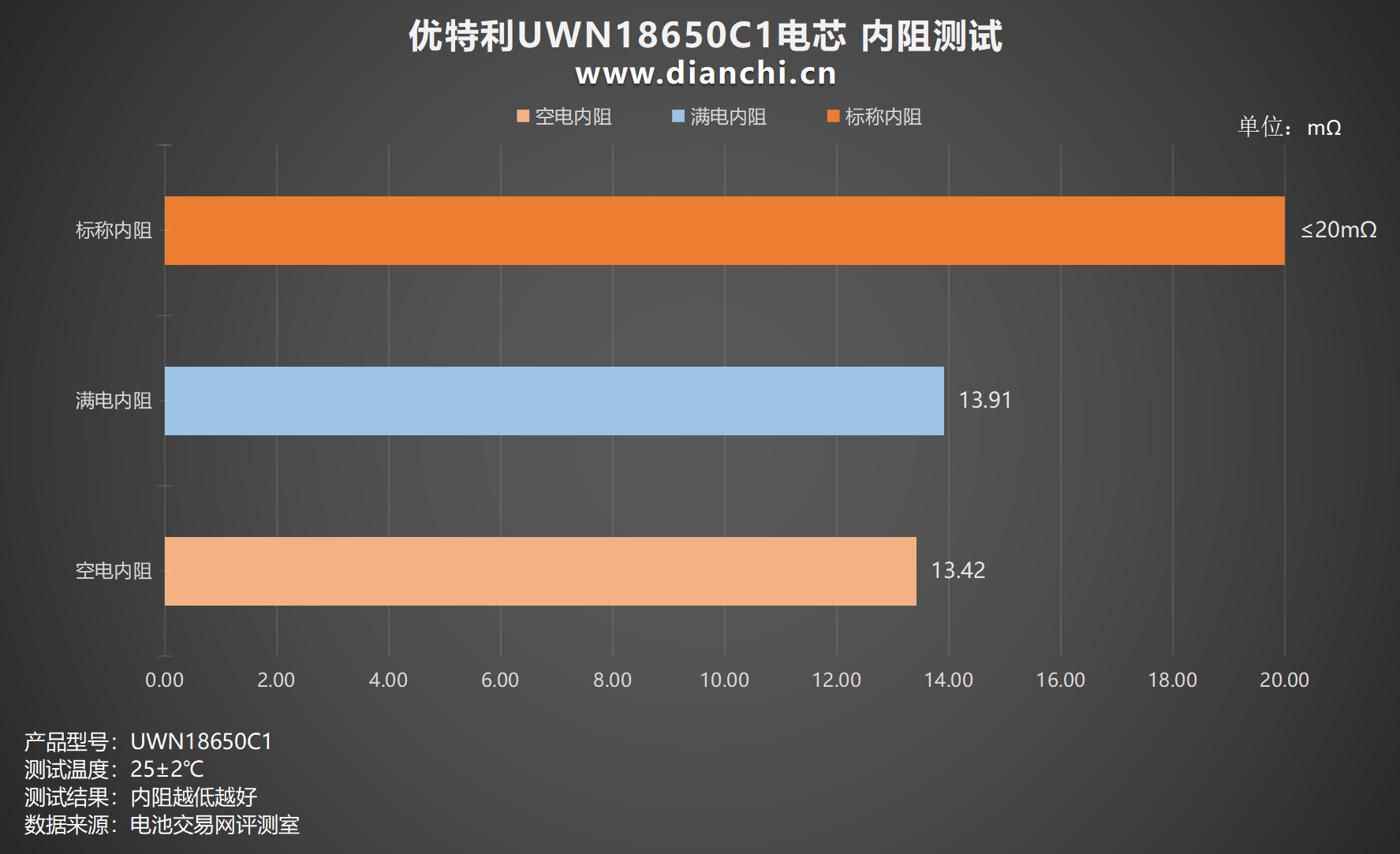

绘制出柱状图，可以看到 4.2V满电内阻为 13.91mΩ，2.75V空电内阻为 13.42mΩ，两种状态下内阻均没有超过标称数值，同时数值相差较小。

温升测试

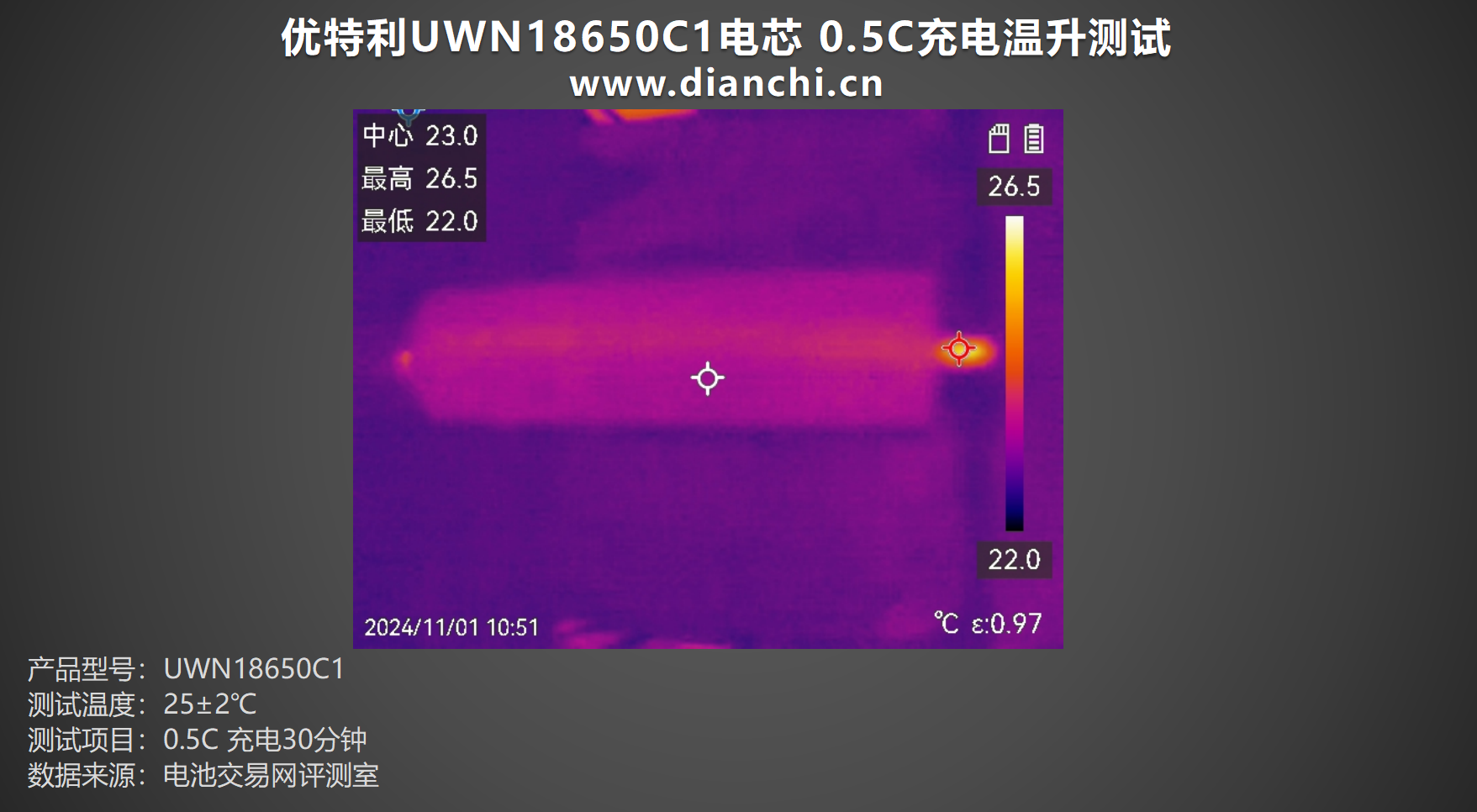

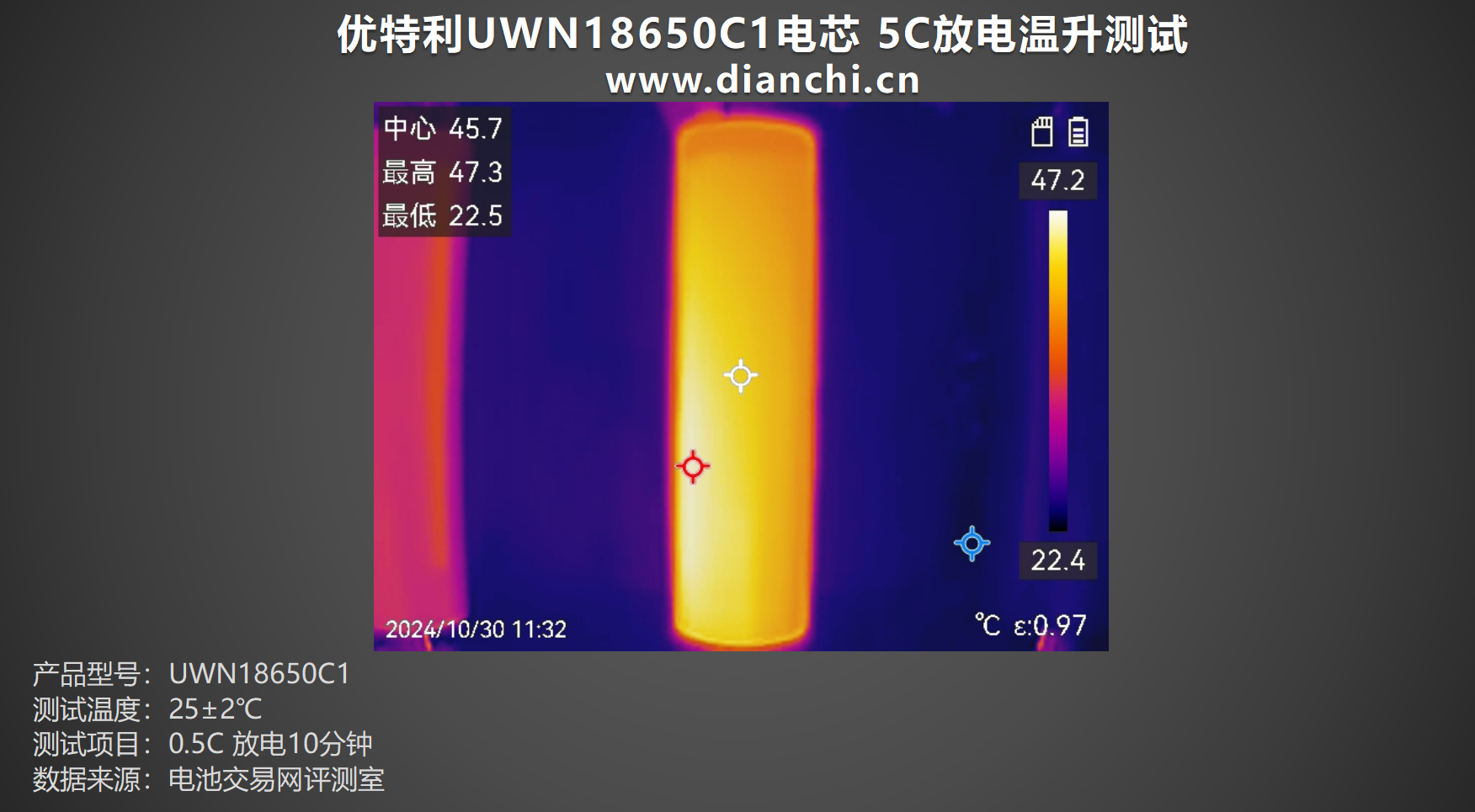

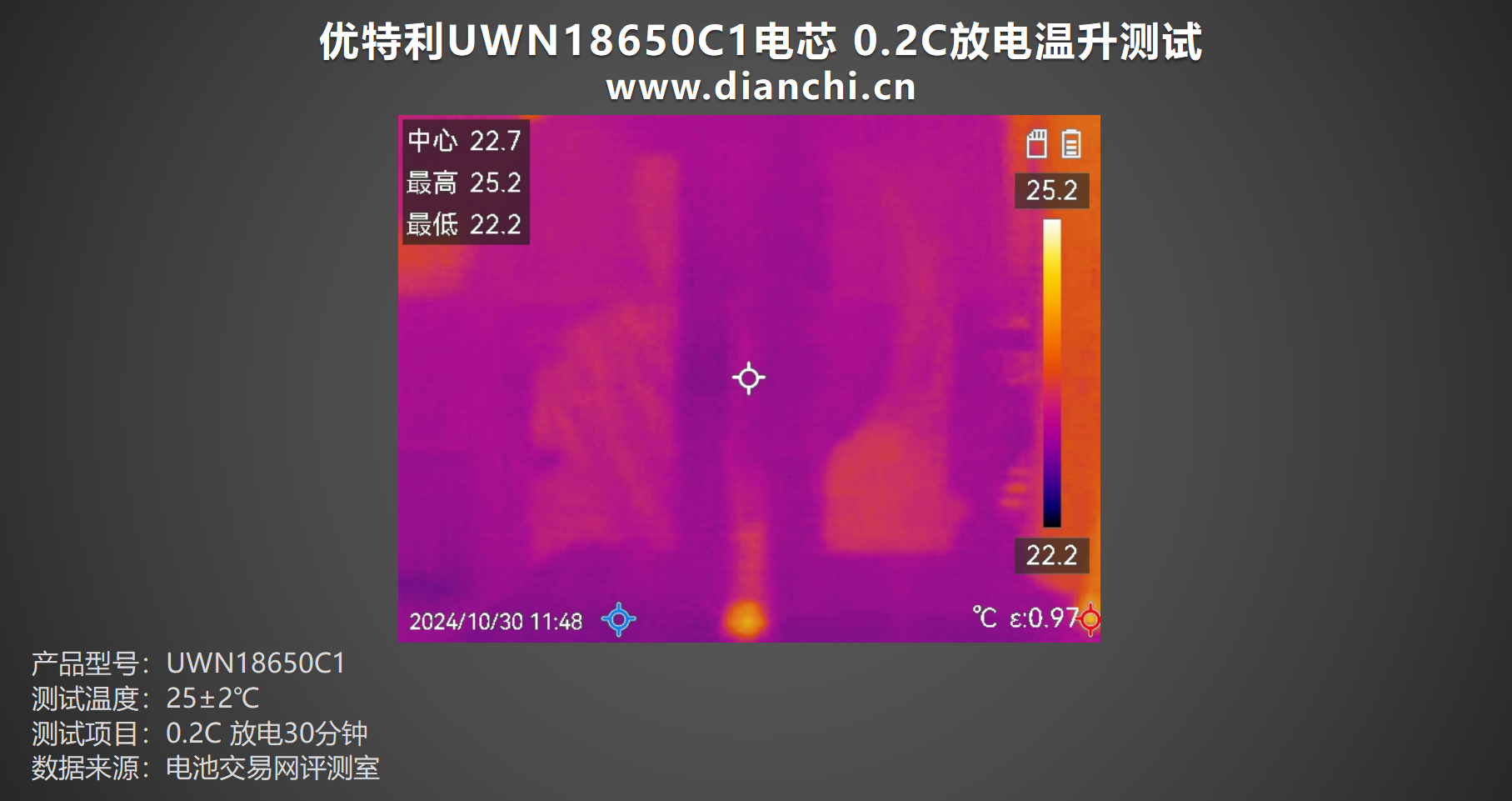

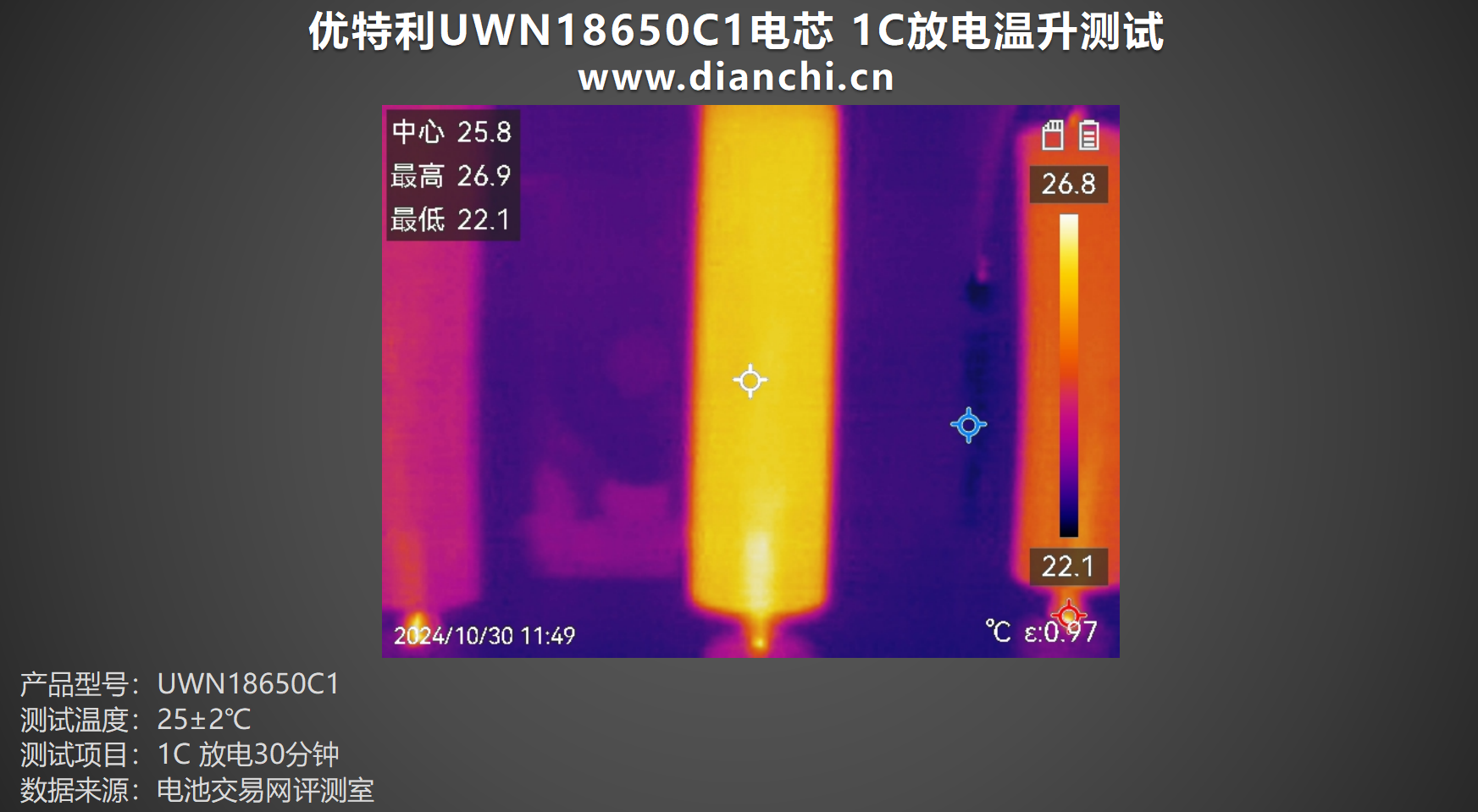

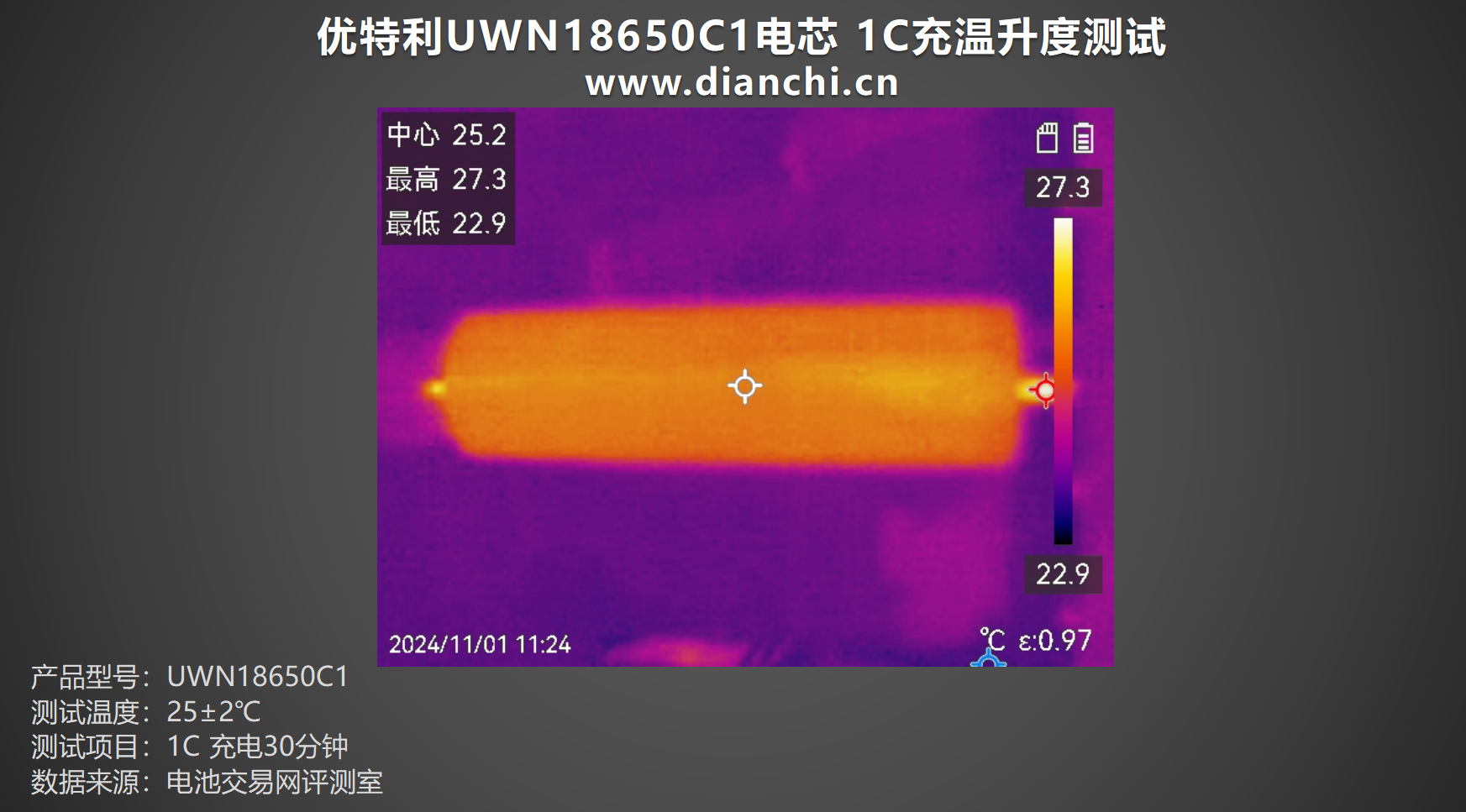

温升测试部分，电池交易网将对各个充放电倍率的温度进行测量。
