充电头网近期获取到酷态科一款底座+移动电源二合一的磁吸充电套装，其中磁吸移动电源为灰色薄块状设计，外观简约大方，配备一个USB-C接口，支持双向PD 20W输出。无线充电模块支持15W Qi输出。充电底座配备USB-C充电线，通过磁吸金属触点连接移动电源为其充电。

充电头网通过拆解发现，酷态科磁吸电能块内置一块亿纬锂能10000mAh软包电池，通过赛芯的电池保护芯片进行保护。其中无线输出模块使用英集芯无线充电发射芯片进行无线充输出管理。移动电源充放电管理方案采用英集芯的多功能多协议IP5356。

下面一起来看酷态科磁吸电能块（底座+移动电源二合一）的详细情况。

酷态科磁吸电能块（底座+移动电源二合一）开箱

按照惯例，先来看一下这款产品的包装盒外观。

移动电源外包装整体为灰色基调，中间为产品缩略图，上方为“酷态科磁吸电能块CP122M（充电底座+移动电源）”产品名称。

背面印有产品参数、产品使用场景以及认证信息等。

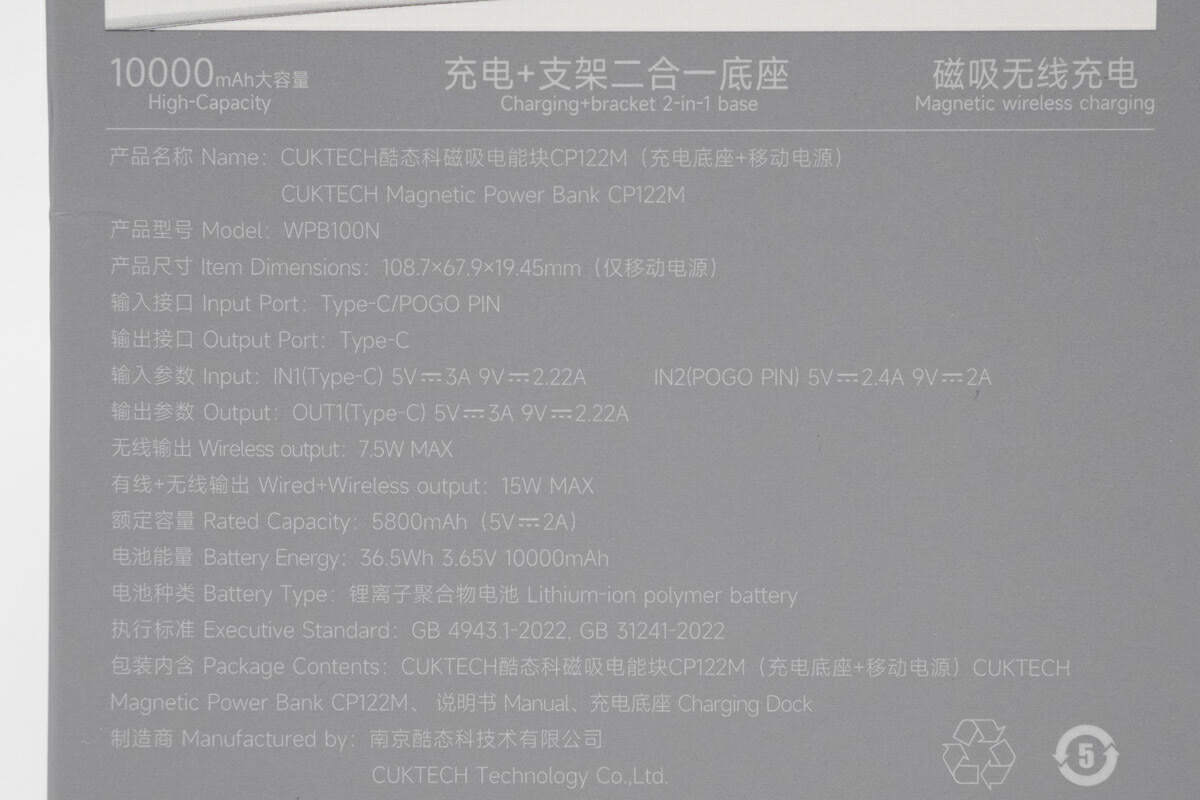

产品参数特写：

特色功能：10000mAh大容量、充电+支架二合一、磁吸无线充电；

产品名称：CUKTECH酷态科磁吸电能块CP122M（充电底座+移动电源）；

产品型号：WPB100M；产品尺寸：108.7x67.9x19.45mm（仅移动电源）；

产品尺寸：108.7x67.9x19.45mm（仅移动电源）；

输入接口：Type-C/POGO PIN；

输出接口：Type-C；

输入参数：IN1（Type-C）5V3A、9V2.22A、IN2（POGO PIN）5V2.4A、9V2A；

输出参数： OUT1（Type-C）5V3A、9V2.22A；

无线输出：7.5W MAX；有线+无线输出：15W MAX；

额定容量：5800mAh（5V2A）；电池能量：36.5Wh 3.65V 10000mAh；

电池种类：锂离子聚合物电池；执行标准： GB 4943.1-2022,GB 31241-2022。

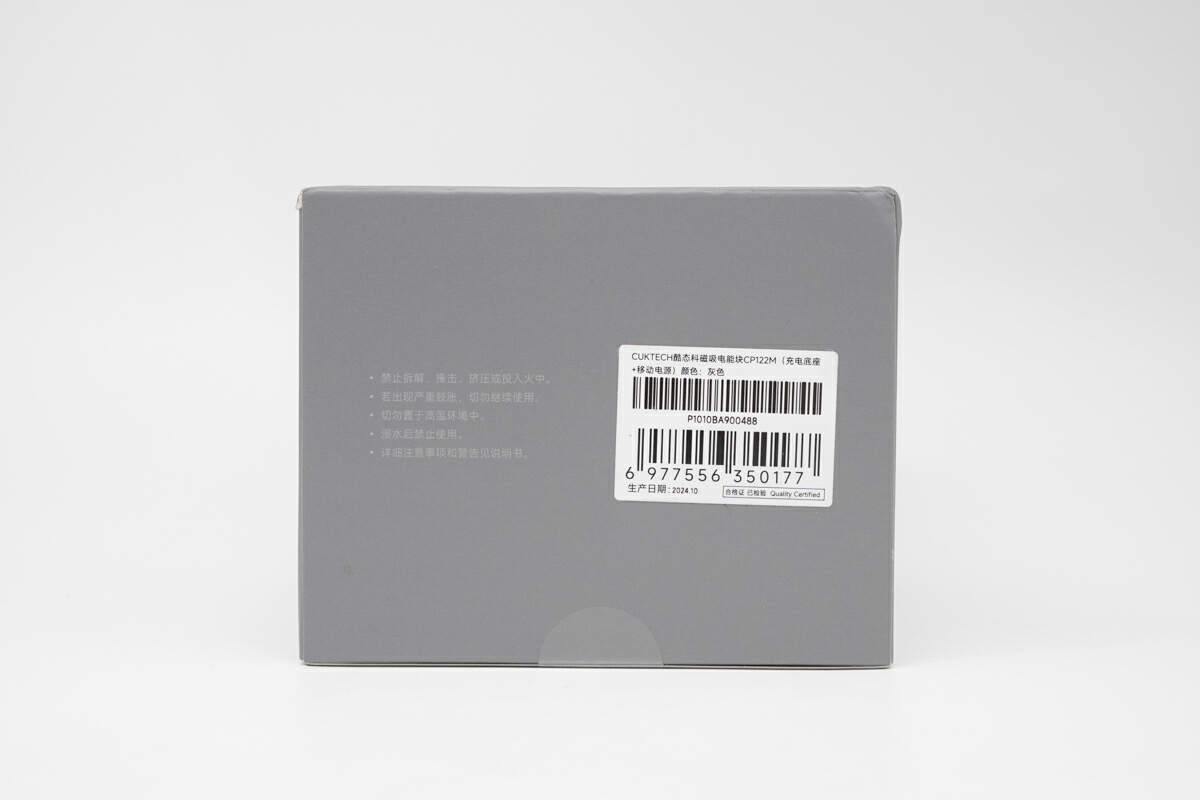

包装盒顶部用白色标签贴有产品二维码信息，左侧印有使用警告。

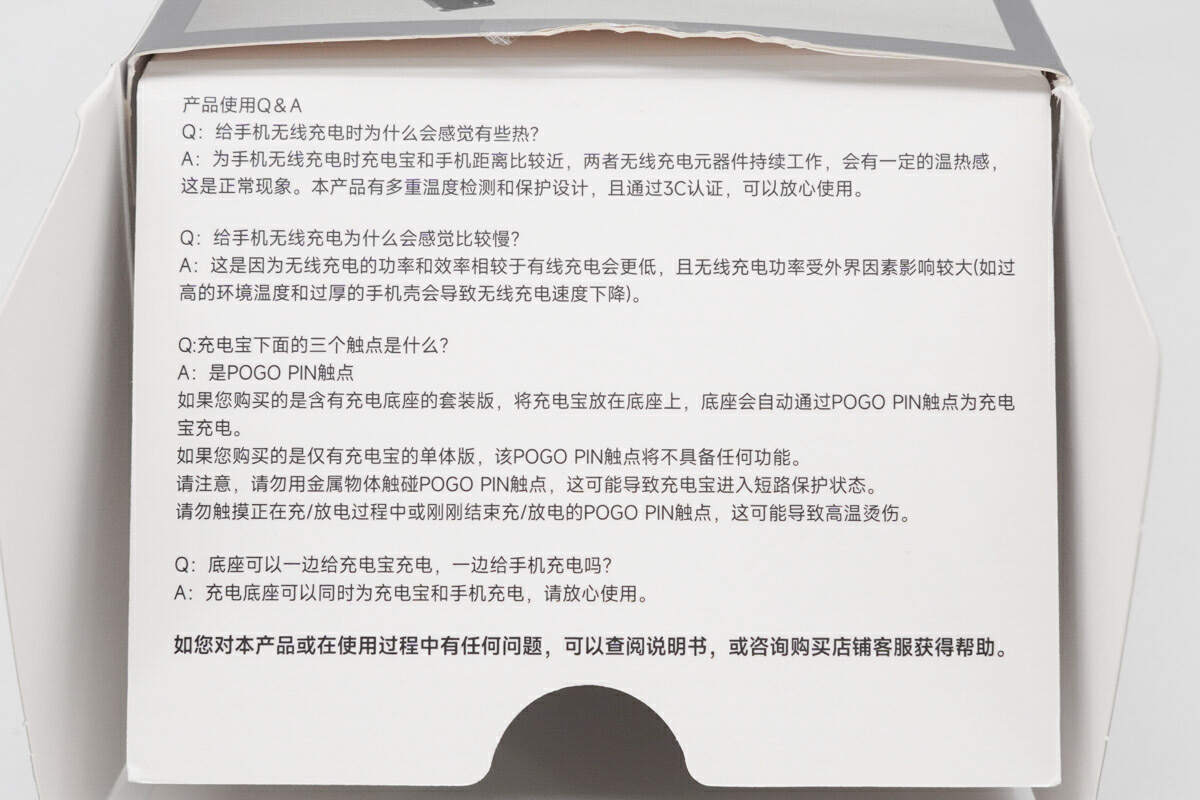

打开包装，内部带有无线充电相关问题Q&A。

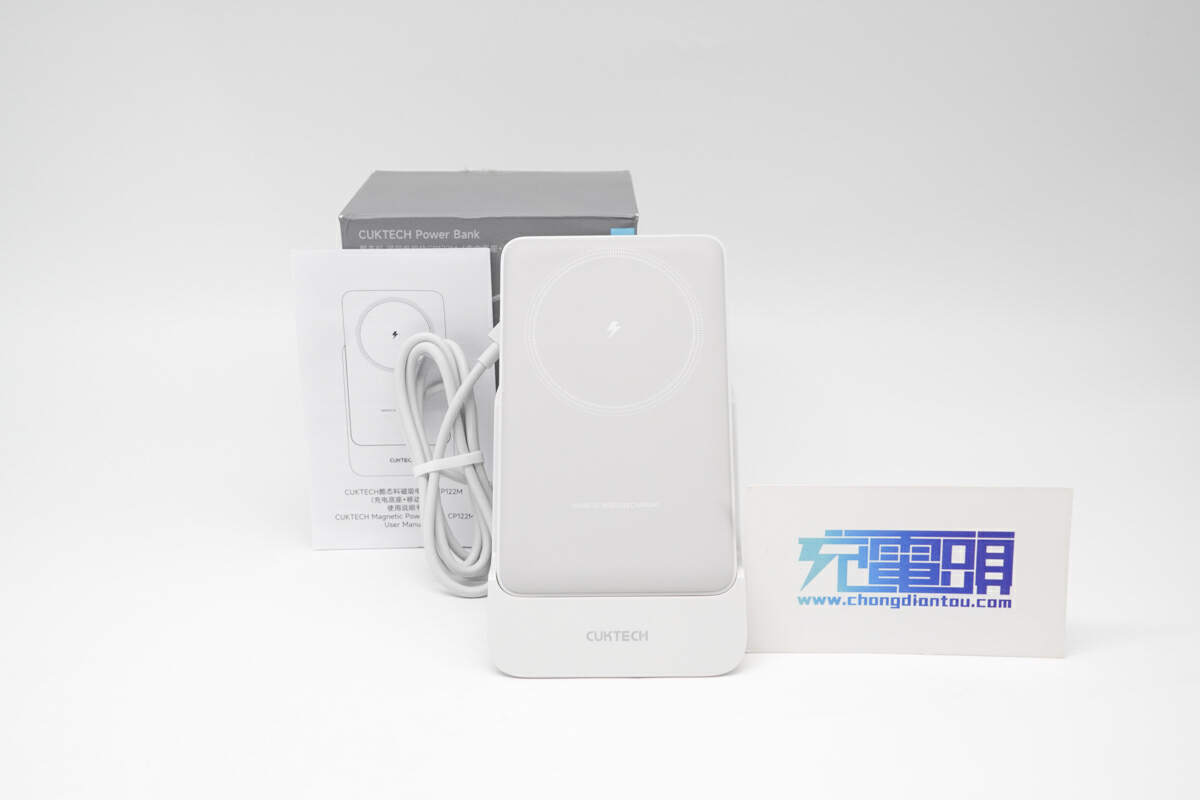

取出包装内所有物品，除产品本体外另有使用说明。

产品为磁吸充电宝+磁吸充电支架组成，均为纯白配色。

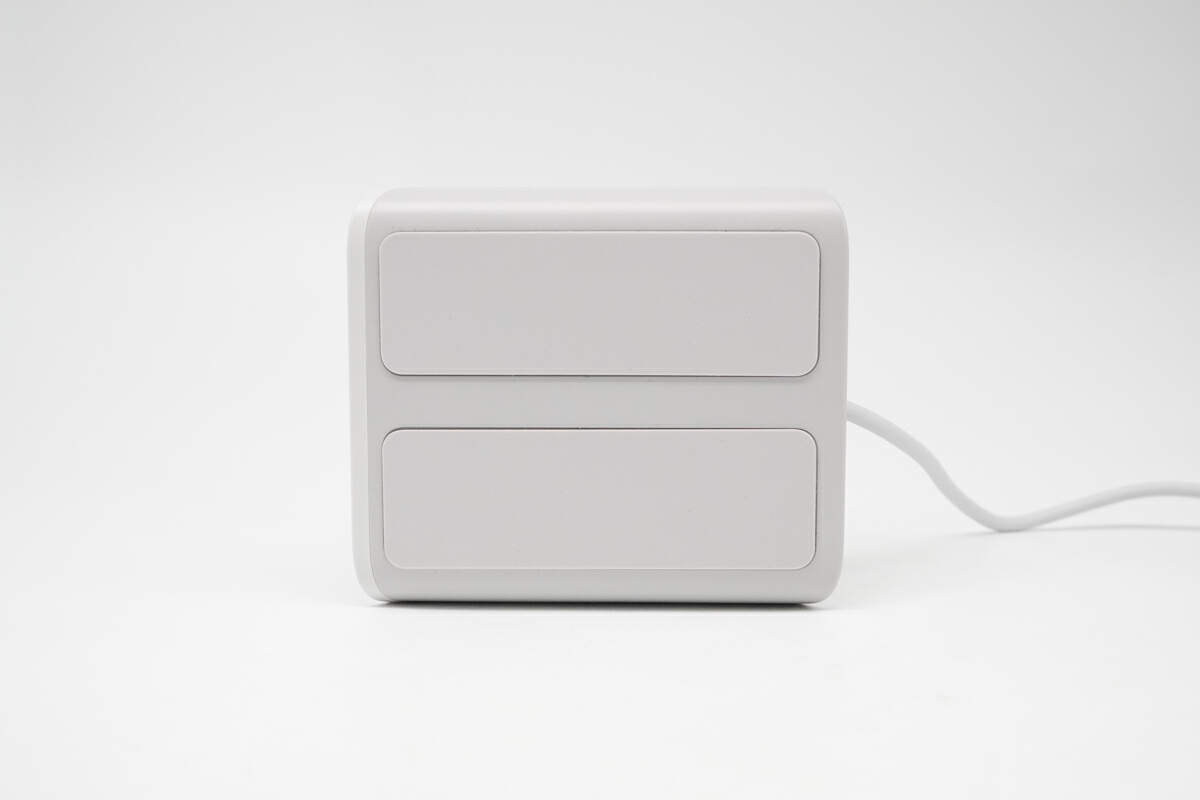

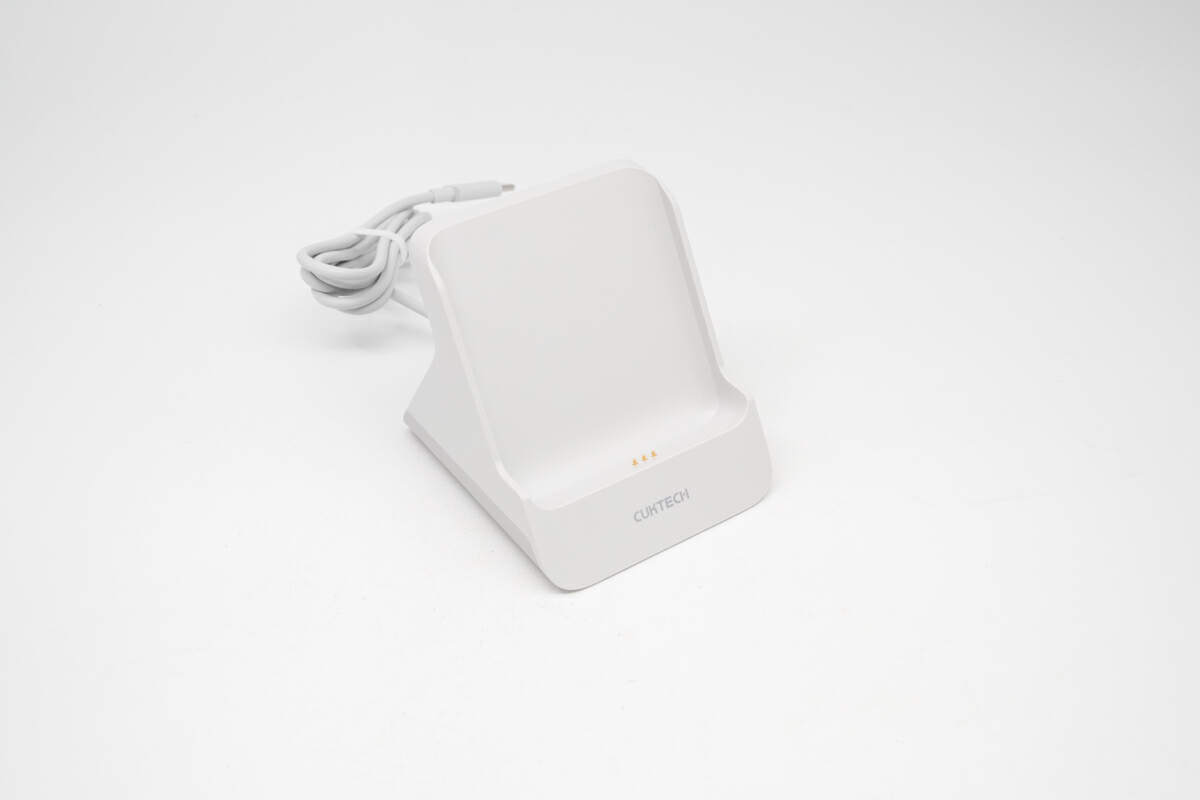

先来看看支架部分，正面印刻“CUKTECH”Logo，通过磁吸触点与给电宝充电。

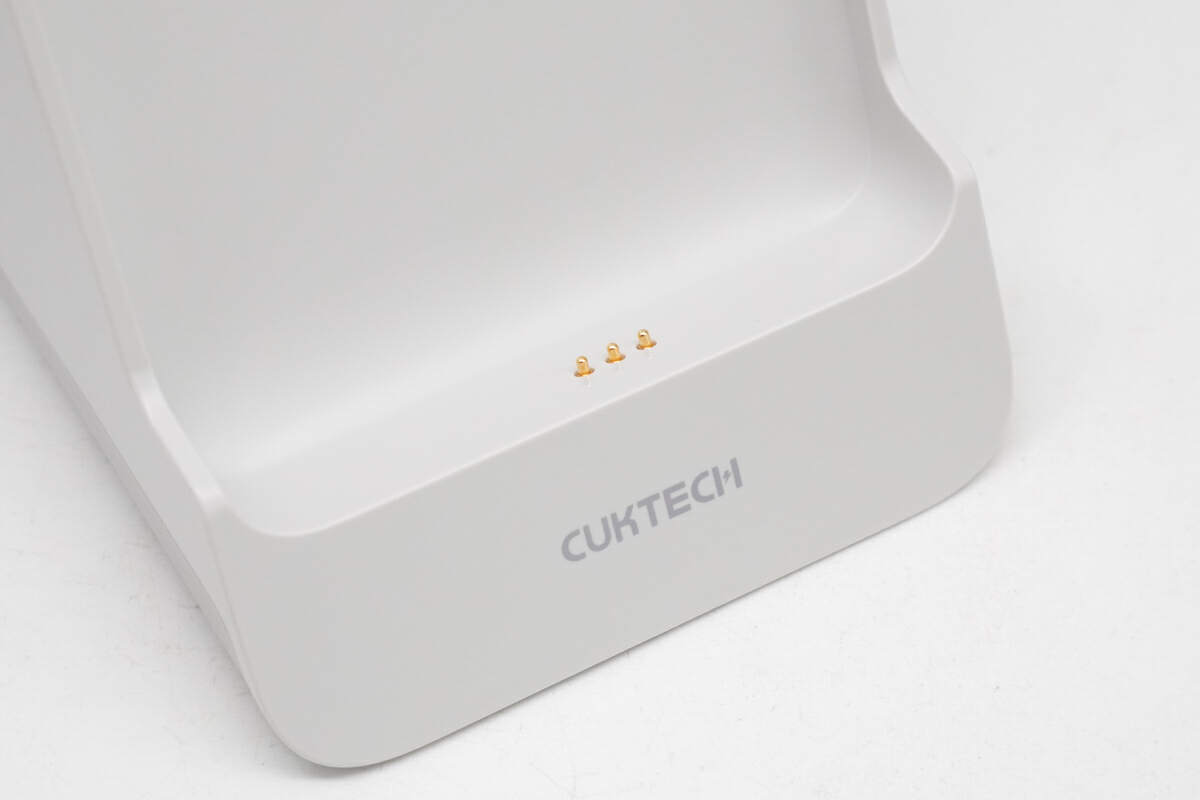

磁吸触点特写。

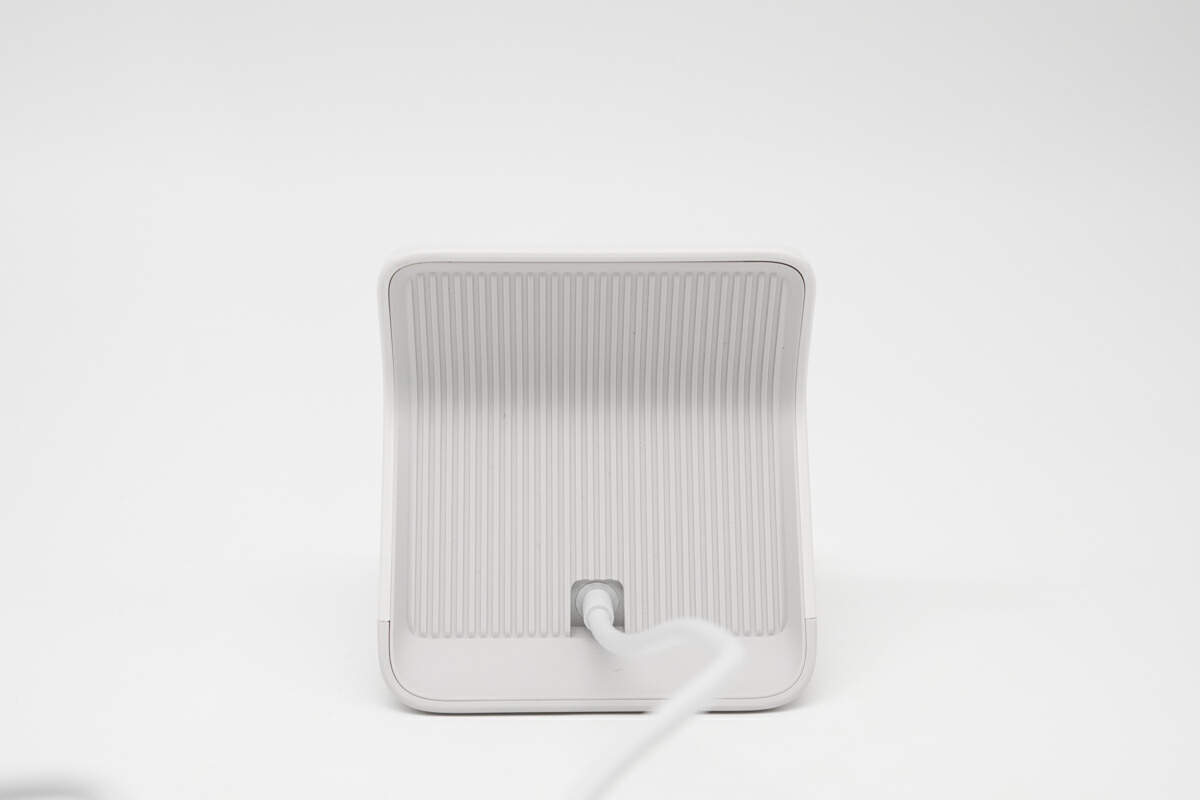

背面为竖条纹设计，带有一条USB-C电源线，电源线用于连接触点给移动电源充电。

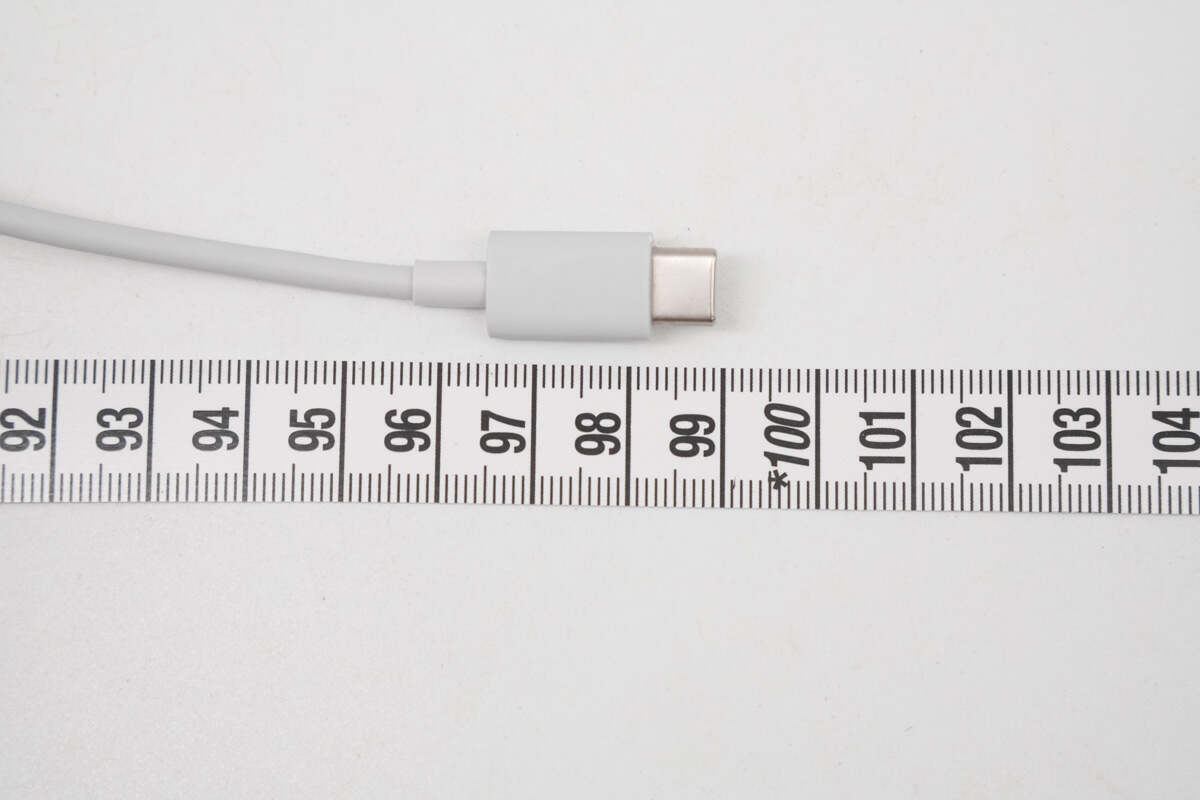

线长约 99cm。

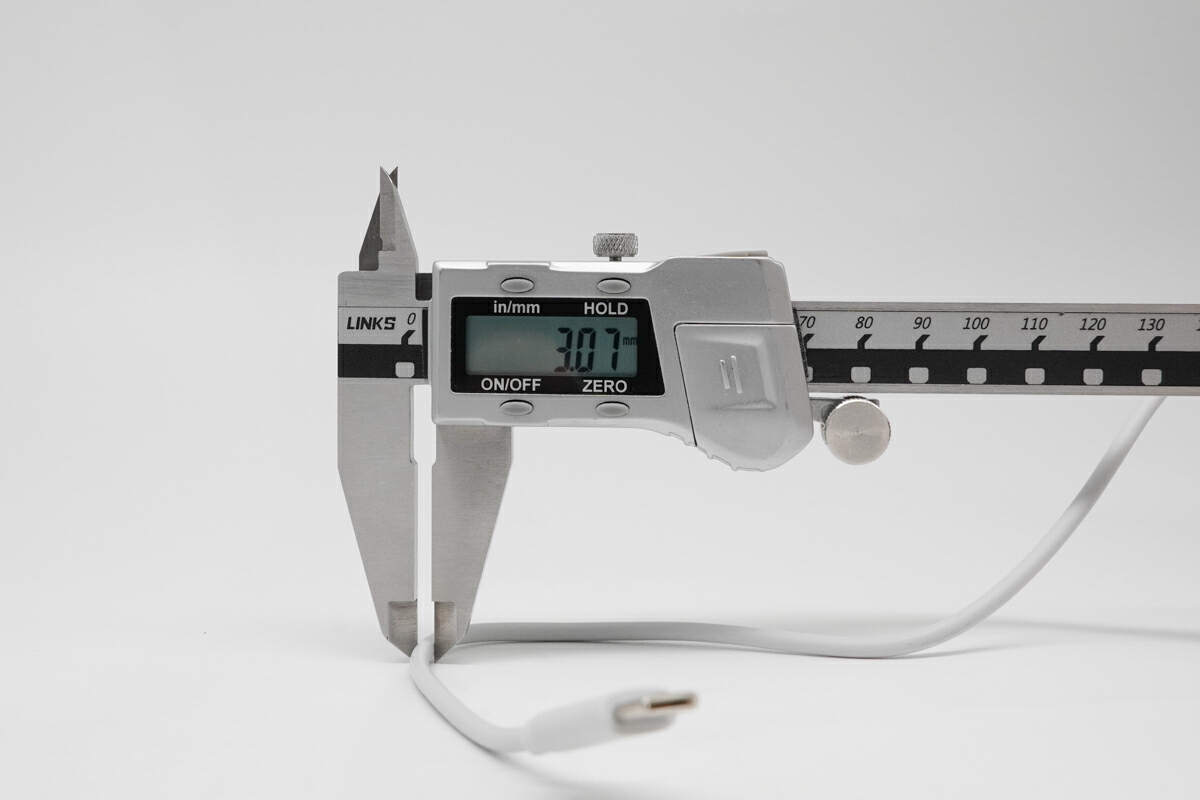

充电线直径30.7mm。

底部有防滑胶垫，放置于桌面不易滑动。

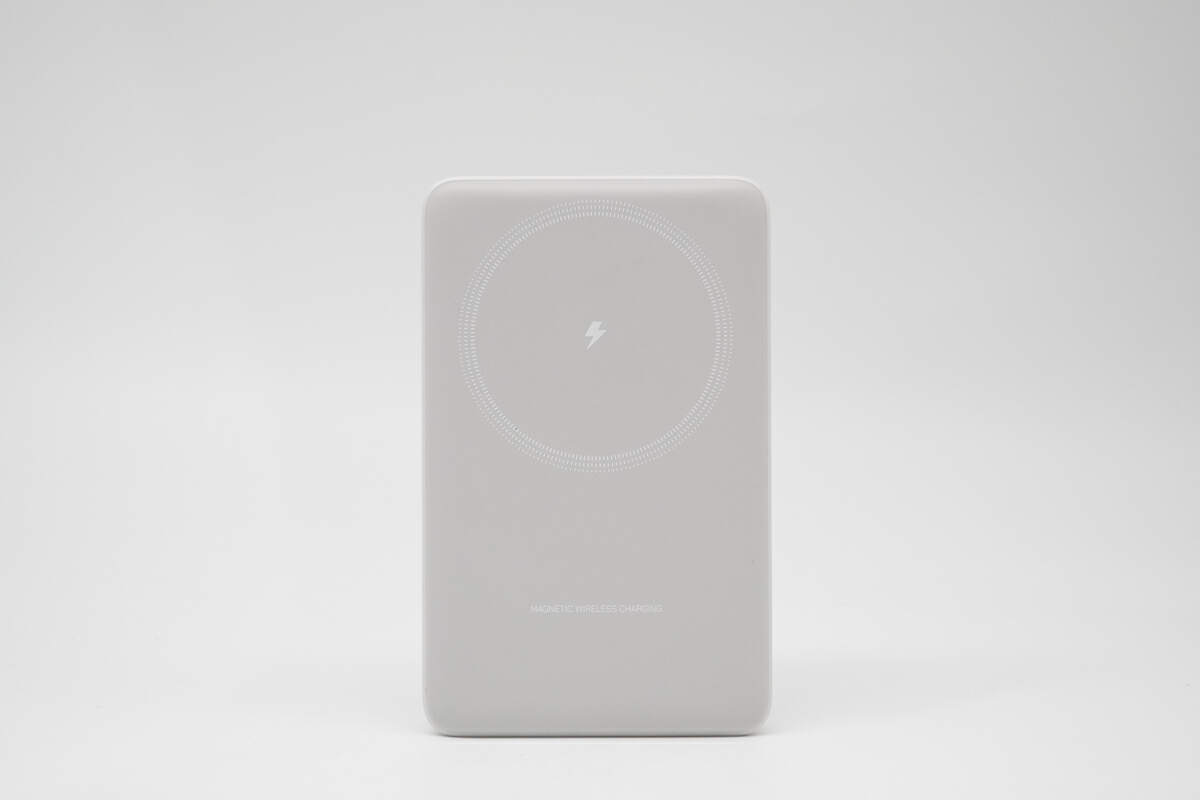

再来看看磁吸移动电源本体，正面为磨砂材质，圆圈位置对应无线充电线圈位置。

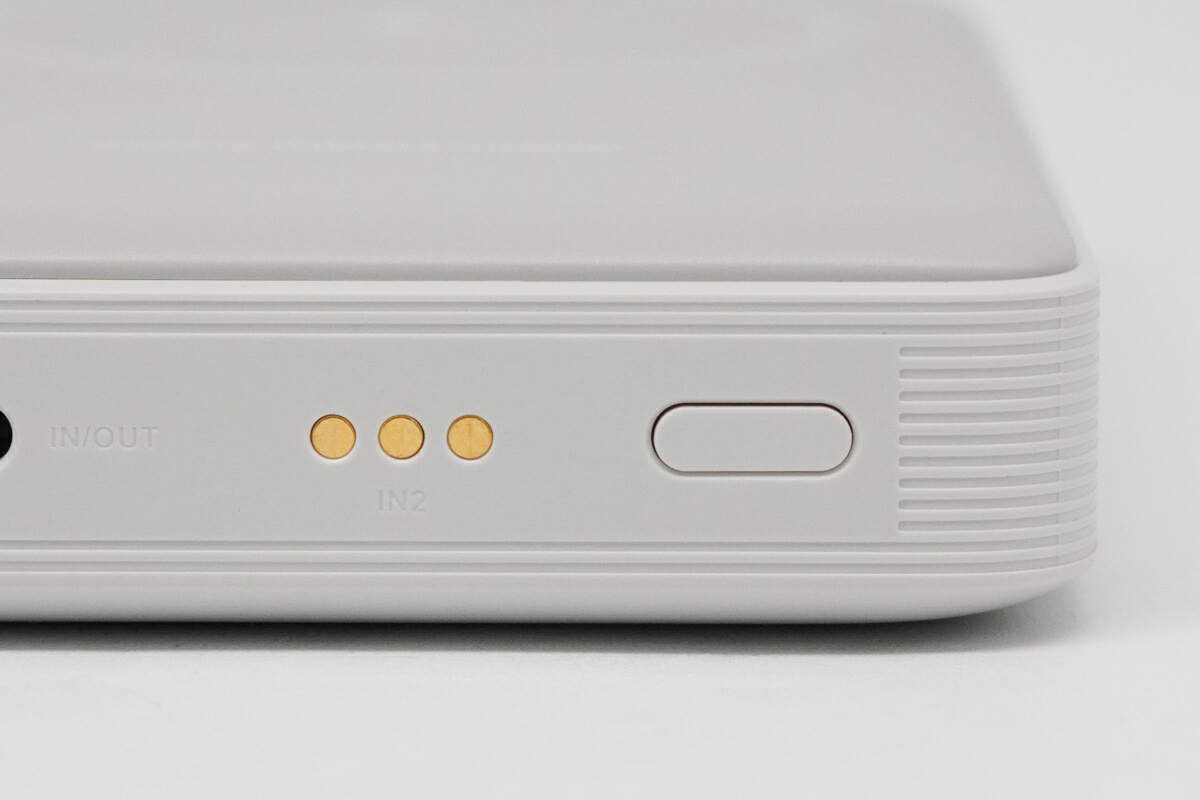

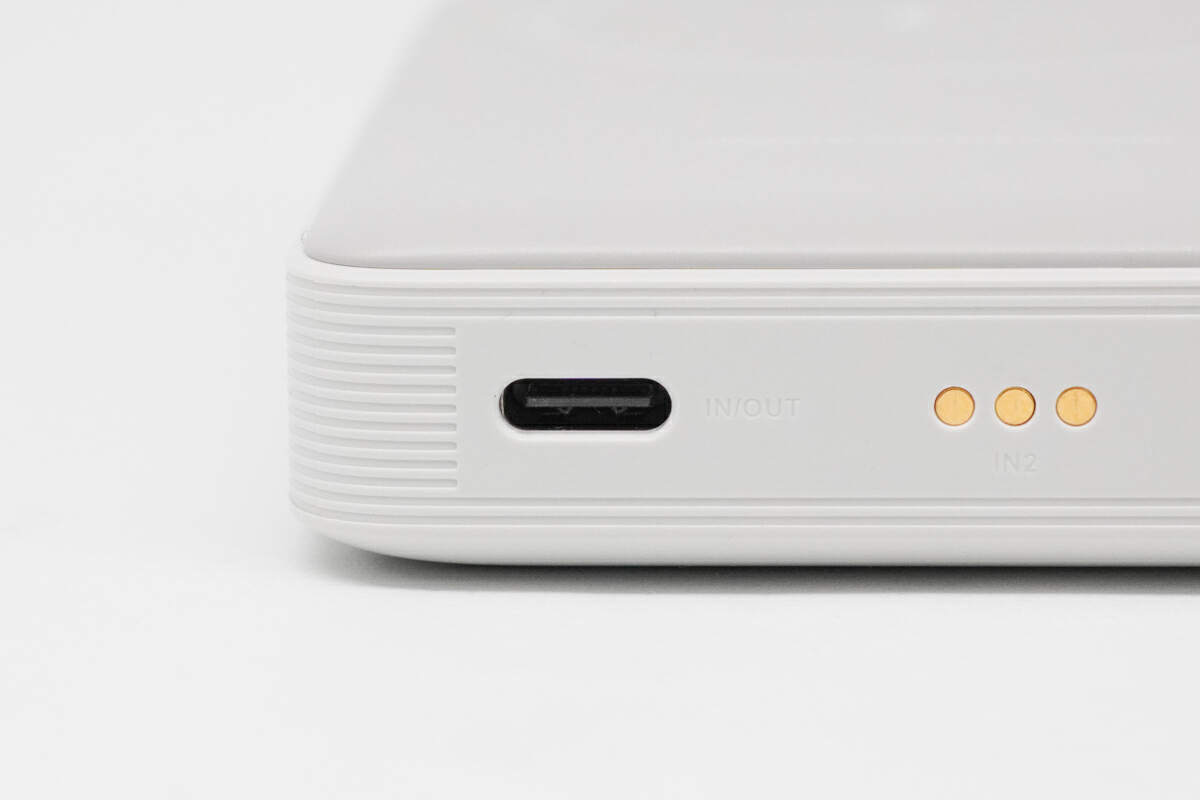

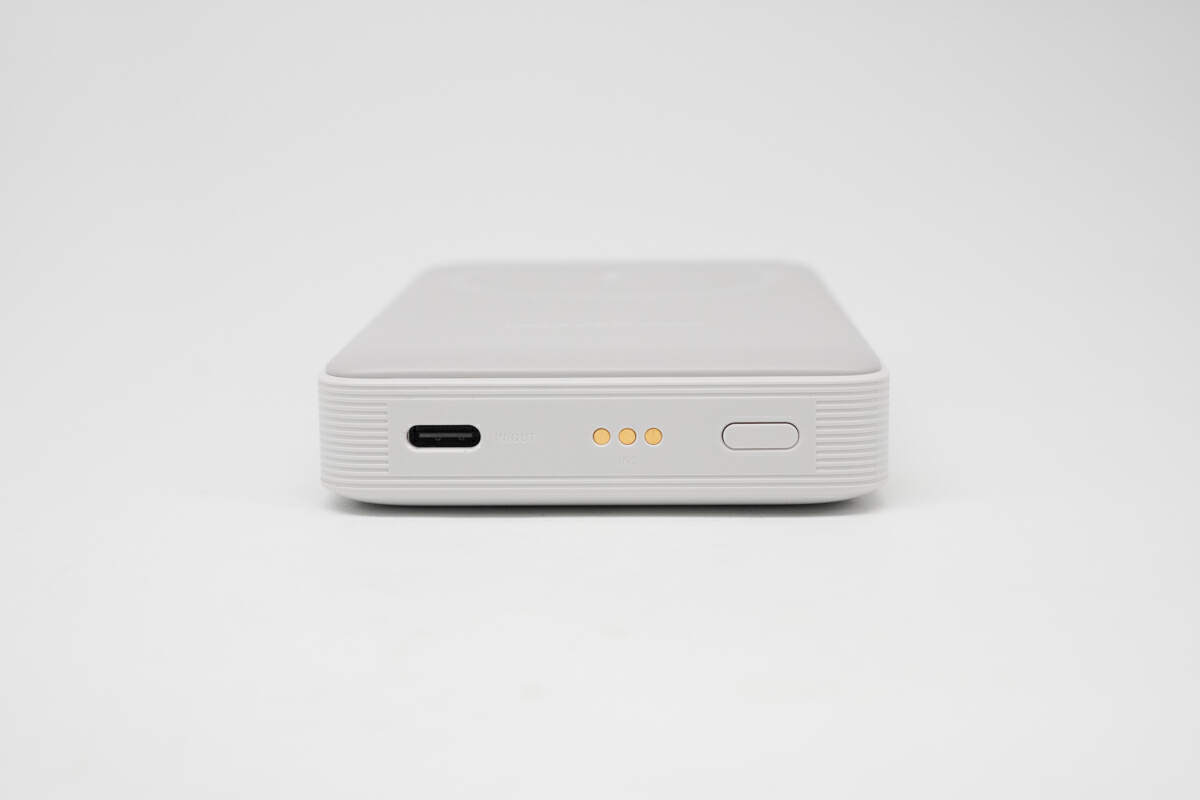

底部为USB-C端口、磁吸充电触点以及电量检查键。

USB-C接口特写，可见内部黑色胶芯。

磁吸触点特写，可连接底座触点给移动电源充电。

侧面为条纹设计，增加摩擦力的同时握在手中时不易滑落。

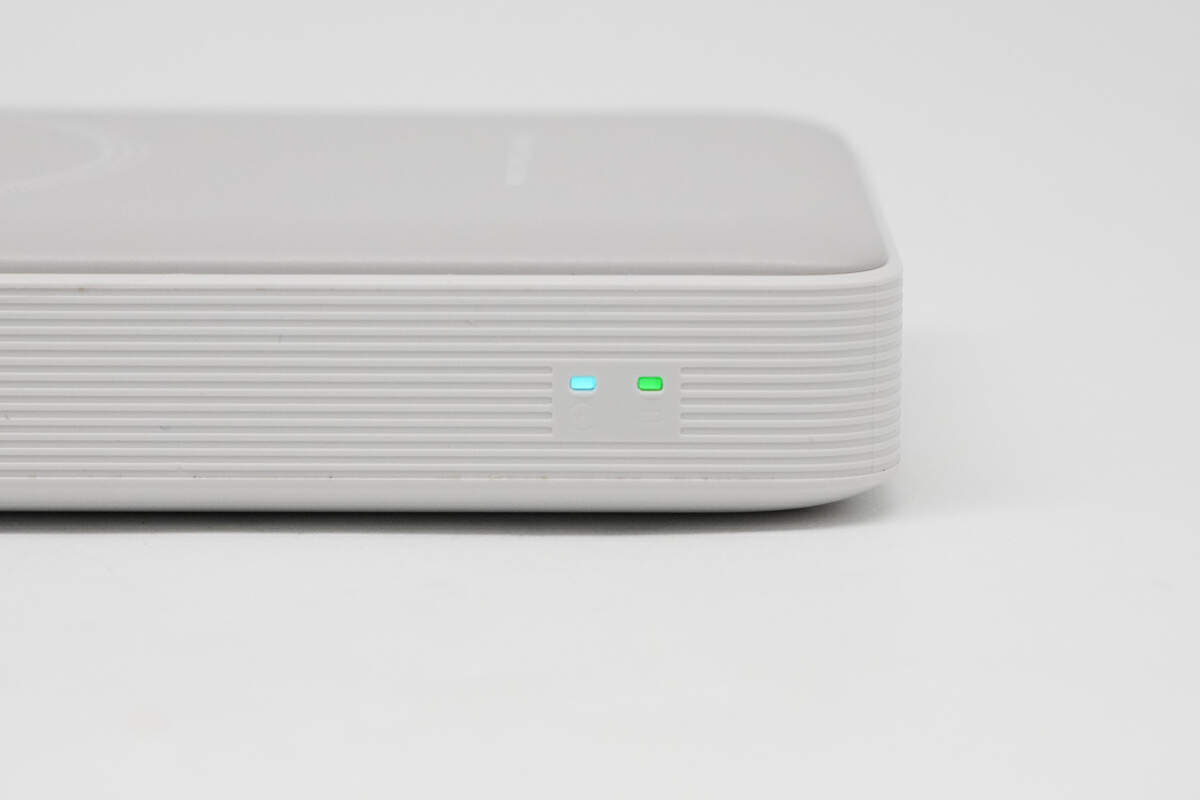

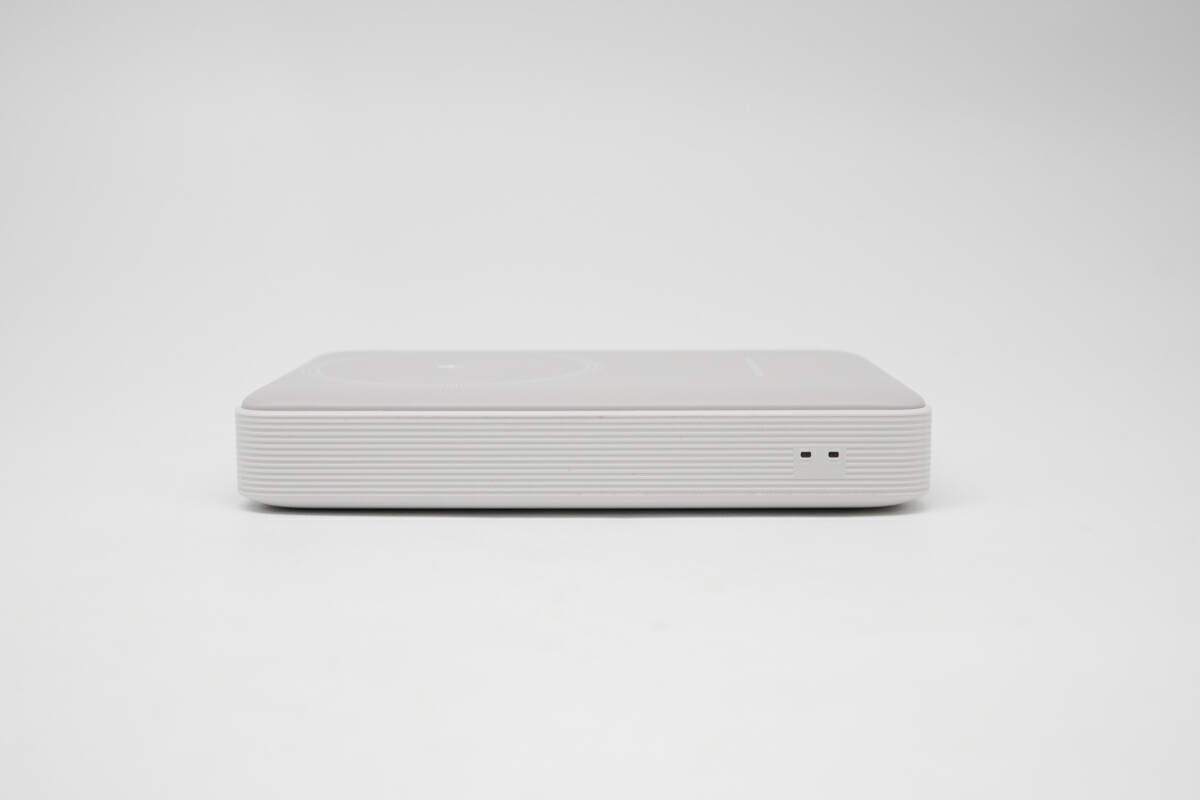

侧面配置两颗LED指示灯，蓝色为无线充电状态指示灯，绿色则为电量指示灯。

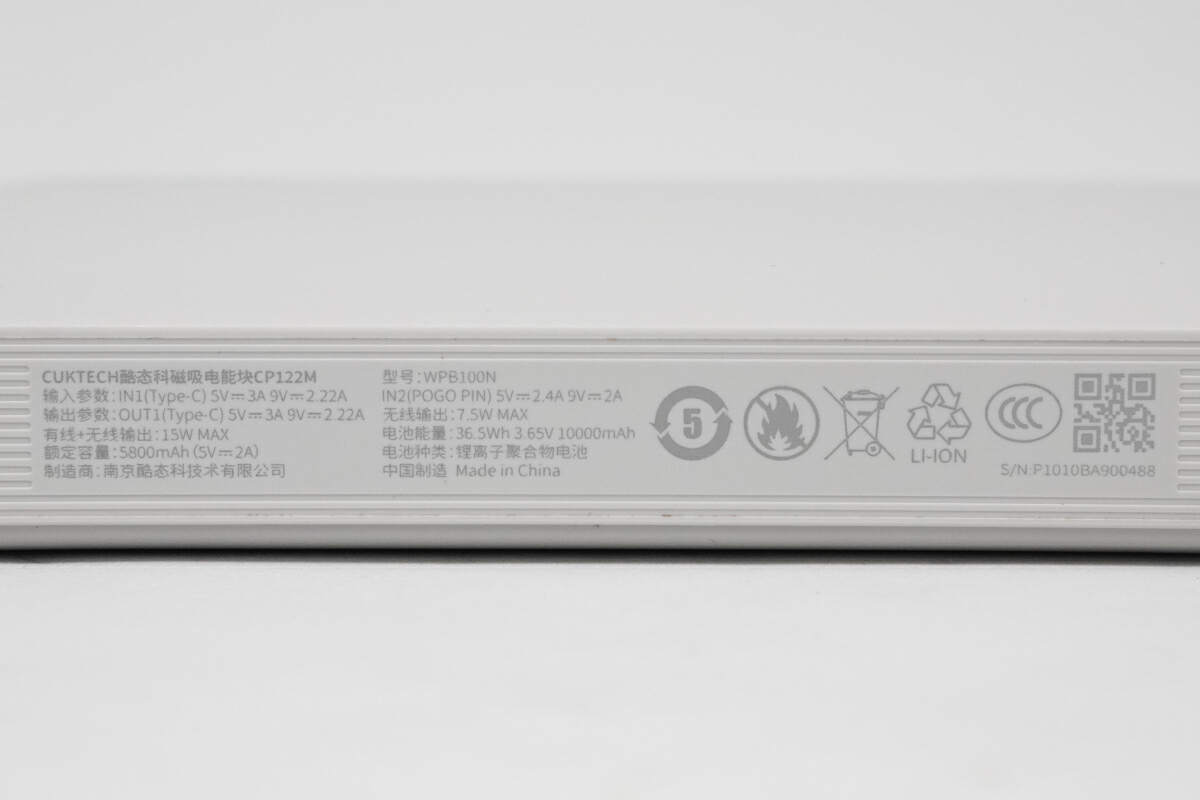

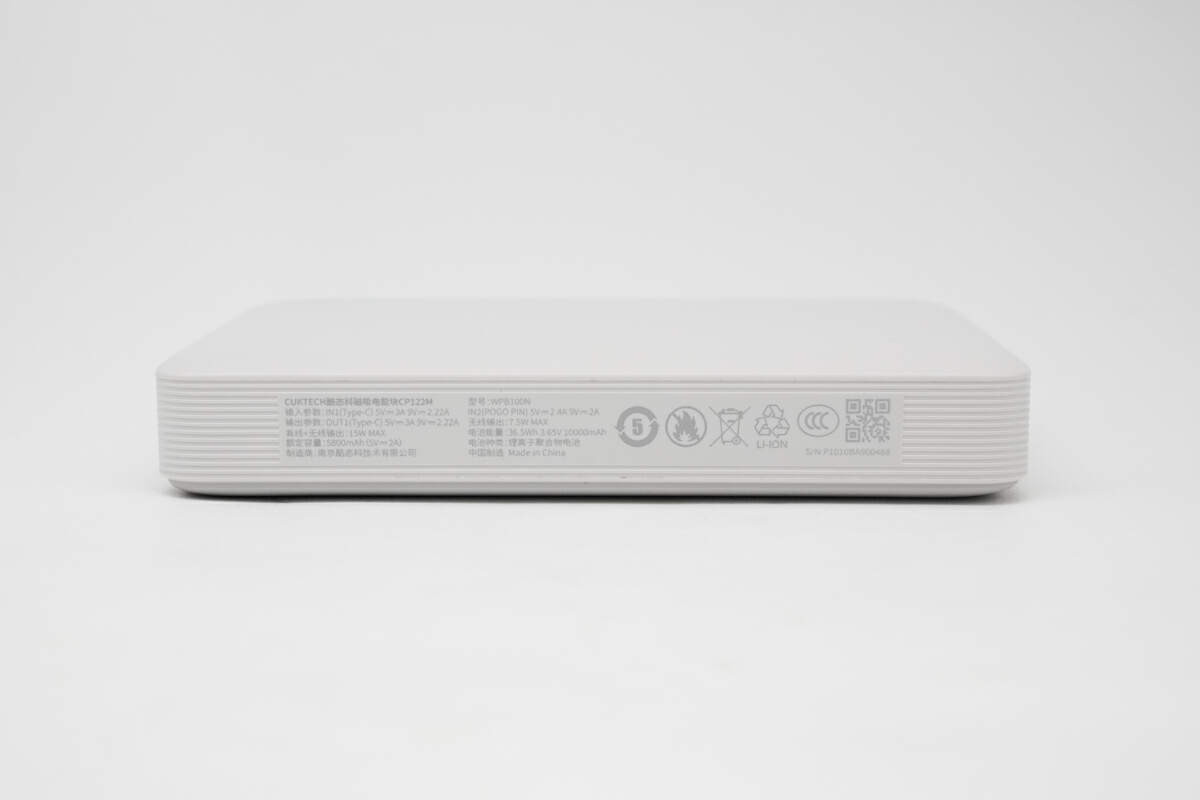

另一侧为充电宝参数铭文以及安规认证等信息，与开篇介绍的基本信息以及端口参数与包装盒印刷信息一致，并做过详细阐述，因此不做过多赘述。

参数信息特写，前面已详述，此处不表。

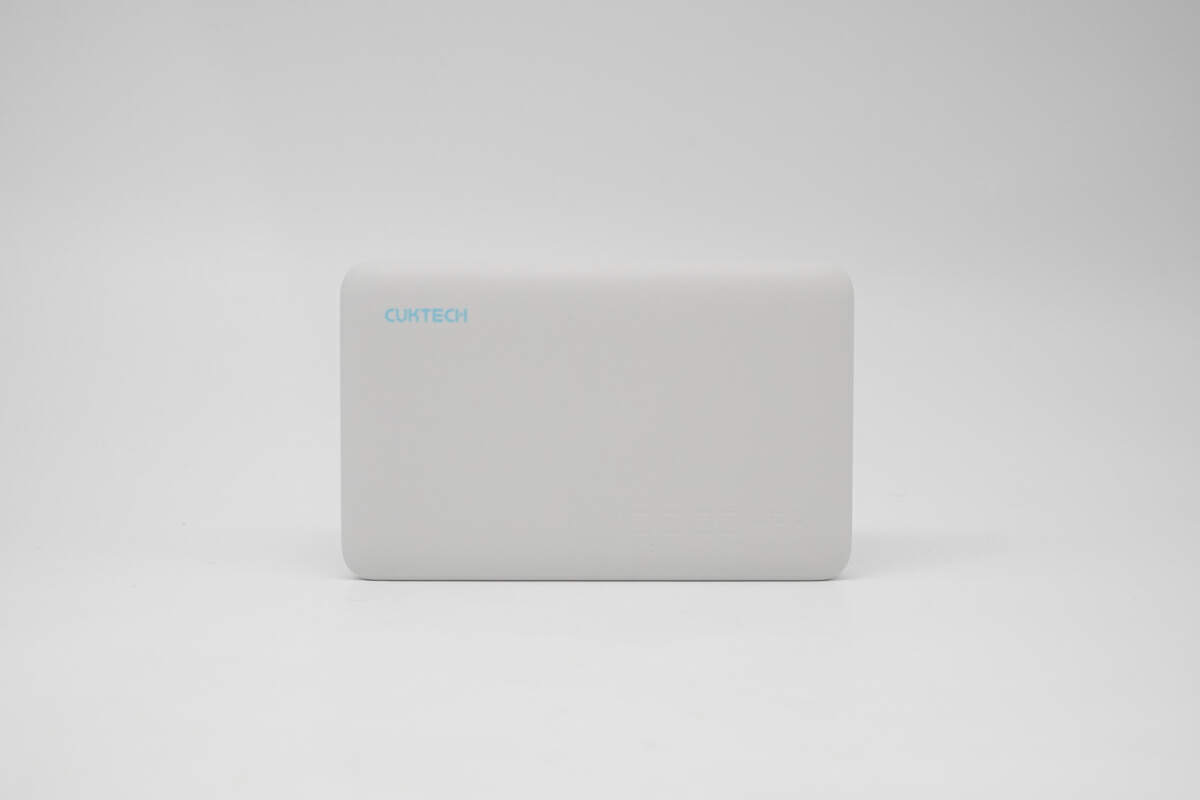

背面仅印刻“CUKTECH”Logo，简约耐看。

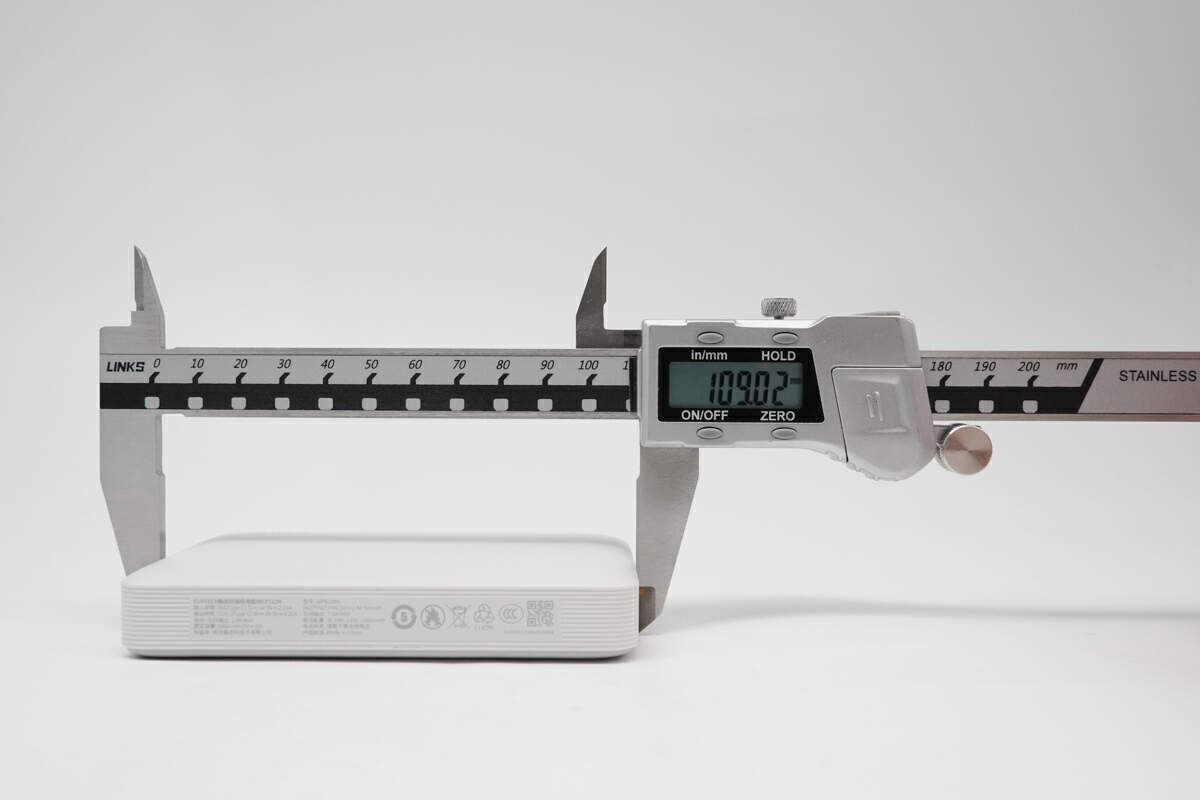

移动电源长度约为 109.02mm。

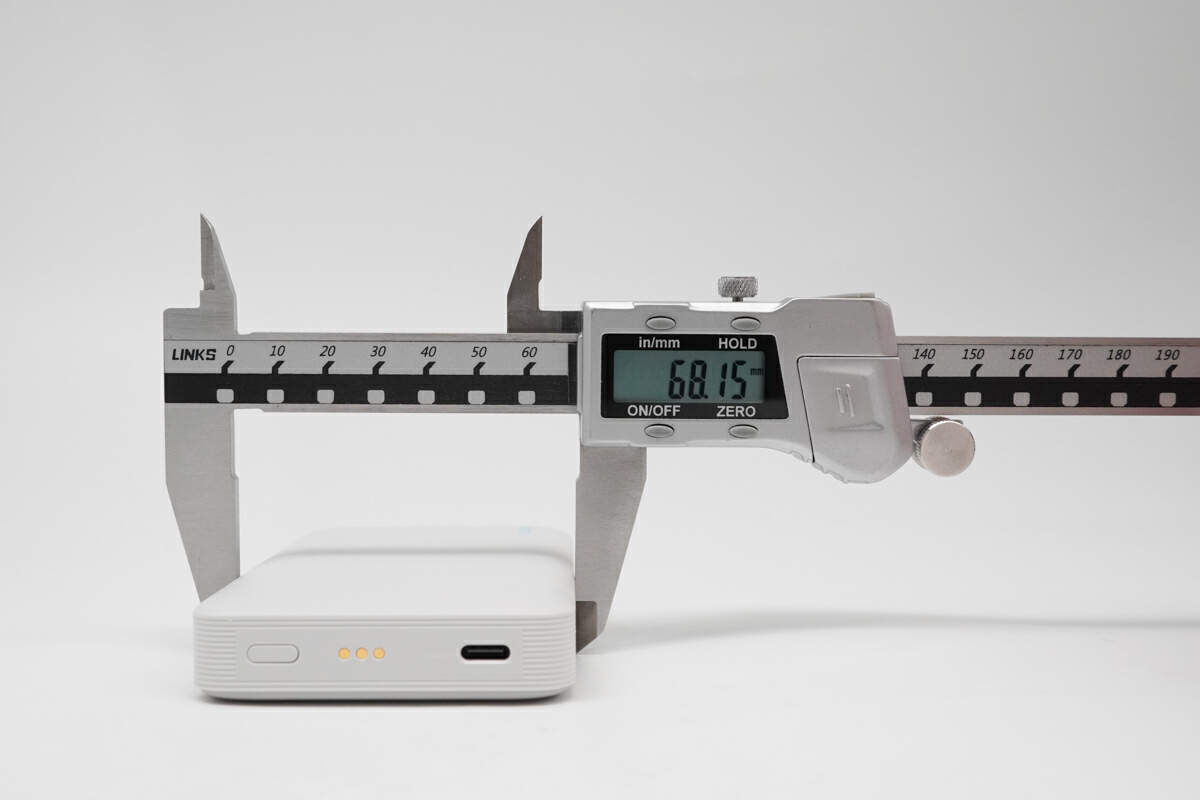

移动电源宽度约为 68.15mm。

移动电源高（厚）度约为 19.55mm。

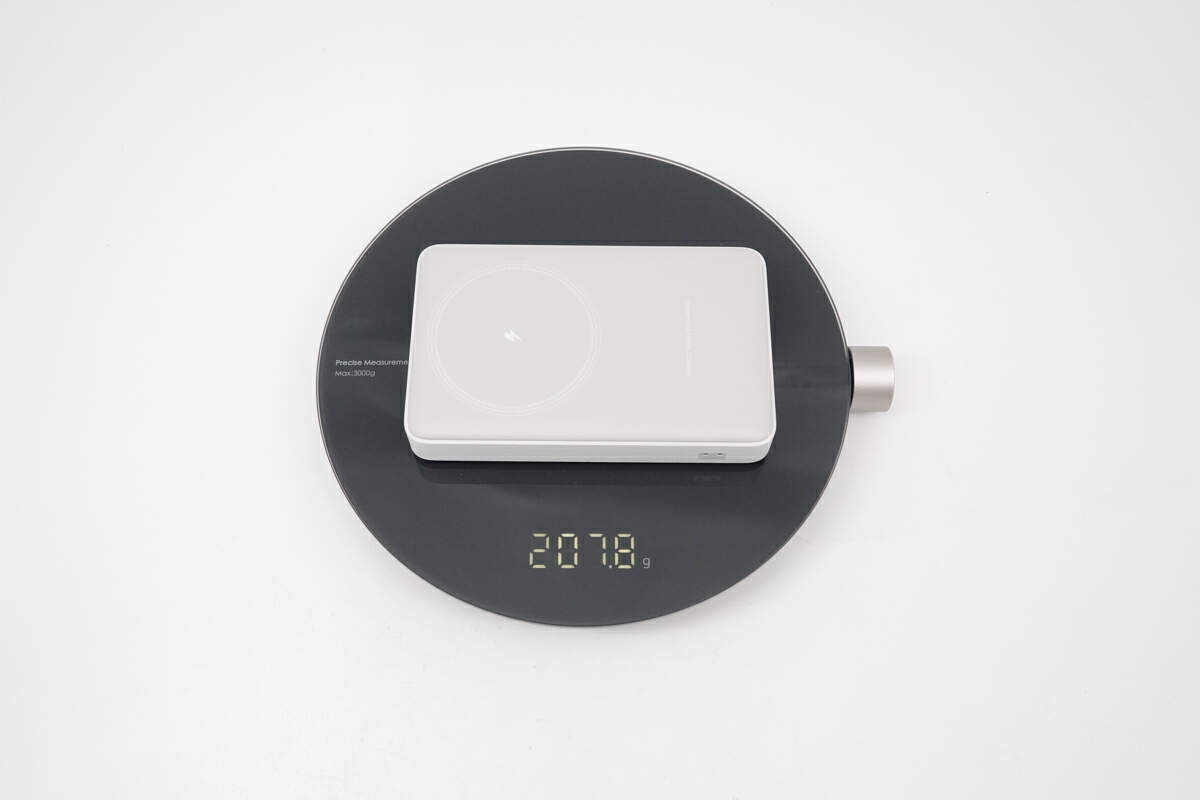

移动电源重量约为 207.8g。

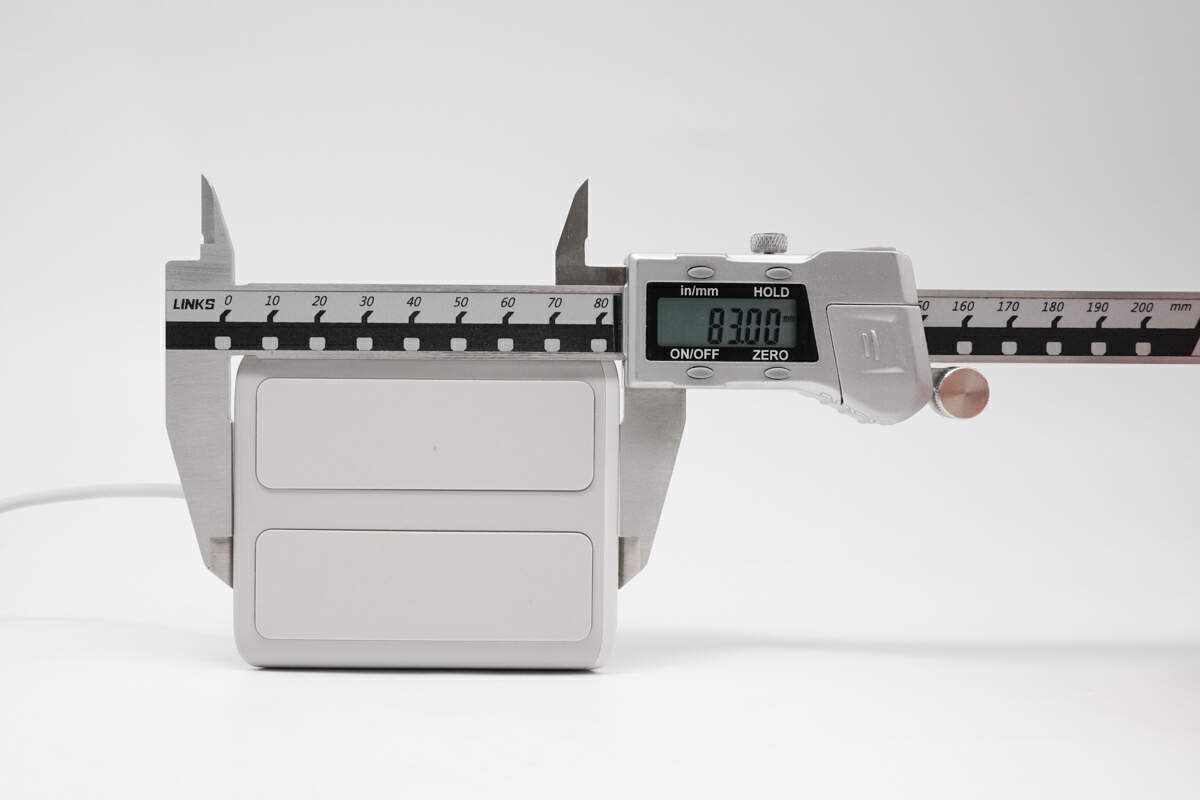

磁吸充电支架长度约为 83mm。

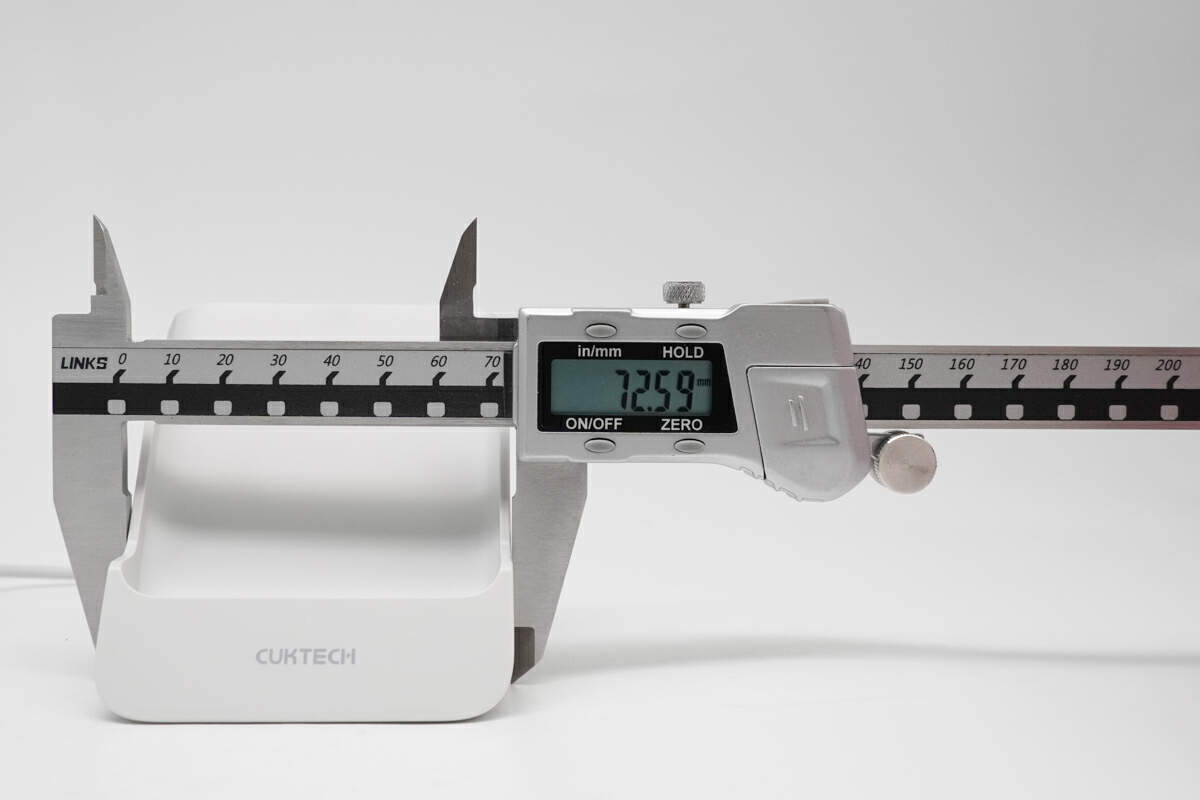

磁吸充电支架宽度约为 72.59mm。

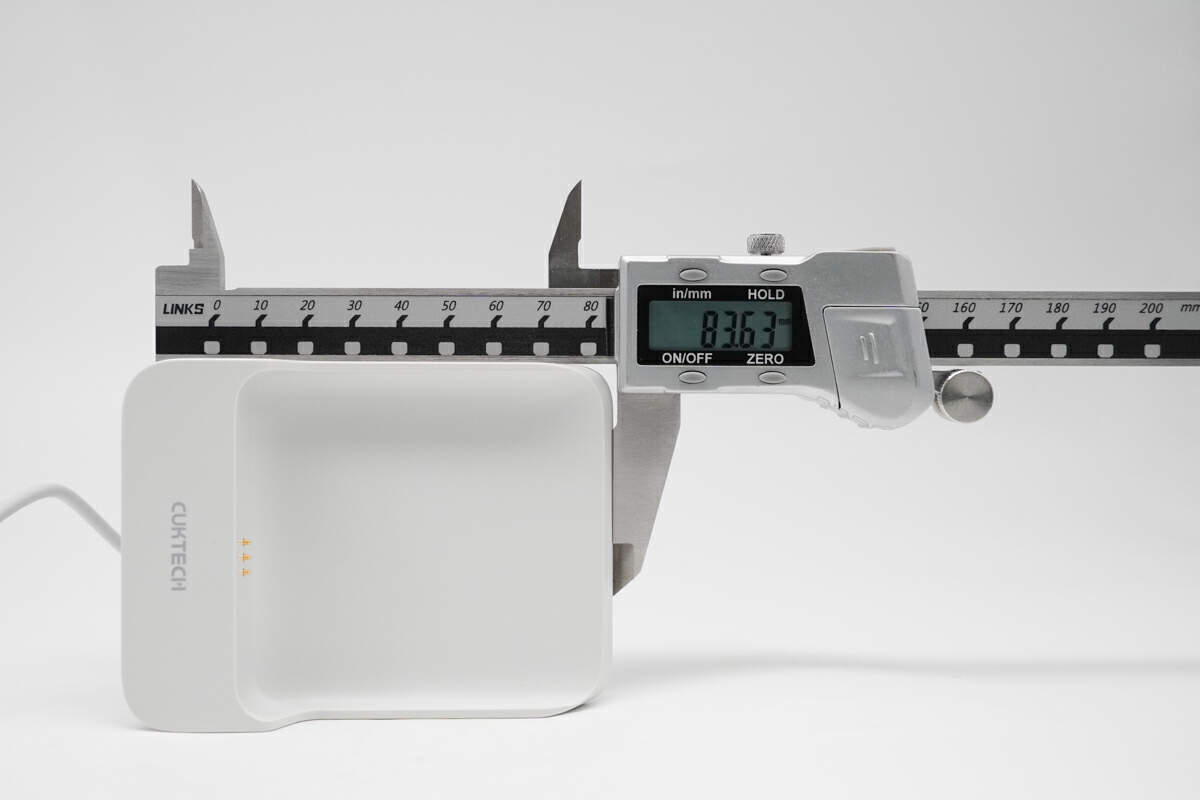

磁吸充电支架高度约为 83.63mm。

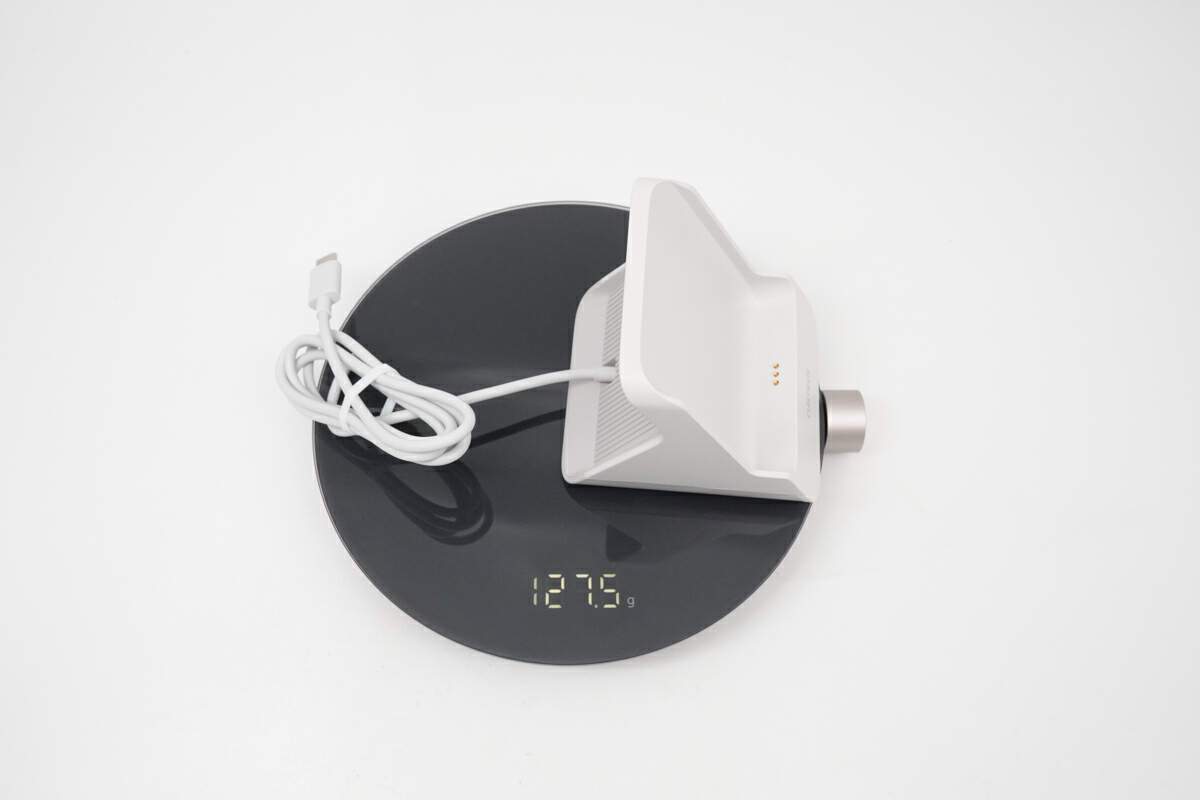

磁吸充电支架重量约为 127.5g。

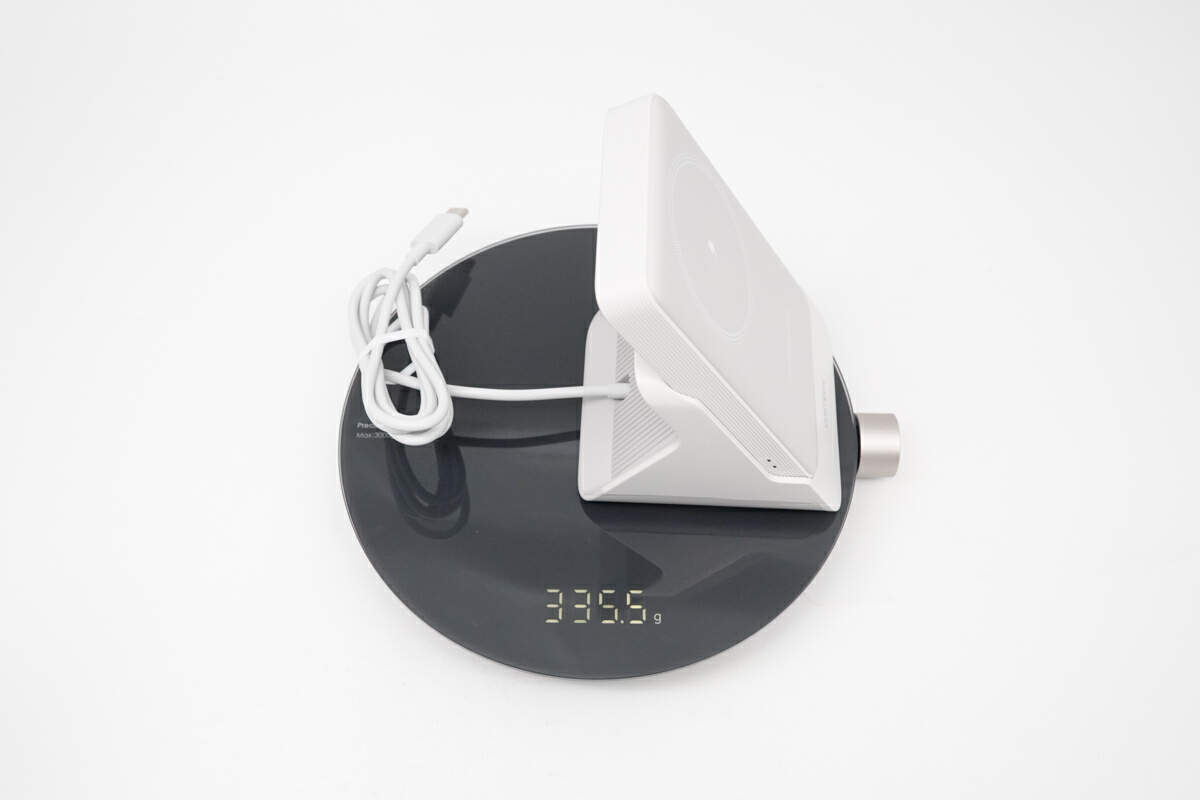

整体重量约为 335.5g。

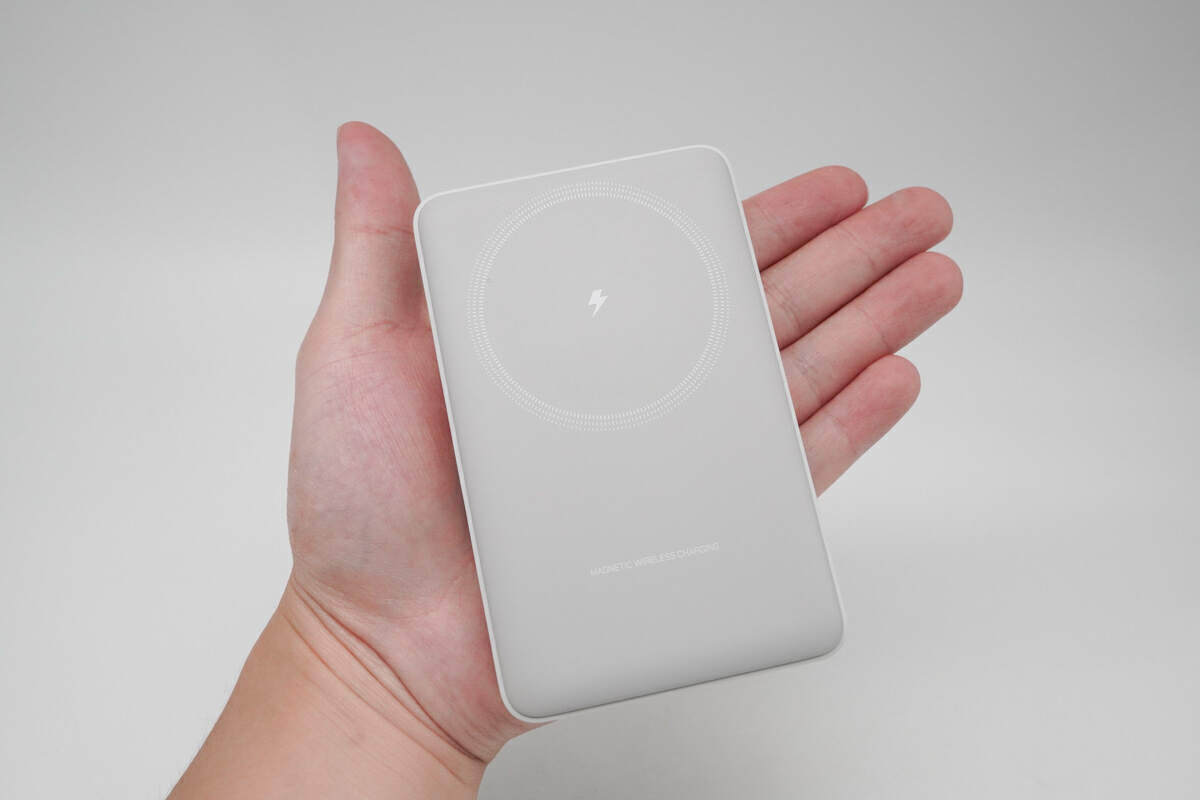

移动电源在成年男子手中对比。

使用充电宝为 iPhone 15 Pro磁吸充电场景特写，吸附稳定不掉落。

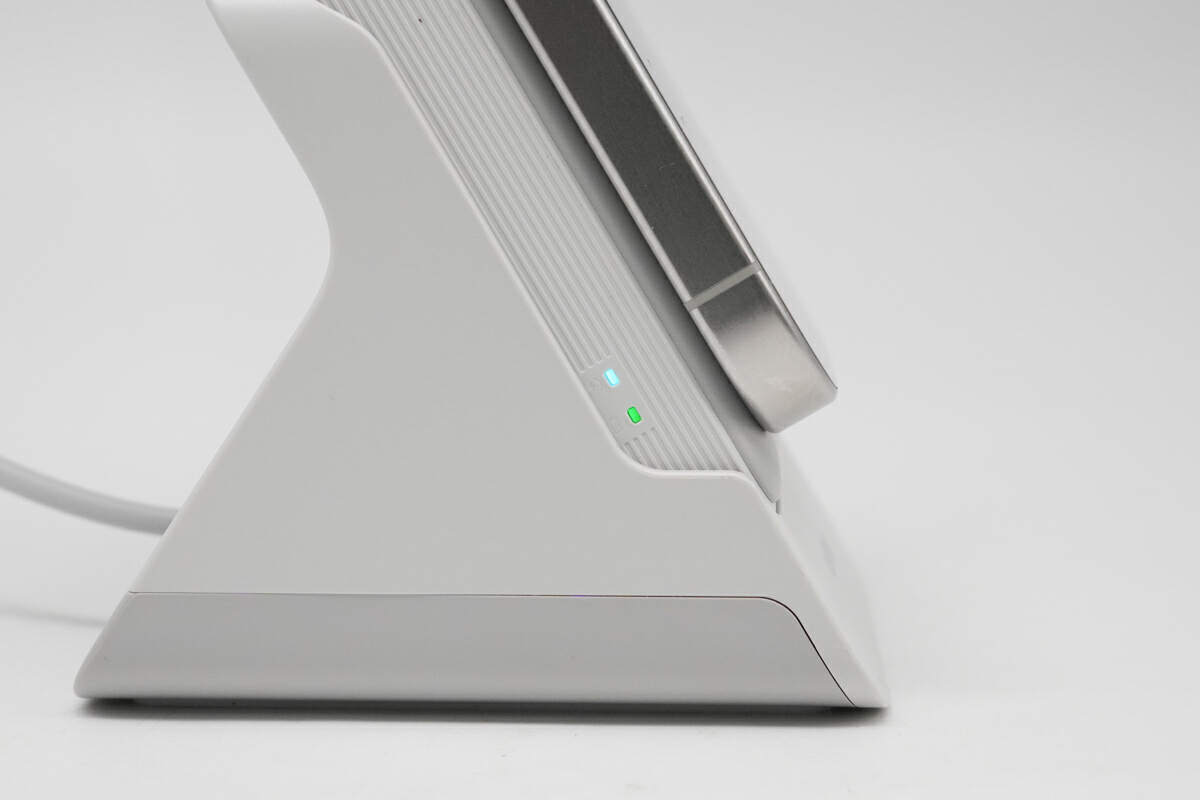

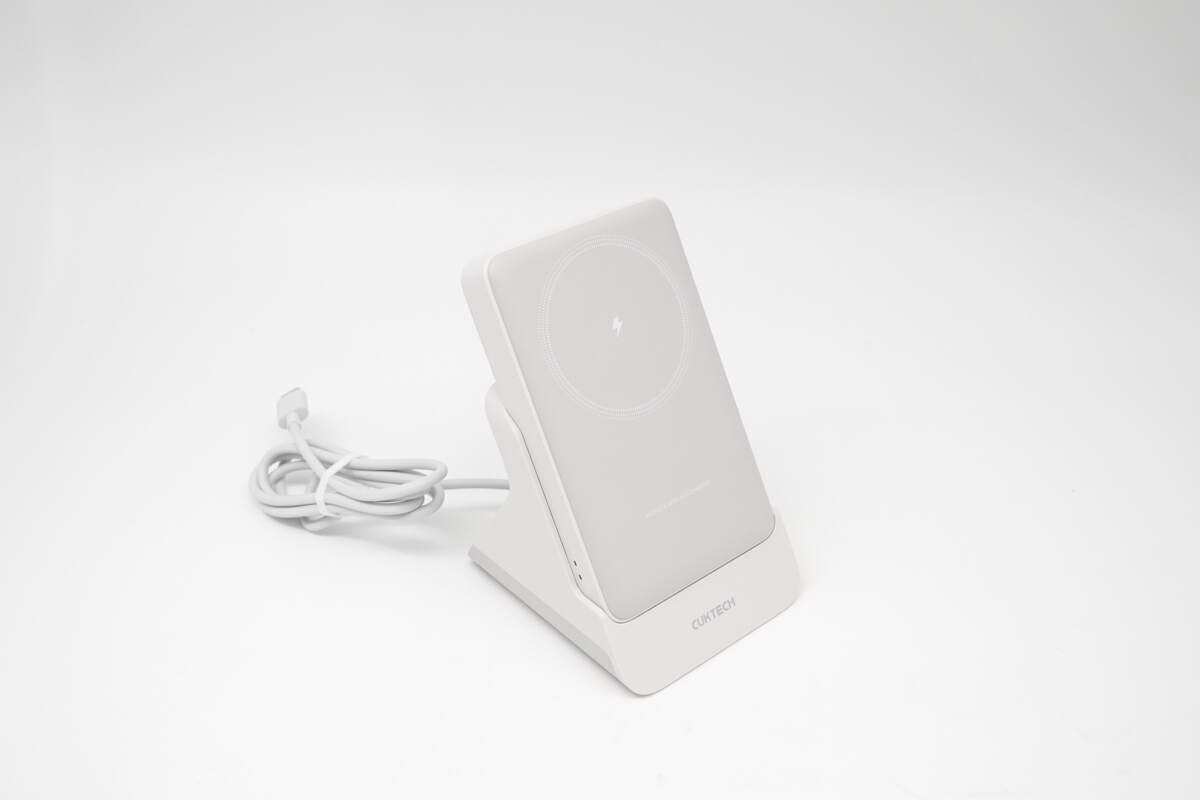

酷态科磁吸电能块（底座+移动电源二合一）充电场景特写。

移动电源在成年男子手中对比。

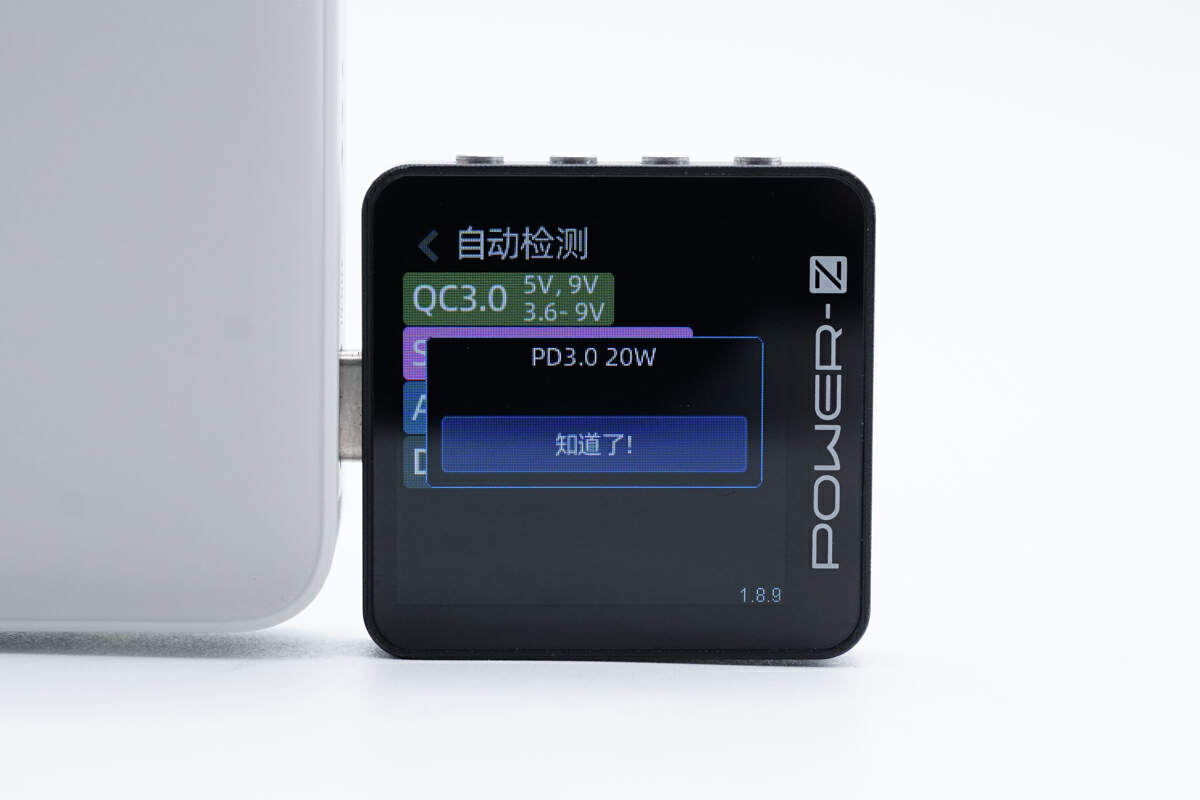

使用 POWER-Z KM003C 测试仪测试USB-C端口协议，实测支持 QC3.0、PD3.0、DCP 和 Apple 2.4A 充电协议。

PDO报文方面USB-C端口具备5V3A、9V2.22A两组固定电压档位。

酷态科磁吸电能块（底座+移动电源二合一）拆解

接下来看一下酷态科磁吸电能块（底座+移动电源二合一）的内部i结构和用料。

我们先拆移动电源。首先，沿着壳体缝隙拆开顶盖。

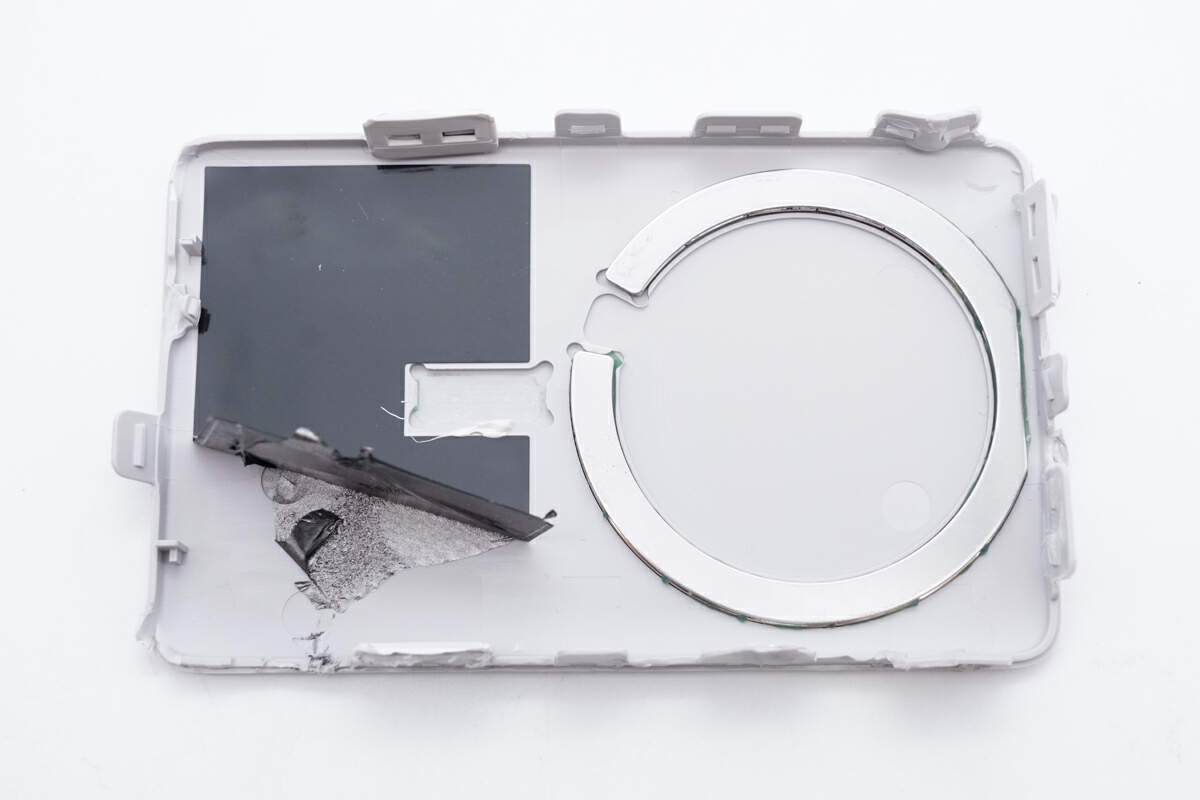

顶盖可见用于磁吸的磁铁环，PCBA模块连接处粘贴石墨贴纸。

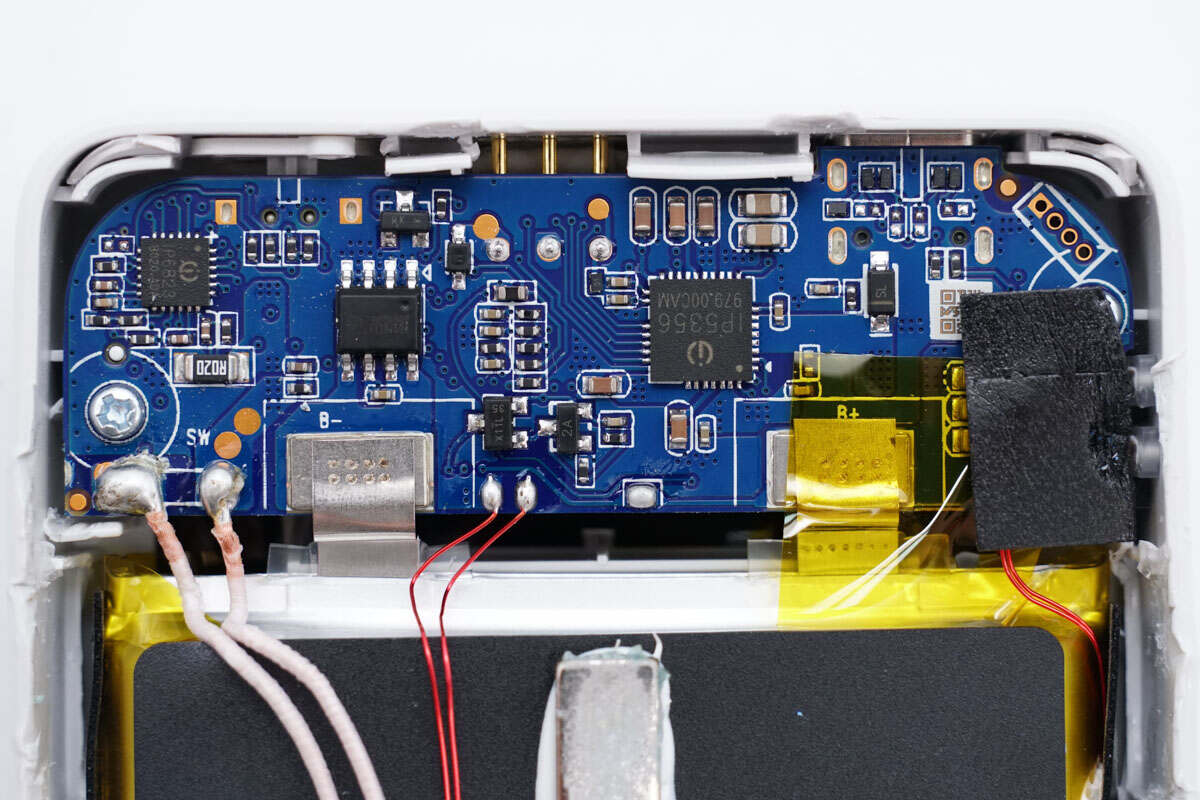

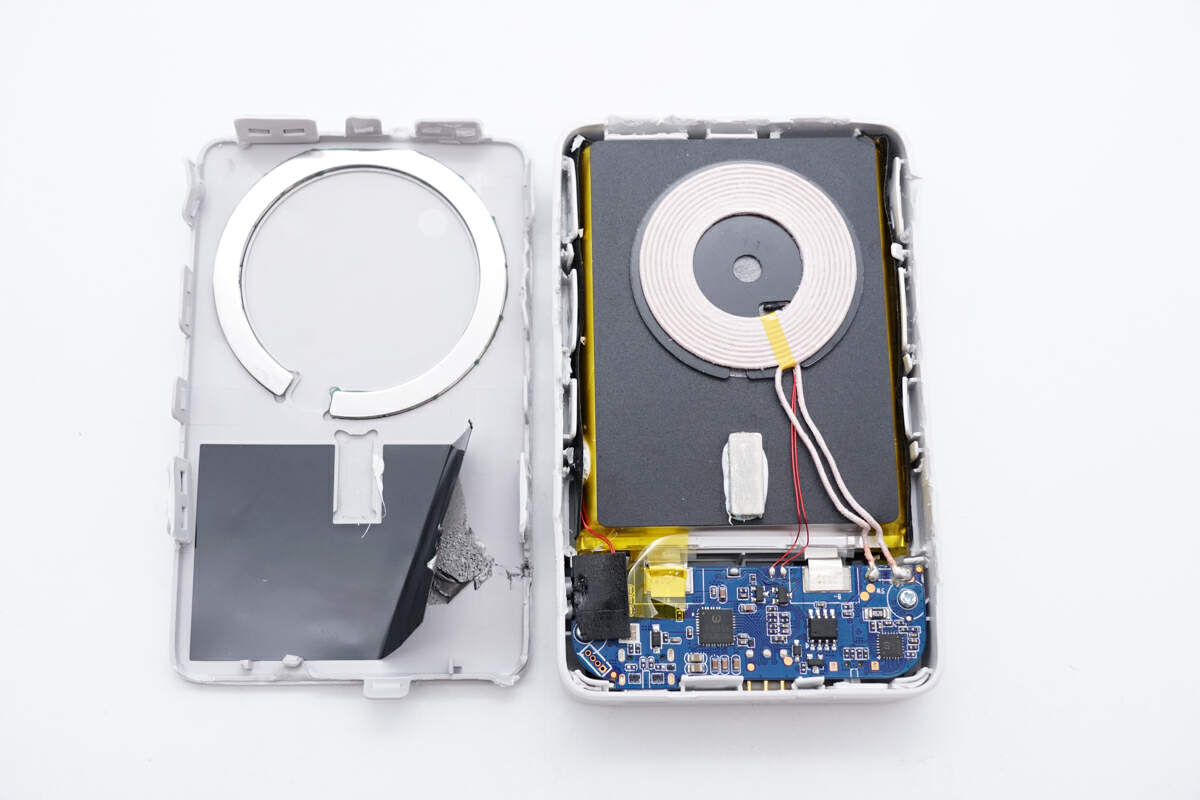

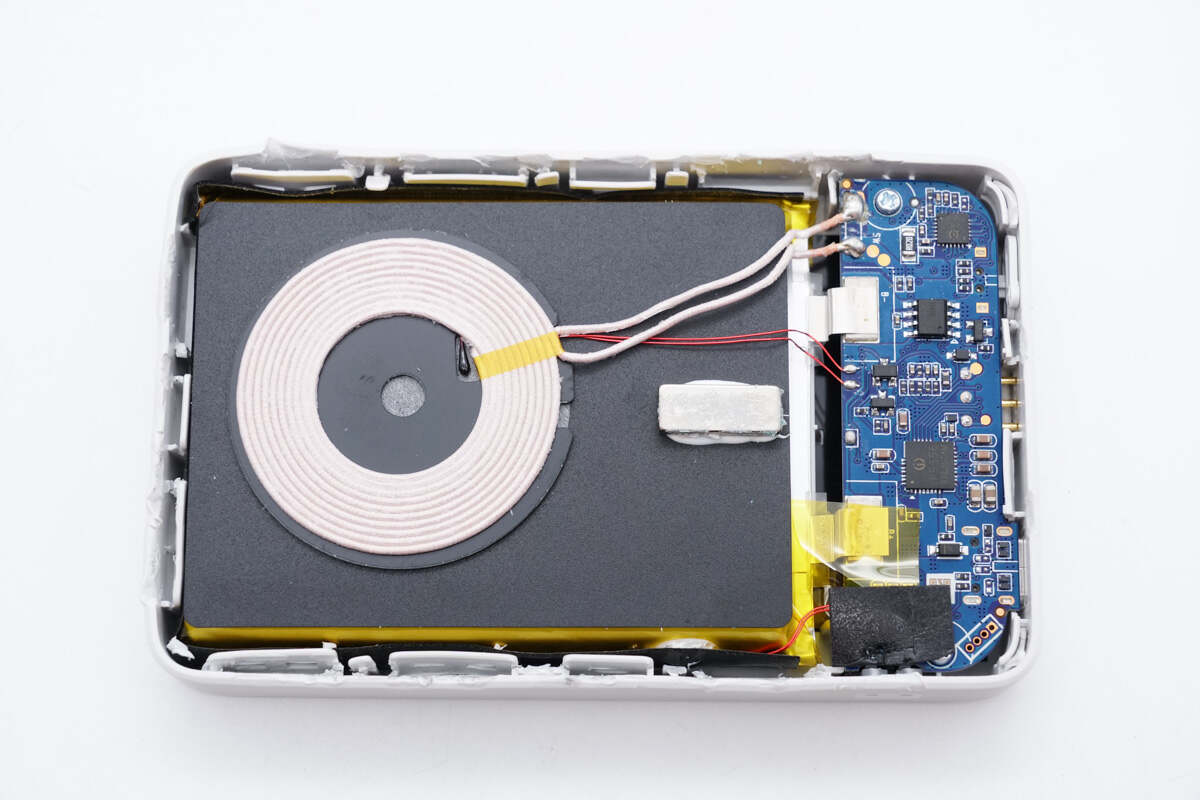

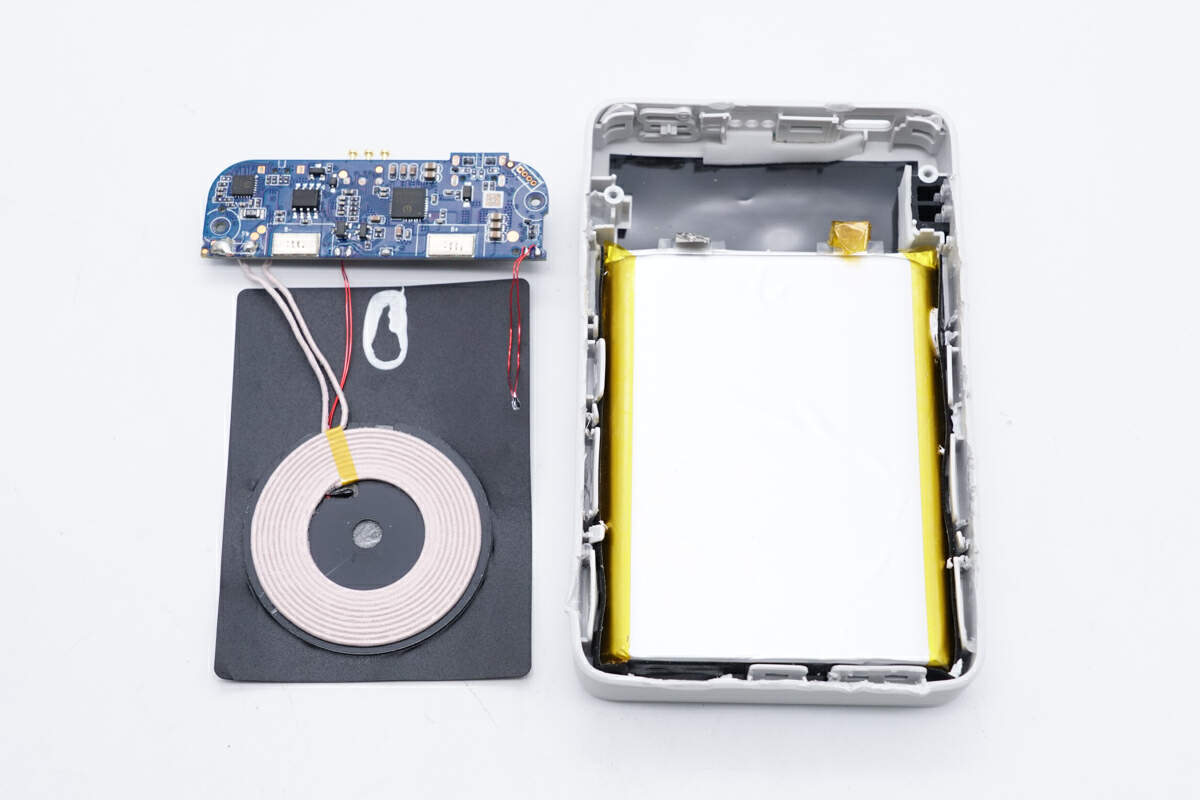

移动电源内部结构一览。电池组表面贴了一层石墨贴纸加强散热，线圈则贴在贴纸上面。电池组和线圈及热敏电阻的导线焊接在最右侧的PCBA上面。

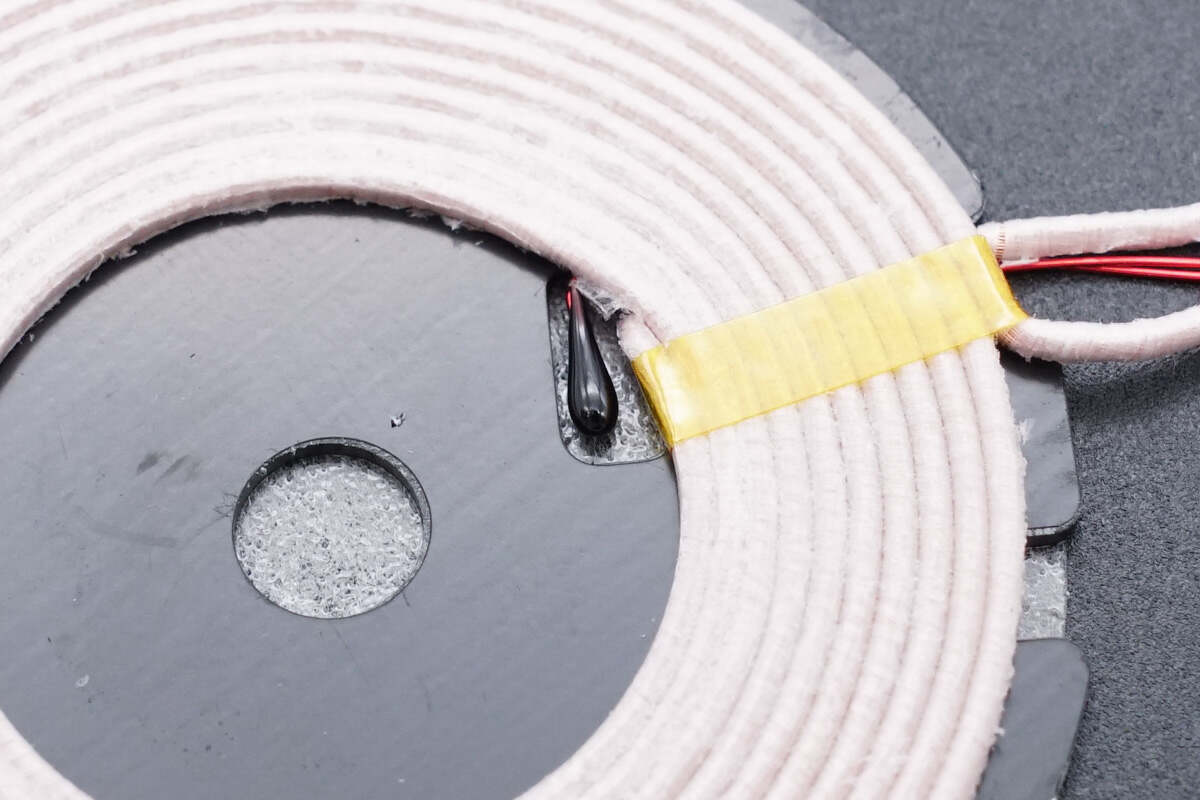

热敏电阻特写，用于监测线圈温度。

PCBA模块与电池组及线圈连接情况特写。

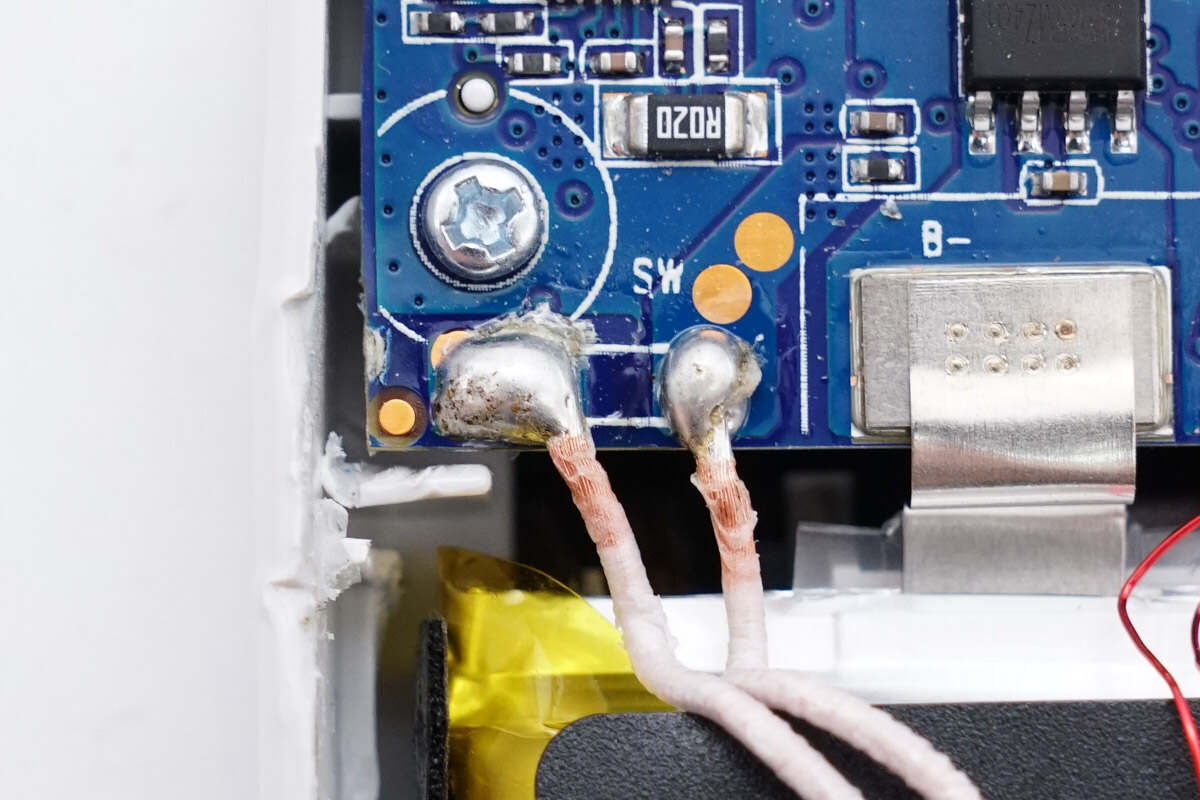

线圈导线在PCBA模块上的焊点特写。

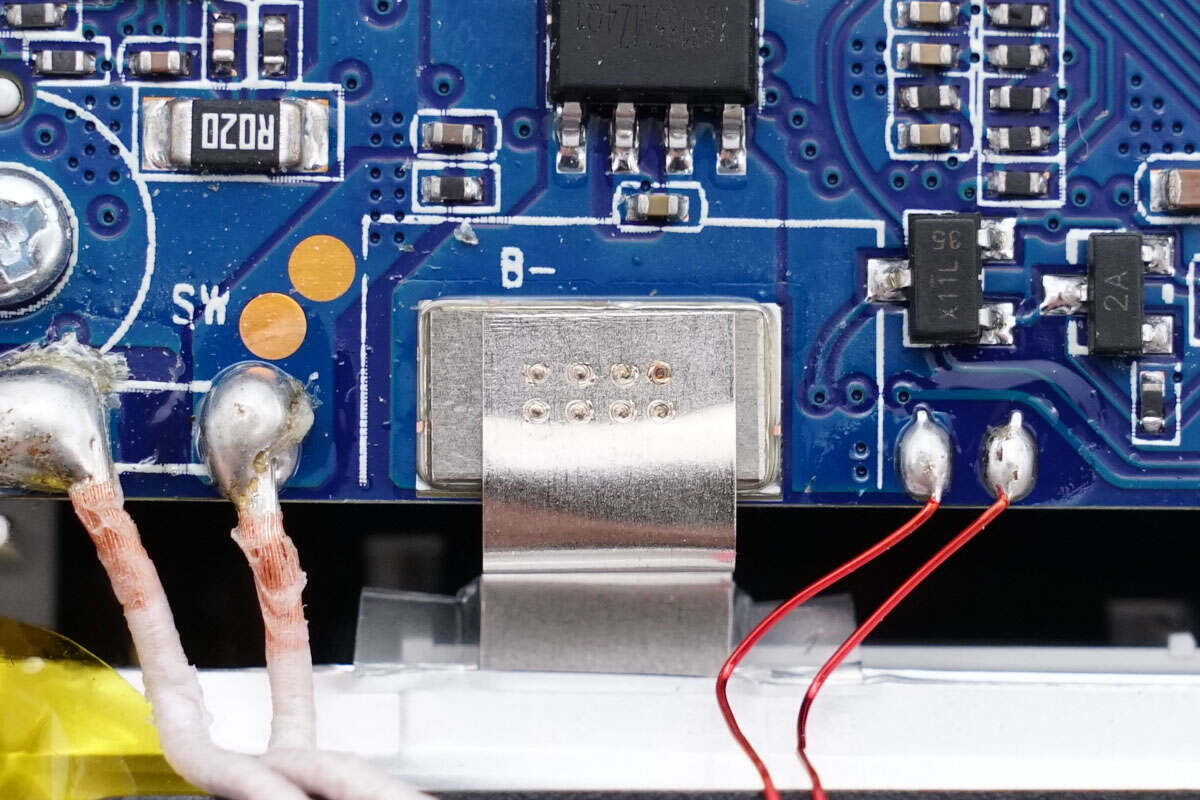

电池组与PCBA模块点焊连接。

用于固定PCBA模块的螺丝特写。

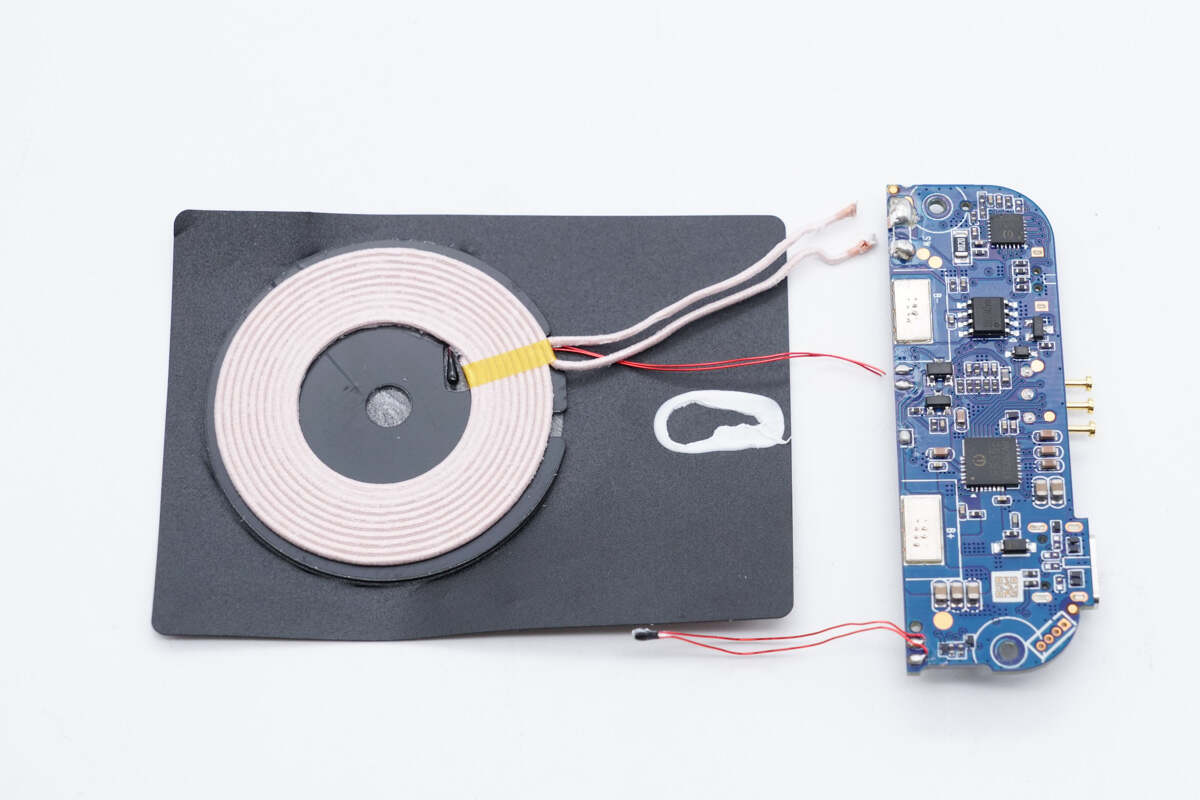

将线圈及PCBA模块分离出来。

断开线圈与PCBA模块的导线连接。发现还有一颗热敏电阻用于监测电池组温度。

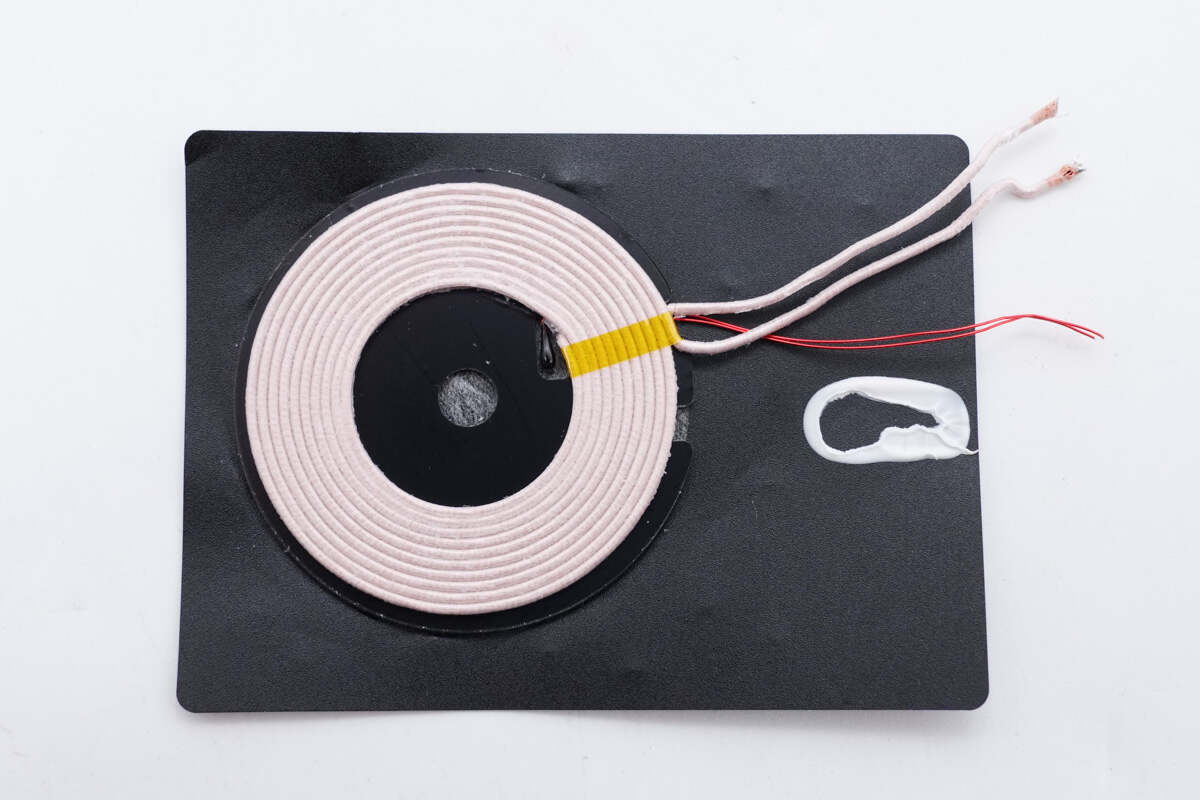

线圈特写，无线充电线圈导线采用纱包线绕制，通过胶带粘贴固定。

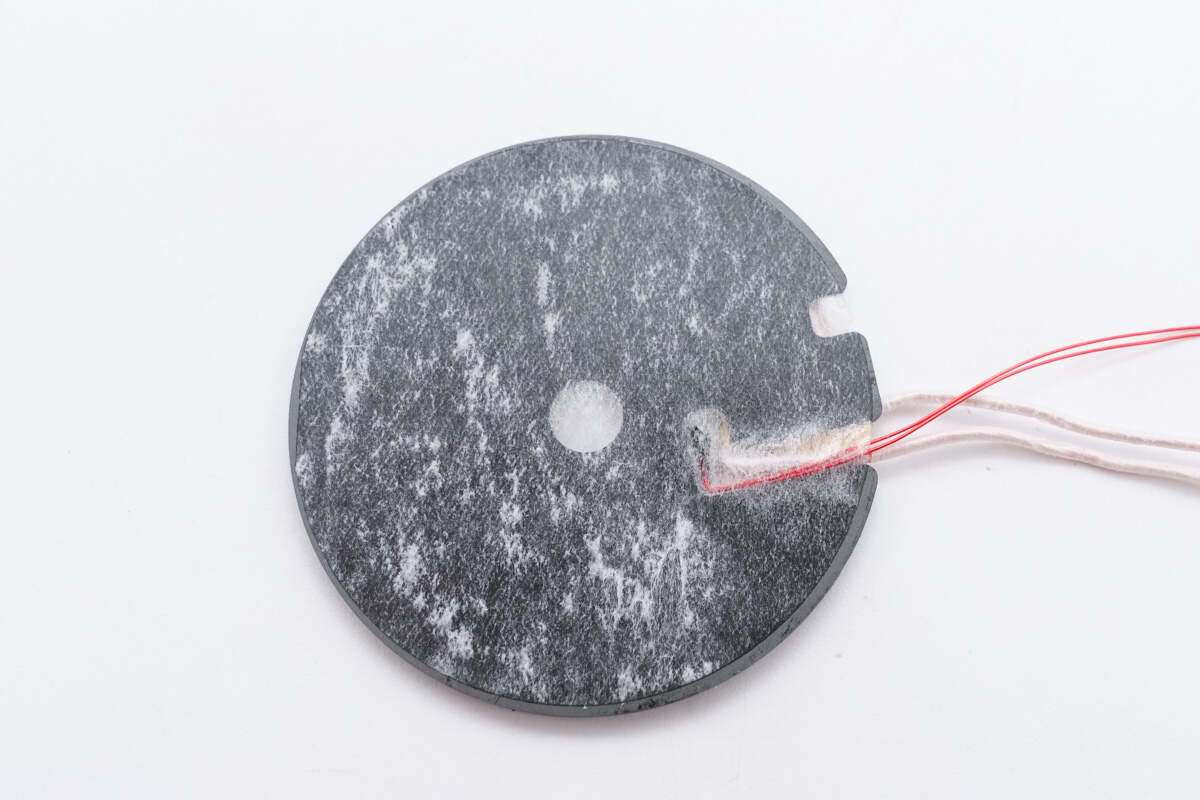

线圈外部贴有黑色隔磁片。

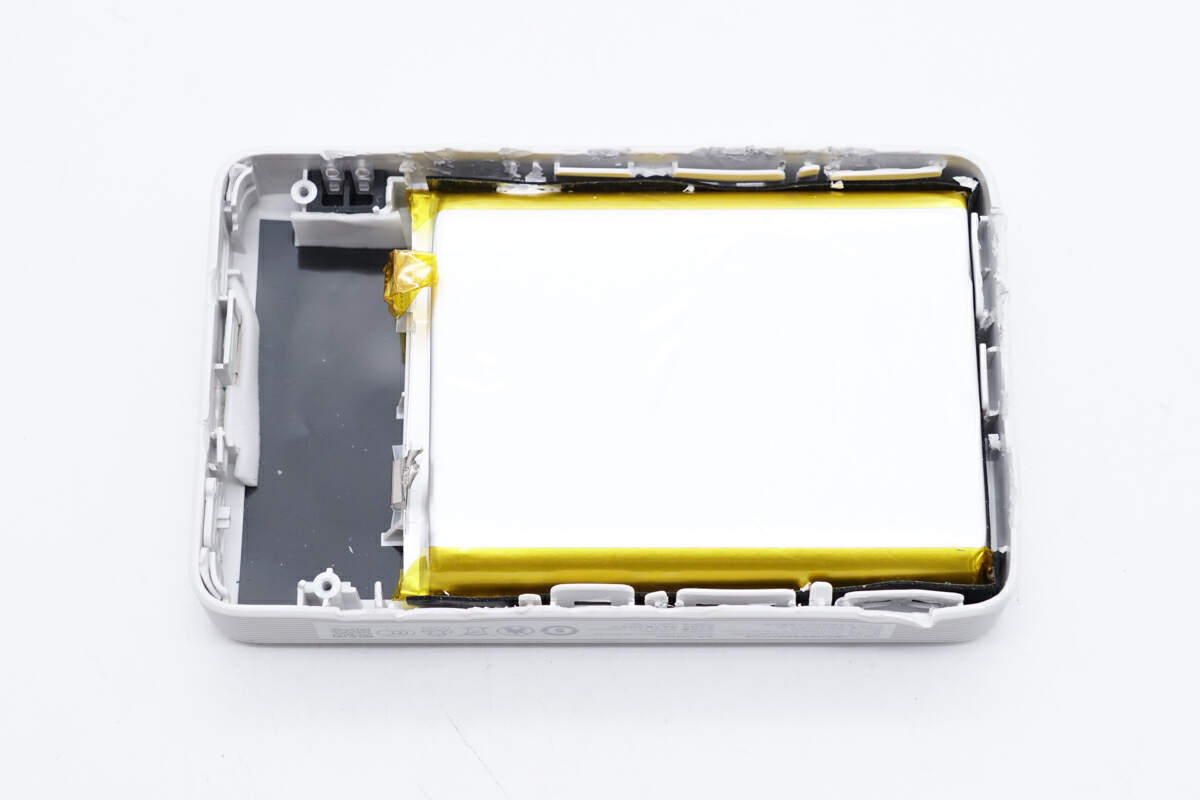

再来看电池组在壳体内的结构。

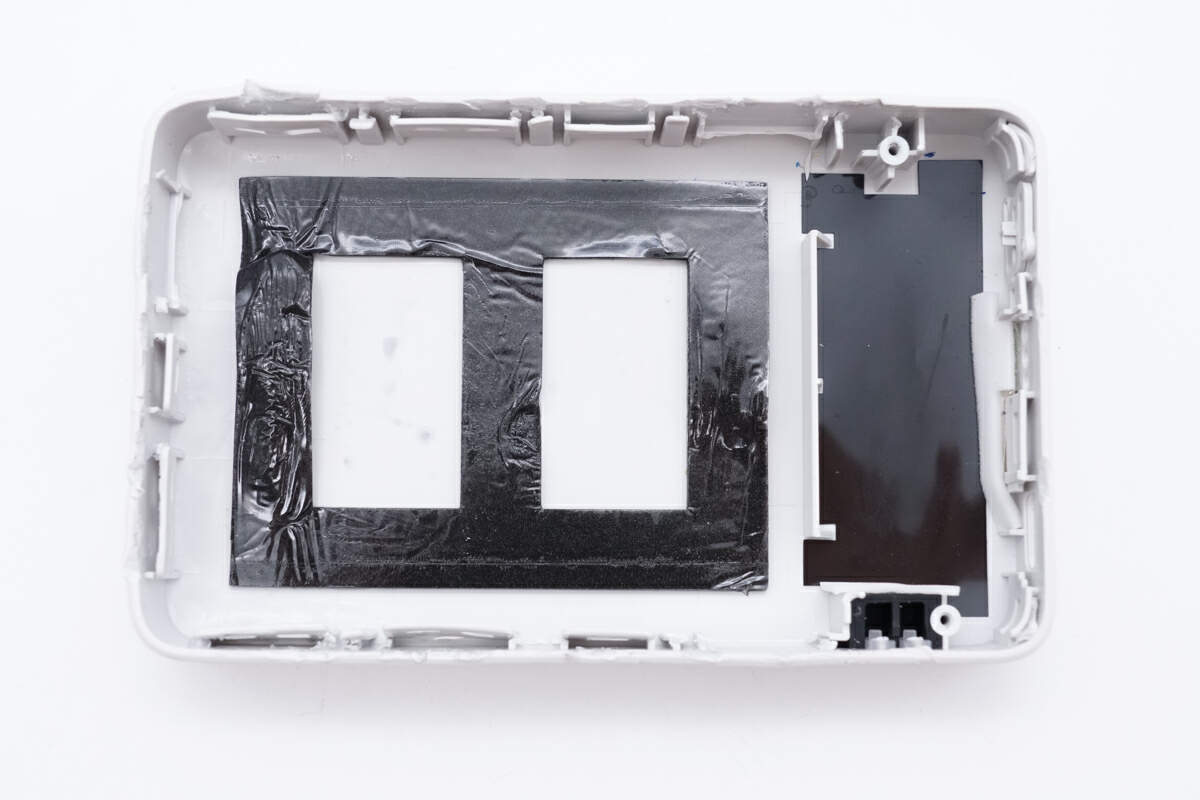

PCBA模块下面的壳体上同样粘贴石墨贴纸。

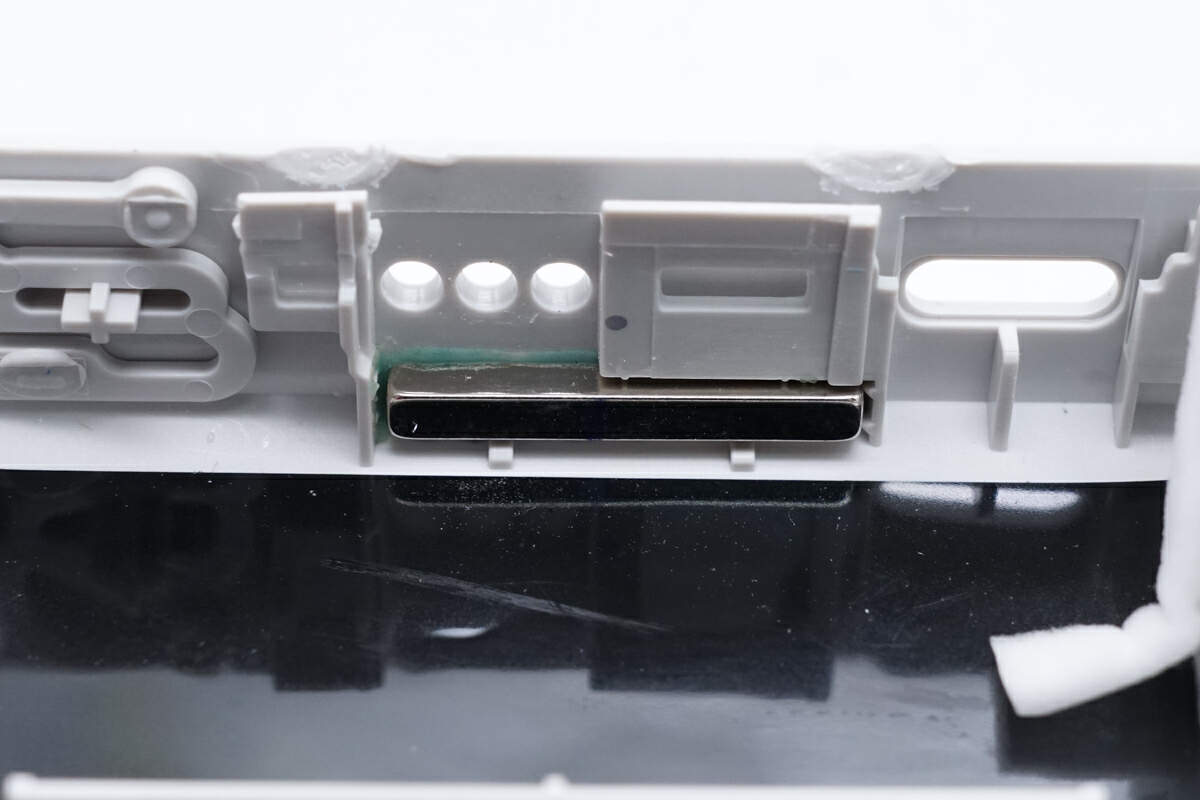

壳体内部电源按钮特写，下方有根用于磁吸充电底座的长条状磁铁。

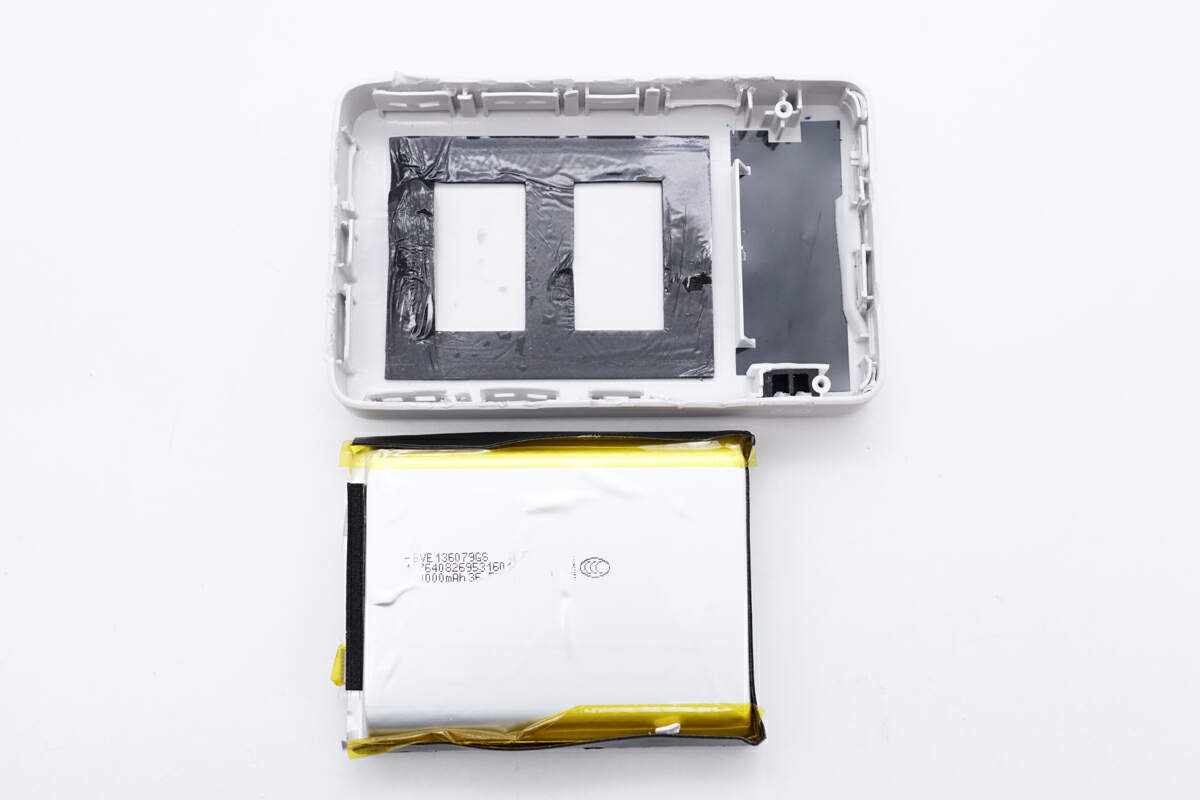

继续拆解，将电池从壳体中取出，

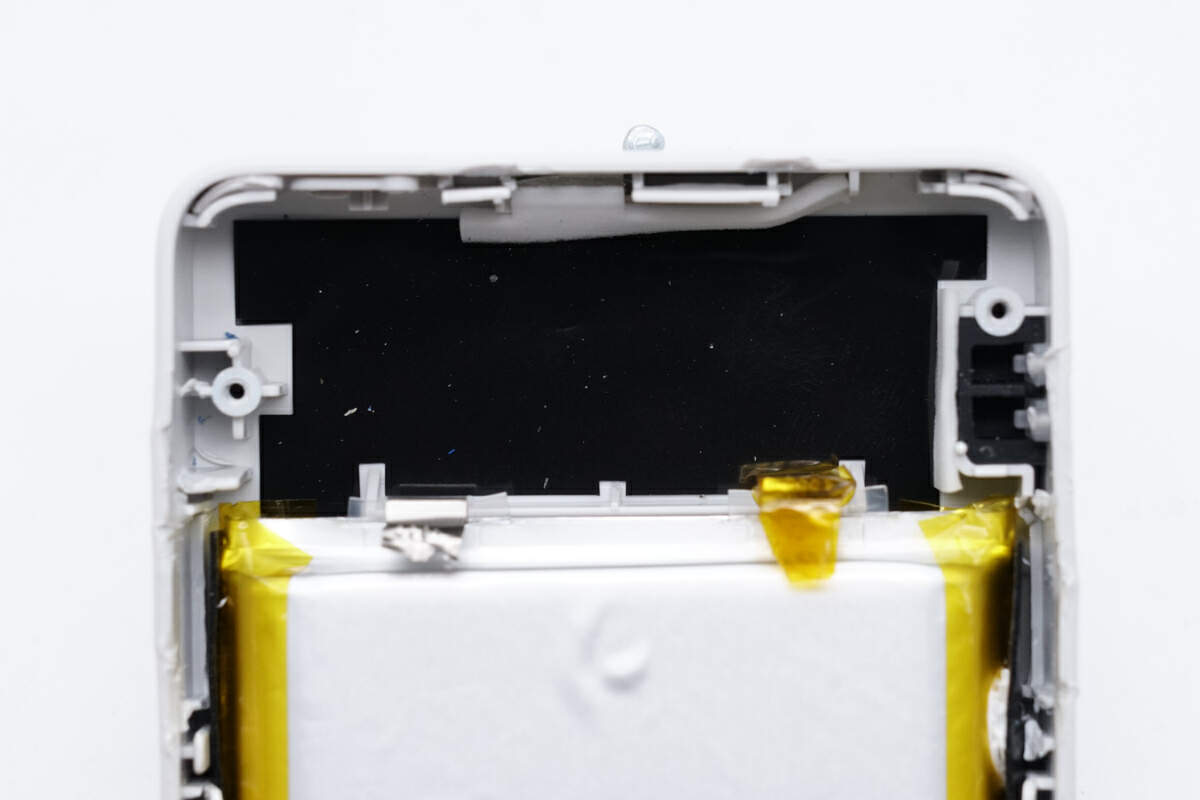

电池组与壳体连接处贴泡棉缓冲保护。

电池组全貌一览。

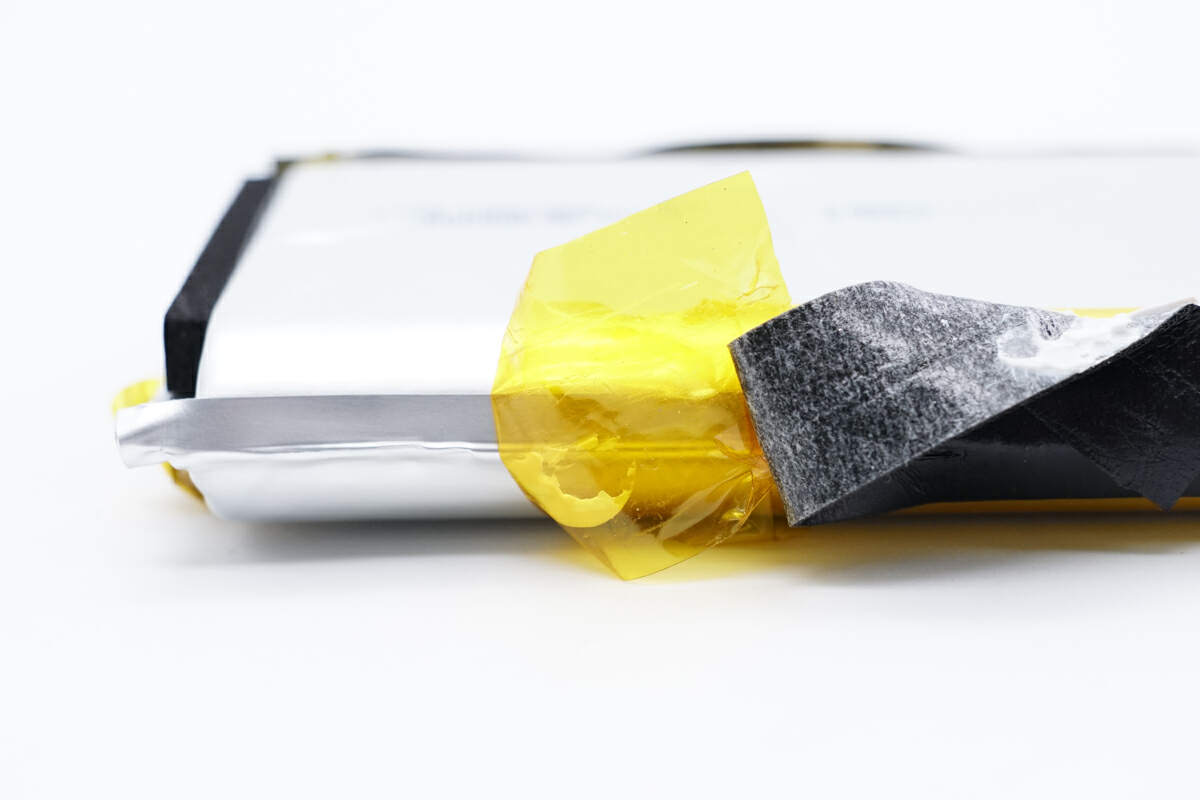

电芯周边贴石墨贴纸散热，电芯接缝用高温胶带塑封粘紧。

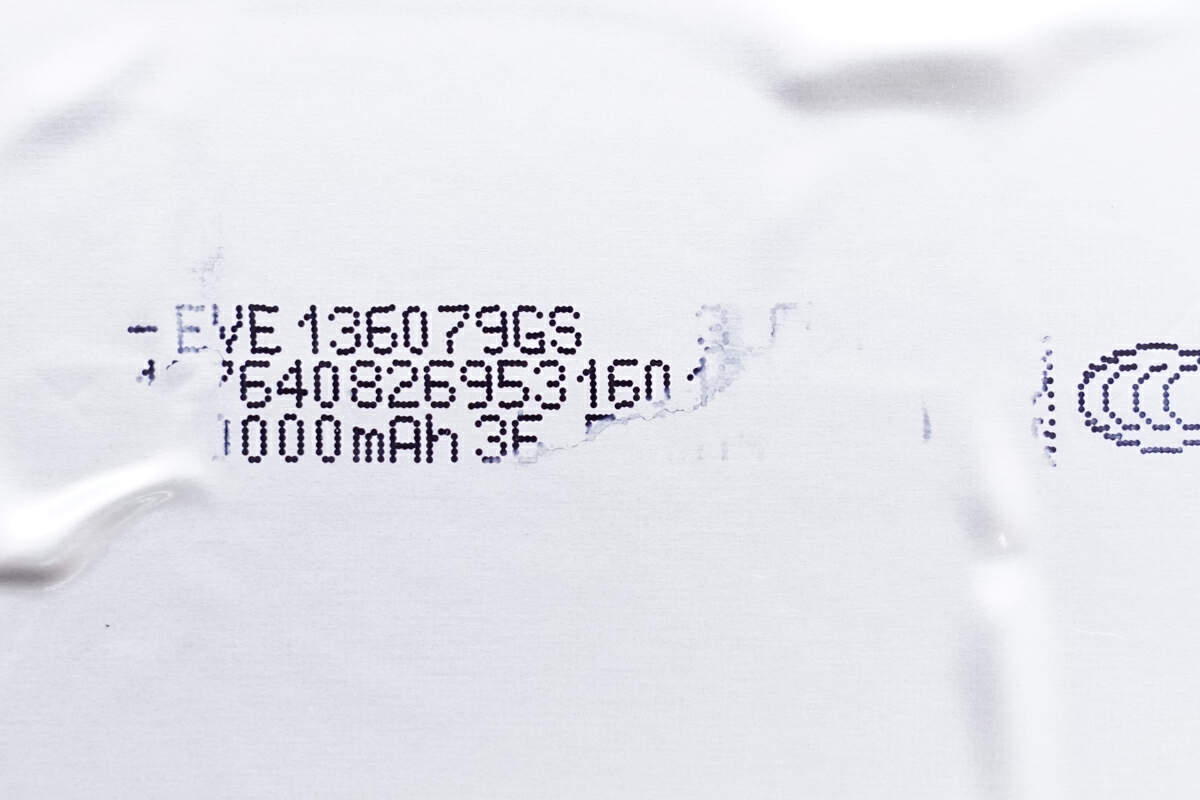

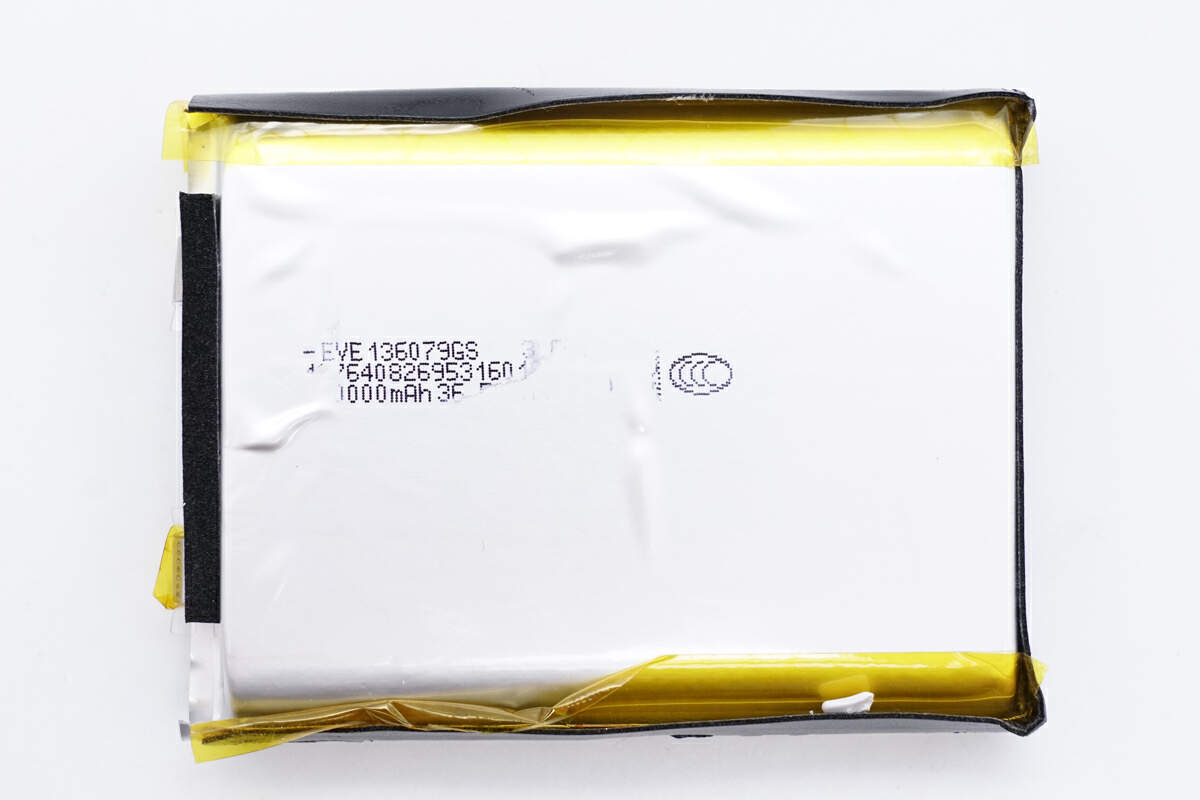

电芯喷码特写，型号136079GS，来自EVE亿纬锂能，标称电压3.65V，标称容量10000mAh，能量36.5Wh。目前已通过CCC认证。

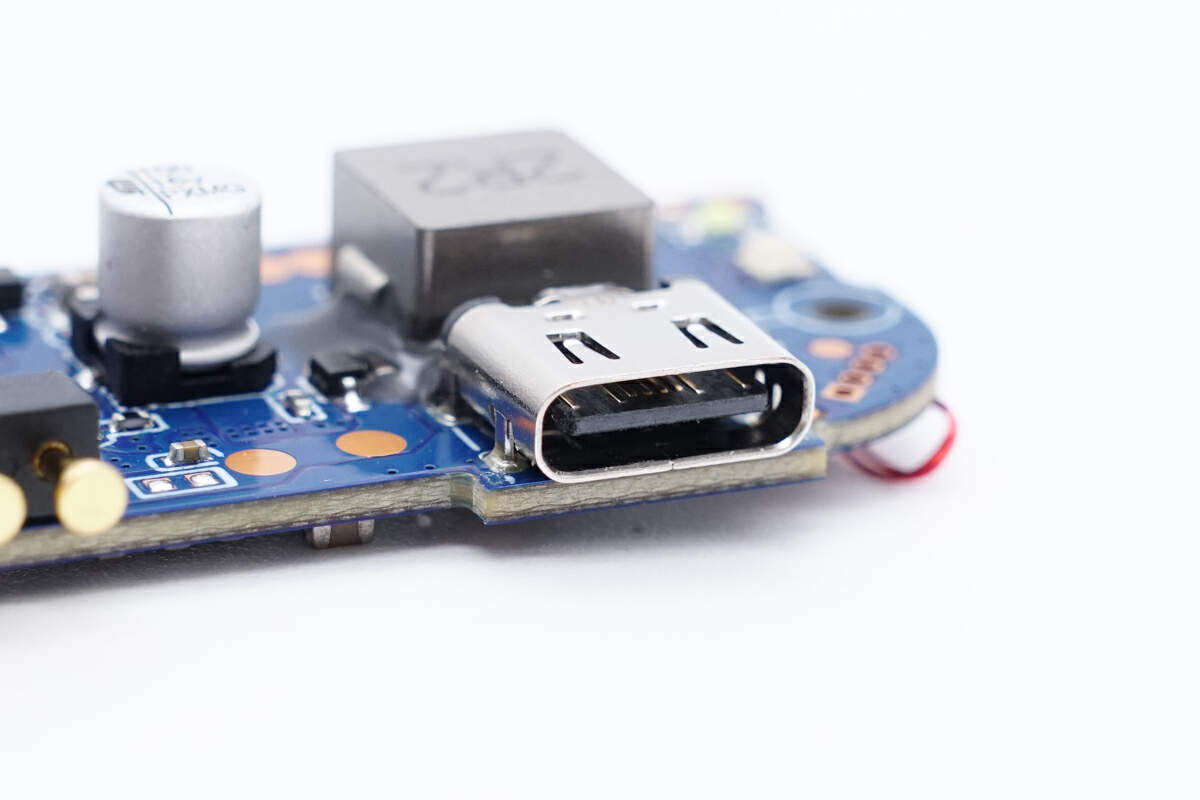

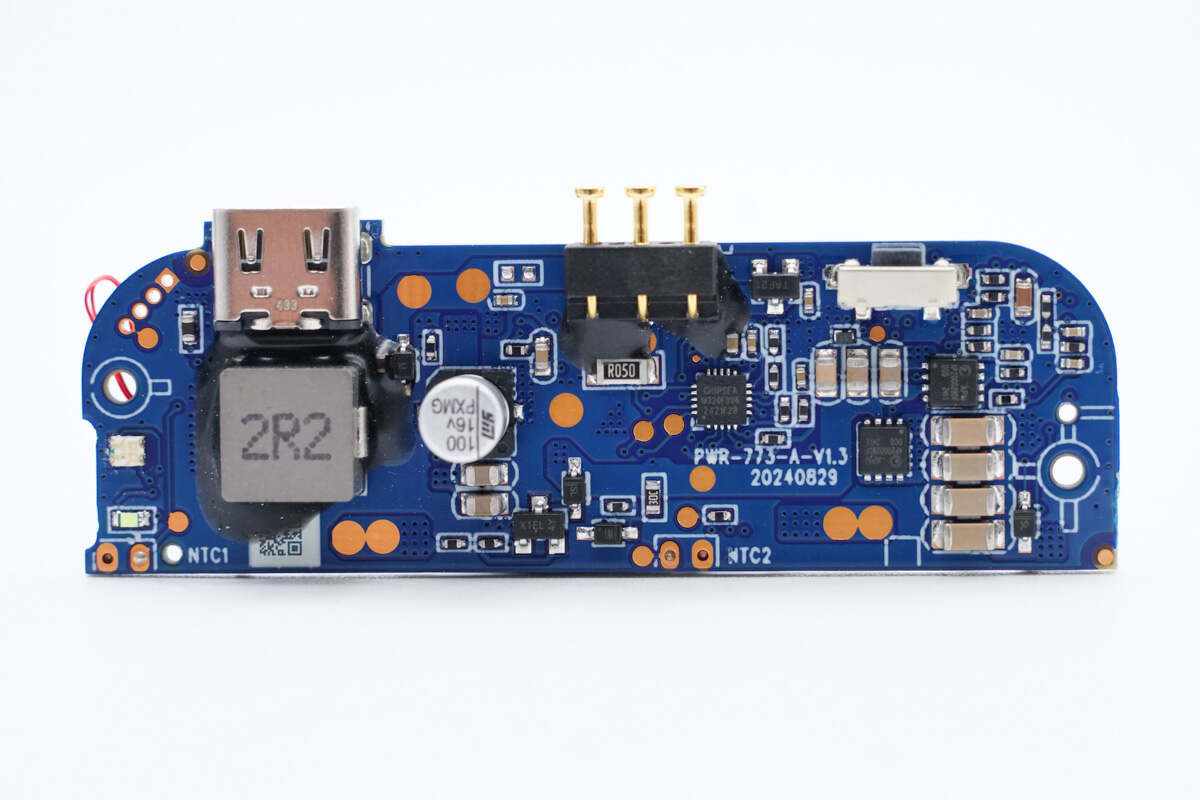

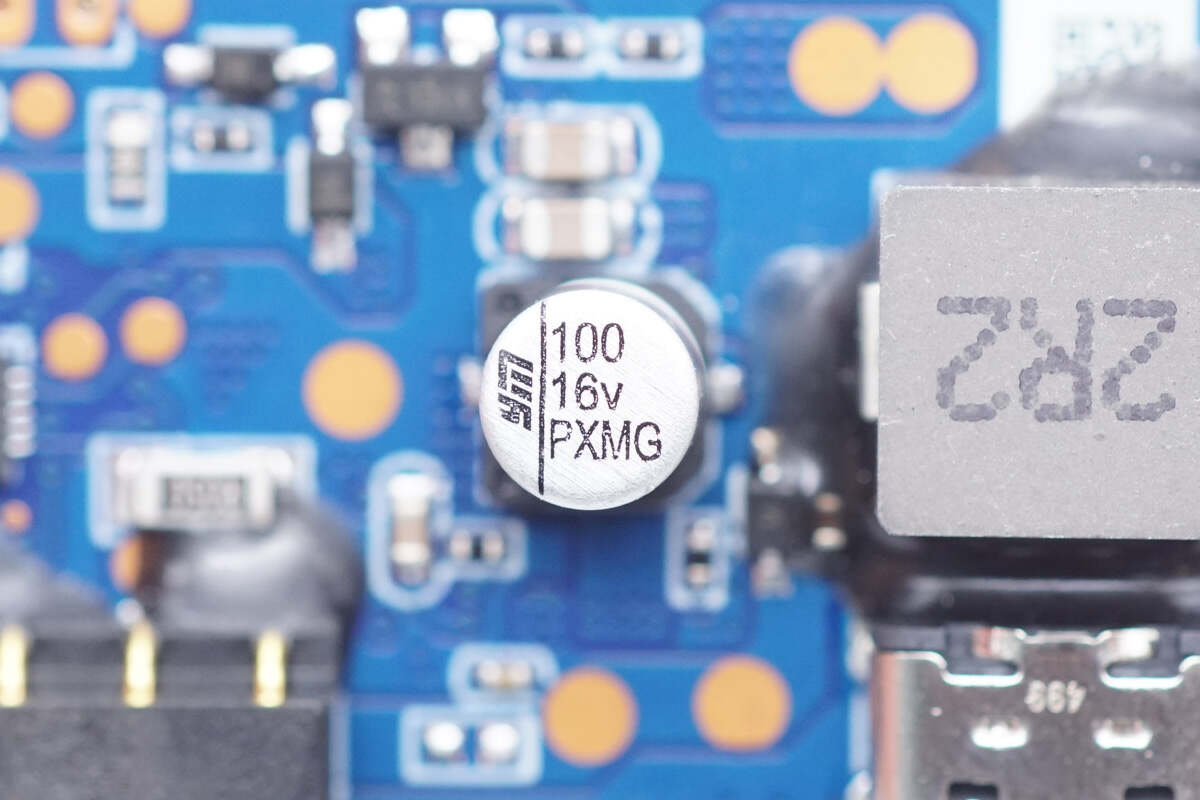

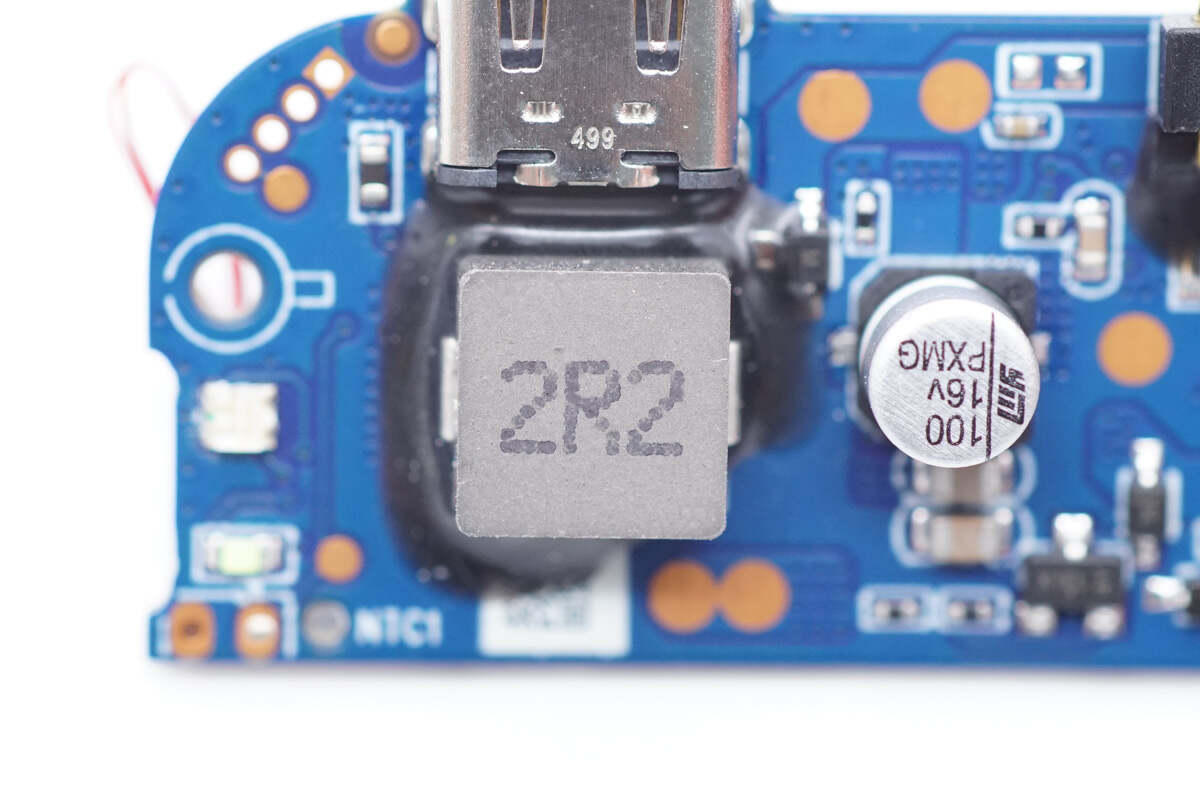

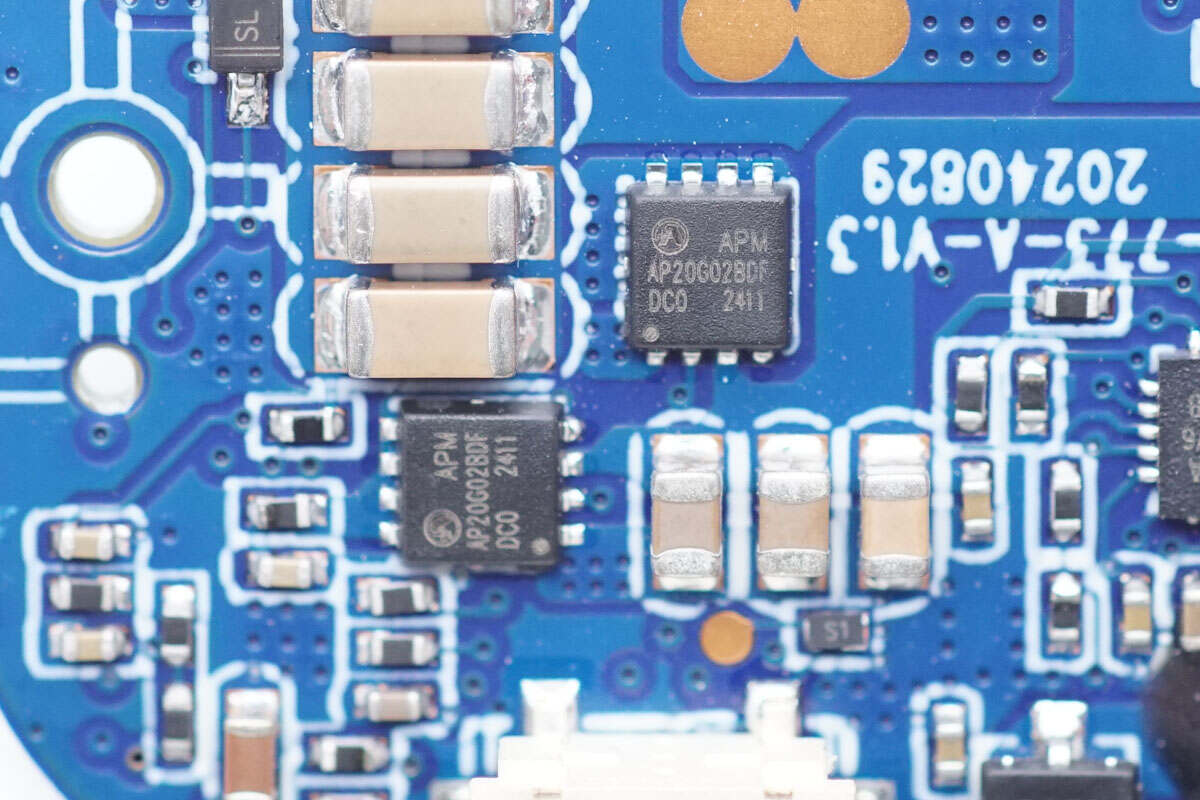

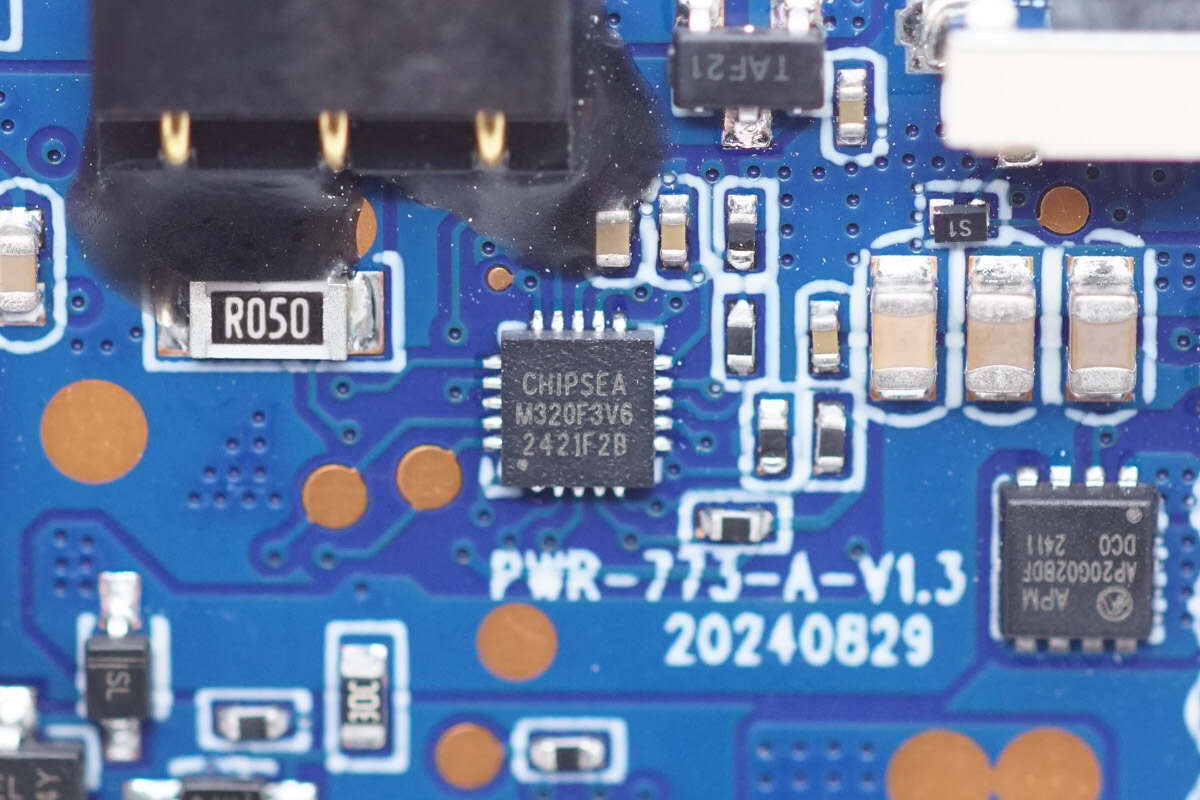

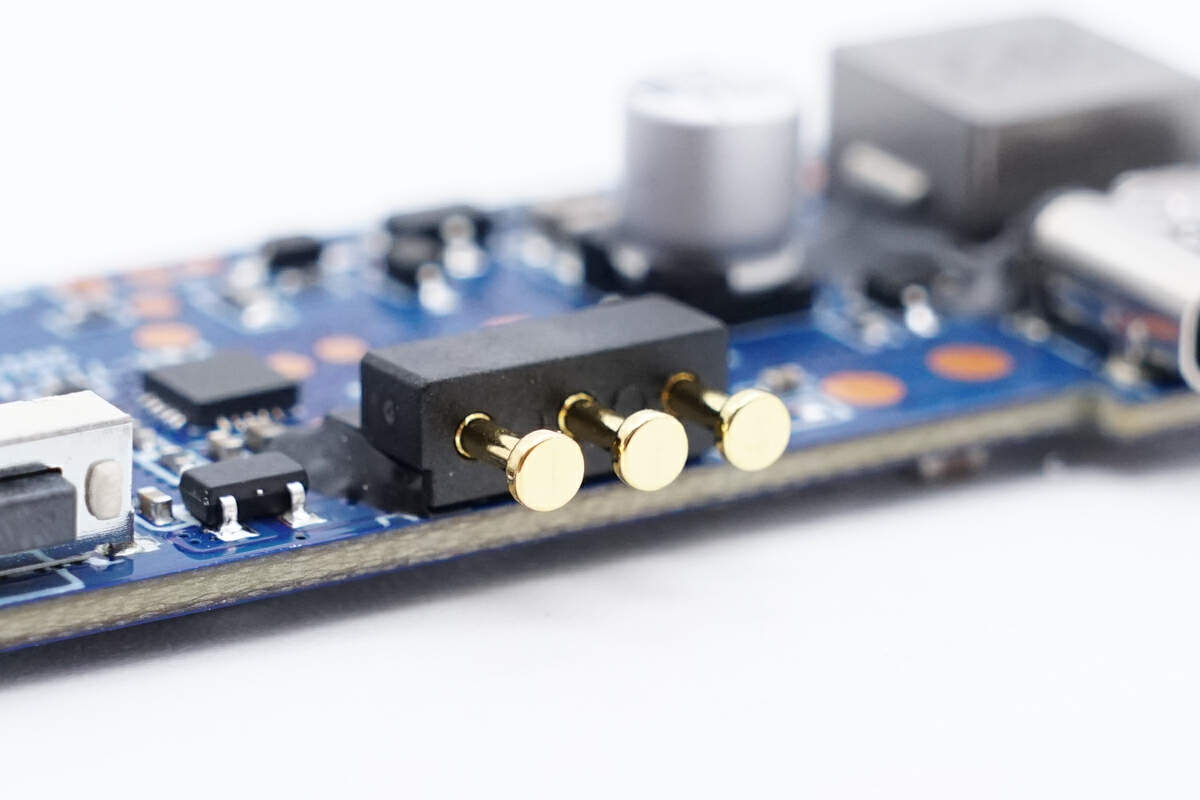

PCBA模块一览，从左至右可见USB-C接口和升降压电感，然后是输入输出滤波电容，中上方是取电顶针，然后是一颗MCU和两颗电池保护管。

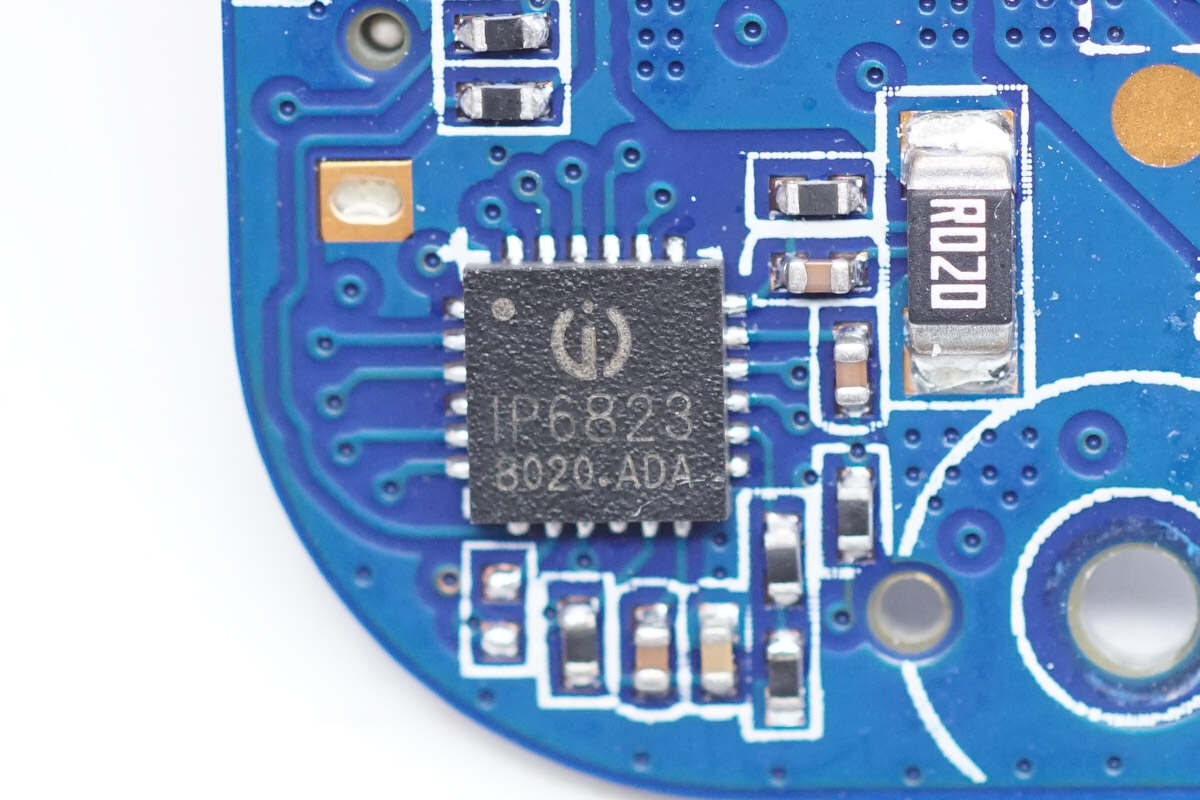

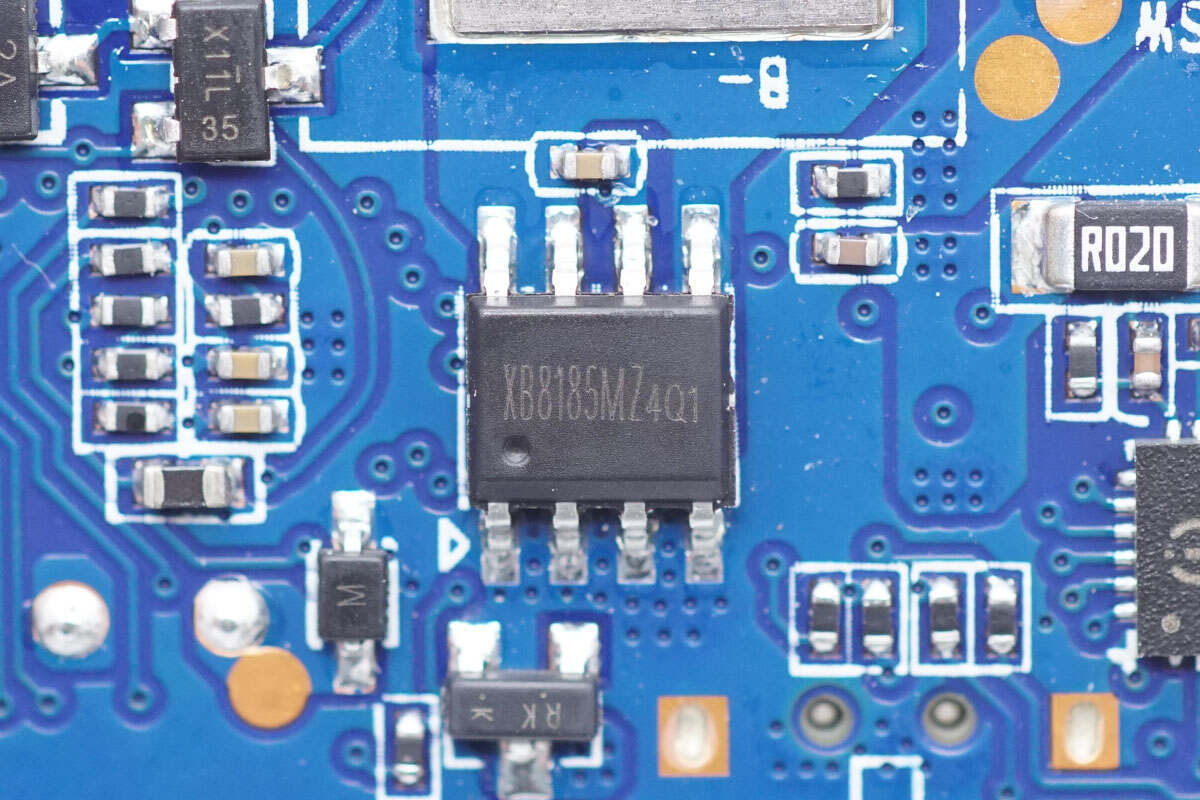

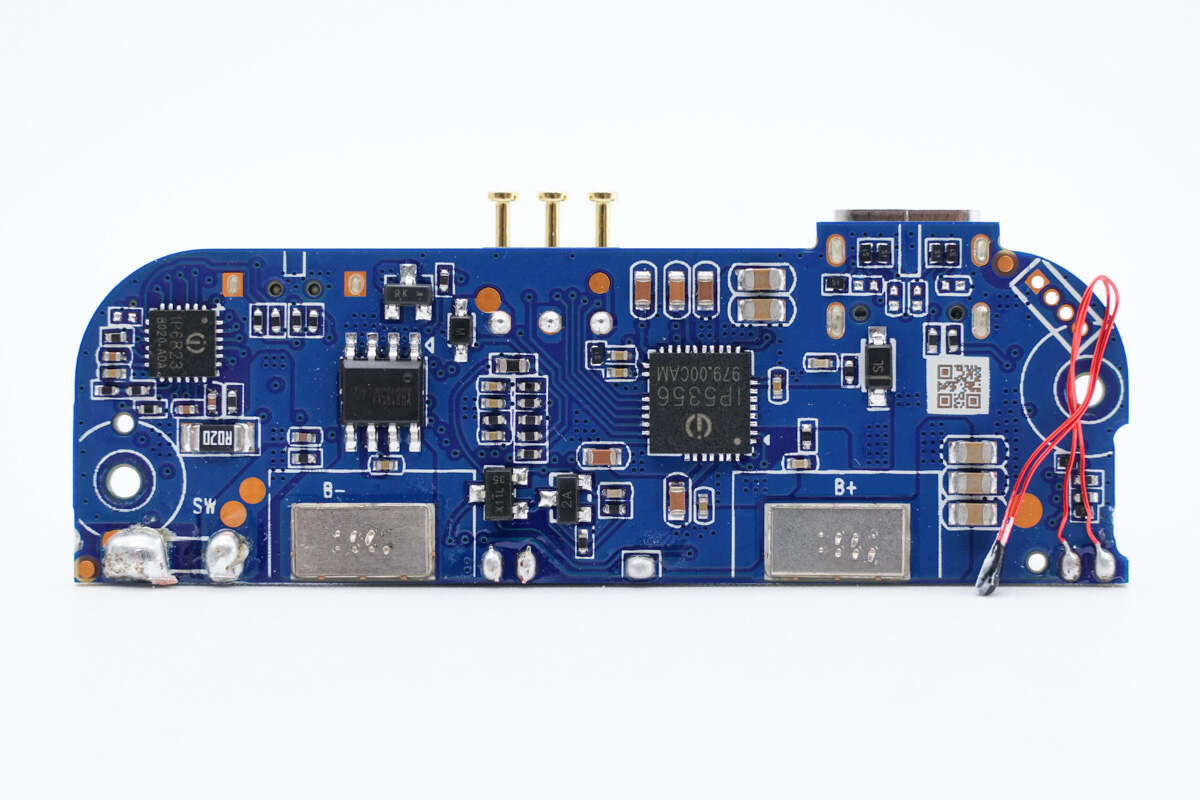

再来看另一面，另一面左侧是无线充电主控芯片，然后是电池保护芯片以及移动电源主控芯片，最右侧是三颗联排滤波电容。

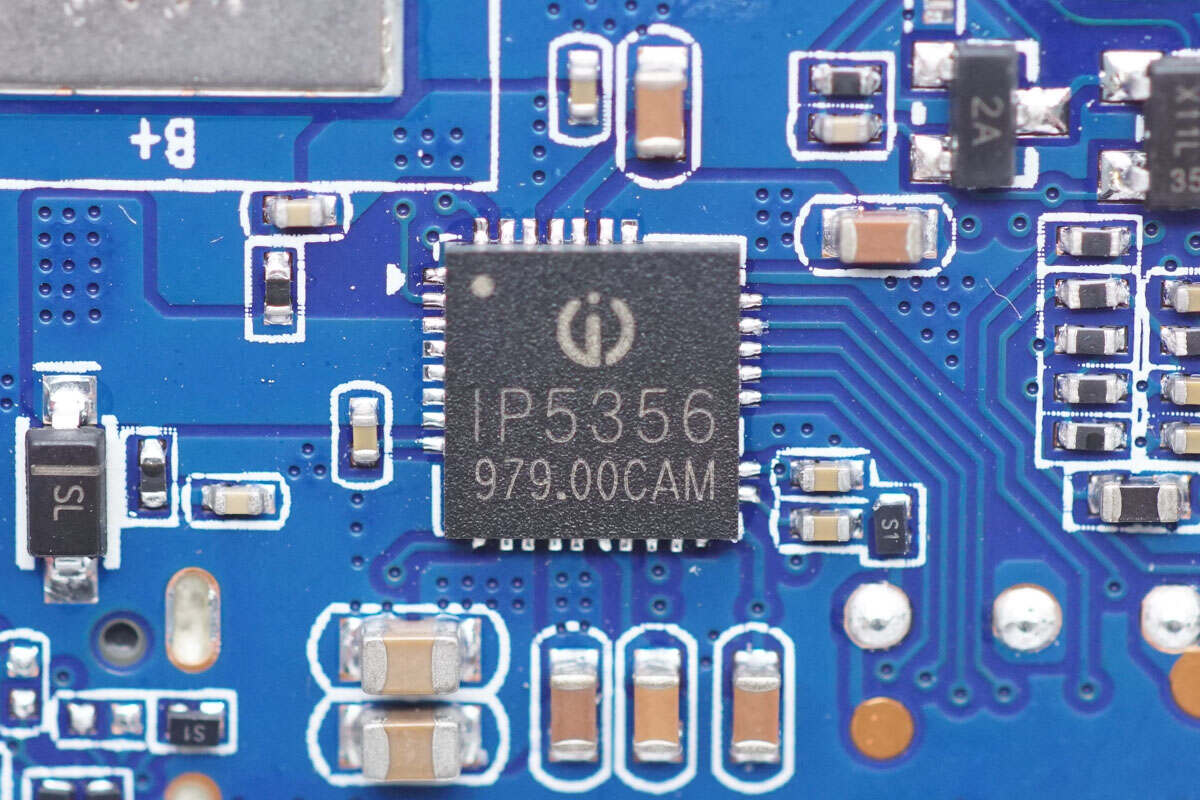

移动电源主控芯片采用的是英集芯IP5356。这是一款集成多种主流快充输入/输出协议，以及升降压转换器、锂电池充电管理、电池电量指示等多种功能的移动电源SoC芯片，可以为快充移动电源的开发提供完整的解决方案。

英集芯IP5356的同步开关升压系统可提供最大22.5W输出能力，支持USB-A口×2、MicroUSB口、USB-C口4个接口控制，单独使用任何一个USB口都可以支持快充，同时使用两个及以上输出口时，智能降为5V。IP5356 内置所有功率MOS和路径管理MOS，在应用时仅需一个电感实现降压与升压功能，外围器件极少，有效减小整体方案的尺寸，降低BOM成本。
