安克推出了一款20000mAh超大容量的移动电源，这款移动电源支持20W快充输出，具备1A1C接口，支持小电流充电，能够满足日常手机充电，还能为耳机和手表充电，兼容性非常好。移动电源采用PC+ABS材质外壳，防滑防摔经久耐用。

移动电源内部电芯通过多重安全测试，整机具备多重安全保障。移动电源具备18个月超长质保，彻底消除后顾之忧。下面充电头网就带来安克这款移动电源的拆解，看看内部的设计和用料。



此前充电头网还拆解过安克5000mAh 30W二合一能量棒Pro、安克10000mAh磁吸无线充移动电源、安克MagGo带支架磁吸无线充电宝、安克140W 2C1A双向快充移动电源等产品，欢迎查阅。

安克20000mAh移动电源外观

包装盒正面印有ANKER、SERIES 5以及闪电标识，整体风格简约。

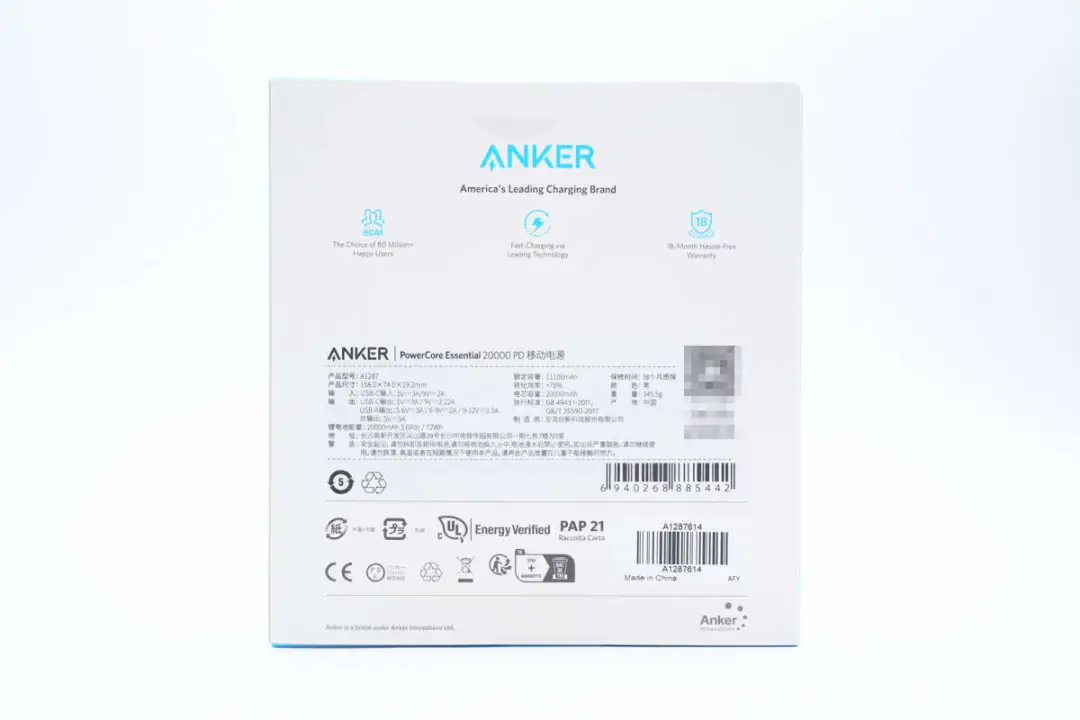

背面印有产品各大认证信息，此外还贴有参数贴纸。

贴纸上印有产品参数、18个月质保以及注意事项等信息，下面到实物环节再进行详细介绍。

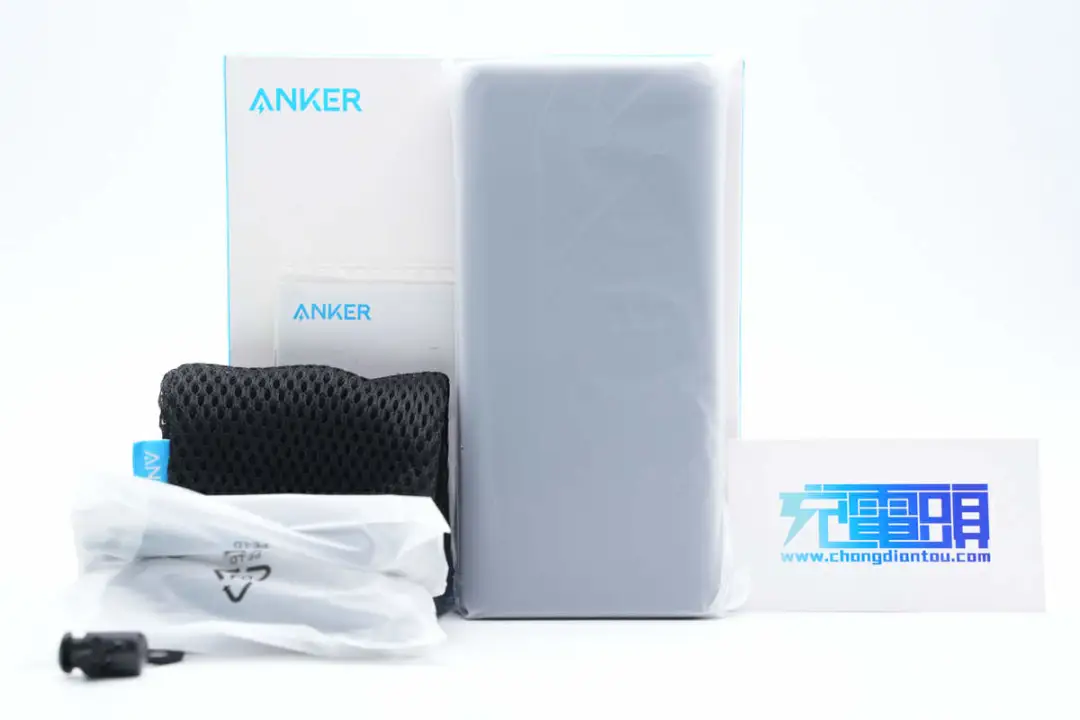

包装内含移动电源、数据线、收纳袋以及使用说明书，移动电源外套塑料袋防尘。

产品附带了USB-C to USB-C数据线以及USB-A to USB-C数据线，针对产品两个接口进行配置，无论用户使用哪个接口都有相应线材可用，无需额外购买。

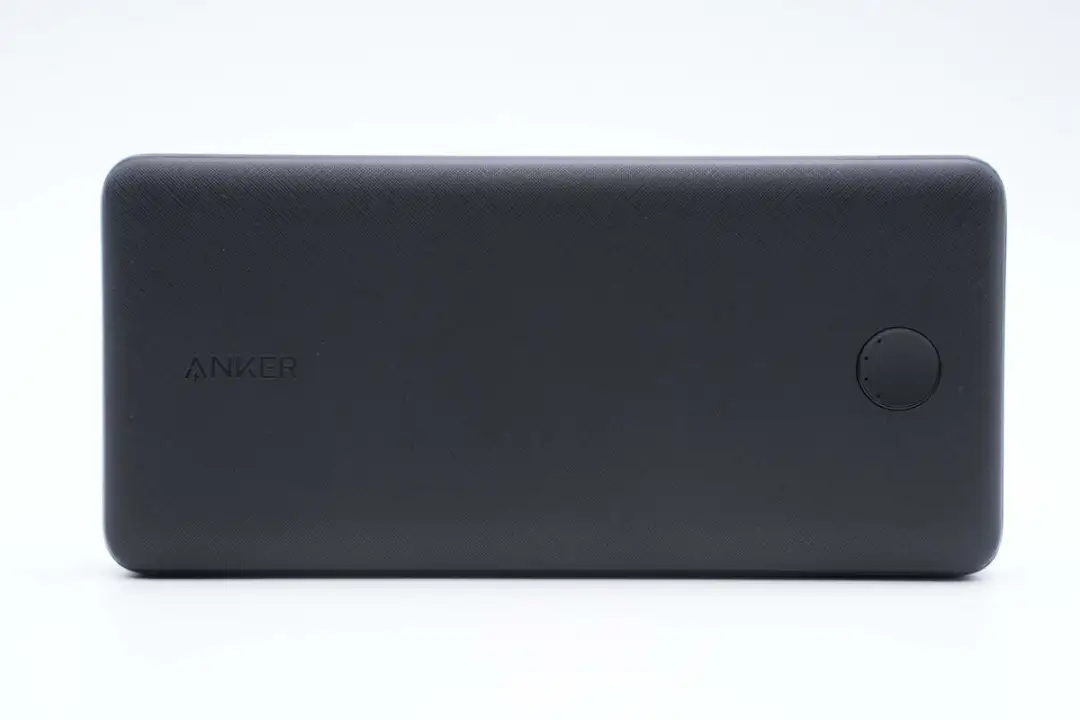

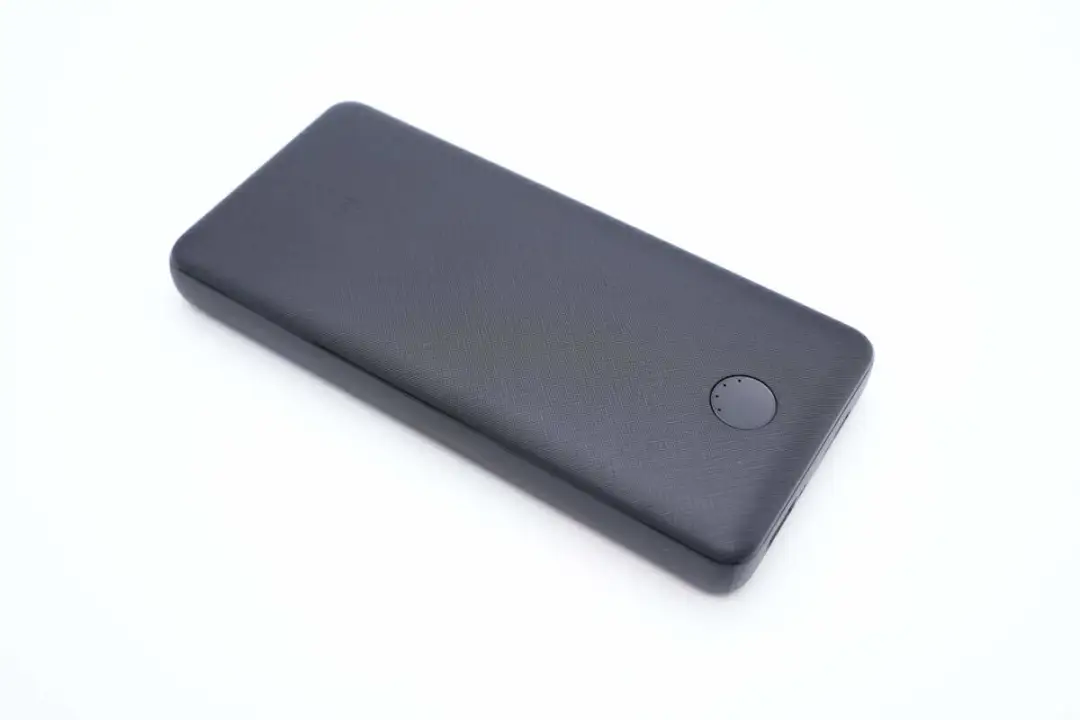

安克这款移动电源机身通体黑色，正面采用斜纹理设计，增加颜值以及持握手感。

机身正面两端分别设计ANKER品牌和电源键。

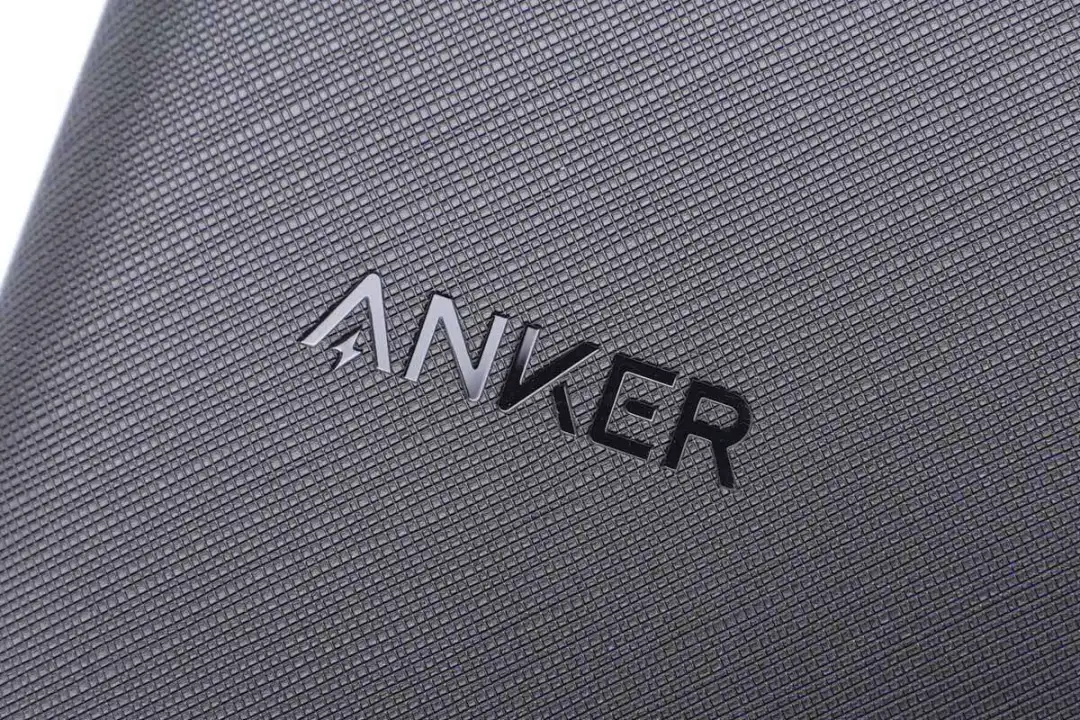

ANKER品牌特写，内凹亮面反衬设计。

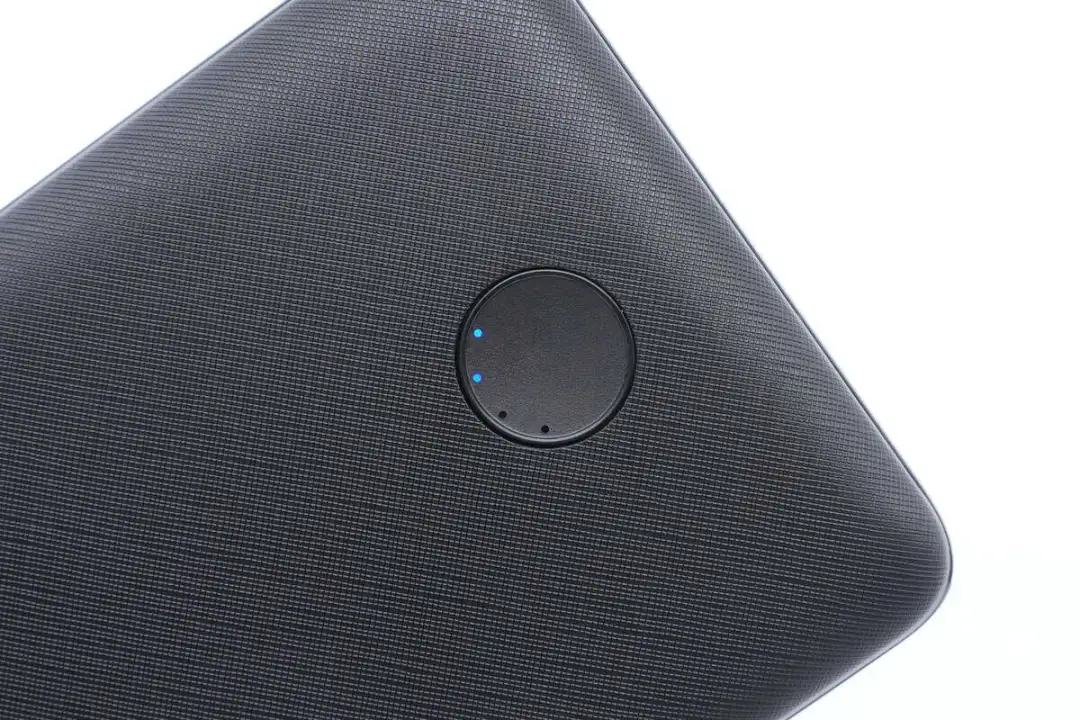

产品电源键与电量指示灯二合一设计，指示灯亮蓝光，按下按键的第一时间就可以看见大概剩余电量。

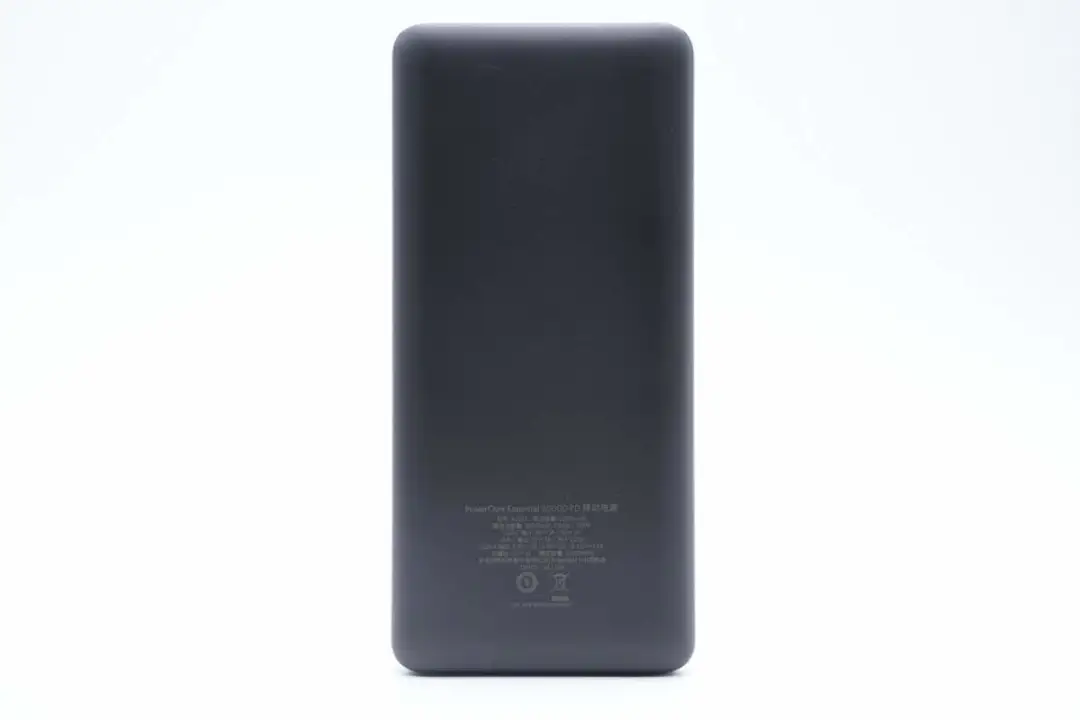

机身背面印有移动电源参数。

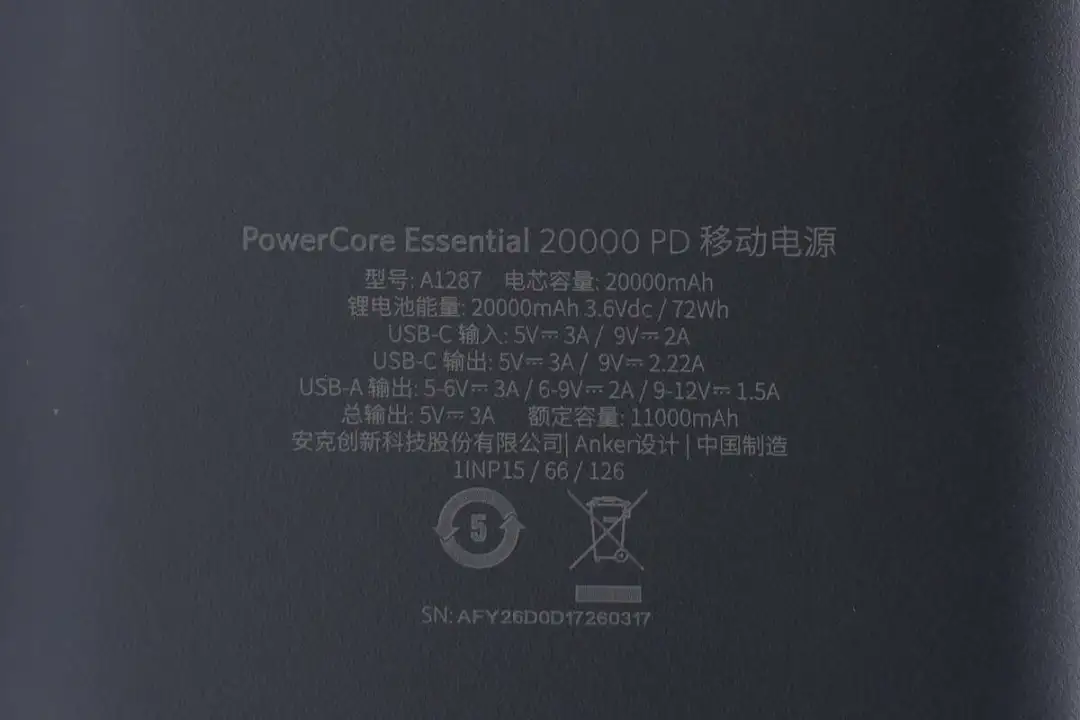

产品参数特写

型号：A1287

电芯容量：20000mAh

锂电池能量：20000mAh/3.6Vdc/72Wh

额定容量：11000mAh

USB-C输入：5V3A、9V2A

USB-C输出：5V3A、9V2.22A

USB-A输出：5-6V3A、6-9V2A、9-12V1.5A

总输出：5V3A

制造商：安克创新科技股份有限公司

产品通过了CE、UL认证。

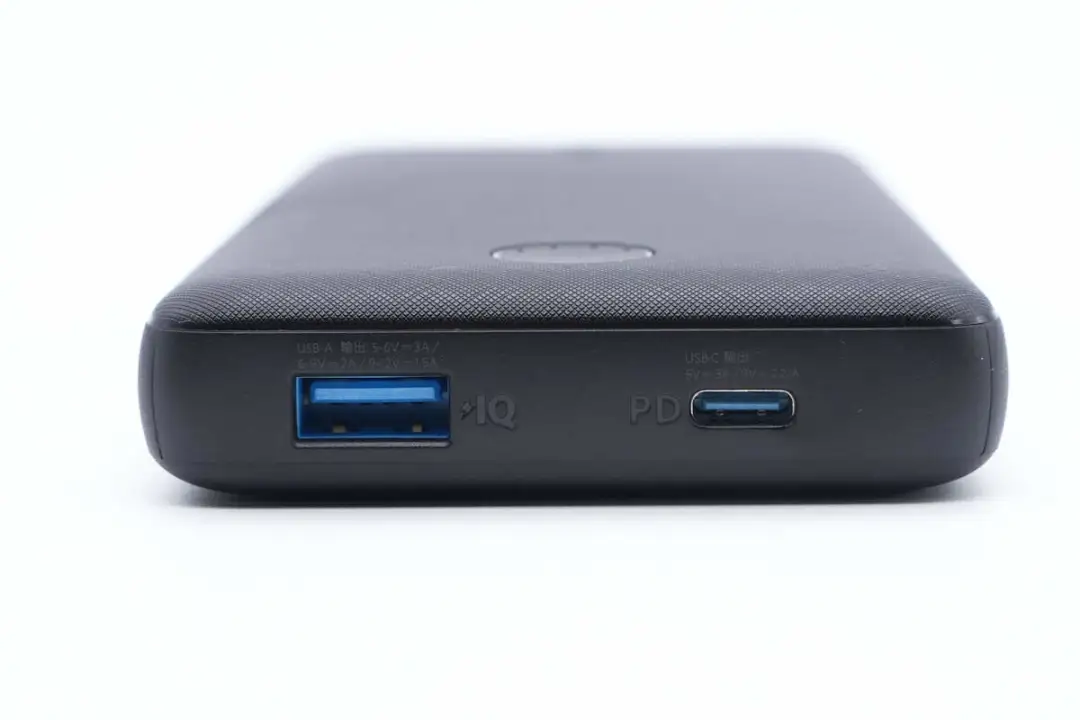

机身顶部配备1A1C双USB接口，胶芯均为安克品牌一贯使用的蓝色配色，接口旁外壳印有相应参数。

实测安克这款移动电源机身长度为158.07mm。

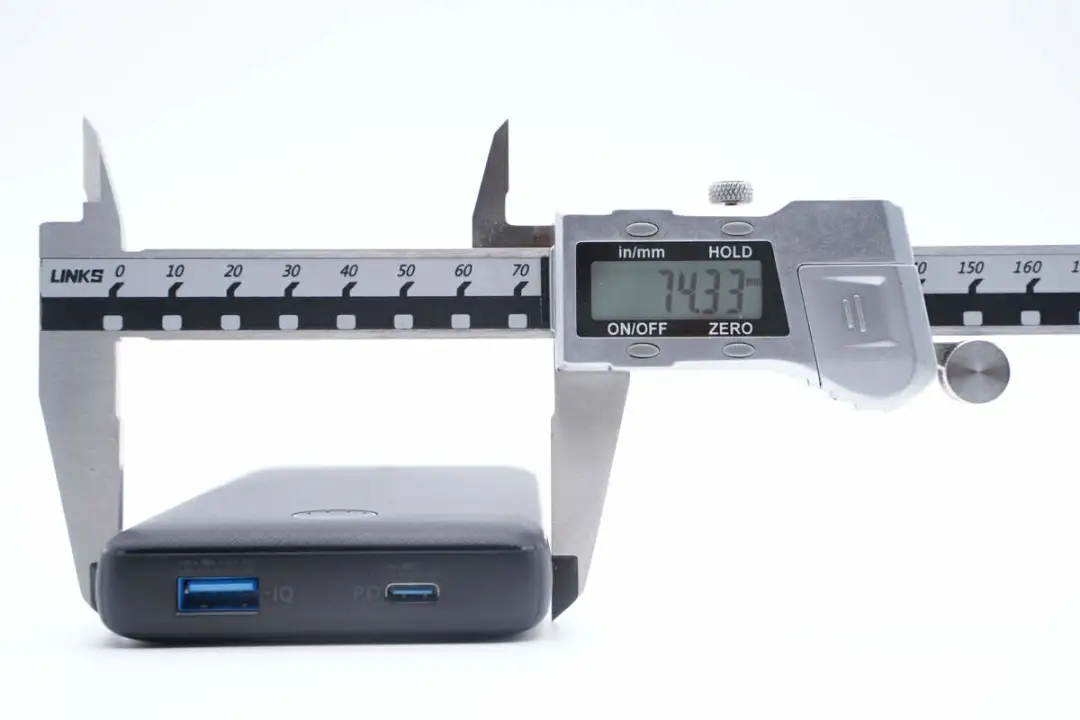

宽度为74.33mm。

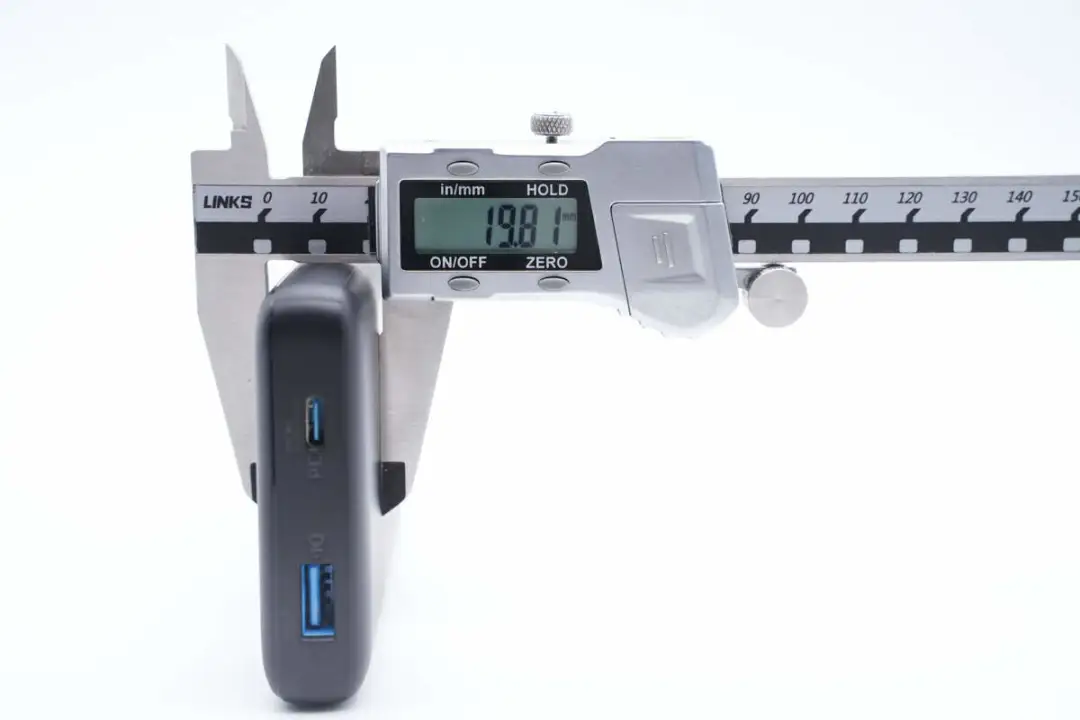

厚度为19.81mm。

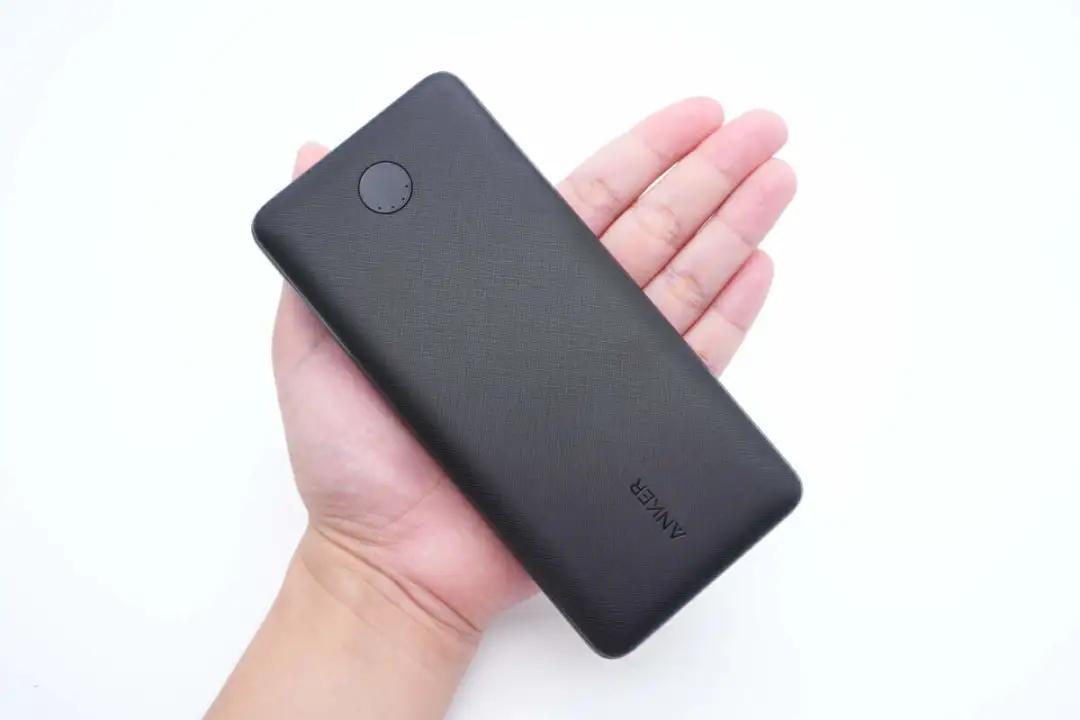

充电宝拿在手上的大小直观感受。

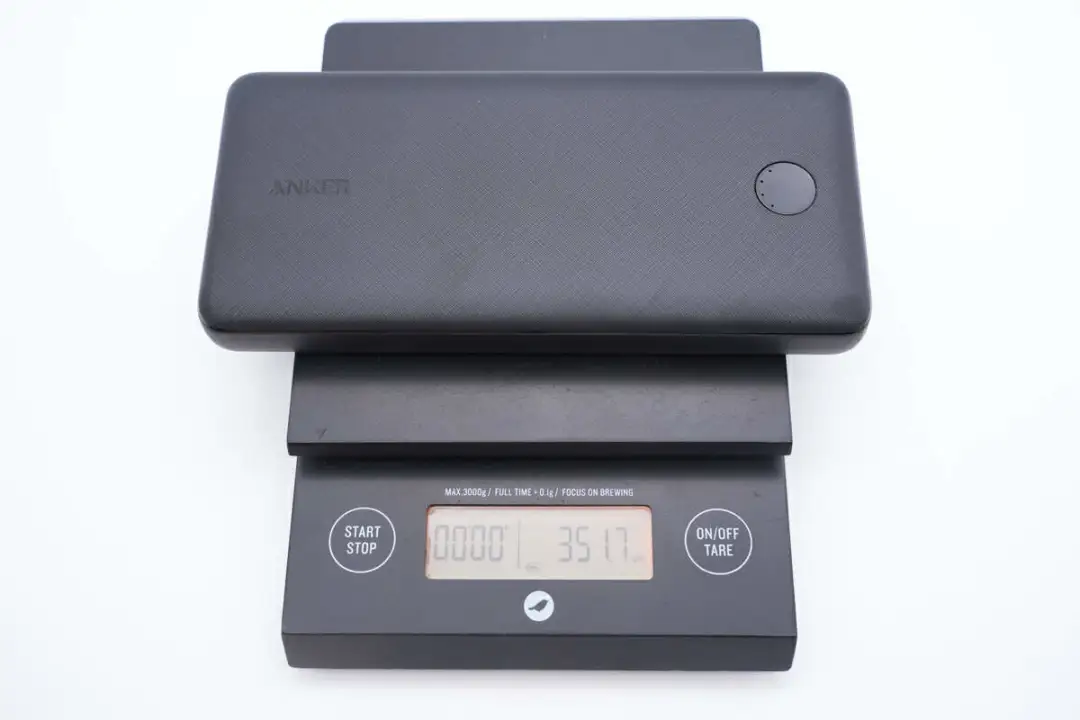

另外测得产品净重约为352g。

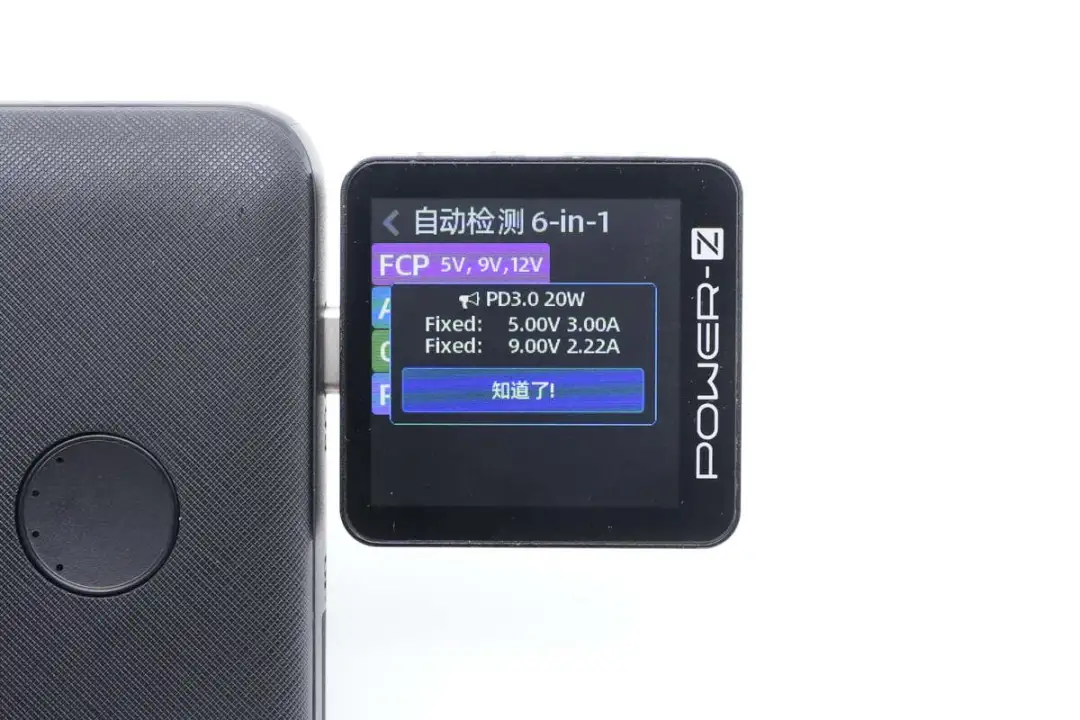

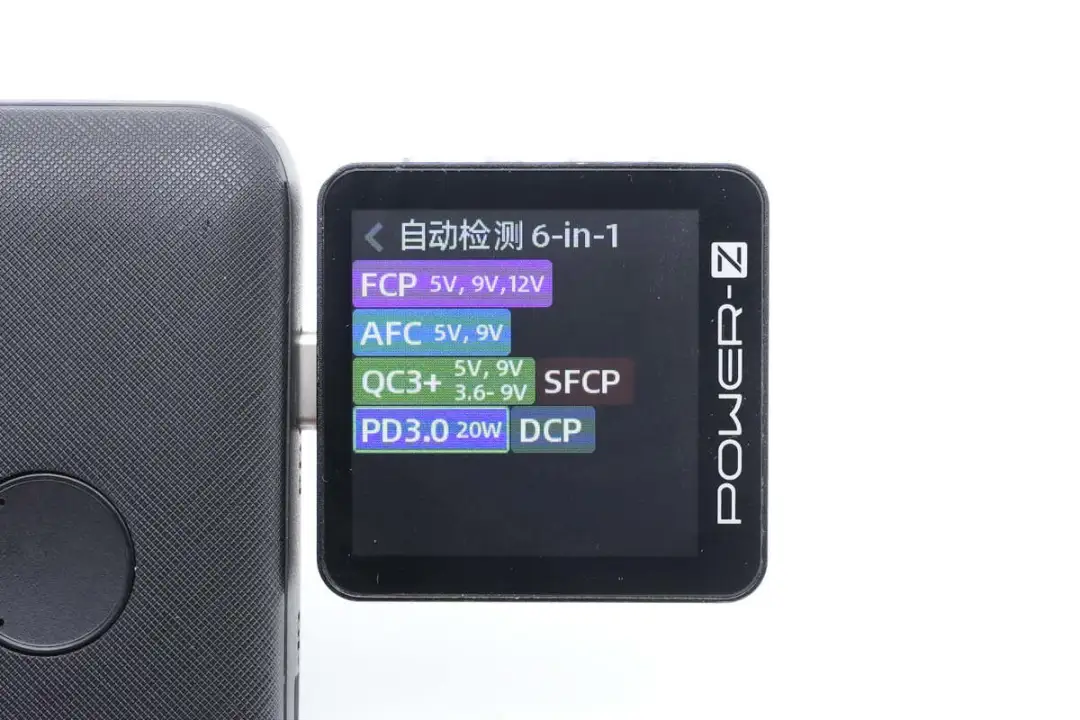

使用ChargerLAB POWER-Z KM003C测得USB-C口支持FCP、AFC、QC3+、SFCP、PD3.0、DCP充电协议。

此外PDO报文显示USB-C口还具备5V3A、9V2.22A两组固定电压档位。

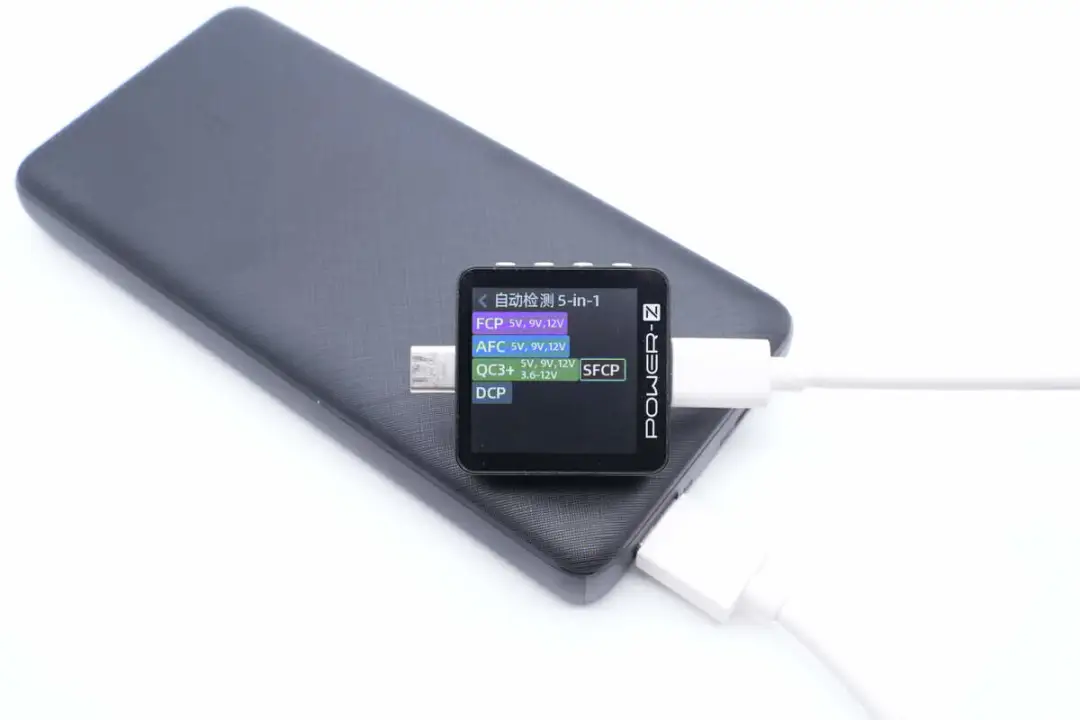

测得USB-A口支持FCP、AFC、QC3+、SFCP、DCP充电协议。



安克20000mAh移动电源拆解

看完了安克这款20000mAh移动电源的开箱和测试，下面就进行拆解，看看内部的设计和用料。

沿接缝拆开移动电源外壳，外壳通过卡扣固定连接。

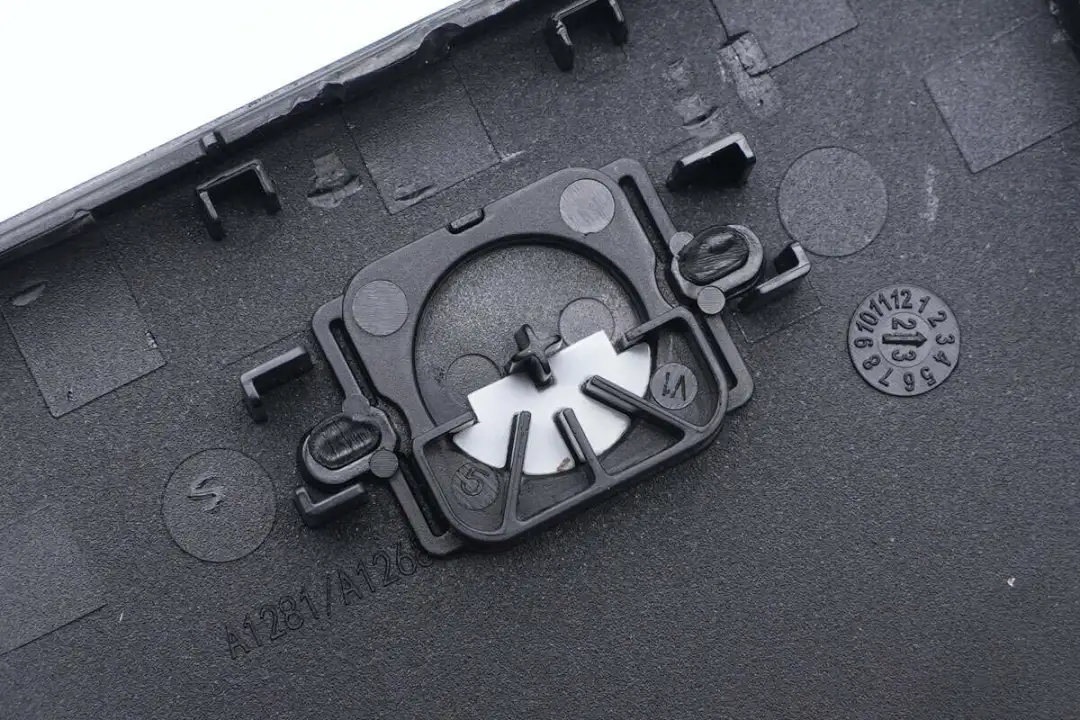

外壳内部按钮和指示灯遮光结构特写。

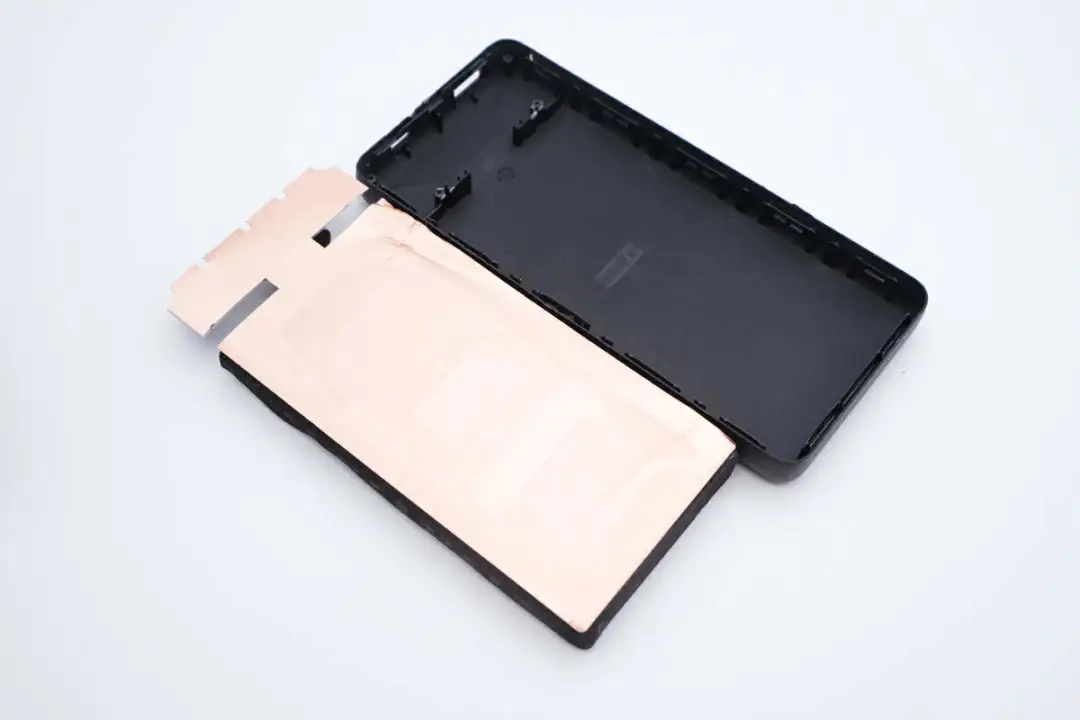

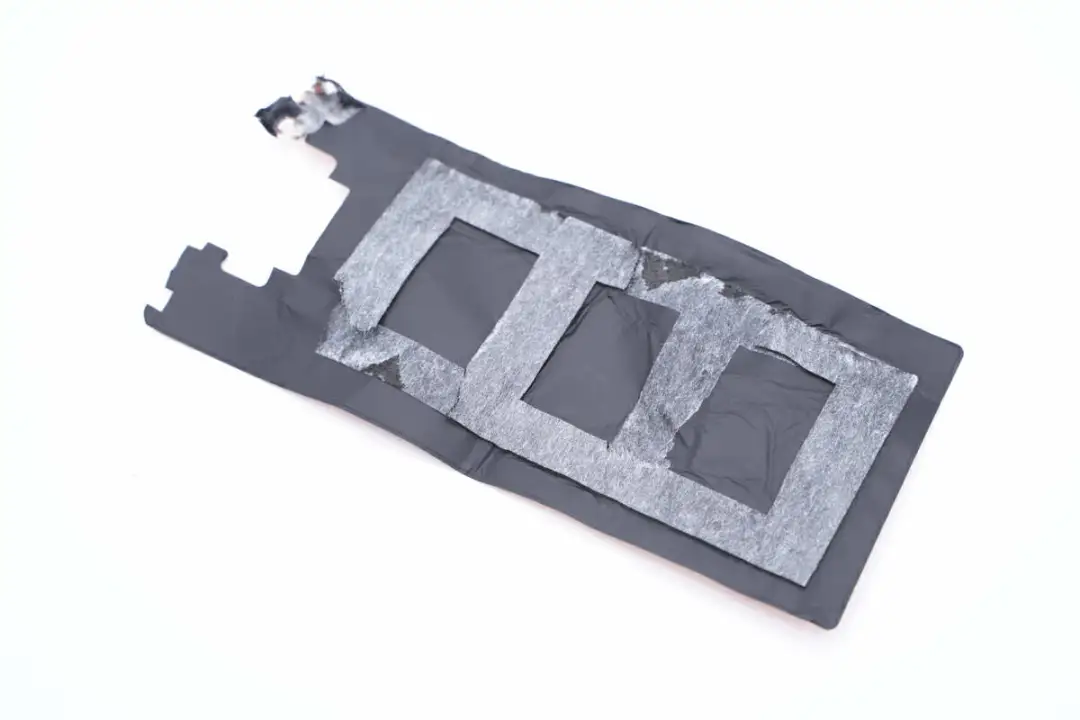

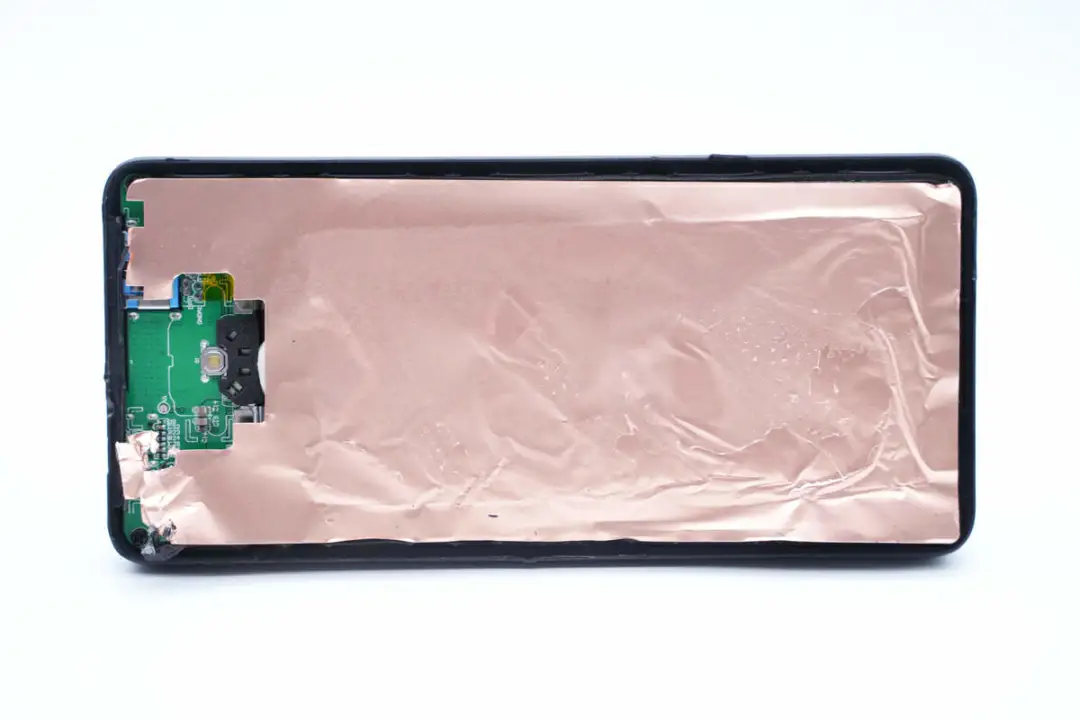

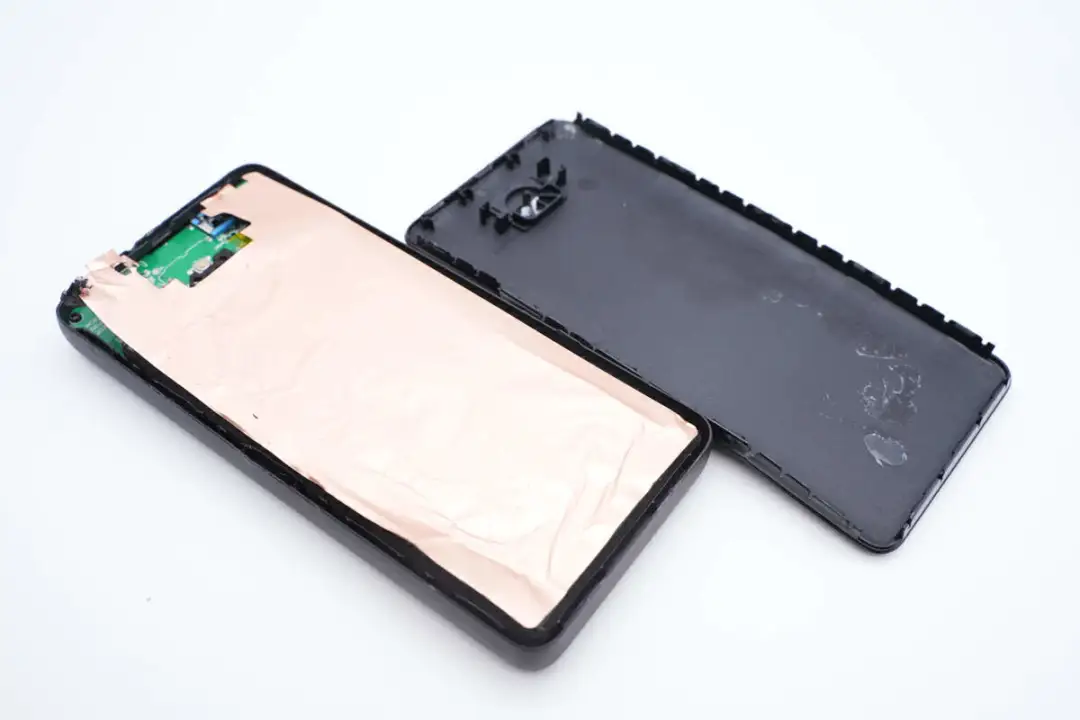

移动电源内部粘贴石墨导热铜箔。

铜箔对应电池位置粘贴双面胶，避免热量传导至电池。

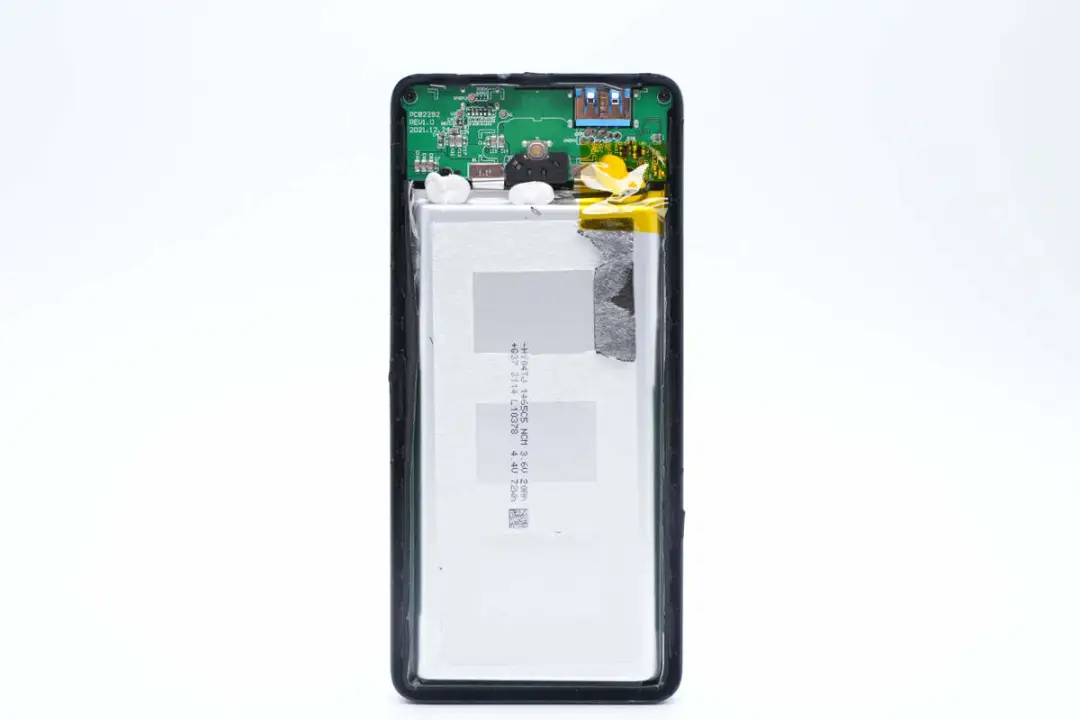

移动电源内部一览，顶部为PCBA模块，下方为电池组。

电池与PCBA模块之间打胶加固，热敏电阻也打胶固定在电池上，并粘贴胶带保护。

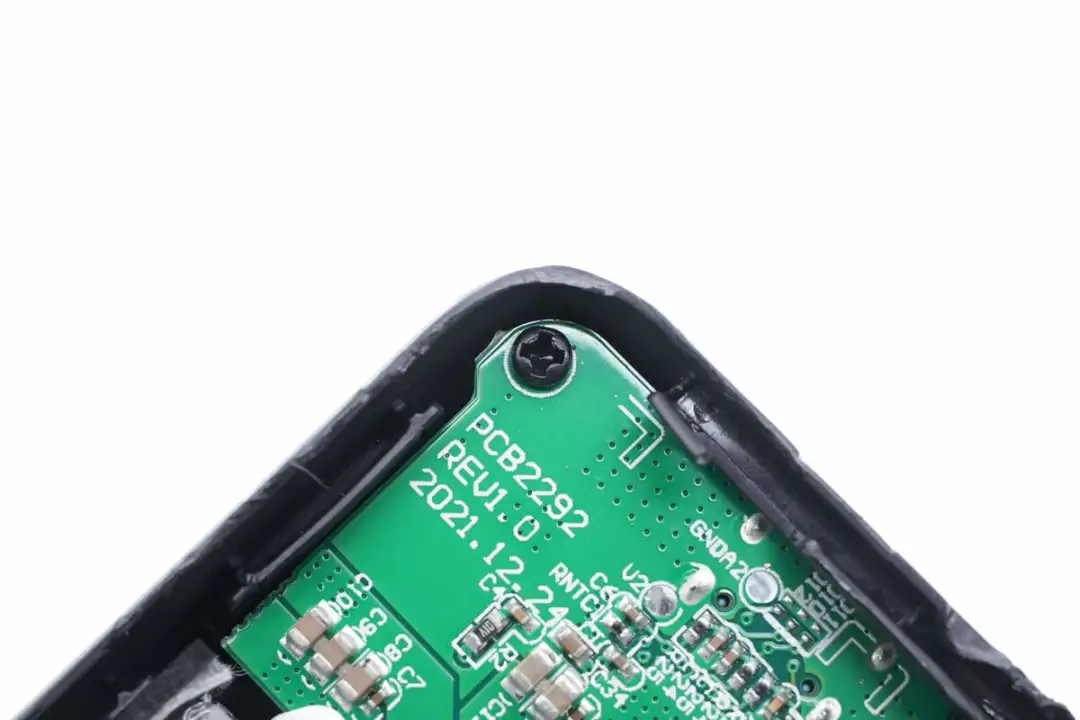

PCBA模块通过螺丝固定。

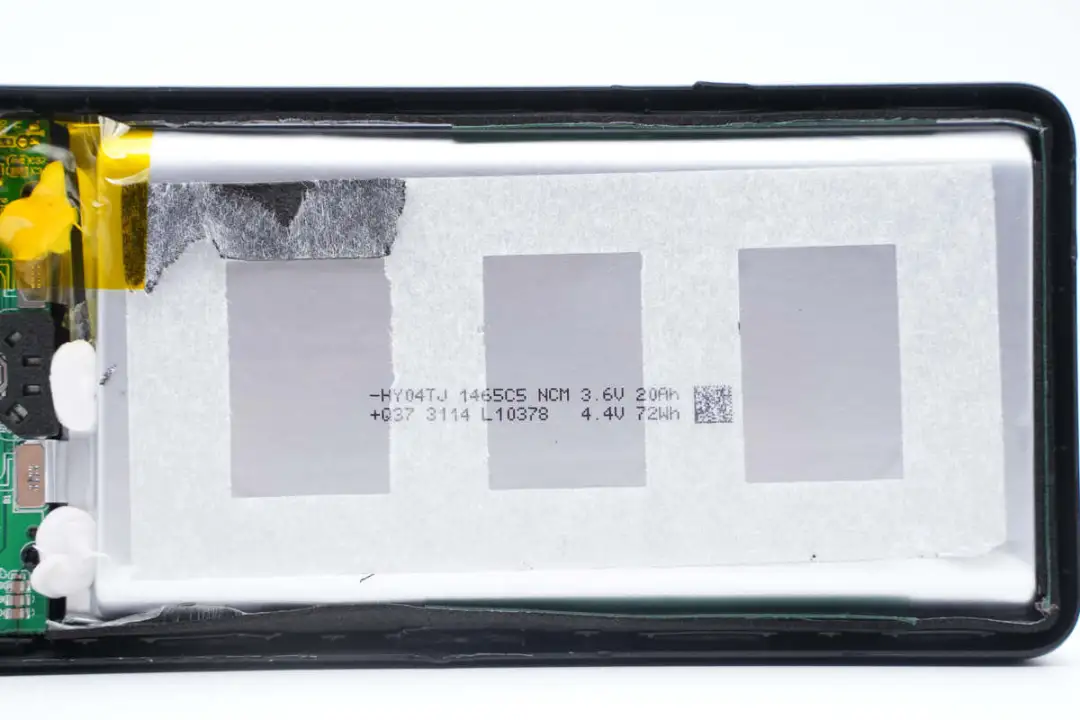

电池边缘粘贴青稞纸和泡棉胶带保护，电池容量为20Ah，额定电压3.6V，充电限制电压4.4V，能力为72Wh。电池厚度为14mm，宽度65mm，长度为125mm。

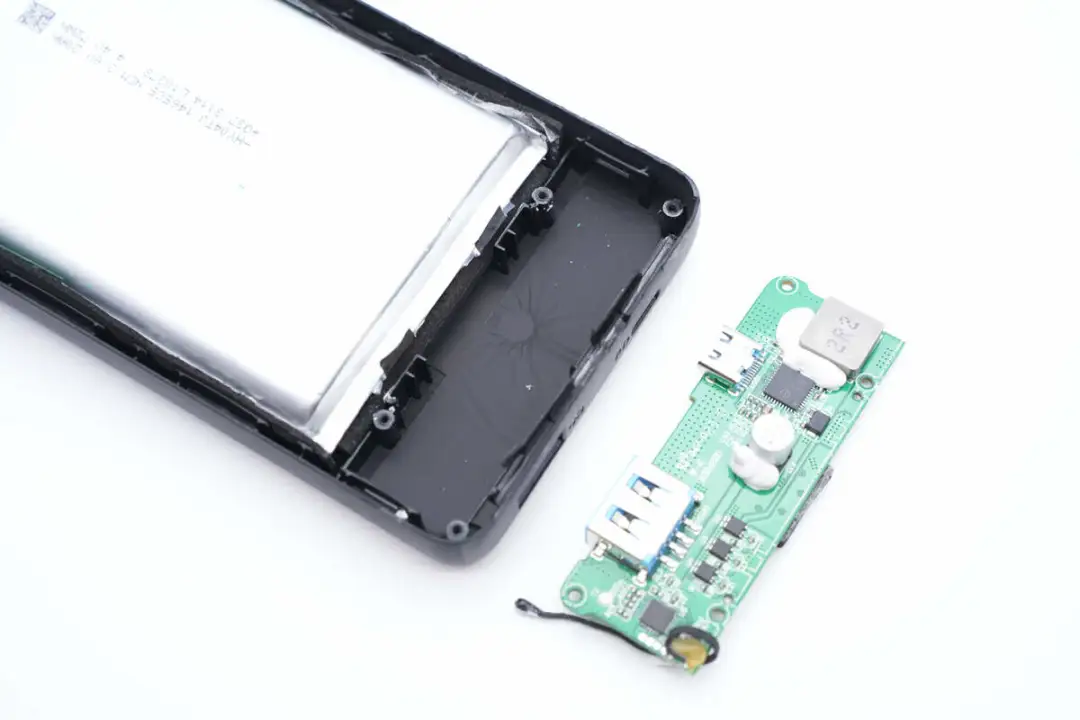

拆下螺丝，断开电池与PCBA模块的连接，在PCBA模块下面粘贴一层石墨导热贴。

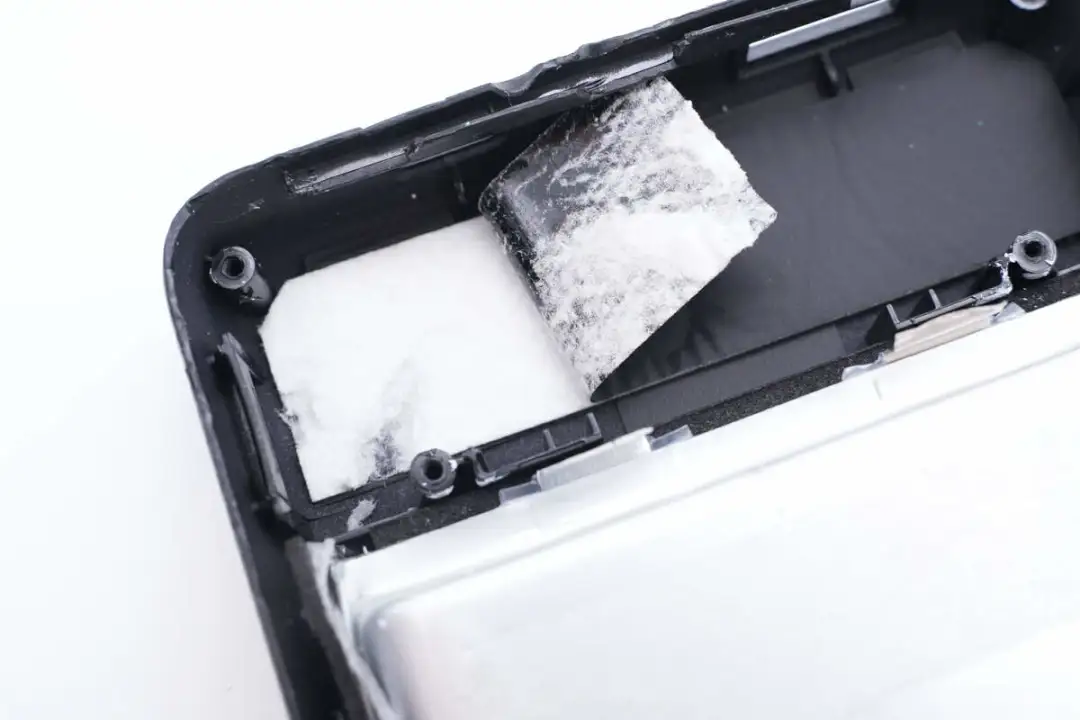

石墨导热贴下面粘贴气凝胶隔热均热，避免局部温度过高。

电池背面也贴有石墨导热铜箔加快散热。

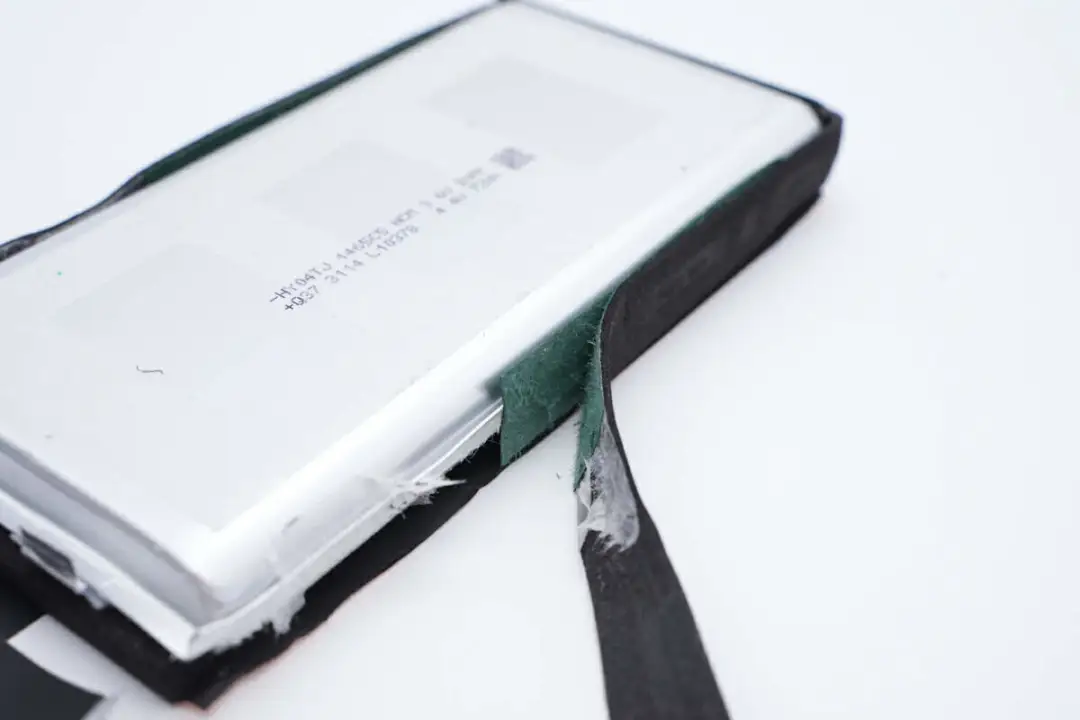

电池侧面粘贴青稞纸和泡棉保护。

电池底部的青稞纸和泡棉特写。

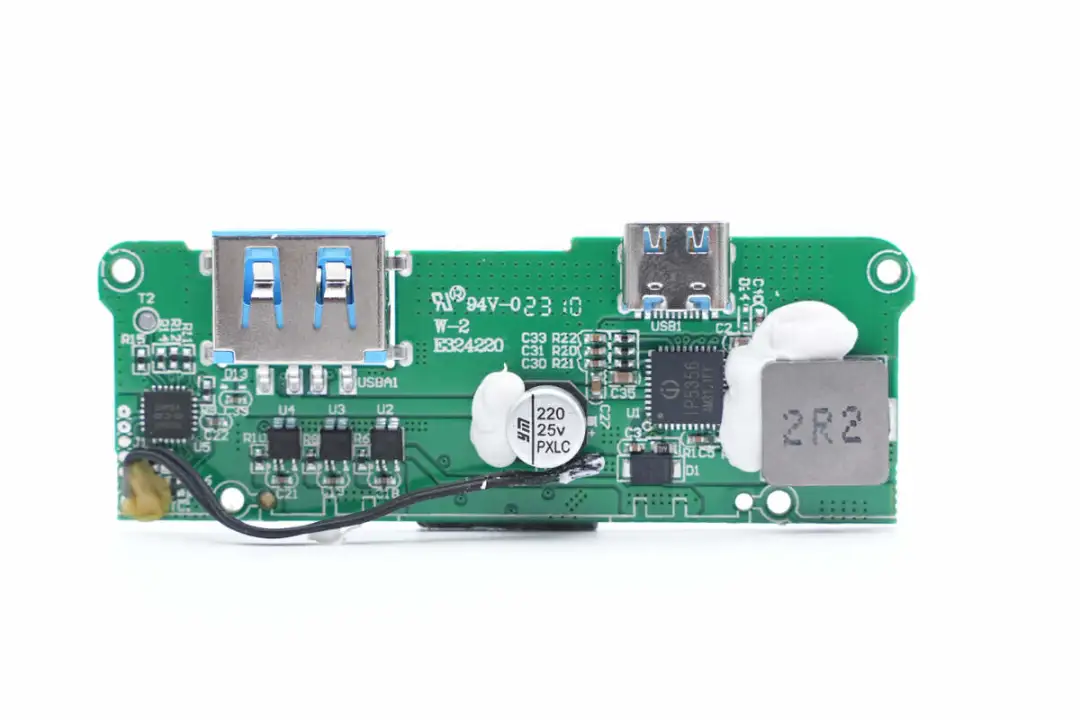

PCBA模块正面一览，焊接一颗MCU，USB-A母座，电池保护芯片，滤波固态电容，移动电源主控芯片和合金电感。

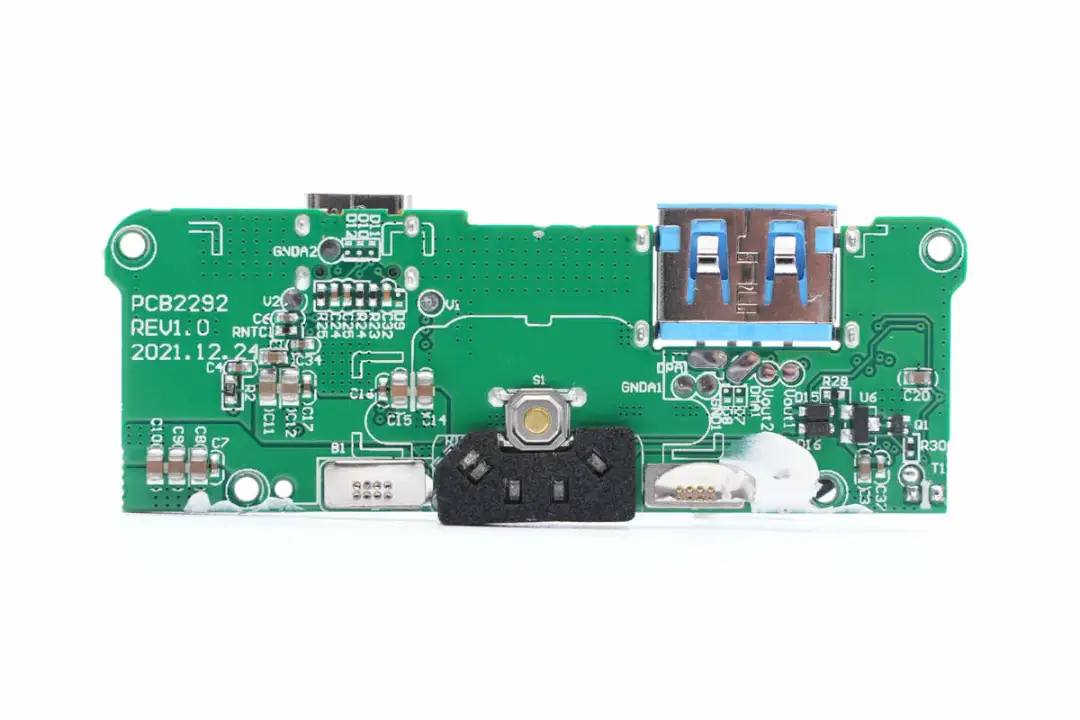

PCBA模块背面一览，背面焊接电池，微动按钮和电量指示灯，USB-A母座沉板焊接。

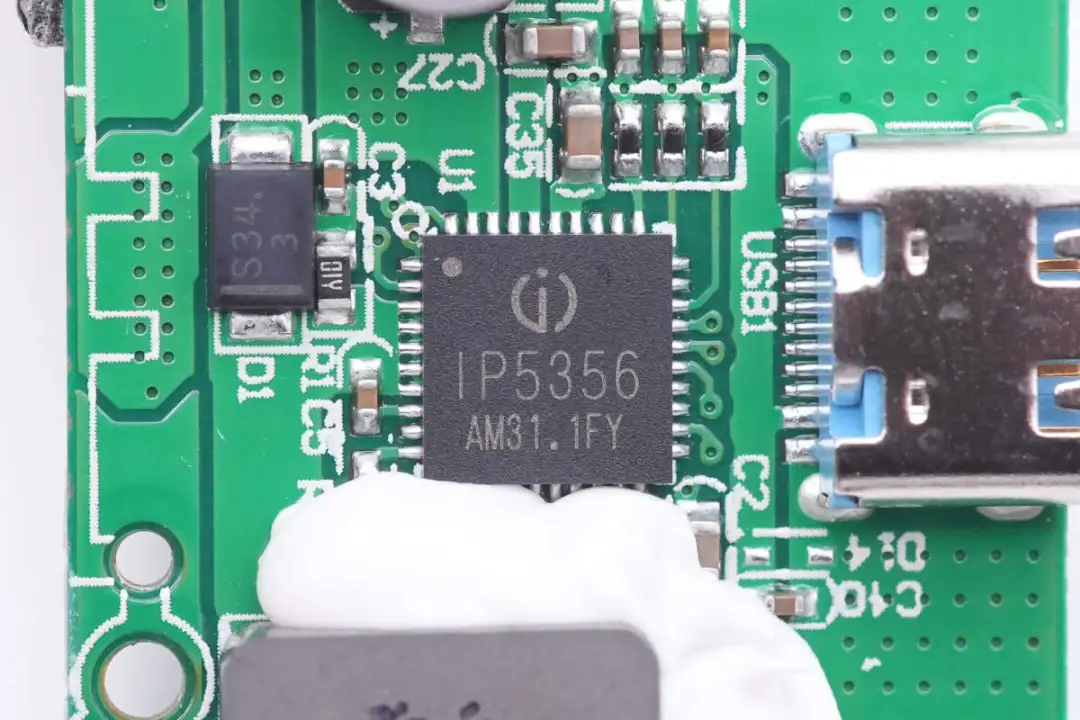

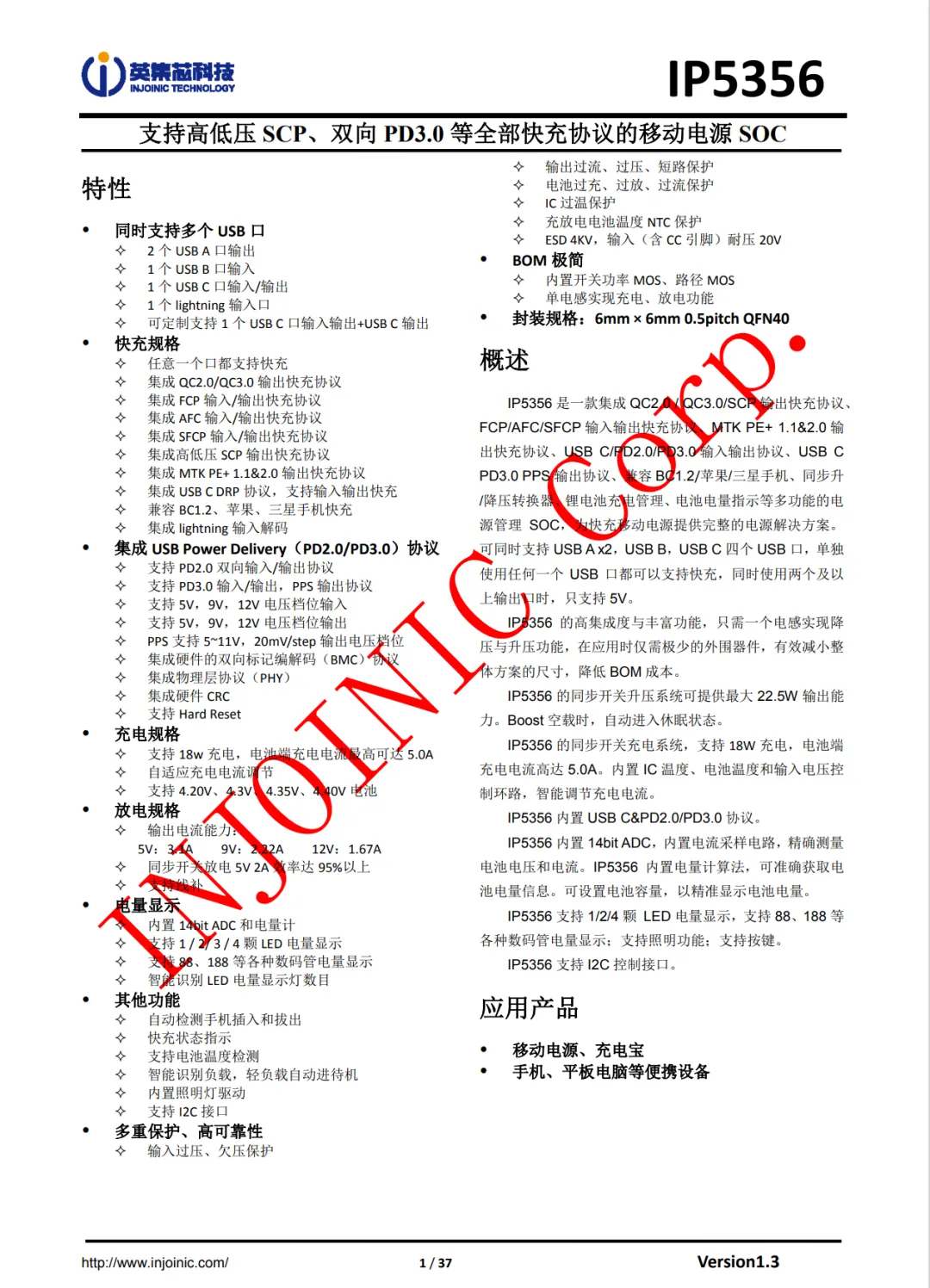

移动电源内置英集芯IP5356移动电源SoC。这是一款集成多种主流快充输入/输出协议，以及升降压转换器、锂电池充电管理、电池电量指示等多种功能的移动电源SoC芯片，可以为快充移动电源的开发提供完整的解决方案。

英集芯IP5356的同步开关升压系统可提供最大22.5W输出能力，支持USB-A口×2、MicroUSB口、USB-C口4个接口控制，单独使用任何一个USB口都可以支持快充，同时使用两个及以上输出口时，智能降为5V。IP5356 内置所有功率MOS和路径管理MOS，在应用时仅需一个电感实现降压与升压功能，外围器件极少，有效减小整体方案的尺寸，降低BOM成本。

充电头网了解到，采用英集芯高集成移动电源SoC芯片的还有Realme 10000mAh双口18W快充移动电源、黑鲨双向快充移动电源、倍思无线快充PD移动电源、京造10000mAh双向USB PD快充移动电源、格力18W PD双向快充移动电源、腾讯赤兔马移动电源等众多产品。

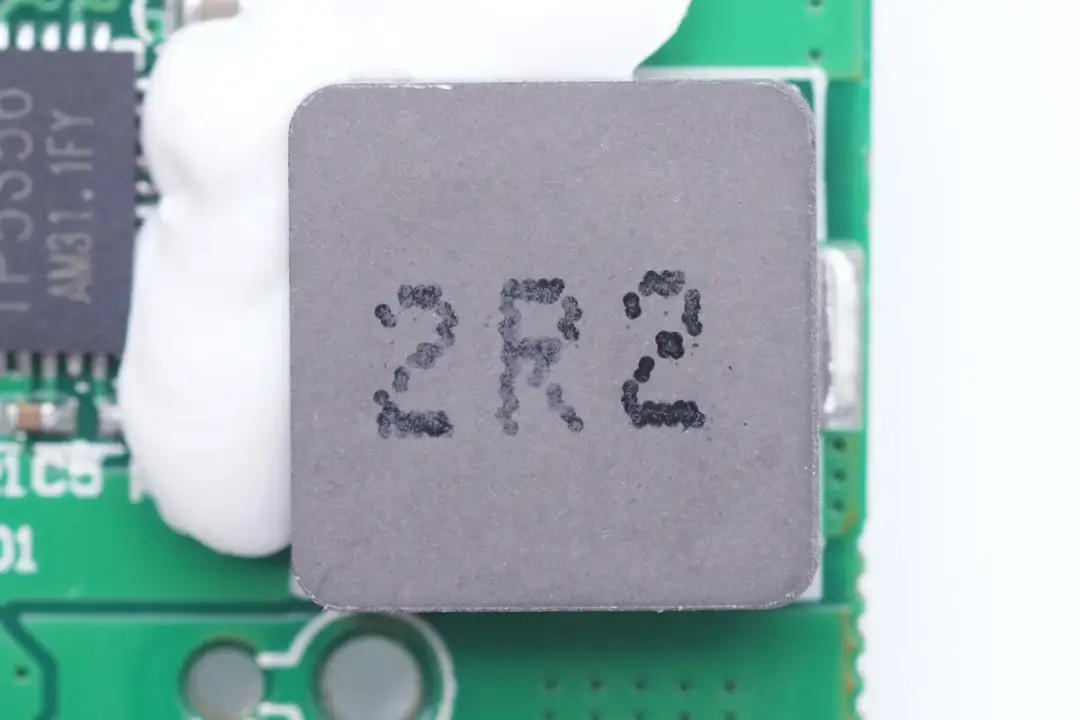

2.2μH合金电感配合IP5356进行升压输出和降压充电，电感边缘涂胶加固。

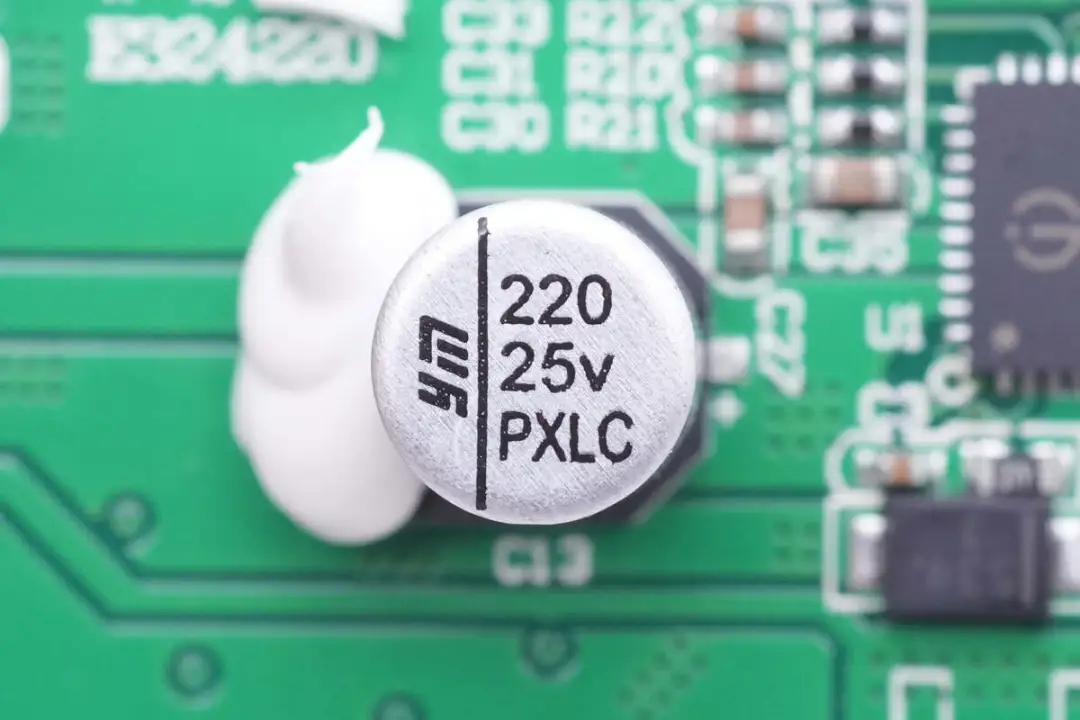

滤波固态电容来自永铭，VPX系列贴片电容，规格为220μF 25V，左侧涂胶加固。

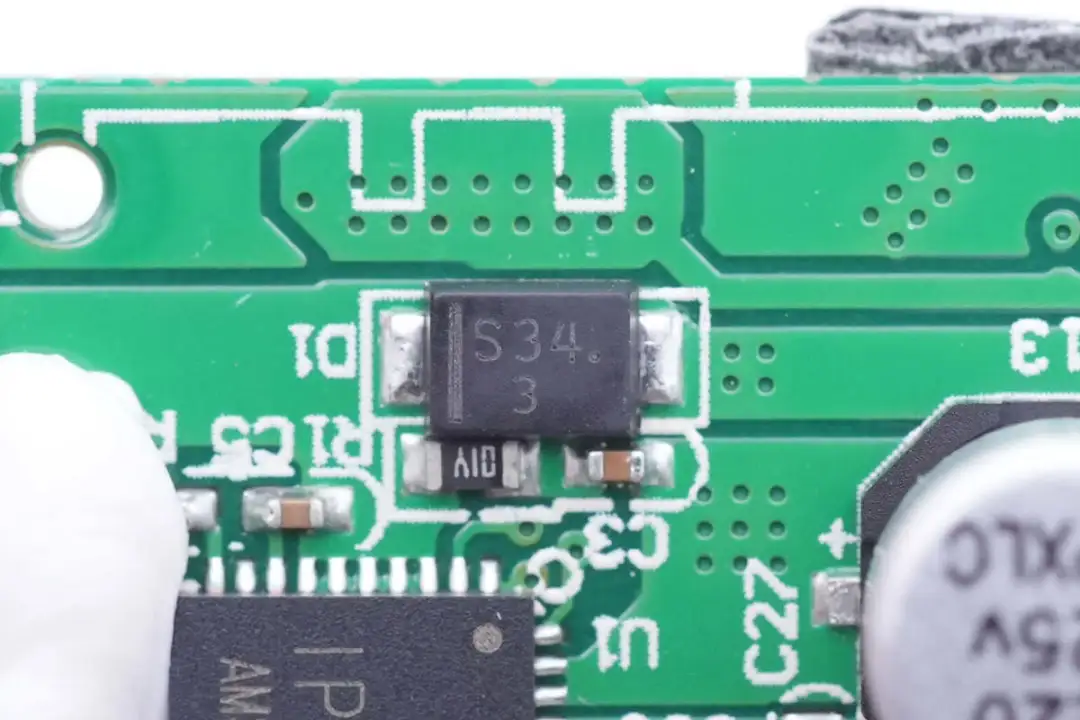

一颗SS34二极管用于续流。

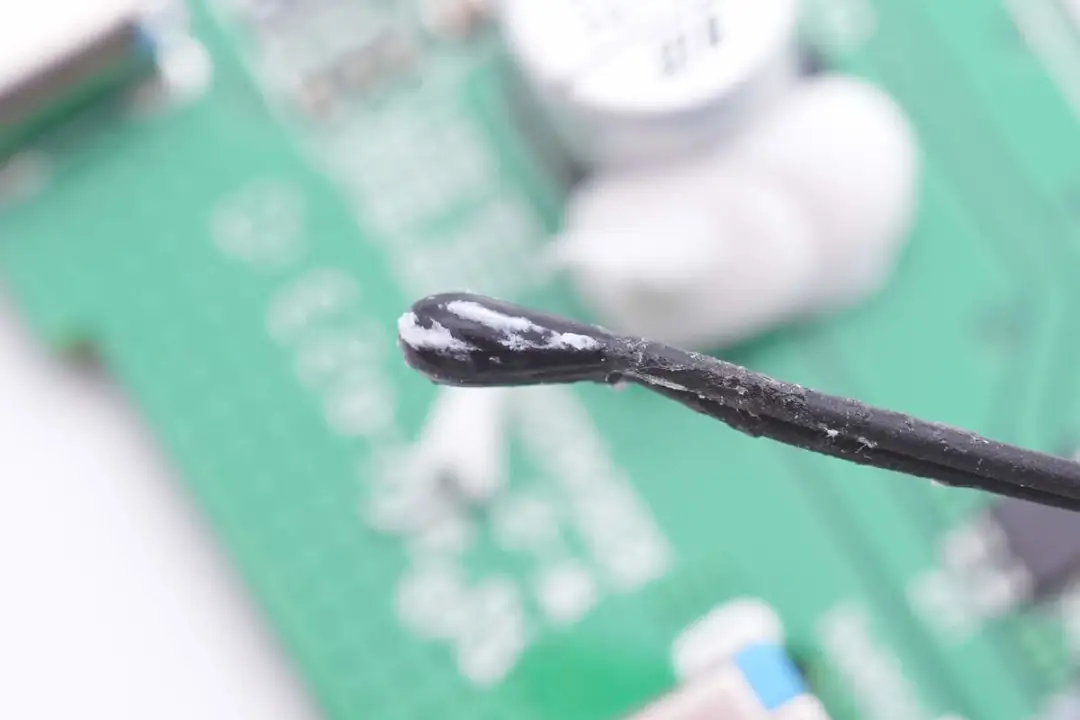

热敏电阻用于检测电池温度，进行温度保护。

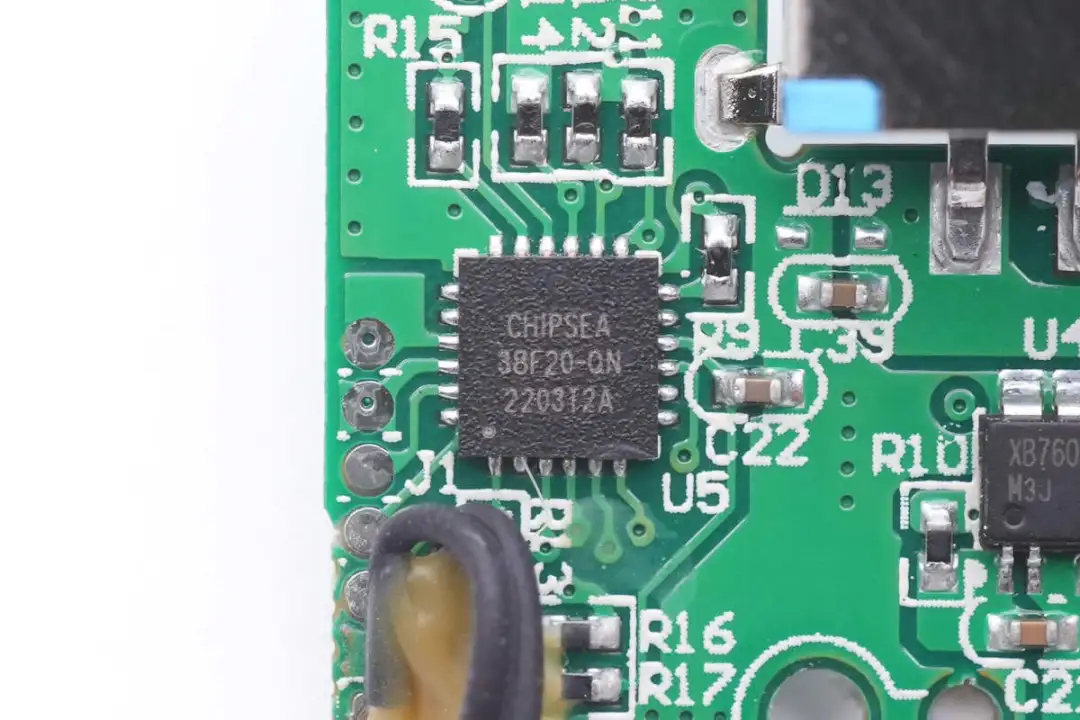

一颗MCU来自芯海科技，型号CSU38F20，是一颗8位MCU，内置16KB Flash存储器，内置12位ADC和LED驱动，采用QFN24封装。

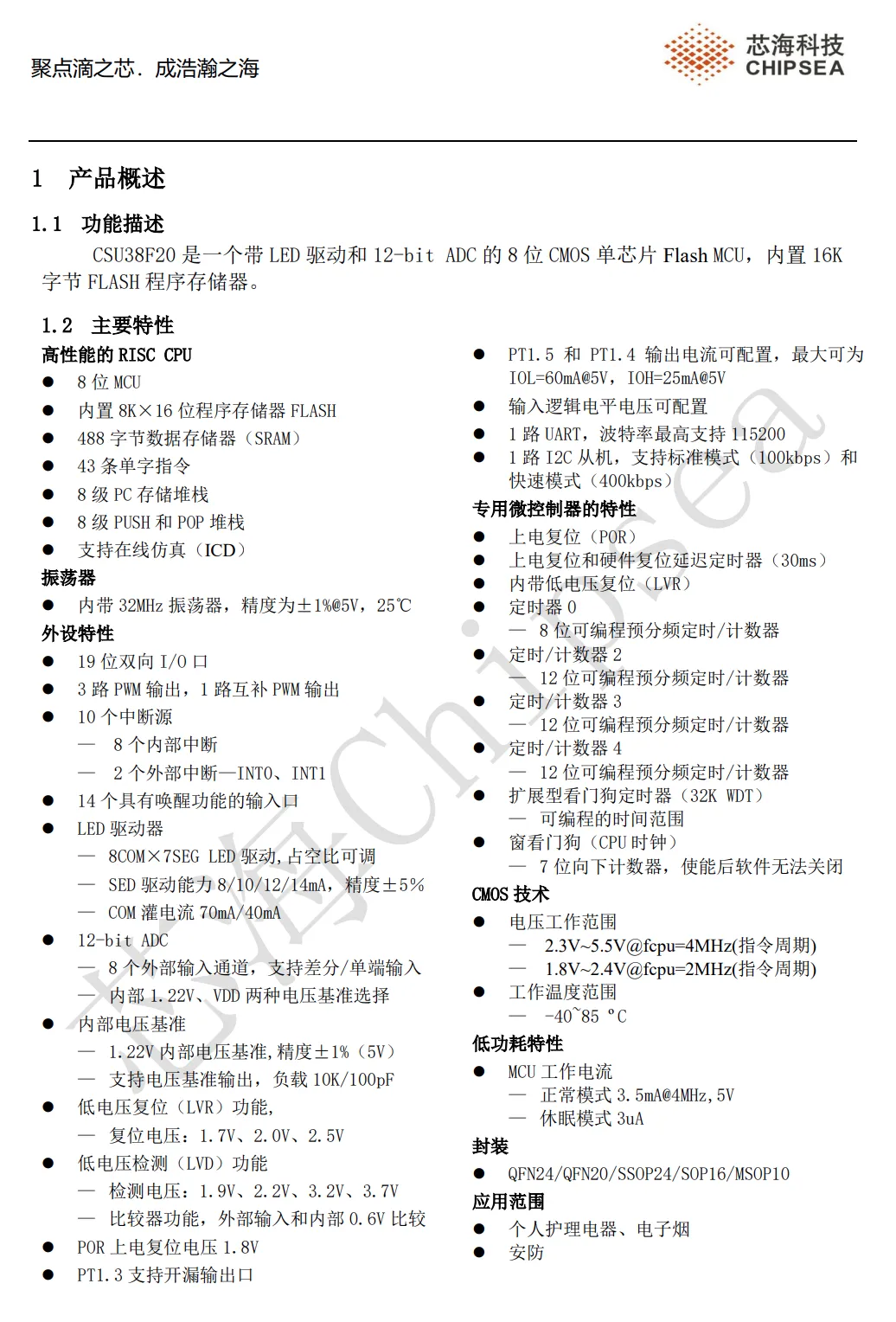

芯海科技 CSU38F20 资料信息。

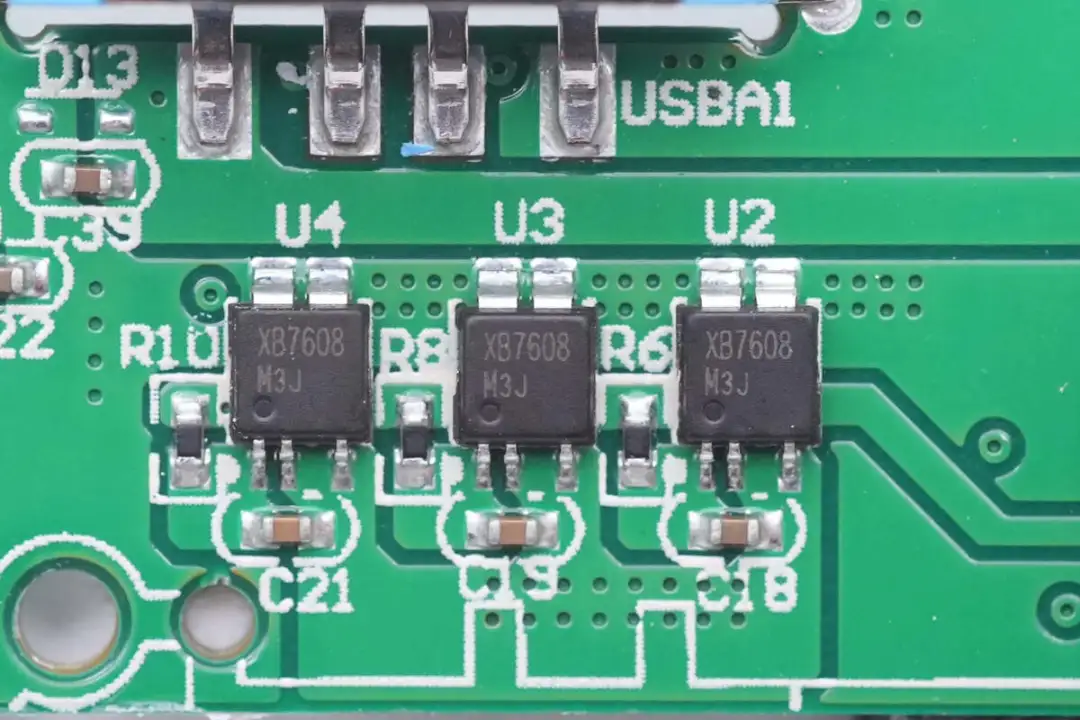

三颗赛芯微XB7608一体化电池保护芯片并联，用于锂电池过压，欠压以及过流保护。

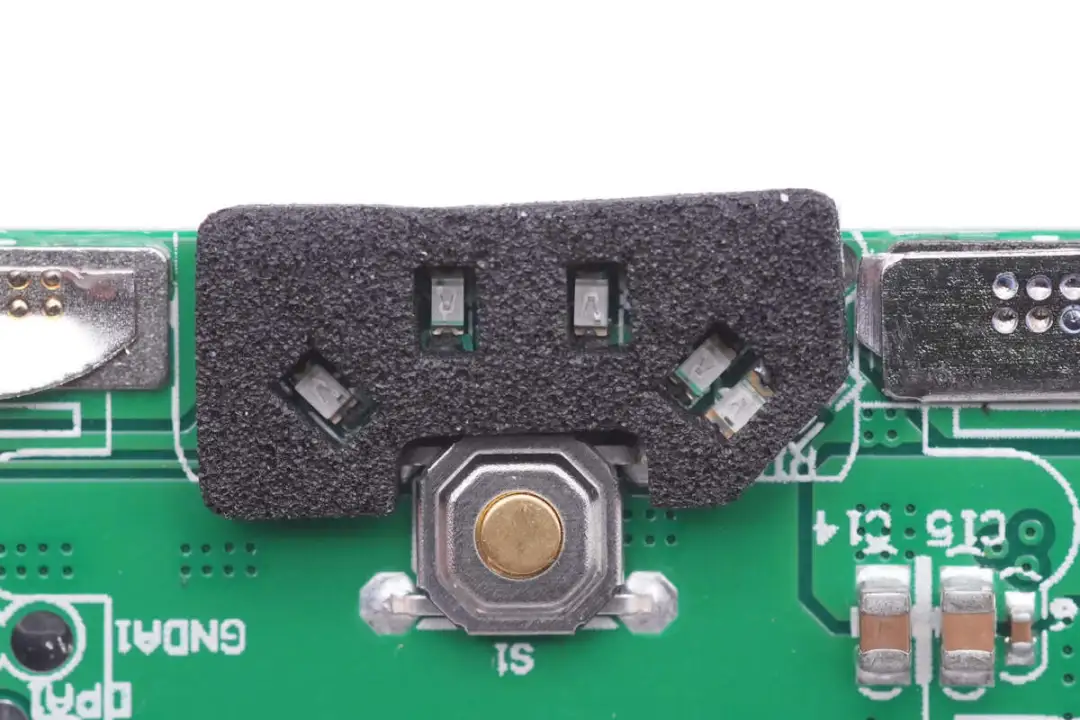

电量检测按键特写，贴片焊接。

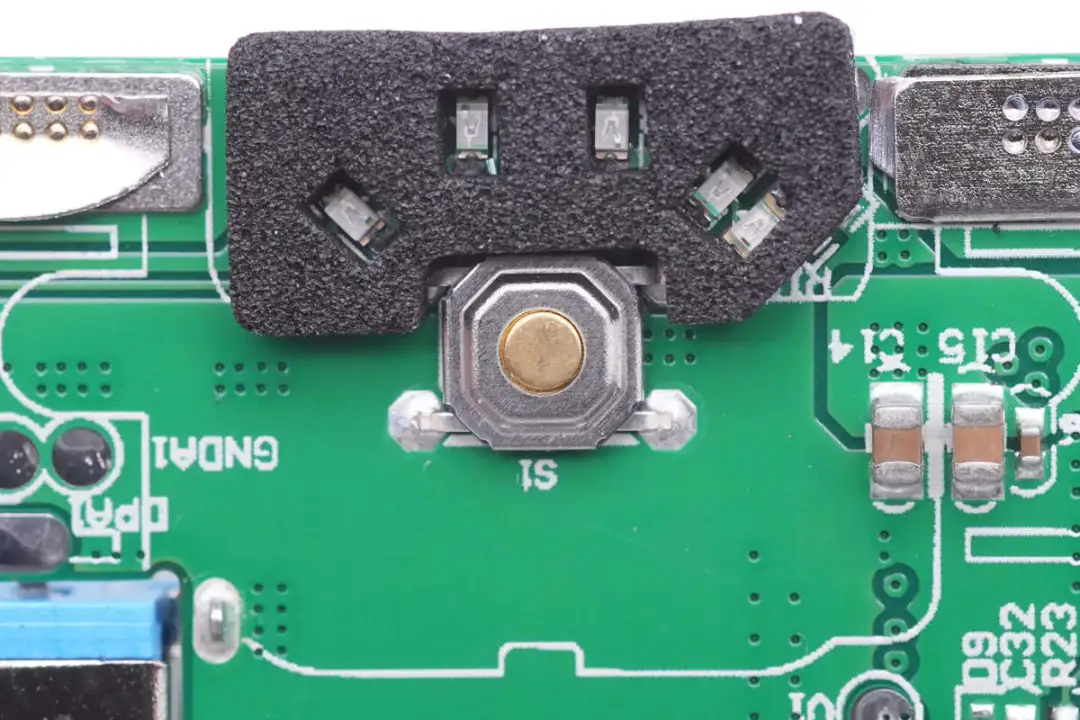

LED指示灯粘贴泡棉遮光。

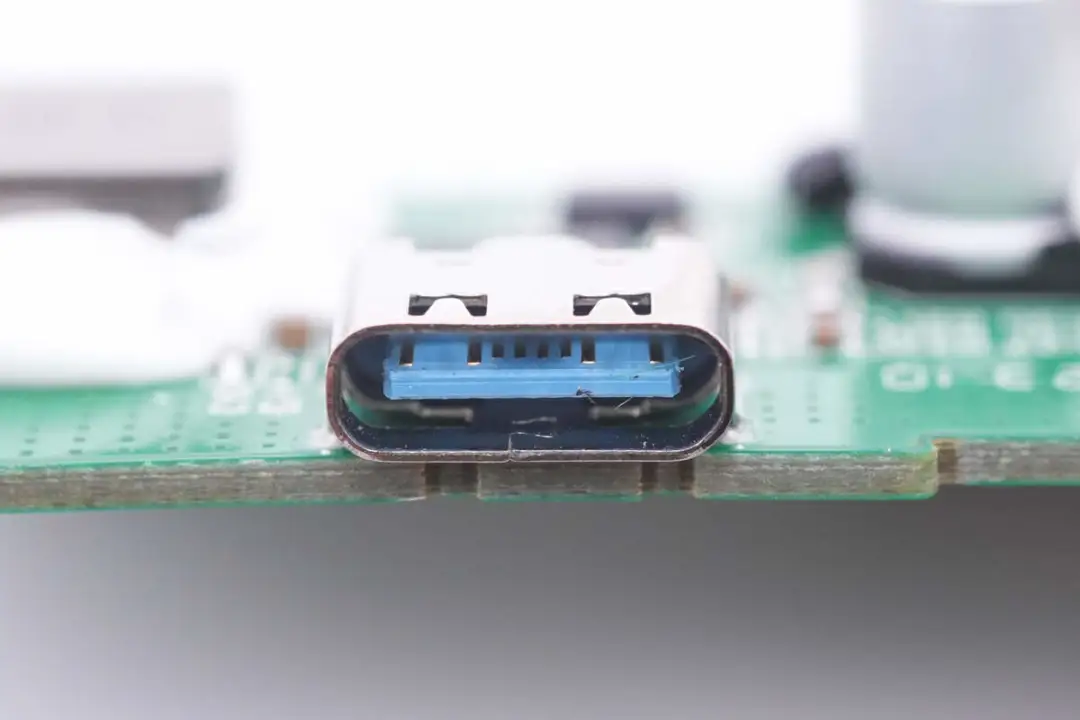

USB-C母座采用蓝色胶芯，过孔焊接固定。

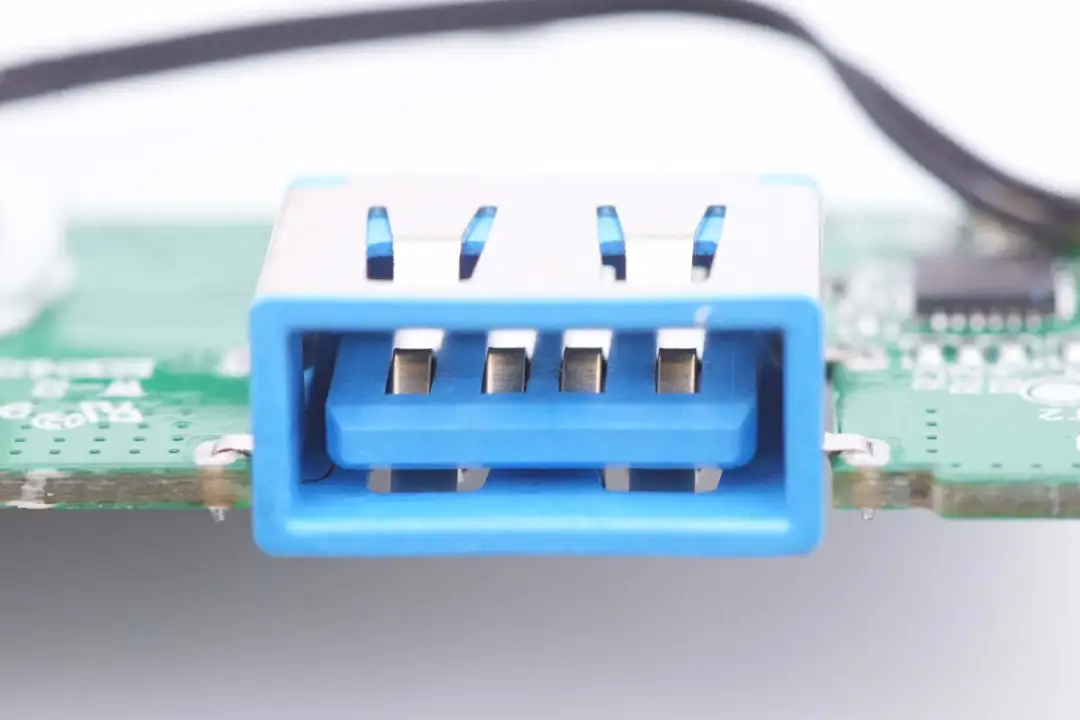

USB-A母座采用蓝色胶芯，沉板焊接降低厚度。

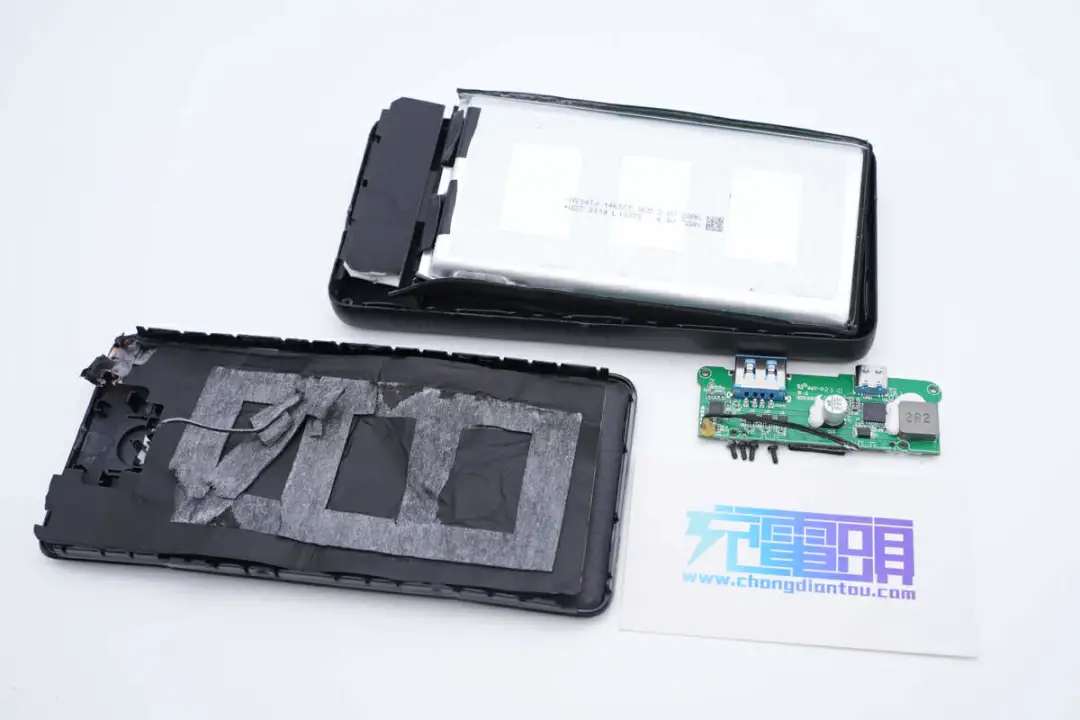

全部拆解一览，来张全家福。

充电头网拆解总结

安克这款20000mAh移动电源具备1A1C接口，USB-C口支持20W快充输出，对苹果手机有不错的快充兼容性，USB-A口也支持快充，对传统设备的兼容性也很好。移动电源采用PC+ABS外壳材质，设计简约，简洁实用。

充电头网通过拆解了解到，安克这款移动电源内置单颗大容量电池，容量为20Ah。移动电源内置英集芯IP5356移动电源SOC用于电池充放电管理，芯片支持的快充协议广泛，外围元件精简。搭配实用大尺寸合金电感，提高转换效率，降低温升。电池配有一体化电池保护芯片，并配有热敏电阻。外壳内部粘贴石墨导热铜箔，加强散热性能。
