前言
随着全球气候变化的加剧和新能源技术的快速发展，对宽温域电芯的需求日益增长。宽温域电芯能够在极端温度下保持稳定的性能，这对于高寒、高温地区的能源存储和新能源汽车等领域至关重要。
此前，电池交易网就评测了优特利UWN18650C1电芯，在多个放电倍率下表现均极为优秀，这次，电池交易网又拿到了另一款优特利UWN18650C2电芯，相较于C1容量提升至2500mAh，支持5C放电，工作温度范围同样为-40°C~85°C，下面一起来看看这款电芯表现如何吧。
外观介绍

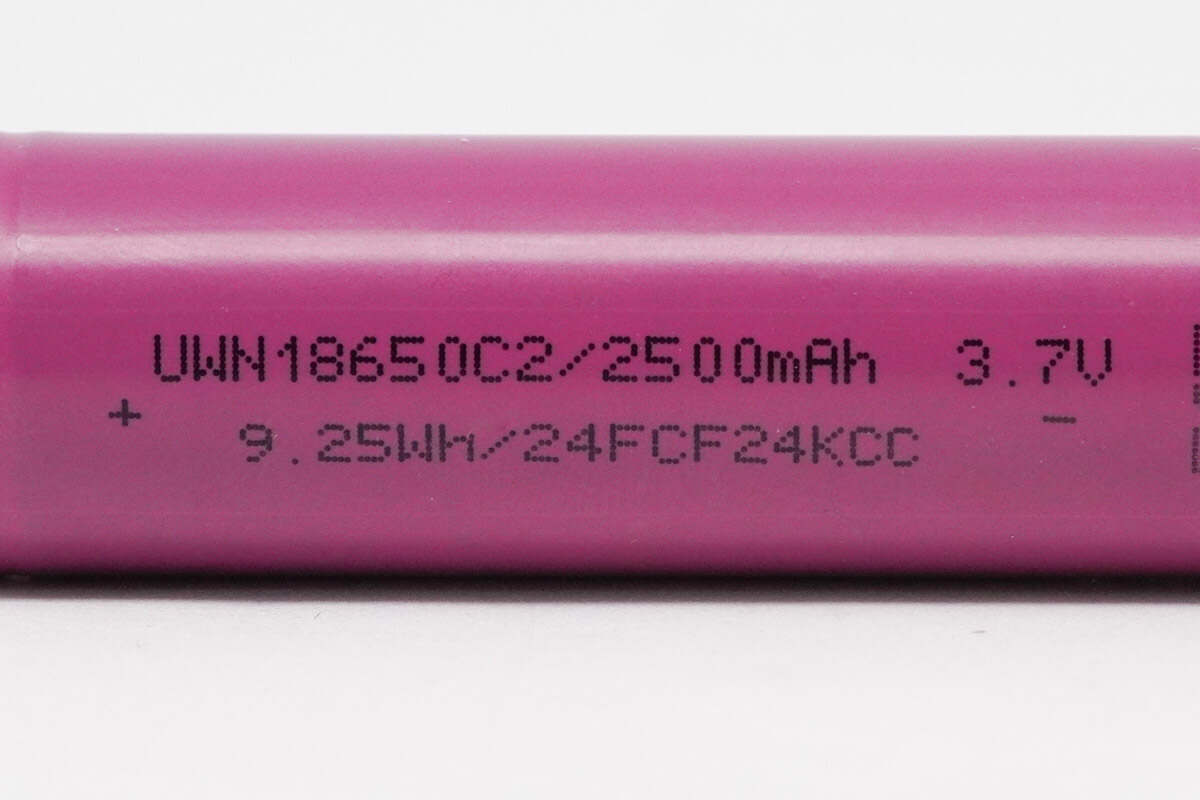

优特利UWN18650C2电芯采用紫色电芯套膜，表面丝印参数铭文以及追溯二维码。
型号：UWN18650C2；
容量：2500mAh；
标称电压：3.7V；
标称能量：9.25Wh；
出厂编码：24FCF24KCC。

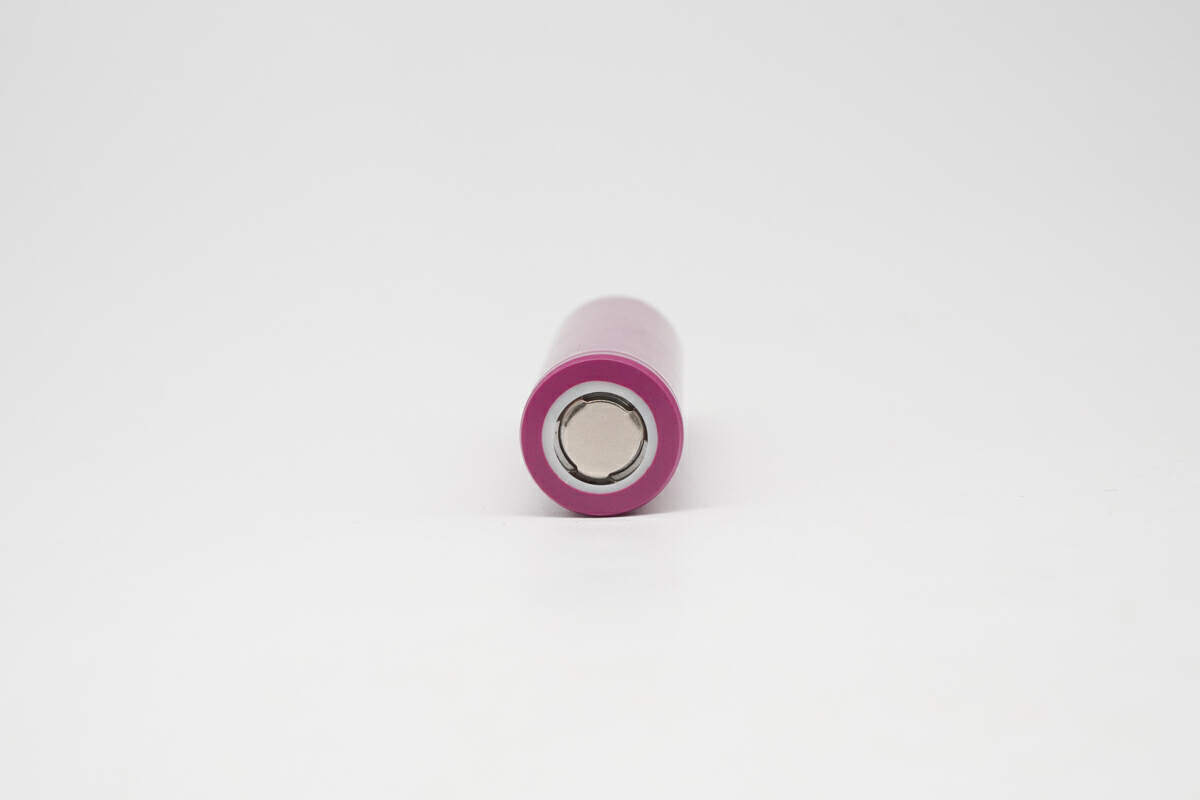

优特利UWN18650C2电芯负极接触面采用阳极氧化工艺处理的合金金属材质制作，耐用防腐。
优特利UWN18650C2电芯正极接触面为合金材质，平头设计，顶部三爪支撑，内置泄气装置。

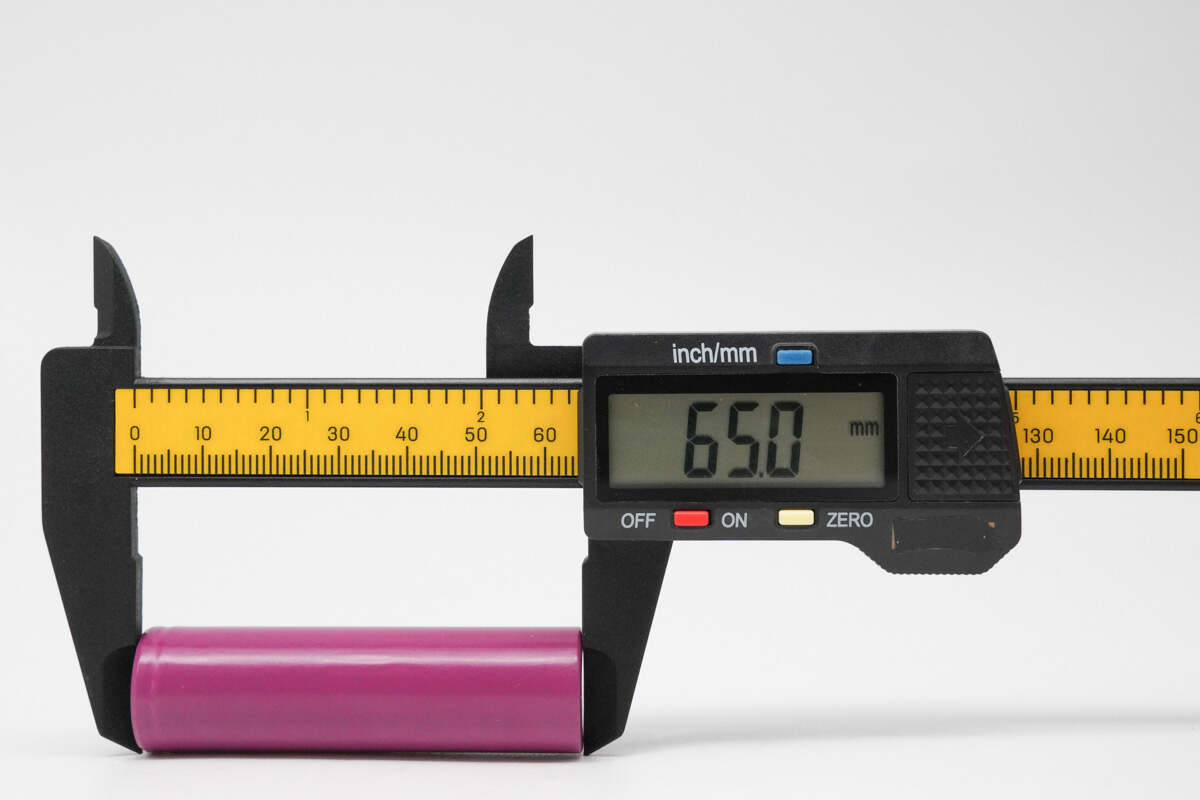

优特利UWN18650C2电芯高度约为 65mm。

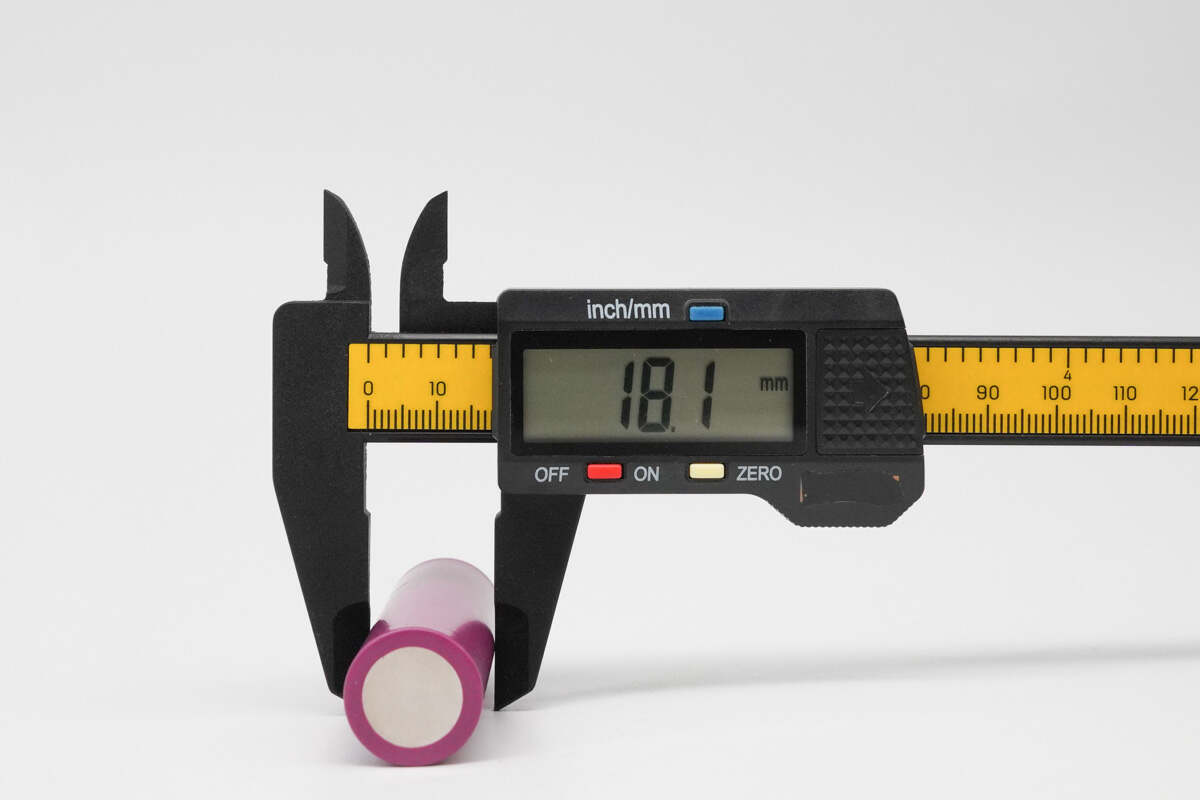

优特利UWN18650C2电芯直径约为 18.1mm。
优特利UWN18650C2电芯重量约为 44.2g。

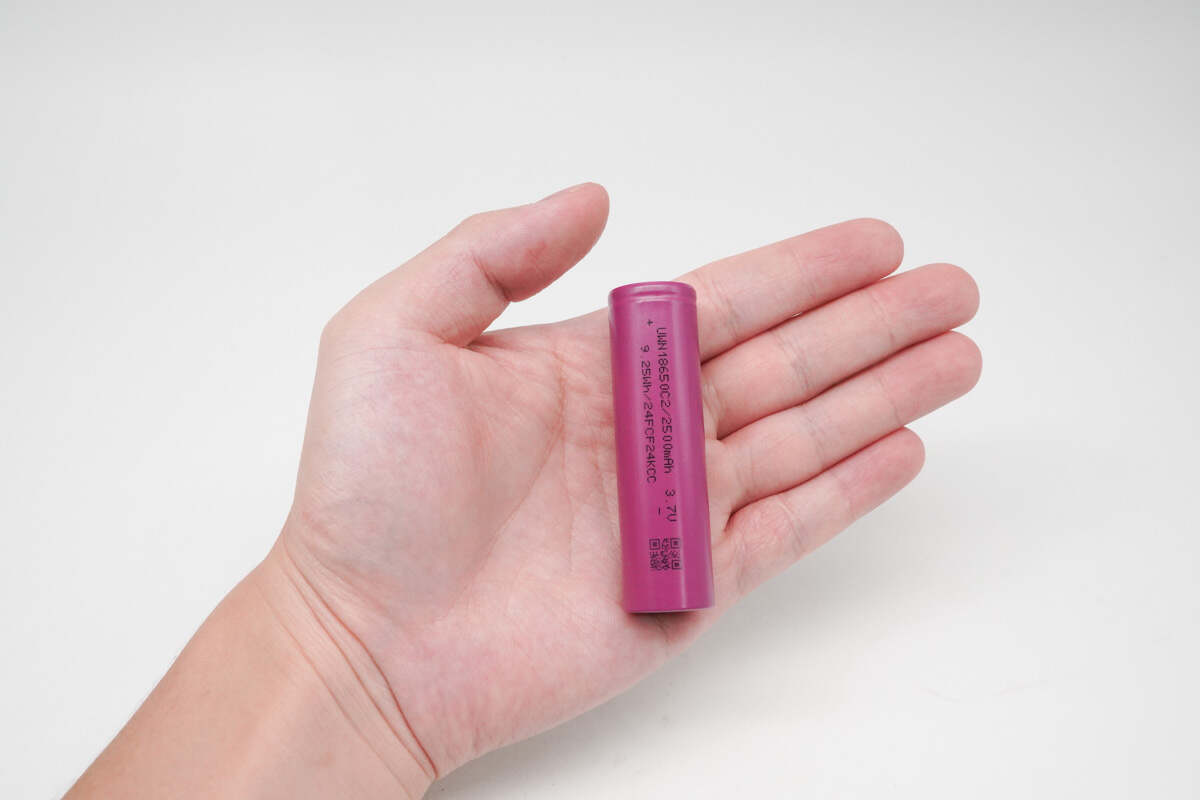

优特利UWN18650C2电芯在成年男子手中对比。
规格书介绍

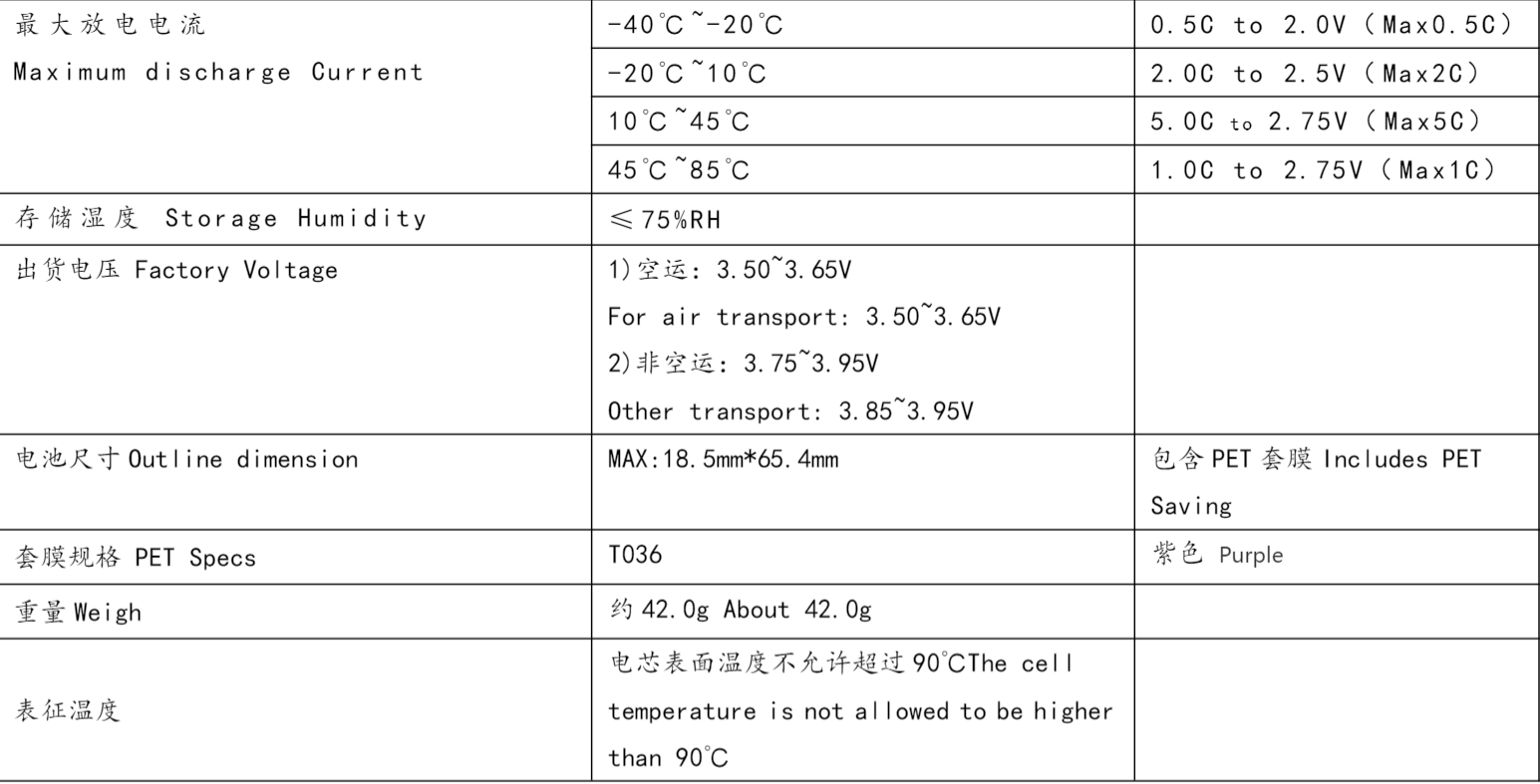

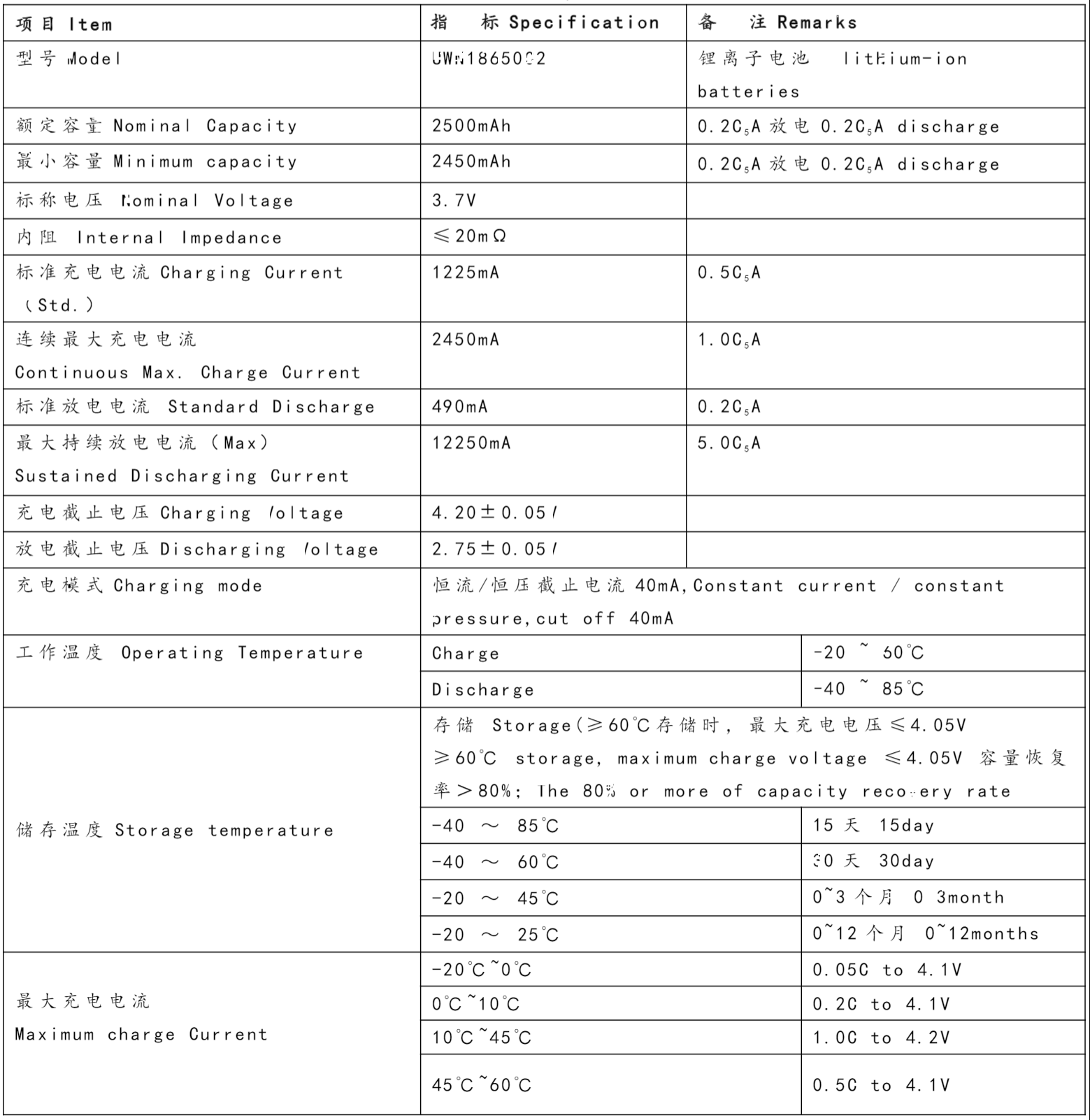

型号：UWN18650C2，额定容量：2500mAh@0.2C，标称电压：3.7V，标准充电电流：1225mA（0.5C），最大连续充电电流：2450mA（1C），标准放电电流：490mA（0.2C），最大持续放电电流：12250mA（5C），充放电截止电压：4.2V/2.5V，放电终止电压：2.75V。
充放电测试
看完外观，进入正题；以下将进行0.2C、0.5C和1C倍率进行充电测试，以及0.2C、0.5C、1C、3C、5C倍率放电测试。
充电测试
充电测试将对0.2C、0.5C和1C倍率进行恒流恒压充电，统计其总耗时。
0.2C充电

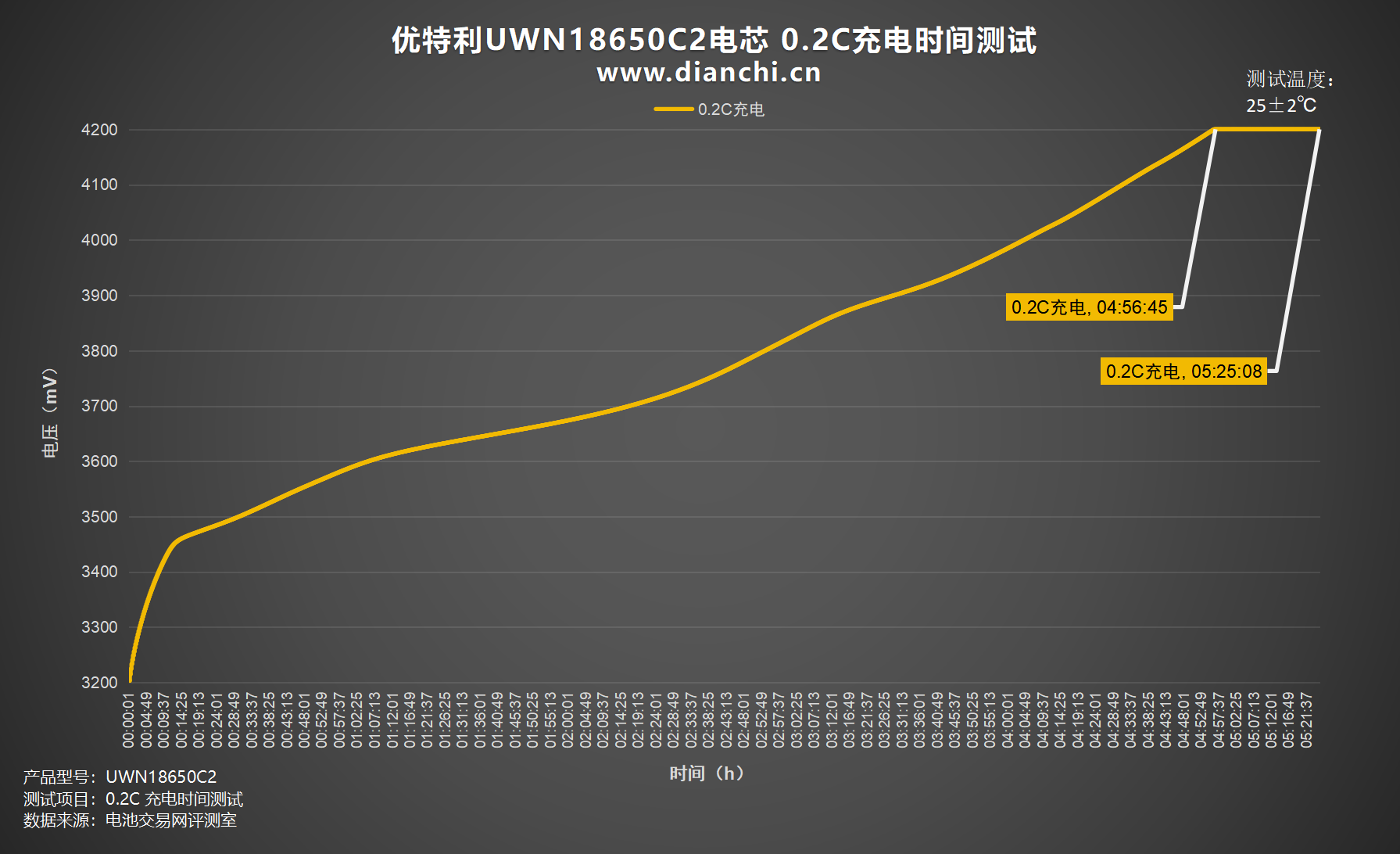

绘制出折线图，设置电流为 490mA，0.2C为优特利UWN18650C2电芯充电，充电截止电压为 4.2V，充至4.2V时间约为4小时56分钟，涓流完全充满时间约为5小时25分钟。
0.5C充电
绘制出折线图，设置电流为 1225mA，0.5C为优特利UWN18650C2电芯充电，充电截止电压为 4.2V，充至4.2V时间约为1小时53分钟，涓流完全充满时间约为2小时32分钟。
1C充电
绘制出折线图，设置电流为 2450mA，1C为优特利UWN18650C2电芯充电，充电截止电压为 4.2V，充至4.2V时间约为52分钟，涓流完全充满时间约为1小时39分钟。

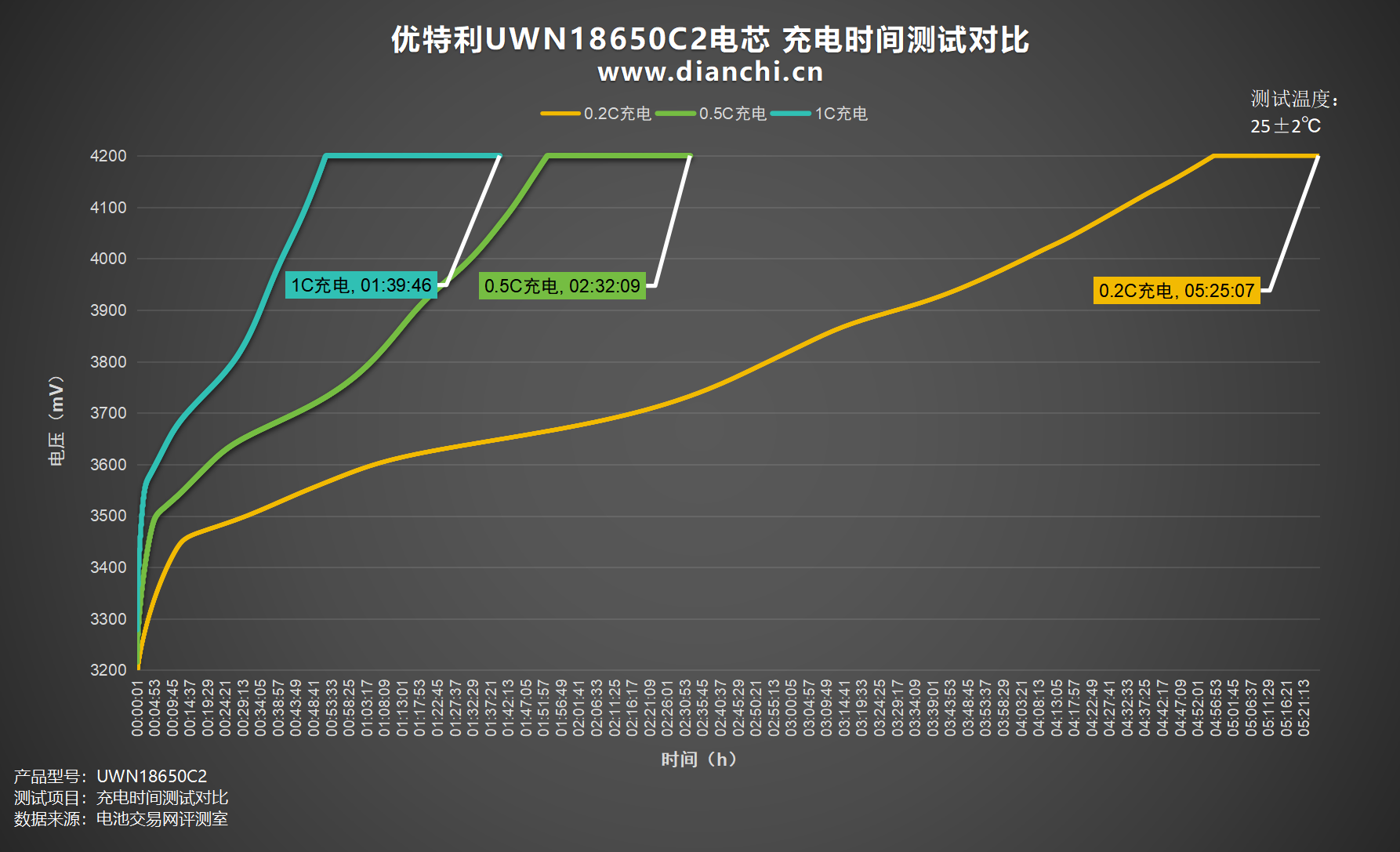

将测试数据绘制成折线图，充电测试中0.2C充电充满耗时5小时25分钟，0.5C充电充满耗时2小时32分钟，1C充电充满耗时1小时39分钟。
放电测试
放电测试阶段将使用恒流放电，统计其总耗时及其放出容量及能量数值。
0.2C放电

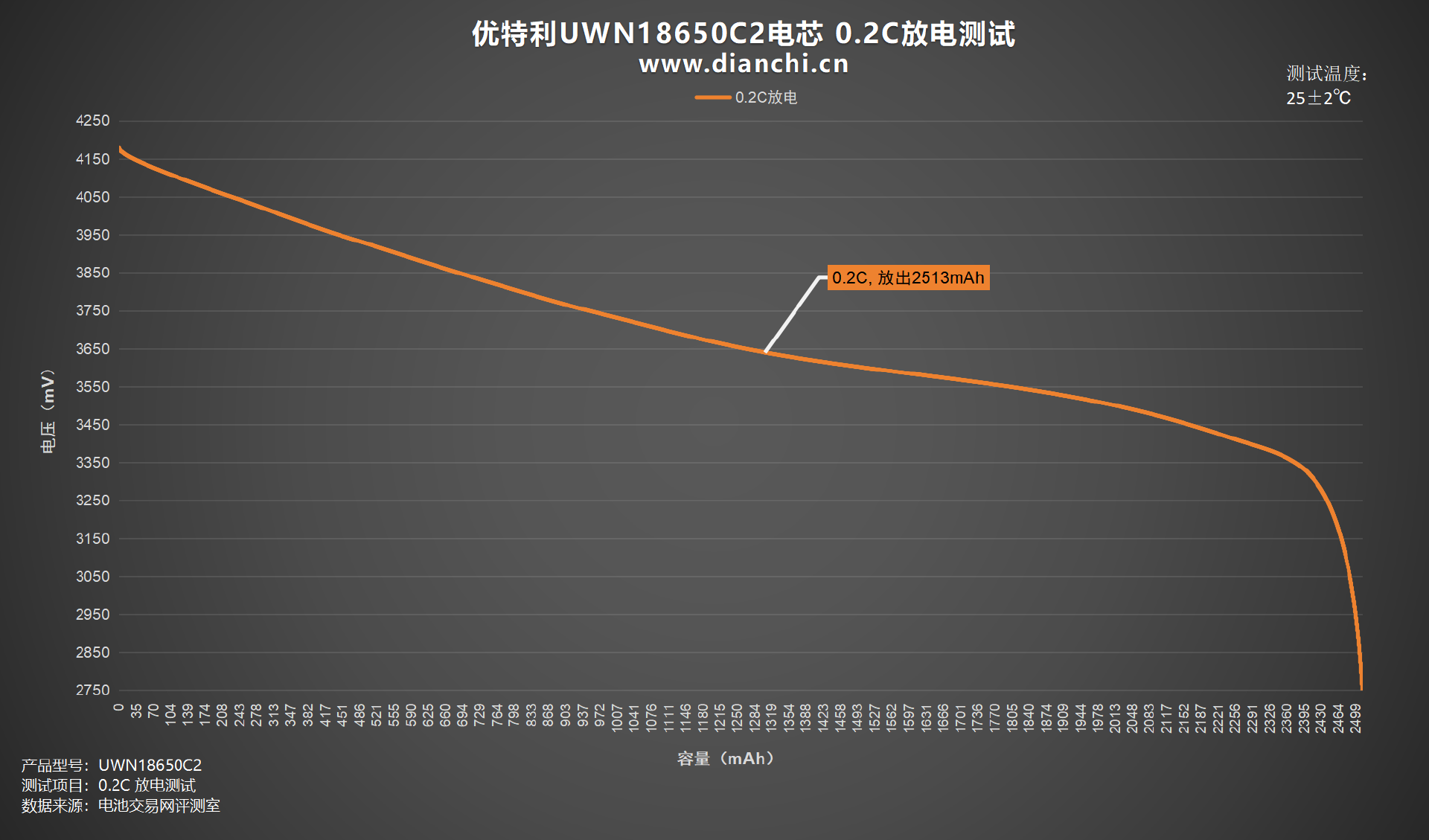

绘制出折线图，设置电流为 490mA，0.2C为优特利UWN18650C2电芯放电，均压 3.69V，放到截止电压为 2.75V，耗时约5小时7分钟，放出容量2513mAh，放出能量9.27Wh。
0.5C放电

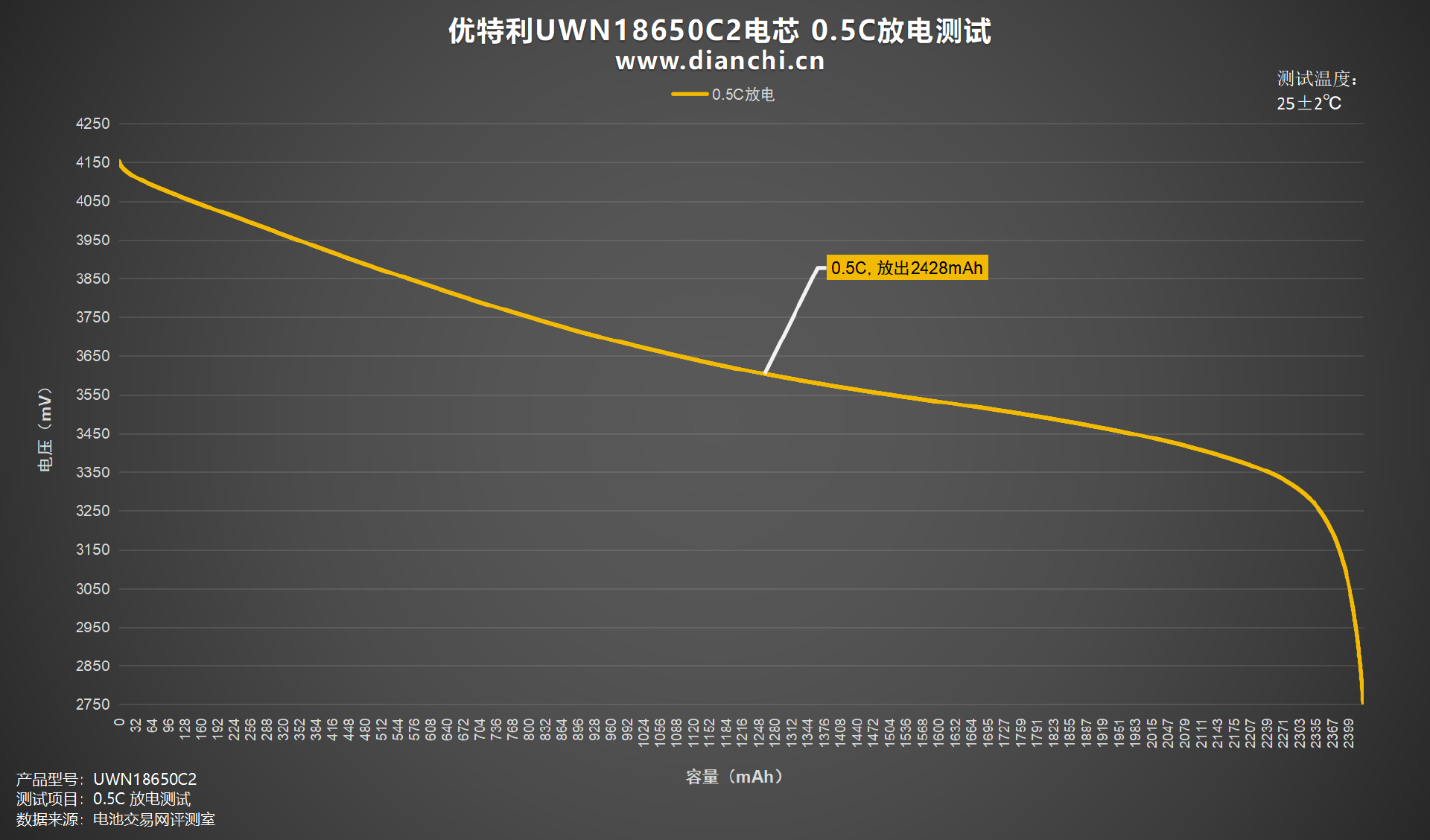

绘制出折线图，设置电流为 1225mA，0.5C为优特利UWN18650C2电芯放电，均压 3.65V，放到截止电压为 2.75V，耗时约1小时58分钟，放出容量2428mAh，放出能量8.86Wh。
1C放电

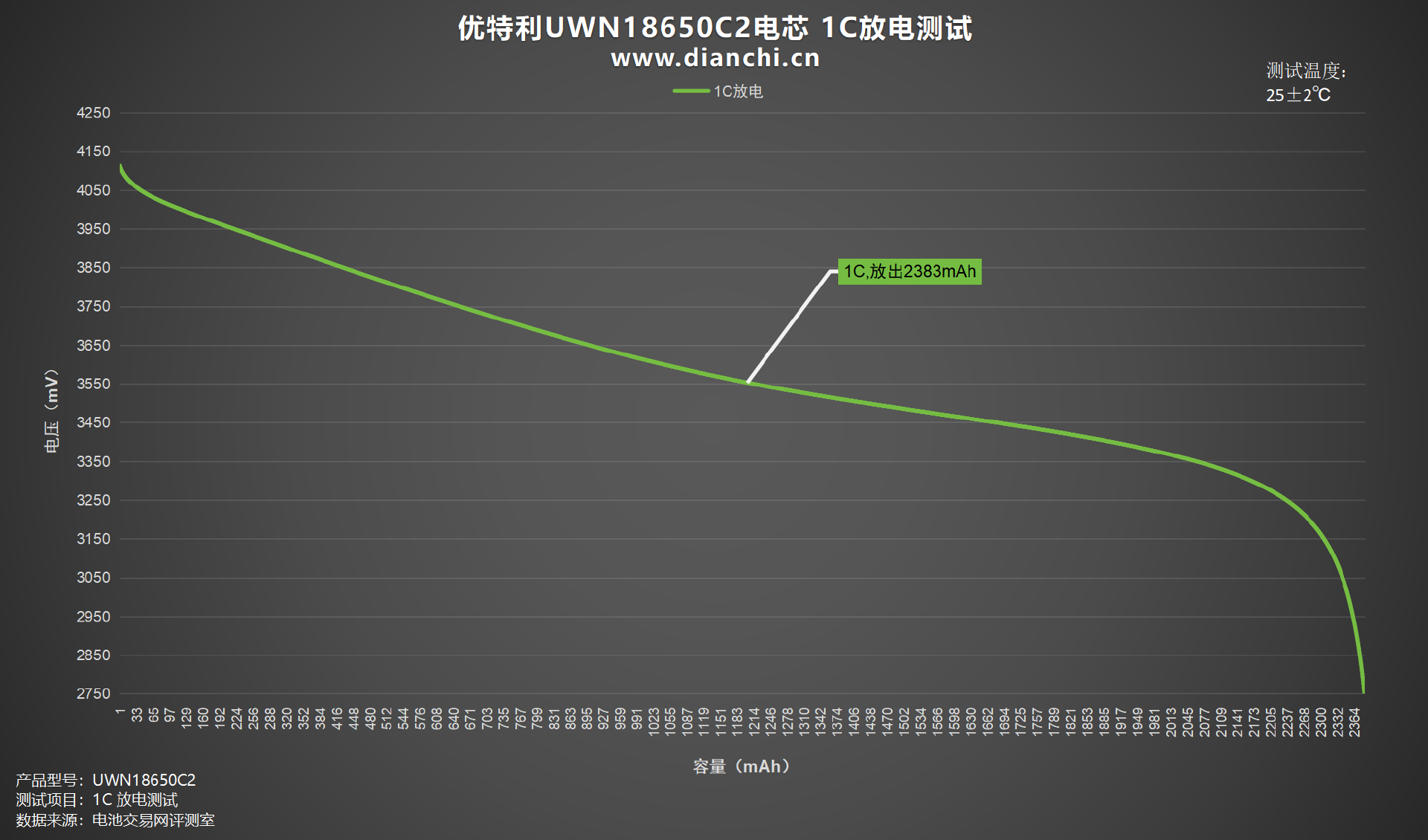

绘制出折线图，设置电流为 2450mA，1C为优特利UWN18650C2电芯放电，均压 3.59V，放到截止电压为 2.75V，耗时约57分钟，放出容量2383mAh，放出能量8.55Wh。
3C放电

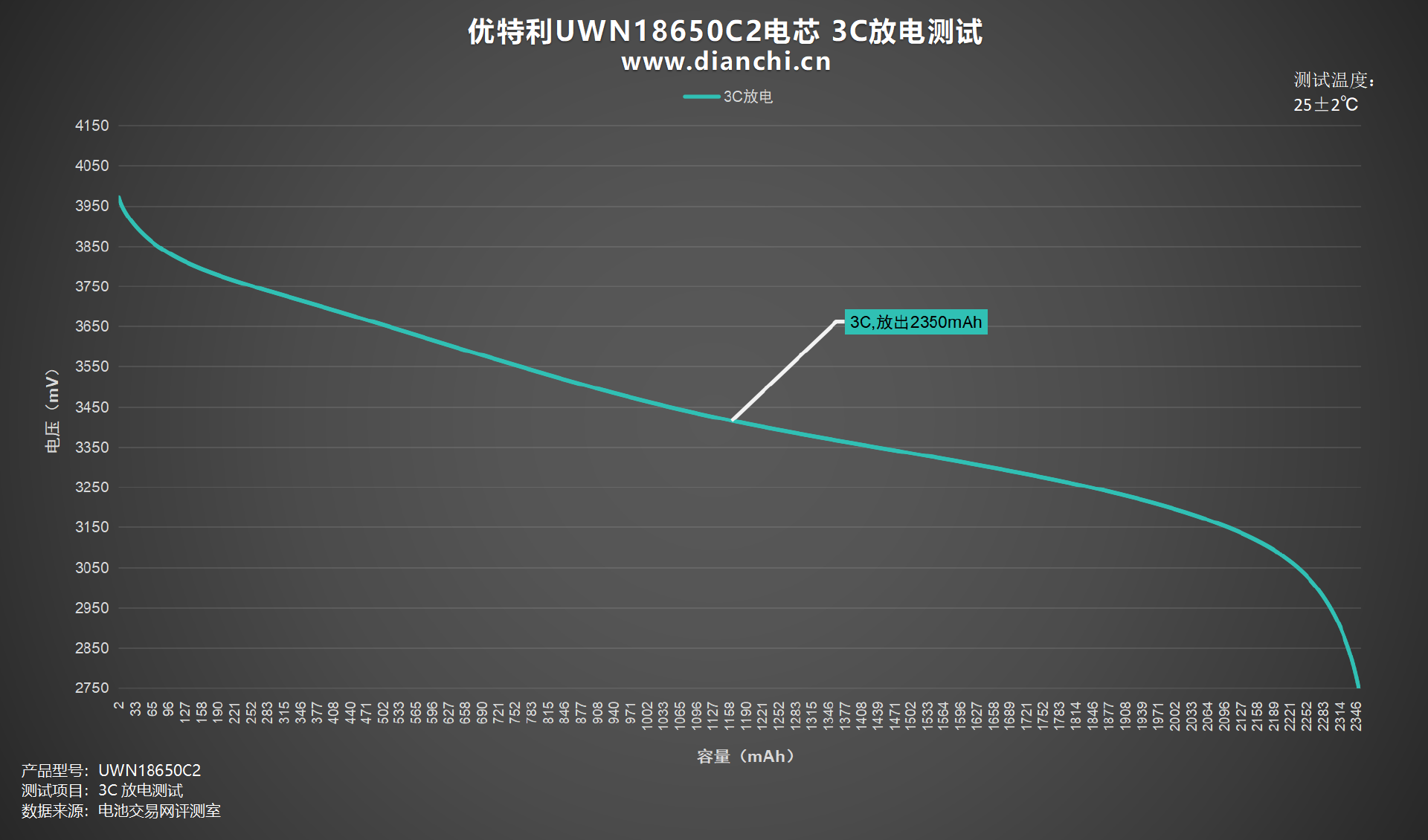

绘制出折线图，设置电流为 7350mA，3C为优特利UWN18650C2电芯放电，均压 3.43V，放到截止电压为 2.75V，耗时约18分钟，放出容量2350mAh，放出能量8.07Wh。
5C放电

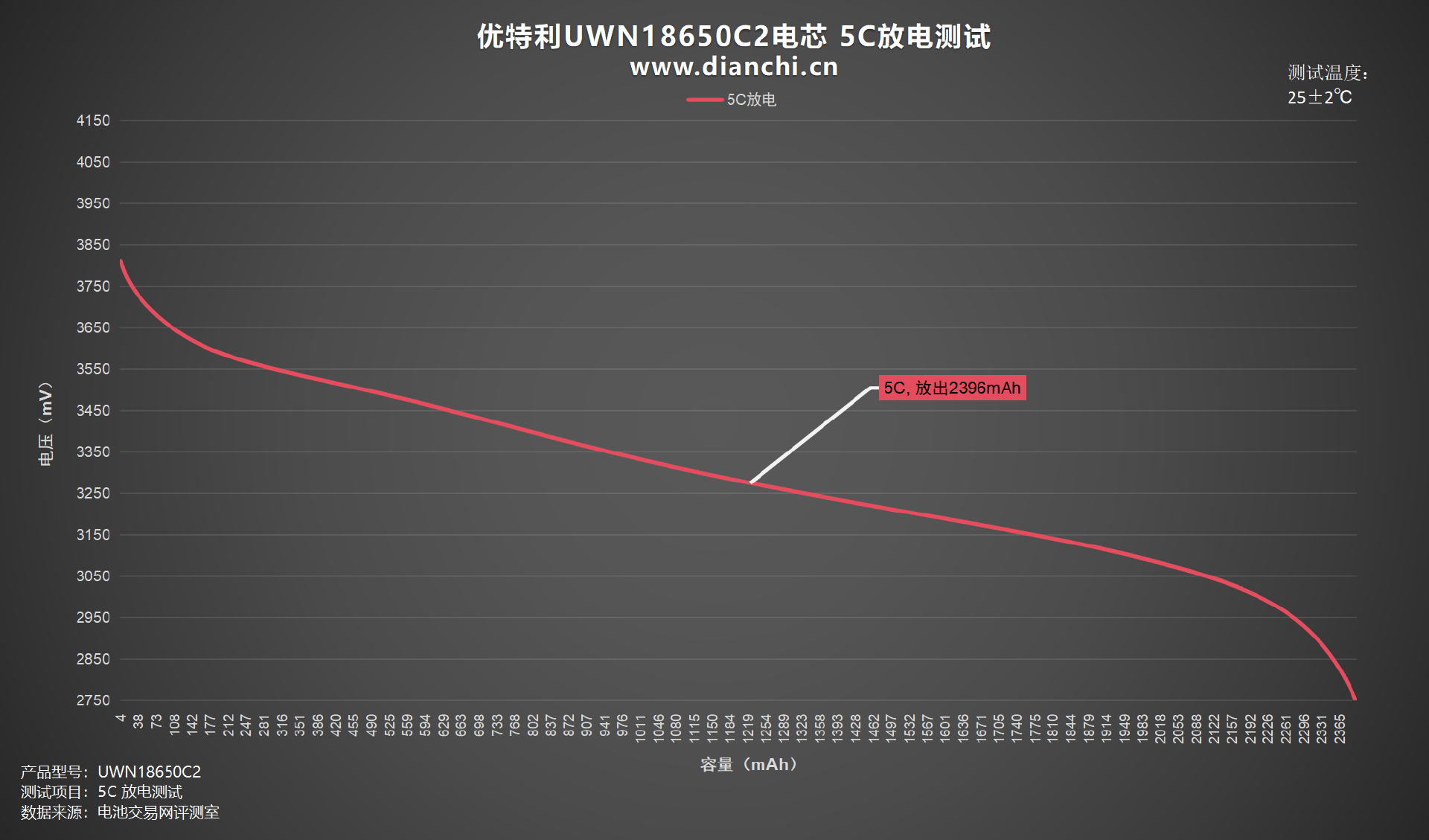

绘制出折线图，设置电流为12250mA，5C为优特利UWN18650C2电芯放电，均压 3.31V，放到截止电压为 2.75V，耗时约11分钟，放出容量2396mAh，放出能量7.89Wh。
将测试数据汇总成表格，可以看出电芯在五种倍率下进行放电测试差距，放电时间最短的为5C放电，放电时间约为11分钟。放电时间最长的为0.2C放电，放电时间约为5小时7分钟。

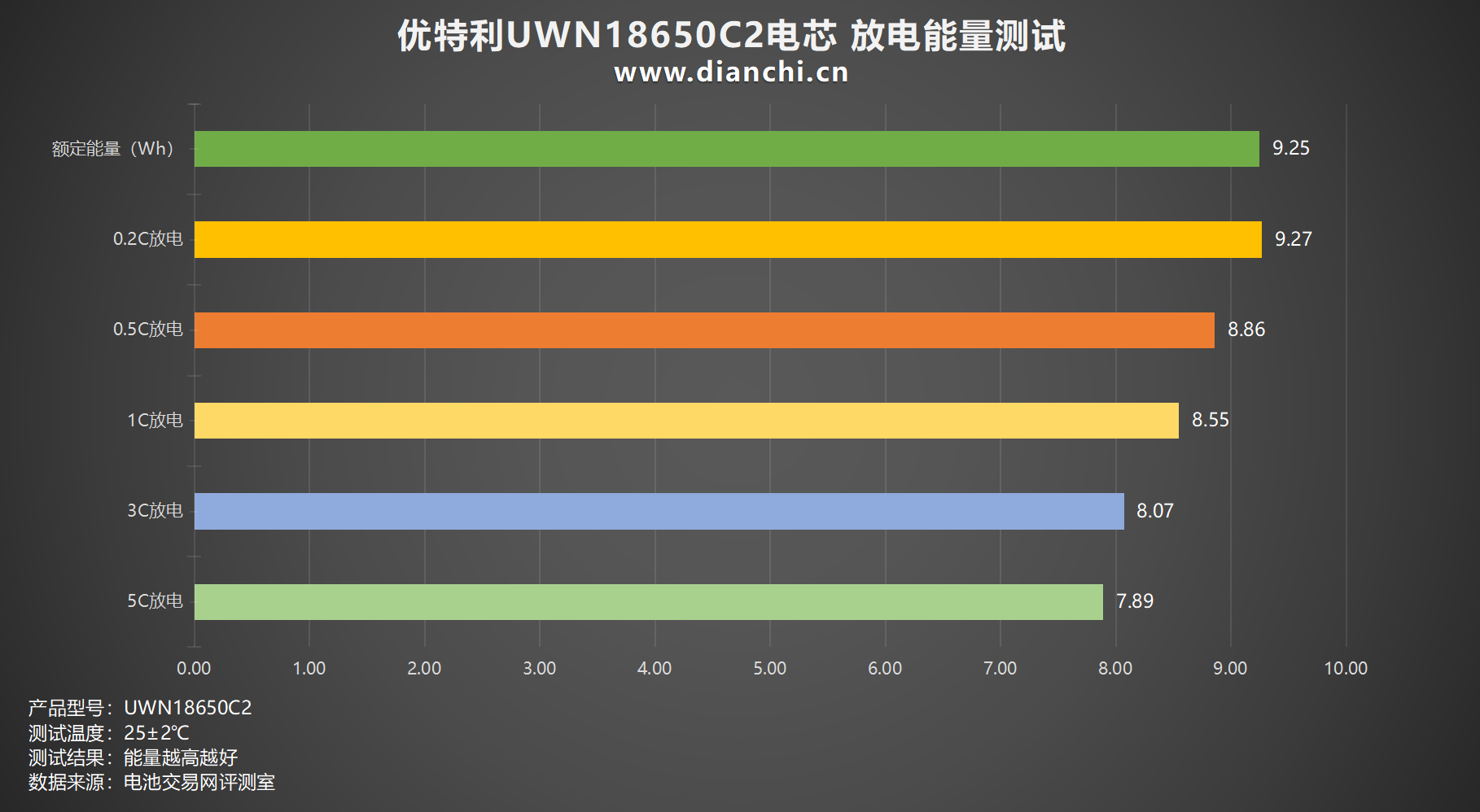

将测试数据汇总成柱状图，放电测试中整体放电能量在7.89-9.27Wh之间；其中放电能量最高的是0.2C放电档位，放电能量达到9.27Wh；放电能量最低的是5C放电档位，放电能量为7.89Wh。

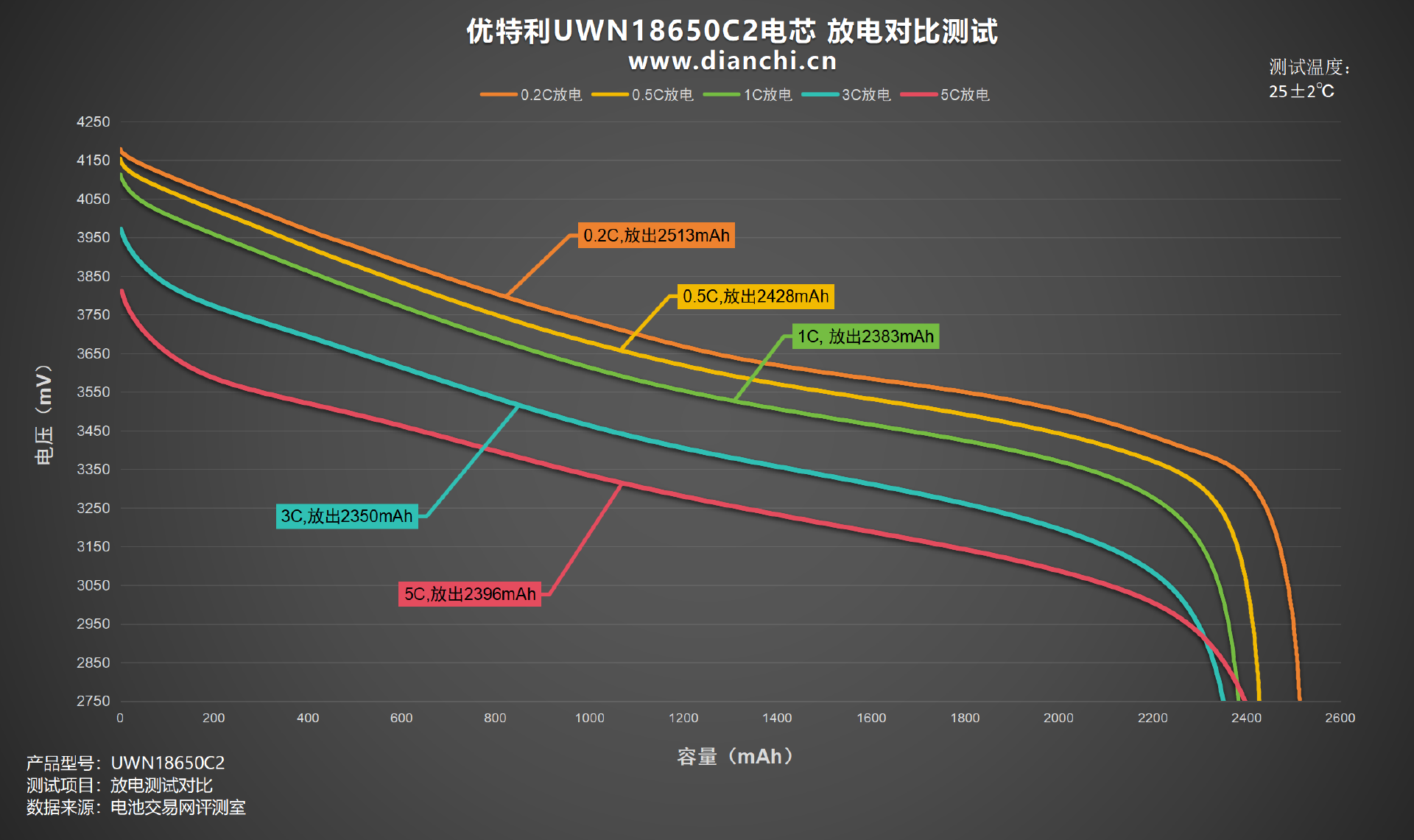

再来看看各档位放出的容量差异，将数据绘制出曲线图，可以看到 0.2C放电档位放出容量2513mAh，放出容量最低的是 3C放电档位放出容量2350mAh。
内阻测试
内阻测试部分，电池交易网将使用内阻测试仪器，分别测试 满电内阻 与 空电内阻。

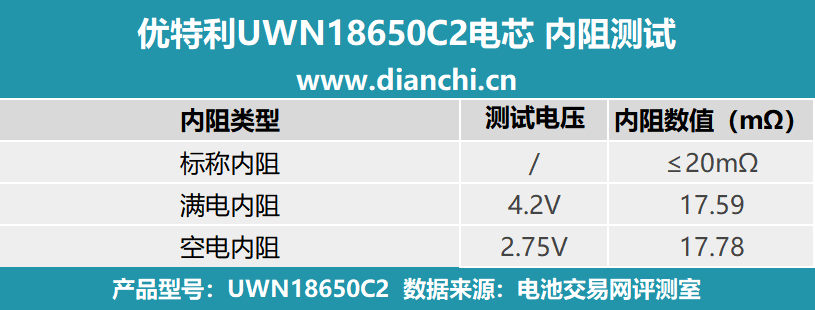

将测试数据汇总至表格，可以看到满电内阻电压为 4.2V，空电内阻电压则为 2.75V，优特利UWN18650C2电芯标称内阻为≤20mΩ。

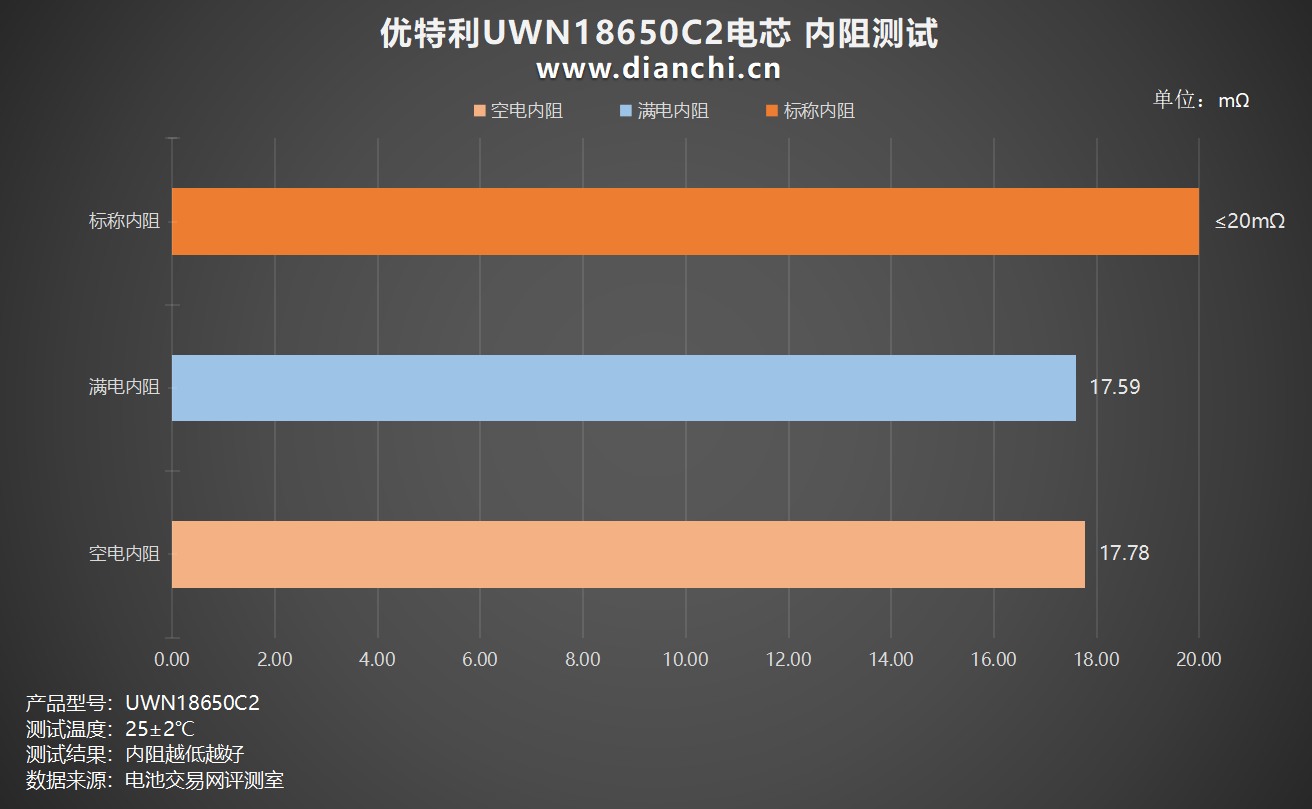

绘制出柱状图，可以看到 4.2V满电内阻为 17.59mΩ，2.75V空电内阻为 17.78mΩ，两种状态下内阻均没有超过标称数值，同时数值相差较小。
温升测试
温升测试部分，电池交易网将对各个充放电倍率的温度进行测量。
充电温升测试
0.2C充电

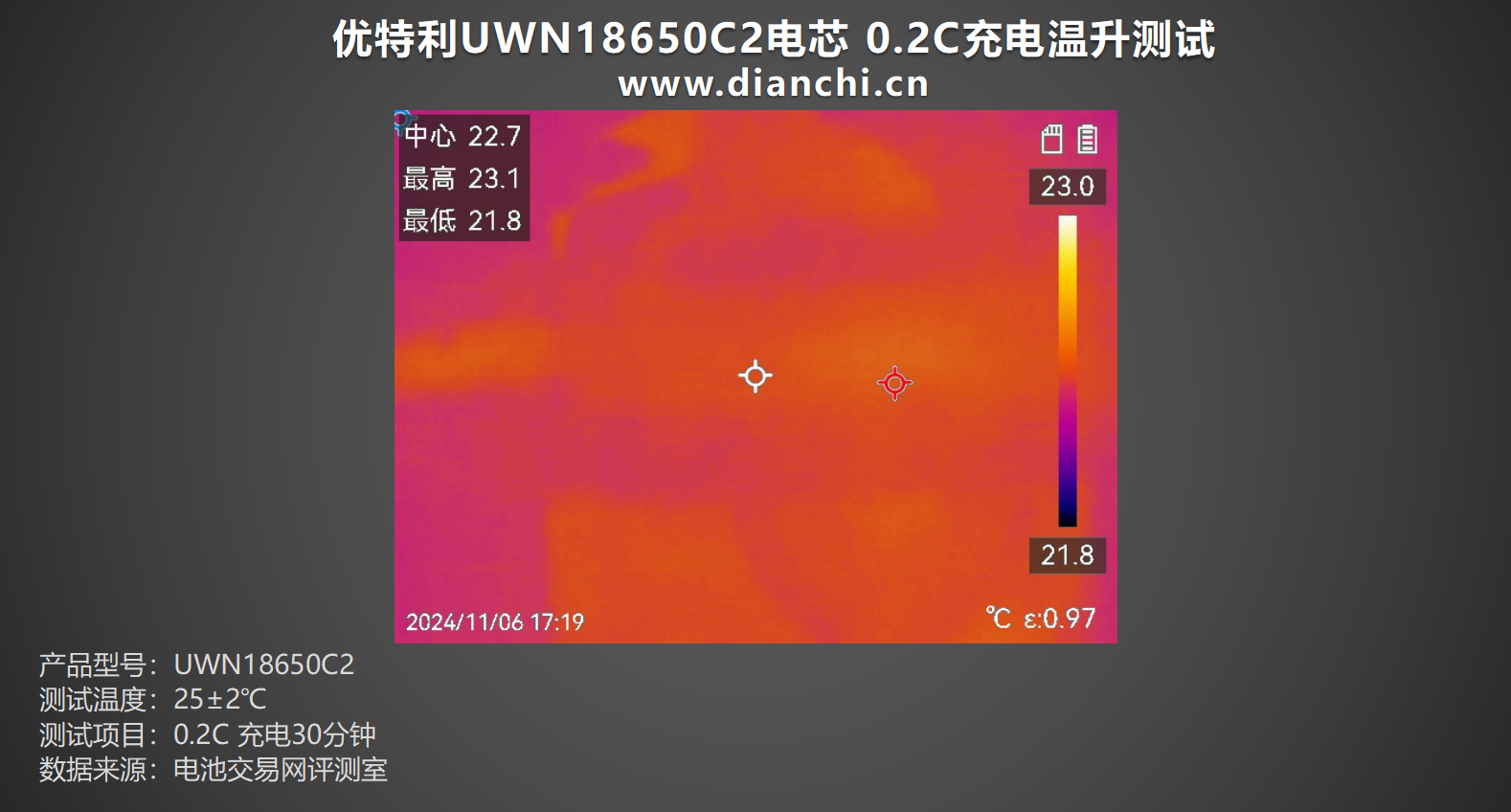

优特利UWN18650C2电芯以0.2C倍率进行充电30分钟，表面中心温度为23.1℃左右。
0.5C充电

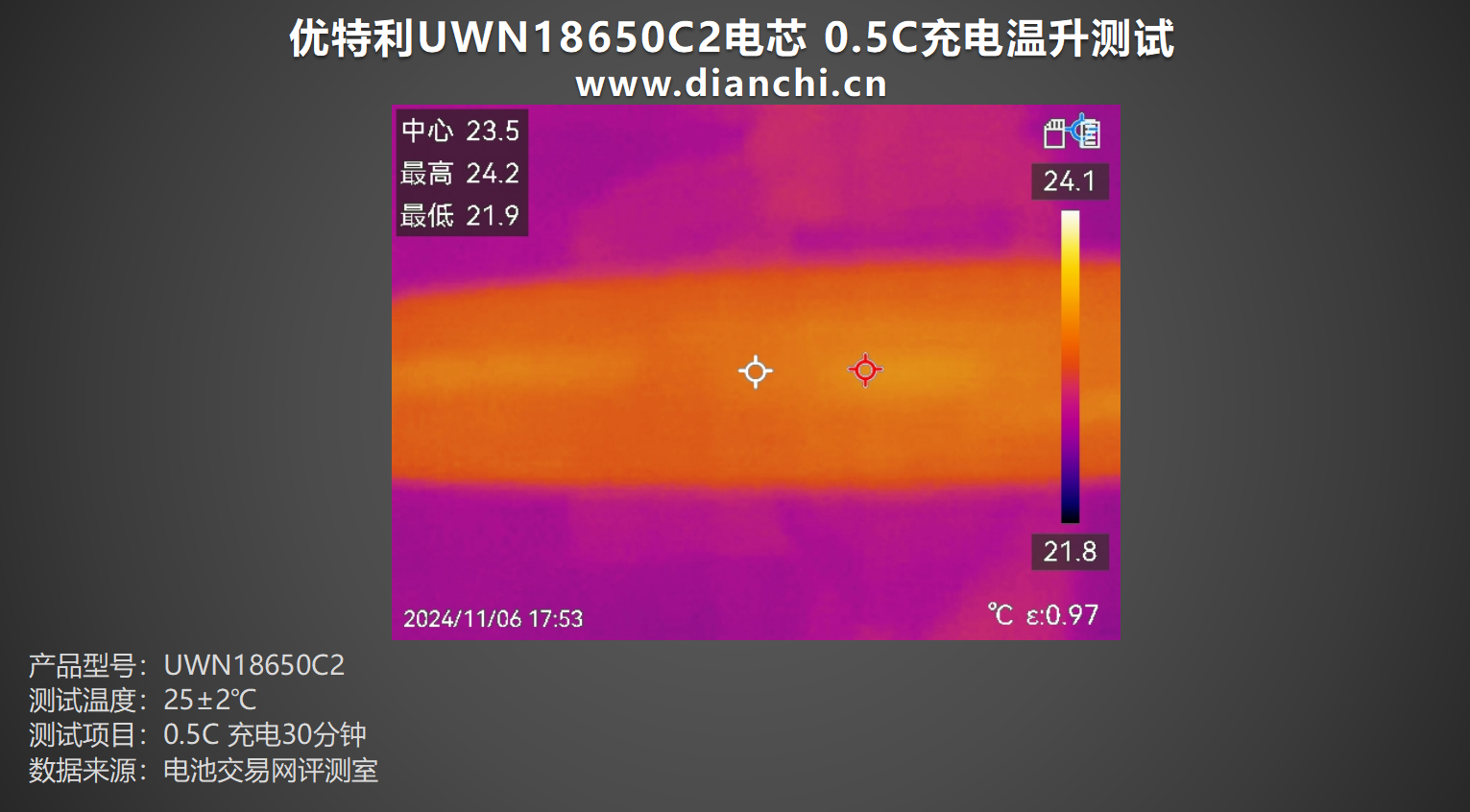

优特利UWN18650C2电芯以0.5C倍率进行充电30分钟，表面最高温度为24.2℃左右。
1C充电

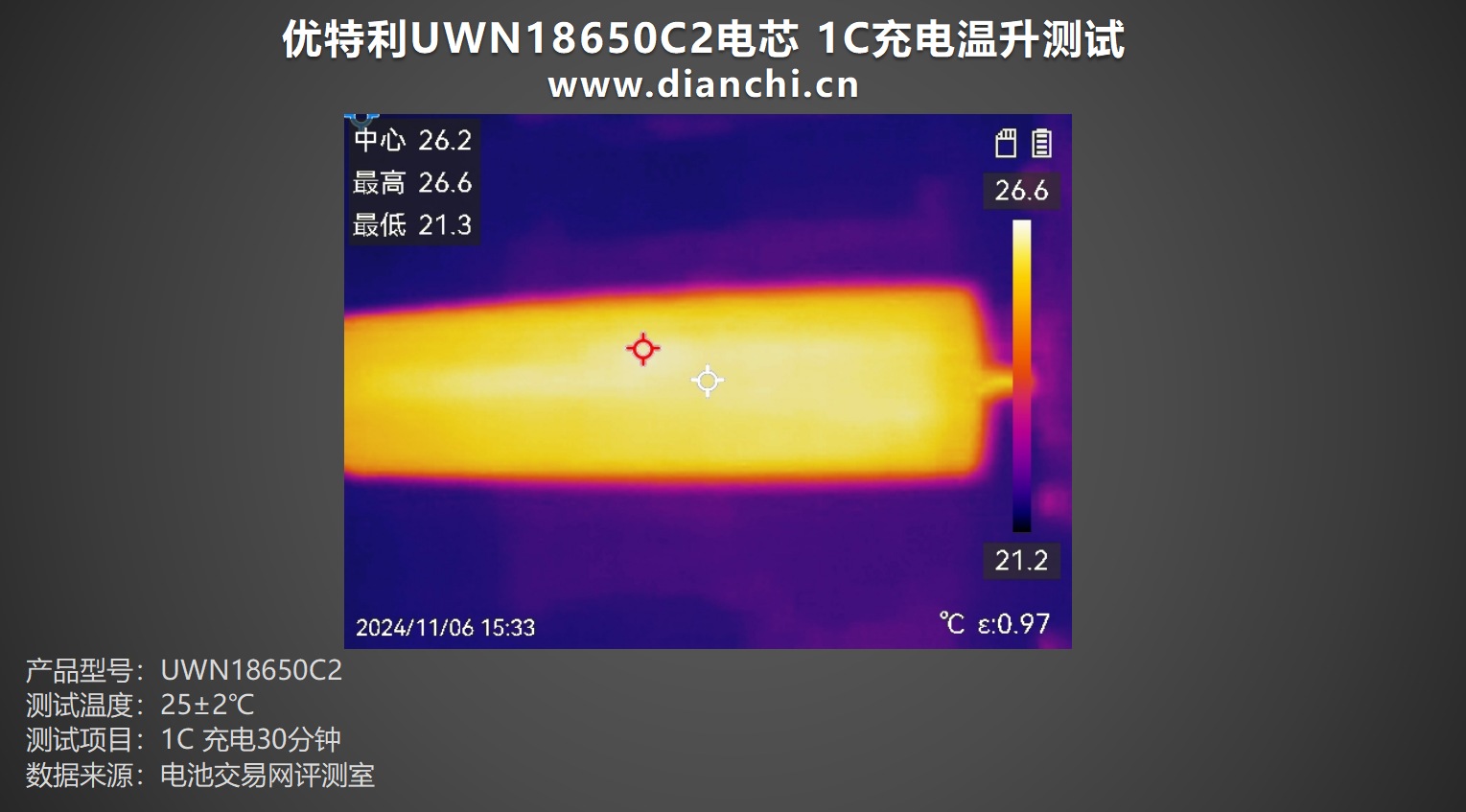

优特利UWN18650C2电芯以1C倍率进行充电30分钟，表面最高温度为26.6℃左右。
放电温升测试
0.2C放电
优特利UWN18650C2电芯以0.2C倍率进行放电30分钟，表面中心温度为23℃左右。
0.5C放电
优特利UWN18650C2电芯以0.5C倍率进行放电30分钟，表面最高温度为24℃左右。
1C放电

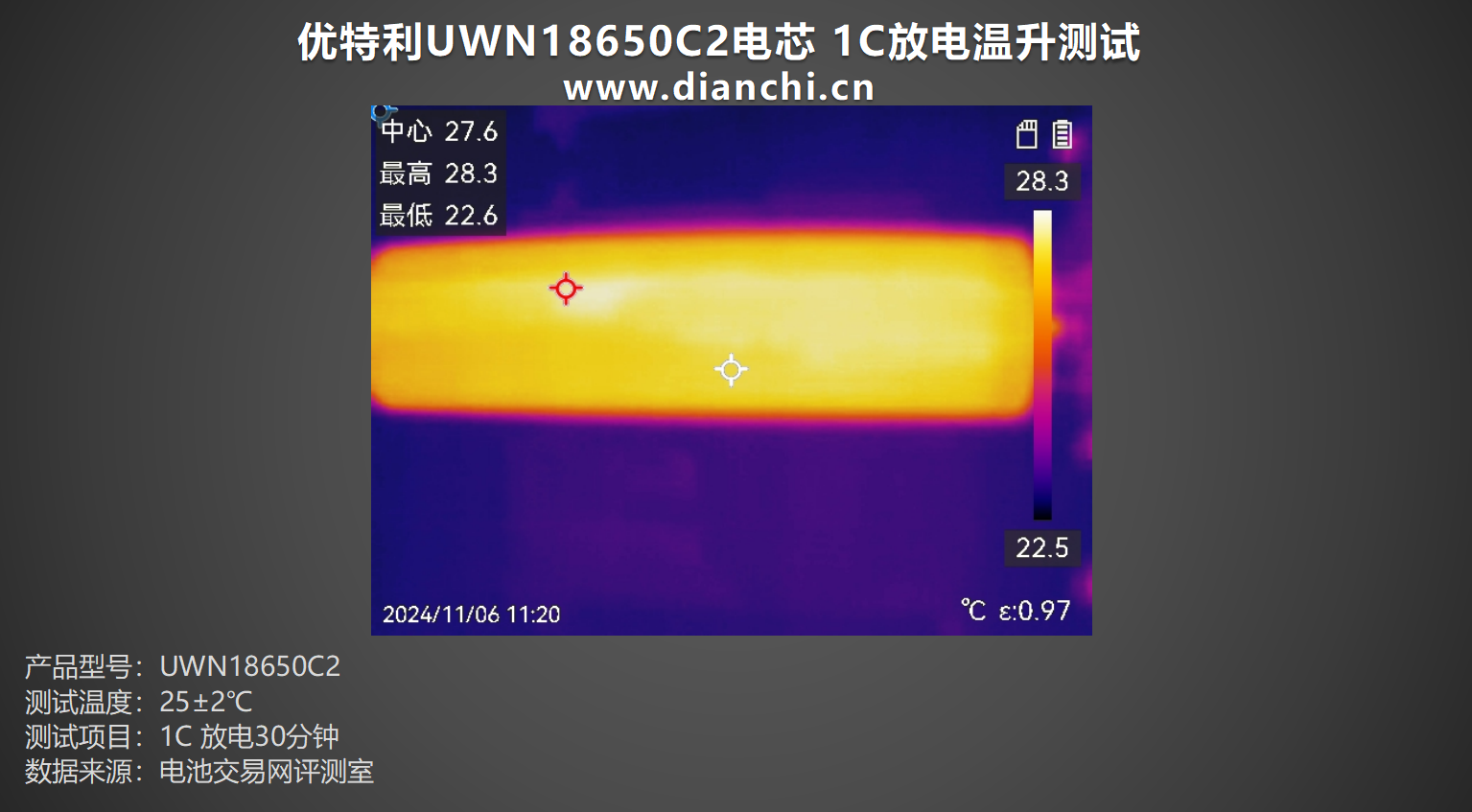

优特利UWN18650C2电芯以1C倍率进行放电30分钟，表面最高温度为28.3℃左右。
3C放电

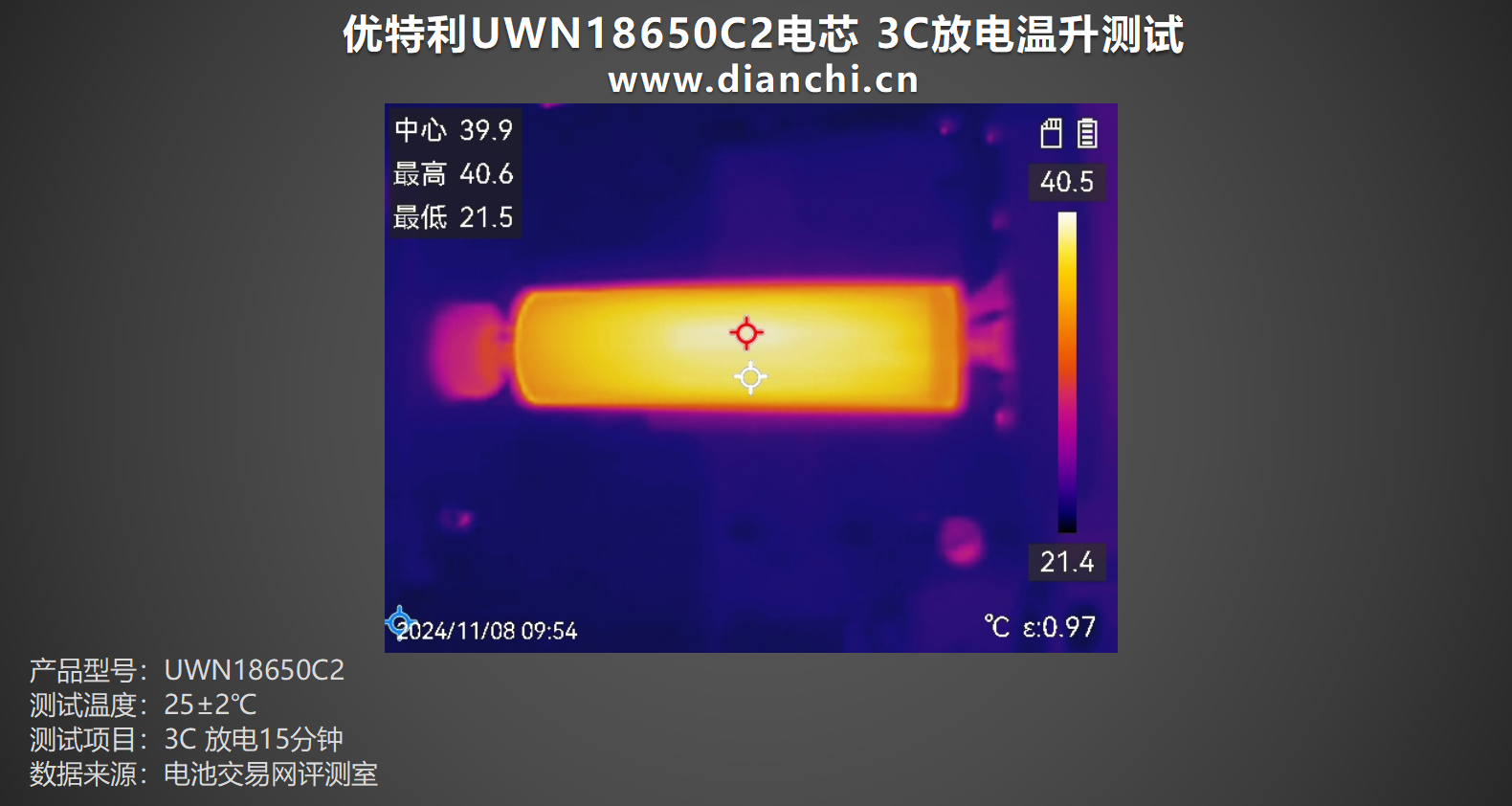

优特利UWN18650C2电芯以3C倍率进行放电15分钟，表面最高温度为40.6℃左右。
5C放电
优特利UWN18650C2电芯以5C倍率进行放电10分钟，表面中心温度为78℃左右。
电池交易网总结
优特利电芯UWN18650C2电芯以其出色的性能、快速充电能力、稳定的内阻和良好的温控表现，证明了其在宽温域应用中的可靠性和实用性。随着新能源技术的不断发展，这款电芯有望在更多领域发挥重要作用，为能源存储和动力系统提供强有力的支持。
充放电倍率测试方面，在1C充电倍率下能够在1小时39分钟完成充电，0.2C放电放出容量2513mAh、能量9.27Wh，5C放电方面，放出容量2396mAh、能量7.89Wh，内阻方面，4.2V满电内阻为 17.59mΩ，2.75V空电内阻为 17.78mΩ，两种状态下内阻均没有超过标称数值，同时数值相差较小；温度方面，充电温度最高不超过30℃，放电温度最高为5C放电倍率，达到78℃左右，高倍率放电温度略高属正常现象，同时没有超过官称的90℃标准。
整体来看，优特利UWN18650C2电芯在各项测试中均表现优异，适用于需要高性能和高可靠性的应用场景，如高寒、高温地区的能源存储和新能源汽车等领域。其稳定的性能和优异的表现，使其成为宽温域电芯市场中的一款值得推荐的产品。
规格书下载
优特利专区
https://www.dianchi.cn/brand/UTL.html
优特利UWN18650C2电芯
https://www.dianchi.cn/product/1719830284167.html
相关阅读：
评论0
