前言
倍思推出了一款轻量化设计的户外电源新品——优塔ioTa随行电户外移动电源 450W，重量仅3.7千克。其内置UL认证的汽车级磷酸铁锂电池，容量为288Wh，具备2000次以上的循环寿命。此外内置的逆变器为正弦波输出，支持450W输出功率，峰值输出功率为900W。
除Baseus BDIP/BPS2.0独家技术应用，蓝牙连接进行功能设置和远程控制等设计外，产品的又一大亮点是基于水芯电子M12239 PD3.1专用升降压SOC芯片设计了一个USB-C1，能够支持140W充电输入和放电输出，和市面同类产品相比可以说是创新性的。
下面充电头网就带来倍思 优塔ioTa随行电户外移动电源 450W的详细拆解，一起看看内部的设计和用料。
此前充电头网还拆解过倍思5200mAh 20W口袋快充移动电源IP版、倍思20000mAh 30W快充移动电源等产品，欢迎查阅。
倍思450W数字户外电源开箱

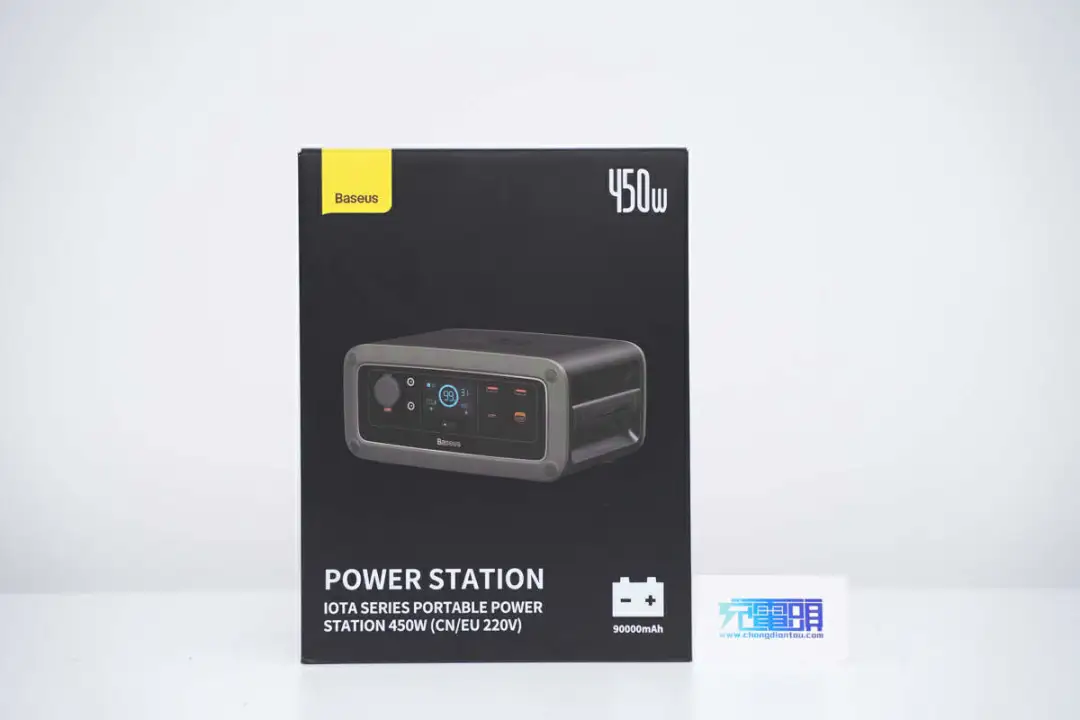

包装盒正面中心印有产品外观，上下则印有Baseus、450W、90000mAh以及产品英文名称。
侧面印有产品使用的Baseus BDIP、BPS2.0技术标识，下方是可适配设备标识，包括手机/平板、照明灯具、笔记本电脑、无人机。

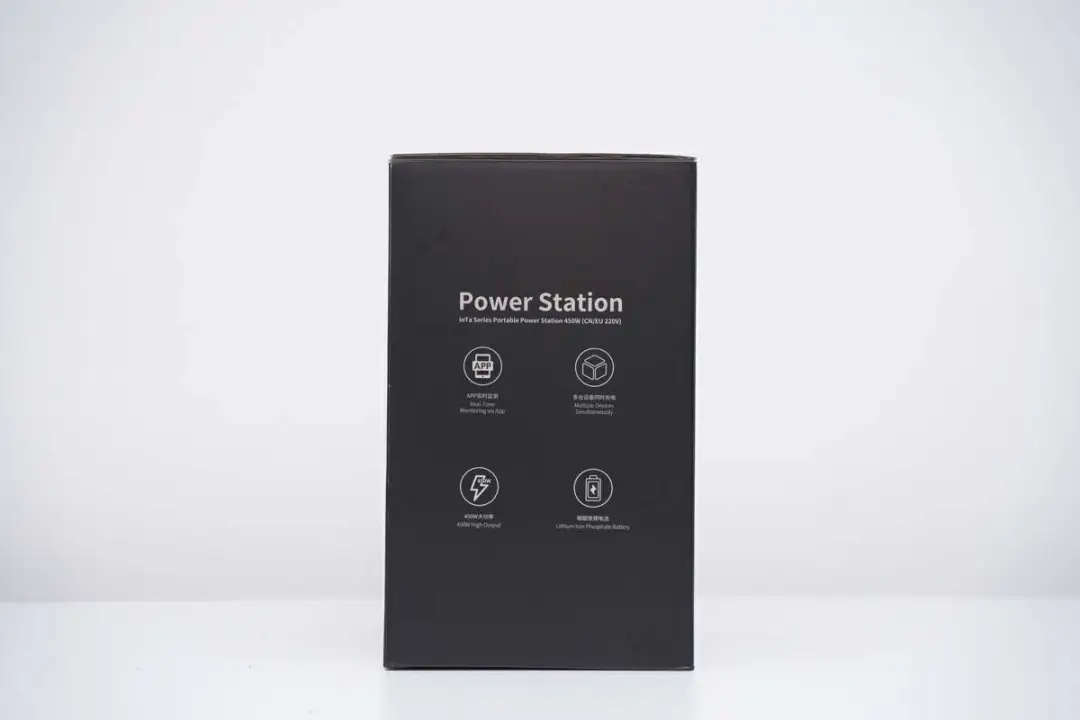

另一侧印有产品四大卖点：APP实时监测、多台设备同时充电、450W大功率、磷酸铁锂电池。
此外还有一面印有产品使用场景以及多语言参数信息。

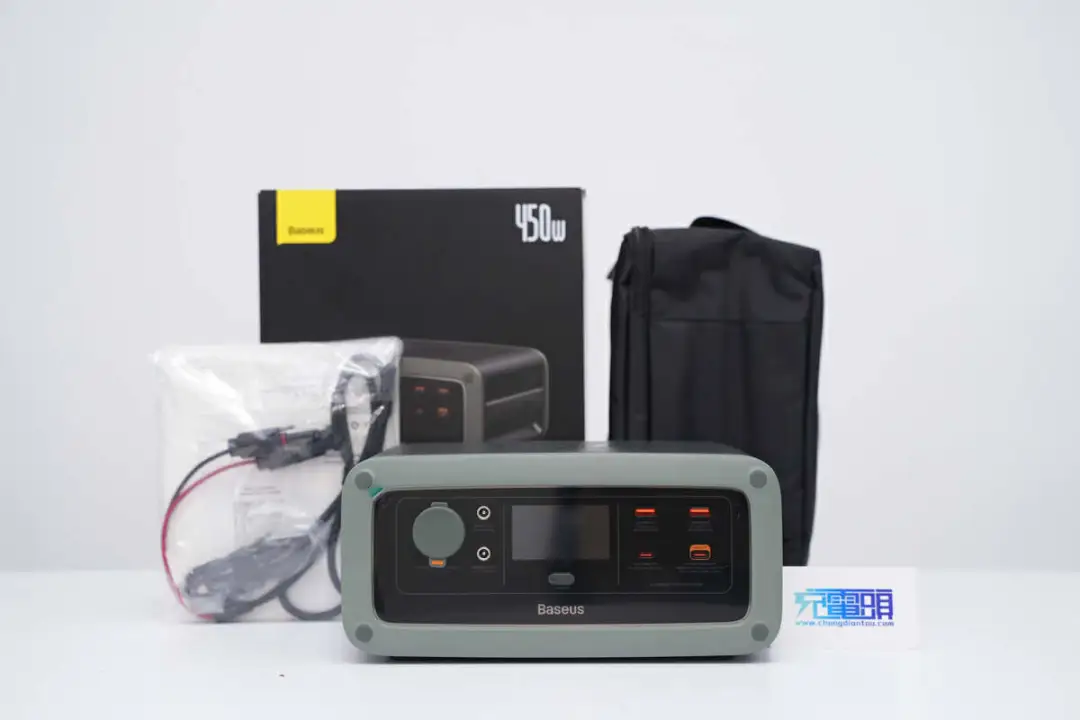

包装内含优塔ioTa随行电户外移动电源 450W、太阳能充电线、优胜系列 快充数据线Type-C to Type-C（240W）、收纳包以及使用说明书。

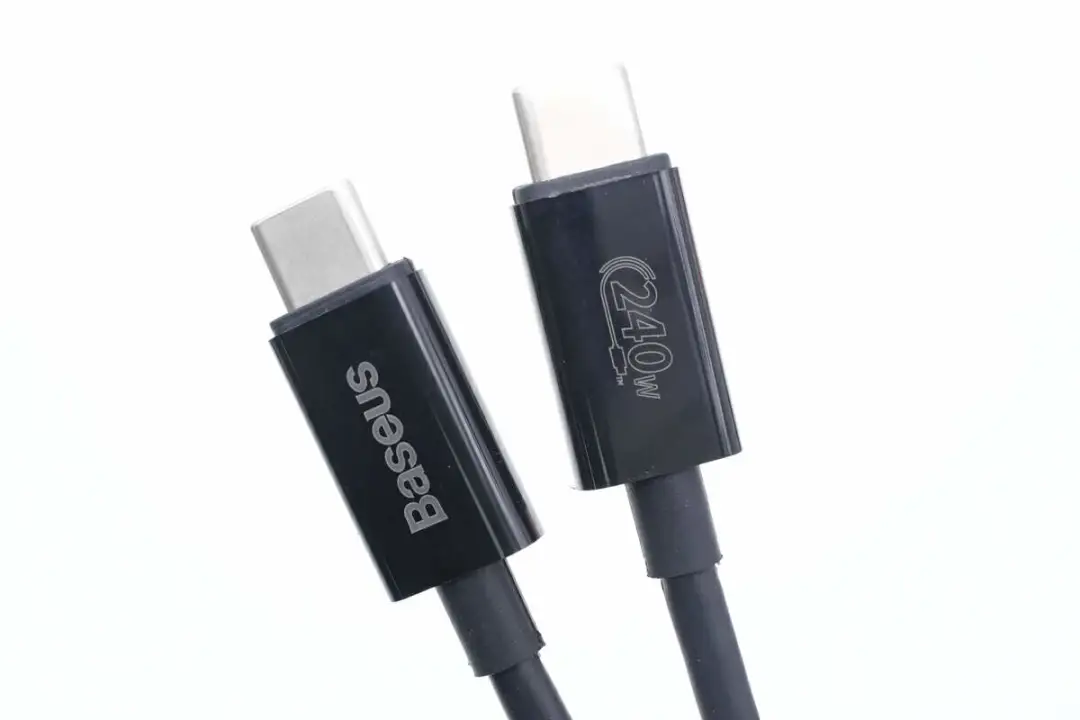

这款优胜系列 快充数据线通体黑色，线头外壳黑色亮面，分别印有Baseus品牌和240W。值得一提的是充电头网此前拆解过这个系列数据线白色款。

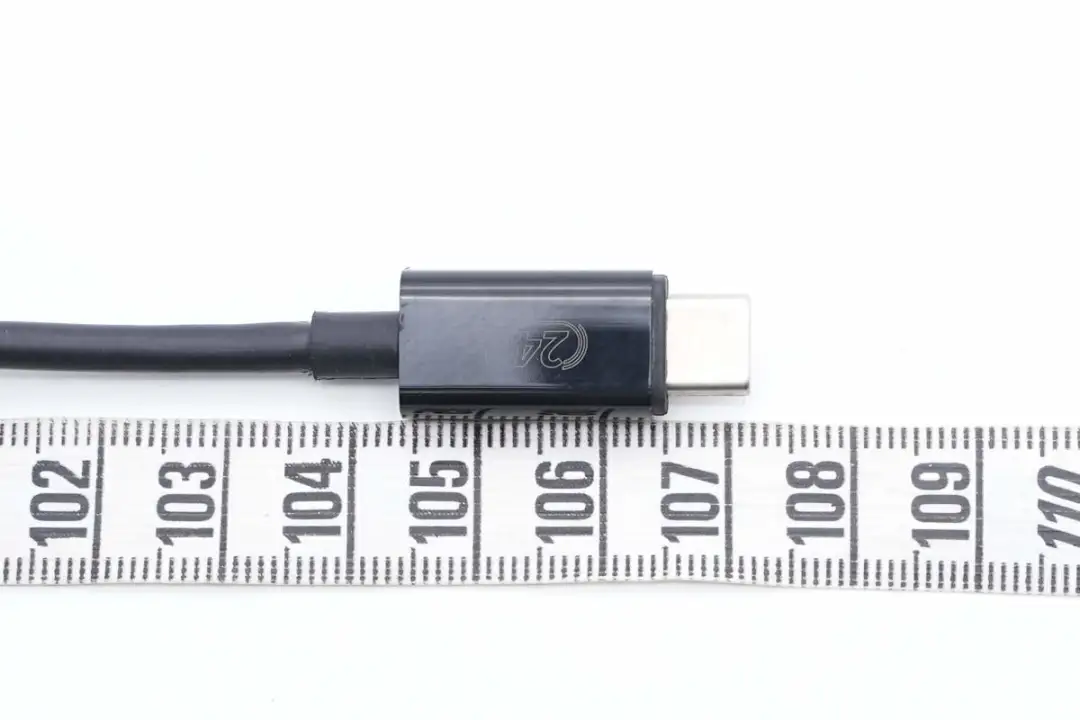

测得数据线长度约为107cm。

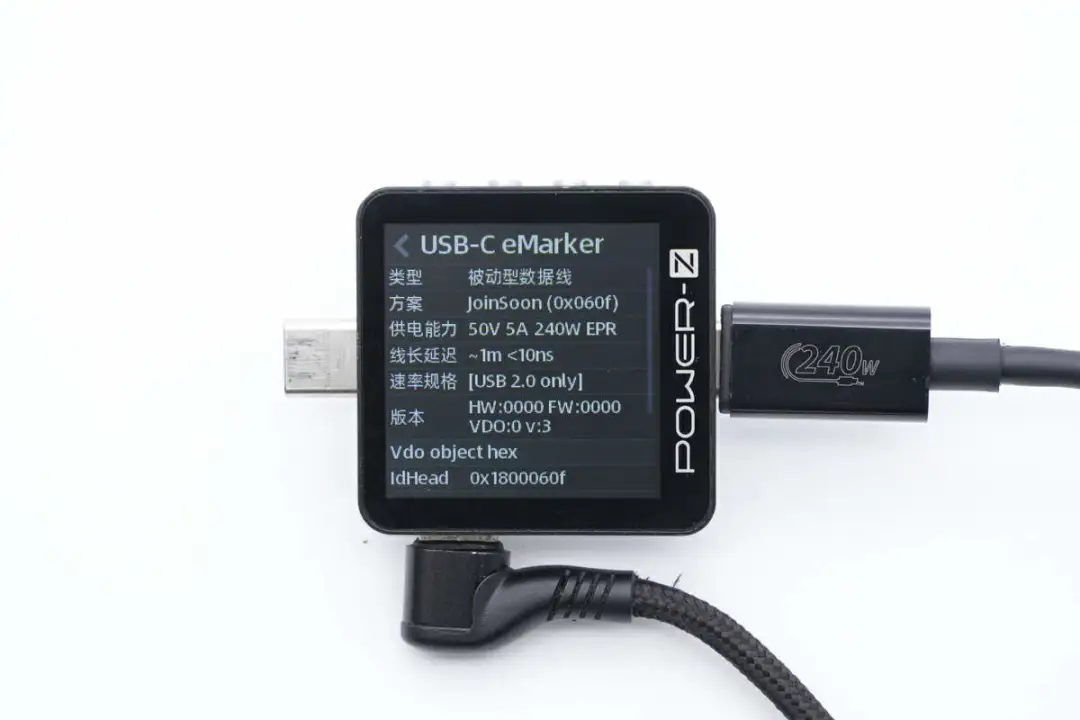

使用ChargerLAB POWER-Z KM003C测得数据线电力传输能力为50V5A，支持48V5A 240W快充，数据传输能力为USB 2.0。

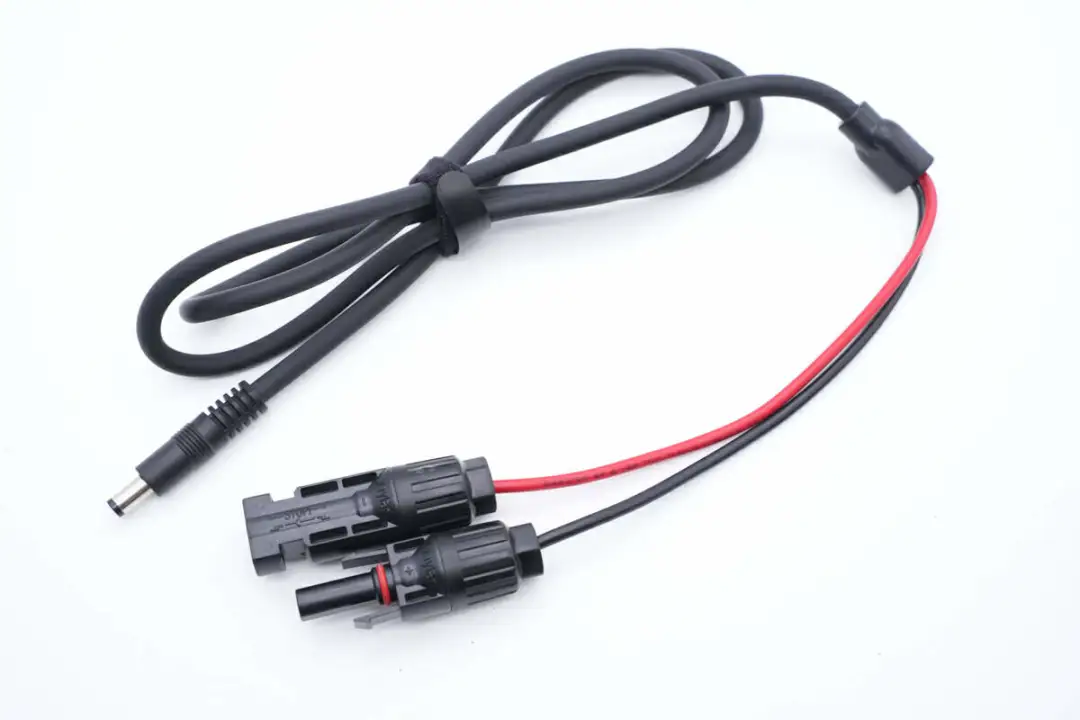

太阳能充电线为MC4转DC输入，线缆红黑配色，黑色线身粗壮柔韧。

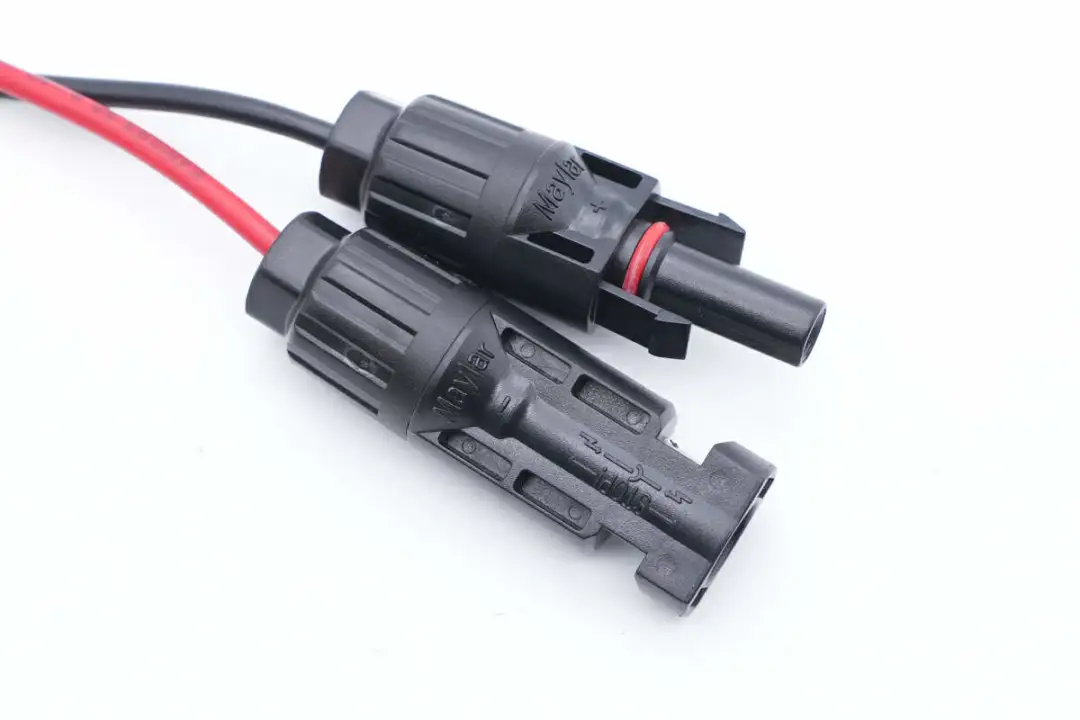

输入端正负极插头特写，塑料外壳采用卡扣结构设计。
测得太阳能充电线长度约为122.8cm。

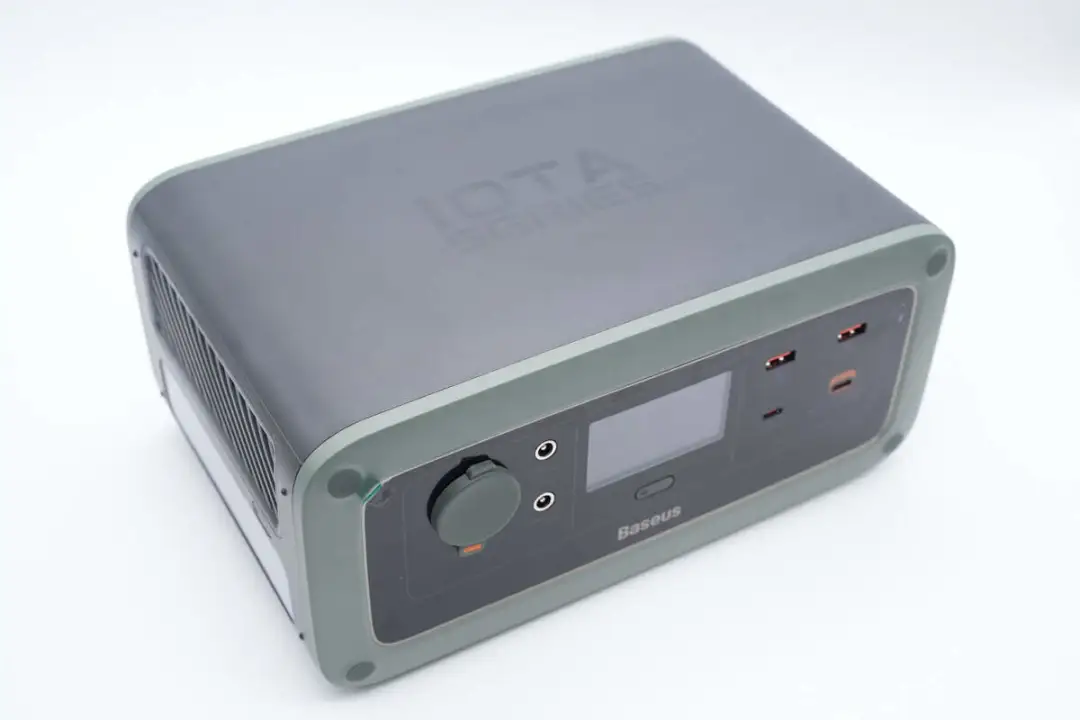

作为倍思数字系列户外电源的一员，这款产品整体也是黑绿配色，轻量级设计理念，更加小巧轻便。

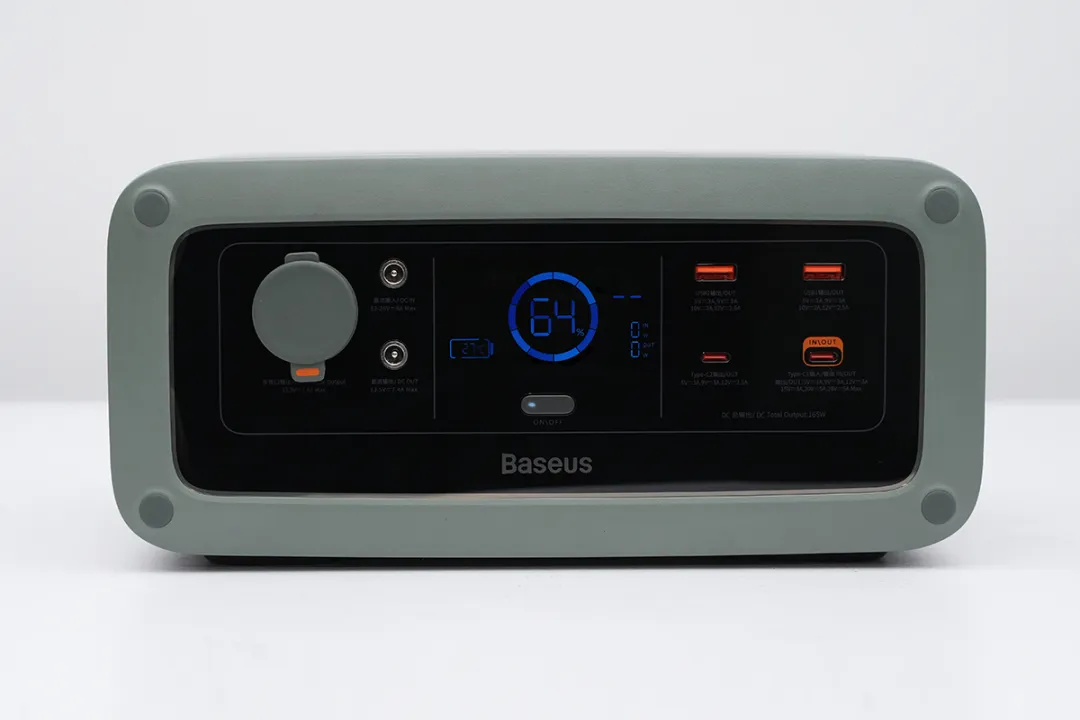

机身正面配备LCD液晶显示屏以及丰富的功能接口，同时采用亮面有机玻璃板装饰，让产品更显精致上档次。
LCD液晶显示屏可实时显示电量、温度、输入/输出功率、剩余时间、蓝牙连接提示等，状态一目了然。

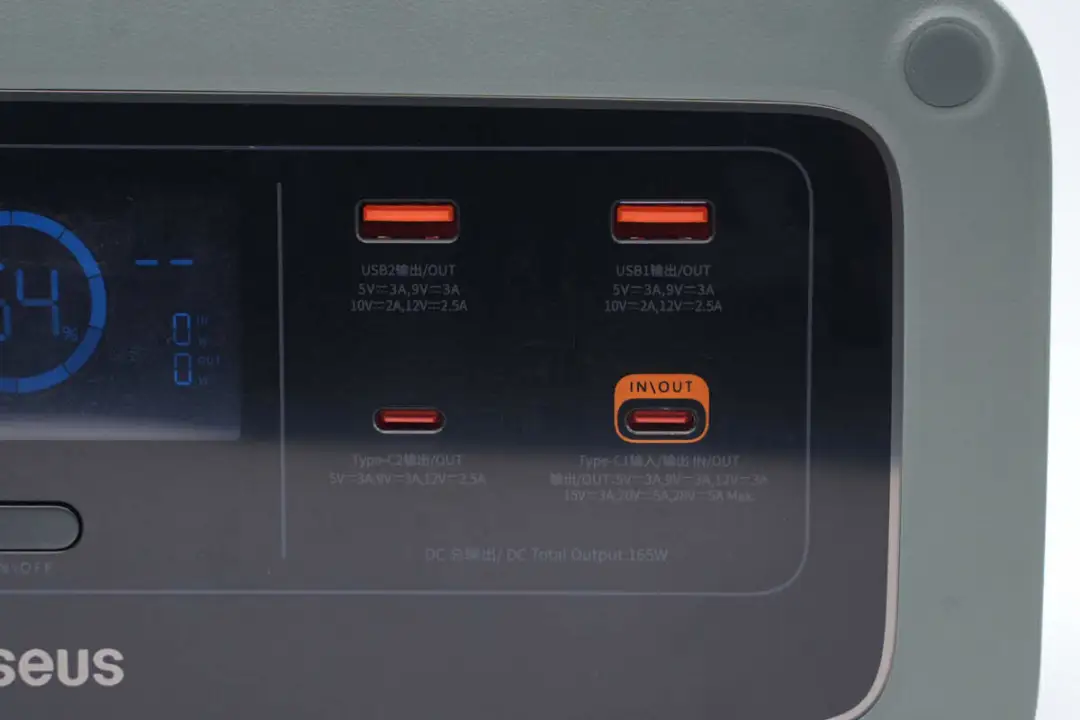

显示屏右边是USB功能区域，配备2A2C四个USB接口，接口旁还是相应输出参数信息，其中USB-C1更是支持140W PD充放电，性能十分强悍。

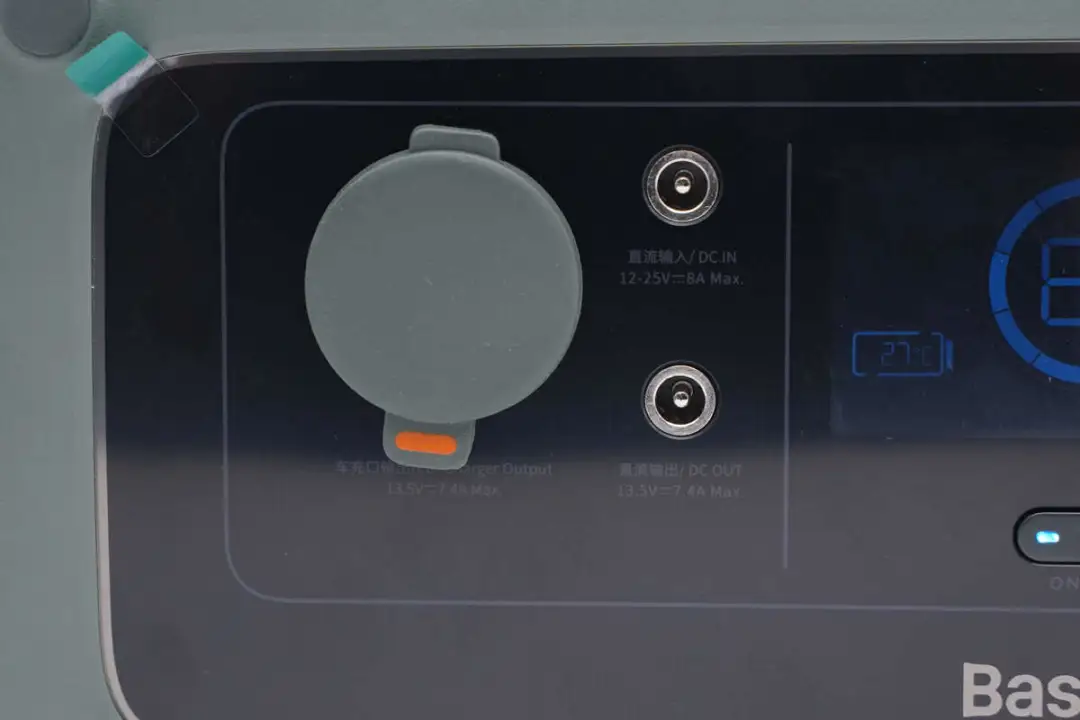

左侧是车充输出口、DC输入以及输出口，插口旁也有相应的参数，车充输出口设有塑料帽盖防尘防潮。

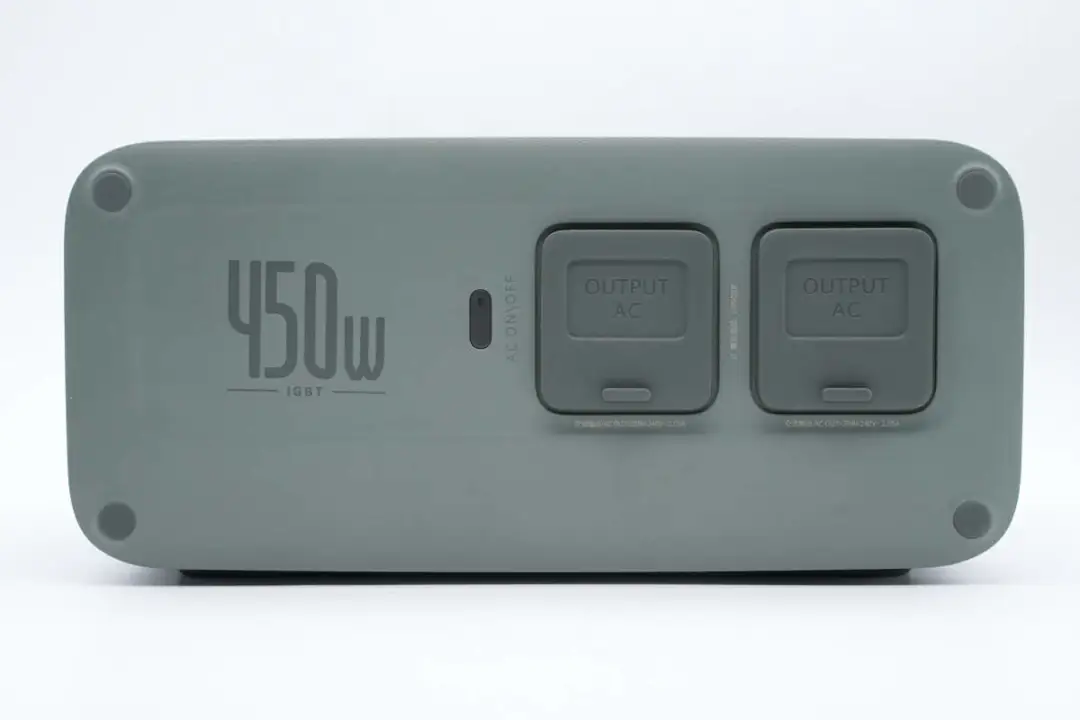

背面AC输出功能设有独立开关控制通断电，插口有塑料帽盖防尘防潮，外壳上印有450W字样。
AC插口一览，其中双脚插口复合设计，可以给国标、美规、日规、欧规插脚使用。

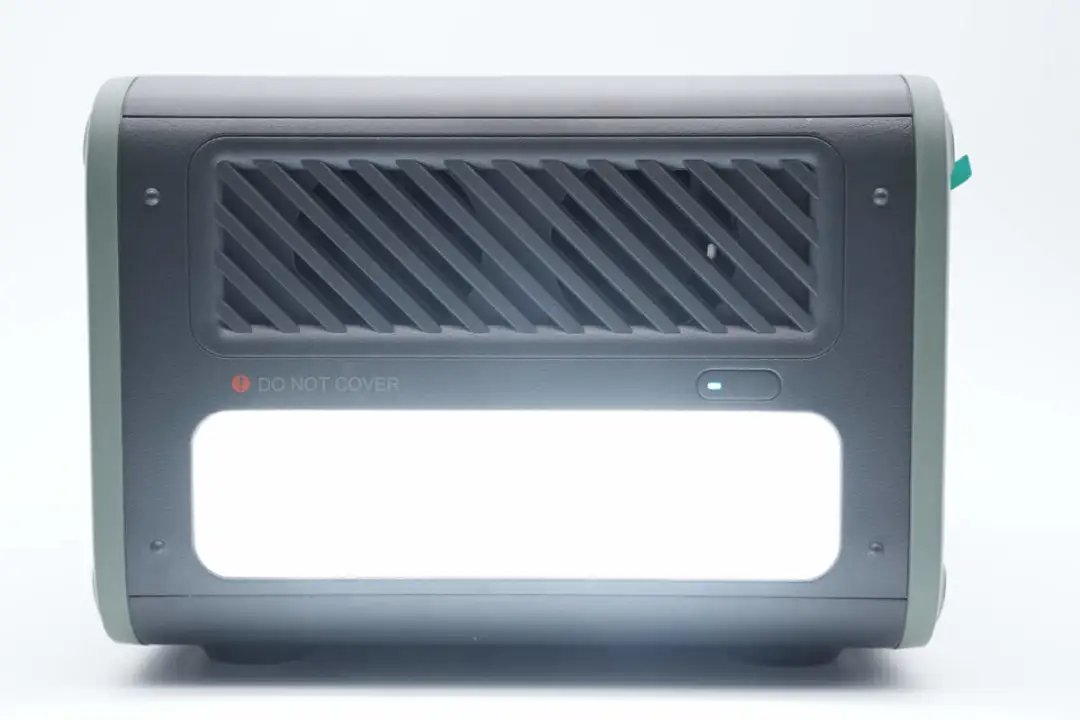

机身一端设有泛光LED灯，配有独立开关键，支持长亮、SoS、爆闪三种模式。

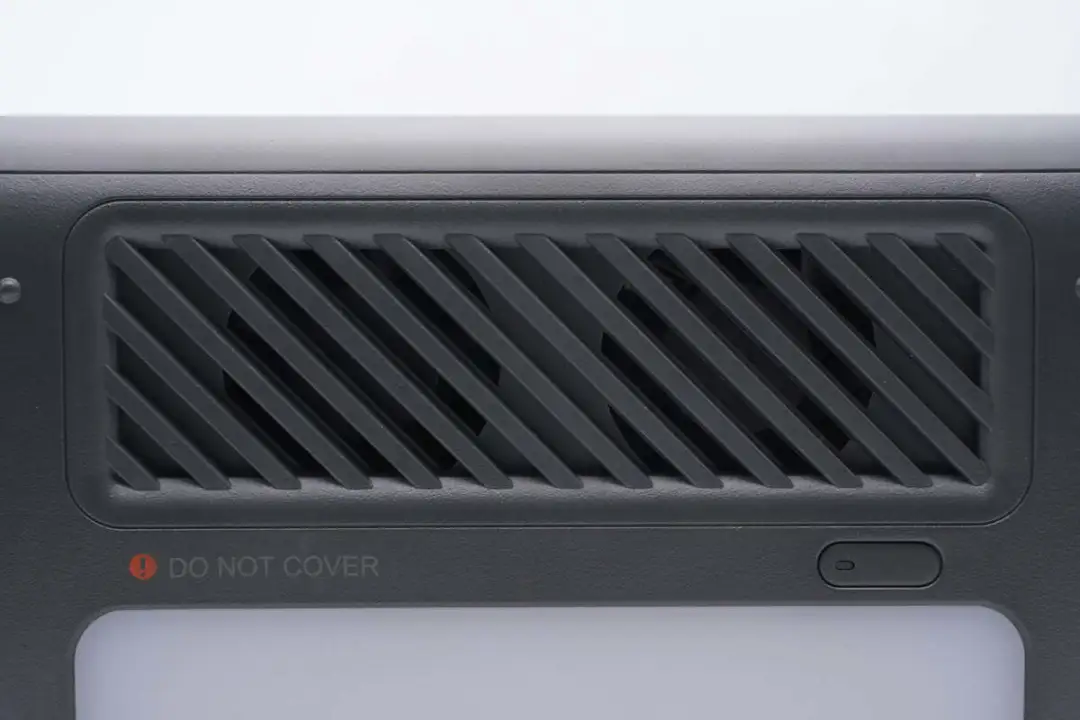

LED灯上方设有散热窗口，可见内置两个散热风扇。

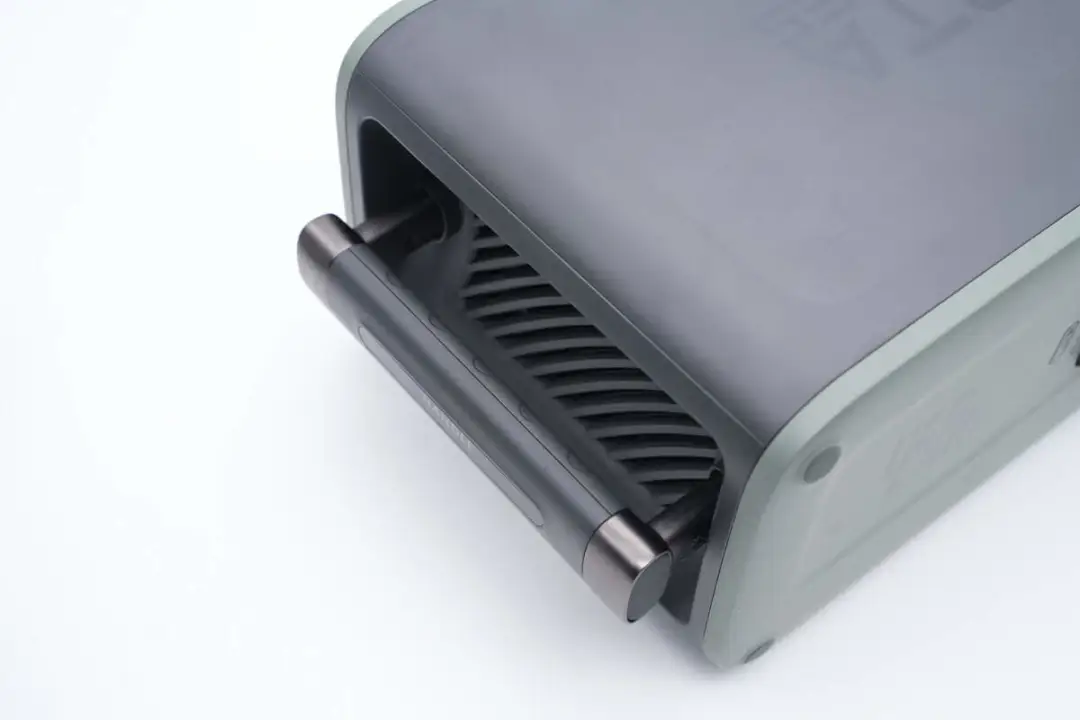

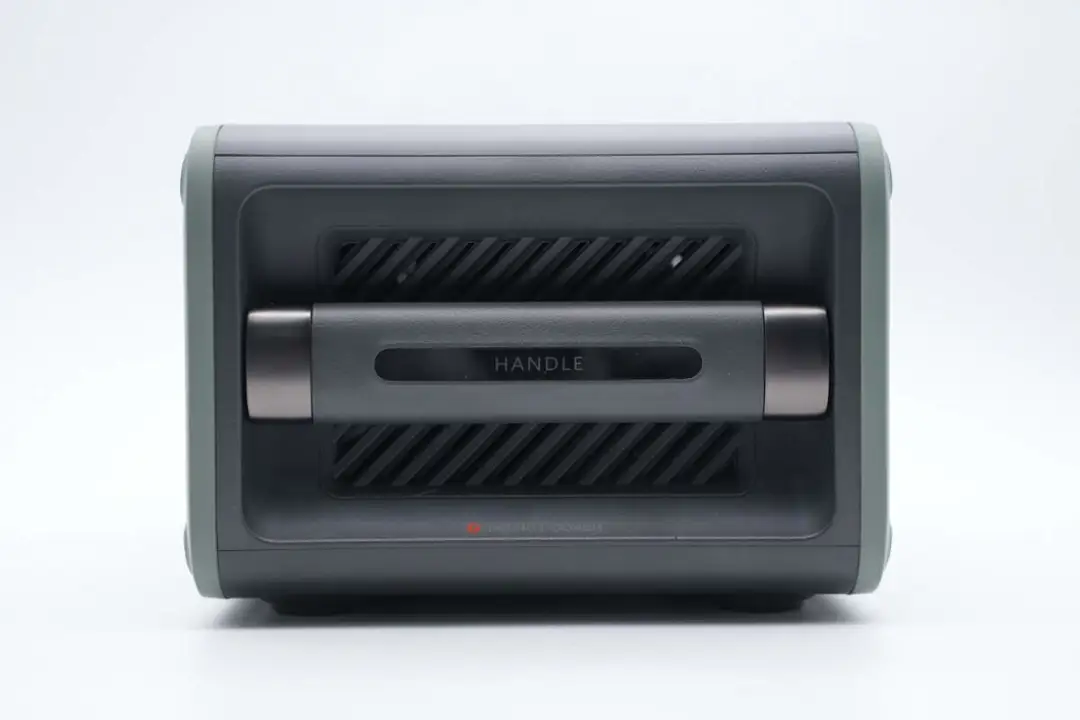

另一端设有提手，为了保证机身平整好看，端部外壳内凹设计。
提手可伸缩设计，对于大手用户来说很友好，细节考虑到位。

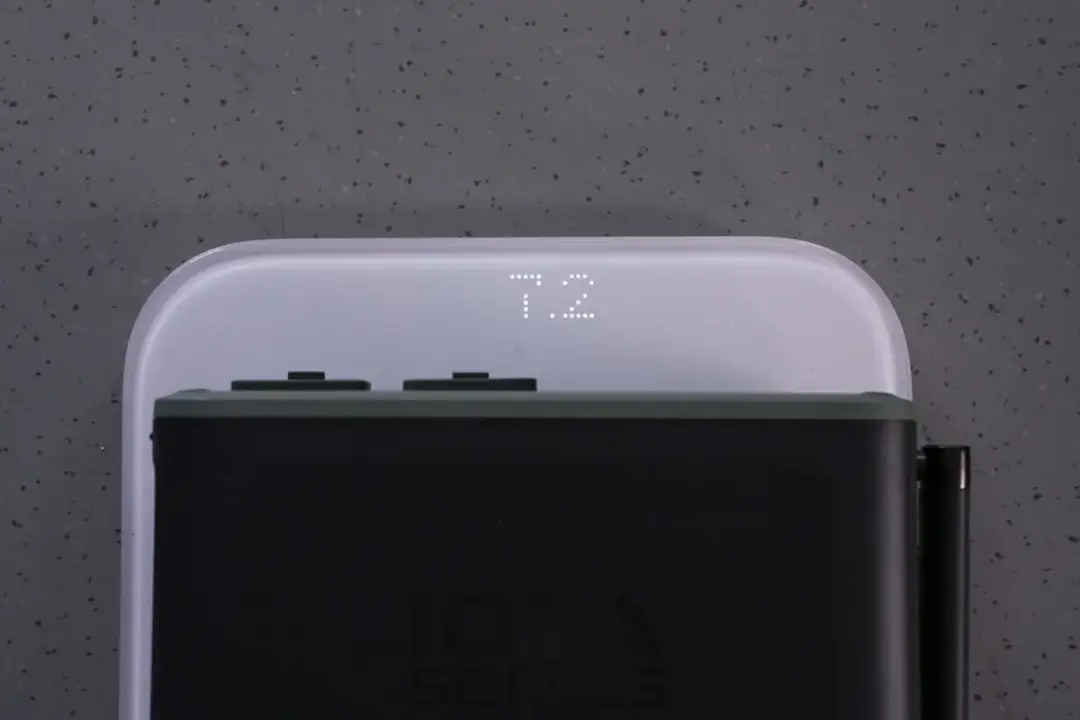

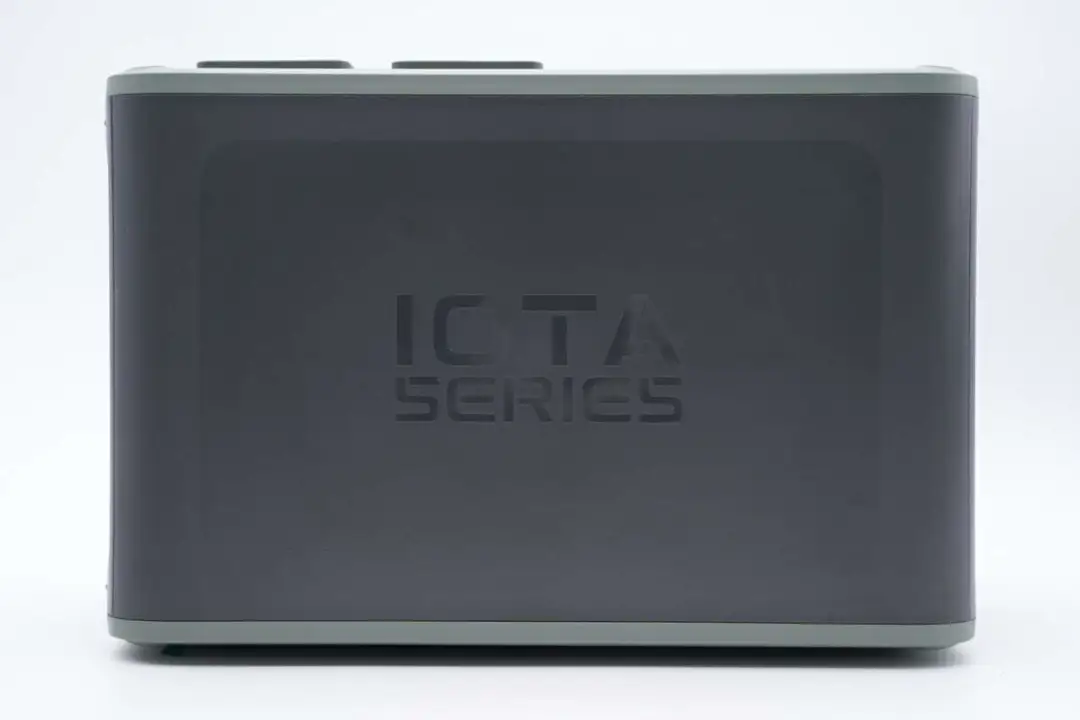

机身顶面中心亮面设计IOTA SERIES字样。

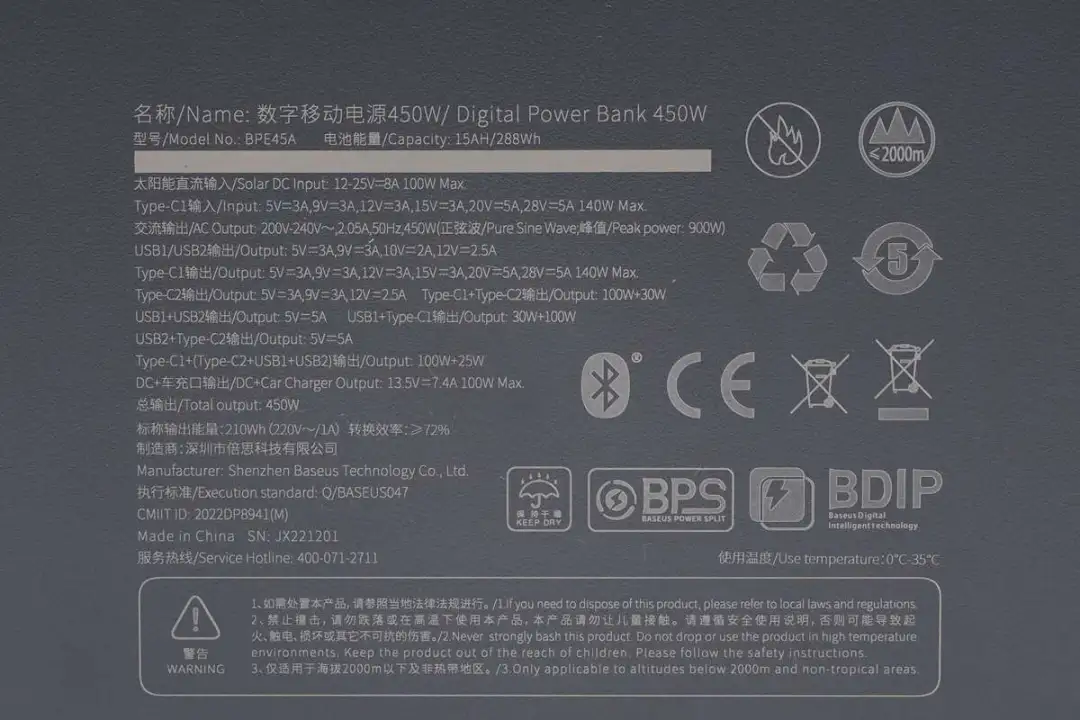

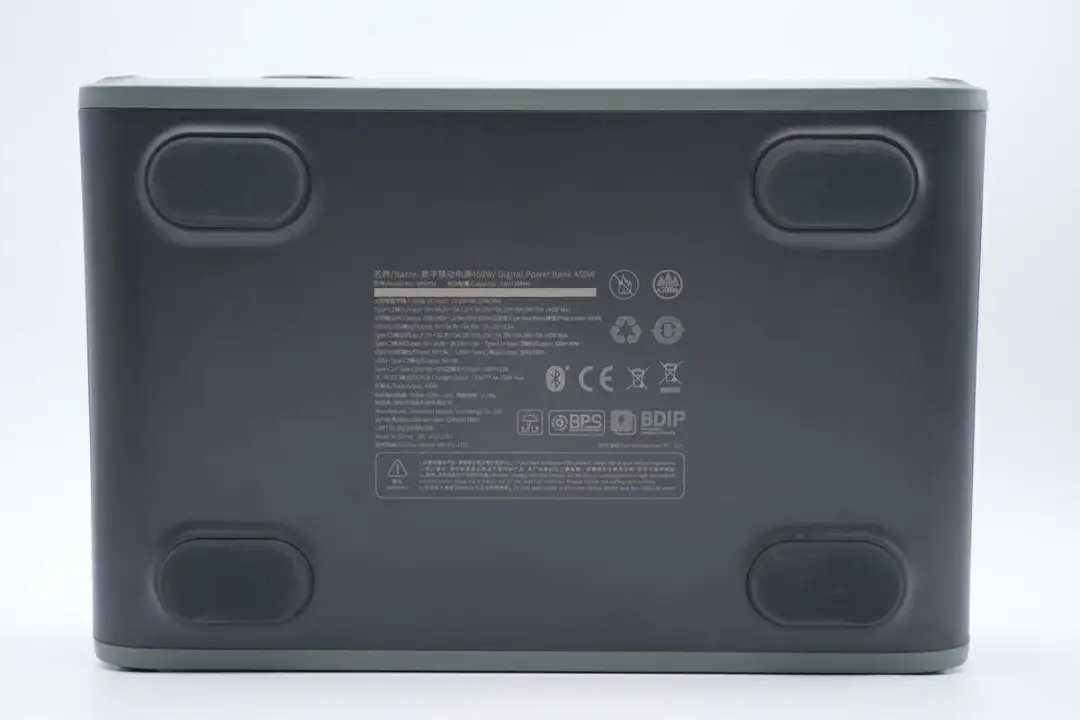

底部四端设有防震防摔橡胶垫，中间部分是铭牌，上面印有户外电源详细参数。
产品参数特写
名称：数字移动电源450W
型号：BPE45A
电池能量：15Ah/288Wh
太阳能直流输入：12-25V8A 100W Max
Type-C1输入：5V3A、9V3A、12V3A、15V3A、20V5A、28V5A 140W Max
交流输出：200-240V~2.05A 50Hz 450W（正弦波；峰值900W）
USB1/USB2输出：5V3A、9V3A、10V2A、12V2.5A
Type-C1输出：5V3A、9V3A、12V3A、15V3A、20V5A、28V5A 140W Max
Type-C2输出：5V3A、9V3A、12V2.5A
Type-C1+Type-C2输出：100W+30W
USB1+USB2输出：5V5A
USB1+Type-C1输出：30W+100W
USB2+Type-C2输出：5V5A
Type-C1+（Type-C2+USB1+USB2）输出：100W+25W
DC+车充口输出：13.5V7.4A 100W Max
总输出：450W
标准输出能量：210Wh（220V~/1A）
转换效率：≥72%
制造商：深圳市倍思科技有限公司
产品通过了CE认证。

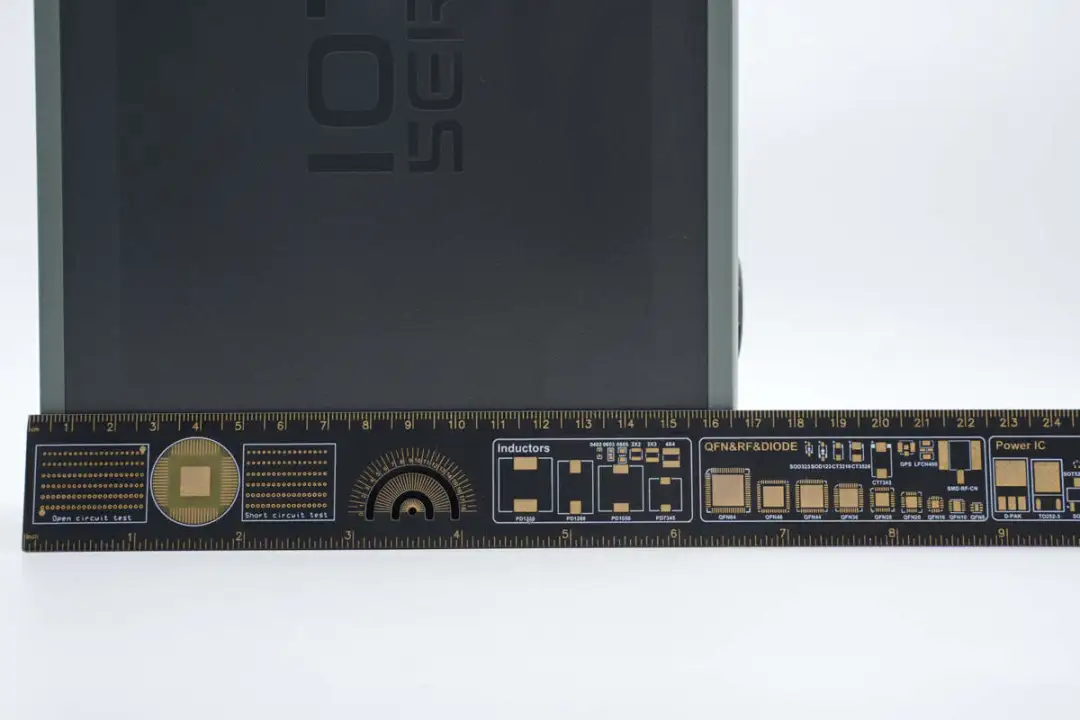

测得户外电源机身长度约为25.7cm。
宽度约为16.5cm。

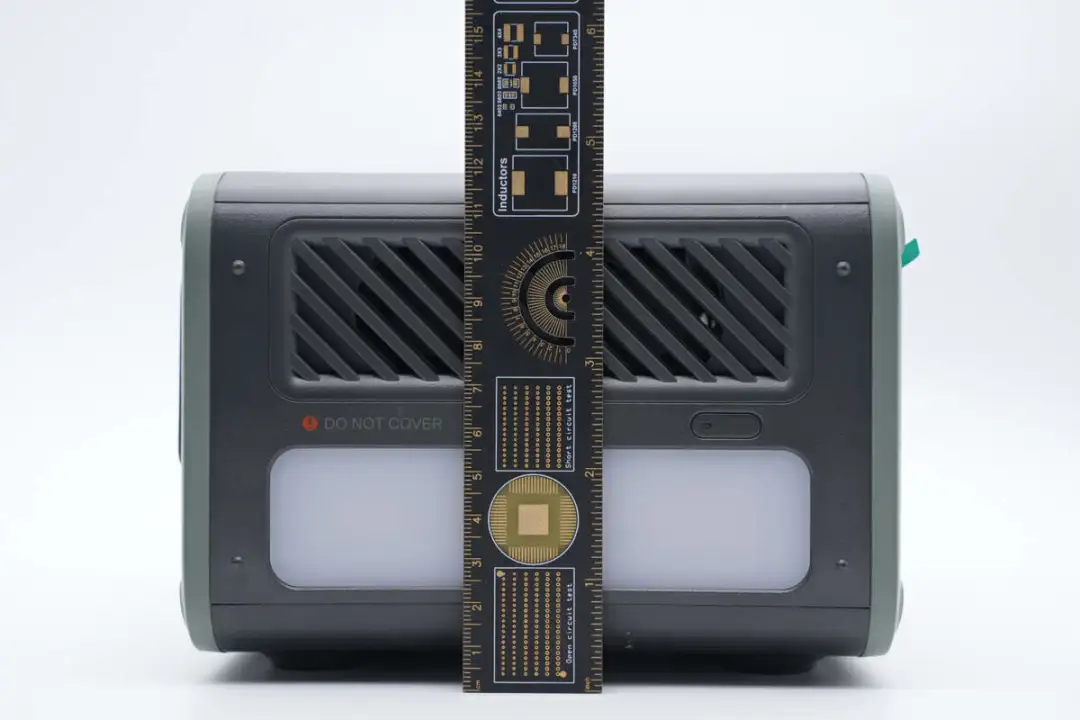

高度约为12cm。
净重约为7.2斤。

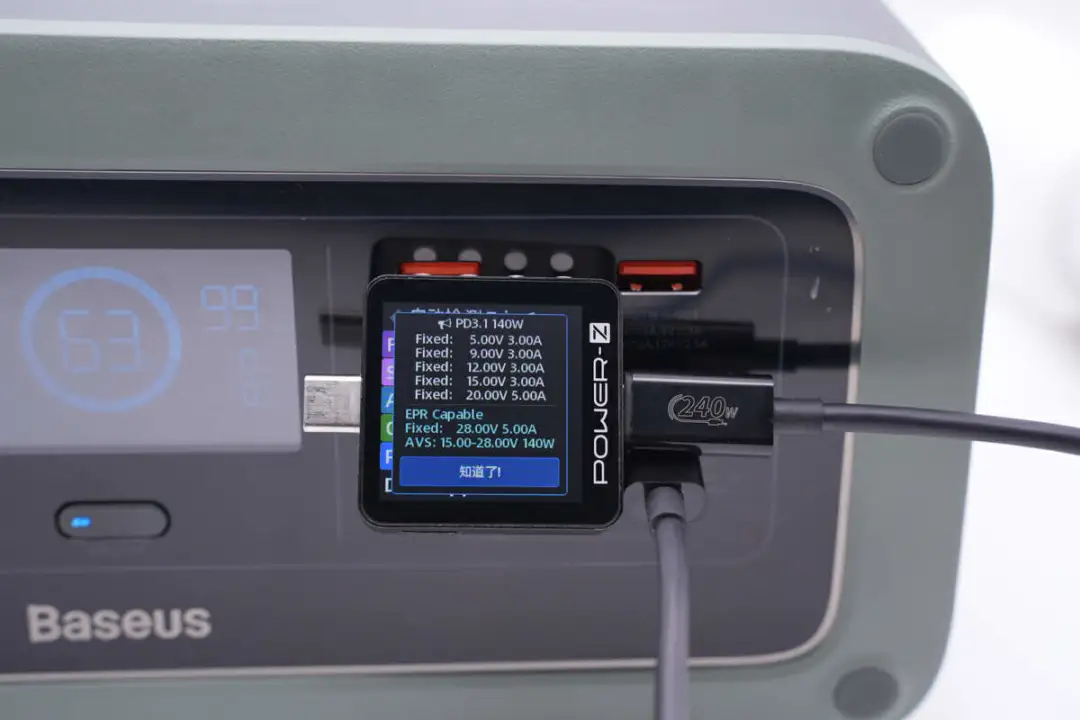

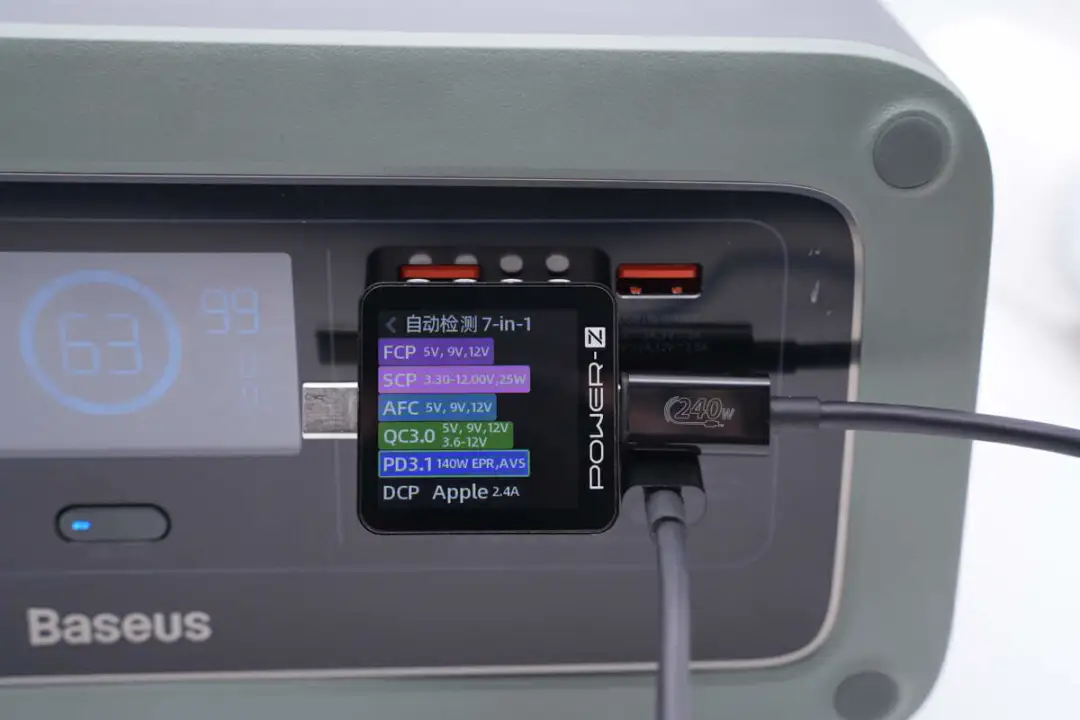

使用ChargerLAB POWER-Z KM003C测得Type-C1口支持FCP、SCP、AFC、QC3.0、PD3.1、Apple 2.4A、DCP充电协议。
并且还具备5V3A、9V3A、12V3A、15V3A、20V5A、28V5A六组固定电压档位，以及15-28V AVS电压档位。

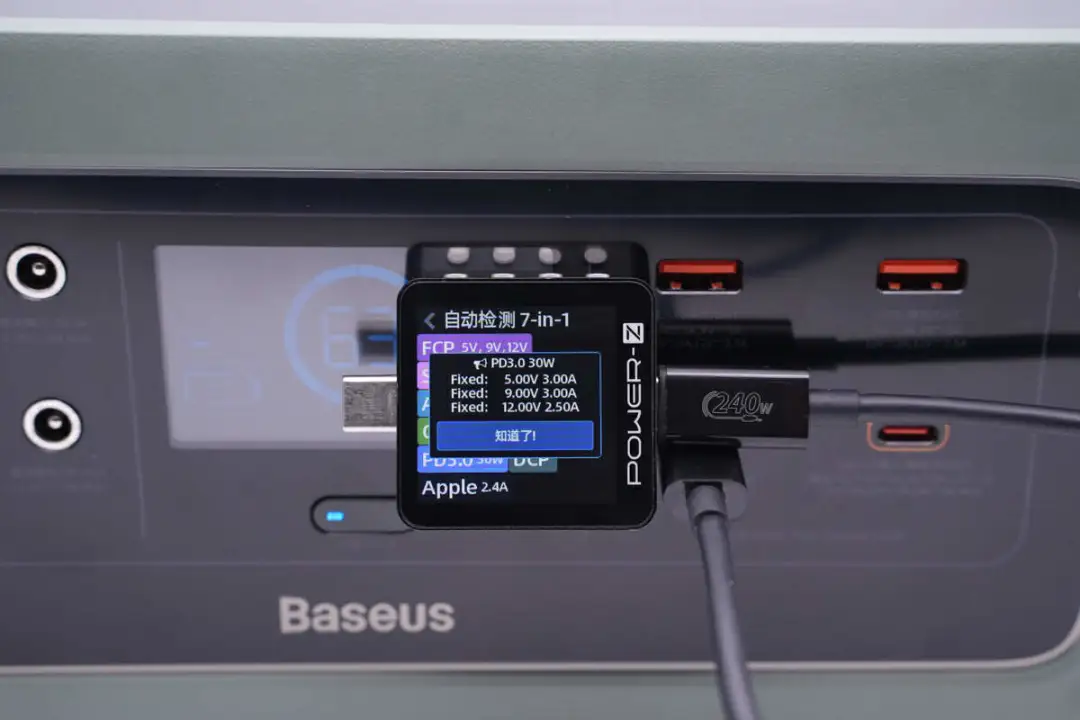

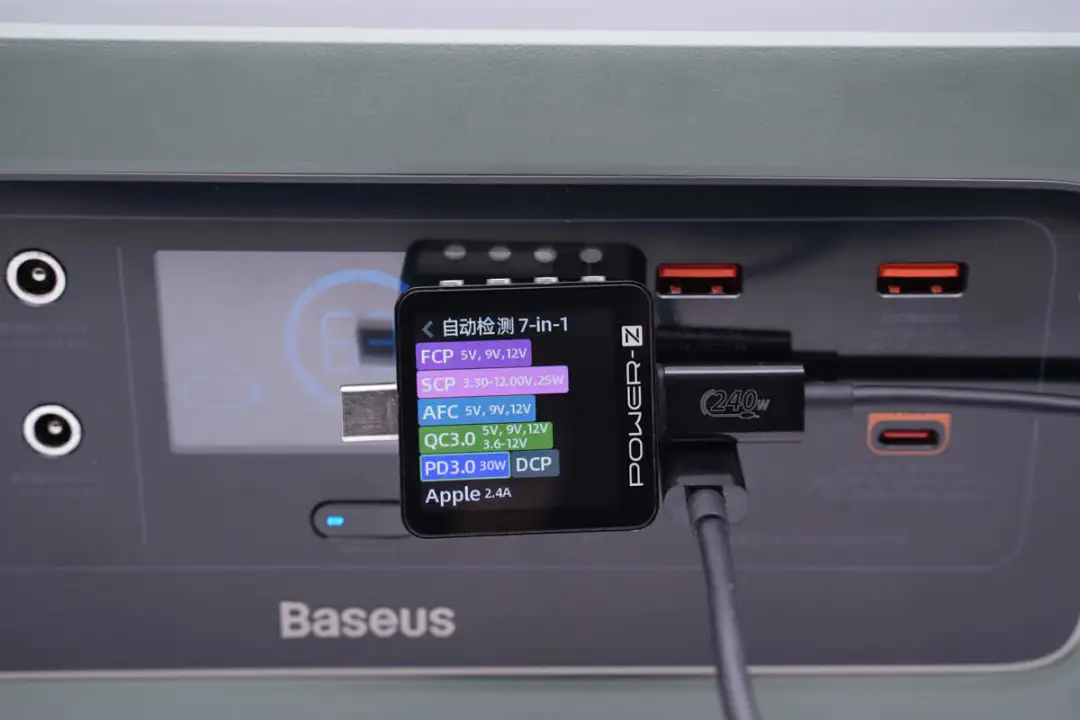

测得Type-C2口支持FCP、SCP、AFC、QC3.0、PD3.0、Apple 2.4A、DCP充电协议。
并且具备5V3A、9V3A、12V2.5A三组固定电压档位。

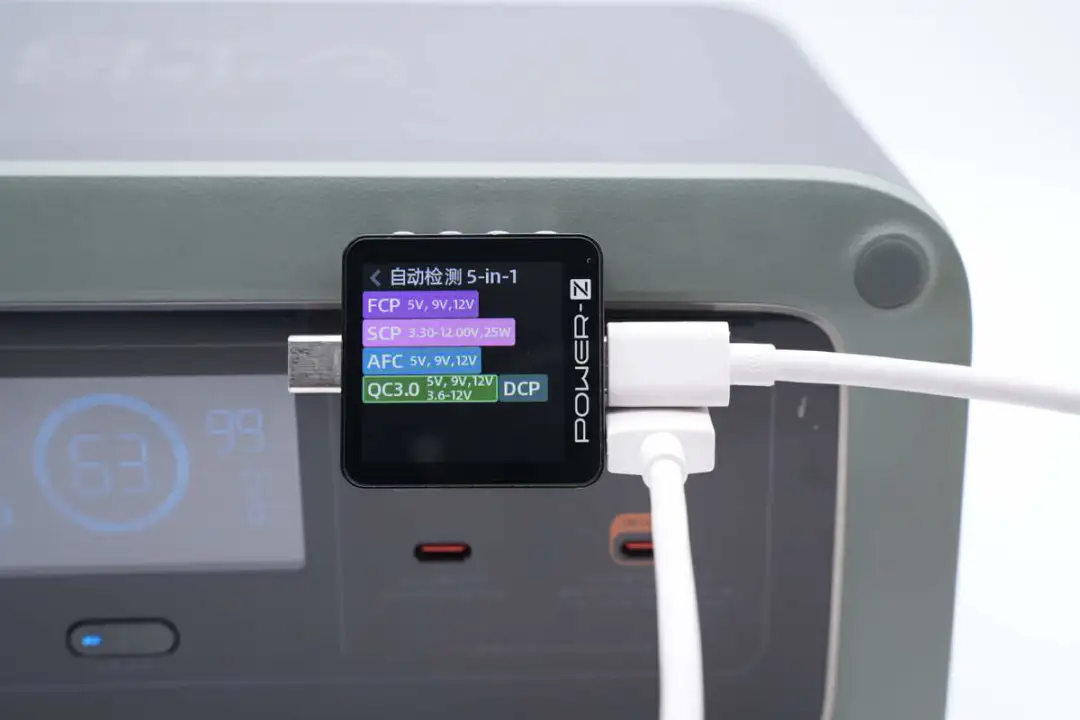

测得USB1口支持FCP、SCP、AFC、QC3.0、DCP充电协议。
最后测得USB2口兼容协议和USB1口的一样。
倍思450W数字户外电源拆解
看完了倍思这款户外电源的开箱和测试，下面就进行拆解，看看内部的做工和用料情况。
首先拆下电源侧面四角的装饰盖，拧下固定螺丝，拆下侧面快充面板。

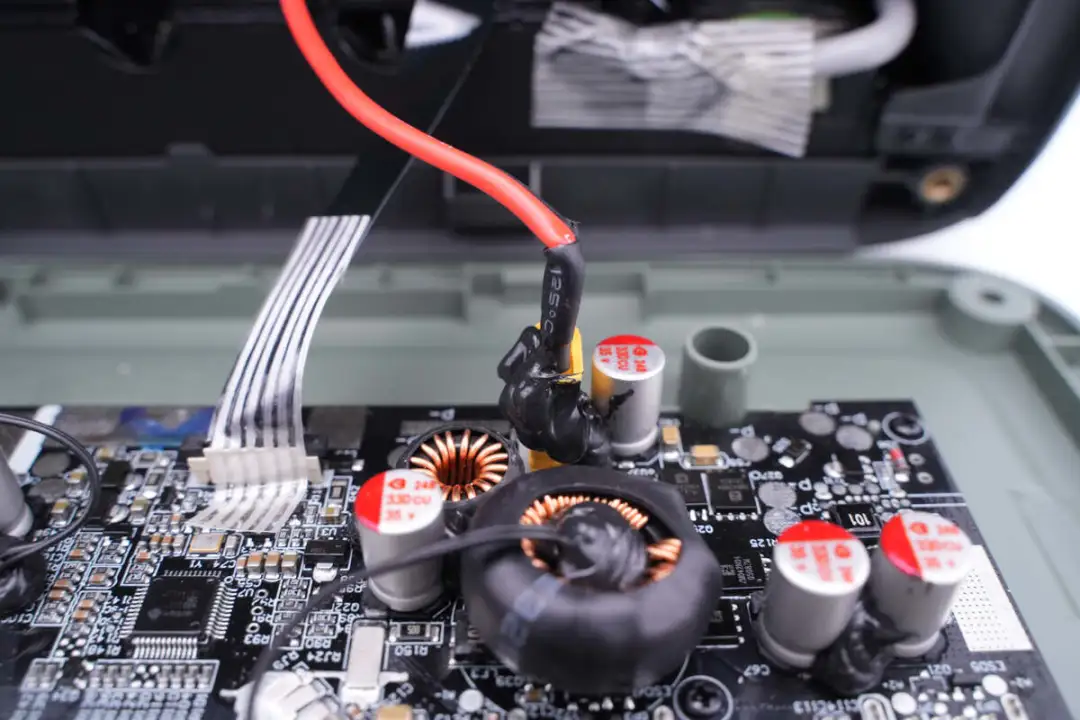

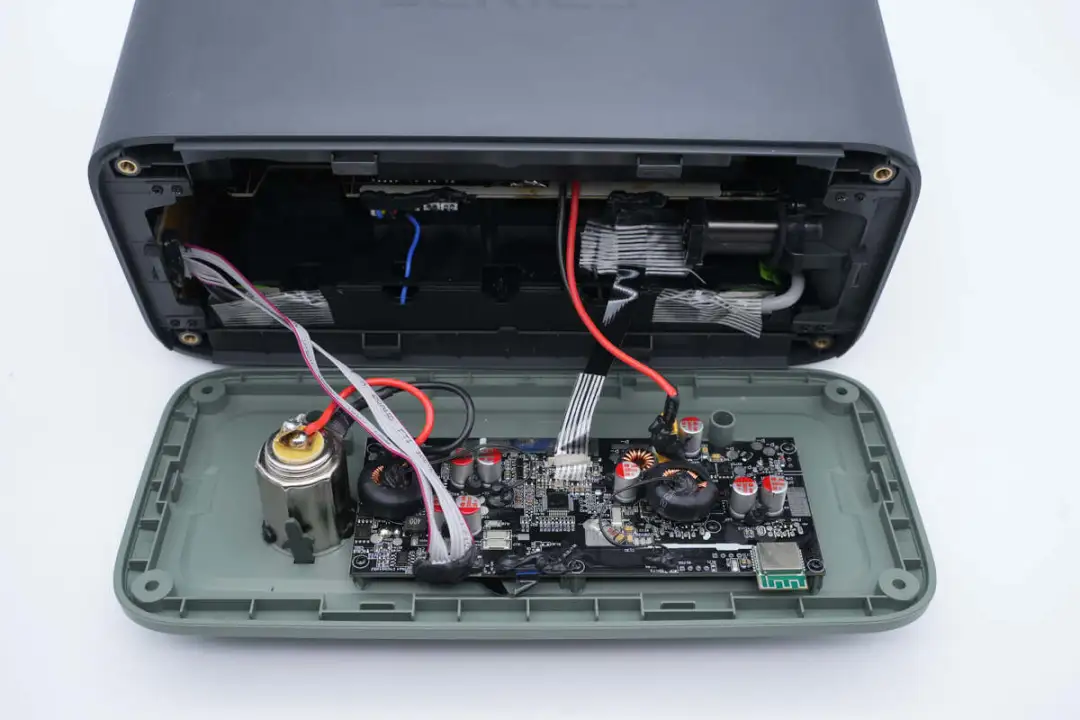

快充面板通过导线连接供电。
电池组输出通过导线和连接器连接到快充面板。

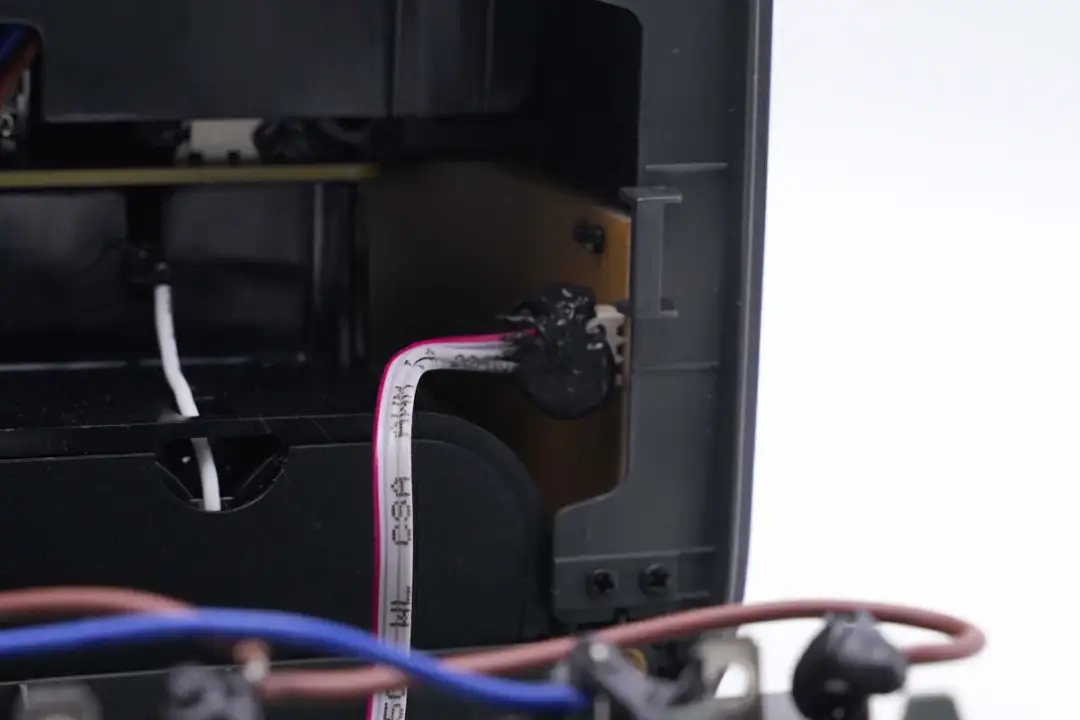

排线通过胶水固定，连接到侧面灯板。
PCBA模块通过螺丝固定在侧面面板上。

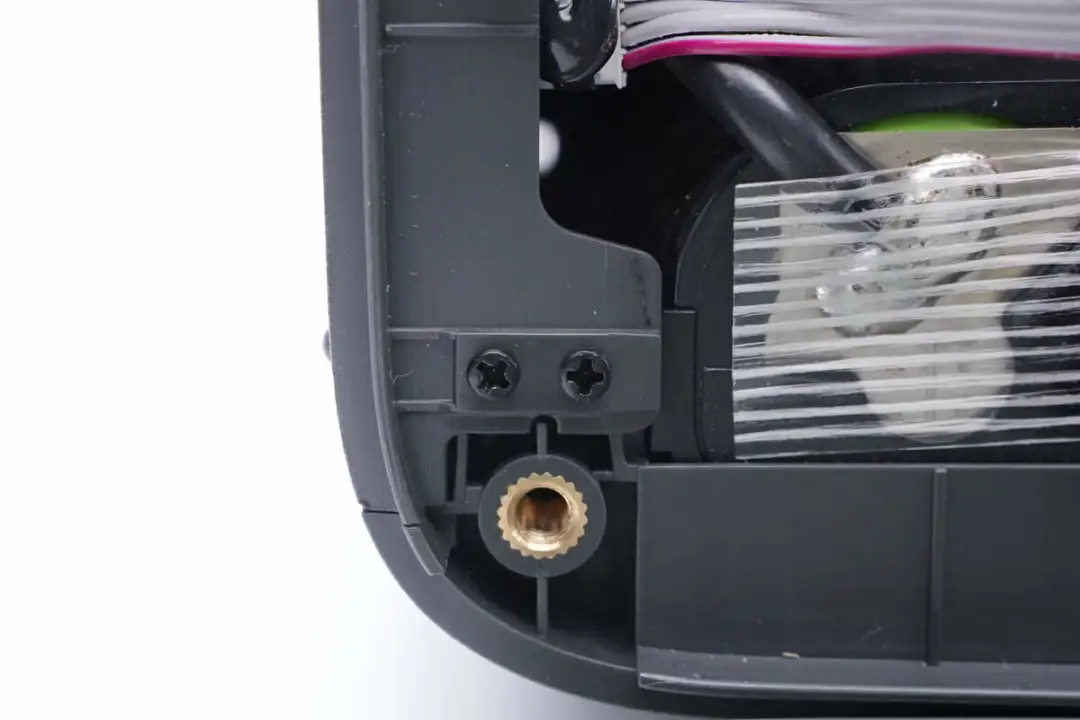

壳体之间通过螺丝固定。

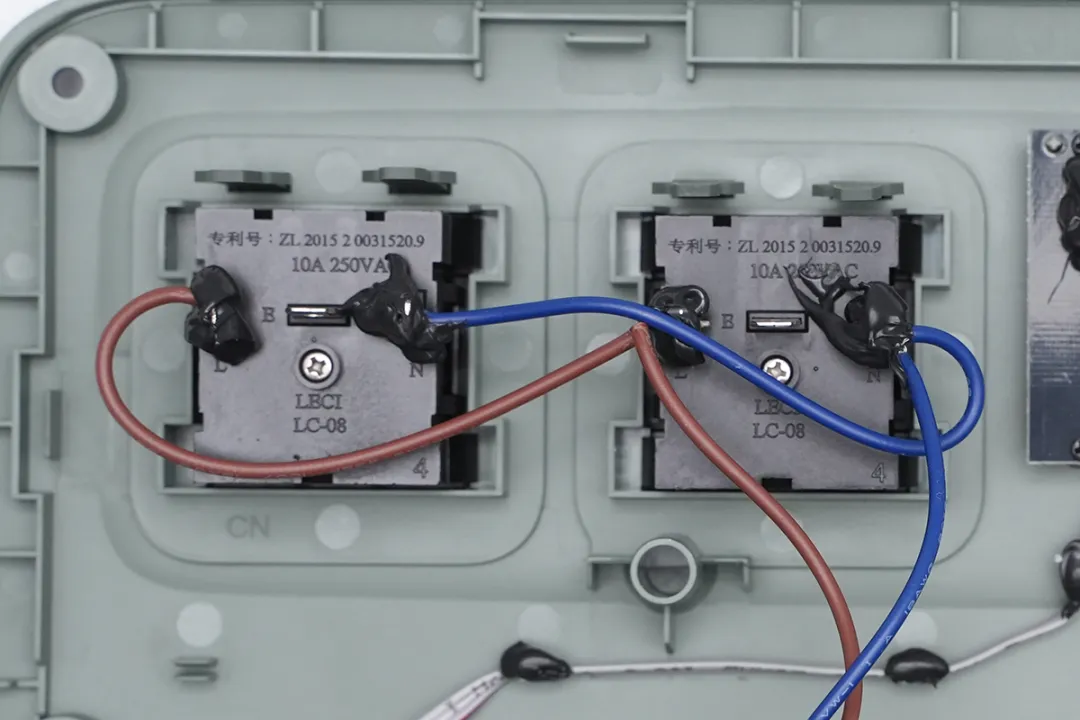

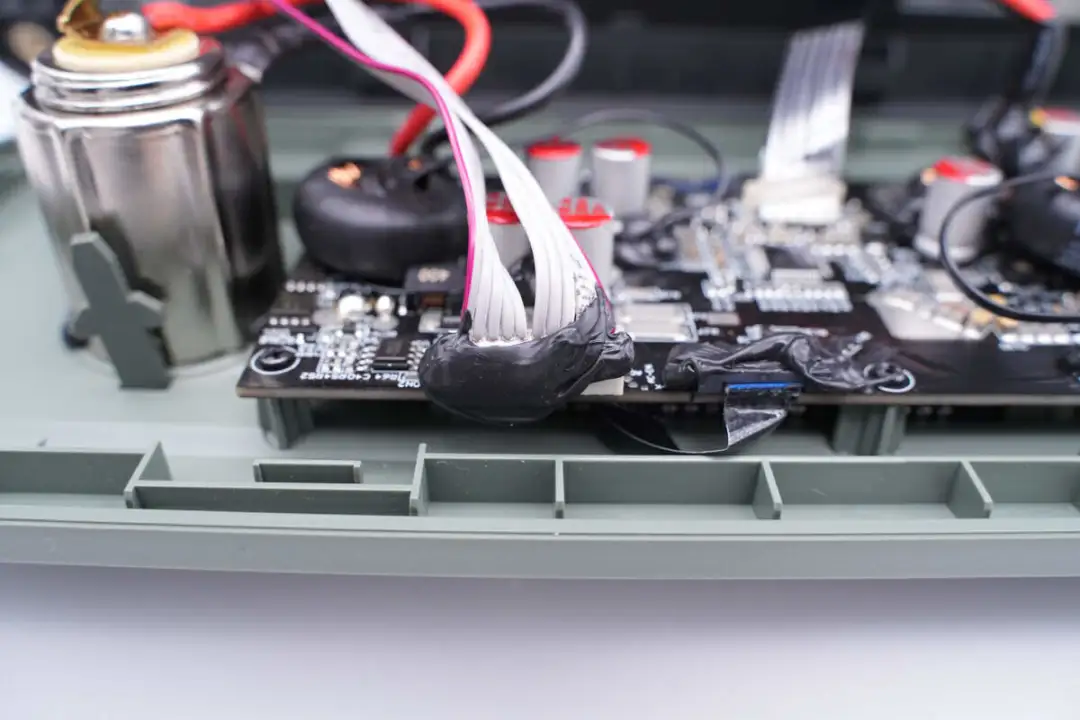

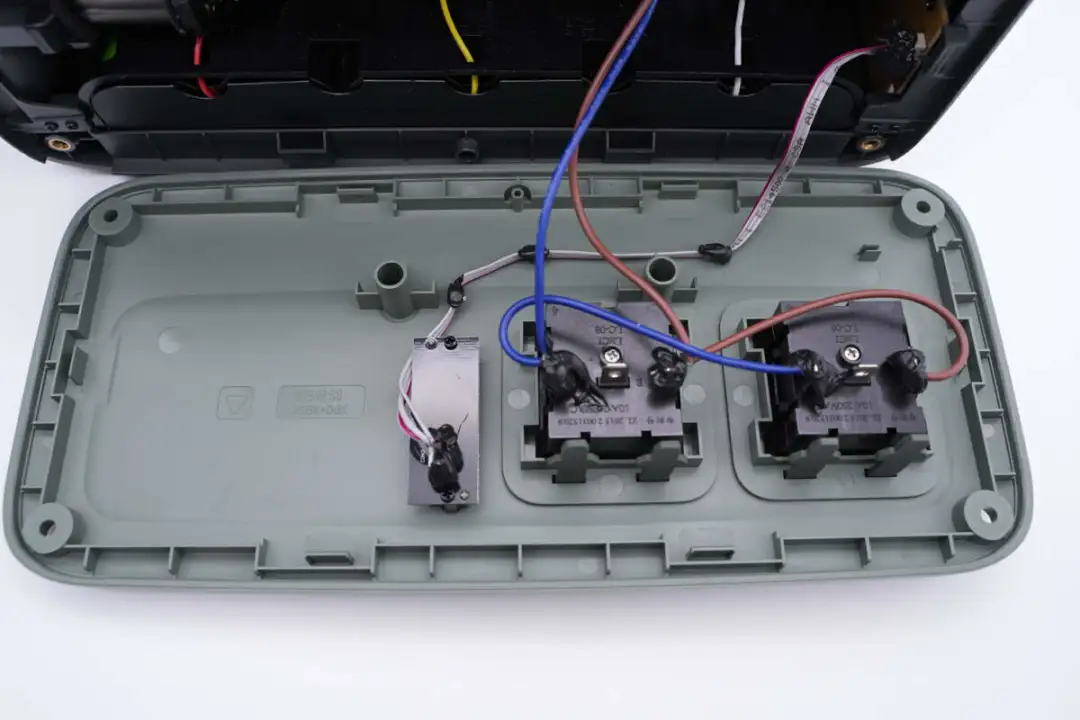

接下来拆解另一侧的面板，导线通过胶水固定。交流输出导线焊接连接到插座模块，焊点涂胶固定绝缘。
开关排线连接到侧面灯板，通过灯板连接到侧面快充面板。
上下外壳通过两侧的盖板固定在一起。

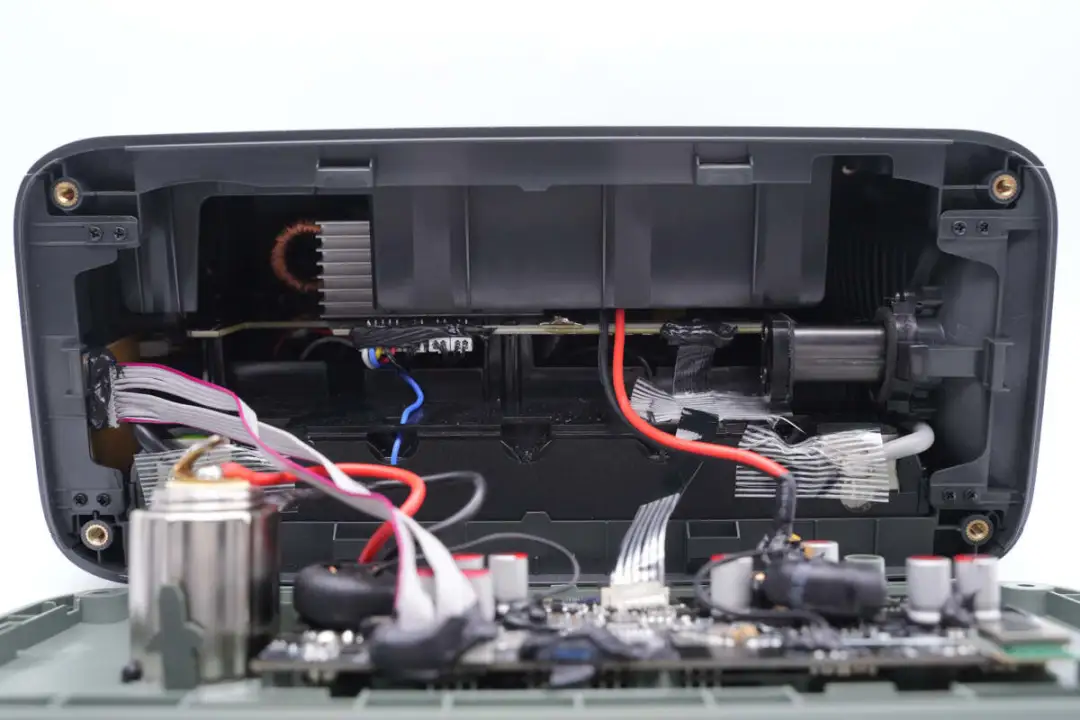

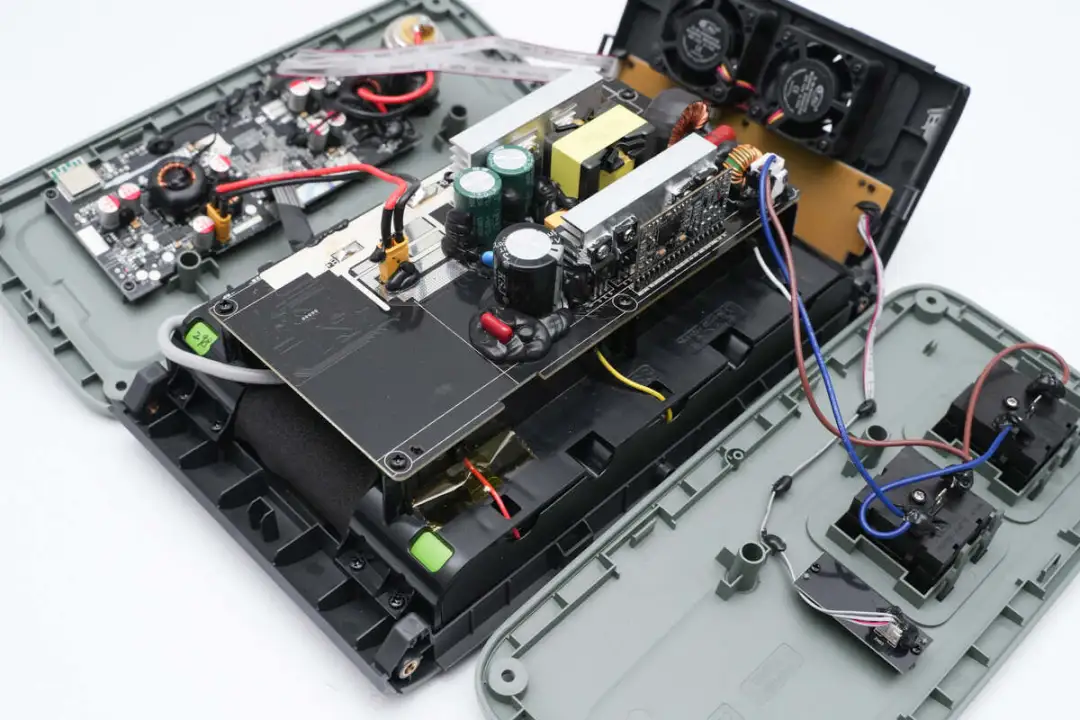

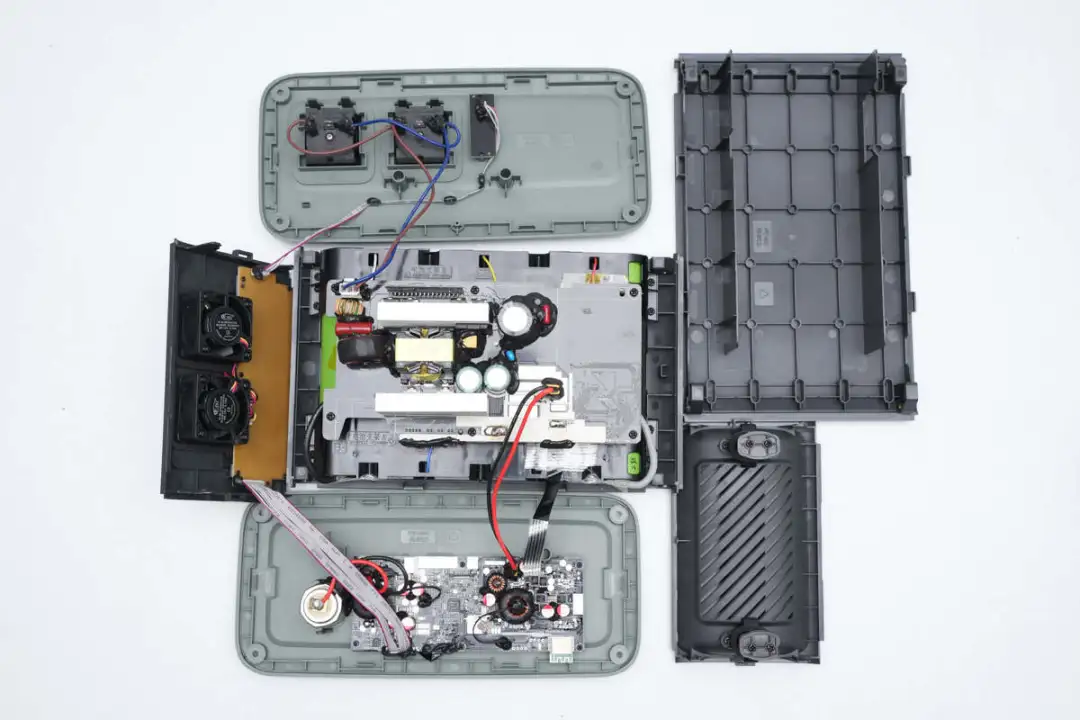

户外电源内部拆解一览，其中侧面灯板上方为散热风扇，配合顶盖组成风道结构，为逆变模块散热。电池组在逆变模块下方。逆变模块输出直接连接到侧面盖板的输出插座上。
逆变器输出通过导线直接连接到外壳的插座模块上。

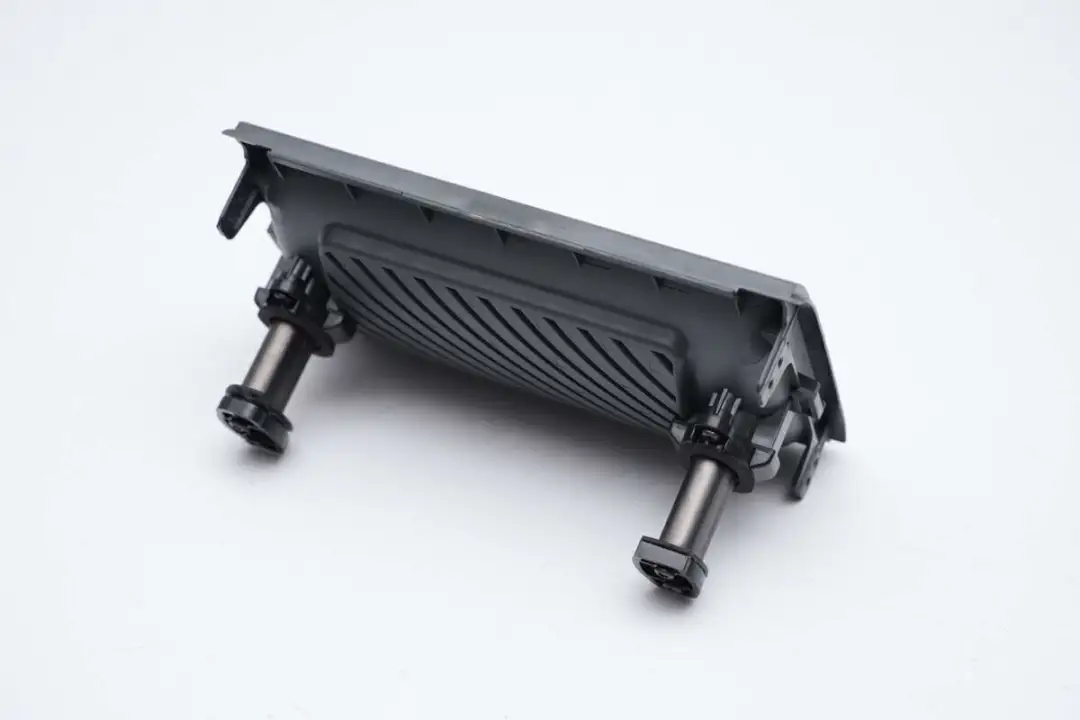

折叠提手结构一览，开有凹槽用于通风。

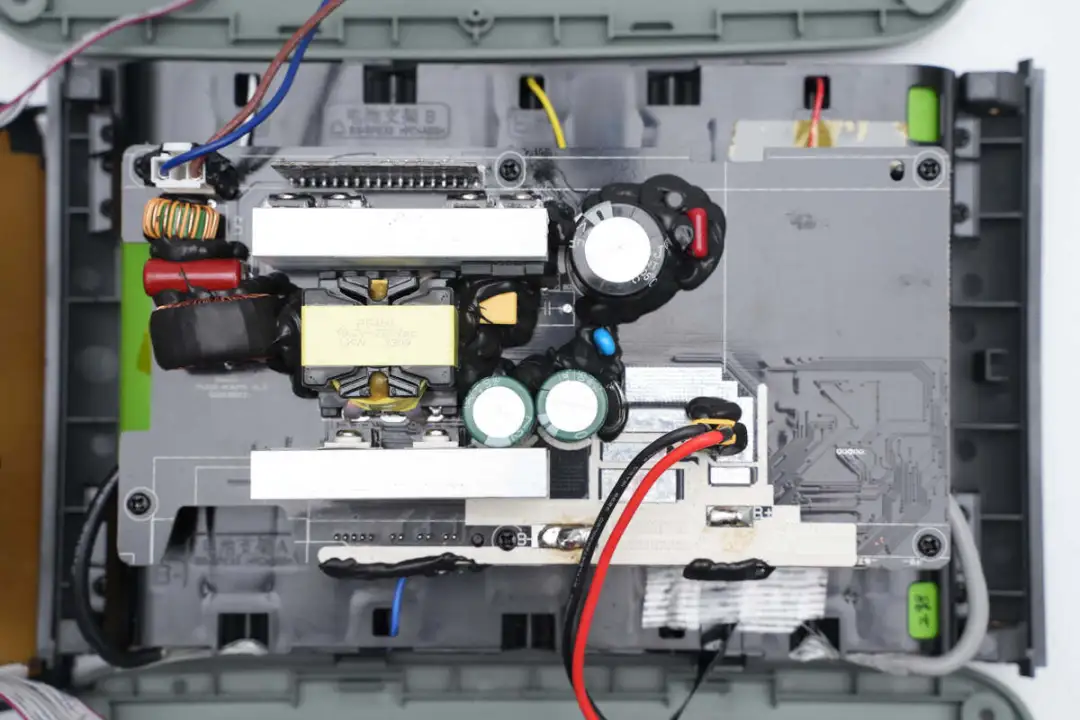

逆变模块固定在电池组上方，电池组输出直接焊接到逆变模块电路板上，逆变模块通过螺丝固定到电池组支架上，电池组支架通过螺丝固定到壳体底部。

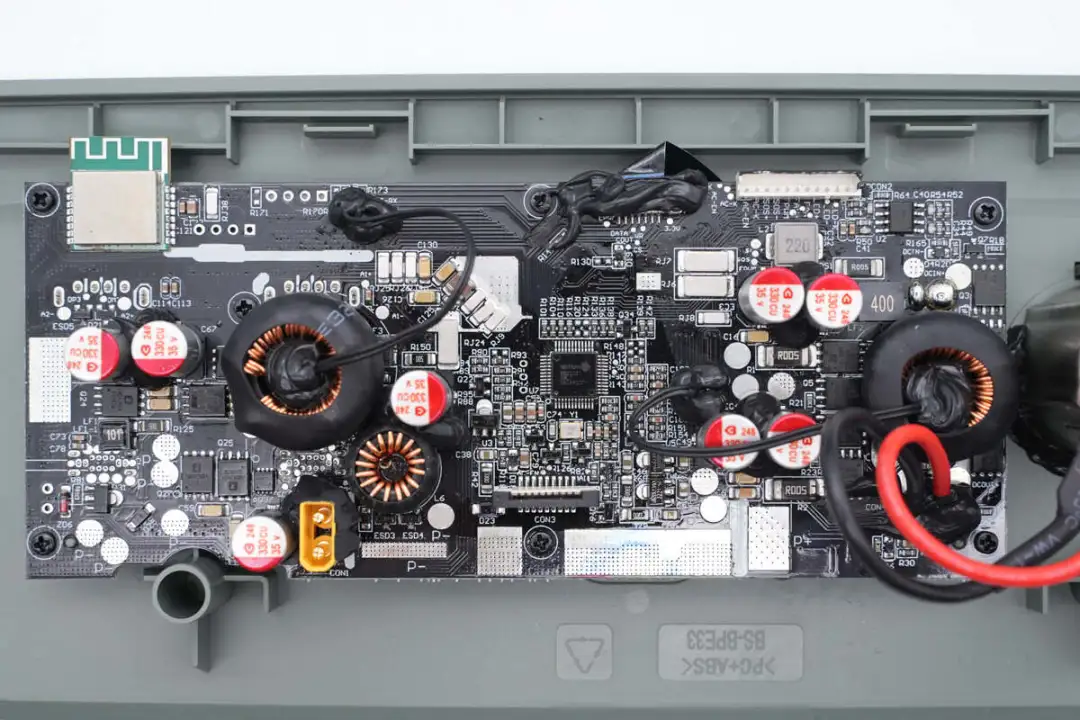

直流快充面板一览，背面焊接两颗升降压电感和一颗降压电感，固态电容，主控MCU和无线通信模块等元件。

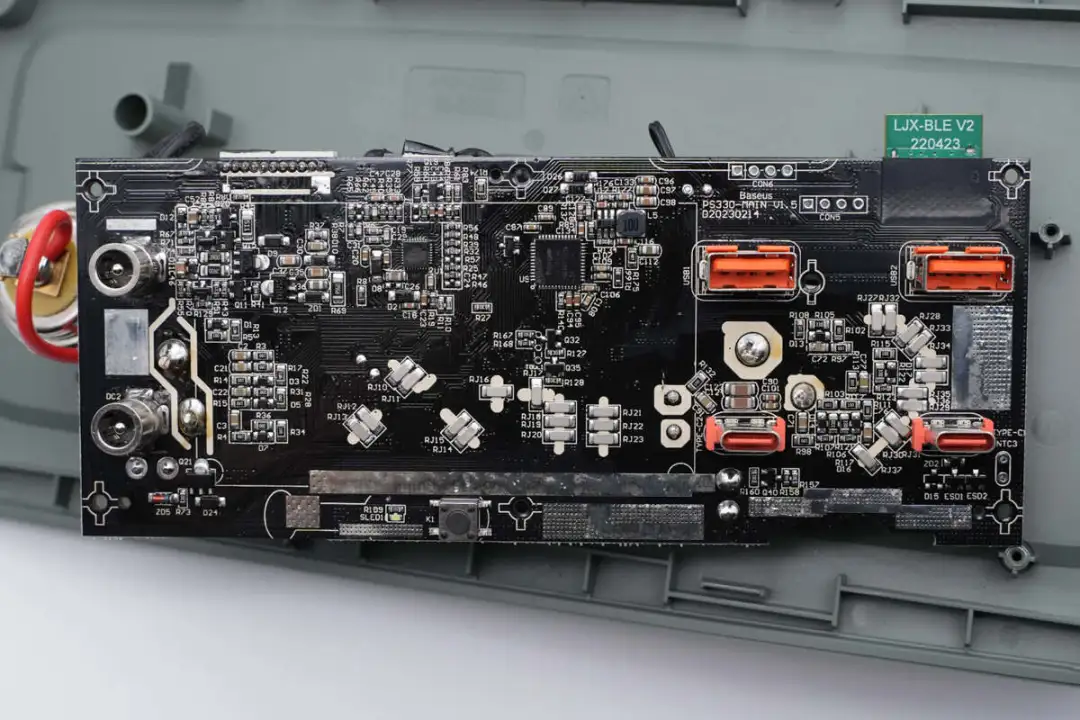

正面焊接一颗PD3.1双向SOC电源芯片和一颗双向同步升降压控制器。

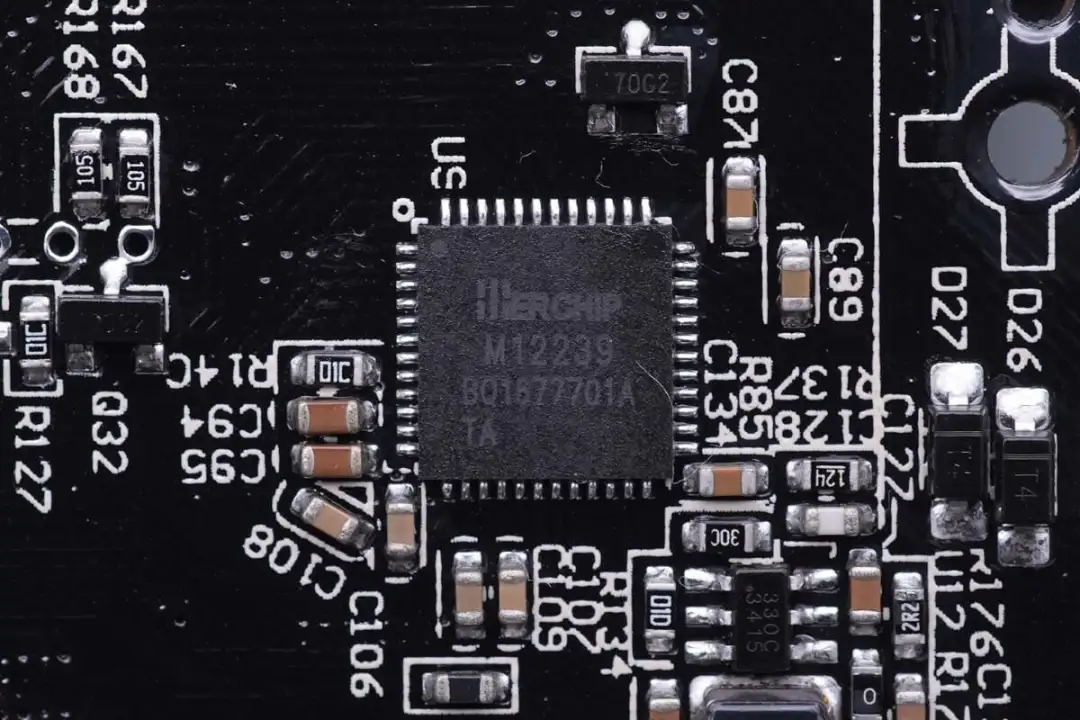

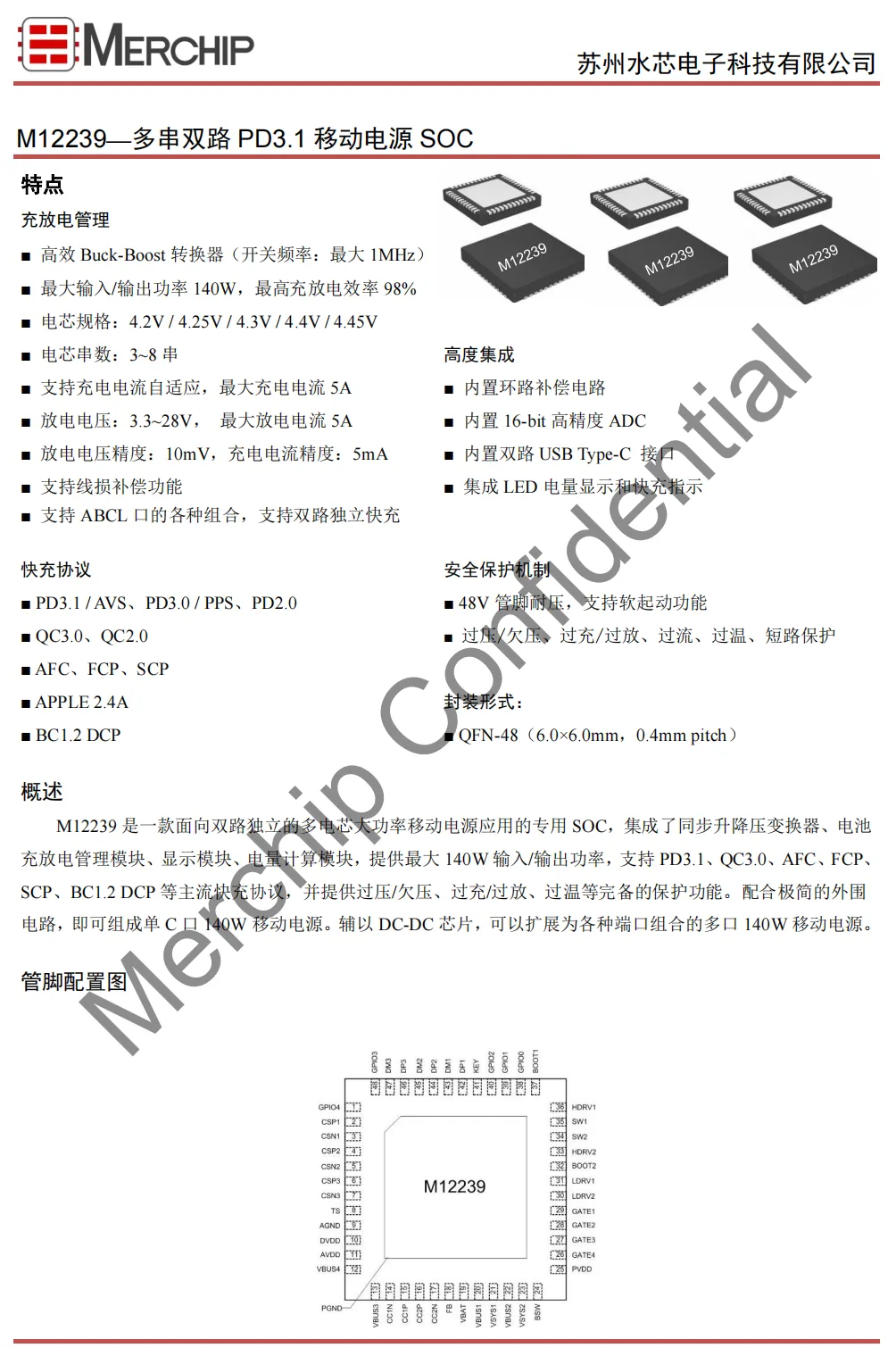

倍思这款户外电源中，用于双向PD3.1快充的控制器来自水芯电子，型号M12239，是一款面向双路独立的多串电芯大功率移动电源应用的专用 SOC芯片，内部集成了同步升降压变换器、电池充放电管理模块、显示模块、电量计算模块，提供最大 140W 输入/输出功率，支持 PD3.1、QC3.0、AFC、FCP、SCP、BC1.2 DCP 等主流快充协议。
M12239内部集成微处理器，同步升降压控制器，快充协议控制器，电池充放电管理模块，LED显示驱动模块，电量计量模块，安全保护模块等功能单元，搭配使用少量的外围元件，即可实现USB-C口 140W双向移动电源设计。芯片内部支持多个接口快充，通过搭配一颗DC-DC芯片，即可扩展为双路独立的多口140W移动电源。
M12239支持3-8串电池组应用，满足3.3-28V宽电压输出，芯片具备五灯LED电量显示和188 LED数码管显示，可用于显示电池电量和快充状态。
M12239提供过压/欠压、过充/过放、过温等完备的保护功能，采用QFN6*6-48封装，满足PD3.1快充移动电源使用，同时也满足移动户外电源等大容量储能应用。

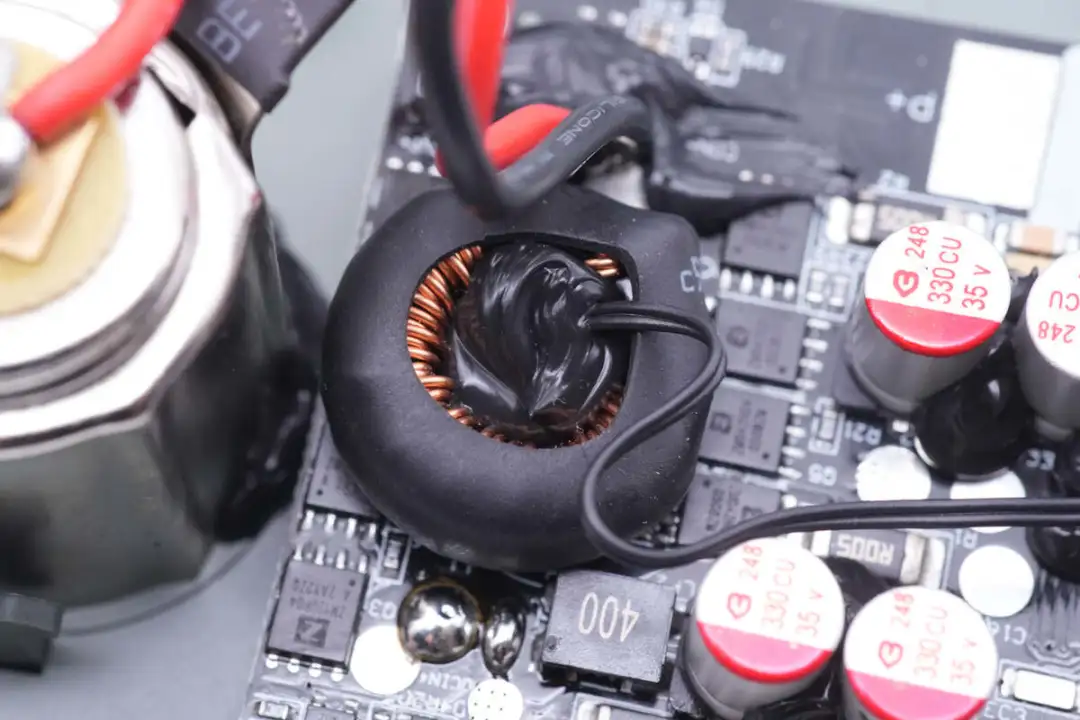

升降压电感采用磁环绕制，外套热缩管绝缘，内部使用导热胶固定热敏电阻用于温度检测。

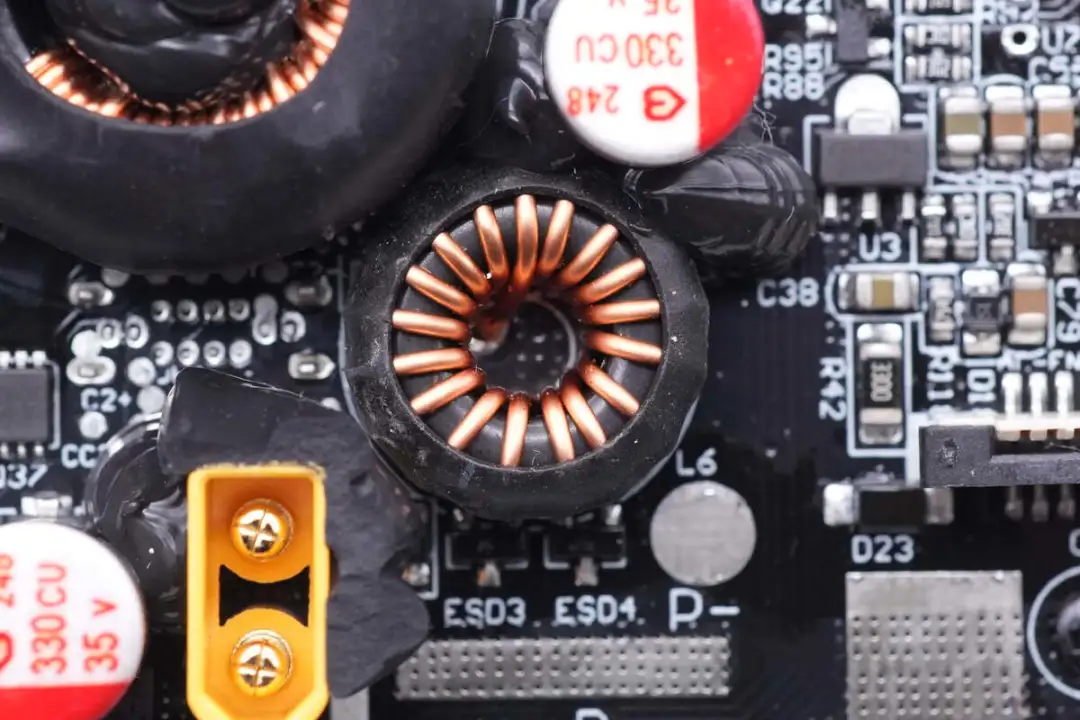

一颗较小的磁环电感用于USB-A口降压输出。
另一颗升降压电感同样为磁环绕制，内部胶水固定热敏电阻检测温度。

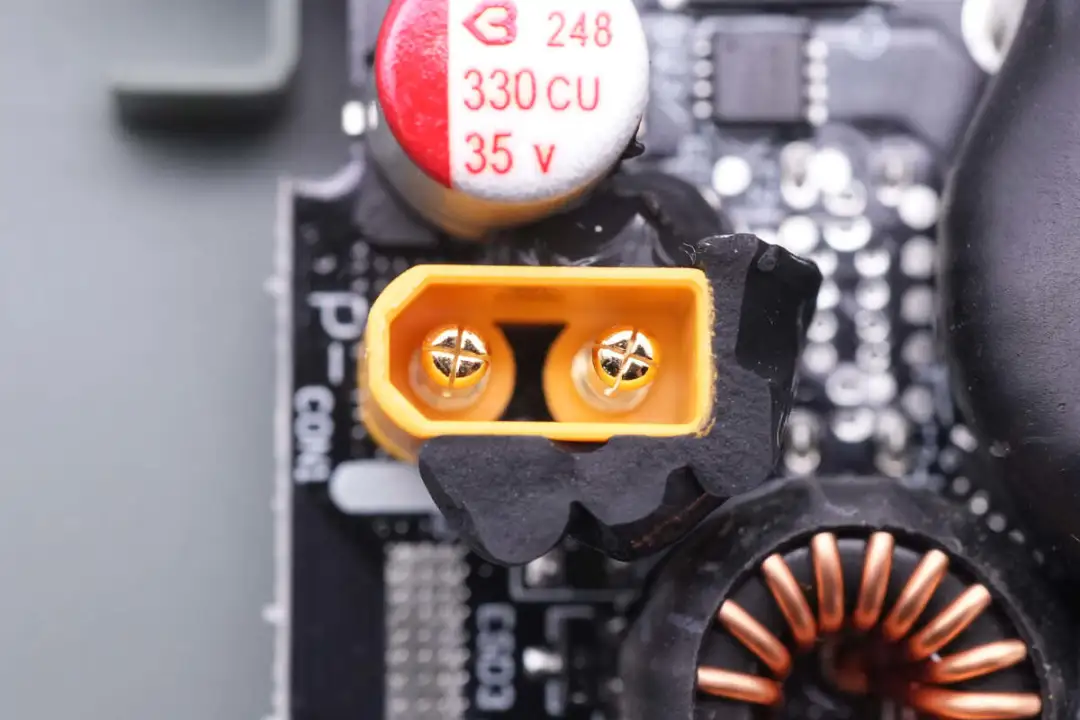

连接电池组供电的XT30插座特写，边缘涂胶加固。

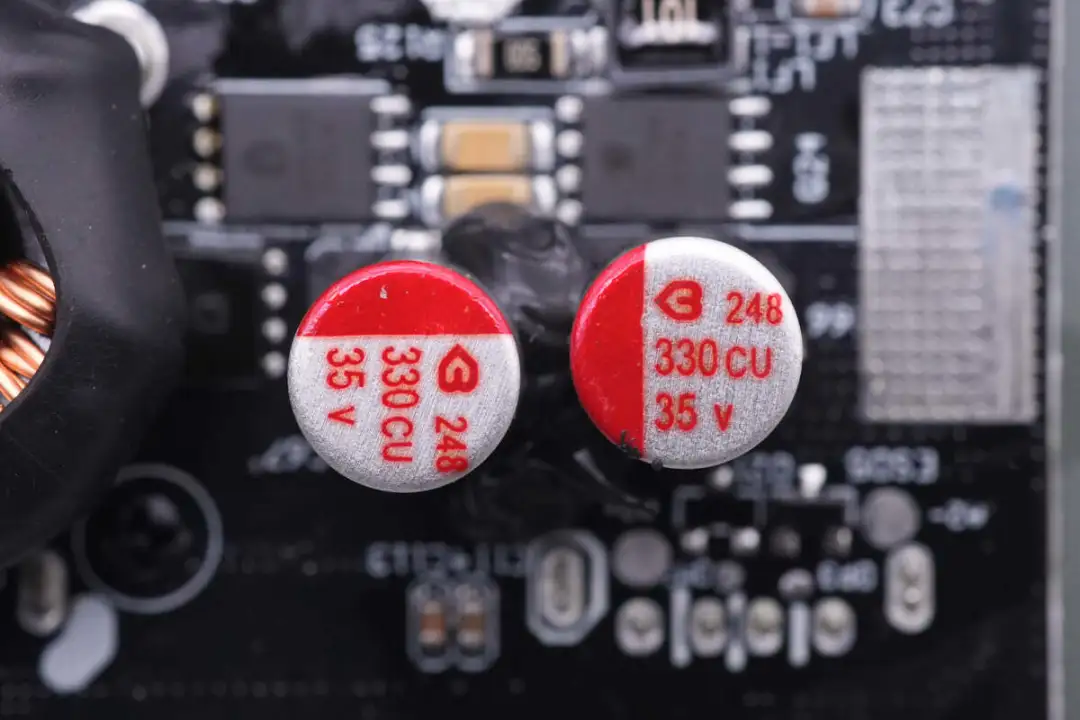

滤波固态电容特写，规格为330μF 35V。
两颗固态电容规格相同，用于输出滤波。

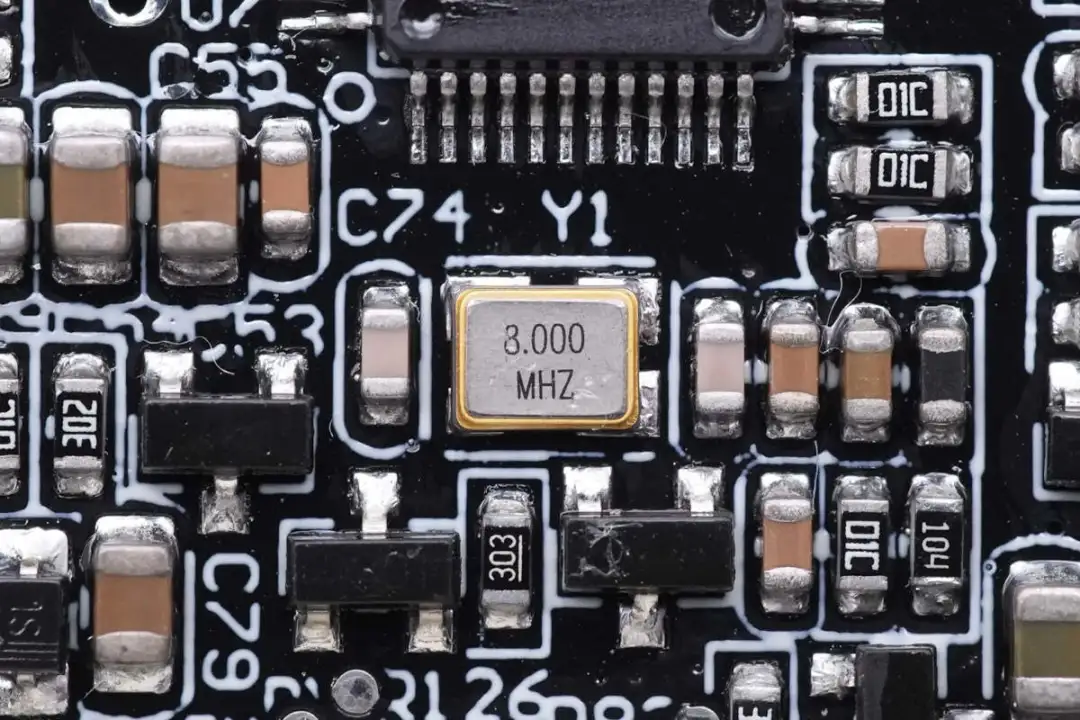

8.000MHz贴片晶振为MCU提供时钟。

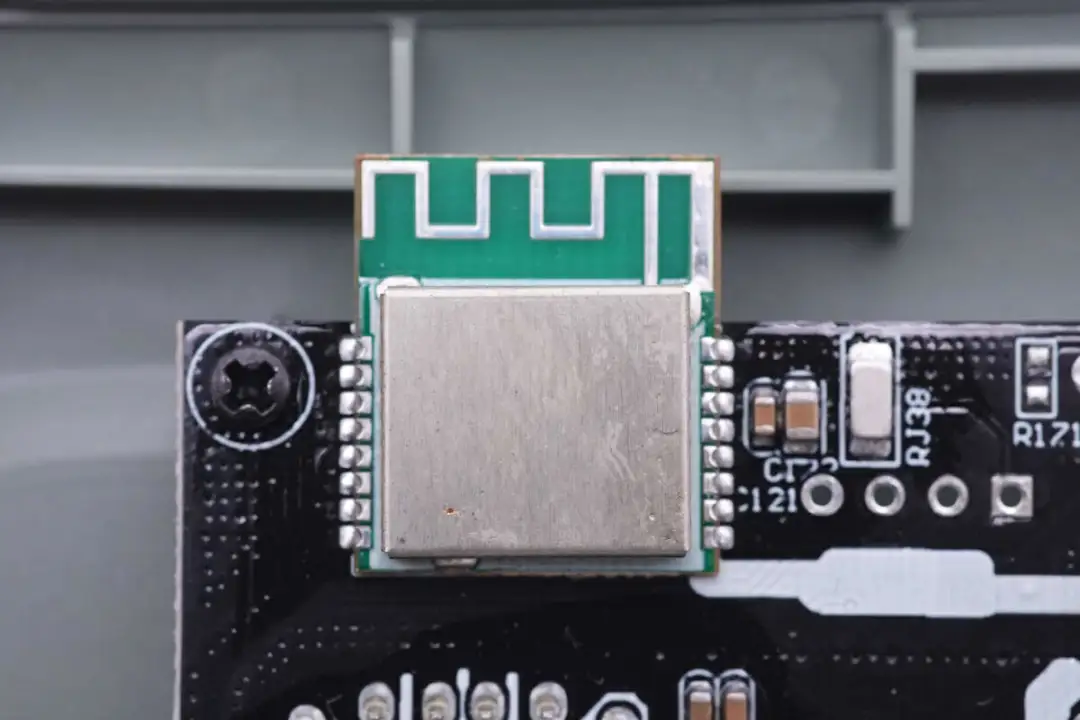

无线通信模块为邮票板形式，焊接有屏蔽罩，印刷蓝牙天线。

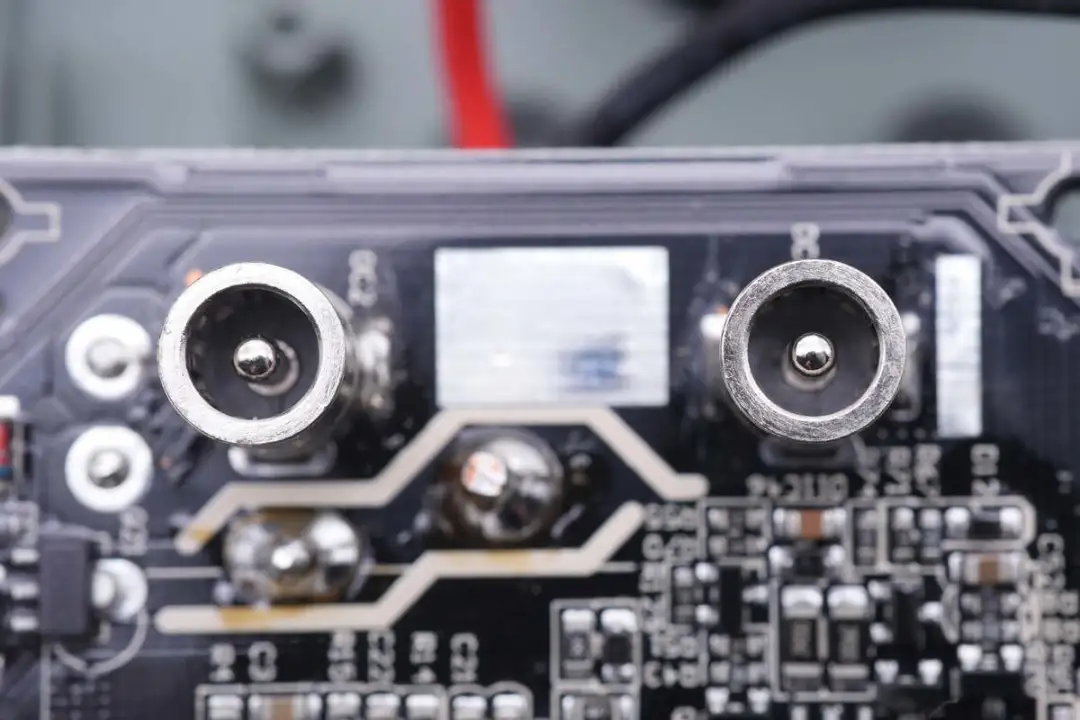

充电输入和直流输出插座特写。

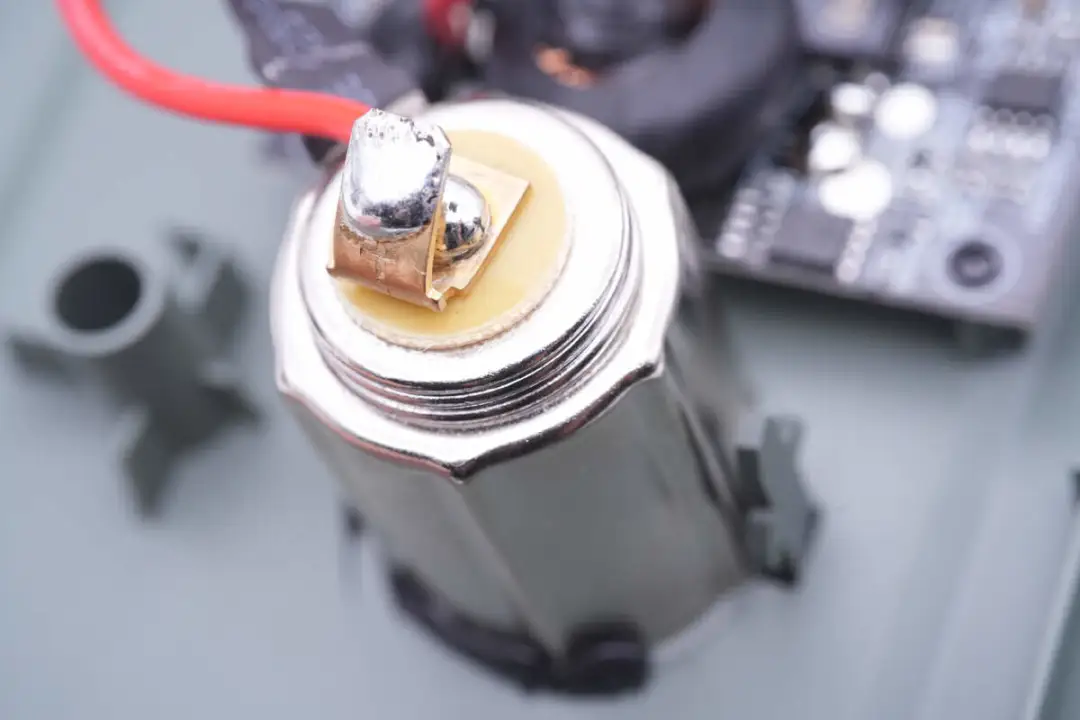

点烟器输出插座特写。

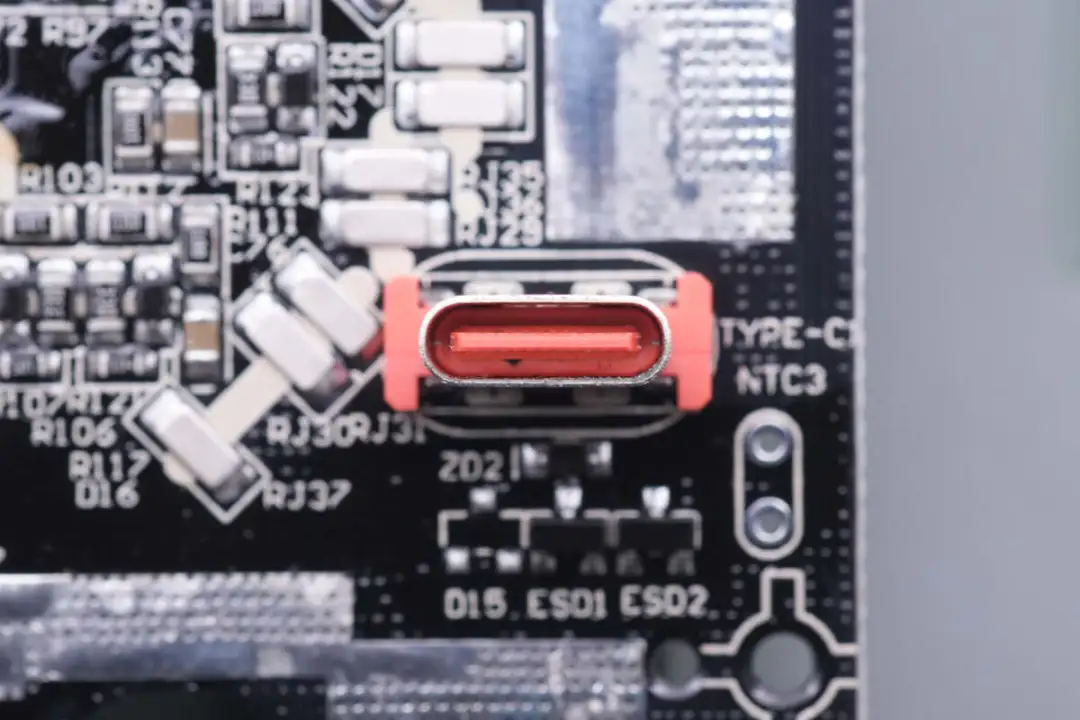

USB-C母座采用过孔焊接固定，橙色胶芯不露铜。

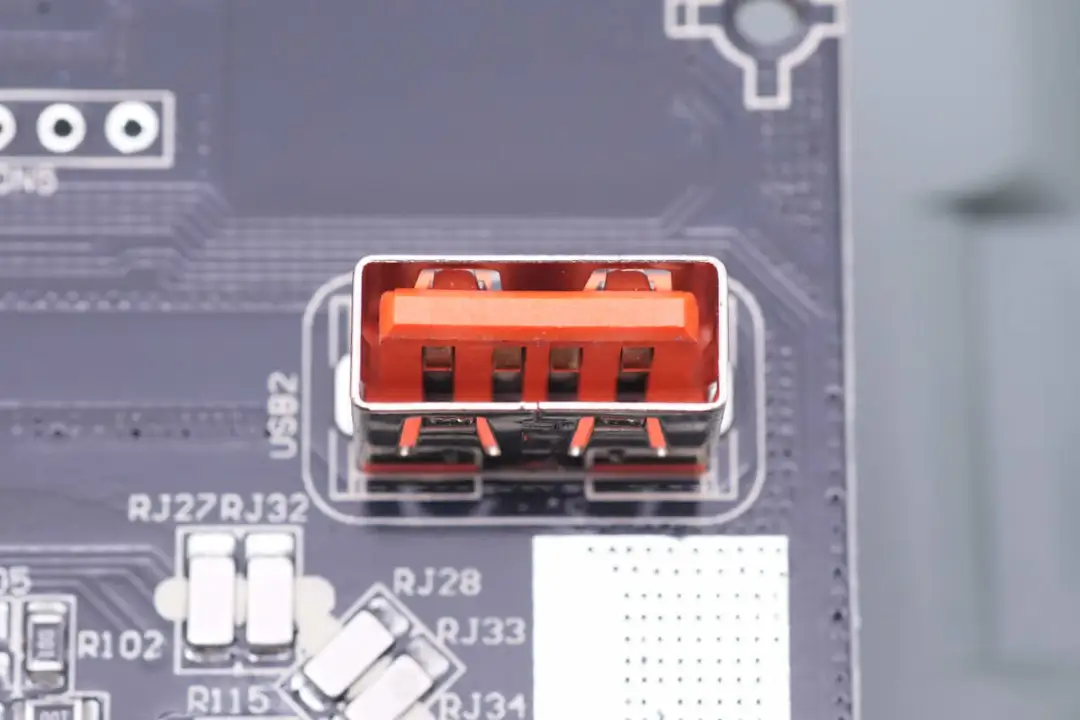

USB-A母座同样采用过孔焊接固定，橙色胶芯表示支持快充。

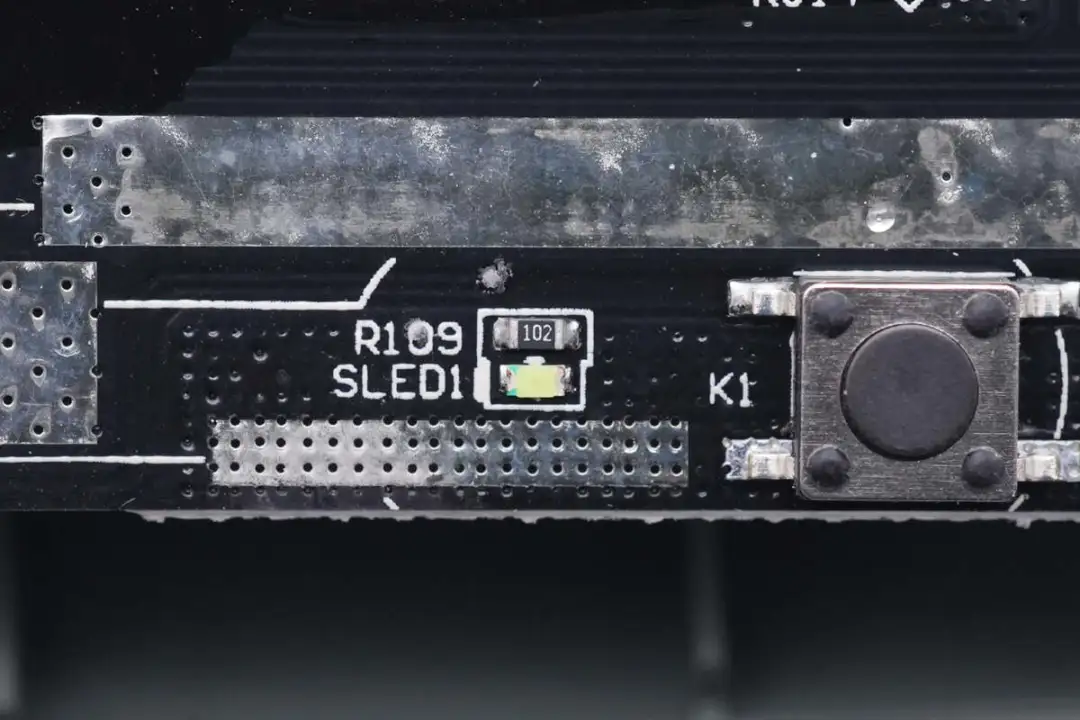

电源开关按钮特写，贴片焊接。
LED指示灯特写。

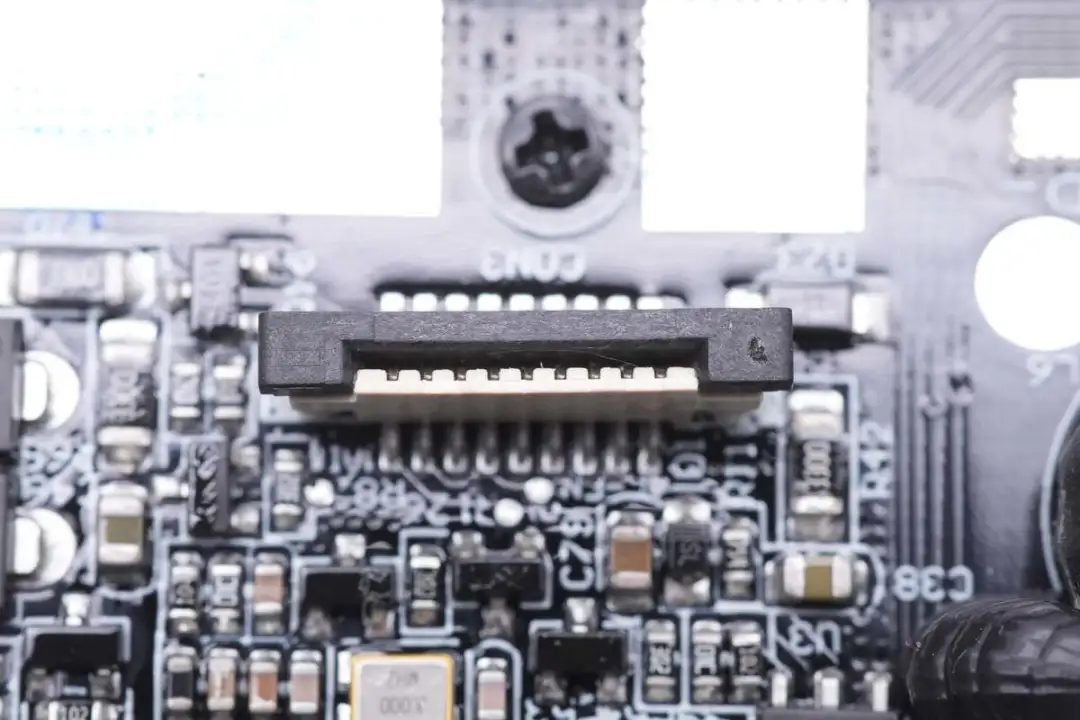

连接到逆变模块的排线插座特写。
显示屏和快充模块通过排线连接。

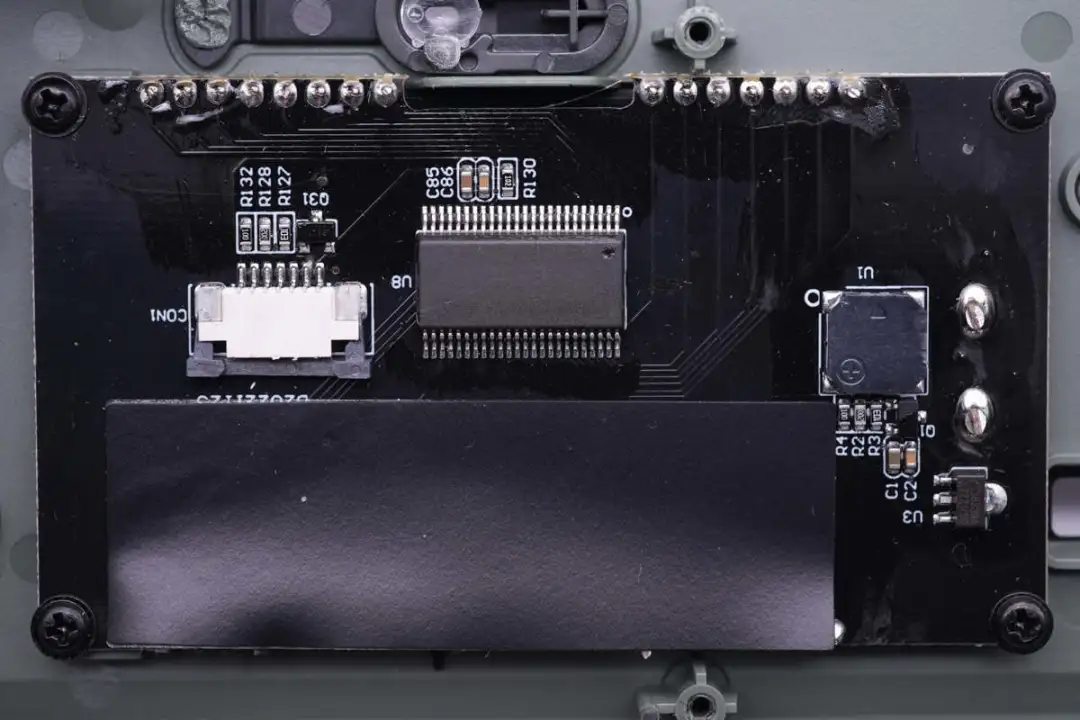

显示屏PCB焊接一颗显示驱动芯片和蜂鸣器。

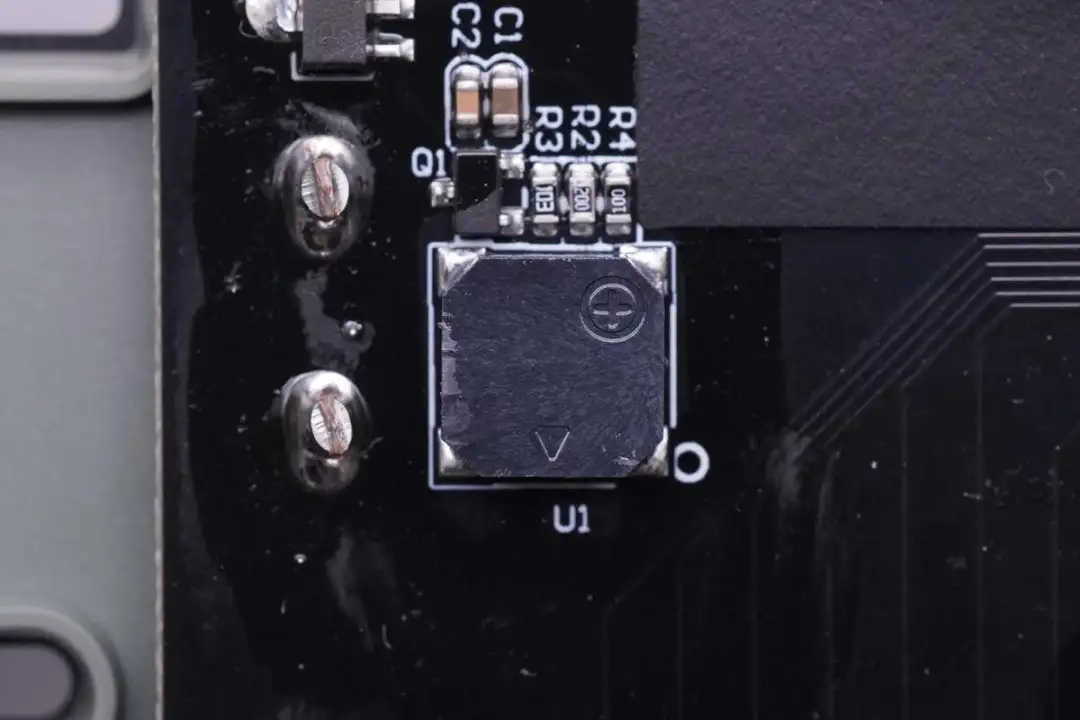

贴片蜂鸣器特写，用于操作提示。

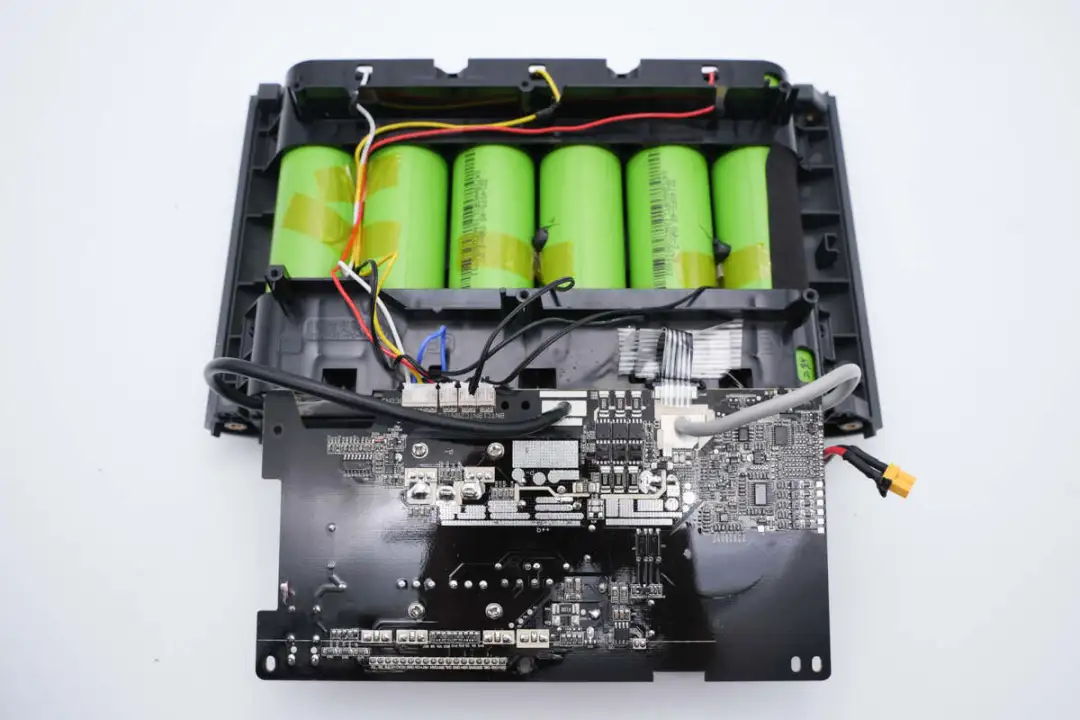

拧开固定逆变模块的螺丝，在逆变模块下方是电池组。电池保护电路焊接在逆变模块的背面，电池正负极通过导线焊接连接，NTC热敏电阻和电池单体电压采集线通过连接器连接。

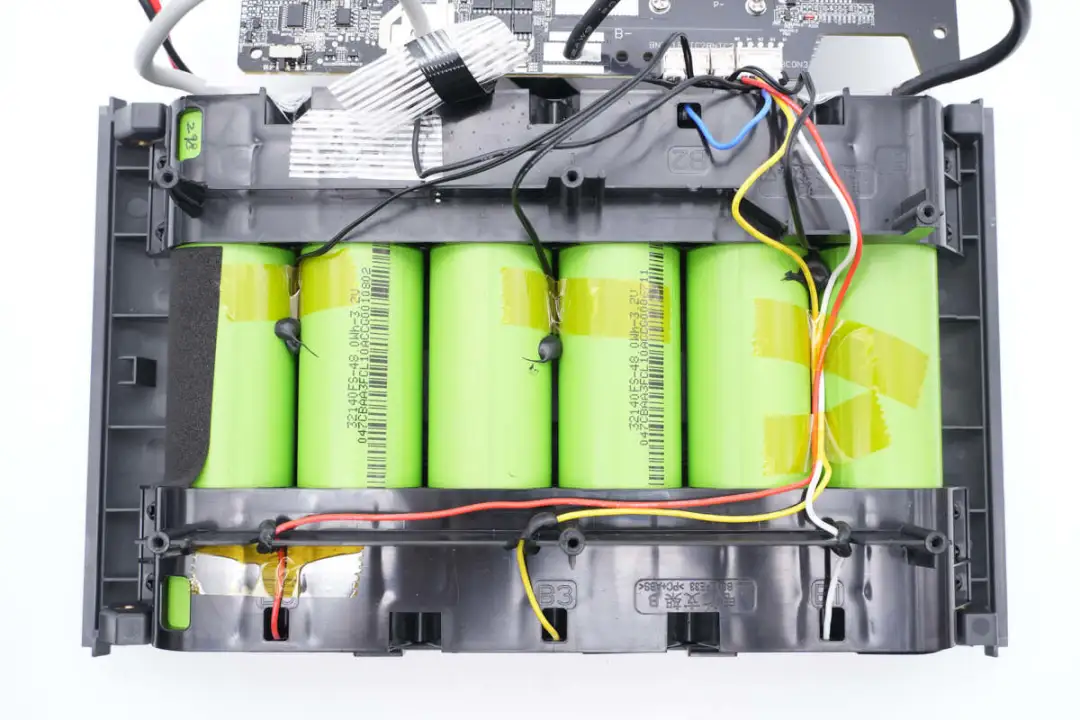

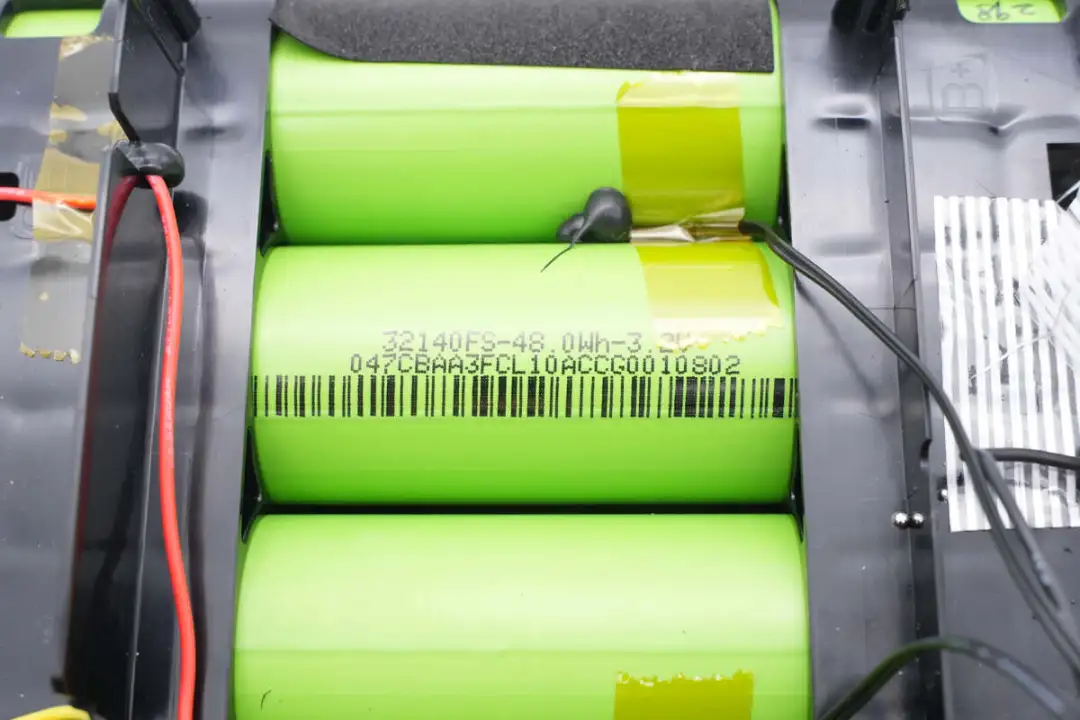

电池组一览，采用六节磷酸铁锂电池串联焊接，并固定在绝缘支架内部。在两颗电池之间粘贴一颗热敏电阻用于检测电池温度。
磷酸铁锂电池组为全极耳电池，直径32mm，长度140mm，额定电压为3.2V，标称容量为15Ah，能量为48Wh，内阻小于3mΩ，通过了多项国际认证，满足电动汽车和储能应用。

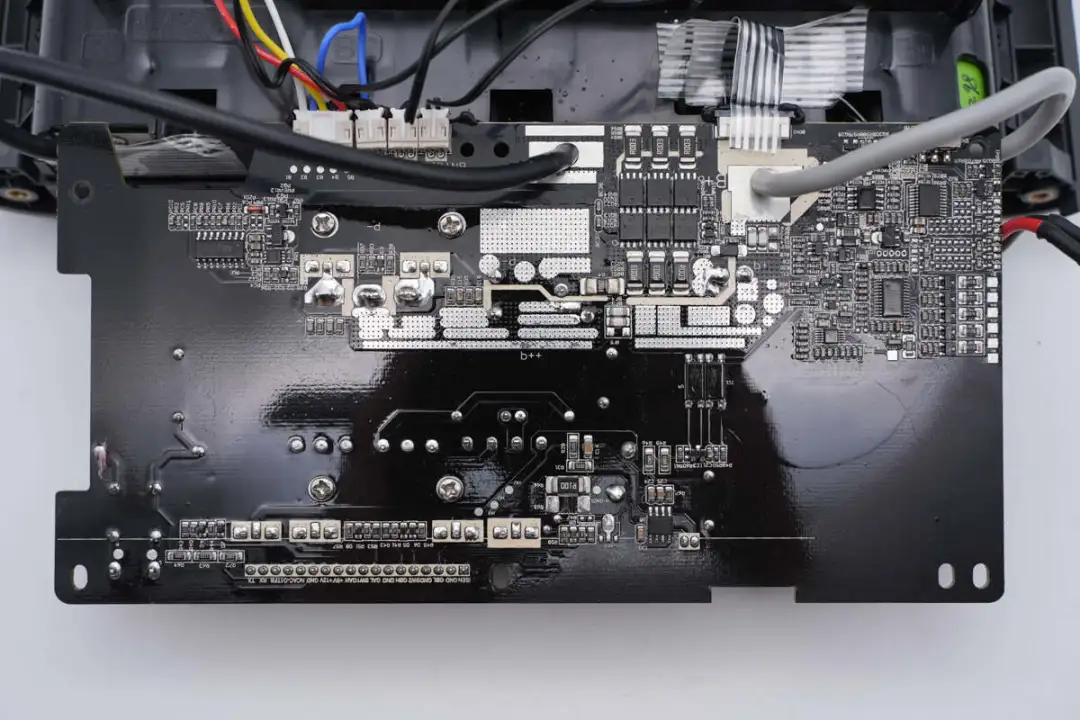

逆变模块背面为电池保护板，焊接电池保护管，电流取样电阻，电池保护芯片和MCU，以及保险丝和光耦等元件。

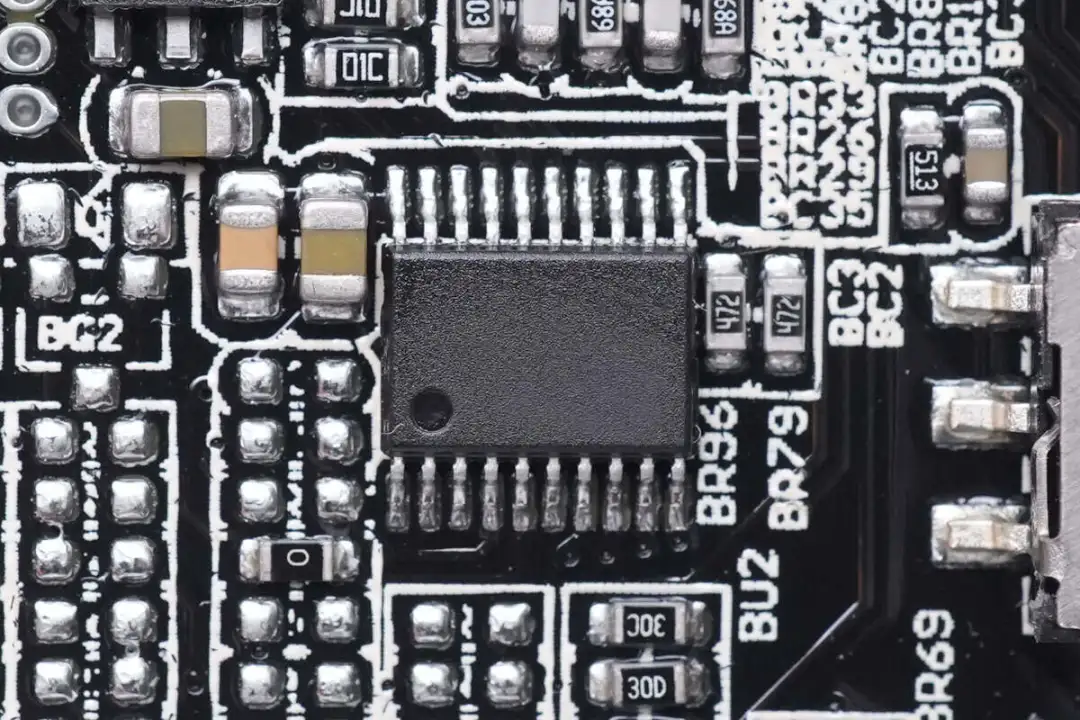

电池保护芯片和MCU一览，在保护芯片左侧和下方焊接电池均衡MOS管和均衡电阻。
无标MCU芯片用于保护板与快充面板通信。
电池组正负极通过硅胶线焊接连接到PCB上。

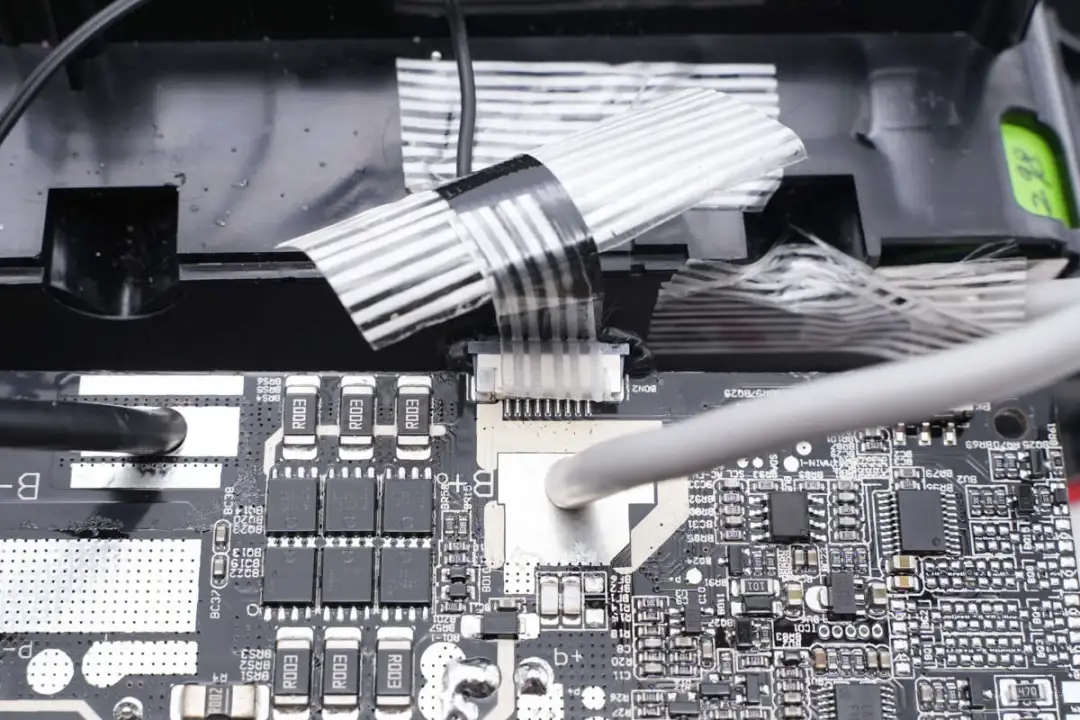

连接到侧面快充面板的排线。

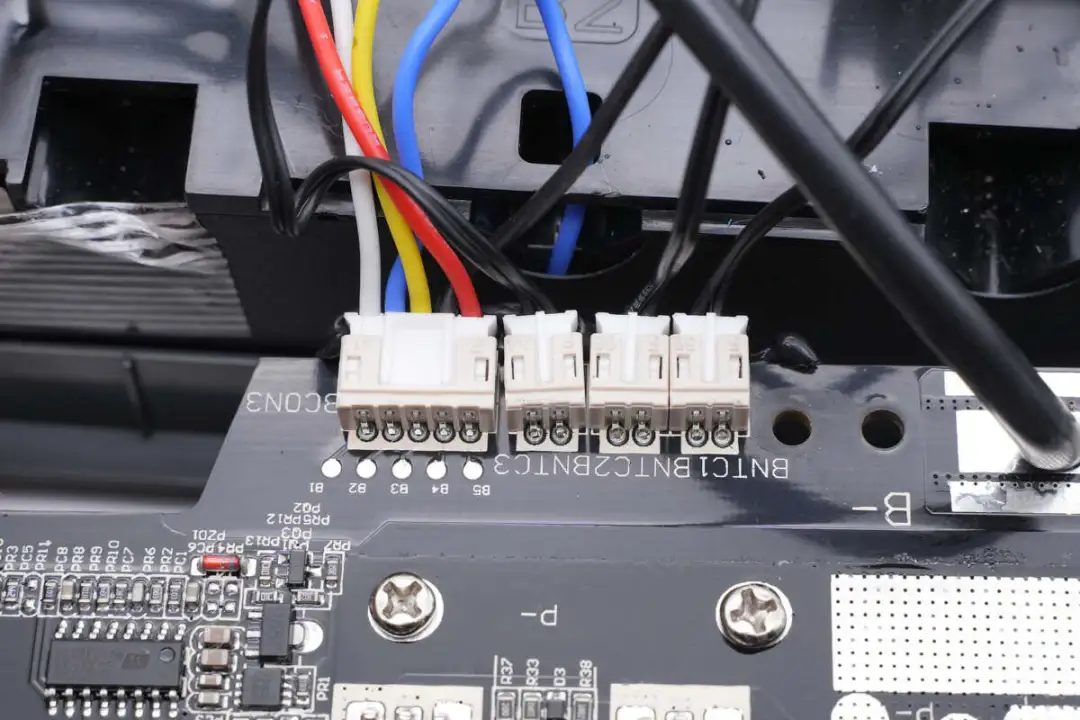

连接电池单体电压采样和三个热敏电阻的连接器。

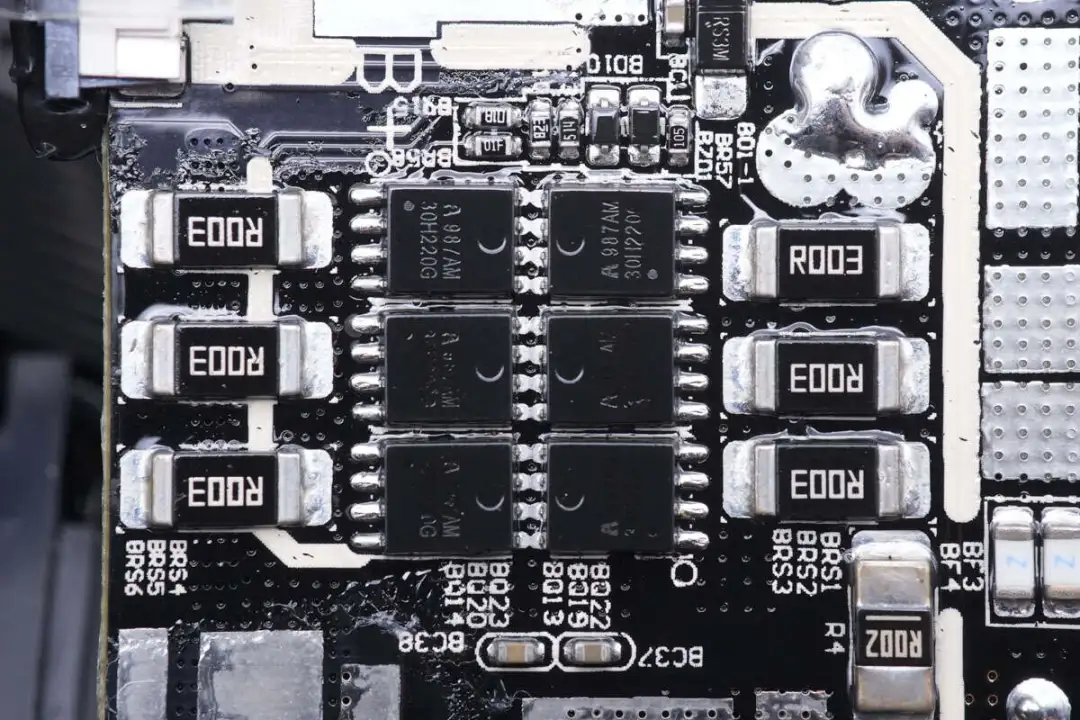

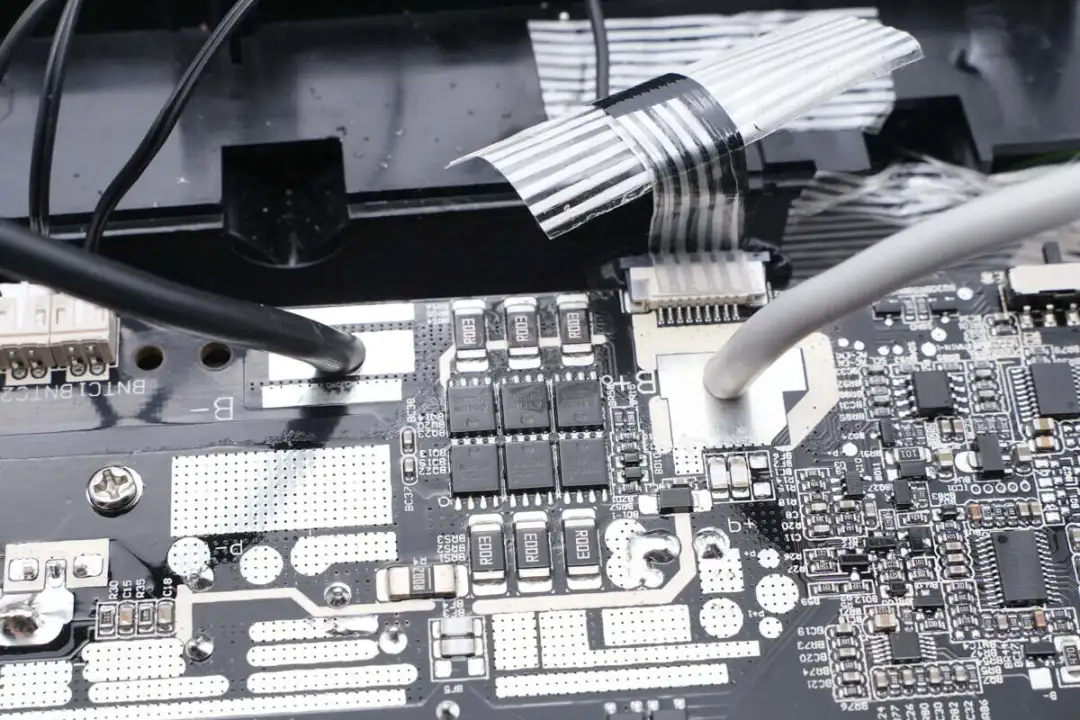

电池保护管和电流取样电阻特写。

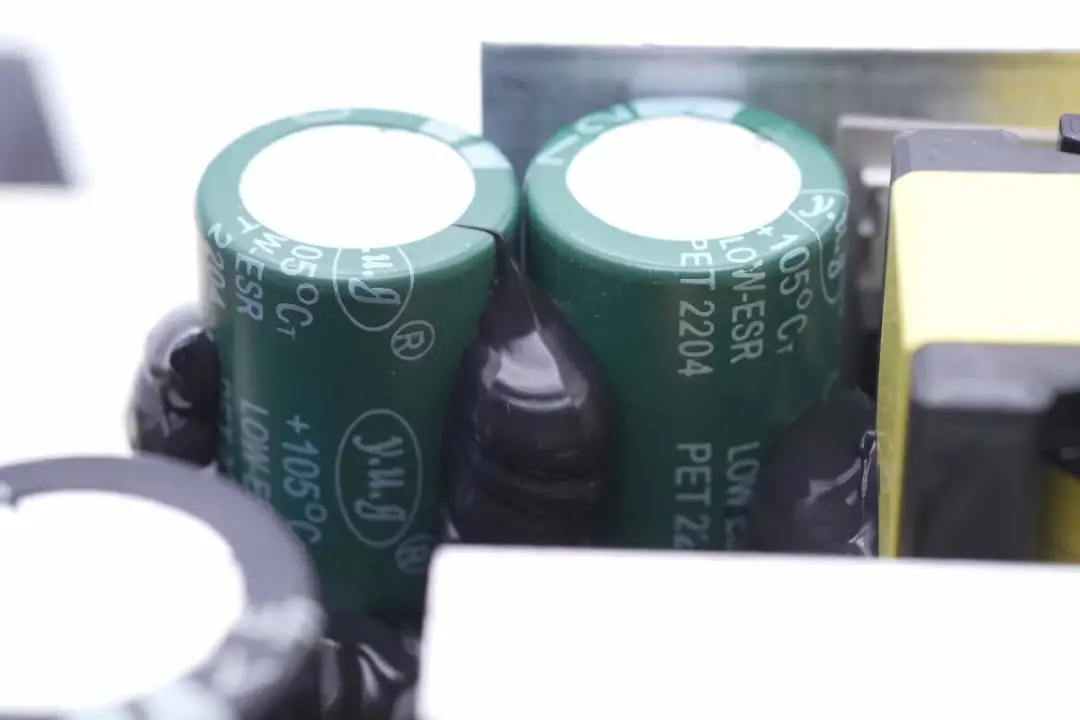

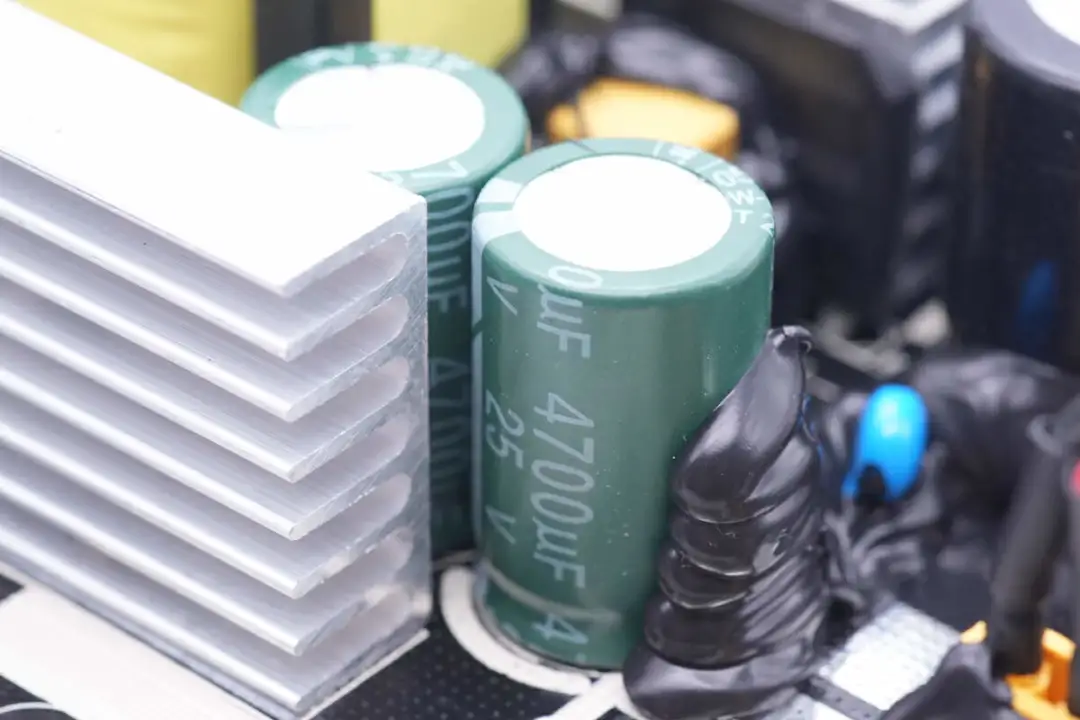

两颗输入滤波电容特写。
规格为25V4700μF。

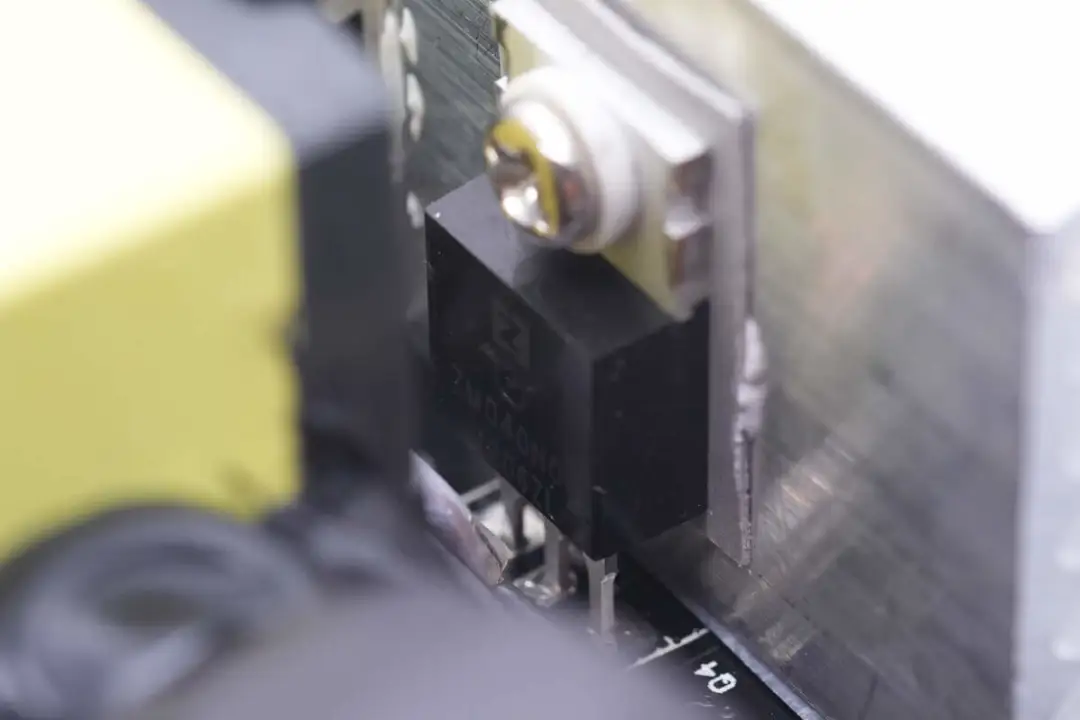

升压开关管固定在散热片上。

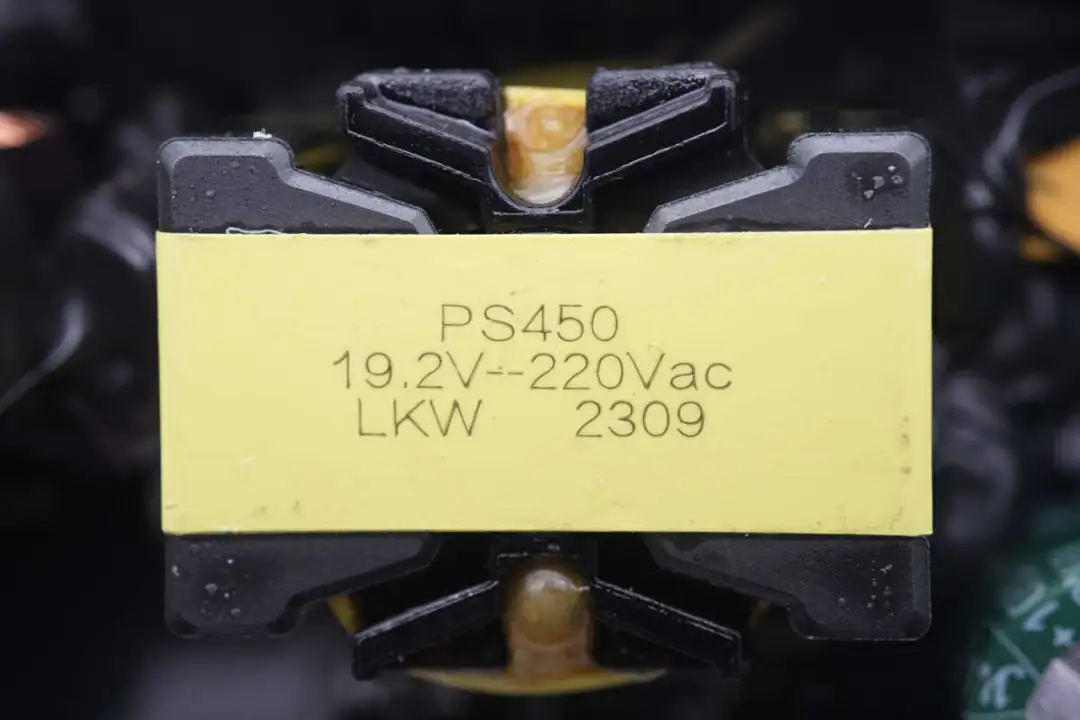

升压变压器标注额定功率，输入电压和输出电压。

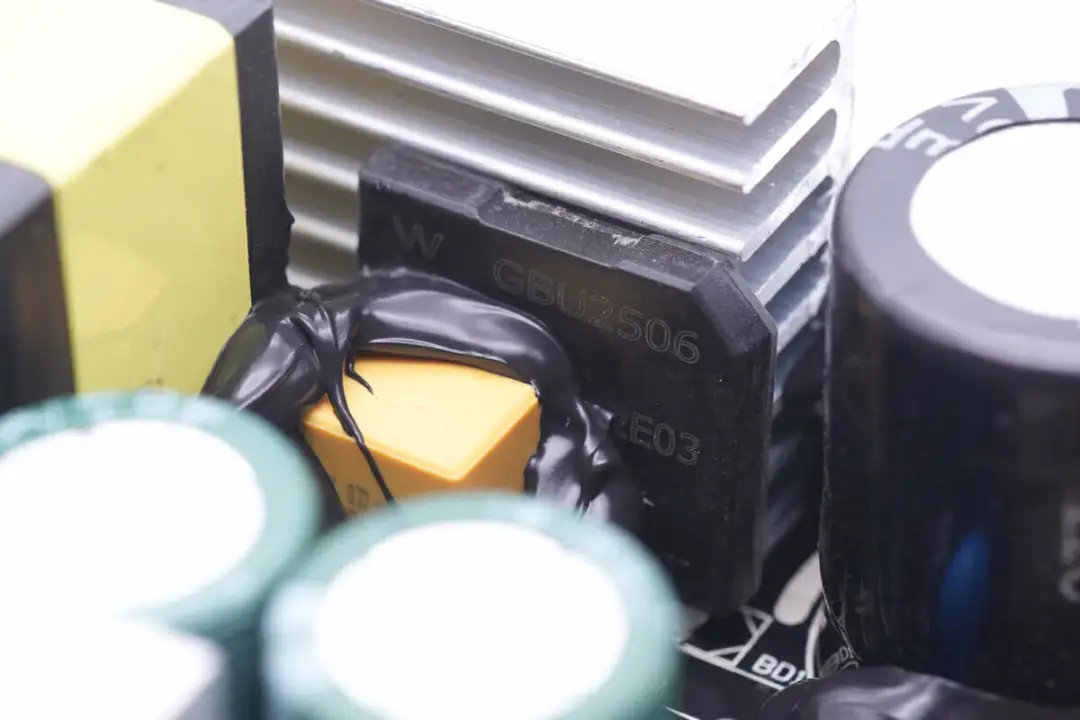

用于逆变输出整流的整流桥。

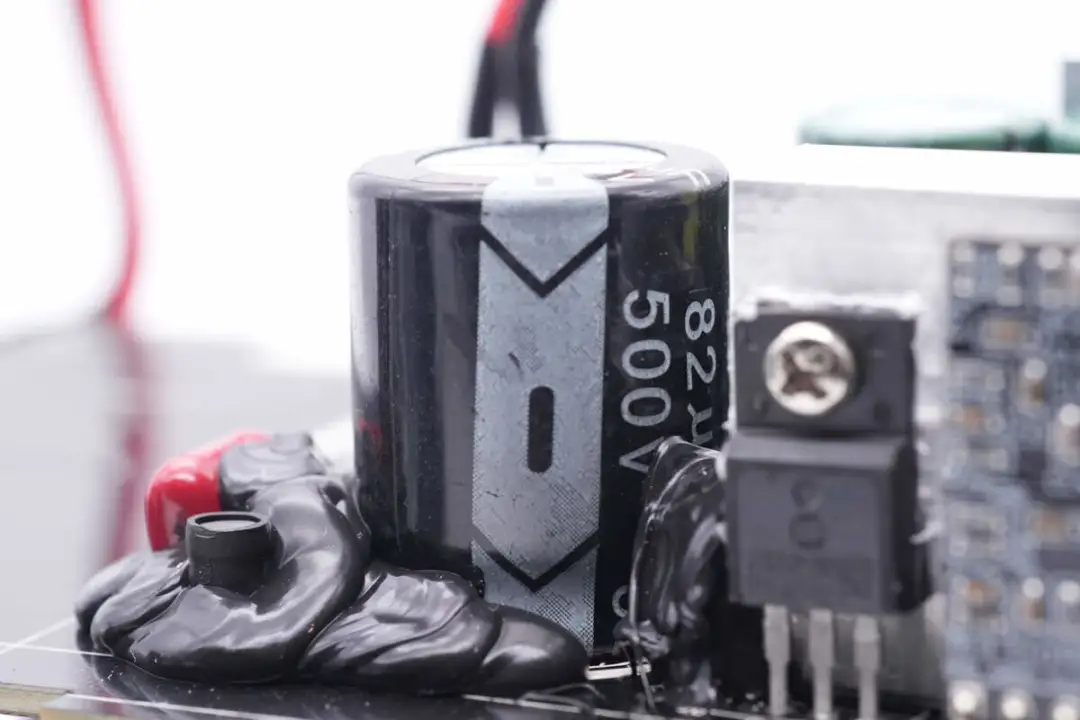

高压滤波电容规格为82μF 500V。

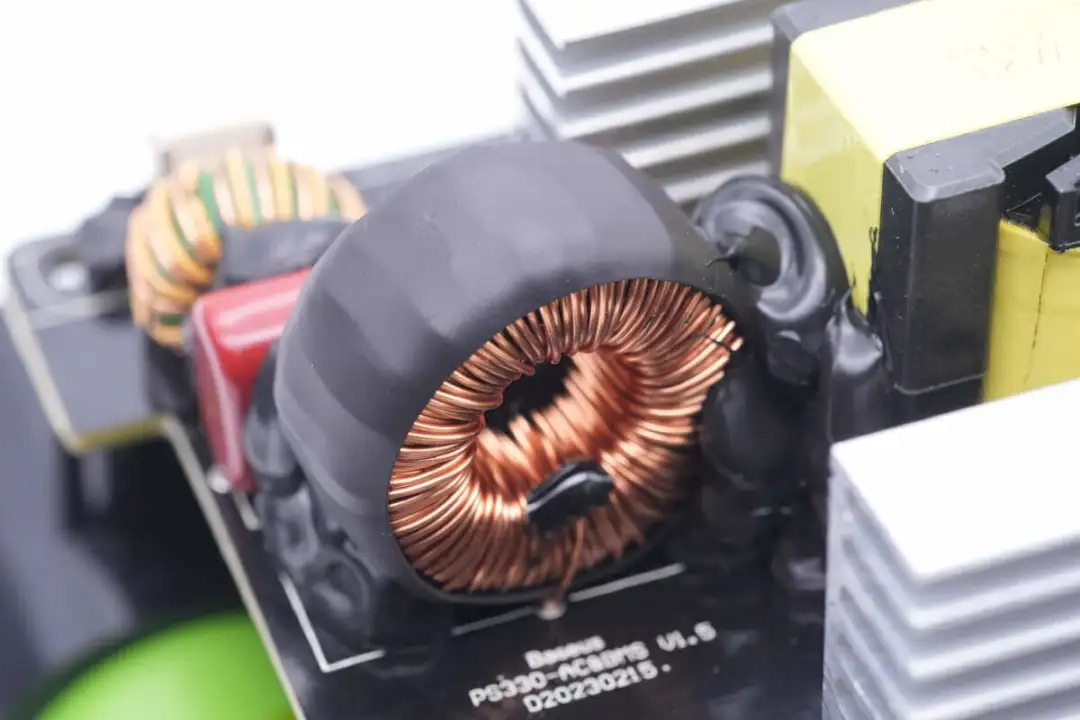

输出滤波电感采用磁环绕制，外套热缩管绝缘并打胶固定。

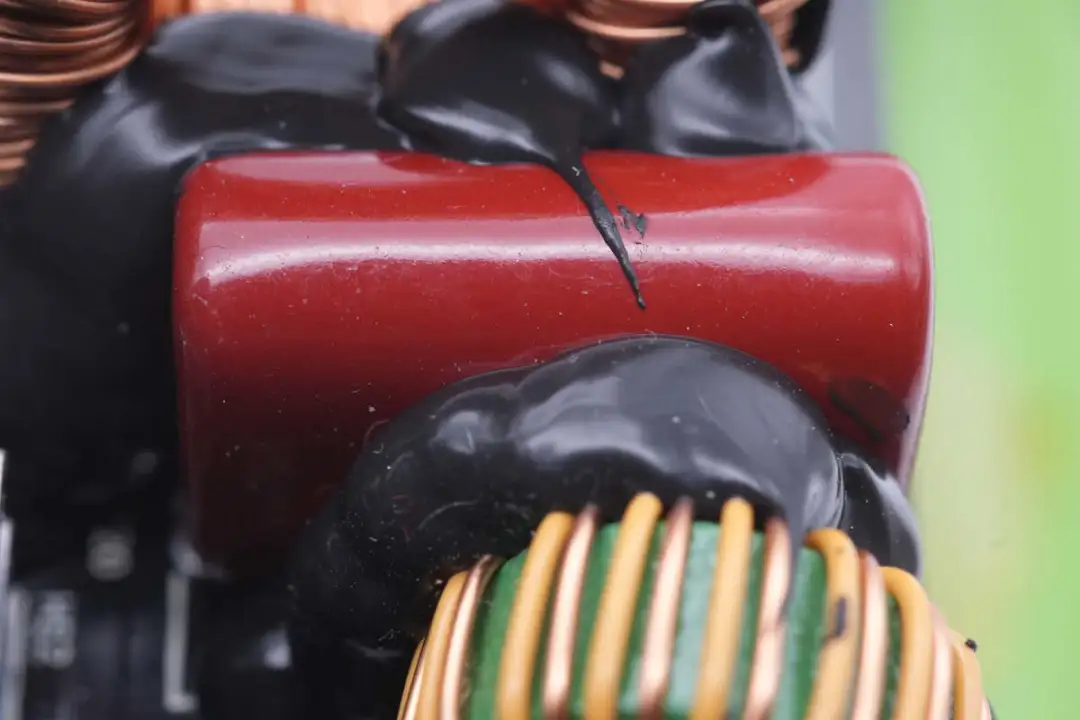

一颗CBB电容用于输出滤波。
共模电感采用漆包线和绝缘线绕制。

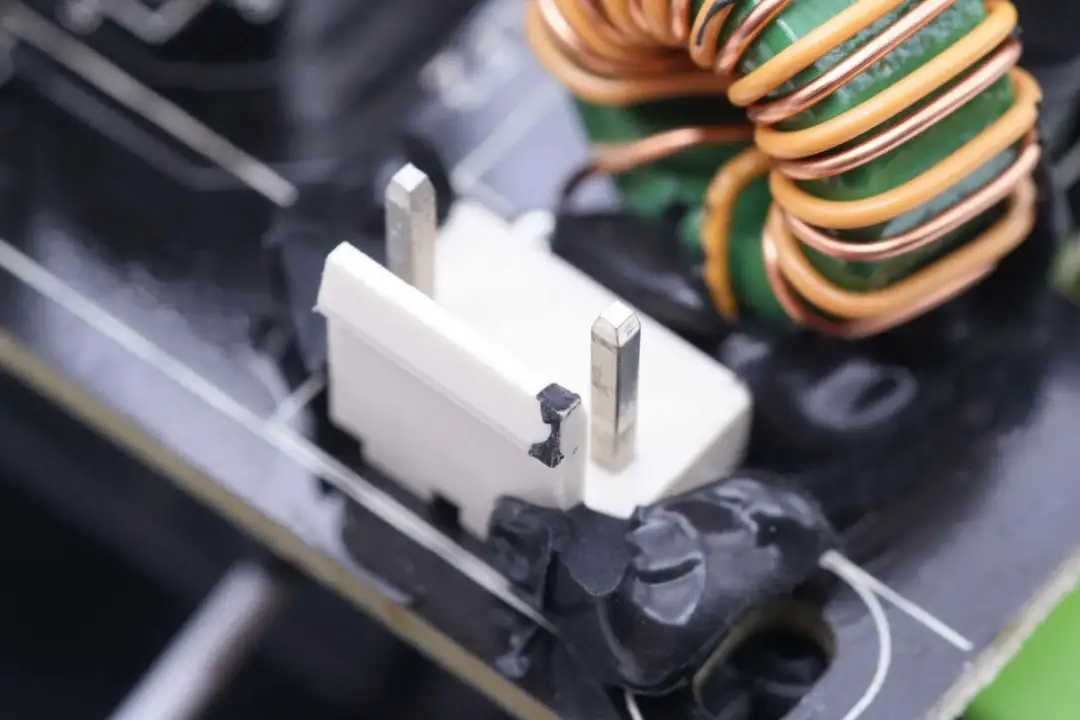

逆变器交流输出插座特写，连接到侧面的插座上。
逆变器交流输出插座特写，焊点涂胶固定。

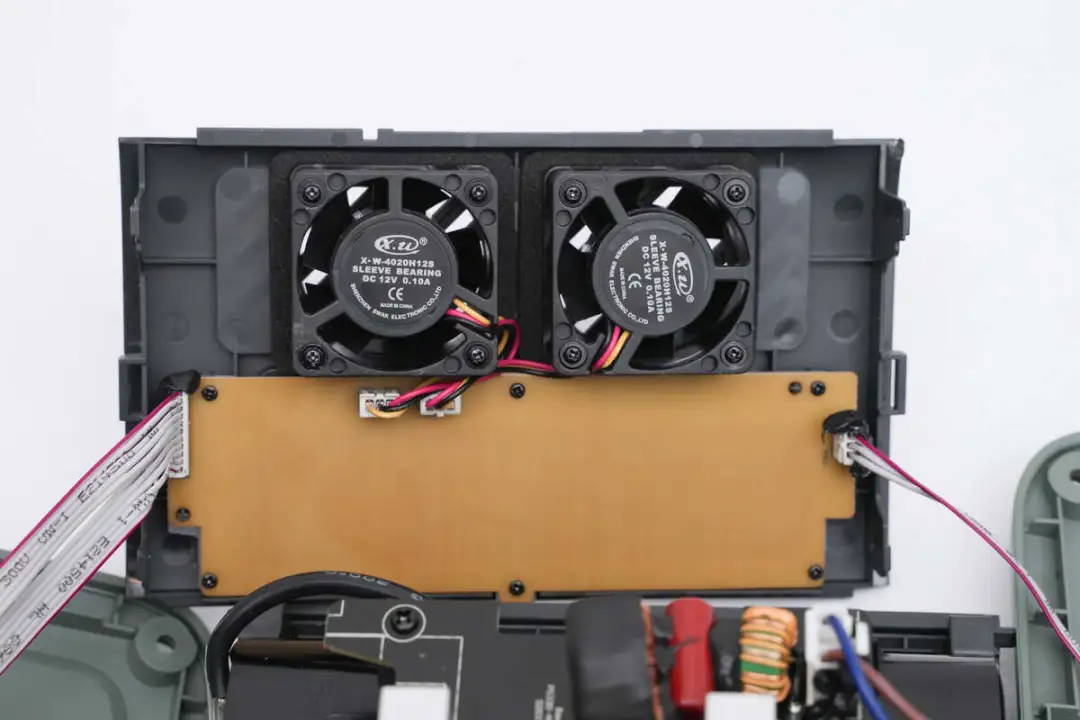

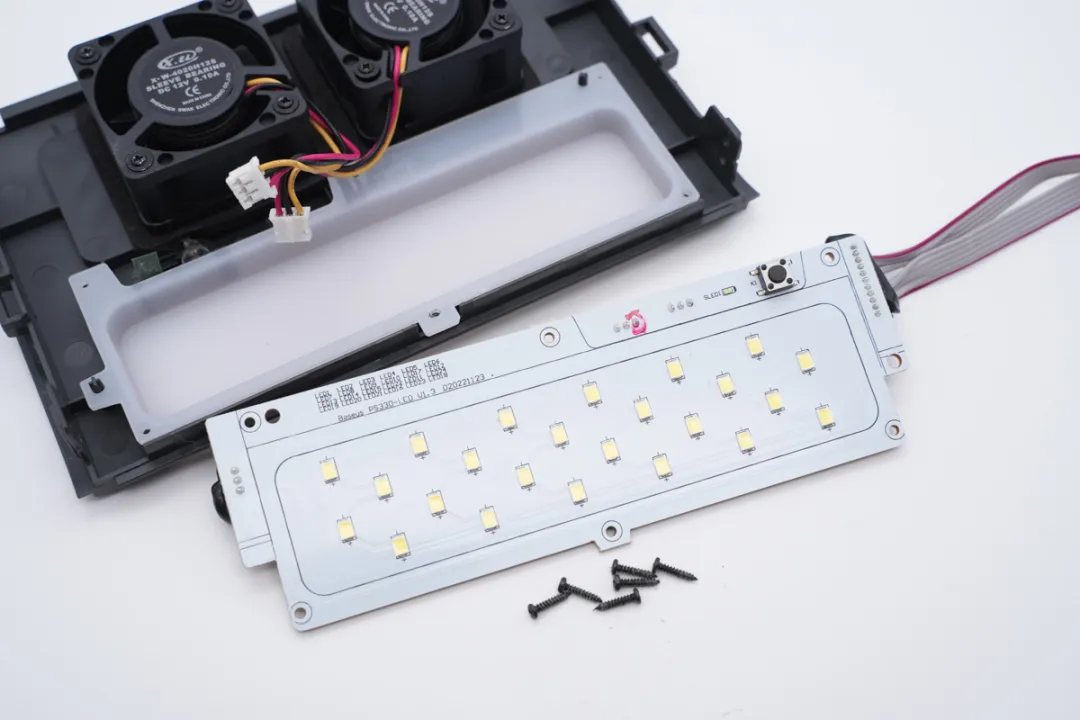

最后是散热风扇和侧面灯板的拆解。
灯板上共焊接24颗贴片LED灯。

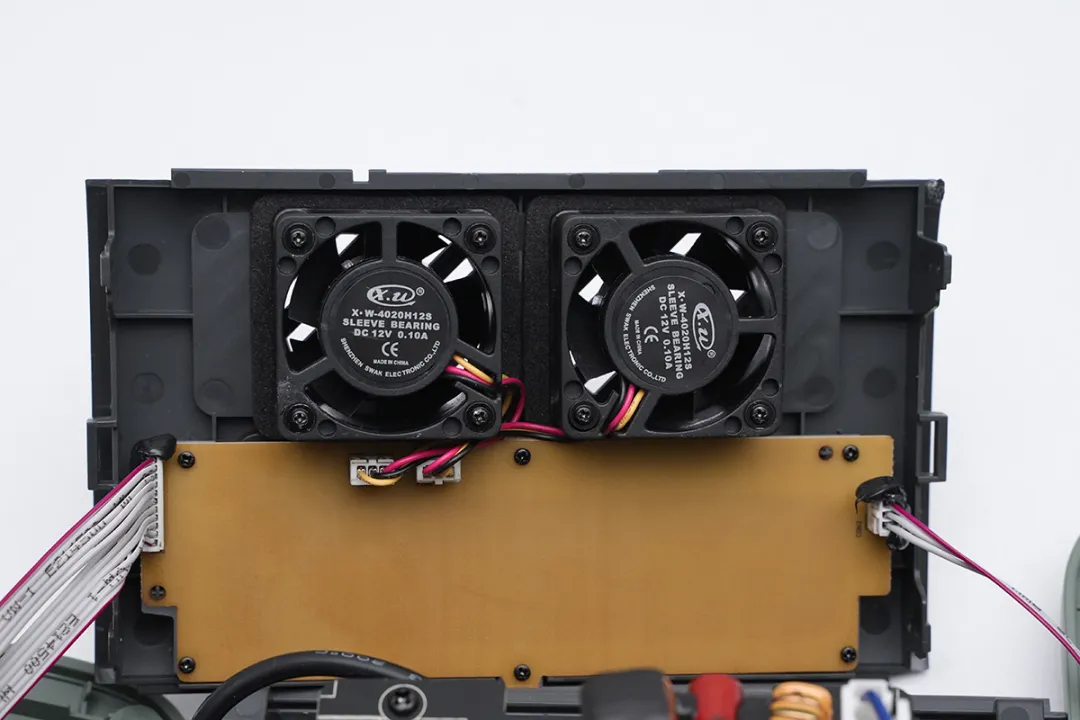

散热风扇为4020尺寸，规格为12V 0.1A。
全部拆解一览，来张全家福。
充电头网拆解总结
倍思 优塔ioTa随行电户外移动电源内置288Wh汽车级磷酸铁锂电池，内置的逆变器具备450W输出功率，峰值输出功率为900W。户外电源支持太阳能板充电，USB-C充电和DC输入充电，其中USB-C接口支持140W双向快充，充电时间为3.6小时。
其搭载的Baseus BDIP数字智能电源技术，搭配液晶屏幕和手机APP时刻掌控工作状态。搭载的Baseus BPS2.0智能充电技术，能够匹配不同设备功率使用，支持对笔记本电脑平板电脑，手机等设备充电。
充电头网通过拆解了解到，产品内部采用模块化设计，电池组，逆变器和直流快充面板均为独立模块设计，电池保护电路和逆变器设计在一张PCB上。内部电池组采用六串磷酸铁锂电池串联，设有电池保护芯片进行保护。
直流快充面板采用水芯电子M12239 PD3.1专用升降压SOC芯片，支持双向140W快充，使得USB-C1口既支持140W充电输入，也支持140W放电输出。得益于水芯电子M12239的使用，即便在户外，也能给苹果MacBook Pro快速回血满电，同时自充电也很快，大大提升用户使用体验。
这款产品采用轻量化设计，侧面设有提手，重量仅3.7千克。内置两个风扇用于为逆变器散热，及时带走热量，降低温升。内部PCB整体均涂有三防漆保护，LCD屏幕可显示用电情况，设计和用料可靠。
