倍思推出了两款口袋快充移动电源，移动电源为自带线设计，根据自带线缆的不同，分为USB-C款和Lightning两款，用于安卓手机和苹果手机充电。移动电源采用冰棒造型，外壳分为内外两层，酷似冰棒外层冰壳。移动电源内置新国标聚合物锂电池，容量为5200mAh，满足外出出行充电使用。

移动电源支持20W PD快充，通过自带线缆即可为对应的手机进行充电，自带线缆还可以固定在移动电源上，作为提手便于携带。下面充电头网就带来倍思口袋快充移动电源IP版的拆解，看看内部的用料和设计。

倍思口袋快充移动电源IP版开箱

包装盒正面印有Baseus品牌、产品外观、名称、卖点描述以及八重安全/多协议兼容标识。

包装盒天地盖设计，底部印有产品外观、参数以及制造商信息。

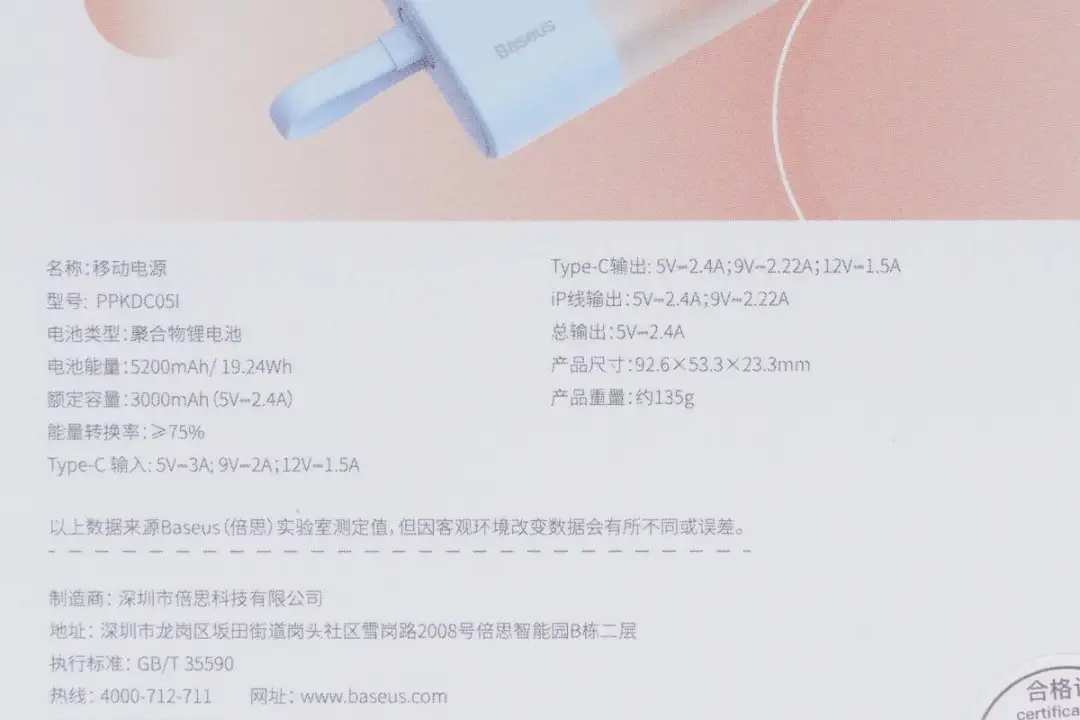

包装盒上参数特写，下面结合产品实物进行详细介绍。

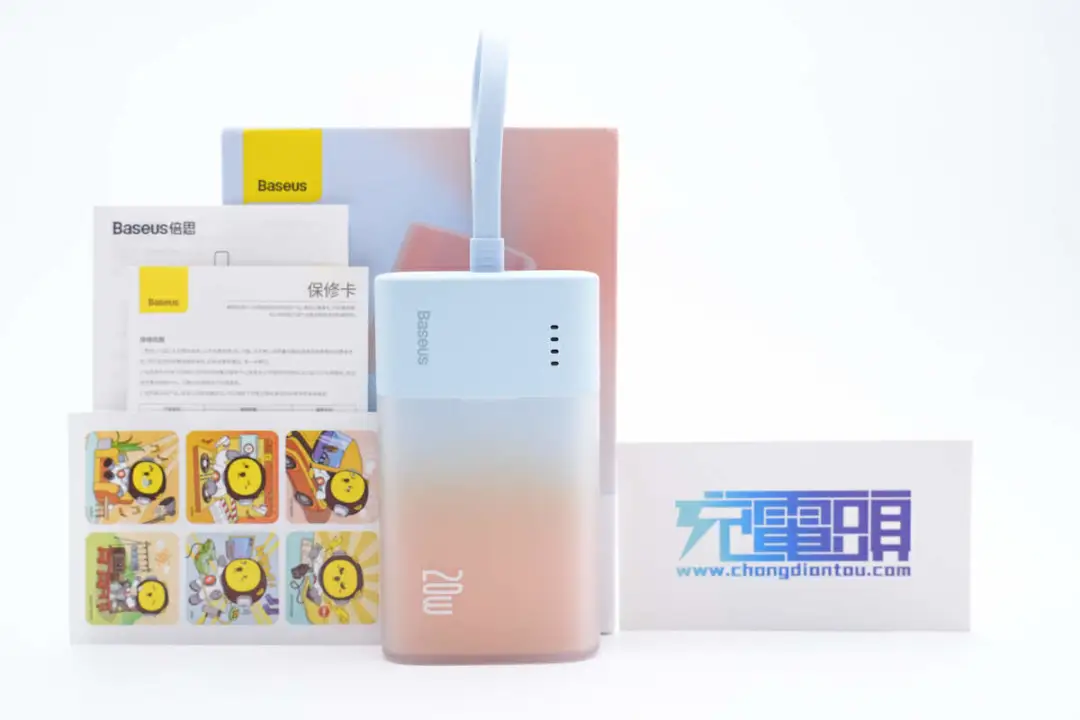

包装内含移动电源、使用说明书、保修卡、卡通贴纸。

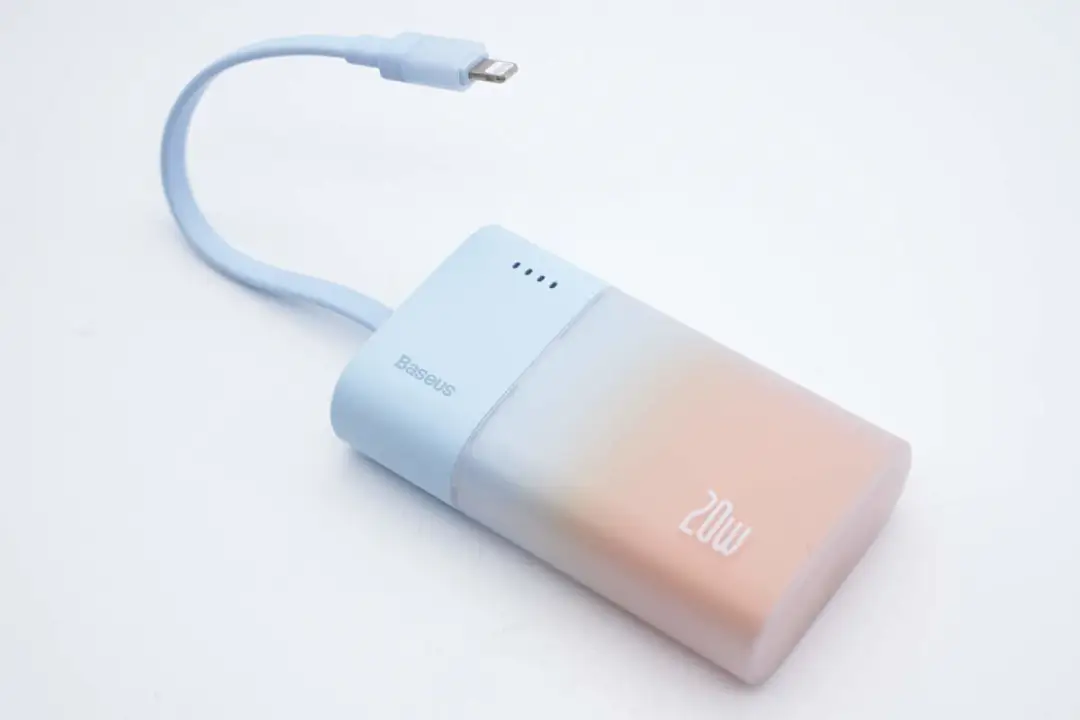

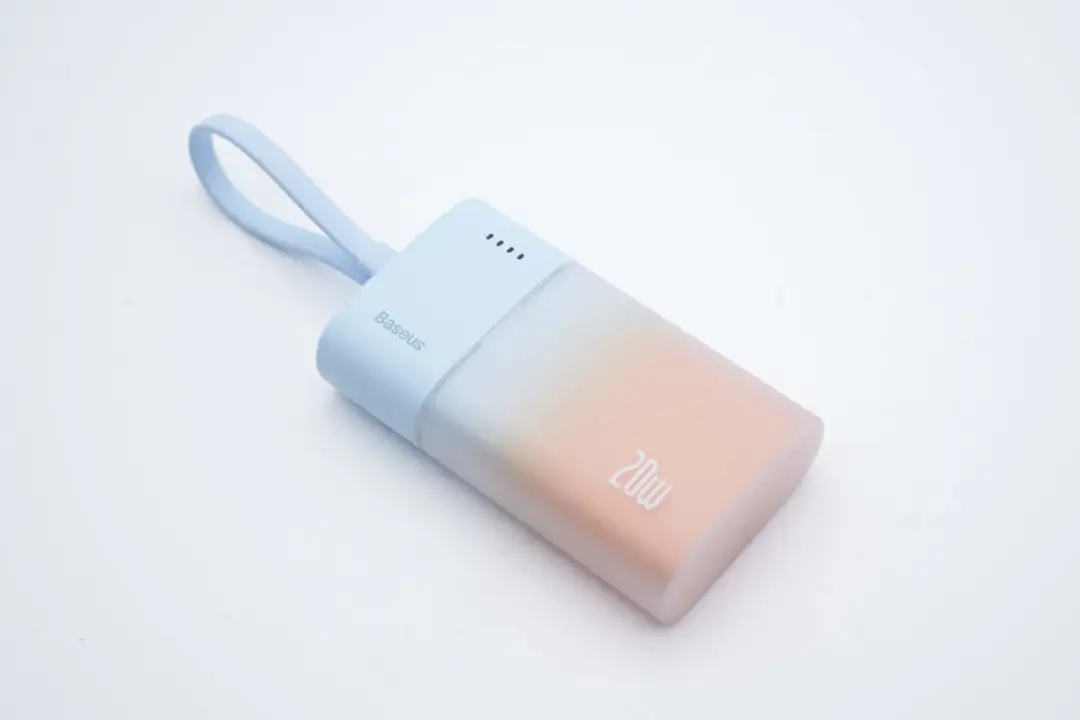

倍思这款口袋快充移动电源IP版机身扁平两侧圆润，外壳蓝橙双色渐变过渡，橙色部分机身外套半透明塑料壳，看上去就像冰棒表面薄薄的一层冰层，整体十分小巧精致。

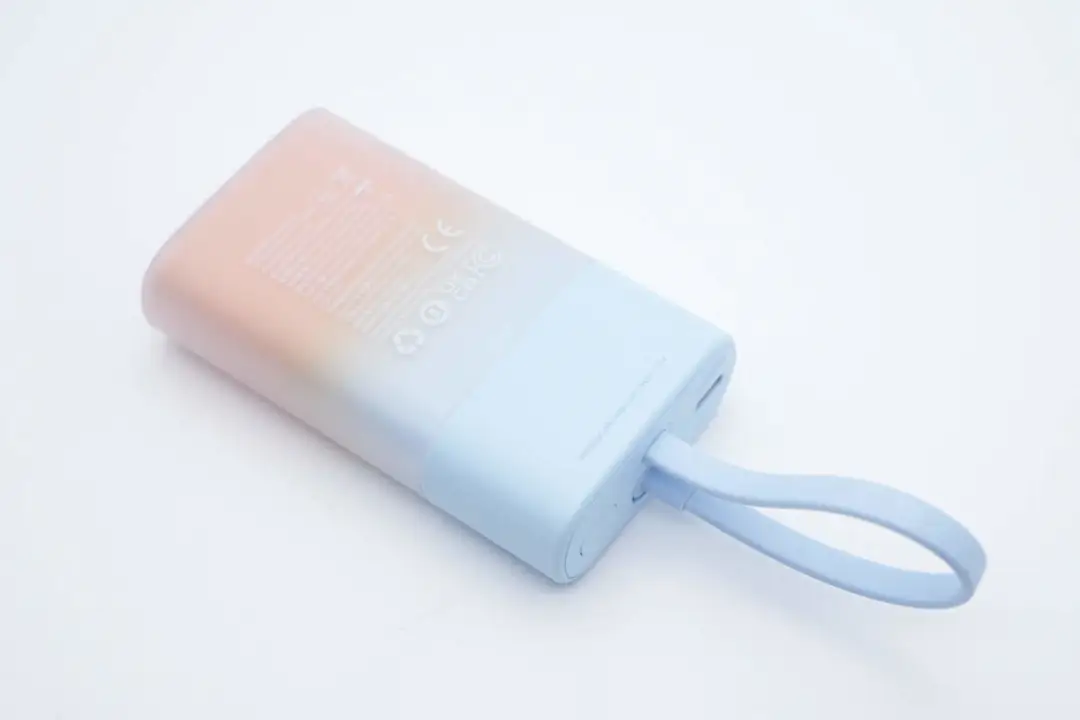

产品另一大特点是自带Lightning线，长度适中，机身上设计有相应的固定插槽。

平时可以实现有线充电边充边用，不充电时可当提绳拎提携带，让用户的使用体验拉满。

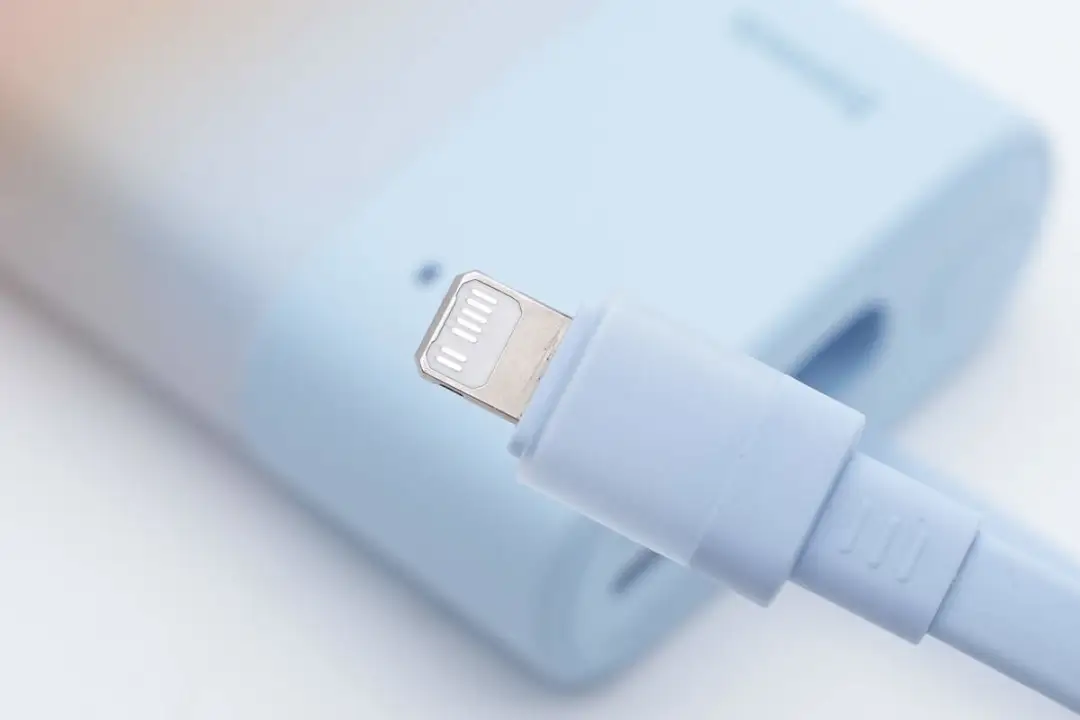

Lightning线端子特写。

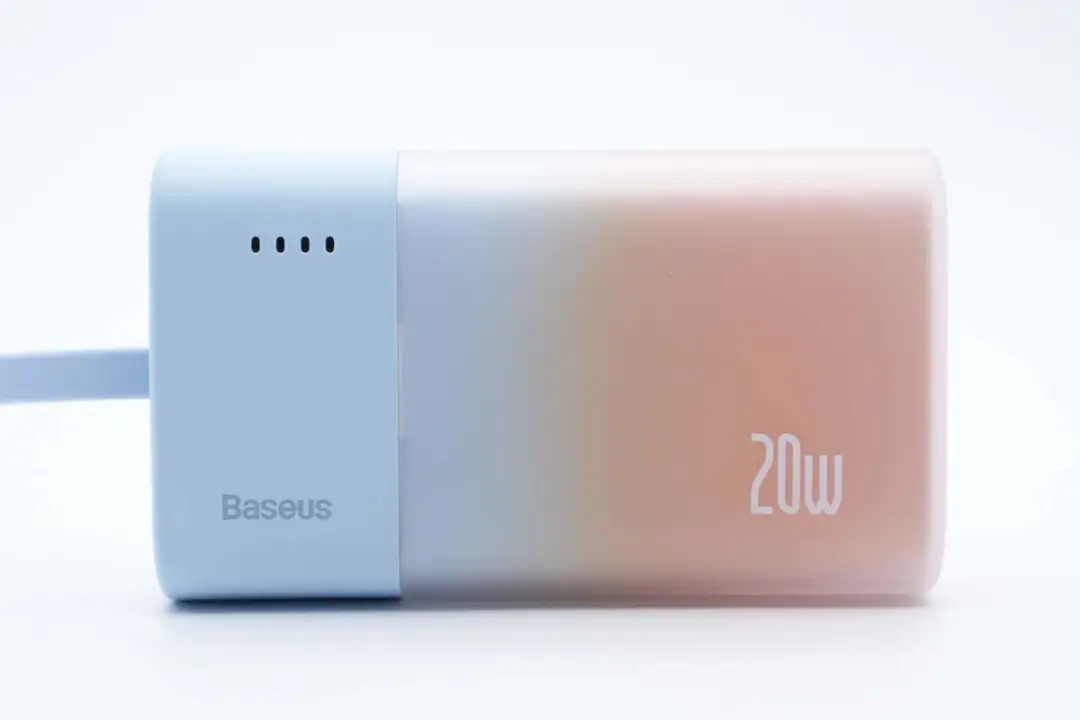

机身正面印有Baseus品牌以及20W字样，左上角设有电量指示灯。

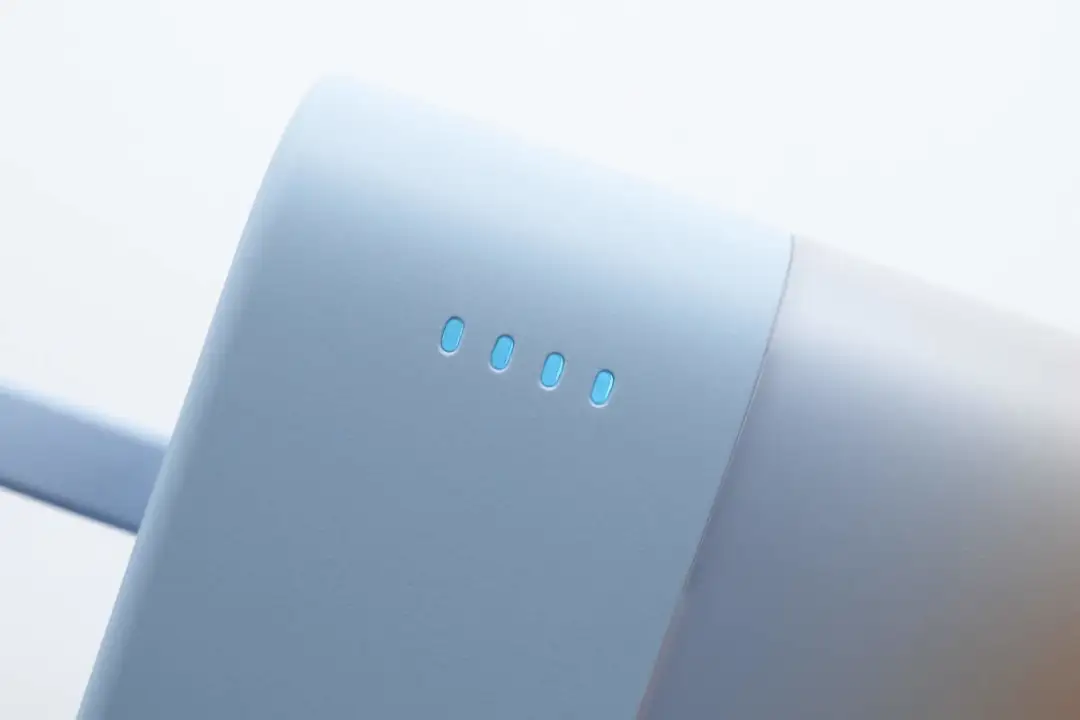

电量指示灯亮蓝光，四颗每颗代表25%电量，方便用户进行大体判断。

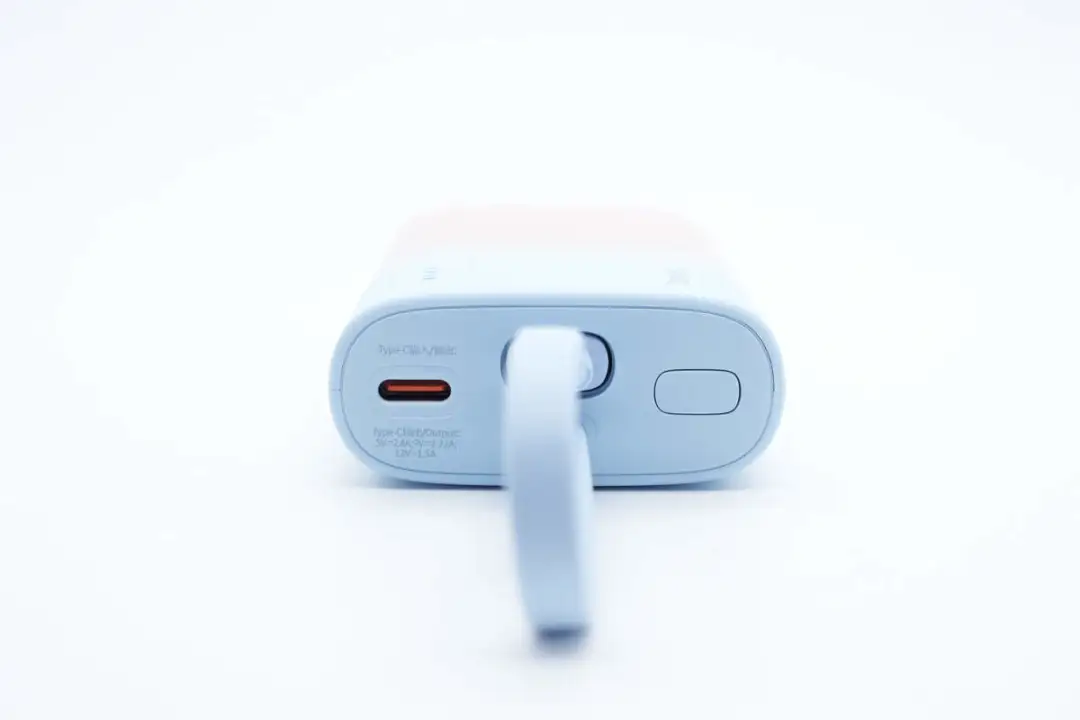

顶部除Lightning线插槽外，还设有电源键以及USB-C接口。

右侧电源键特写。

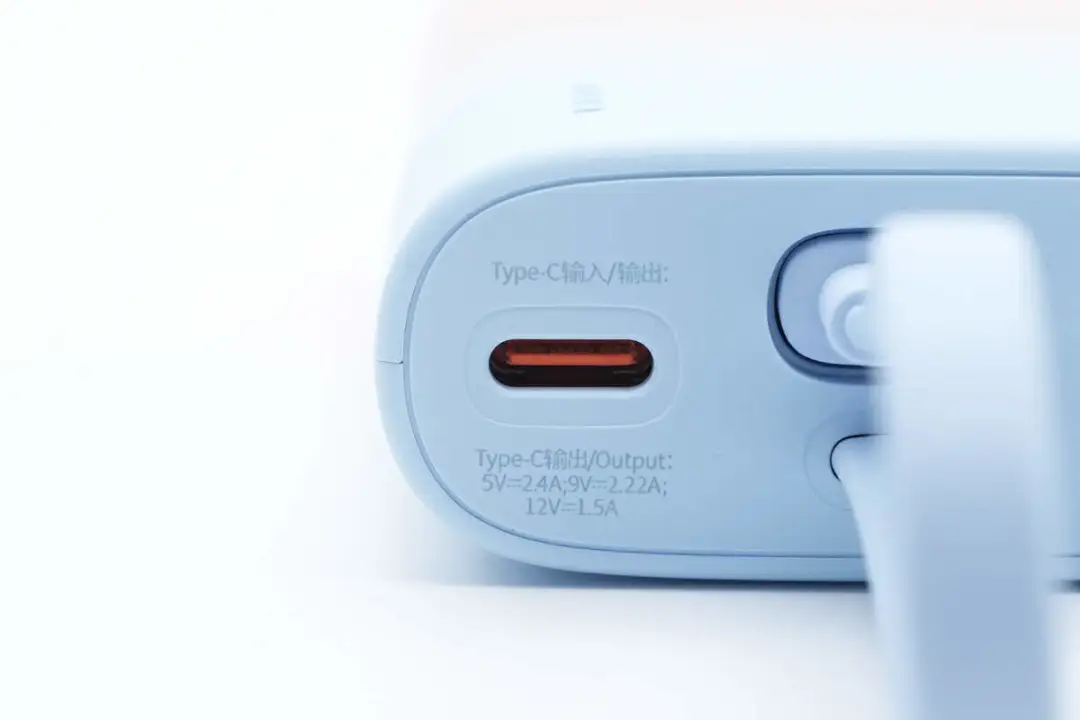

左侧USB-C口胶芯为橙红色，接口区域内凹设计，插线使用时可以起到一定的稳定作用，外壳上印有接口输入输出参数。

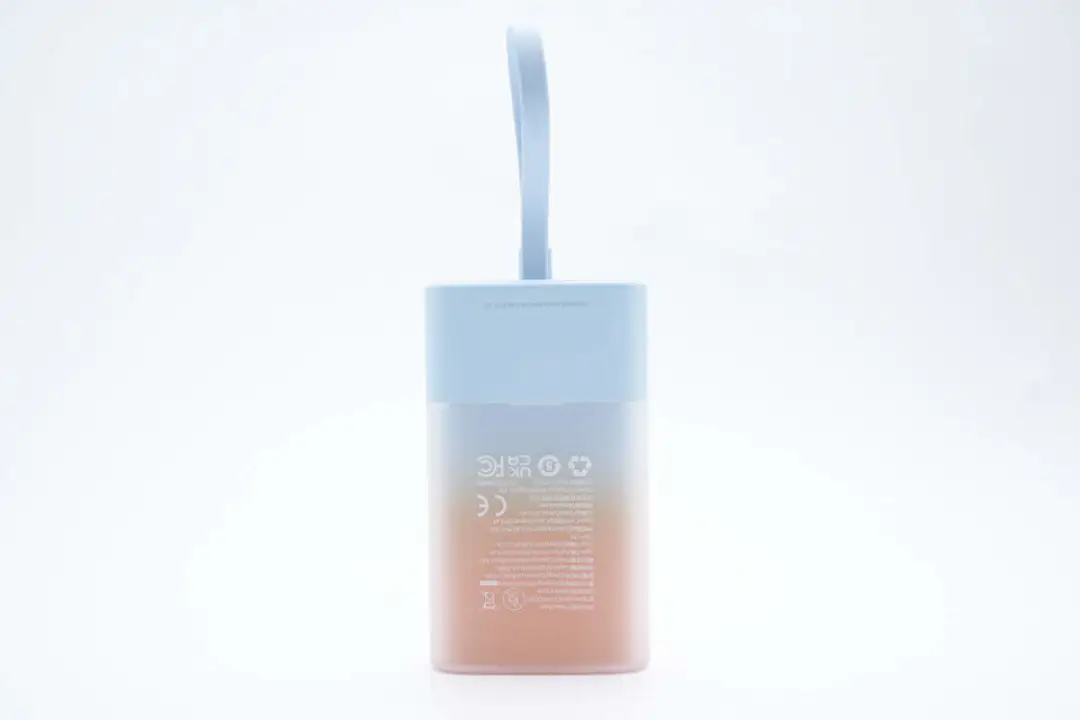

机身背面印有移动电源参数。

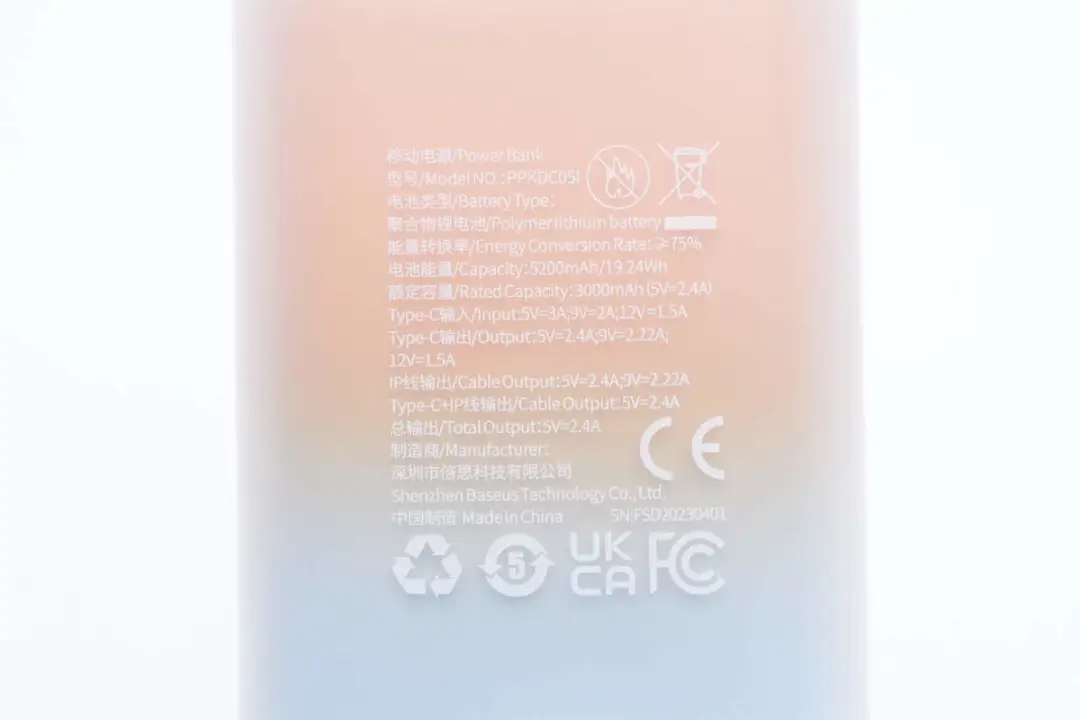

产品参数特写

型号：PPKDC05I

电芯：聚合物锂电池

能量转换率：≥75%

电池能力：5200mAh/19.24Wh

额定容量：3000mAh（5V2.4A）

Type-C输入：5V3A、9V2A、12V1.5A

Type-C输出：5V2.4A、9V2.22A、12V1.5A

IP线输出：5V2.4A、9V2.22A

Type-C+IP线输出：5V2.4A

总输出：5V2.4A

制造商：深圳市倍思科技有限公司

产品通过了CE、FCC、UKCA认证。

背面上方边缘也印有IP线输出参数。

测得移动电源机身长度为92.62mm。

宽度为53.31mm。

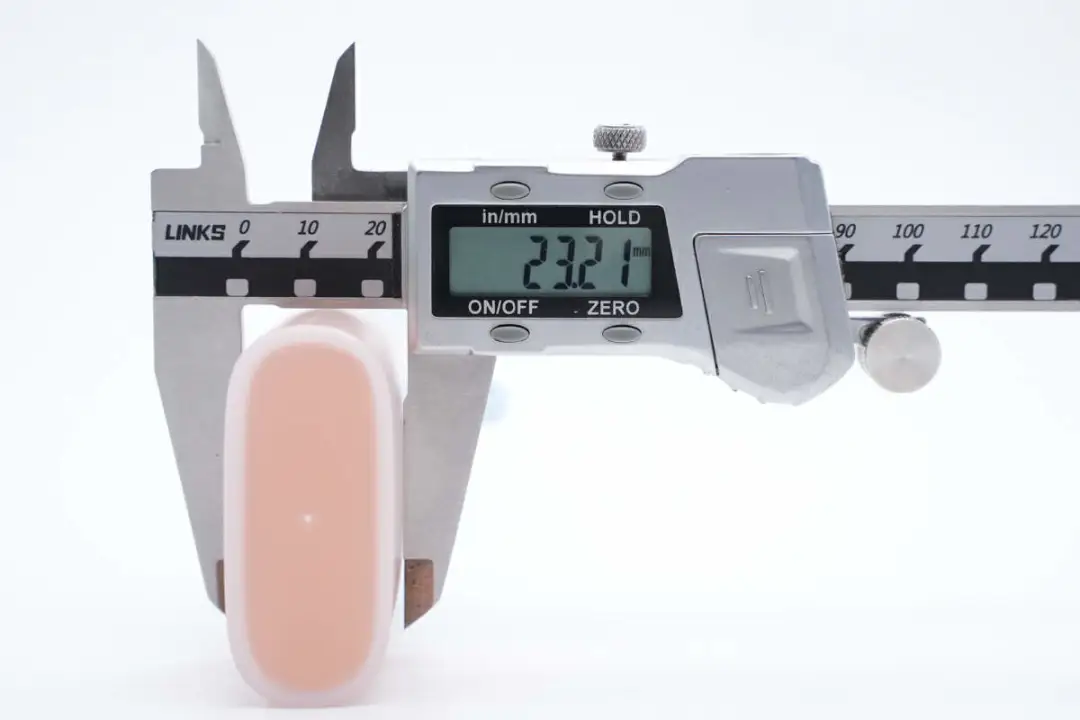

厚度为23.21mm。

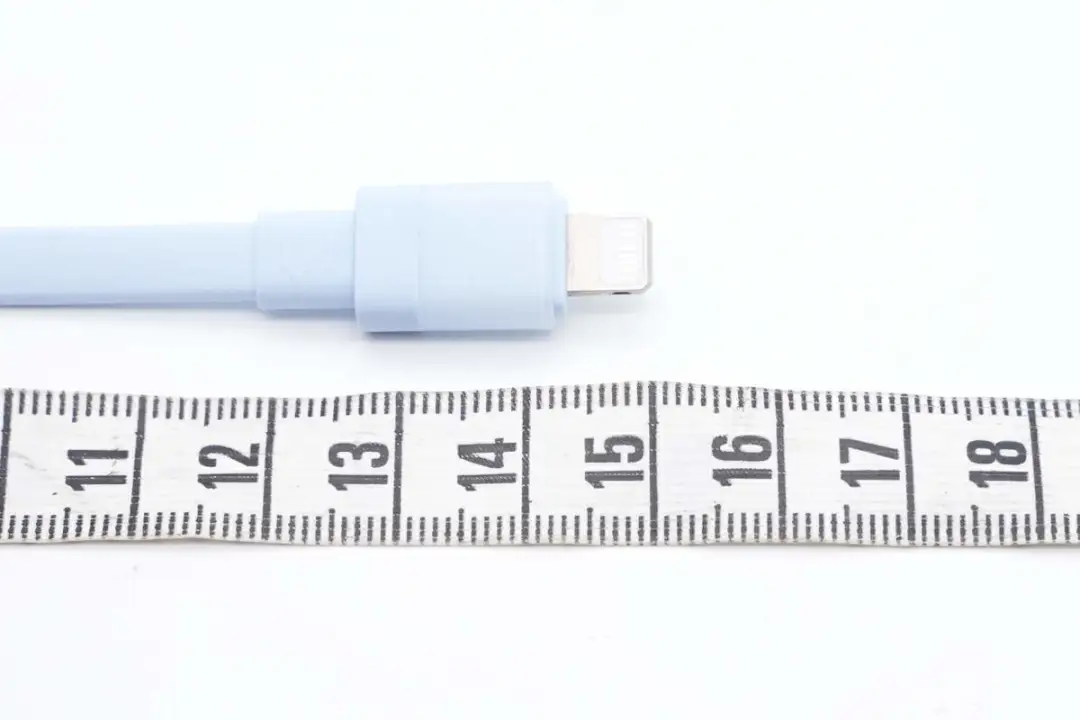

测得自带的Lightning线长度约为15cm。

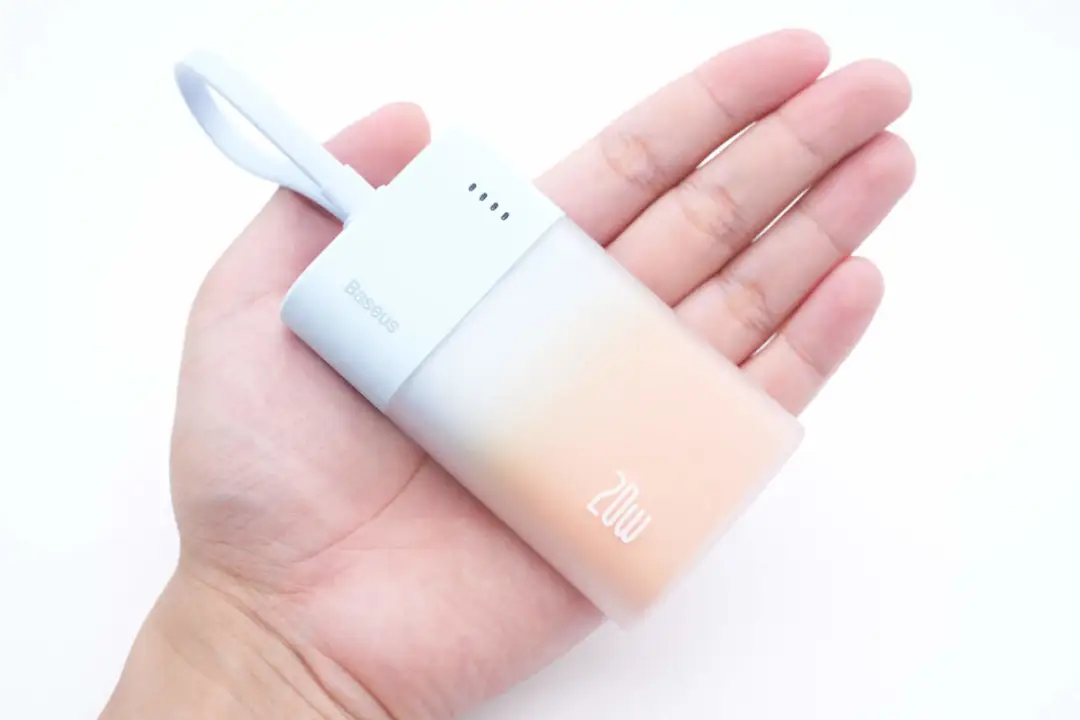

产品拿在手上的直观感受，非常小巧精致。

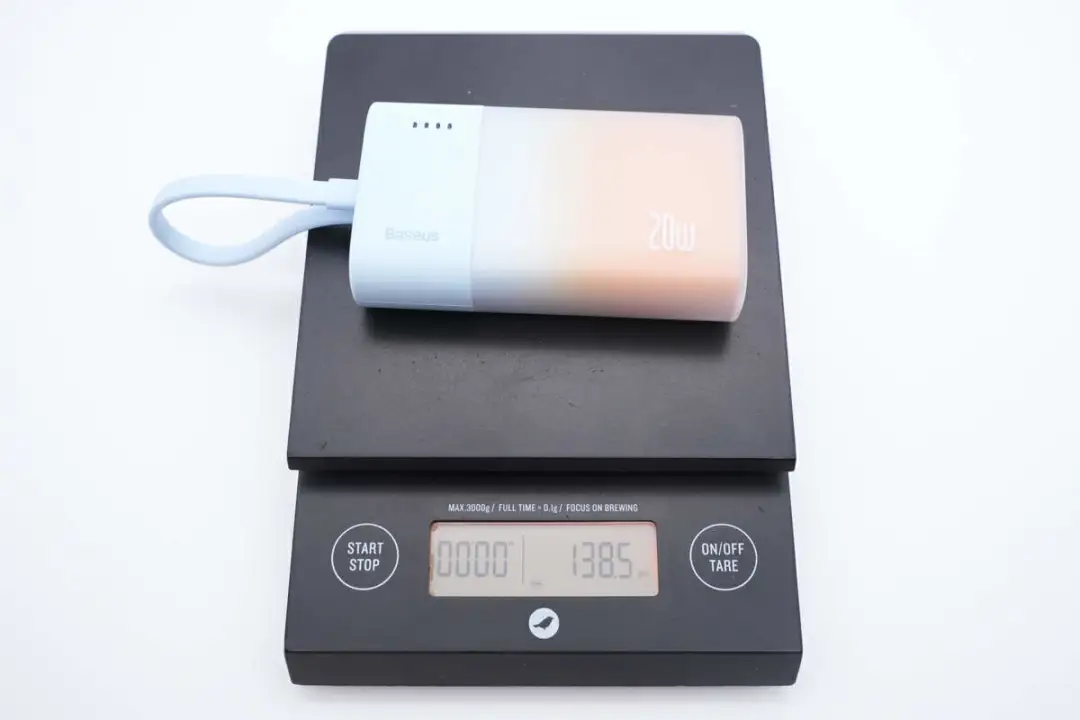

另外测得移动电源净重约为139g。

使用ChargerLAB POWER-Z MF001测得自带的Lightning线非原装。

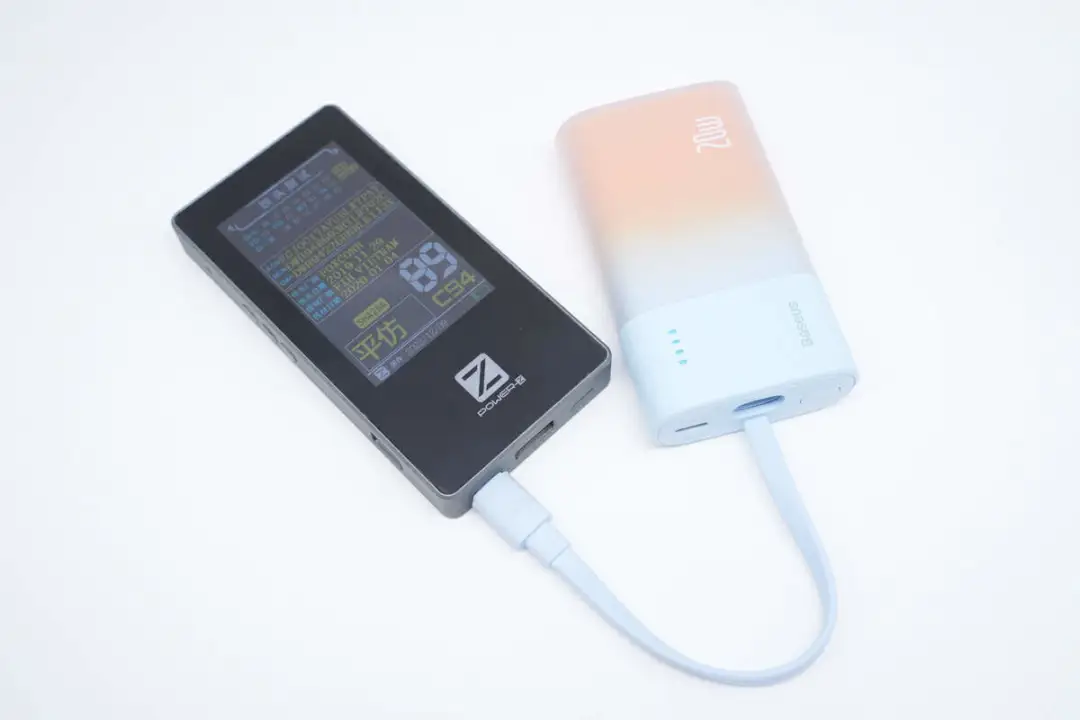

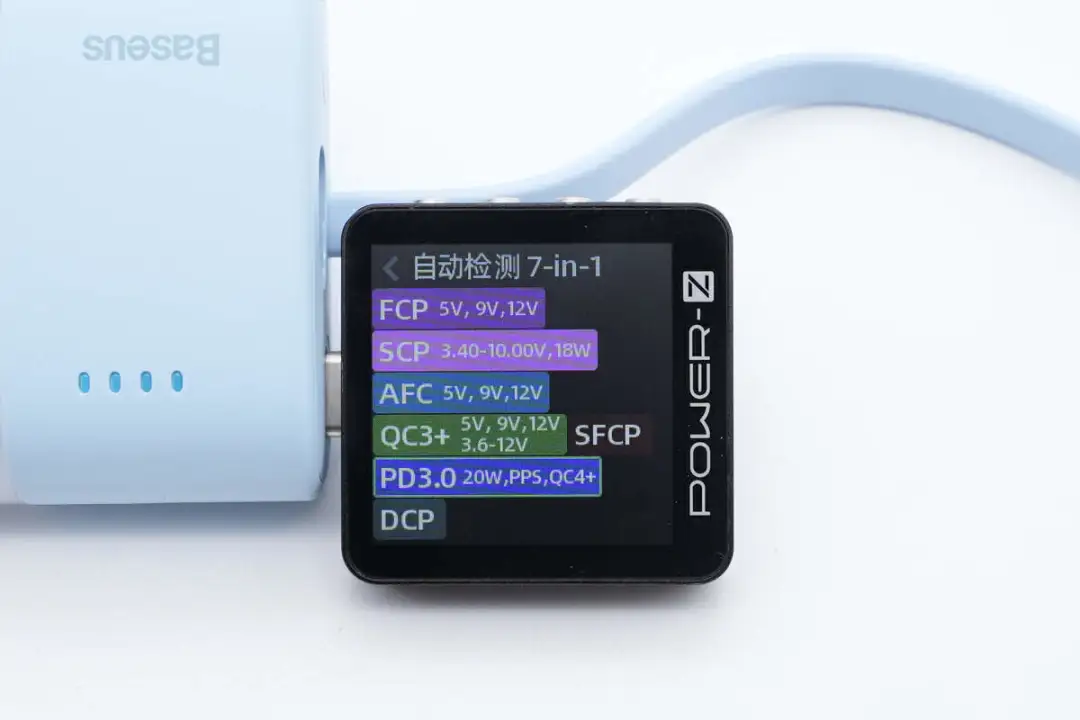

使用ChargerLAB POWER-Z KM003C测得USB-C口支持FCP、SCP、AFC、QC3+/4+、SFCP、PD3.0、PPS、DCP充电协议。

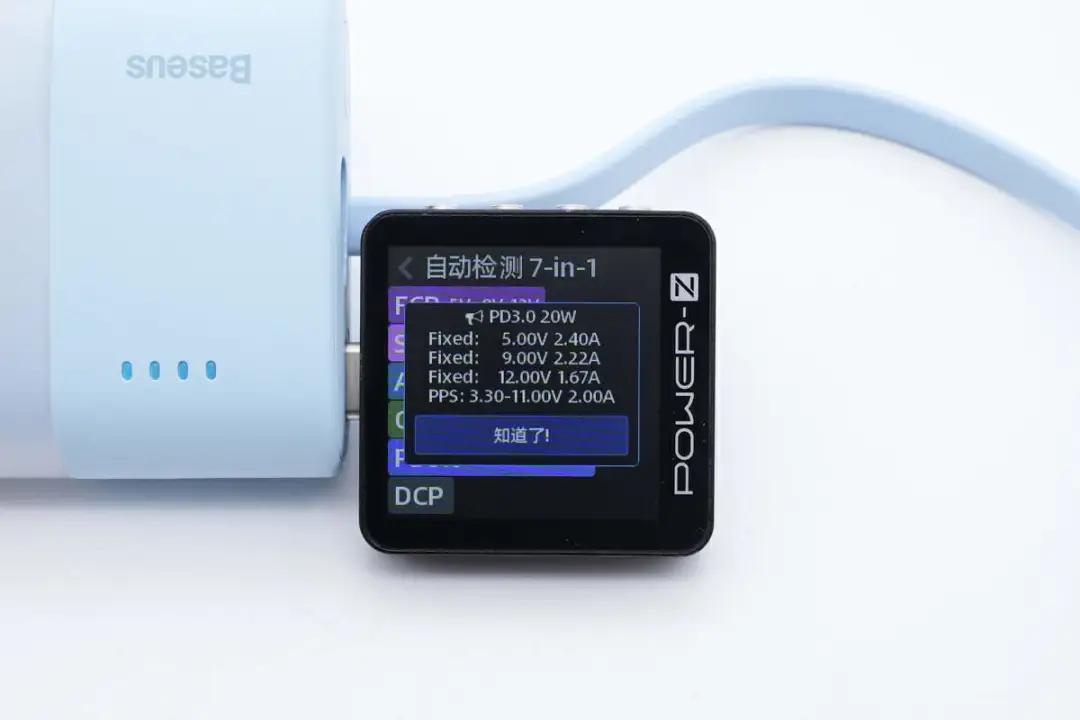

此外PDO报文显示USB-C口还具备5V2.4A、9V2.22A、12V1.67A三组固定电压档位，以及3.3-11V2A一组PPS电压档位。

倍思口袋快充移动电源IP版拆解

看完倍思这款口袋快充移动电源的开箱，下面就对这款移动电源进行拆解，一起看看内部的用料和设计。

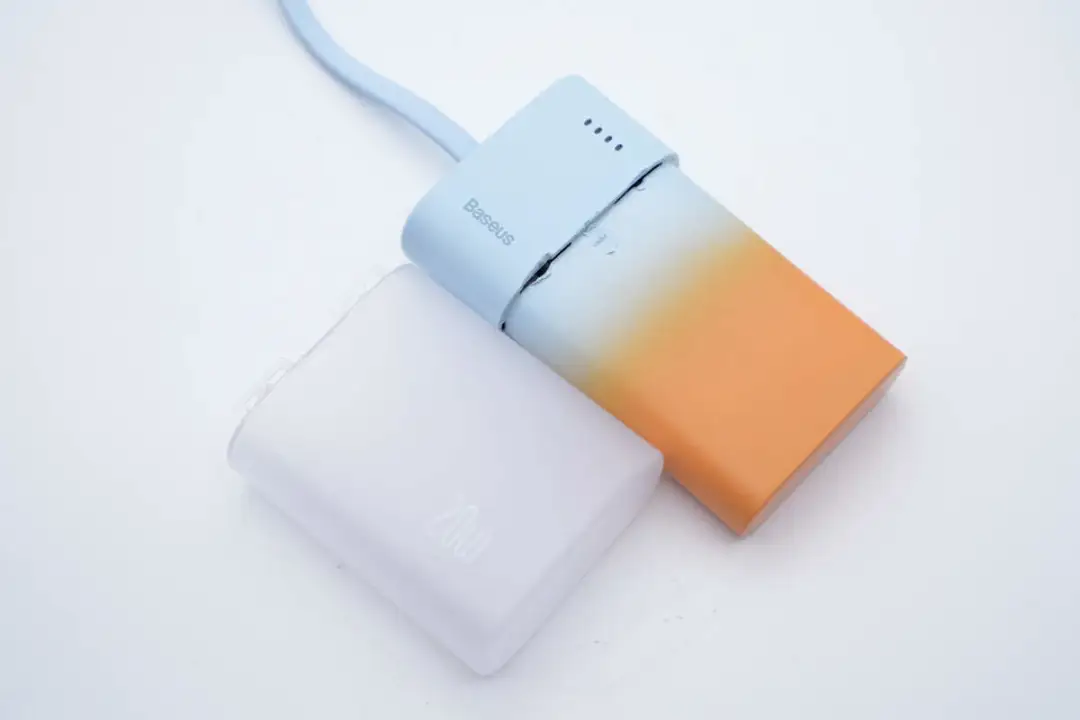

移动电源壳体采用内外两层设计，内层为渐变色设计，配合半透明外壳，十分耐看，取下卡扣固定的外层半透明外壳，继续进行拆解。

打开卡扣固定的壳体，外壳由两部分组成。右边外壳对应电量指示灯的位置设置遮光格栅。

外壳上贴有气凝胶贴，来自东莞市亿纬电子科技有限公司，可以起到隔热均热作用，可让充电宝机身表面体感温度降低5℃，更好发挥产品性能以及提升用户使用体验。

据充电头网了解，亿纬电子是一家提供热管理一站式解决方案商，通过热仿真分析、热测试验证，提供多种创新型功能复合材料，已广泛应用于智能终端 、智能穿戴、手机外设、汽车电子 、新能源 、安防、AI等领域，与各大知名厂商积极展开合作。

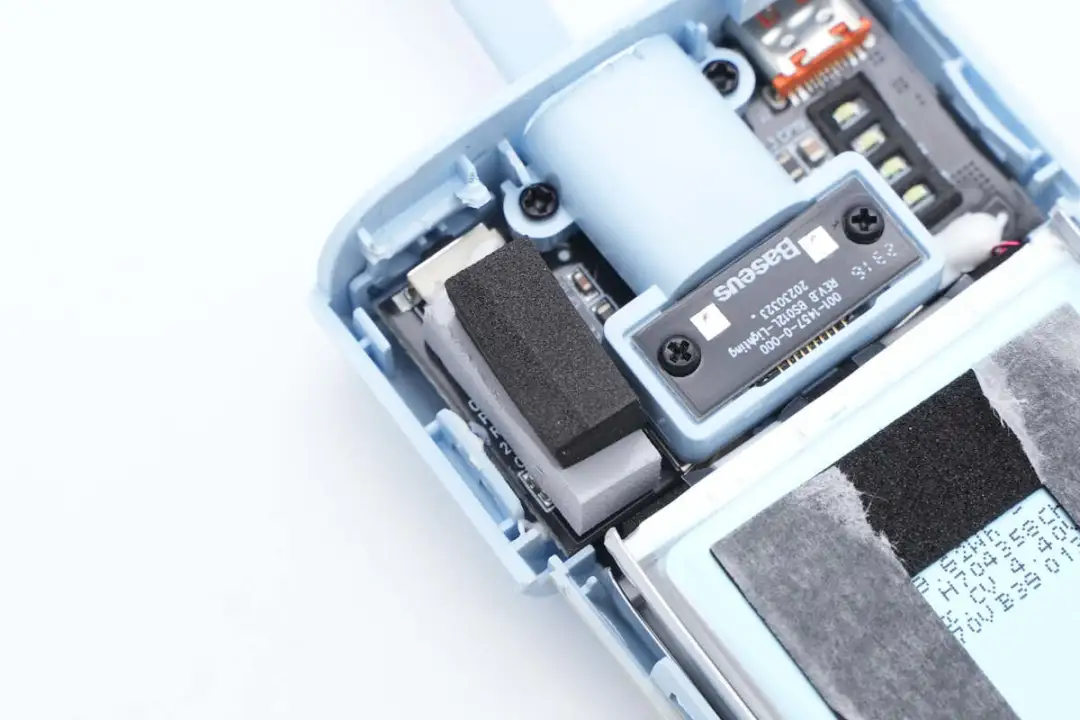

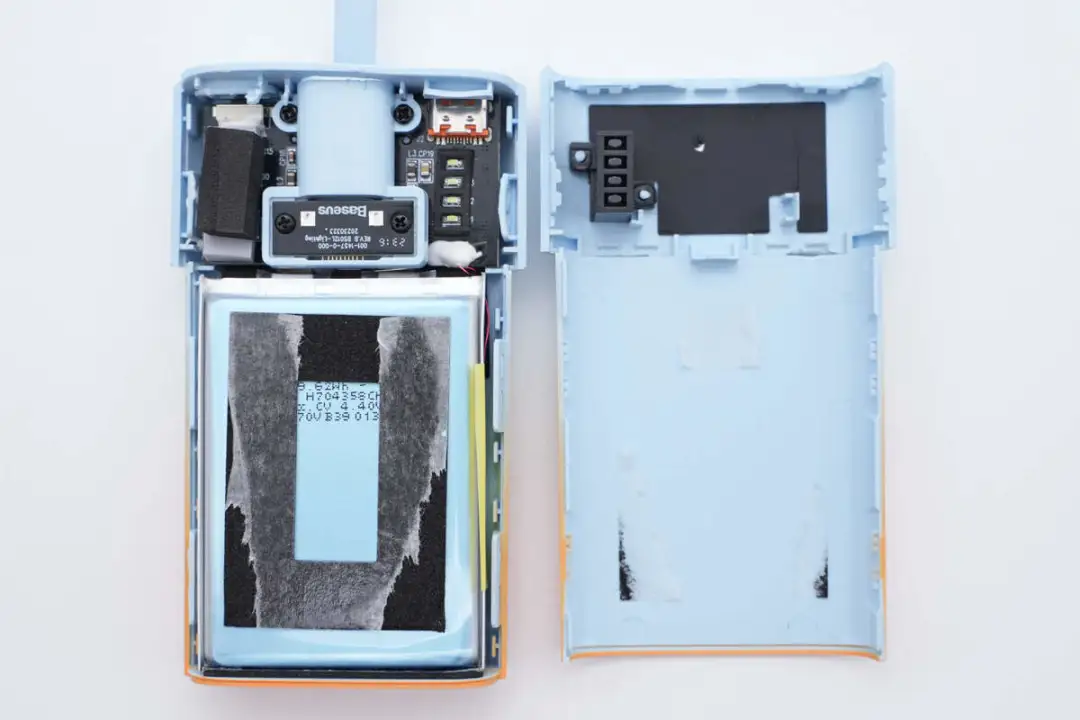

移动电源内部组件通过螺丝固定，PCBA模块侧面粘贴一块白色导热垫，并采用泡棉支撑固定。

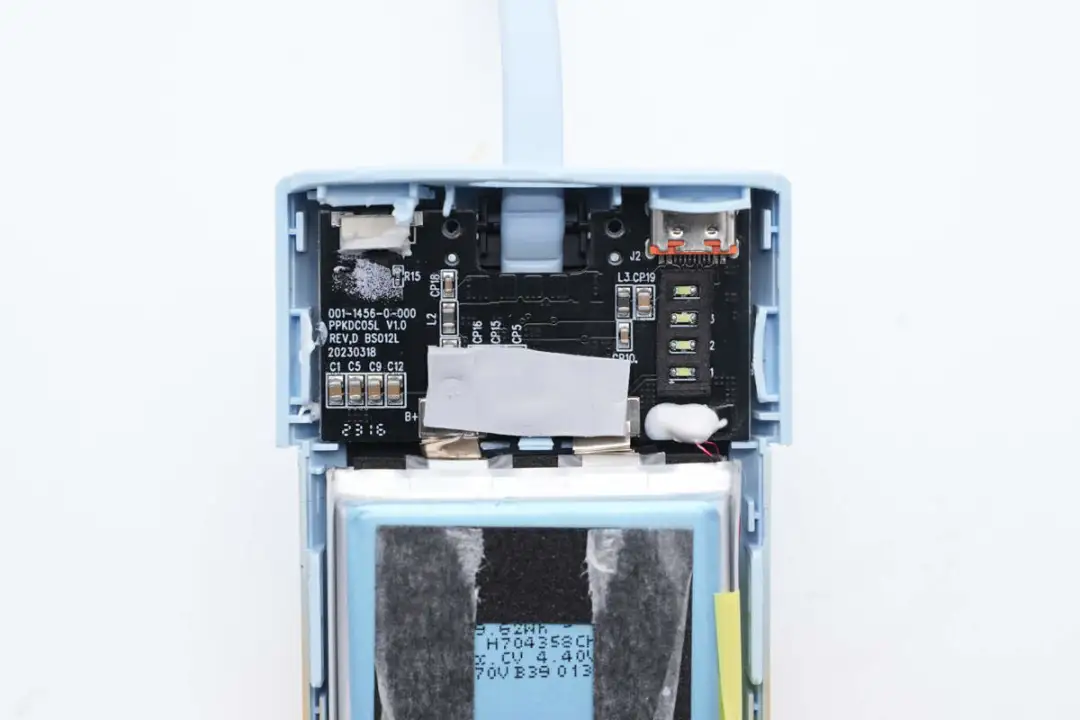

拆掉小块PCB以及固定壳体，PCB主板上粘贴有导热垫，电池点焊连接供电。

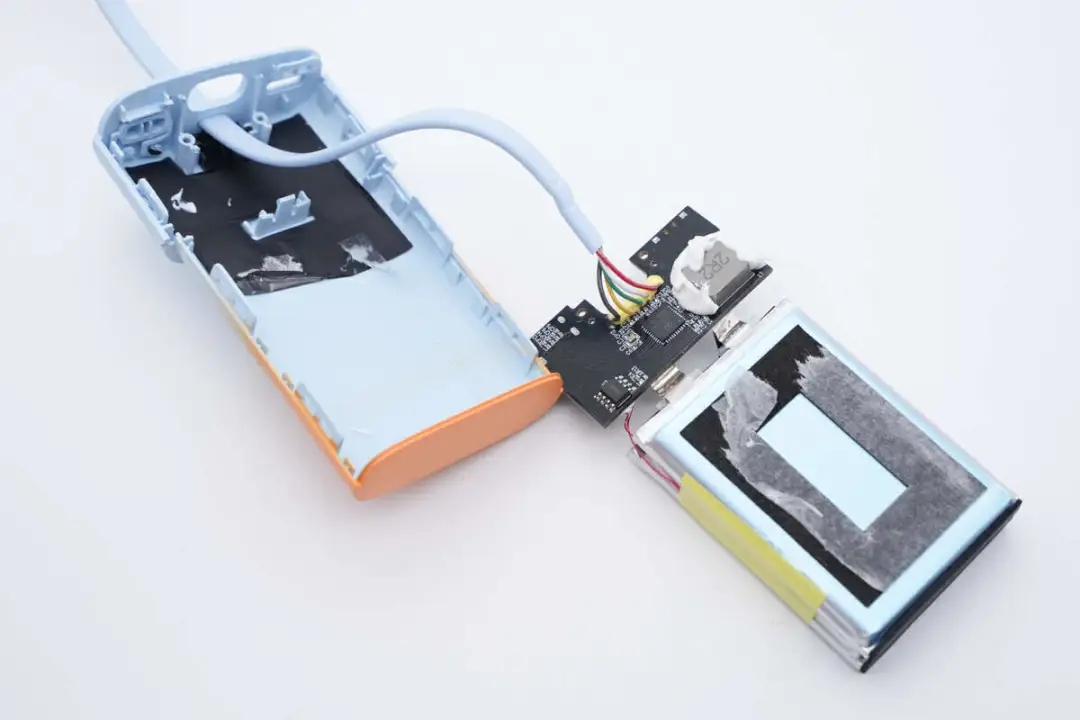

拆解取出内部电池和PCBA模块。在两片电池中间是热敏电阻，用于检测电池温升。

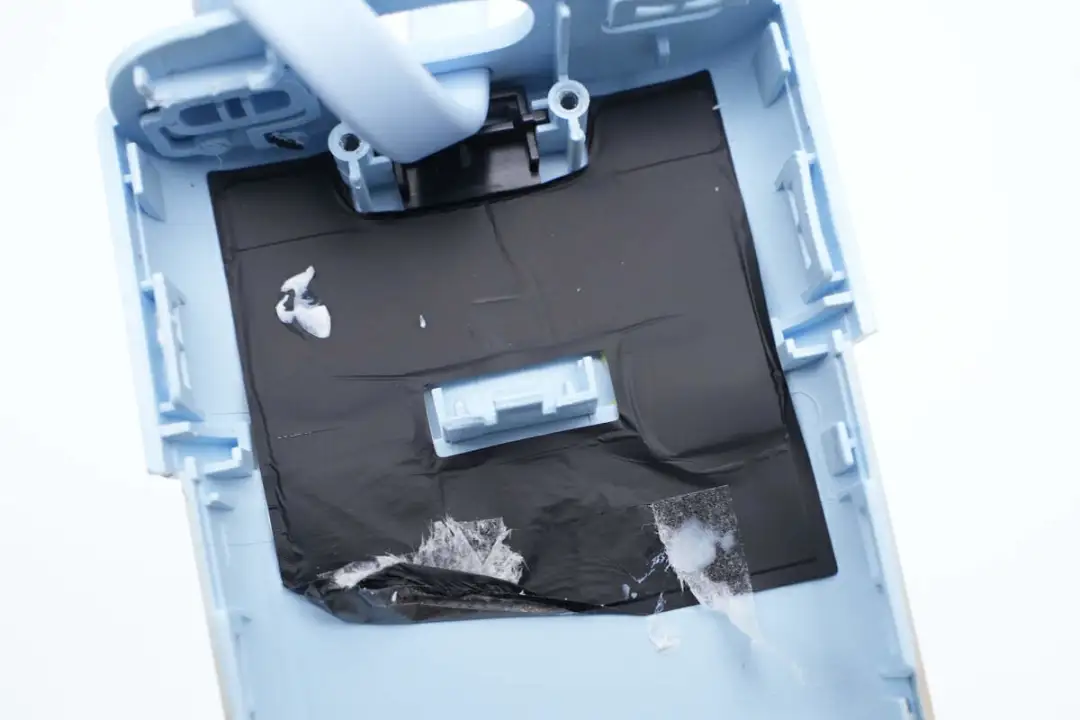

在壳体内部粘贴石墨导热贴纸。

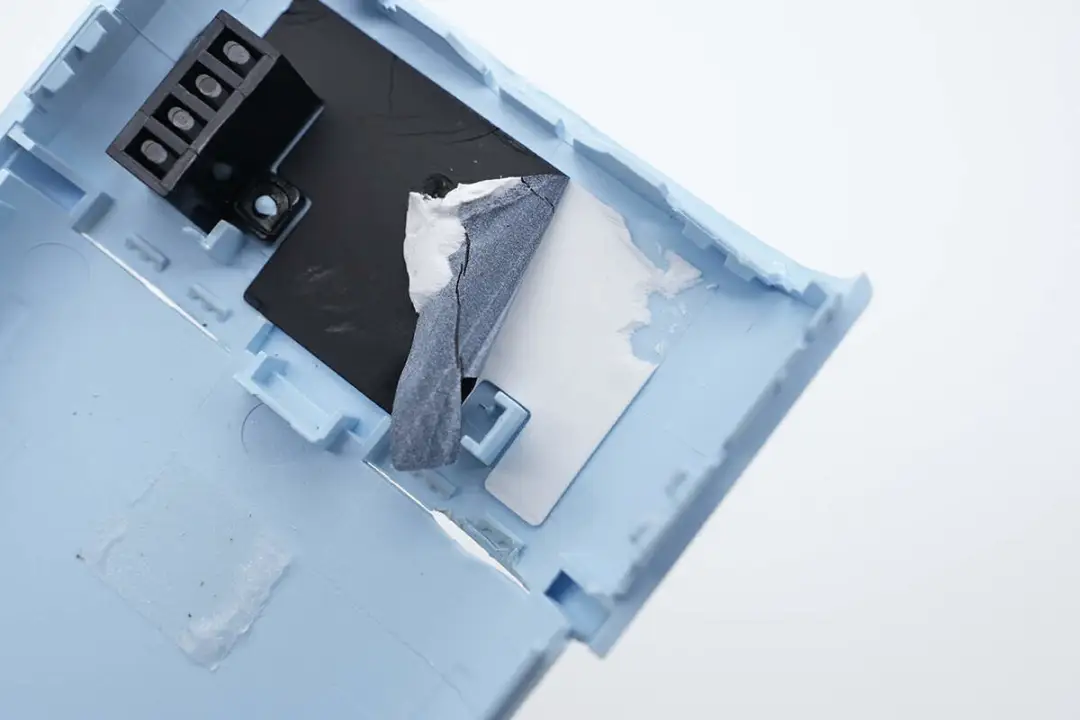

将石墨导热贴纸撕下，其下也贴有亿纬电子的气凝胶贴。

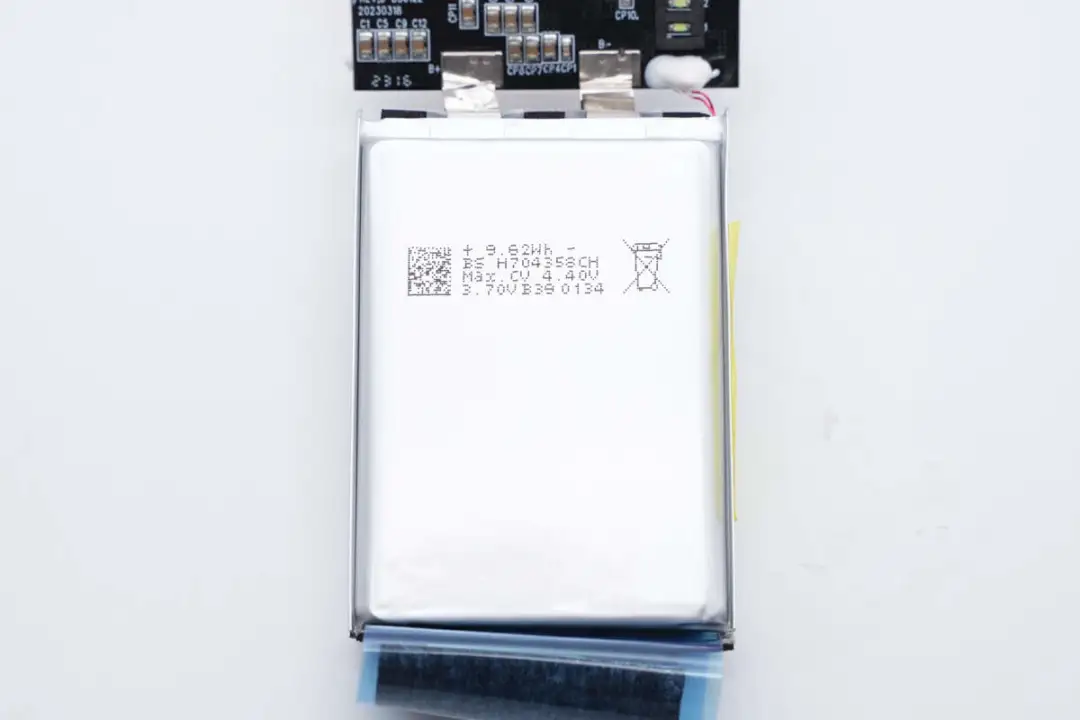

移动电源内置两片电池并联，电池厚度为7mm，宽度为43mm，长度为58mm。电池均压为3.7V，充电限制电压4.4V，容量为2600mAh，能量为9.62Wh。

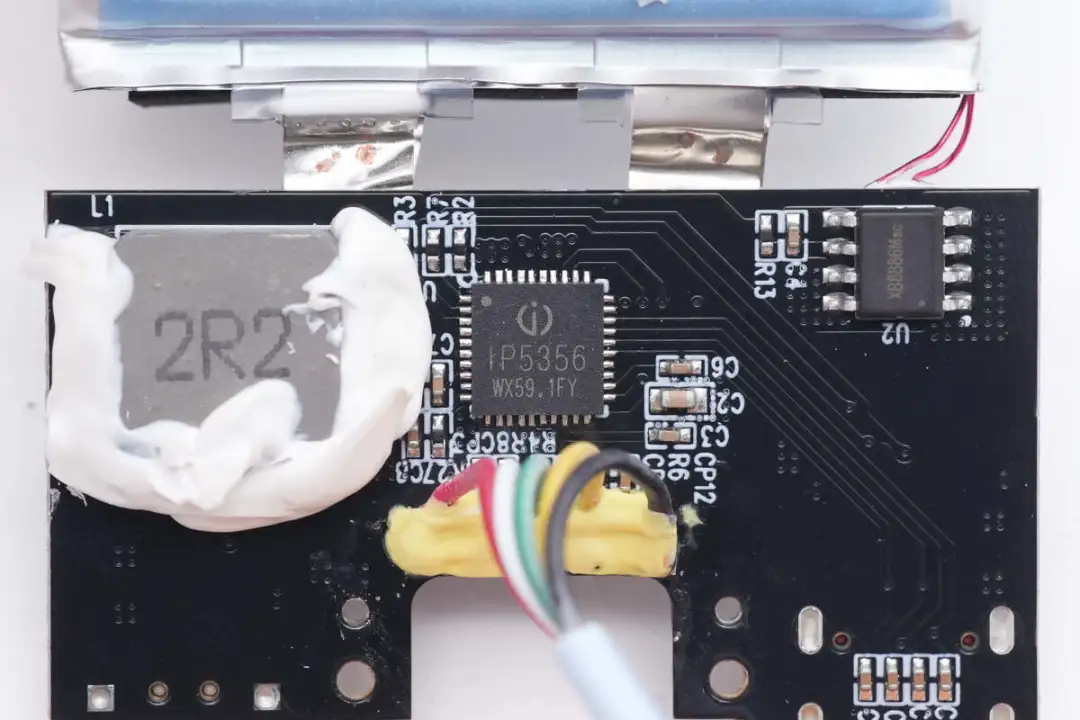

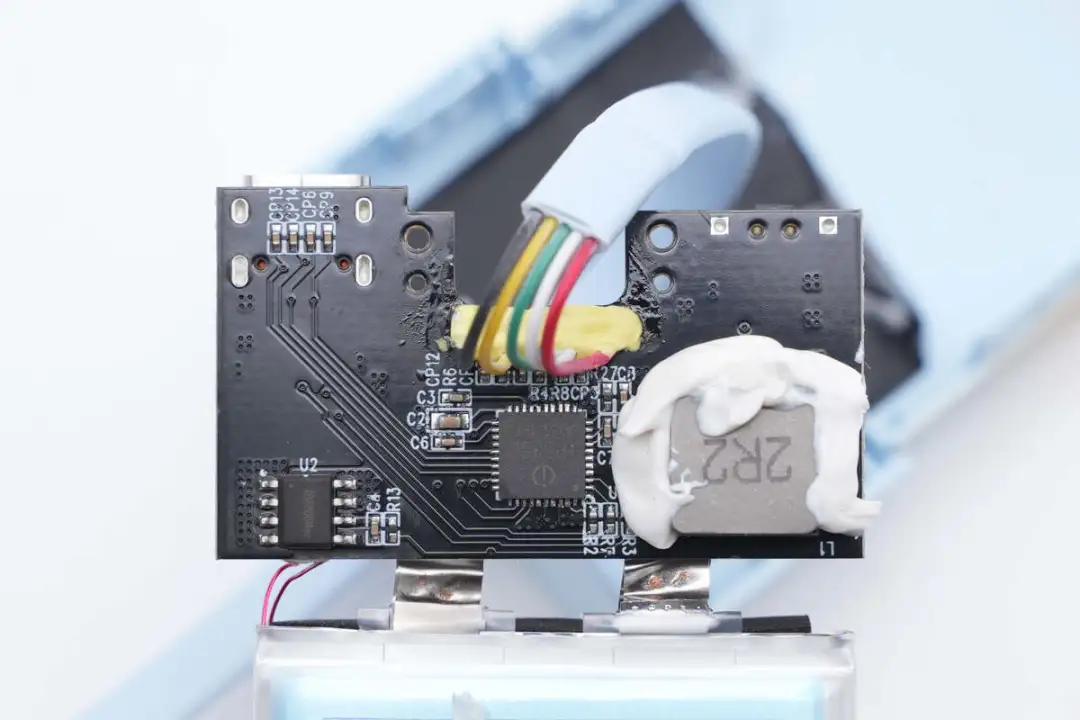

PCBA模块正面一览，焊接电池保护芯片，主控芯片，2.2μH合金电感，电感大面积打胶加固。Lightning导线焊接连接，焊点打胶固定。

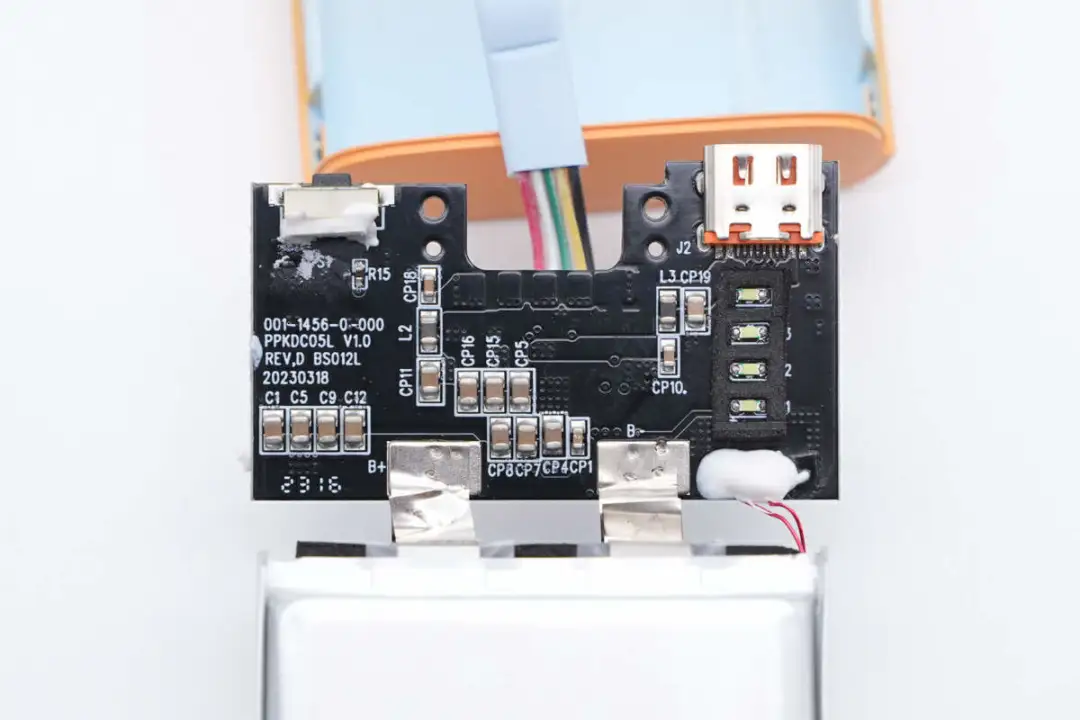

背面焊接电量检测按键，USB-C母座和滤波电容，电量指示灯通过泡棉遮光，避免串光。

移动电源内置英集芯IP5356移动电源SoC。这是一款集成多种主流快充输入/输出协议，以及升降压转换器、锂电池充电管理、电池电量指示等多种功能的移动电源SoC芯片，可以为快充移动电源的开发提供完整的解决方案。

英集芯IP5356的同步开关升压系统可提供最大22.5W输出能力，支持USB-A口×2、MicroUSB口、USB-C口4个接口控制，单独使用任何一个USB口都可以支持快充，同时使用两个及以上输出口时，智能降为5V。IP5356 内置所有功率MOS和路径管理MOS，在应用时仅需一个电感实现降压与升压功能，外围器件极少，有效减小整体方案的尺寸，降低BOM成本。

充电头网了解到，采用英集芯高集成移动电源SoC芯片的还有Realme 10000mAh双口18W快充移动电源、黑鲨双向快充移动电源、倍思无线快充PD移动电源、京造10000mAh双向USB PD快充移动电源、格力18W PD双向快充移动电源、腾讯赤兔马移动电源等众多产品。

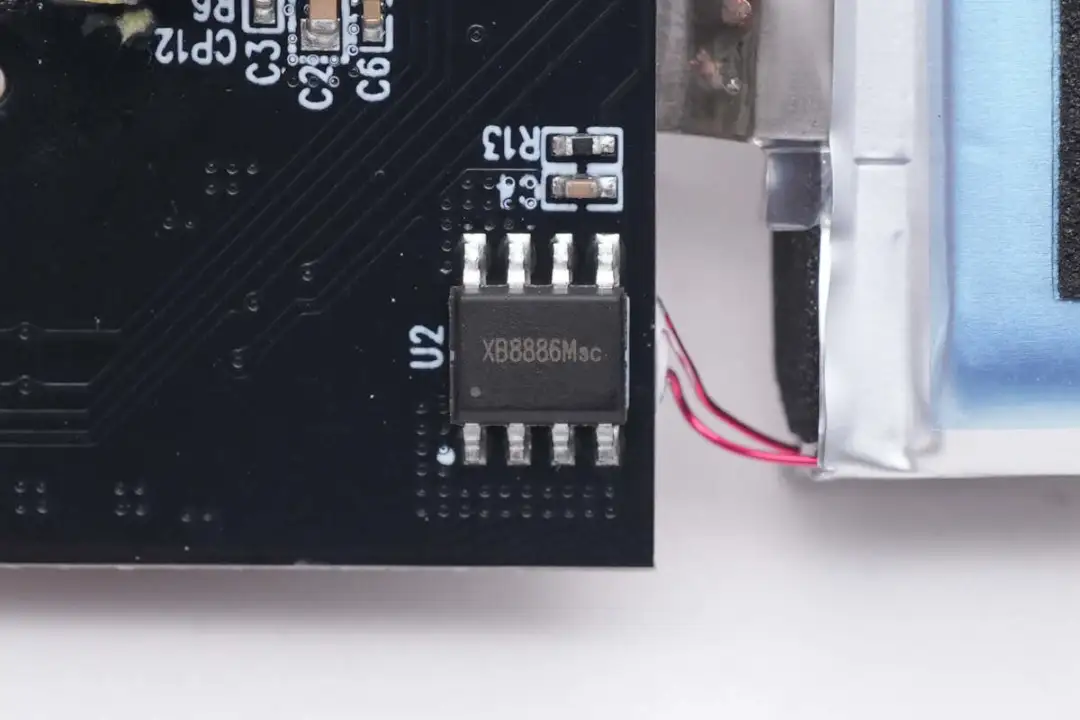

赛芯微 XB8886M 一体化电池保护芯片用于移动电源内置电池的过充，过放和过流保护。

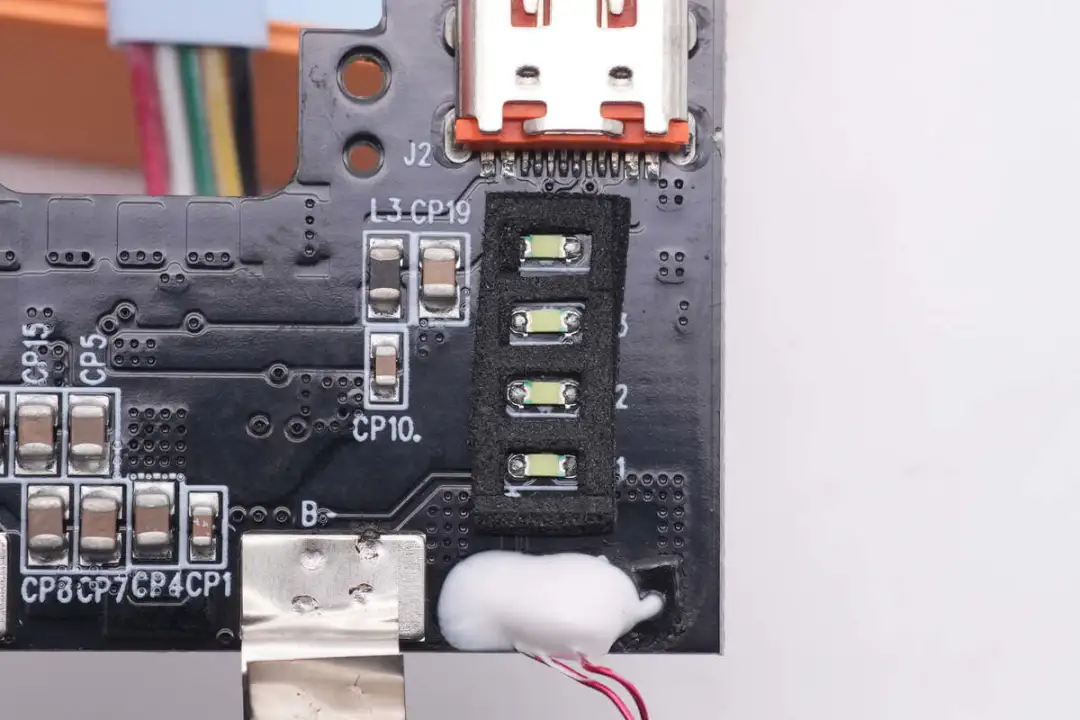

四颗LED电量指示灯特写，粘贴泡棉胶带遮光。

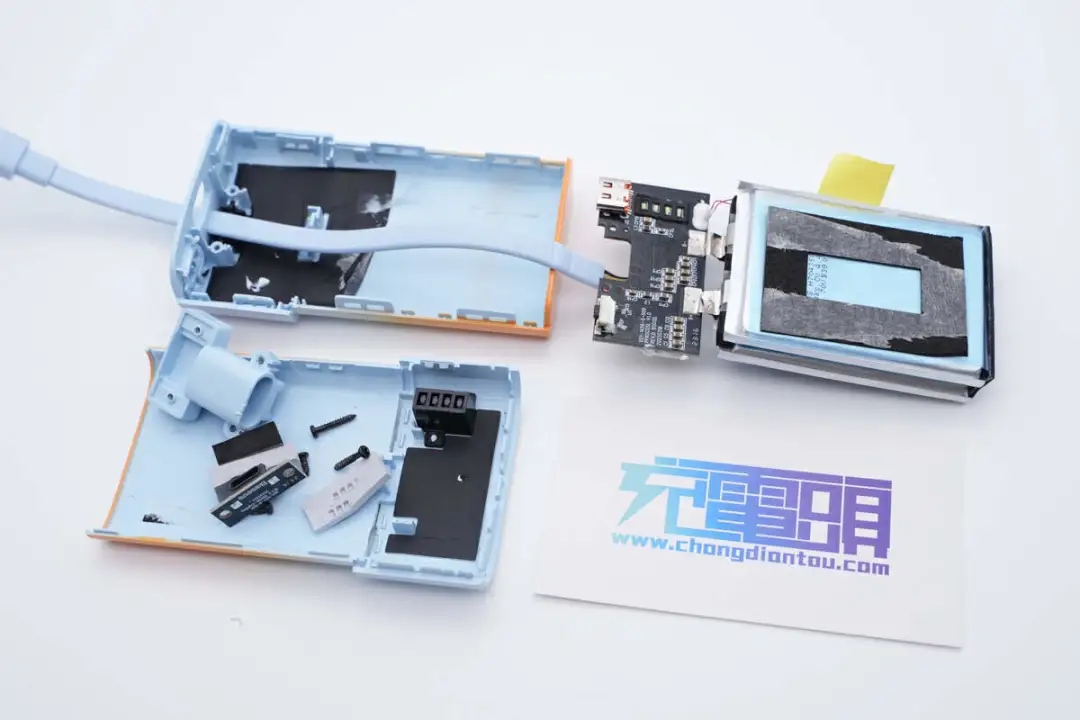

全部拆解一览，来张全家福。

充电头网拆解总结

倍思口袋快充移动电源为自带输出线设计，可以通过自带的Lightning输出线方便的为手机充电，省去了寻找数据线的麻烦。移动电源具备20W双向快充功能，并且具备PPS快充，对苹果和安卓手机的快充兼容性都不错。

充电头网通过拆解了解到，倍思这款移动电源内置两片2600mAh锂电池并联，组成5200mAh容量。内置英集芯IP5356移动电源SOC，芯片支持广泛的快充协议，外围元件十分精简。搭配使用一颗大尺寸合金电感，降低温升提高效率，并内置赛芯微XB8886M一体化电池保护芯片。外壳内部粘贴石墨导热贴纸进行散热，总体做工不错，相当实用。
