极氪在推出了车充和户外电源之后，又推出了一款磁吸无线充电移动电源，这款移动电源支持磁吸在手机背面进行无线充电，还可以通过有线连接使用。移动电源支持快充，具有USB-C和USB-A接口，支持20W有线快充，支持最大15W无线充电，满足日常充电使用。

极氪这款移动电源内置10000mAh电池，体积小巧，便于携带。移动电源采用金属中框，坚固耐用，侧面外壳带有灯板，实现灯光效果。下面充电头网就带来极氪这款无线充电移动电源的拆解，看看内部的方案和用料。



此前充电头网还拆解过极氪30W 1A1C车载OBD充电器、极氪 83W 1A1C双口快充车充等产品，欢迎查阅。

极氪磁吸无线充移动电源开箱

包装盒采用和此前拆解过的极氪车充一样的设计风格，正面印有产品名称、型号以及右侧不规则图案。

包装盒天地盖设计，底部印有产品参数以及商家信息。

产品信息特写

型号：ZPB20Z1A

无线充输出：5W/7.5W/10W/15W

电池容量：10000mAh（38Wh）

额定容量：6000mAh

USB-A输出：4.5V5A、5V4.5A、9V2A、12V1.5A（Max 20W）

Type-C输出：5V3A、9V2.2A、12V1.67A（Max 20W）

Type-C输入：5V3A、9V2.2A、12V1.67A（Max 20W）

制造商：浙江浩物网络科技有限公司

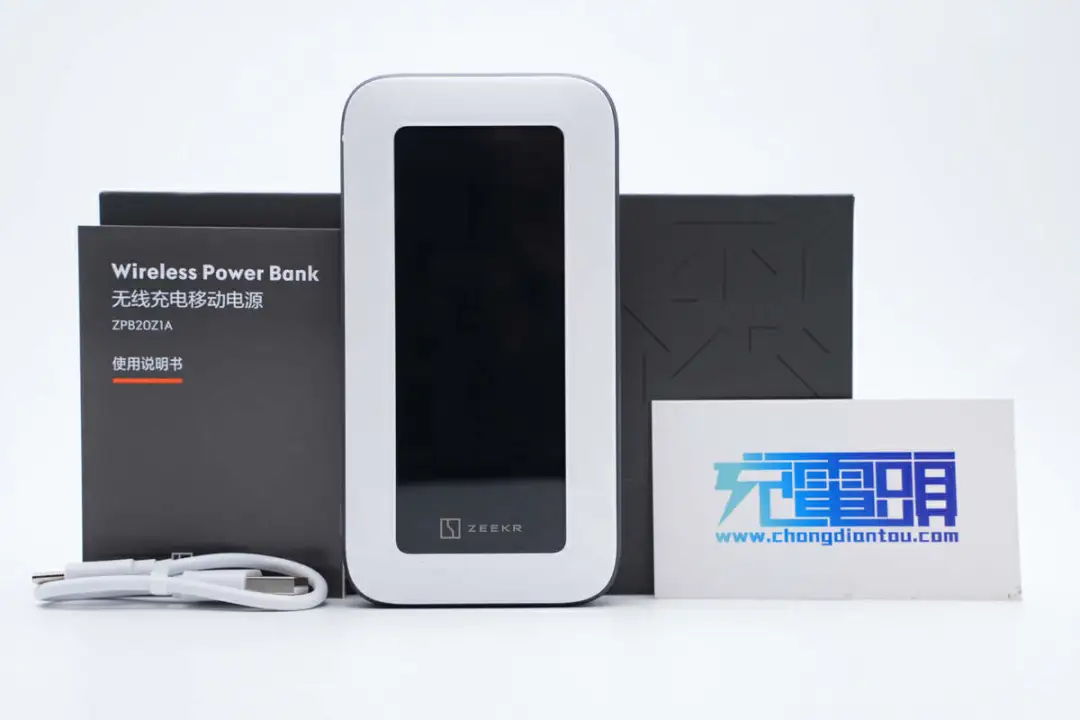

包装内含移动电源、数据线以及使用说明书。

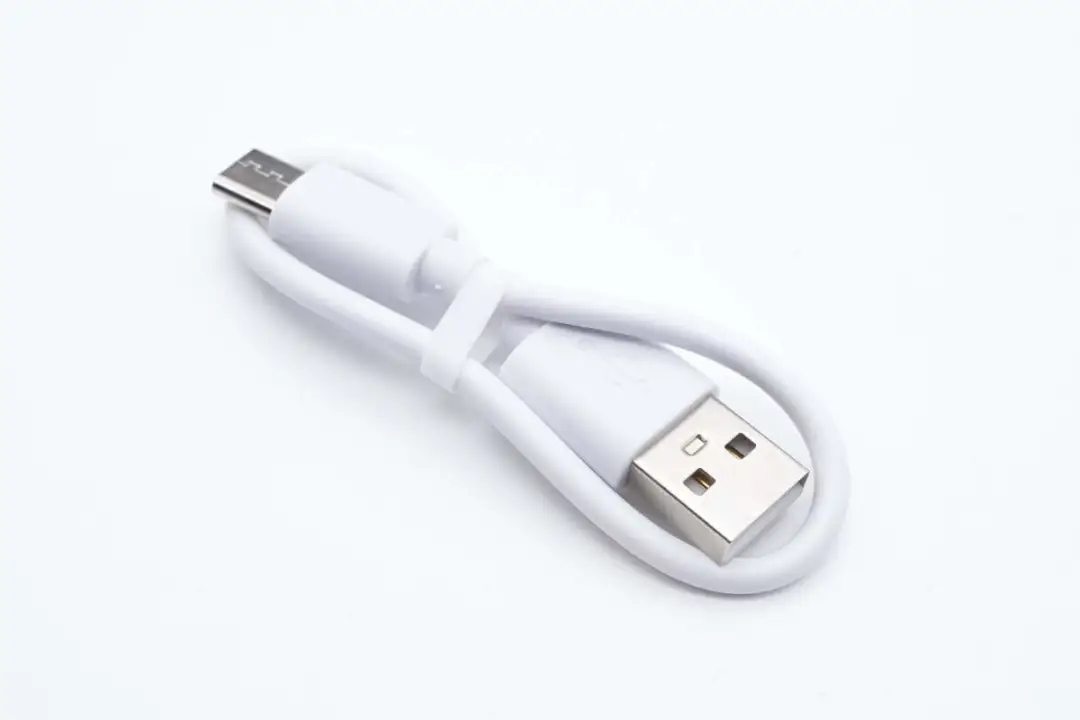

附带数据线是USB-A to USB-C短线，方便携带以及有线充电边充边用。

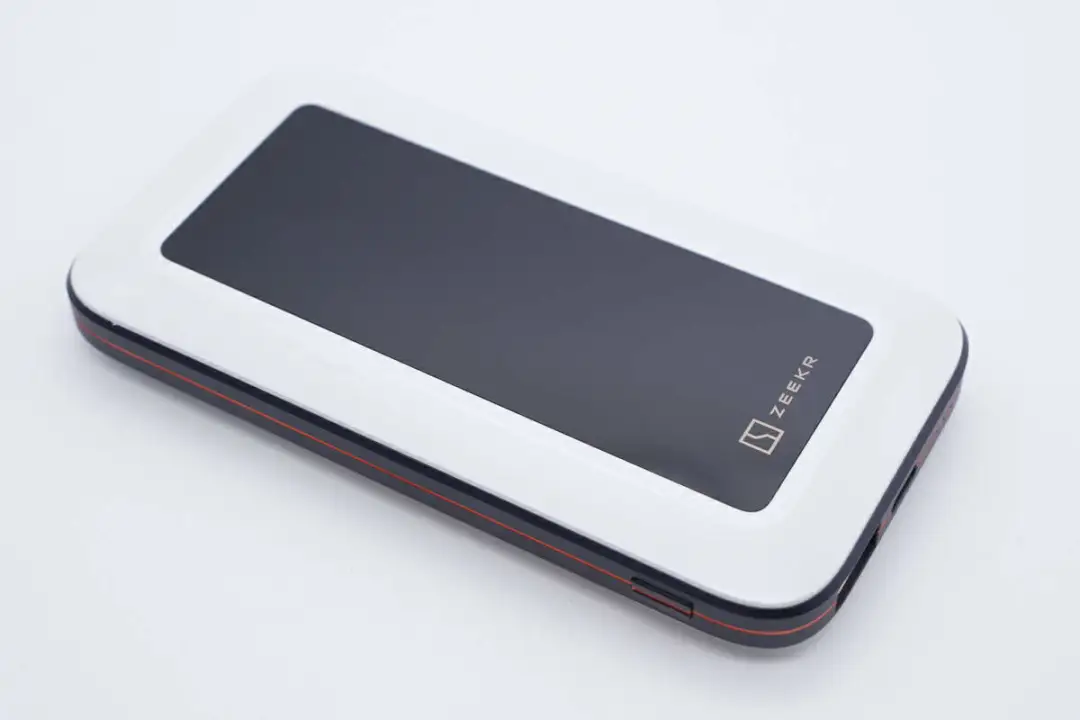

极氪这款移动电源正背面采用高光亮面塑料壳，边缘倾斜设计。

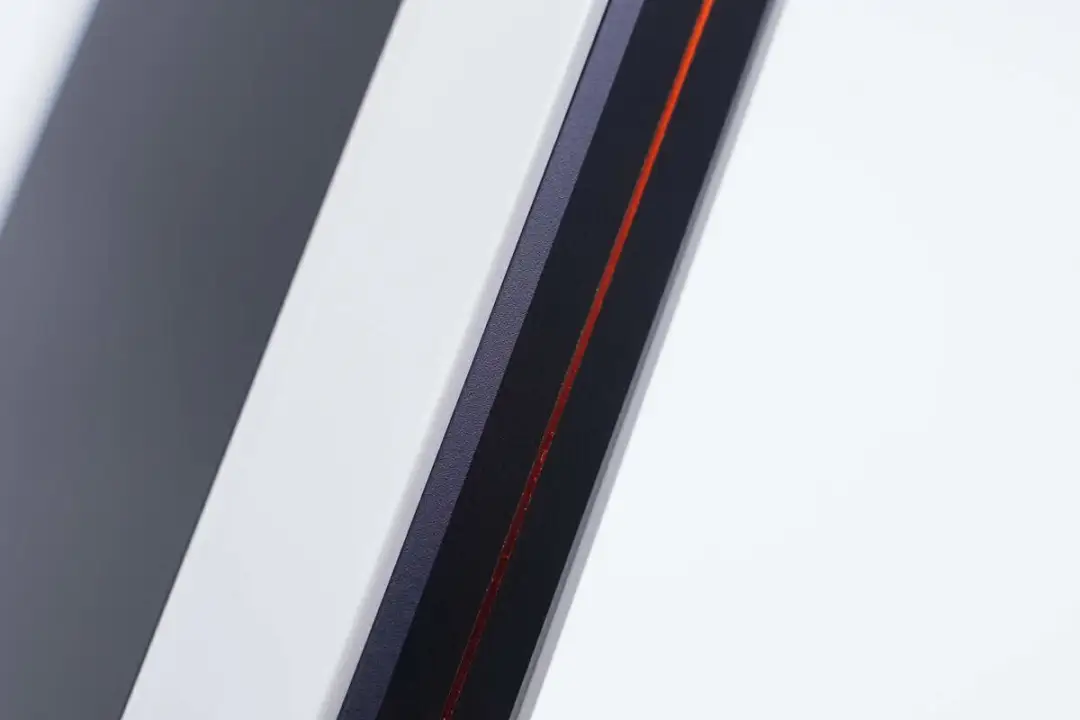

侧面采用金属材质中框，中心区域橙色线条勾勒，为整体经典黑白配色做了点缀，看起来不单调，更有特点。

金属中框表面喷砂处理，手感细腻，边缘倒角处理进行过渡，持握不硌手。

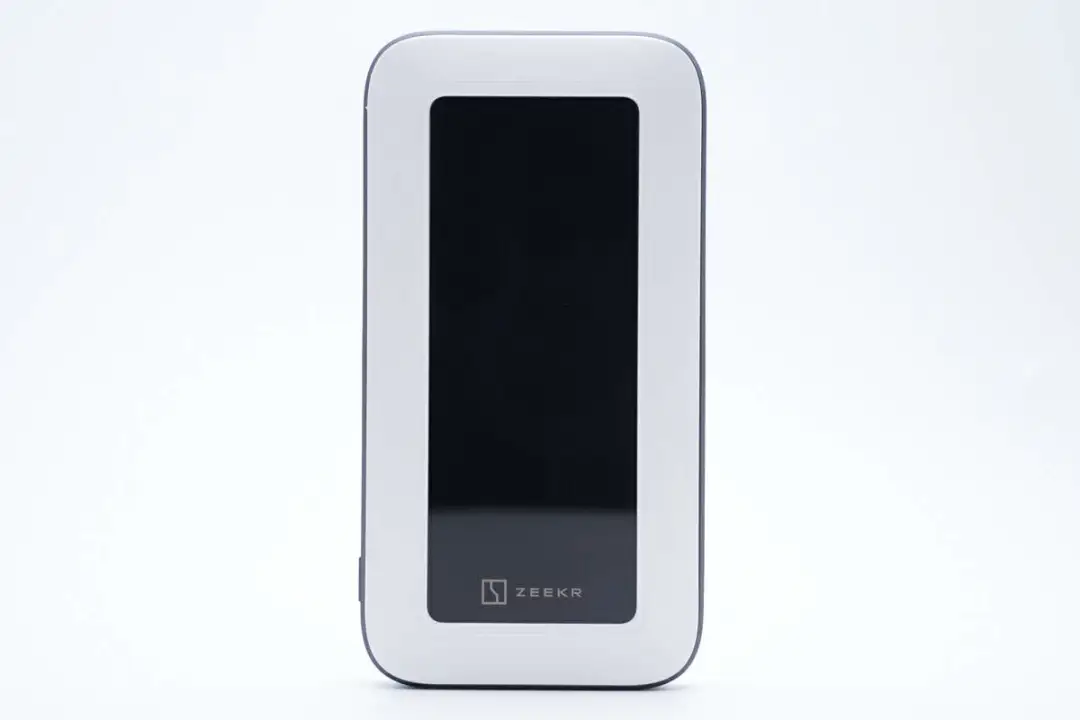

机身正面黑色区域中心做了透光线条设计，同时对应区域内置LED灯板。

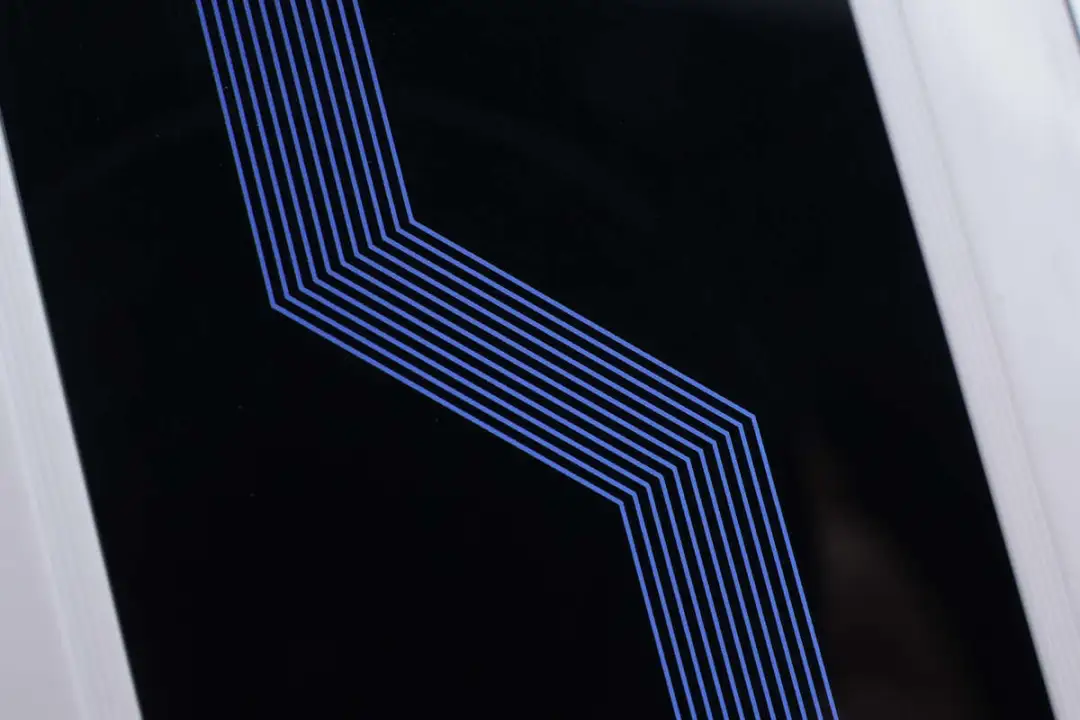

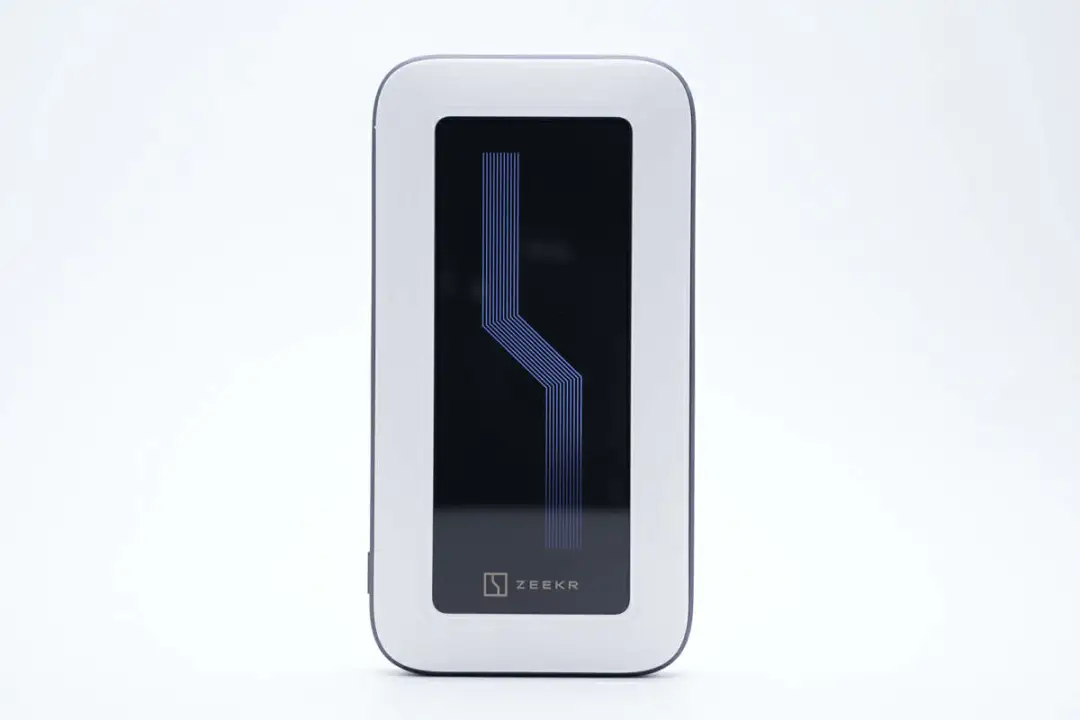

当按电源键或充电时，LED灯板亮起，11个透光线条组成的灯带也会发光，看起来很炫酷。

弯折灯带正好与ZEEKR品牌logo相衬。

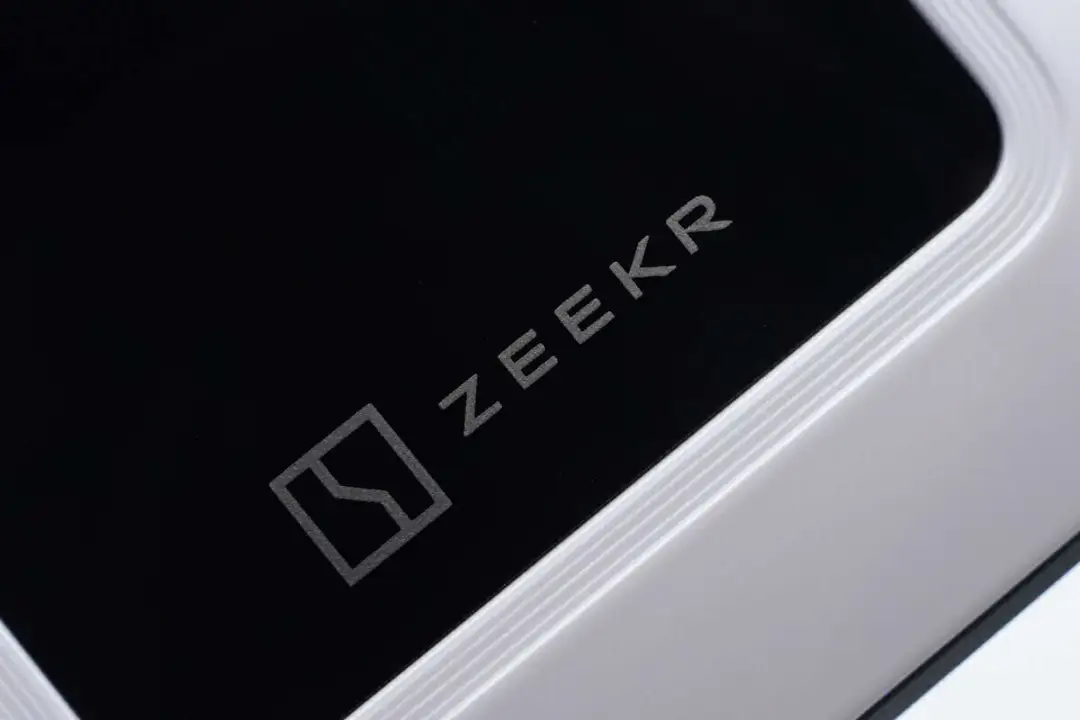

最下方印有ZEEKR品牌和logo。

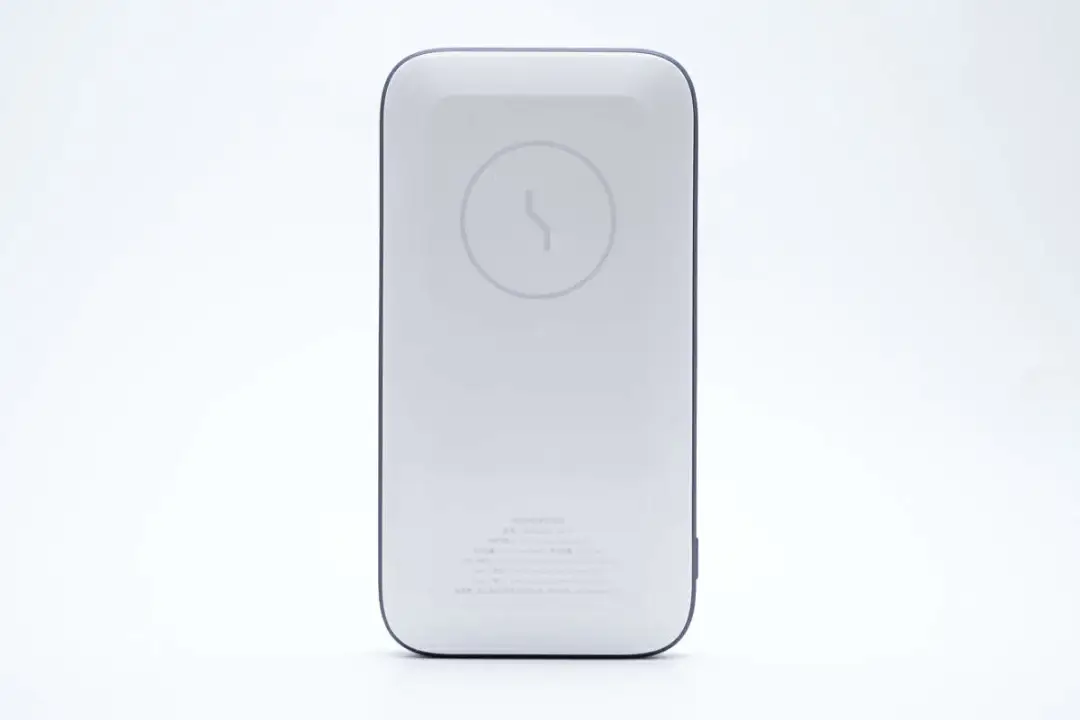

机身背面是全白色亮面塑料壳，边缘倾斜设计。

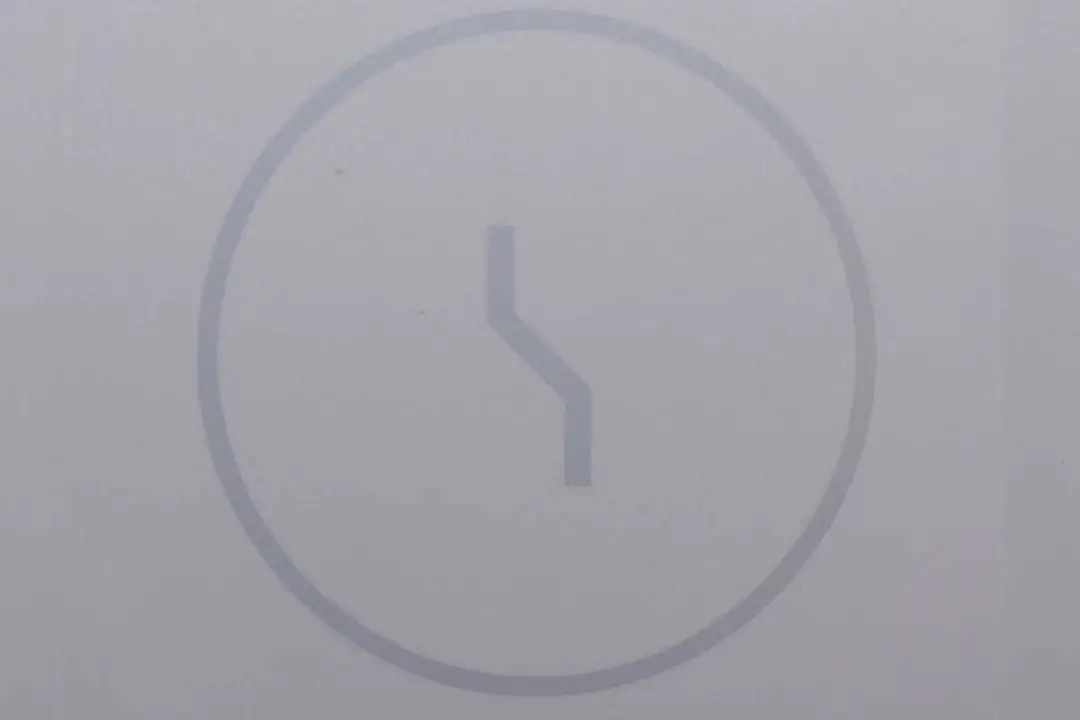

背面上方印有圆圈与品牌logo弯折线条组成的无线充电区域标识提示。

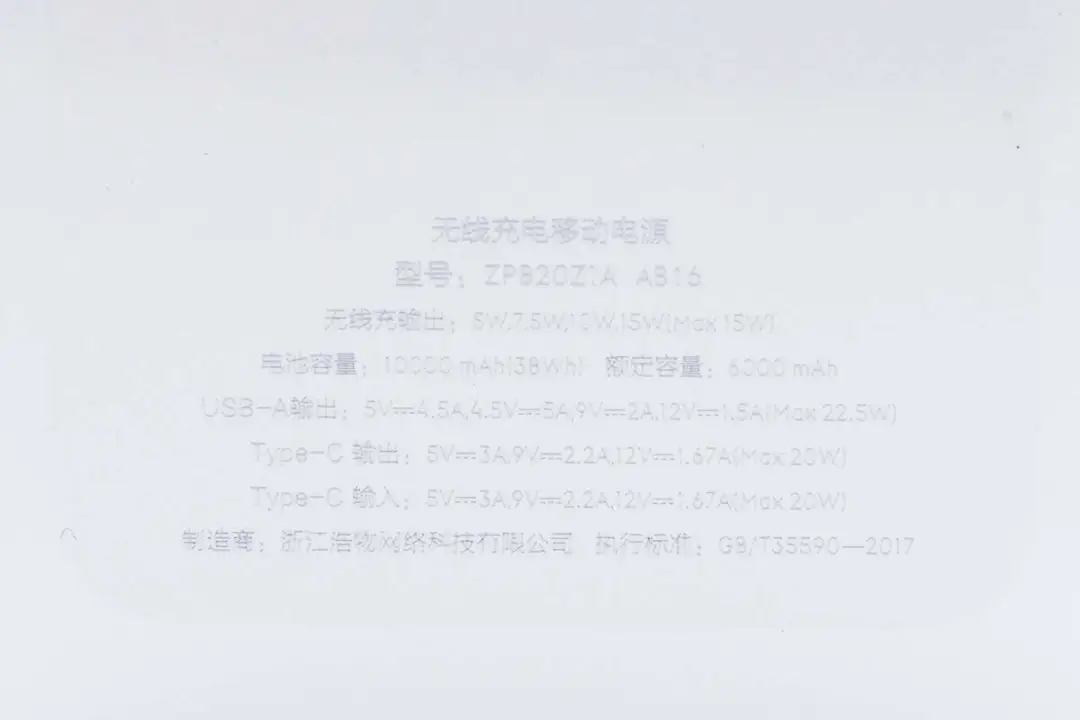

下方印有移动电源信息参数，和包装盒上的一样不再赘述。

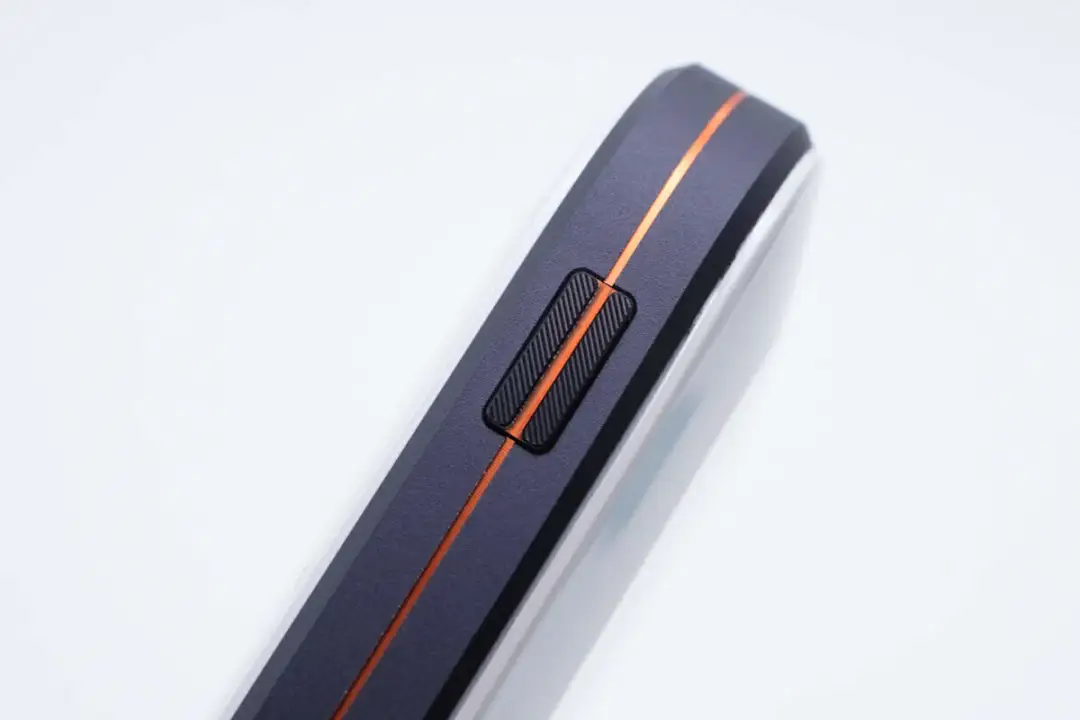

机身侧面设有电源键，按键做了凹凸斜纹理设计，提升触摸手感。

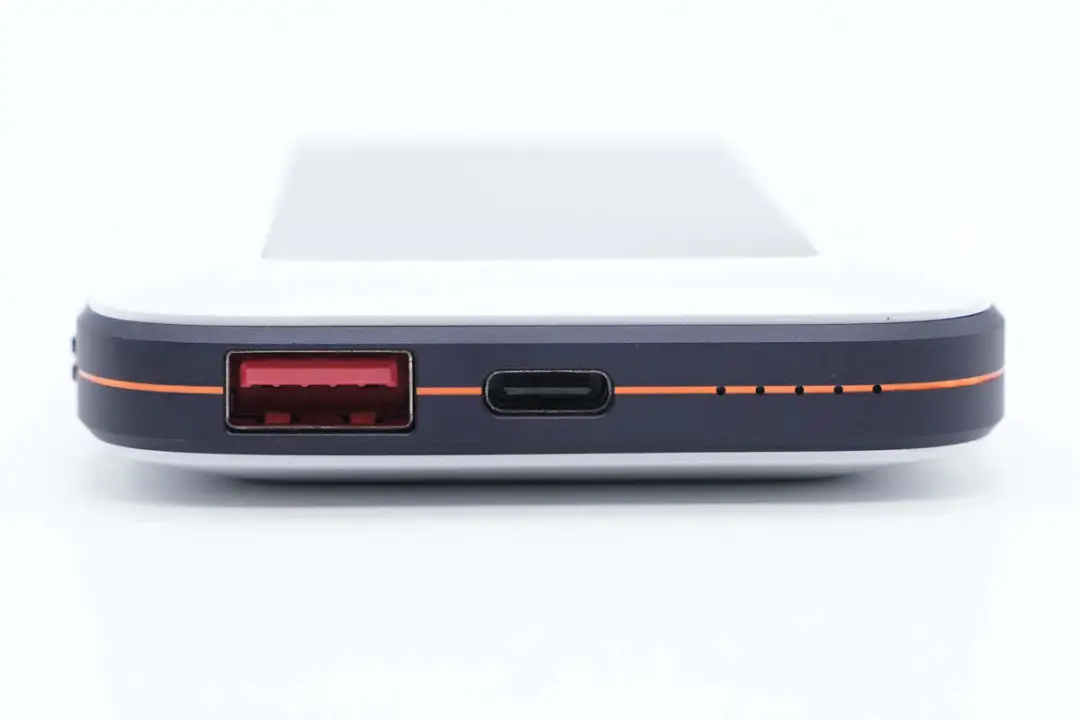

顶部配有1A1C双USB接口，USB-C接口支持20W双向快充。

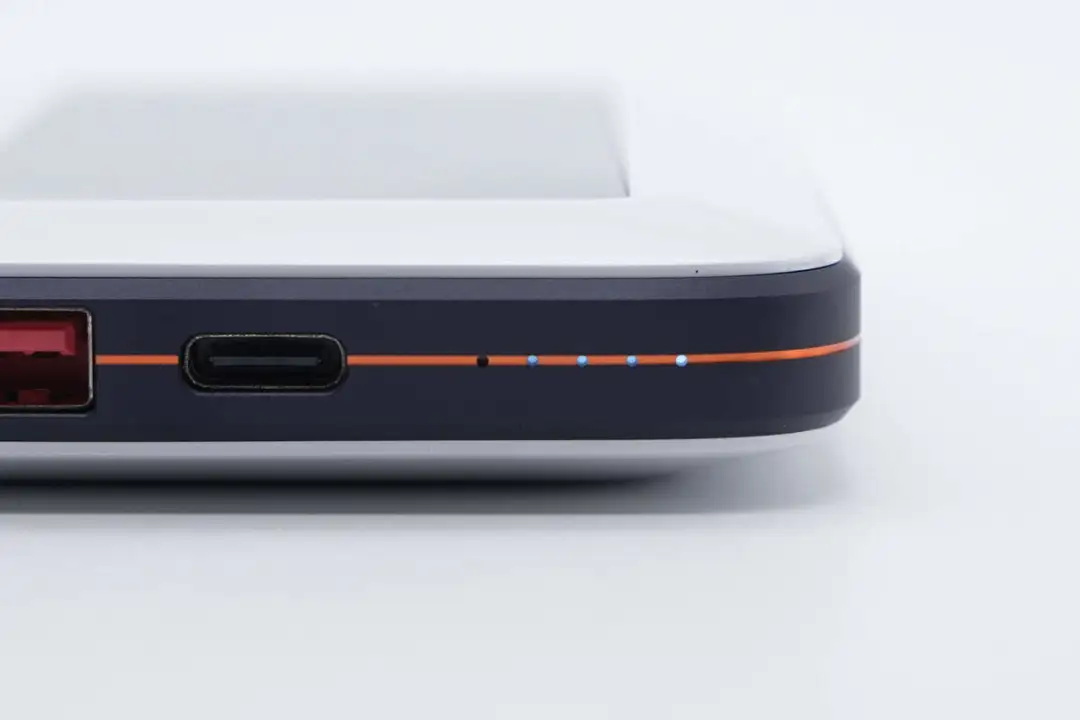

右边还有电量和快充指示灯，四颗电量指示灯每颗代表25%电量。

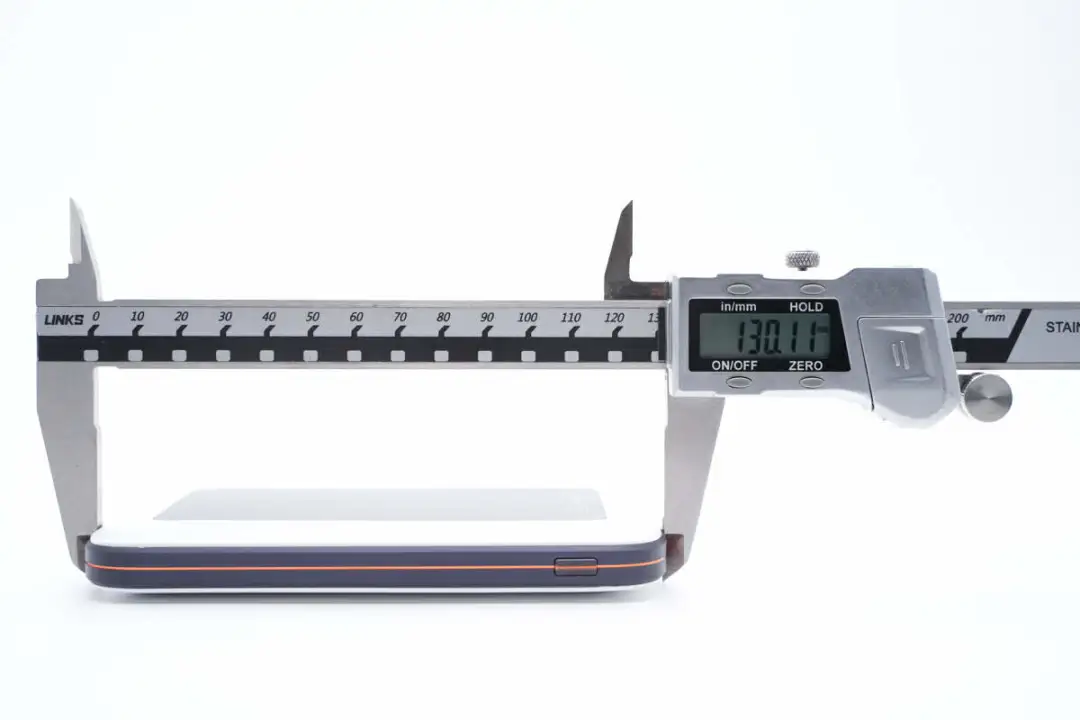

测得极氪这款移动电源机身长度为130.11mm。

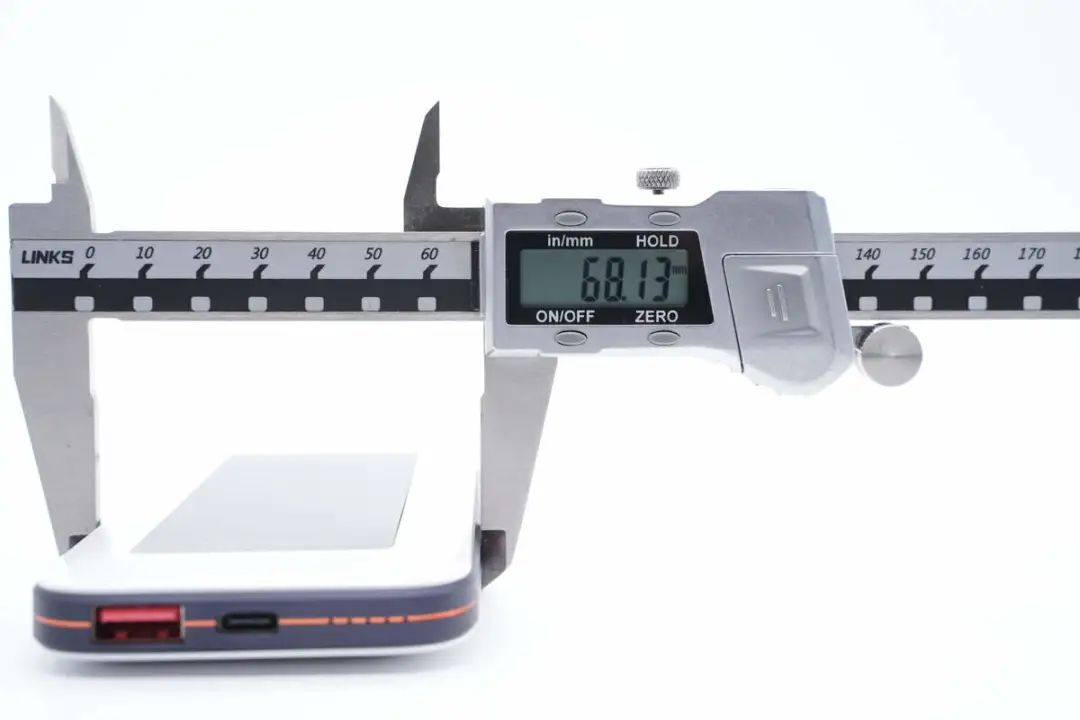

宽度为68.13mm。

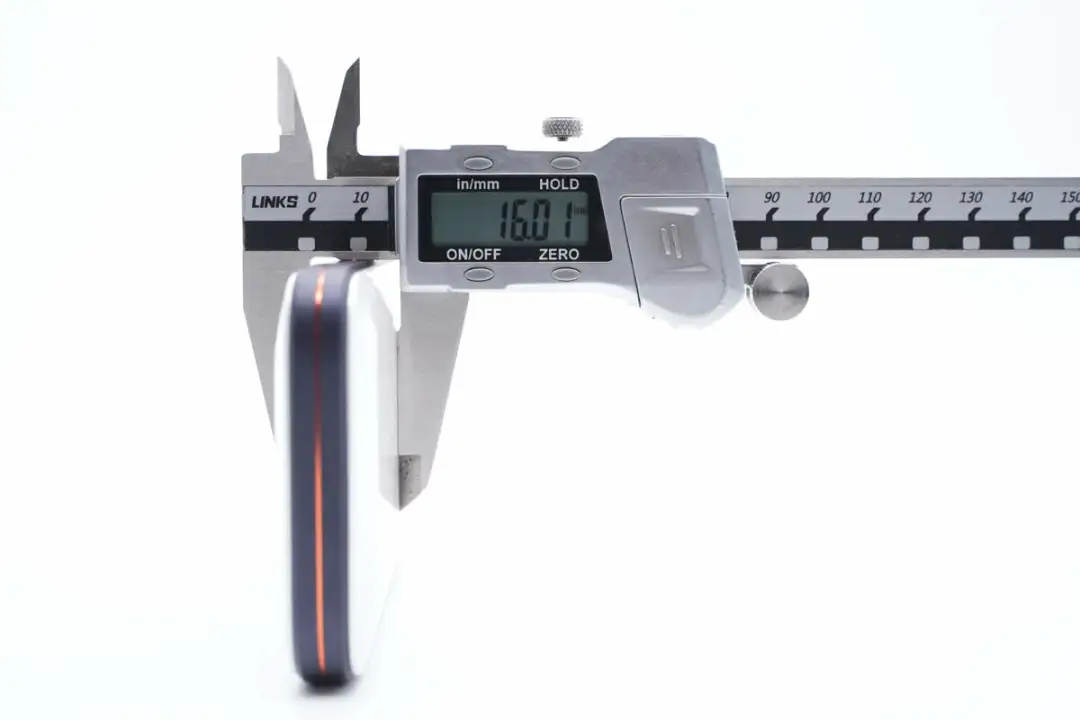

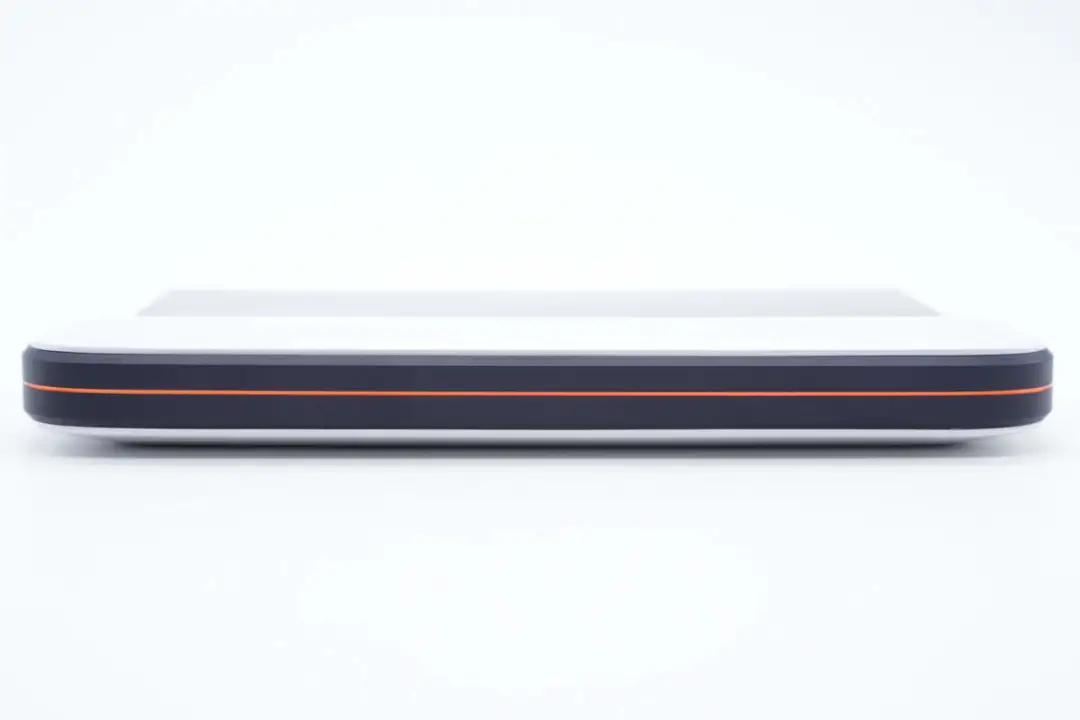

厚度为16.01mm。

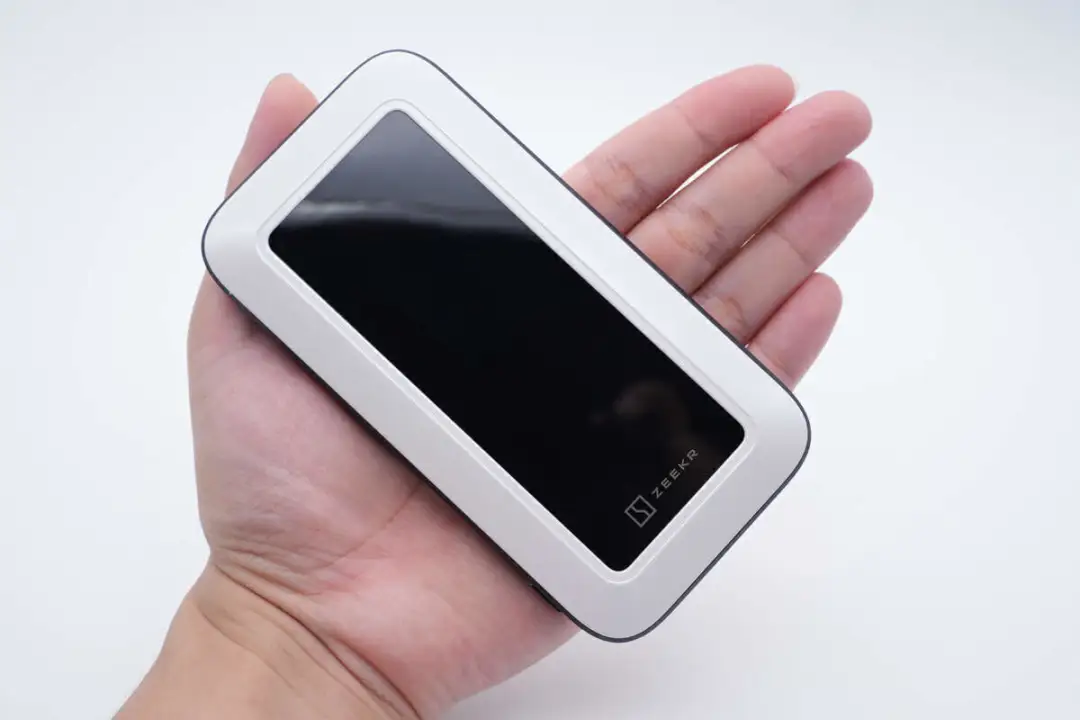

产品拿在手上的大小直观感受。

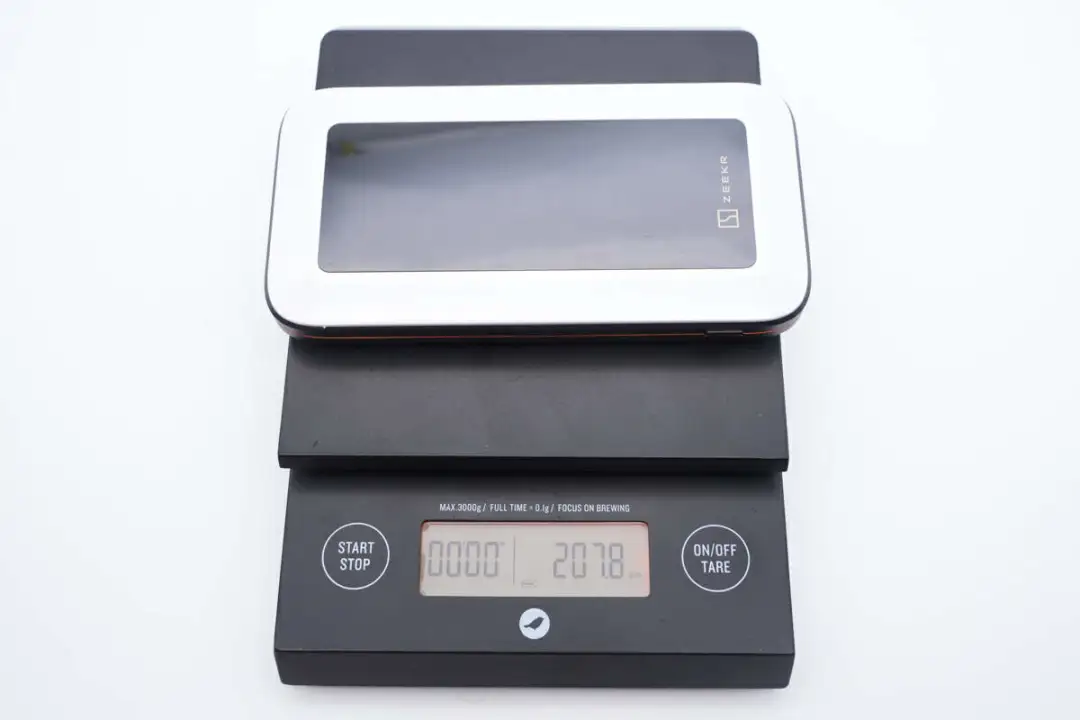

另外测得其净重约为208g。

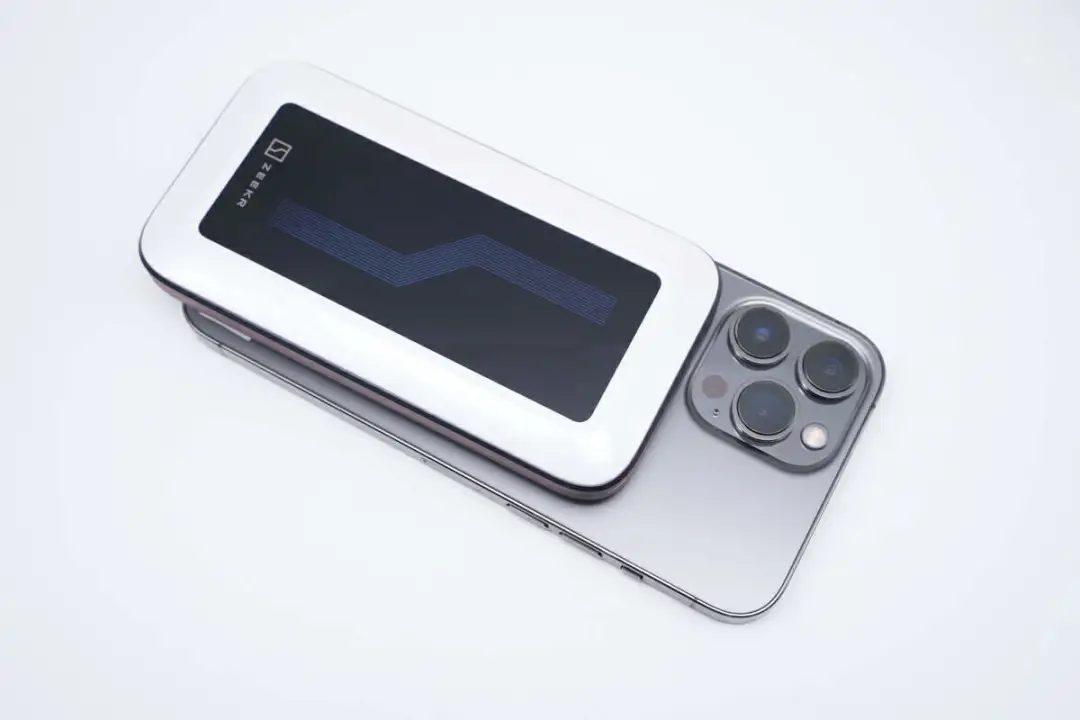

作为一款磁吸无线充电移动电源，当靠近iPhone手机背面时，通过吸附力自动对齐进行无线充电。

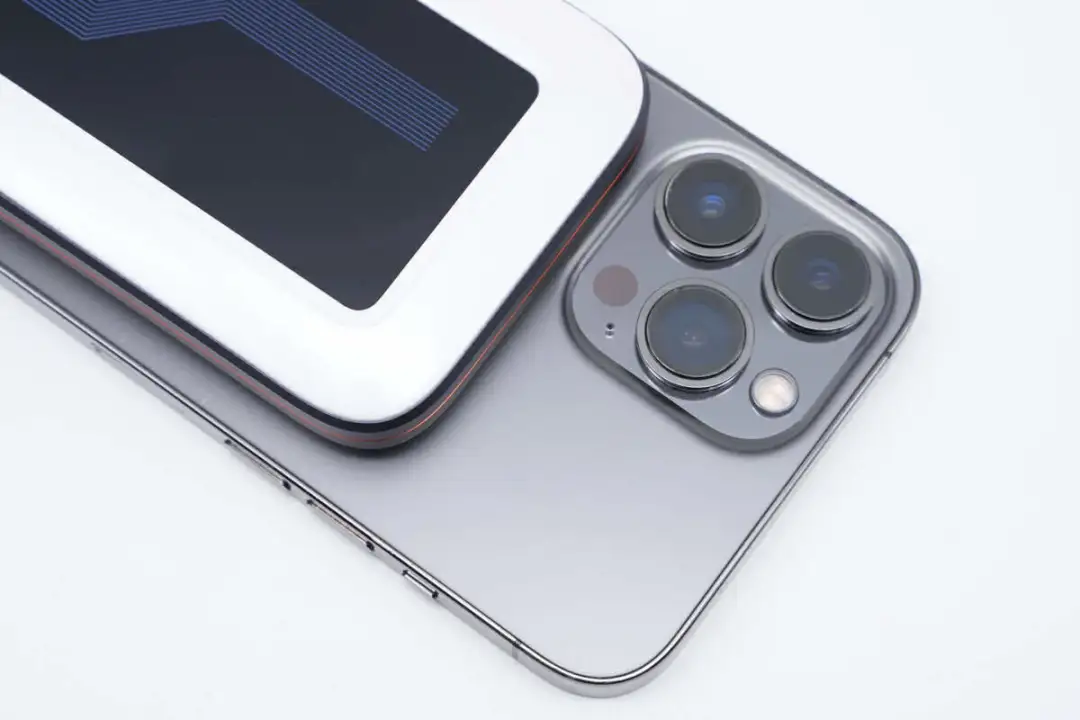

磁吸无线充电时，移动电源机身不会挡到手机后摄模组，不影响边充电边拍摄使用体验。

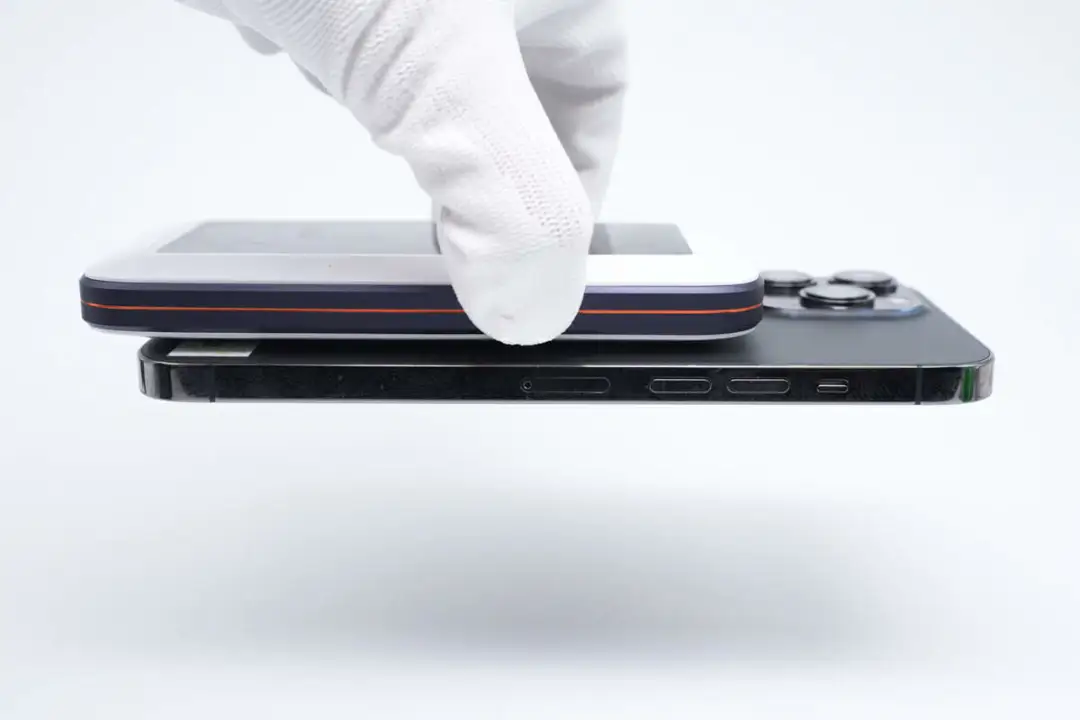

吸附力方面，可以轻松吸附iPhone 13 Pro Max悬空不掉落。

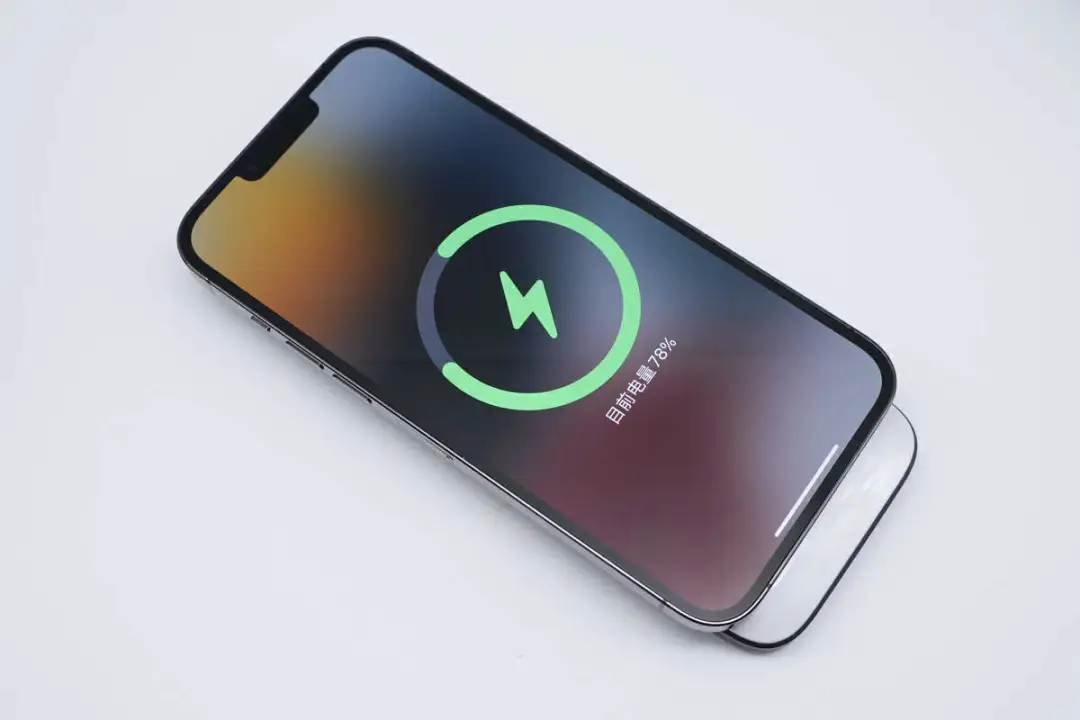

而且可以给手机正常进行无线充电并弹窗充电动画。

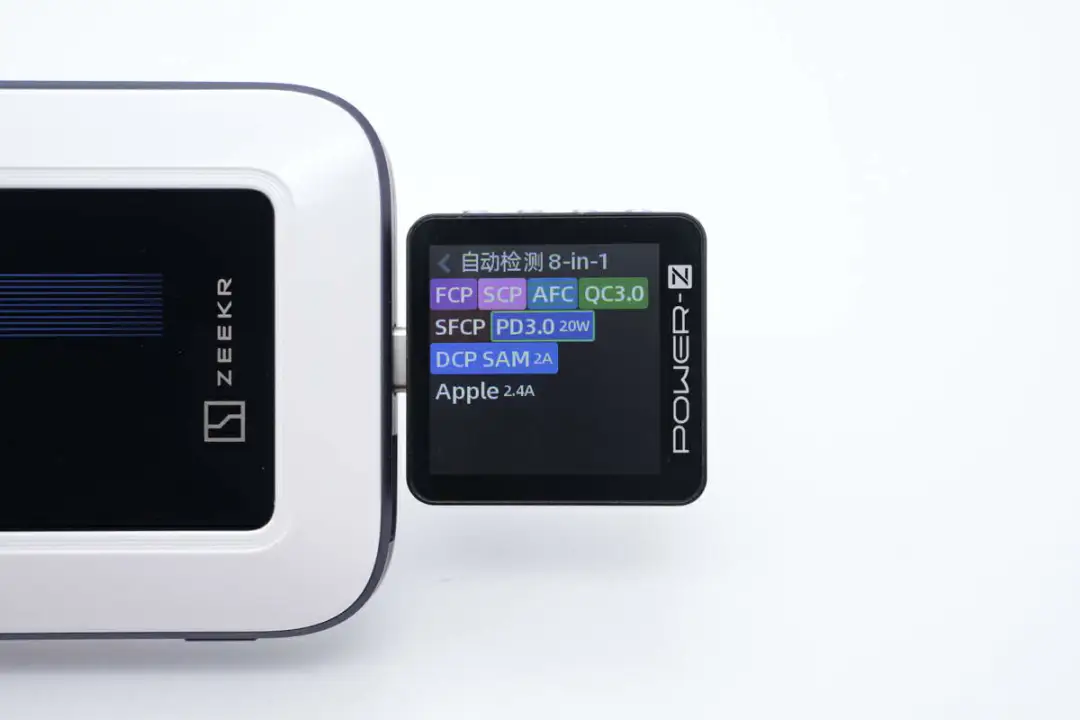

使用ChargerLAB POWER-Z KM003C测得USB-C口支持FCP、SCP、AFC、QC3.0、SFCP、PD3.0、DCP、SAM 2A、Apple 2.4A充电协议。

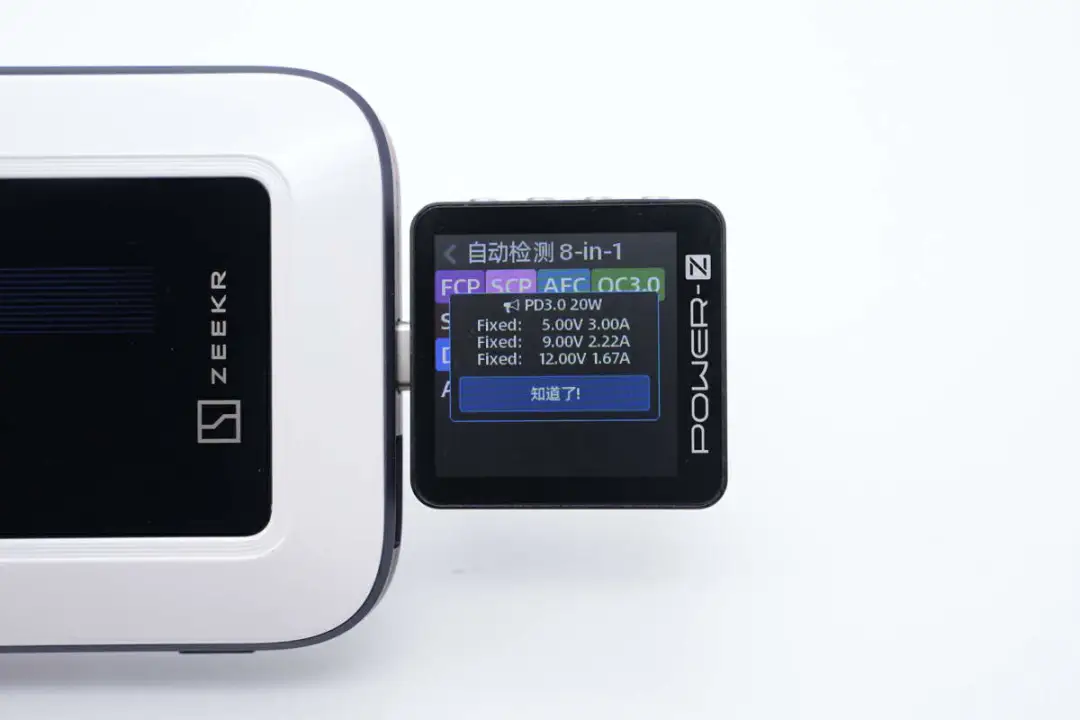

并且PDO报文显示USB-C口还具备5V3A、9V2.22A、12V1.67A三组固定电压档位。

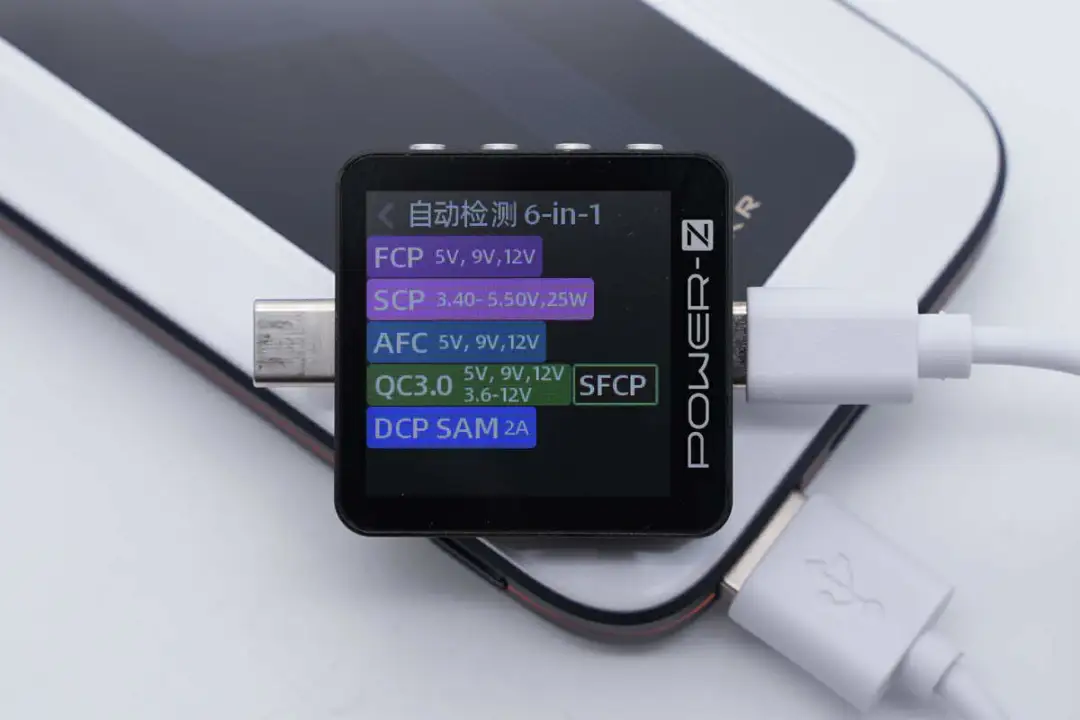

测得USB-A口支持FCP、SCP、AFC、QC3.0、SFCP、DCP、SAM 2A充电协议。





极氪磁吸无线充移动电源拆解

看完了这款移动电源的开箱和测试，下面就进行拆解，看看内部的用料。

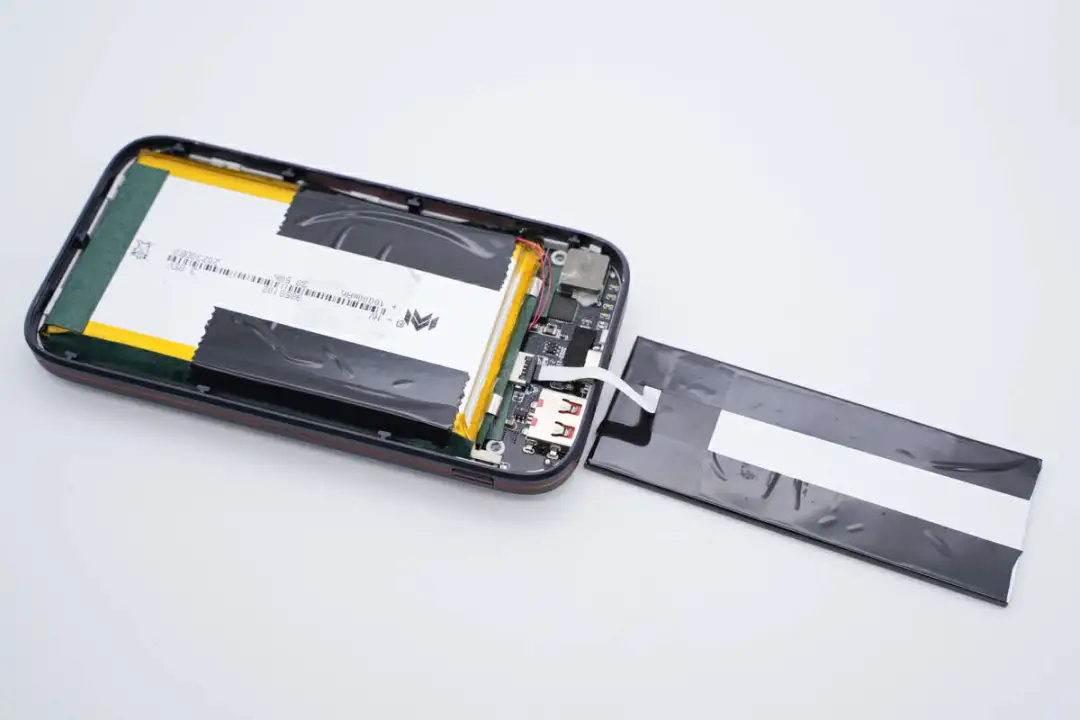

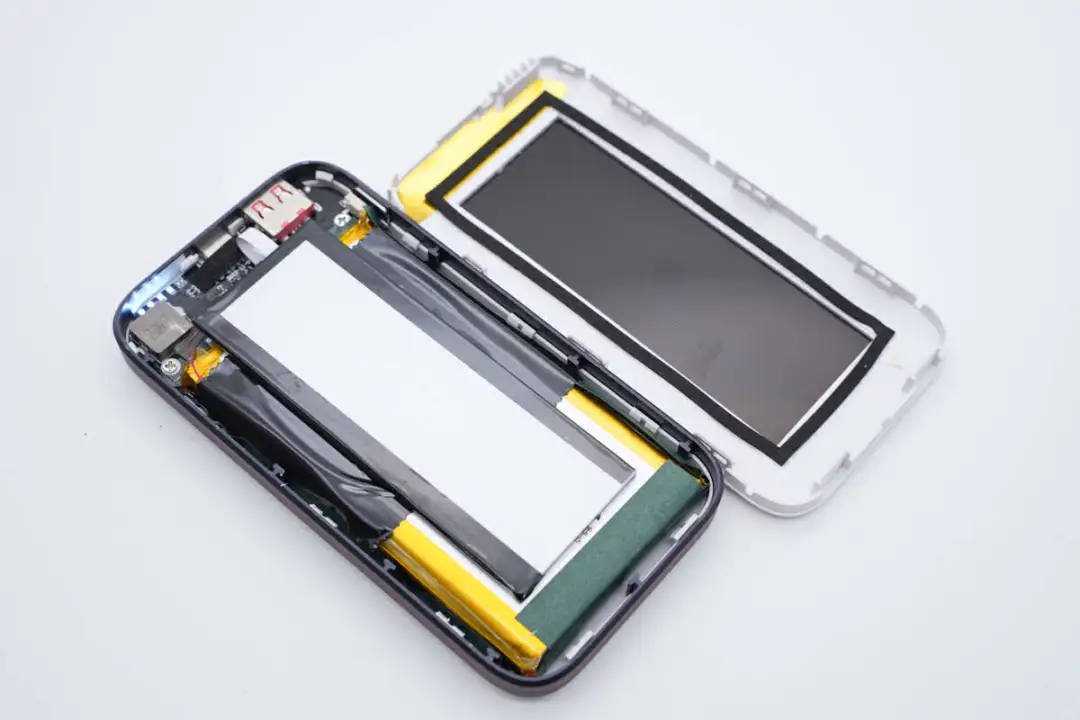

沿接缝撬开外壳，电池上粘贴灯板，对应外壳的装饰面板。

外壳内部粘贴泡棉密封遮光。

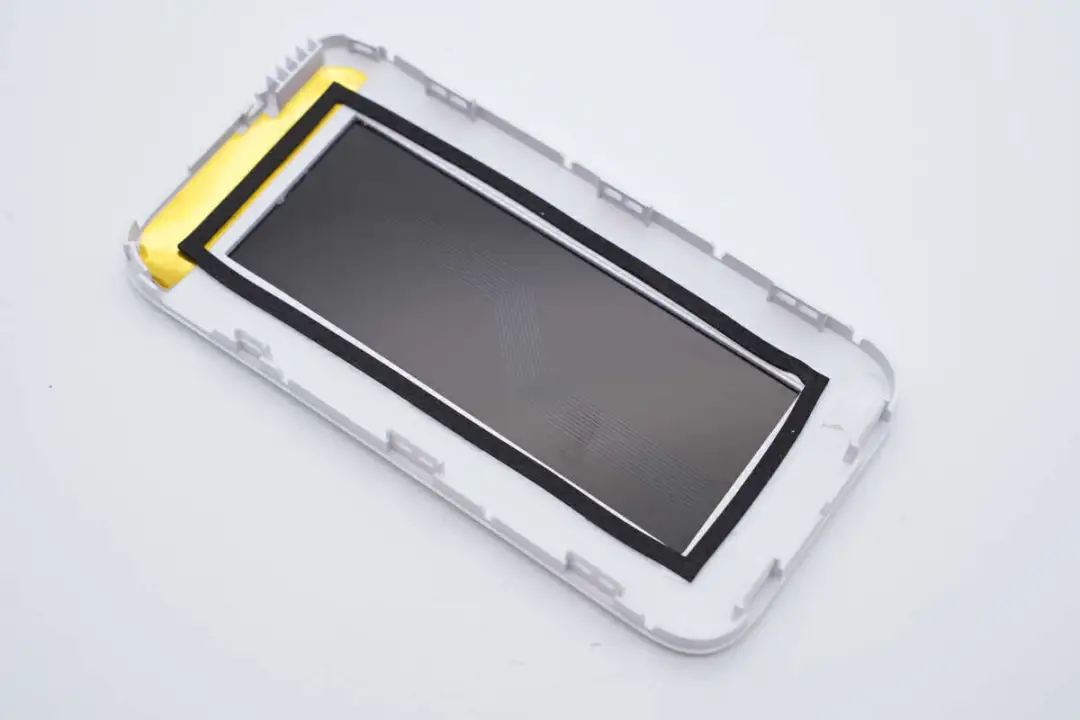

壳体内部对应PCBA模块的位置粘贴金属片增强散热。

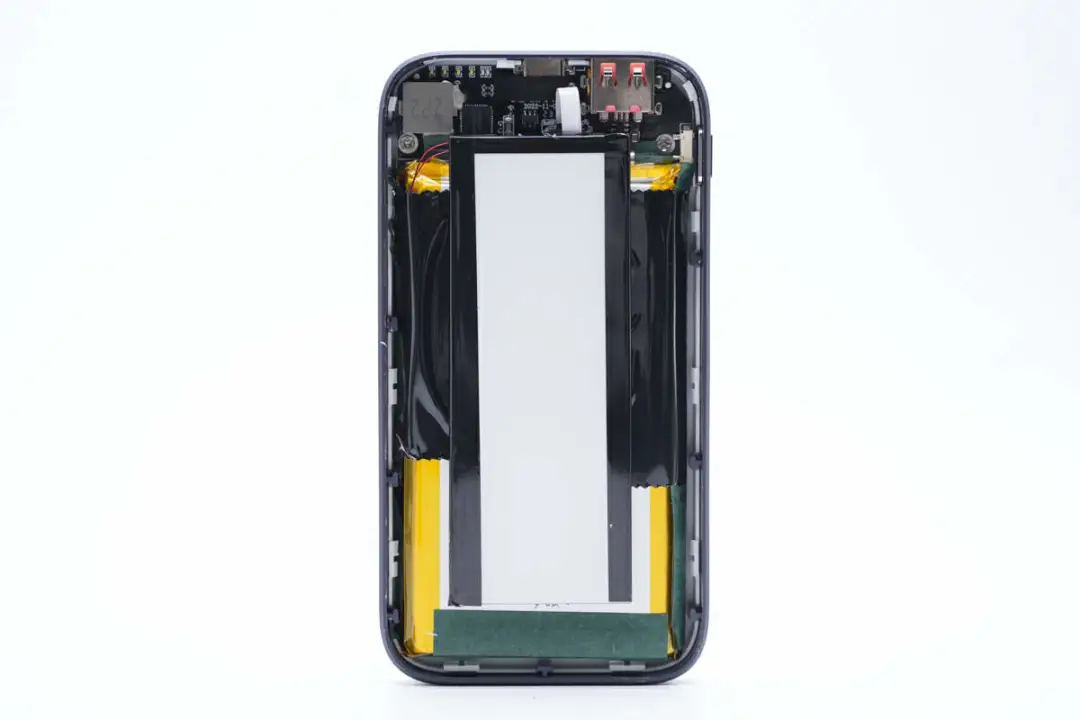

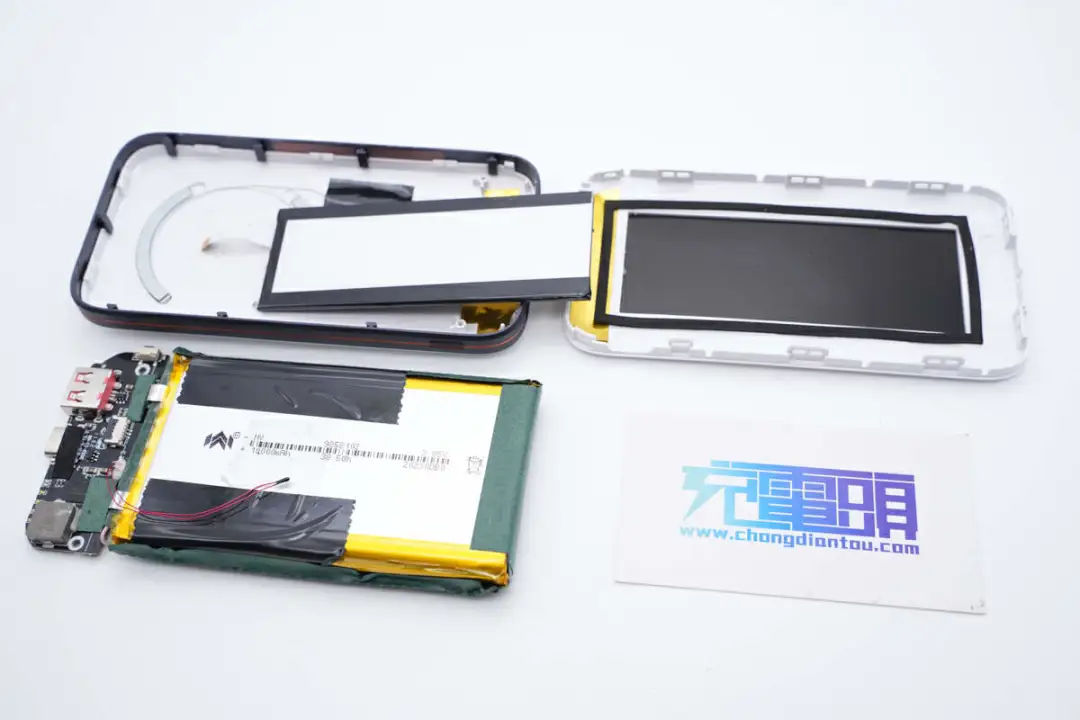

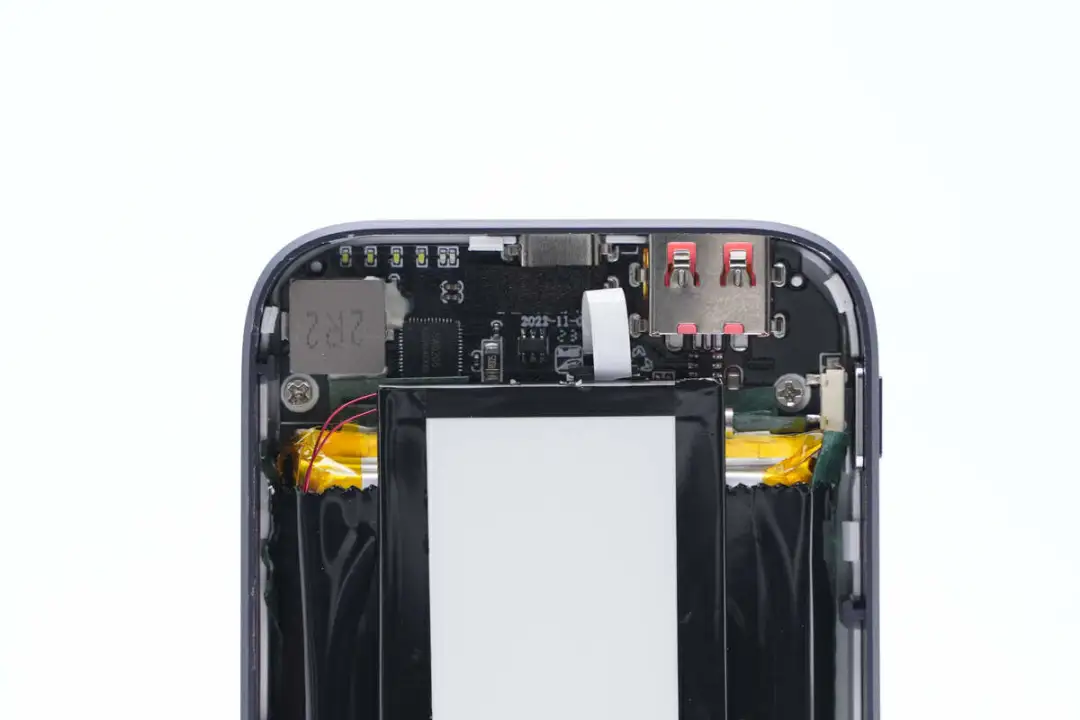

移动电源内部一览，顶部为PCBA模块，下方为电池组，在电池上粘贴LED灯板。

LED灯板通过排线连接供电。

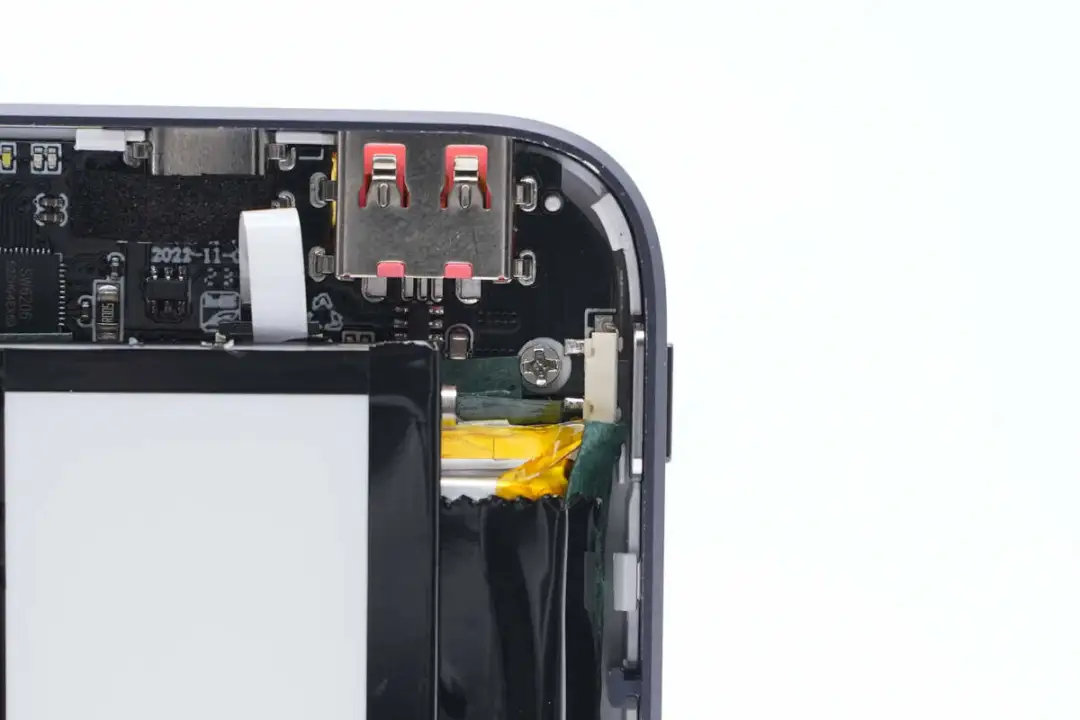

PCBA模块通过螺丝固定在外壳内部。

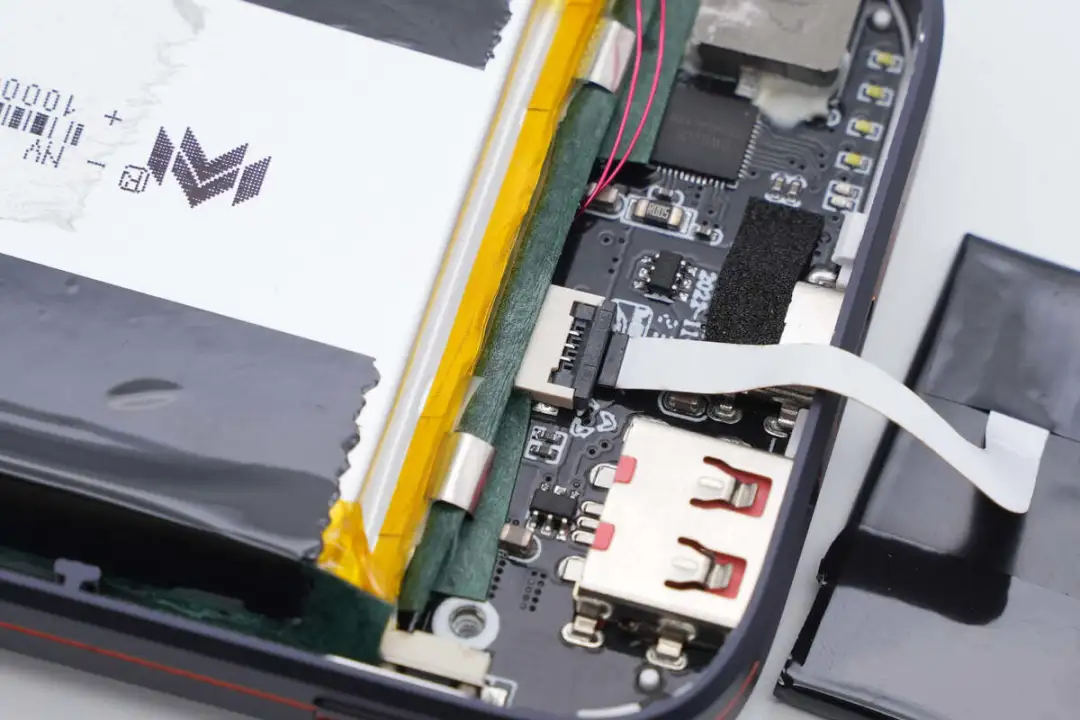

灯板通过排线连接到PCBA模块。

连接排线插座特写。

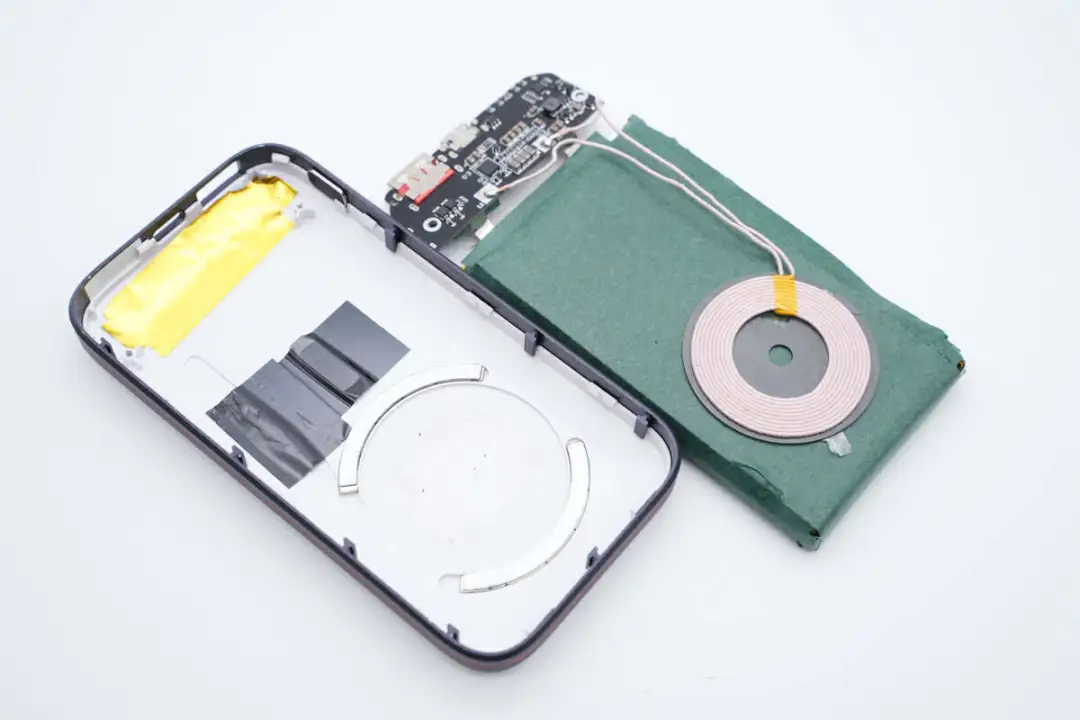

从外壳中取出电池和PCBA模块，在电池上粘贴无线充电线圈。

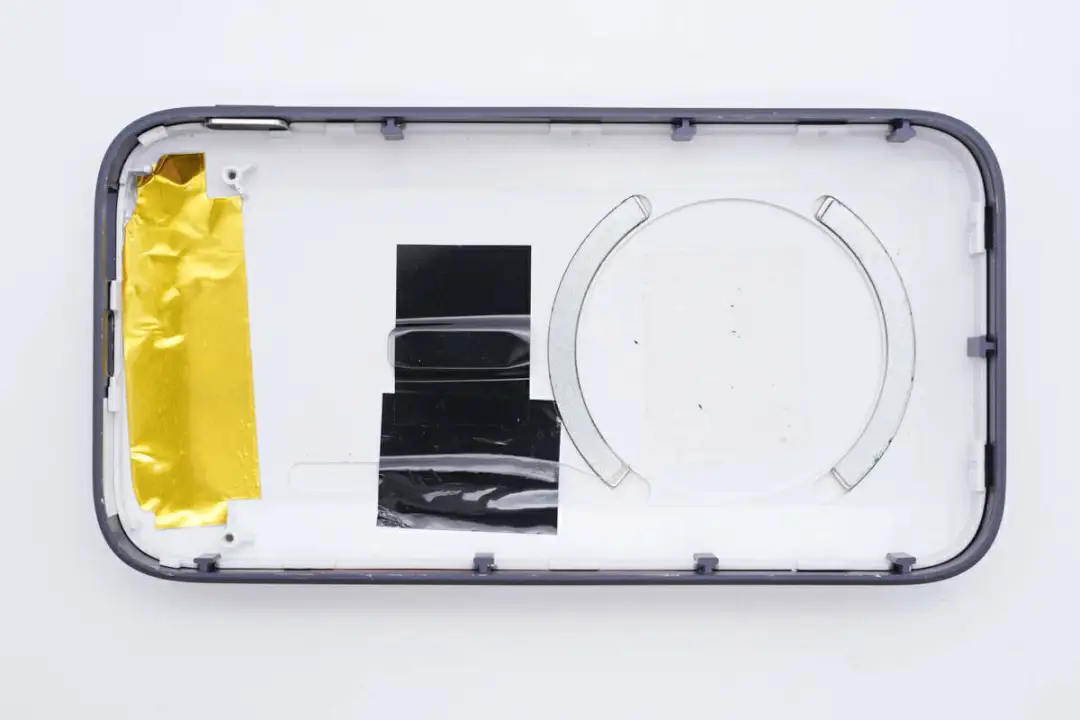

外壳内部粘贴定位磁铁和吸附磁铁。

电池焊接在PCBA模块正面，热敏电阻使用黑色胶带固定。

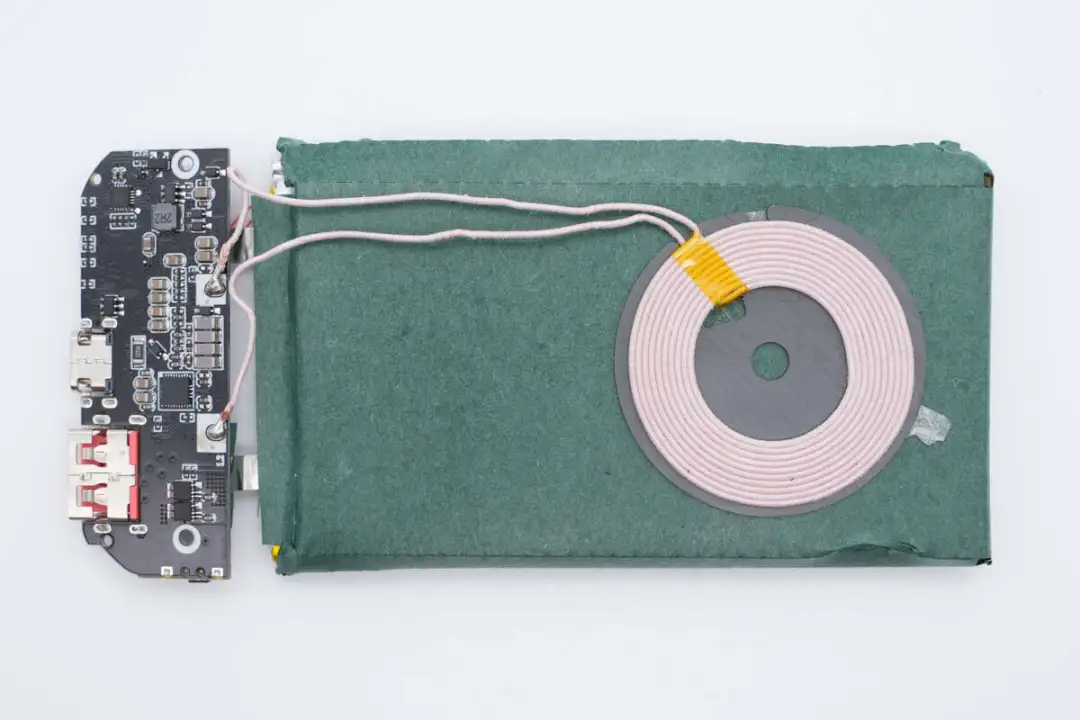

电池边缘和侧面粘贴青稞纸绝缘保护，PCBA模块背面焊接无线充电线圈。

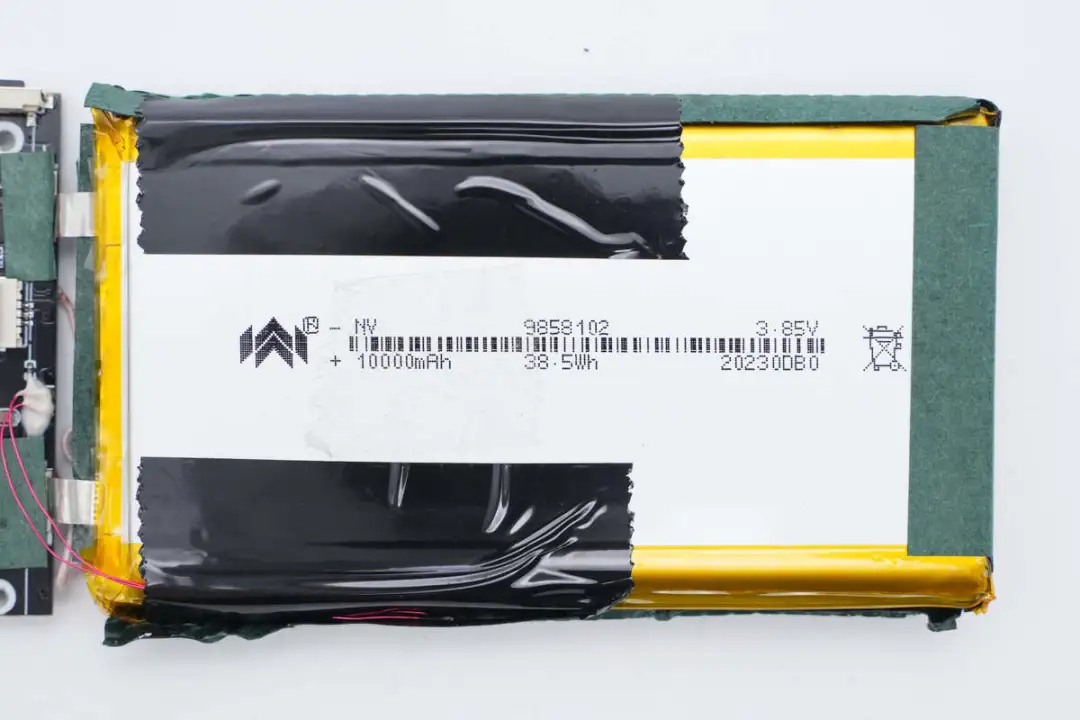

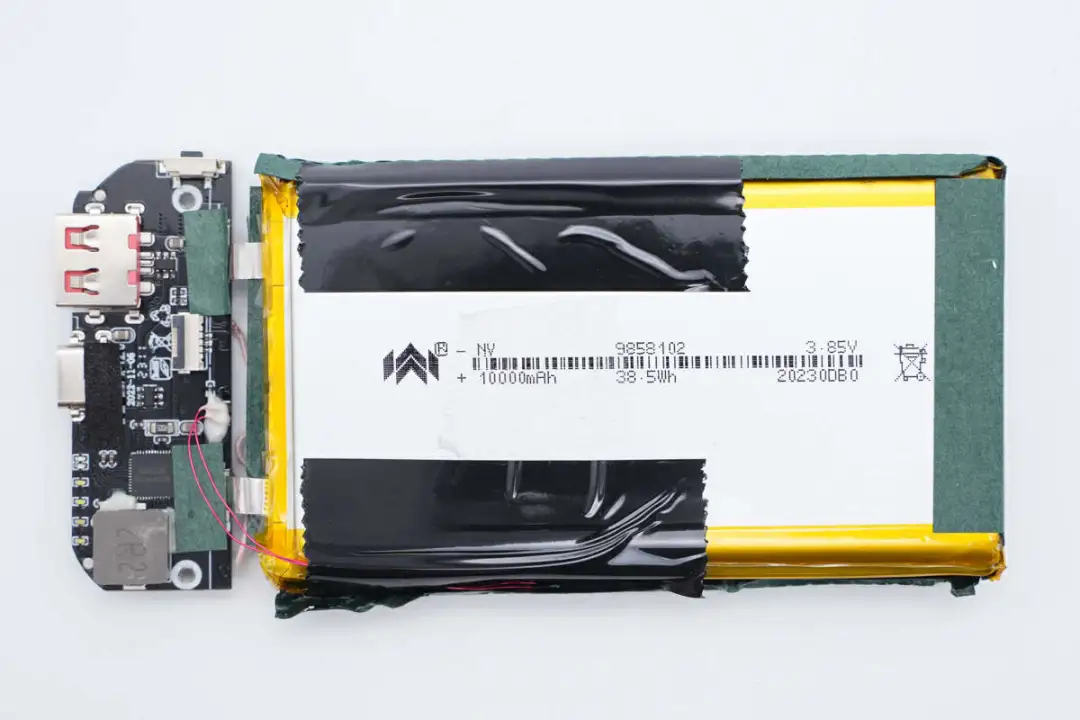

电池来自诺威新能源，容量10000mAh，均压3.85V，能量为38.5Wh。电池厚度9.8mm，宽度58mm，长度为102mm。

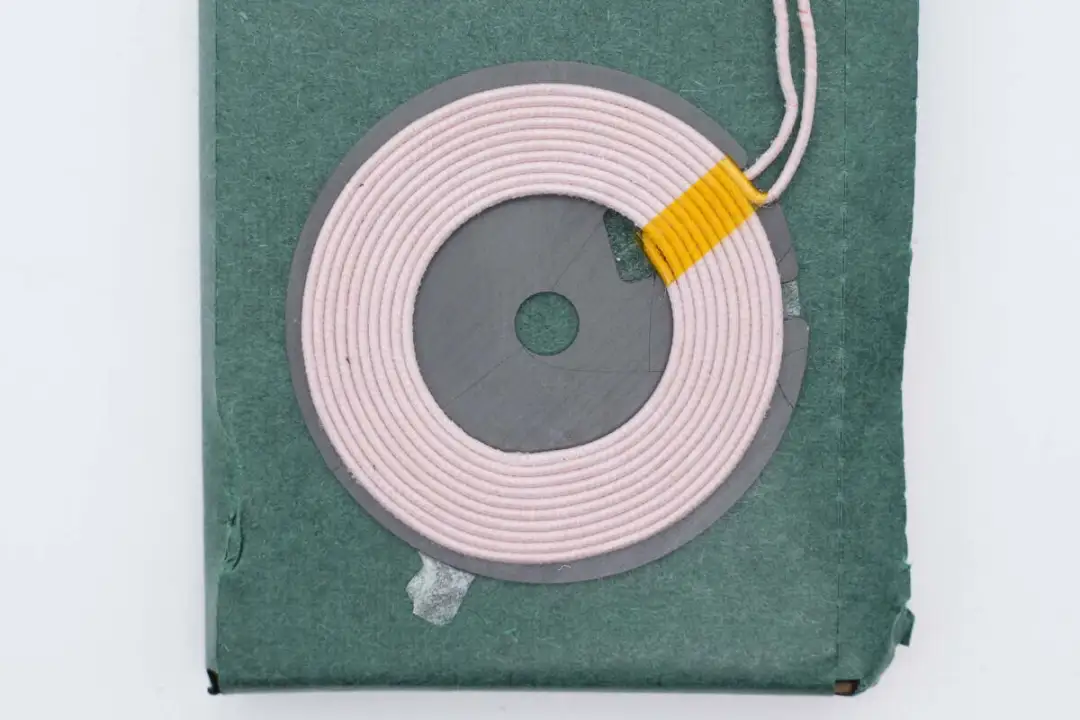

无线充电线圈特写，通过双面胶粘贴固定。

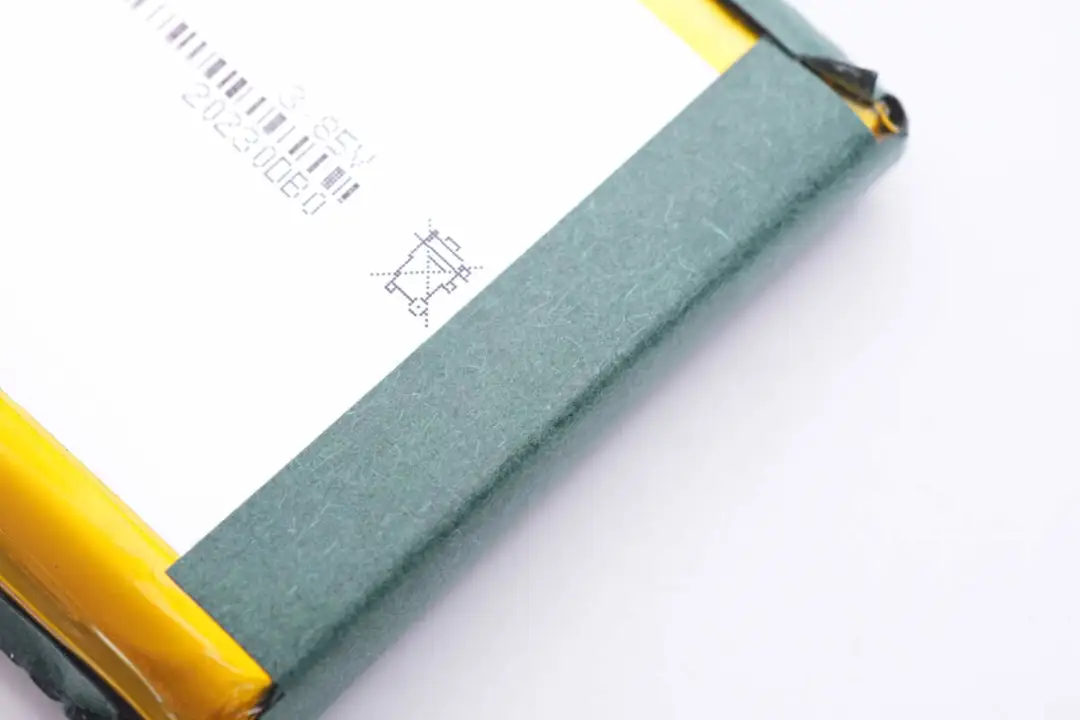

电池底部粘贴青稞纸保护。

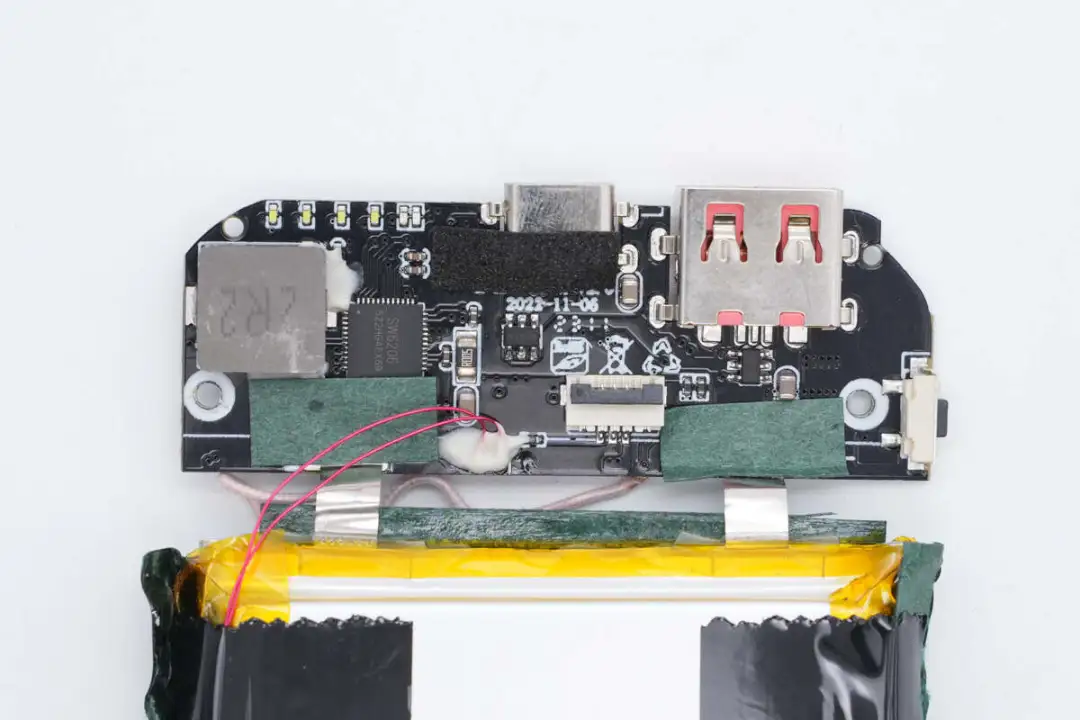

PCBA模块正面一览，电池正负极极耳直接焊接在正面，粘贴青稞纸绝缘。在PCB左侧焊接升压电感和主控芯片，在上方焊接电量指示灯。中间位置焊接USB-C母座，右侧焊接USB-A母座。

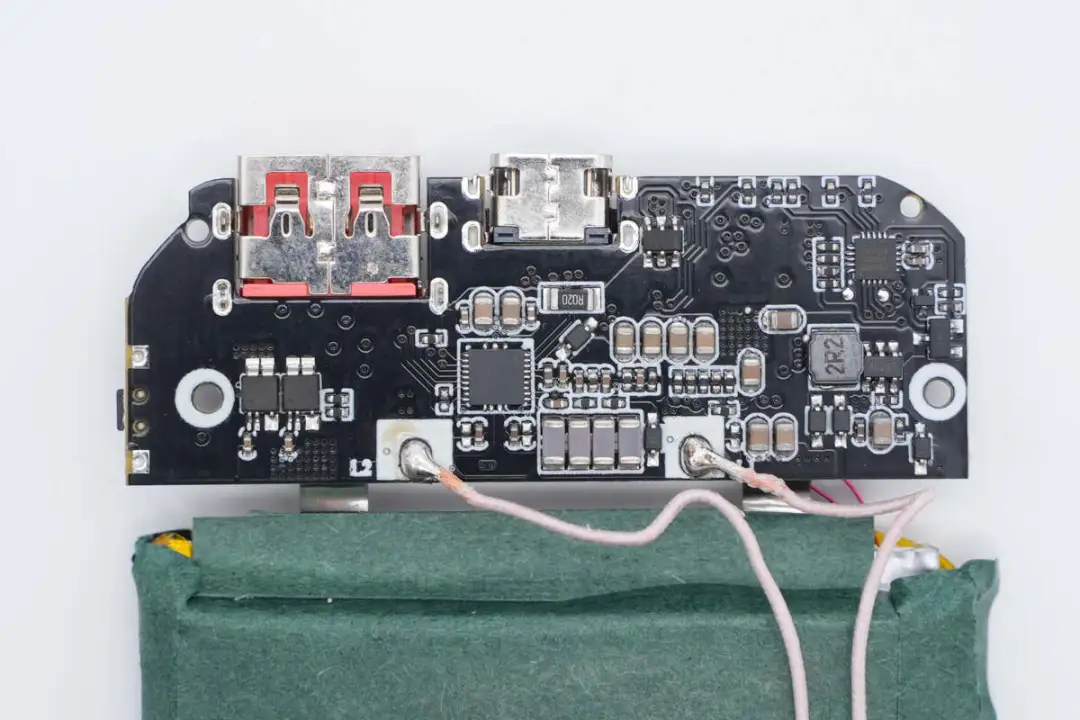

背面焊接电池保护芯片，无线充电集成功率级芯片，谐振电容，无线充电主控等元件。

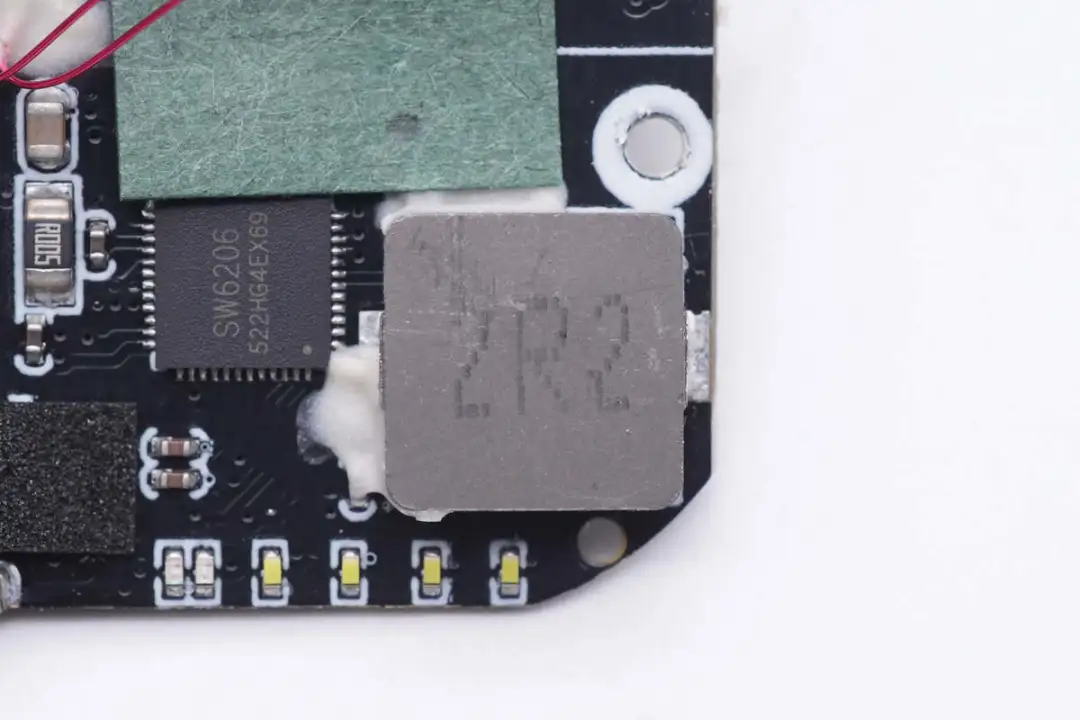

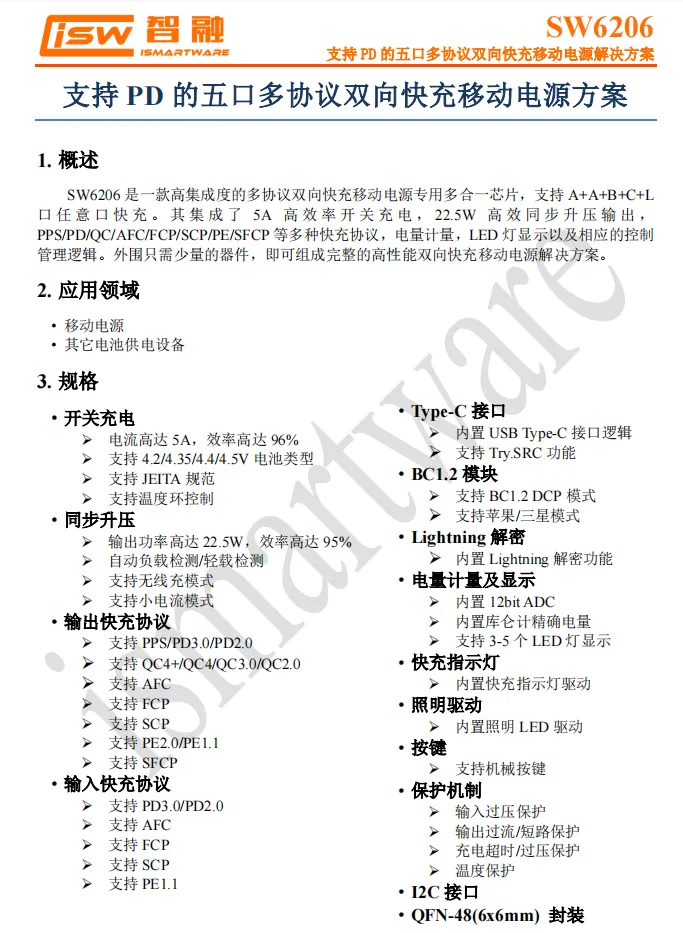

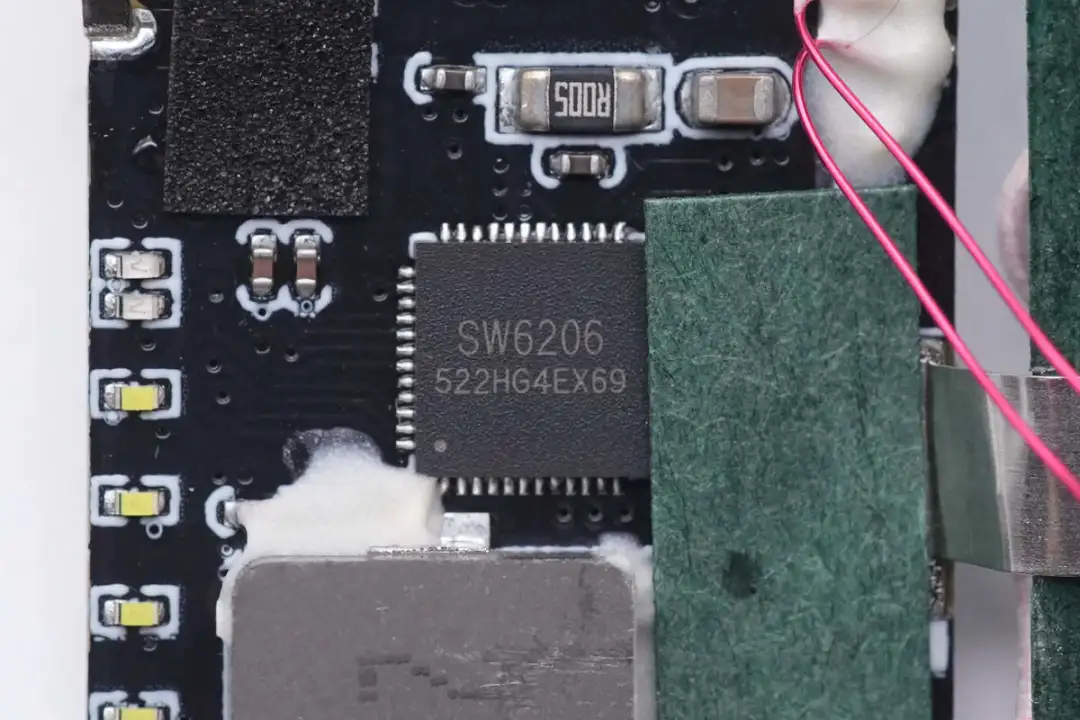

移动电源主控芯片采用智融SW6206。这是一款高集成度的多协议双向快充移动电源专用多合一芯片，支持A+A+B+C+L口任意口快充。其集成了5A高效率开关充电，22.5W高效同步升压输出。

SW6206支持PPS、USB PD、QC、AFC、FCP、SCP、PE、SFCP等多种快充协议，电量计量，LED灯、数码管显示以及相应的控制管理逻辑。外围只需少量的器件，即可组成完整的高性能双向快充移动电源解决方案。

充电头网了解到，采用智融SW6206主控芯片的产品还有摩米士10000mAh无线充移动电源、iWALK 10000mAh赛车宝移动电源、魔狐10000mAh彩屏无线快充移动电源、麦多多10000mAh磁吸无线充移动电源、网易智造10000mAh无线充移动电源、品胜20000mAh 22.5W全协议快充移动电源、罗马仕10000mAh 22.5W超级快充移动电源等。

2.2μH合金电感特写，打胶固定。

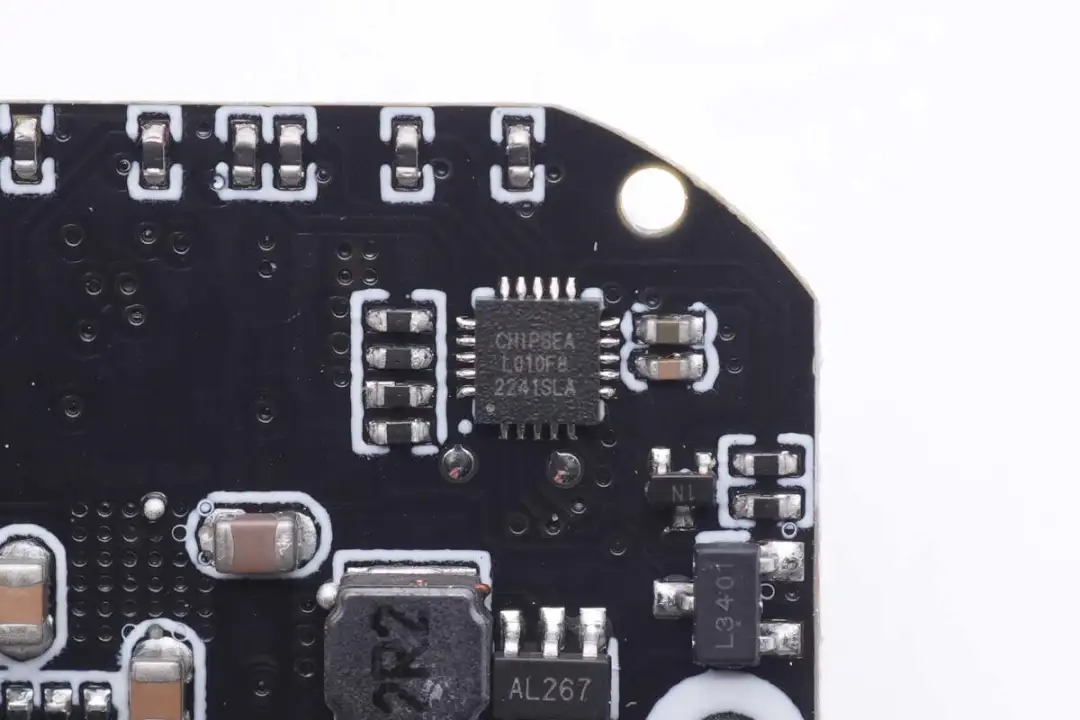

一颗MCU来自芯海科技，型号 CS32L010F8，是一颗M0内核的32位低功耗MCU，最高工作频率为24MHz，内置64KB FLASH存储器和4KB SRAM，采用QFN20封装，用于电量百分比显示。

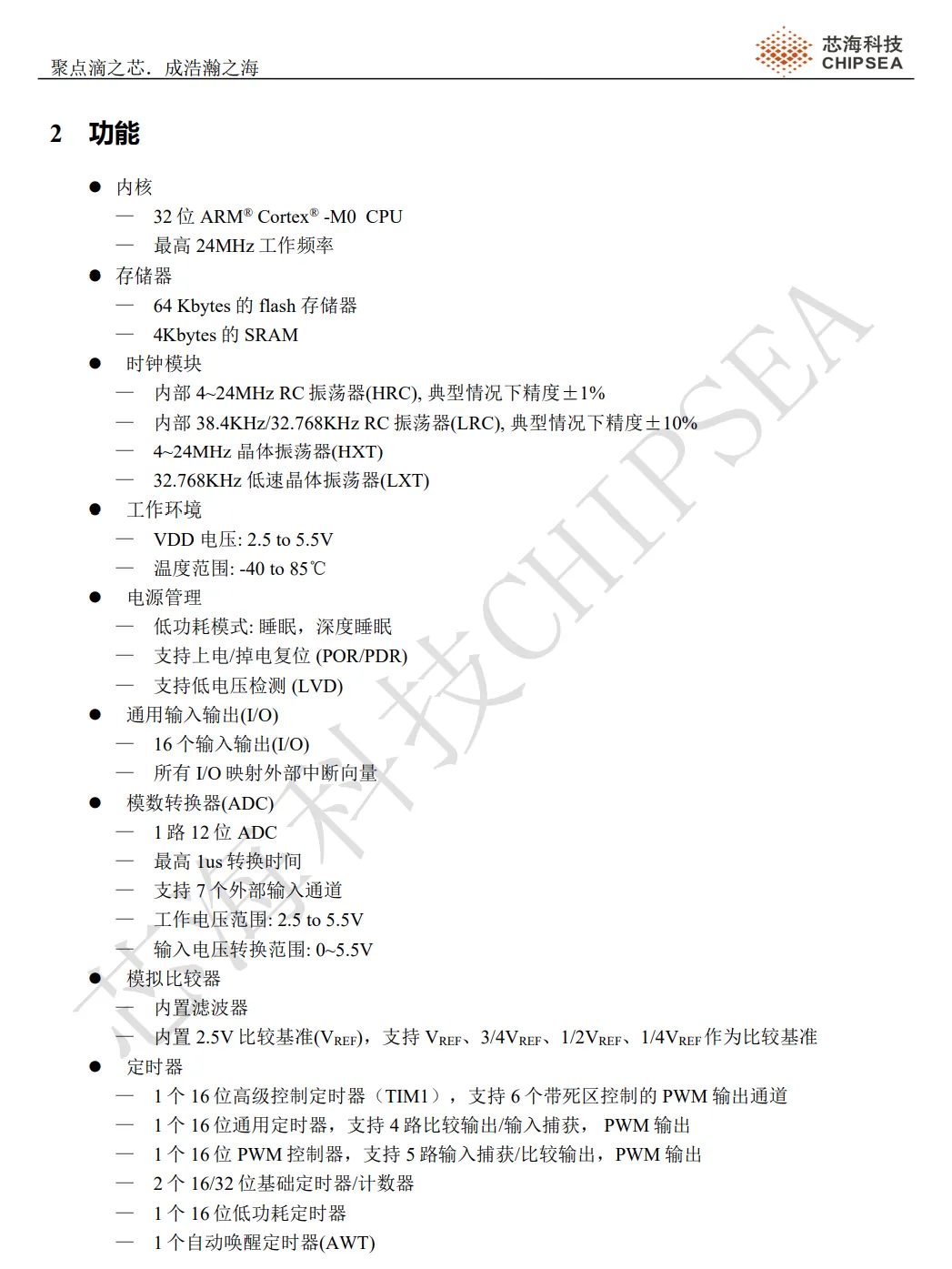

芯海科技 CS32L010F8 MCU 介绍。

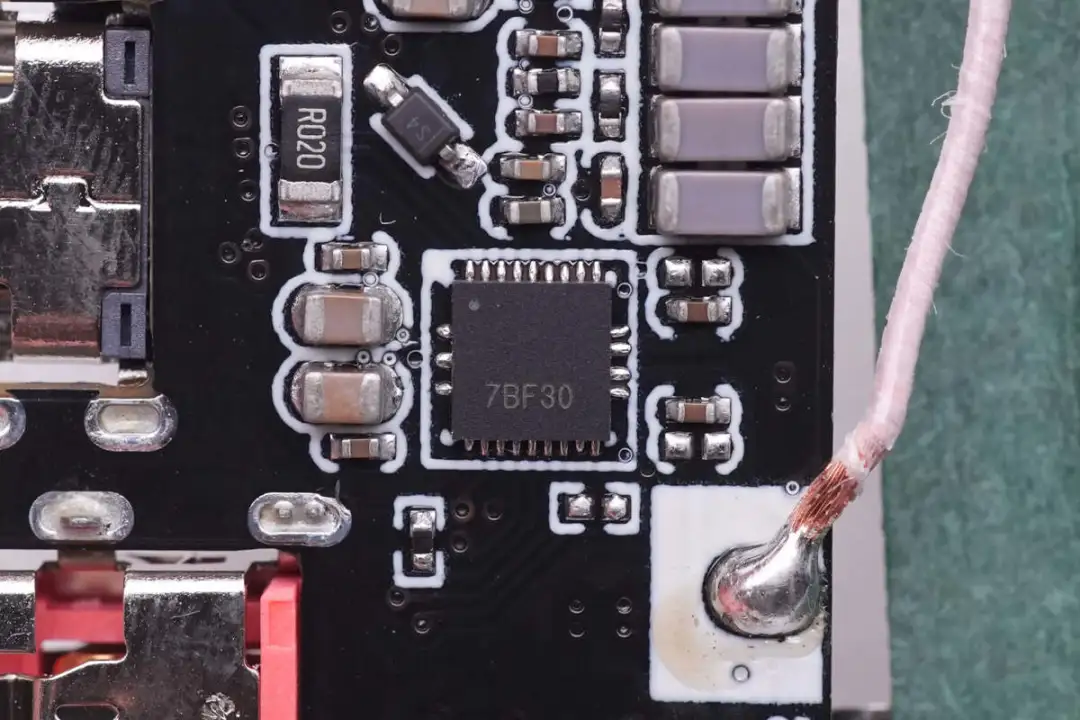

无线充电芯片特写，内部集成无线充电主控和功率级。

四颗并联的NPO谐振电容特写。

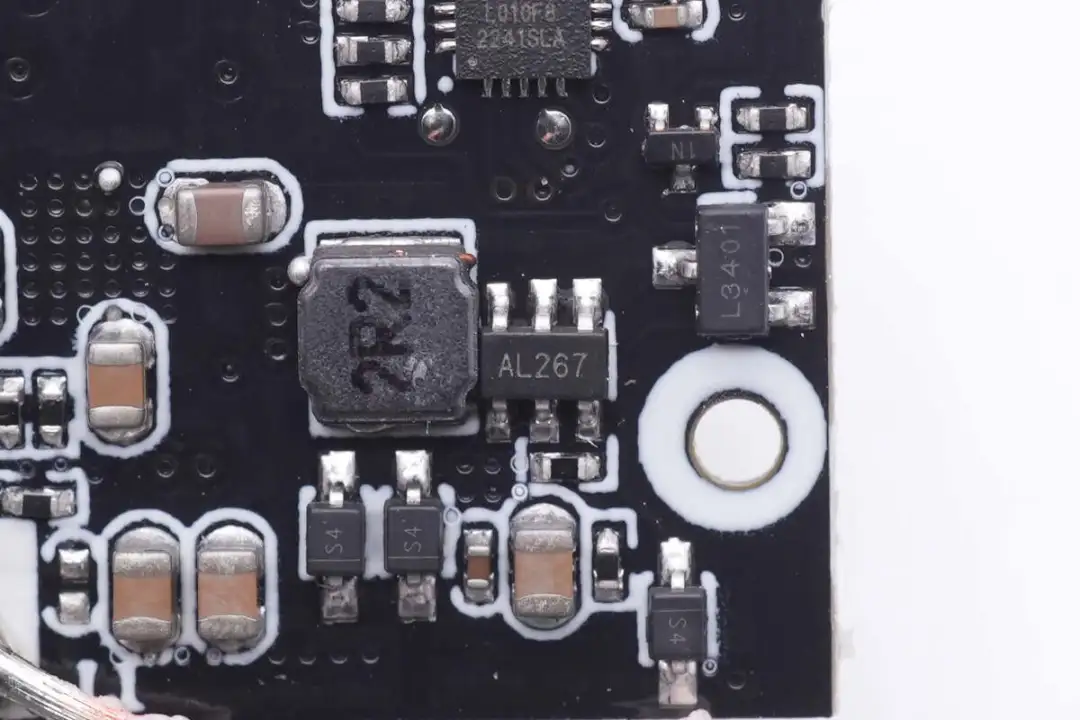

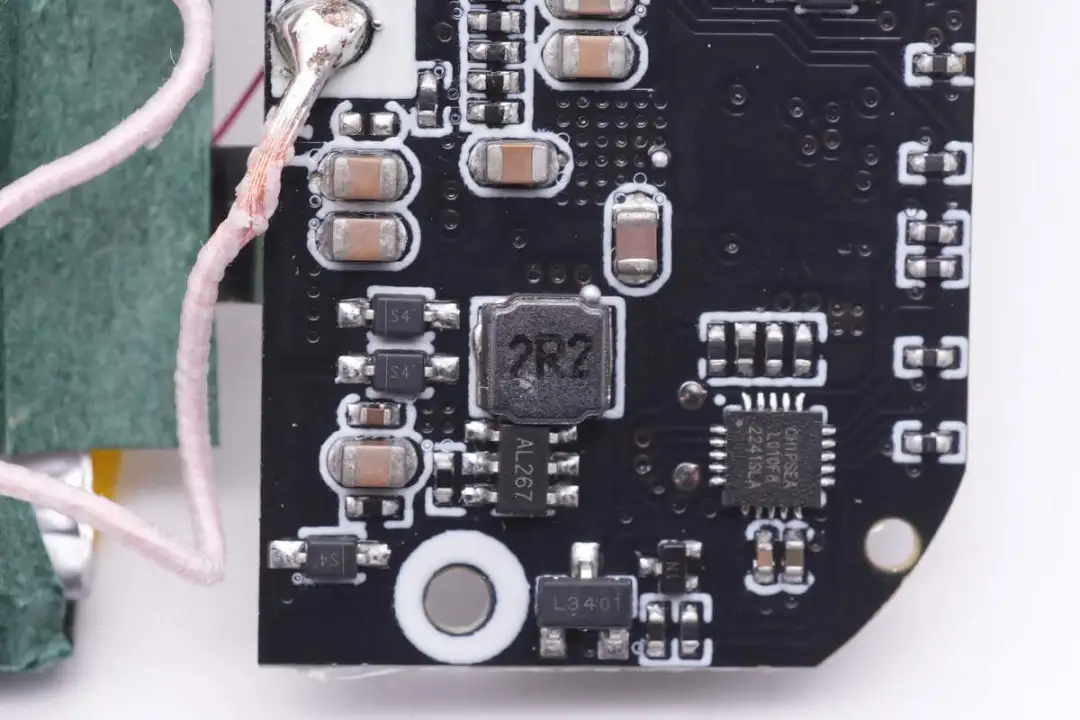

远翔 FP6291 用于升压。

2R2磁胶升压电感特写。

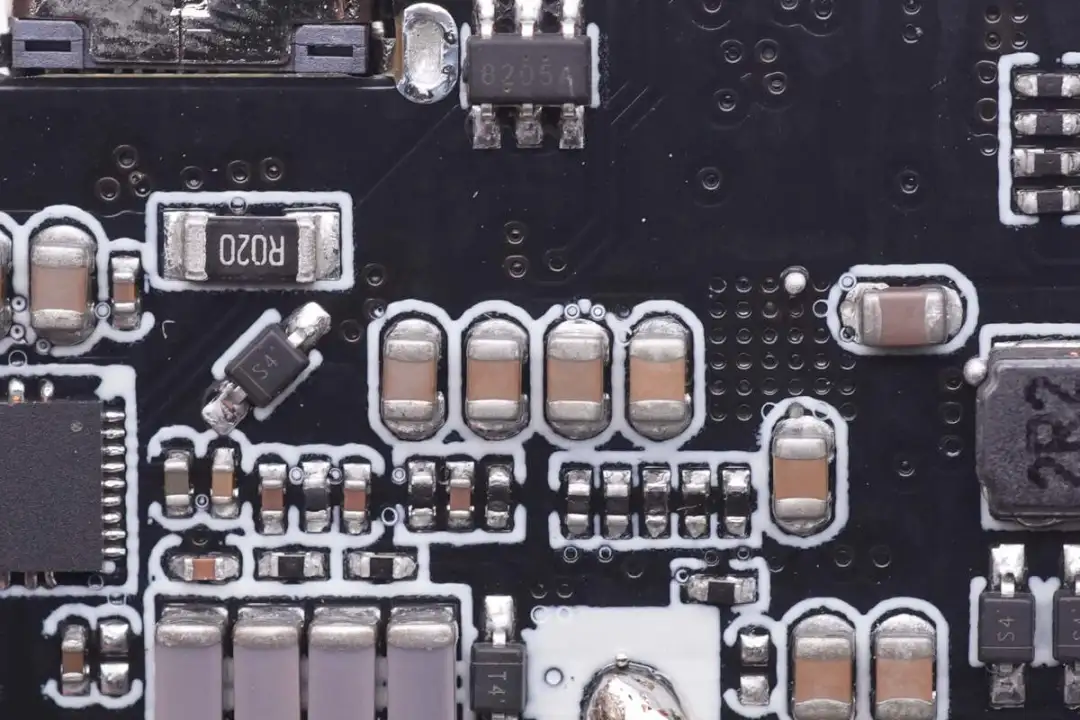

四颗MLCC滤波电容特写。

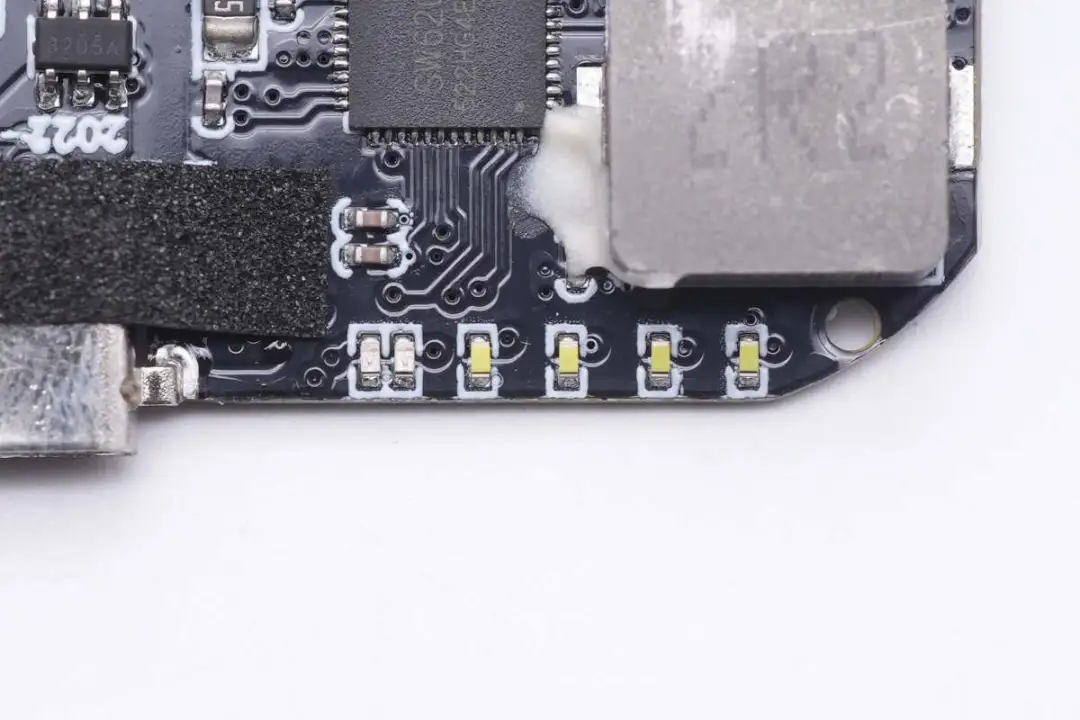

LED电量指示灯特写。

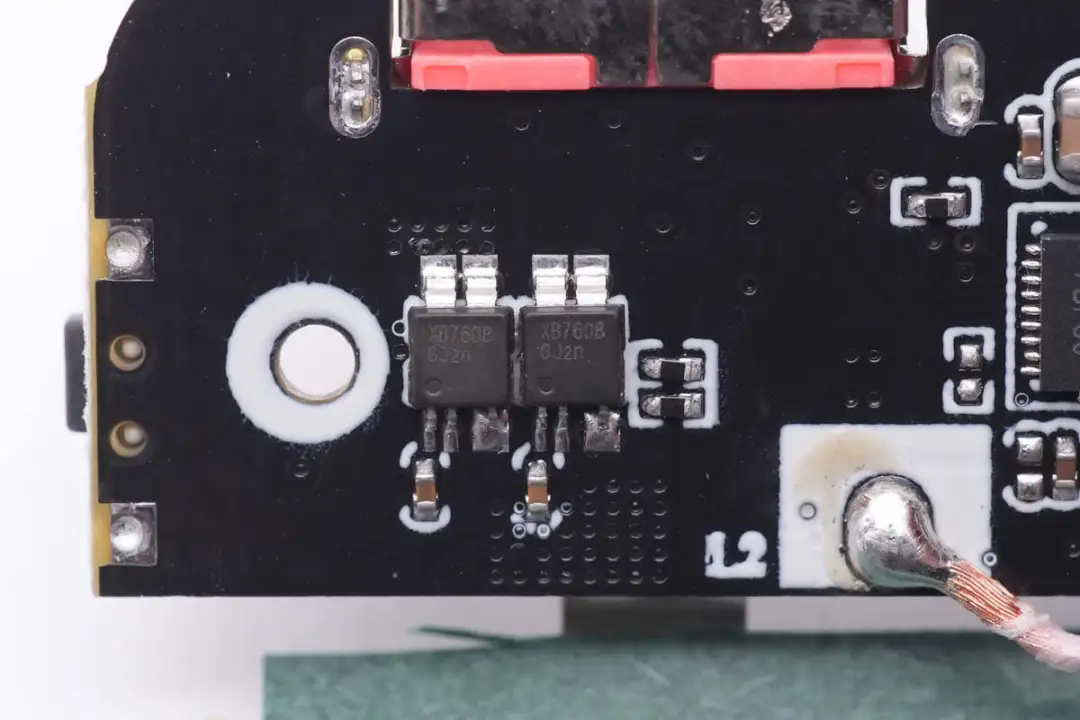

两颗赛芯微 XB7608 电池保护芯片并联，用于移动电源内部电池过压，欠压和过流保护。

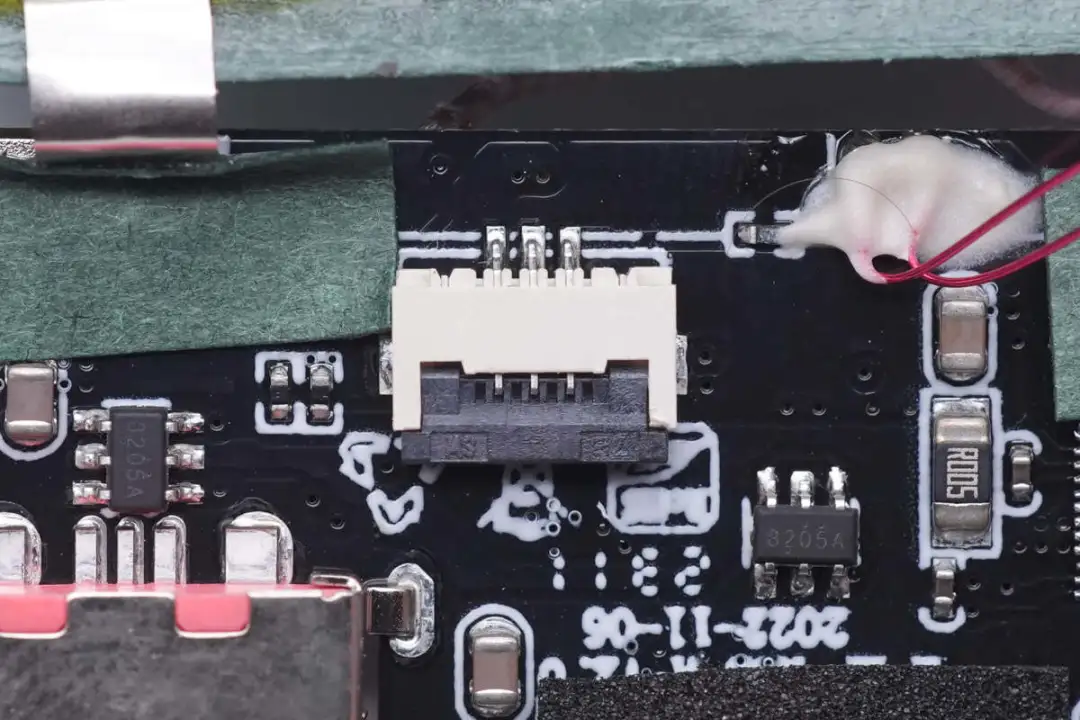

排线插座用于为灯板供电。

侧面焊接贴片按钮用于电量检测。

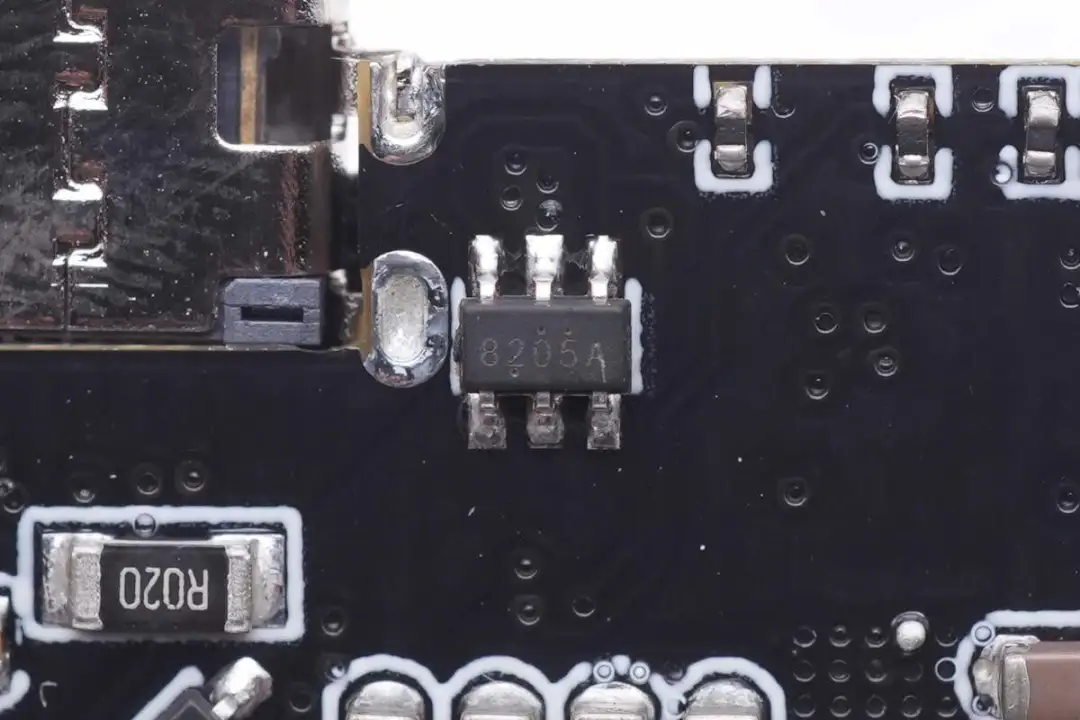

8205A MOS管用于接口输出控制。

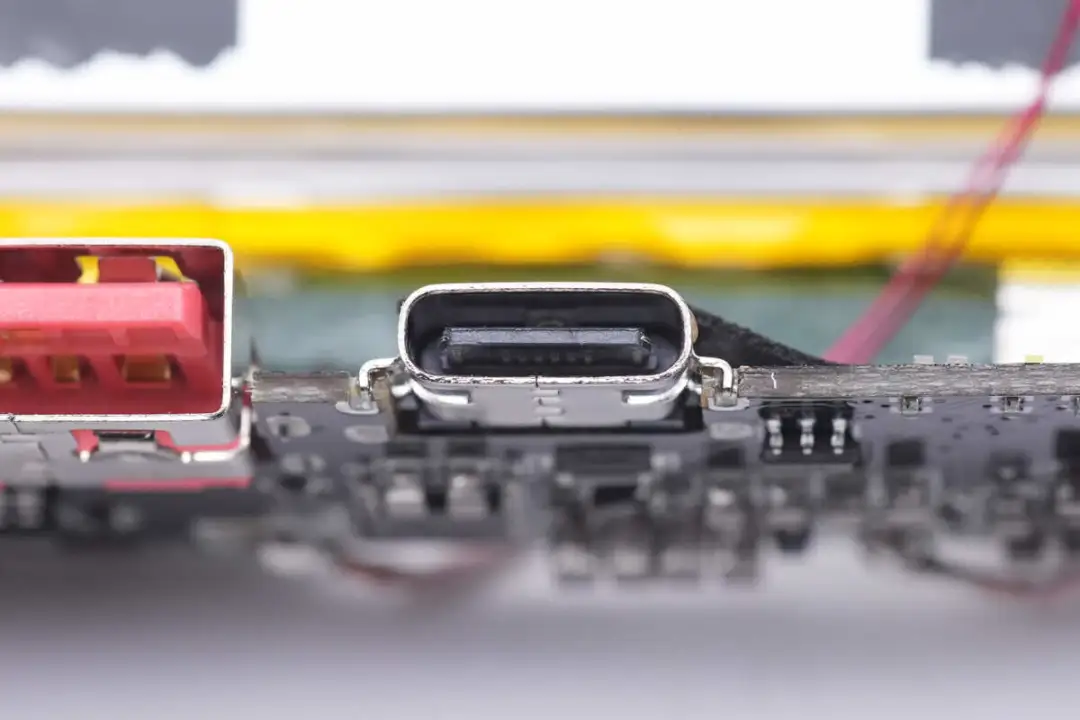

USB-C母座采用沉板焊接固定，黑色胶芯不露铜。

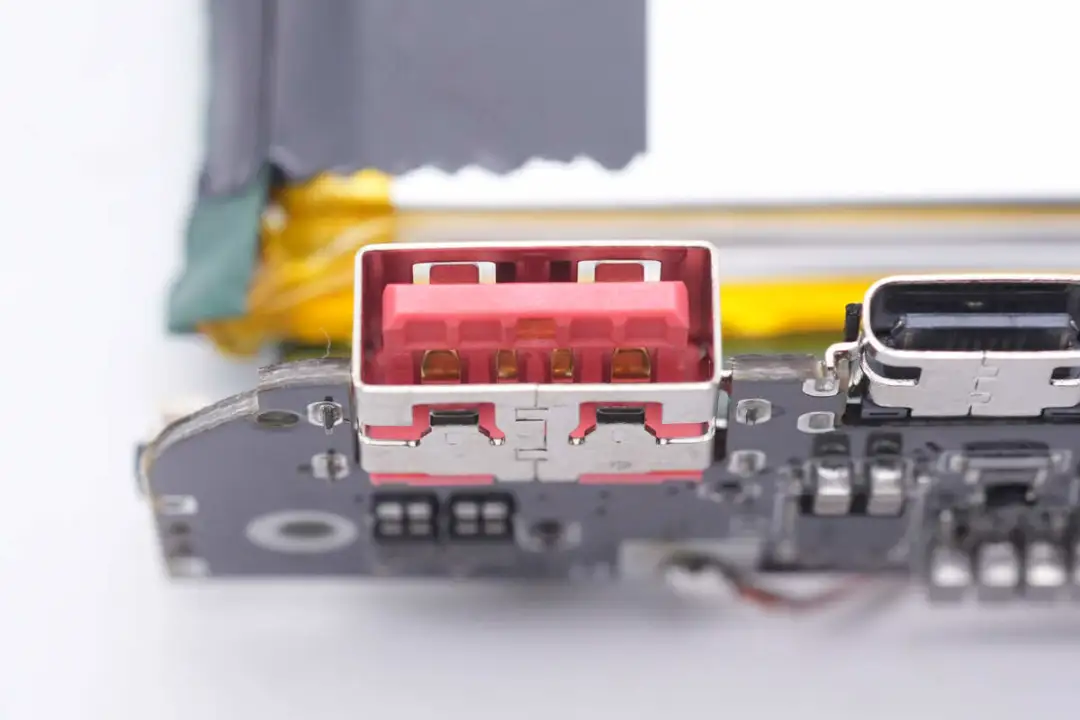

USB-A母座前端带有辅助触点，正负极加宽支持大电流快充。

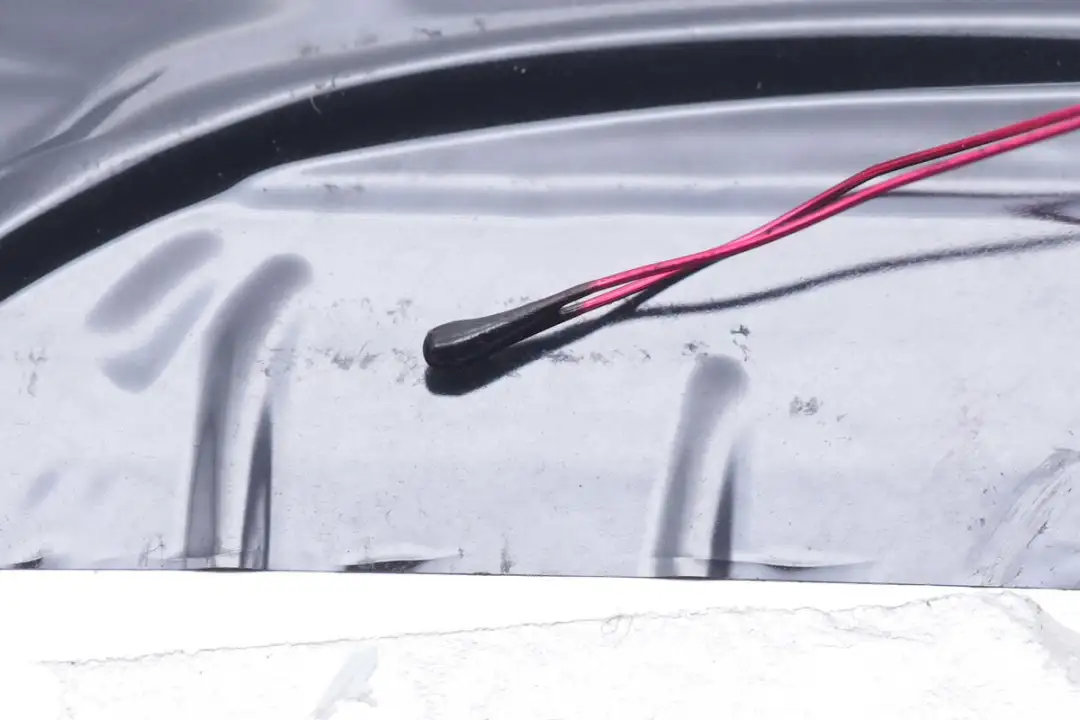

检测电池温度的热敏电阻特写。

全部拆解一览，来张全家福。

充电头网拆解总结

极氪这款10000mAh移动电源支持磁吸无线充电功能，可吸附在苹果手机的背面，对手机进行无线充电。移动电源内置灯板，可在工作时显示灯光效果。移动电源带有USB-C和USB-A接口，支持18W快充输入和20W快充输出，并支持PPS快充，有线快充的支持也非常好。

充电头网通过拆解了解到，极氪这款移动电源内置诺威新能源3.85V高平台电池，内置智融SW6206主控芯片进行升降压转换，用于USB-C和USB-A接口充电和输出。并采用芯海科技CS32L010F8主控芯片用于电量百分比显示，无线充电使用高集成芯片，内部方案成熟，用料可靠。

值得一提的是，此前拆解过的极氪30W 1A1C车载OBD充电器以及83W 1A1C双口快充车充两款产品也都有采用智融高性能多快充协议充电解决方案，足见其对智融产品性能和质量的认可。
