前言

罗马仕推出了一款20000mAh的快充移动电源，这款移动电源具备45W输出功率，能够为MacBook提供8小时以上的续航，为iPhone可以提供72小时以上的续航。移动电源配备LED显示屏可实时显示剩余电量，让用电更随心。

得益于智融移动电源方案的使用，相较市面同类产品，这款充电宝的独特之处在于不仅支持45W PD双向快充以及华为22.5W SCP快充，其中一个USB-A口还支持3.4-11V4A UFCS融合快充，这让其在兼容性方面无短板。下面充电头网就带来这款移动电源的拆解，看看其具体设计。



此前充电头网还拆解过罗马仕20000mAh 30W双向快充移动电源、罗马仕10000mAh 30W快充移动电源、罗马仕10000mAh 22.5W超级快充移动电源、罗马仕22.5W超级快充移动电源20000mAh等产品，欢迎查阅。

ROMOSS 45W快充移动电源外观

罗马仕45W移动电源采用PC防火材质黑色外壳，直板机身主体磨砂抗指纹，上端高光亮面处理，两侧过渡圆润持握不硌手。

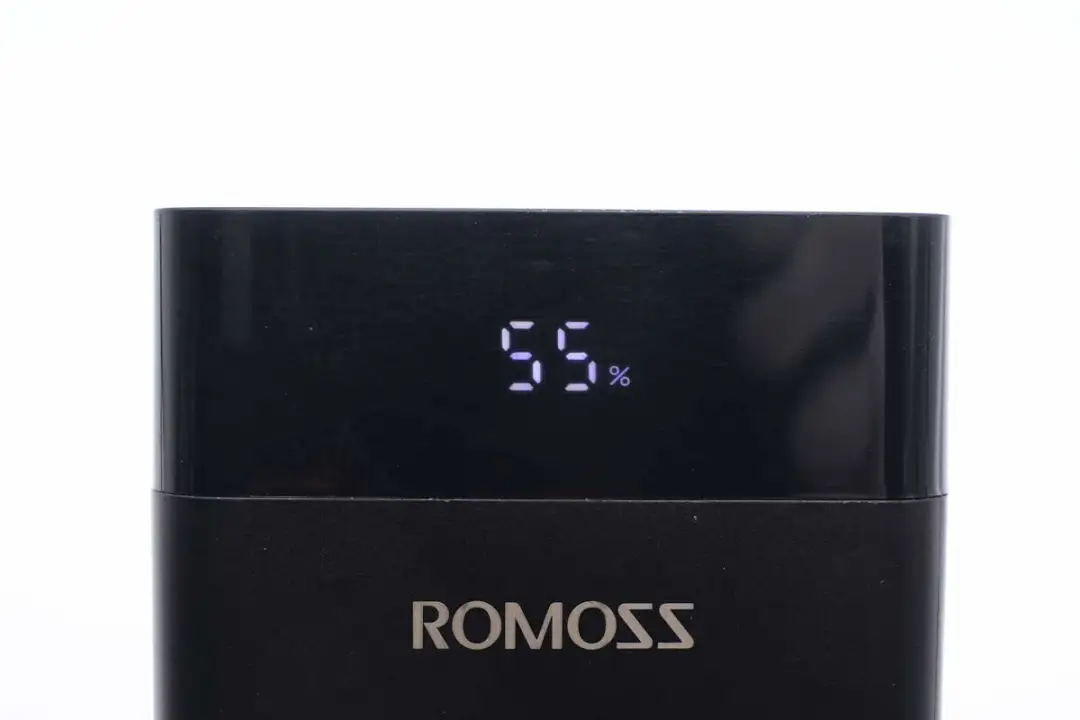

上端正面设有隐藏式电量数显屏，可实时百分比精确显示充电宝剩余电量，方便用户使用。

下方印有ROMOSS品牌。

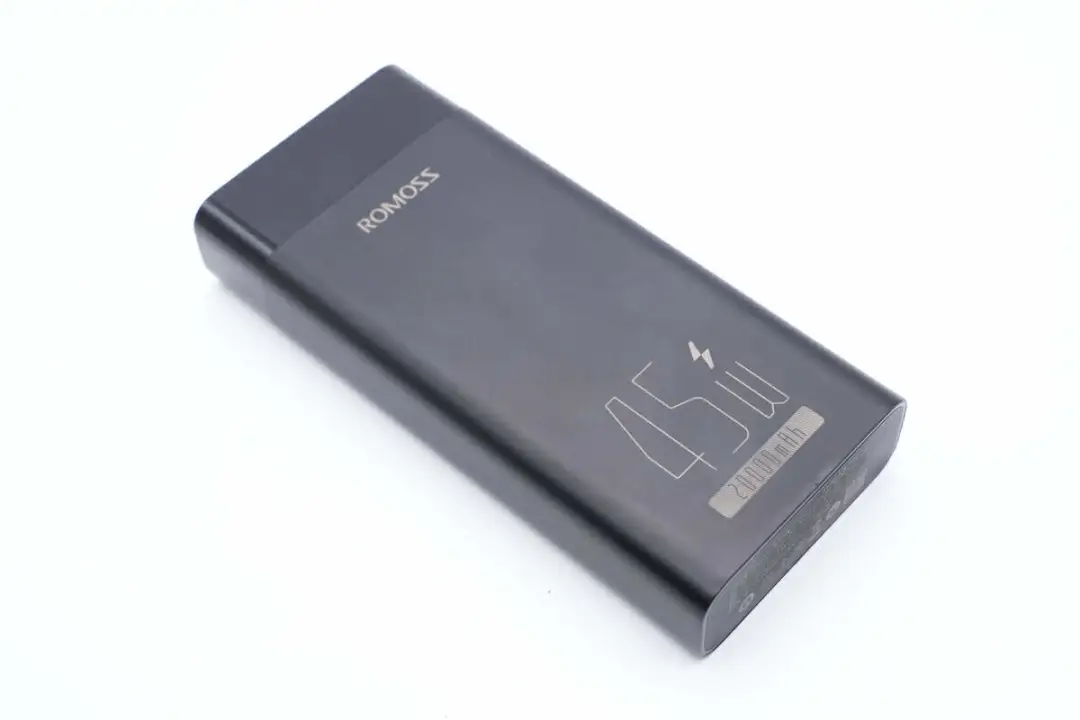

正面最下方印有45W和20000mAh，直观表明这款移动电源最大功率和容量，一目了然。

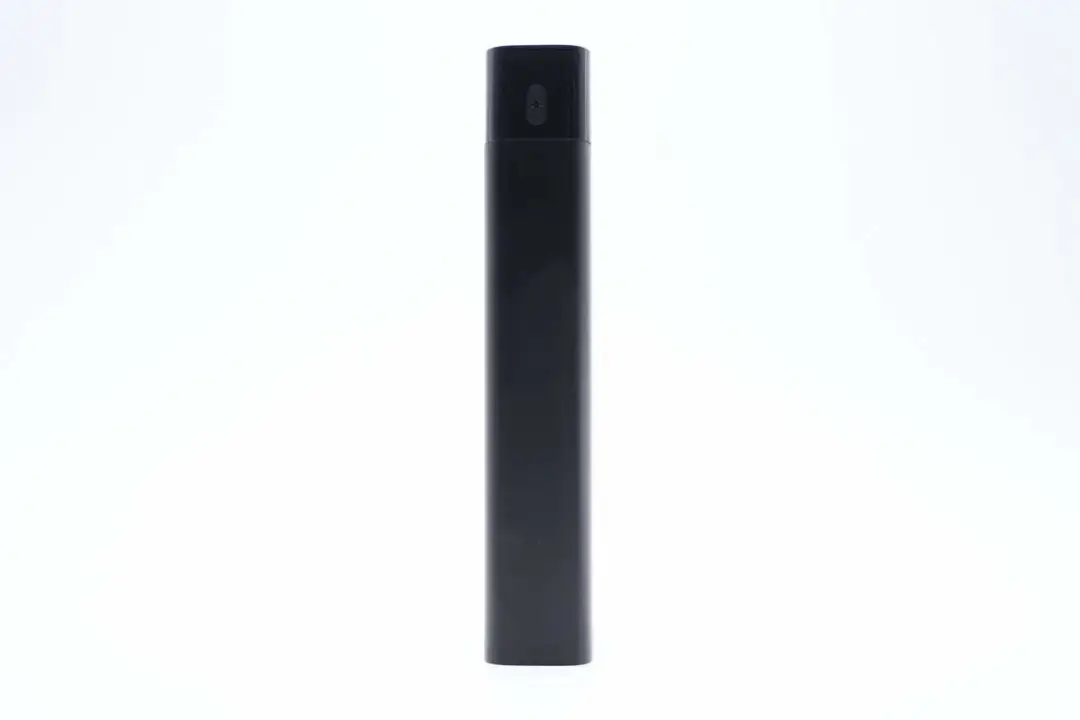

侧面无任何式样，上端设有电源键。

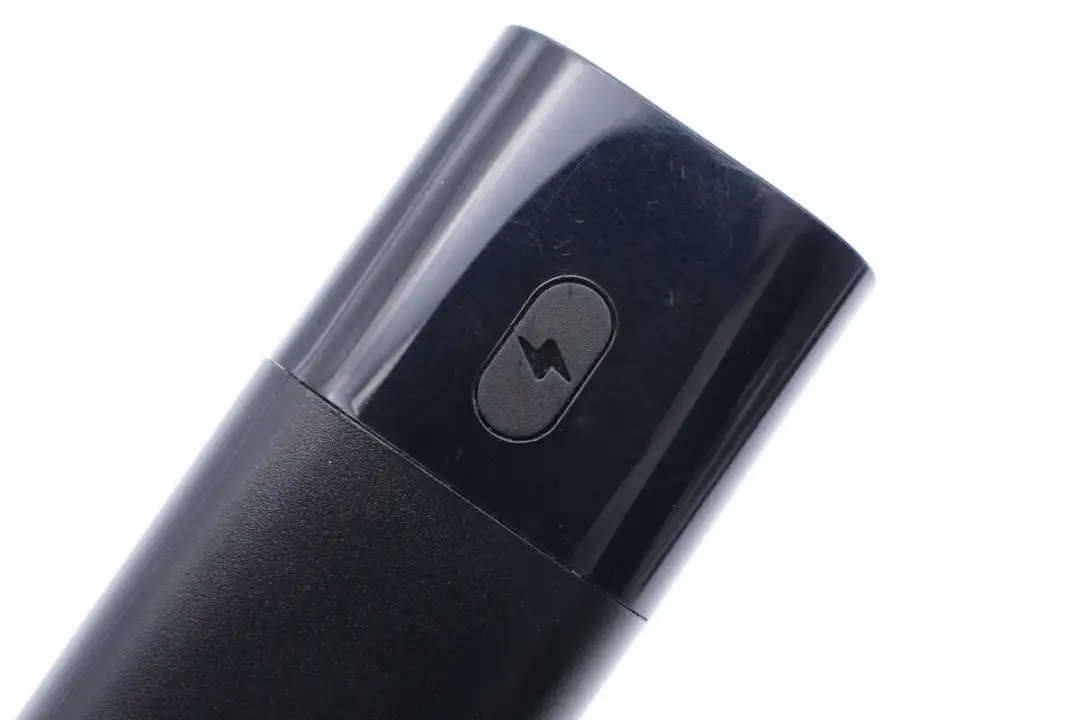

电源键中心设计有闪电logo。

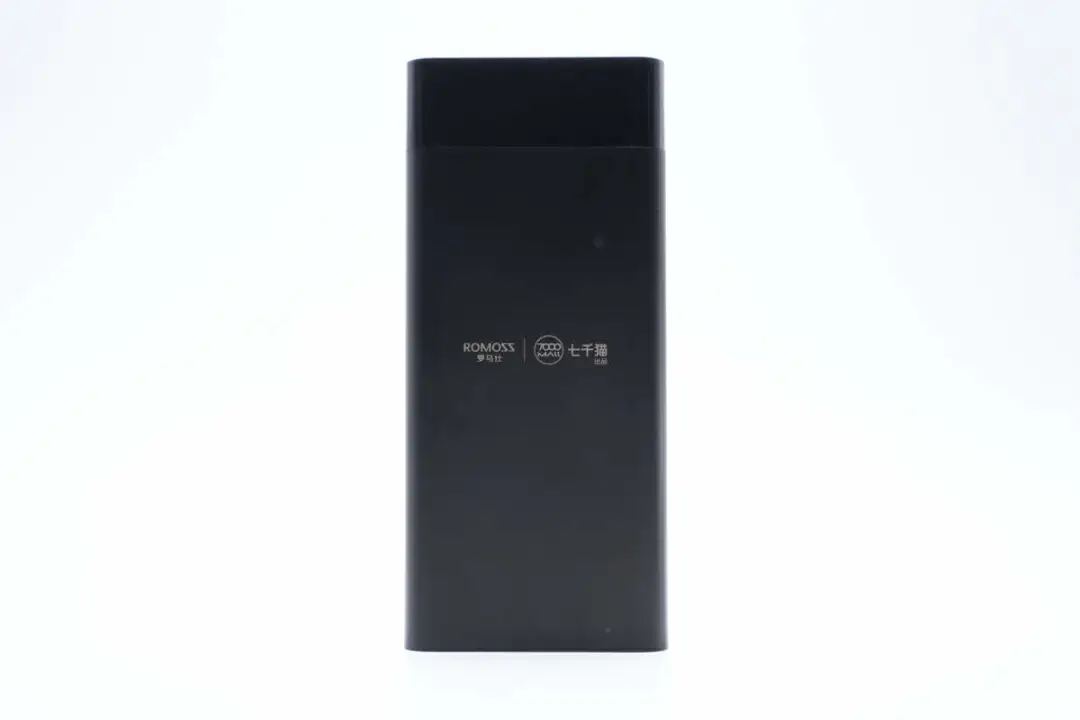

背面印有ROMOSS罗马仕和7000MALL七千猫品牌。

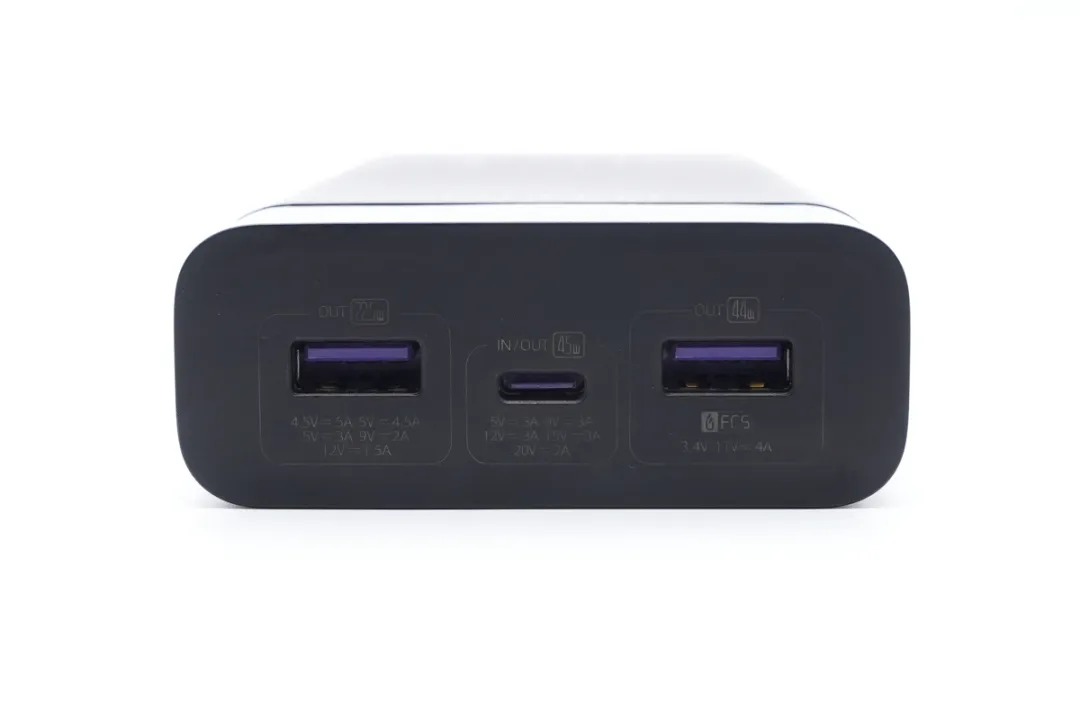

顶面配备2A1C三个USB接口，均为紫色胶芯，并且接口旁印有相应的参数信息。

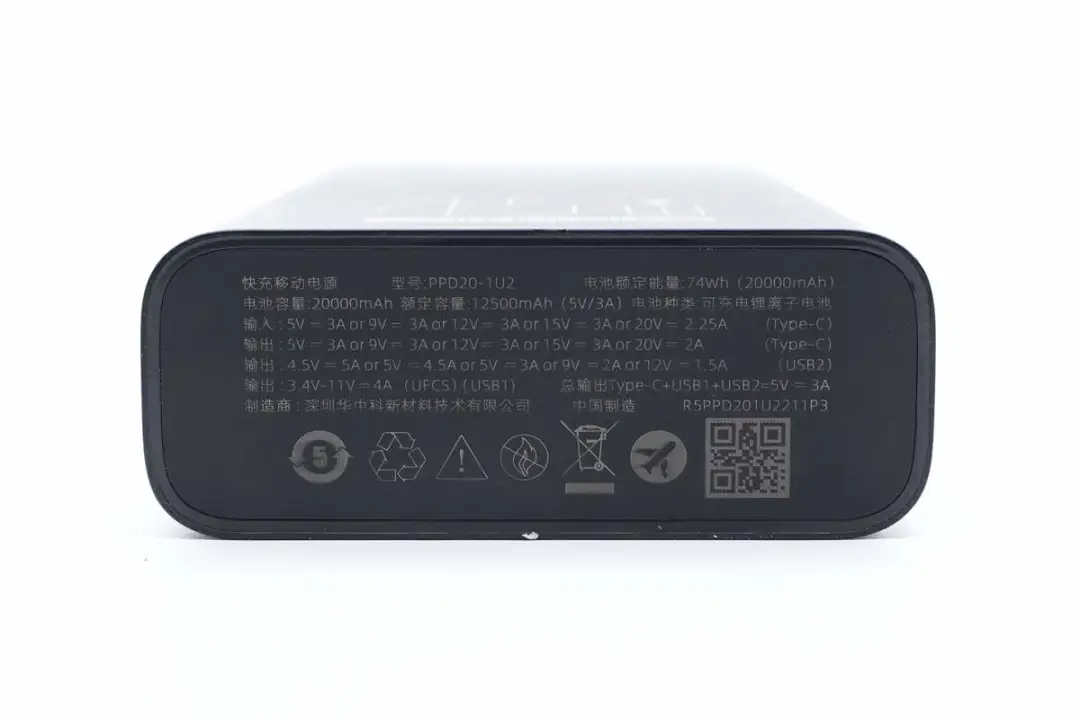

底部印有移动电源详细参数

型号：PPD20-1U2

电池额定能量：74Wh（20000mAh）

电池容量：20000mAh

额定容量：12500mAh（5V3A）

电池种类：可充电锂离子电池

Type-C输入：5V3A，9V3A，12V3A，15V3A，20V2.25A

Type-C输出：5V3A，9V3A，15V3A，20V2A

USB2输出：4.5V5A，5V4.5A，5V3A，9V2A，12V1.5A

USB1输出：3.4-11V4A（UFCS）

总输出：5V3A

制造商：深圳华中科新材料技术有限公司。

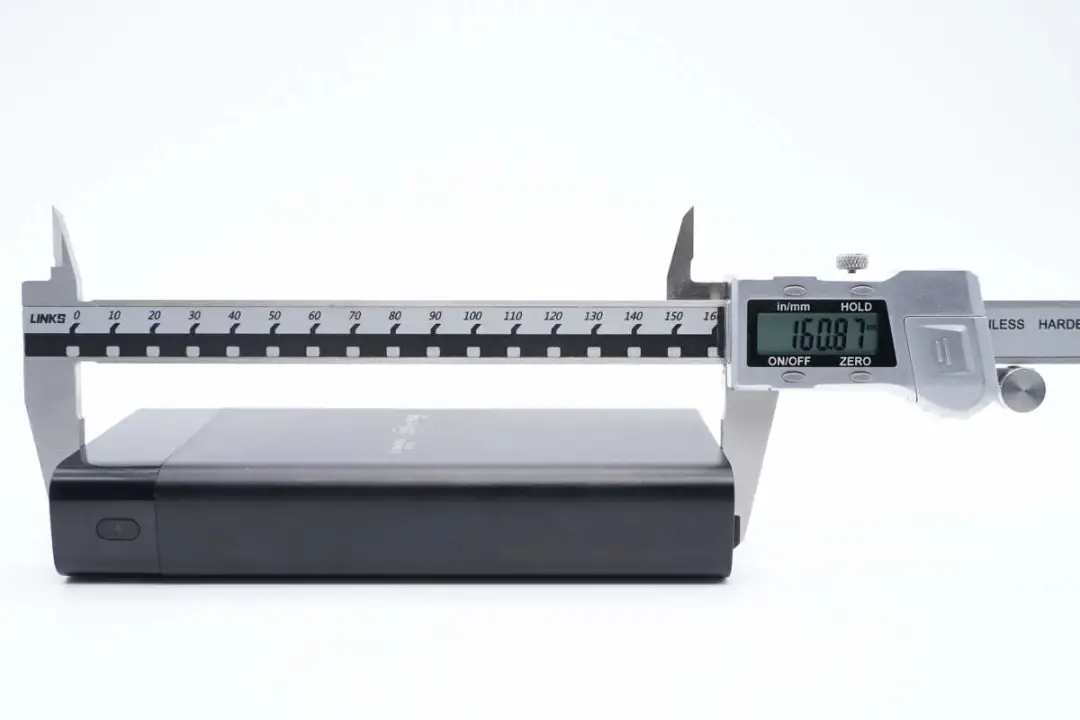

测得ROMOSS 45W快充移动电源机身长度为160.87mm。

宽度为72.53mm。

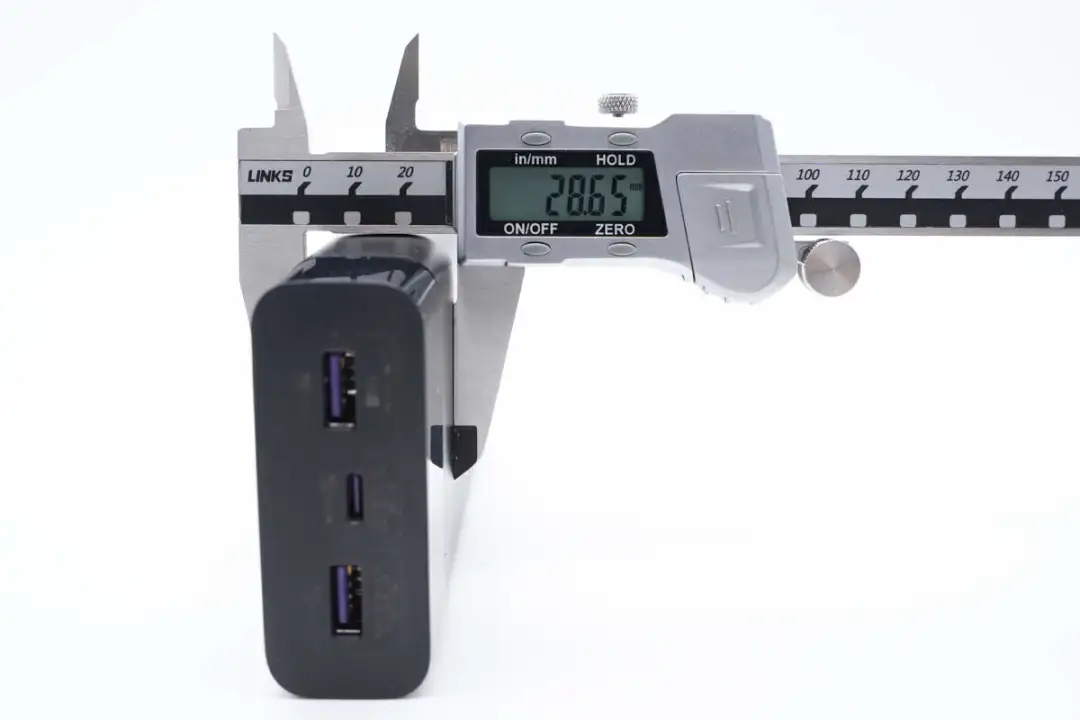

厚度为28.65mm。

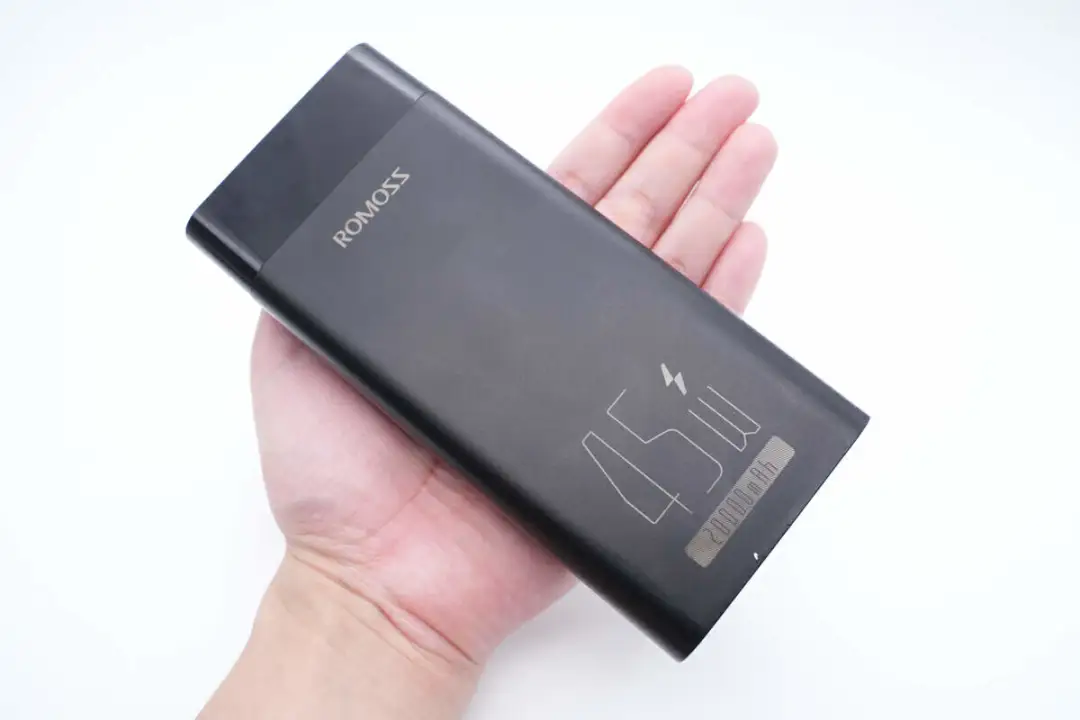

放在成年男性手掌中大小直观感受，机身修长。

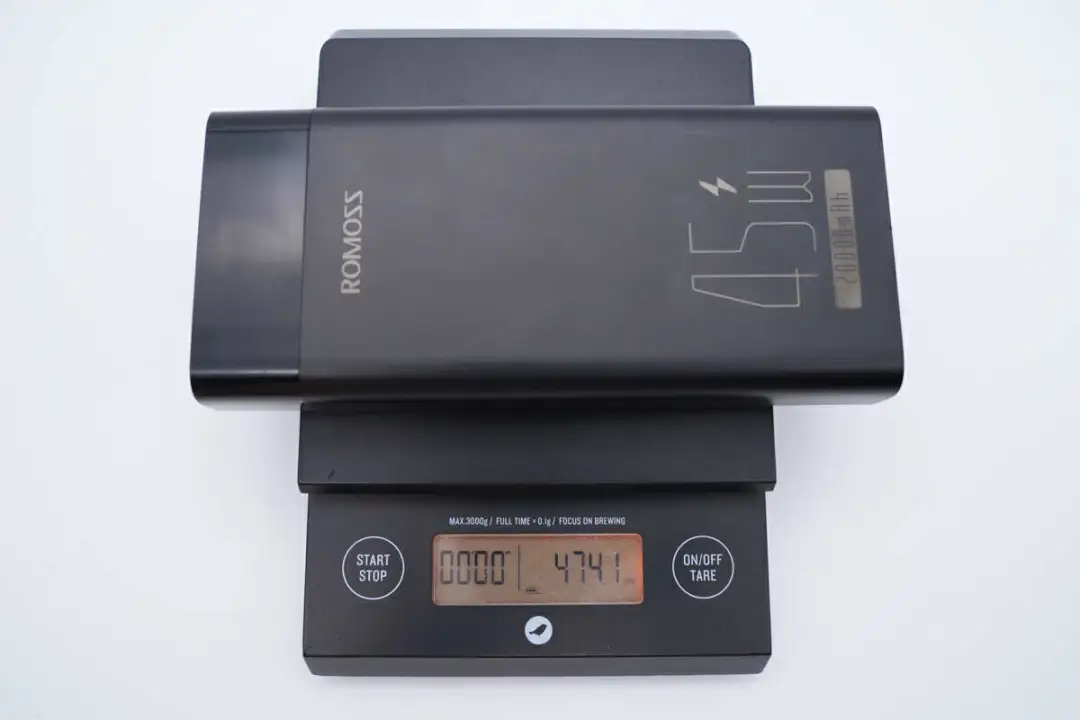

另外测得移动电源重量约为474g。

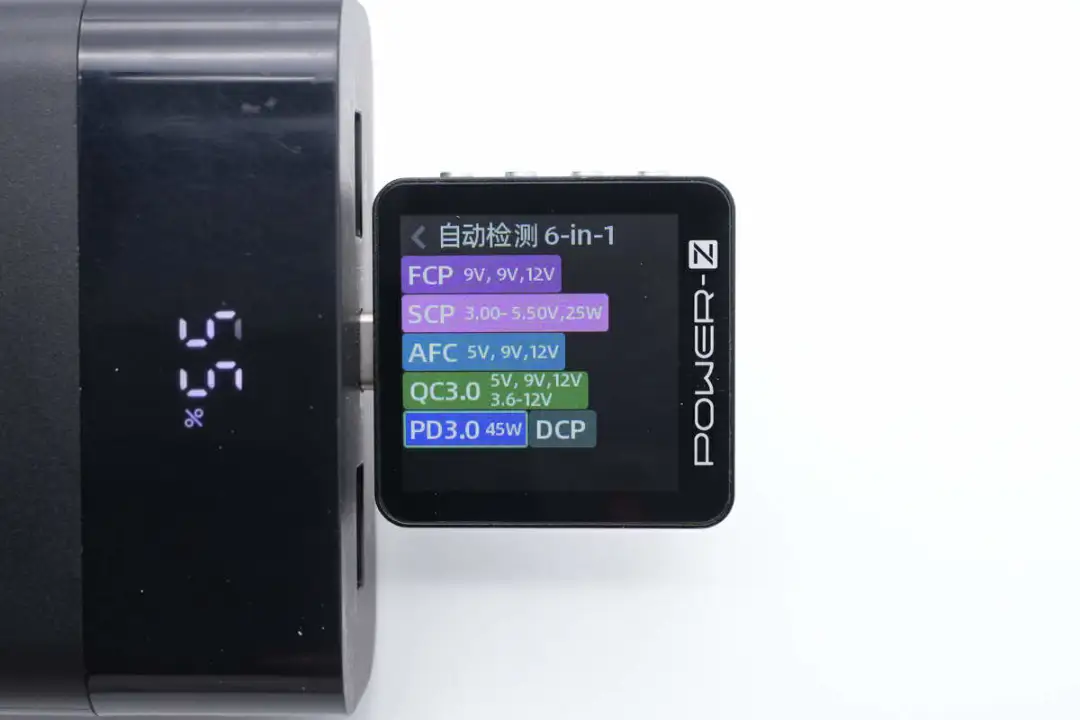

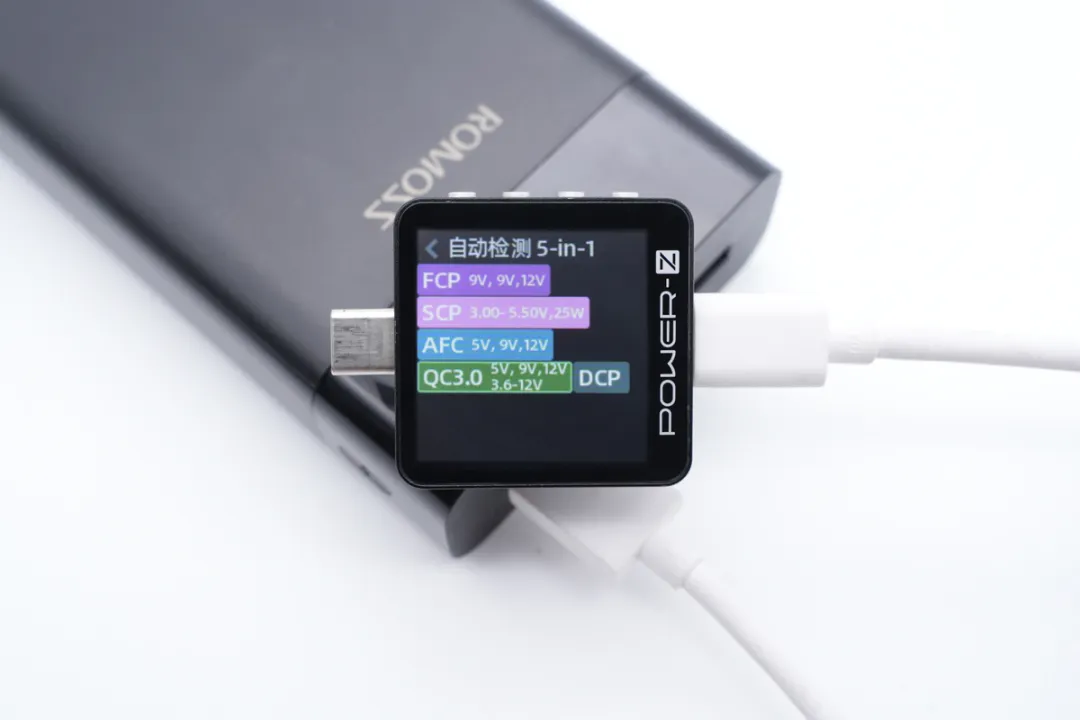

使用ChargerLAB POWER-Z KM003C测得移动电源Type-C口支持FCP、SCP、AFC、QC3.0、PD3.0、DCP充电协议。

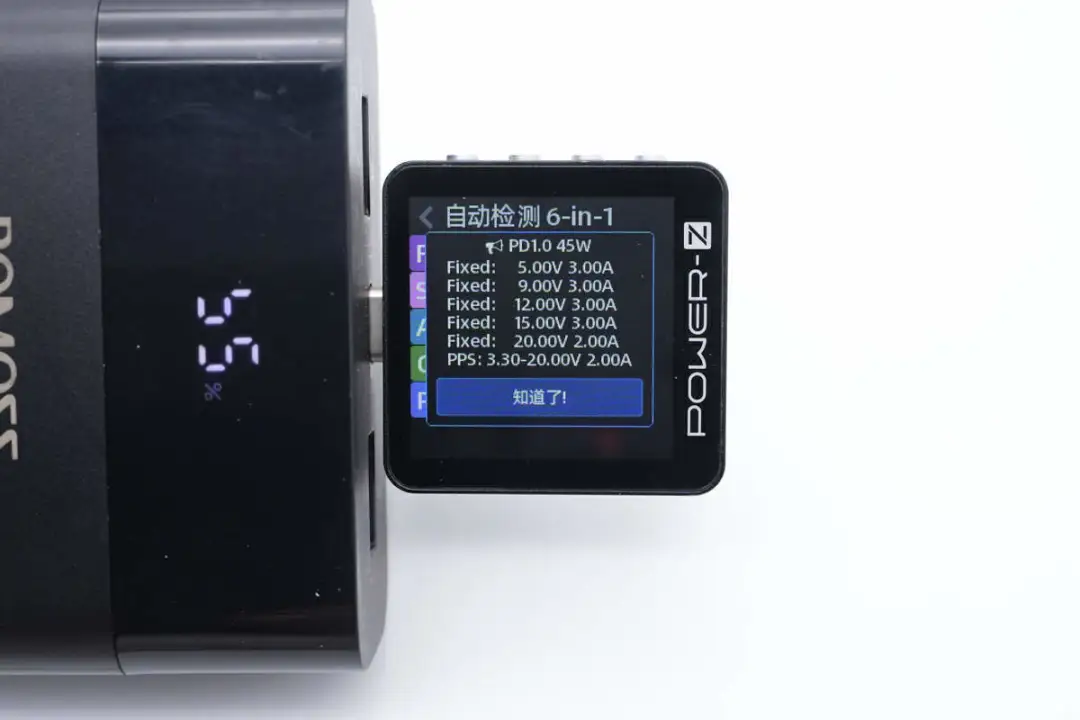

并且PDO报文显示USB-C口还具备5V3A、9V3A、12V3A、15V3A、20V2A五组固定电压档位，以及3.3-20V2A一组PPS电压档位。

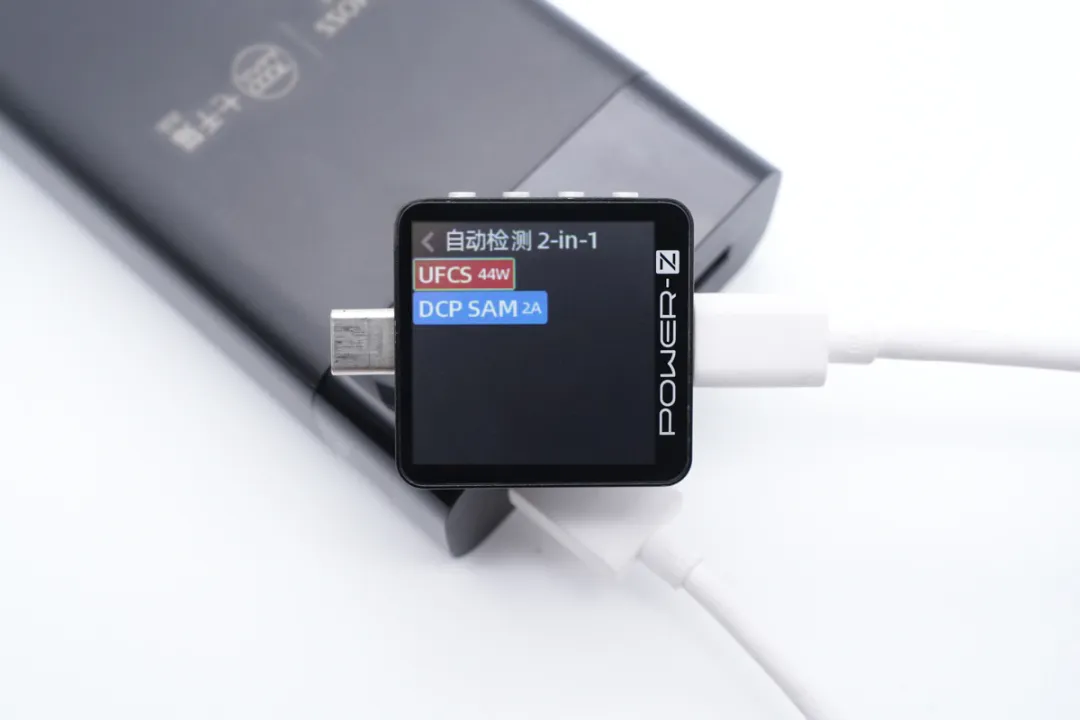

接着测得USB-A1口支持UFCS、DCP、SAM 2A充电协议。

测得USB-A2口支持FCP、SCP、AFC、QC3.0、DCP充电协议。

ROMOSS 45W快充移动电源拆解

看完了罗马仕这款快充移动电源的开箱，下面就进入拆解环节，看看这款移动电源的用料和方案。

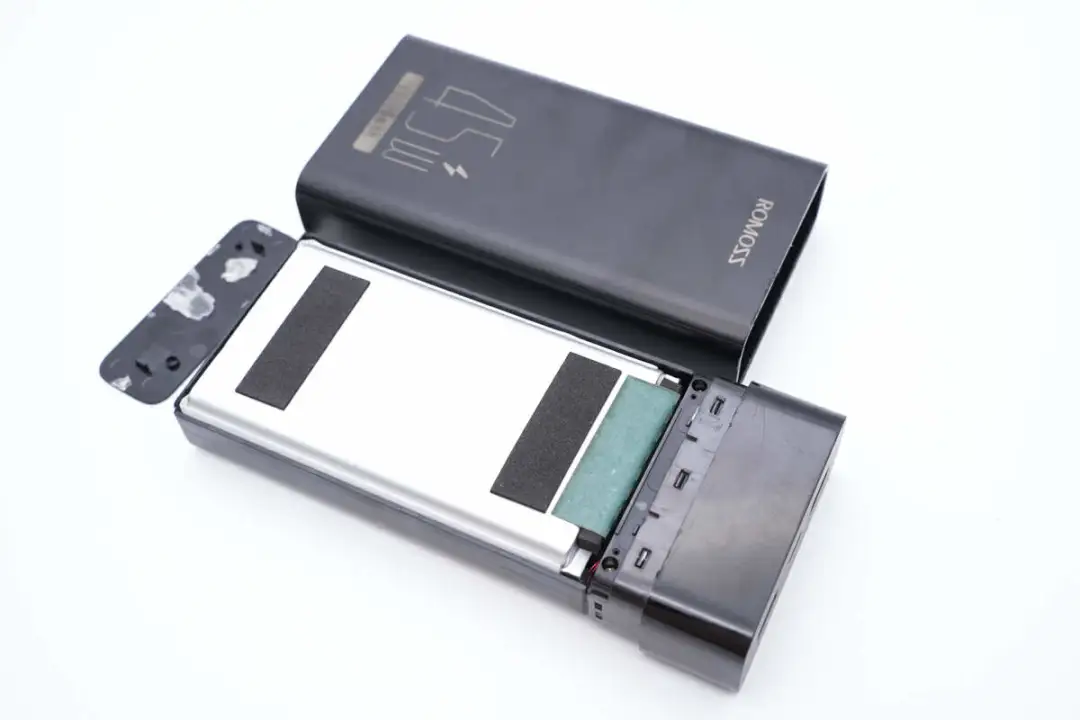

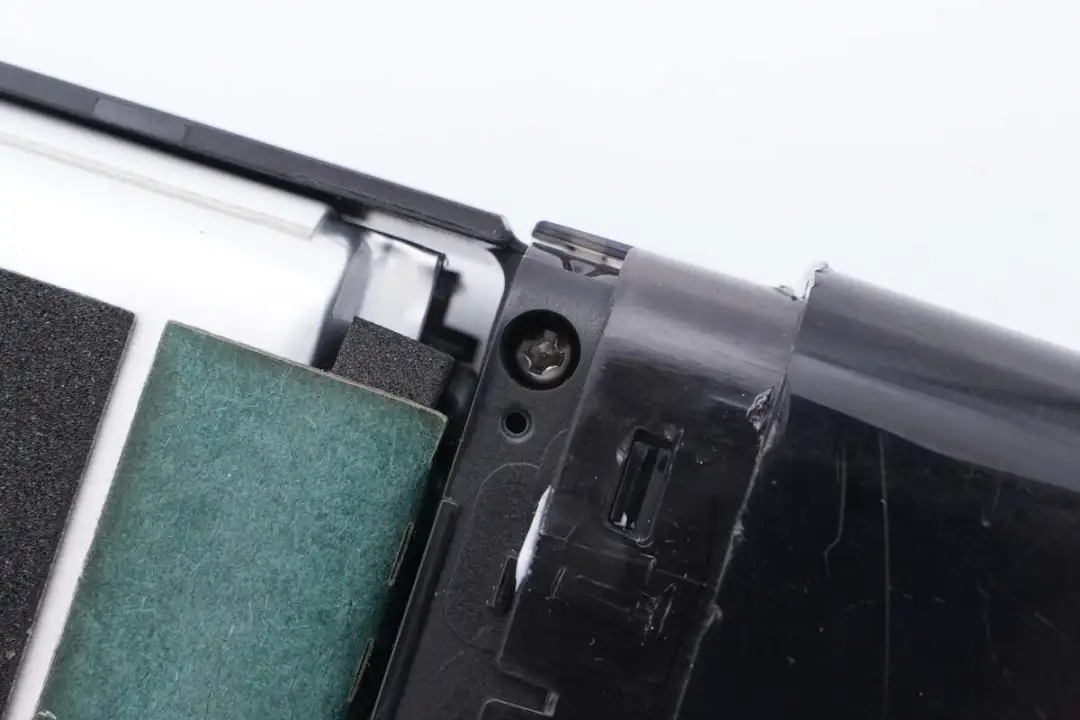

首先撬开双面胶粘贴的后盖，从壳体接缝处撬开移动电源外壳。

壳体通过螺丝固定。

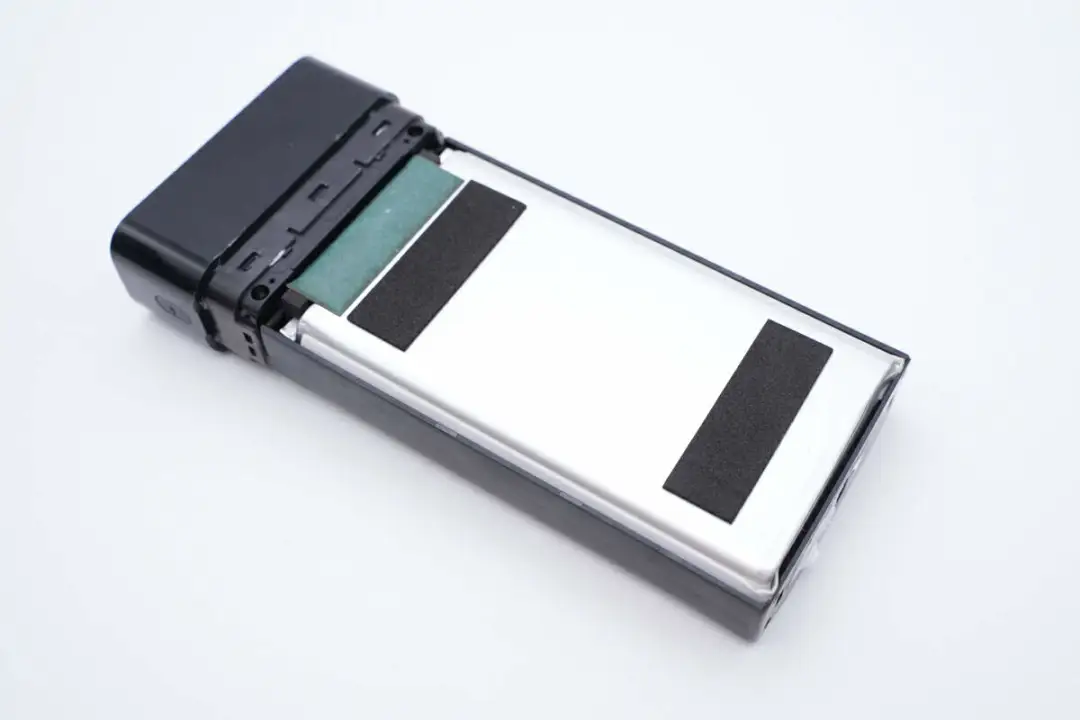

电池组一面粘贴泡棉胶带缓冲。

另外一面通过框架固定。

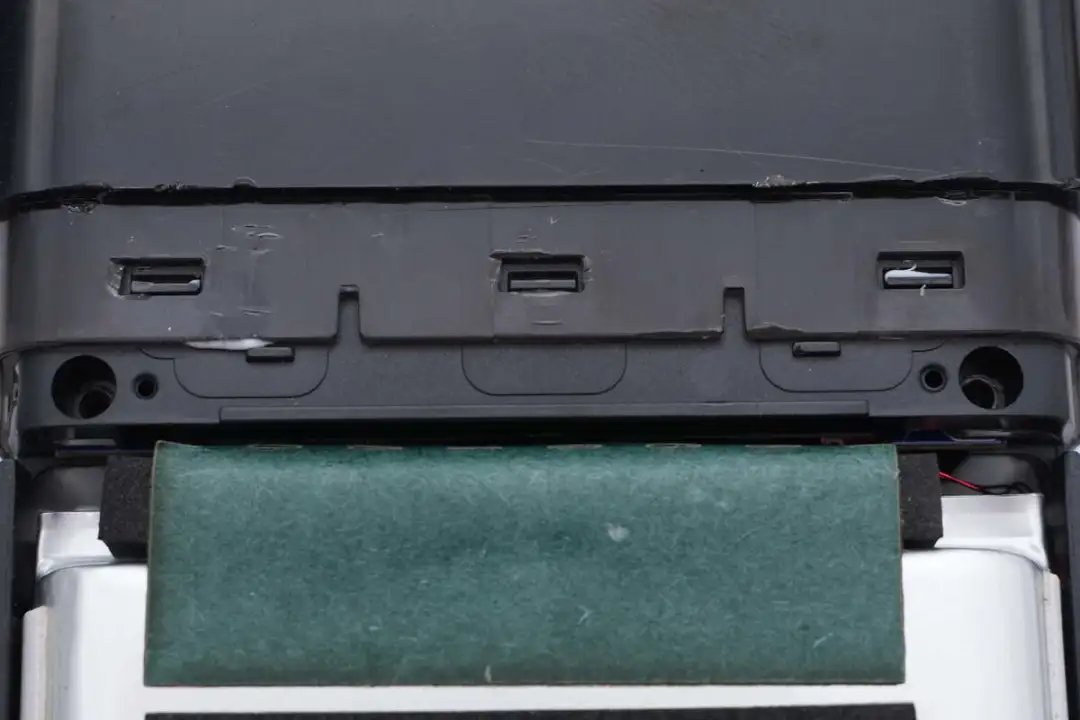

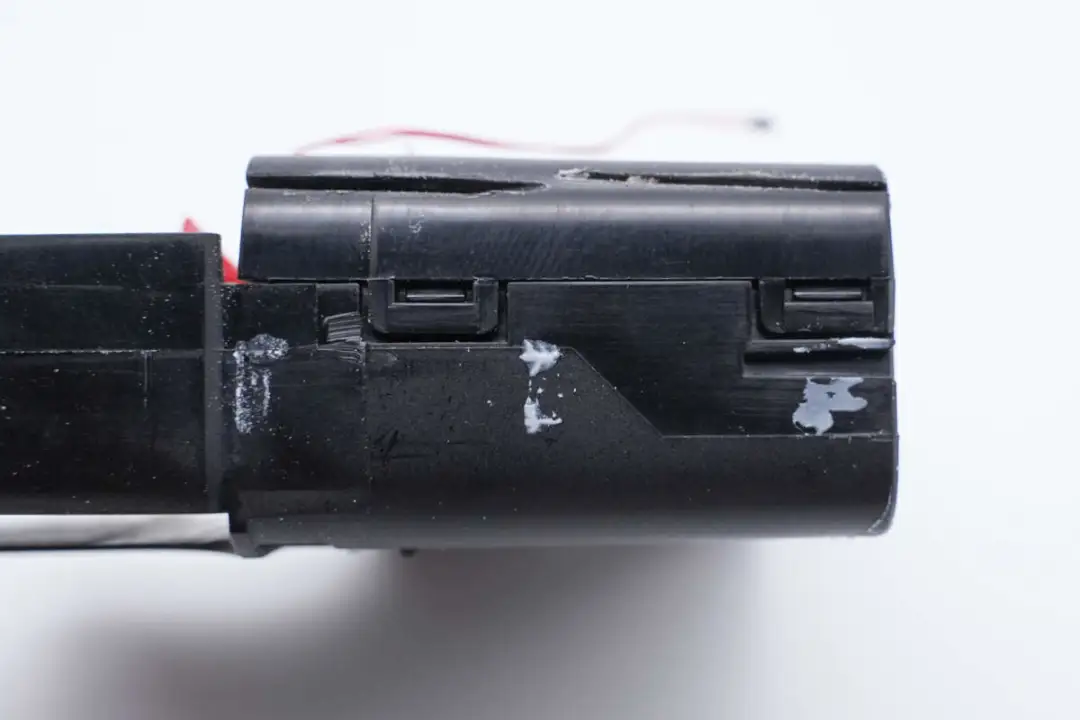

壳体外壳通过卡扣固定。

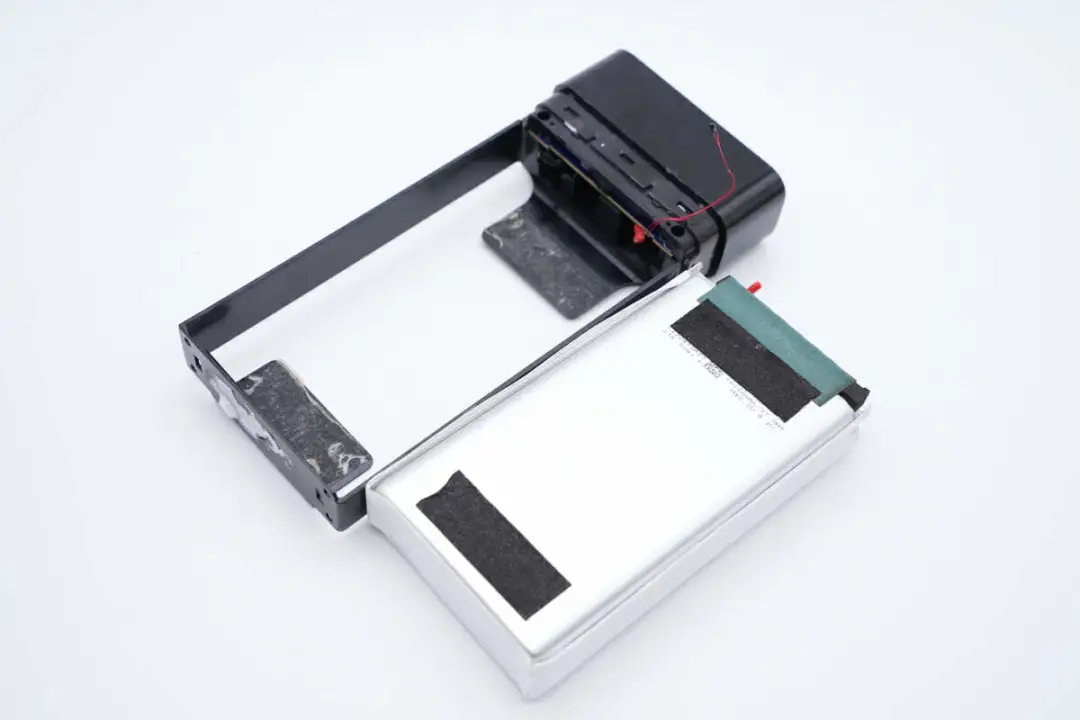

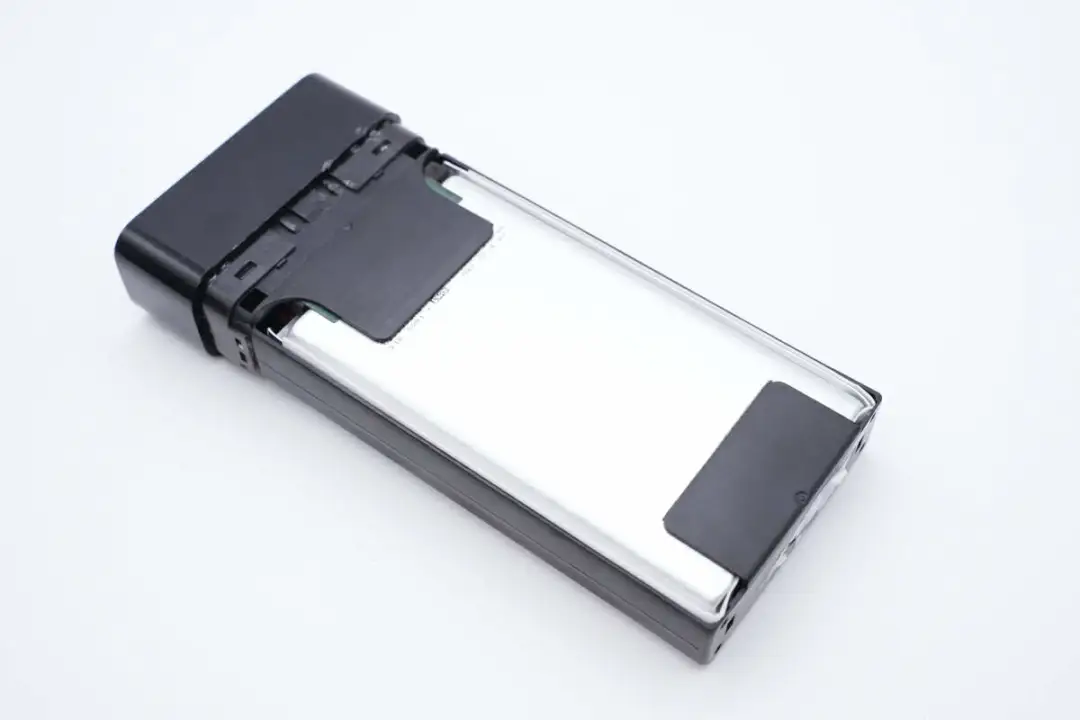

剪断连接导线，从框架中取出电池组。

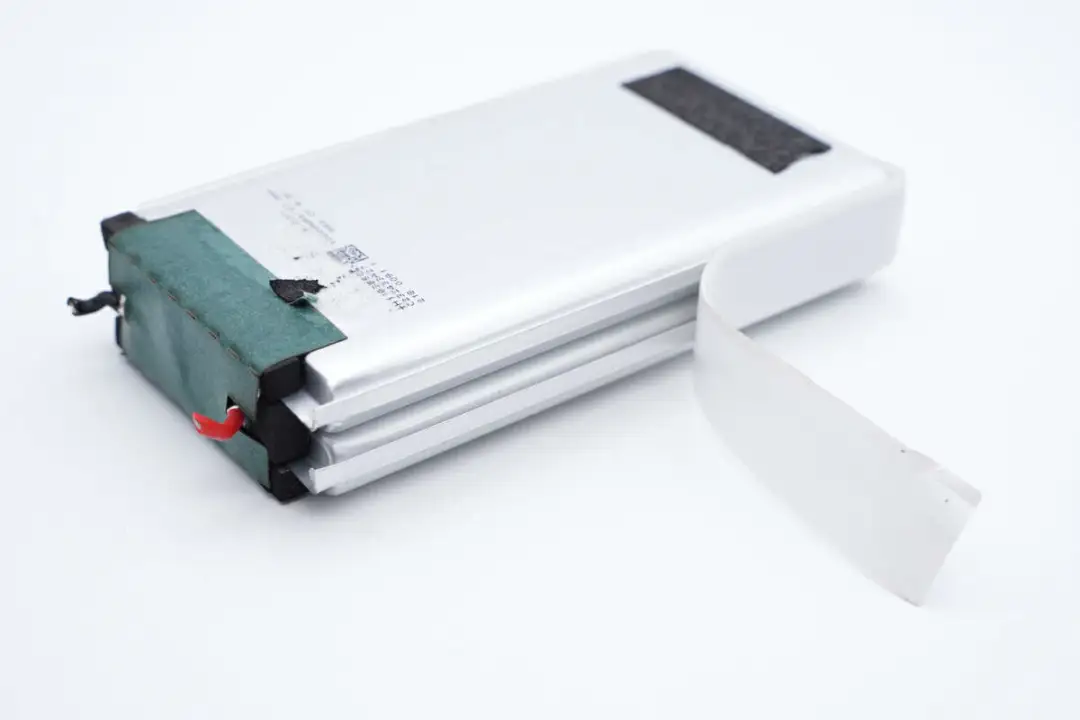

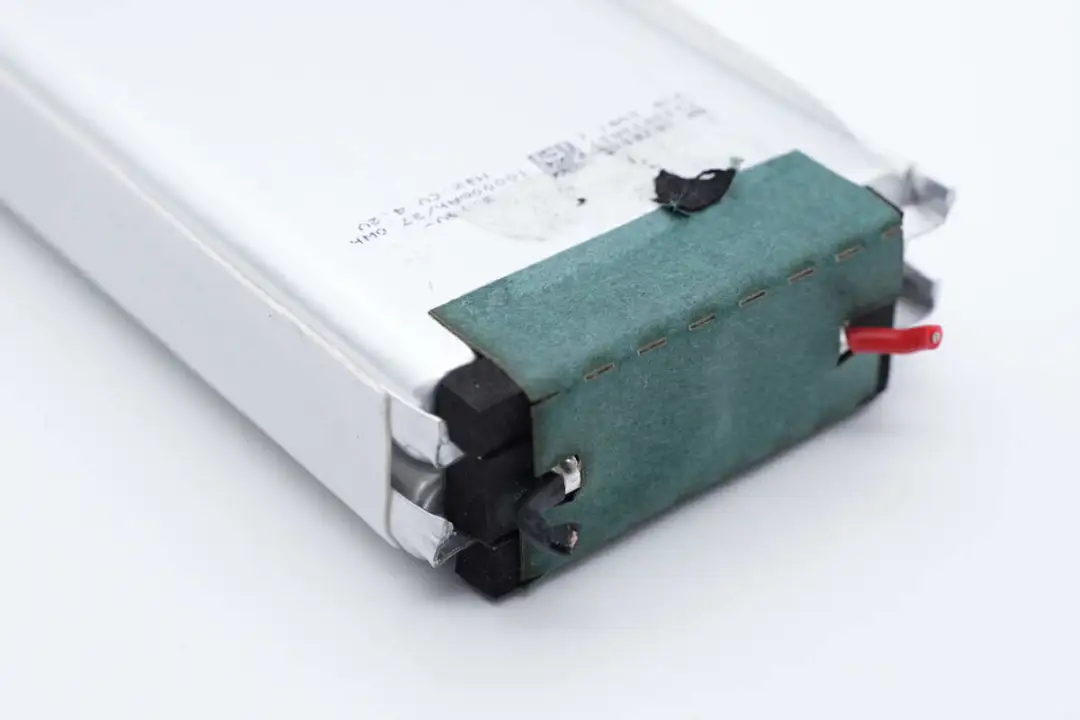

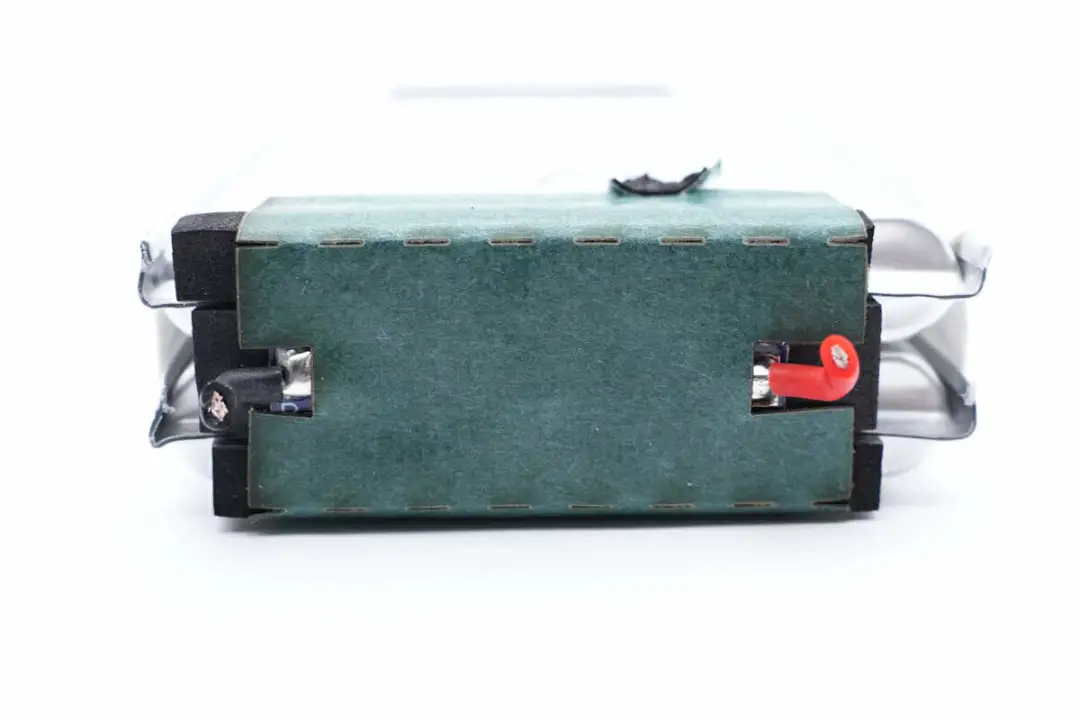

电池组极耳处粘贴泡棉胶填充，并粘贴青稞纸绝缘。

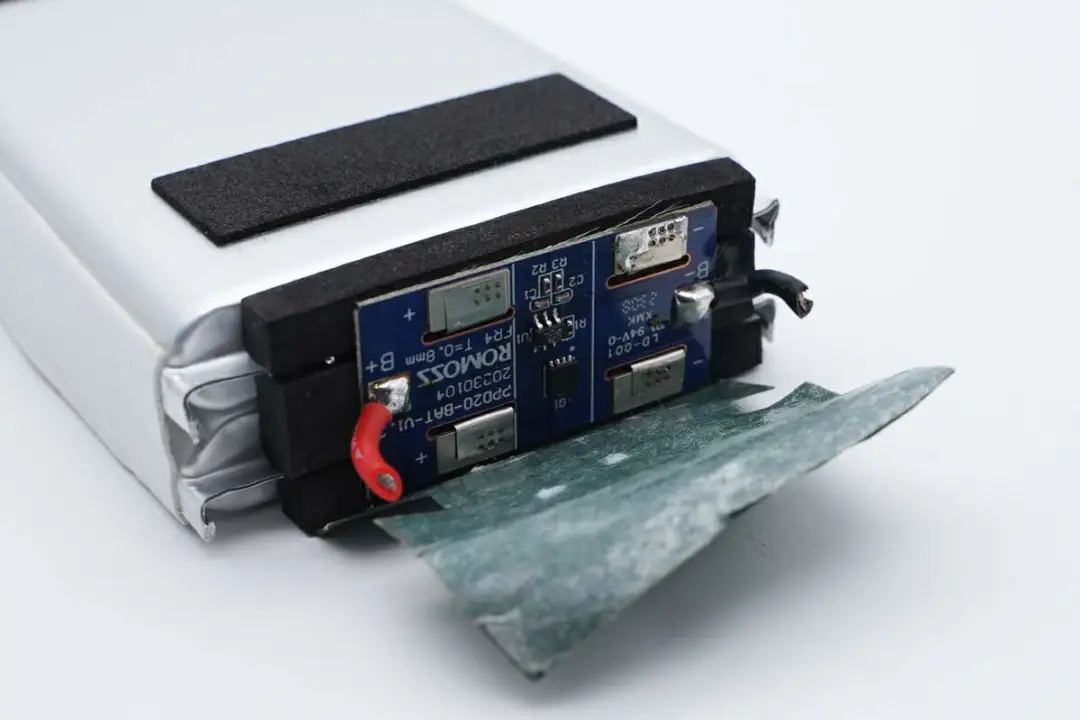

在青稞纸下面是电池保护板，焊接硅胶线与PCBA模块连接。

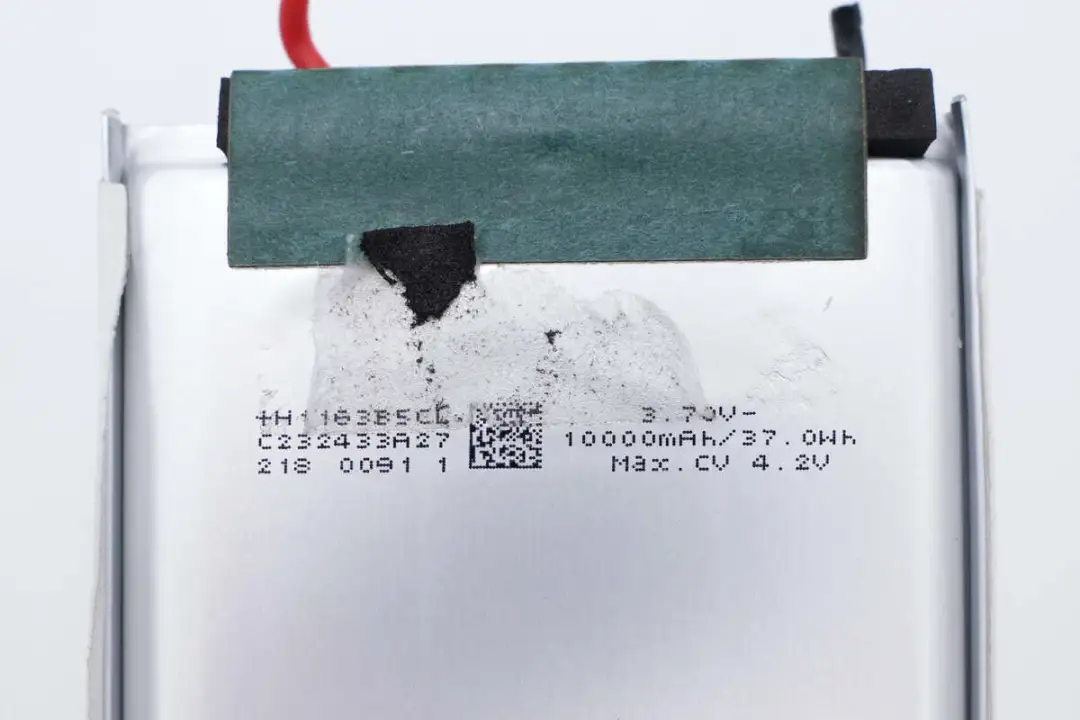

电池额定容量为10000mAh，均压为3.7V，充电限制电压为4.2V。

电池组为二串连接，侧面粘贴胶带固定。

电池组保护板在侧面，通过青稞纸粘贴绝缘。

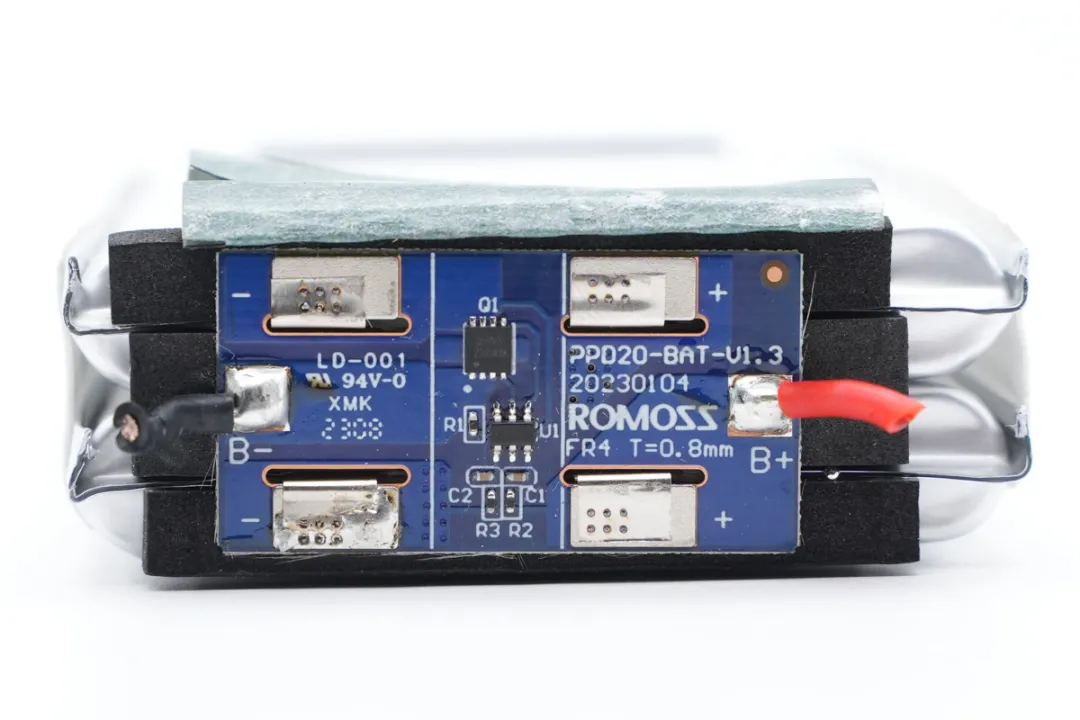

电池保护板一览，焊接电池保护芯片和电池保护MOS管。

电池保护芯片采用创芯微CM1020-DC。

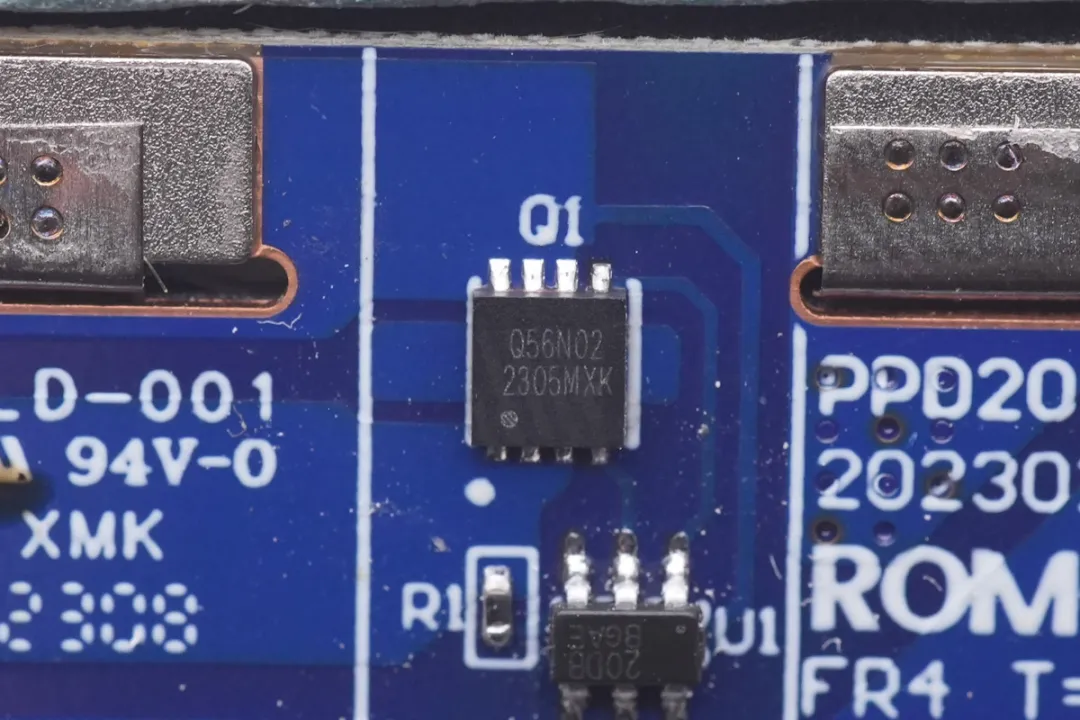

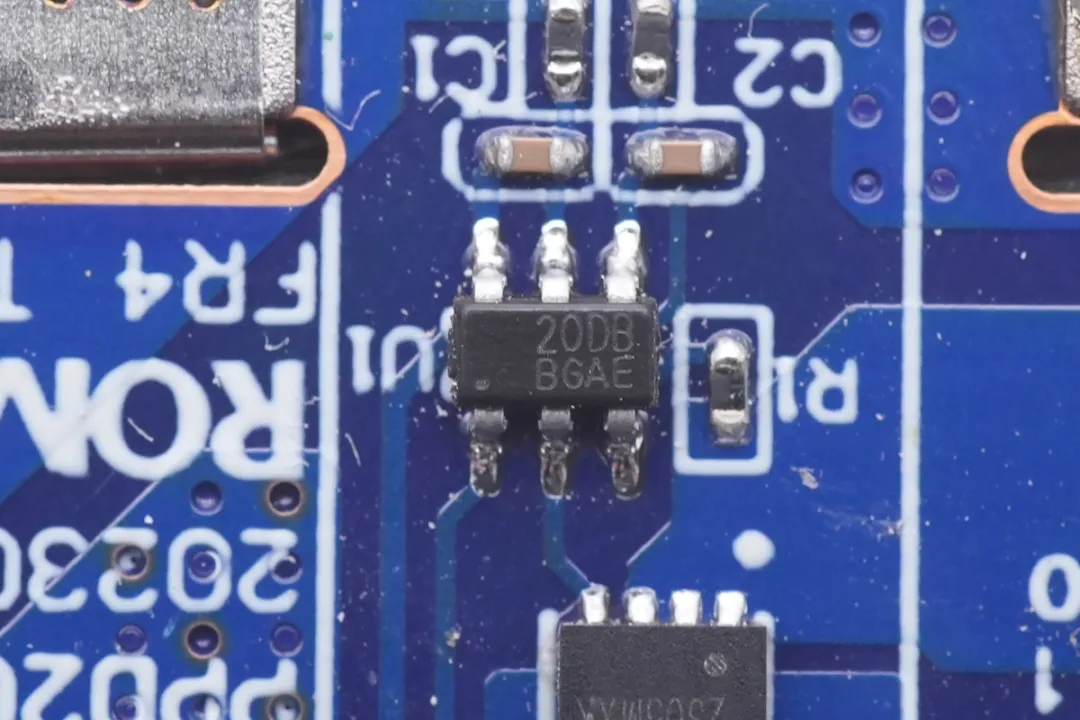

电池保护管丝印Q56N02，是一颗双NMOS，配合电池保护芯片实现电池保护功能。

使用切割机切开外壳，继续进行拆解。

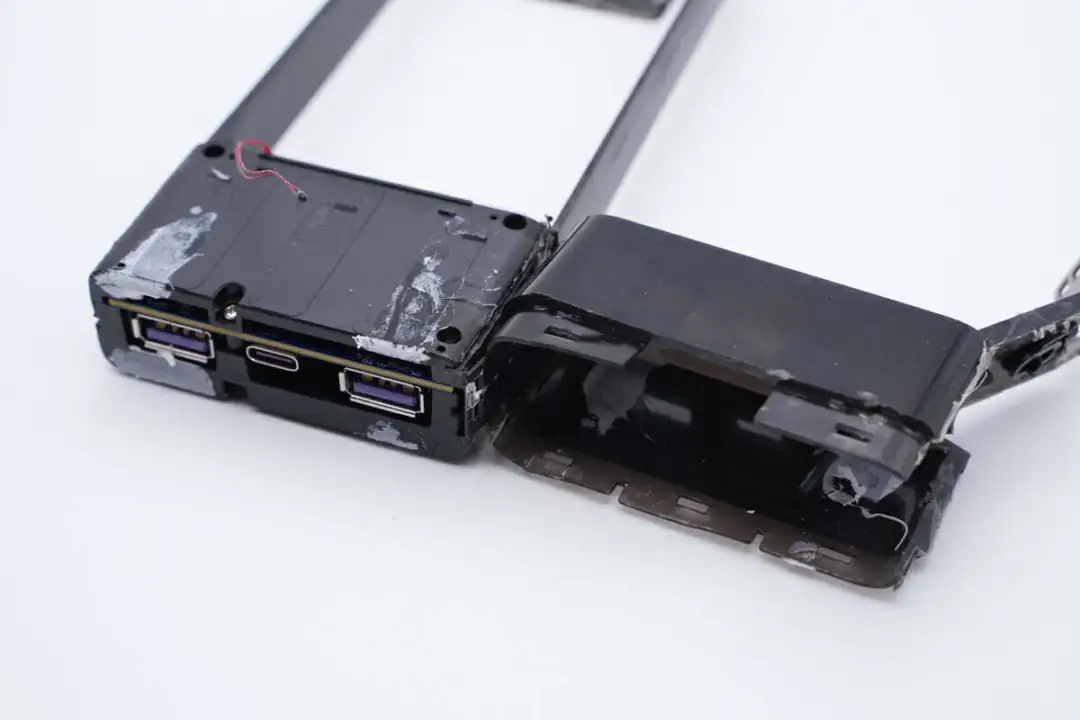

固定PCBA模块的壳体通过卡扣和螺丝固定。

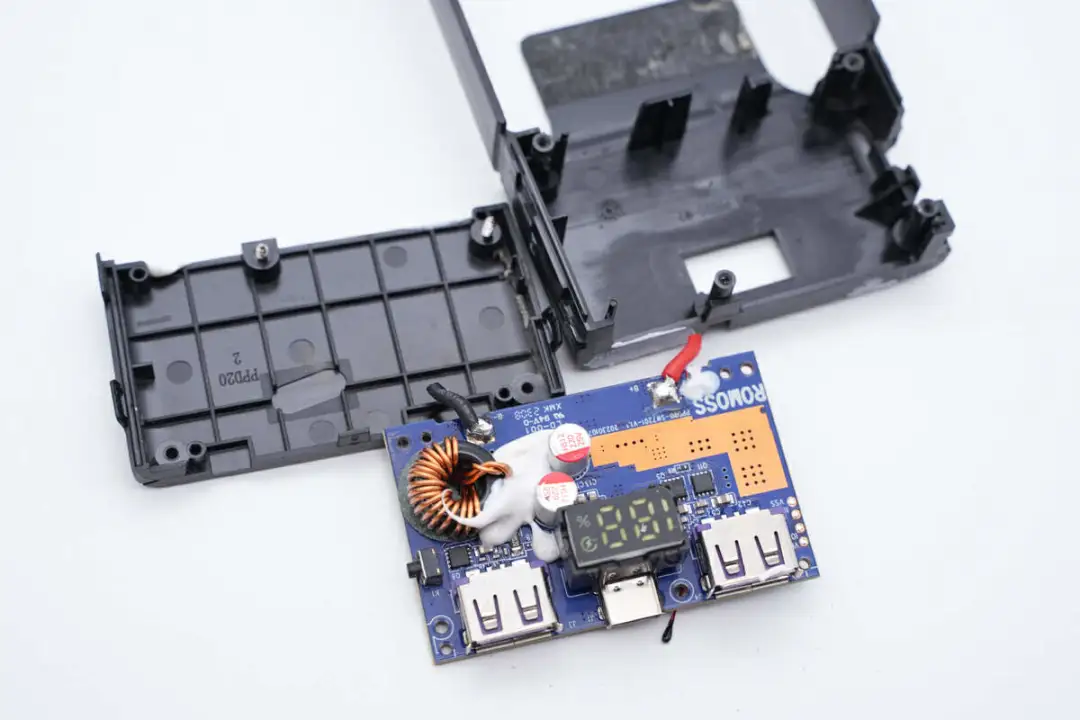

打开壳体取出内部PCBA模块。

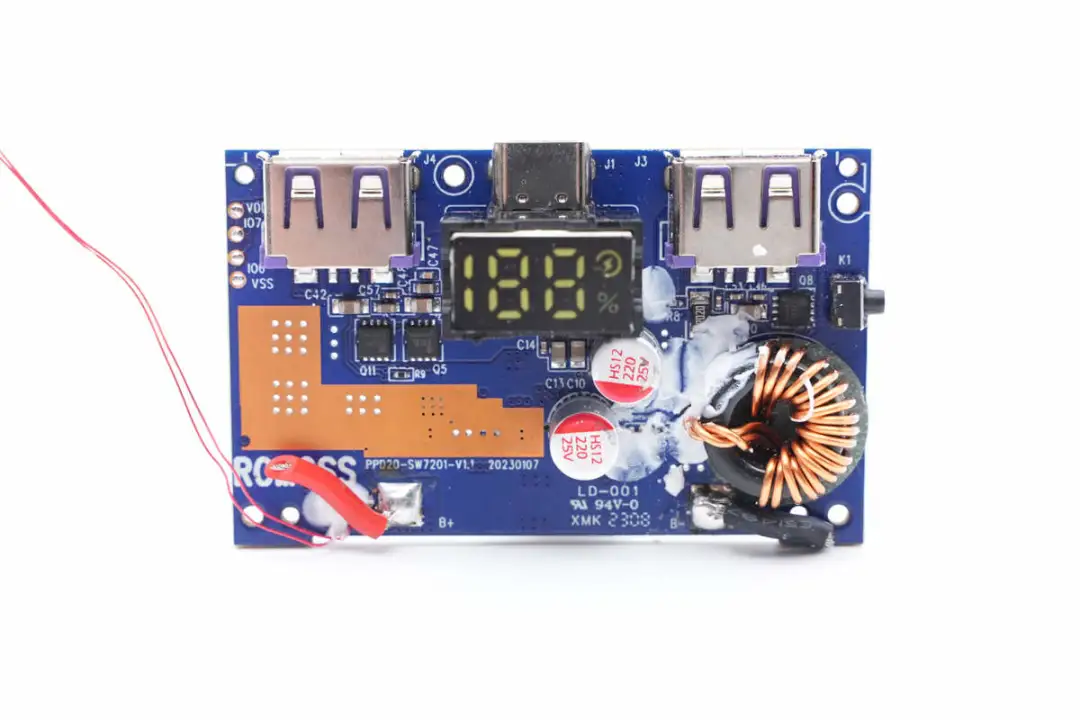

PCBA模块正面一览，焊接USB-A母座，USB-C母座，LED数码管，滤波电容和升降压电感。

PCBA模块背面焊接协议芯片，同步升降压控制器，MOS管和主控MCU。

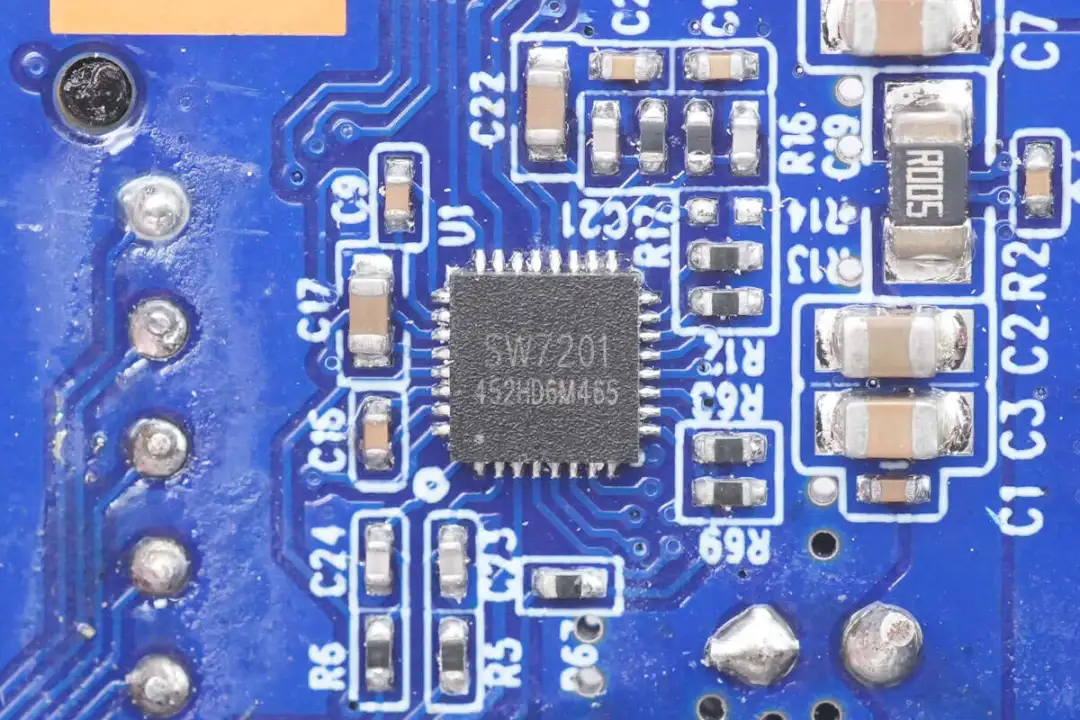

移动电源内部使用智融科技SW7201双向同步升降压控制器，用于升降压输出和电池充电管理。SW7201是一个高效率的同步 4 管双向升降压充放电控制器，支持 1-4 节电池的充放电管理，支持 I2C 控制，可以提供最大 100W 的功率输出，支持多路输入输出检测及通路驱动， 配合 MCU 和协议芯片可组成一个简洁完整的双向快充方案。

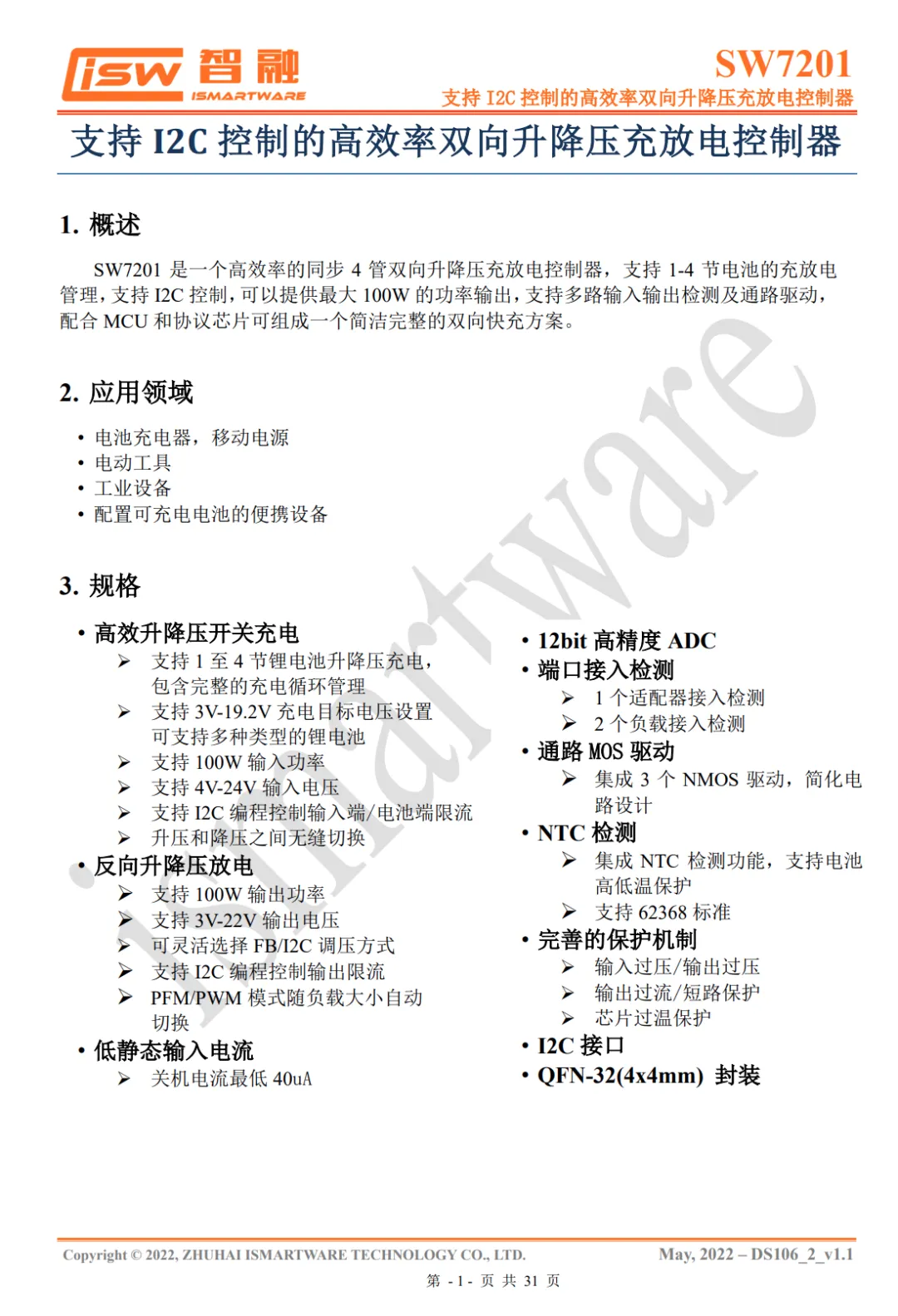

智融SW7201 详细资料。

充电头网拆解了解到，智融SW7201此前还被备倍电20000mAh 100W快充移动电源、备倍电20000mAh 65W快充移动电源等产品采用。

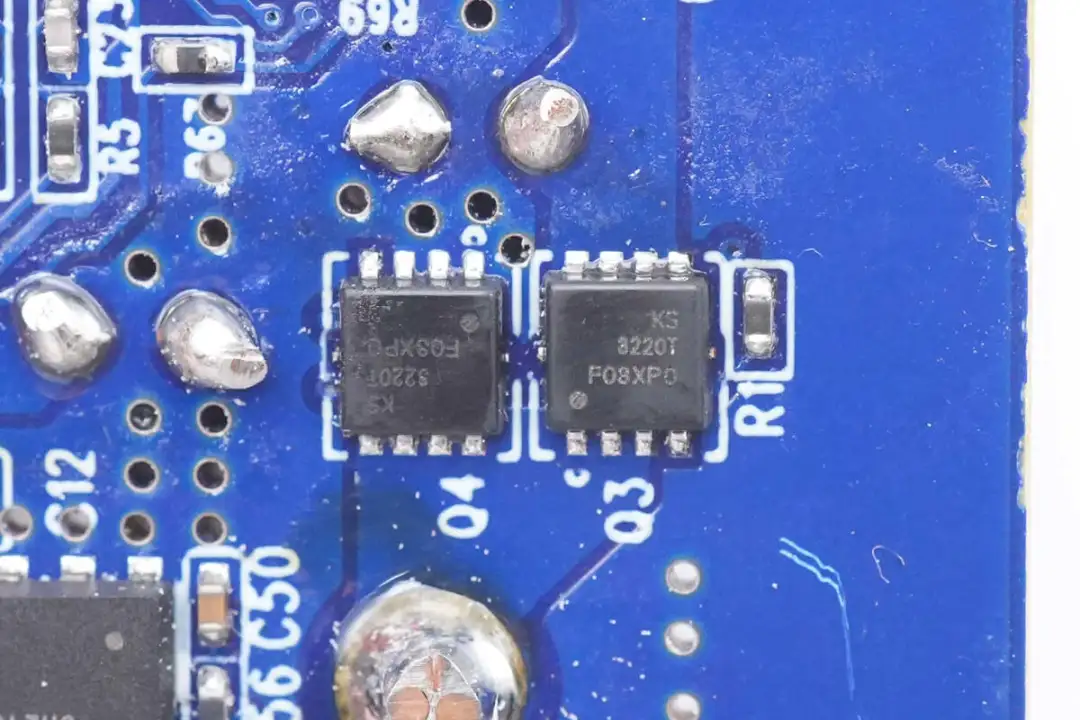

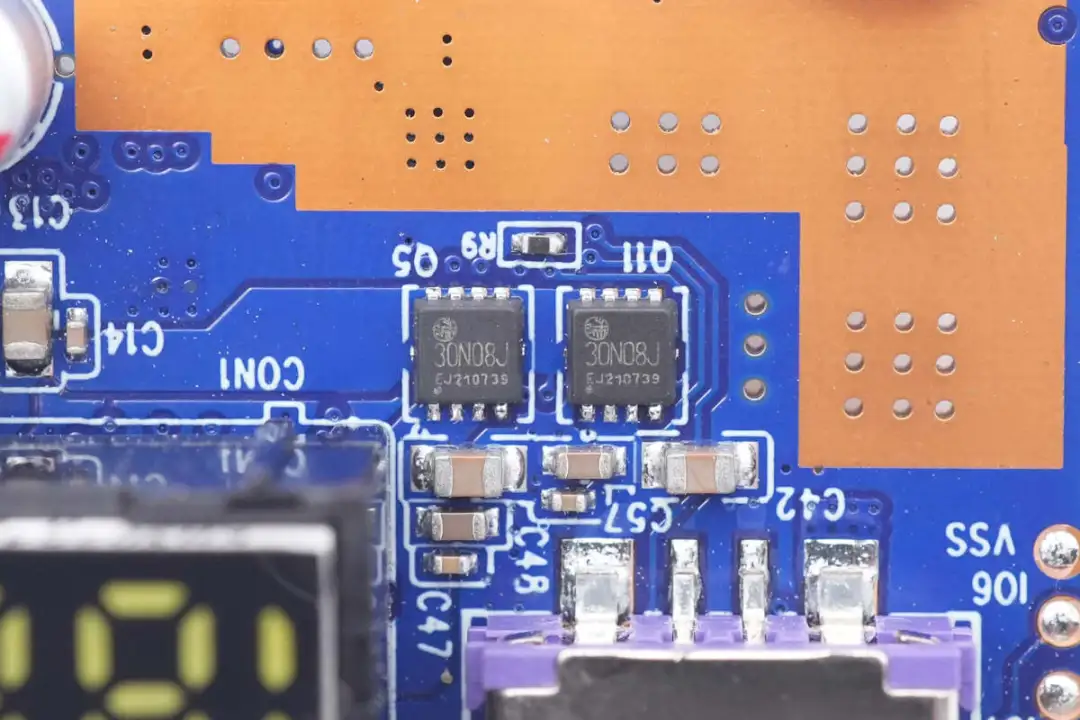

电池端两颗MOS管来自冠禹，型号KS3220MAT，耐压30V，导阻5.5mΩ，采用PDFN3333封装。

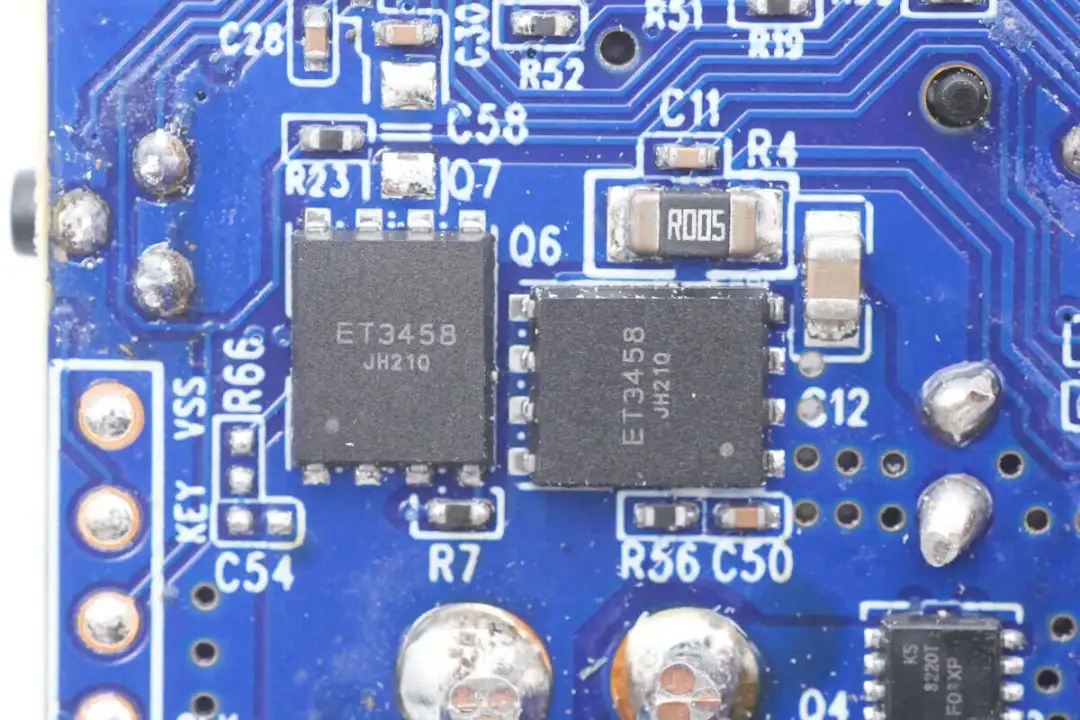

输出端两颗MOS管型号ET3458，采用DFN5*6封装。

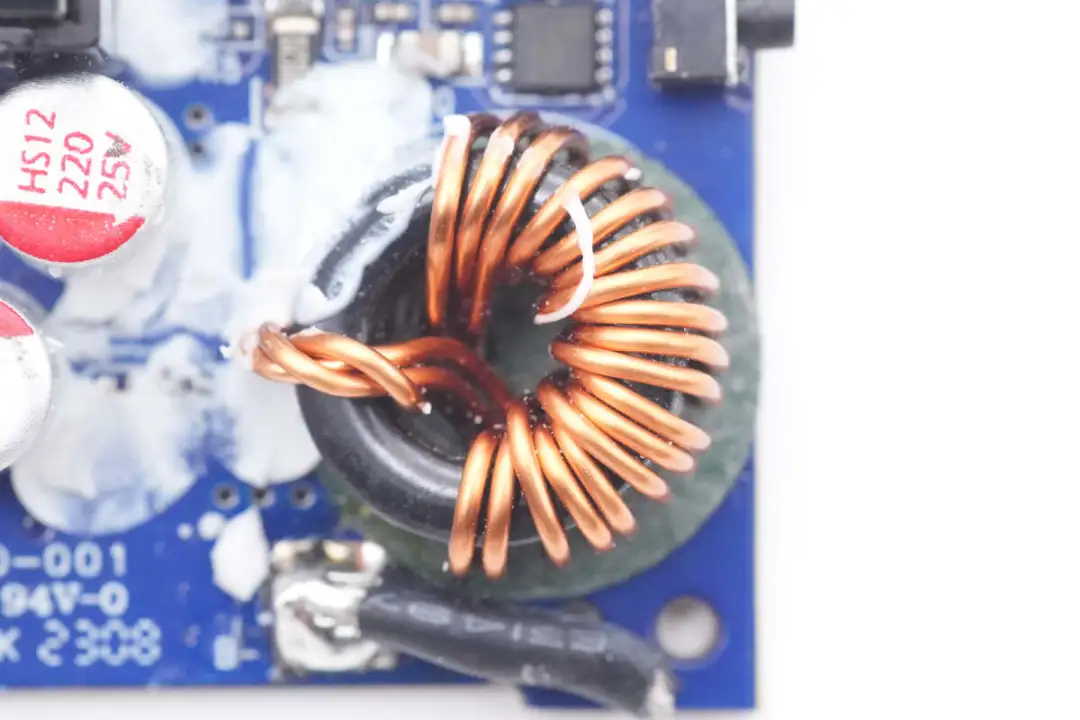

升降压电感采用三线并绕，底部粘贴青稞纸绝缘。

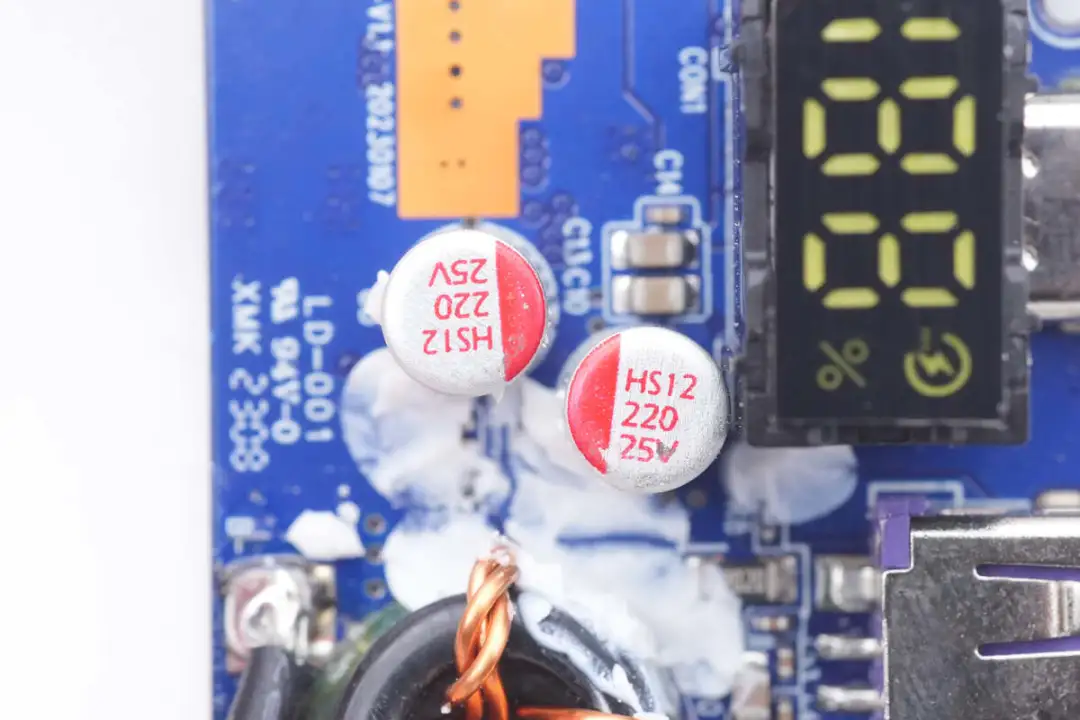

输入输出固态电容规格均为220μF 25V。

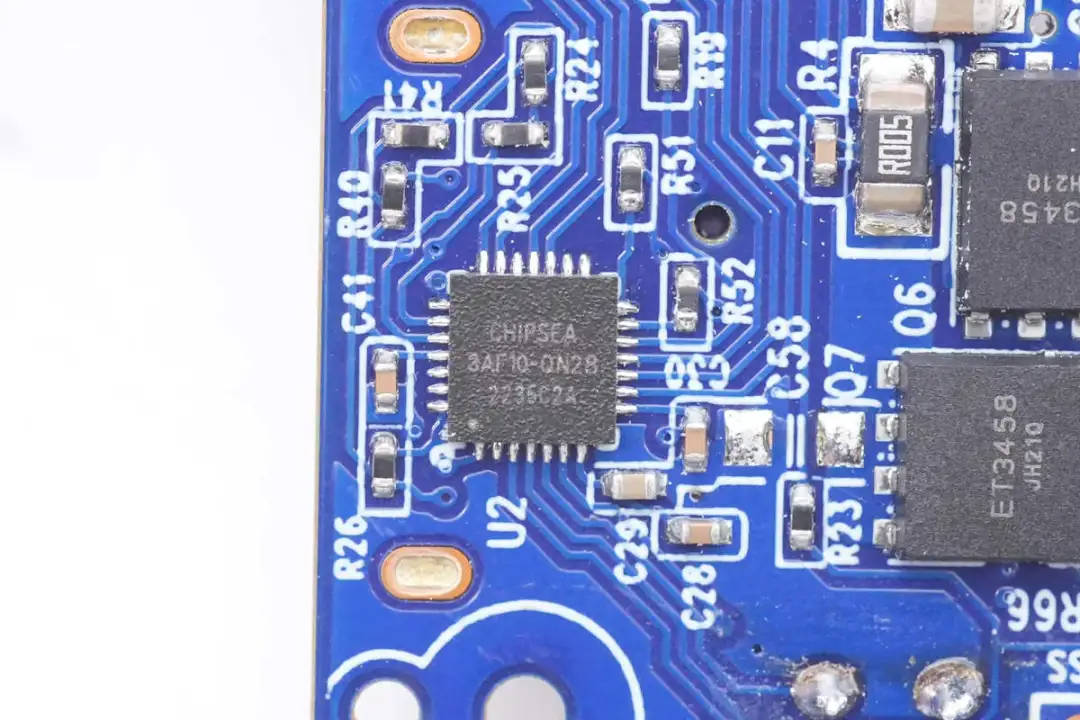

移动电源还内置一颗芯海科技 CSU3AF10协议芯片，是芯海科技推出的支持USB Type-C和PD3.0快充协议的USB-C控制器。CSU3AF10内置8位RISC内核，内置32K*16位 FLASH，内置2K SRAM，支持两路独立的Type-C口。支持QC4，支持华为SCP、FCP，三星AFC快充协议，并支持多种快充协议。

CSU3AF10支持外接NTC过热检测，提供QFN28/QFN24封装，适用于快充电源，HUB和DOCK应用，并且新增了USB PD3.1、UFCS等快充协议。

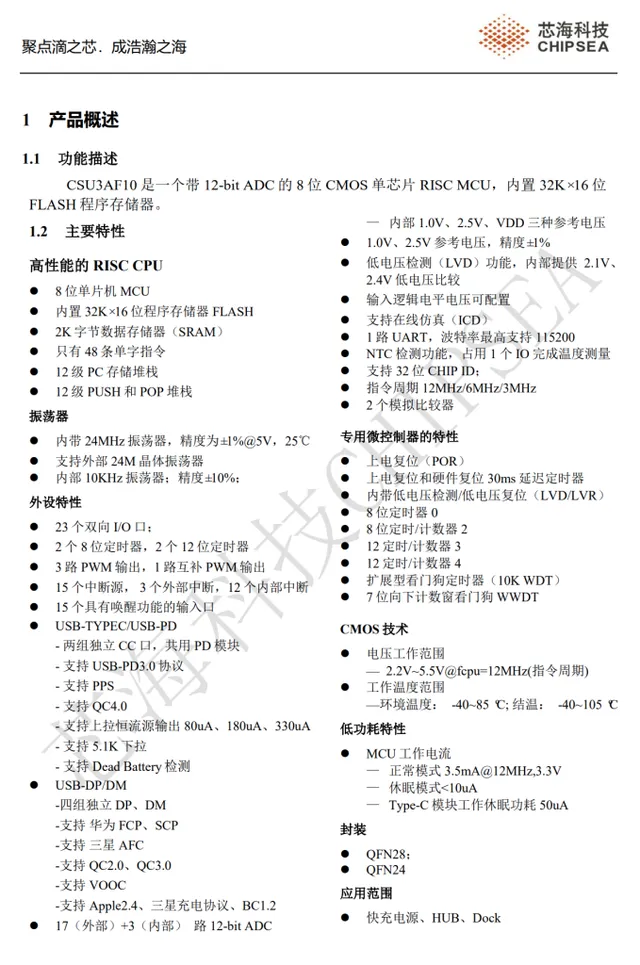

芯海科技 CSU3AF10 资料信息。

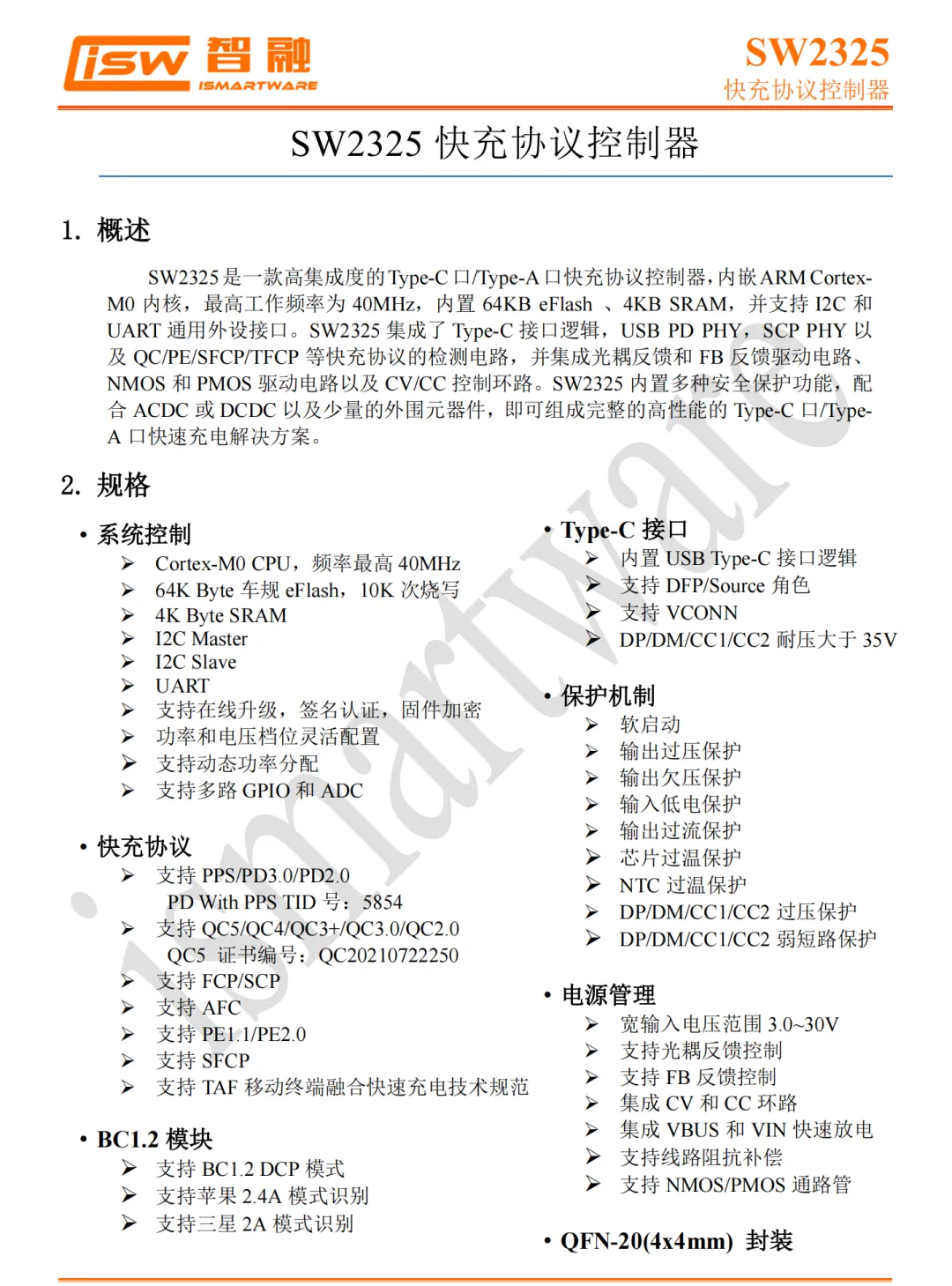

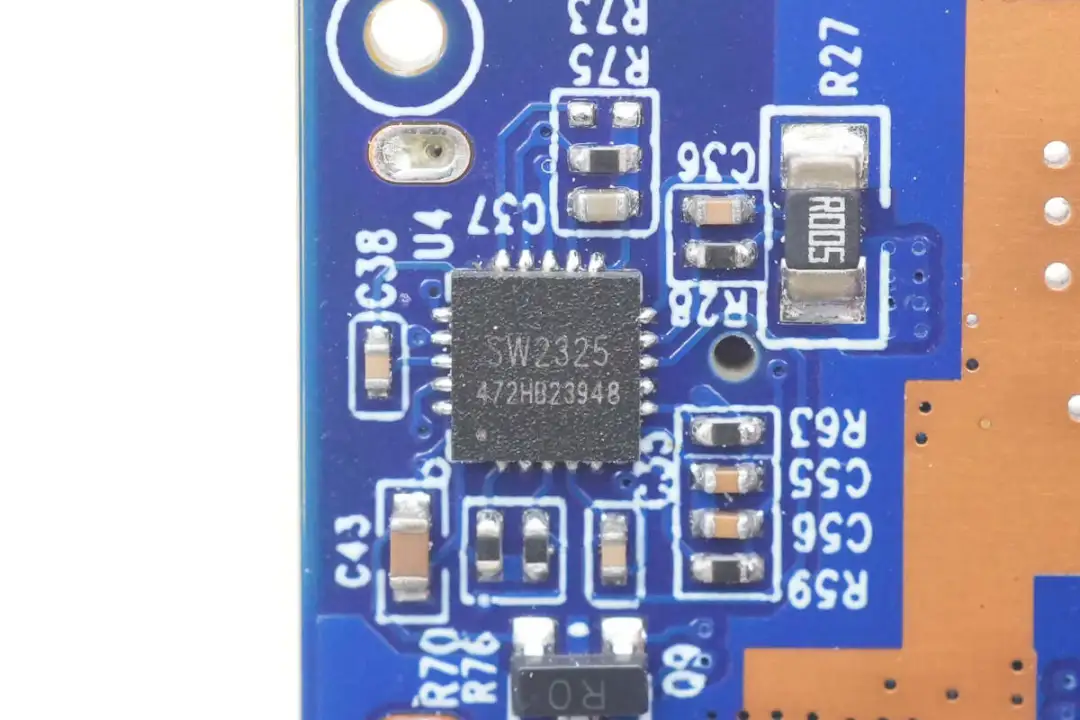

协议芯片来自智融科技，型号SW2325，是一款高集成度的Type-C口/Type-A口快充协议控制器，内嵌ARM Cortex-M0 内核，最高工作频率为 40MHz，内置 64KB eFlash 、4KB SRAM，并支持 I2C 和 UART 通用外设接口。芯片内置多种安全保护功能，配合 ACDC 或 DCDC 以及少量的外围元器件，即可组成完整的高性能的 Type-C 口/Type-A 口快速充电解决方案。

SW2325 集成了 Type-C 接口逻辑，USB PD PHY，SCP PHY 以及 QC/PE/SFCP/TFCP 等快充协议的检测电路，并集成光耦反馈和 FB 反馈驱动电路、 NMOS 和 PMOS 驱动电路以及CV/CC 控制环路。

智融科技 SW2325 资料信息。

不仅是移动电源，SW2325还可应用在氮化镓充电器上，SW1106+SW2325，智融一站式65W氮化镓快充方案评测，目前已被魅族PANDAER 67W 2C1A氮化镓变速箱潮充等产品采用。

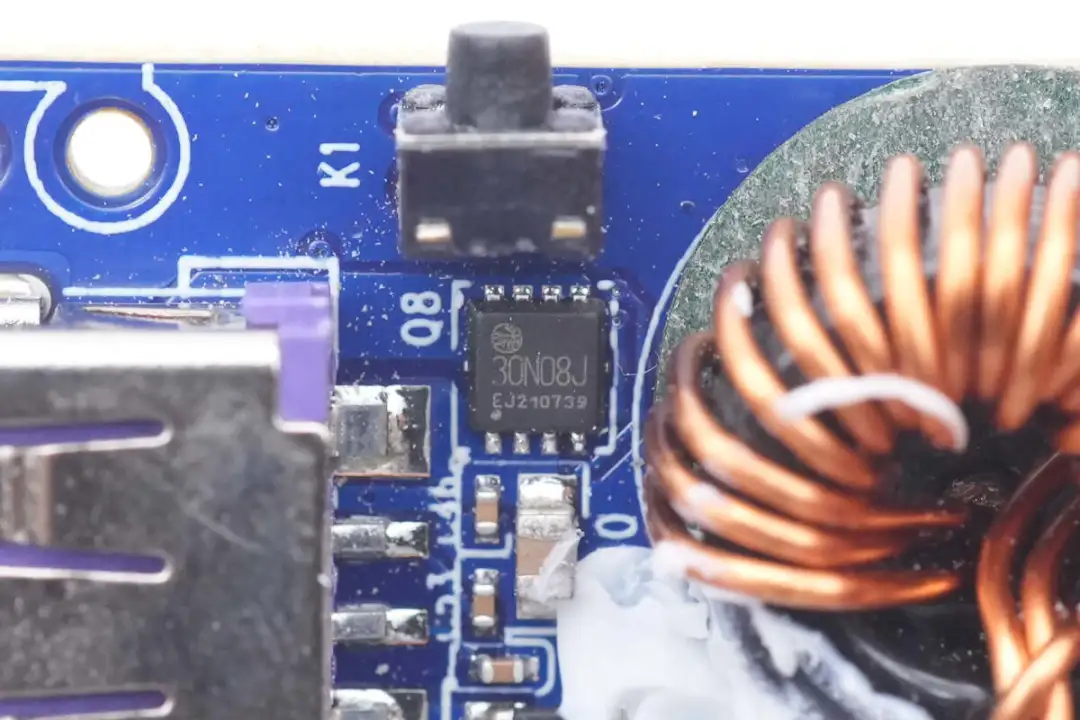

用于供电控制的VBUS开关管，来自华瑞微，型号HRT30N08J，是一颗耐压30V的NMOS，导阻7mΩ，采用DFN3*3封装。

共使用三颗HRT30N08J MOS管分别对应三个接口输出控制。

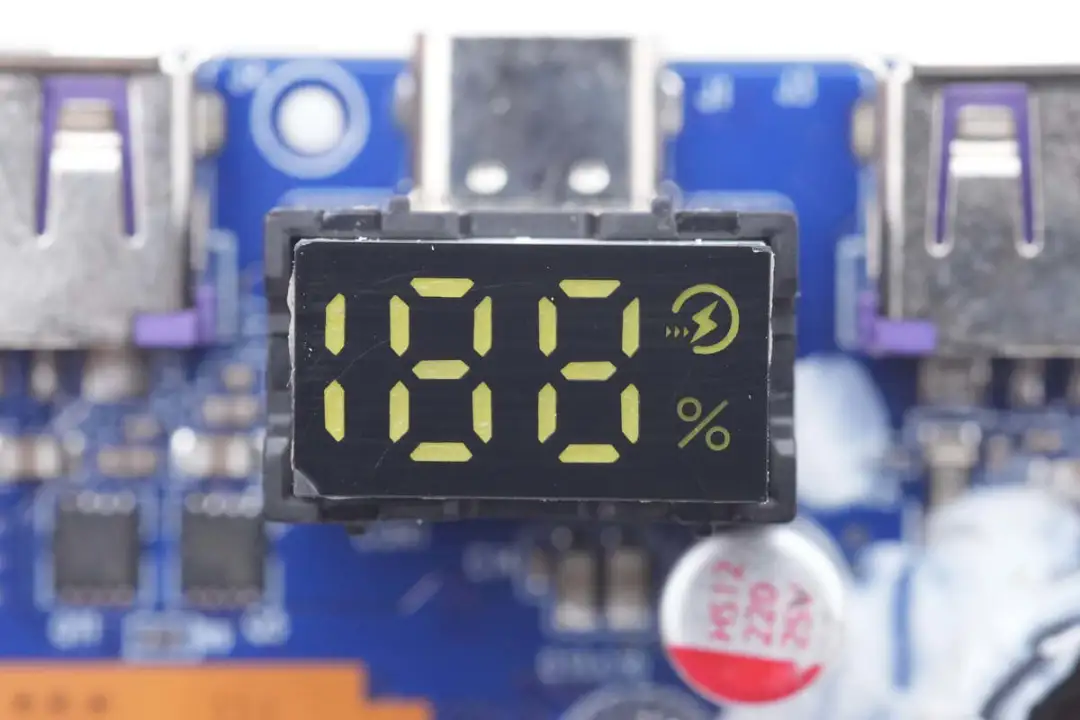

188LED数码管用于电量指示。

侧面按键用于检测电量。

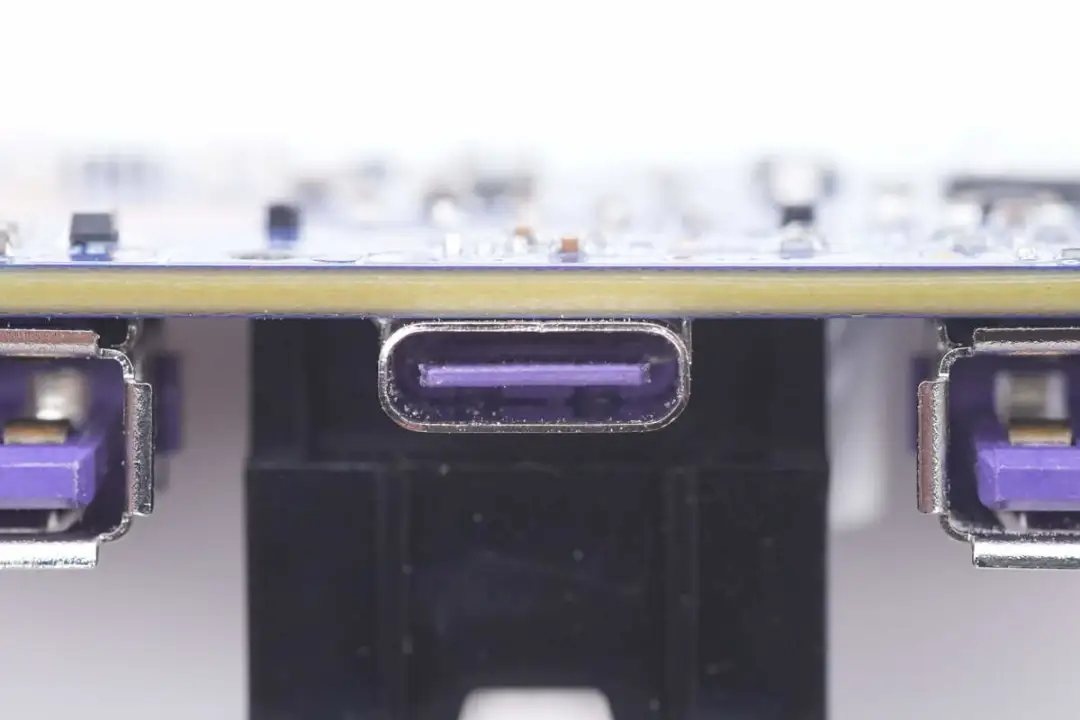

USB-C接口过孔焊接固定，内部为紫色胶芯。

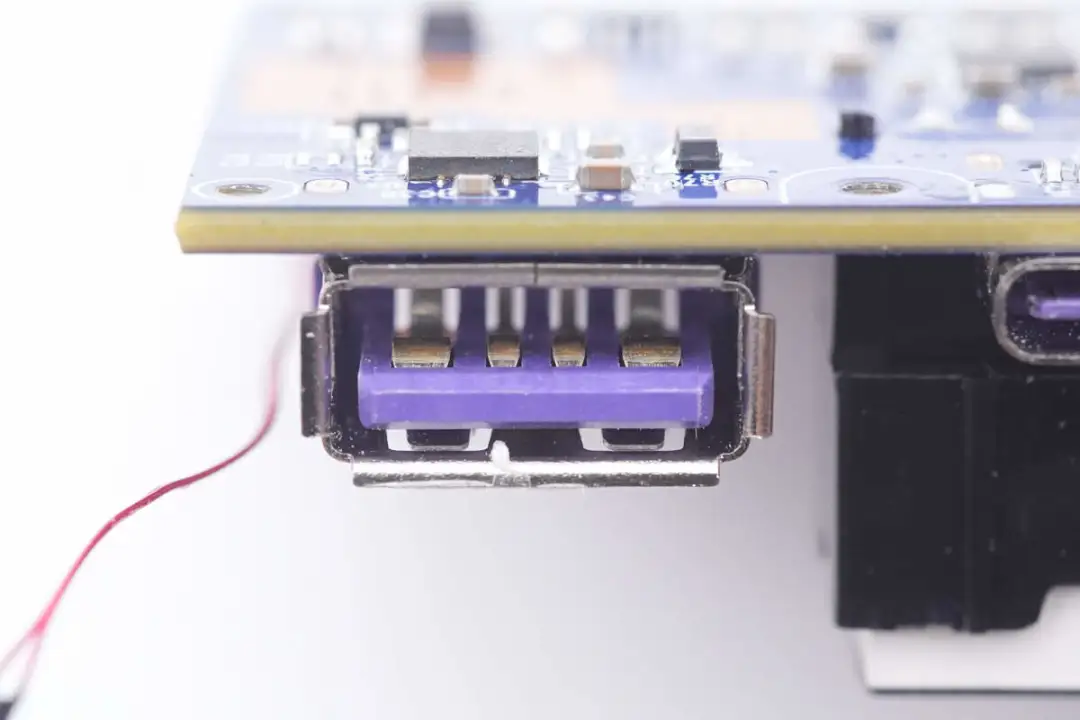

USB-A接口采用过孔焊接固定，正负极加宽支持大电流快充。

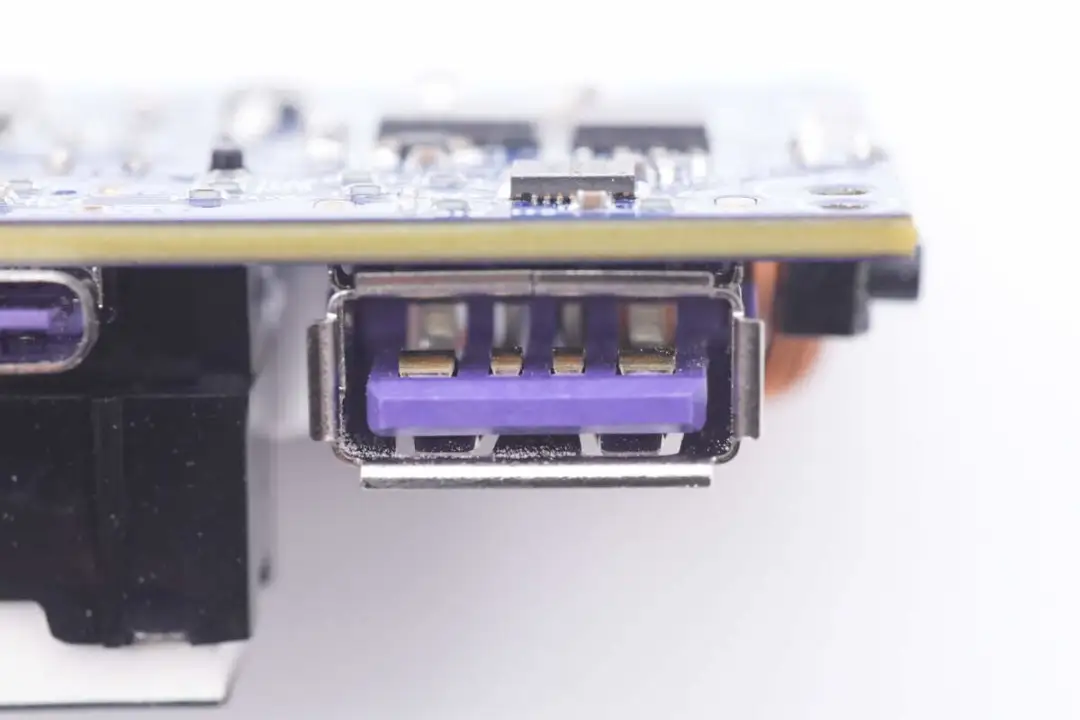

另一个USB-A接口设计相同。

全部拆解一览，来张全家福。

充电头网拆解总结

罗马仕这款移动电源具备2A1C接口，为20000mAh容量。USB-C接口具备40W输出功率，可以为笔记本电脑供电。USB-A接口支持44W UFCS融合快充和22.5W快充，当共同使用时降为5V输出。移动电源具备45W自充能力，自身充电速度更快，更加实用。

充电头网通过拆解了解到，这款移动电源内置2串电池组，配有保护电路进行电池过充过放保护。内部升降压电路采用智融SW7201双向同步升降压控制器搭配芯海科技CSU3AF10组成，用于USB-C口大功率充放电和内置电池充放电管理。此外还使用一颗SW2325协议芯片用于两个USB-A接口协议识别，满足三口快充识别。
