移速近期推出了升级版80000mAh容量的Light Pro轻泡系列大容量充电宝，其支持130W总输出功率，USB-C口支持65W充电，单口输出时支持100W功率，双口同时输出时按照65+65W进行功率分配，满足两台设备同时快充。

充电宝采用高强度机身结构保护内置电池，底部采用软体支撑脚垫，吸收冲击，提升安全性。充电宝面板侧面为泛光照明灯，可通过旋钮调节亮度，此外还可作为RGB百变炫彩灯带使用，跟随音乐和声音变化，提升氛围。

移动电源包装内附数据线和一个65W氮化镓充电器，一站式购买，满足消费者使用需求，无需额外购买配件。下面充电头网就对这款轻泡80000mAh充电宝进行拆解，一起看看内部的设计和用料。



此前充电头网已经对这款产品进行了详细评测，此外还拆解过移速70000mAh能量魔方移动电源、移速130W快充移动电源、移速30000mAh 65W笔记本移动电源、移速20000mAh 45W笔记本移动电源等产品，欢迎查阅。

移速“轻泡”户外移动电源开箱

外包装采用天地盒设计正面印有MOVESPEED品牌、产品简图以及英文名——Light Portable Power。

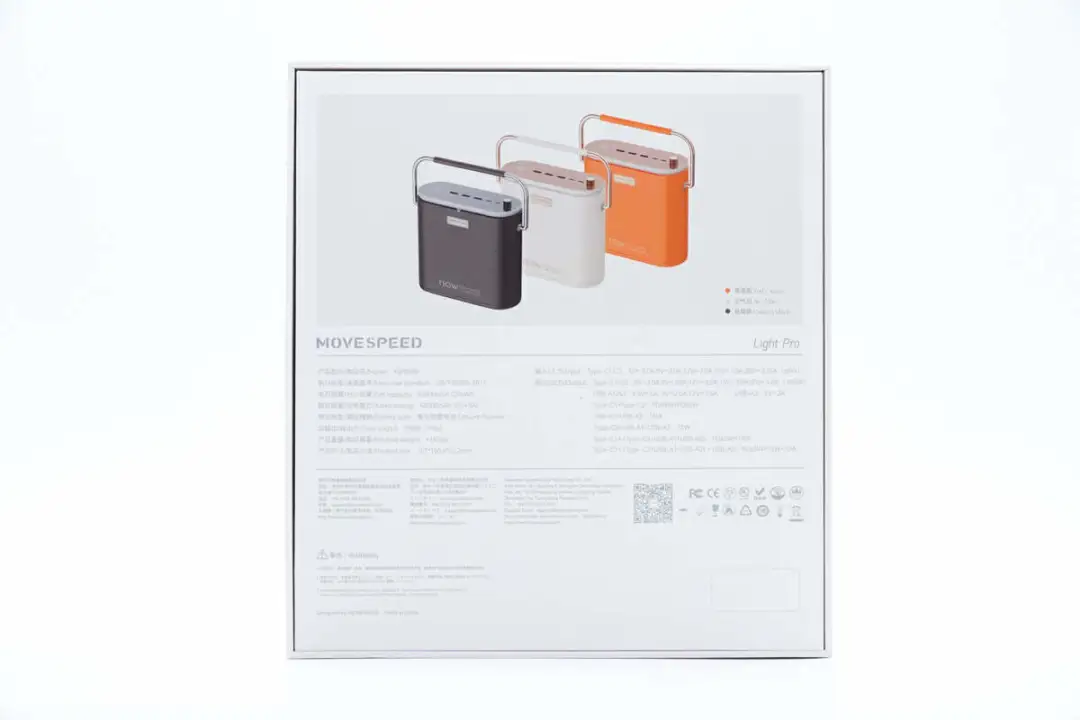

底部印有产品详细参数，移动电源有黑、白、橙三种配色可选。

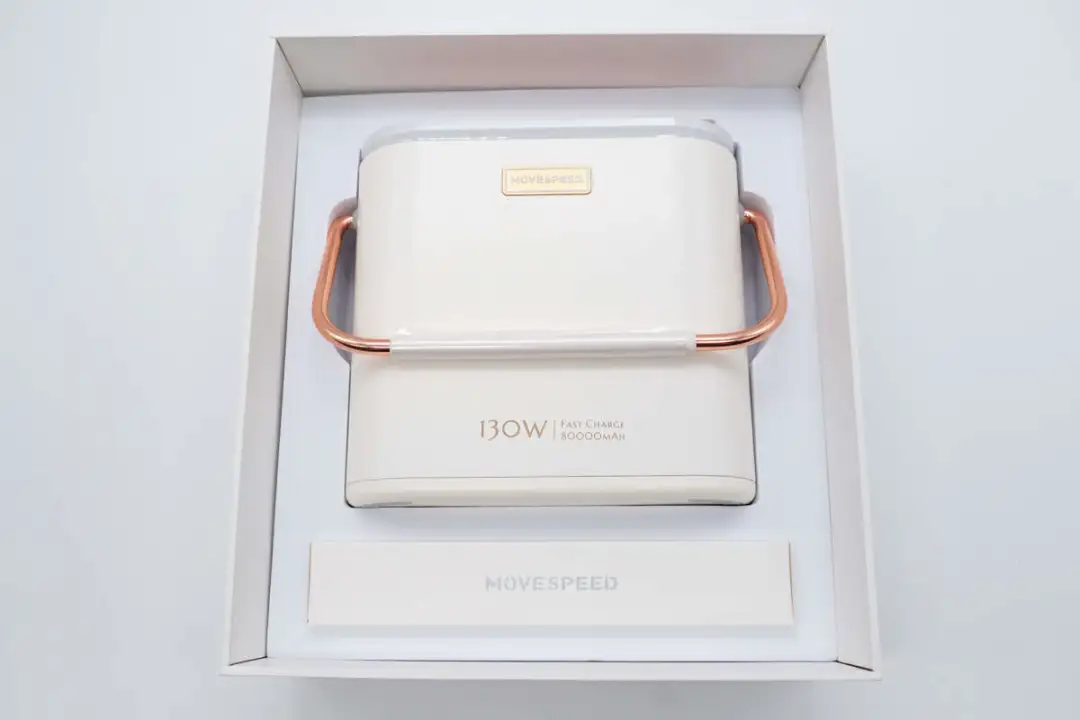

打开包装盒，移速“轻泡”户外移动电源固定在特制开槽的EVA棉内托，在运输过程中具有优秀的防护作用。

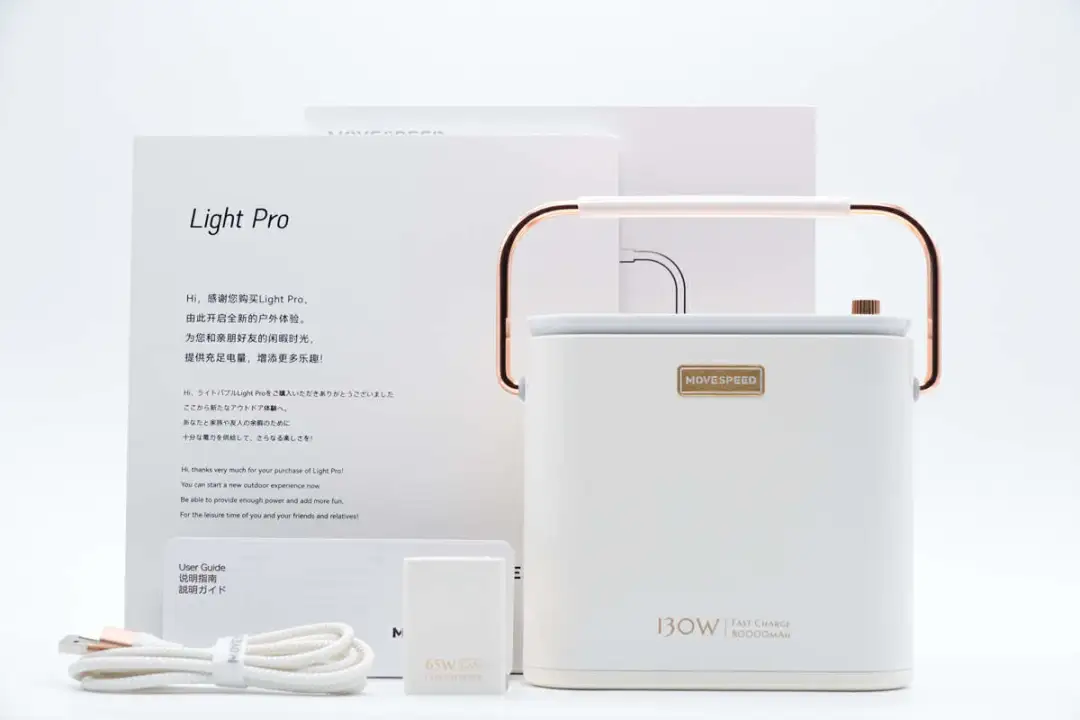

包装内含感谢卡片、移速“轻泡”户外移动电源、充电器、数据线以及说明手册。

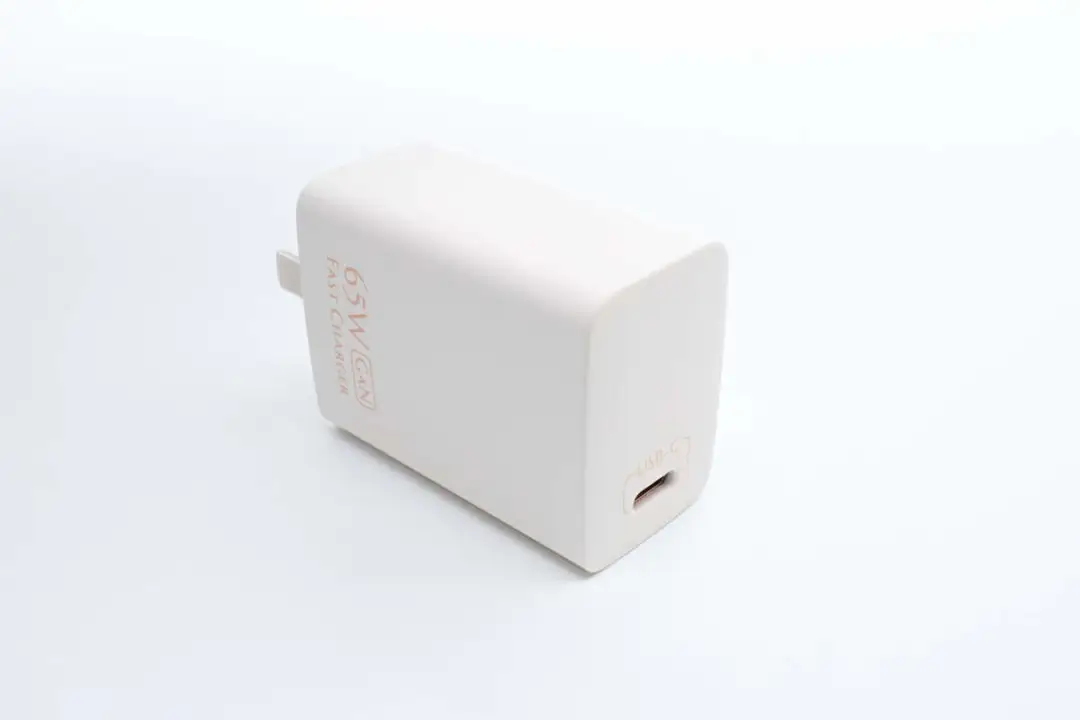

充电器采用和移速“轻泡”户外移动电源一样的设计语言，米白色主体配合玫瑰金点缀，配备单USB-C输出接口，机身正面印有“65W GaN FAST CHARGER”字样。

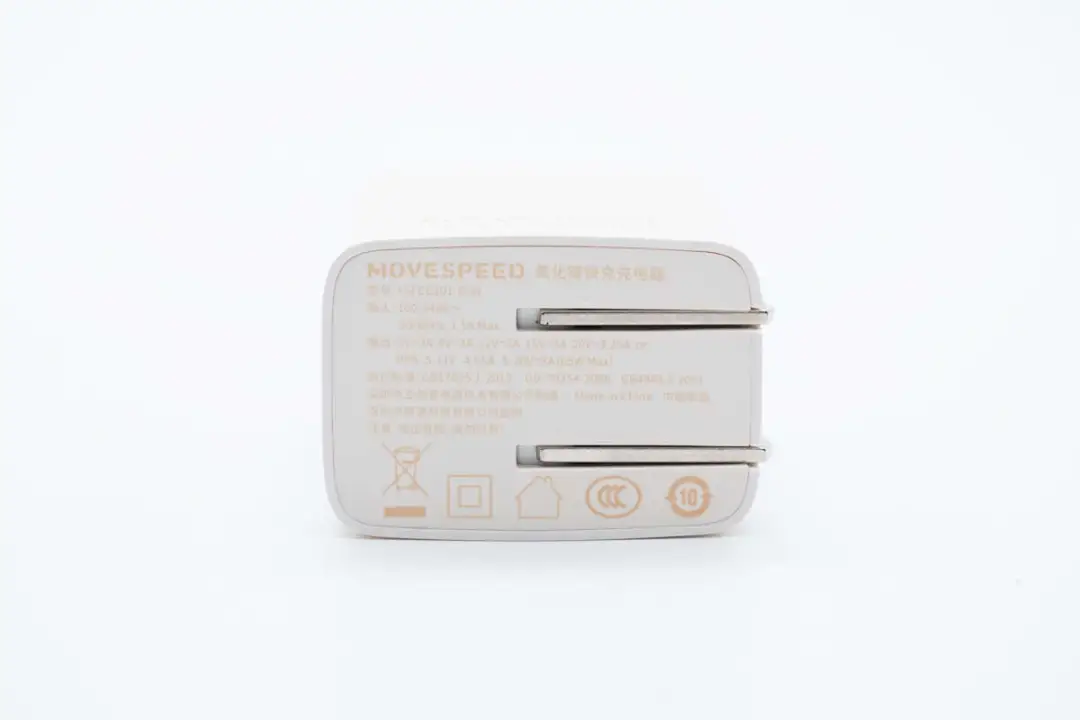

65W氮化镓充电器采用折叠式插脚设计，插脚端面板印有详细参数铭文。

型号：YSFCG101-65W

输入：100-240V~50/60Hz 1.5A Max

输出：5V3A，9V3A，12V3A，15V3A，20V3.25A

PPS：5-11V4.05A，5-20V3A（65W Max）

充电器通过了CCC认证。

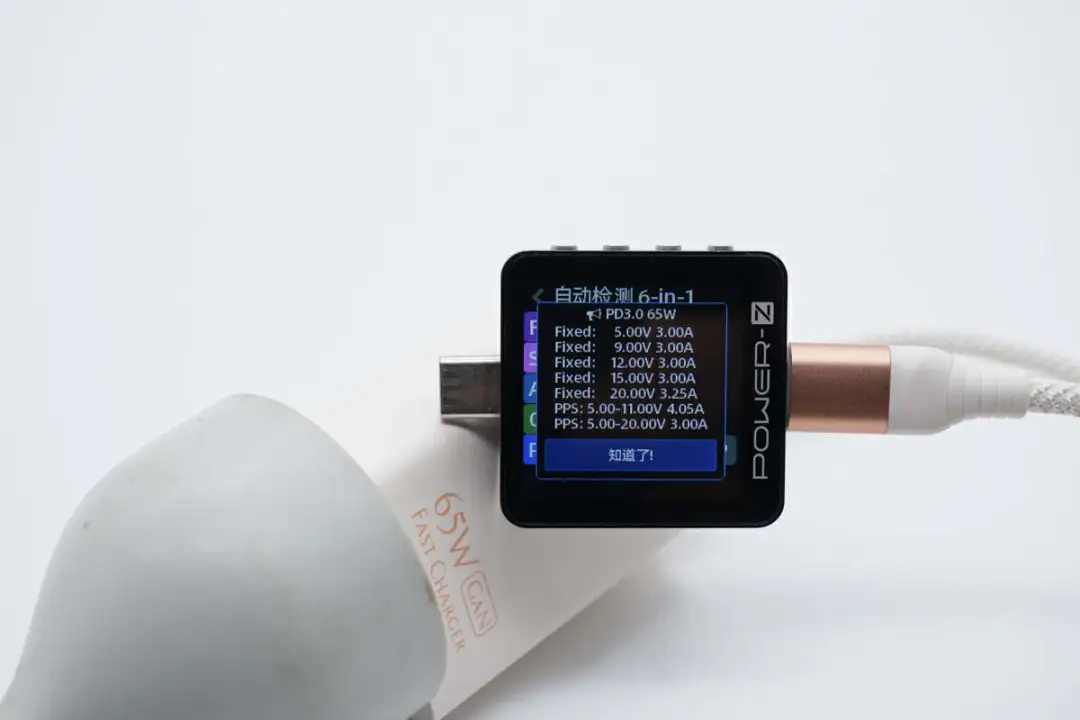

通过 POWER-Z KM003C 测得充电器USB-C口支持 FCP、SCP、AFC、QC3.0、DCP、PD3.0、QC5 和 PPS 充电协议，覆盖广泛。

并且具备 5V3A，9V3A，12V3A，15V3A，20V3.25A 五组固定电压档位，以及 5-11V4.05A，5-20V3A两组 PPS 电压档位。

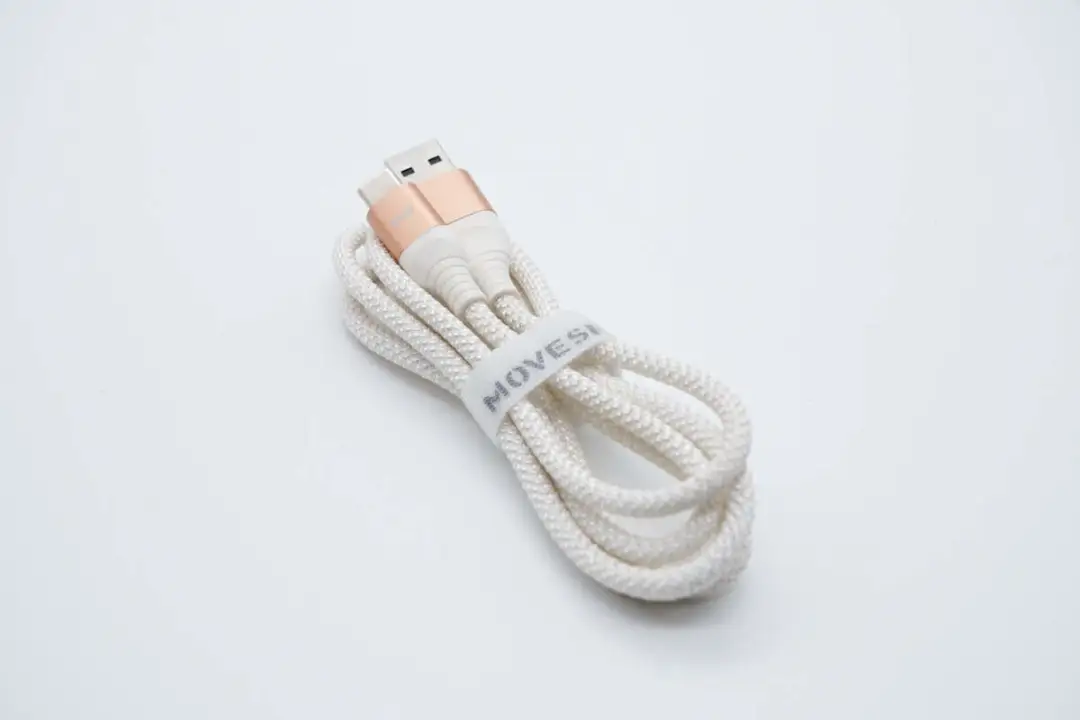

数据线采用印有“MOVESPEED”品牌LOGO的魔术扎带捆绑固定。

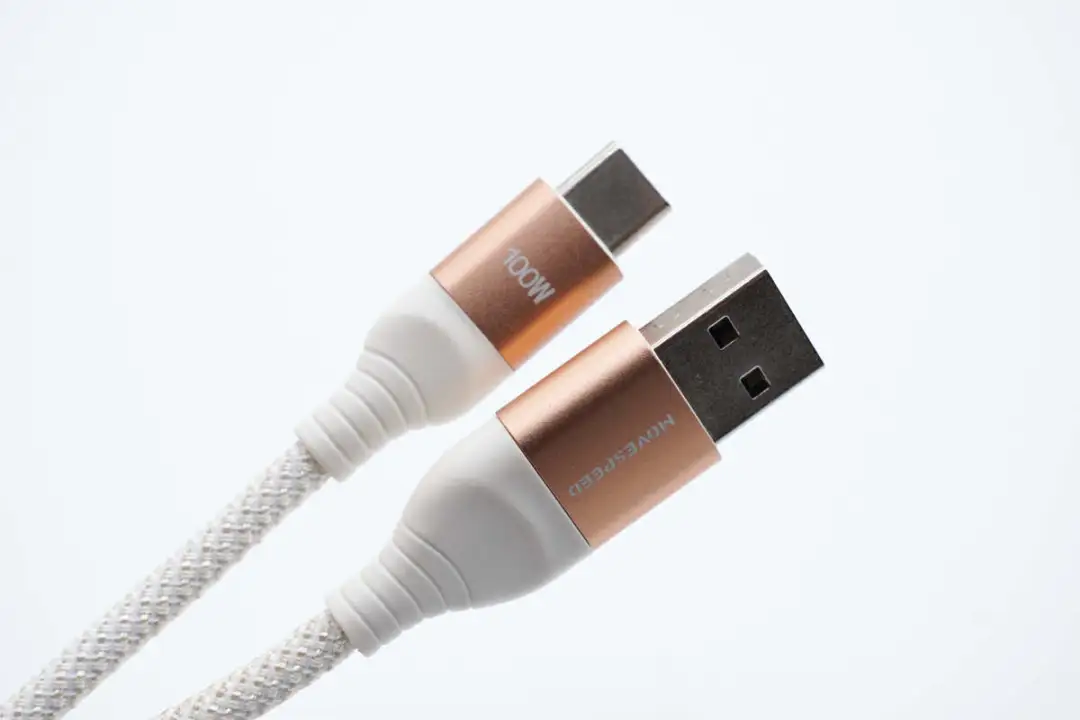

充电线采用尼龙编织线身设计，抗污耐弯折，端子采用金属材质外壳，镭雕MOVESPEED品牌和100W功率字样。

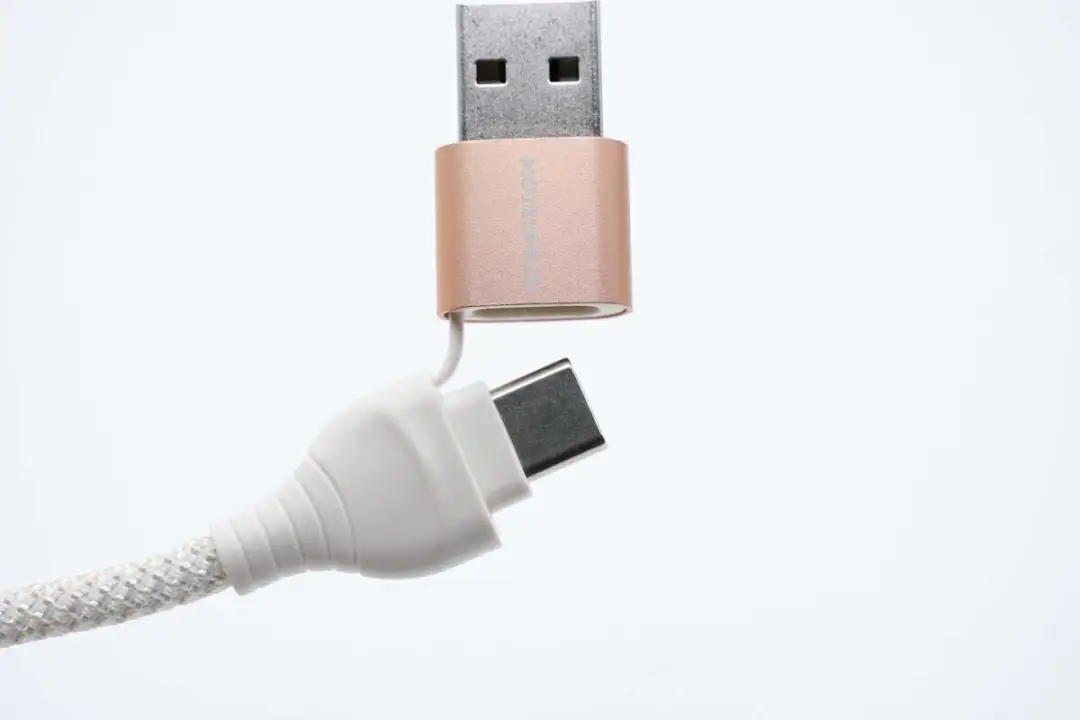

USB-A线端处为双类型端口设计，可实现 C to C 、A to C 两类型充电方式，USB-C转USB-A端头与子端外壳为一体式设计，无需担心遗失。

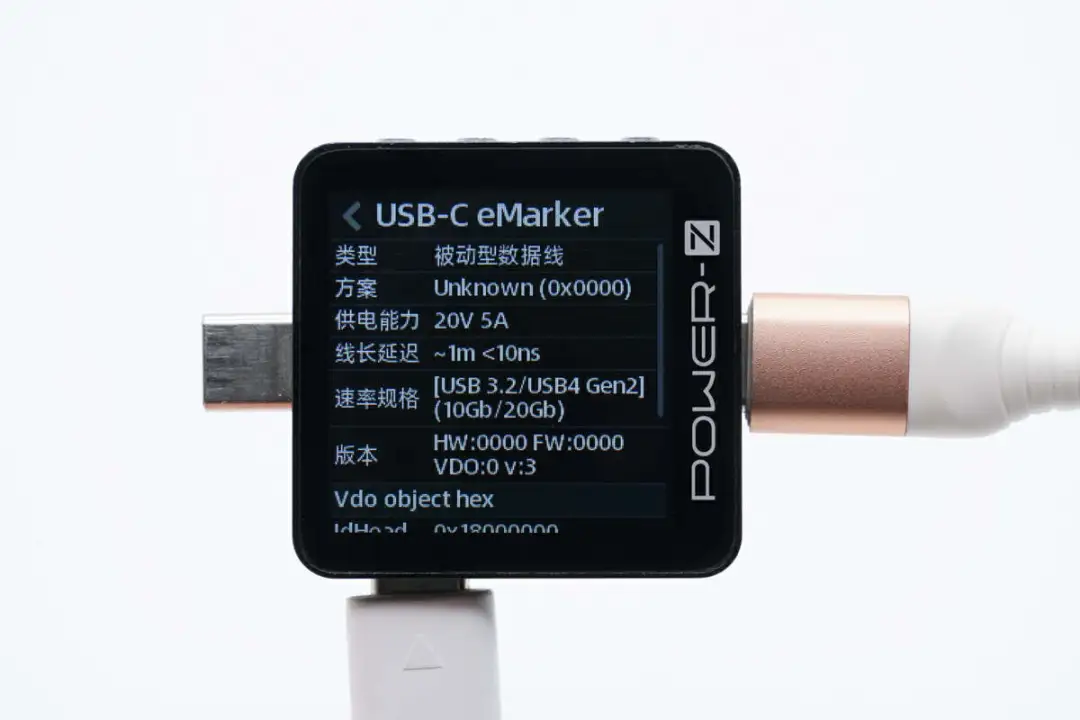

通过 POWER-Z KM003C 实测线材支持 20V5A 100W 电力传输和USB 3.0/USB4 Gen2（10Gb/20Gb）数据传输能力。

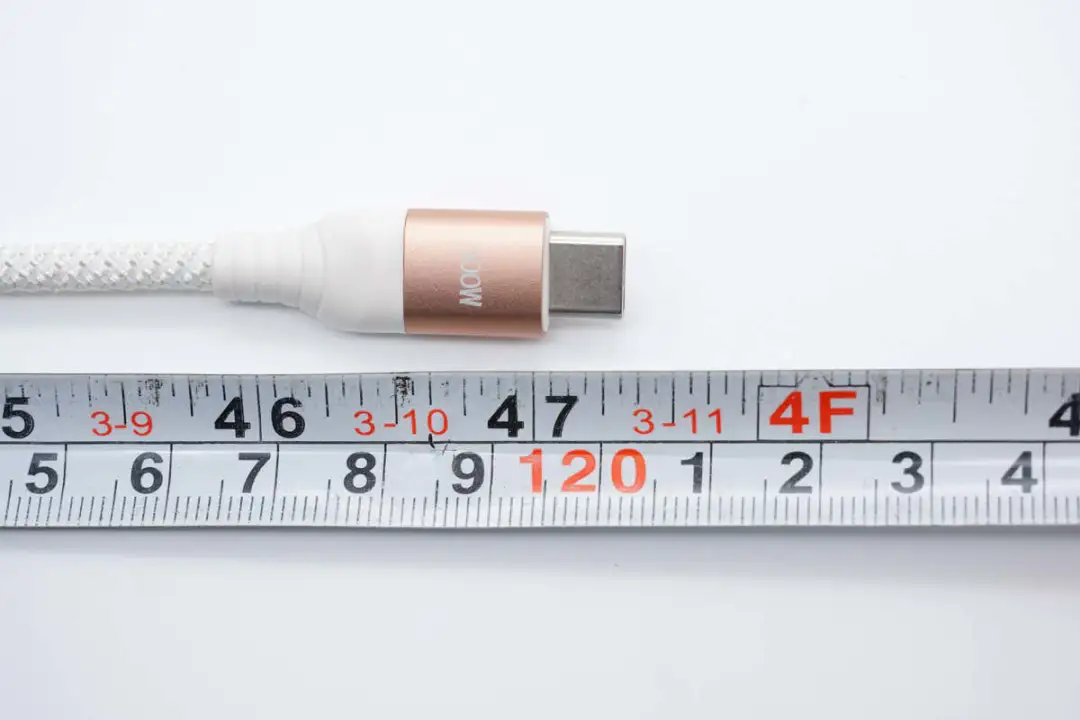

测得数据线长度约为120cm。

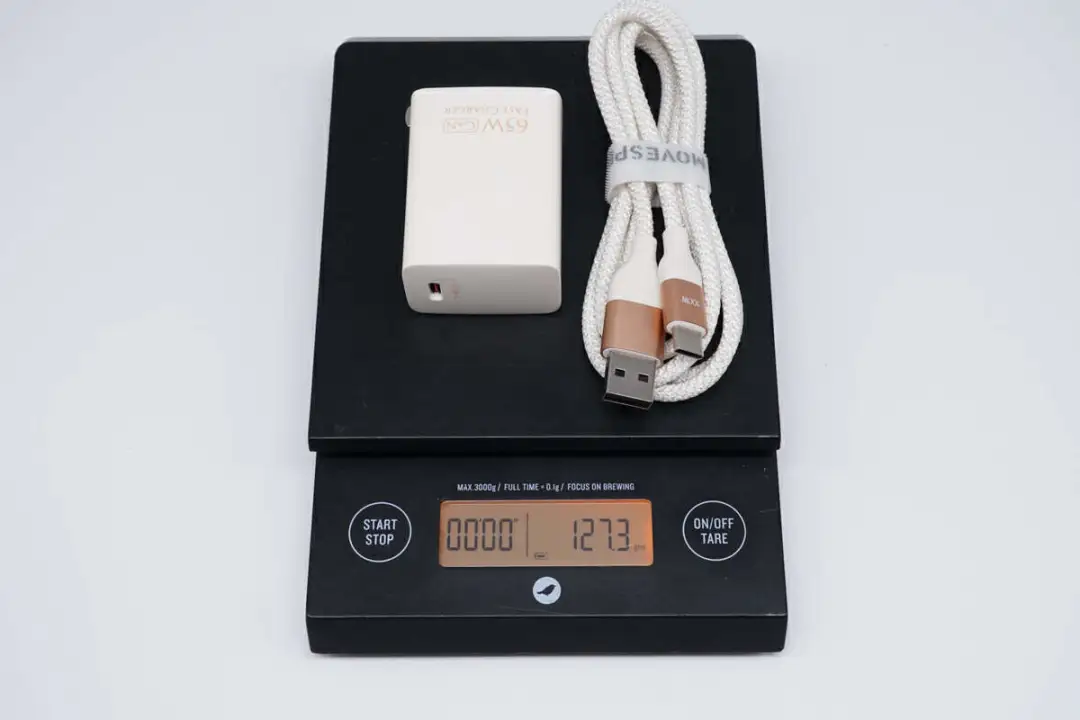

另外测得充电器套装重量约为127.3g。

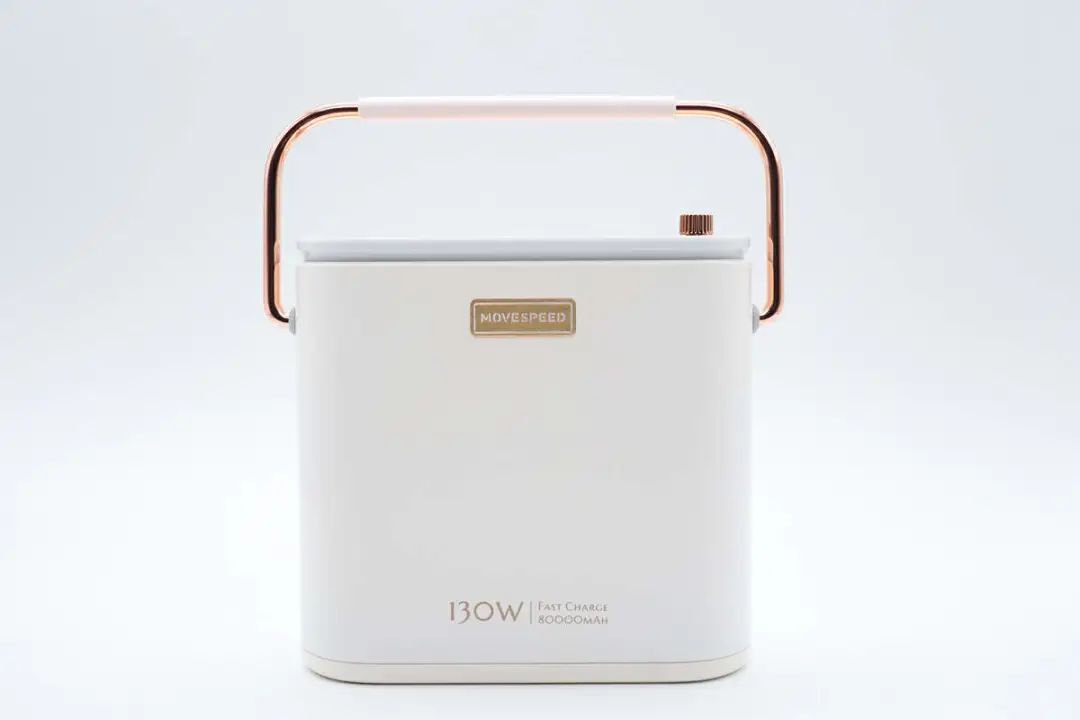

移速“轻泡”户外移动电源采用米白色的高阻燃防火PC材质外壳，整机手感亲肤柔和，观感上与女士手提包类似，整体精致美观。

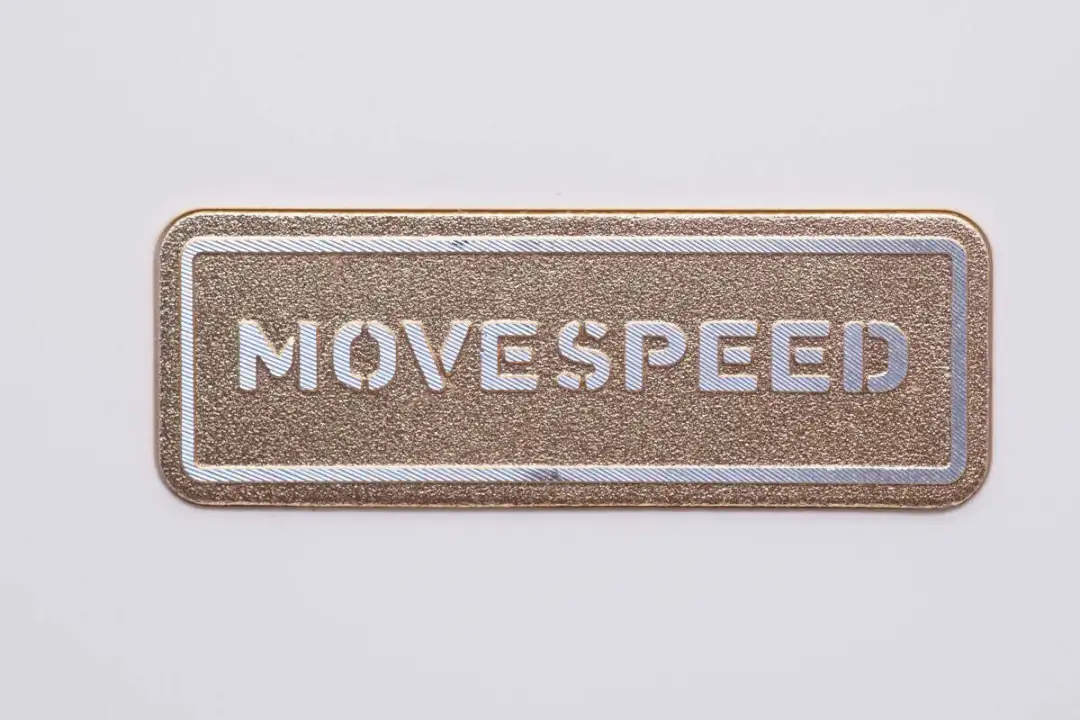

机身正面设计有“MOVESPEED”合金铭牌。

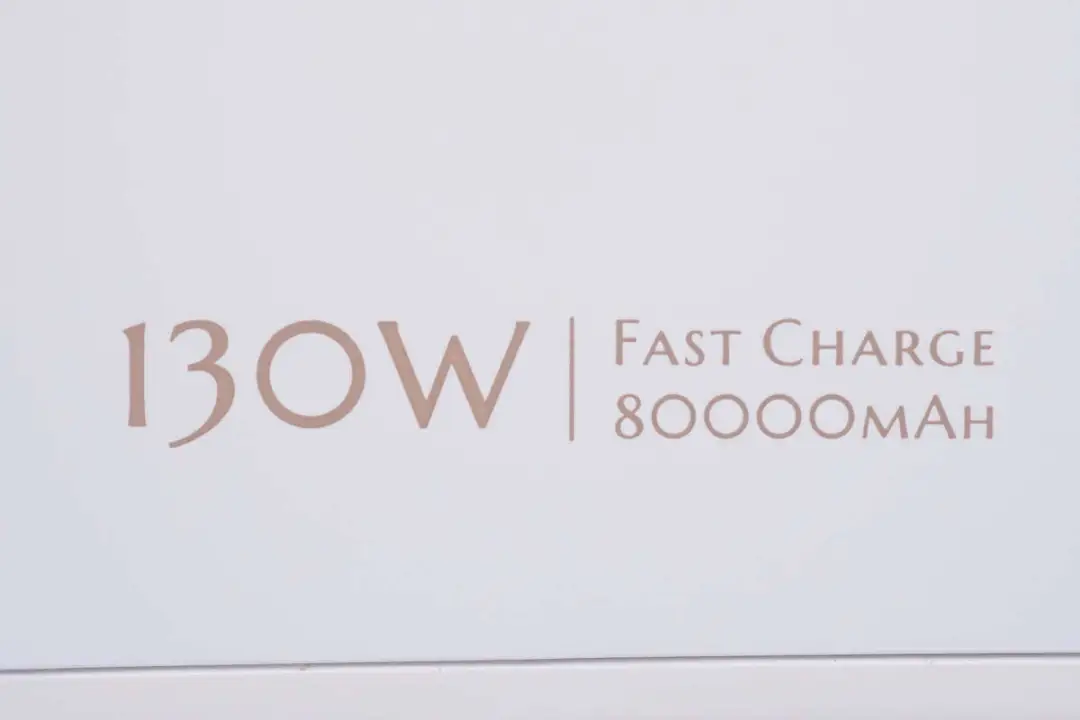

下方印有“130W”总输出功率和“80000mAh”电池容量字样。

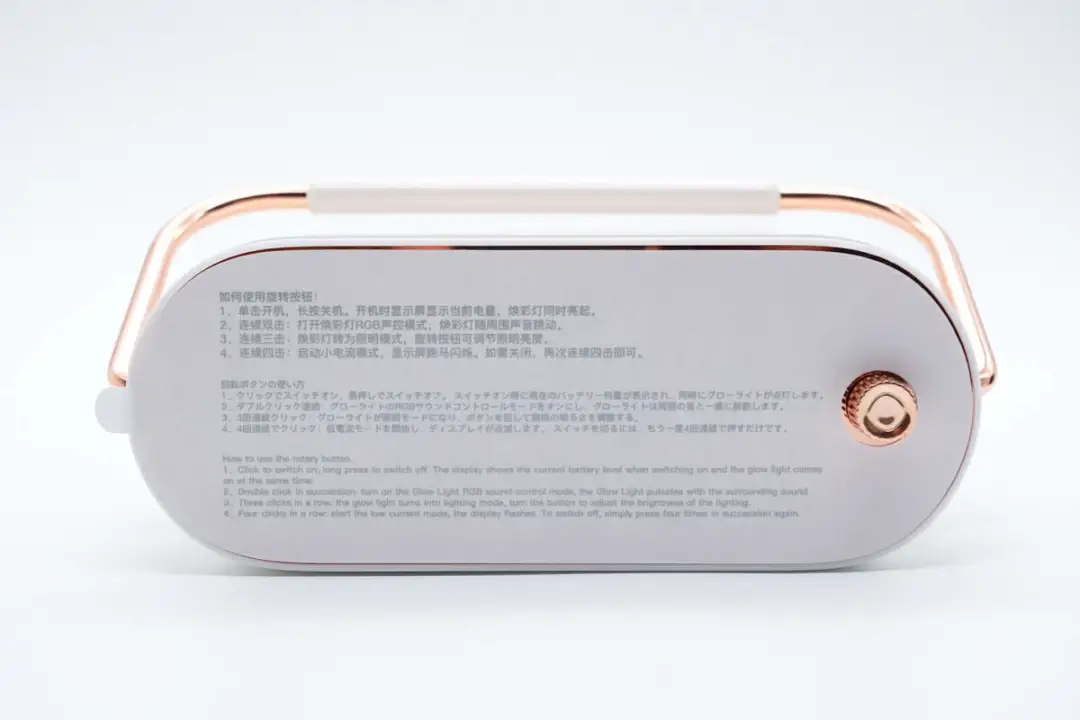

移速“轻泡”户外移动电源输出面板部分贴有详细操作指南贴纸。

1、单机开机，长按关机。开机时显示屏显示当前电量，焕彩灯短暂亮起。

2、连续双击：打开焕彩灯RGB声控模式，焕彩灯随周围声音跳动。

3、连续三击：焕彩灯转为照明模式，旋转按钮可调节照明亮度。

4、连续四击：启动小电流模式，显示屏跑马闪烁。如需关闭，再次连续四击即可。

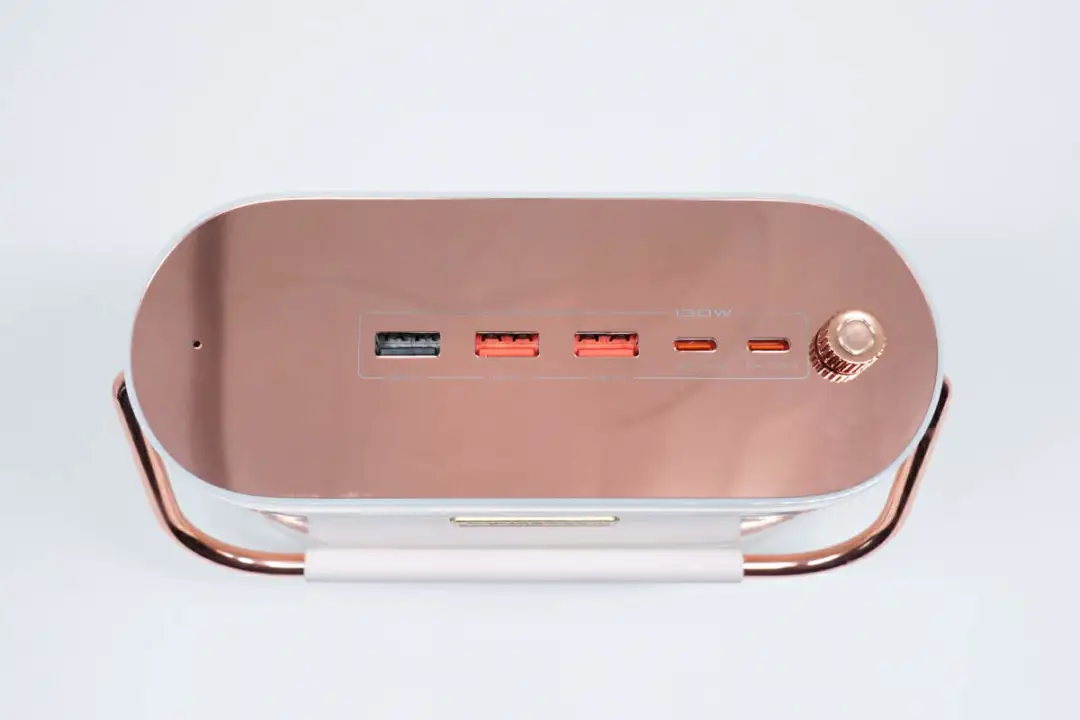

输出面板采用电镀工艺，从左到右依次设有拾音口开孔、3*USB-A端口、2*USB-C端口以及旋转按钮。

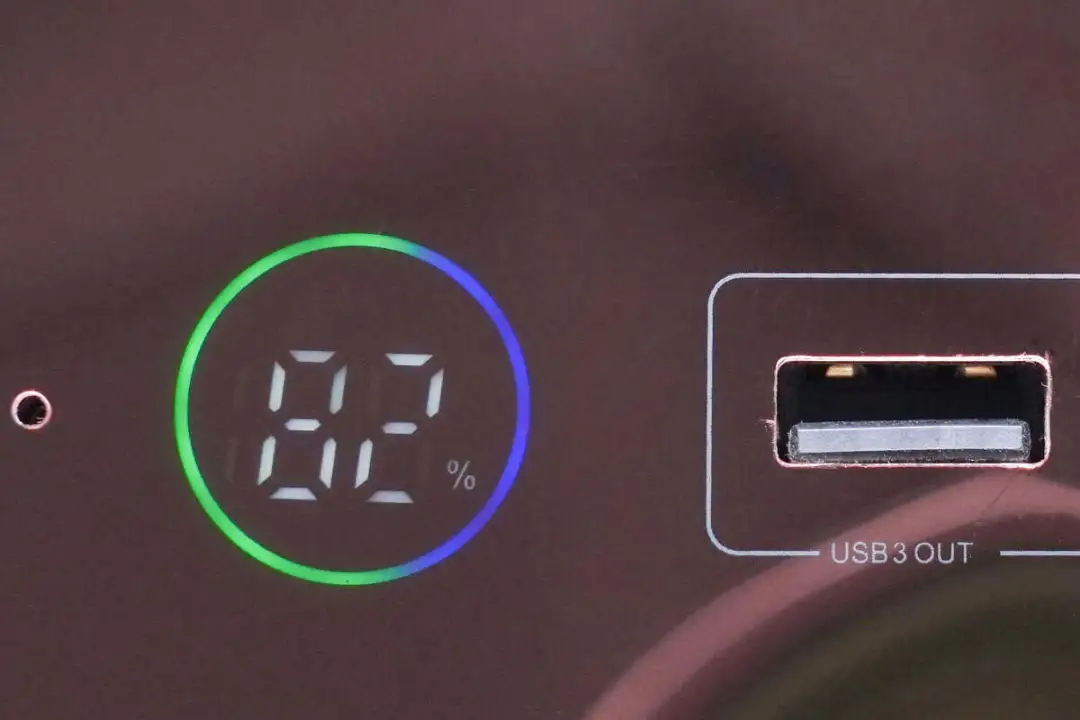

在最左侧开孔与USB-A3端口中间区域设有隐藏电量显示屏，可实时显示当前电量。

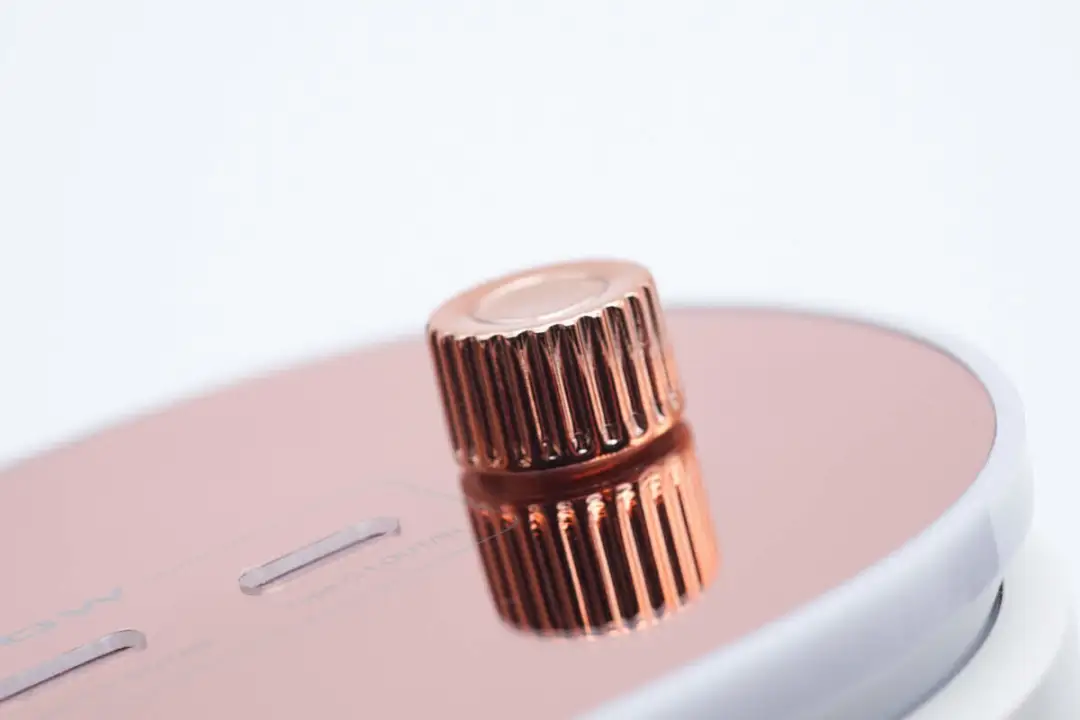

输出面板的旋钮特写，有很轻微段落感，手感上类似齿轮调节。

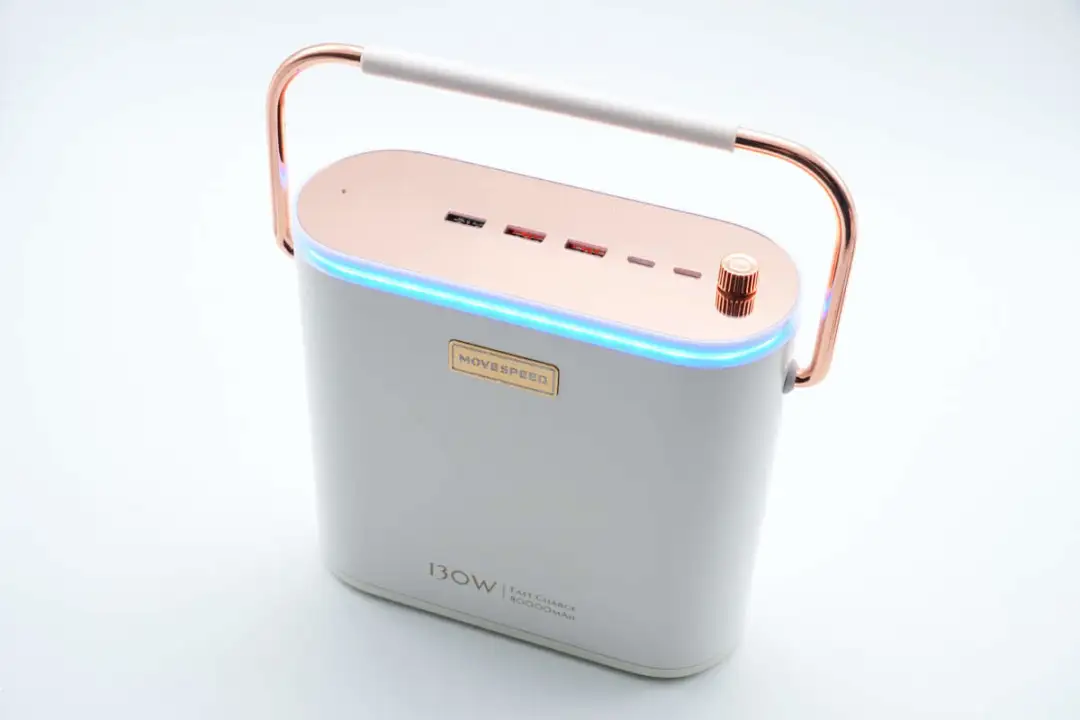

RGB多色炫彩灯设在输出面板下方的楔形连接设计部分。

RGB多色炫彩灯有照明和RGB声控模式，可在昏暗环境下提供光源或在活动中自动随音乐律动变化，增添氛围。

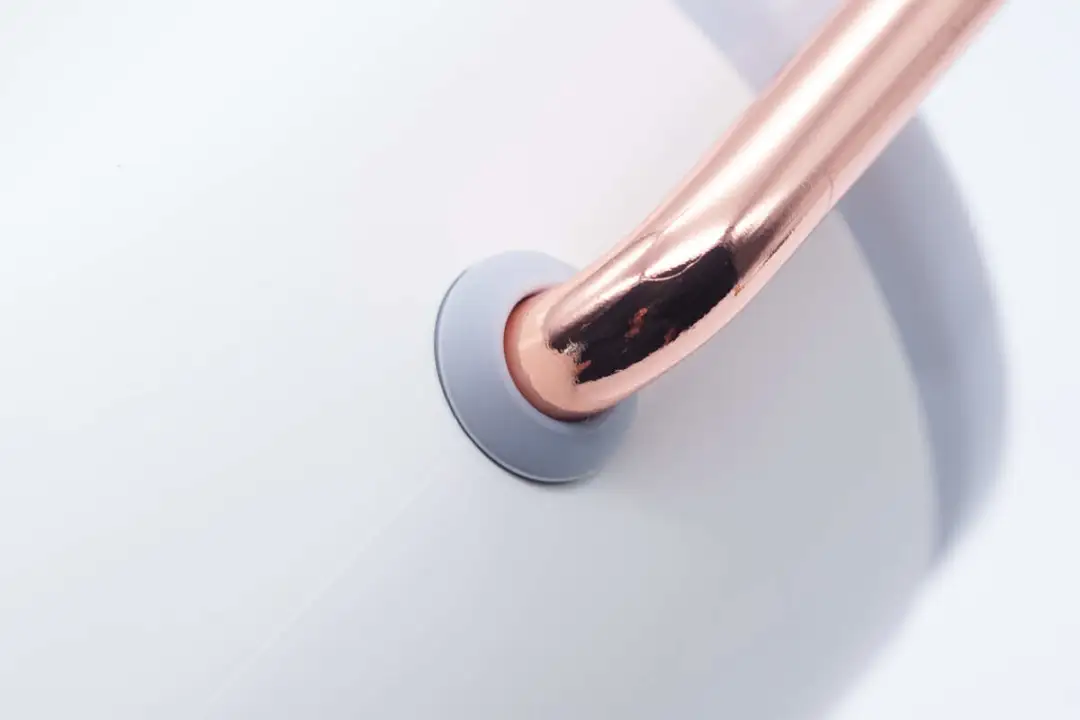

提手同样做了电镀处理，并且与机身连接部分采用硅胶垫防护，更稳定，耐磨损。

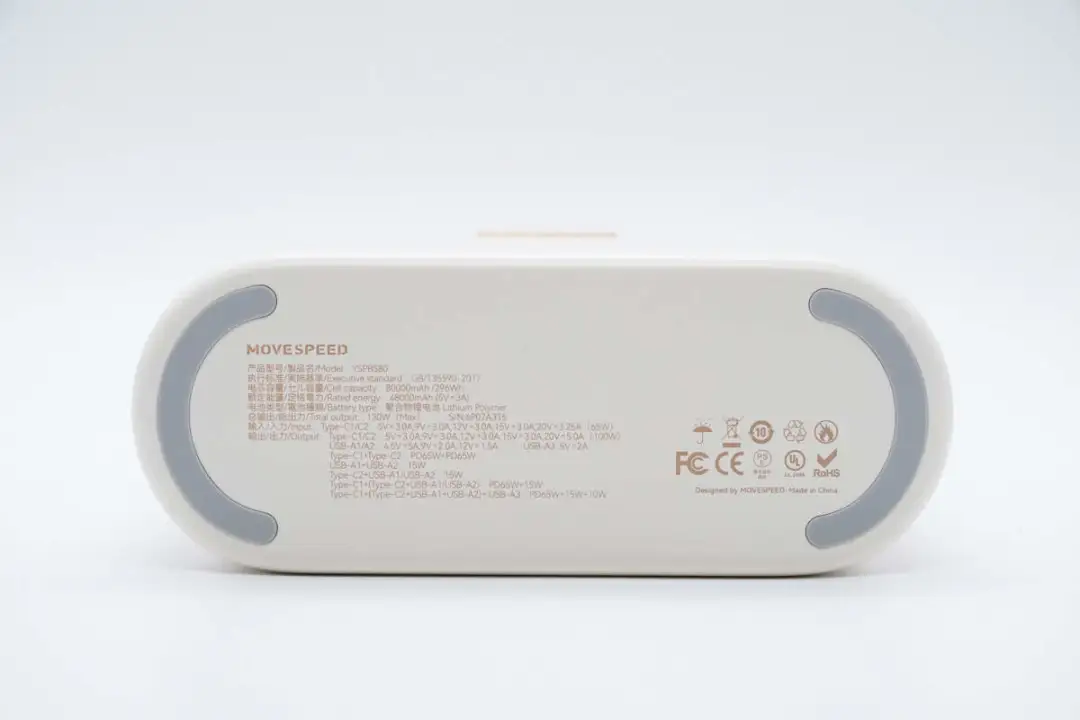

机身底部两侧贴有硅胶防滑脚垫，中间区域为详细参数铭文，产品通过了FCC、CE、PSE、UL认证。

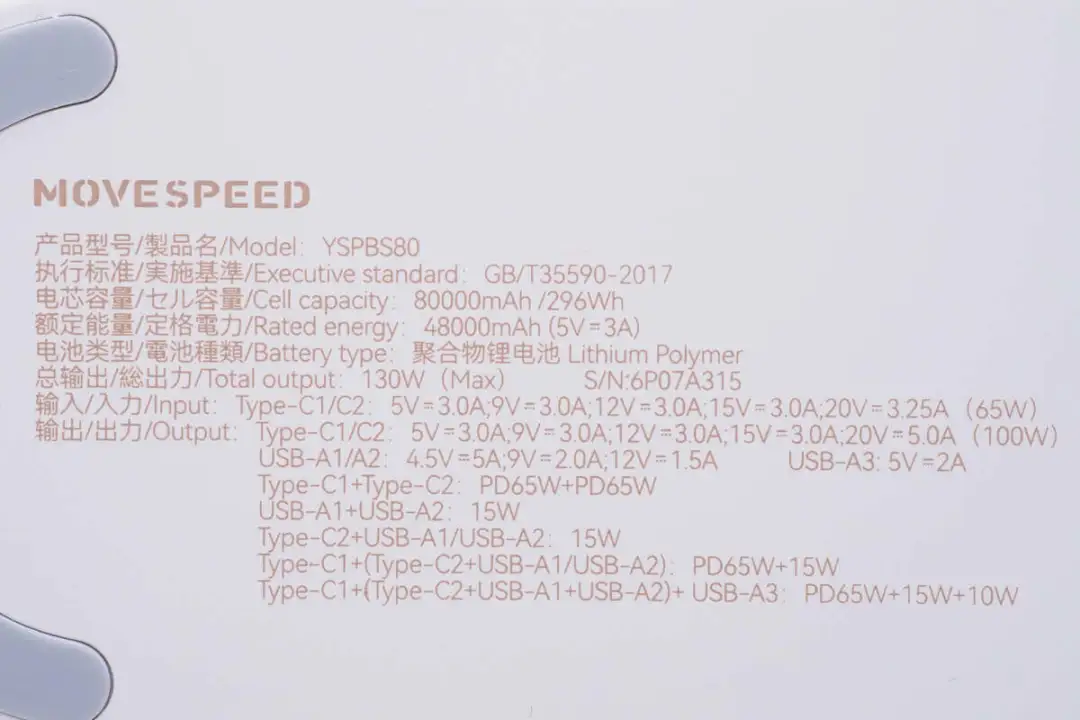

移速“轻泡”户外移动电源参数特写

型号：YSPBS80

电芯容量：80000mAh/296Wh

额定能量：48000mAh（5V3A）

电池类型：聚合物锂电池

总输出：130W（Max）

输入：

Type-C1/C2：5V3A、9V3A、12V3A、15V3A、20V3.25A（65W）

输出：

Type-C1/C2：5V3A、9V3A、12V3A、15V3A、20V5A（100W）

USB-A1/A2：4.5V5A、9V2A、12V1.5A

USB-A3：5V2A

Type-C1+Type-C2：PD65W+PD65W

USB-A1+USB-A2：15W

Type-C2+USB-A1/USB-A2：15W

Type-C1+（Type-C2+USB-A1/USB-A2）：PD65W+15W

Type-C1+（Type-C2+USB-A1+USB-A2）+USB-A3：PD65W+15W+10W

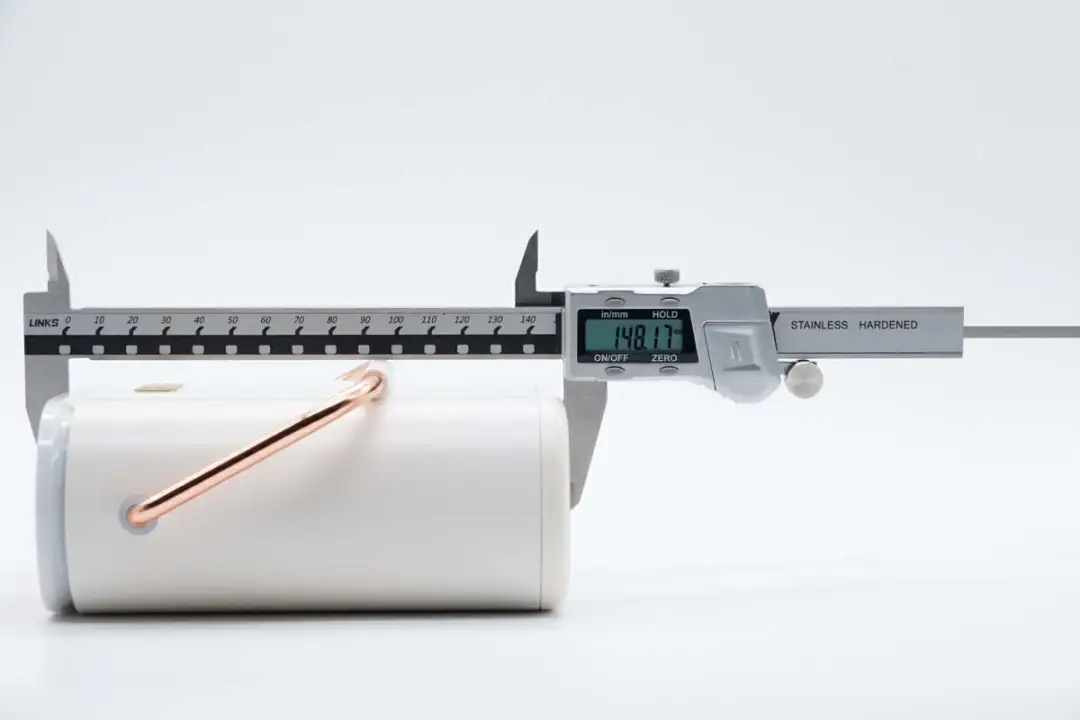

测得移速“轻泡”户外移动电源机身高度为148.17mm。

宽度为155.17mm。

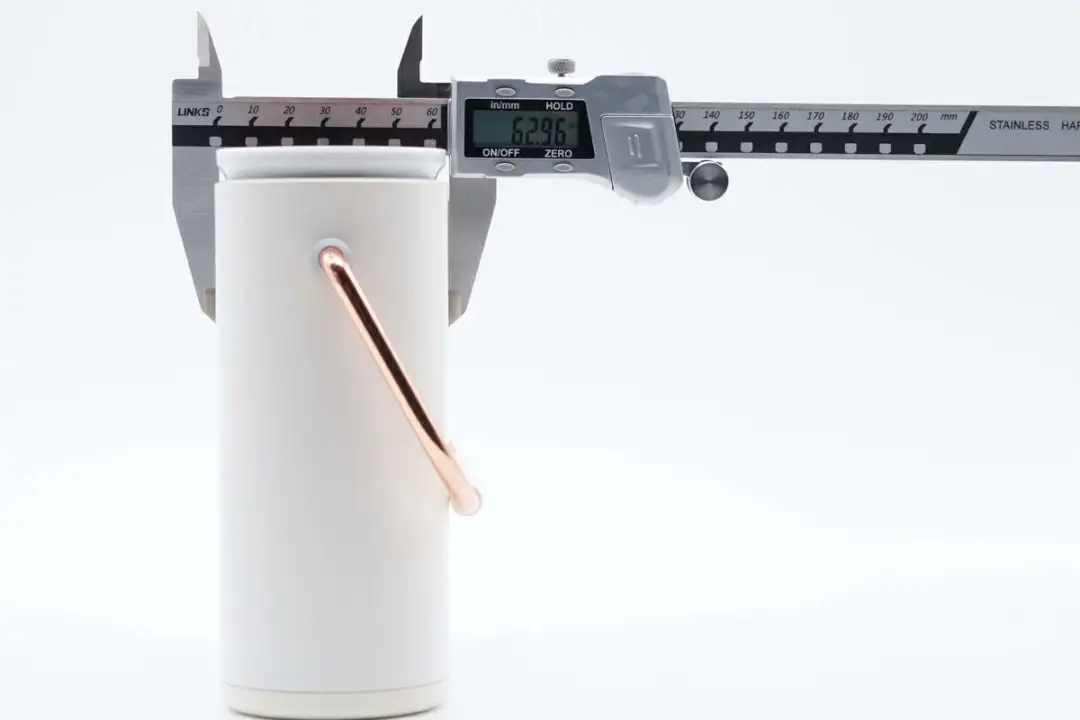

厚度为62.96mm。

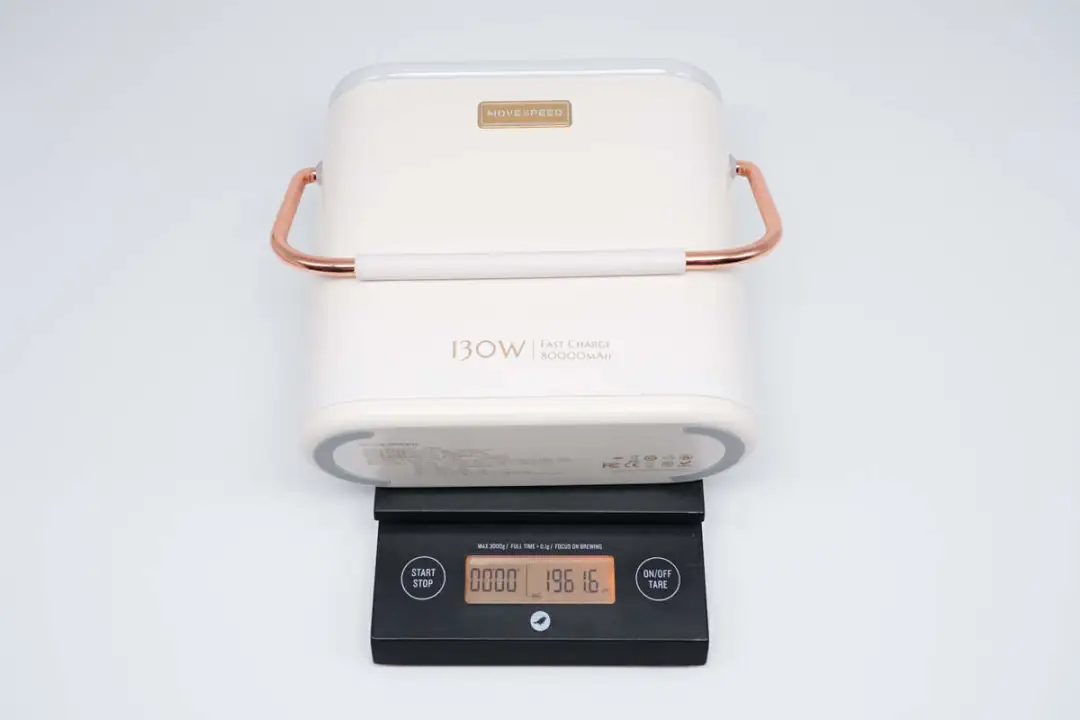

另外测得产品净重约为1962g。

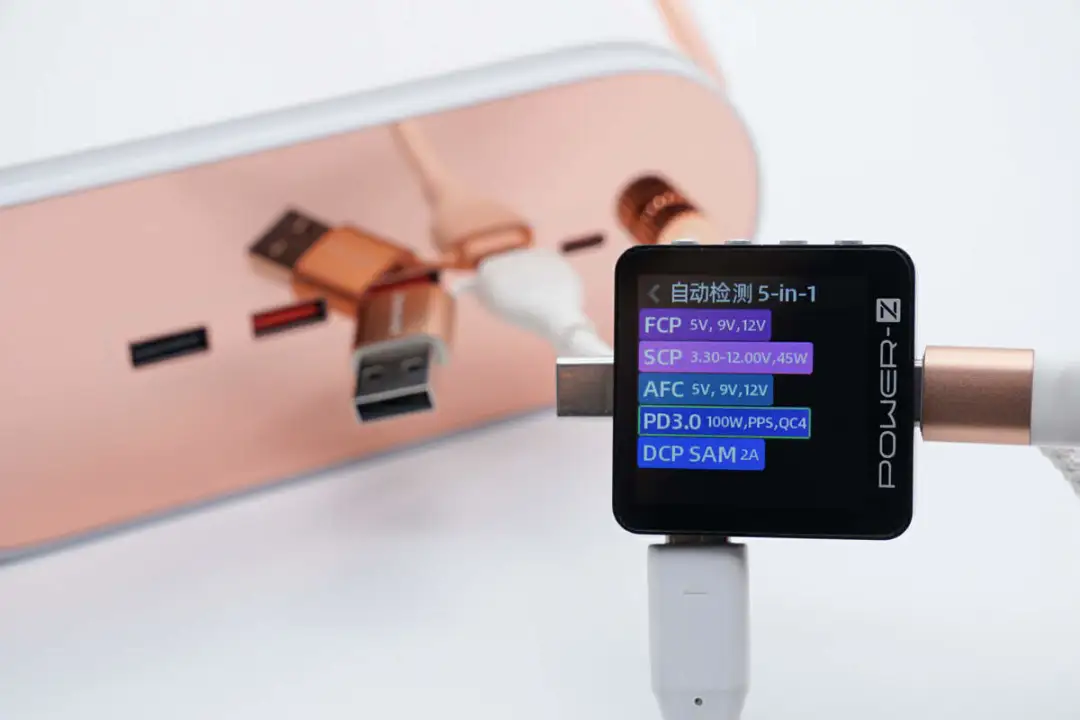

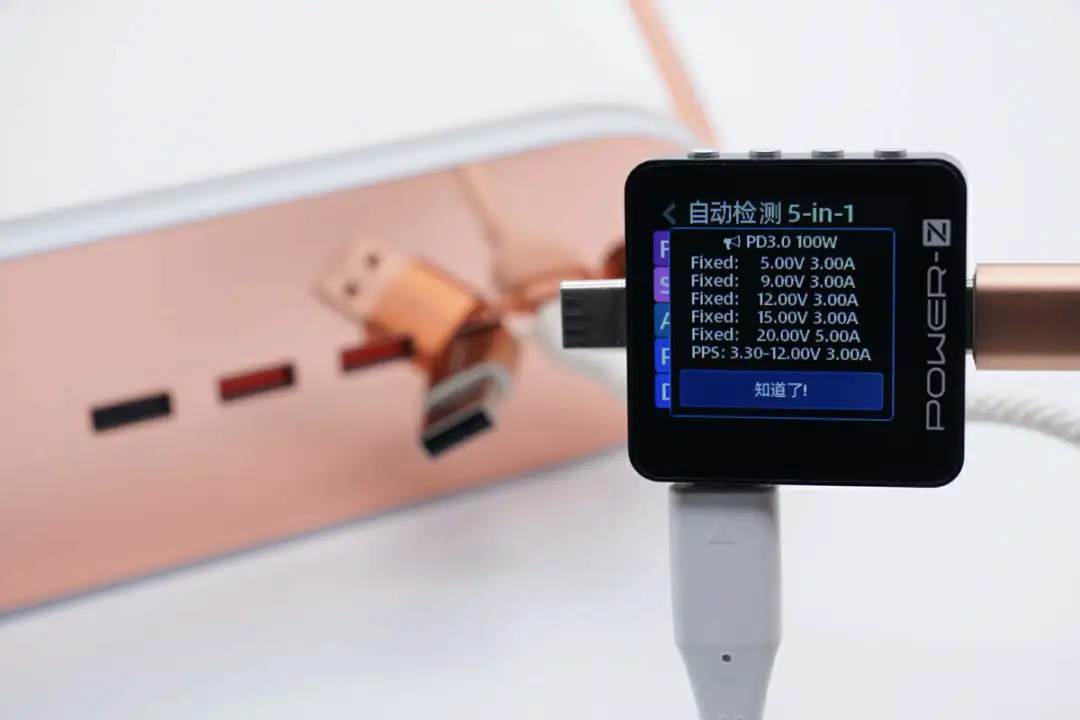

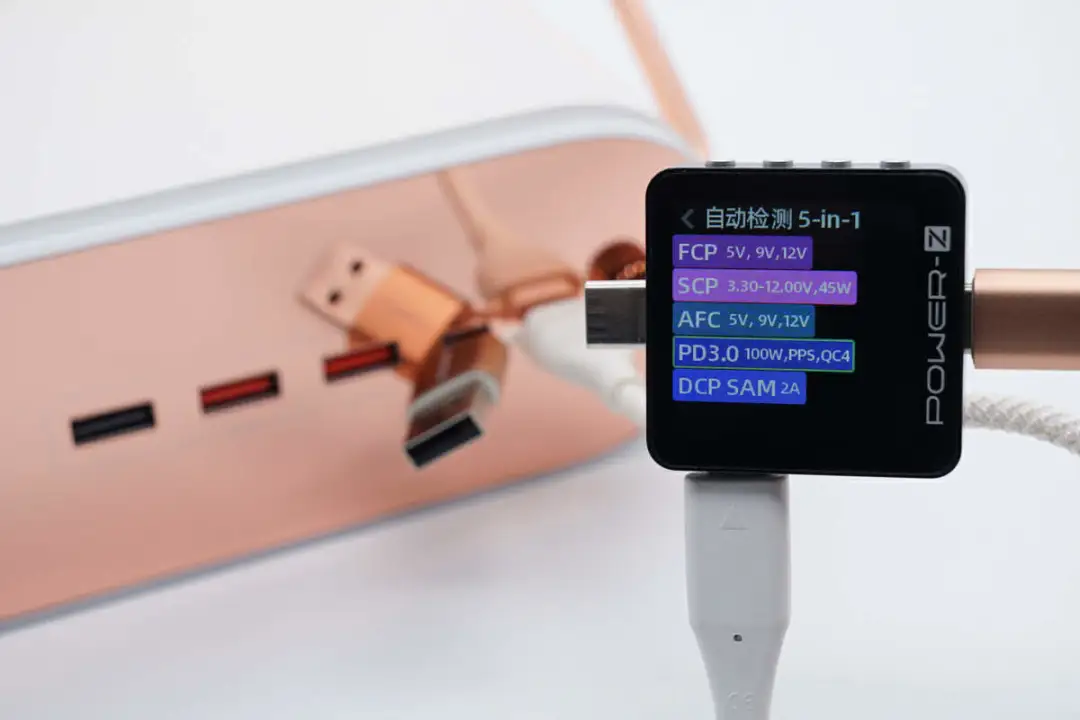

使用 ChargerLAB POWER-Z KM003C 测得Type-C1口支持FCP、SCP、AFC、PD3.0、PPS、QC4、DCP、Samsung 5V2A充电协议。

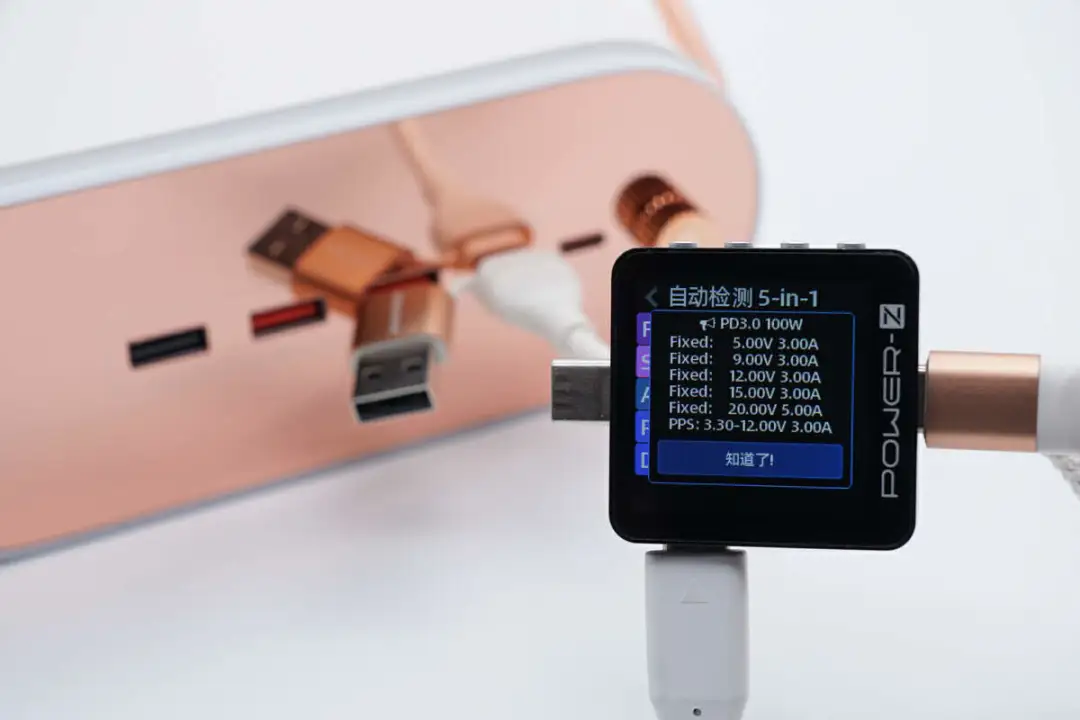

并且还具备5V3A、9V3A、12V3A、15V3A、20V5A五组固定电压档位，以及3.3-12V3A一组 PPS 电压档位。

测得Type-C2口兼容协议和Type-C1口的一样。

PDO报文也相同，即Type-C1和Type-C2口支持功率盲插，使用方便。

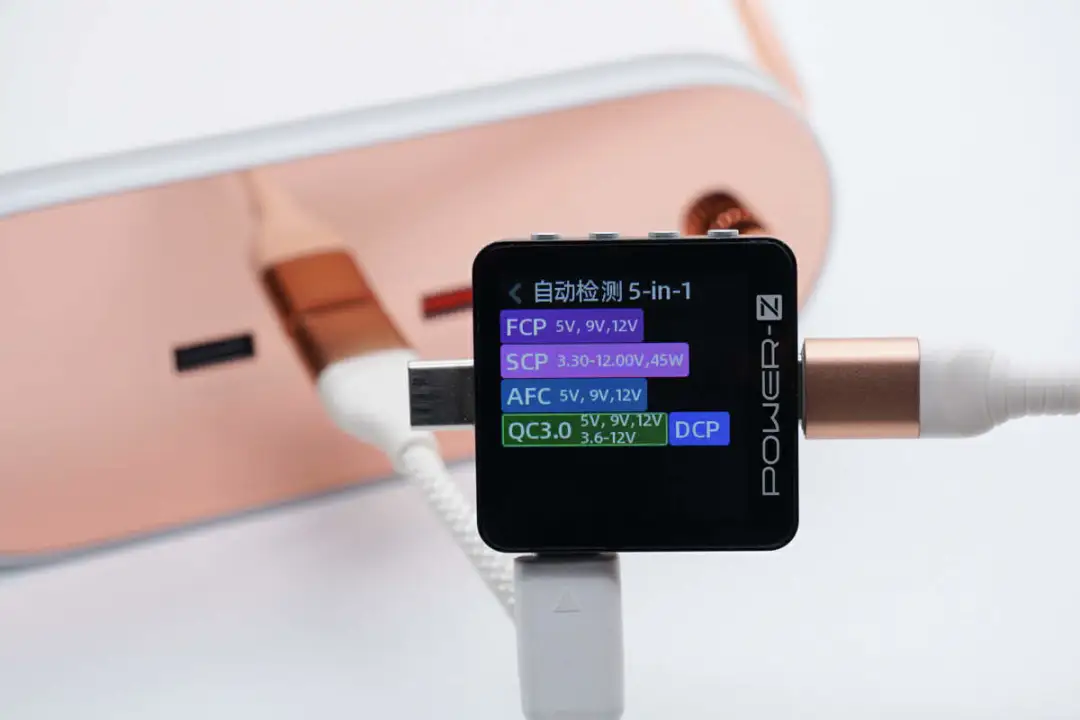

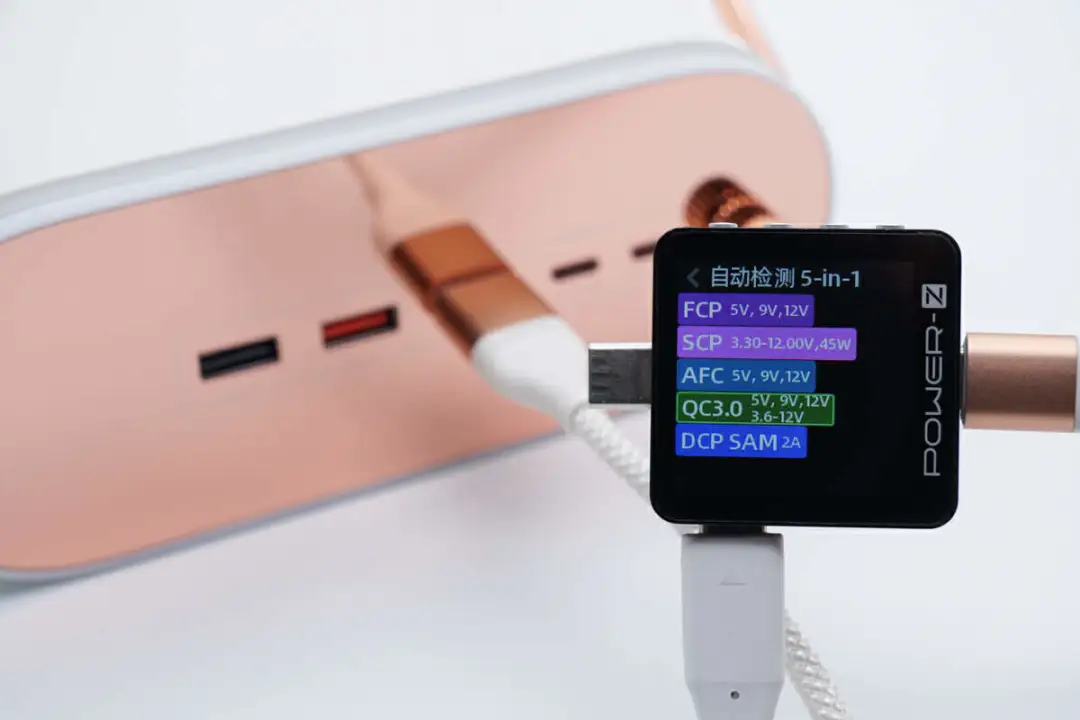

测得USB-A1端口支持FCP、SCP、AFC、QC3.0、DCP、Samsung 5V2A充电协议。

测得USB-A2口支持充电协议和USB-A1口的一样。

最后测得USB-A3口支持 DCP 充电协议。

移速“轻泡”户外移动电源拆解

看完了这款移动电源的外观和功能，下面就进行拆解，一起看看内部的设计和用料。

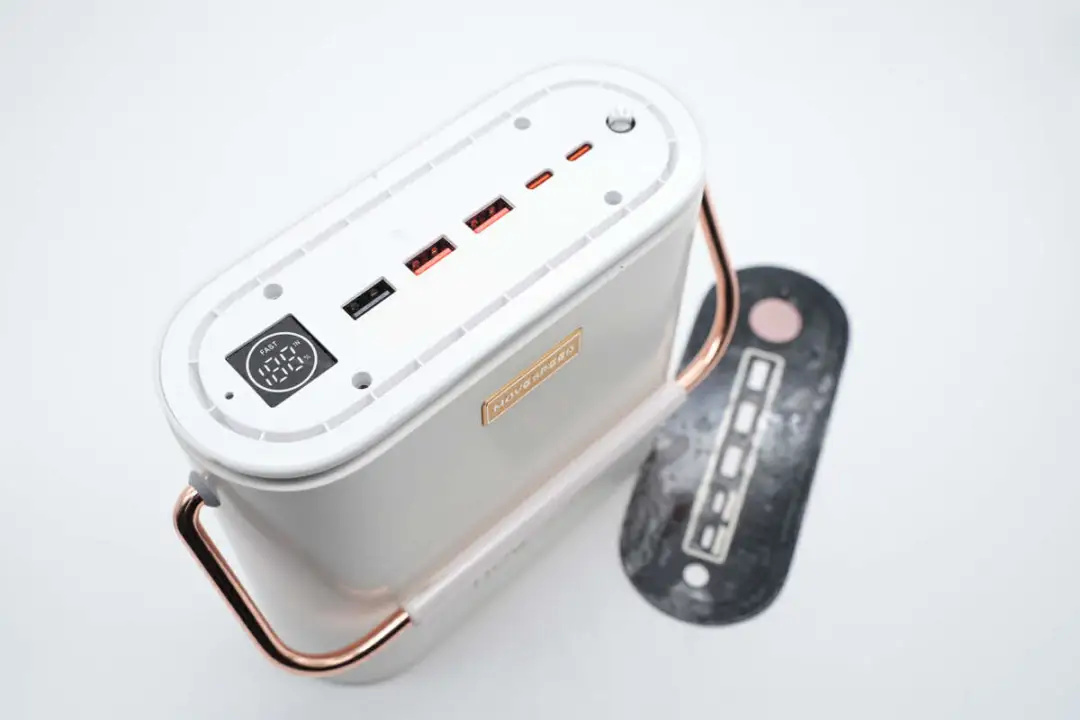

首先取下调节旋钮，揭下移动电源的装饰输出面板。

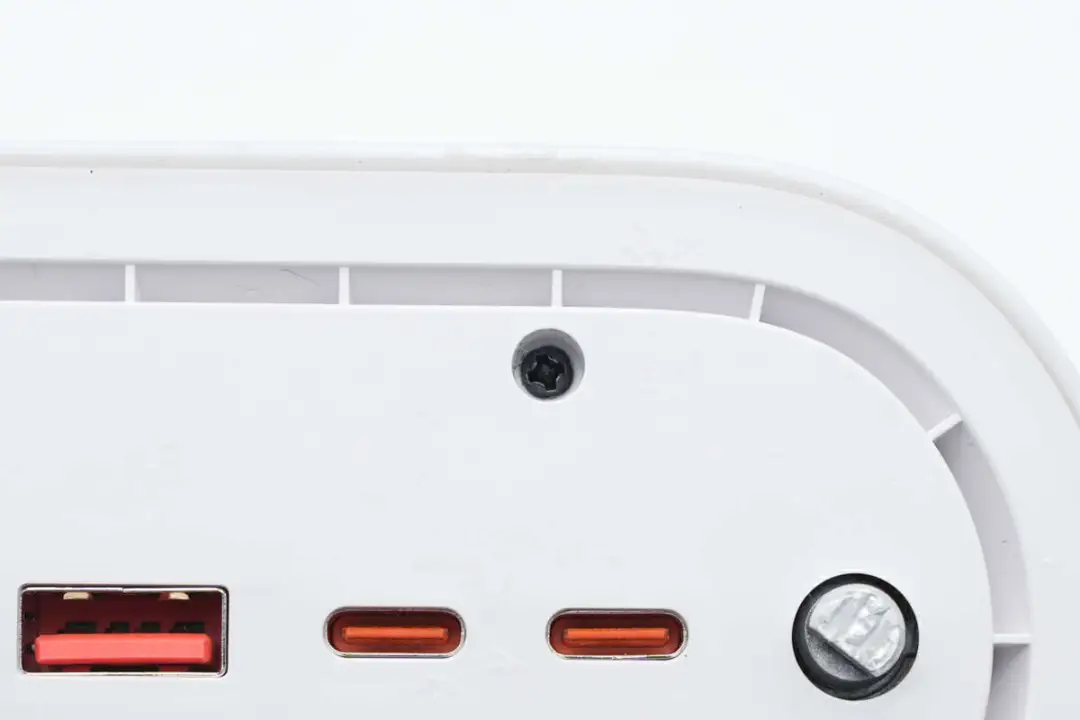

在面板下面是壳体的固定螺丝。

拧下四颗固定螺丝，拆下盖板，继续进行拆解。

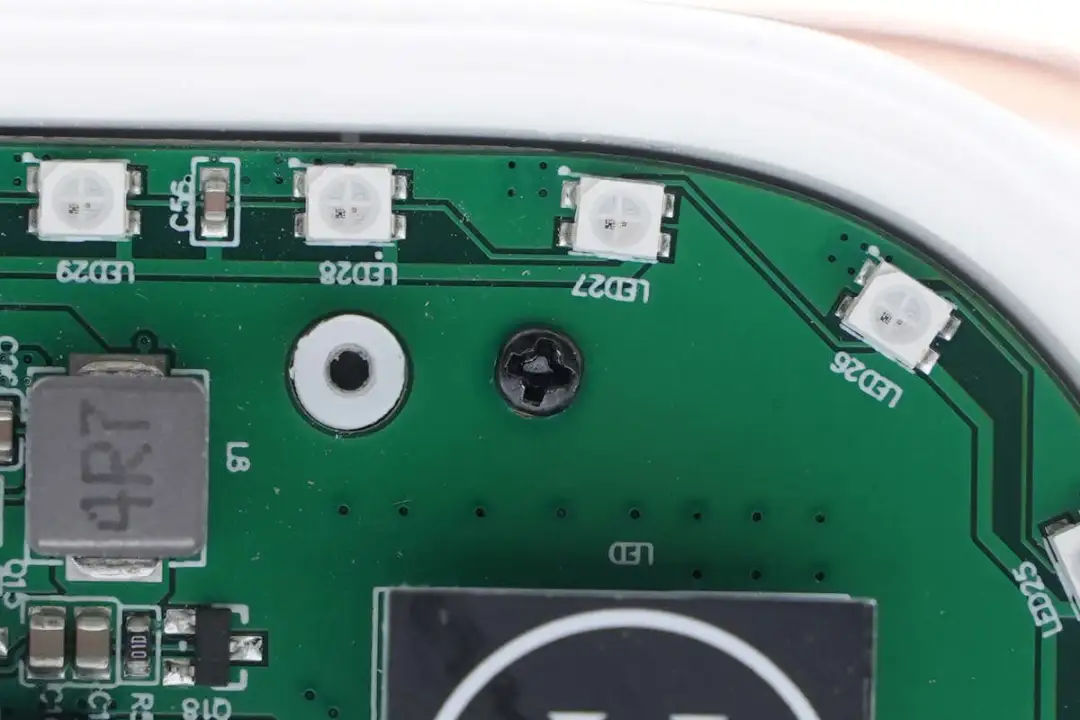

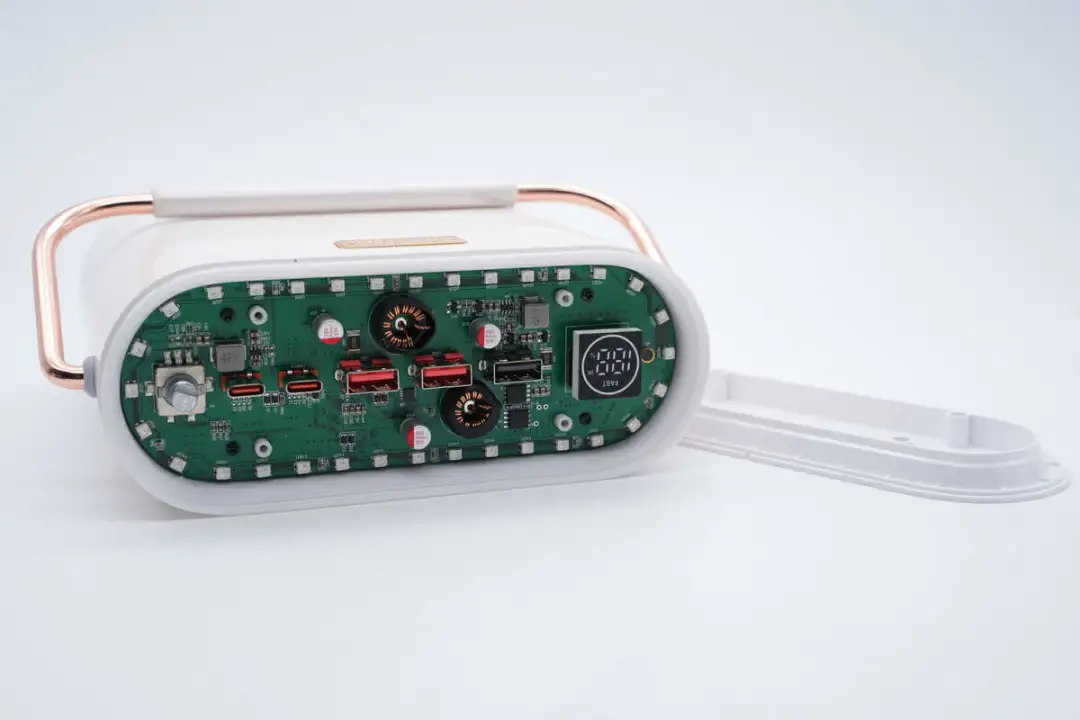

移动电源PCBA模块边缘焊接一圈RGB LED，共32颗，用于氛围灯效。

PCBA模块通过螺丝固定在壳体内部。

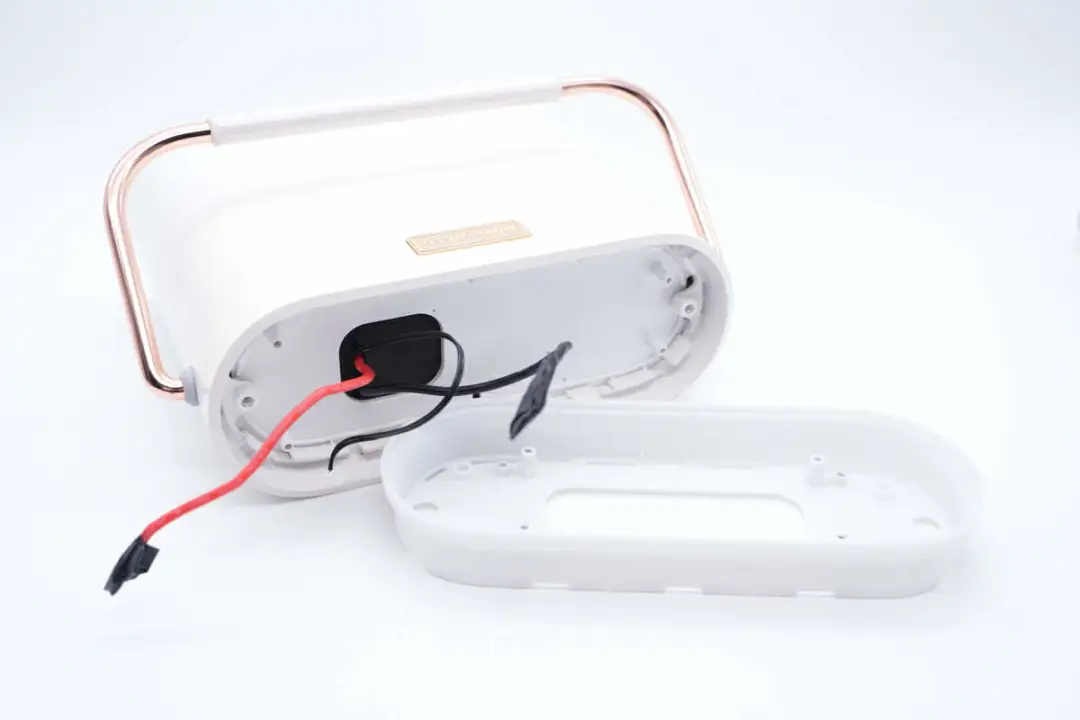

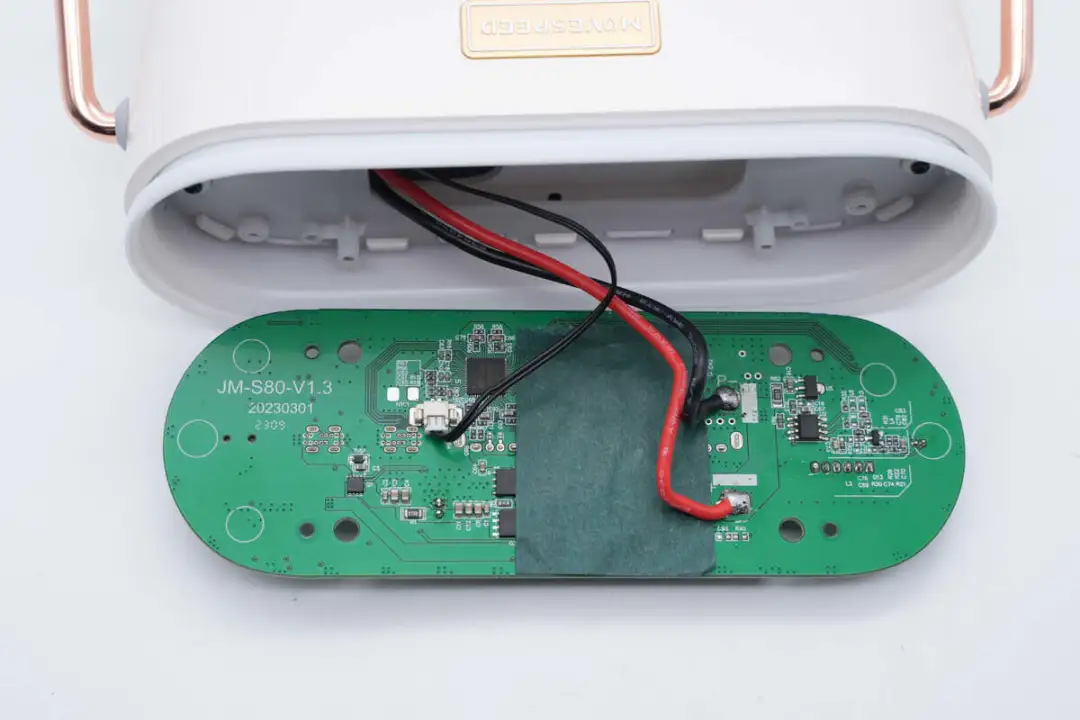

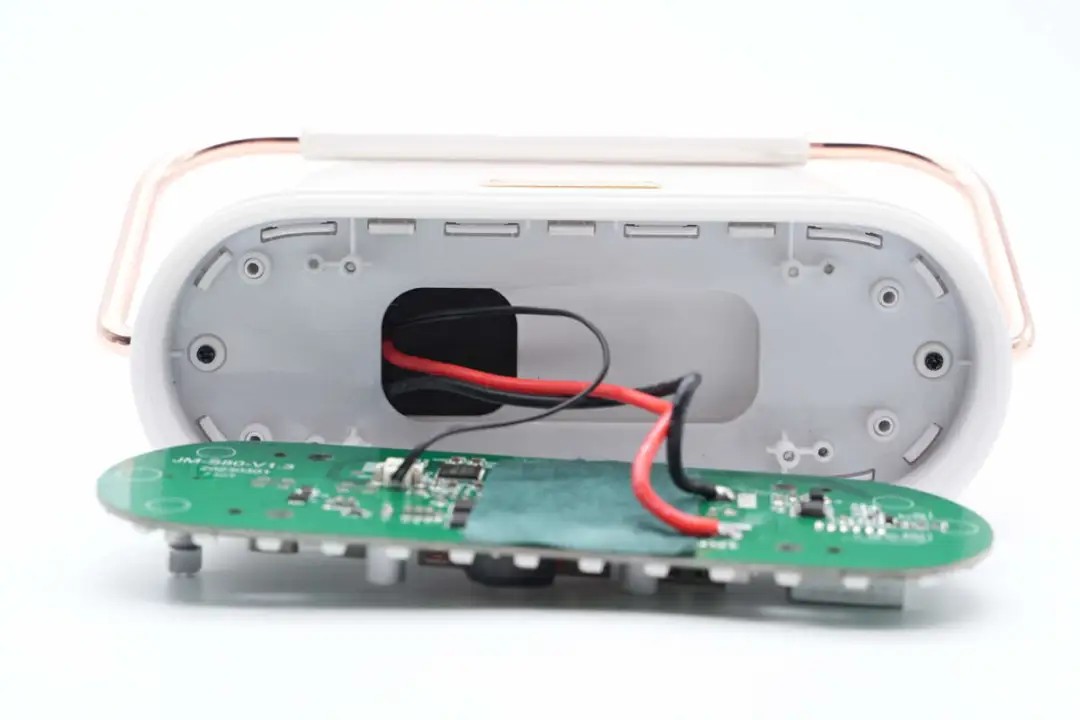

拧下固定螺丝，取出内部PCBA模块。PCBA模块通过导线焊接连接电池组，背面粘贴青稞纸绝缘，并通过插接件连接热敏电阻。

电池组通过独立的腔体固定。

取出PCBA模块的腔体，继续进行拆解。

切开壳体取出内部电池组框架。

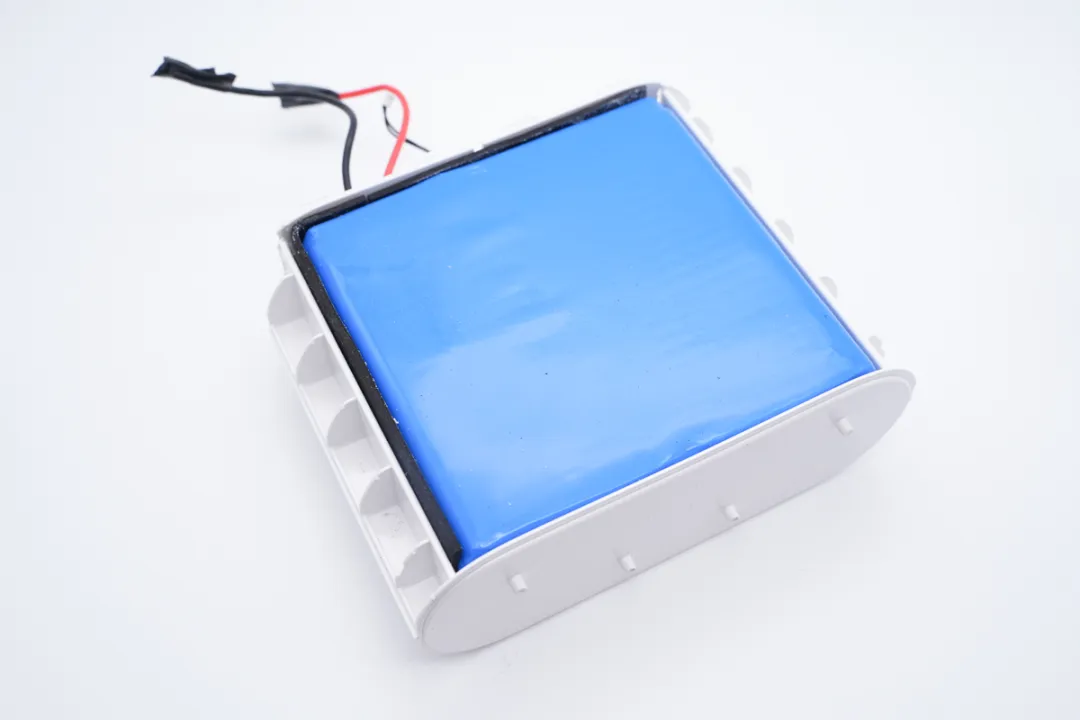

电池组通过双面胶严密固定在塑料框架内部，无法安全取出。

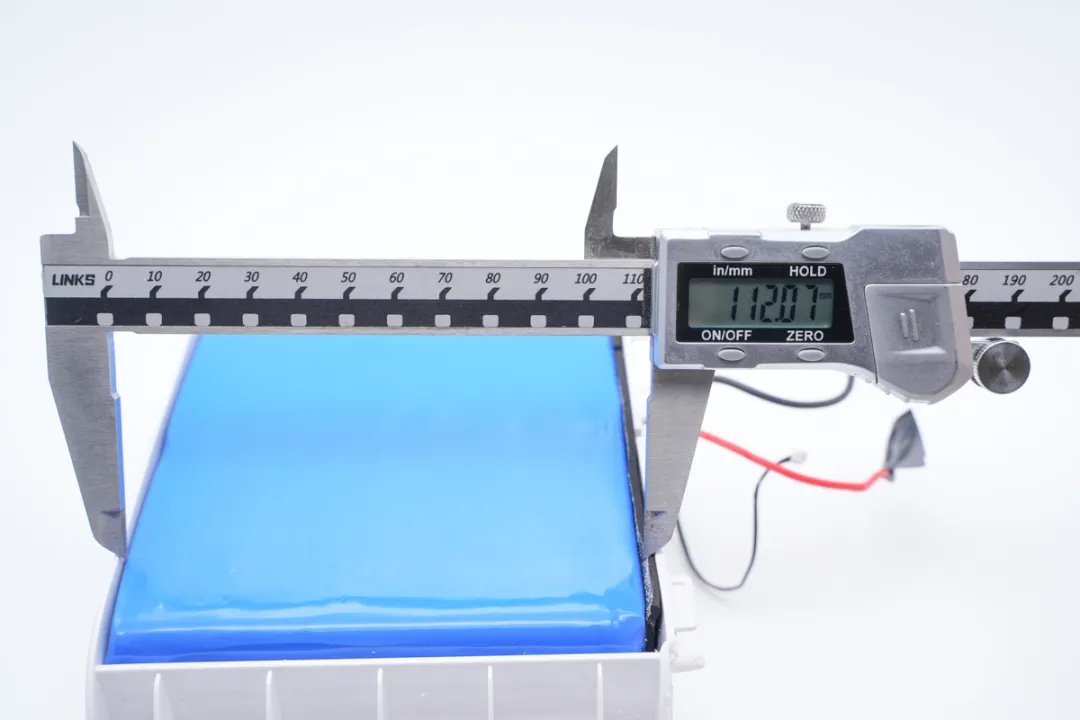

使用游标卡尺测得电池组高度约为112mm。

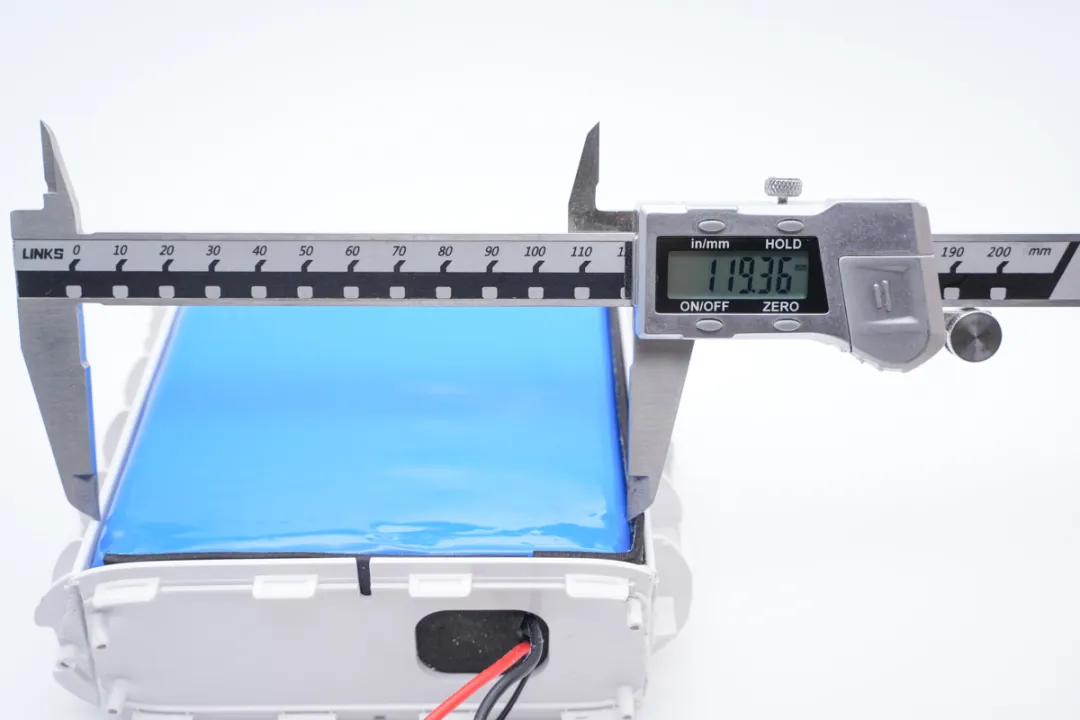

使用游标卡尺测得电池组宽度约为119mm。

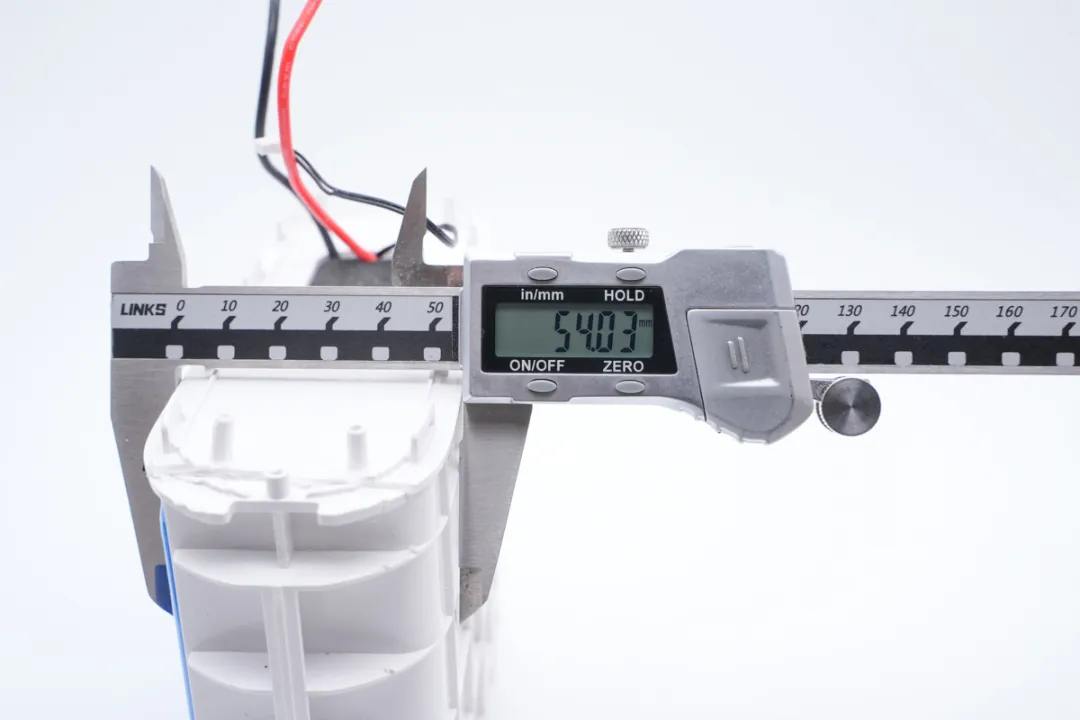

连带框架的厚度大约为54mm。使用万用表实测，移动电源满电时，电池组电压为16.8V，内部为四串电池。

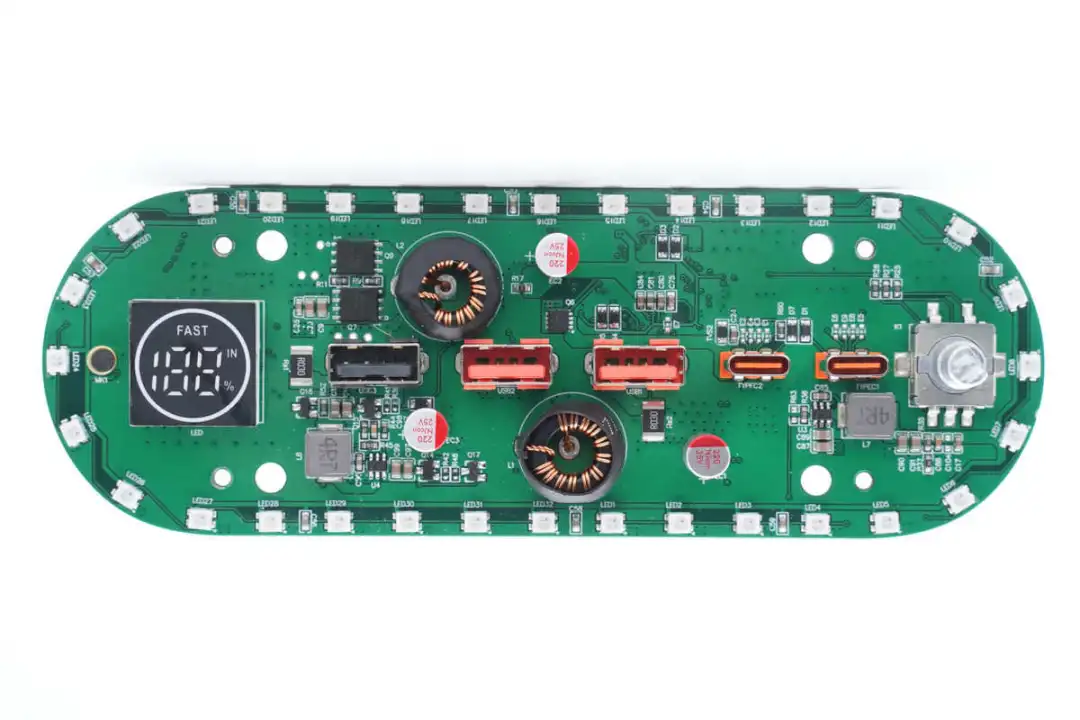

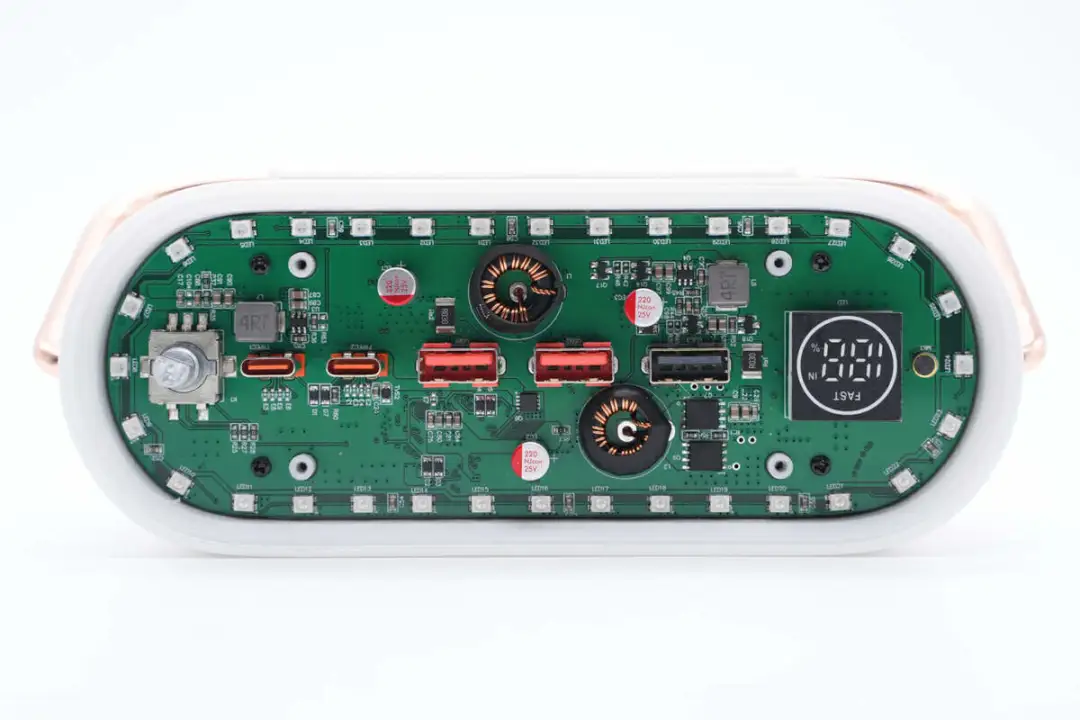

PCBA模块正面一览，左侧焊接LED数码管，用于电量和状态显示，依次焊接USB-A口，两个快充USB-A口和两个快充USB-C口，两路升降压电感外套热缩管绝缘，三颗固态电容分别用于输入和输出滤波。右侧电位器用于开关机，LED灯控制等功能。

PCBA模块背面焊接一颗主控芯片，同步升降压开关管和对应的VBUS开关管，USB接口均采用过孔焊接固定，十分牢靠。通过对电路观察发现，这款移动电源采用USB-C1接口独立，USB-C2、USB-A1、USB-A2公用，USB-A3独立，固定5V降压输出的策略，支持双口同时快充输出。

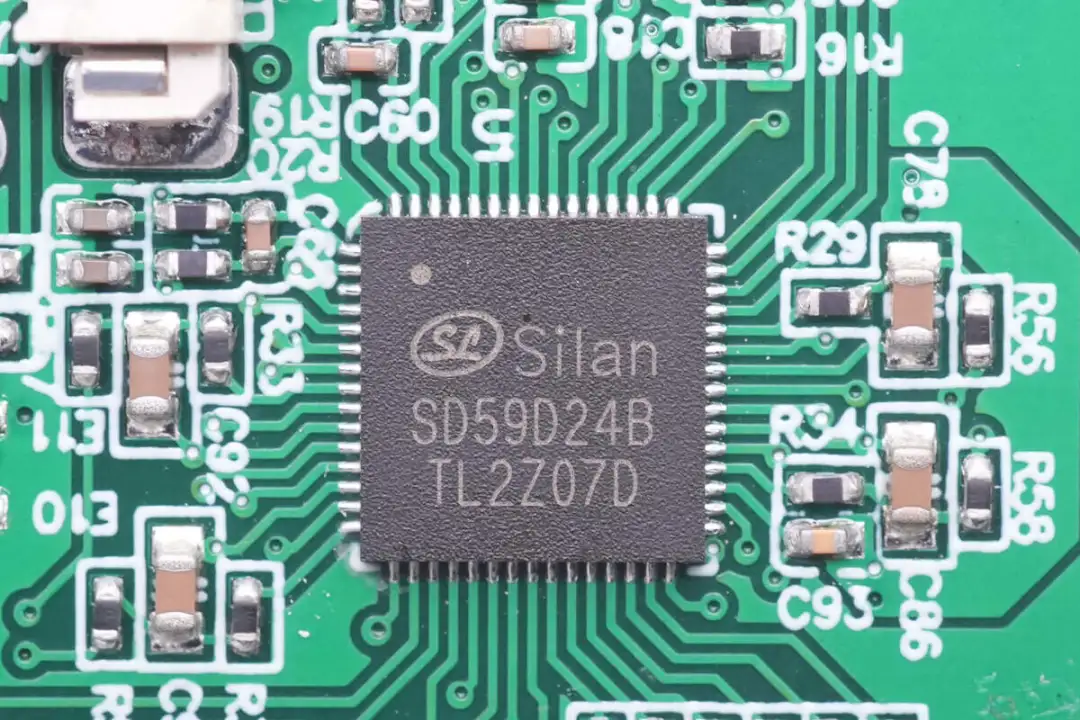

移动电源主控芯片来自士兰微，型号SD59D24B，是一款应用于移动电源的控制芯片，可以实现4路USB端口（最多两个C口）的快充协议解析。兼容PD3.0、PPS、QC4.0+、FCP、SCP、SFCP、AFC、BC1.2、APPLE、VOOC等快充协议，系统全部使用NMOS，适用于2-7节电池应用。

士兰微 SD59D24B 内置8路死区可控的PWM驱动控制以实现双路、双向、升/降压开关电源转换。可进行双路电流差分采样、双路H桥端口电压采样和电池电压采样，实时监测双路DC-DC工作状态；具有四个负载开关控制信号，控制端口通断切换。

USB-C1升降压电感采用双线并绕，外套热缩管绝缘。

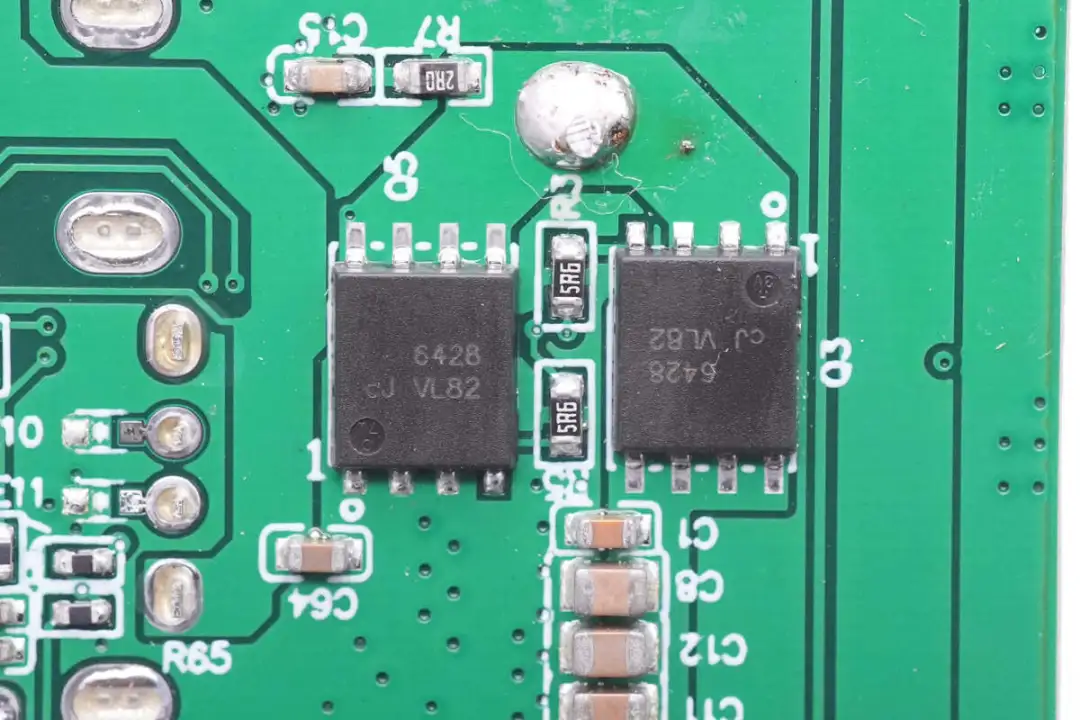

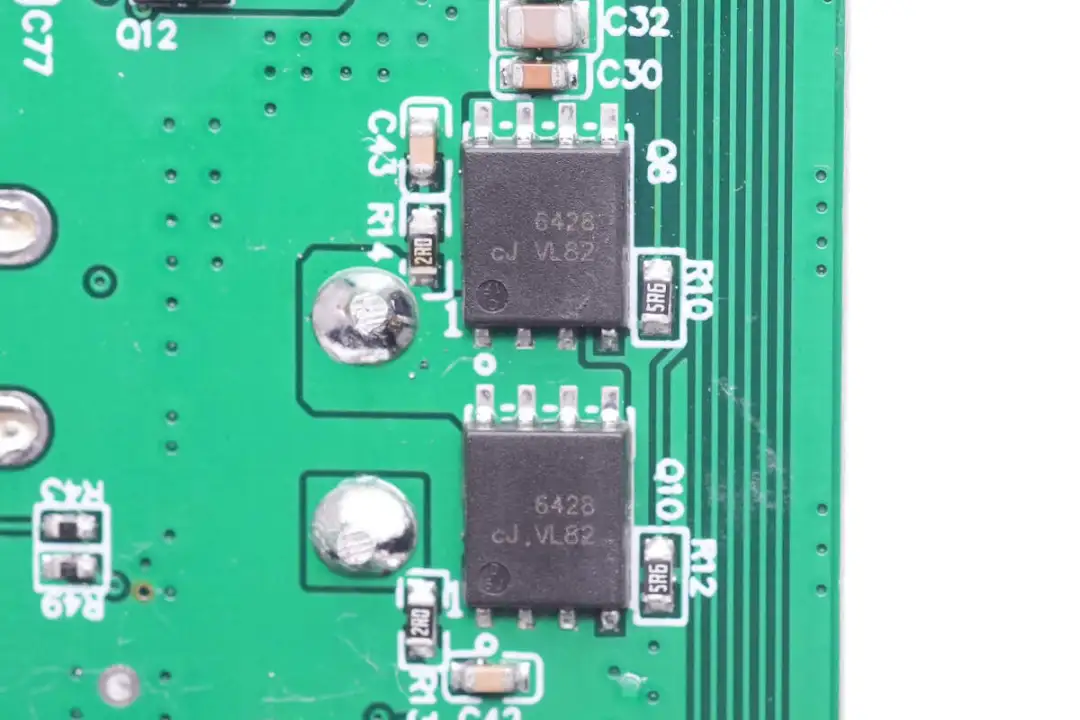

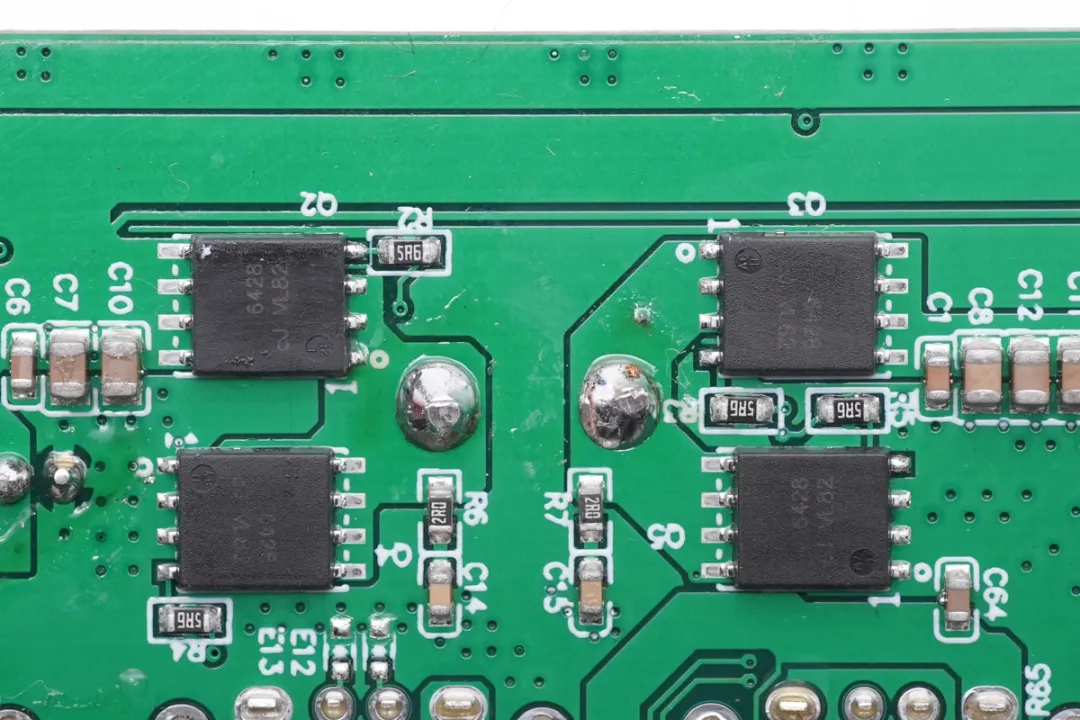

在电感的背面焊接四颗MOS管，用于双向升降压电压转换。

MOS管丝印6428，采用DFN5*6封装。

输出端多颗并联的MLCC电容特写。

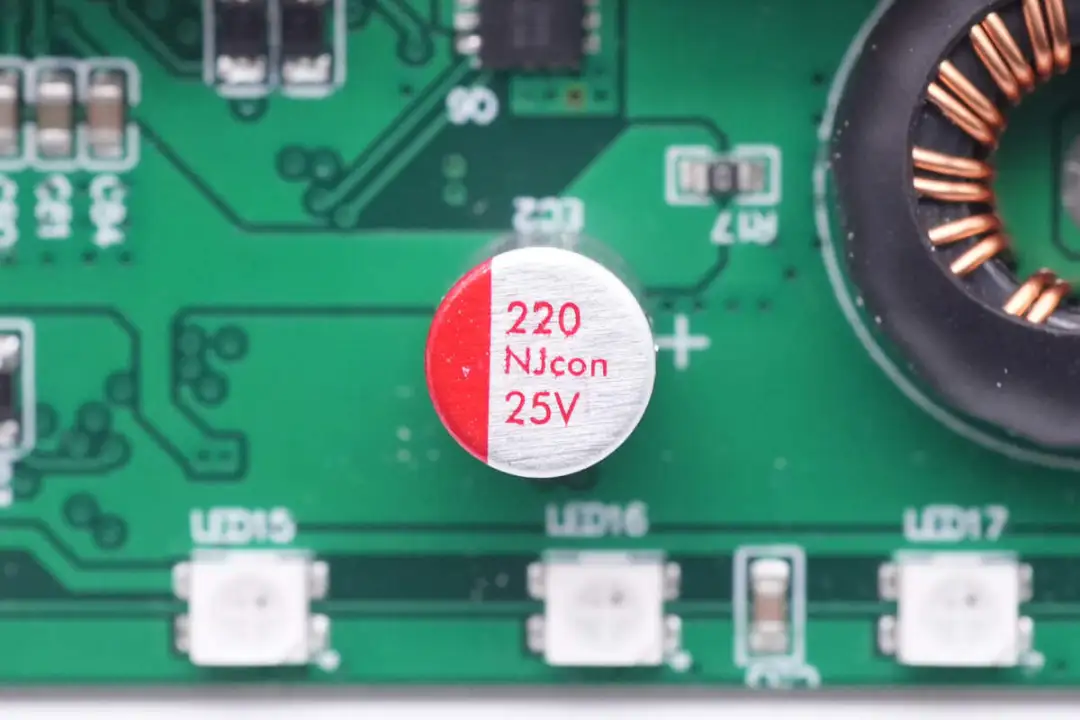

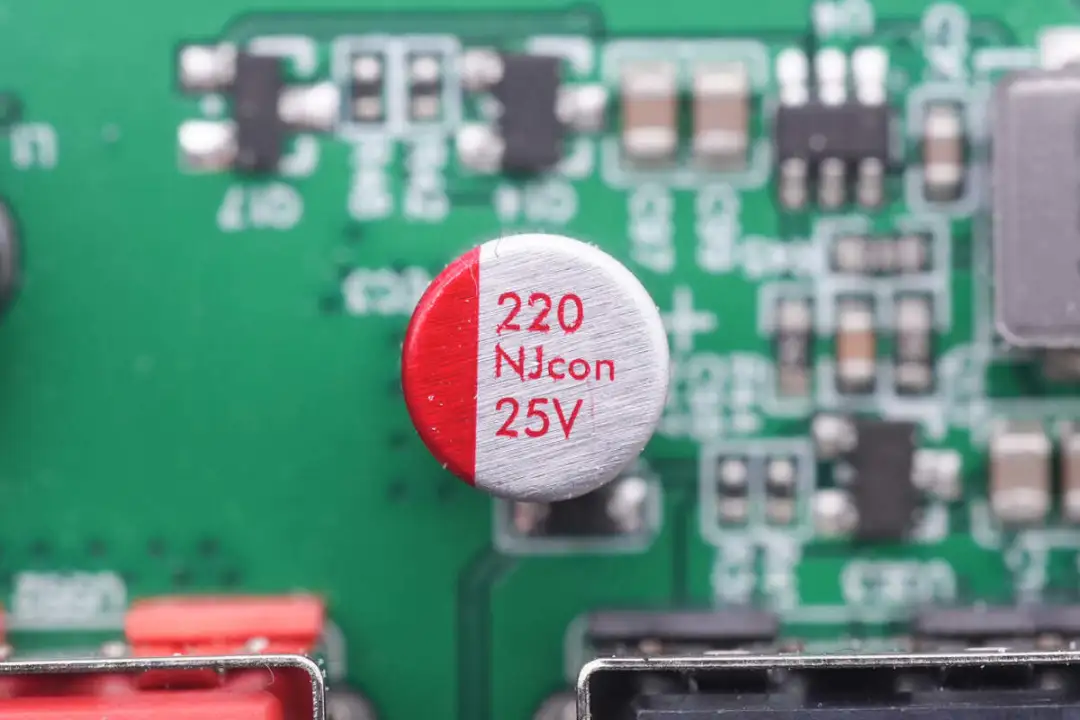

电池端滤波固态电容来自NJcon永立，规格为220μF 25V。

输出滤波电容规格相同。

VBUS开关管丝印7446，用于输出控制。

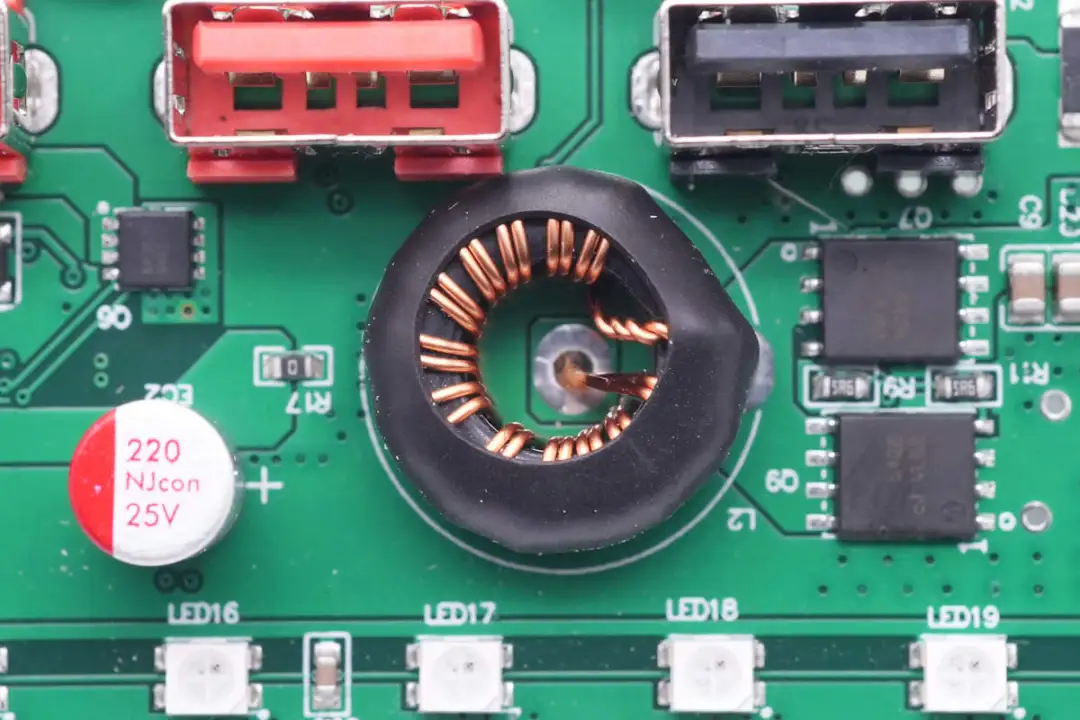

USB-C2磁环升降压电感和电池端两颗MOS管焊接在PCBA模块正面。

输出端两颗MOS管焊接在PCBA模块背面。

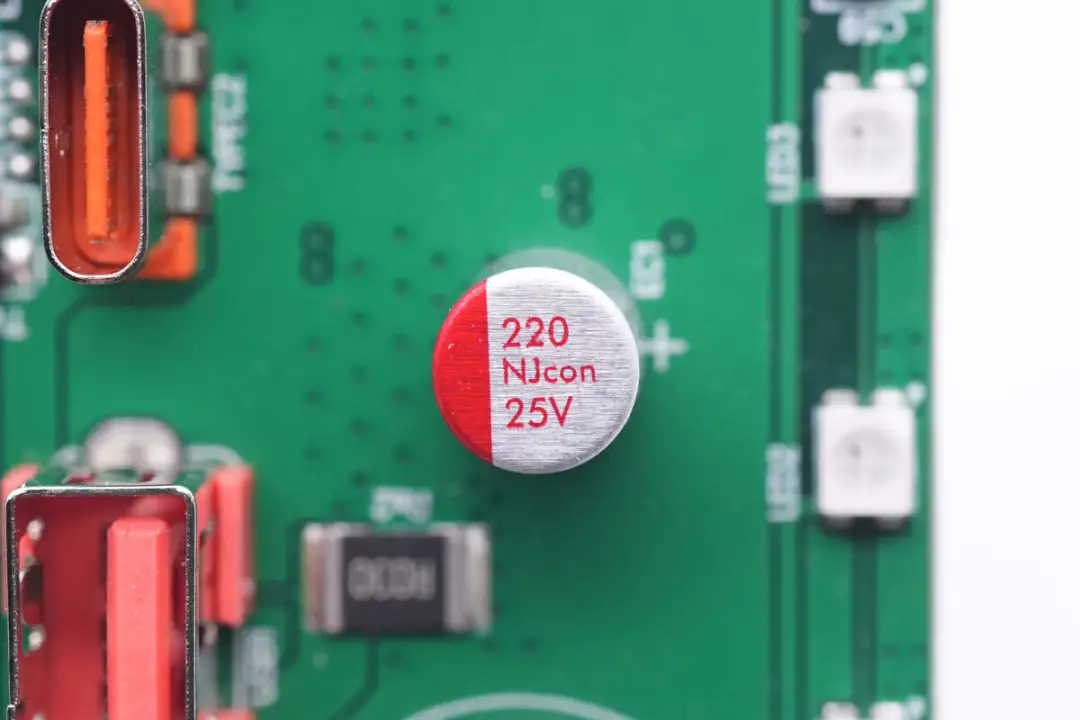

滤波固态电容来自NJcon永立，规格为220μF 25V。

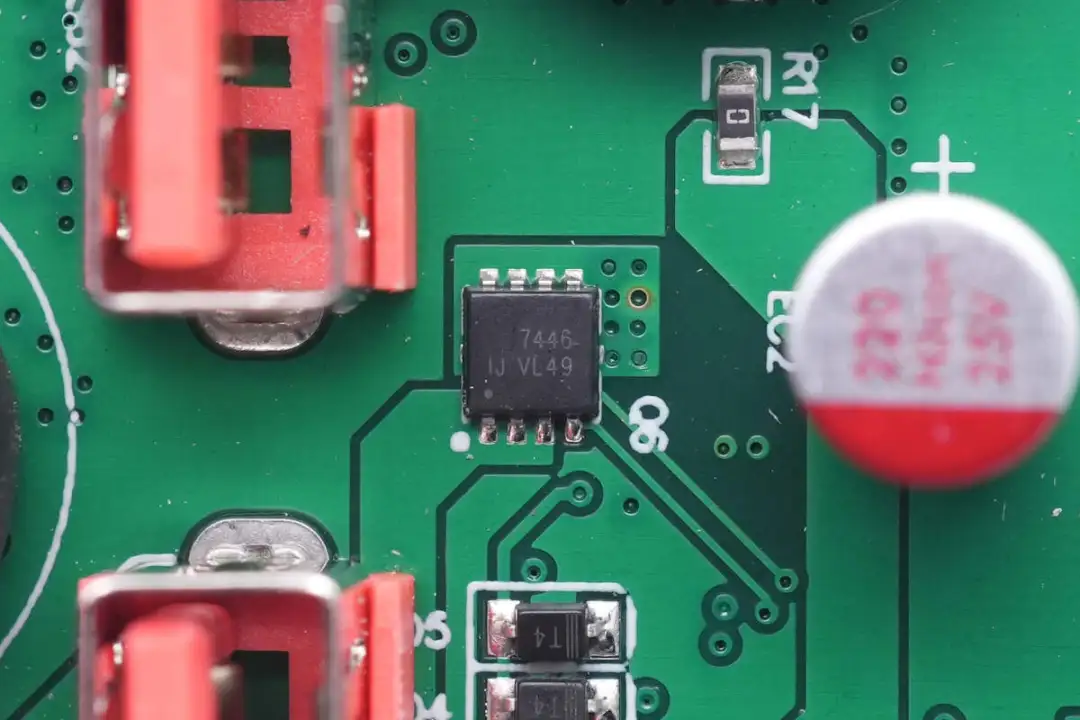

一颗丝印7446的VBUS开关管用于USB-C2接口输出控制。

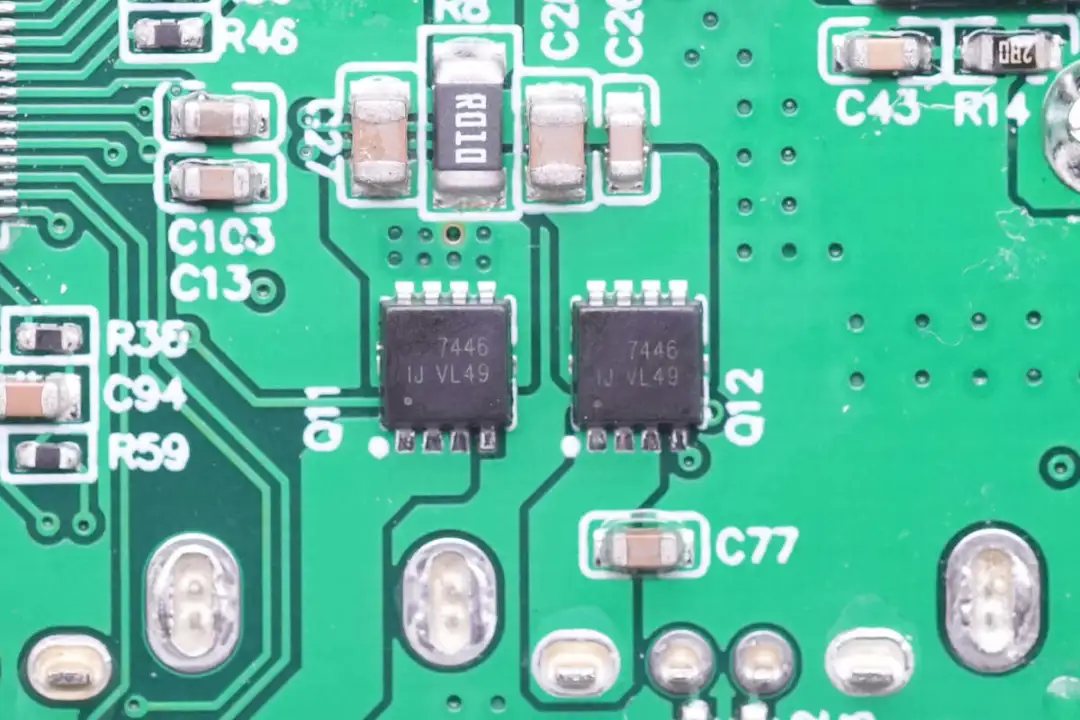

两颗丝印7446的VBUS开关管用于两路USB-A快充接口输出控制。

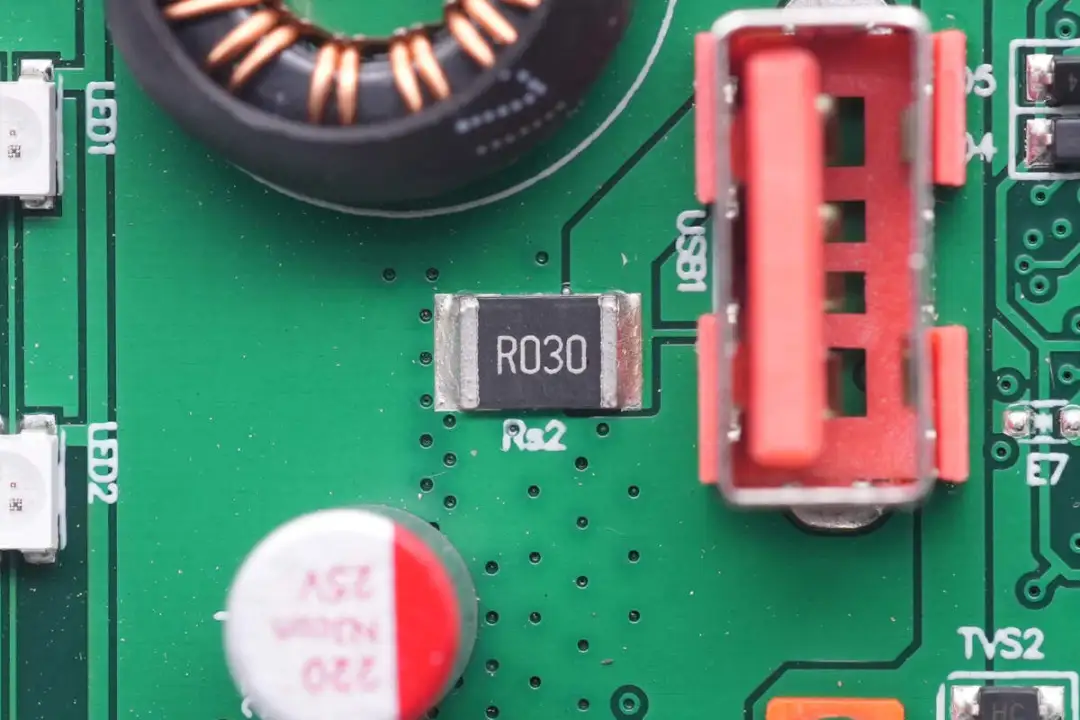

用于检测USB-A口输出电流的30mΩ取样电阻特写。

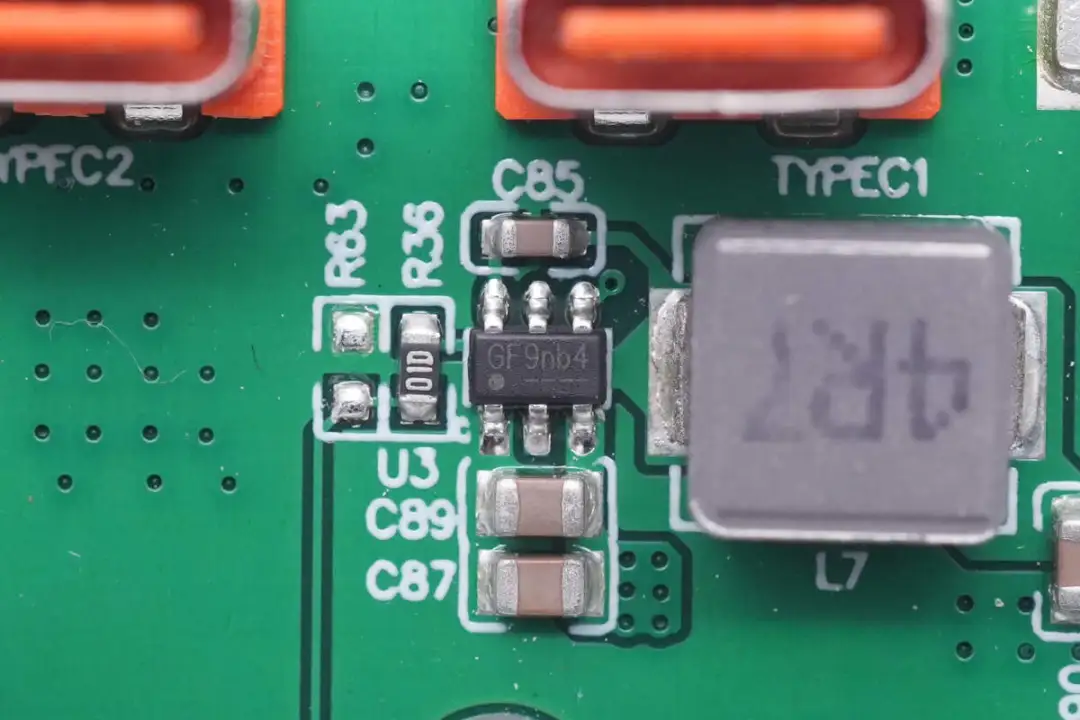

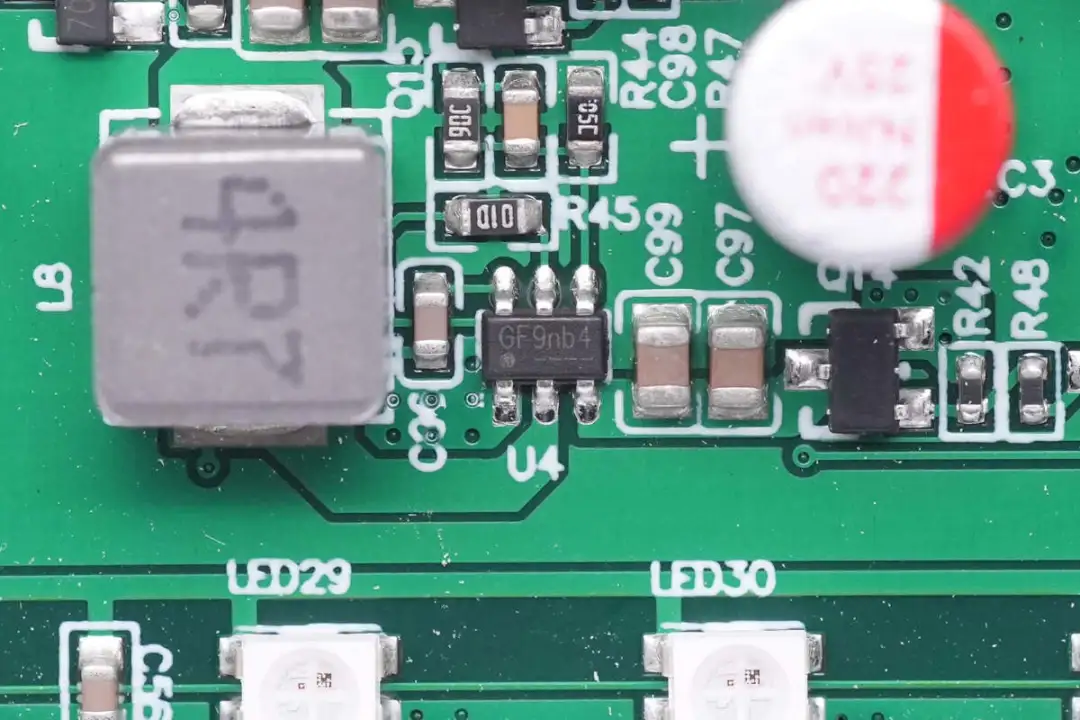

用于为USB-A口5V降压的降压转换器来自天德钰，丝印GF9，实际型号FR9863，是一颗28V耐压，3A输出的同步降压转换器，内部集成80/40mΩ开关管，最高输出电压为12V，支持逐周期电流限制，自恢复的过热保护等保护功能，采用TSOT23-6封装。

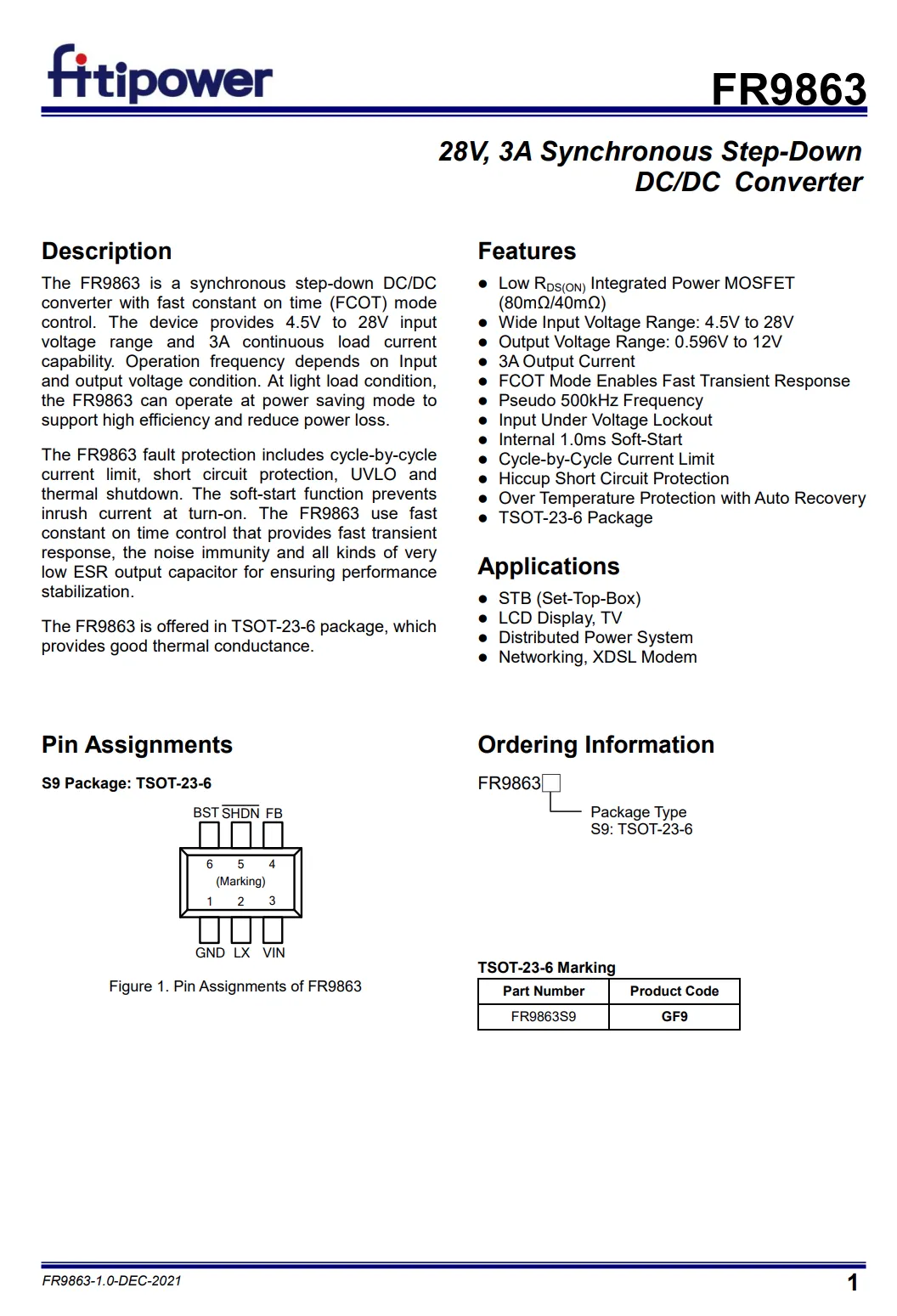

天德钰 FR9863 资料信息。



充电头网拆解了解到，天德钰快充芯片还获得小米、安克、公牛、倍思、绿联、飞利浦等知名大品牌数十款产品采用，产品质量性能获得客户一致认可。

4.7μH合金电感用于USB-A口降压输出。

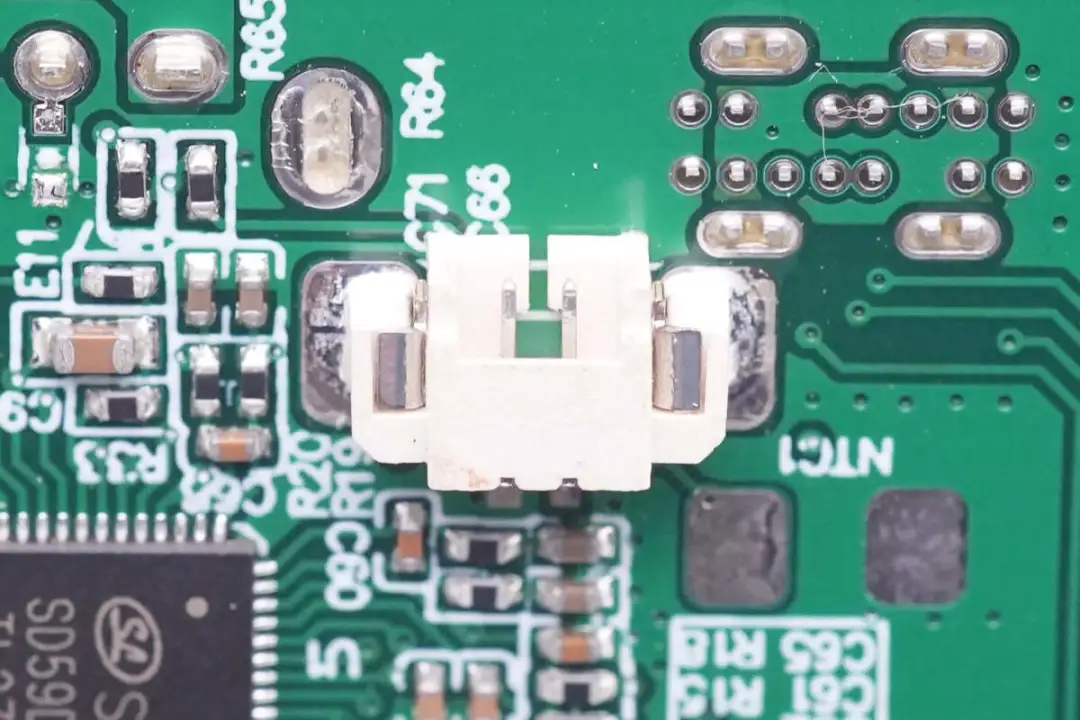

连接NTC热敏电阻的插座特写。

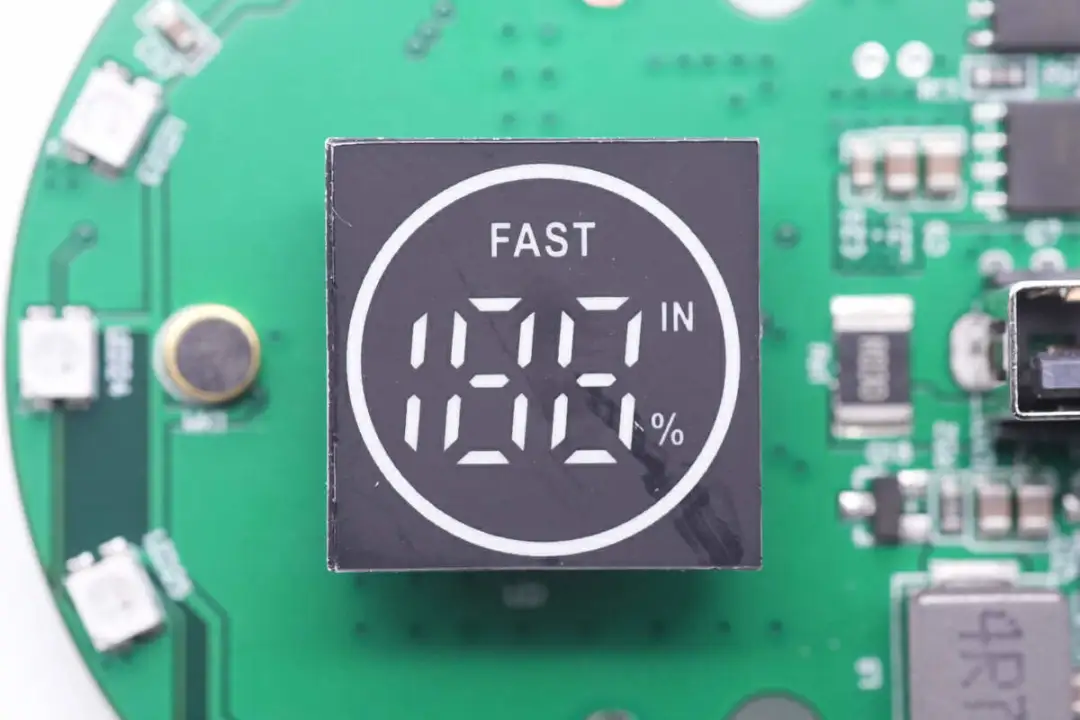

LED段码屏用于状态和电量显示，由主控芯片进行显示控制。

段码屏共通过六根针脚连接。

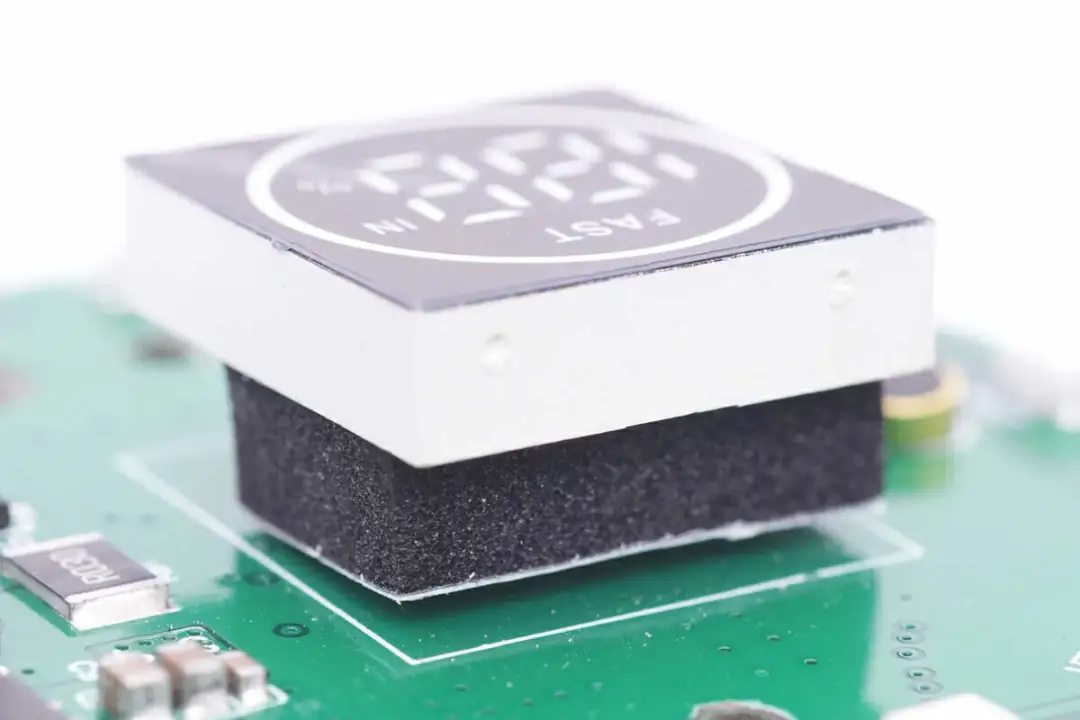

断码屏背面粘贴双面胶支撑。

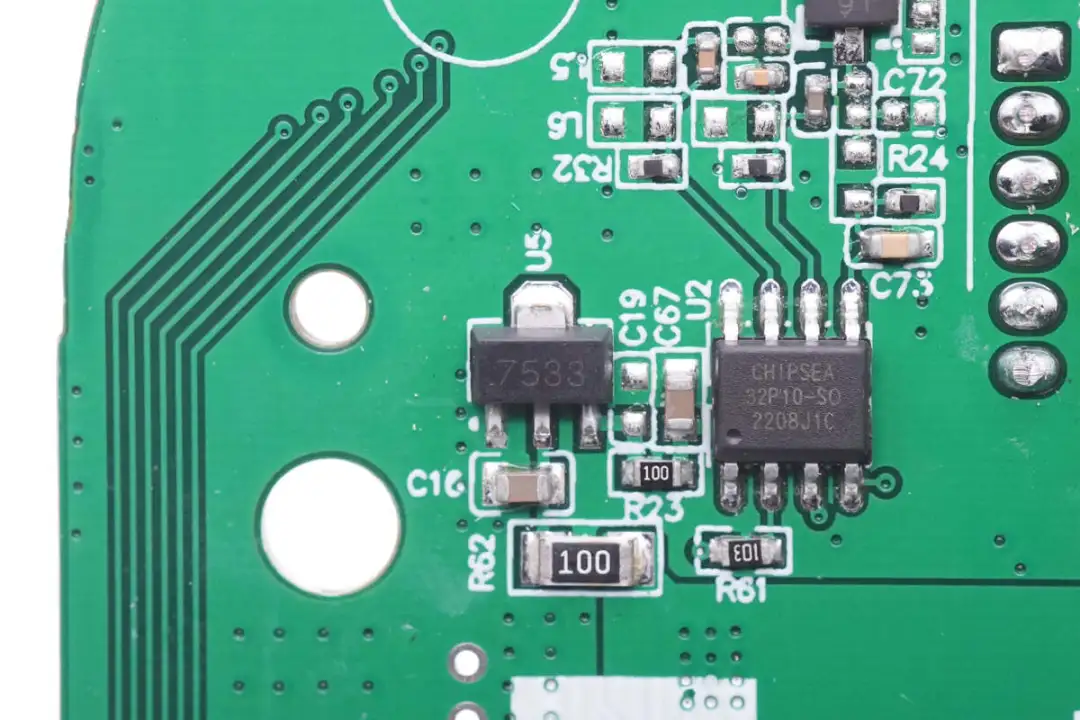

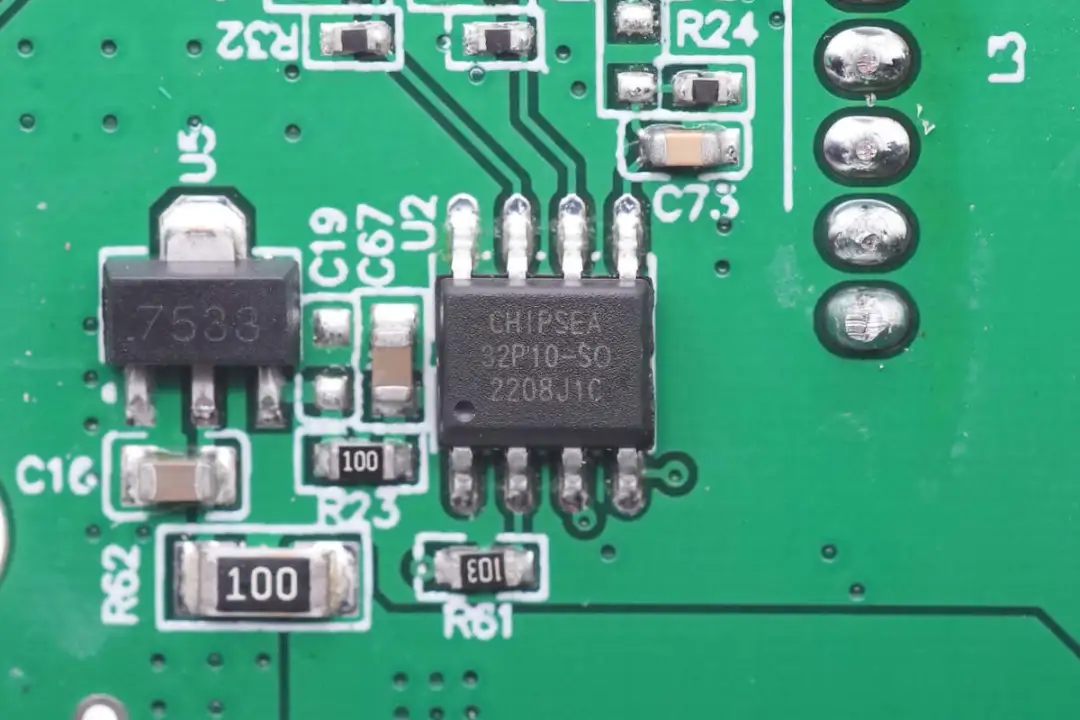

7533稳压管用于为灯控MCU供电。

控制RGB LED的MCU来自芯海科技，型号CSU32P10，是一颗内置12位ADC的8位MCU，内部集成振荡器，支持2.4~5.5V工作电压，采用SOP8封装。

芯海科技 CSU32P10 资料信息。

充电头网拆解了解到，芯海 CSU32P10 此前还被倍思67W 2C1A+HDMI多功能氮化镓桌面充、摩米士40W双USB-C快充充电器、闪极100W 3C1A氮化镓充电器等产品采用。

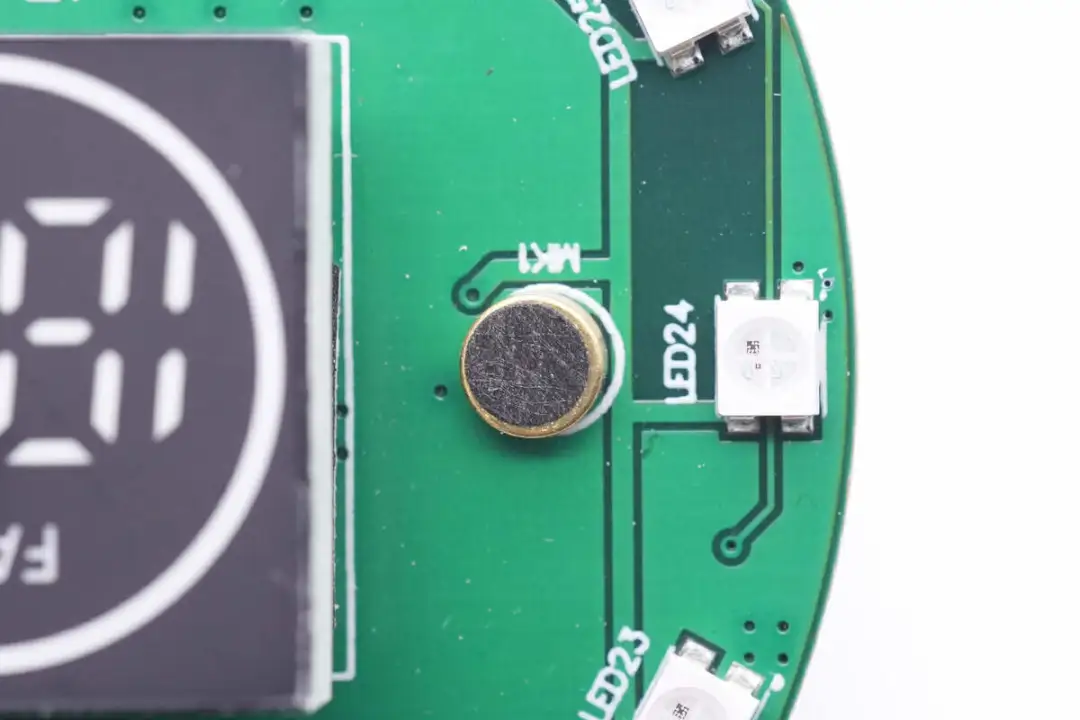

数码管一侧焊接麦克风，用于采集声音用于灯光控制。

旋钮电位器贴片焊接。

RGB LED灯特写，灯珠内置驱动电路，单线连接。

为RGB LED氛围灯供电的降压芯片型号为FR9863，与USB-A口的降压芯片型号相同。

4.7μH电感用于输出降压。

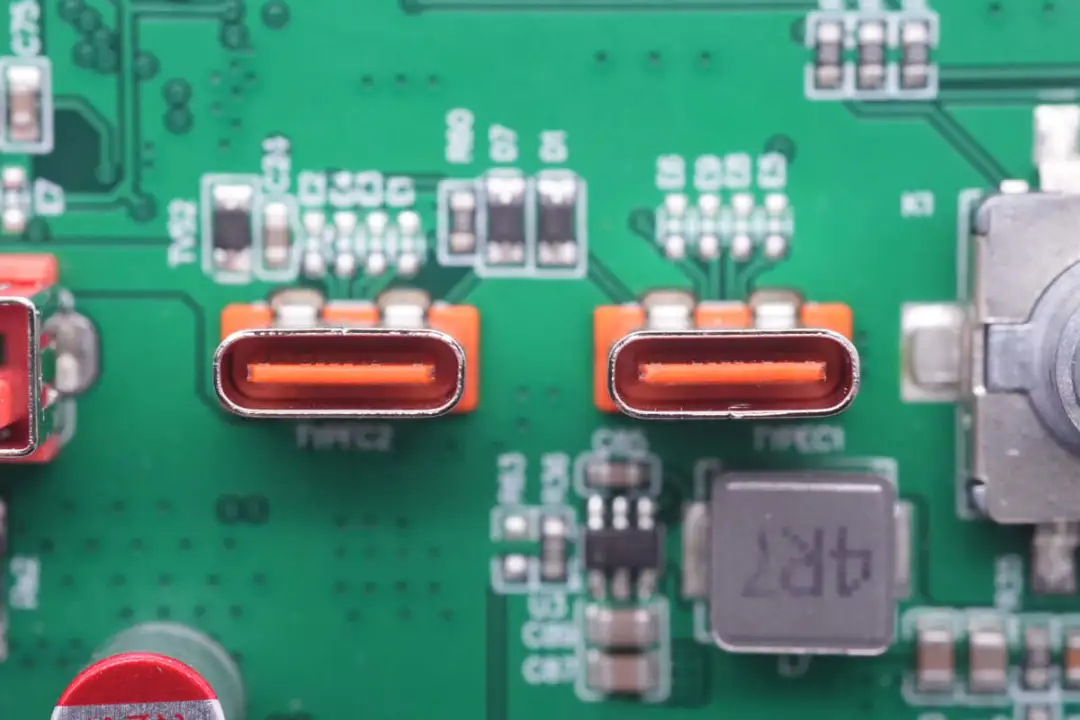

两个USB-C母座采用橙色胶芯，过孔焊接固定。

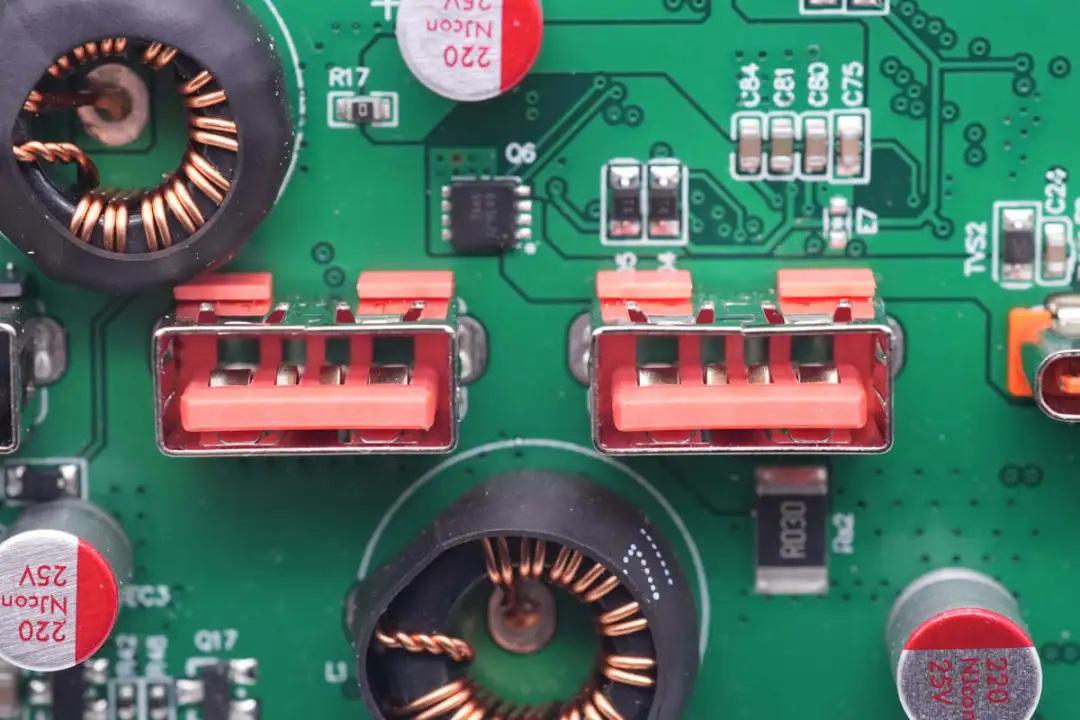

两个支持快充的USB-A母座采用橙色胶芯，正负极加宽设计。

USB-A母座采用黑色胶芯。

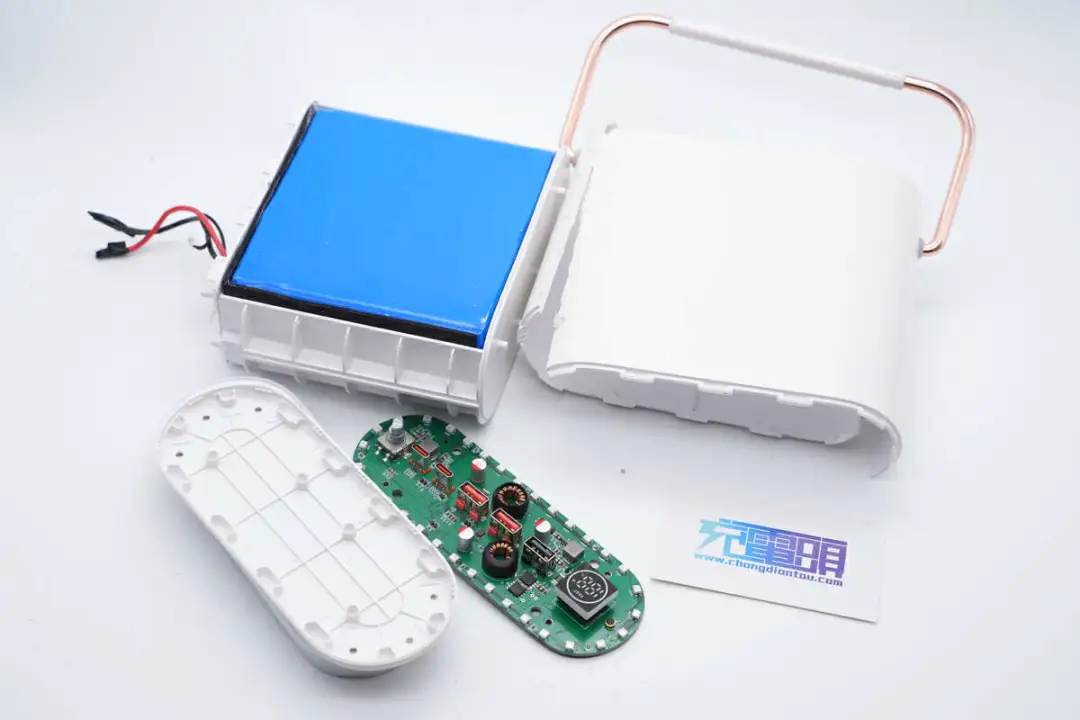

全部拆解一览，来张全家福。

充电头网拆解总结

移速这款轻泡系列轻户外移动电源内置80000mAh超大容量电池，具备3A2C接口，其中移动电源支持65W充电功率，最大输出功率为130W。单个USB-C口支持100W输出功率，两个USB-C口同时输出时支持65+65W功率分配，可同时为两台笔记本电脑充电。此外包装内部还附赠一个65W氮化镓充电器和数据线，到手即用，无需额外购买其他配件。

充电头网通过拆解了解到，移速这款移动电源内置4串电池，电池和PCBA模块采用独立的腔体固定，对电池的保护性更好。移动电源内部采用士兰微双路协议芯片，支持两路同步升降压和移动电源控制，集成度高，电路简洁。其中一路升降压对应USB-C1接口，另一路升降压对应USB-C2，USB-A1，USB-A2接口。

移动电源内部还配有RGB LED氛围灯，由芯海科技CSU32P10进行麦克风拾音和灯光控制。电池采用热缩塑封皮进行固定，并粘贴双面胶固定在塑料框架内部。通过框架结构分散撞击力，均匀受力，保护内部电池组。
