前言

充电头网拿到了一款非常独特的充电宝，这款充电宝来自深圳艾斯特创新科技公司，容量为10000mAh，具备两个USB-C接口，看起来参数并没有什么不同。但这款充电宝在非常小巧的前提下，内置了APP功能，通过蓝牙连接，支持在手机上进行充电参数显示和电池保养等功能，支持发出提示音寻找充电宝。

这款充电宝的双USB-C接口均支持18W双向快充，支持独立输出，为两台设备充电互不干扰。同时连接两个充电器时可以为充电宝提供36W充电，充满仅需1.5小时，用户体验得到大幅提升，下面就对这款充电宝进行拆解，看看内部的用料的设计。

艾斯特10000mAh充电宝开箱

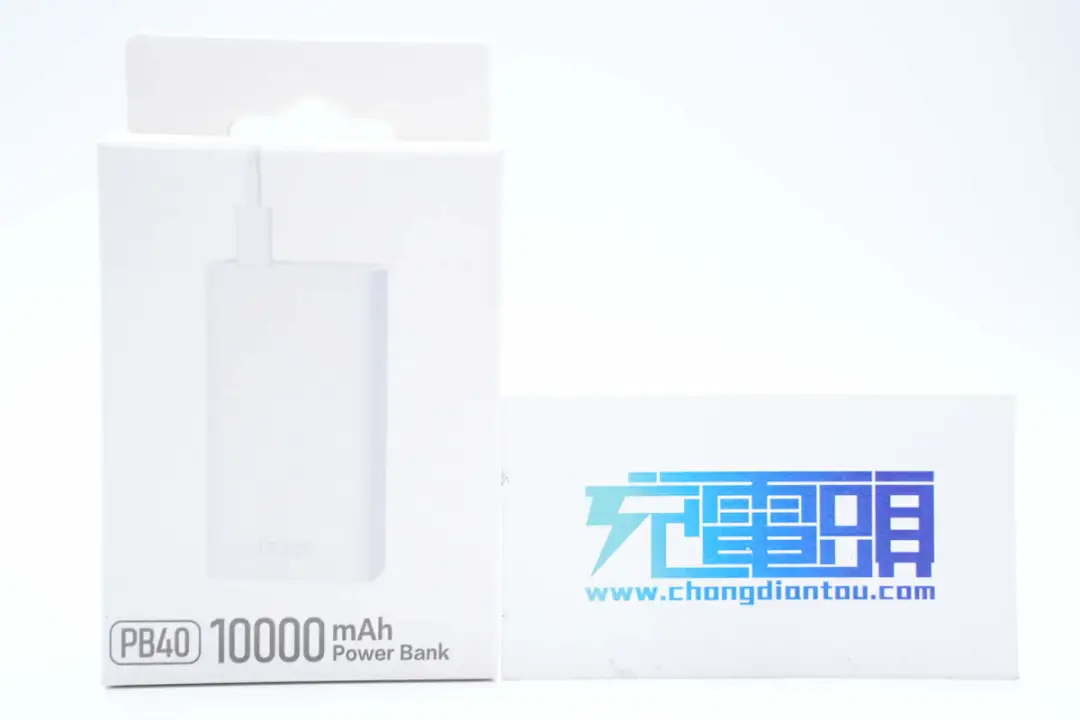

包装盒正面印有充电宝型号PB40、容量10000mAh以及产品外观。

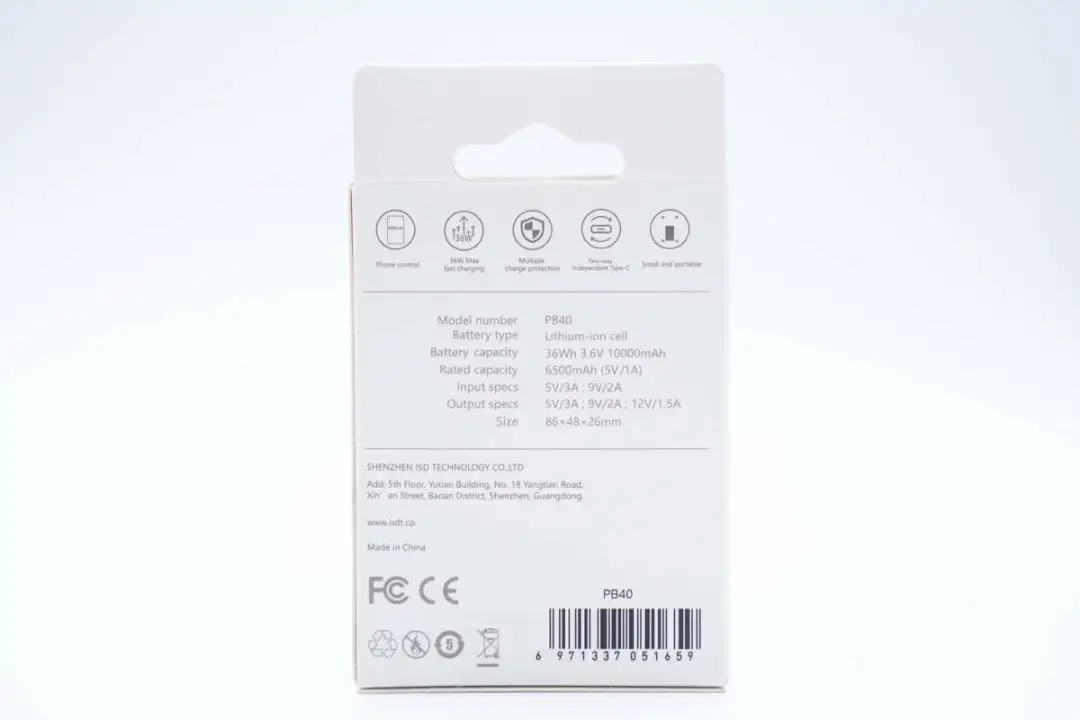

背面印有产品参数及商家信息。

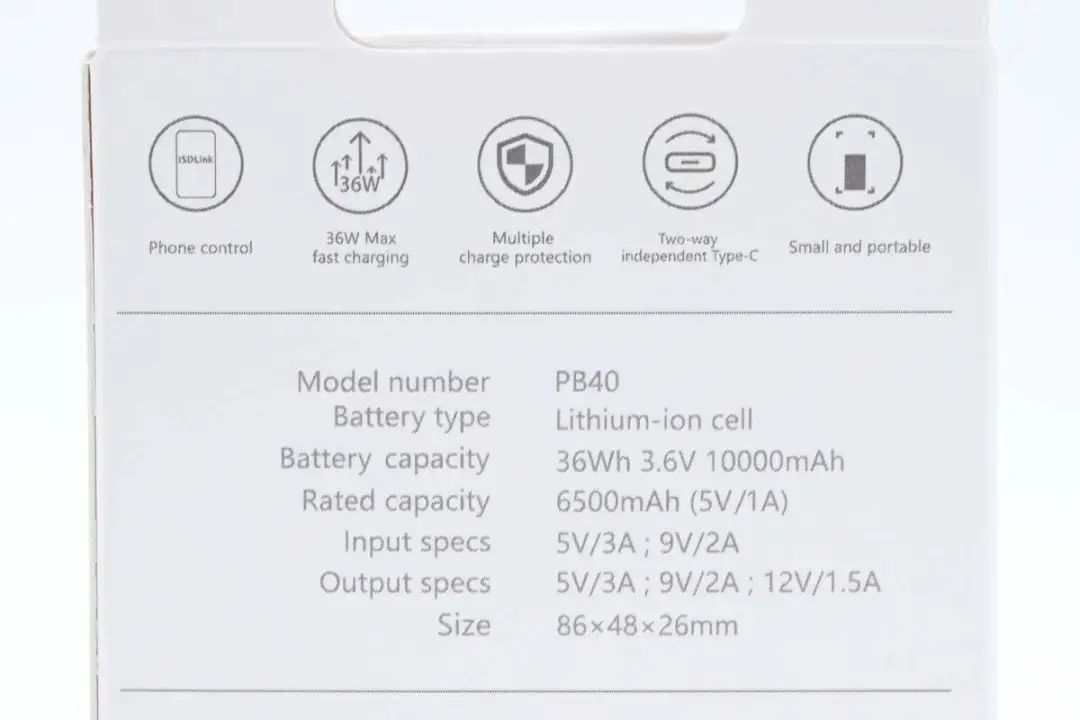

产品参数特写，下面我们结合实物进行介绍。

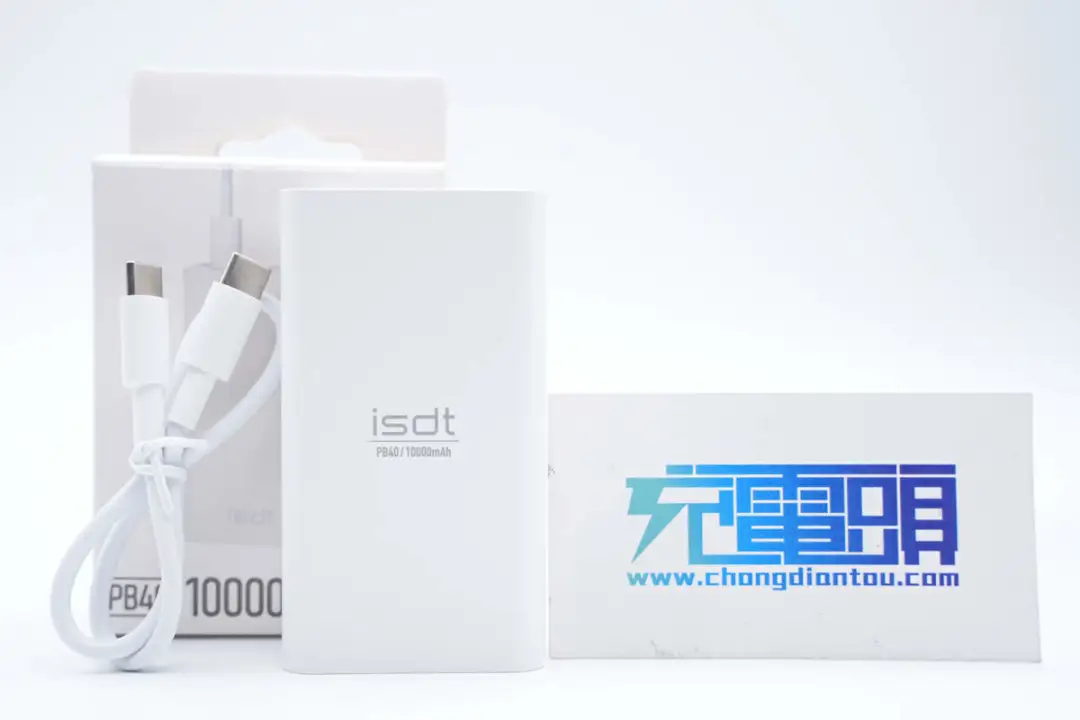

包装内包含了充电宝和一条数据线。

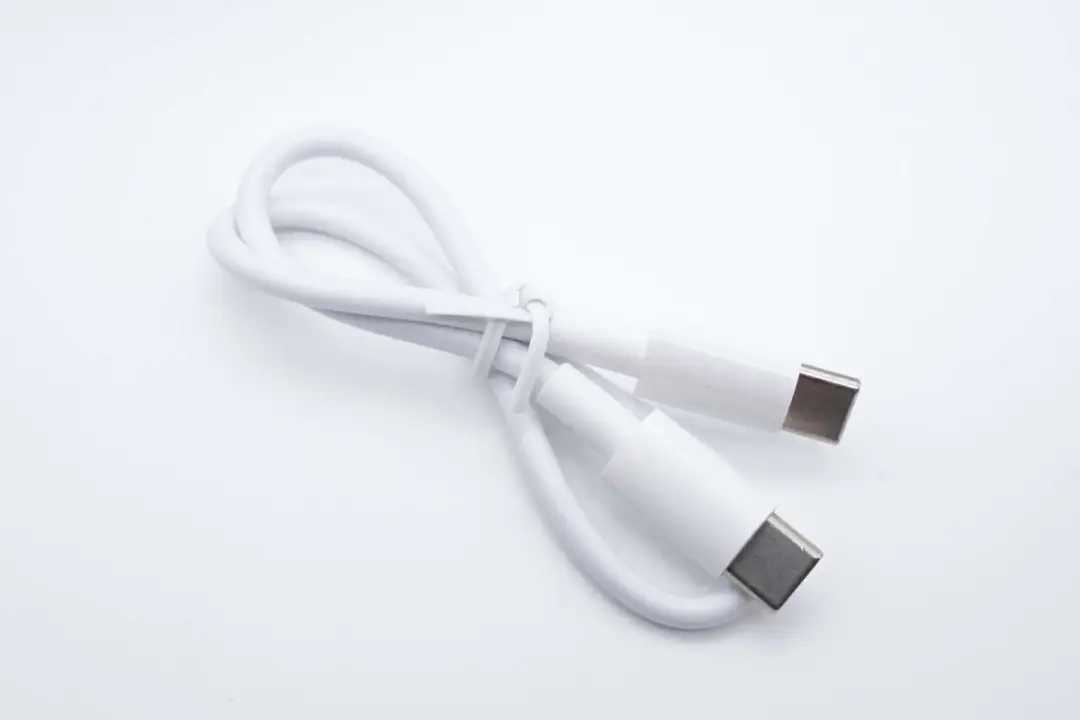

附带的数据线是CC线，线身为纯白色。

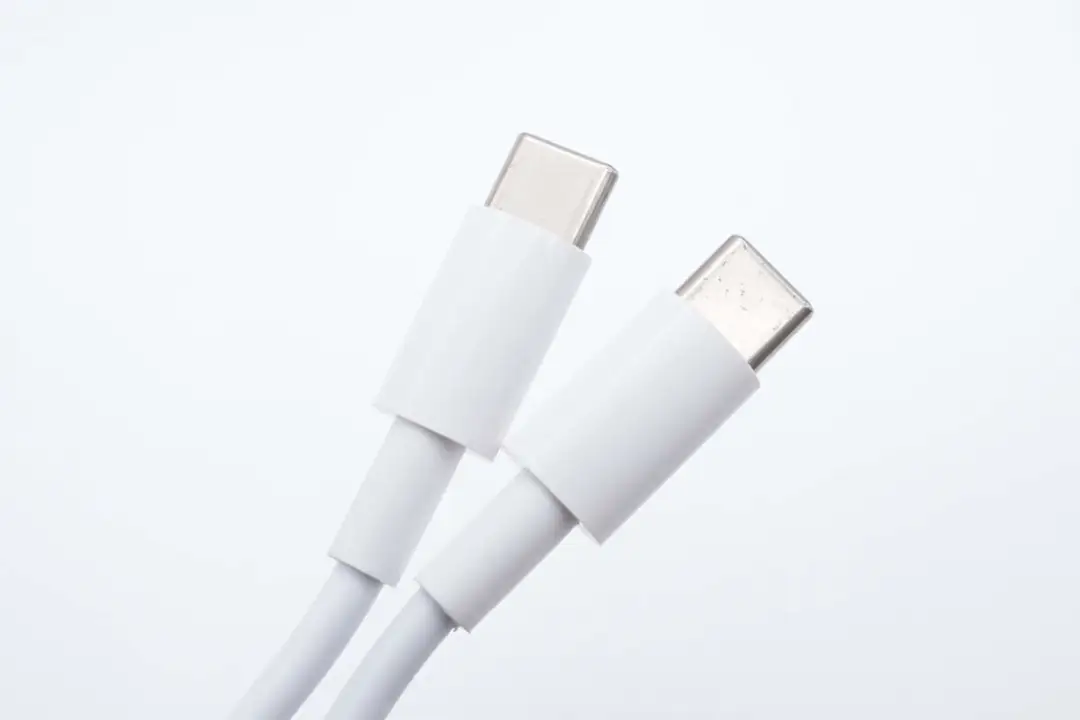

数据线线头采用白色硬质塑料外壳进行封装，做了加厚加固处理，塑料外壳亮面为烤漆处理，高亮美观，两端均进行抗弯折处理，方便携带不变形。

充电宝整体采用PC防火材质白色外壳，主体部分做了钢琴烤漆工艺处理，两侧采用圆弧设计，持握不硌手。

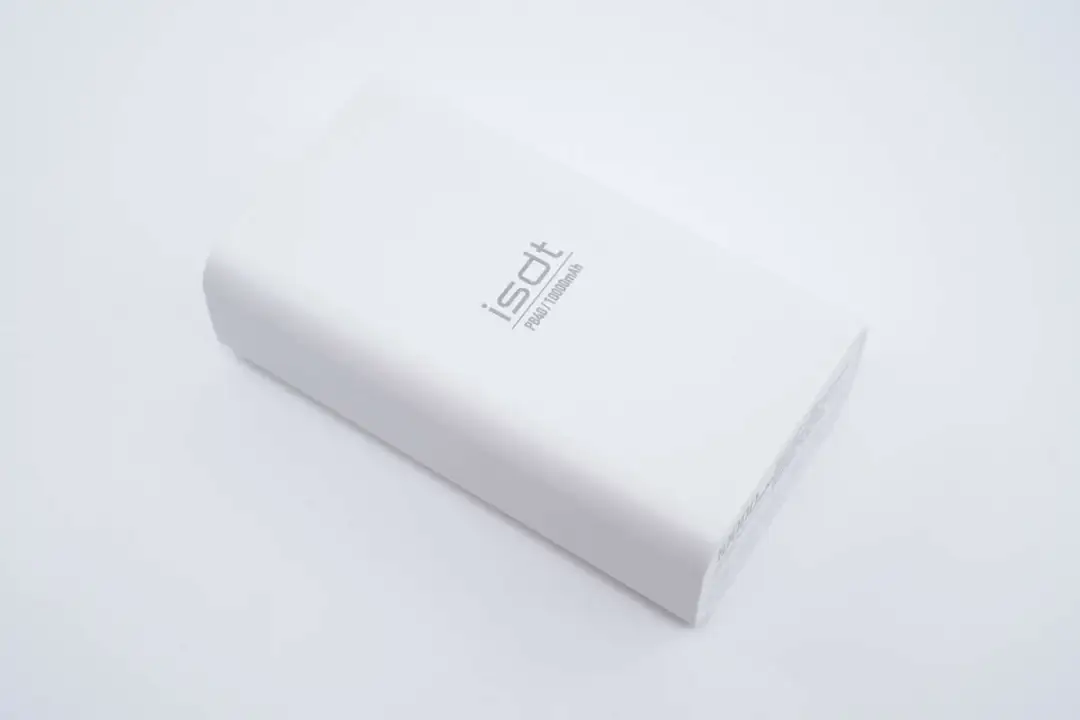

充电宝整体外观造型。

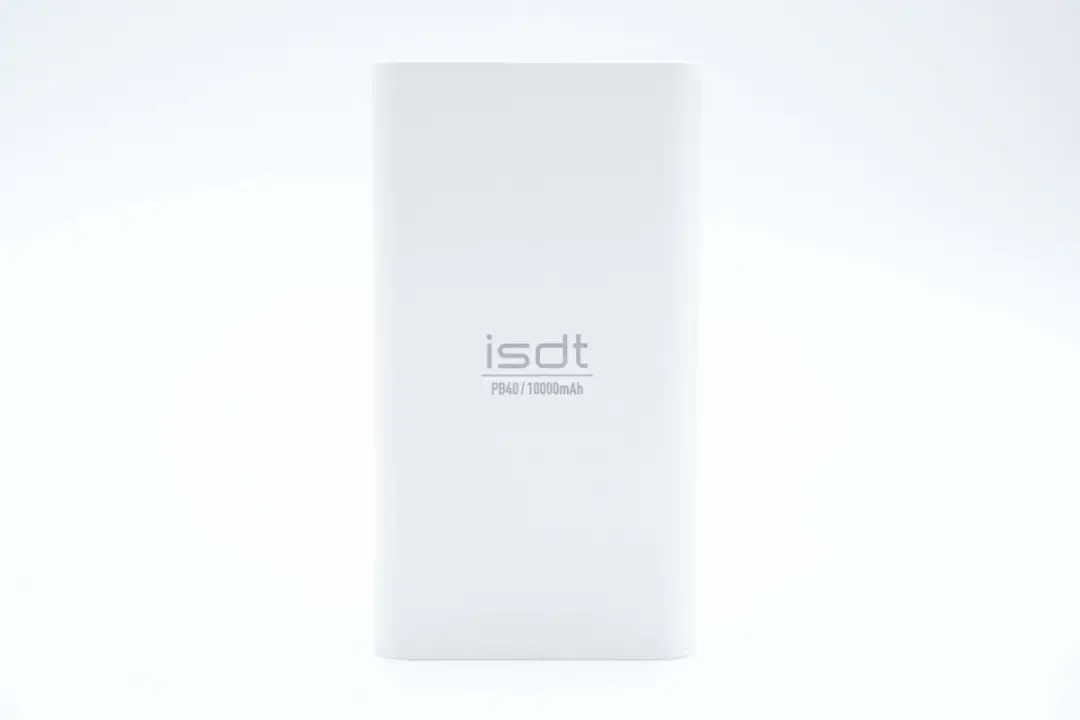

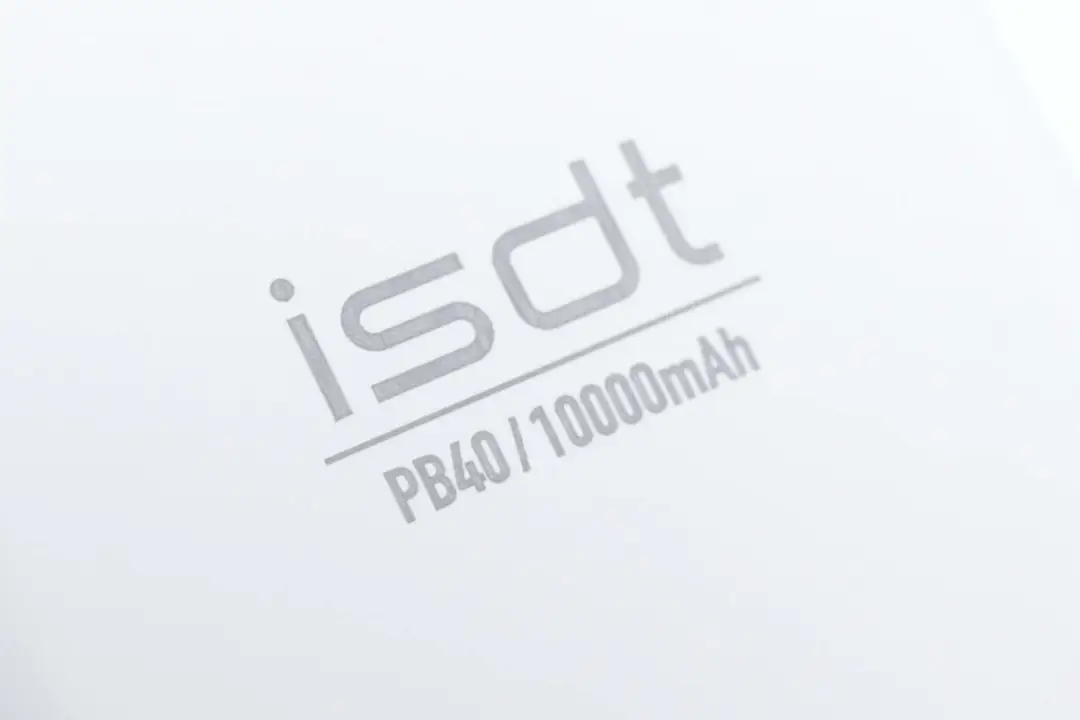

正面印有艾斯特品牌英文Logo isdt，充电宝型号PB40及其容量10000mAh。

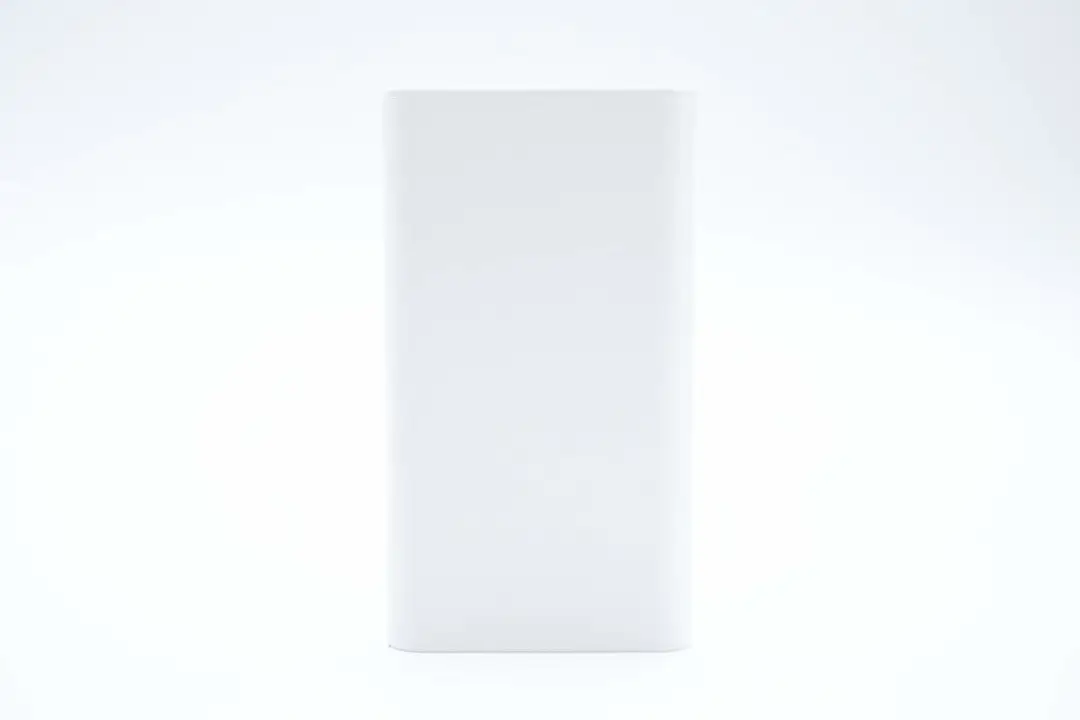

背面无印制任何图案和文字。

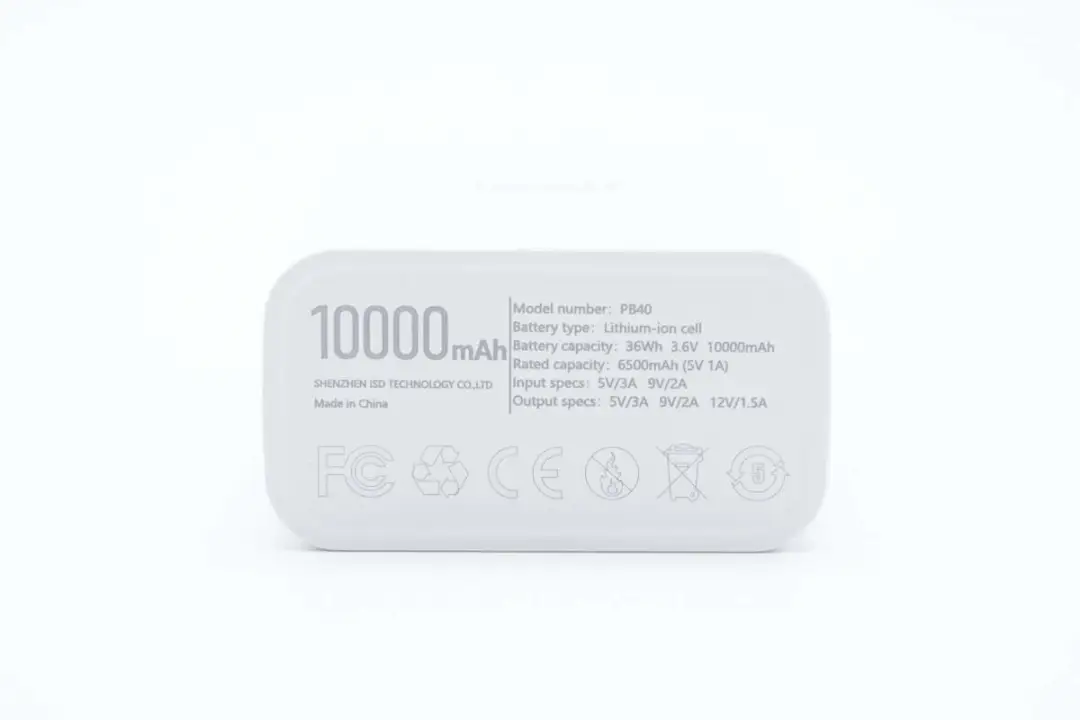

充电宝底部印有产品详细参数。

产品型号：PB40

电池类型：锂离子电池

电池容量：36Wh 3.6V 10000mAh

额定容量：6500mAh（5V1A）

输入规格：5V3A、9V2A

输出规格：5V3A、9V2A、12V1.5A

制造厂商：深圳艾斯特创新科技有限公司

产品通过了CE、FCC认证。

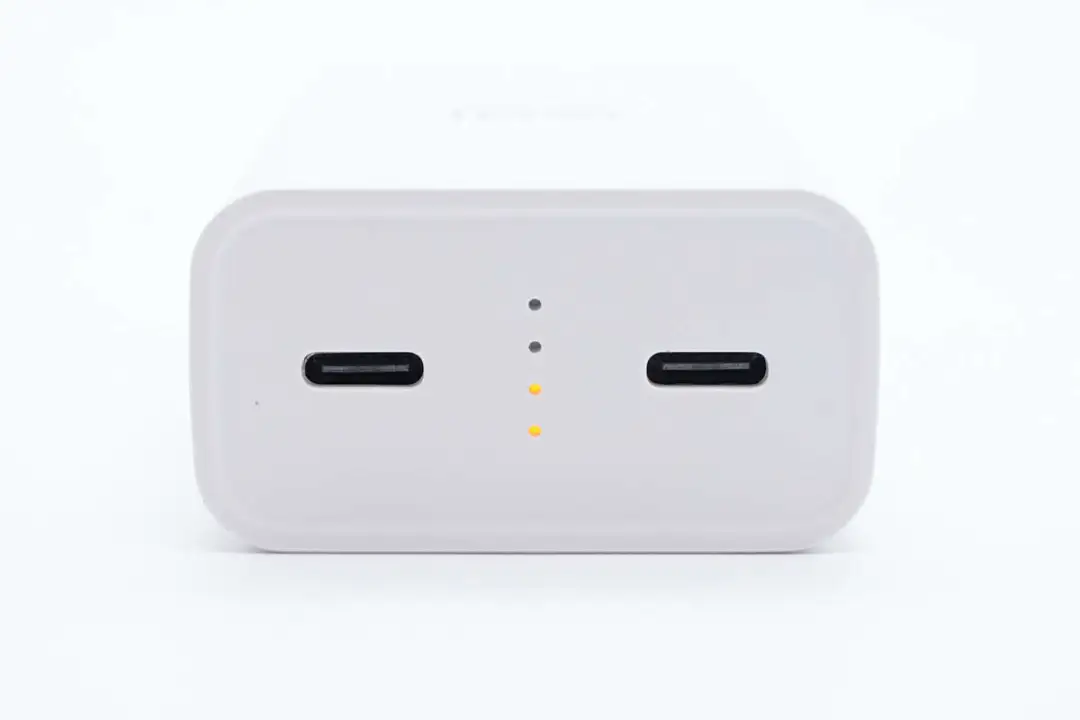

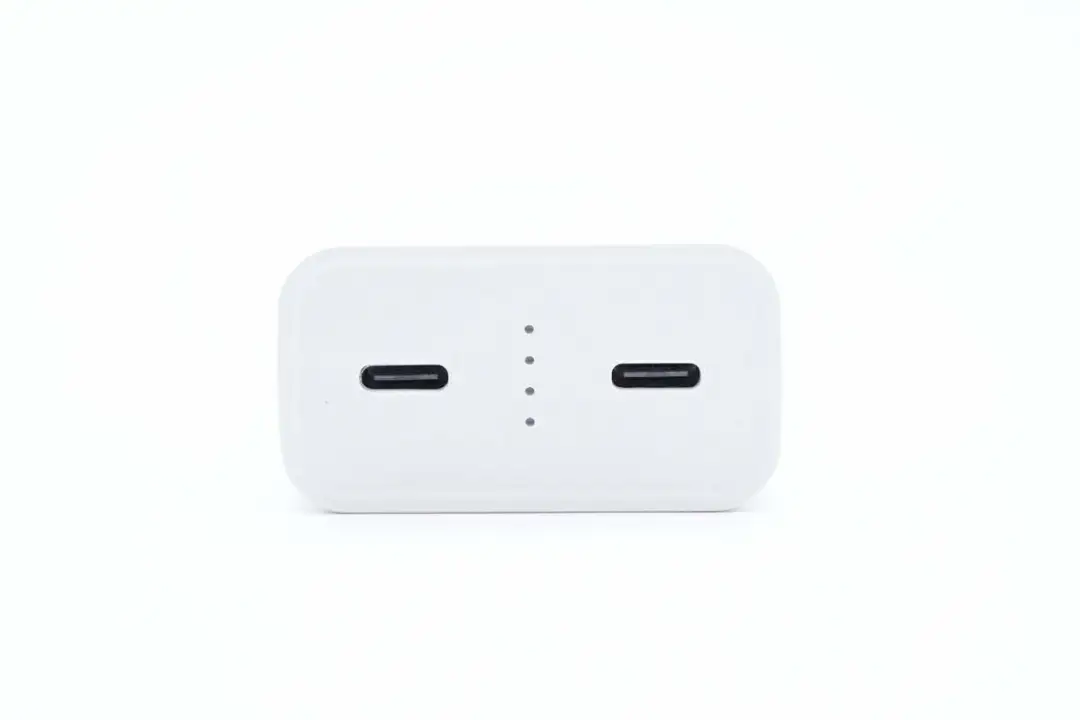

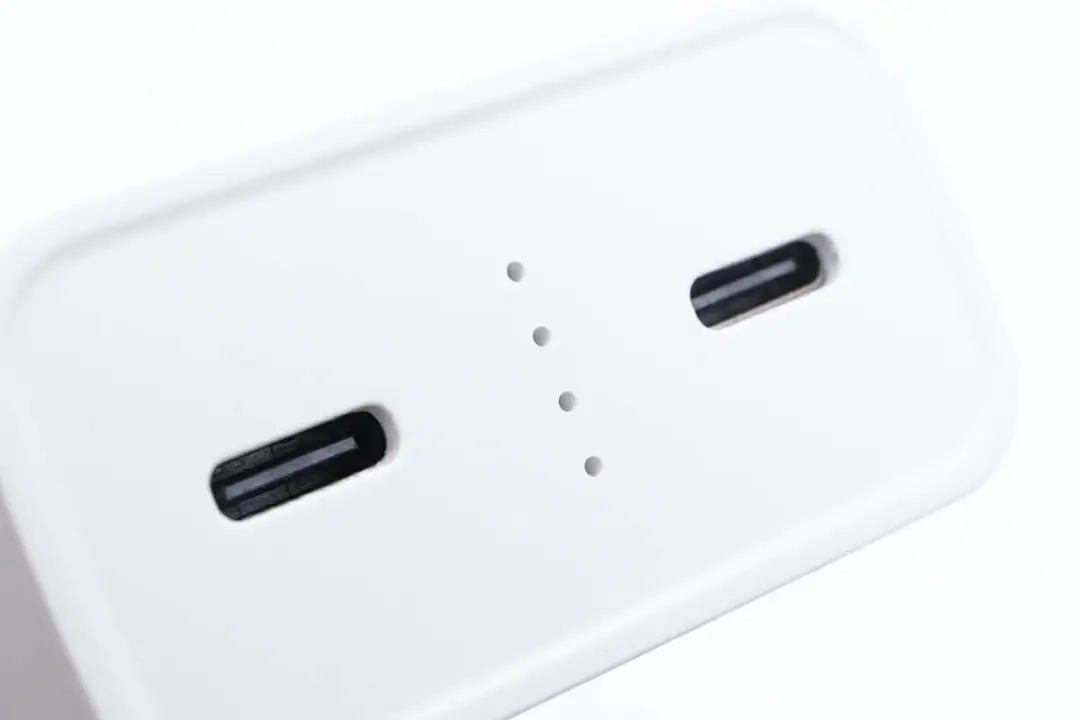

充电宝输出端为两个Type-C接口，接口之间为经典的4格电量指示灯。

剩余电量可依靠指示灯状态一目了然。

输出端特写。

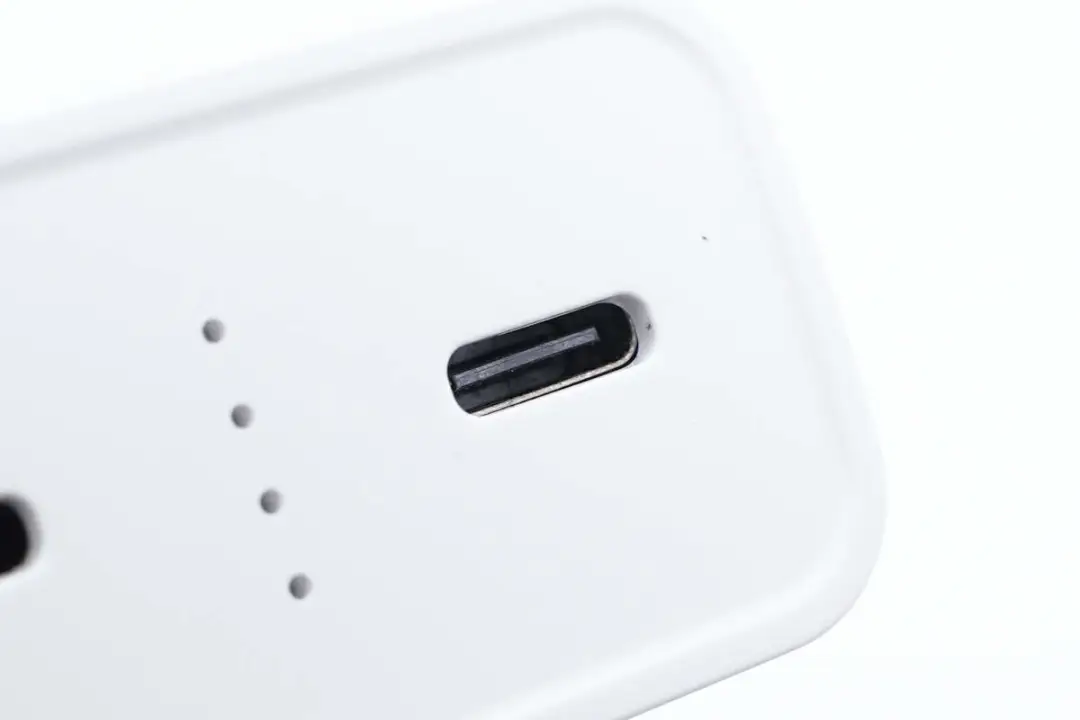

Type-C端口舌芯为黑色。

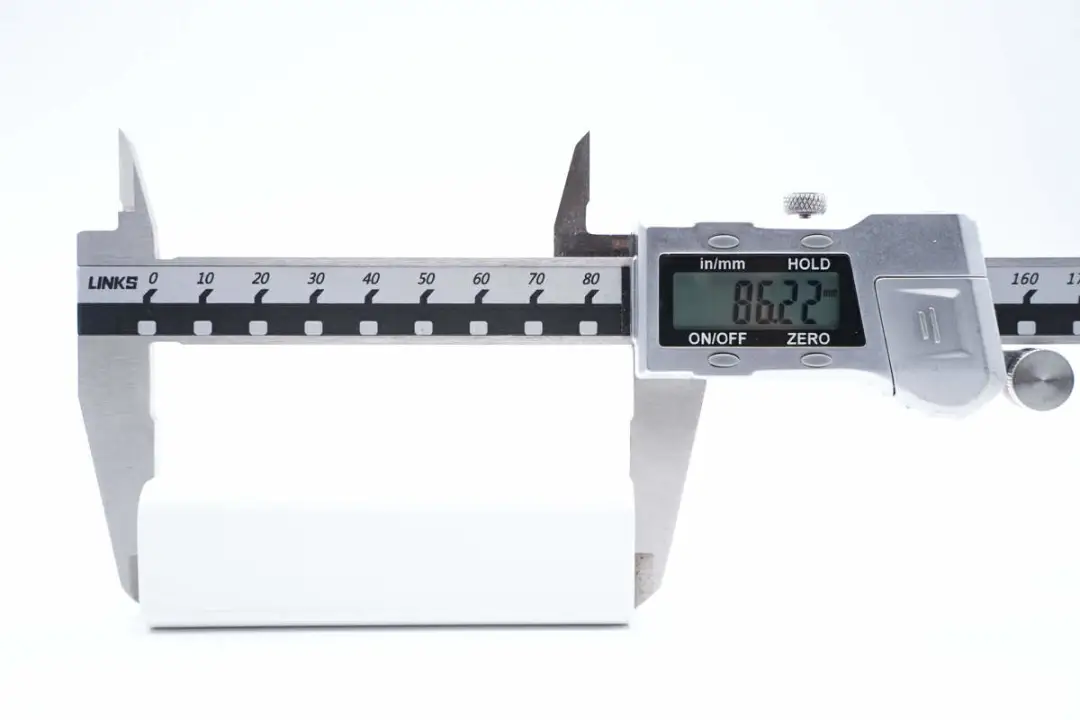

使用游标卡尺测得充电宝长度为86.22mm。

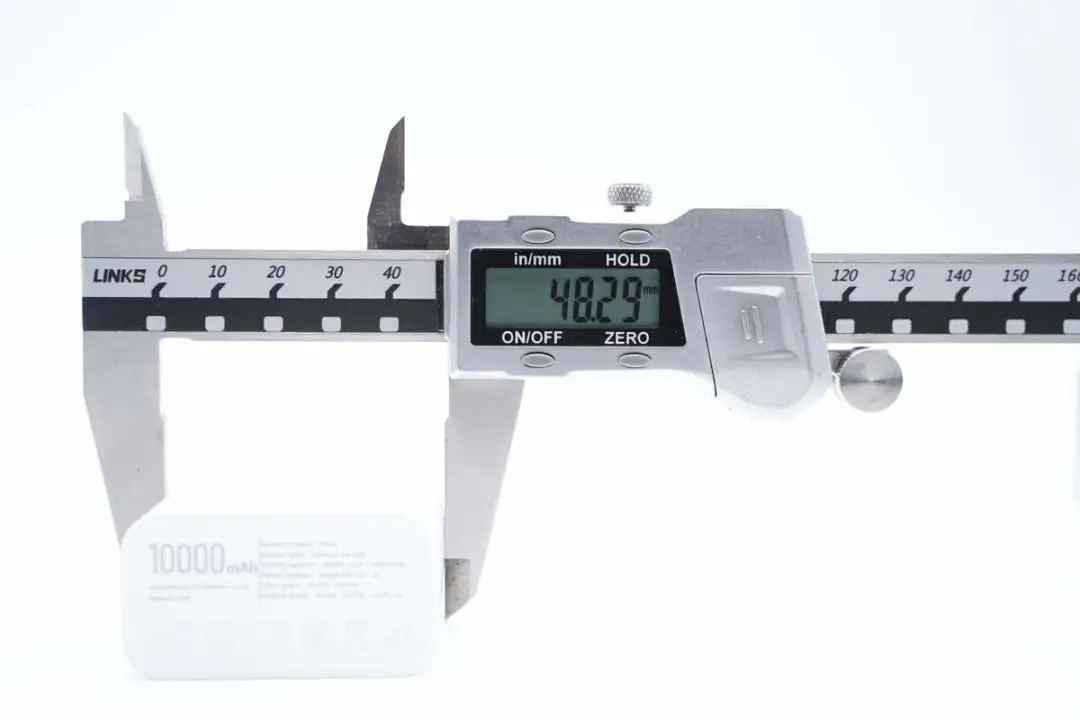

充电宝宽度为48.29mm。

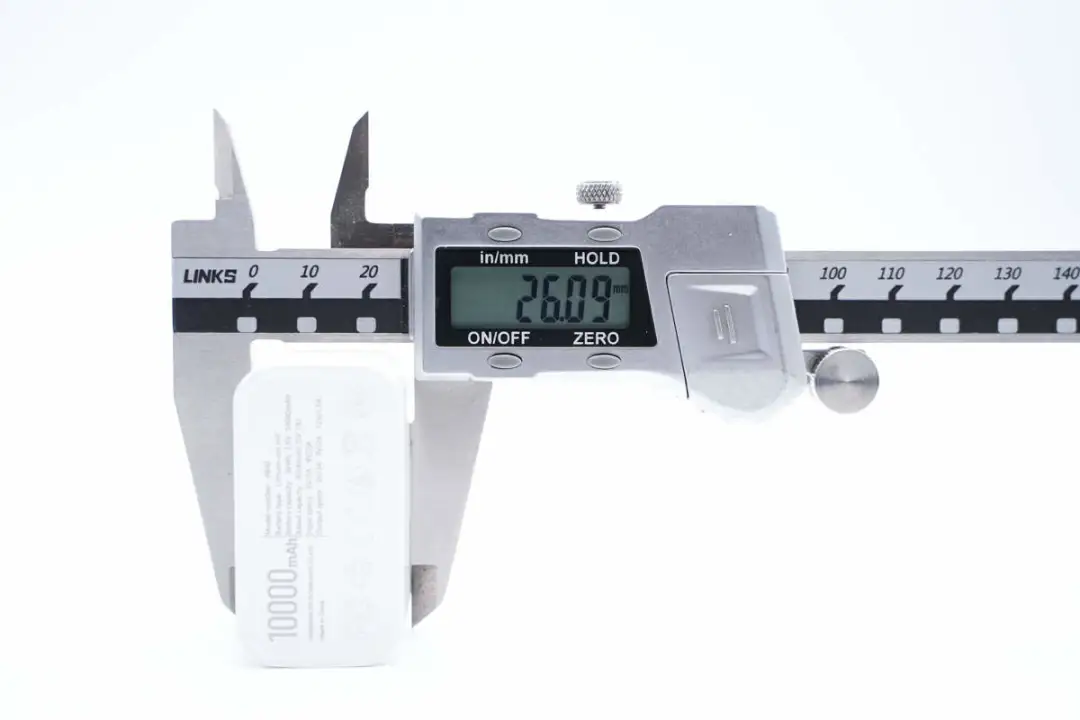

充电宝高度为26.09mm。

拿在手上，该充电宝显得小巧精致。

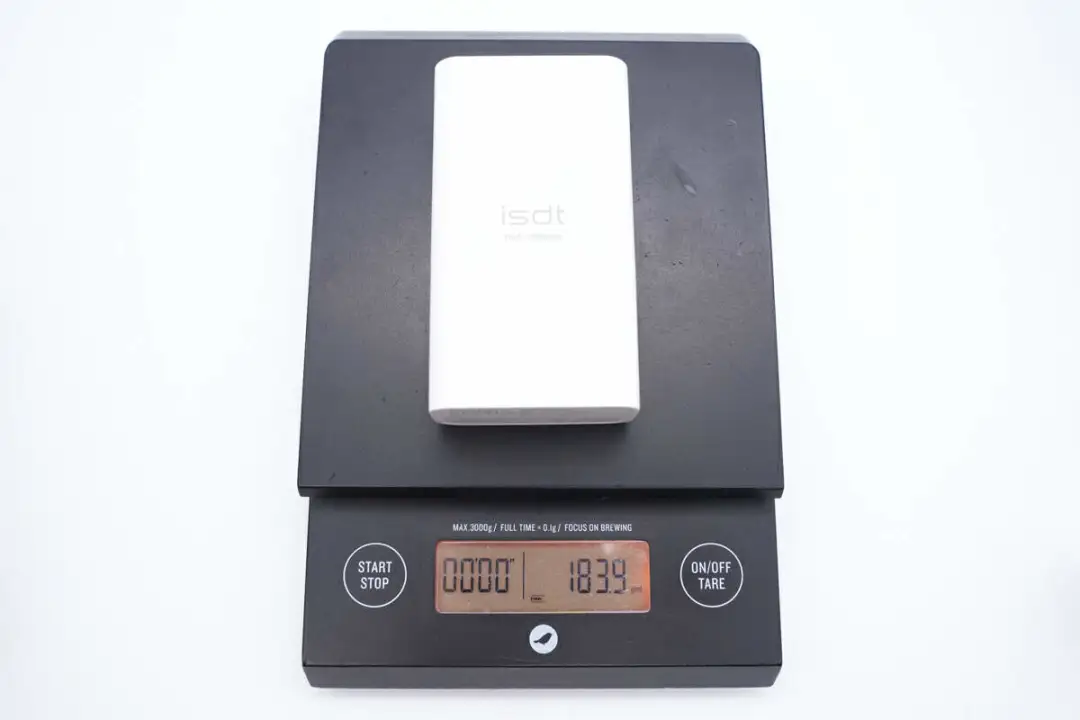

测得充电宝重量约为184g，轻巧易携。

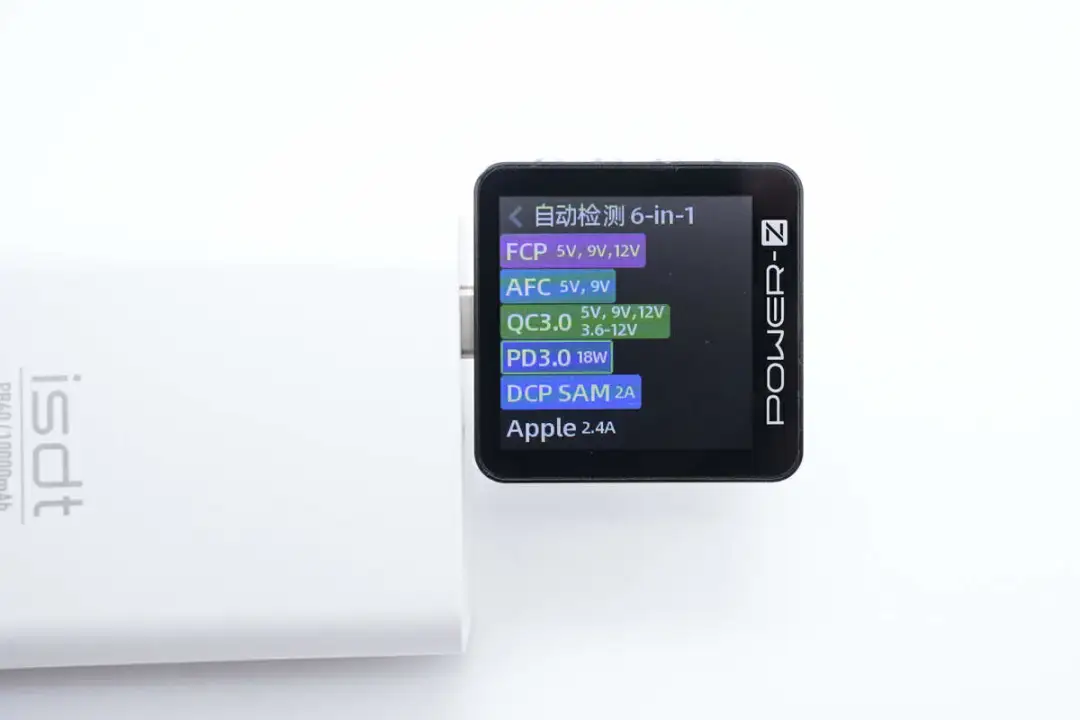

使用ChargerLAB POWER-Z KM003C测得其中一个Type-C口支持FCP、AFC、QC3.0、PD3.0、DCP、Apple 2.4A、Samsung 5V2A充电协议。

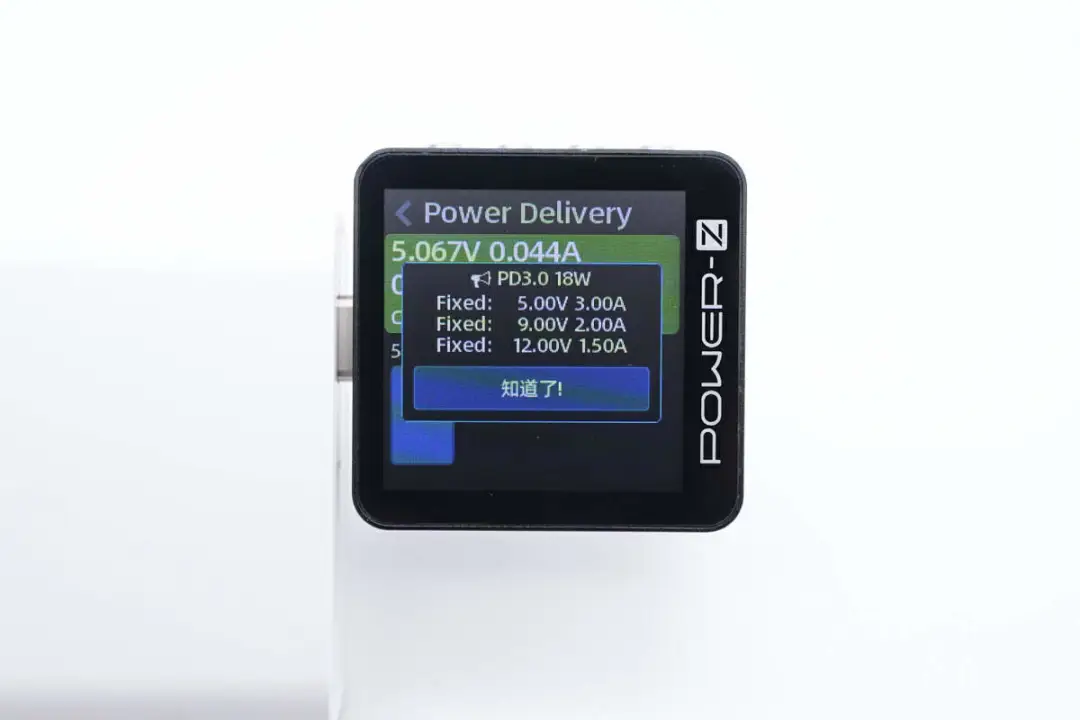

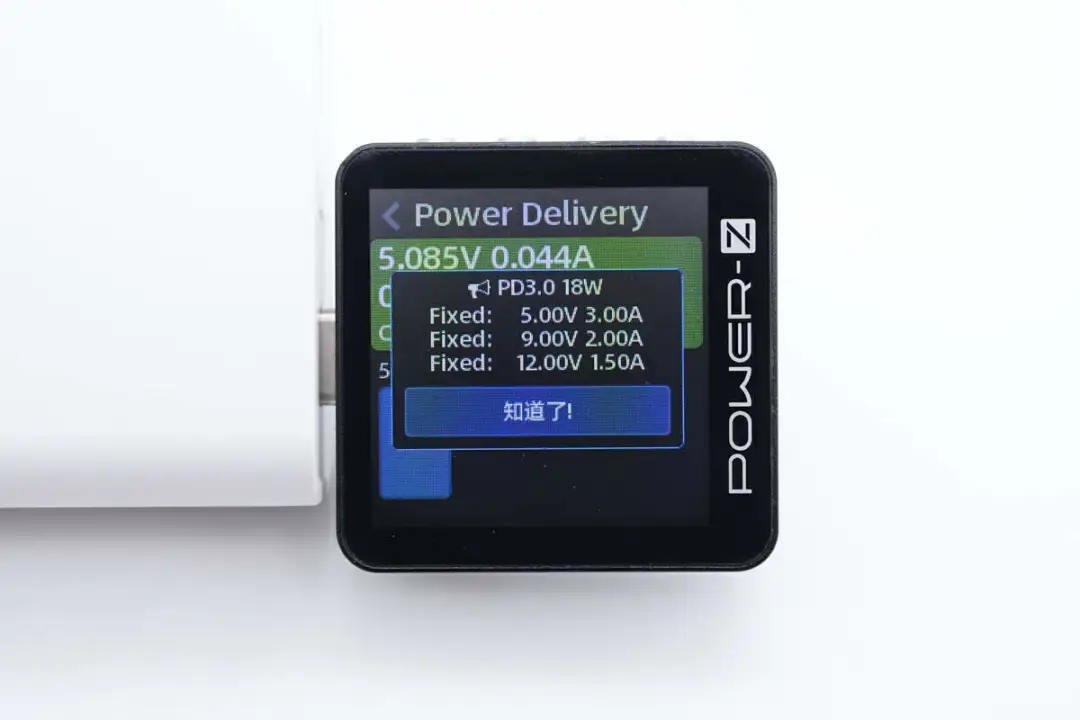

PDO报文显示该接口还具备5V3A、9V2A、12V1.5A三组固定电压档位。

测得另外一个Type-C口支持的协议相同。

此外PDO报文也相同，即两个接口单口输出性能一样，支持功率盲插。

艾斯特10000mAh充电宝拆解

看完了艾斯特这款充电宝的开箱和测试，下面就进行拆解，一起看看内部的设计和用料。

首先沿壳体侧面接缝撬开外壳，外壳通过胶水和卡扣固定。

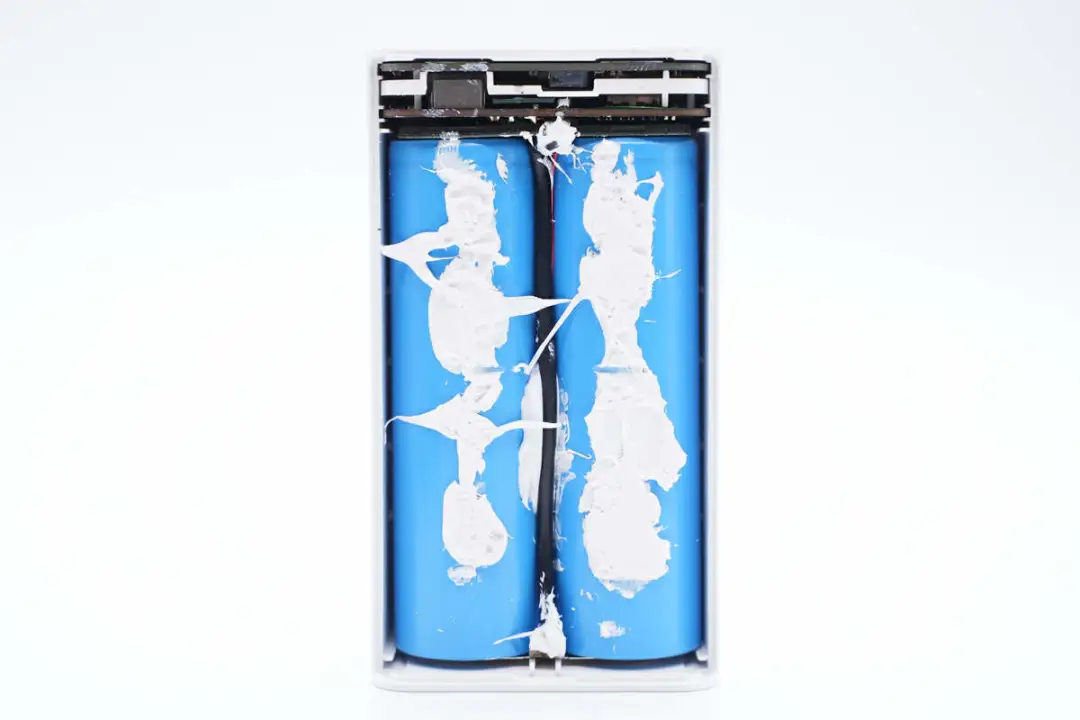

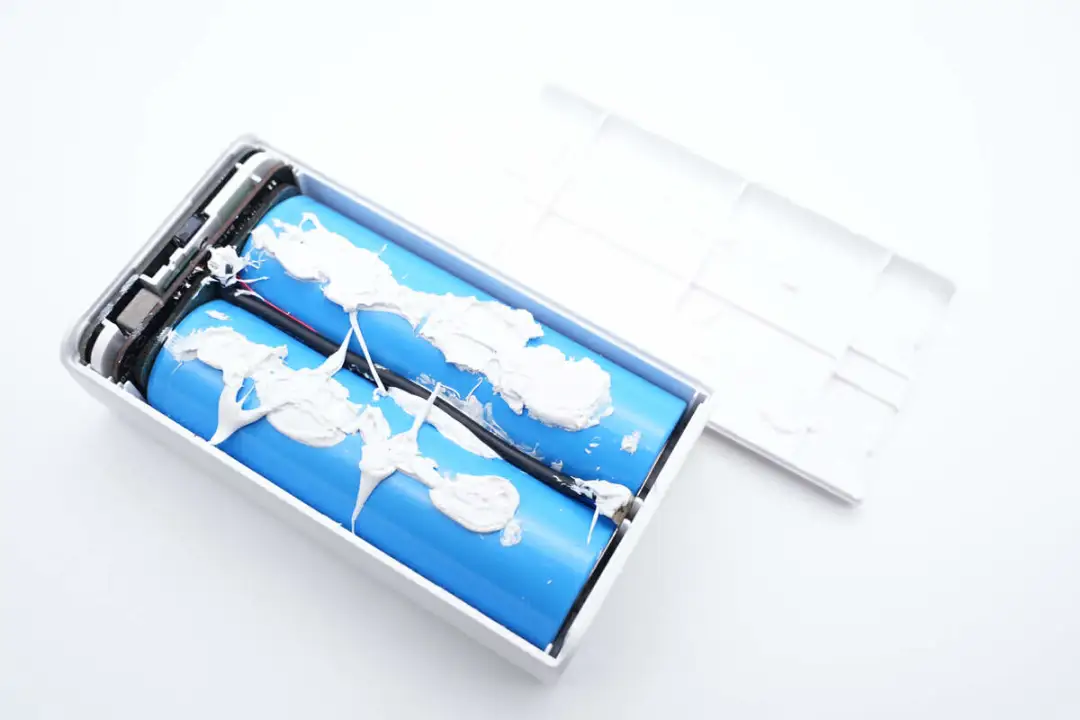

充电宝内置两节21700电池，顶部为PCBA模块。

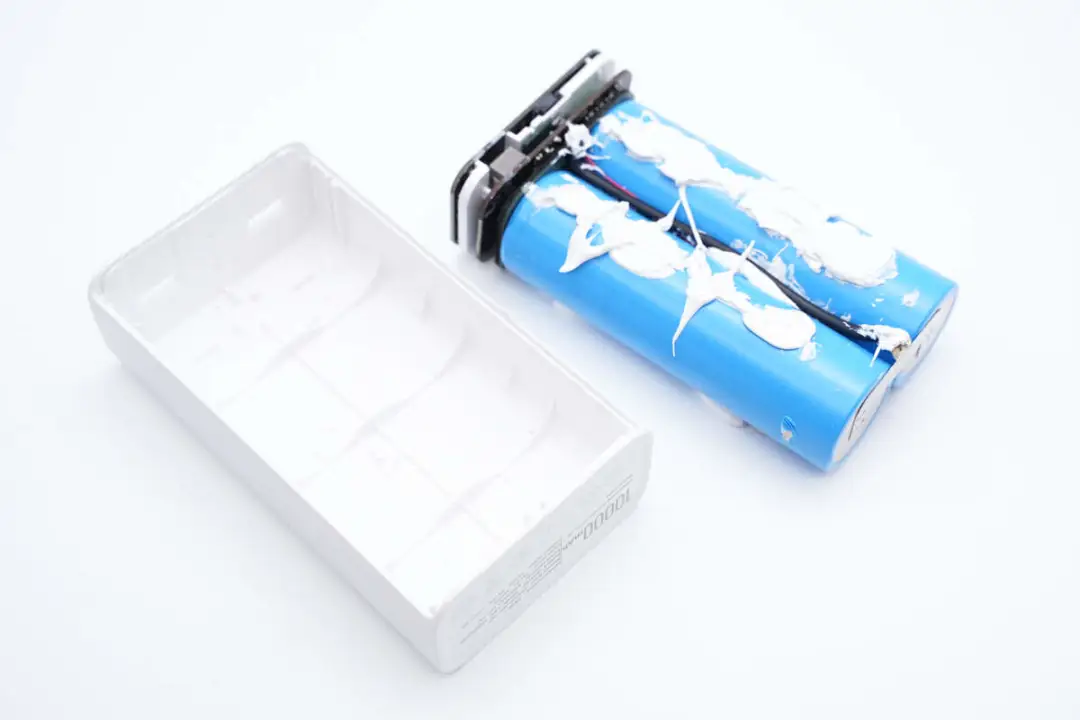

从外壳中取出电池组和PCBA模块。

电池正极通过镍带焊接到PCBA模块。

负极通过硅胶线焊接连接到PCBA模块。

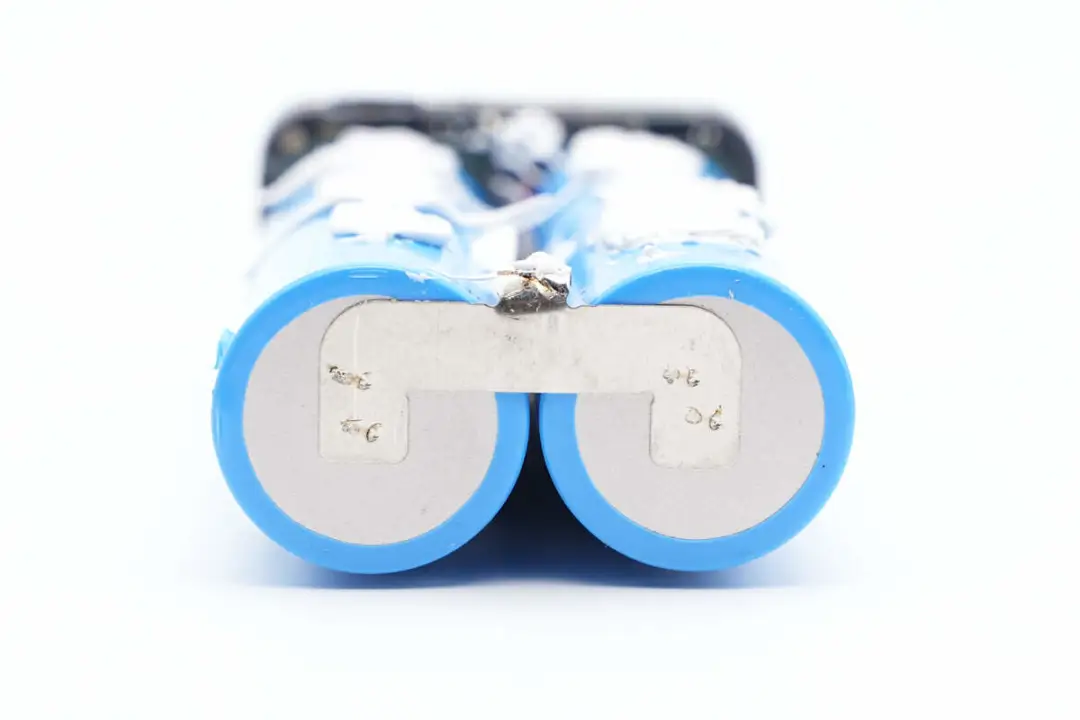

电池负极点焊镍带，焊接硅胶线连接。

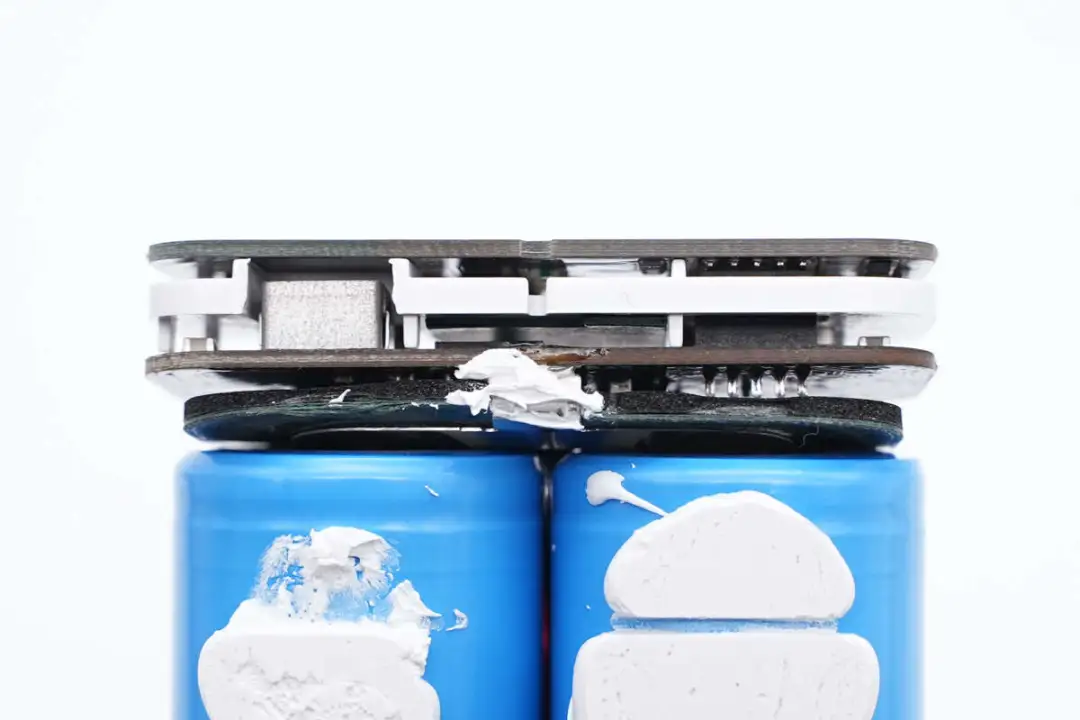

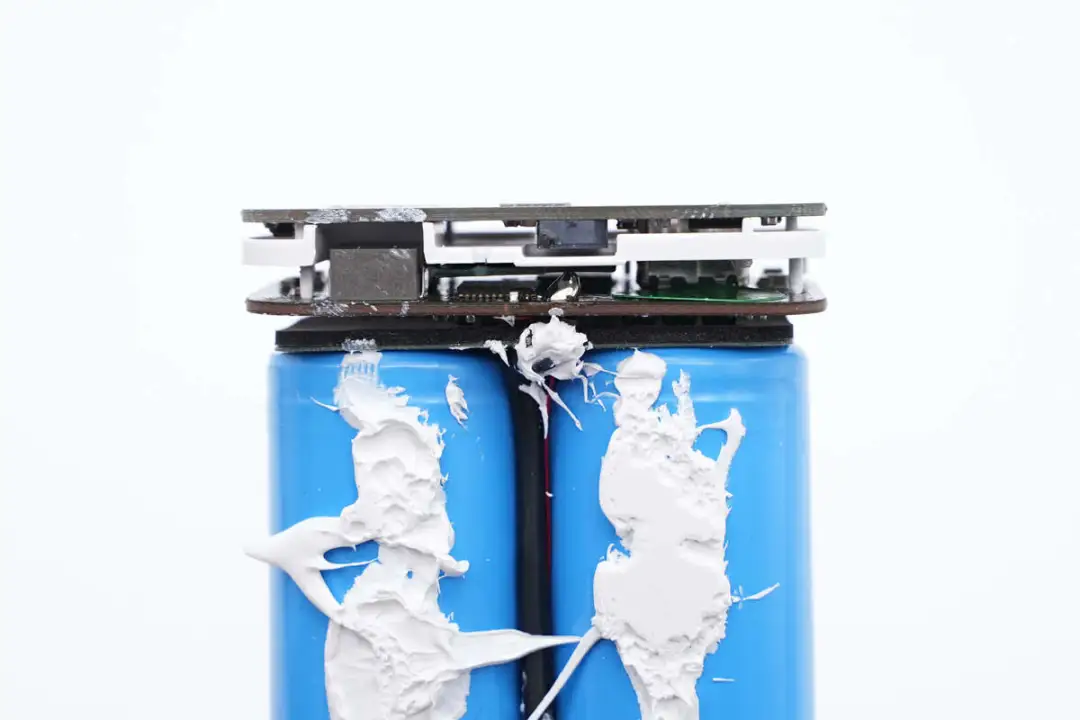

两片PCB通过连接器连接，在PCB之间是塑料支架。

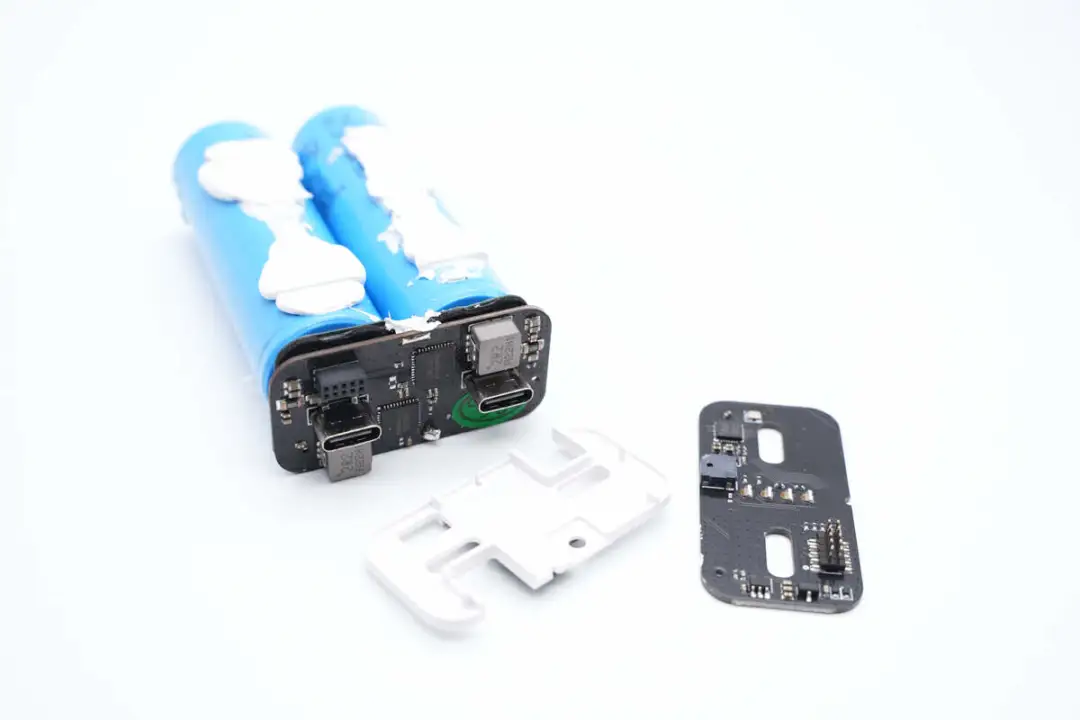

取下顶部的PCB，负极采用硅胶线焊接连接。

焊接分离电池组和PCB的连接，继续进行拆解。

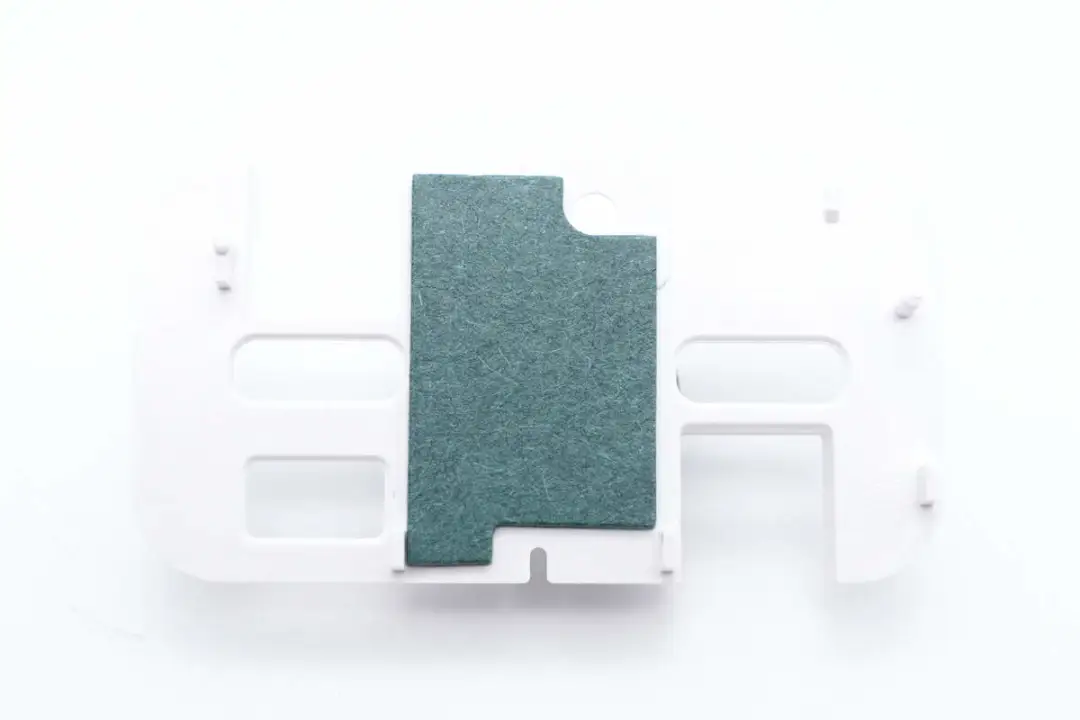

在两片PCB中间的塑料支架粘贴青稞纸加强绝缘。

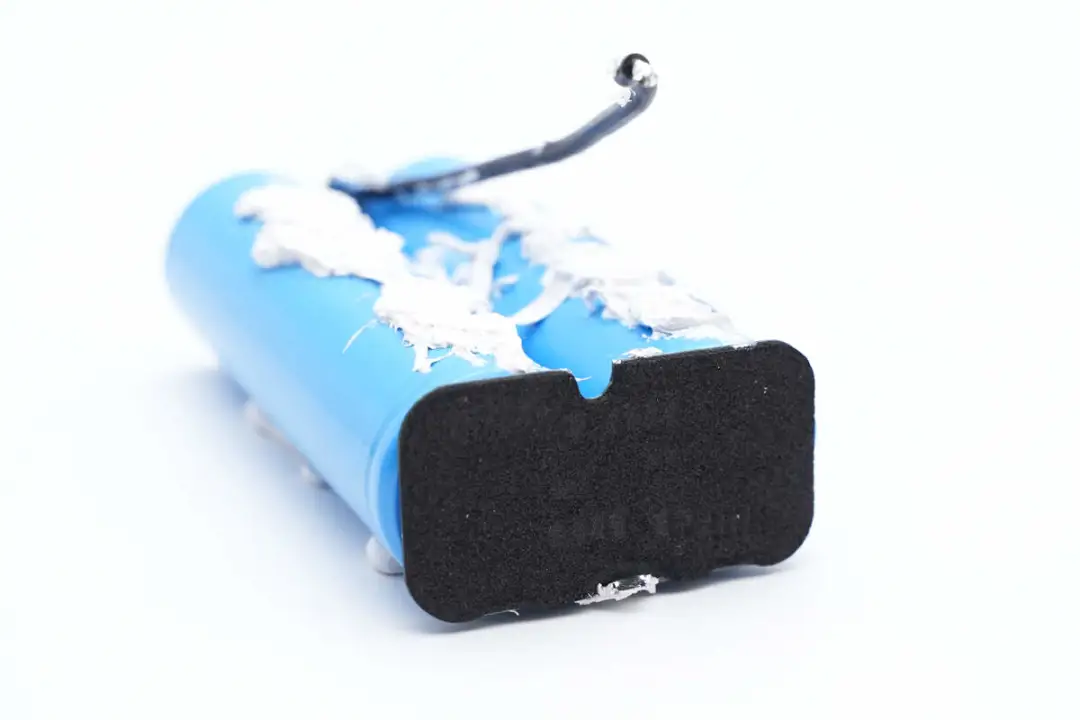

电池正极粘贴泡棉绝缘。

移动电源内置两节三星21700电池，型号为INR21700-50E，两节并联，组成10000mAh容量。电池最大充电电流4.9A，最大连续放电电流9.8A。

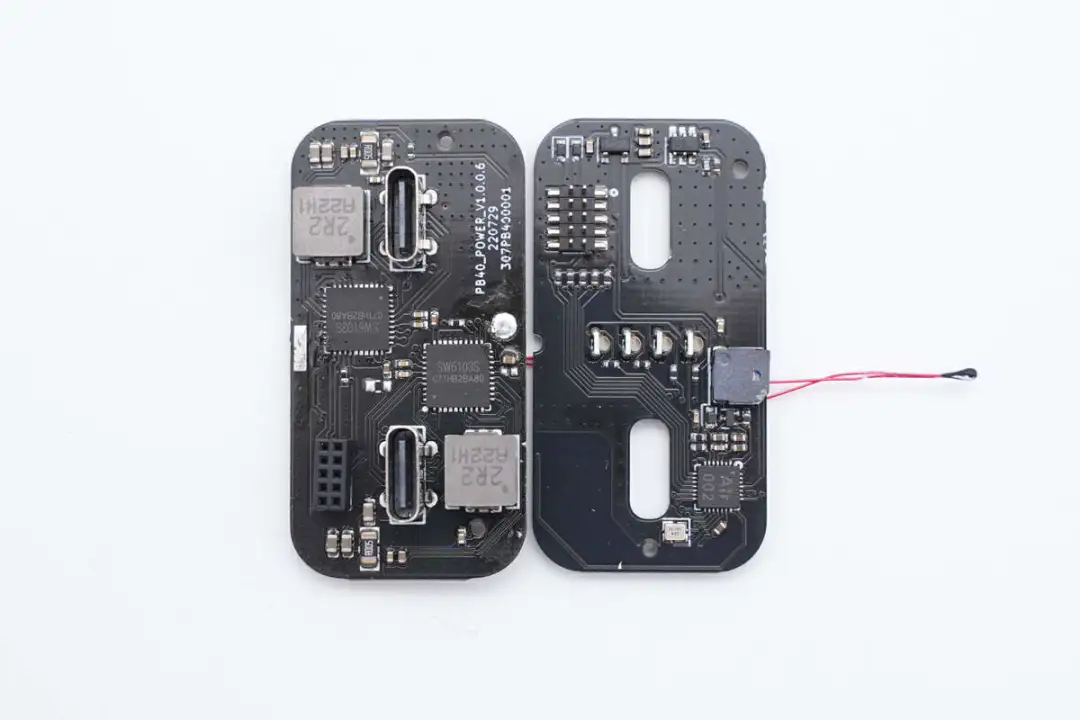

移动电源内部两块PCB一览，其中左侧小板用于移动电源功能，右侧小板用于电量显示，触摸以及无线通信和蜂鸣器功能。

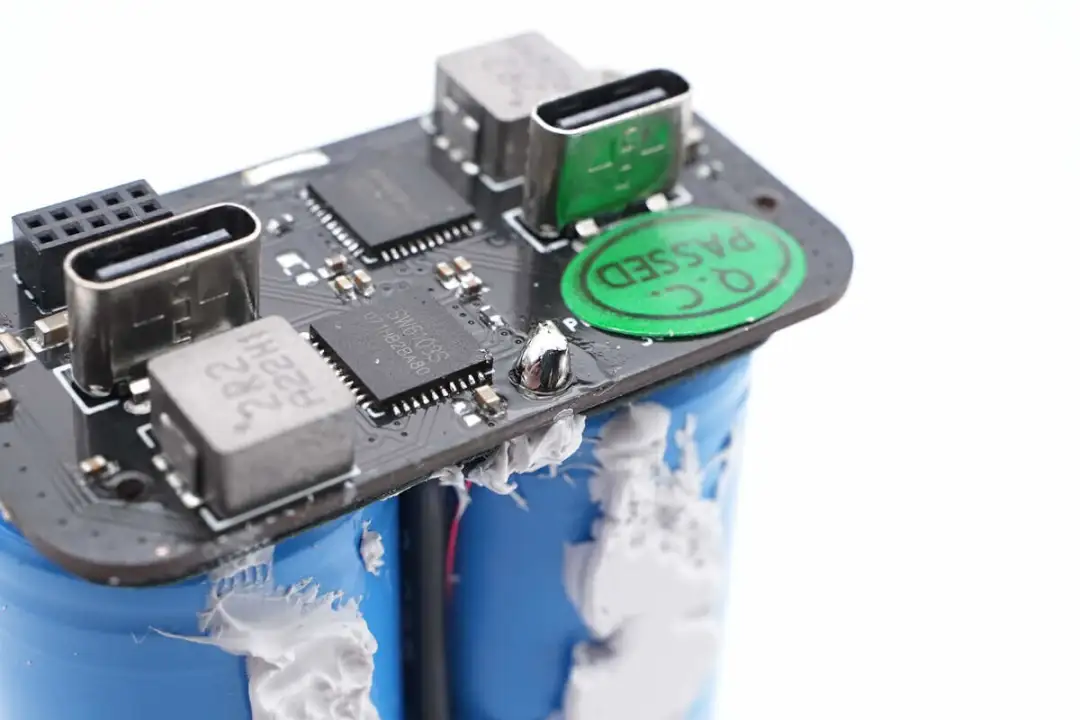

移动电源小板一览，焊接两颗移动电源主控芯片，升降压电感和USB-C母座，以及对应的电流检测电阻。

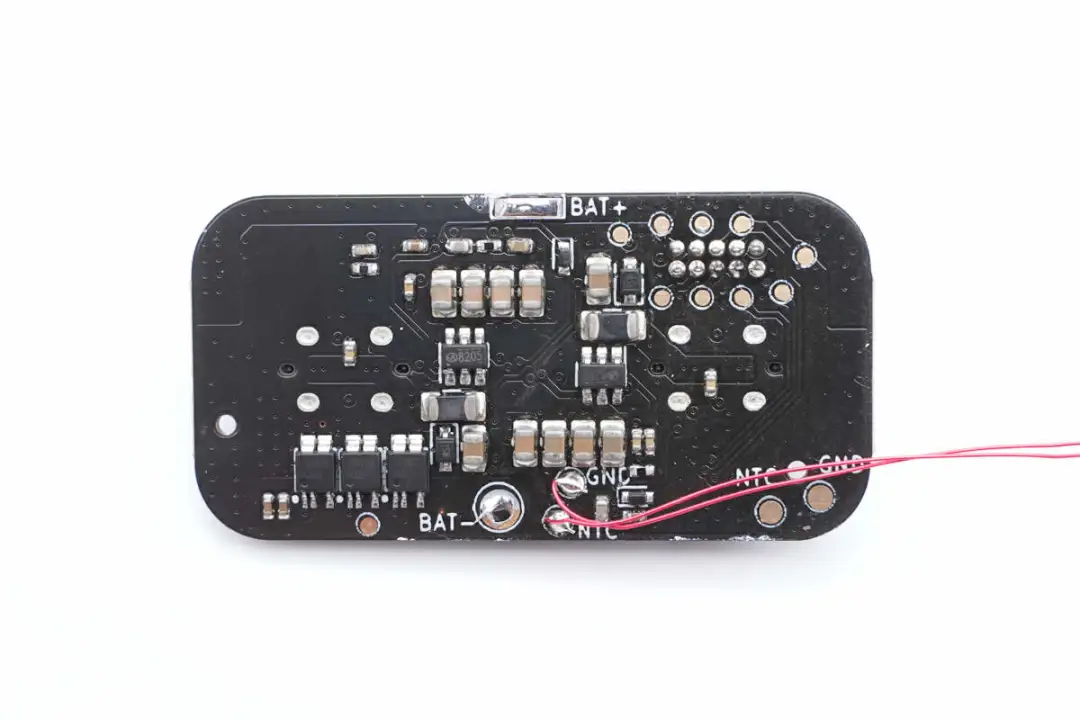

背面焊接电池保护芯片，MLCC滤波电容，热敏电阻和两颗MOS管。

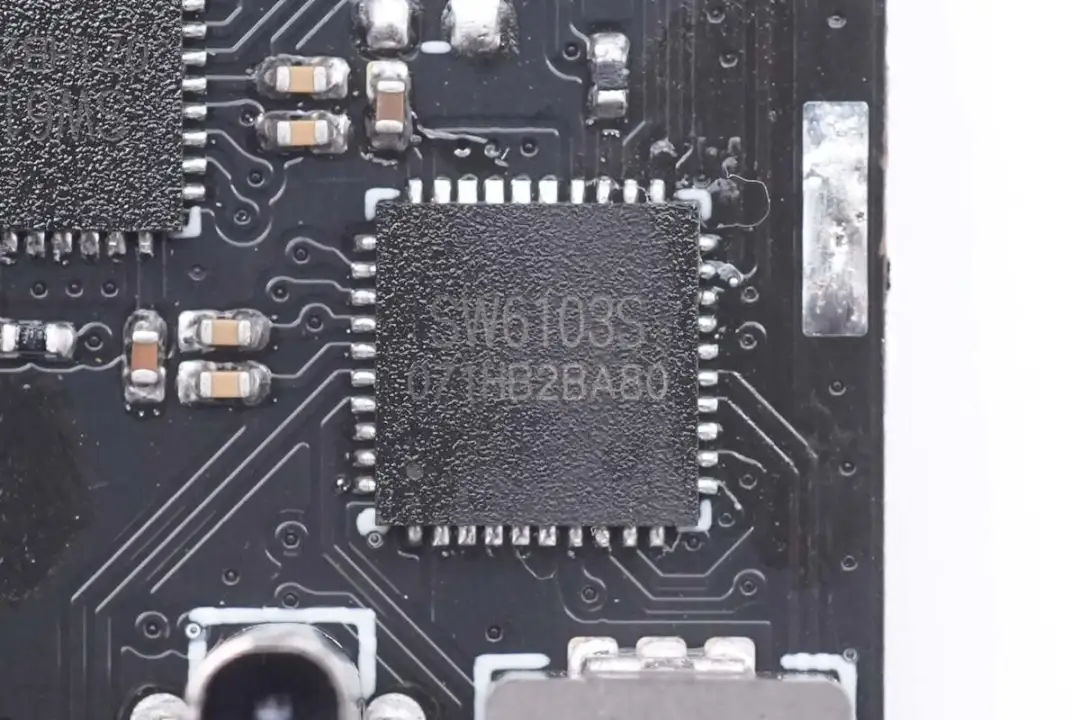

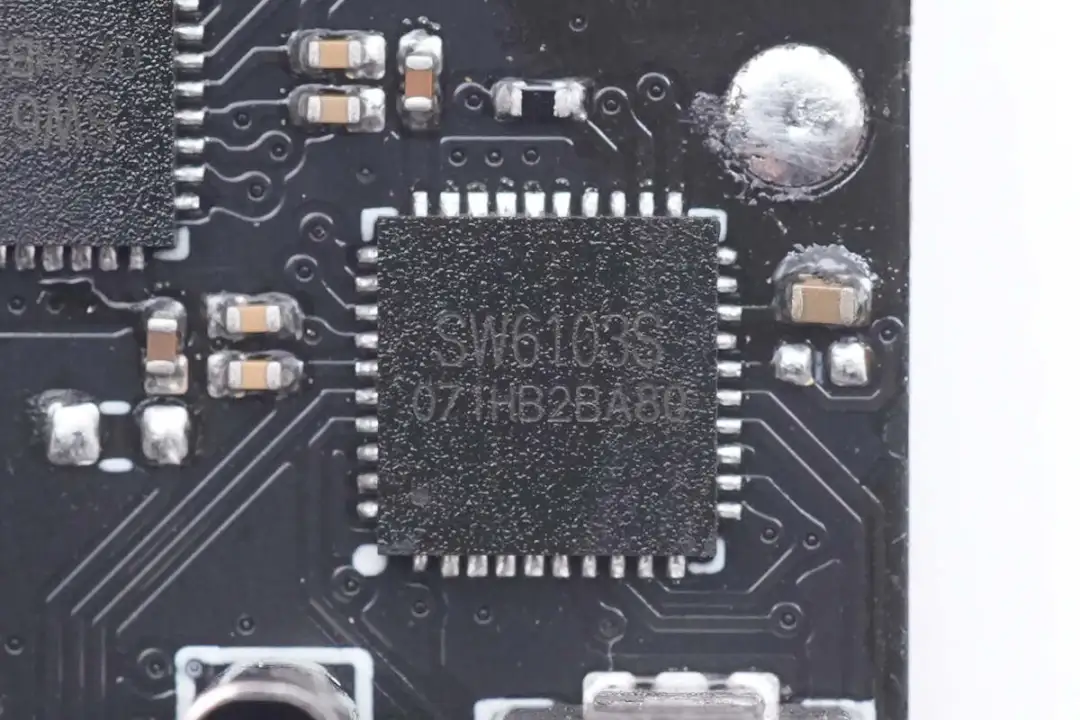

移动电源主控芯片采用智融科技SW6103S，进行升降压实现电池充放电，另外也控制LED灯显示、温控等。SW6103S内部集成多种协议和升降压开关管，集成了4A高效率开关充电，18W高效同步升压输出，PD/QC/FCP/PE/SFCP等多种快充协议，电量计量，照明驱动以及相应的控制管理逻辑，是一款高集成度的双向快充移动电源专用多合一芯片。

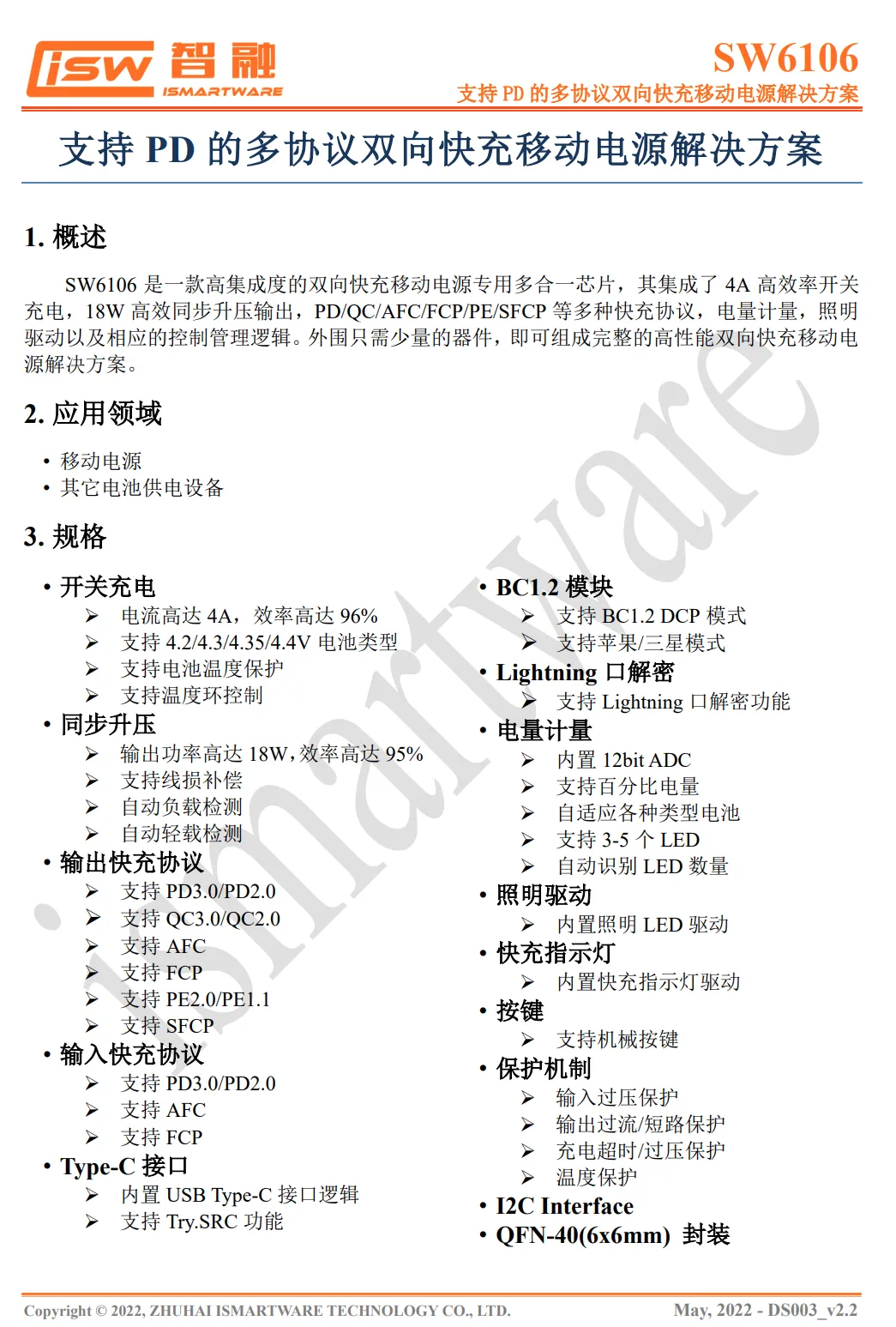

智融科技SW6103S参数与SW6106参数基本相同，这里使用SW6106的规格书代替。

此外SW6106还支持边充边放，在单口工作时支持快充输入输出，多口工作时支持 5V 输入输出。外围只需少量的器件，即可组成完整的高性能双向快充移动电源解决方案。

充电头网了解到，采用智融SW6106芯片的产品还有南孚AirCharge无线快充充电宝、倍思USB PD无线充电移动电源、联想18W USB PD移动电源LS-PB-001、RAVPower 20000mAh MFi认证USB PD移动电源等。此外，智融的DC-DC芯片还可用于车充、充电器领域，目前已被数十款产品采用。

另一路同样采用智融SW6103S，由于两路电路用料相同，下面只介绍一路元件，节省篇幅。

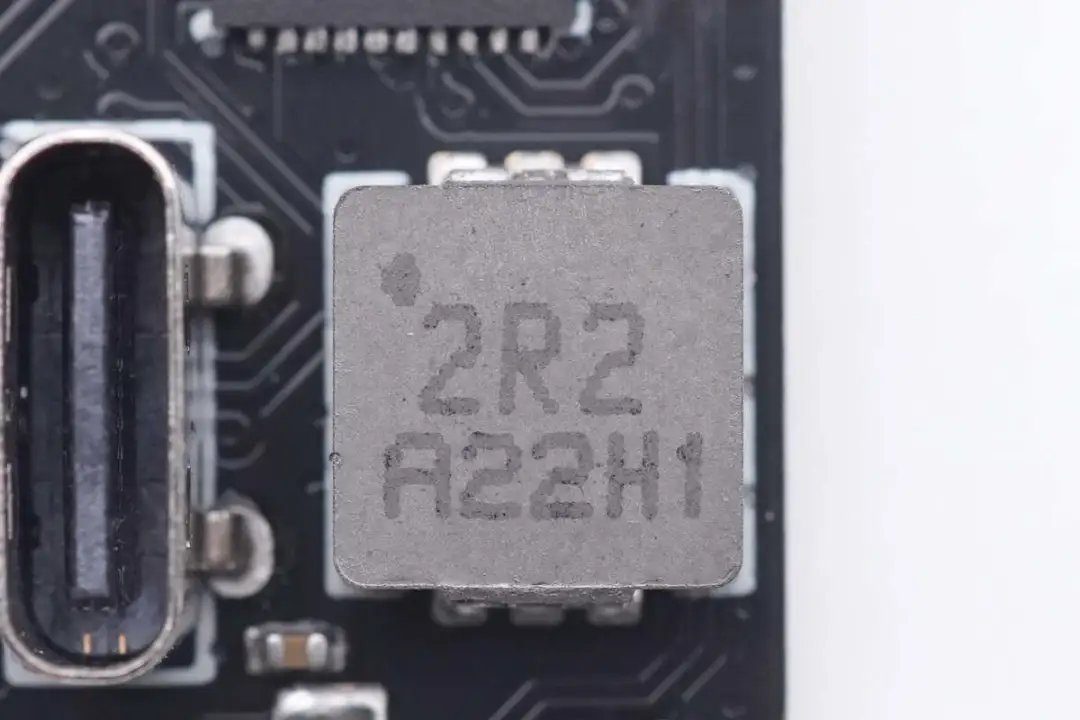

2.2μH合金电感特写。

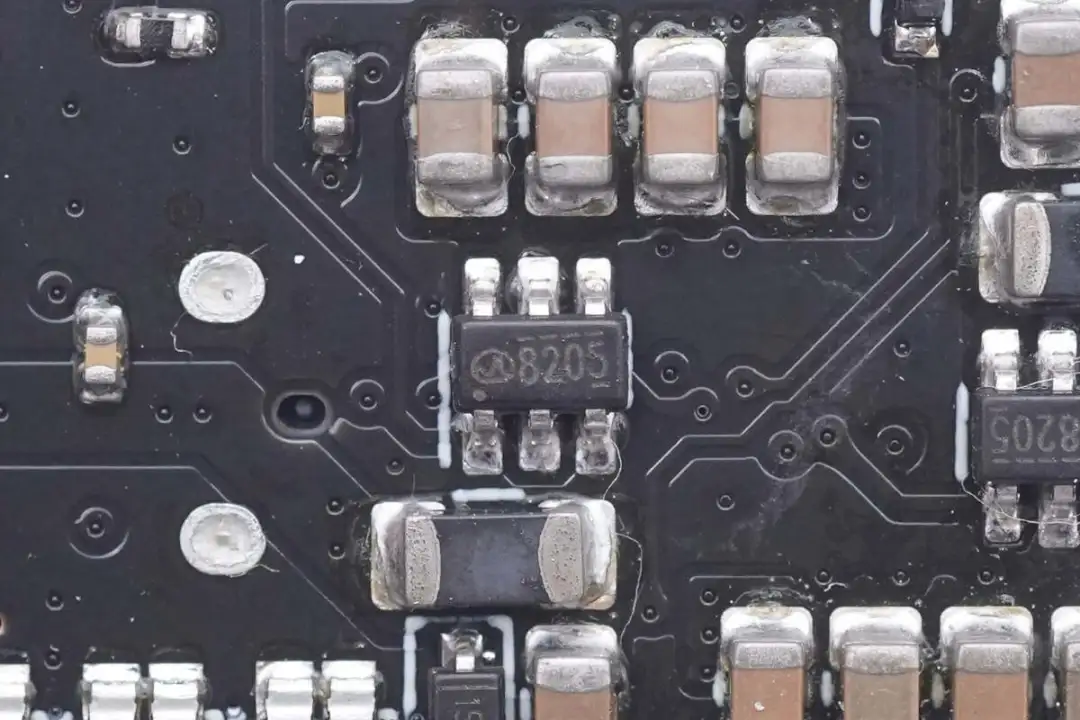

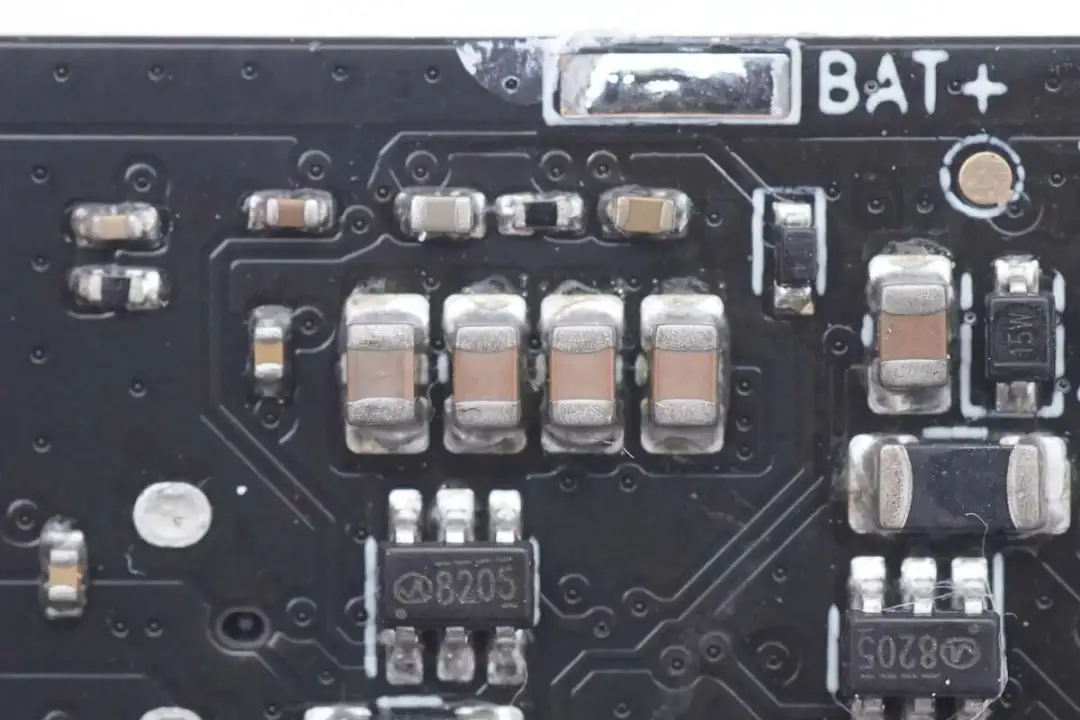

输出VBUS开关管为8205，用于USB-C接口控制。

四颗用于滤波的MLCC电容特写。

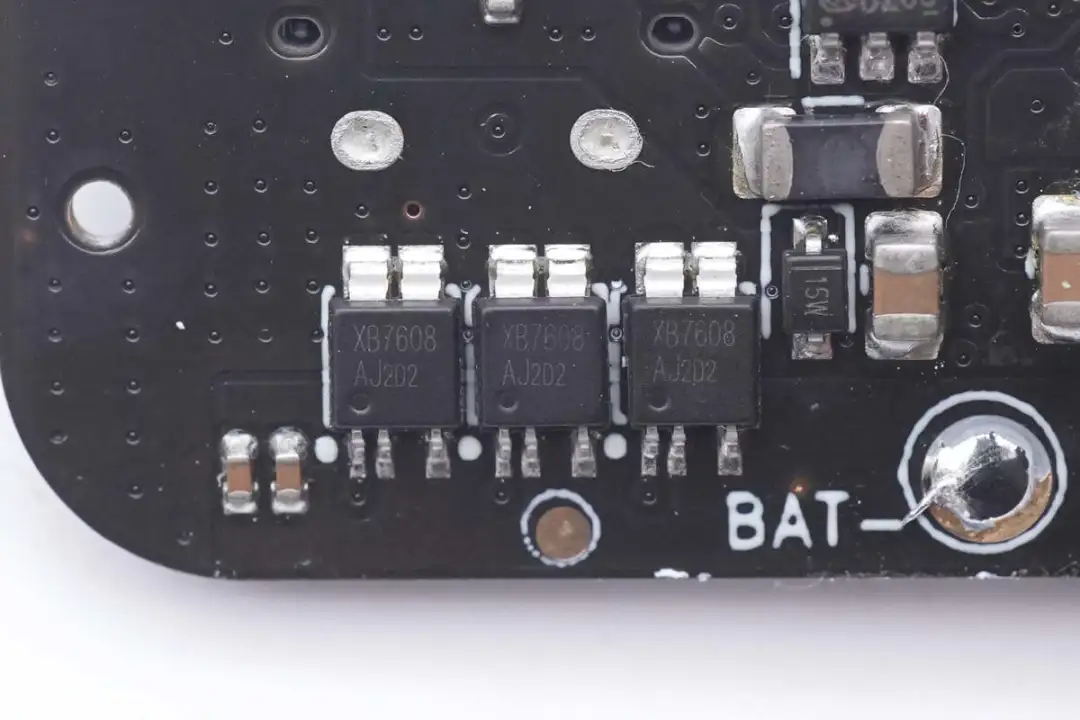

电池保护芯片来自赛芯微，型号XB7608，是一颗一体化锂电池保护芯片，使用三颗并联降低损耗。

NTC热敏电阻用于检测电池温升，进行温度保护。

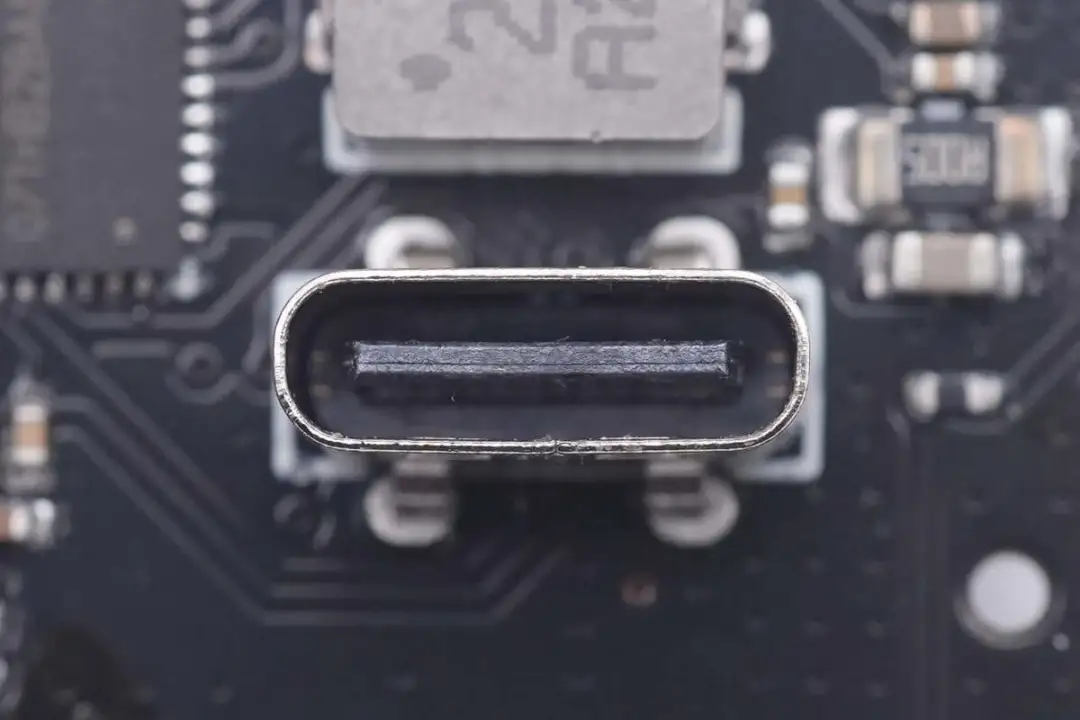

USB-C母座采用过孔焊接固定。

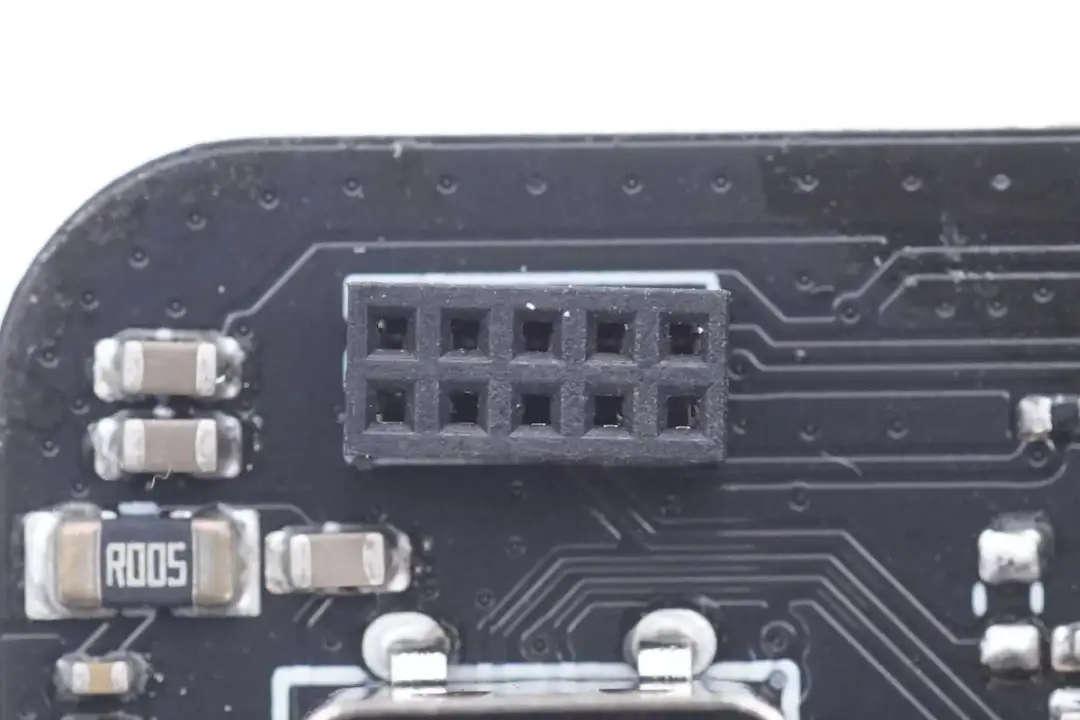

移动电源小板上焊接排针座，用于为无线功能的触控小板供电。

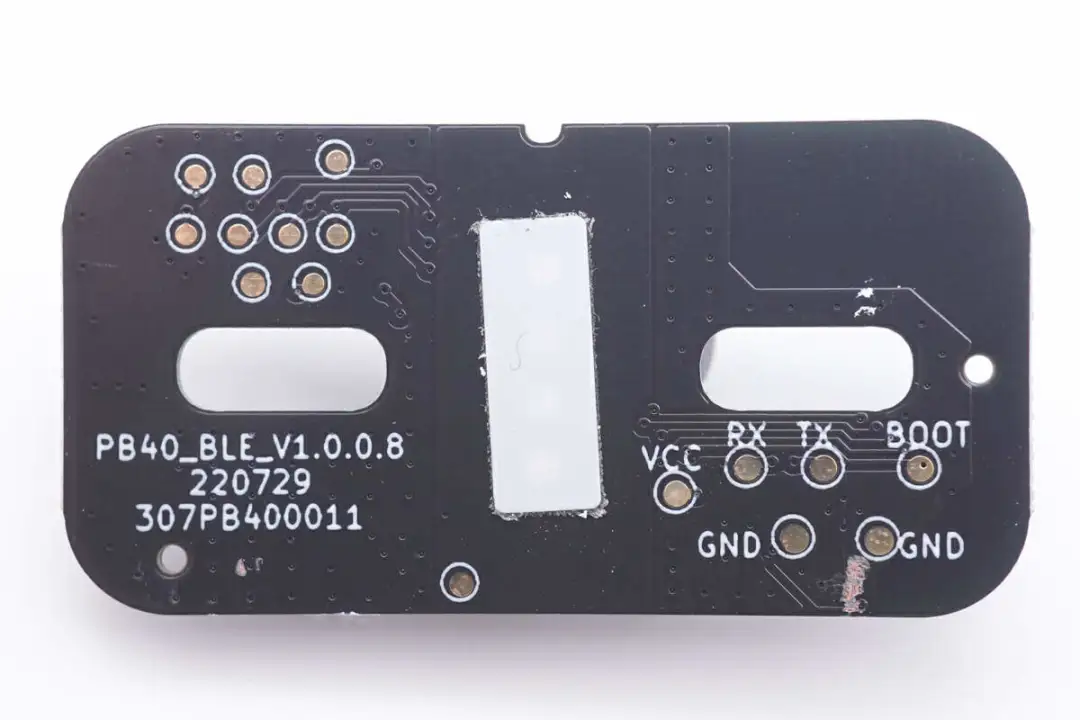

小板正面一览，触摸区域粘贴白色匀光材料，右上角为印刷蓝牙天线净空区域。

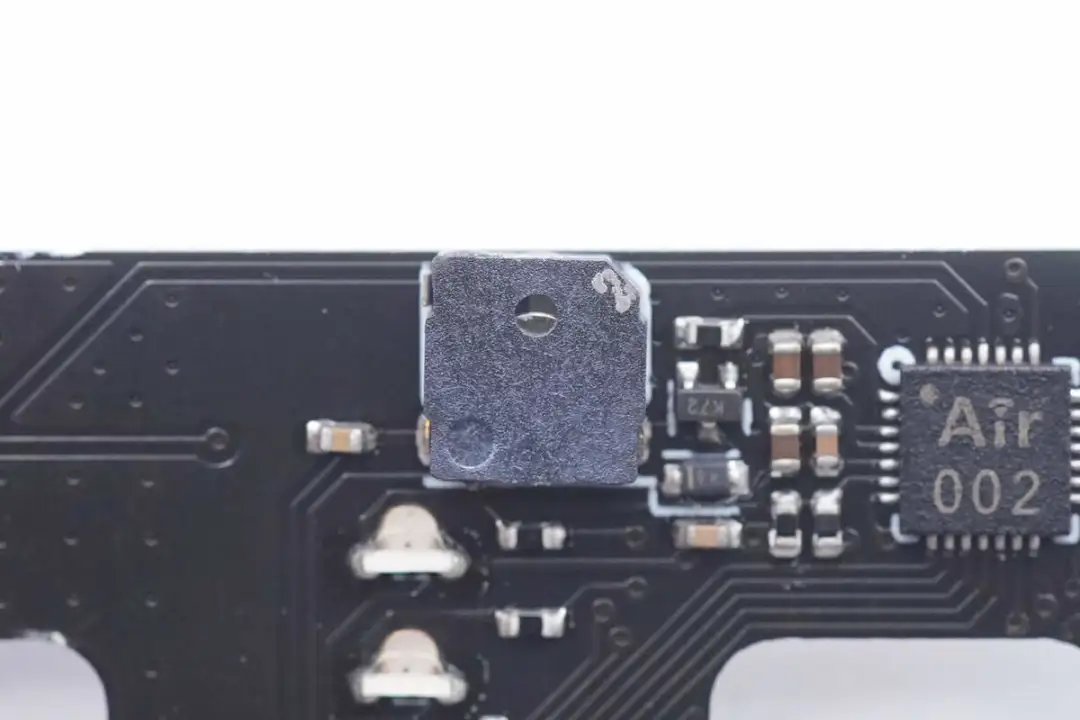

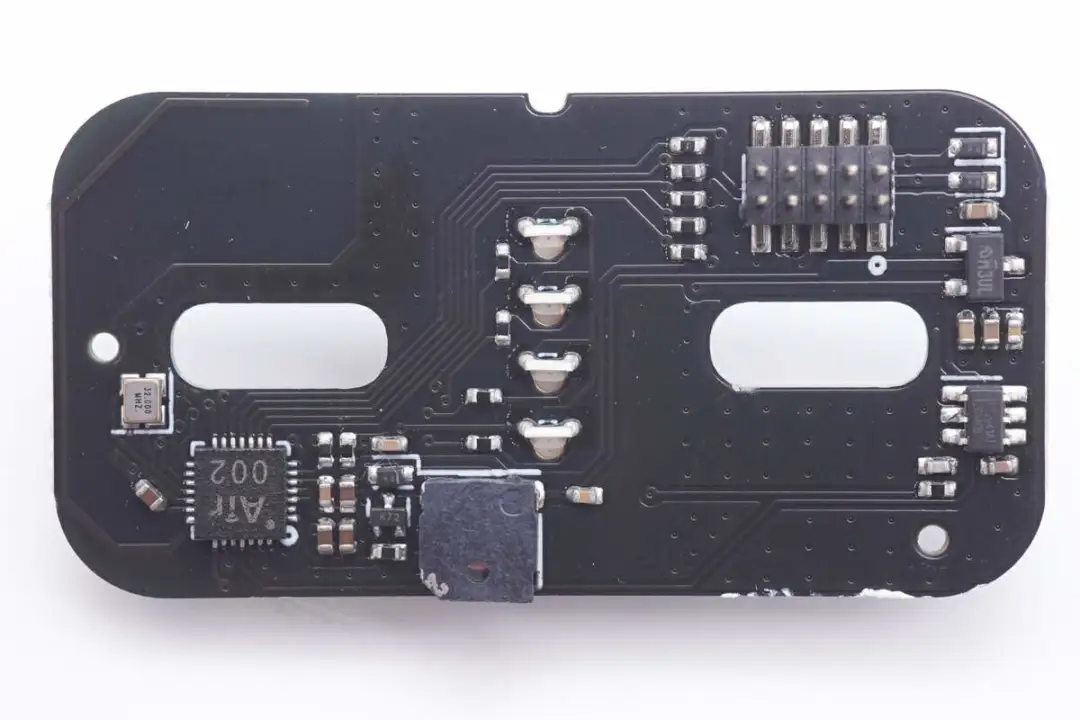

背面焊接MCU，蜂鸣器，LED电量指示灯和触摸芯片。

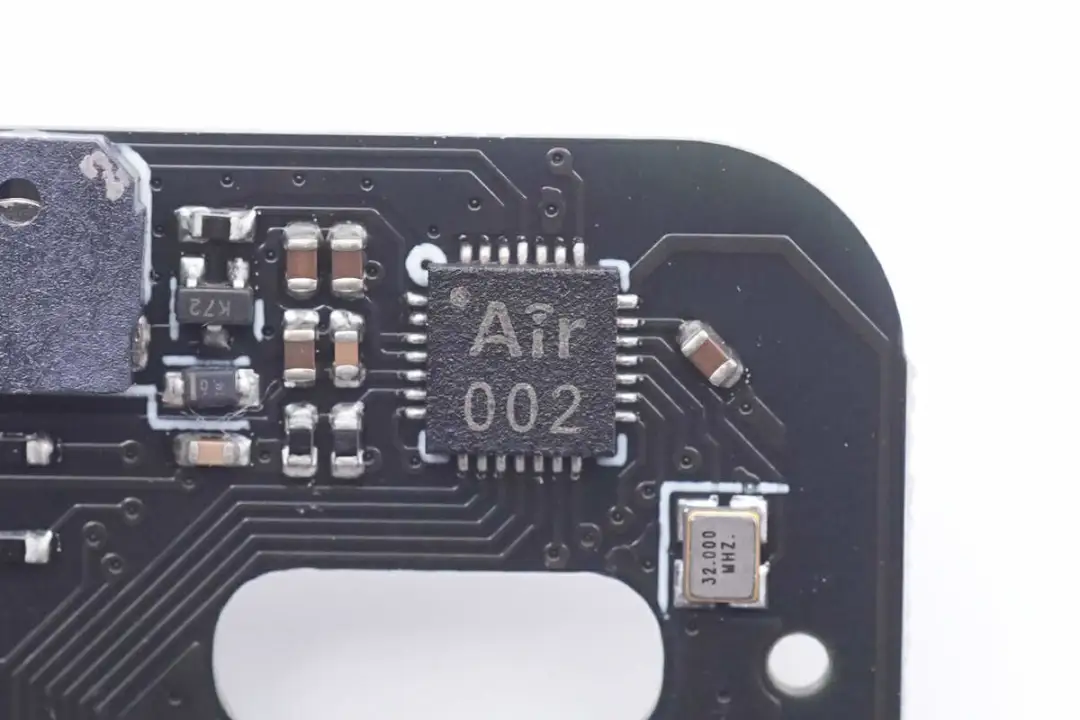

MCU丝印Air 002，用于蓝牙连接和参数读取，实现APP控制及状态显示等功能。

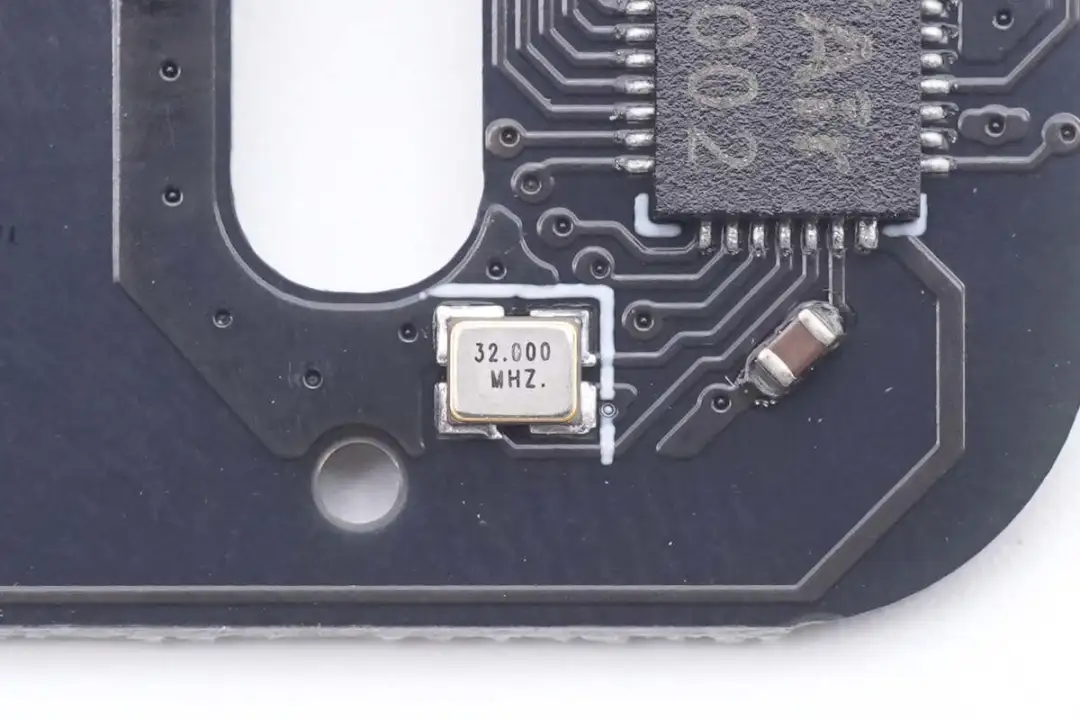

MCU外置32.000MHz贴片晶振。

贴片蜂鸣器特写，由APP控制MCU进行控制，在寻找充电宝时发出声音。

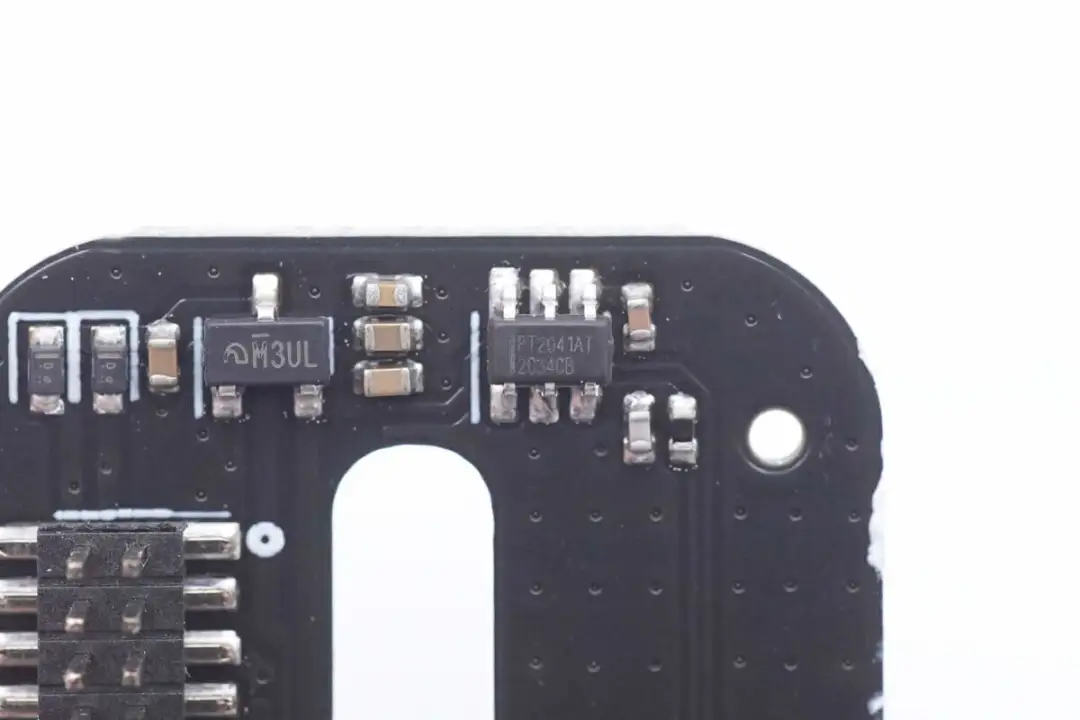

触摸芯片来自品腾，型号PT2041A，是一颗单通道触摸芯片，用于响应触摸操作。

四颗LED 电量指示灯特写。

连接移动电源功能，进行取电和参数读取的排针。

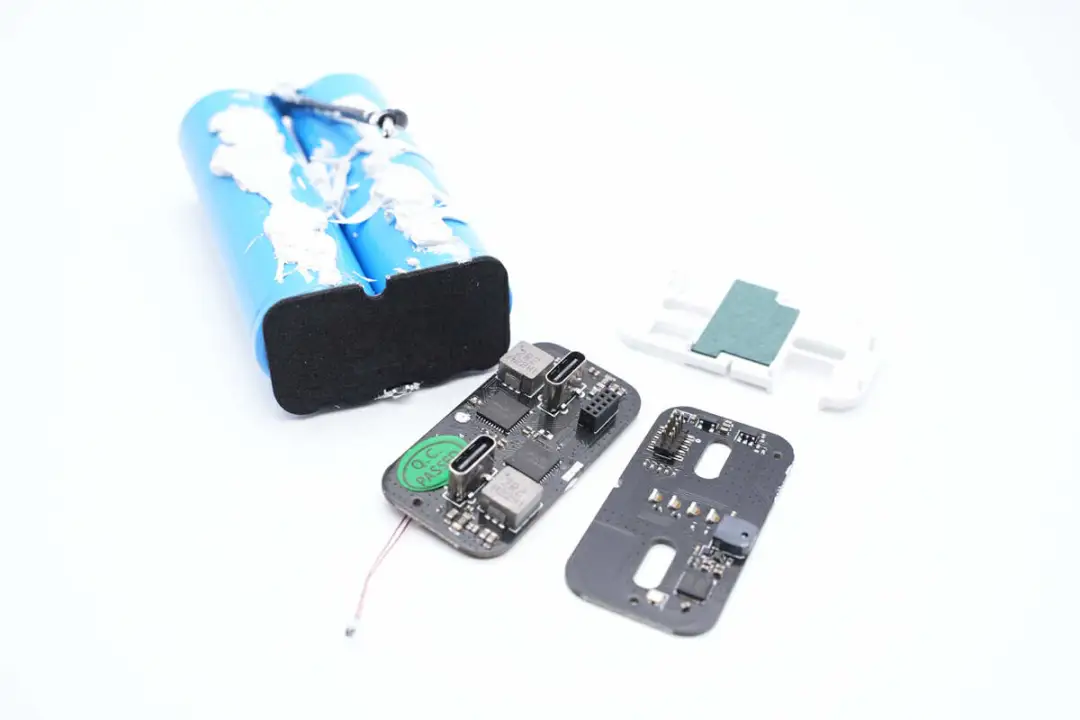

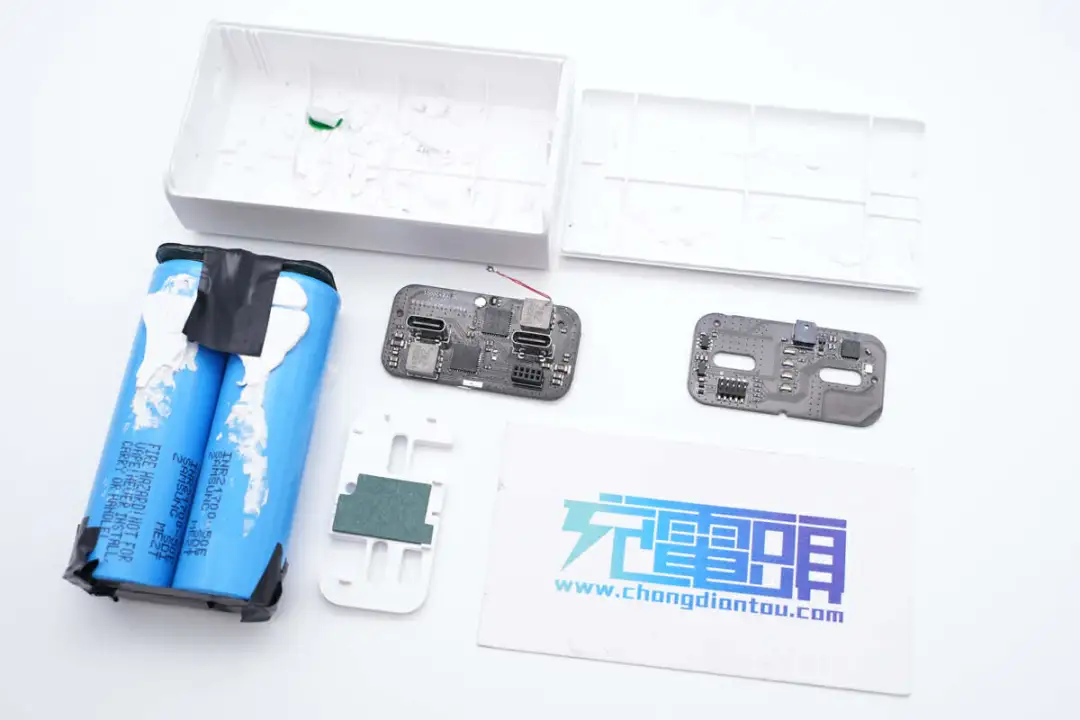

全部拆解一览，来张全家福。

充电头网拆解总结

isdt艾斯特这款10000mAh充电宝加入了手机APP的支持，相比其他的充电宝具有更高的可玩性。通过APP可以进行OTA固件升级，充电参数查看等诸多功能，帮助了解充电宝状态。另外，这款充电宝内置两套相同的电路，且完全独立，支持边冲边放以及双线加速充电功能，仅需1.5小时即可充满。

充电头网通过拆解了解到，isdt这款充电宝内置两节三星21700电池并联，组成10000mAh容量。内部采用两块PCB设计，分别为移动电源功能和蓝牙APP功能，内部通过塑料支架支撑绝缘。移动电源小板采用两路智融SW6103S主控芯片实现移动电源功能，并搭配赛芯微XB7608进行电池保护，并配有热敏电阻检测电池温度。

蓝牙APP小板焊接一颗MCU，进行蓝牙连接，电量显示，触摸操作和蜂鸣器功能。通过MCU读取智融SW6103S芯片的参数信息在手机上显示，蜂鸣器可用于查找充电宝位置。将充电宝与手机APP相结合，大大增添了可玩性和实用性，带来更好的科技体验。
