内置16节磷酸铁锂电池，奥鹏600W便携户外电源R600拆解
前言
奥鹏推出了一款户外电源，其内置299Wh磷酸铁锂电池，安全稳定，性能好，寿命长，循环寿命高达2500次以上。逆变器为纯正弦波输出，具备600W交流输出功率，峰值输出功率达1200W。逆变器支持UPS紧急供电，可在15ms内切换供电，户外电源支持AC充电，支持太阳能板输入，无需使用适配器，使用和携带更加方便。
其中AC充电可通过APP选择三种充电模式，太阳能板输入支持300W输入功率，通过AC输入充电，充满户外电源约需1.1小时。户外电源具备智能LCD屏显和智联APP，可以进行实时充放电功率显示，异常报警，充放电剩余时长显示和模式显示。快充方面具备两个USB-A和两个USB-C接口，其中USB-C接口支持100W快充，同时还支持无线充电，可以放置手机充电。下面充电头网就带来这款户外电源的拆解，看看内部设计和用料如何。
奥鹏 R600 户外电源开箱

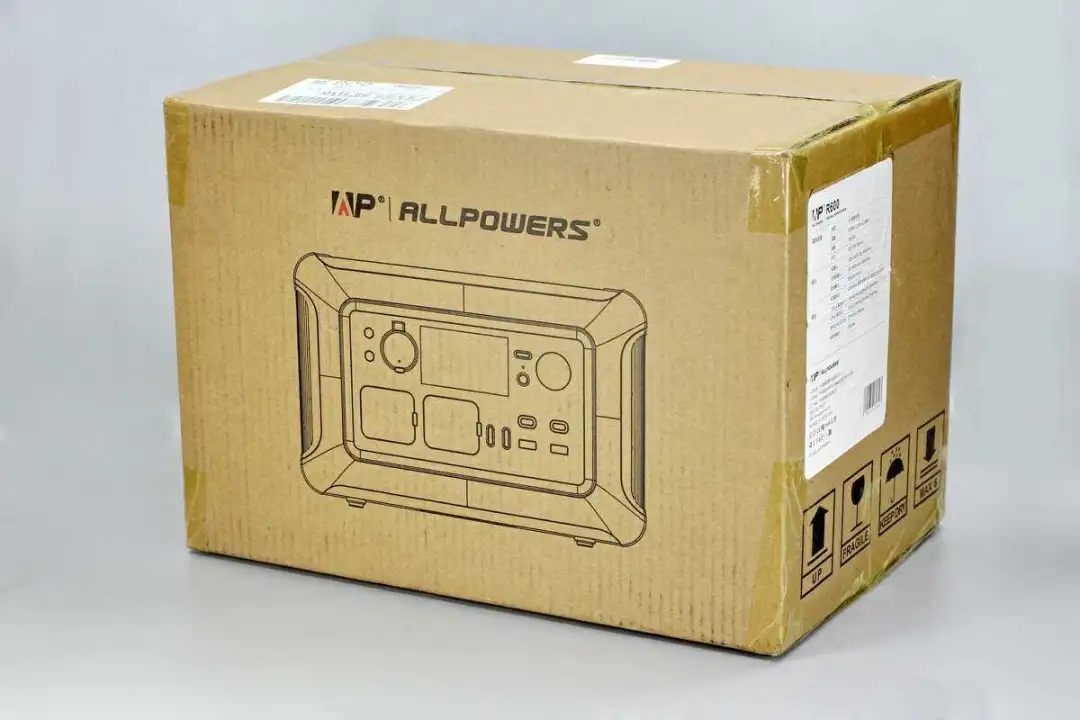

奥鹏 R600 户外电源包装盒正面印有奥鹏的品牌logo以及产品简图。

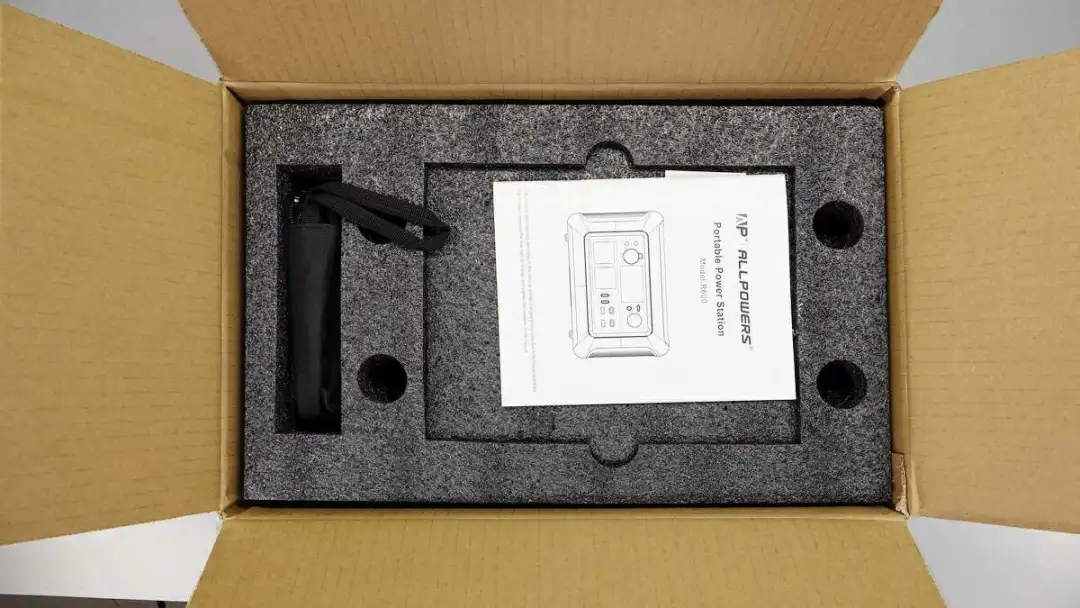

户外电源采用黑色泡棉进行固定，具有缓冲作用，防止运输时产生碰撞。上方凹槽放有收纳袋以及使用说明书。

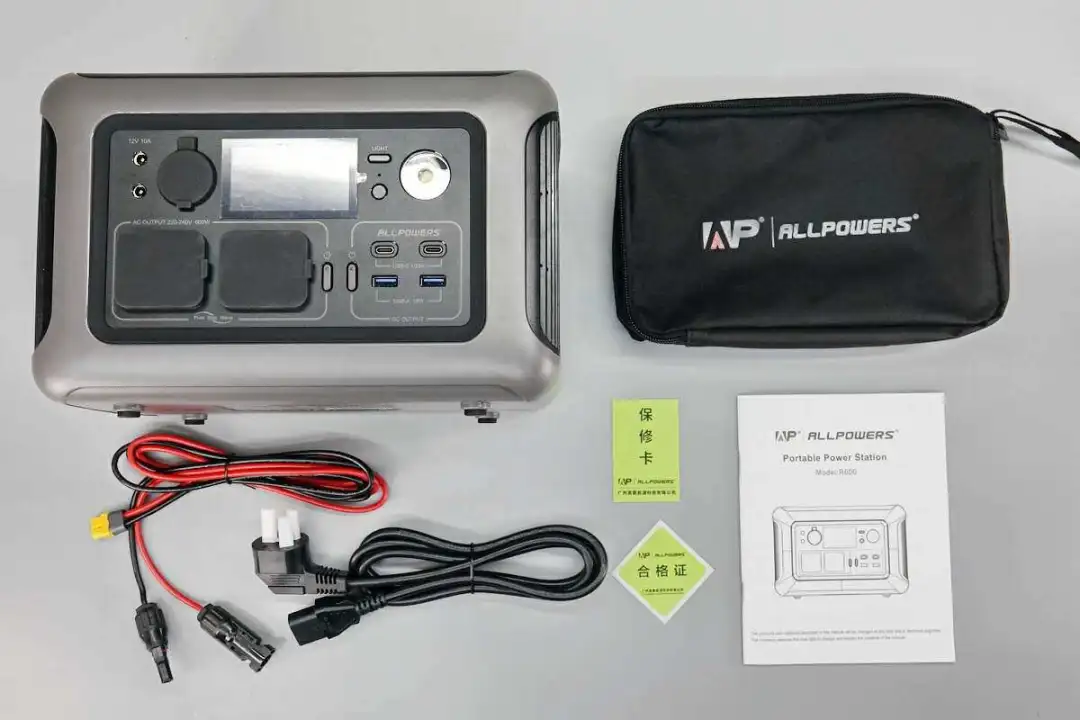

包装内含奥鹏 R600 户外电源、MC4转XT60充电线、AC电源线、线缆收纳袋、保修卡、合格证以及使用说明书。
AC电源线两端分别为三脚插头和品字插头，规格为10A 250V~，通过了CCC认证。

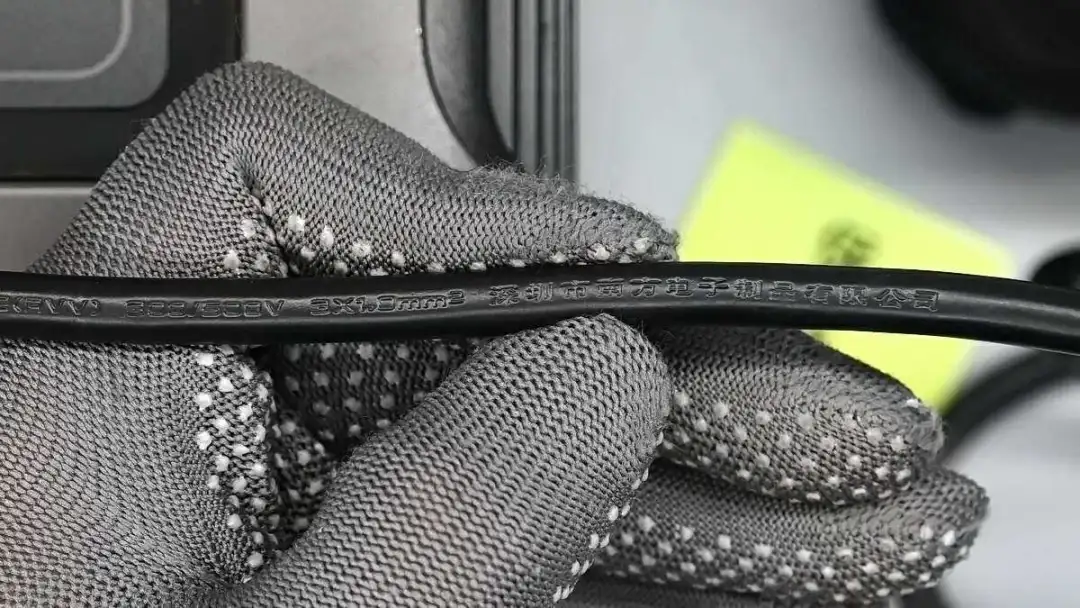

线缆规格为300/500V 3x1.0mm²，制造商为深圳市南方电子制品有限公司。

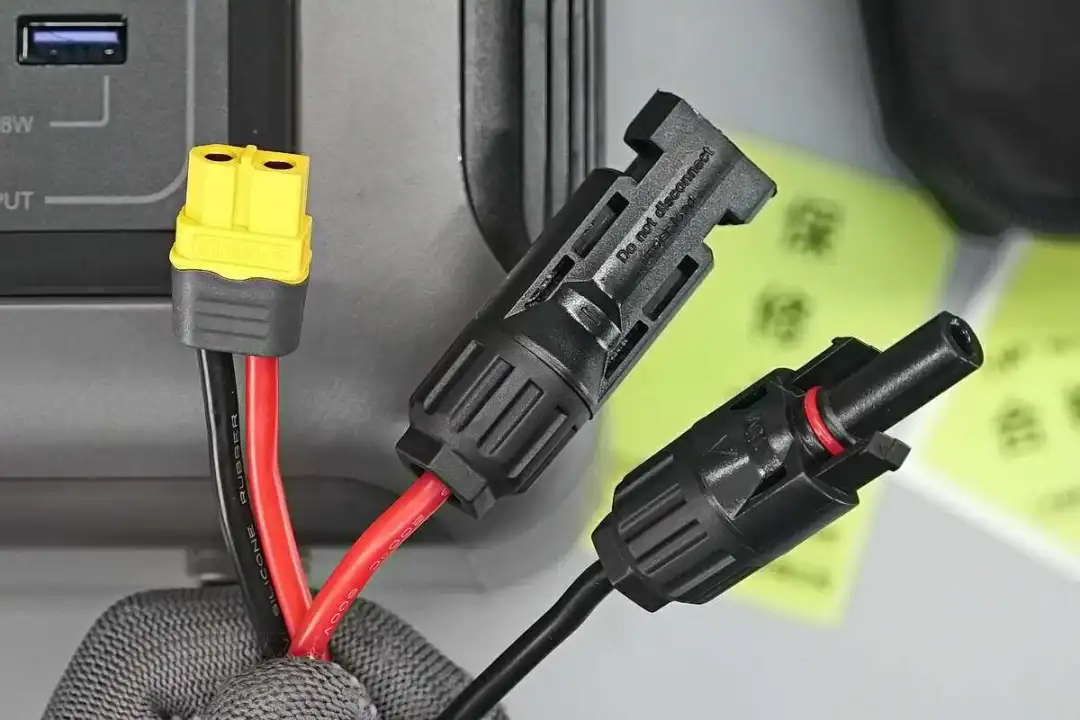

MC4转XT60充电线特写，可连接太阳能板为户外电源充电。

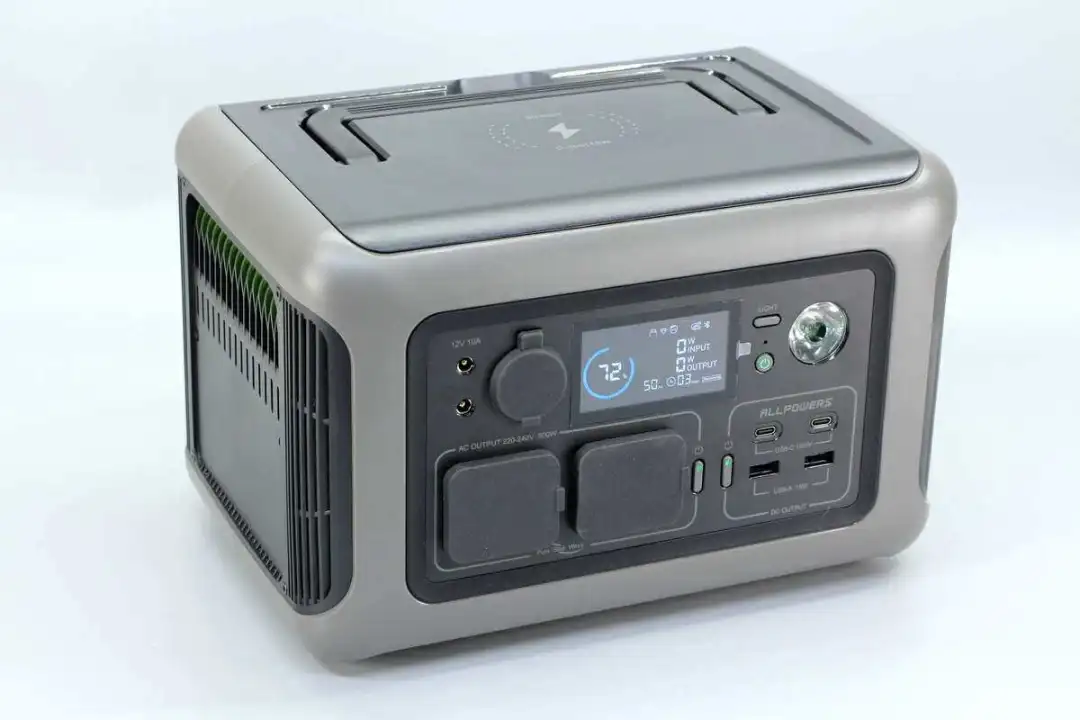

含奥鹏 R600 户外电源采用PC防火阻燃材质塑料外壳，边框和面板分别为灰、黑配色，功能配置全面而整体小巧，便携便用。

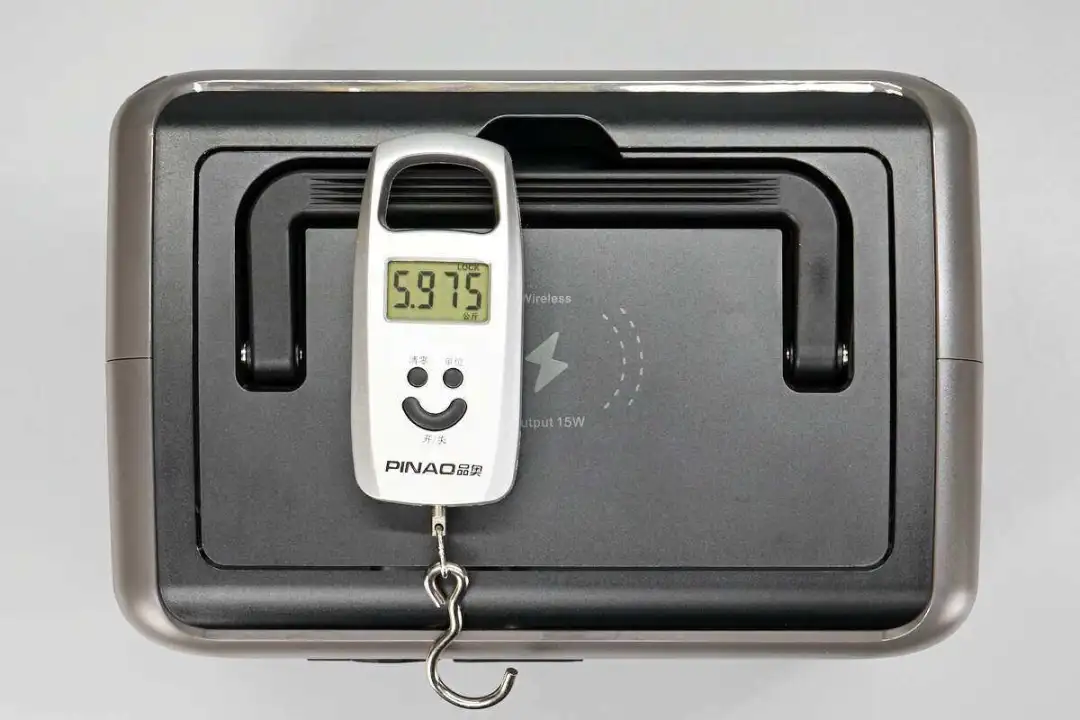

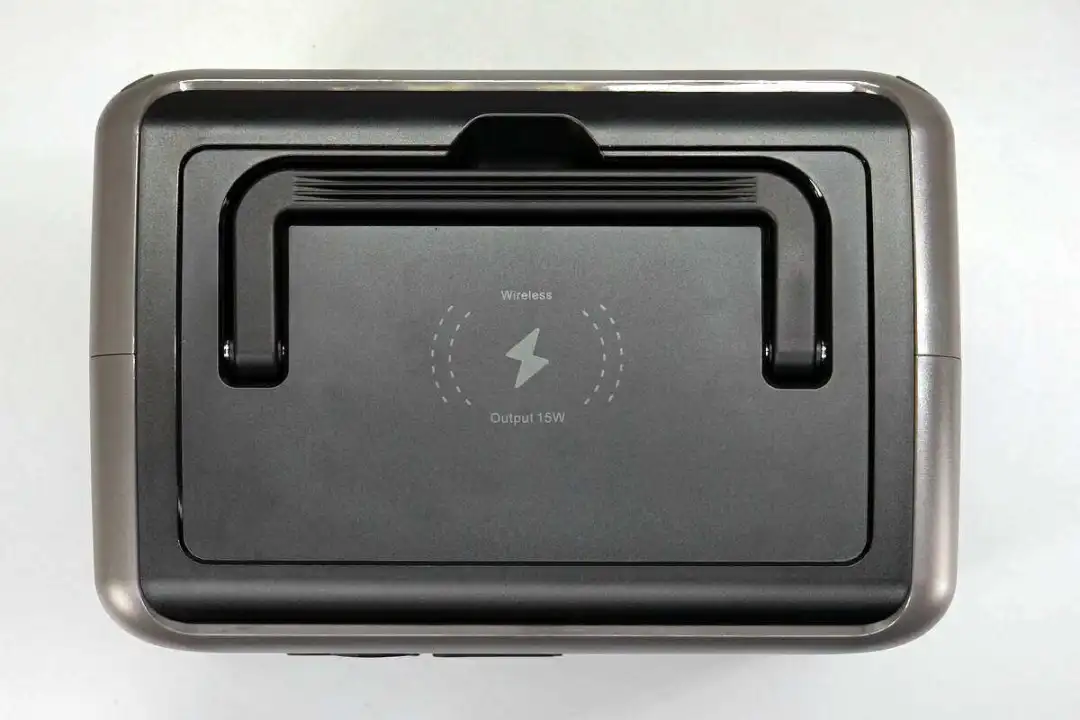

机身顶部设有无线充电功能，并印有标识方便用户使用。同时顶部还设有可收纳提手，整机小巧重量约5.8kg，女性用户也能轻松拎提。

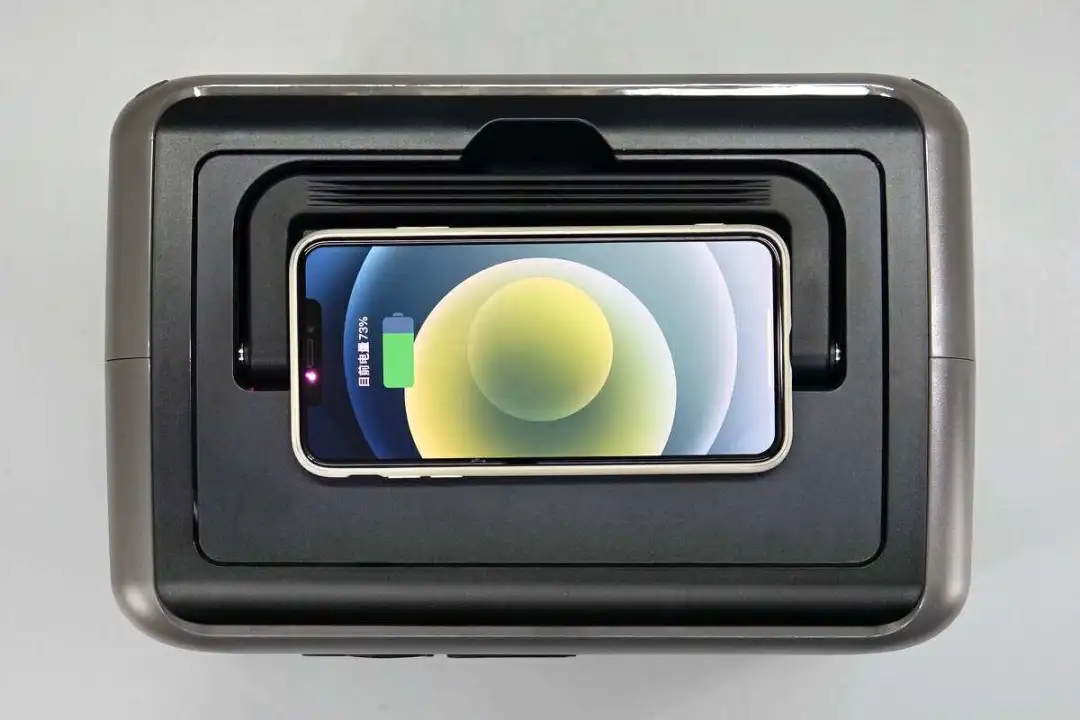

用户只需将手机放在无线充电标识区域即可充电，随放随充十分方便。

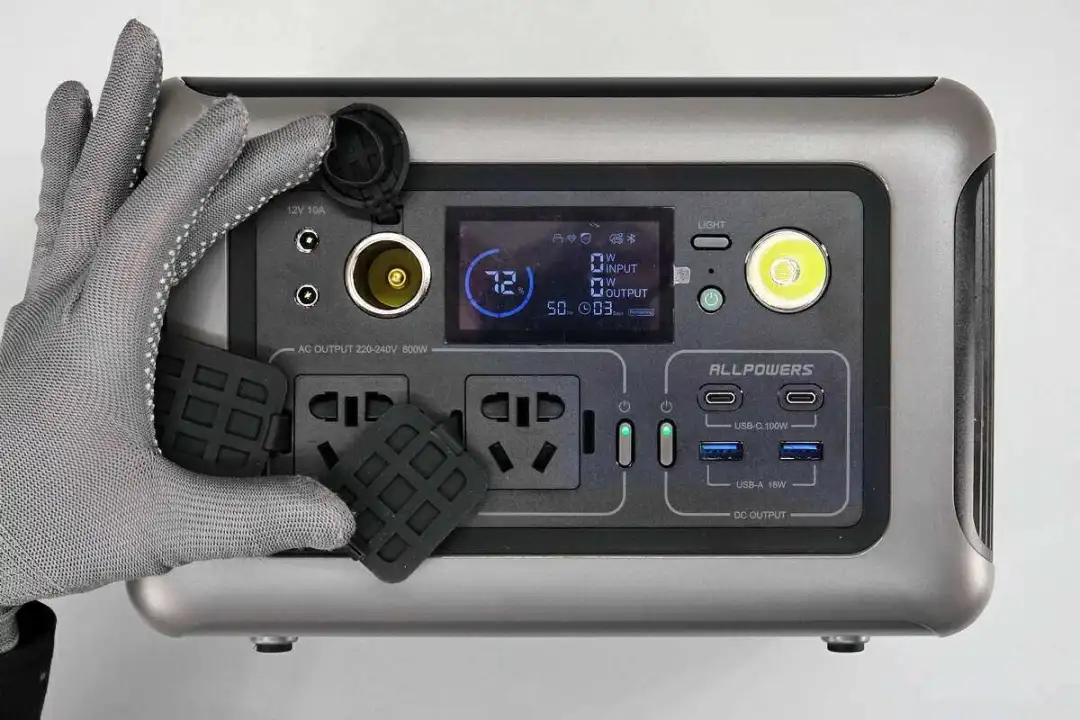

机身正面设有两个DC输出口、车充输出口、高清数显屏、LED灯、两个AC输出插口以及2A2C四个USB接口。车充输出口和AC插口还设有防尘盖保护，可以防止小朋友误触，使用更安全。
此外设有相应功能模块开关键以及指示灯，通电自由控制且一目了然。显示屏可显示剩余电量、输入输出功率、频率、充电时长、蓝牙连接标志提示等。

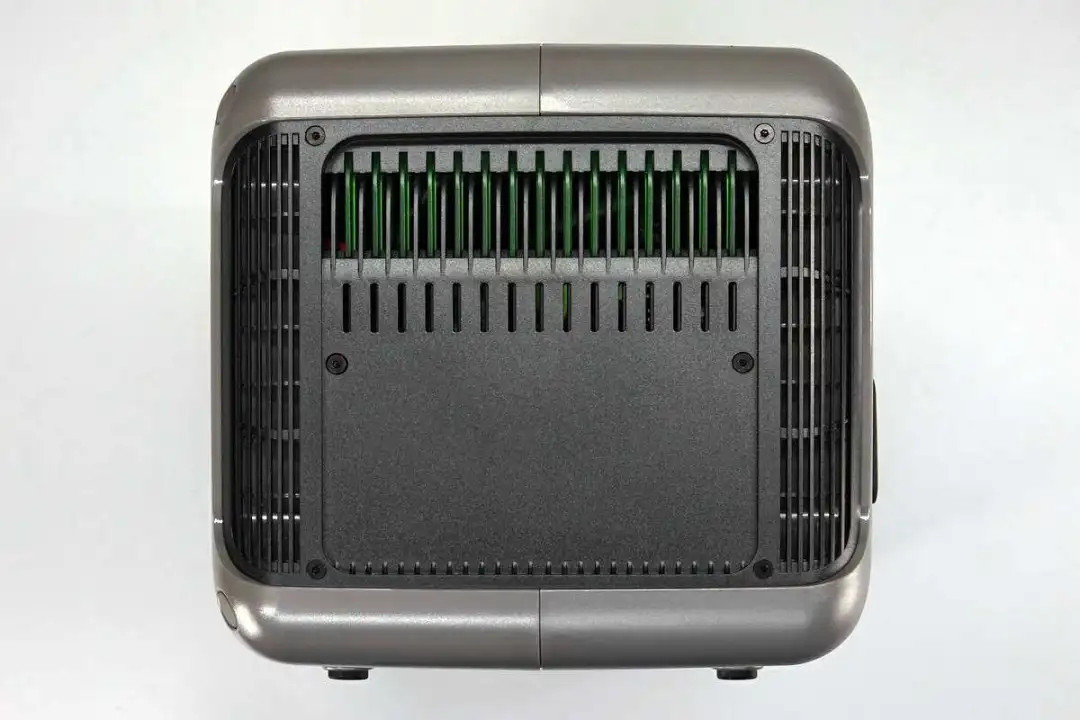

机身一侧两边以及上方格栅式设计，搭配内置高转速风扇进行散热，同时防尘防异物。

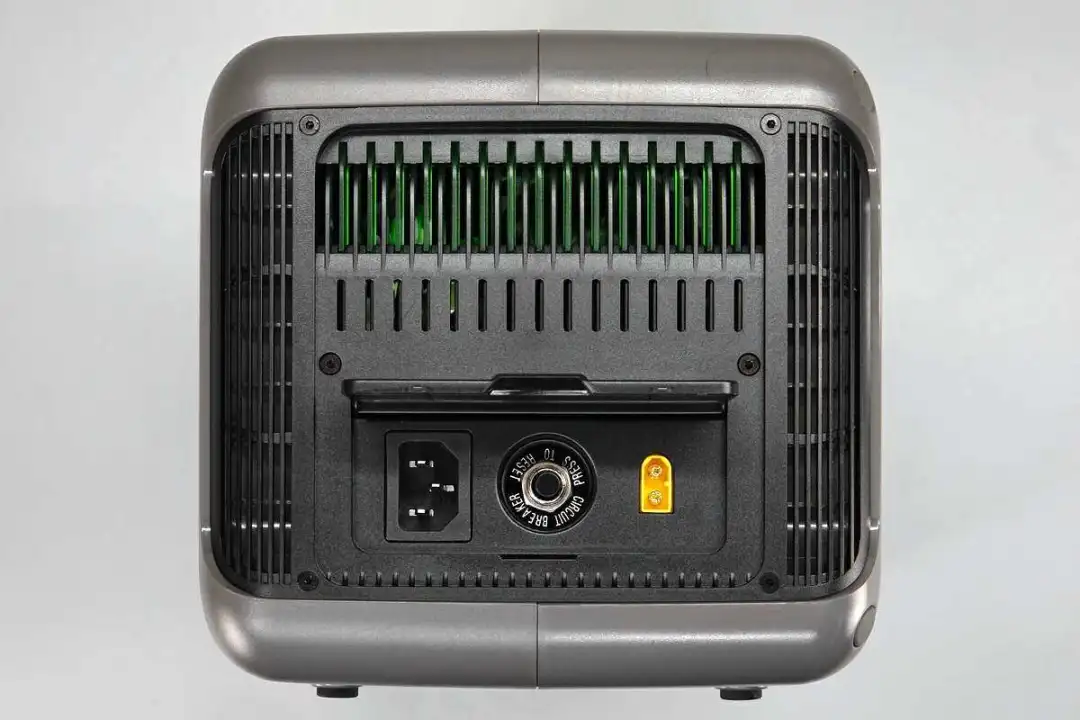

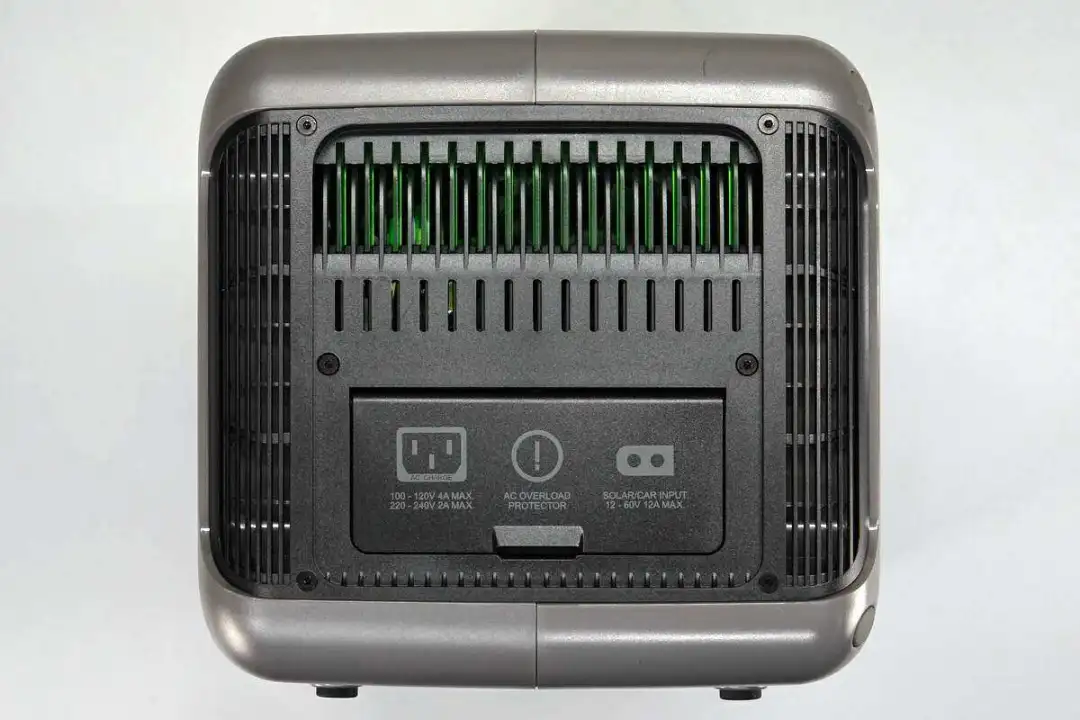

下方盖板内置AC交流输入接口、输入过载保护器以及太阳能直流输入接口。

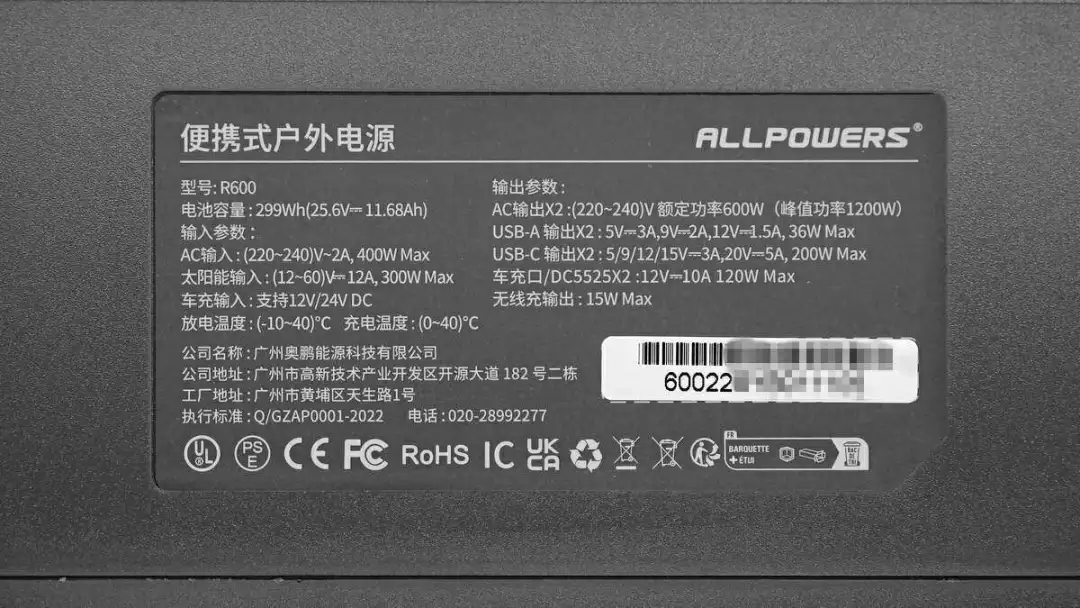

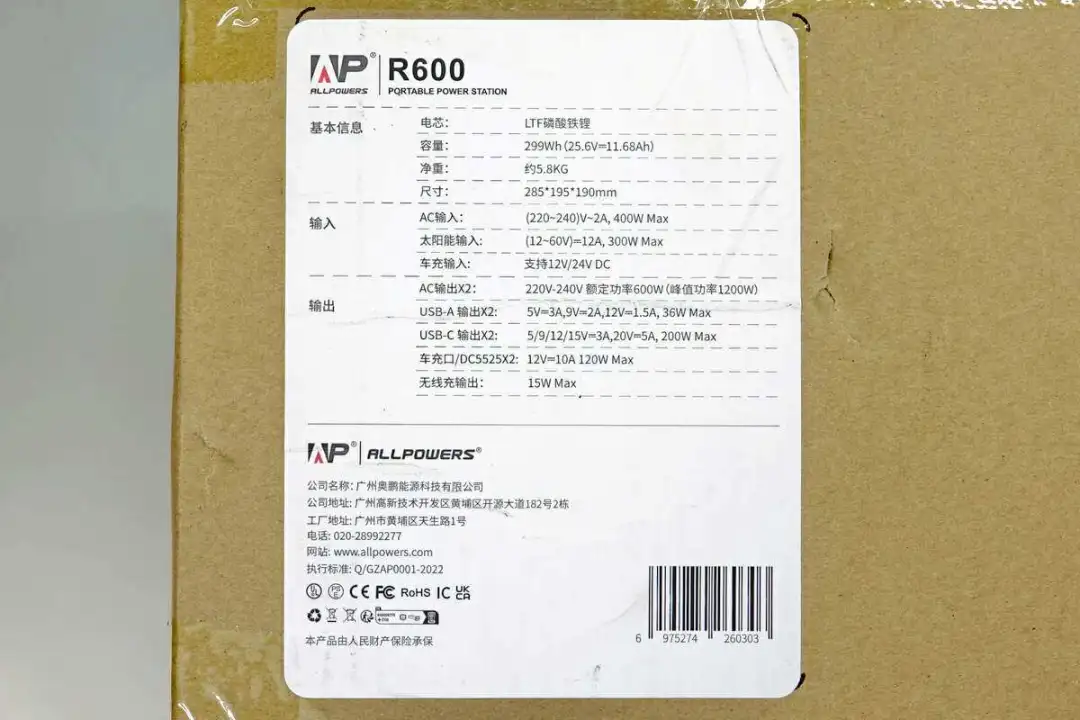

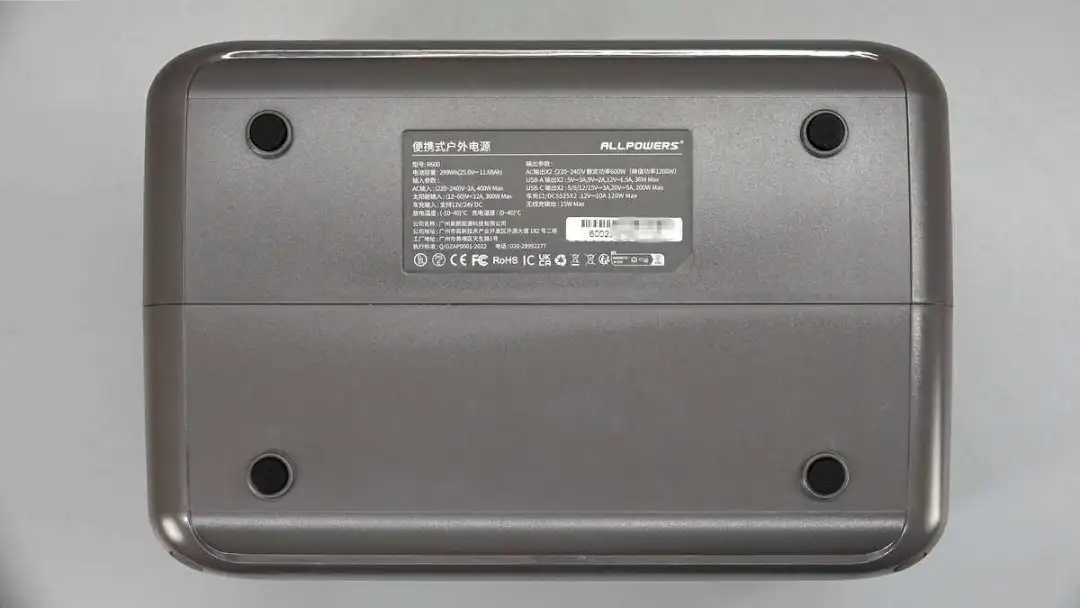

AC输入：(220~240)V~2A，400W Max
太阳能输入：(12~60)V~12A，300W Max
AC输出*2：(220~240)V 额定功率600W（峰值功率1200W)
USB-A输出*2：5V3A、9V2A、12V1.5A，36W Max
USB-C输出*2：5/9/12/15V3A、20V5A，200W Max
车充口/DC5525*2：12V10A 120WMax
产品通过了UL、PSE、CE、FCC、UKCA等认证。

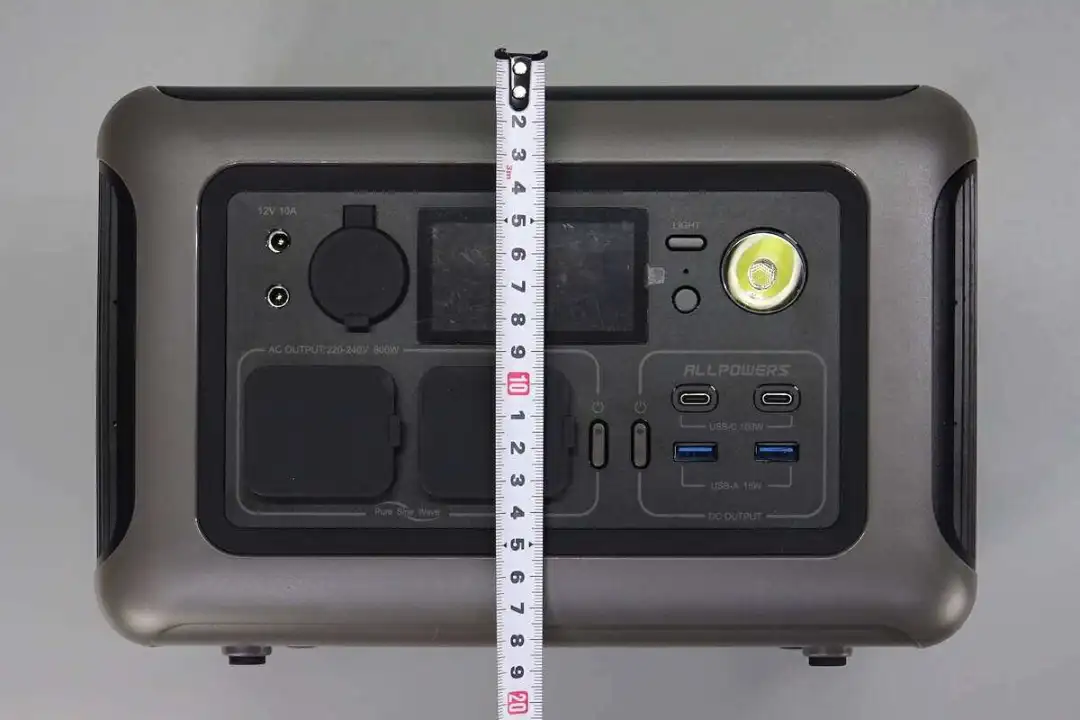

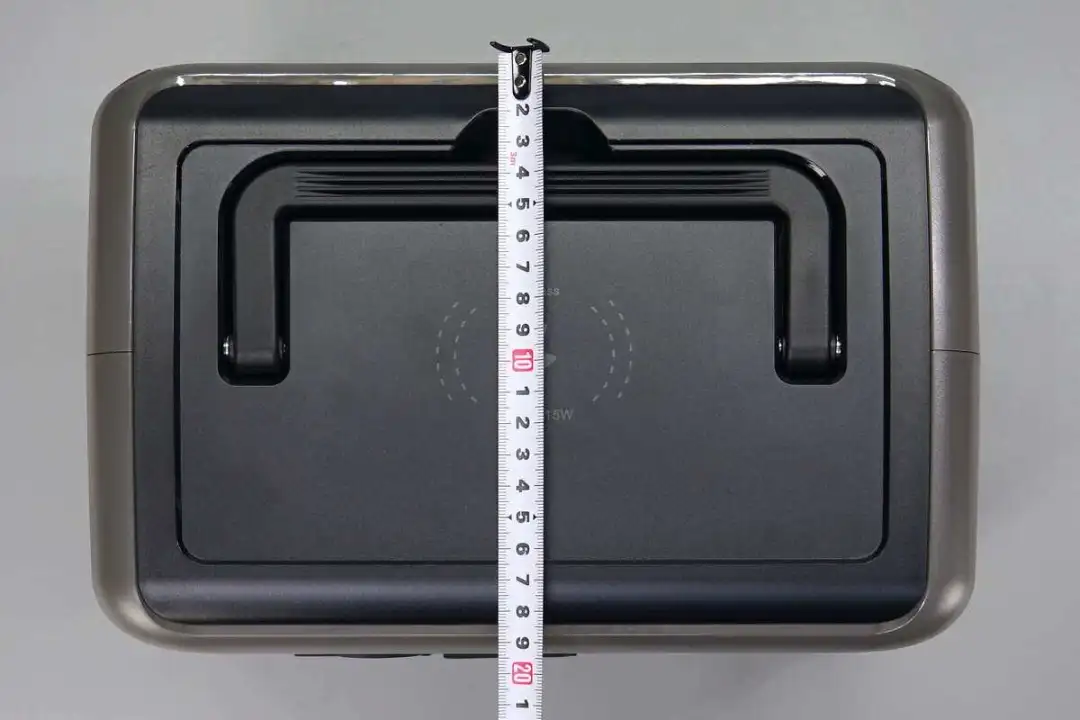

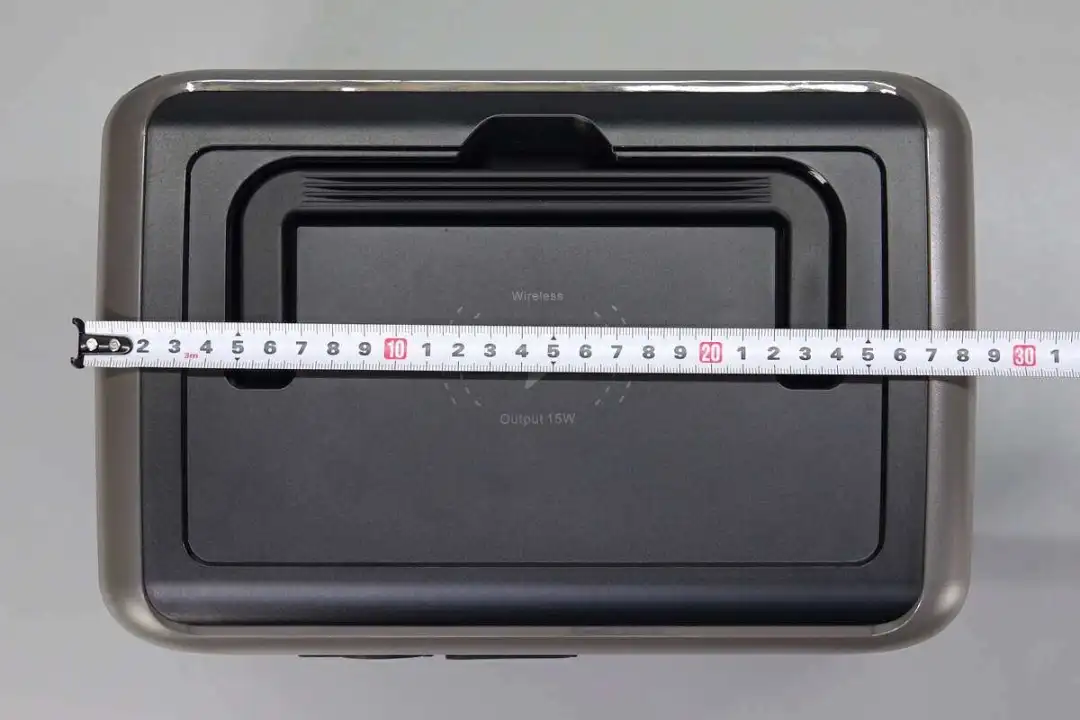

测得奥鹏 R600 户外电源机身长度约28.5cm。

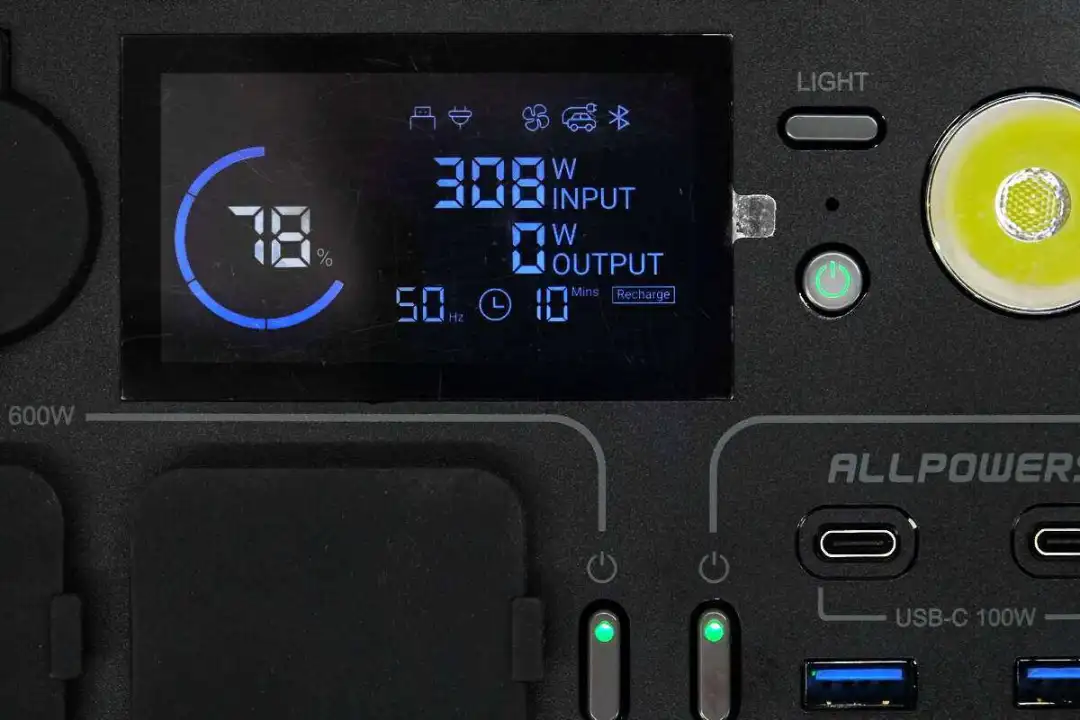

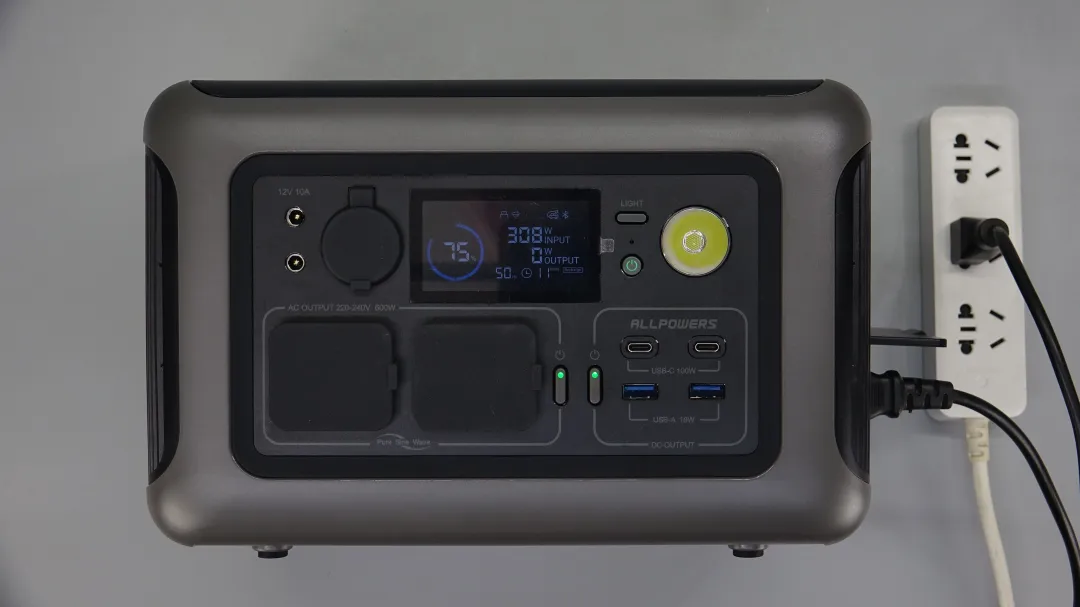

当给户外电源进行交流充电时，显示屏会显示当前充电功率308W等。

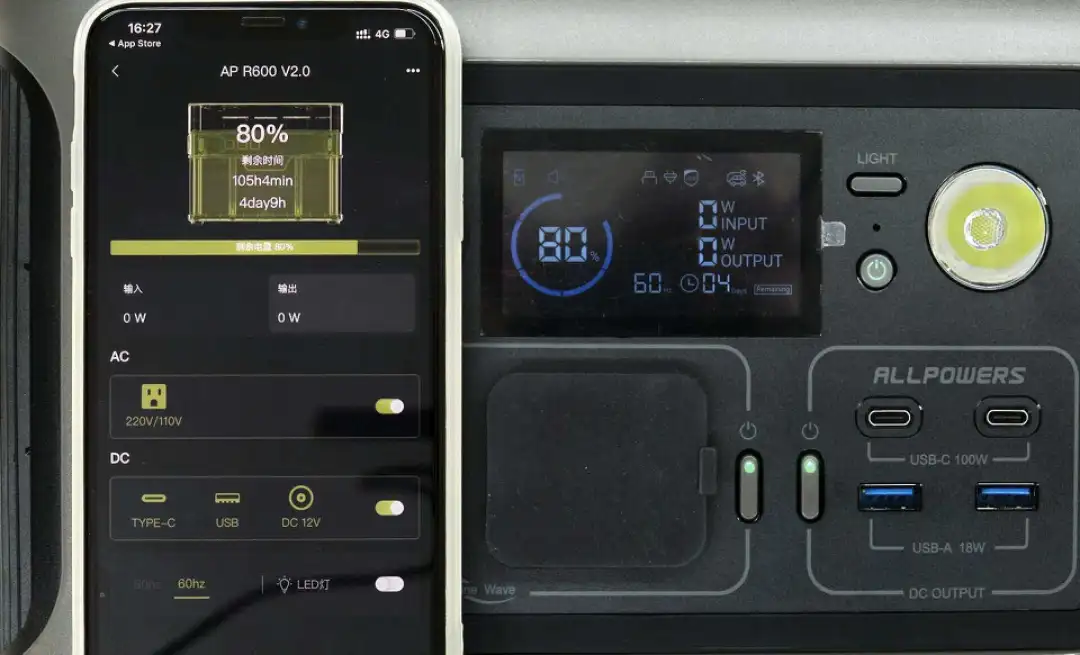

同时还能连接APP控制设置充电模式以及控制AC、DC、LED灯等的开关，操作方便智能体验。

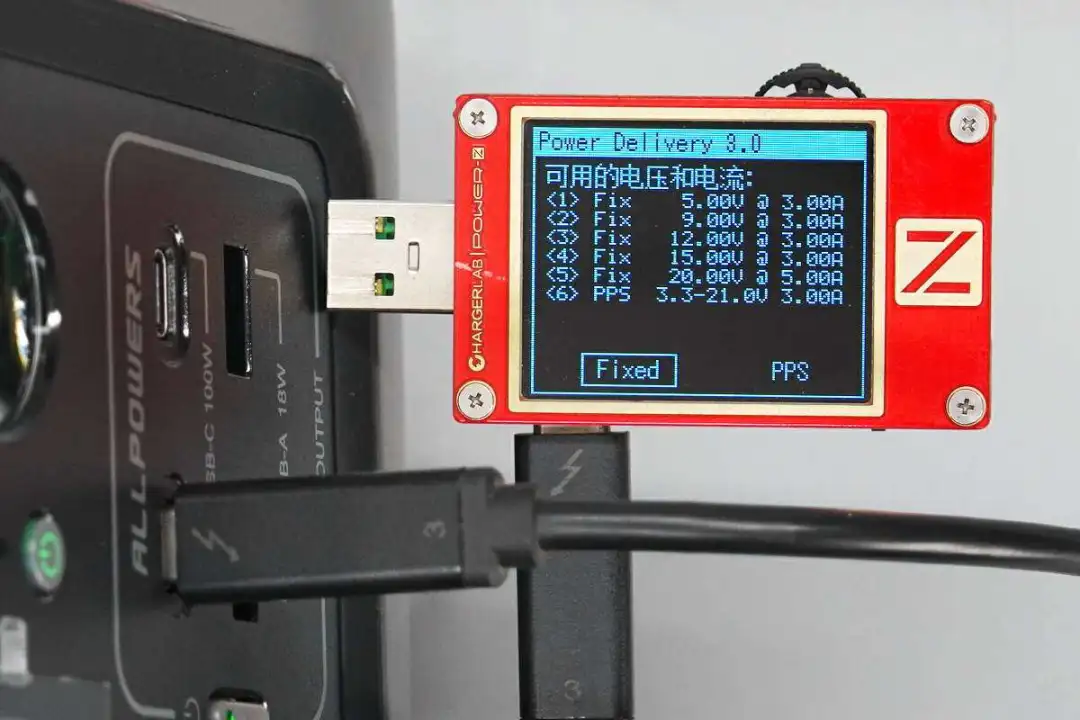

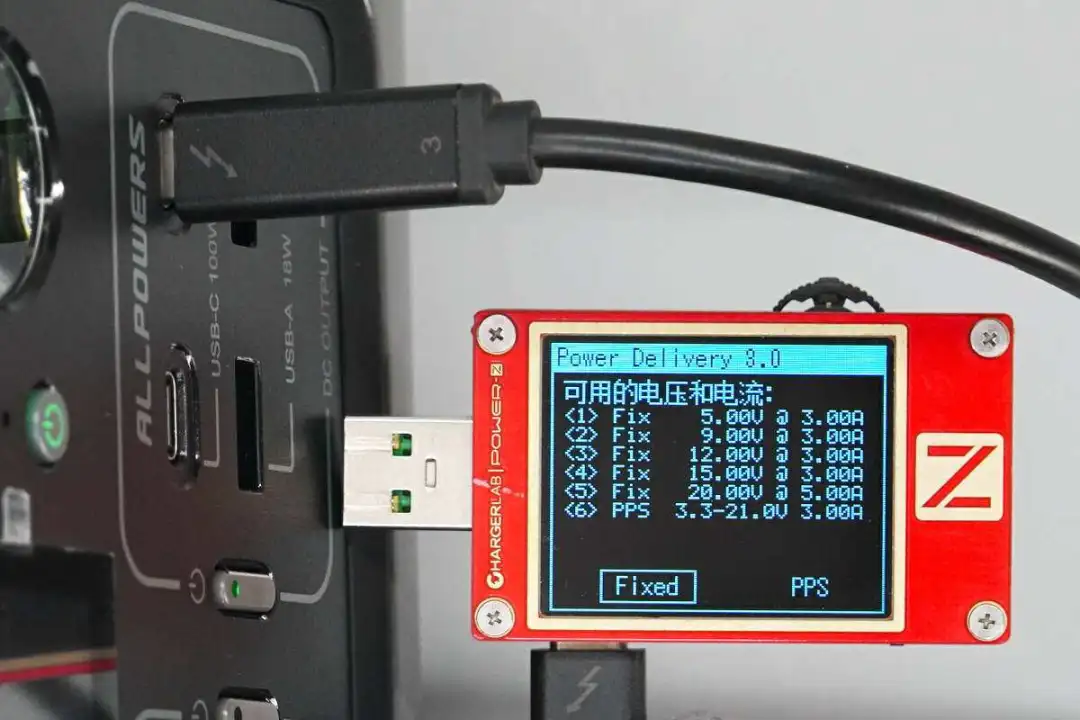

并且还具备5V3A、9V3A、12V3A、15V3A、20V5A五组固定电压档位，以及3.3-21V3A一组PPS电压档位。

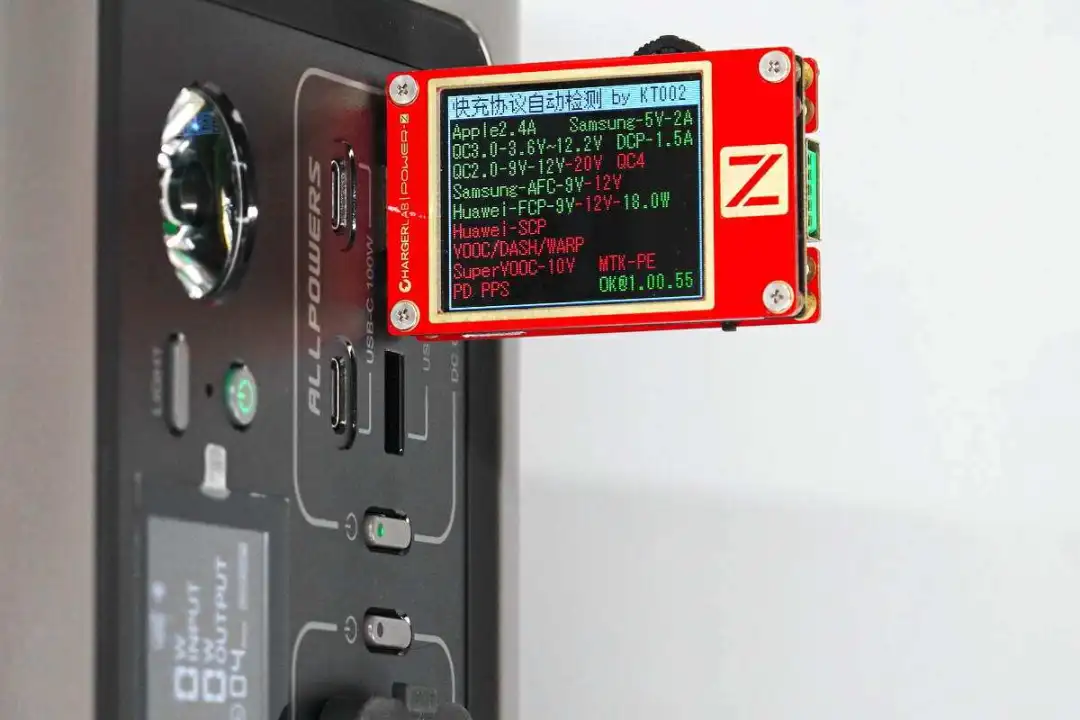

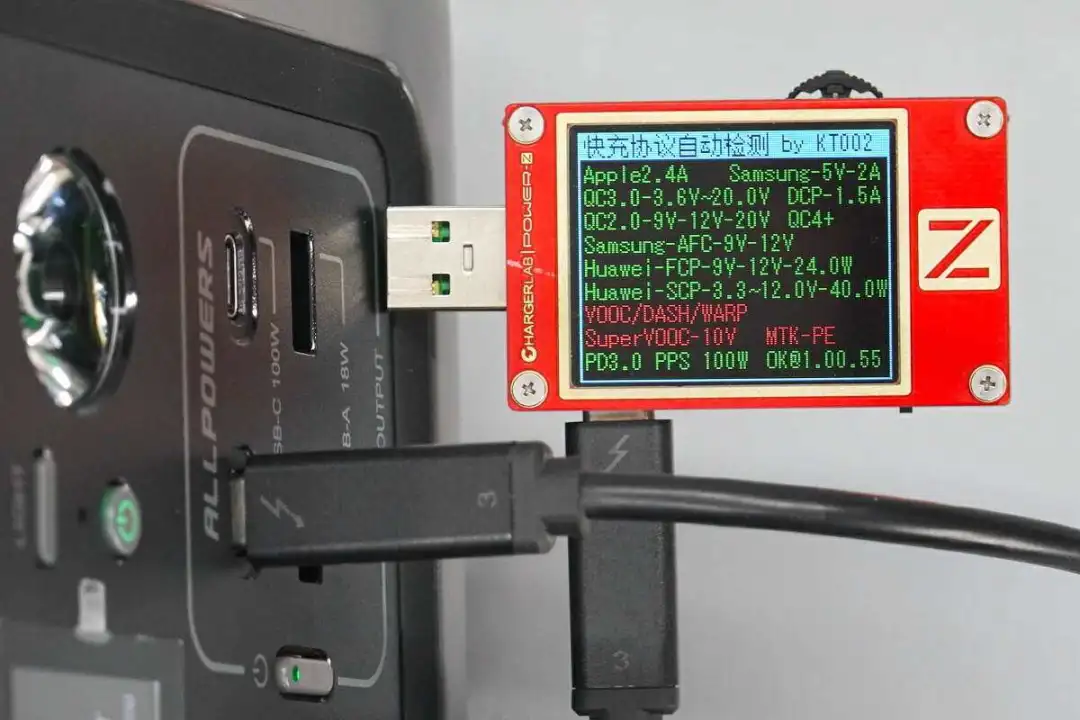

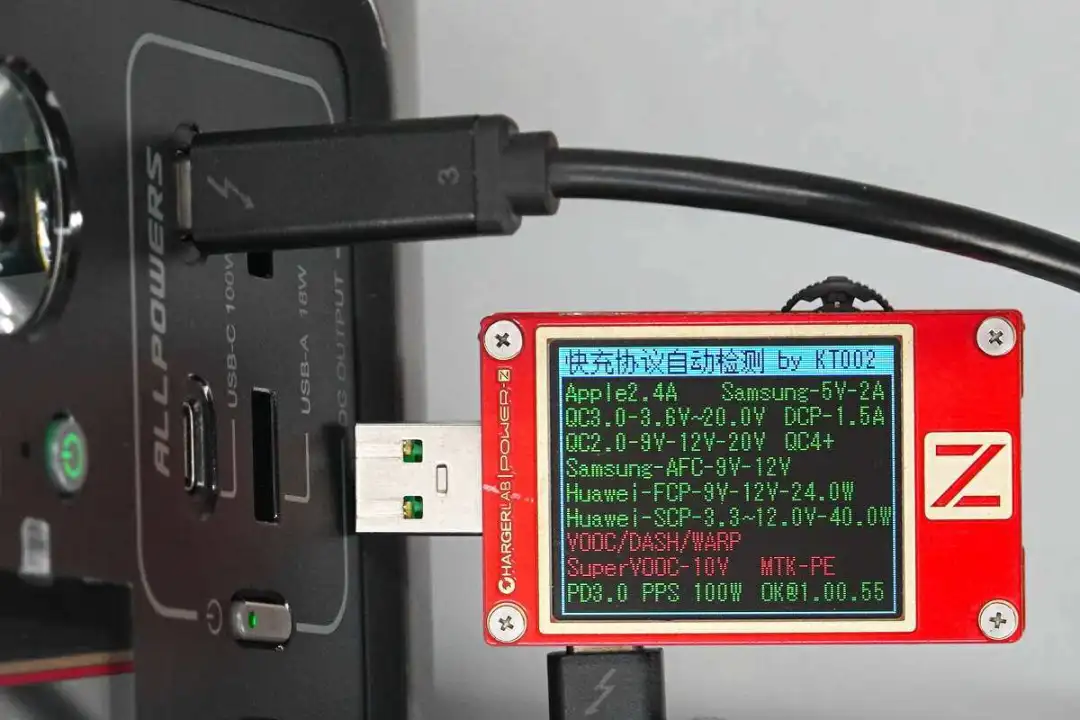

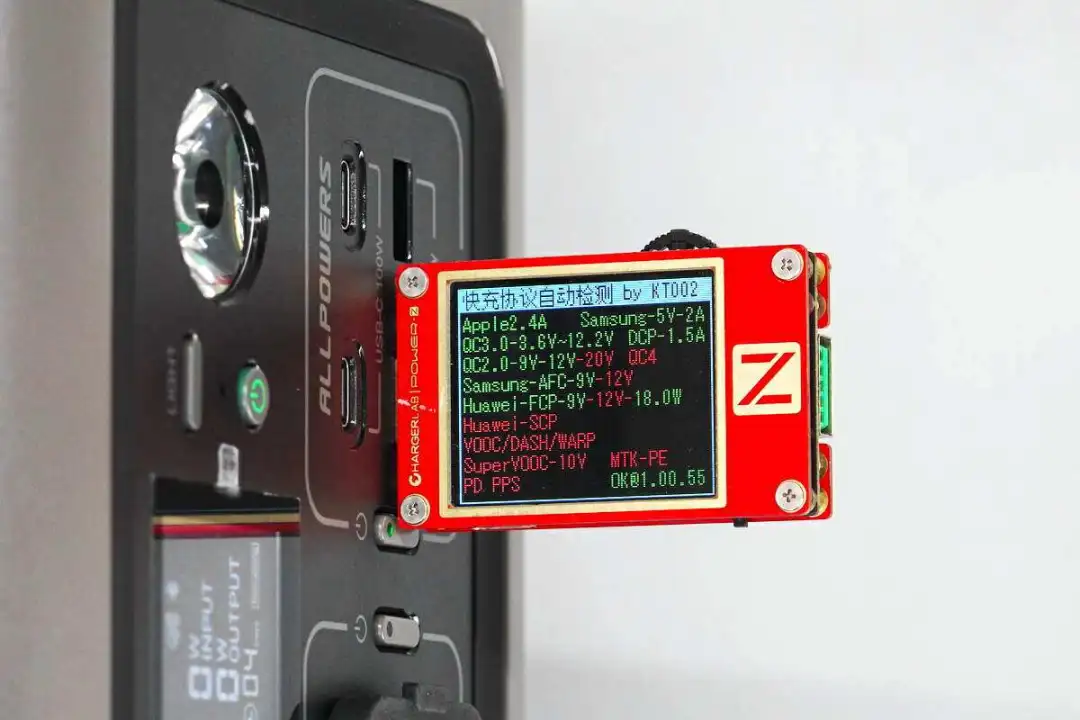

测得USB-A口支持Apple2.4A、Samsung 5V2A、DCP、QC2.0/3.0、AFC、FCP充电协议。
奥鹏 R600 户外电源拆解
看完了这款户外电源的开箱，外观及功能展示，下面就进行拆解，看看内部的设计和用料。

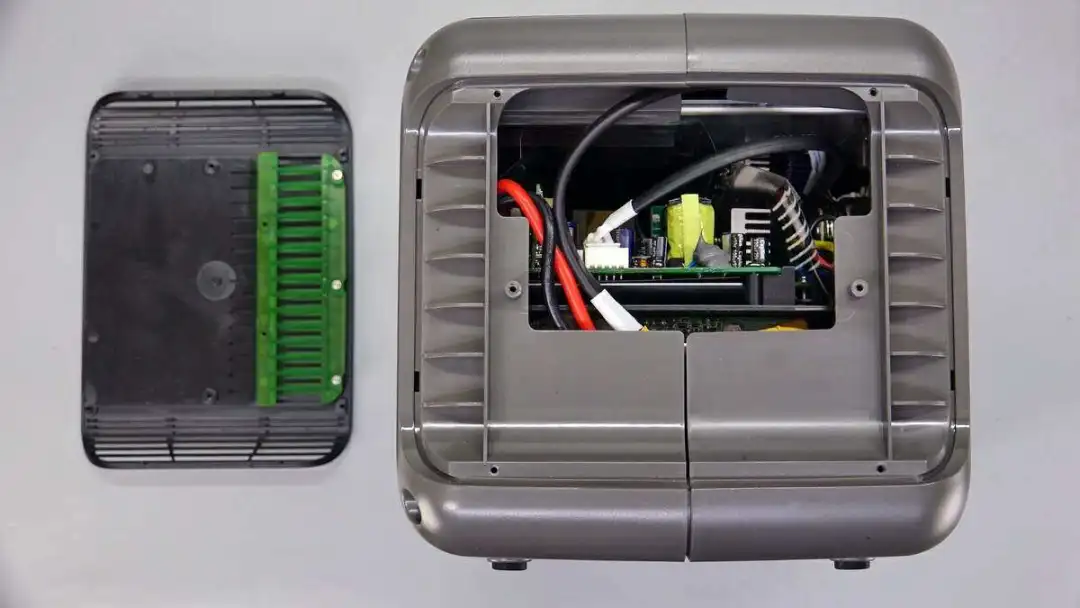

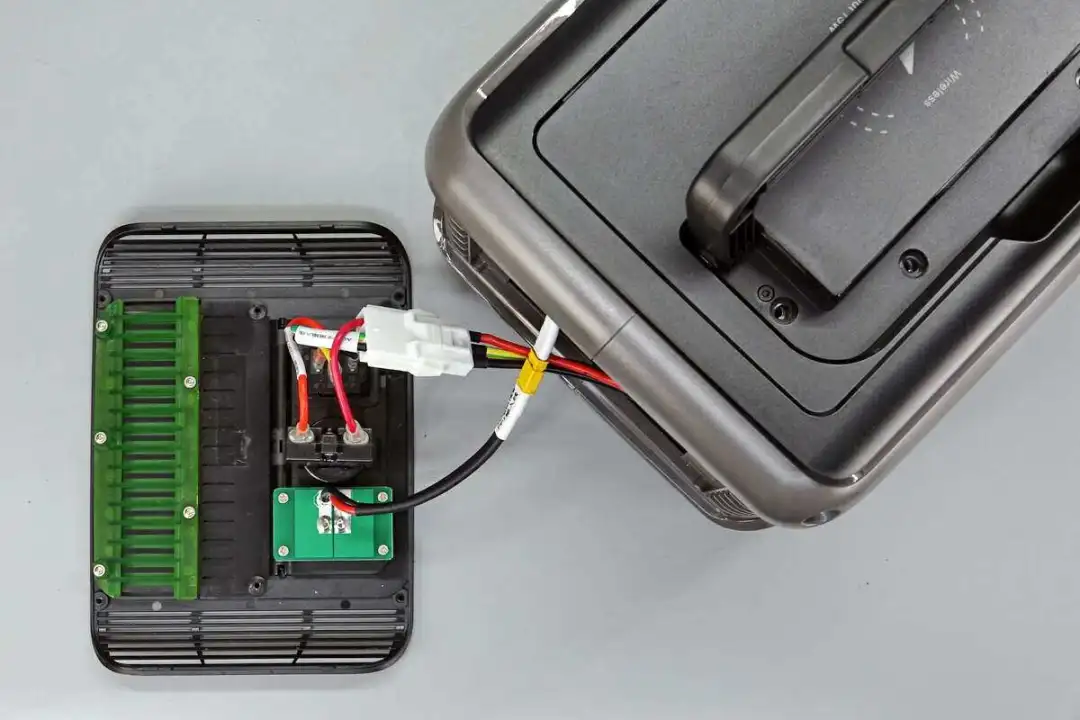

继续拆解另一侧的六颗内六角螺丝，取出充电输入面板。

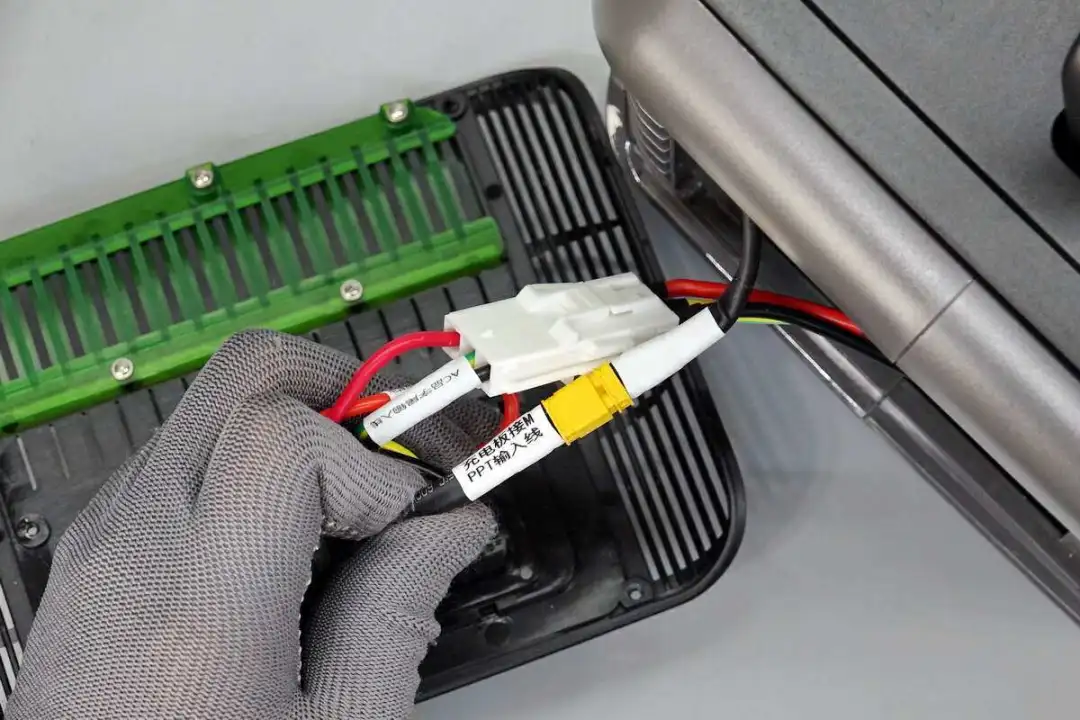

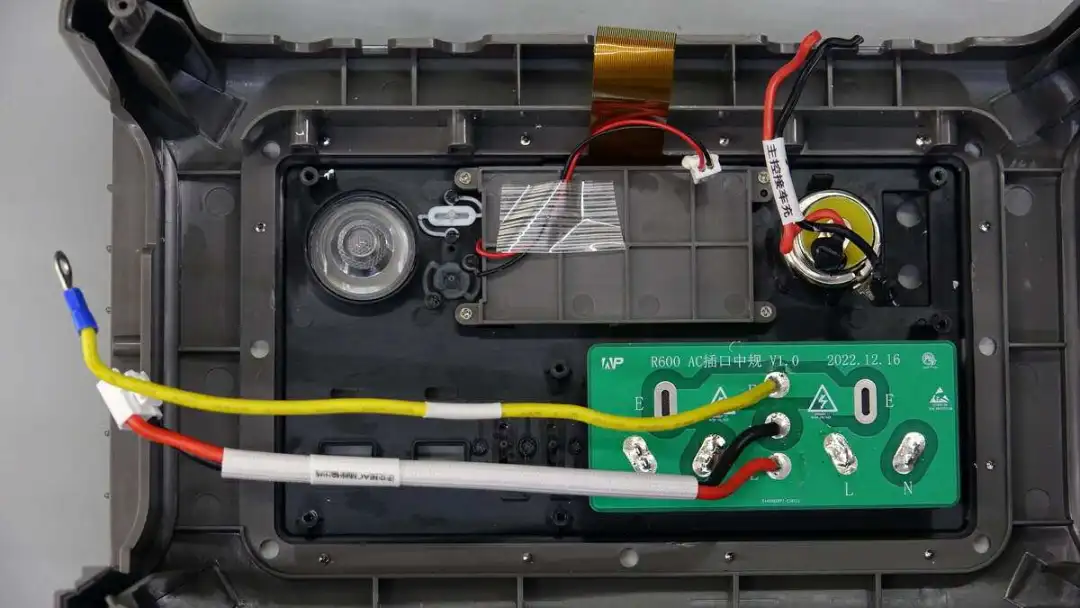

导线均贴有标签标注用途，分别为交流输入和太阳能板直流输入。

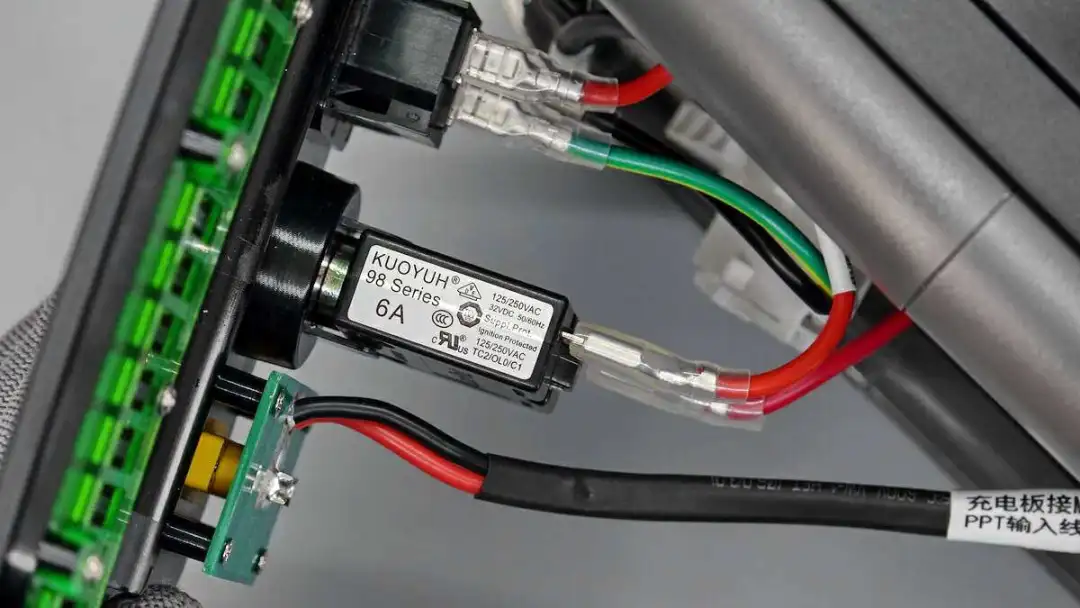

过载保护器来自KUOYUH国昱，为98系列过载保护器，动作电流为6A。

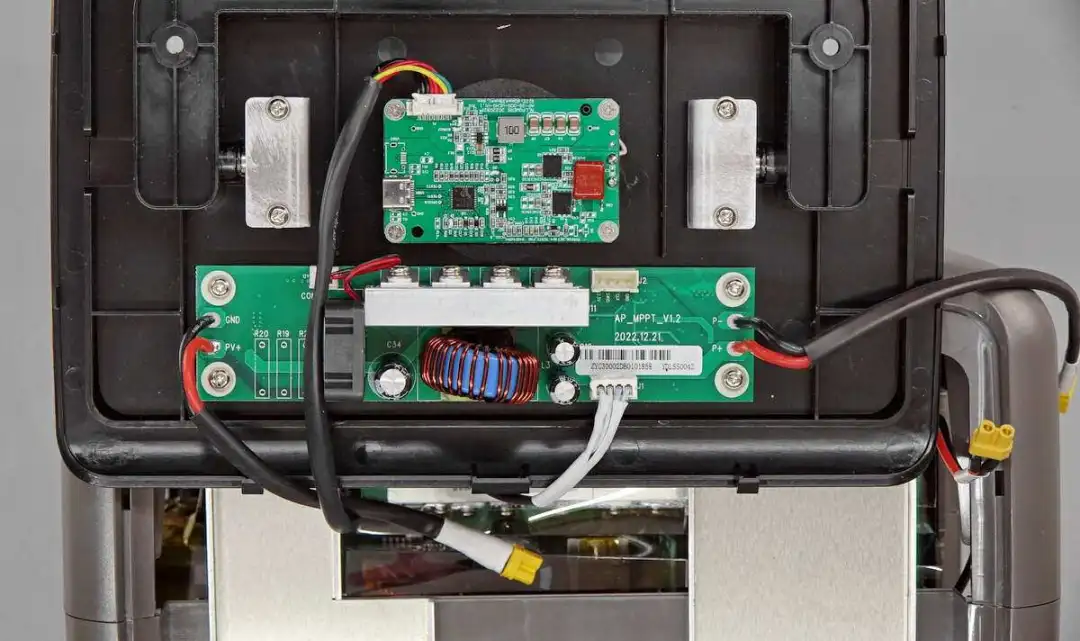

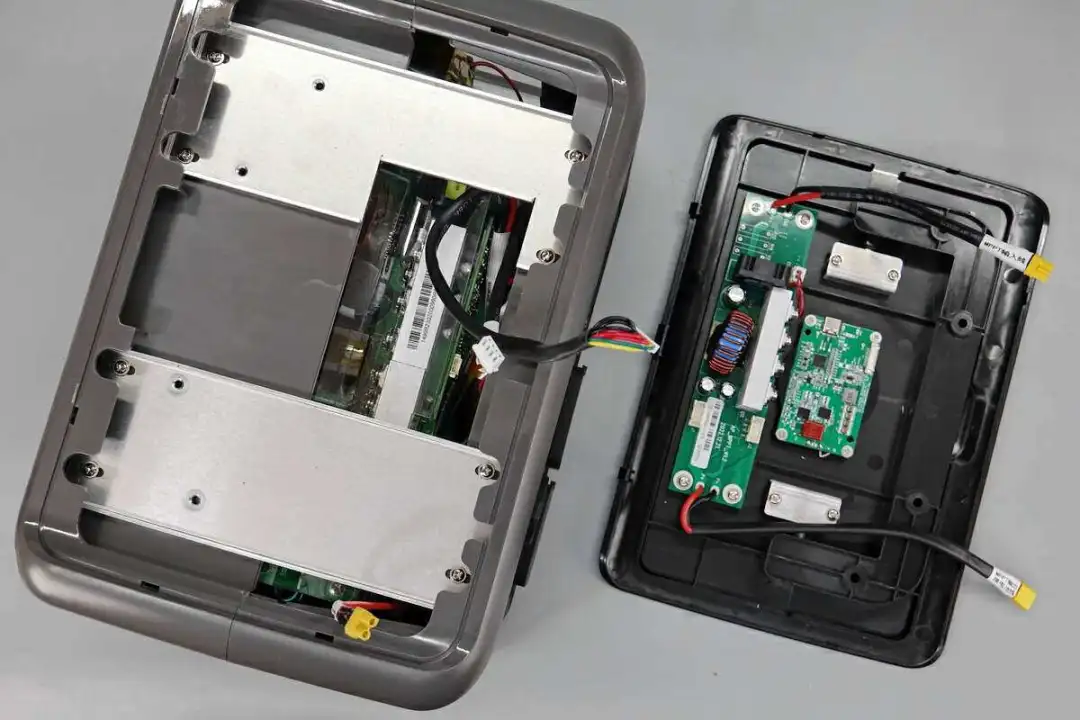

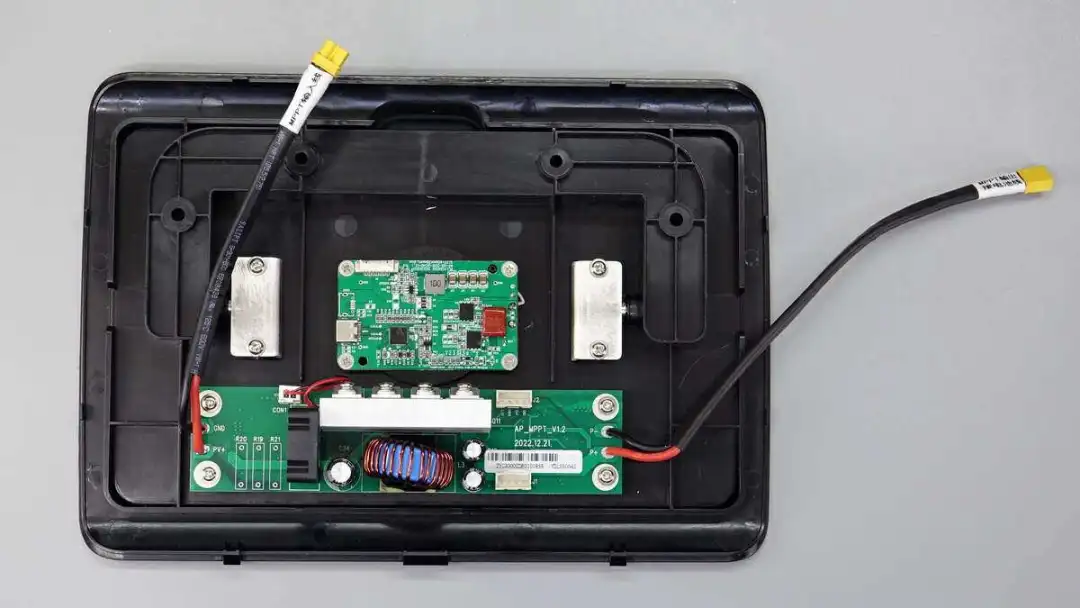

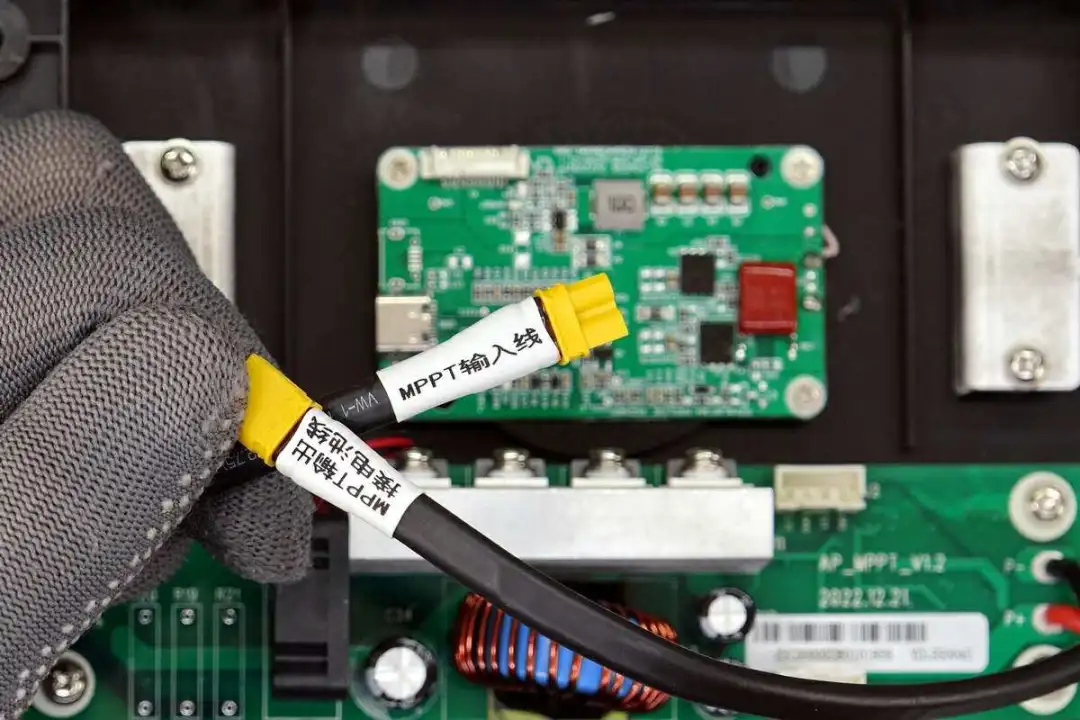

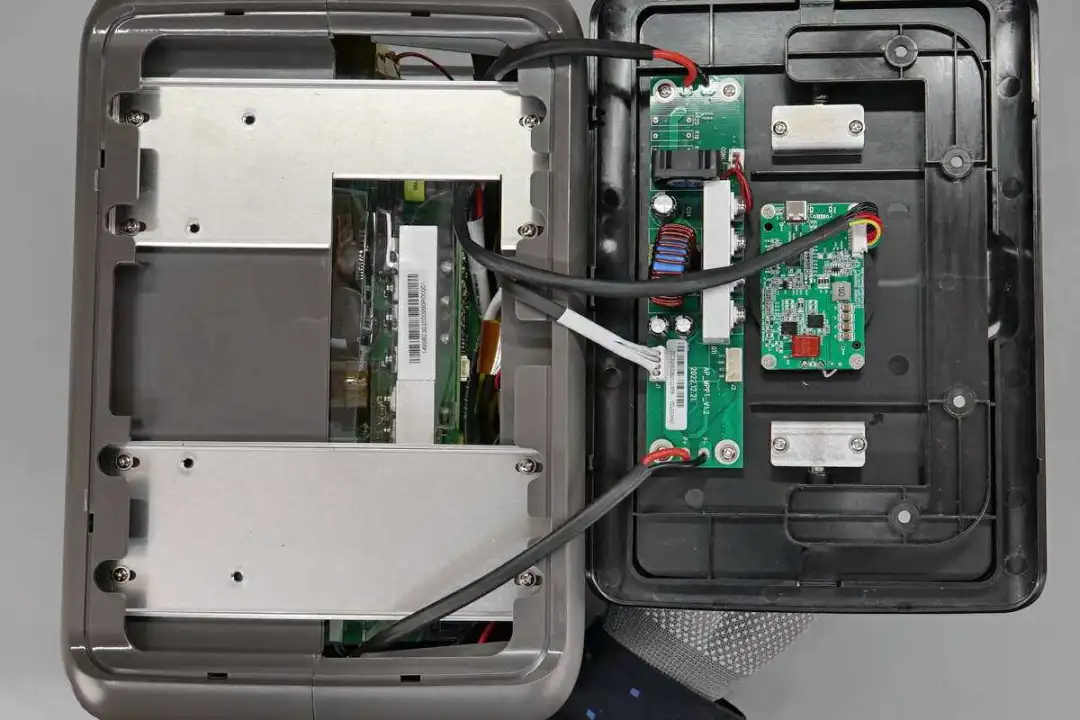

拆下把手下方隐藏的固定螺丝，拆下顶部无线充盖板，在盖板上还固定太阳能充电MPPT模块。
MPPT模块开关管固定在散热片上，并通过风扇散热，在散热片下方是升降压电感。

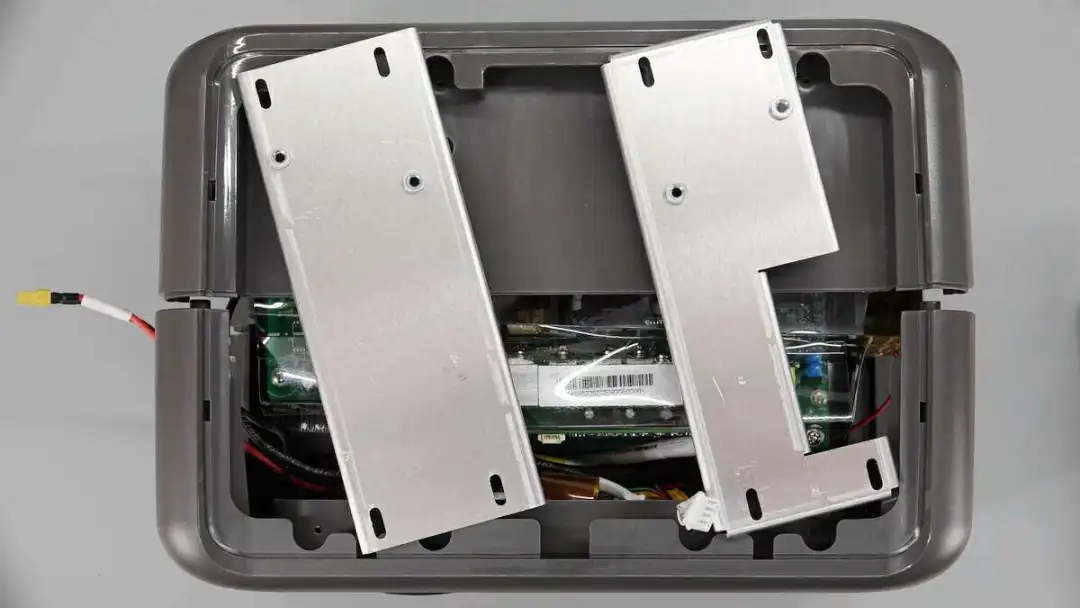

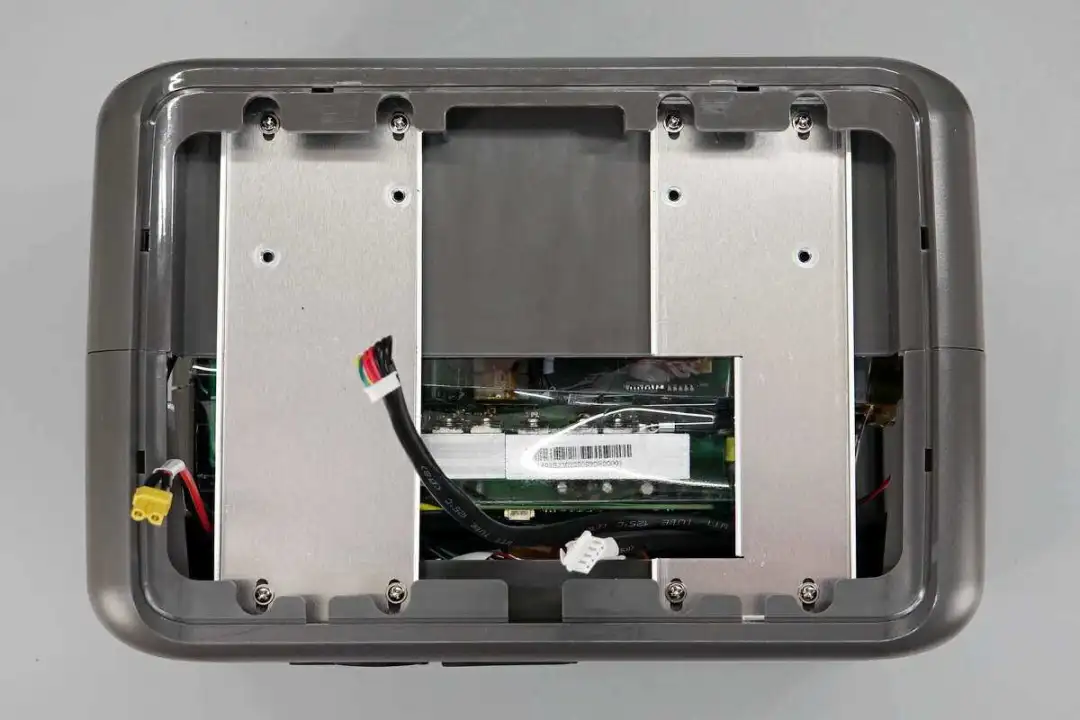

拧开两边壳体上的固定螺丝，取出内部固定铝合金板，继续进行拆解。

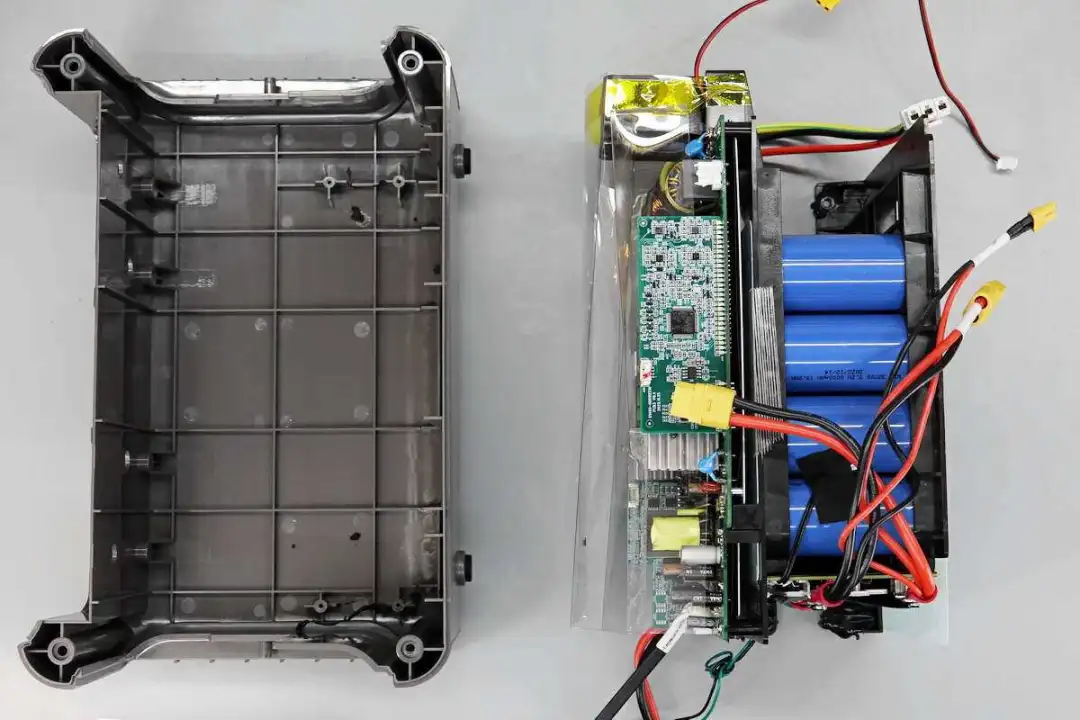

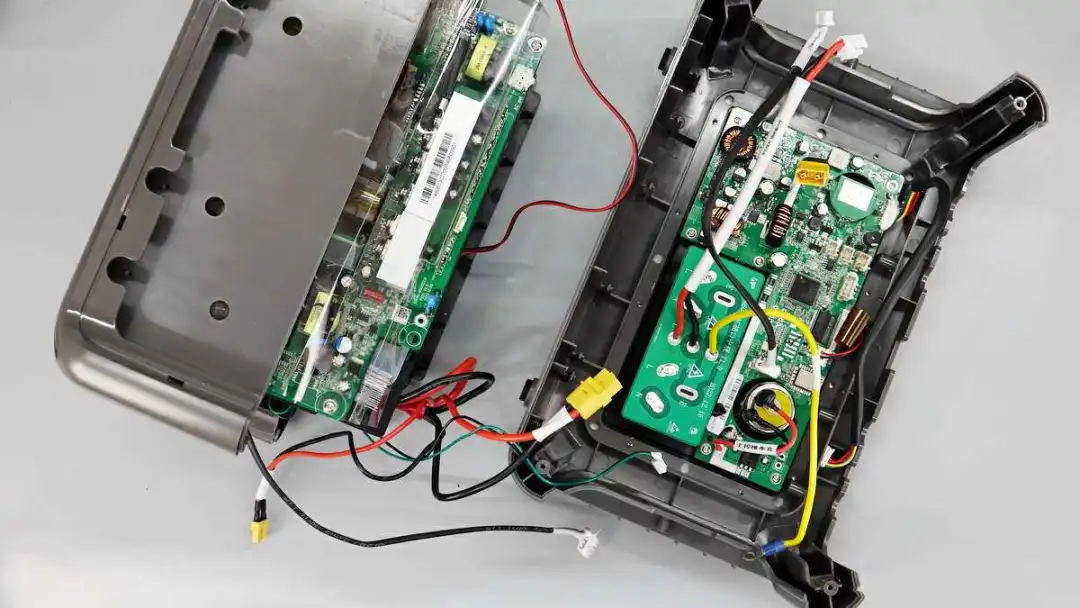

拆开户外电源外壳，左侧壳体内部为电池组和逆变模块，右侧侧面为快充面板和交流输出插座。

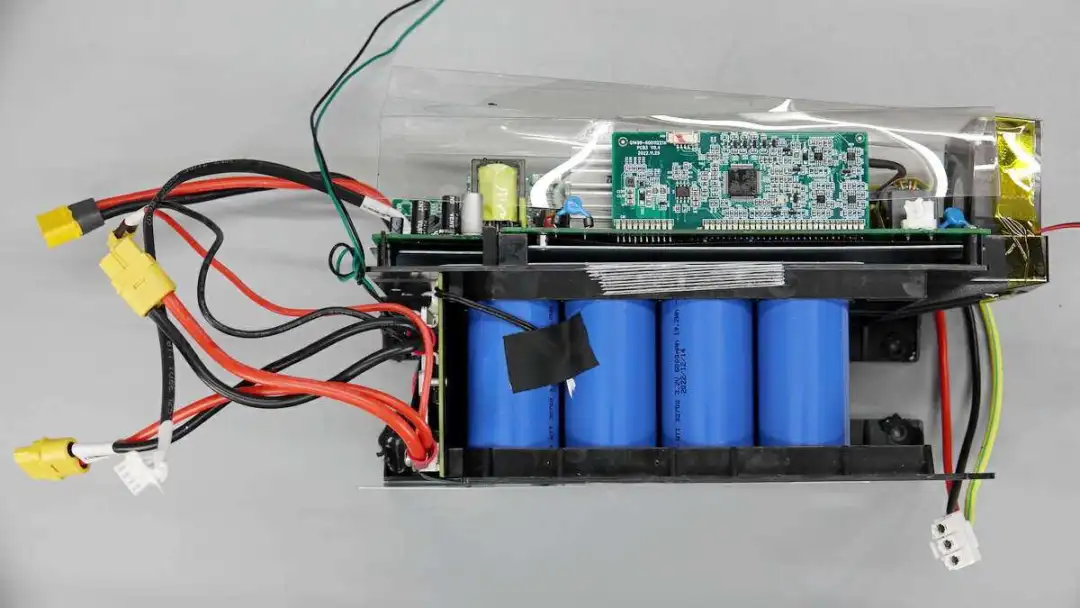

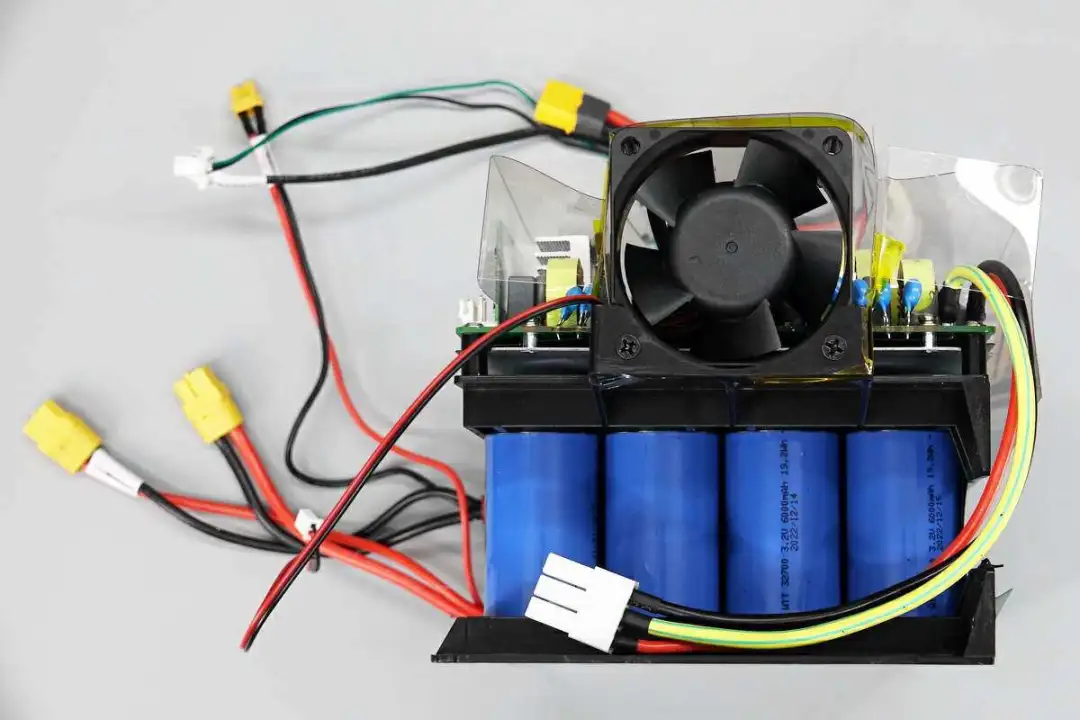

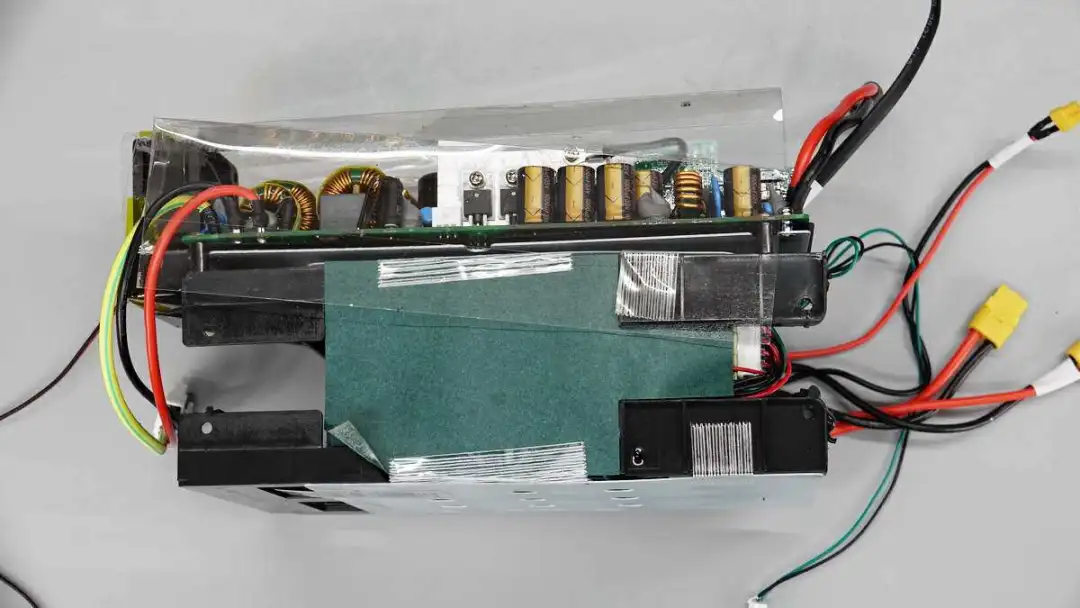

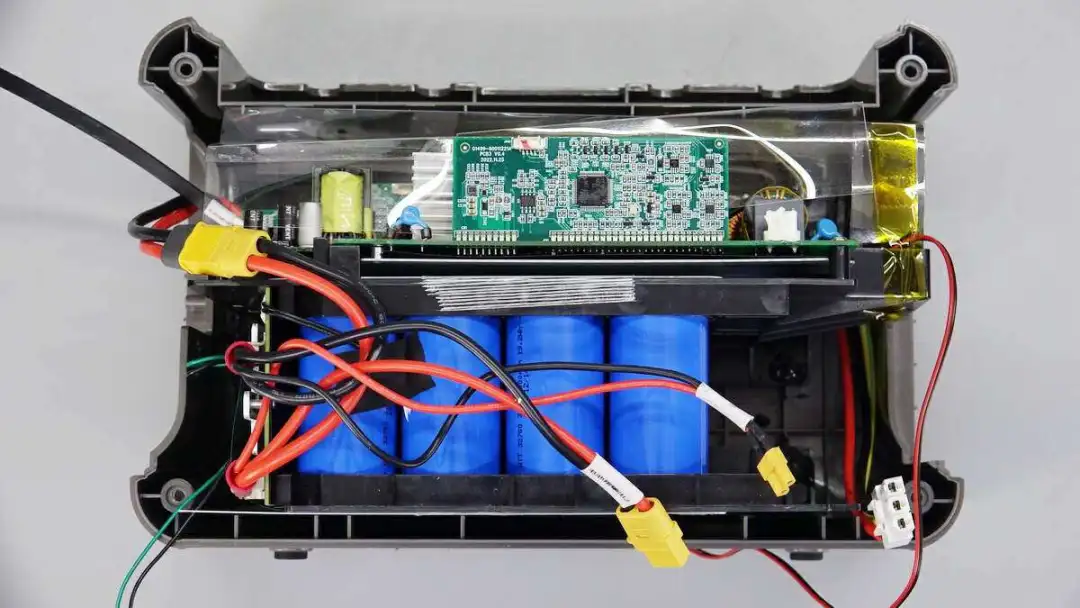

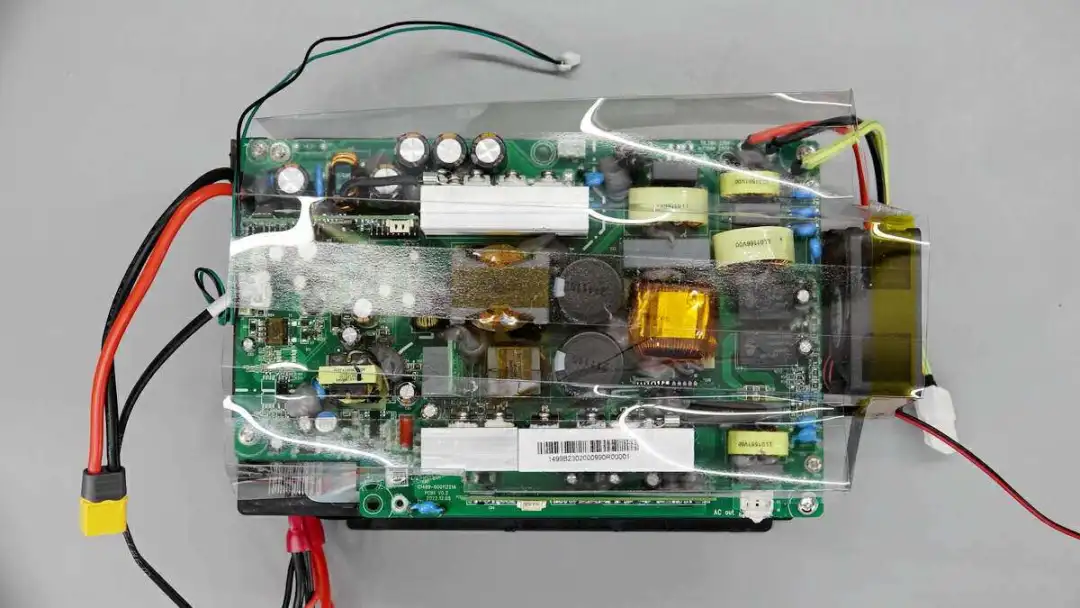

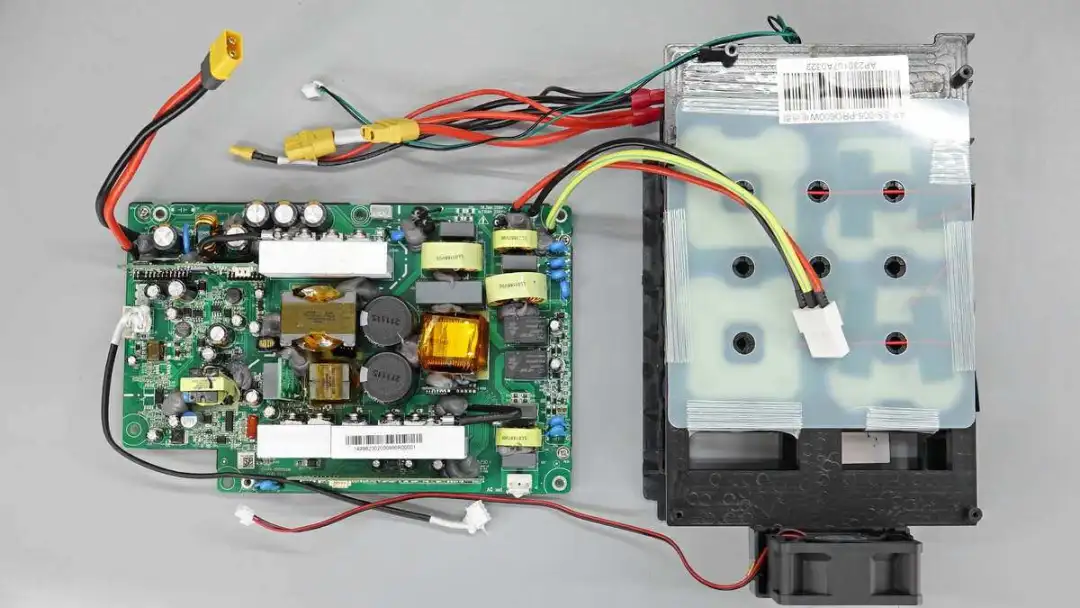

壳体内部电池组和逆变模块一览，逆变模块通过透明塑料片绝缘，侧面风扇用于散热，底部电池组通过塑料支架固定。
逆变模块正面一览，包裹塑料片进行绝缘，同时起到风道作用，充分利用风扇气流。

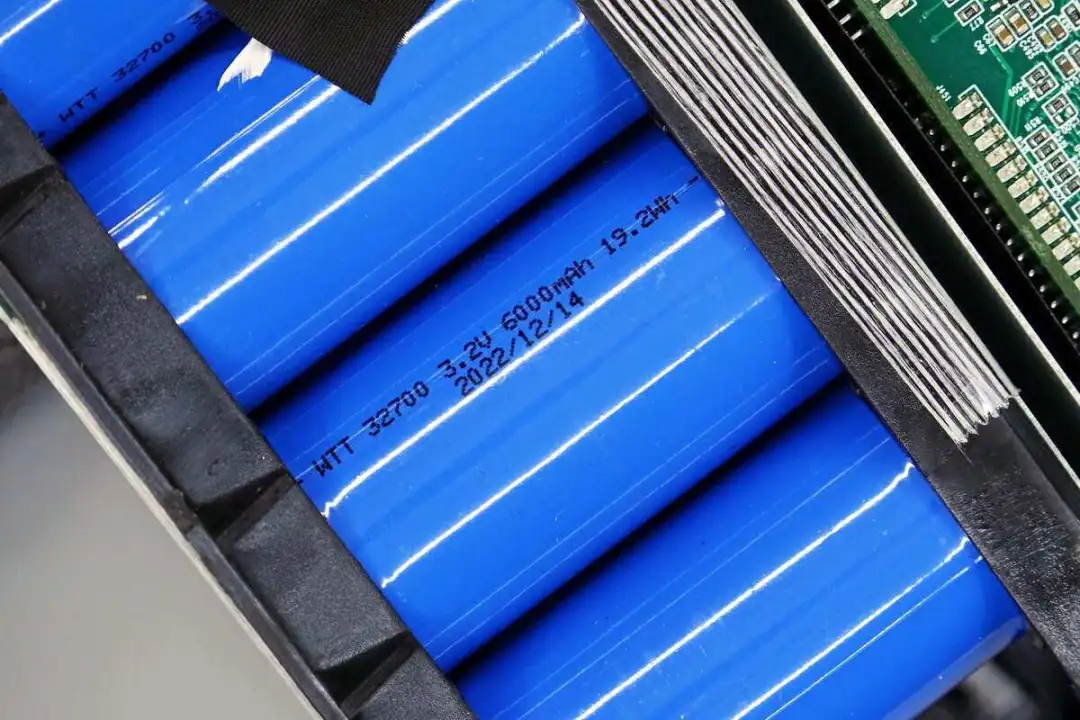

电池来自沃泰通新能源（现已更名为朗泰通新能源），磷酸铁锂电池，尺寸32700，直径32mm，长70mm，容量为6000mAh，额定电压为3.2V，能量为19.2Wh。电池组为2并8串，共16节电芯，总能量为307.2Wh，超过299Wh标称值。

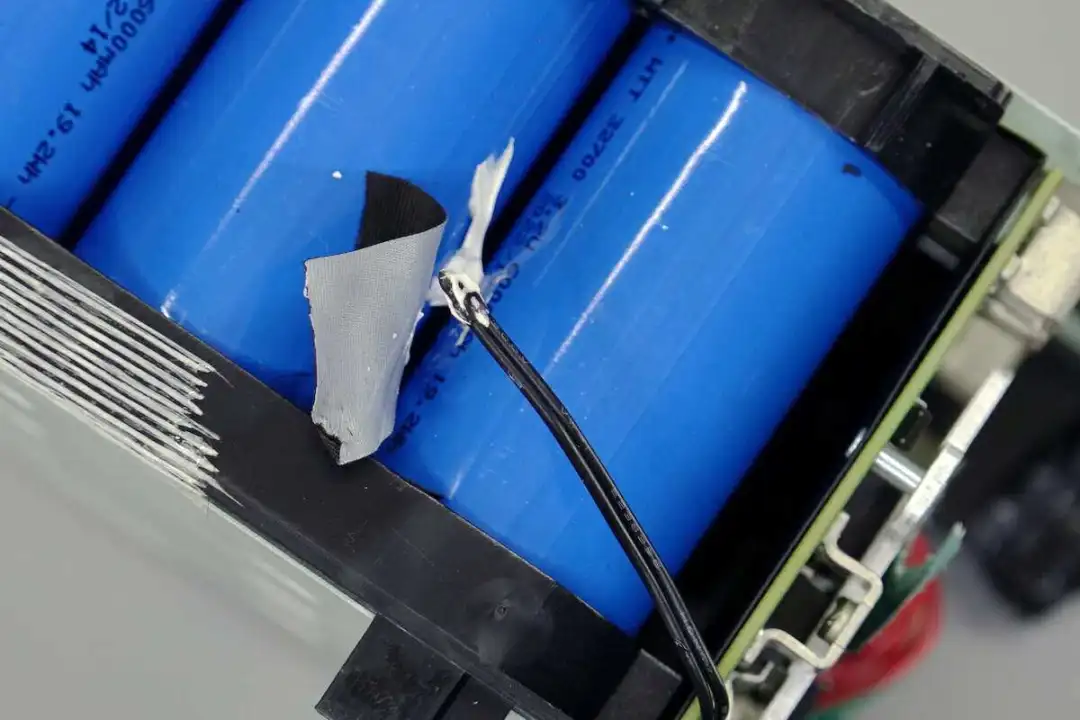

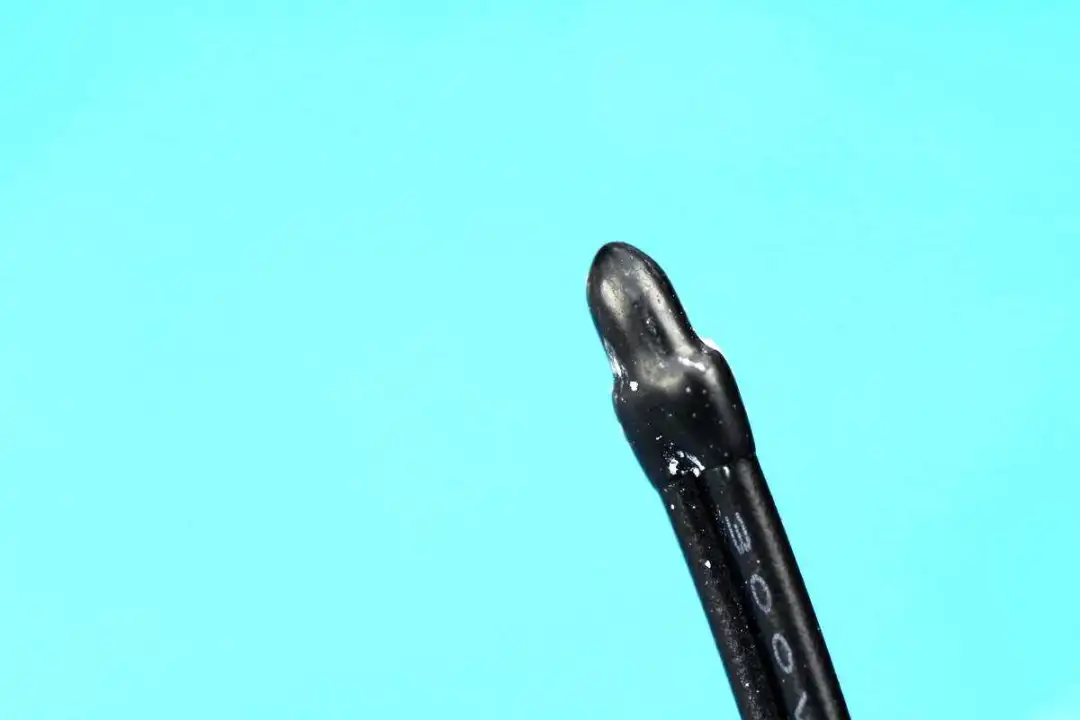

电池上使用导热胶粘贴热敏电阻，用于检测电池组温升。
取下双向逆变模块上面覆盖的塑料罩，拧下固定逆变模块的螺丝，继续进行拆解。

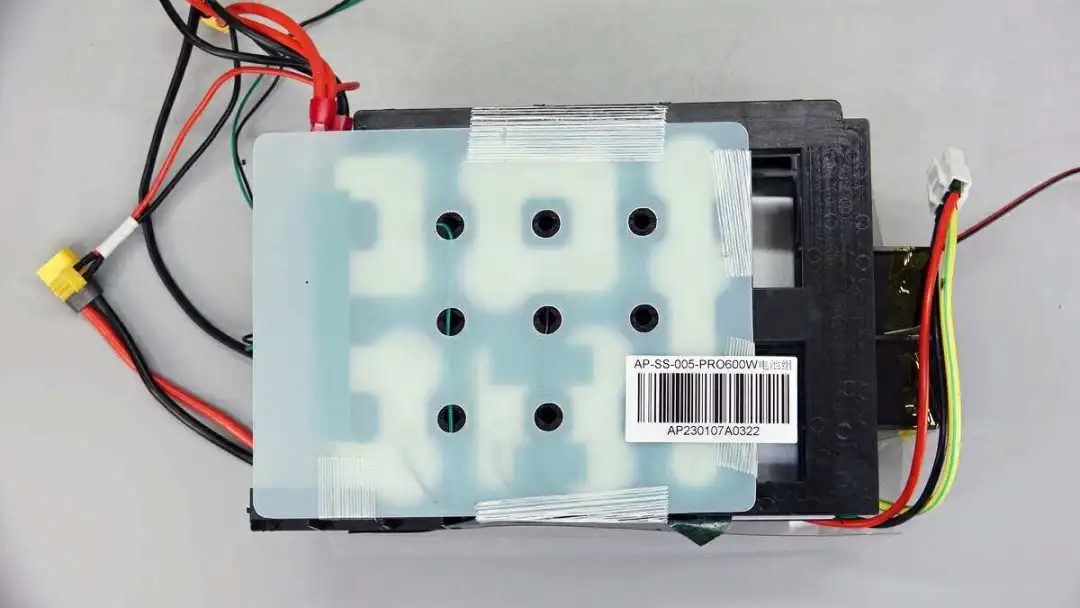

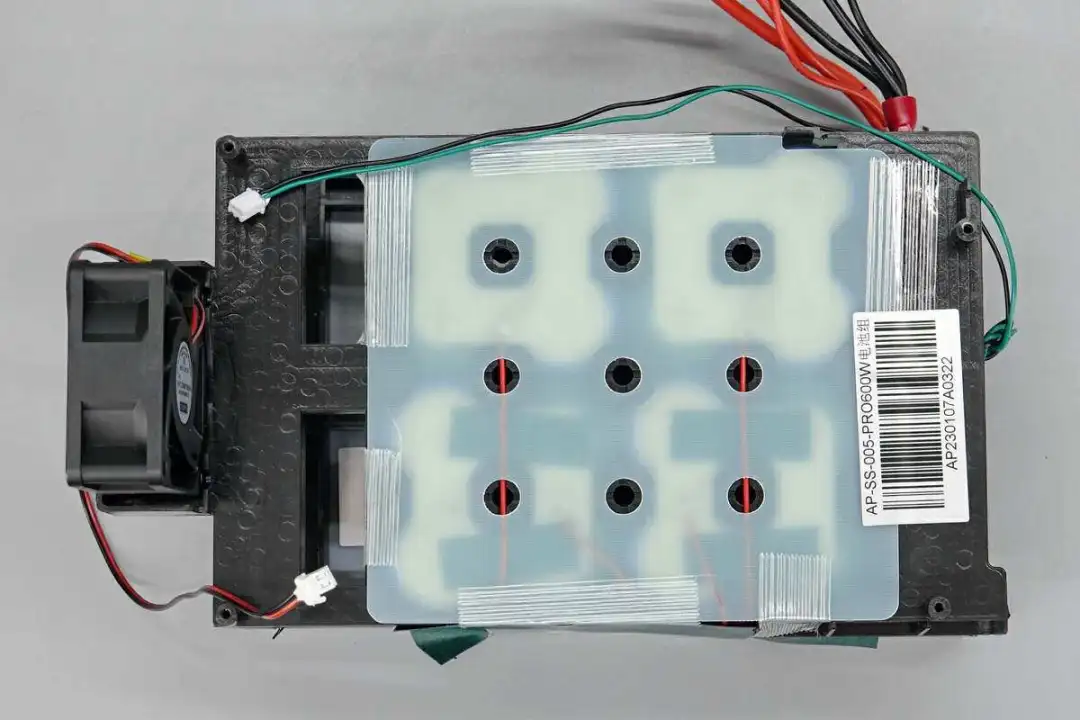

取下双向逆变模块，在电池组点焊镍带上粘贴玻纤板用于绝缘。

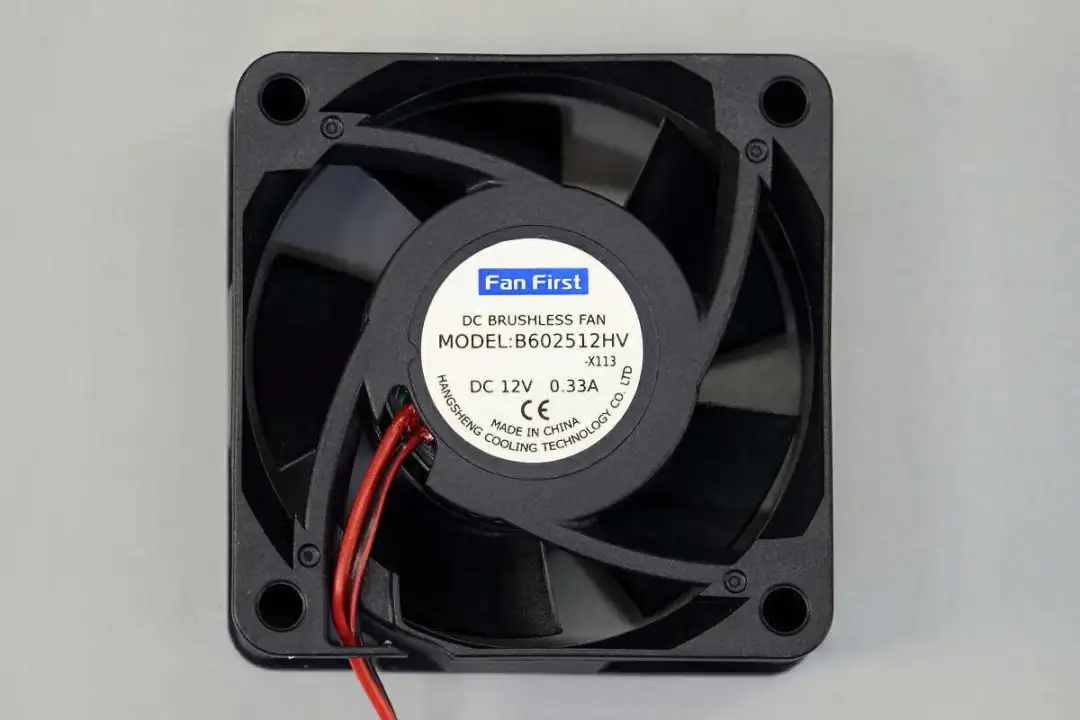

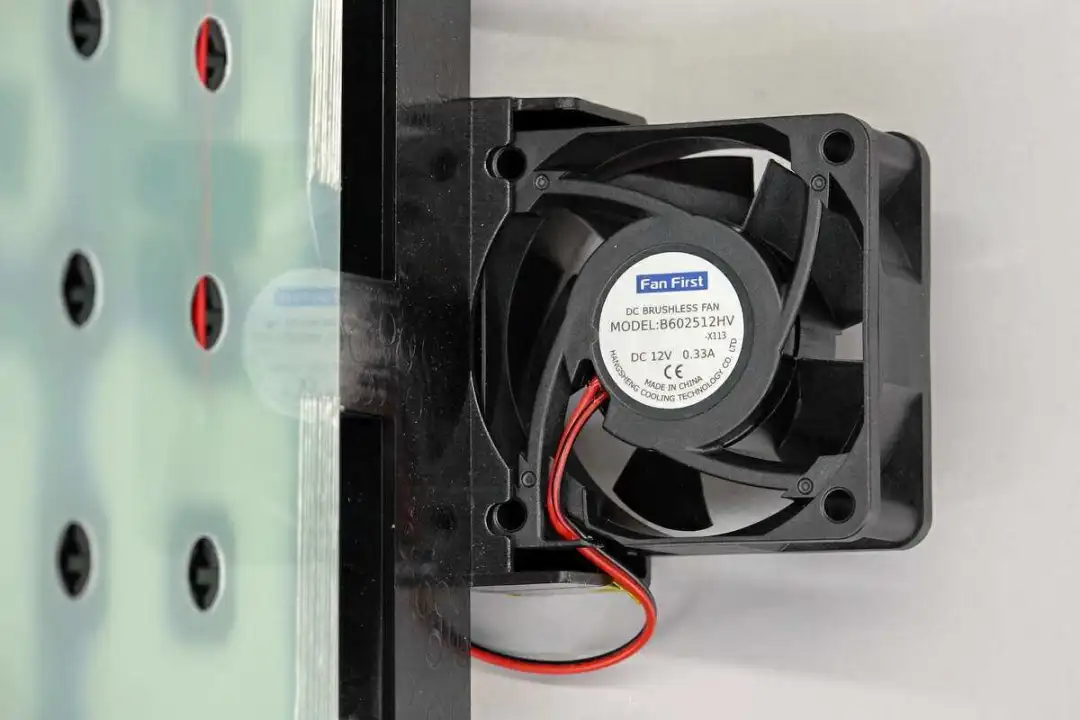

散热风扇为Fan First品牌，为6025尺寸，规格为12V 0.33A。

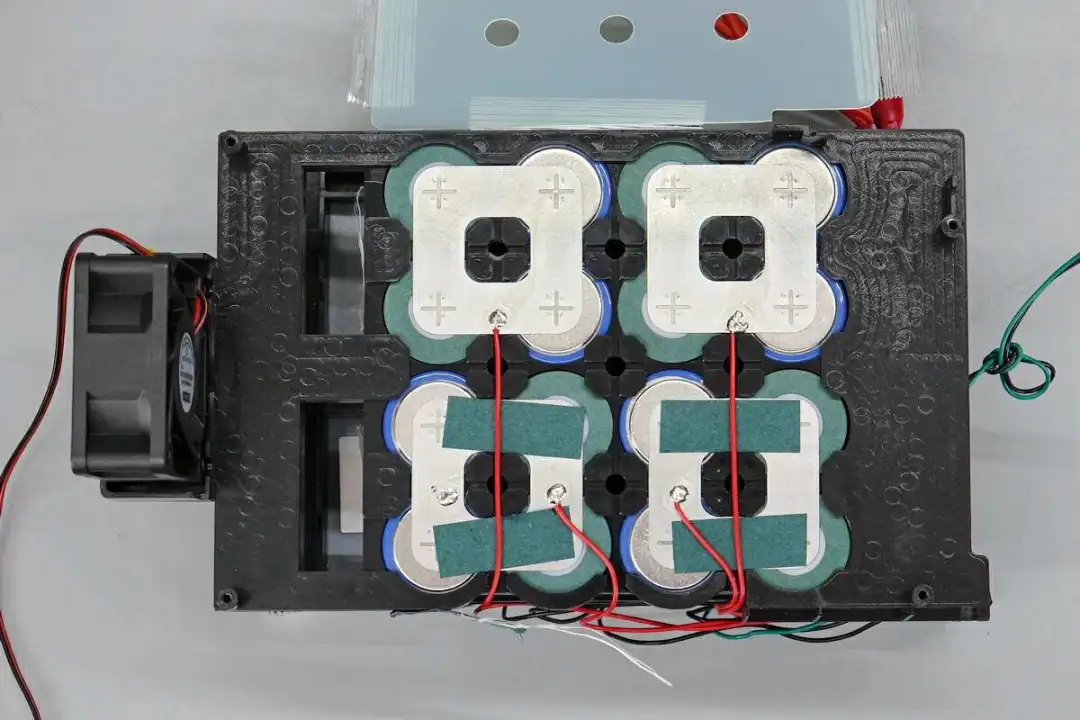

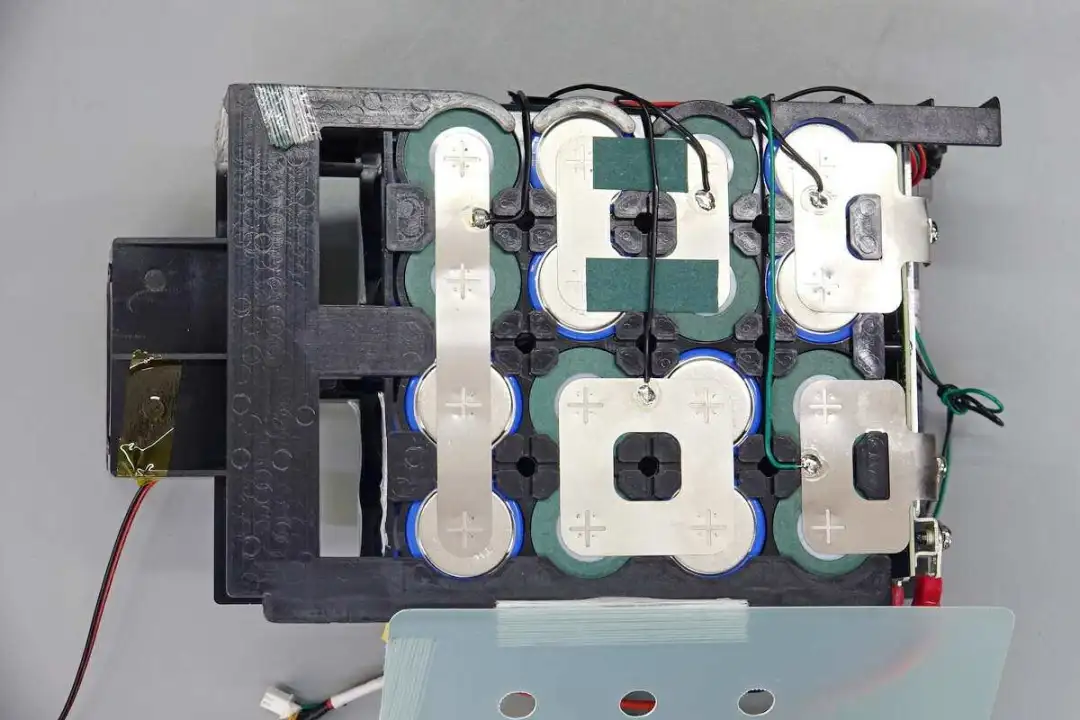

电池组共采用8串2并共16节磷酸铁锂电池，电池采用方形镍片连接，并焊接导线用于单体电压采样。

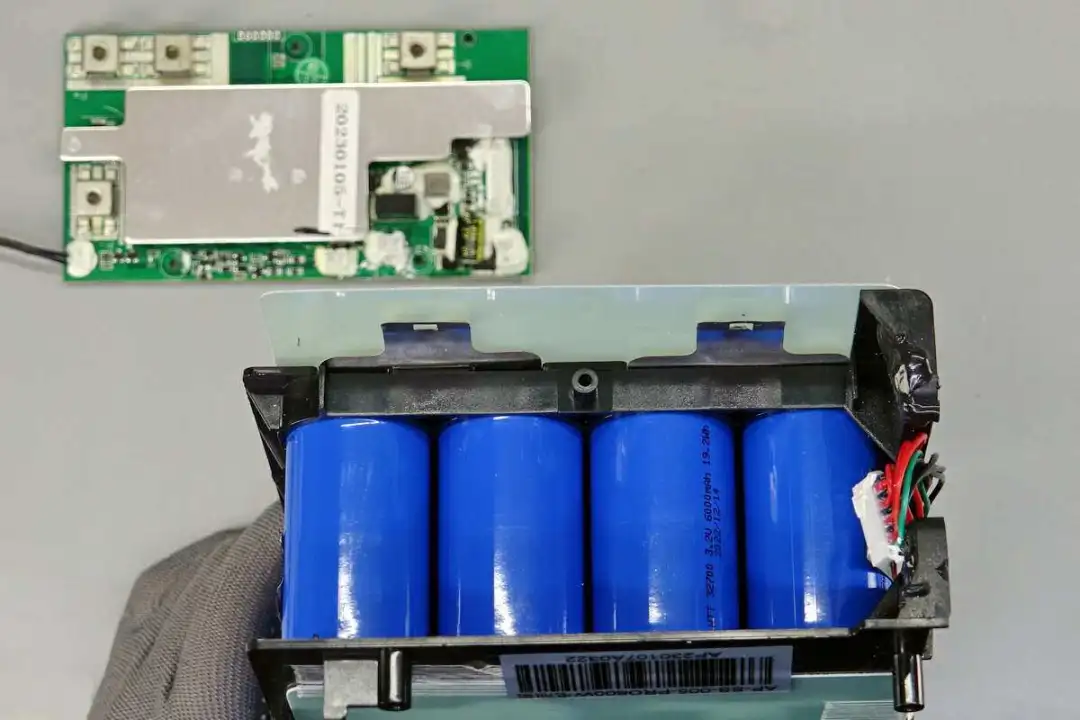

撕下粘贴的青稞纸，拧下电池正负极镍片的固定螺丝，断开保护板与电池组的连接。

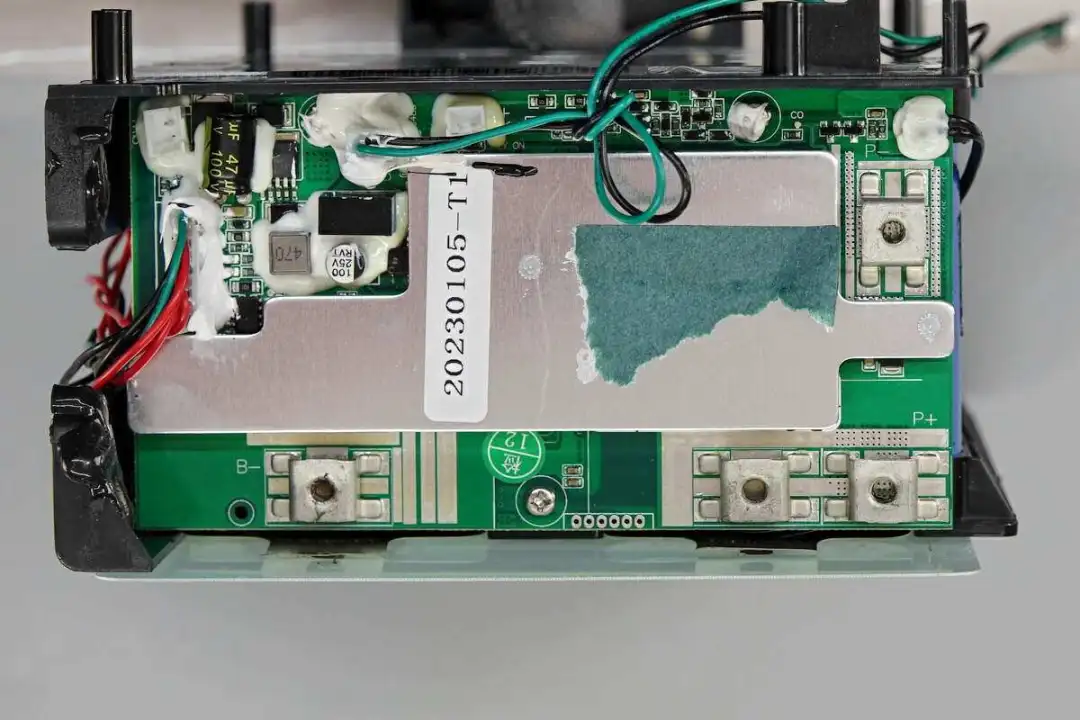

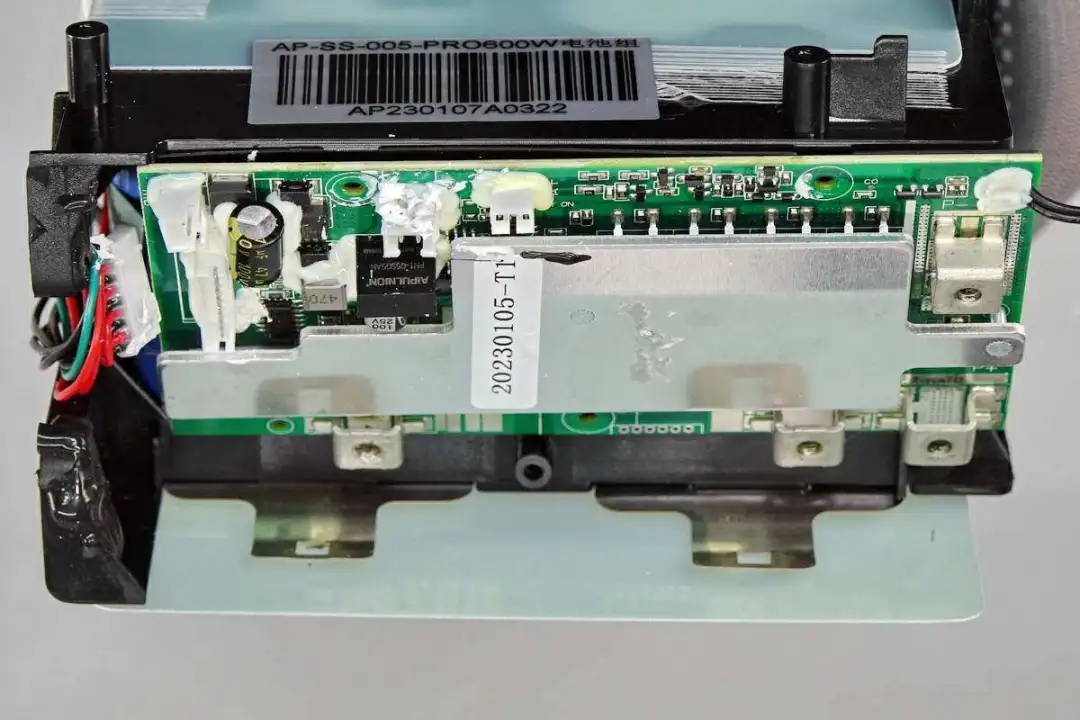

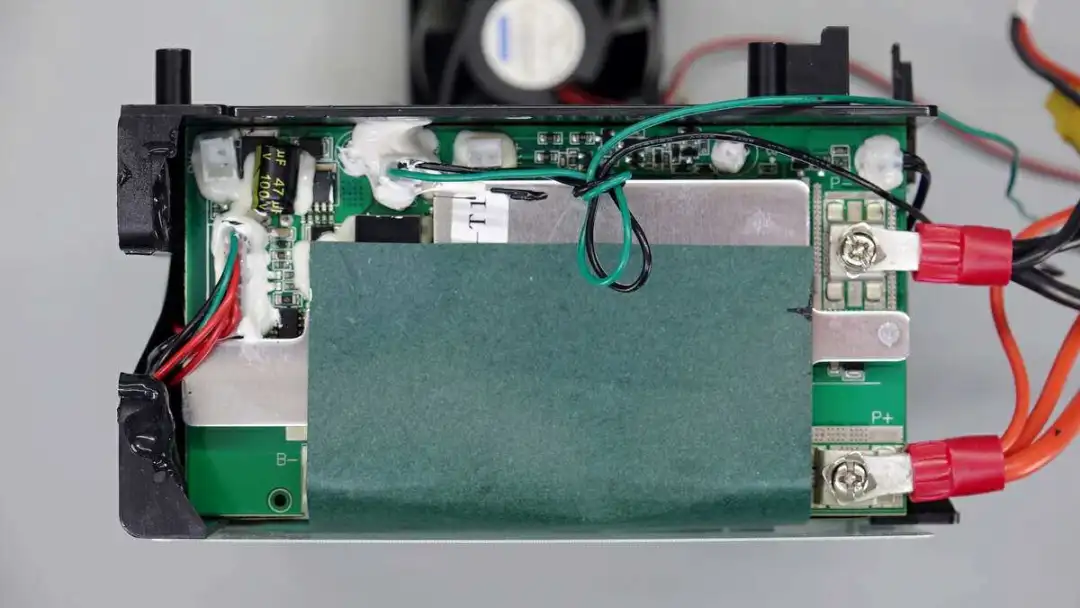

保护板通过螺丝固定在电池组塑料框架上，右侧为电池单体电压采样线。

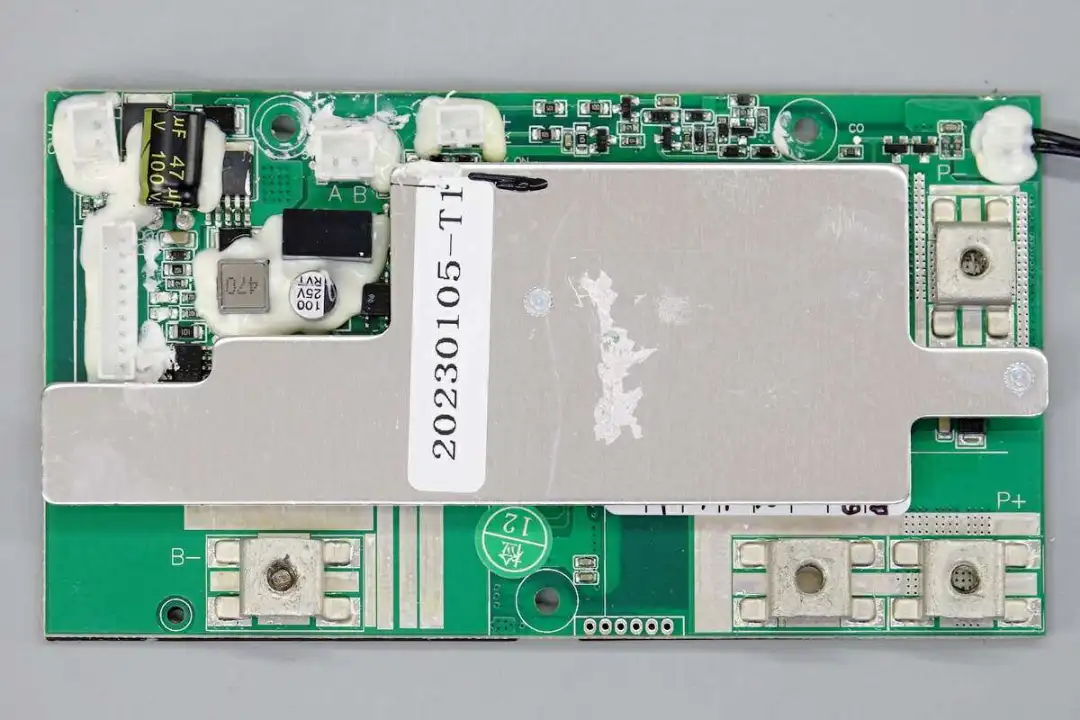

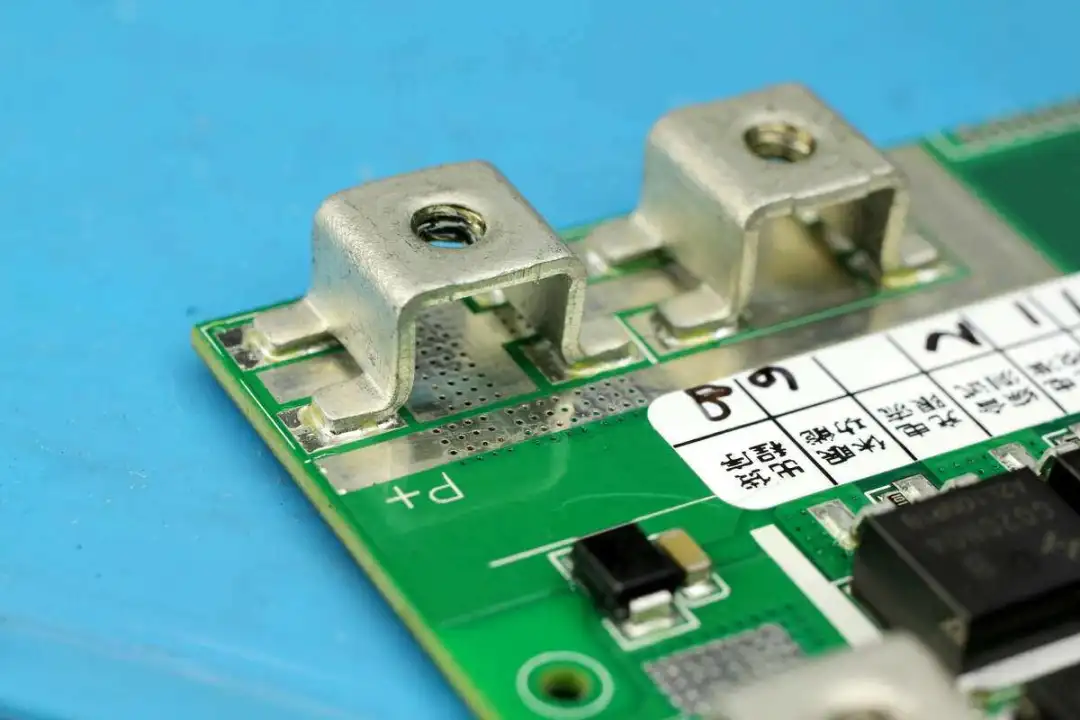

电池保护板正面特写，电池正负极以及输出均焊接接线柱连接，在正面固定铝散热片为电池保护管散热。

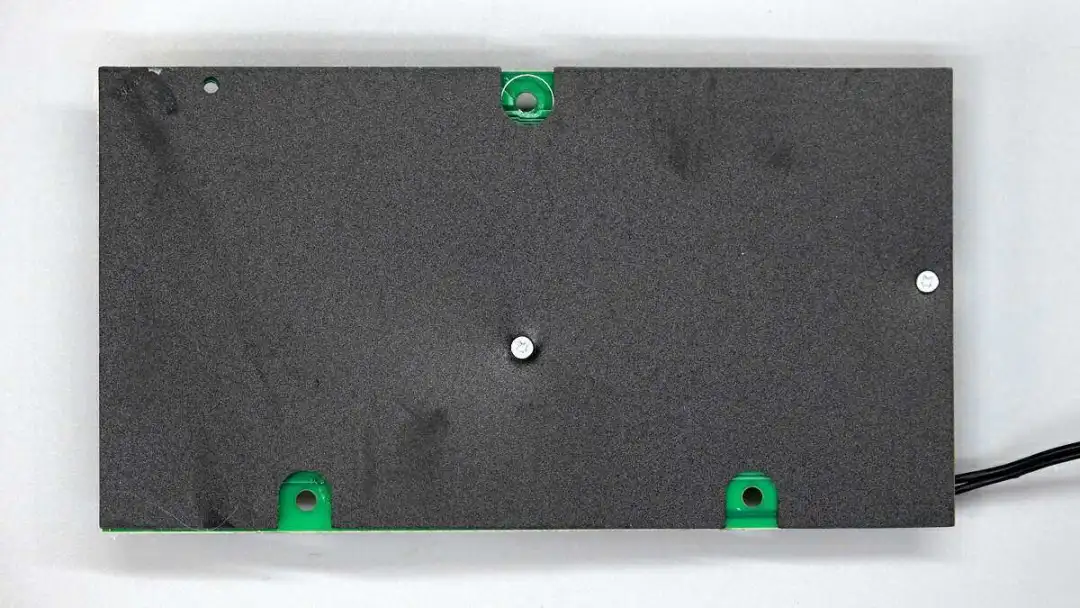

电池保护板背面粘贴麦拉片绝缘，散热片通过两根螺丝固定。

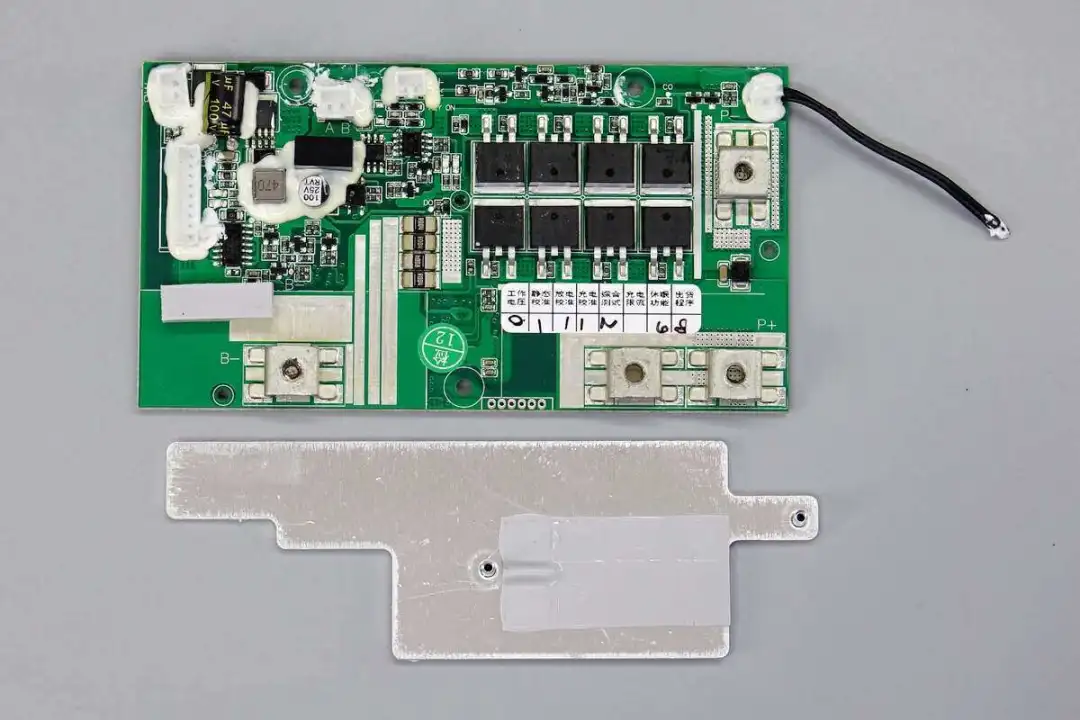

拧下固定散热片的螺丝，取下散热片，对应电池保护管的位置粘贴导热胶。

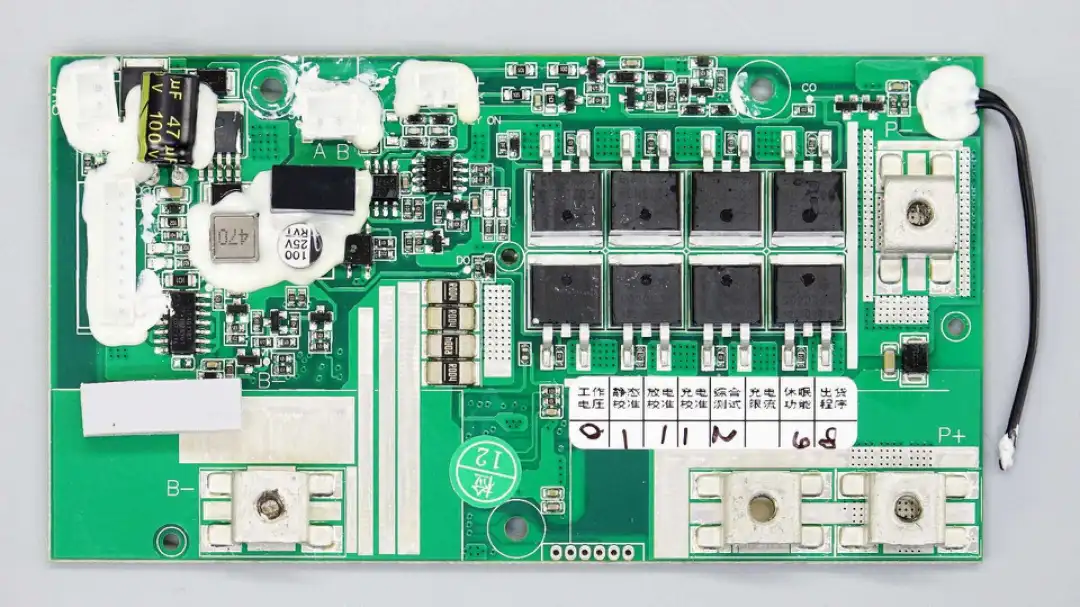

保护板正面一览，其中左侧接口为连接单体电压采集线的接口，上方连接通信导线，在中间位置是检测电池电流的取样电阻，右侧是电池保护管。

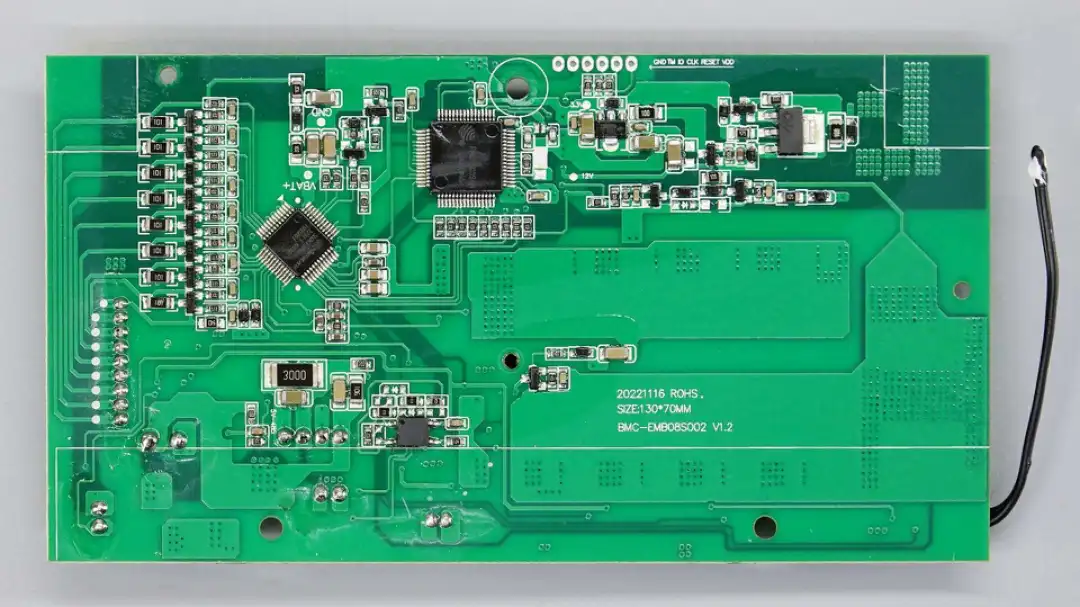

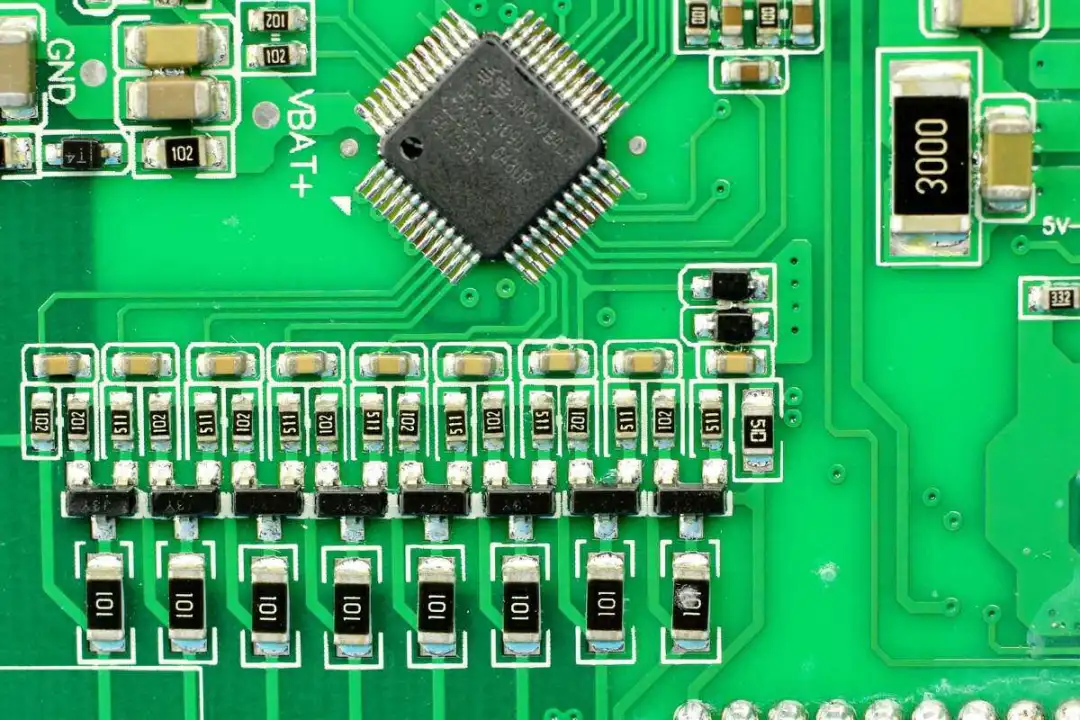

保护板背面焊接电池保护芯片和主控MCU，左上角焊接电池均衡电路。

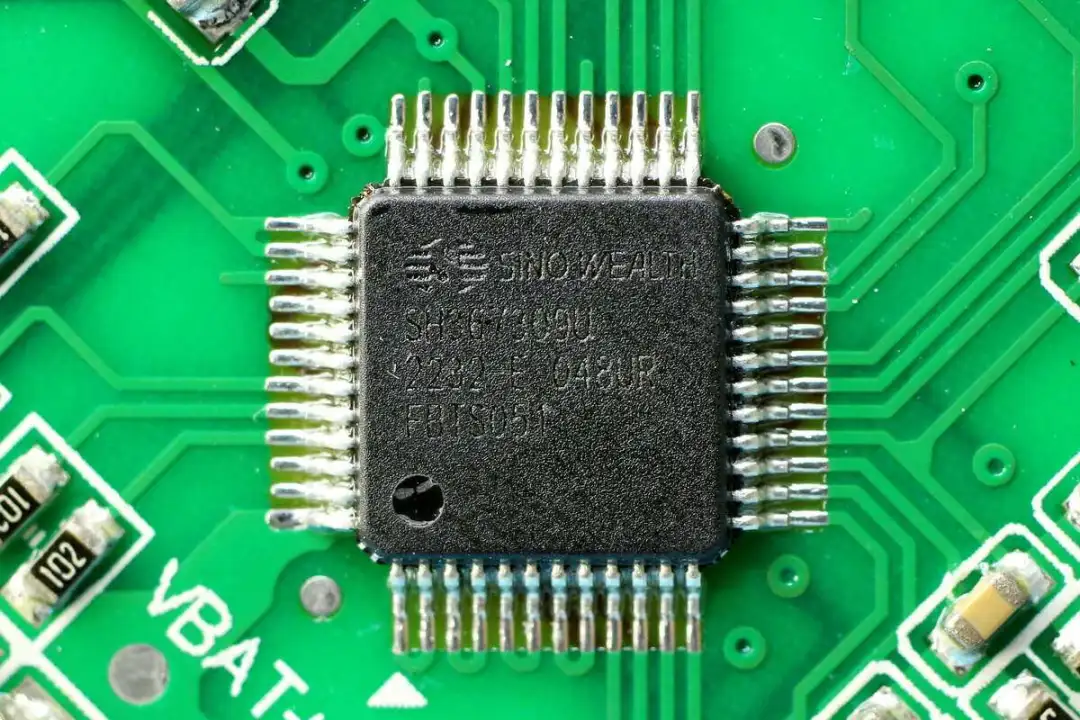

电池保护芯片来自中颖电子，型号SH367309U，是一颗支持5-16串的锂电池数字前端芯片，支持电池过充保护，过放保护，温度保护，充放电过流保护，短路保护和二次过充电保护。芯片支持均衡功能，内置的ADC可以用于采集电芯电压和电流，统计电池参数，通信接口可以连接MCU进行参数显示。

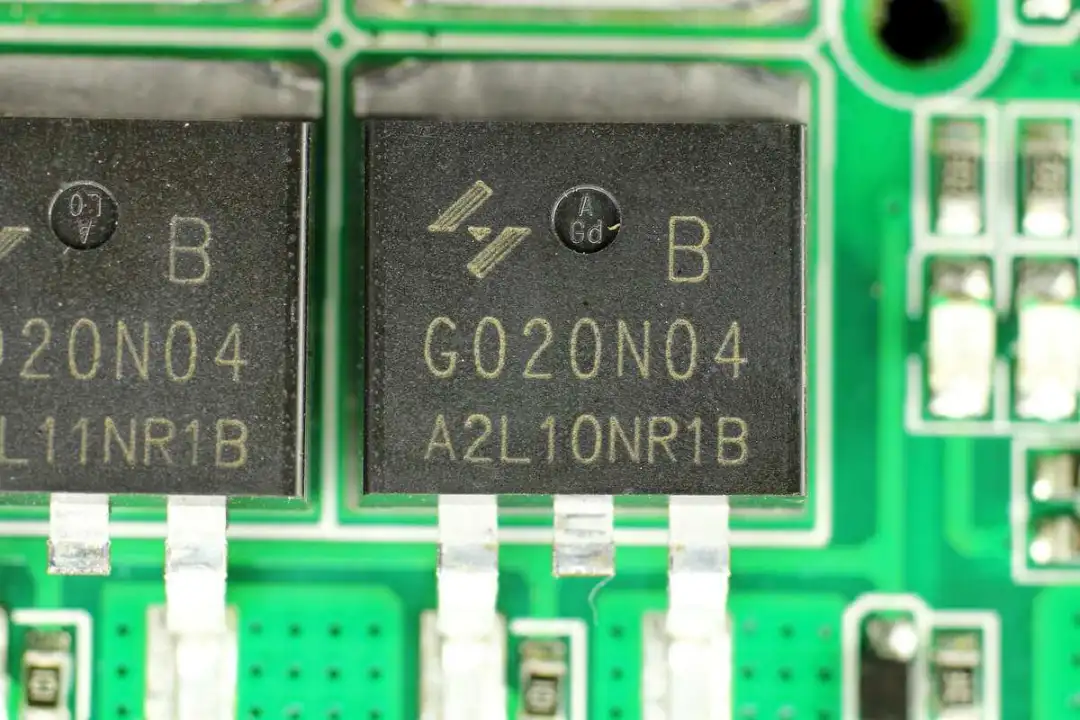

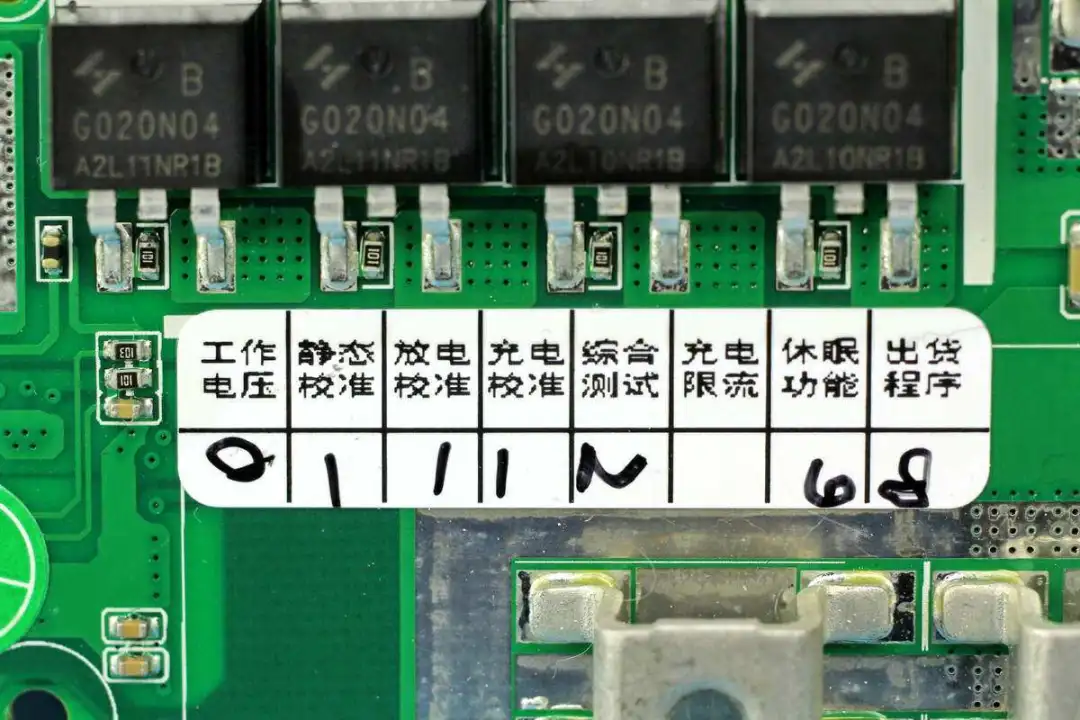

电池保护管来自华羿微，型号HYG020N04NR1B，是一颗耐压40V的NMOS，导阻为1.9mΩ，采用TO263封装。

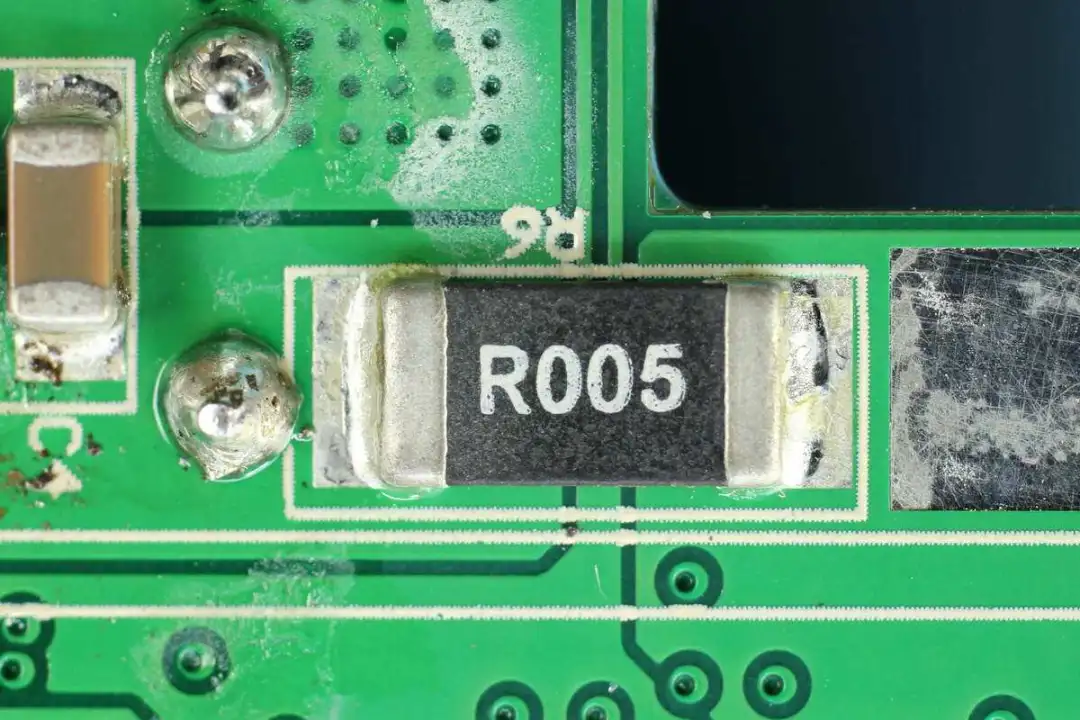

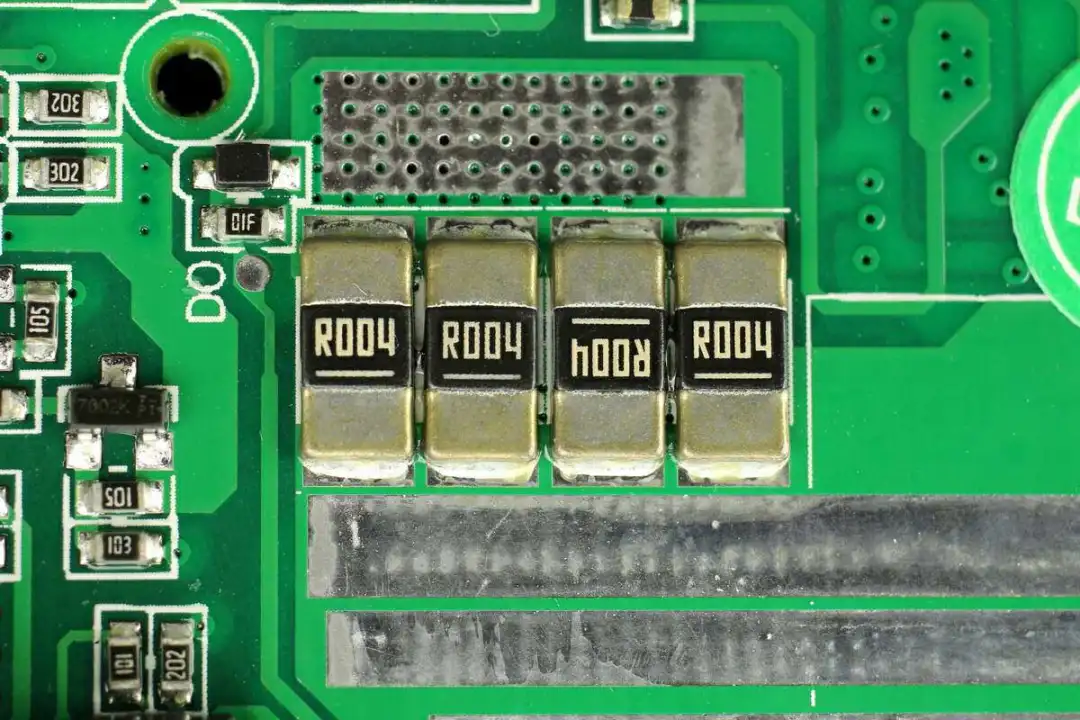

四颗4mΩ 2512电阻并联用于电池组电流检测，用于过流保护功能。

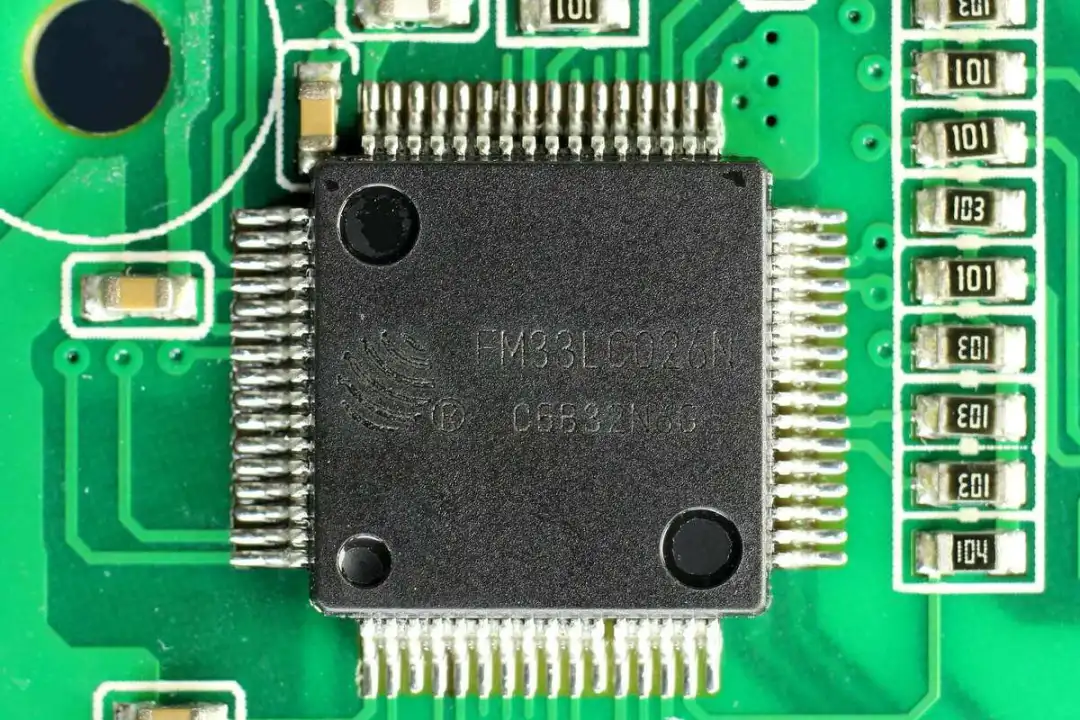

主控MCU芯片来自复旦微，型号FM33LC026N，MCU内部集成工作频率为64MHz的M0内核，内置128KB FLASH和24KB RAM，采用LQFP64封装。

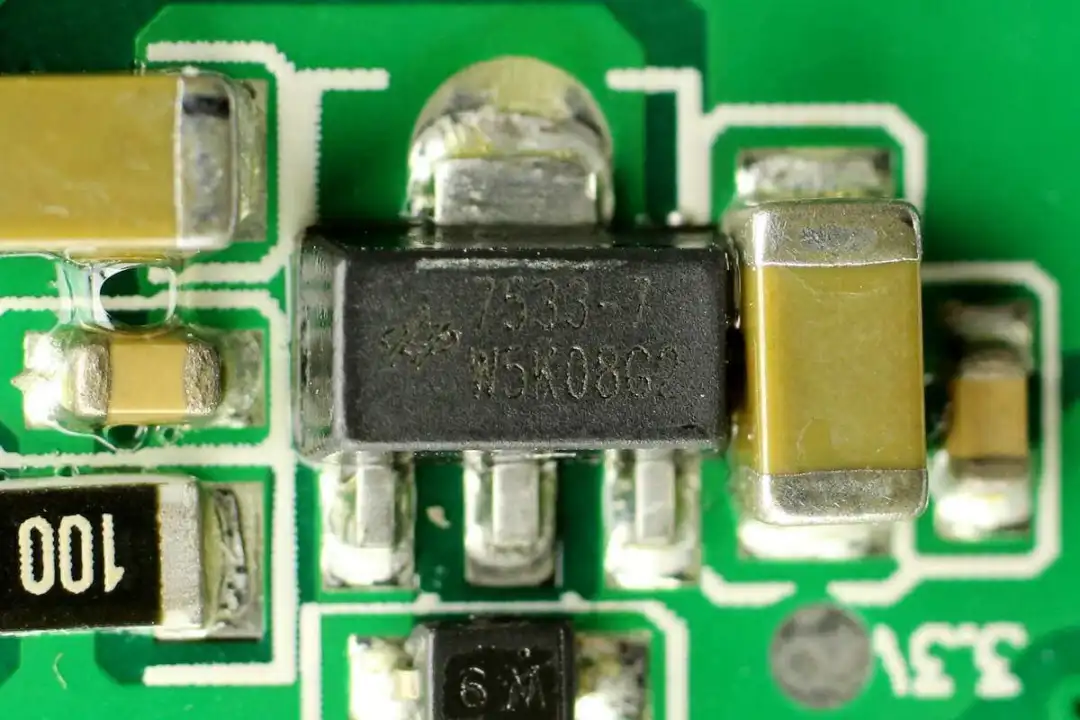

用于为MCU供电的7533 三端稳压芯片，采用SOT89封装。

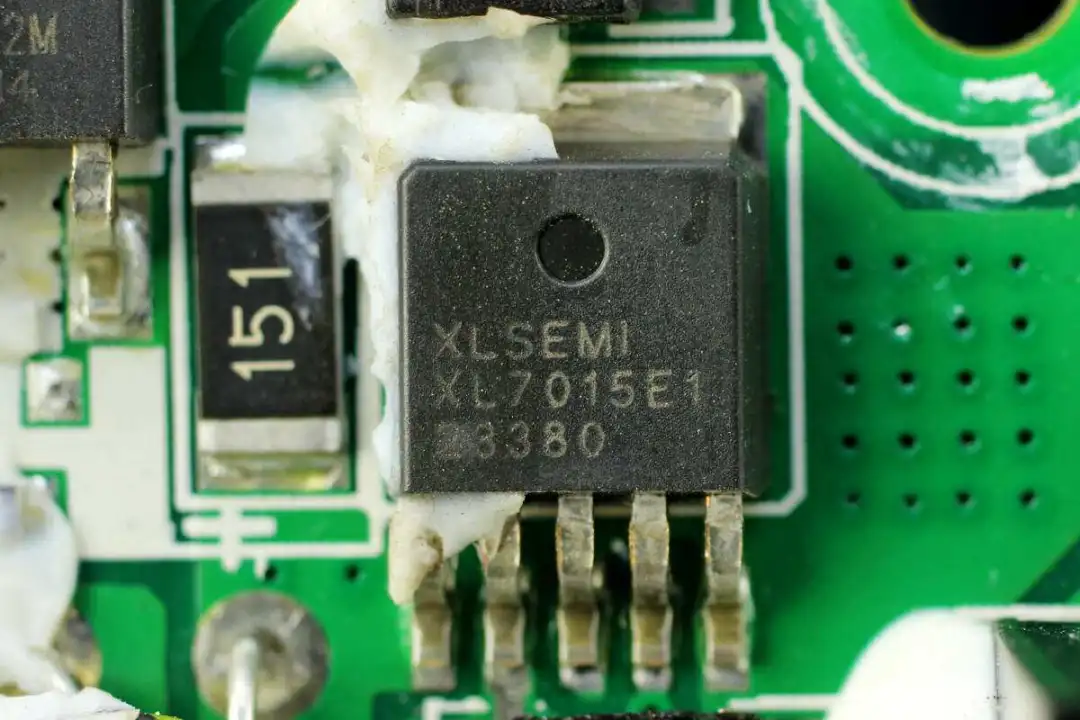

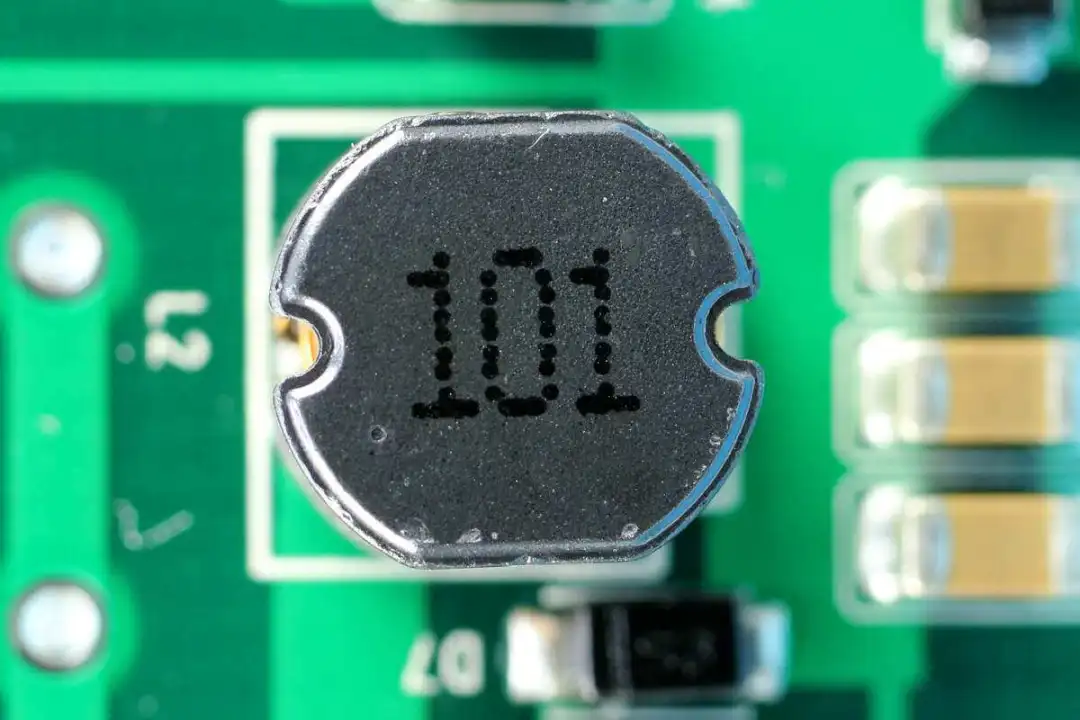

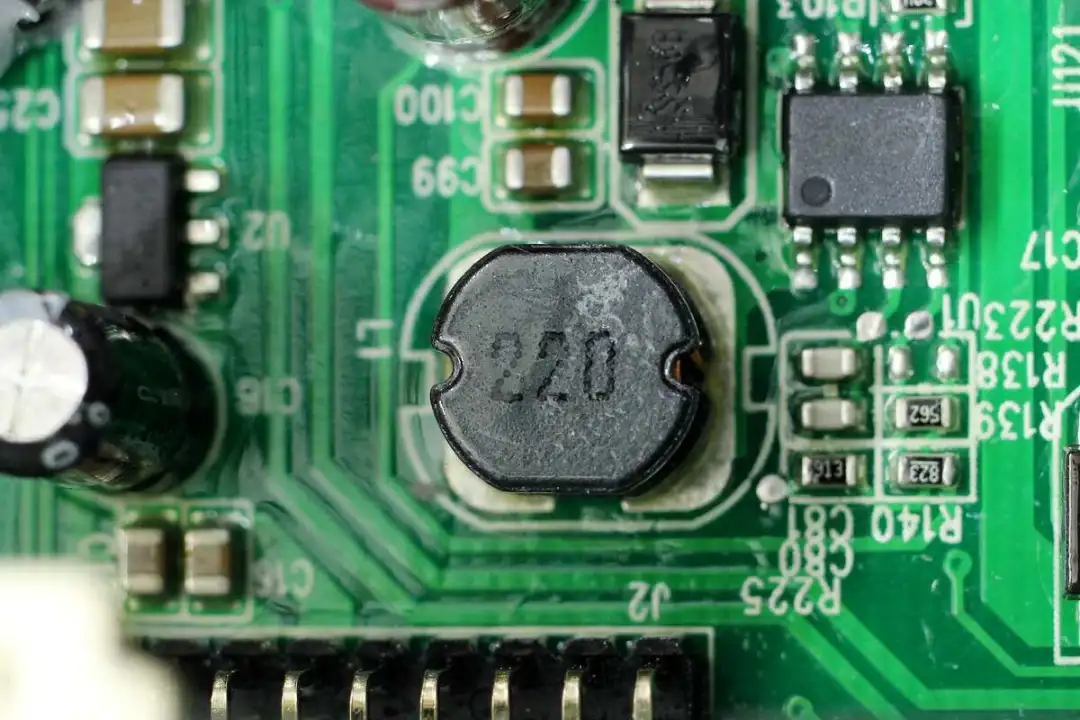

芯龙半导体 XL7015 降压转换器用于为保护板上的芯片供电。

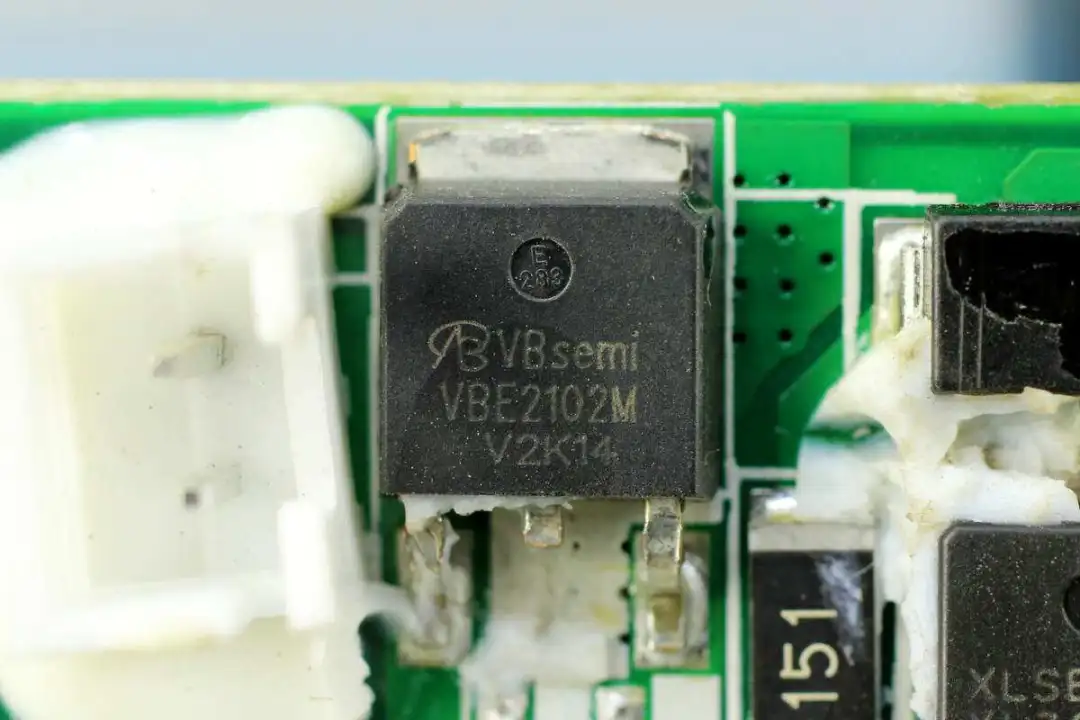

一颗MOS管来自微碧，型号VBE2102M，是一颗耐压100V的PMOS，导阻为250mΩ，采用TO252封装。

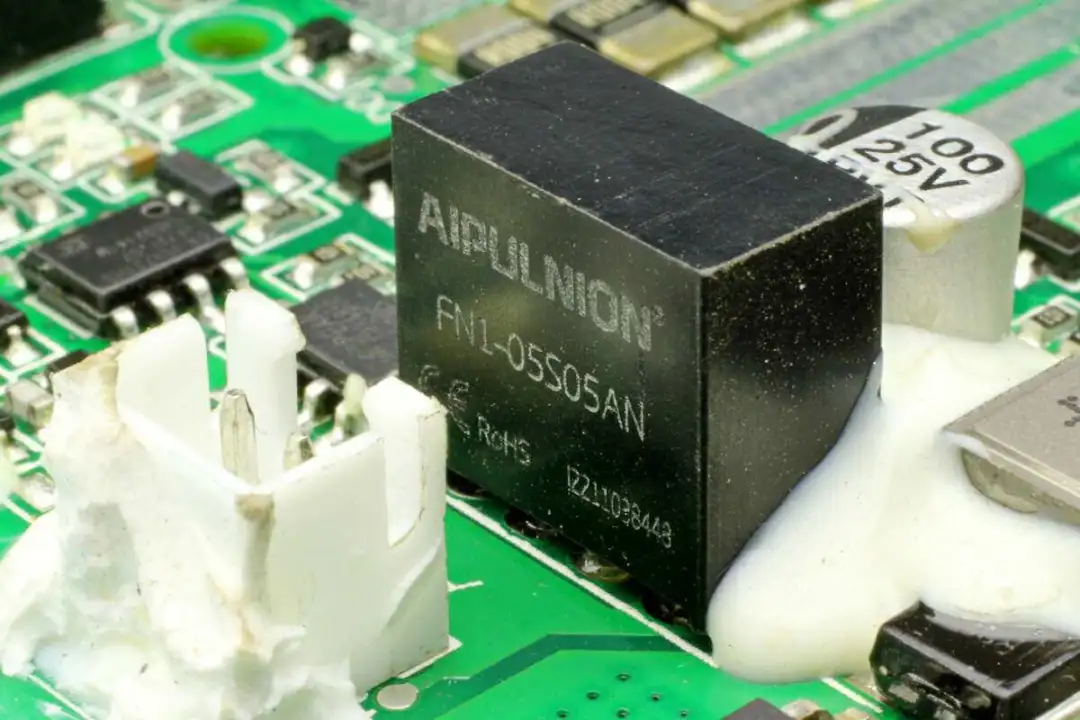

一颗隔离模块电源来自爱浦电子，型号FN1-05S05AN，是一颗输入电压5V，输出电压5V的隔离模块，输出功率为1瓦。

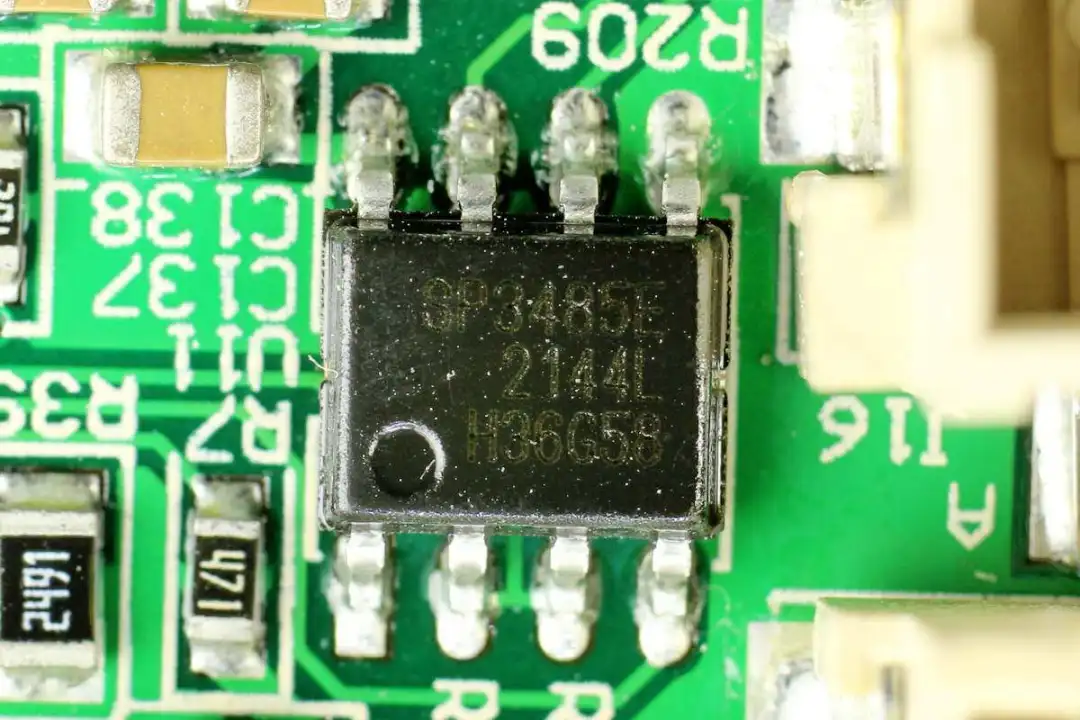

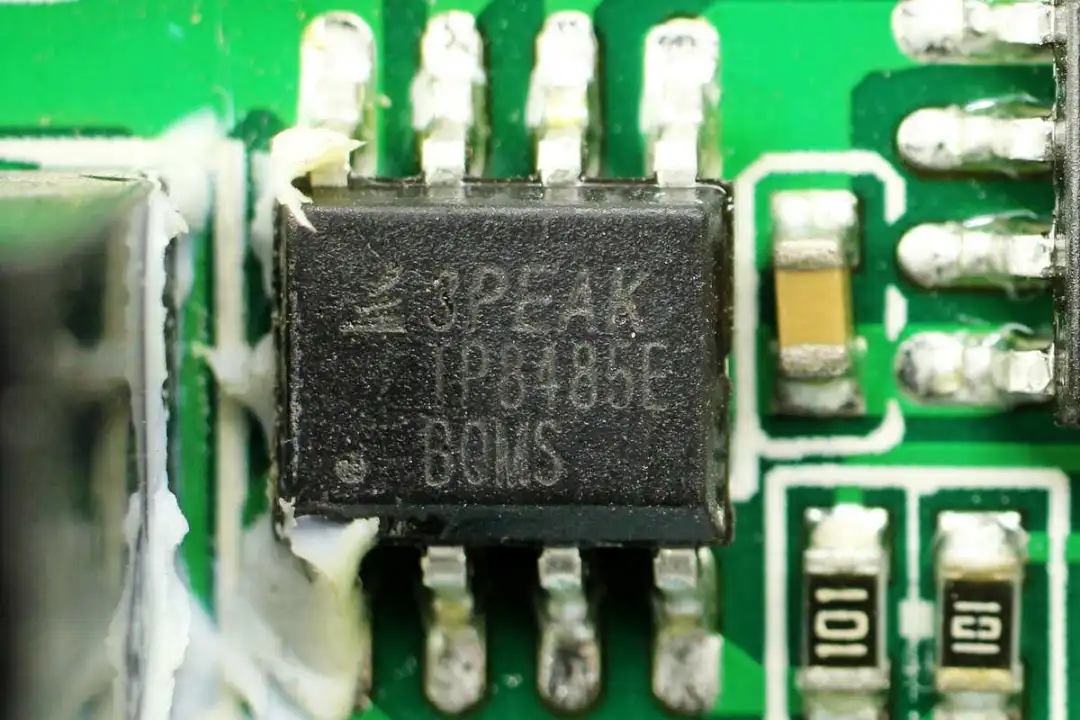

RS485通信芯片来自思瑞浦，型号TP8485E，是一颗收发器芯片。

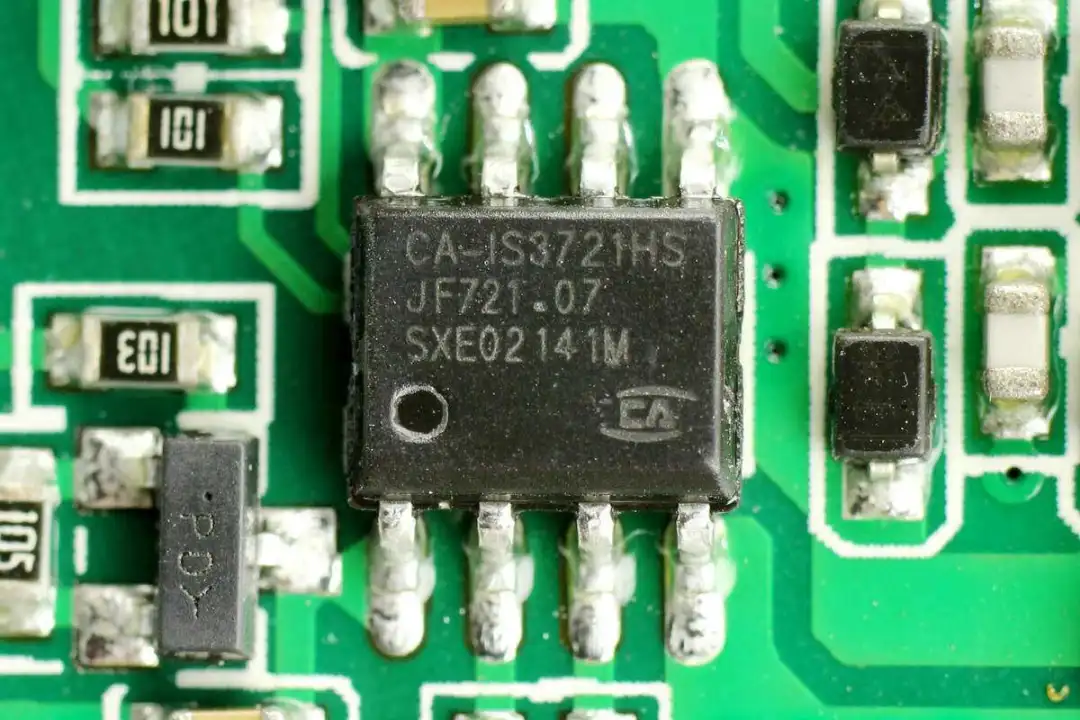

一颗隔离芯片来自川土微，型号CA-IS3721HS，是一颗双向单通道数字隔离芯片，支持最高150Mbps传输速率。

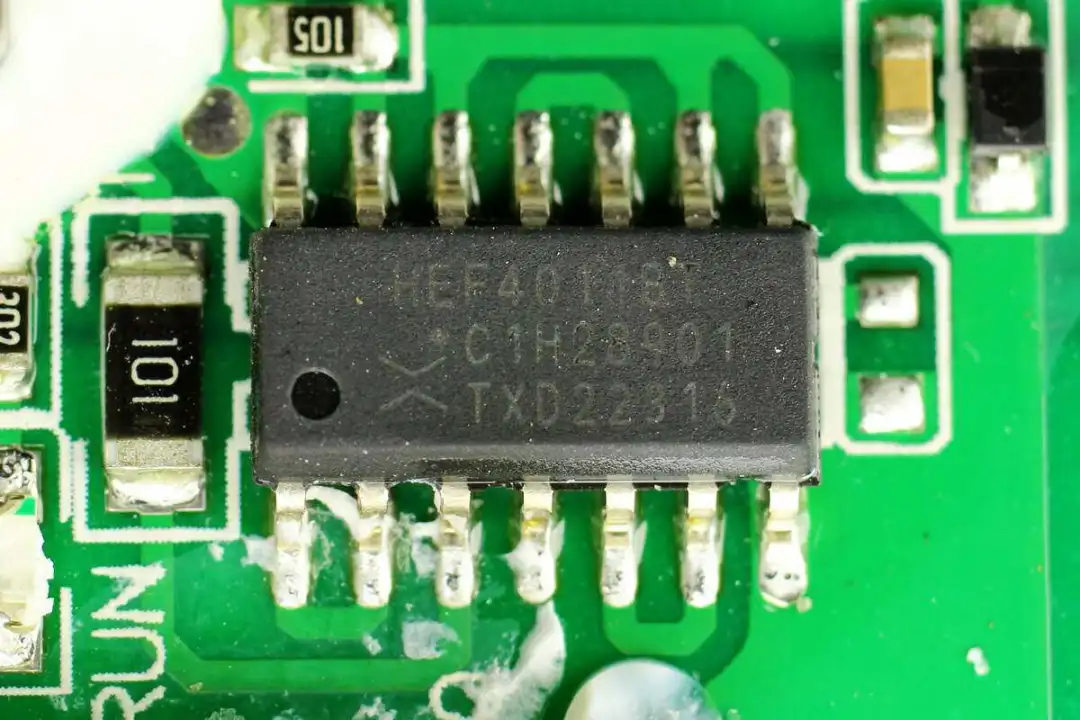

一颗与非门芯片来自安世半导体，型号HEF4011B，为四路二输入与非门。

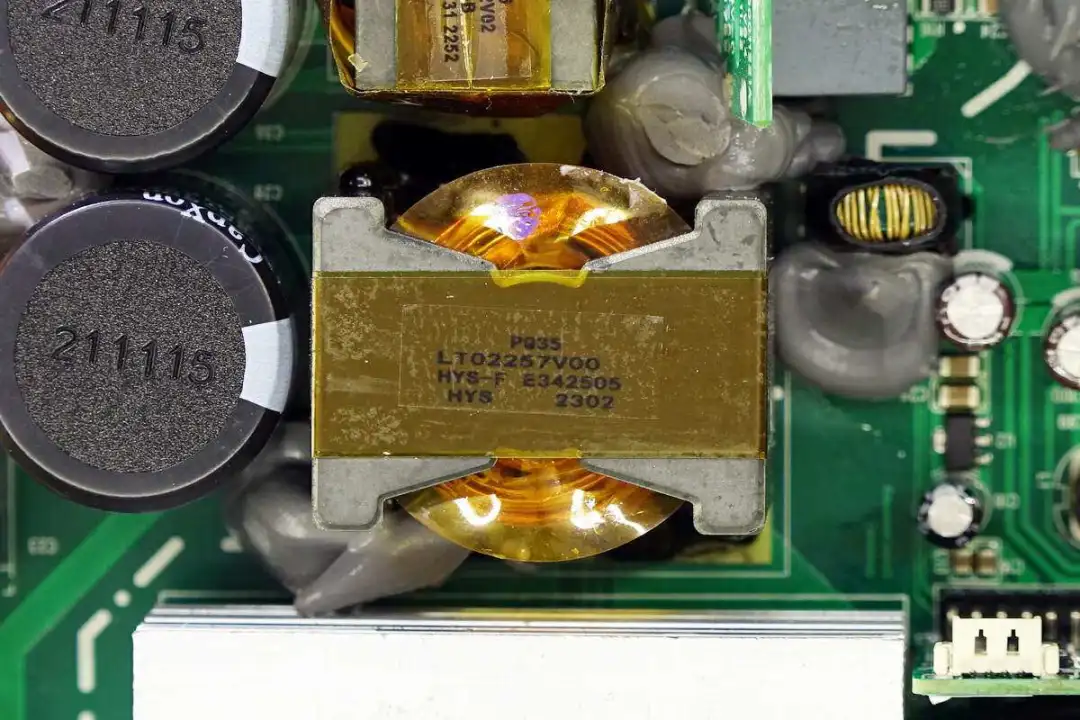

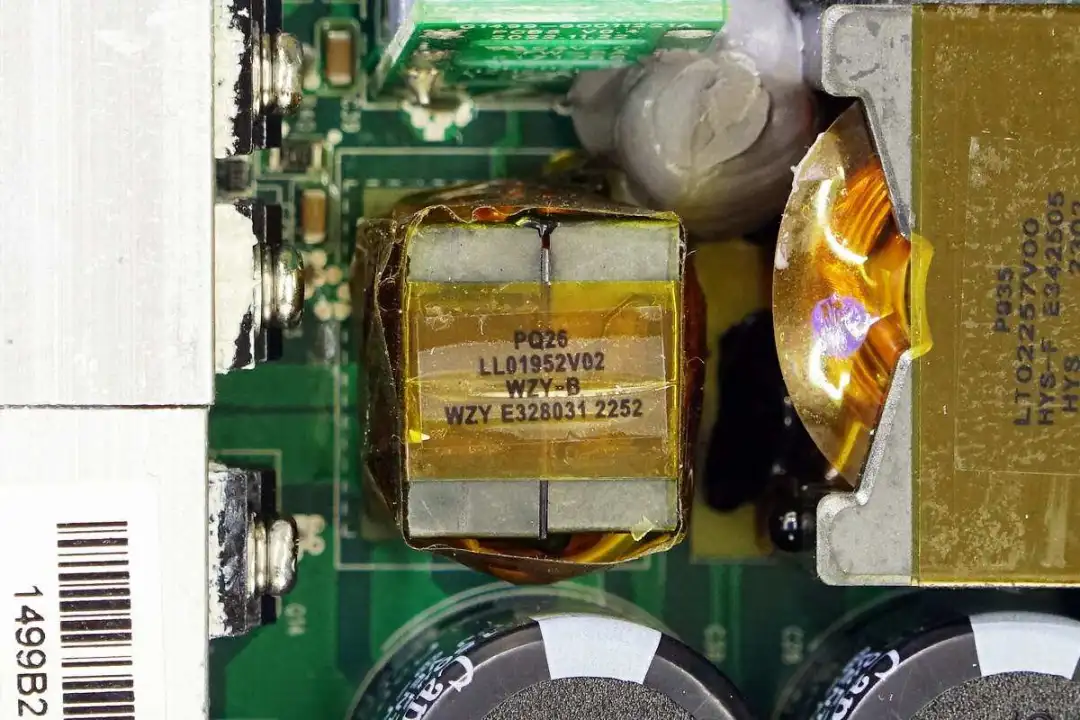

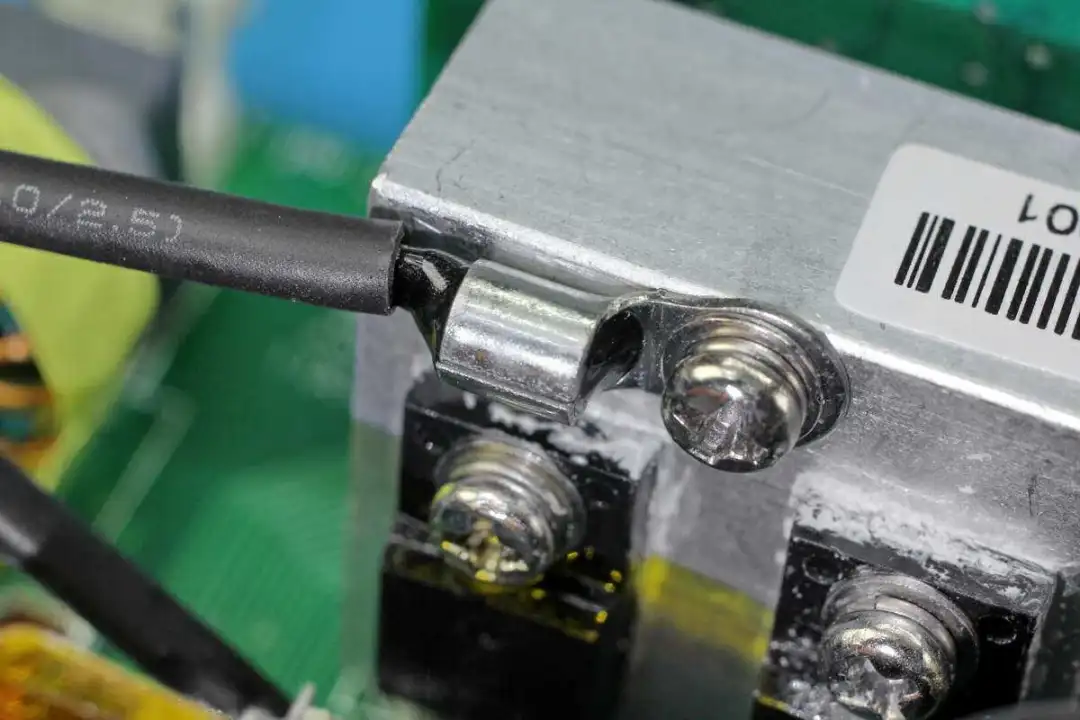

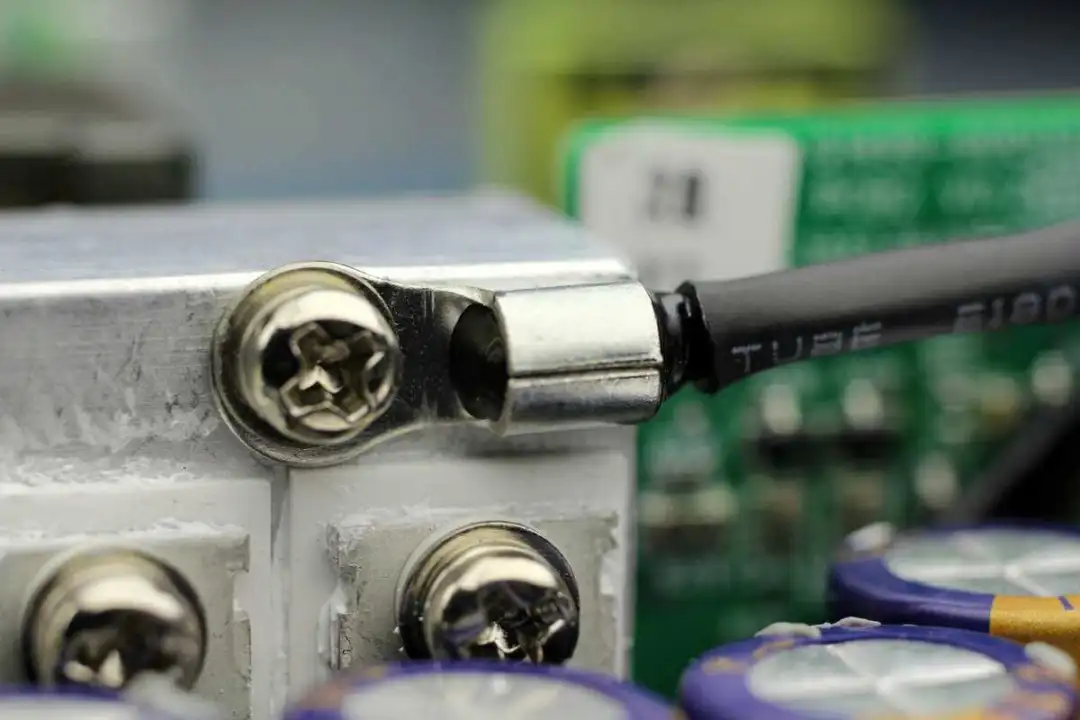

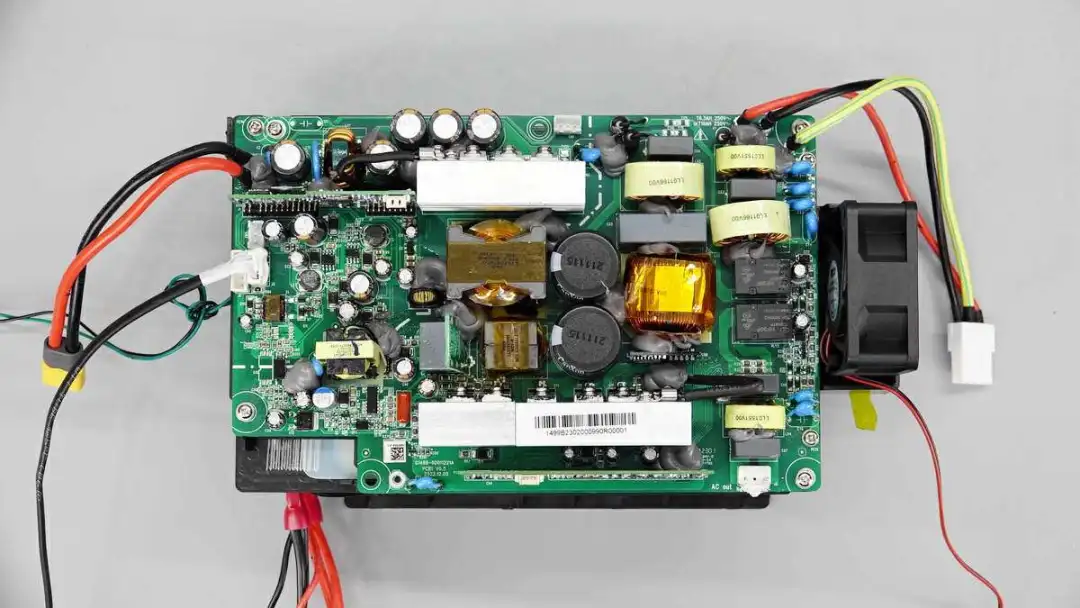

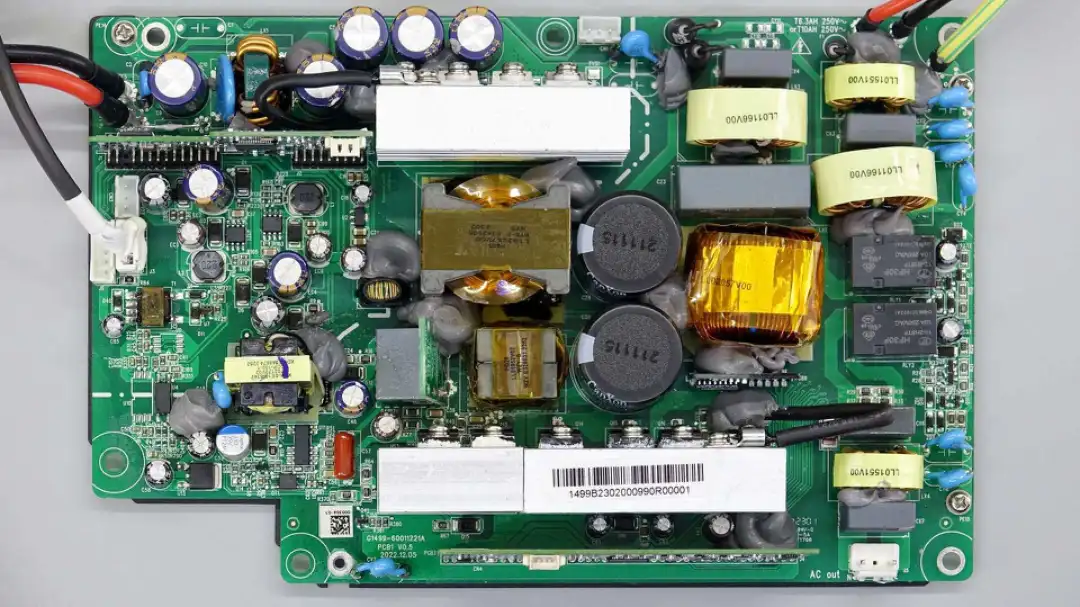

接下来是双向逆变模块，其中电池输入线为焊接连接，降低电阻，交流输入导线焊接连接，交流输出导线采用连接器连接到输出插座。双向逆变模块左上方为直流升压和整流充电部分，中间为变压器和滤波电容，下方为整流和输出调制电路，右侧为输入输出切换和滤波电路。

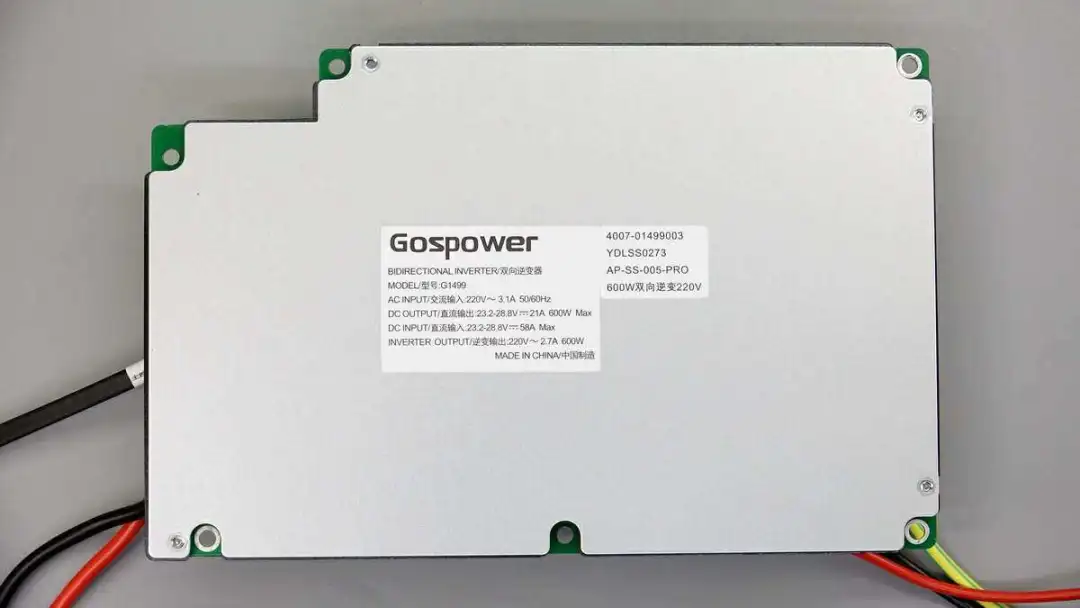

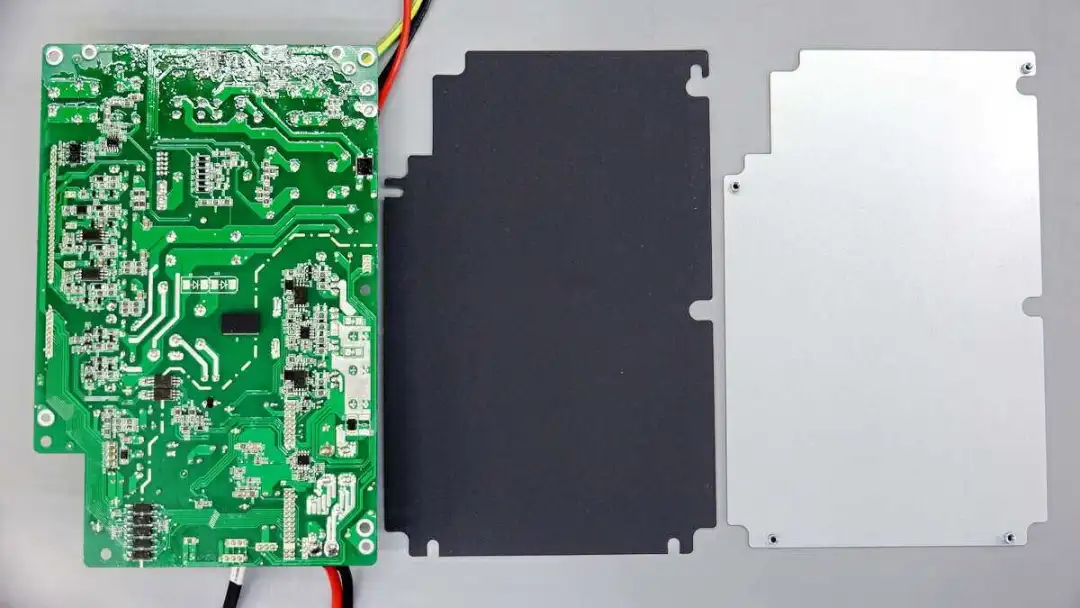

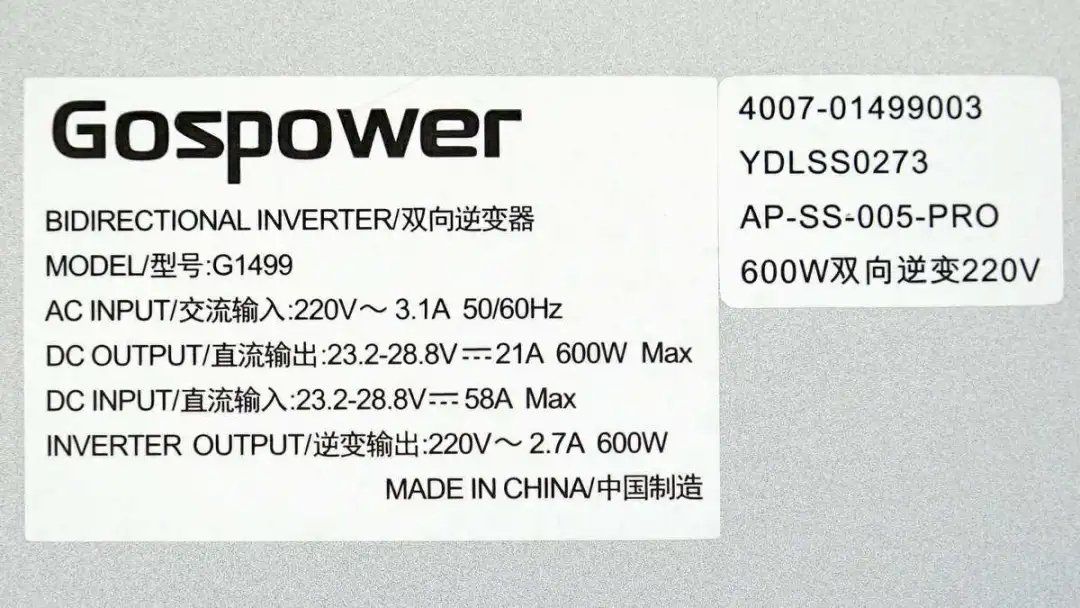

双向逆变模块背面固定一块铝板，在铝板上贴有产品标签。
双向逆变器来自Gospower高斯宝电气，型号G1499，是一款600W功率的双向逆变器，其中充电模式下交流输入为220V 3.1A，直流输出为23.3-28.8V 21A。逆变输出模式下，电池输入为23.2-28.8V，最大输入电流为58A，输出为220V 2.7A。

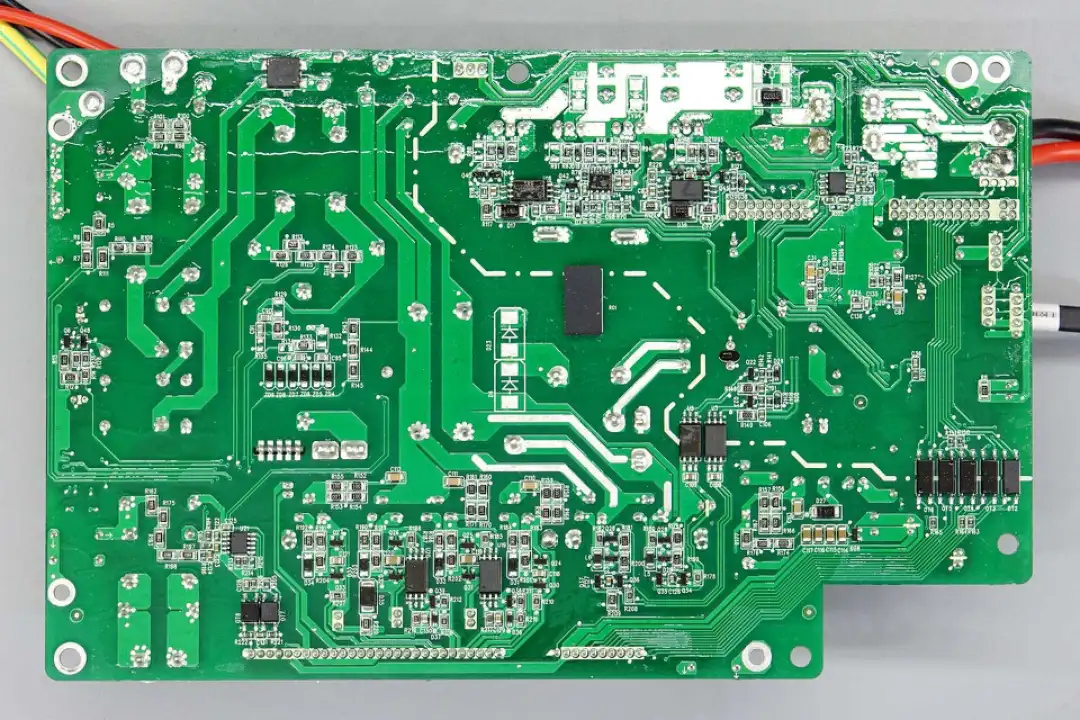

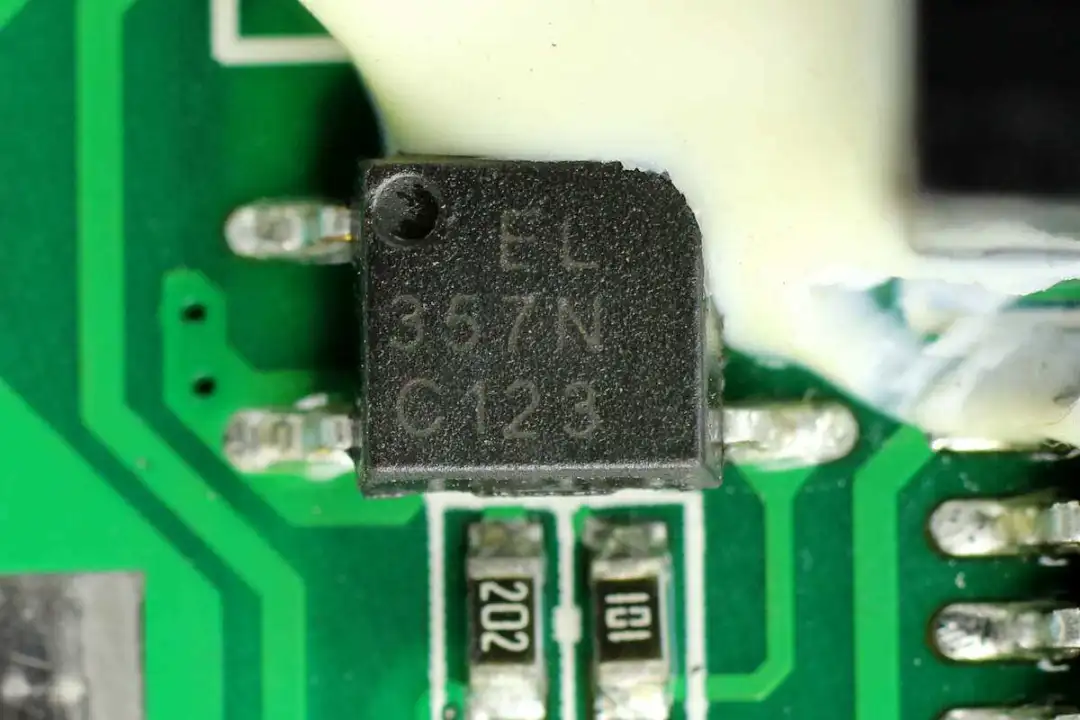

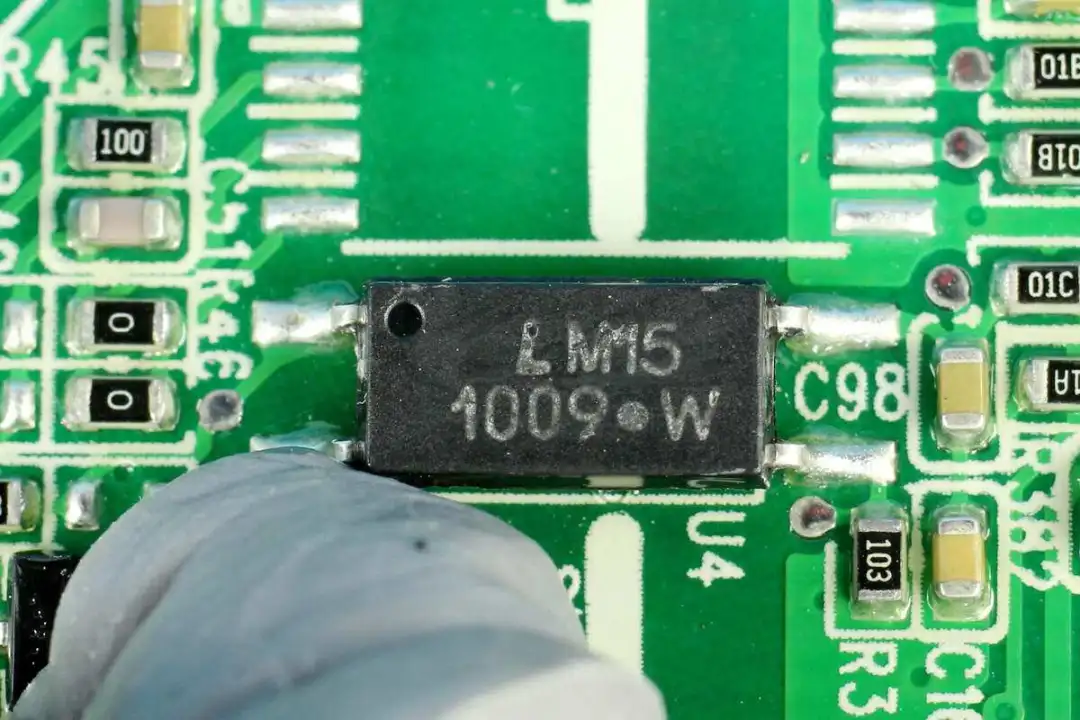

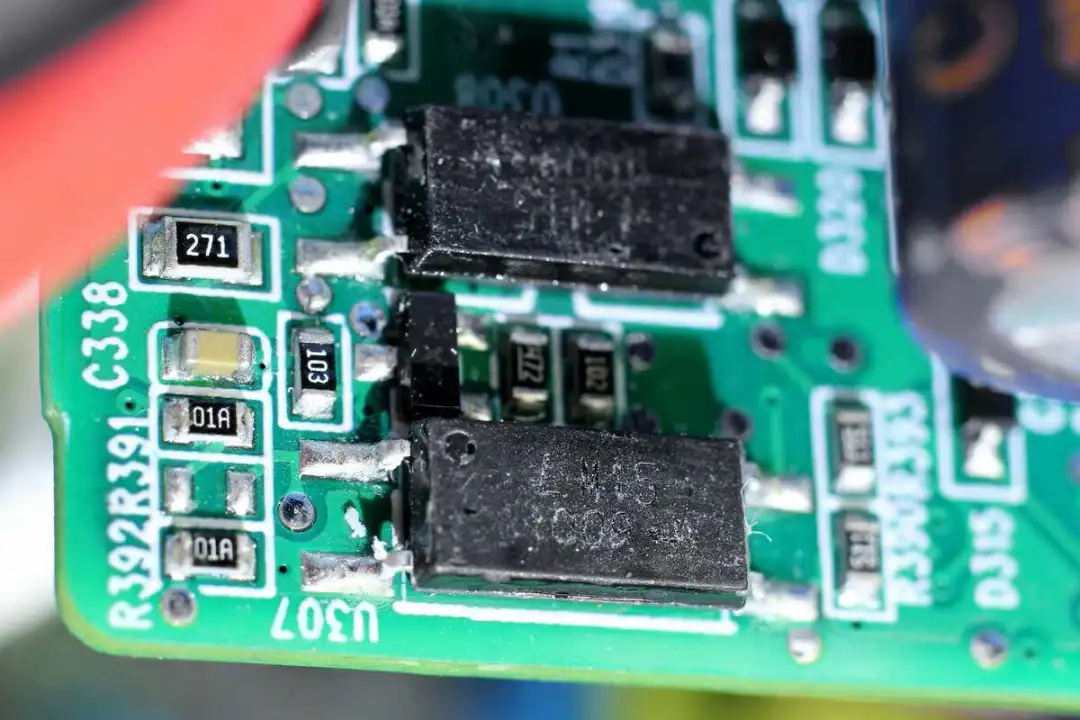

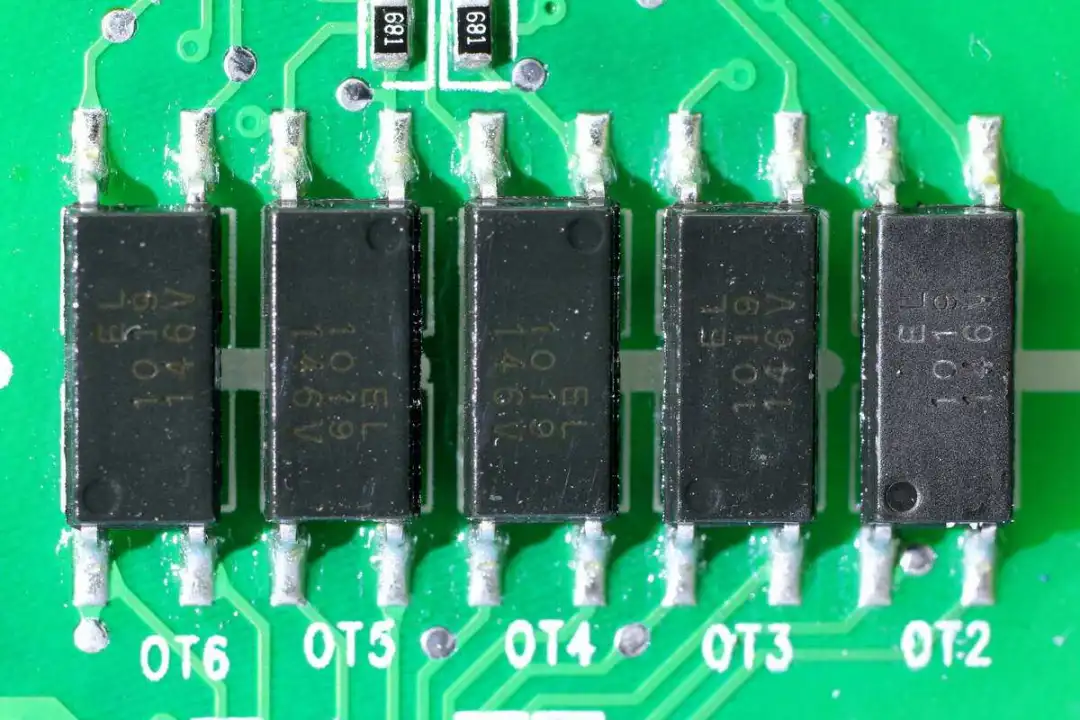

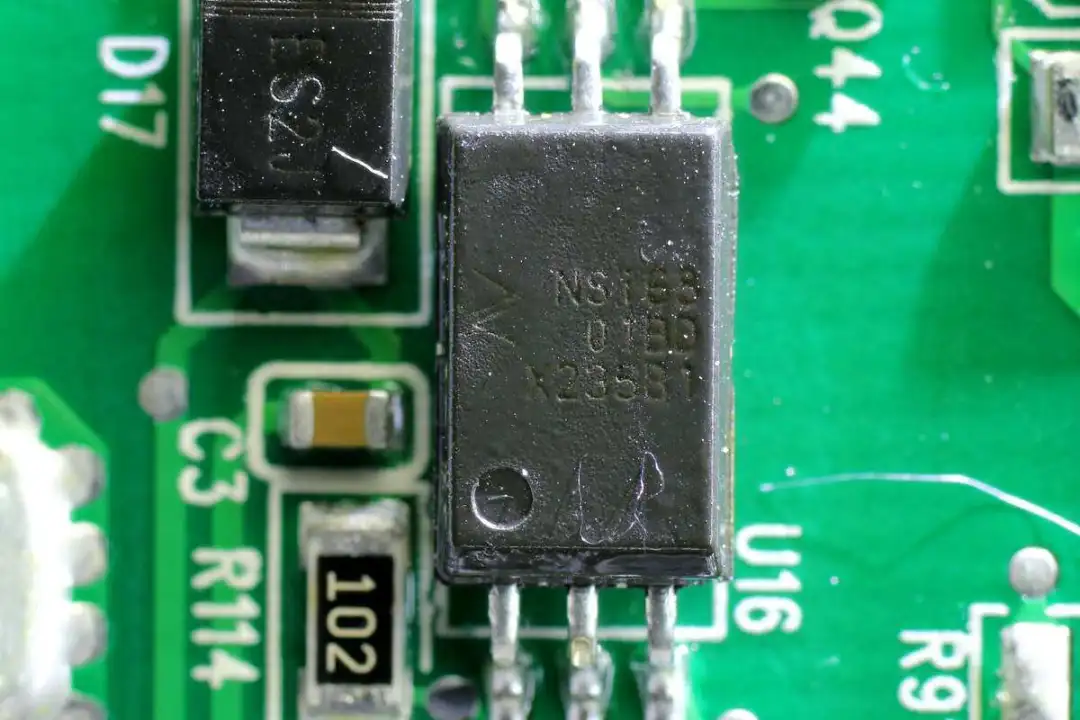

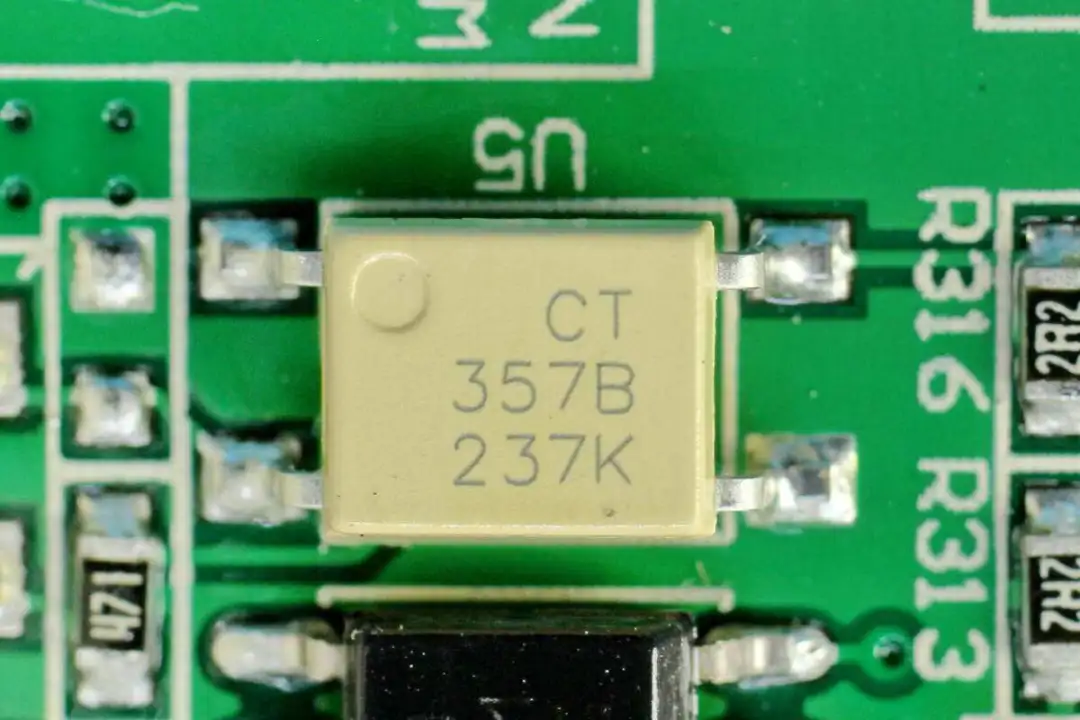

逆变模块背面焊接光耦，驱动器和隔离驱动器，以及数字隔离通信芯片，低压侧与高压侧通过虚线区分。

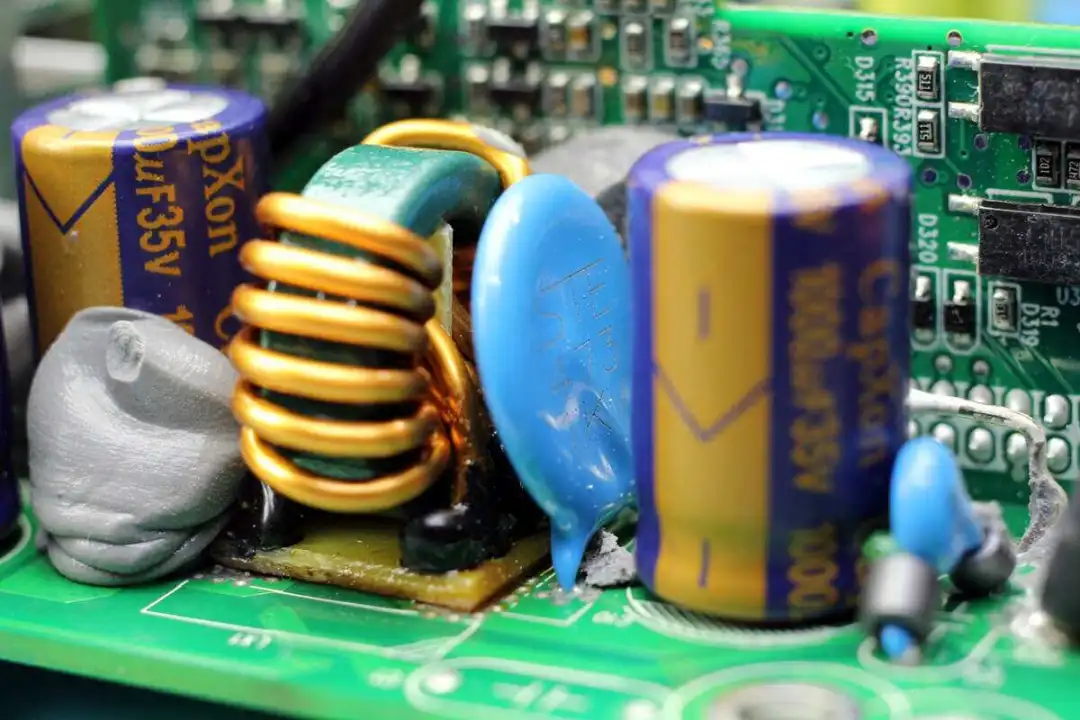

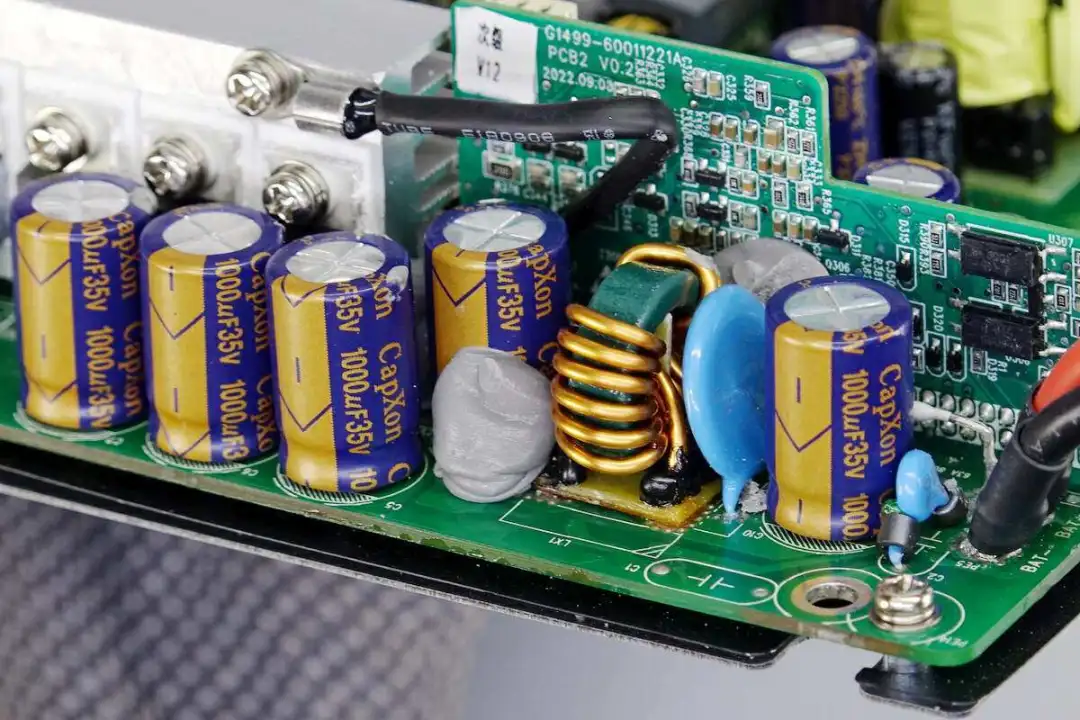

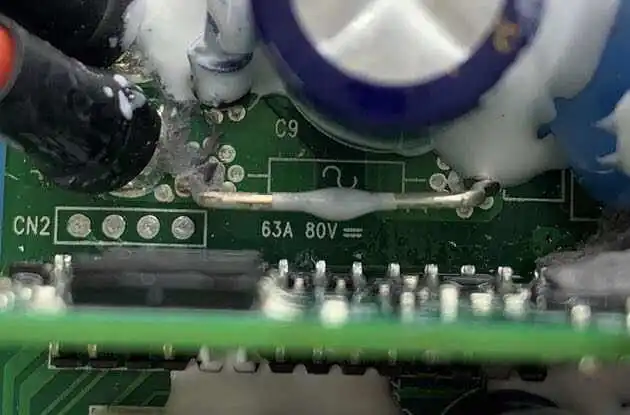

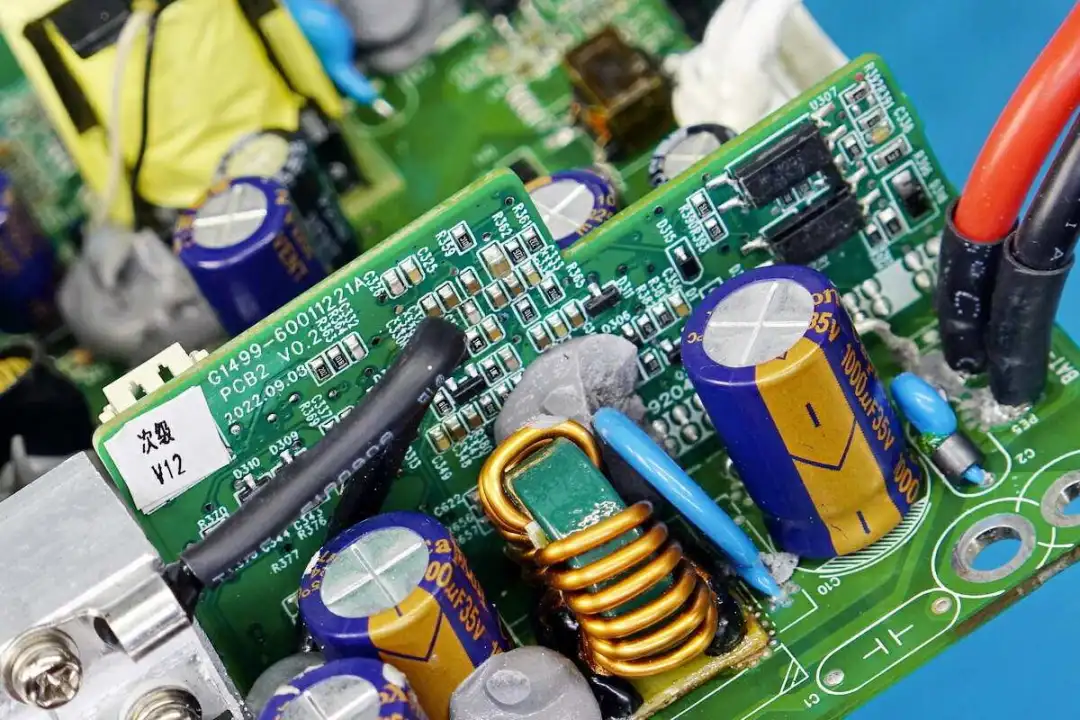

输入端采用五颗电解电容和一颗电感滤波。五颗电解电容均来自丰宾，规格为1000μF35V。

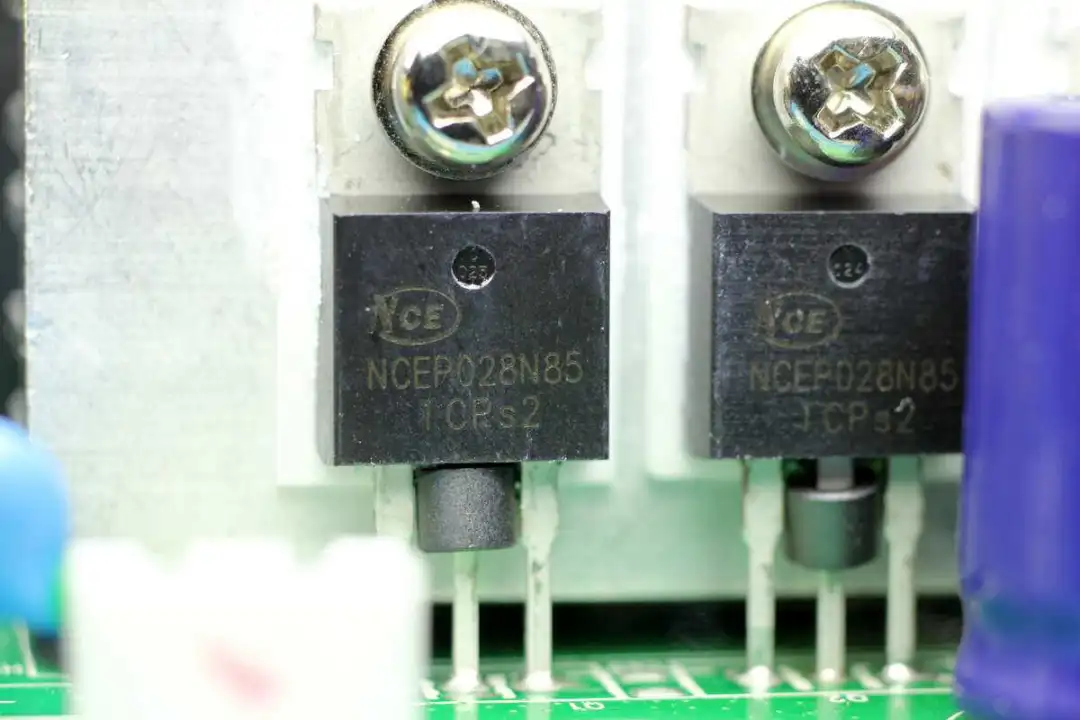

低压侧开关管来自新洁能，型号NCEP028N85，是一颗耐压85V，导阻2.55mΩ的NMOS，采用TO220封装。

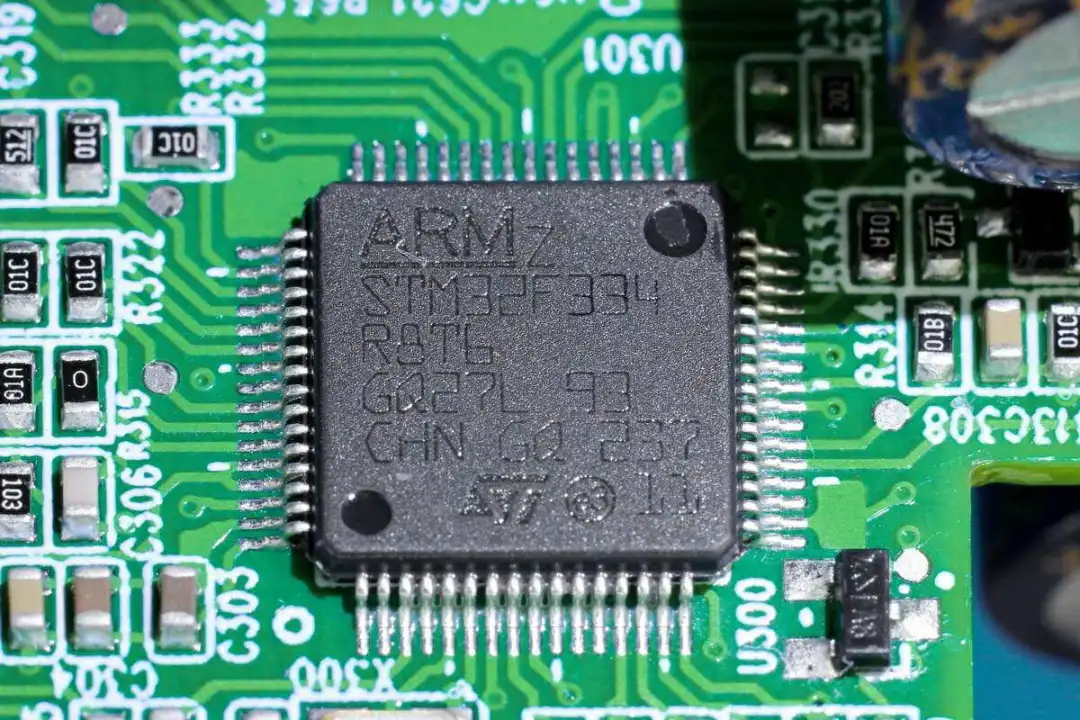

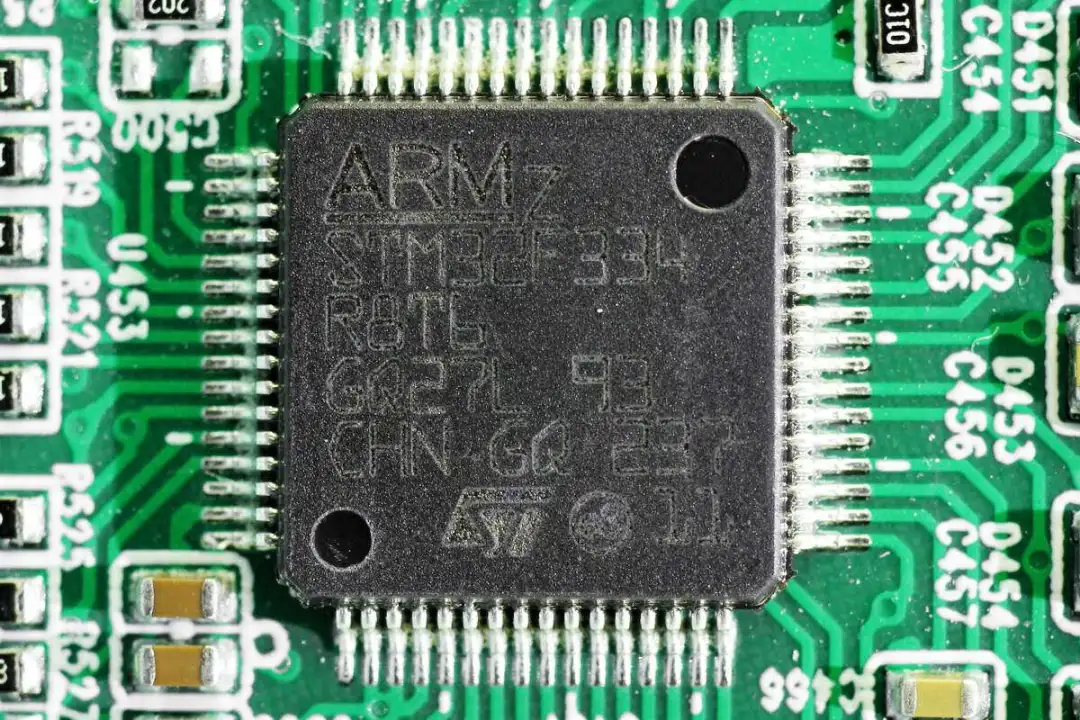

用于升压控制的MCU来自ST意法半导体，型号STM32F334R8T6，内置72MHz主频M4 32位CPU和FPU，具备单周期乘法和硬件除法DSP指令。芯片内置超快速比较器，运算放大器，快速ADC和DAC，并具备标准和高级通信接口。

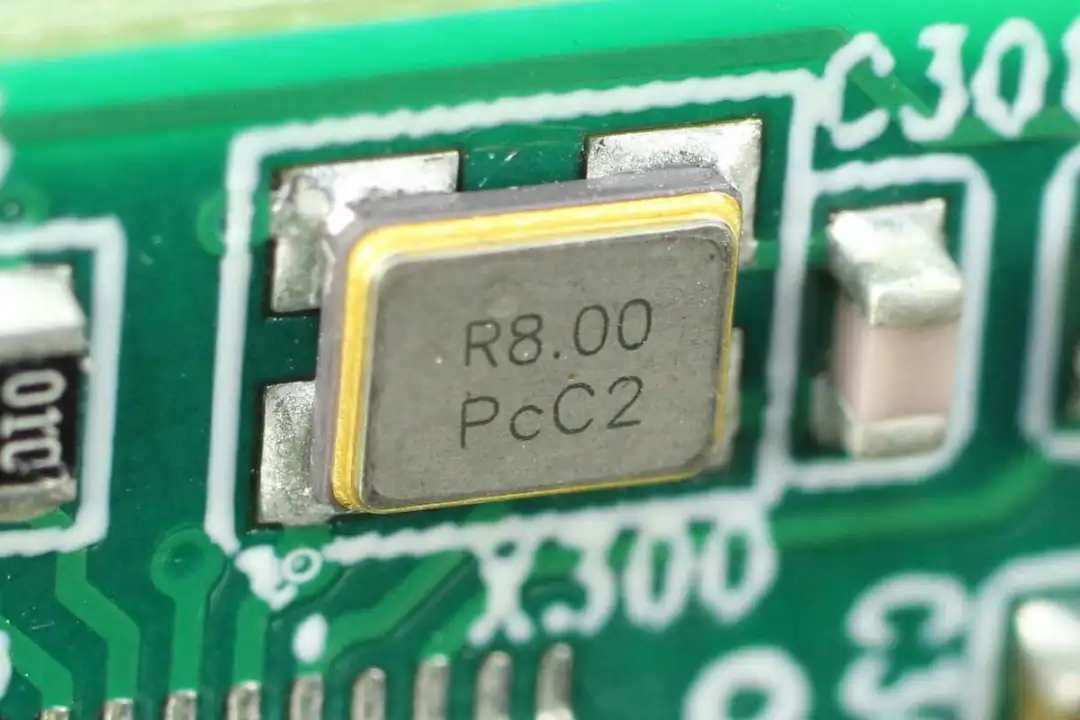

STM32F334R8T6外置的8MHz时钟晶振。

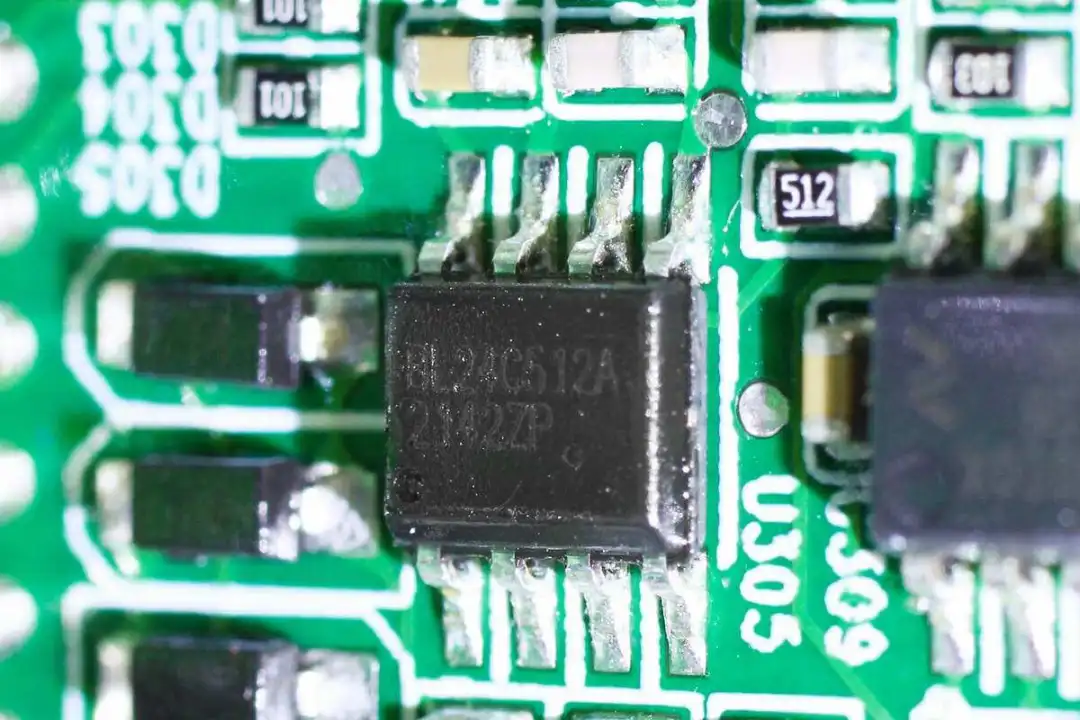

MCU外置贝岭 BL24C512A 64KB存储器芯片。

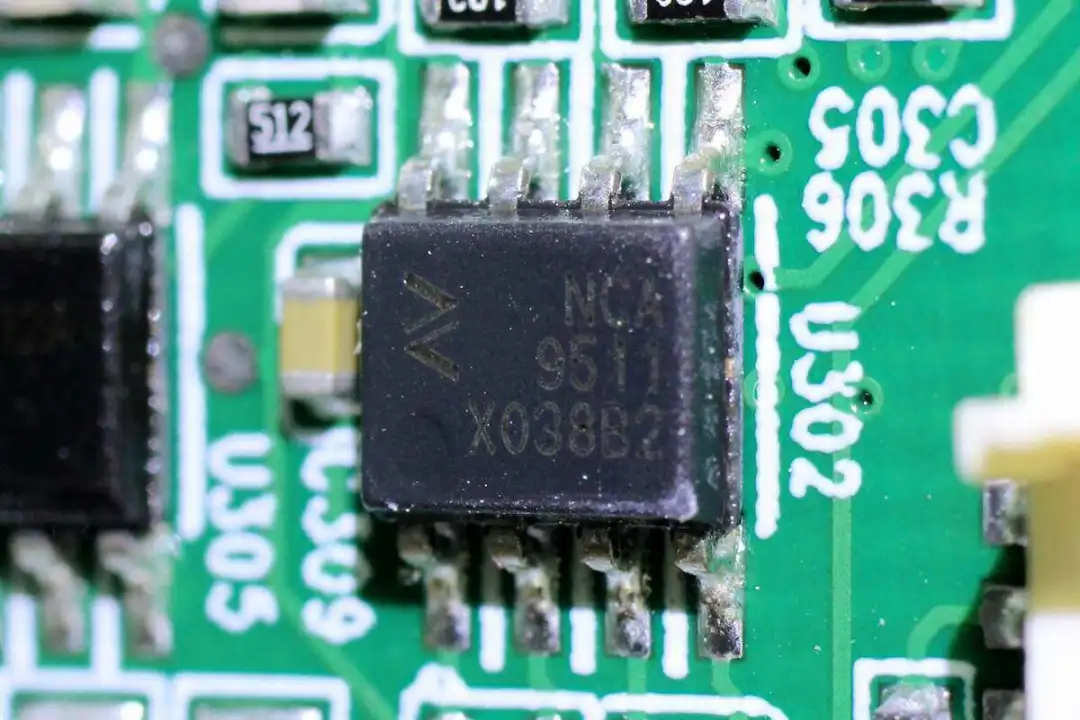

纳芯微 NCA9511用于I2C总线和SMBus总线缓冲和热拔插功能。

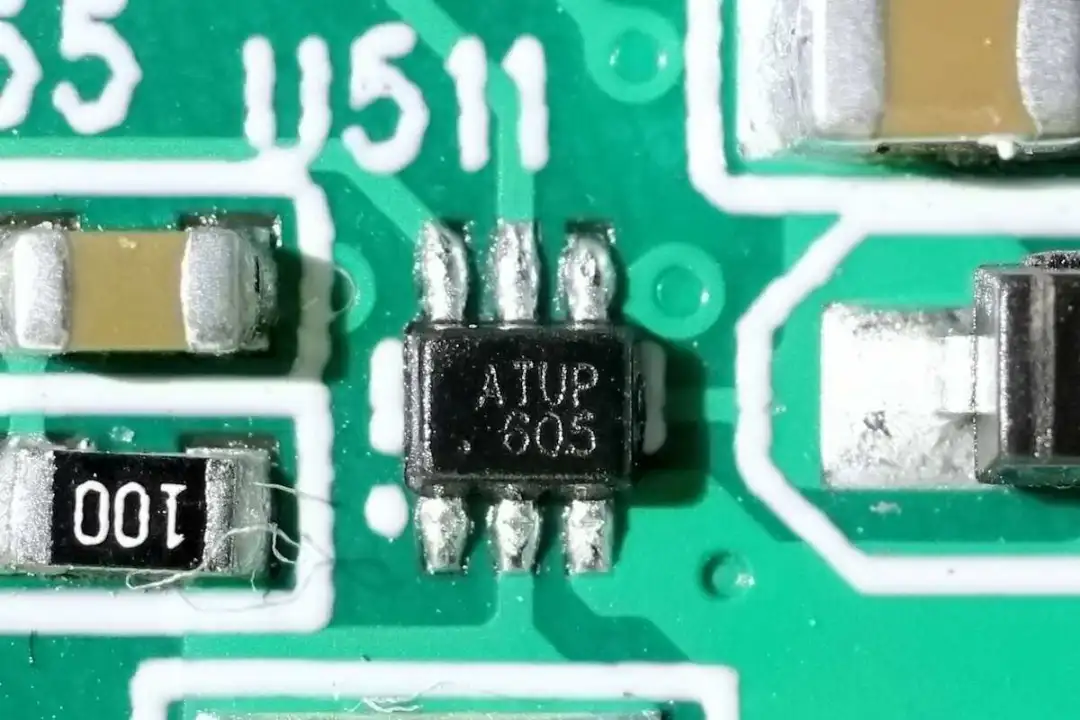

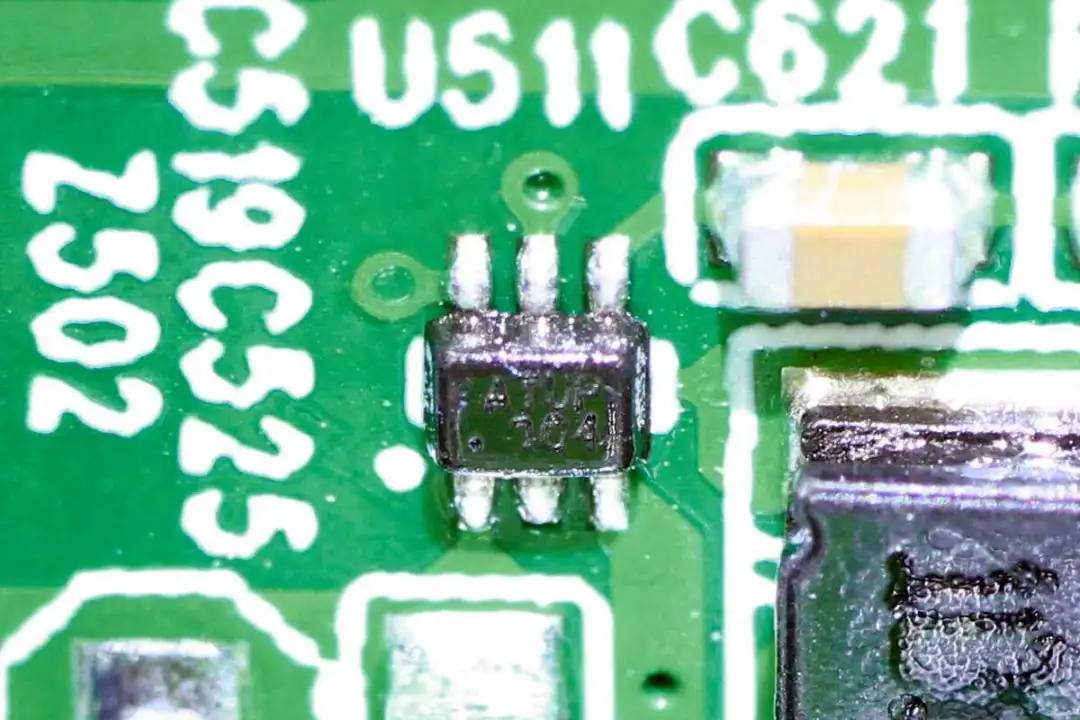

用于为MCU供电的降压芯片来自MPS芯源半导体，丝印ATU，实际型号为MP1476，是一颗18V耐压，2A输出的同步降压转换器，内部集成开关管，具备快速动态响应，采用SOT563封装。

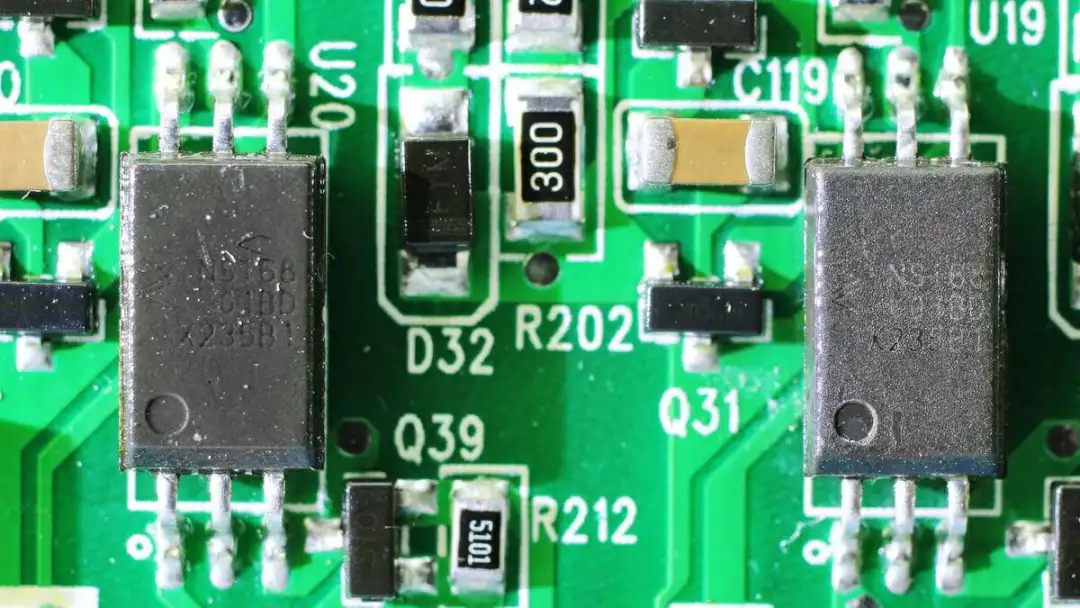

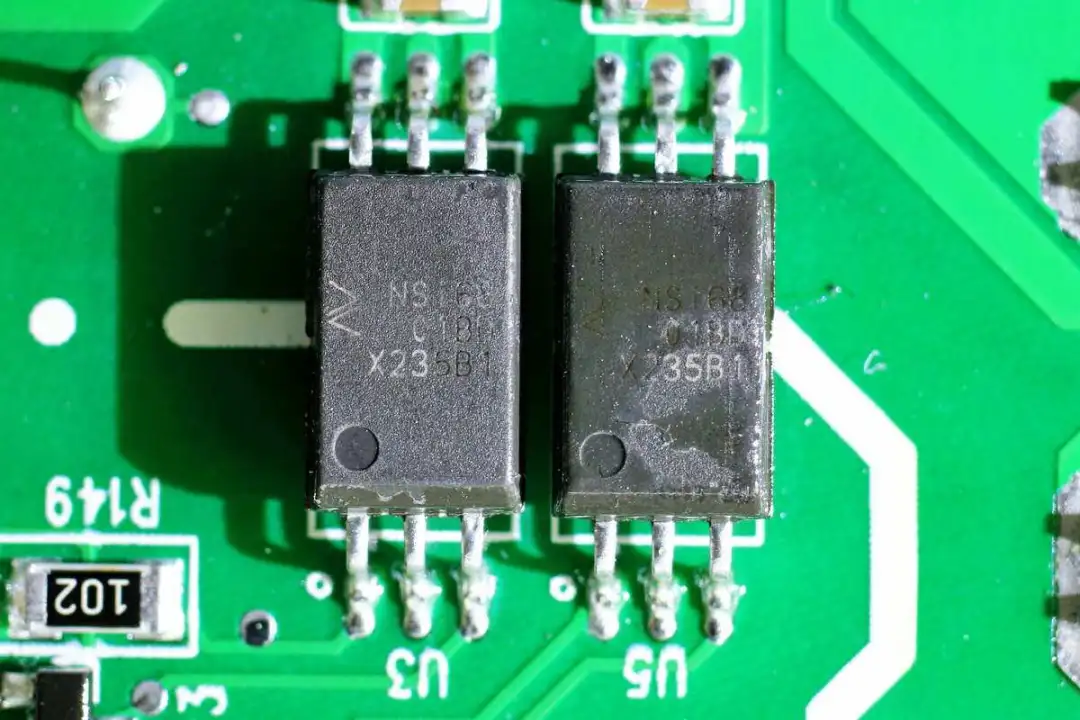

两颗纳芯微NSi6801BD隔离式栅极驱动器，用于低压侧开关管驱动。

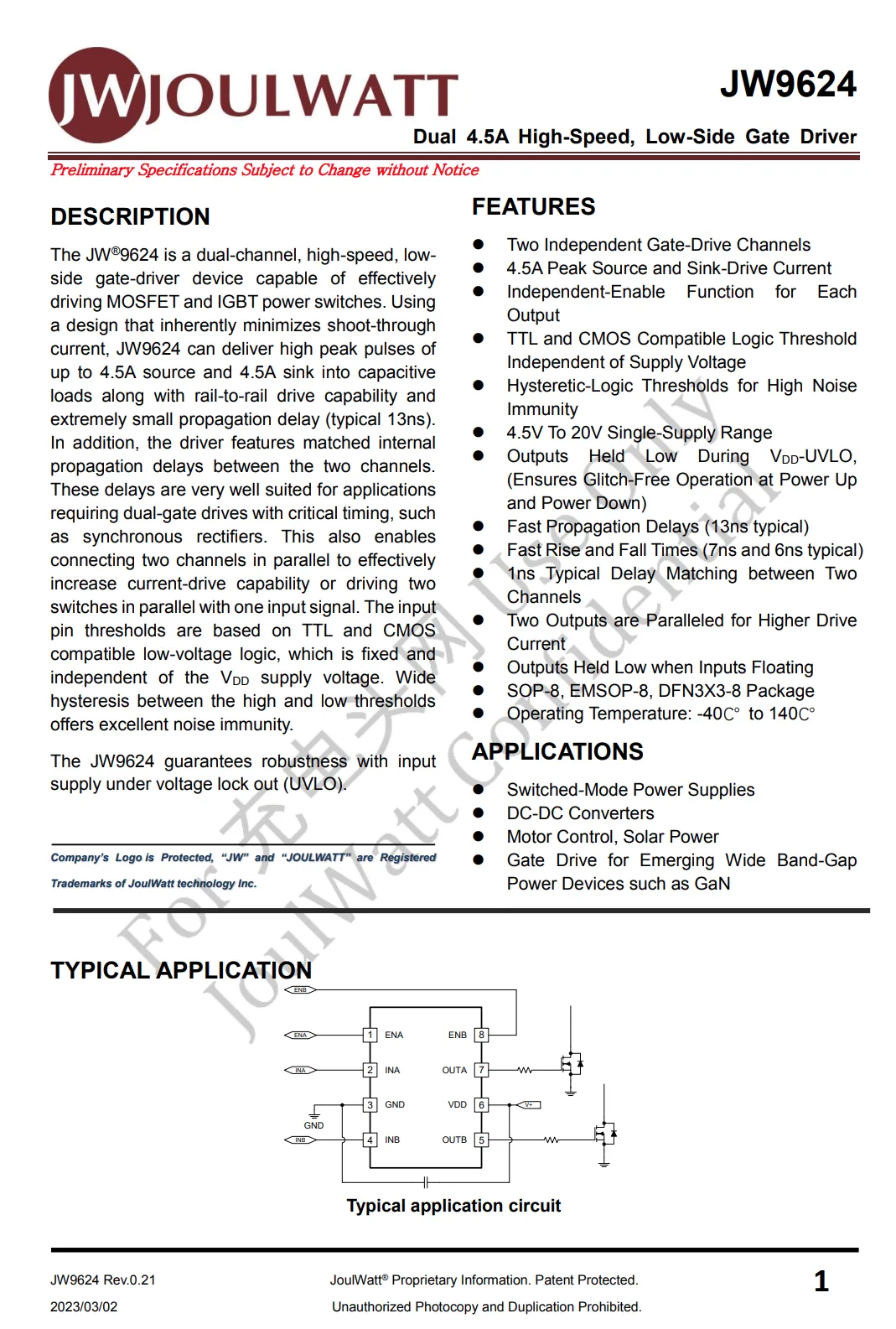

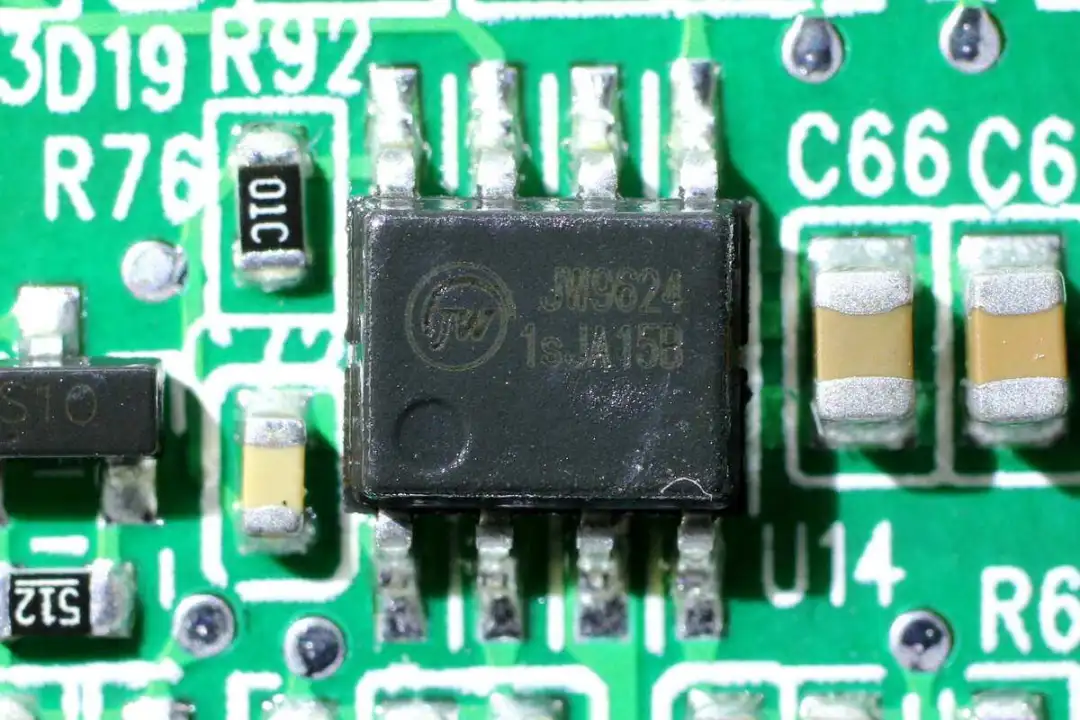

用于驱动低压侧开关管的一颗驱动器来自杰华特，型号JW9624，是一颗双通道，高速低侧栅极驱动器，支持驱动MOS管，GaN和IGBT。器件内置两个独立的栅极驱动通道，支持4.5A峰值电流，支持独立的通道输出控制，兼容TTL和CMOS驱动电平，工作电压为4.5-20V，可以将两路输出并联，获得更大的输出电流。

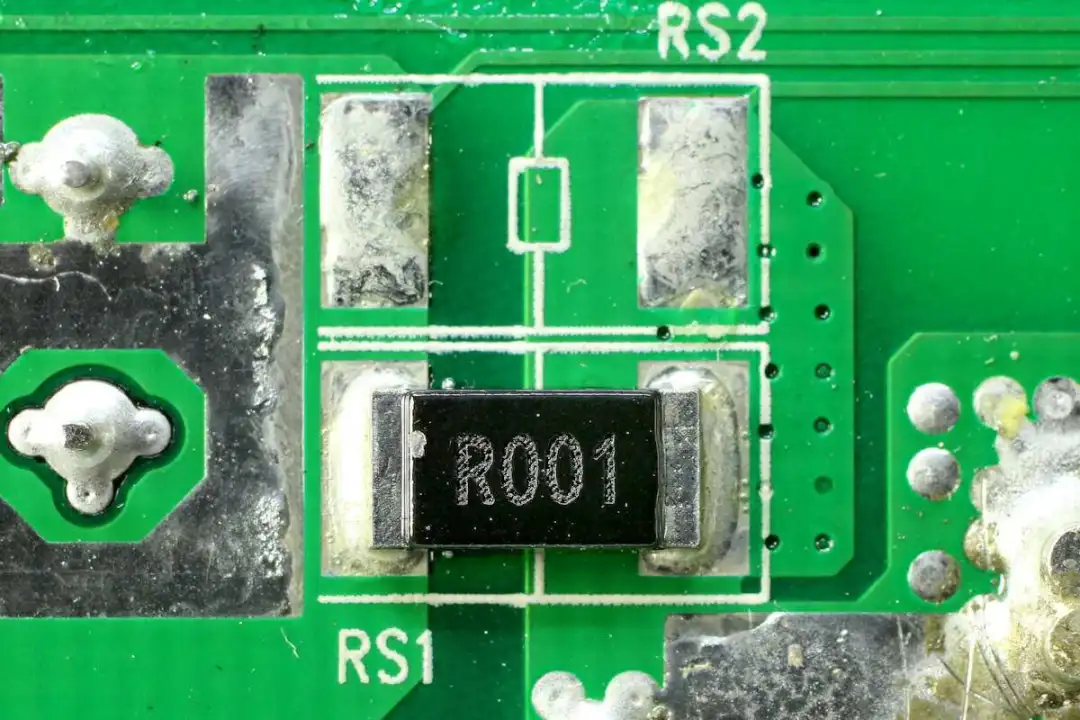

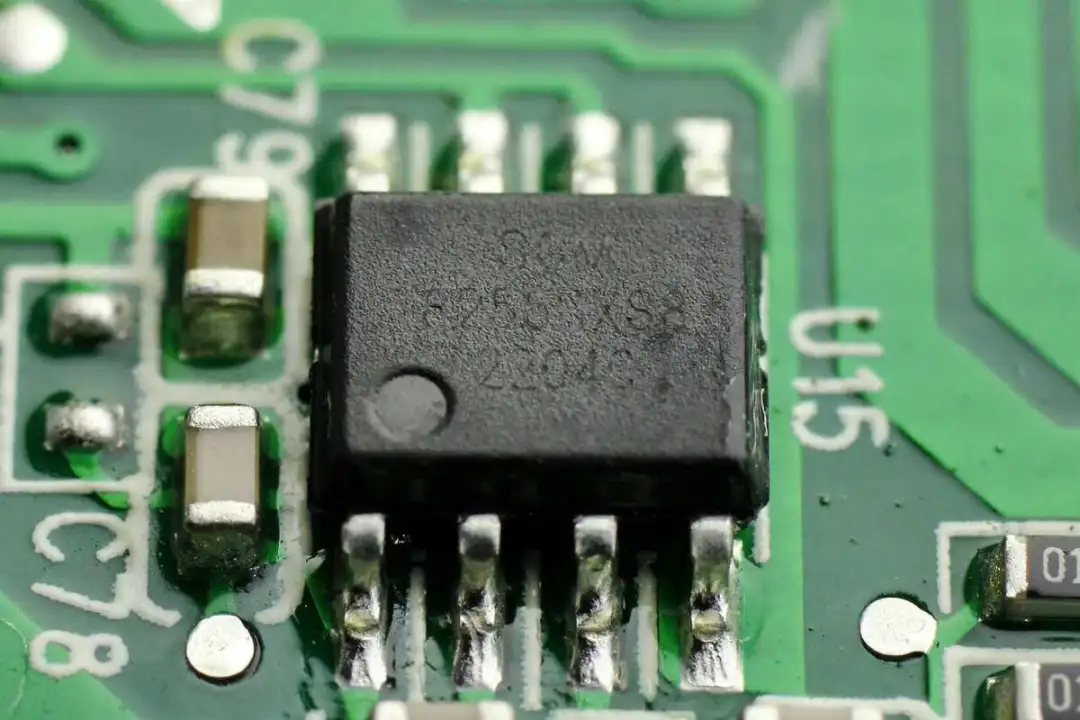

圣邦威 SGM8255B 双运放用于输入端电流采样放大。

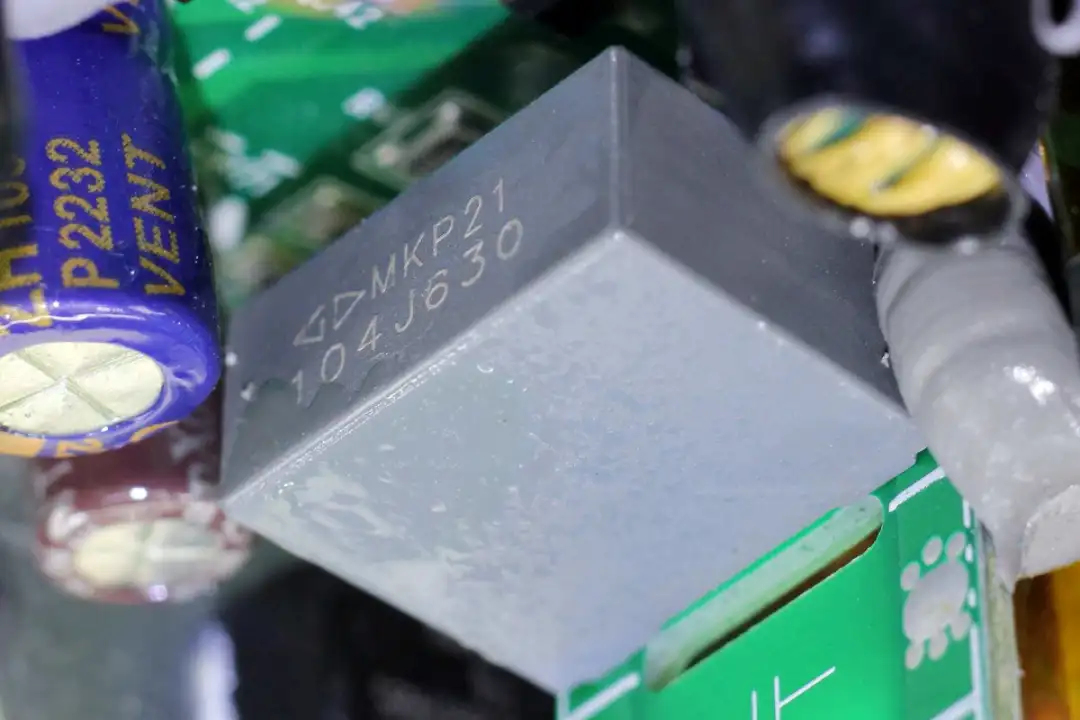

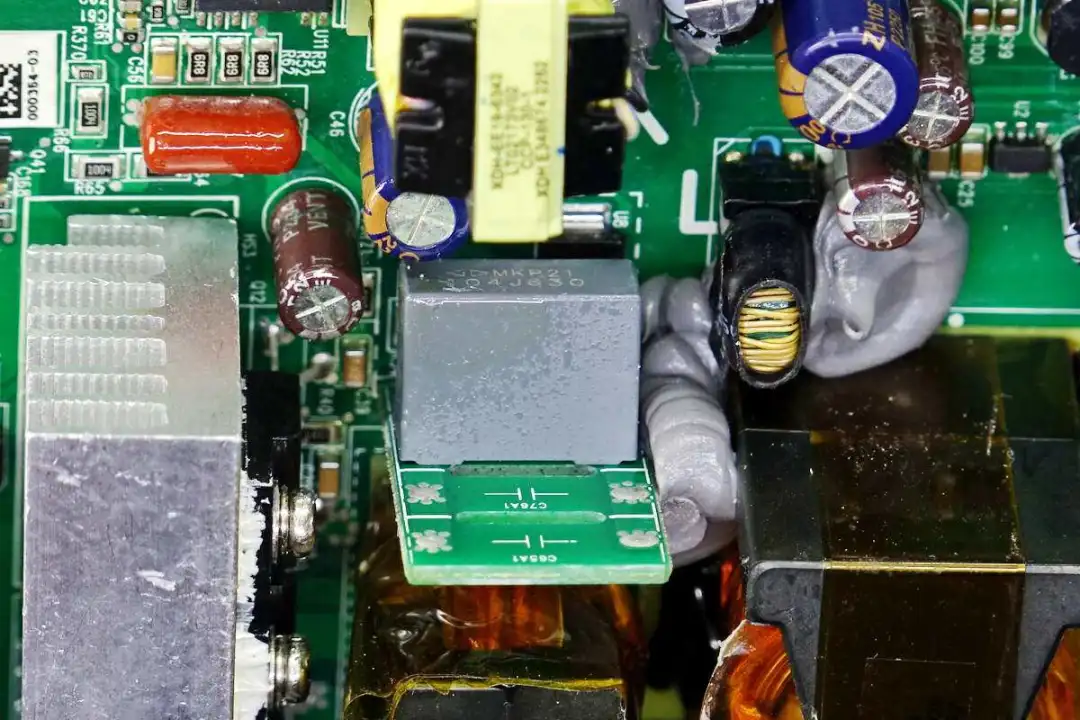

谐振电容来自厦门法拉电子，规格为0.1μF 630V。

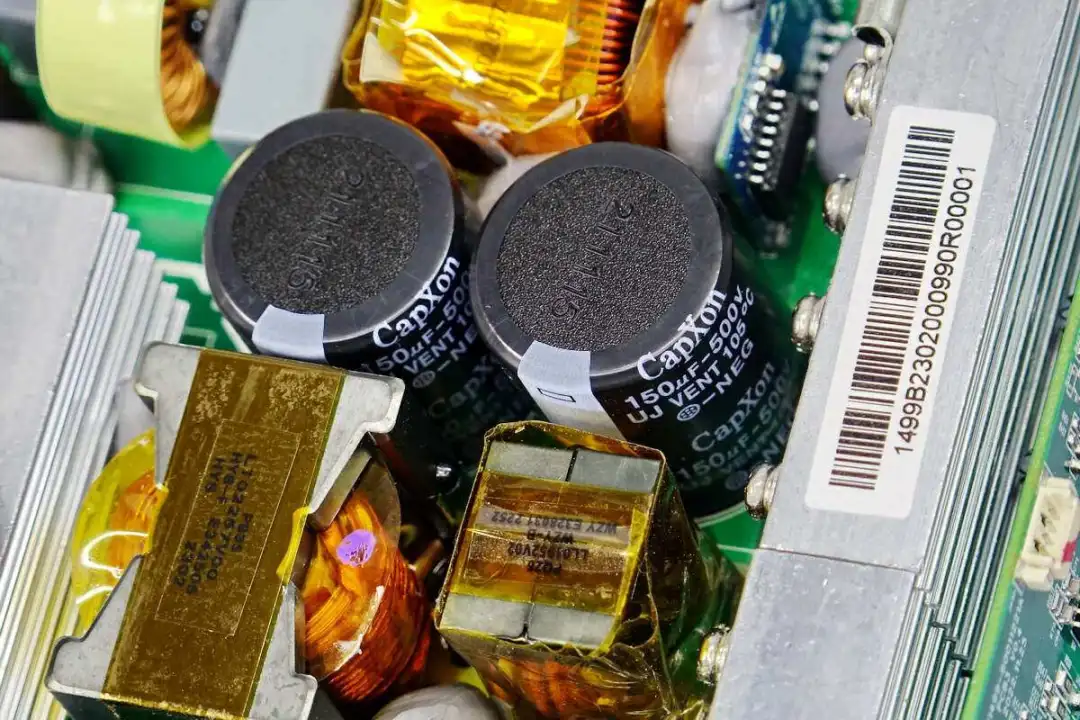

两颗高压滤波电容来自丰宾，规格为150μF 500V。

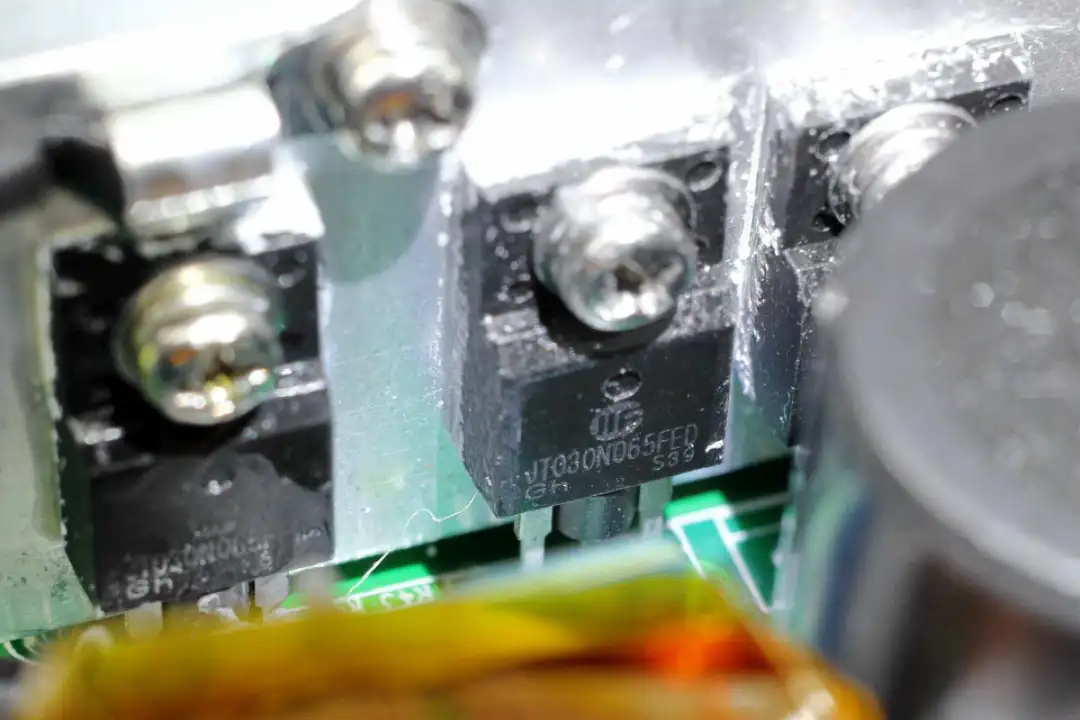

用于输出调制的IGBT来自吉林华微，型号JT030N065FD，规格为650V 30A，采用TO220F绝缘封装。

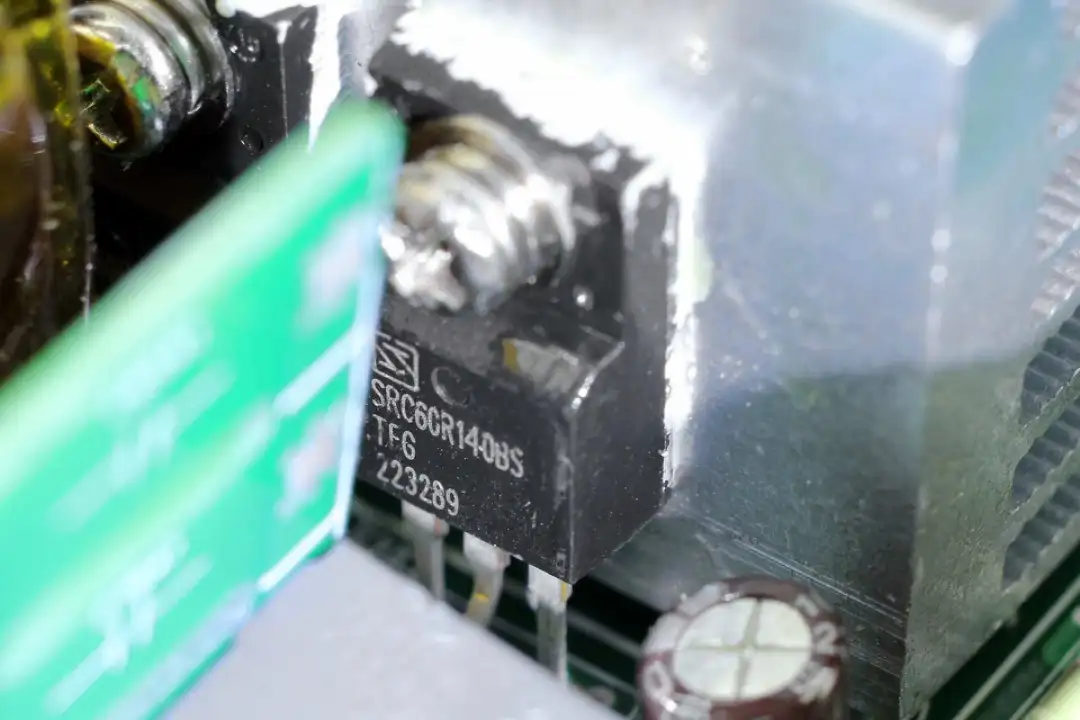

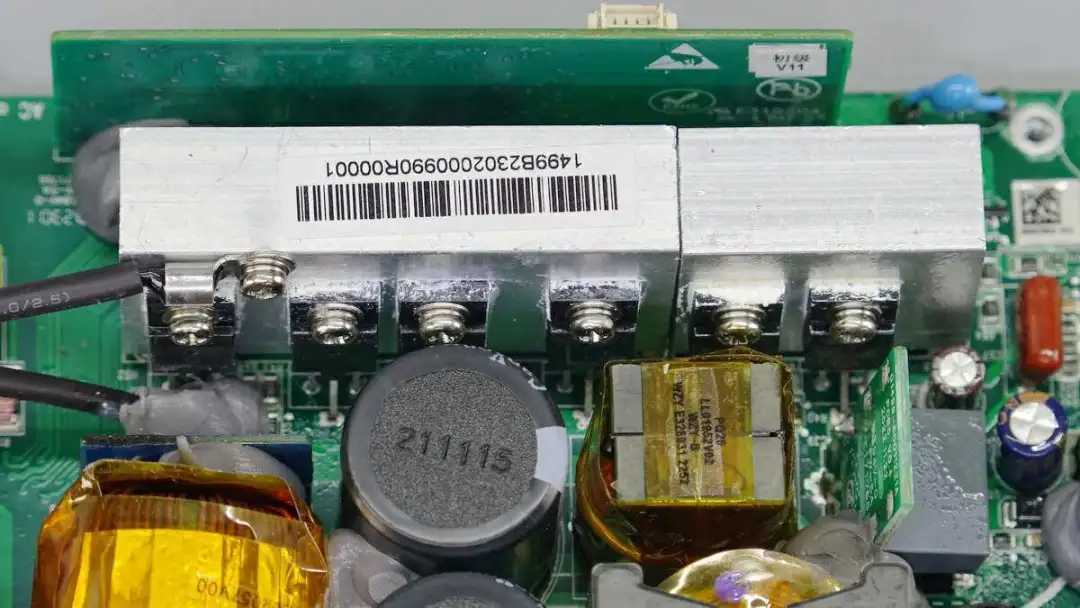

两颗LLC开关管来自尚阳通，型号SRC60R140BS，是一颗耐压600V的超结NMOS，导阻为126mΩ，采用TO220F绝缘封装。
磁环滤波电感特写，用于逆变输出滤波和输入PFC升压，缠绕高温胶带，底部垫电木板绝缘。

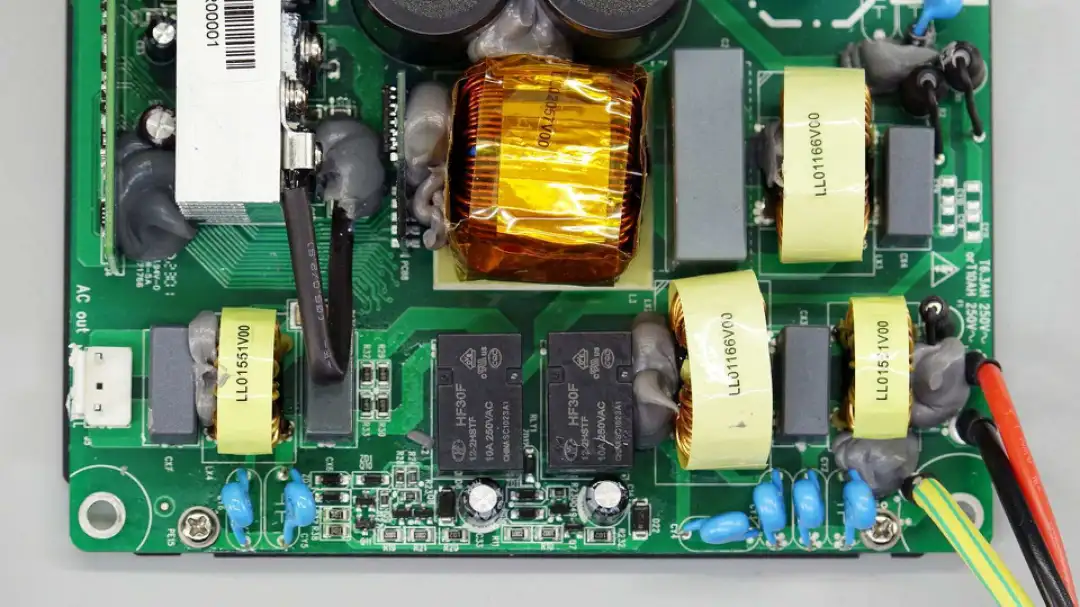

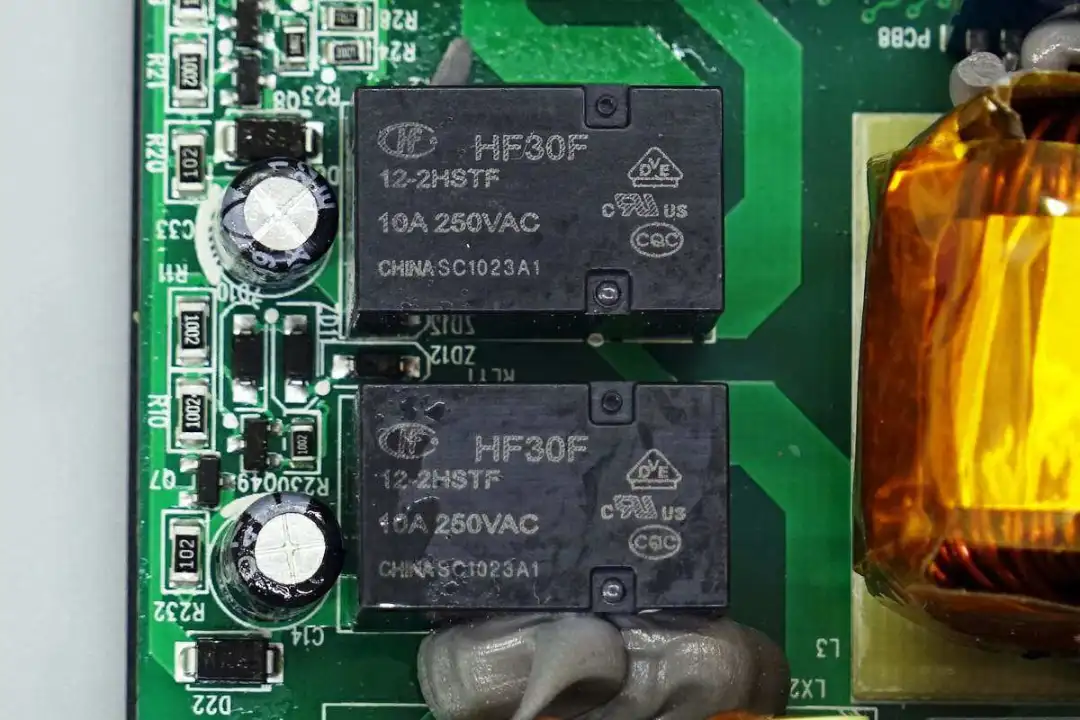

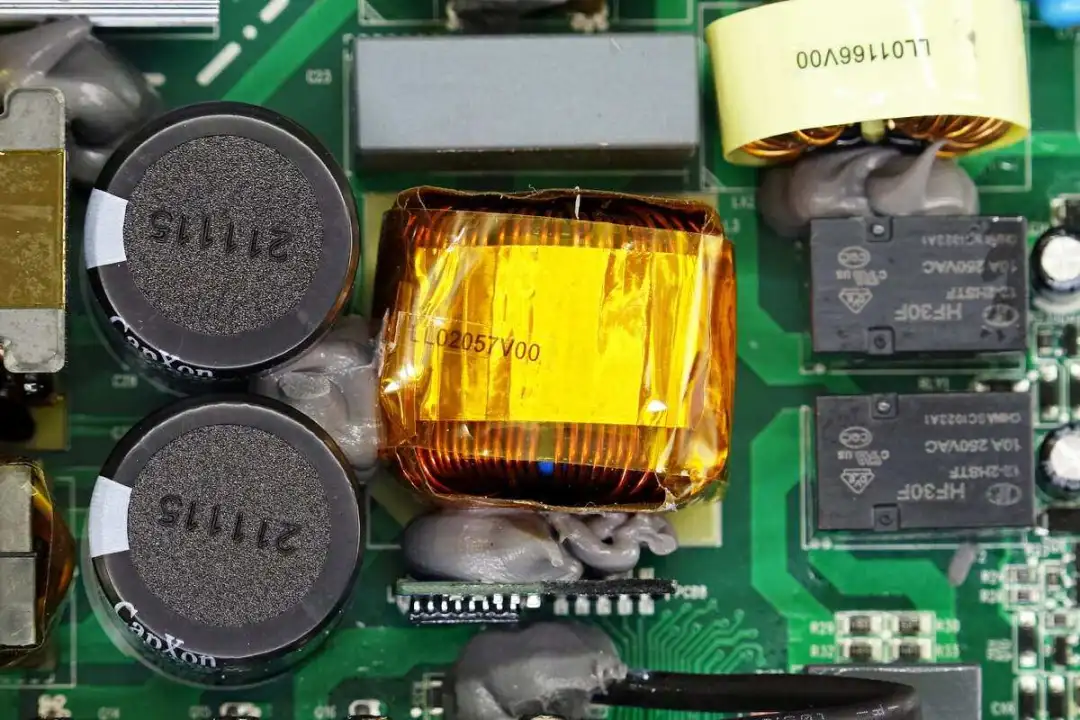

两颗继电器来自宏发，型号HF30F，线圈电压12V，内置两组常开触点，触点容量10A，用于逆变器切换交流输入和交流输出端子。

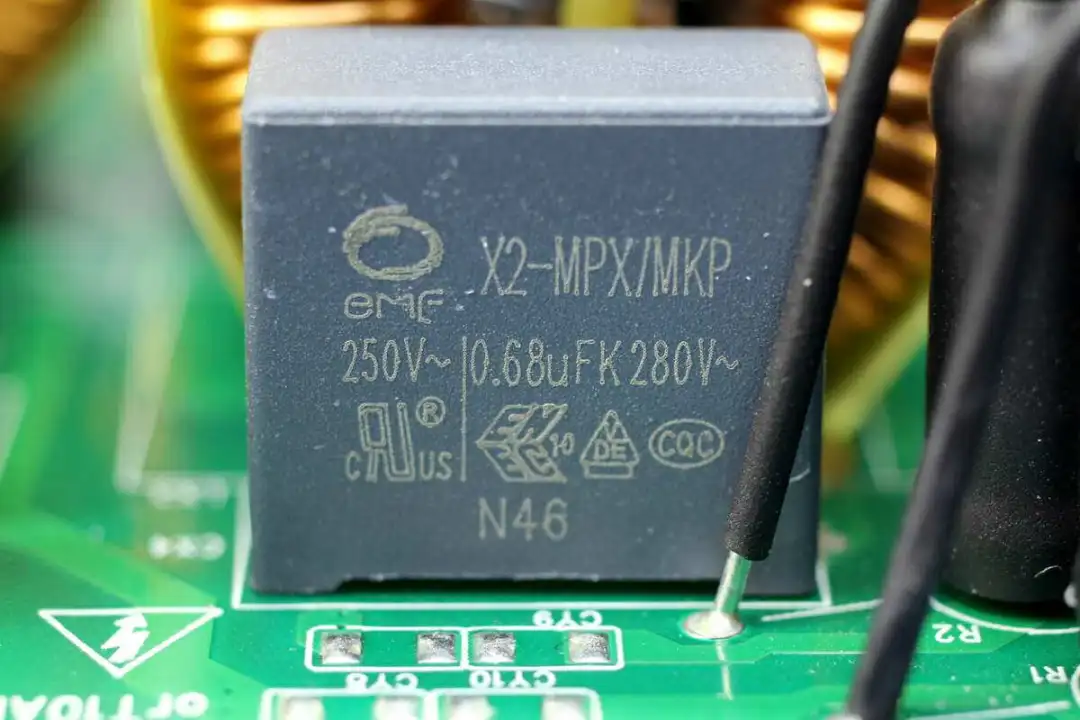

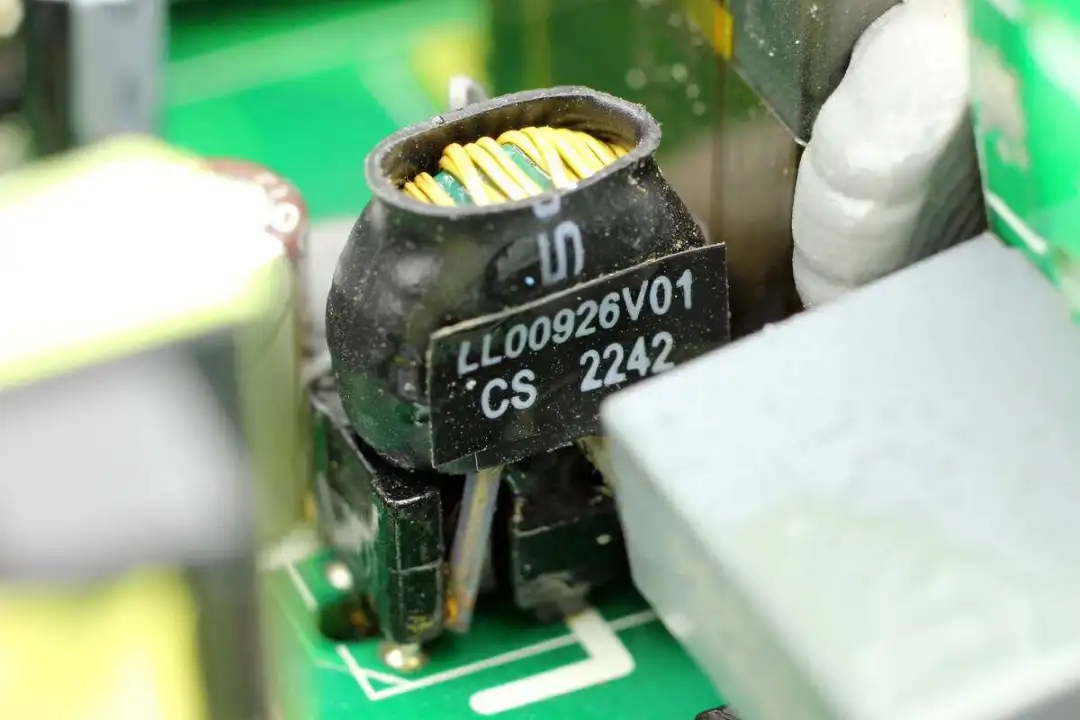

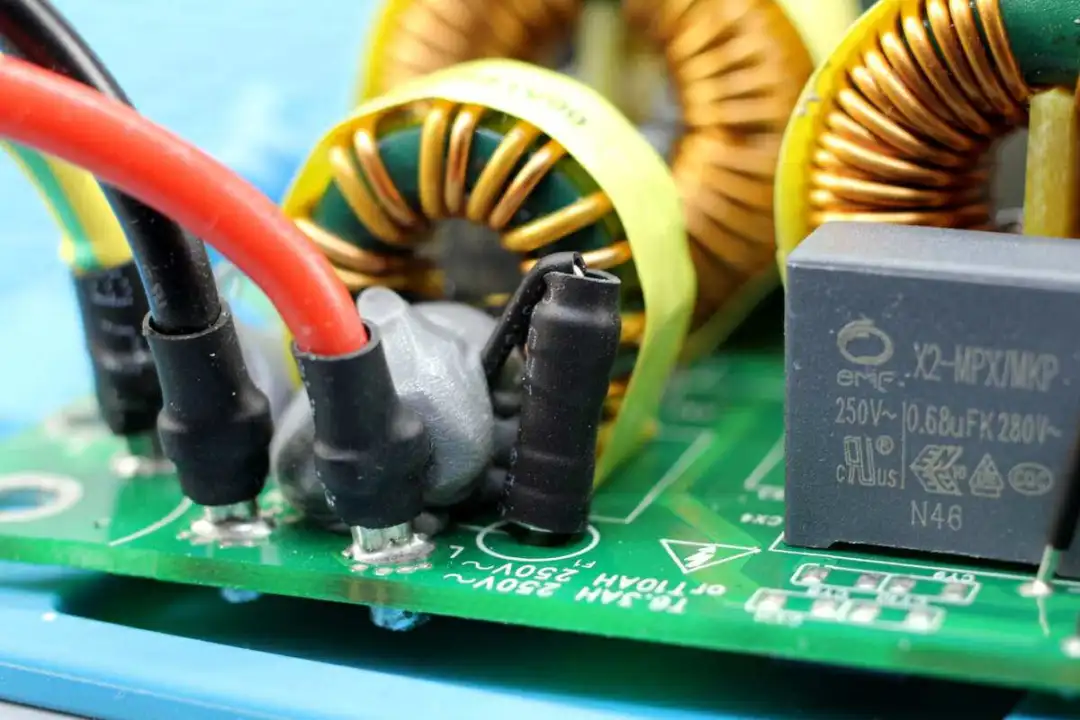

交流输入端保险丝和共模电感特写，导线冷压端子焊接，外套热缩管绝缘。

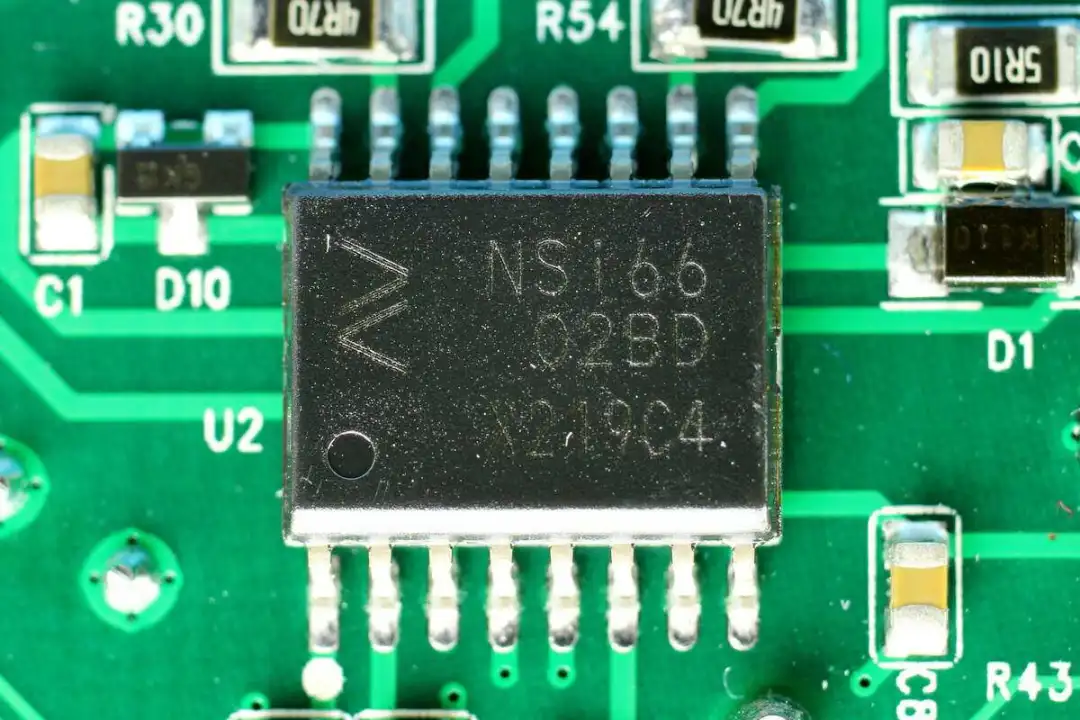

两颗纳芯微 NSi6601BD驱动器用于驱动输出调制MOS管。
两颗纳芯微 NSi6601BD用于驱动LLC开关管。

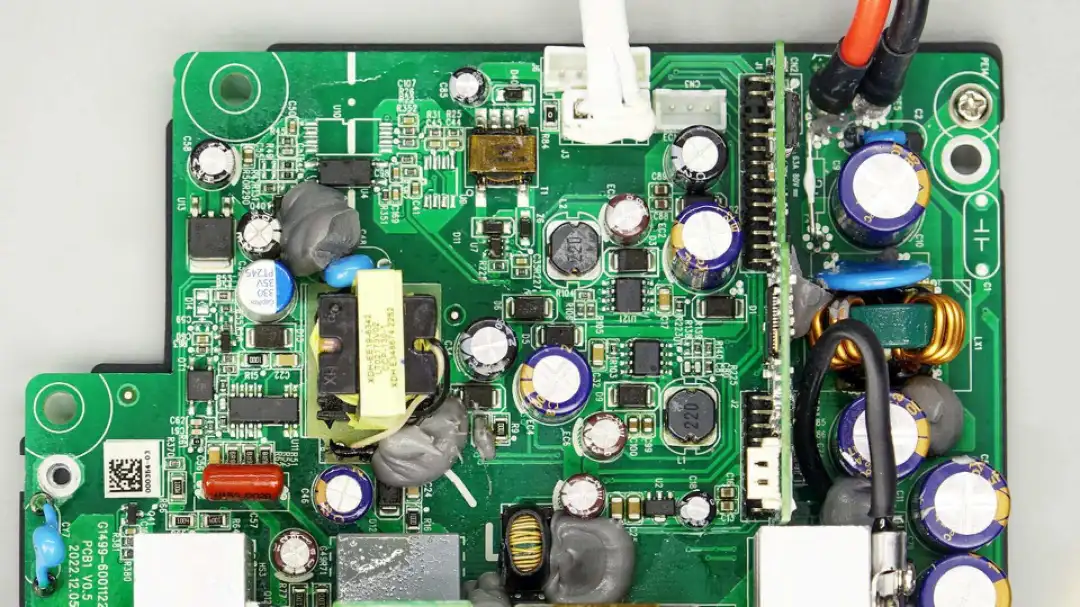

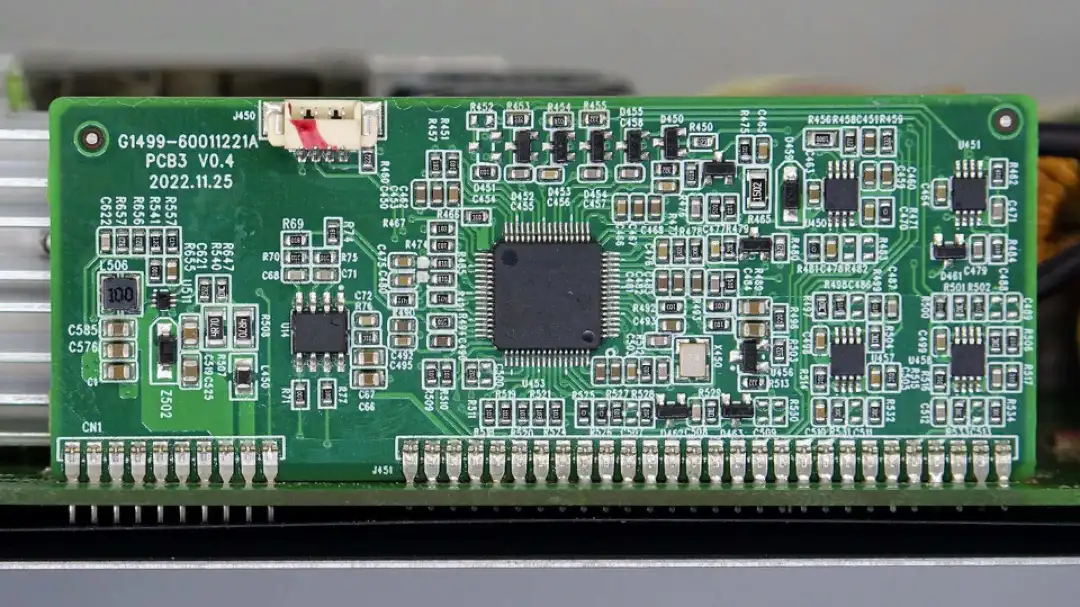

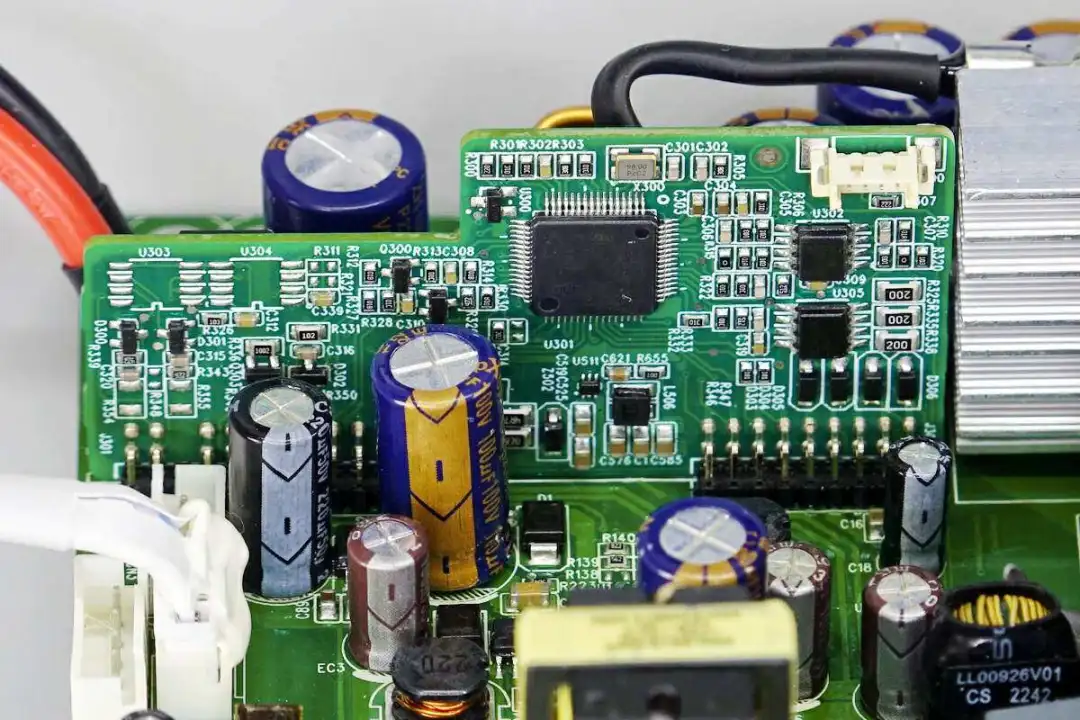

在逆变模块输出端焊接控制小板，用于逆变模块输出调制和PFC控制。
主控MCU来自ST意法半导体，型号STM32F334R8T6，内置72MHz主频M4 32位CPU和FPU，具备单周期乘法和硬件除法DSP指令。芯片内置超快速比较器，运算放大器，快速ADC和DAC，并具备标准和高级通信接口。

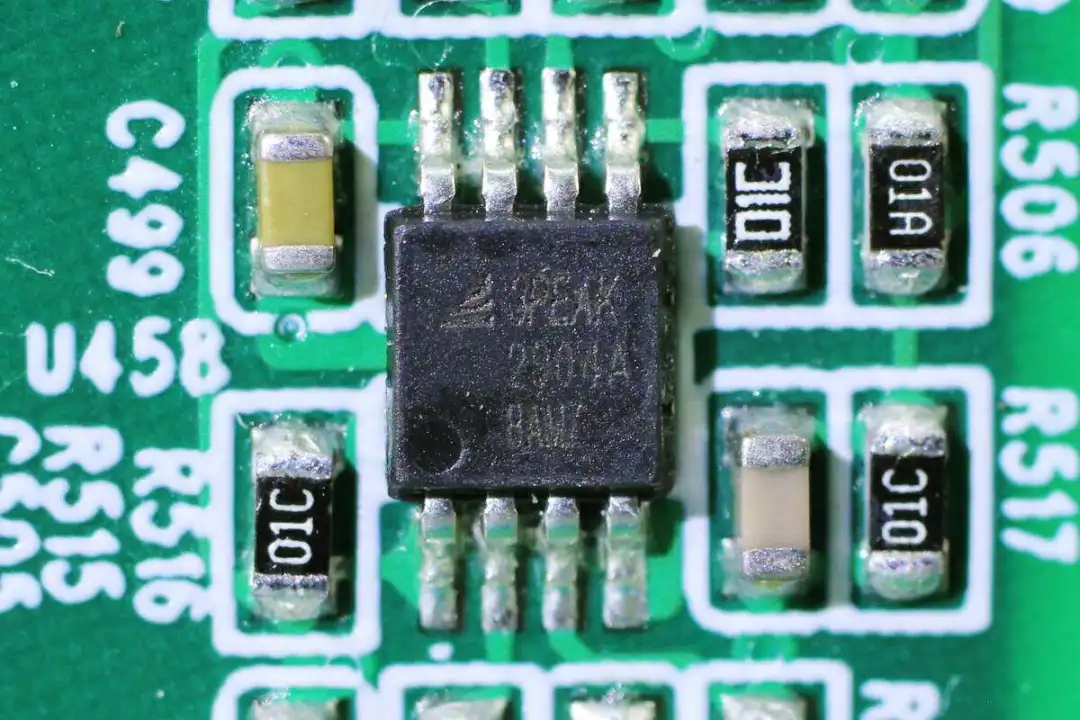

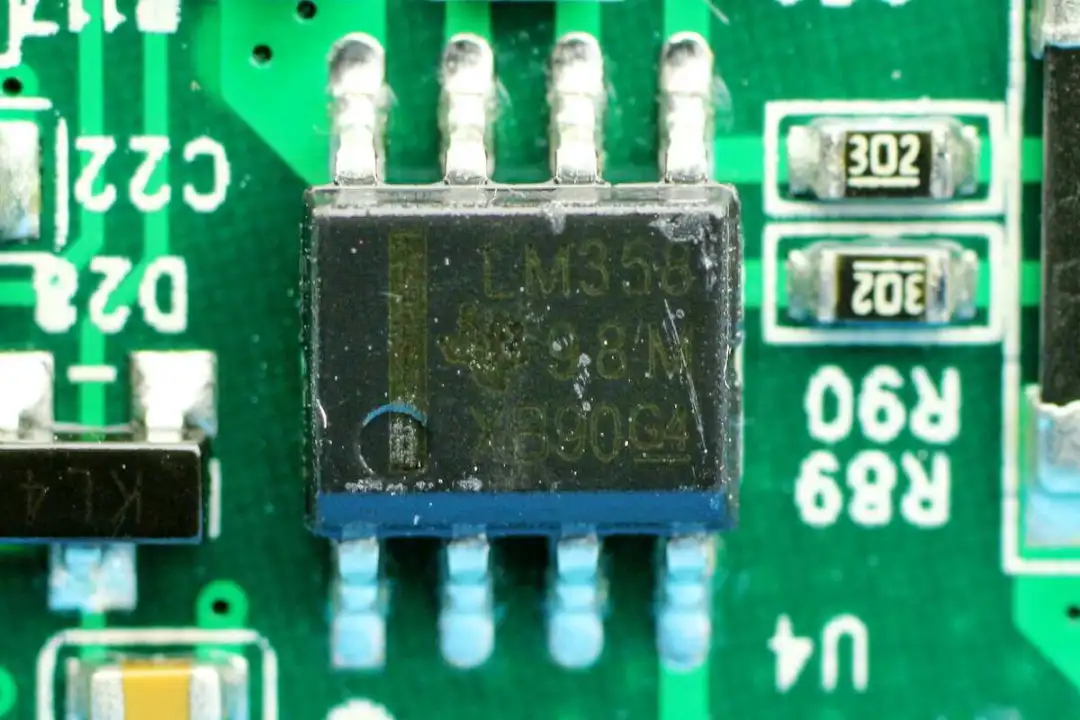

在小板右侧焊接四颗思瑞浦 LM2904A双运放，用于信号采集放大。

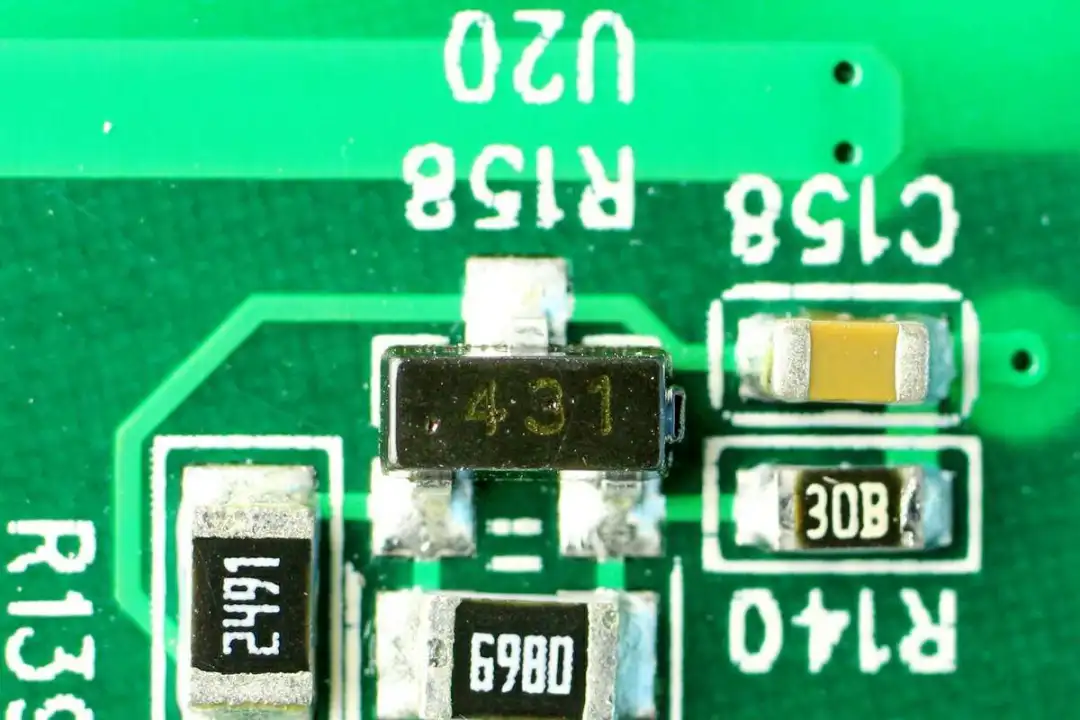

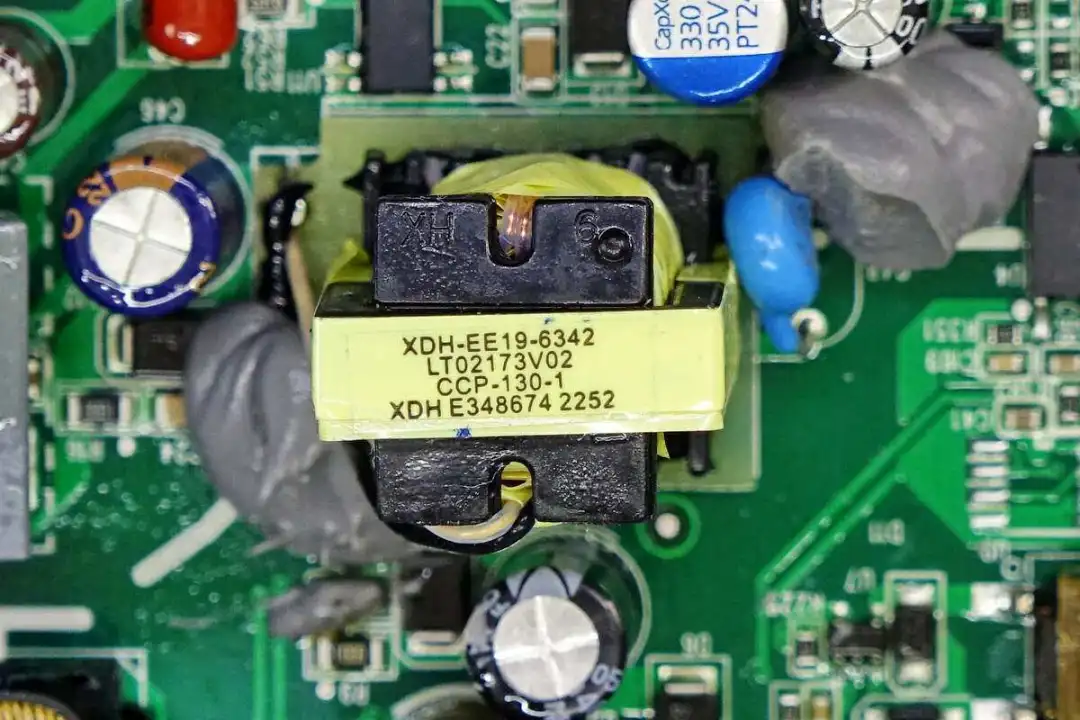

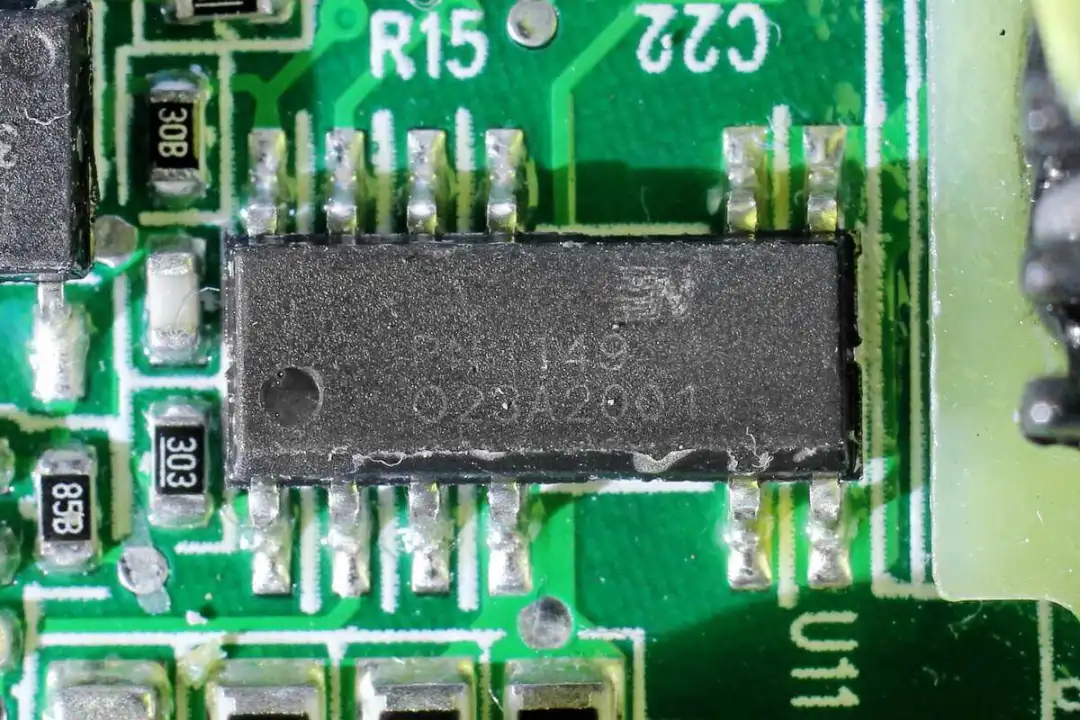

电源主控芯片来自芯朋微，型号PN8149，是一颗内部集成800V开关管的电源芯片，用于隔离电源。

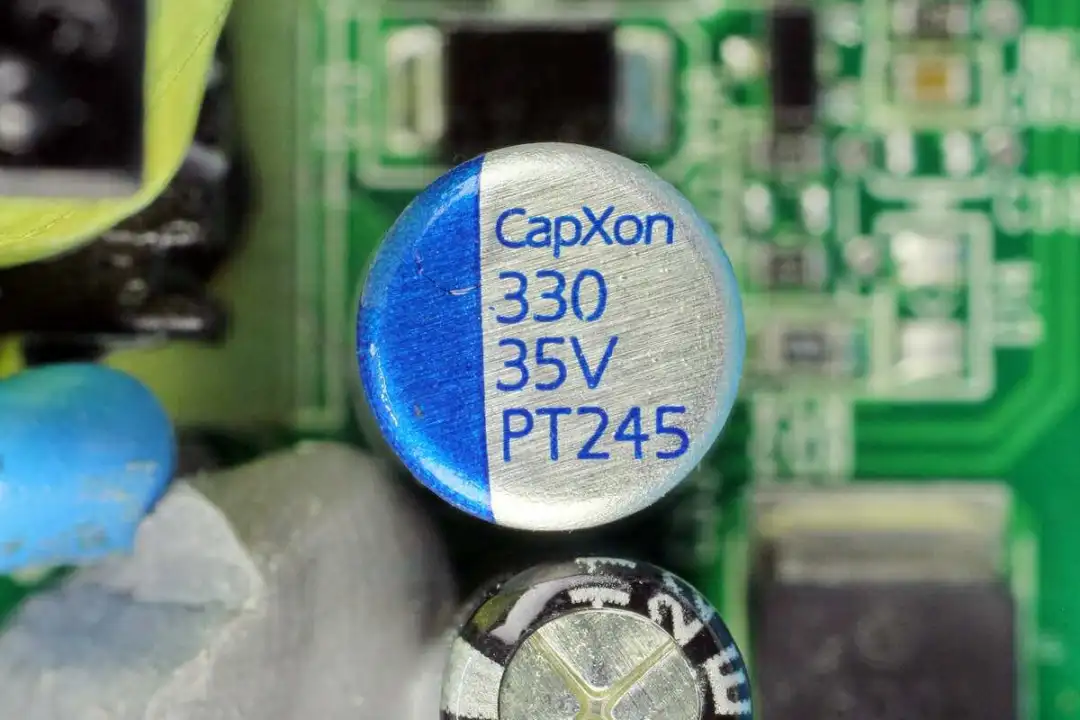

一颗滤波电容来自丰宾，PT系列固态电容，规格为330μF 35V。

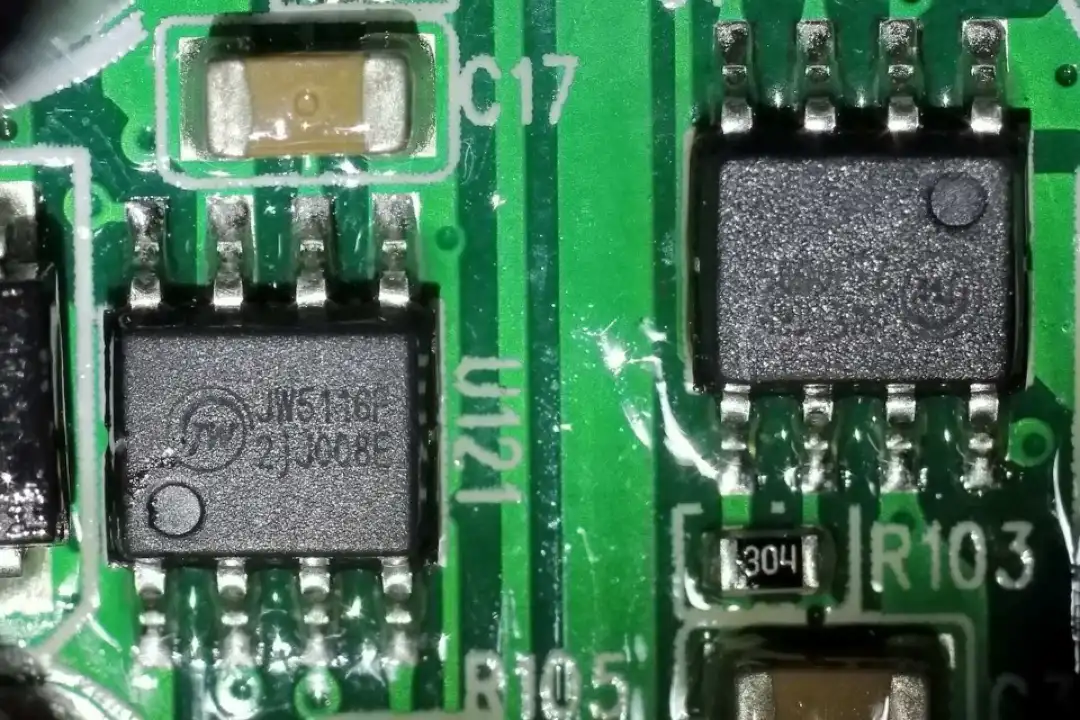

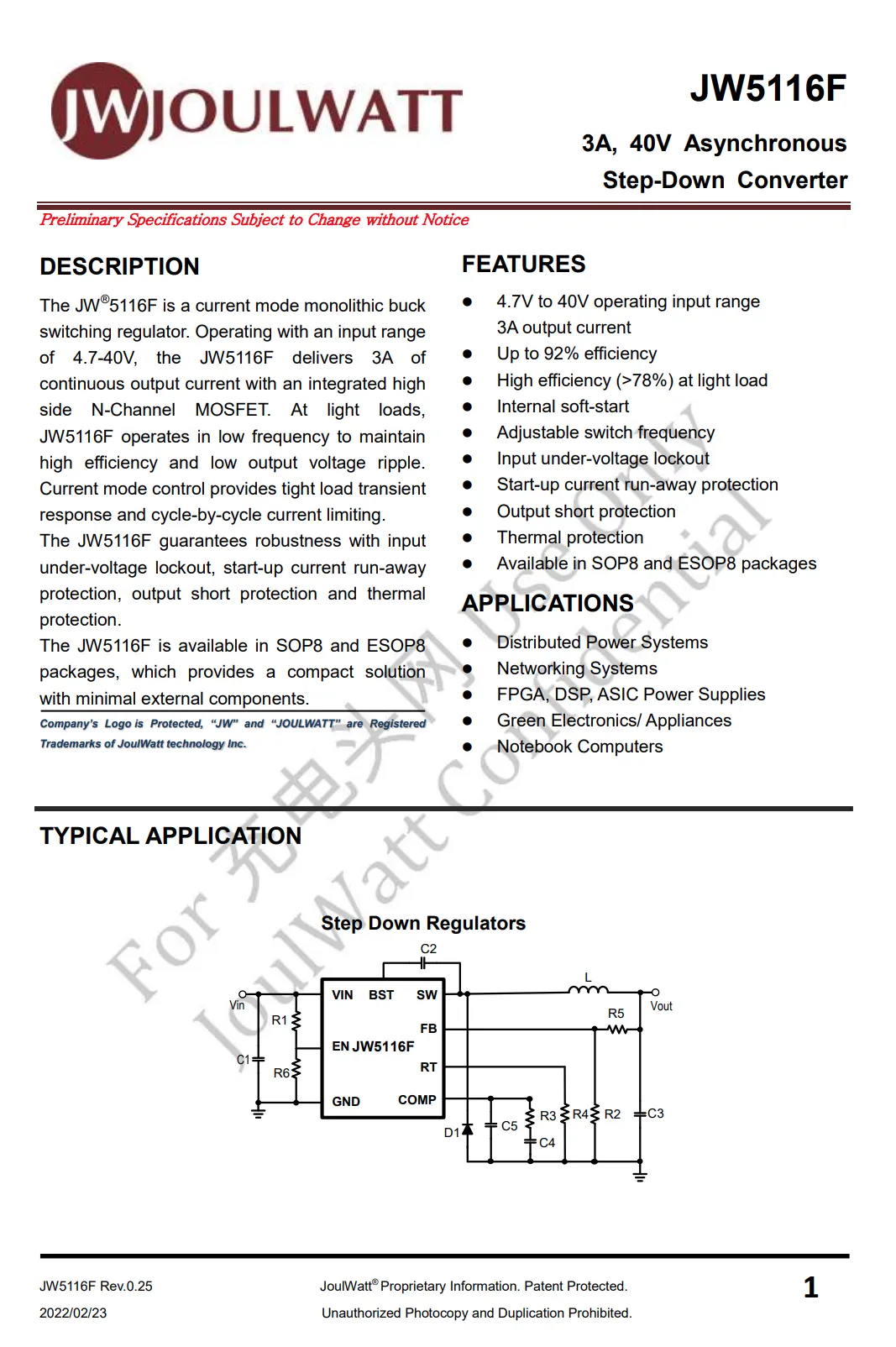

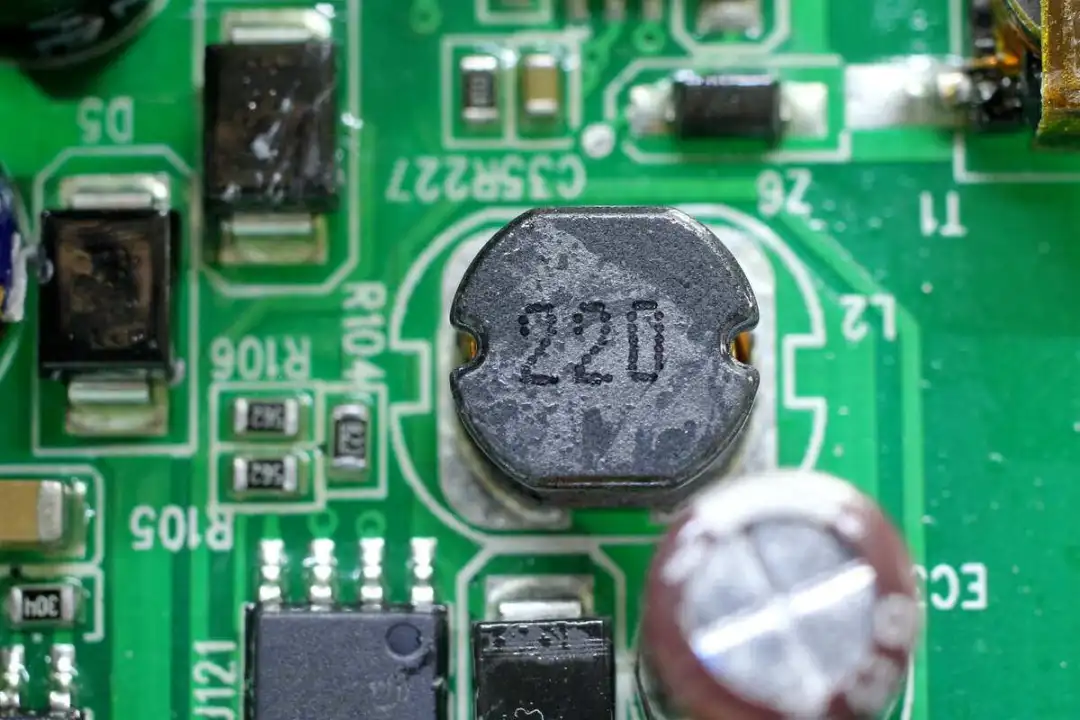

两颗降压芯片来自杰华特，型号JW5116F，是一颗支持40V输入，3A输出电流的降压转换器，芯片内部集成开关管，外置肖特基二极管续流。JW5116F内置软启动，开关频率可调，支持欠压闭锁和启动过电流保护，具备输出短路和过热保护，采用SO8和ESOP8封装。

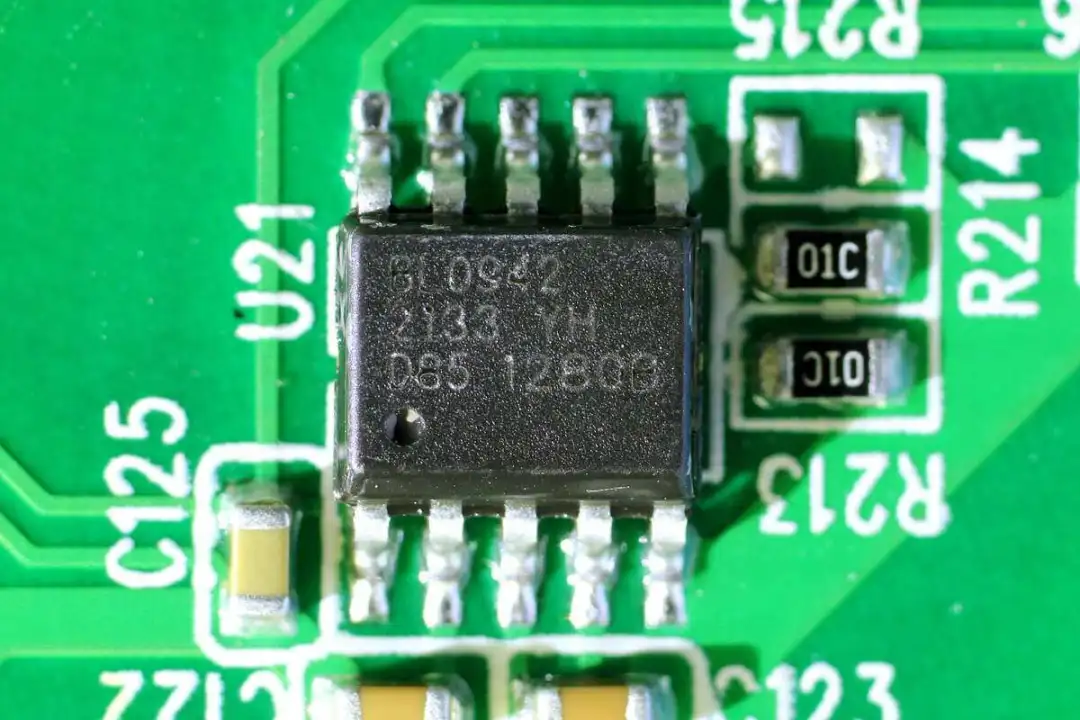

上海贝岭 BL0942计量芯片用于逆变器输出监控。

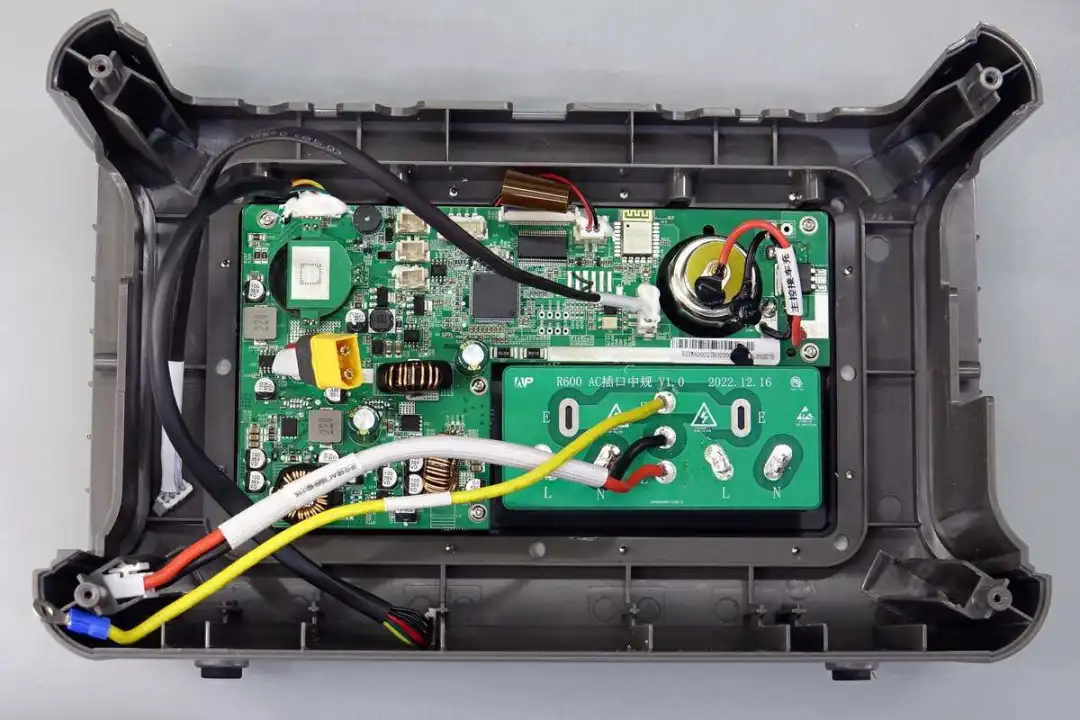

取下快充面板，在面板下面为显示屏幕，通过排线连接。

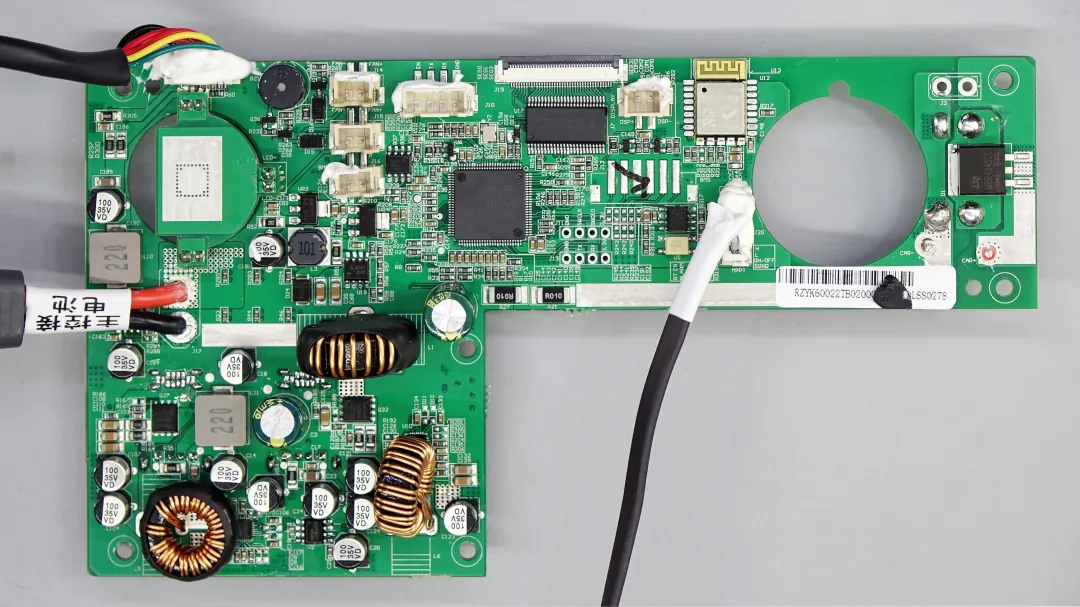

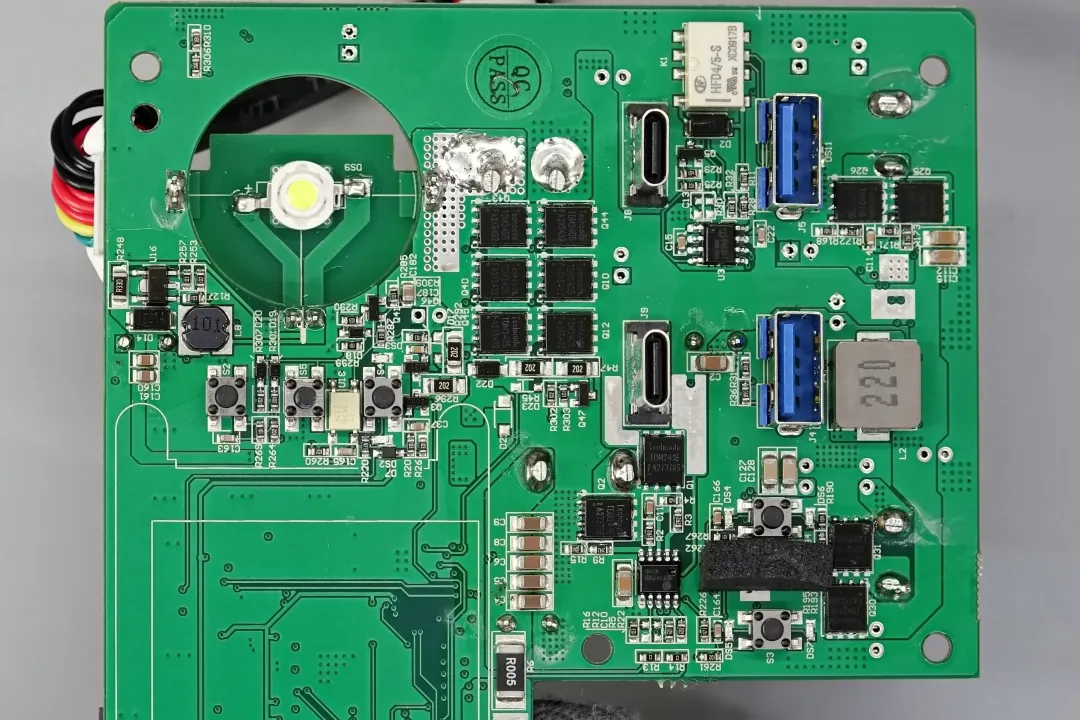

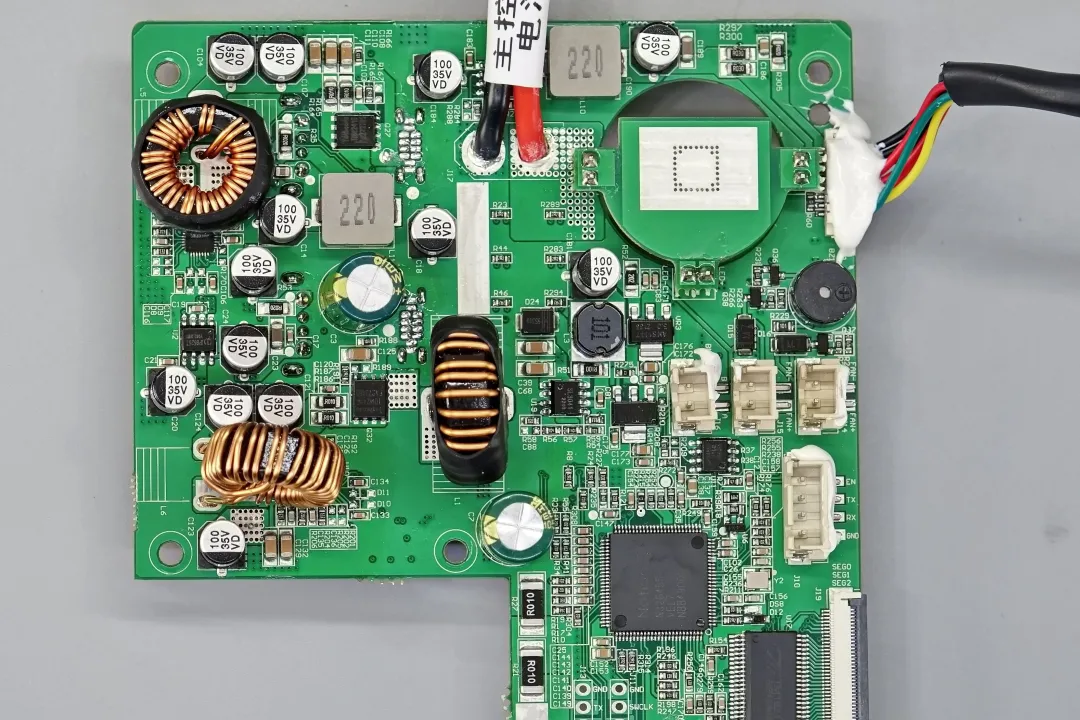

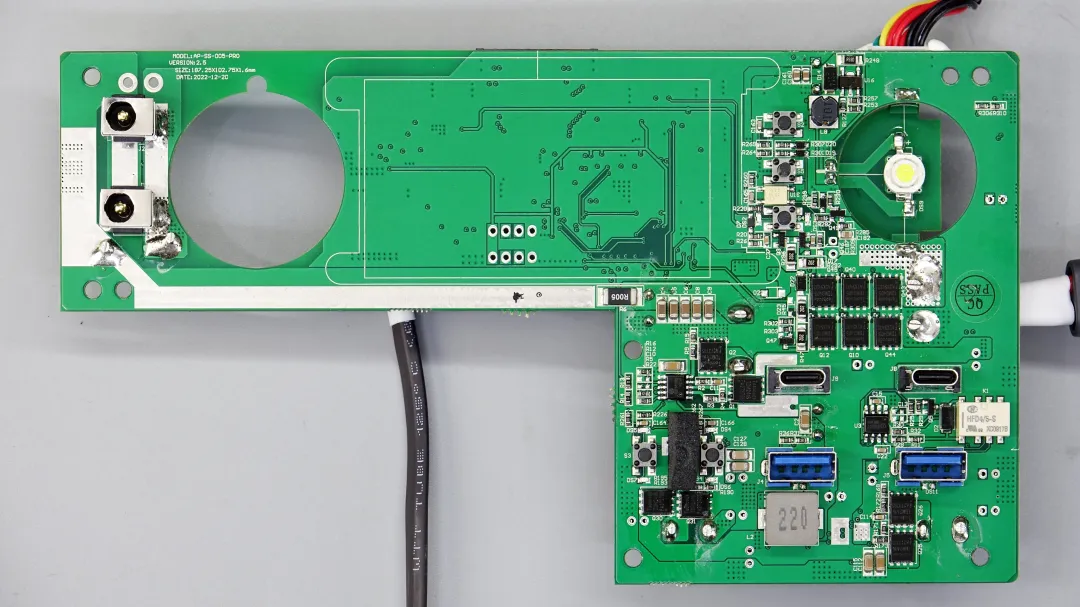

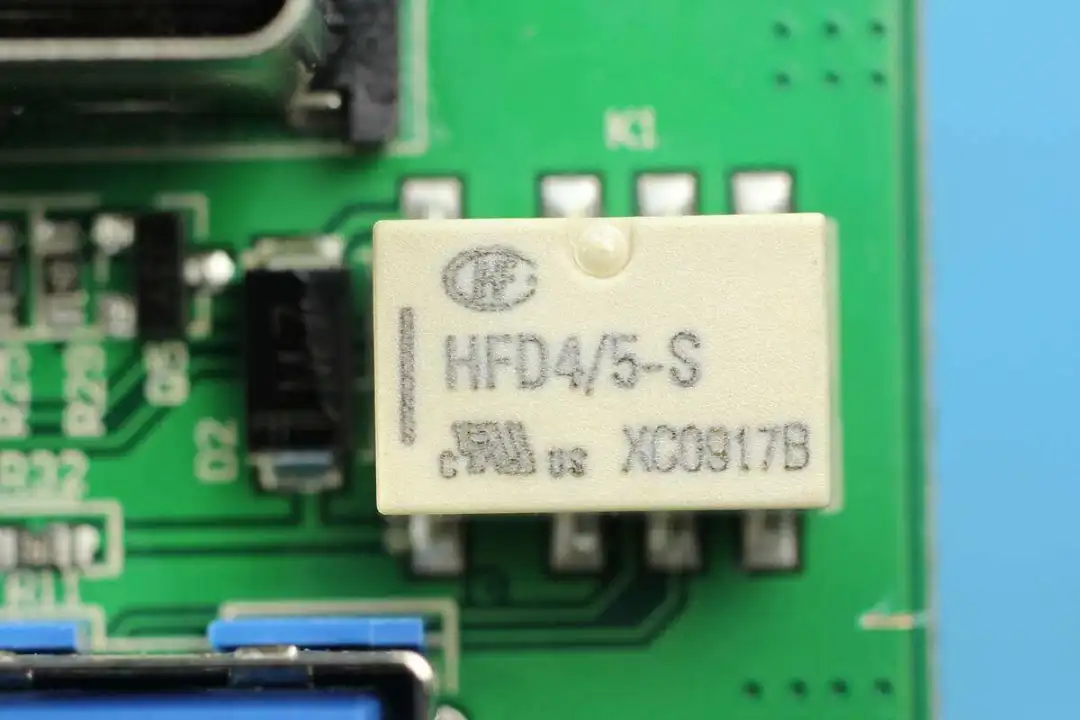

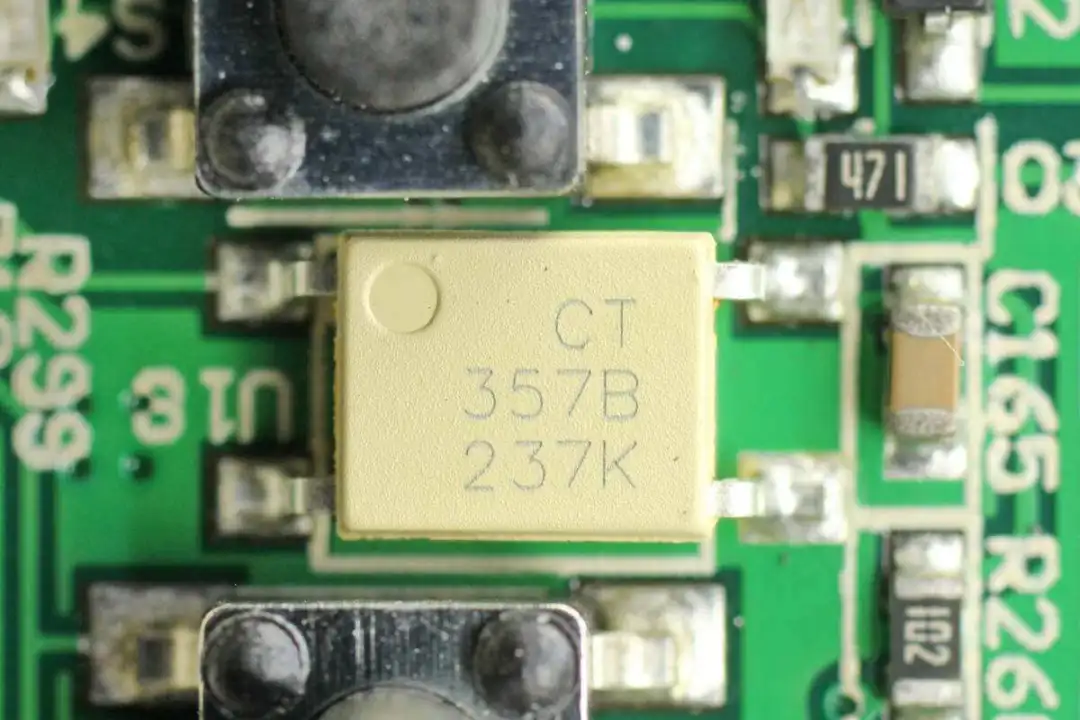

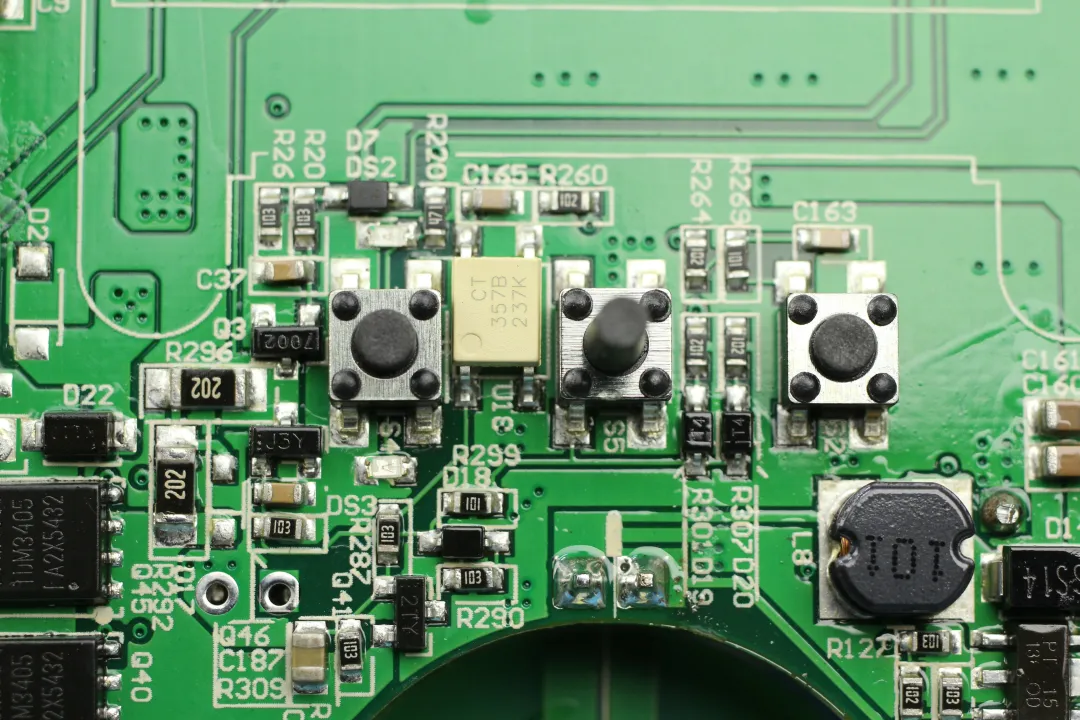

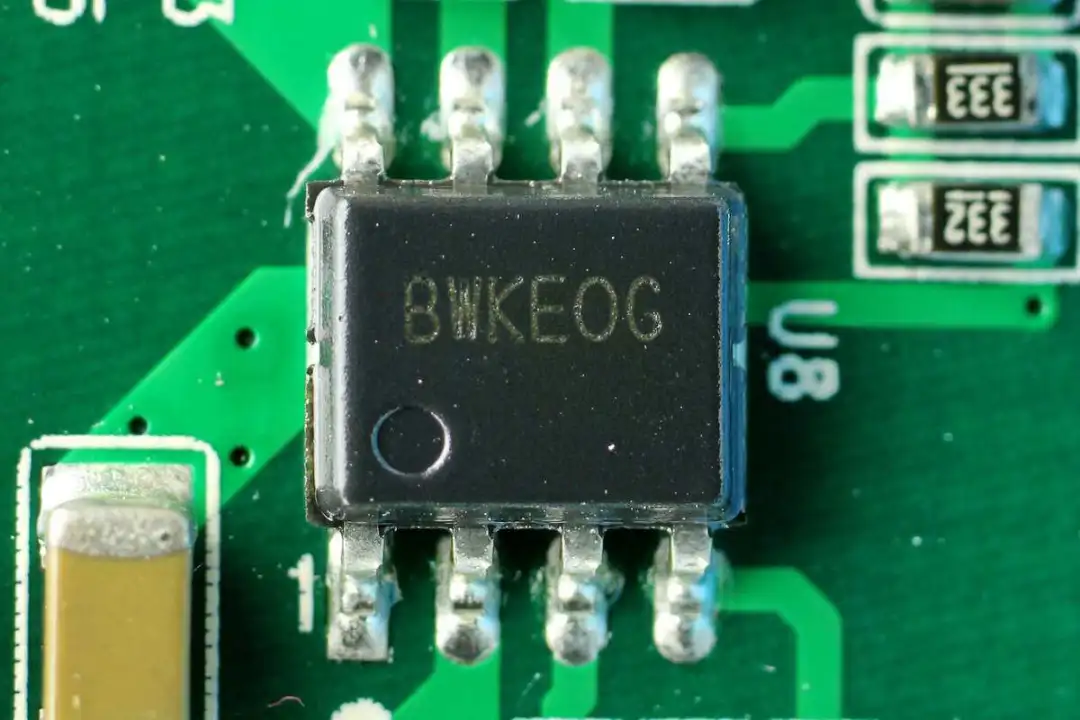

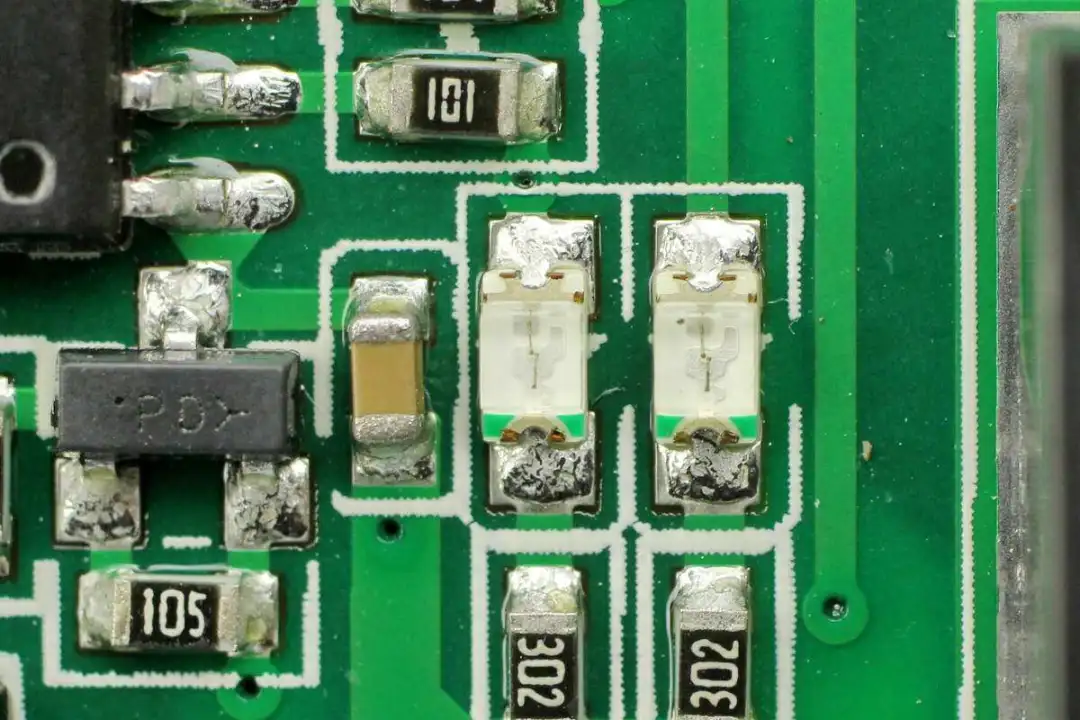

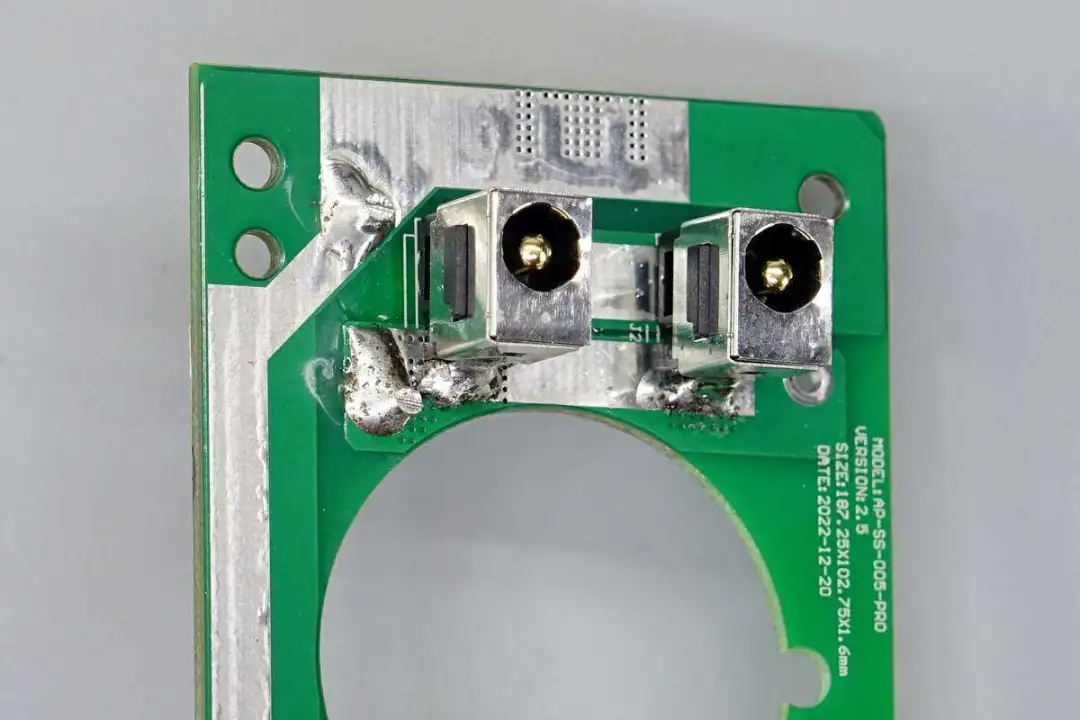

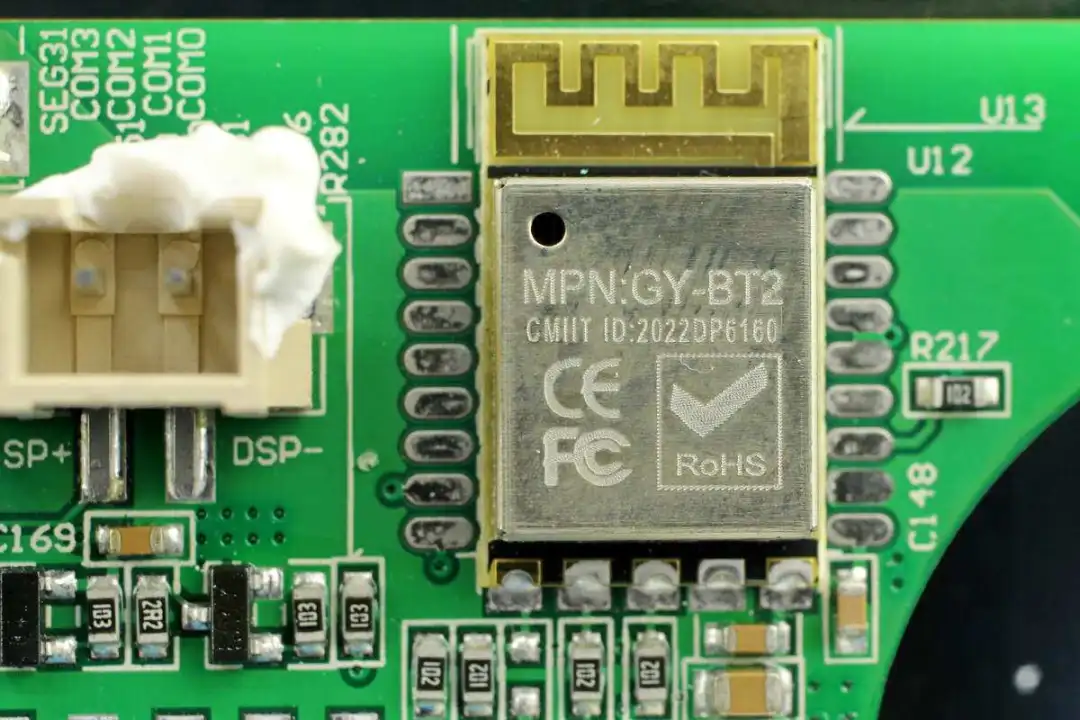

快充面板背面一览，焊接升降压电感和主控MCU，照明灯及无线通信模块。

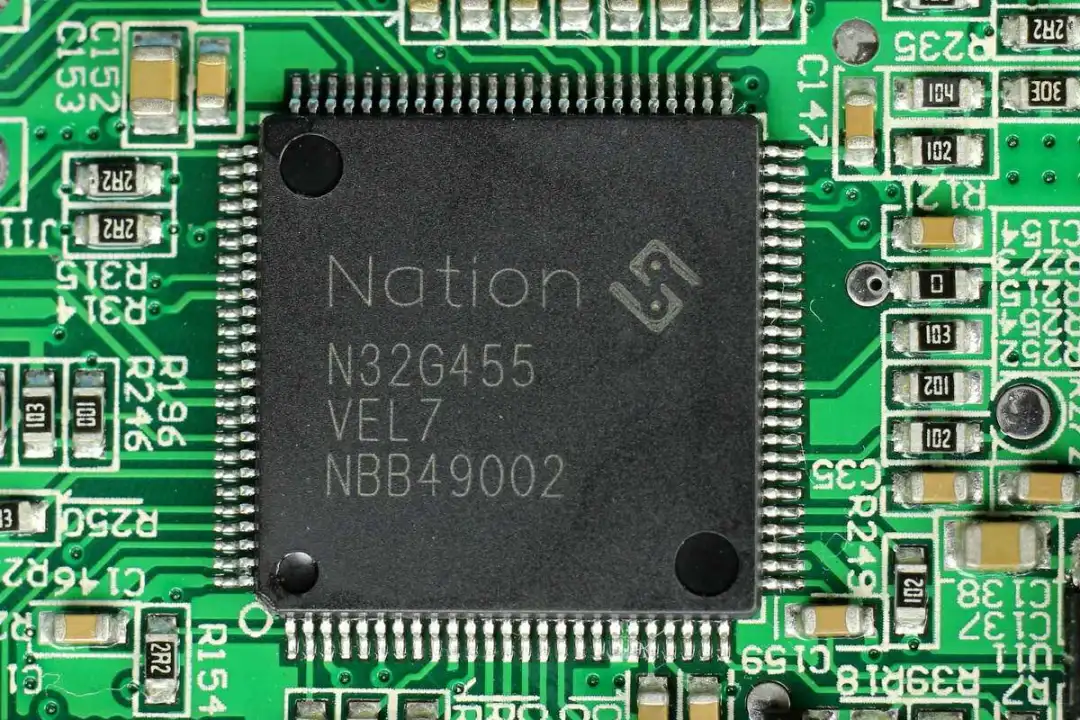

户外电源主控MCU来自Nations国民技术，型号N32G455VEL7，是一颗内置M4F内核的MCU，最高主频可达144MHz，支持浮点运算和DSP指令。芯片内部集成512KB Flash和144KB SRAM，内置4个12位ADC，具备7个USART接口，3个SPI接口和4个I2C接口以及USB接口，采用LQFP100封装。

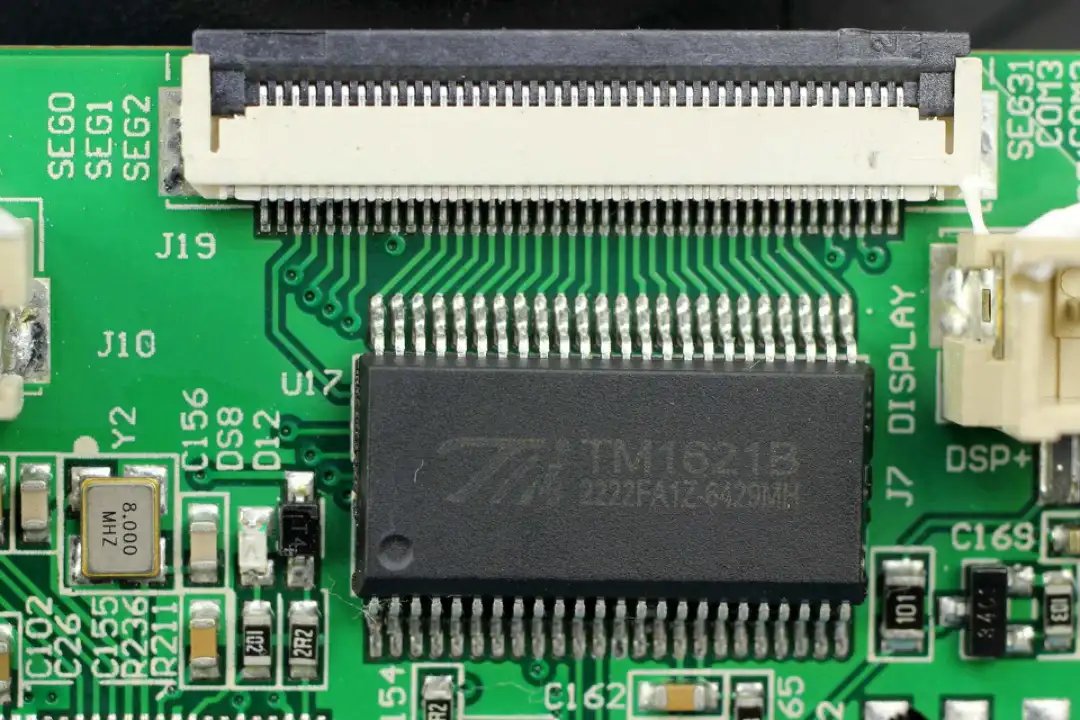

用于驱动液晶屏幕的驱动芯片来自天微，型号TM1621B，是一颗多功能LCD驱动器，可用于LCD模块和显示子系统，在上方是连接LCD屏幕的排线。

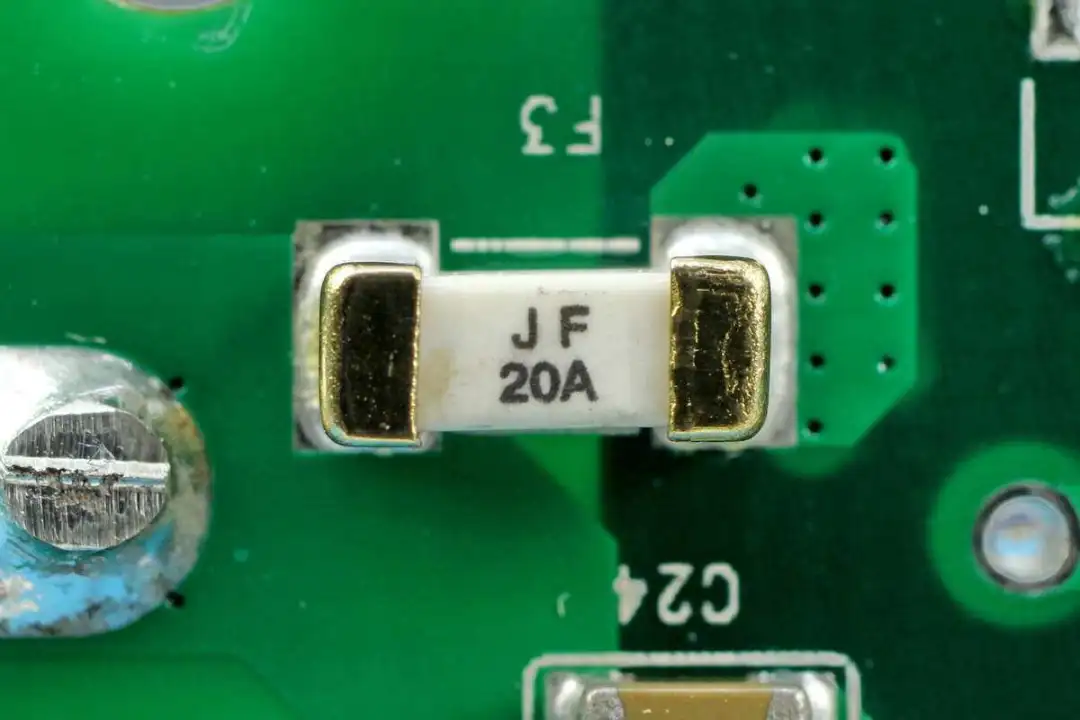

用于USB-C，USB-A口快充输出和12V降压输出的降压电路一览。

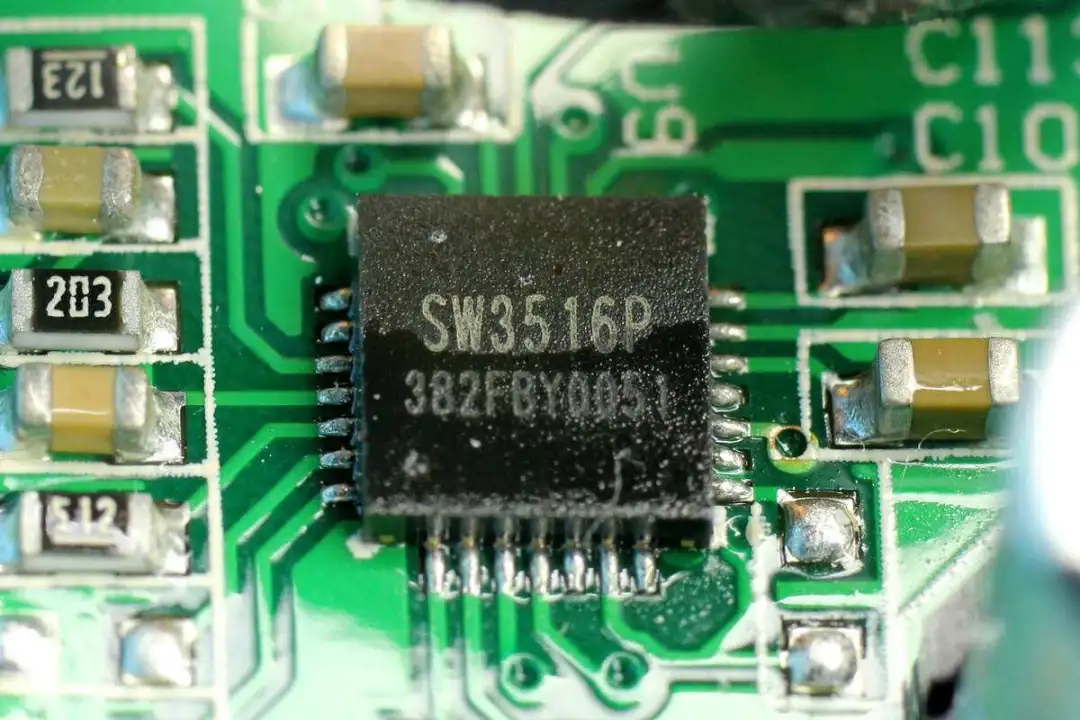

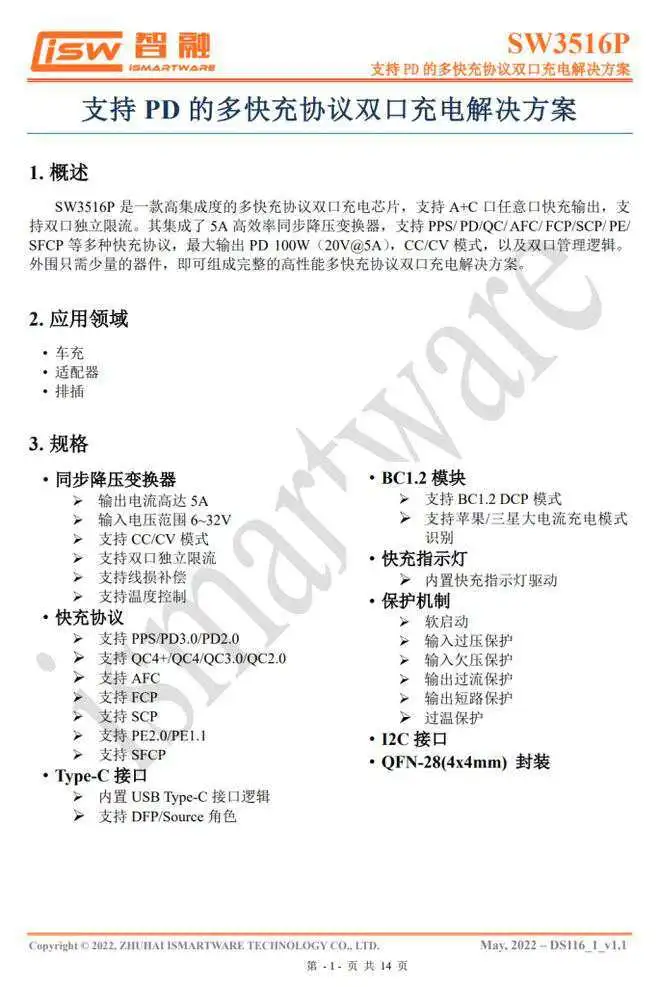

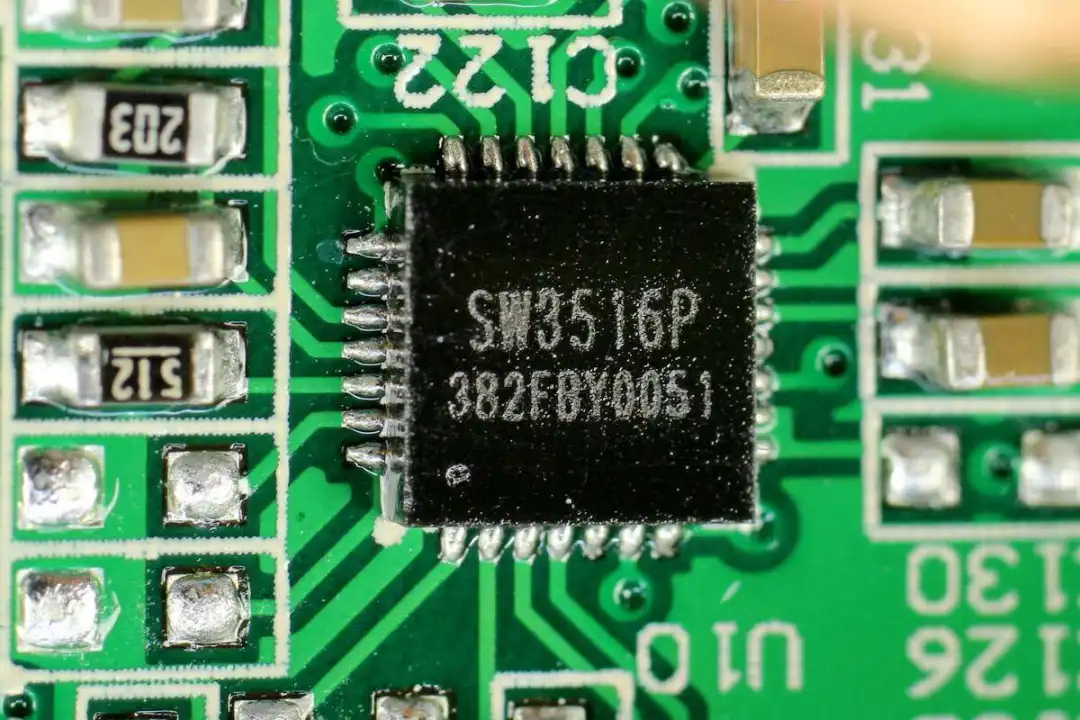

两个USB-C口的降压电路主控芯片均采用智融SW3516P，用于进行降压控制和协议识别。智融SW3516P是一款高集成度的多快充协议双口充电芯片，支持A+C口任意口快充输出，支持双口独立限流，参数和规格均与智融SW3516H相同。
SW3516P集成了5A 高效率同步降压变换器。支持PPS/PD/QC/AFC/FCP/SCP/PE/SFCP等多种快充协议，最大输出PD 100W，CC/CV模式，以及双口管理逻辑。外围只需少量的器件，即可组成完整的高性能多快充协议双口充电解决方案。
另一个USB-C口的降压主控芯片同样采用智融SW3516P。

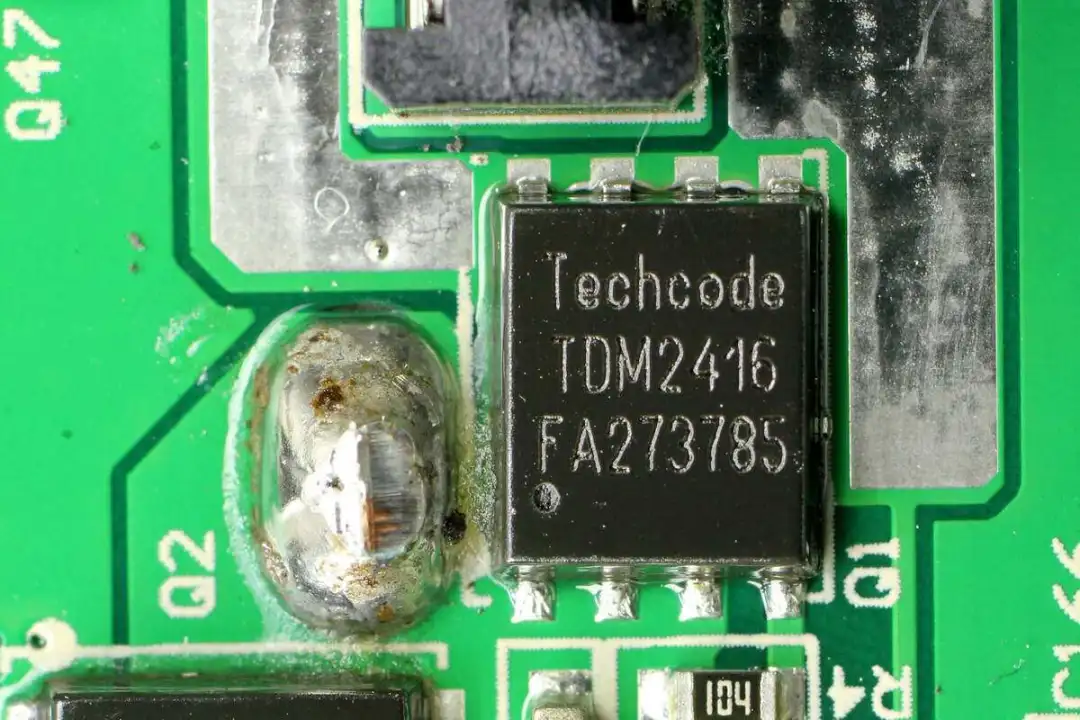

搭配SW3516P使用的降压开关管来自Techcode泰德，型号TDM2416。

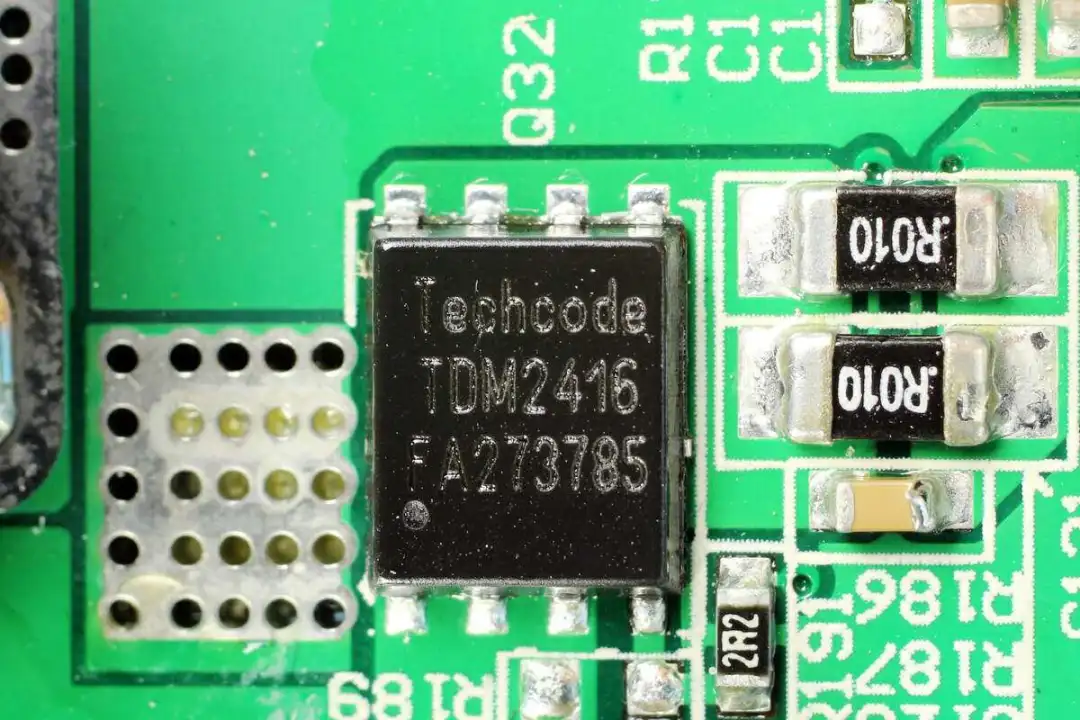

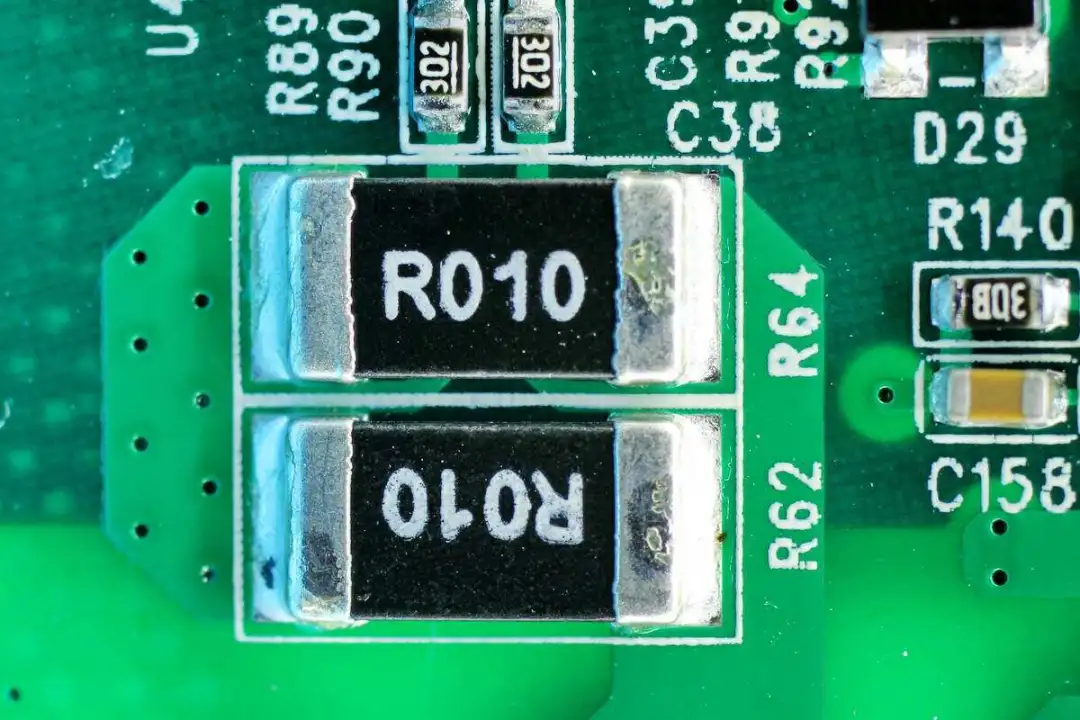

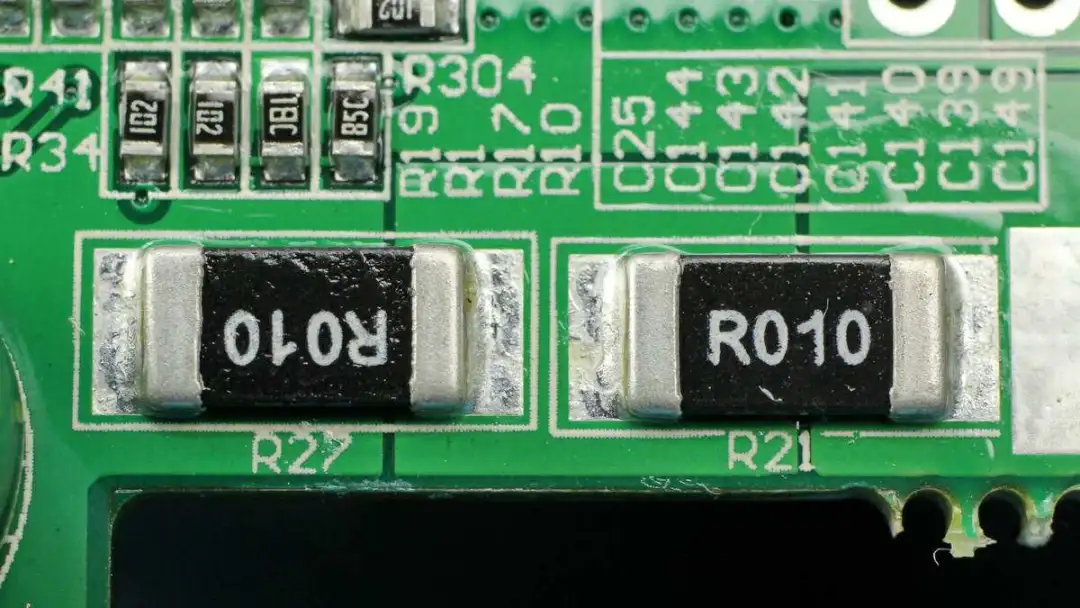

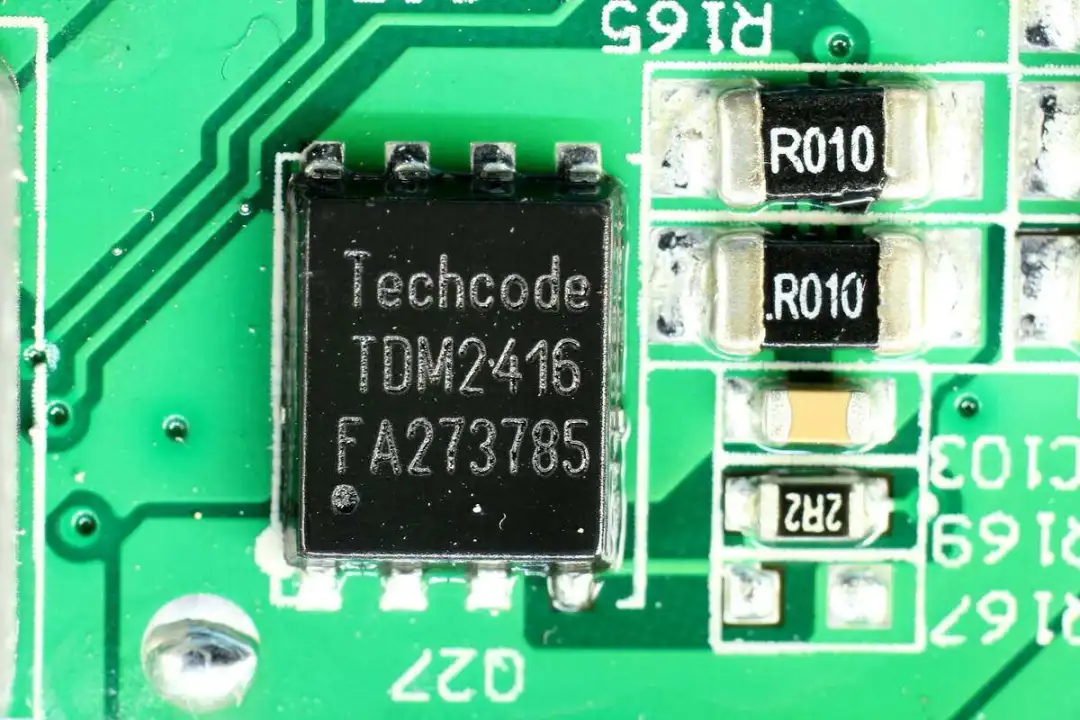

用于USB-C接口输出控制的VBUS开关管也是泰德TDM2416，右侧焊接两颗10mΩ取样电阻并联用于输出电流检测。

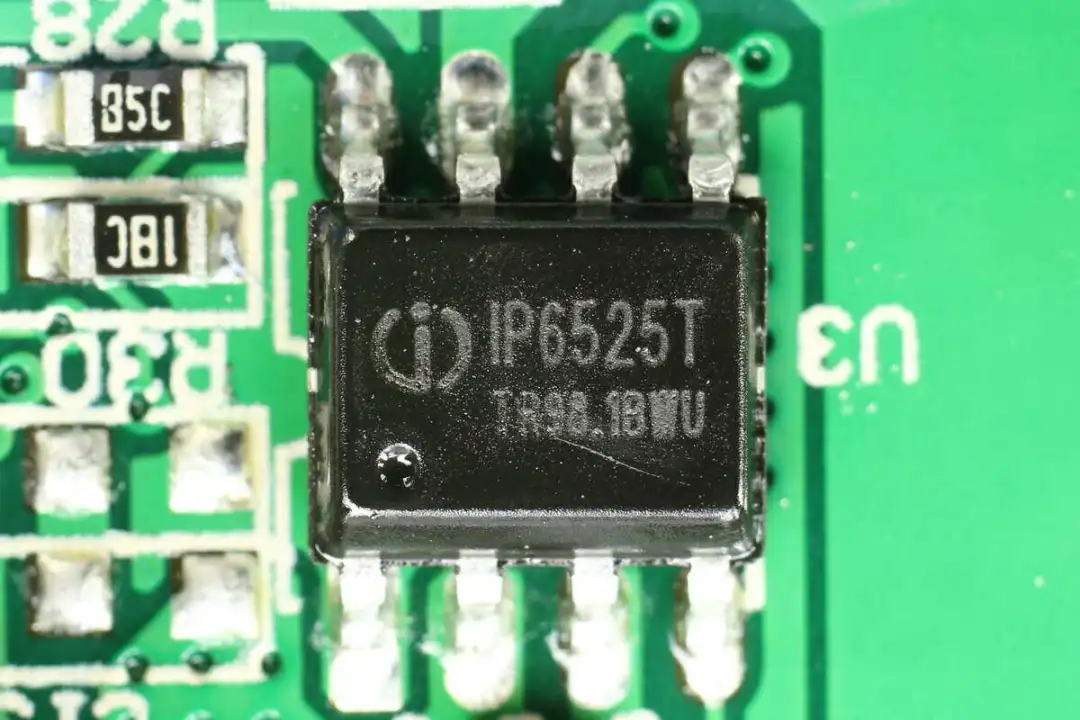

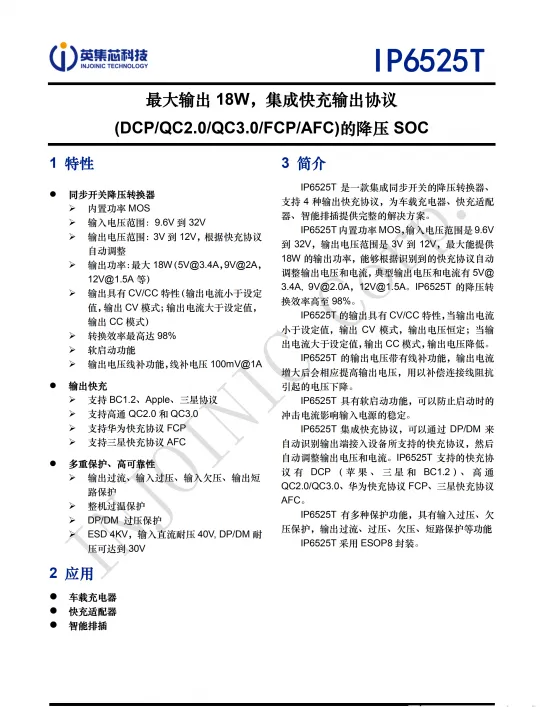

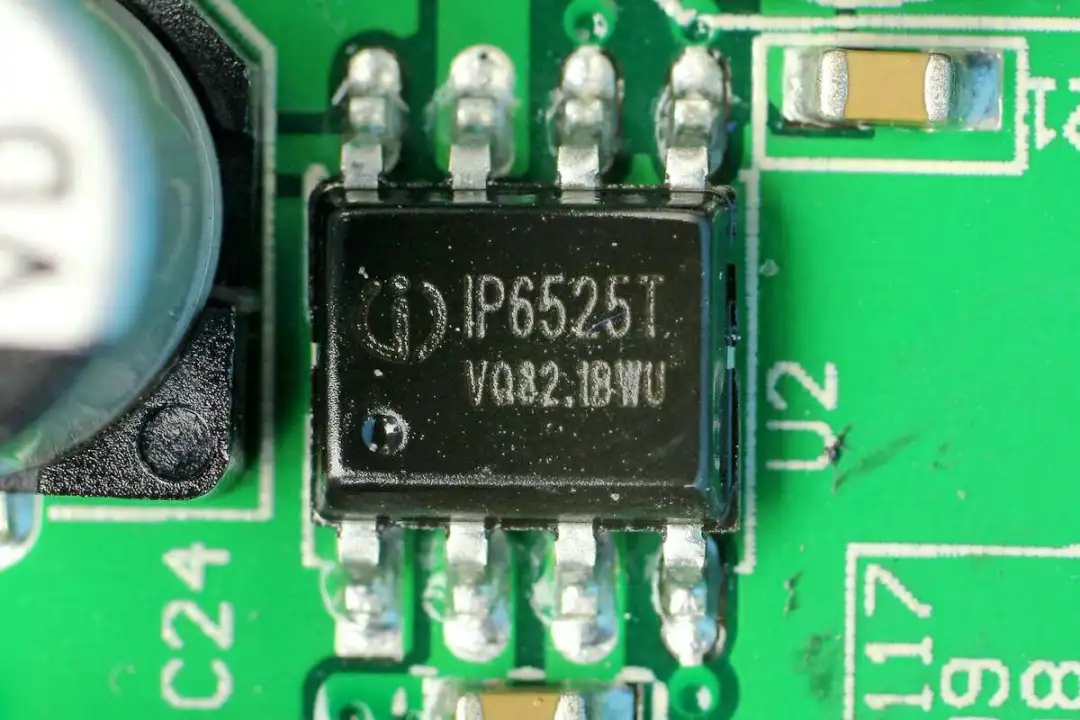

快充USB-A口降压芯片采用英集芯IP6525T，是一款集成同步开关的降压转换器、支持4种输出快充协议，其内置功率MOS，降压转换效率高至98%，输入电压范围是9.6V到32V，输出电压范围是3V到12V，最大能提供18W的输出功率。
此外能够根据识别到的快充协议自动调整输出电压和电流，典型输出电压和电流有5V/3.4A、9V/2.0A、12V/1.5A，为车载充电器、快充适配器、智能排插提供完整的解决方案。
另一路IP6525T降压芯片特写，两颗分别对应两路输出。

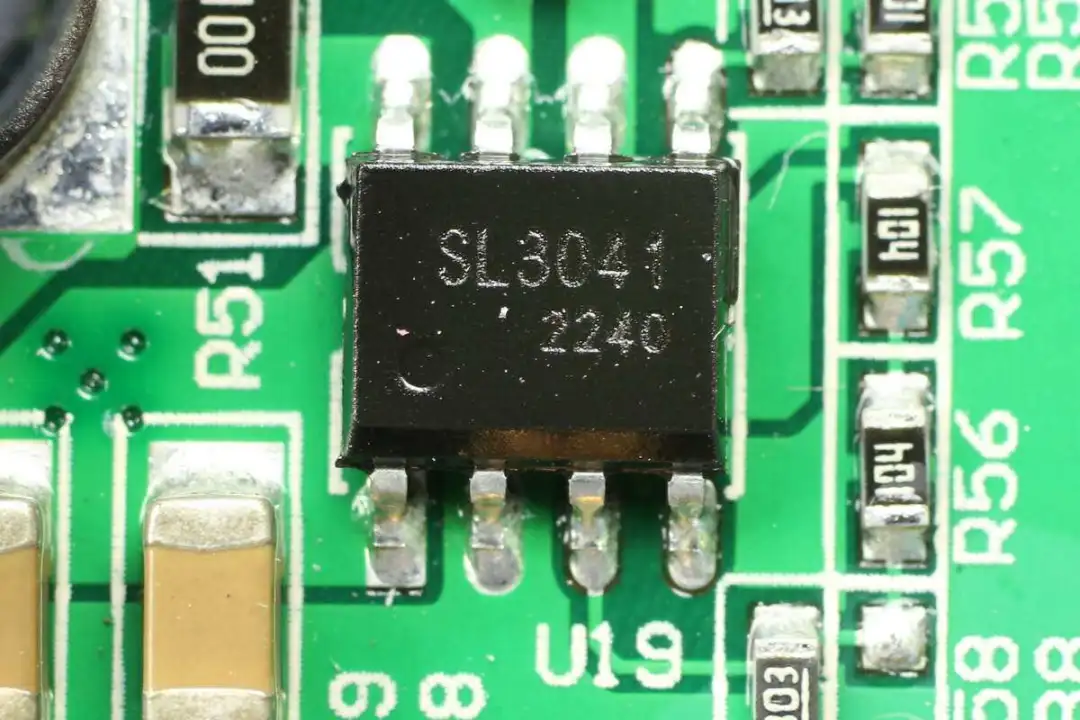

一颗降压转换器芯片来自senliwell森利威尔，型号SL3041，是一颗内置开关管的降压芯片，支持最大3A输出电流。

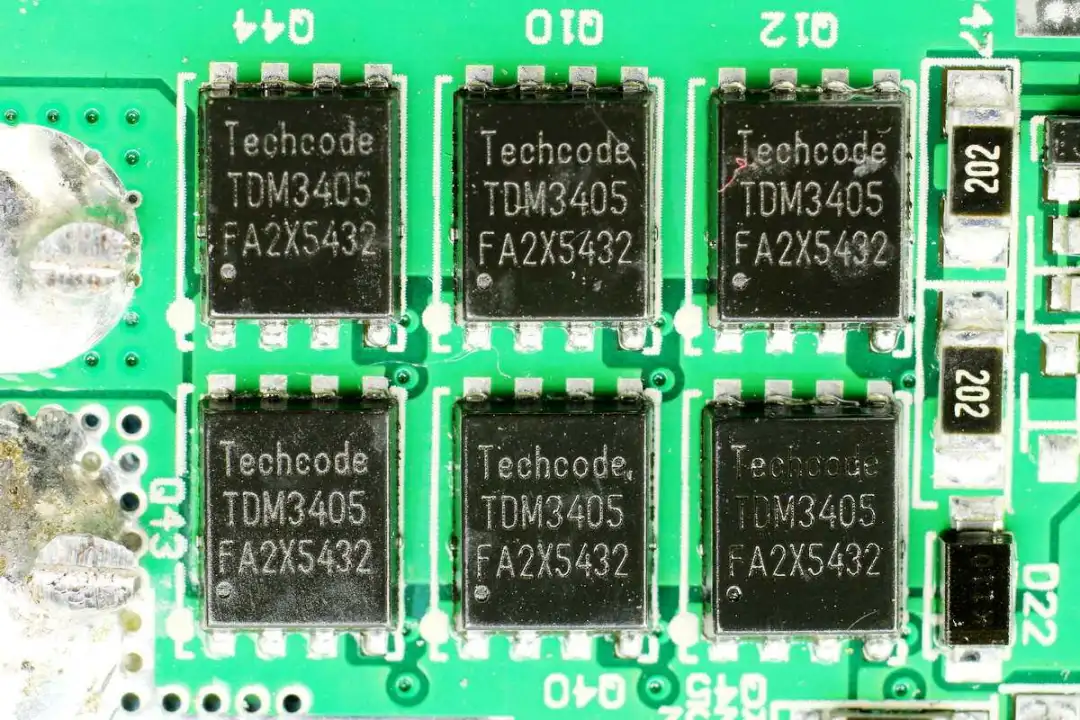

用于电路控制的MOS管来自techcode泰德，型号TDM3405，PMOS，耐压40V，导阻6.6mΩ，采用DFN5*6封装，三颗并联。

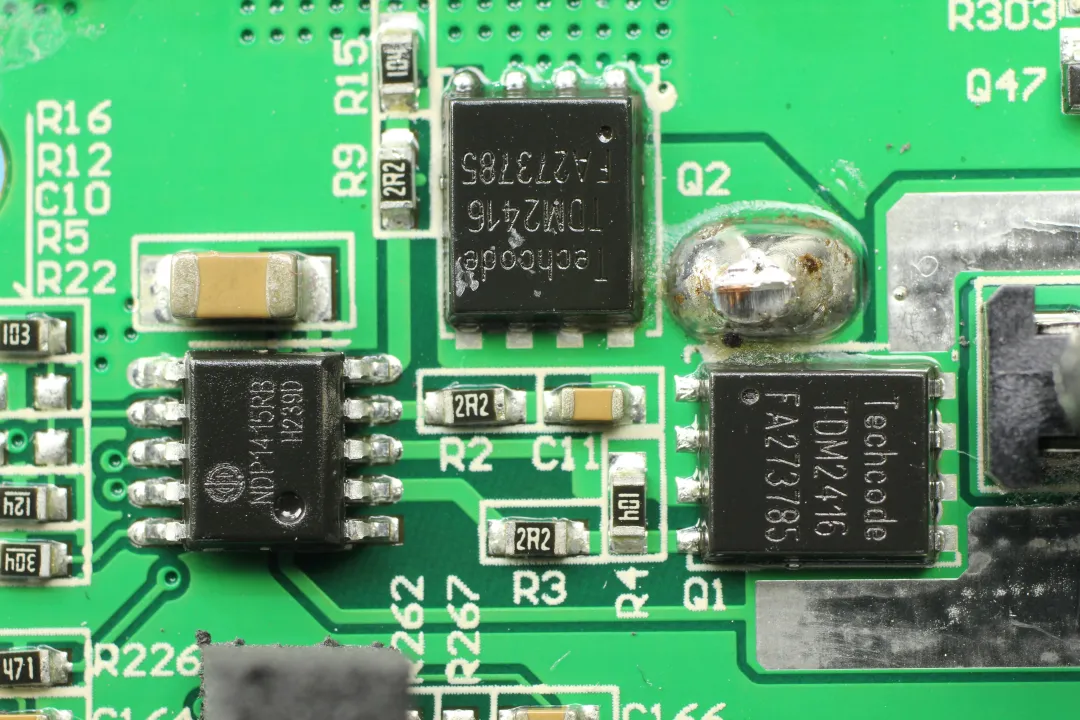

12V直流降压电路特写，由降压控制器和两颗MOS管组成。

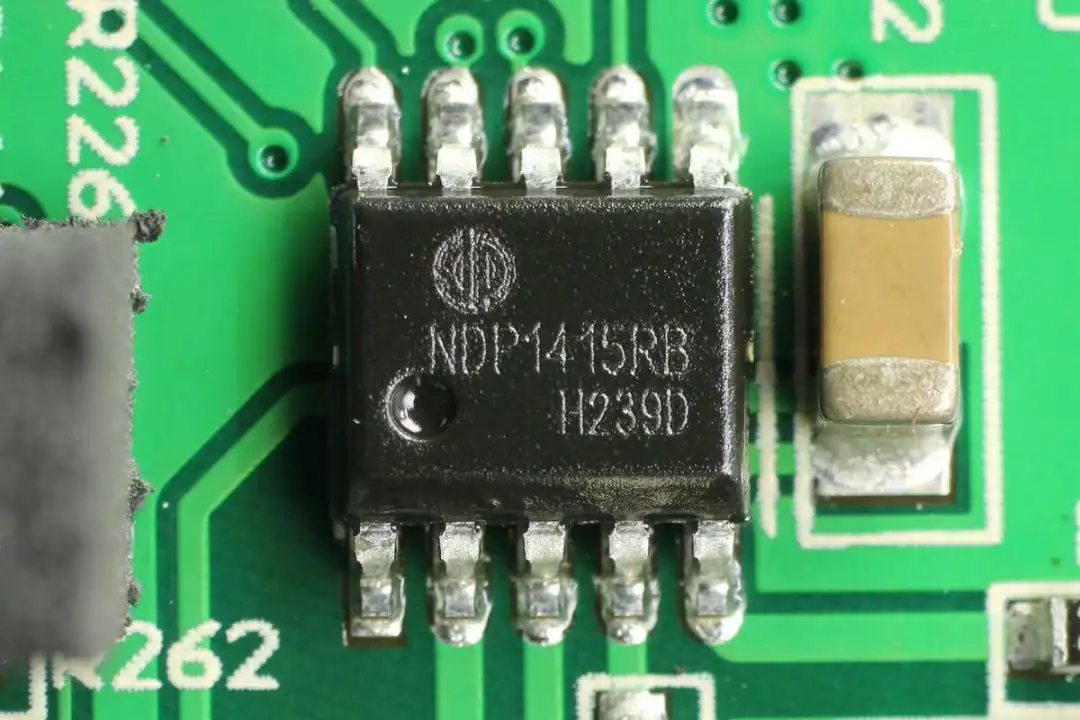

降压控制器来自芯谭微，型号NDP1415RB，是一颗40V耐压的同步降压控制器，支持20A输出电流，用于户外电源12V输出。

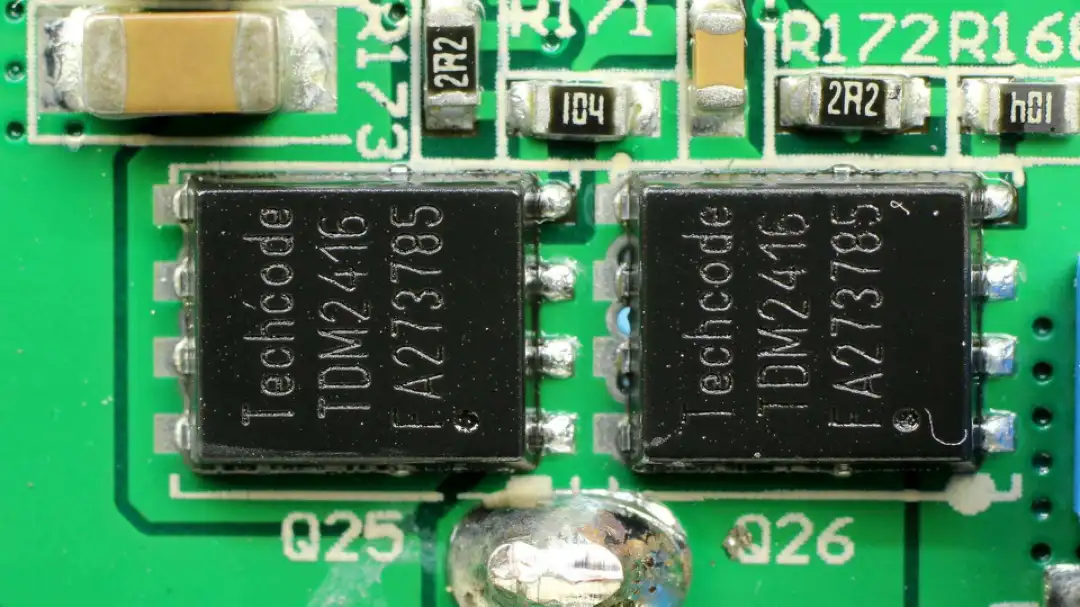

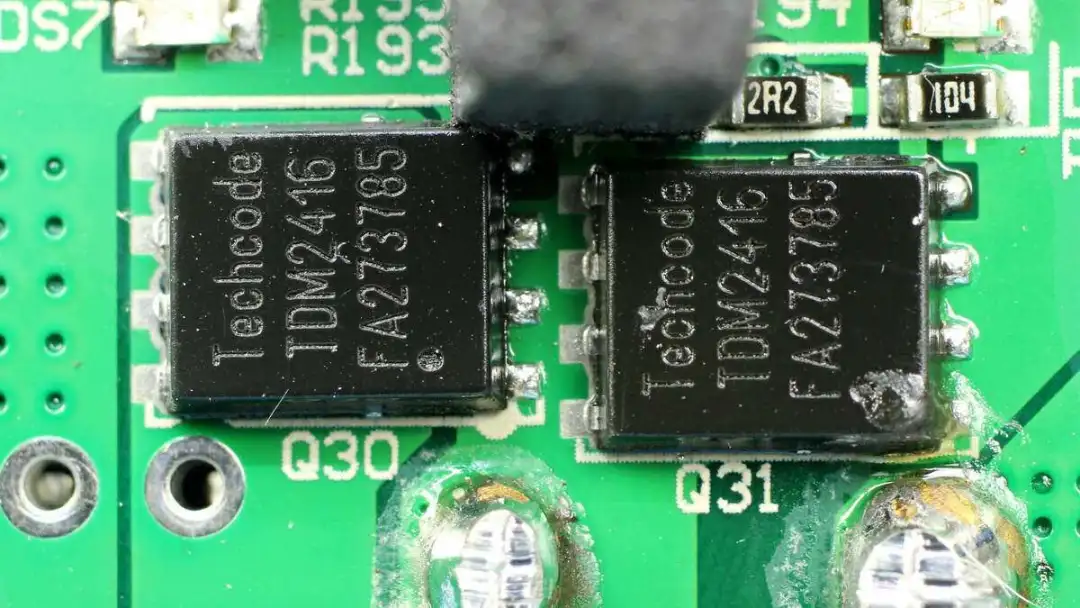

两颗降压开关管型号均为TDM2416，与USB-C快充外置开关管型号相同。

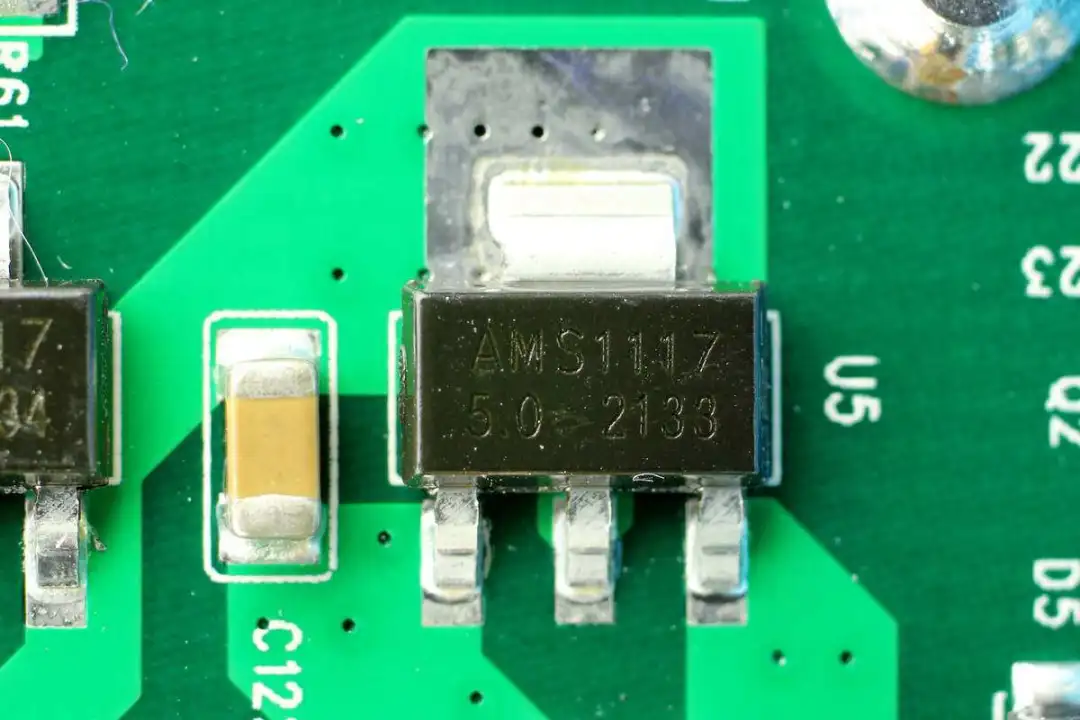

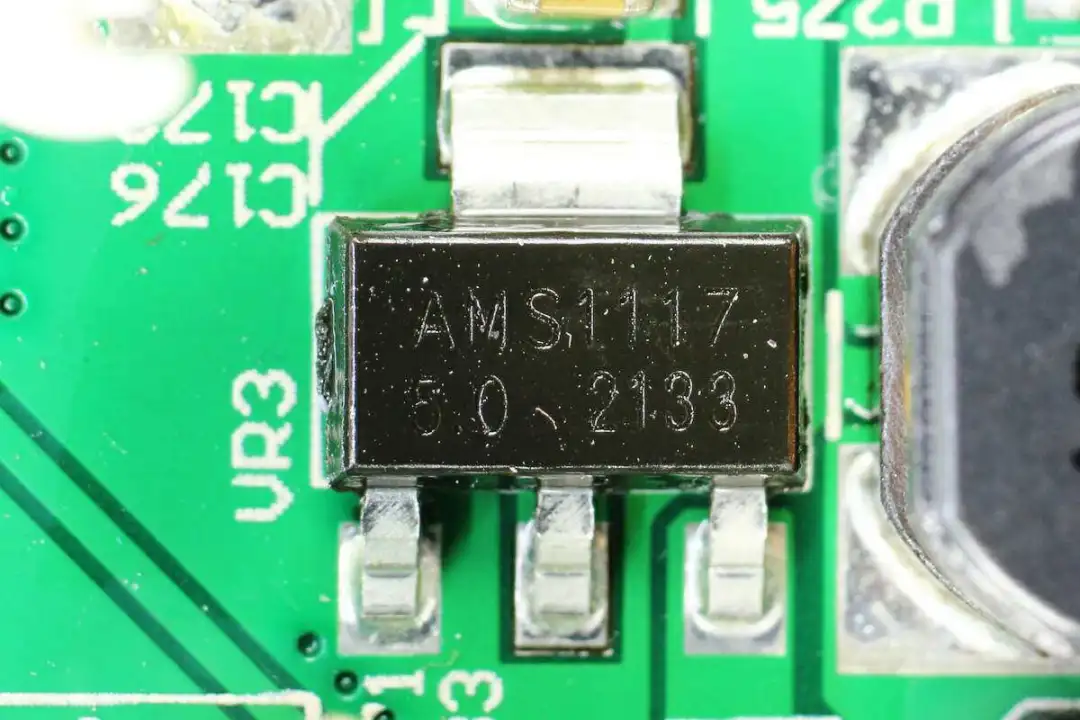

AMS1117 5.0V输出的稳压芯片，采用SOT223封装。

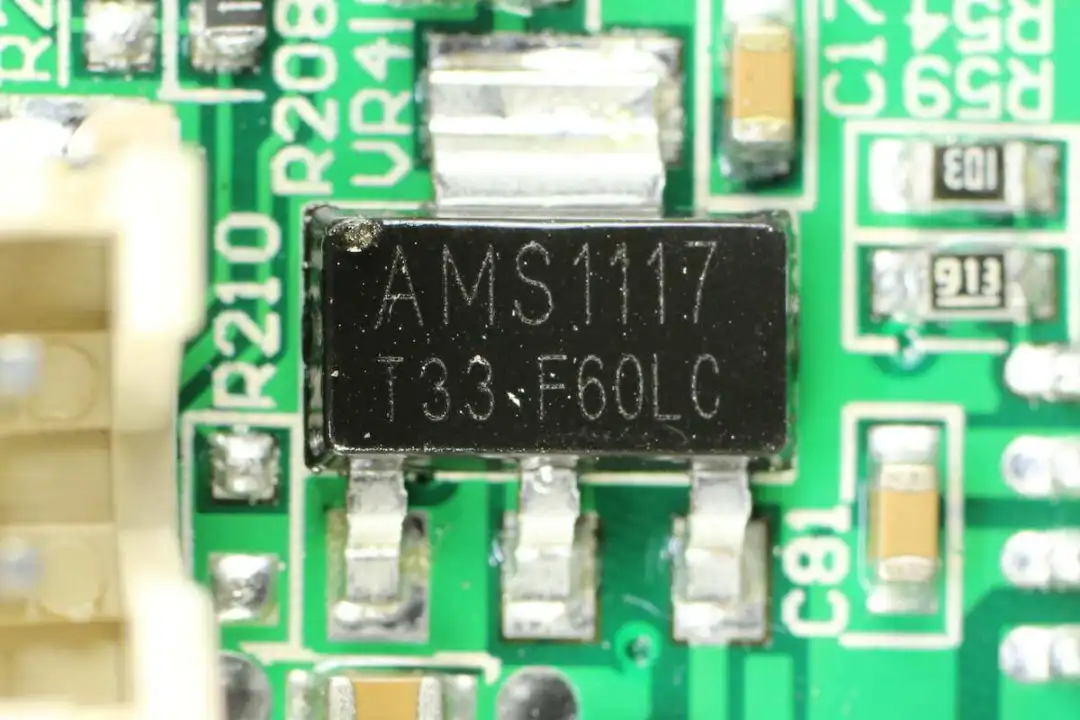

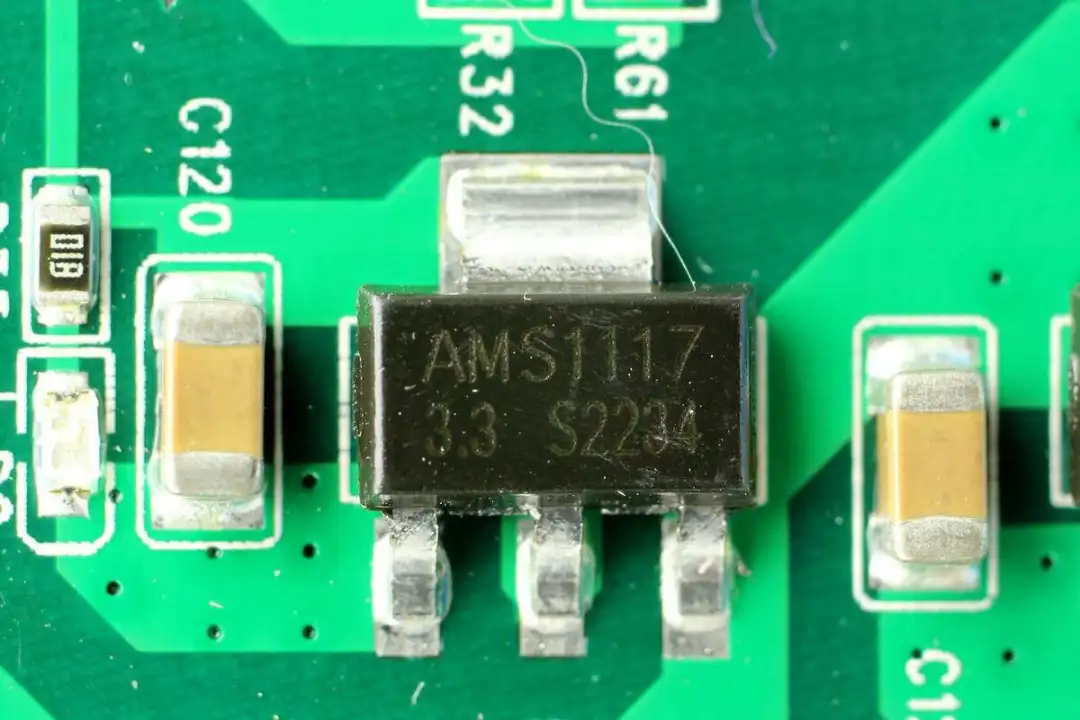

AMS1117 3.3V稳压芯片用于为数字通信芯片供电，采用SOT223封装。

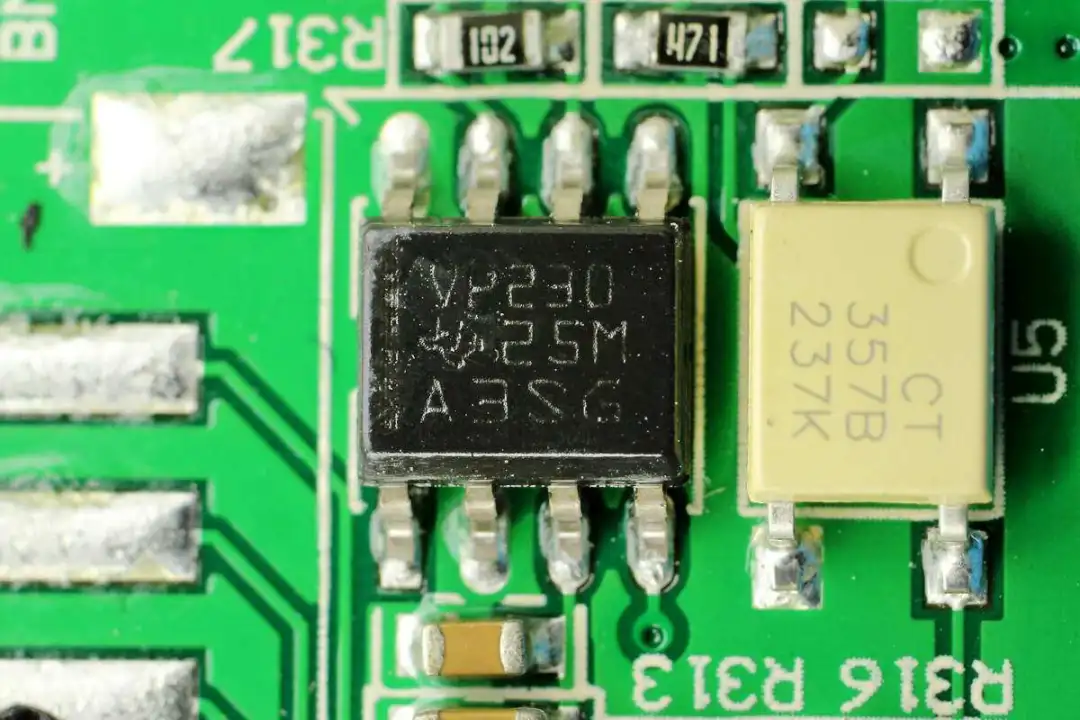

德州仪器 VP230 CAN总线收发器用于与其他外设通信。

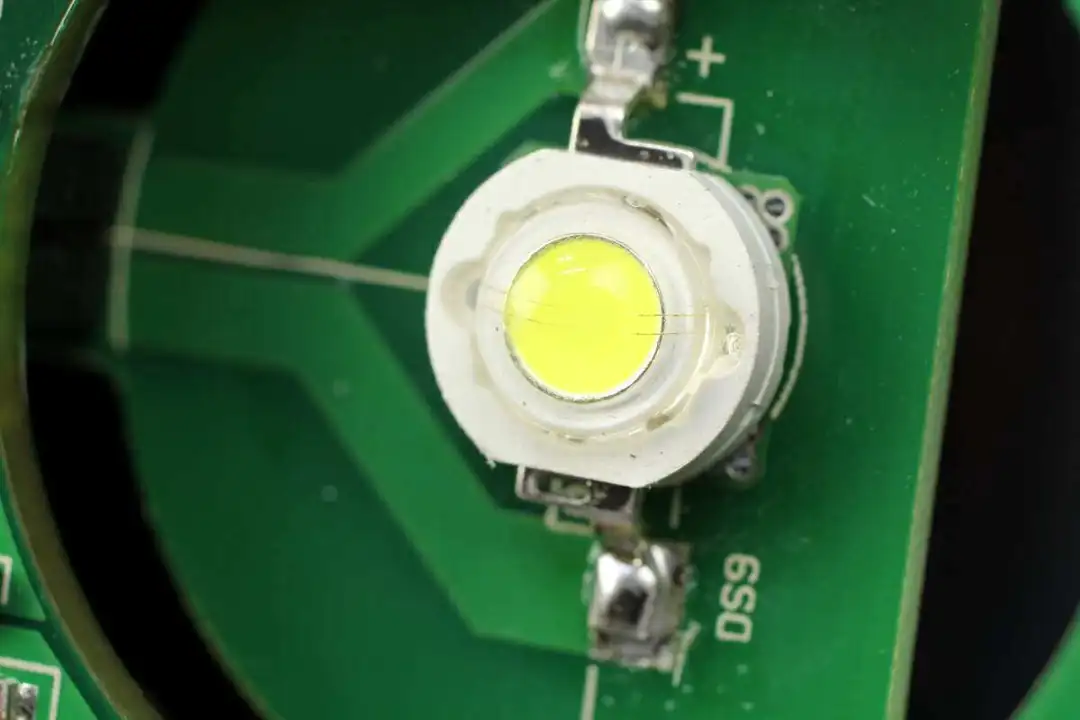

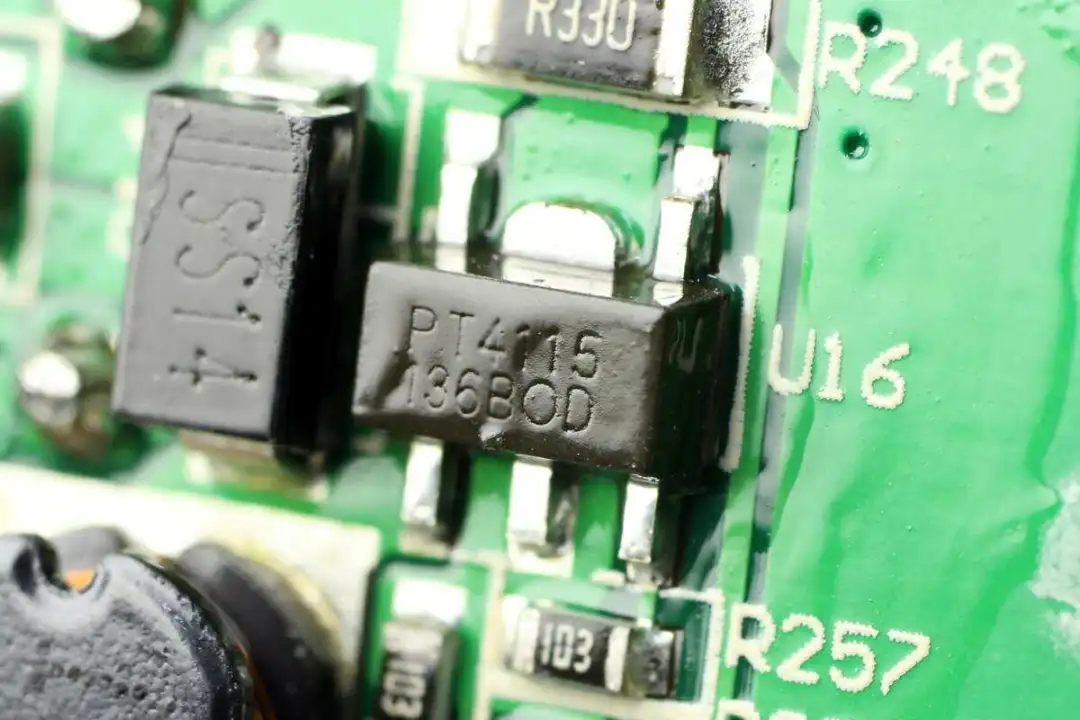

PT4115 LED恒流驱动芯片用于驱动LED照明灯。

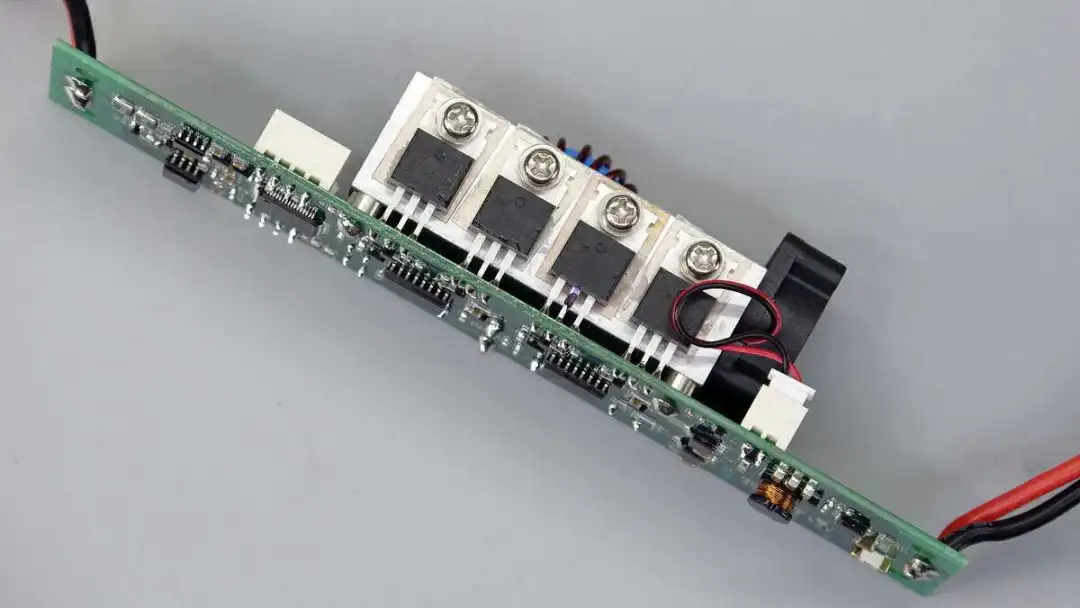

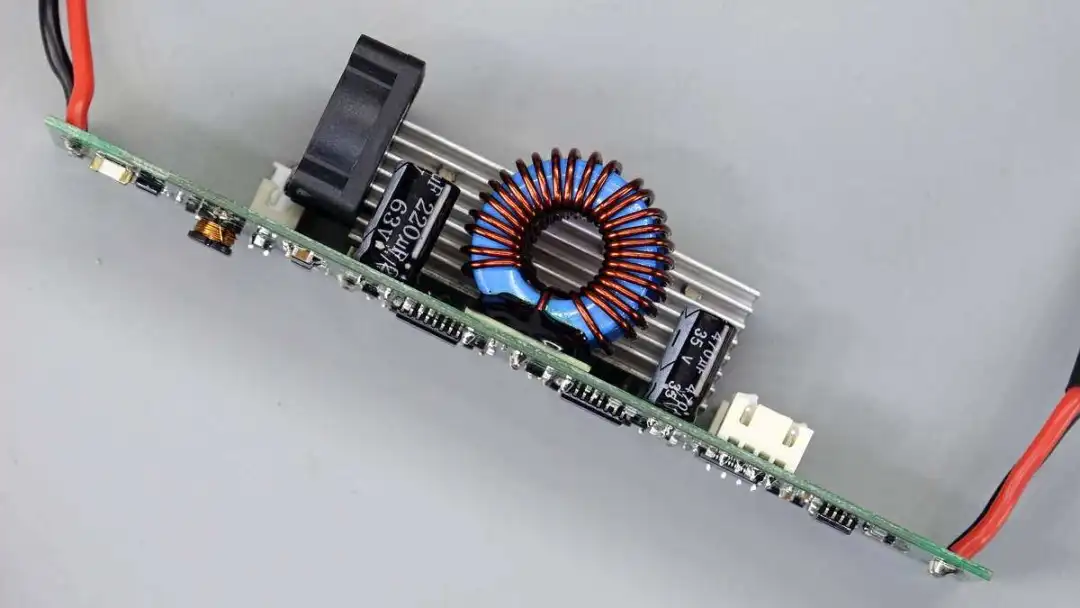

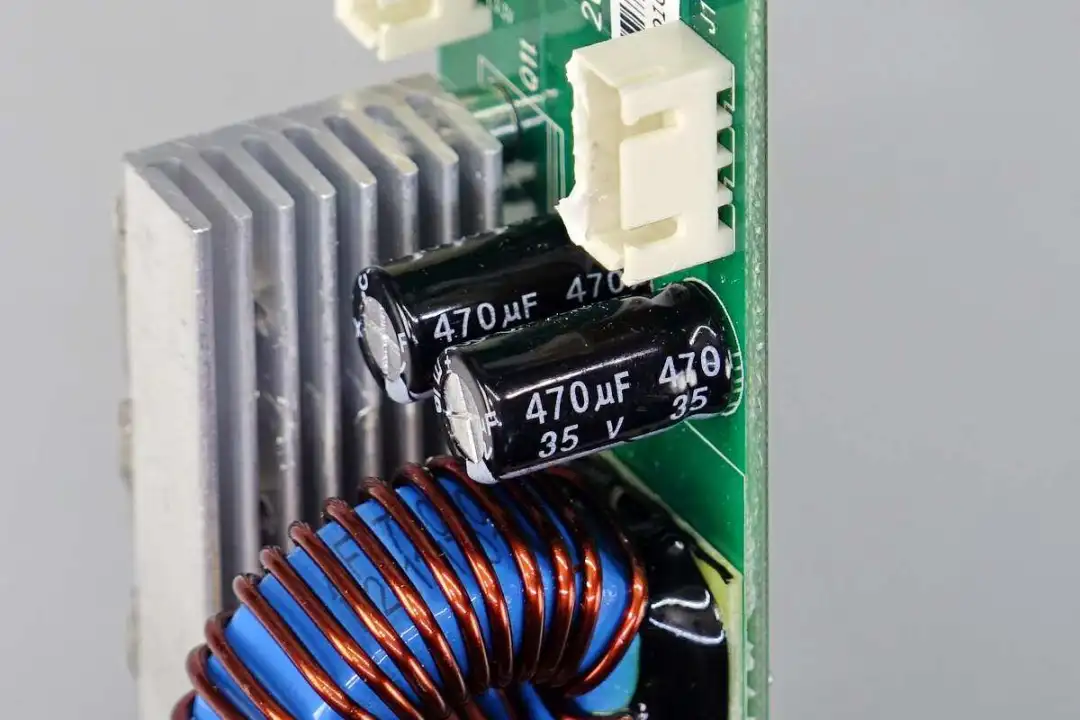

MPPT模块中间是一块散热片，固定四个开关管，在散热片侧面是散热风扇。
另外一面为升降压磁环电感，电感底部使用胶水固定电木板绝缘。

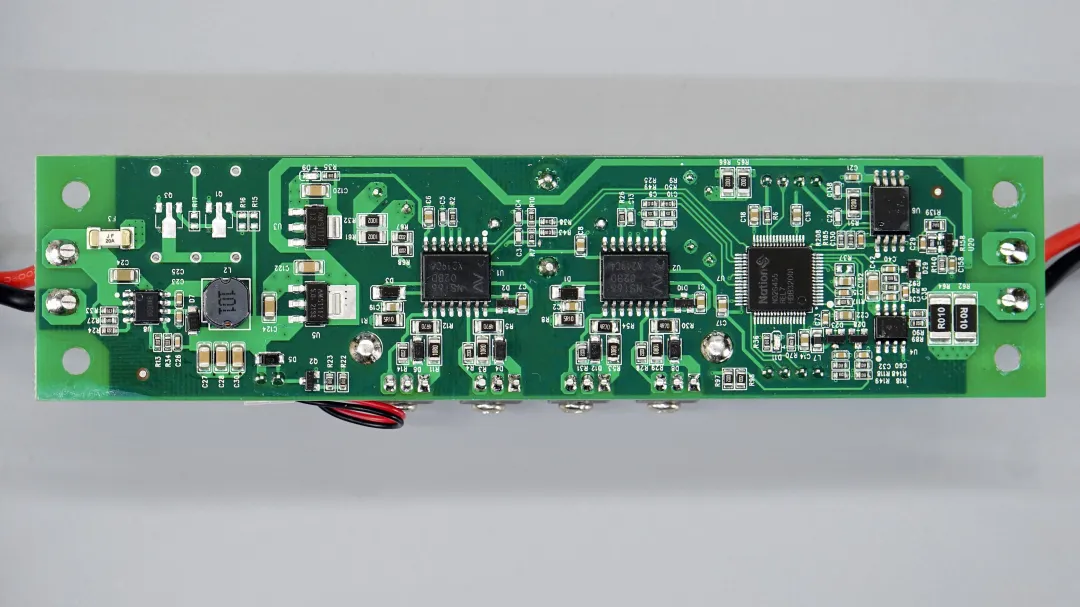

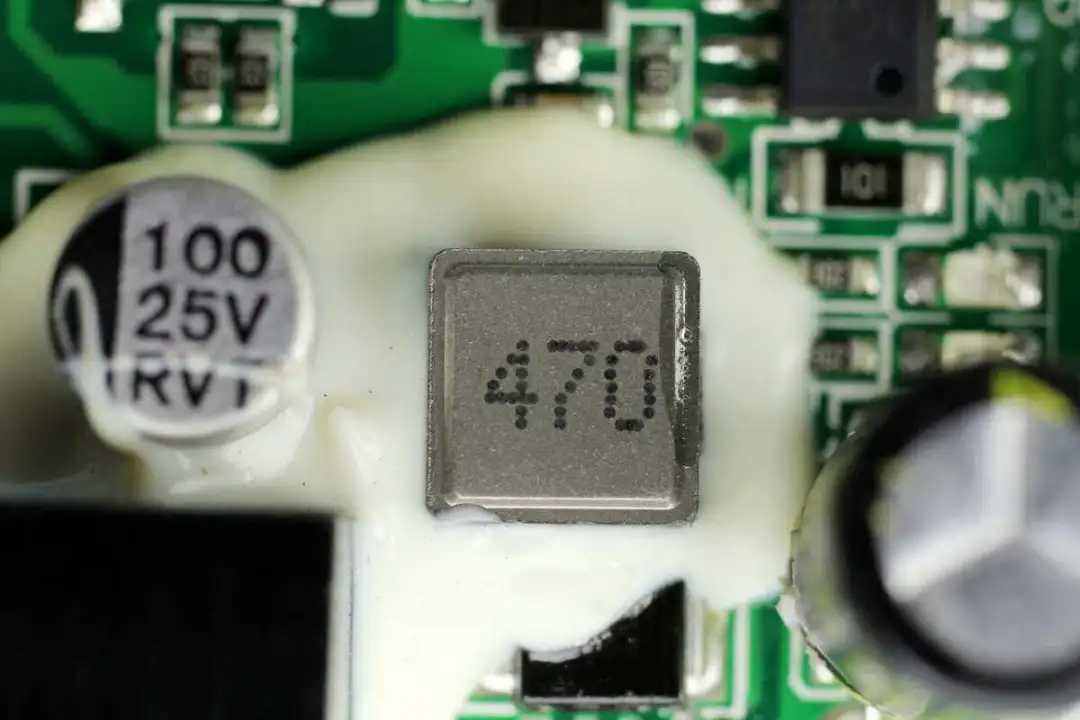

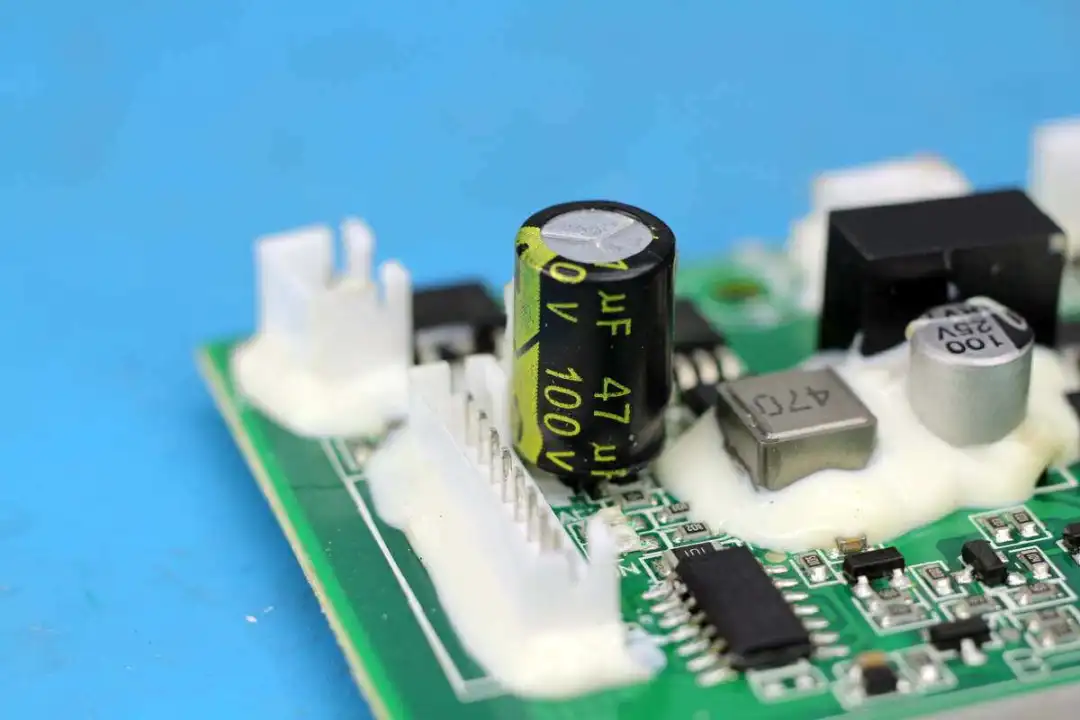

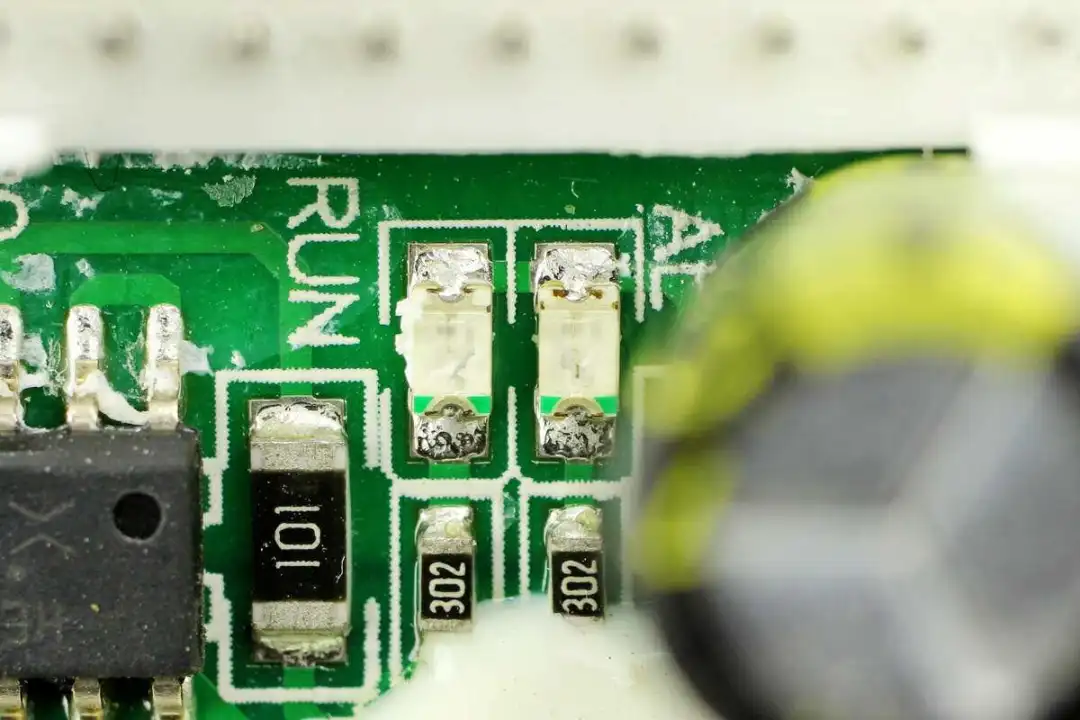

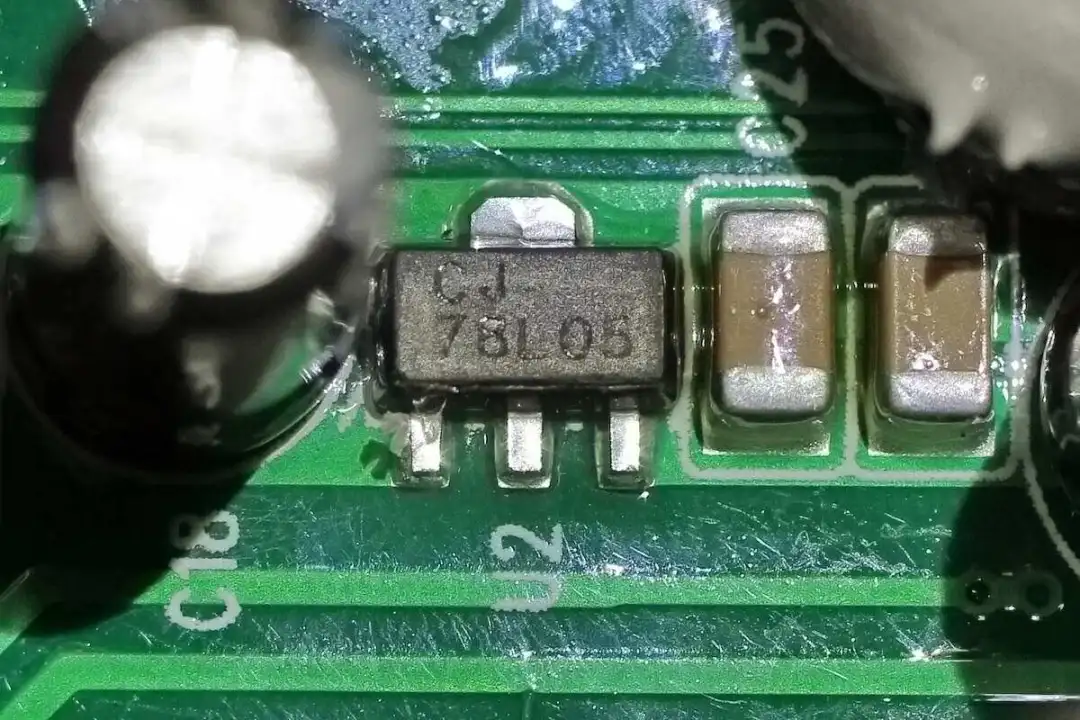

在模块背面焊接降压供电芯片，主控MCU，隔离驱动器和通信芯片。

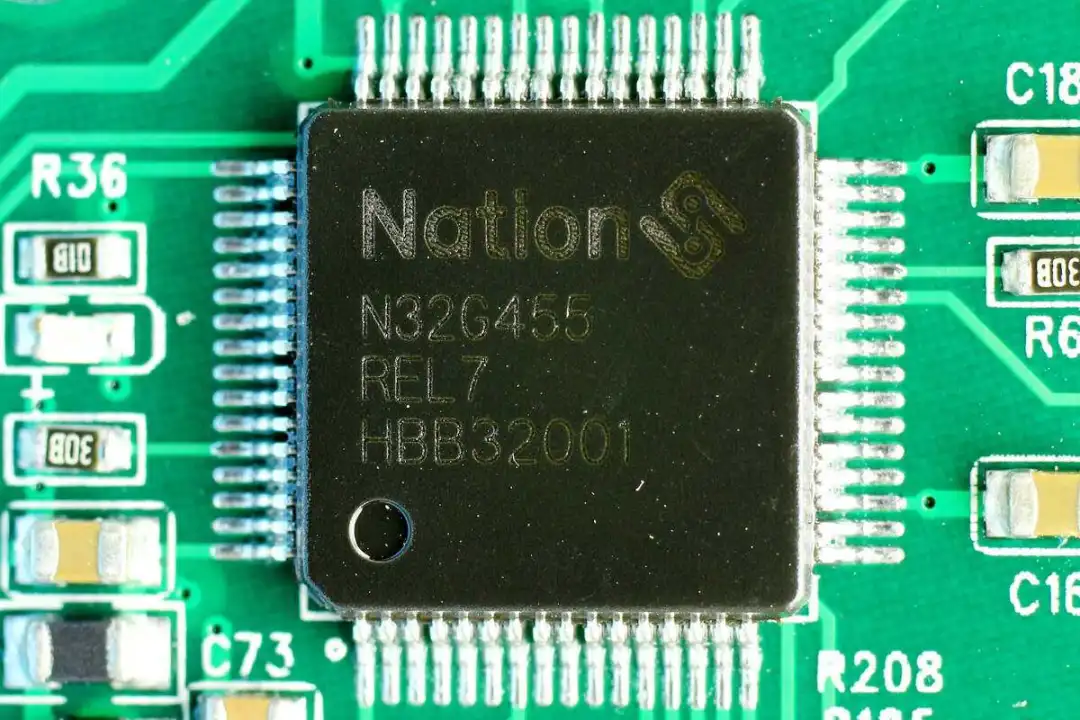

MPPT模块主控MCU来自Nations国民技术，型号N32G455REL7，是一颗内置M4F内核的MCU，最高主频可达144MHz，支持浮点运算和DSP指令。芯片内部集成512KB Flash和144KB SRAM，内置4个12位ADC，具备7个USART接口，3个SPI接口和4个I2C接口以及USB接口，采用LQFP64封装。

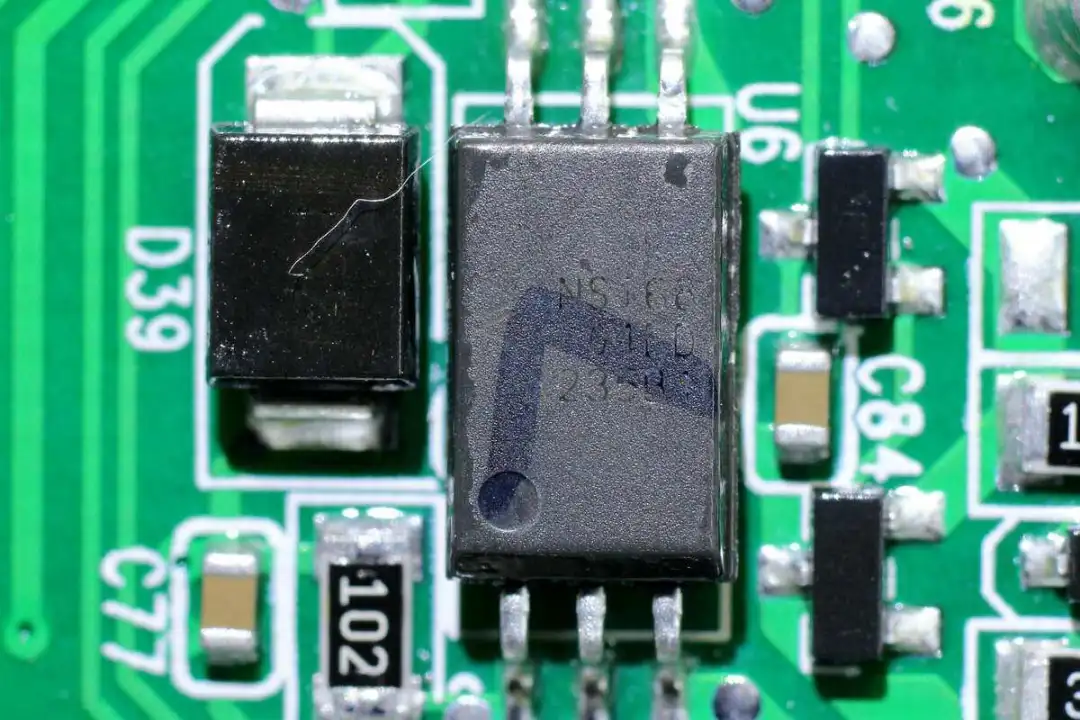

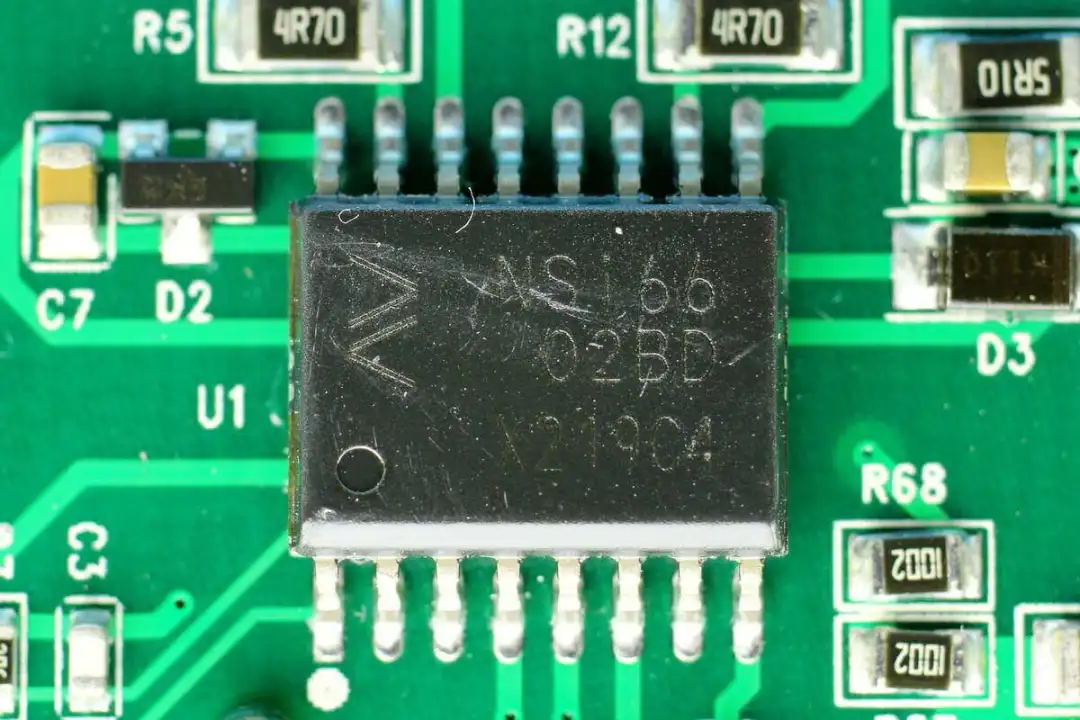

用于驱动MOS管的隔离驱动器来自纳芯微，型号为NSi6602，是一颗双通道隔离栅极驱动器芯片。支持2MHz开关频率应用，并提供5000Vrms隔离，支持4A灌电流和6A拉电流输出。

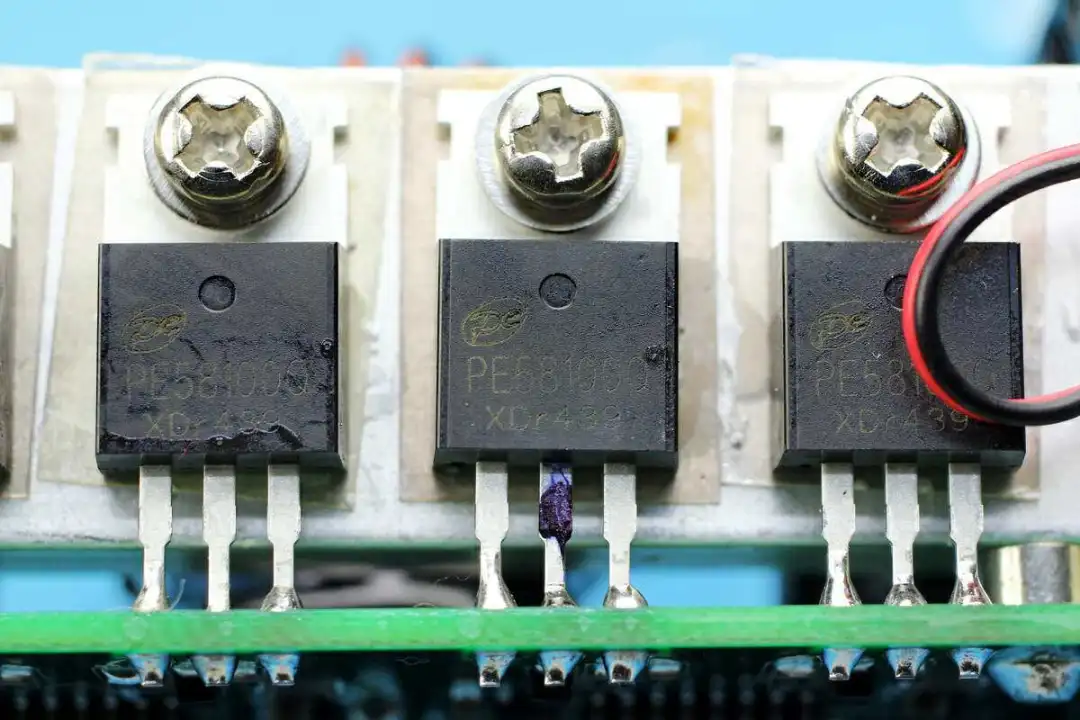

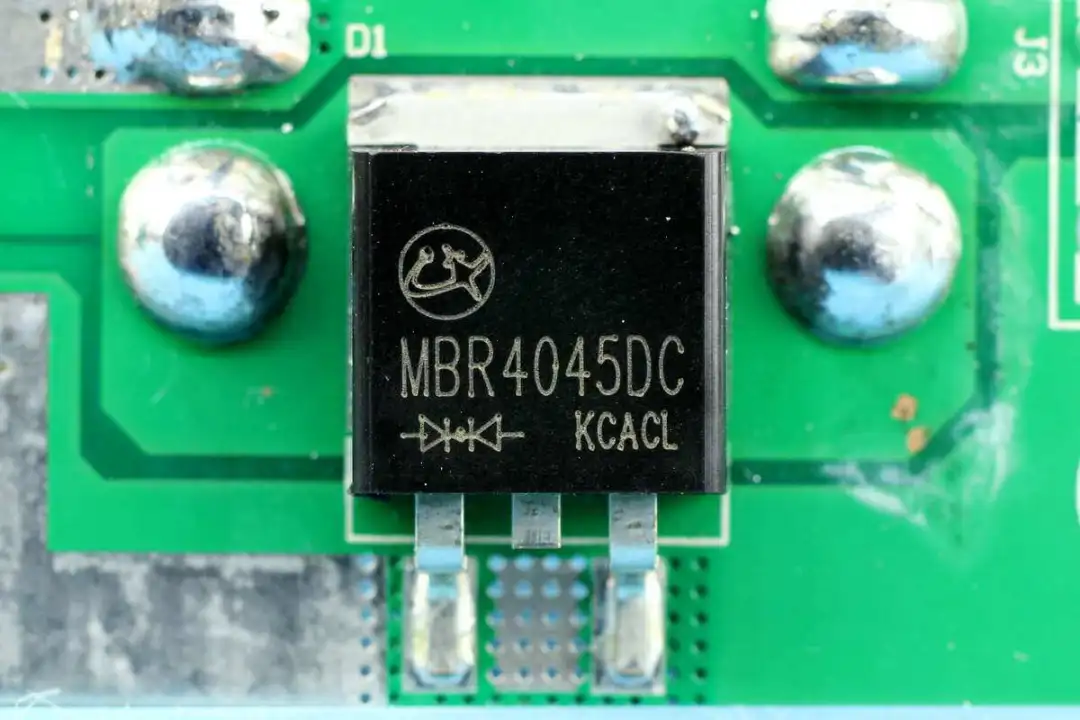

用于同步升降压电压转换的MOS管来自芯电元，型号PE58100Q，是一颗耐压85V，导阻6mΩ的NMOS，采用TO220封装。

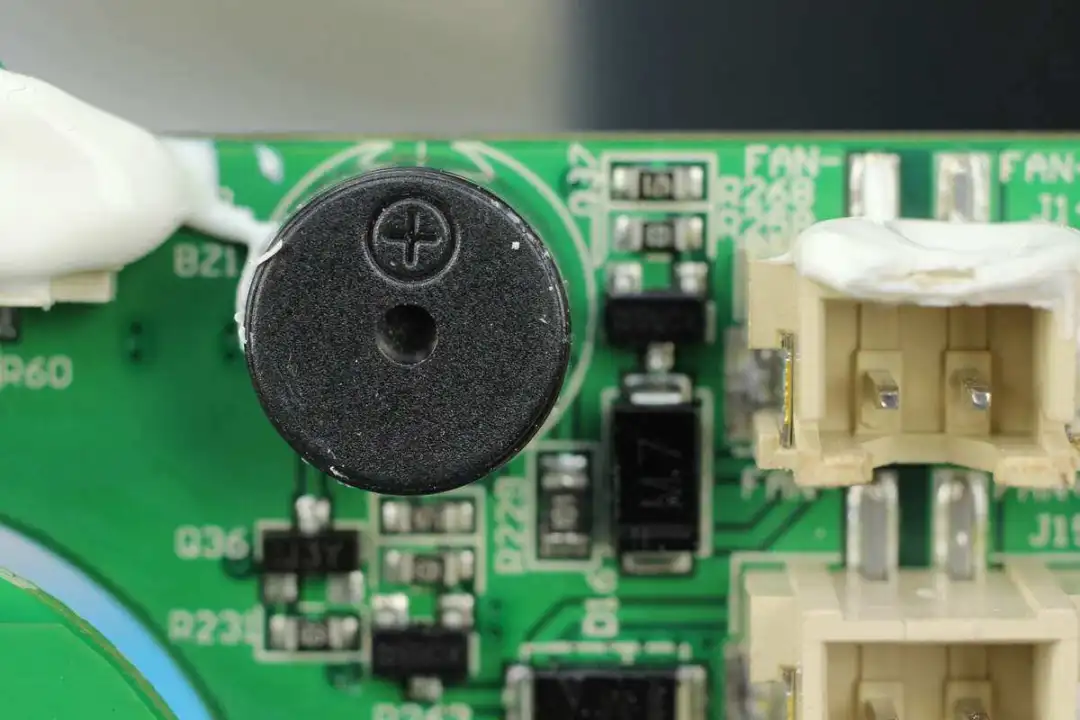

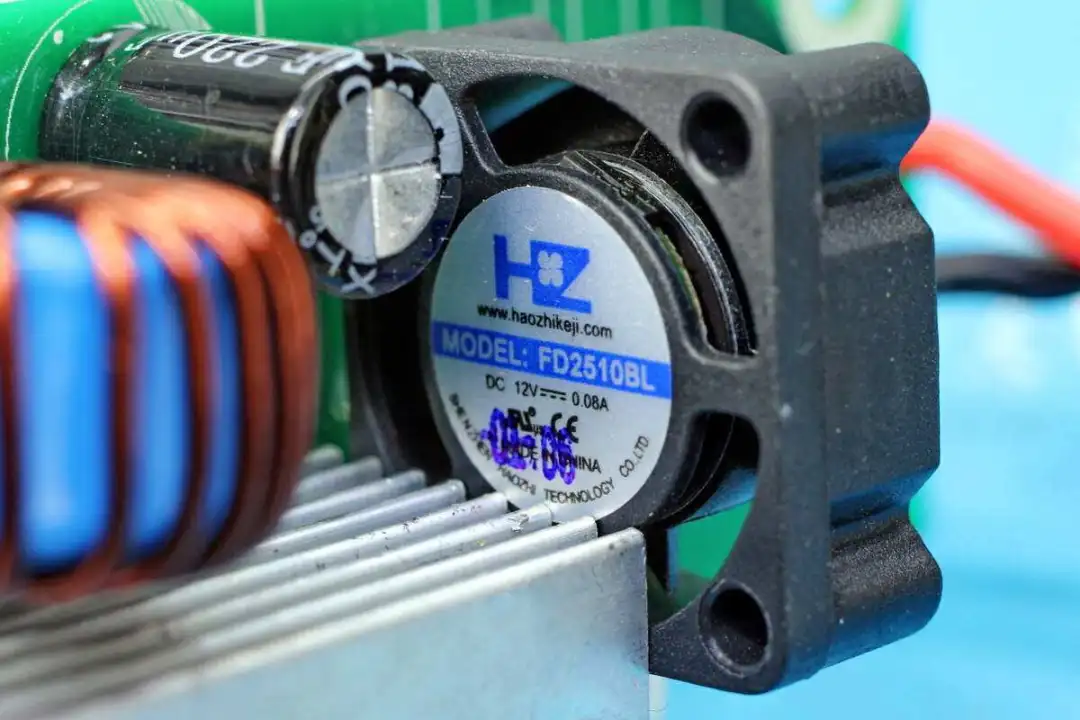

散热风扇来自深圳市好至科技，为2510尺寸，12V0.08A。

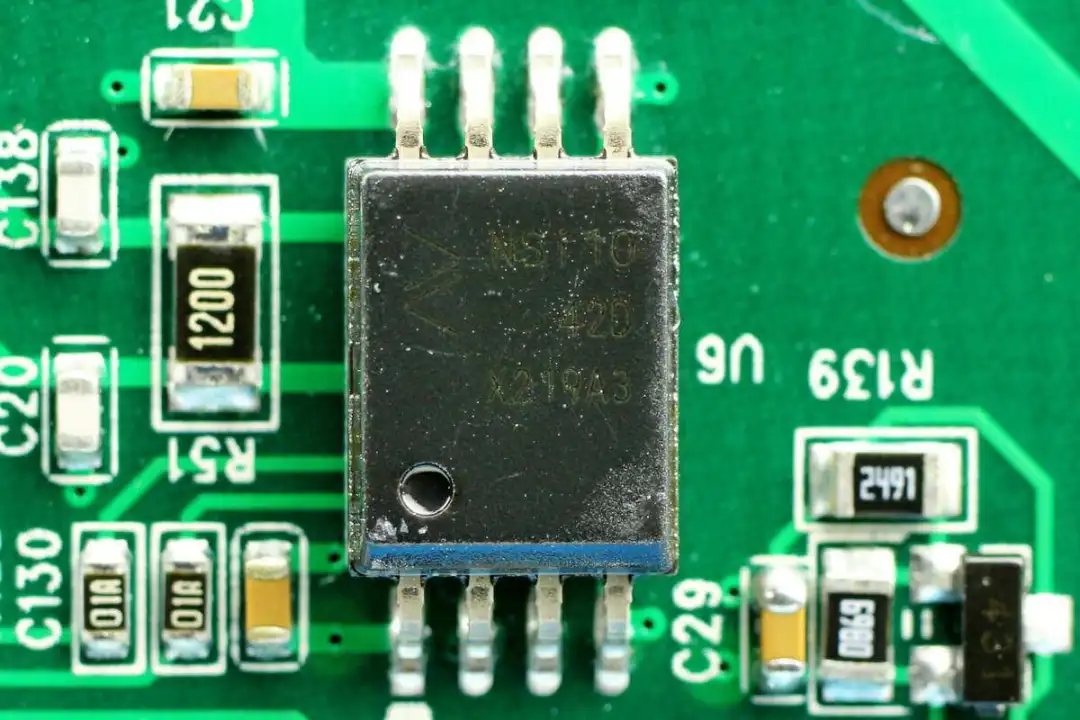

纳芯微 NSi1042 隔离CAN收发器用于MPPT模块与侧面快充模块通信。

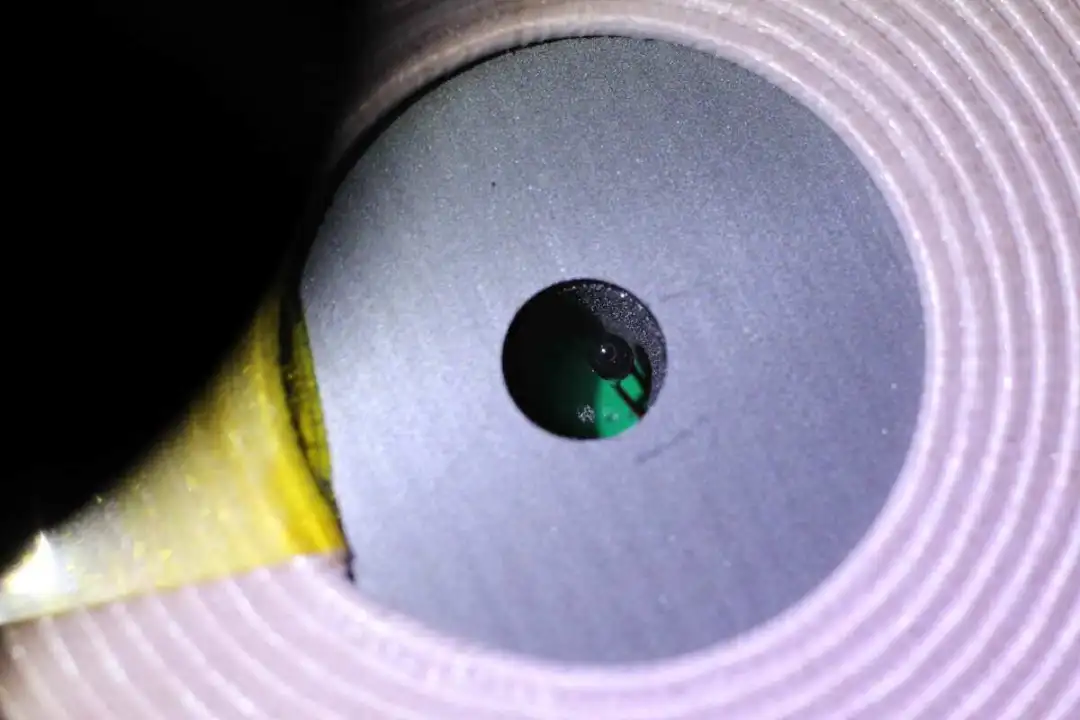

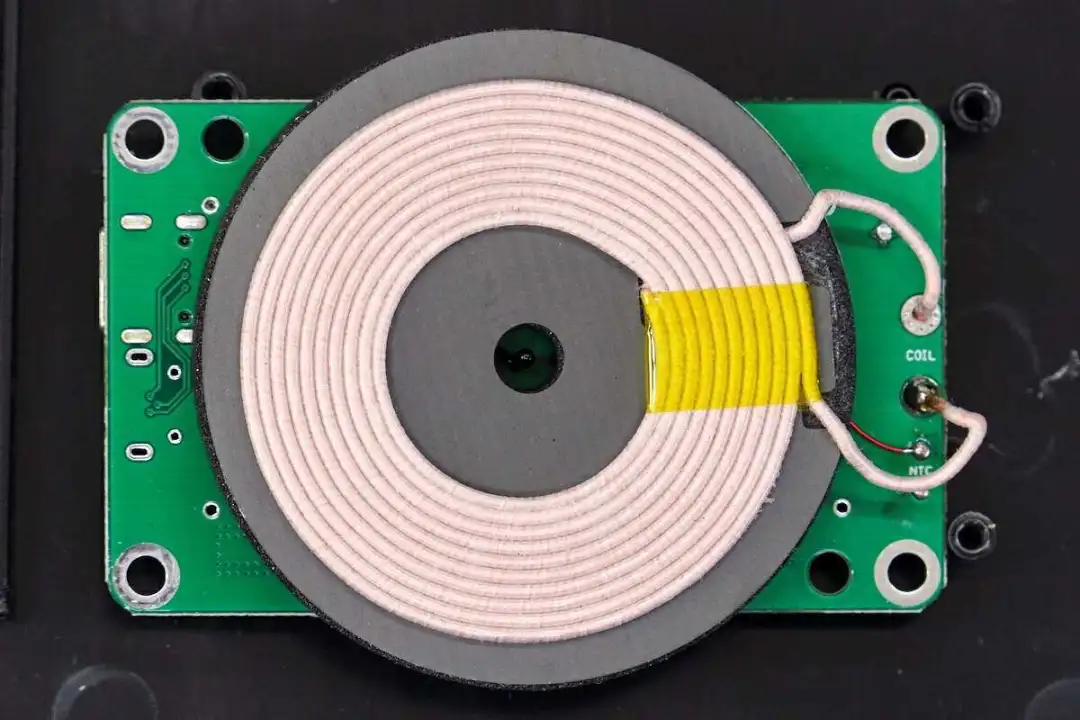

拧开四角的固定螺丝，拆下无线充电模块，线圈焊接在PCB上，在线圈下面焊接热敏电阻检测温升。

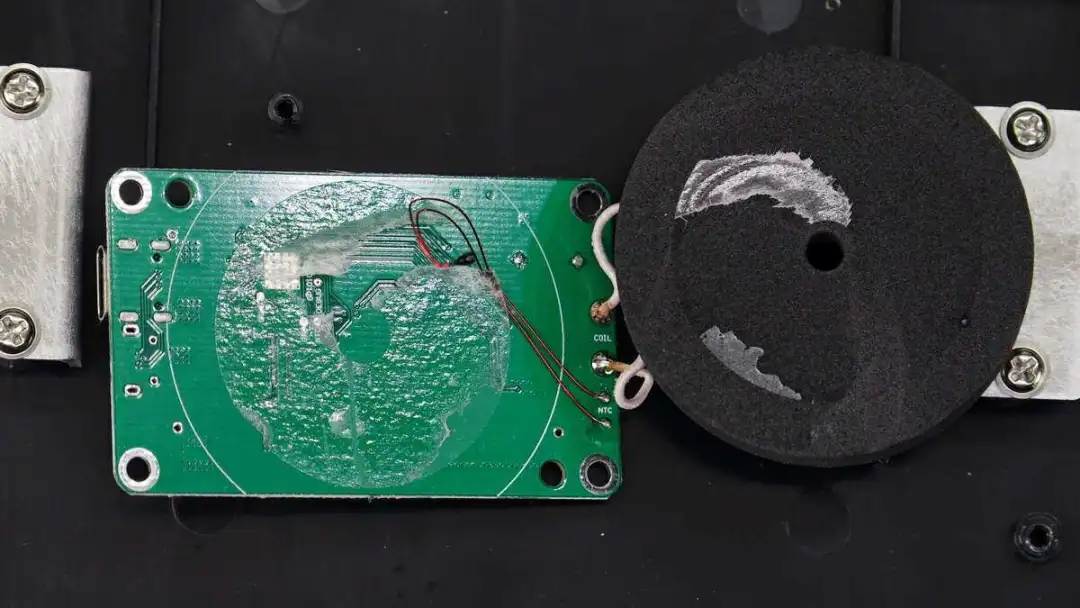

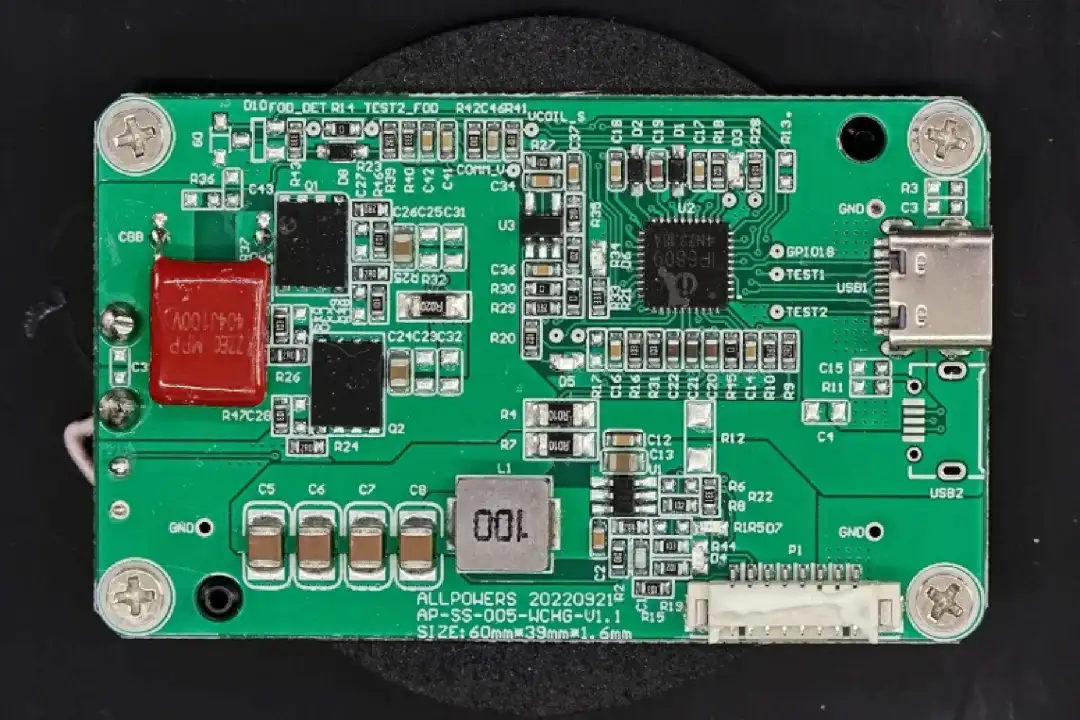

撕下双面胶固定的线圈，热敏电阻粘贴在PCB上，用于检测温升。

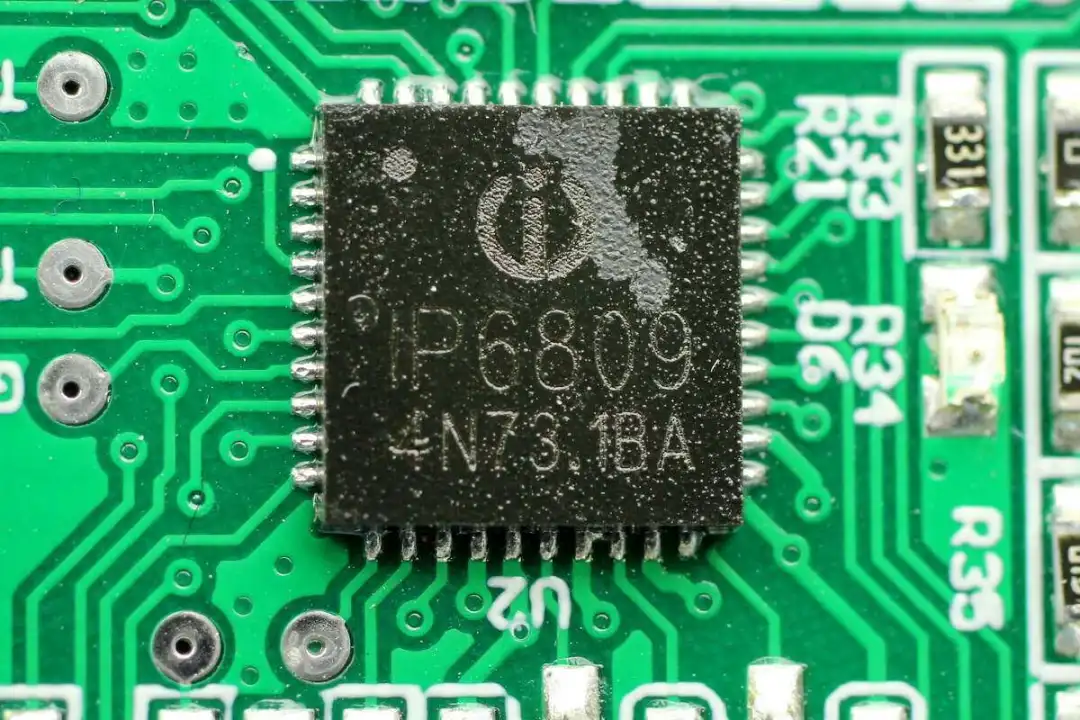

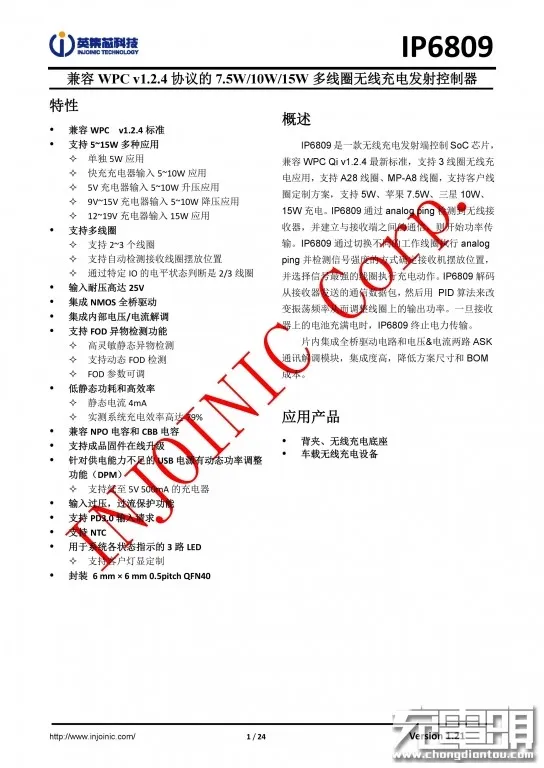

无线充电主控采用英集芯 IP6809，支持快充充电器输入，支持最大15W输出，支持2-3个线圈，内部集成NMOS驱动和电压电流解调，支持异物检测功能，低静态功耗，高效率，兼容NPO和CBB电容，并且支持多种保护功能，采用QFN40封装。

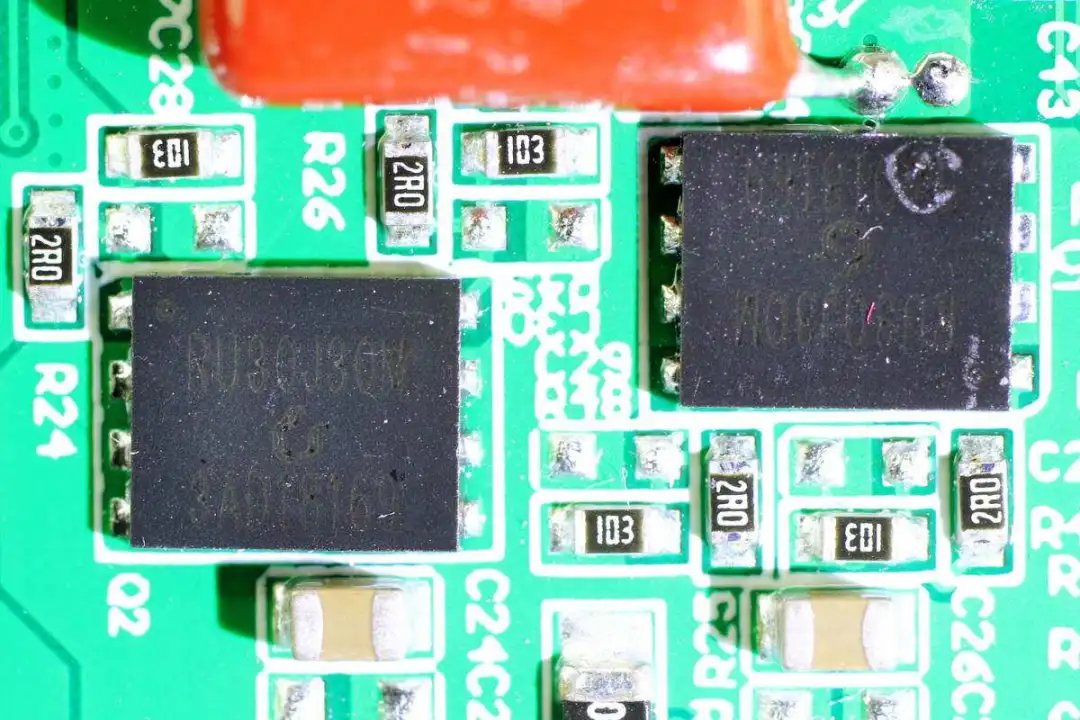

无线充电功率管来自锐骏半导体，型号RU30J30M，是一颗耐压30V的双NMOS，导阻7mΩ，半桥连接，采用PDFN5*6封装，两颗半桥器件组成H桥，用于无线充电发射。

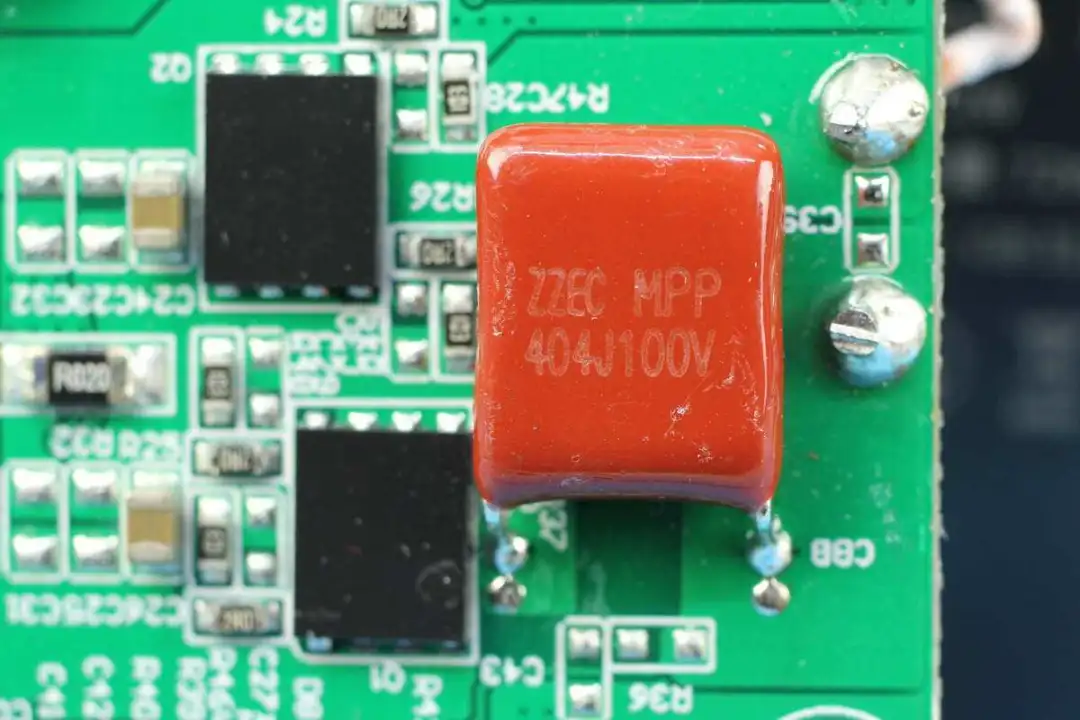

谐振电容来自科雅，为ZZEC系列无线充专用电容，规格为0.4μF 100V。

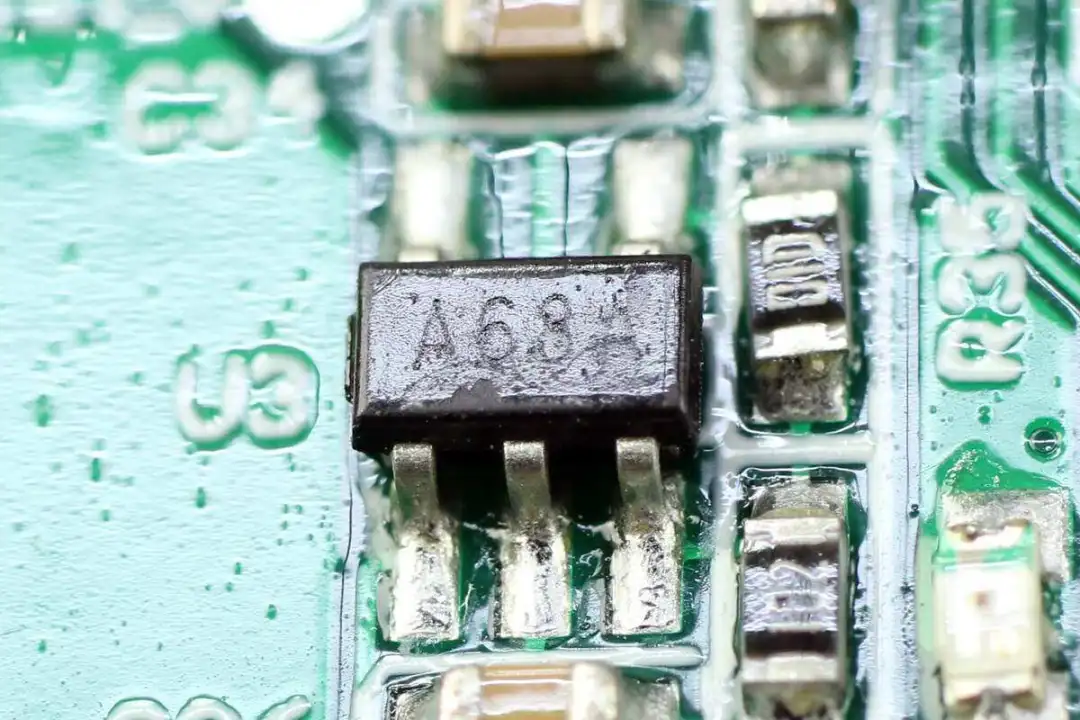

无线充电主控外置一颗丝印A68A的单运放，实际型号为LM321。

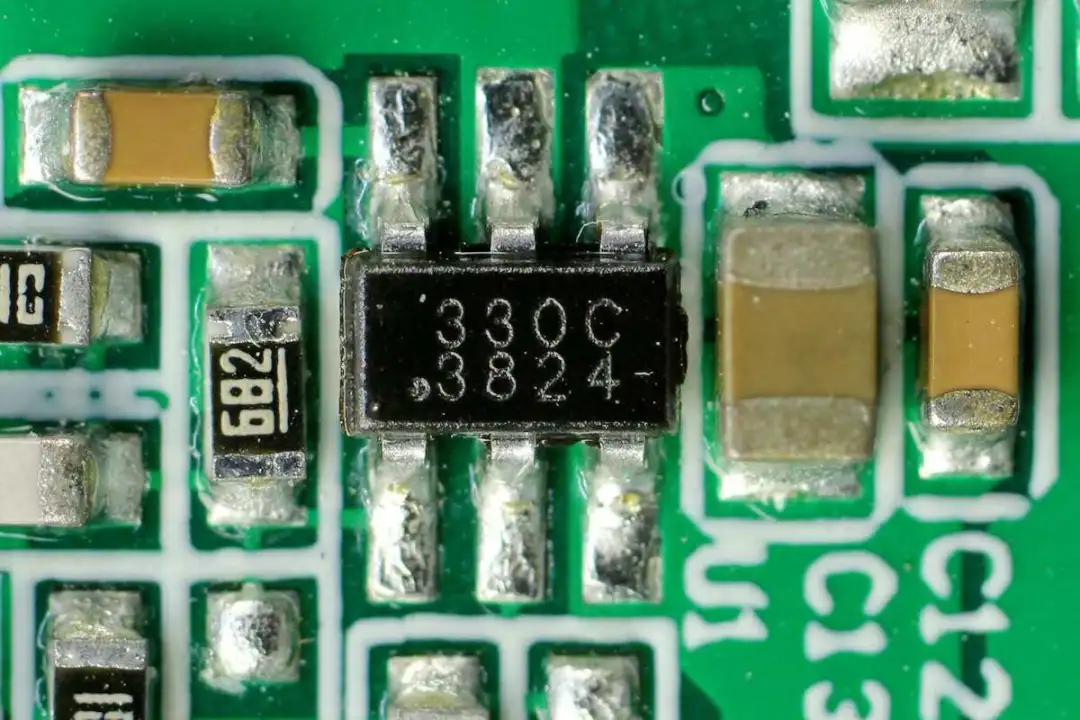

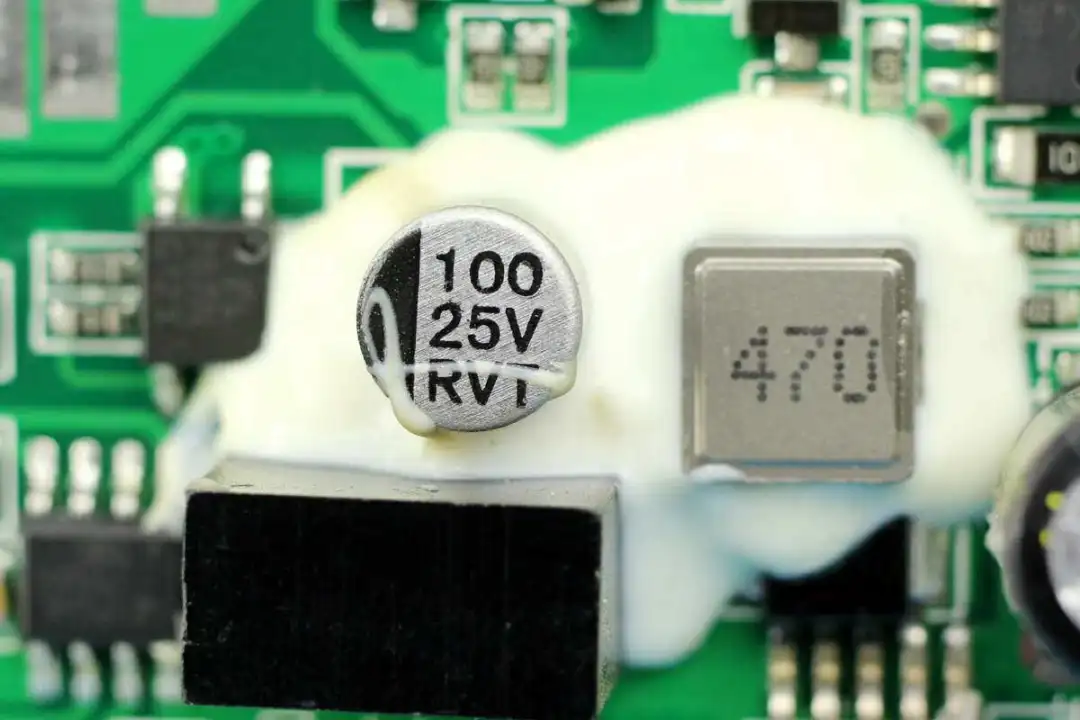

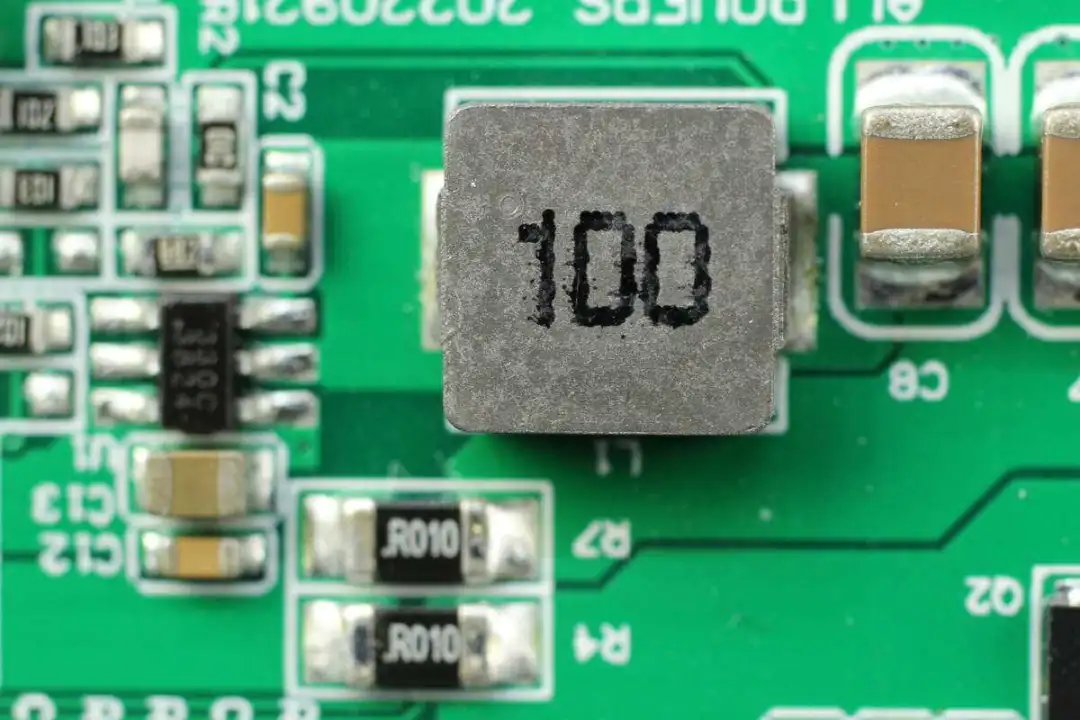

一颗丝印3824的降压芯片，用于为无线充电功率级降压供电。

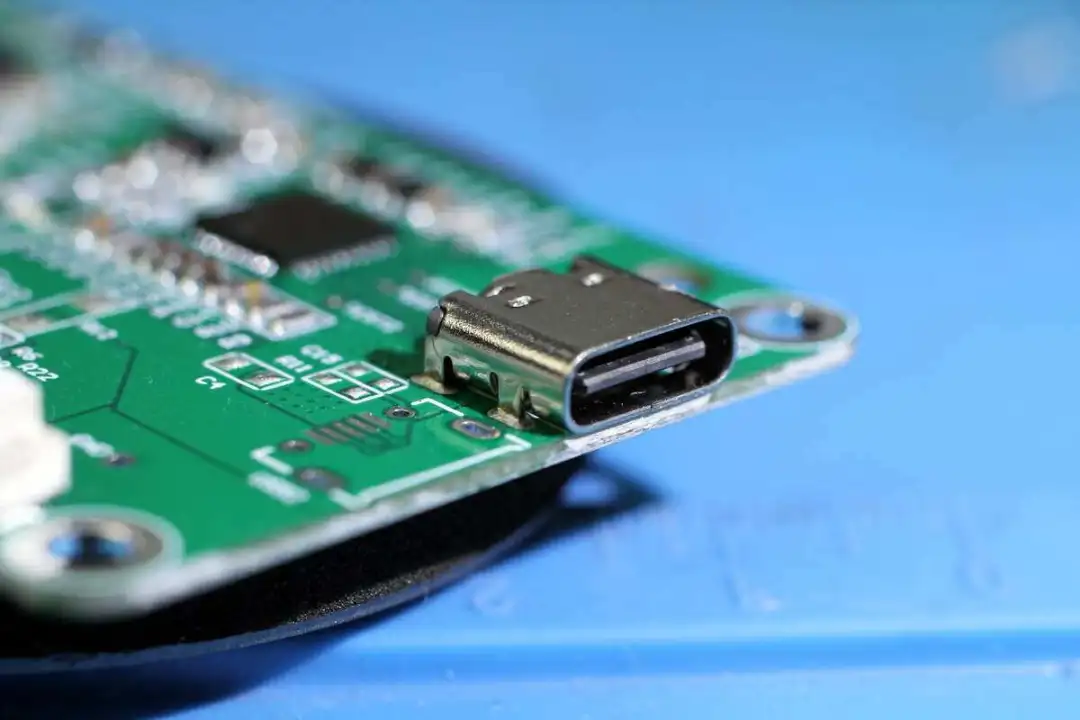

无线充电模块还焊接USB-C接口，支持通过USB-C接口供电。
充电头网拆解总结
奥鹏这款户外电源内置299Wh磷酸铁锂电池，内置双向逆变，支持600W输出功率，并支持1200W峰值输出功率。户外电源支持UPS功能，可在15ms内切换到户外电源供电。户外电源支持AC输入充电和太阳能充电，并配有两个USB-A和两个USB-C接口，USB-C口支持100W快充输出，USB-A口支持18W快充输出。

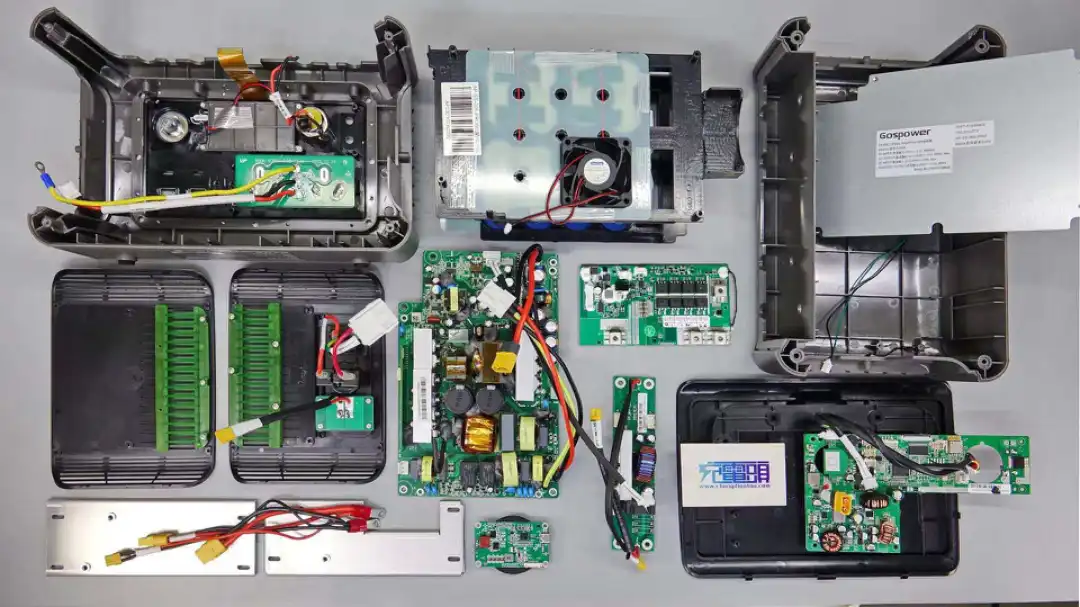

充电头网通过拆解了解到，奥鹏户外电源内部采用模块化设计，电池组，双向逆变模块和快充模块，MPPT模块和无线充电模均为独立设计，通过连接器连接。电池组采用32700磷酸铁锂电池8并2串连接，单节电池容量为6000mAh。电池组采用中颖电子保护芯片，支持电池充电均衡。
双向逆变模块来自Gospower高斯宝电气，型号G1499，是一款支持600W输出功率的双向逆变模块，支持为锂电池组充电和逆变输出。逆变器采用ST意法半导体MCU进行升压和输出调制控制，搭配纳芯微隔离驱动器用于开关管驱动。
快充面板和MPPT模块采用国民技术MCU进行控制，USB-C快充采用智融SW3516P快充芯片，USB-A快充采用英集芯IP6525T，无线充电采用英集芯IP6809主控芯片。电源内部MPPT模块和逆变模块均配有风扇散热，避免积热，并使用液晶屏幕进行状态显示，还内置无线模块用于APP连接，功能全面，使用方便。
