前言

充电头网近期拿到了一款绿联30W自带线移动电源，小小身材却拥有20000mAh的标称容量，能量74Wh，可携带登机。其搭载1A2C的USB接口，其中一个C口连接着自带C线，两个USB-C接口都支持PD 30W双向快充，而USB-A接口支持22.5W最大输出功率。产品顶部设有数显屏可实时显示剩余电量。

充电头网通过拆解发现，这款移动电源内置2块10000mAh的软包电池，该电芯来自安普瑞斯。目前已通过CCC及CE认证，安全可靠。

移动电源的充放电管理方案来自智融科技，是一颗型号SW6308的移动电源SOC。SW6308不仅支持UFCS、PD、SCP、FCP、AFC、QC、SFCP等市面主流快充协议，还集成升降压控制器和过温、过流等各种保护功能，其兼容1A2C的USB接口，完美适配绿联30W自带线快充移动电源。下面一起来看产品详细情况。

绿联30W自带线快充移动电源​开箱

按照惯例，先看包装。

包装盒以白色背景为基调，正面印有充电宝外观图，左上方印有绿联中英文品牌Logo，此外，还印有“PD 30W、SCP 22.5W、安心充电、可上飞机”等关键信息。

下方印有产品名称“20000mAh自带线快充移动电源”以及“自带 USB-C30W PD 快充线”的字样。

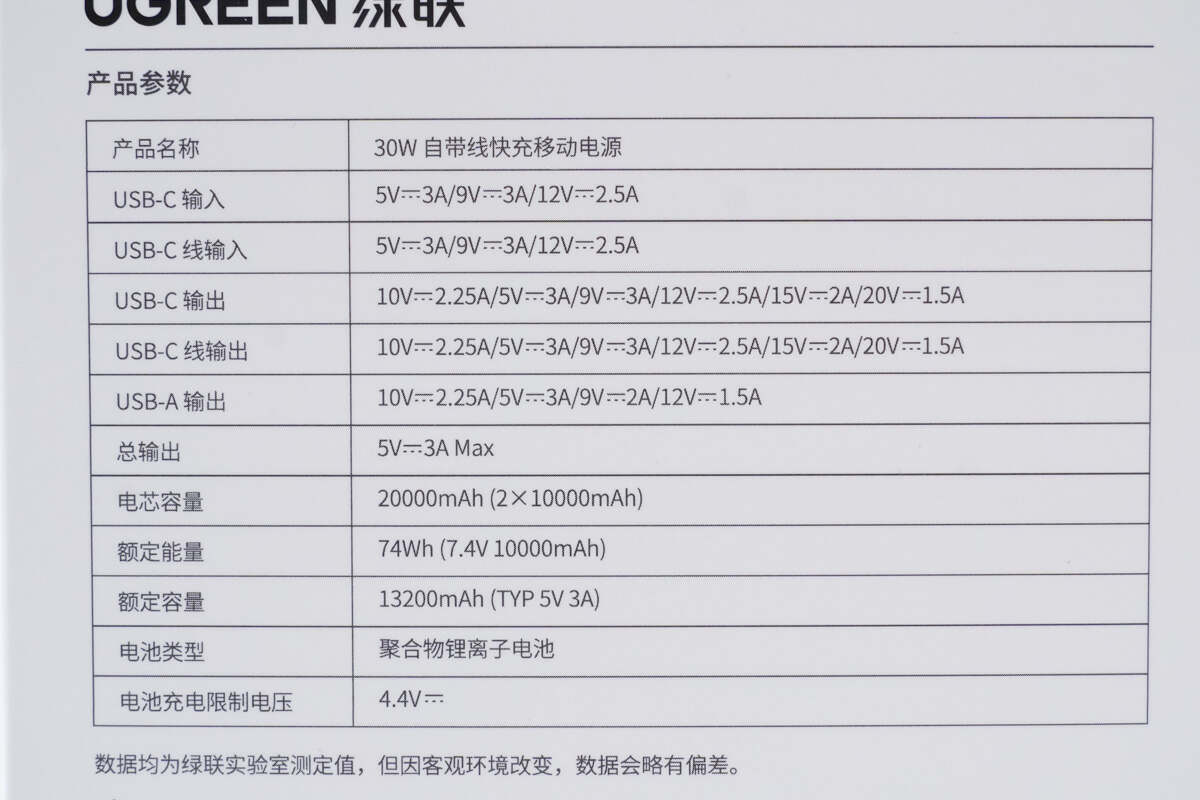

背面印有产品参数信息、安规标识等重要信息。

产品名称：30W 自带线快充移动电源

USB-C 接口/线输入：5V3A、9V3A、12V2.5A；

USB-C 接口/线输出：10V2.25A、5V3A、9V3A、12V2.5A、15V2A、20V1.5A；

USB-A 接口输出：10V2.25A、5V3A、9V2A、12V1.5A；

总输出：5V3A Max；

电芯容量：20000mAh（2x10000mAh）；

额定能量：74Wh （7.4V 10000mAh）；

额定容量：13200mAh （TYP 5V3A）；

电池类型：聚合物锂离子电池；

电池充电限制电压：4.4V；

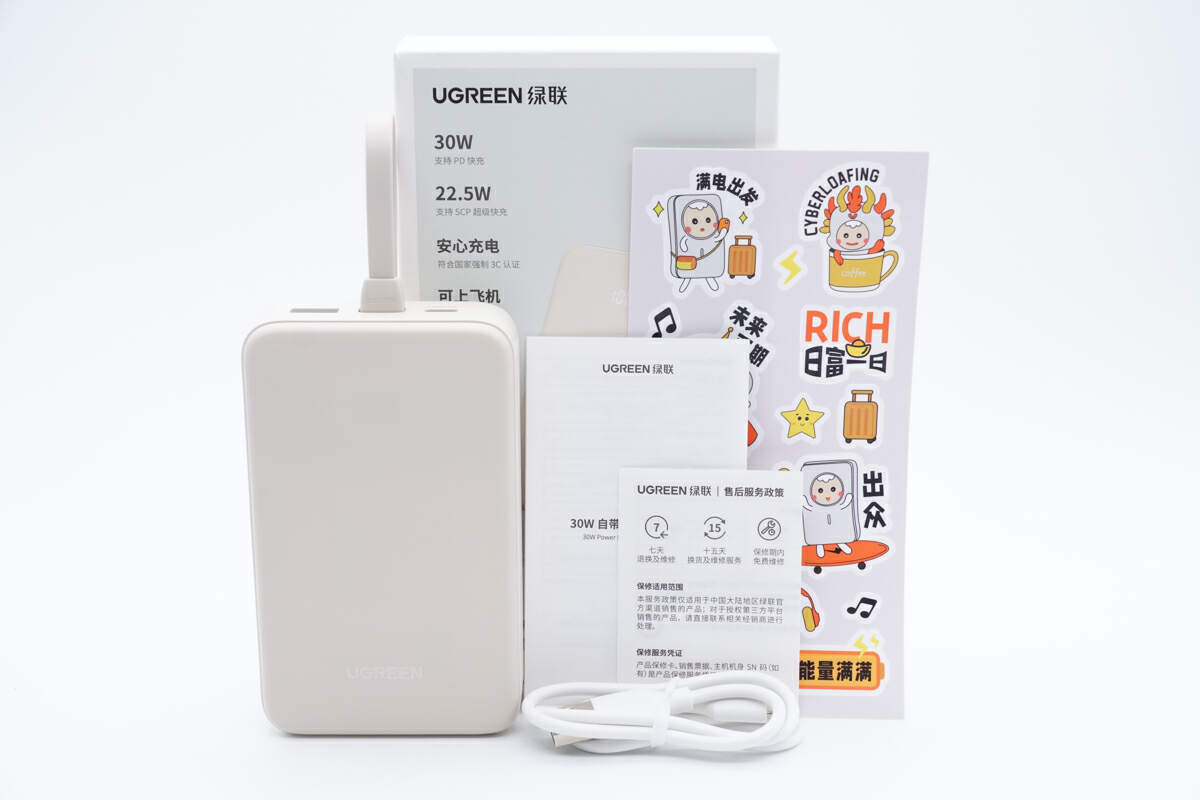

取出包装内所有物品，除充电宝外，另附赠 A to C 充电线、产品保修卡、说明书以及专属趣味卡通贴纸。

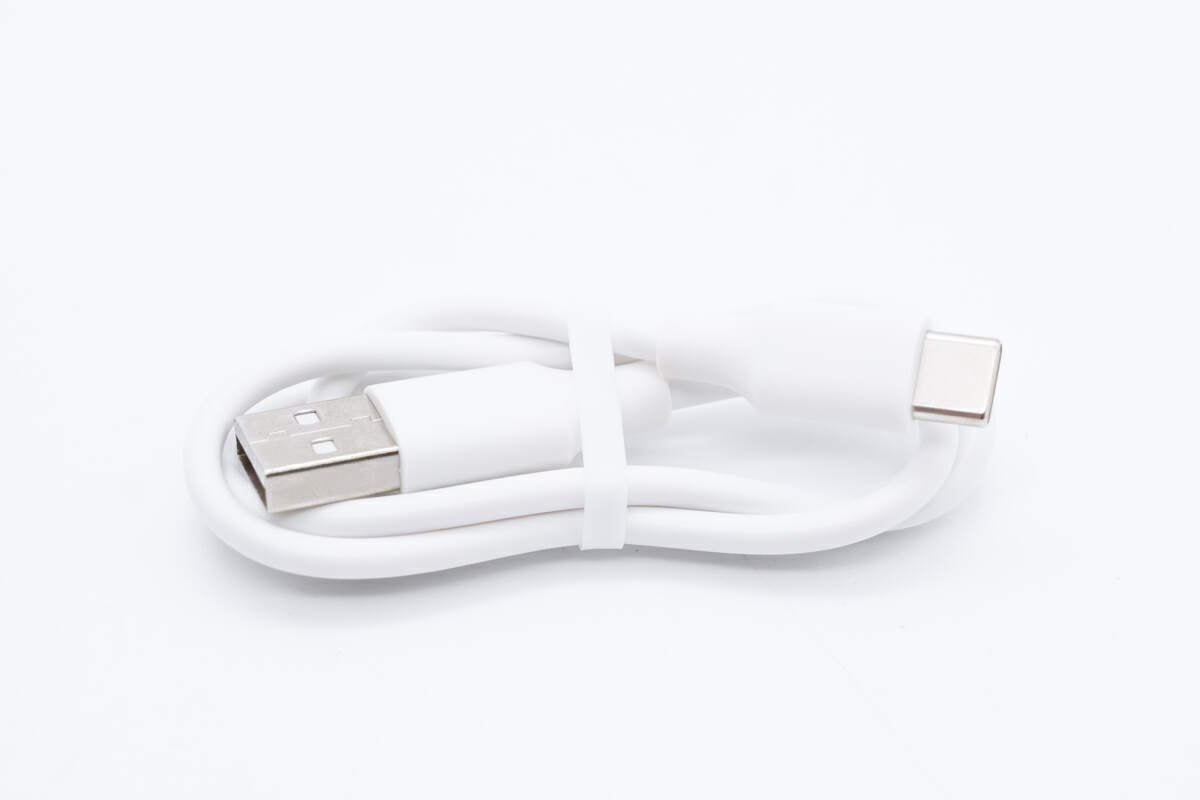

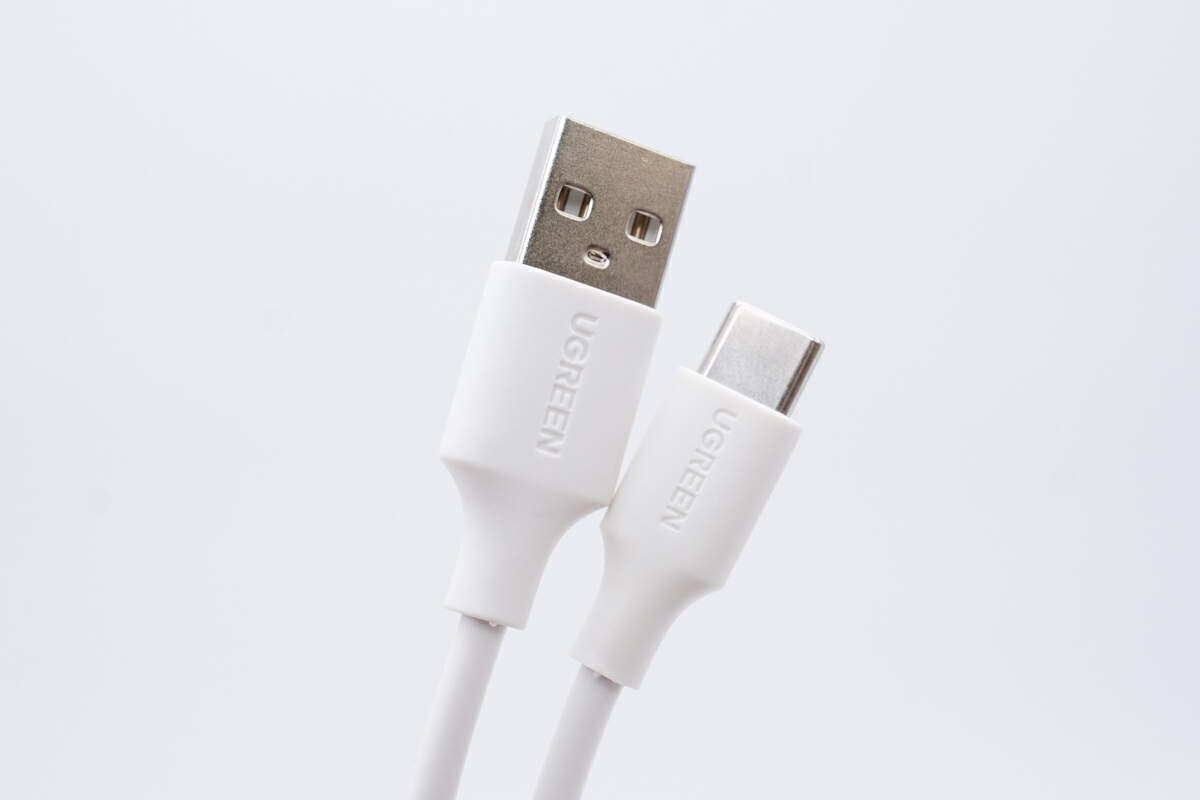

附赠白色A to C 充电线特写，采用白色橡胶圈捆绑固定；线身与端子外壳采用一体注塑成型工艺，平整不毛糙。

端子外壳皆凹印绿联品牌Logo。

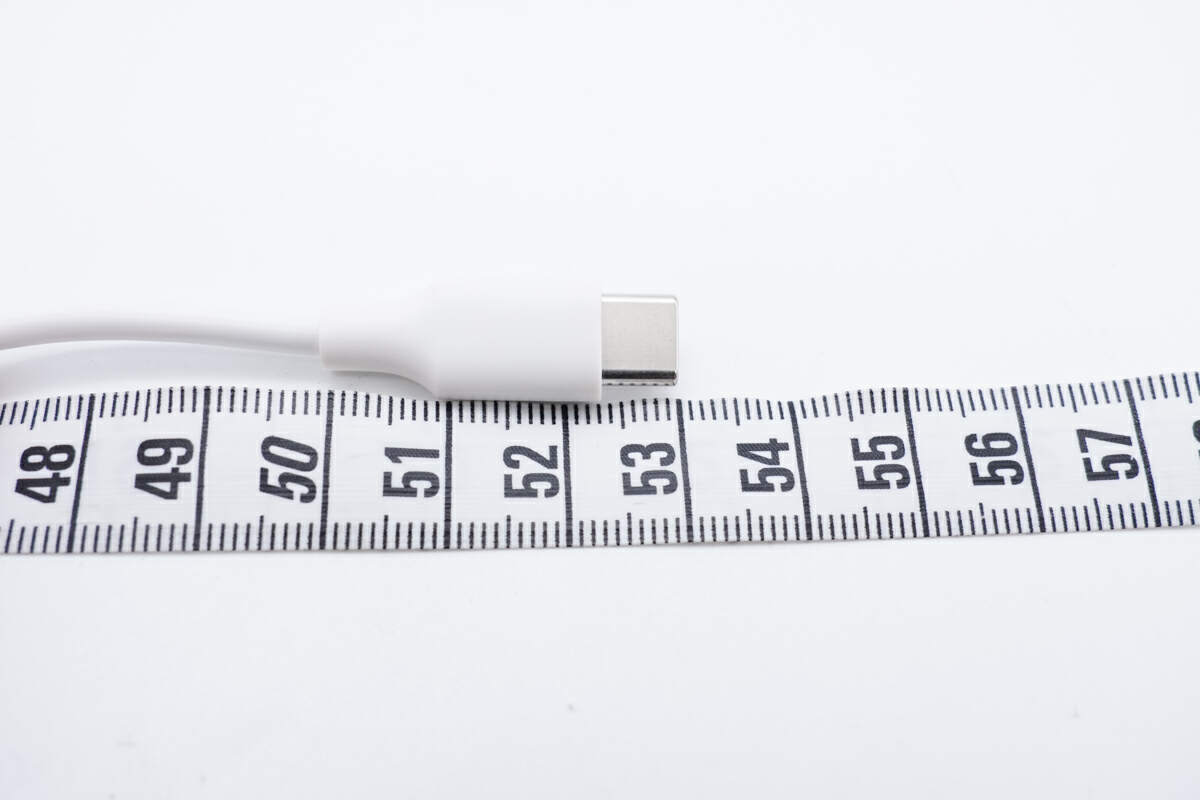

测得充电线长度为53cm。

绿联30W自带线快充移动电源采用米黄色块状设计，采用细磨砂阻燃PC材料，边缘过度圆润，触感细腻。

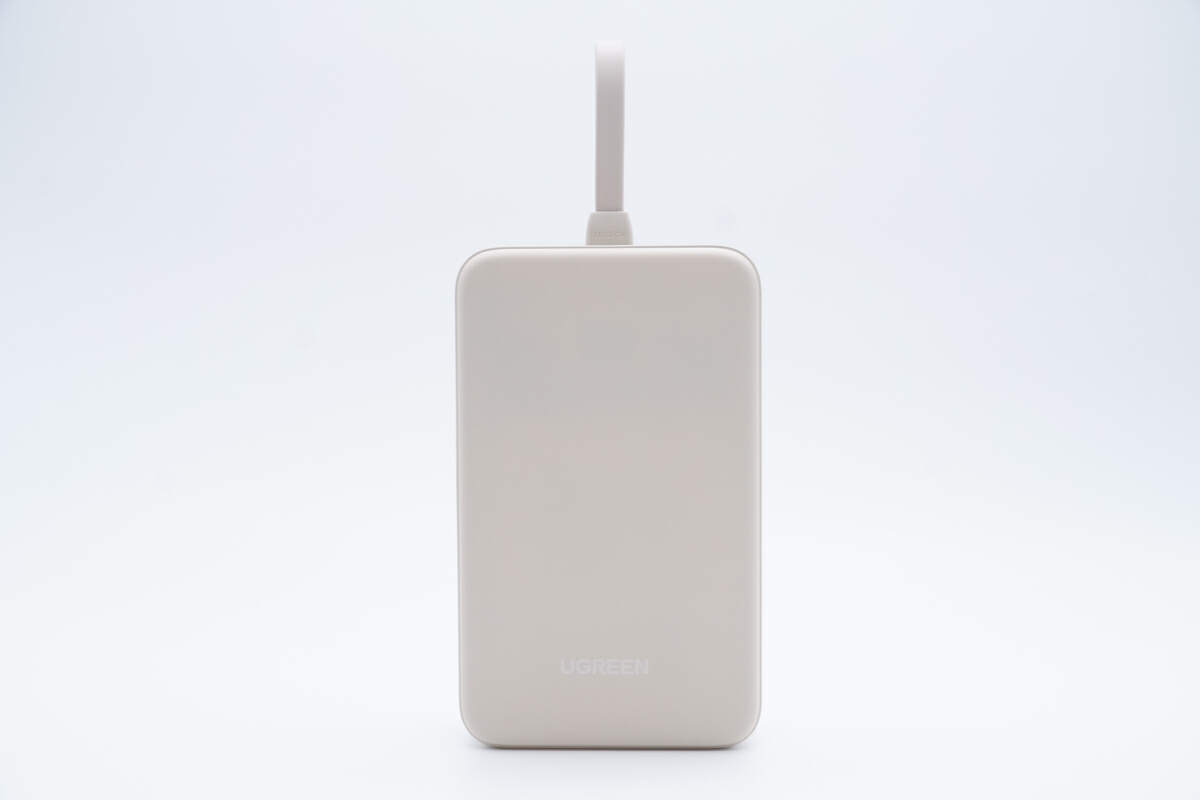

产品正面一览，正面盖板为半透明材质，顶部为数显屏，下方为绿联英文logo。

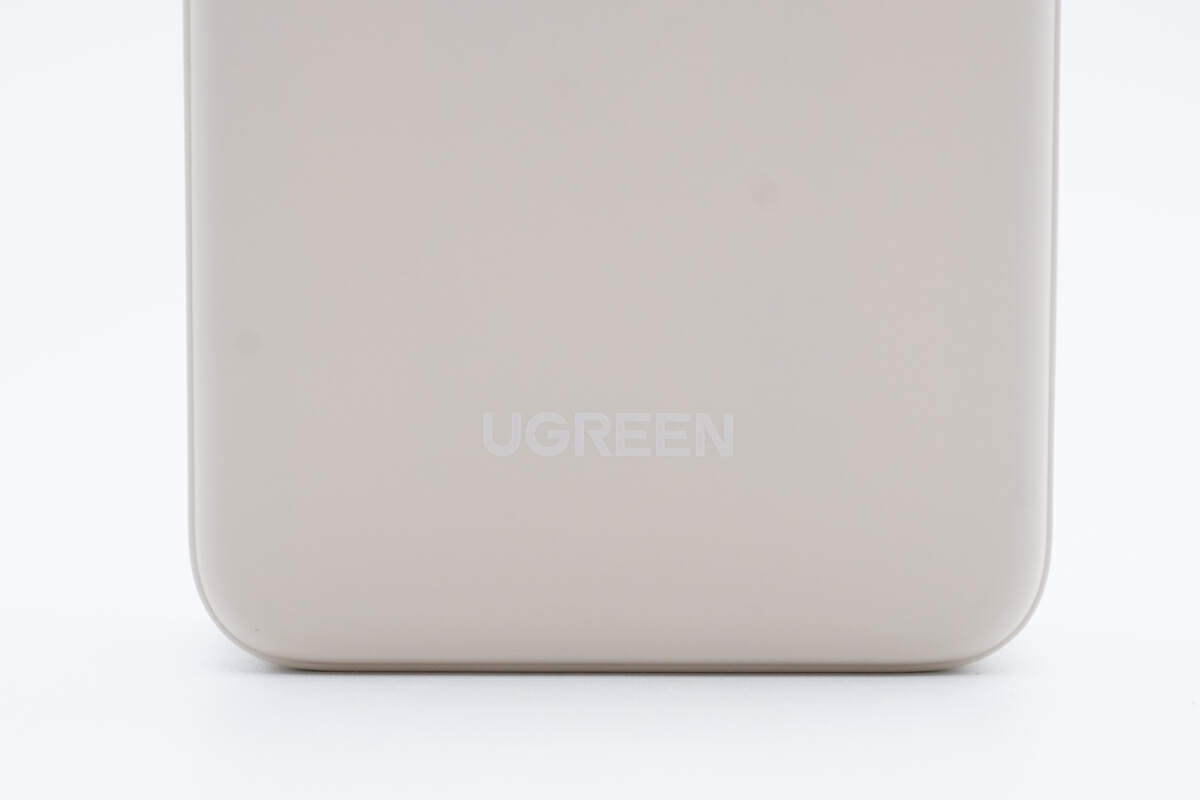

绿联白色英文logo特写。

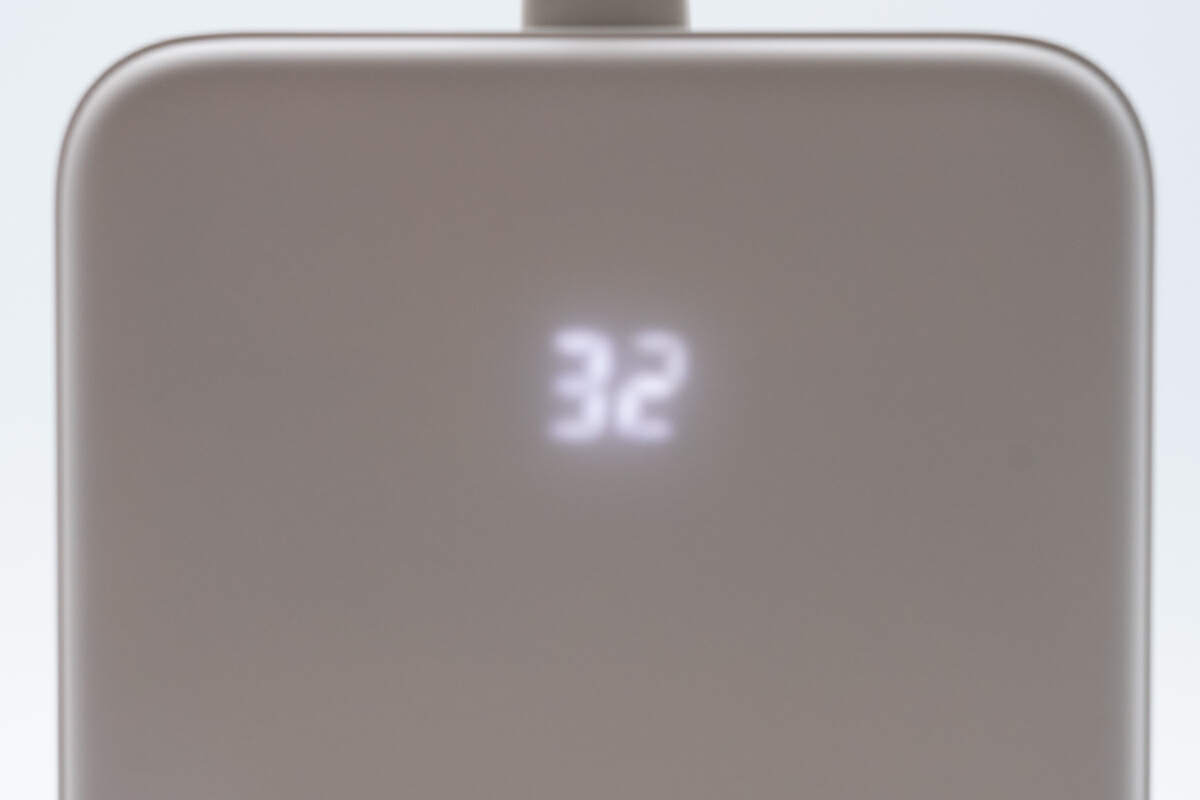

数显屏工作场景特写。

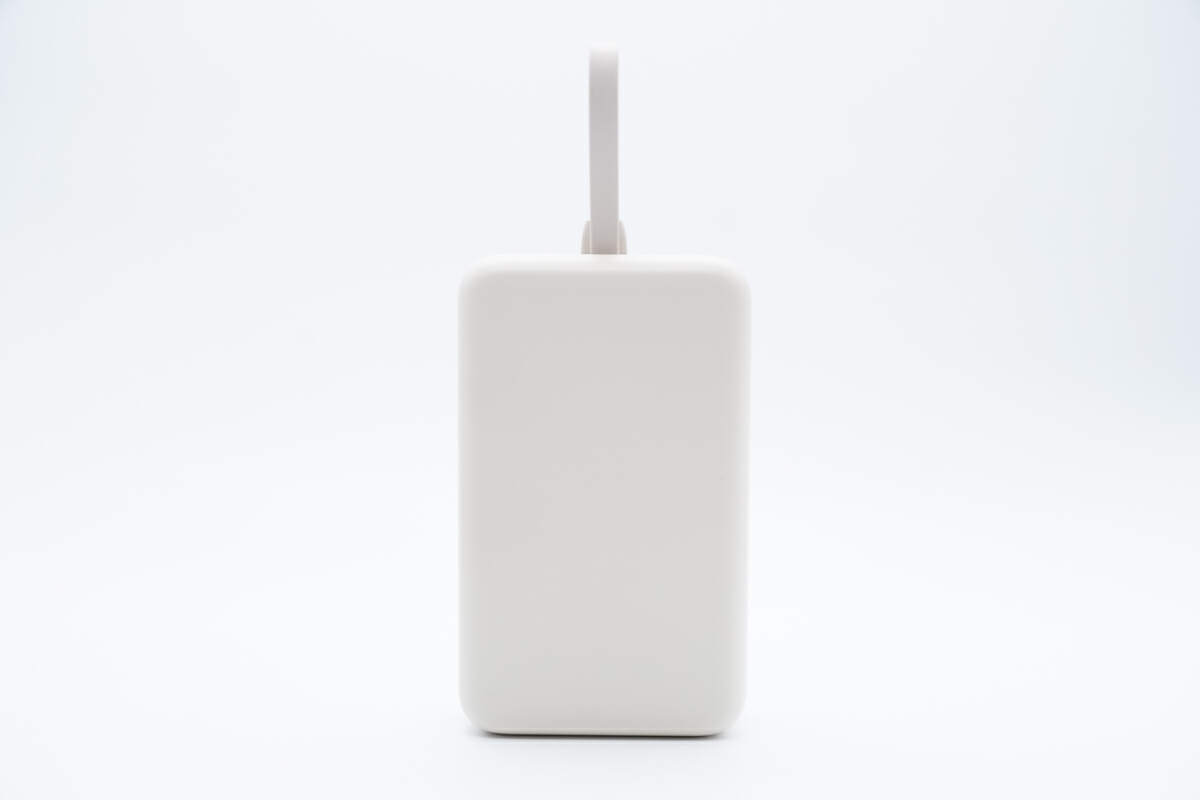

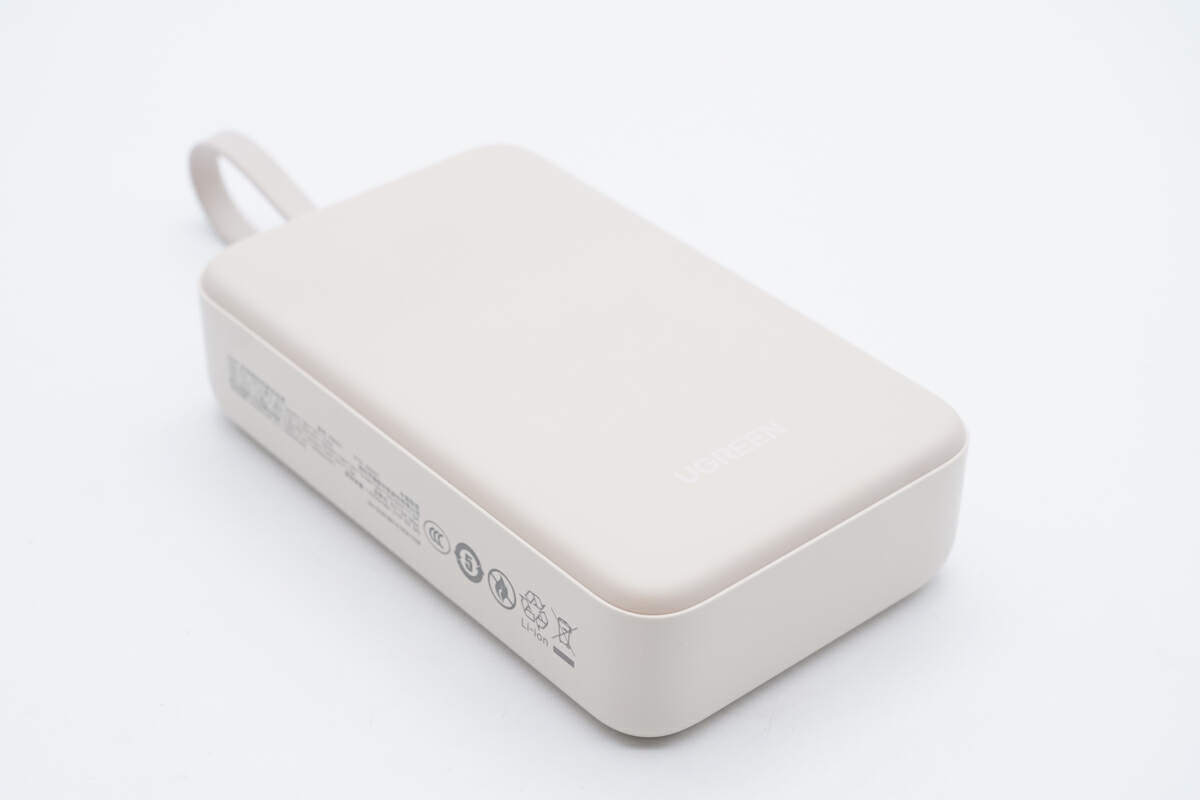

背面光洁素净，无重要信息。

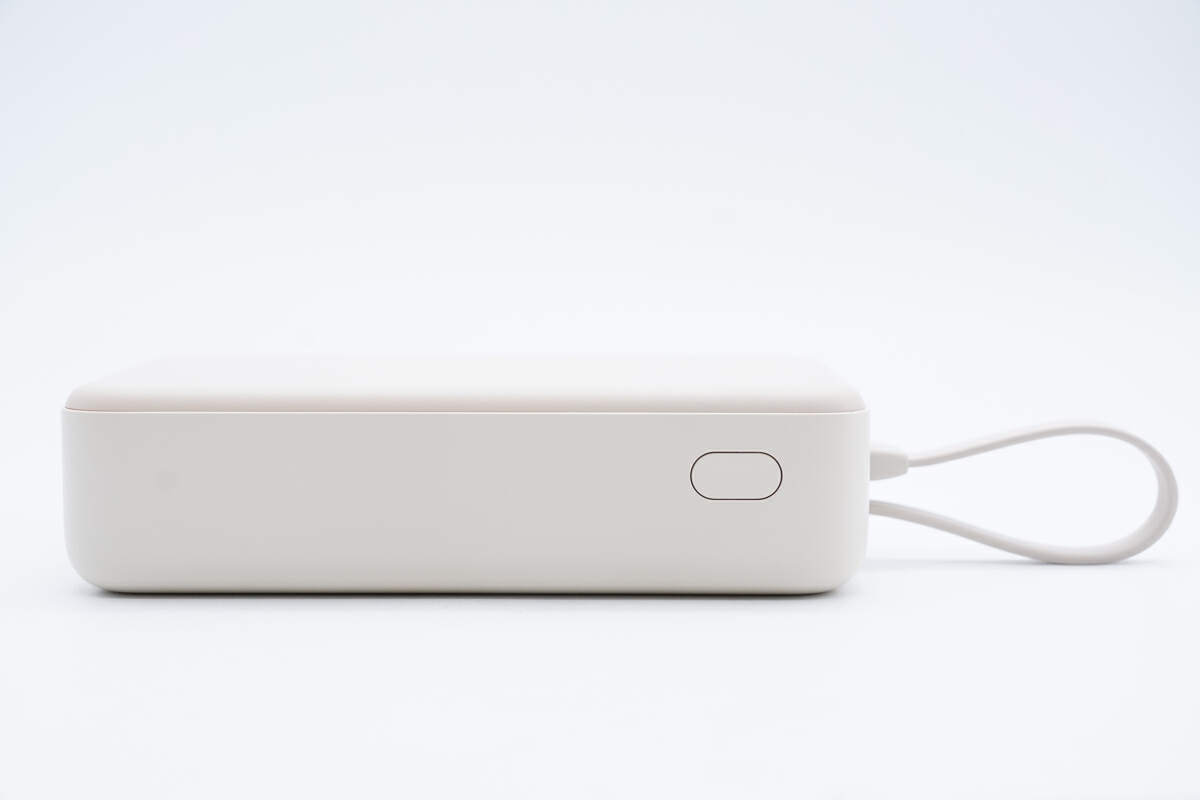

左侧面靠右端有是一枚电源按钮。

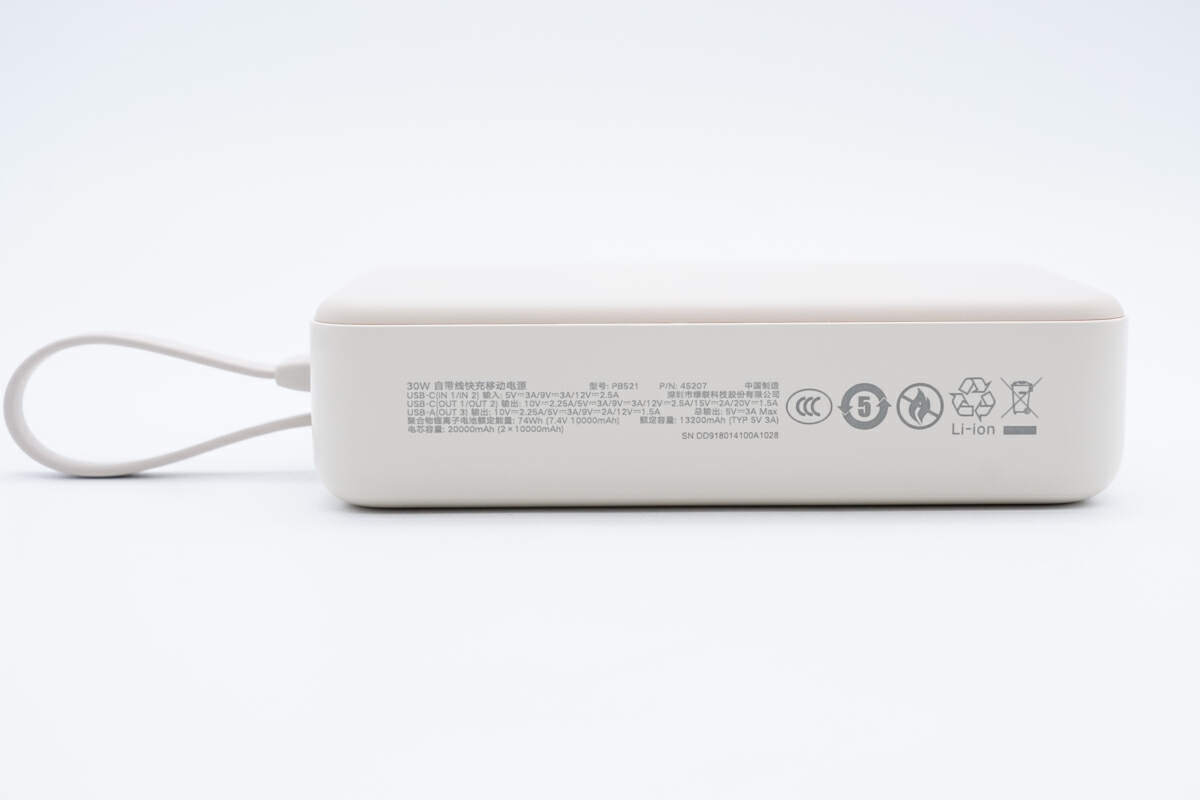

右侧面印有产品参数信息以及安规认证标识。之前已详细描述，此处不表。

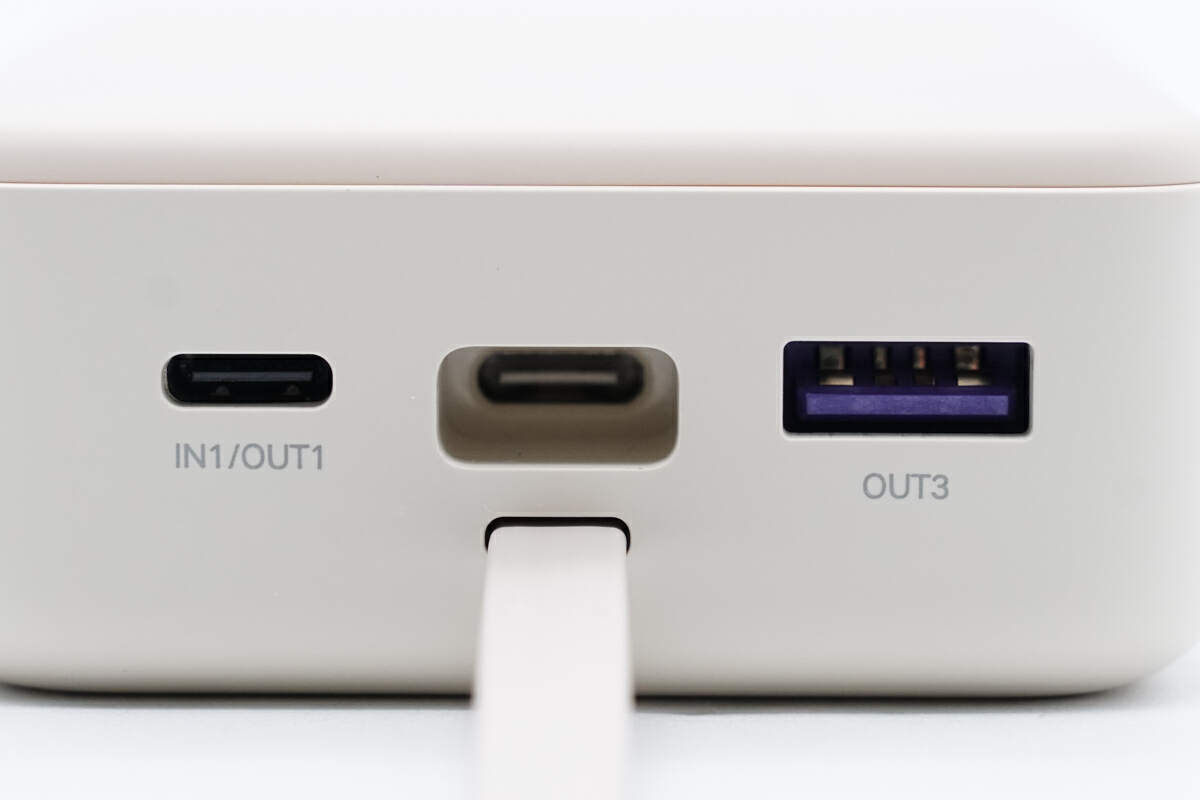

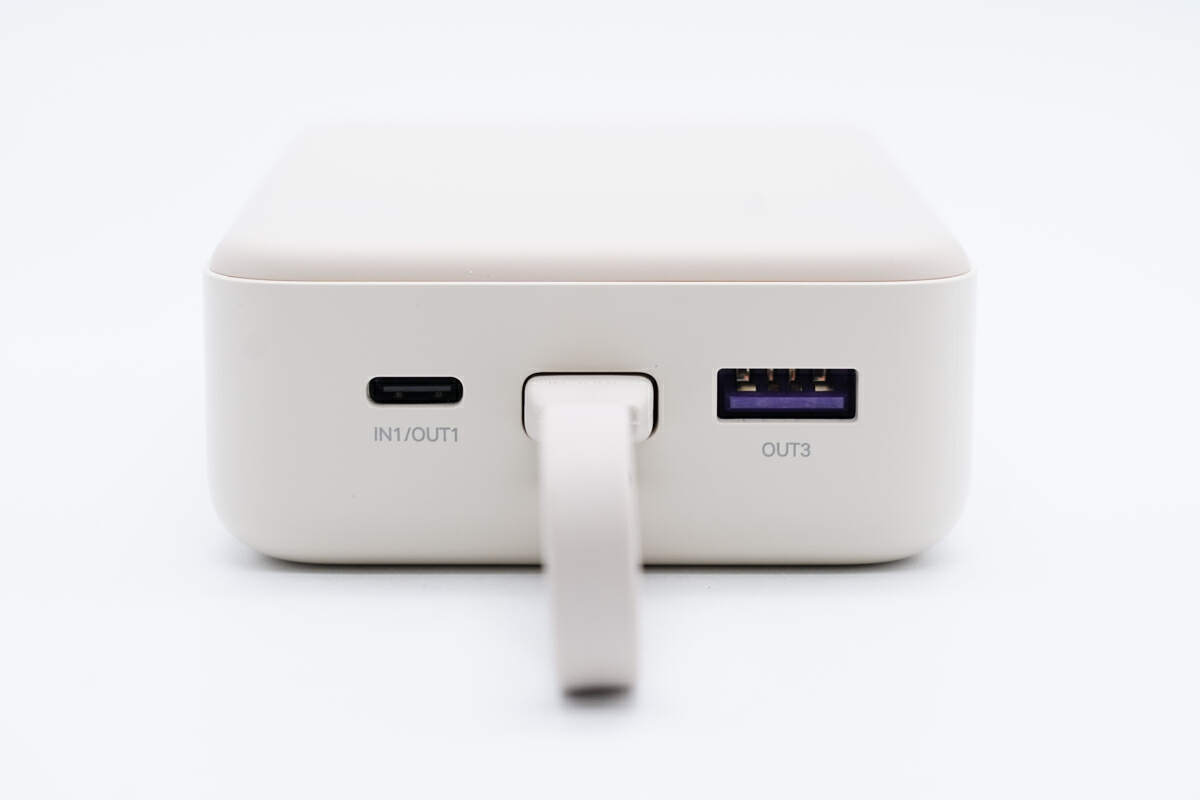

顶面可见一个USB-C和USB-A接口，还有一根自带线。

自带线收线槽特写，从内部的USB-C接口母座可知为USB-C自带线。

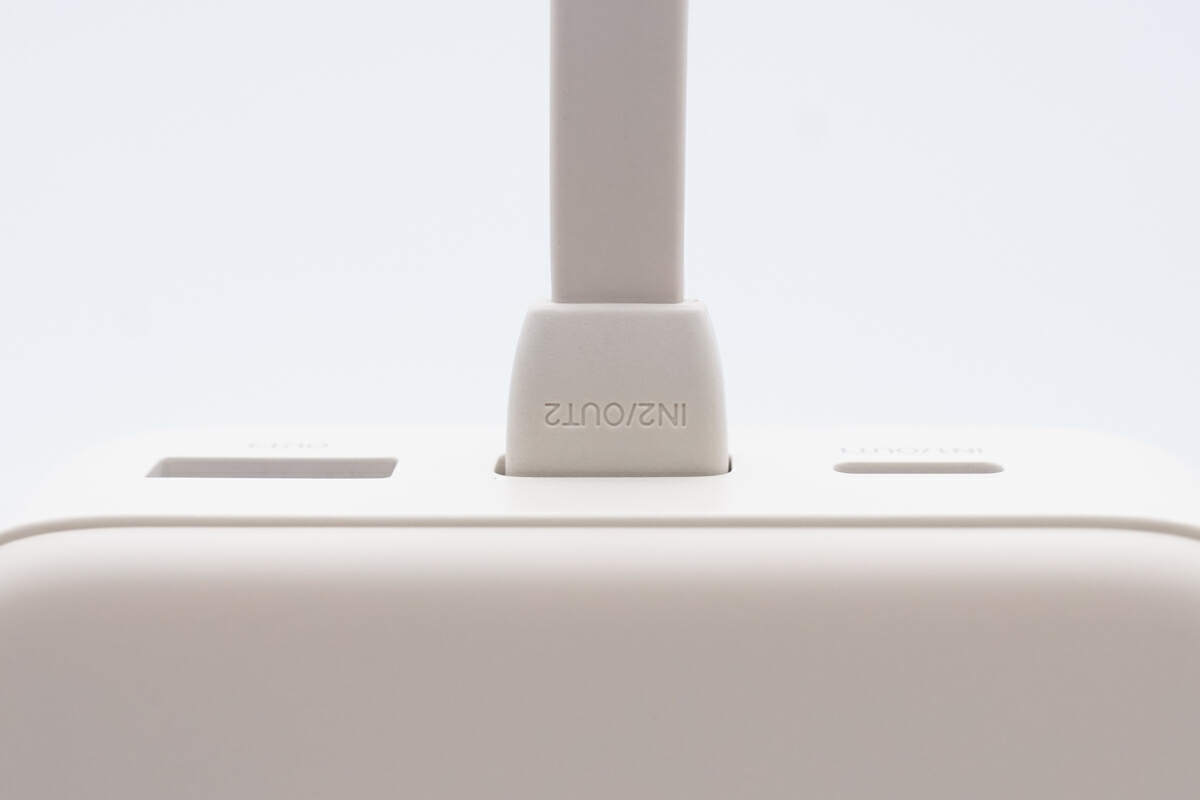

自带线接线处刻有输入输出端口2的标识。

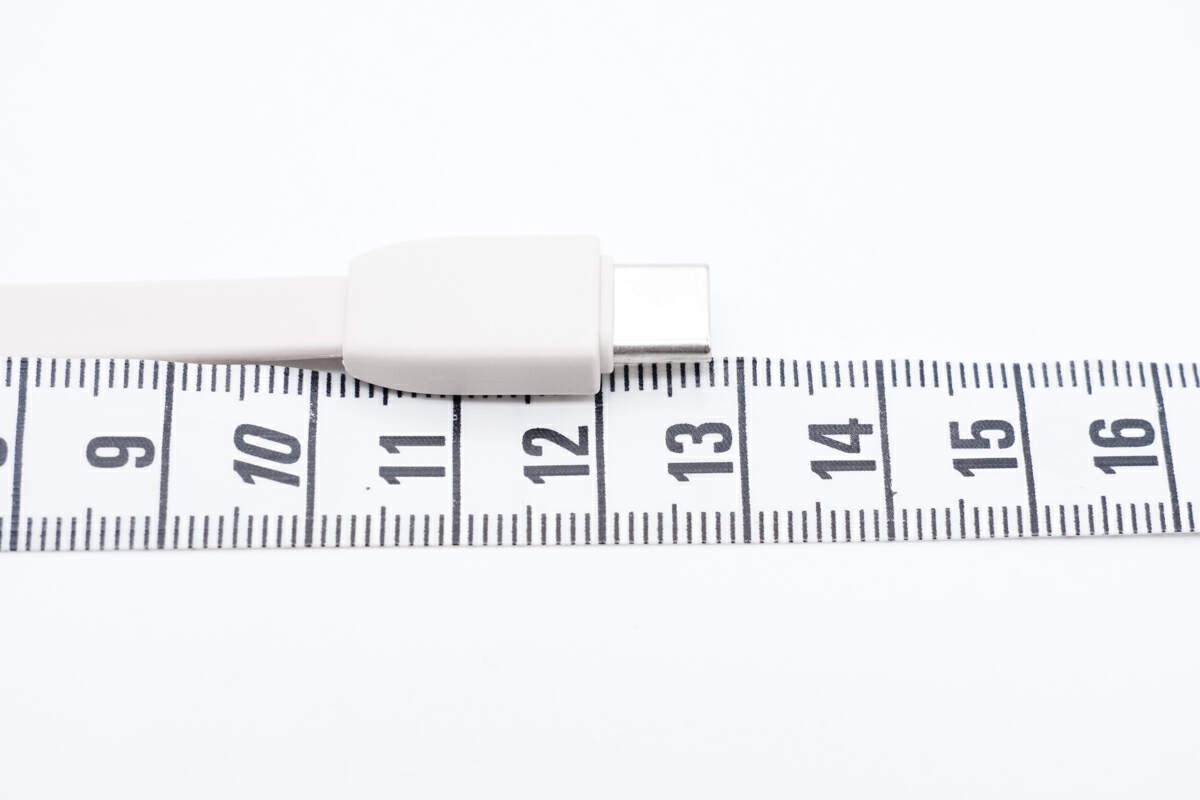

测得自带线长度为12.8cm。

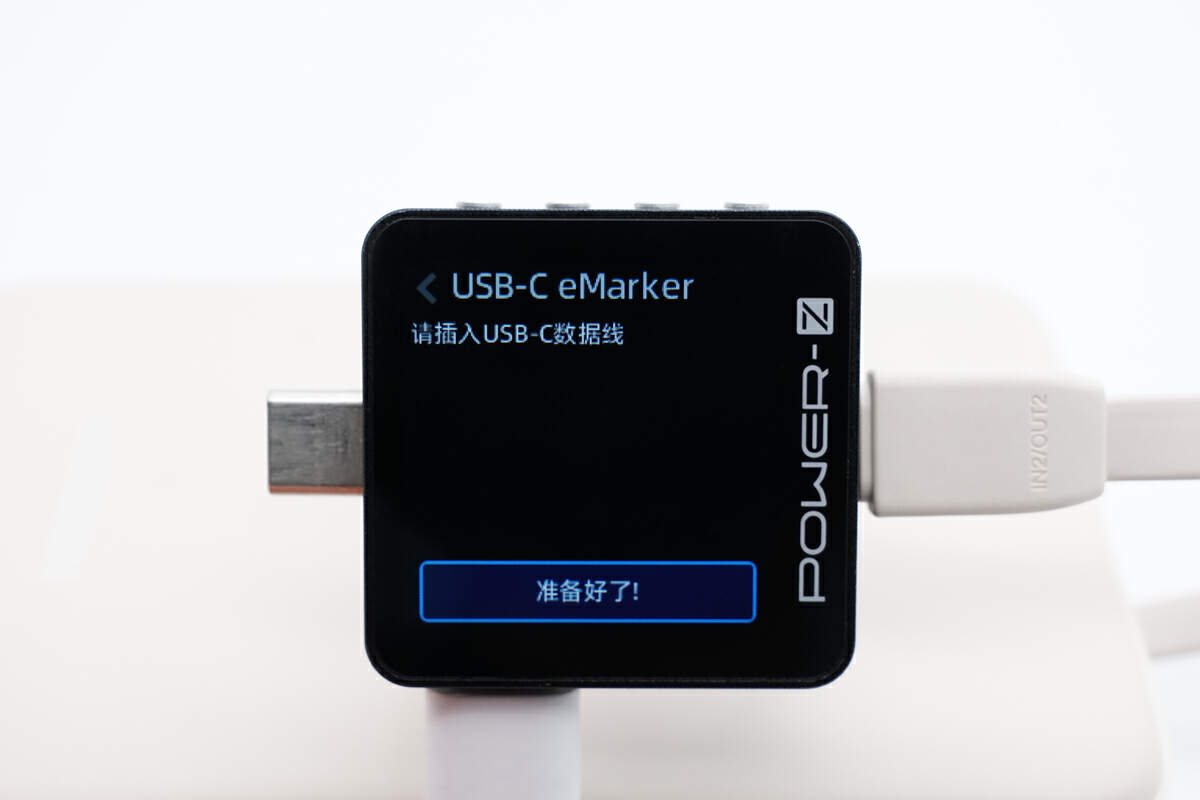

使用 POWER-Z KM003C测试仪读取USB-C自带线的 E-marker 信息，发现内部无E-mark芯片。

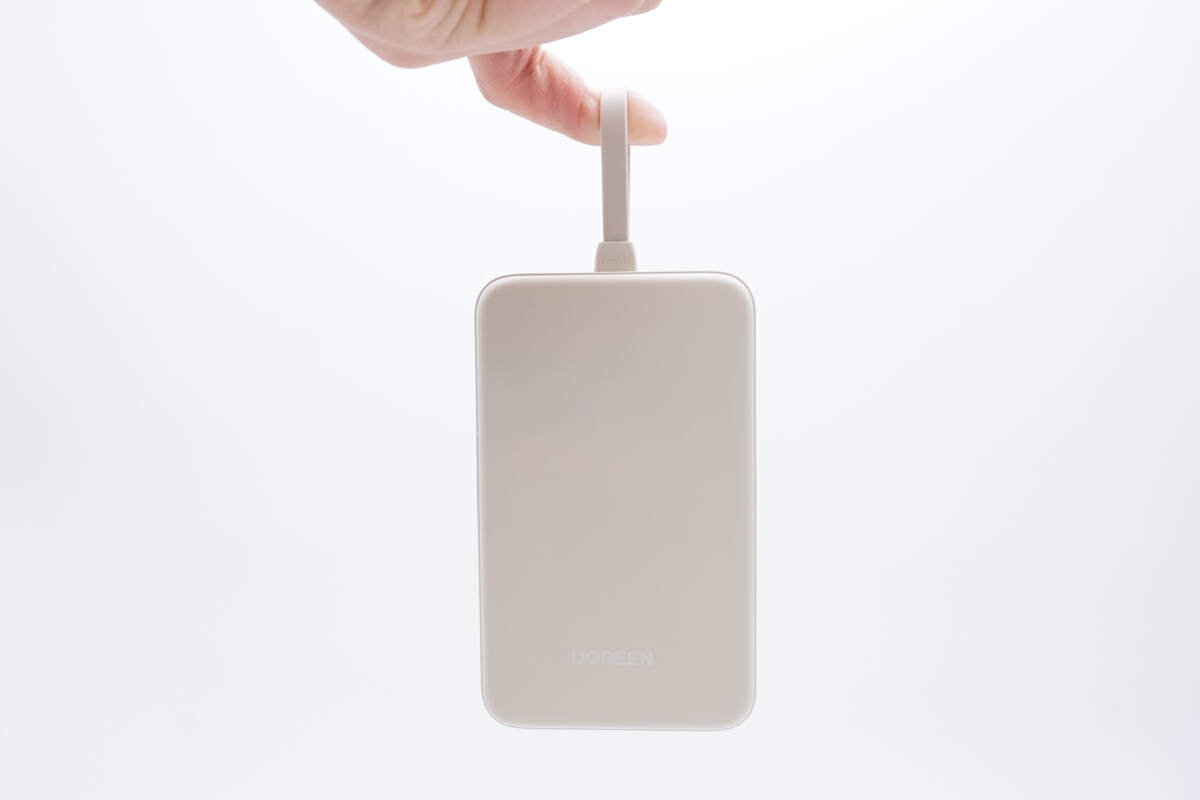

将自带线插入收线槽，用作手提环使用场景特写。

测得绿联30W自带线快充移动电源长度为107.68mm。

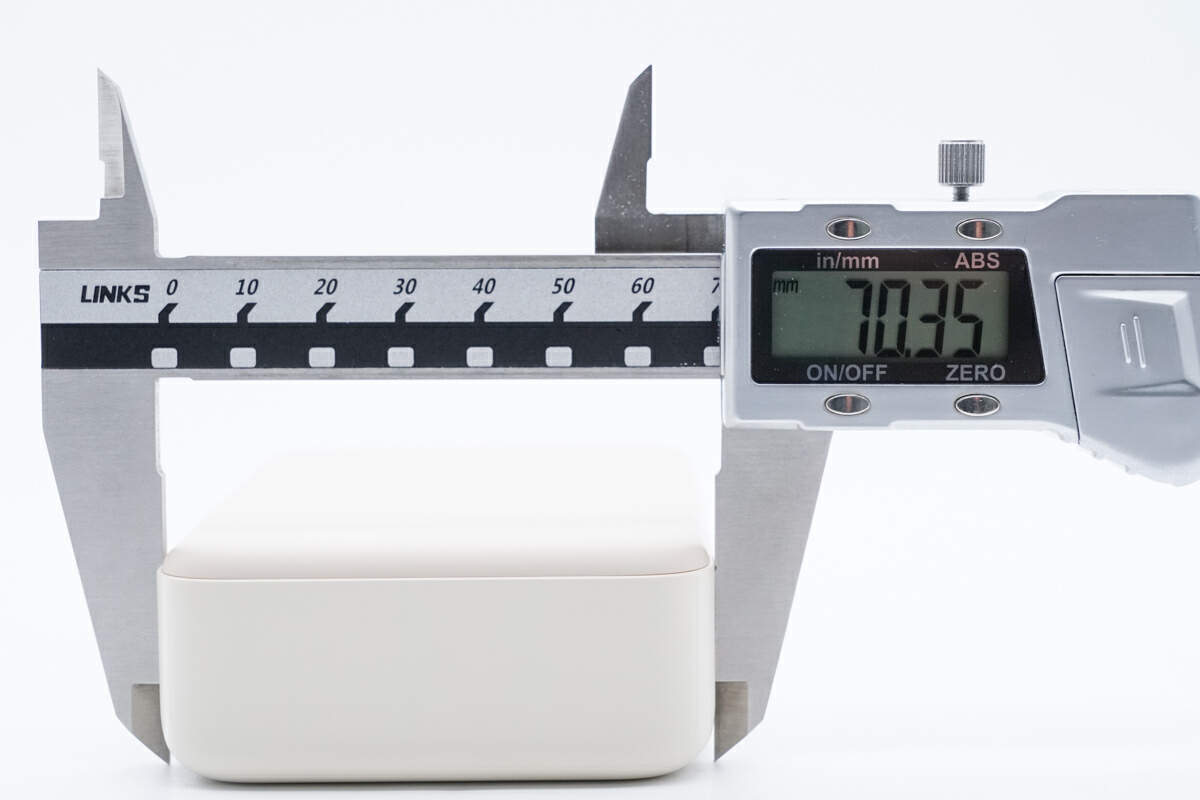

宽度为70.35mm。

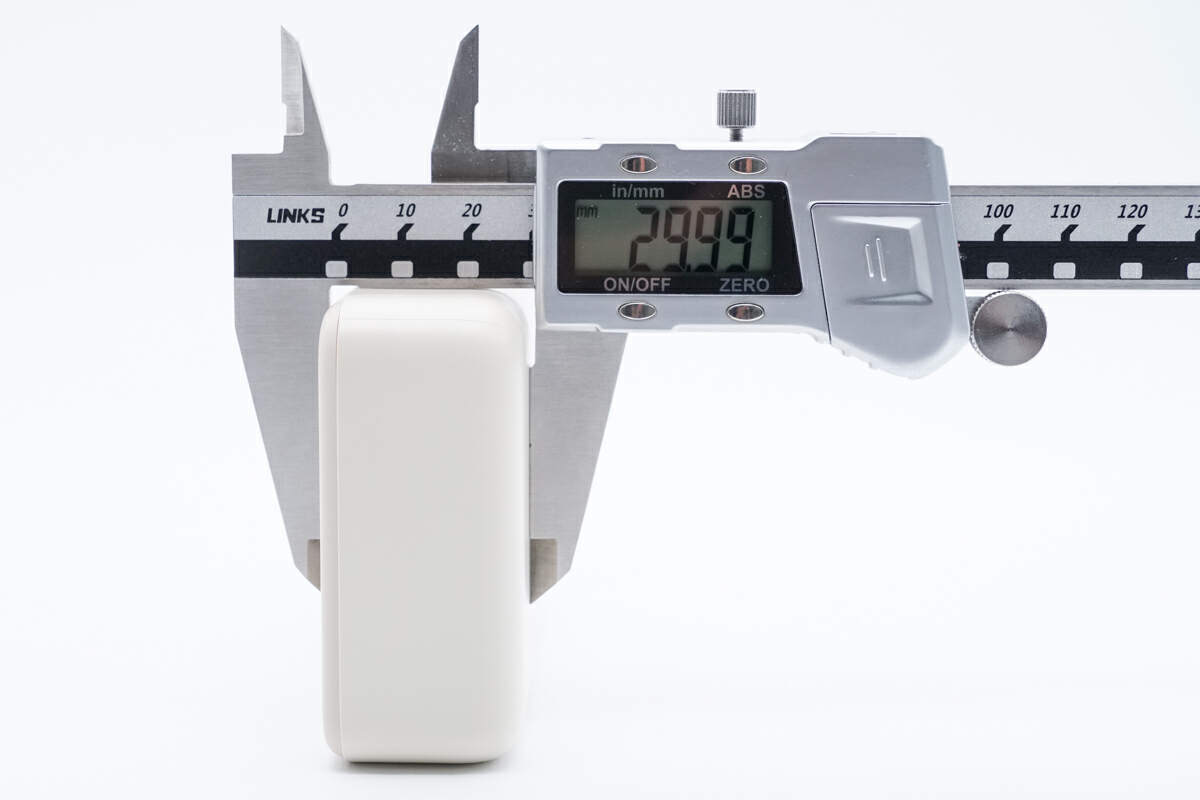

厚度为29.99mm。

绿联30W自带线快充移动电源重量为159.8g。

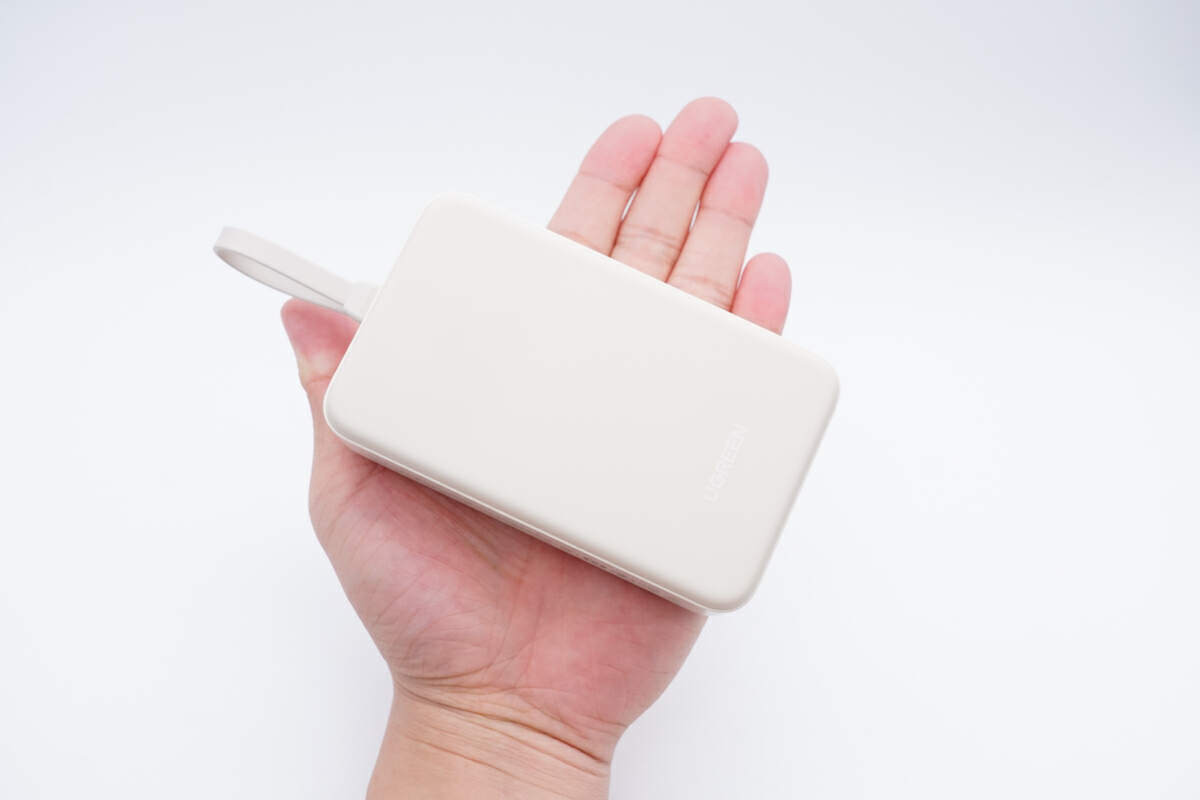

产品在成年人掌中大小对比。

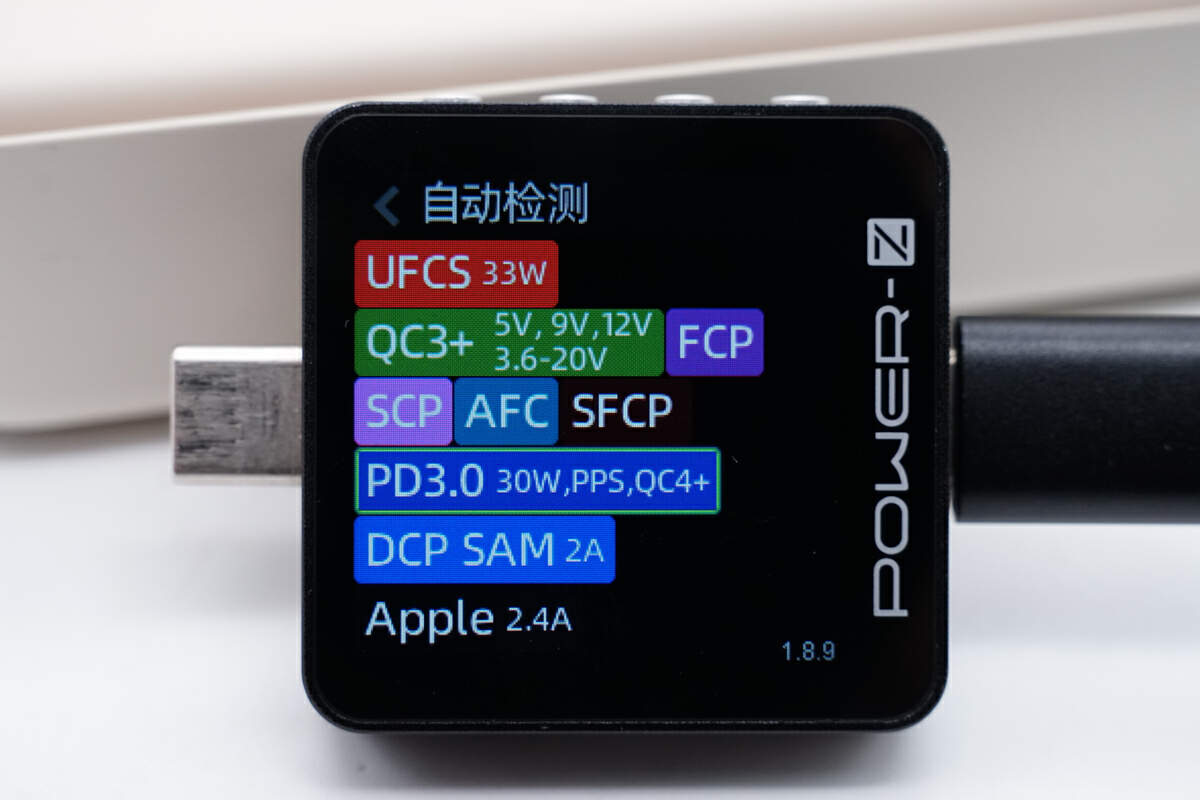

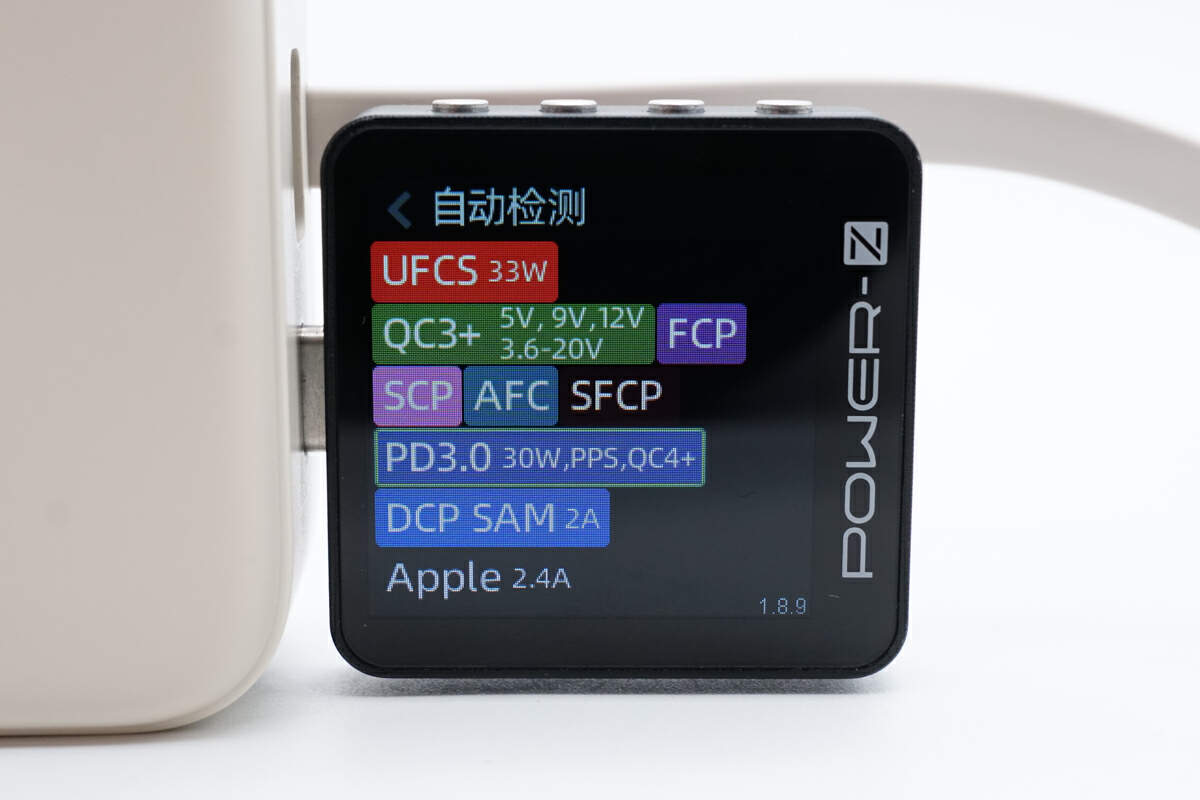

使用ChargerLAB POWER-Z KM003C测得USB-C1接口支持UFCS、QC3.0/4+、FCP、SCP、AFC、SFCP、PD3.0、PPS、DCP、SAM 2A、Apple 2.4A充电协议。

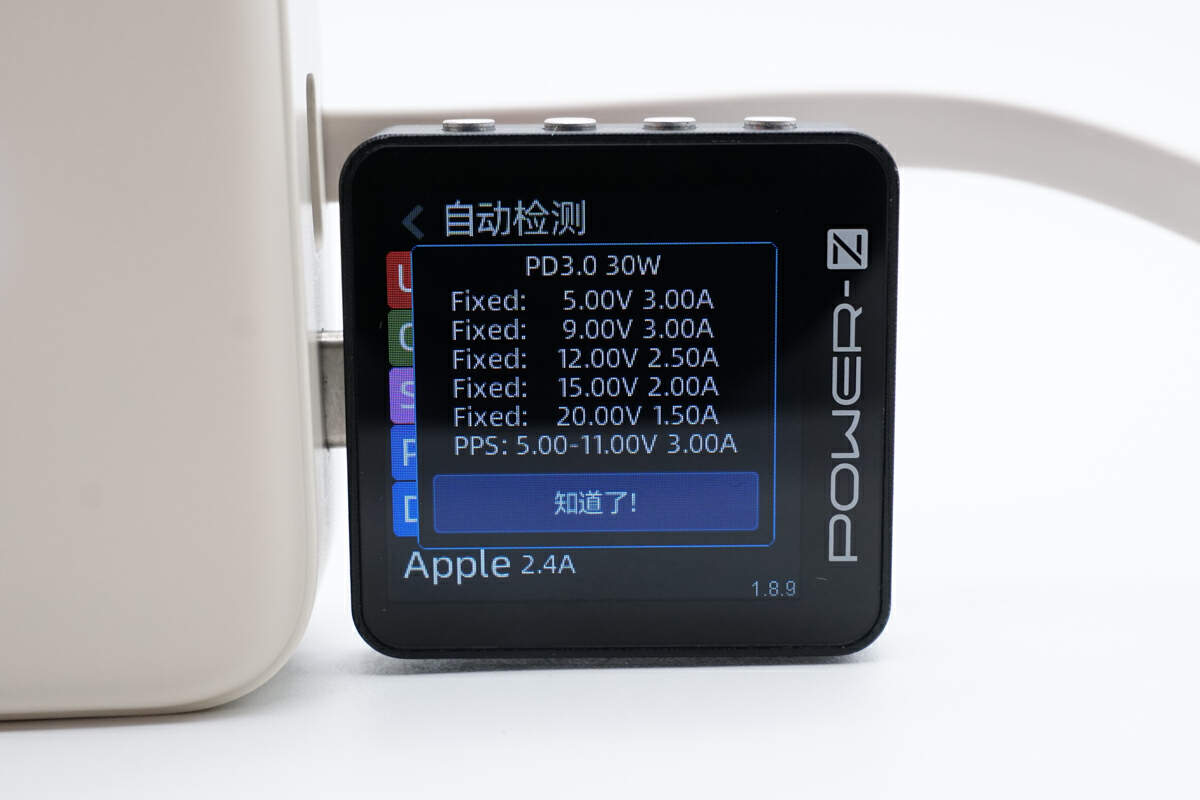

PDO报文方面，实测附赠USB-C1接口支持PD3.0 30W快充，及5V3A、9V3A、12V2.5A、15V2A、20V1.5A五组固定电压档位，以及5-11V/3A一组PPS电压档位。

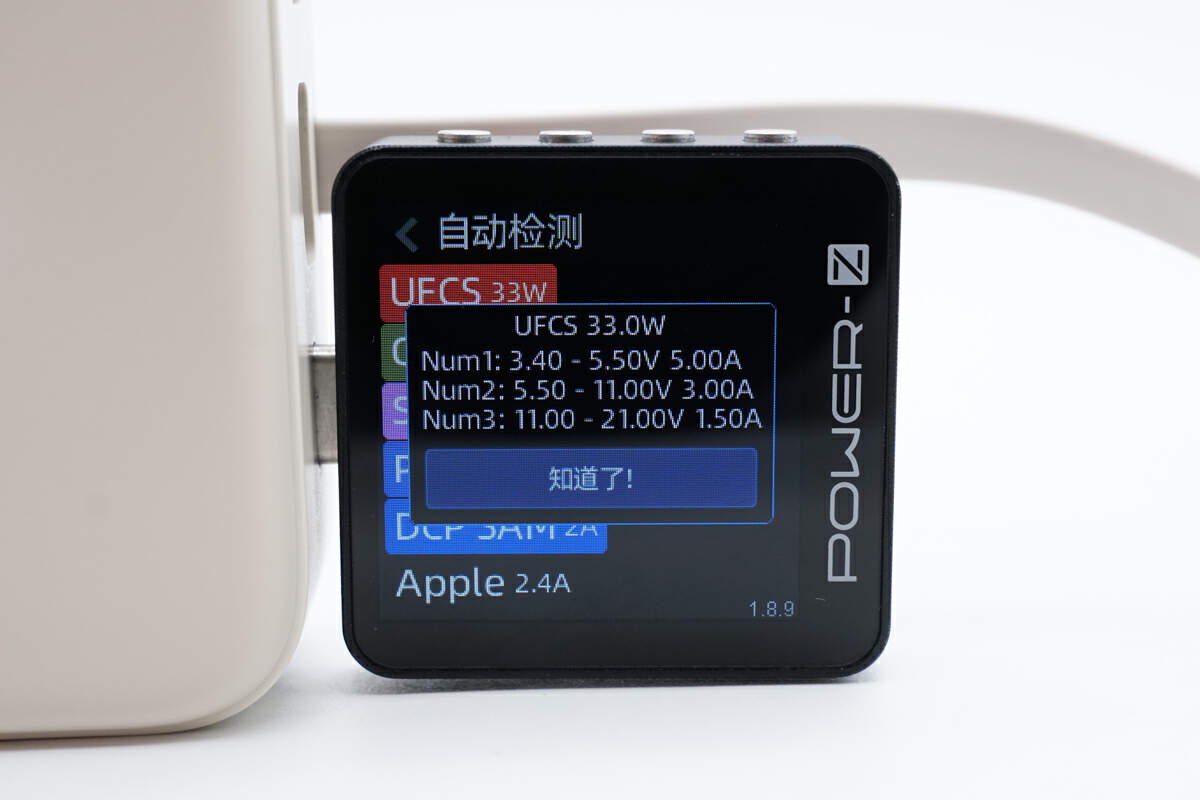

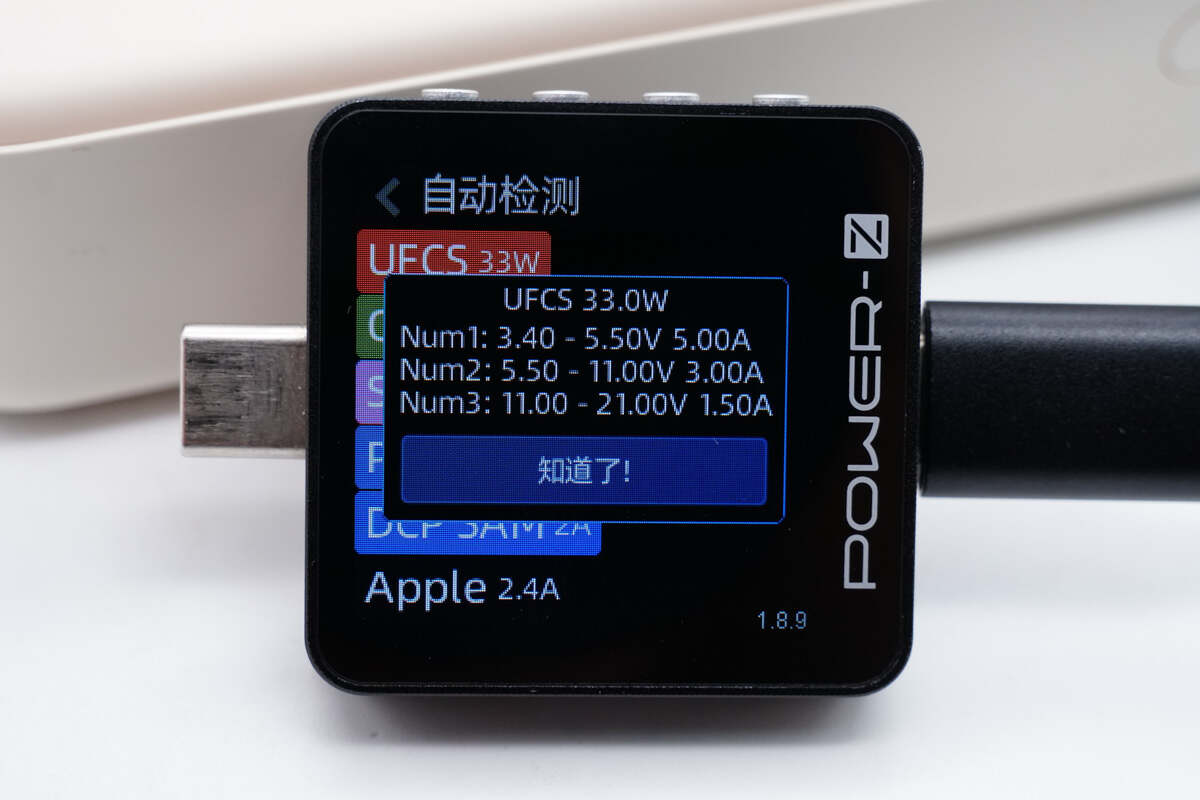

UFCS报文方面，USB-C1接口具备3.4-5.5V/3A、5.5-11V/3A、11-21V/1.5A三组电压档位。

使用ChargerLAB POWER-Z KM003C测得USB-C2接口支持协议与C1相同。

PDO报文方面，具备同样的电压档位。

UFCS报文方面，具备同样的电压档位。

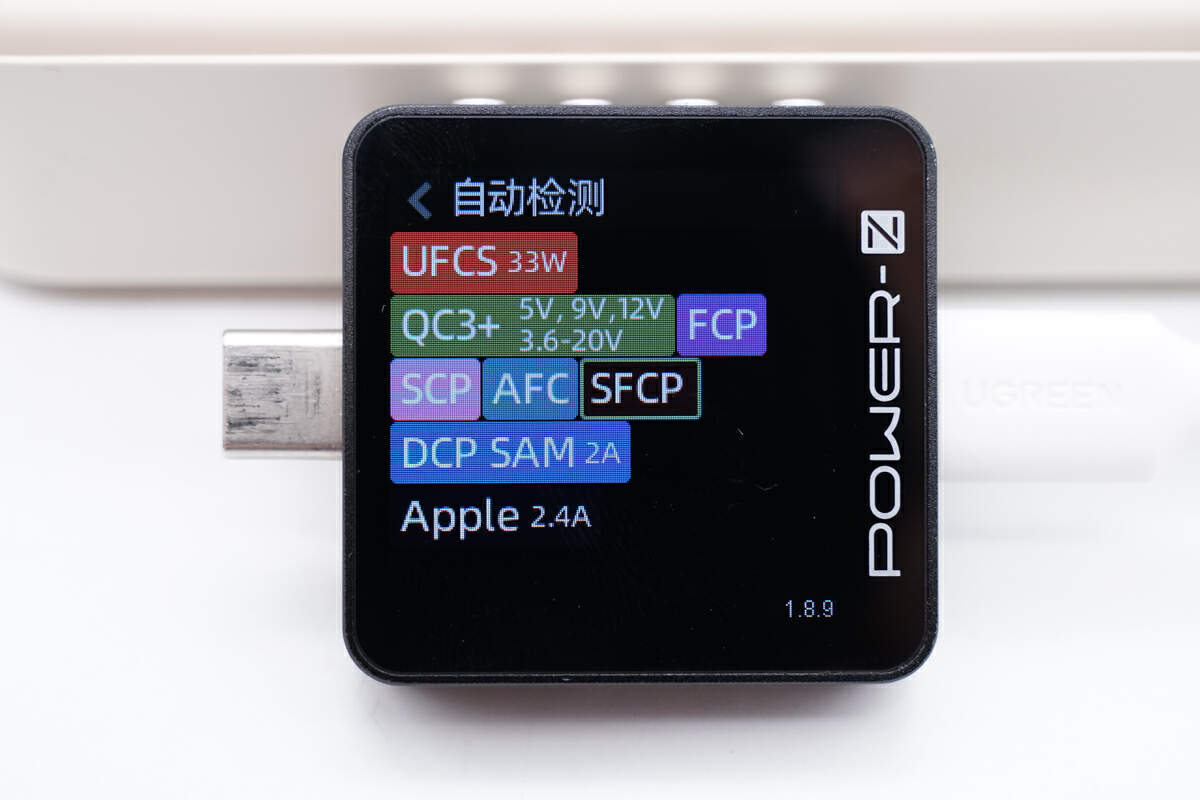

使用ChargerLAB POWER-Z KM003C测得USB-A接口支持UFCS、QC3+、FCP、SCP、AFC、SFCP、DCP、SAM 2A、Apple 2.4A充电协议。

绿联30W自带线快充移动电源​拆解

接下来，了解一下绿联30W自带线快充移动电源内部结构和用料。

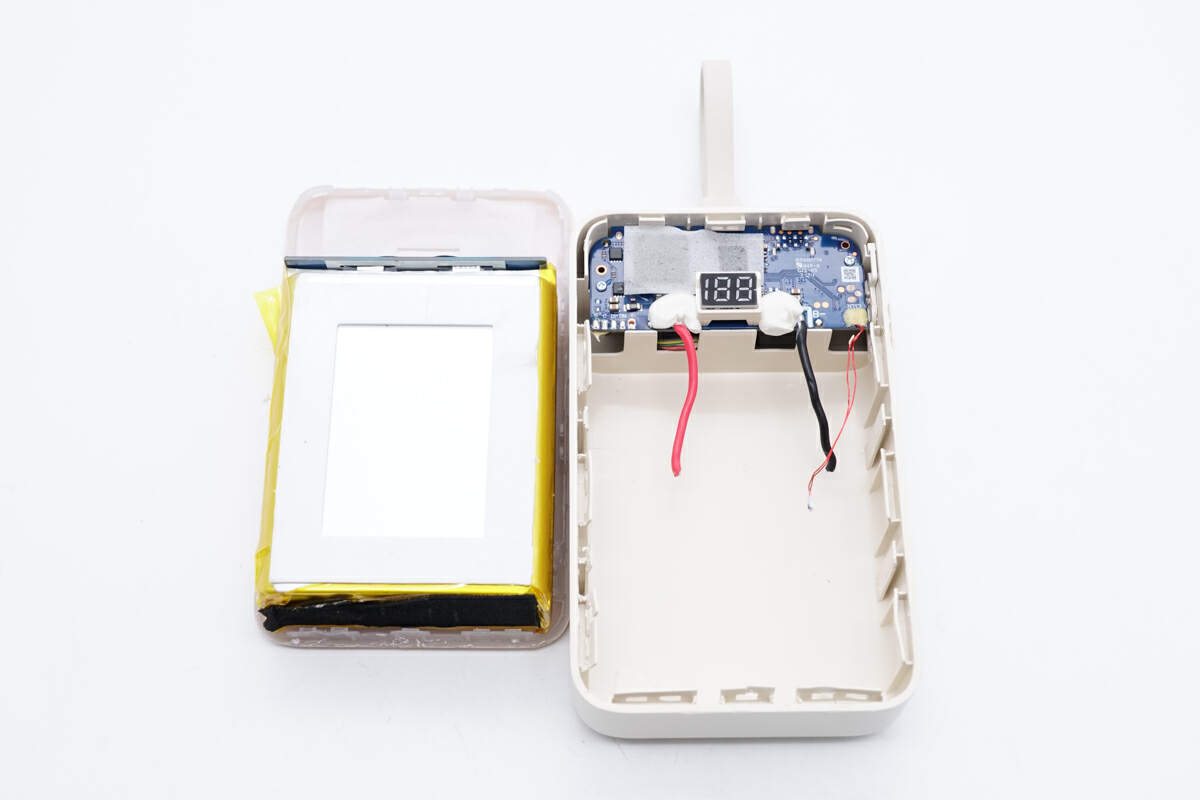

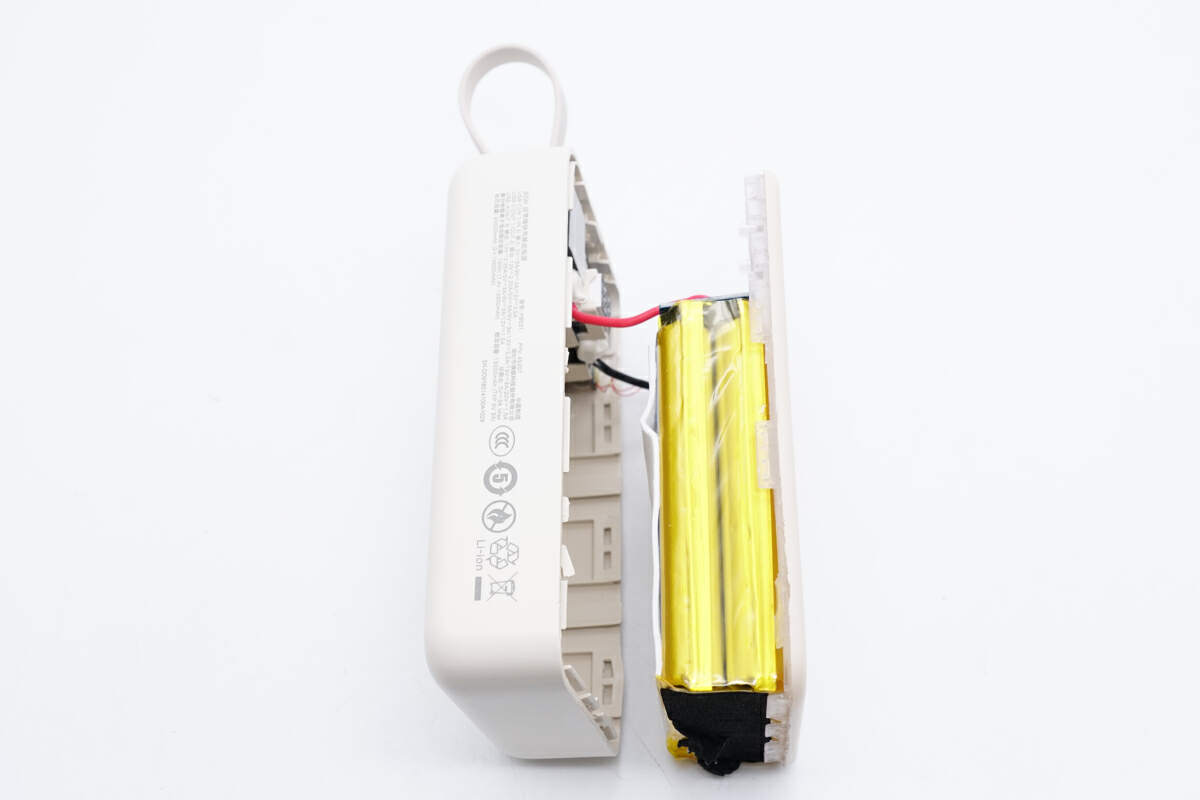

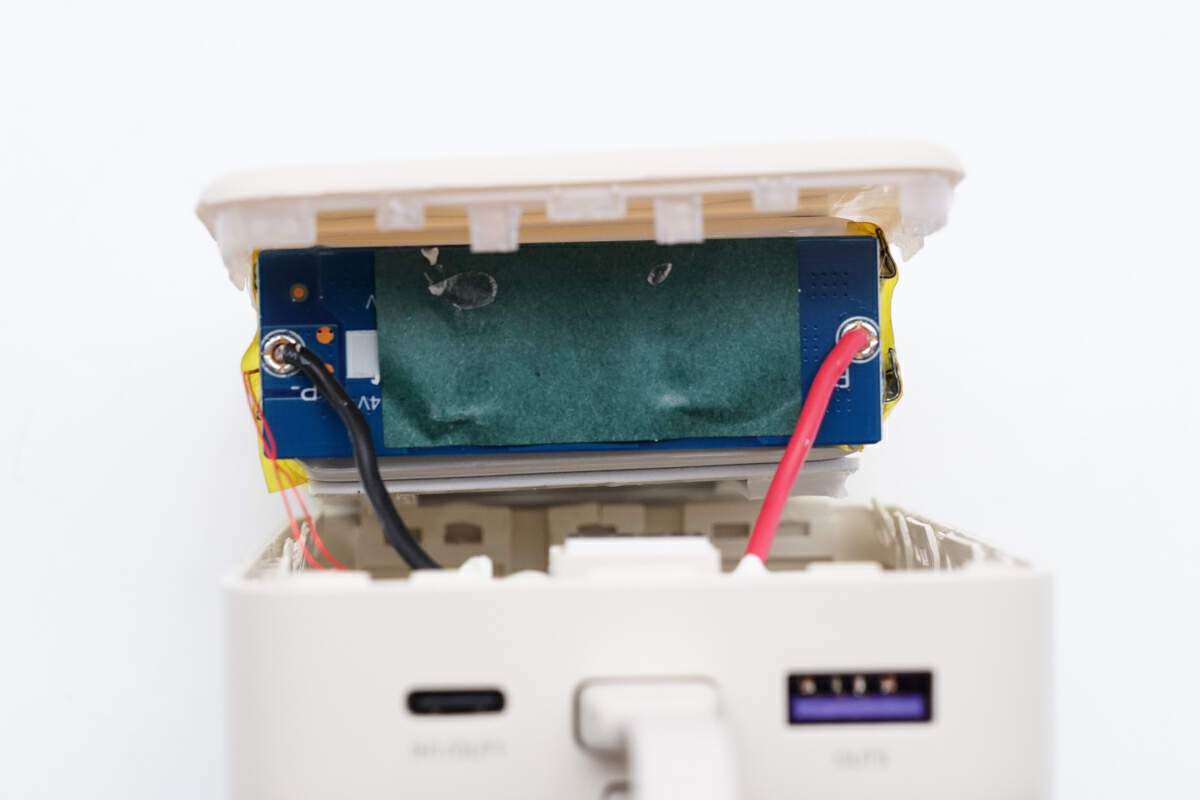

首先，沿着壳体缝隙拆出盖板，发现电池组黏贴在盖板上面。

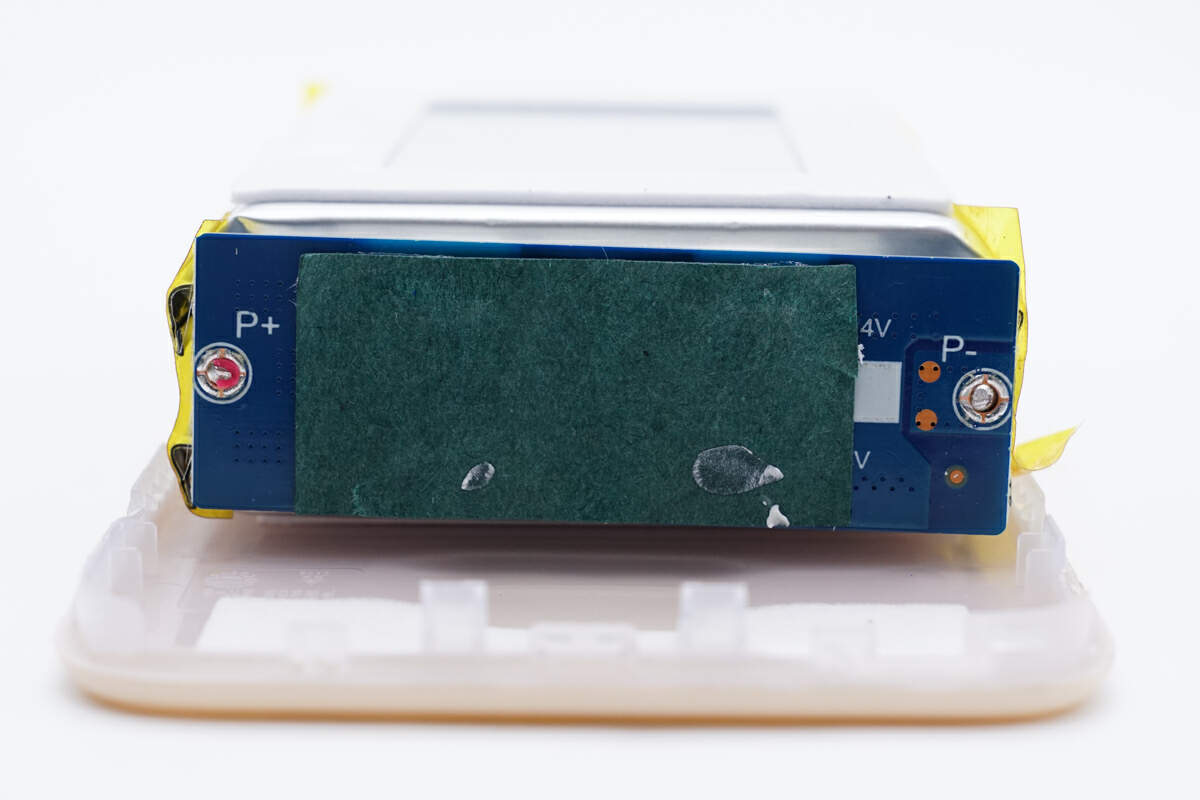

电池保护板上贴青稞纸绝缘，两端为电池组输出导线。

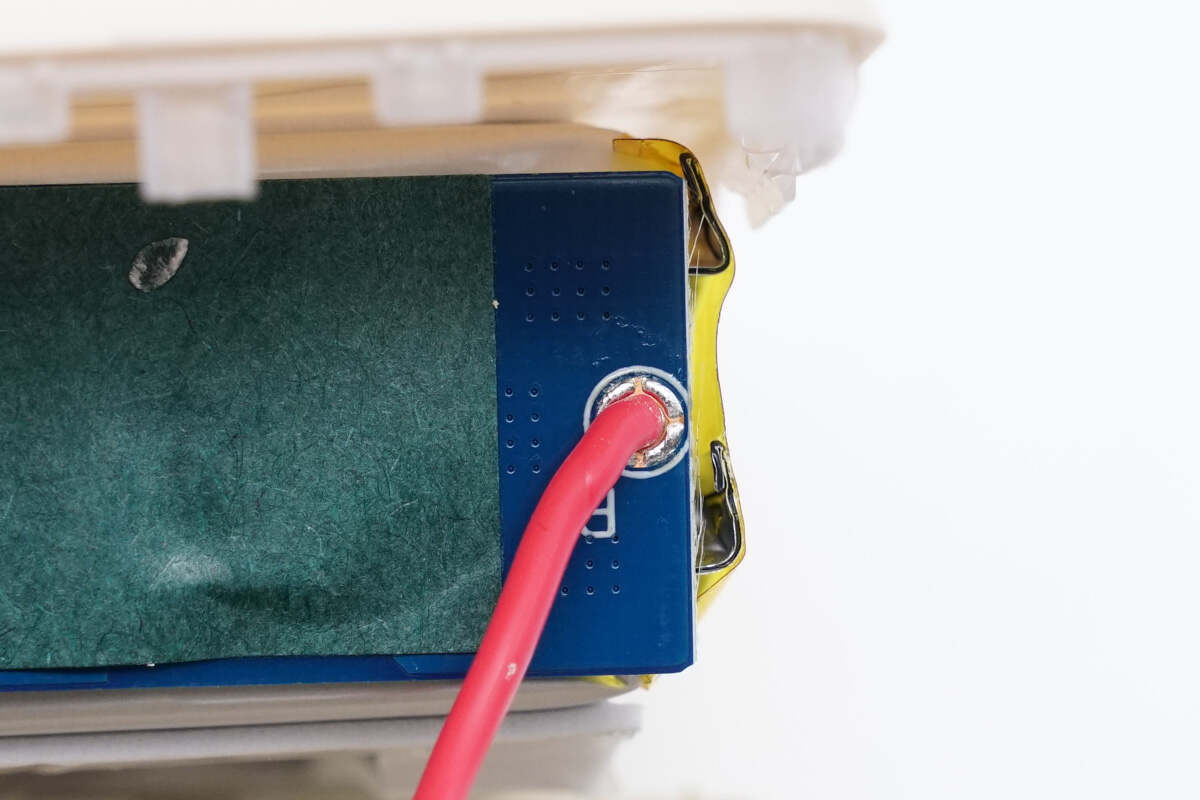

输出导线在保护板上的焊点特写。

一颗热敏电阻打胶固定于电芯中间，电池组外套透明热缩膜，既能绝缘保护，又能束紧电池。

断开导线及热敏电阻连接，分离出电池组。

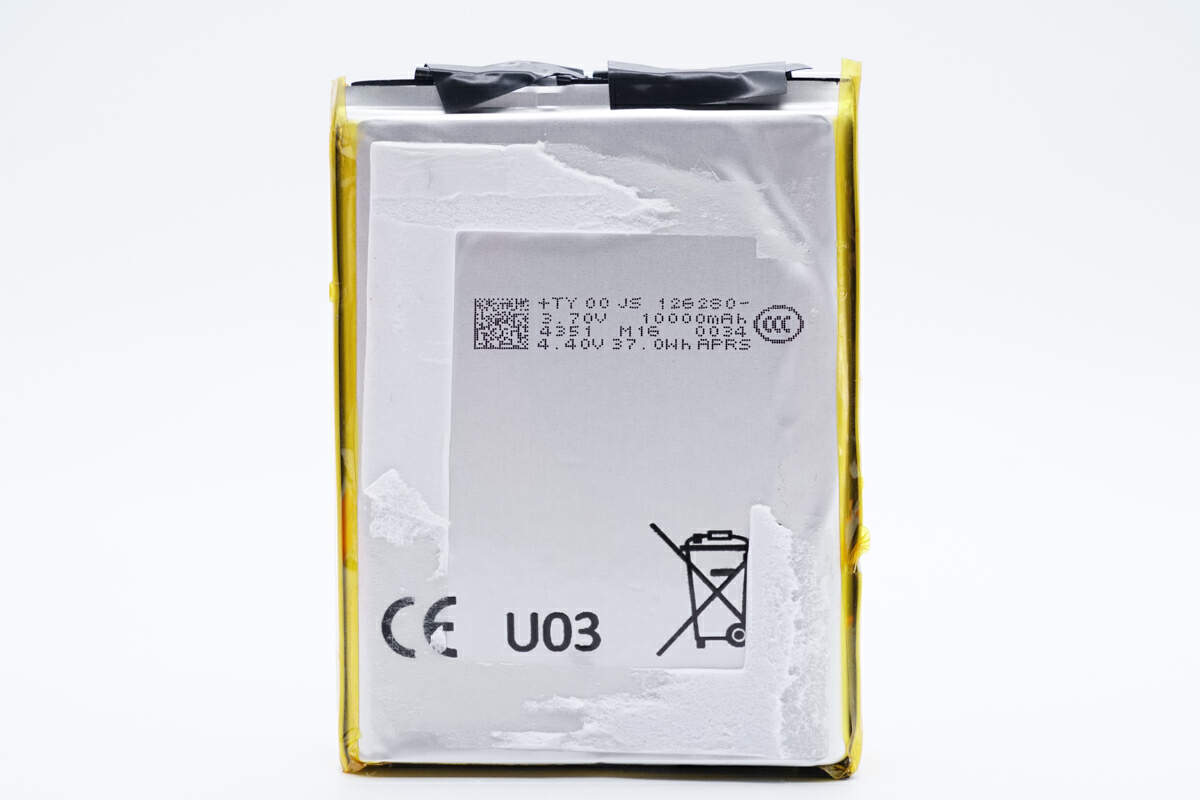

电池组正面特写，白色贴纸上印有电芯喷码。

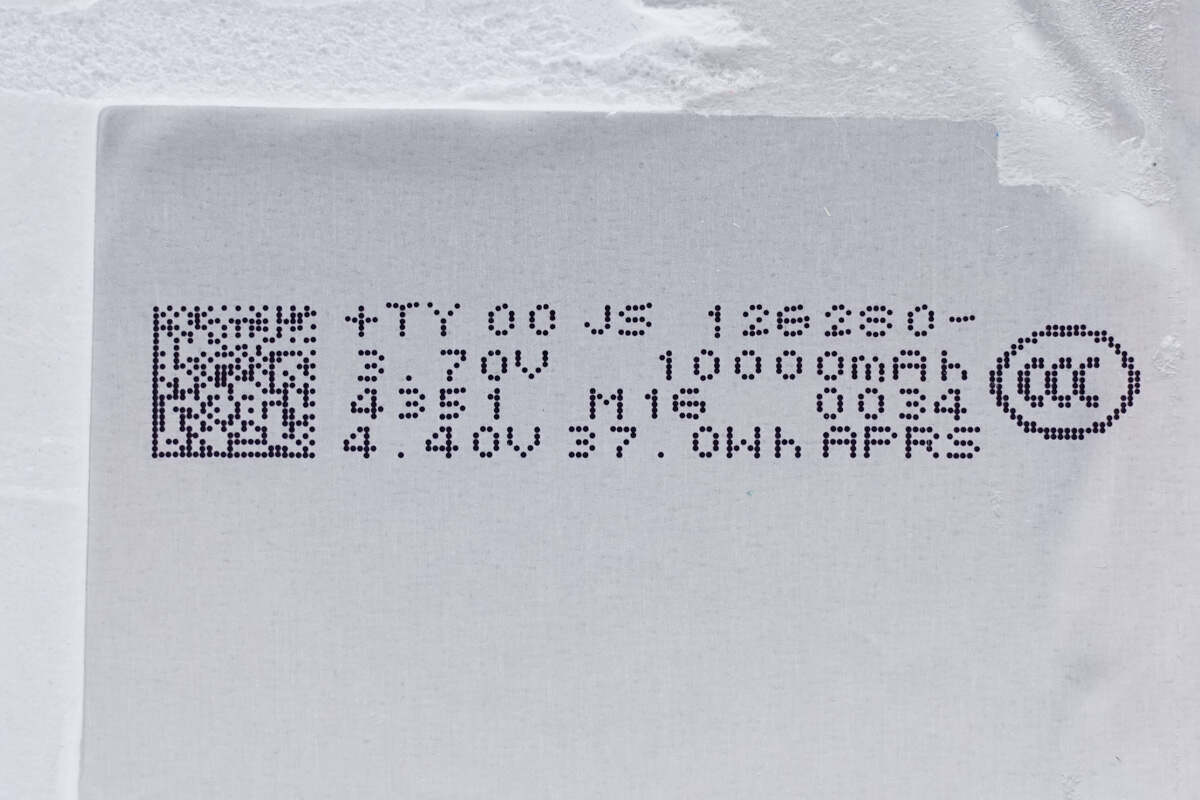

电芯喷码特写，电芯型号为126280，来自APRS安普瑞斯，标称电压3.7V，额定容量10000mAh，额定能量37Wh，充电截止电压4.4V。该电芯目前已通过CCC和CE认证。

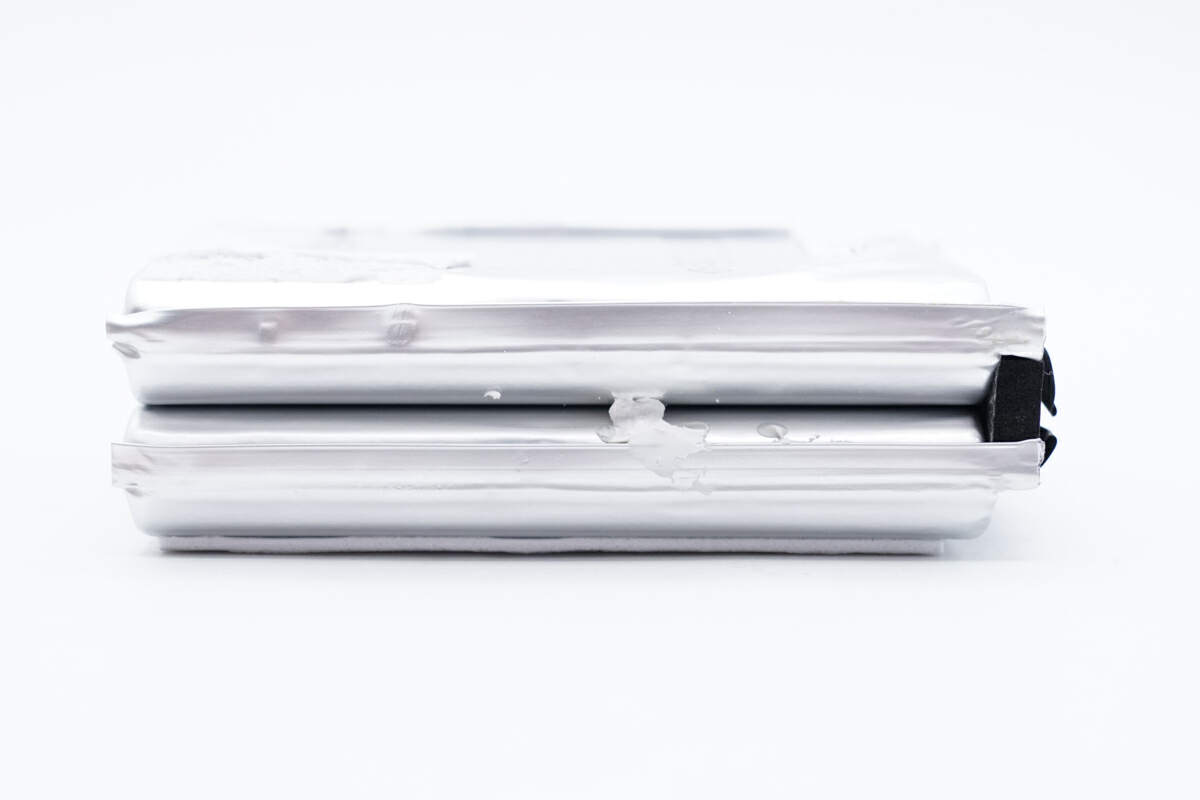

从侧面可知电池组由两块电芯构成。

来看电池保护板。

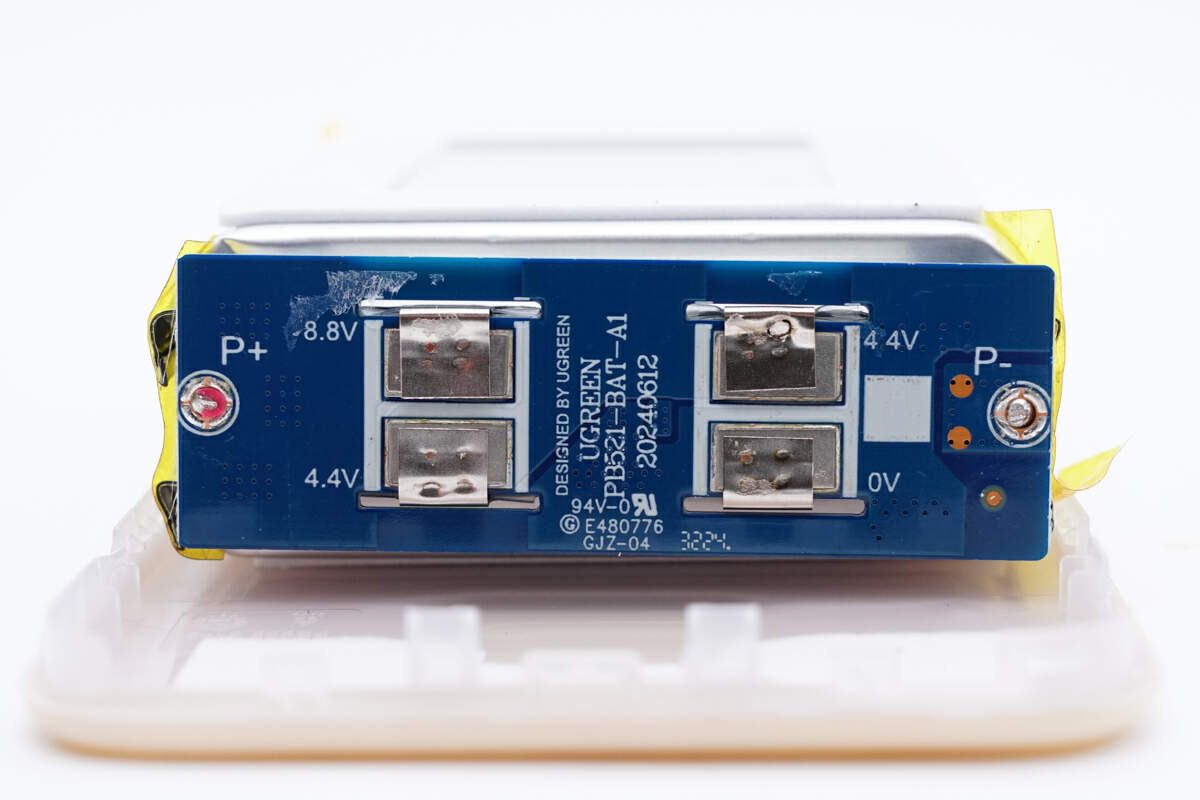

掀开青稞纸，可见电池组极耳与电池保护板的连接焊点，可知电池组由两块电芯串联而成。

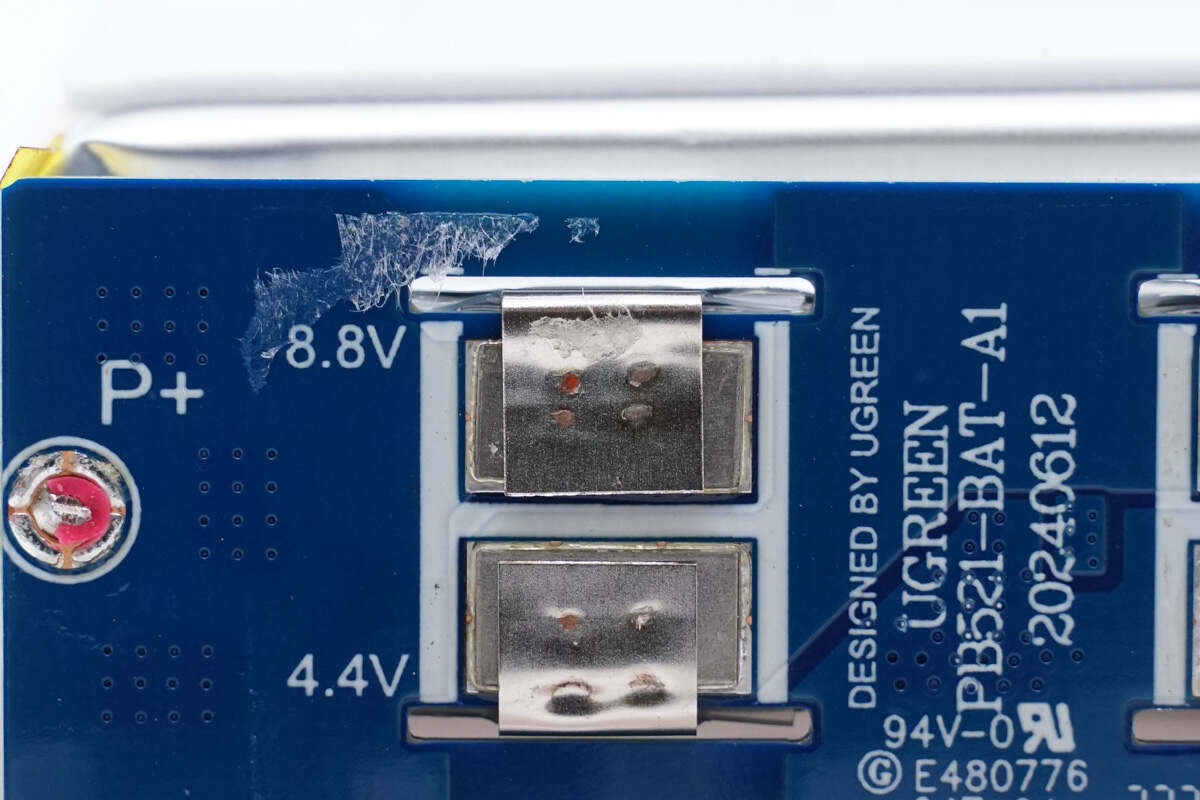

电池极耳与保护板点焊连接。

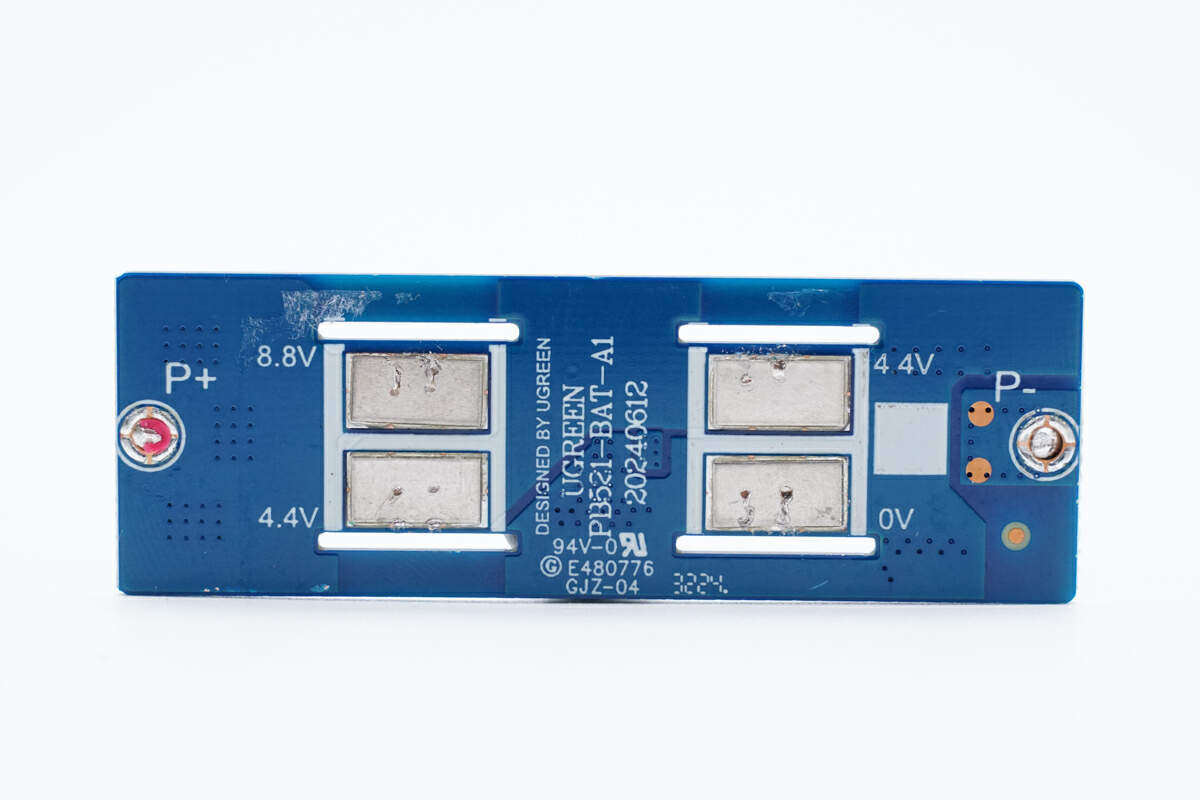

断开与电池组连接，电池保护板正面无核心器件。

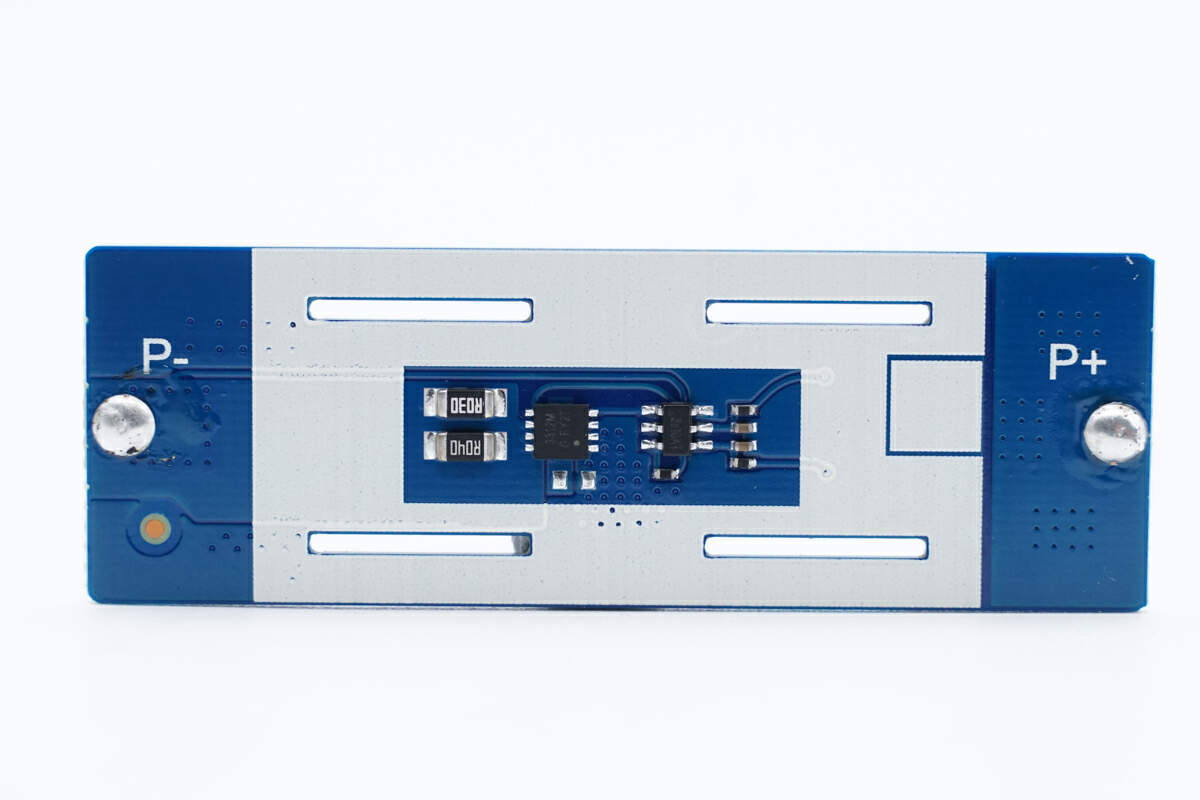

电池保护板背面可见电池组保护芯片和电池保护管。

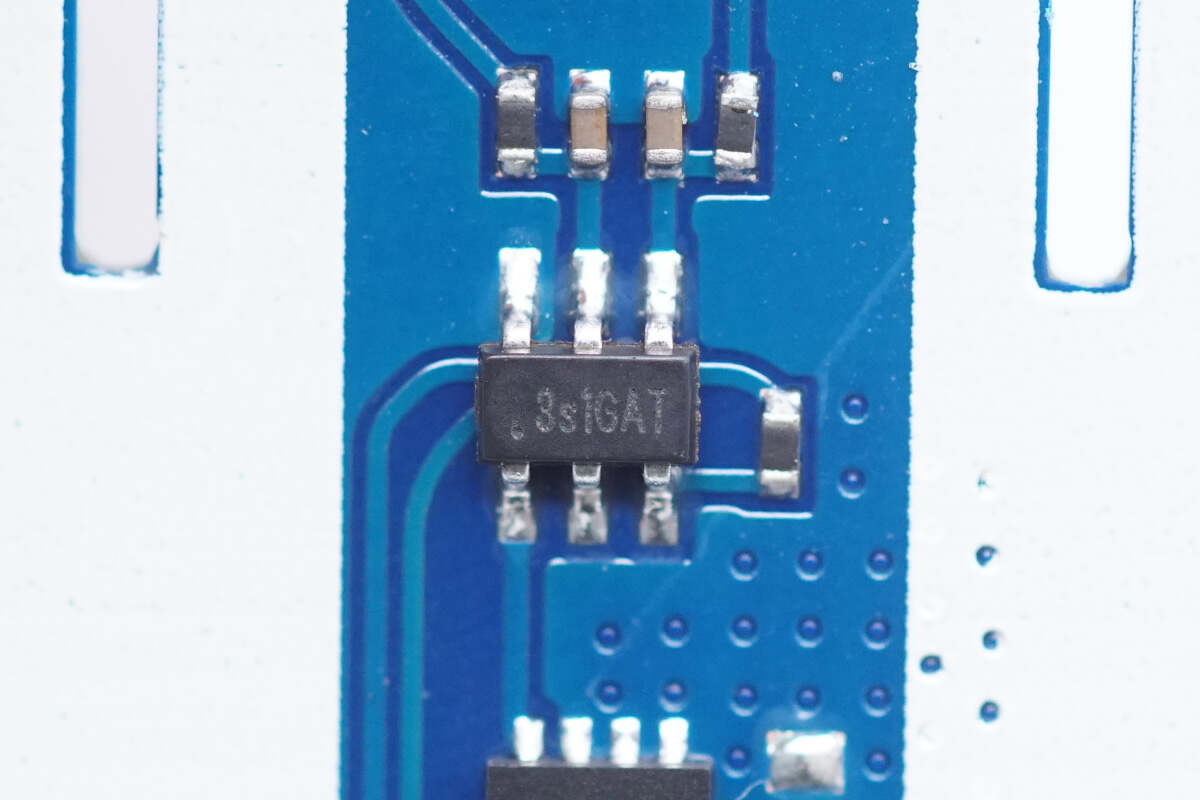

电池保护芯片特写，丝印3s1GAT。

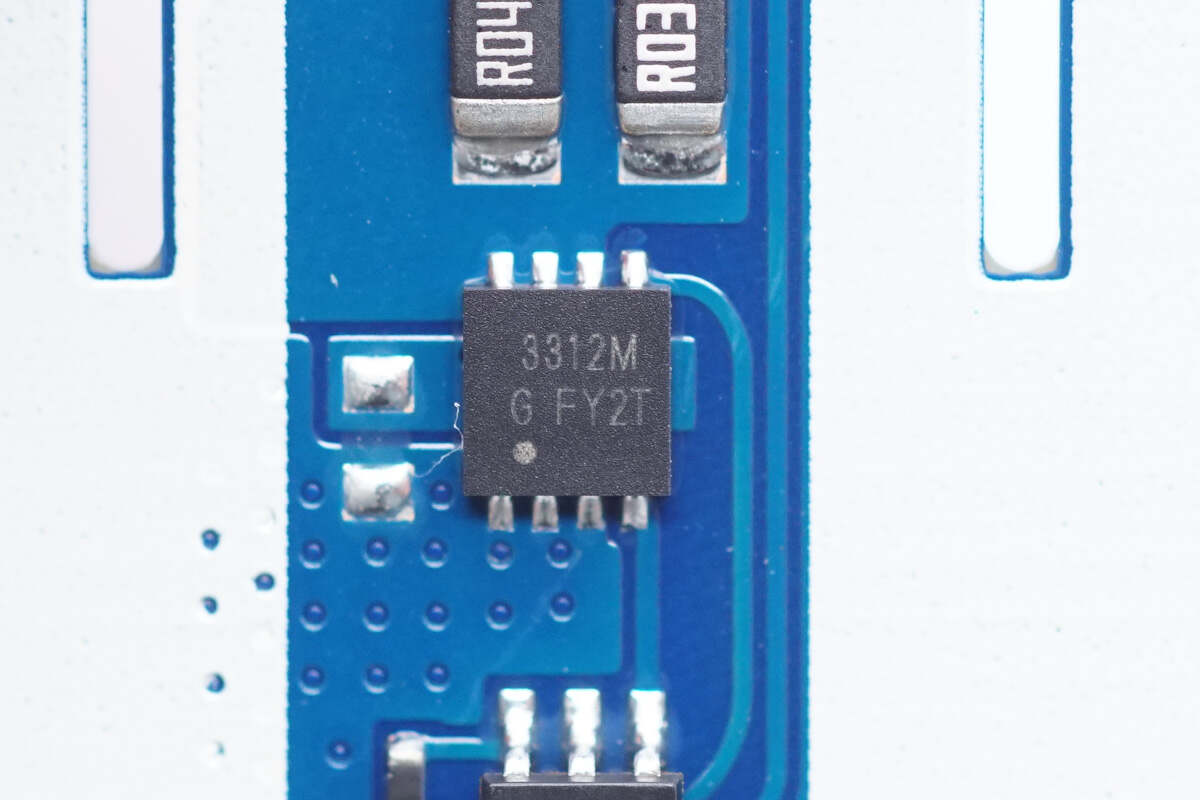

电池保护管特写，型号PED3312M，来自Semione芯电元，N型MOS，采用DFN3x3-8L封装方式。

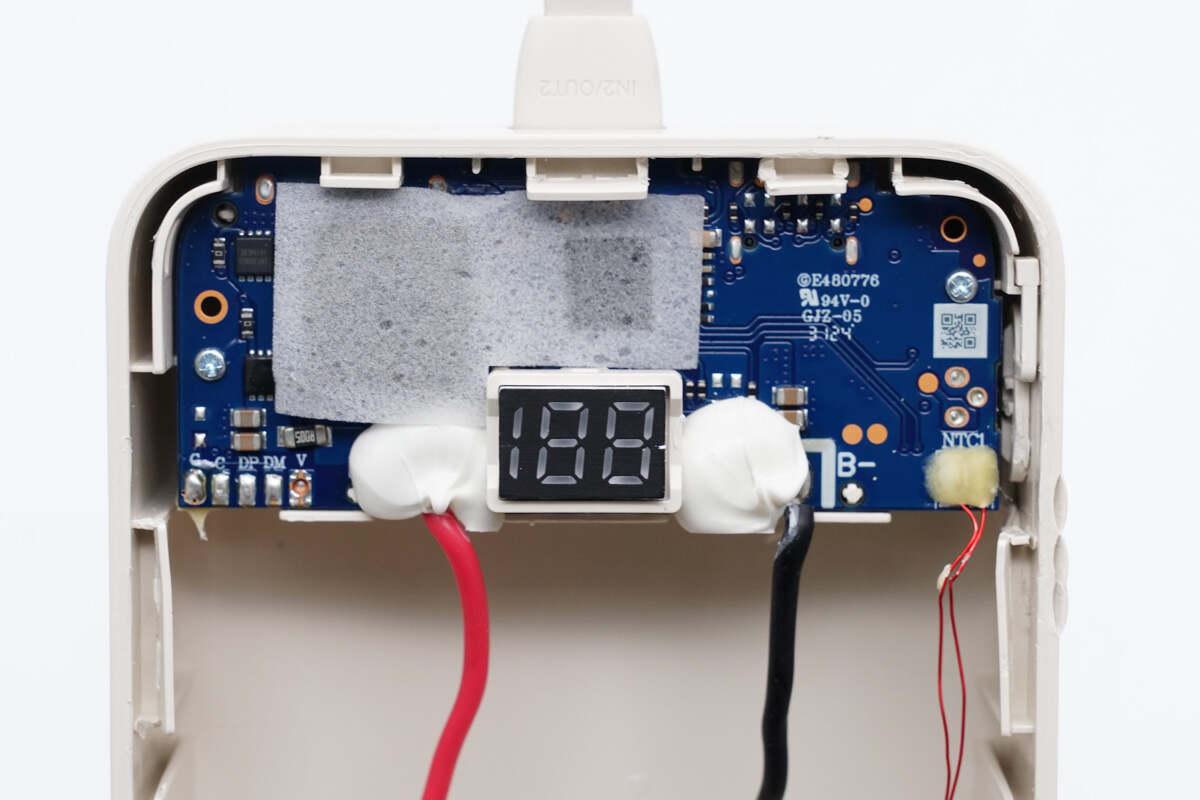

再来看壳体内的PCBA模块结构，导线连接焊点打胶加固，核心器件贴泡棉缓冲保护。

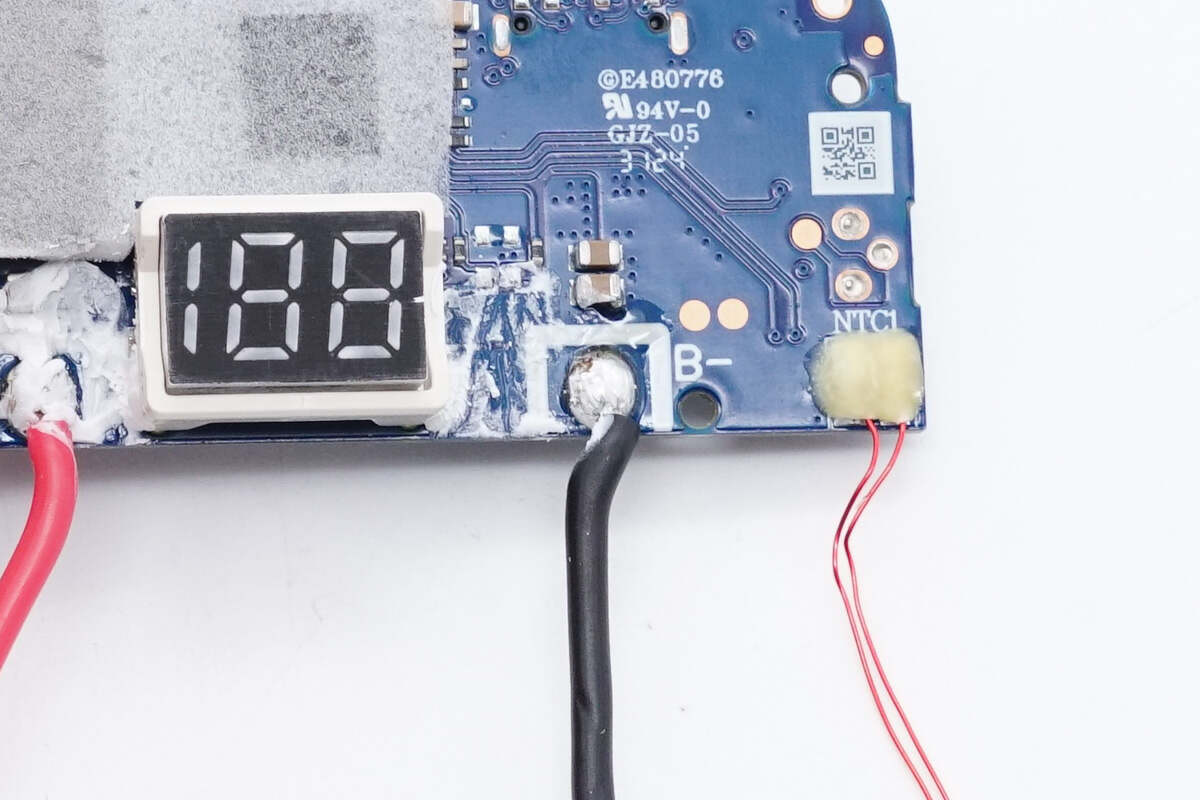

清理掉胶水，负极导线在PCBA模块上的焊点特写，饱满圆润。

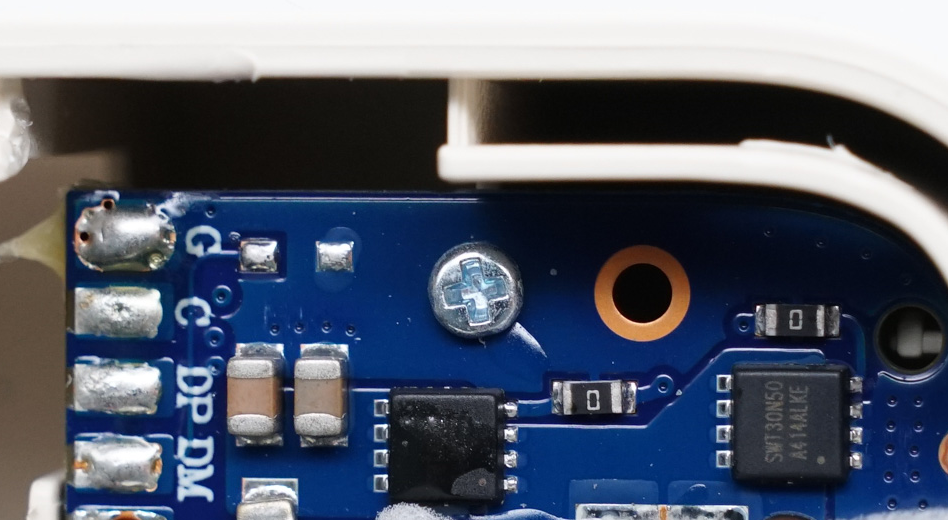

固定PCBA模块的螺丝特写。

PCBA模块连接结构一览。

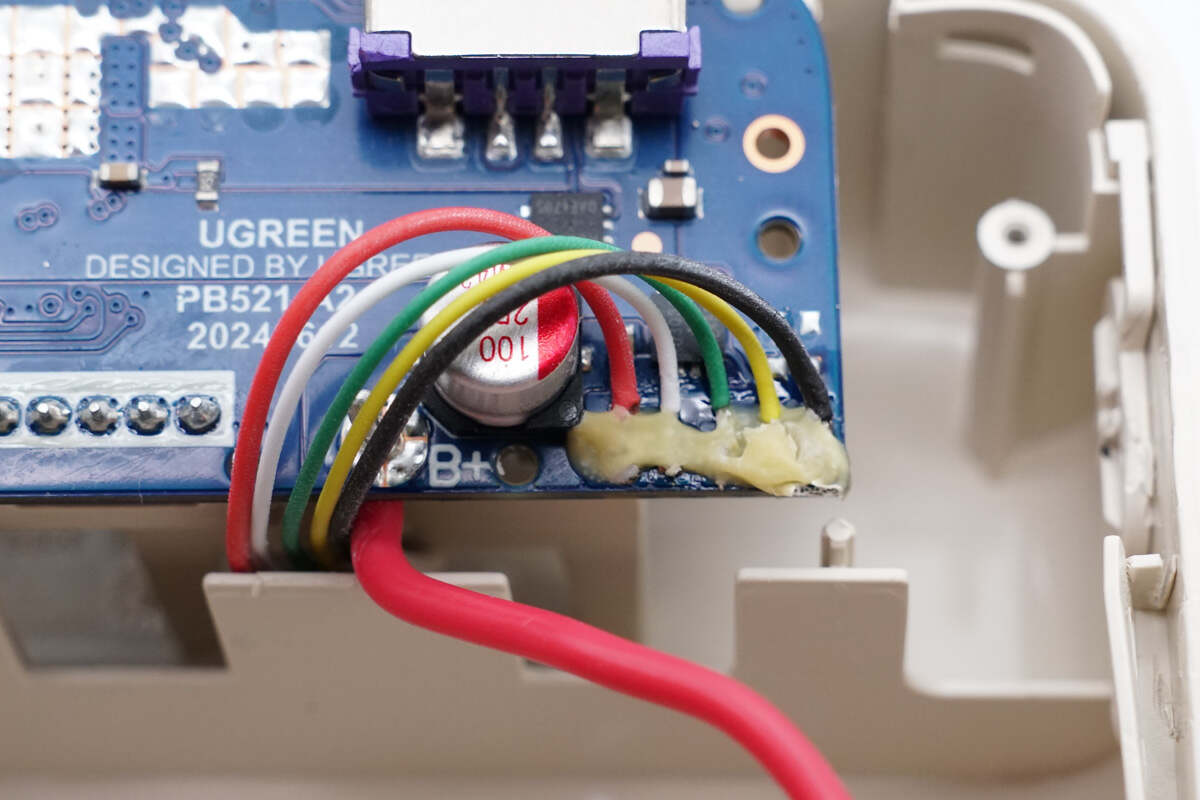

自带线线芯焊点打胶加固。

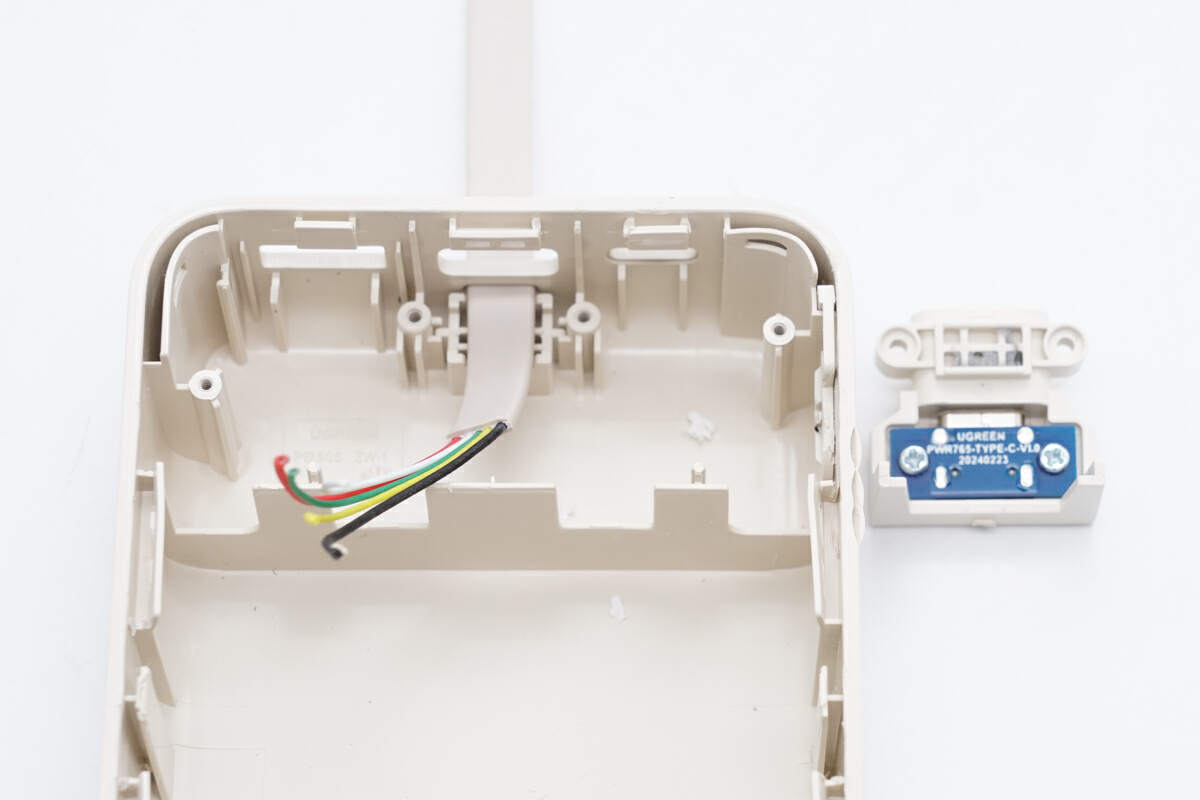

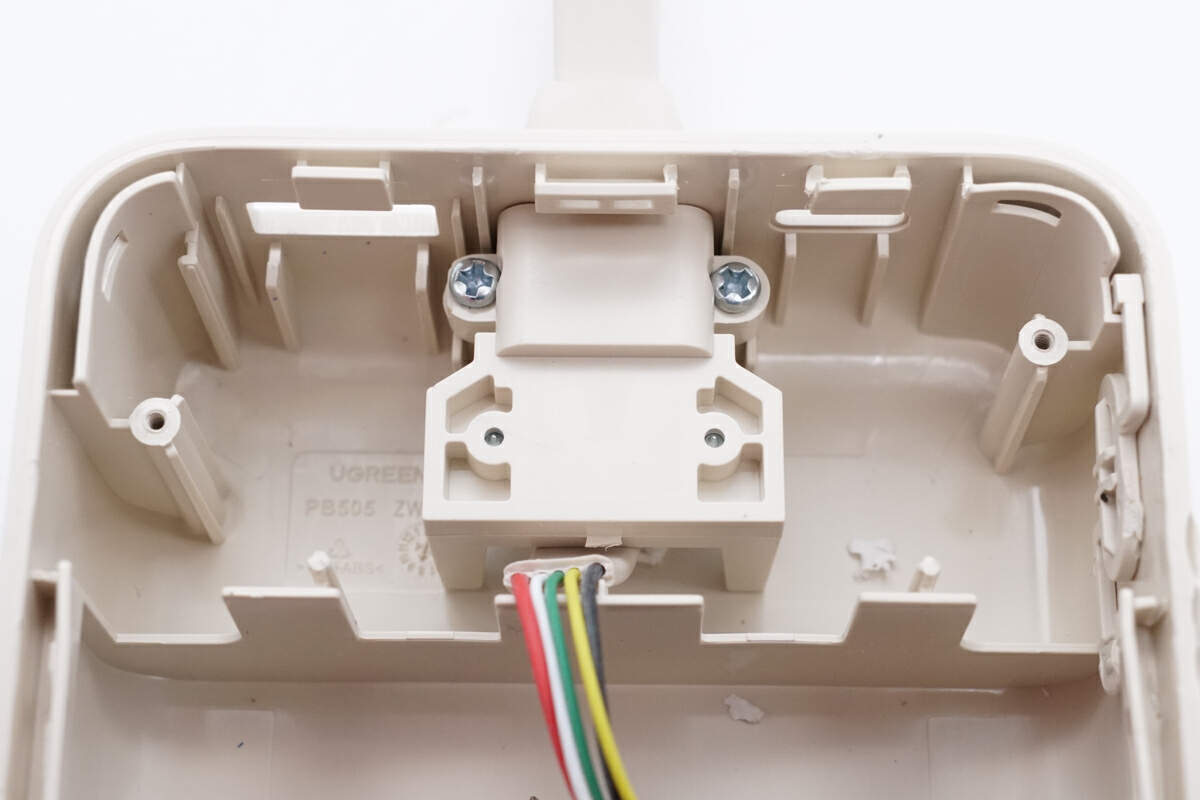

拆下PCBA模块，露出下方被塑料外壳包裹的自带线接口母座，并用螺丝固定。

接下来将自带线接口母座拆下。

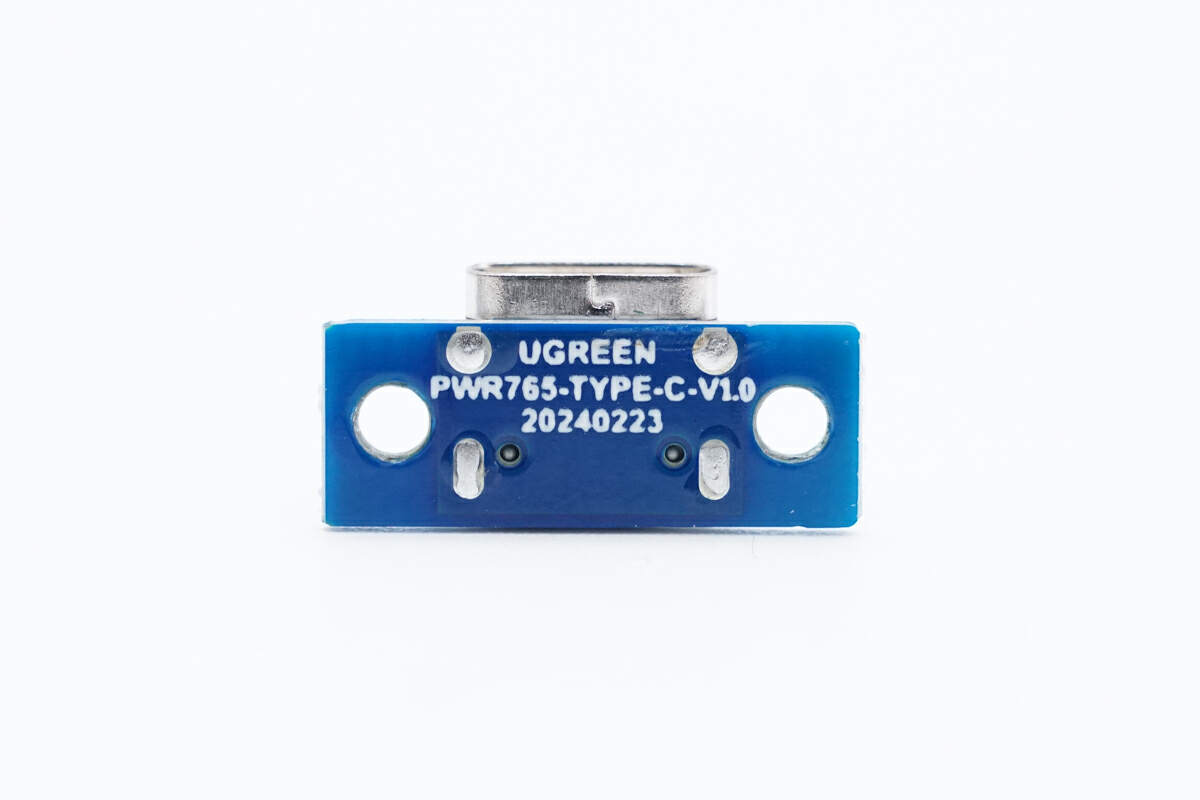

接口母座正面无核心器件。

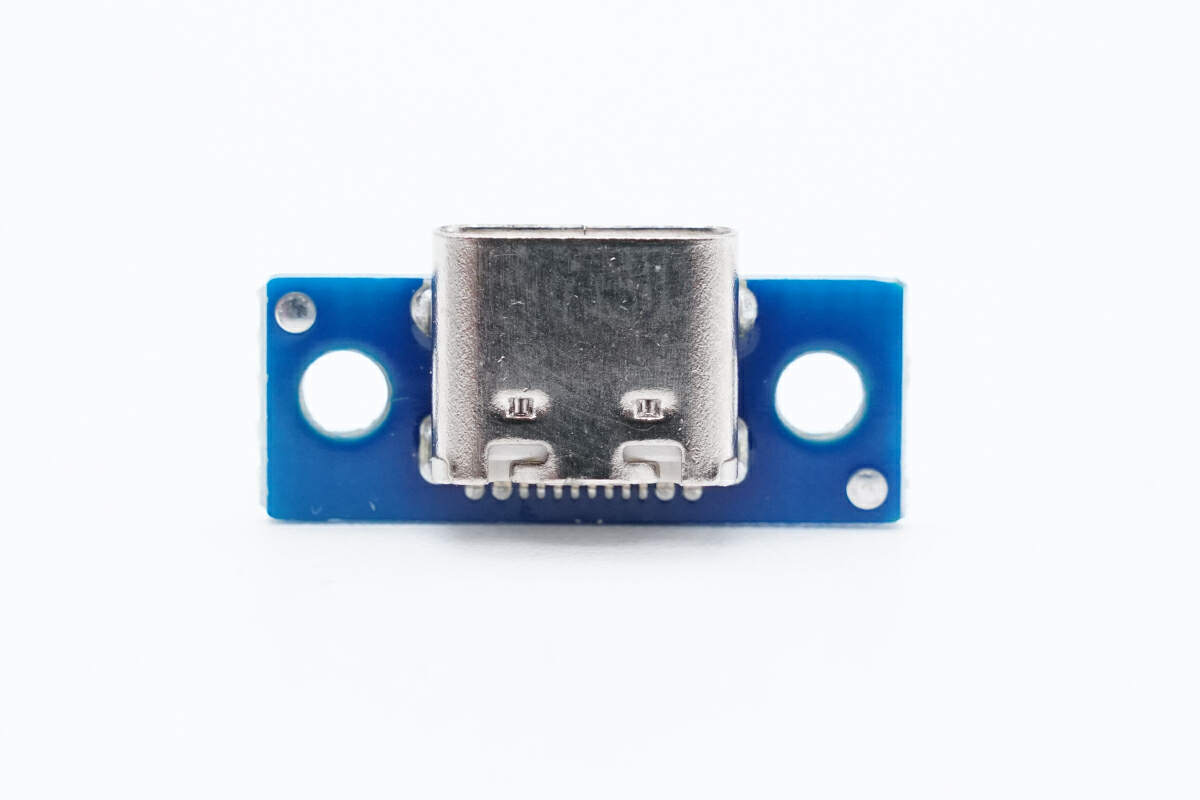

背面焊接USB-C接口母座。

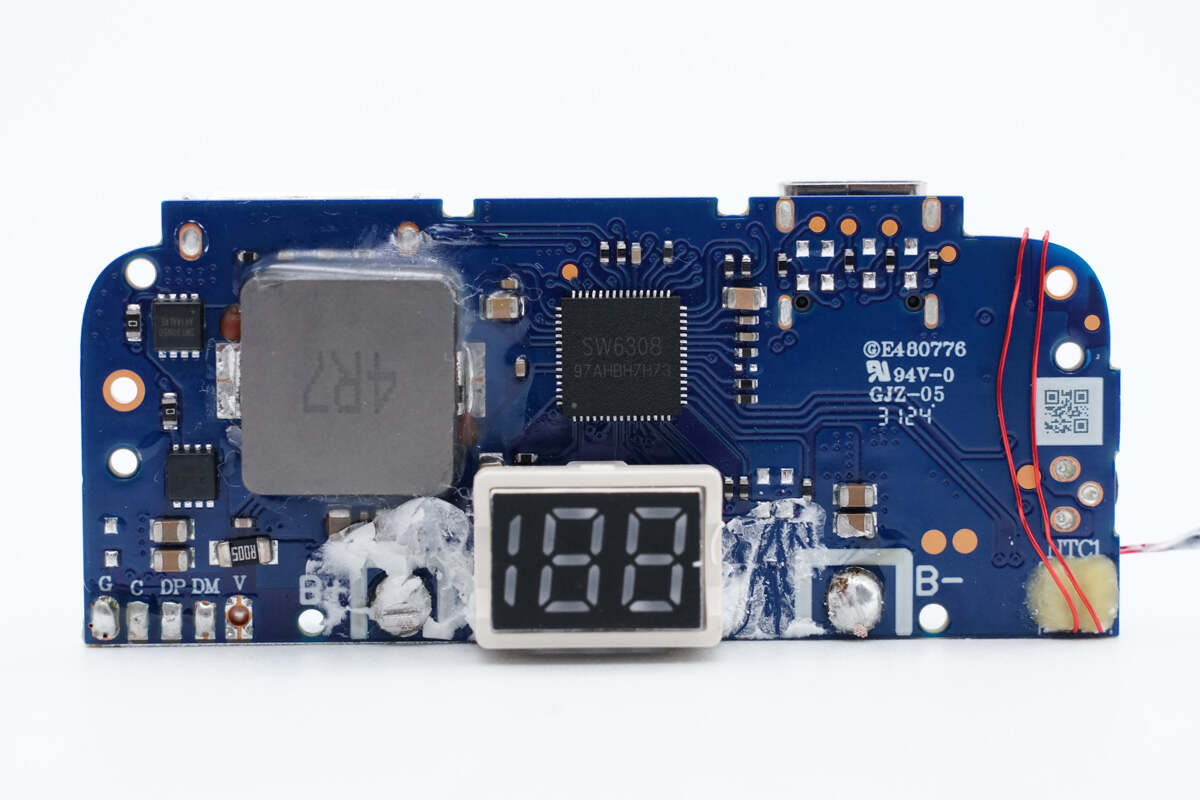

来看PCBA模块，从左至右而可见两颗开关管，一颗升降压电感。正中间一颗移动电源SOC和数显屏，右侧是一颗热敏电阻。

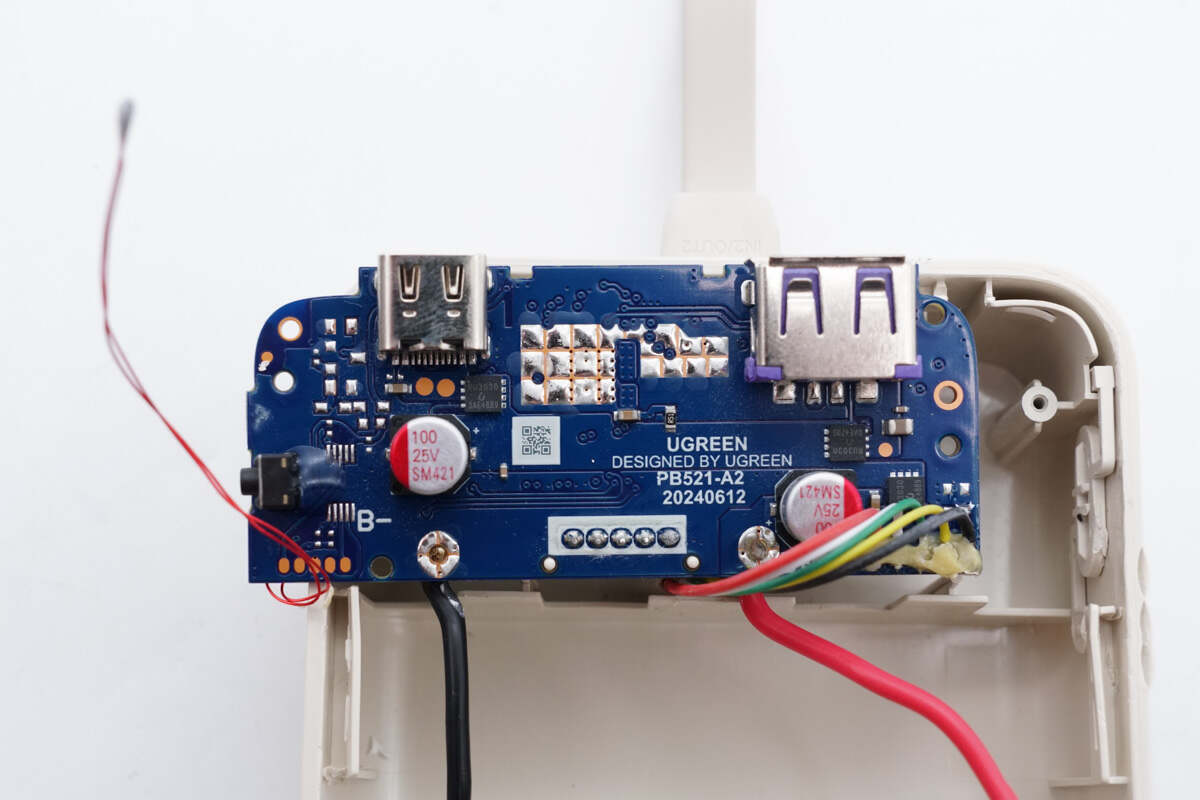

另一面加锡露铜。从左至右可见，贴片开关按钮，USB-C接口和对应VBUS管和滤波电容，右侧是USB-A接口和自带线焊点及对应的VBUS管，及滤波电容。

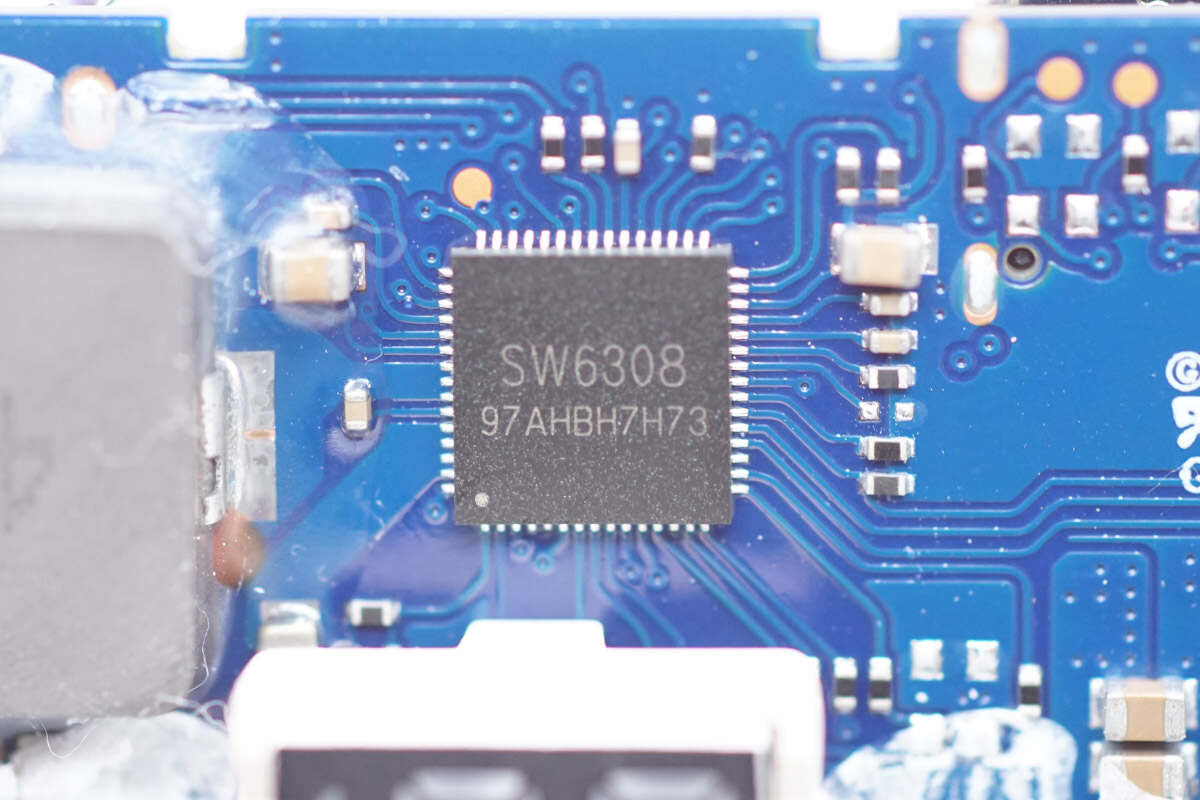

移动电源SOC特写，型号SW6308，来自iSmartWare智融科技。是一款支持USB-C，USB-A和Lightning接口的高性能移动电源SOC芯片，具有4V至26V的输入电压范围，同时支持2-6节电池串联应用，可提供高达45W的输入输出，为大功率移动电源，户外电源，电动工具电池组等大功率升降压应用提供了配置方便、应用简便的双向同步升降压解决方案，让主流的USB-C接口满足为更多种类的设备充电。

SW6308具备广泛的快充协议支持，通过UFCS融合快充标准，支持PD、SCP、FCP、AFC、QC、SFCP等市面主流快充协议，确保出色的兼容性和充电效率。芯片内部集成两颗开关管，支持3-5颗LED电量显示以及188数码管显示，SW6308采用QFN7*7-60封装，外围元件精简。

SW6308还自带无线充电模式，支持对无线充高压供电以及无线充电模式下的高压边充边放。此外对无线充电支持I2C调压，节省DCDC模块，简化设计同时降低成本，能完美适配市面主流Qi2无线充模组，满足市面各种磁吸无线充移动电源类产品设计需求。

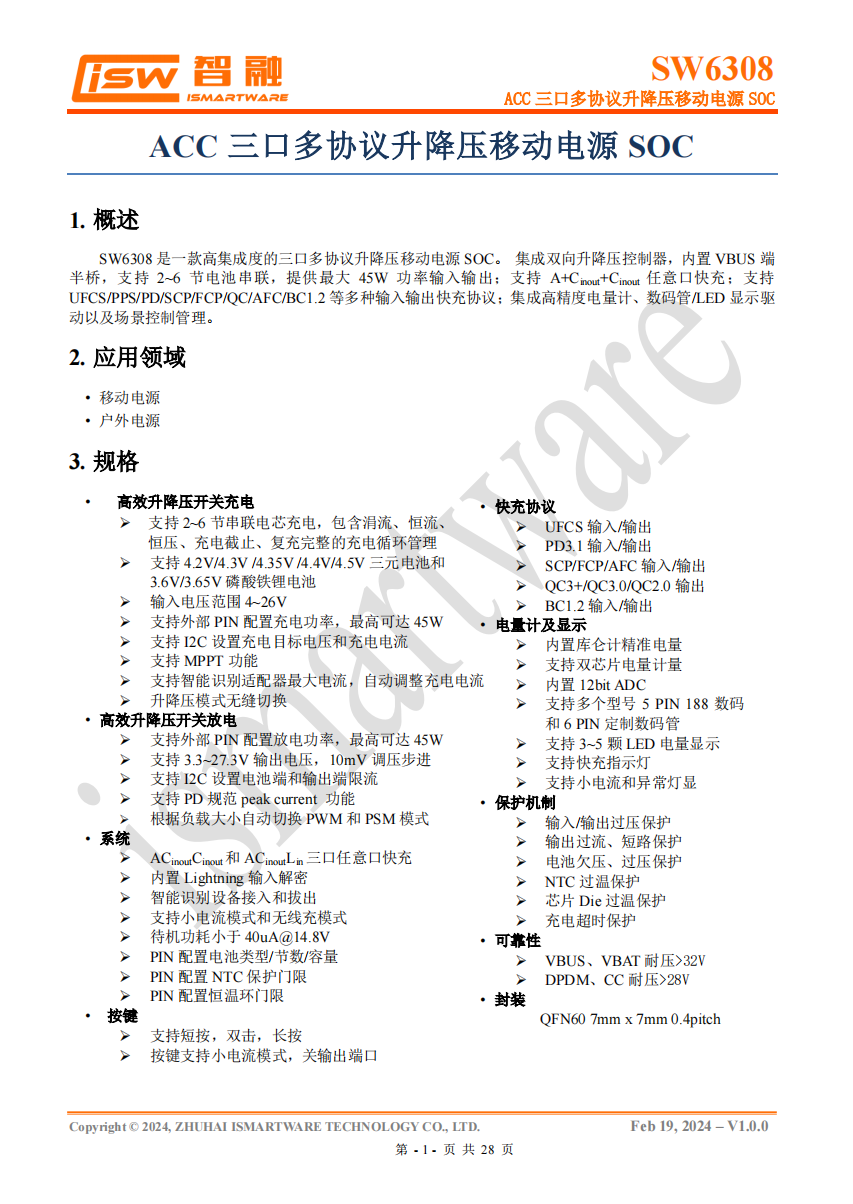

智融科技 SW6308 资料信息。

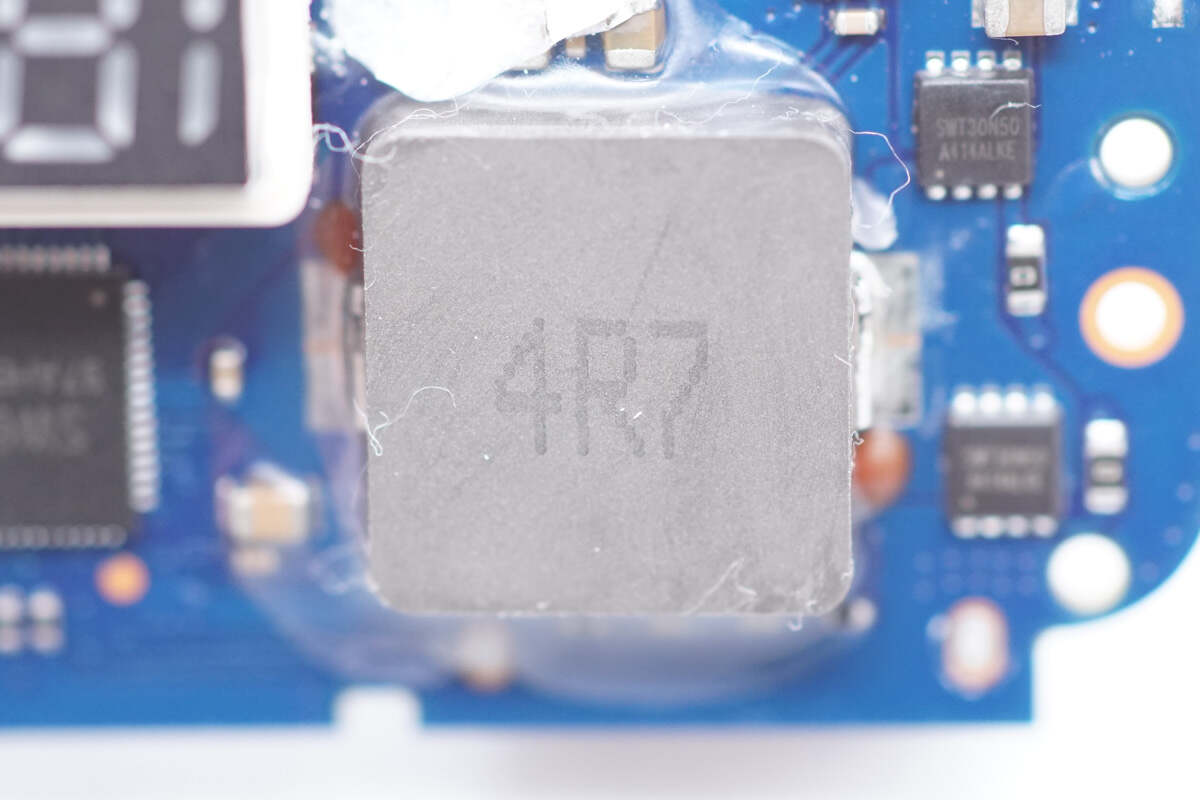

升降压电感特写，规格4.7uH。

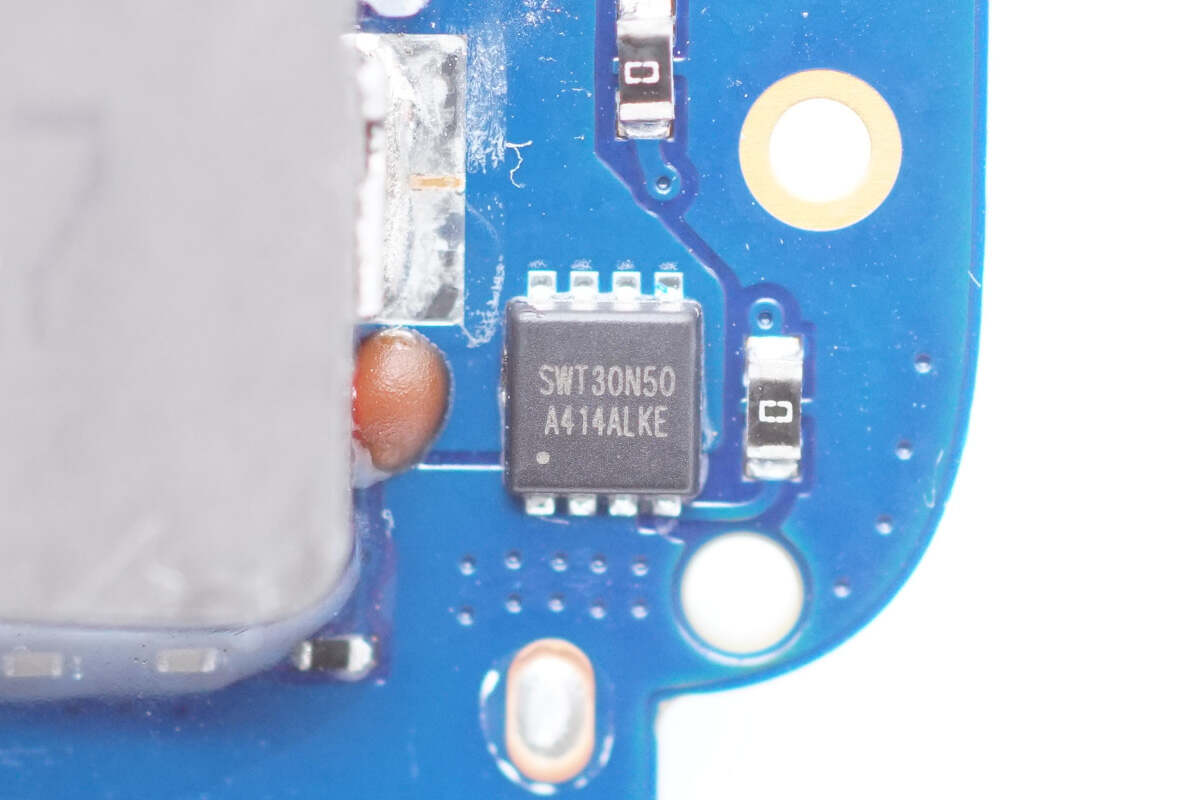

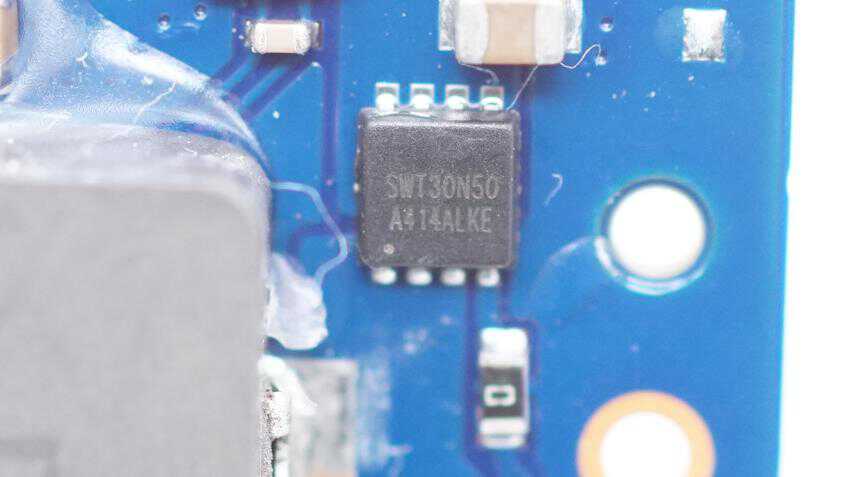

同步升降压开关管特写，来自智融科技，型号SWT30N50，NMOS。

另一颗同型号SWT30N50开关管特写。

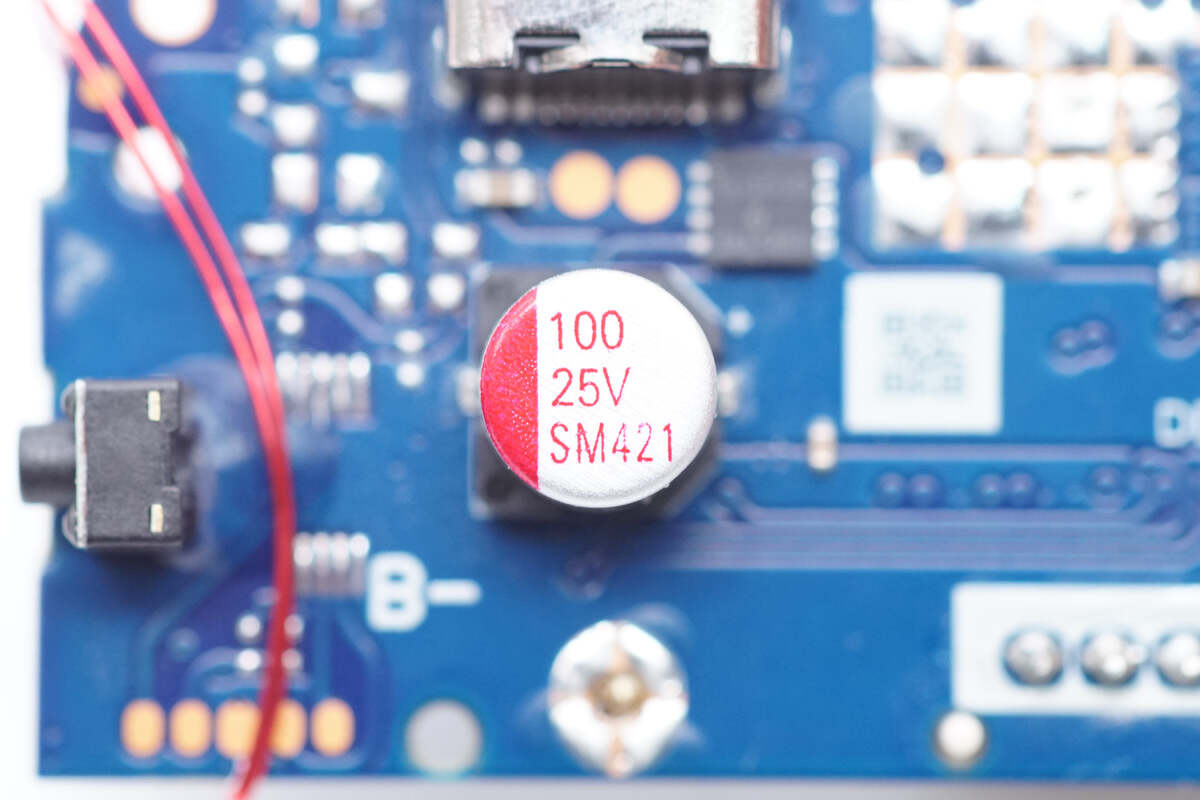

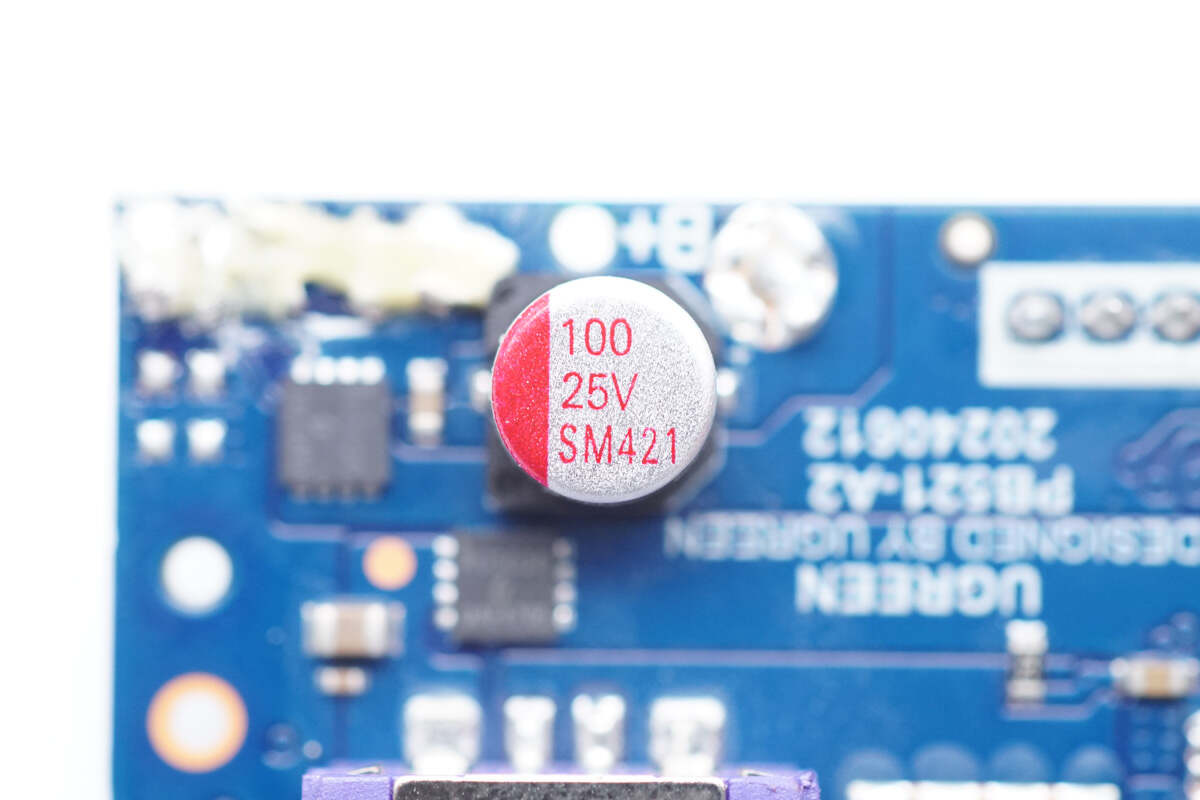

USB-C接口的输入端滤波电容特写，规格100uF 25V。

另一颗同型号的USB-C自带线端的输入端滤波电容特写。

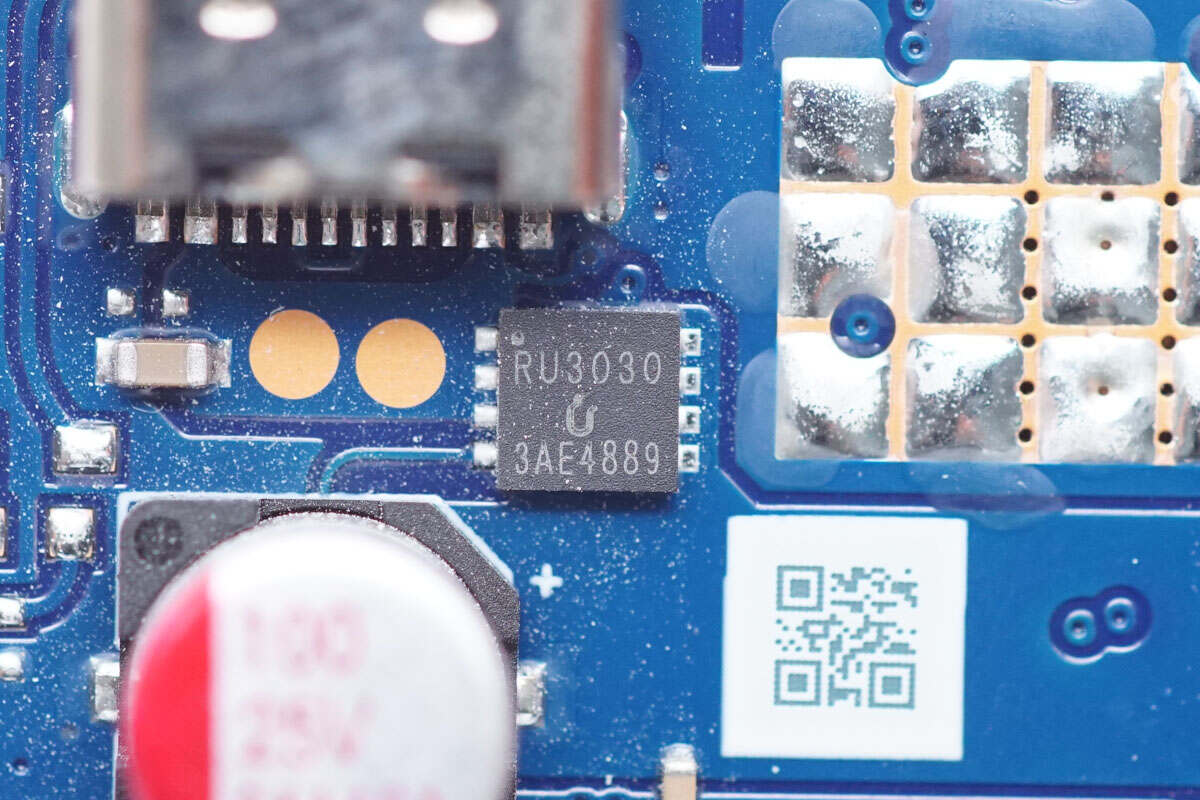

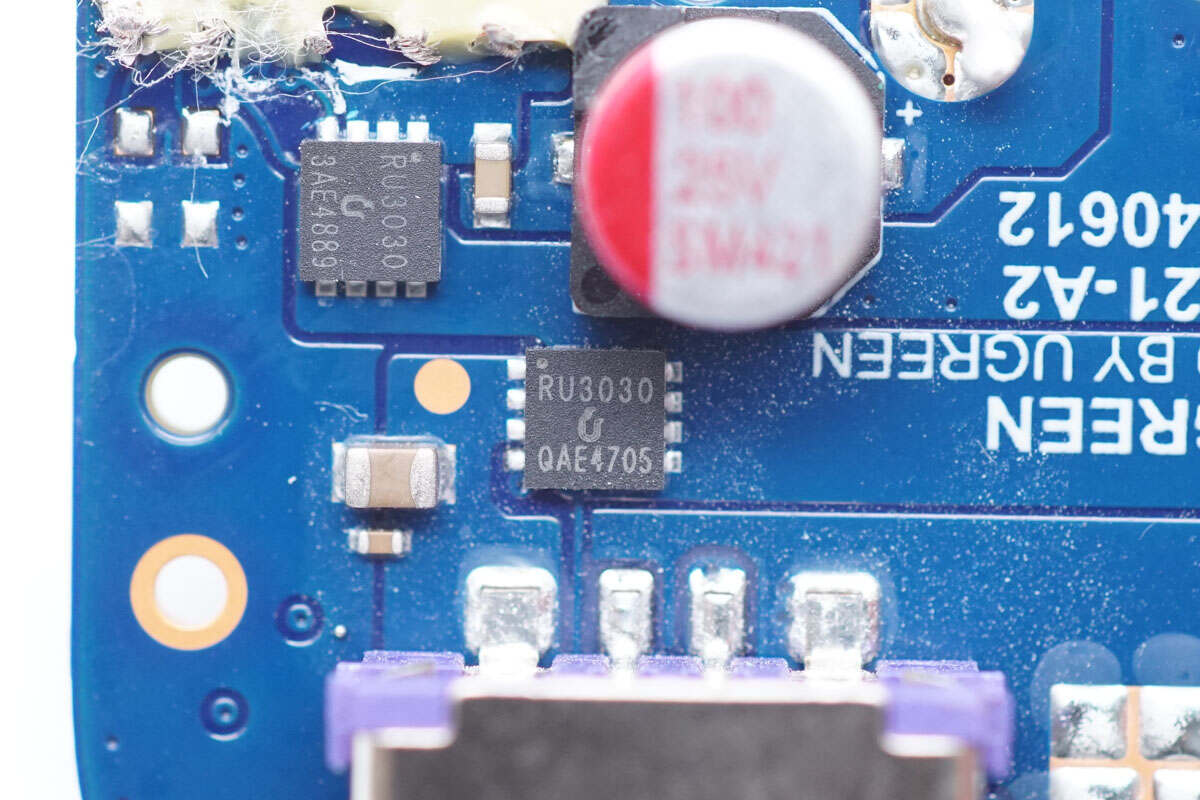

控制USB-C接口输出切换的VBUS开关管特写，来自Ruichips锐骏半导体，型号RU3030M3，NMOS，耐压30V，导阻7mΩ，采用DFN3333封装。

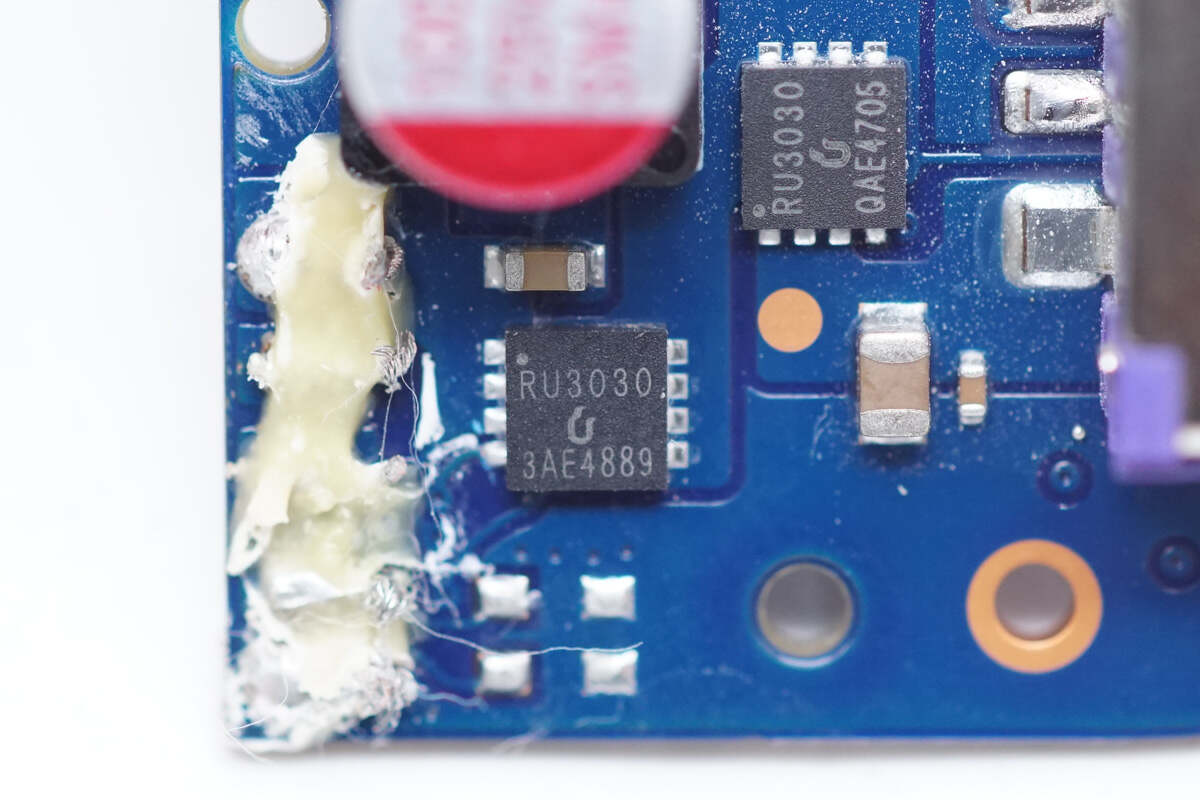

另一颗同型号VBUS开关管特写，控制USB-A输出切换。

同型号VBUS开关管控制自带C线的端口输出切换。

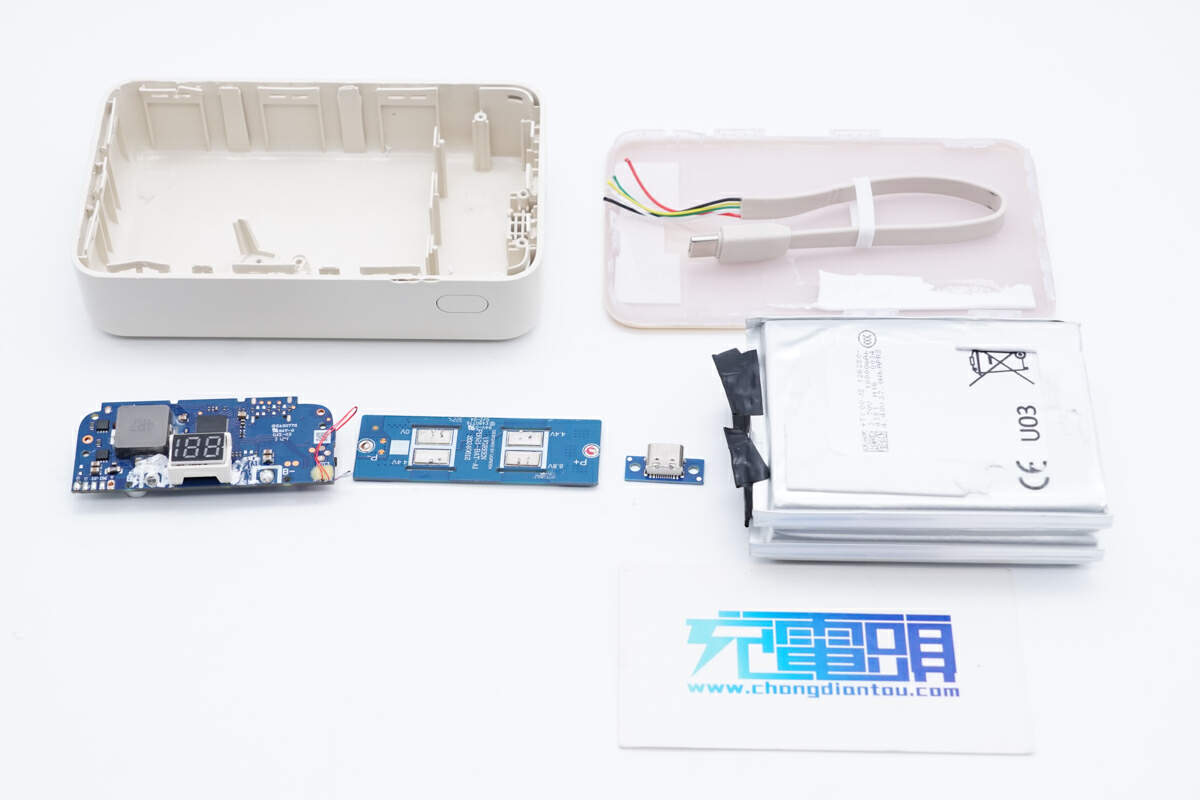

全部拆解完毕，来张全家福。

充电头网总结

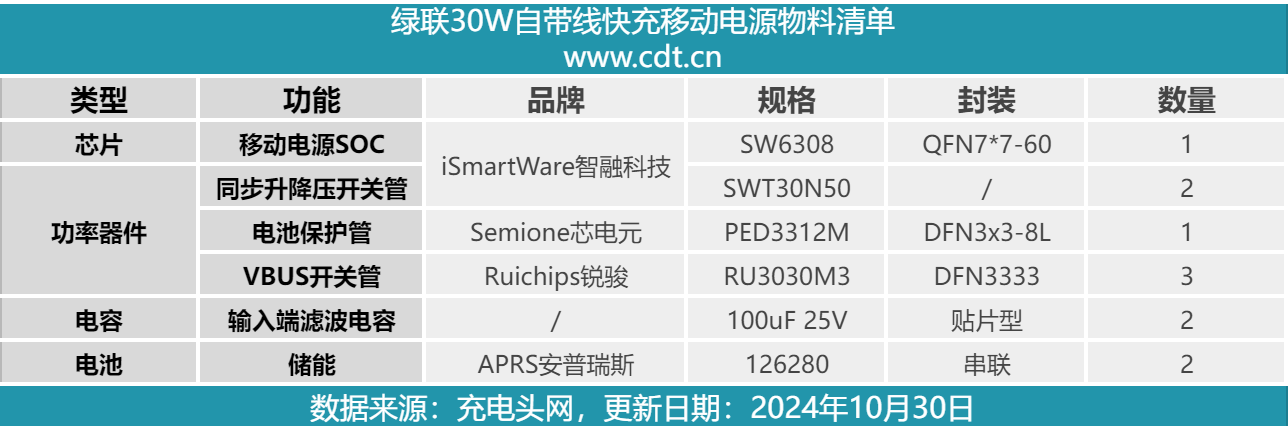

最后附上绿联30W自带线快充移动电源核心器件的物料清单，方便大家查阅。

绿联30W自带线快充移动电源采用米黄色块状设计，配备2个USB-C和一个USB-A接口，并自带一根C口自带线。双C口支持PD 30W双向快充，UFCS、PD、SCP、FCP、AFC、QC、SFCP等市面主流快充协议。USB-A接口支持22.5W最大输出功率。20000mAh的标称容量和74Wh的标称容量支持带上飞机，三台设备一起充电，也能轻松驾驭。

充电头网通过拆解了解到，绿联这款移动电源内置APRS安普瑞斯的2块软包电池，电池容量为10000mAh，型号126280。配备可靠的电池组管理和保护系统进行电池组保护，

移动电源SOC采用智融SW6308，是一颗支持1A2C接口和多主流协议，且集成升降压模块多保护功能的高性能移动电源SOC。SW6308在将同步升降压控制器和协议芯片集成的基础上，额外集成了VBUS端半桥，可以减少两颗MOS管的使用，进一步提升集成度，减少元件数量和物料成本。

此外，电池组周边贴青稞纸和热塑膜绝缘保护，焊点和重要器件打胶加固，空间利用合理，保护措施也十分到位。
