前言

充电头网近期拿到了Jackery电小二的一款移动电源，该移动电源内置99.2Wh大容量电池组，续航一流，还可以带上飞机。沿袭了电小二的一贯橙黑设计，外观凝实，手感厚重，看上去颜值颇高。该电源搭载2C1A的3个USB接口，其中C口支持PD 100W双向输出，配备屏幕实时显示充电详情。

通过拆解发现，电小二 100W双向快充户外电源的电池组，由5节磷酸铁锂32700圆柱电芯串联而成。内部2颗南芯SC8815进行升降压控制，搭配芯海的协议芯片进行充电控制。电源内部接线处、焊点、固定螺丝等多处打胶加固，电池组绝缘散热保护到位，下面看一下产品详情。

电小二 100W双向快充户外移动电源开箱

首先，我们先看下这款产品的包装和外观。

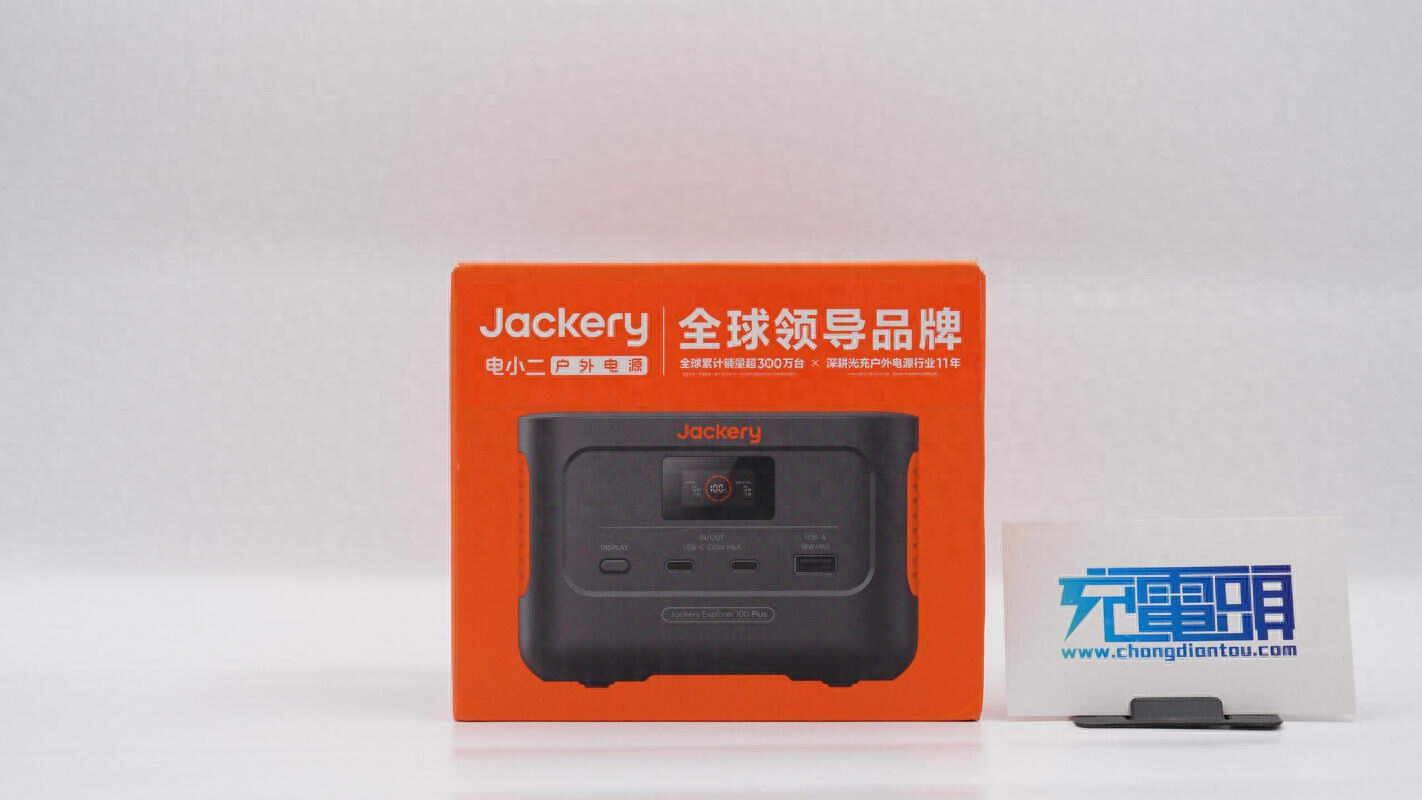

电小二 100W双向快充户外移动电源外包装盒采用橙红色设计，正面中间可见产品等比例实物图，上方印有电小二中英文logo，以及“全球领导品牌”，“全球累计销量超300万台，深耕户外电源行业11年”的宣传标语。

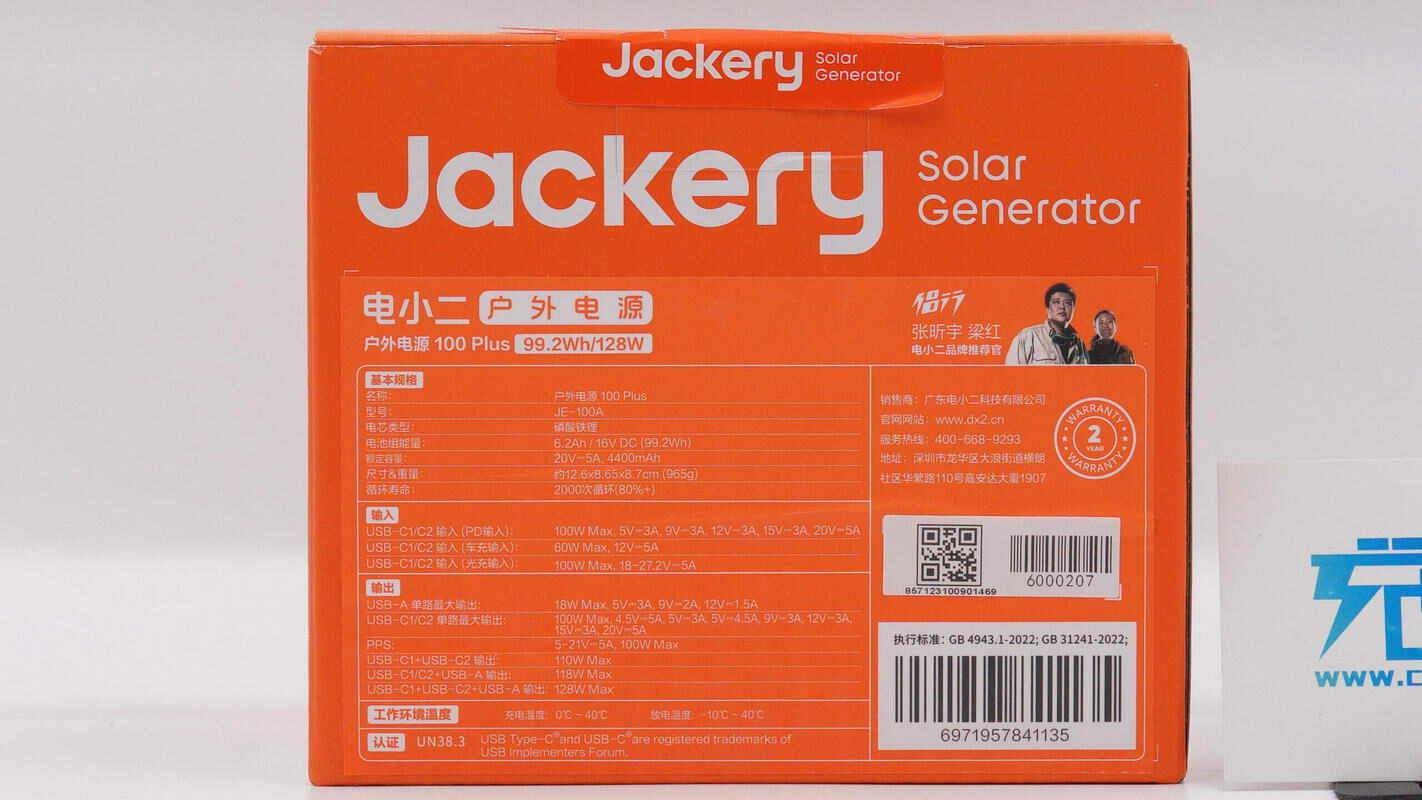

背面印有产品参数信息及生产信息。

侧面是产品户外应用场景图。

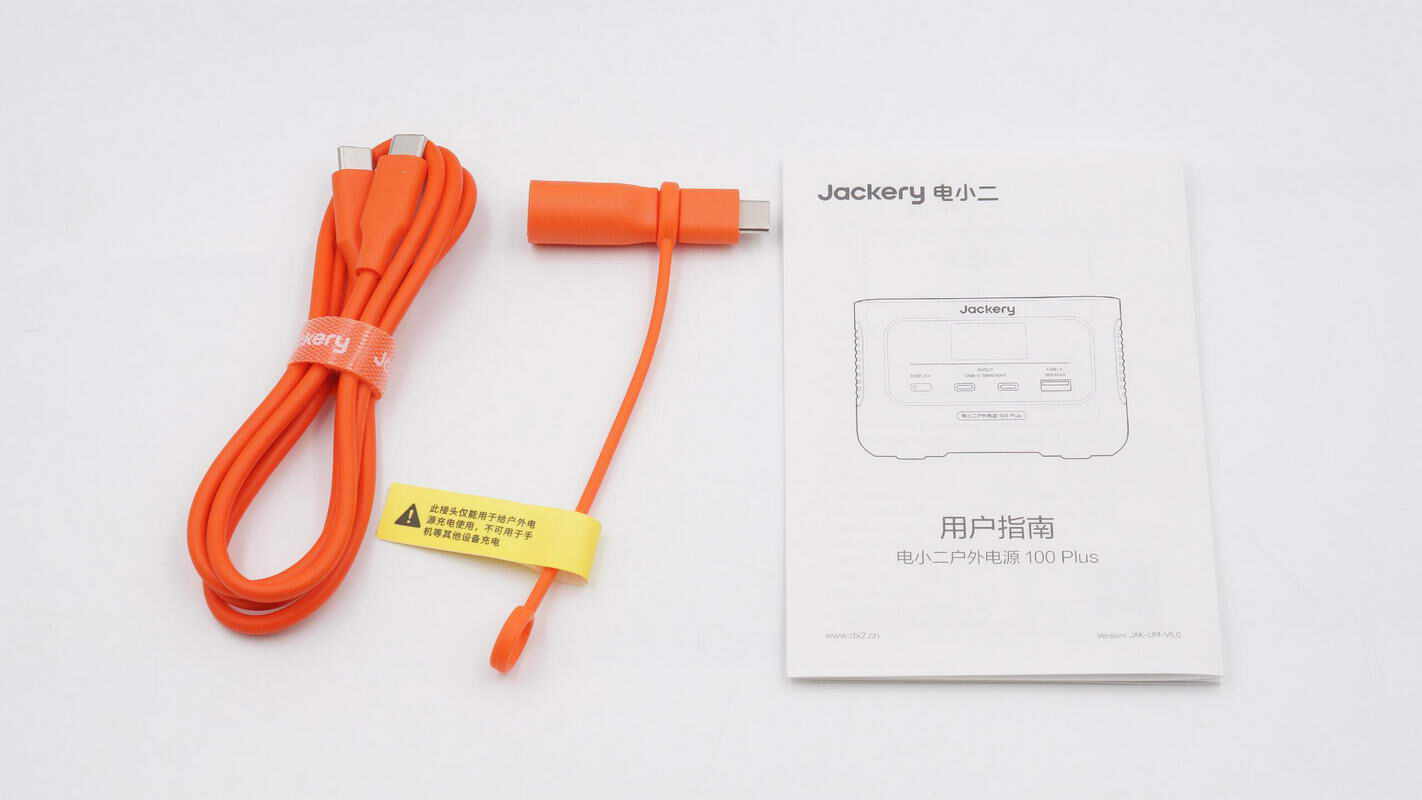

包装盒内，除移动电源，还有一根USB-C to USB-C的充电线，DC转USB-C的转接头，用户指南。

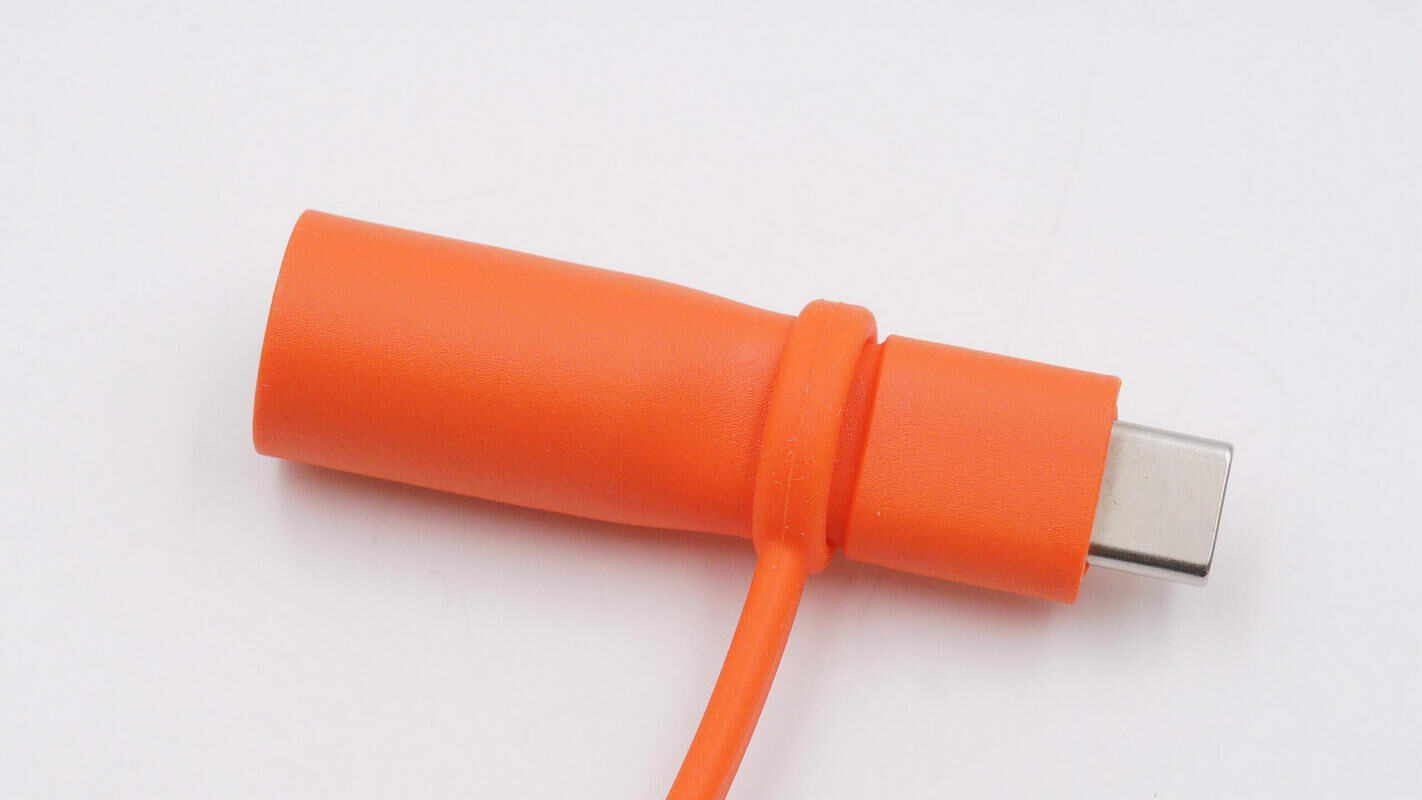

转接头特写，外披橙红色橡胶材质。

USB-C端子特写，内部可见16个引脚。

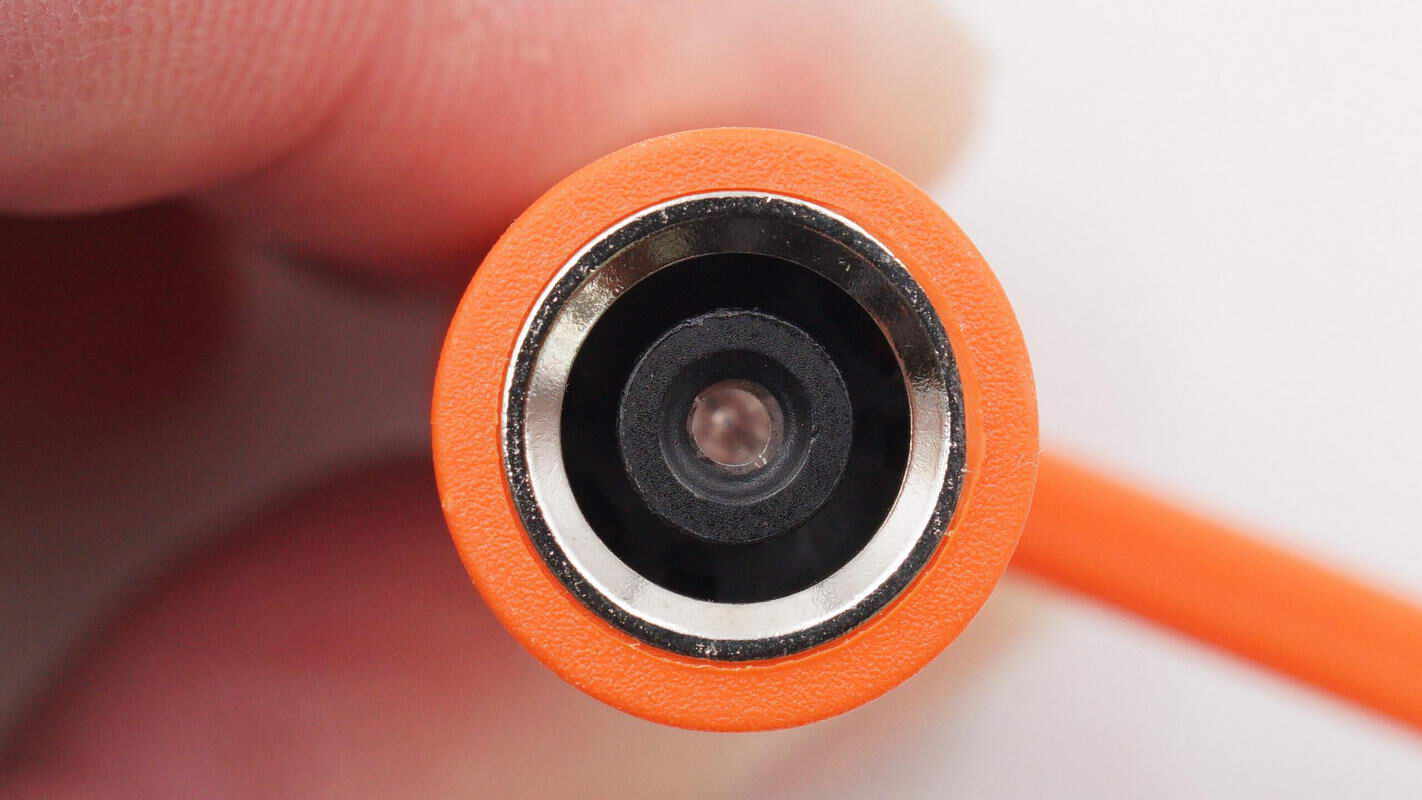

DC接口内部结构特写。

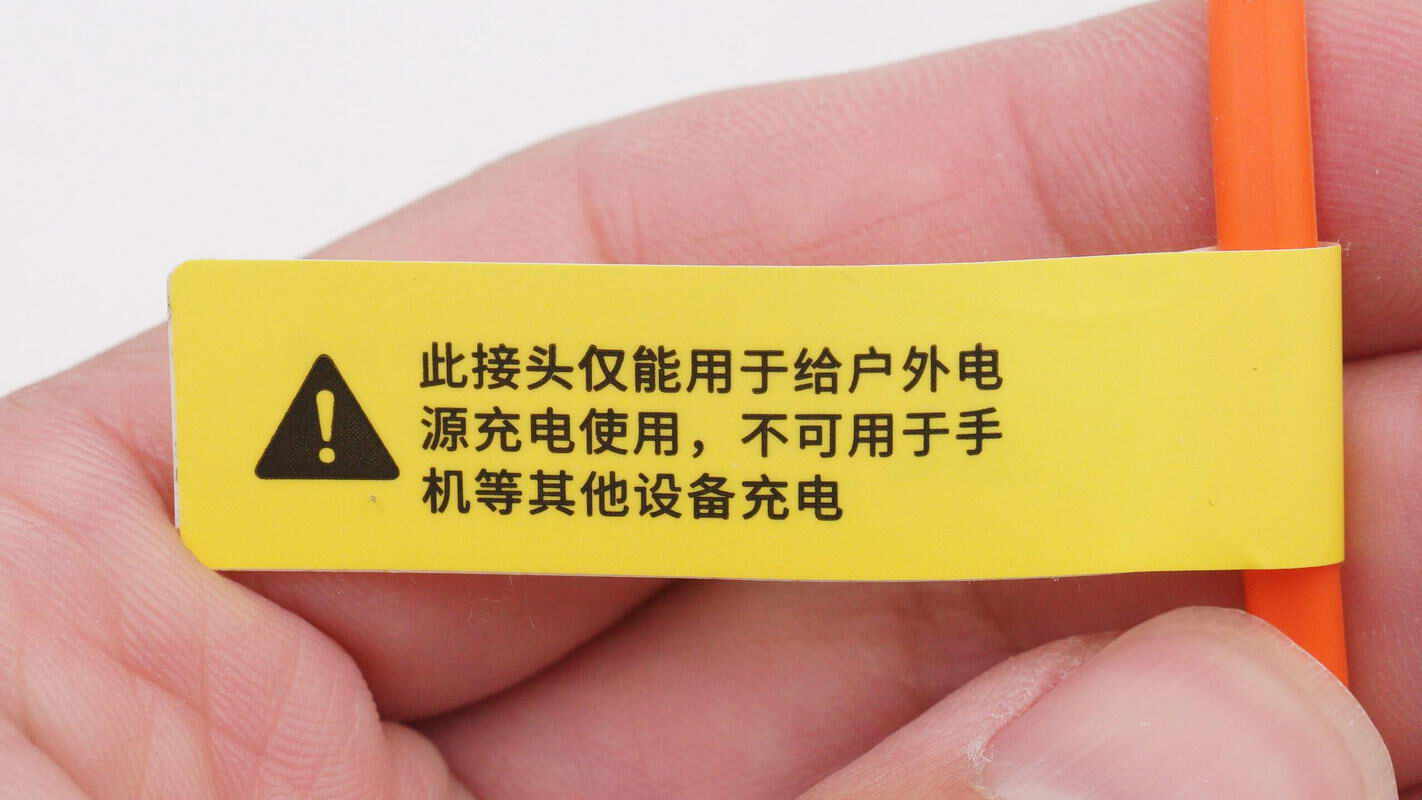

转接线材上绑着黄色警告语：此接头仅能用于给户外电源充电使用，不可用于手机等其他设备充电。

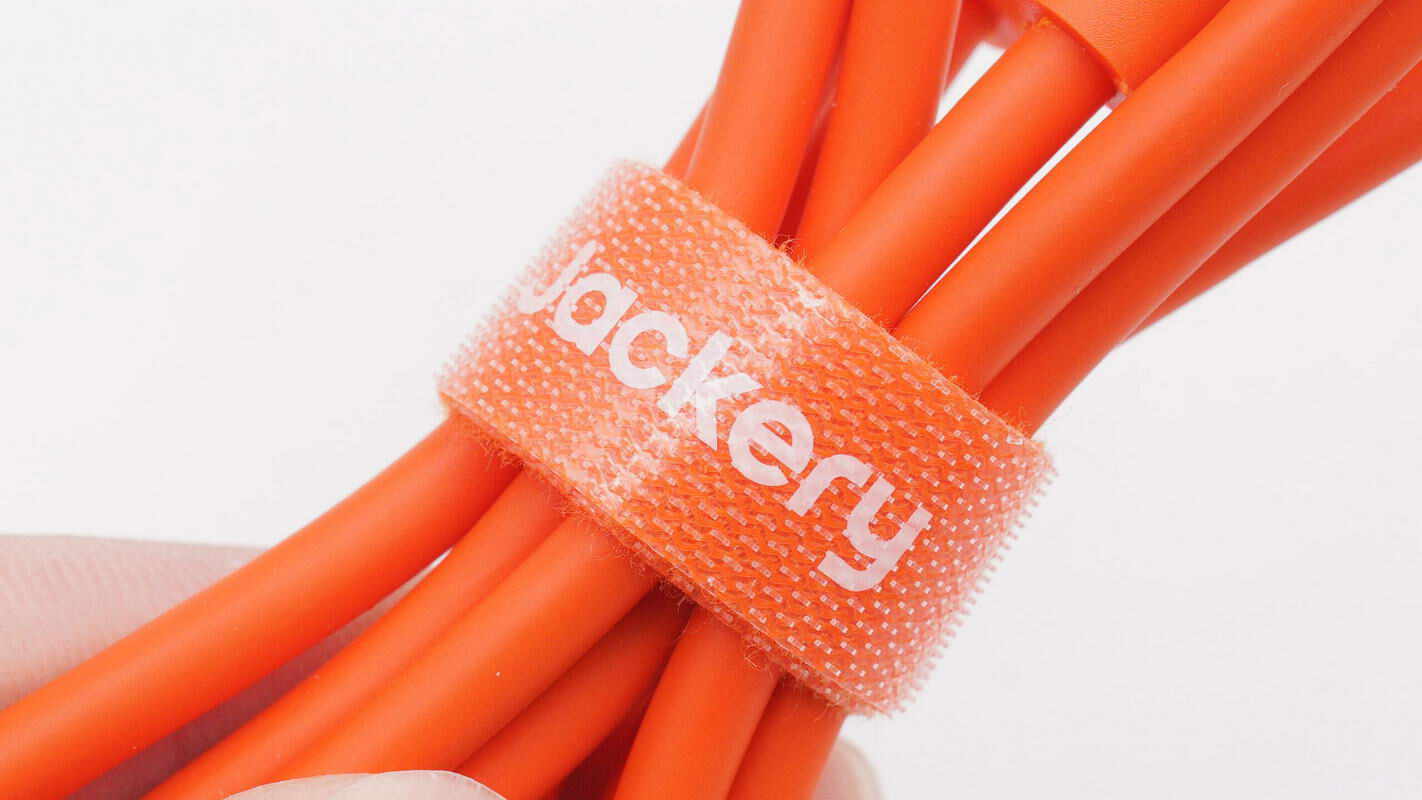

充电线用印有“Jackery”的绑带扎紧。

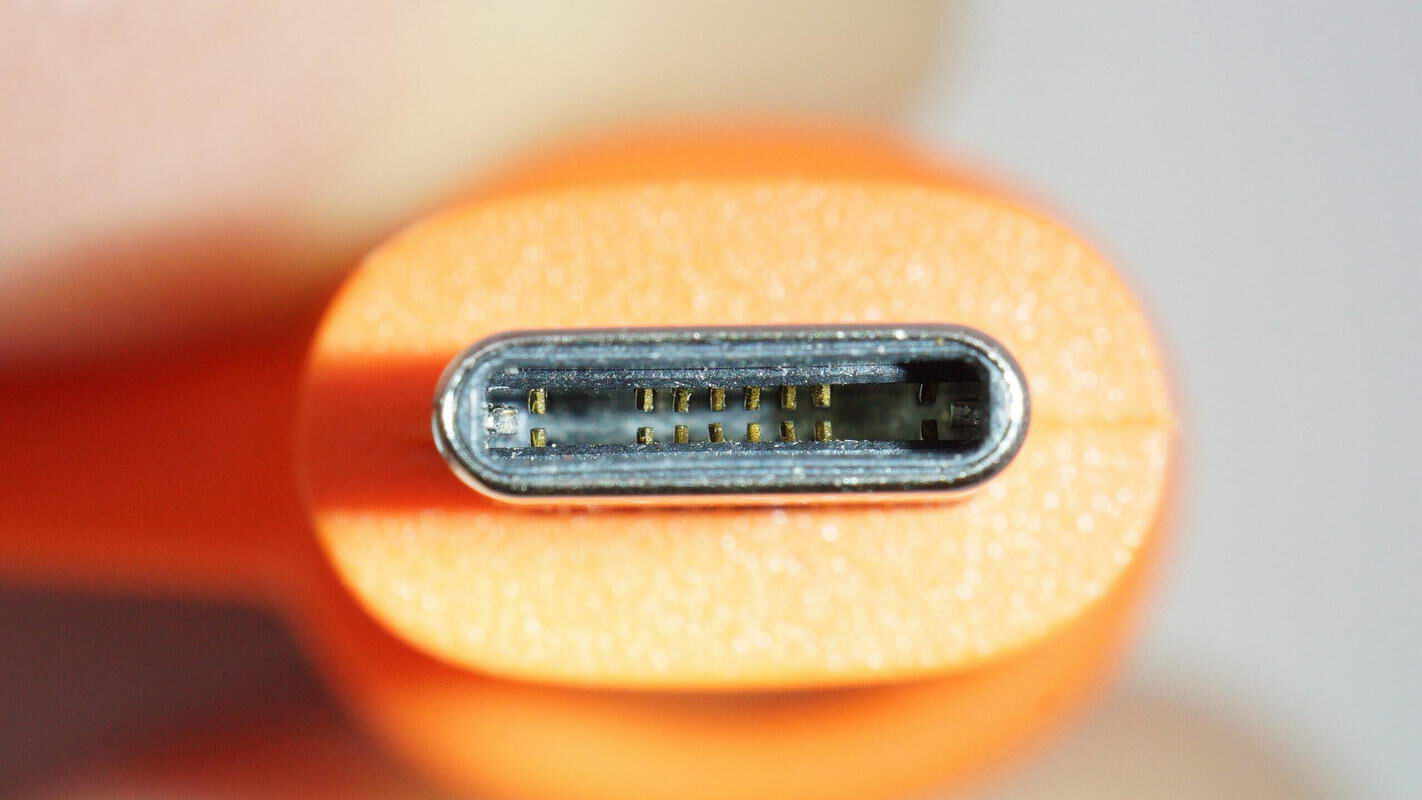

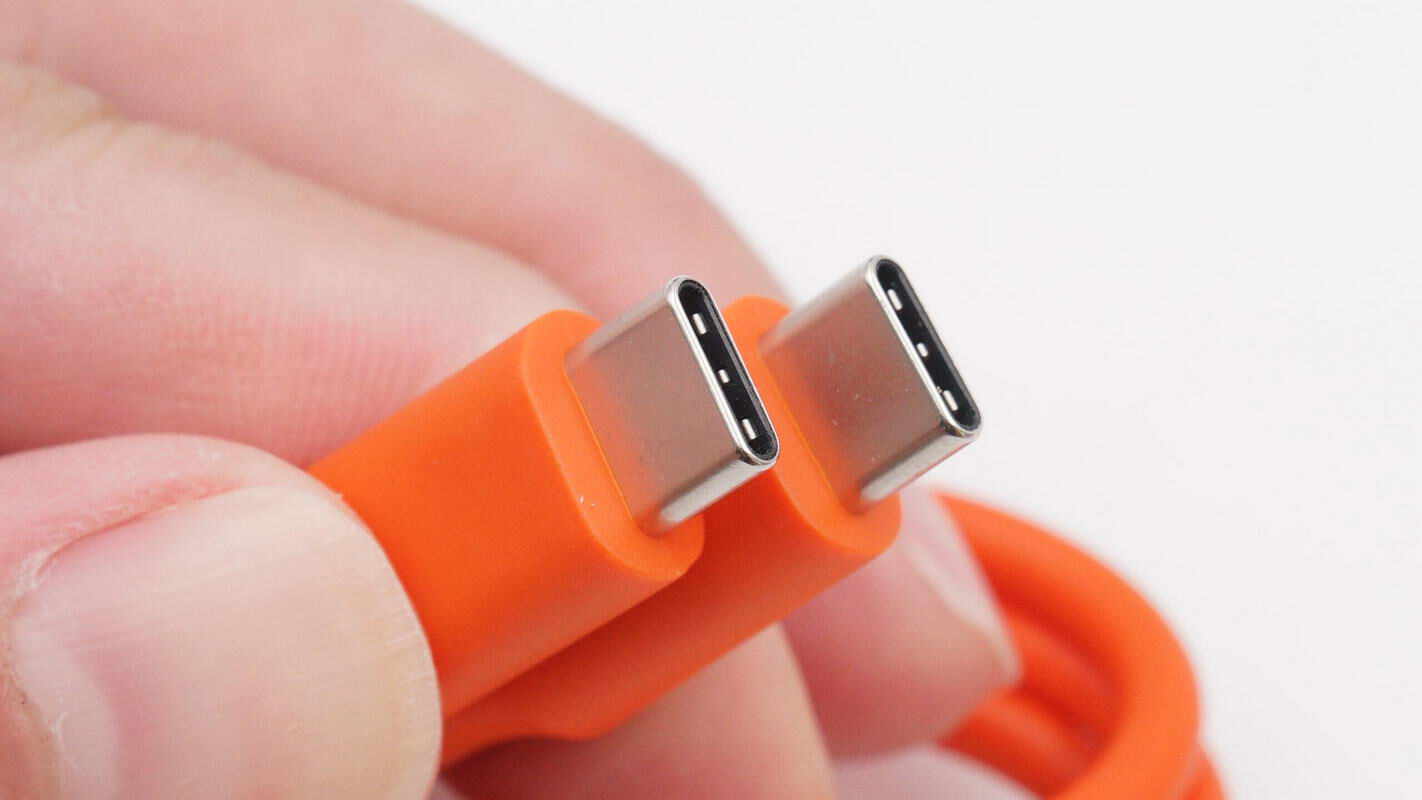

C to C充电线端子特写。

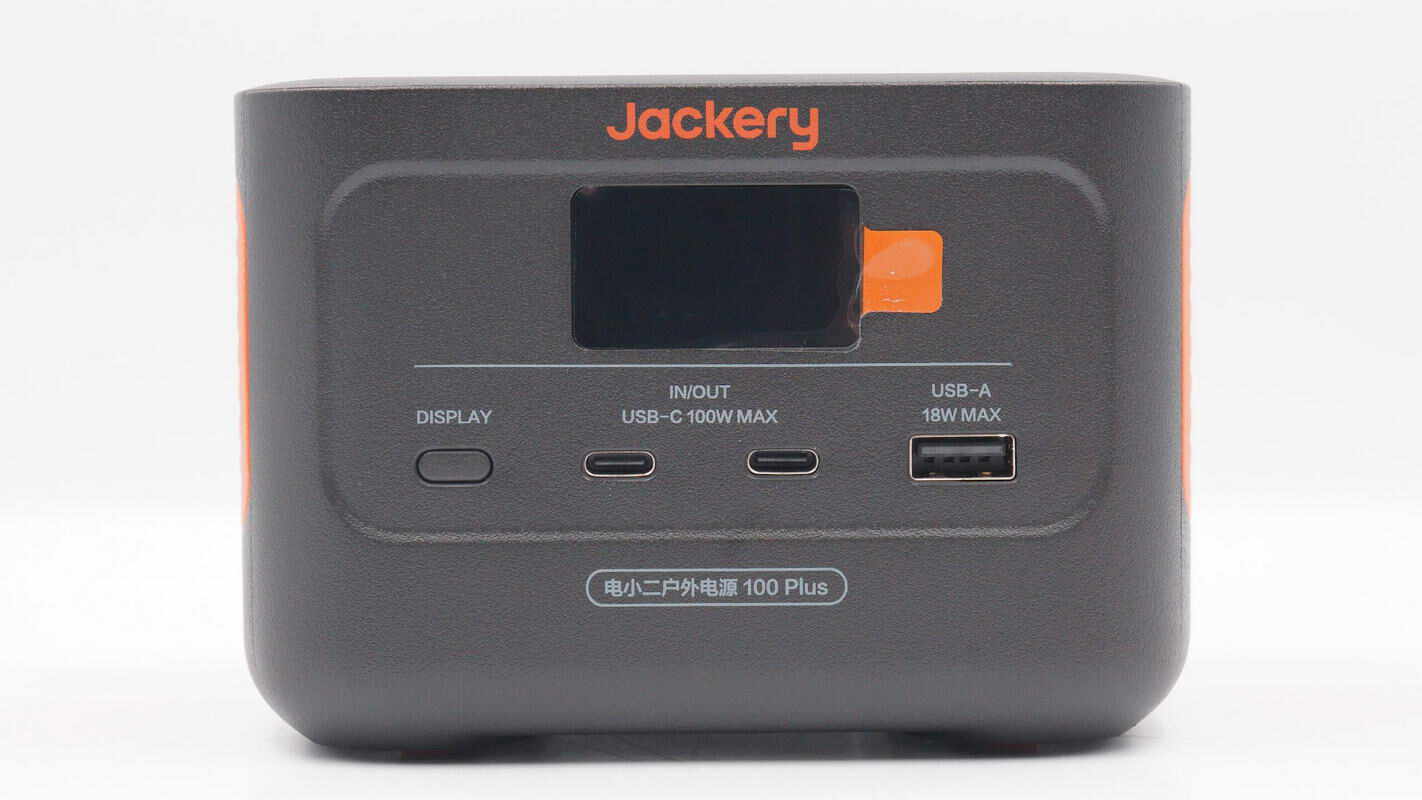

电小二 100W双向快充户外移动电源整体橙灰拼色小盒状设计，边缘圆润，过度光滑，整体给人凝实。电源正面顶部可见“Jackery”英文橙色logo，下方是一个段码屏，屏下可见电源按钮，以及2C1A的USB接口。最下方是产品名称“电小二户外电源 100 Plus”。

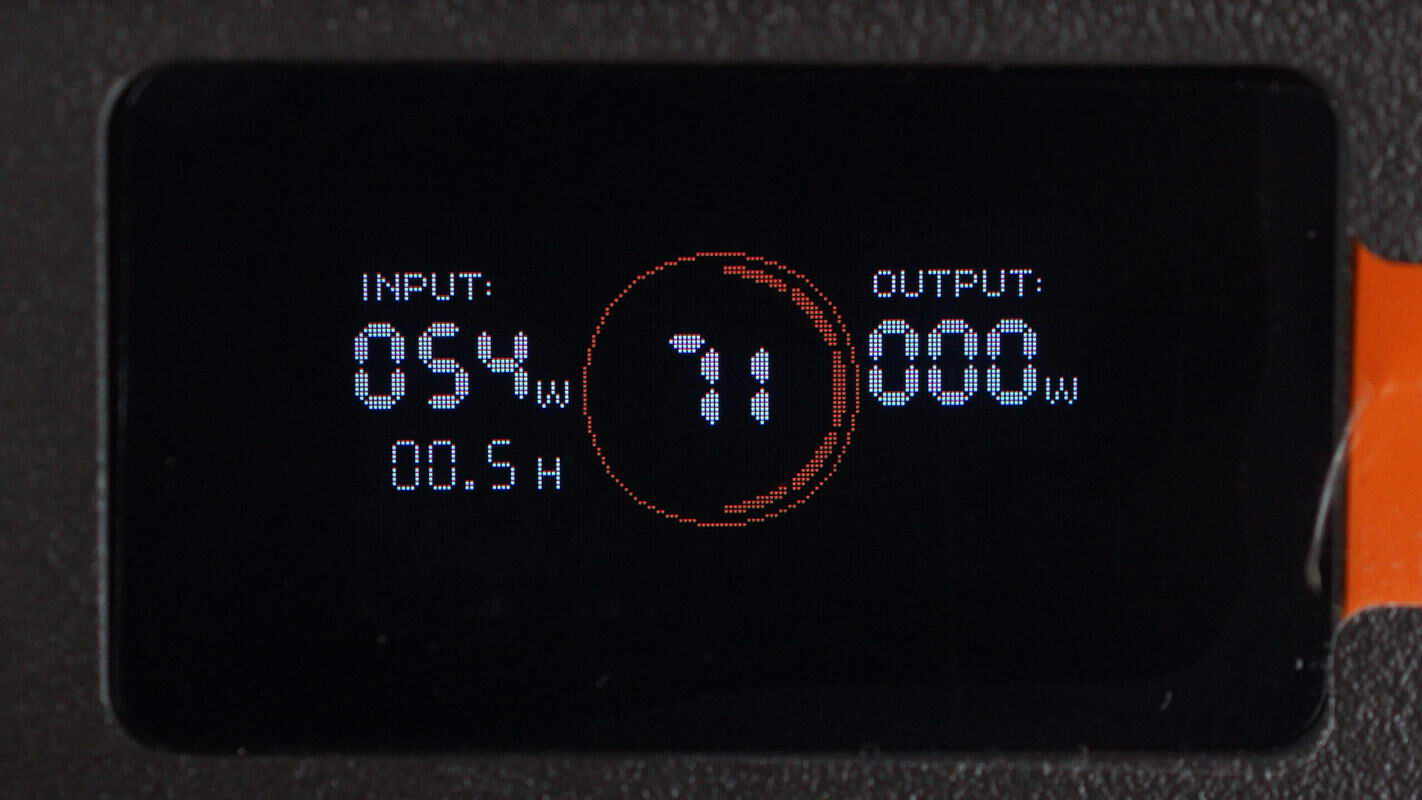

屏幕工作情景特写，可实时显示输出功率，工作时长及剩余电量等信息。

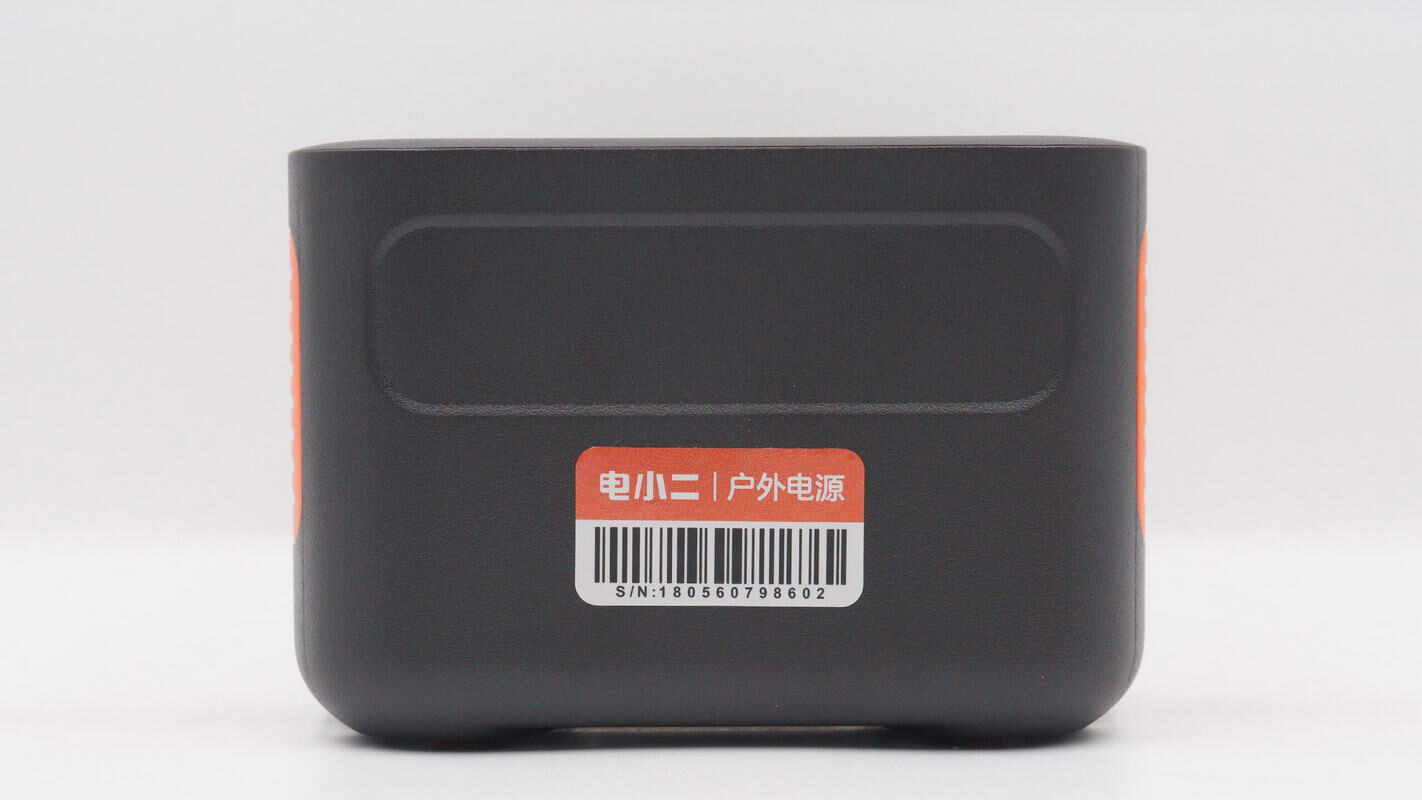

背面上方镂刻凹槽，方便持握，下方贴有产品防伪二维码。

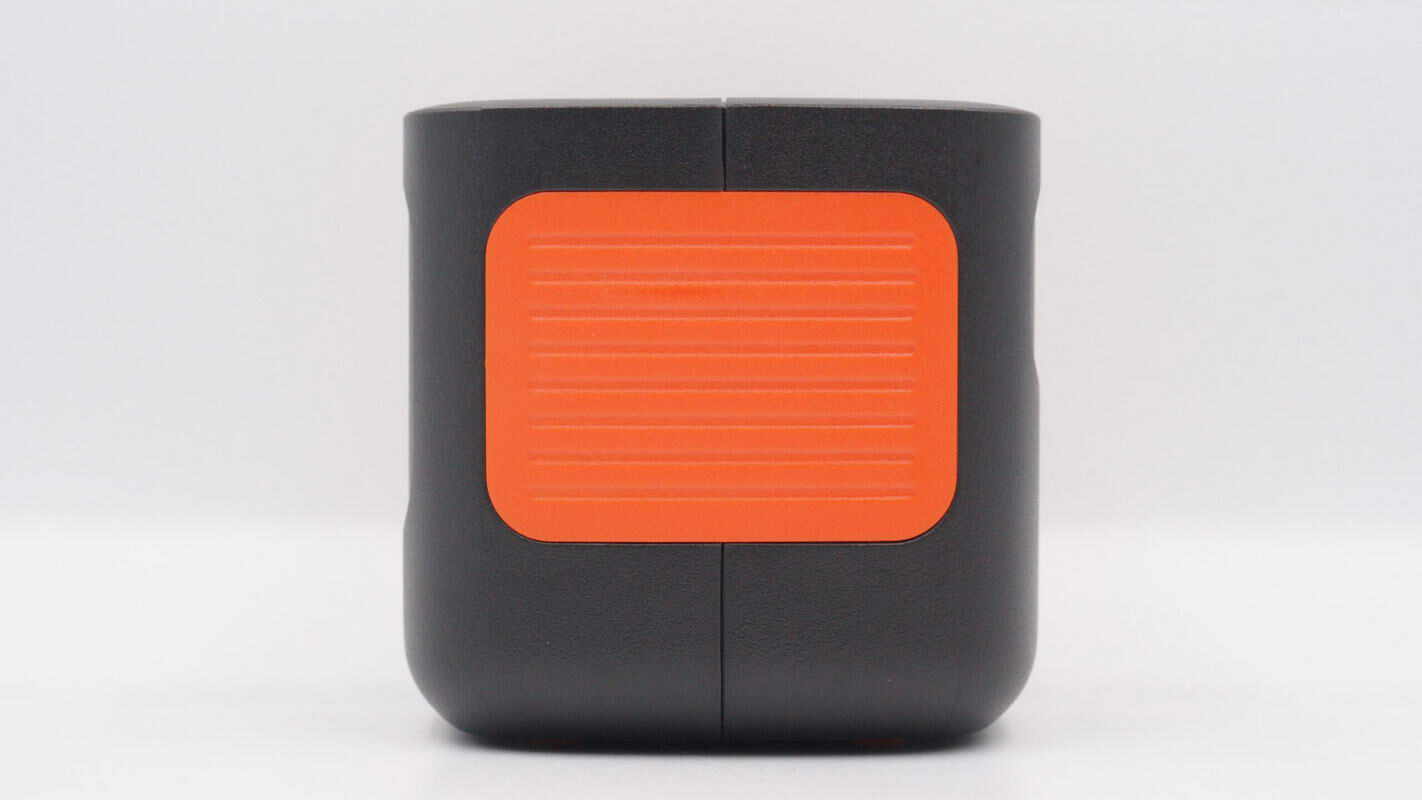

侧面嵌有一块橙色横纹材料，同样用于增加持握摩擦力。

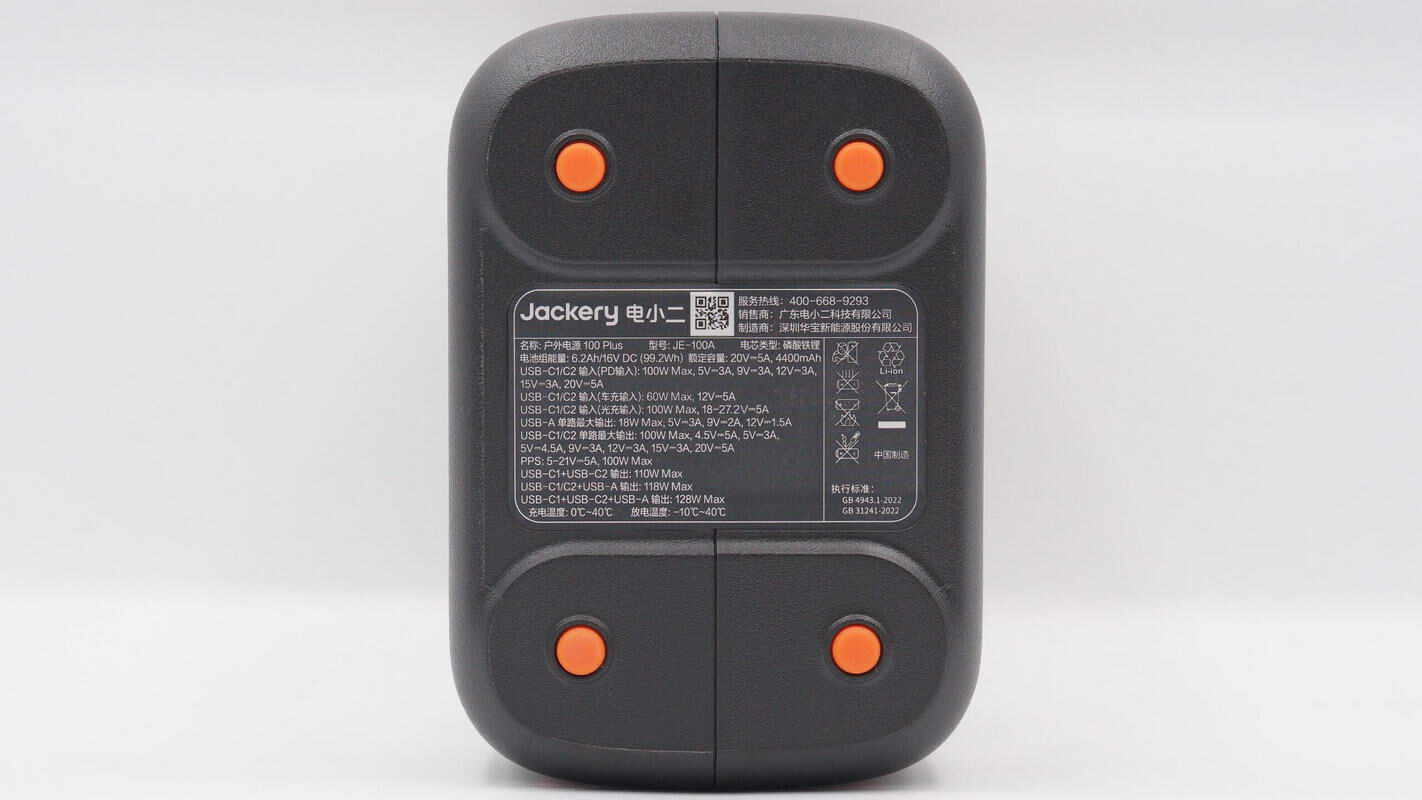

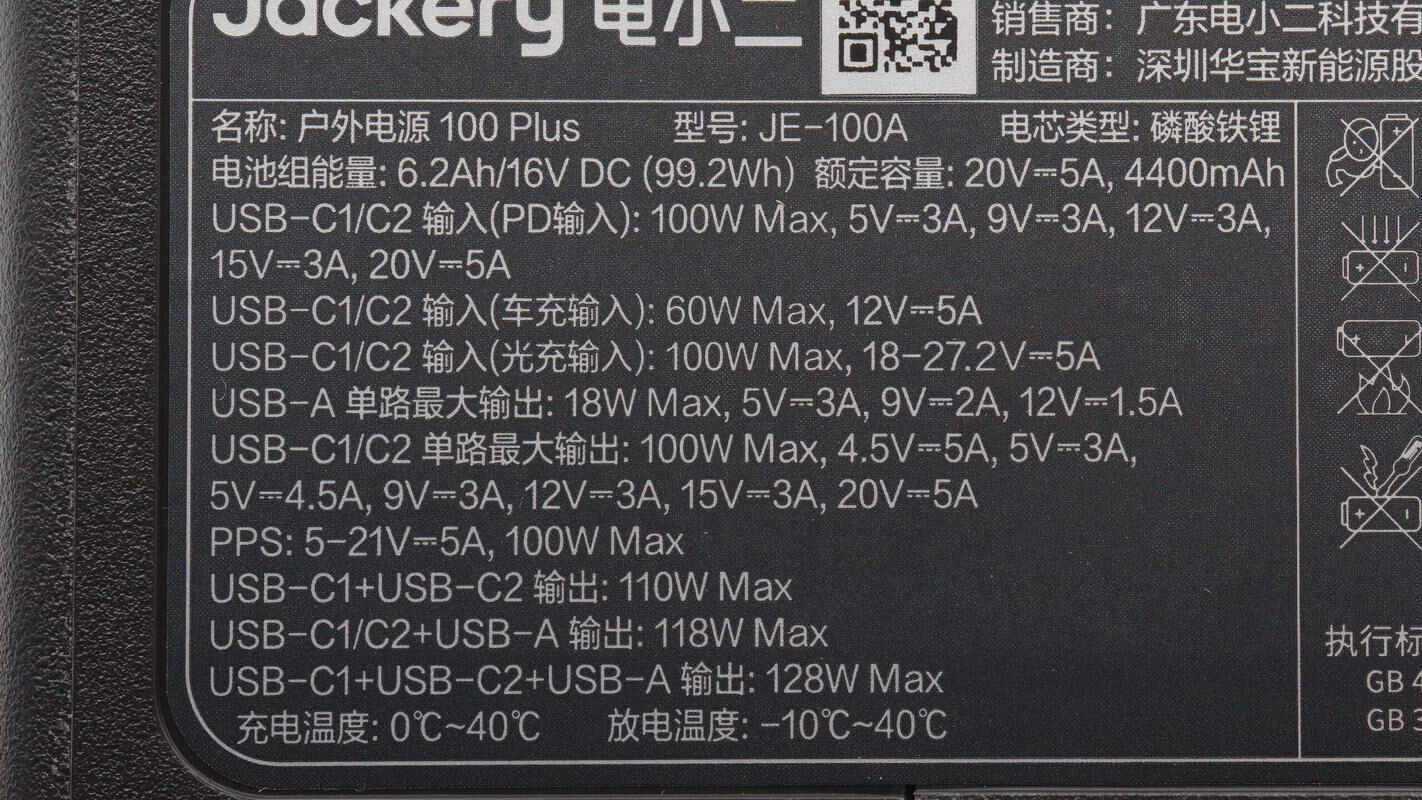

底部中央贴有黑色铭牌，上面印着产品信息和安规、认证标识。四个橙色支脚分布在四角。

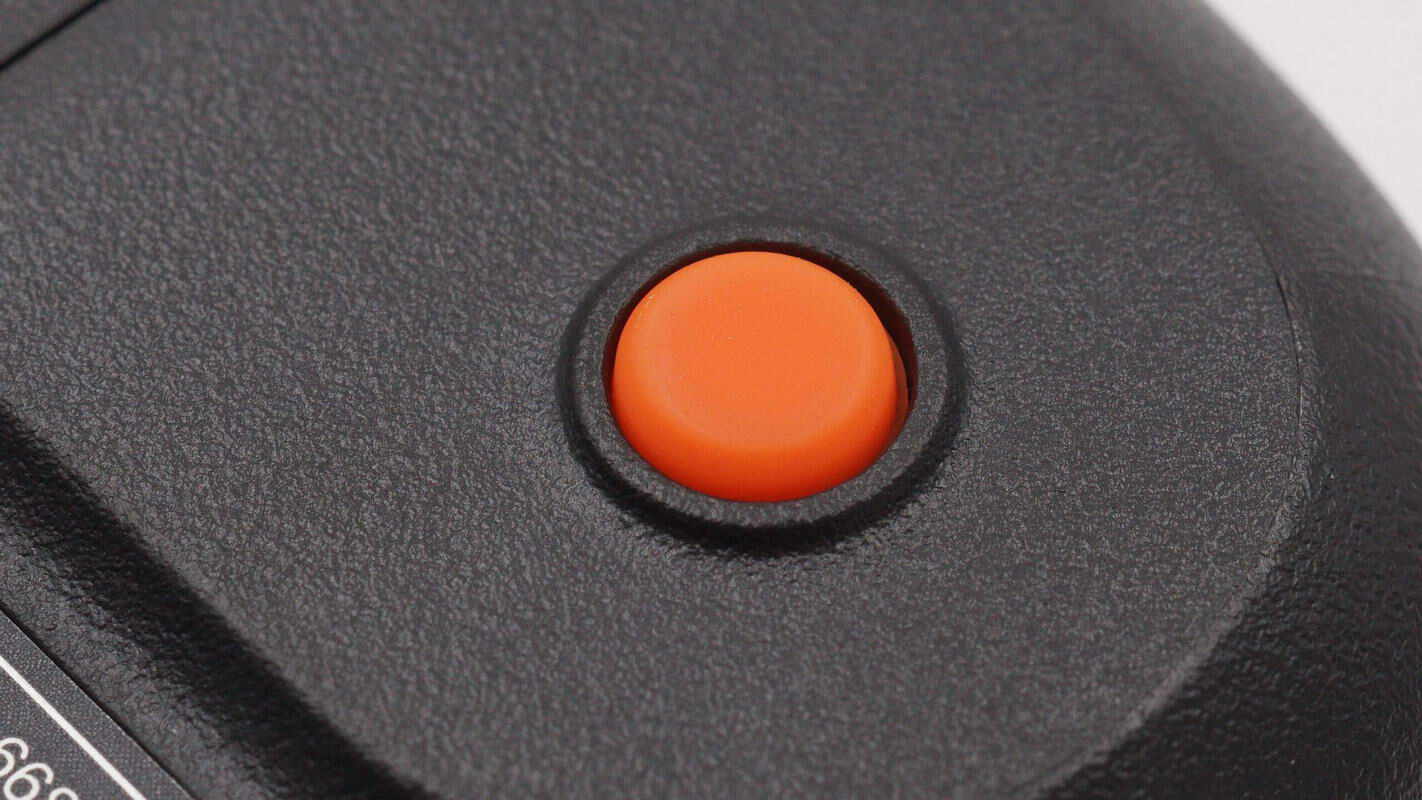

橙色支脚特写，胶状材质，可使得产品稳稳立于平面，不易滑动。

名称：户外电源 100 Plus

型号：JE-100A

电芯类型：磷酸铁锂

电池组能量：6.2Ah/16VDC（99.2Wh）

额定容量： 20V5A、4400mAh；

USB-C1/C2输入（PD输入）：100WMax、5V3A、9V3A、12V3A、

15V3A、20V5A

USB-C1/C2 输入（车充输入）：60W Max，12V5A

USB-C1/C2 输入（光充输入）：100W Max、18-27.2V/5A

USB-A 单路最大输出：18W Max、5V3A、9V2A、12V1.5A

USB-C1/C2 单路最大输出：100WMax、4.5V5A、5V3A、

5V4.5A、9V3A、12V3A、15V3A、20V5A；

PPS：5-21V/5A、100W Max

USB-C1+USB-C2 输出： 110W Max

USB-C1/C2+USB-A 输出： 118W Max

USB-C1+USB-C2+USB-A输出：128W Max。

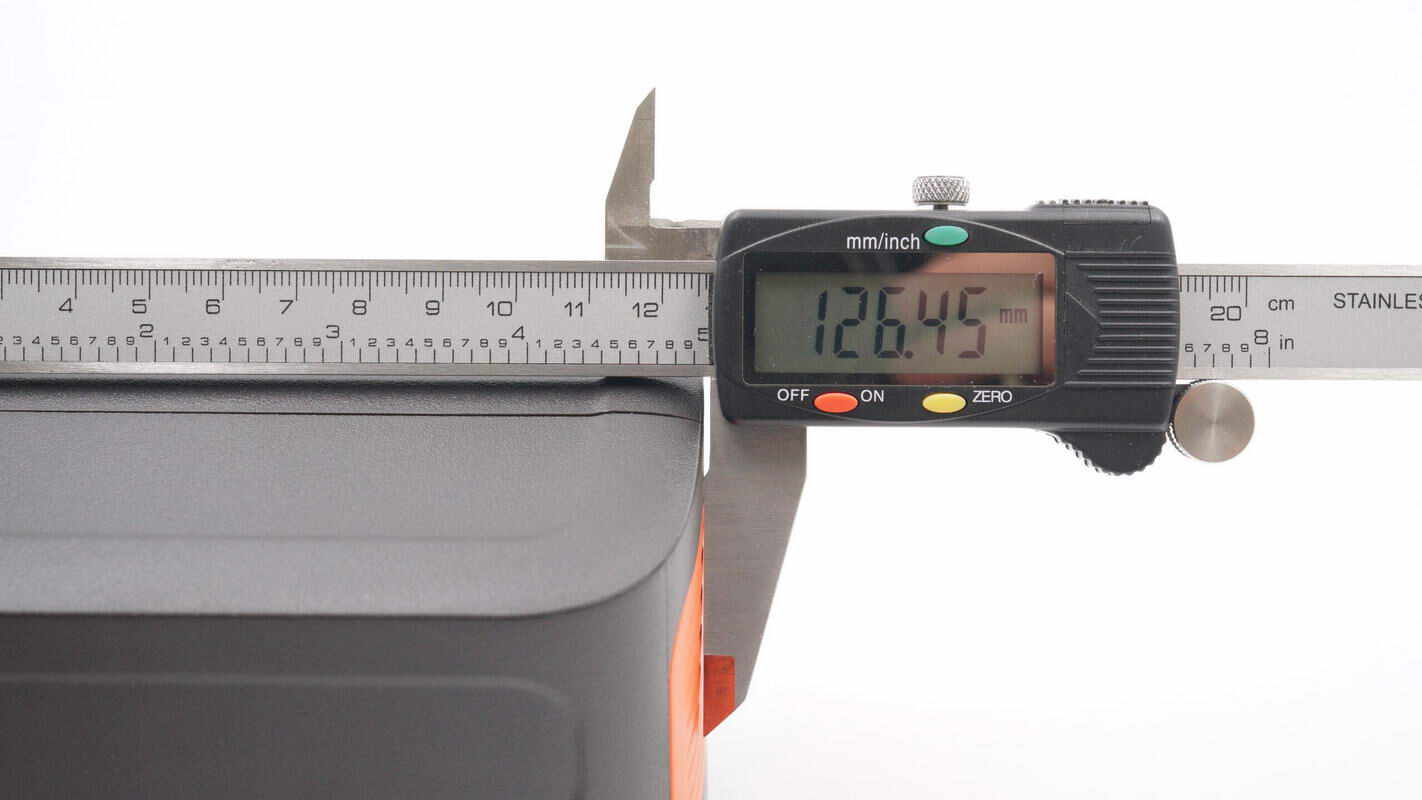

测得电小二 100W双向快充户外移动电源长度为126.45mm。

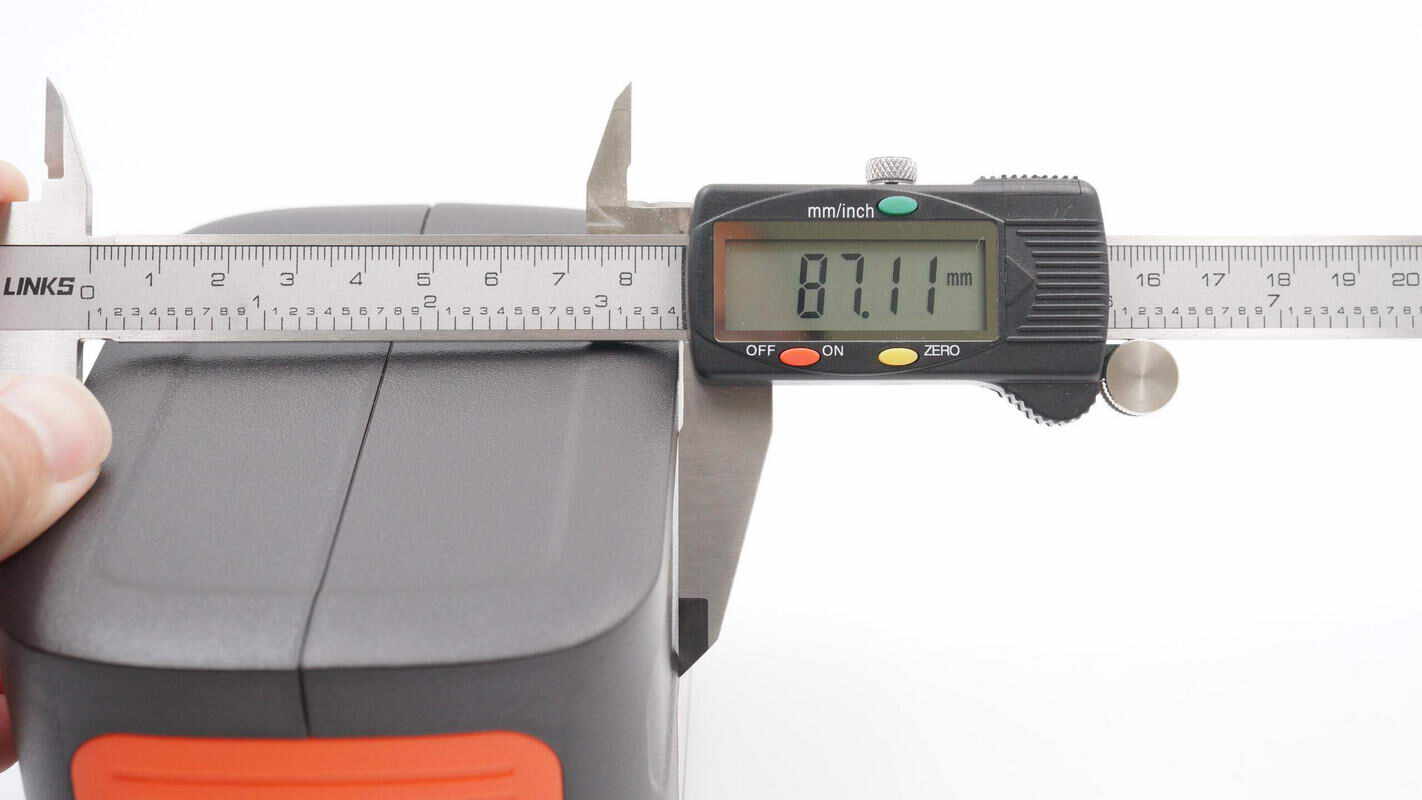

宽度为87.11mm。

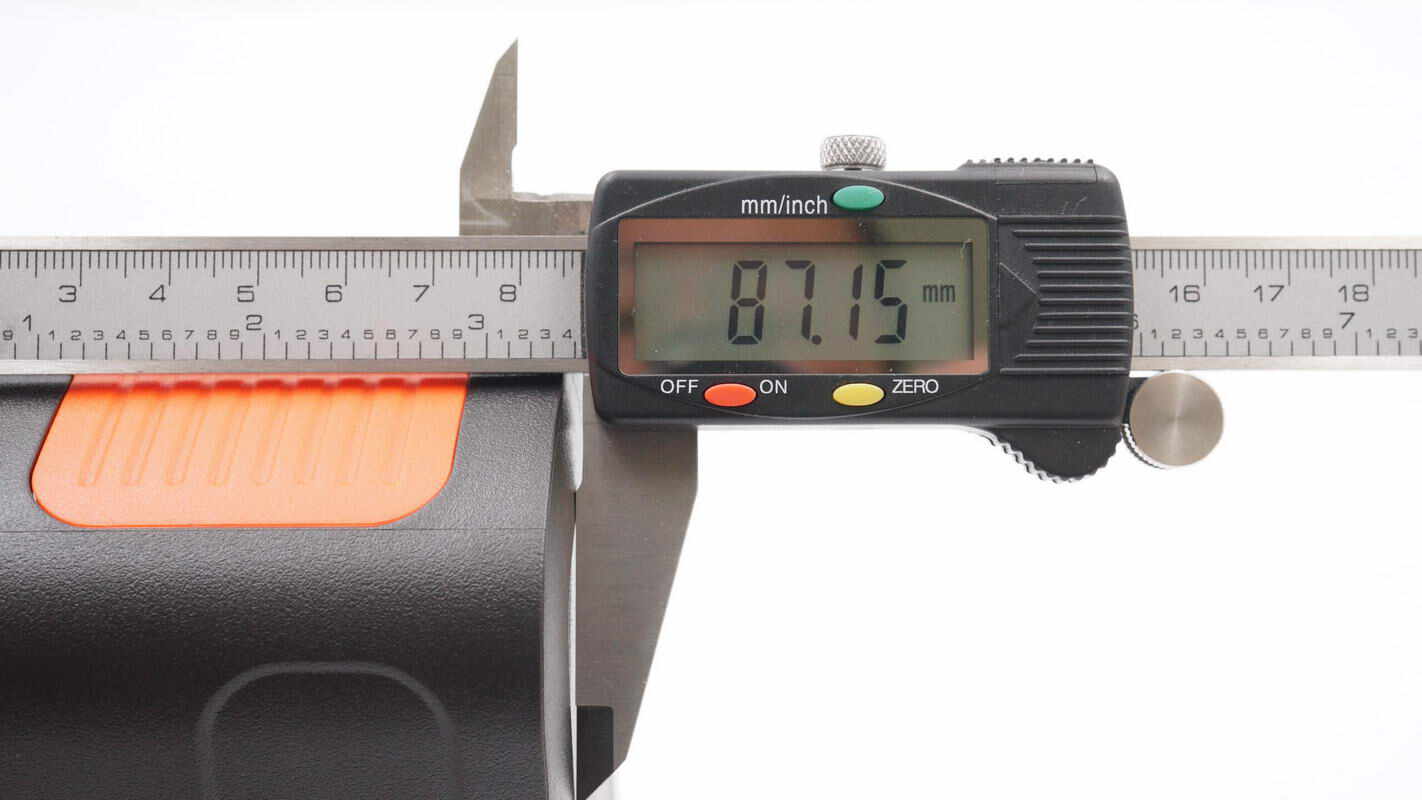

宽度为87.15mm。

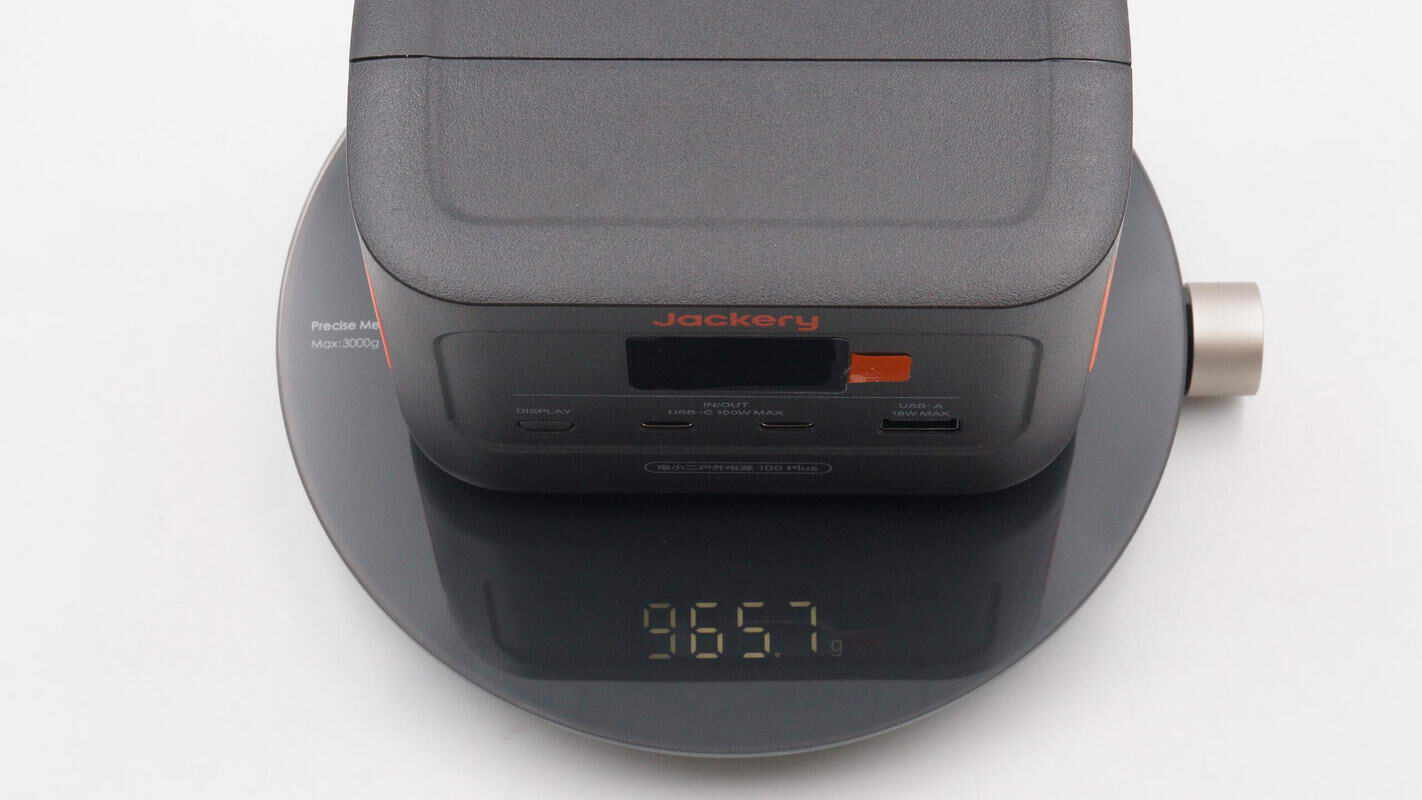

称得重量为965.7g。

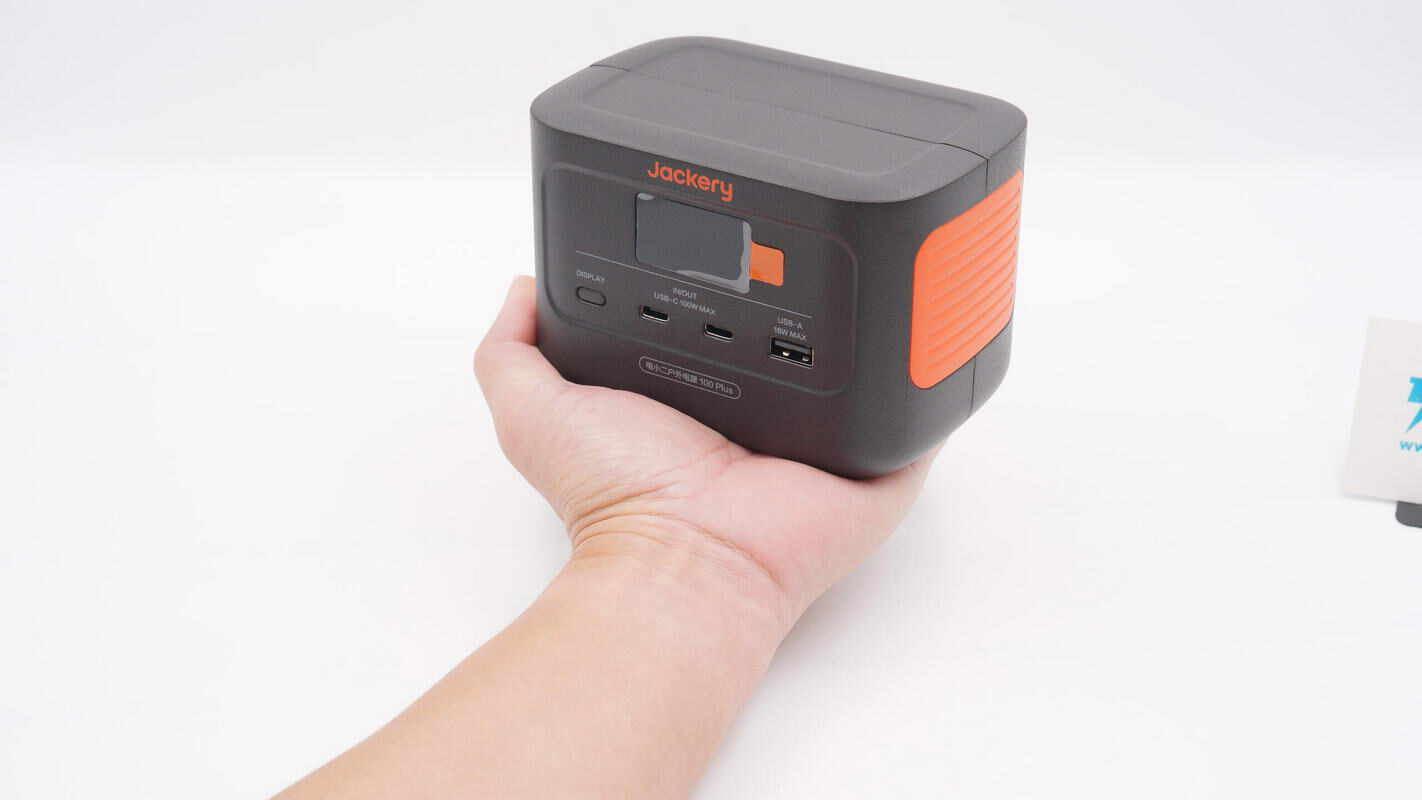

放在成年人掌中感受下大小。

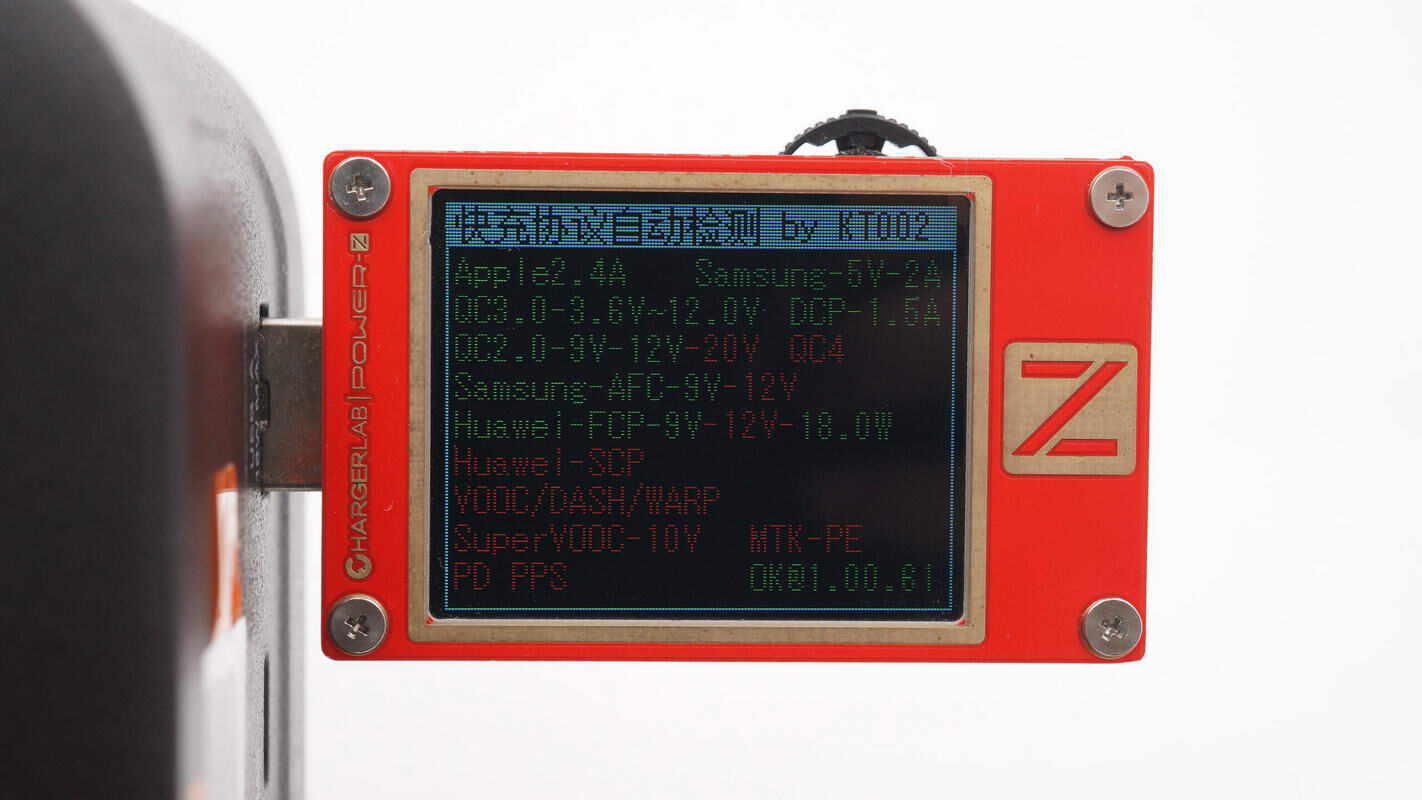

使用ChargerLAB POWER-Z KT002测得USB-A口支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0/4.0、AFC、FCP、SCP、VOOC/Super VOOC、PE、PPS快充协议。

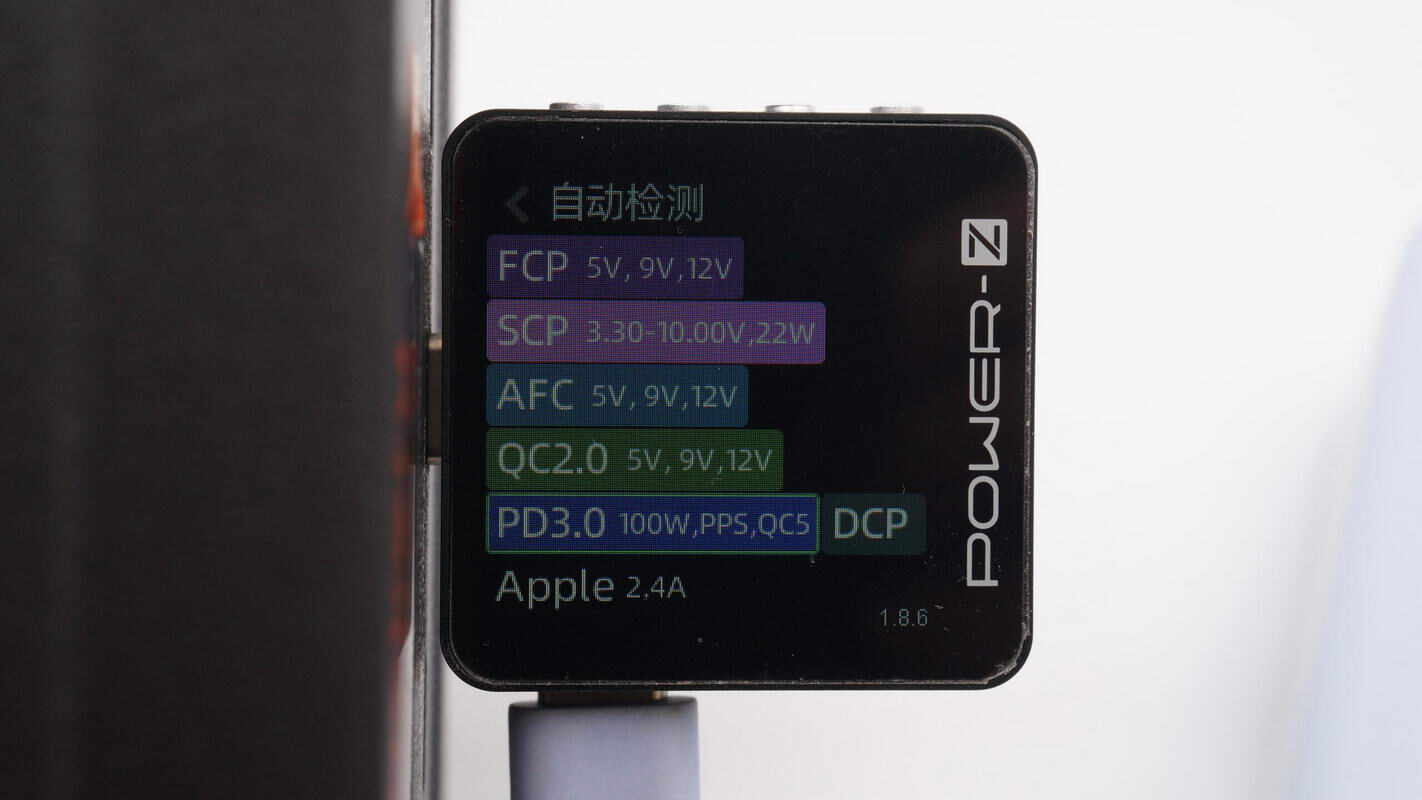

通过POWER-Z KM003C测得USB-C2口支持FCP、SCP、AFC、QC2/5、PD3.0、DCP、PPS、Apple 2.4A协议。

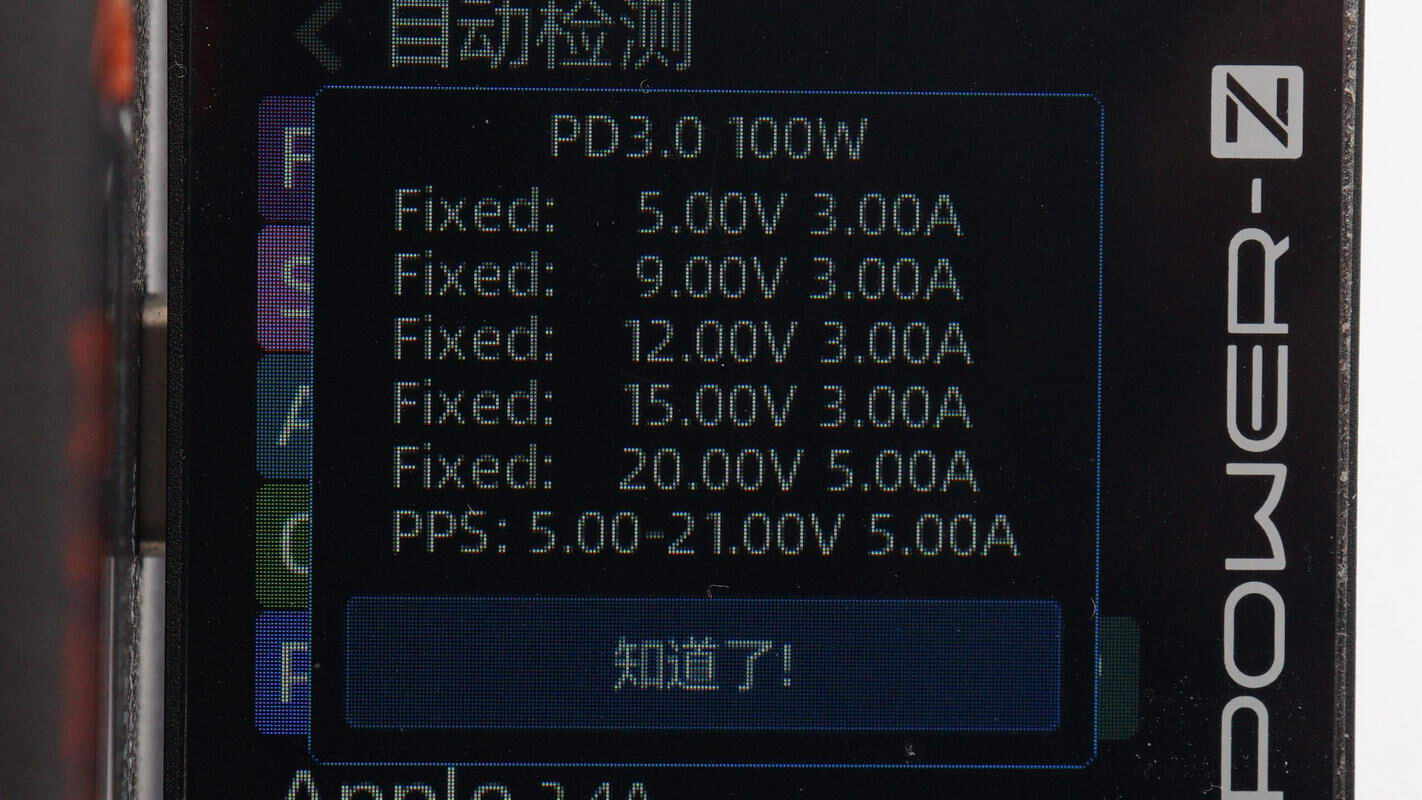

PDO报文方面， USB-C2口支持5V3A、9V3A、12V3A、15V3A、20V5A，以及5-21V/5A的一组PPS可变电压档位。

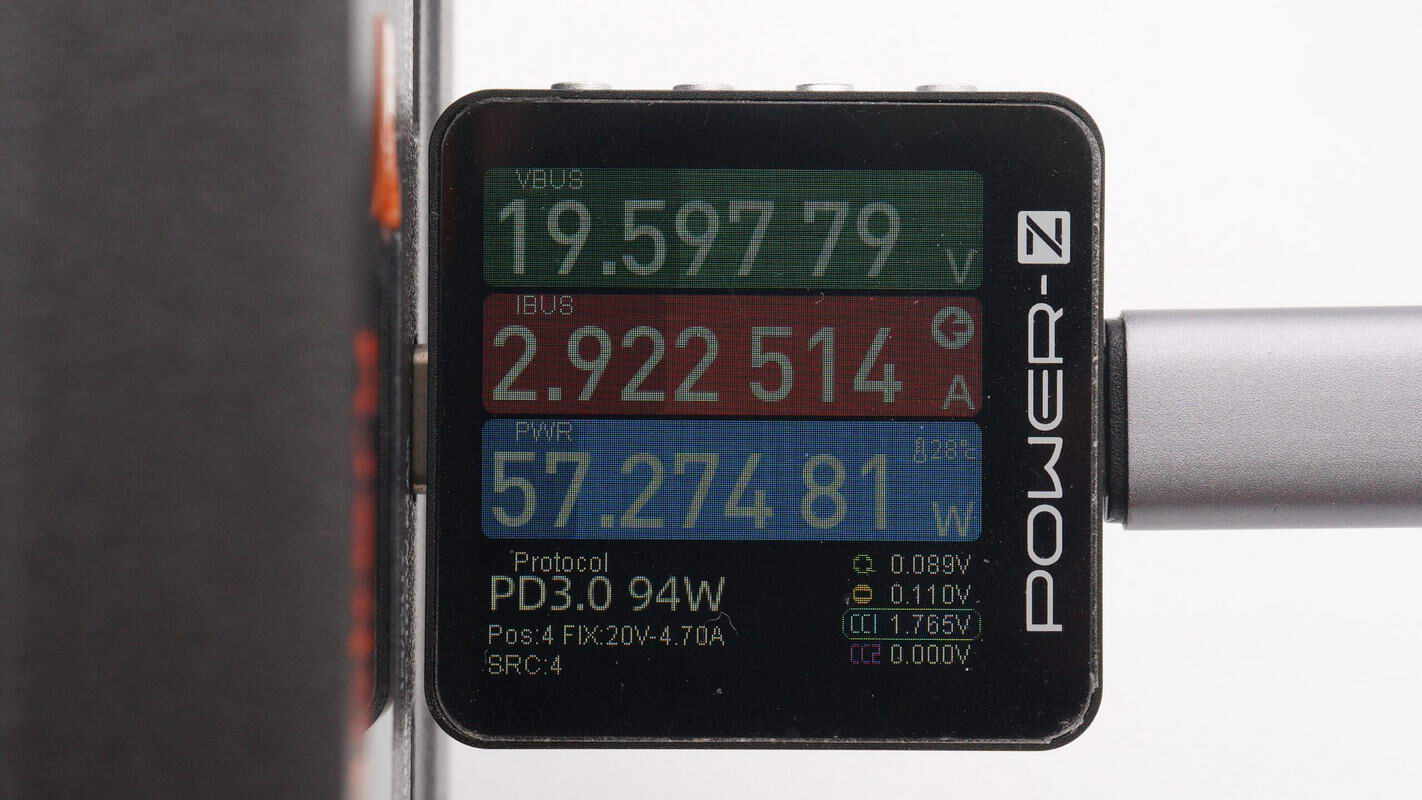

通过POWER-Z KM003C测得USB-C1口支持PD 100W快充。

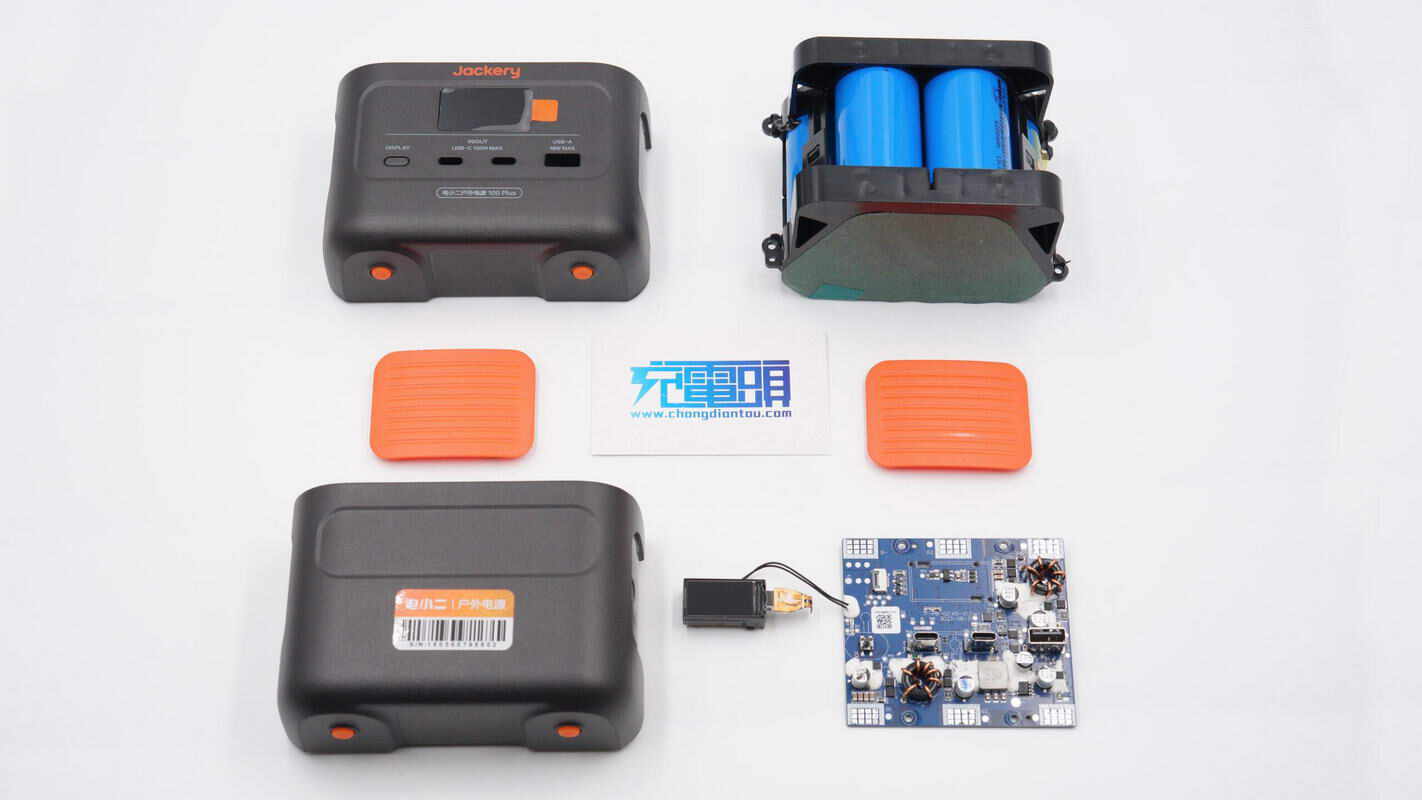

电小二 100W双向快充户外移动电源拆解

接下来来看一下电小二 100W双向快充户外移动电源的内部结构和用料。

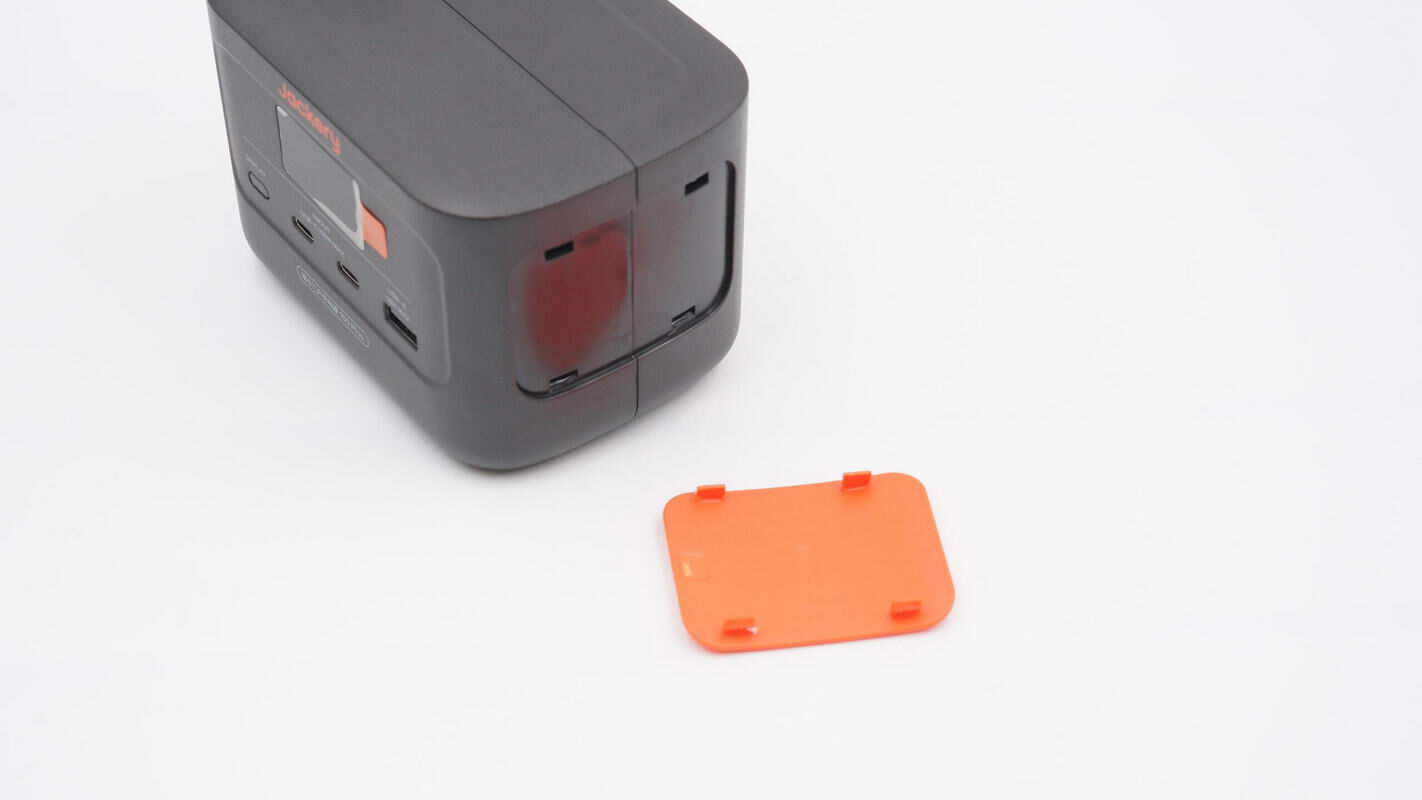

首先将侧面的橙色防滑材料拆下，

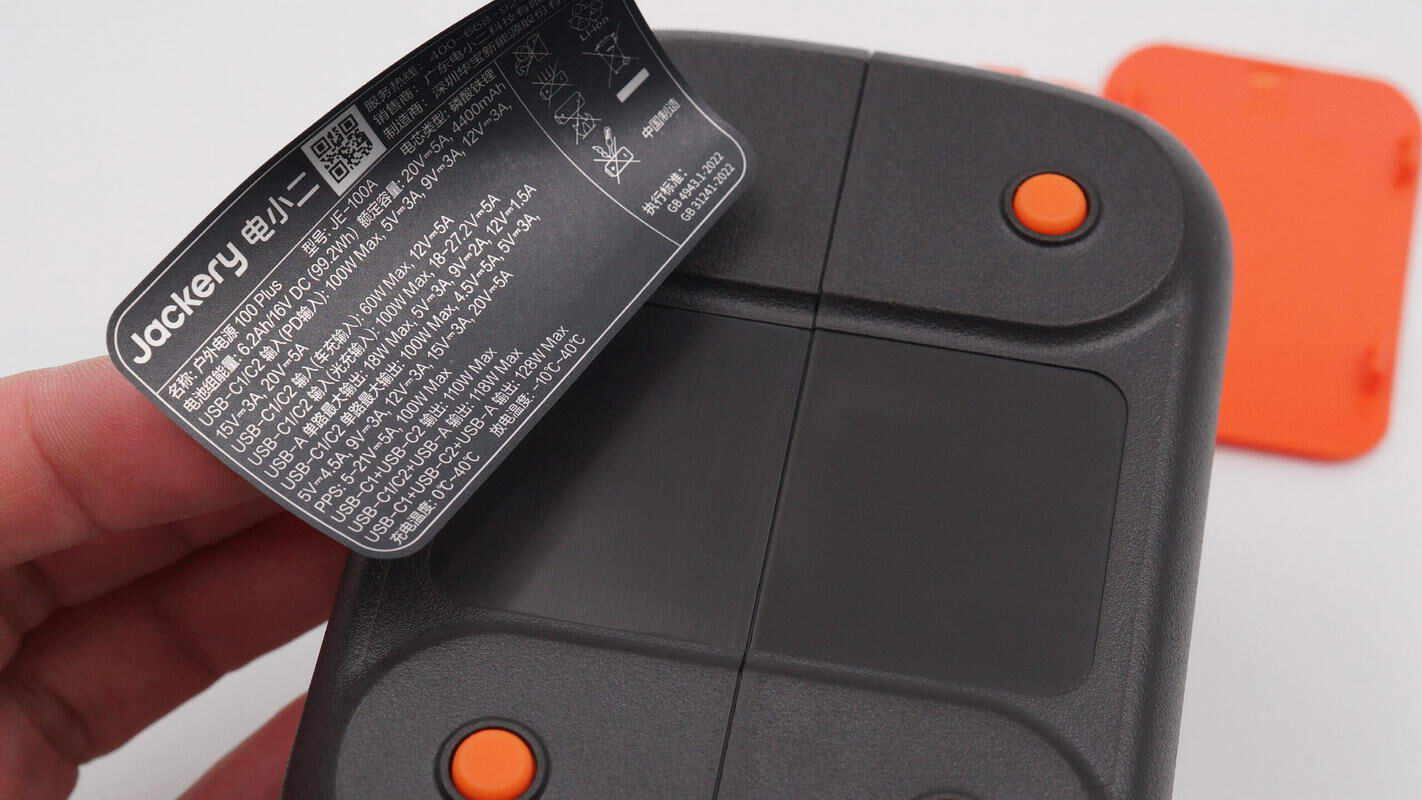

然后撕掉底部的标签和铭牌。

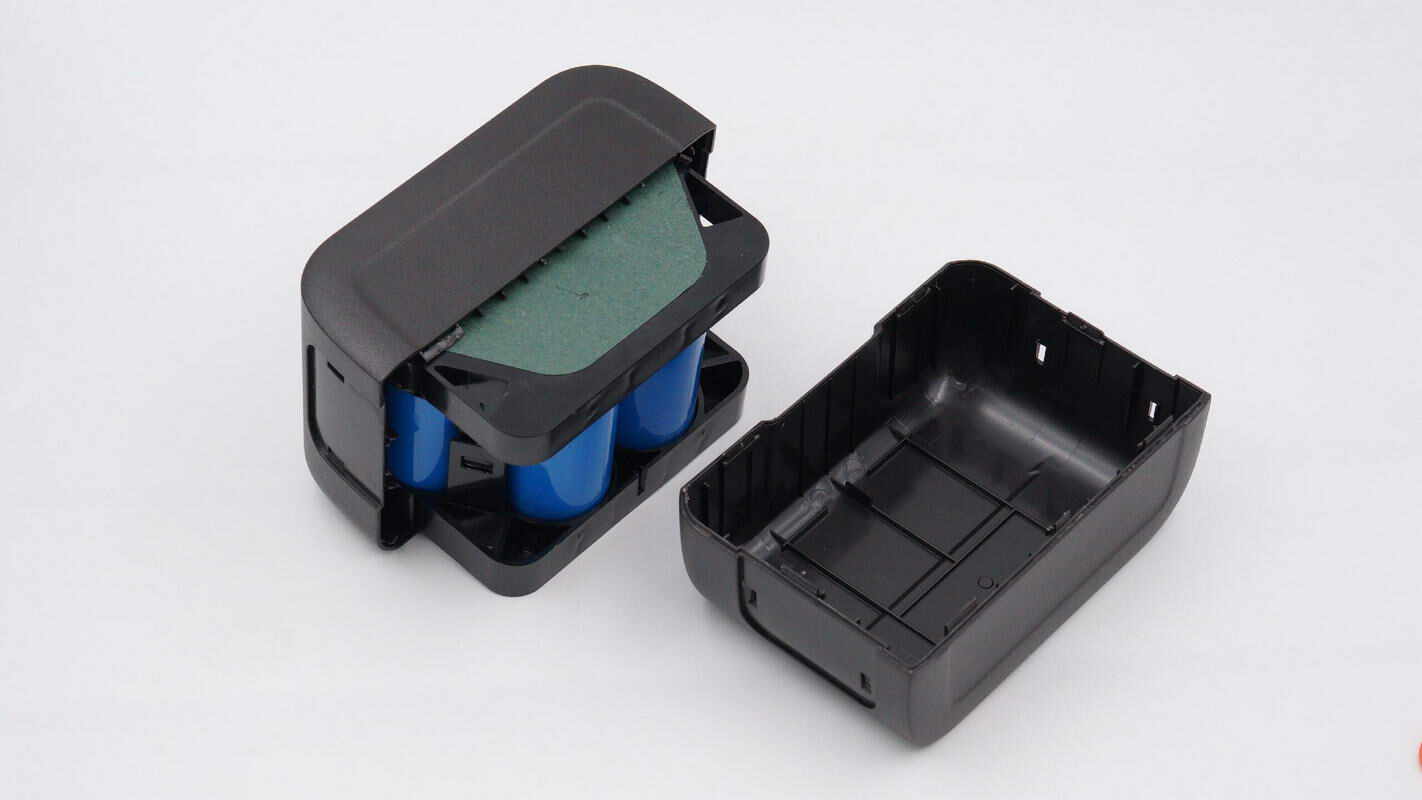

接着沿着壳体缝隙，将其中一半外壳拆下。

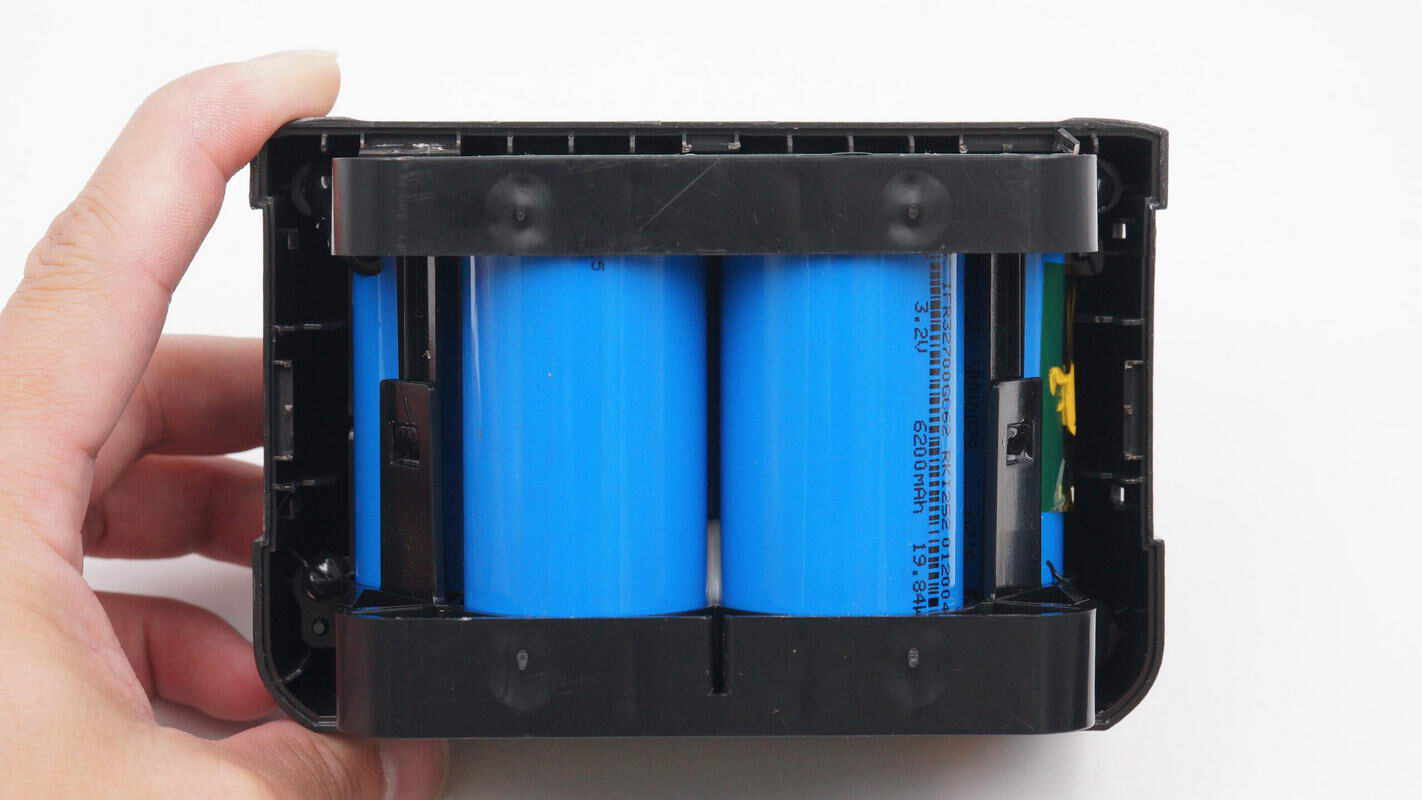

可以看到蓝色套膜的大圆柱电芯被固定在塑料支架上。

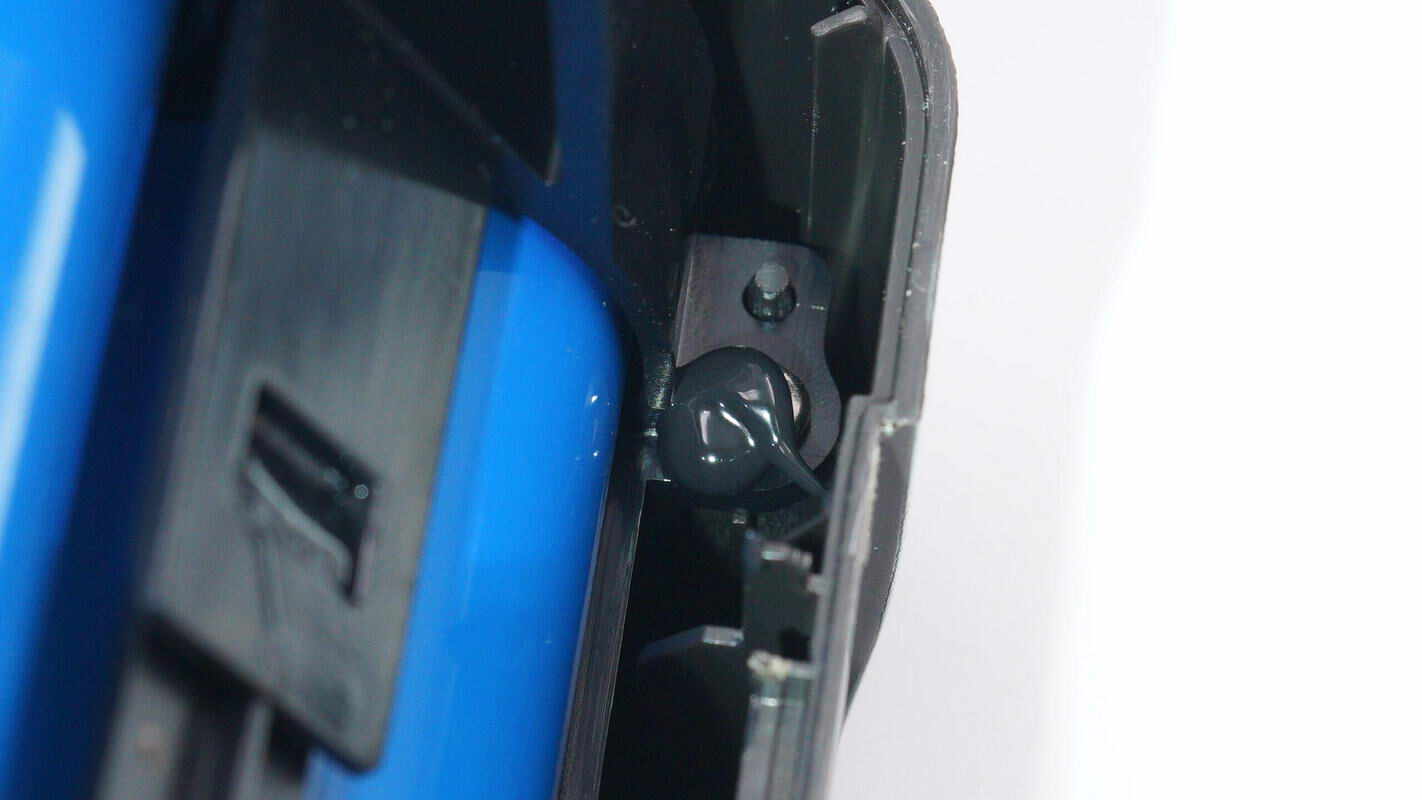

支架与外壳连接处打胶加固。

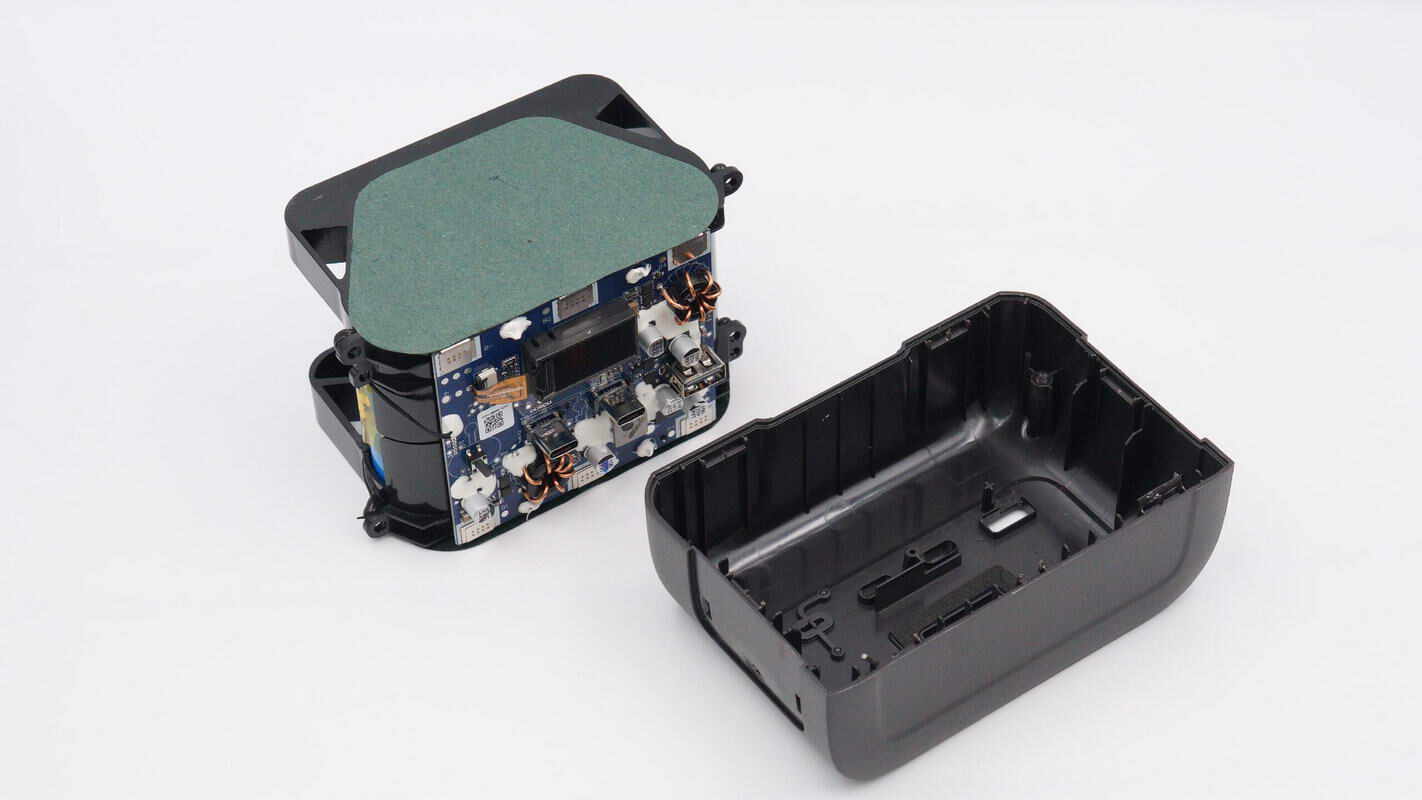

继续拆解，将另一半外壳拆下。

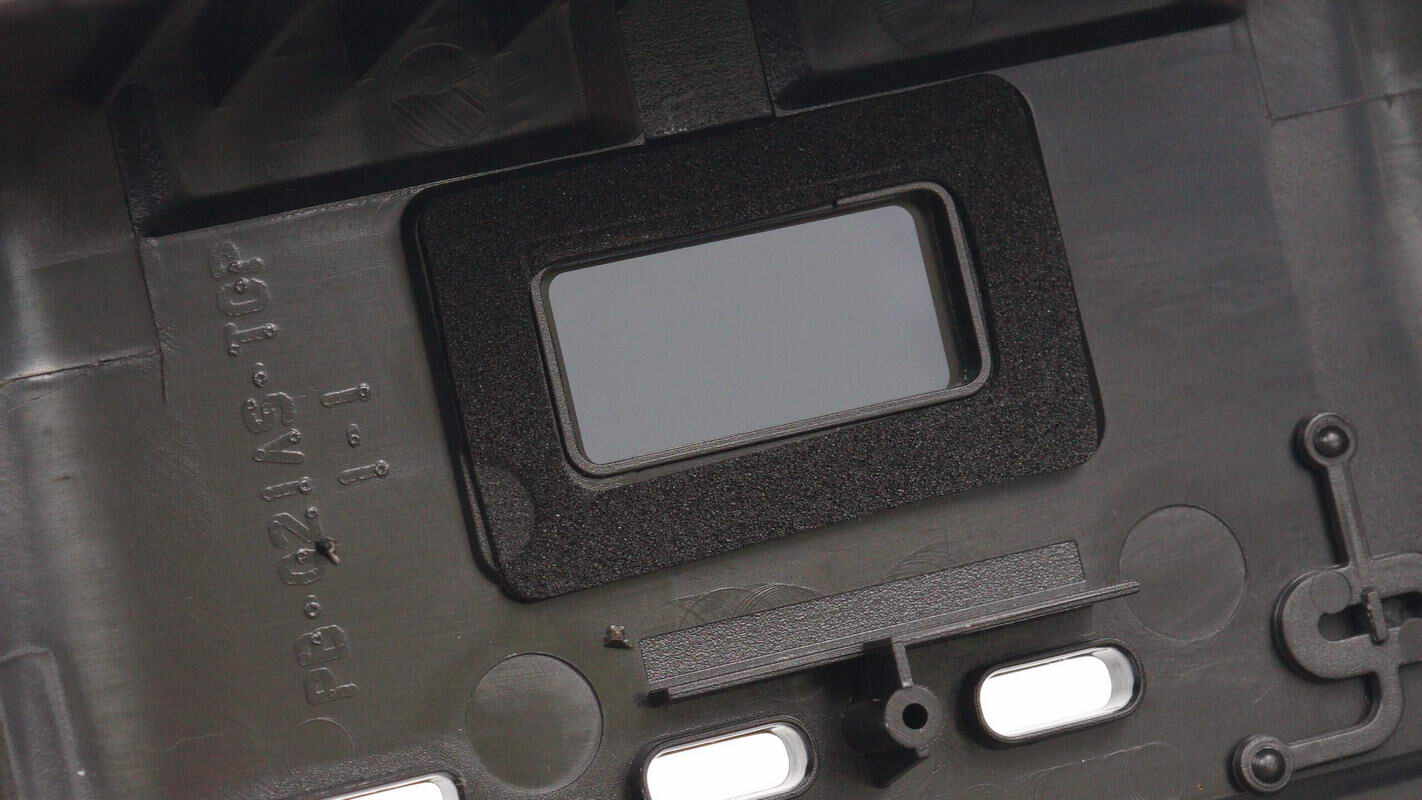

屏幕内测有黑色泡棉缓冲保护。

PCBA模块内部结构一览。模块上可见电池组连接的6个焊点，PCBA通过螺丝固定在支架上面，螺丝上打胶加固。

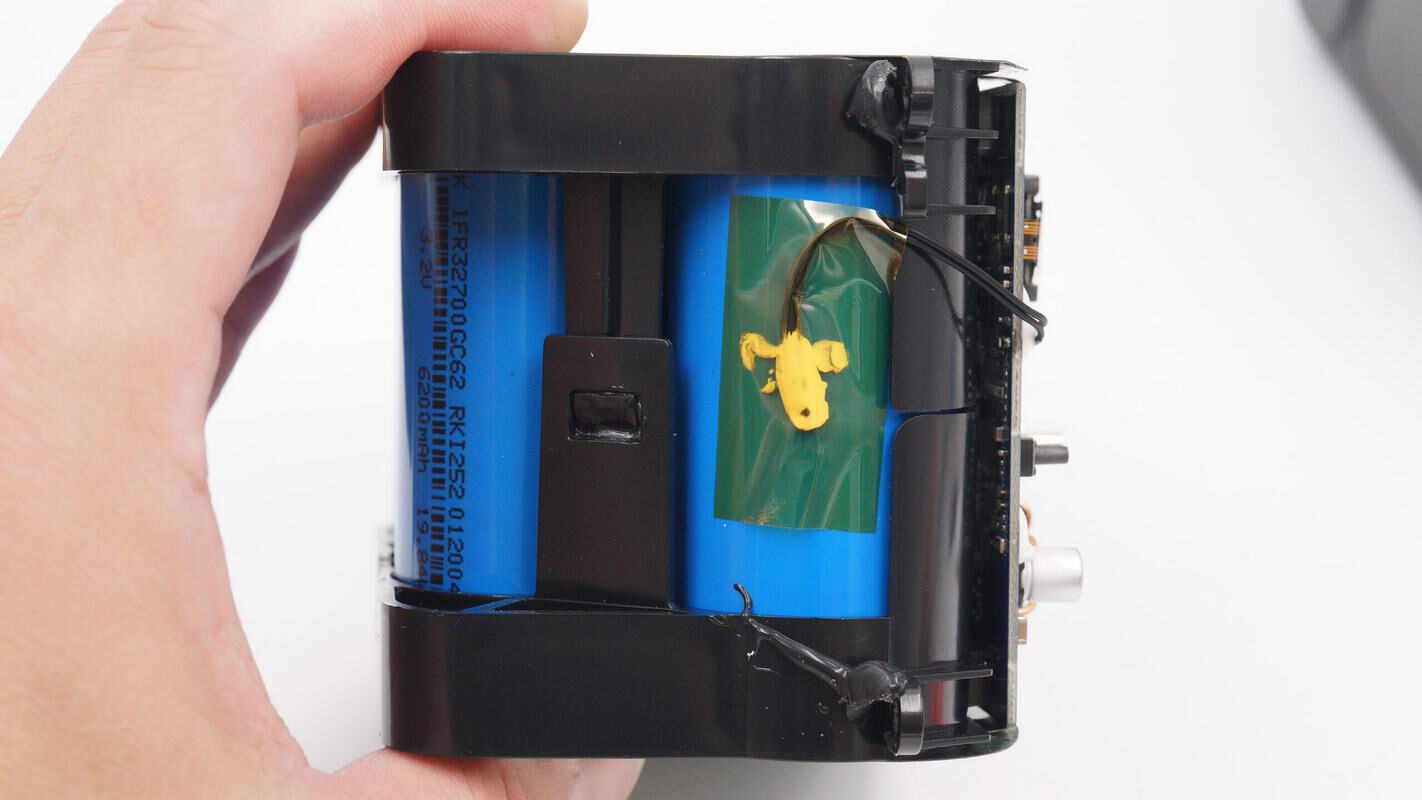

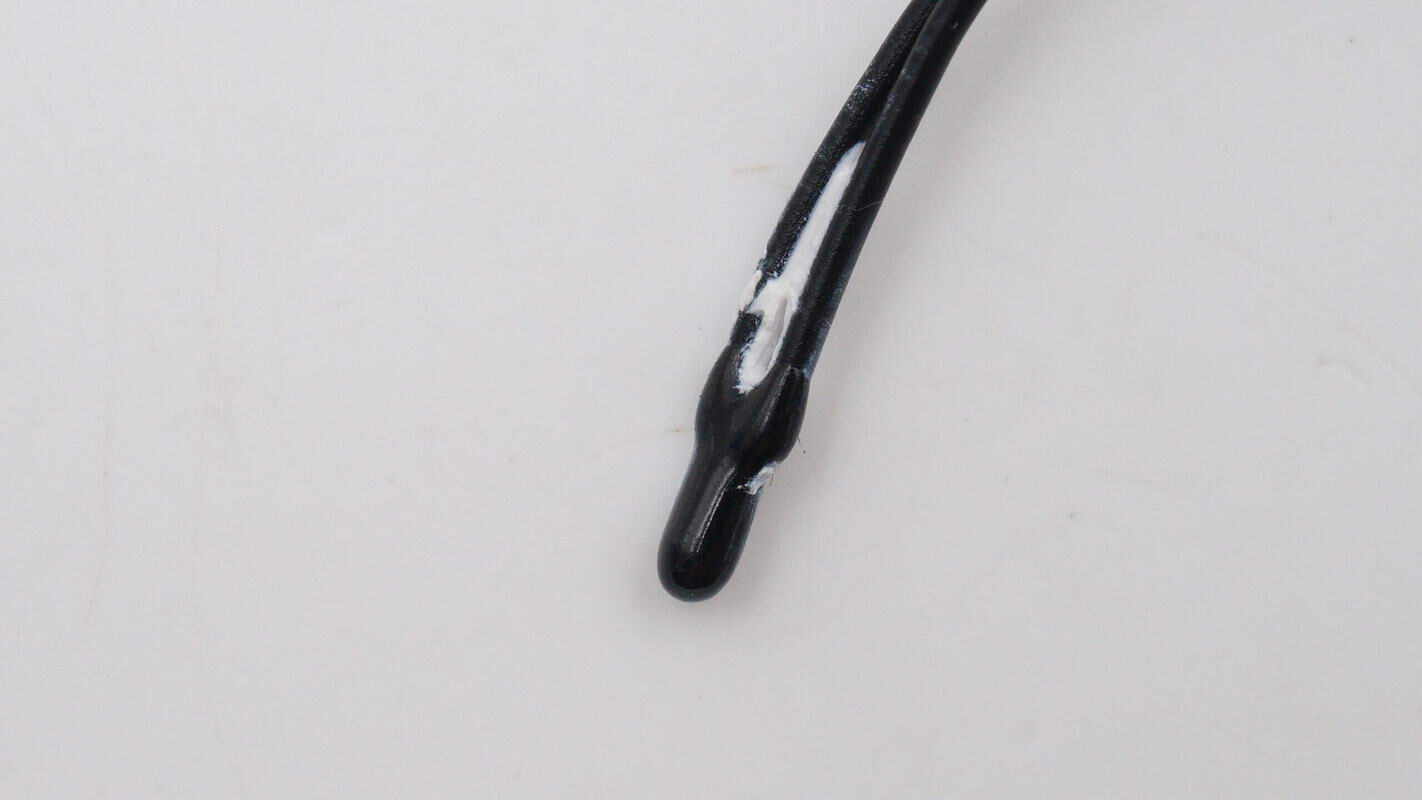

通过支架侧面可以看到，一侧热敏电阻通过高温胶带，并打胶固定在电池上。

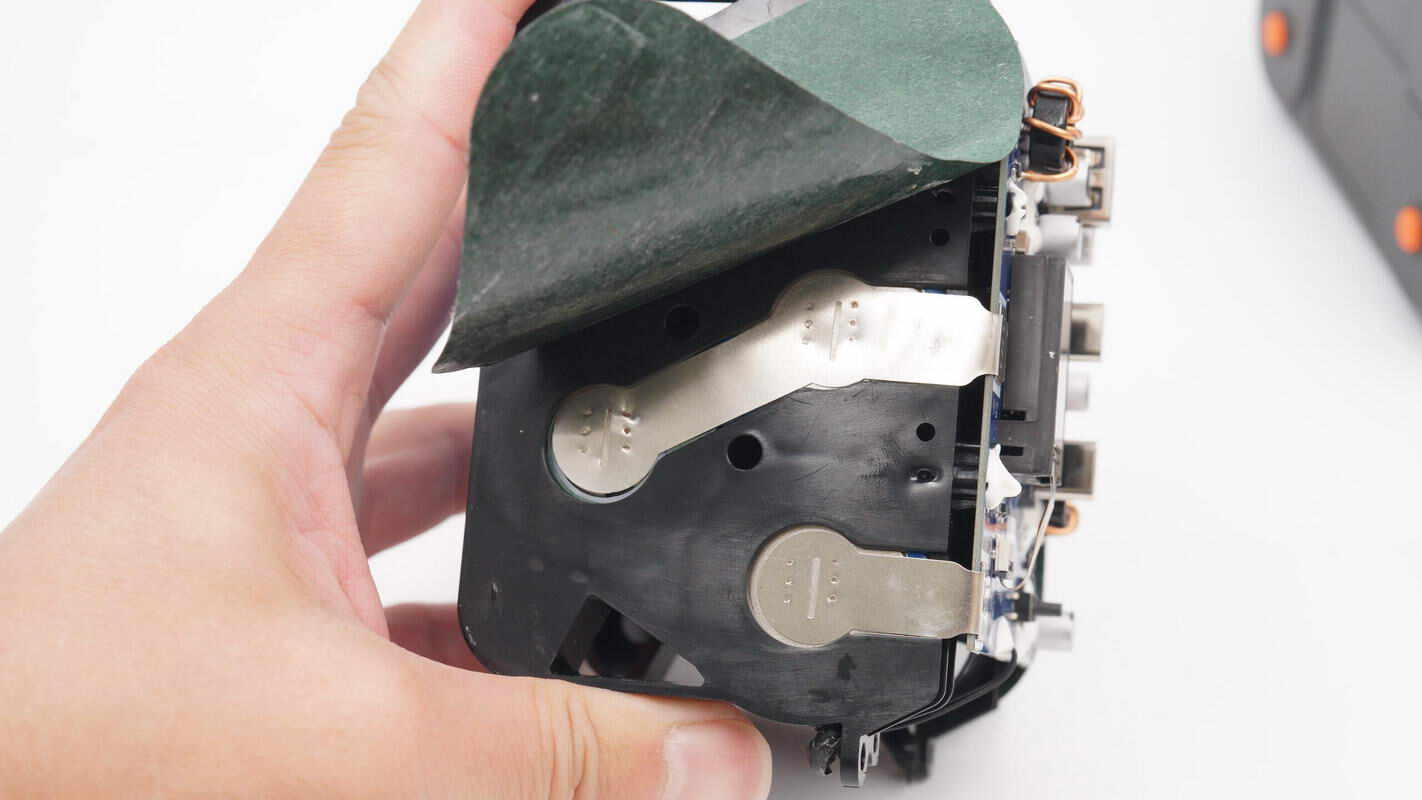

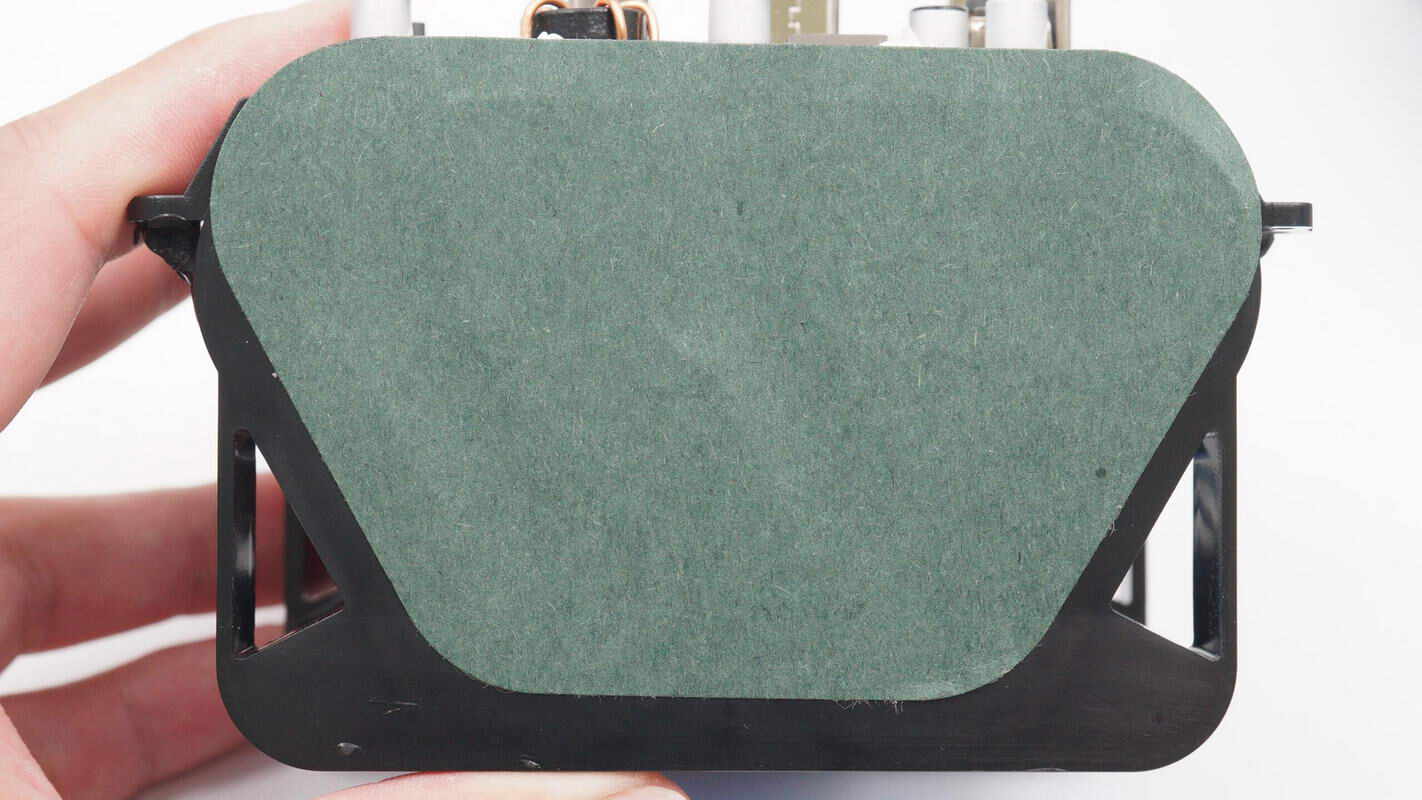

顶部电池组极耳连接处外贴青稞纸绝缘。

撕掉青稞纸，可以看到电池组极耳通过镍片相连，由5颗电芯串联而成。四周贴有石墨贴纸散热。

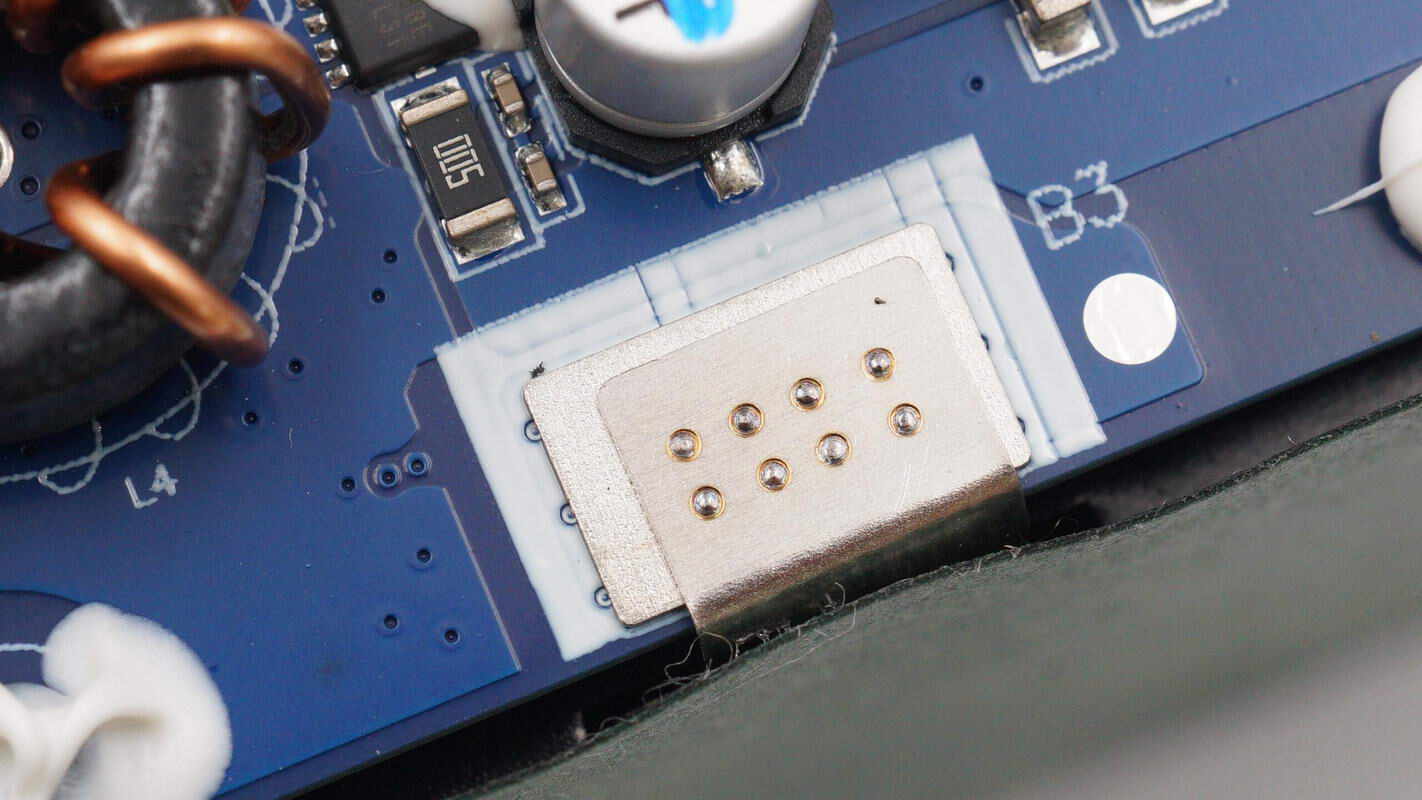

电池组通过点焊连接到PCBA模块。

固定PCBA模块的螺丝，外面打胶加固。

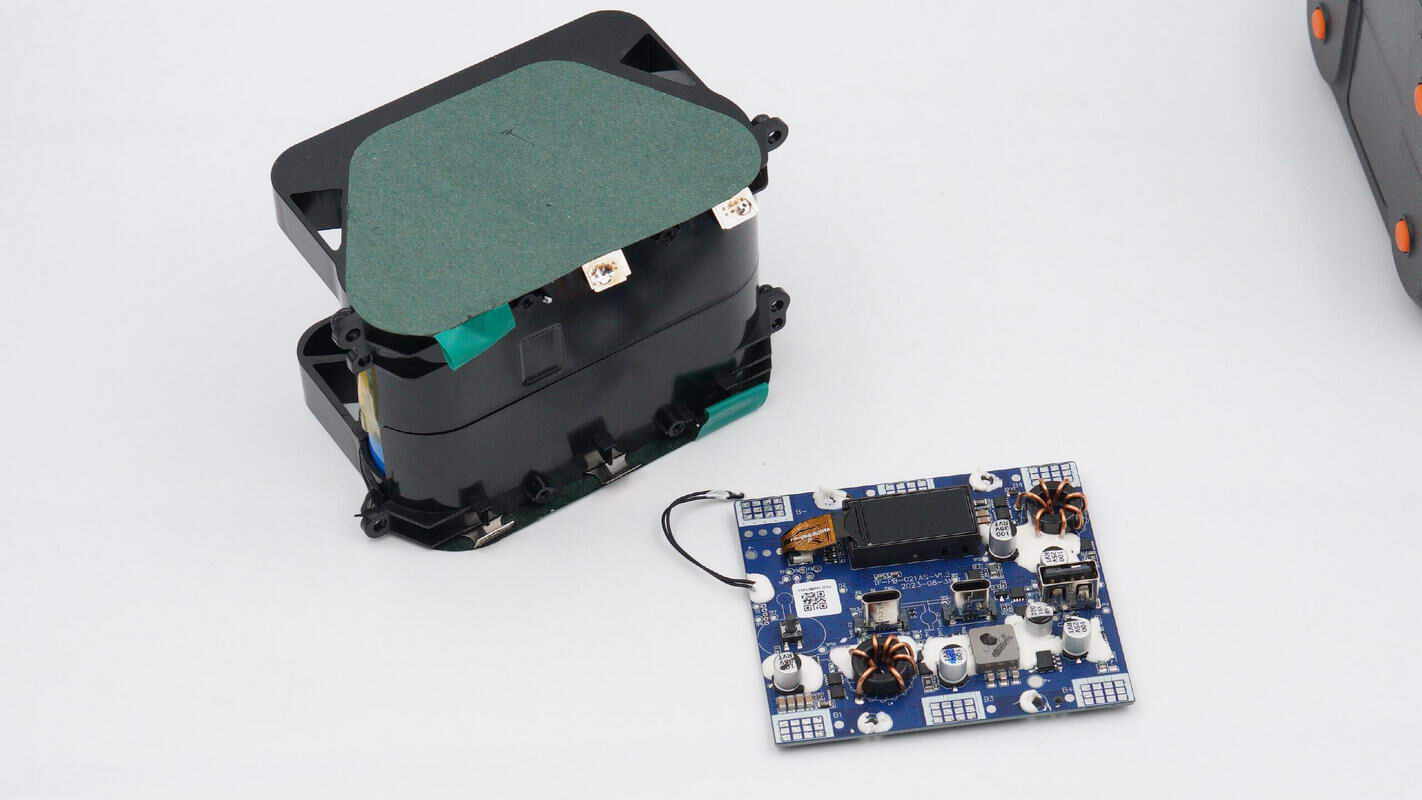

清理掉胶水，拧下螺丝，断开镍片连接，将PCBA模块拆下。

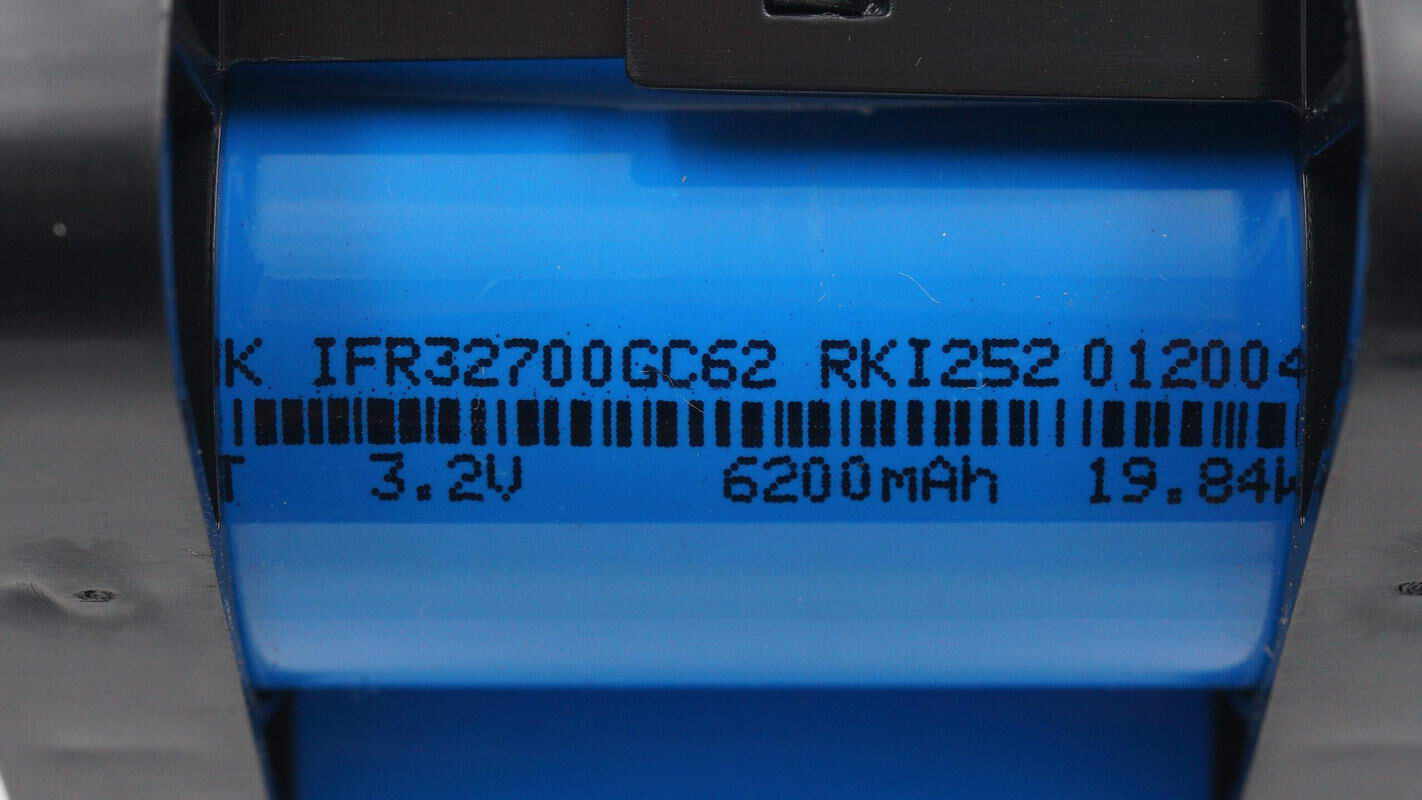

透过塑料支架，可以看到电芯喷码，型号IFR32700GC62，标称电压3.2V，标称容量6200mAh，能量19.84Wh。电芯是大圆柱磷酸铁锂电池。

再来看PCBA模块的结构。

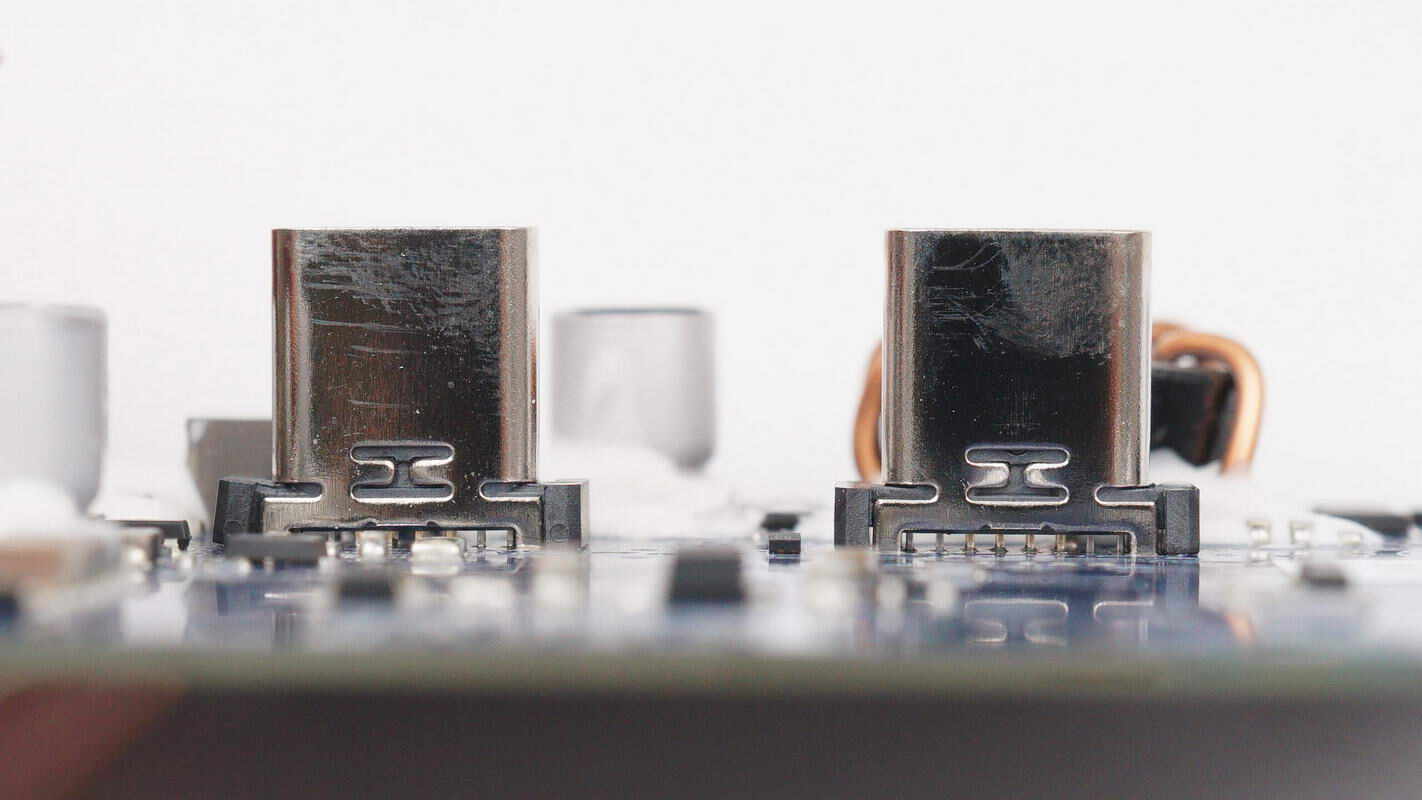

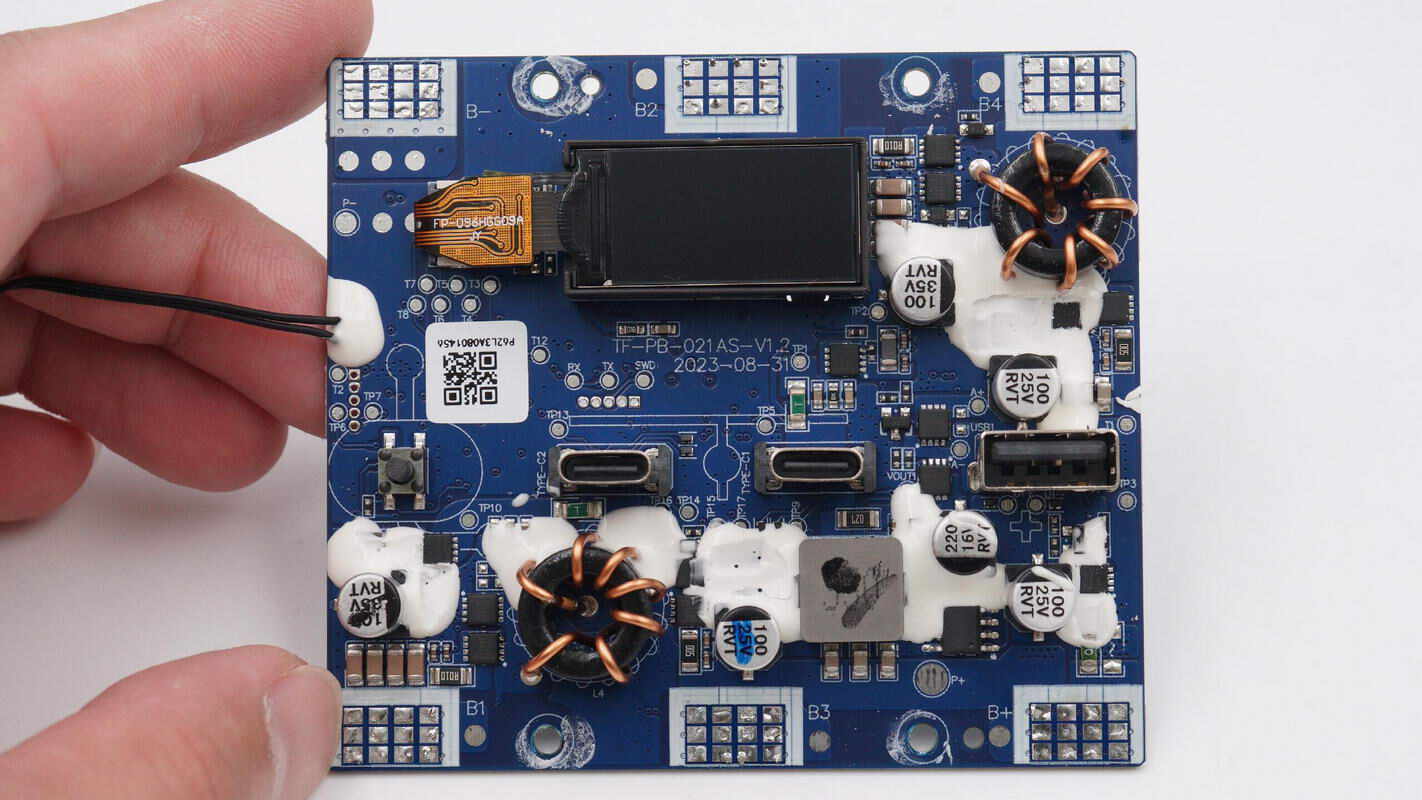

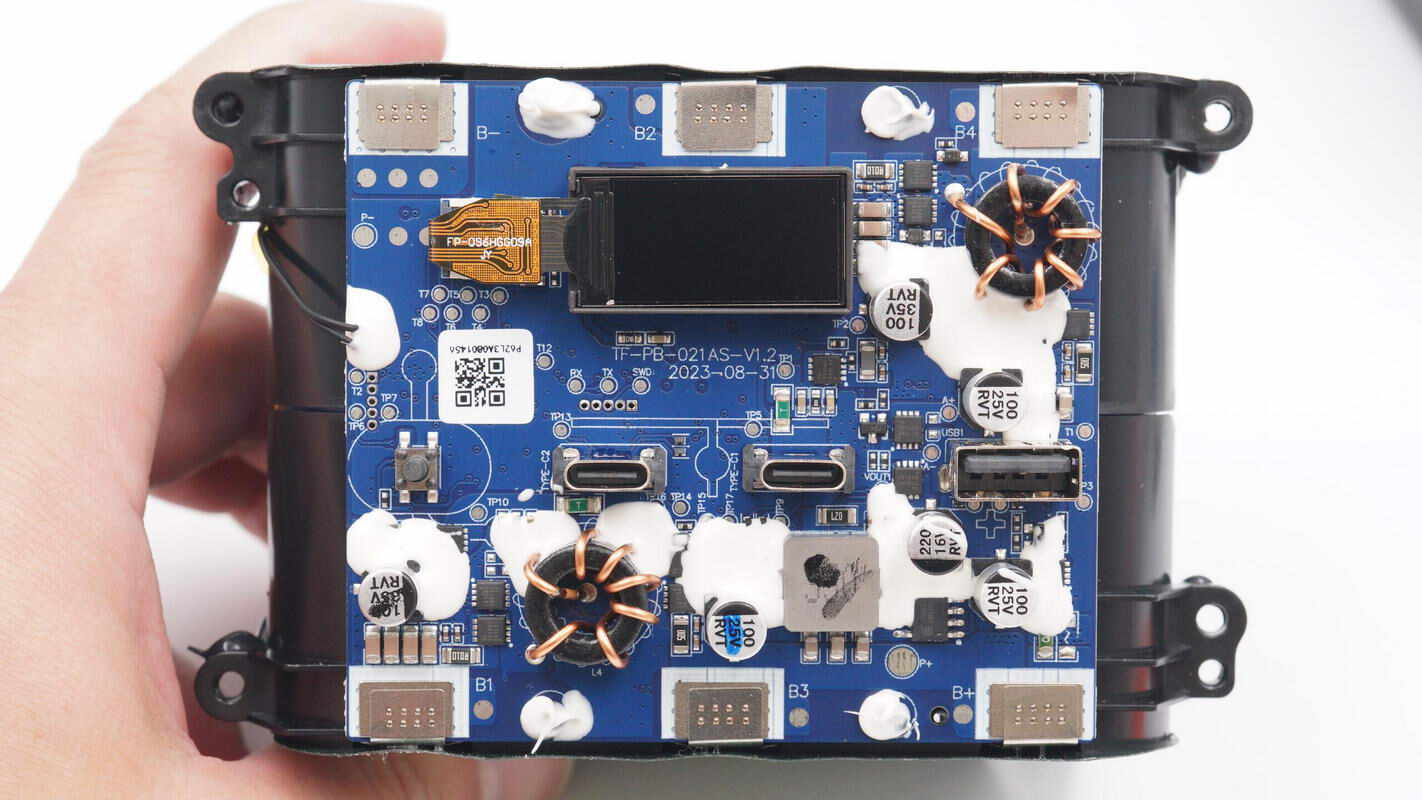

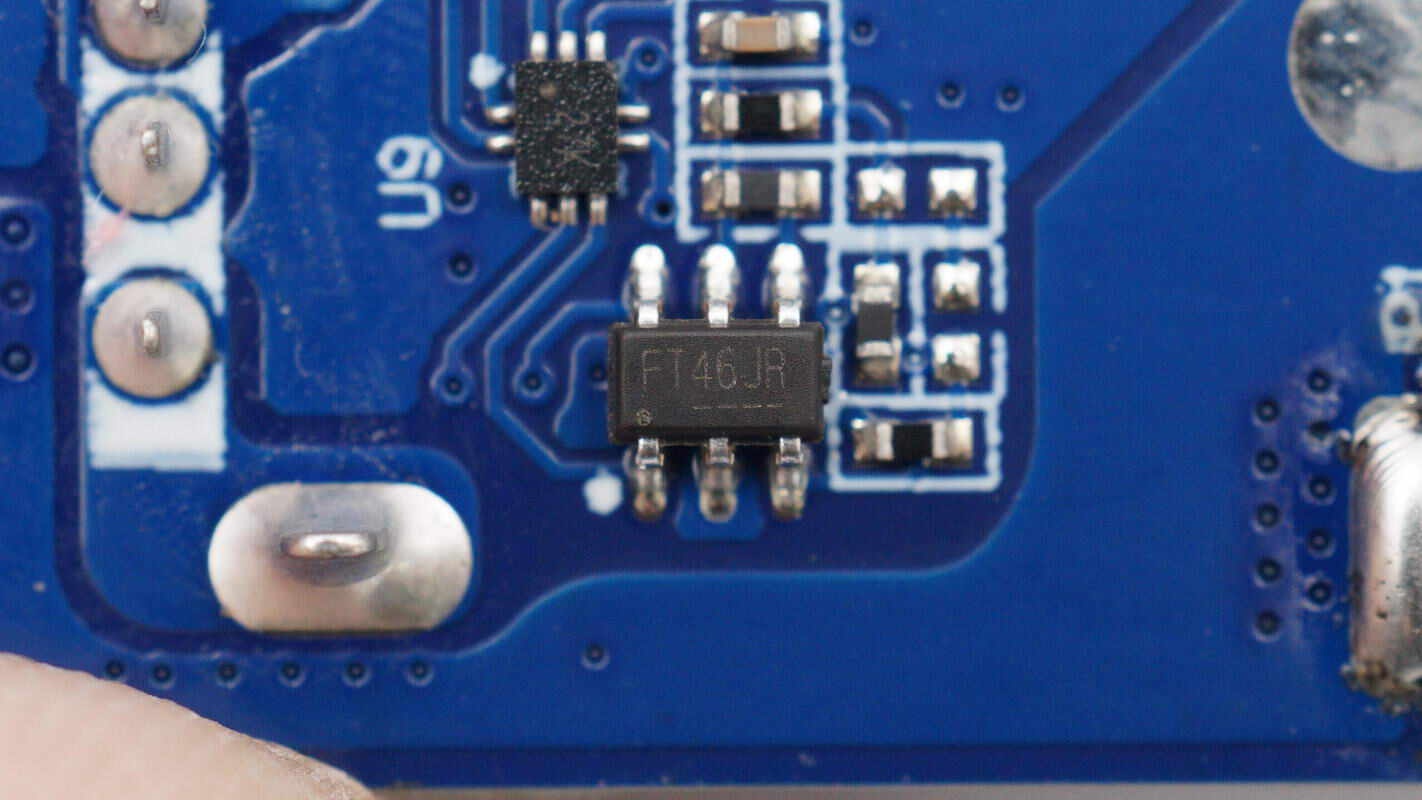

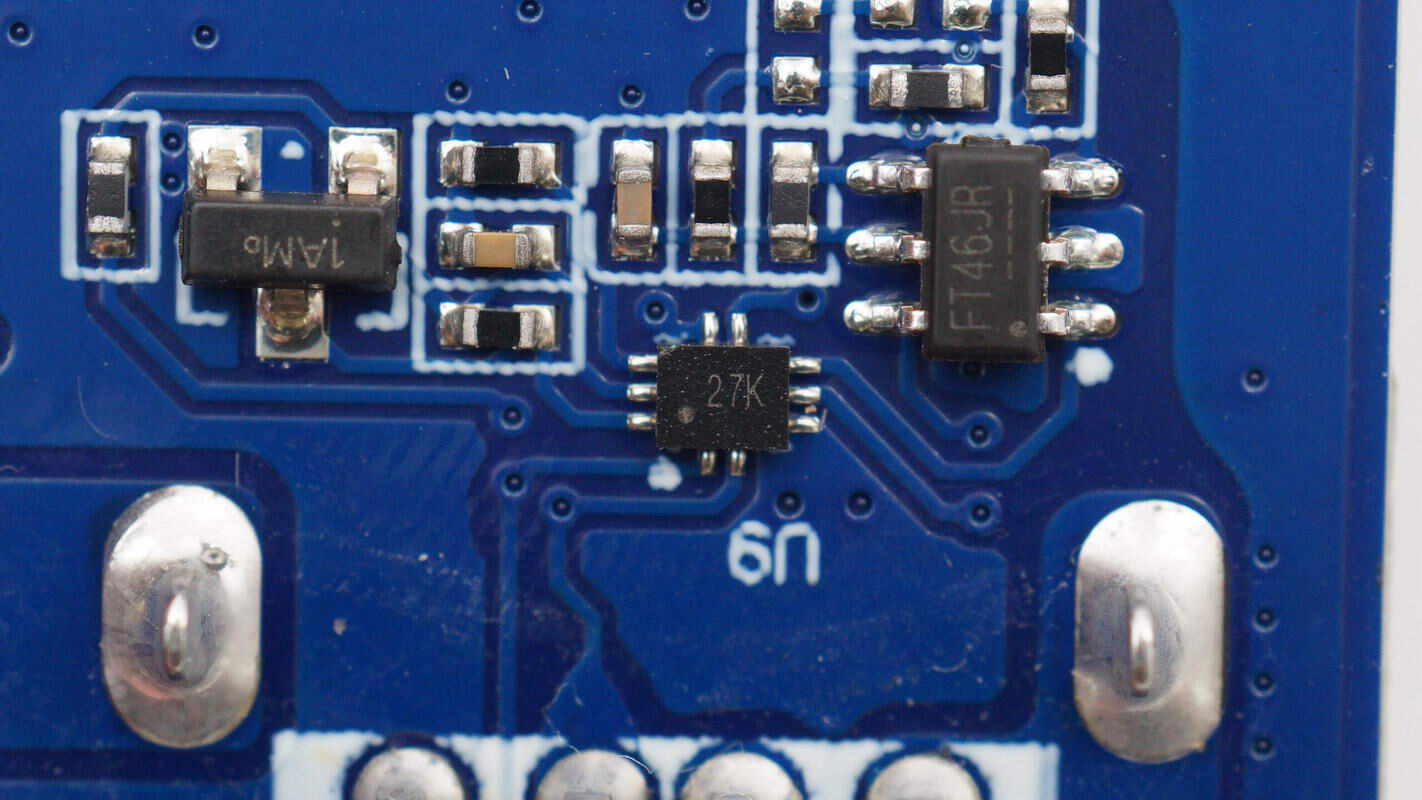

拆下屏幕，露出PCBA模块的全貌，左上方是屏幕座子和为其供电的稳压芯片。右上方一路升降压电路，中间可见2C1A的USB接口，左下方也是一路升降压电路。

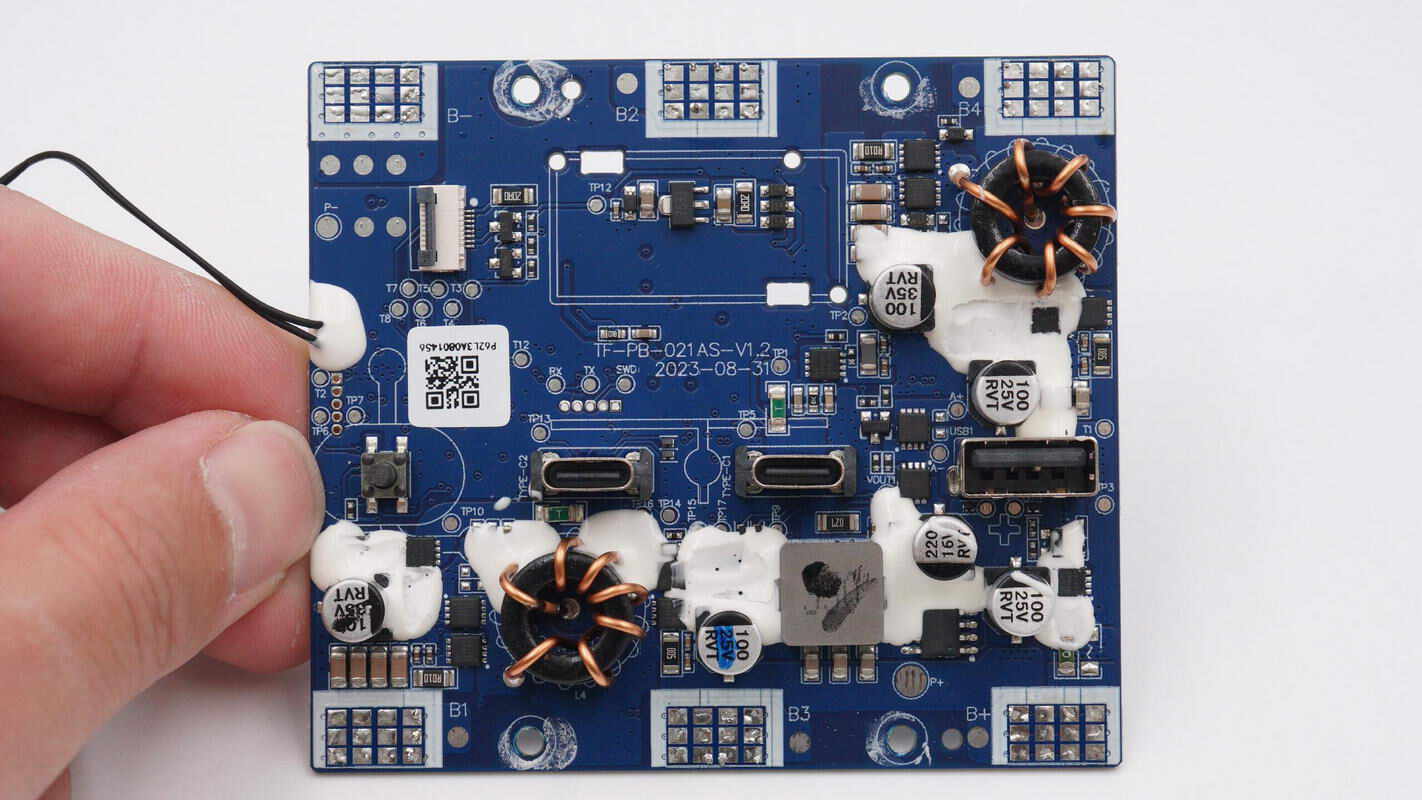

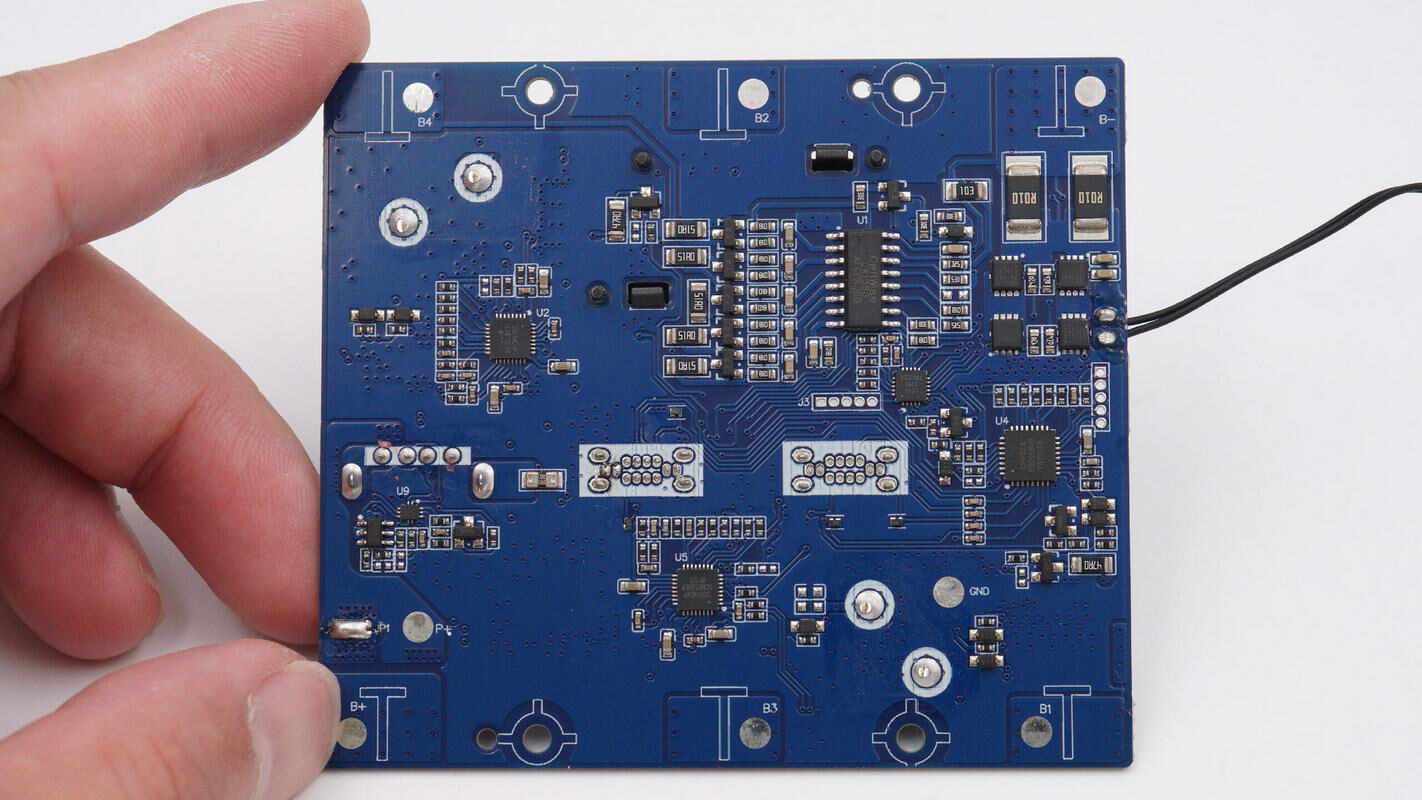

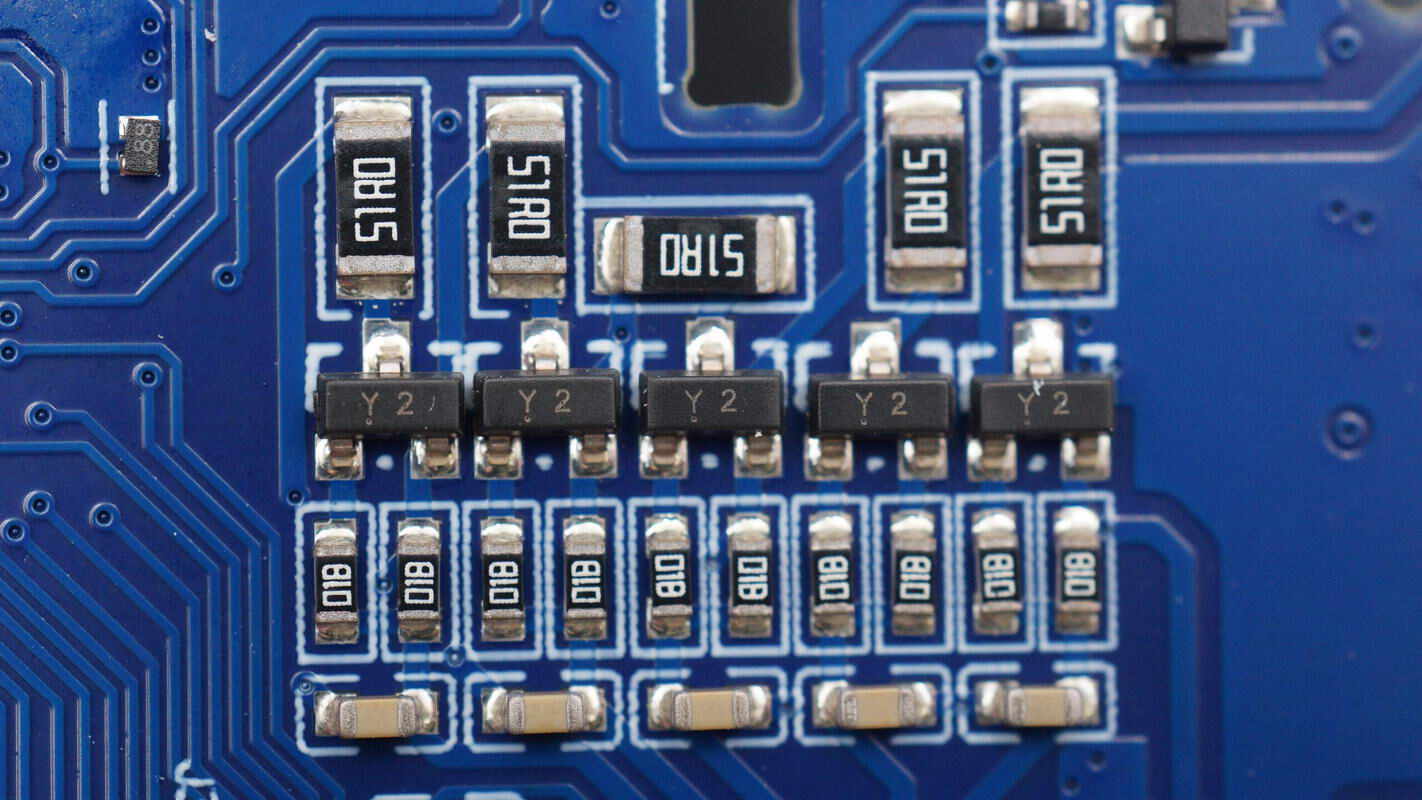

背面可见左侧可见两颗控制升降压电路的芯片，中间是均衡电路左上方是电池保护电路，最左侧可见一颗协议芯片。

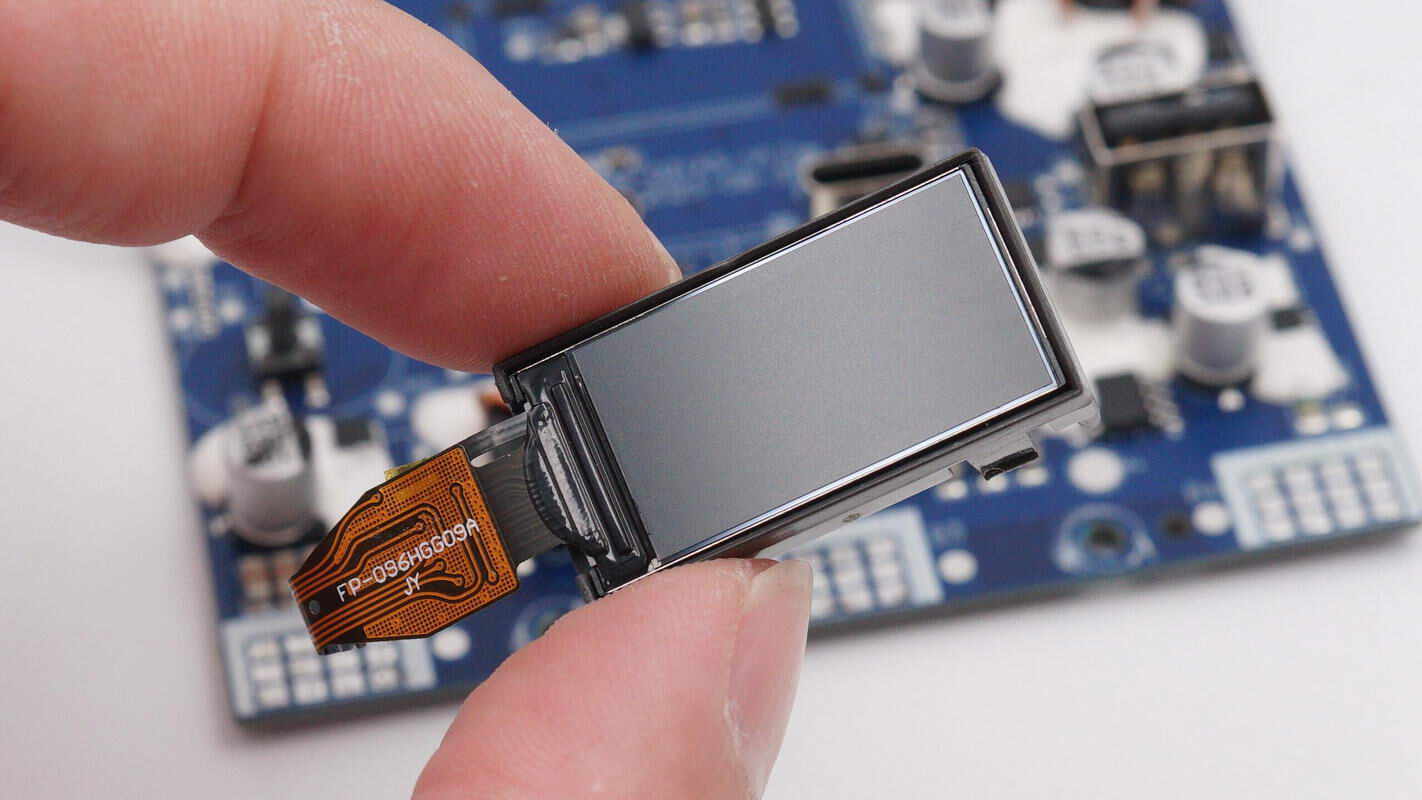

段码屏特写。

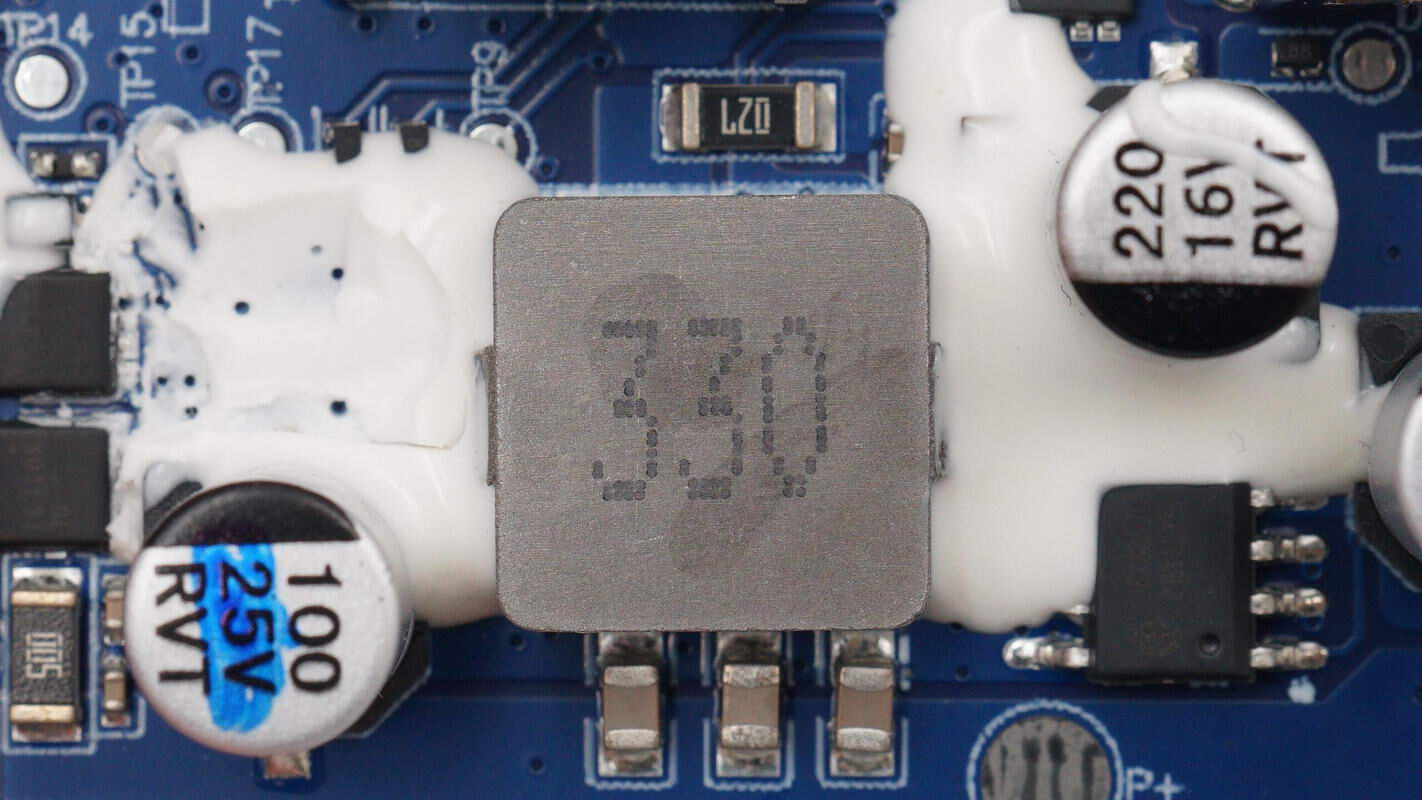

330合金电感特写，规格为33uH。

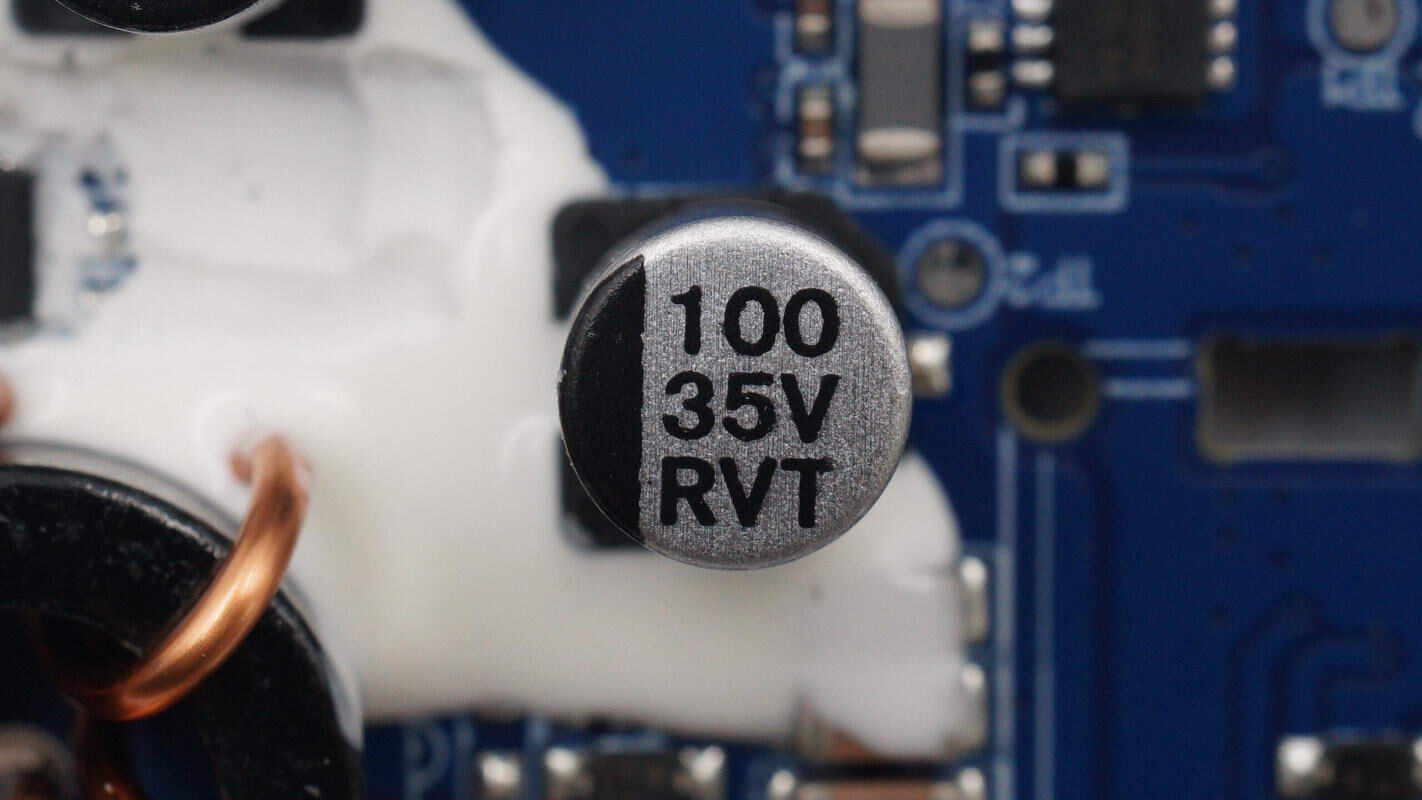

输入端滤波电容特写，规格100uF 35V，来自RONGJU容巨，贴片式焊接。

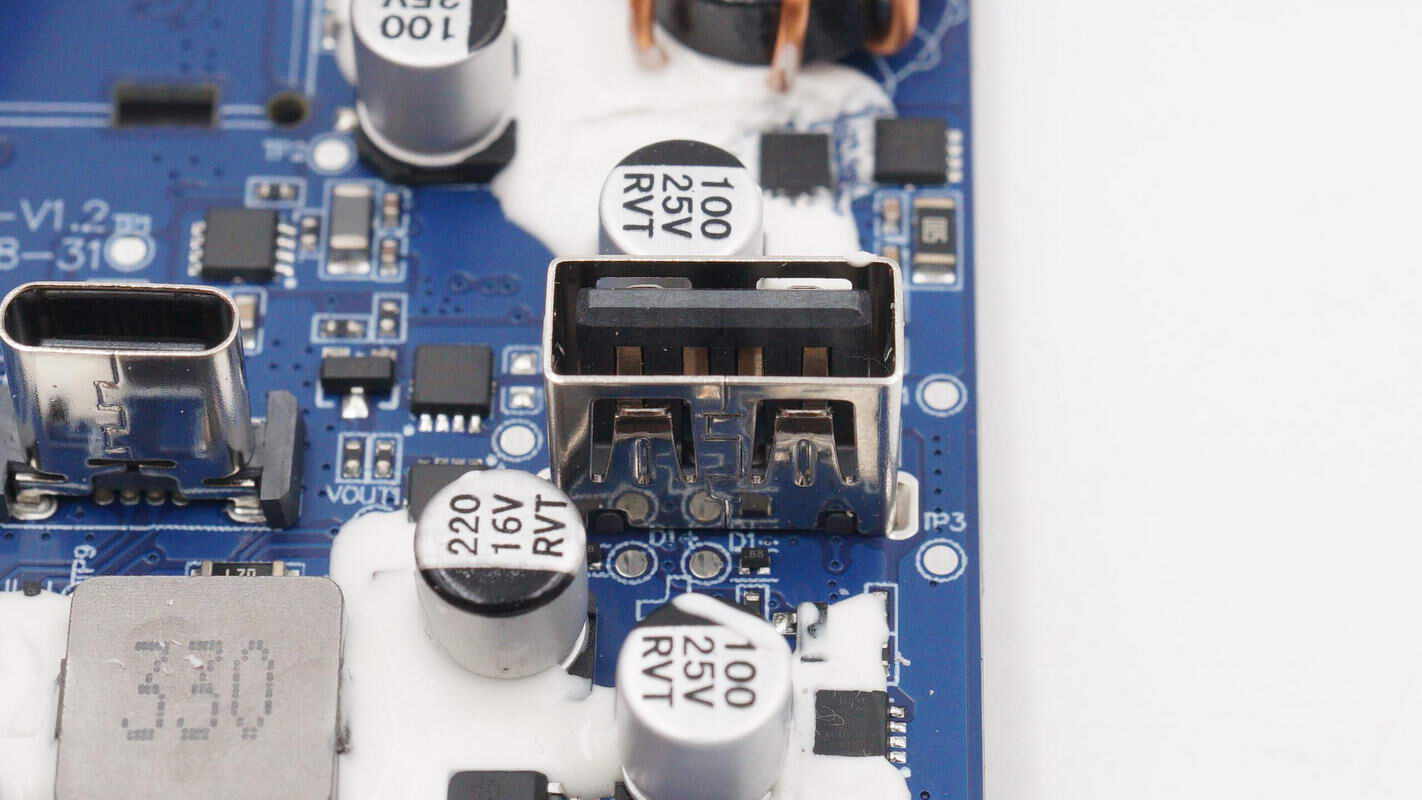

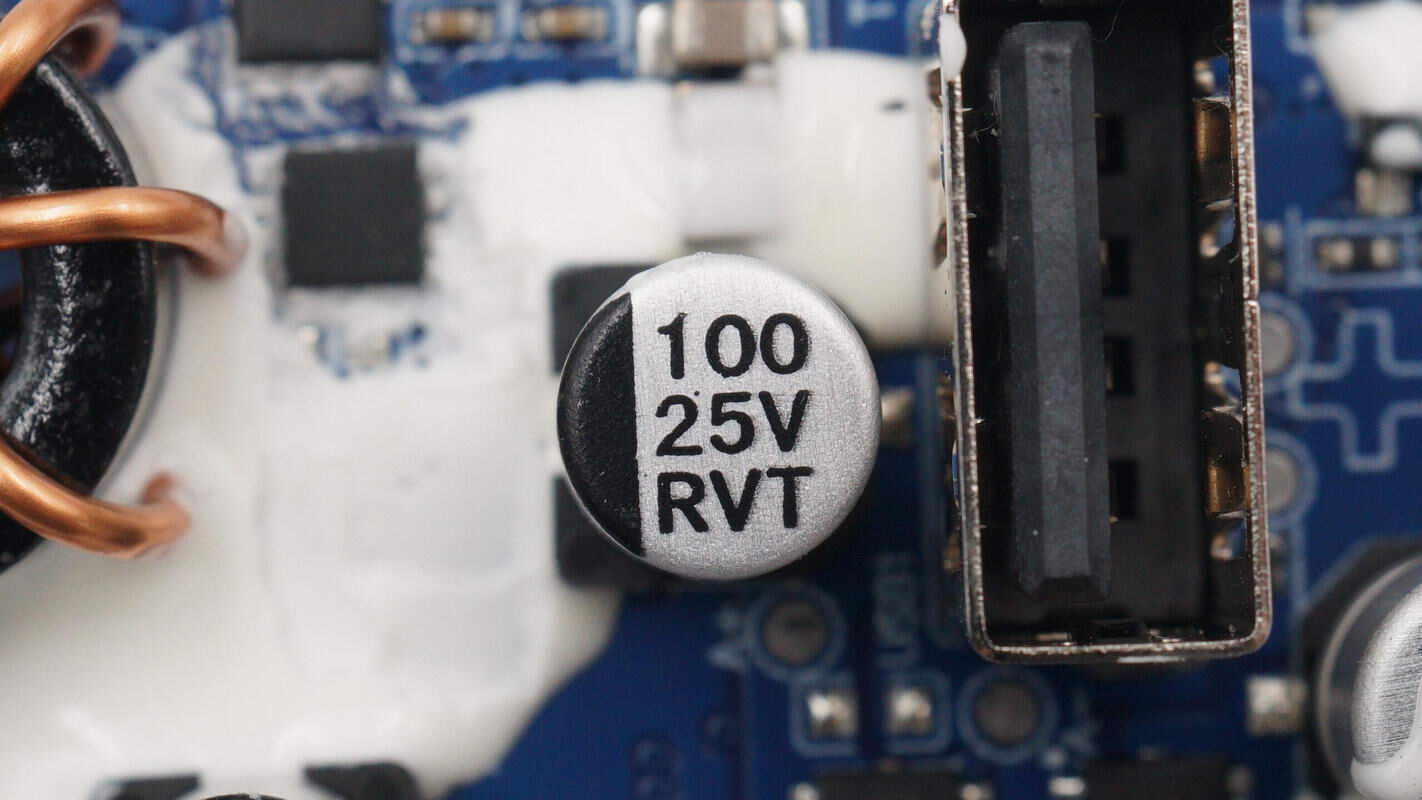

同品牌输出滤波电容，规格100uF 25V，来自RONGJU容巨，贴片式焊接。

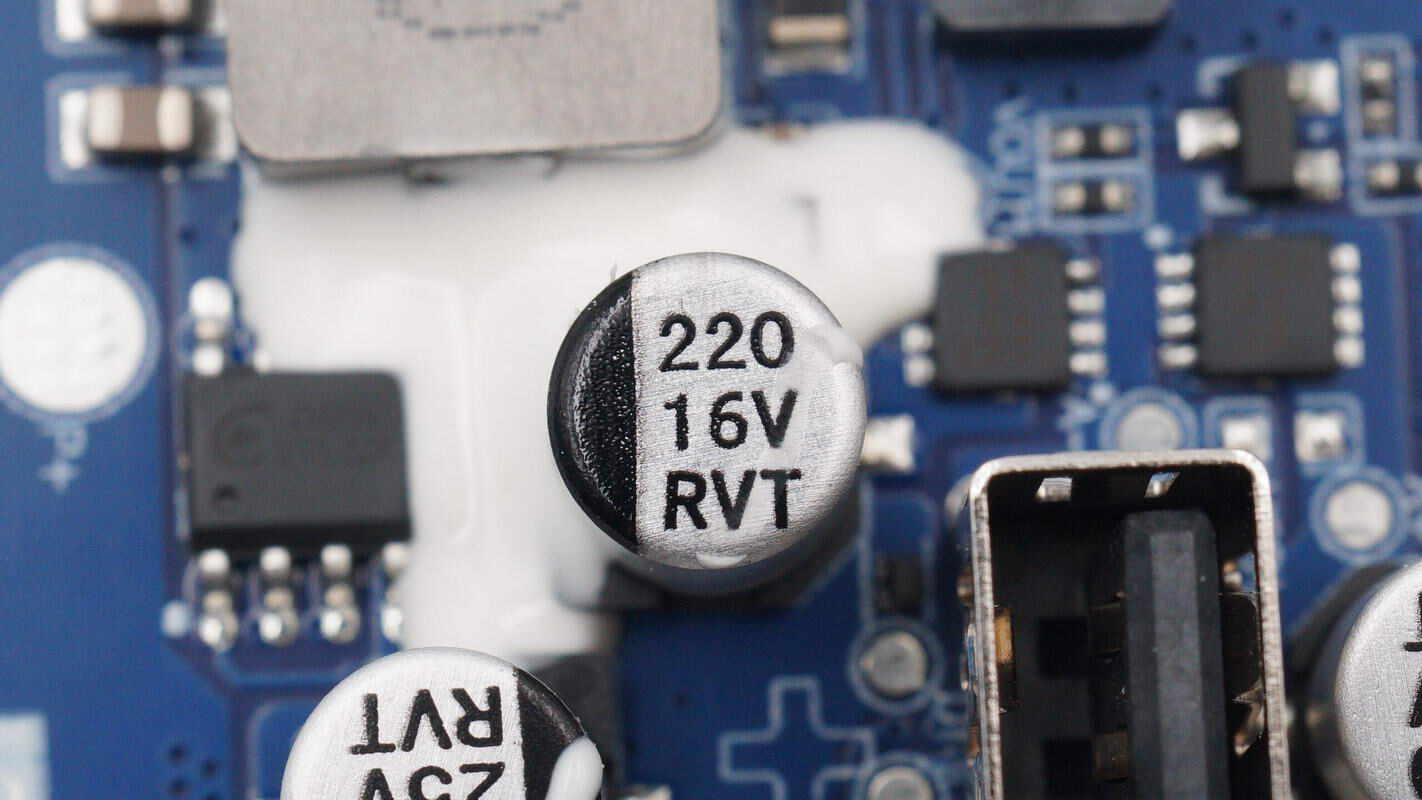

另一颗同品牌输出滤波电容，规格220uF 16V。

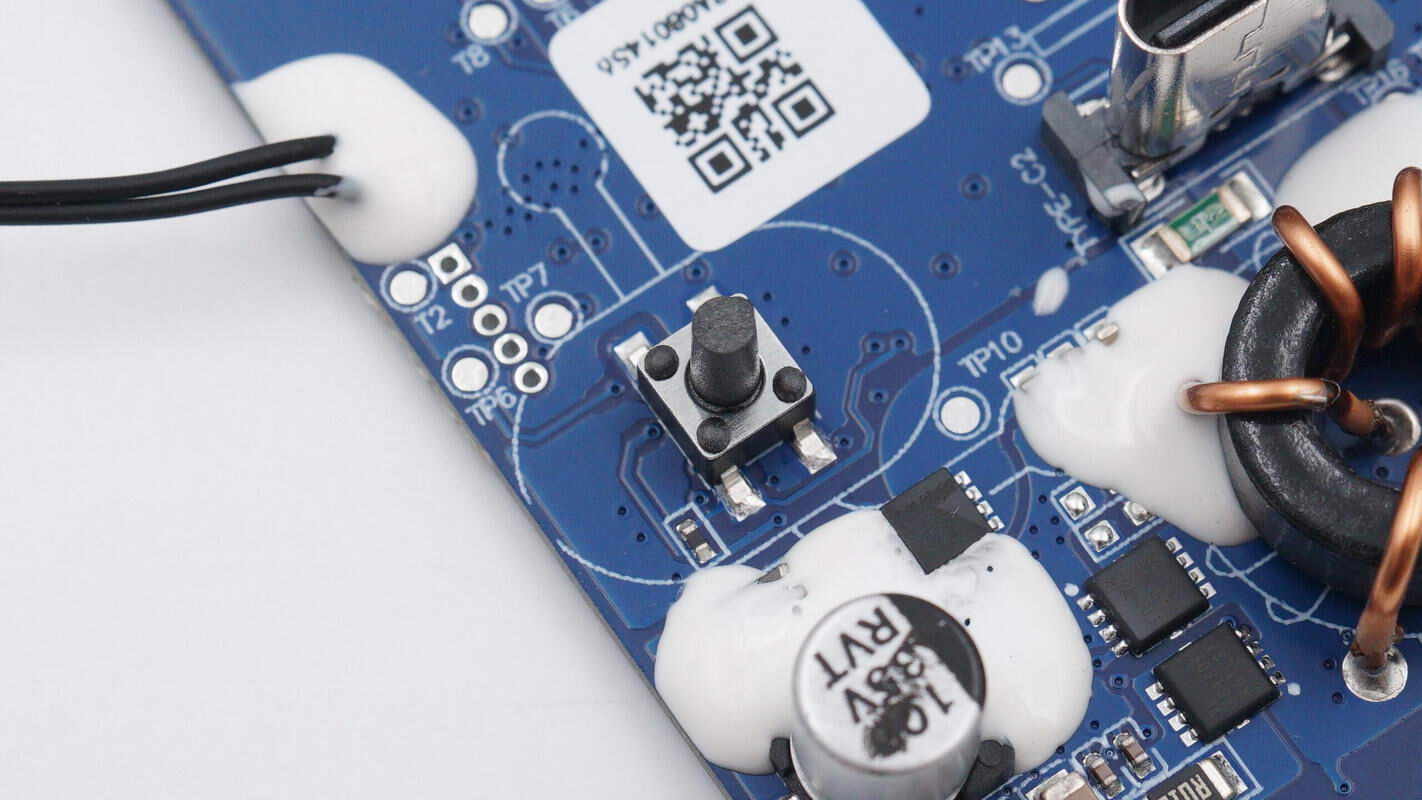

贴片按钮特写。

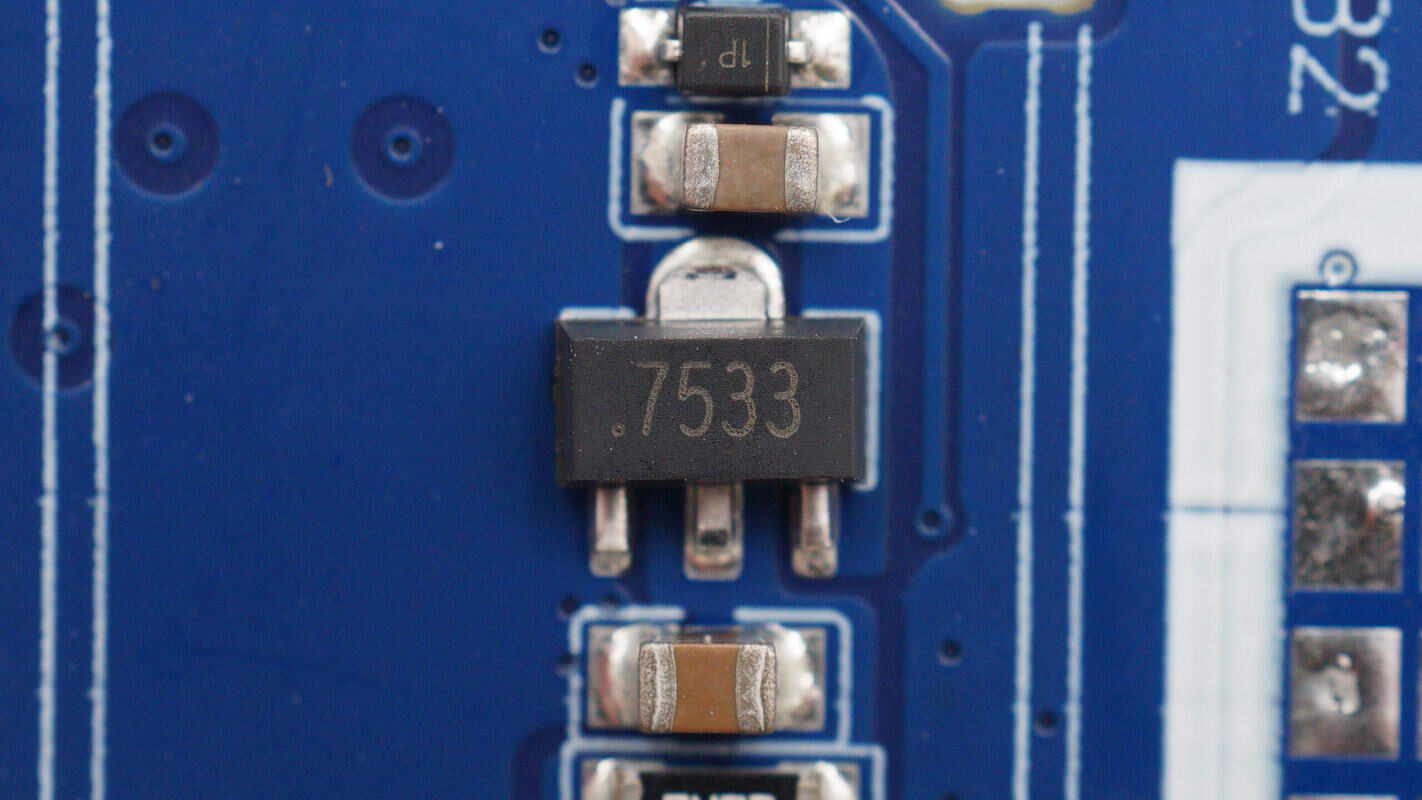

稳压芯片特写，丝印7533，

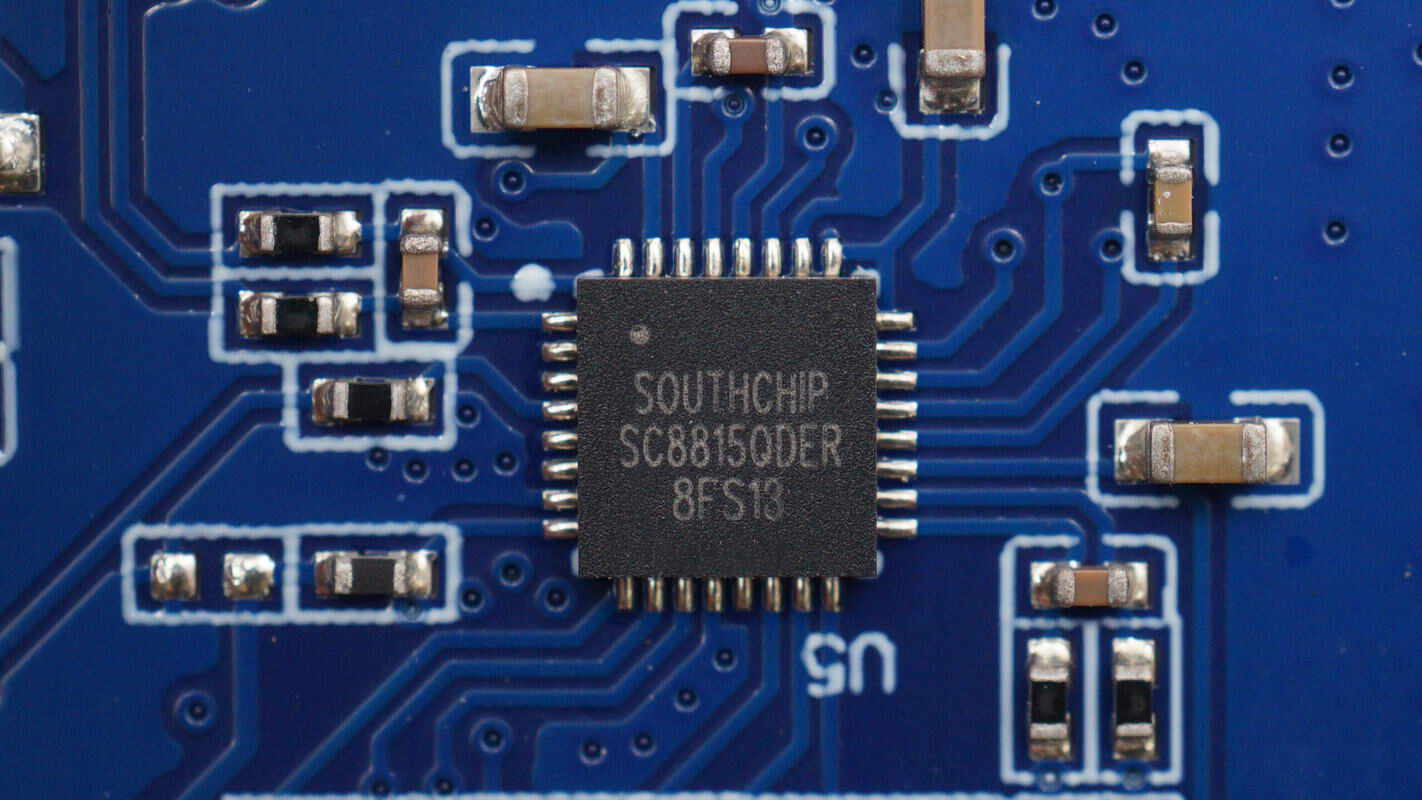

其中一颗同步升降压芯片特写，来自南芯科技，型号SC8815，用于直流输入升降压电压转换，为内置电池充电及USB-C接口输出。SC8815是一颗集成了I2C接口的双向同步升降压控制器，支持2.5-36V输入和输出电压范围。

南芯科技SC8815还支持为电池充电，其中电池充电电流和电压，反向放电输出电压，输入输出电流限制均可由I2C总线控制，芯片具备欠压保护、过压保护和过流保护，并且支持短路保护和过热关断保护。采用QFN-32封装方式。

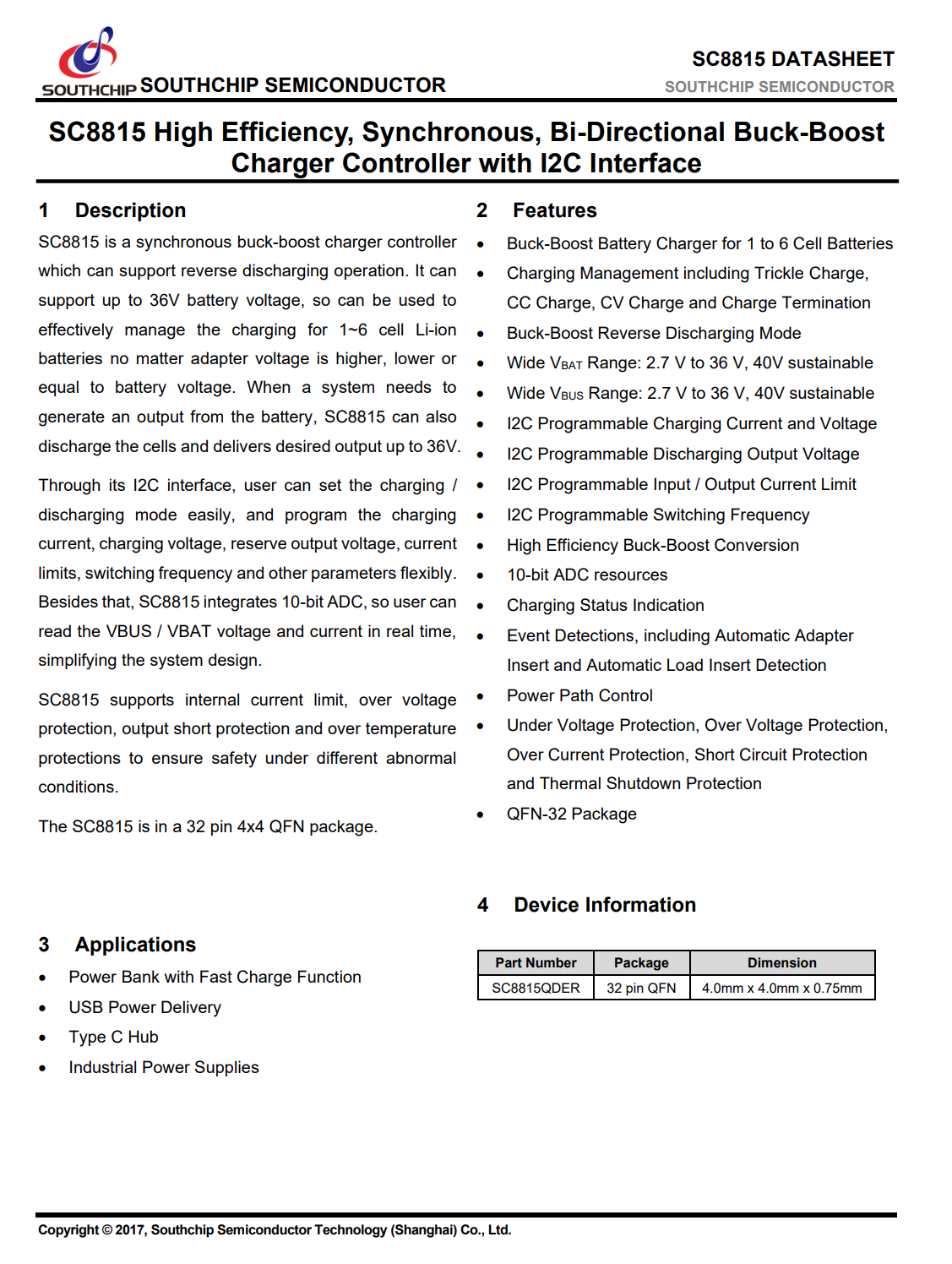

南芯 SC8815芯片详细资料。

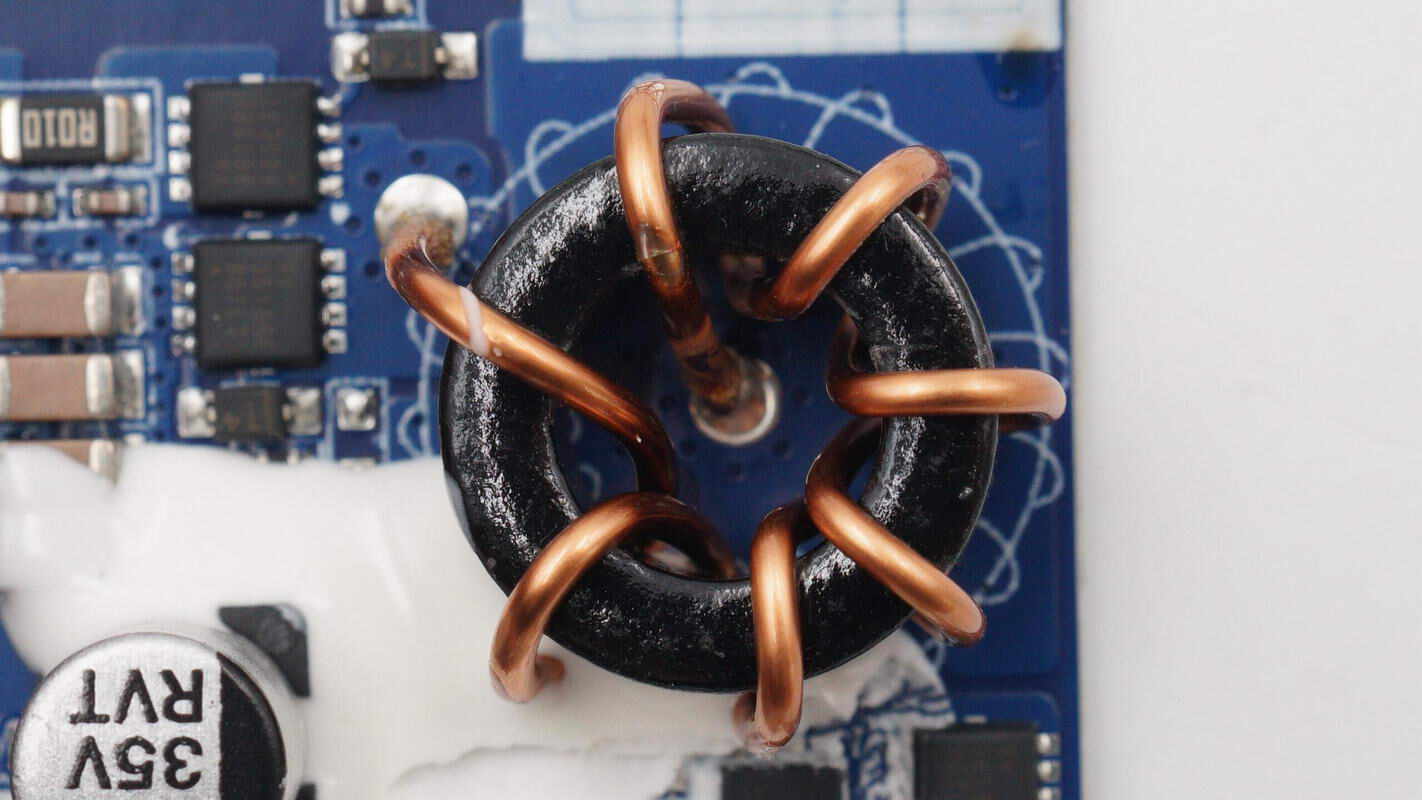

升降压电感特写，导线绕制，焊点打胶加固。

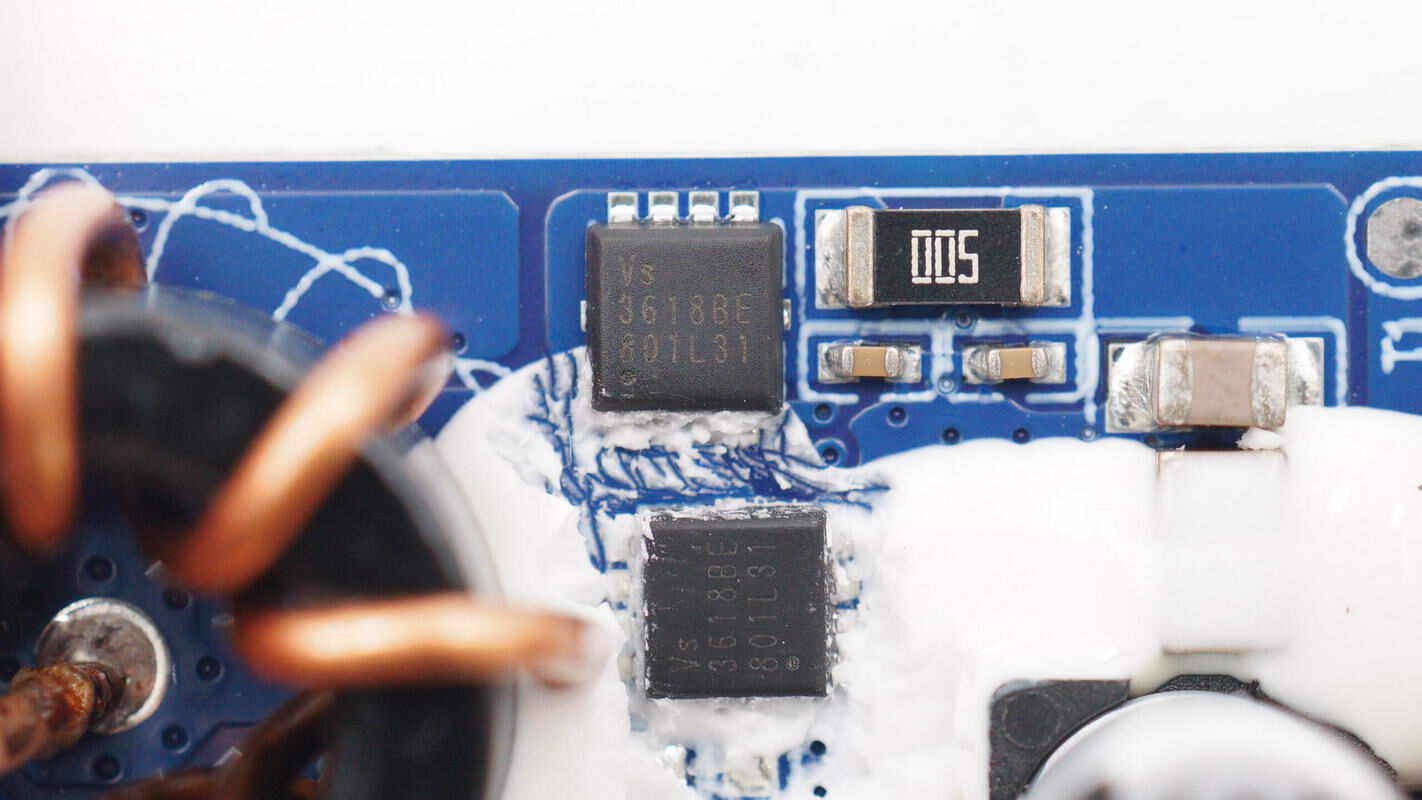

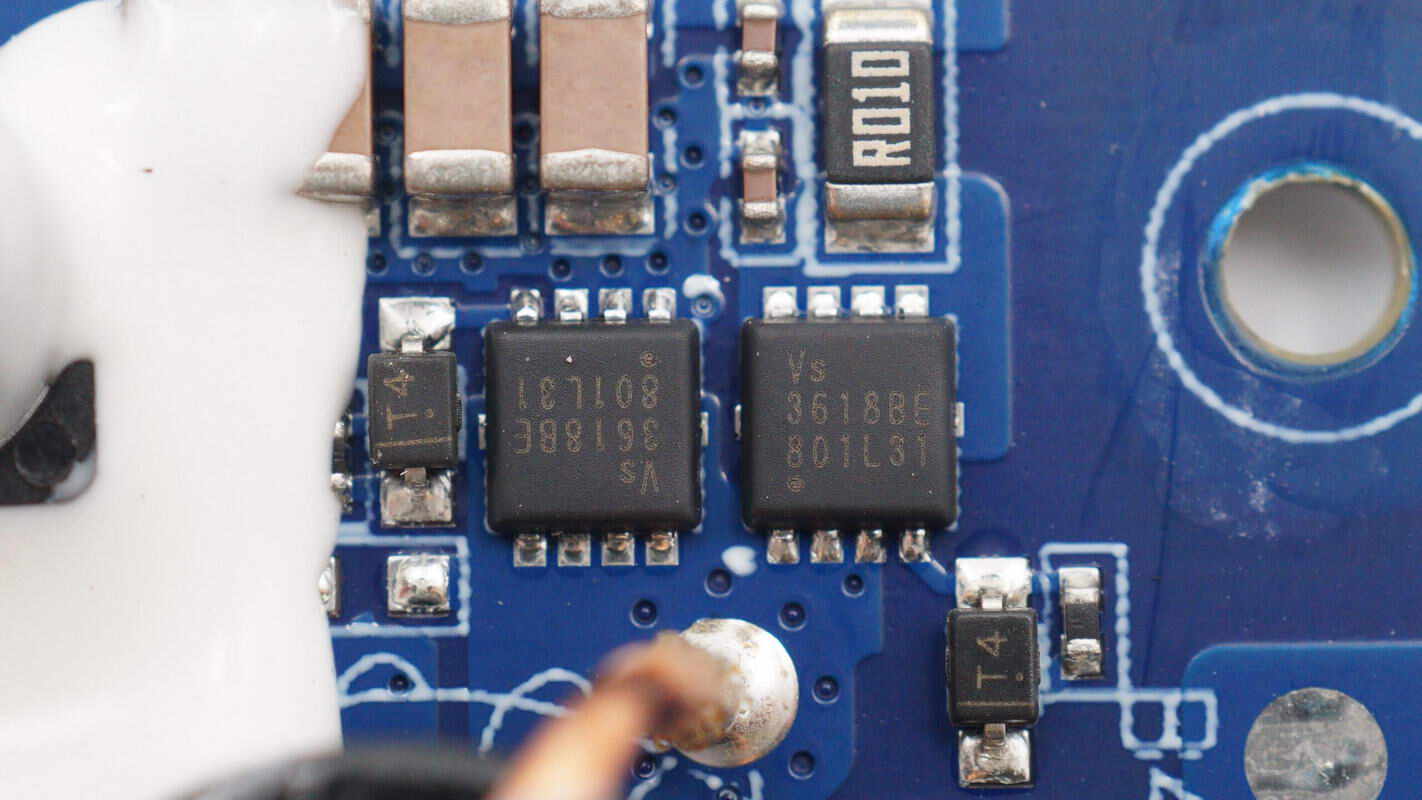

两颗同步升降压开关管特写，型号VS3618BE，来自Vergiga威兆，是一类N沟道增强型功率MOSFET，采用Trench工艺针对更低Rds(on)和更高载流能力进行优化。该类产品非常适合要求高性能和耐用性的中低频应用，如PC/NB主板、负载开关和无线充等，采用PDFN3333封装。

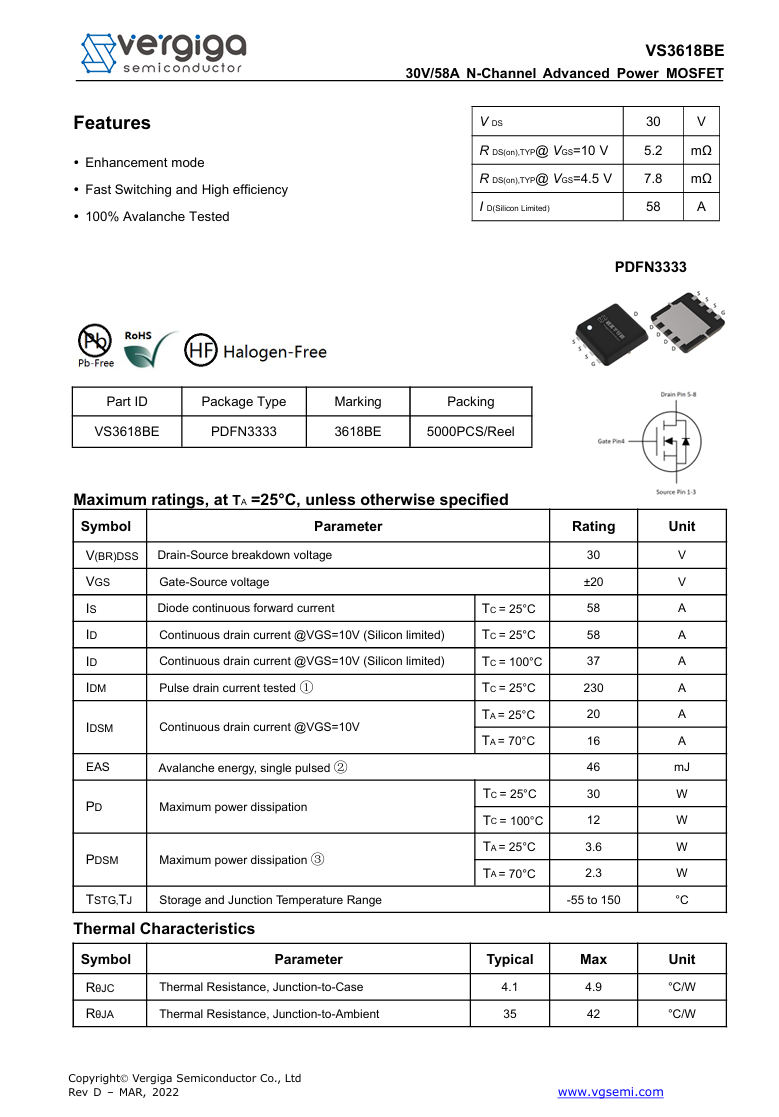

威兆半导体 VS3618BE 详细资料。

两外两颗同型号升降压开关管，与前面两颗一起组成H桥。

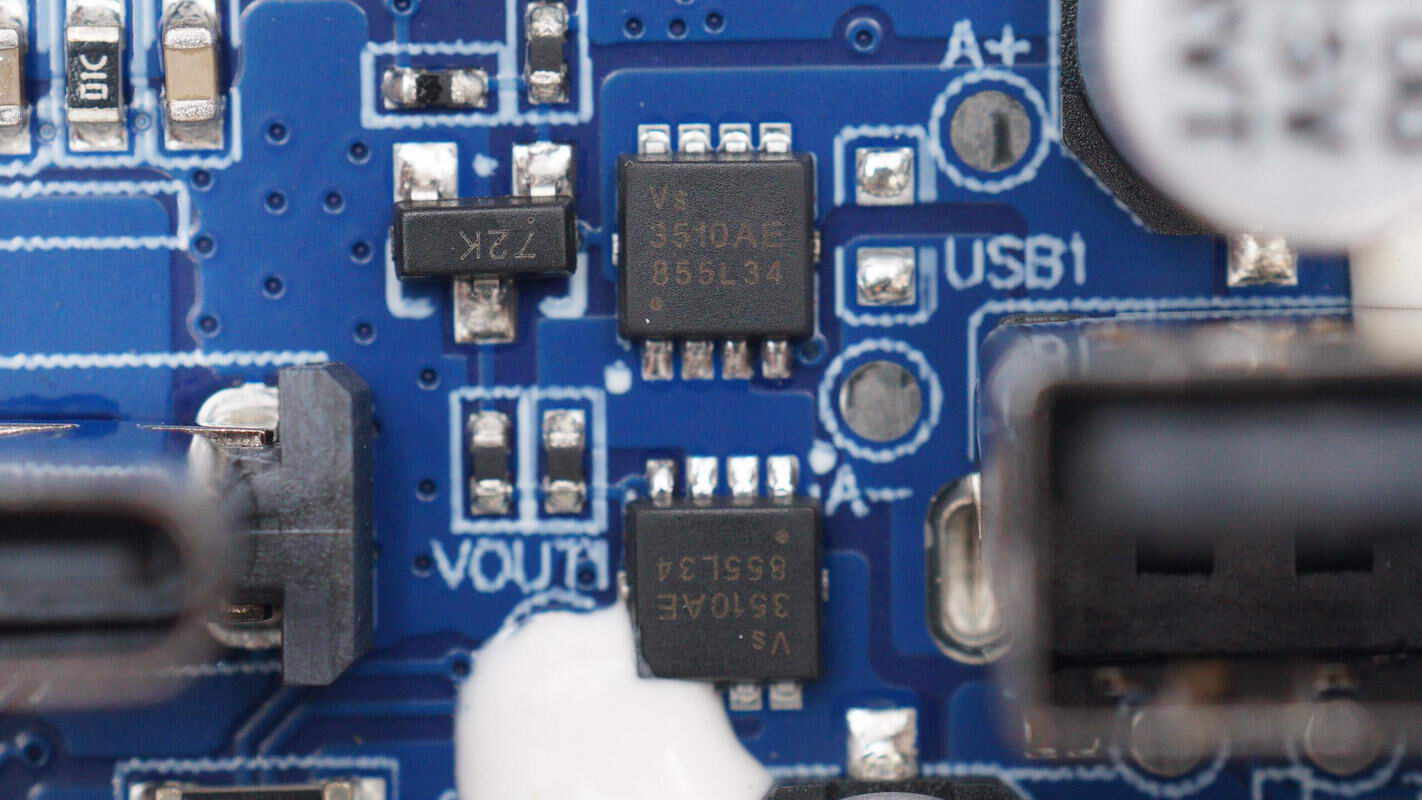

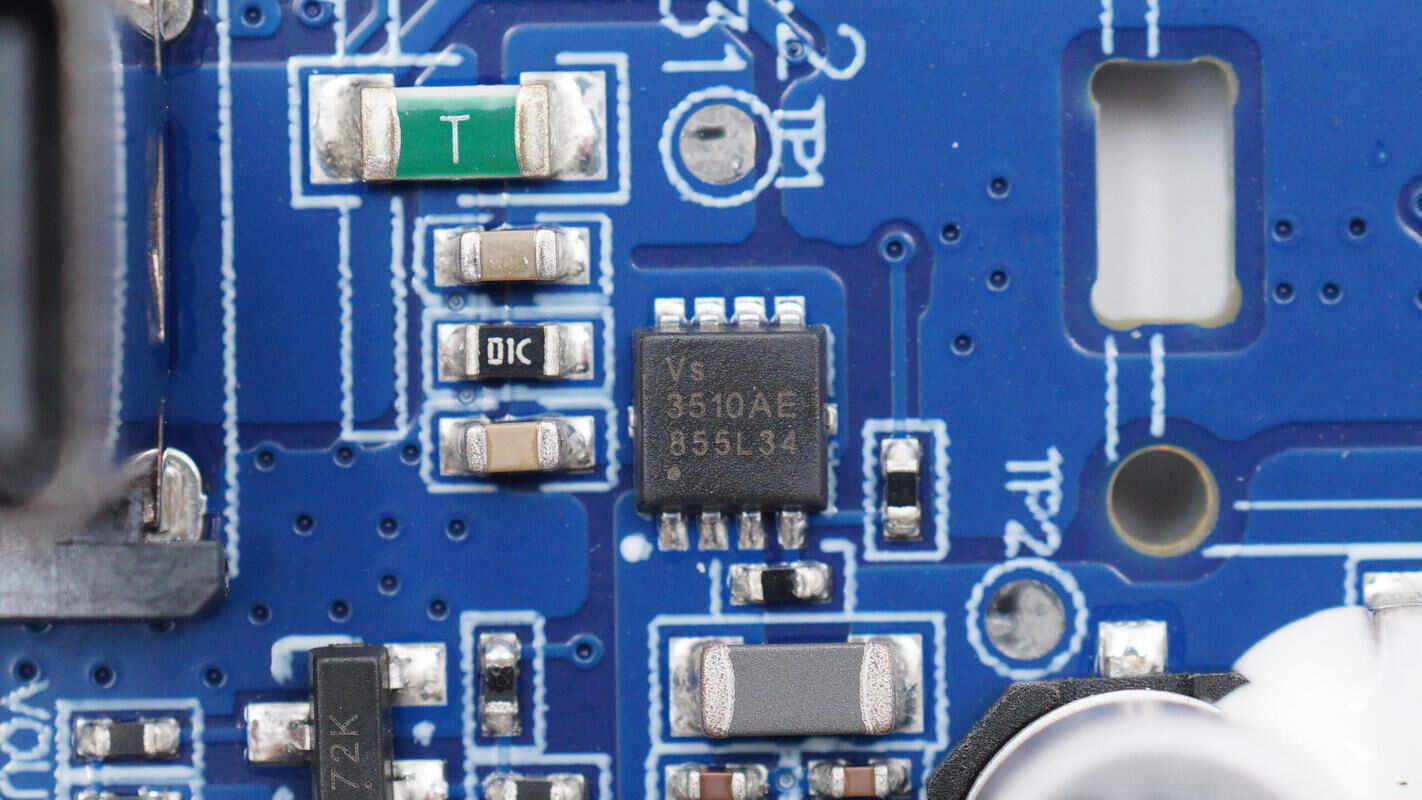

两颗VBUS开关管特写，分别控制USB-A和USB-C1的开关切换。

VBUS开关管型号VS3510AE，来自Vergiga威兆，是一种P沟道增强型功率MOSFET，采用Trench工艺针对更低Rds(on)和更高载流能力进行优化。具备较低的导通损耗和开关损耗、且雪崩能力强、100%雪崩测试。耐压30V，采用PDFN3333封装形式。

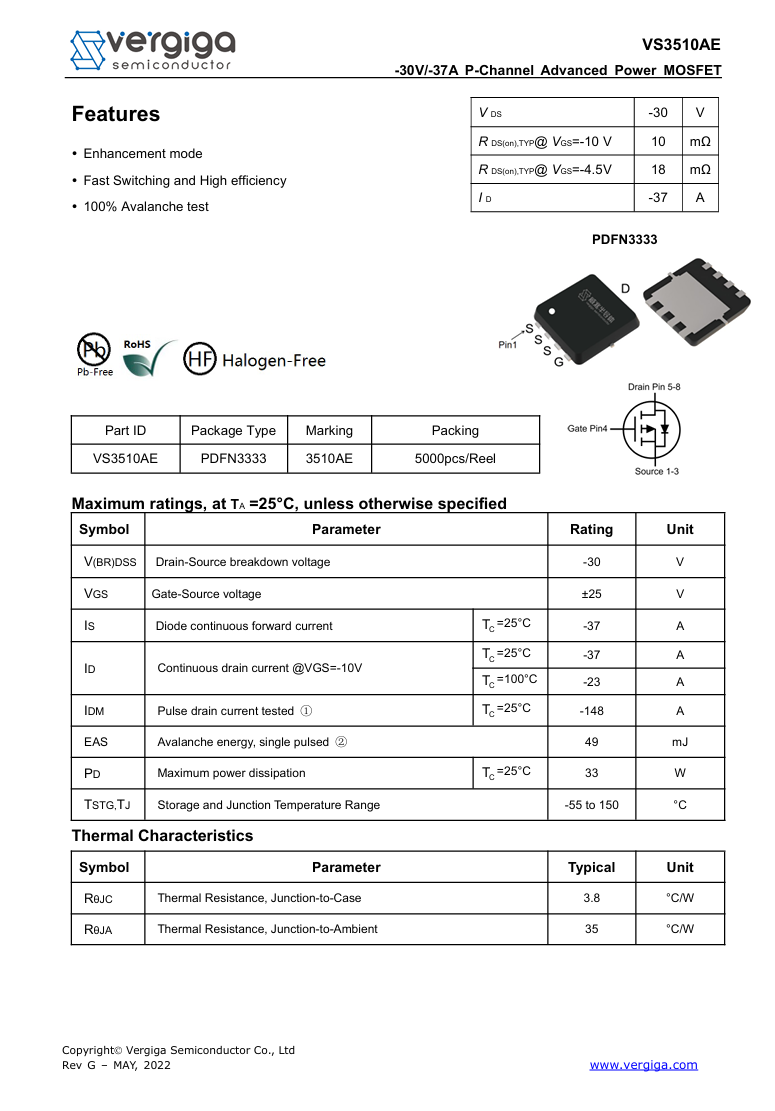

威兆VS3510AE开关管资料详情。

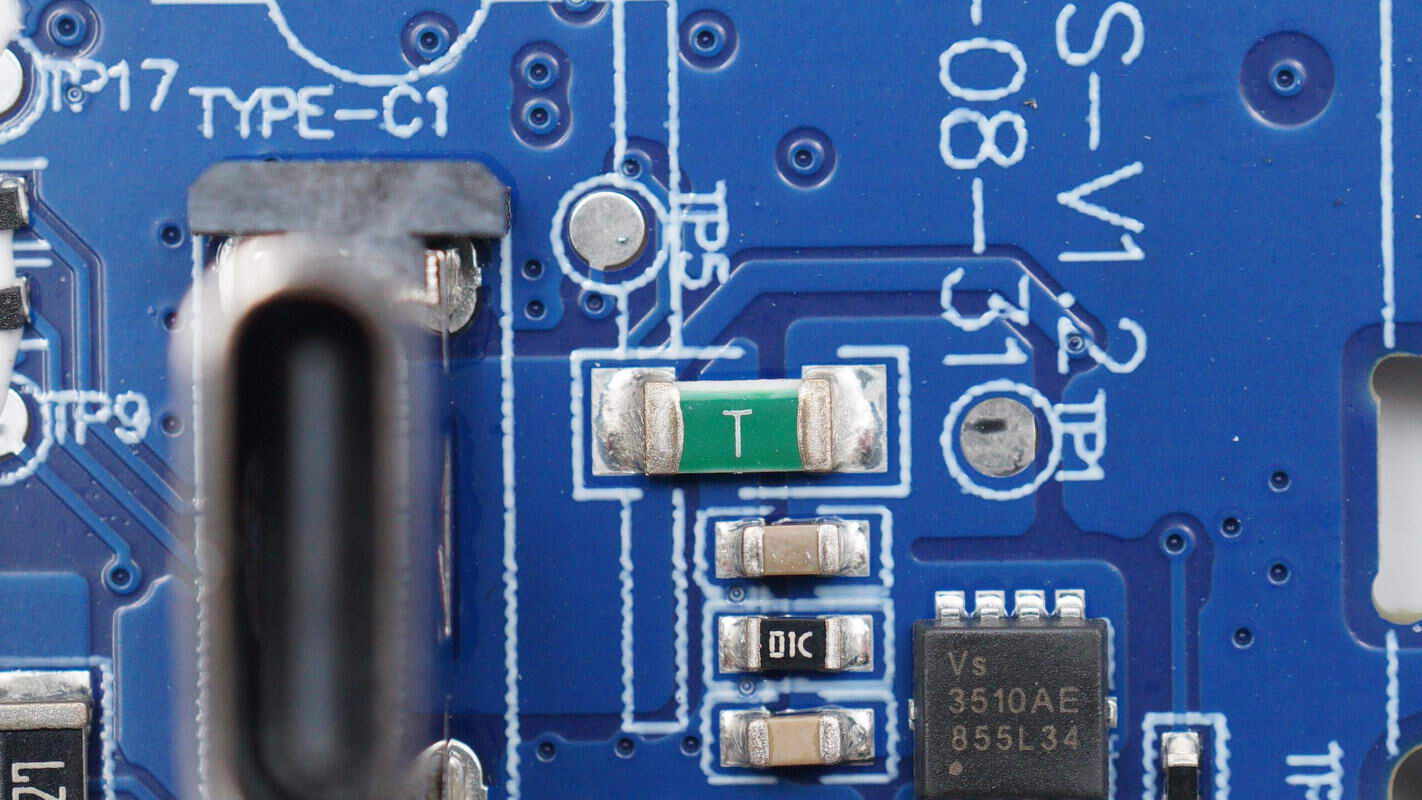

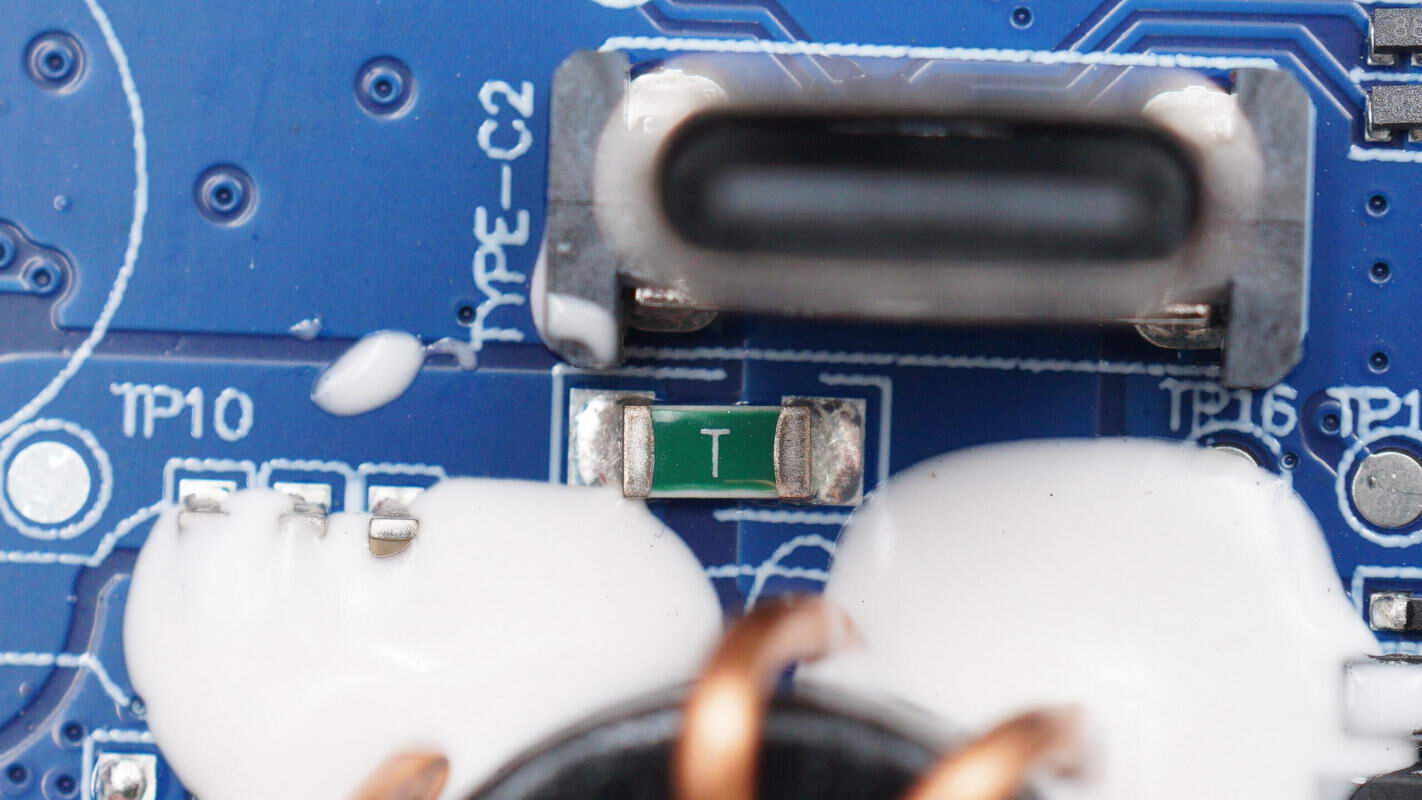

贴片保险丝特写。

另一颗同型号VBUS开关管特写，控制USB-C2接口的开关切换。

另一颗同型号保险丝特写。

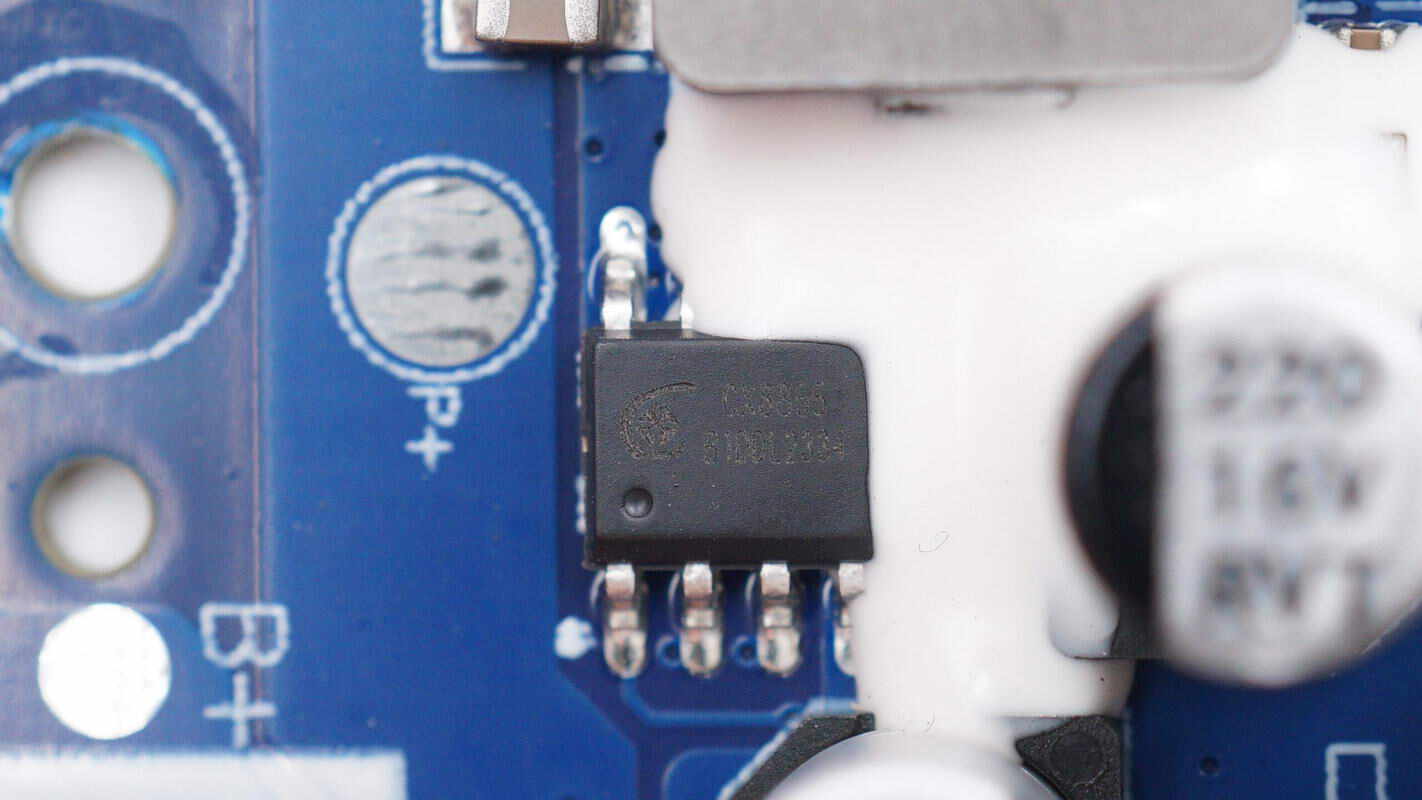

DC-DC电源降压芯片特写，型号CX8855，来自CXW诚芯微。CX8855是一款输入耐压可达32V，并且能够实现精确恒压以及恒流的降压型DC-DC转换器。

CX8855内置30mΩ High-side PMOS以及20mΩ Low-side NMOS，可支持3.4A持续输出电流输出电压可调，最大可支持100%占空比，具备高性能的负载响应以及输入电压响应能力，同时精确的恒压和恒流控制环路实现极小的负载调整率和线性调整率。采用SOP-8L封装方式。

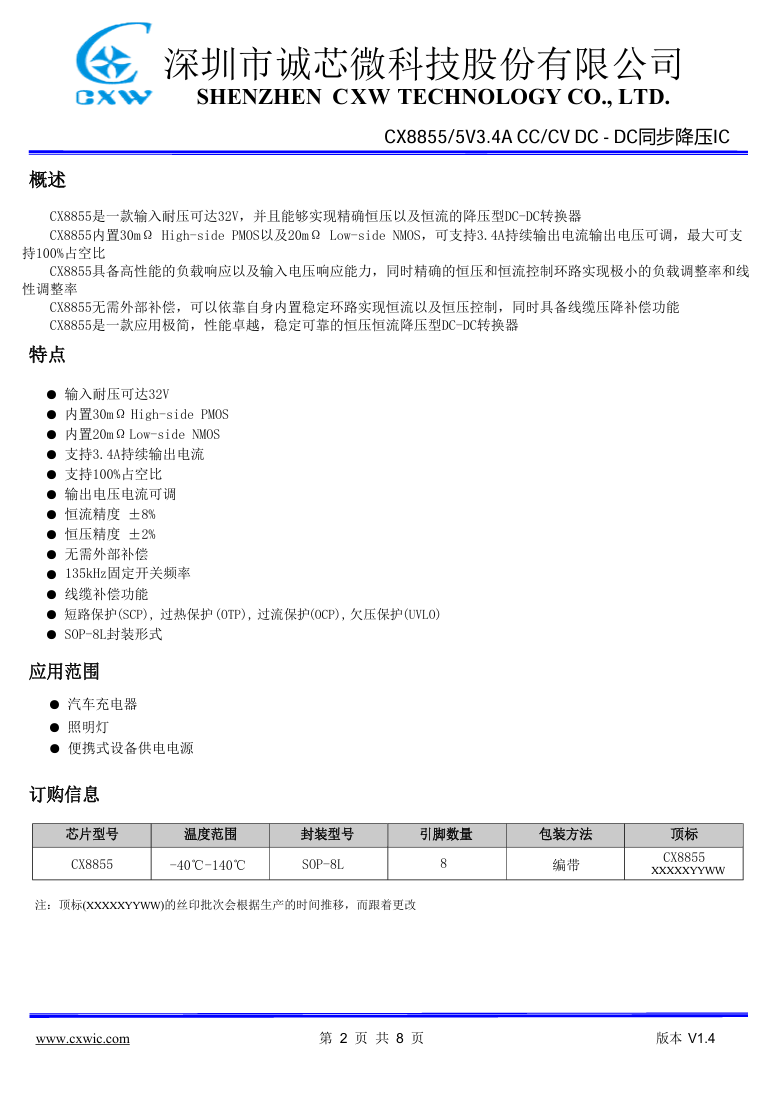

诚芯微CX8855芯片资料详情。

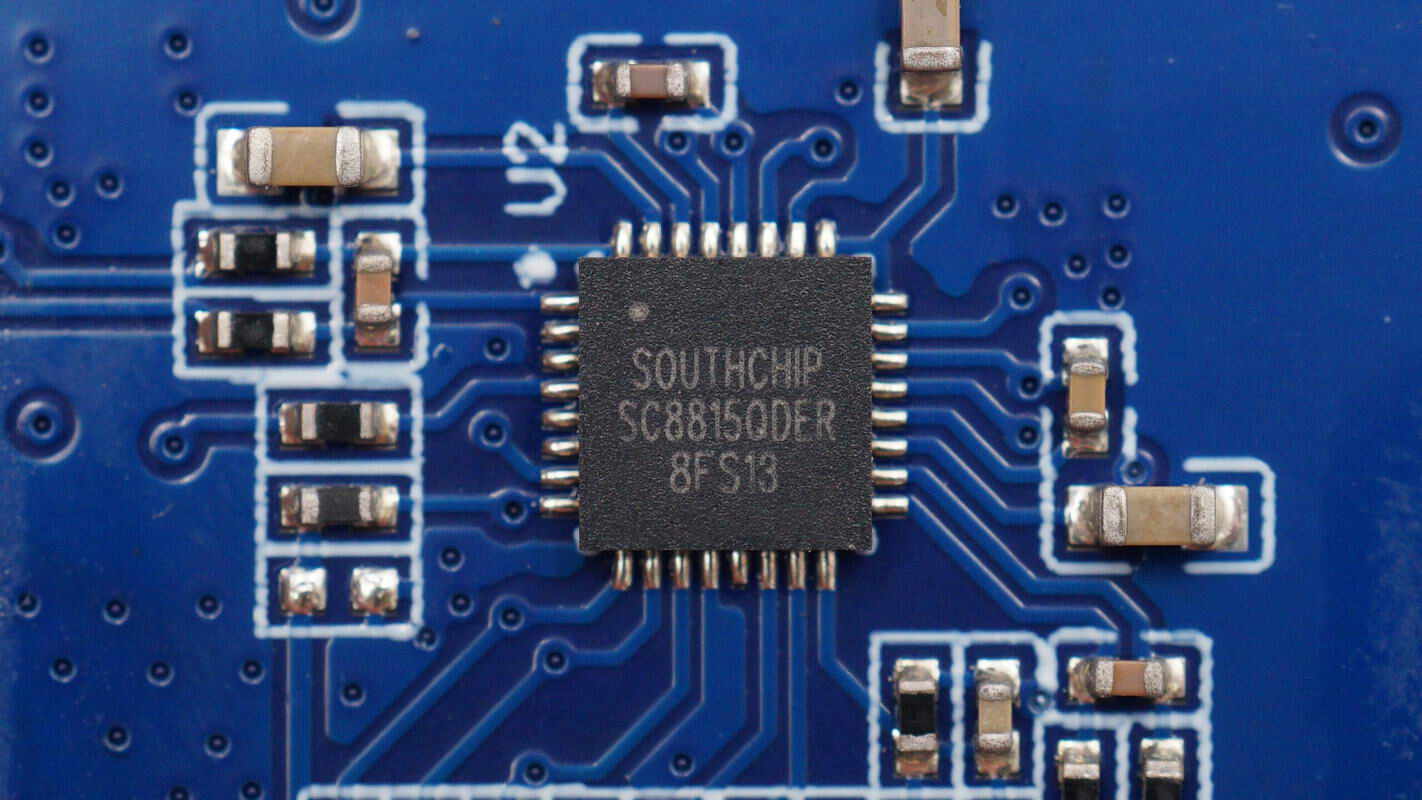

另一颗同型号同步升降压芯片特写，控制升降压电路。

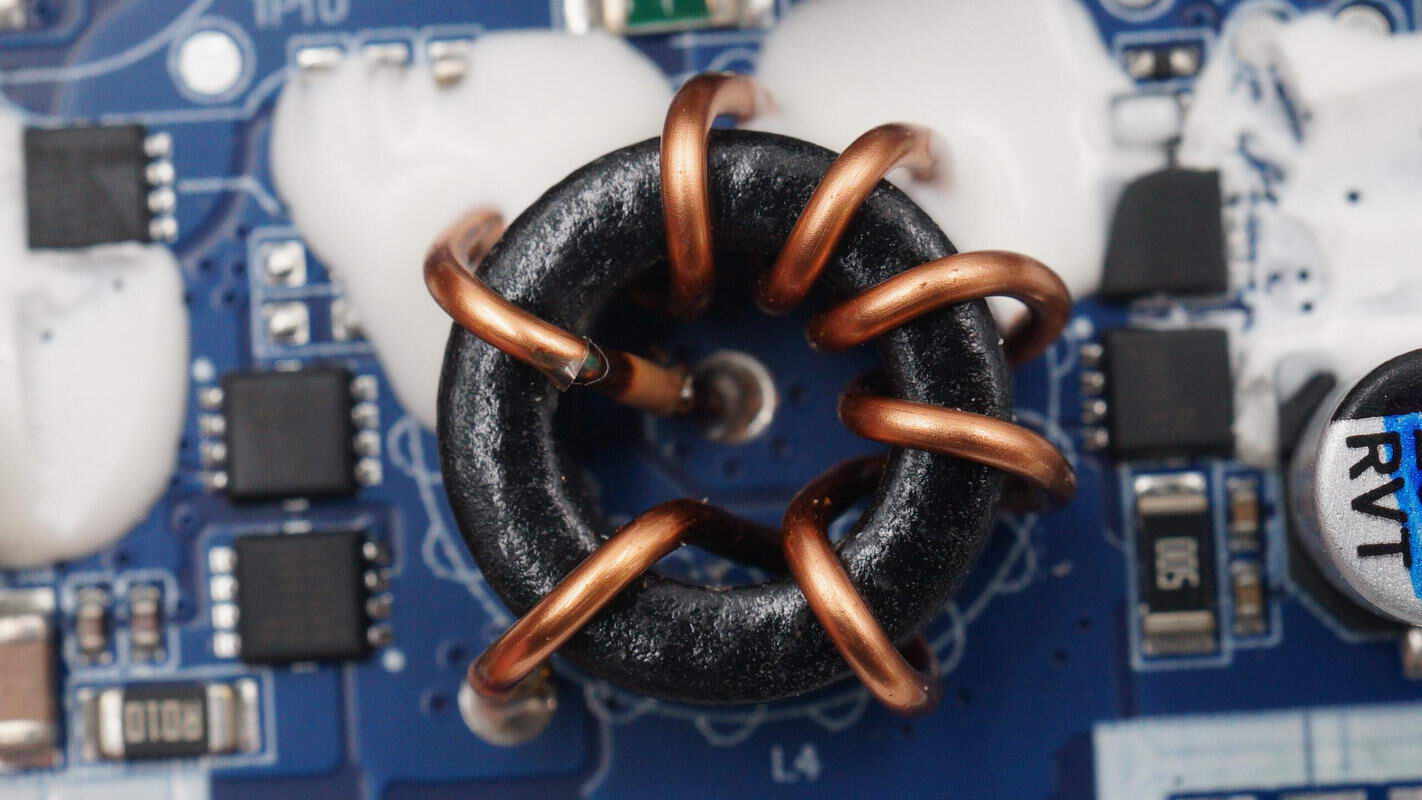

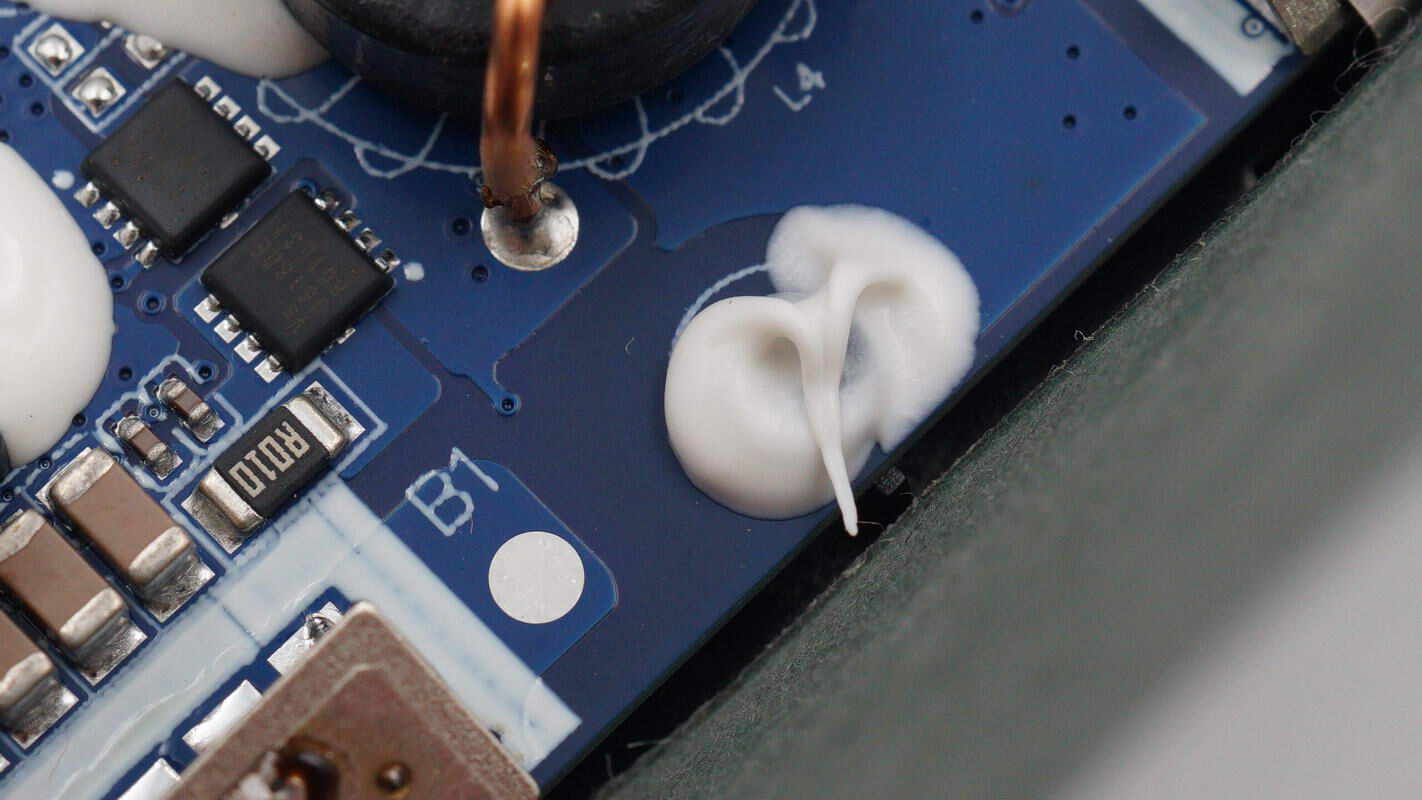

另一颗升降压电感，单线绕制，焊点同样打胶加固。

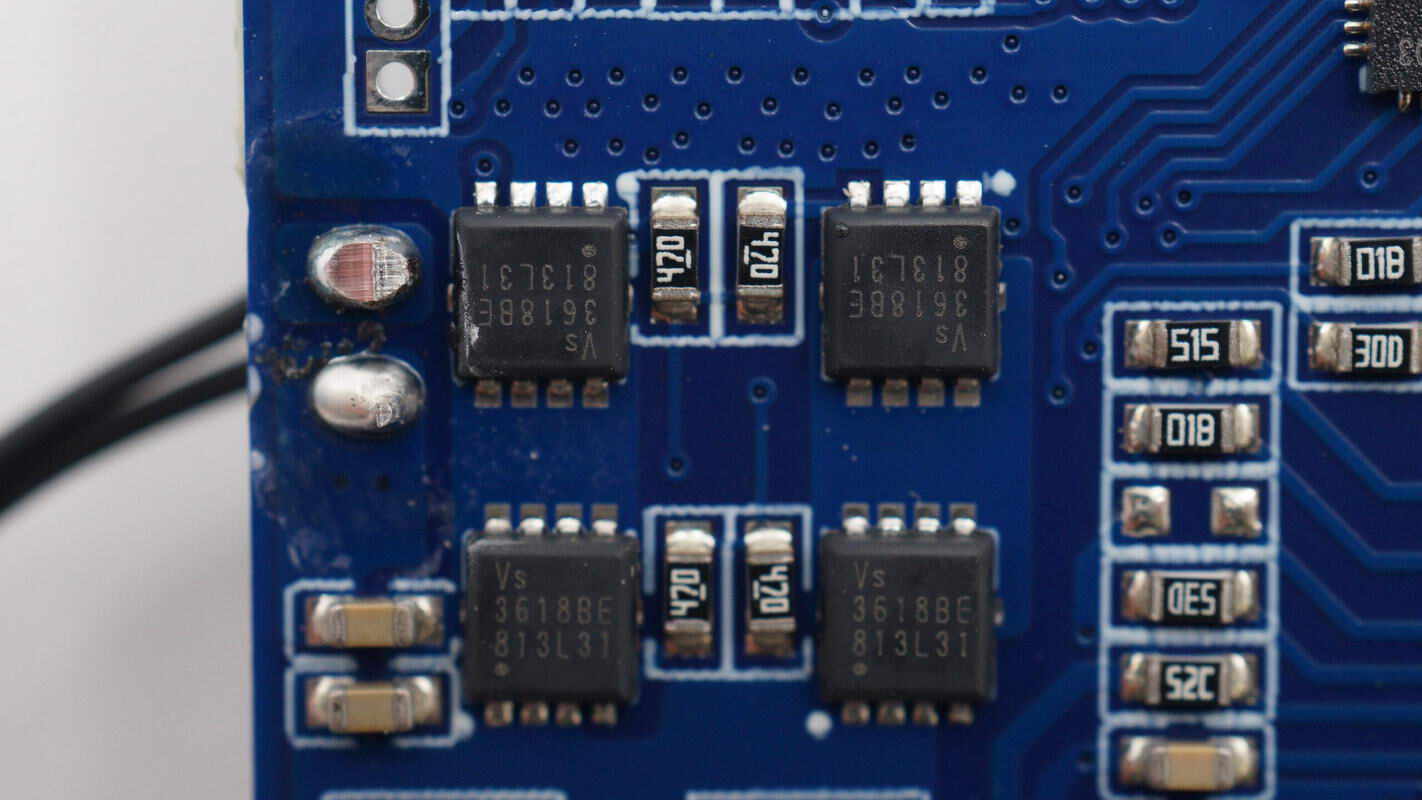

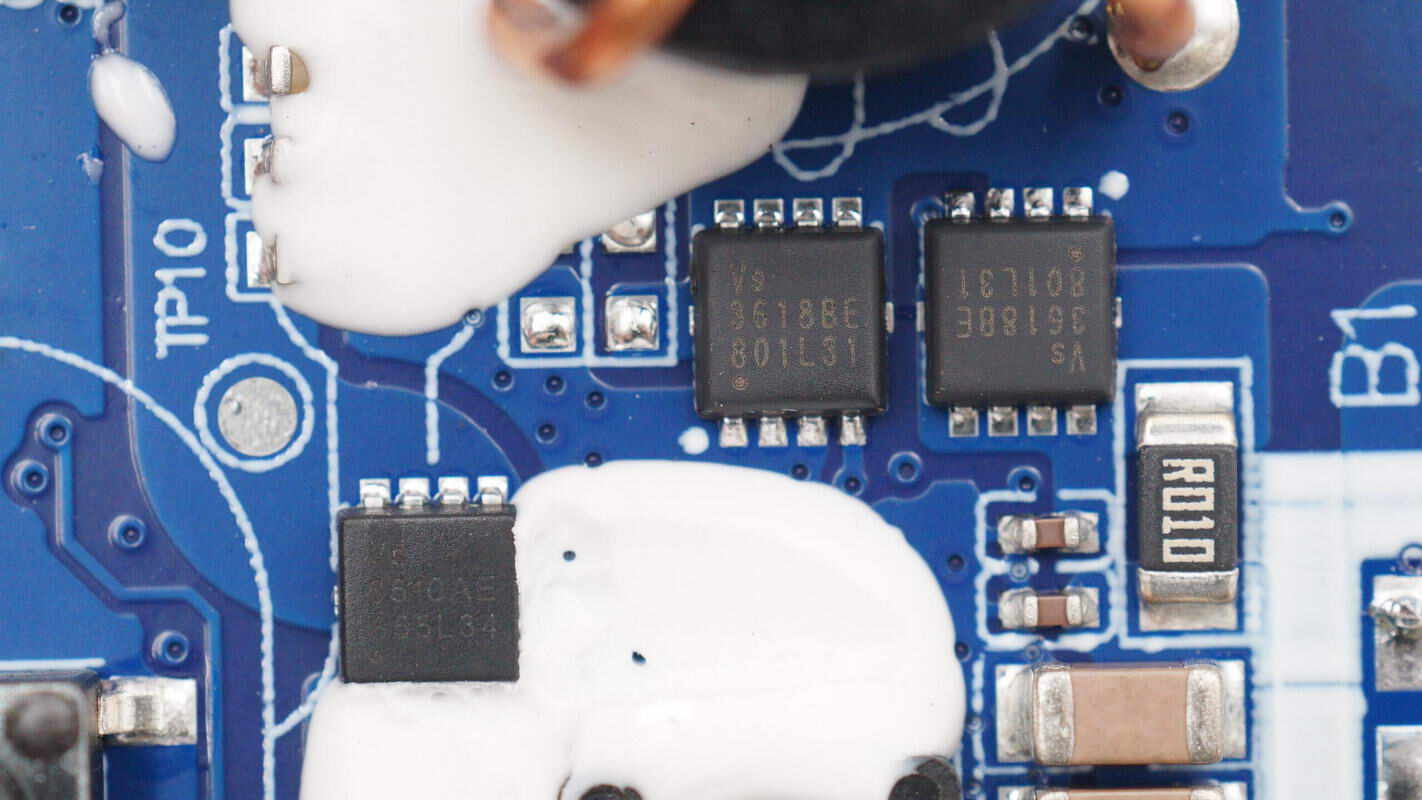

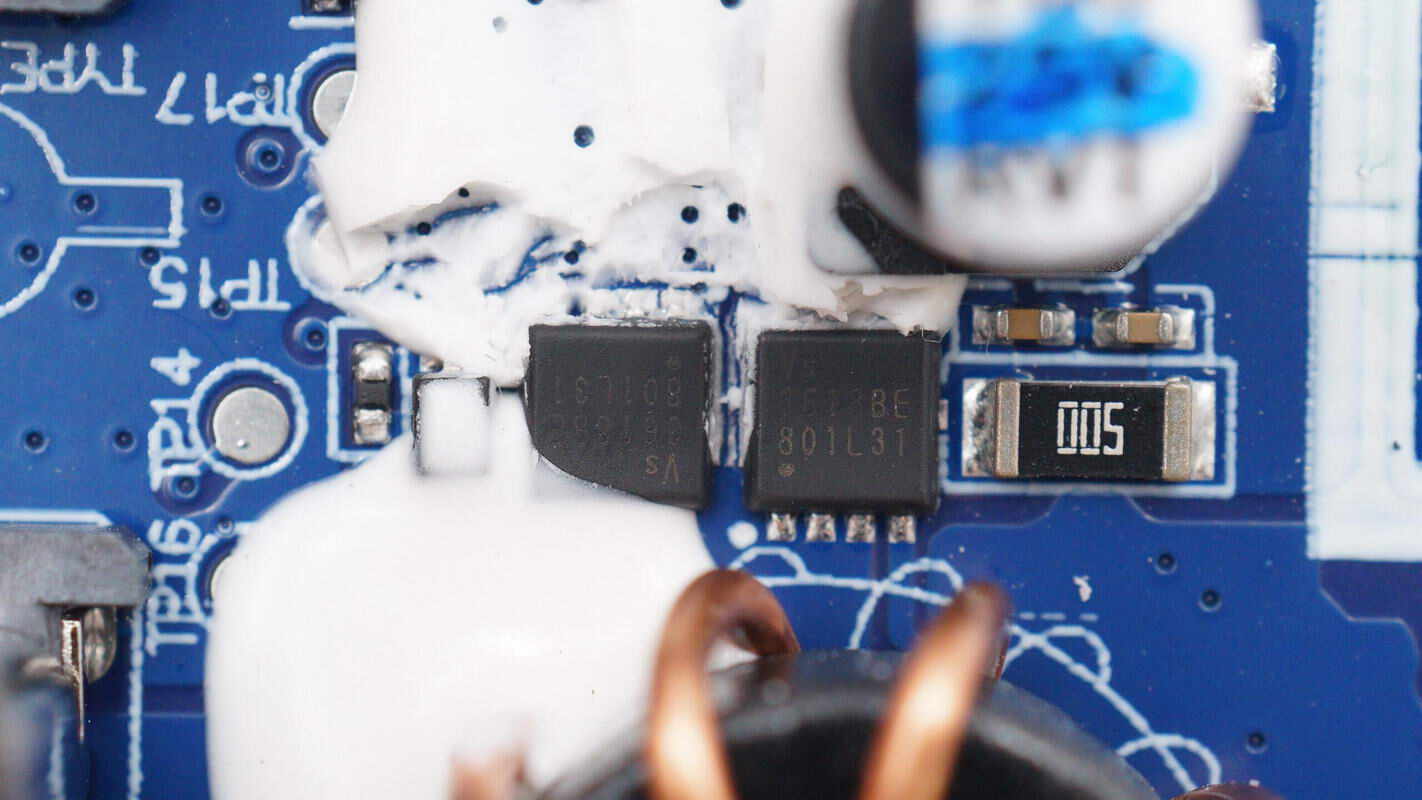

又有两颗VS3618BE同型号的升降压开关管。

这两颗同型号升降压开关管与前面两颗同样组成H桥，与南芯另一颗升降压芯片控制一路升降压电路。

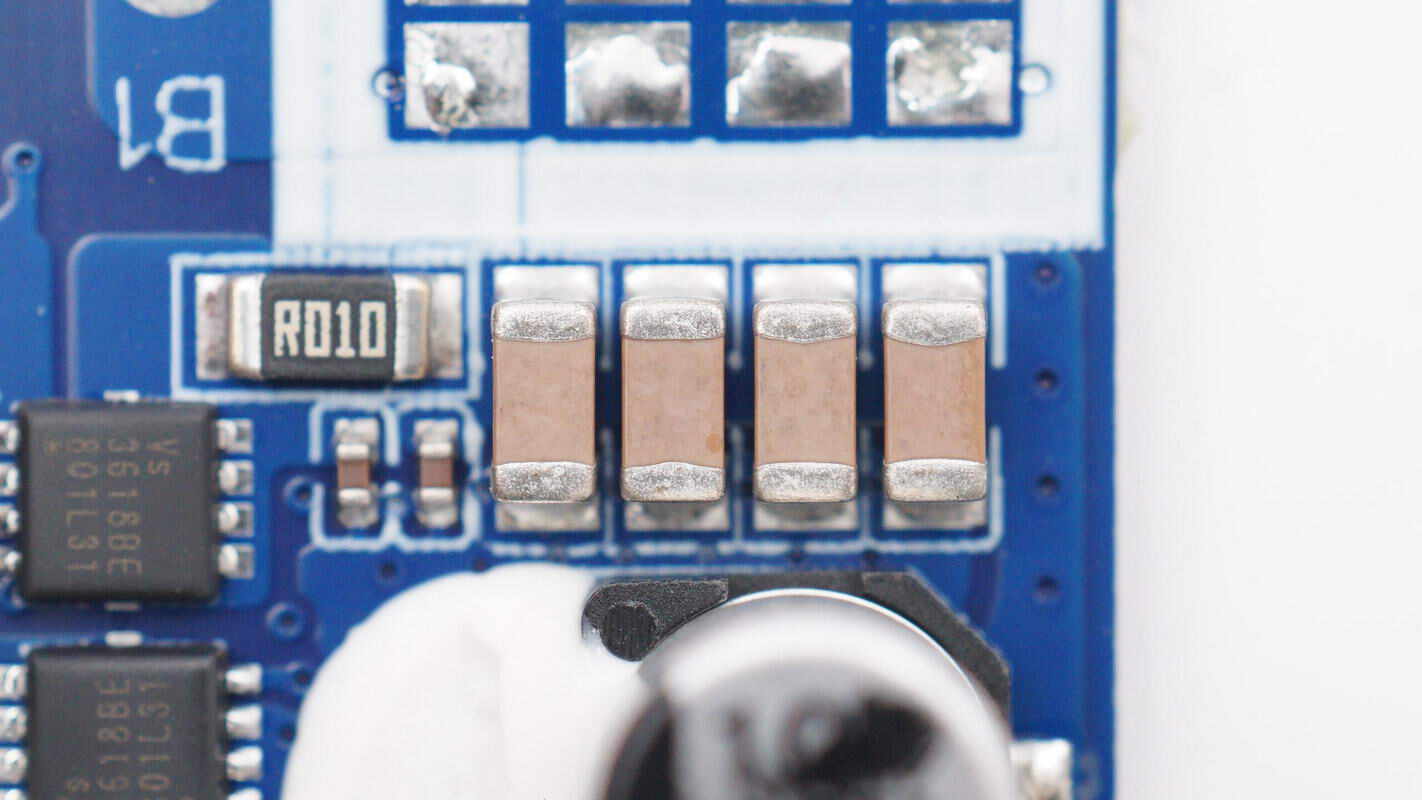

4颗NPO谐振电容特写特写。

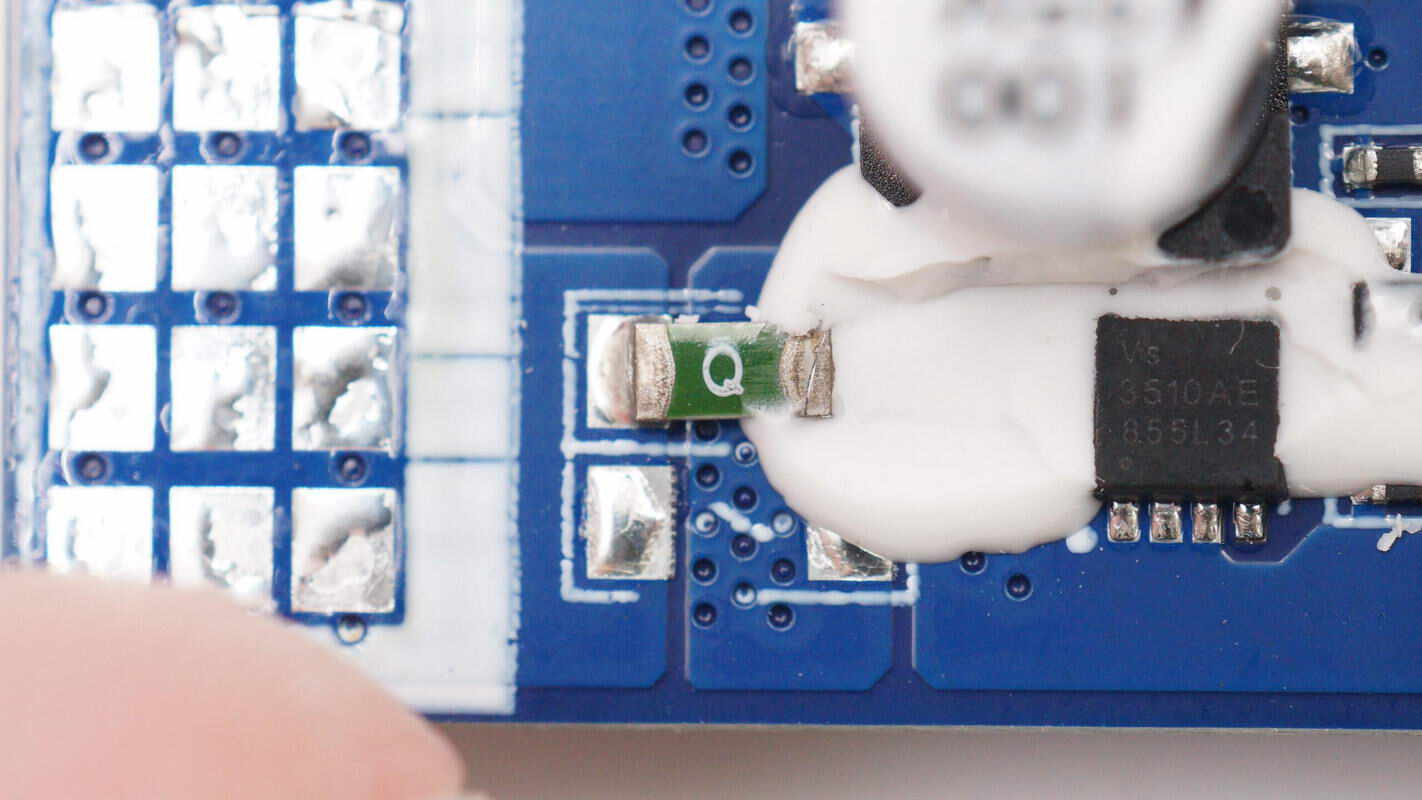

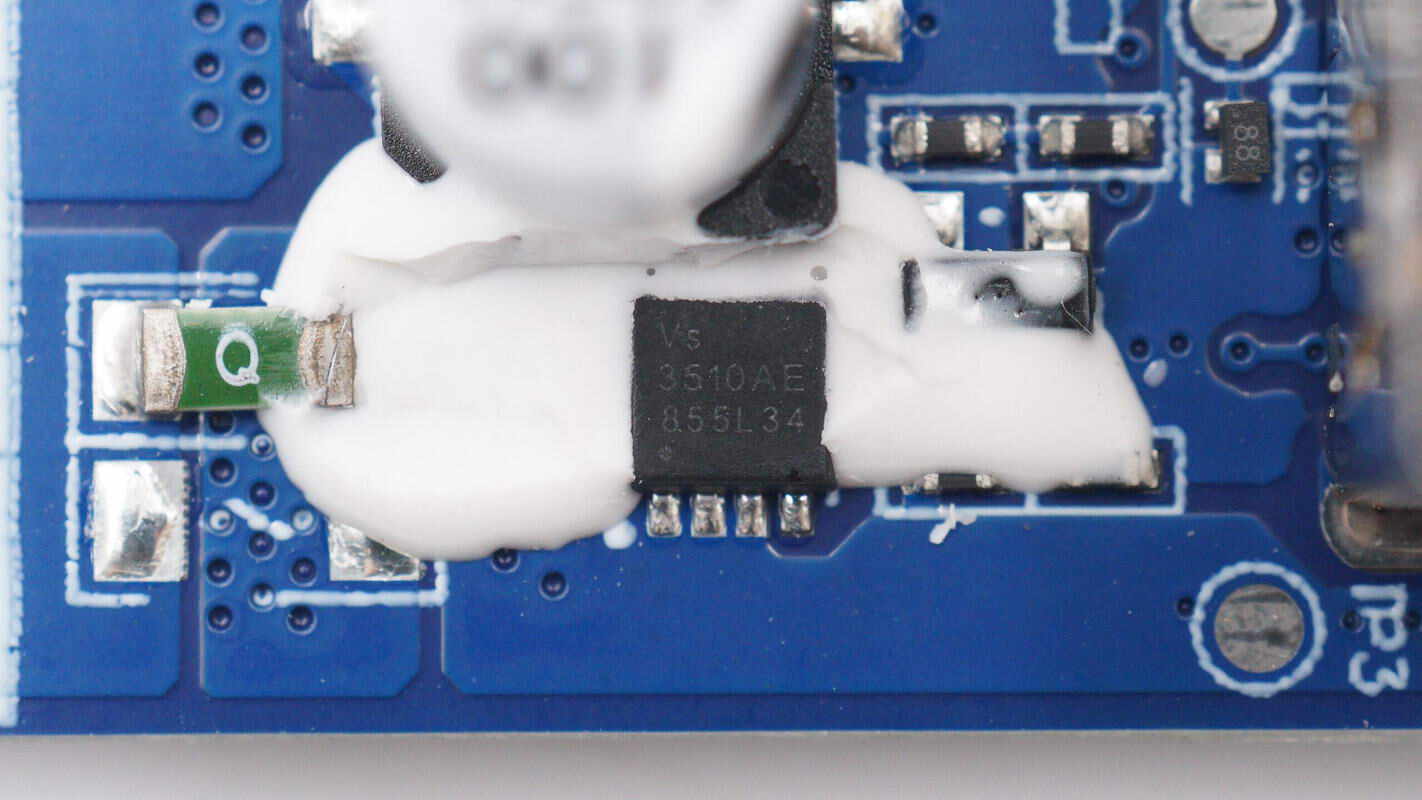

丝印Q的贴片保险丝特写。

同型号VS3510AE的功率MOS特写。

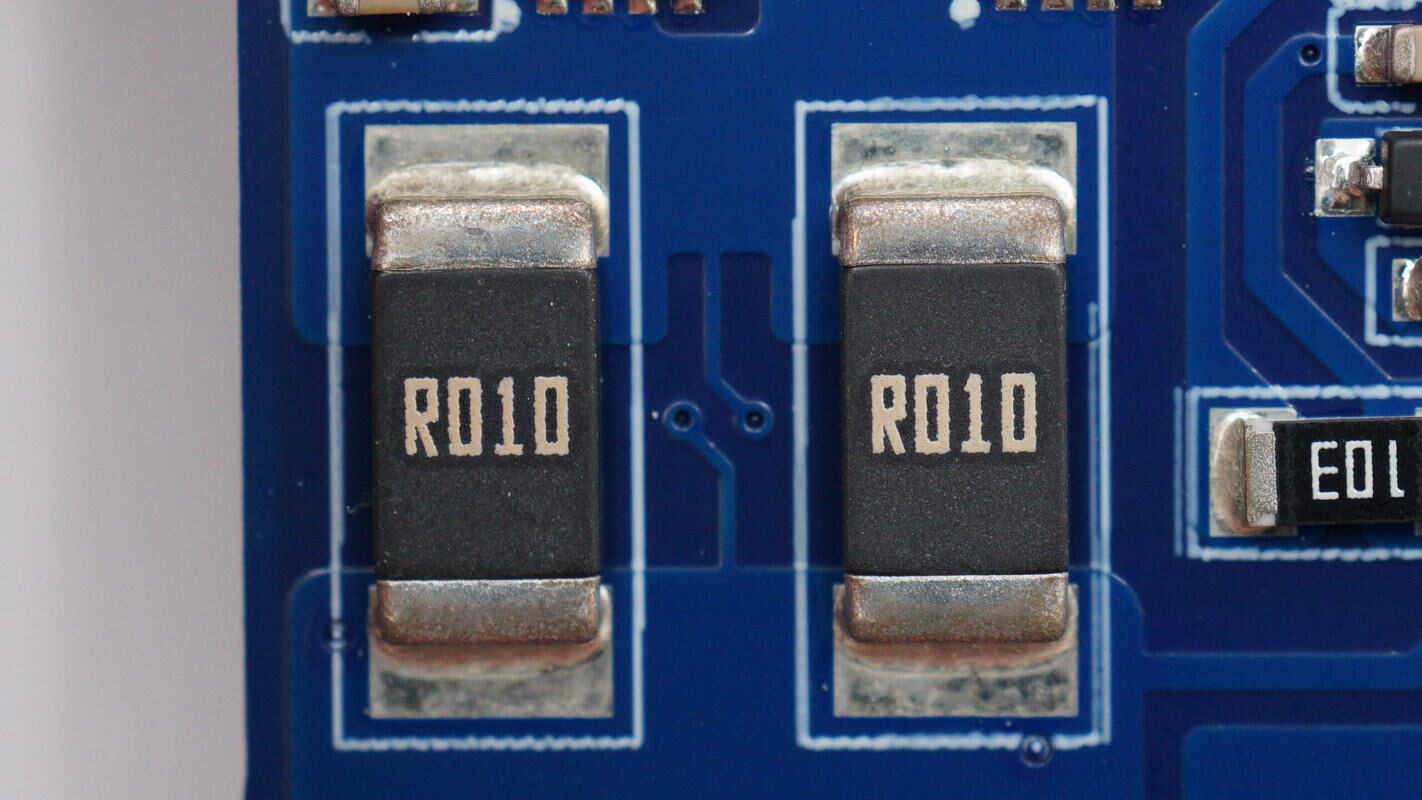

取样电阻特写，规格10mΩ。

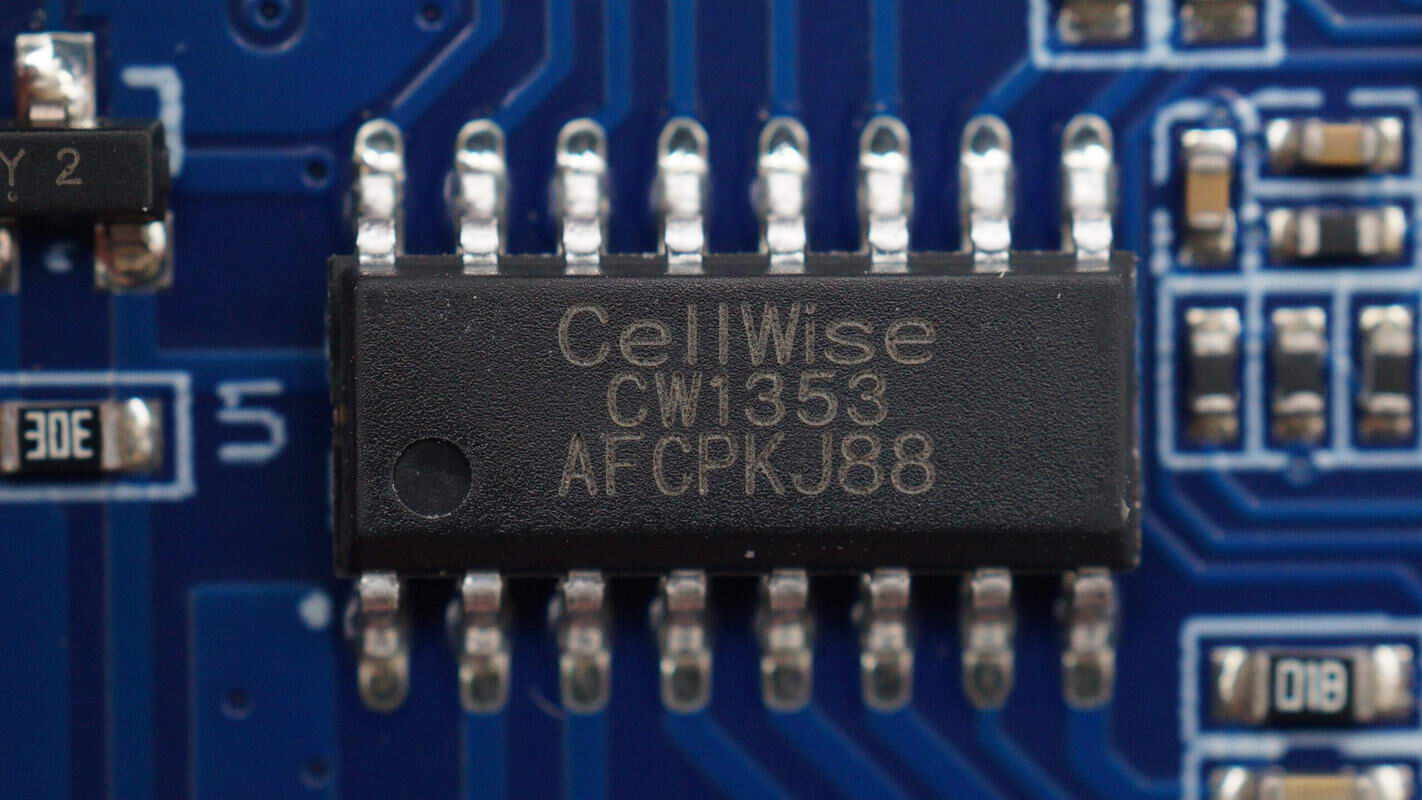

电池保护芯片特写，型号CW1353，来自Cellwise赛微，CW1353是一款4~5串保护IC，支持过充、过放、放电过流、断线、温度保护以及均衡功能。封装形式为SOP16。

四颗电池保护管特写，型号同样为VS3618BE，与电池保护芯片CW1353配合，进行电池组保护。

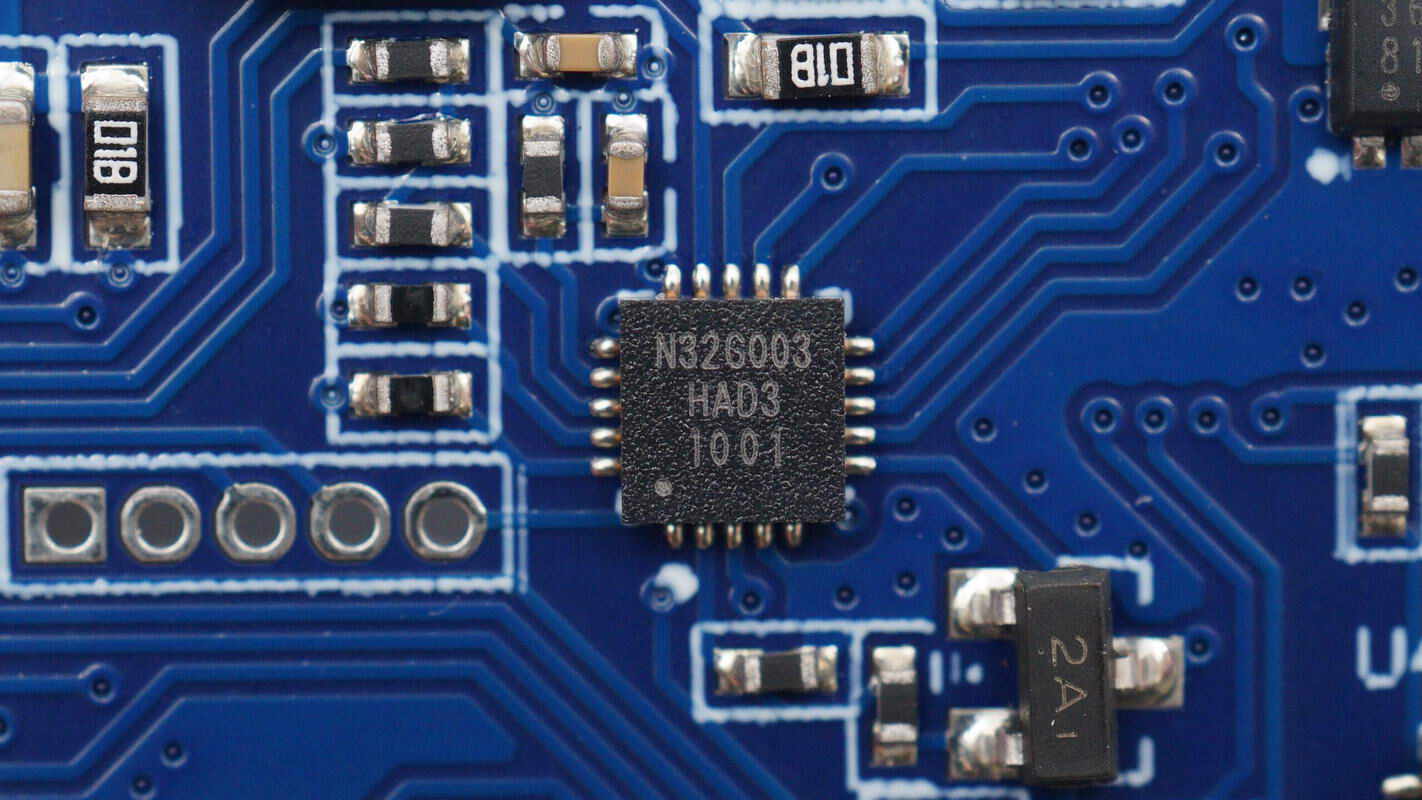

MCU特写，型号N32G003F4Q7，来自Nations国民技术，N32G003系列采用32bit Arm® Cortex®-M0内核，最高工作主频48MHz，集成29.5KB Flash，3KB SRAM，1个12bit 1Msps ADC，1个COMP，2个UART、1个I²C、1个SPI。采用QFN20封装。

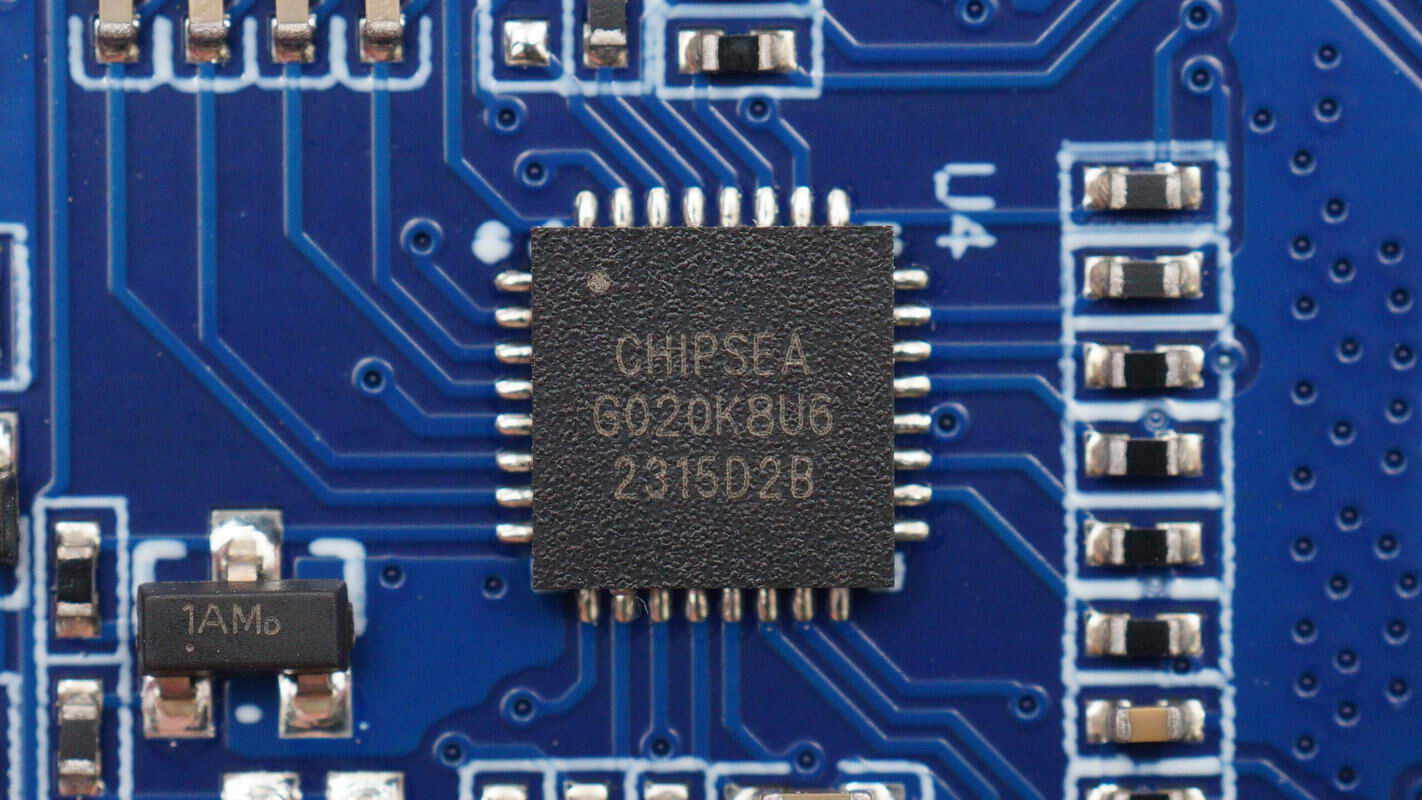

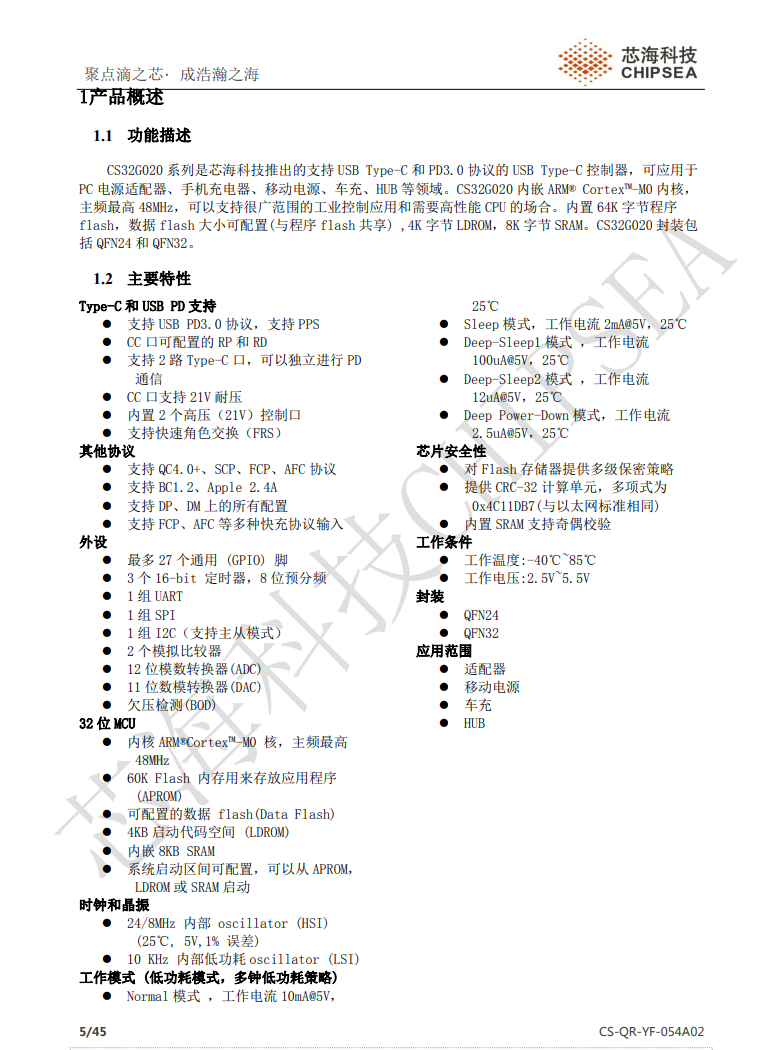

来自CHIPSEA芯海的32 位 Type-C&PD 的协议芯片，型号G020K8U6。CS32G020系列是芯海科技推出的支持USB Type-C和PD3.0协议的USB-C控制器，可应用于PC电源适配器、手机充电器、移动电源、车充、HUB等领域。

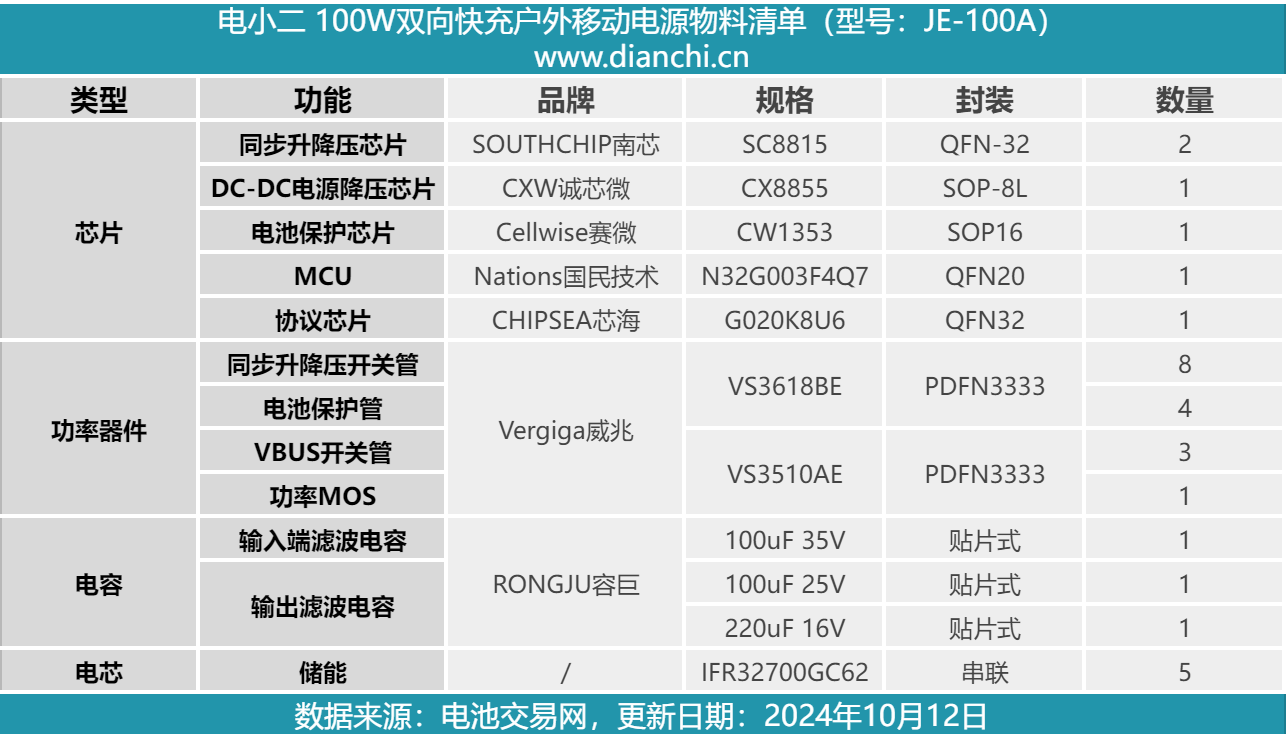

CS32G020内嵌ARM® Cortex™-M0内核，主频最高48MHz，因而可以支持很广范围的工业控制和需要高性能CPU的场合。内置64K字节程序flash，数据flash大小可配置(与程序flash共享) ,4K字节LDROM，8K字节SRAM。CS32G020封装包括QFN24和QFN32。此处为QFN32封装。
