前言
此前，电池交易网拆解了一款KOBALT考伯特4000mAh的电动工具电池包，这款电池包能提供24V的高压，采用高循环寿命电芯还支持3年质保。而这款电池包是近年发布的升级版。近期电池交易网又拿到了考伯特旧款电动工具电池包。
这款KOBALT考伯特电动工具电池包采用与4000mAh版本同样的设计语言，蓝黑撞色的机甲式外观。其额定容量2000mAh，工作电压24V。内置6节HIGHSTAR海四达 ISR18650-2000动力电池，串联成组，内置东软载波的ES8P5063 MCU进行功能控制。下面一起来看看这款电动工具电池包的内部结构及用料。
KOBALT考伯特2000mAh电动工具电池包外观
按照惯例，先看一下考伯特这款电池包的外观。
考伯特电动工具电池包整体黑蓝拼色设计，造型酷炫，PVC外壳整体给人机甲式的机械和坚实感。

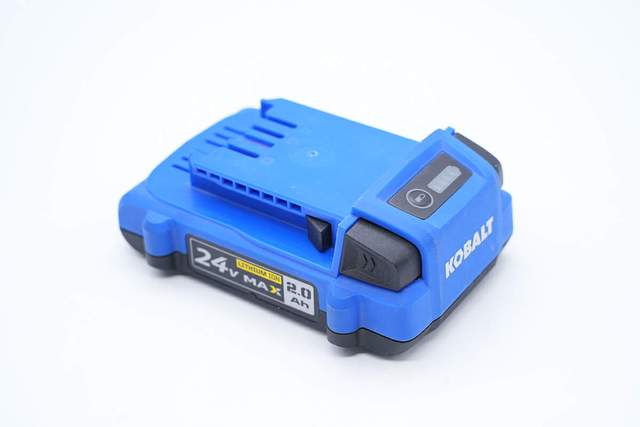

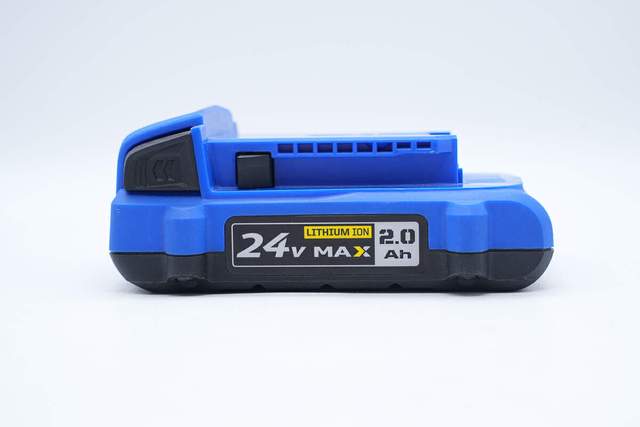

电池包右侧面一览，正中间印有黄白色文字，包括基本参数“24V/2.0Ah"的锂电池包。两侧有两个圆柱型支柱用于设置固定螺丝。

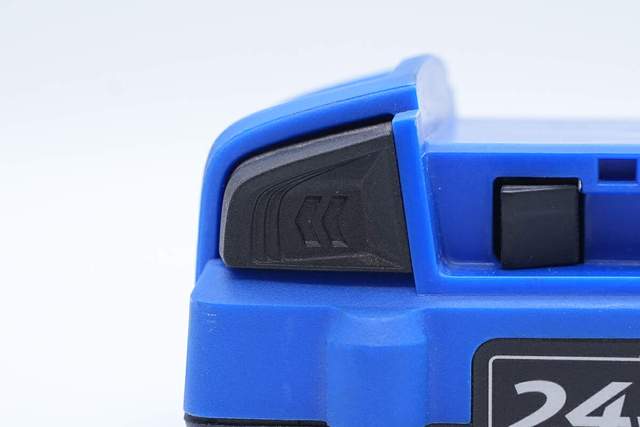

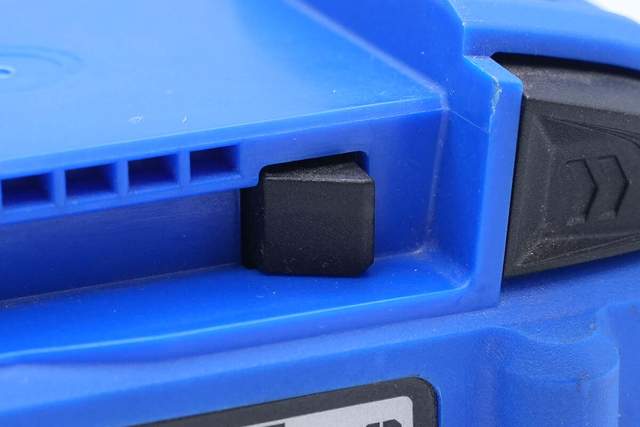

卡扣按钮特写。
用于连接电动工具的卡扣特写。

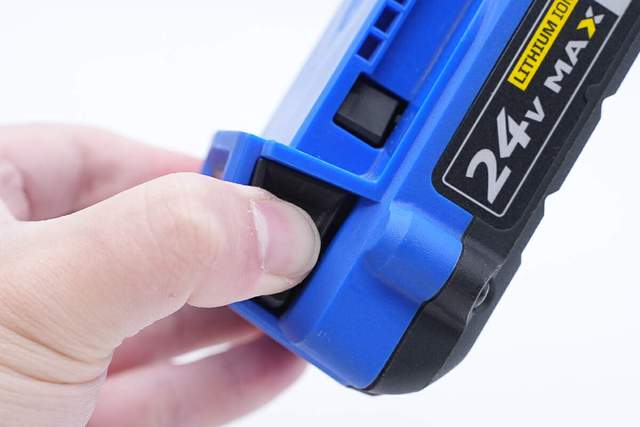

按动后方的按钮，可控制卡扣收缩，松开与上方的电动工具连接。

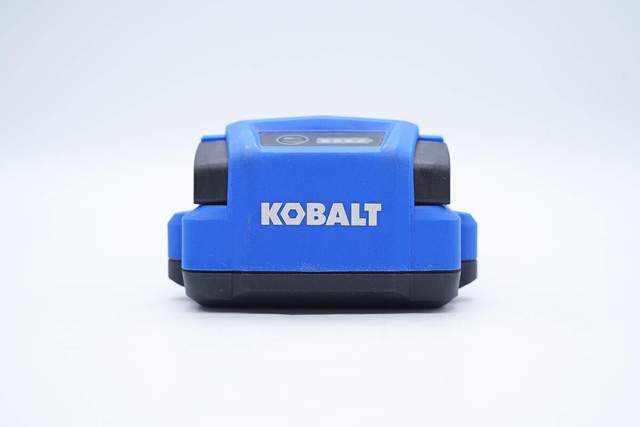

电池包正面印有“KOBALT”考伯特品牌logo。两侧为黑色按压式按钮，用于控制电池包与电动工具连接。

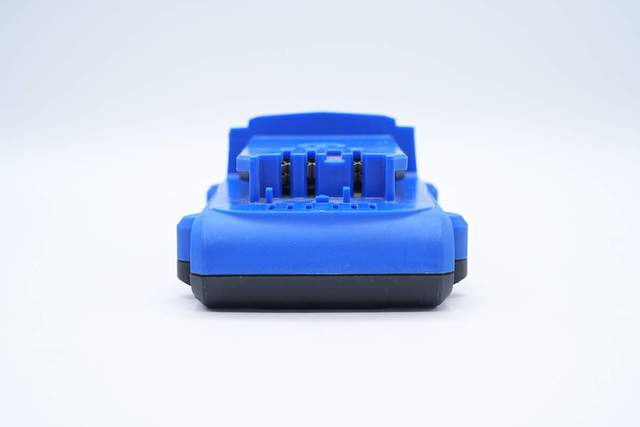

背面可见连接电动工具的插座。

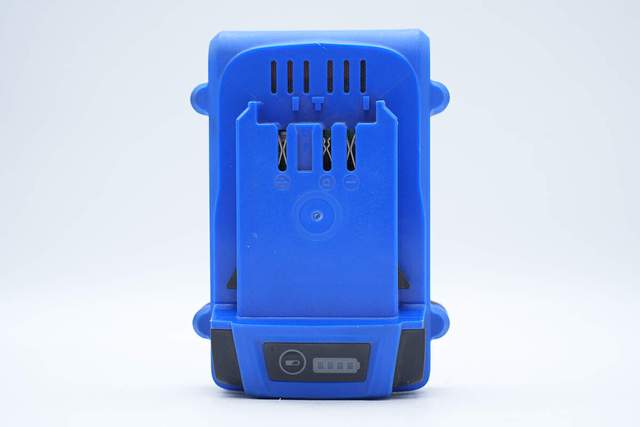

电池包顶部是电源按钮和对应指示灯，以及插座。顶部最下方还有一排散热孔。

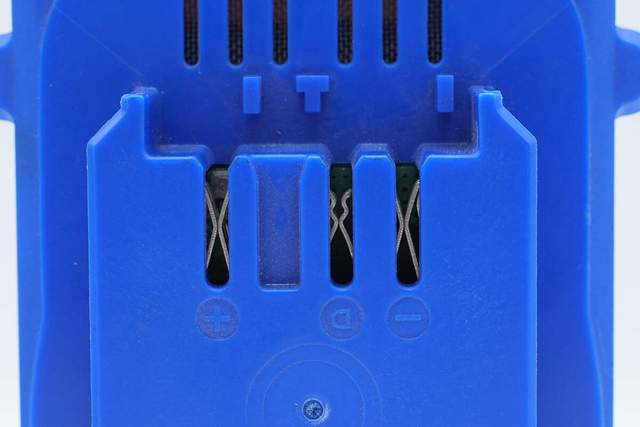

插座特写，插座由金属夹片构成，夹片上方刻有对应线路符号。

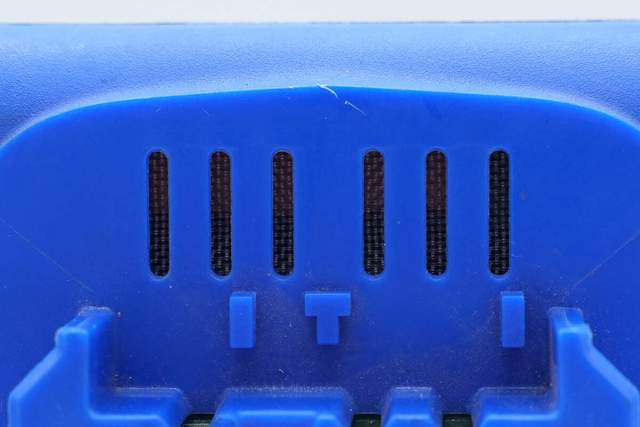

散热孔特写，镂刻成条，里面成网格状。
按动按钮，指示灯亮绿灯指示剩余电量。

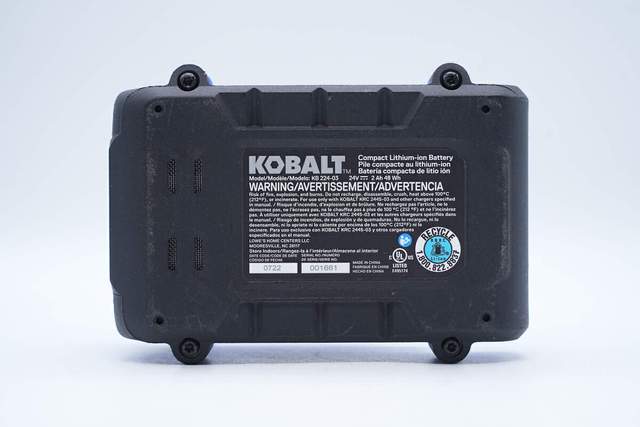

底部贴有黑色铭牌，铭牌上印有产品使用警告和基本参数。

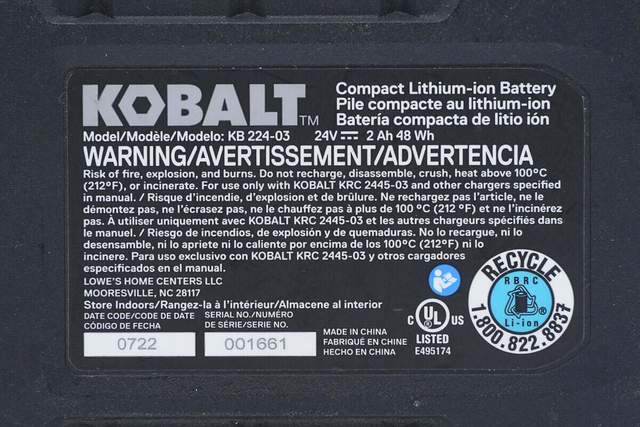

铭牌参数信息特写：
型号：KB 224-03
24V/2.0Ah（48Wh）
底面靠近电池区域还有条状散热孔，加强散热。

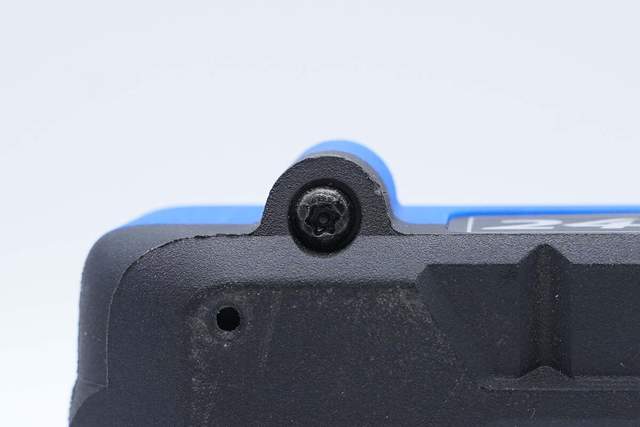

用于固定外壳的螺丝特写。

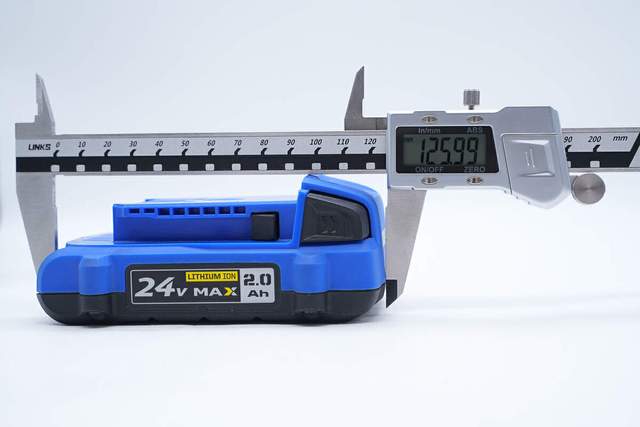

测得考伯特2000mAh电动工具电池包长度为125.99mm。

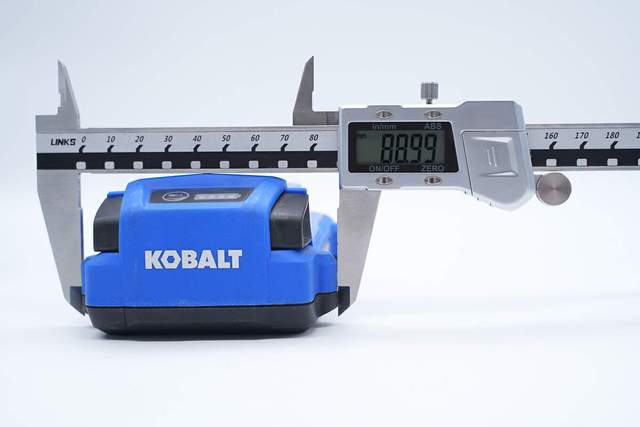

宽度为88.99mm。

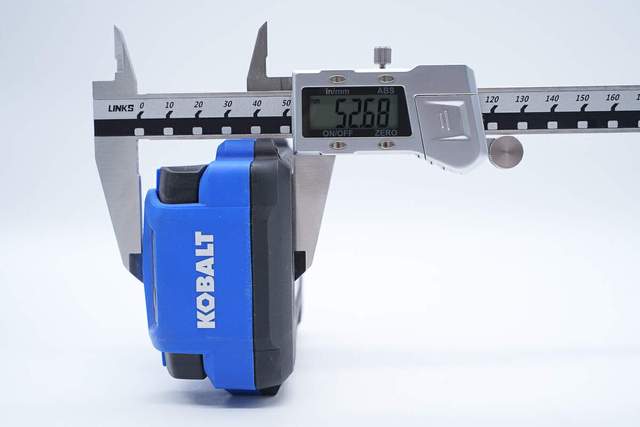

厚度为52.68mm。

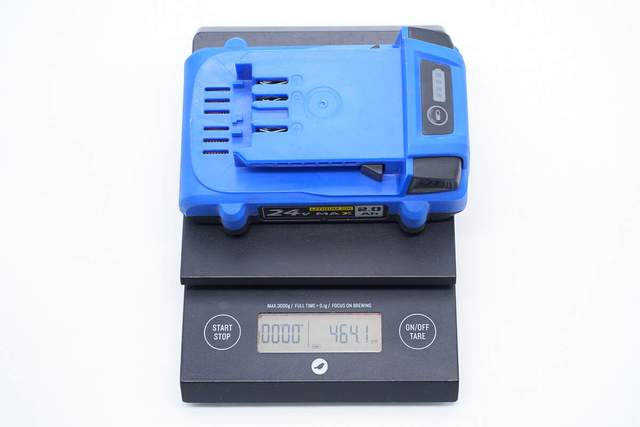

测得其重量为464.1g。

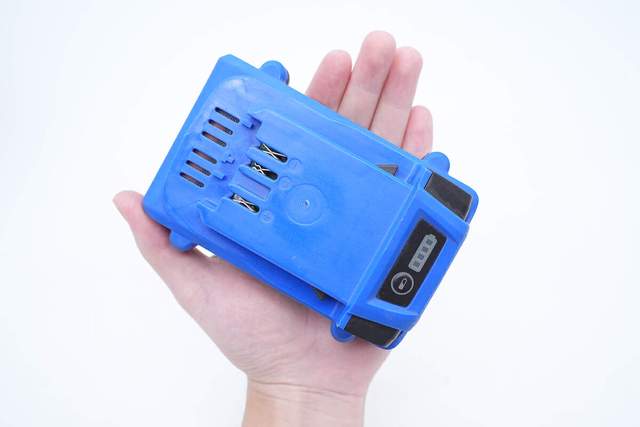

放在成年人手中感受下大小。
KOBALT考伯特2000mAh电动工具电池包拆解
接下来一起来看下它的内部结构和用料。
将电池包的外壳螺丝拧下，拆下顶盖。
盖板内部结构一览。

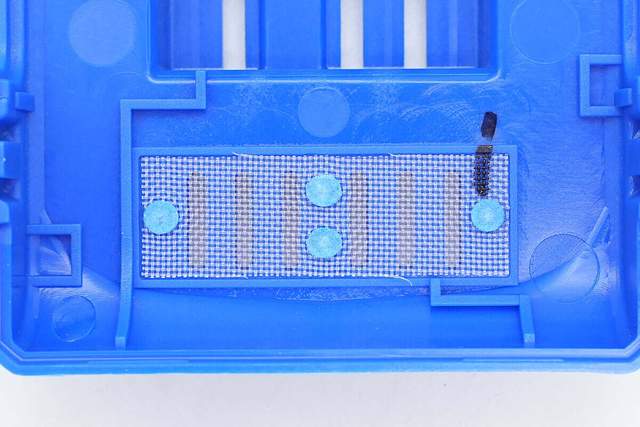

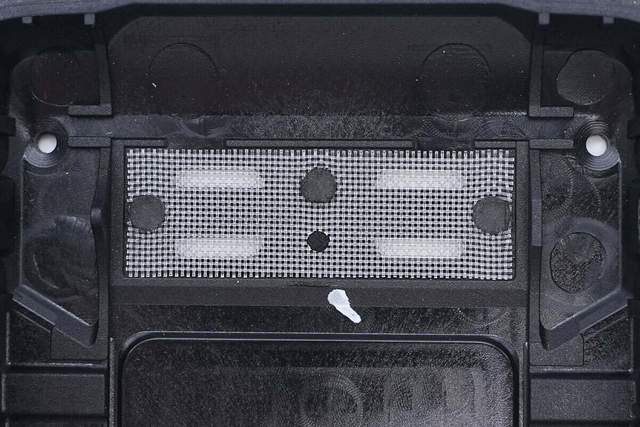

散热孔内部贴了一层滤网。

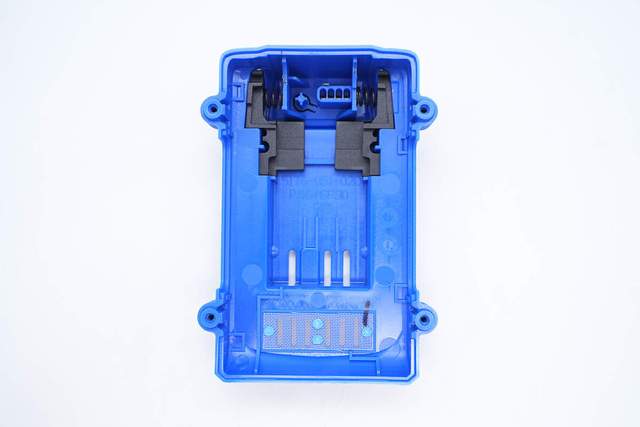

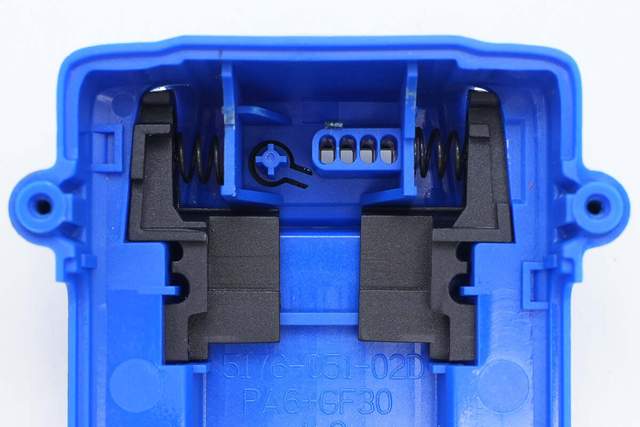

从盖板内部可见按钮材质和结构。

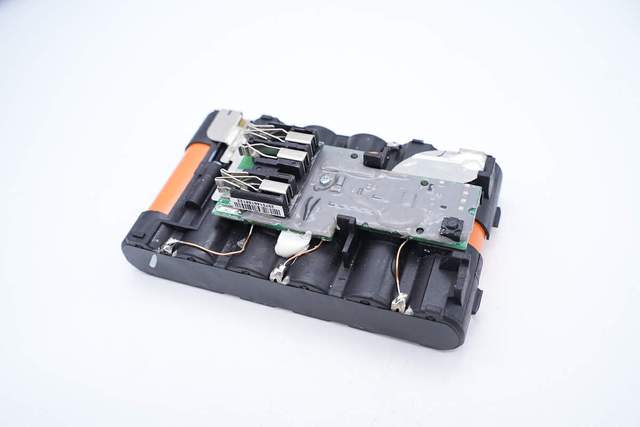

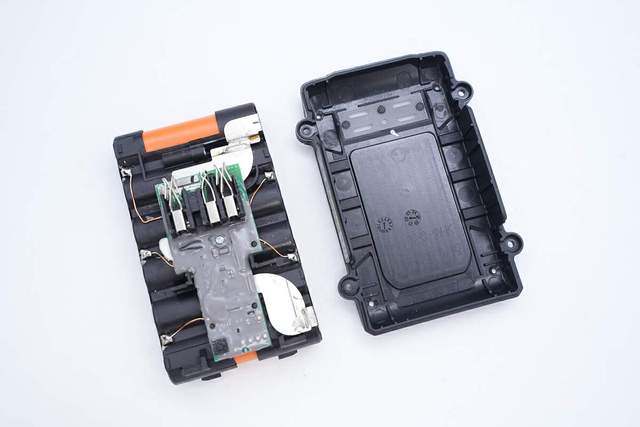

来看PCBA模块和电池组结构。电池组用黑色塑料支架包裹，PCBA模块用螺丝固定在黑色塑料支架上，并打胶加固。
固定PCBA模块的螺丝特写。

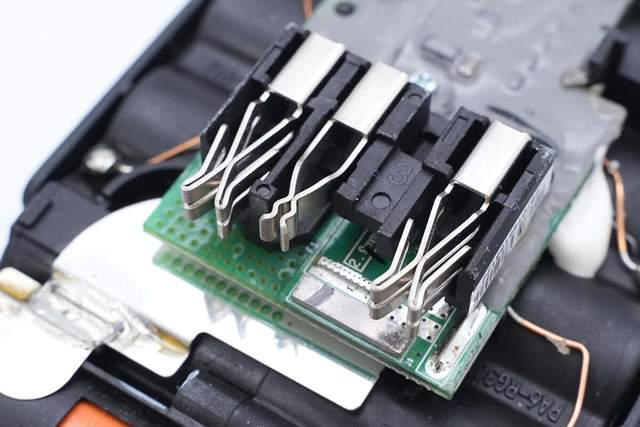

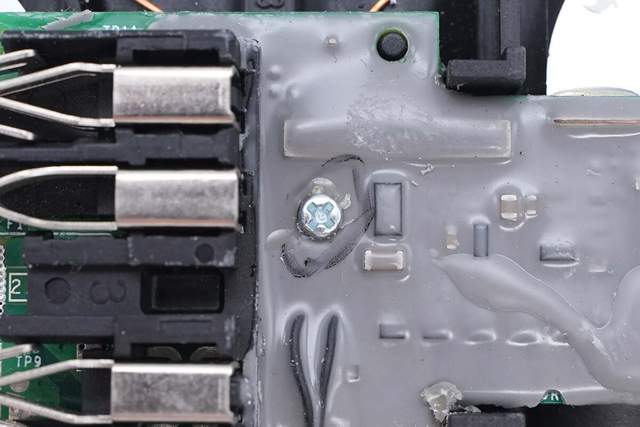

插座内部结构特写，由金属夹片构成。

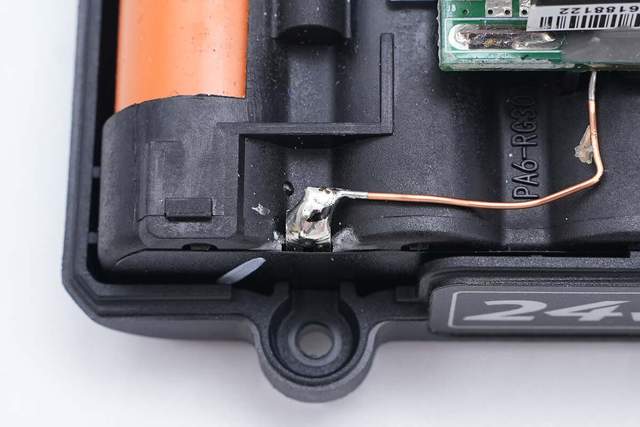

输出导线焊点特写。

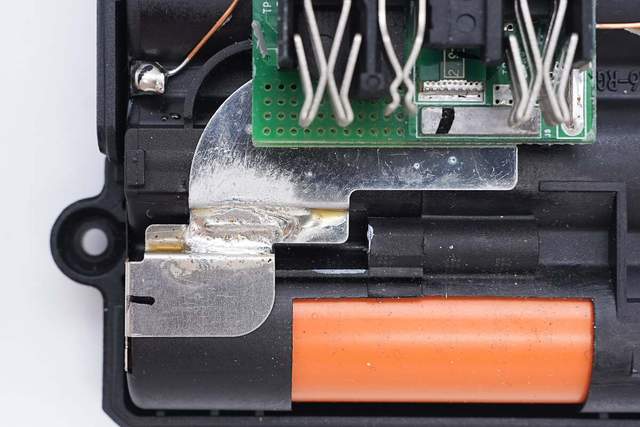

电池组极耳用镍片连接，焊接到PCBA模块上。
继续拆解，将PCBA模块和电池组从外壳中剥离。

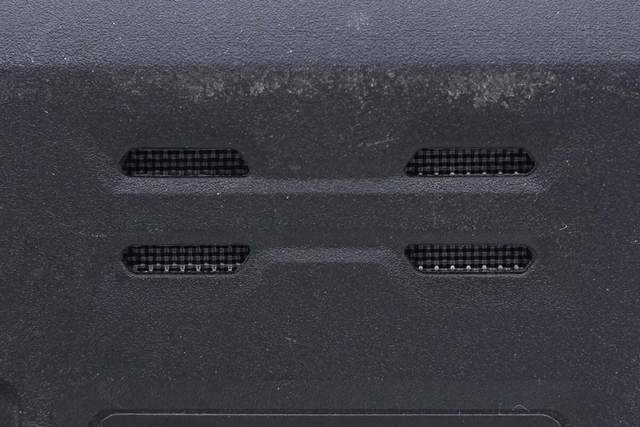

外壳底座的散热孔同样贴了一层滤网防尘。

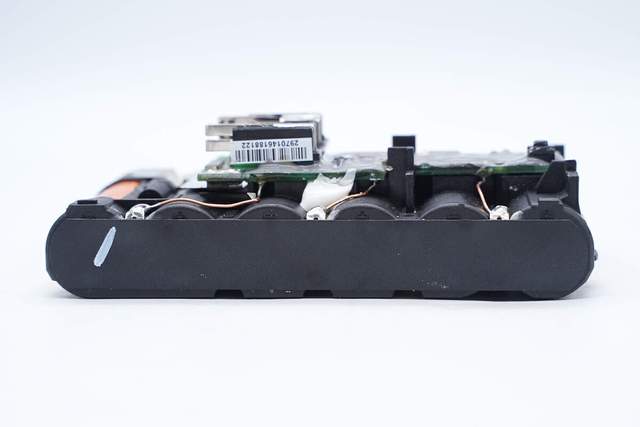

PCBA模块和电池组一览。
电池组两侧贴着黑色绝缘胶布
底座悬空处理，可以最大程度增加电池组散热面积。
将塑料支架和PCBA模块拆开，分离出六节电池。

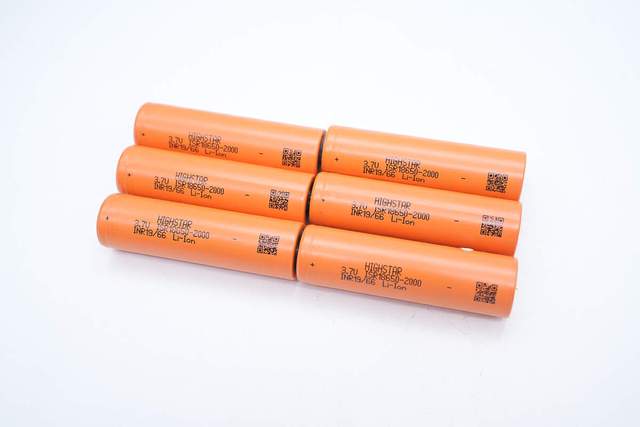

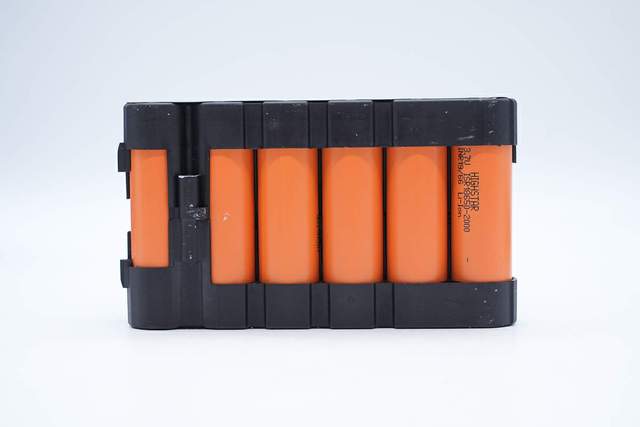

6节电池整体效果一览，电池组由6颗电芯串联而成。

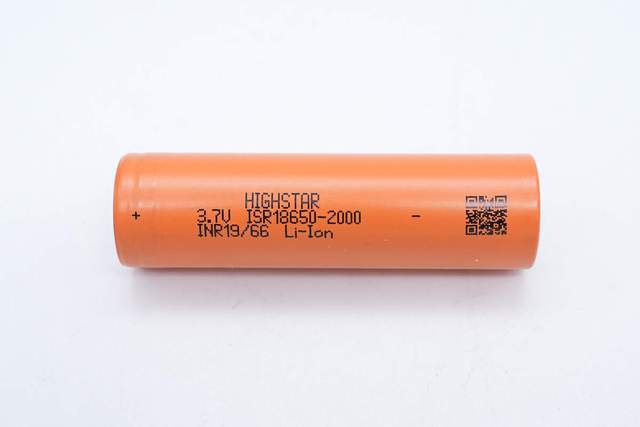

单颗电芯特写，电芯外披橙色套膜，型号ISR18650-2000，来自HIGHSTAR海四达，标称电压3.7V，标称容量2000mAh，能量7.4Wh。
PCBA模块一览，表面涂满硅胶加强散热。

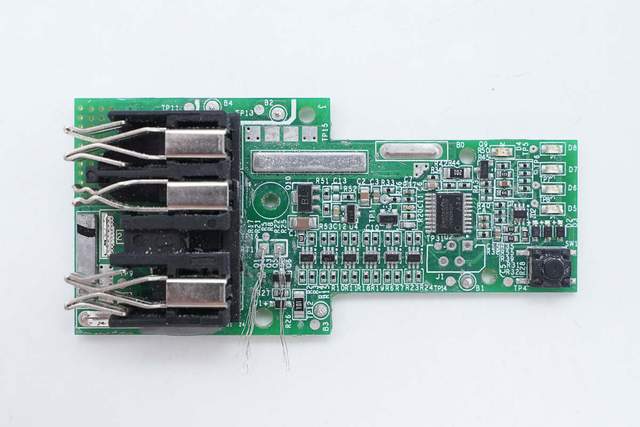

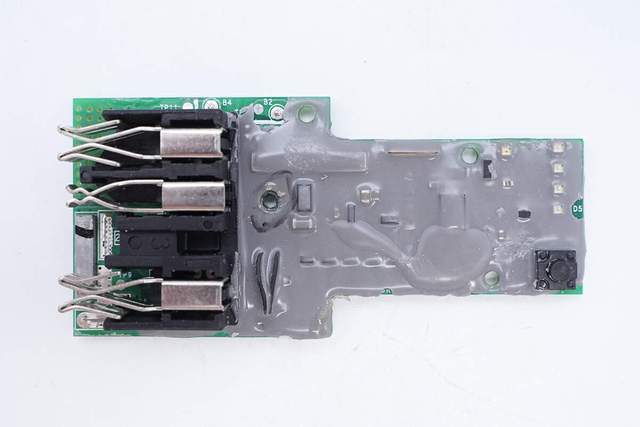

清理掉硅胶，从左至右可见插座，稳压芯片，电流均衡电路以及MCU，最右侧为LED灯珠和电源按钮。

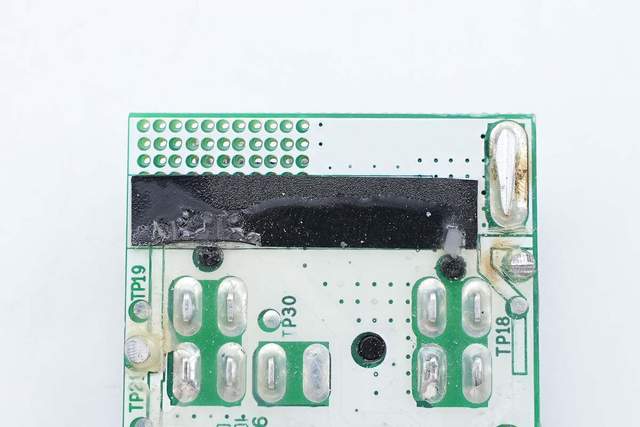

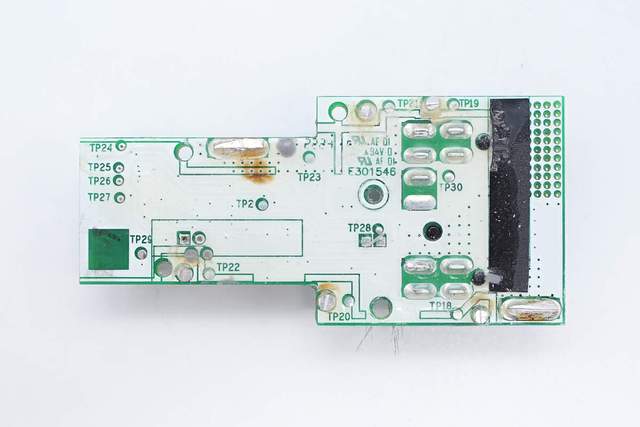

PCBA模块背面没有核心器件。
插座背面贴石墨贴纸散热。

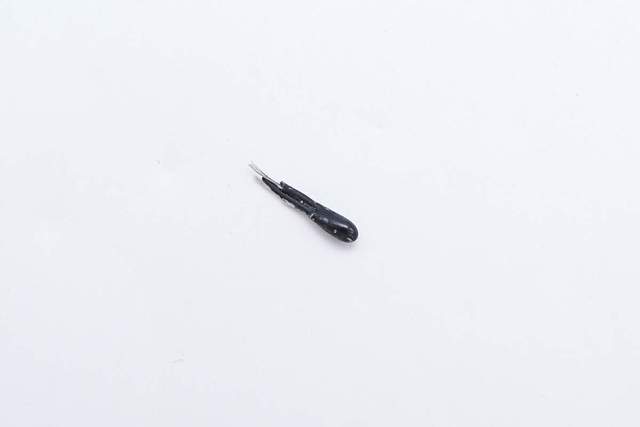

NTC热敏电阻特写，用于监测电池组温度，进行过温保护。

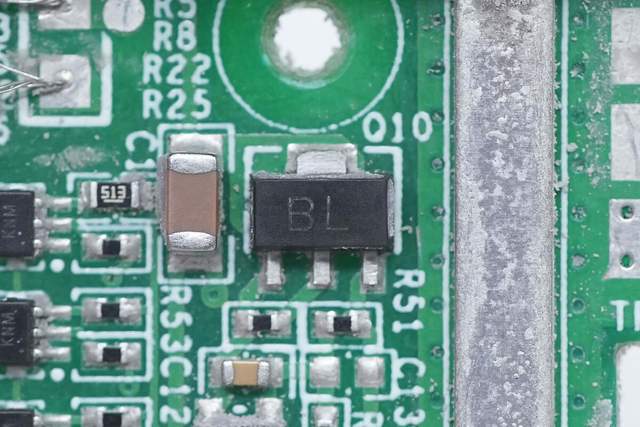

丝印BL的稳压芯片，用于给MCU供电。

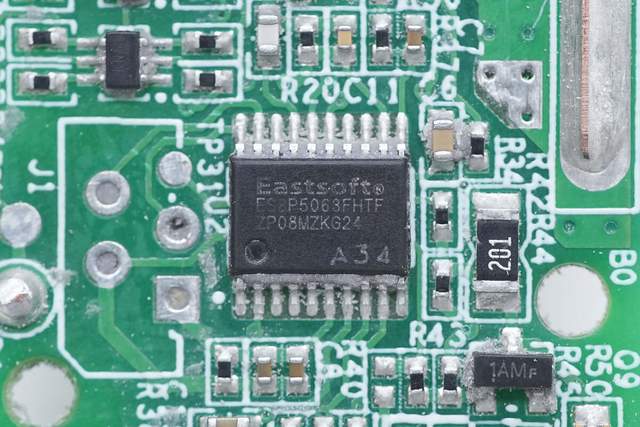

MCU特写，来自Eastsoft东软载波的ES8P506x系列，ES8P506x是一款高集成度的通用 MCU 芯片，内部集成32位ARM Cortex-MO CPL内核。集成多个 16 位和 32 位定时器/计数器， UART 模块， SP|和 I2C 通信模块，12 位 ADC，以及用于系统电源监测的 LVD 模块等外设。采用TSSOP20封装方式。

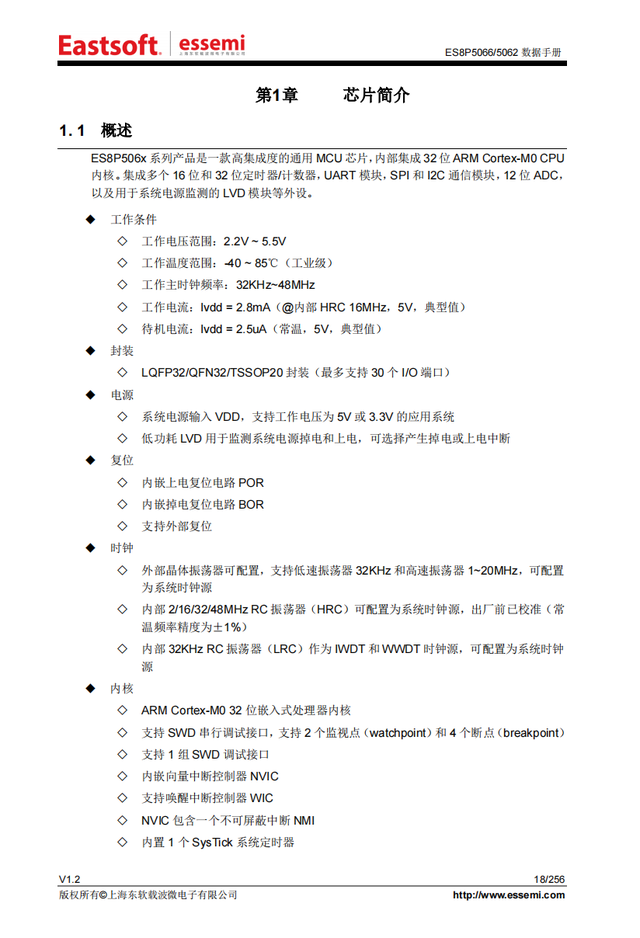

东软载波 ES8P506x资料详情。
用于电流均衡的6颗联排的三极管特写。

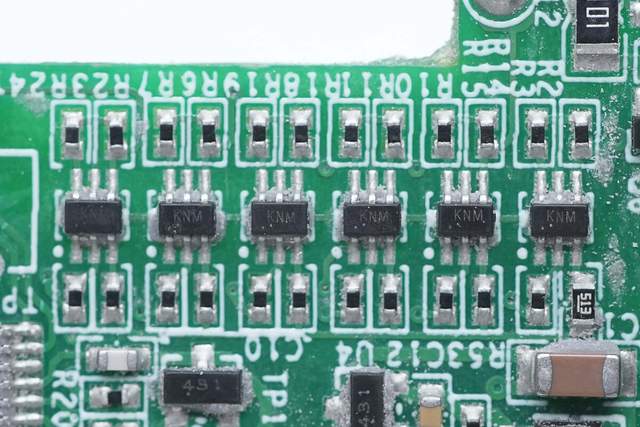

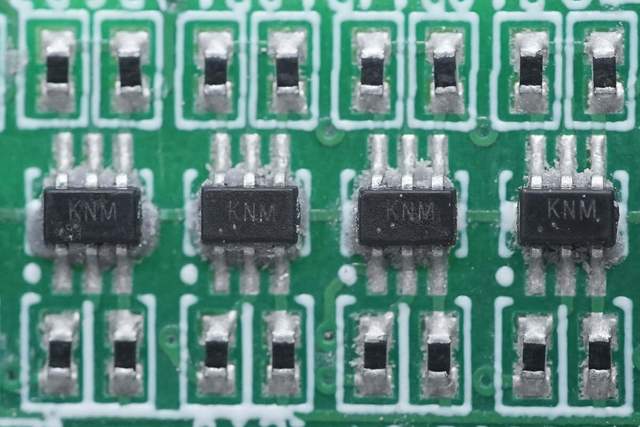

三极管型号MMDT5451，丝印KNM。采用SOT363封装。

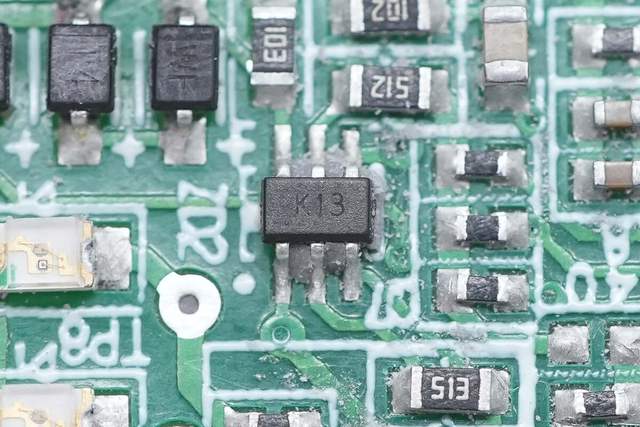

丝印K13的电池保护芯片特写。

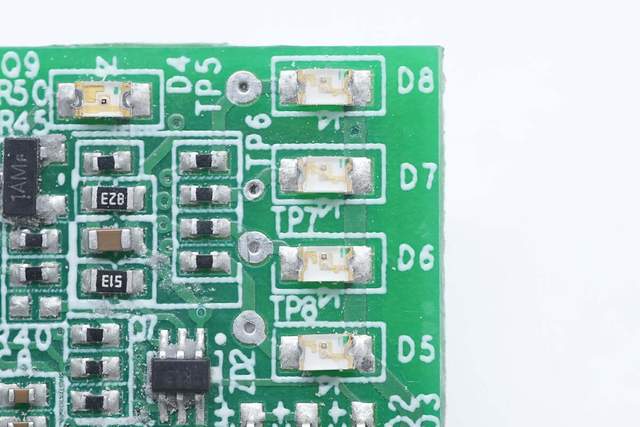

四颗LED灯珠特写。

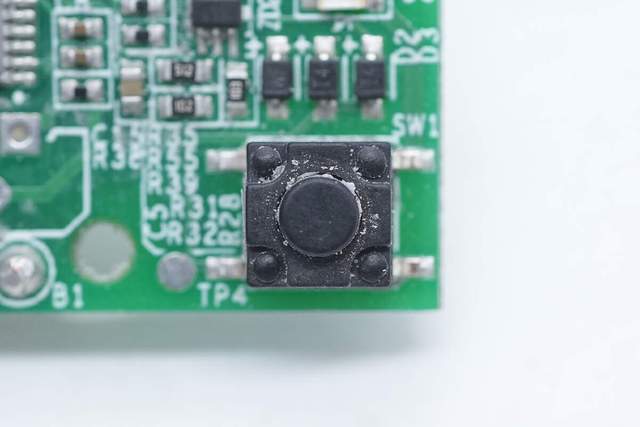

贴片电源按钮特写。

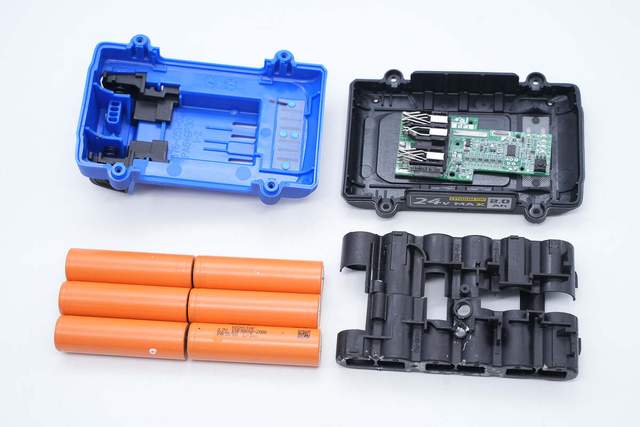

全部拆解完毕，来张全家福。
电池交易网总结

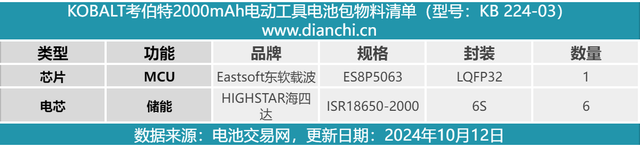

最后附上考伯特2000mAh电动工具电池包的核心器件物料清单，方便大家查阅。
KOBALT考伯特2000mAh电动工具电池包标称容量2000mAh，并能提供24V的高压，适配强力电动工具，如工业级无刷电机等类别。采用优质PVC外壳耐摔抗震，可以手持电池包，边充边用非常方便。
其内置海四达高循环寿命的ISR18650-2000动力电池组，由6颗电芯串联而成，配备6颗电压均衡芯片和电池保护芯片进行管理，用东软载波的ES8P5063 MCU进行功能控制。电池组用全方位抗冲支架保护固定，内部导线连接处、重要器件多处打胶，PCBA模块上覆盖散热硅胶，电池组周边均贴有绝缘纸，保护措施到位。
