前言

正浩推出了一款RIVER 2 MAX户外电源，这款户外电源采用轻量化设计，6千克的重量配合自带的提手，携带和使用都非常方便。这款户外电源内置512Wh汽车级磷酸铁锂电池，在3000次循环以后还能保持80%以上的容量。内置逆变器的输出功率为500W，升维驱动1000W输出，通过AC输入可以1小时充满户外电源，并支持旁路模式，可作为UPS使用。

户外电源支持AC输入充电，USB-C接口输入充电和太阳能充电。交流输出为两个五孔插孔。USB方面具备三个USB-A接口，一个USB-C接口，USB-C接口支持双向100W快充，可以为户外电源充电。此外还具备DC接口，用于直流12V输出。

RIVER 2 MAX内置UL认证高倍率汽车级动力电芯，BMS电池管理支持八重保护。内置散热风扇能够及时散发掉大功率运行产生的热量，此外还支持手机安装APP，进行电源监测，功能设置，远程操控和固件升级功能，大大增添了可玩性。下面充电头网就来拆解这款户外电源，一起看看内部的用料和设计。



此前充电头网还拆解和评测过正浩2000W户外电源 德Max 1600（EFD311），评测过EcoFlow MINI户外电源，欢迎查阅。



正浩RIVER 2 MAX户外电源开箱

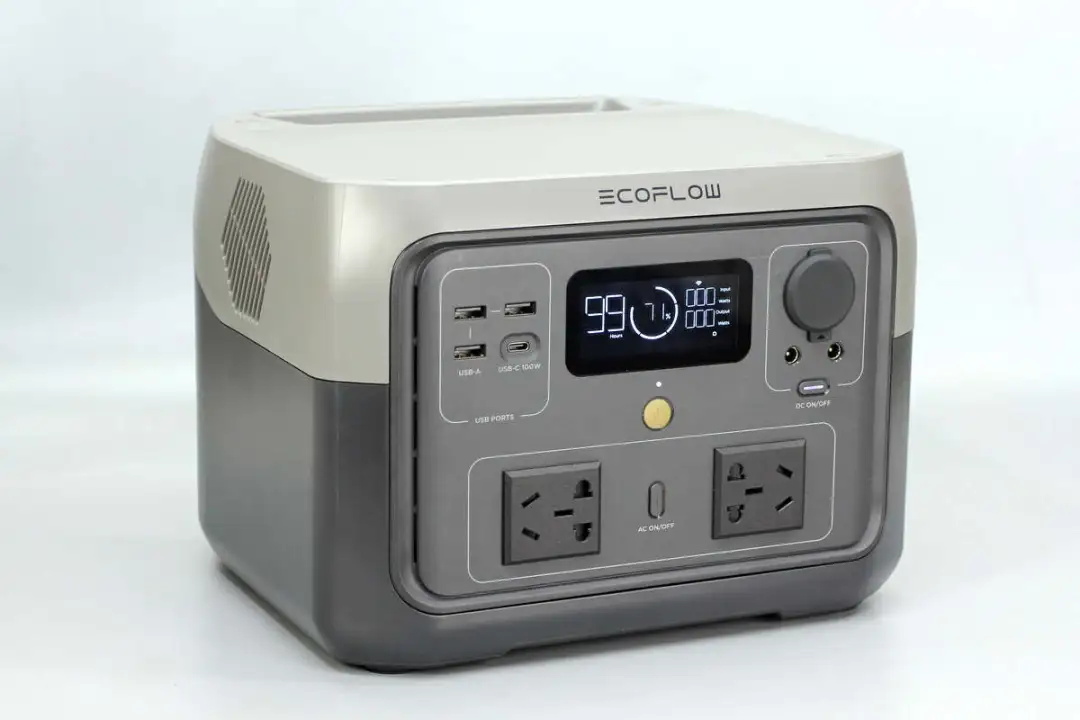

包装盒正面印有ECOFLOW品牌名称以及产品外观简图。

打开包装盒，产品外有黑色减震缓冲泡沫包裹，防止运输时的碰撞导致产品损坏。

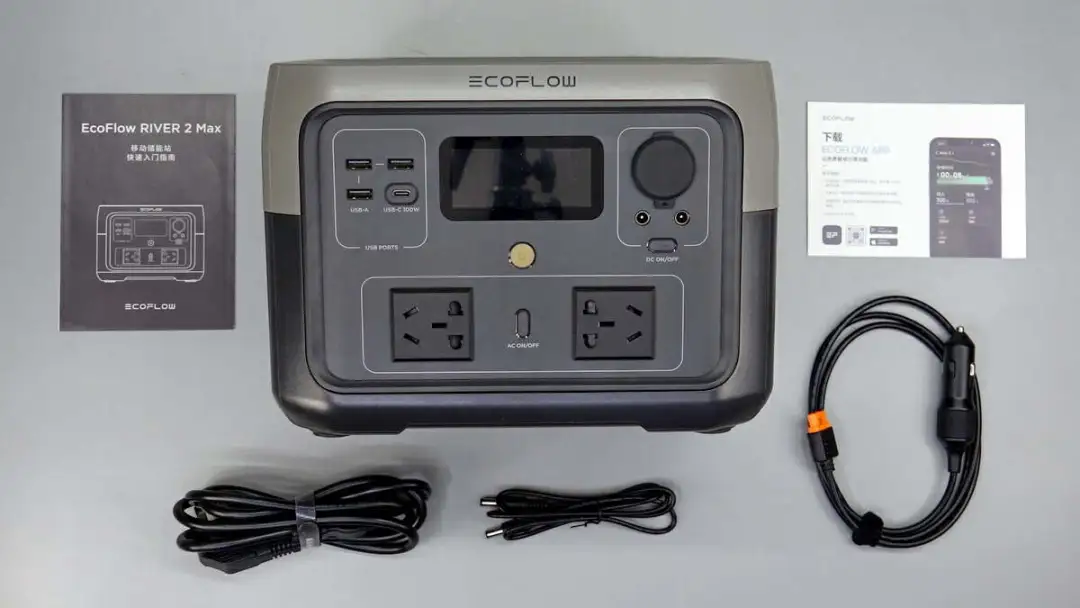

包装盒内含产品说明书、保修卡、户外电源、AC电源线、DC5521转DC5525连接线、车载点烟器充电线。

产品采用银灰色、灰黑色撞色搭配，机身采用V-0级防火阻燃外壳，合理的结构设计让产品通过冲击/撞击/震动等严苛测试，通过了UN39.3认证。

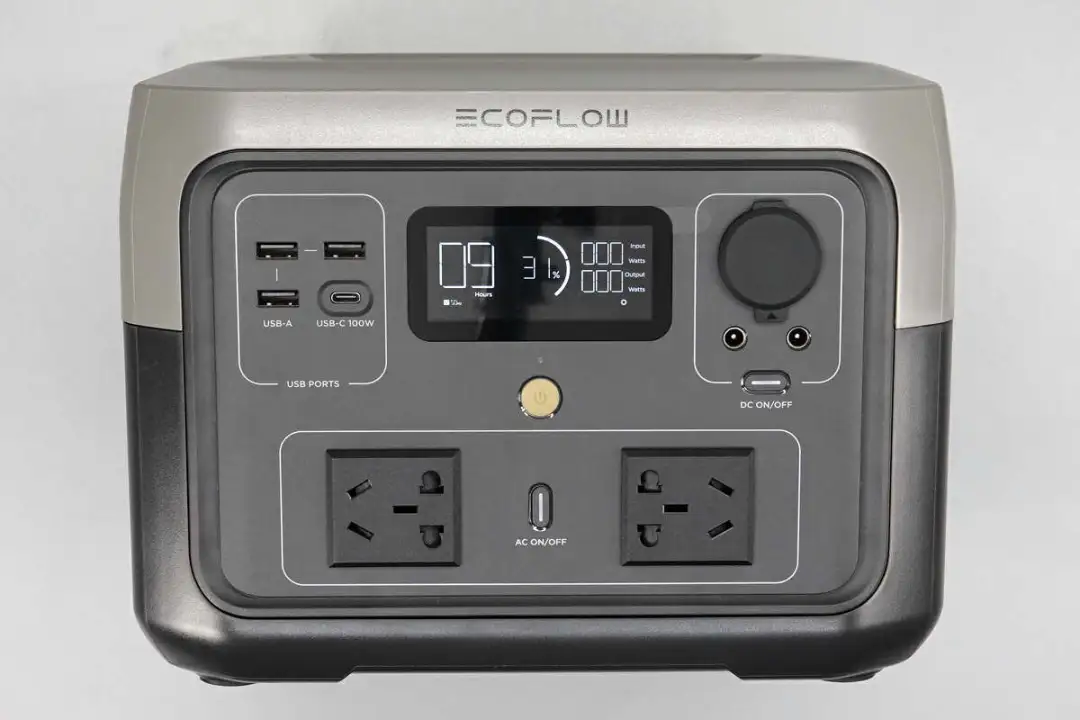

产品正面共分为USB（3A1C）、AC（×2）、DC（DC5521×2，12V点烟器x1)三个接口模块，其中AC、DC模块都有独立的控制开关，中间为LED显示屏，显示屏下方为电源开关。

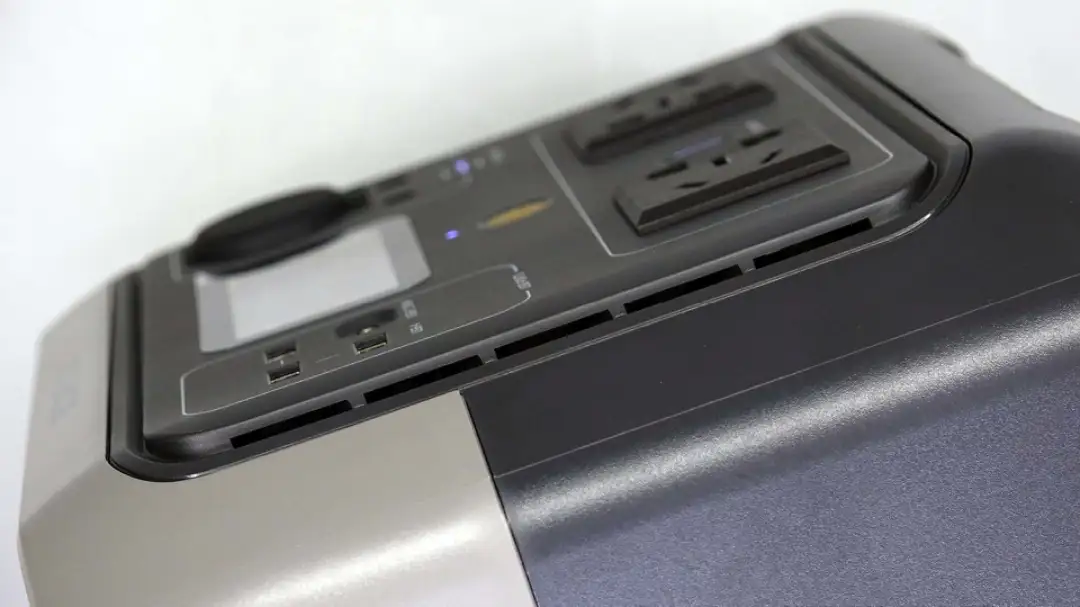

面板两侧开有透气格栅，帮助散热降温。

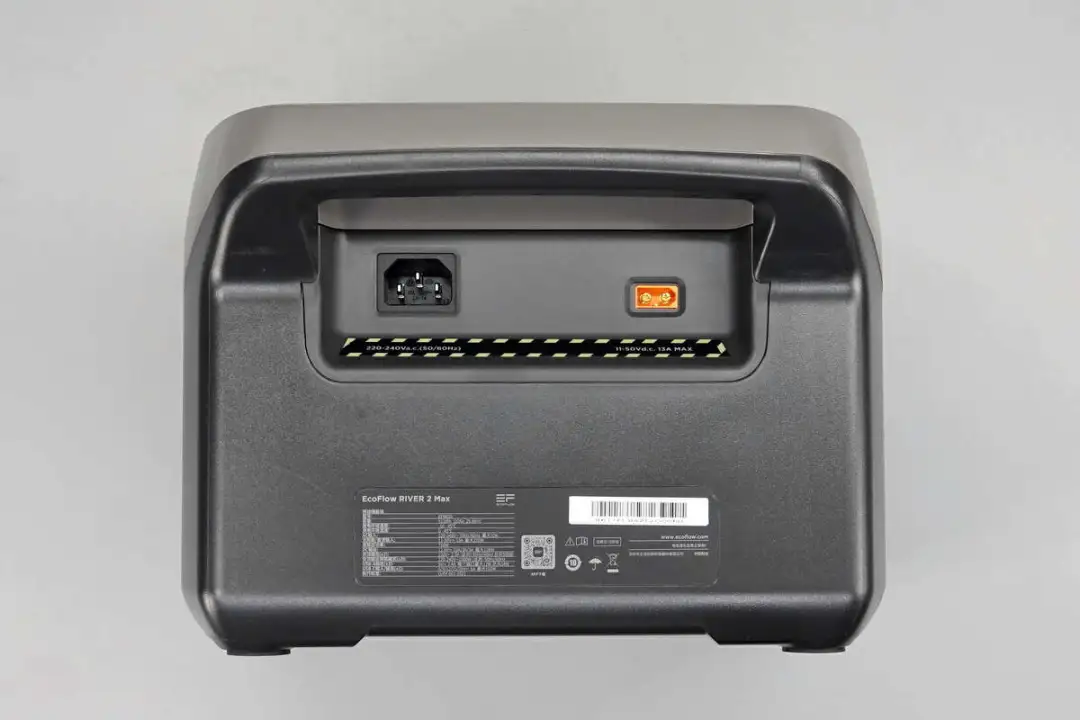

机身背面设有提手，方便搬运。背面上方带有交流输入插口、太阳能充电和车载点烟器充电共用的输入接口（购买太阳能板赠送太阳能板充电线）。

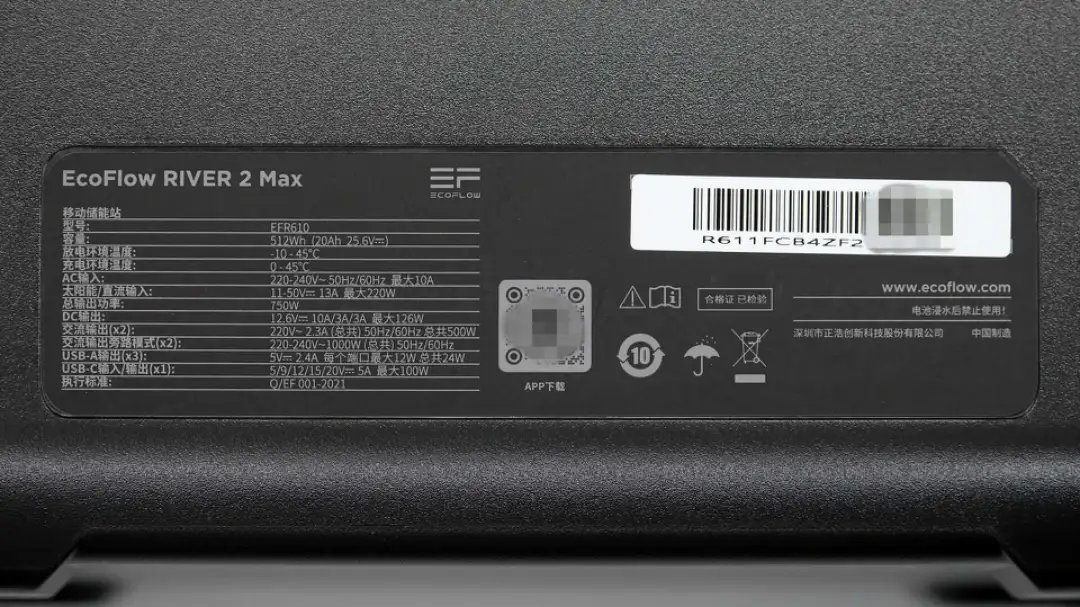

下方印有产品参数

型号：EFR610

容量：512Wh（20Ah 25.6V）

放电环境温度：-10-45℃

充电环境温度：0-45℃

AC输入：220-240V~50/60Hz 最大10A

太阳能/直流输入：11-50V13A 最大220W

总输出功率：750W

DC输出：12.6V 10A/3A/3A 最大126W

交流输出（×2）:220V~2.3A（总共）50Hz/60Hz 总共500W

交流输出旁路模式（×2）：220-240V~1000W（总共）50Hz/60Hz

USB-A输出（×3）：5V2.4A 每个端口最大12W 总共24W

USB-C输入/输出（×1）:5/9/12/15/20V5A 最大100W

深圳市正浩创新科技股份有限公司

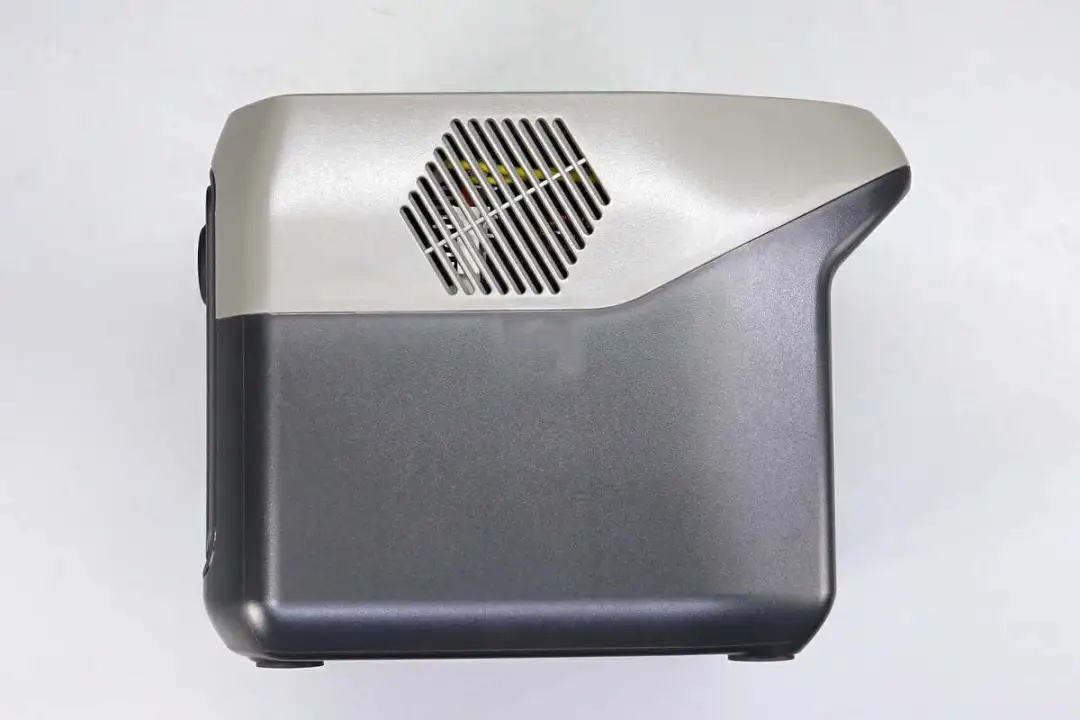

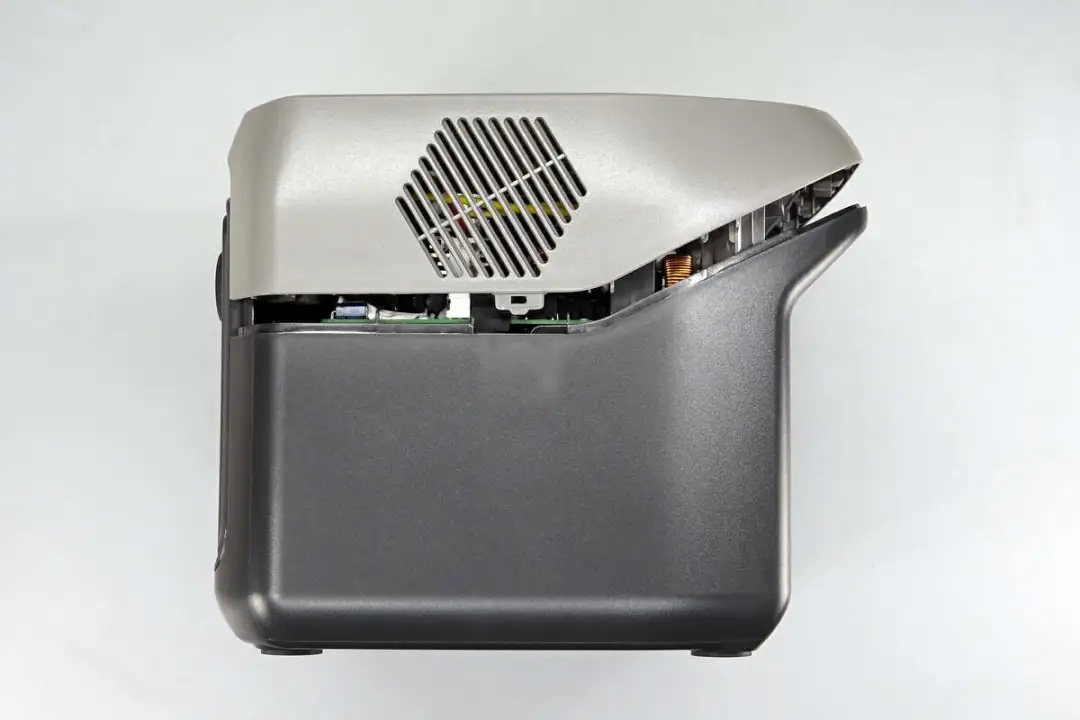

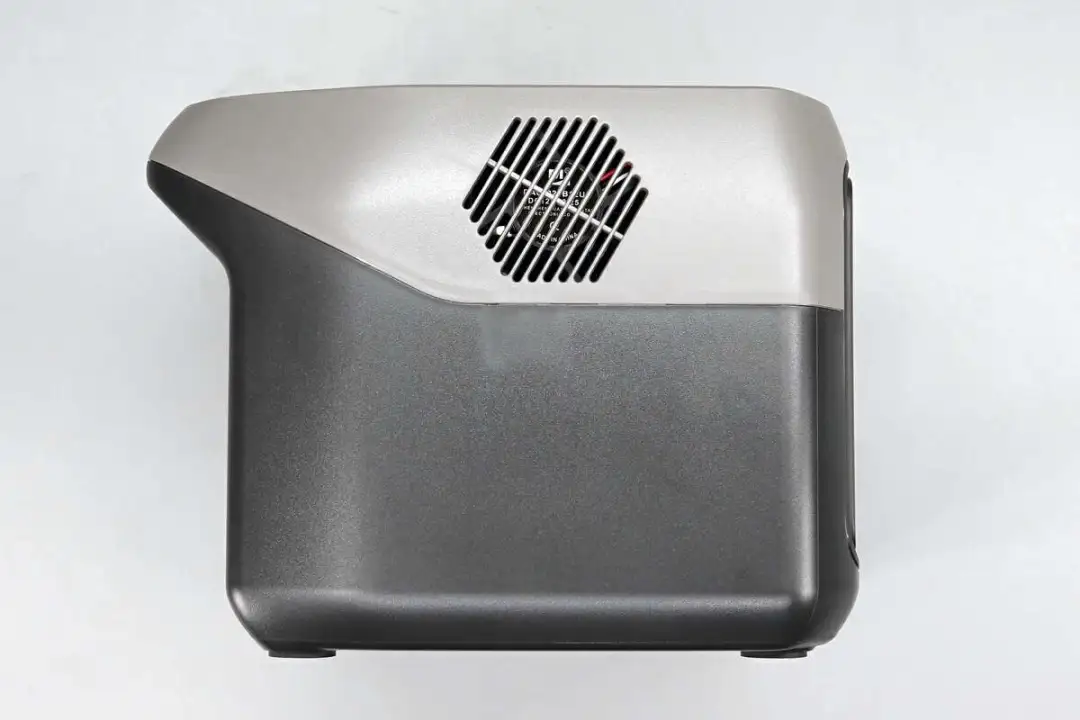

侧面带有条形栅开孔，隐约可见内部风扇，智能温控散热。

另一侧做了相同设计，便于内部空气流通。

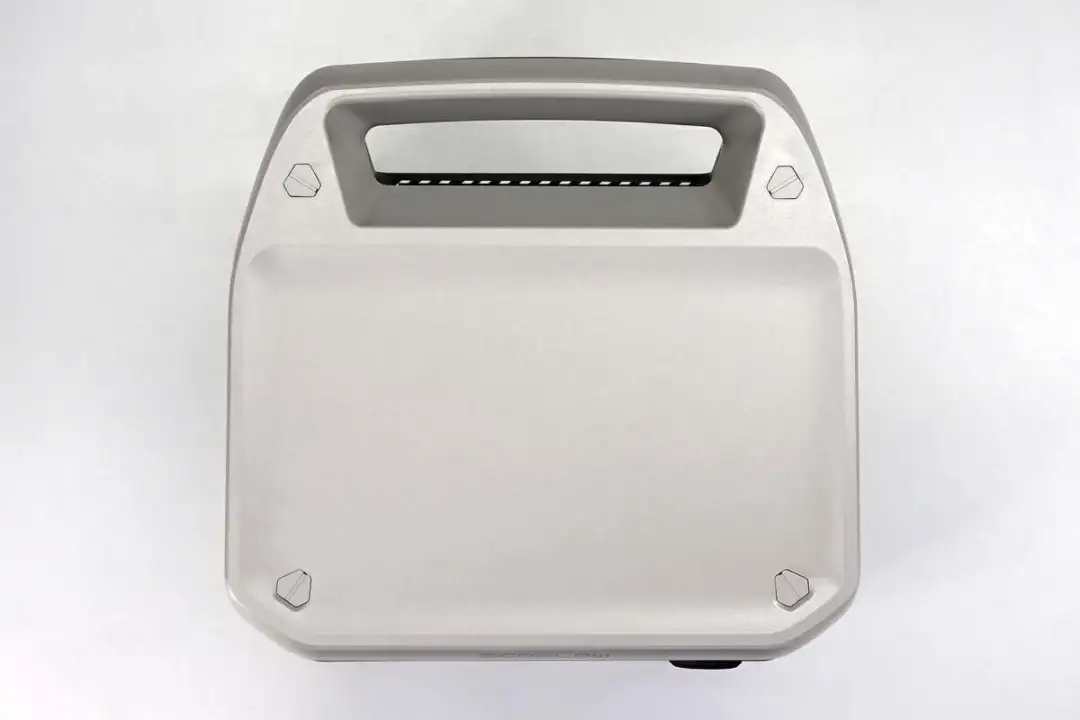

从产品顶部可以看到，固定螺丝设有保护盖，连接产品上部分外壳与产品内部。

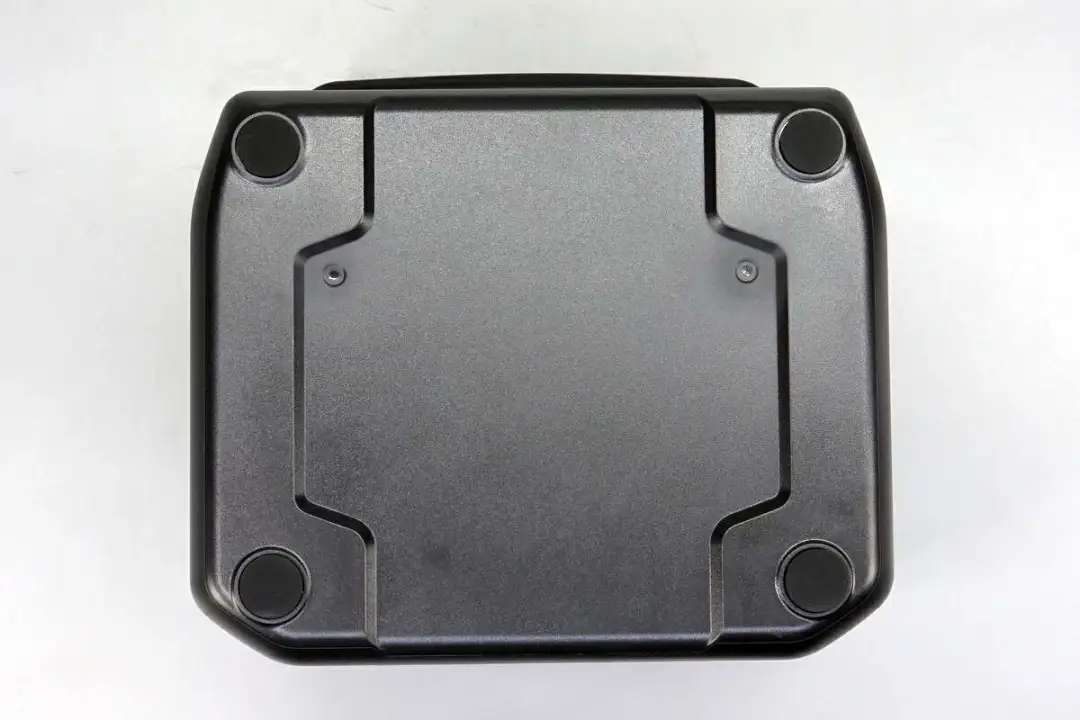

底部四角设有软胶垫，并做了内凹设计，具有缓冲减震及防止底部外壳与接触面进行刮蹭的作用。

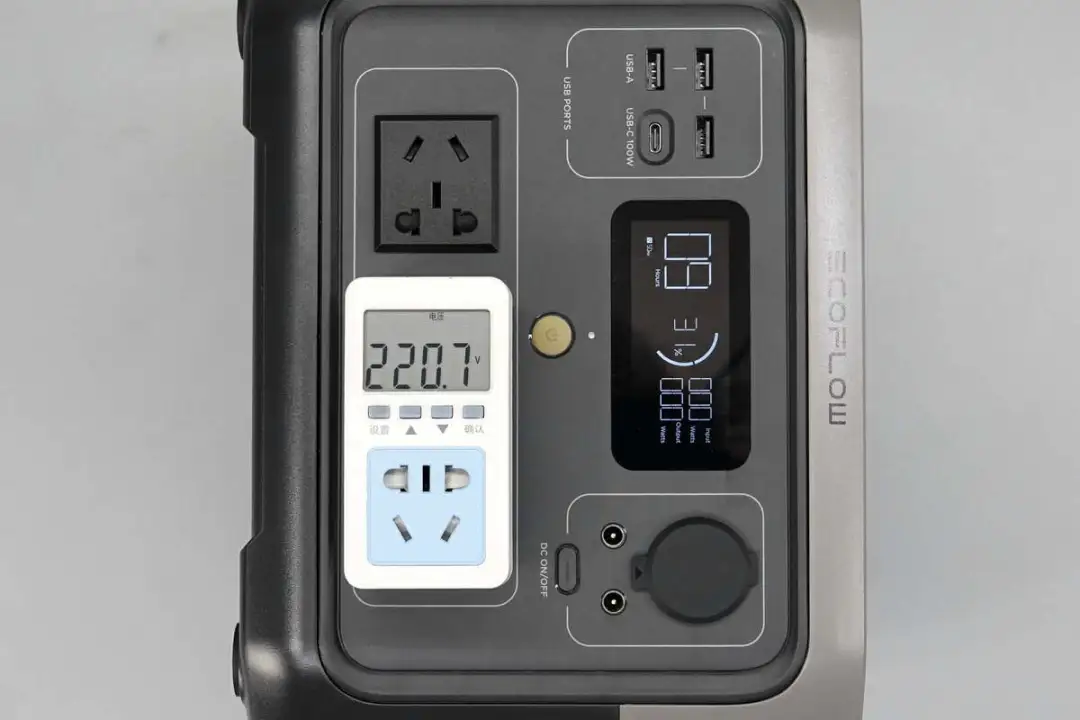

通过测试，AC口输出电压为220.7V。

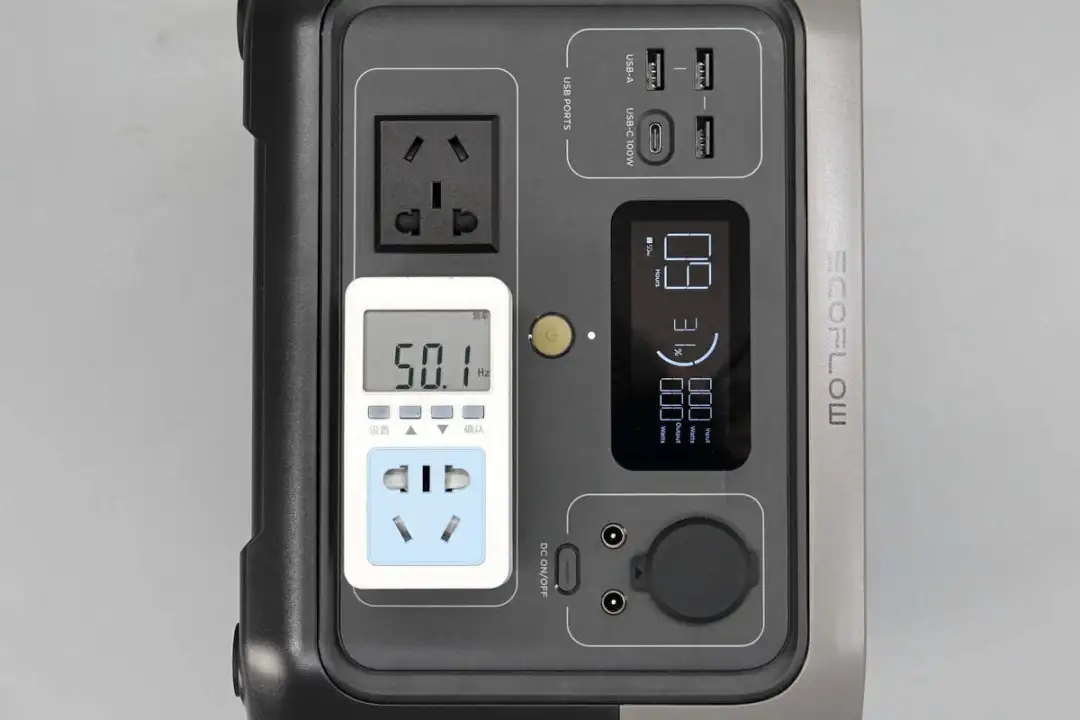

交流电频率为50.1Hz，与产品参数一致。

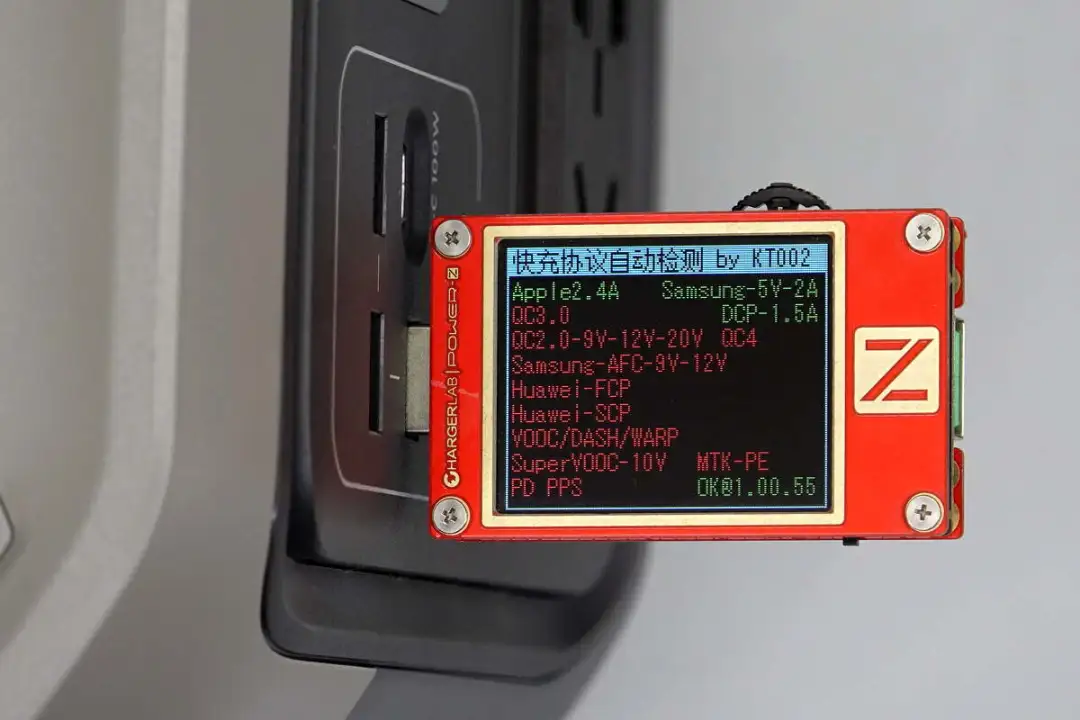

使用ChargerLAB POWER-Z KT002测得USB-C口支持Apple2.4A、Samsung5V2A、DCP、QC2.0/3.0、PD3.0充电协议。

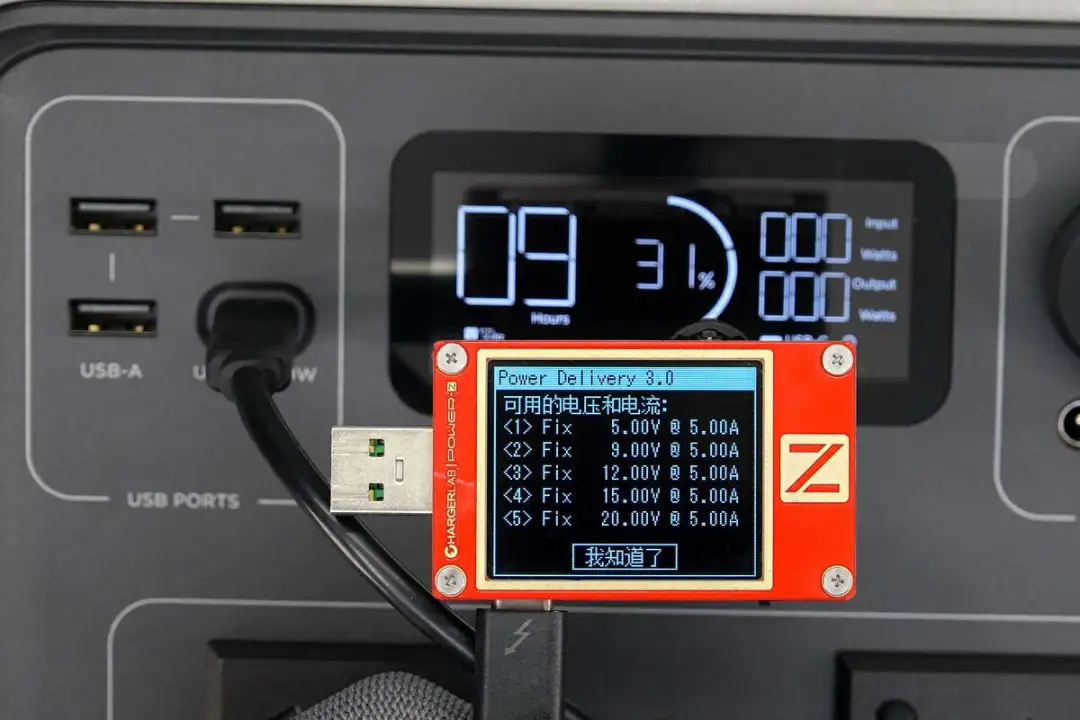

PDO报文显示，USB-C口具备5V5A、9V5A、12V5A、15V5A、20V5A五组固定电压档位。

测得3个USB-A口均只支持Apple2.4A、Samsung5V2A、DCP充电协议。

正浩RIVER 2 MAX 户外电源拆解

在对正浩RIVER 2MAX这款户外电源的尺寸，重量，充电输入和输出功率有了基本了解以后，下面就拆解这款户外电源，看看内部结构和设计。

首先打开顶部固定螺丝的装饰盖子，拧下固定螺丝。

拧下固定螺丝即可拆下顶盖。

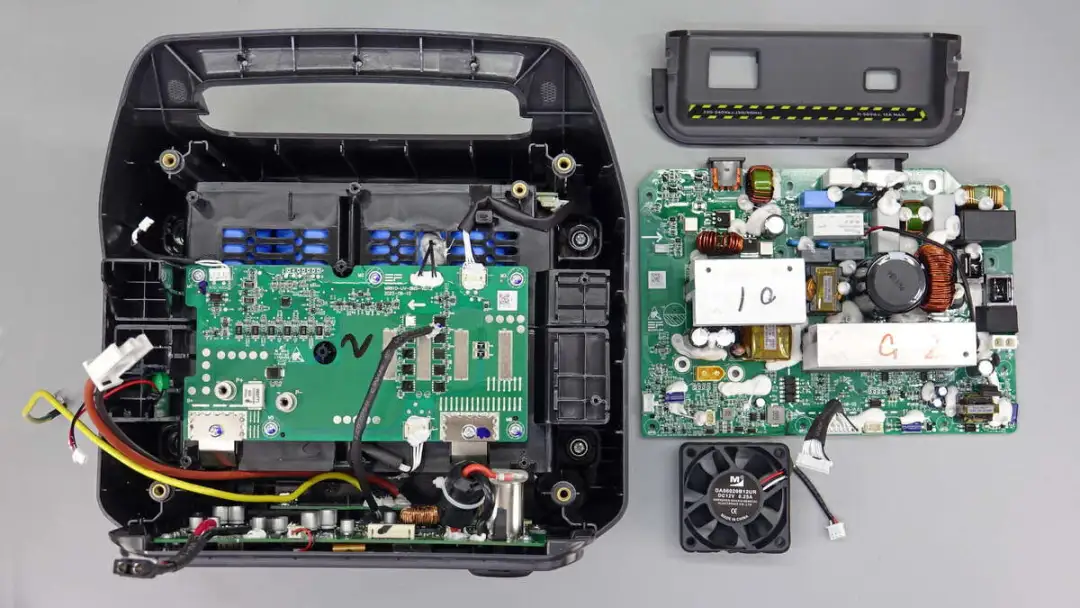

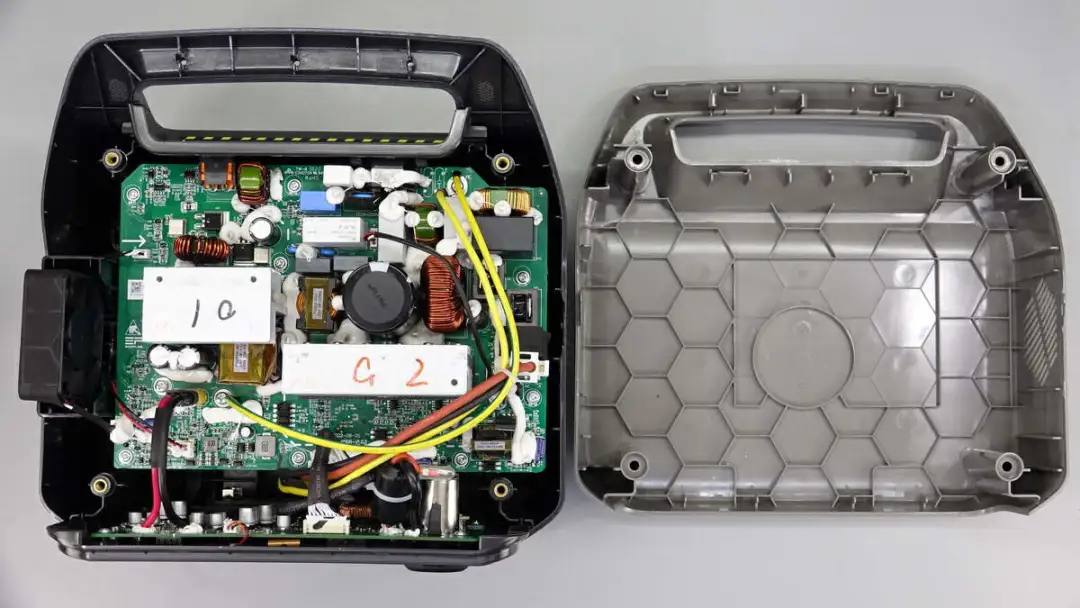

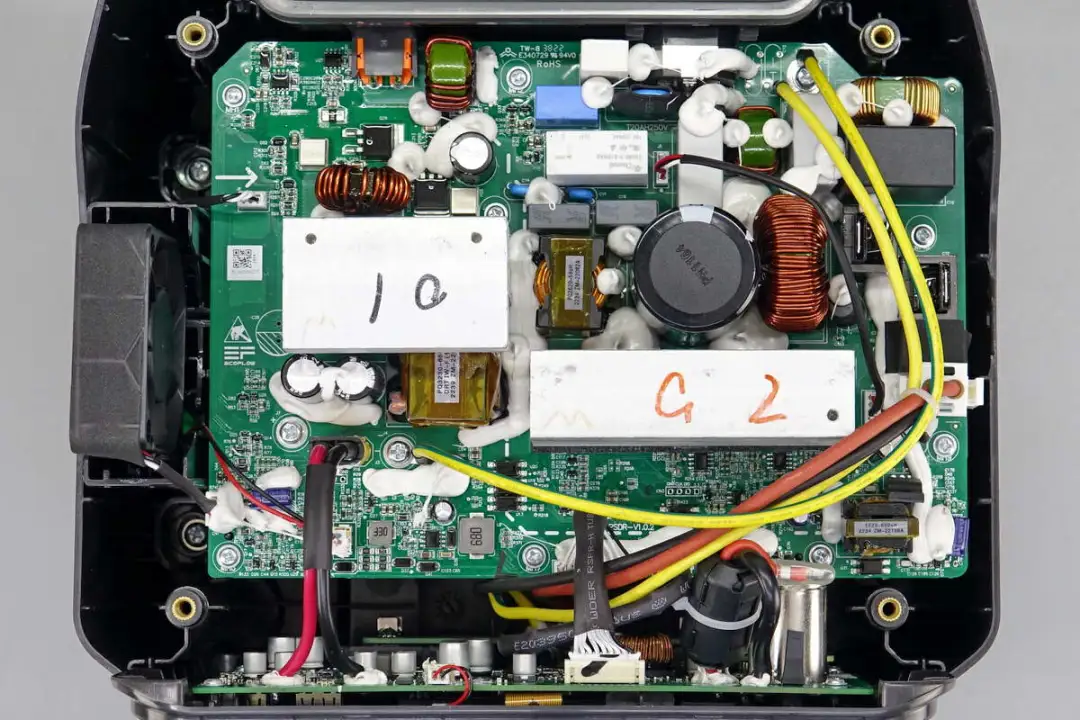

拆下顶盖，在顶盖内部是户外电源的双向逆变模块，顶盖内部开有加强筋加固。

双向逆变模块通过螺丝固定在外壳内部，同时连接电池的正负极也采用螺丝固定。

拧开固定螺丝取出双向逆变模块，在侧面固定输出面板，交流电源输入插座和太阳能输入插座直接焊接在双向逆变模块上，内部设计紧凑。

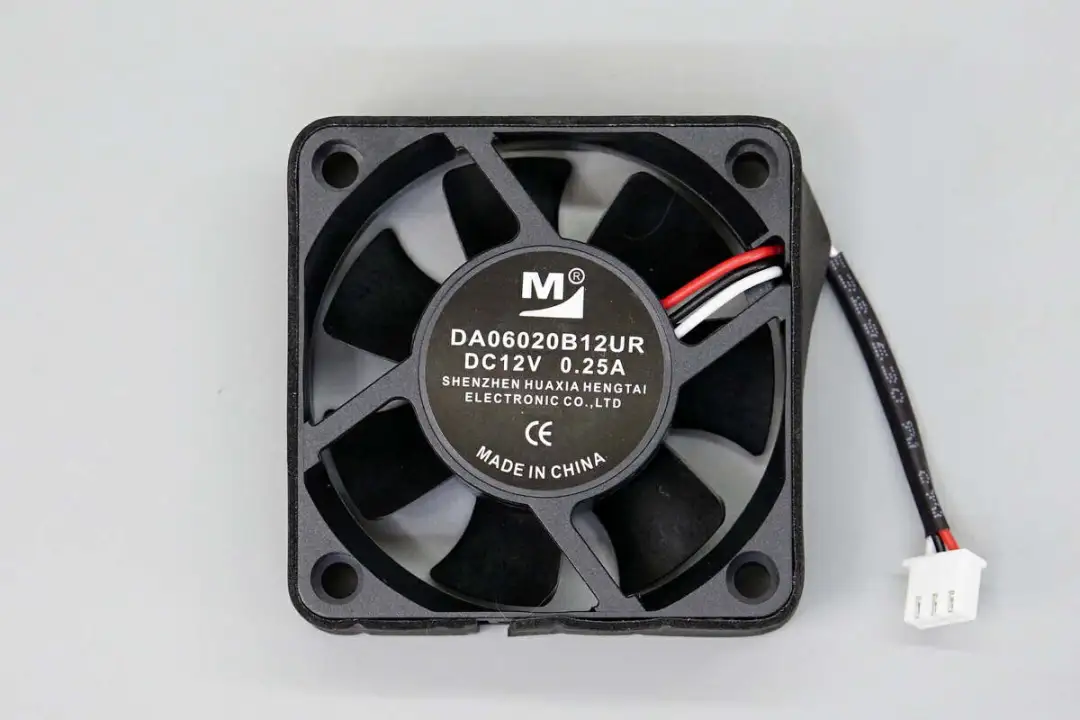

散热风扇来自深圳华夏恒泰电子，为6020尺寸，规格为12V0.25A，三线支持测速。

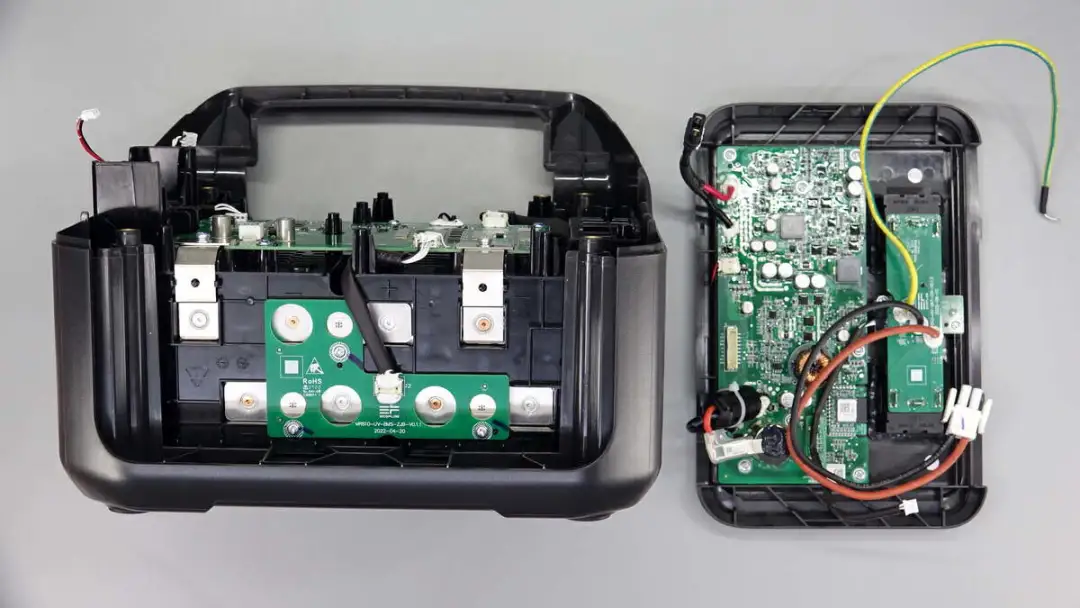

继续拆解取出侧面的直流快充面板，可以看到内部的电池组，采用点焊连接。

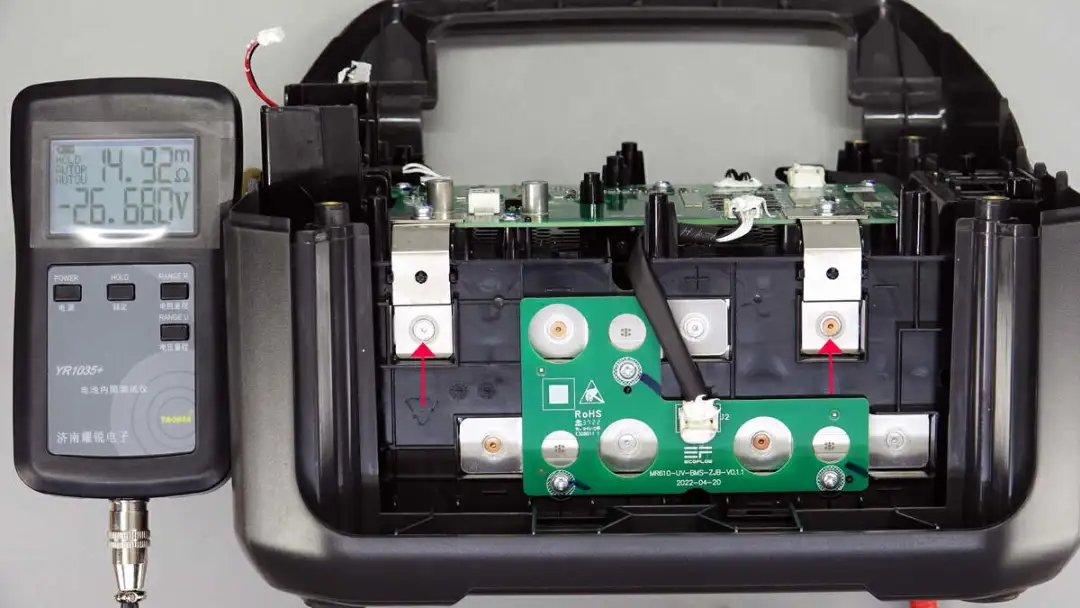

使用YR1035+电池内阻测试仪，测得内部8串磷酸铁锂电池组的电压为26.680V，内阻为14.92mΩ。

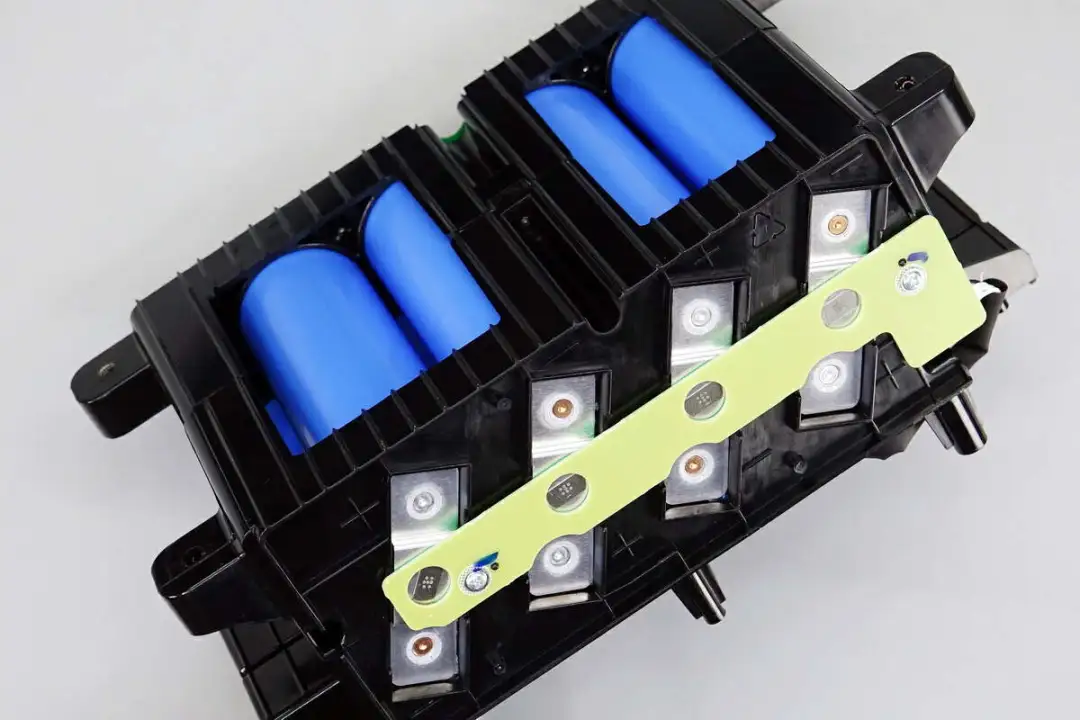

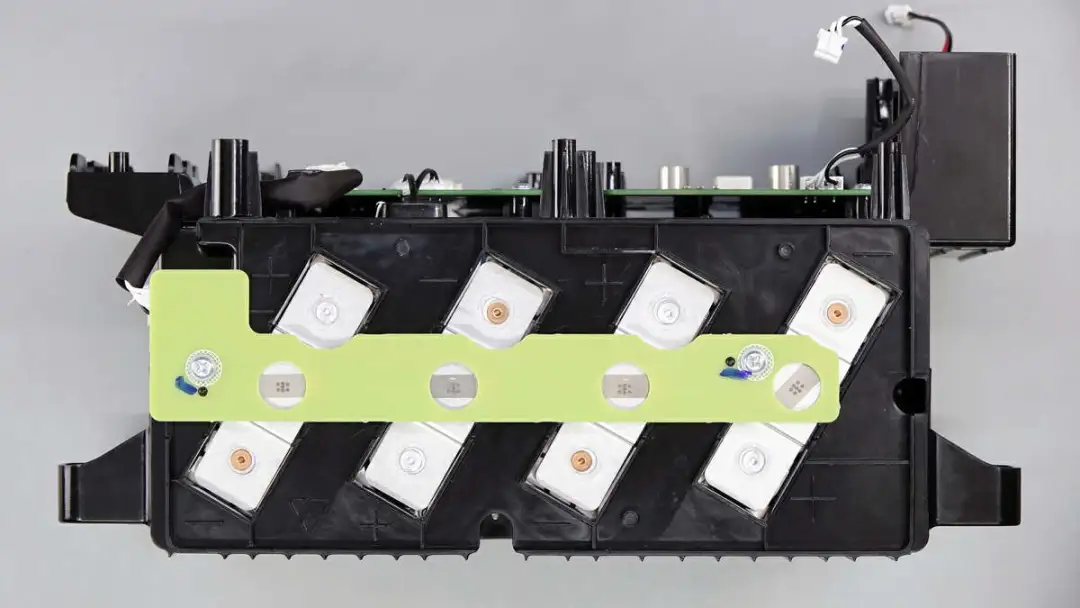

从壳体内部取出电池组，圆柱形电池固定在塑料框架内部。

电池组侧面点焊连接PCB，连接电池分体电压采样线，用于单节电池电压采集。

另外一面也是相同的设计，导线连接到左侧引出，PCB均通过螺丝固定在电池组框架上。

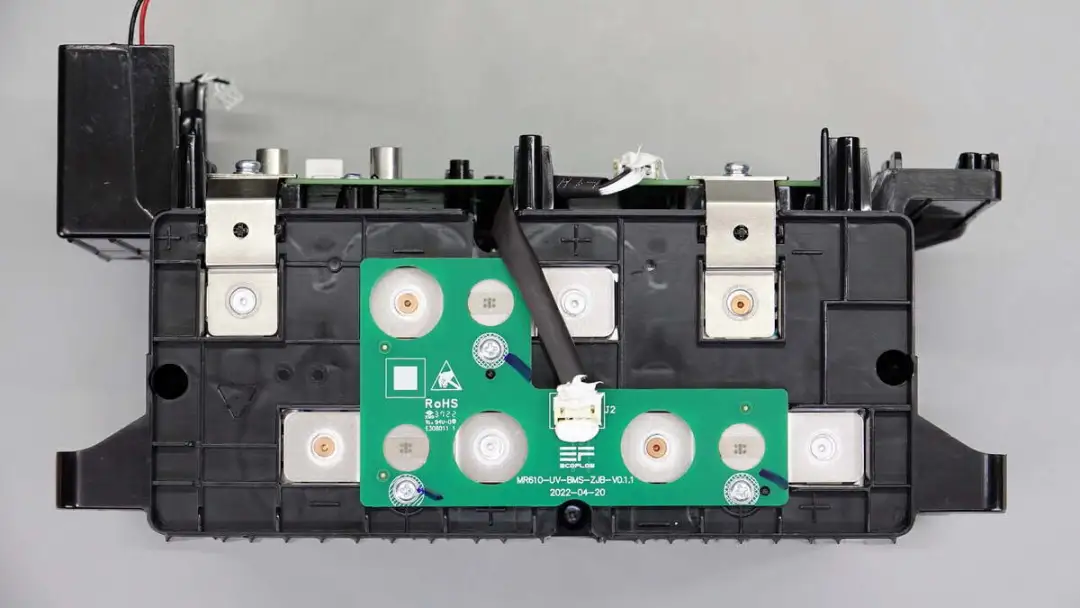

电池正负极通过螺丝固定在保护板上。

电池组支架由两片结构组合而成。

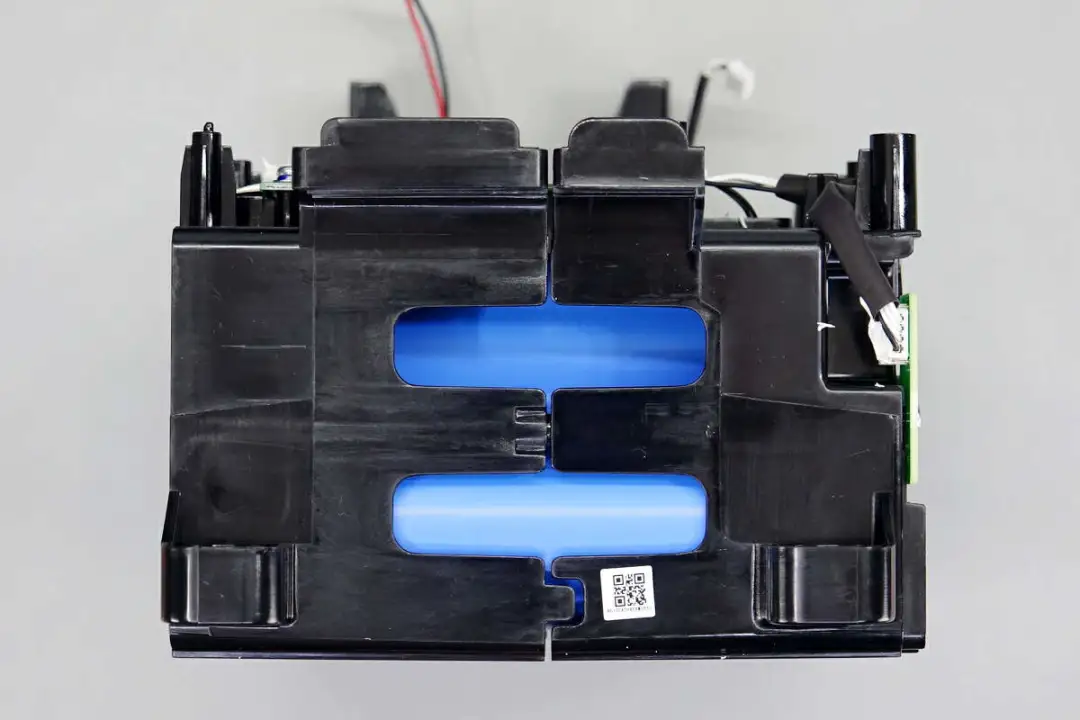

蓝色圆柱体磷酸铁锂电池特写。

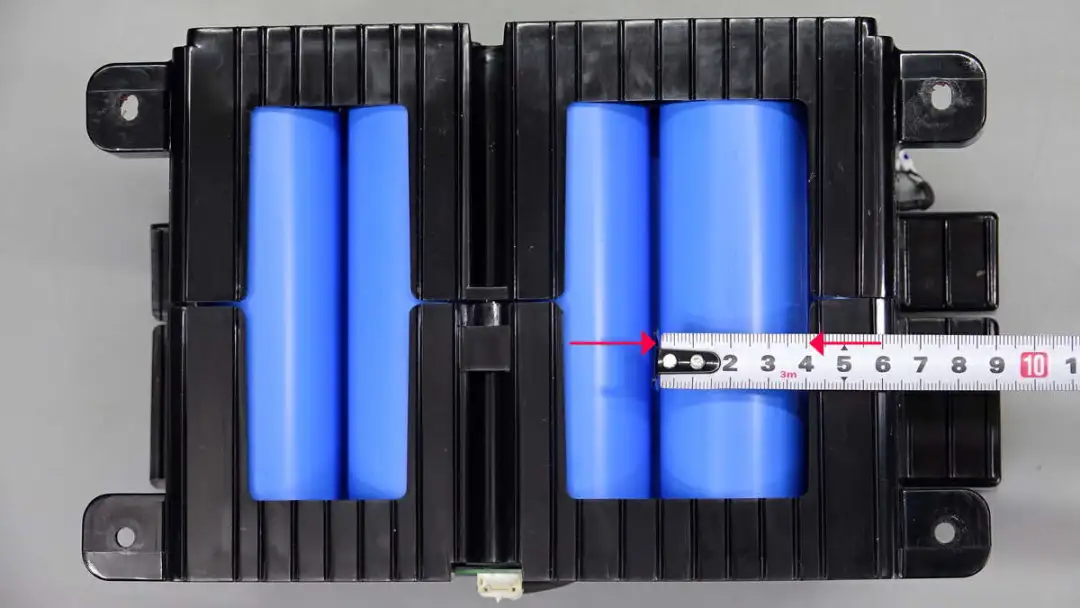

测得电池单体直径为40mm。

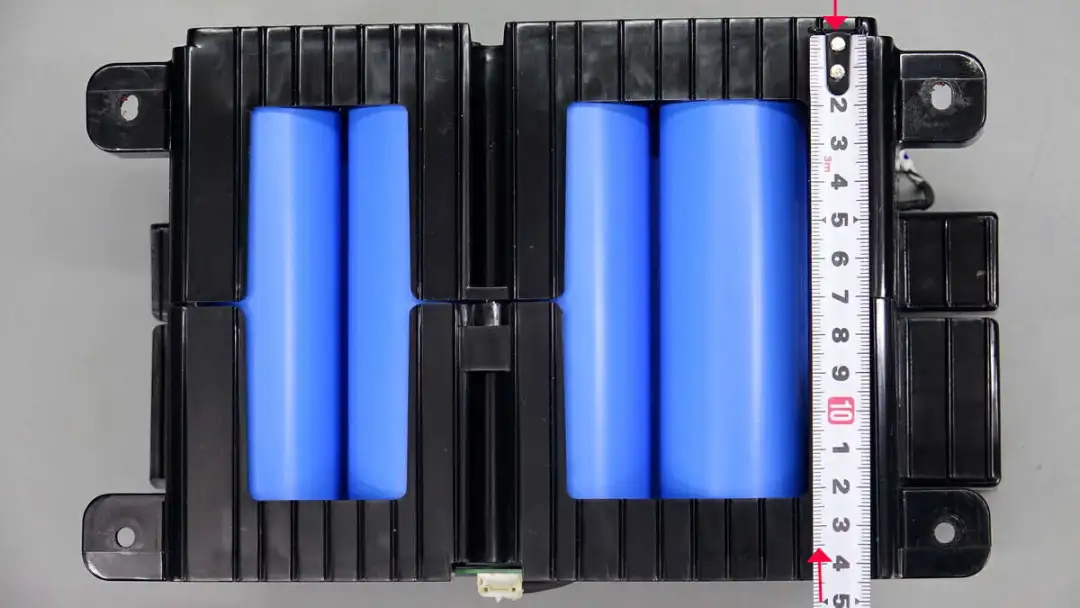

电池单体长度约为135mm，电池为40135尺寸，容量为20Ah，磷酸铁锂电池。

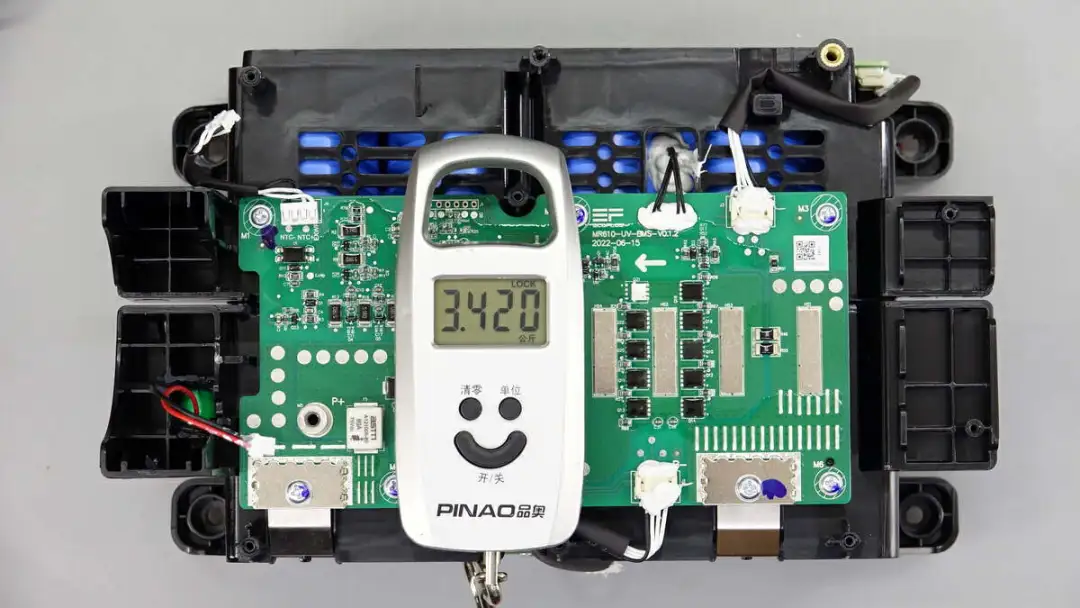

测得电池组总重量约为3.42Kg。

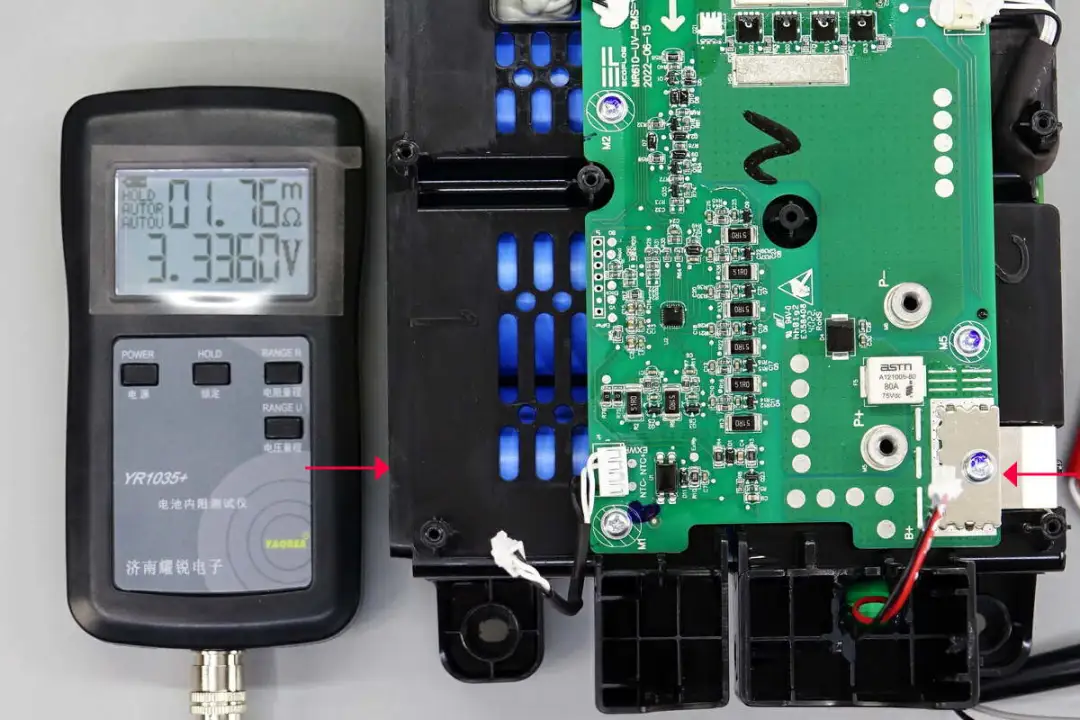

测得单节电池的内阻约为1.76mΩ，电压为3.336V。

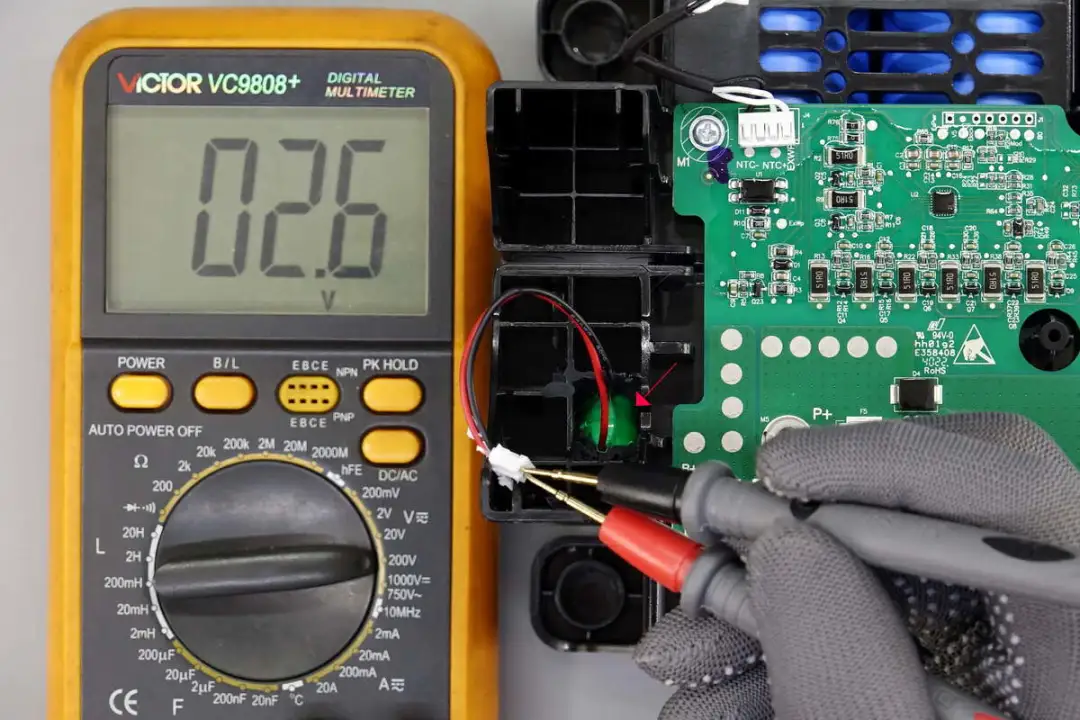

在电池组塑料支架内部固定一颗记忆电池，测得电压约为2.6V。

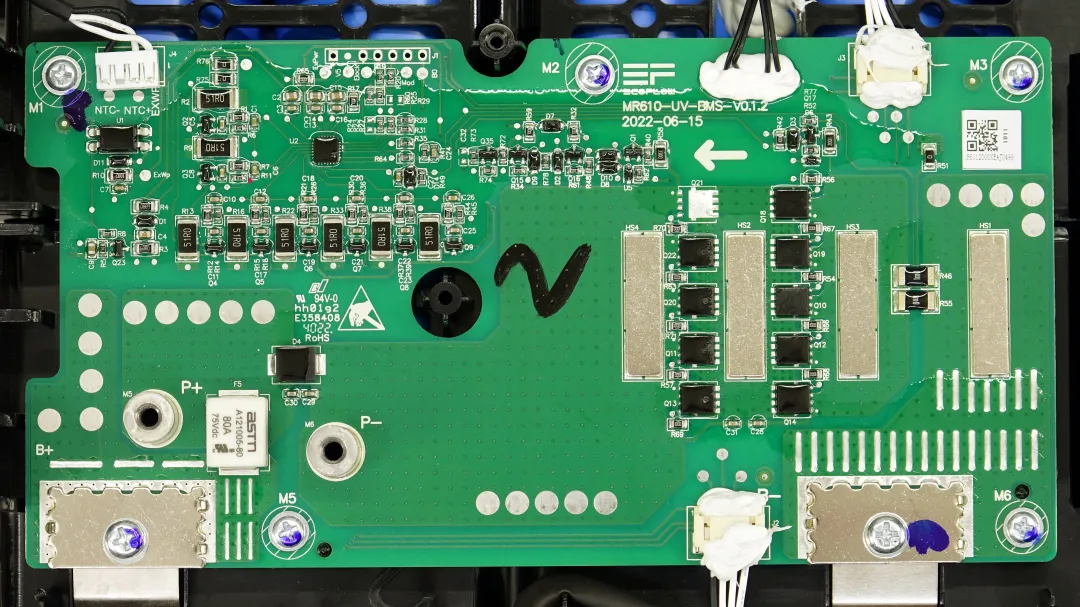

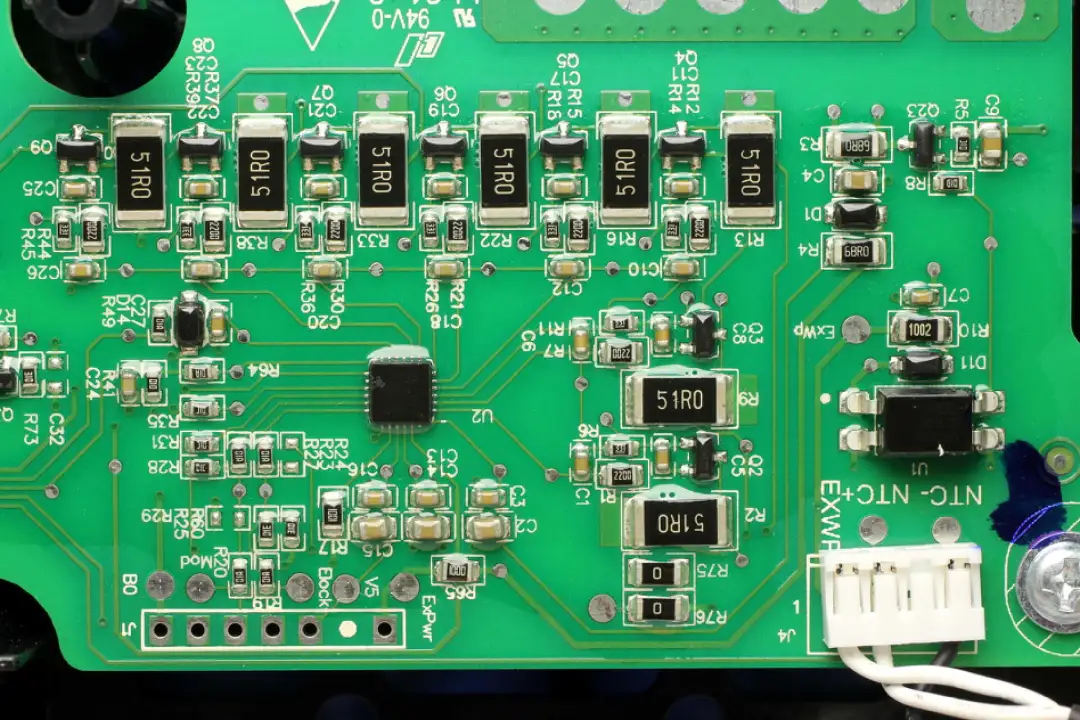

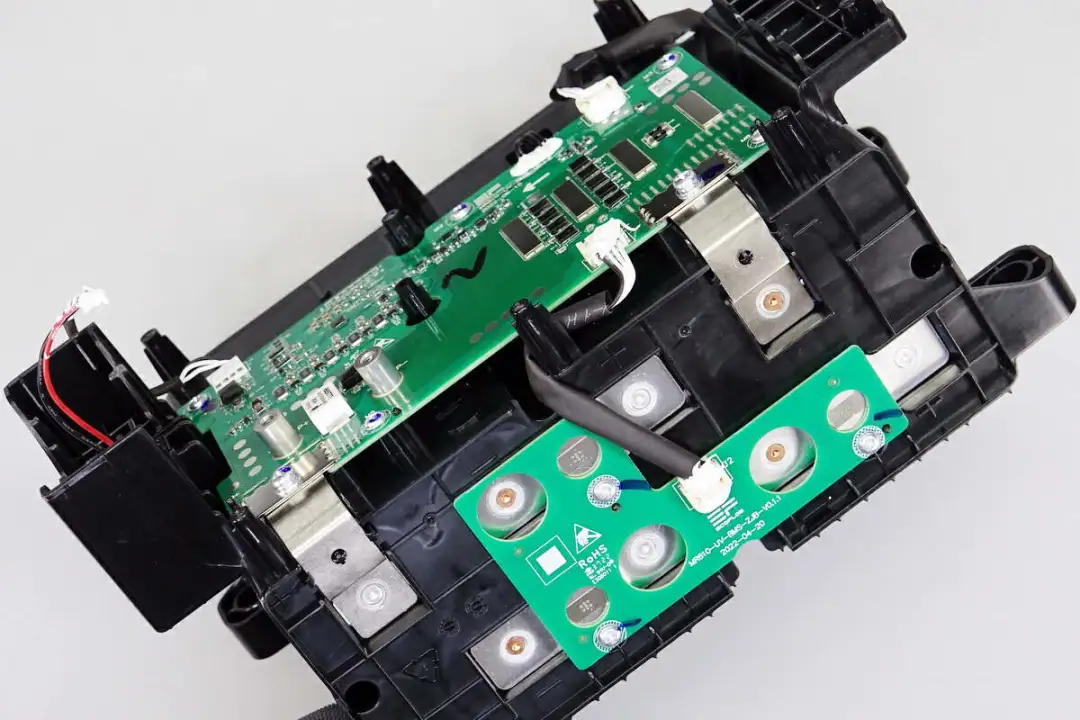

电池保护板一览，左侧为电池均衡电路，右侧为电池保护管和电流采样电阻。

电池保护芯片和电池均衡电阻以及MOS管一览。

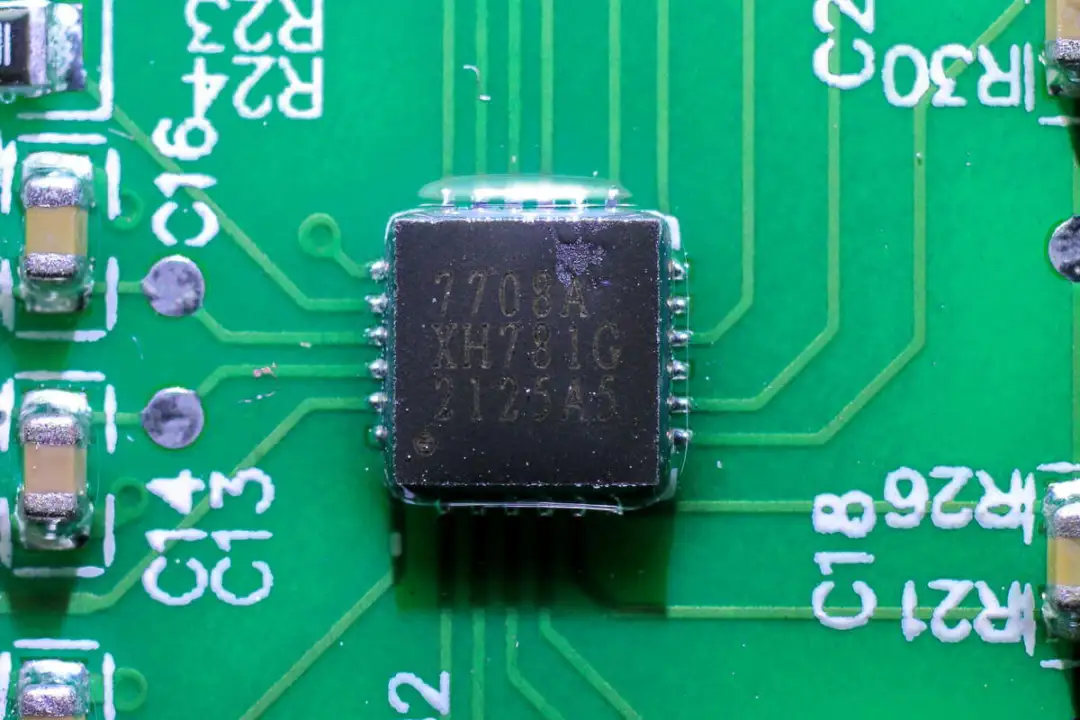

电池保护芯片丝印7708A。

电池保护管共使用4+5，共计9颗。

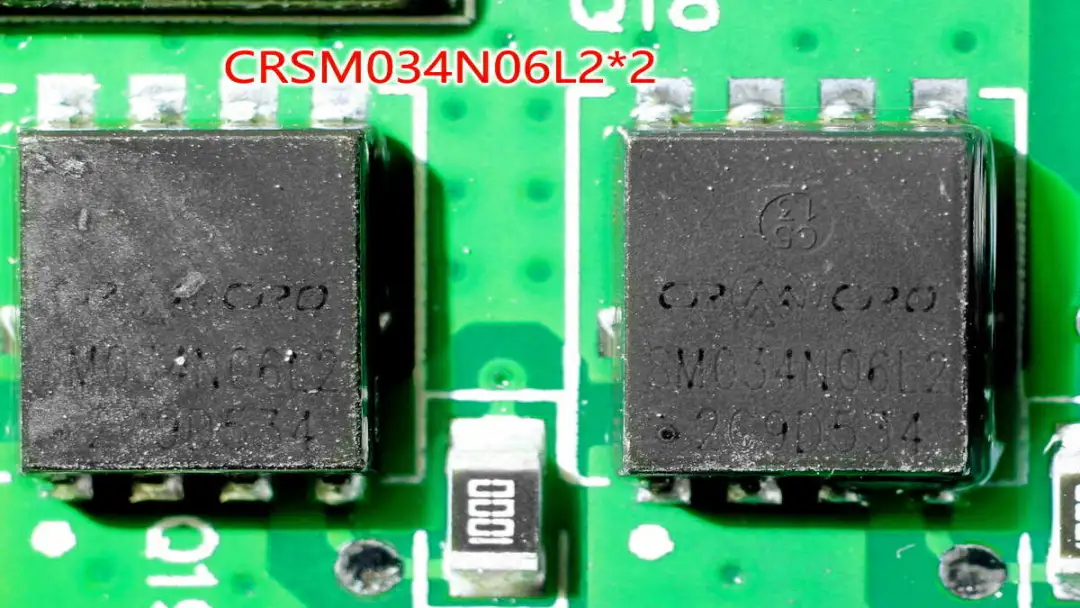

电池保护管来自华润微，型号CRSM034N06L2，是一颗耐压60V的NMOS，导阻2.8mΩ，采用DFN5*6封装。

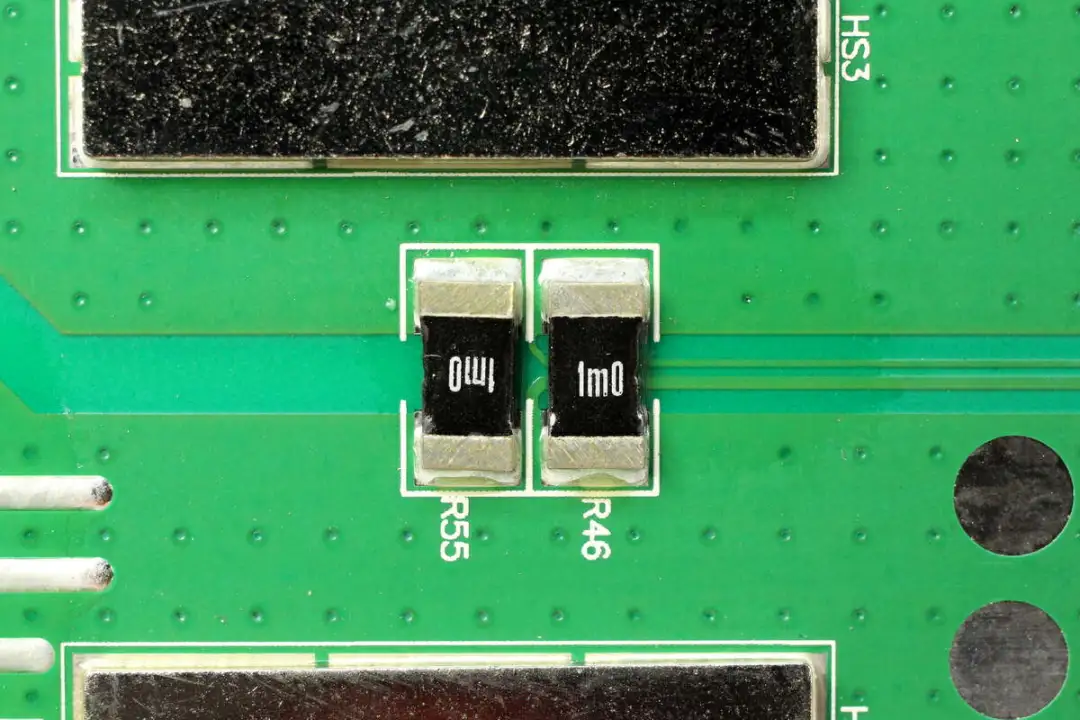

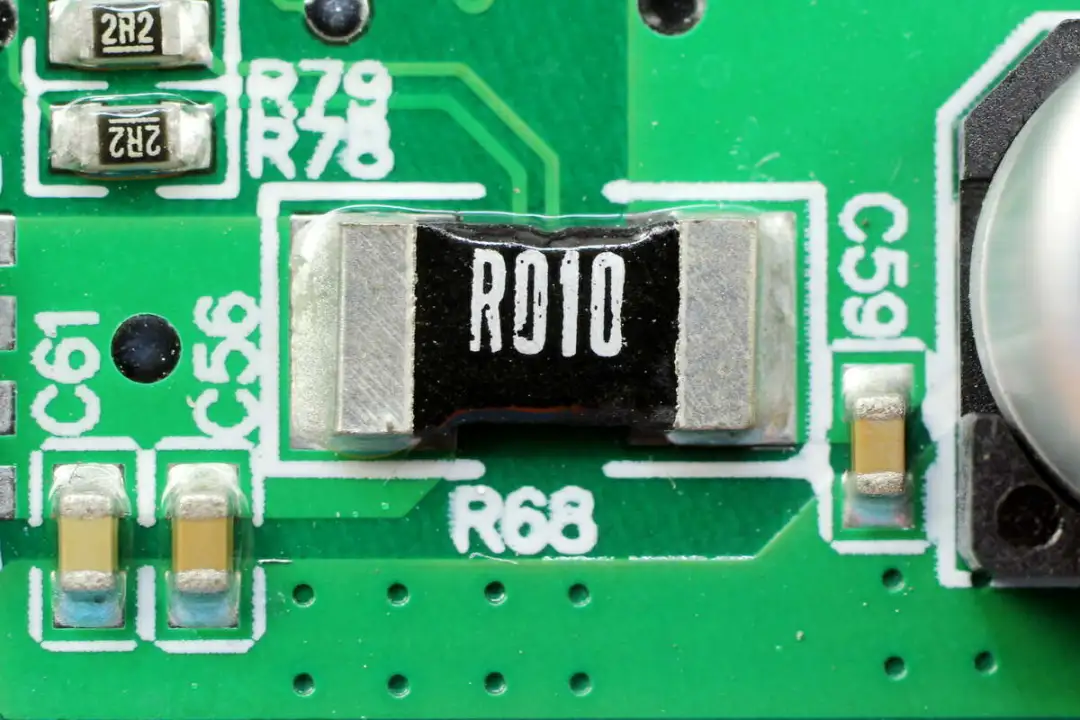

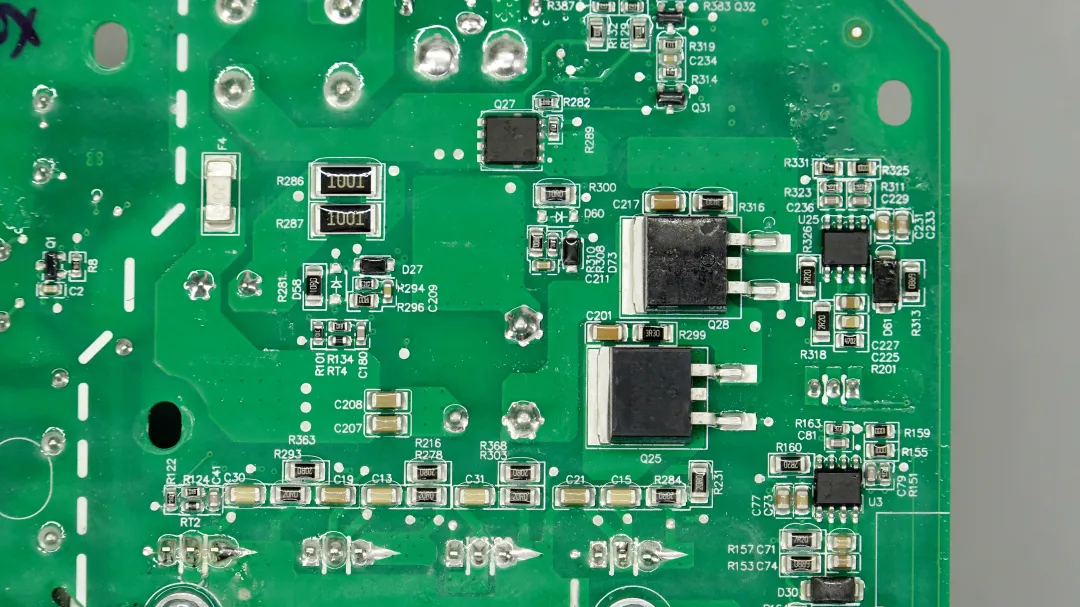

两颗1mΩ 2512封装电阻并联，用于输出电流检测。

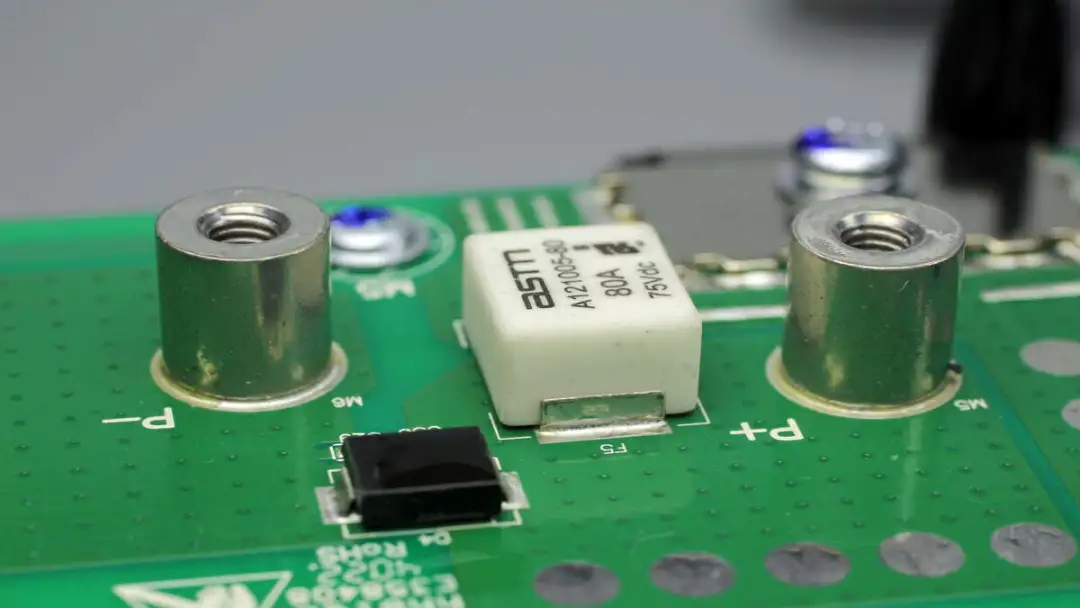

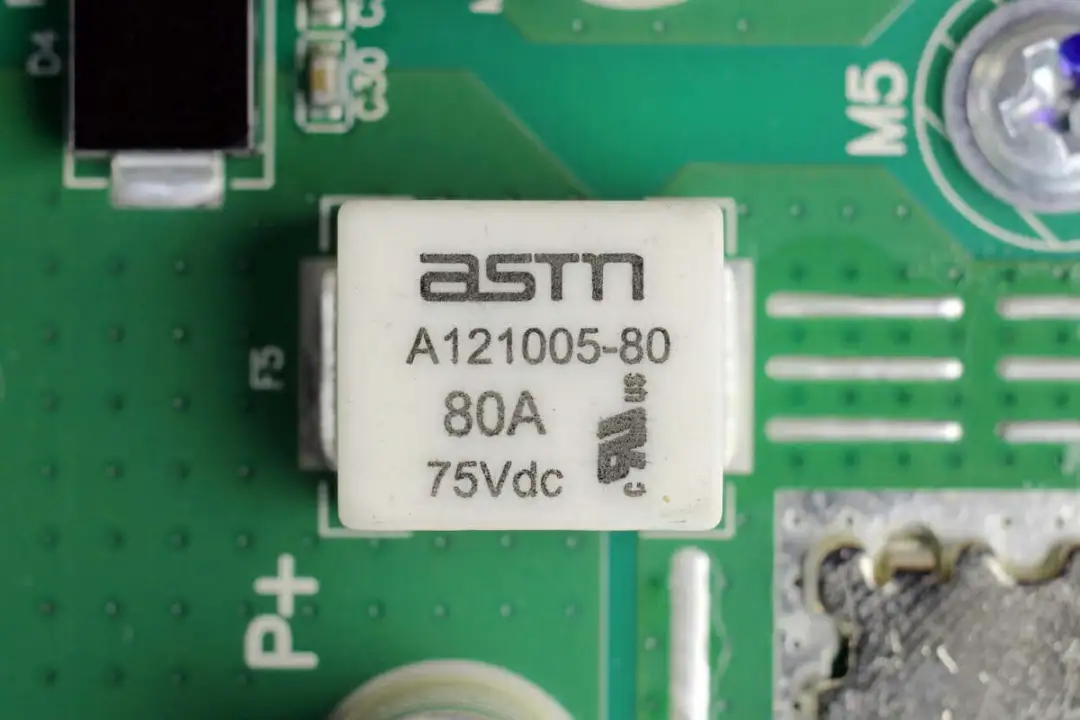

电池组保险丝来自ASTM博钺电子，型号A121005-80，是一颗贴片快速保险丝，规格为75VDC，80A。小体积，高电流，且具有高分断能力，连接在电池组正极输出，用于过流保护。

保险丝与电池组正负极输出接线柱特写。

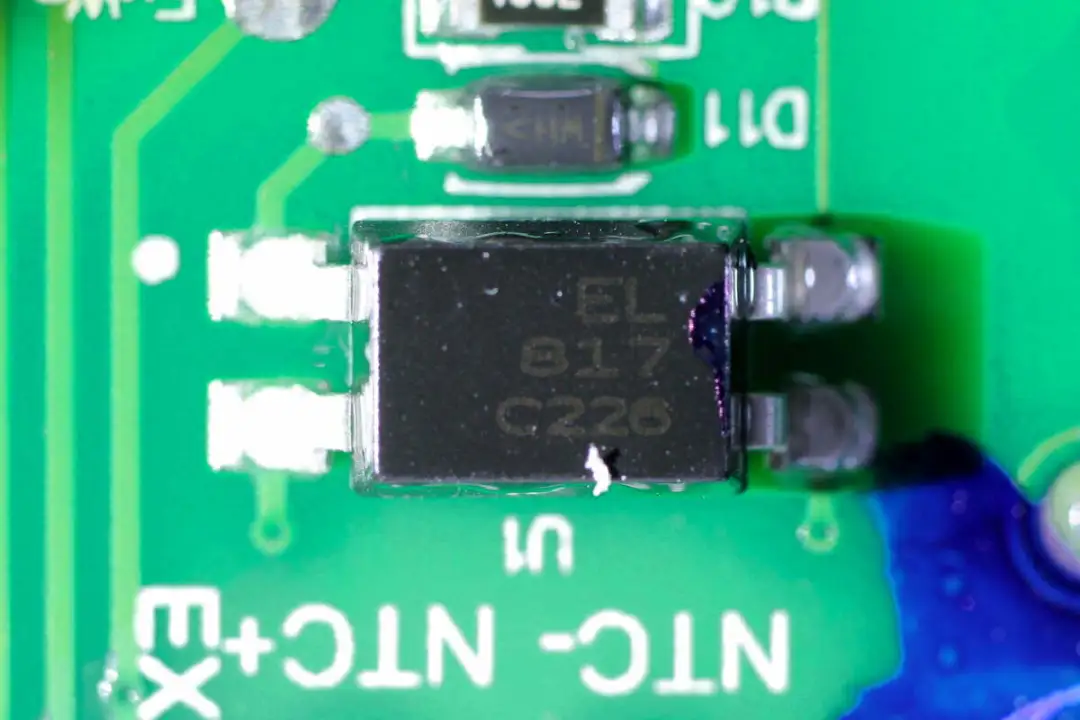

EL817光耦用于保护输出反馈。

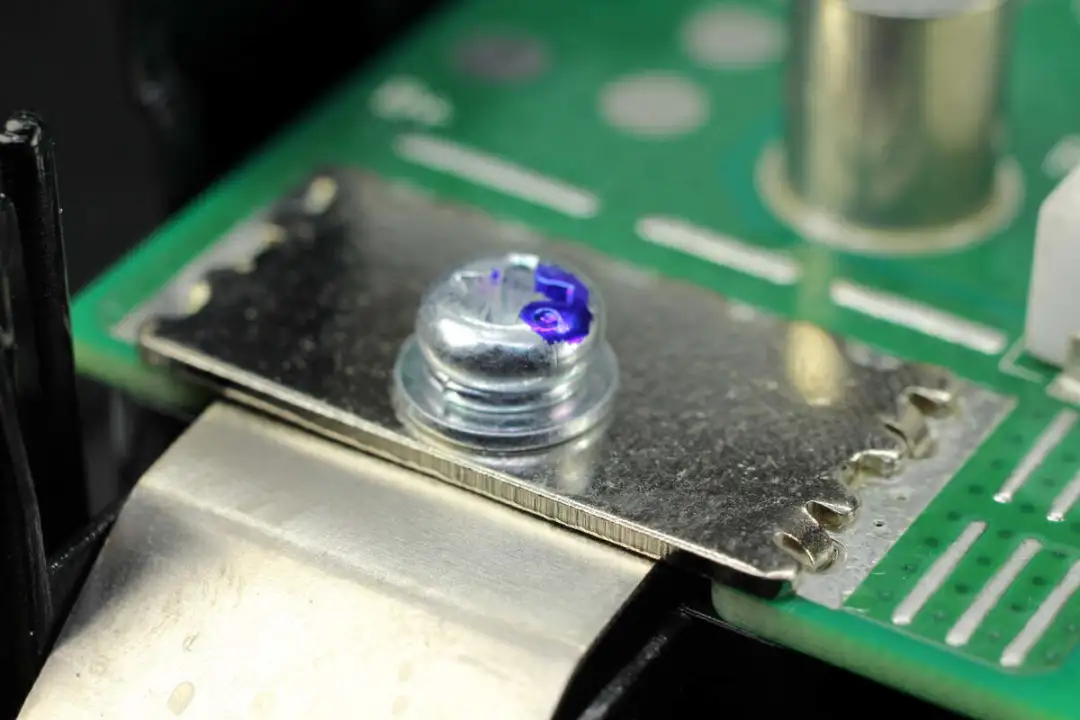

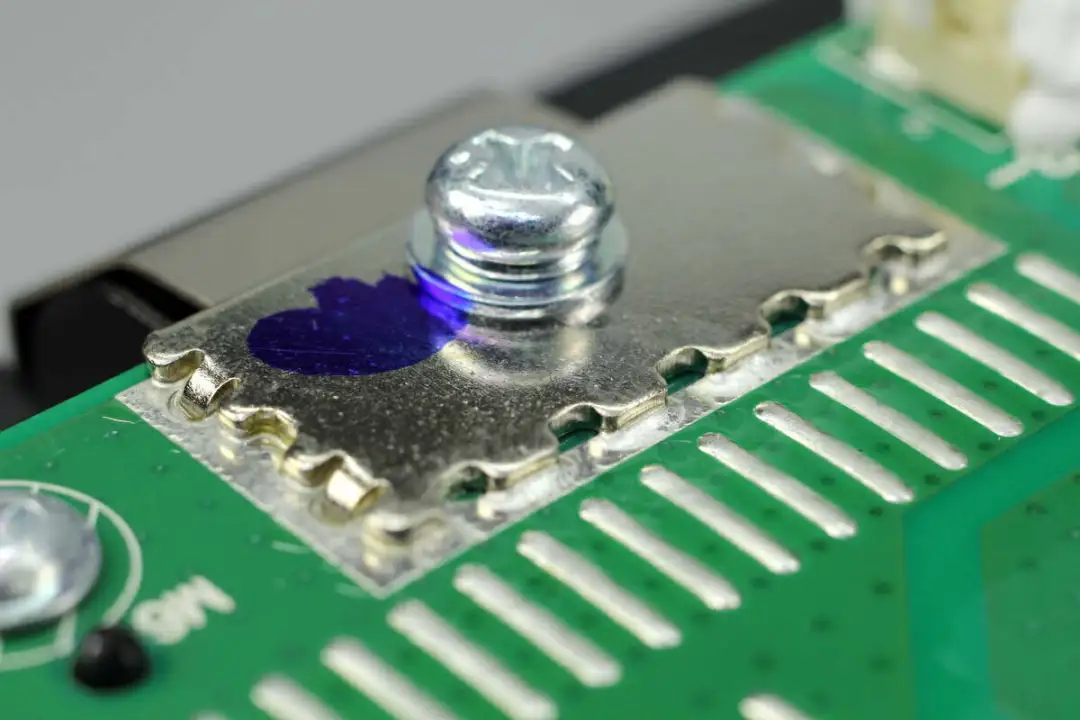

电池组镍片通过螺丝固定。

PCB焊接固定铜片连接。

检测电池温度的热敏电阻，通过导热胶固定在电池上，焊点也通过胶水固定。

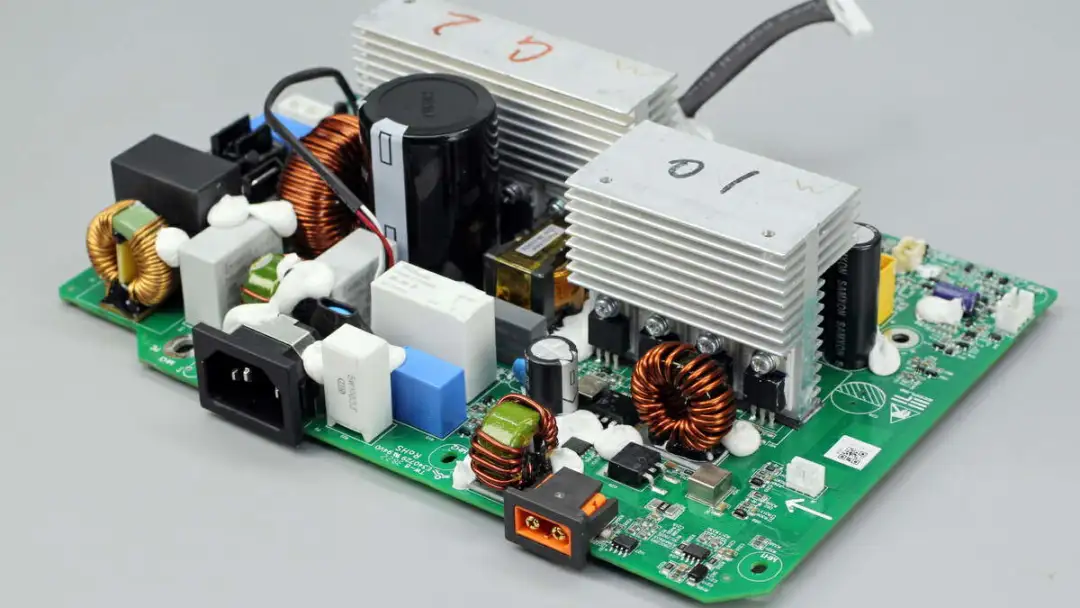

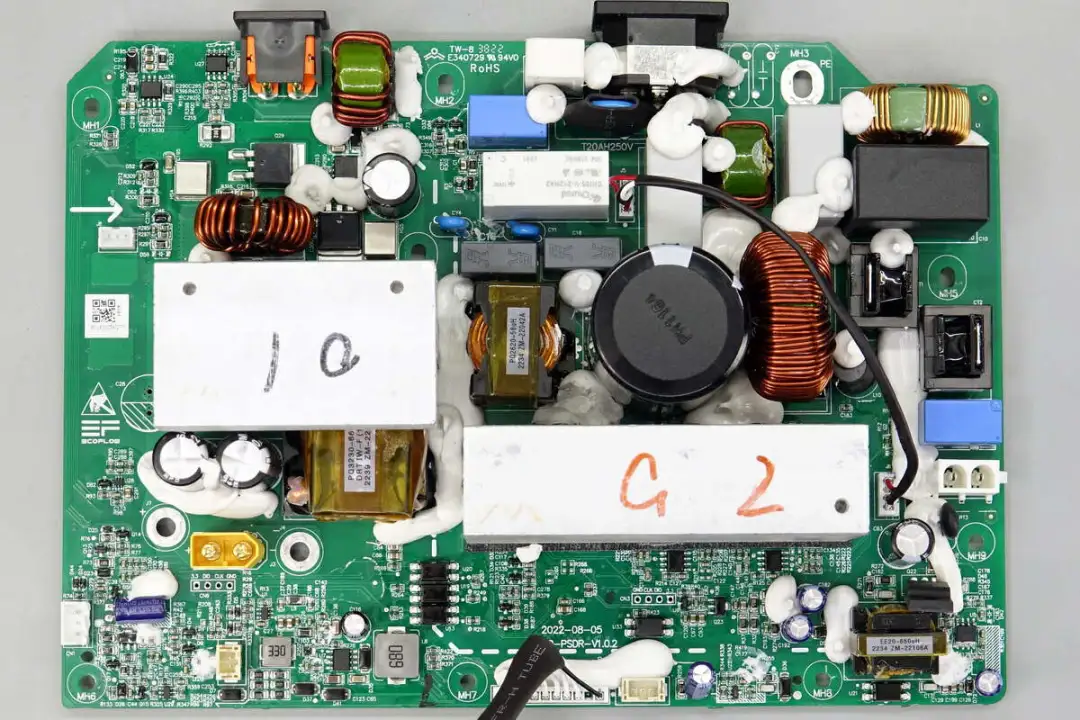

接下来是双向逆变模块，侧面可以看到AC输入插座和太阳能板输入插座。

双向逆变模块具有双功能，既可以使用交流电降压输出直流为电池组充电，还可以将电池电量升压逆变成交流电输出，为220V的设备供电。双向逆变模块固定两片散热片，其中左侧为直流升压，右侧为输出滤波和调制部分，使用继电器用于输入和输出切换。

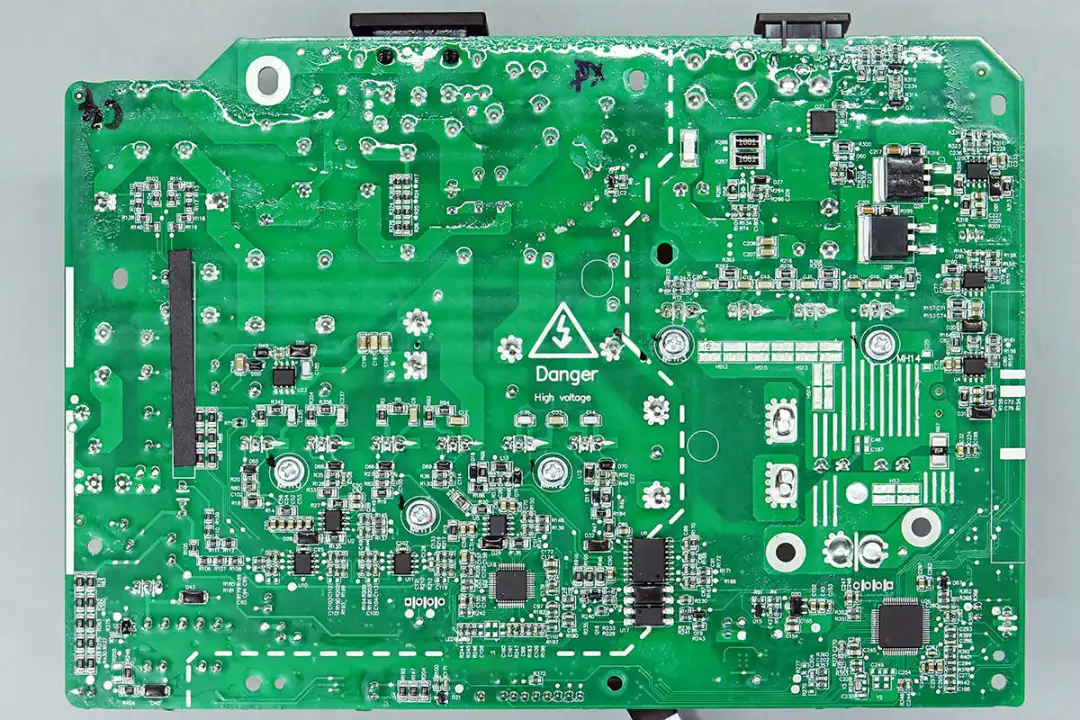

背面焊接两颗MCU芯片，驱动器以及隔离通信芯片和光耦等器件，分别用于同步整流及开关控制，PFC升压和输出调制。初次级之间用白色虚线表示，散热片采用螺丝固定。

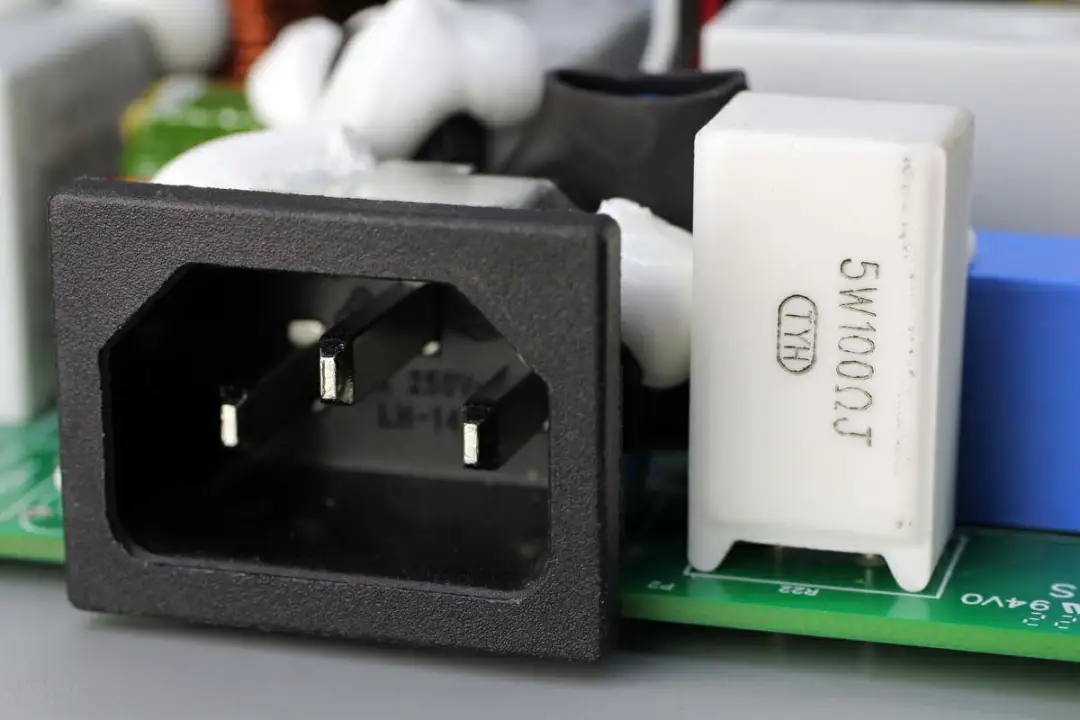

AC电源输入品字插座，右侧是一颗水泥电阻，规格为5W 100Ω。

太阳能板输入插座特写。

太阳能电池输入经过升降压MPPT电路进行调节，为电池组充电。

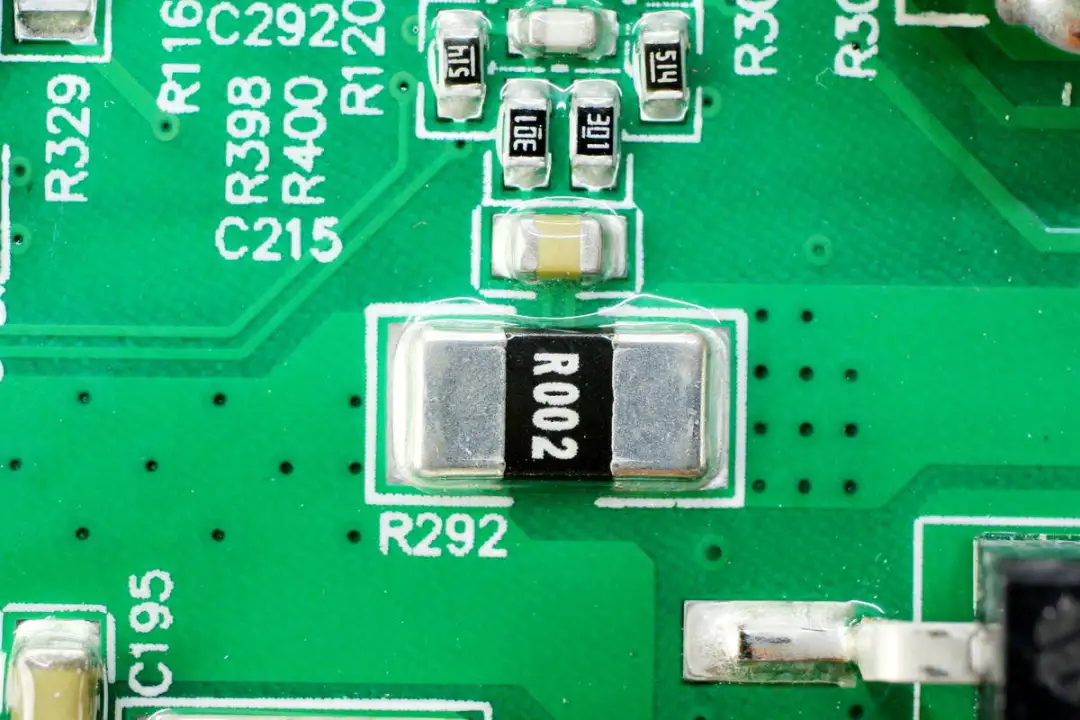

输入端2mΩ电阻用于检测输入电流。

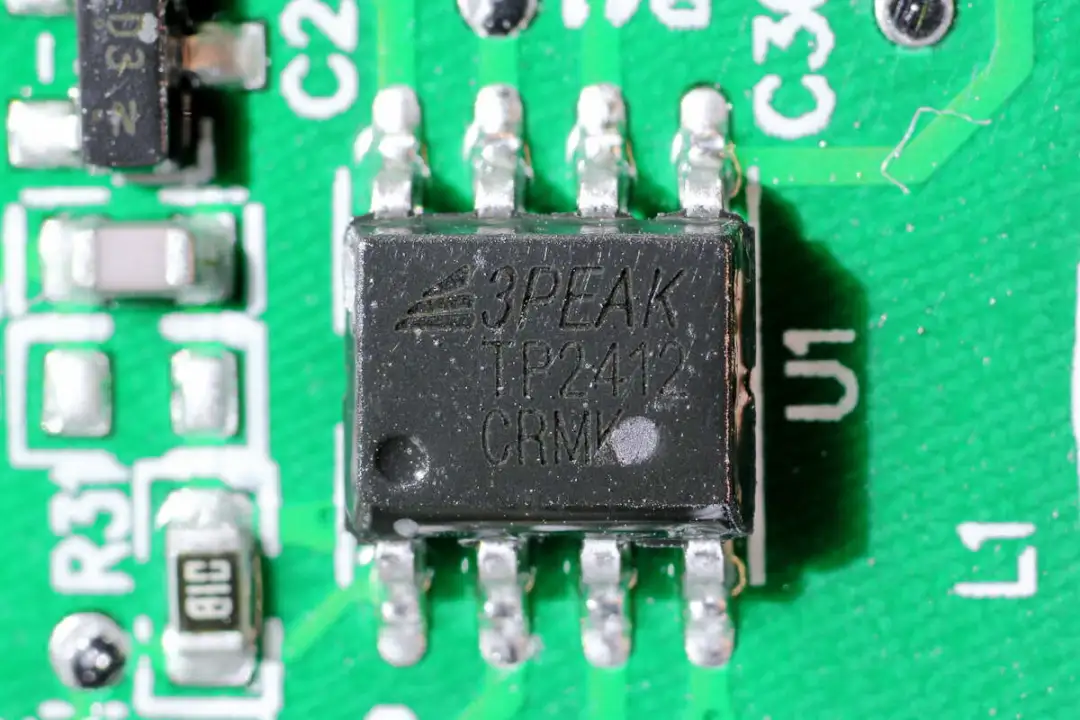

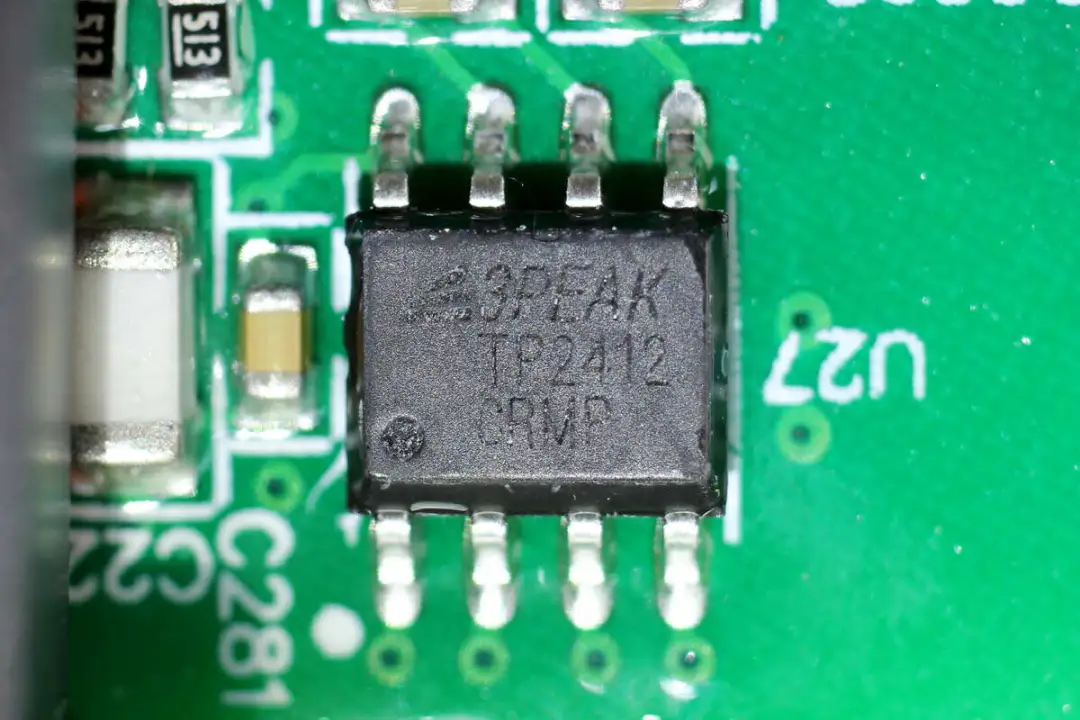

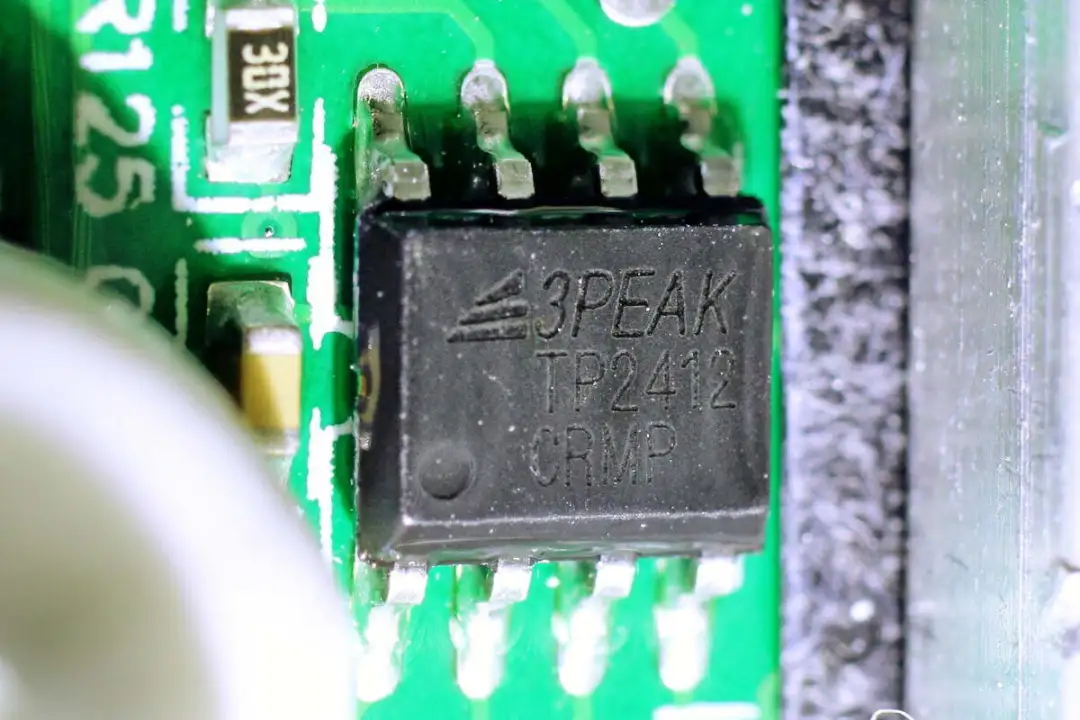

电流信号采用思瑞浦 TP2412进行采样放大。

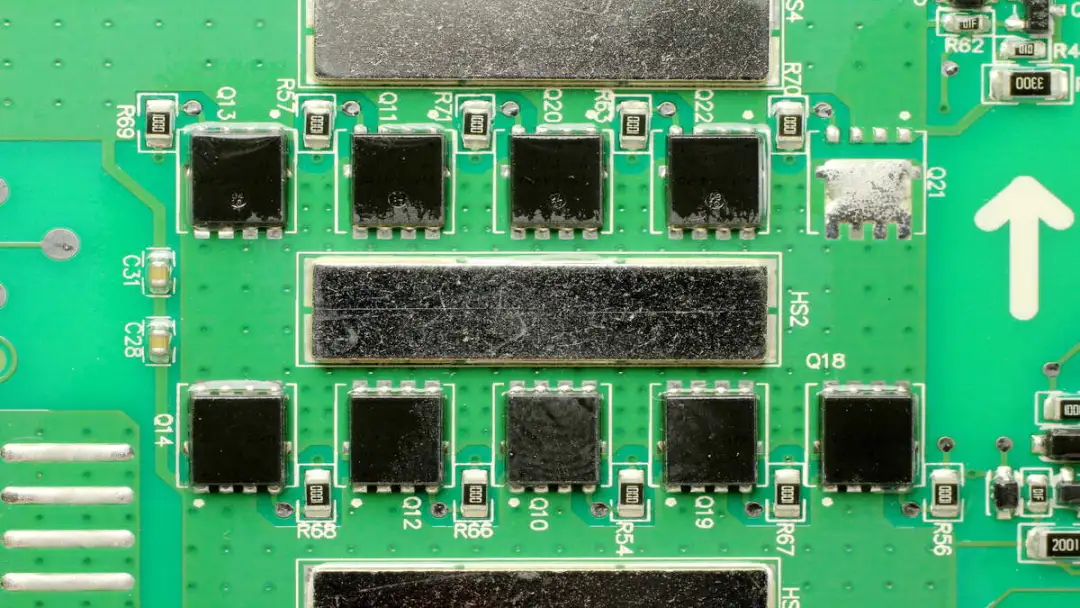

双向逆变模块正反面各两颗MOS管组成H桥，与电感组成升降压电路。

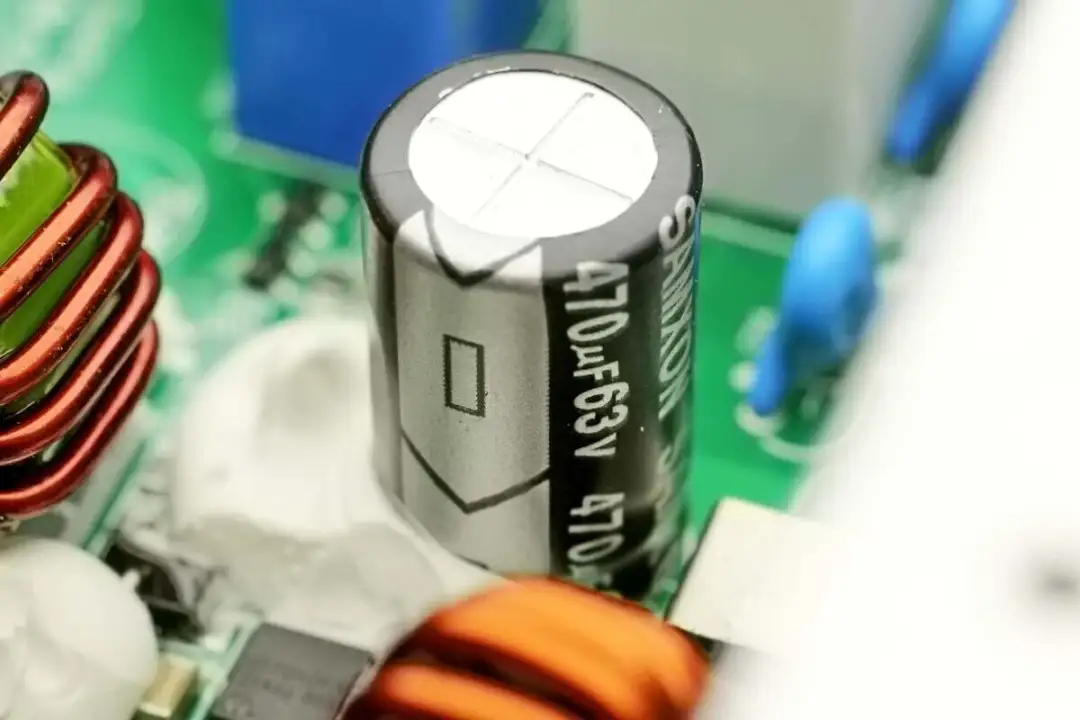

输入端滤波电容来自万裕，规格为470μF63V。

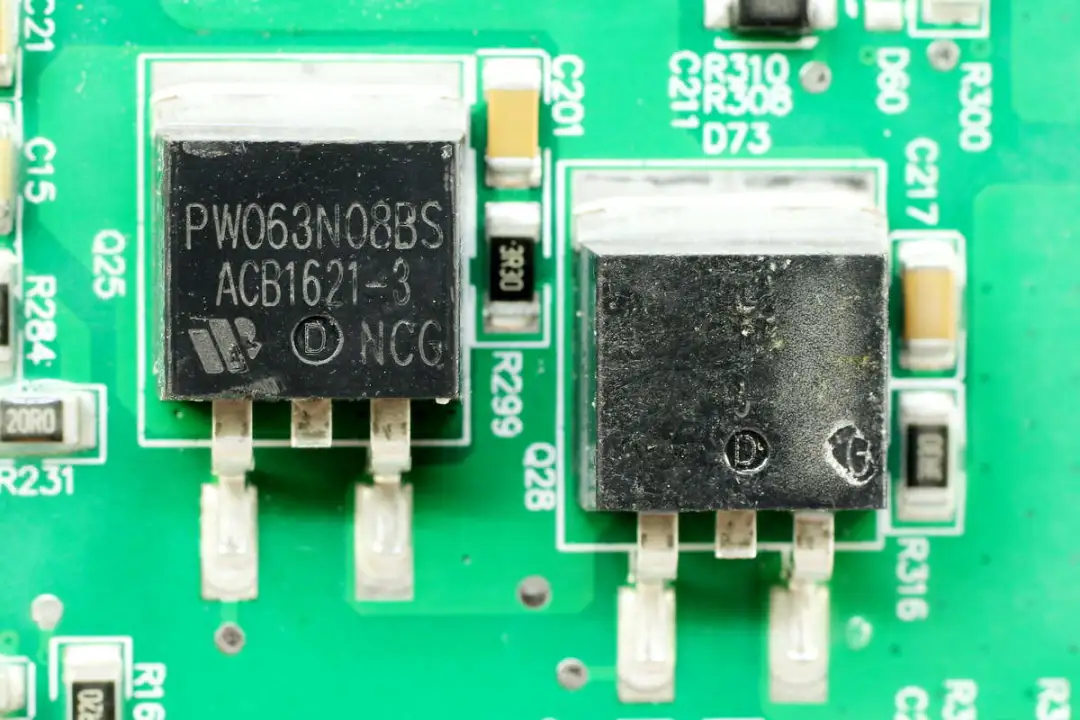

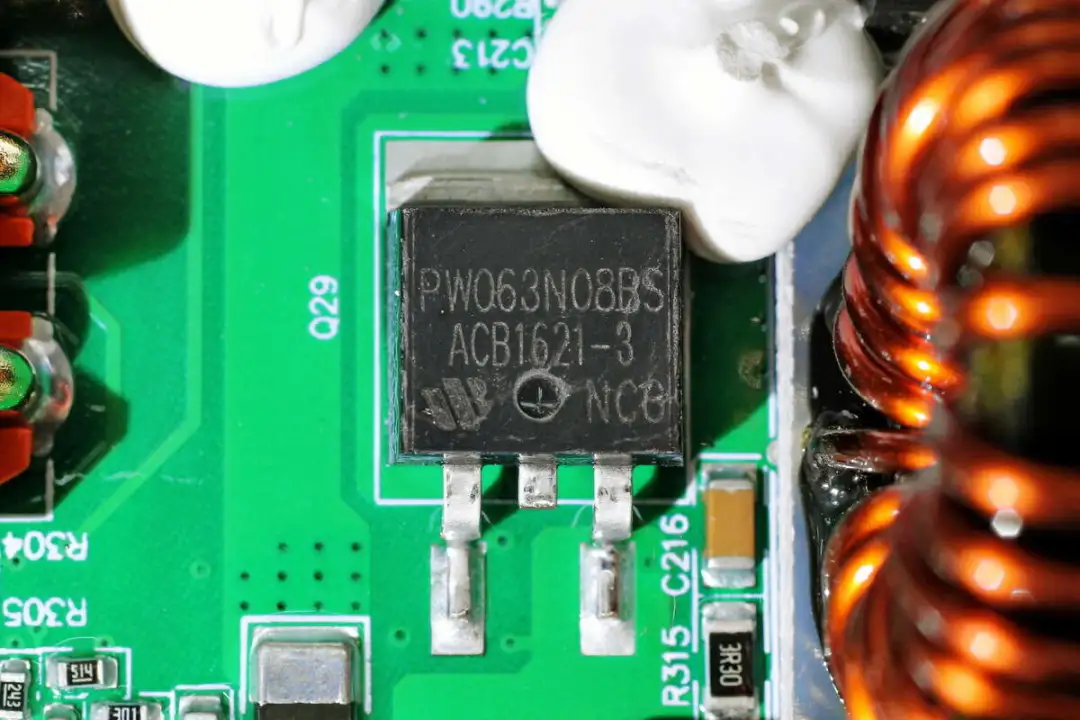

同步升降压开关管来自PY平伟，型号PW063N08BS。

PCB背面焊接MOS管和驱动芯片。

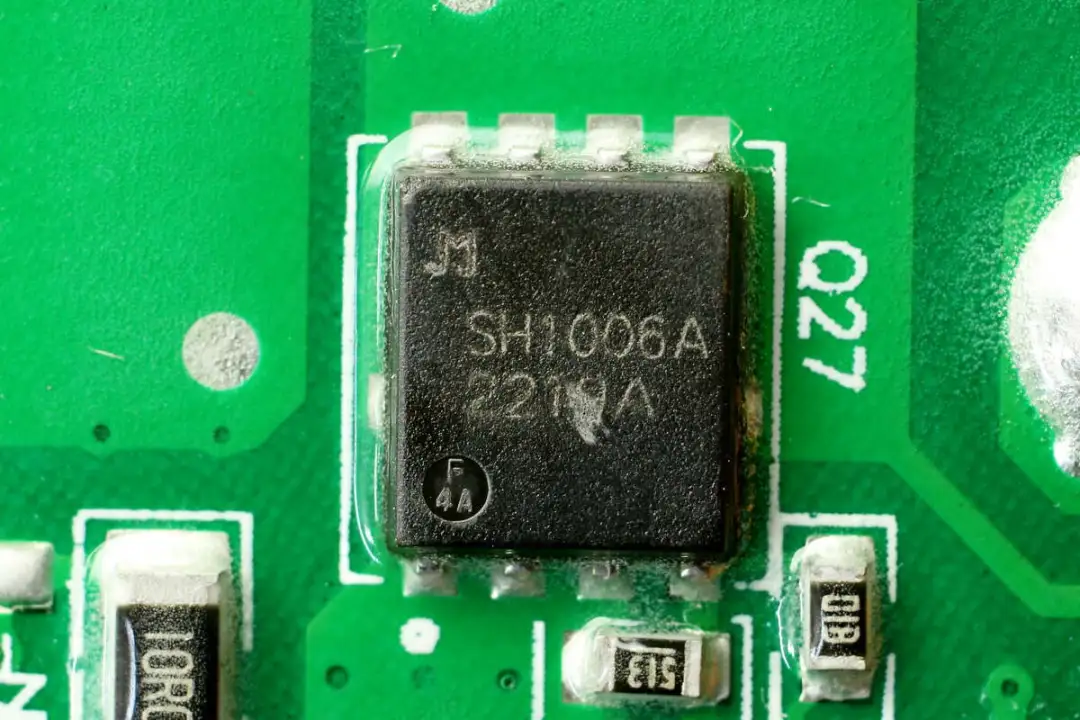

背面焊接一颗MOS管，来自捷捷微，型号JMSH1006AG，是一颗耐压100V的NMOS，导阻5.3mΩ，采用PDFN5*6封装。

另外两颗平伟MOS管型号相同。

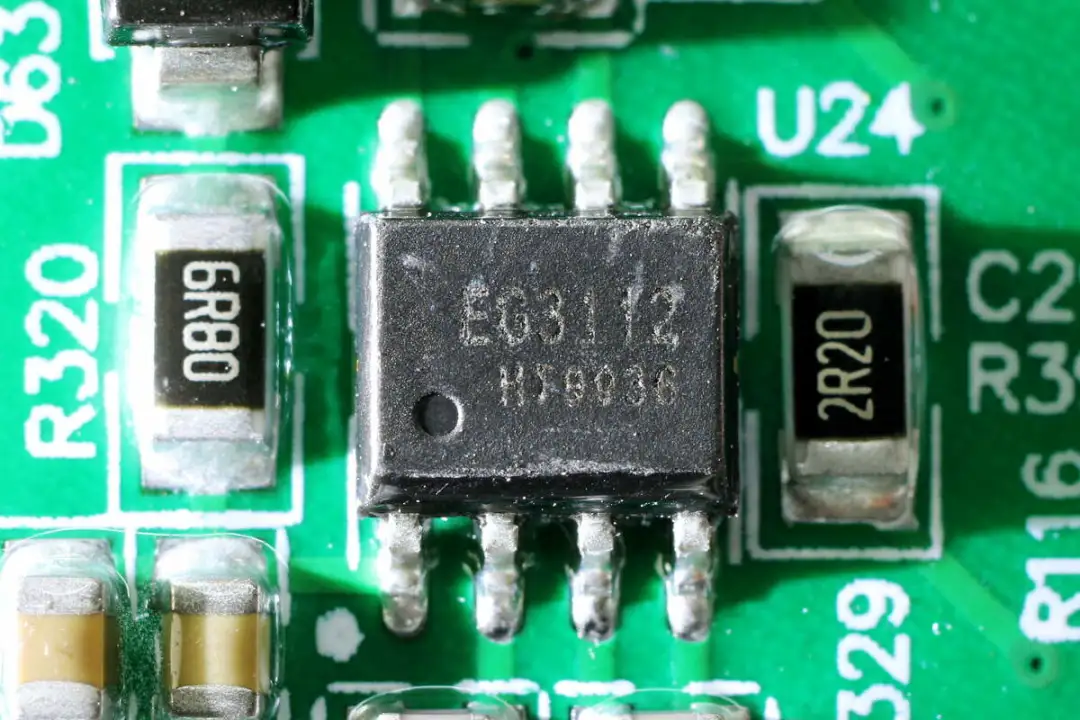

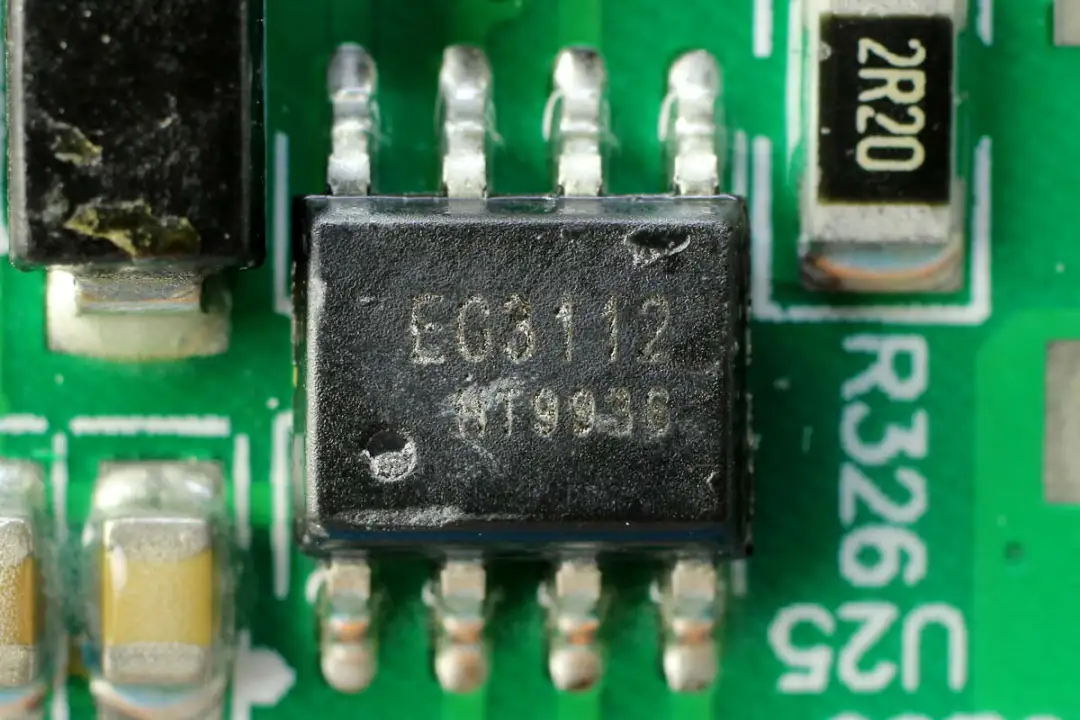

屹晶微 EG3112半桥驱动器用于半桥MOS管驱动。

另一颗驱动器型号相同，两颗驱动器用于四颗同步升降压MOS管驱动。

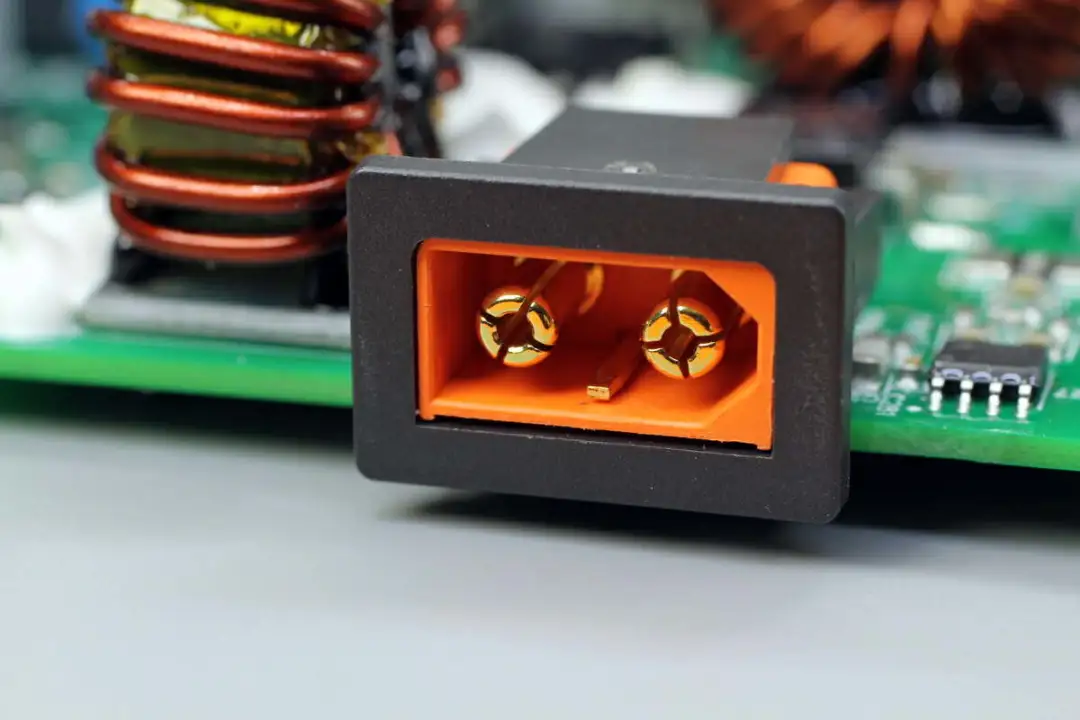

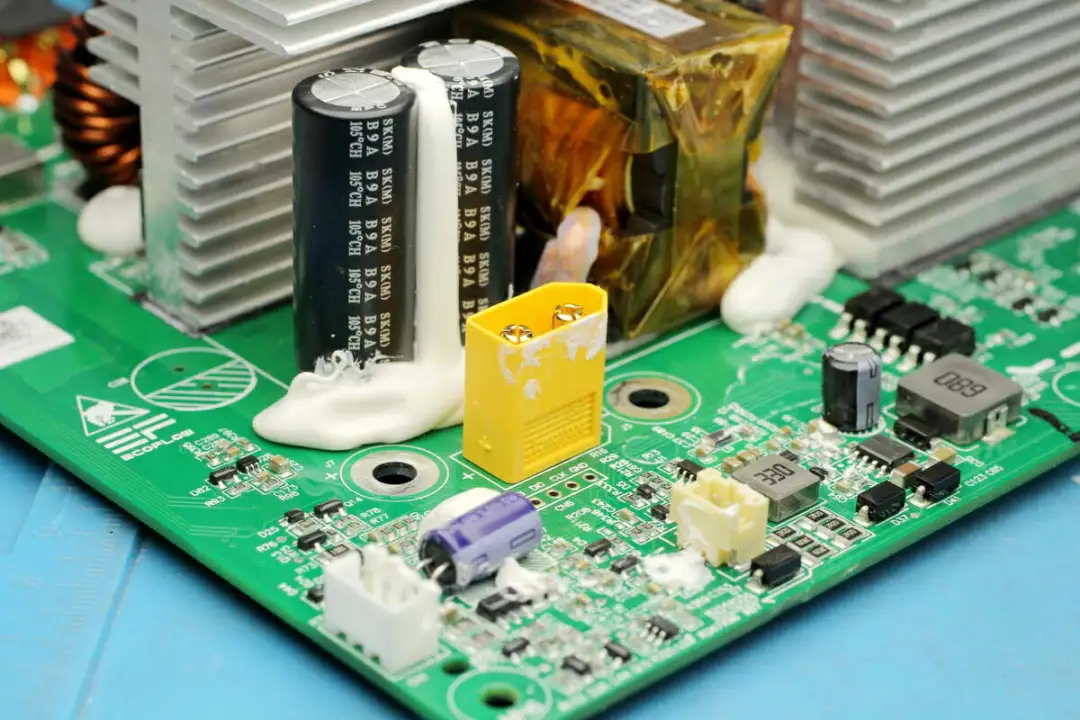

双向逆变模块通过PCB和螺丝连接到电池组供电，滤波电容打胶固定。使用XT60连接器连接到快充模块。

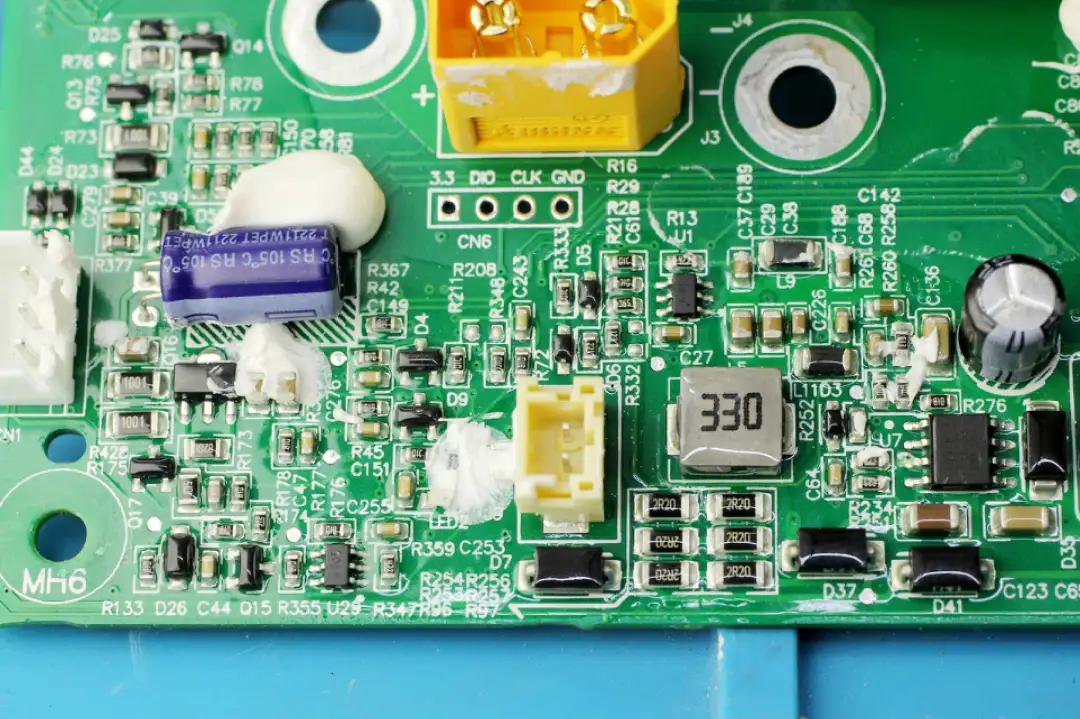

电池端焊接降压电路，用于为风扇和MCU供电。

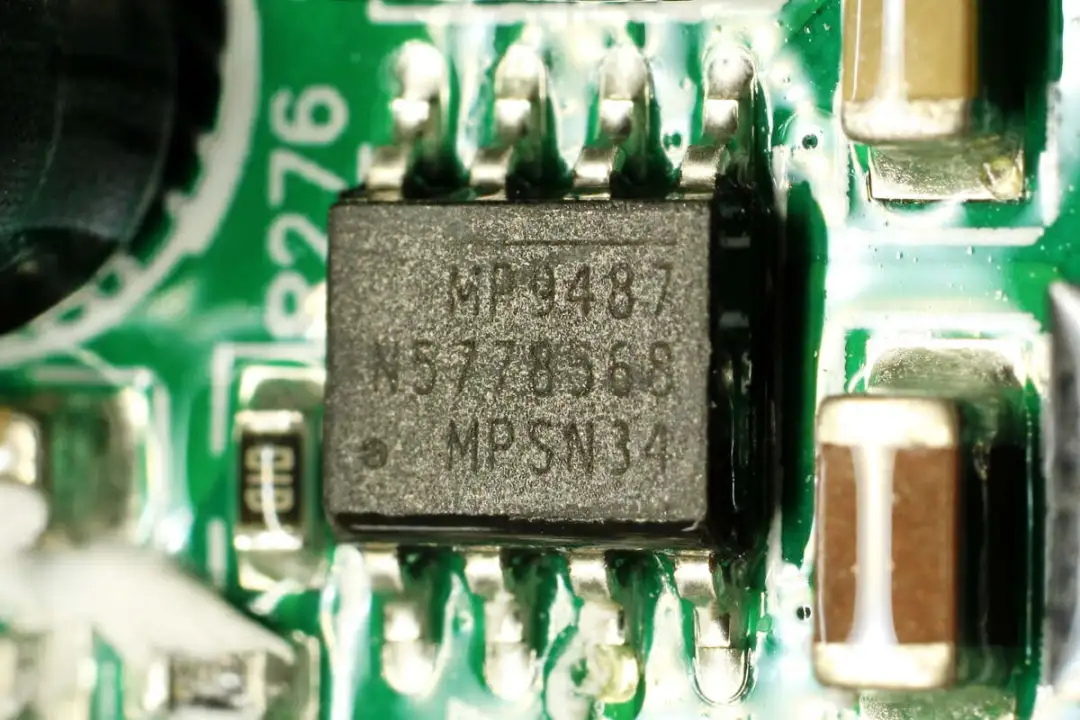

降压芯片来自MPS，型号MP9487，是一颗耐压100V的降压转换器，外置续流二极管。

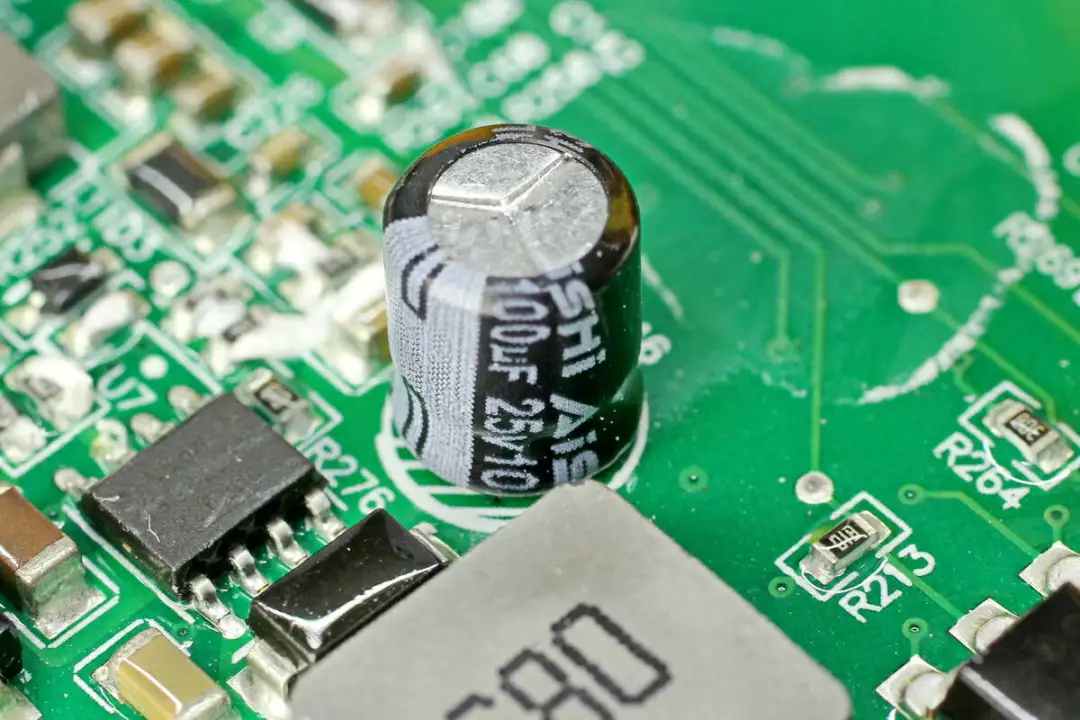

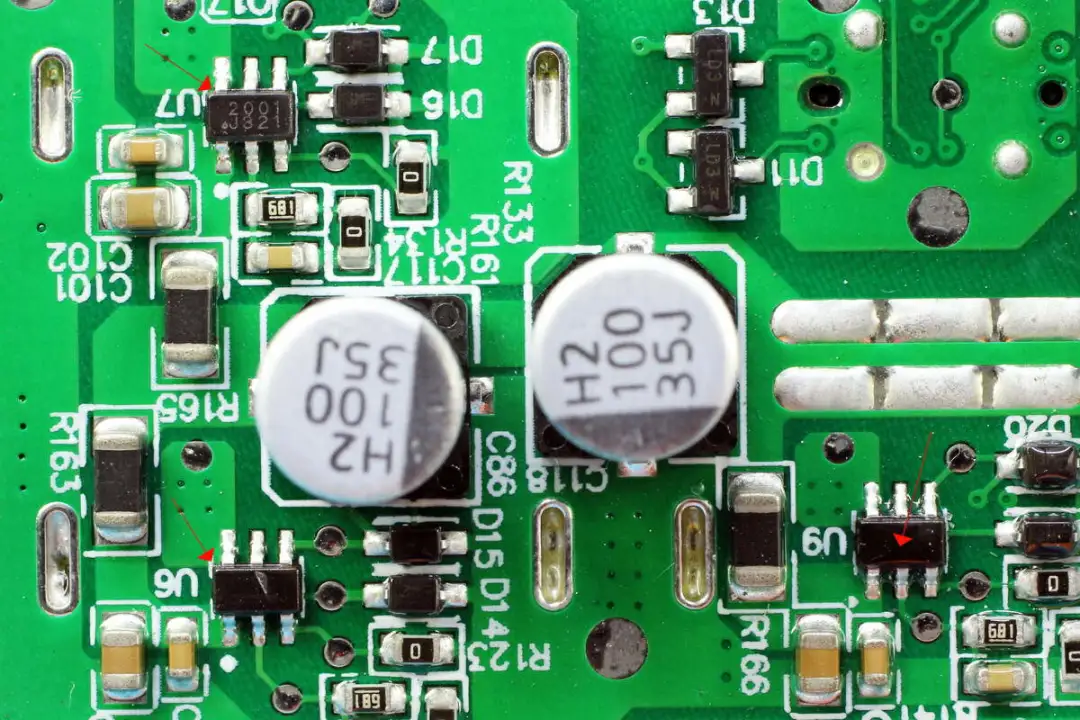

输出滤波电容规格为25V 100μF。

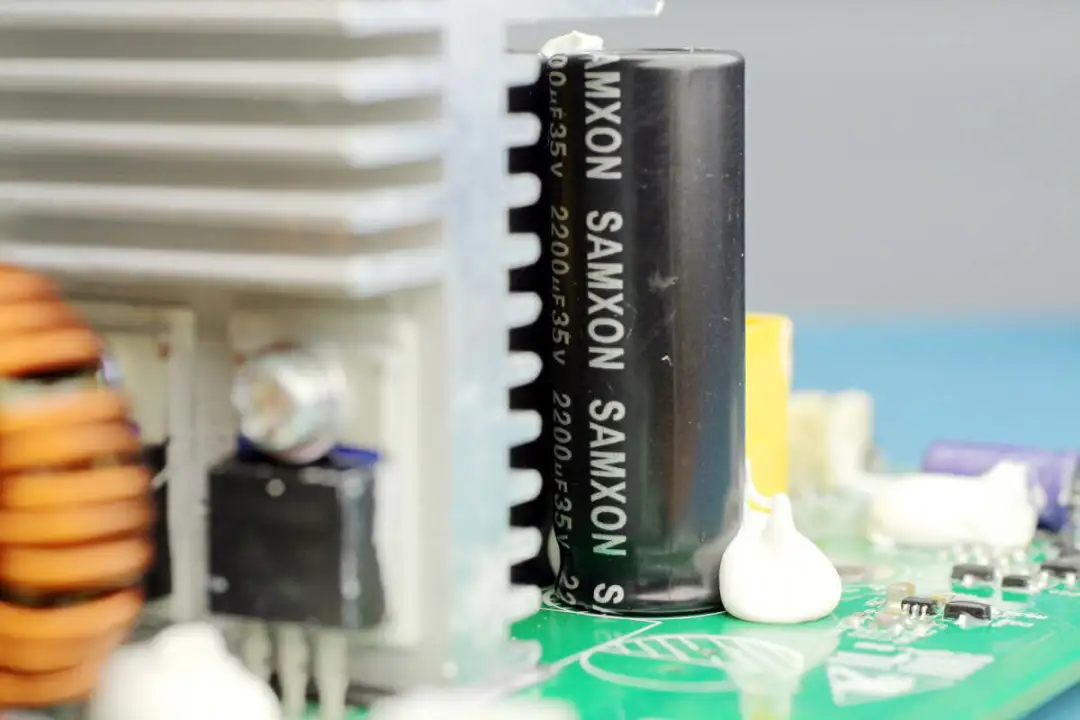

两颗电池端滤波电容来自万裕，规格为2200μF 35V。

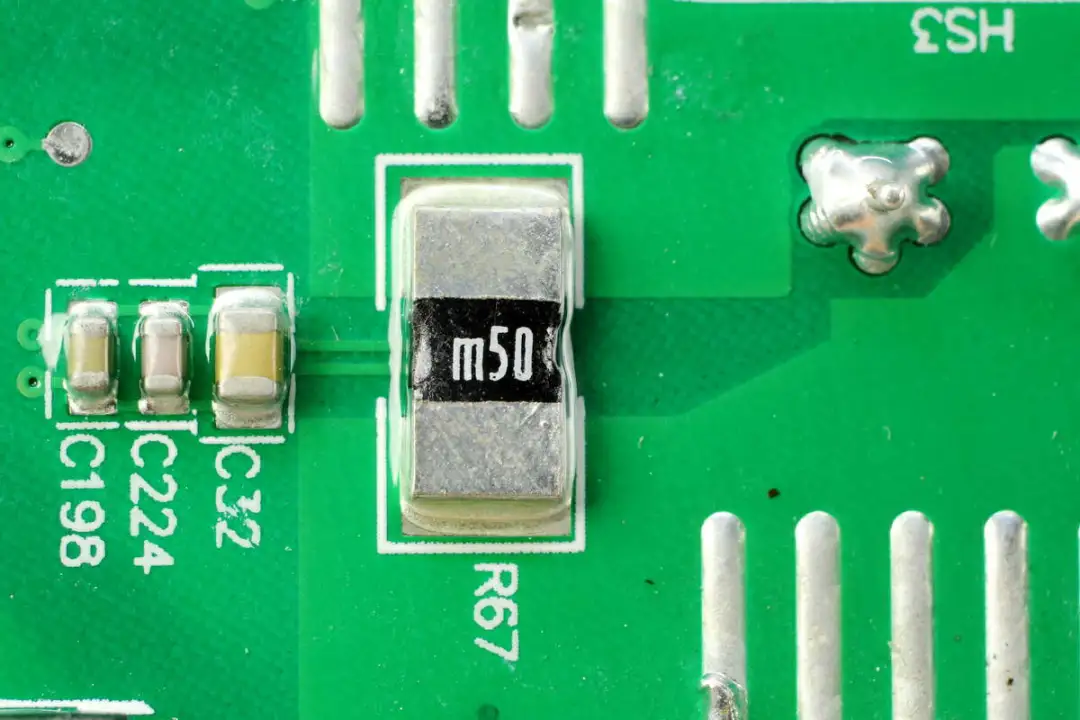

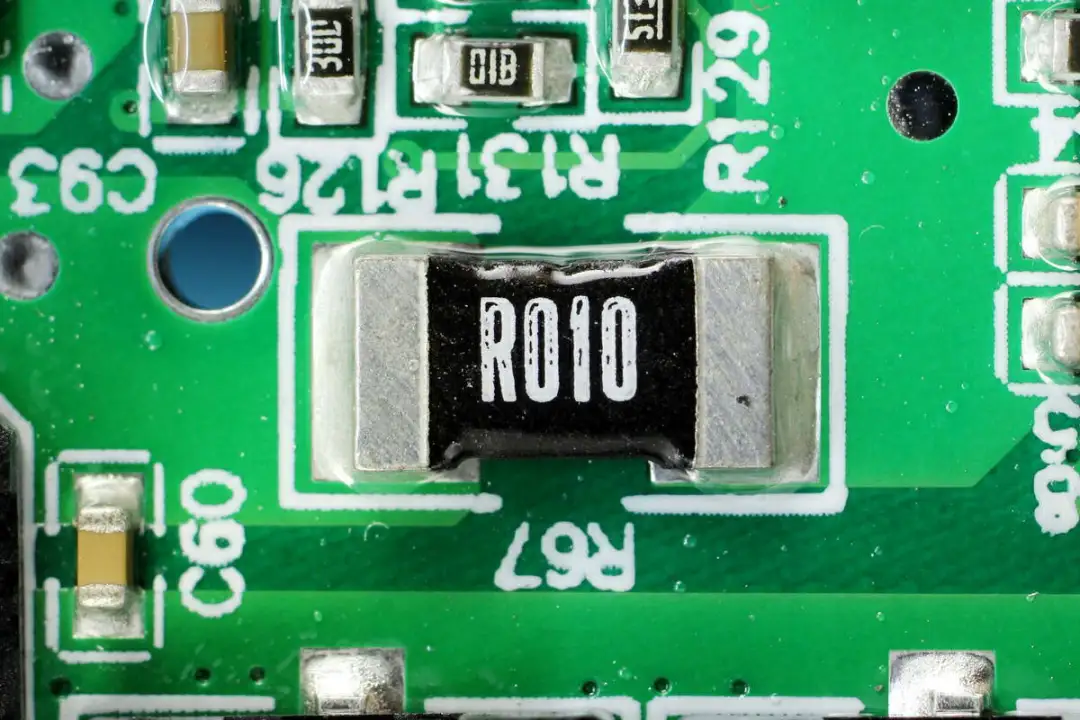

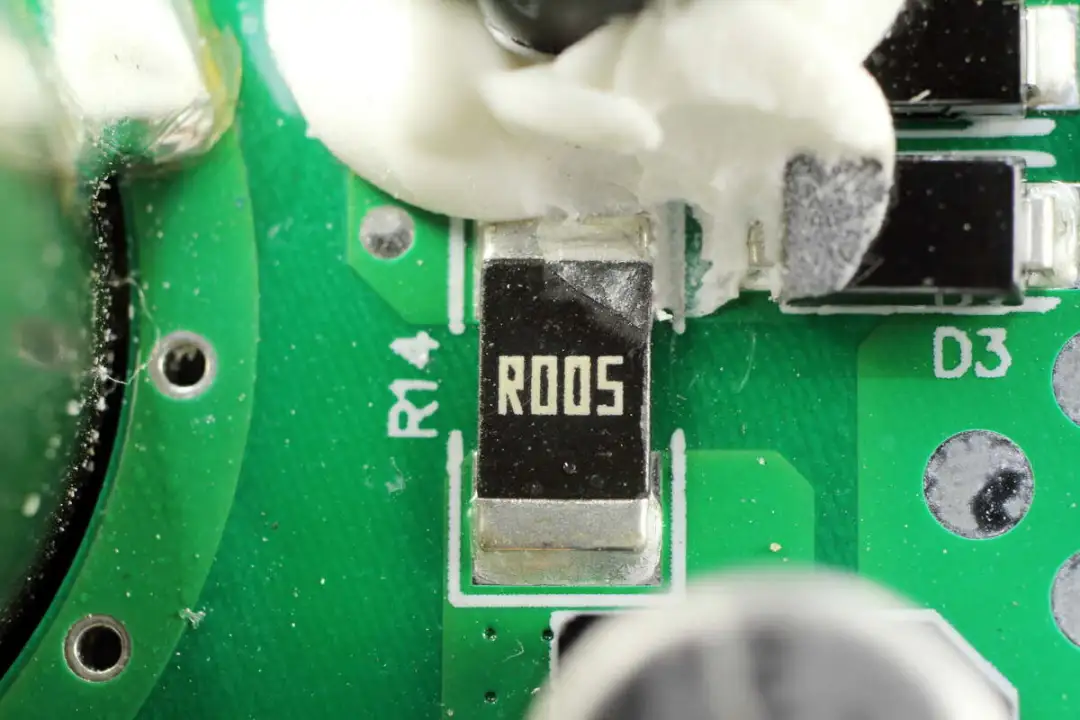

0.5mΩ电阻用于电池端电流检测。

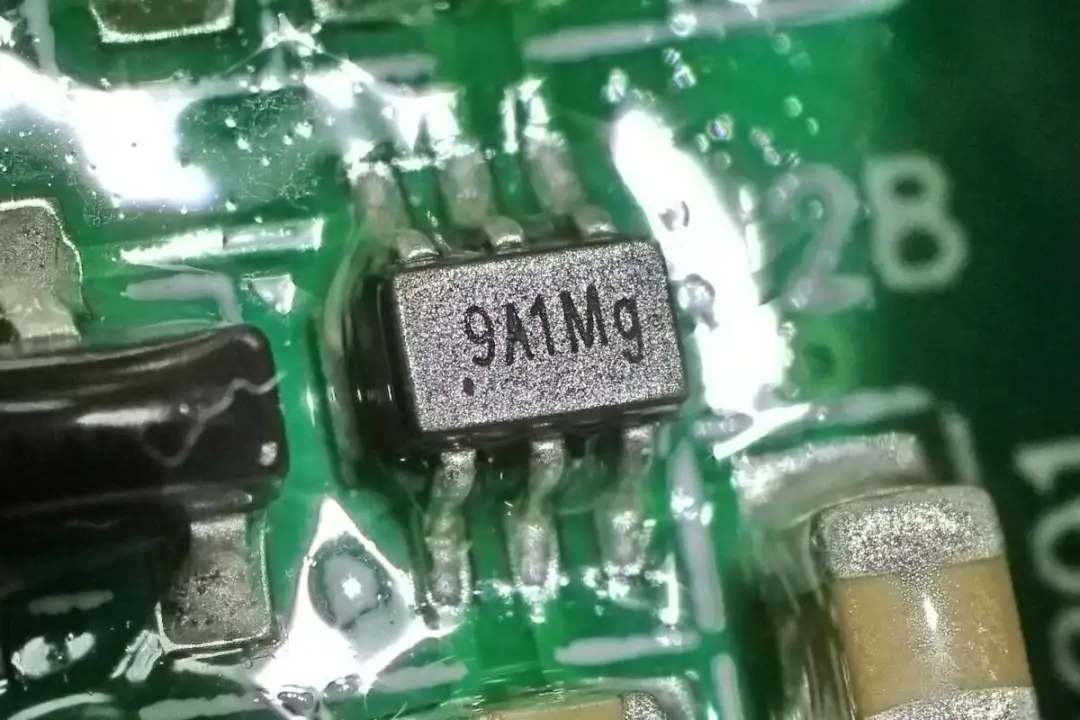

丝印9A1Mg的放大器用于电池端电流检测放大。

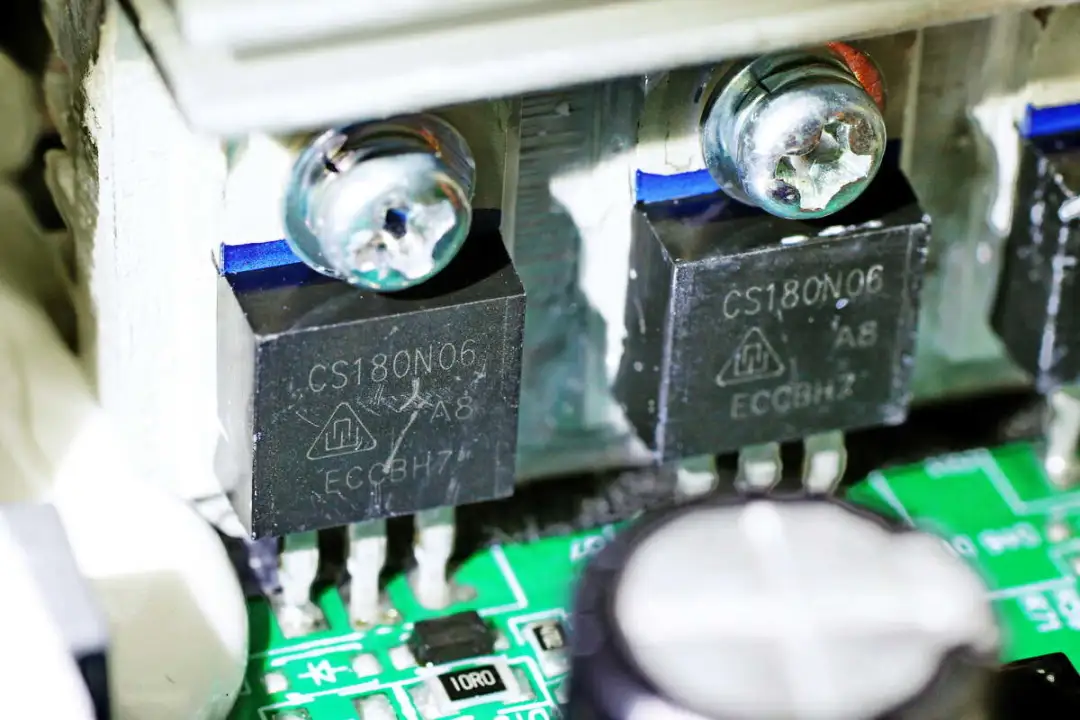

低压侧开关管来自华润微，型号CS180N06A8，是一颗耐压60V的NMOS，导阻为3.2mΩ，采用TO220封装，使用四颗用于升压和整流。

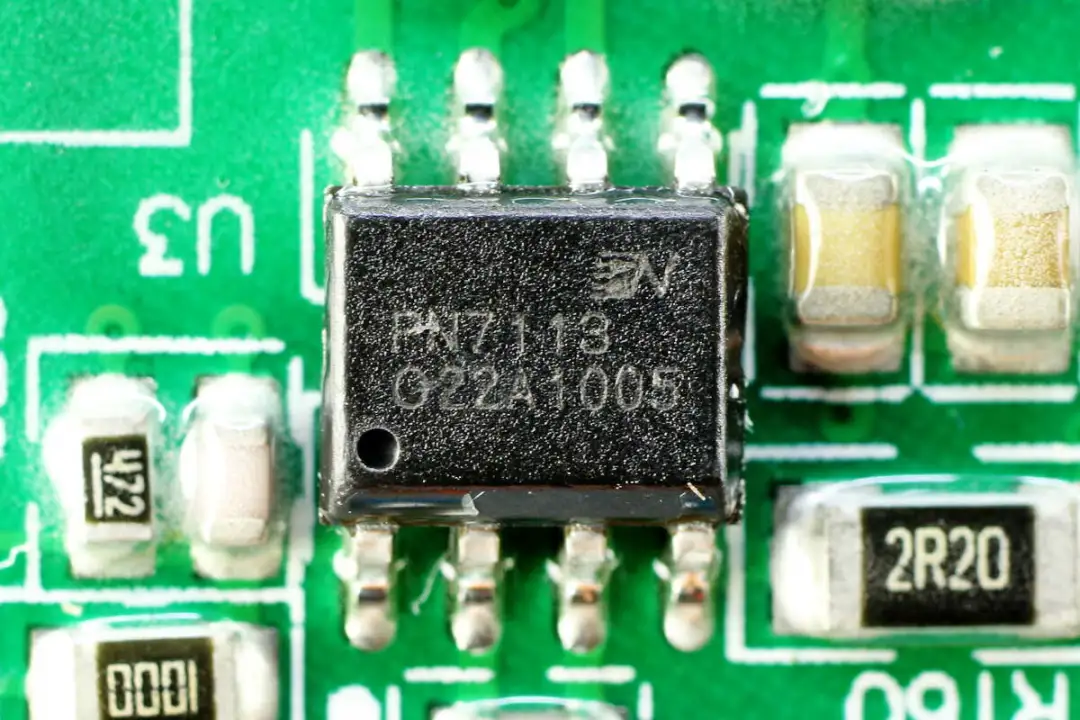

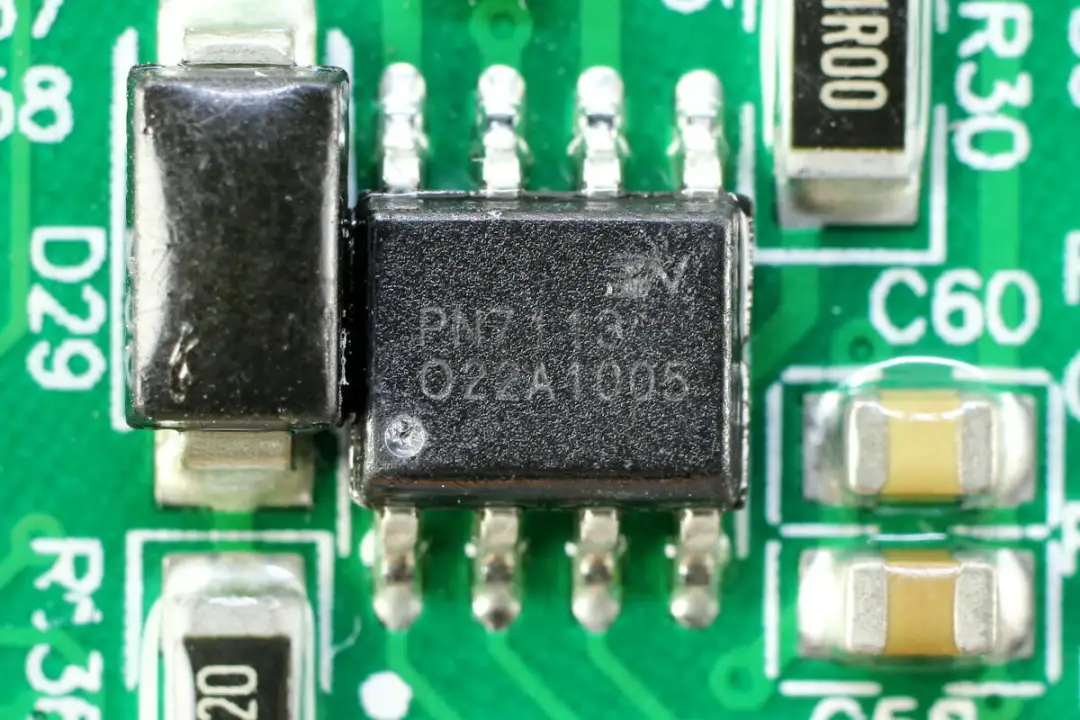

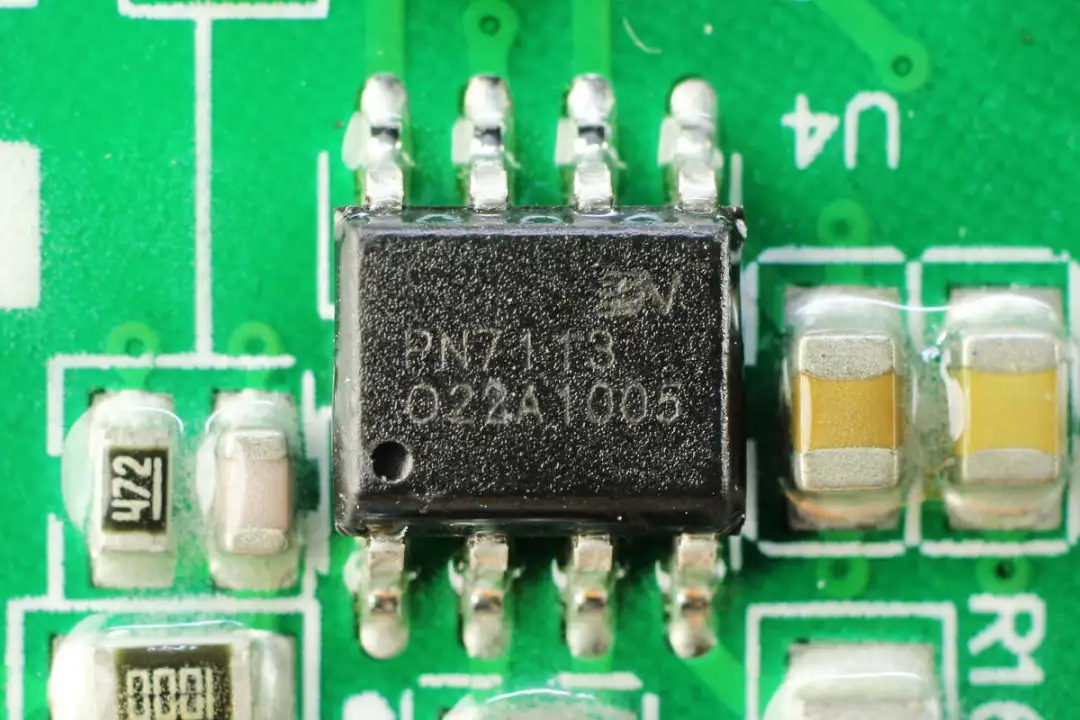

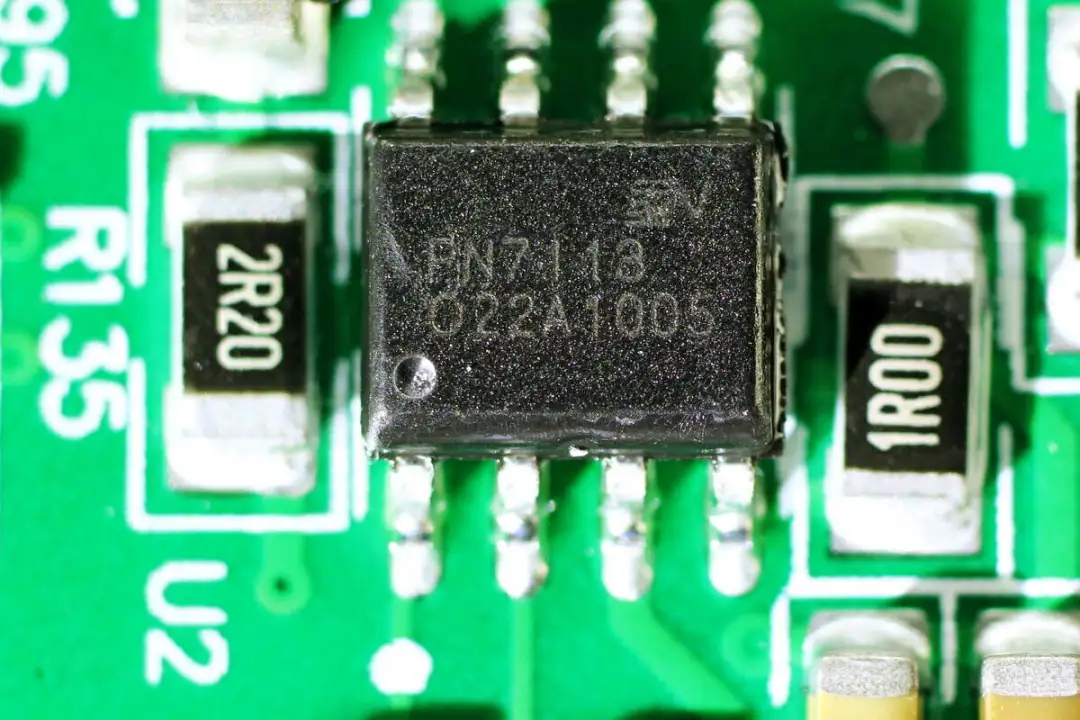

芯朋微 PN7113半桥驱动器用于低压开关管驱动。

另一颗驱动器型号相同，使用两颗驱动器用于四颗低压开关管的驱动。

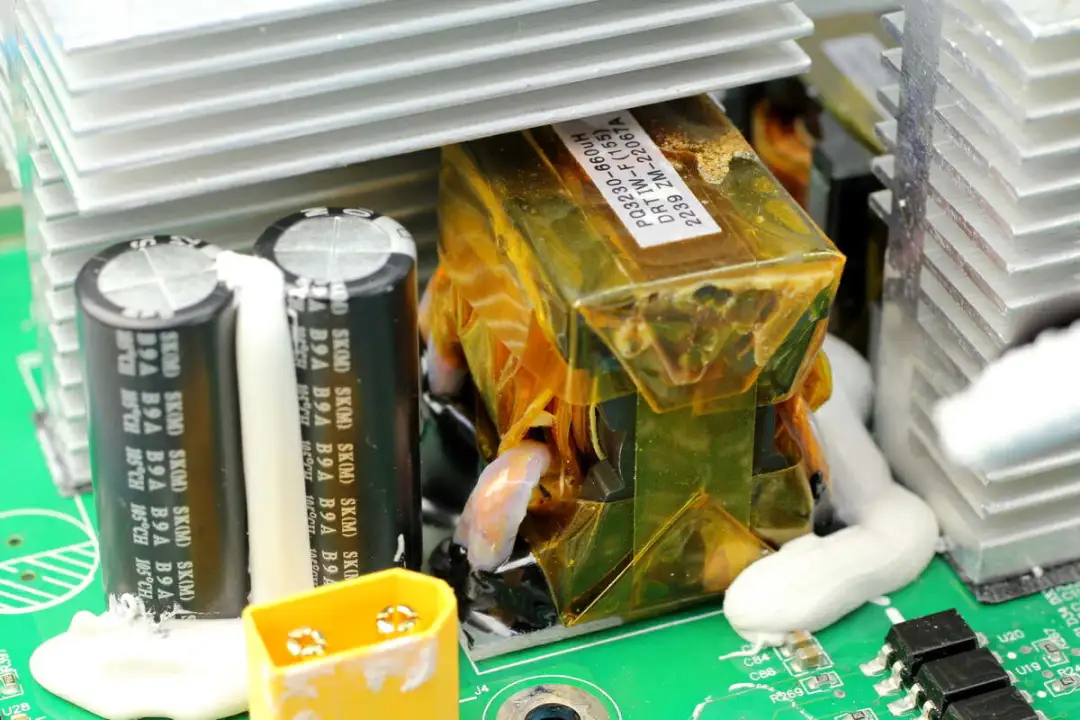

升压变压器采用利兹线绕制，为PQ3230磁芯，采用高温胶带严密缠绕绝缘，底部固定电木板绝缘，并涂胶固定。

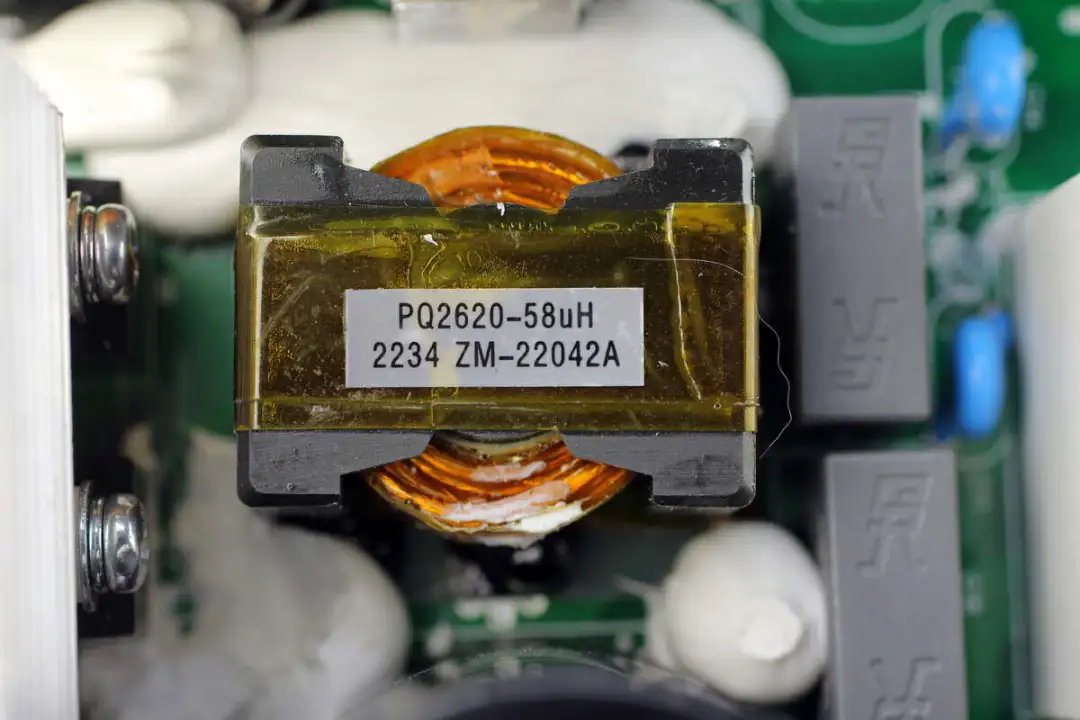

谐振电感采用PQ2620磁芯绕制。

两颗谐振电容来自深圳圣融达科技。

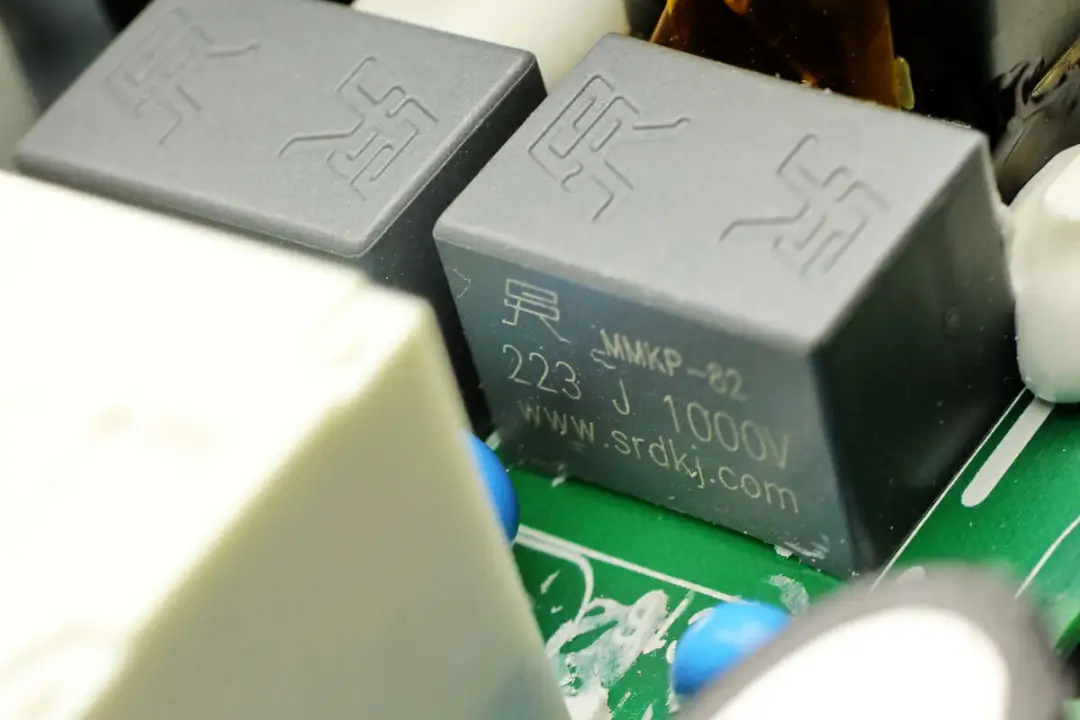

规格为0.022μF 1000V。

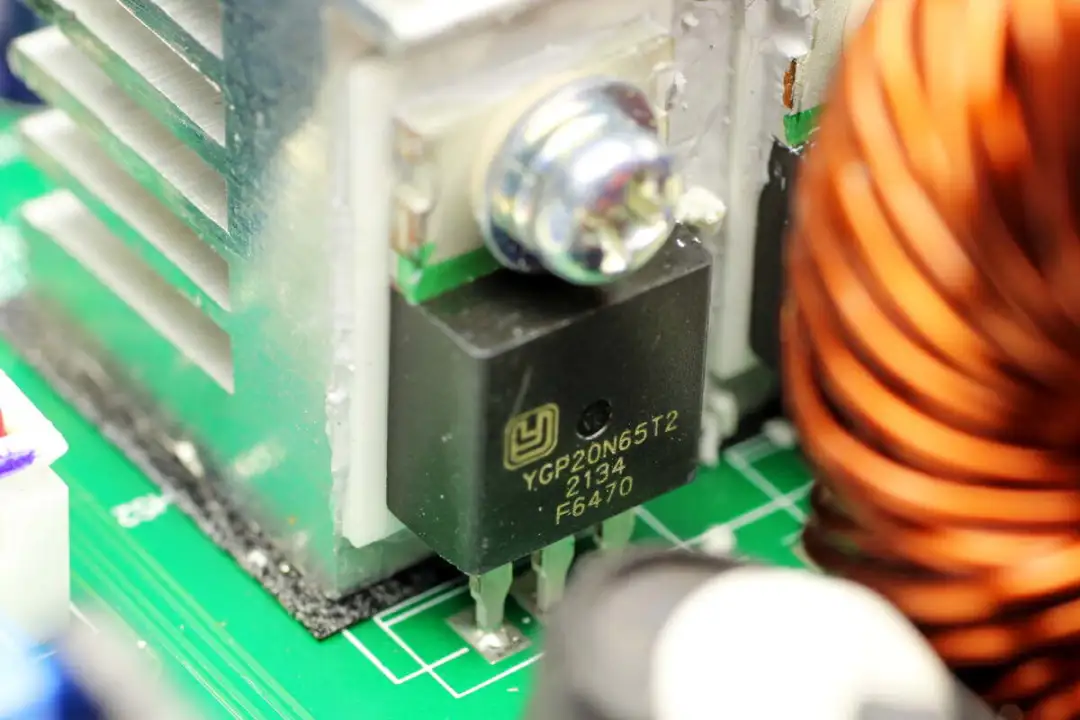

四颗IGBT来自陆芯，型号YGP20N65T2，是一颗650V耐压，20A电流的IGBT，用于输出波形调制和输入主动整流。

两颗芯朋微PN7113驱动器用于IGBT驱动。

另一颗驱动器特写。

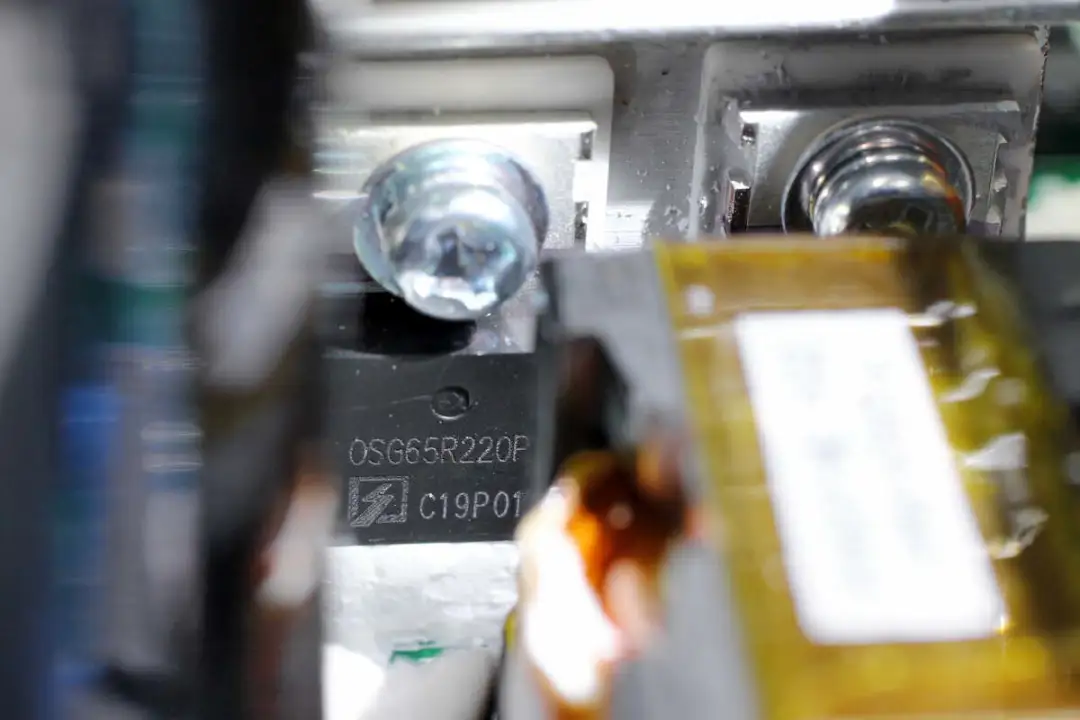

两颗MOS管来自东微，型号OSG65R220P，是一颗耐压650V的NMOS，导阻为220mΩ，采用TO220F封装。

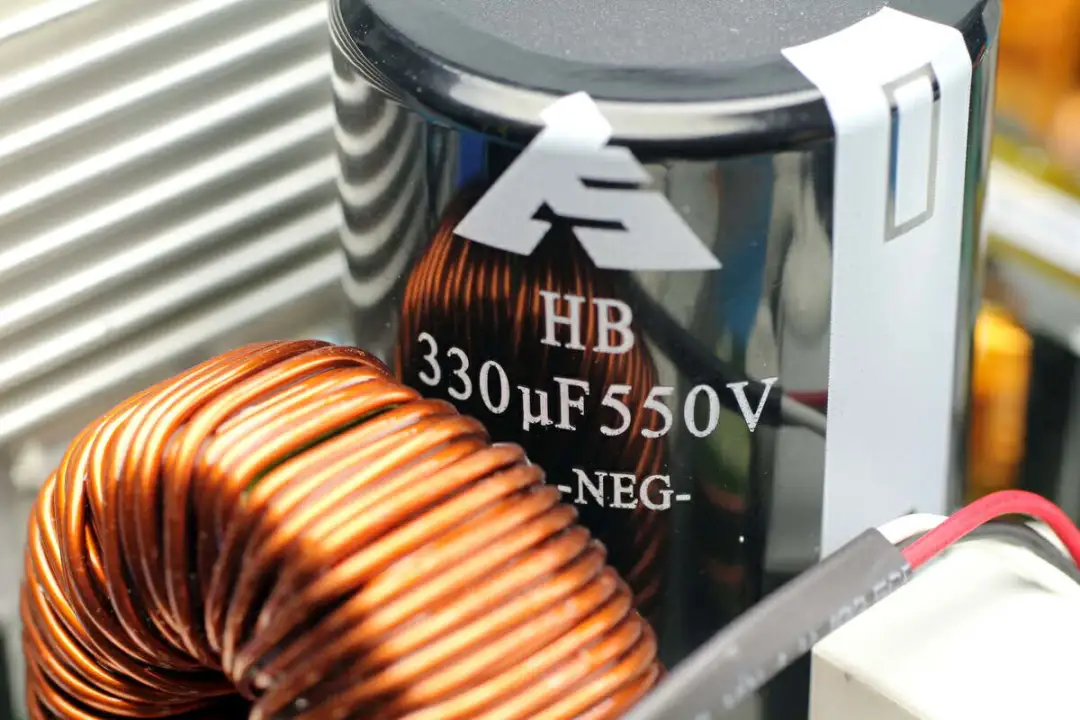

高压滤波电容规格为330μF550V。

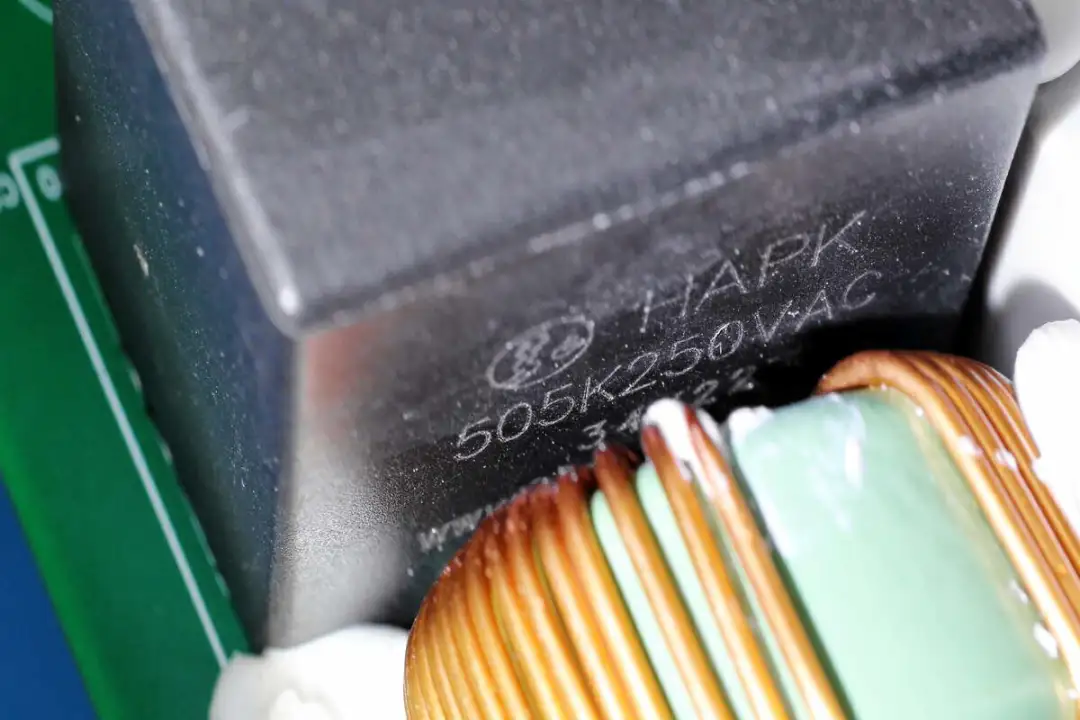

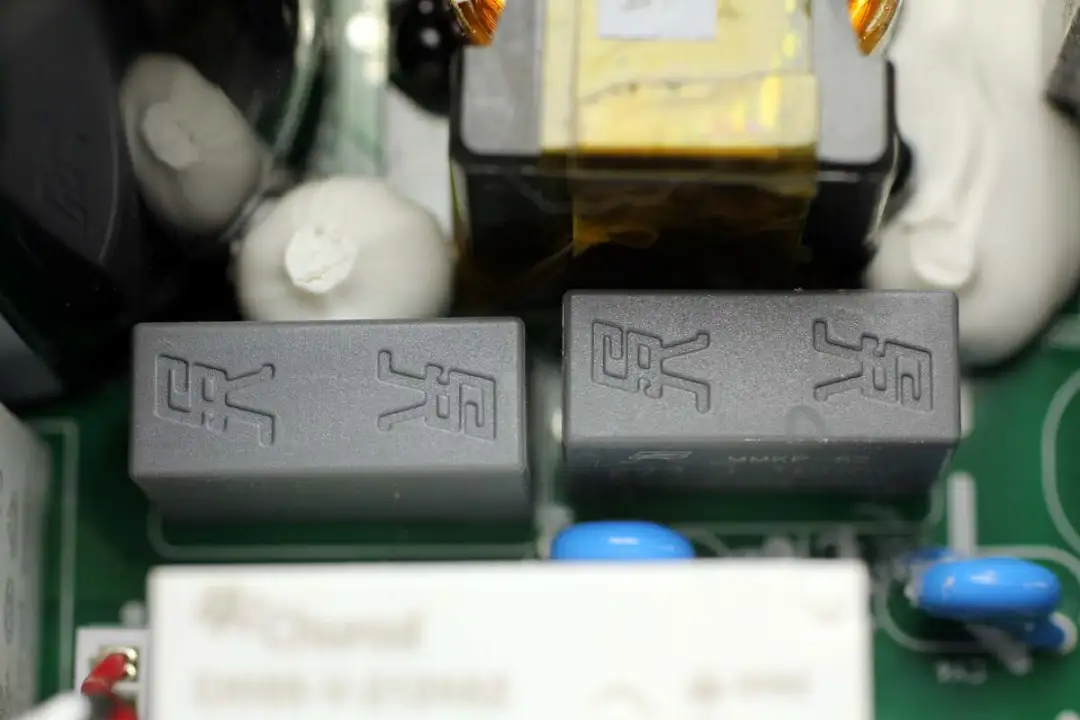

安规X2电容规格为5μF 250V。

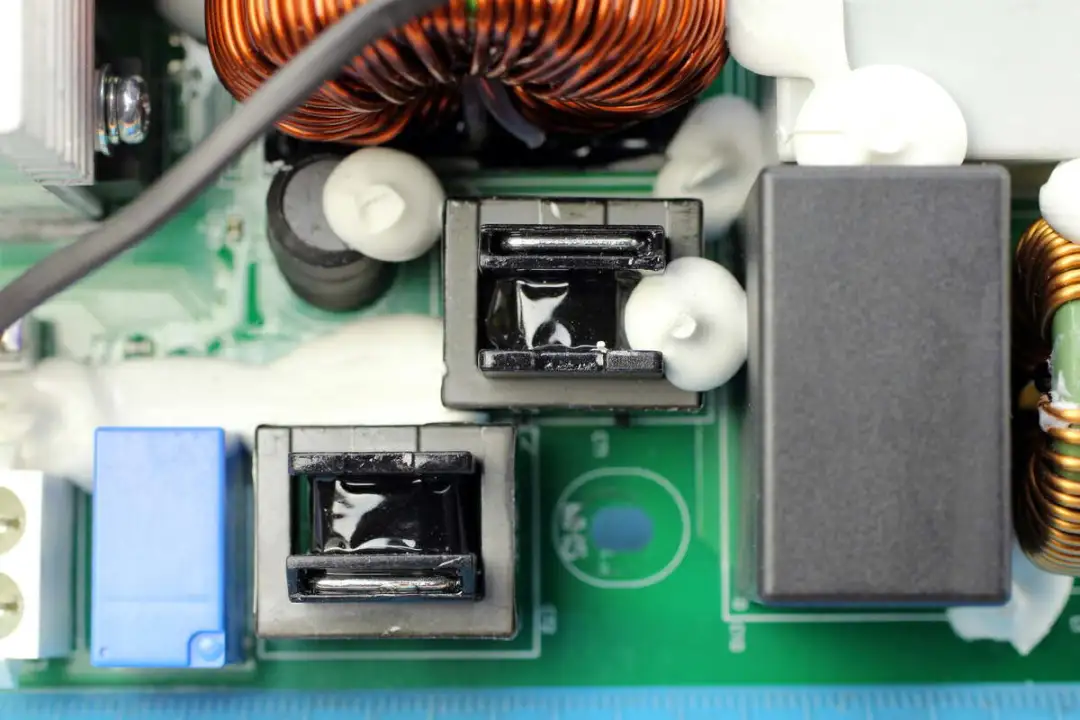

两颗电流互感器用于双向逆变模块电流检测。

电流互感器特写。

一颗继电器用于输出控制。

在电池端焊接一颗主控MCU芯片。

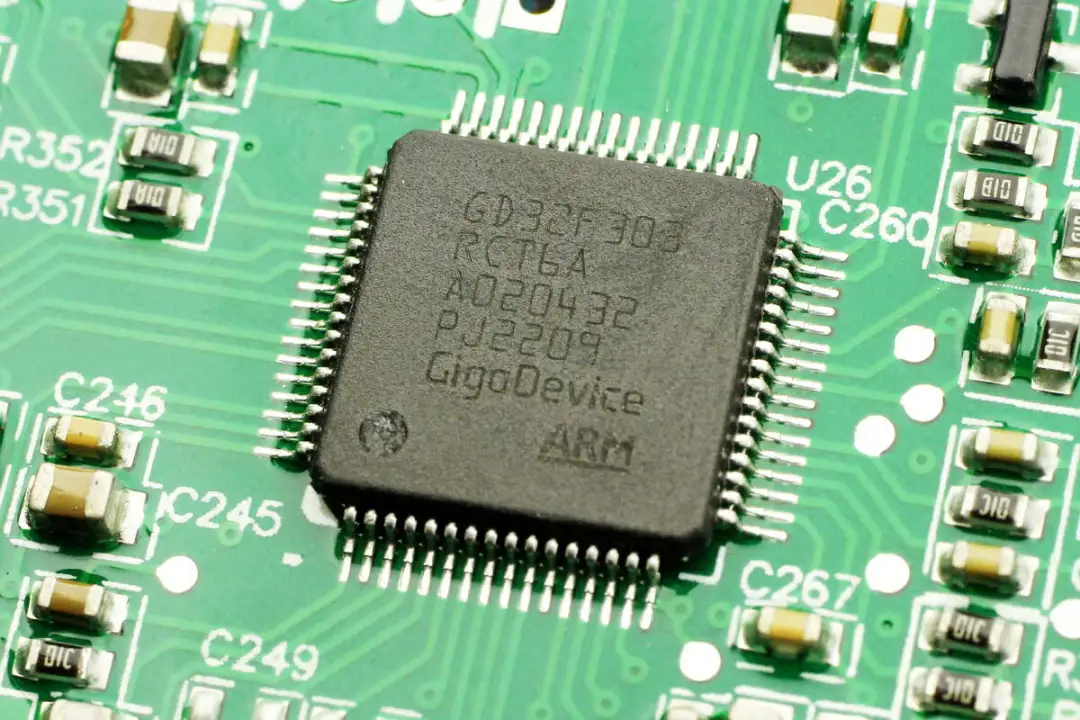

主控MCU芯片来自兆易创新，型号GD32F303RCT6，是一颗主频达120MHz的MCU，内置Cortex-M4内核，具备256KB FLASH和48KB SRAM，支持PWM信号输出。负责双向逆变驱动信号输出和保护功能检测。

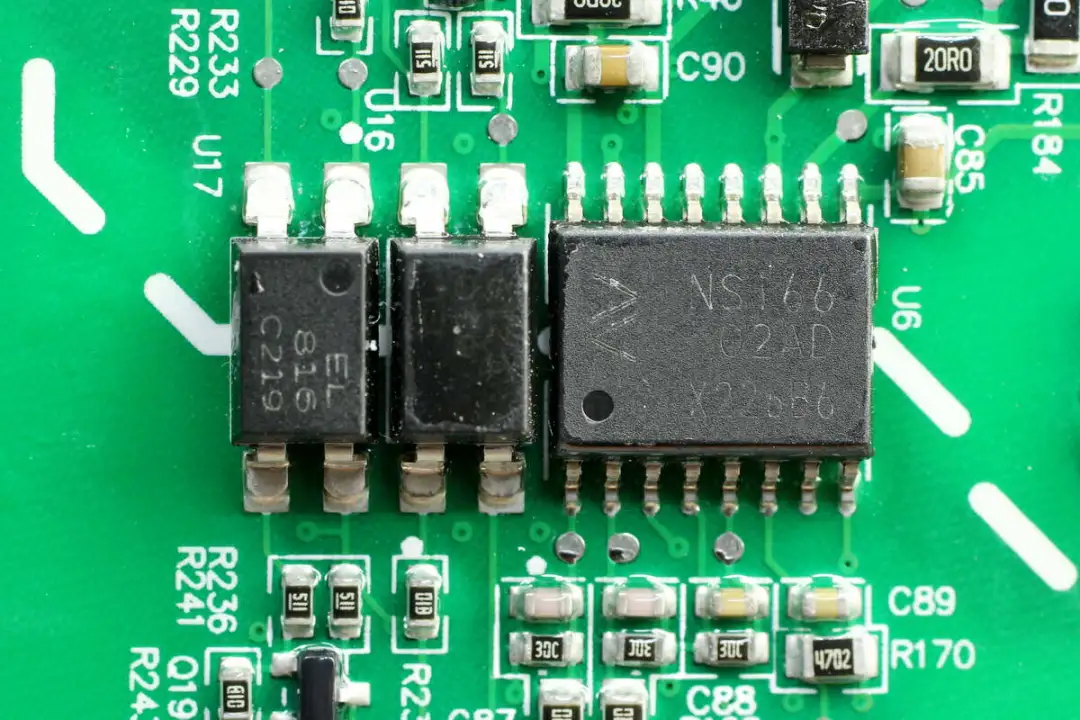

两颗EL816光耦和纳芯微NSi6602AD隔离通信芯片用于初次级之间隔离通信。

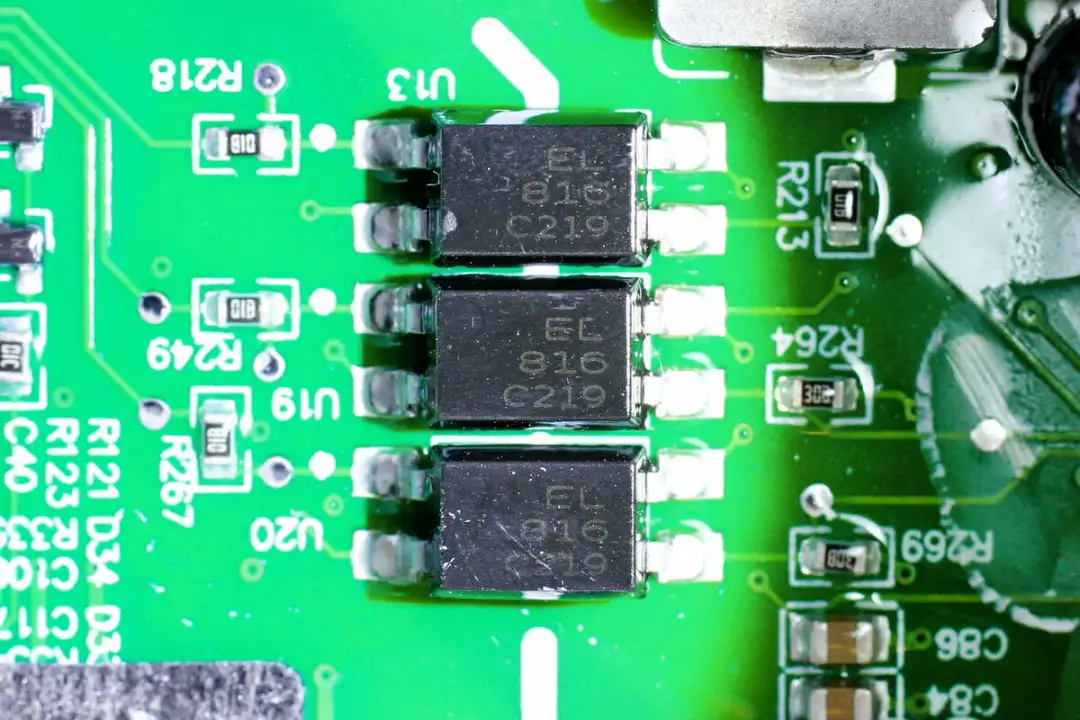

另一面焊接三颗EL816光耦，用于隔离通信。

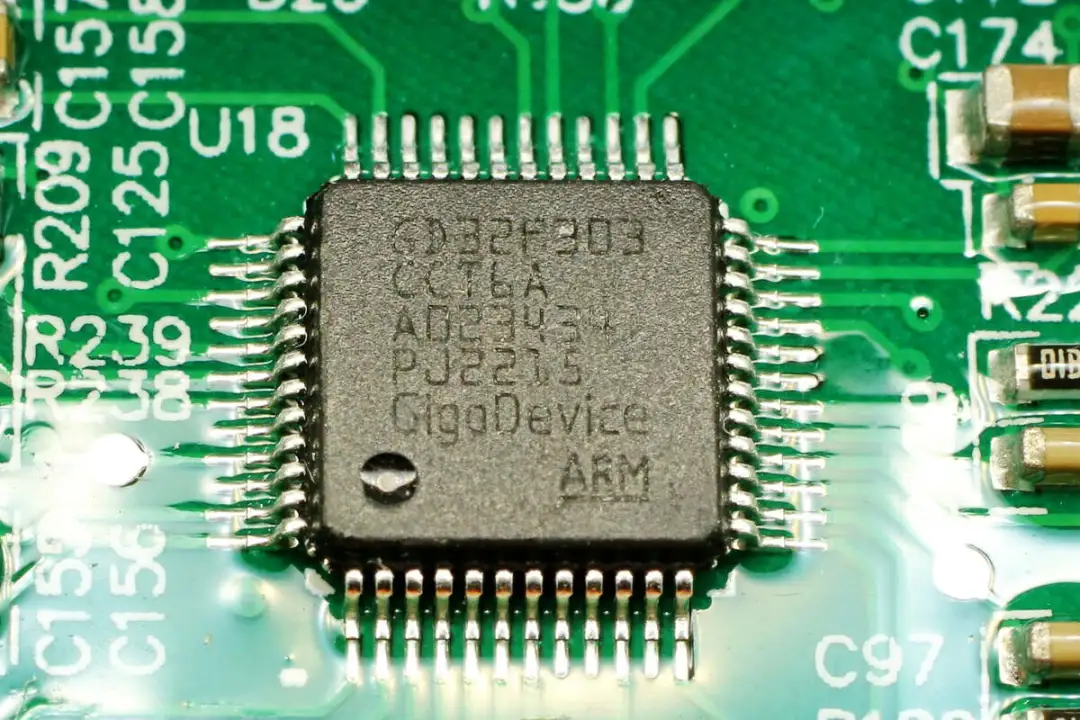

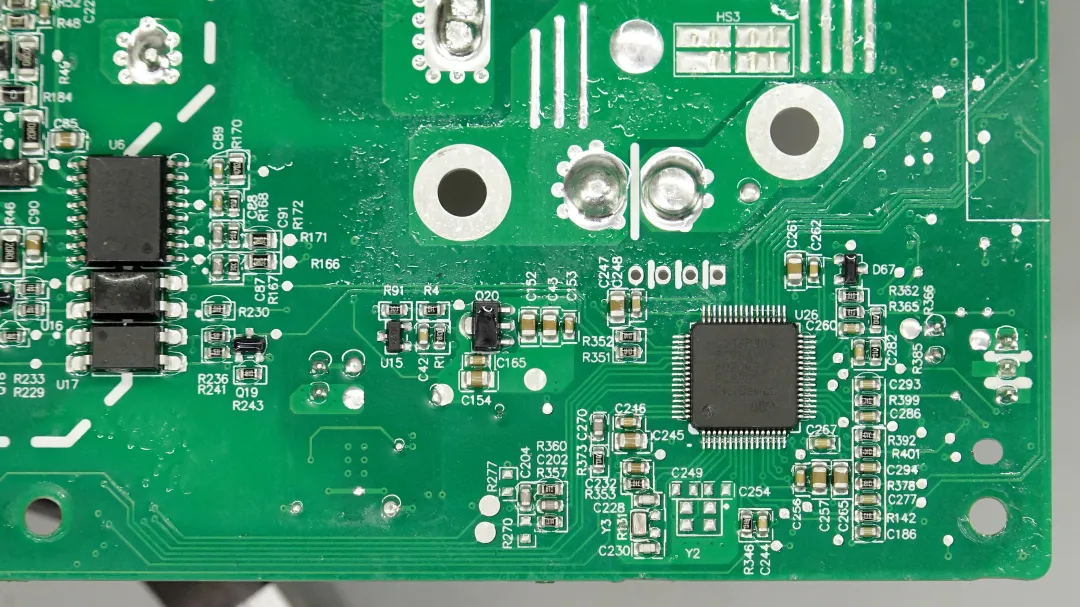

另一颗MCU同样来自兆易创新，型号GD32F303CCT6A，用于逆变器输出波形调制控制。

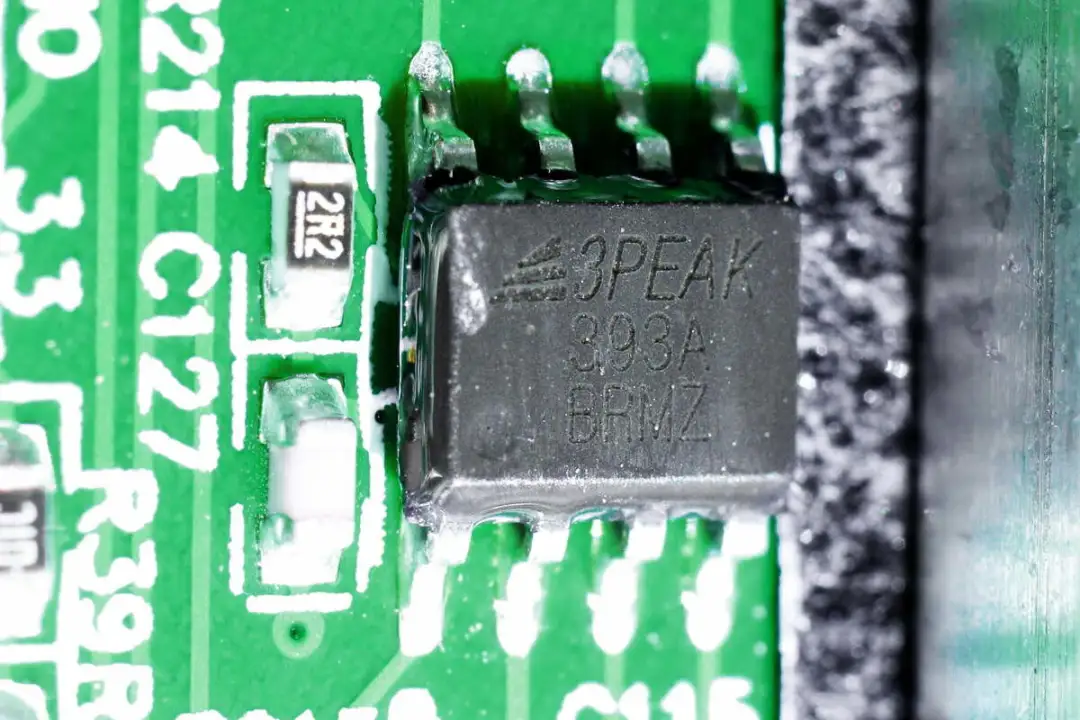

思瑞浦 393A双路电压比较器用于保护检测。

TP2412双运放用于信号处理。

在PCB一侧为辅助电源电路，焊接开关管和变压器等元件。

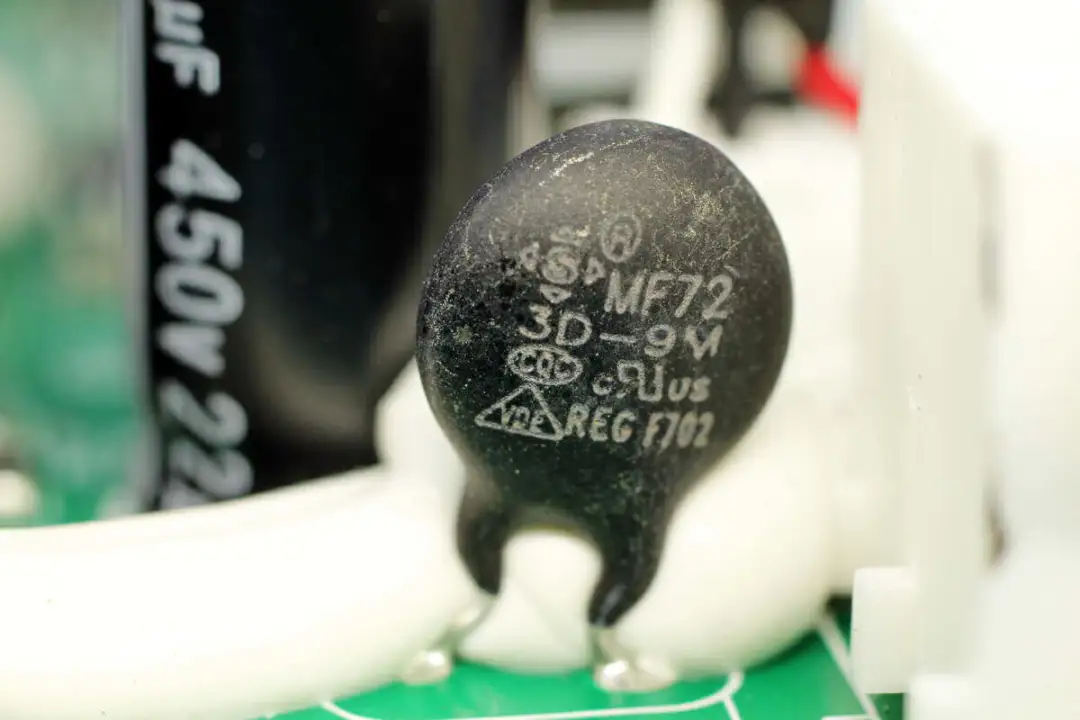

NTC热敏电阻来自松田电子，MF72系列，规格3D-9M。

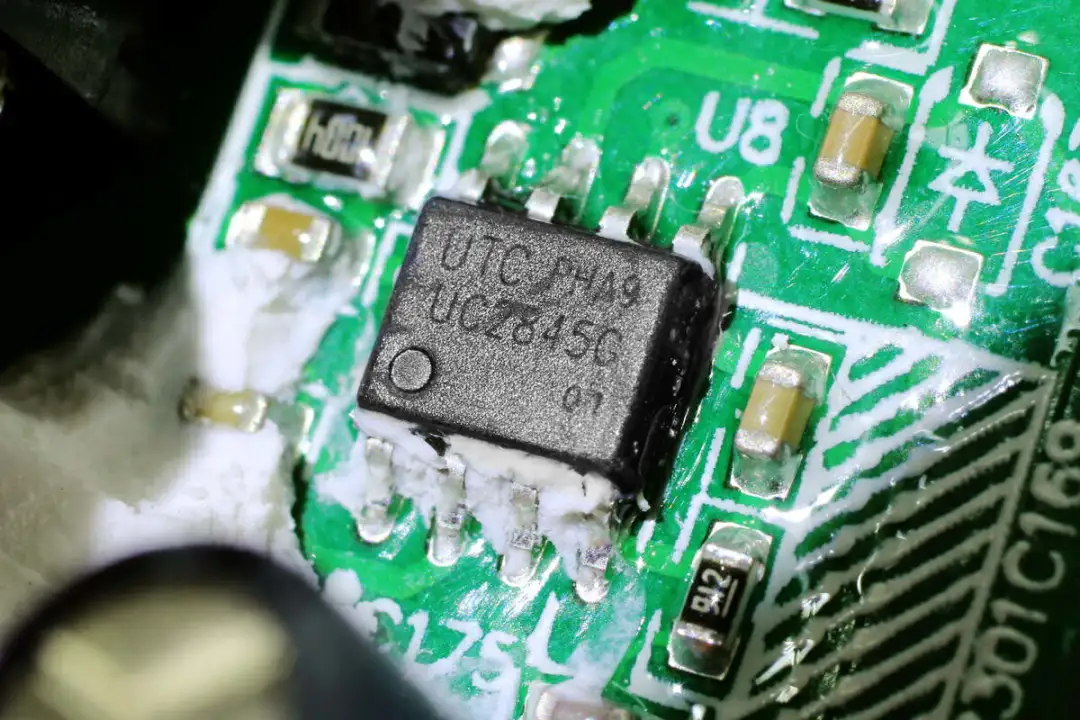

电源主控芯片来自UTC友顺，型号UC2845D。

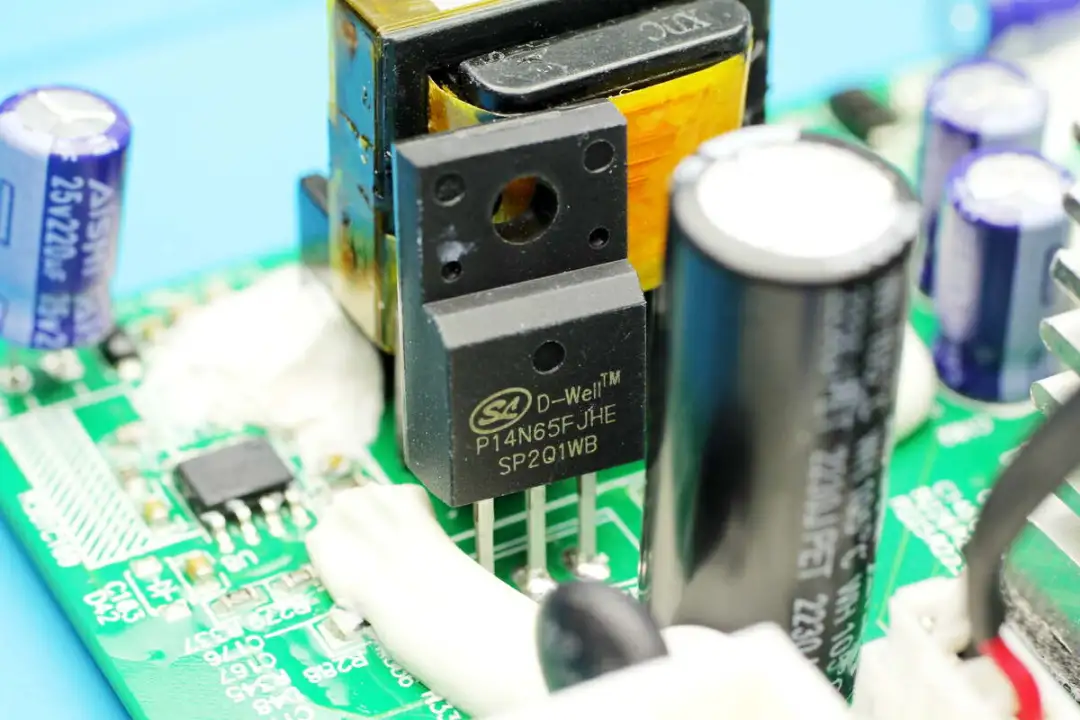

开关管来自士兰微，型号SVSP14N65FJHE，是一颗耐压650V的NMOS，导阻260mΩ，采用TO220F封装。

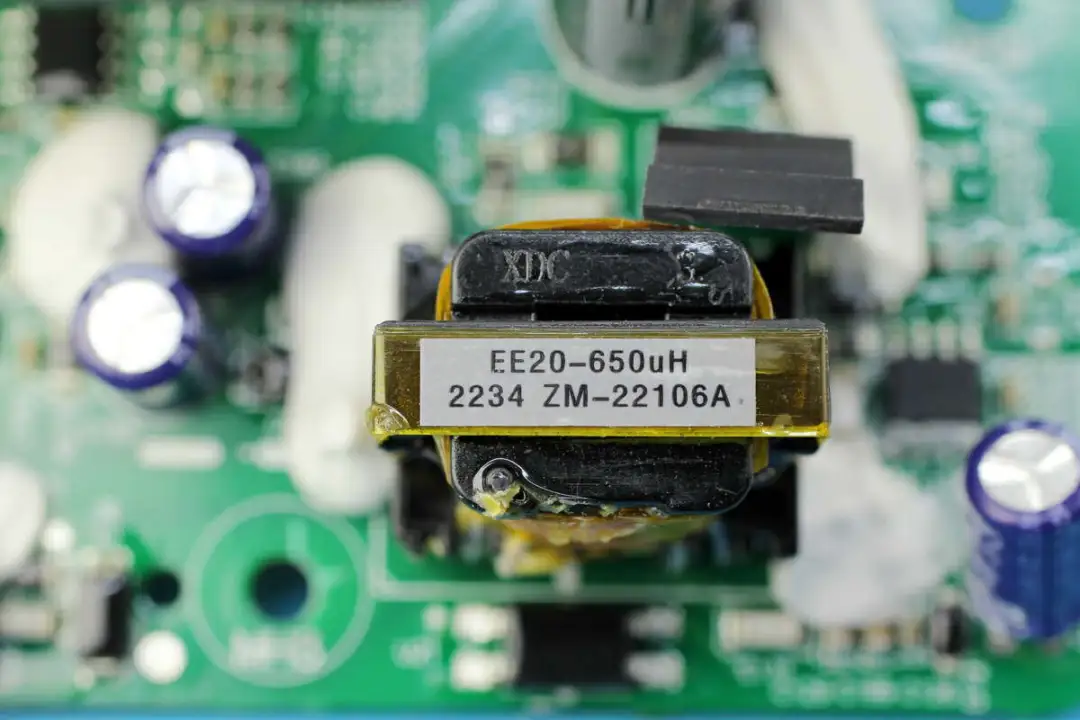

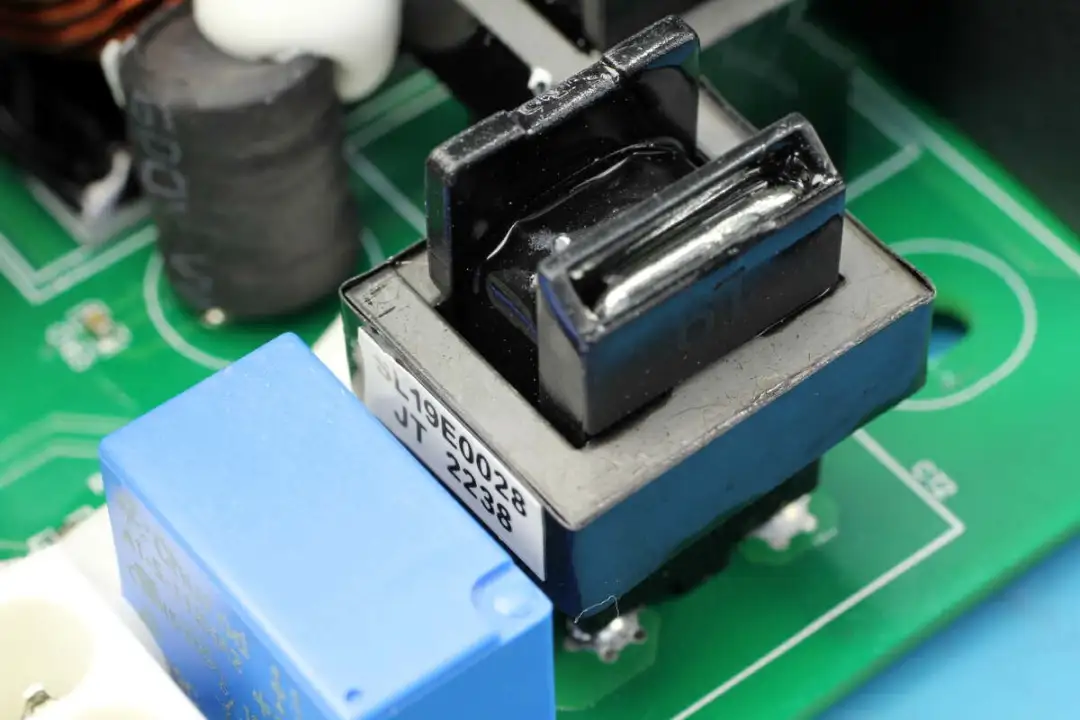

变压器采用EE20磁芯。

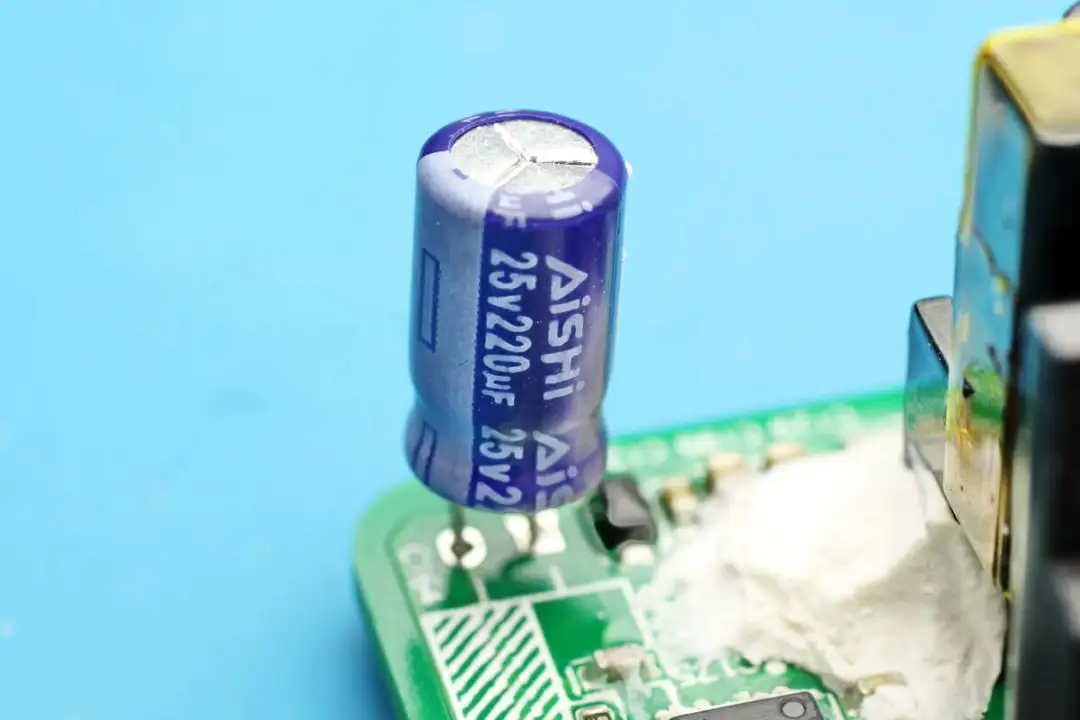

一颗滤波电容规格为25V 220μF。

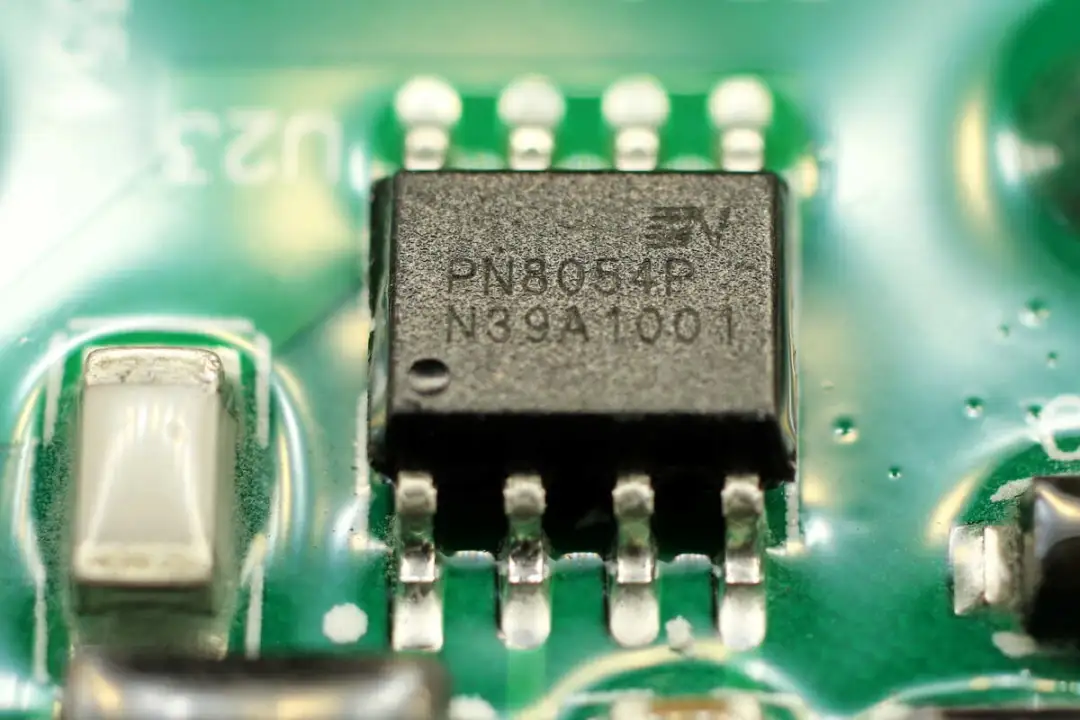

一颗非隔离降压芯片来自芯朋微，型号PN8054P，是一颗内置开关管的降压芯片。

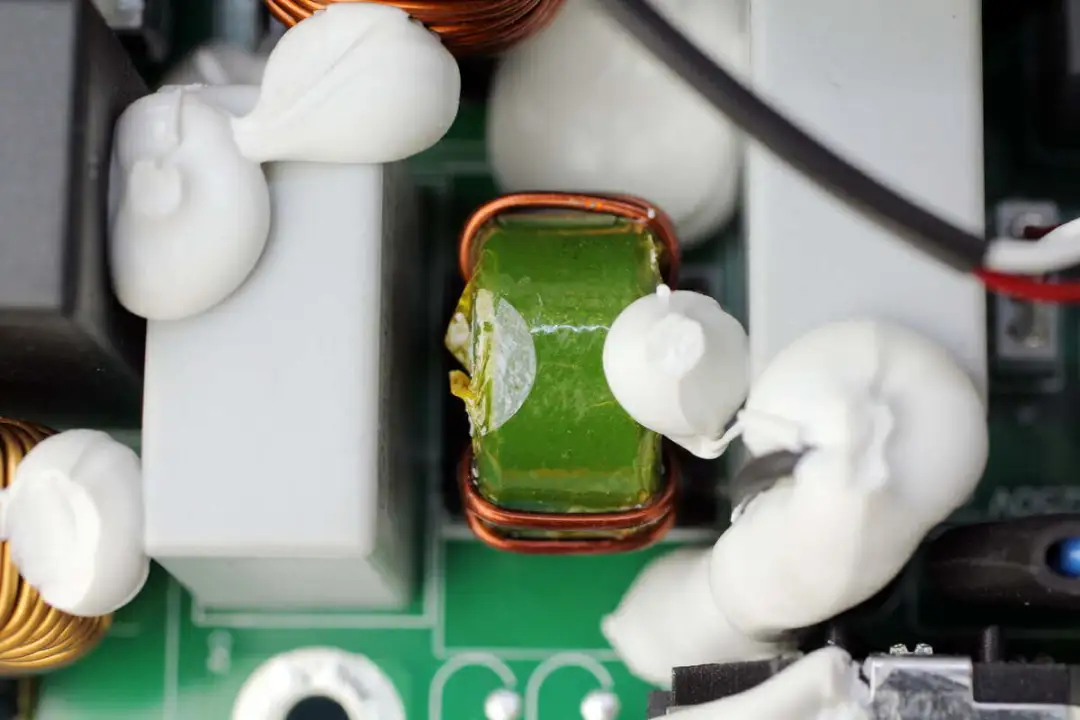

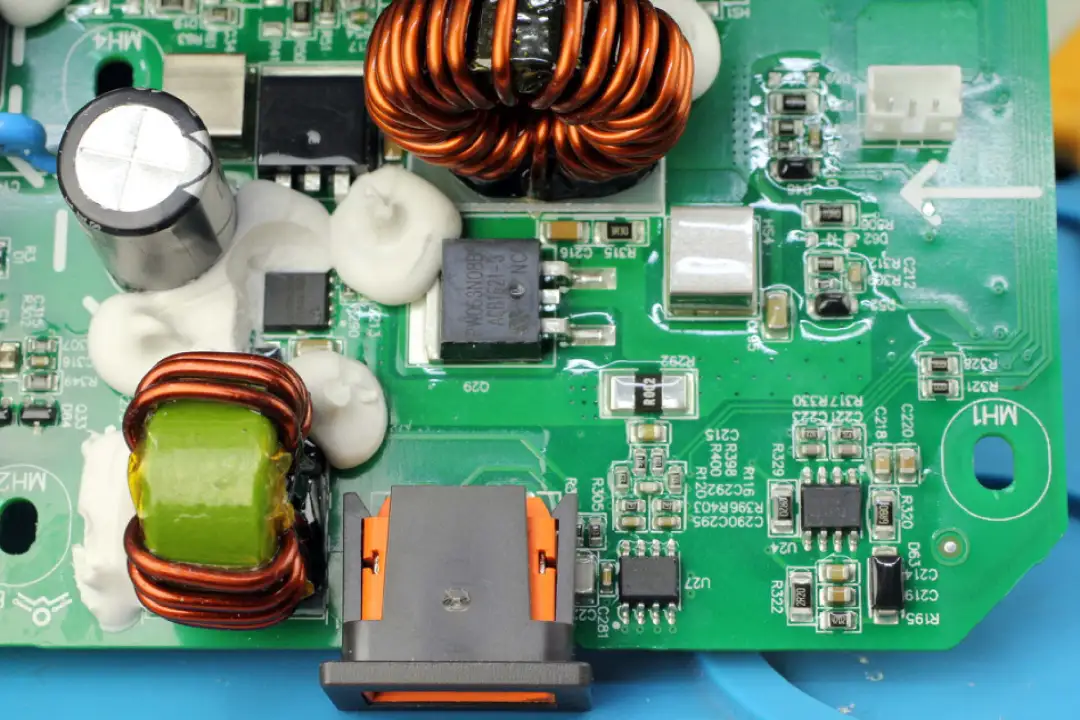

共模电感采用磁环绕制，并打胶固定。

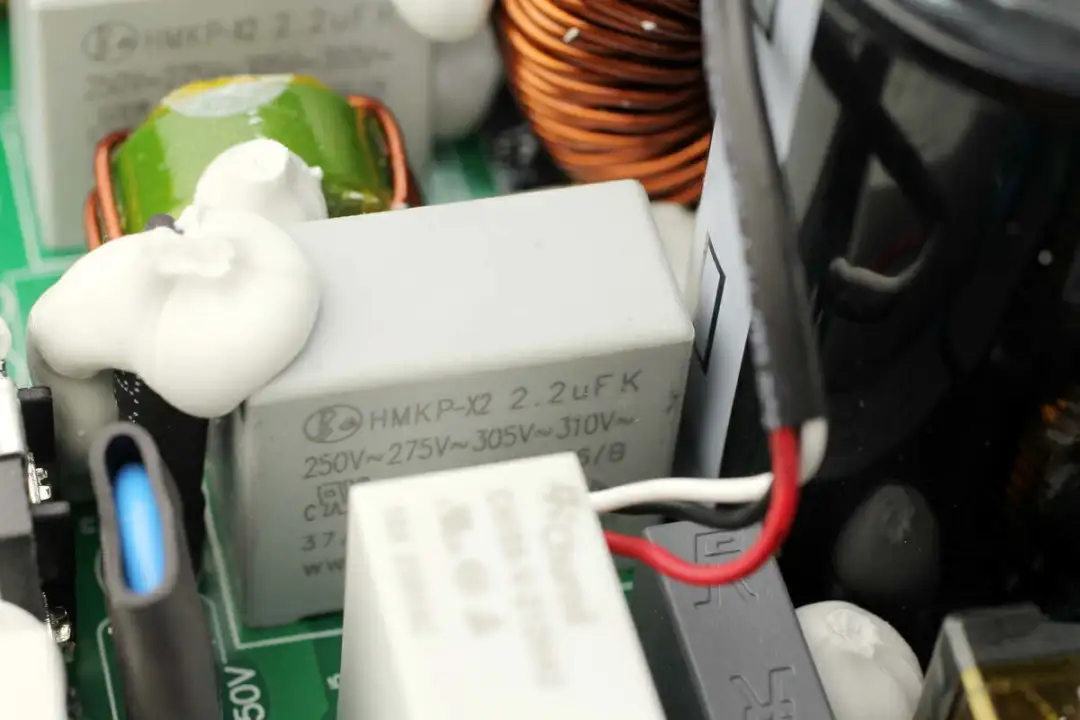

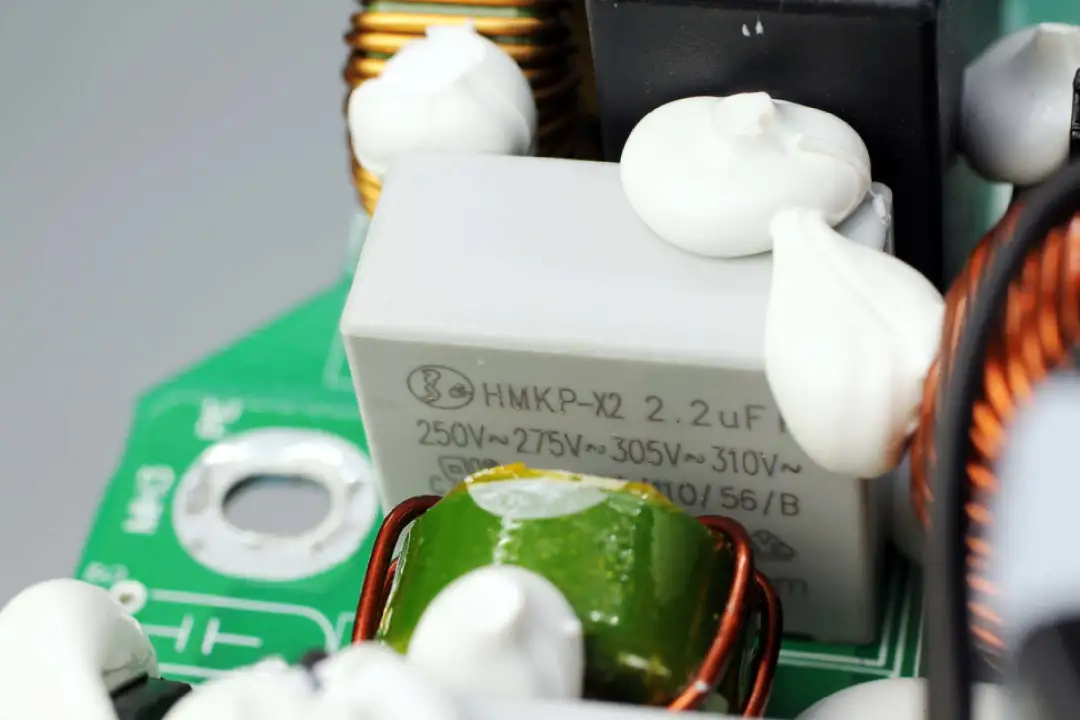

两颗安规X2电容规格均为2.2μF。

另一颗安规X2电容特写。

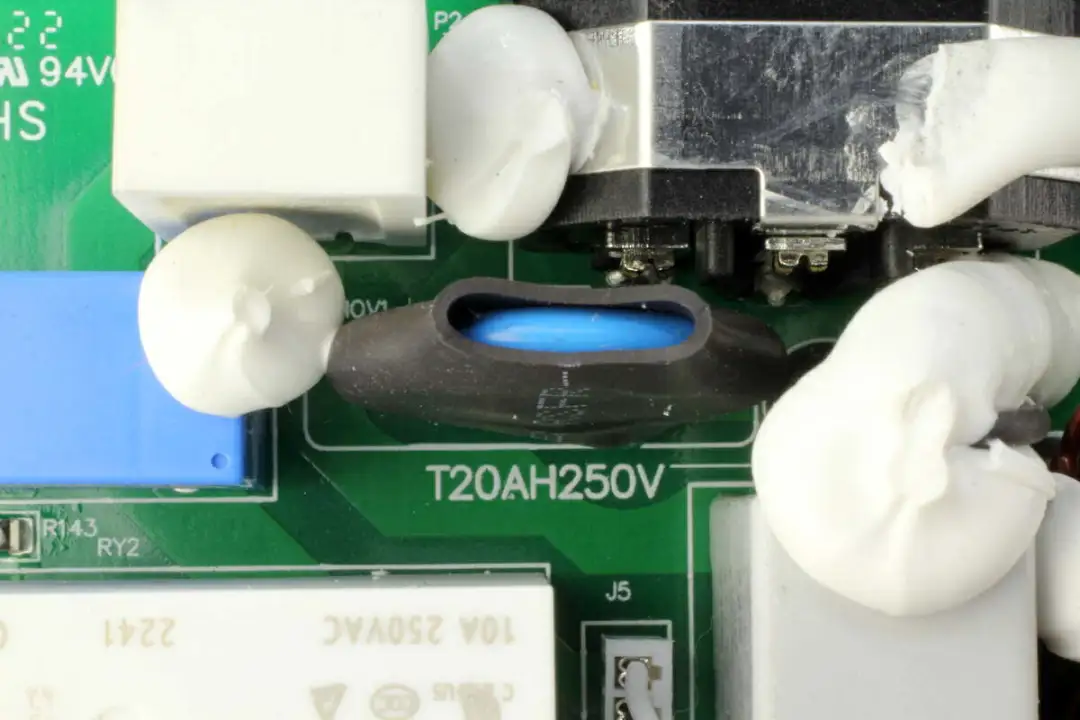

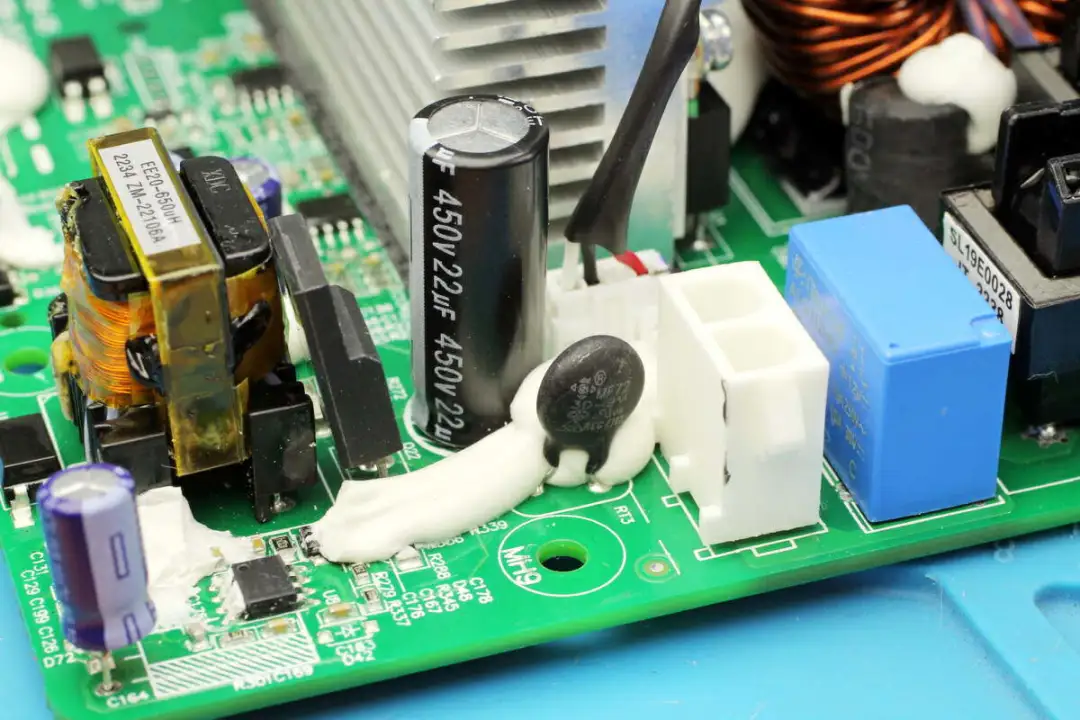

一颗压敏电阻外套热缩管绝缘。

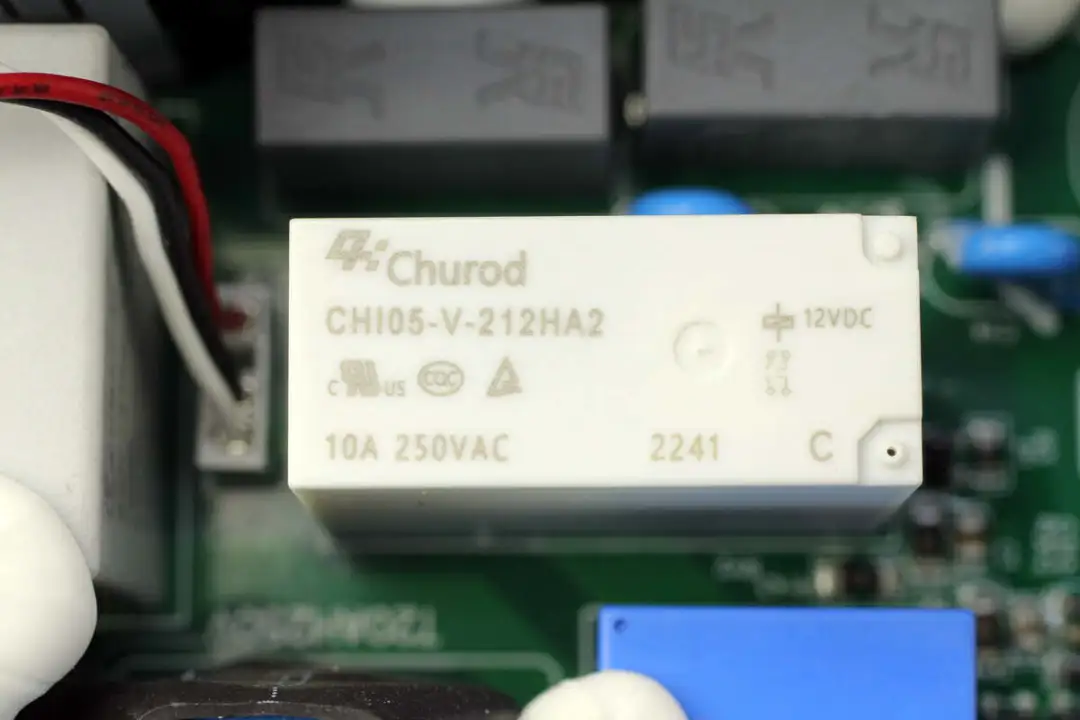

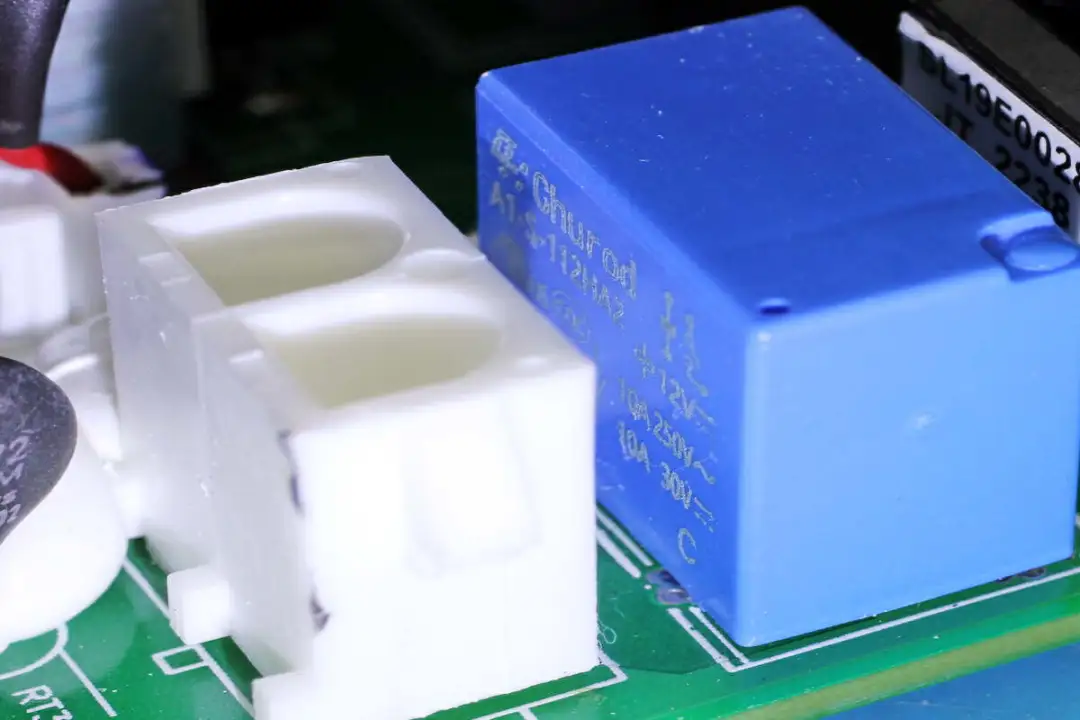

继电器来自中汇瑞德，型号CHI05-V-212HA2，线圈电压12V，触点容量10A。

输出控制的继电器同样来自中汇瑞德。

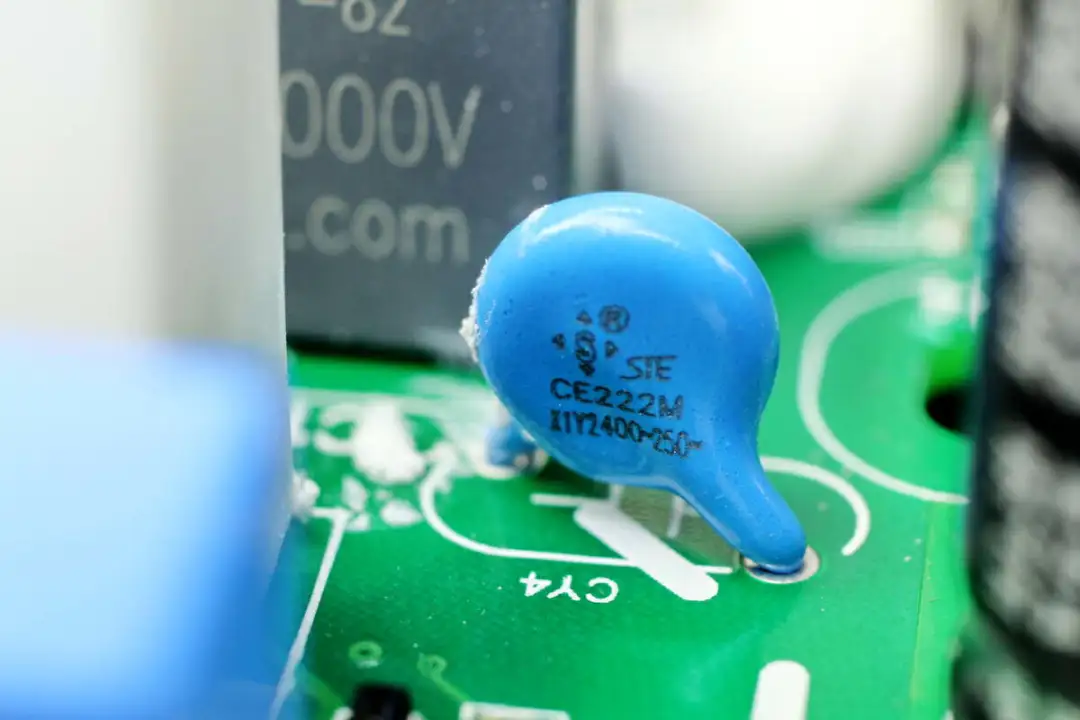

蓝色Y电容来自STE松田电子。

接下来是这款户外电源的直流快充面板以及交流输出插座。

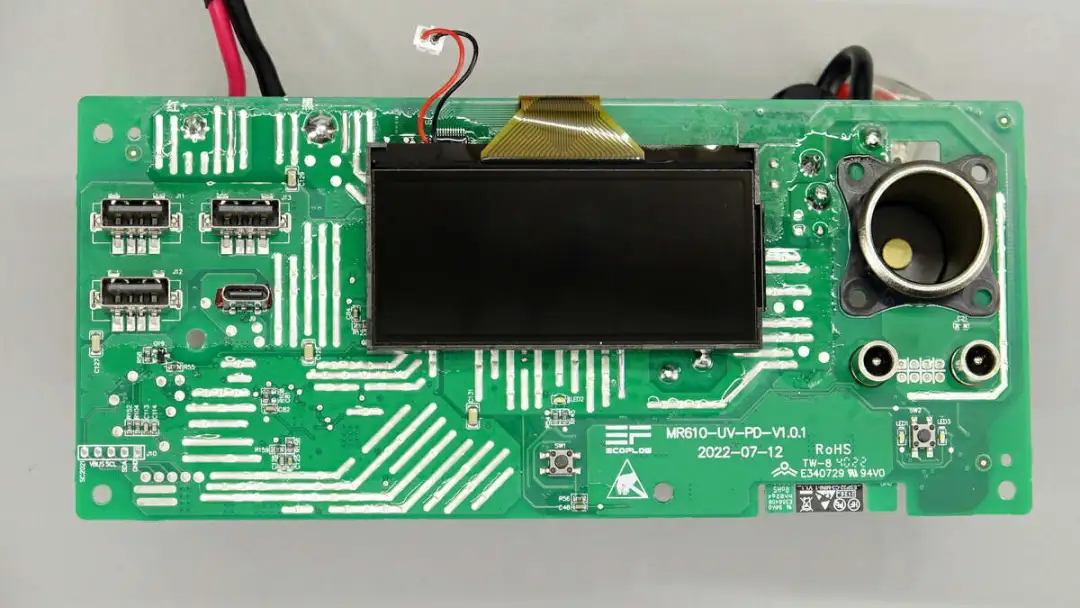

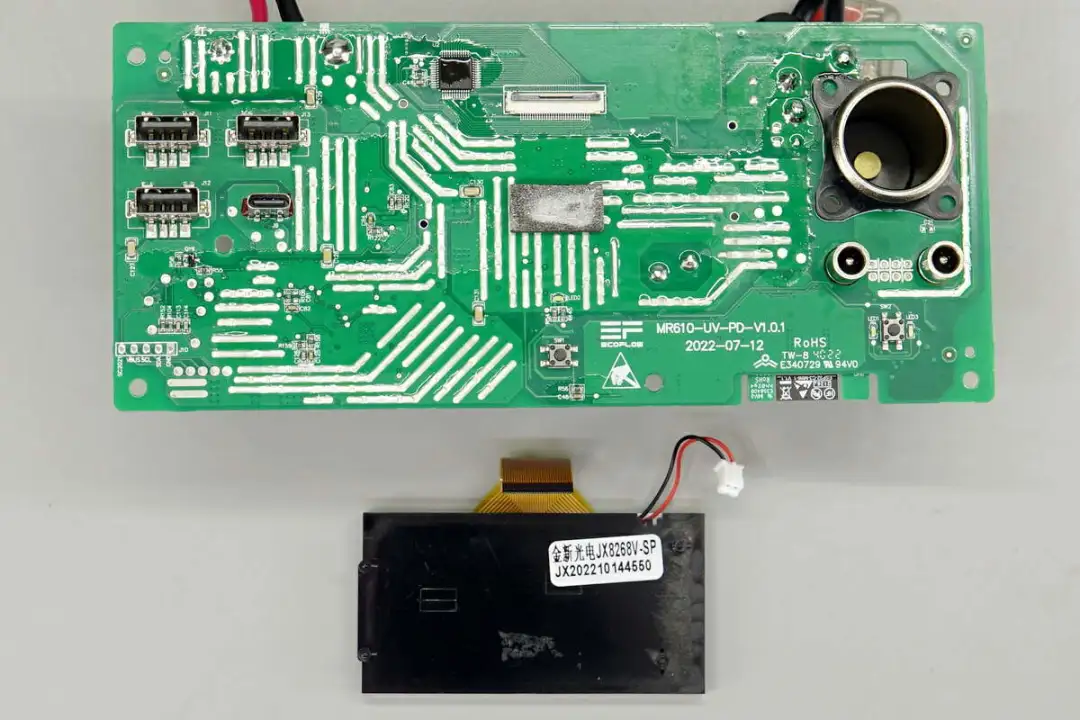

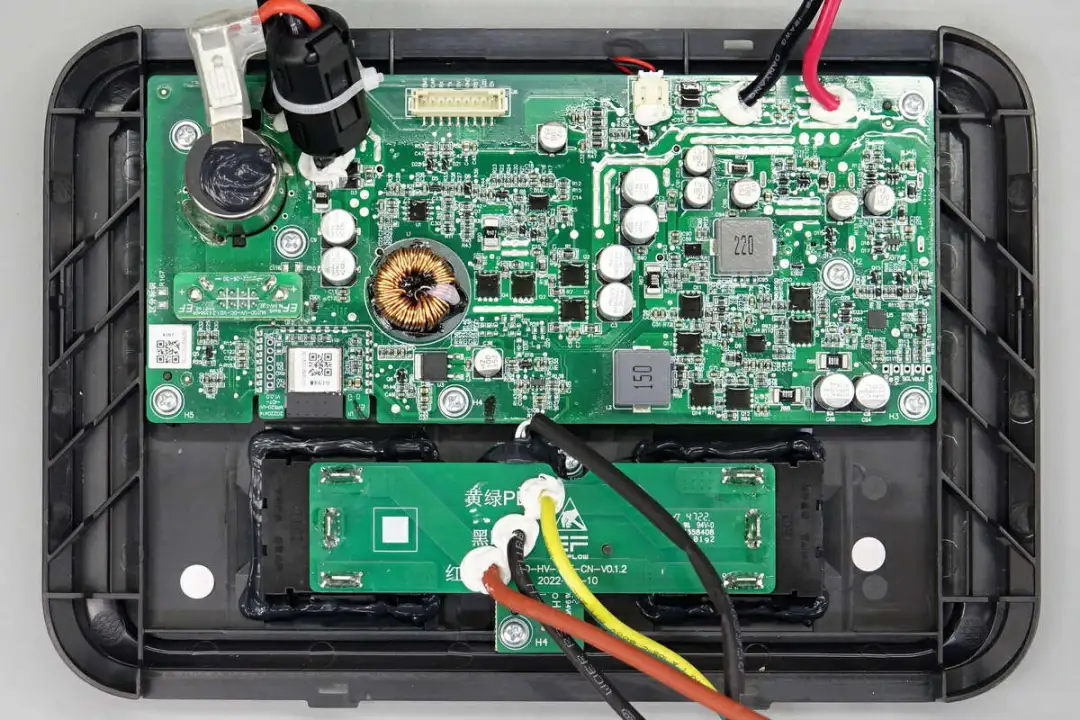

拆下快充面板，左侧为USB-A和USB-C接口，中间是液晶屏幕，右侧为点烟器接口和DC输出插座。

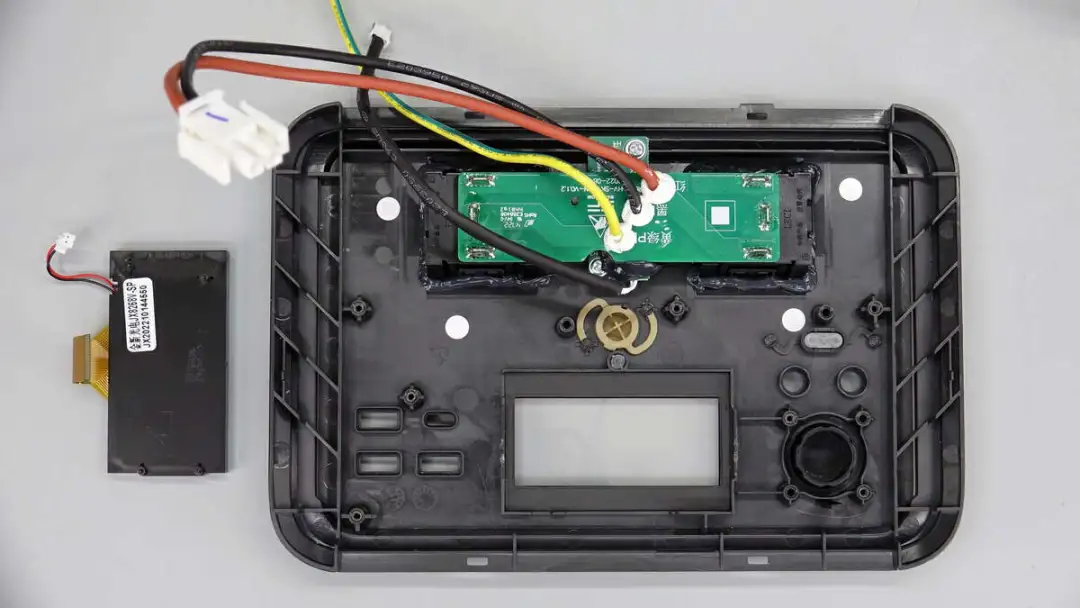

取下液晶屏幕，屏幕通过排线连接，焊接一颗屏幕驱动IC。

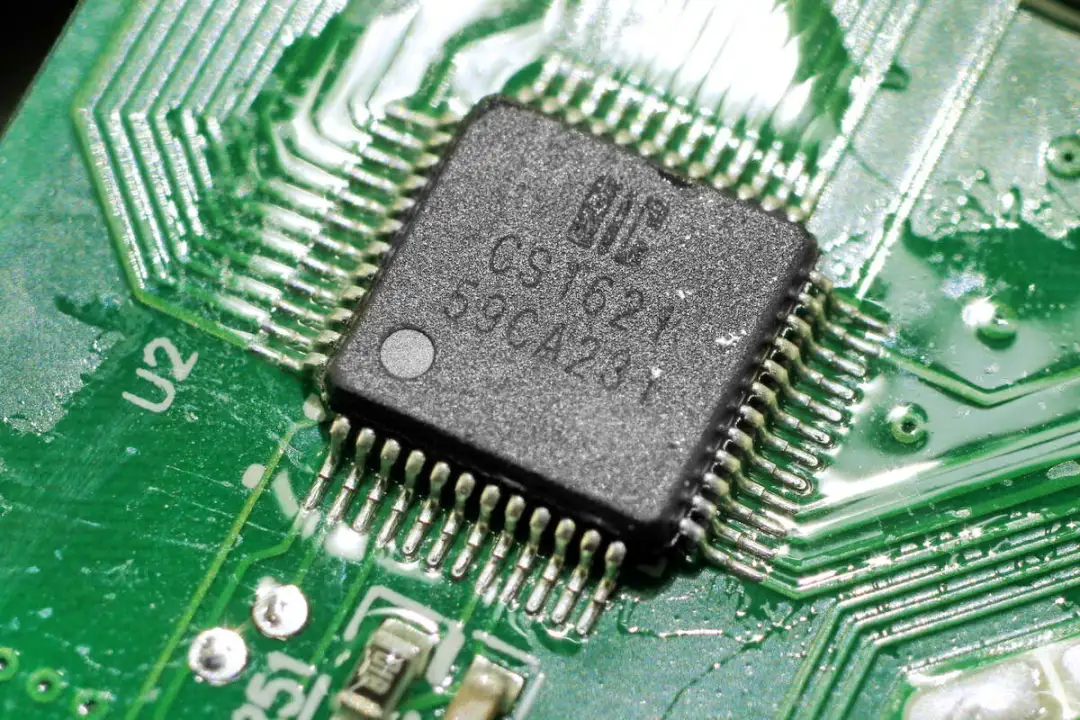

屏幕驱动芯片来自中微爱芯，型号CS1621。

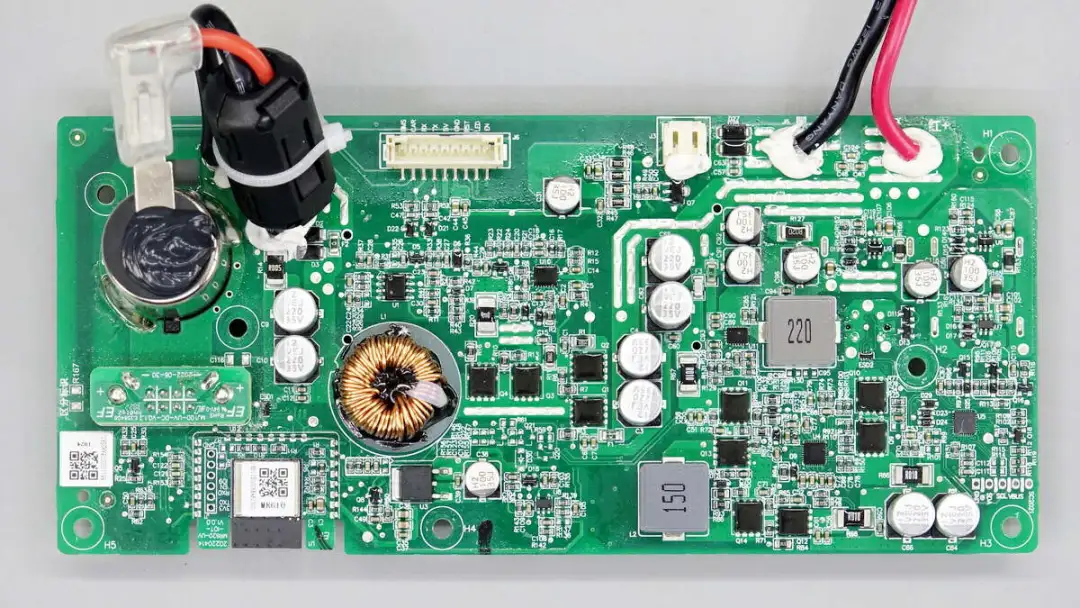

背面焊接无线模块，用于DC输出的直流降压电路，用于USB-A口的降压电路和USB-C口的双向升降压电路。

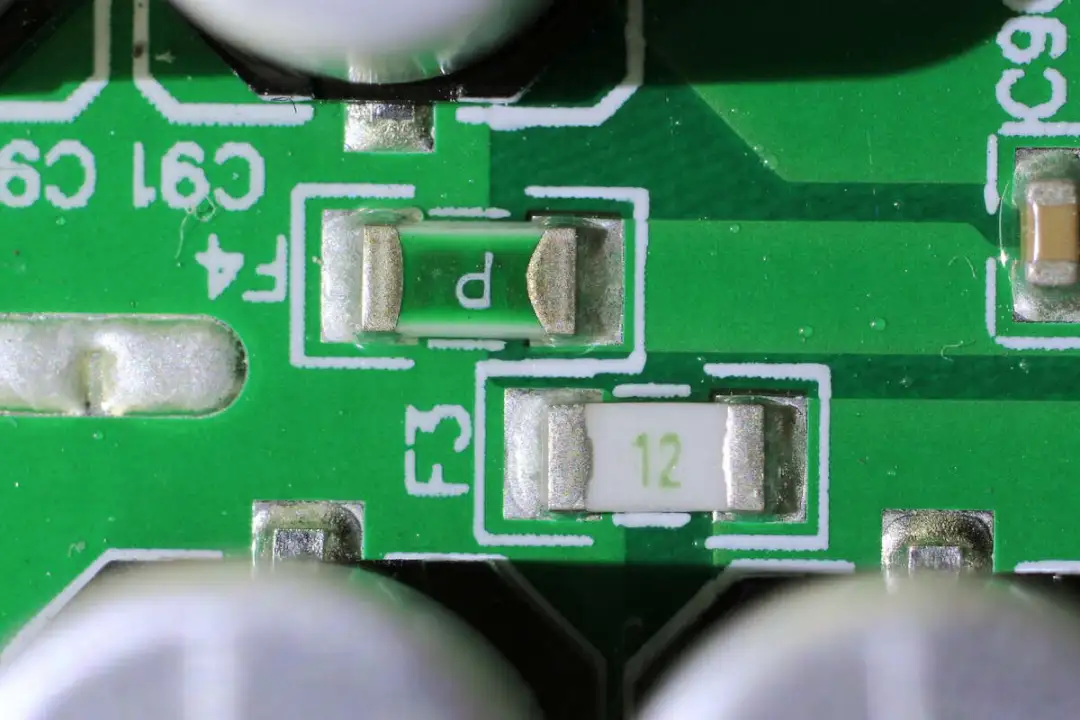

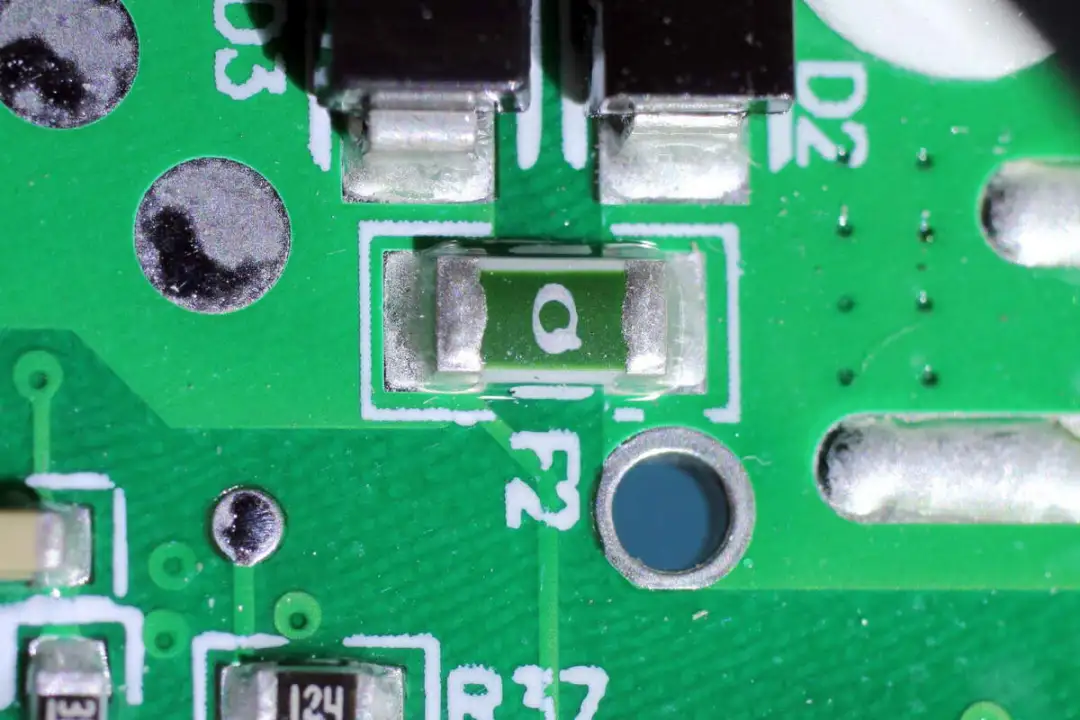

两颗保险丝分别用于USB-C口和USB-A口输出过流保护。

USB-A口降压芯片来自MPS，型号MP9447，是一颗内置开关管的同步降压转换器。

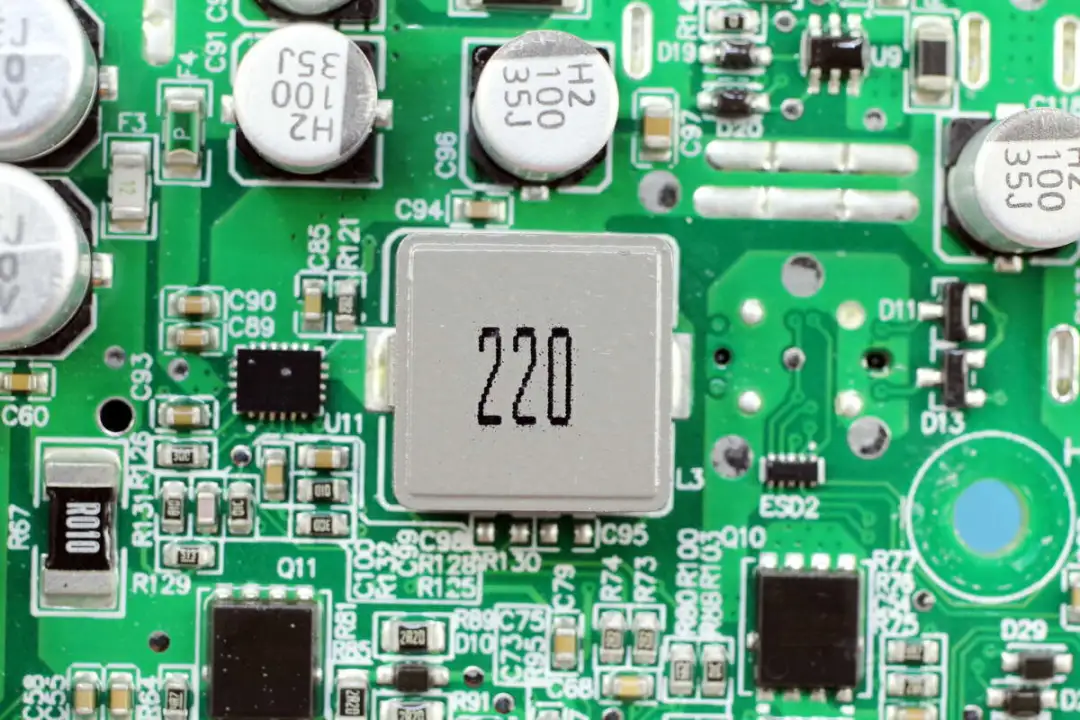

22μH合金电感搭配MP9447进行降压，为三个USB-A口供电。

三颗成绎TCS2001自动识别+限流保护二合一芯片用于USB-A接口协议识别和过流保护功能。

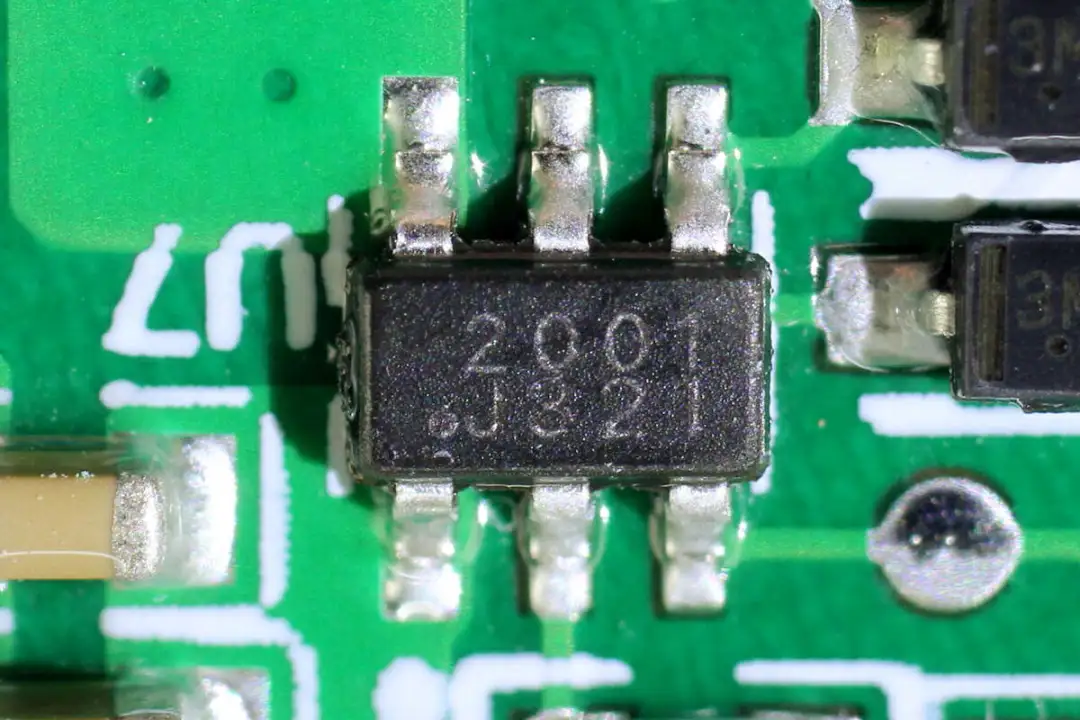

TCS2001芯片特写，采用SOT23-6封装，限流电流可由电阻编程。

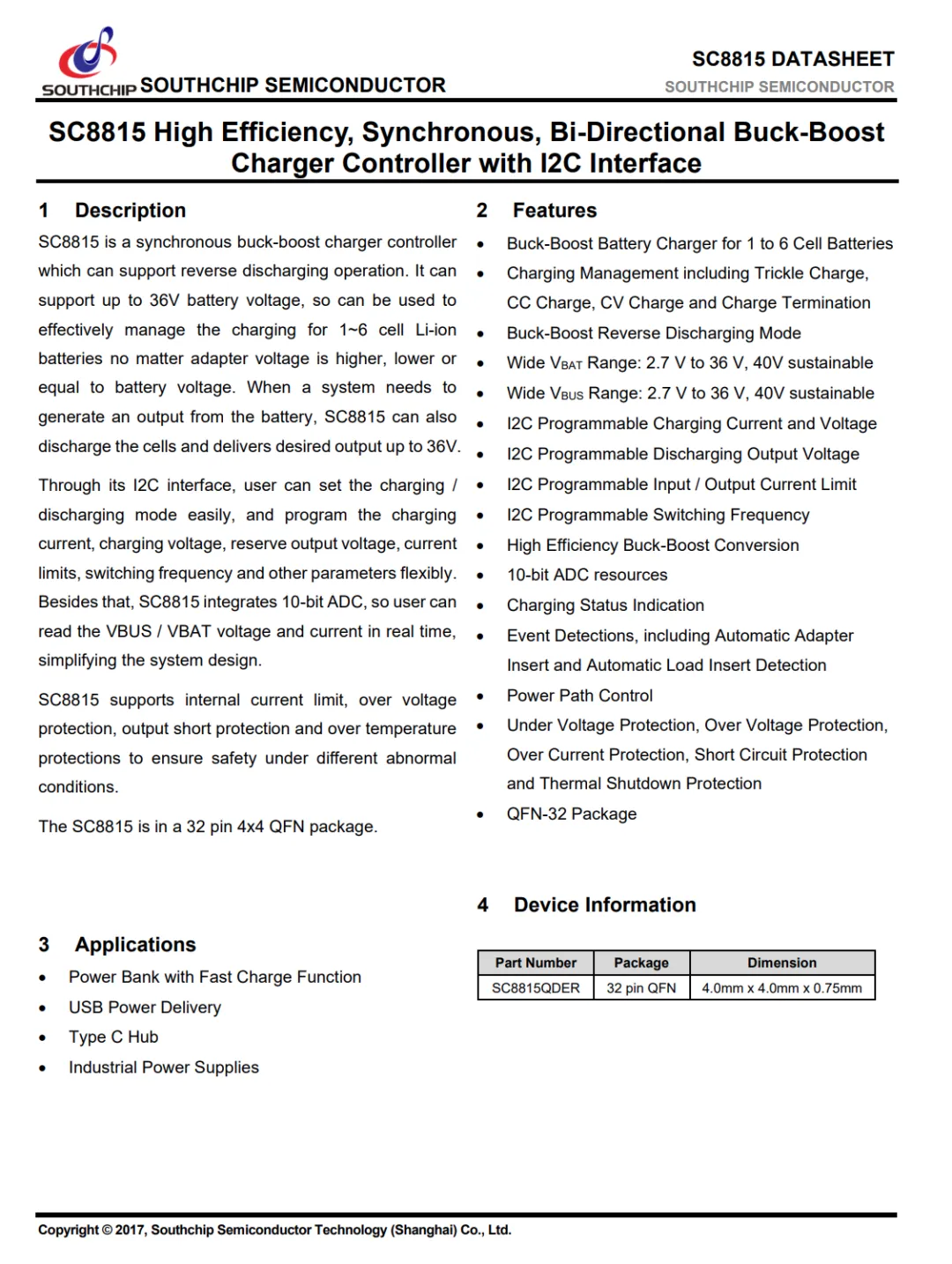

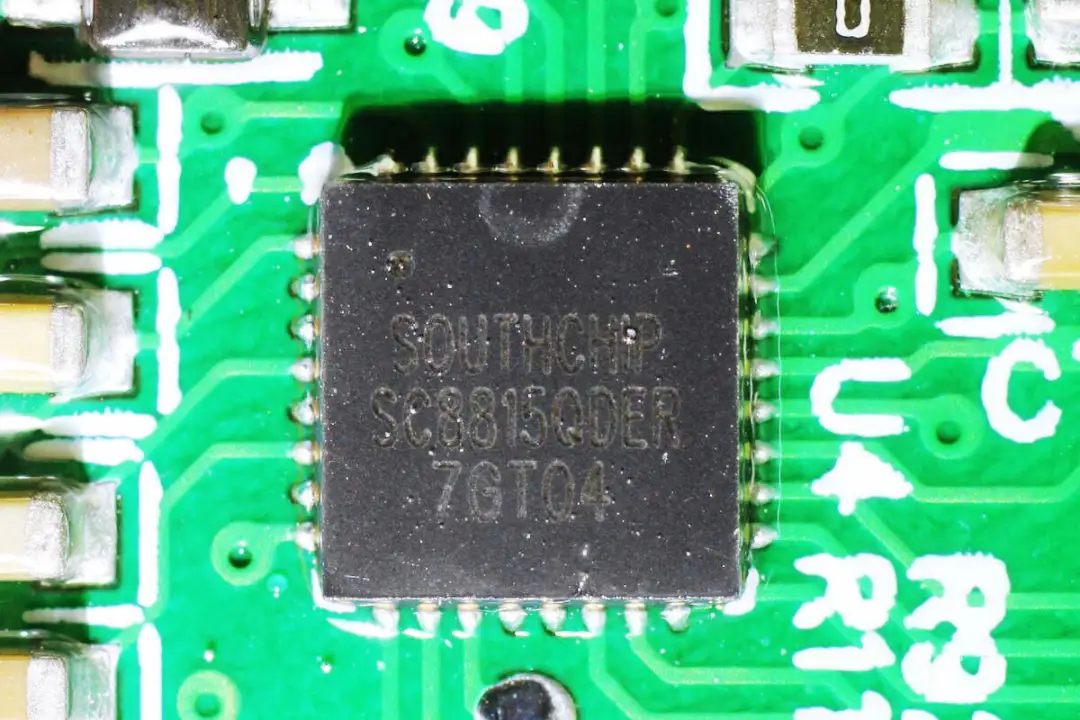

USB-C口升降压芯片来自南芯科技，型号SC8815，用于USB-C口输入升降压电压转换，为内置电池充电，并进行USB-C快充输出。SC8815是一颗集成了I2C接口的双向同步升降压控制器，支持2.5-36V输入和输出电压范围，支持为电池充电，其中电池充电电流和电压，反向放电输出电压，输入输出电流限制均可由I2C总线控制，芯片具备欠压保护、过压保护和过流保护，并且支持短路保护和过热关断保护。

充电头网拆解了解到，南芯科技的快充方案被广泛应用于移动电源、充电器、车充等领域，并被安克PowerHouse II 400户外电源、羽博300W便携式储能电源、紫米20号200W PD快充移动电源、征拓100W双向快充移动电源SuperTank Pro、三星10000mAh 25W PD快充移动电源、小米20000mAh移动电源 50W超级闪充版等数十款产品采用。

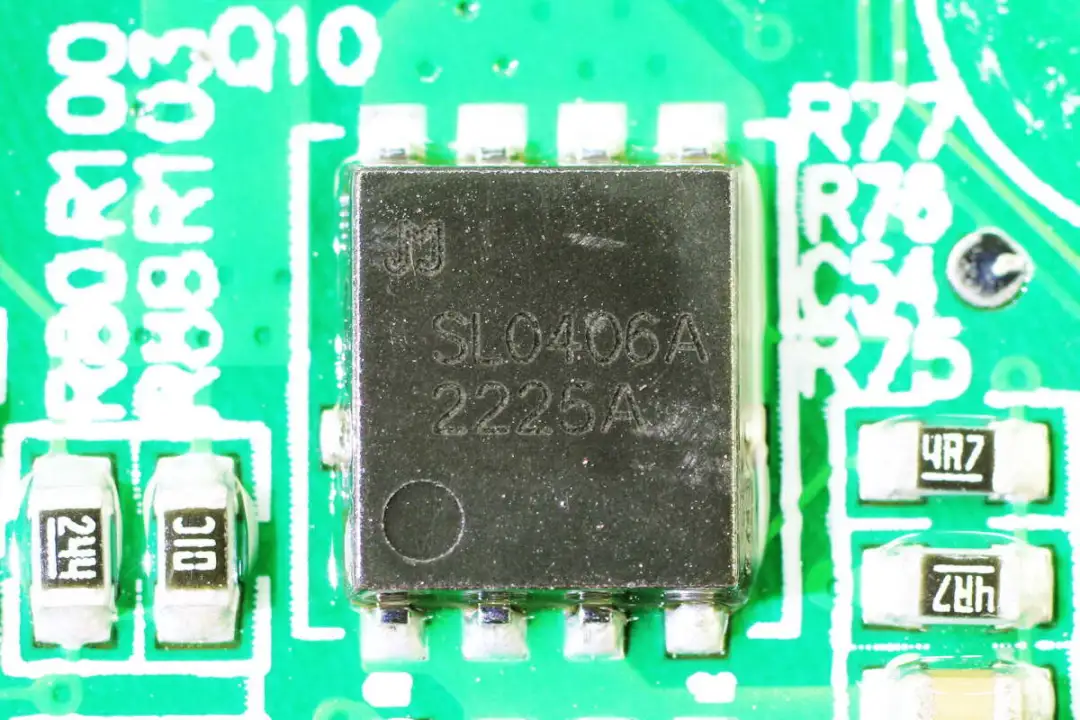

同步升降压开关管来自捷捷微，型号JMSL0406AG，是一颗耐压40V的NMOS，导阻4.2mΩ，采用PDFN5*6封装。

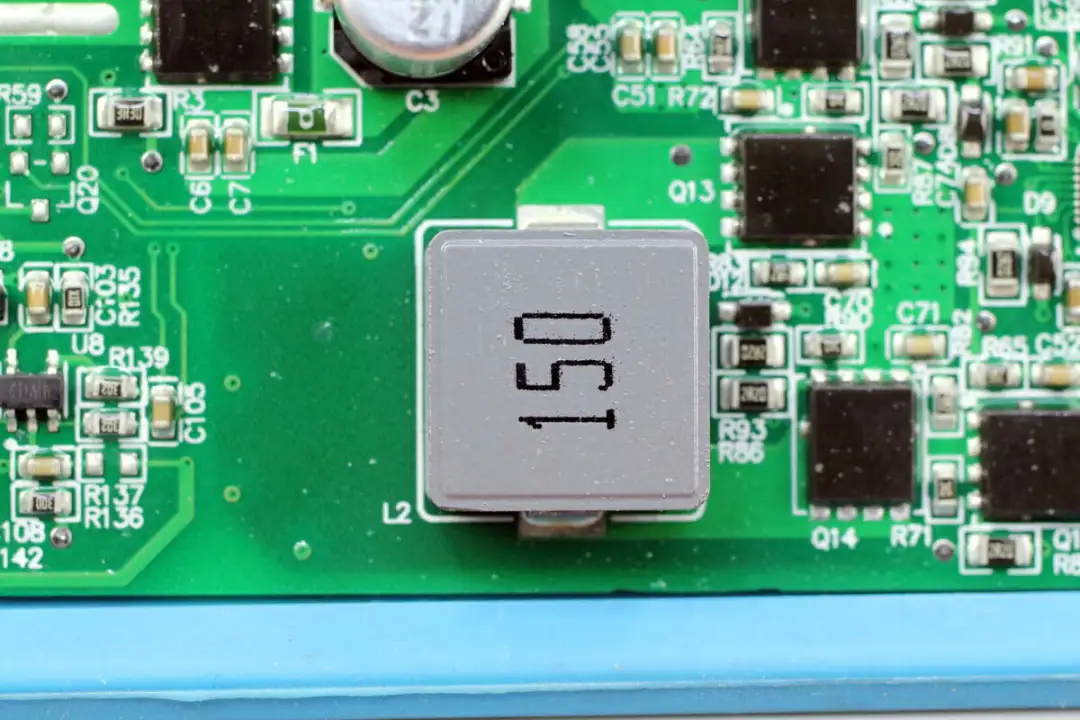

15μH合金电感用于升降压电压转换。

10mΩ取样电阻用于电池端电流检测。

10mΩ取样电阻用于同步升降压输出电流检测。

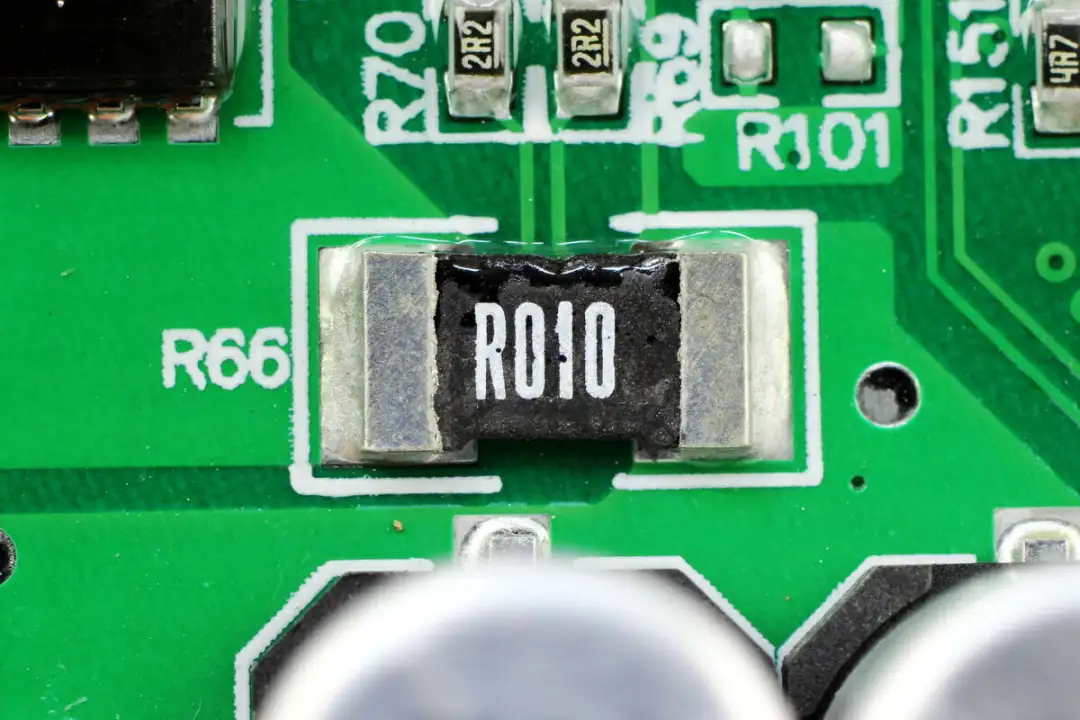

10mΩ取样电阻用于USB-C接口电流检测。

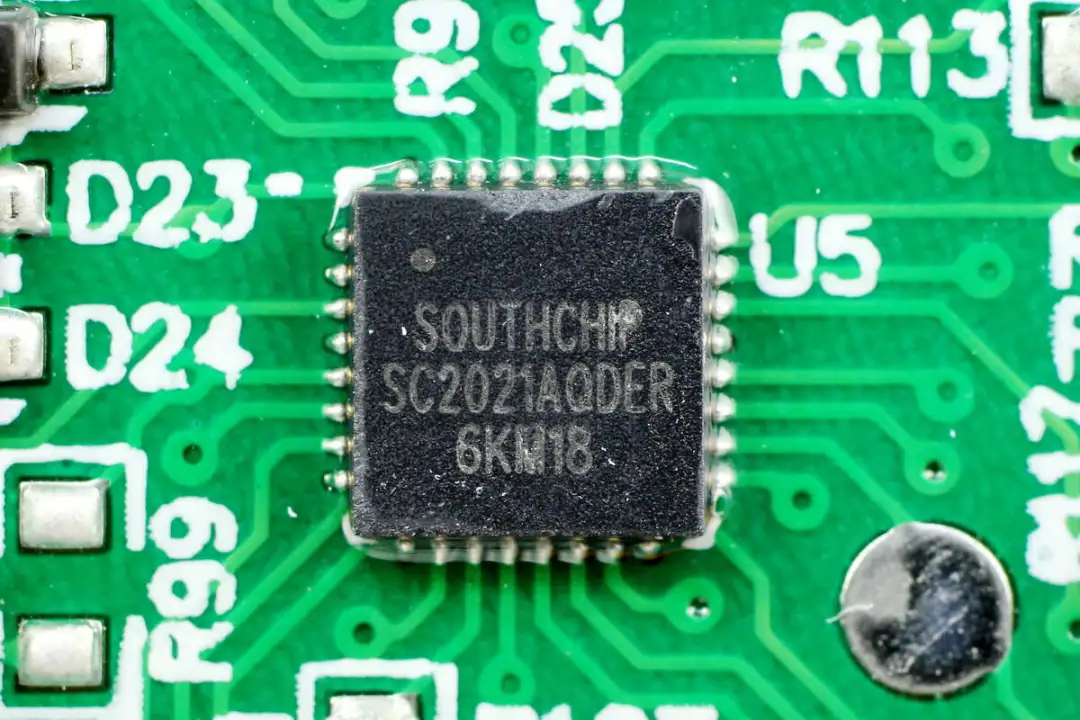

USB-C口的协议芯片同样来自南芯科技，型号SC2021A，是一款高度集成的Type-C/PD和DPDM快充控制器。 符合最新的Type-C和PD 3.0标准，通过了USB PD3.1符合性测试。芯片支持专有的高压快充协议，包含一组USB-C接口和两组DPDM接口，满足1A+1C双口快充应用。

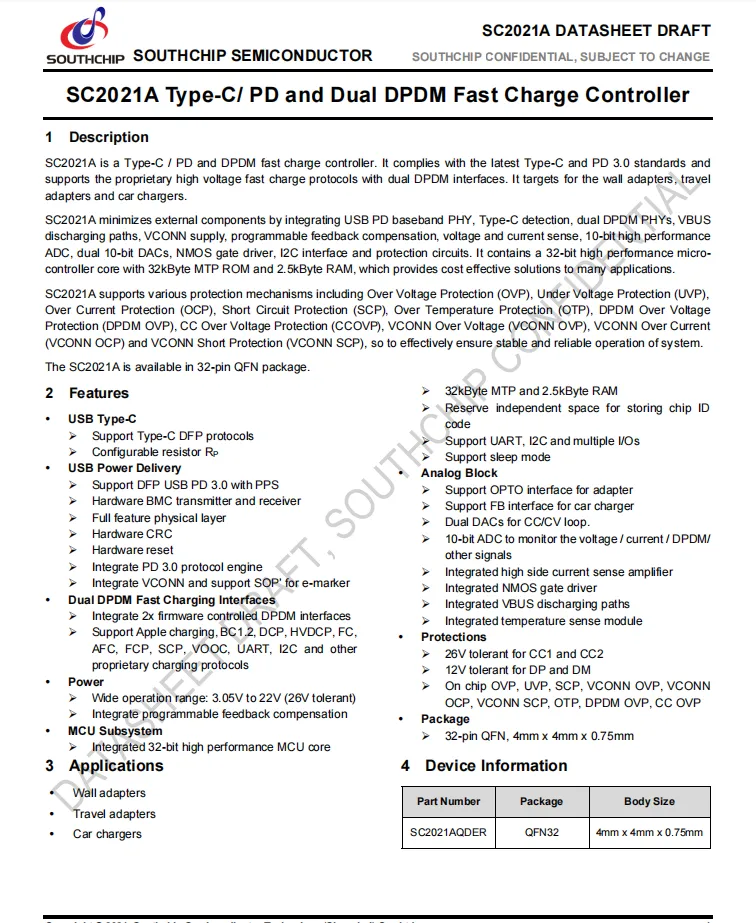

南芯科技SC2021A内部集成32位高性能MCU内核，2.5Kb内存和32Kb的MTP存储器，支持私有快充协议。SC2021A 通过集成 USB PD 基带 PHY、Type-C 检测、双 DPDM PHY、内置VBUS 放电路径、VCONN 电源、可编程反馈补偿、电压和电流检测、10-bit ADC、双10-bit DACs,、NMOS 栅极驱动器、I2C 接口和保护电路，来最大限度地减少外部组件。

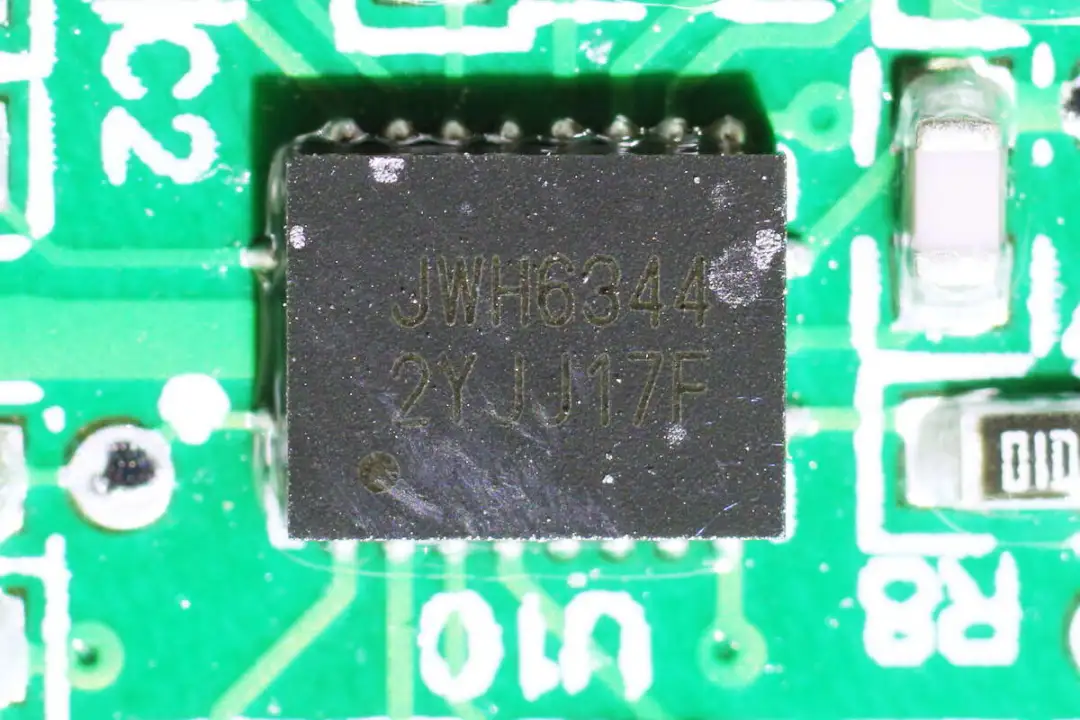

用于12V降压输出的降压控制器来自杰华特，型号JWH6344，是一颗支持65V输入电压的同步降压控制器，支持最高55V输出电压，开关频率100kHz-1MHz可调，支持同步输入和同步输出功能。

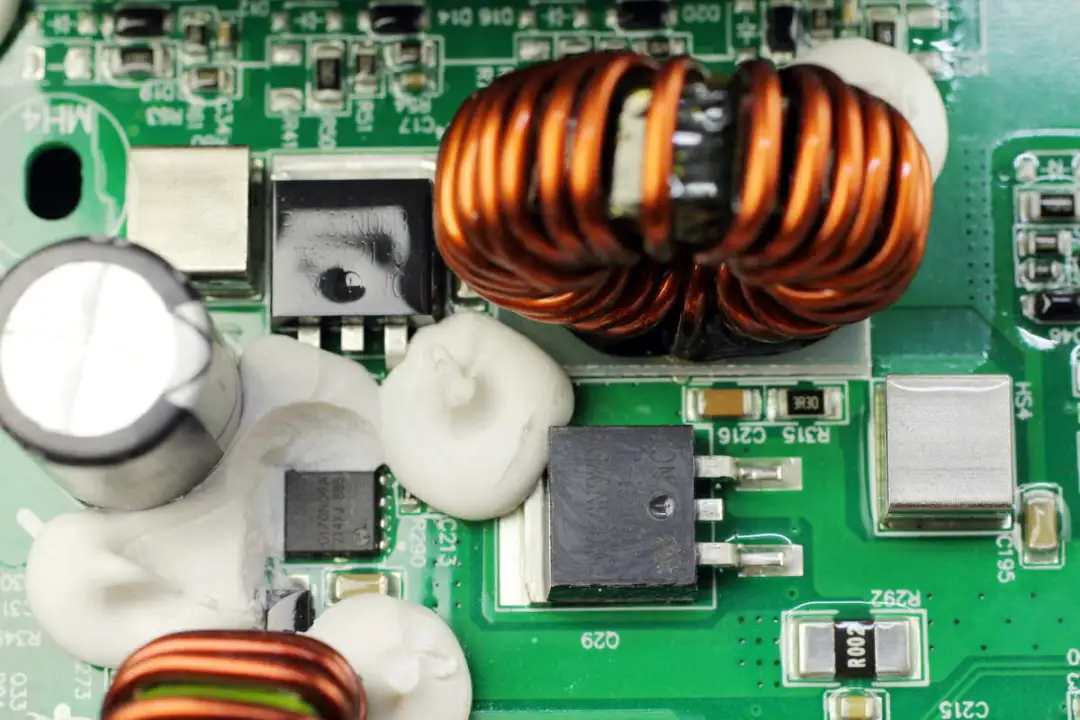

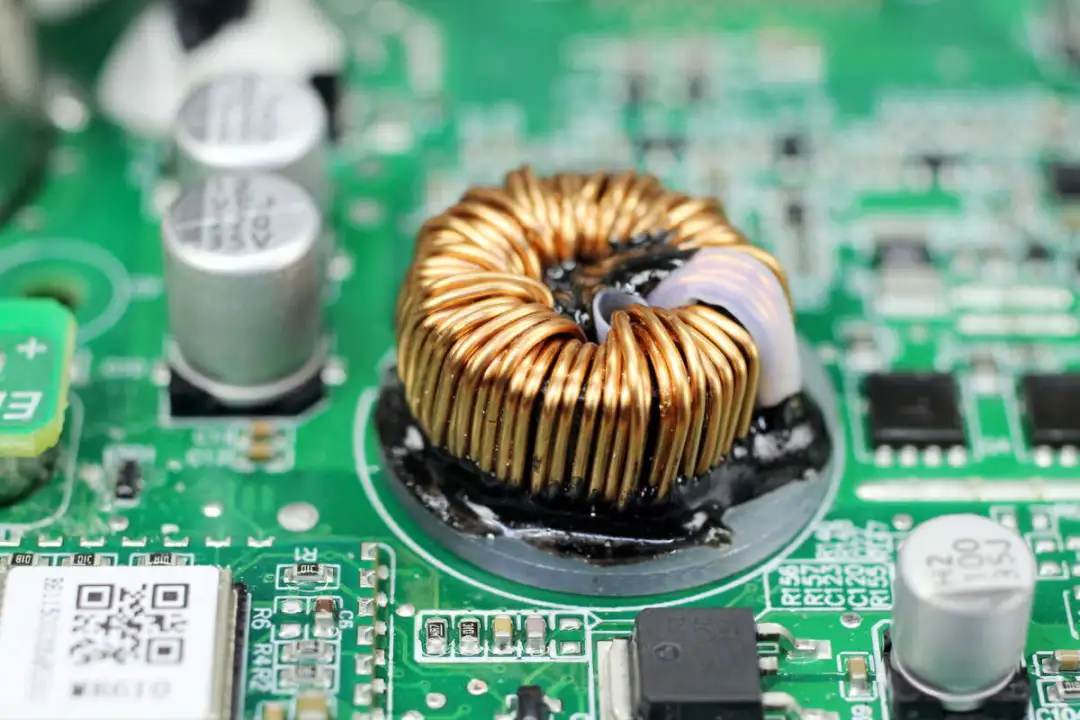

磁环降压电感底部粘贴塑料板绝缘。

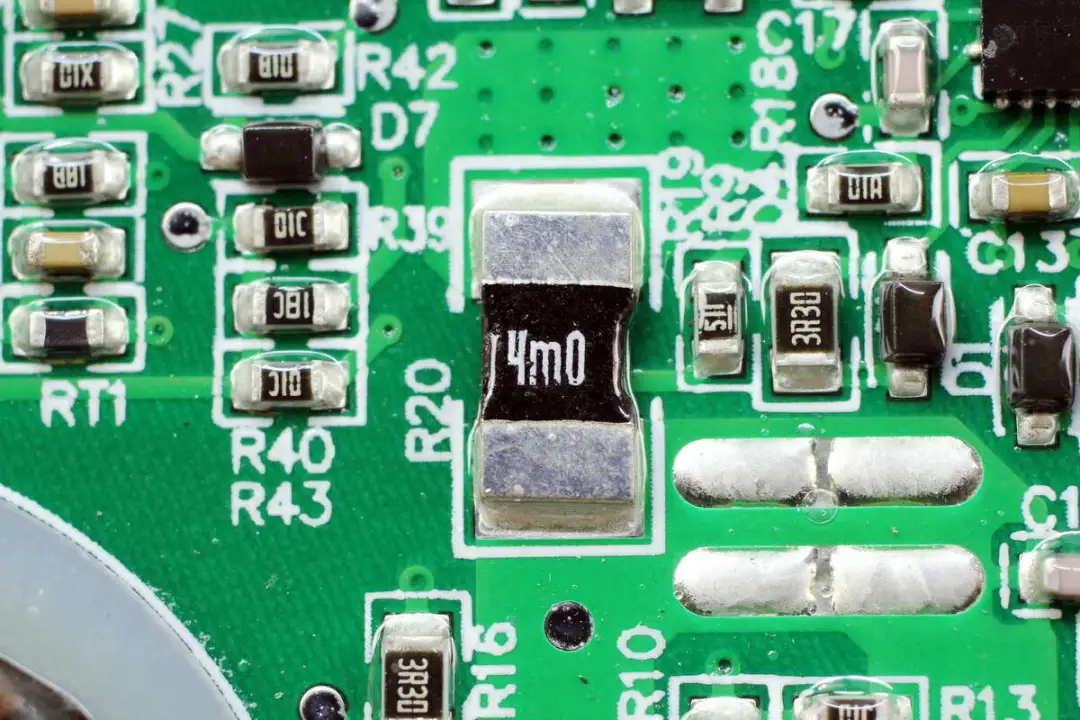

4mΩ取样电阻用于输出电流采样。

5mΩ取样电阻用于点烟器接口输出电流检测。

TP2412运放用于电流检测放大。

输出串联保险丝进行过电流保护。

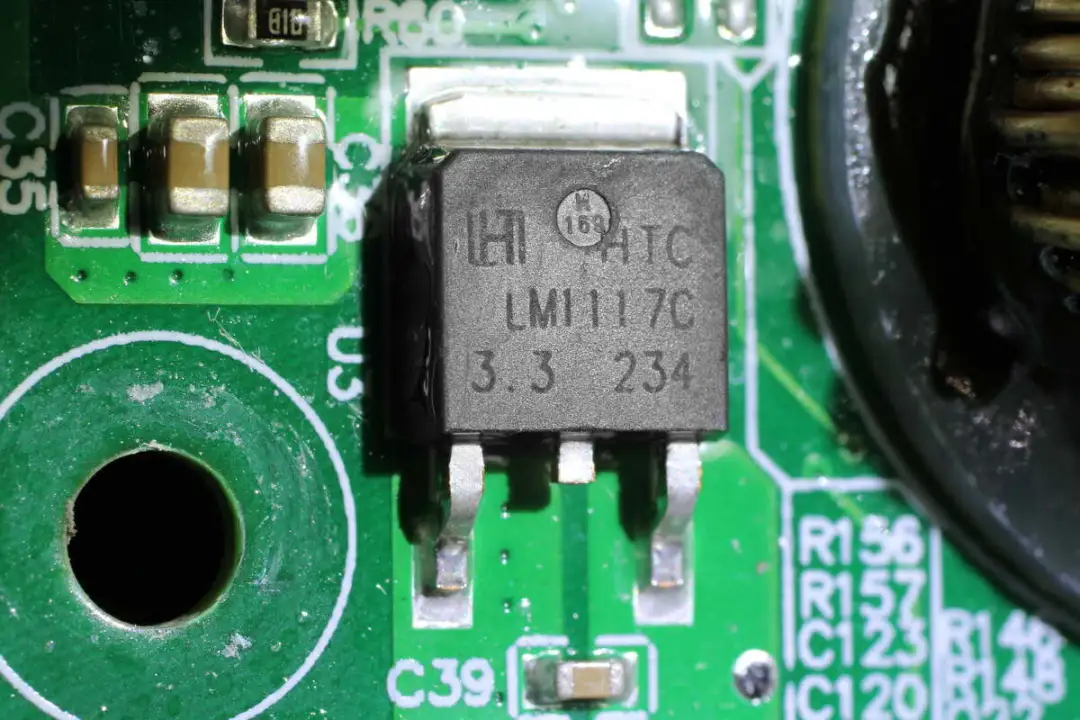

LM1117 3.3V稳压芯片用于为无线模块供电。

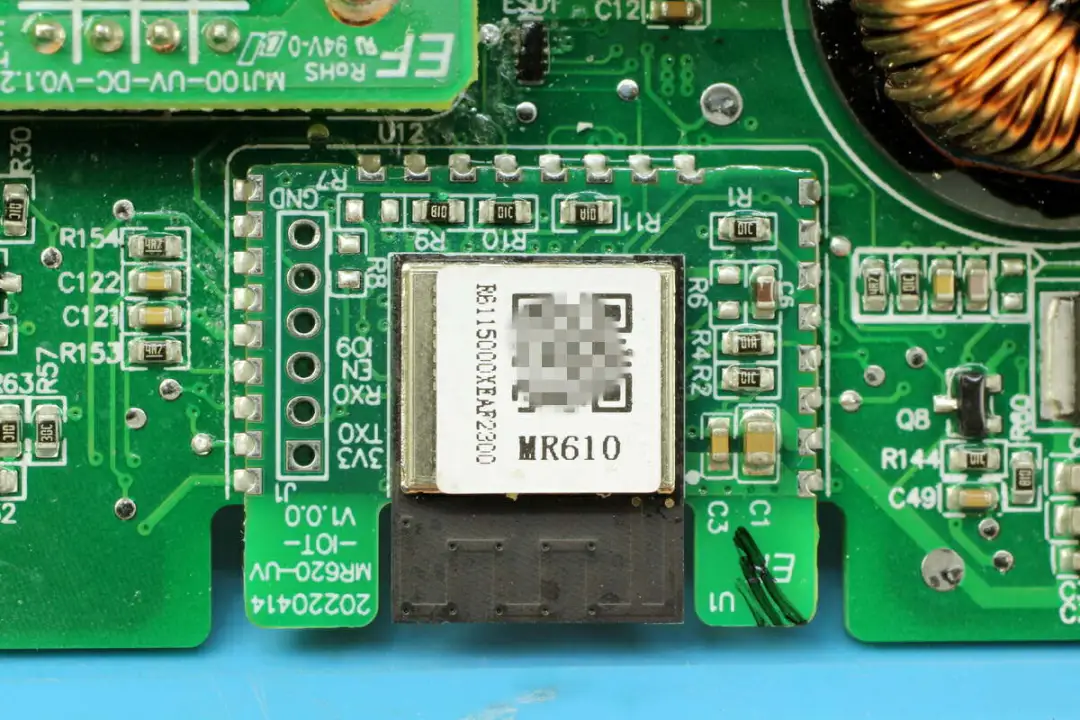

无线通信模块特写。

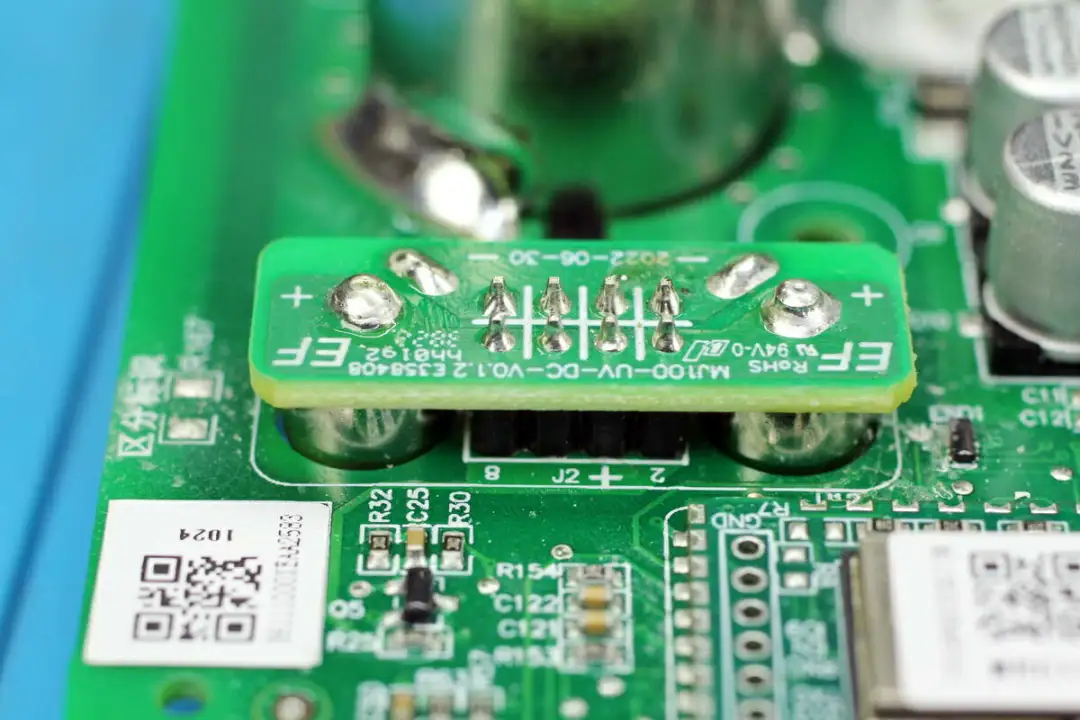

DC母座通过小板和排针焊接连接供电。

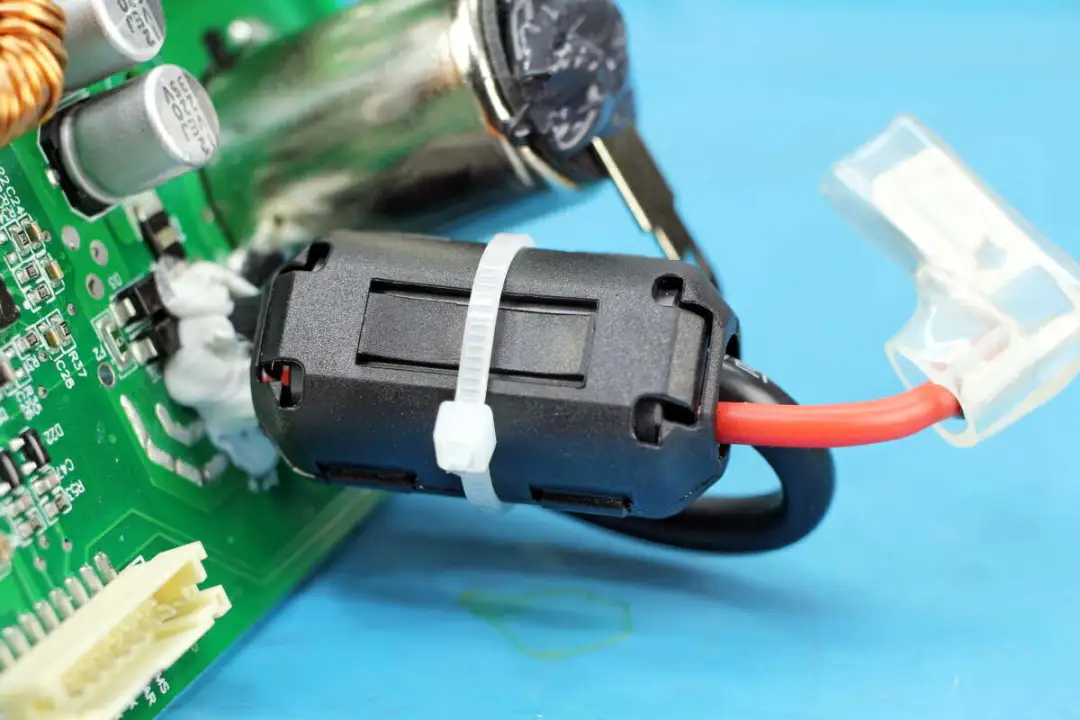

输出导线穿过磁环抑制干扰。

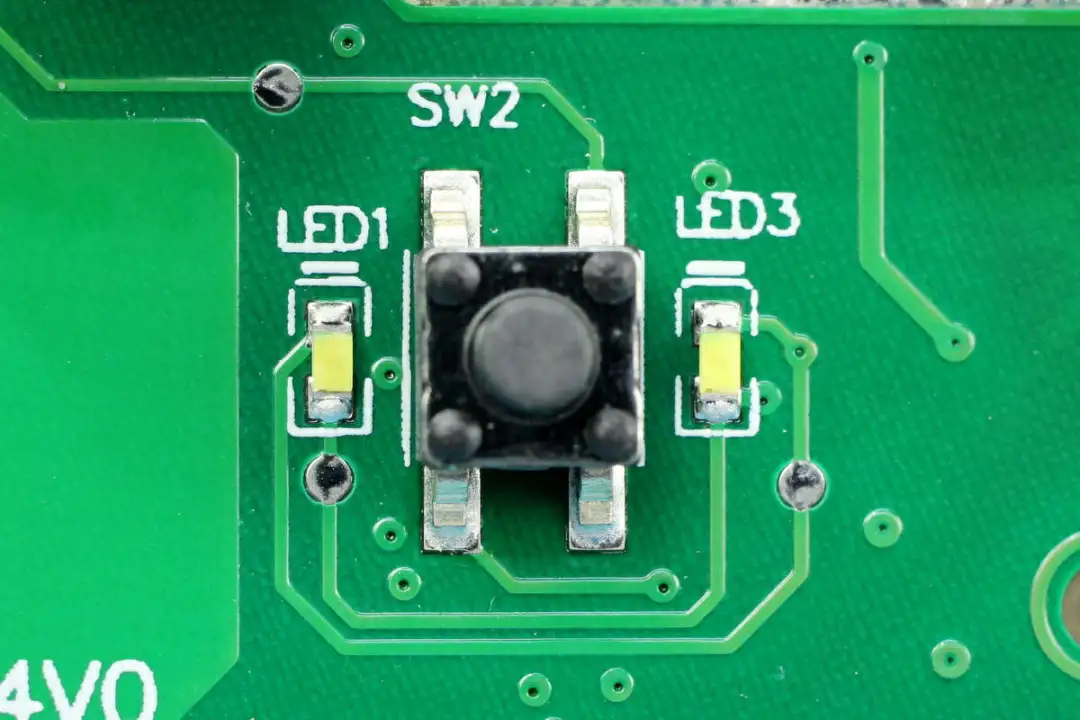

功能按键特写，两侧焊接LED指示灯。

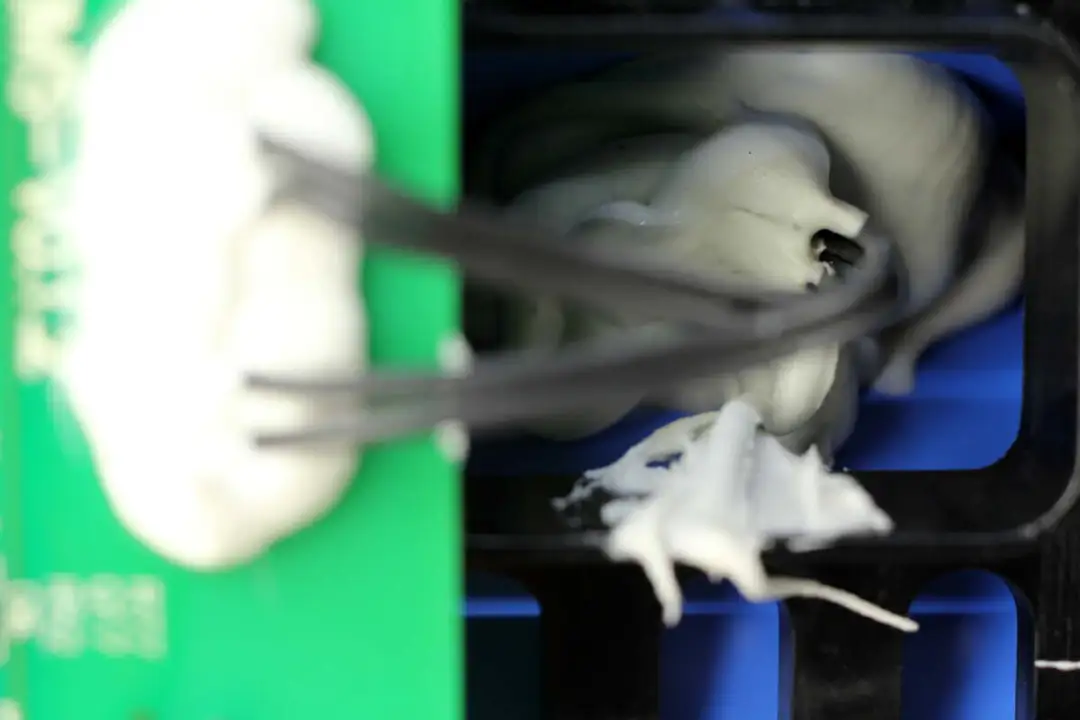

壳体内部AC插座通过焊接连接到PCB上，导线焊接连接，焊点涂胶加固。

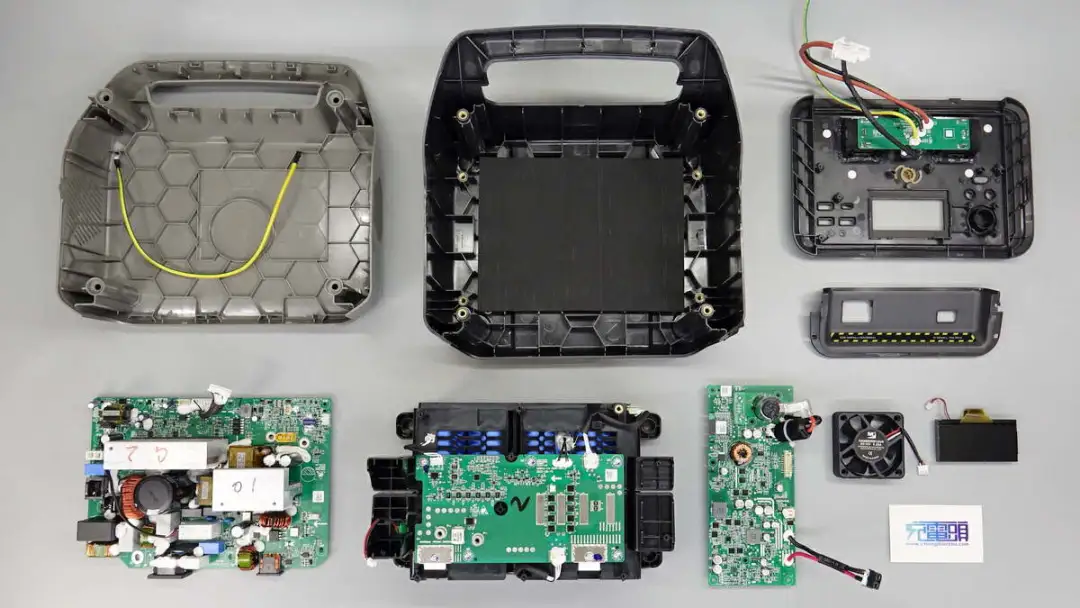

全部拆解一览，来张全家福。

充电头网拆解总结

正浩RIVER 2 MAX户外电源内置512Wh汽车级磷酸铁锂电池，内置逆变器支持500W输出功率，支持升维驱动1000W。户外电源支持太阳能板充电，AC输入充电和USB-C充电。USB-C接口支持100W双向快充，DC接口支持12V10A输出，可使用车充，满足主流设备供电使用。

充电头网通过拆解了解到，正浩这款户外电源内部采用模块化设计，电池组，双向逆变模块和直流快充模块均为独立模块设计，电池组与双向逆变模块通过螺丝固定连接，直流快充模块与双向逆变模块通过连接器连接。电池组采用塑料框架固定，内置8串40135磷酸铁锂电池，单节电池容量为20Ah，配有保护板和保险丝进行过压，欠压和过流保护。

双向逆变模块采用MCU方案控制，主控MCU来自兆易创新，内部功率器件来自华润微和东微，IGBT来自陆芯，MPPT电路也集成在双向逆变模块上。直流快充模块的USB-C快充方案来自南芯，采用SC8815搭配SC2021A协议芯片，USB-A口采用MP9447同步降压转换器，DC输出采用杰华特 JWH6344同步降压控制器。

户外电源内部PCBA模块整体涂有三防漆绝缘保护，在内部配有风扇用于散热，内部结构紧凑。配有液晶屏幕进行状态显示，并支持手机APP控制，使用方便。
