前言

充电头网近期拿到了一款vivo自带线充电宝，拥有20000mAh的标称容量，可携带登机。其搭载1A1C的USB接口，并配备一个USB-C自带线，USB-C接口和线材都支持PD 22.5W双向快充，多口输出功率最高为15W。

充电头网通过拆解发现，这款移动电源内置2块10000mAh的软包电池，该电芯来自EVE亿纬锂能。目前已通过CCC及CE认证，安全可靠。

移动电源SOC来自南芯科技SC8933，搭配使用芯海科技的USB-C协议芯片CSU3AF10，CSU3AF10内部不仅集成了闪存器和MCU，还支持两路独立的USB-C口及各种主流快充协议。下面一起来看产品详细情况。

vivo22.5W自带线充电宝开箱

按照惯例，先看包装。

包装盒以白色背景为基调，正面印有充电宝外观图，左上方印“22.5W 自带线充电宝”的产品名以及“20000mAh超大容量”和的“一体式快充线”的核心功能卖点。

侧面印有vivo的品牌logo。

包装盒背面印有产品核心参数信息及安规、认证标识。

参数信息特写：

产品型号：PB2451

电池类型：锂离子电池

产品尺寸：125mm*73mm*30mm

外壳材质：PC+ABS

产品重量：-352g

额定容量：12000mAh（5V3A）

电池额定能量：74.0Wh（3.7V 20000mAh）

输入接口：IN1（USB-C）、IN3（USB-C自带线）

输出接口：OUT1（USB-C）、OUT2（USB-A）、OUT3（USB-C自带线）

输入参数：

IN1：5V3A、9V2.5A Max

IN3：5V3A、9V2.5A Max

输出参数：

OUT1：5V3A、9V2.5A Max、12V1.8A Max、10V2.25A Max

OUT2：5V3A、9V2.0A、12V1.8A Max

OUT3：5V3A、9V2.5A Max、12V1.8A Max、10V2.25A Max

多口：5V3A Max

包装盒顶部是产品基本生产信息，以及出厂条形码。

取出包装内所有物品，除充电宝外，另外还包含一份产品说明书。

vivo22.5W自带线充电宝采用米白色块状设计，外观素净。产品外壳采用细磨砂阻燃PC+ABS材料以及镂刻条纹的塑料中框。边缘过度圆润，触感温润细腻。

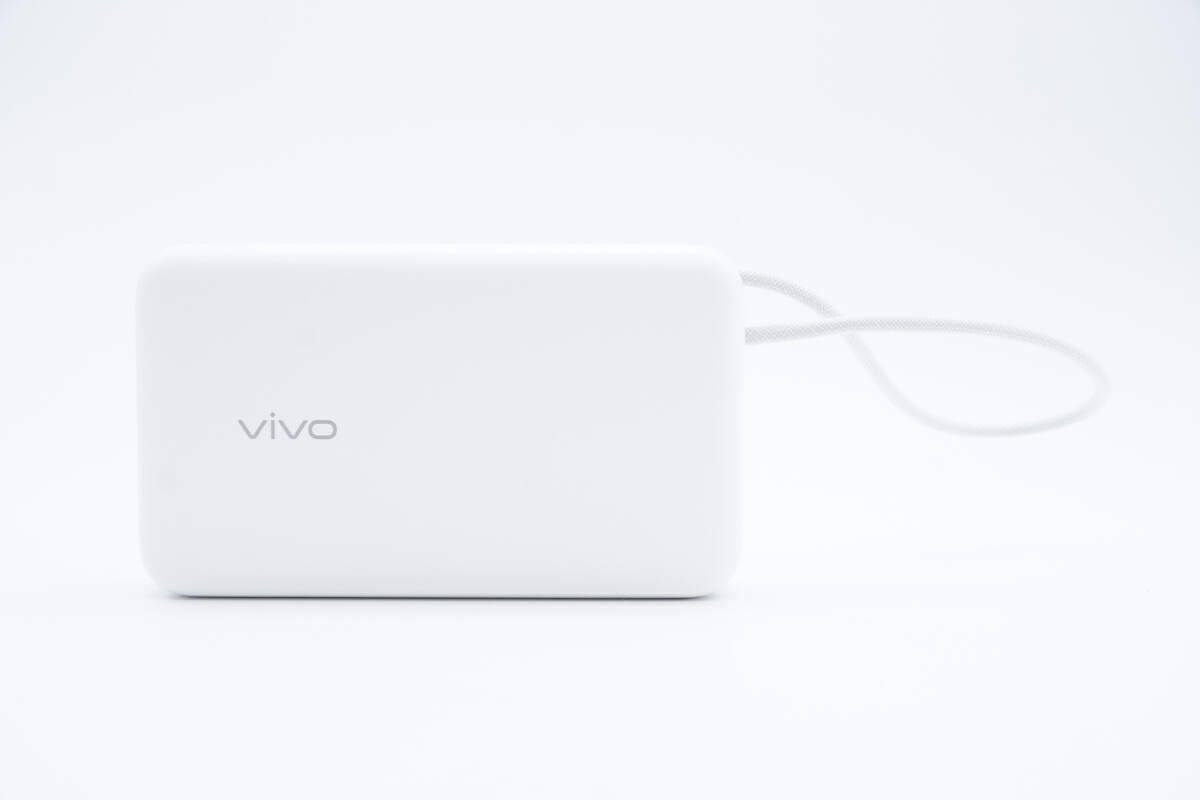

vivo22.5W自带线充电宝正面一览，正面十分简洁，靠顶部镂刻vivo的品牌logo。

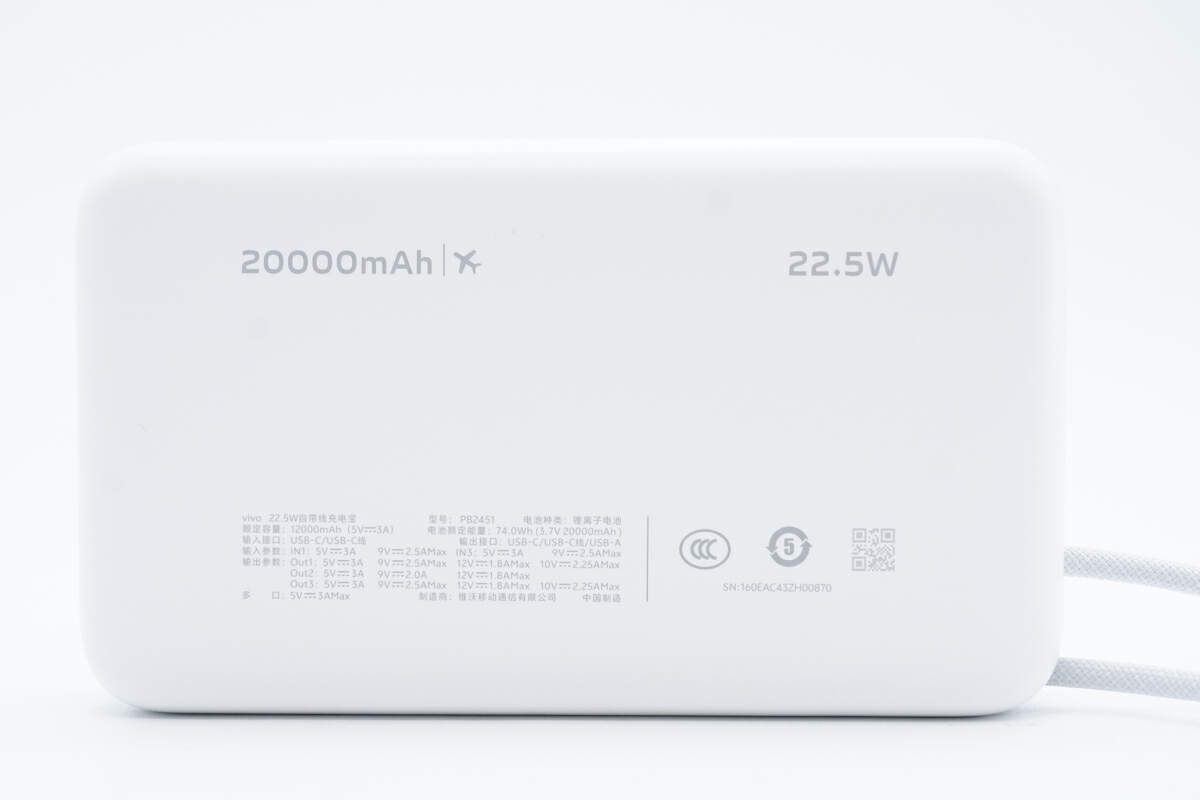

背面顶部印有标称容量“20000mAh”和可上飞机的标识，以及最大输出功率“22.5W”。下方印有产品基本参数信息和安规标识。

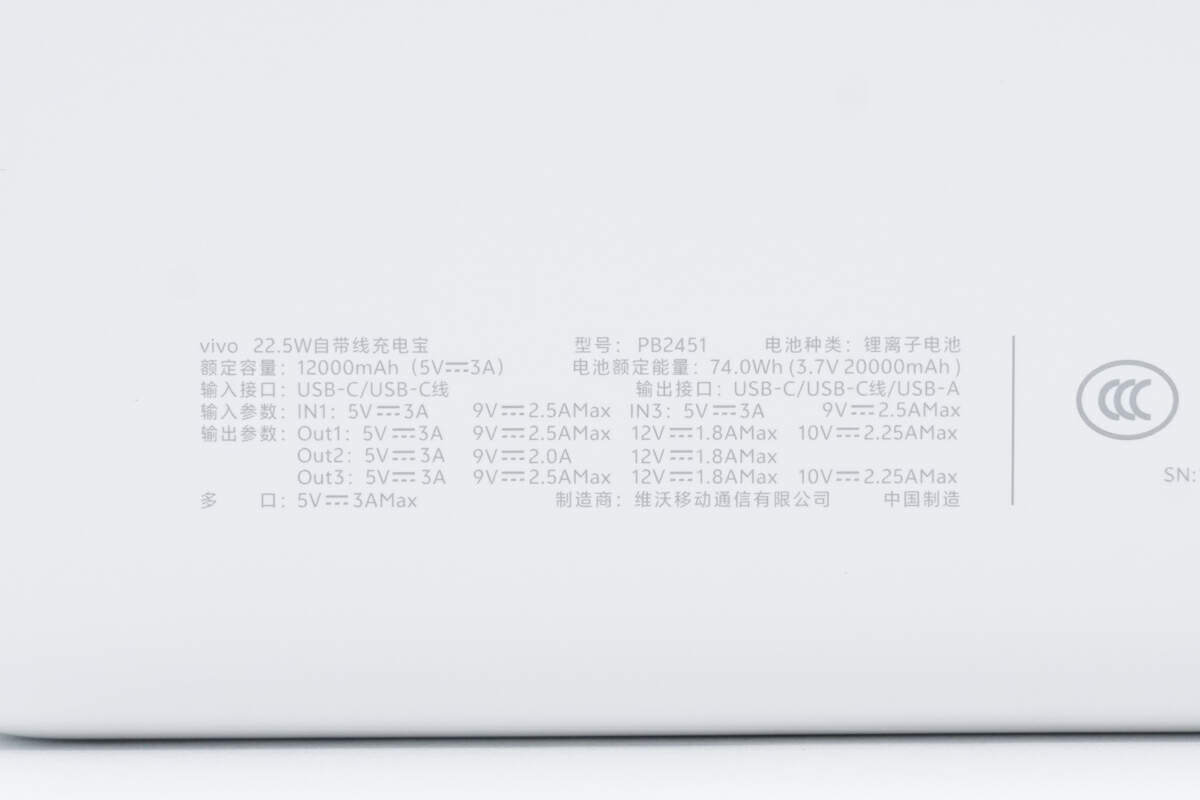

参数信息特写，前面已详细描述，此处不表。

移动电源顶部可见镂刻条纹凹槽的中框。

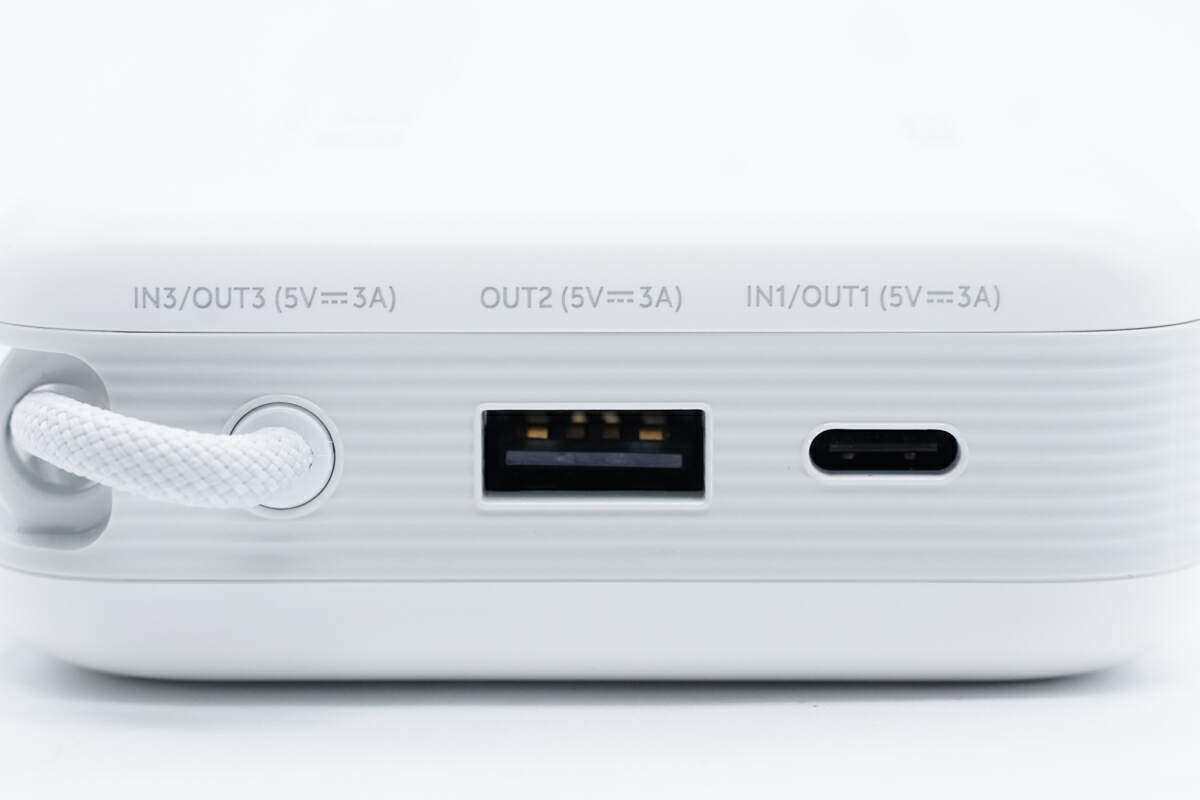

底面则可见自带线接线处和1A1C两个USB接口。

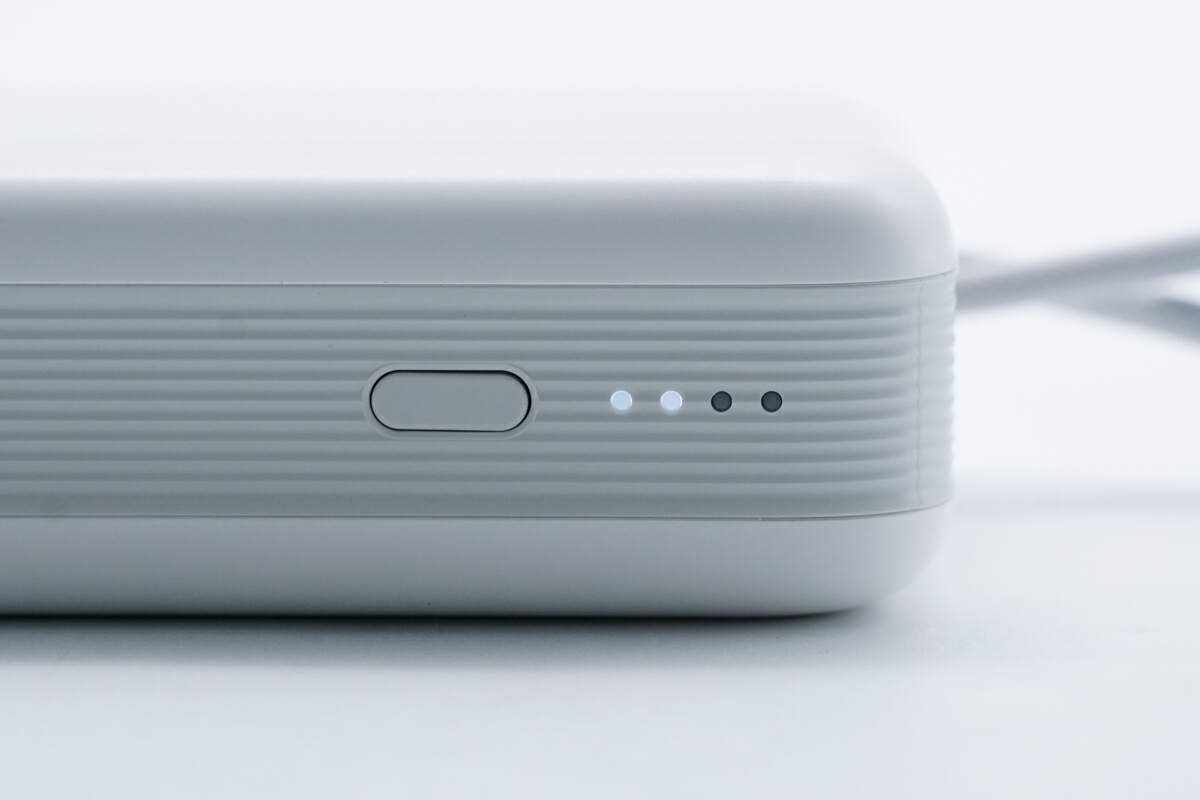

产品左侧面可见电源指示灯和电源按钮。

电源指示灯和电源按钮特细，按动按钮，白色灯珠数量指示剩余电量。

右侧面是自带线端子和卡口。

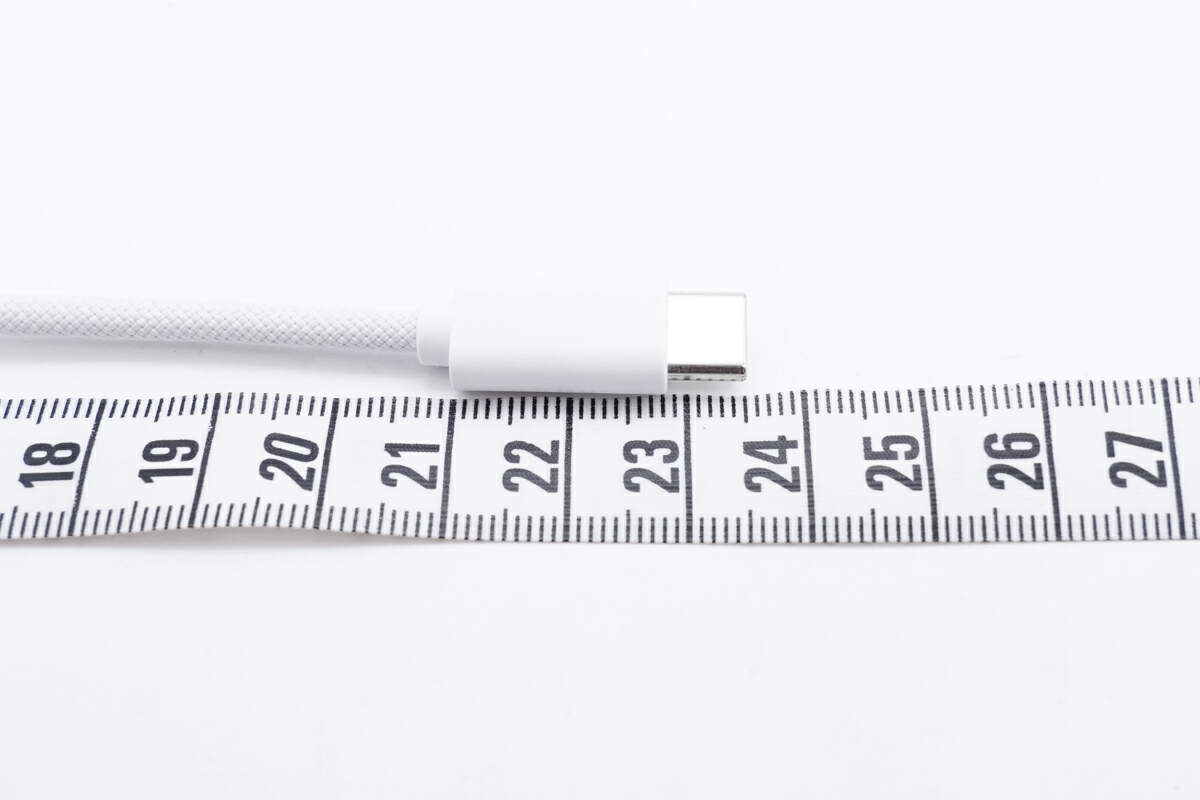

测得自带线长度为23.5cm。

自带线为编织线材质，端子外壳为注塑材质，没有印刻其他信息。

使用 POWER-Z KM003C测试仪读取USB-C自带线的 E-marker 信息，发现内部无E-mark芯片。

测得vivo22.5W自带线充电宝长度为125.15mm。

宽度为73.33mm。

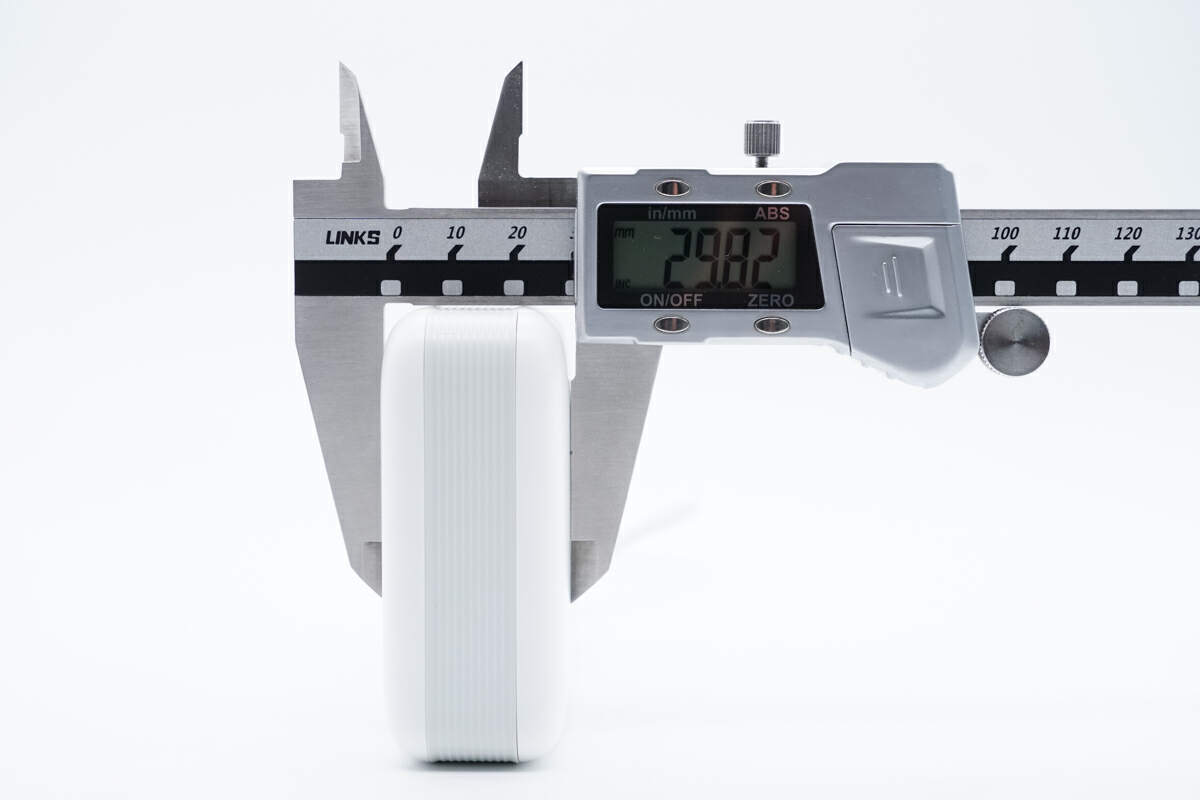

厚度为29.82mm。

vivo22.5W自带线充电宝重量为352.8g。

产品在成年人掌中大小对比。

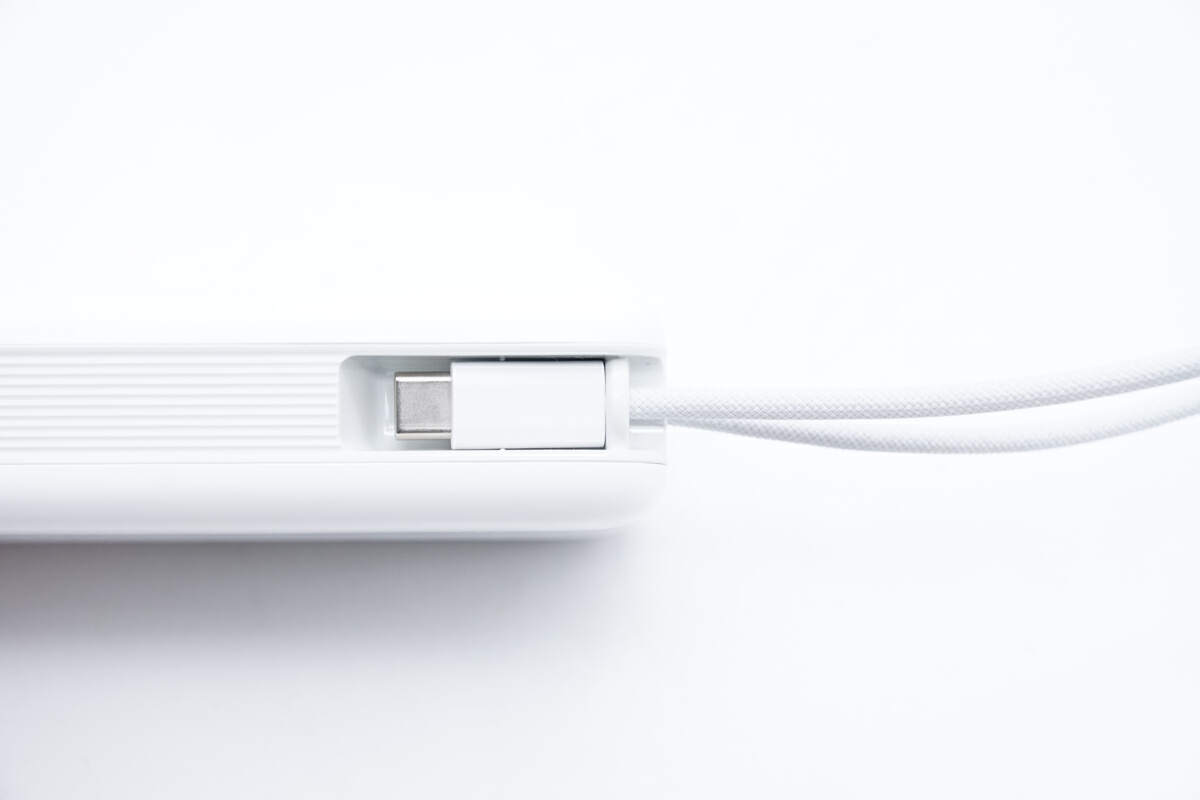

将自带线插入卡扣，用作手提环使用场景特写。

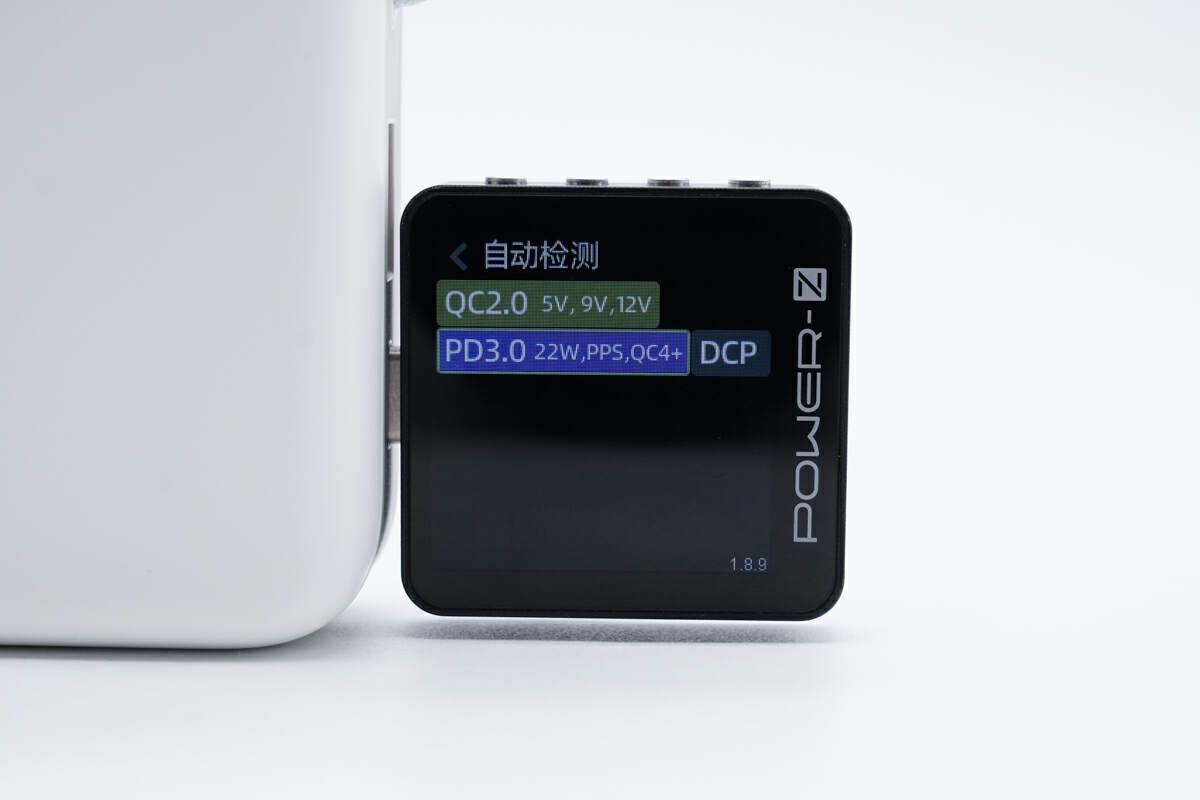

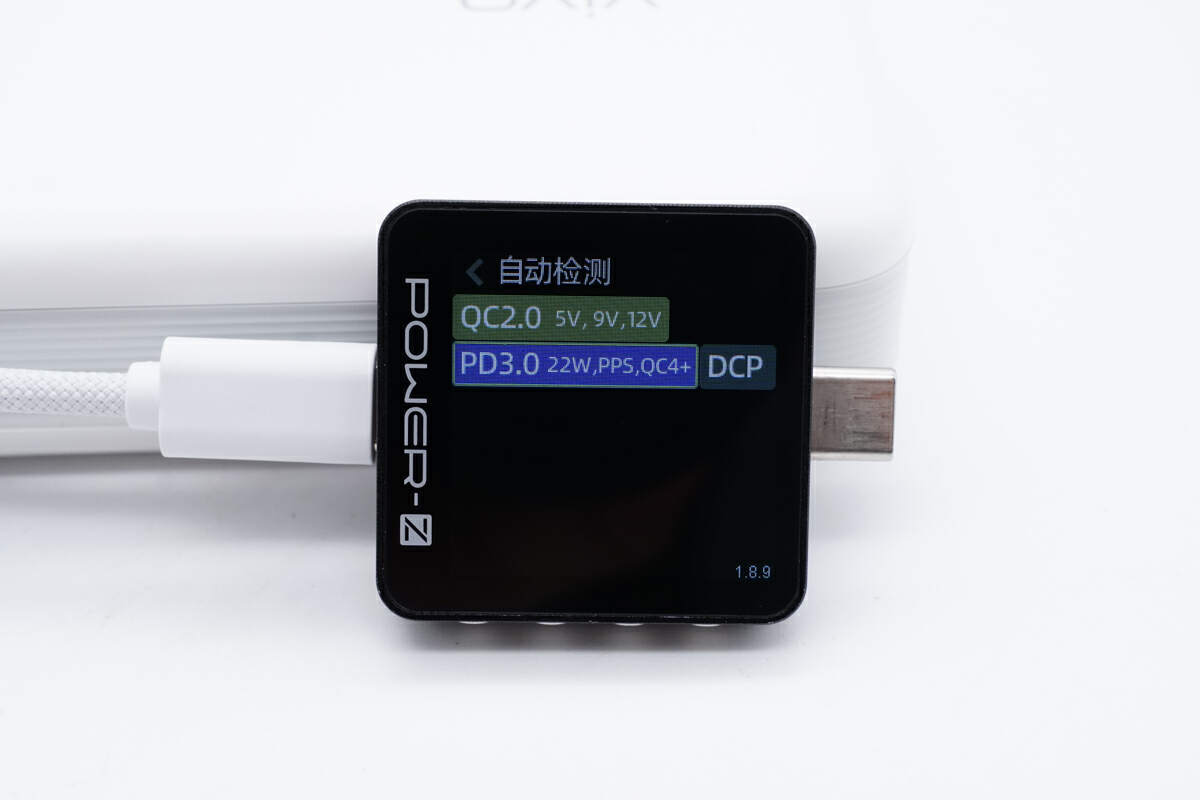

使用ChargerLAB POWER-Z KM003C测得USB-C自带线支持QC2.0/4+、PD3.0、PPS、DCP充电协议。

PDO报文方面，实测附赠USB-C1接口支持PD3.0 22W快充，及5V3A、9V2.5A、12V1.80A三组固定电压档位，以及5-10V/2.25A一组PPS电压档位。

使用ChargerLAB POWER-Z KM003C测得USB-C接口与USB-C自带线支持的充电协议一致。

PDO报文方面，具备同样的电压档位。

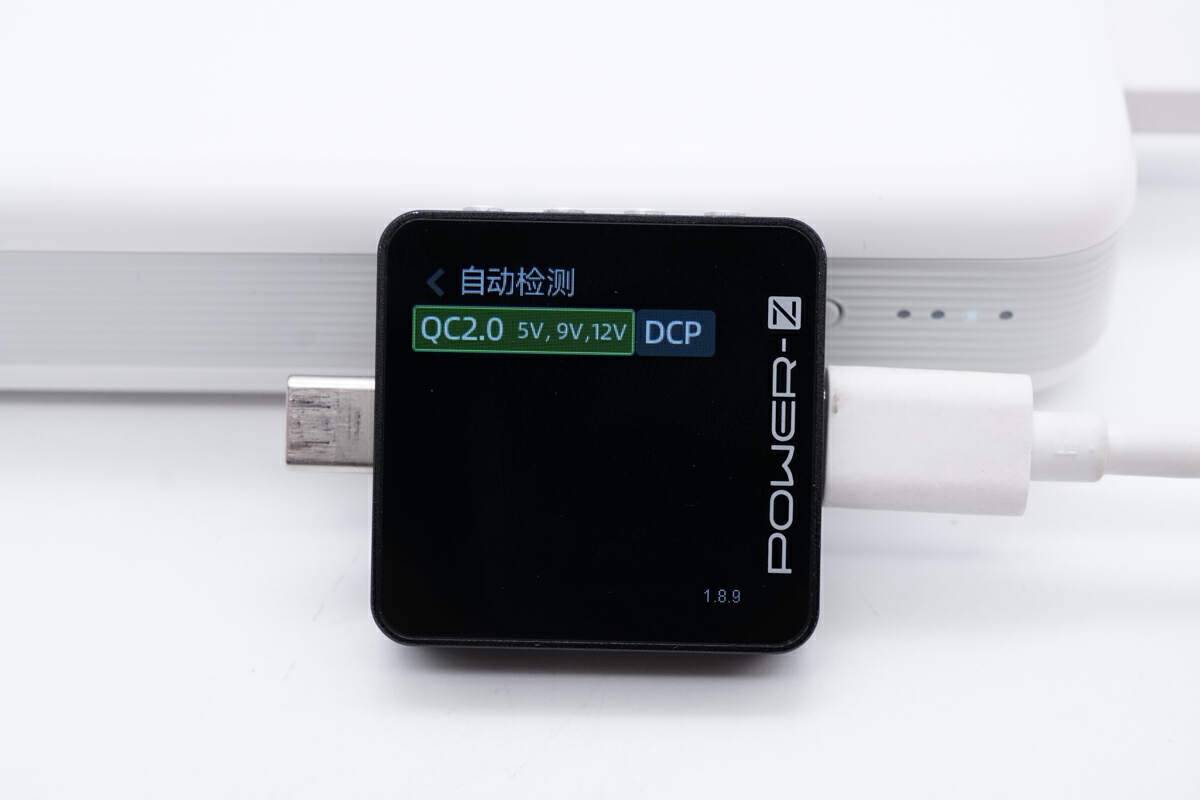

使用ChargerLAB POWER-Z KM003C测得USB-A接口支持QC2.0、DCP充电协议。

vivo22.5W自带线充电宝拆解

接下来，了解一下vivo22.5W自带线充电宝内部结构和用料。

首先沿壳体接缝拆开充电宝盖板。

盖板内部贴有黑色泡棉对电池组进行缓冲保护。

盖板拆下后，露出壳体内部结构，

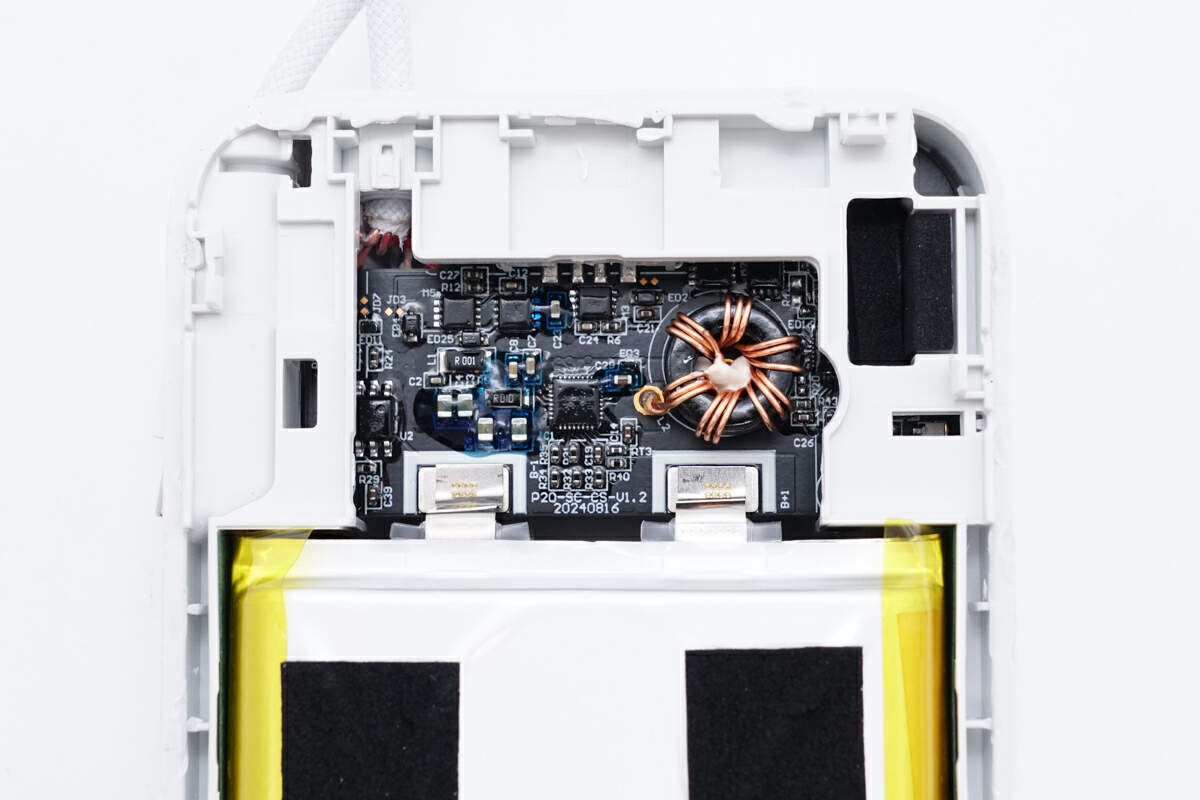

PCBA模块特写，模块上面覆盖外壳一体化的塑料支架，用于PCBA模块的保护。

电芯在PCBA模块上的点焊焊点特写。

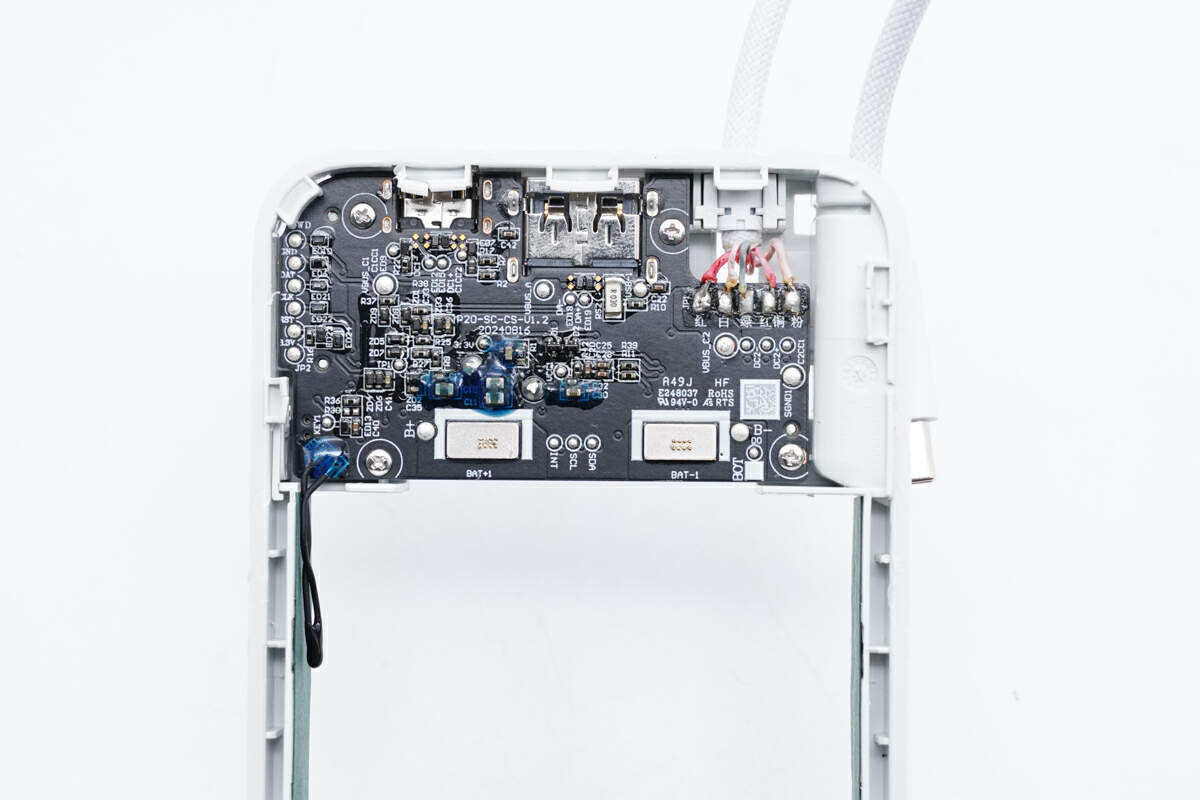

将外壳底座拆下后，另一面结构特写。

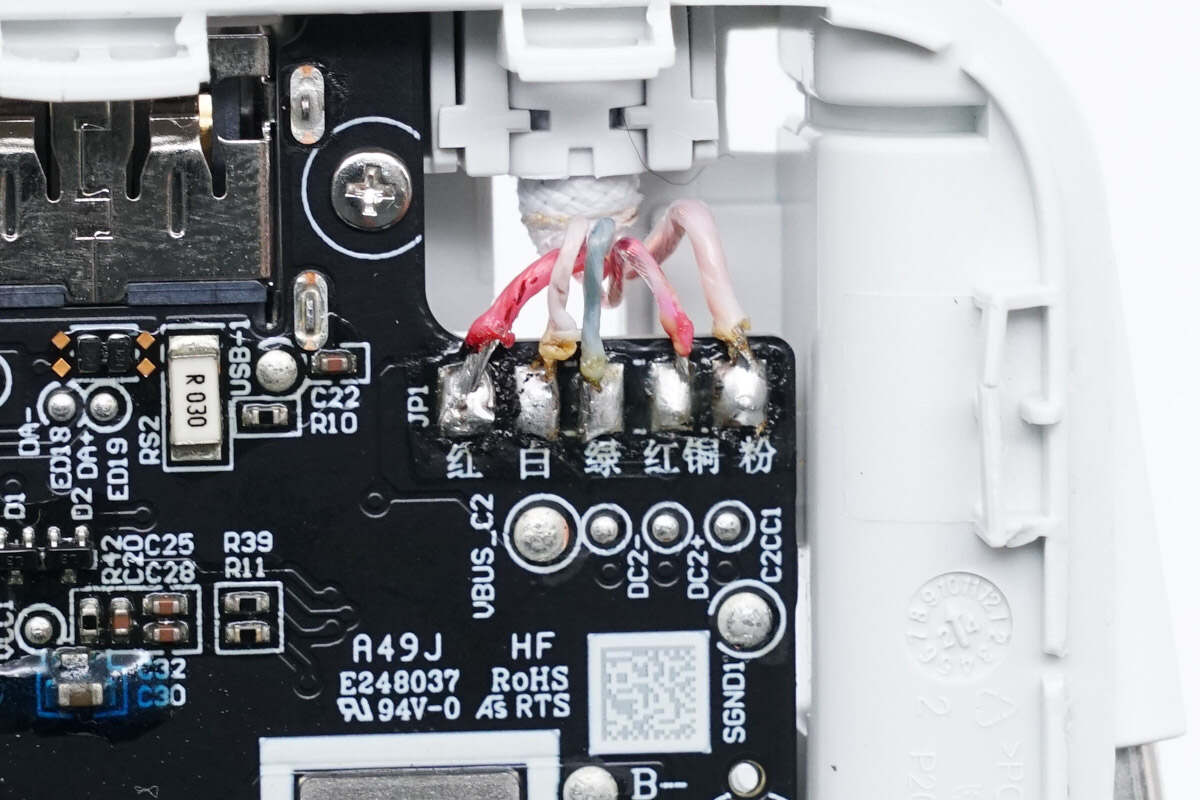

自带线线芯在PCBA模块上的焊点特写。

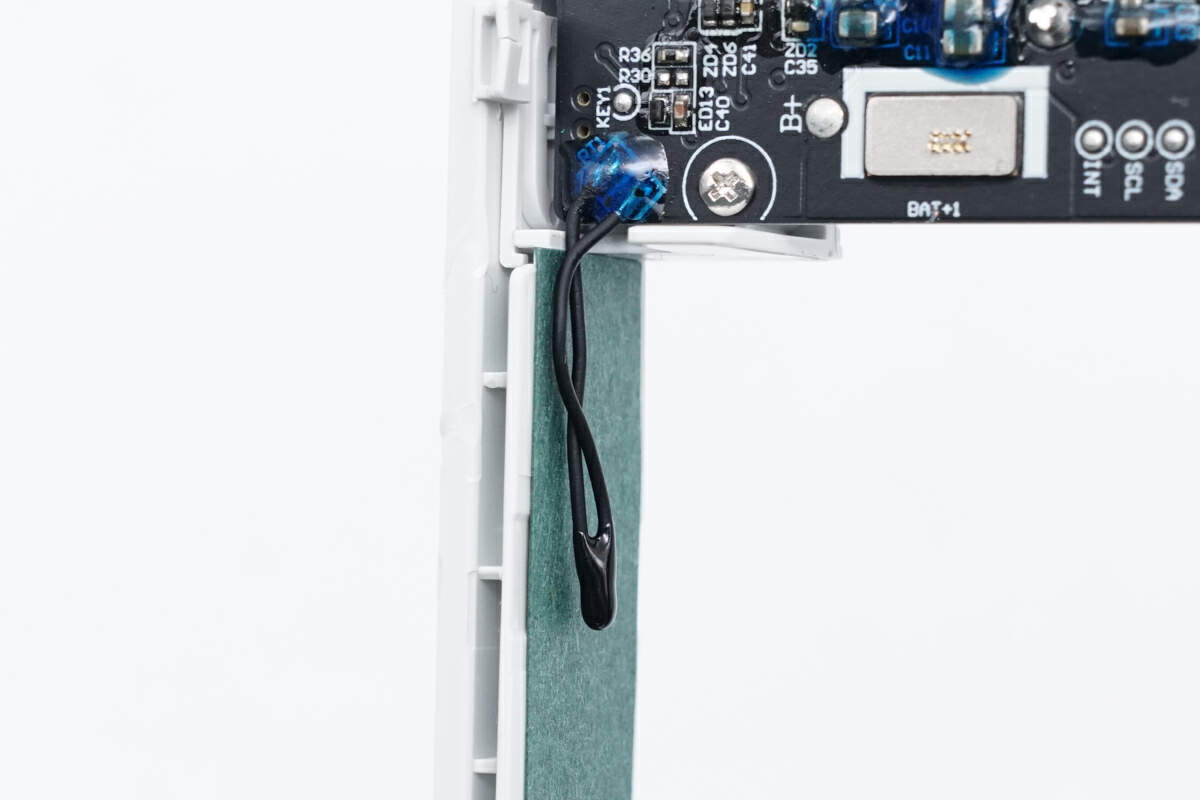

一颗热敏电阻紧贴于电池组上方，用于温度监测。

固定PCBA模块的螺丝特写。

将PCBA模块从中框中拆下。

连接LED灯珠的导光材料特写，用泡棉覆盖保护。

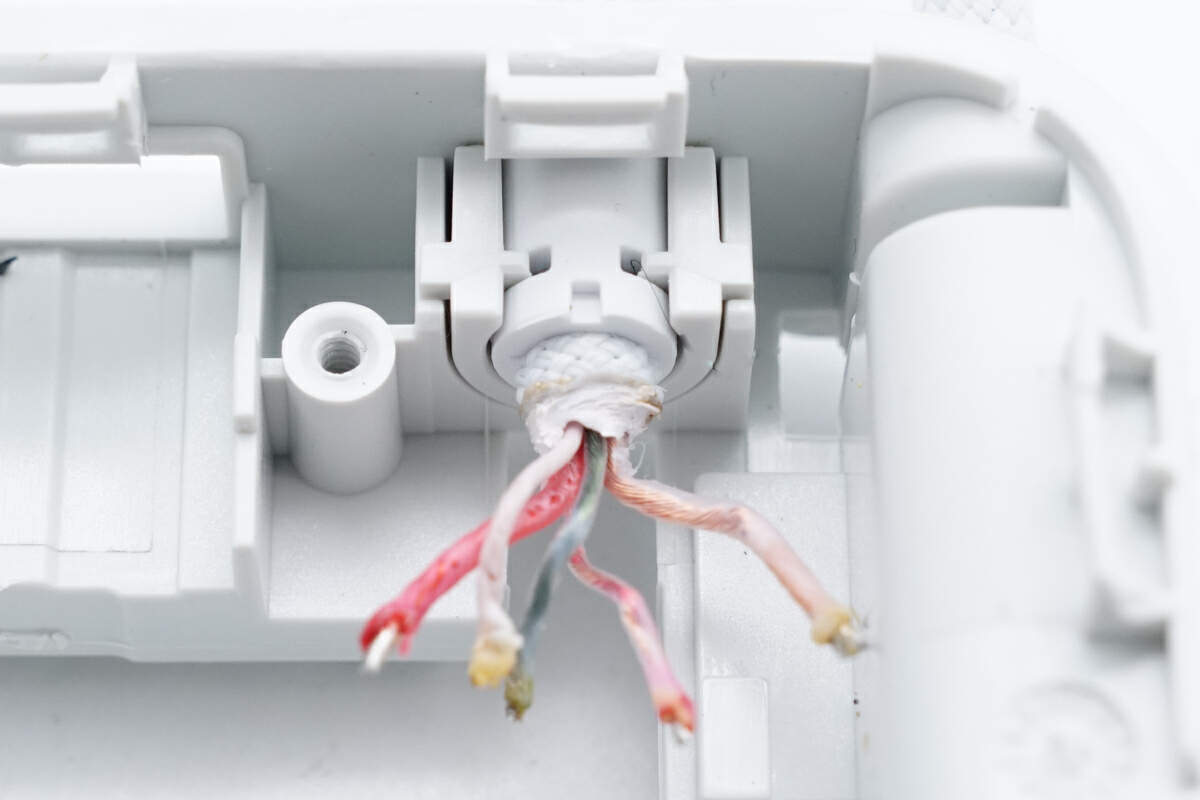

自带线线芯接线处内部结构特写。

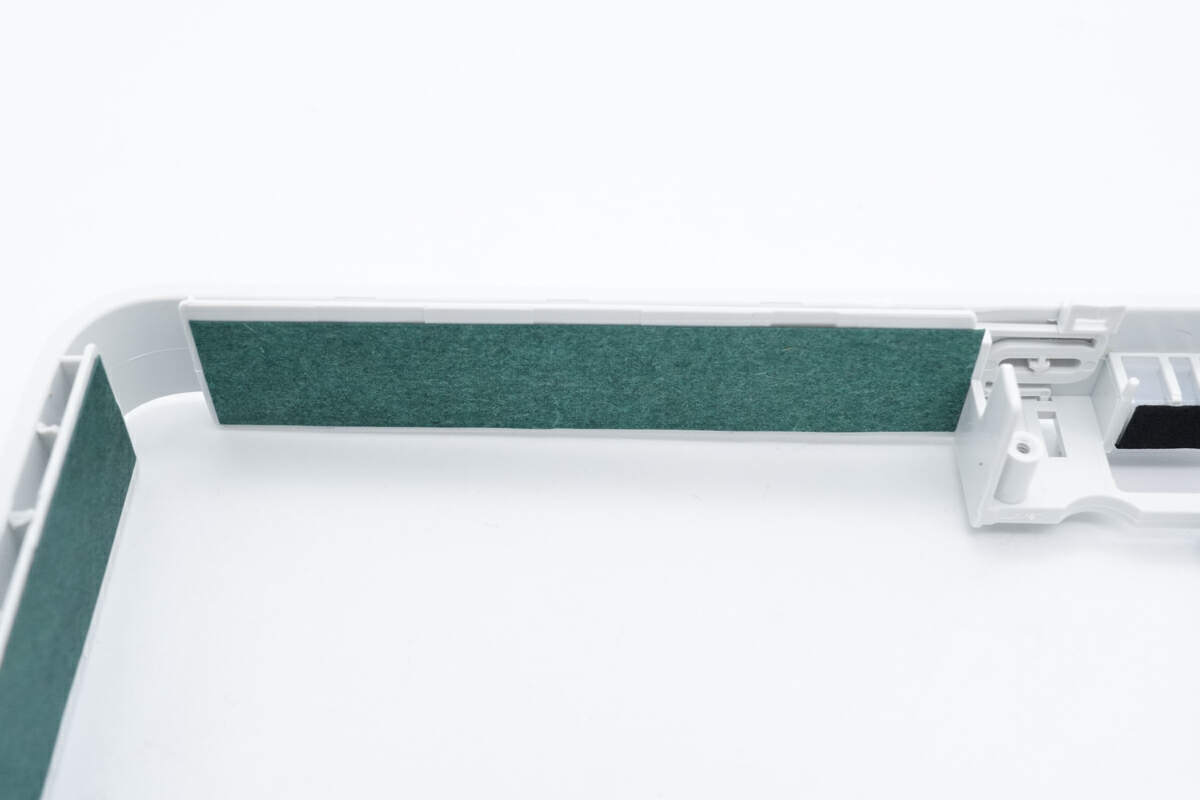

塑料中框与电池组接触面四周贴青稞纸绝缘。

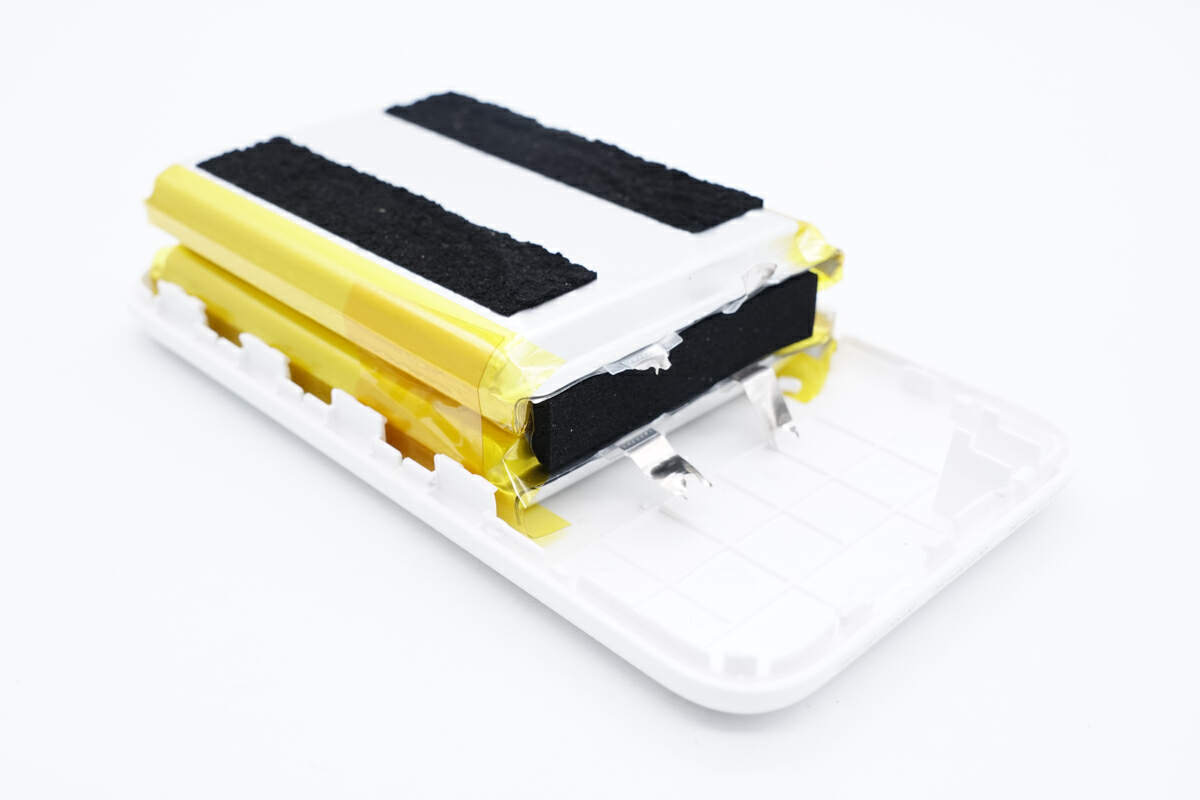

再来看与电芯粘在一起的塑料底座。

将电池组从底座中分离出来，电池组和底座同样贴泡棉对其进行缓冲保护。

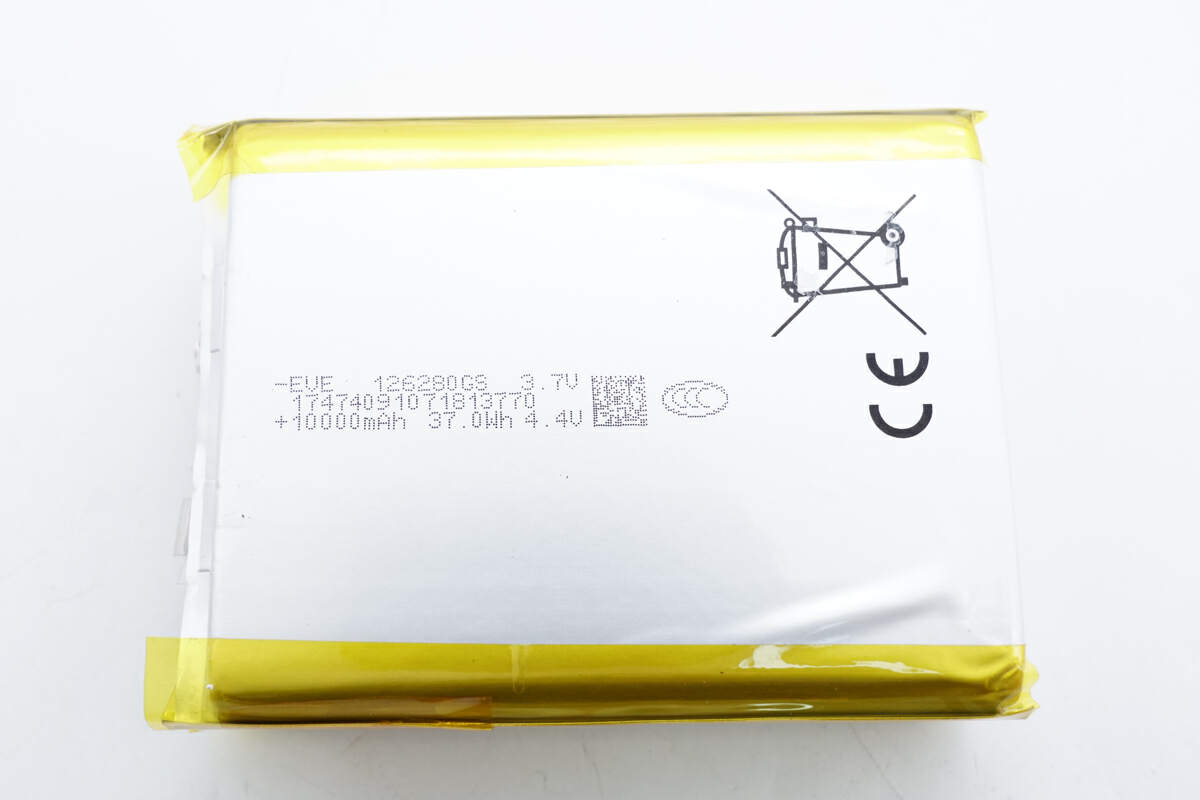

电芯喷码特写，电芯型号126280GS，来自EVE亿纬锂能，标称电压3.70V，额定容量10000mAh，能量37.0Wh，充电截止电压4.40V。电芯目前已通过CCC和CE认证，并印有专门回收标识。

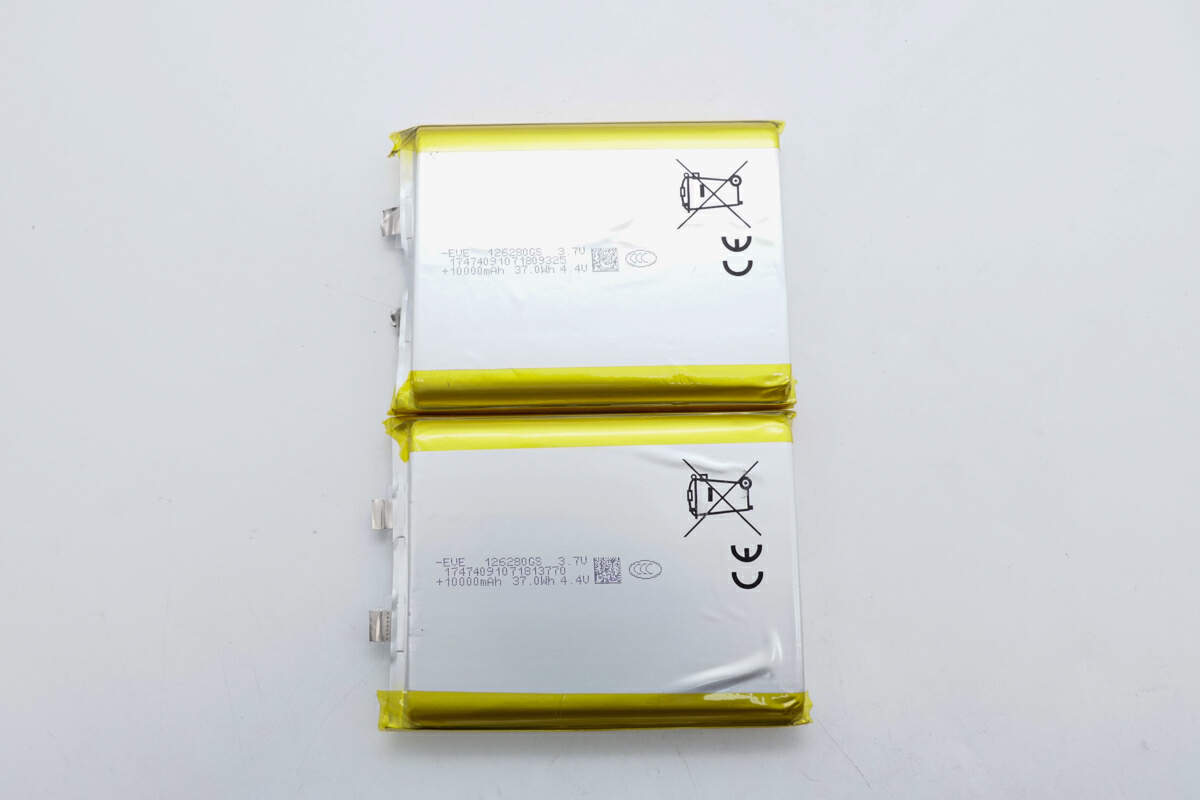

将电池组两块电池拆开，根据之前电池焊接方式可知为并联结构。

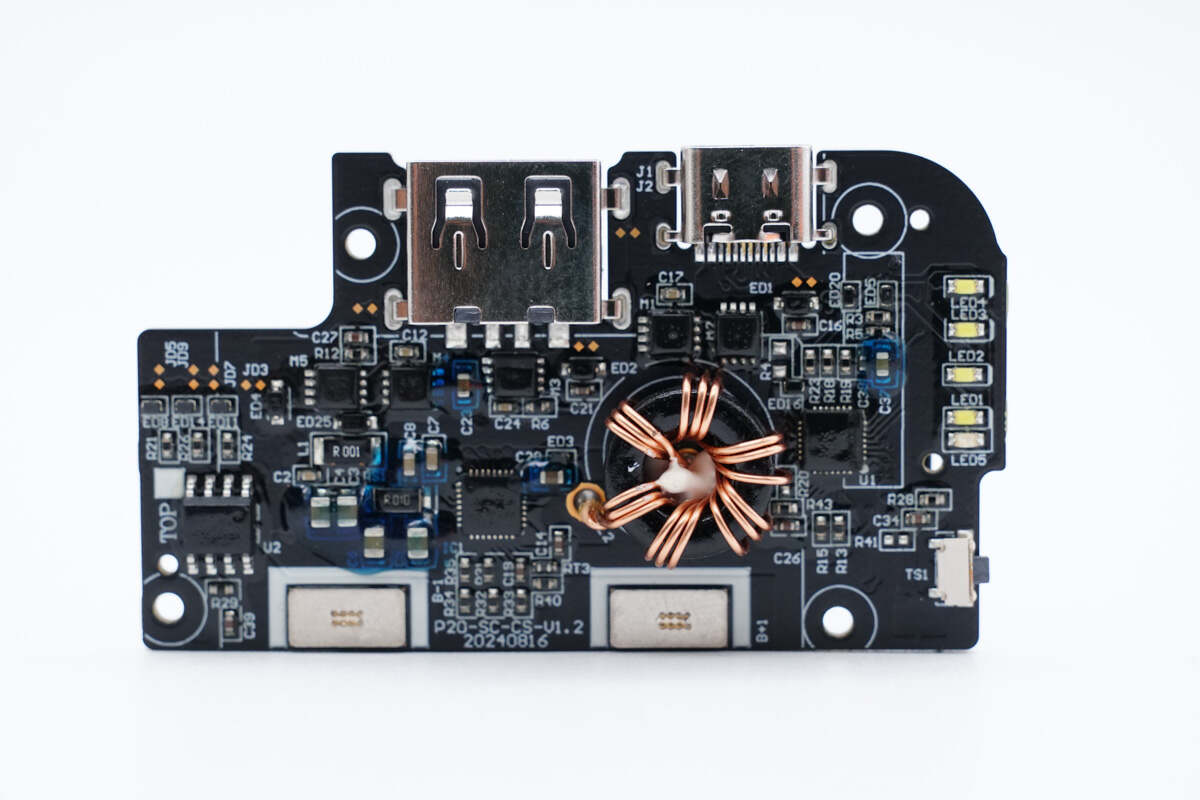

PCBA模块一览，从左至右可见电池组保护芯片，然后顶部是USB接口及对应VBUS开关管，中间一颗降压电感，左侧为移动电源SOC，右侧是USB-C协议芯片。

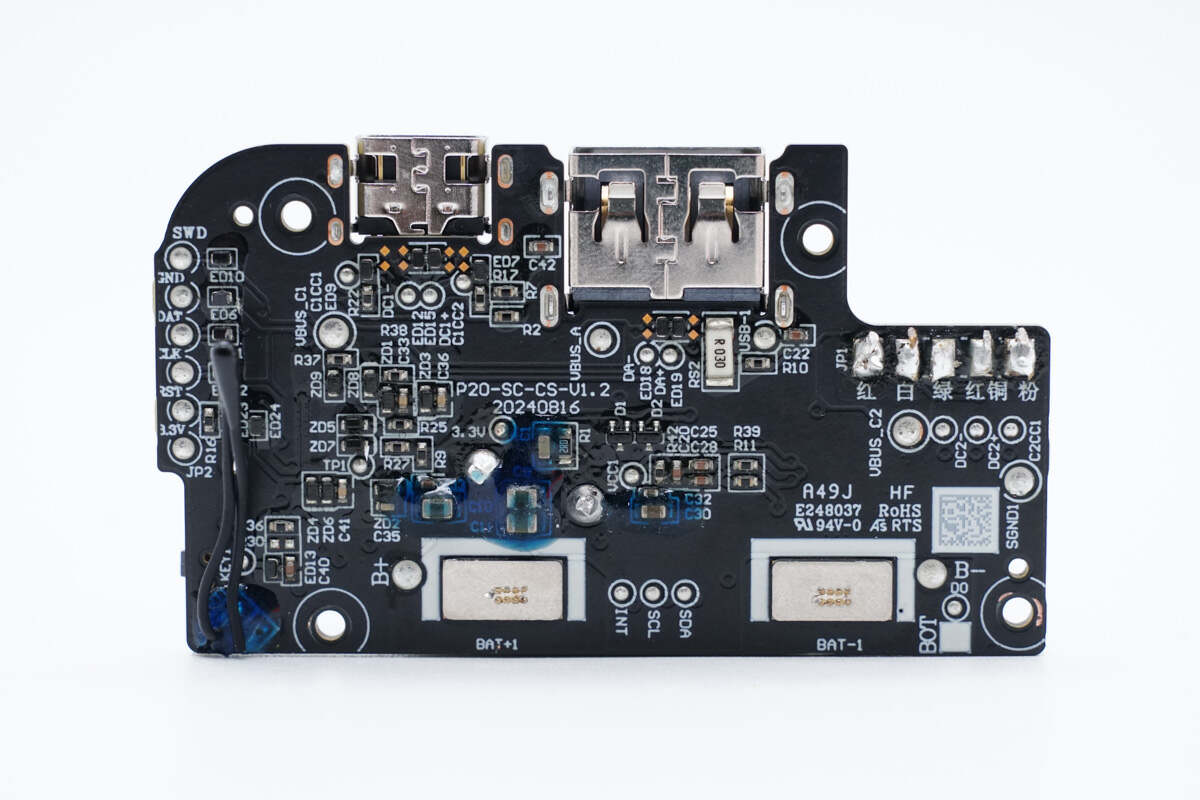

PCBA模块另一面无核心器件，USB-C和USB-A接口沉板设计，可以减少占用空间。

协议芯片来自芯海科技，型号CSU3AF10，是一颗支持USB Type-C和PD3.0快充协议的USB-C控制器。CSU3AF10内置8位RISC内核，内置32K*16位 FLASH，内置2K SRAM，支持两路独立的Type-C口。支持QC4，支持华为SCP、FCP，三星AFC快充协议，并支持多种快充协议。

CSU3AF10支持外接NTC过热检测，提供QFN28/QFN24封装，适用于快充电源，HUB和DOCK应用，并且新增了USB PD3.1、UFCS等快充协议。

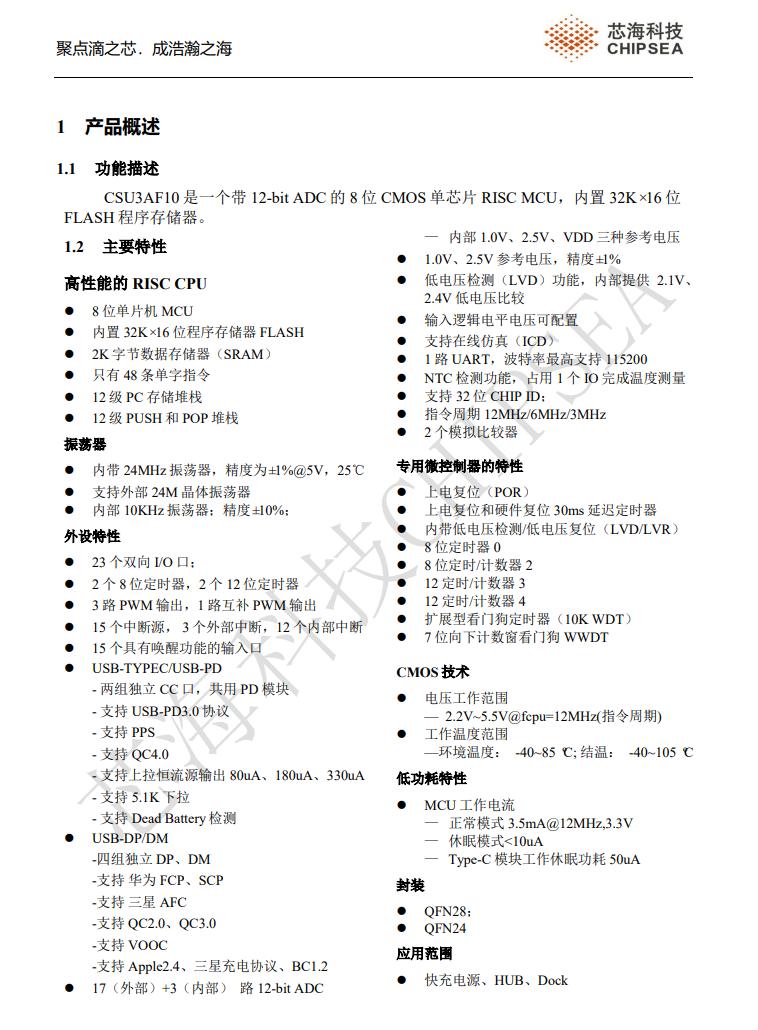

芯海CSU3AF10资料详情，充电头网 通过拆解了解到，芯海CSU3AF10还被iQOO、备倍电、绿联、积速、罗马仕、麦多多、酷态科、安克、Gendome、好斯美等国内外多家品牌的产品采用。

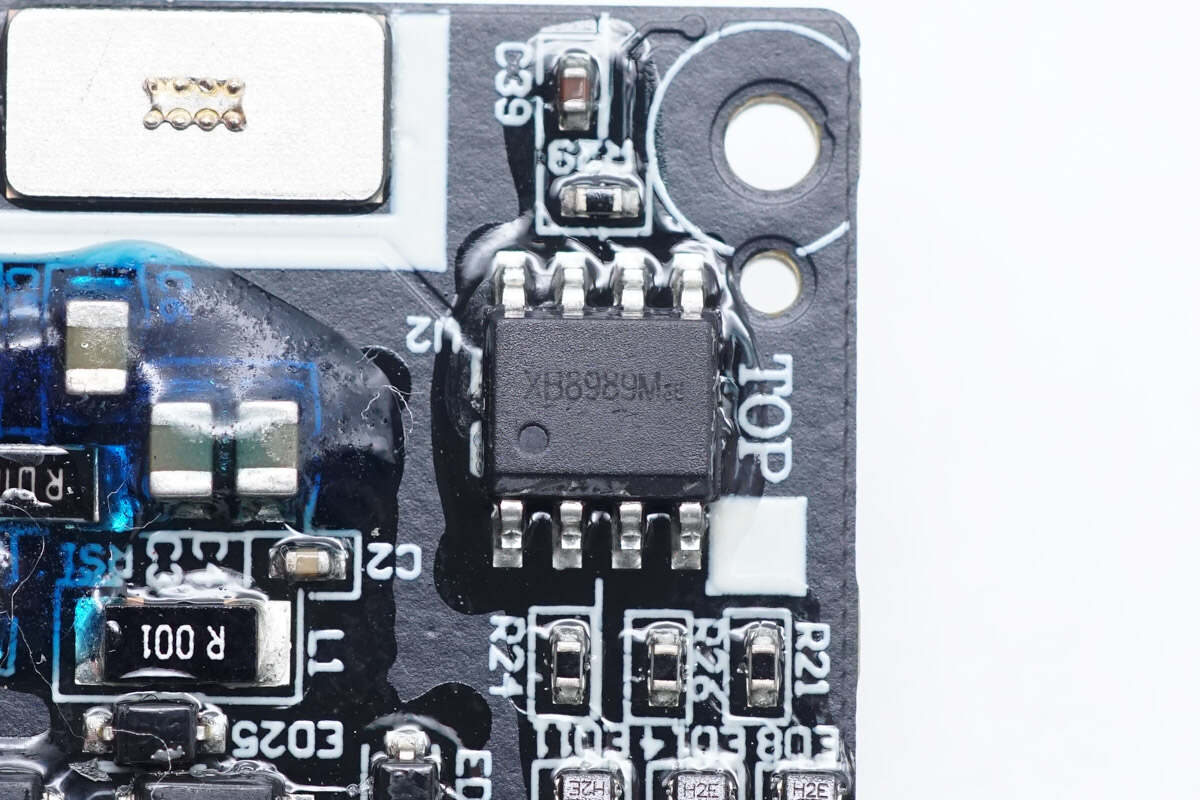

电池组保护芯片来自XySemi赛芯，型号XB8989MF，是用于锂离子/聚合物电池保护的高集成度解决方案。包含先进的功率MOSFET，高精度电压检测电路和延时电路，采用SOP8封装。

三颗竖排VBUS开关管特写，型号CJAB35N03S，来自JSCJ长晶科技，耐压30V，采用PDFNWB3.3×3.3-8L封装方式。

其中下方两颗为USB-C自带线的VBUS开关管，顶端那颗为USB-A接口的VBUS开关管，分别控制对应接口输出切换。

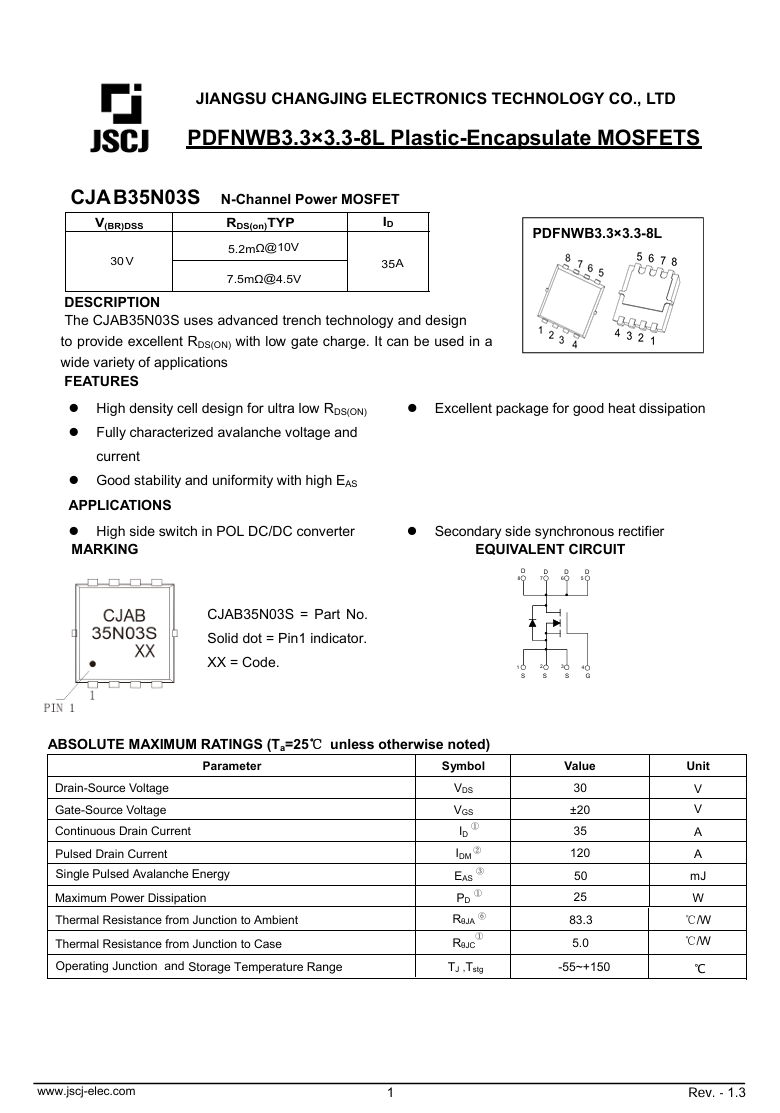

长晶科技 CJAB35N03S资料详情。

两颗同型号VBUS开关管特写，控制USB-C接口输出切换。

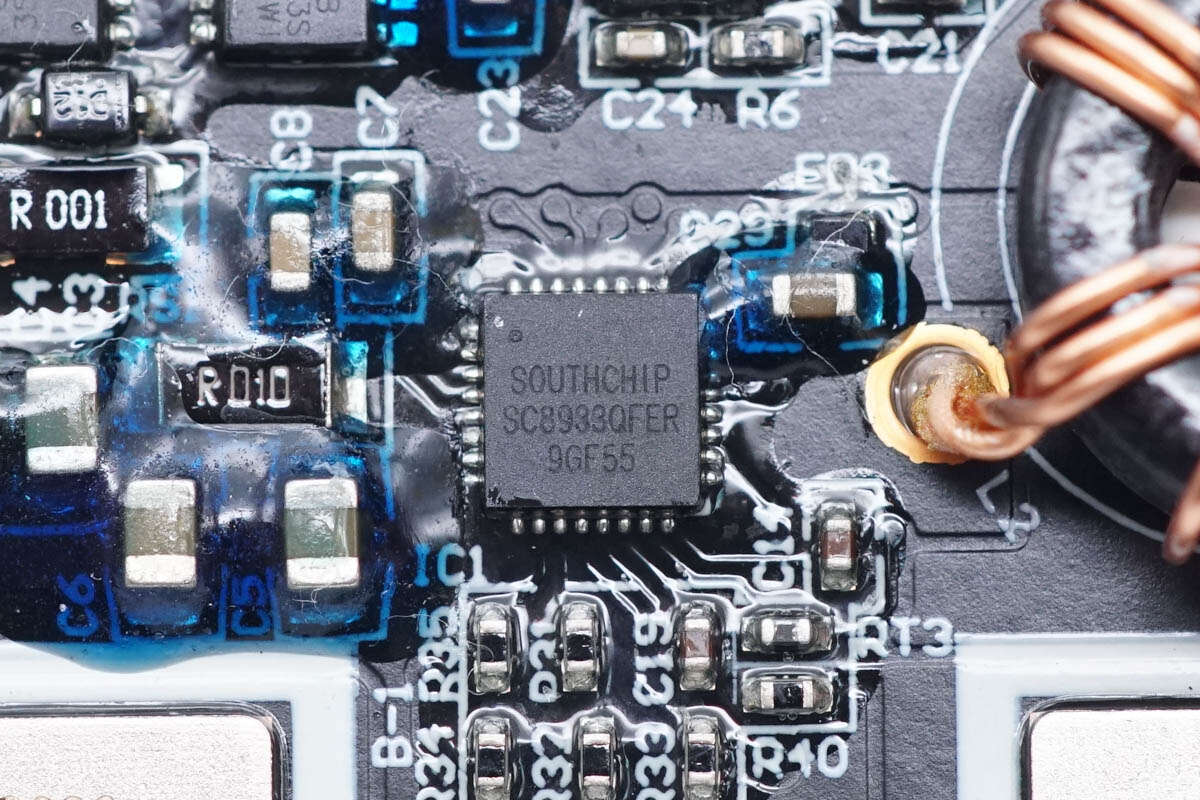

移动电源主控芯片特写，型号SC8933，来自SOUTHCHIP南芯科技，SC8933是一款具有反向升压放电功能的同步降压充电转换器。芯片内部集成了两个超低导阻的NMOS，可支持效率高达92%的12V2A充放电操作。

SC8933具有I2C接口，支持可编程的电流限制和可编程的输出电压，以及可编程的线损补偿，具有丰富的充放电控制以及完善的异常状态保护功能；集成端口NMOS隔离管驱动控制，最高支持3个USB端口。芯片采用QFN32封装，

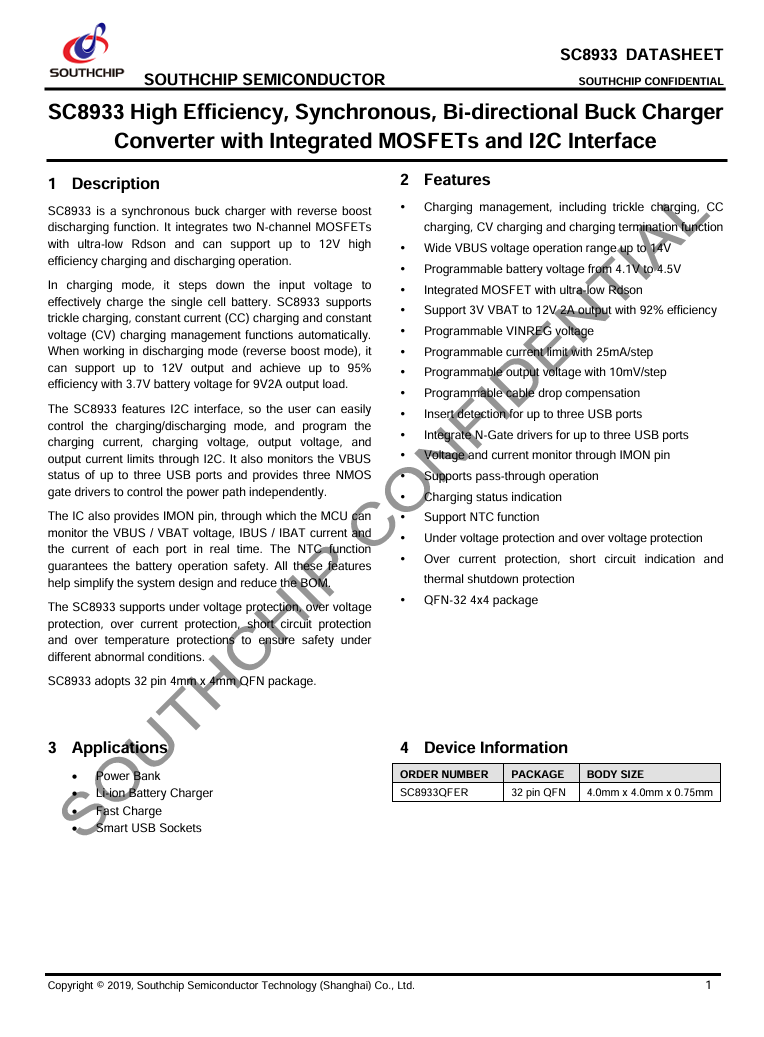

南芯SC8933资料详情。

降压电感特写，采用三线绕制，内部打胶加固。

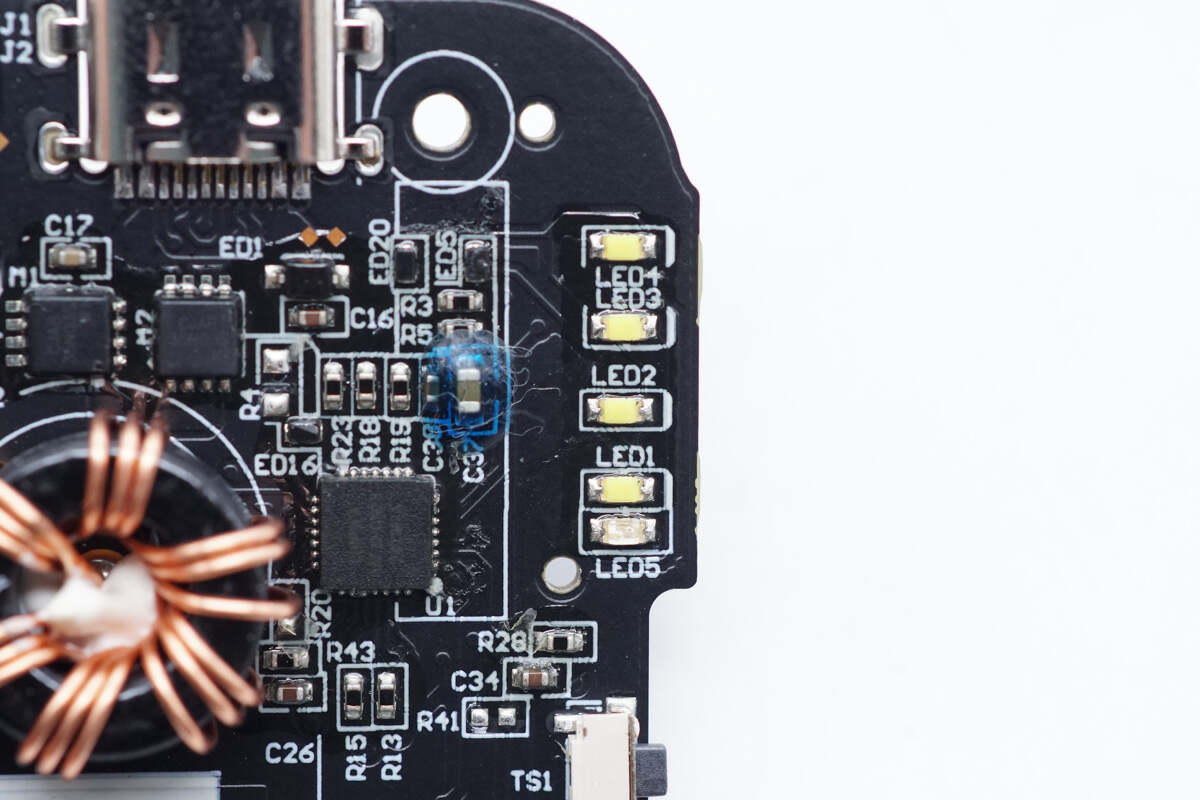

四颗LED灯珠特写。

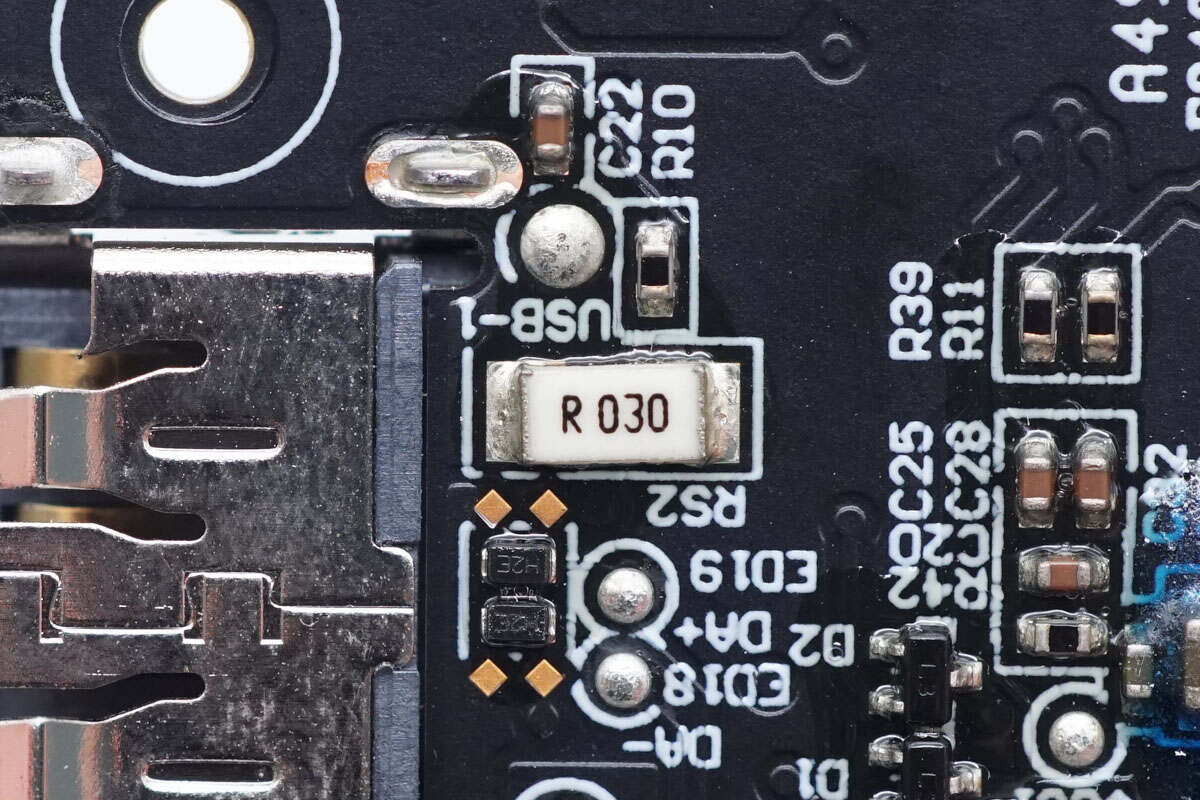

取样电阻特写。

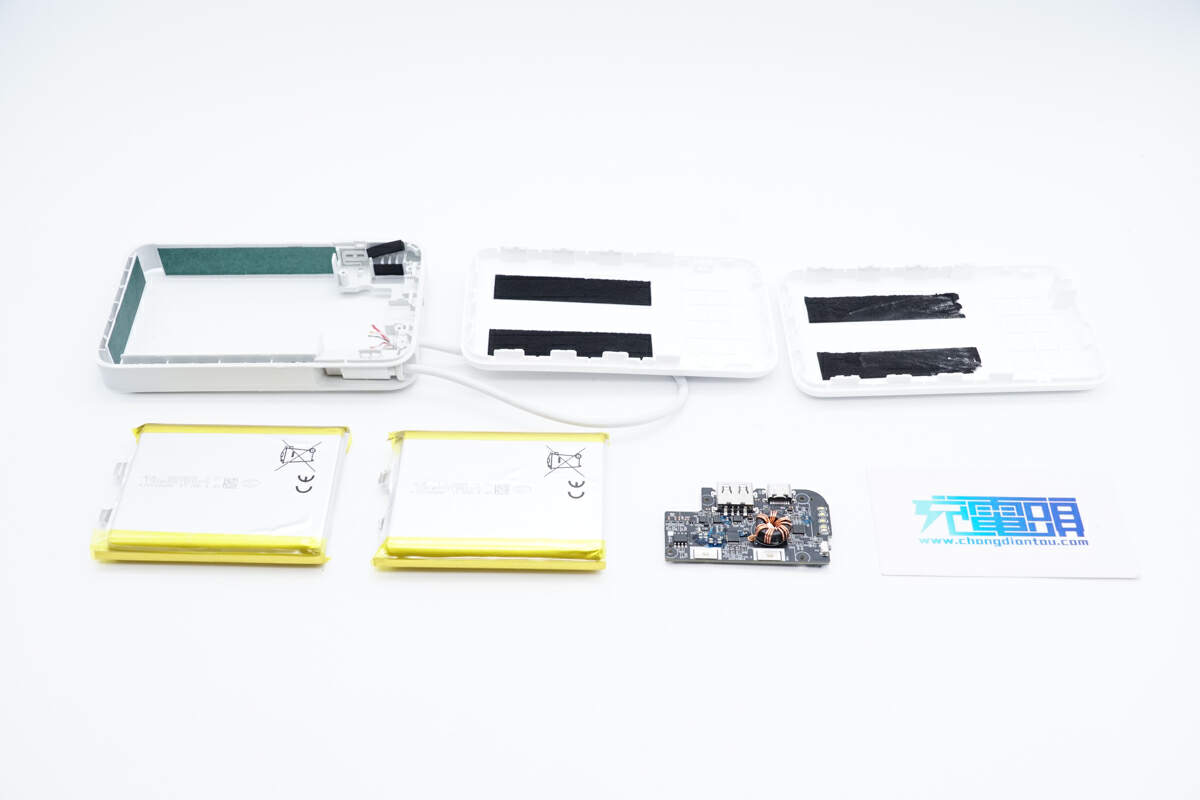

全部拆解完毕，来张全家福。

充电头网总结

最后附上vivo22.5W自带线充电宝核心器件的物料清单，方便大家查阅。

vivo22.5W自带线充电宝采用米黄色块状设计，配备1个USB-C和一个USB-A接口，并自带一根C口自带线。C口及C线支持PD 22.5W双向快充，及QC2.0/4+、PD3.0、PPS、DCP等市面主流快充协议。移动电源拥有20000mAh的标称容量支持带上飞机，三台设备一起充电，也能轻松驾驭。

充电头网通过拆解了解到，vivo这款移动电源内置EVE亿纬锂能的2块软包电池，电池容量为10000mAh，型号126280GS。配备可靠的电池组管理和保护系统进行电池组保护，

移动电源充放电管理方案采用南芯科技的移动电源SOCSC8933，搭配芯海科技的USB-C协议芯片CSU3AF10，CSU3AF10内置8位RISC内核，32K*16位 FLASH，2K SRAM，支持两路独立的Type-C口和各种主流协议。芯片集成度较高，减少了元件数量和物料成本。

此外，产品塑料中框周边贴青稞纸绝缘保护，PCBA及电池组接触面贴泡棉缓冲保护。内部空间紧凑合理，用料也很扎实。
