前言

充电头网拿到了绿联推出的一款10000mAh的快充移动电源，外观素净小巧。这款移动电源配备1A1C两个USB接口，USB-C接口支持PD 30W双向快充，USB-A支持最大22.5W输出功率。

充电头网通过拆解发现，移动电源管理方案采用芯海科技的协议芯片G020K8U6，搭配南芯科技的同步升降压控制器SC8812A，进行移动电源充放电管理。其内置两节BAK比克电芯，串联成组。单颗电芯标称电压3.6V，标称容量5000mAh。采用创芯微的电池组保护芯片CM1020-KC进行保护，下面一起来看产品详情。

绿联10000mAh双向快充移动电源开箱

按照惯例，先看绿联10000mAh双向快充移动电源包装和外观。

包装盒以米白色背景为基调，正面印有充电宝外观图，左上方印有绿联中英文品牌Logo，此外，还印有“PD 30W、小电流模式、安心充电、可上飞机”等关键信息。

下方印有产品名称“10000mAh双向快充移动电源”以及“30W”的字样。

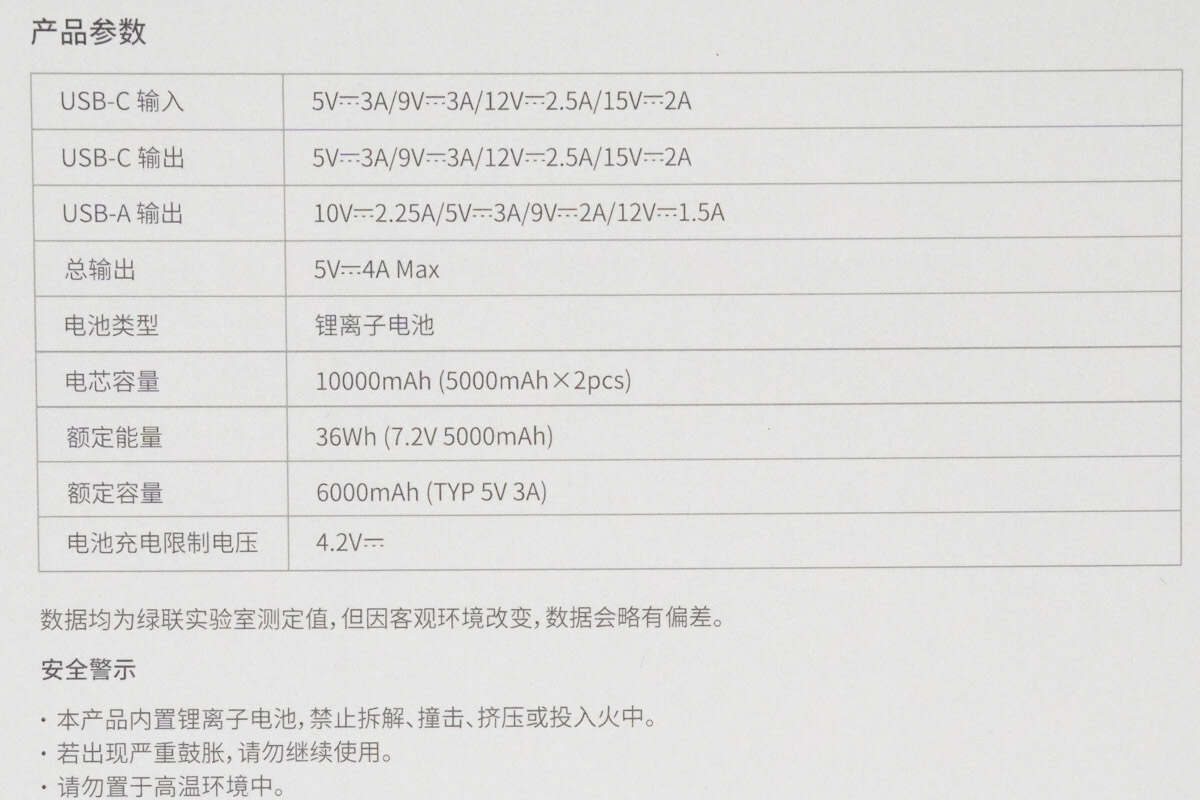

背面印有产品参数信息、安规标识等重要信息。

产品名称：30W 自带线快充移动电源

USB-C 输入：5V3A、9V3A、12V2.5A、15V2A；

USB-C 输出：5V3A、9V3A、12V2.5A、15V2A；

USB-A 输出：10V2.25A、5V3A、9V2A、12V1.5A；

总输出：5V4A Max；

电池类型：锂离子电池；

电芯容量：10000mAh（2x5000mAh）；

额定能量：36Wh （7.2V 5000mAh）；

额定容量：6000mAh （TYP 5V3A）；

电池充电限制电压：4.2V；

取出包装内所有物品，除充电宝外，另附赠 C to C 充电线、产品保修卡和说明书.

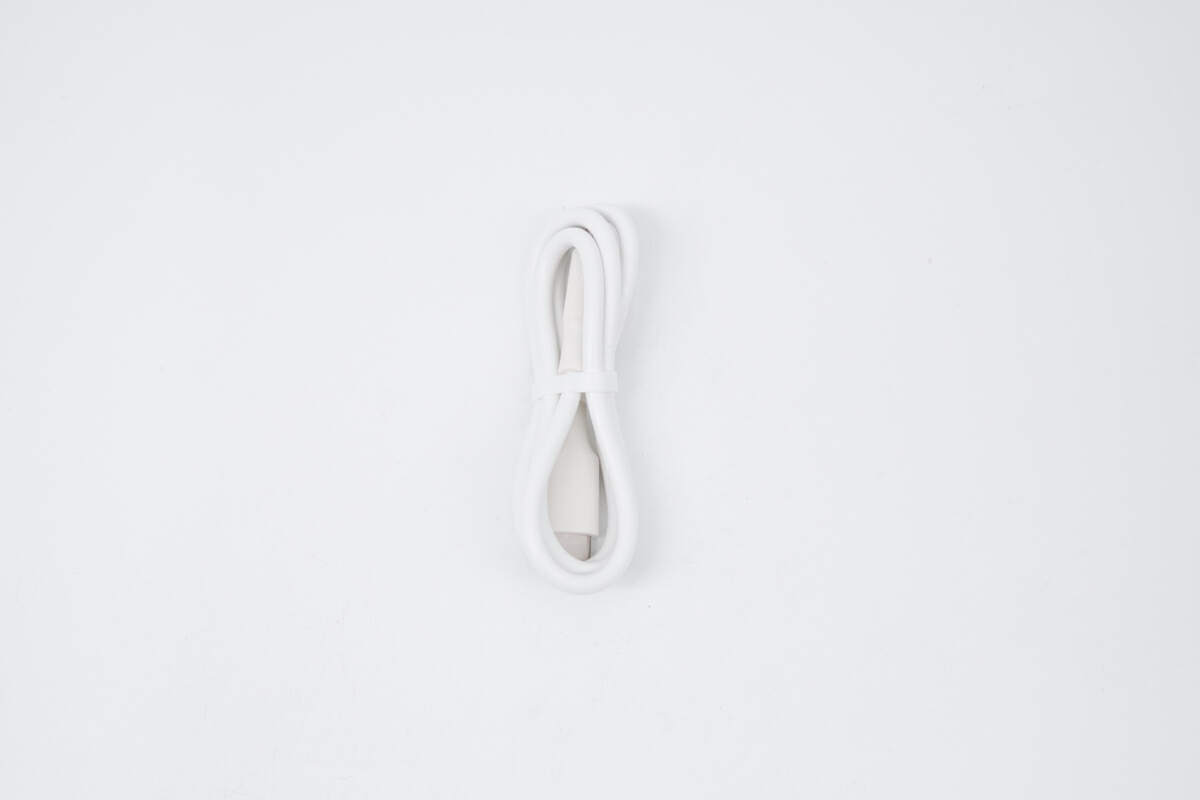

C to C 充电线通体白色，用白色胶圈扎紧，端子和外壳注塑一体化成型。

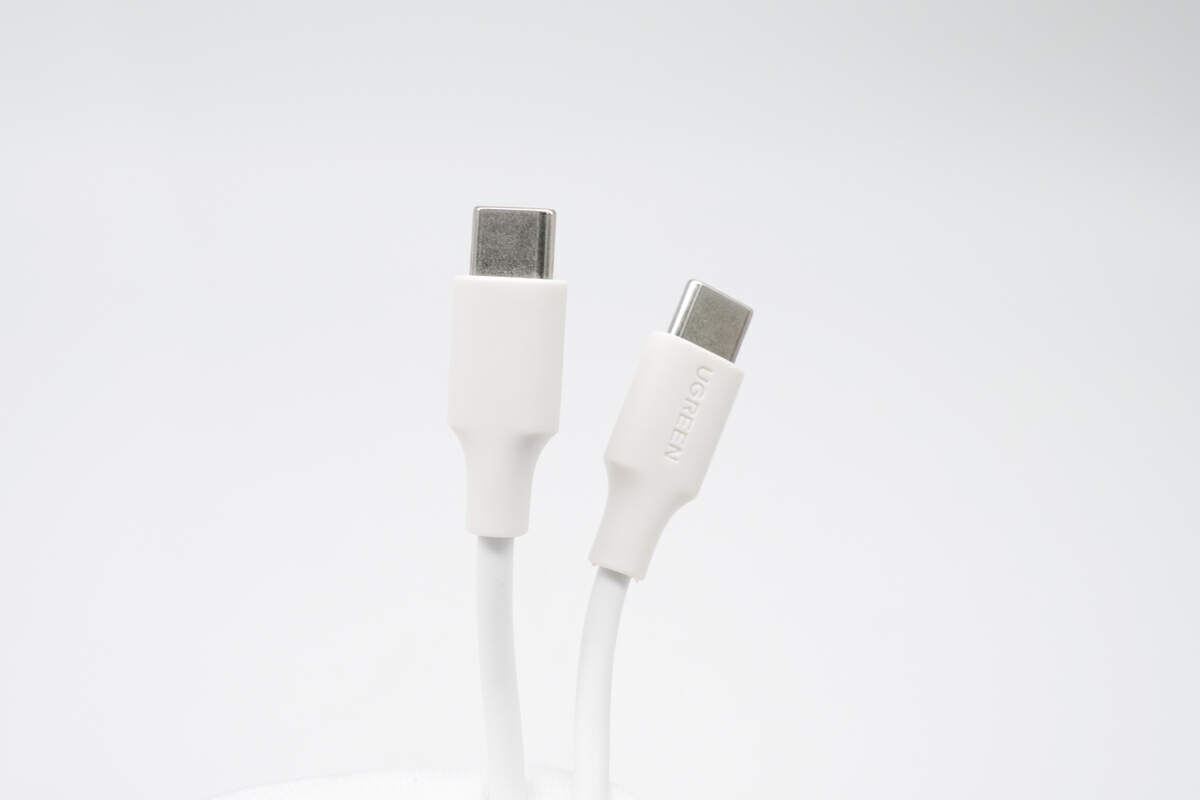

C to C 充电线端子特写，上面印有绿联英文logo。

测得C to C 充电线重量为13.0g。

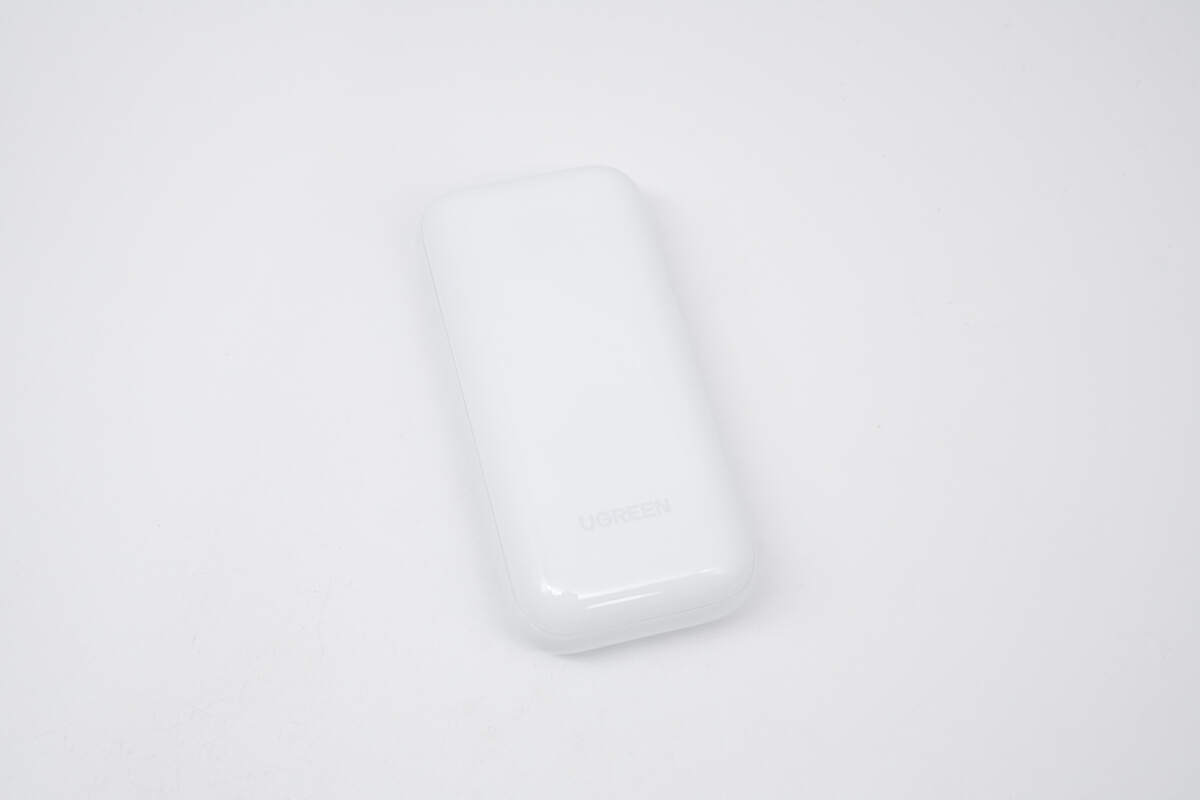

绿联10000mAh双向快充移动电源采用奶白色圆润短款设计，外壳为阻燃PC材料，外观素净简洁。触感光滑，边缘过度圆润，握感舒适。

产品正面为半透明亮面板材质，顶部是数显屏，下方印有绿联银灰色“UGREEN”logo。

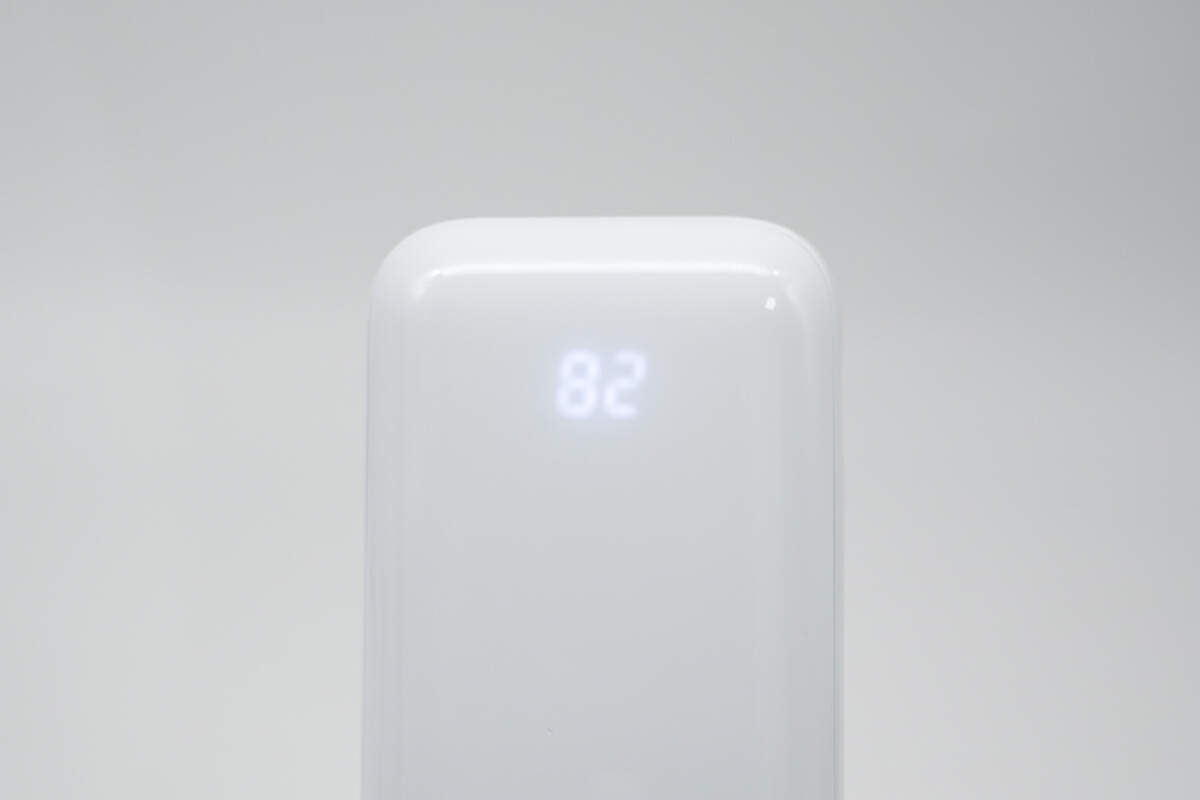

数显屏工作特写，亮白色数字指示剩余电量百分比。

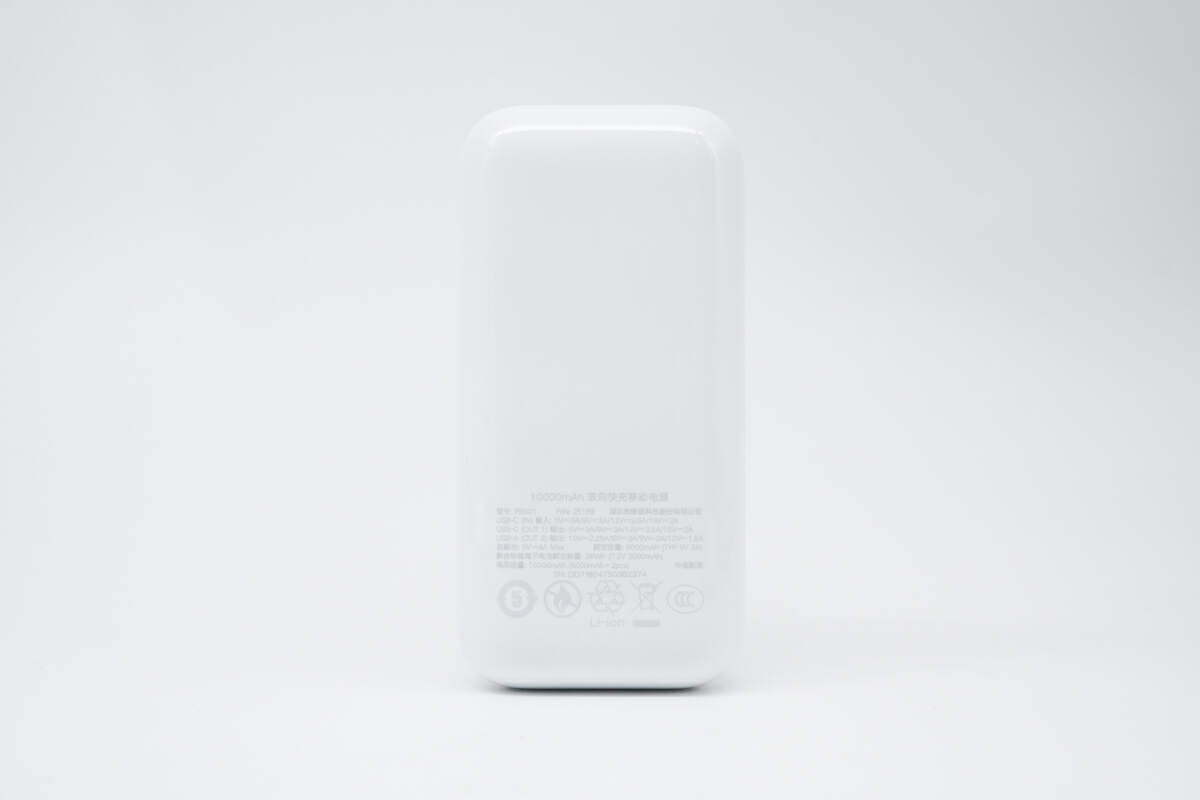

背面为产品基本参数、安规认证等信息。

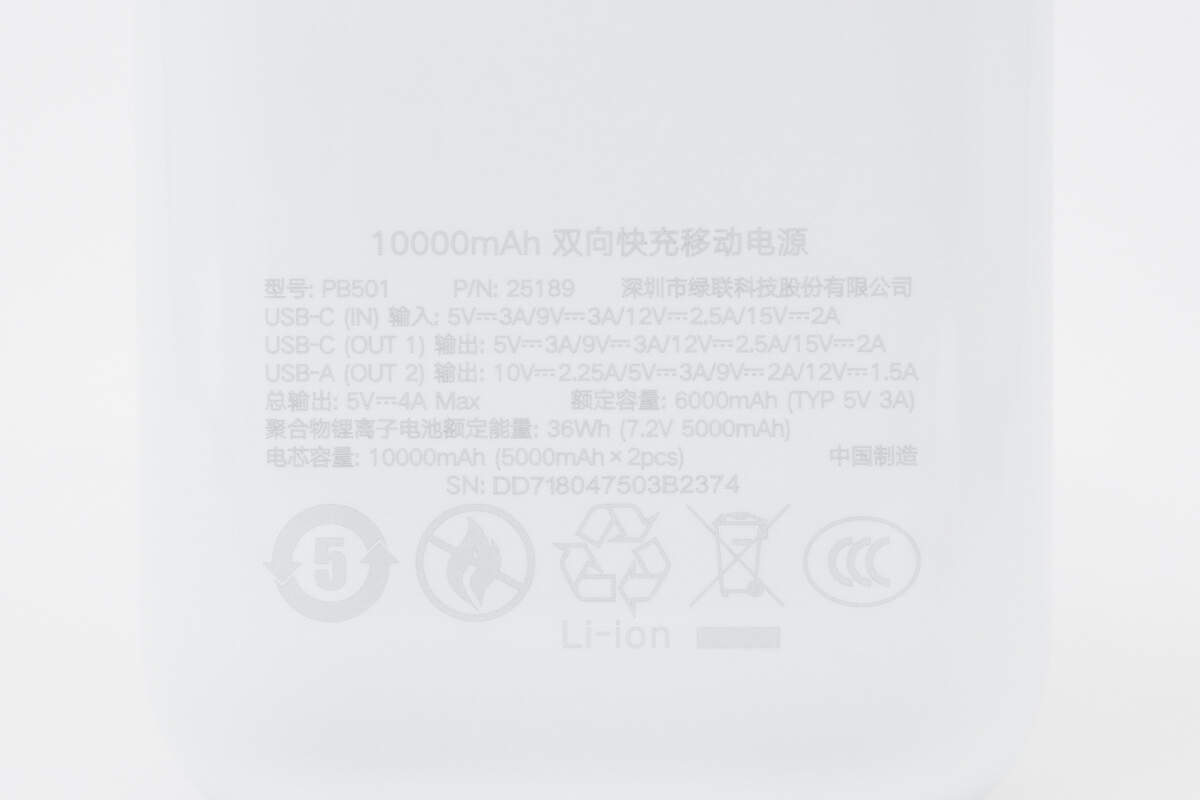

信息特写，产品已通过CCC认证，具体参数前面已详细描述，此处不再赘述。

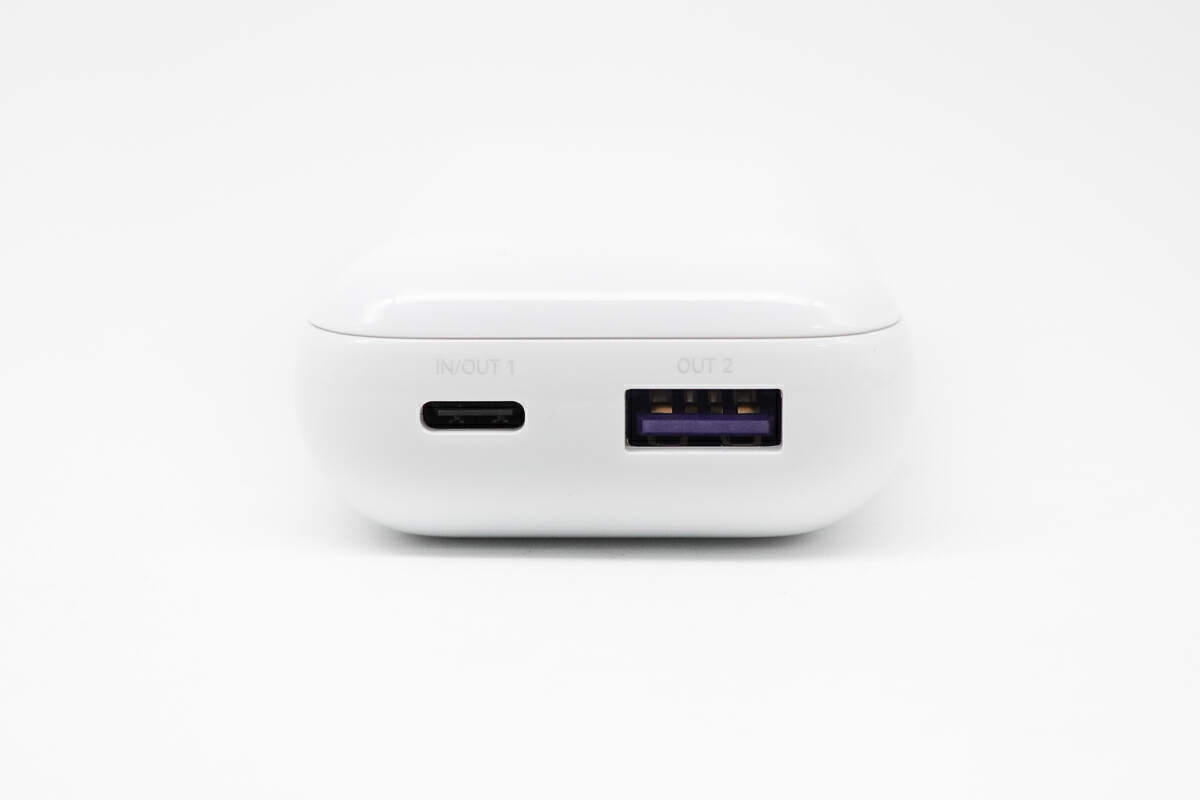

产品底面可见1A1C的USB接口。

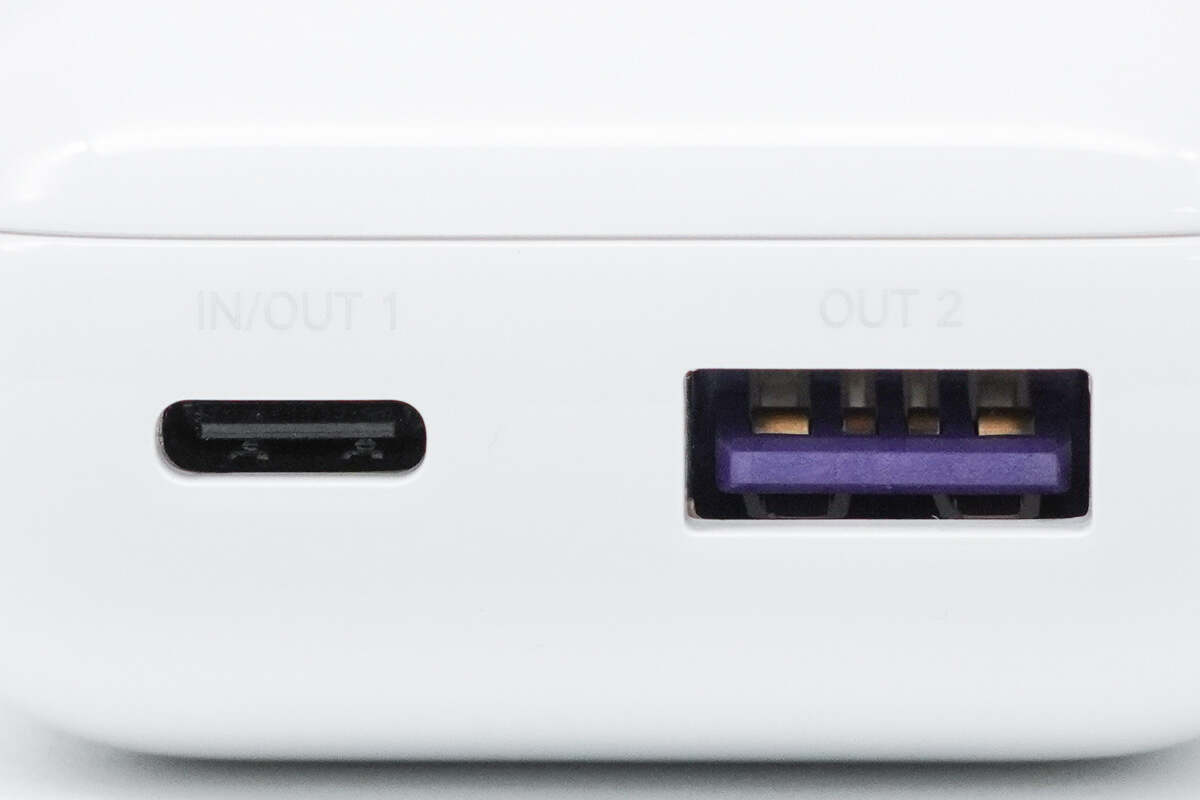

接口特写，可见USB-C接口的黑色胶芯和USB-A的紫色胶芯。接口上面还有说明标识。

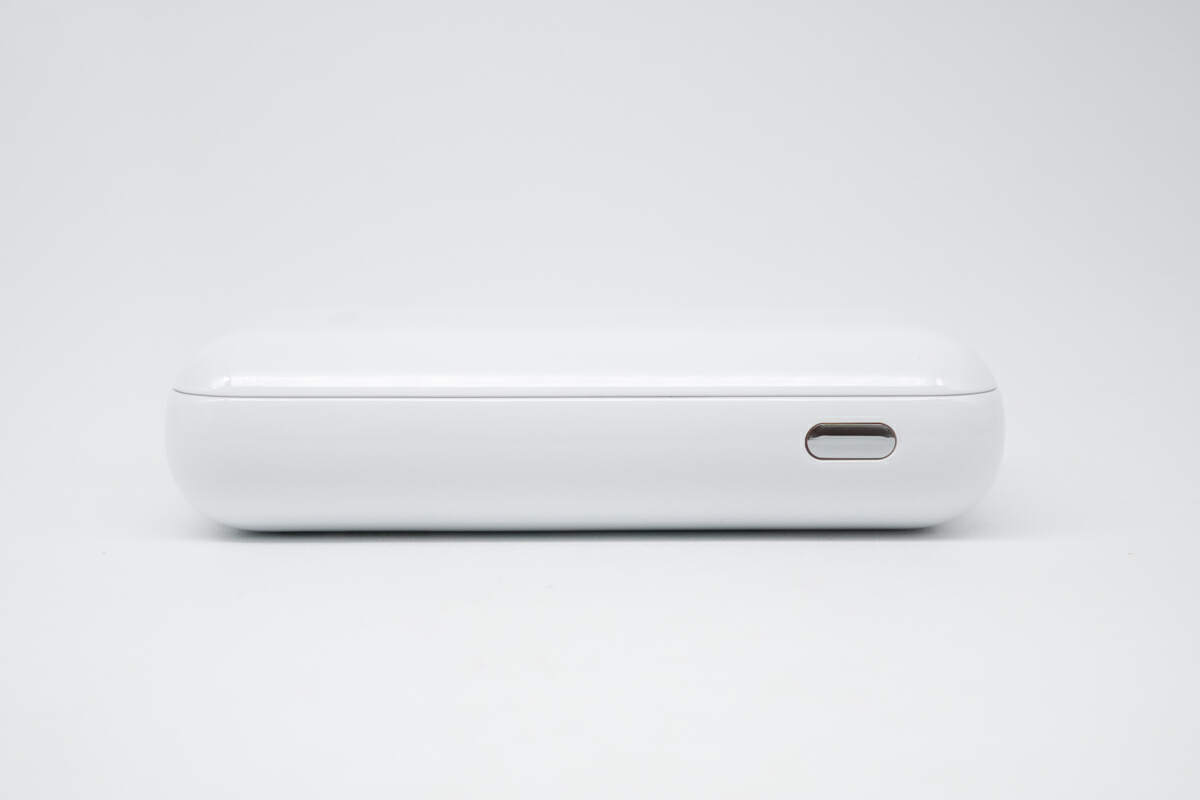

产品左侧可见一枚电源按钮。

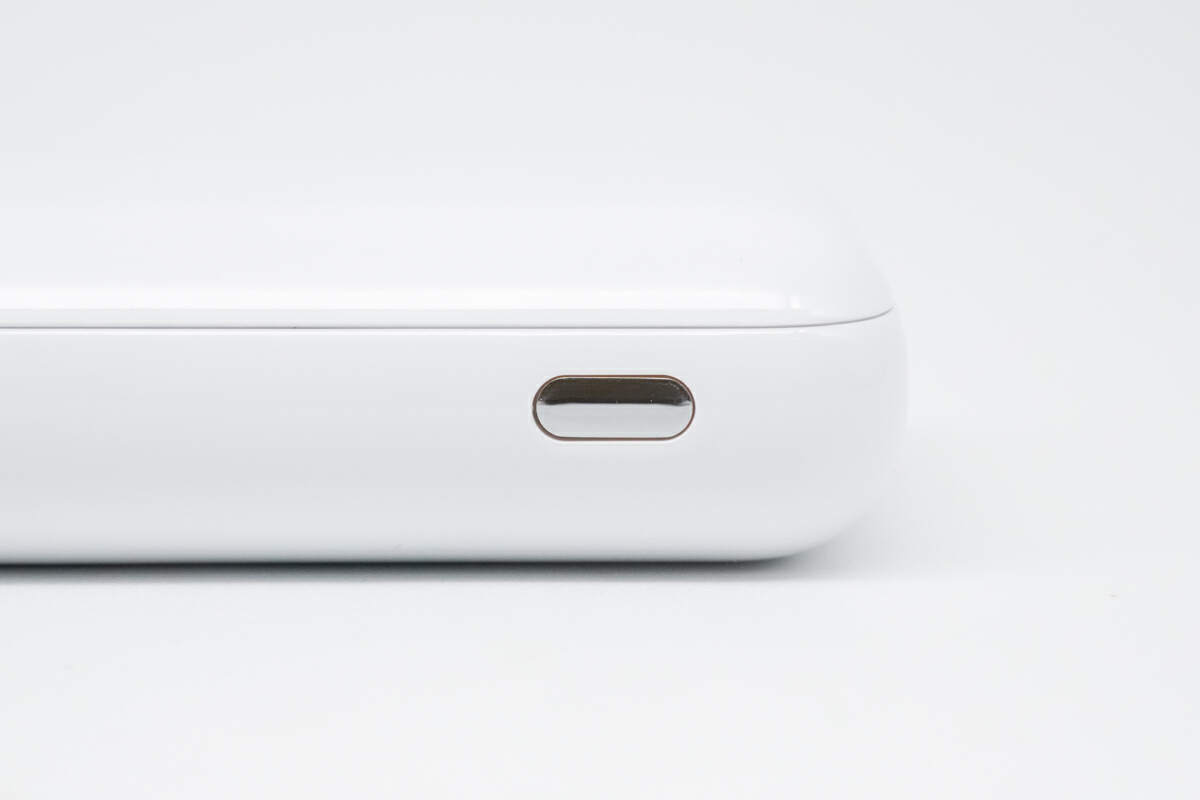

按钮特写，采用电镀亮面设计，看上去十分醒目，用于控制产品开关机和小电流模式。

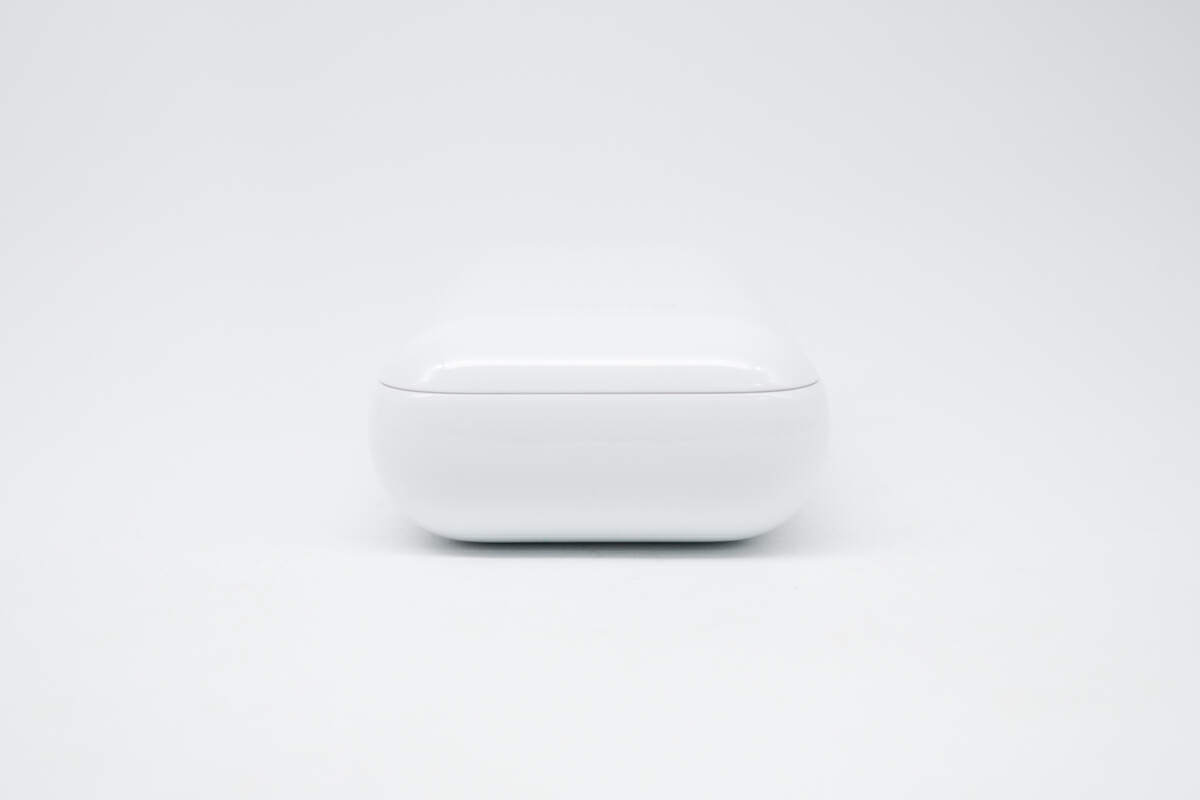

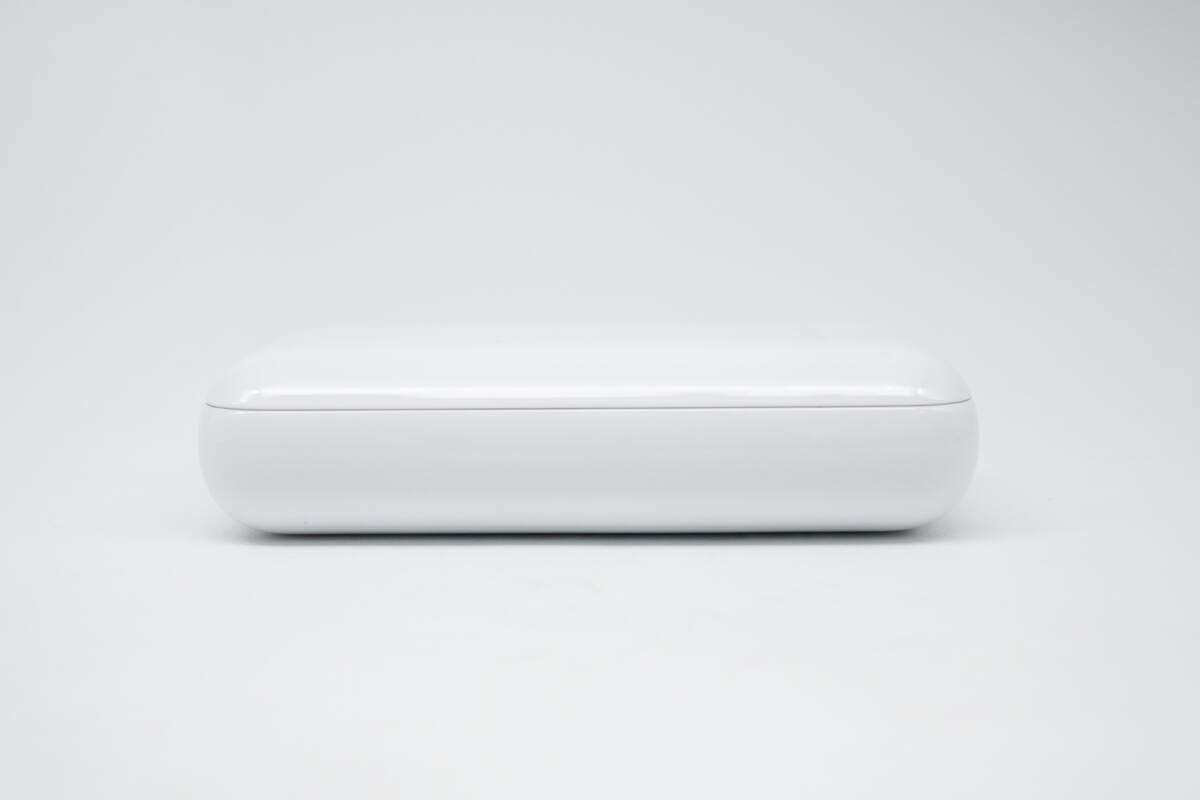

顶面无信息。

右侧面同样简洁无信息。

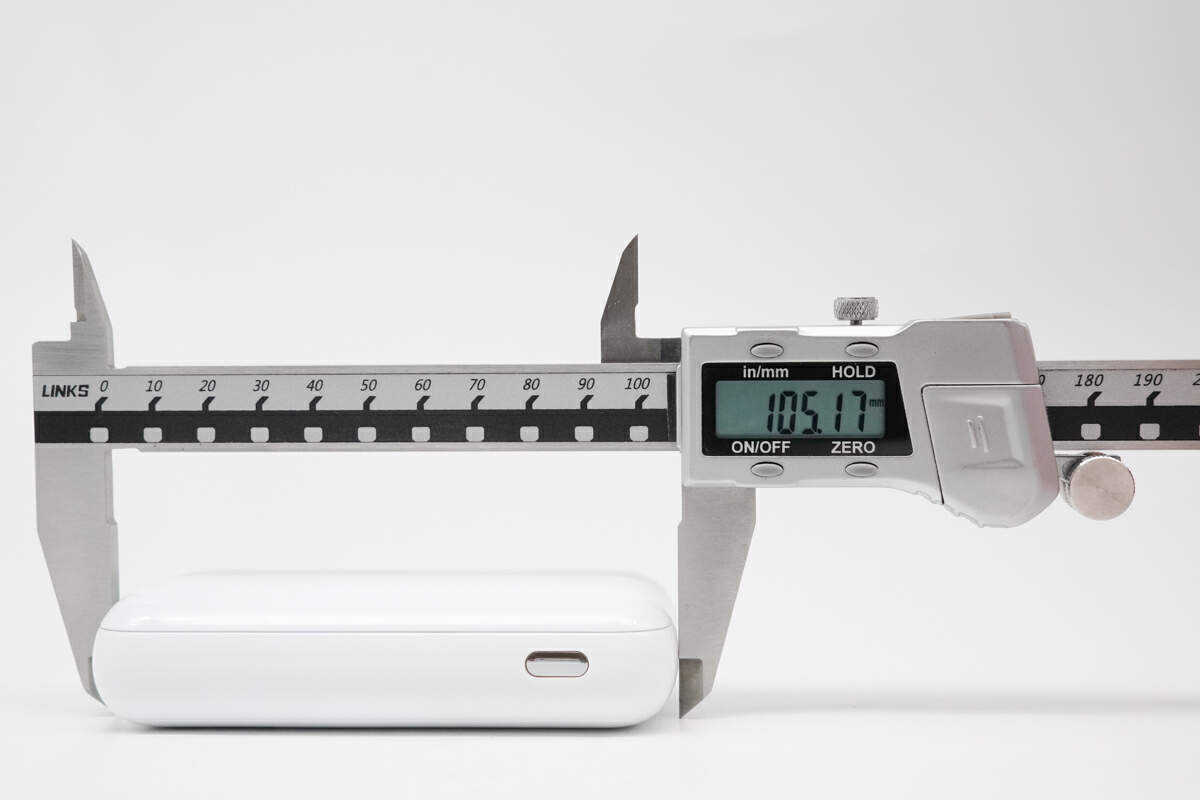

测得绿联10000mAh双向快充移动电源长度为105.17mm。

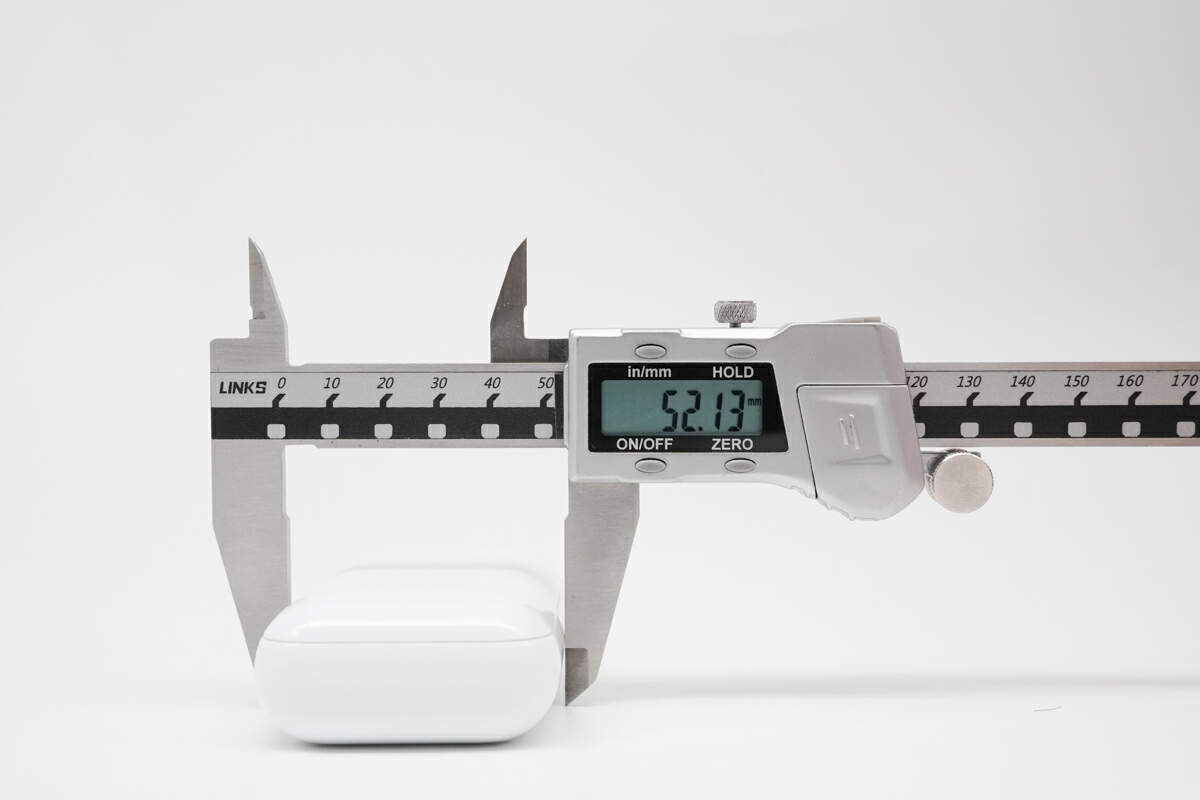

宽度为52.13mm。

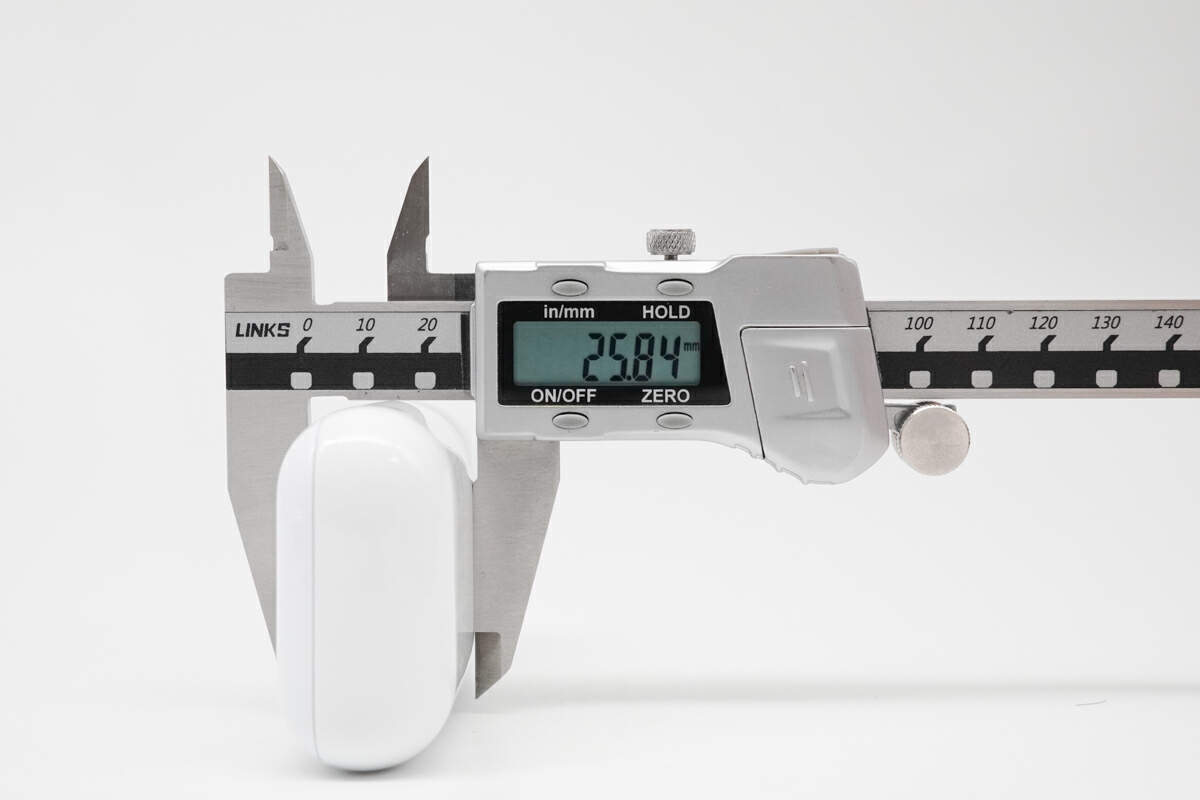

厚度为25.84mm。

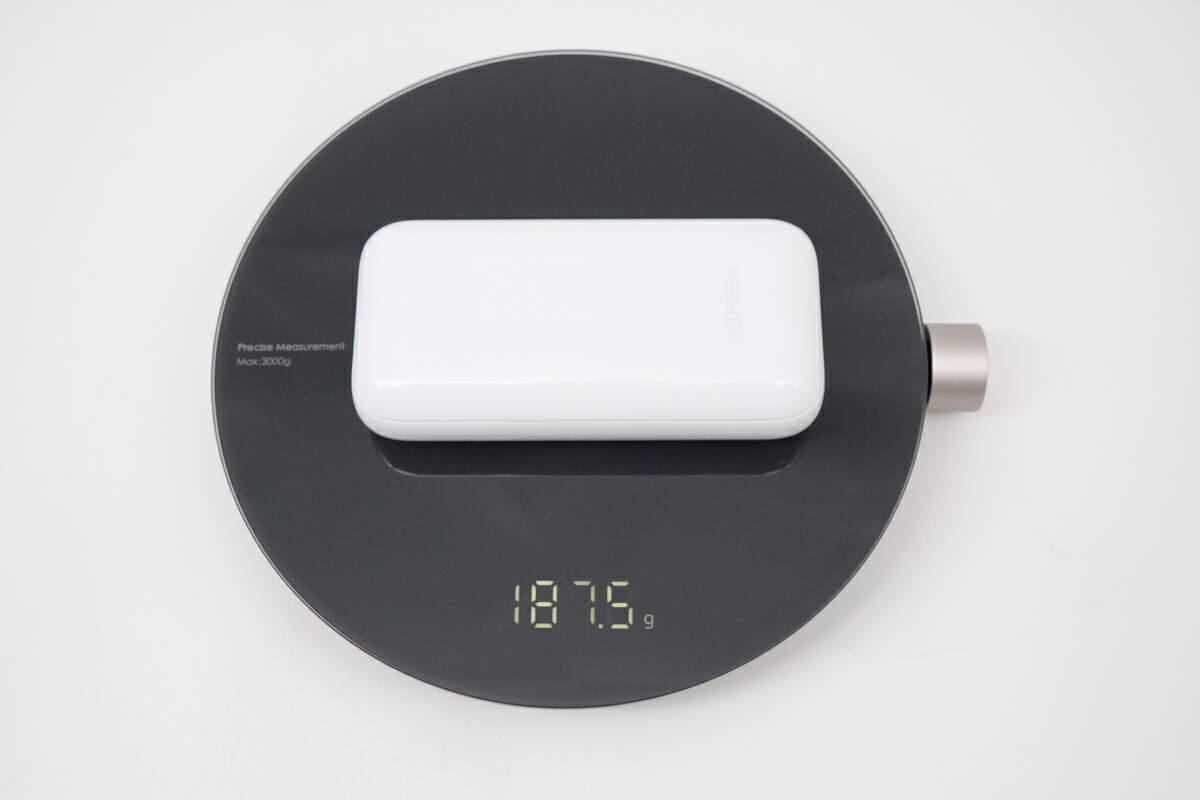

测得其重量为187.5g。

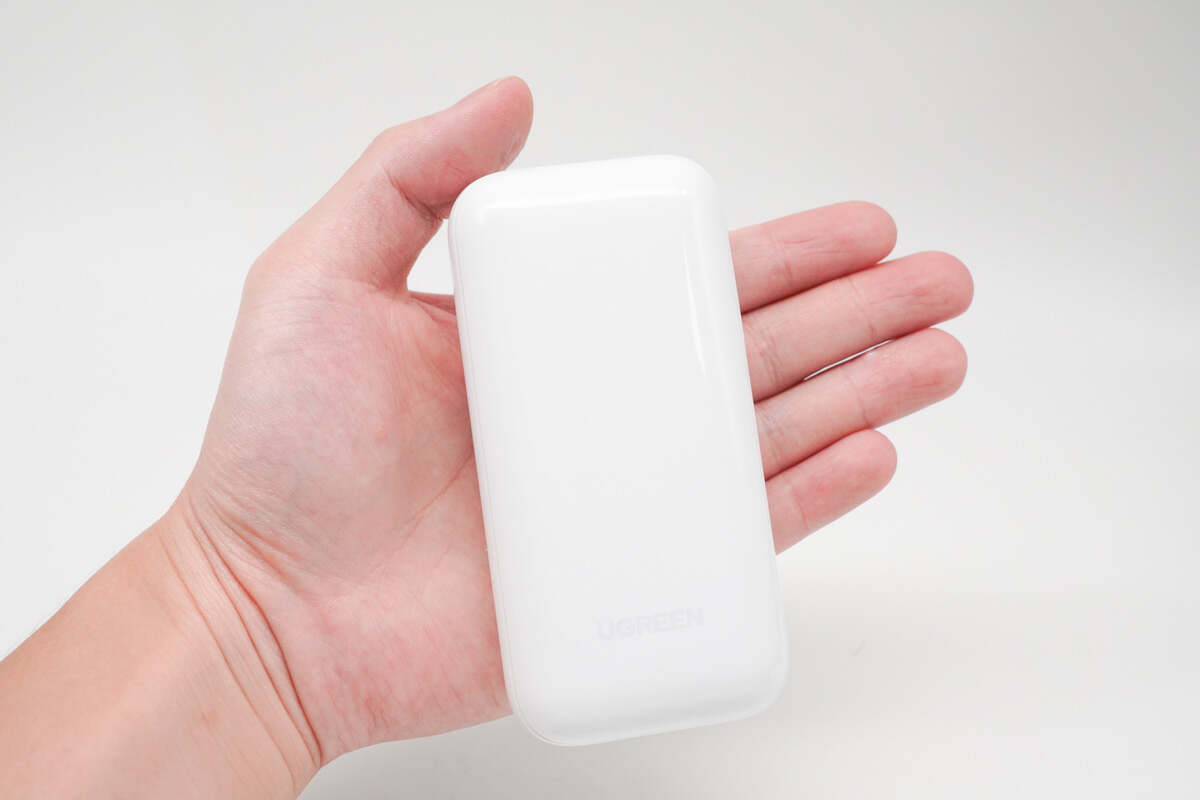

放在成年人手中感受下大小。

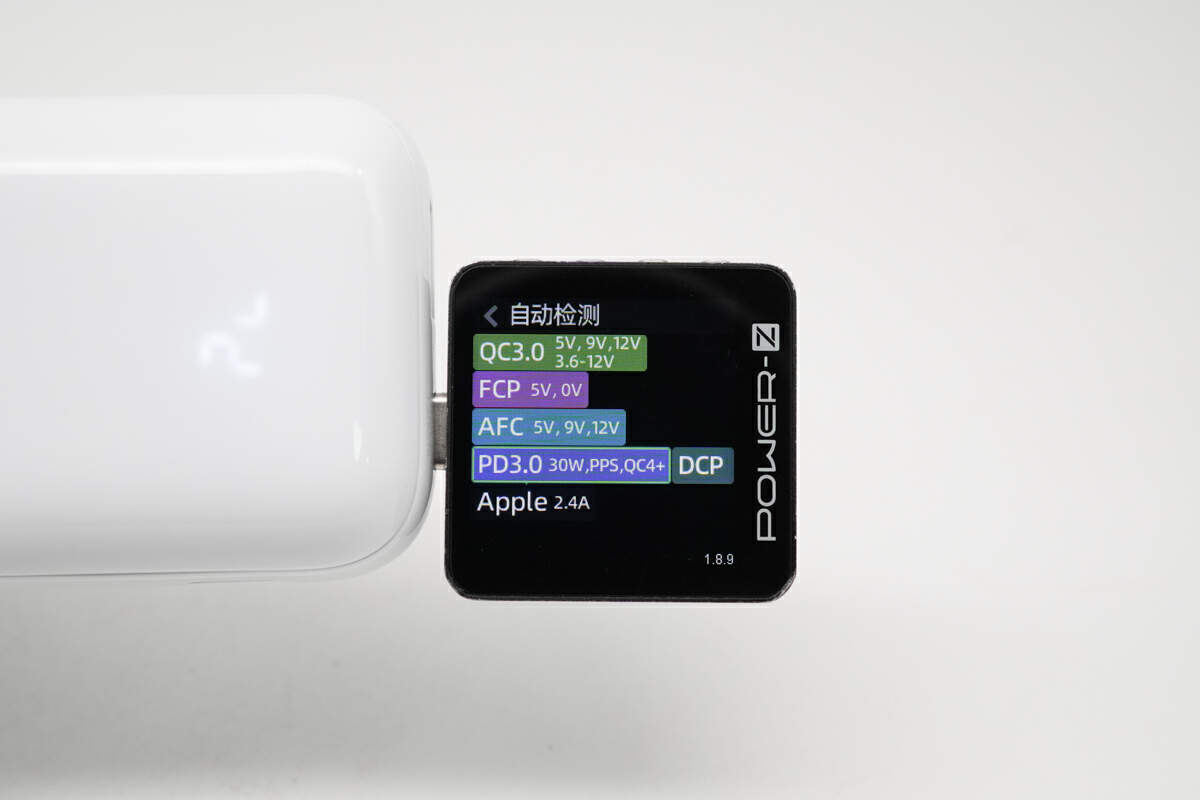

使用ChargerLAB POWER-Z KM003C测得USB-C接口支持QC3.0/4+、FCP、AFC、PD3.0、PPS、DCP、Apple 2.4A充电协议。

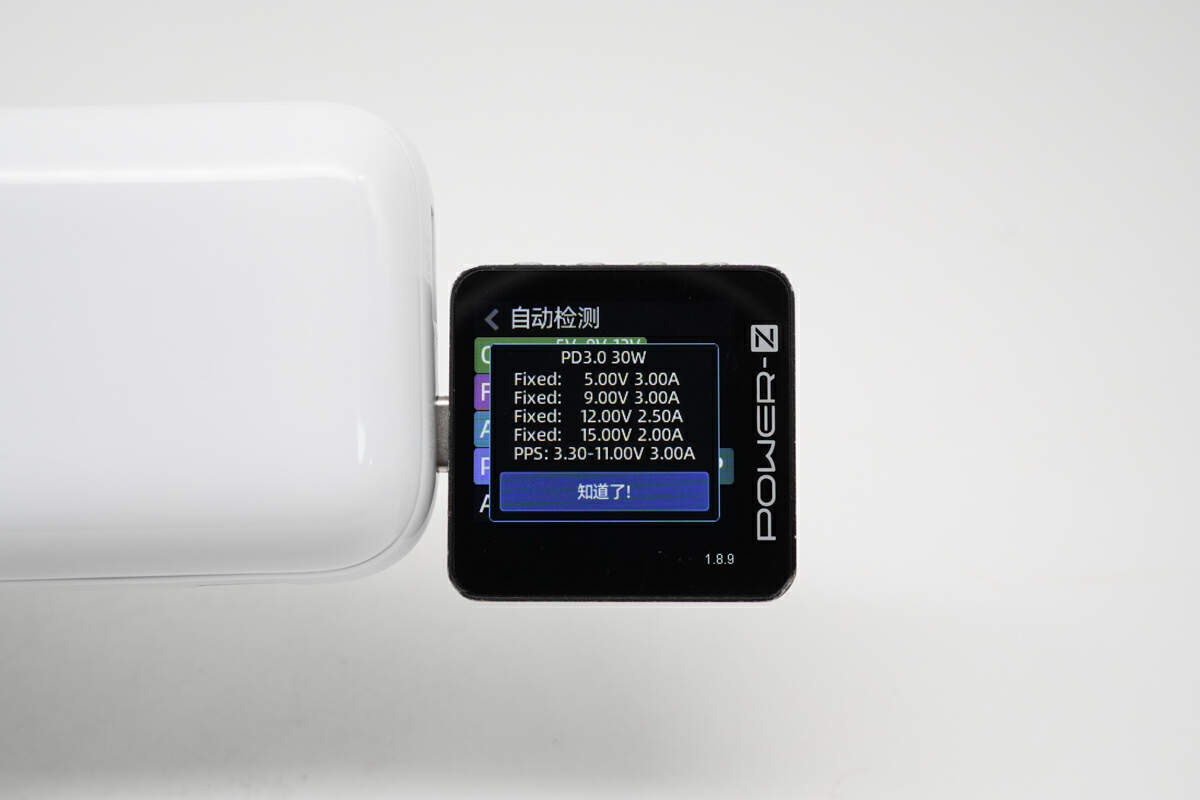

PDO报文方面，实测附赠USB-C接口支持PD3.0 30W快充，及5V3A、9V3A、12V2.5A、15V2A、四组固定电压档位，以及3.30-11V/3A一组PPS电压档位。

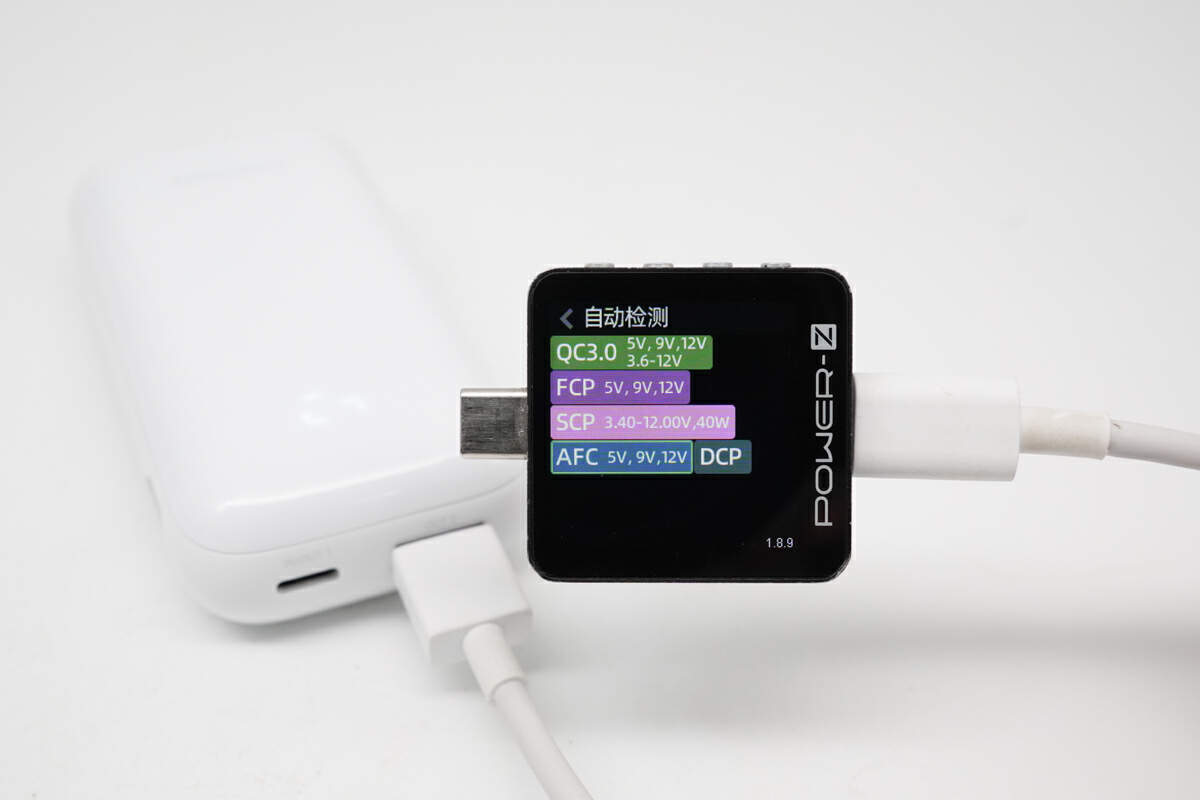

使用ChargerLAB POWER-Z KM003C测得USB-A接口支持QC3+、FCP、SCP、AFC、DCP、充电协议。

绿联10000mAh双向快充移动电源拆解

接下来，了解一下绿联10000mAh双向快充移动电源内部结构和用料。

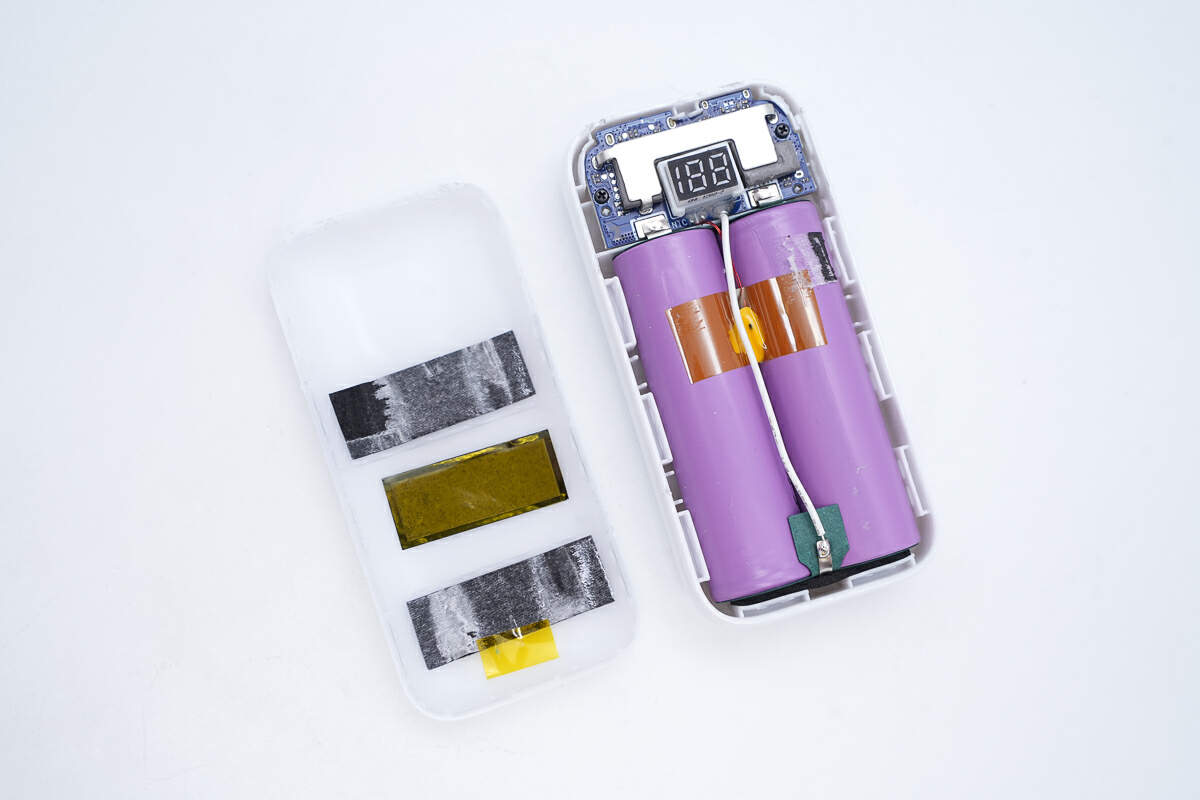

首先沿着壳体缝隙，将盖板拆下。

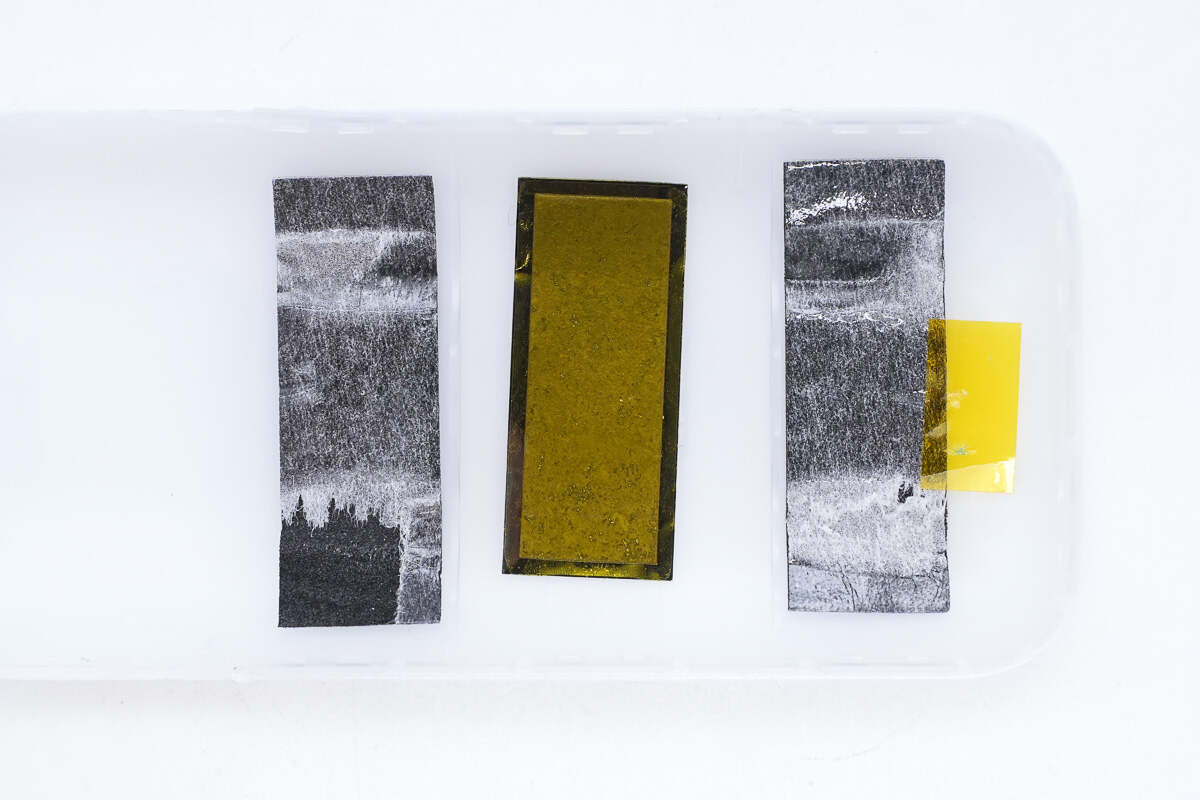

盖板上贴有石墨贴纸和泡棉，用高温胶带粘紧。

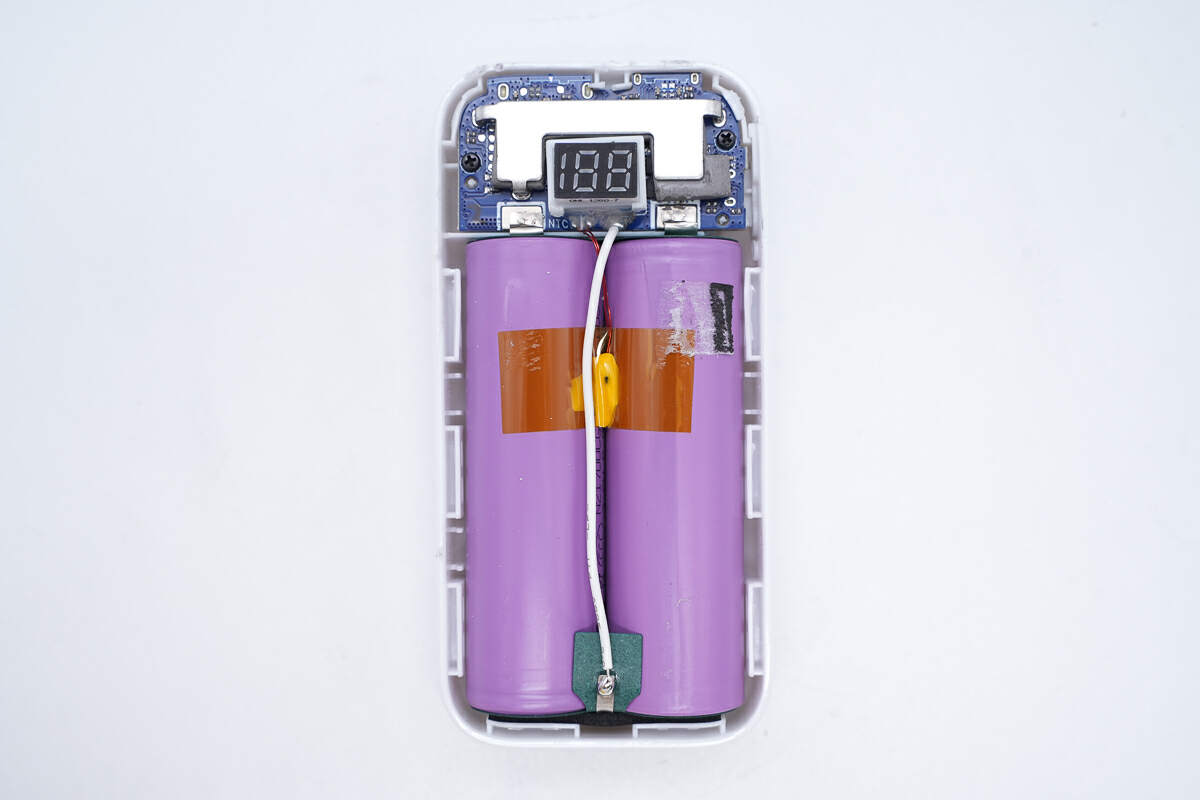

壳体内部结构紧凑，上方为PCBA模块，下方是电池组。

输出导线在PCBA模块上的焊点特写，焊点周边打胶加固。

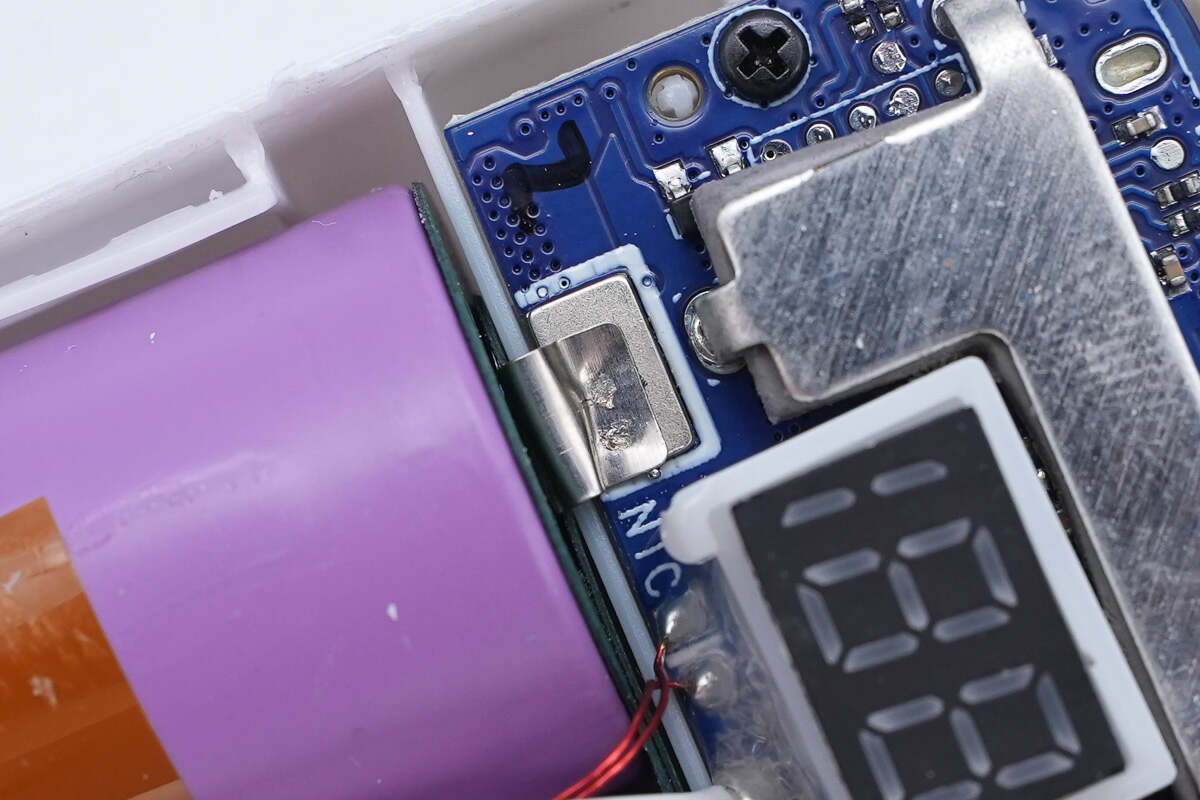

电池组极耳在PCBA模块上的焊点特写。

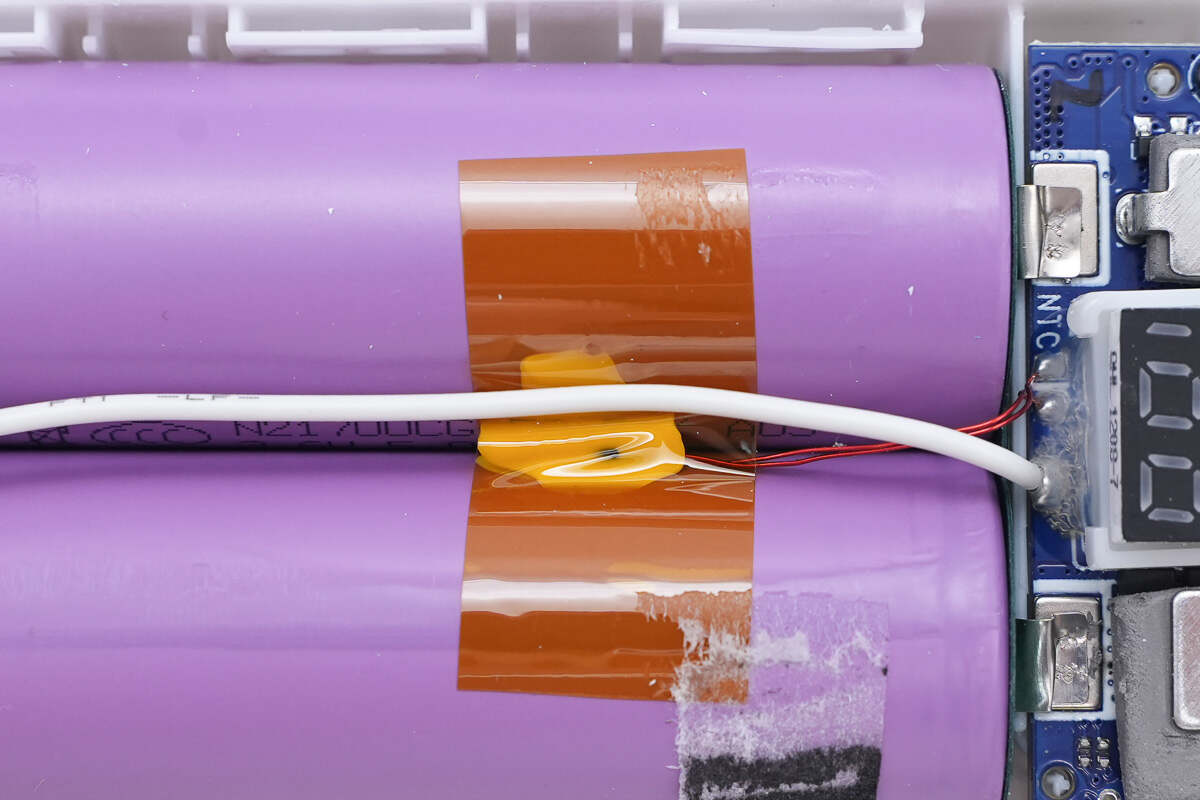

一颗热敏电阻打胶固定于电芯中间，并用高温胶带粘紧。

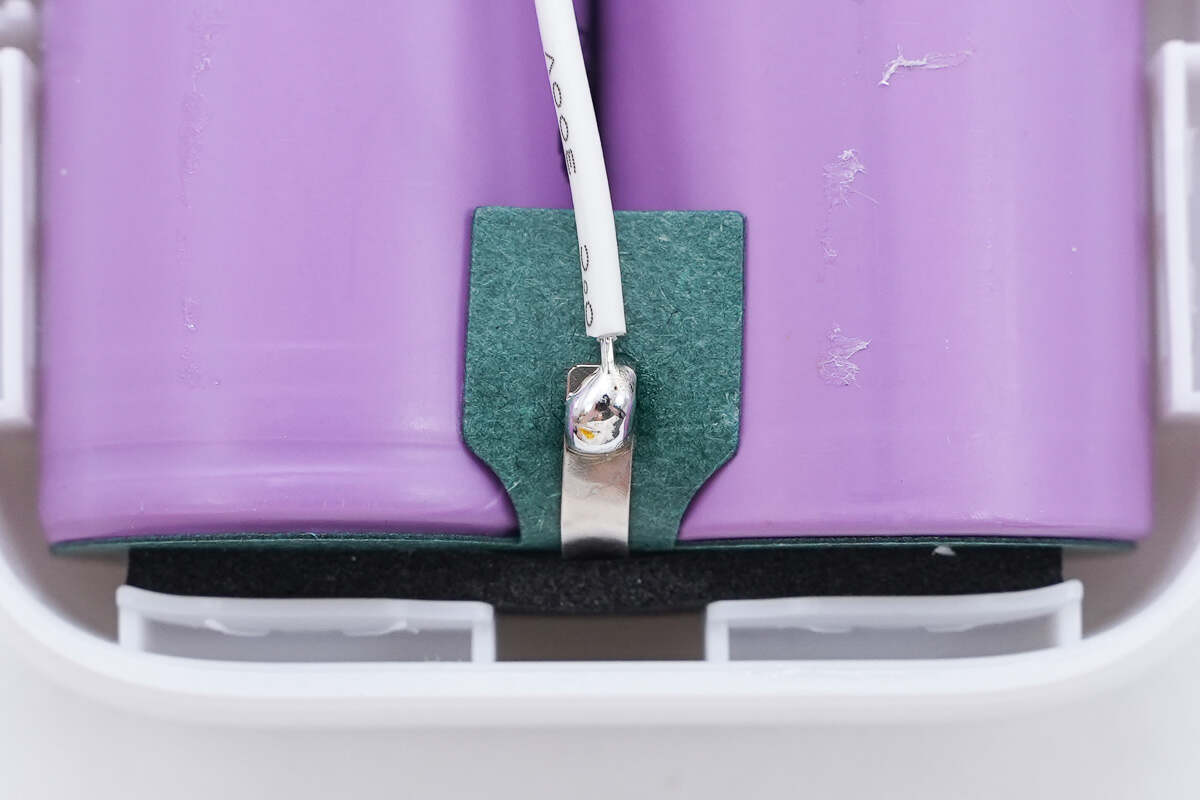

导线另一边与连接极耳的镍片焊点特写，焊点圆润且饱满。

壳体内PCBA模块一览，核心器件上焊接散热片，下方是数显屏。

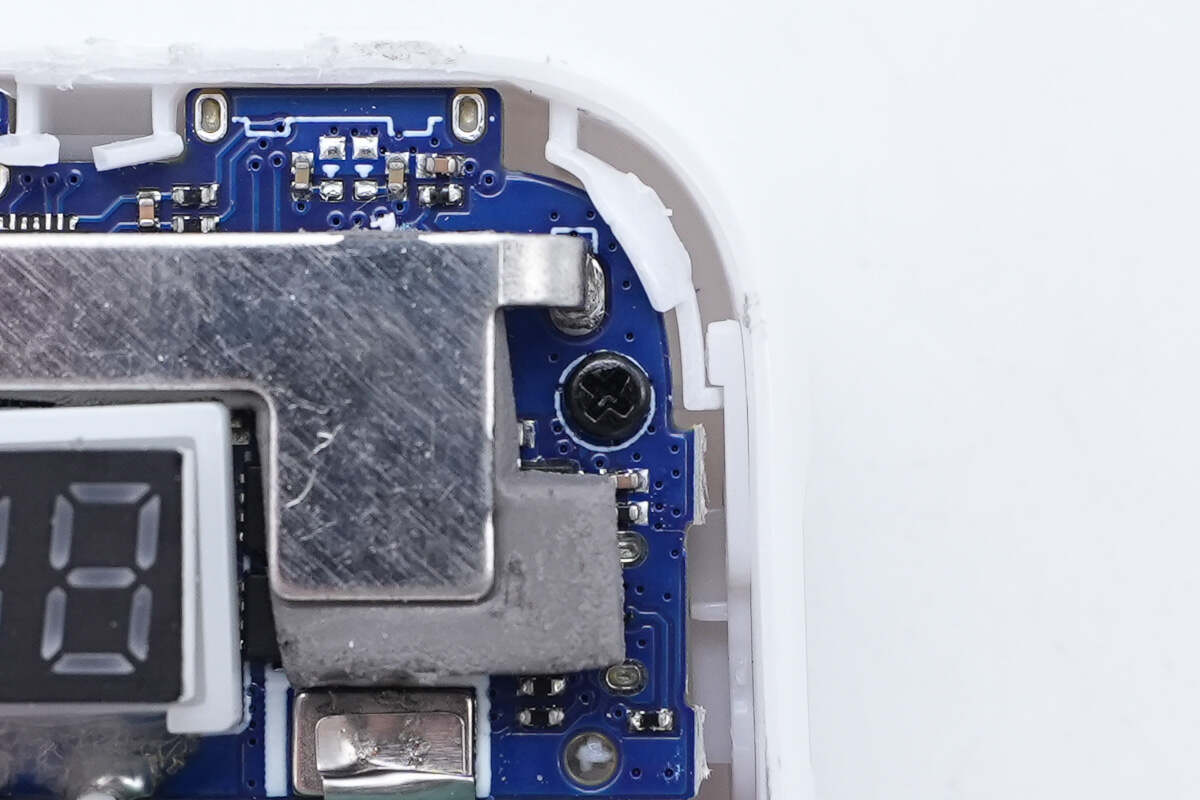

固定PCBA模块的螺丝特写。

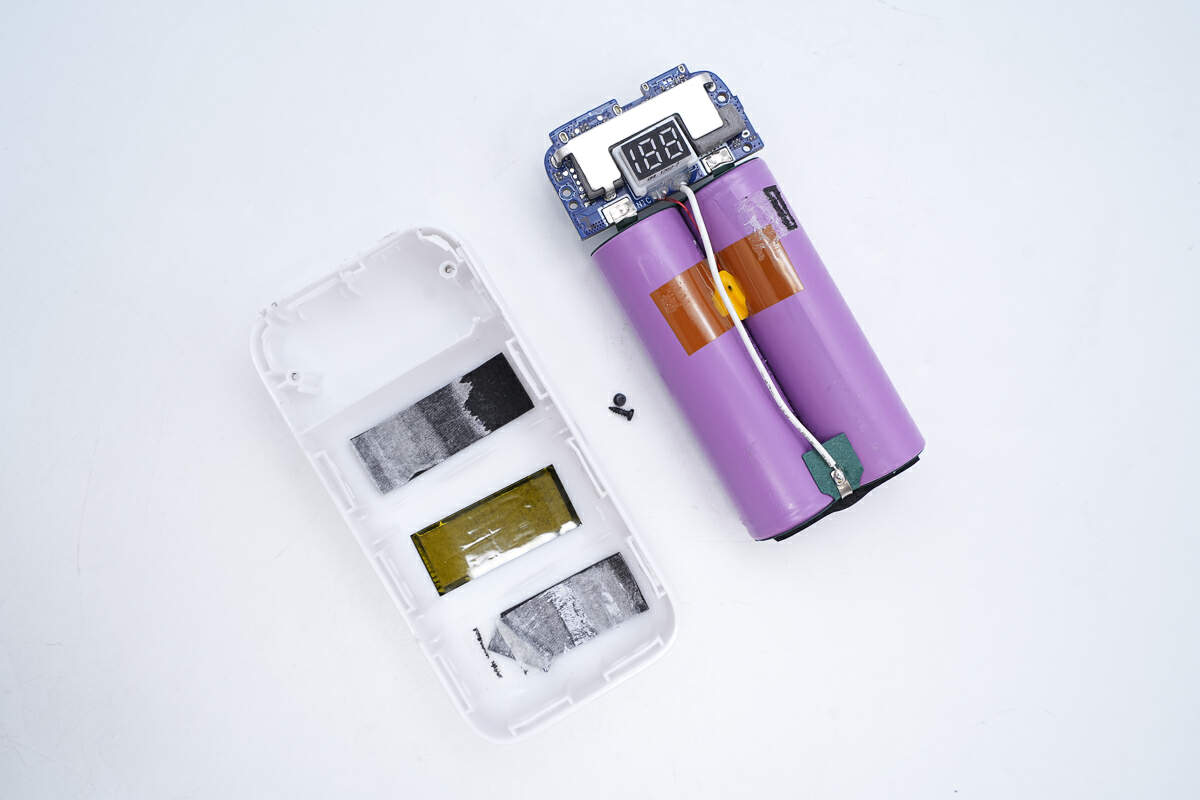

继续拆解，拧下固定螺丝。将PCBA模块和电池组从壳体中取出。

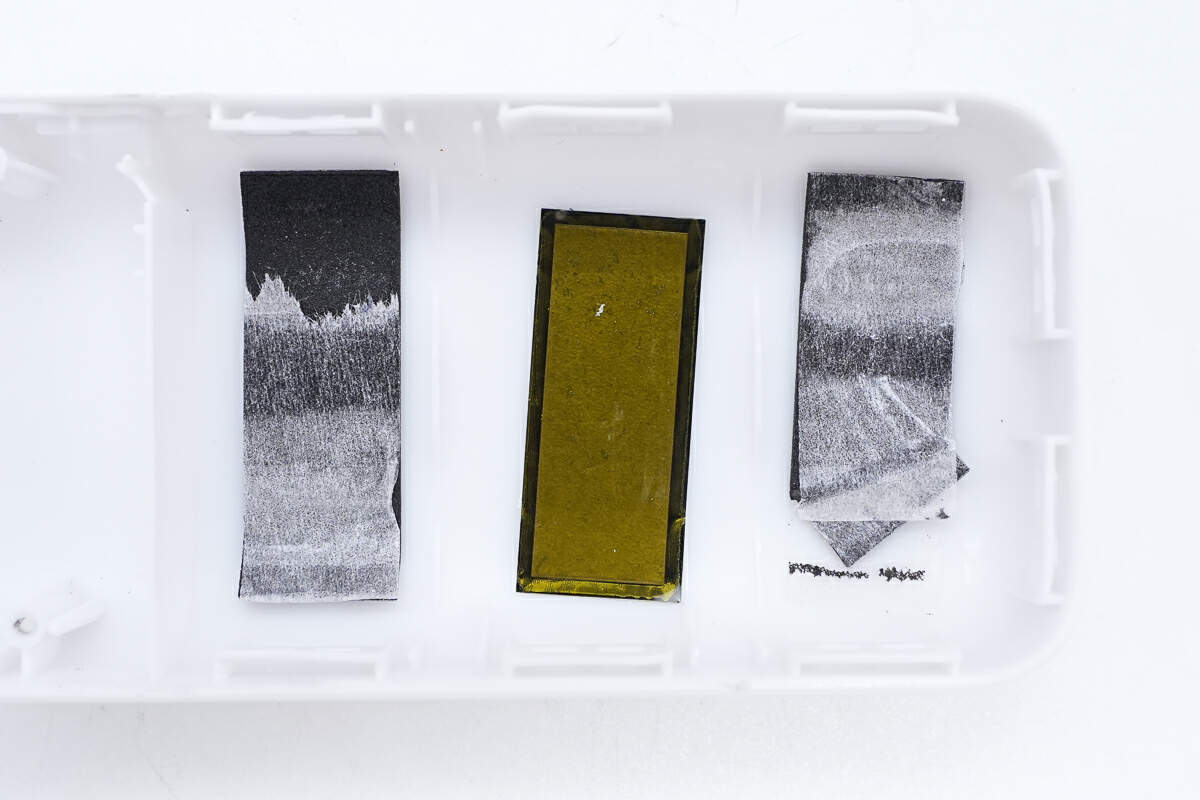

底座壳体上同样贴有石墨贴纸和泡棉，并用高温胶带粘紧。

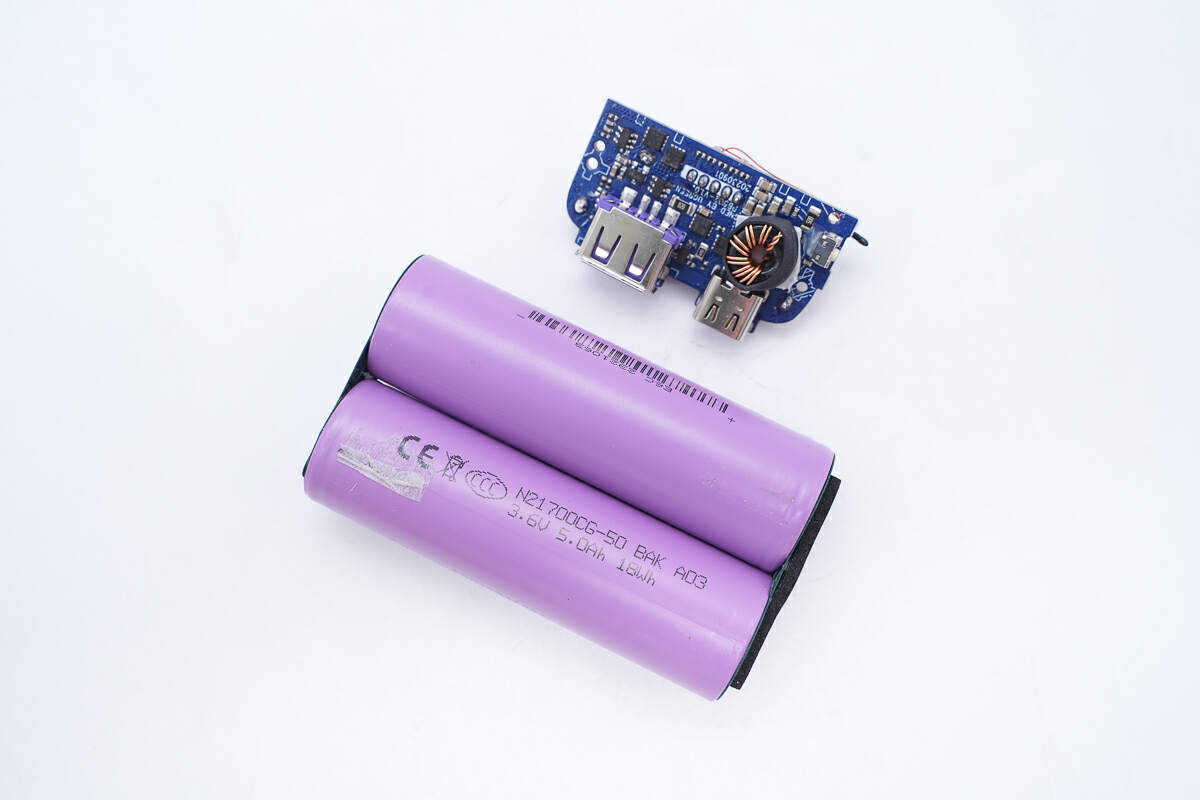

将PCBA模块与电池组分离。

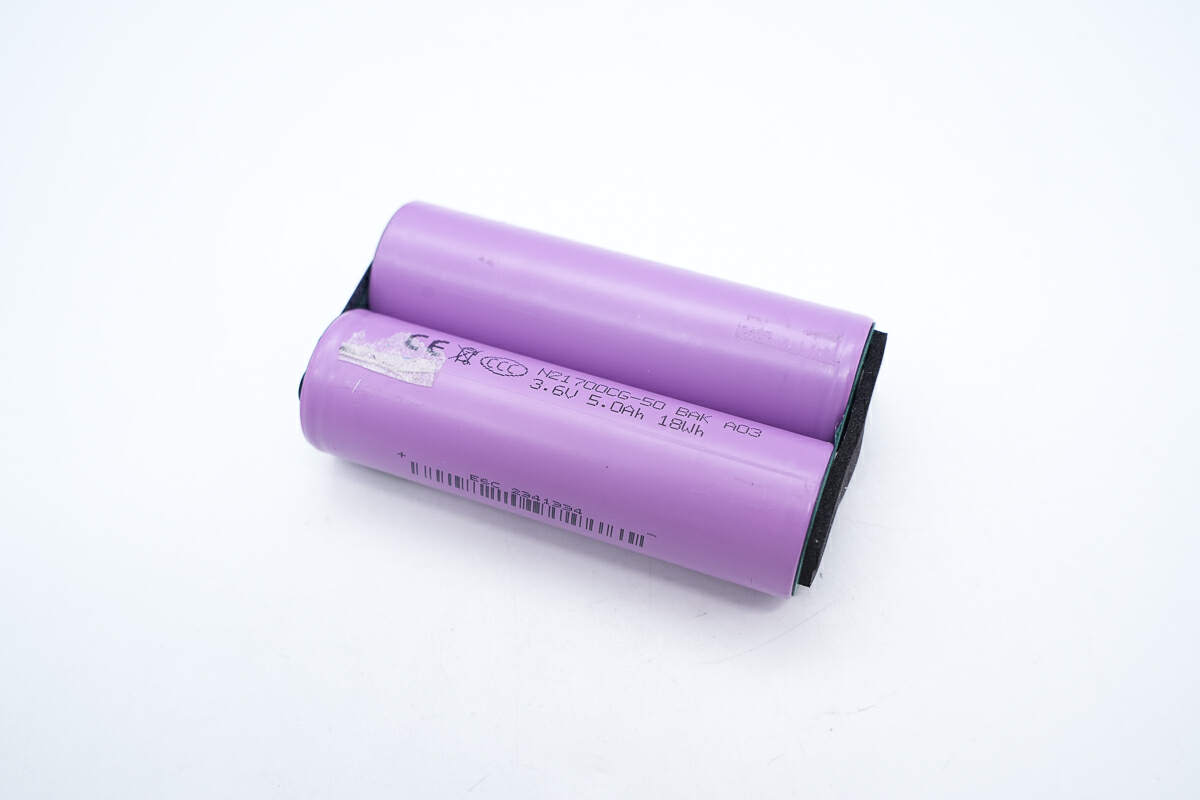

来看一下电池组全貌，电池组由两节紫色圆柱电芯串联而成。

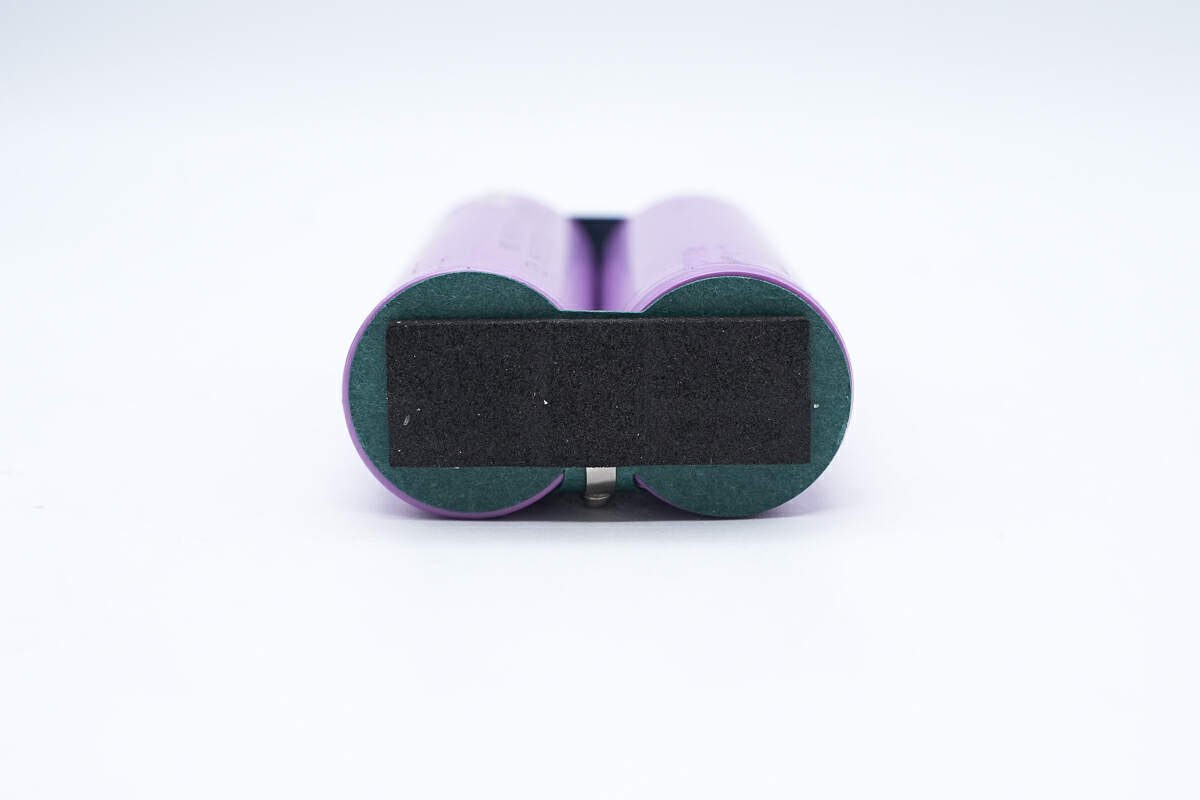

极耳处贴泡棉缓冲保护，下面还贴一层青稞纸绝缘。

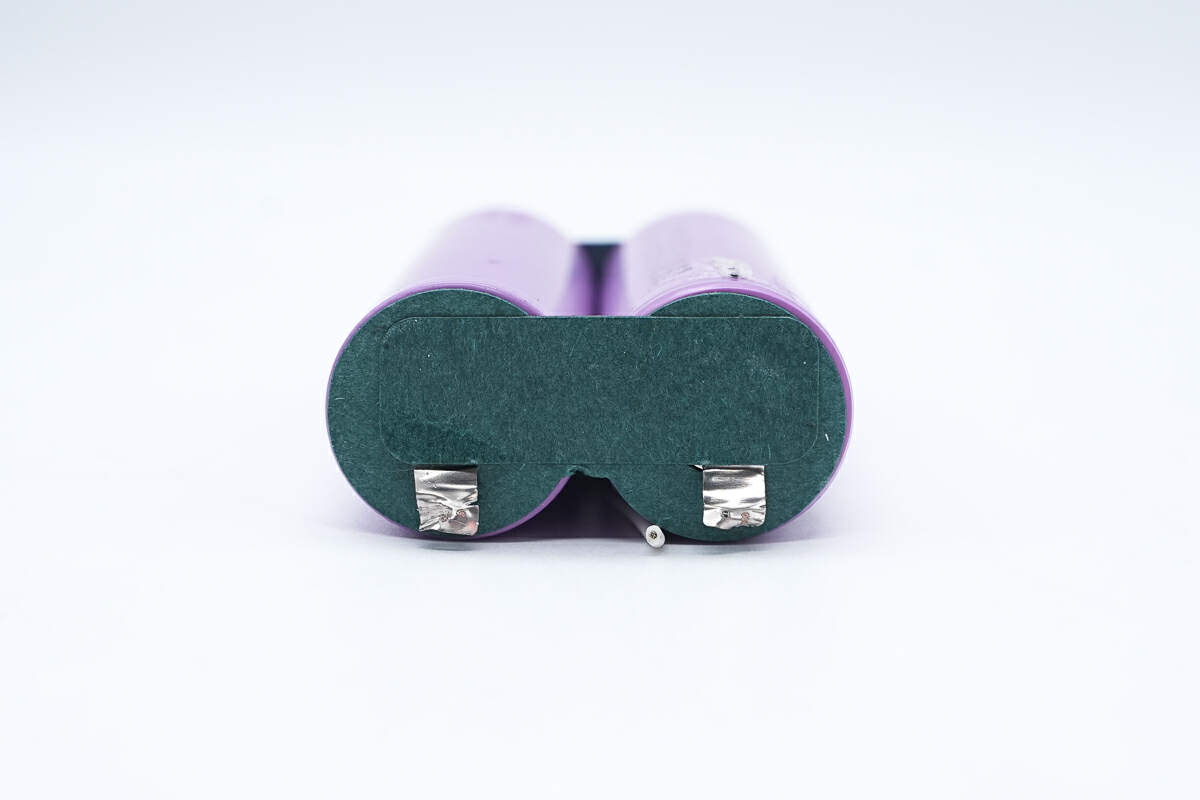

另一侧的极耳同样贴青稞纸绝缘。

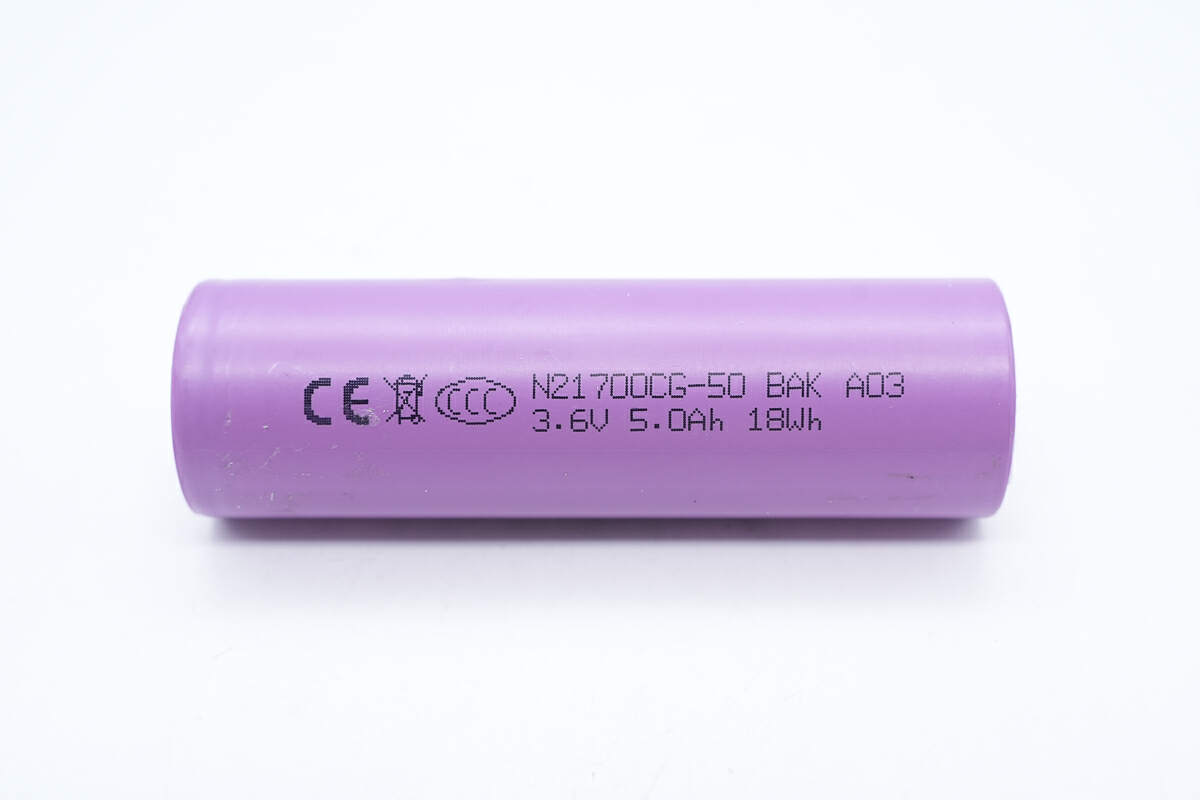

电芯喷码特写，电芯型号N21700CG-50，来自BAK比克，标称电压3.6V，额定容量5000mAh，额定能量18Wh。电芯目前已通过CE和CCC认证。

再来看PCBA模块全貌，重要器件上焊接散热片。

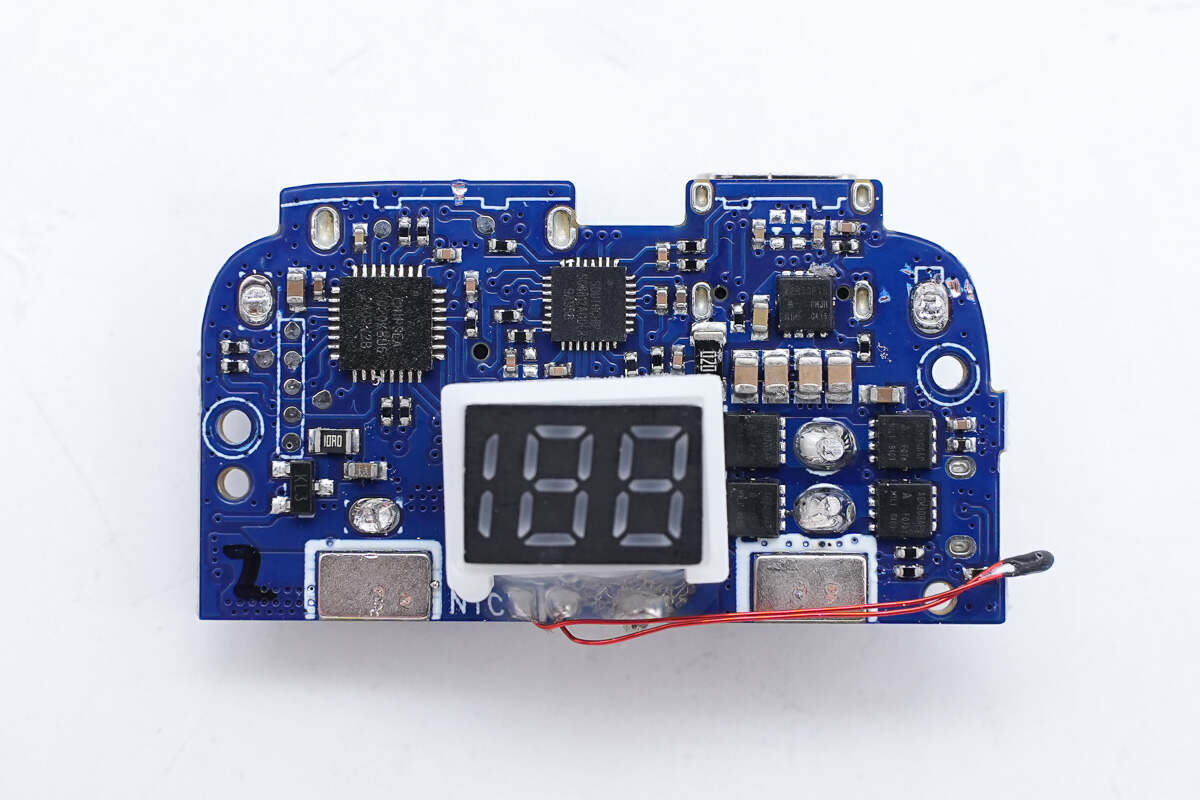

拆下散热片，从左至右可见协议芯片，升降压控制器，中下方一块数显屏，右侧四颗同步升降压开关管和USB-C接口的VBUS开关管。

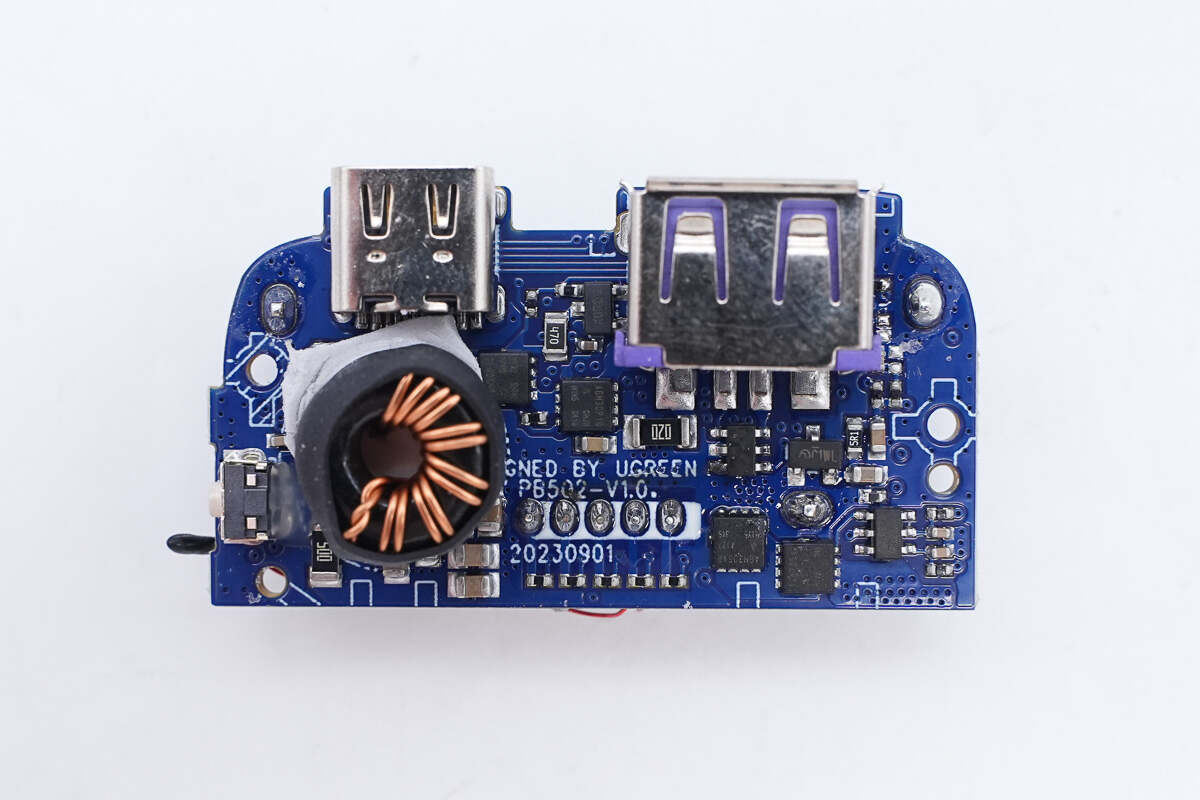

另一面可见USB-C接口和升降压电感，然后是控制两个接口的VBUS开关管，右下角是电池保护管和电池组保护芯片。

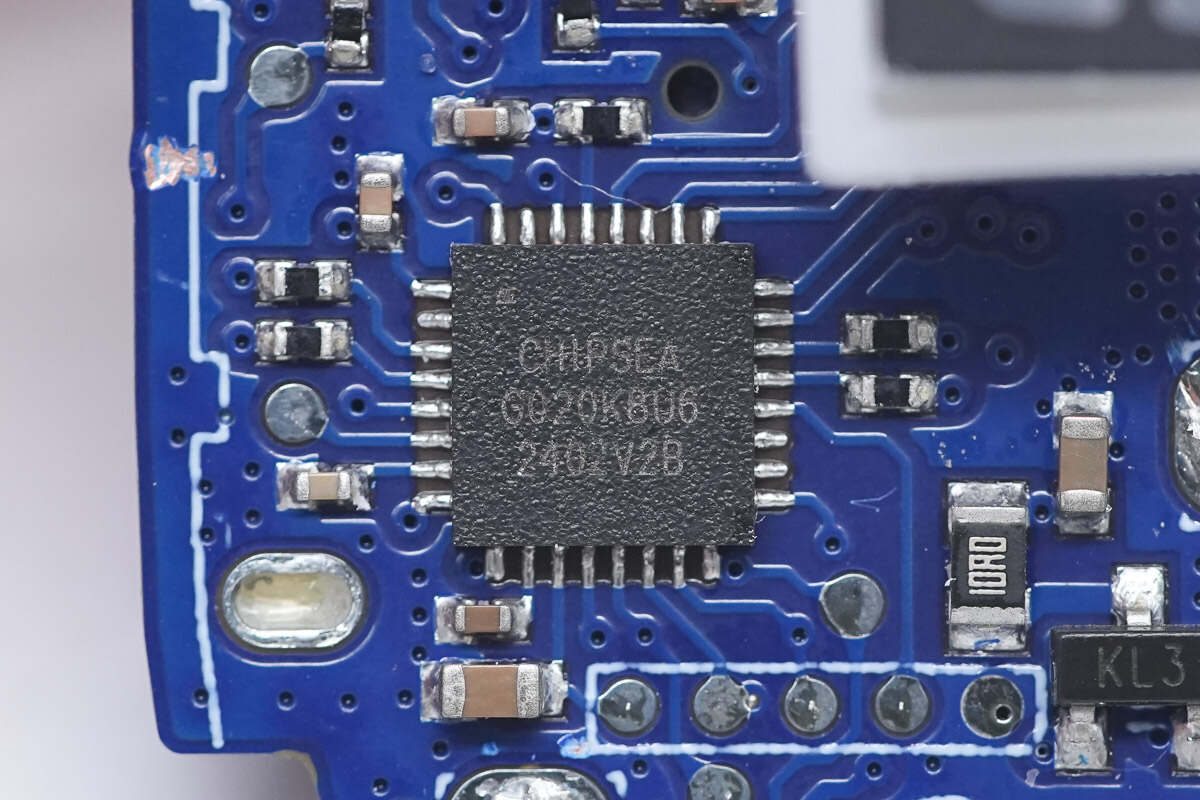

来自CHIPSEA芯海科技的32 位 Type-C&PD 的协议芯片，型号G020K8U6。CS32G020系列是芯海科技推出的支持USB Type-C和PD3.0协议的USB-C控制器，可应用于PC电源适配器、手机充电器、移动电源、车充、HUB等领域。

CS32G020内嵌ARM® Cortex™-M0内核，主频最高48MHz，因而可以支持很广范围的工业控制和需要高性能CPU的场合。内置64K字节程序flash，数据flash大小可配置(与程序flash共享) ,4K字节LDROM，8K字节SRAM。CS32G020封装包括QFN24和QFN32。此处为QFN32封装。

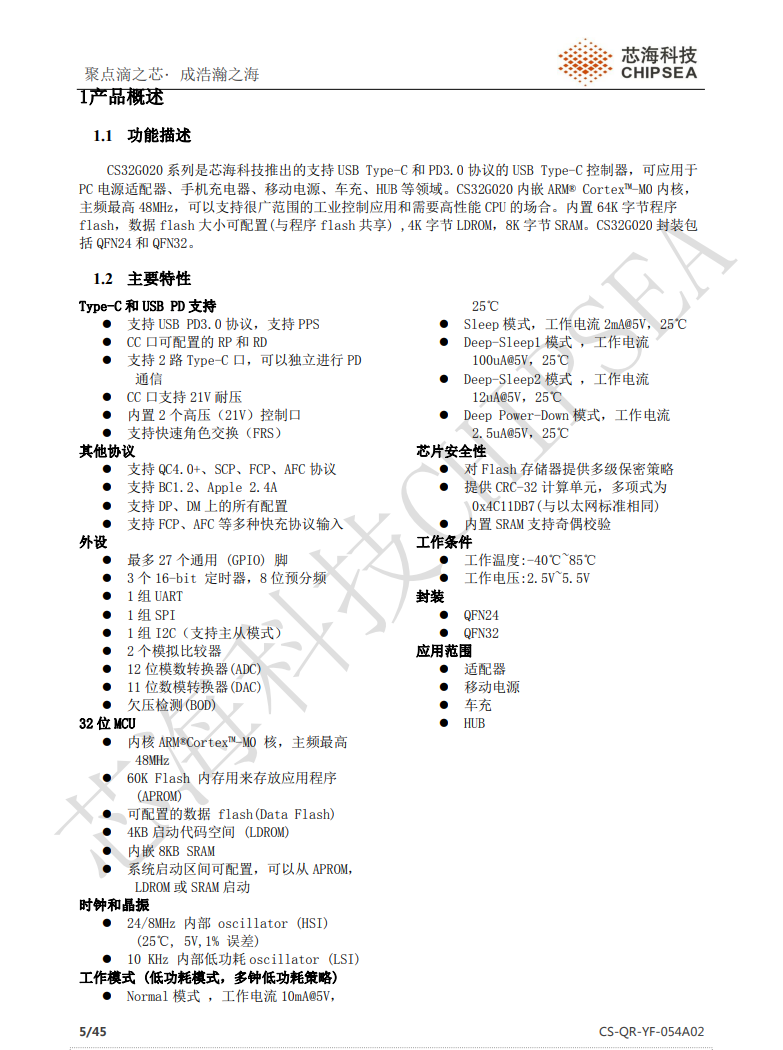

芯海G020K8U6芯片详细资料。

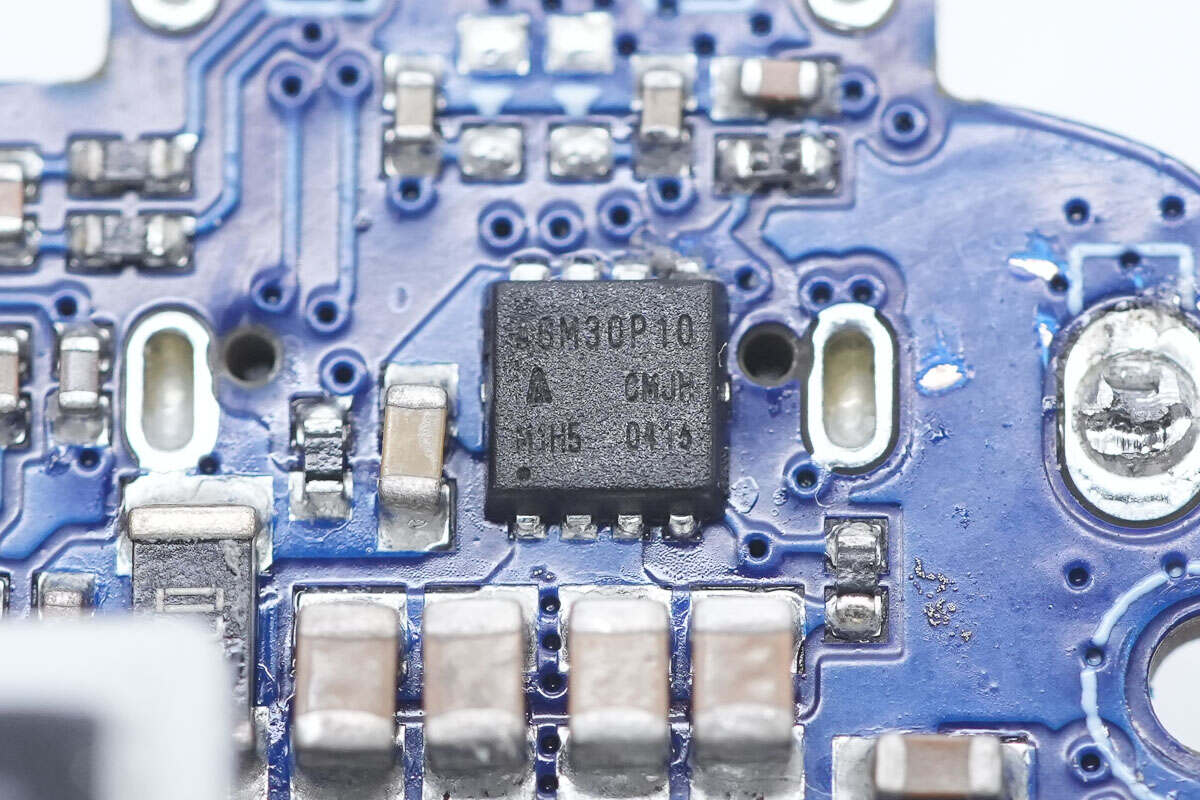

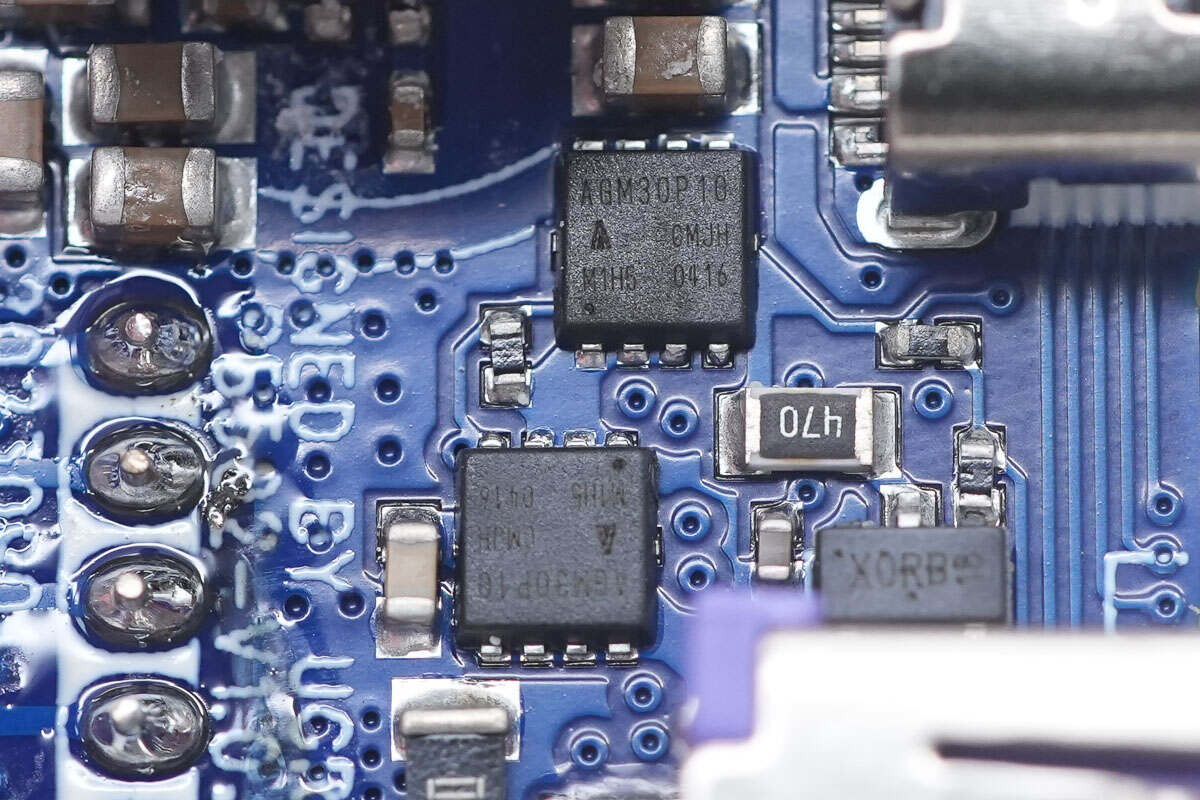

两颗VBUS开关管特写，来自AGMsemi芯控源，型号AGM30P10AP，PMOS，耐压30V，采用PDFN3*3封装。上下两颗分别控制USB-C和USB-A输出切换。

同型号VBUS开关管特写，同样用于控制USB-C接口输出切换。

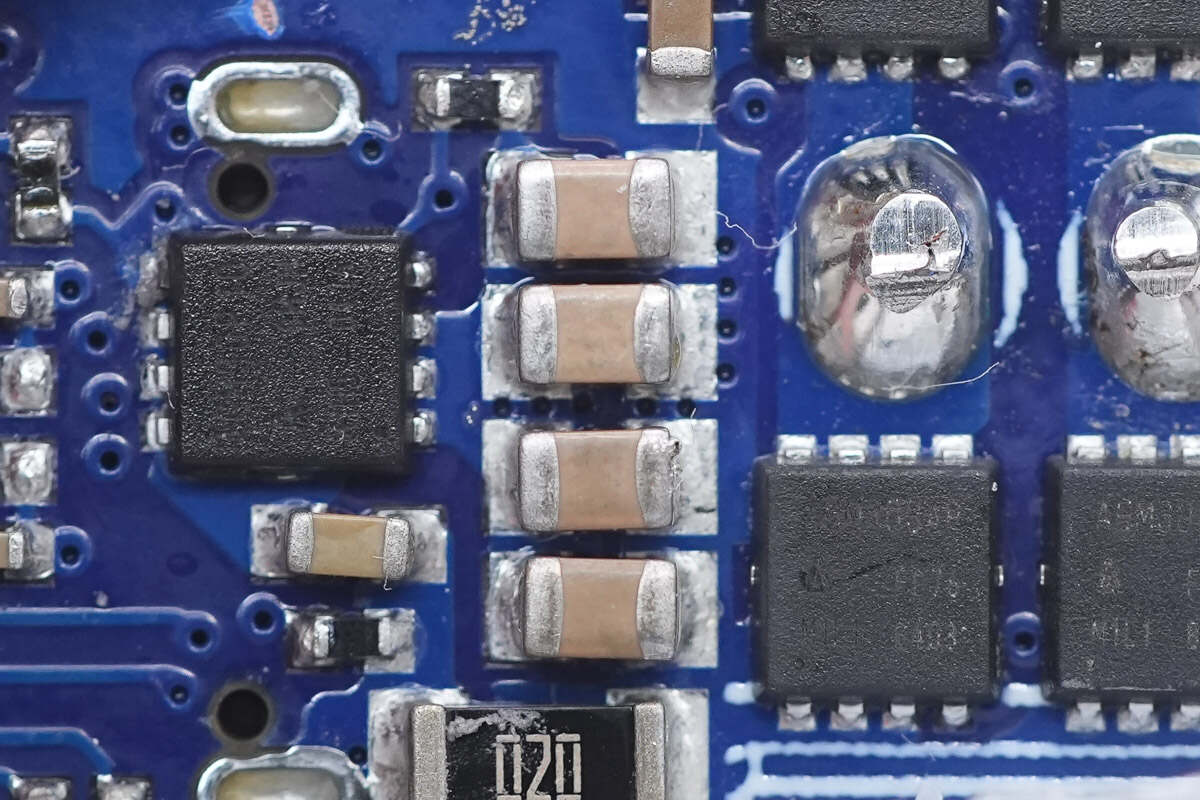

无丝印芯片特写。

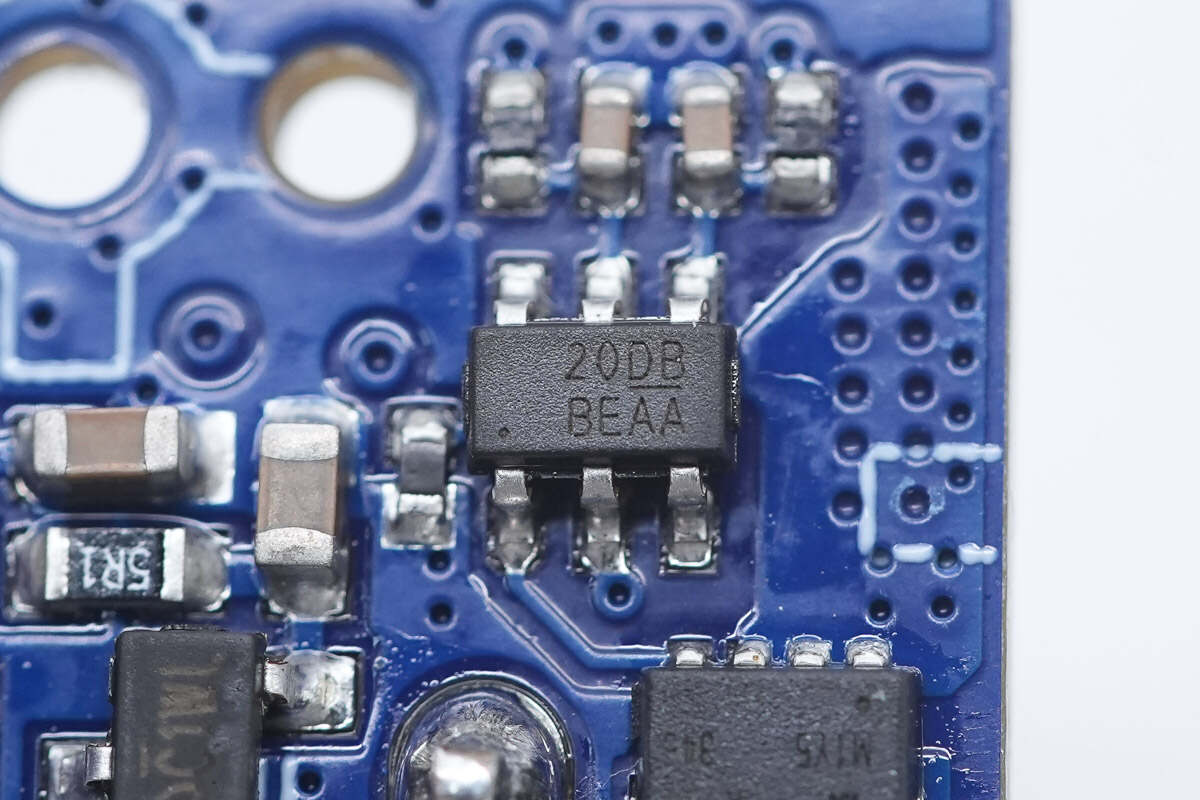

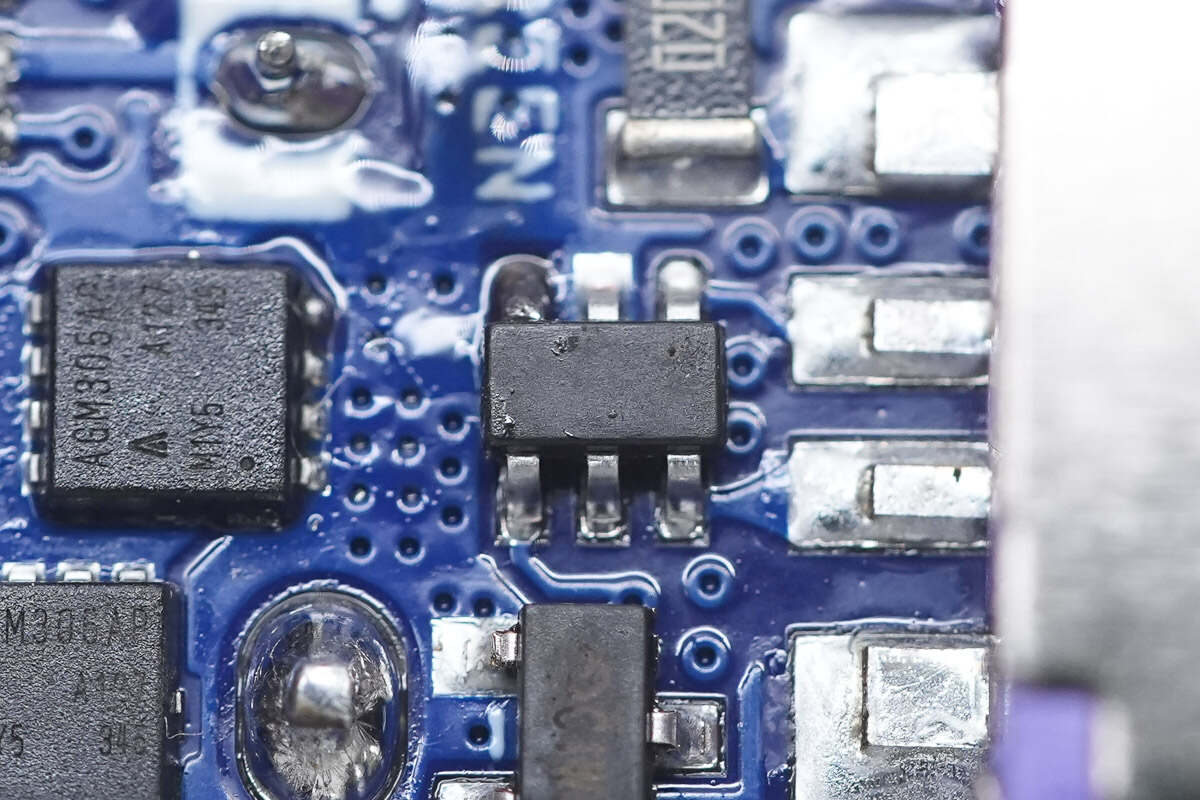

电池组保护芯片特写，型号CM1020-KC，来自iCM创芯微，CM1020-KC是一款专用于2串锂/铁电池的保护芯片，内置有高精度电压检测电路和电流检测电路。支持过充电、过放电、放电过电流、短路、充电过电流的检测，采用SOT23-6封装。

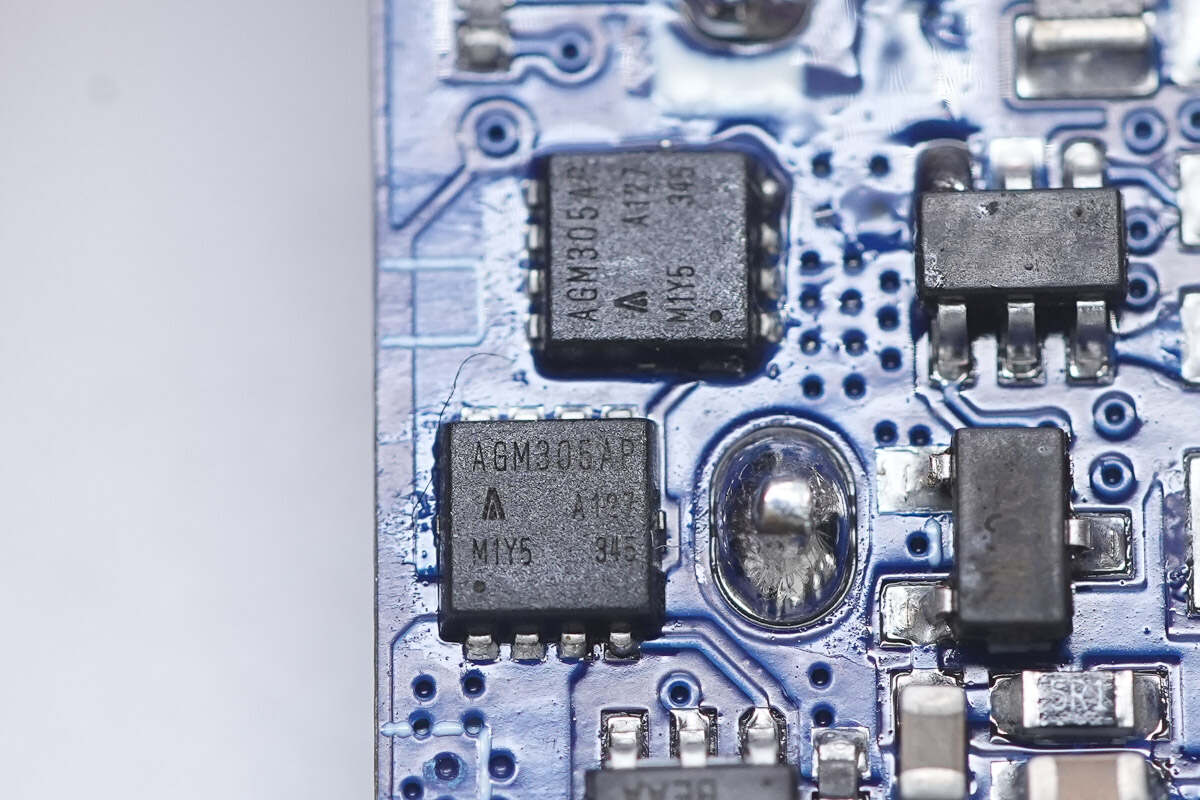

两颗电池保护管特写，同样来自AGMsemi芯控源，型号AGM306AP，NMOS，耐压30V，导阻5.8mΩ，采用PDFN3.3*3.3封装。

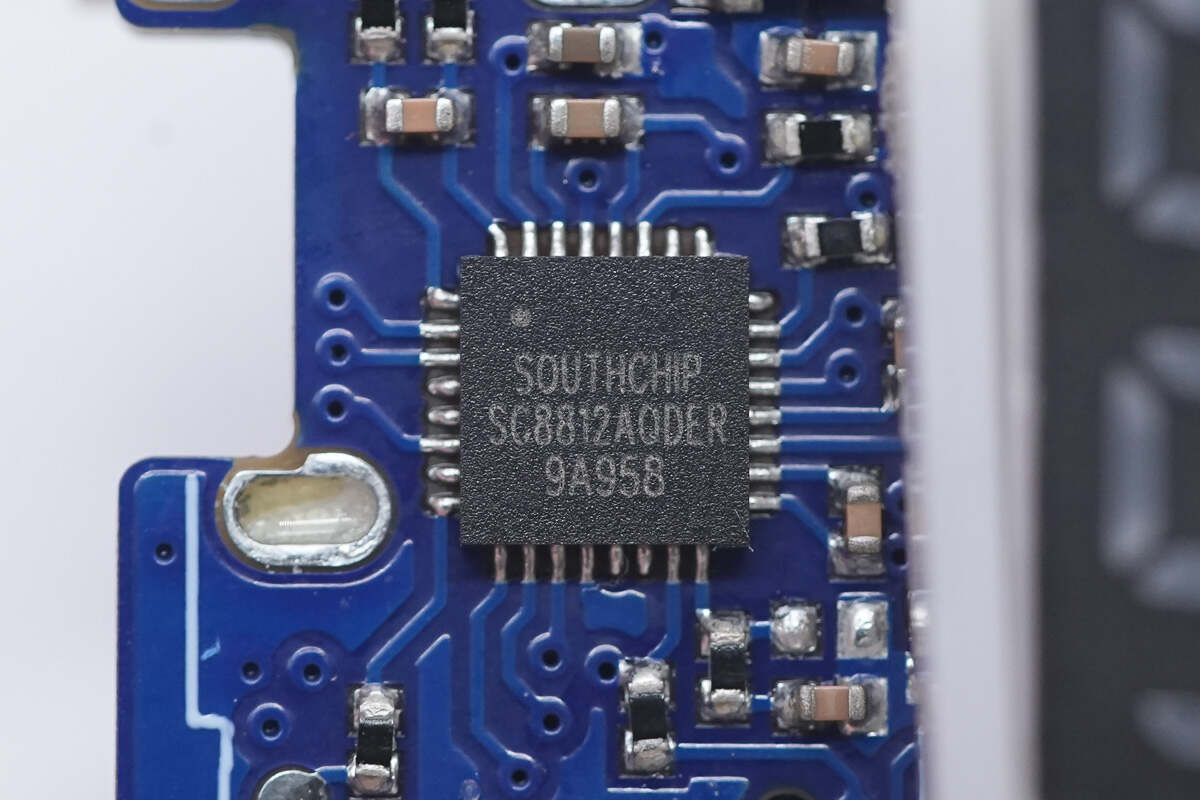

用于电池充电的同步升降压控制器来自南芯科技，型号SC8812A，这是一款高效率同步双向升降压芯片，支持升压或降压为1到4节电池充电，可完成充电、放电控制，支持各种电压转换和充电状态指示；内置10bit ADC，采用I2C数控接口，配置输出电压和限流值，简化的外部器件，有助于减少占板面积。

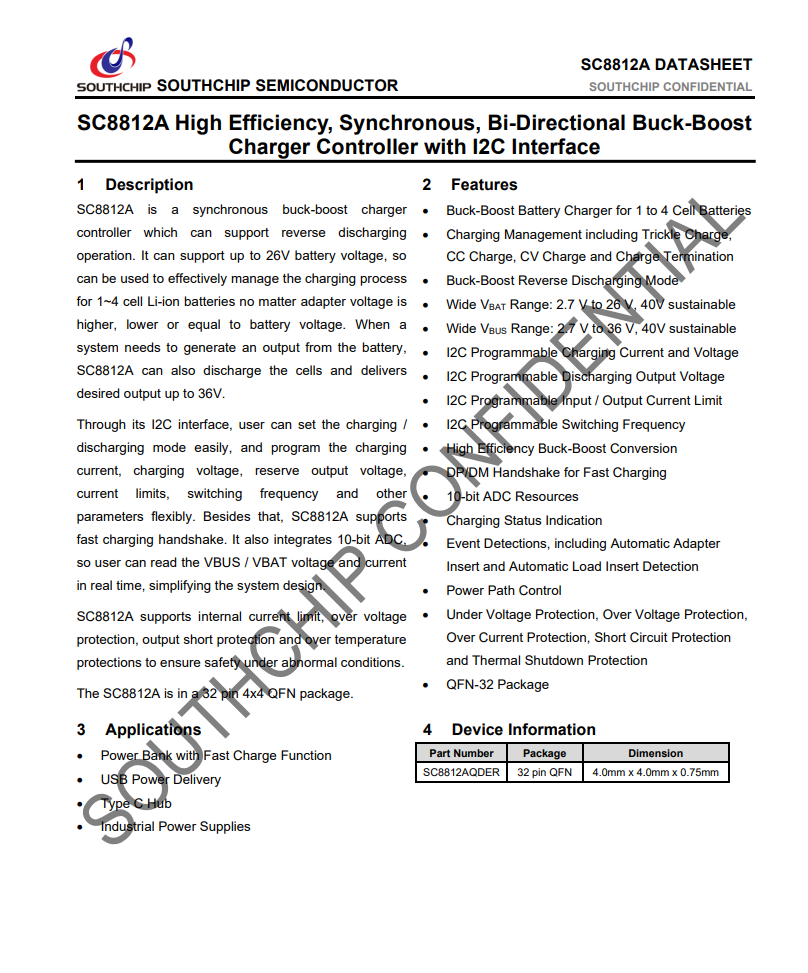

南芯SC8812A资料信息。

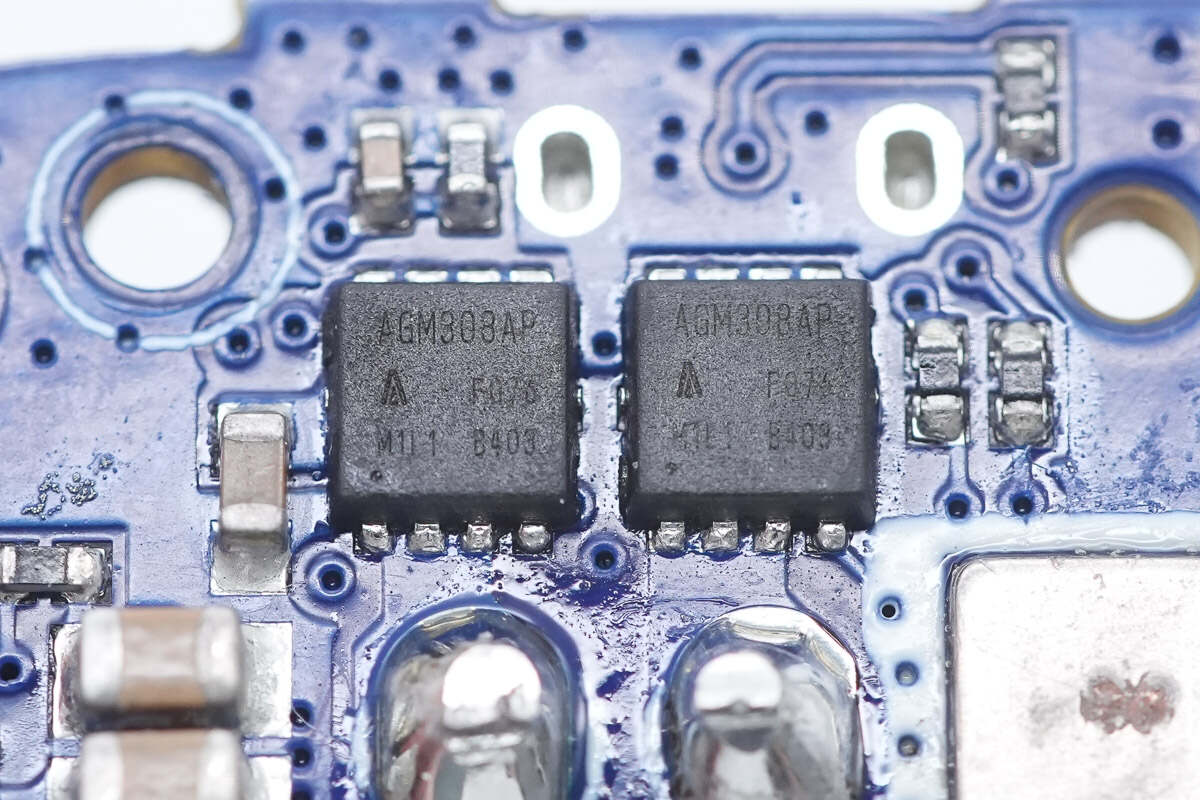

两颗同步升降压开关管来自AGMsemi芯控源，型号AGM308AP，NMOS，耐压30V，导阻6.2mΩ，采用PDFN3.3*3.3封装。

另外两颗同型号同步升降压开关管特写，配合南芯SC8812A进行同步升降压控制。

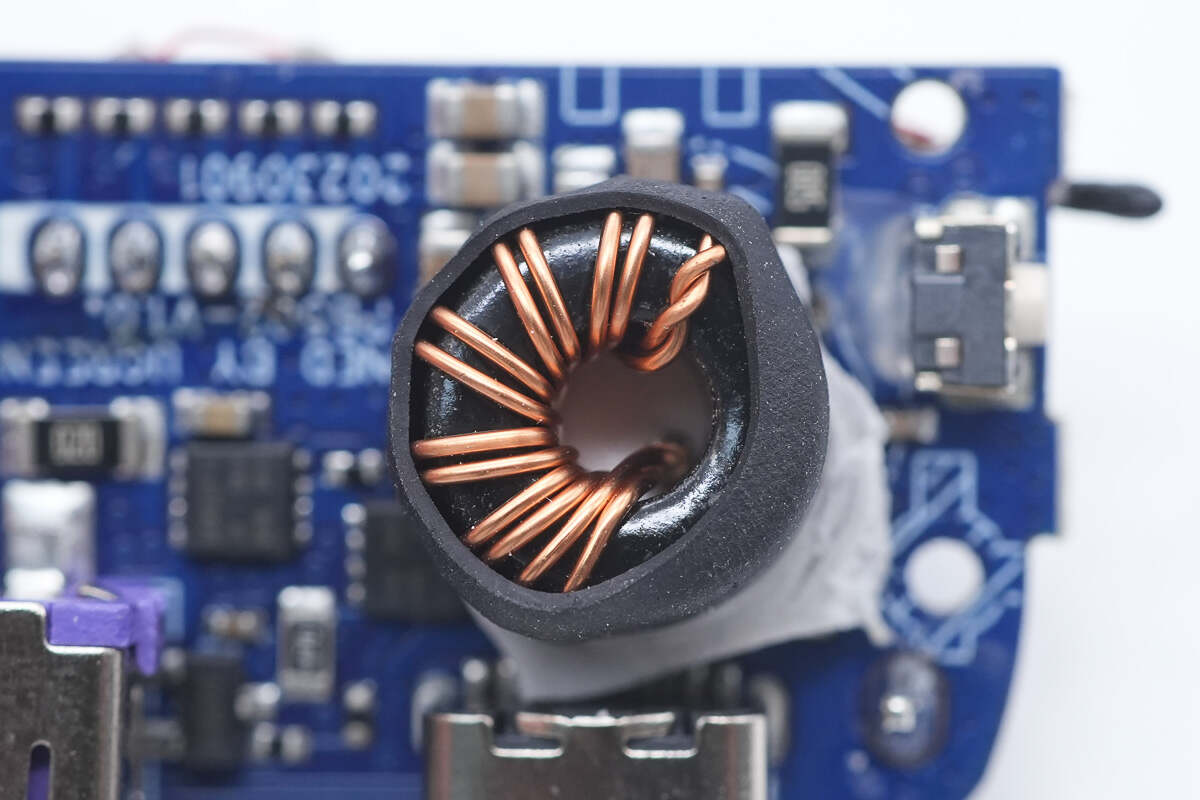

升降压开关管特写，双线绕制，外套热缩管。

联排滤波电容特写。

数显屏特写。

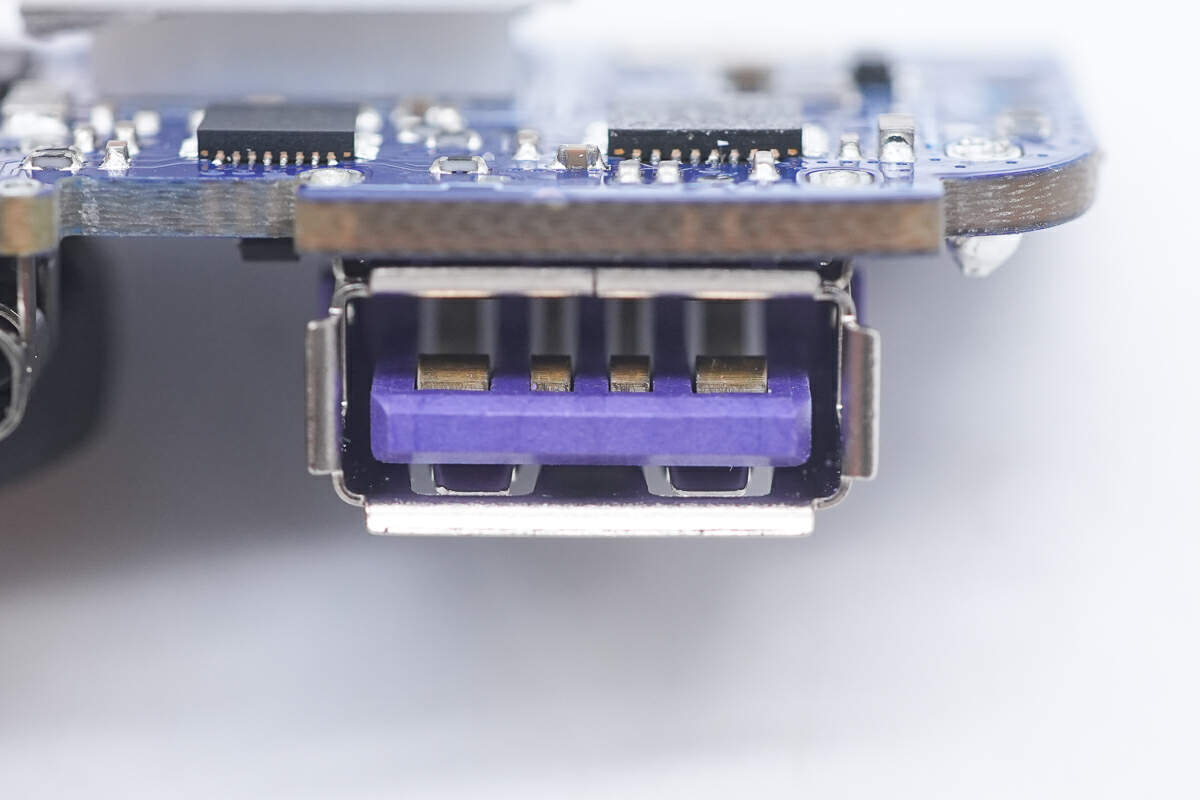

USB-A接口特写，可见内部紫色胶芯和触点。

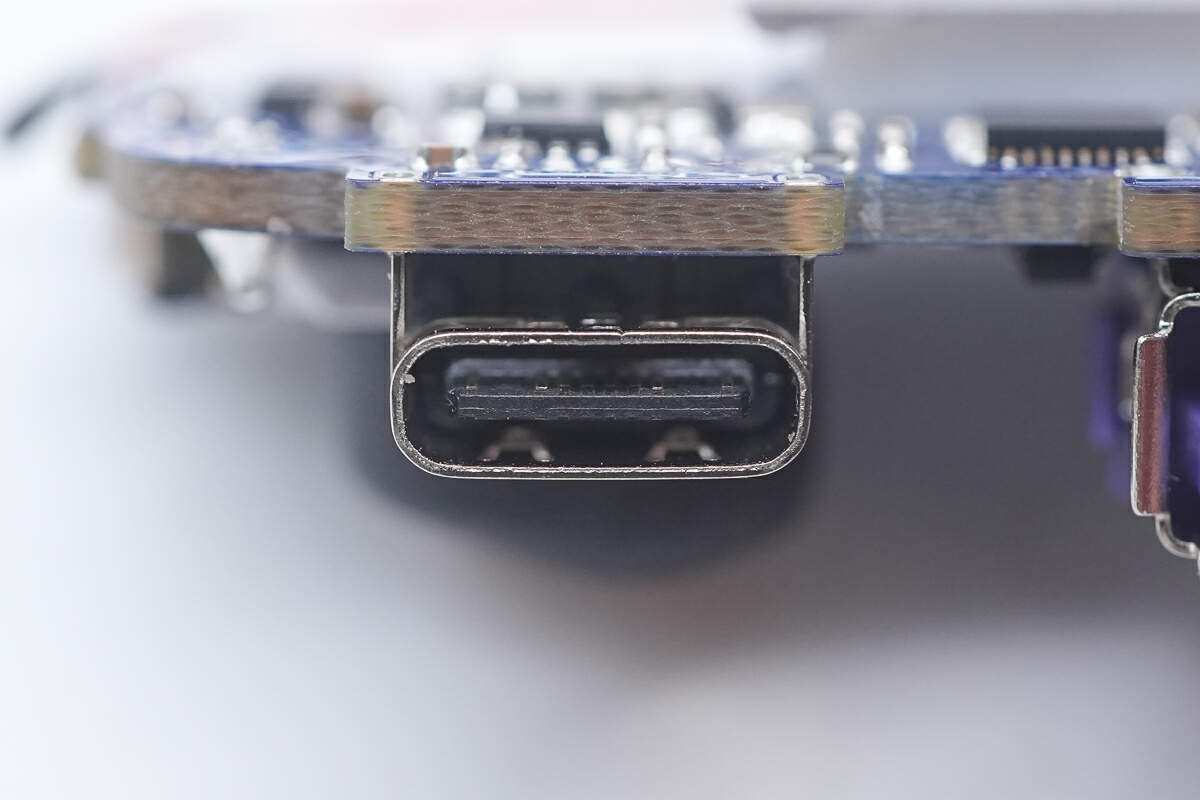

USB-C接口特写，黑色胶芯不露铜。

热敏电阻特写，用于电池组温度监测，进行过温保护。

贴片电源按钮特写。

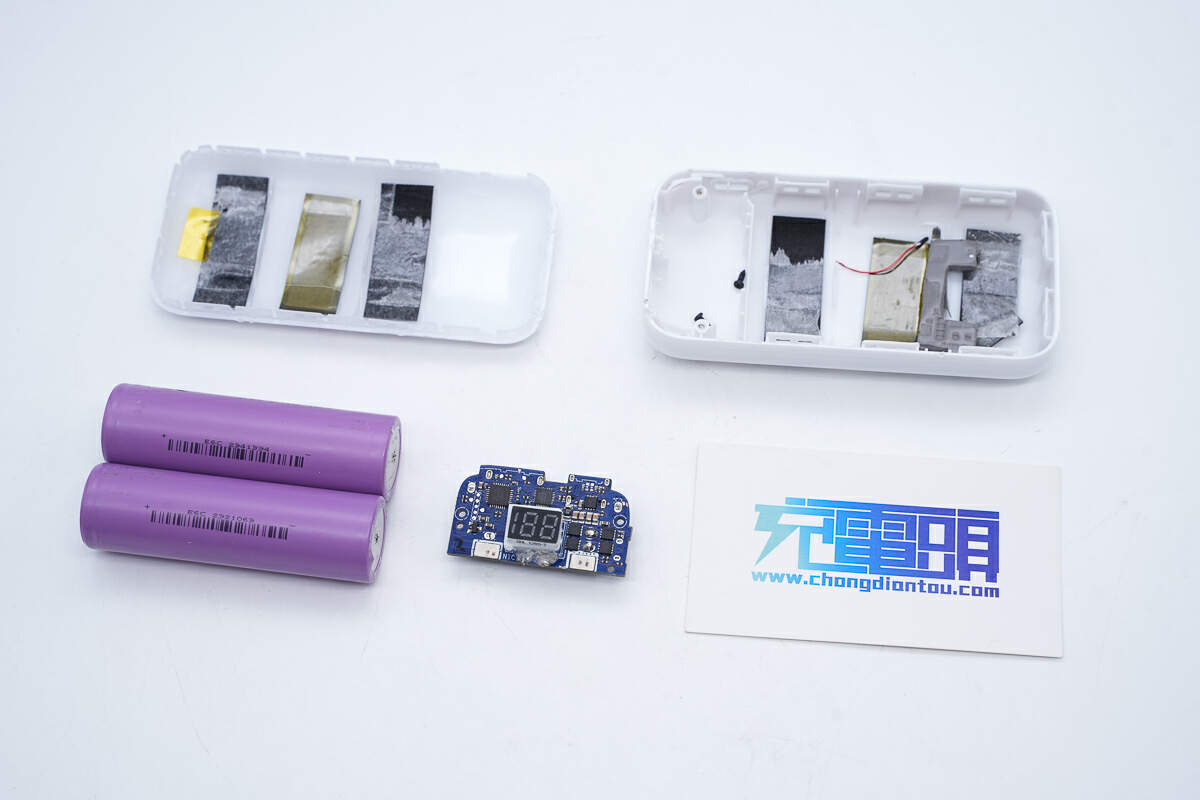

全部拆解完毕，来张全家福。

充电头网总结

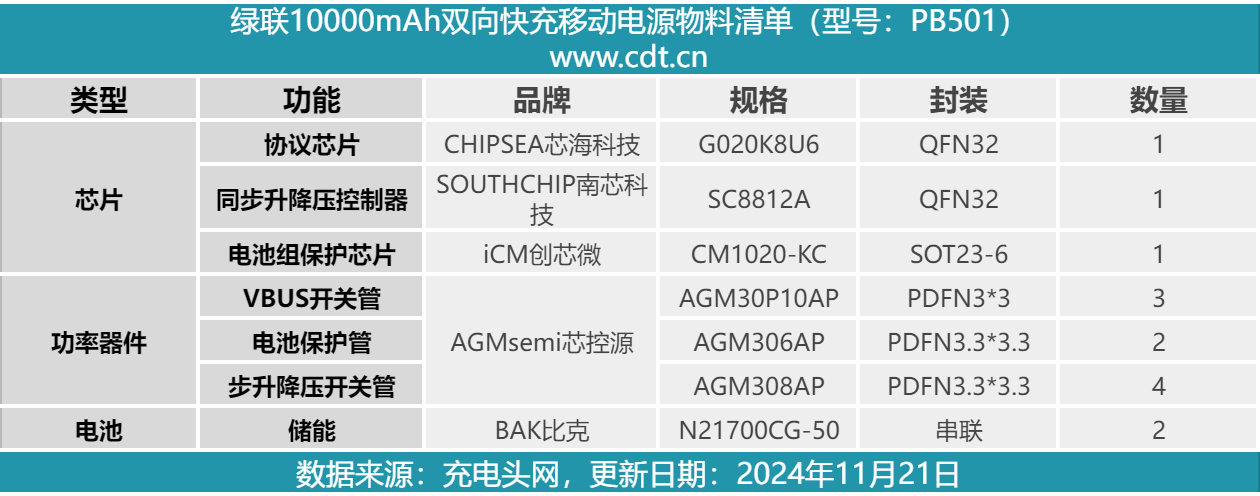

最后附上绿联10000mAh双向快充移动电源核心器件物料清单，方便大家查阅。

绿联10000mAh双向快充移动电源配备1A1C两个USB接口，USB-C接口支持PD 30W双向快充，USB-A支持最大22.5W输出功率。机身采用奶白色圆润短款设计，外观素净简洁。机身正面内置数显屏，可实时显示剩余电量。

充电头网通过拆解了解到，绿联10000mAh双向快充移动电源内置2节5000mAh圆柱电池，串联成组，来自BAK比克，采用创芯微的电池保护芯片CM1020进行保护，功率器件的全套方案则来自芯控源。移动电源管理方案采用芯海科技的协议芯片G020K8U6，搭配南芯科技的同步升降压控制器SC8812A，进行移动电源充放电管理。

绿联10000mAh双向快充移动电源内部空间紧凑合理，PCBA模块发热器件周边填塞硅胶并焊接散热片加强散热，外壳与PCBA模块和电池组接触面贴贴石墨贴纸和泡棉进行散热和保护，空间利用合理，用料扎实。
