前言

继星辰GS600户外电源之后，UGREEN绿联最近又推出了星辰系列户外电源第二款新品GS1200。相较前者，虽然采用系列相同的外观布局设计，但接口数量有所增加，此外容量和功率有不小提升。

内置1024Wh汽车级磷酸铁锂电池以及逆变模块，支持1200W输出功率让新品拥有更广泛的应用场景。绿联星辰GS600户外电源此前已经拆解过，新品容量和功率有如此大变化，内部会是怎么个情况呢？下面一起来详细了解。



充电头网不仅对绿联星辰GS1200户外电源做了详细评测，此前还详细评测和拆解过绿联星辰GS600户外电源，欢迎查阅。

绿联星辰户外电源GS1200开箱

绿联星辰户外电源GS1200包装盒延续上一款的背景设计，正面印有绿联品牌、移动储能电源外观、名称、容量、功率以及相关卖点。

背面印有产品参数详情。

包装盒侧面印有户外电源适配的产品类型，涵盖数码产品、小家电、工具类设备，并标注了1024Wh电源容量。

另一侧印有产品优势，包括汽车级磷酸铁锂电芯、BMS智能电池管理系统、APP智能管理、支持汽车补电、0电量紧急使用、支持设备远程升级。

打开包装盒，可以看到户外电源包裹的很严实，用泡沫填充严丝合缝。

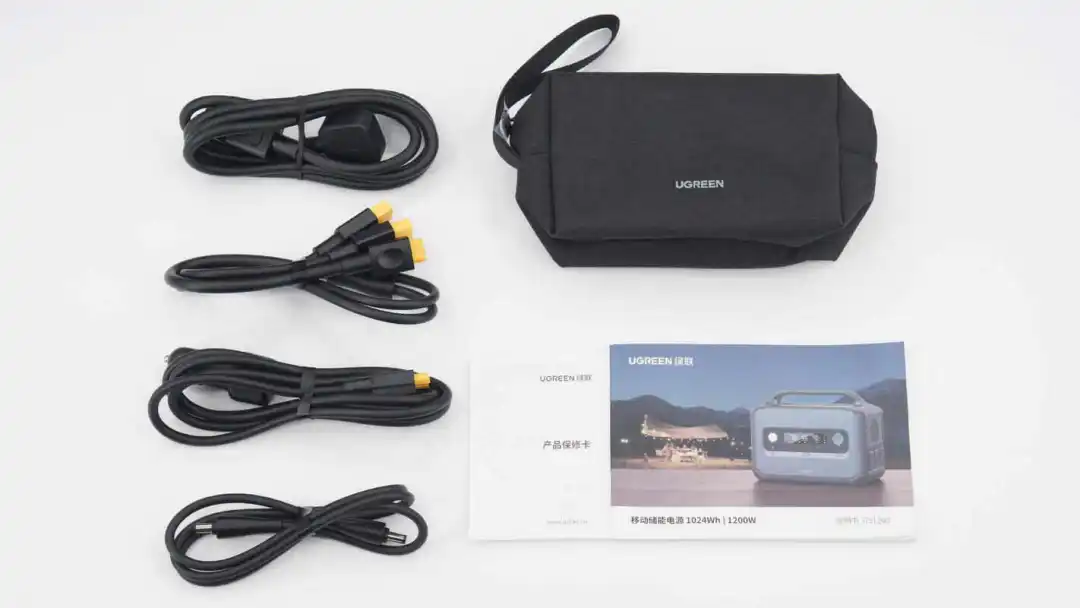

户外电源被配四根线缆，分别是AC电源充电线、DC5521转DC5525转接线、太阳能板并联转接线、车载充电线、产品说明书、以及线缆收纳包。

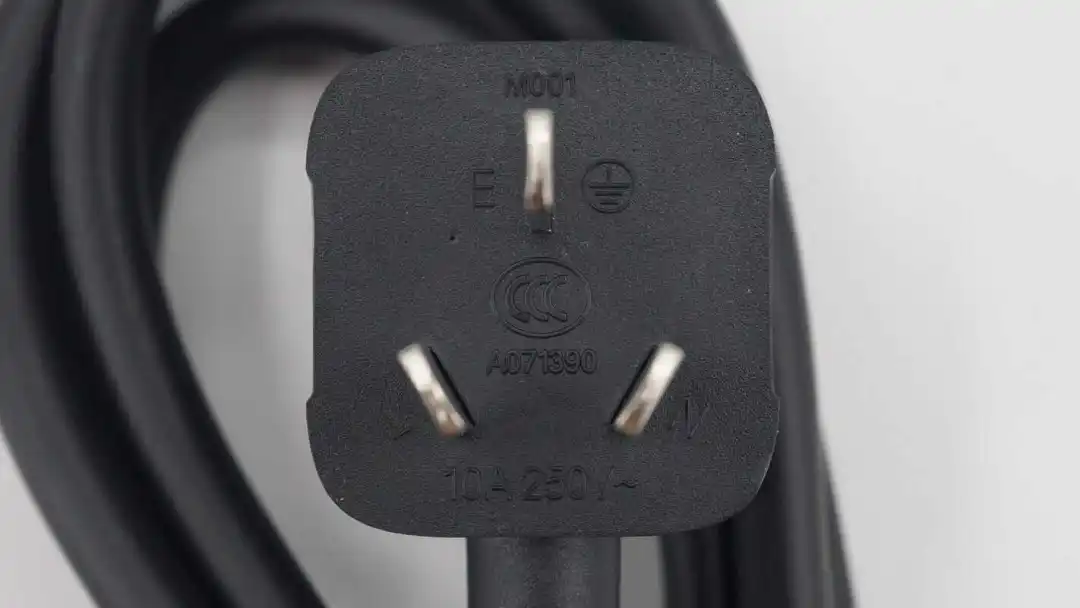

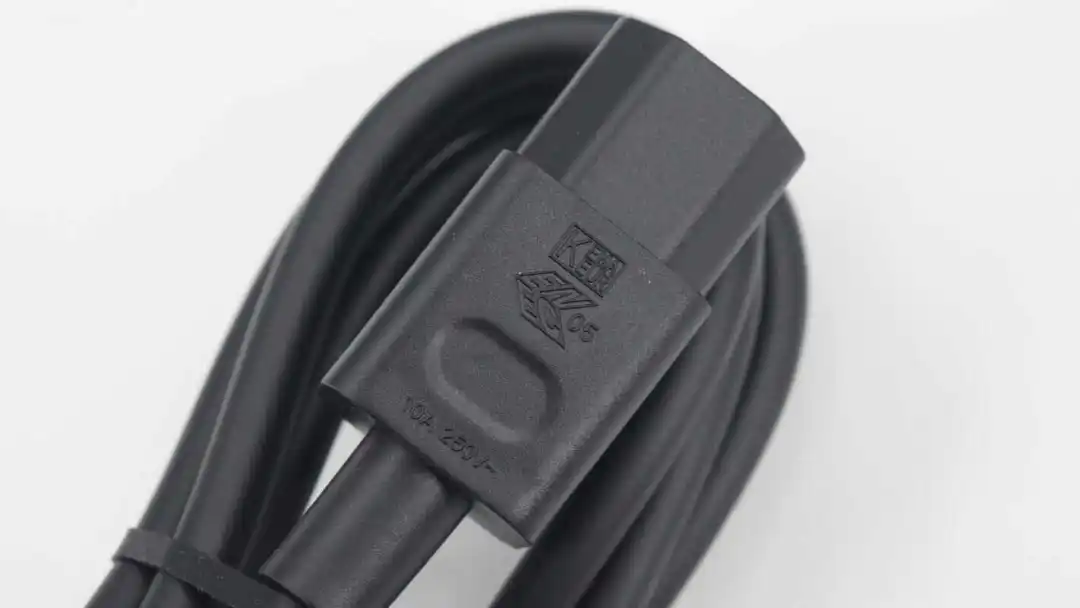

AC电源充电线输入端三角插座特写，10A 250V~规格，通过了CCC认证。

另一端是品字插头。

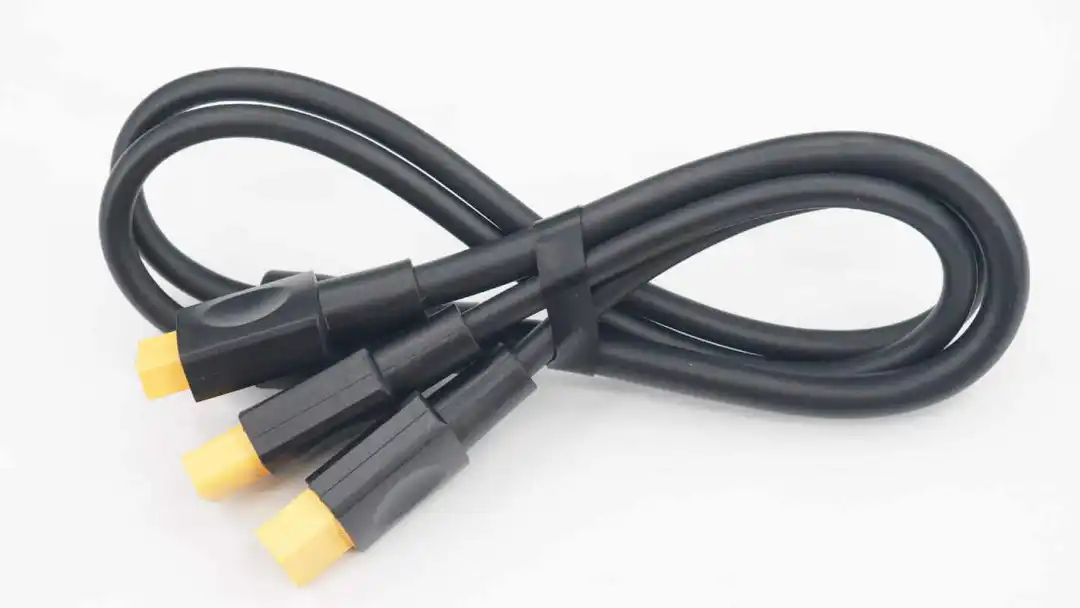

太阳能板并联转接线特写，插头上设计有小凹面，方便插拔。

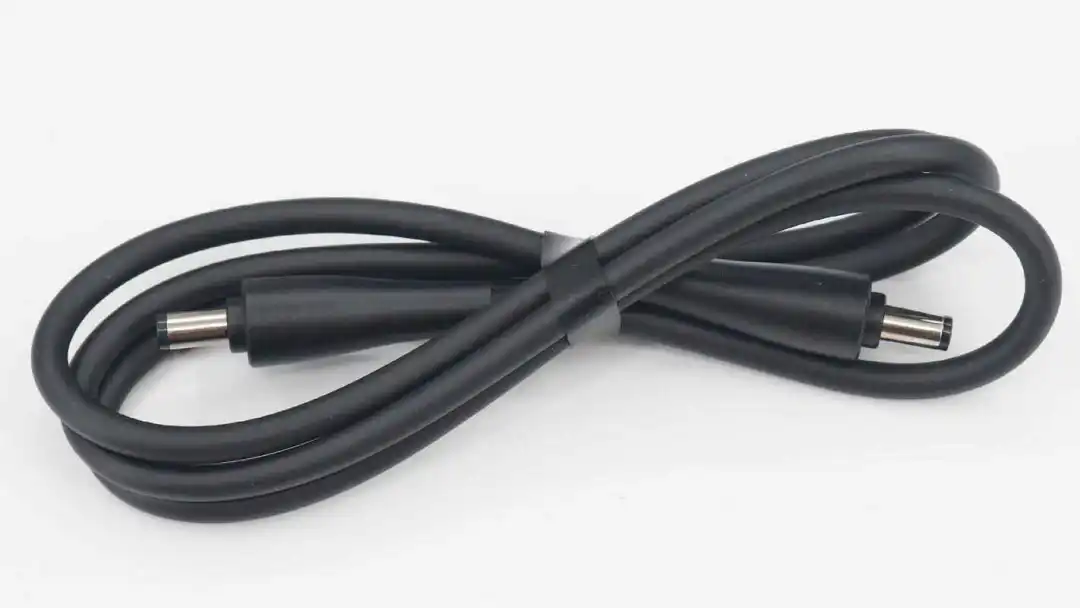

DC5521转DC5525转接线特写。

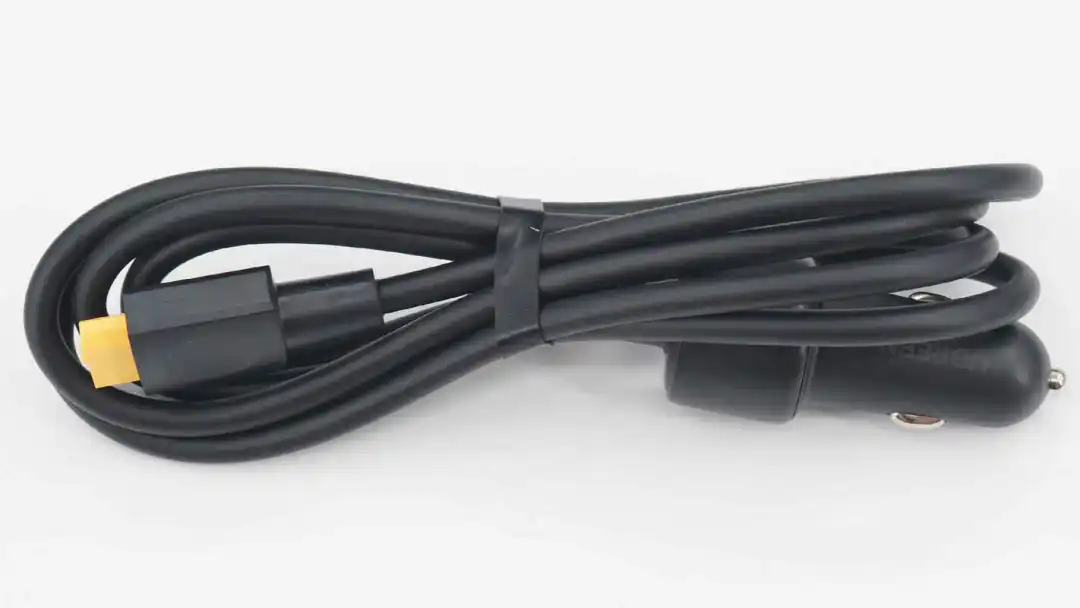

车载充电线特写。

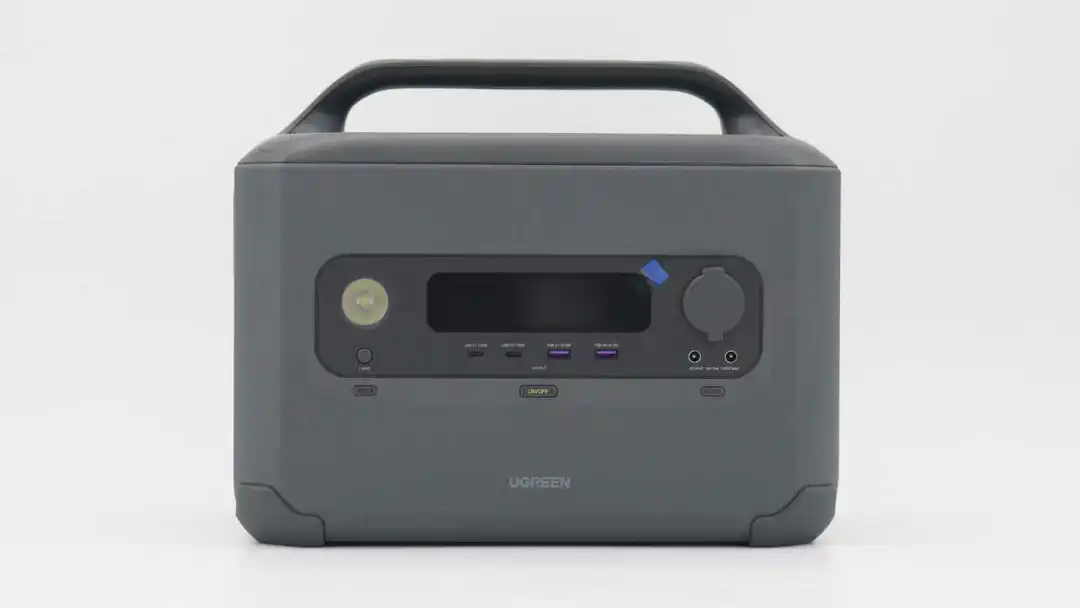

绿联星辰户外电源GS1200整体外观无变化，并依旧采用深灰配色，外壳采用94V-0级防火阻燃PC+ABS材质外壳，耐磨耐高温。

同时机身正面同样配备LED灯、LCD显示屏、2A2C 4个USB接口、点烟器以及两个DC 5521输出接口，并设有相应的loT键、模块开关键等。

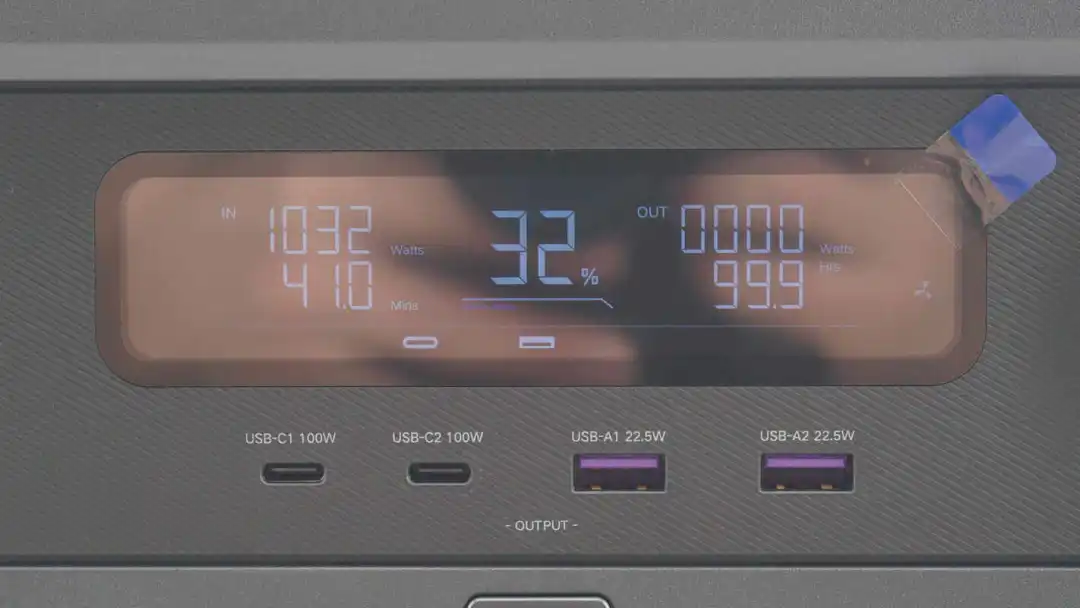

LCD显示屏能够实时显示总输入/输出功率、充满/使用剩余时间、剩余电量、各功能接口输出情况、功能连接/运行状态、过载警告等异常警报提示等，电源使用情况随时掌握，用电更安全。

2个USB-A接口胶芯采用醒目紫色配色，能让人第一时间联想到华为超级快充，而接口实际也支持。

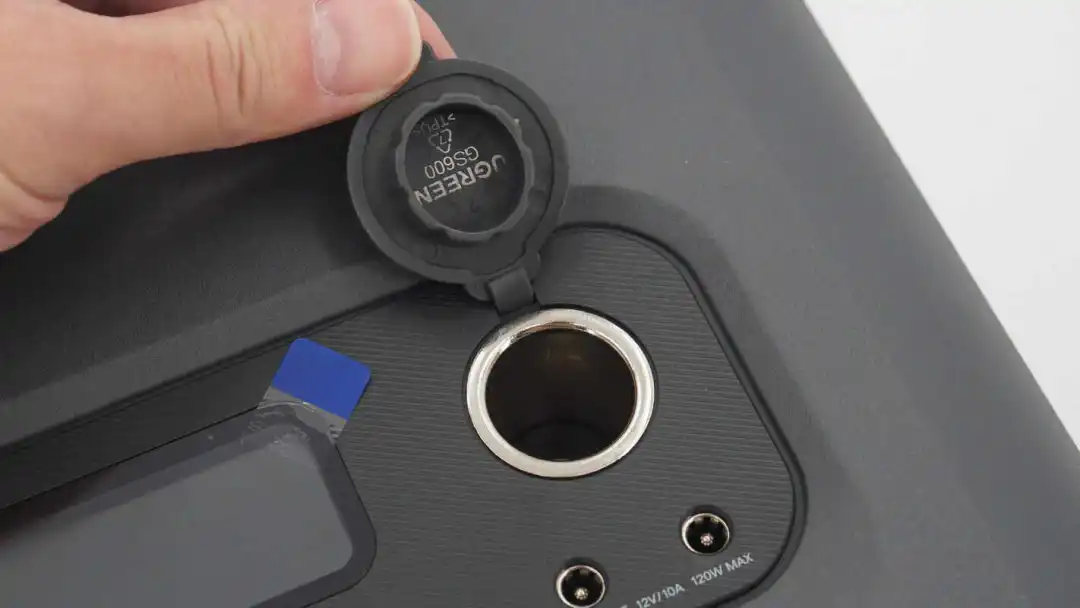

点烟器采用TPU材质帽盖防潮防尘。

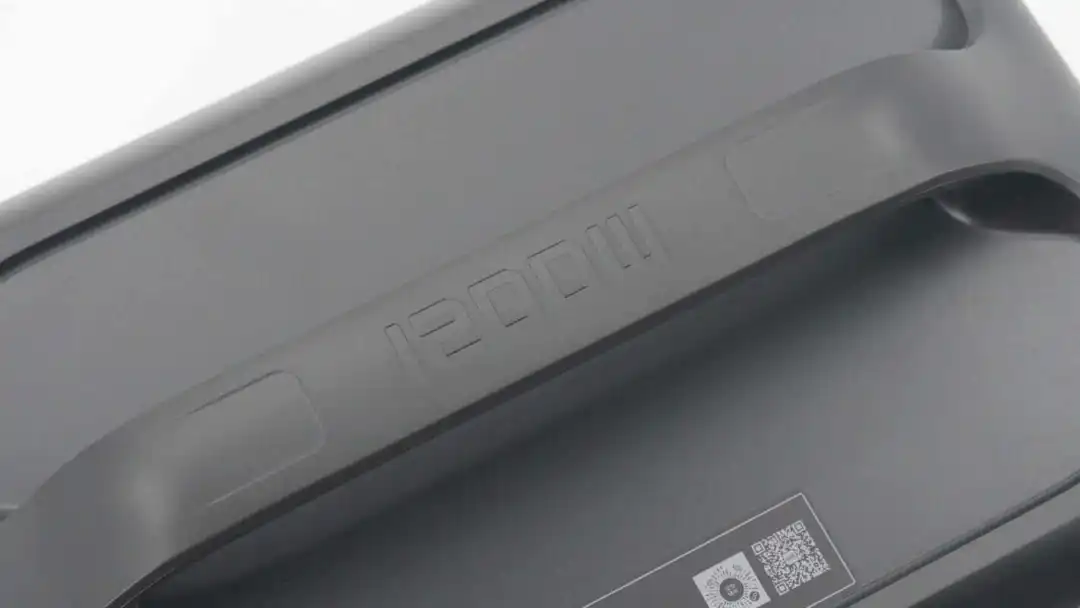

顶部一体式提手设计有1200W字样，产品功率一目了然。

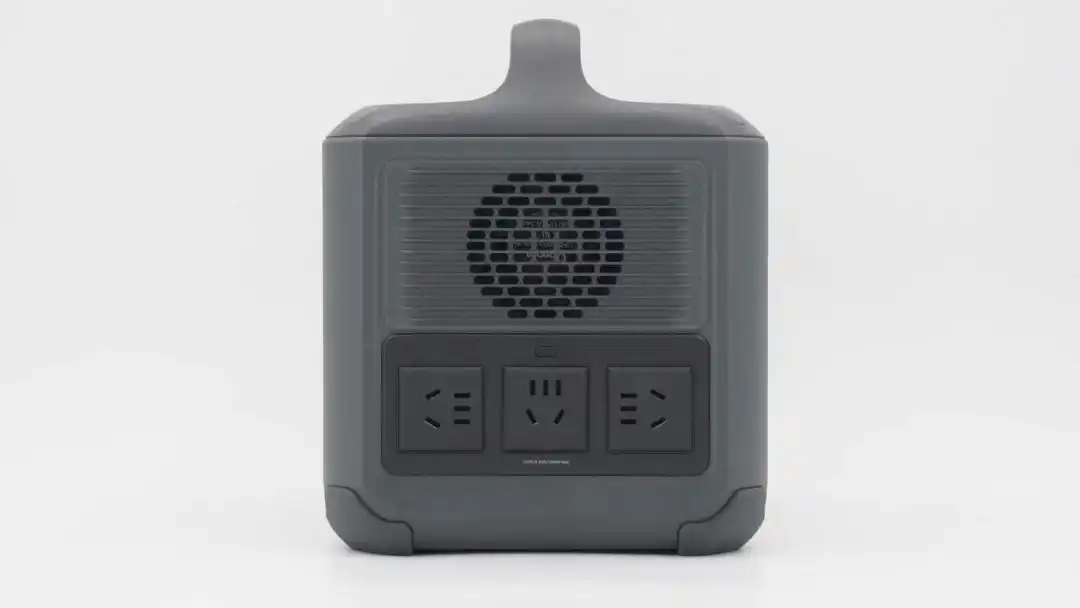

侧面配置三组3+2 AC强电接口，并设有相应开关键，插口内置安全门防止异物进入，保证用电安全。上方设有散热孔，隐约可见内部散热风扇。

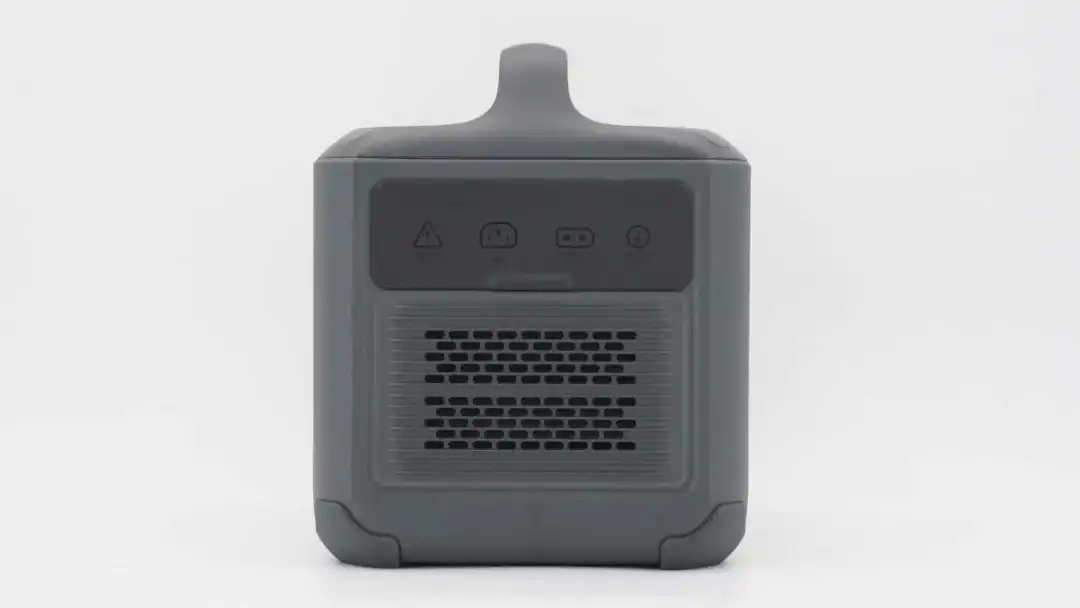

另一侧外壳也设有通气孔，上方功能接口区域设有防尘塑料盖板，细节讲究。

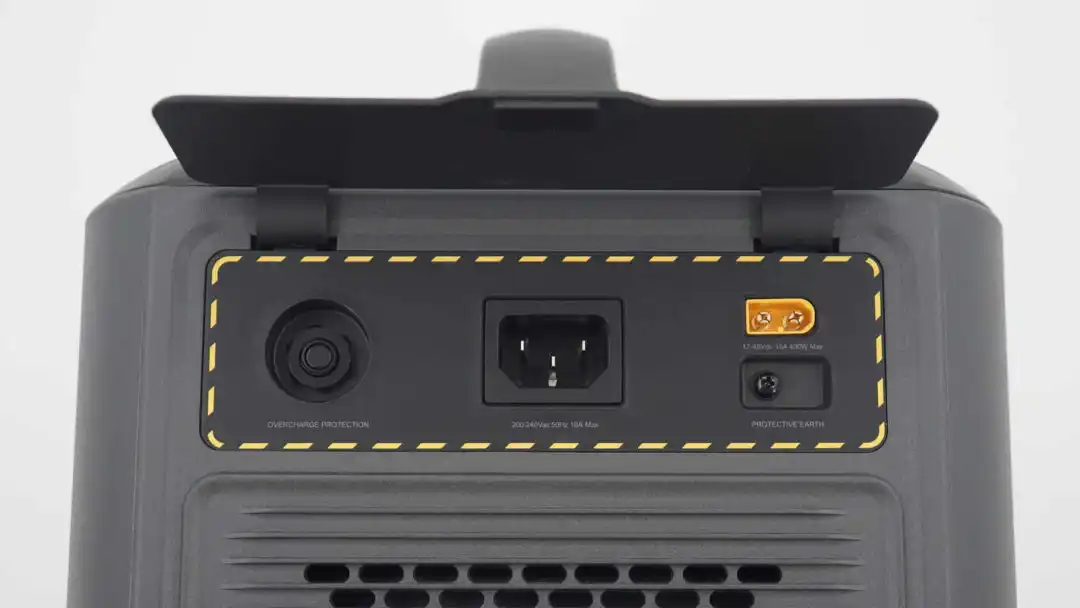

盖板下设有输入过载保护器、AC交流输入接口、太阳能/车充直流输入接口以及接地螺丝。

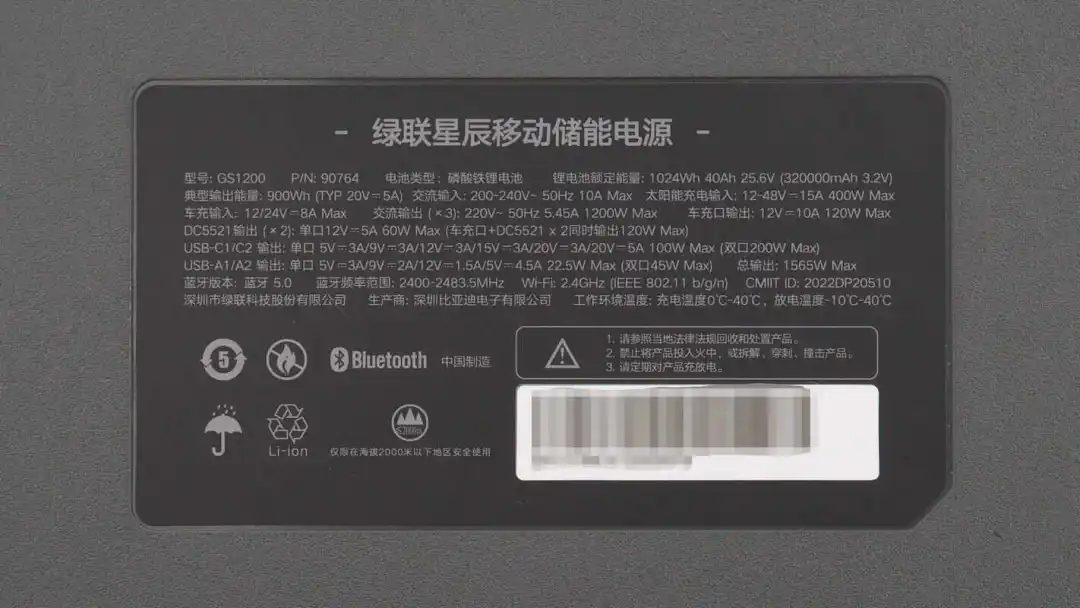

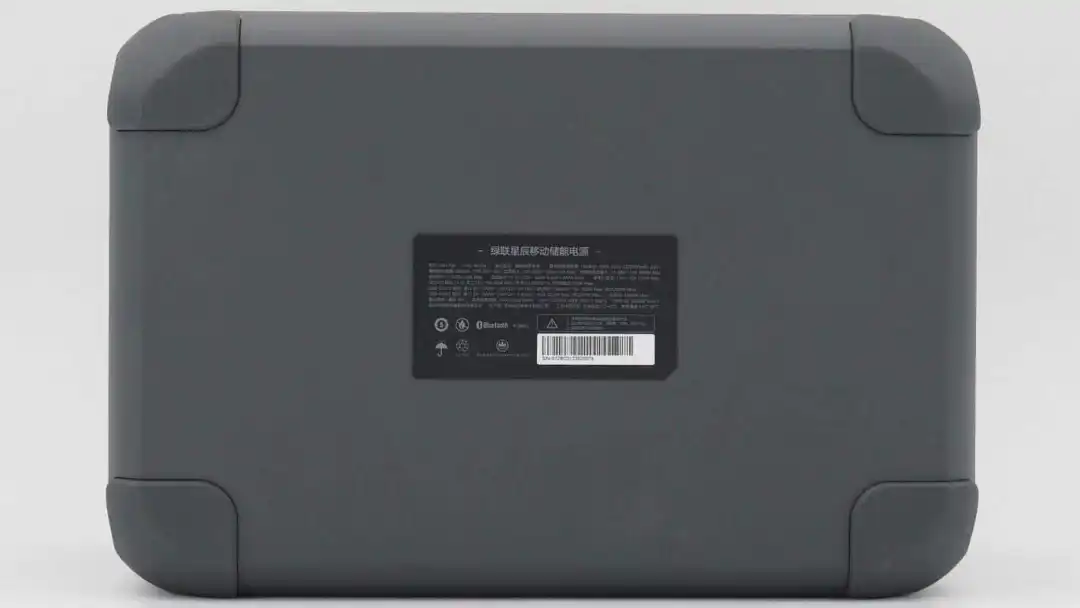

机身底部中心贴有产品铭牌。

产品铭牌信息如下：

型号： GS1200

电池类型：磷酸铁锂电池

锂电池额定能量：1024Wh 40Ah 25.6V （320000mAh 3.2V）

典型输出能量：900Wh（TYP 20V5A）

交流输入：200-240V~50Hz 10A Max

太阳能充电输入：12-48V15A 400W Max

车充输入：12/24V8A Max

交流输出（x3）： 220V~ 50Hz 5.45A 1200W Max

车充口输出：12V10A 120W Max

DC5521输出（x2）：单口12V5A 60W Max（车充口+DC5521x2同时输出120W Max）

USB-C1/C2输出： 5V3A、9V3A、12V3A、15V3A、20V3A、20V5A 100W Max（双口200W Max）

USB-A1/A2输出：5V3A、9V2A、12V1.5A、5V4.5A 22.5W Max（双口45W Max）

总输出：1565W Max

蓝牙版本：蓝牙 5.0

蓝牙频率范围：2400-2483.5MHz

Wi-Fi： 2.4GHz（IEEE 802.11 b/g/n）

深圳市绿联科技股份有限公司

生产商：深圳比亚迪电子有限公司

工作环境温度：充电温度0℃-40℃，放电温度-10 ℃-40 ℃

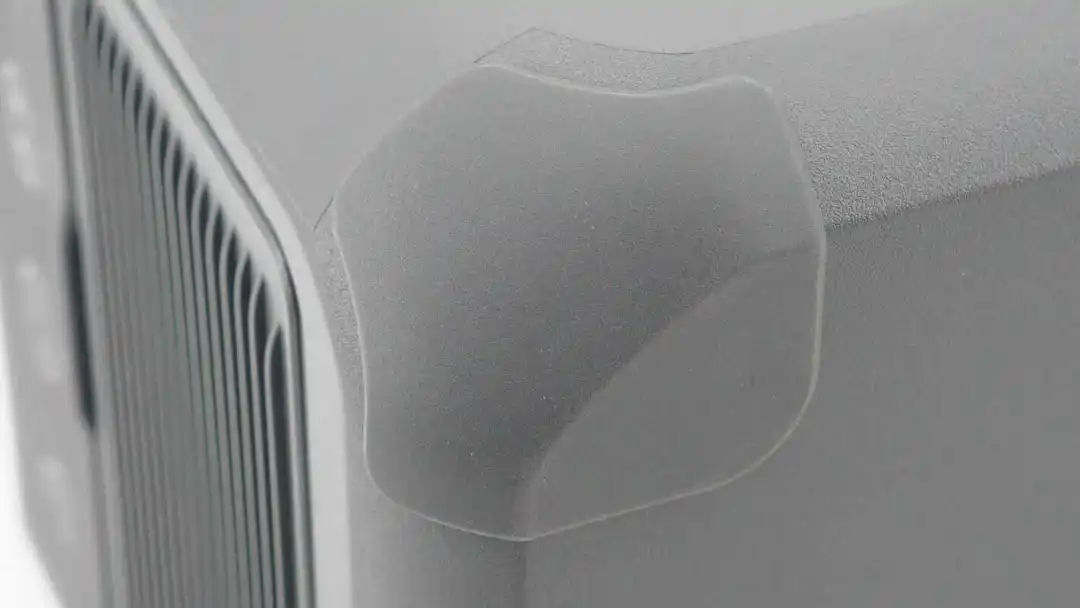

底部四端还做了加厚处理，加强保护细节到位。

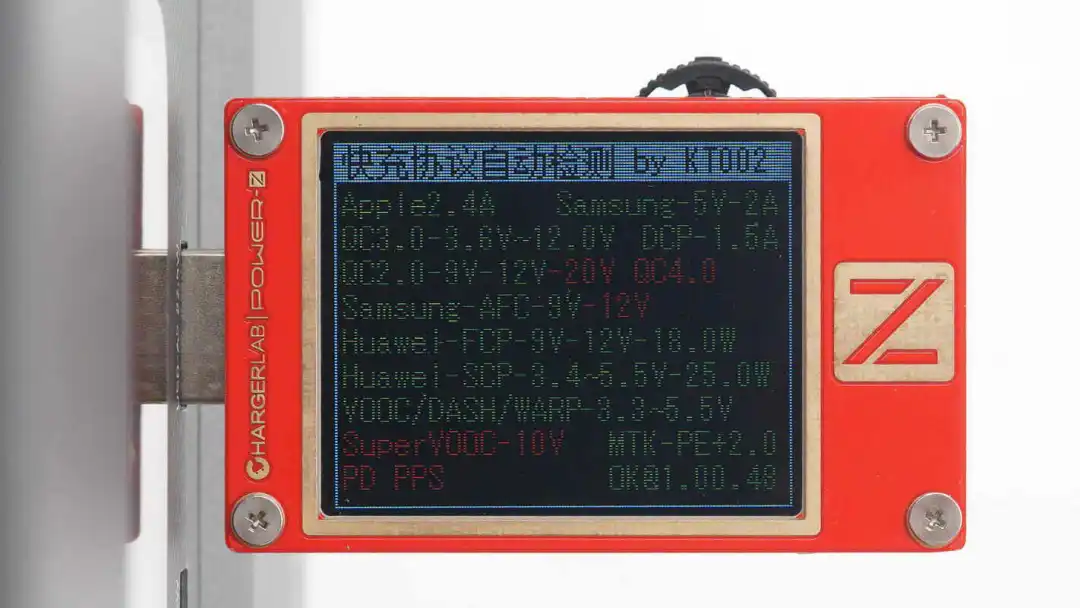

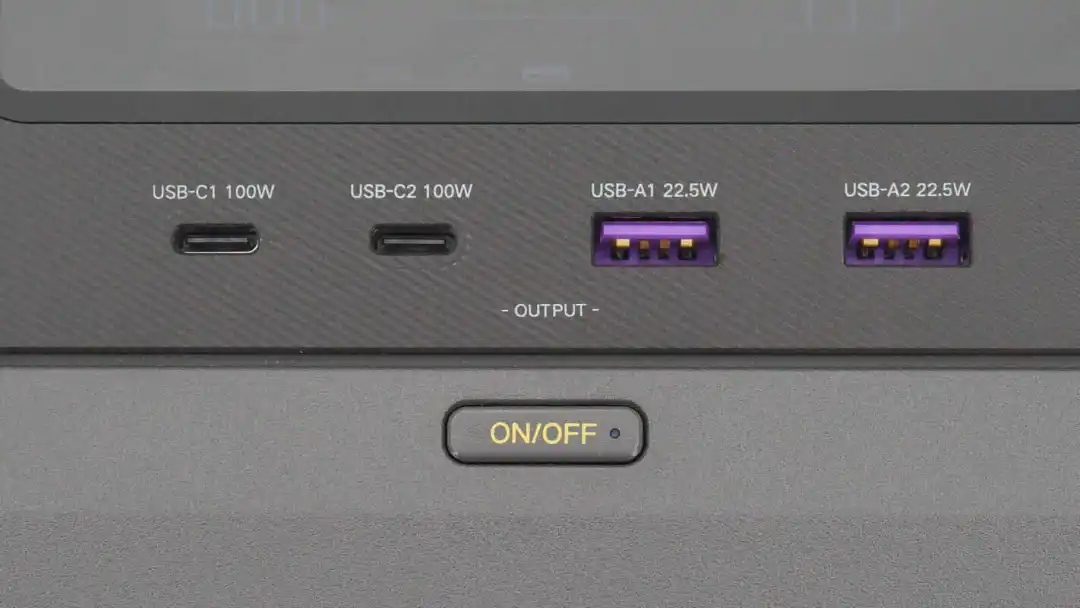

户外电源配备2A2C接口两两性能一致，支持盲插使用。使用ChargerLAB POWER-Z KT002测得USB-A口支持Apple2.4A、Samsung 5V2A、DCP、QC2.0/3.0、AFC、FCP、SCP、VOOC/DASH/WARP、PE2.0充电协议。

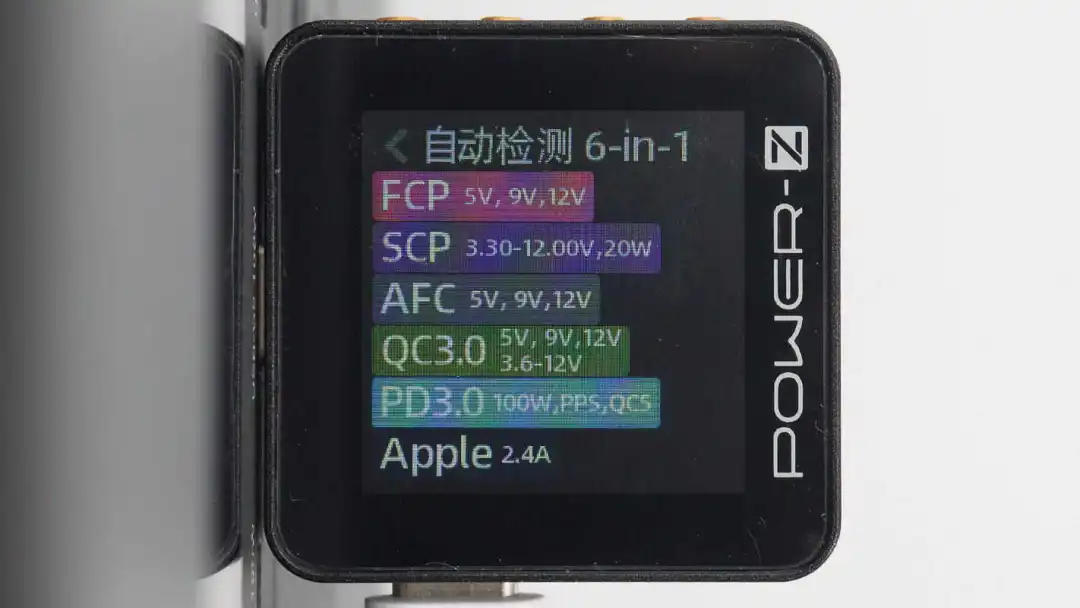

测得USB-C口支持FCP、SCP、AFC、QC3.0、PD3.0、PPS、QC5、Apple2.4A充电协议。

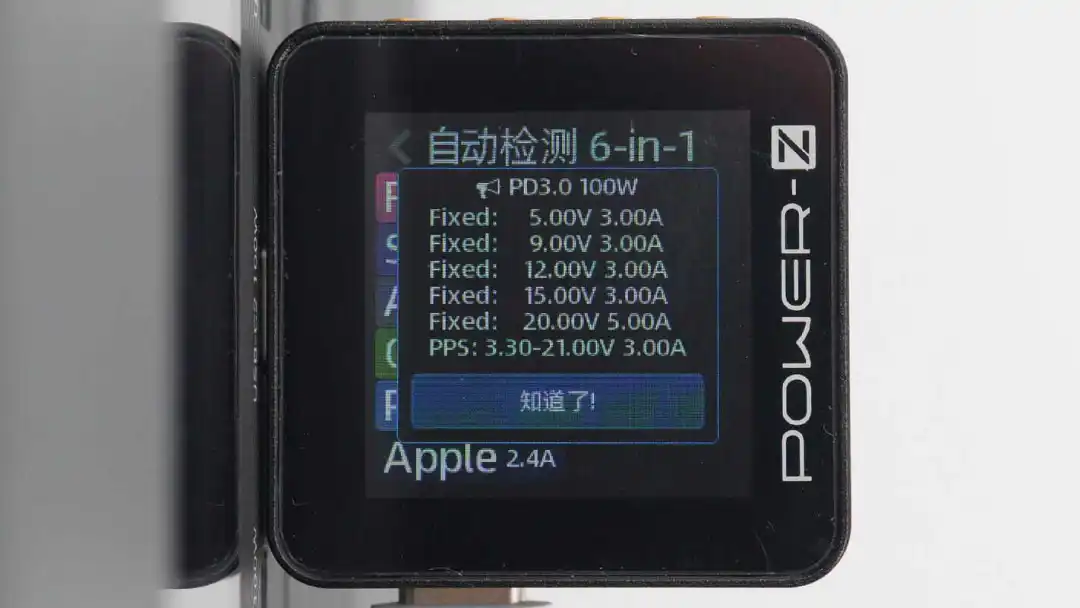

并且具备5V3A、9V3A、12V3A、15V3A、20V5A五组固定电压档位，以及一组3.3~21V3A PPS电压档位。

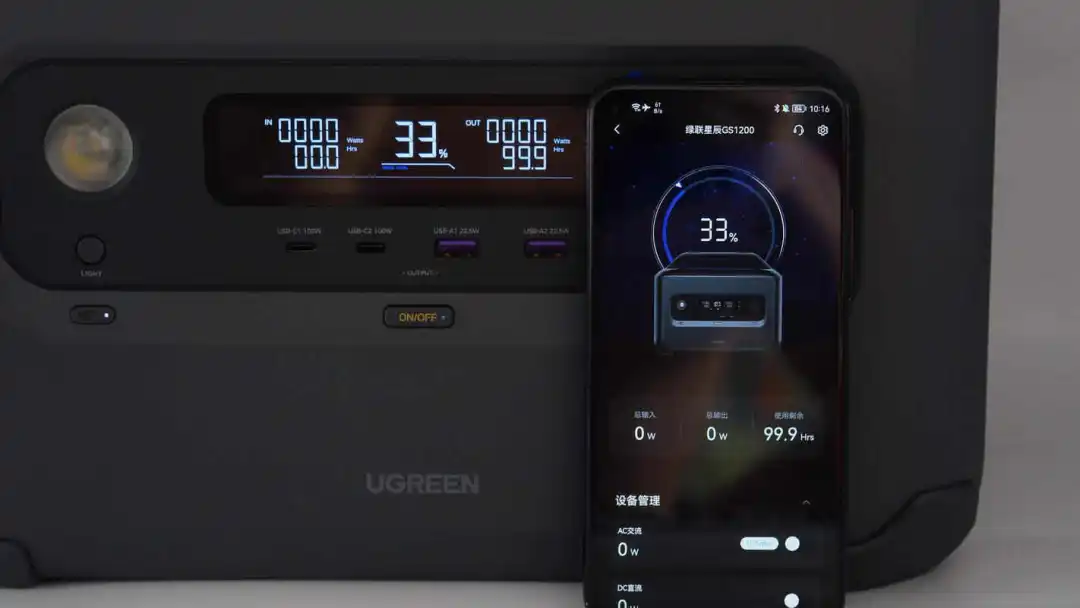

绿联星辰户外电源APP智能管理界面特写，可以在手机端实时监测户外电源电源使用情况，剩余电量等。

绿联星辰1200W户外电源拆解

在对绿联星辰户外电源的外观，配件和输出性能有了基本了解以后，下面就进行拆解，一起来看看内部的设计。

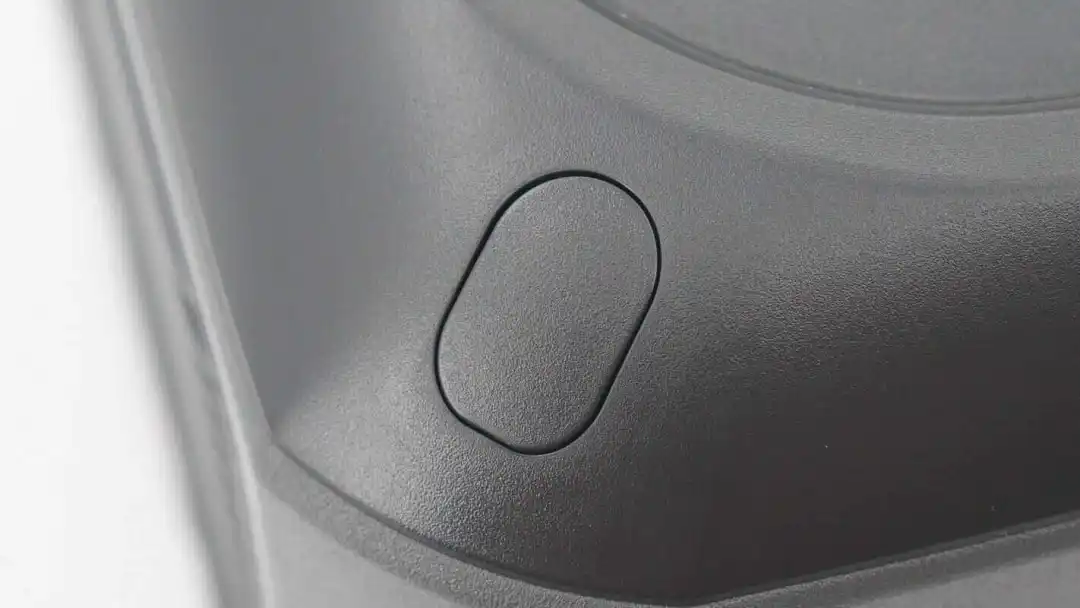

户外电源的固定螺丝采用盖子装饰，在盖子下面是固定螺丝。

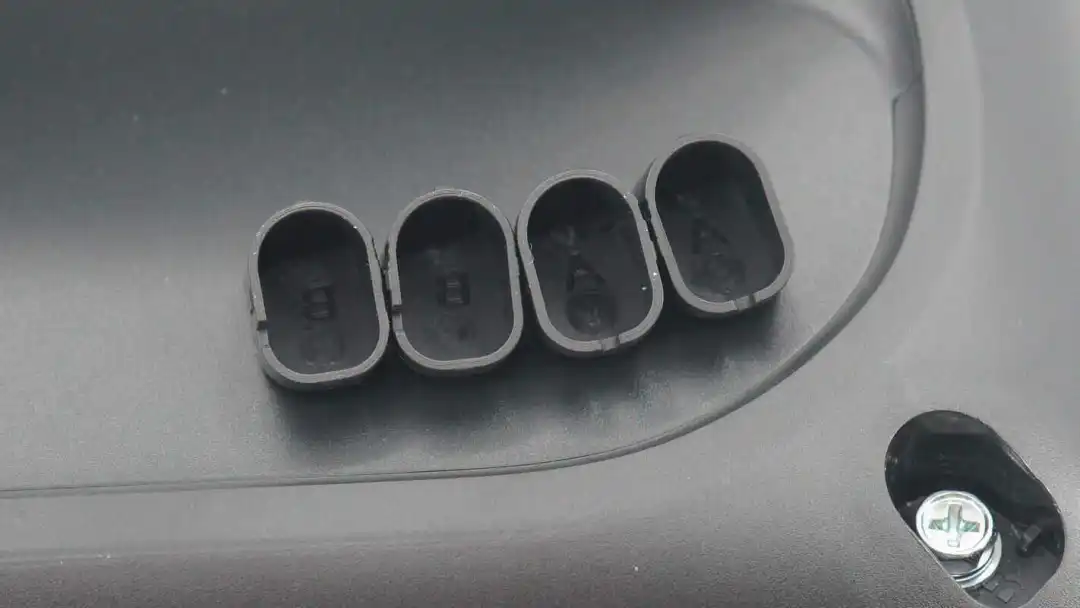

对应四根固定螺丝的装饰盖特写。

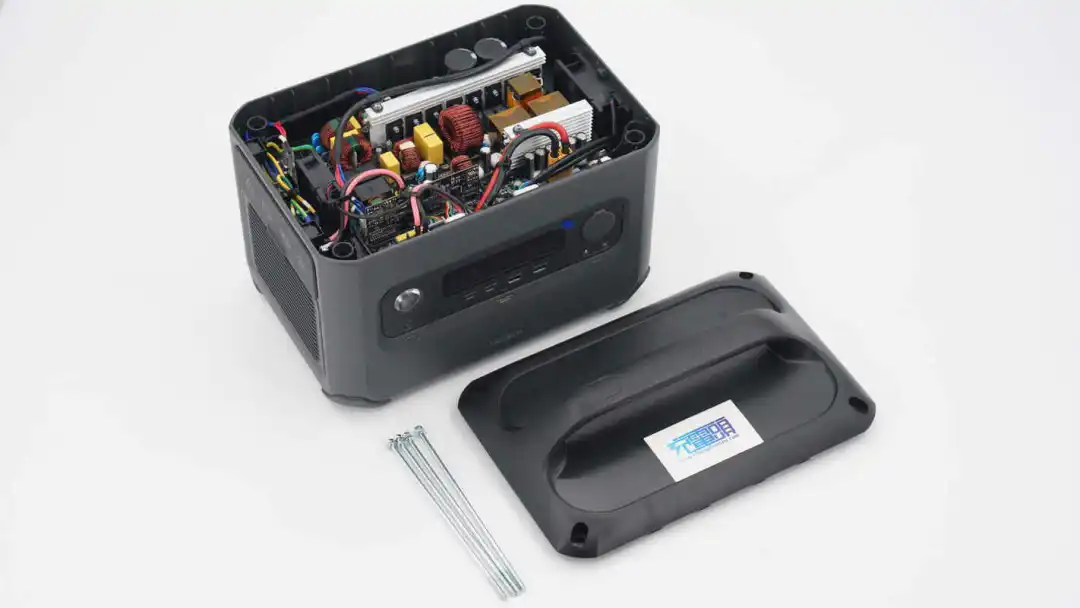

拆下四根固定螺丝，取下户外电源上盖。

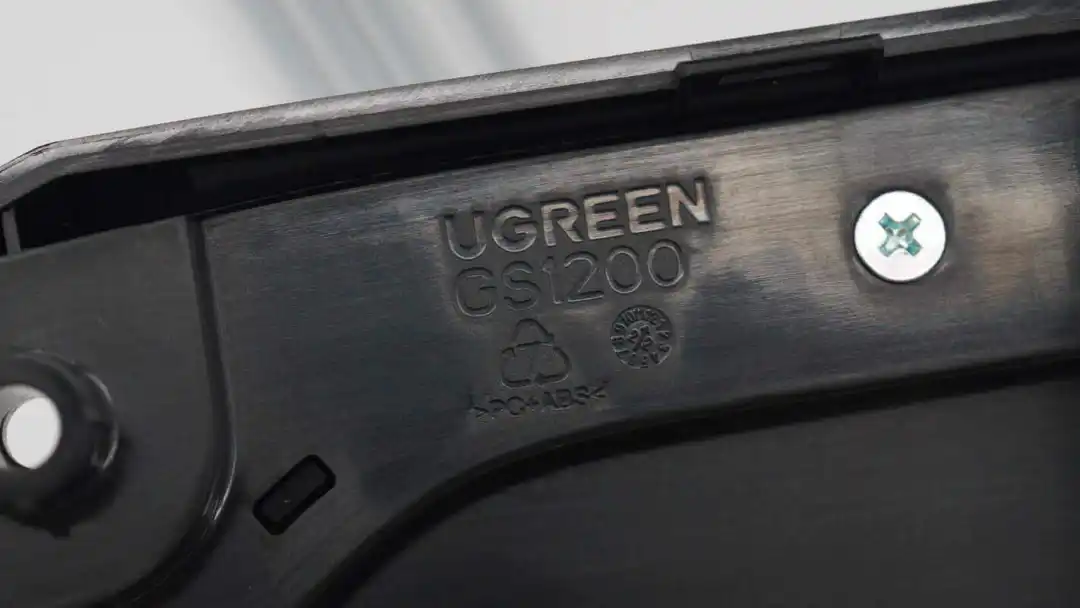

上盖为PC+ABS材质，内部印有UGREEN和GS1200字样，提手通过螺丝固定在上盖内部。

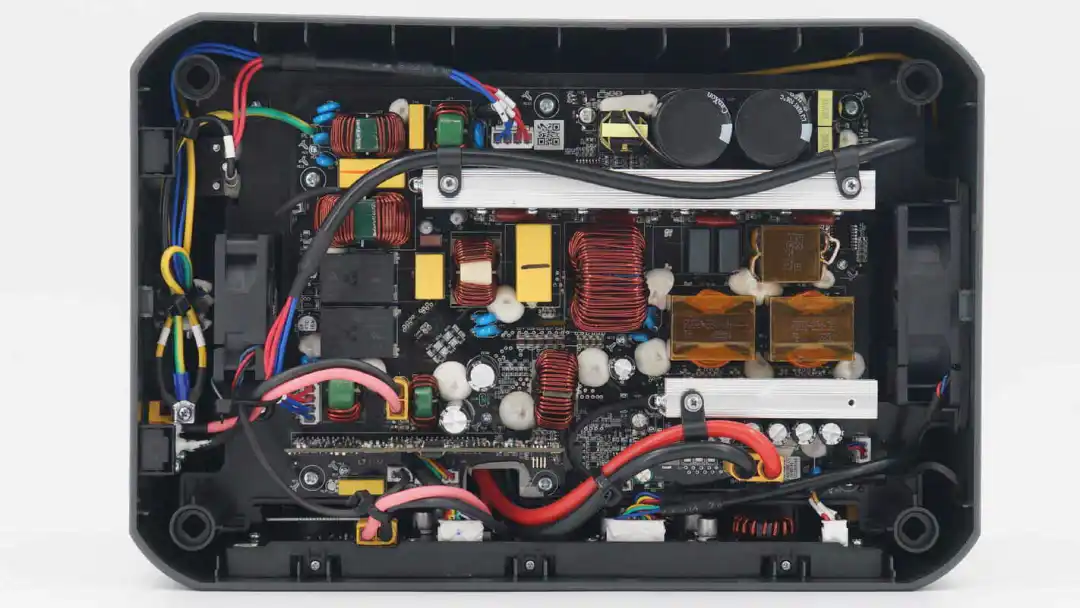

户外电源内部一览，顶部为双向逆变模块，其中两侧为散热风扇，形成风道，带走户外电源内部模块产生的热量。

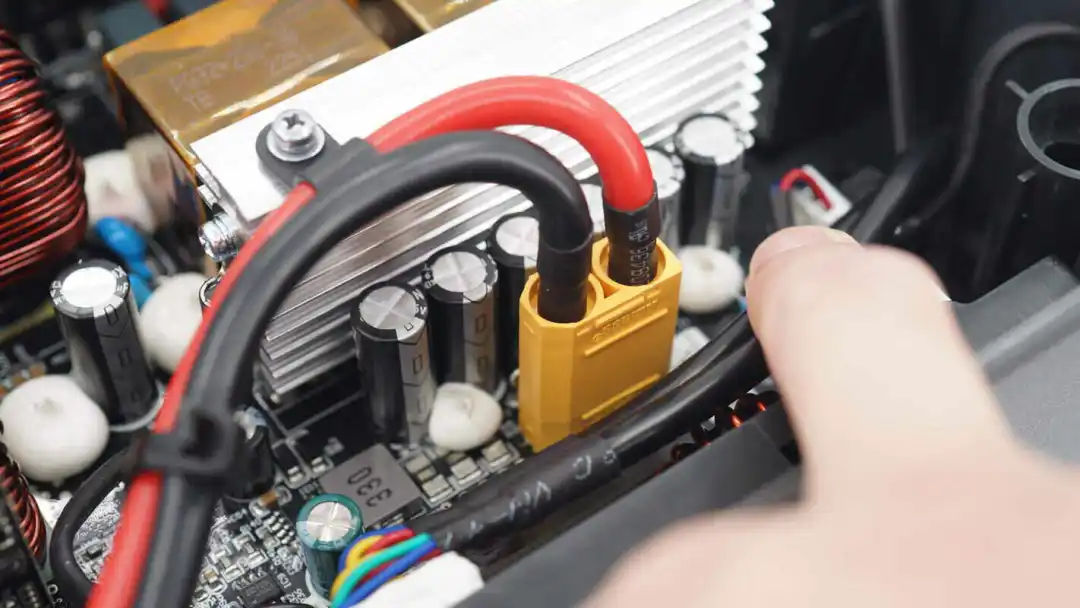

逆变模块直流输入采用XT90连接器。

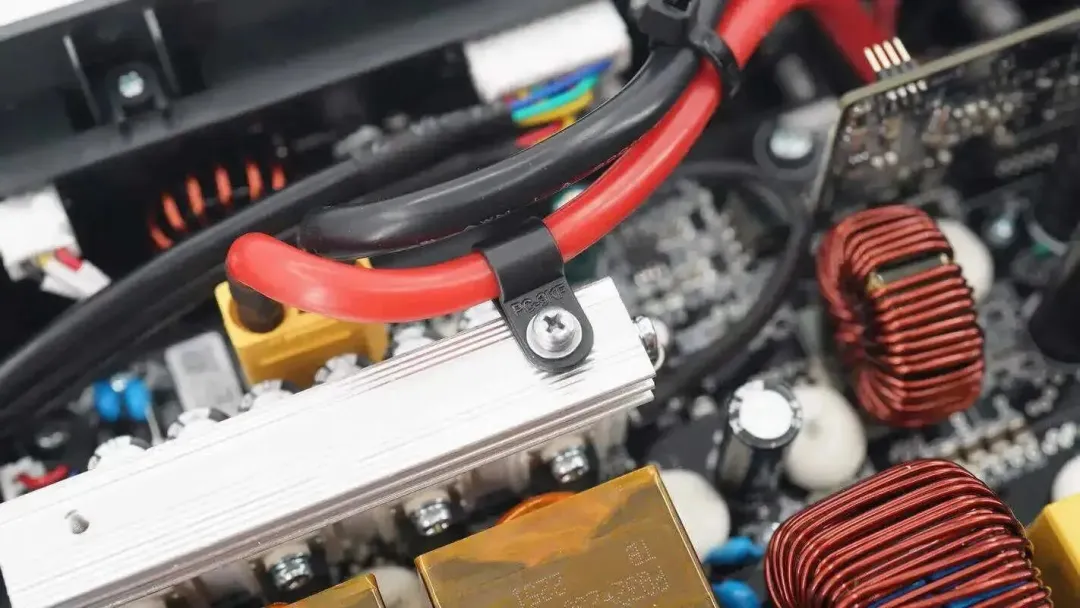

电池导线采用线卡固定在散热片上。

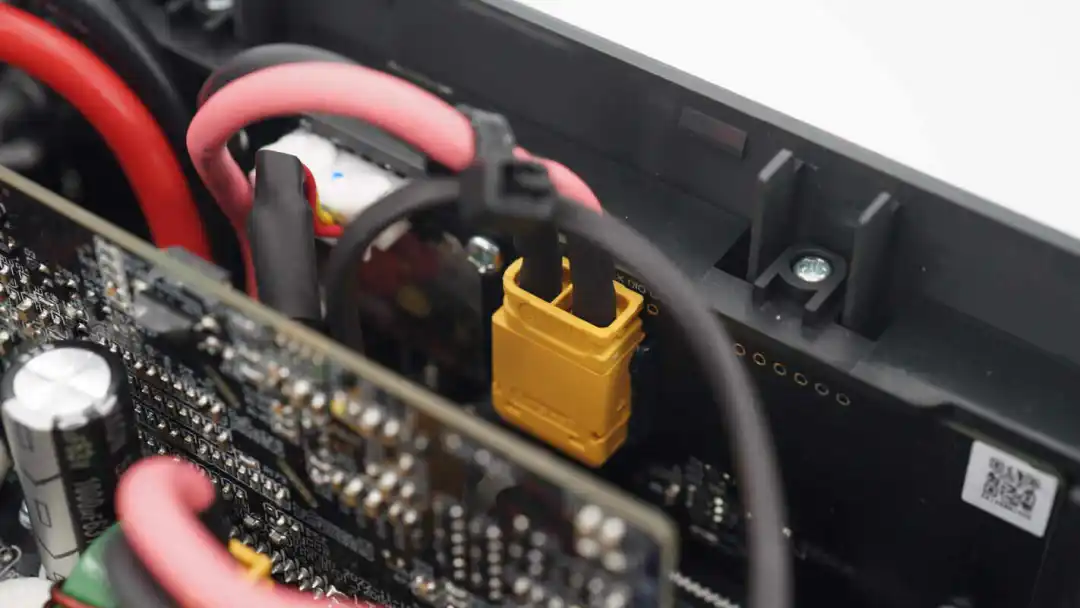

采用XT60连接器连接侧面的快充面板。

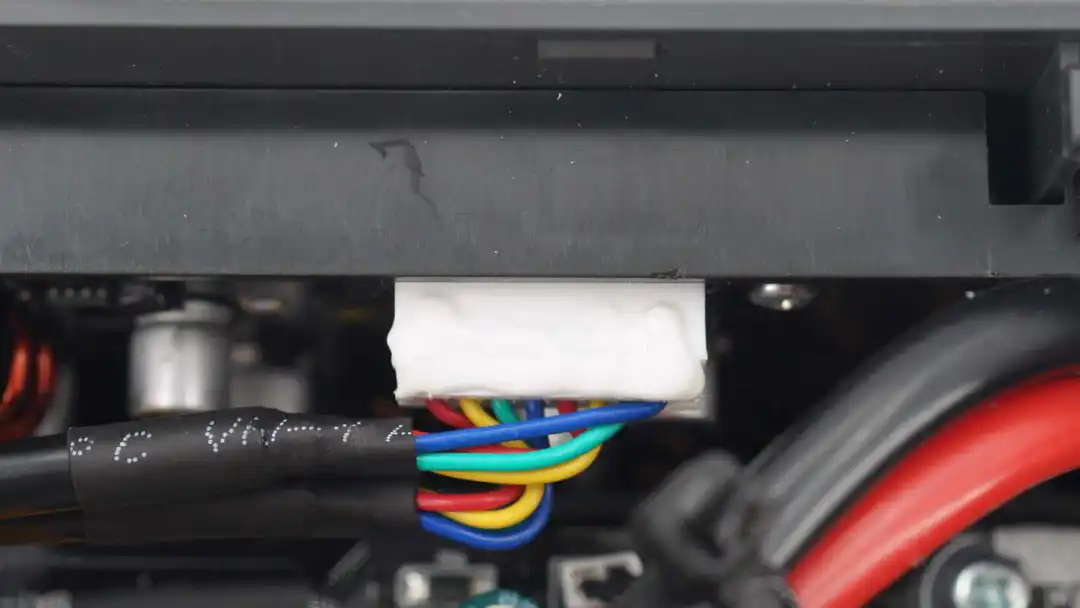

快充面板到电池组的连接线，用于读取电池组电量信息。

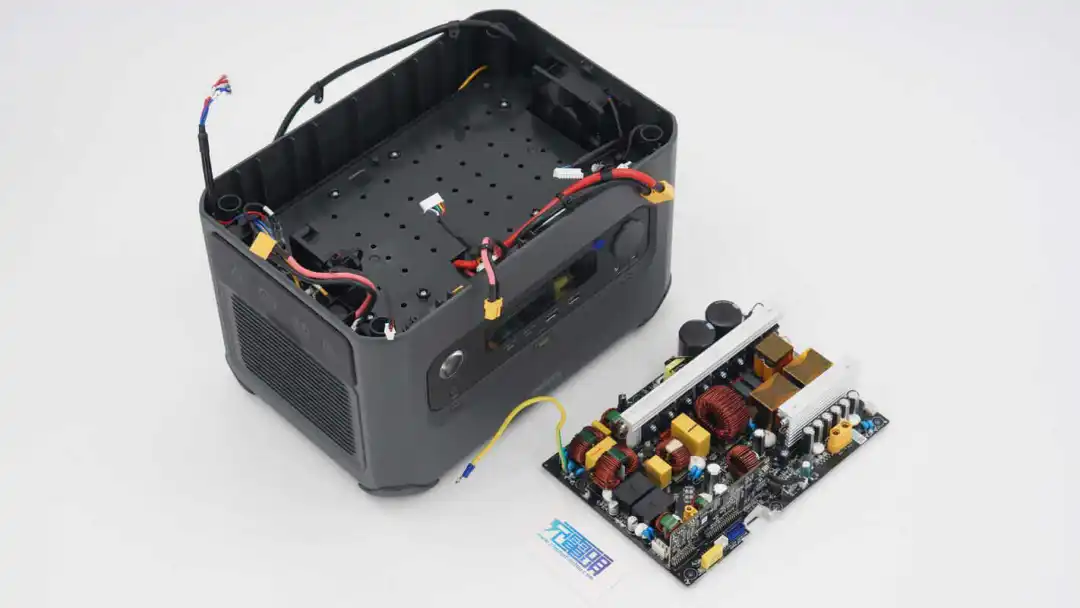

从壳体内部取出双向逆变模块。

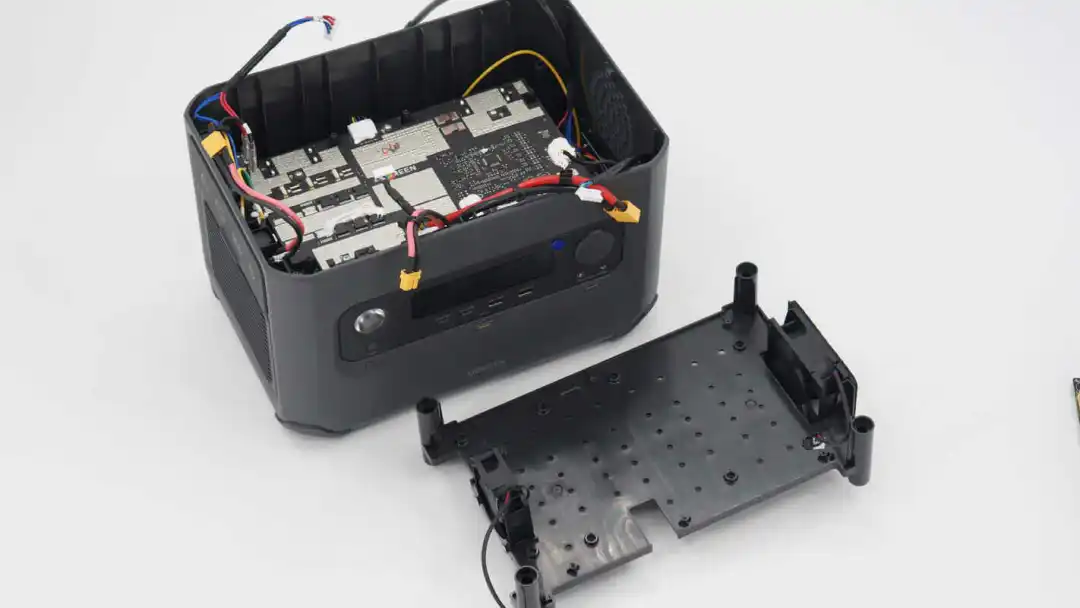

在逆变模块下方是一块塑料隔板，用于隔离双向逆变模块和电池组。

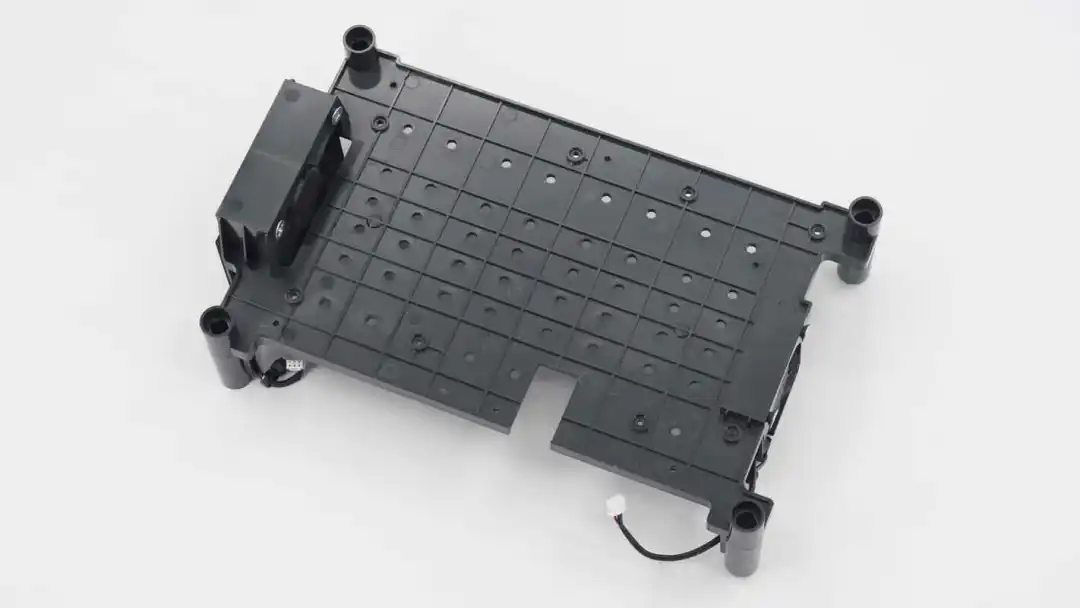

取出塑料隔板，隔板两侧安装散热风扇。

塑料隔板背面设有加强筋增加强度。

其中一个较大的散热风扇为8025规格，额定电压12V，电流0.34A。

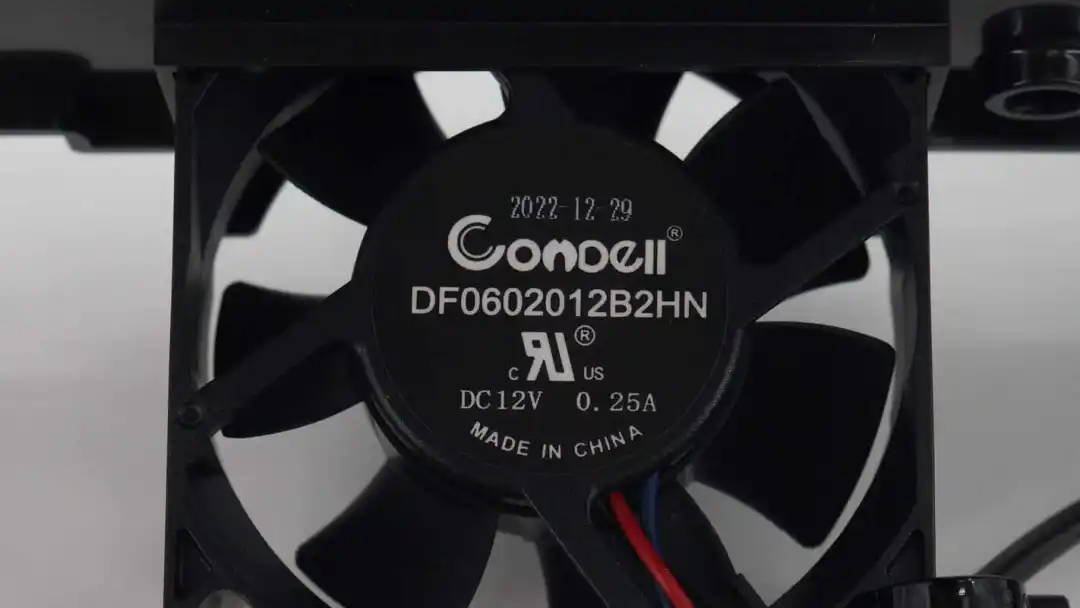

另一个较小的散热风扇为6020规格，额定电压12V，电流0.25A。

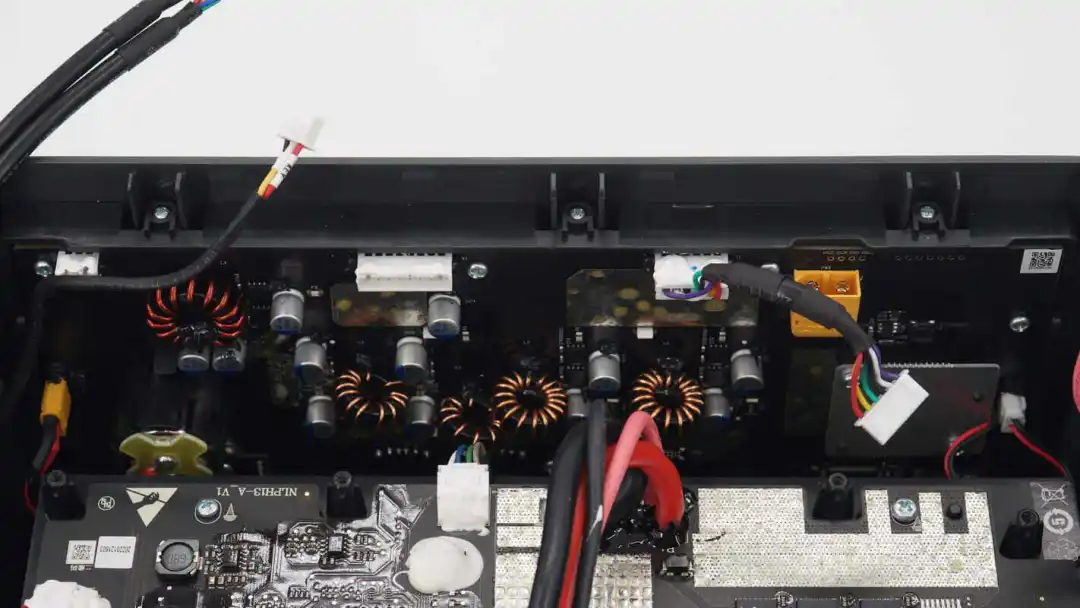

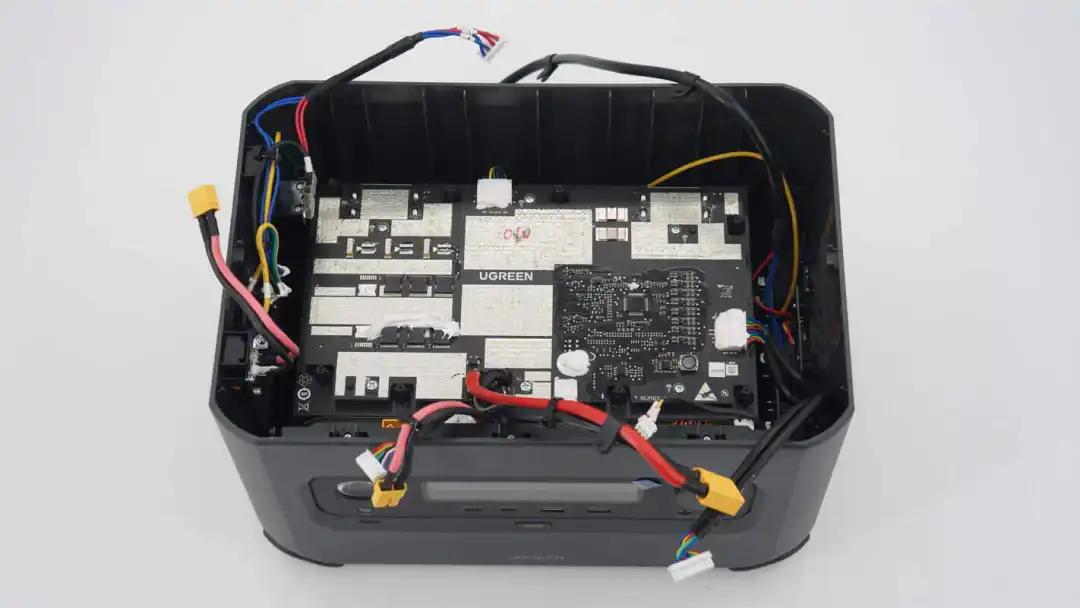

取出塑料隔板，首先看到的是电池组的保护板。

快充面板背面一览，两个白色插座分别连接电池组和双向逆变模块，右侧XT60连接器用于连接电池组取电。

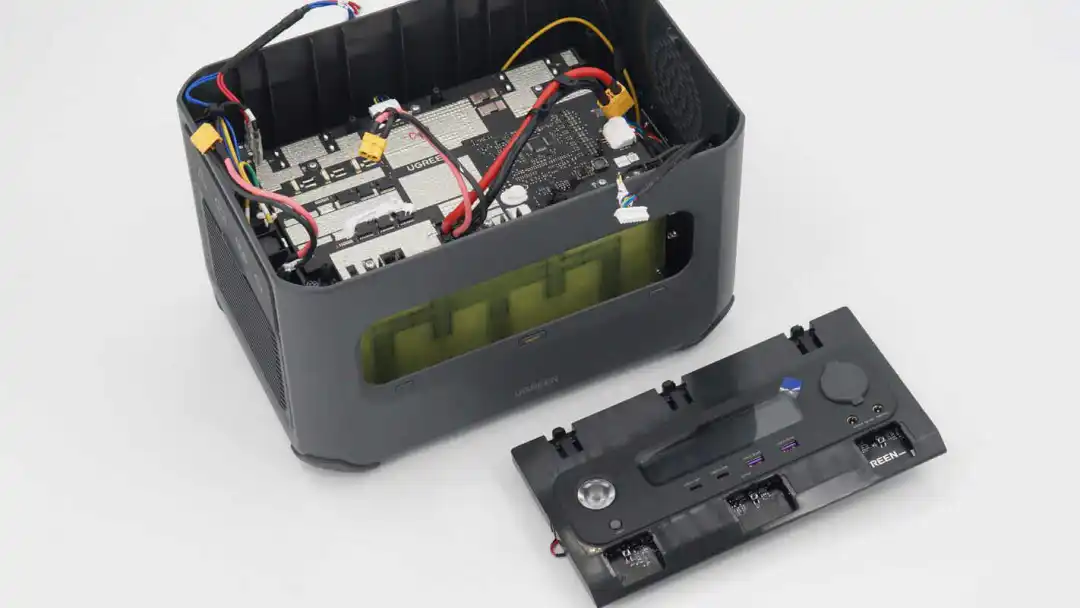

从内部取出侧面的快充面板。

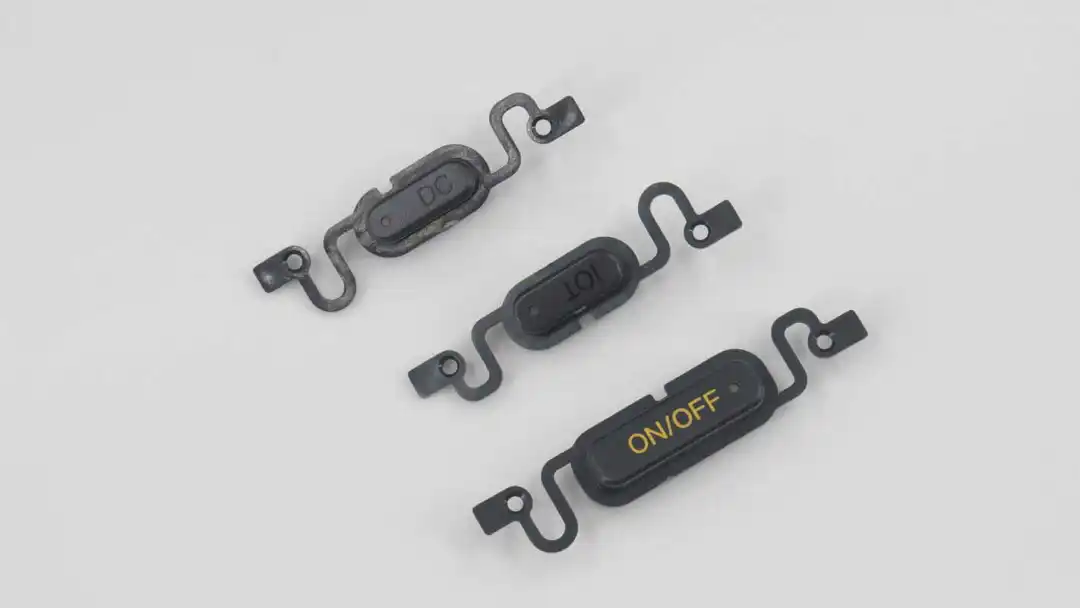

三个功能按键特写。

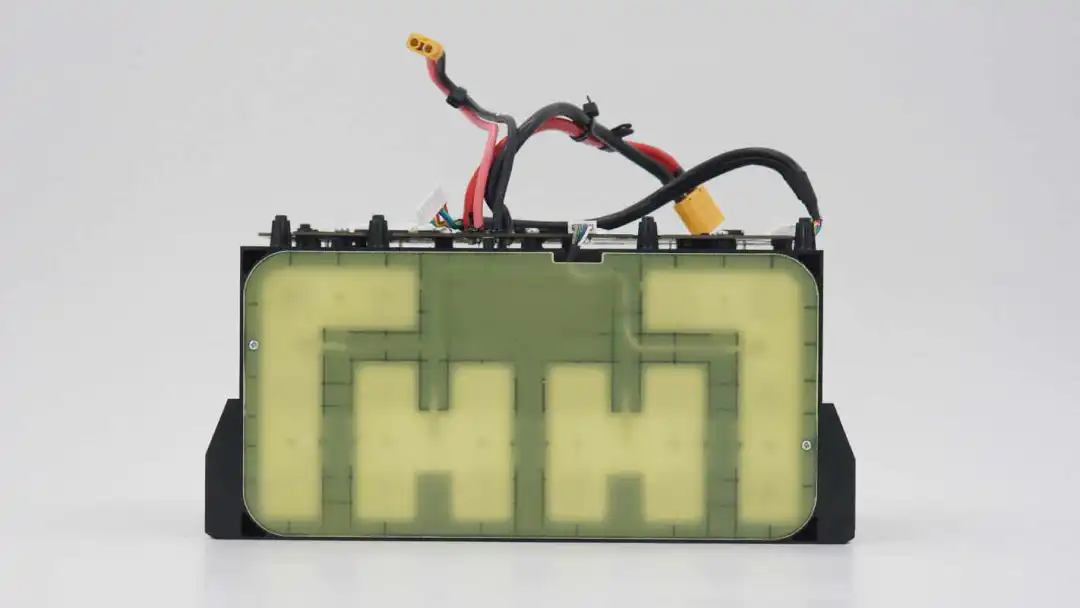

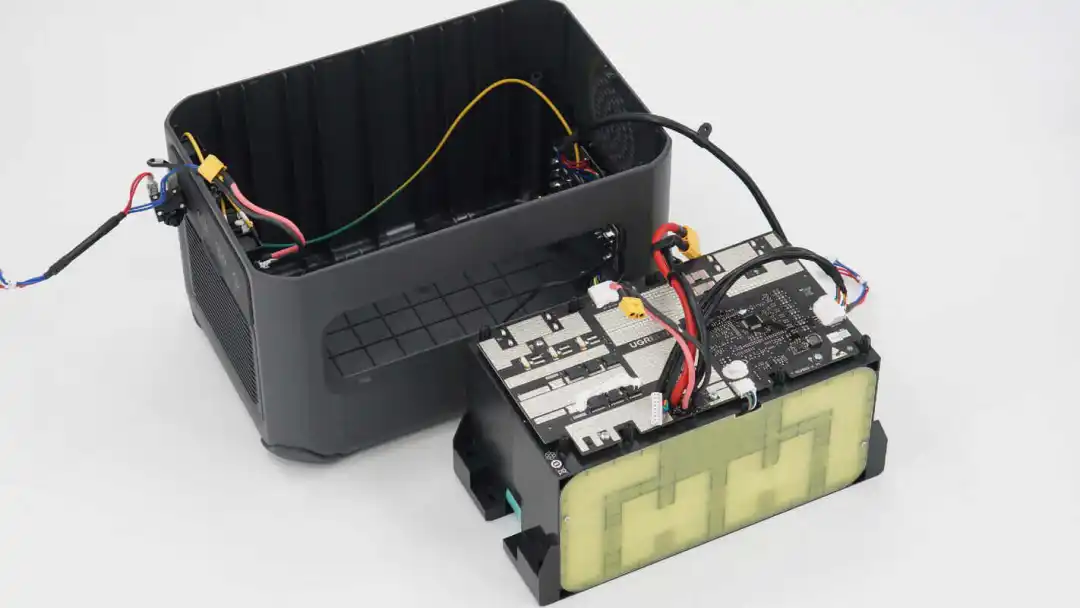

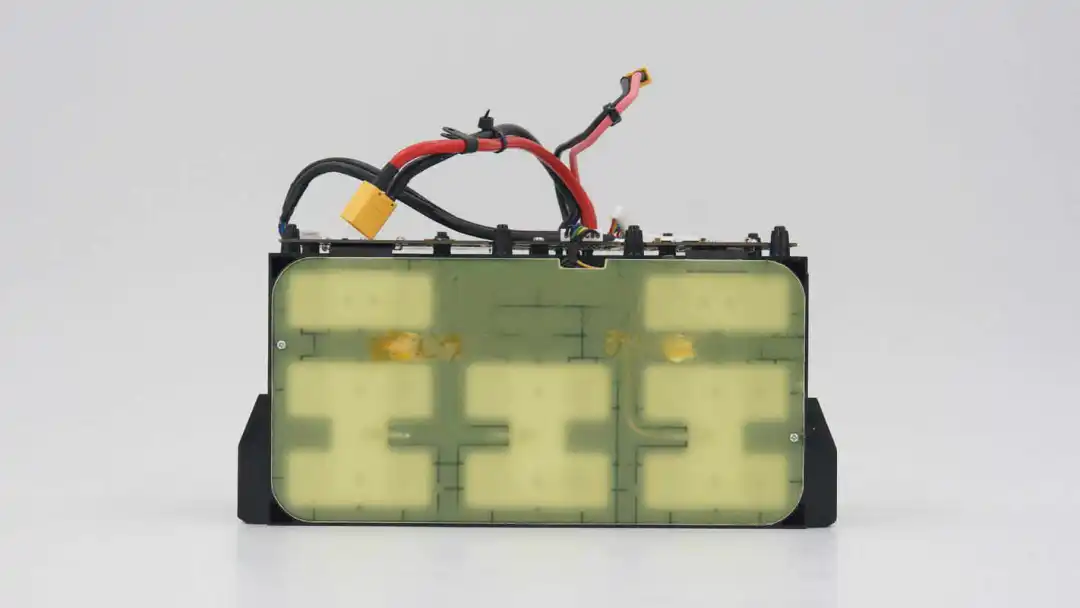

从壳体内部取出电池组，电池组侧面粘贴纤维板绝缘。

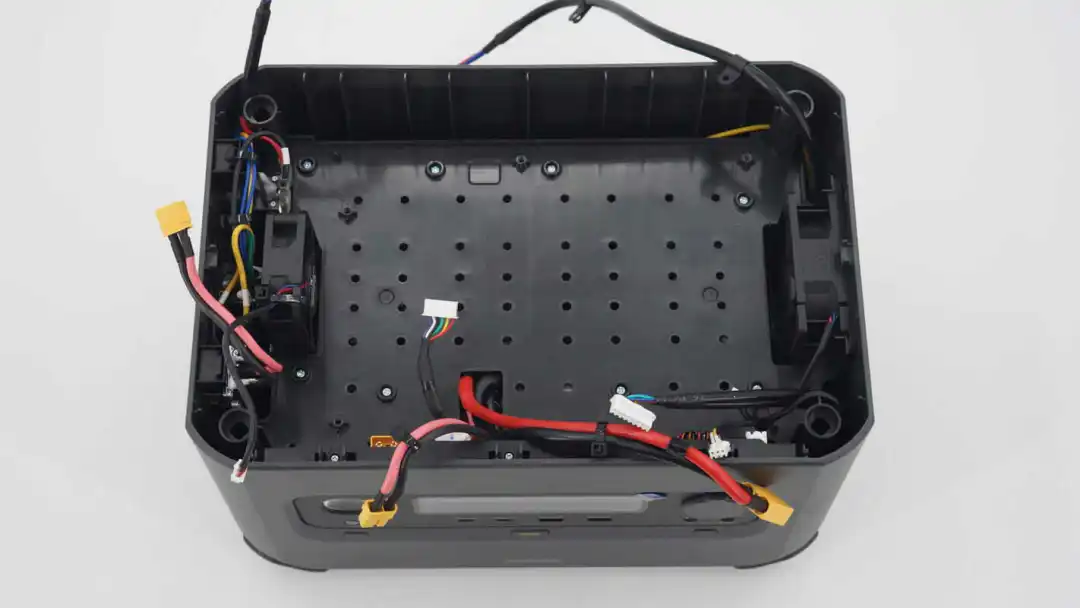

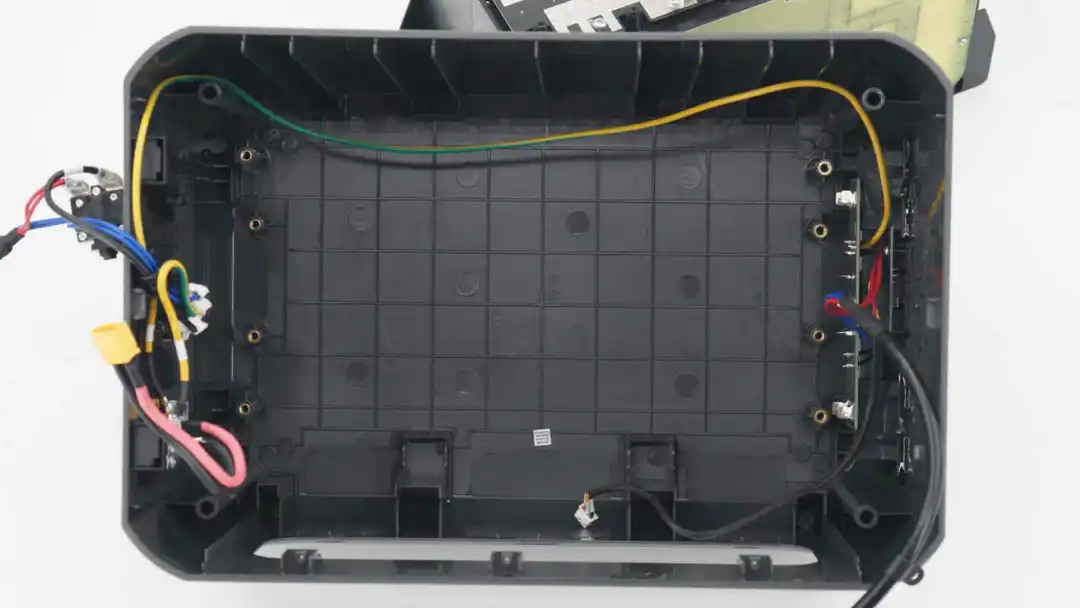

壳体内部连线结构特写。

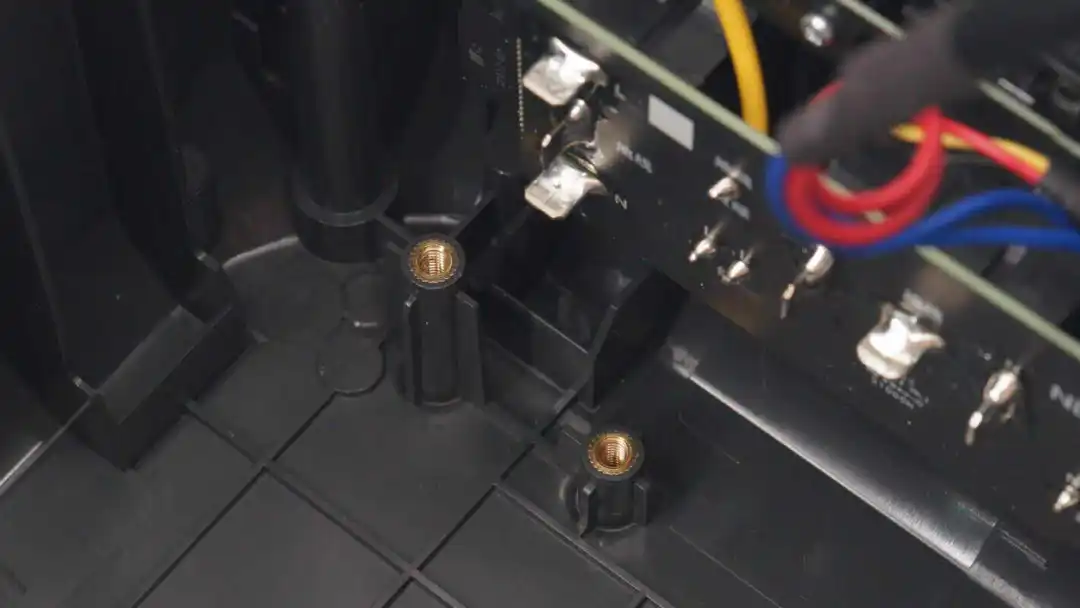

内部螺丝采用注塑铜螺母固定，更加耐用。

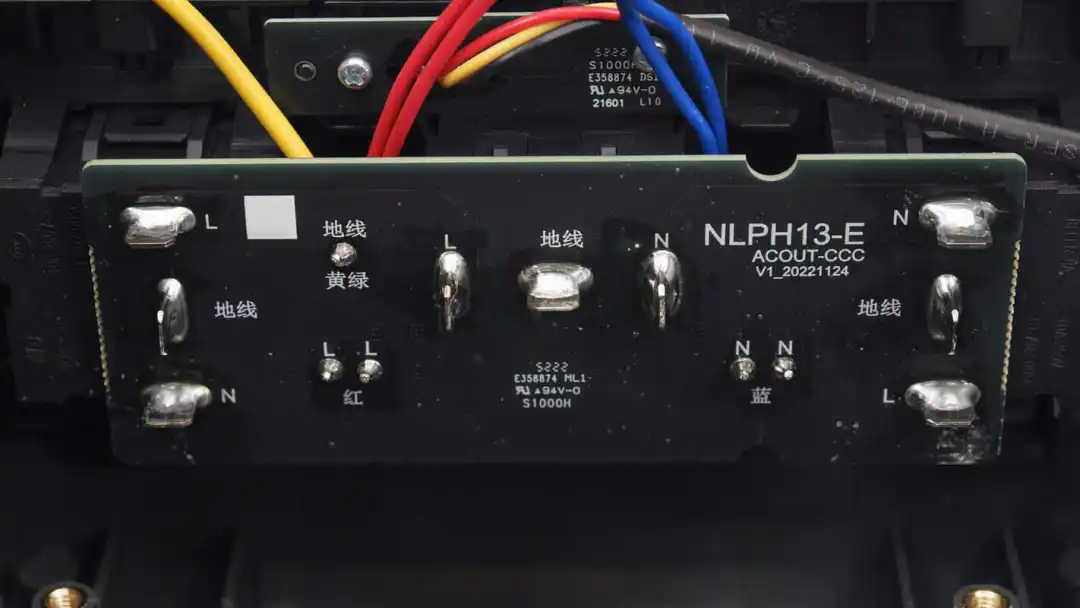

AC输出插座焊接PCB连接，并标注导线颜色。

直流输入插座采用压板固定，交流输入插座焊接连接，焊点涂胶绝缘固定。

过载保护器来自东莞丹罗电器有限公司，为L3系列过载保护器，额定电流10A，用于交流充电输入过载保护。

电池组为8串2并连接，共16节电池组成。电池固定在塑料支架中，单节电池容量为20Ah，两节并联组成40Ah容量。

电池通过镍带点焊连接，侧面双面胶粘贴纤维板绝缘。

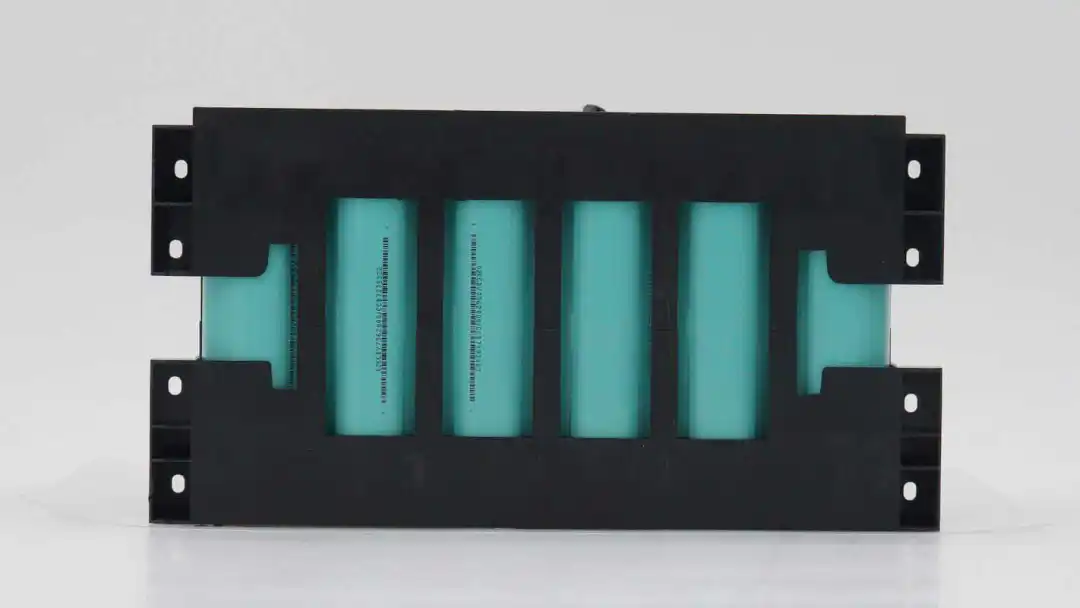

电池组通过塑料支架固定，支架通过螺丝固定在壳体内部。

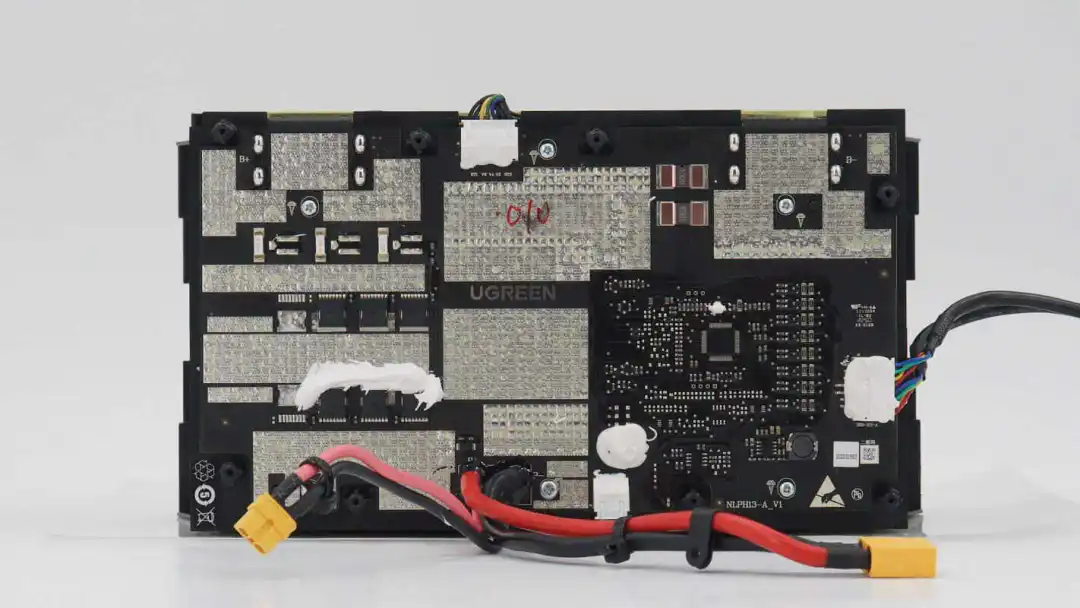

电池保护板一览，左侧为保险丝和电池保护管，右侧上方为电流检测电阻，右下方为电池保护芯片，均衡电路和通信接口。上下焊接连接器用于检测电池组单体电池电压，铜箔露铜加锡增加载流量。

电池保护芯片来自瑞萨，型号RAJ240090，是一颗支持3到8串电池应用的电池保护芯片，集成电池容量计量和可编程的保护功能，支持过压、欠压，温度保护，输出短路保护，充电过电流保护和放电过电流保护。

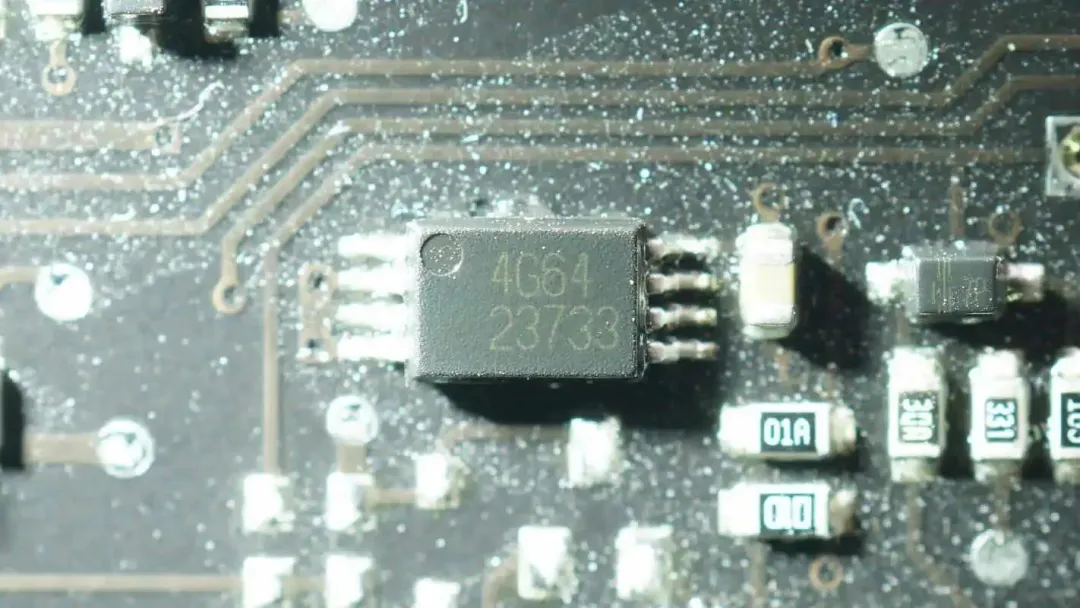

保护芯片外置的存储器特写。

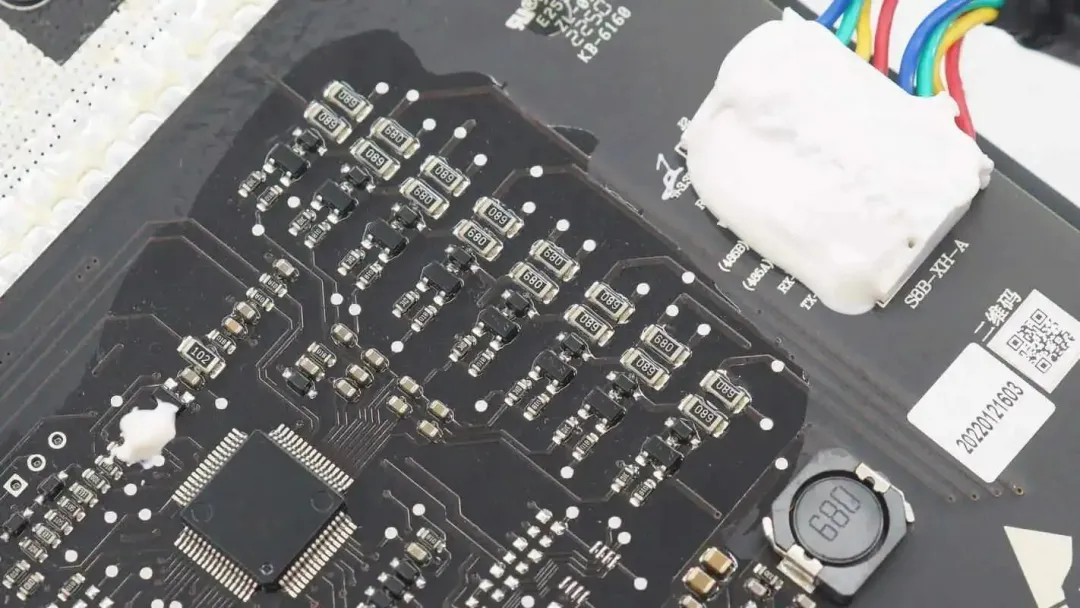

保护芯片外置的均衡MOS管和均衡电阻特写，用于电池充电均衡。

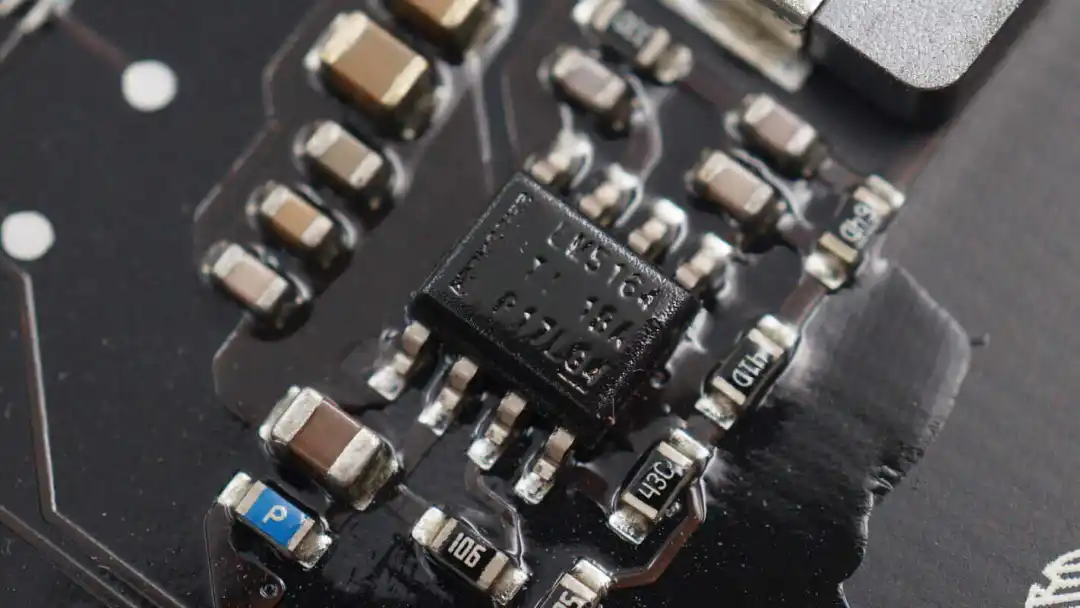

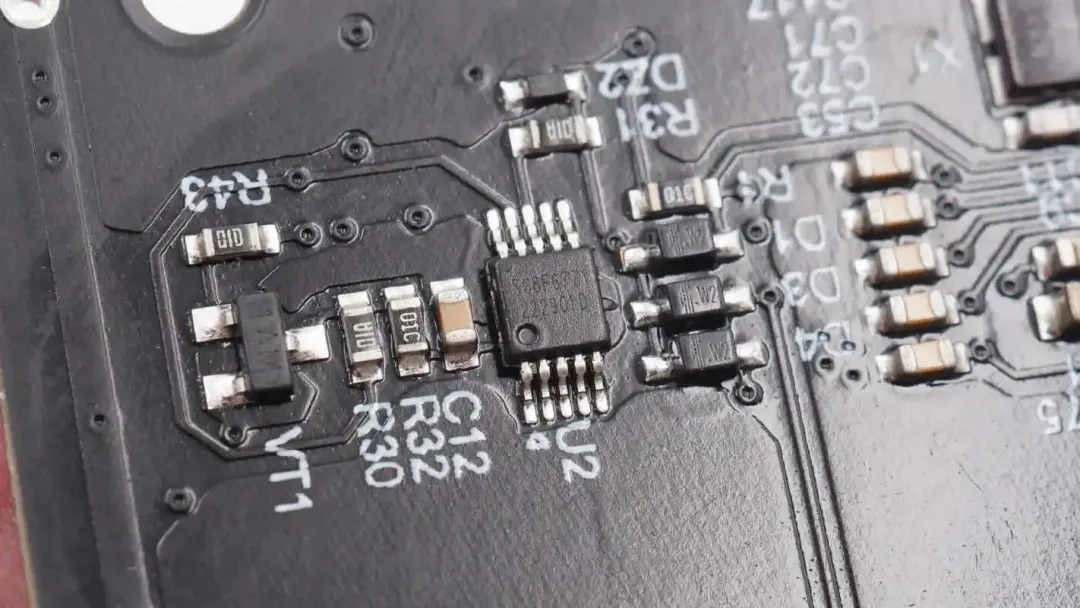

一颗降压转换器来自TI德州仪器，是一颗100V输入，1A输出的同步降压转换器，用于为保护板芯片供电。

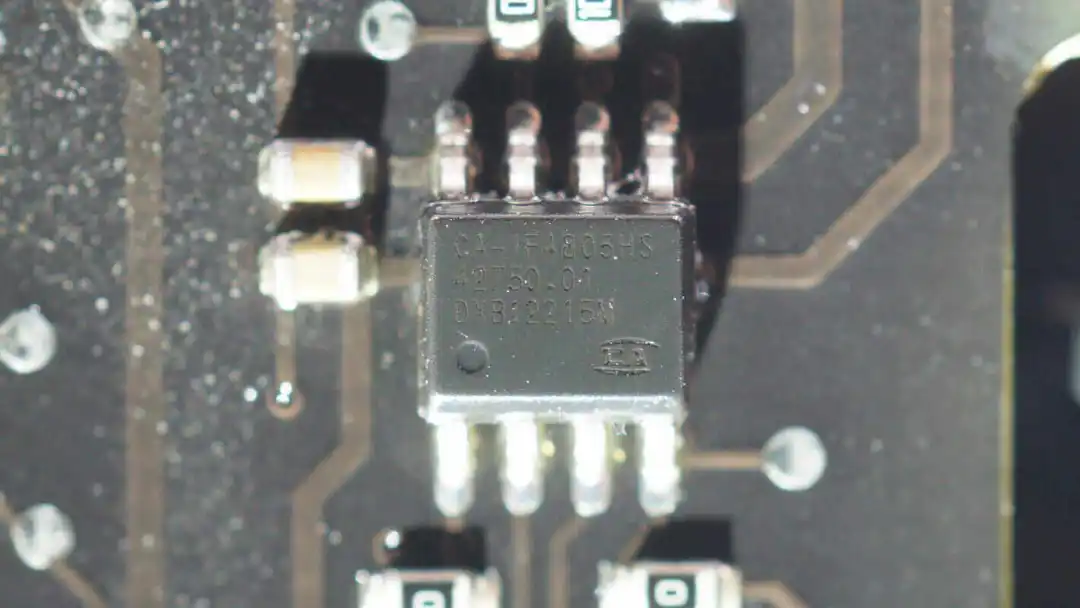

CA-IF4805HS通讯芯片来自川土微，是一颗低噪声RS-485/RS422半双工收发器，支持500Kbps速率。

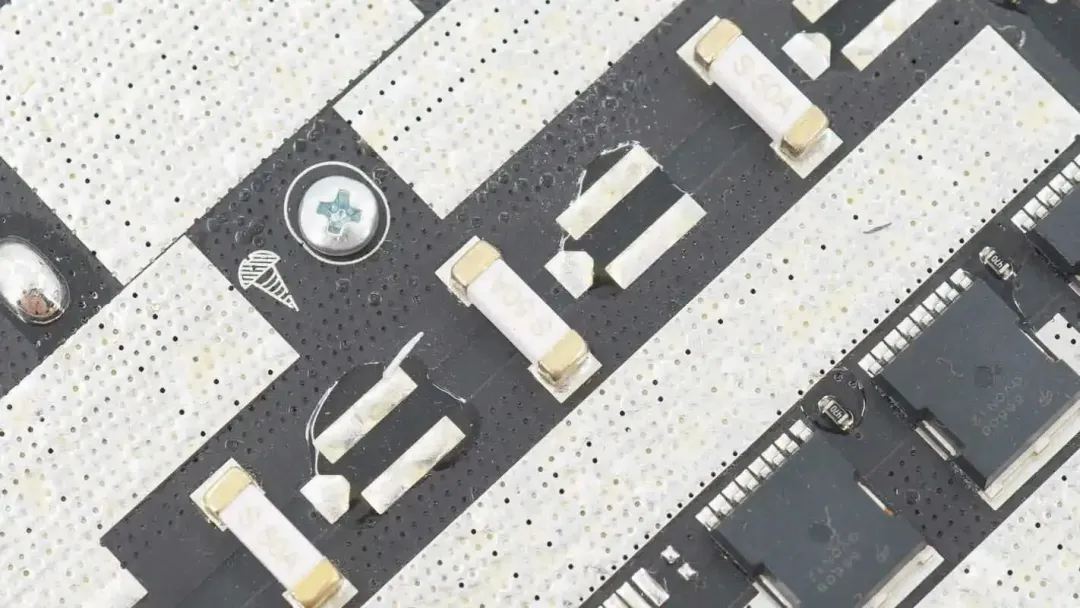

三颗50A贴片保险丝用于电池组过流保护。

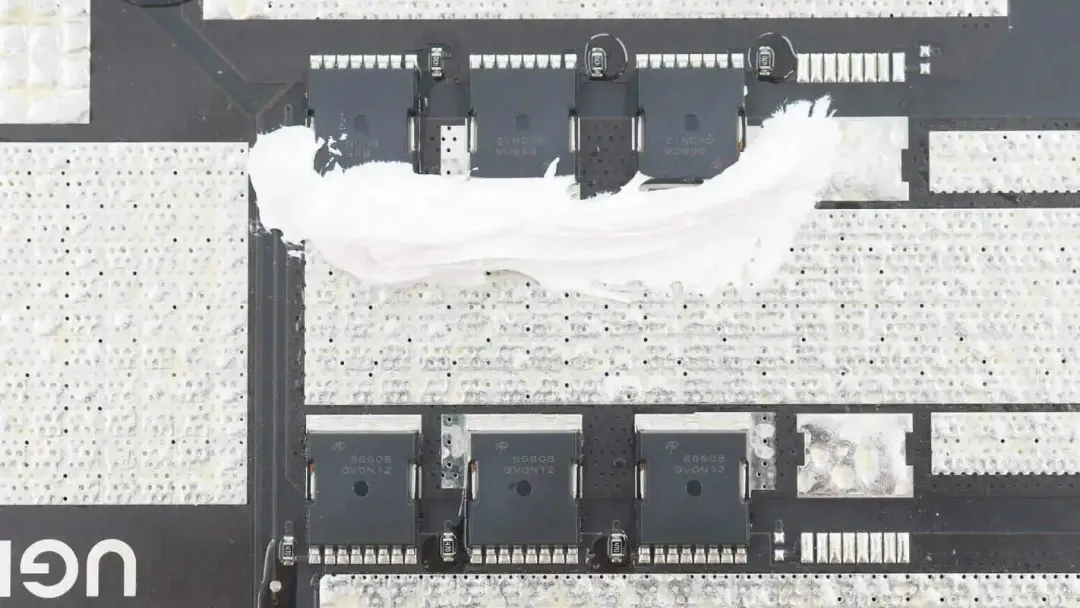

电池保护管来自AOS万代，型号AOTL66608，是一颗耐压60V的NMOS，导阻0.7mΩ，采用TOLLA封装，三颗并联对向串联。

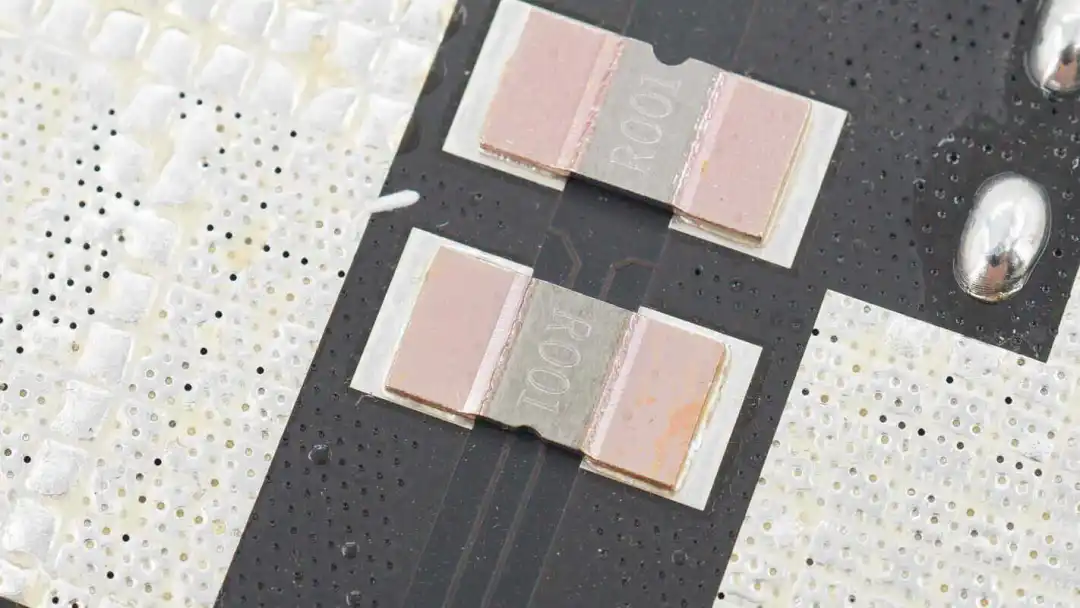

两颗1mΩ取样电阻用于电池组电流检测，进行电量计量。

接下来拆解户外电源的快充面板，快充面板中间为液晶屏幕，在屏幕左侧为照明灯，右侧为点烟器输出接口，屏幕下方为2C2A四个USB接口，右侧为5521输出接口。

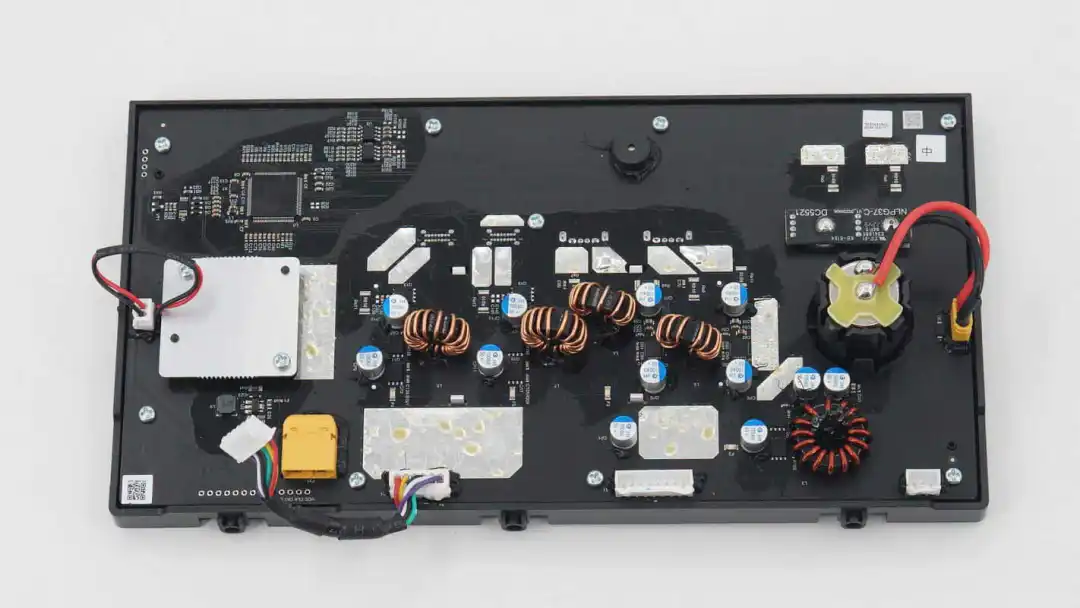

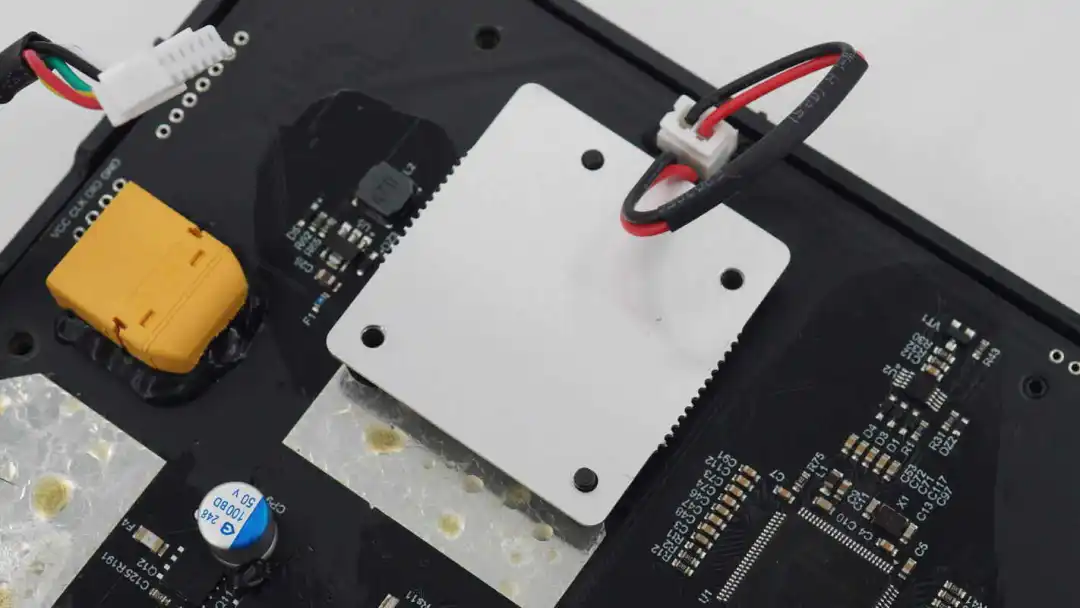

背面为模块主控单MCU，USB-C和USB-A接口的降压电路，照明灯驱动电路，点烟器接口及降压电路和直流输出接口。

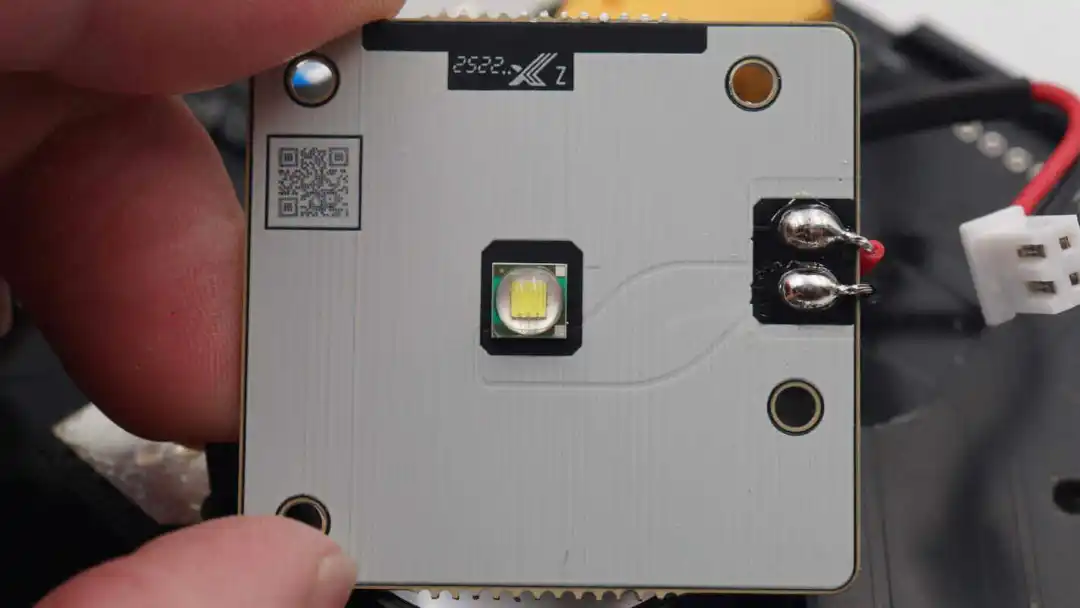

LED照明灯焊接在铝基板上，便于散热降低温升。



LED照明灯与导线焊接连接。

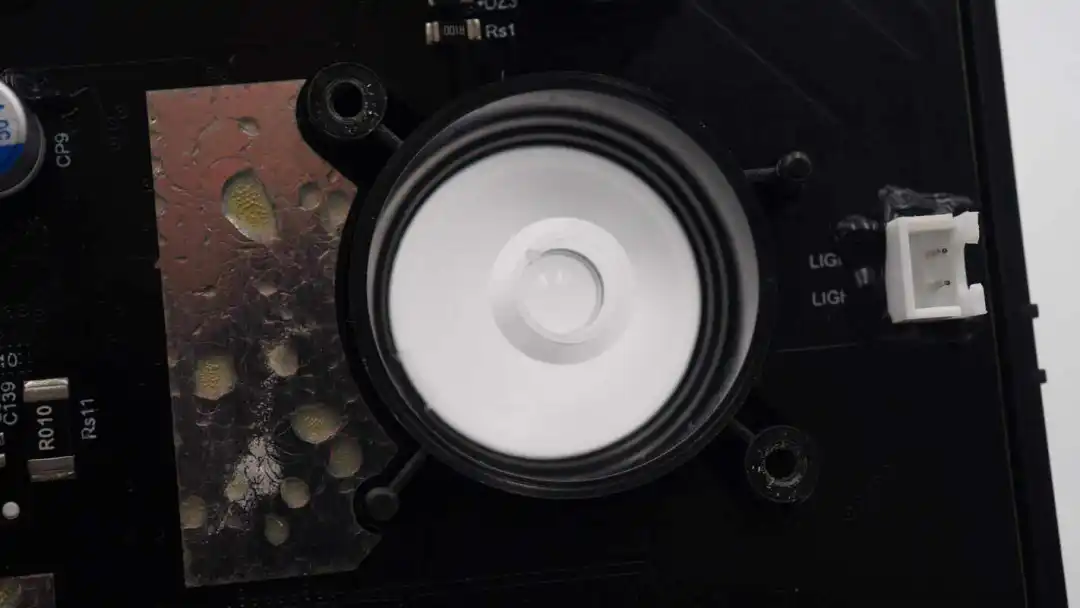

壳体内部的透明树脂一体灯杯特写。

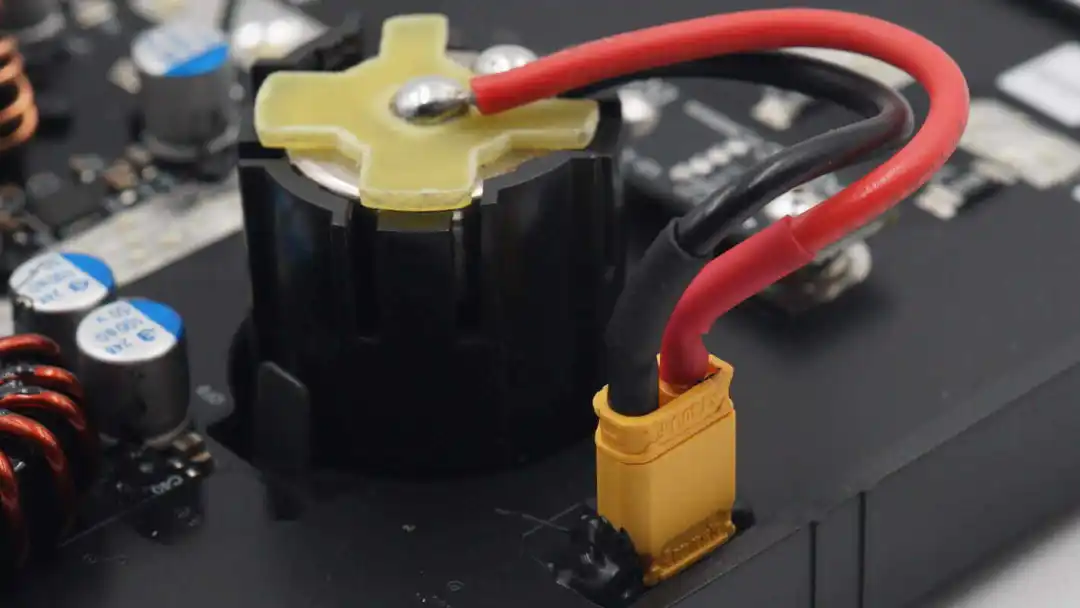

车充点烟器通过XT30连接，插座涂胶加固。

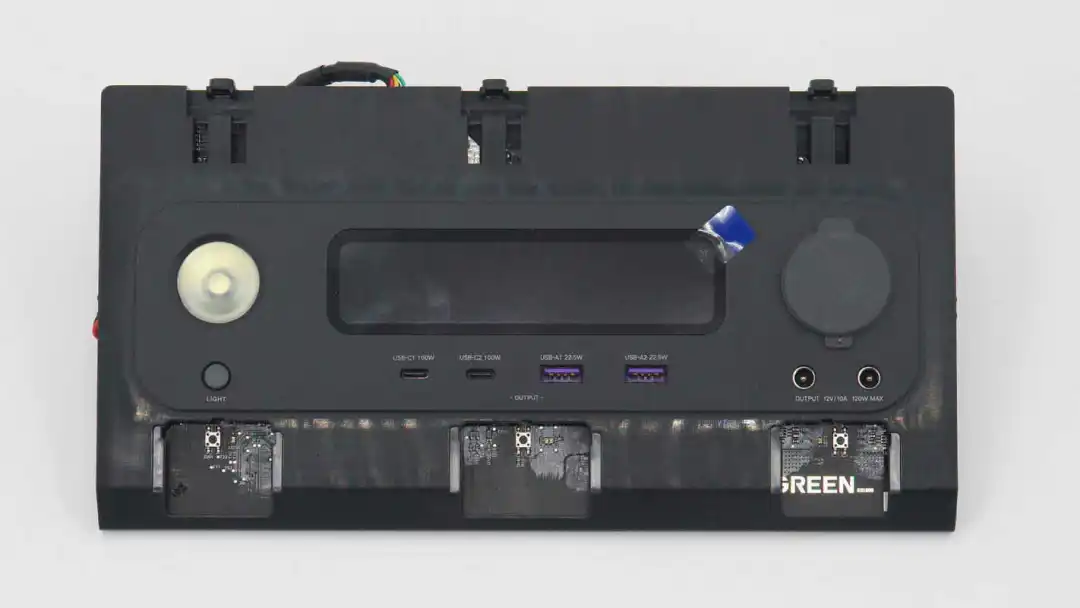

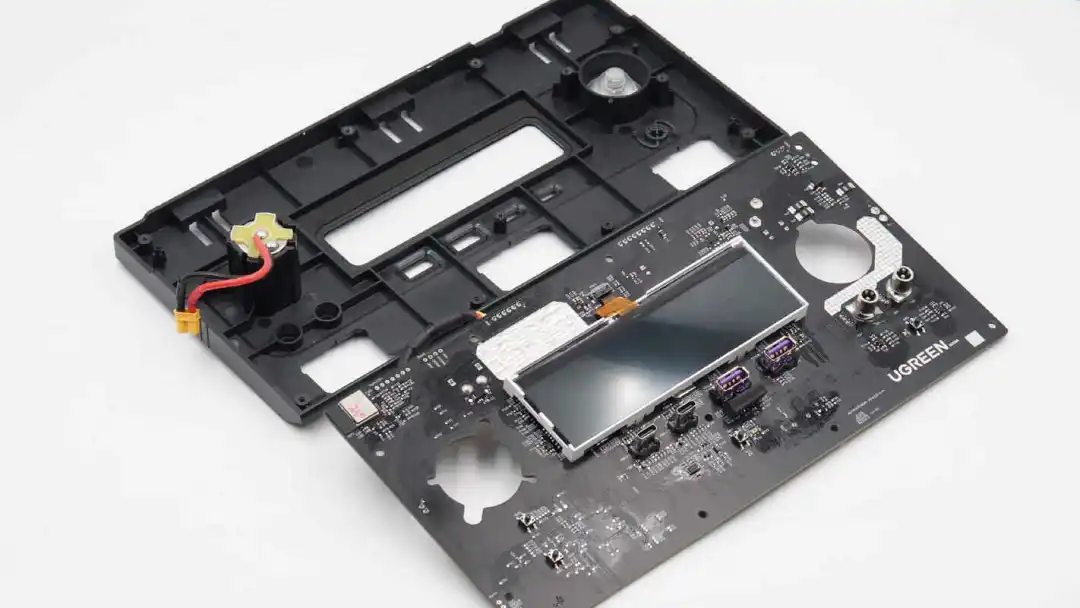

拧下固定螺丝，拆下塑料面板。

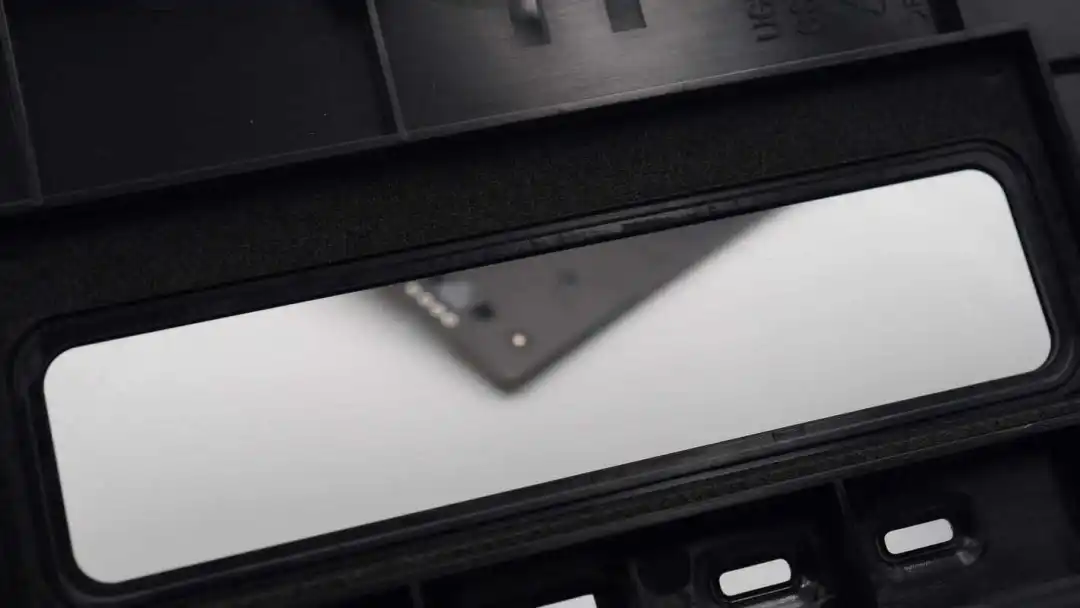

面板内部边框粘贴泡棉胶防尘。

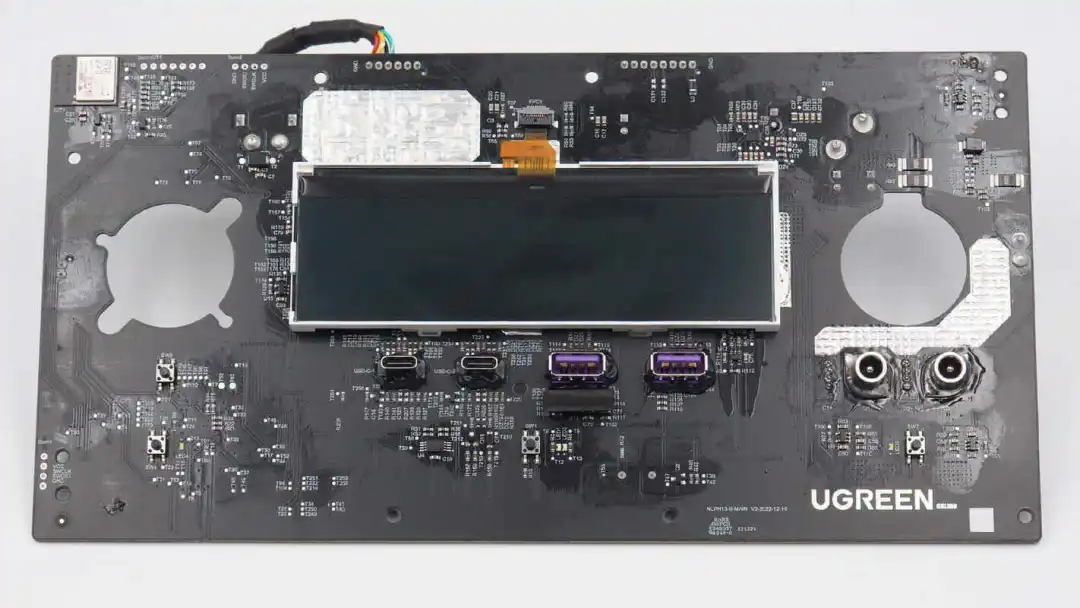

液晶屏幕固定在PCB中间。

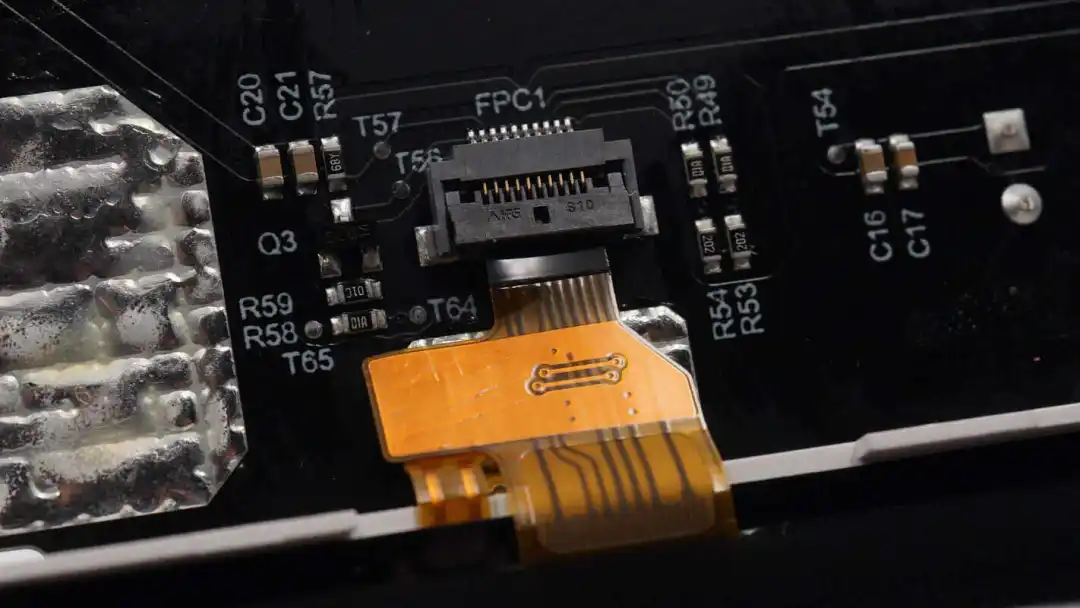

液晶屏幕通过排线连接。

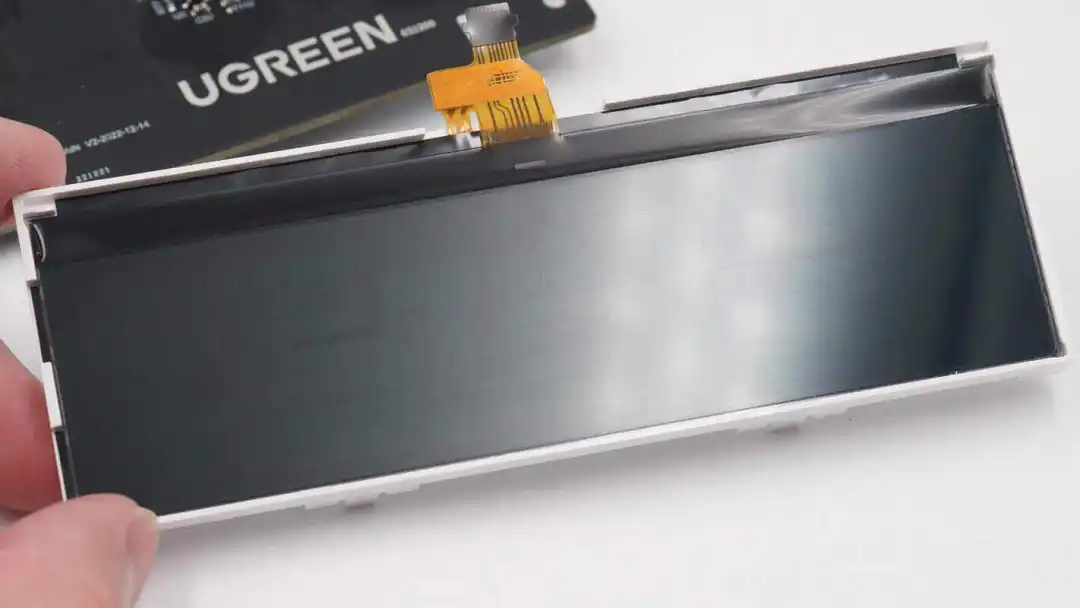

液晶屏幕正面一览，依稀可以看见上面的笔划。

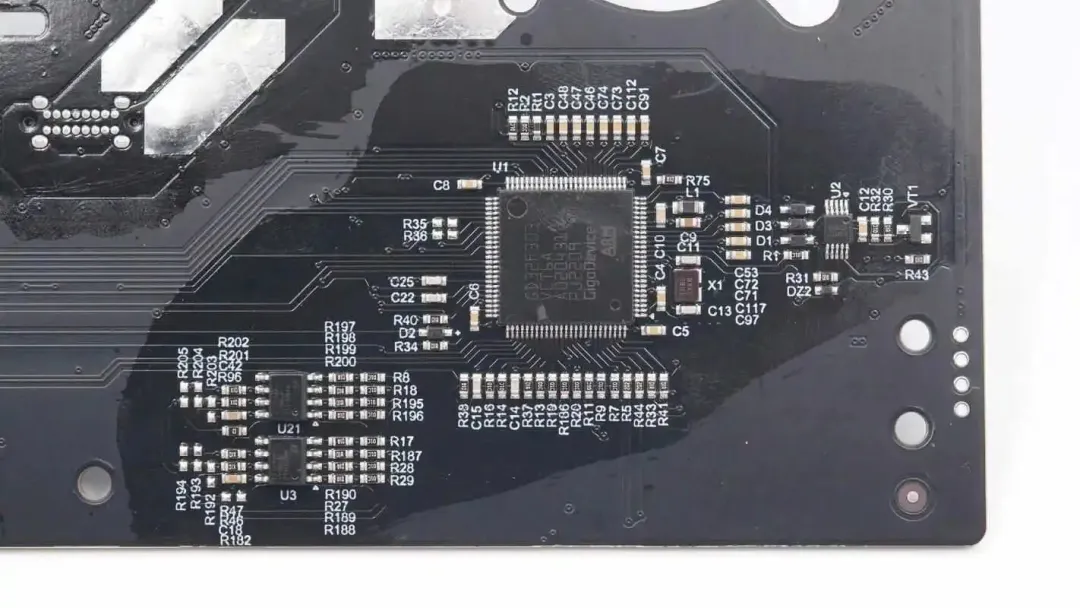

主控MCU芯片和通信芯片焊接在主板一角，涂有三防漆进行保护。

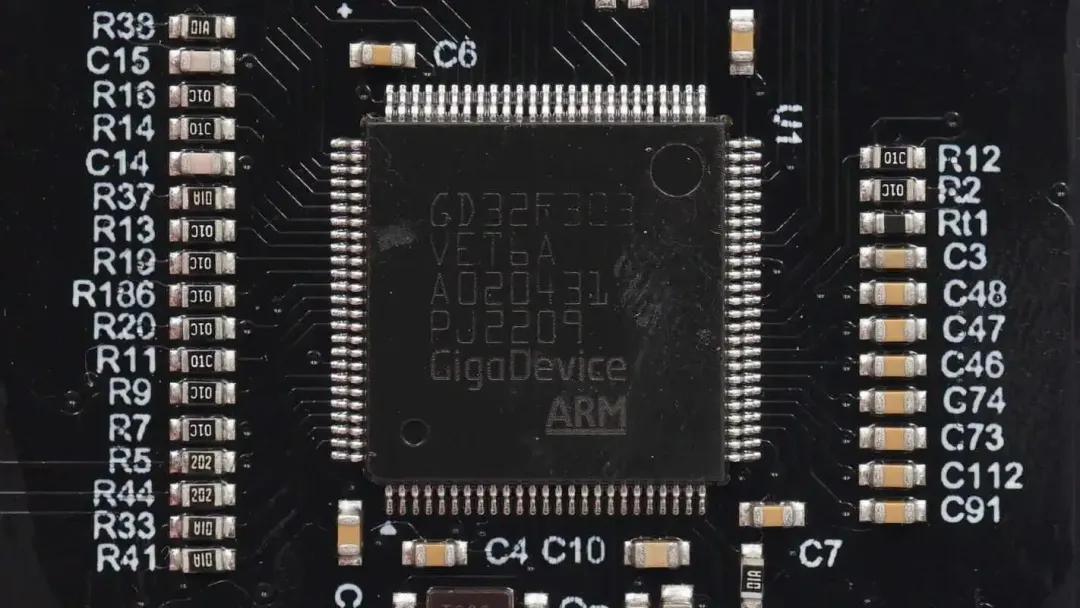

主控芯片来自兆易创新，型号为GD32F303VET6，是一颗主频达120MHz的MCU，内置Cortex-M4内核，具备256KB FLASH和64KB SRAM，支持PWM信号输出。用于状态显示和控制功能。

中微 SC8F6771 单片机。

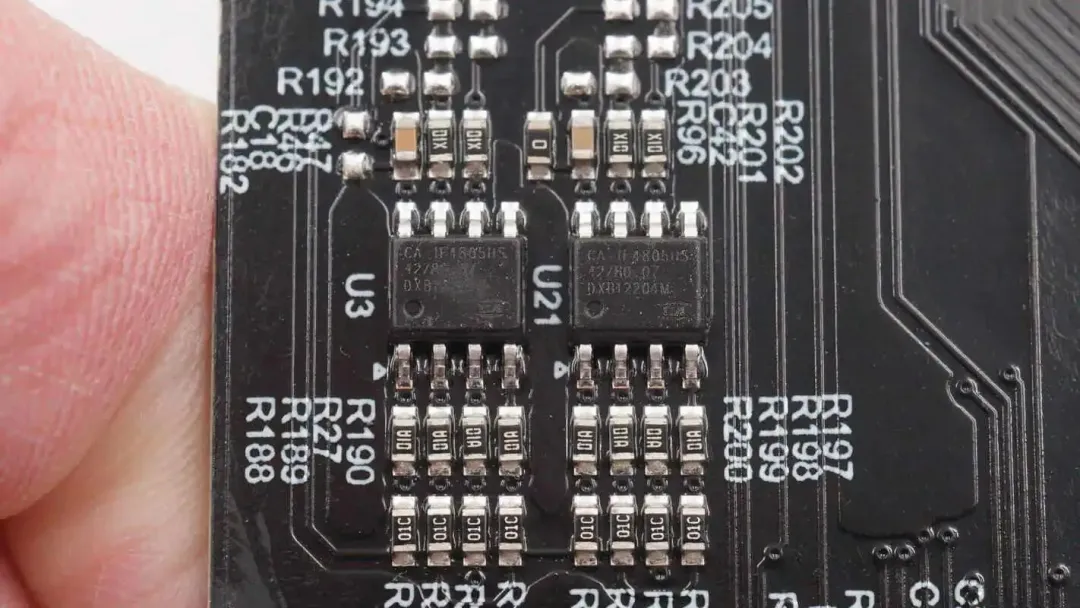

两颗CA-IF4805HS收发芯片分别用于快充面板与电池组和双向逆变模块的通讯。

无线连接模块来自乐鑫，为ESP32-C3-MINI-1模组，支持2.4G WiFi和蓝牙5的小尺寸模组，内置ESP32-C3系列芯片，RISC-V处理器，内置4MB FLASH，具有15个GPIO，采用板载PCB天线。

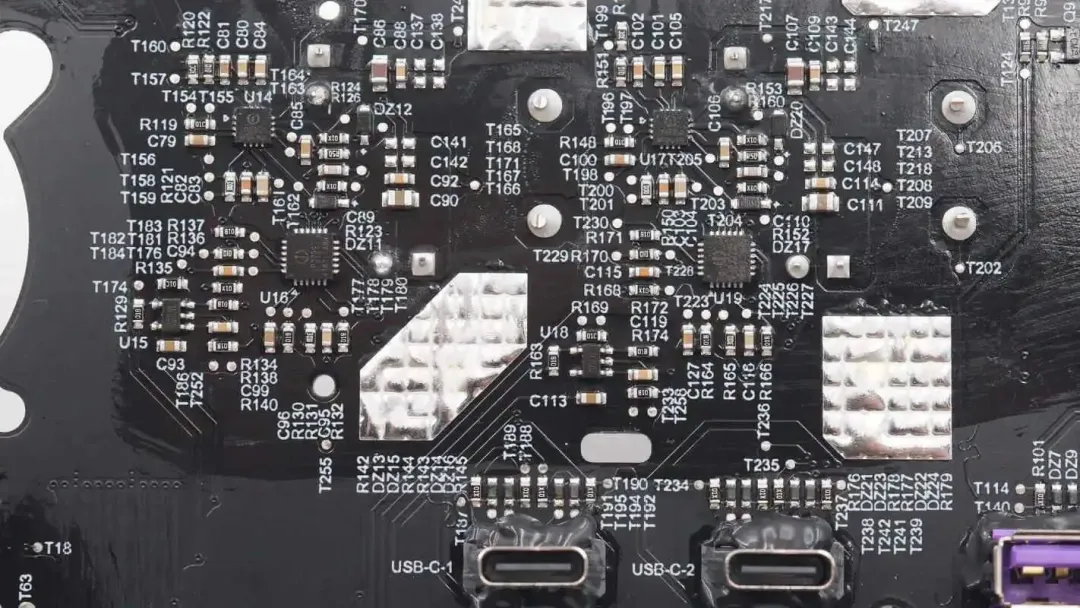

USB-C快充电路一览，两路均采用英集芯IP2723T协议芯片搭配IP6550同步降压控制器。

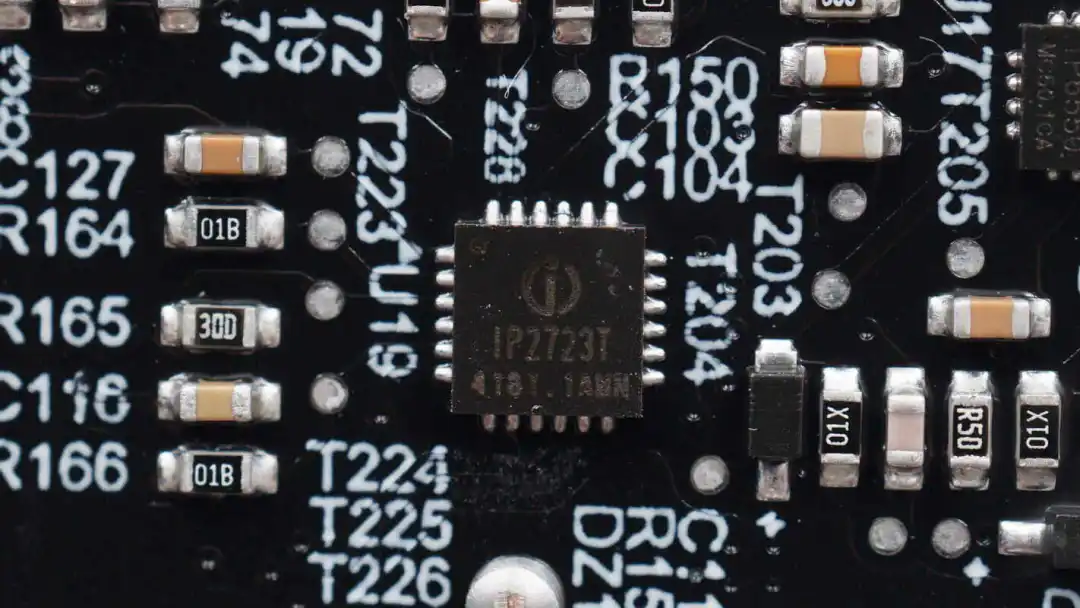

USB-C协议芯片采用英集芯IP2723T，该芯片已通过USB IF协会PD3.0 PPS认证，TID：3135，是一款集成多种协议、用于USB输出端口的快充协议IC。可为适配器、车充等单向输出应用提供完整的TYPE-C解决方案。此外IP2723T具备高集成度与丰富功能，在应用时仅需极少的外围器件，有效减小整体方案的尺寸，降低BOM成本。

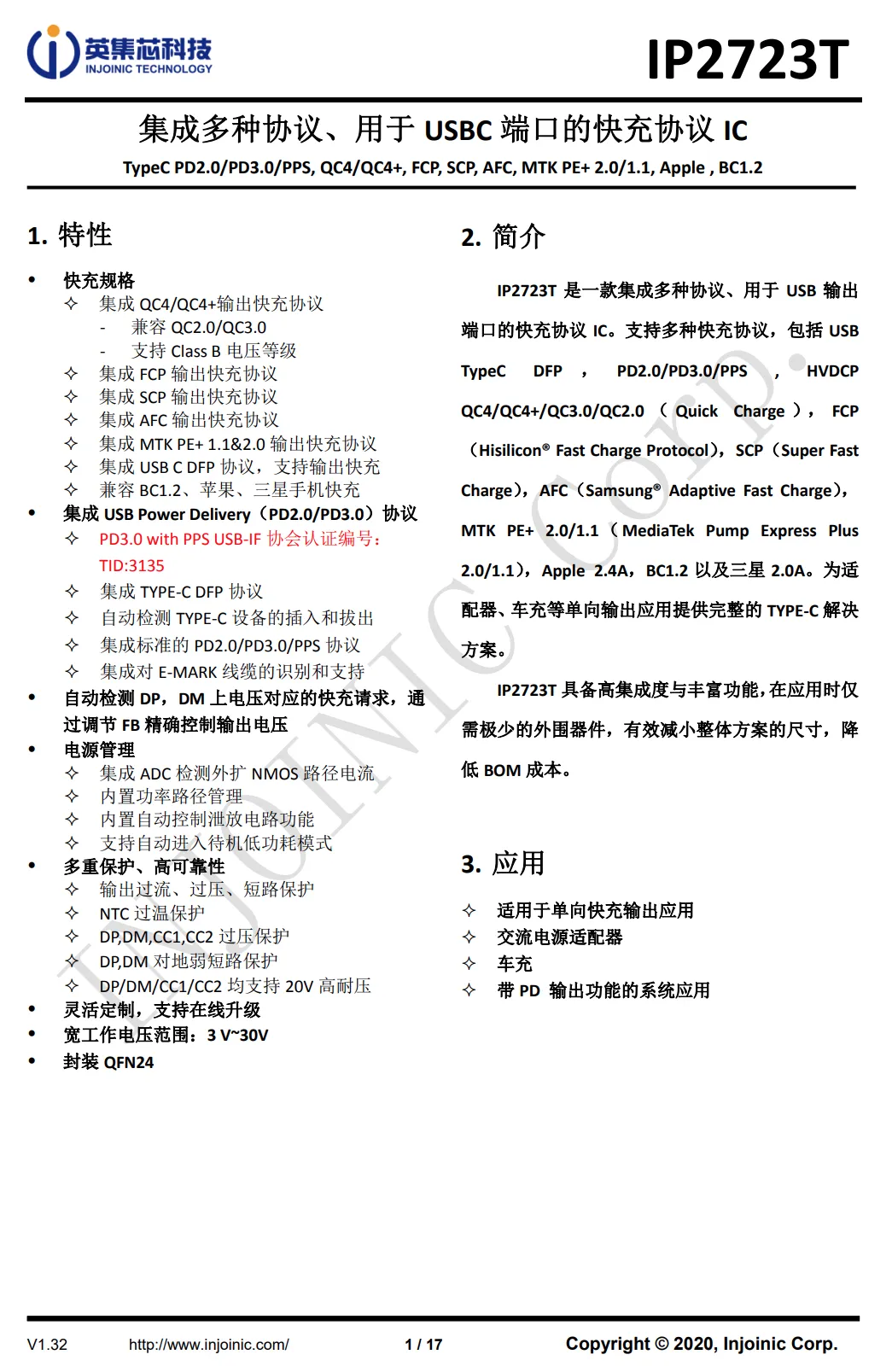

英集芯IP2723T资料信息。

充电头网拆解了解到，英集芯IP2723T已被闪魔、摩米士、REMAX、麦多多、华科隆等多个品牌20W充电器采用，同时还被摩米士65W 2C1A氮化镓快充充电器、努比亚65W USB PD氮化镓充电器、努比亚1A1C 45W氘锋氮化镓快速充电器等氮化镓充电器使用，此外英集芯快充芯片还可用于车充、移动电源、适配器等各种充电领域，并被小米、京东京造、华为、三星、特斯拉等知名品牌的百余款产品采用。

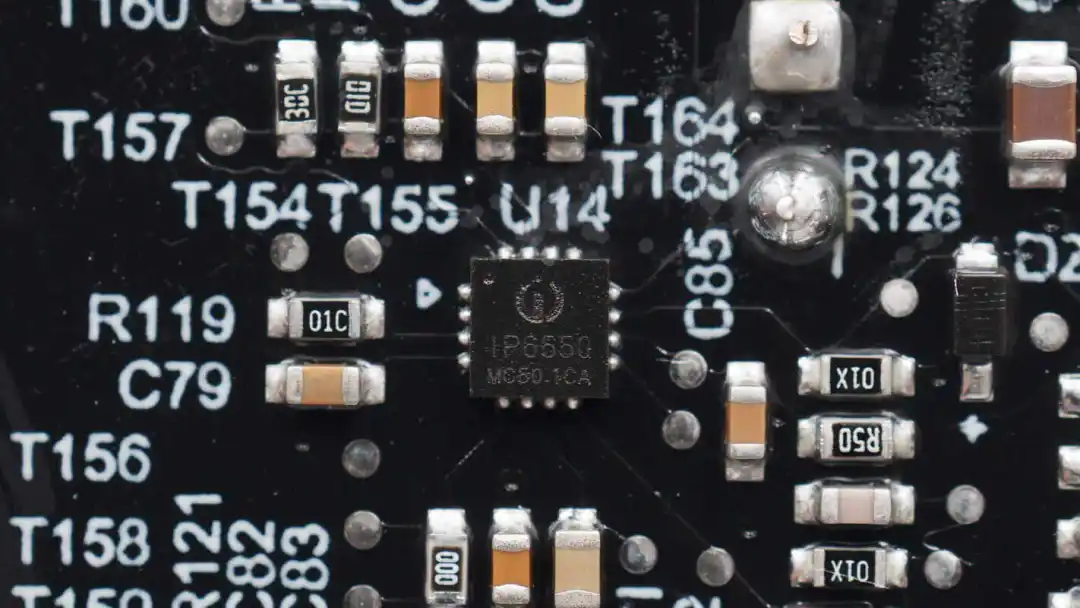

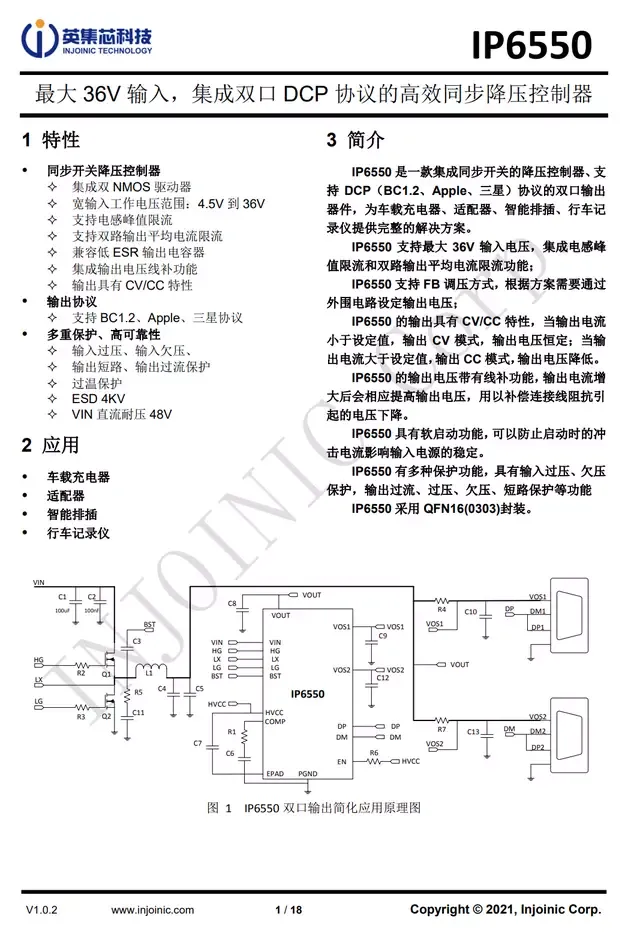

同步整流控制器来自英集芯，型号IP6550，是一款支持36V输入的同步降压控制器，内置NMOS管驱动，外置两个MOS管进行高效同步整流降压。IP6550通过反馈引脚调节输出电压。开关频率135KHz，输入端耐压48V，内置完善的保护功能。英集芯IP6550采用3*3mm QFN16封装，可实现简化的同步降压转换电路设计。

IP6550可用于车载充电器、多口适配器、智能插排、支持USB-C接口的插排以及行车记录仪应用。同步整流降压具有高转换效率，高输出电流可用于多口5V输出，搭配PD协议芯片可实现宽范围电压调节，满足USB PD3.1的应用。

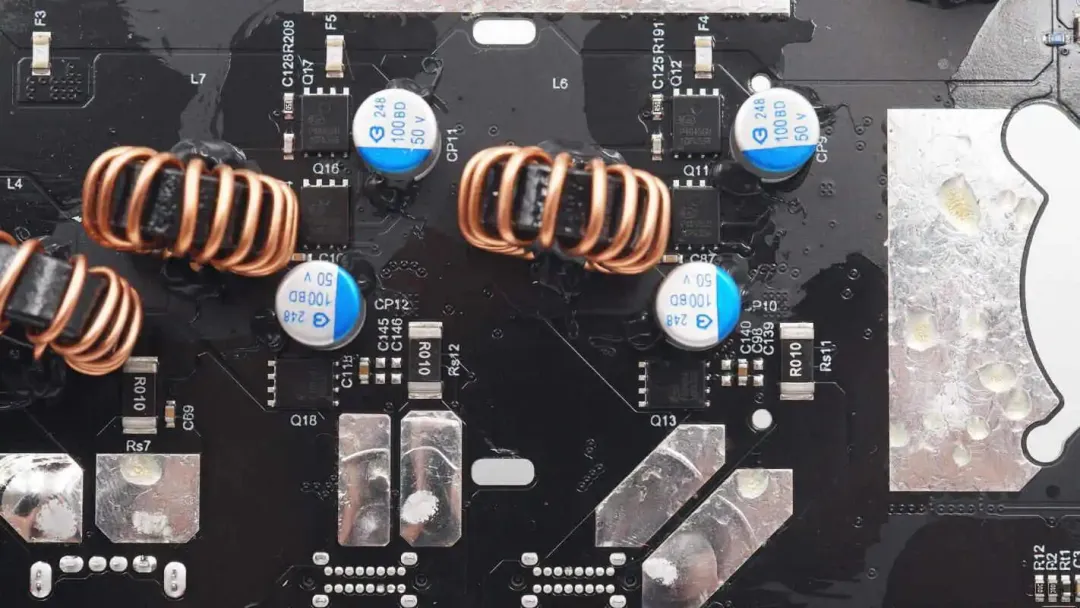

另一面焊接同步降压MOS管，VBUS开关管，输入输出滤波电容和磁环降压电感。USB-C母座采用过孔焊接固定，十分牢固。

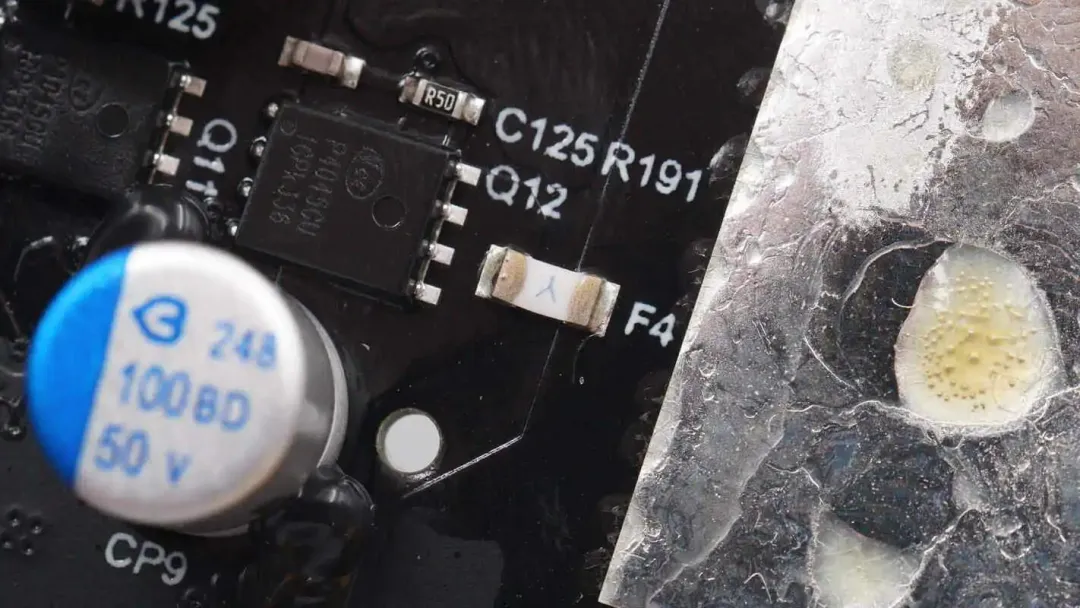

输入端贴片保险丝特写，用于支路过流保护。

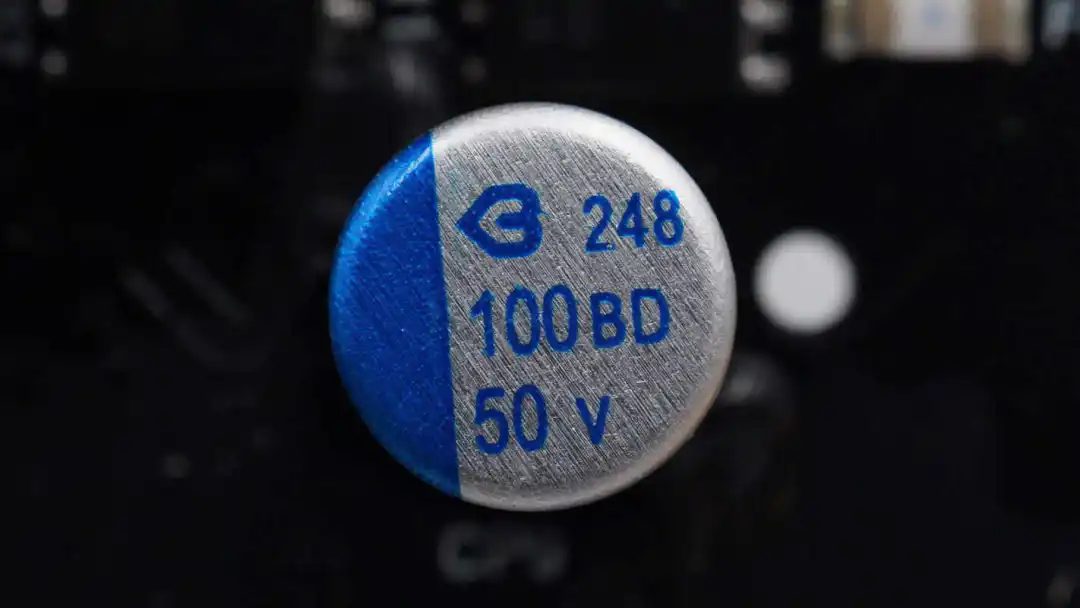

输入滤波电容来自BERYL绿宝石，BD系列高压固态电容，规格为100μF 50V。

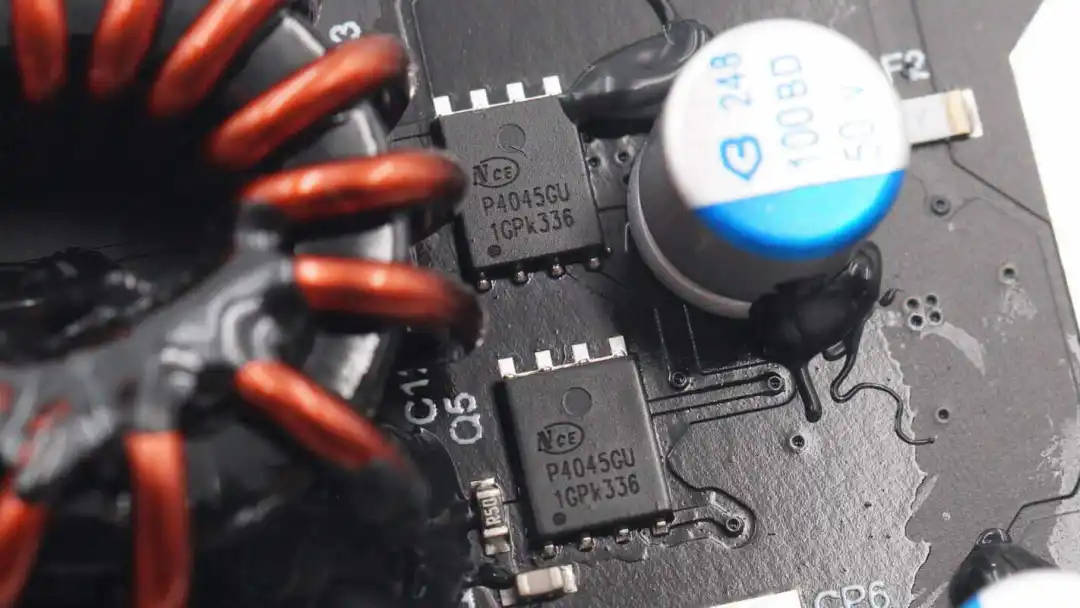

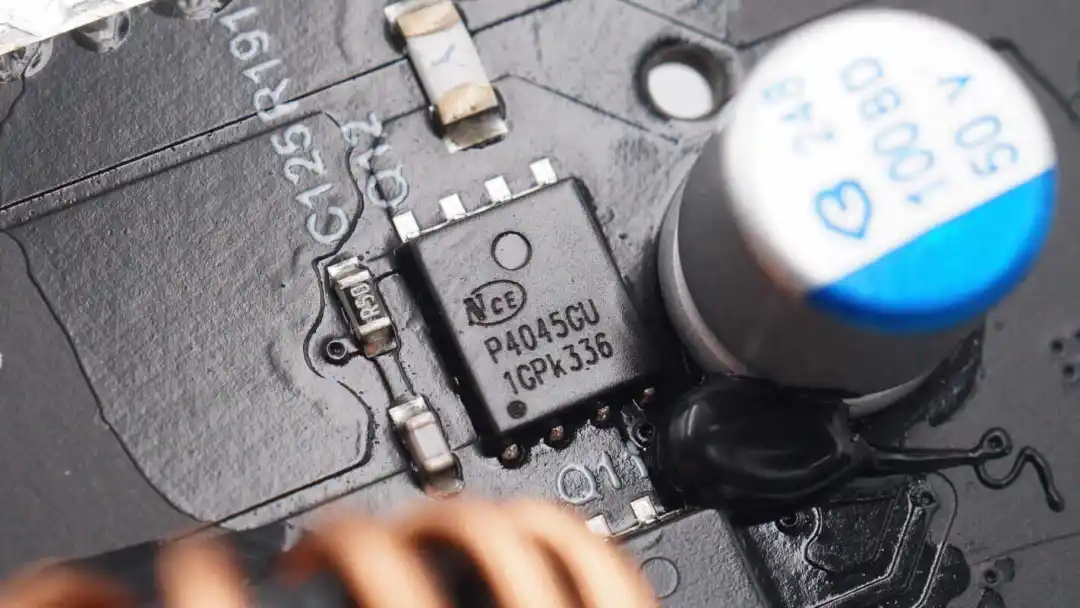

同步降压和VBUS开关管来自新洁能，型号NCEP4045GU，是一颗耐压40V的NMOS，导阻6mΩ，采用DFN5x6-8L封装。

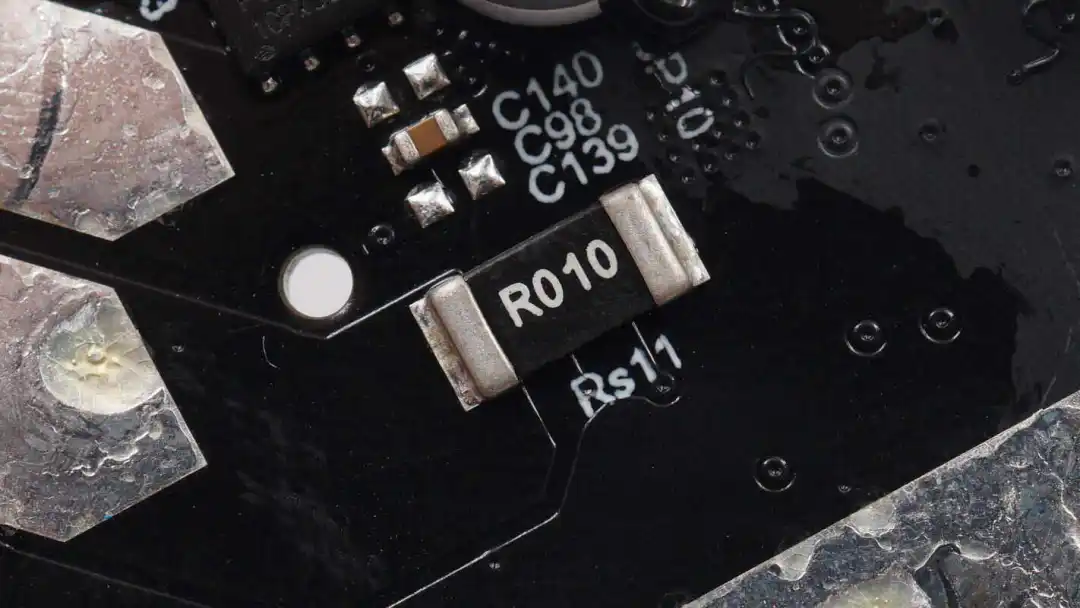

输出检流电阻10mΩ，采用2512封装。

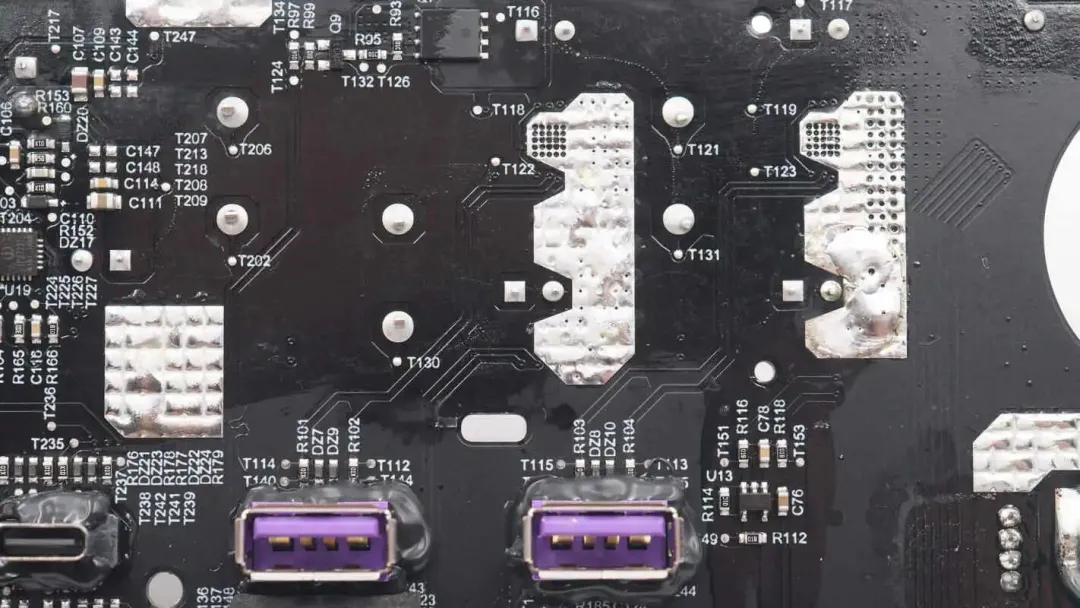

对应USB-A接口的降压电路焊接在PCB另外一面。

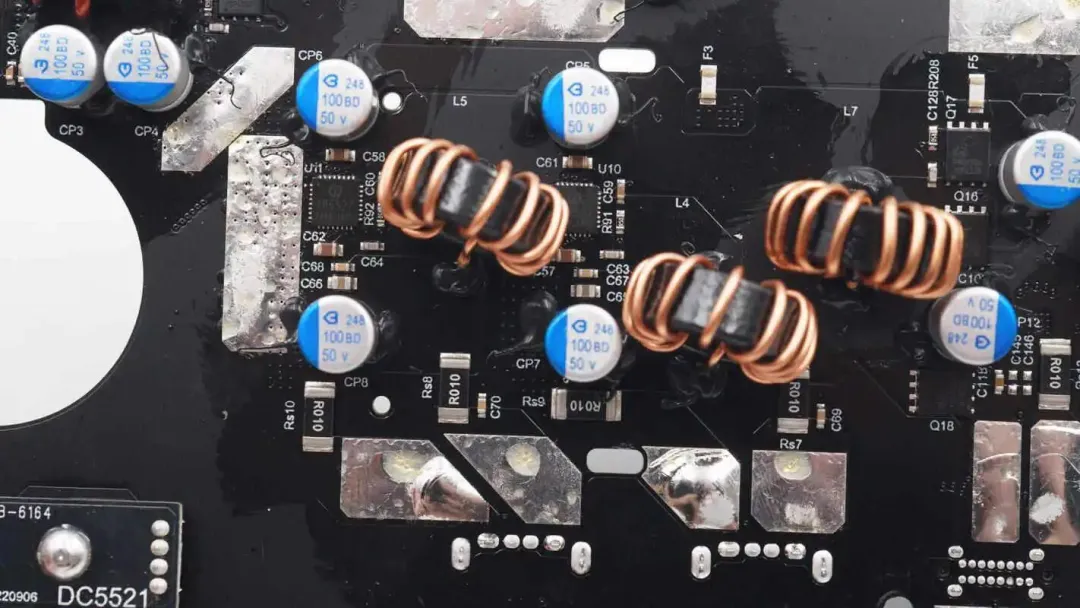

另一面焊接输入输出滤波电容，降压芯片和降压电感。

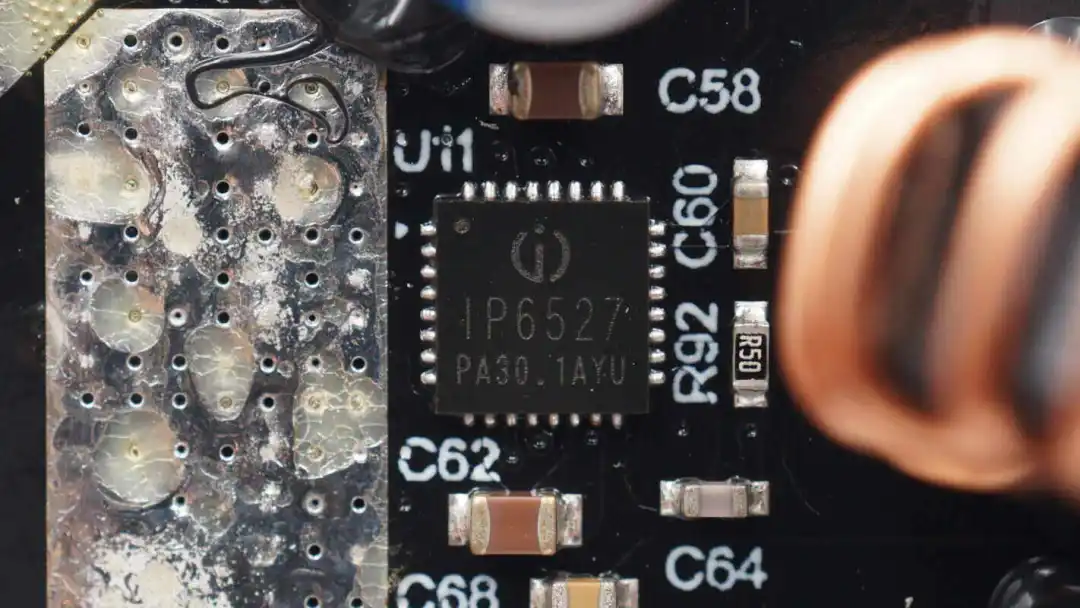

USB-A接口降压采用英集芯IP6527，这是一款集成同步开关的降压转换器、支持14种输出快充协议、支持Type-C输出和USB PD2.0/PD3.0（PPS）协议的SoC。

英集芯IP6527采用内置功率MOS管设计，输入电压范围是8.2V到32V，输出电压范围是3V到20V，最大能提供45W的输出功率，能够根据识别到的快充协议自动调整输出电压和电流。

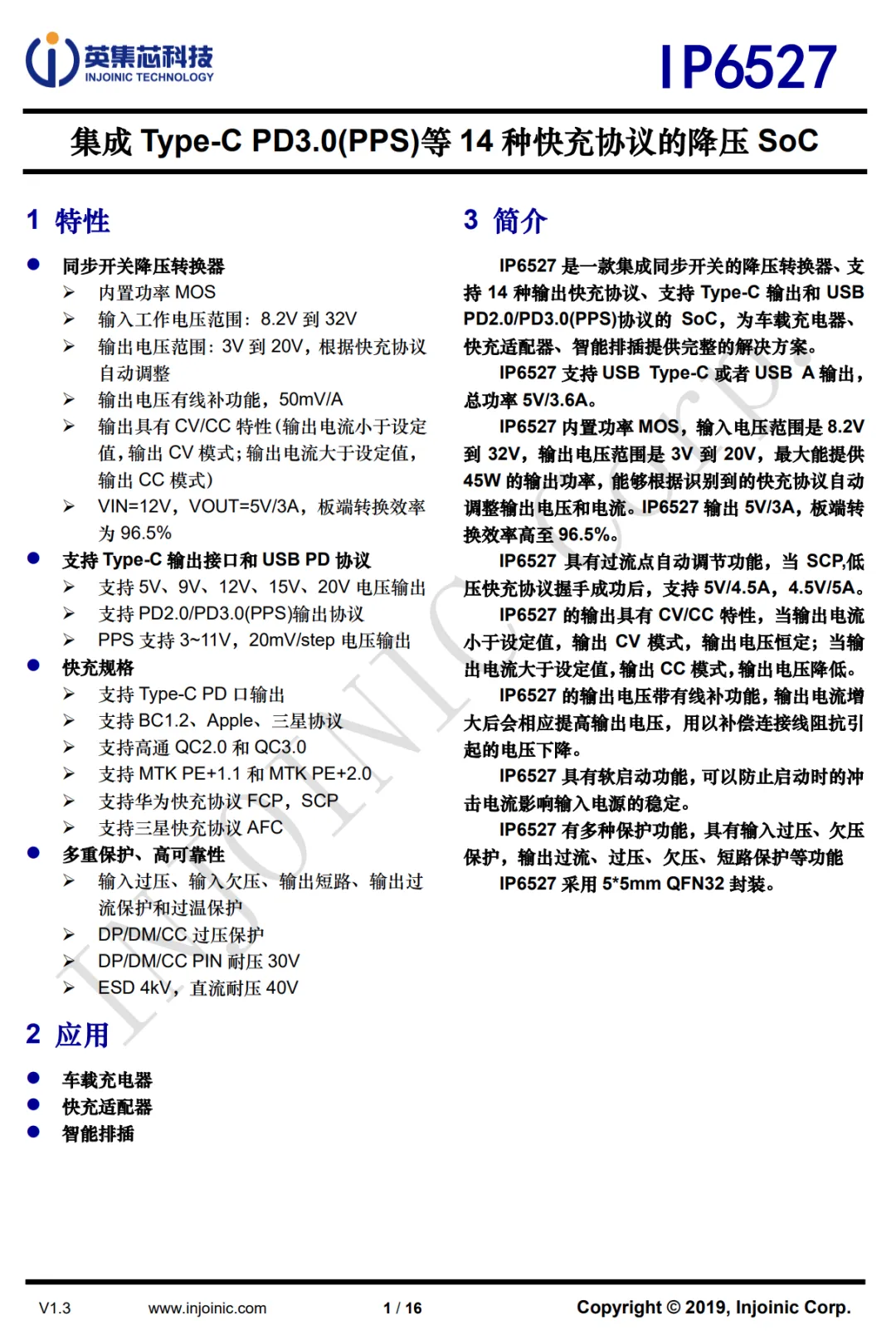

英集芯 IP6527 详细资料。

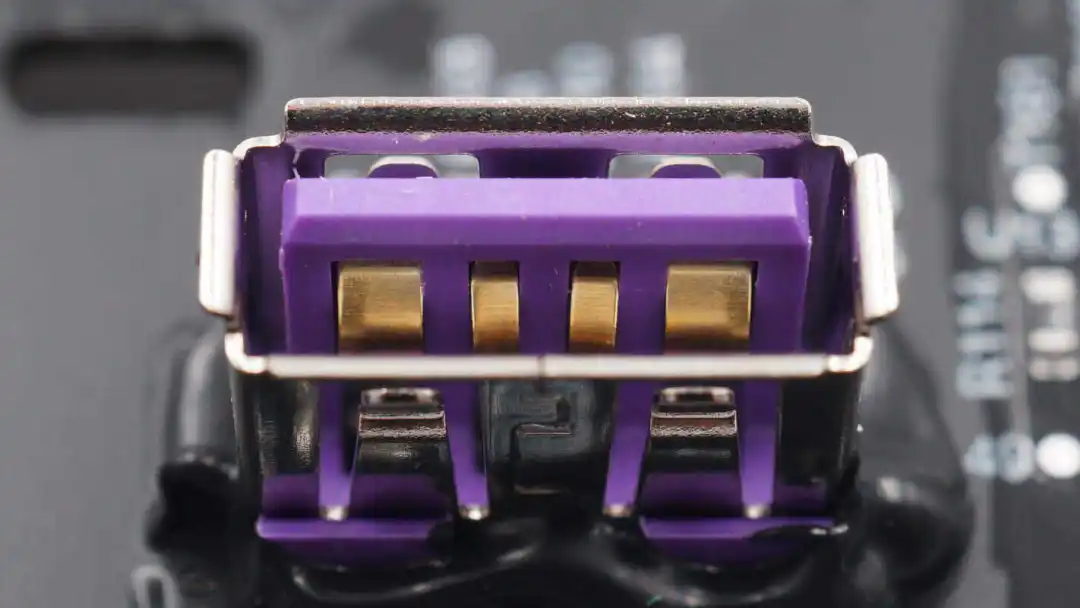

USB-A母座正负极为加宽设计，支持大电流快充。

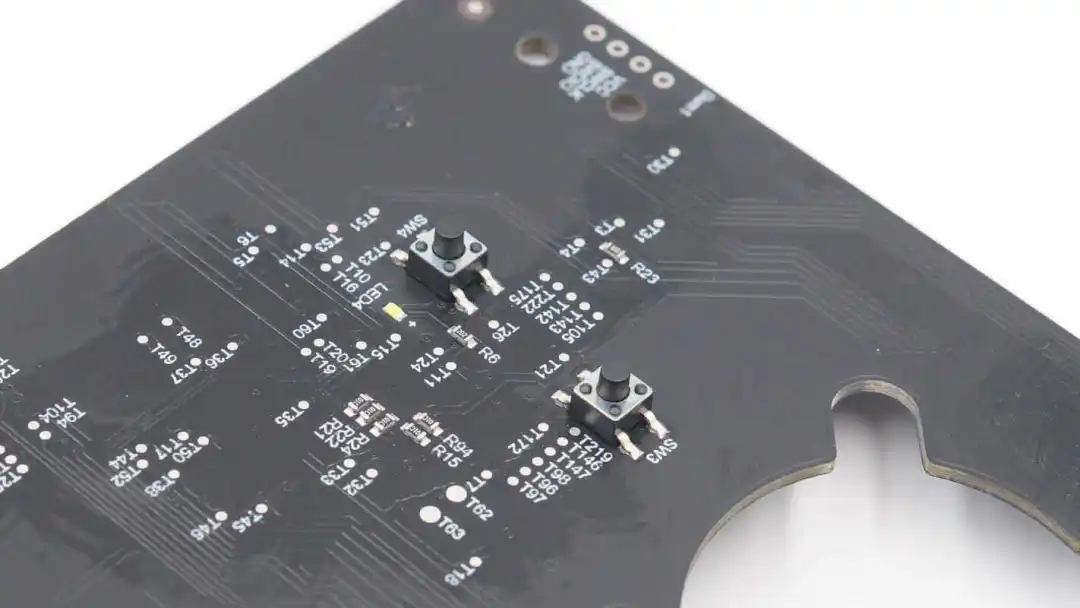

两个功能按键特写。

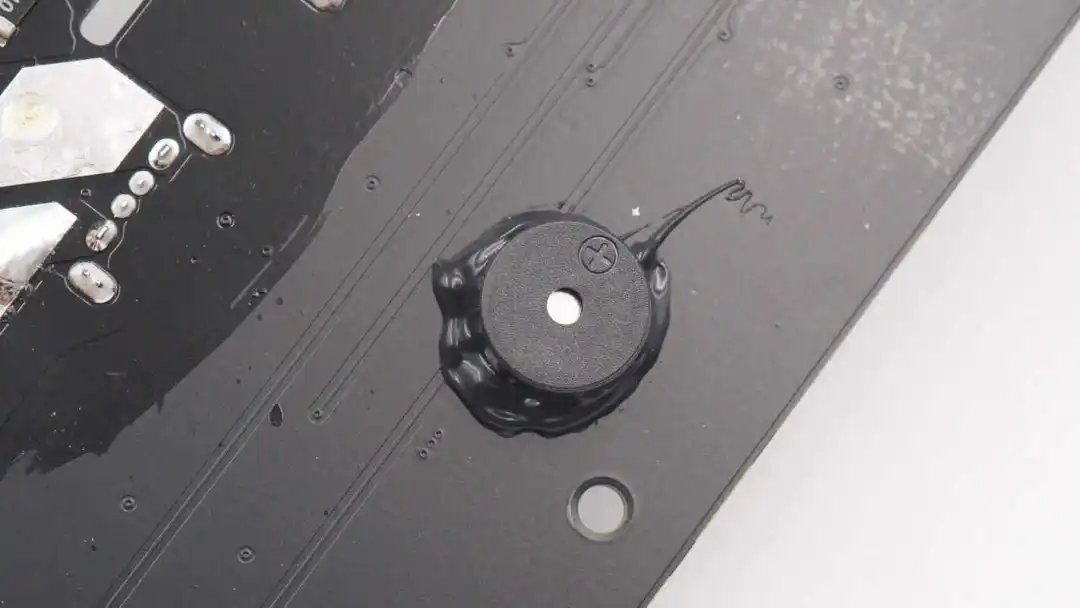

用于提示的蜂鸣器特写。

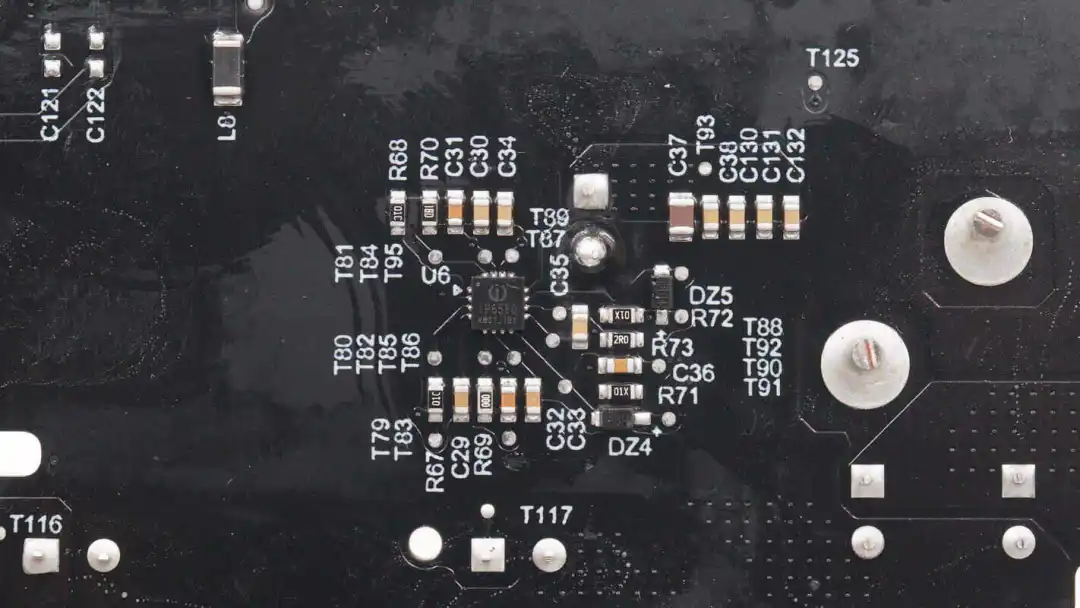

对应12V直流输出的降压电路采用英集芯IP6550同步降压控制器。

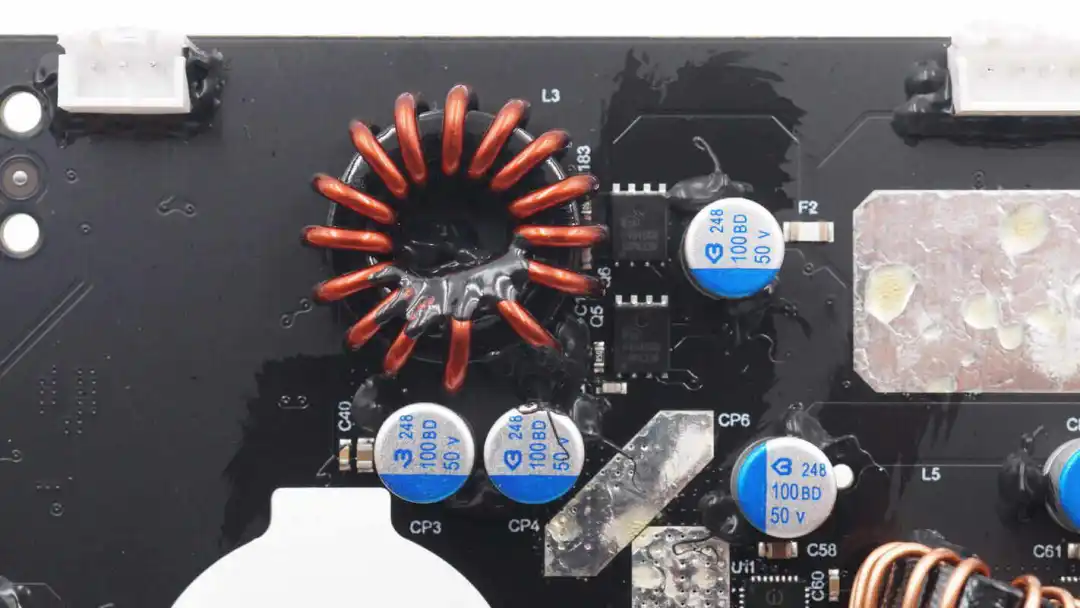

正面焊接保险丝，输入输出滤波电容和降压电感。

开关管来自新洁能，型号NCEP4045GU。

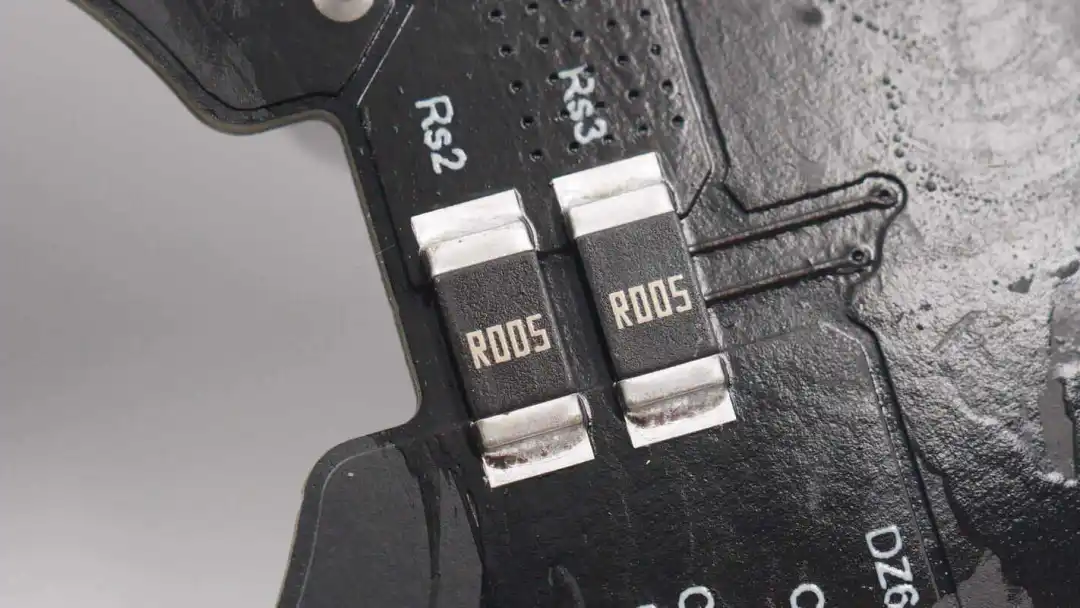

两颗5mΩ电阻并联，用于检测输出电流。

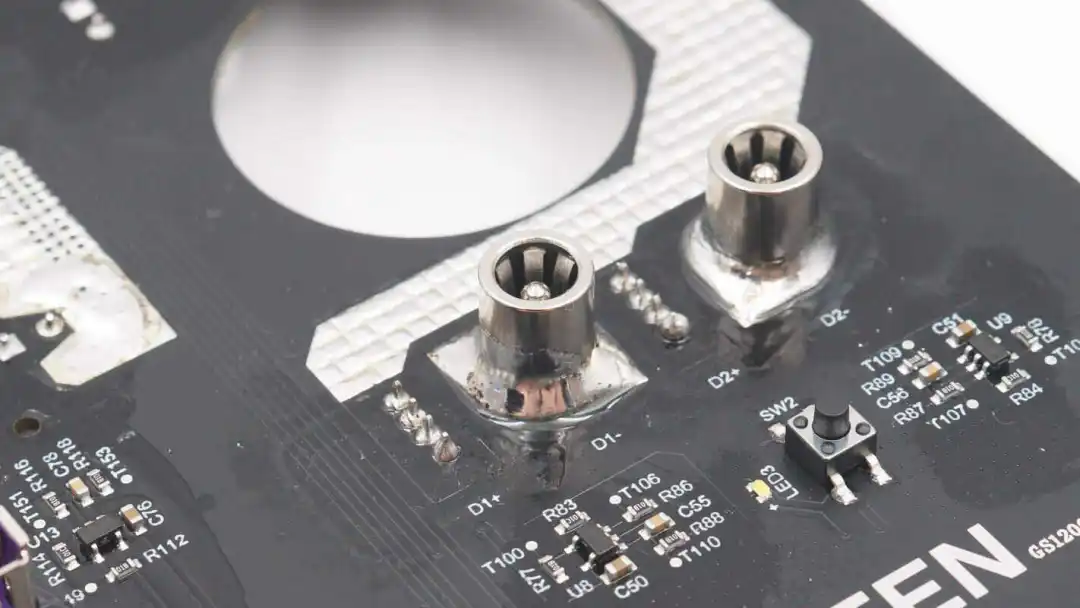

DC插孔焊接在PCB上。

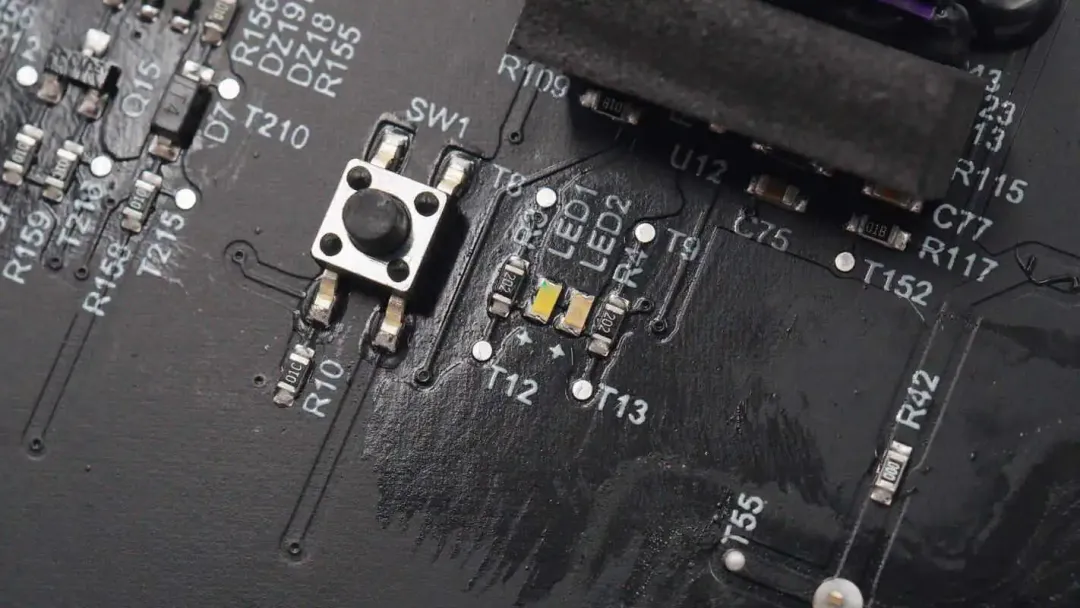

电源开关按钮一侧设有指示灯。

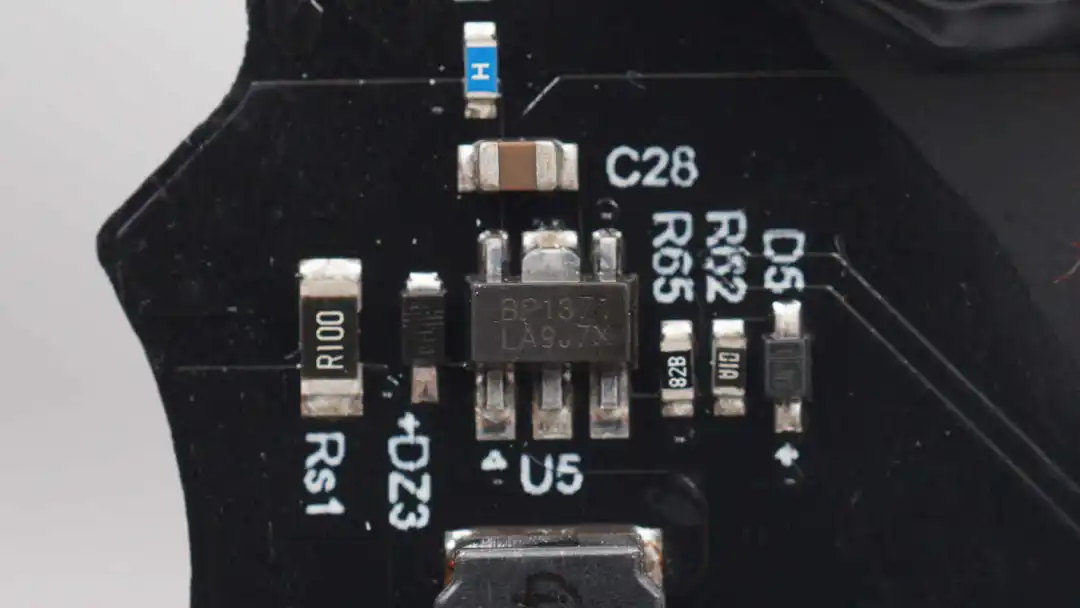

LED驱动芯片来自晶丰明源，型号BP1371，降压LED驱动器用于户外电源LED照明灯驱动。

最后是双向逆变模块部分，用于太阳能充电的MPPT电路也集成在双向逆变模块上，简化直流快充面板设计。

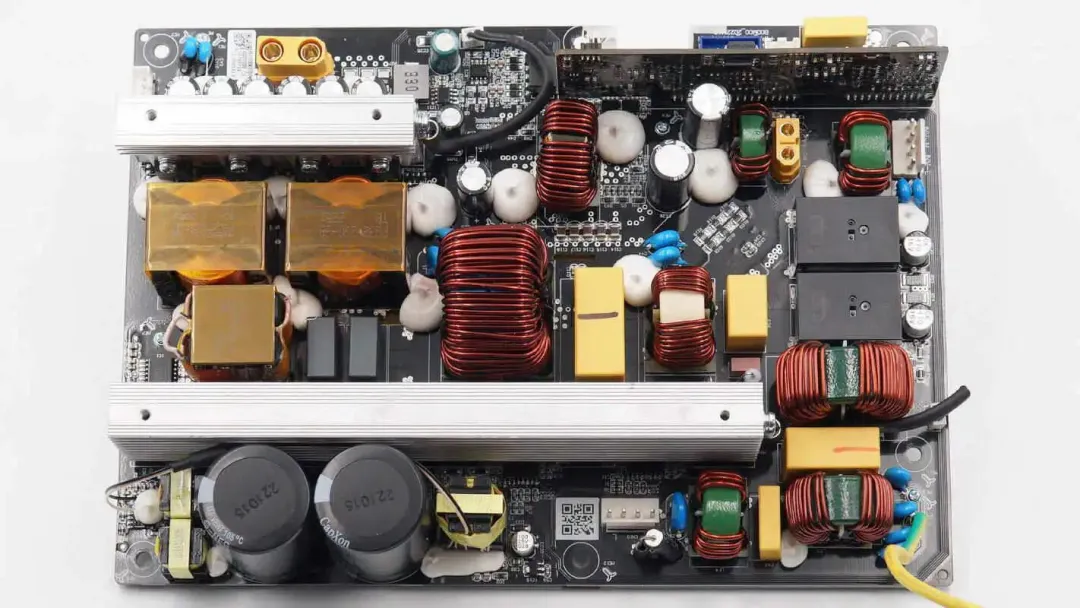

模块左上角为直流输入端，焊接XT90连接器，下方依次是滤波电容和开关管。中间为变压器，谐振电感和谐振电容，右侧为滤波电感。左侧底部为高压滤波电容和整流调制部分，右侧为输入输出切换和EMI滤波电路。

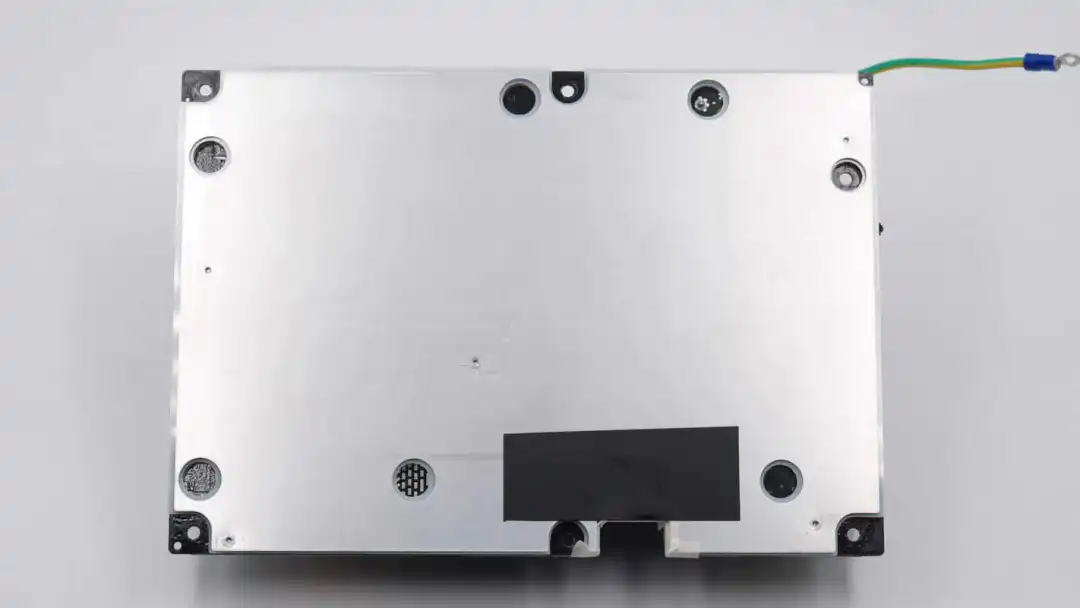

双向逆变模块背面固定铝板用于散热。

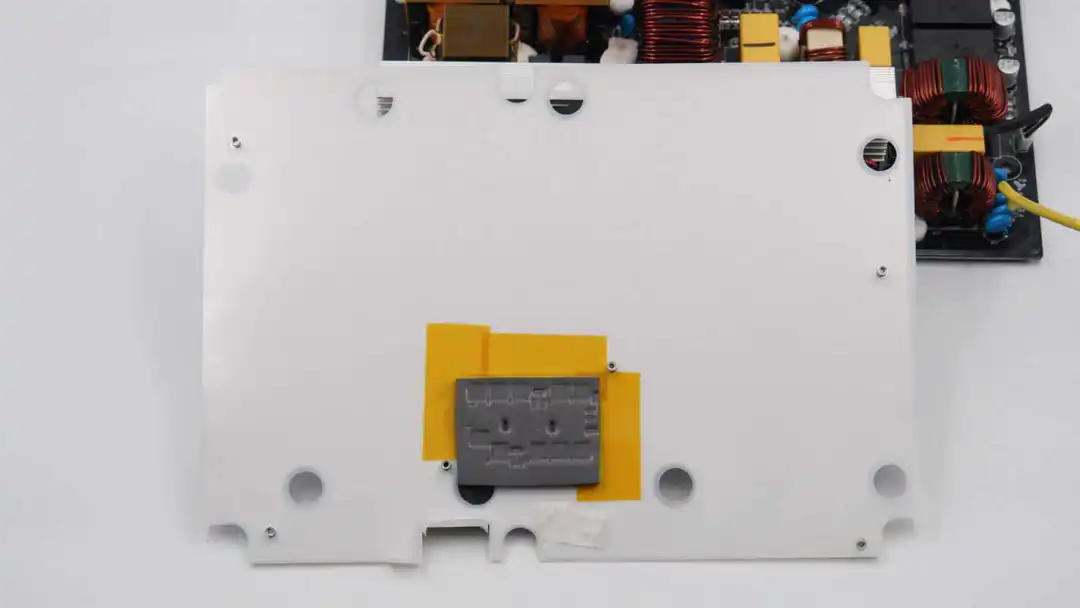

拆下散热铝板，对应MPPT电路的位置粘贴导热垫用于散热。

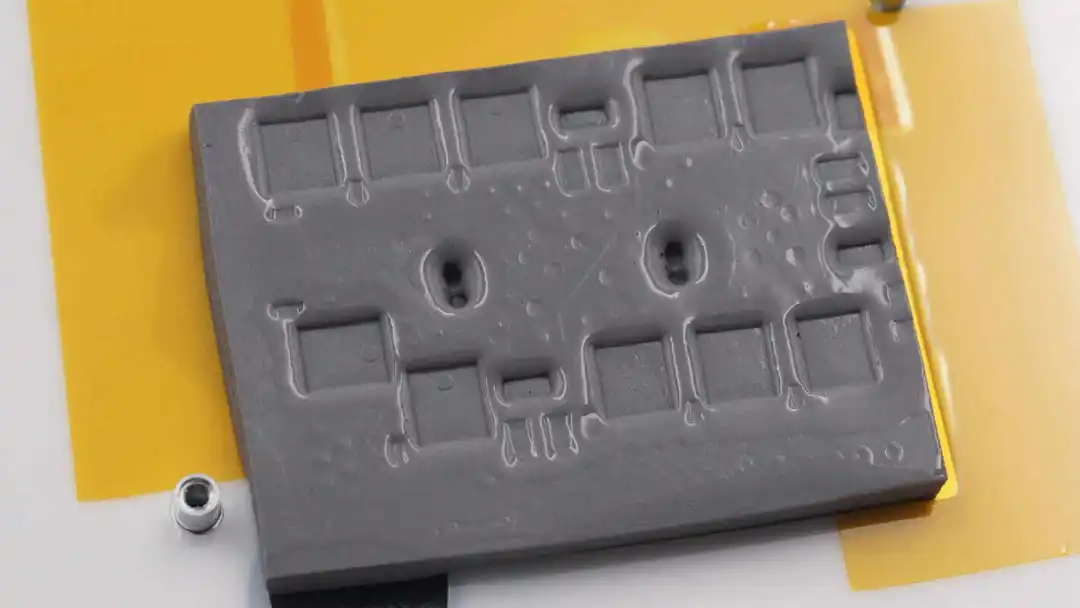

导热垫被MOS管和电感引脚压出凹痕，接触良好。

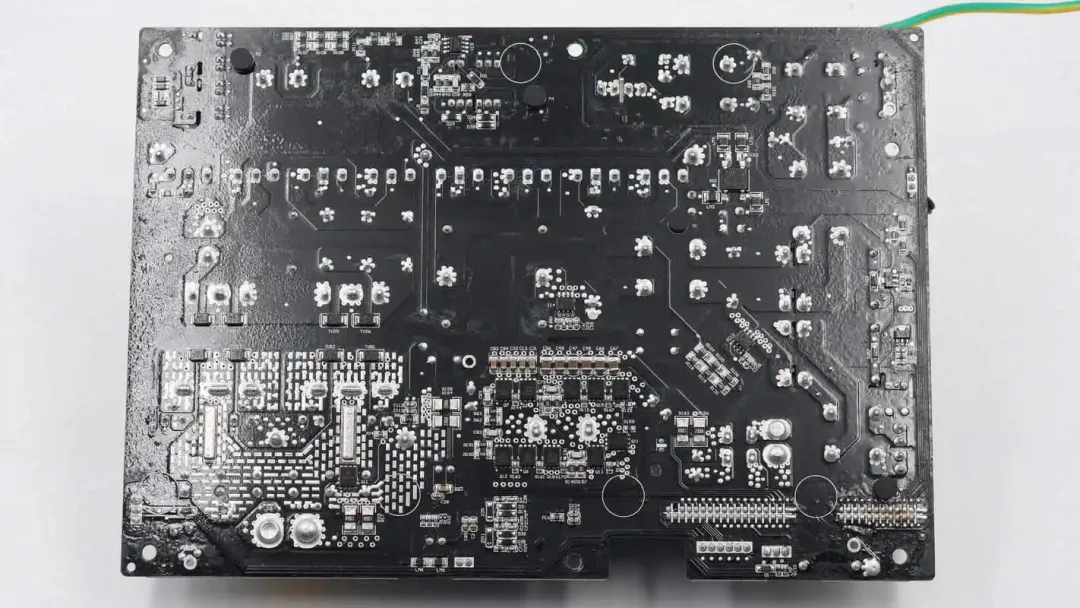

双向逆变模块背面一览，焊接整流桥，电流采样芯片，MOS管和电流采样电阻等。

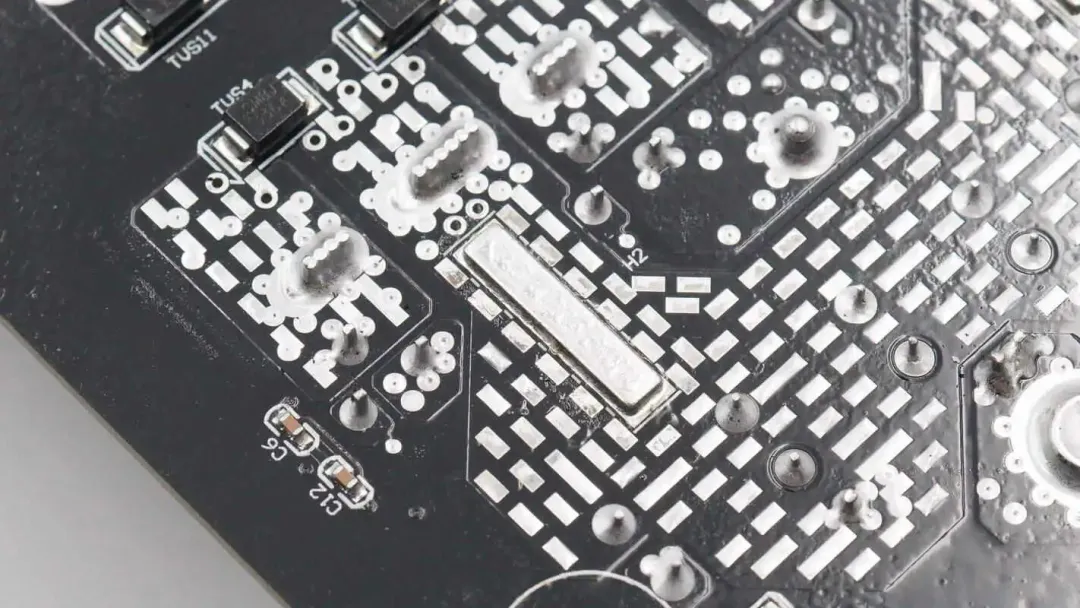

对应大电流走线位置焊接铜条增加载流。

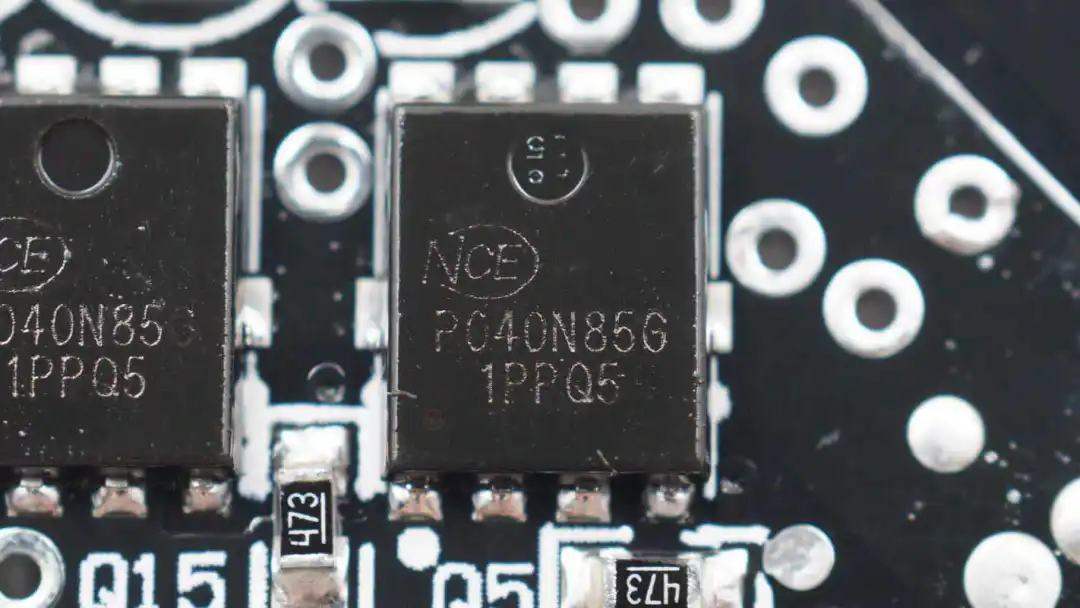

开关管来自新洁能，型号NCEP040N85G，NMOS，耐压85V，导阻3.5mΩ，采用DFN5*6封装。

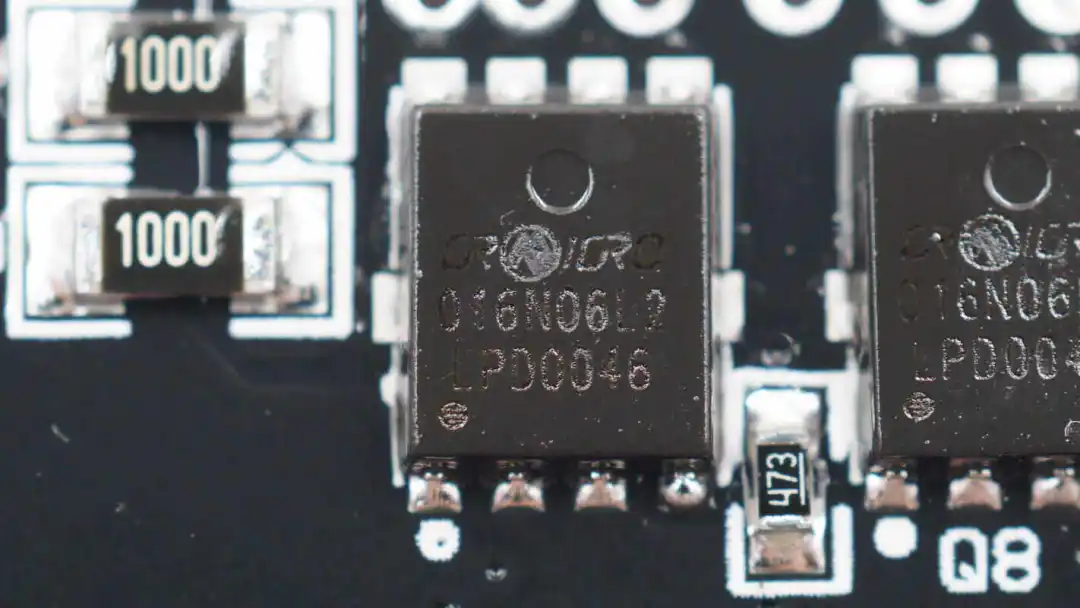

下方的开关管来自华润微，型号CRSM016N06L2，NMOS，耐压60V，导阻为1.5mΩ，采用DFN5*6封装。

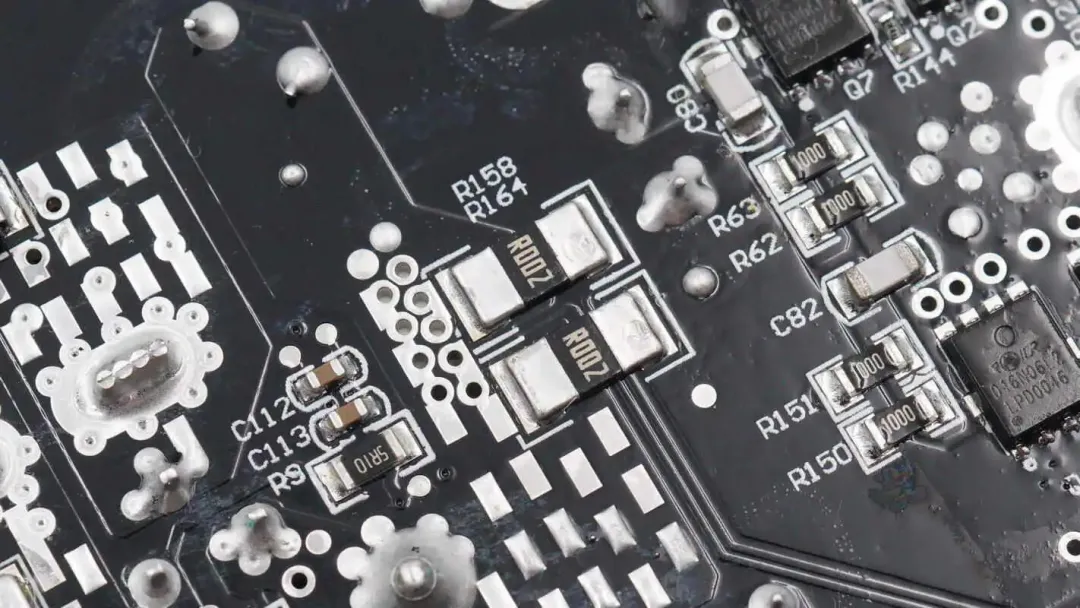

两颗2mΩ电阻并联用于输出电流检测。

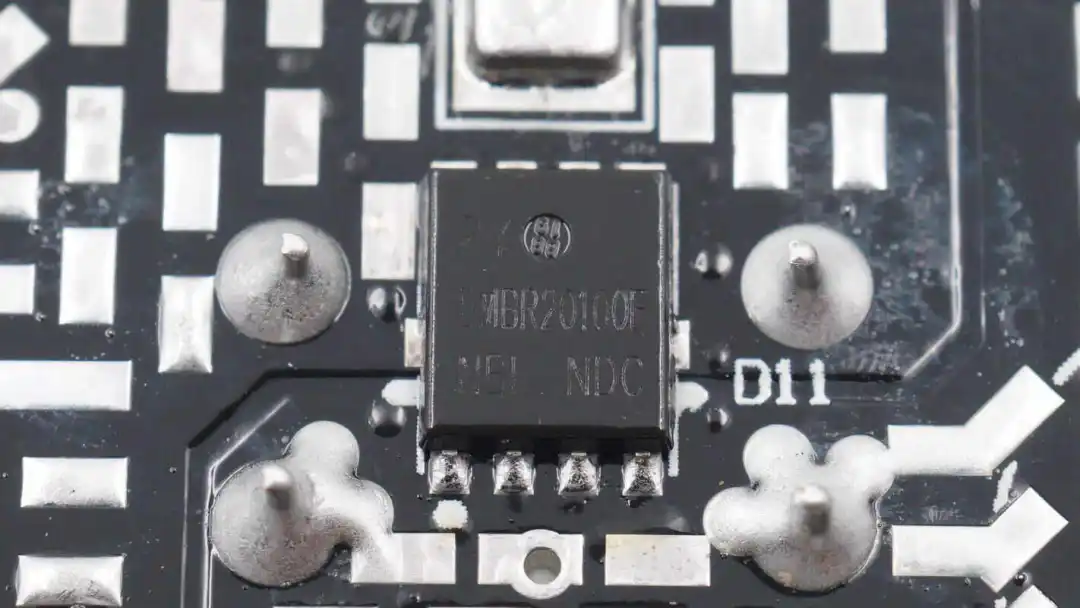

一颗肖特基二极管来自PY平伟，型号MBR20100，用于防反接保护。



三极管丝印D882。

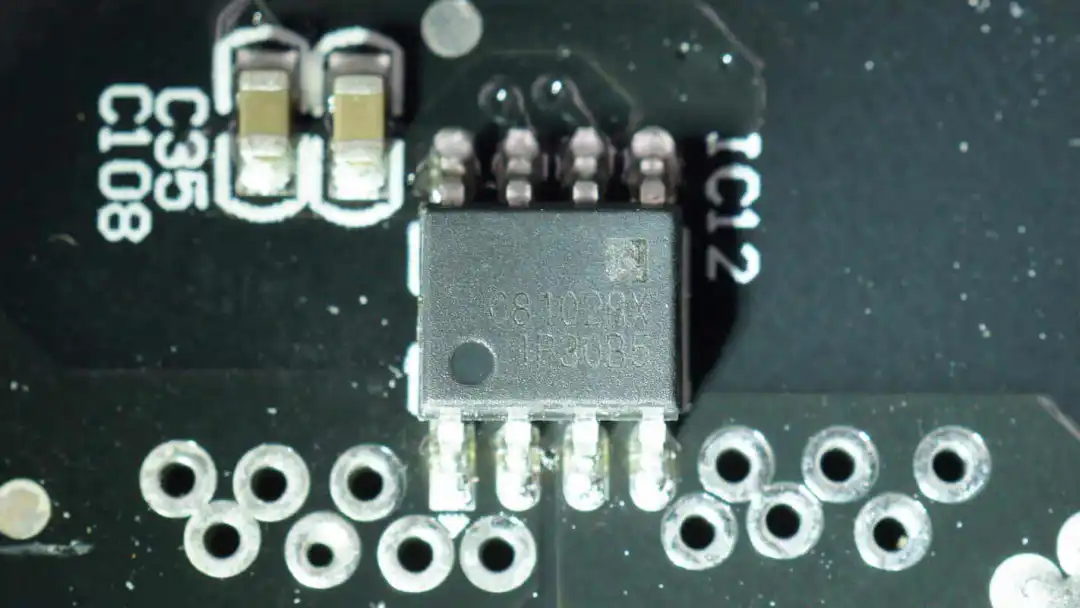

电流采样芯片丝印C8102。

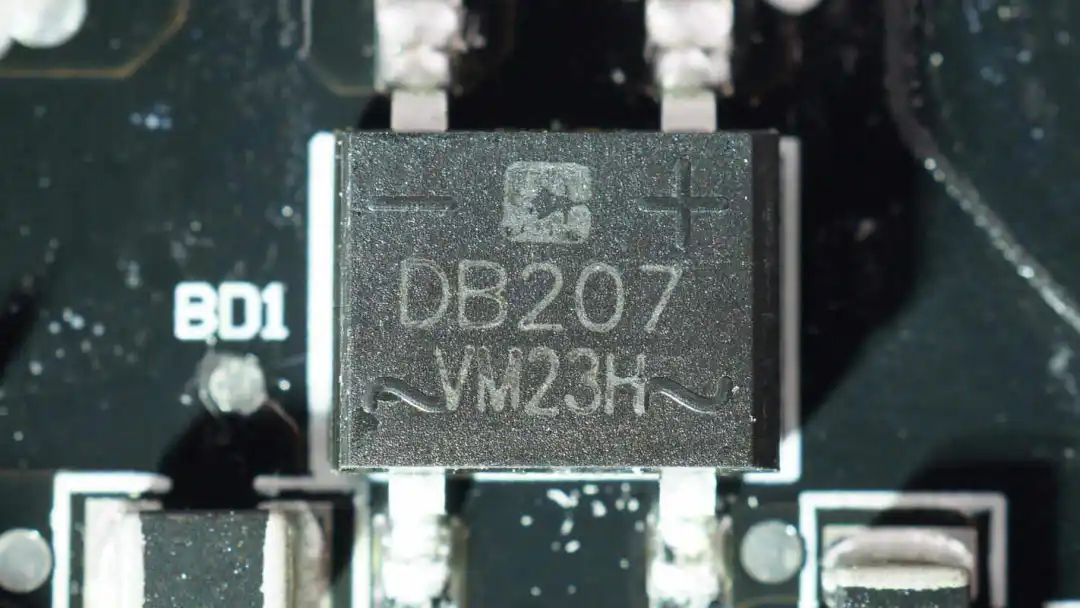

一颗贴片整流桥型号DB207，规格为2A 1000V，用于辅助电源整流。

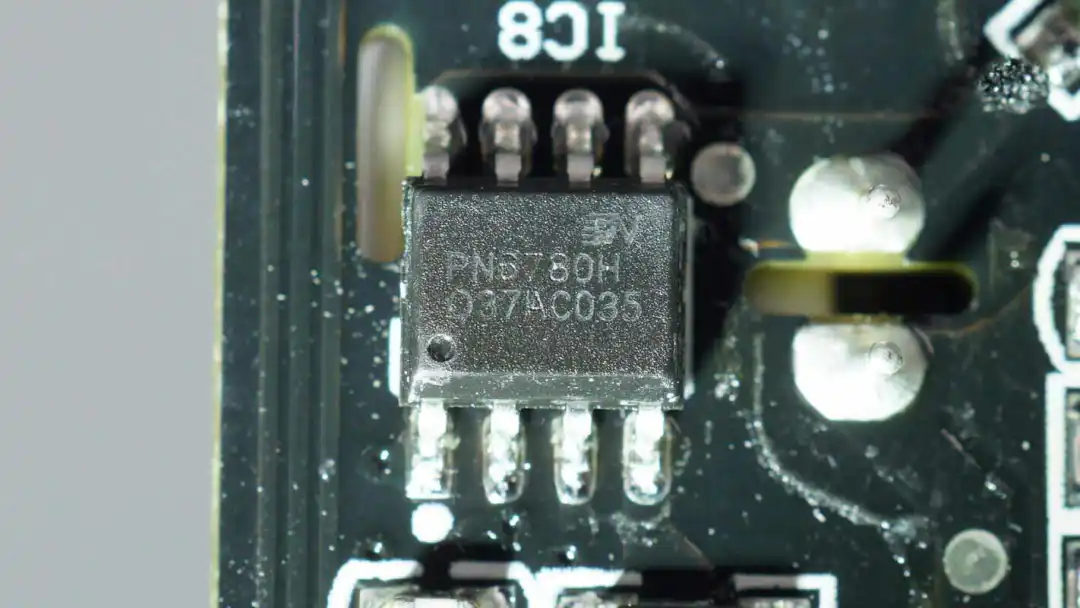

一颗电源芯片来自芯朋微，型号PN6780H，为原边反馈，具有超低功耗，内部集成800V NMOS。芯片内置逐周期过流保护，过压保护，开环保护，过热保护，输出短路保护等保护功能。

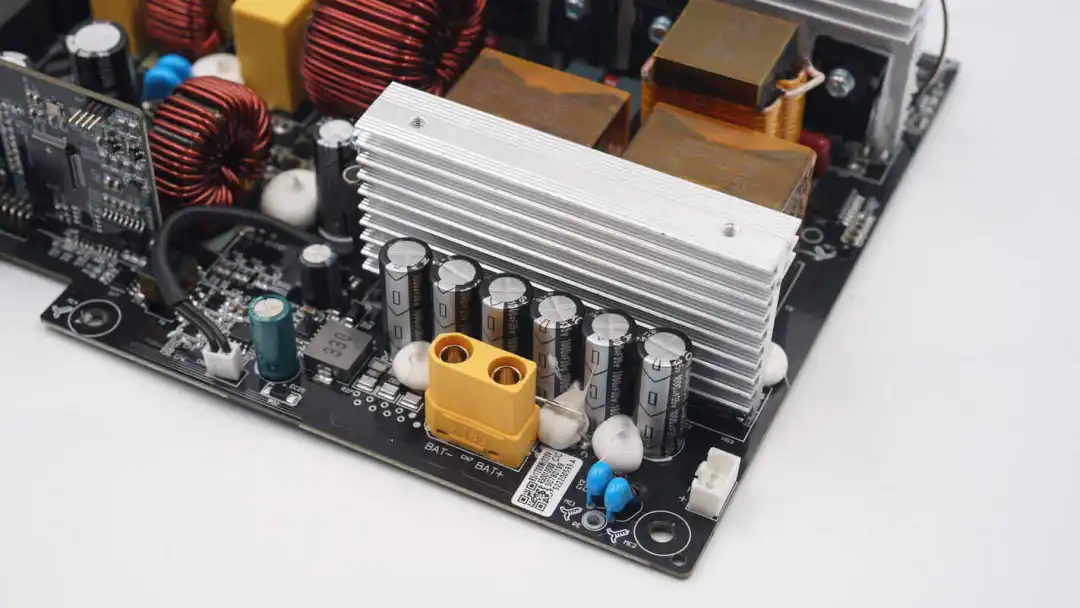

看完了逆变模块背面的元器件，下面开始观察正面元件。首先从直流输入端看起，输入端焊接XT90插座，滤波电解电容和升压功率管的散热片。

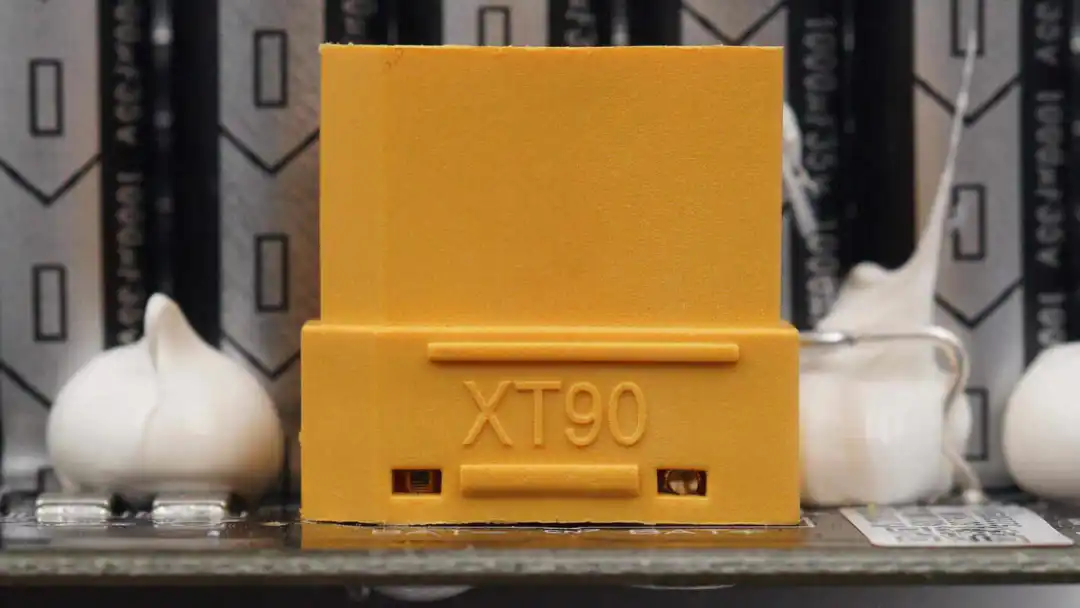

XT90母座特写，焊接在PCB上，在保险丝后面是输入保险丝。

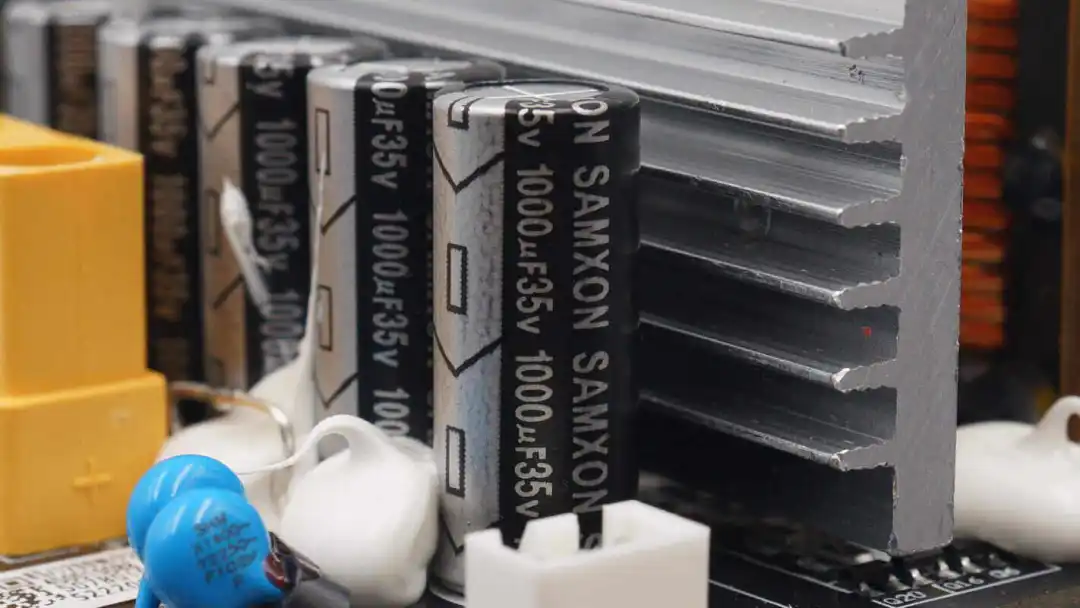

输入端滤波电容来自万裕，规格为1000μF35V，使用六颗并联。

输入端较小的散热片上固定四颗开关管。

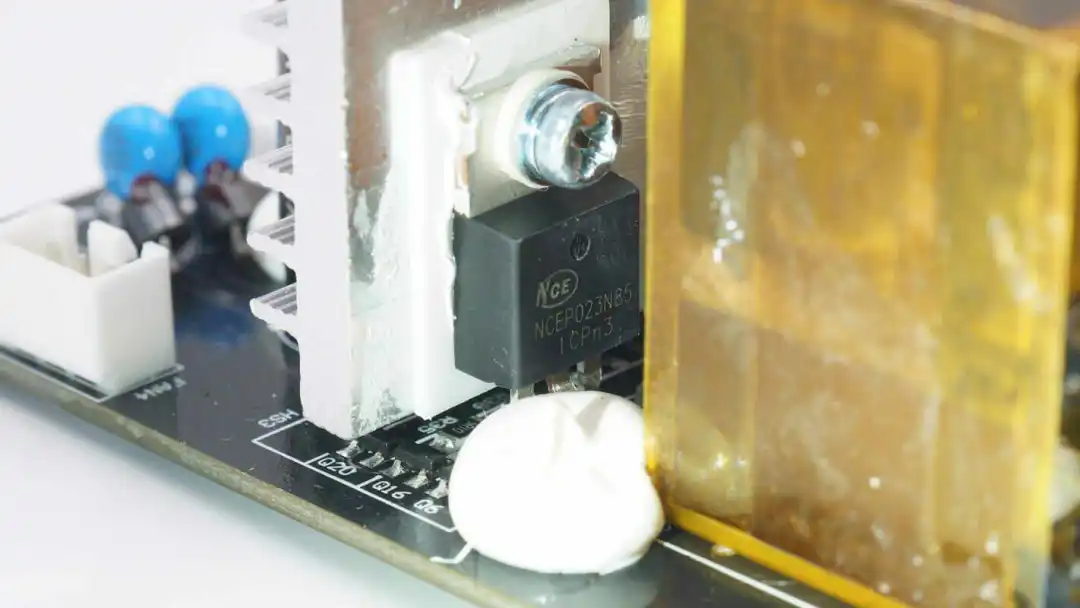

升压开关管来自新洁能，型号NCEP023N85，是一颗耐压85V，导阻2mΩ的NMOS，采用TO220封装。

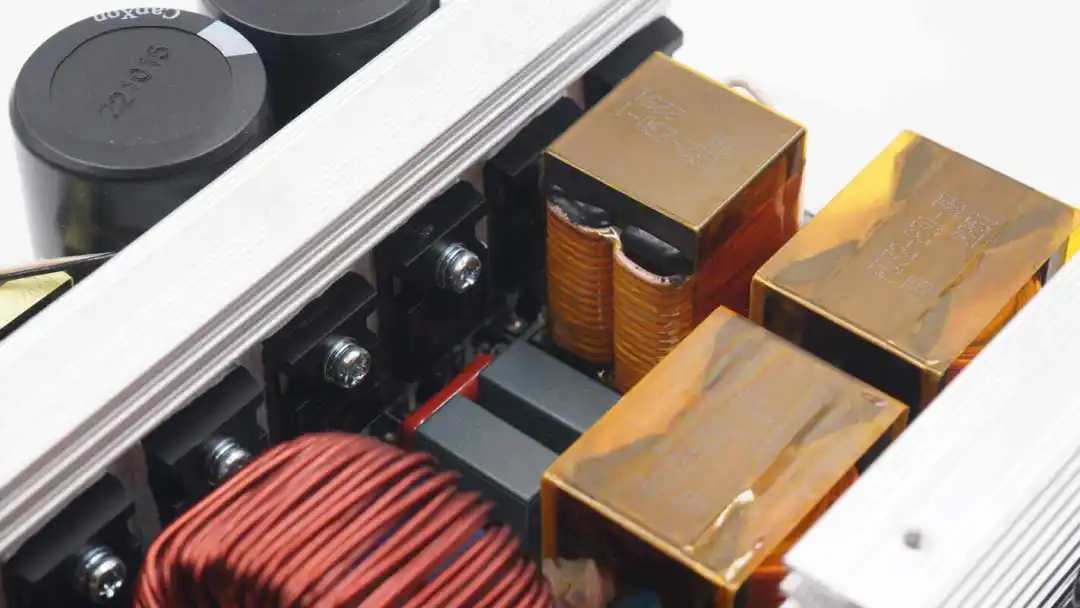

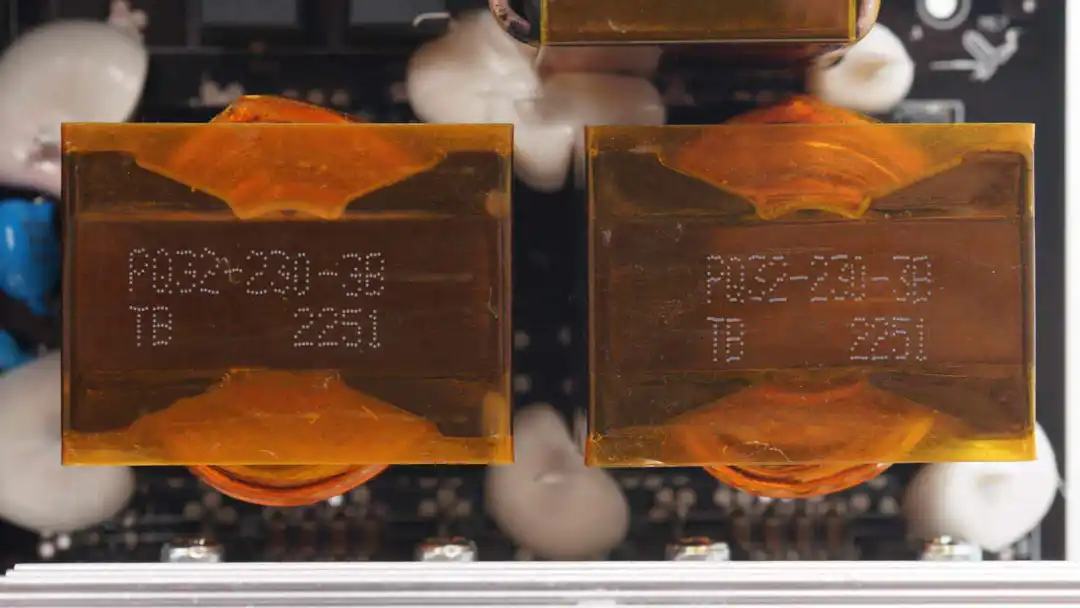

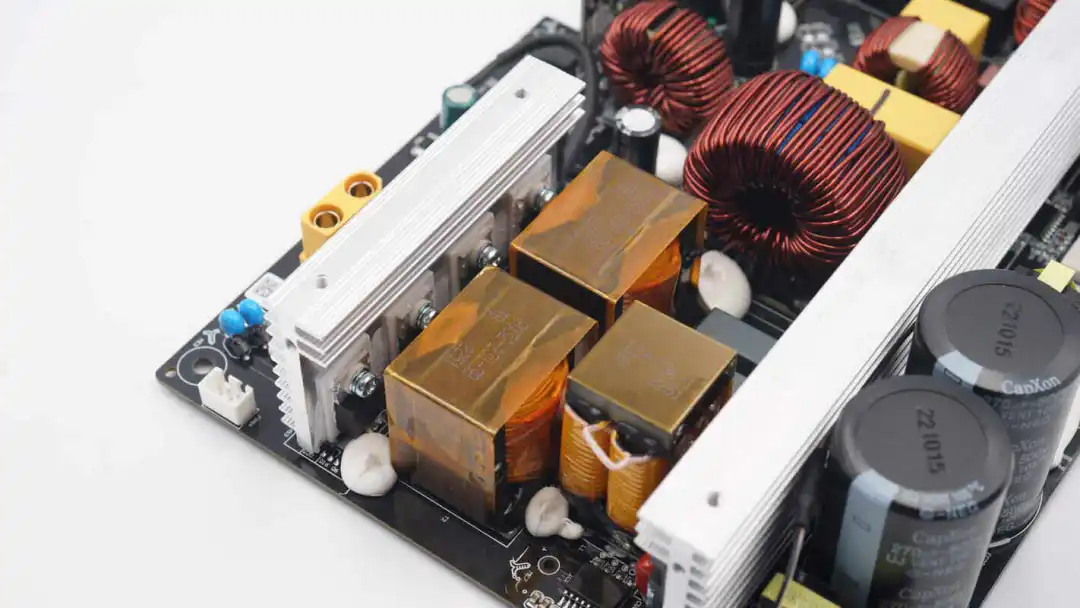

升压变压器特写，使用两颗串并联连接，采用PQ32磁芯，磁芯采用胶带严密缠绕绝缘。

谐振电感与谐振电容特写。

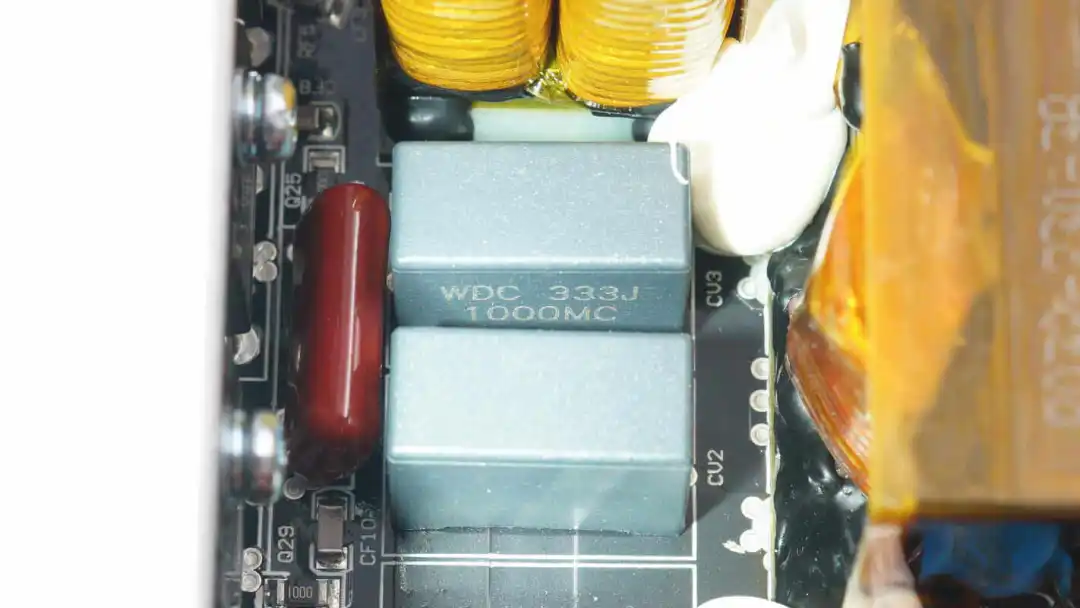

谐振电容规格为0.033μF 1000V，使用两颗并联。

另一侧的散热片固定八颗开关管。

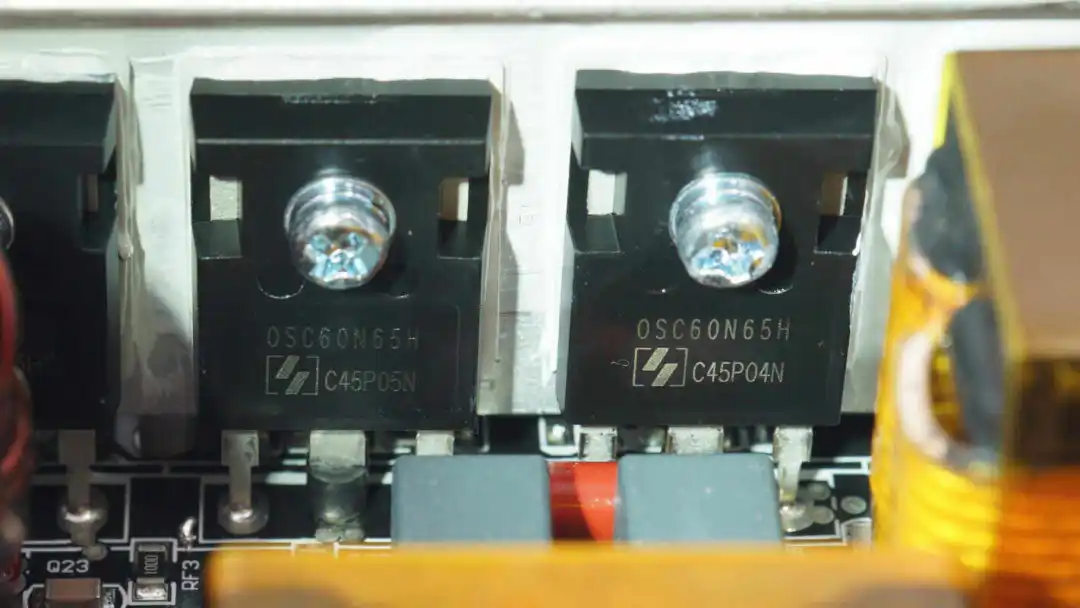

右侧的四颗来自东微，型号OSC60N65H，耐压650V，采用TO247封装。

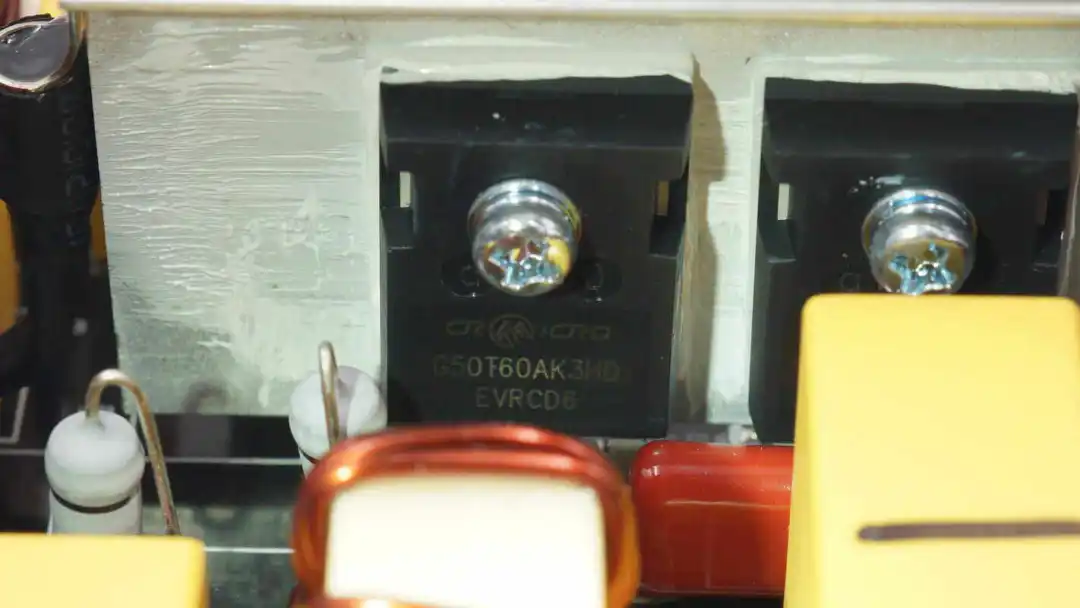

左侧四颗IGBT来自华润微，型号G50T60AK3HD，是一颗耐压600V的IGBT，采用TO247封装。

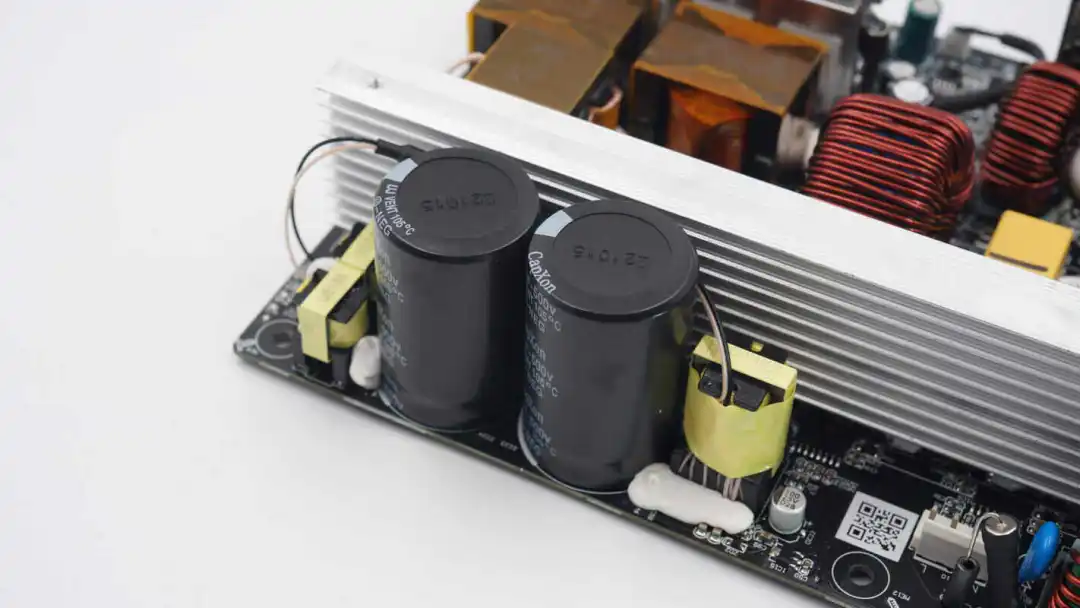

在散热片后面焊接两颗高压滤波电容。

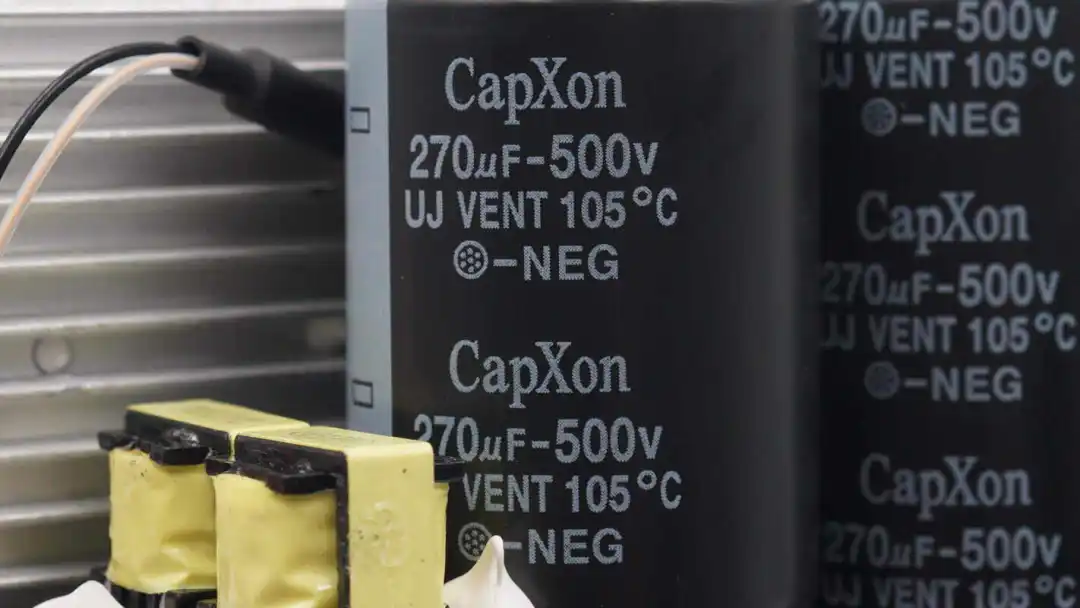

两颗高压滤波电容来自丰宾，规格为270μF 500V，两颗并联。

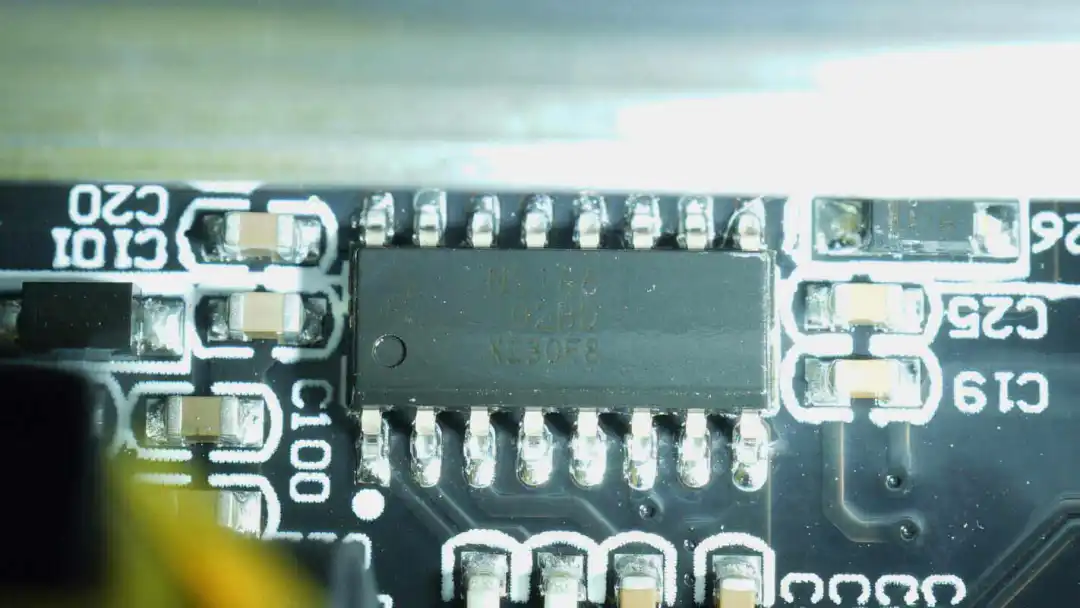

屹晶微EG27324双路驱动芯片用于驱动隔离变压器。

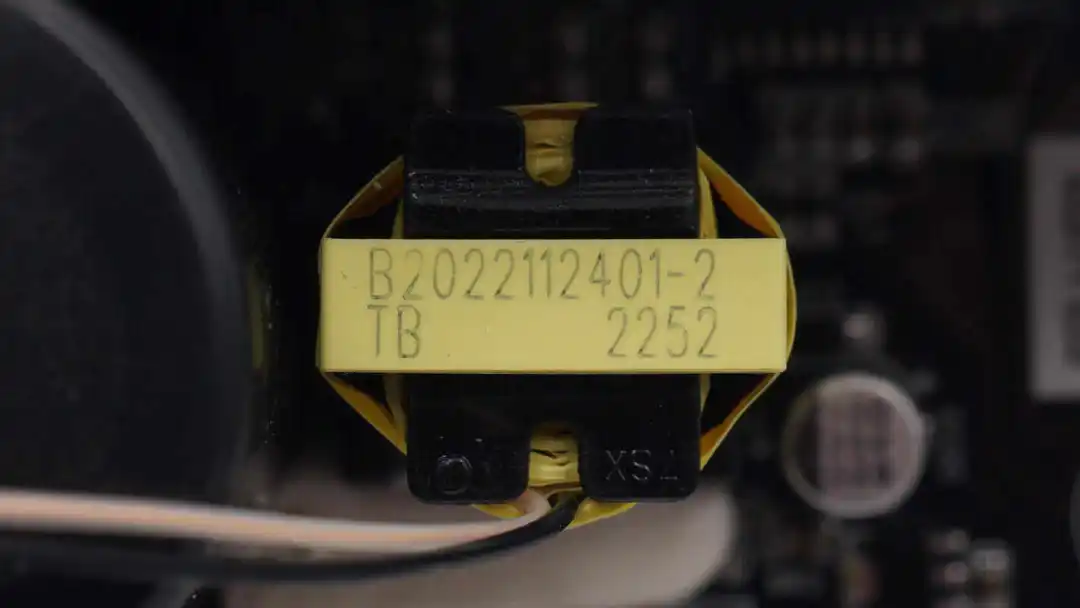

两个驱动变压器采用EE13磁芯。

另一个变压器磁芯采用胶带严密缠绕绝缘。

散热片下方焊接两颗隔离驱动芯片。

两颗纳芯微 NSi6602用于驱动四颗IGBT，进行输出调制。

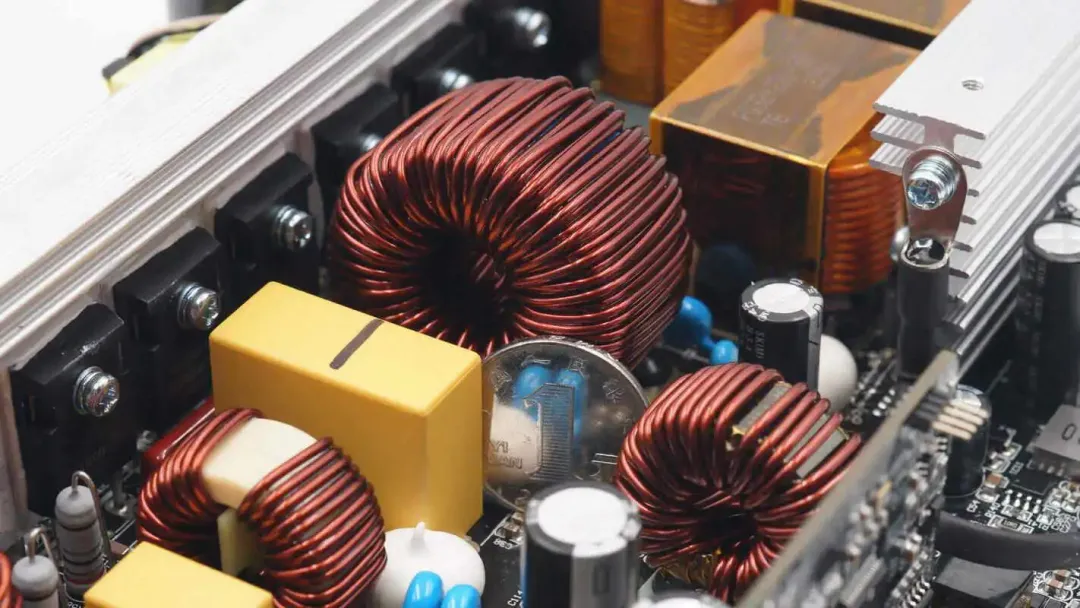

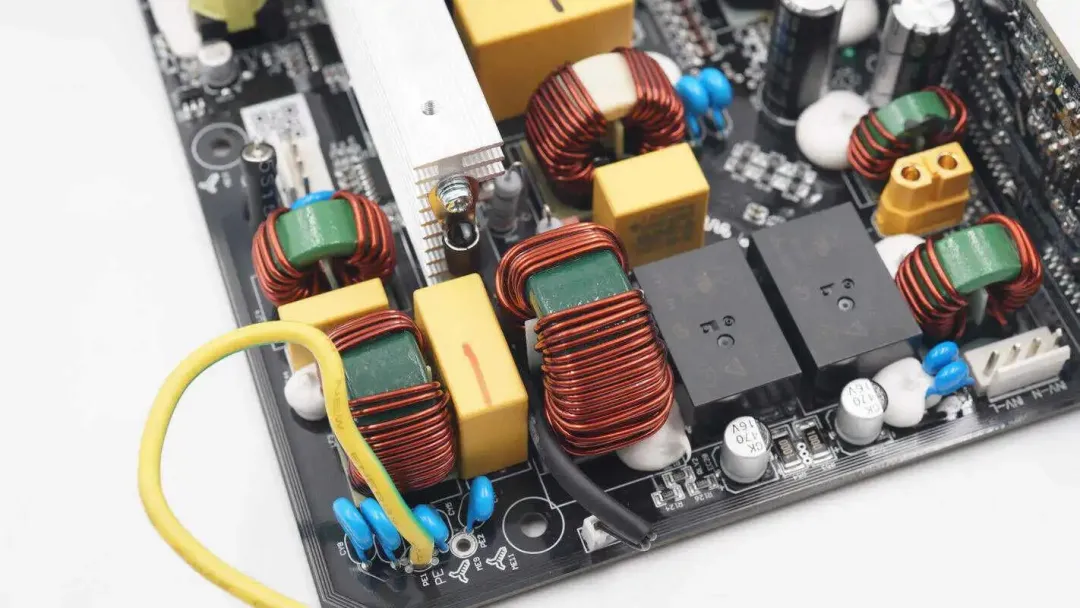

逆变器EMI滤波电路一览。

输出滤波电感特写。

逆变器交流输入端插座和保险丝特写。

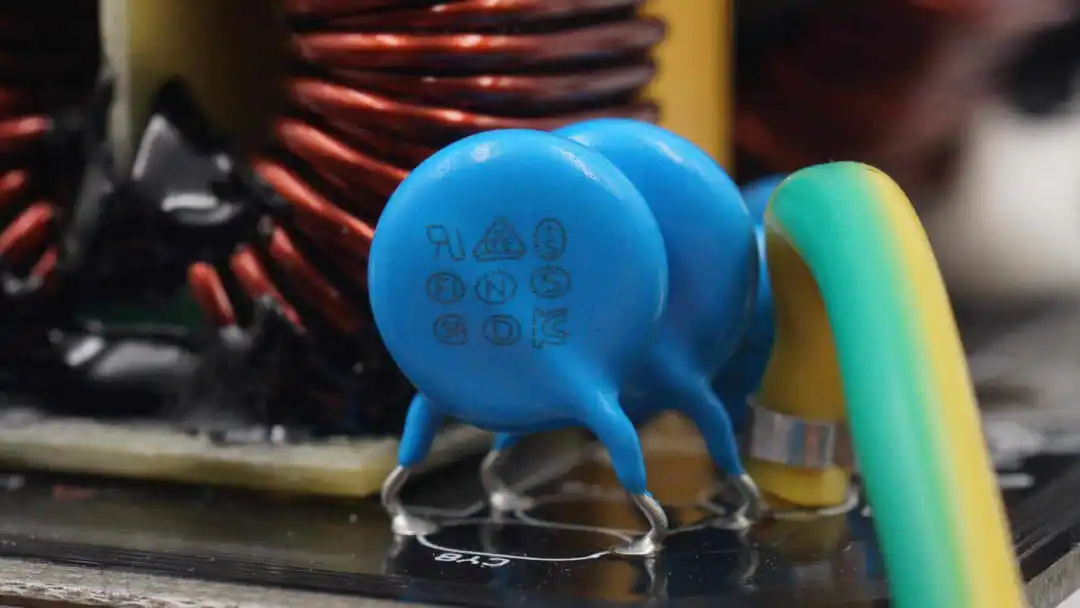

两颗蓝色Y电容特写。

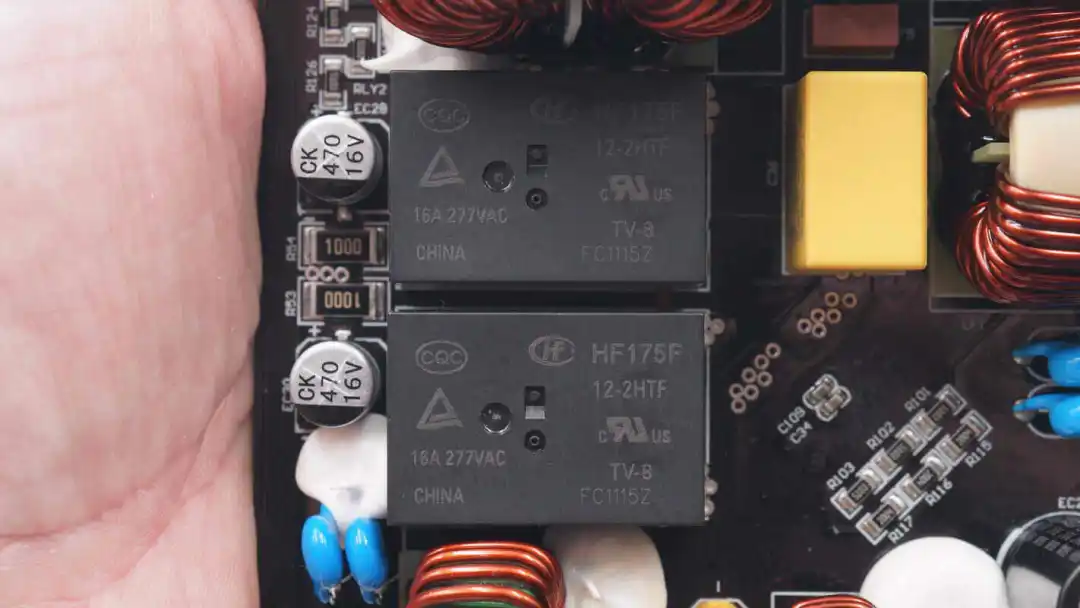

宏发 HF175F继电器用于输入输出切换。

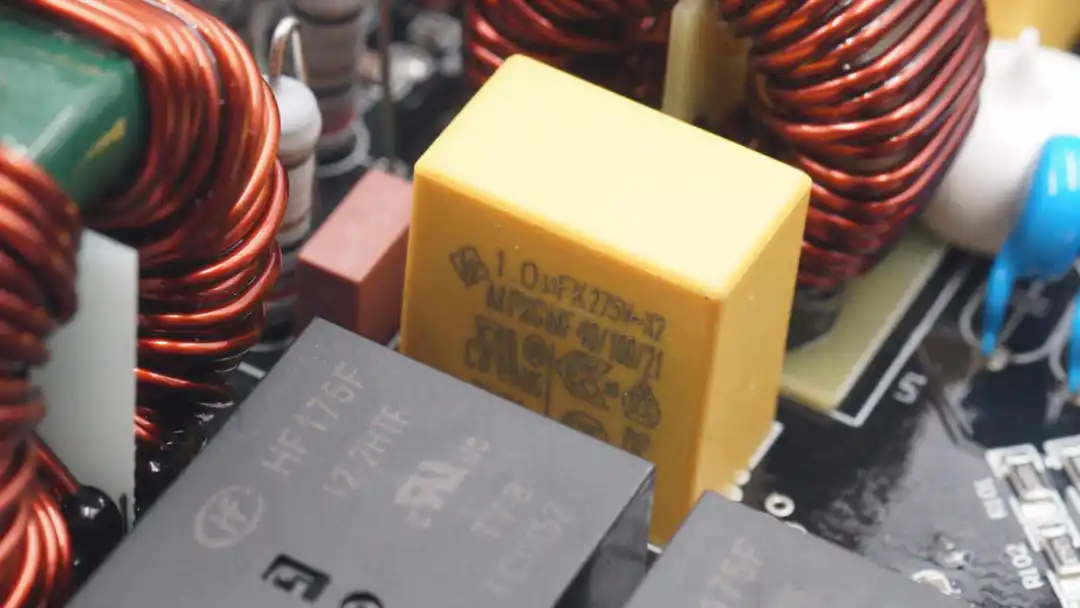

安规X2电容规格为1μF。

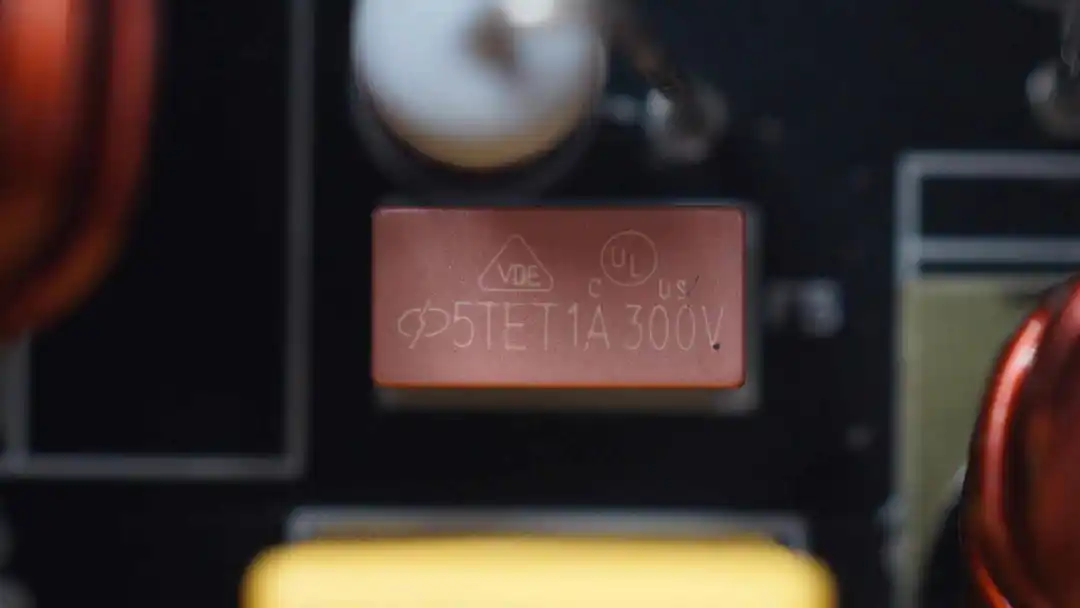

一颗延时保险丝规格为1A 300V。

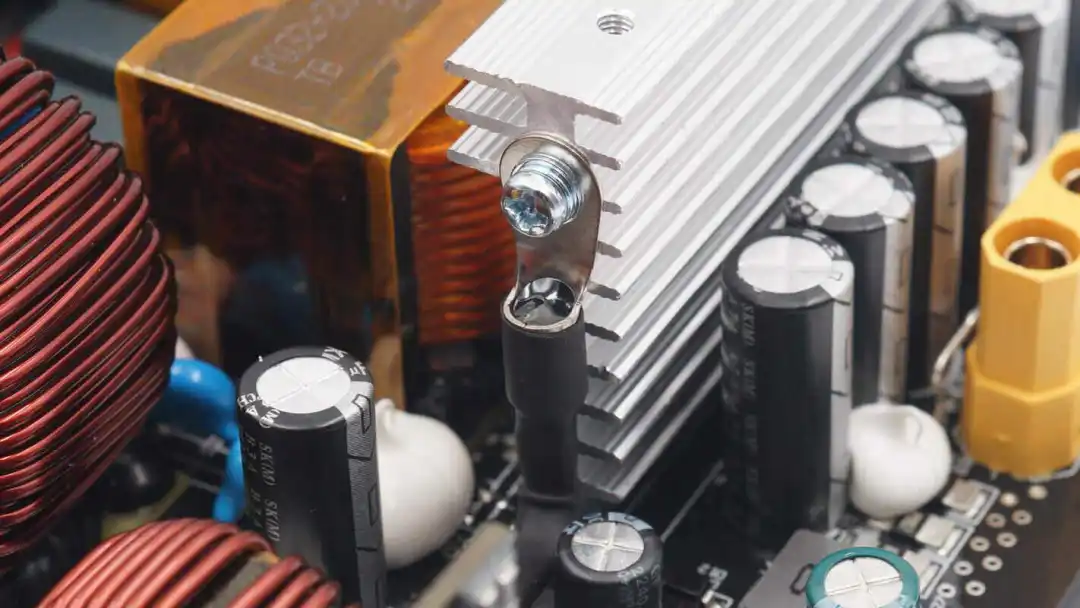

检测开关管温升的热敏电阻，通过螺丝固定在散热片上。

检测逆变模块温升的绿色热敏电阻。

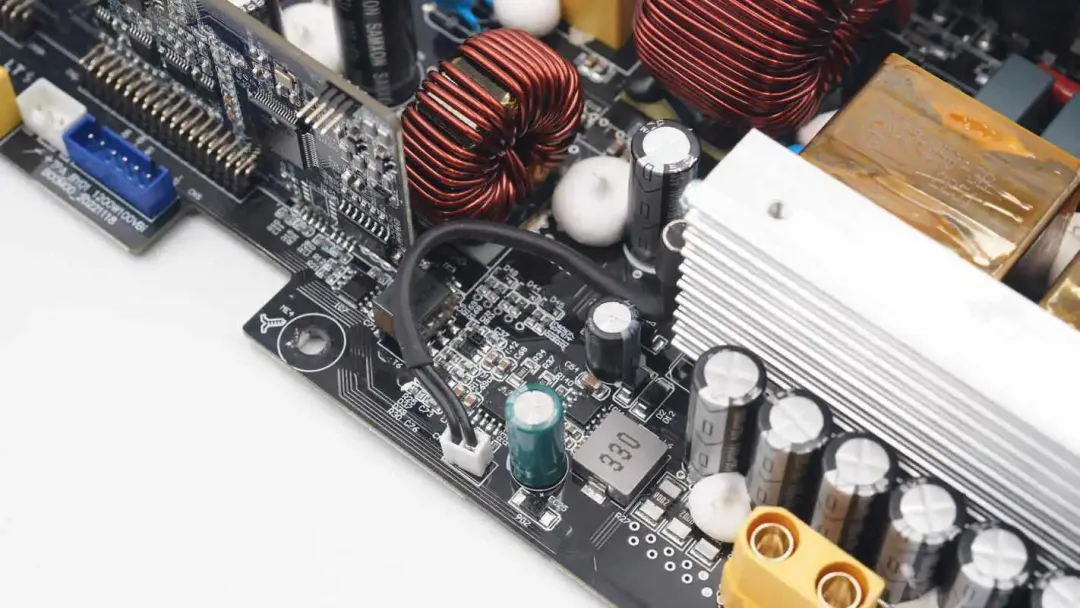

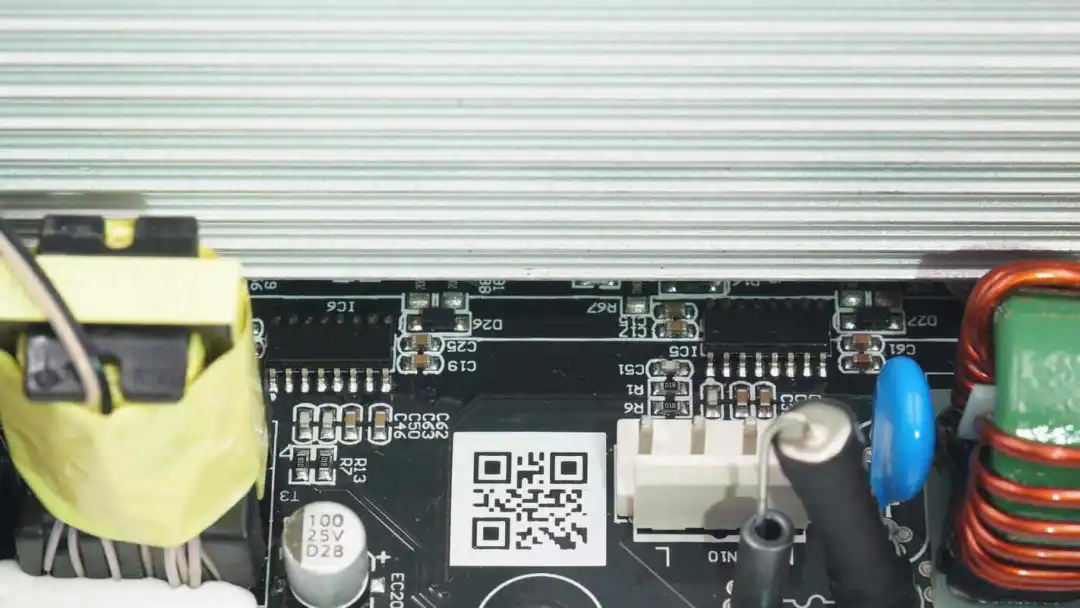

降压电路和驱动电路一览。

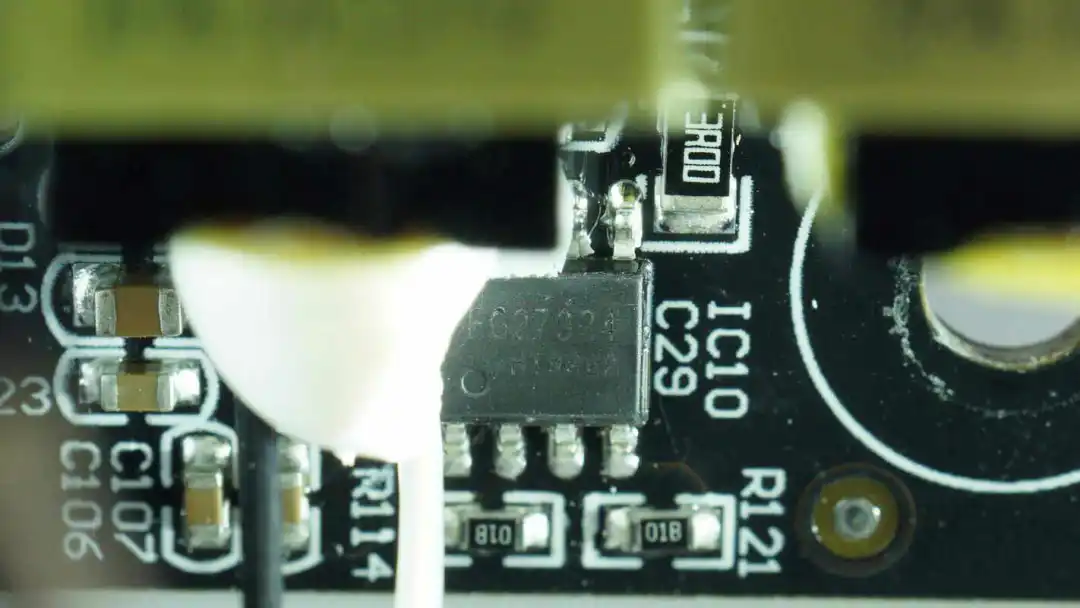

一颗屹晶微EG27324用于驱动升压MOS管。

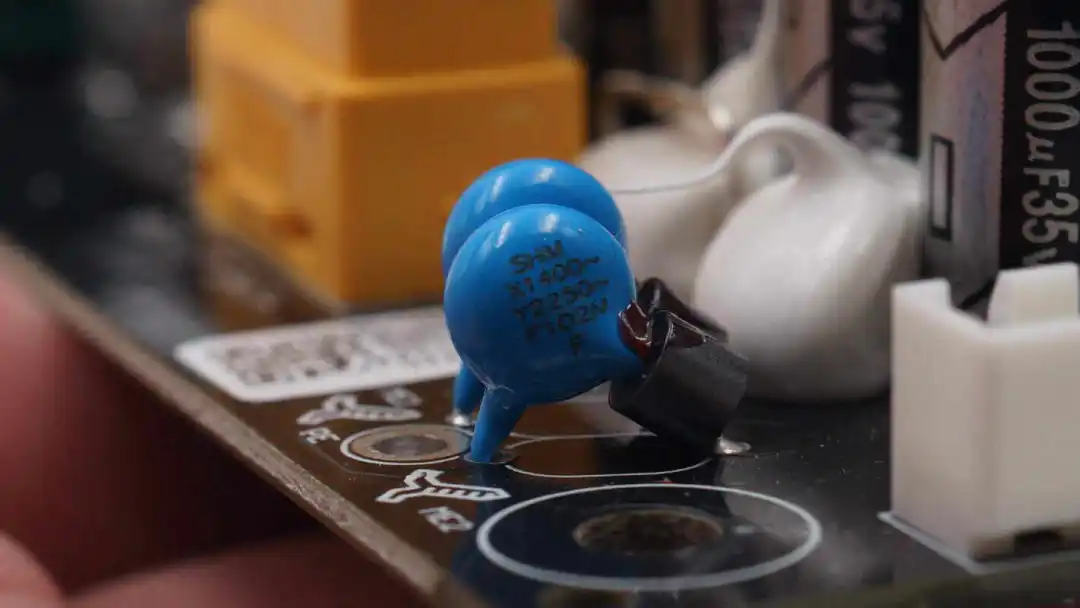

蓝色Y电容来自SHM宏明电子。

芯进CC6921，隔离霍尔电流传感器，用于逆变器输出电流检测。

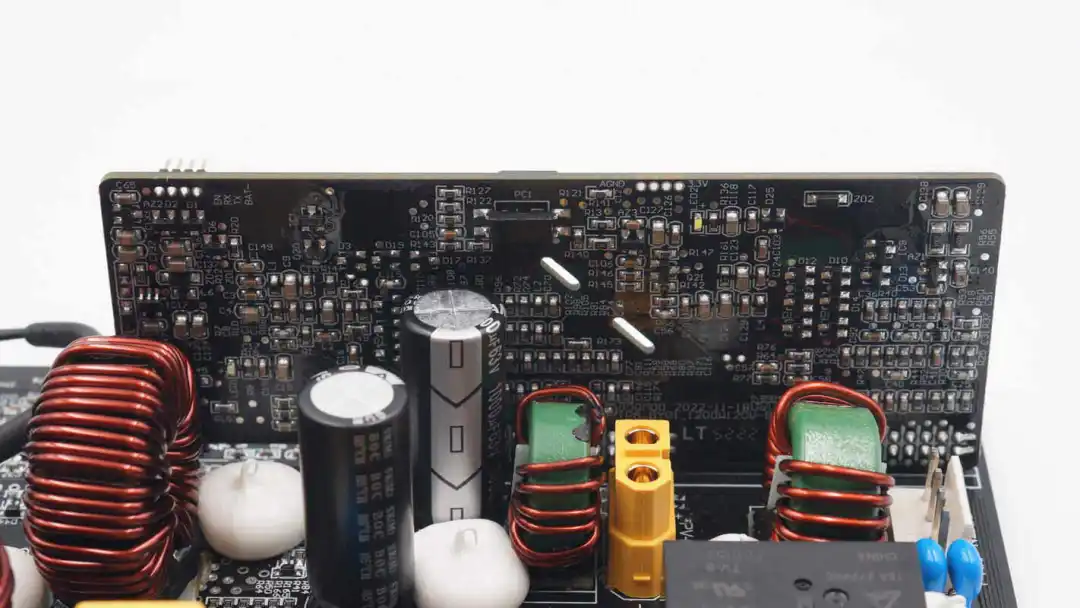

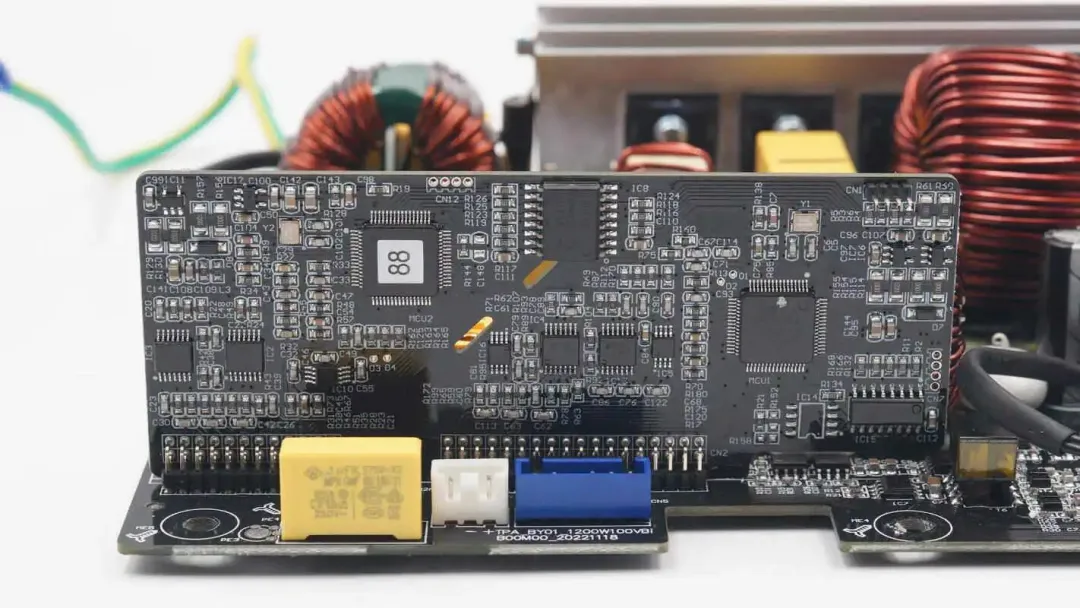

逆变器控制小板正面焊接两颗MCU芯片和隔离通信芯片，运放和电压比较器。

背面焊接阻容元件和一颗光耦。

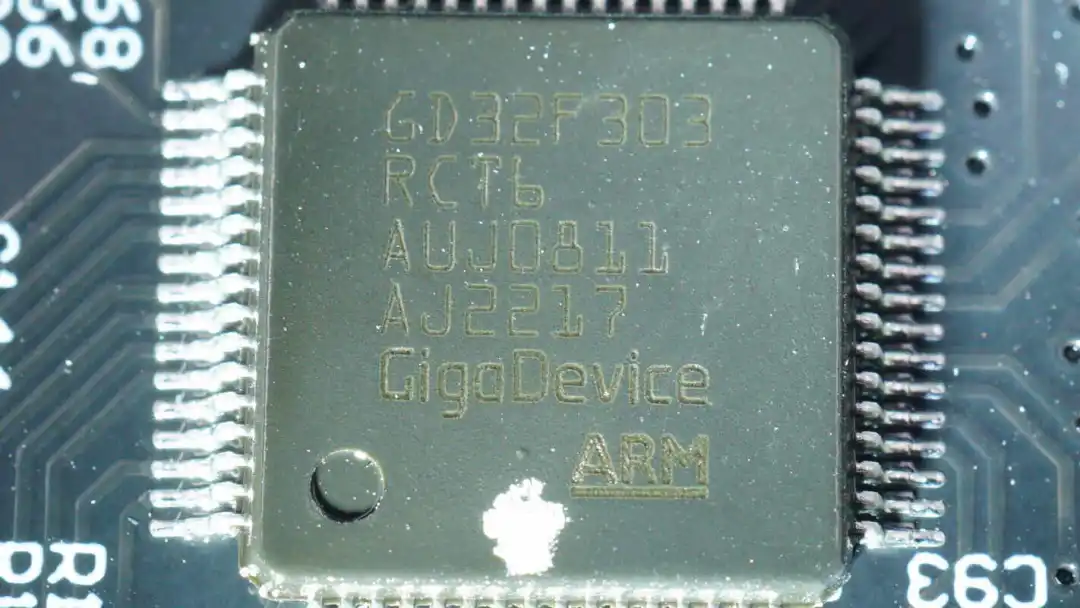

双向逆变主控MCU来自兆易创新，型号为GD32F303RCT6，是一颗主频达120MHz的MCU，内置Cortex-M4内核，具备256KB FLASH和48KB SRAM，支持PWM信号输出。负责双向逆变驱动信号输出和保护功能检测。

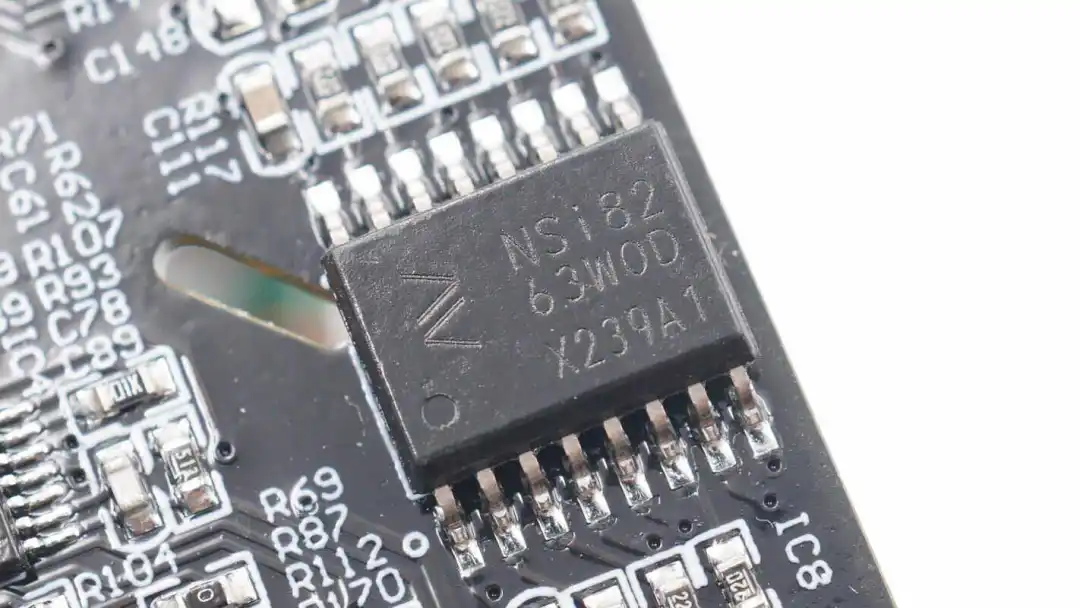

纳芯微NSi8263 6通道数字隔离器用于两颗MCU芯片之间通信。

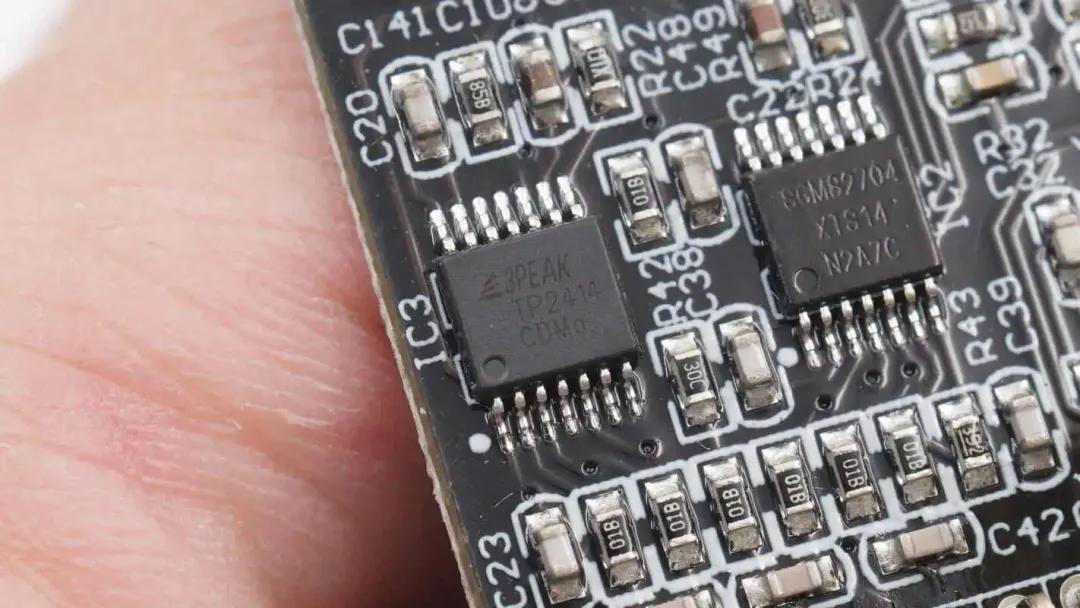

一颗四运放来自思瑞浦，型号TP2414，是一颗低噪声轨对轨运放。

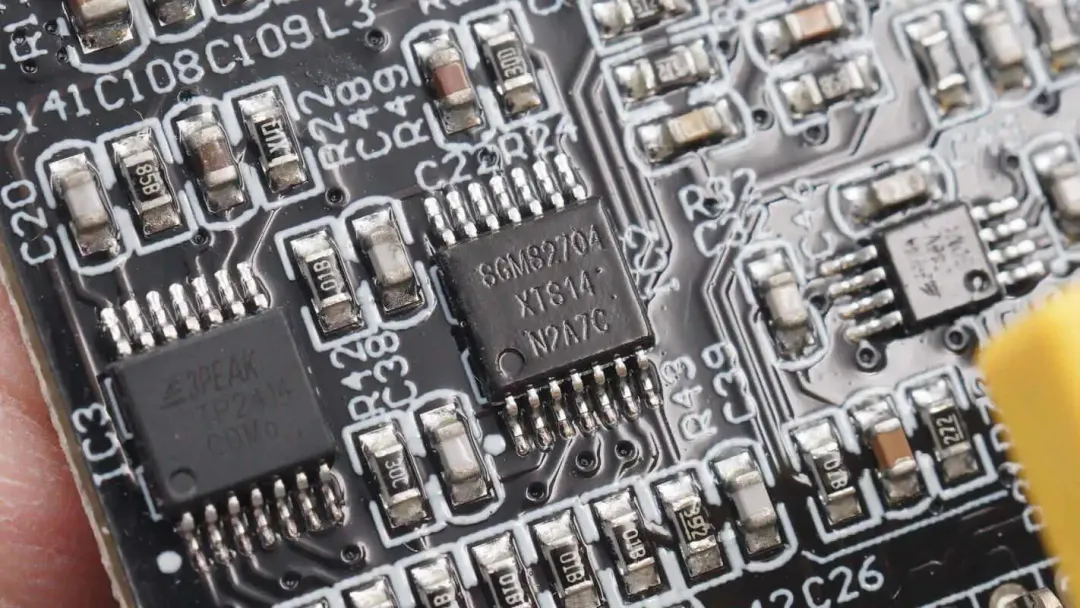

一颗四运放来自圣邦威，型号SGM8270-4，是一颗低噪声高精度高压轨对轨运放。

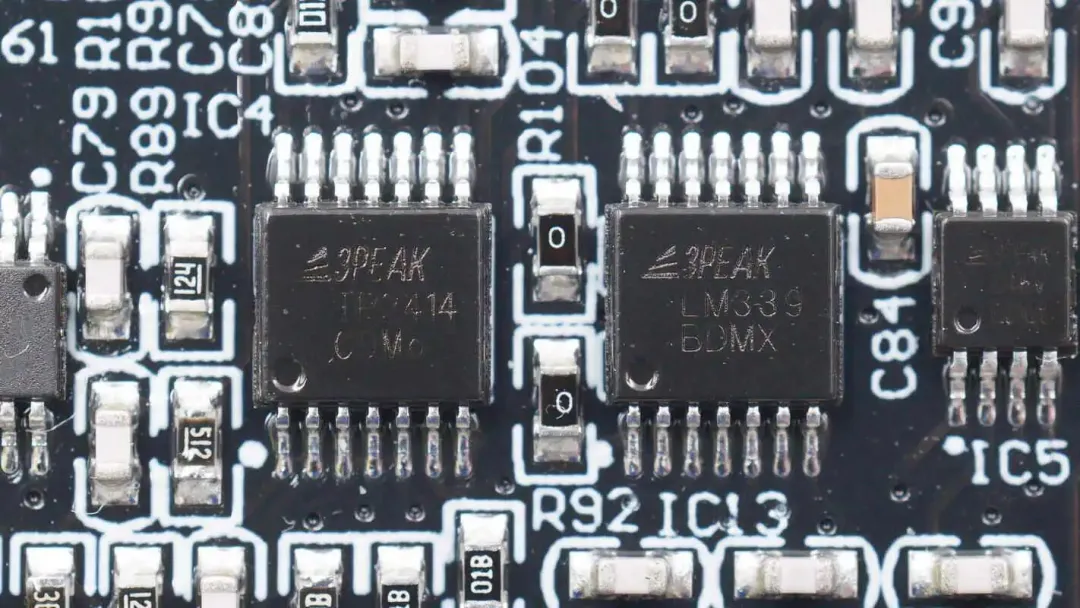

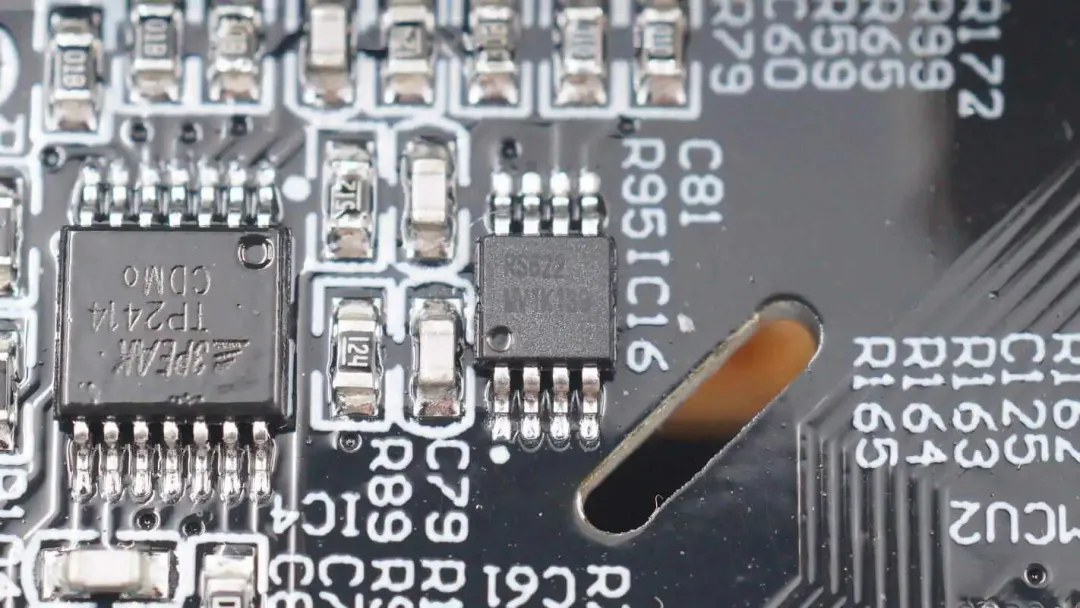

思瑞浦TP2414四运放和LM339四路电压比较器用于信号处理。

润石 RS622 双运放用于信号处理。

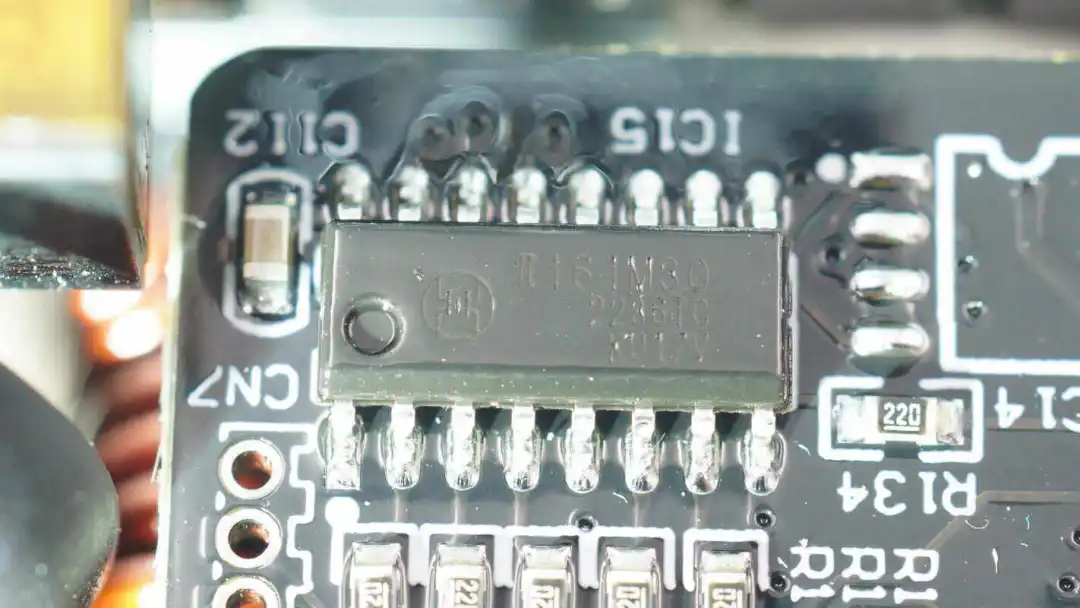

荣湃 π161M30 六通道数字隔离器用于隔离通信。

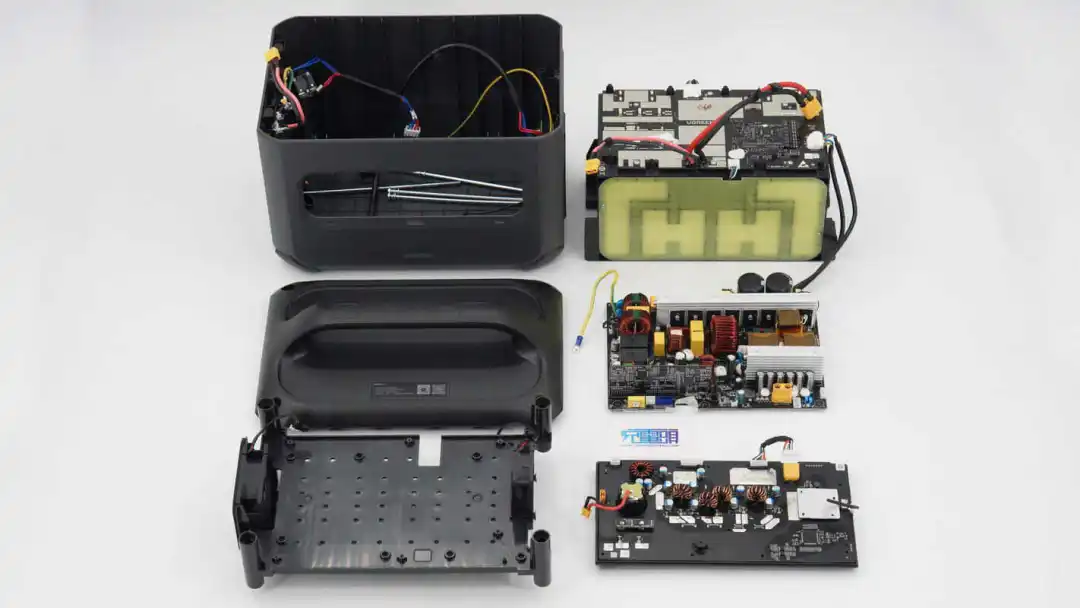

全部拆解一览，来张全家福。

充电头网拆解总结

绿联星辰户外电源内置1024Wh汽车级磷酸铁锂电池，内置逆变采用纯正弦波输出，具备1200W输出功率，并支持边充边放和自动切换，U-Turbo超能模式支持2500W设备。两个USB-C接口均支持100W功率输出，USB-A口支持快充输出，DC接口支持12V10A输出。此外还支持配合太阳能板充电，满足主流日常设备供电使用。

充电头网通过拆解了解到，绿联星辰户外电源采用模块化设计，电池组，双向逆变模块和快充模块均为独立模块设计，通过连接器连接。电池组采用塑料框架固定，增加强度。内部电池组为8串2并连接，共16节电池。电池固定在塑料支架中，单节电池容量为20Ah，两节并联组成40Ah容量。电池组采用瑞萨RAJ240090电池保护芯片进行保护，并配有保险丝进行过流保护。

双向逆变模块采用MCU方案控制，主控MCU来自兆易创新，内部功率器件来自华润微和东微。MPPT功能也集成在双向逆变模块上面。快充模块快充方案来自英集芯，USB-C口采用IP2723T协议芯片搭配IP6550同步降压控制器，USB-A口采用IP6527同步降压转换器，DC口使用IP6550进行降压进行12V输出。

户外电源内部电路板整体涂三防漆，内部配有风扇进行散热避免积热，内部设计紧凑，空间使用率高，配有液晶屏幕进行电量显示，多个功能按键进行独立的接口控制，功能强大，保护全面。
