前言

宜家（IKEA）是一家来自瑞典的全球知名家具和家居用品零售商，也生产电源和电子类设备。此前充电头网拆解了宜家VARMFRONT 旺芙荣18W移动电源。而就在近期充电头网又获取到了宜家旺芙荣的12W充电宝，该产品标称容量5200mAh，并配备1A1C两个接口，都支持最高12W输出。

通过拆解了解到，其内置创明2节18650电芯，并联成组，单颗标称电压3.6V，标称容量2600mAh。移动电源管理方案，采用智融科技SW6008，SW6008是Type-C移动电源多合一芯片，其集成了同步升压模块，电量计量功能等多个功能模块。产品内部空间紧凑，保护到位，下面一起来宜家 旺芙荣移动电源的详情。

宜家旺芙荣12W充电宝​开箱

按照管理，先来看一下这款充电宝的包装。

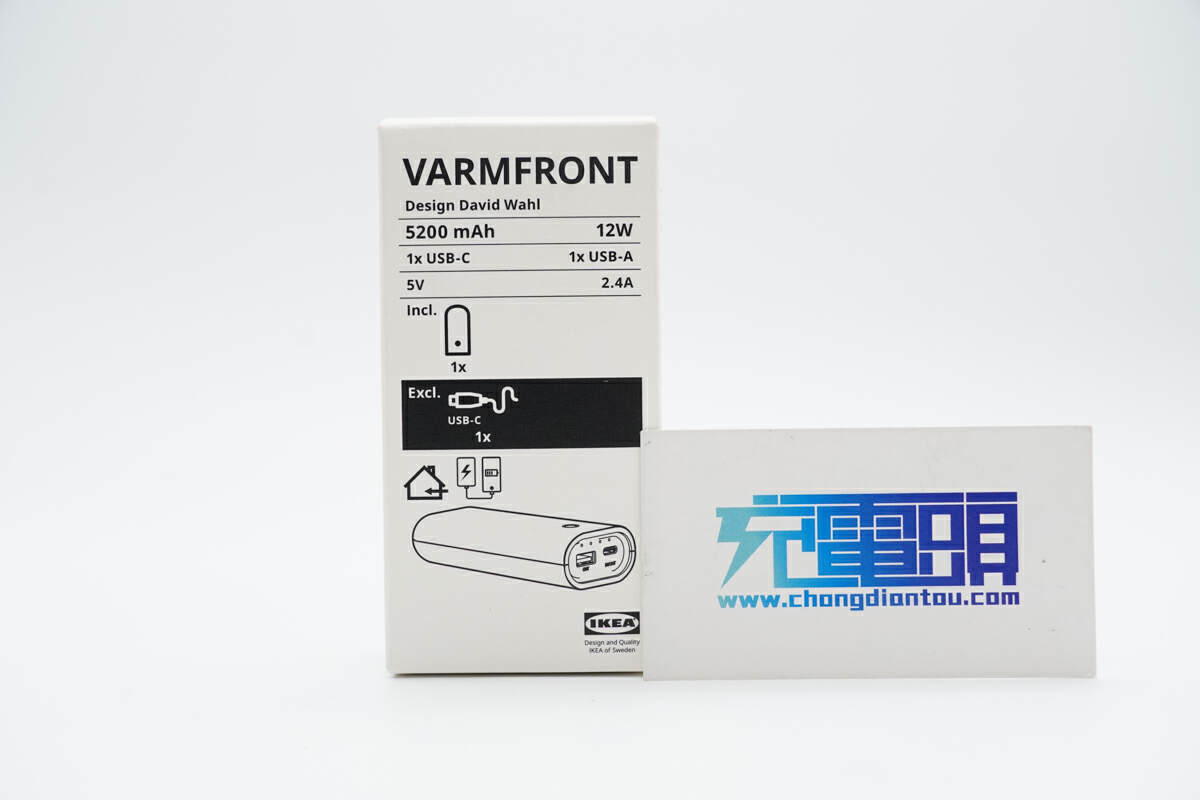

宜家 旺芙荣18W充电宝包装盒外采用白色外壳，正面顶部有旺芙荣英文品牌名”VARMFRONT“。下方是产品基本参数、产品规格以及产品示意图，右下角则是宜家的品牌LOGO。

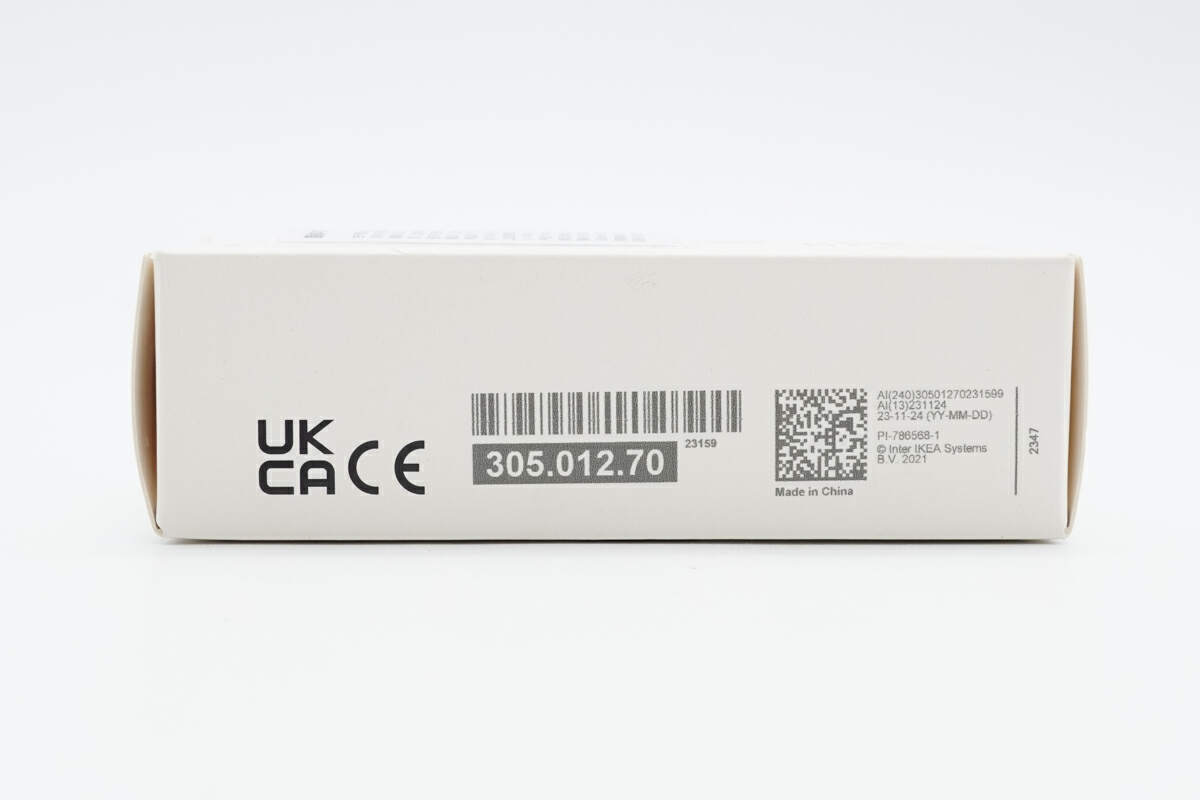

包装盒侧面印有产品认证标识以及出厂喷码及信息。

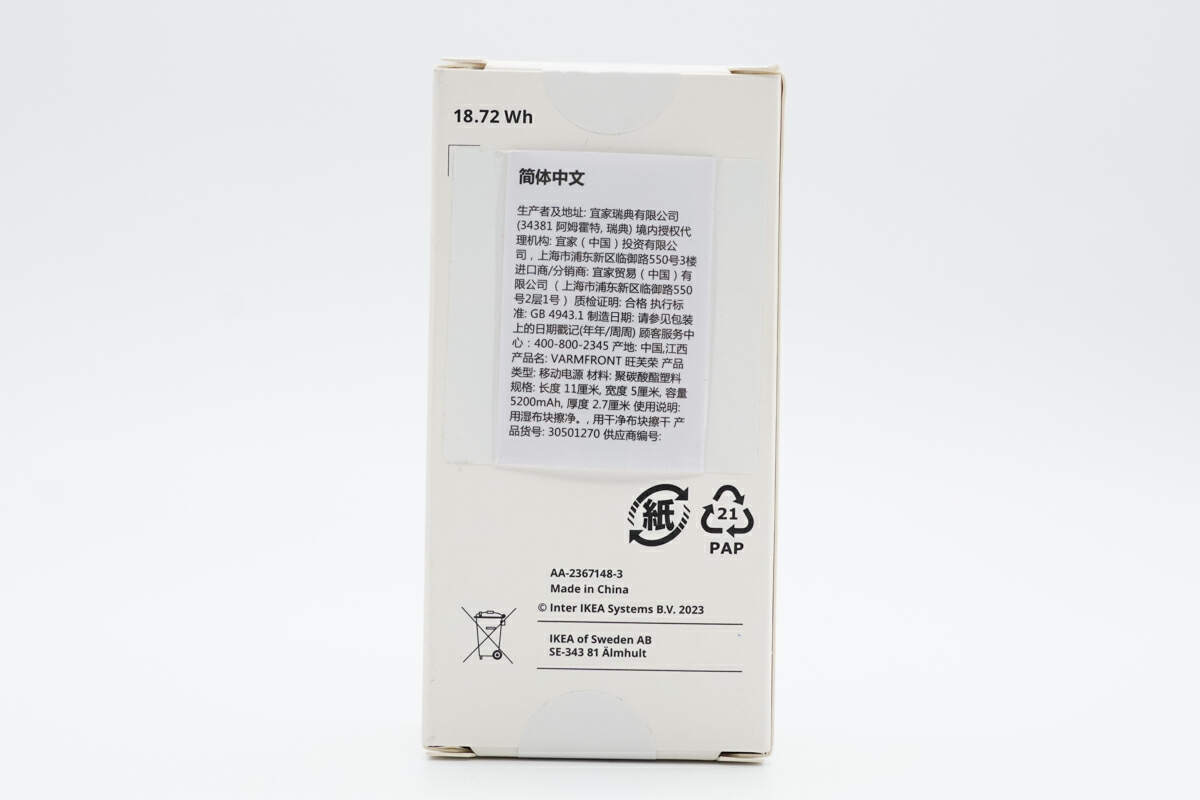

包装盒背面有白色贴纸，印有中文版的产品参数。其他地方印有产品安规标识，参数内容后续到产品描述中详细介绍，此处不表。

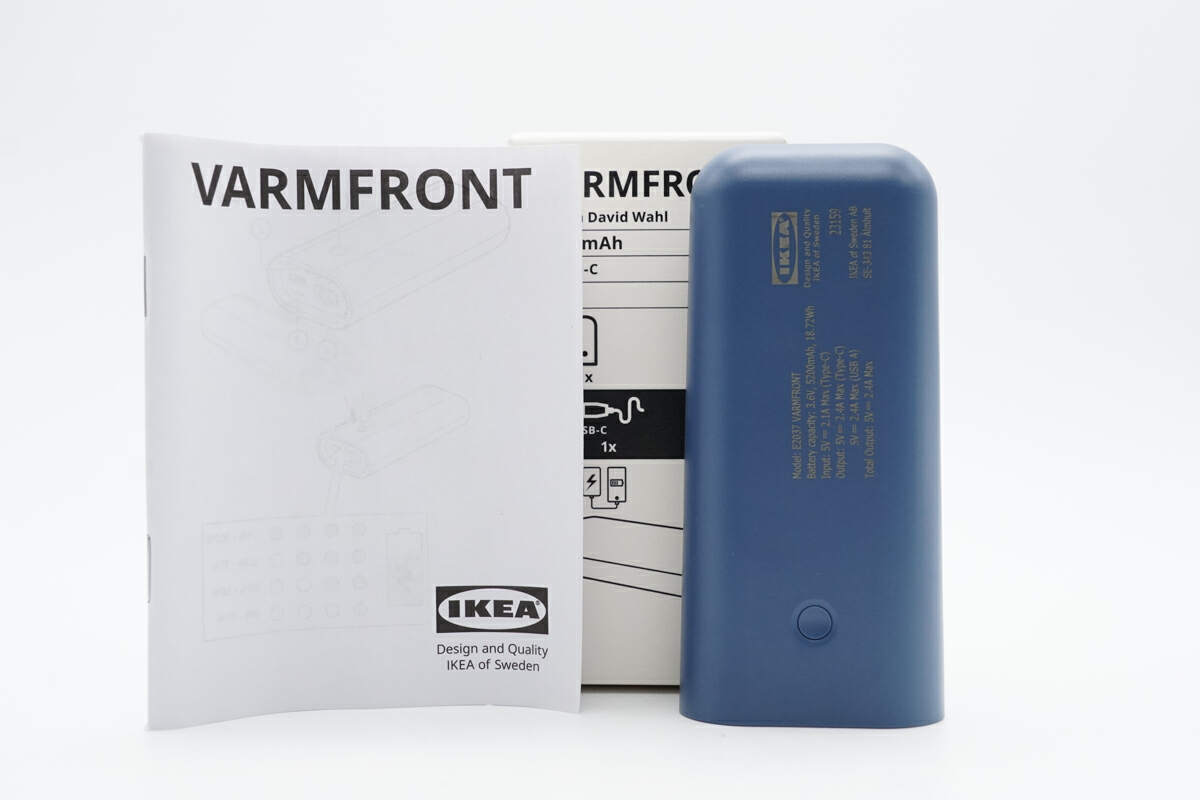

取出包装盒里配件，除宜家 旺芙荣12W充电宝外，还有一份说明书。

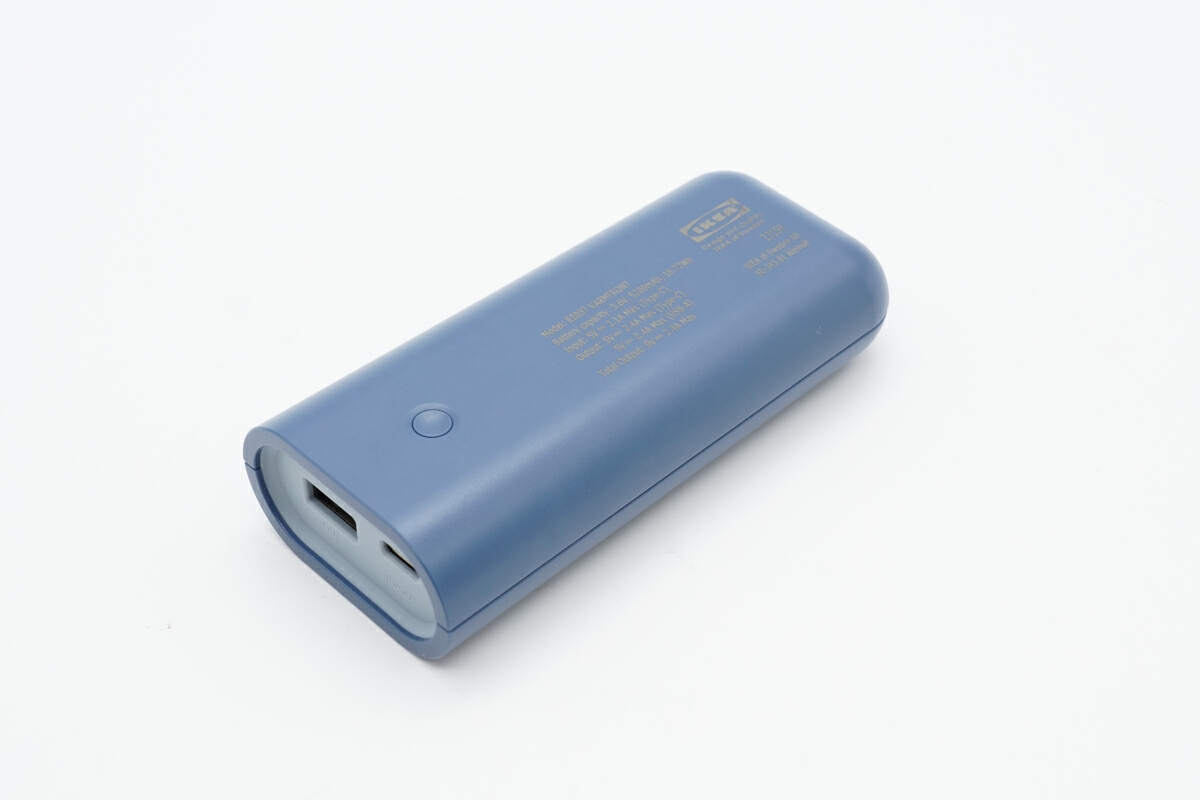

宜家 旺芙荣12W充电宝外观为宜家经典蓝色配色，整体呈圆棒装，采用细磨砂材质，触感细腻，边缘过渡圆润。

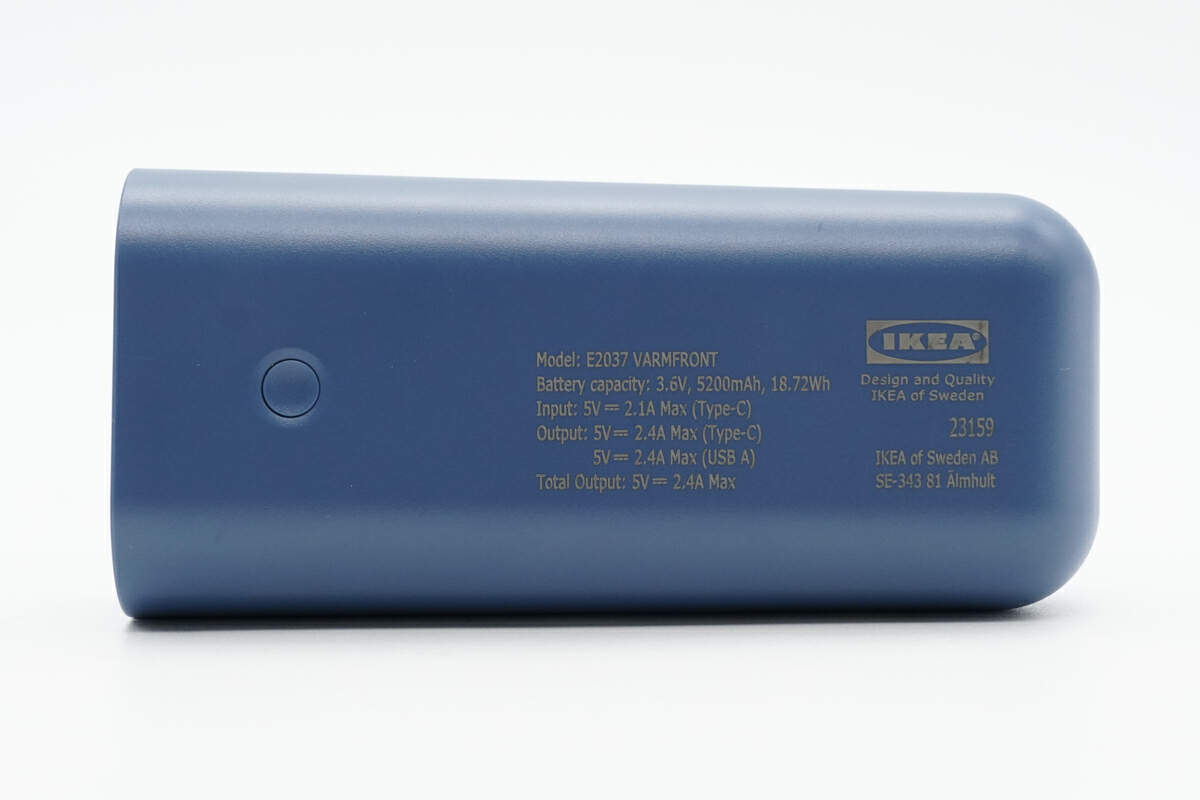

充电宝正面一览，顶部可见圆形电源按钮。下方为产品参数信息。

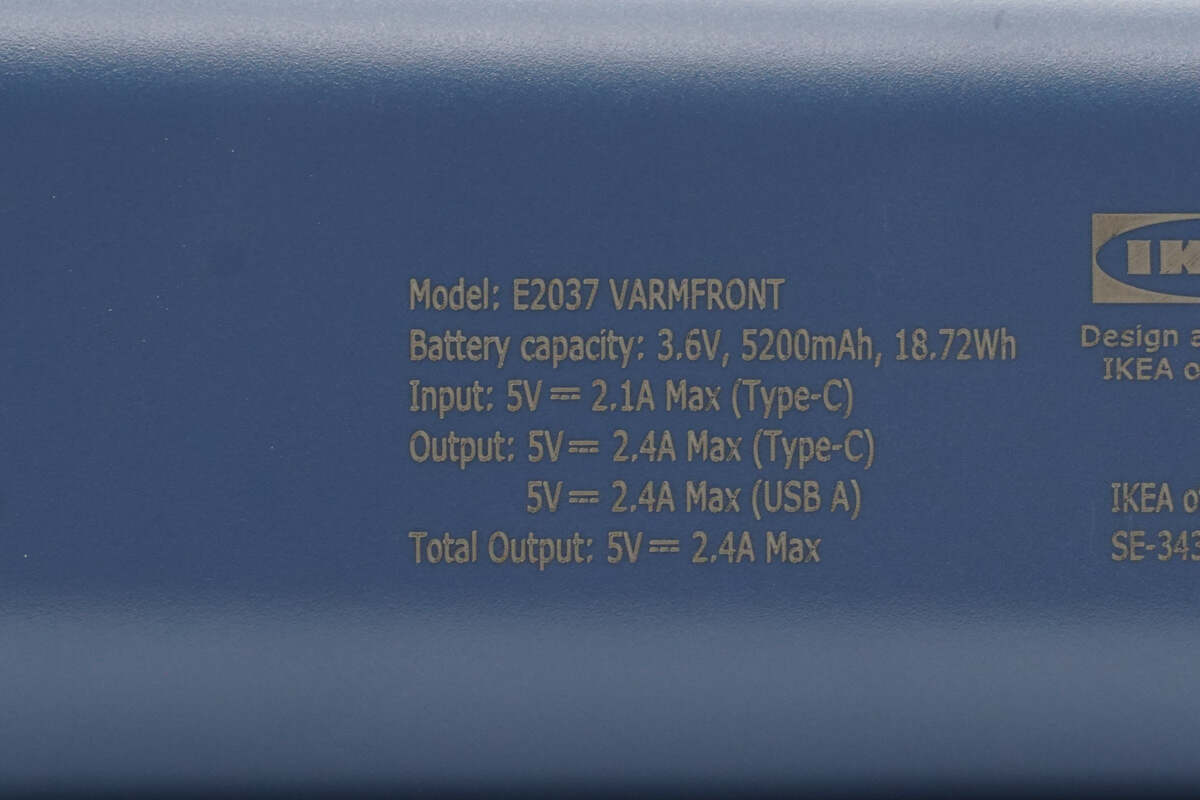

参数信息特写：

Model： E2037 VARMFRONT

Battery capacity：3.6V， 5200mAh， 18.72Wh

Input：5V2.1A Max（Type-C）

Qutput： 5V2.4A Max（Type-C）

5V2.4A Max（USB-A）

Total Output： 5V 2.4A Max

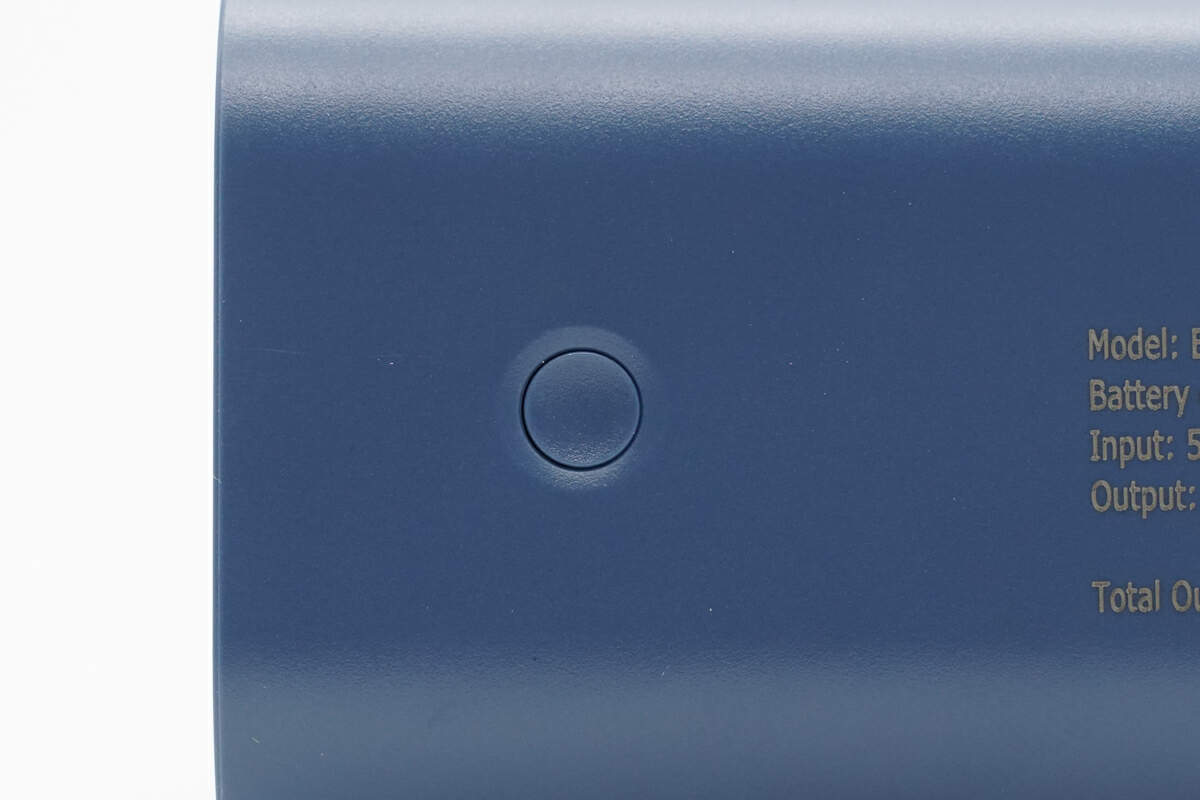

电源按钮特写，为圆形且内部凹陷。

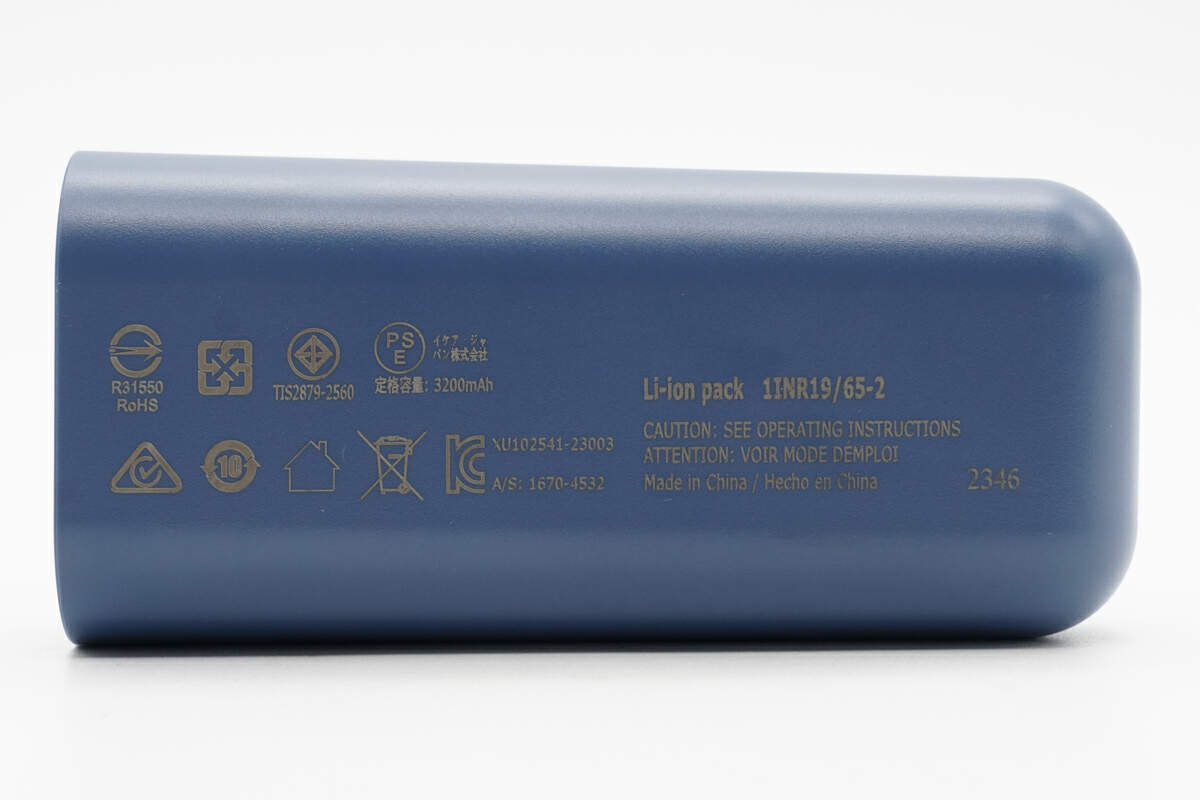

右侧为产品的安规、认证、安全等标识。

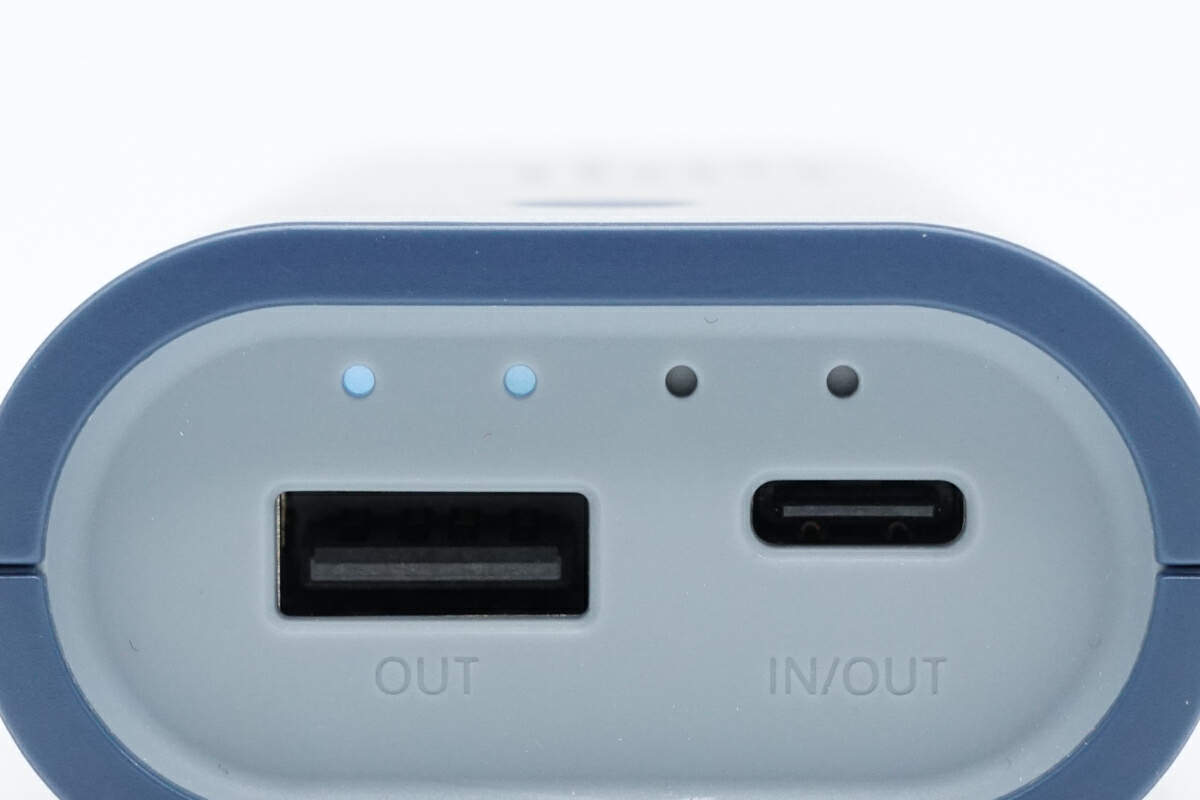

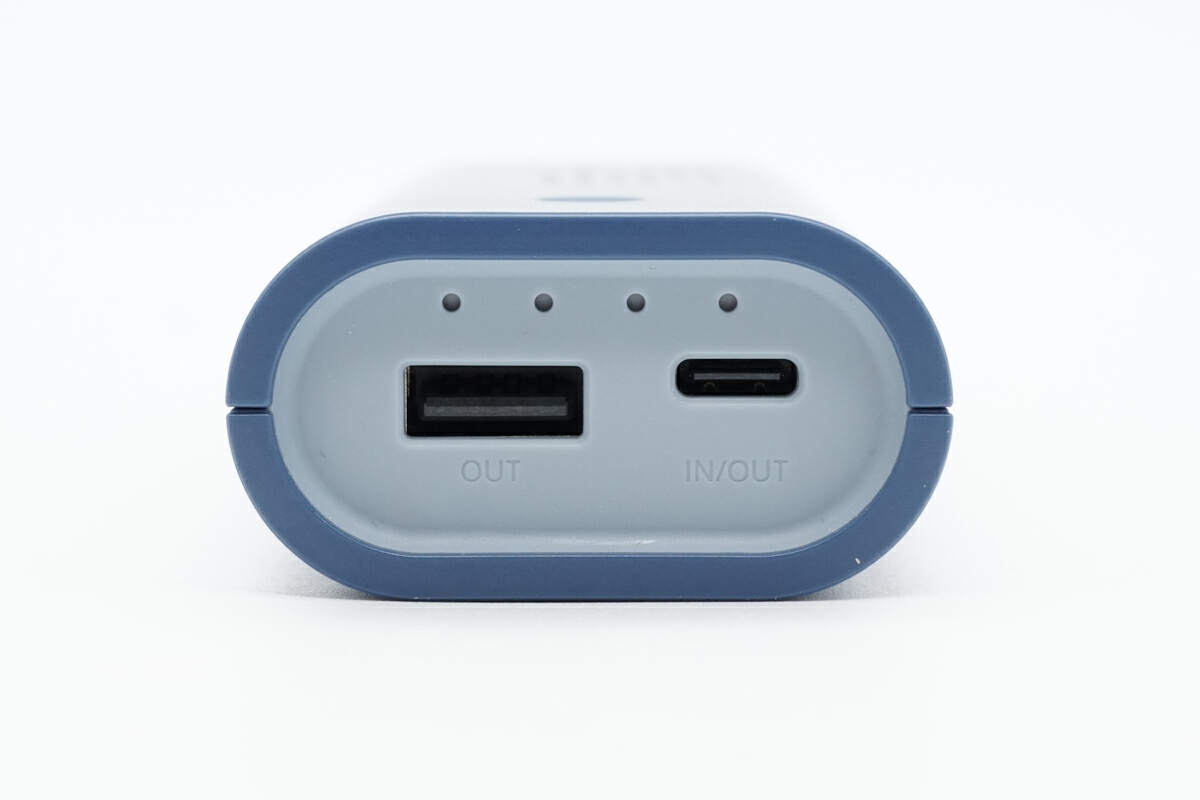

底面可见电量指示灯和开关按钮，以及一个USB-A接口和一个USB-C接口。

电源指示灯特写，工作时亮冷蓝色光柱。

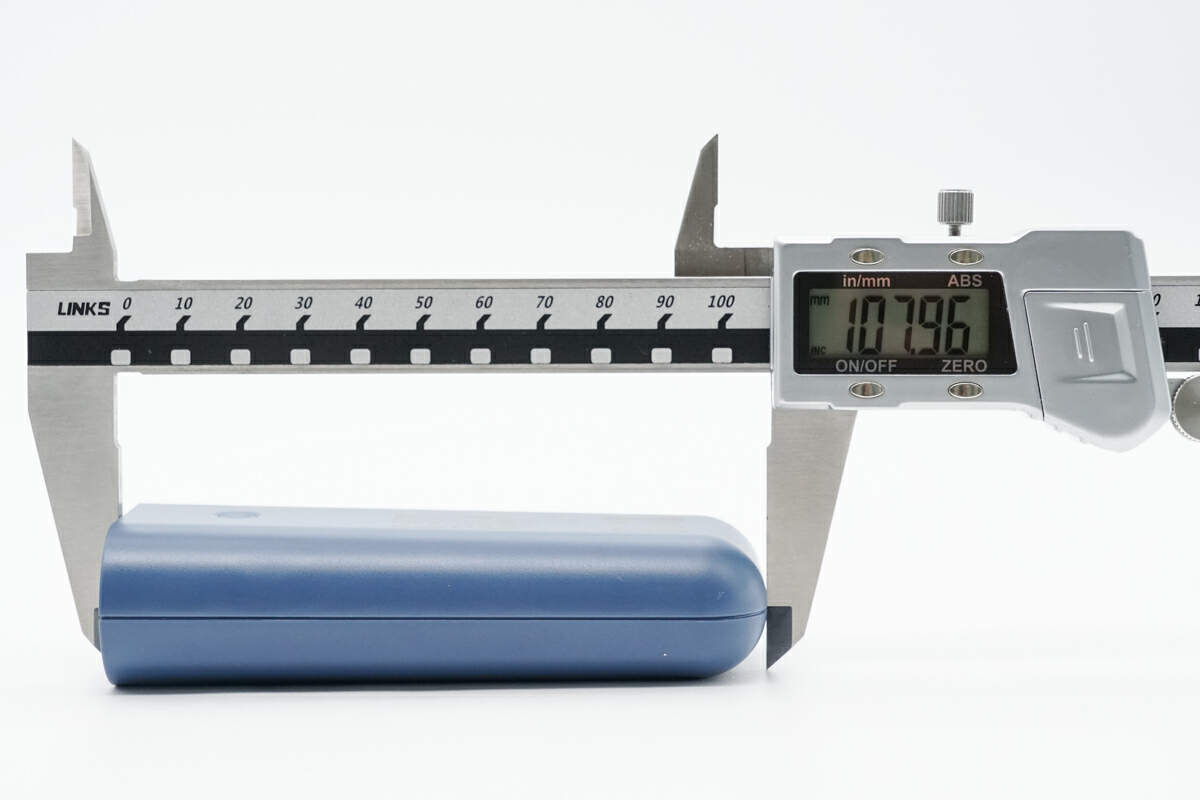

测得 旺芙荣18W充电宝长度为107.96mm。

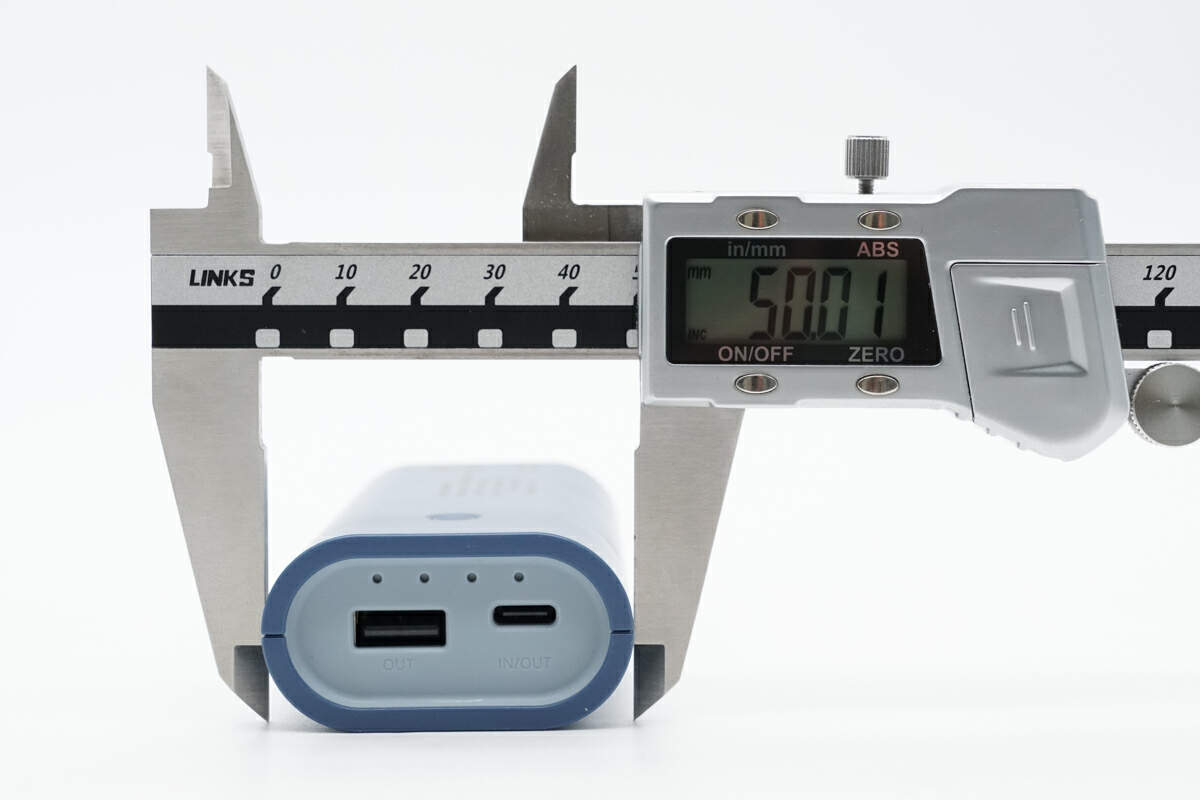

宽度为50.01mm。

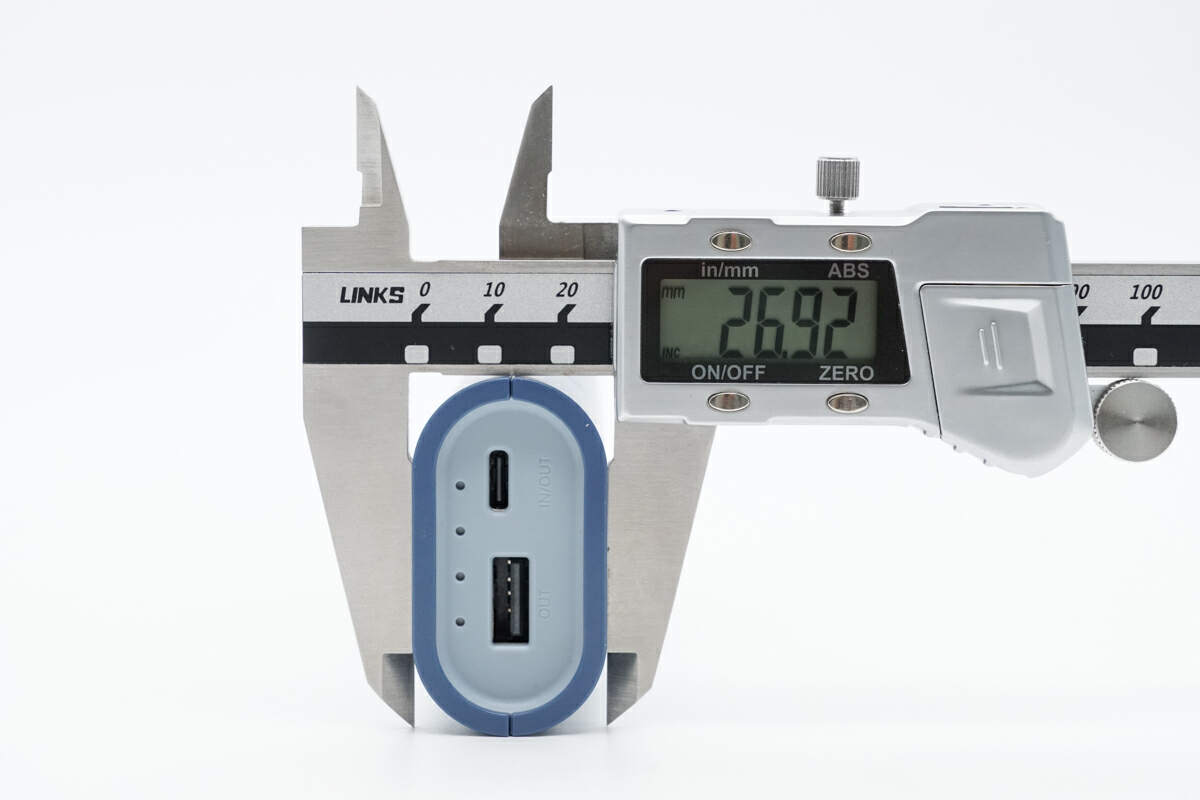

厚度为26.92mm。

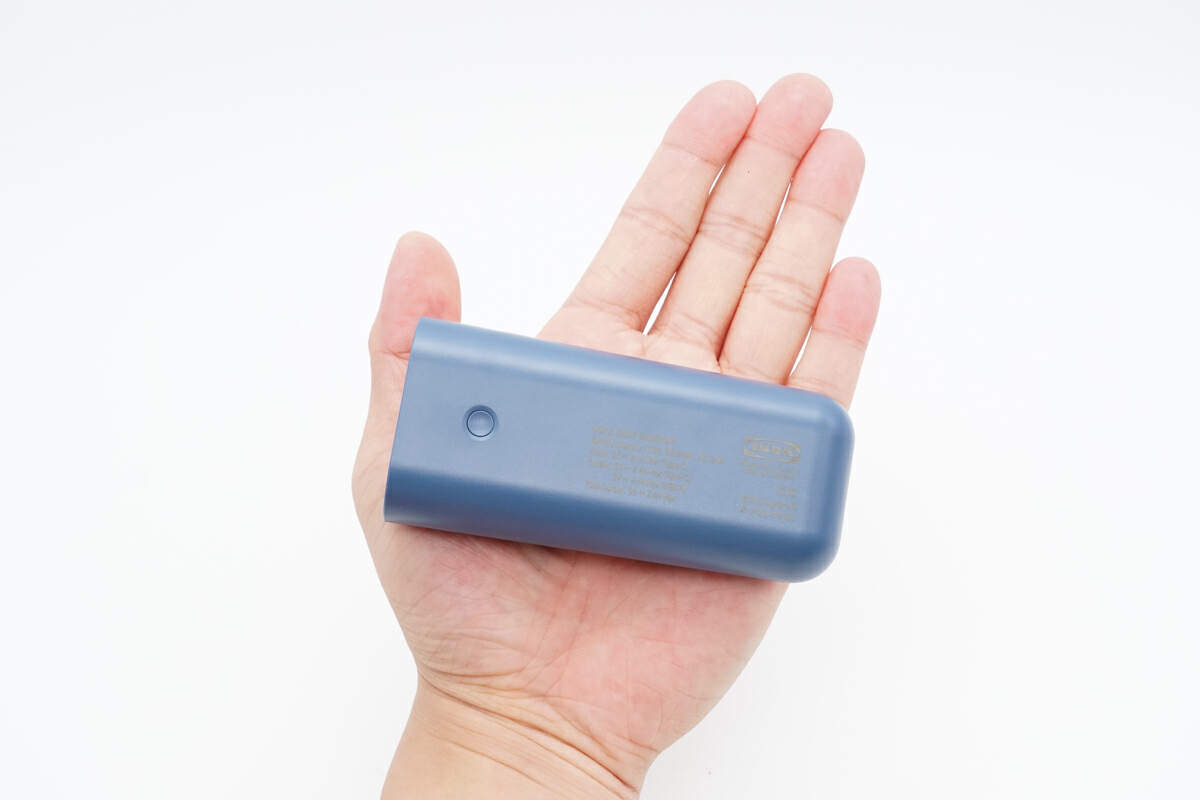

放在手中感受下大小。

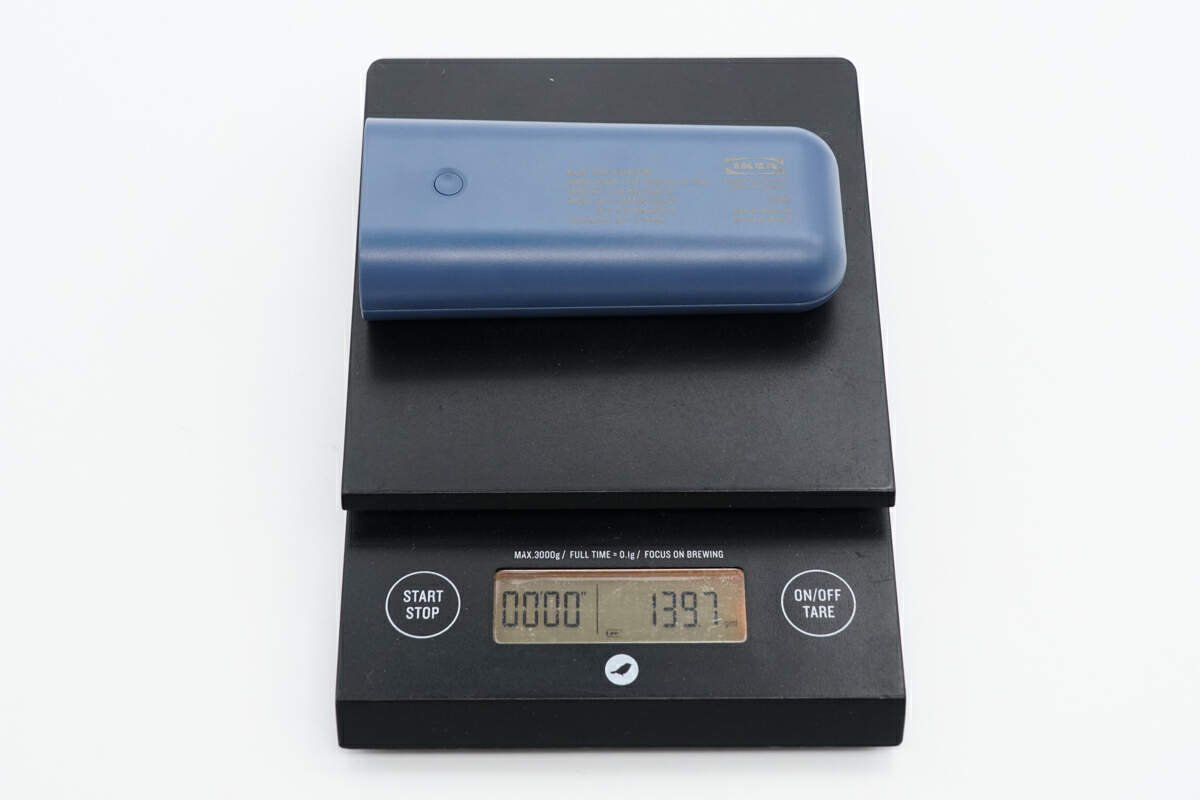

测得重量为139.7g。

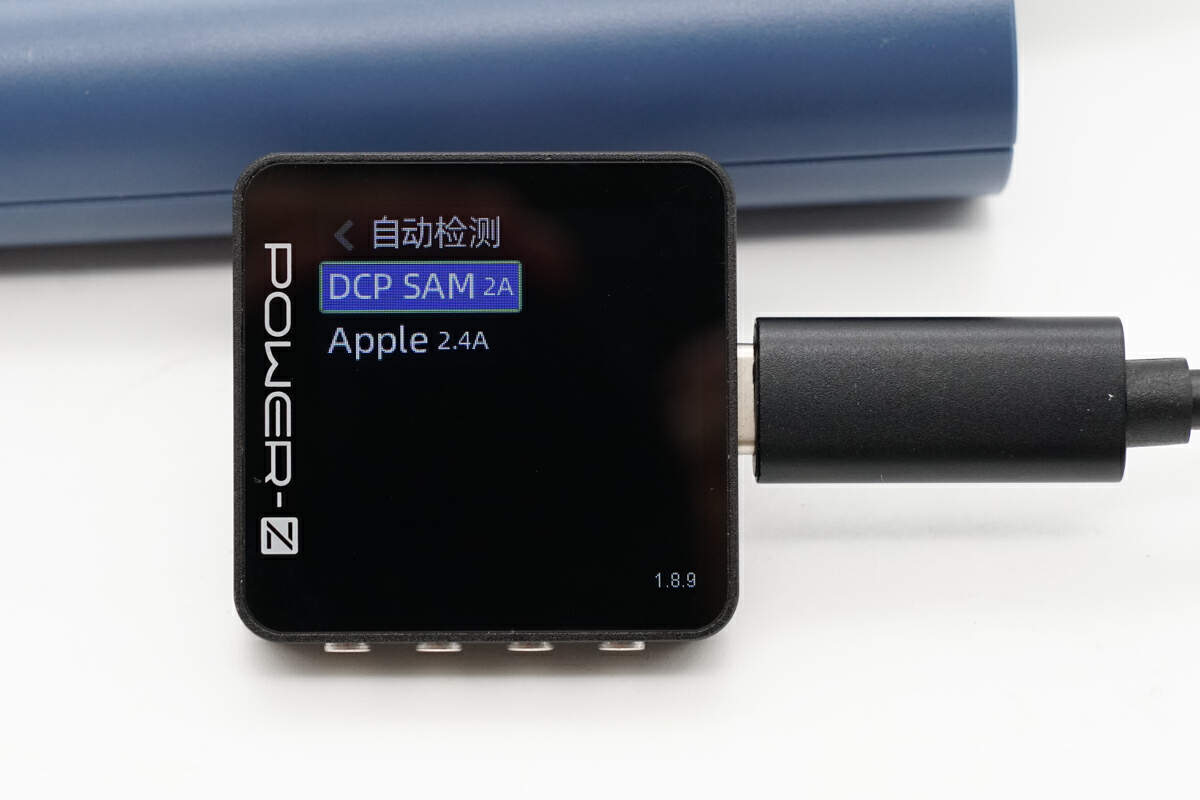

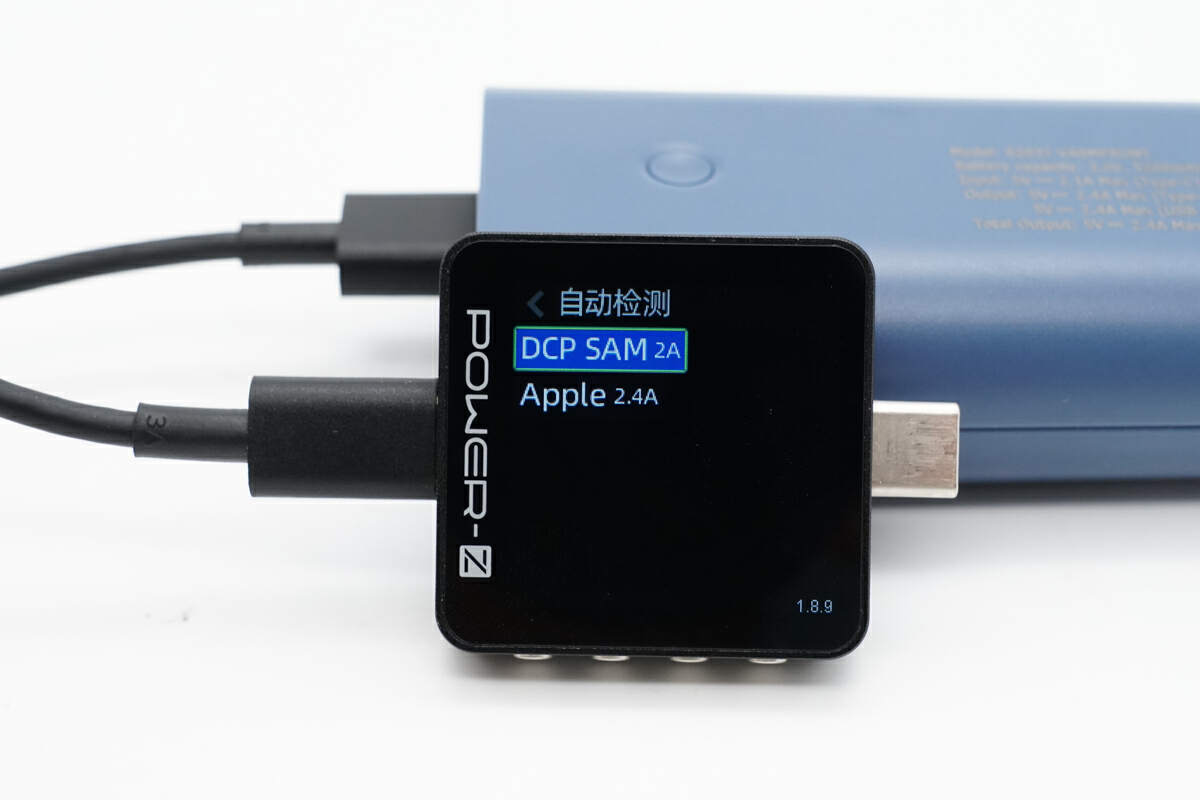

使用POWER-Z KM003C测试仪读取USB-A接口的快充协议，实测支持DCP、SAM 2A、Apple 2.4A充电协议。

使用POWER-Z KM003C测试仪读取USB-C接口的快充协议，实测支持DCP、SAM 2A、Apple 2.4A充电协议。

宜家旺芙荣12W充电宝拆解

接下来看看宜家 旺芙荣12W充电宝的内部构造和用料。

沿壳体接缝拆开底座和外壳。

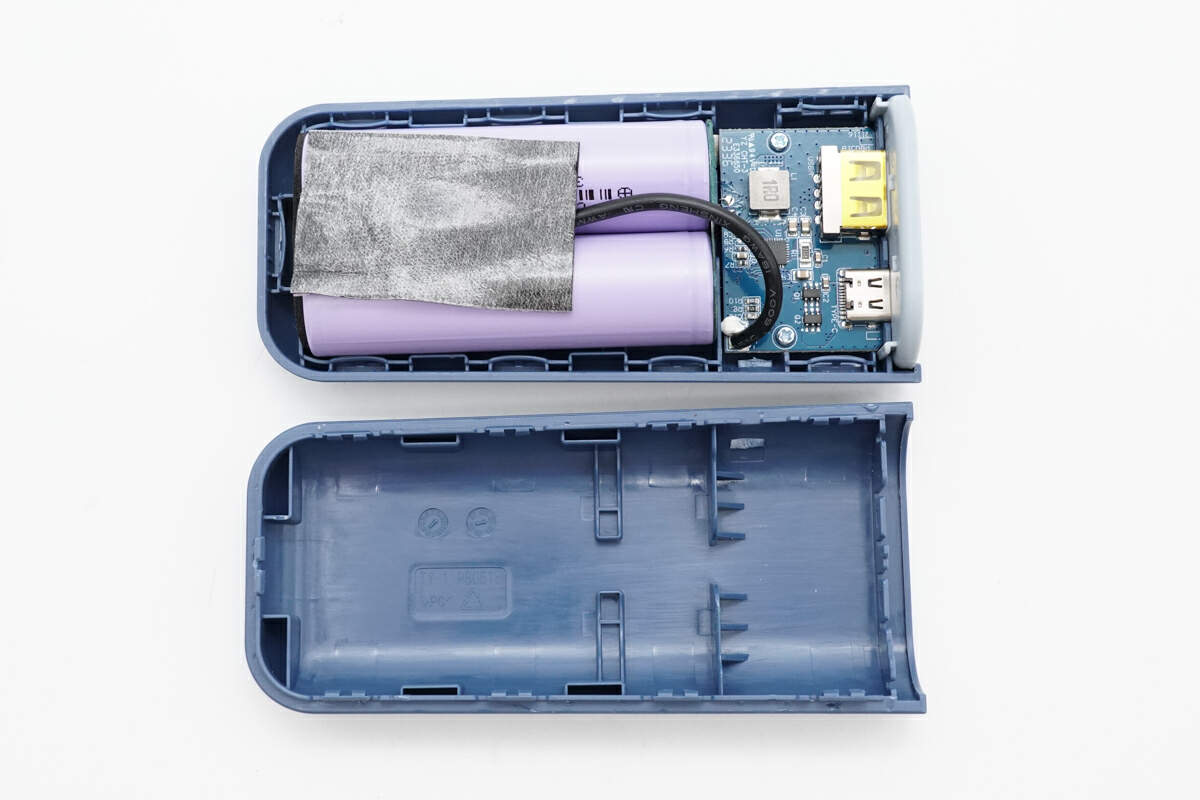

来看一下壳体内部结构，电池组上贴有双面胶用于粘紧壳体和电池。

输出导线焊点打胶加固。

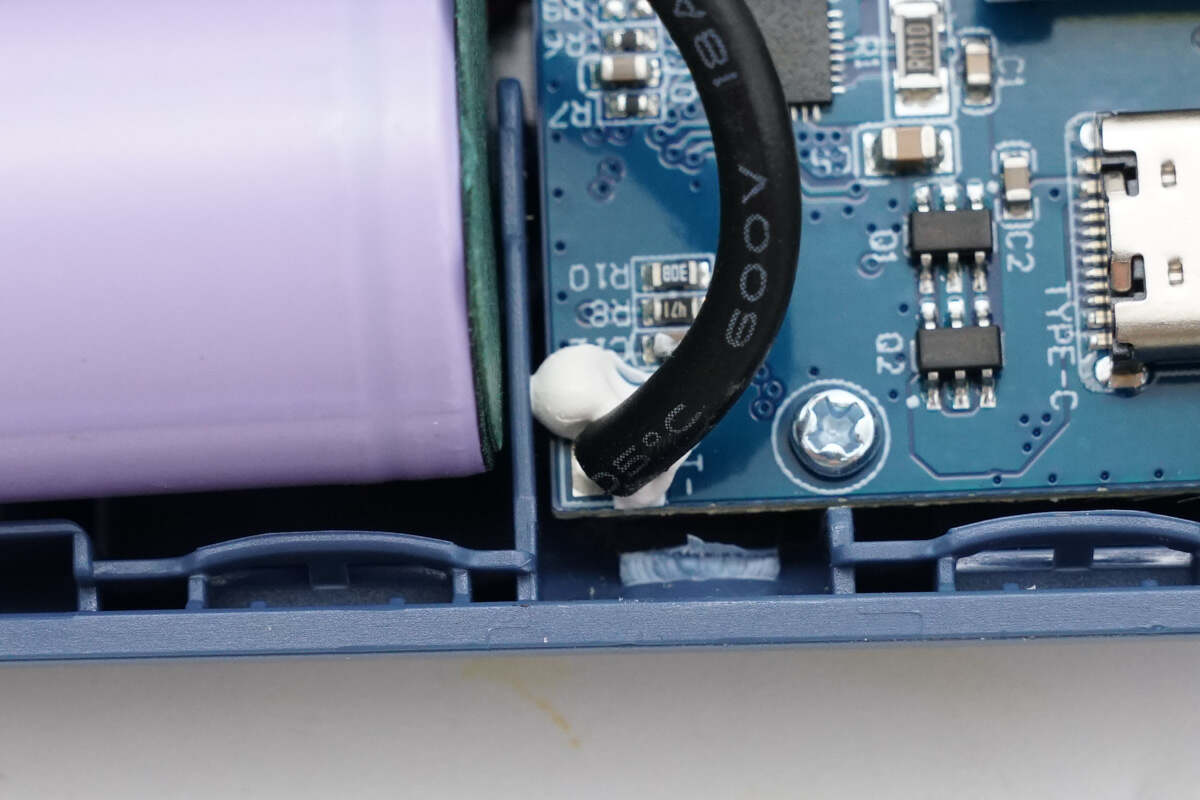

固定PCBA模块的螺丝特写。

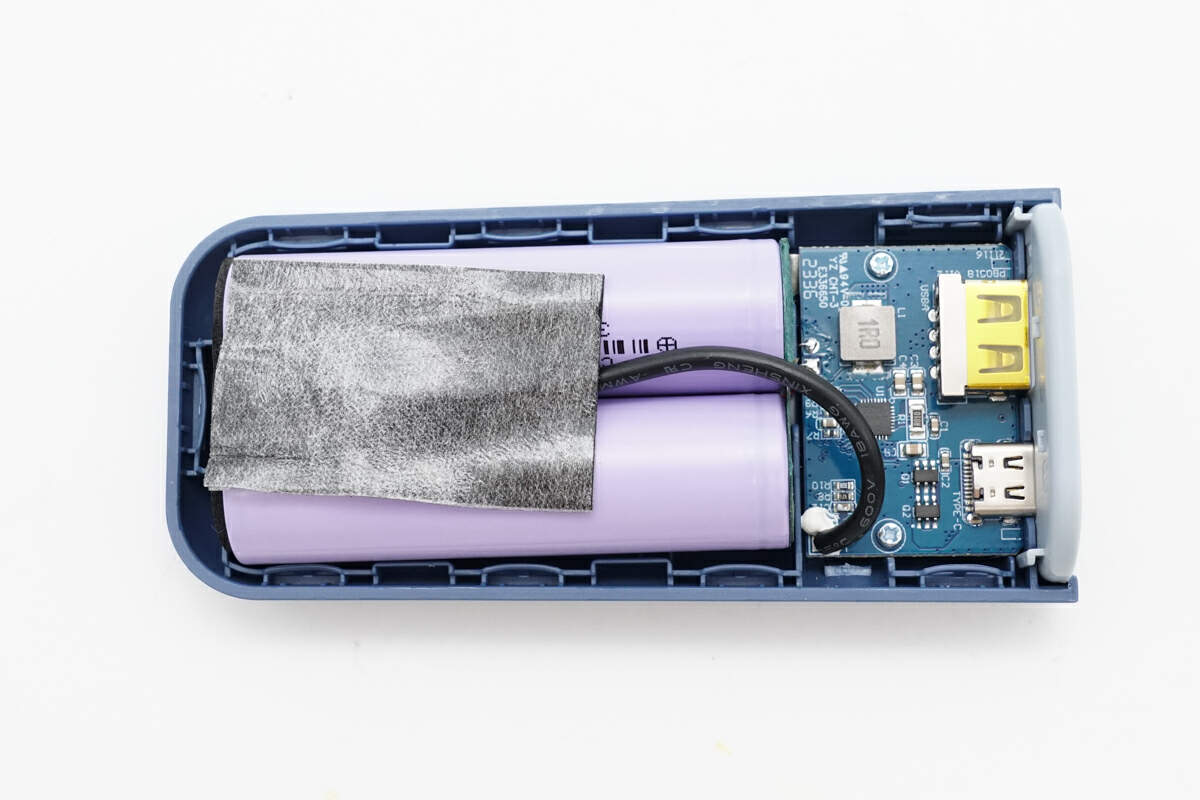

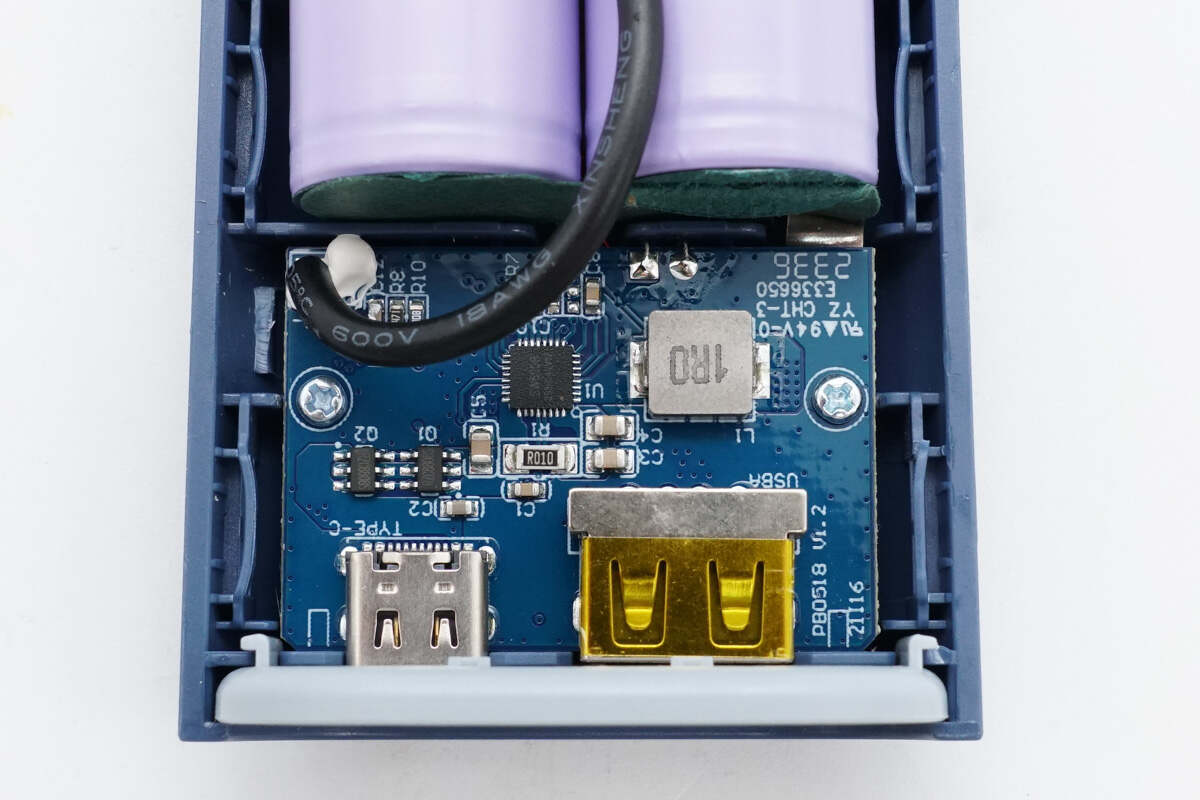

PCBA模块与电池组连接情况全貌。

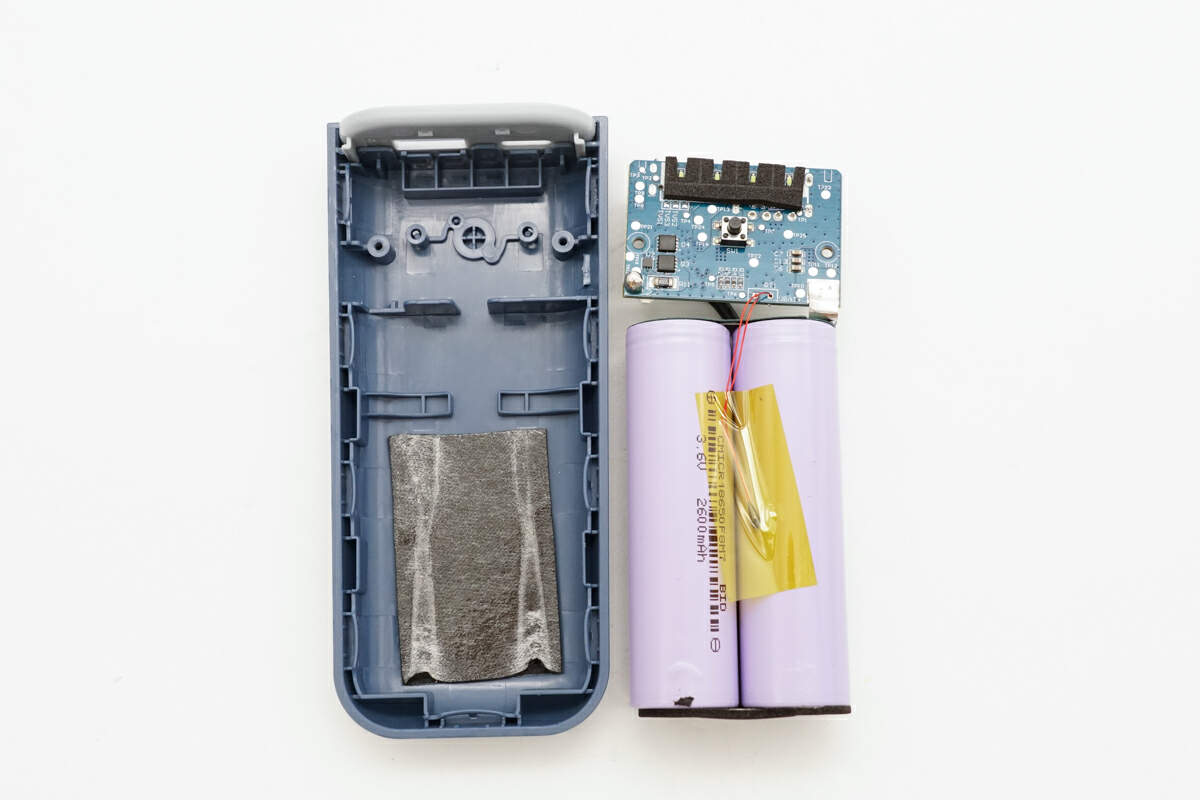

将电池组和PCBA模块从壳体中取出。

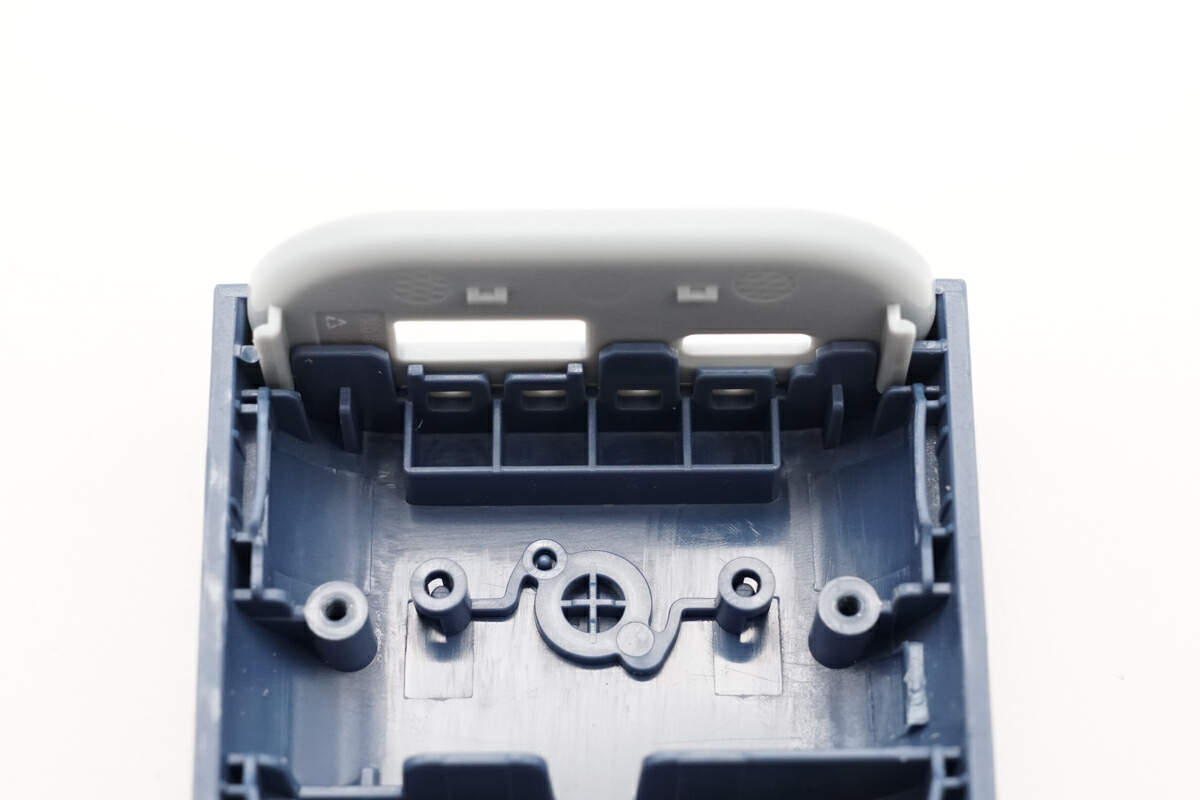

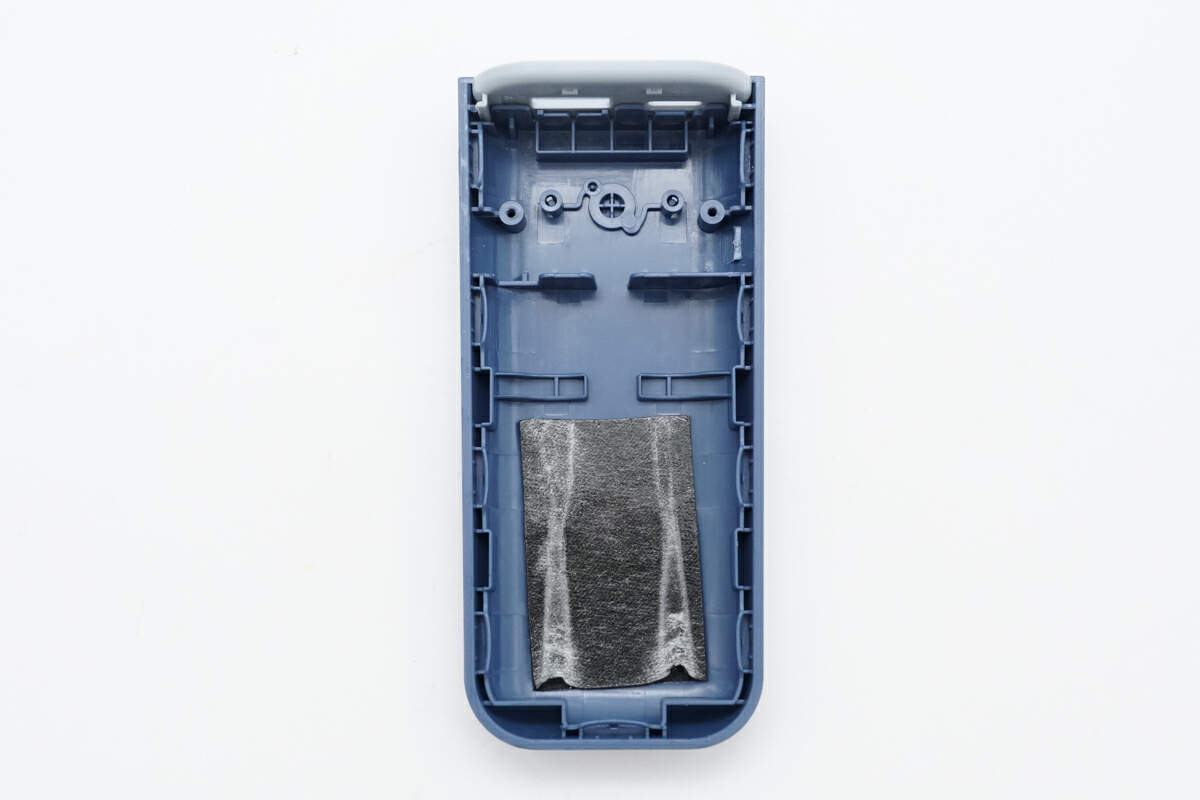

外壳内部同样有双面胶。

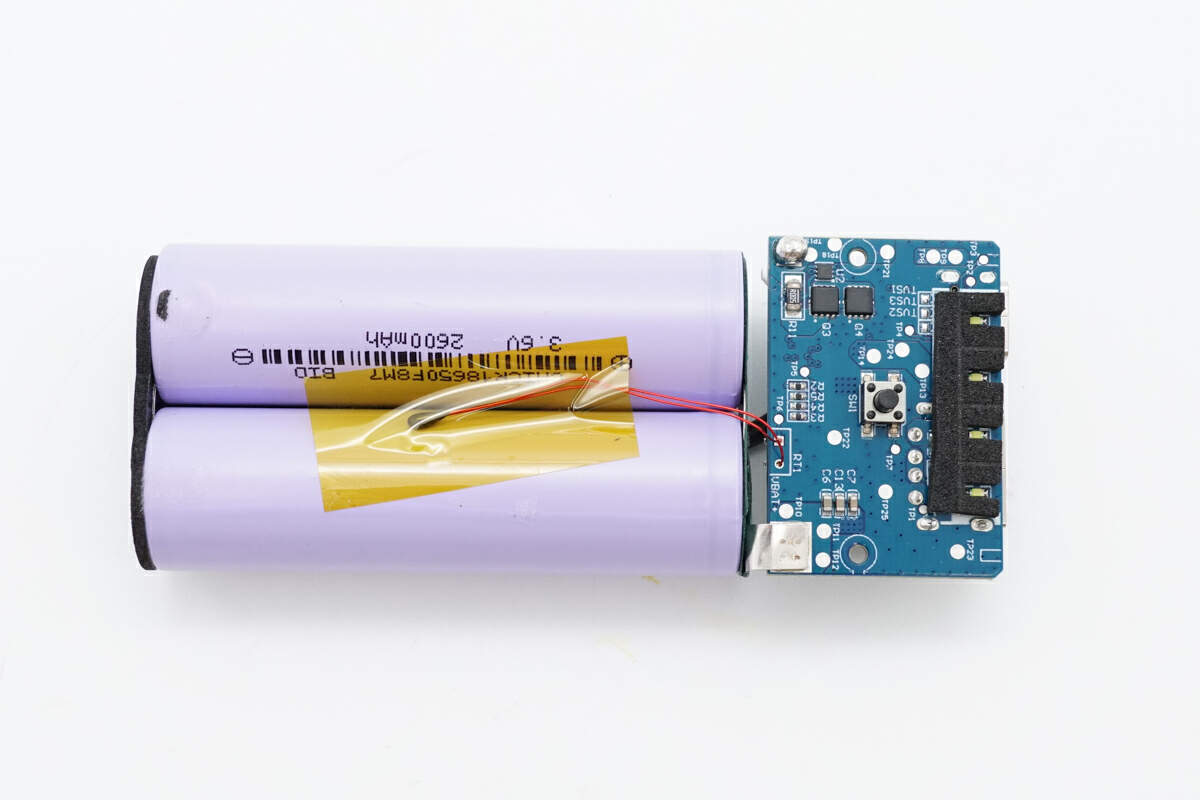

PCBA模块和电池组连接情况一览。

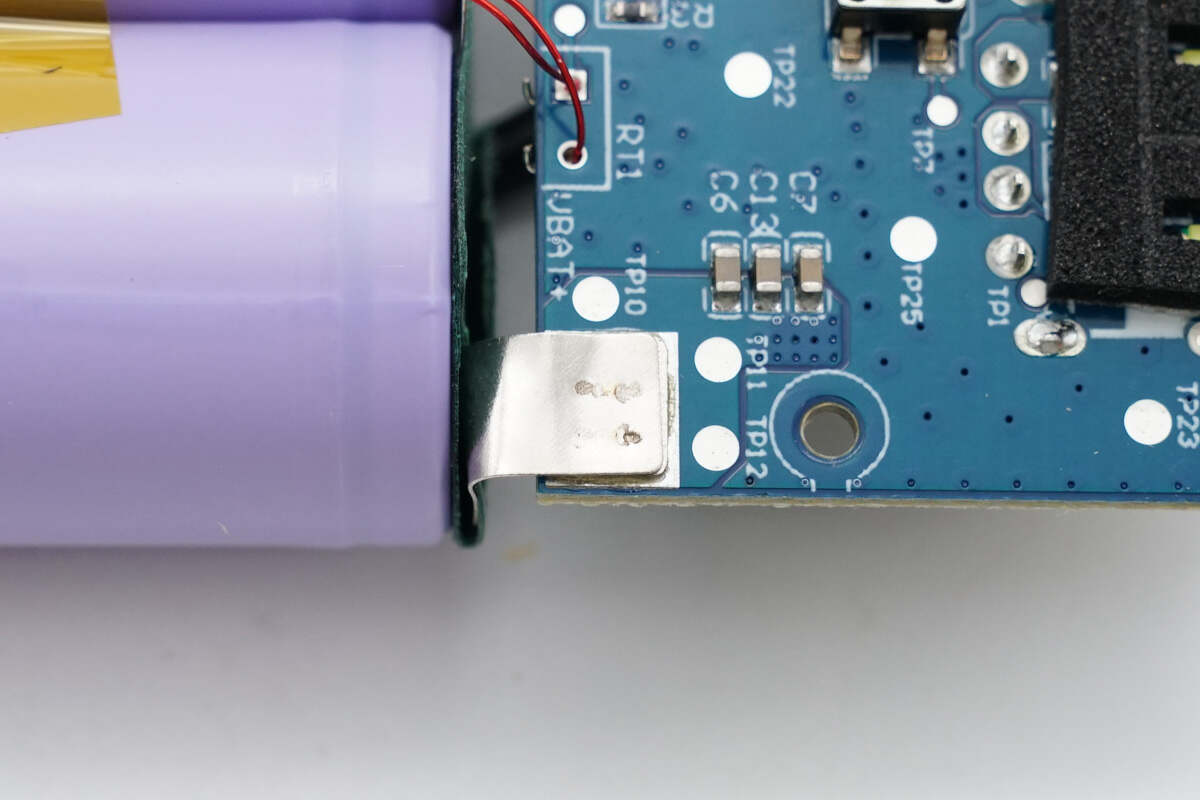

电池组极耳在PCBA模块上的焊点特写。

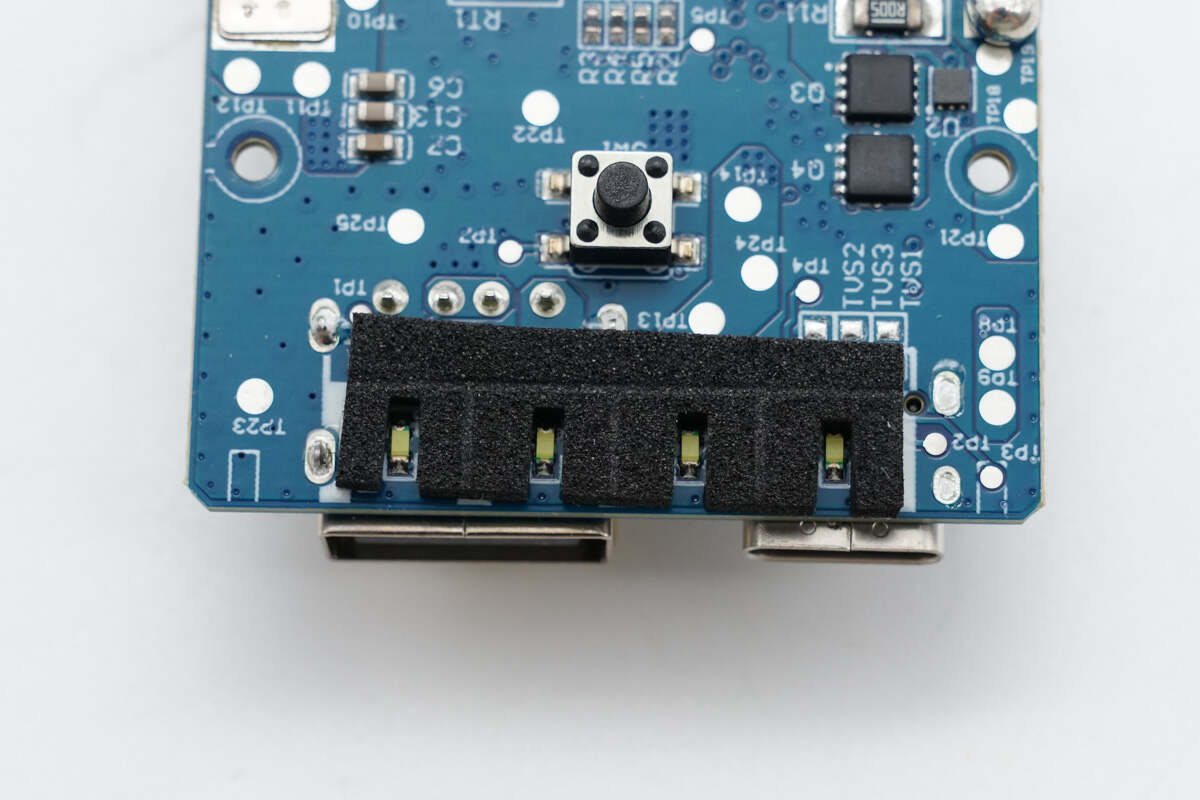

LED灯珠上贴了一层泡棉，既能对灯珠缓冲保护，也能遮光。

电源按钮内部结构特写。

一颗热敏电阻用高温胶带粘紧贴在电池组中间，用于温度监测。

输出导线的焊点特写，圆润且饱满。

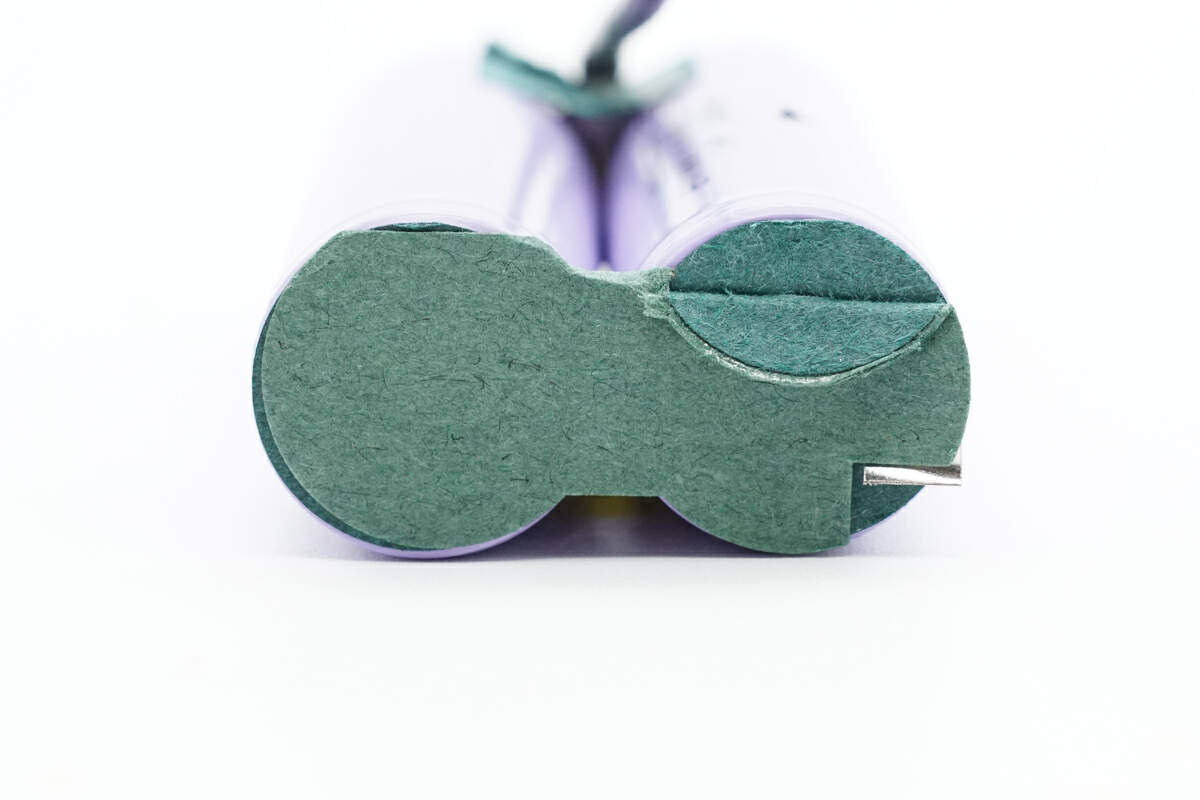

电池组正负极贴青稞纸绝缘。

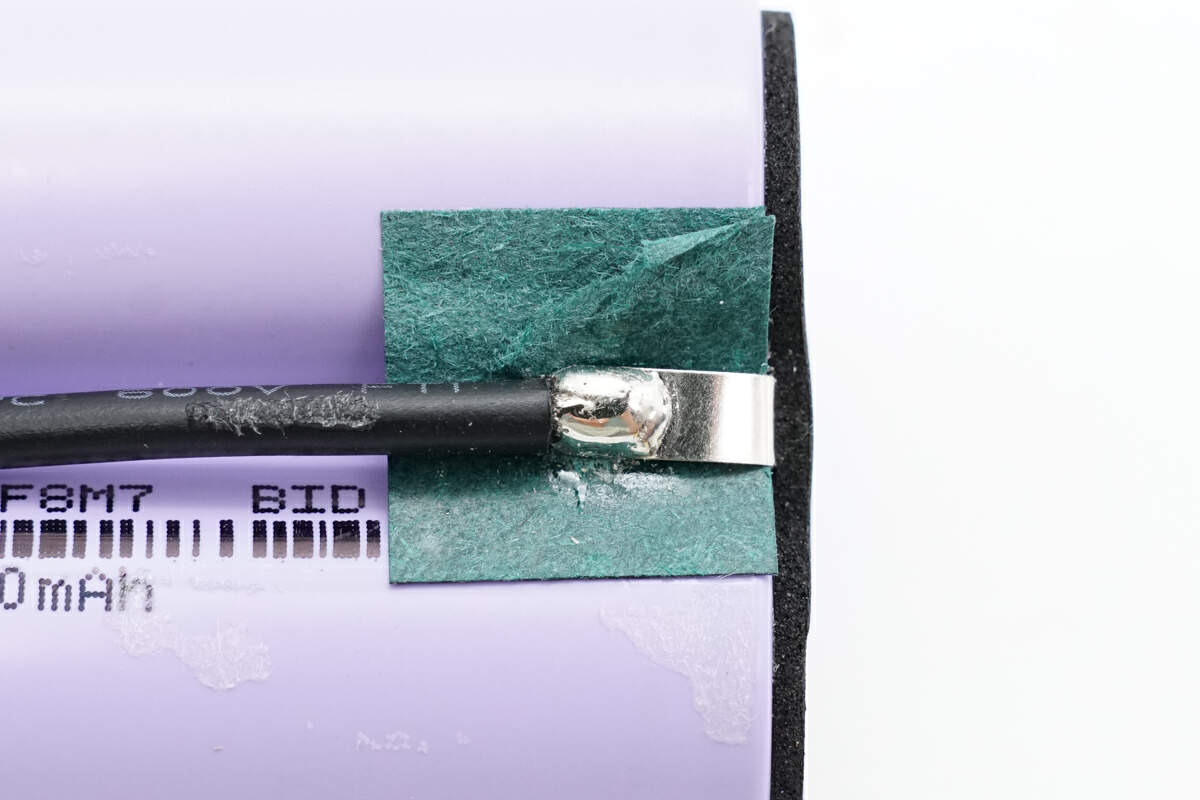

输出导线在电池组另一端的焊点特写。

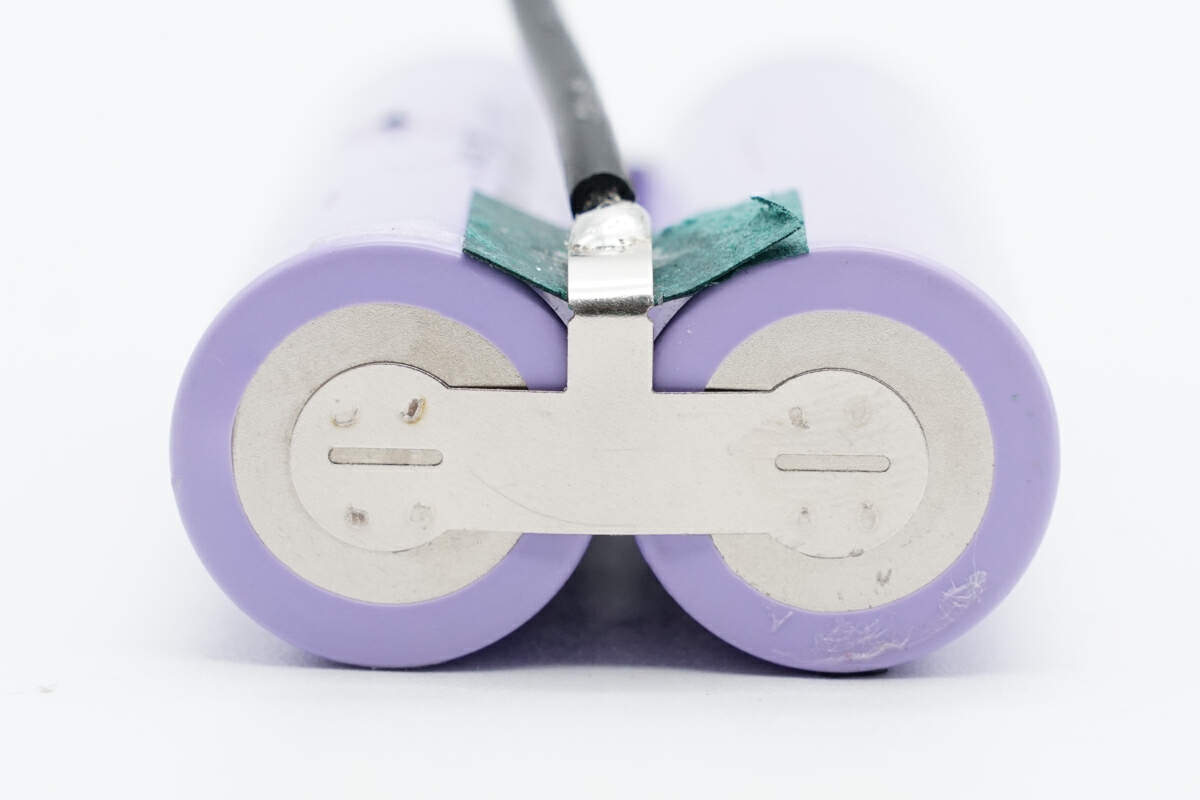

掀掉外层的青稞纸，发现电芯用镍片点焊连接，套膜处还贴了一层环状青稞纸绝缘。

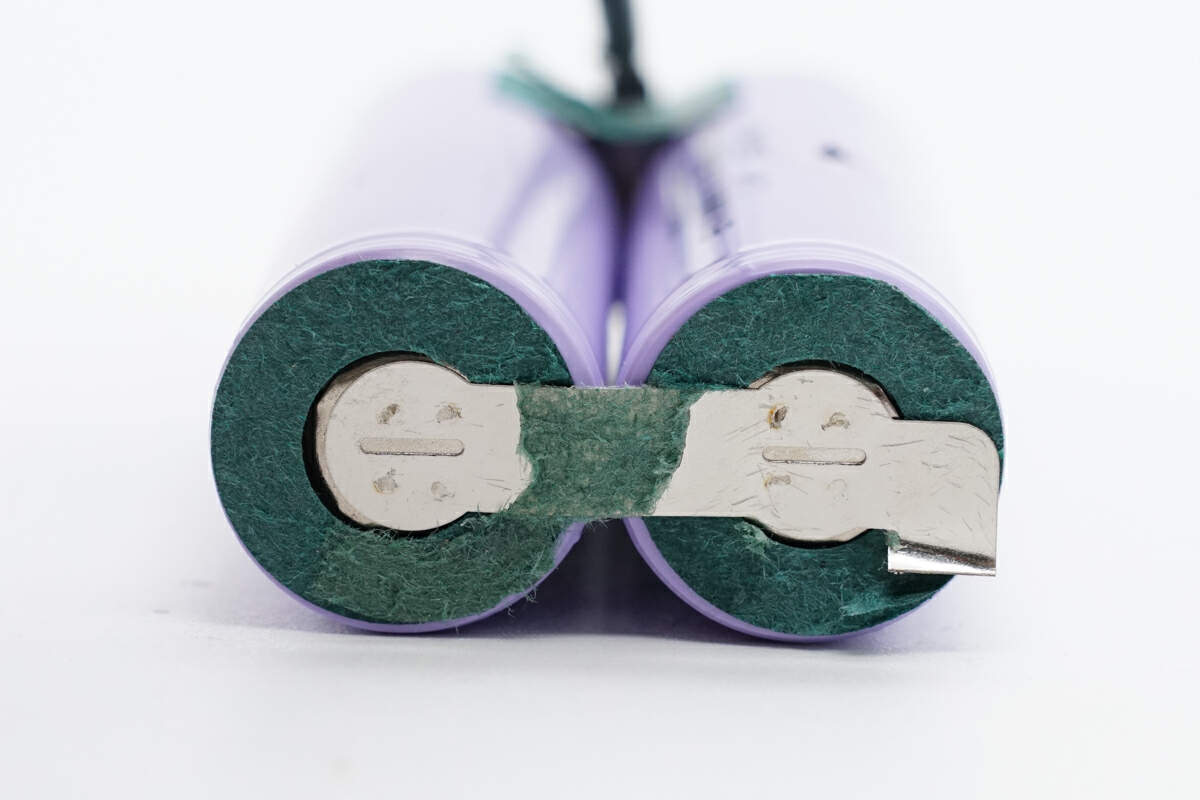

清理完青稞纸，根据电芯连接情况，可知电池组由两颗电芯并联而成。

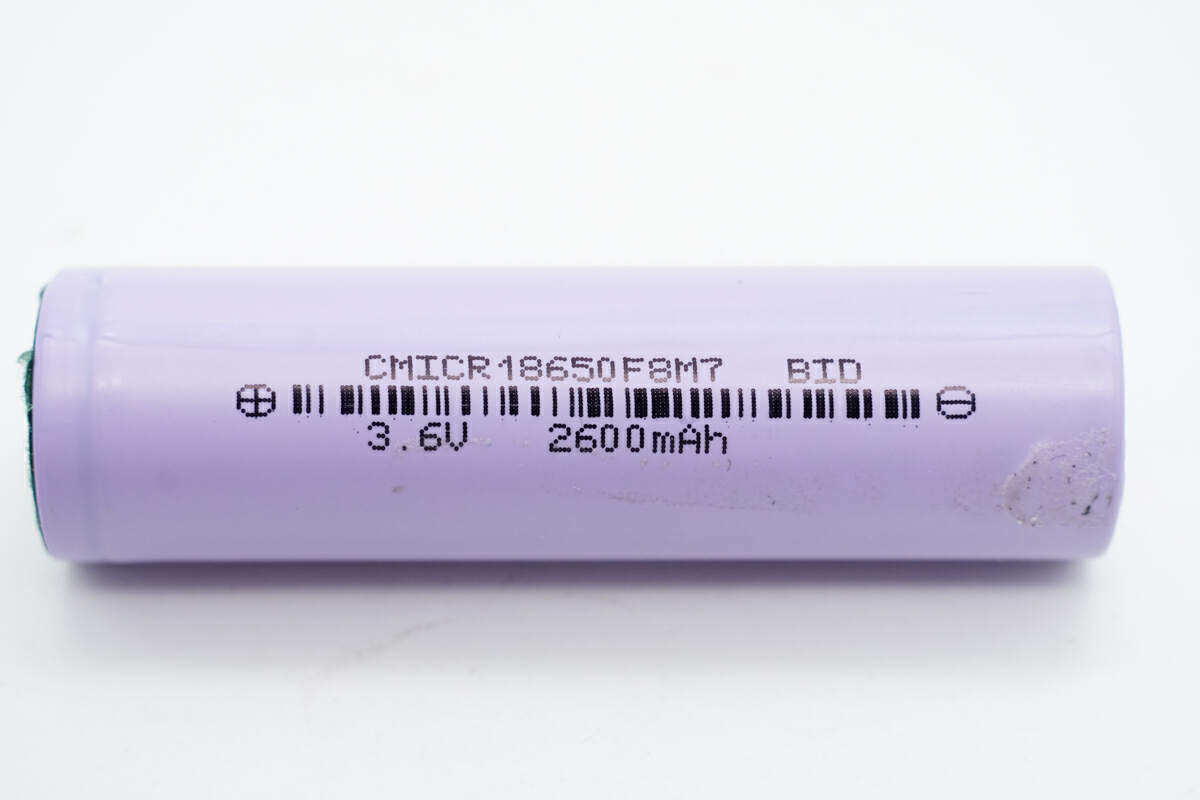

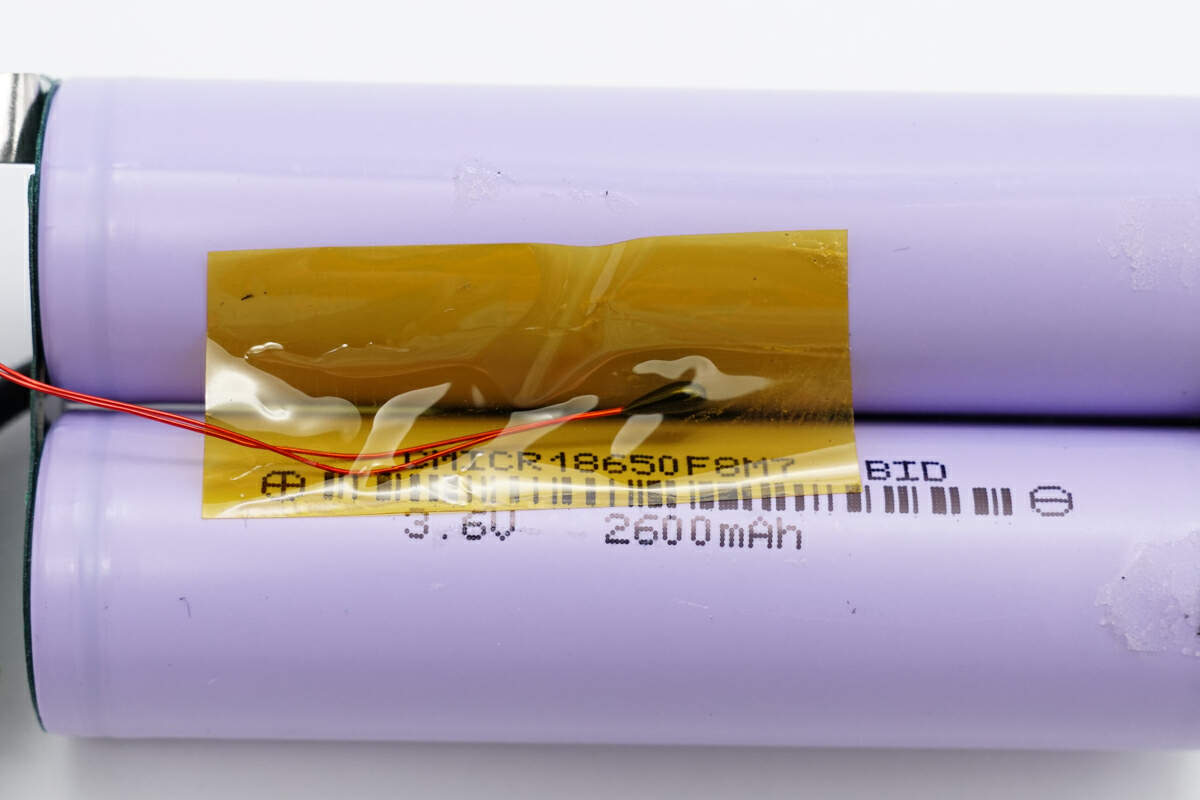

电芯喷码信息特写，电芯型号ICR18650，来自创明。标称电压3.6V，标称容量2600mAh。

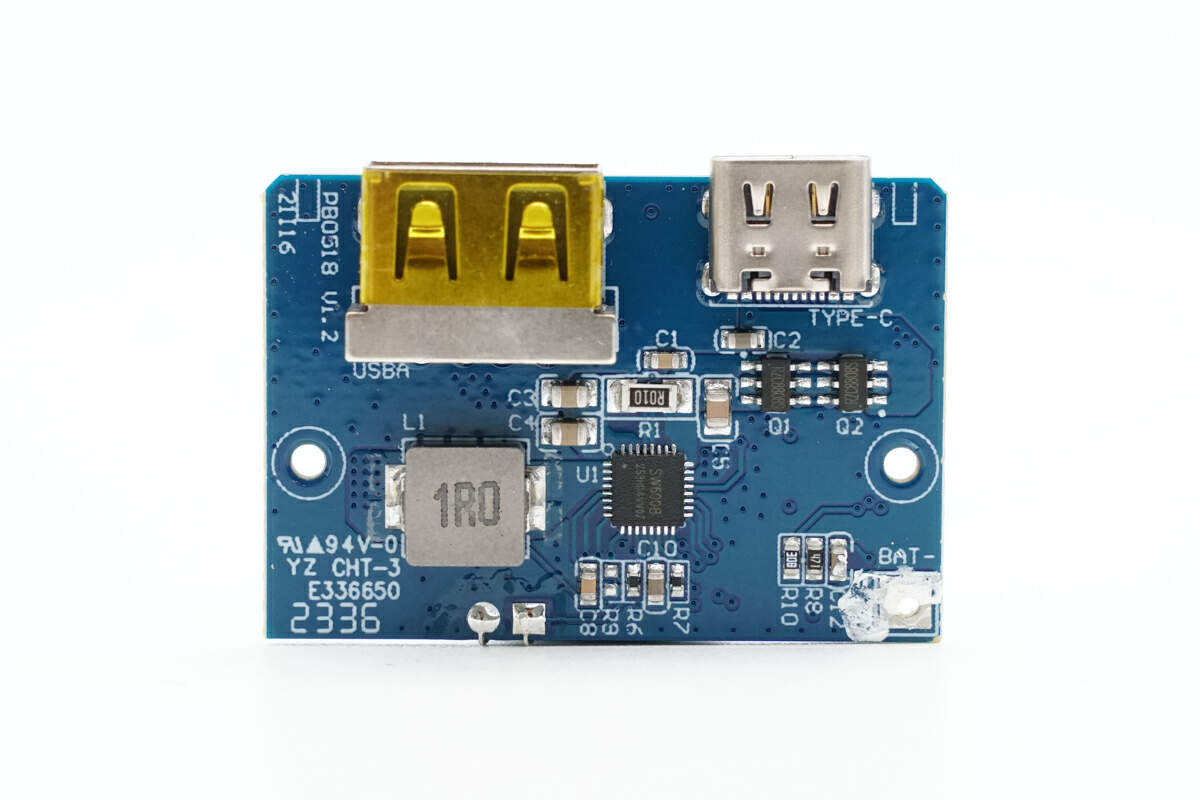

PCBA模块一览，顶部可见USB-A、USB-C接口。下方左侧一颗合金电感，旁边是移动电源SOC，右侧是两颗VBUS开关管。

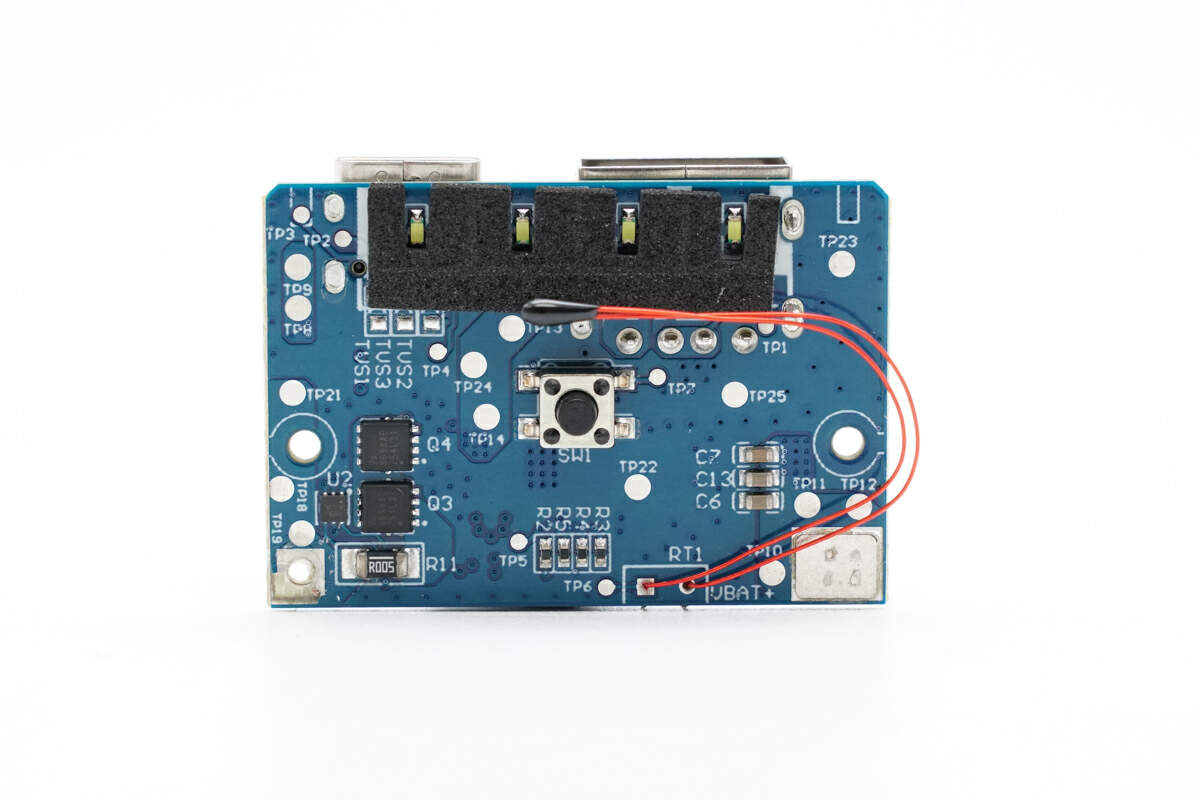

再来看另一面，顶部是LED灯珠，右下角两颗电池保护管，中间一颗贴片电源按钮，右下角联排滤波电容。

移动电源主控芯片来自iSMARTWARE智融科技，型号SW6008，是一款高集成度的Type-C移动电源多合一芯片，支持USB-A+Micro USB+USB-C和Lightning或两个USB-A+Micro USB+USB-C的接口组合。芯片内部集成3A高效开关充电，3.1A高效同步升压输出。

SW6008内部还集成了电量计量功能，188数码管或LED电量显示和对应的接口控制管理逻辑，只需要少量的外围元件，即可实现完整的高性能移动电源解决方案。

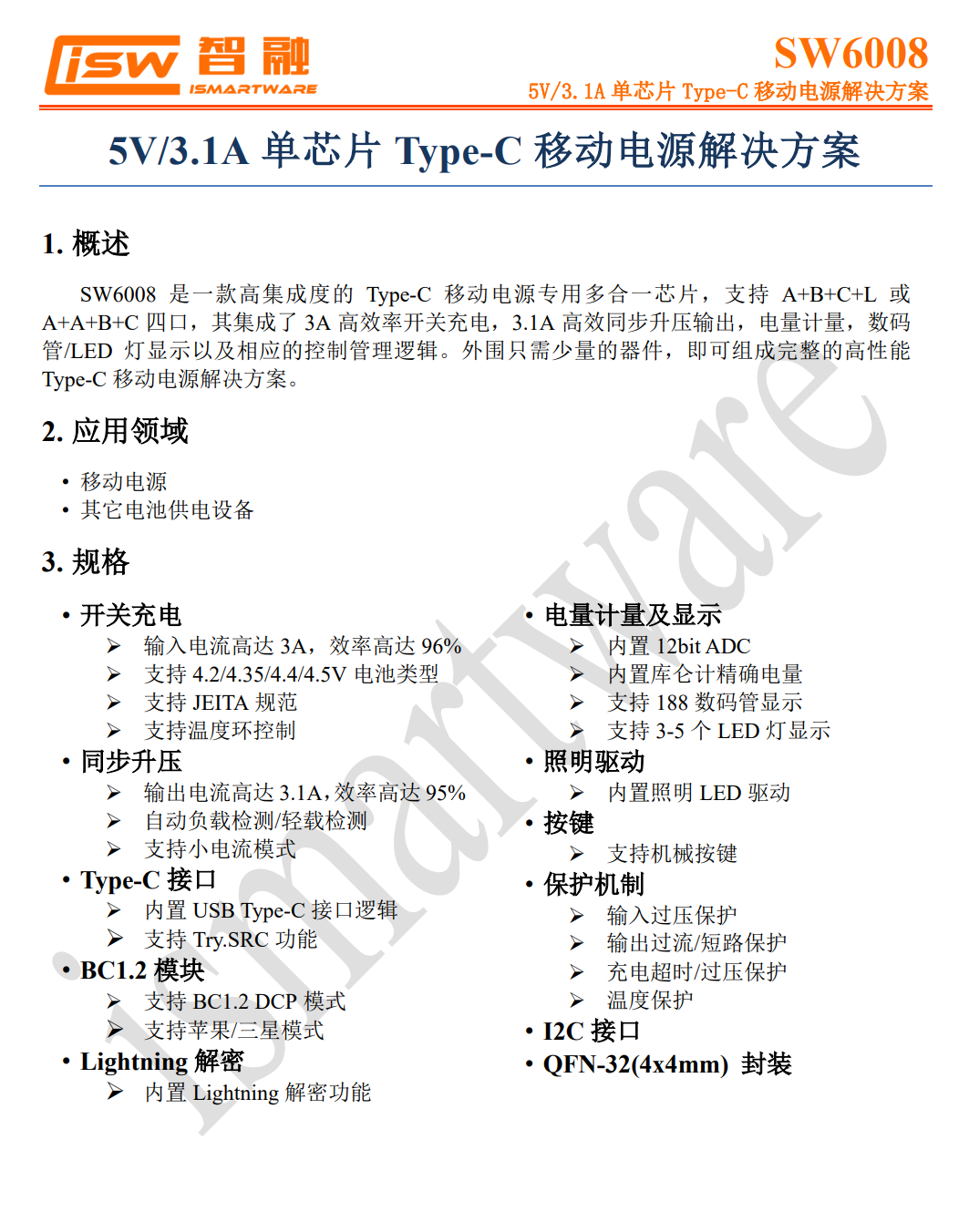

智融 SW6008 资料信息。

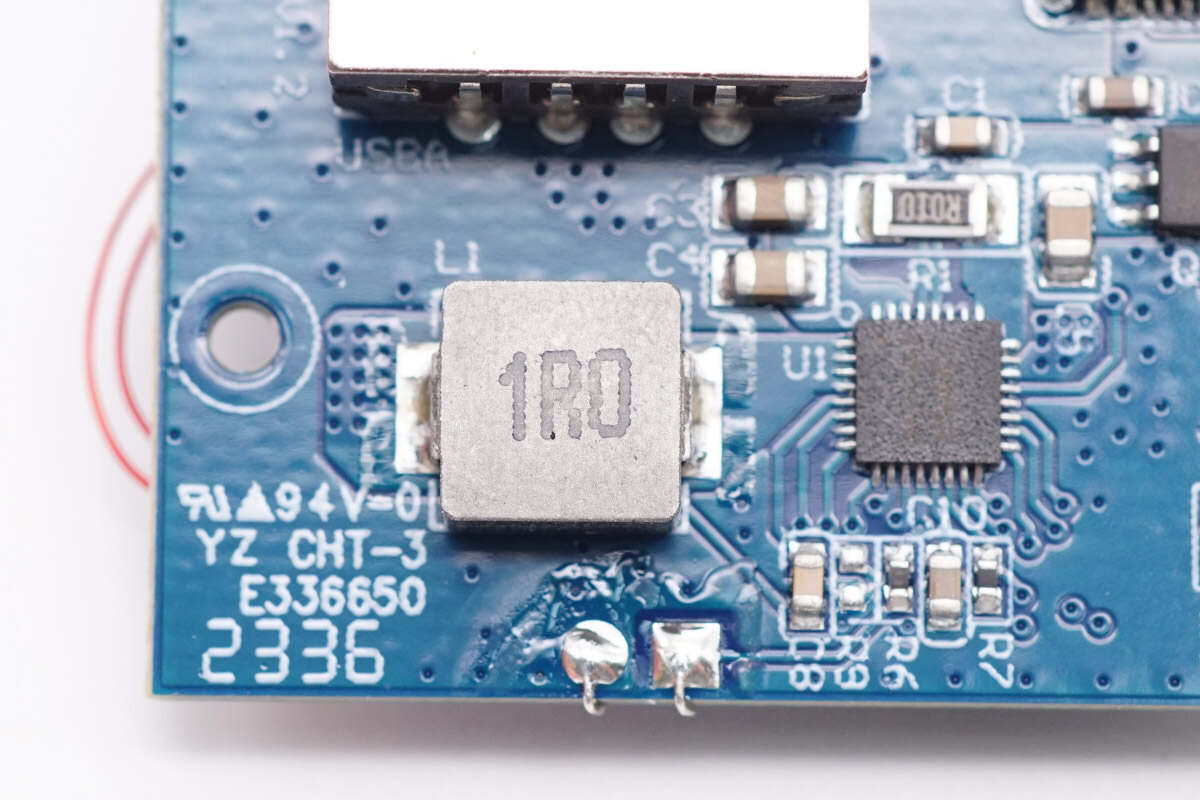

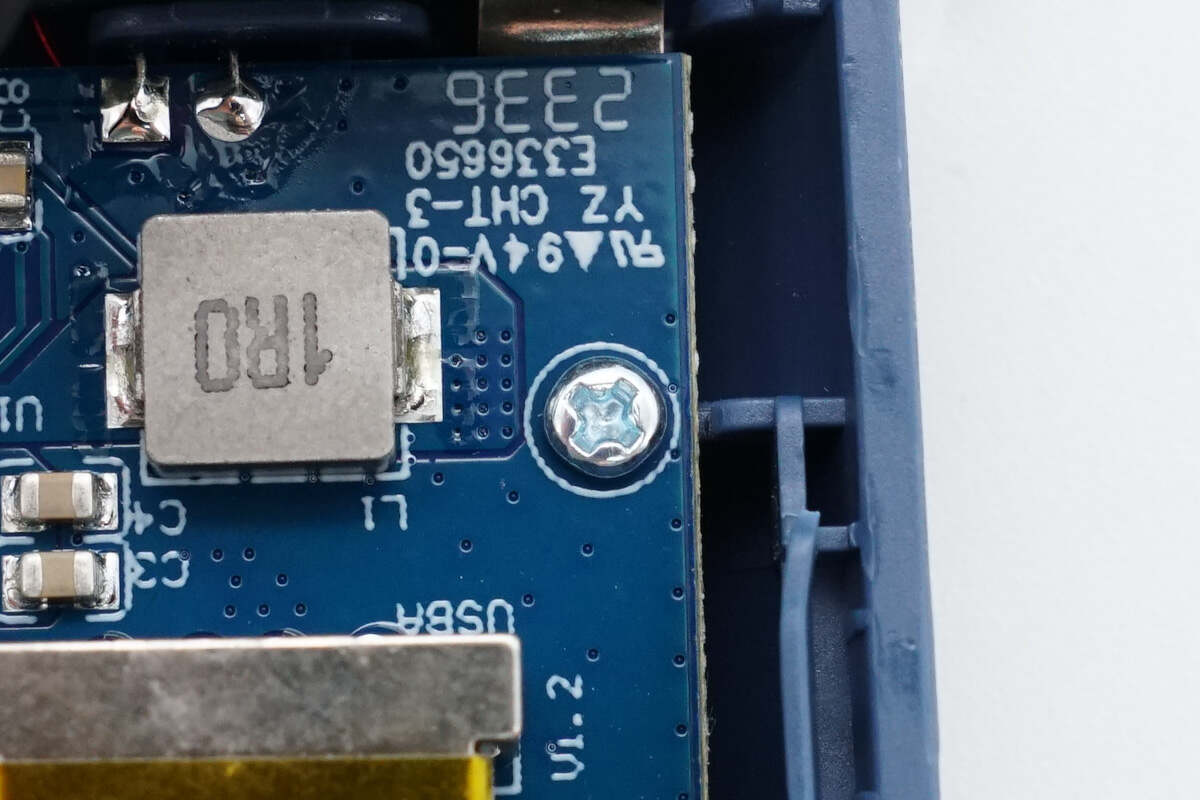

1R0合金电感特写，用于升压。

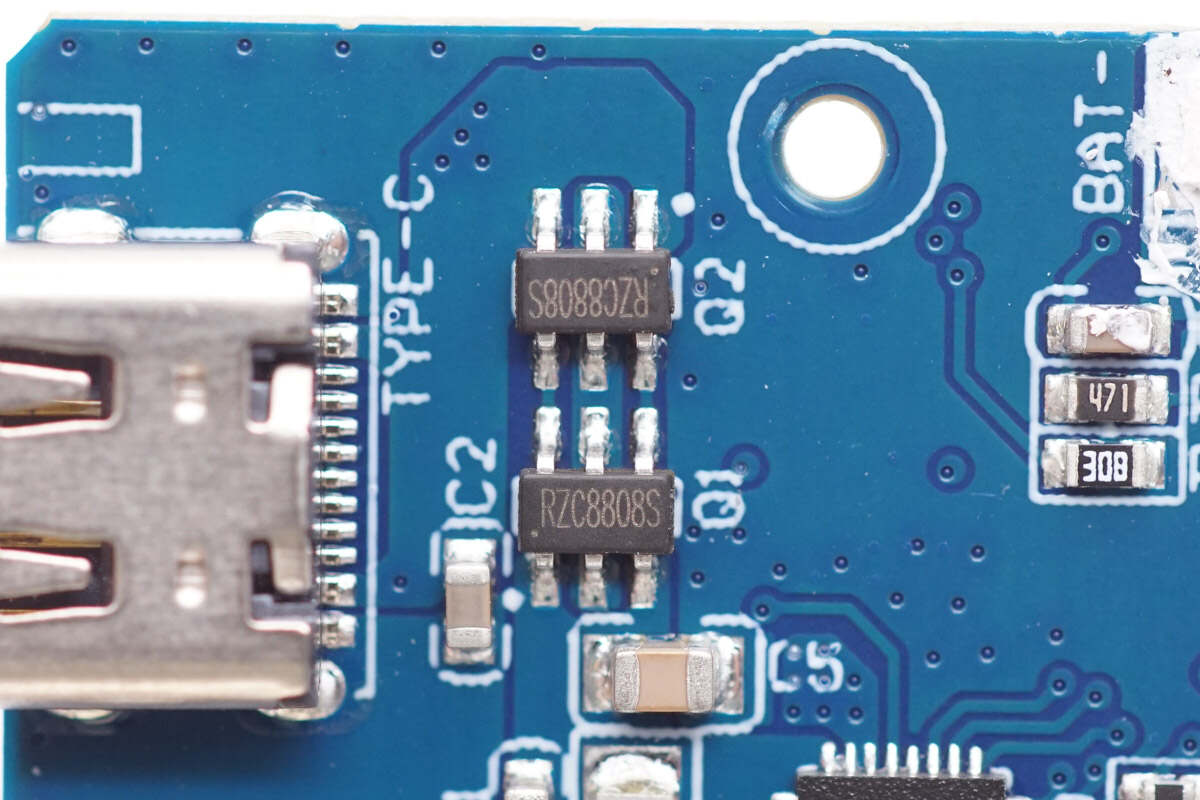

两颗VBUS开关管特写，型号RZC8808S，来自RZC瑞之辰。双NMOS管，耐压19V，采用SOT23-6封装。负责控制USB-C接口输出切换。

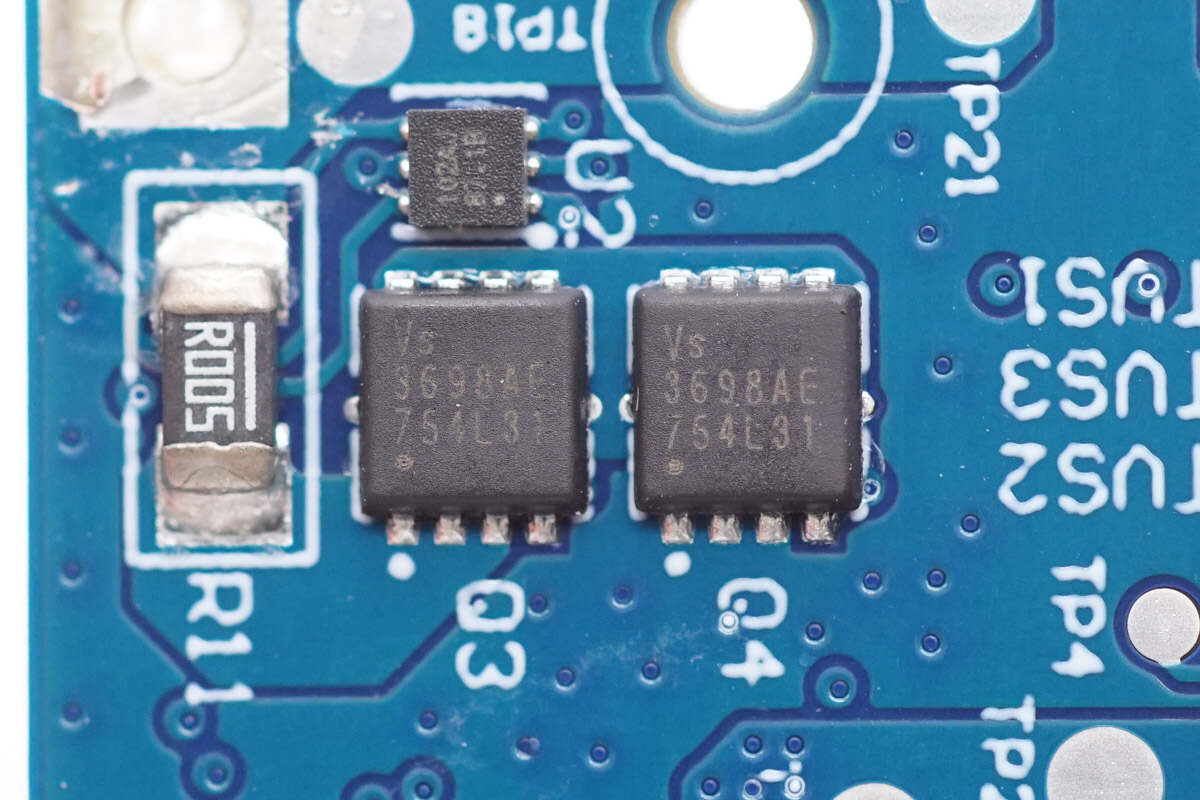

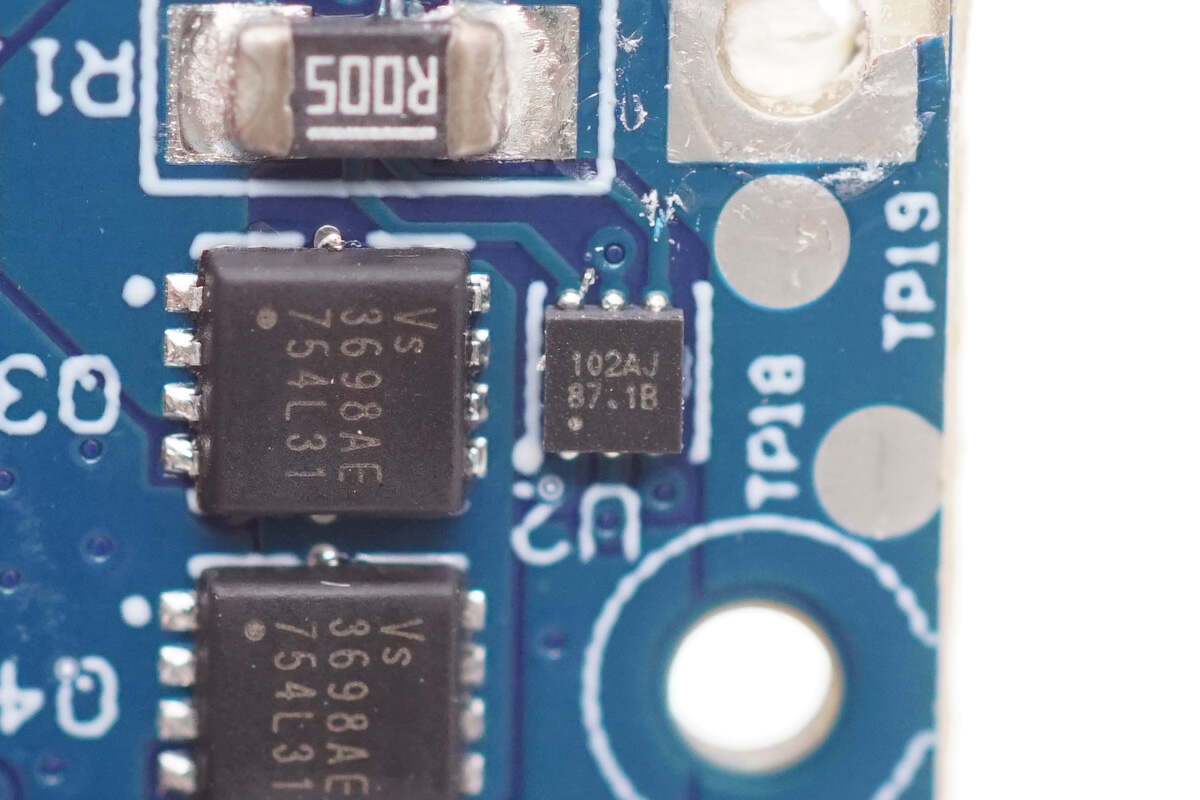

两颗电池保护管特写，型号VS3698AE，来自Vergiga威兆，威兆半导体VS3698AE是一款耐压30V，导阻3mΩ的NMOS，采用PDFN3333封装，其体积小、导通电阻极低，具有超高开关频率的同时可靠性非常稳定。

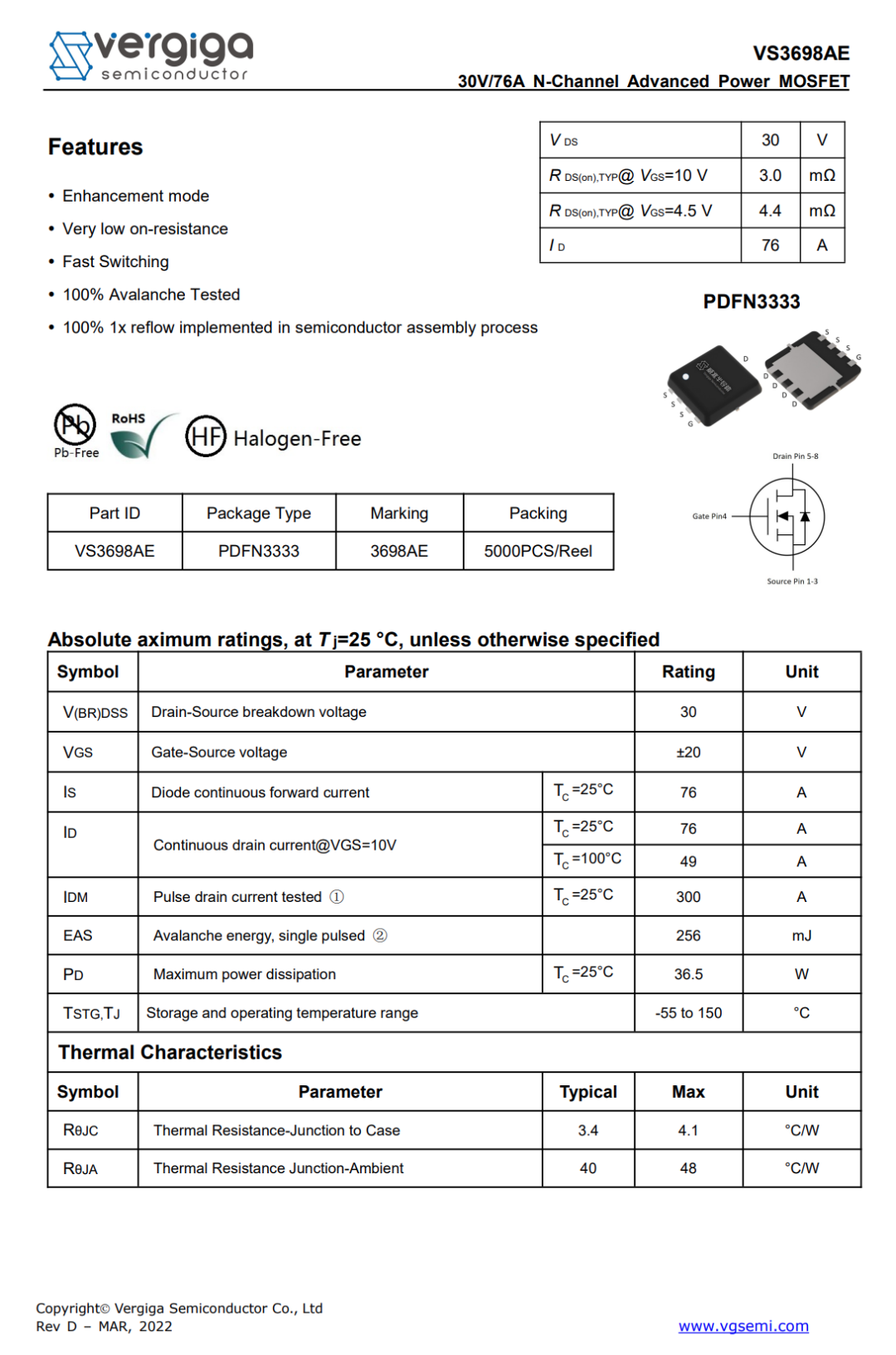

威兆半导体VS3698AE详细资料。

丝印102AJ的电池组保护芯片特写。

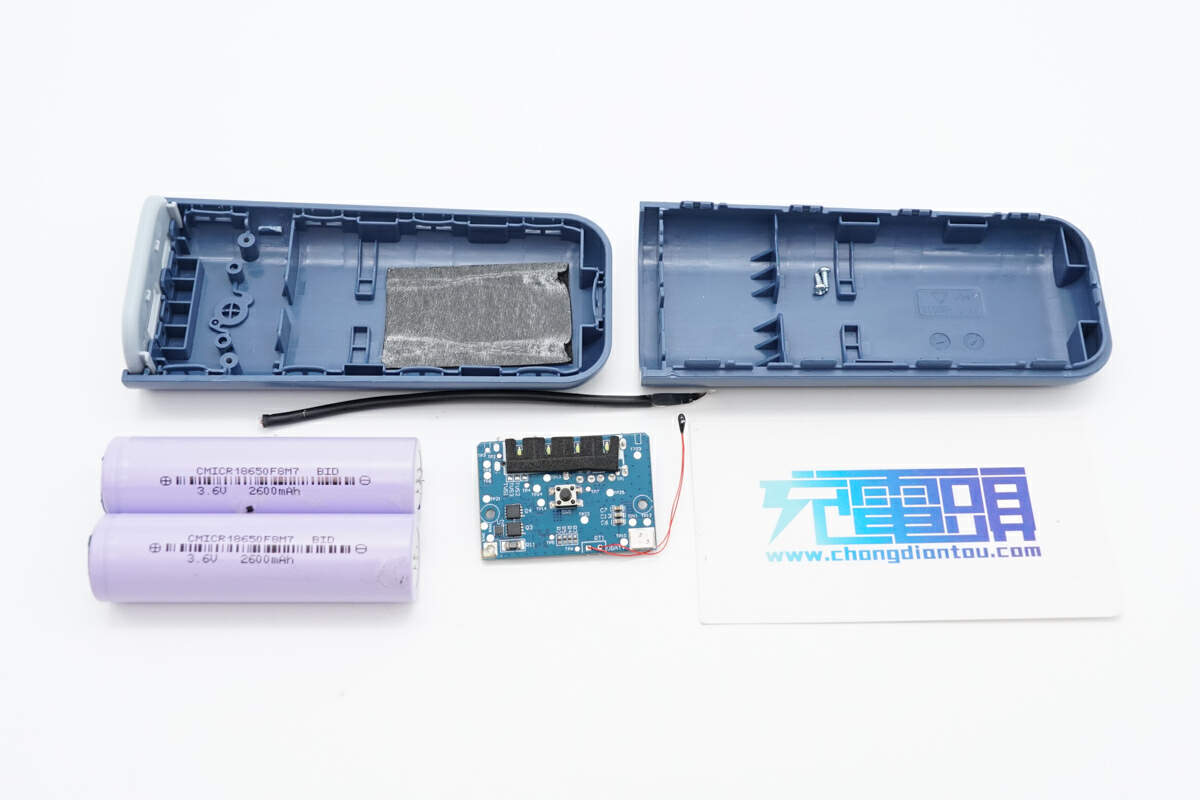

全部拆解完毕，来张全家福。

充电头网总结

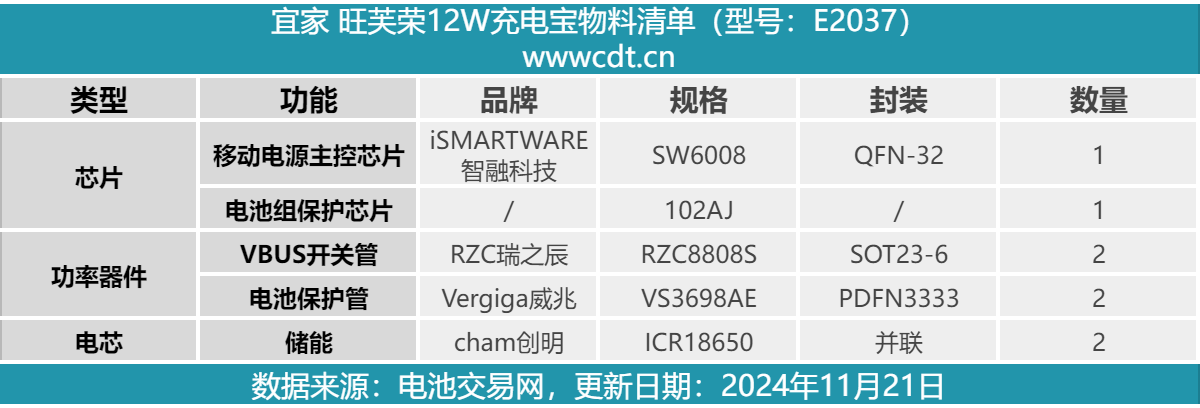

最后附上宜家 旺芙荣12W充电宝核心物料清单，方便大家查阅。

宜家 旺芙荣12W充电宝整体为扁平短柱状设计，表面磨砂处理，手感细腻。配备一个USB-C接口和一个USB-A接口，两口都支持最高12W输出功率，兼容DCP、SAM 2A、Apple 2.4A充电协议，设有指示灯指示剩余电量。

充电头网通过拆解了解到，宜家这款充电宝内部芯片方案来自智融科技，是一颗型号为SW6008的移动电源SOC，作为Type-C移动电源多合一芯片，其集成了同步升压模块，电量计量功能等多个功能模块，精简了外围设计，降低制造成本。移动电源电池组由两节创明18650电芯并联而成，标称电压3.6V，标称容量2600mAh。

移动电源内粘贴大面积石墨贴纸散热，PCBA模块易松动器件打胶加固，外加NTC热敏电阻用于温度监测，电池组粘贴泡棉和石墨散热贴纸保护。
