前言

最近充电头网拿到了安克10000mAh自带线充电宝，这款产品搭载一个USB-C接口和USB-C线材，均支持PD 30W双向快充。此外，还搭载一个USB-A接口支持最大22.5W输出功率。配备智能数显屏能实时显示剩余电量以及预估充电时长，十分便捷。

通过拆解发现，移动电源充电管理方案来自DSEMI点思半导体，型号DS6036B，该芯片不仅支持包括PD3.1 /PD3.0/QC4.0/QC3.0/AFC/SCP/BC1.2/DCP等多种快充协议，还集成同步开关升降压变换器，且支持2-6节电池串联应用。内置电池组来自长虹三杰，由两节INR21700-5000串联而成，并配备可靠的电池组保护方案进行保护。下面充电头网就对这款产品进行拆解，看看实际做工用料。

安克10000mAh 30W快充自带线移动电源开箱

先来看看这款充电宝的外包装以及外观。

包装盒采用白色背景设计，正面左上角为'ANKER 安克“品牌LOGO。右下角印有“SERIES 5”表明为安克第五代产品，包装盒整体素净十分简约。

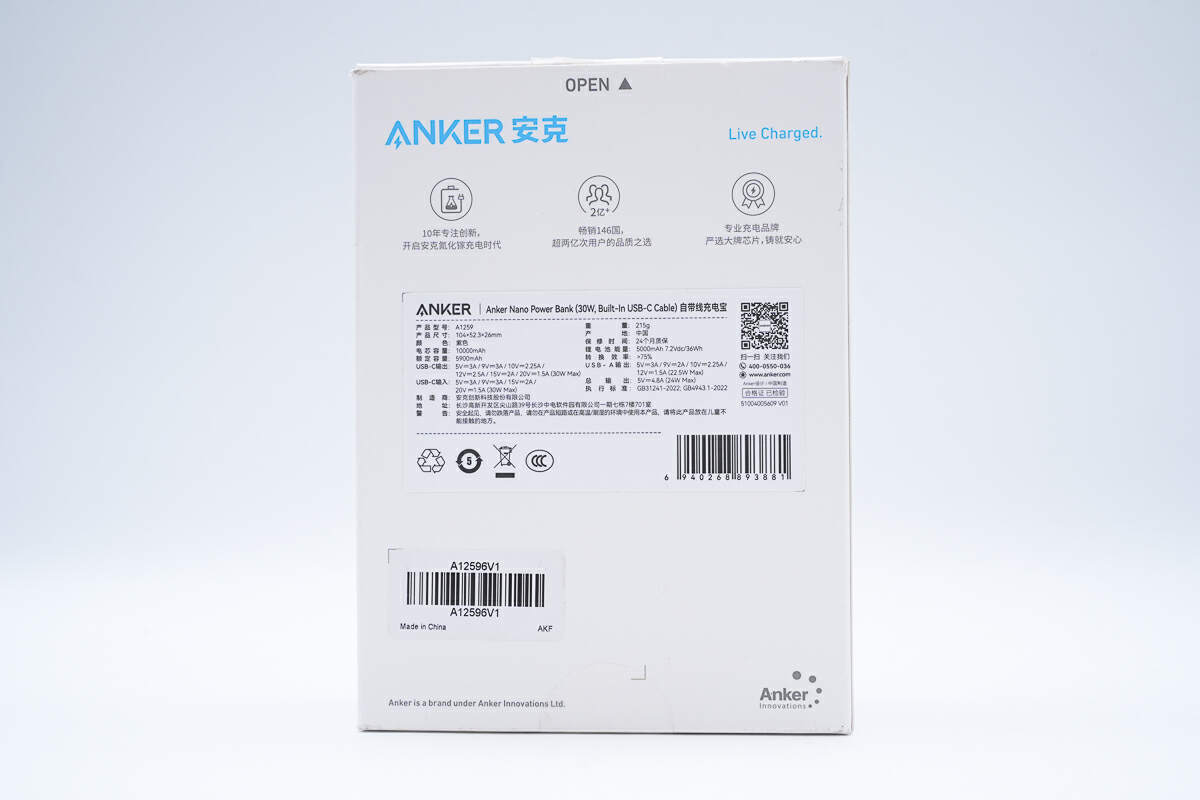

背后印有产品参数信息和认证标识等内容。

产品型号：A1259；产品尺寸：104x52.3x26mm；

颜色：紫色；

重量：215g；

电芯容量：10000mAh；

锂电池能量：5000mAh 7.2VDC/36Wh；

额定容量：5900mAh；

转换效率：>75%；

USB-C输出：5V3A、9V3A、10V2.25A、12V2.5A、15V2A、20V1.5A（30W Max）；

USB-A输出：5V3A、9V2A、10V2.25A、12V1.5A（22.5W Max）；

总输出：5V4.8A（24W Max）；

USB-C输入：5V3A、9V3A、15V2A、20V1.5A（30W Max）；

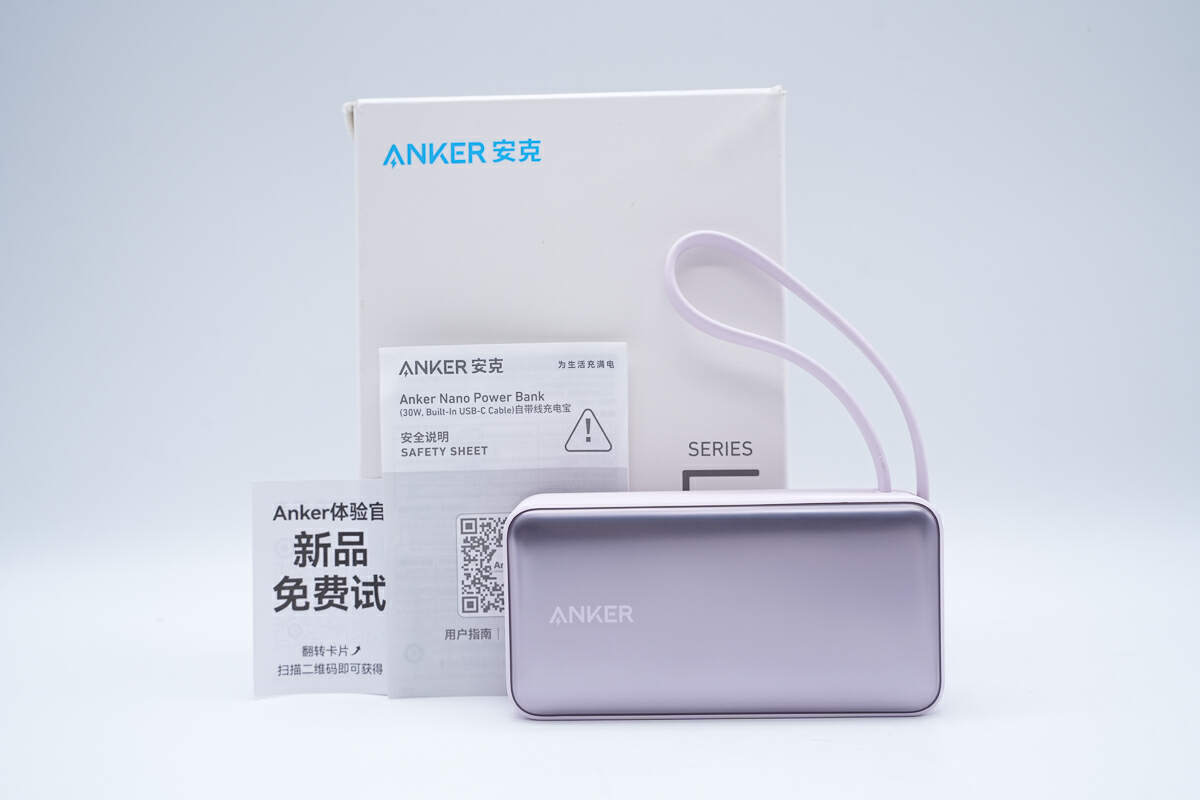

取出包装盒里配件，除安克10000mAh 30W快充自带线移动电源外，还有一个新品体验卡，和一份产品说明书。

安克10000mAh 30W快充自带线移动电源为粉紫短柱状设计，面板为电镀亮面材料，外壳则是阻燃PC材料，整体给人晶莹温润的感觉。

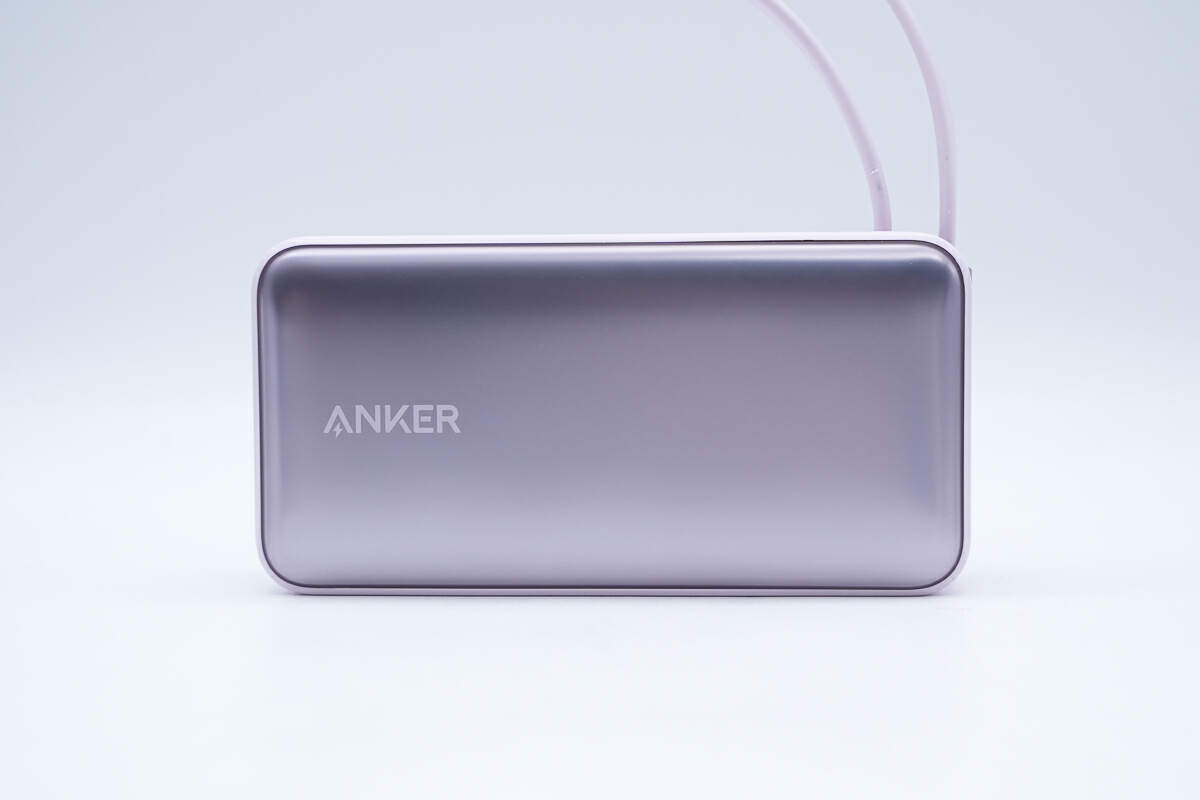

产品正面采用电镀亮面工艺，触感丝滑细腻，反射金属光泽，左侧印有安克“ANKER”英文logo，右侧镂空出半透明显示屏。

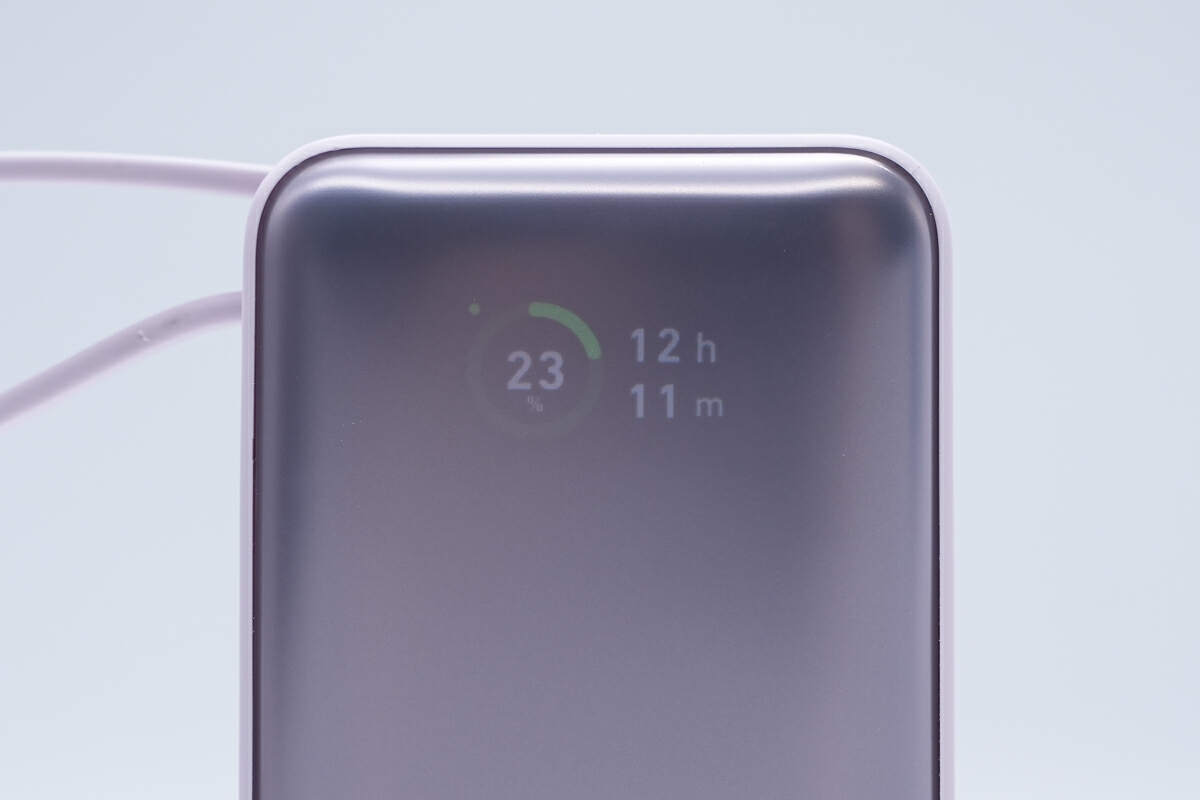

屏幕工作状态特写，可通过开关按钮，实时显示剩余电量及预估充电时长。

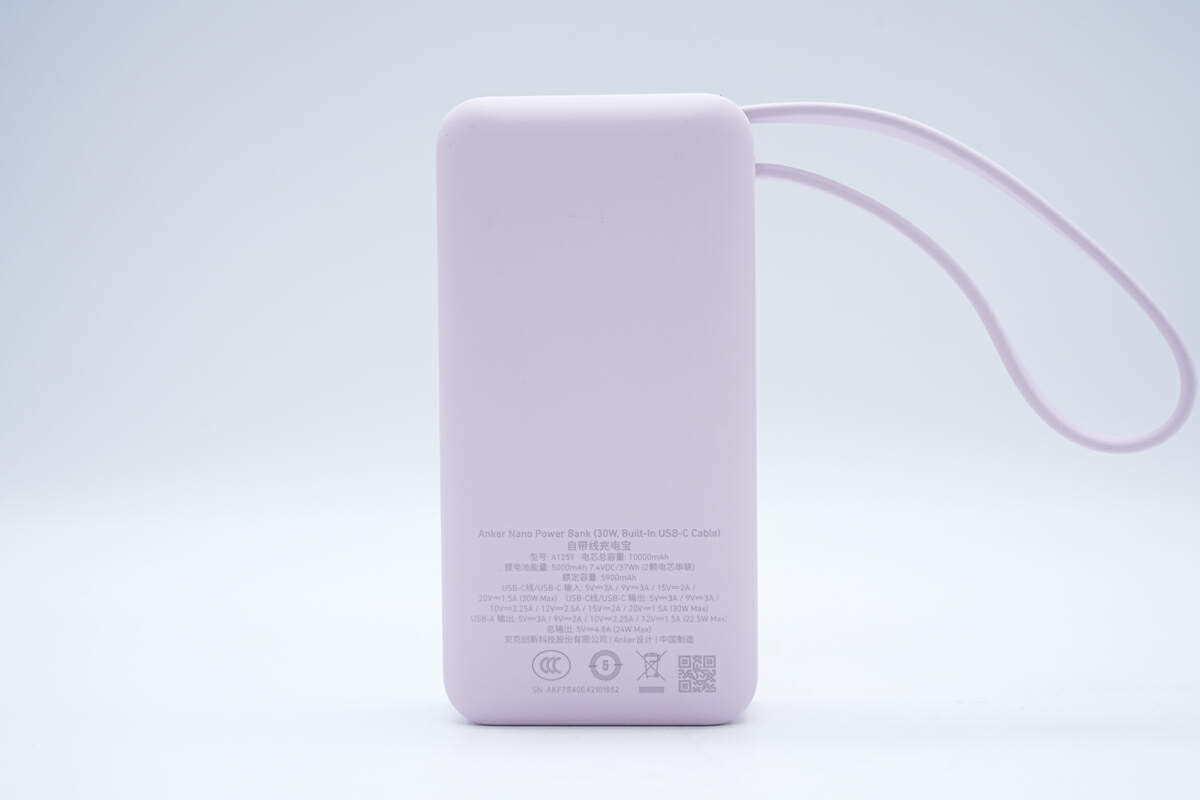

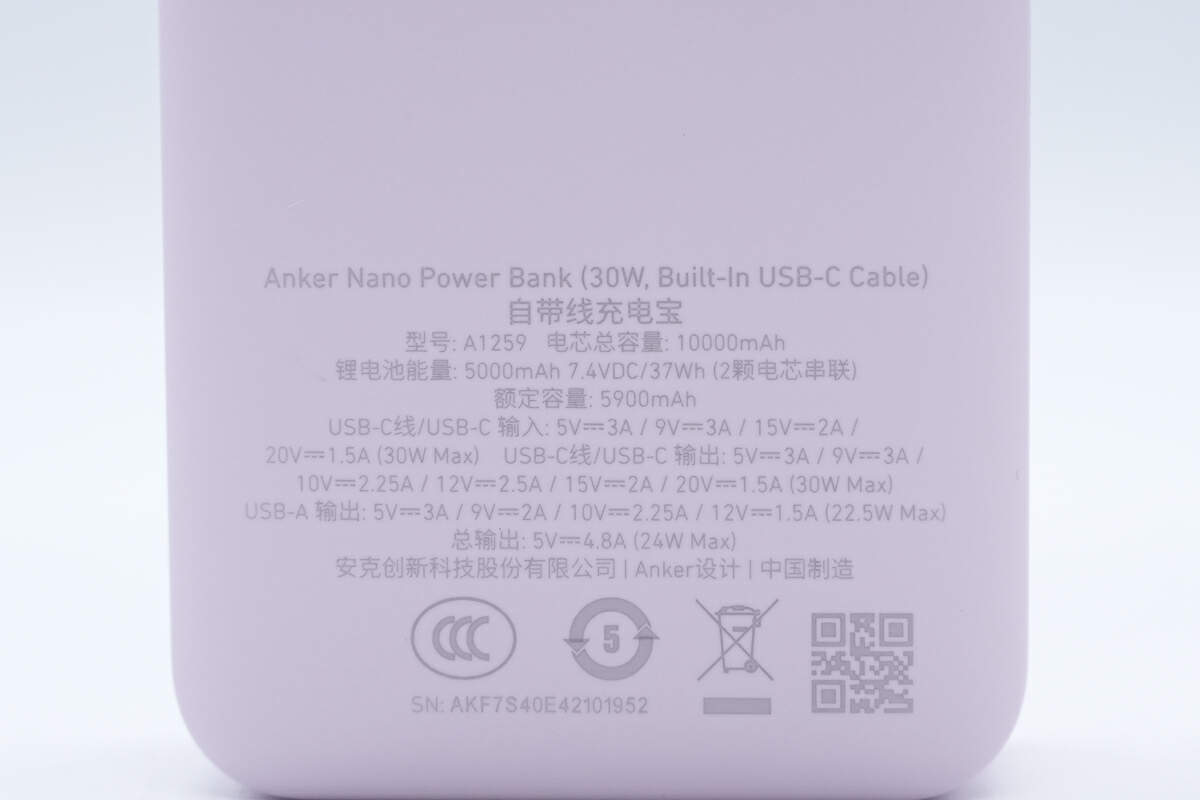

背面印有产品基本信息。

产品信息特写，由于之前已详细描述，此处不再赘述。

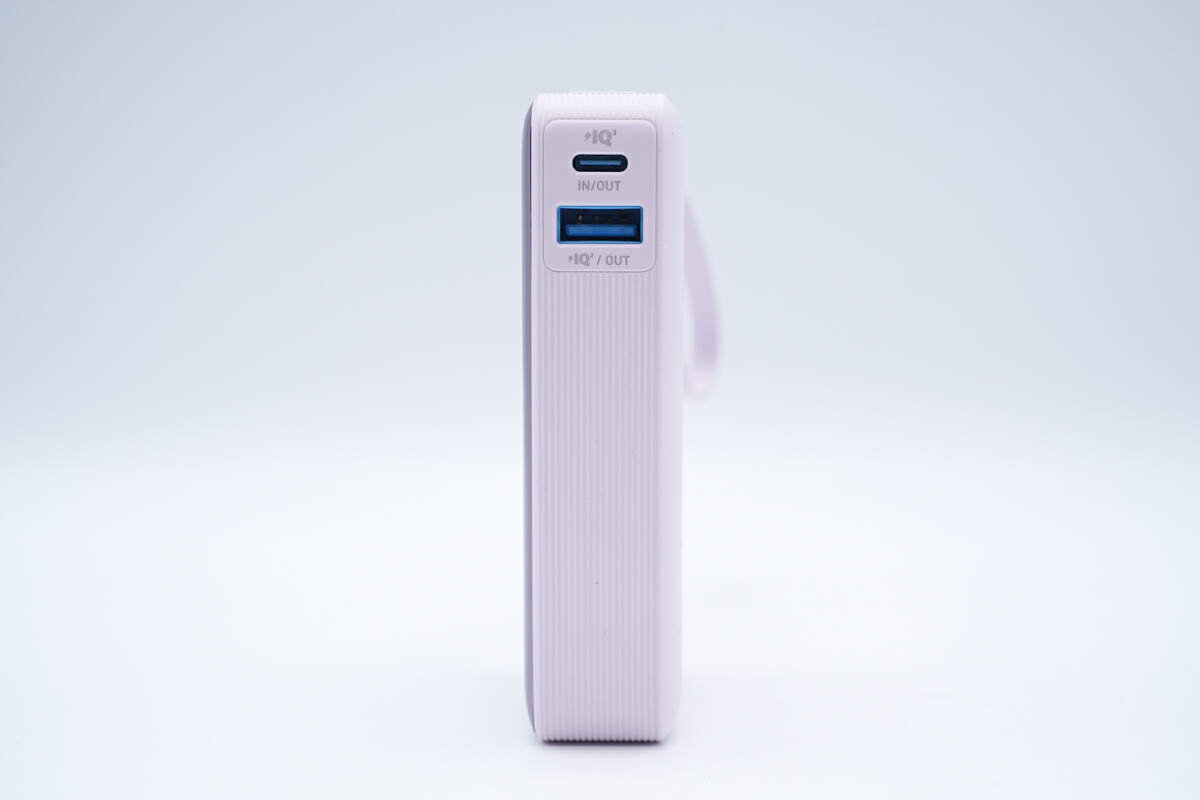

右侧面有1A1C两个USB接口。

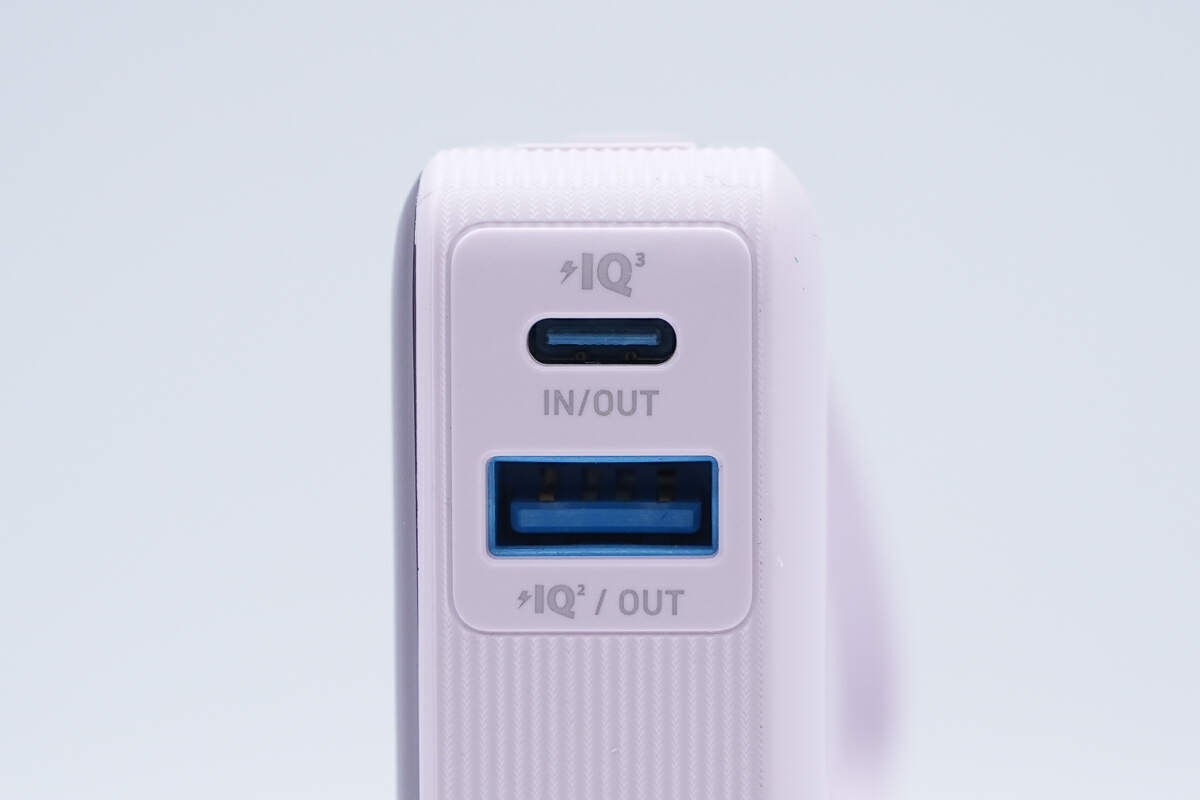

接口特写，可见内部蓝色胶芯，周边印有安克特色接口标识。

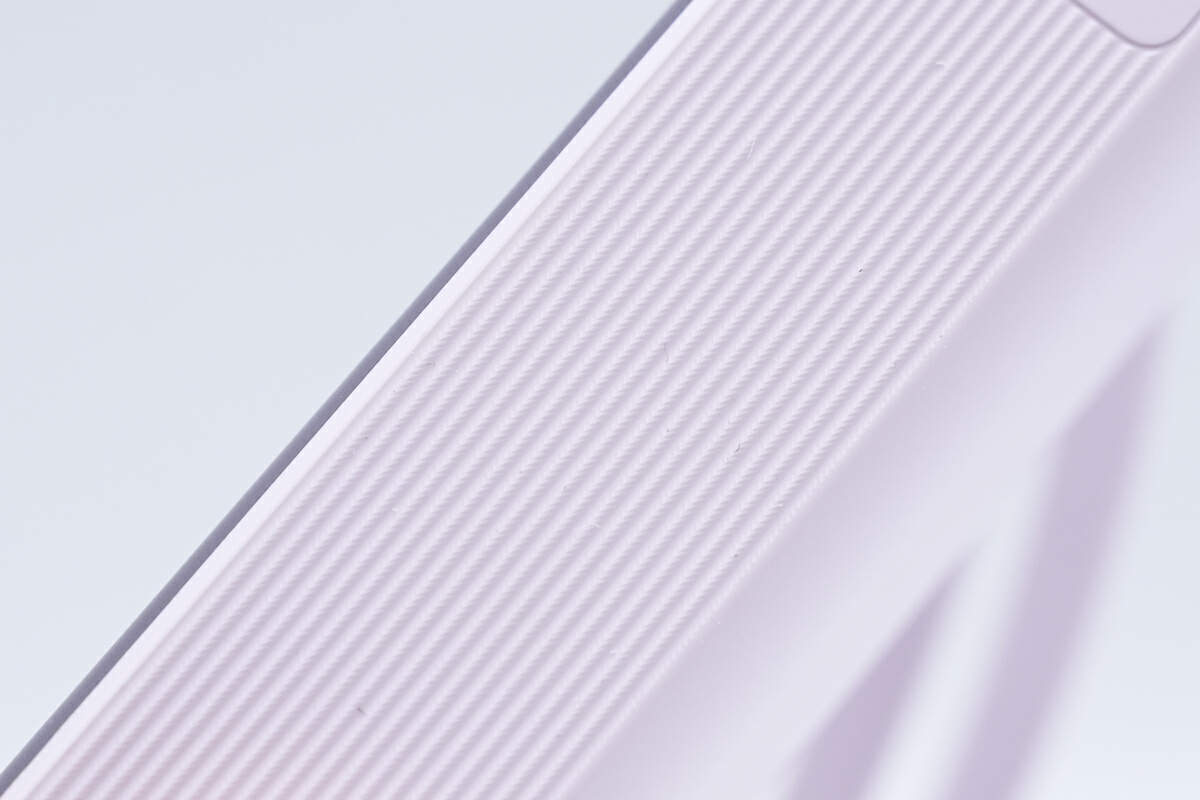

外壳整体镂刻竖纹增加摩擦力用于持握防滑。

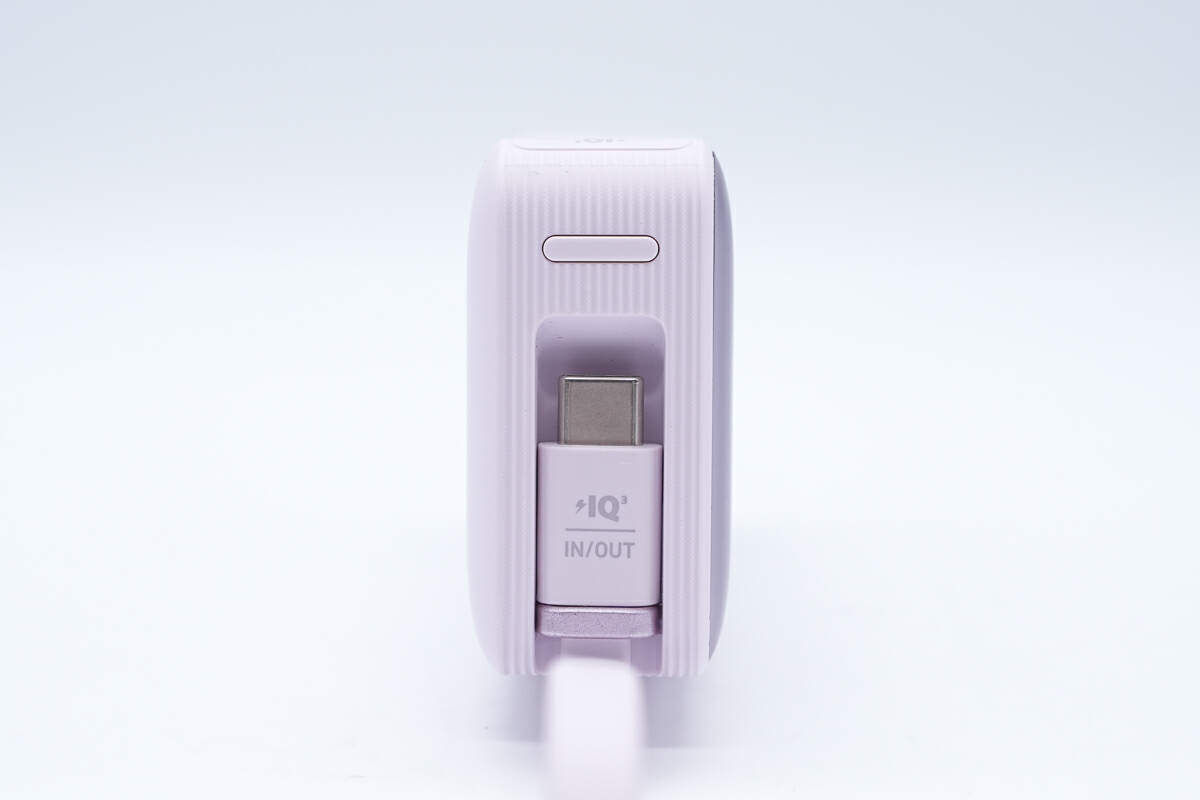

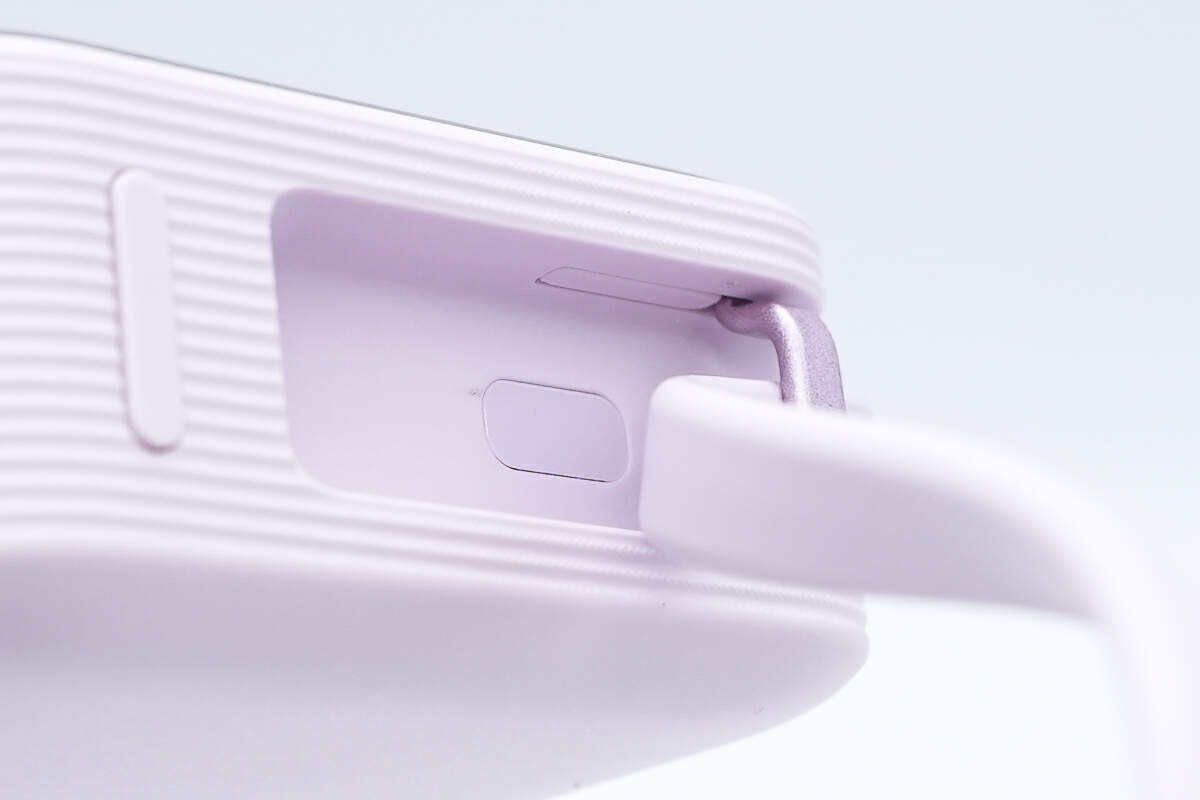

顶部为开关按钮和自带线端子。

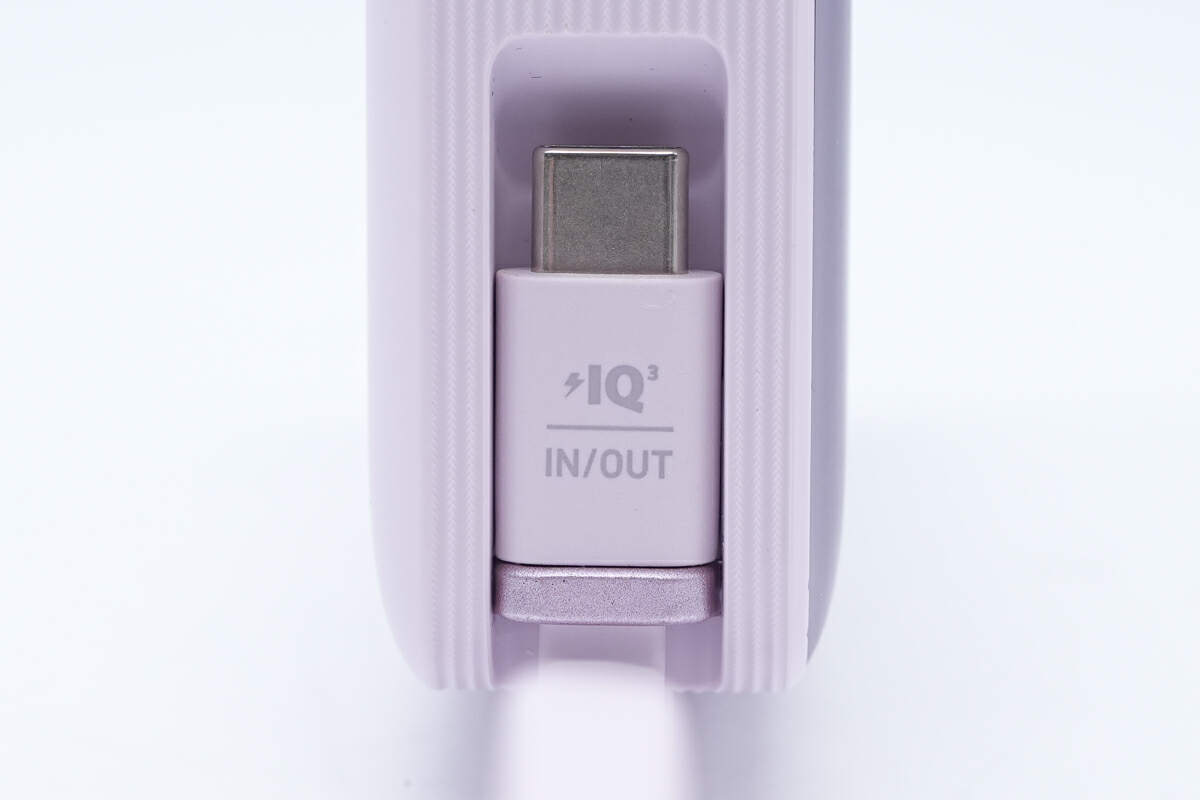

移动电源的USB-C自带线特写，端子处有安克快充标识，且配备金属卡扣，使自带线更好收束。不用时用作手提环，用时从顶部凹槽扯出充电。

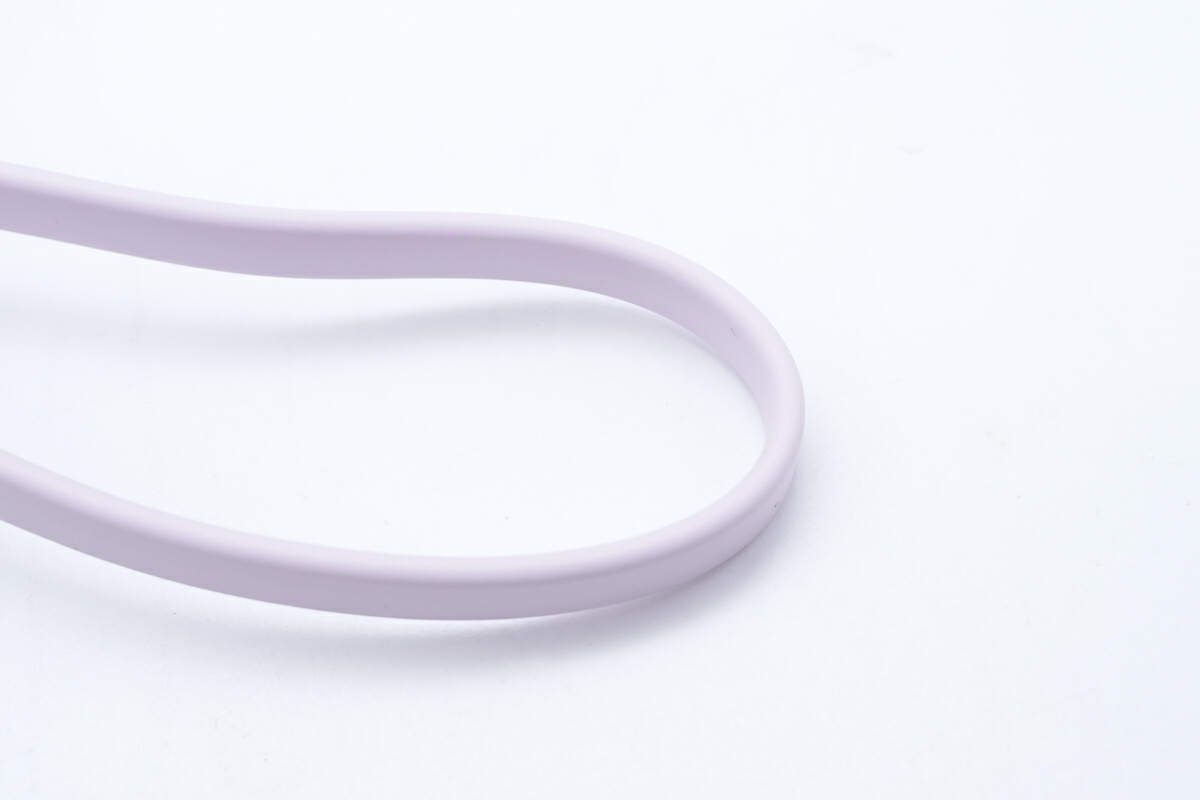

自带线为橡胶材质，触感弹软，与机身颜色一体。

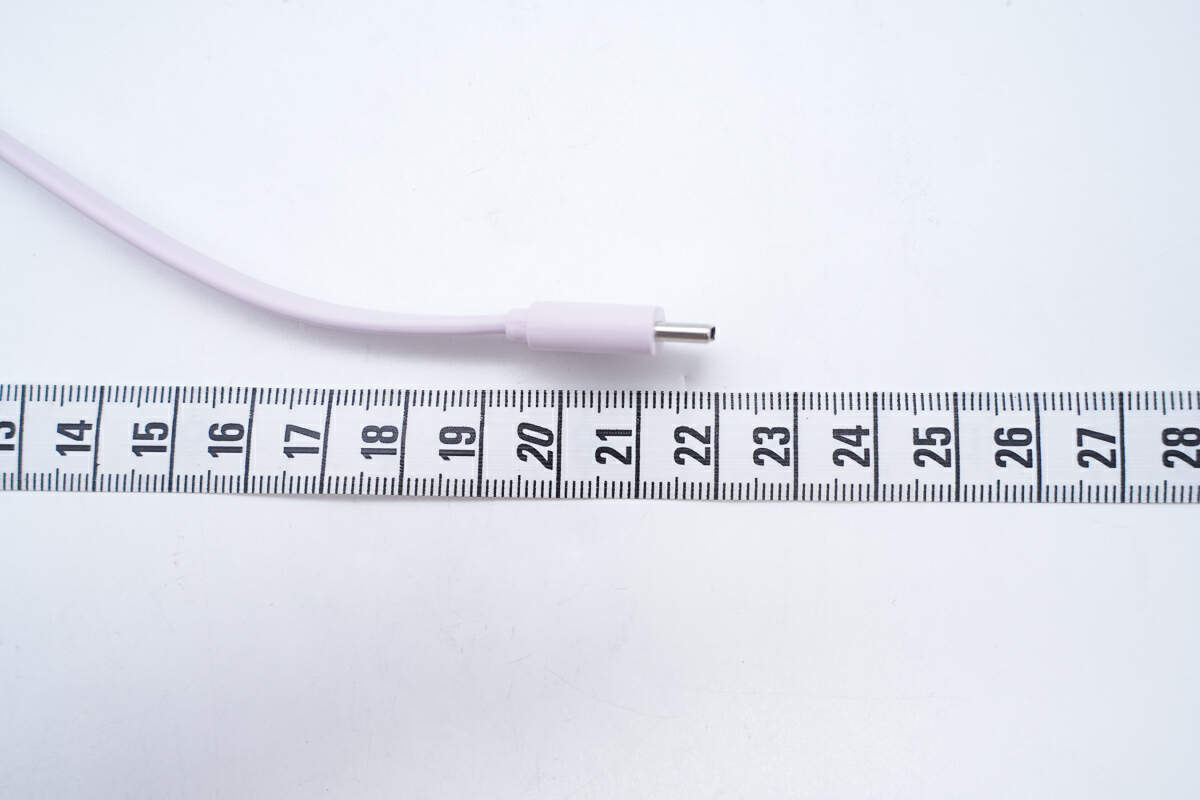

测得自带线长度为21.9cm。

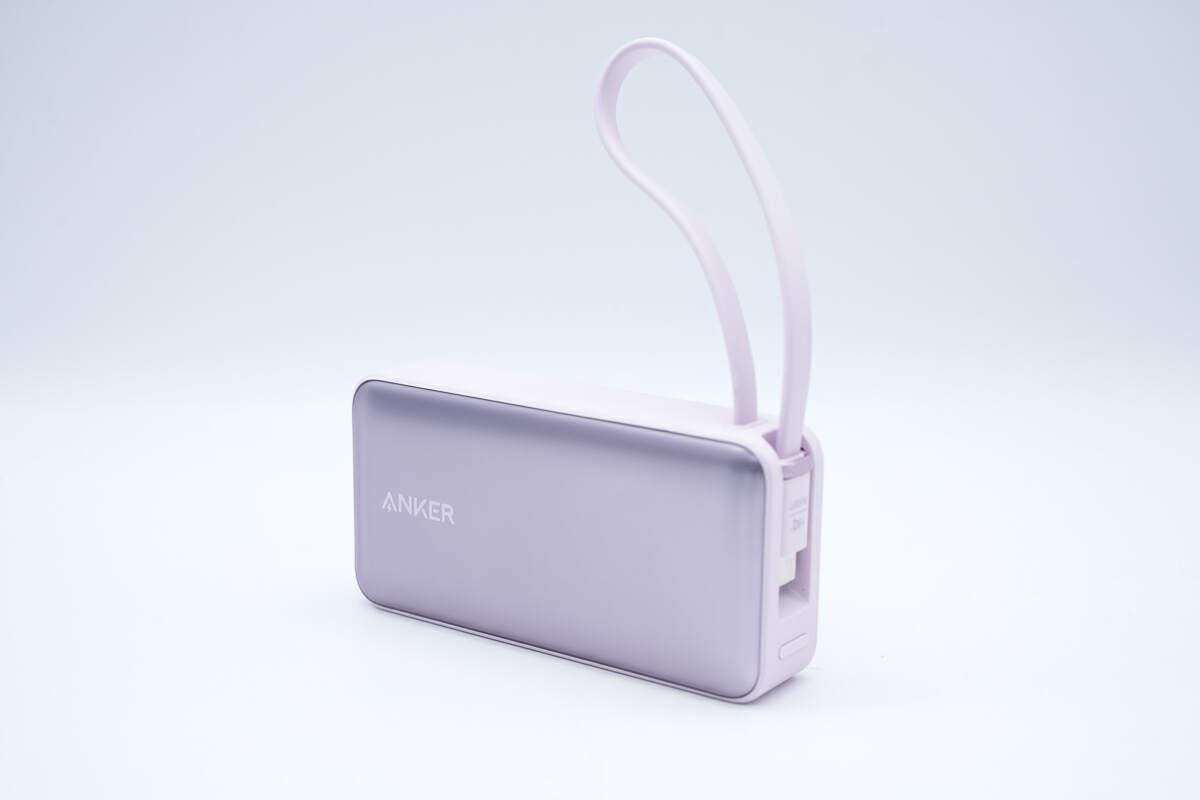

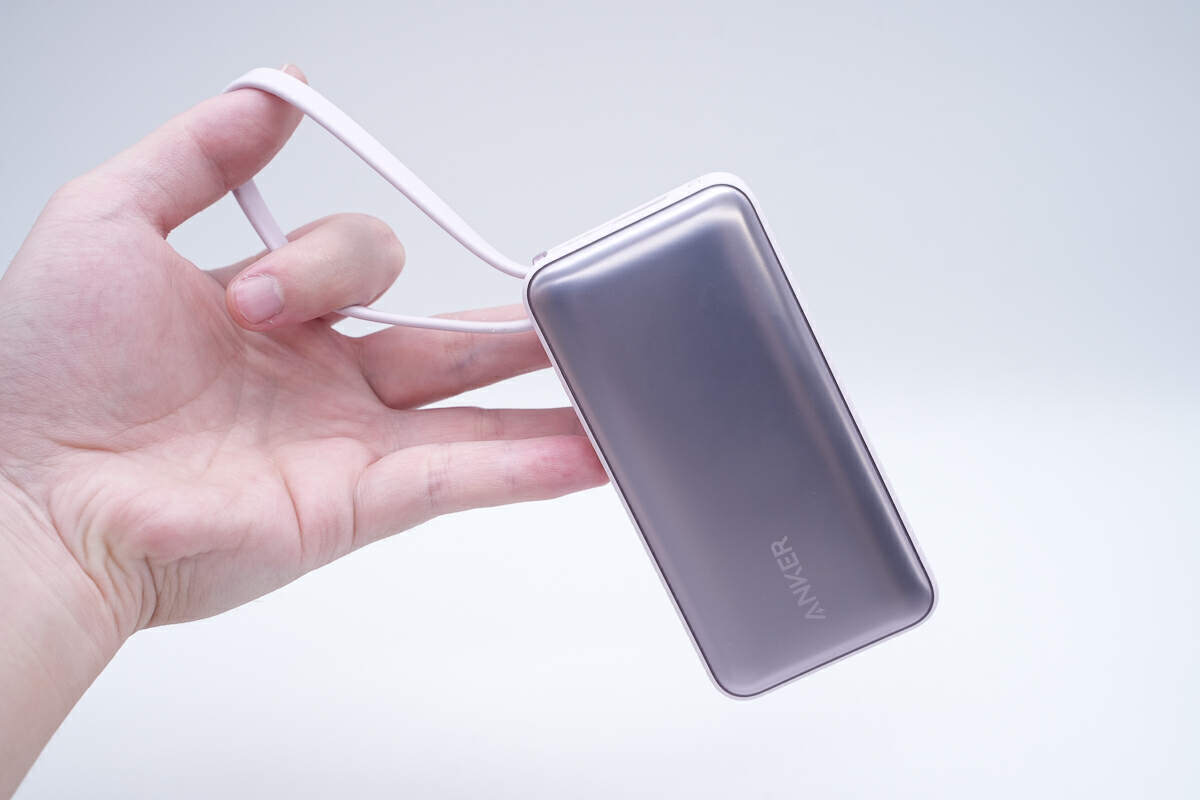

使用自带线作为手提拉环使用场景演示。

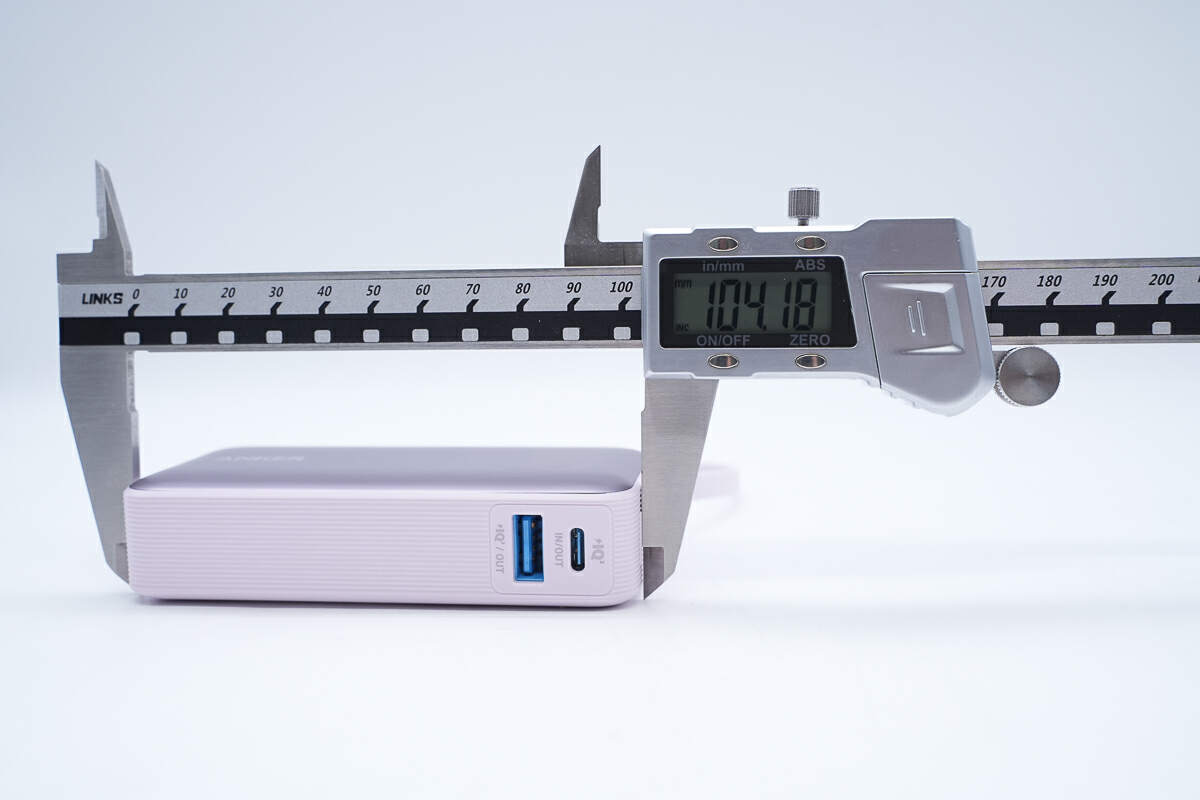

实测移动电源机身长度为104.18mm。

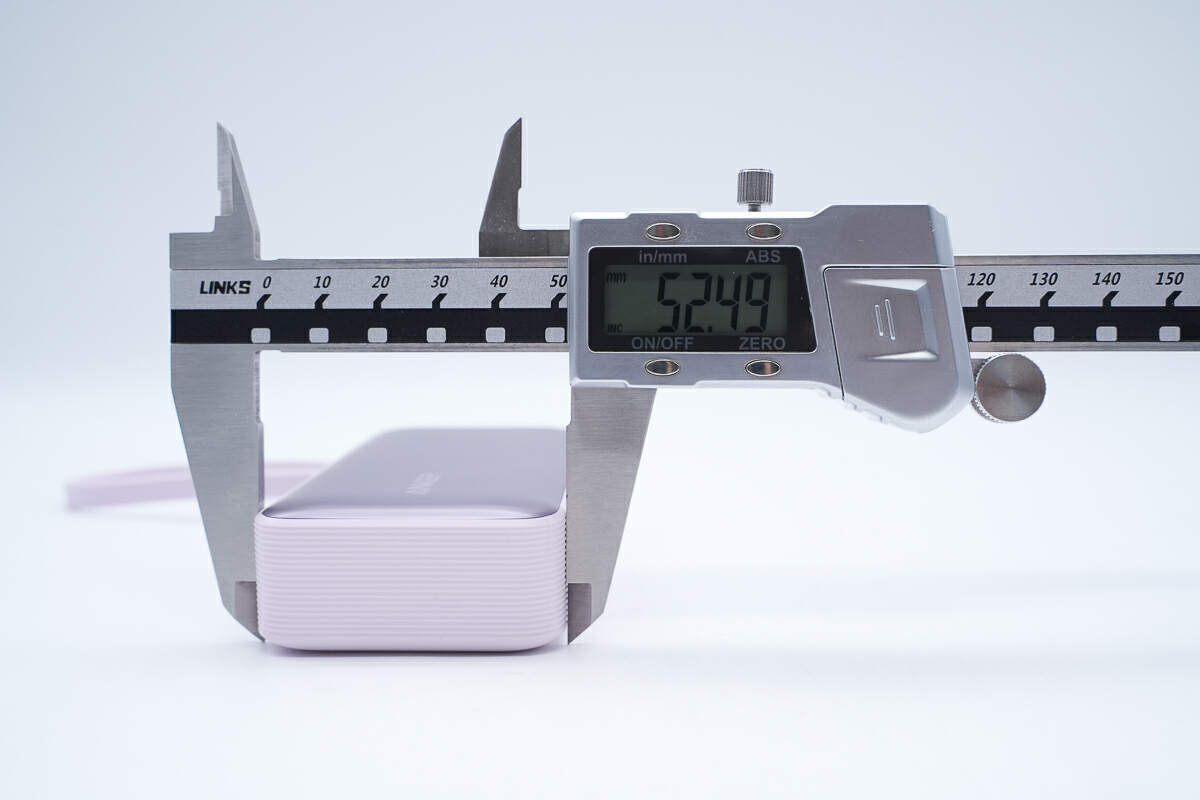

宽度为52.49mm。

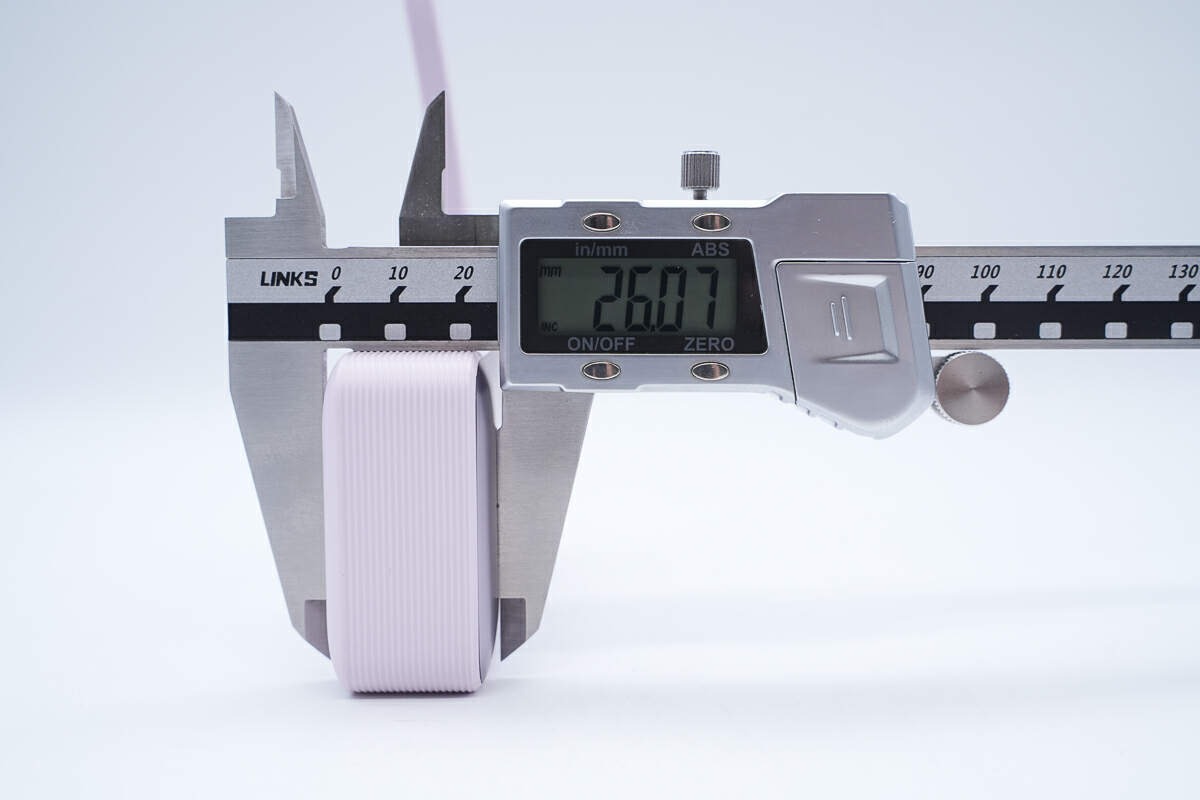

厚度为26.07mm。

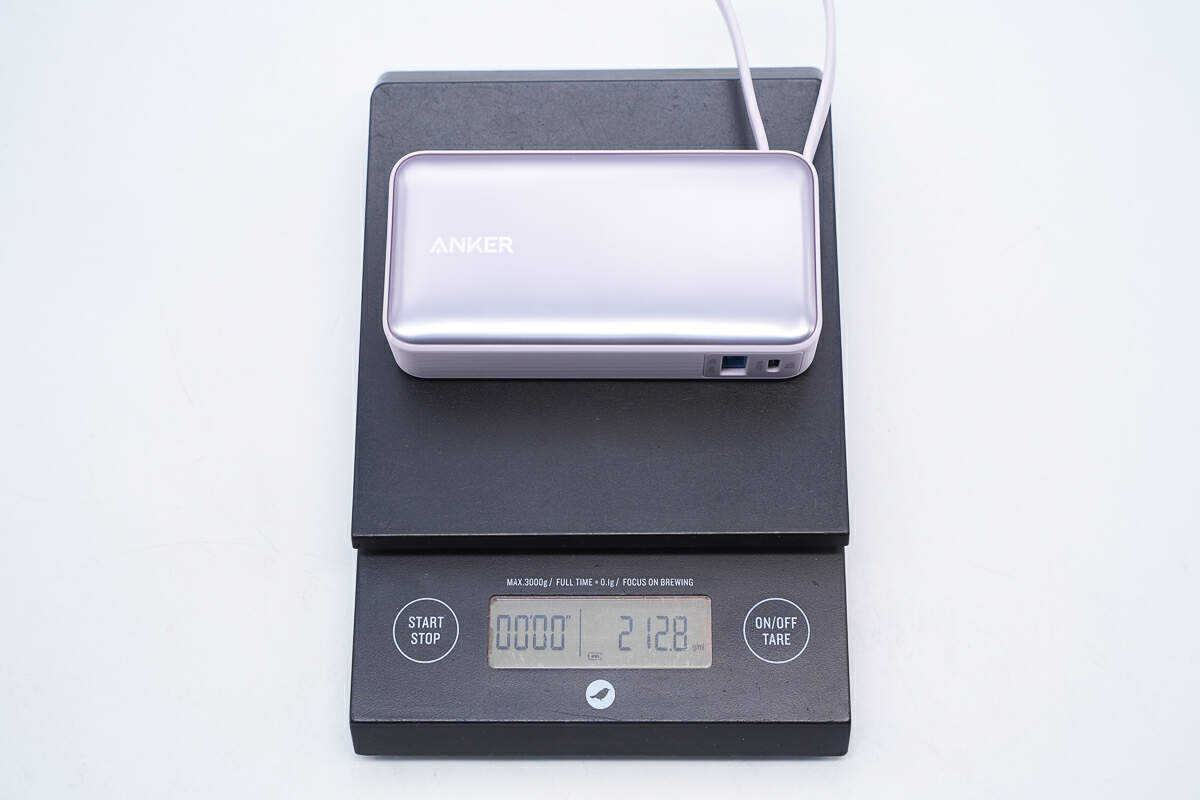

测得其重量为212.8g。

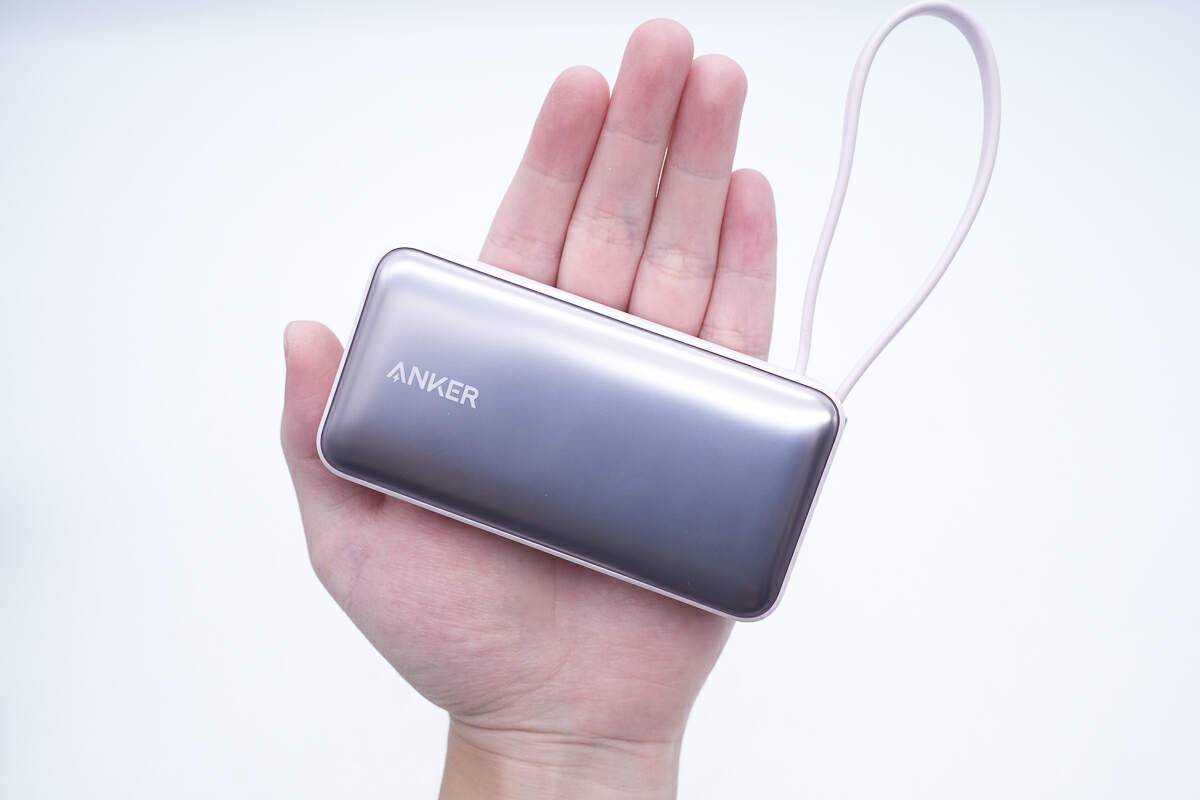

放在成年人手中感受下大小。

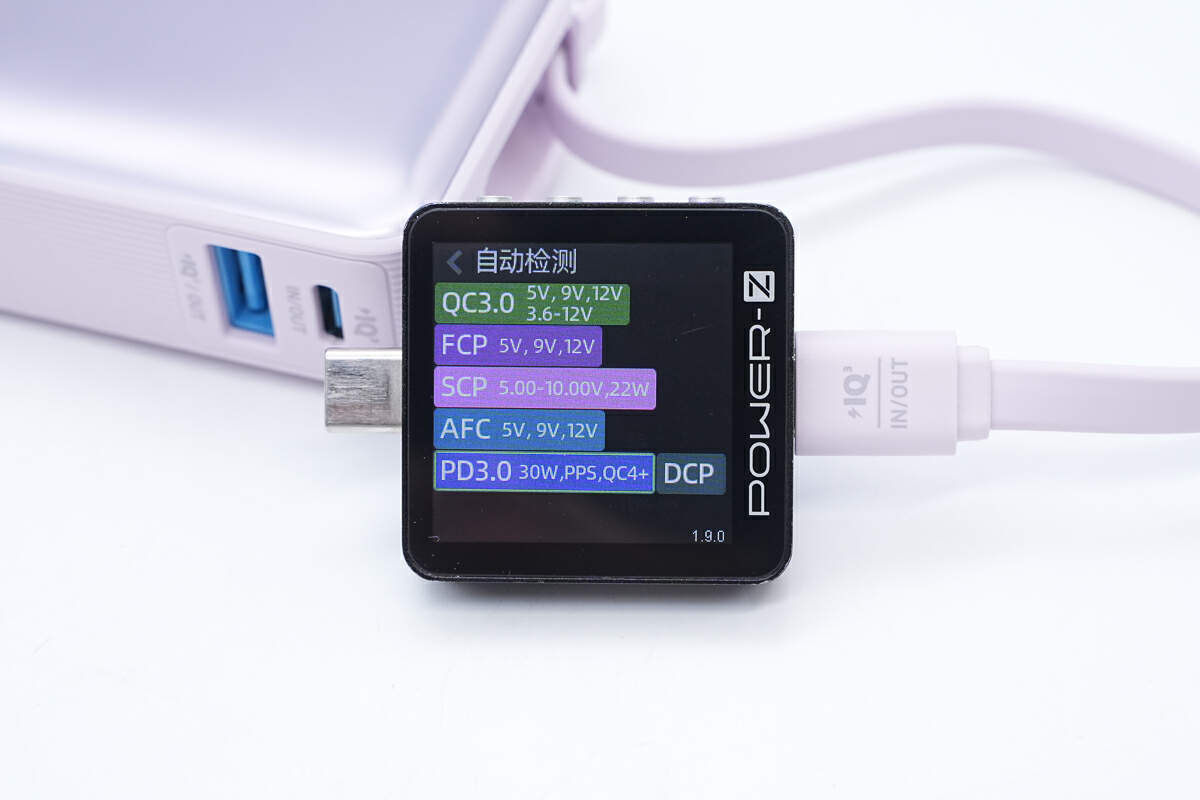

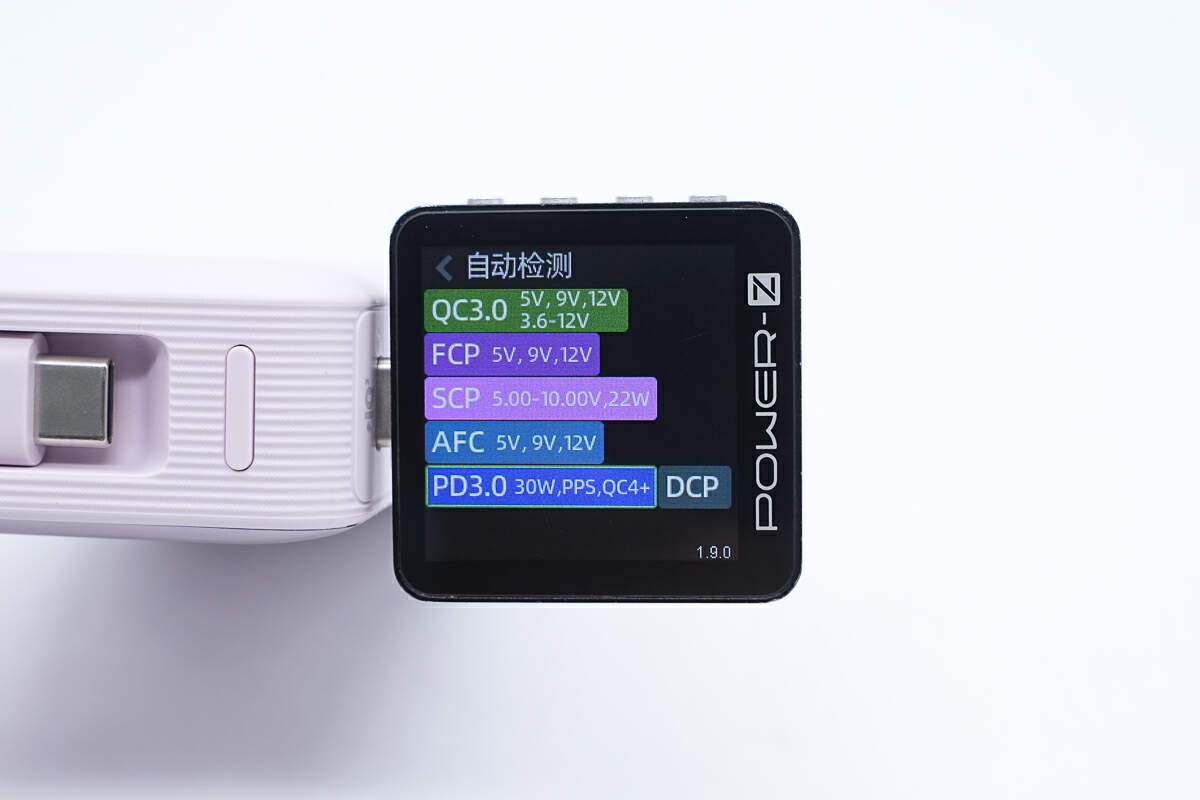

使用ChargerLAB POWER-Z KM003C测得USB-C口支持QC3+/4+、FCP、SCP、AFC、PD3.0、PPS、DCP充电协议。

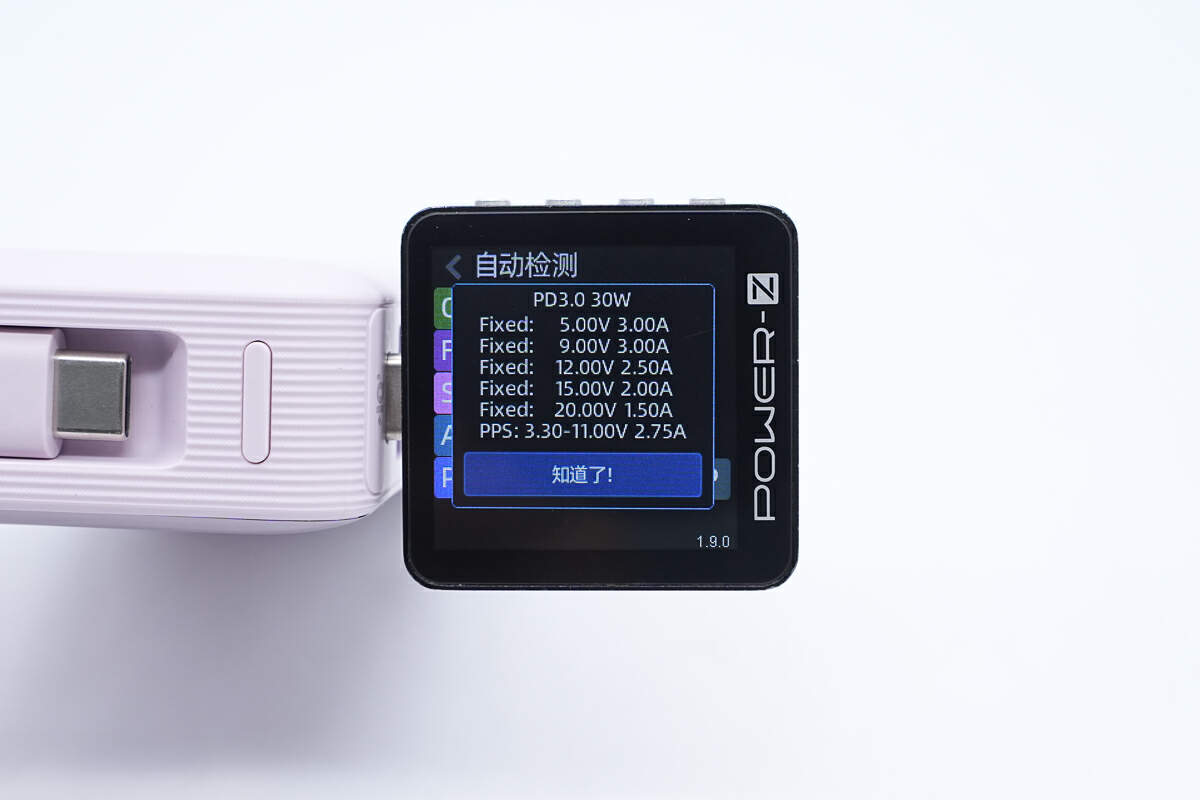

PDO报文显示USB-C口还具备PD 30W的5V3A、9V3A、12V2.5A、15V2A、20V1.5A五组固定电压档位，以及3.3-11V2.75A一组PPS可变电压档位。

测得USB-C自带线与USB-C接口支持相同的充电协议。

USB-C自带线与USB-C接口支持的PD充电档位相同。

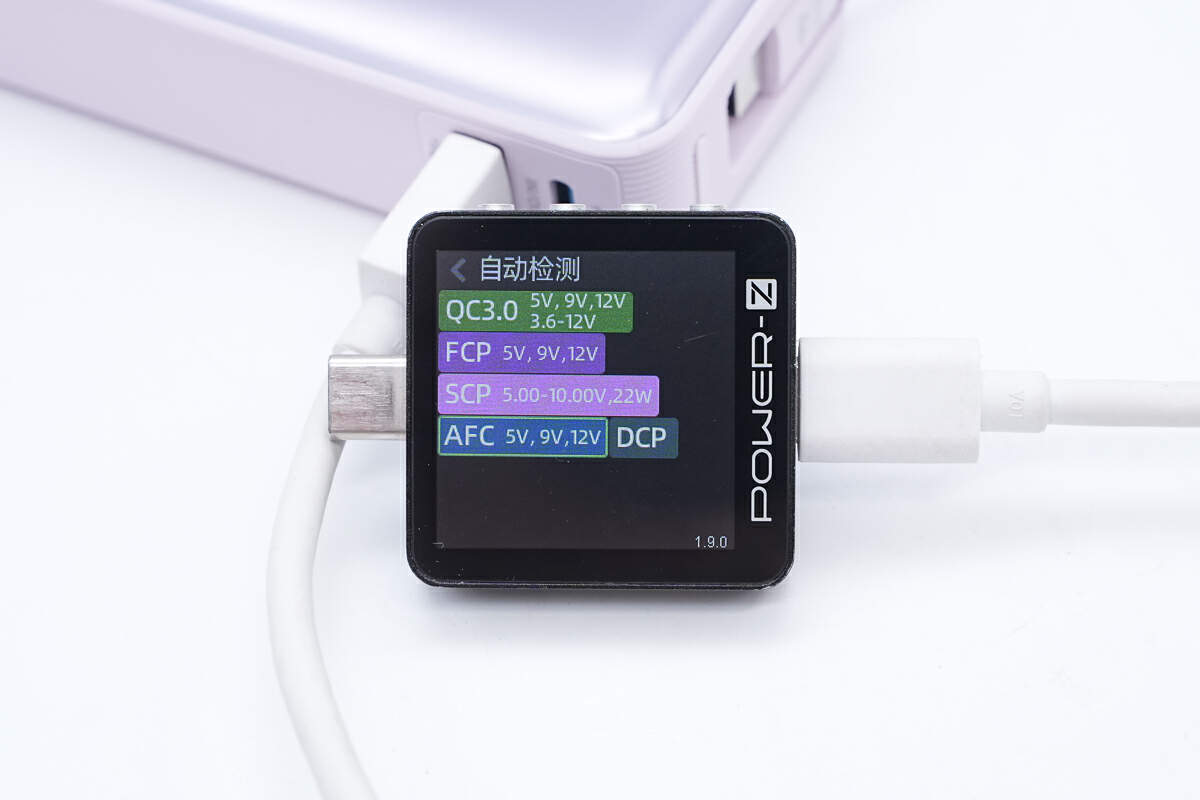

使用ChargerLAB POWER-Z KM003C测得USB-A口支持QC3、FCP、SCP、AFC、DCP充电协议。

安克10000mAh 30W快充自带线移动电源拆解

接下来一起看下安克10000mAh 30W快充自带线移动电源内部结构和用料。

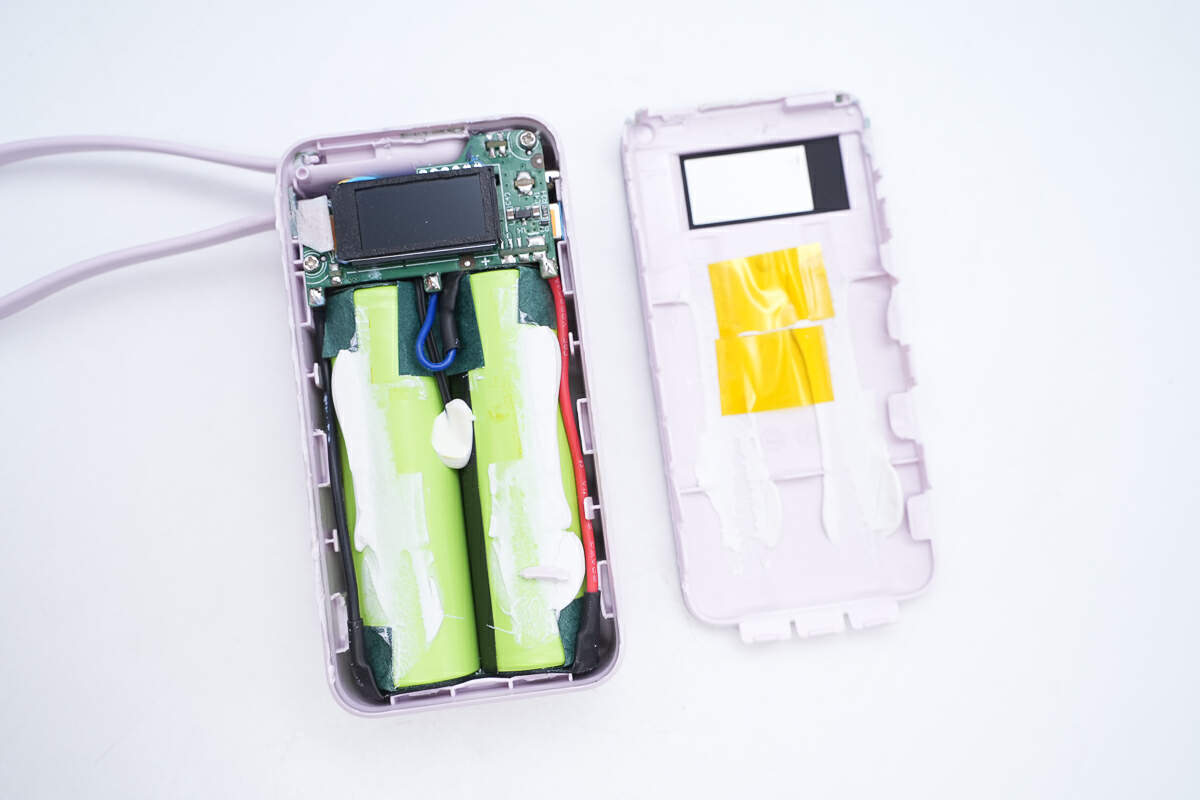

沿壳体接缝拆下顶盖。

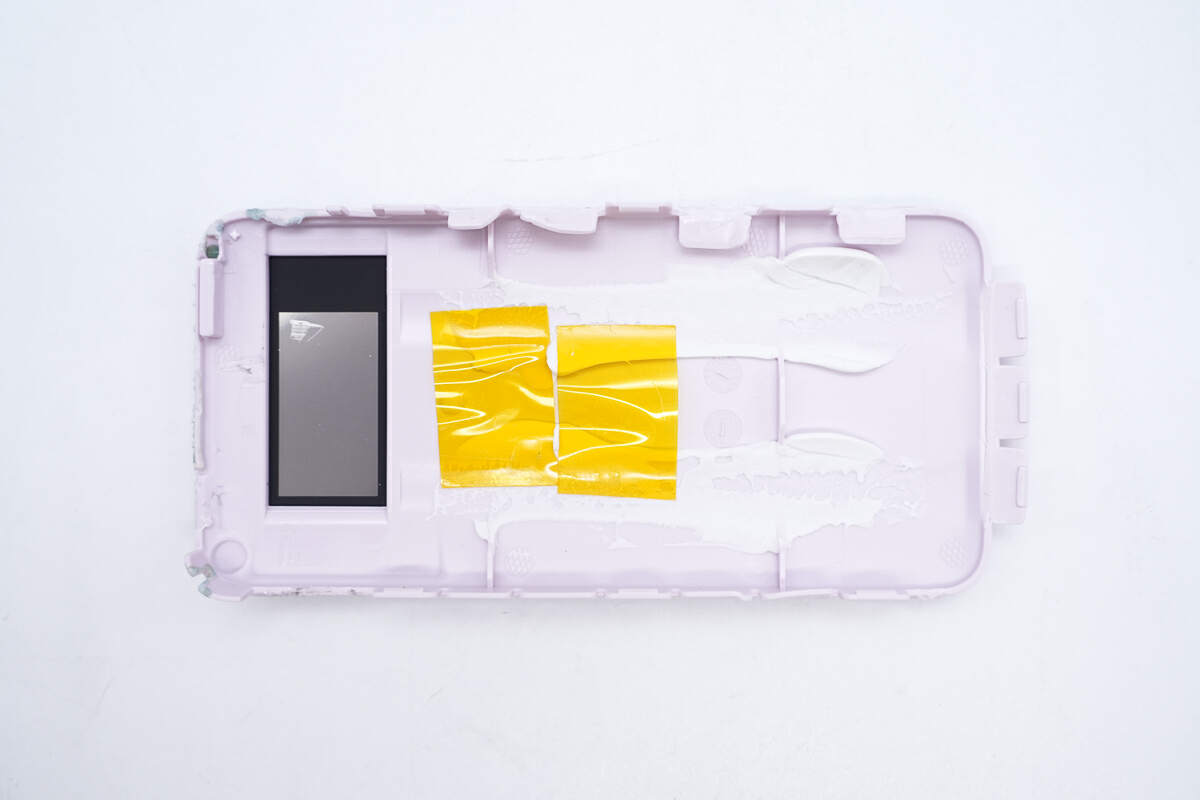

盖板内部结构一览。

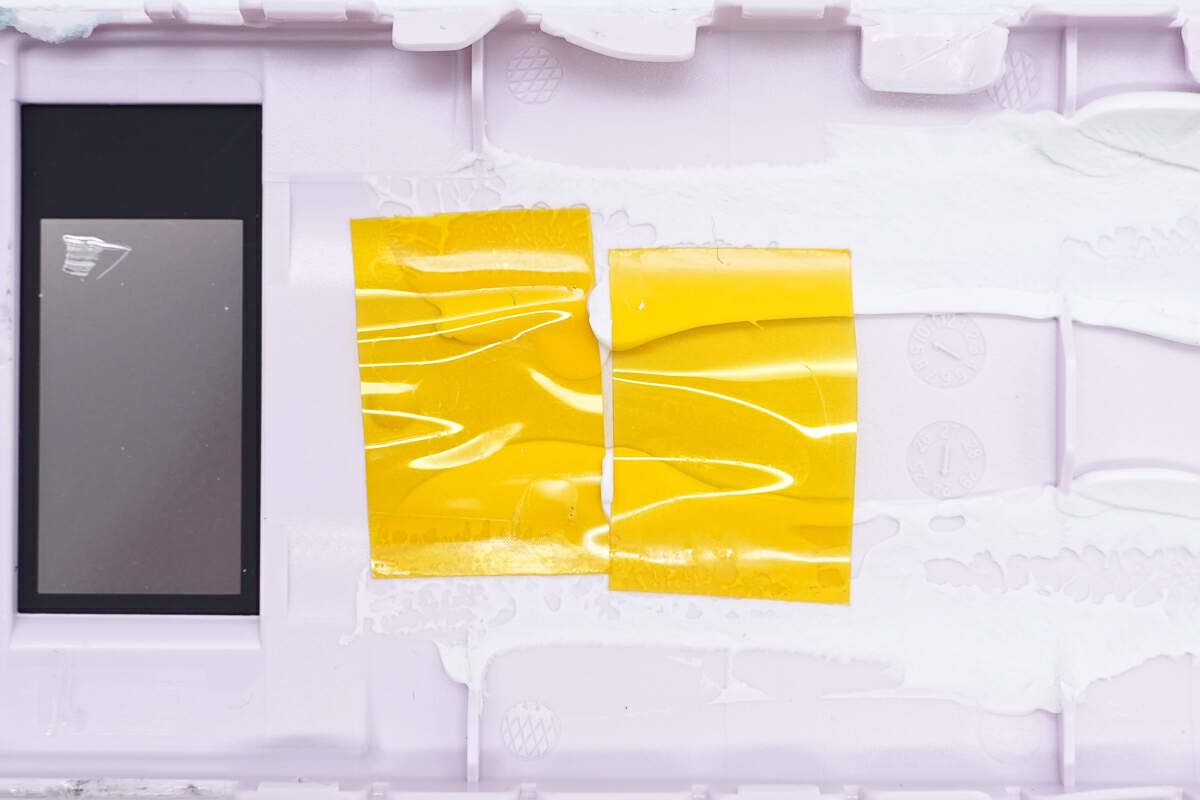

盖板顶部为镂空为屏幕，内部打胶粘紧电池组，并贴高温胶带粘牢。

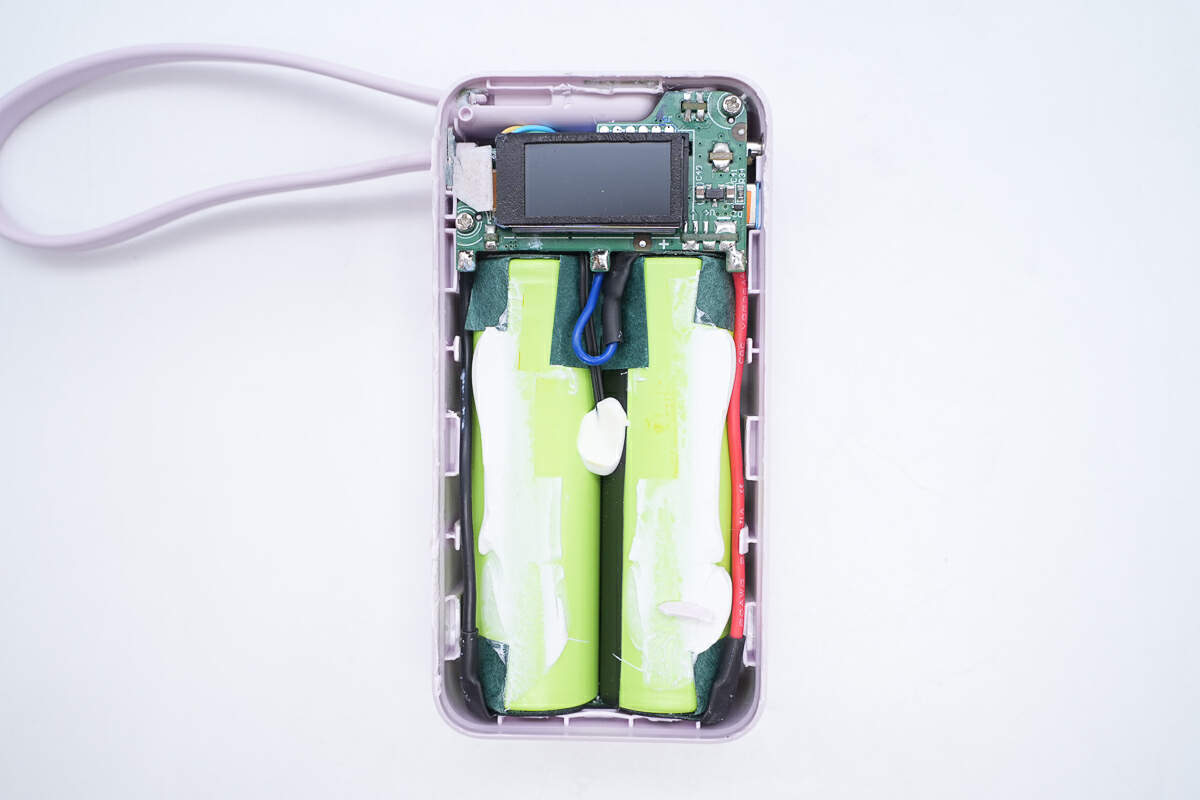

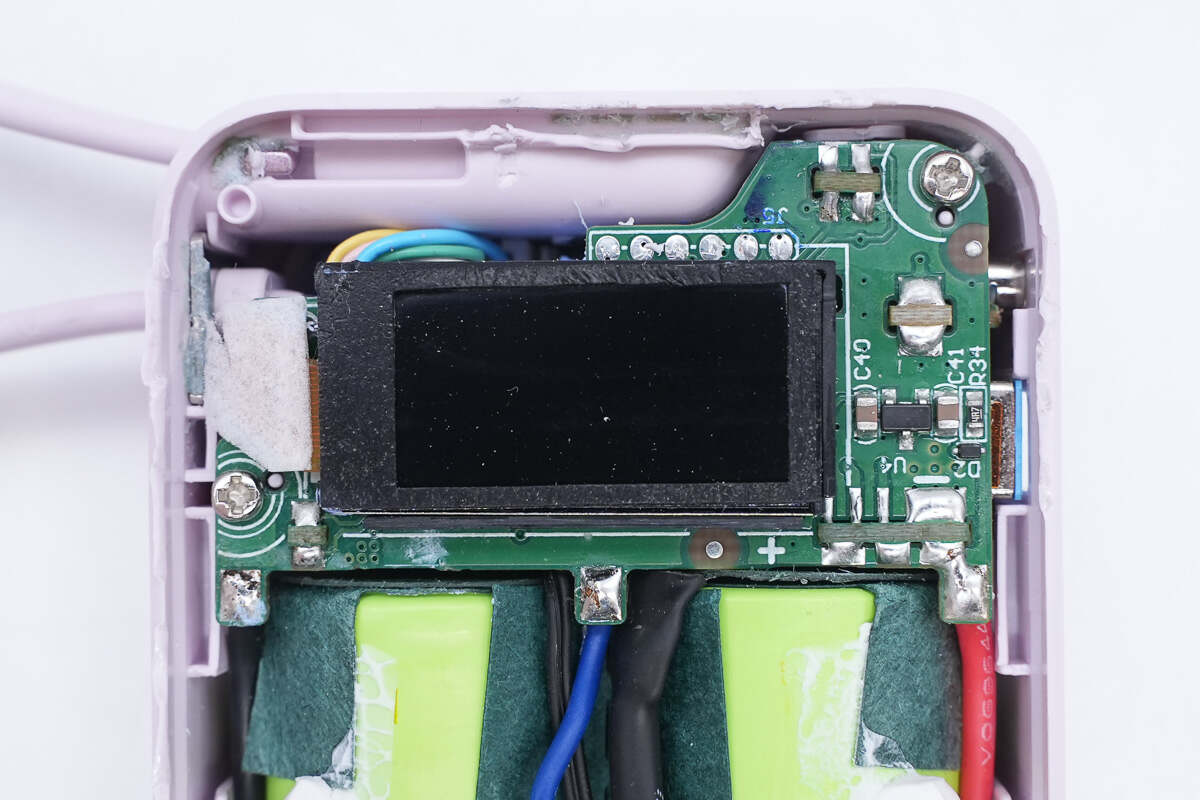

壳体内部结构一览，上半部分外壳内部为电源PCBA模块，下半部分为电池组。

PCBA模块与电池组连接结构一览。

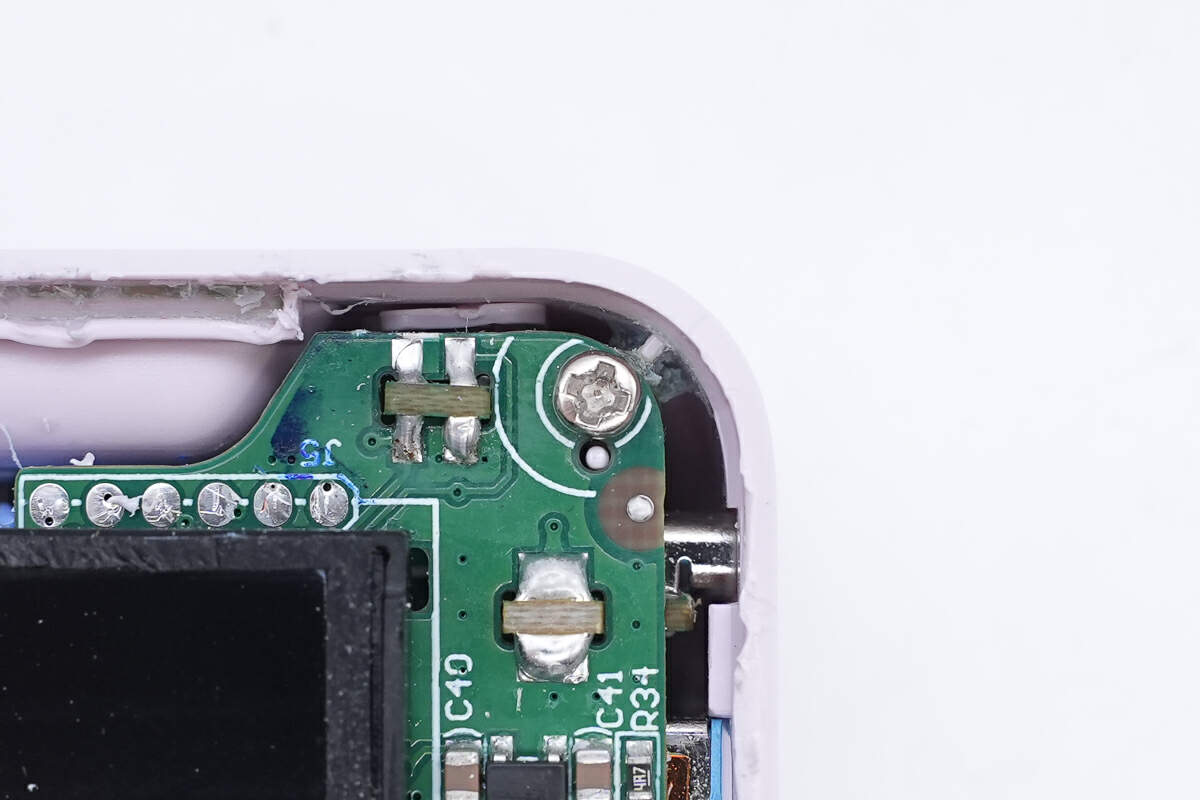

固定PCBA模块的螺丝特写。

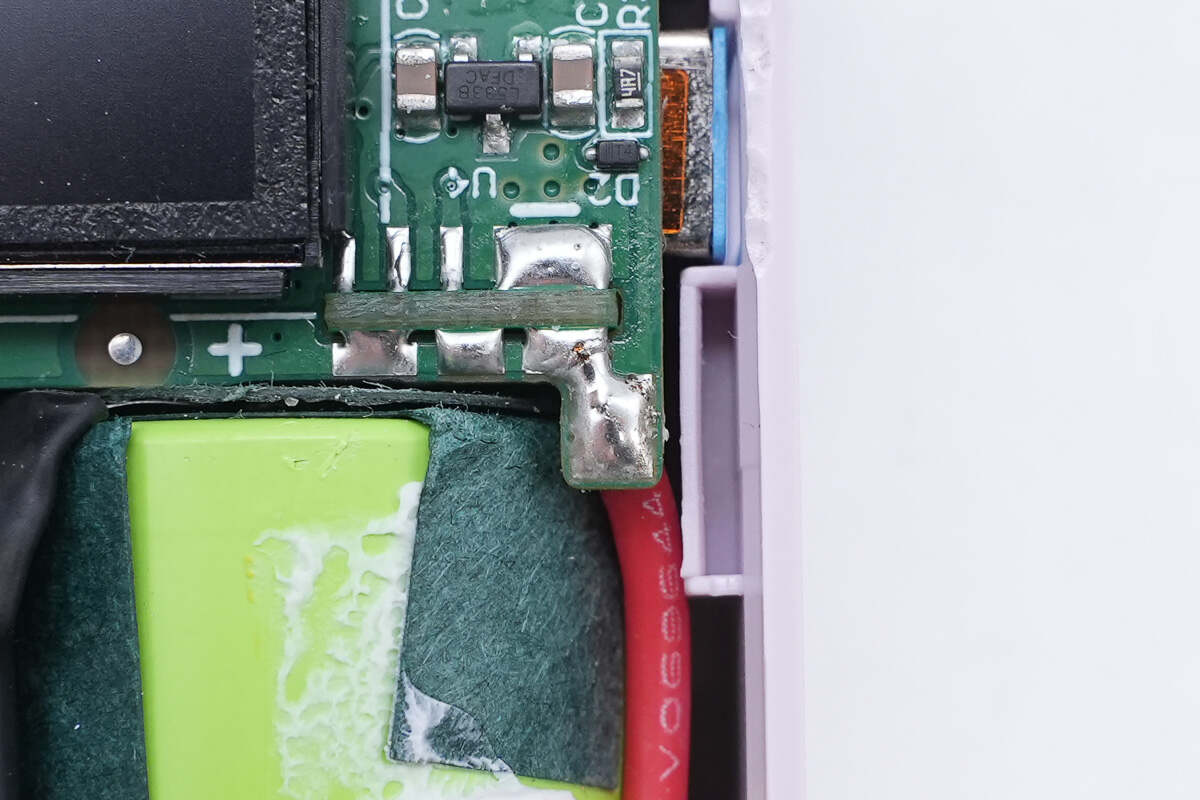

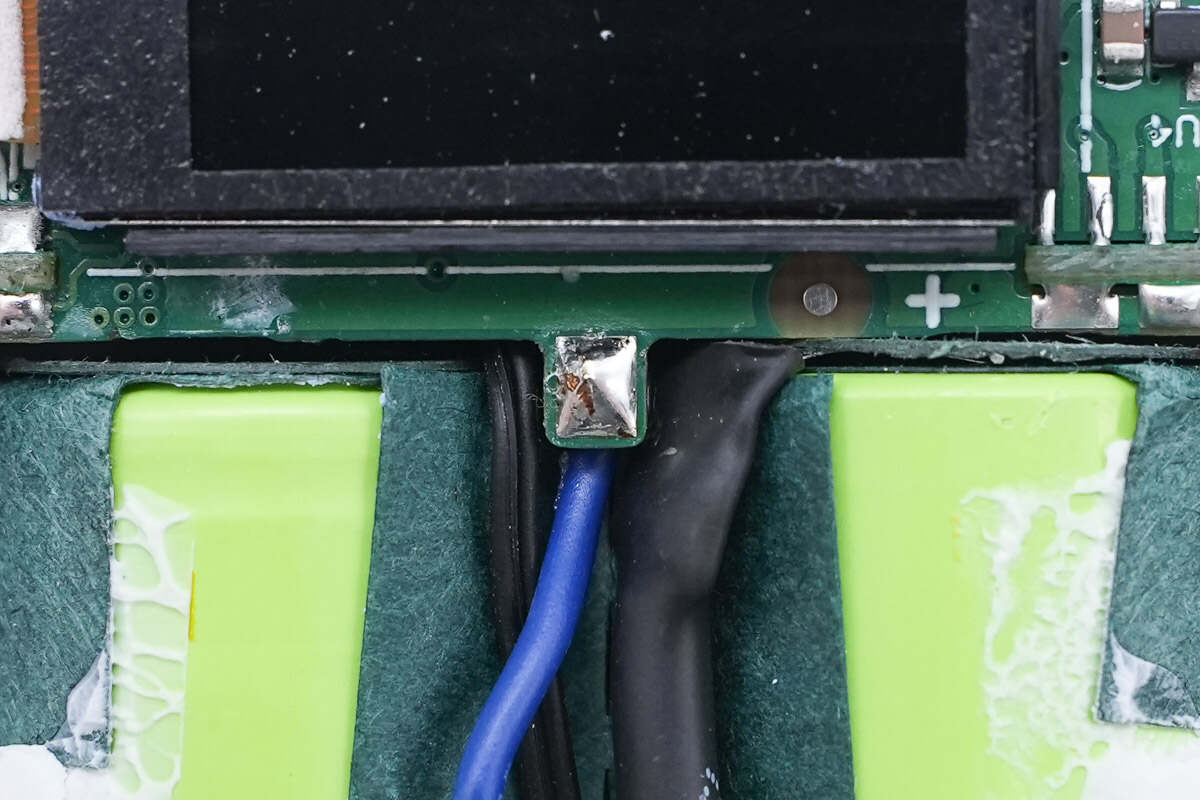

正极输出导线在PCBA模块上的焊点特写。

负极导线焊点特写。

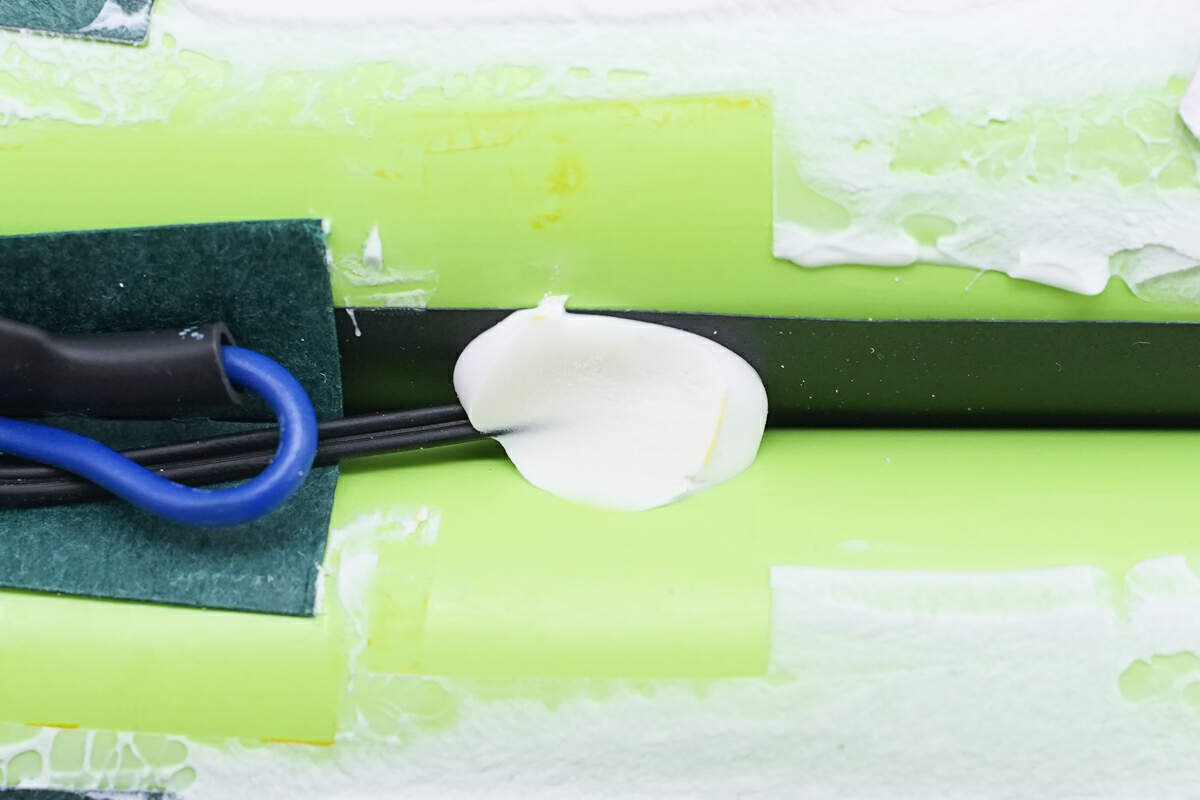

一颗热敏电阻打胶粘贴在电池组中间，用于电池组温度监测。

将电池组模块从壳体中拉出，观察内部情况。

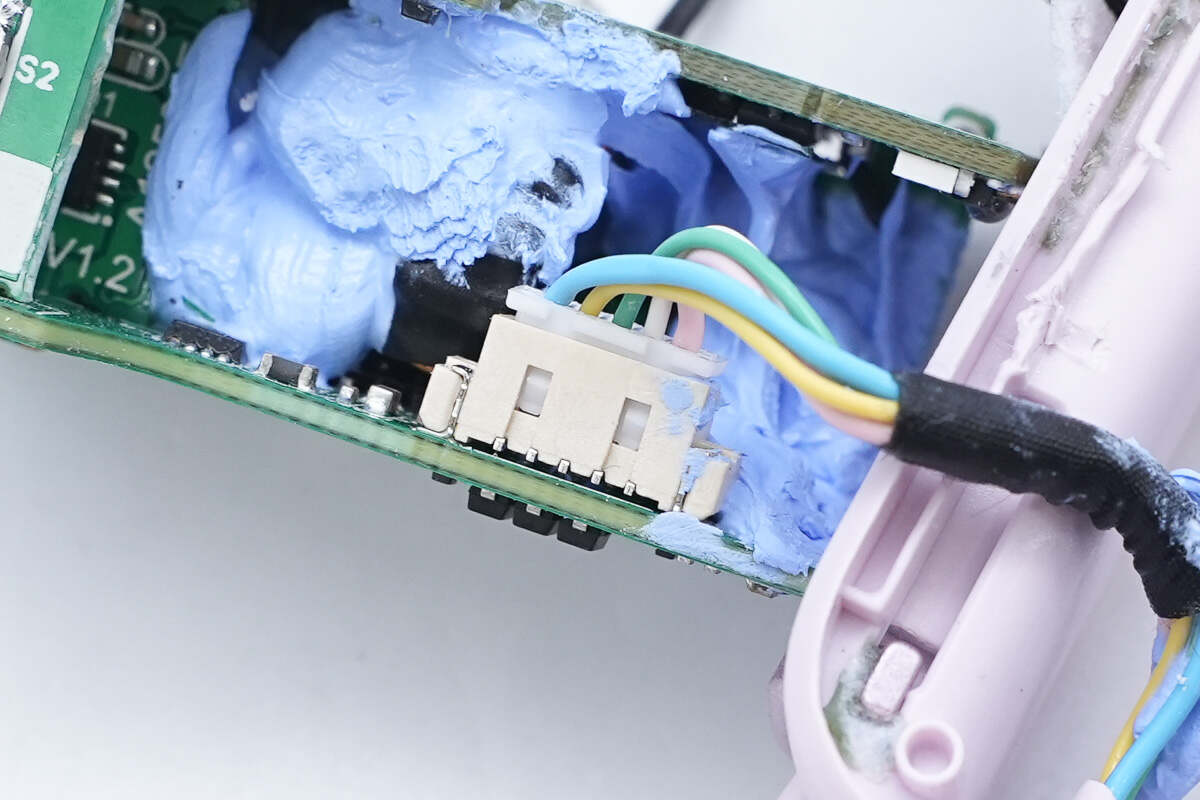

自带线线芯母座特写。

PCBA模块采用堆叠结构，中间填硅胶散热。

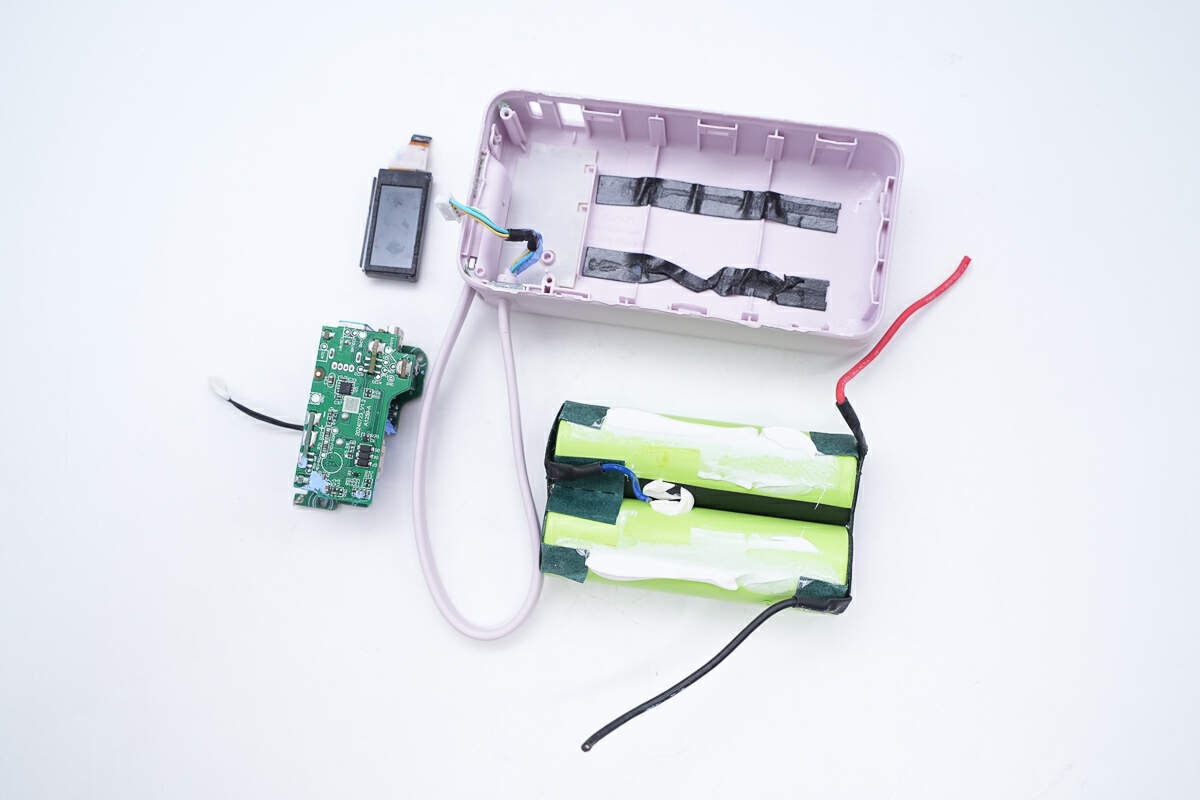

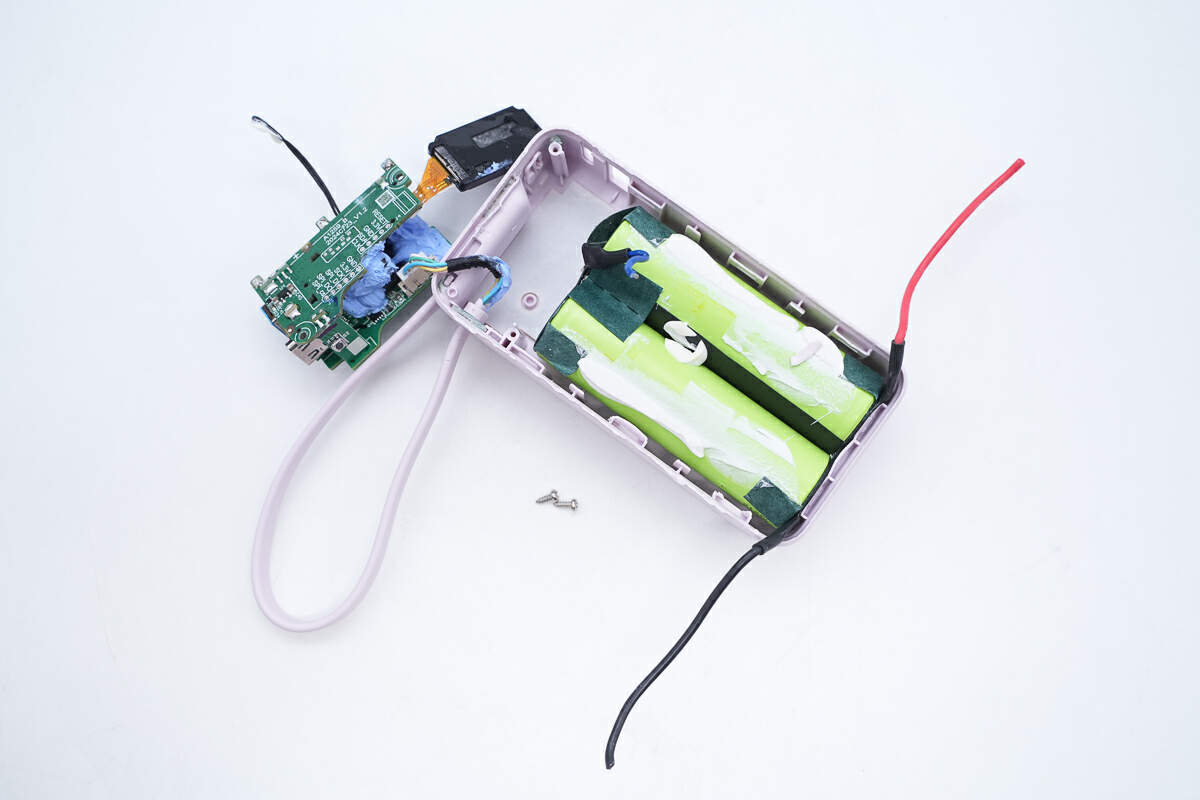

清理掉硅胶，将电池组、PCBA模块、屏幕等拆开从壳体中取出。

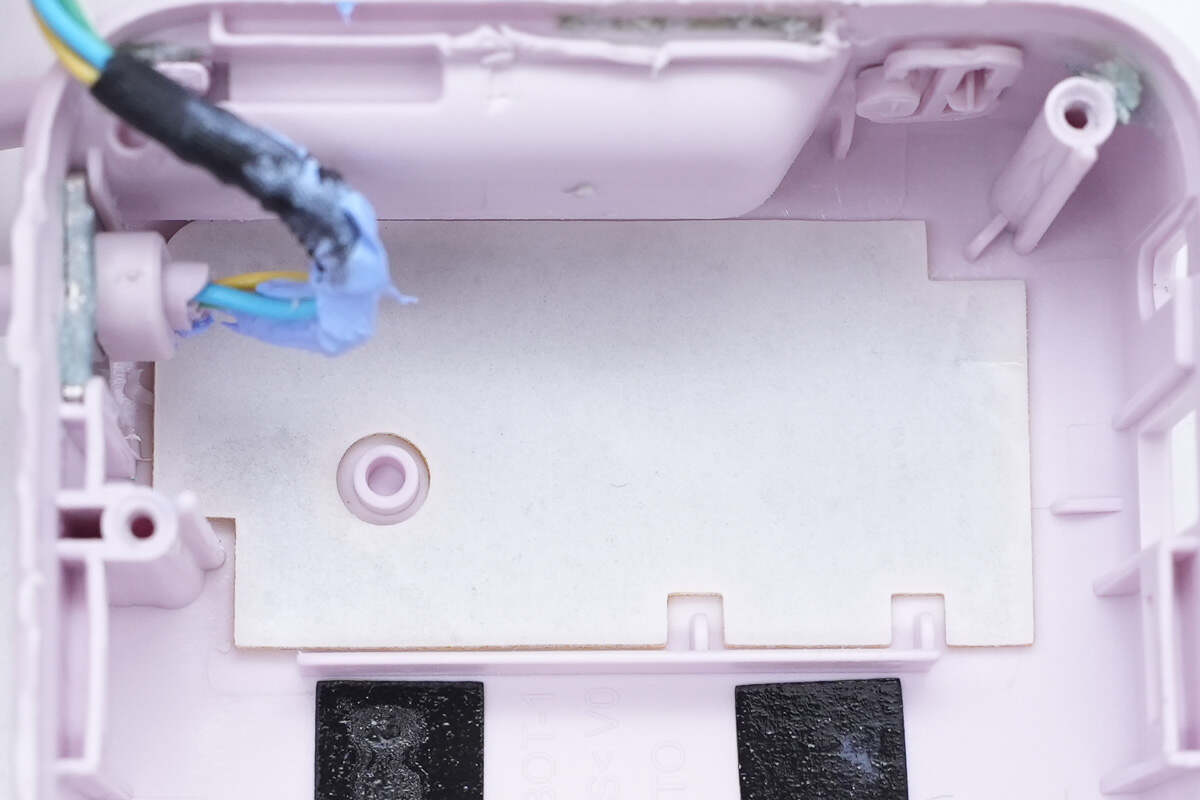

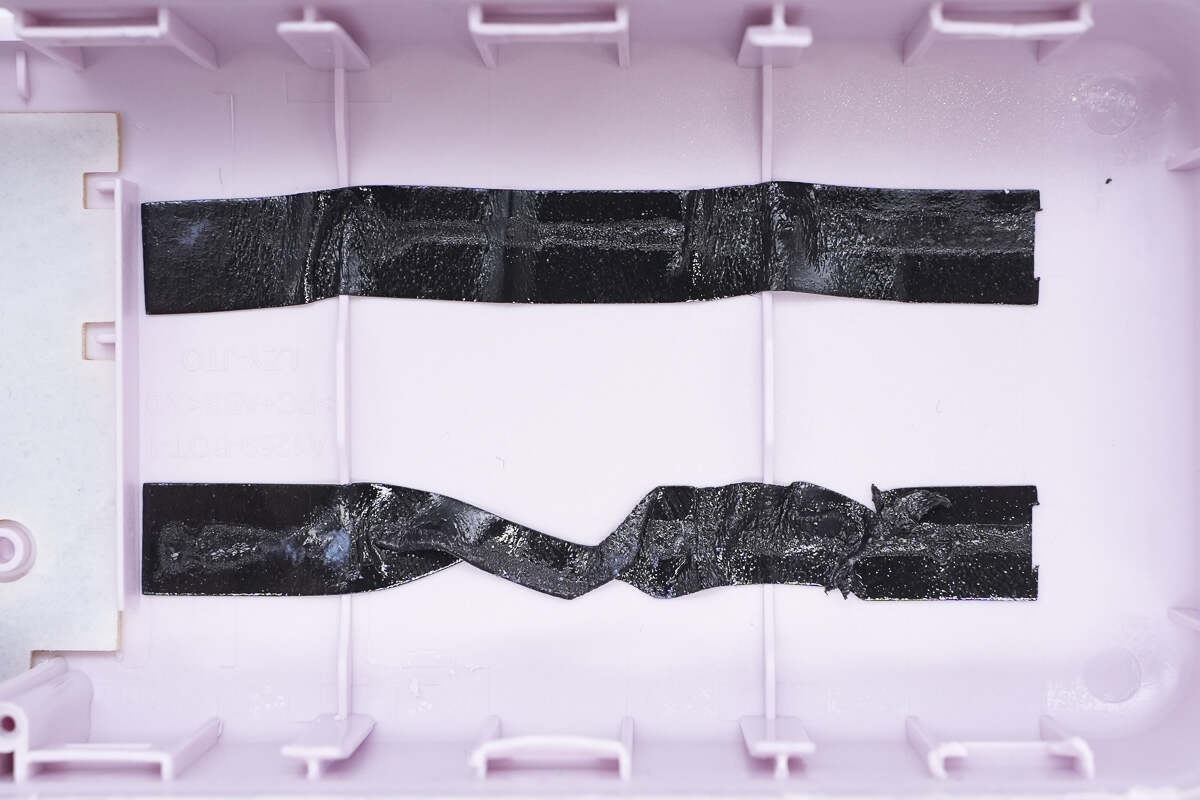

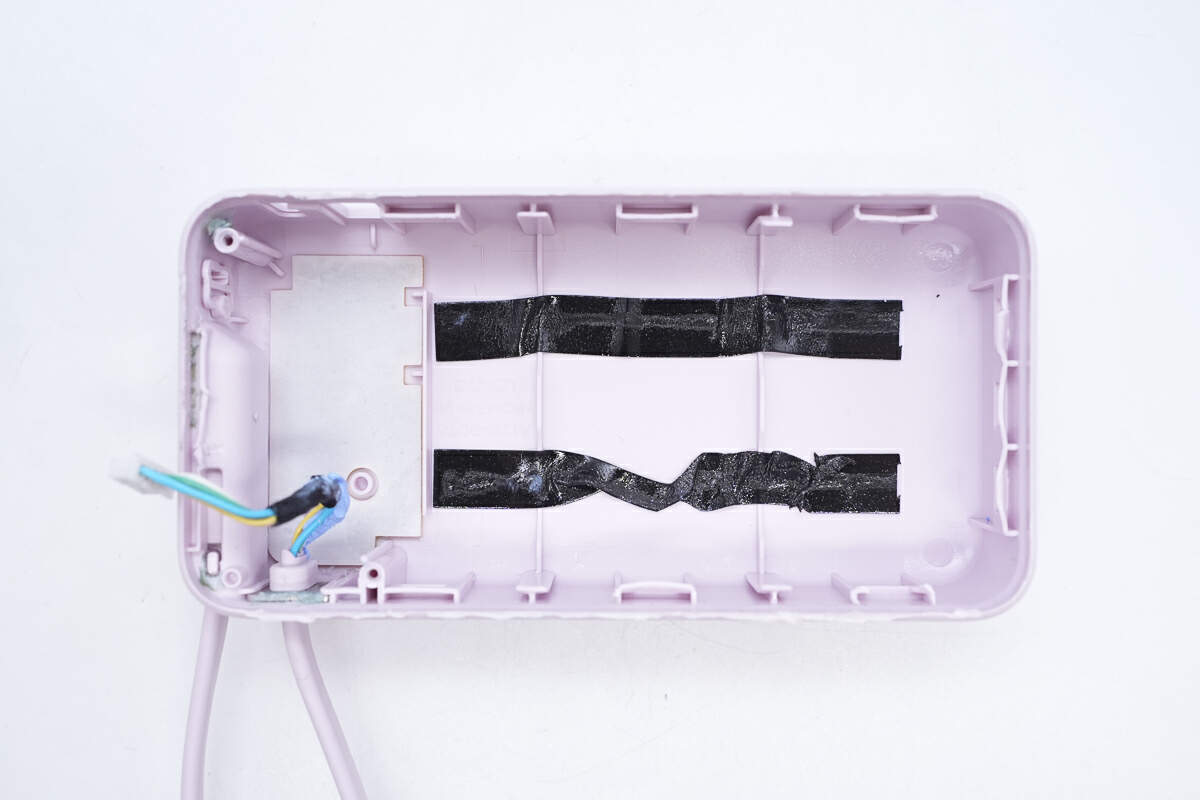

壳体内部结构一览。

壳体与电池组接触面贴泡棉缓冲保护。

PCBA模块与壳体接触面贴白色泡棉缓冲保护。

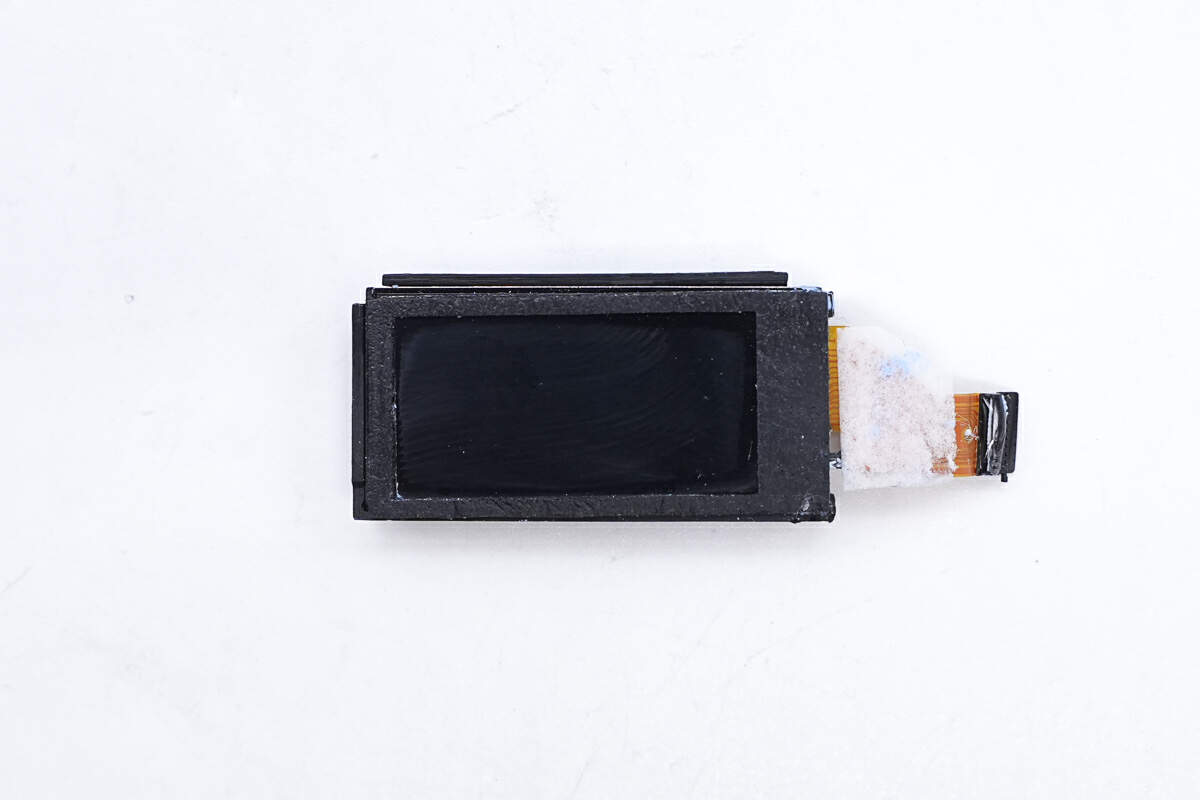

屏幕特写，周边同样贴黑色泡棉保护。

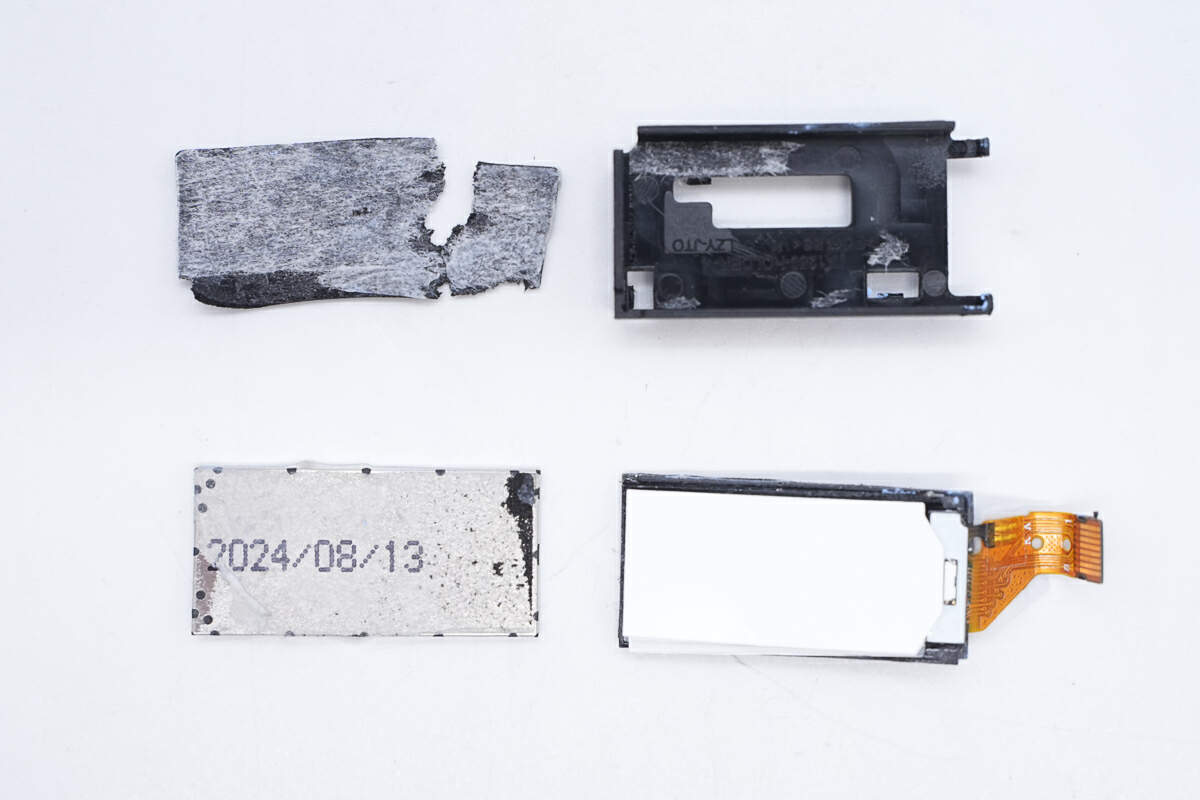

将屏幕拆开，屏幕外套石墨贴纸、塑料支架、金属支架包裹保护。

再来看电池组结构。

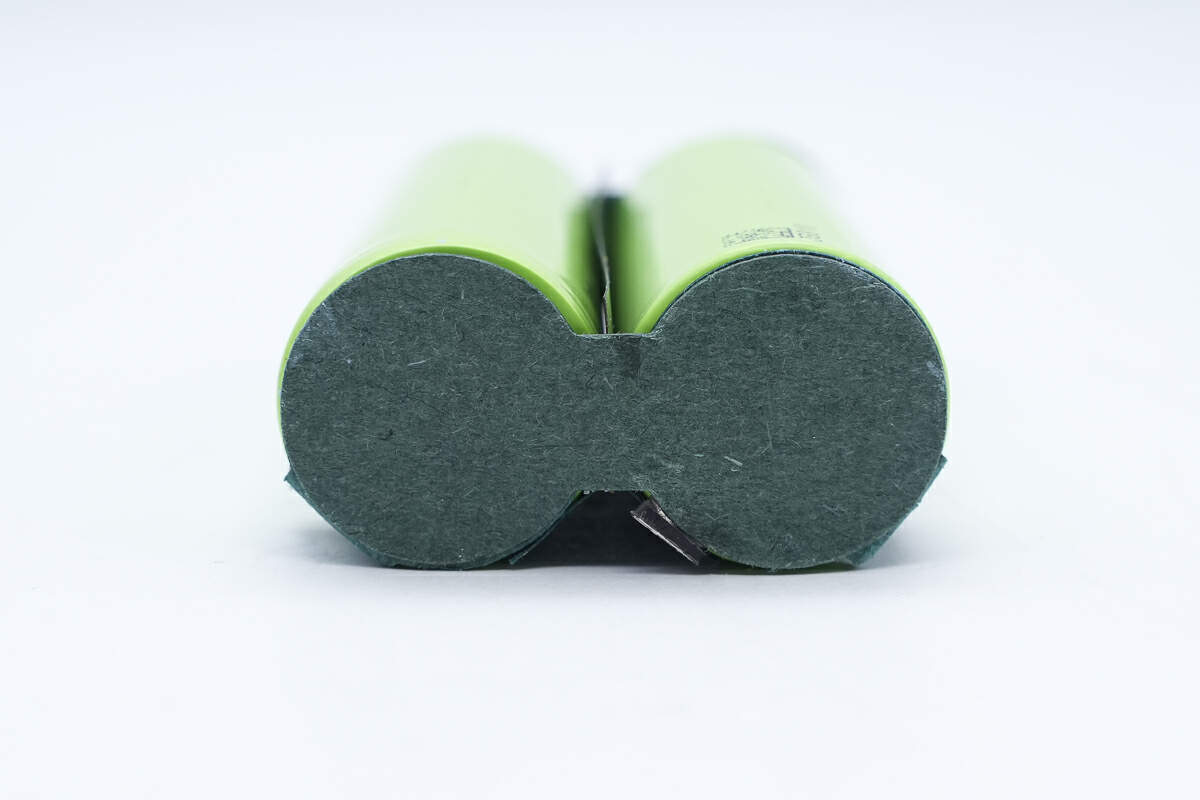

电池组极耳贴青稞纸绝缘。

电池组极耳与PCBA模块接缝另一端还贴了一层泡棉。

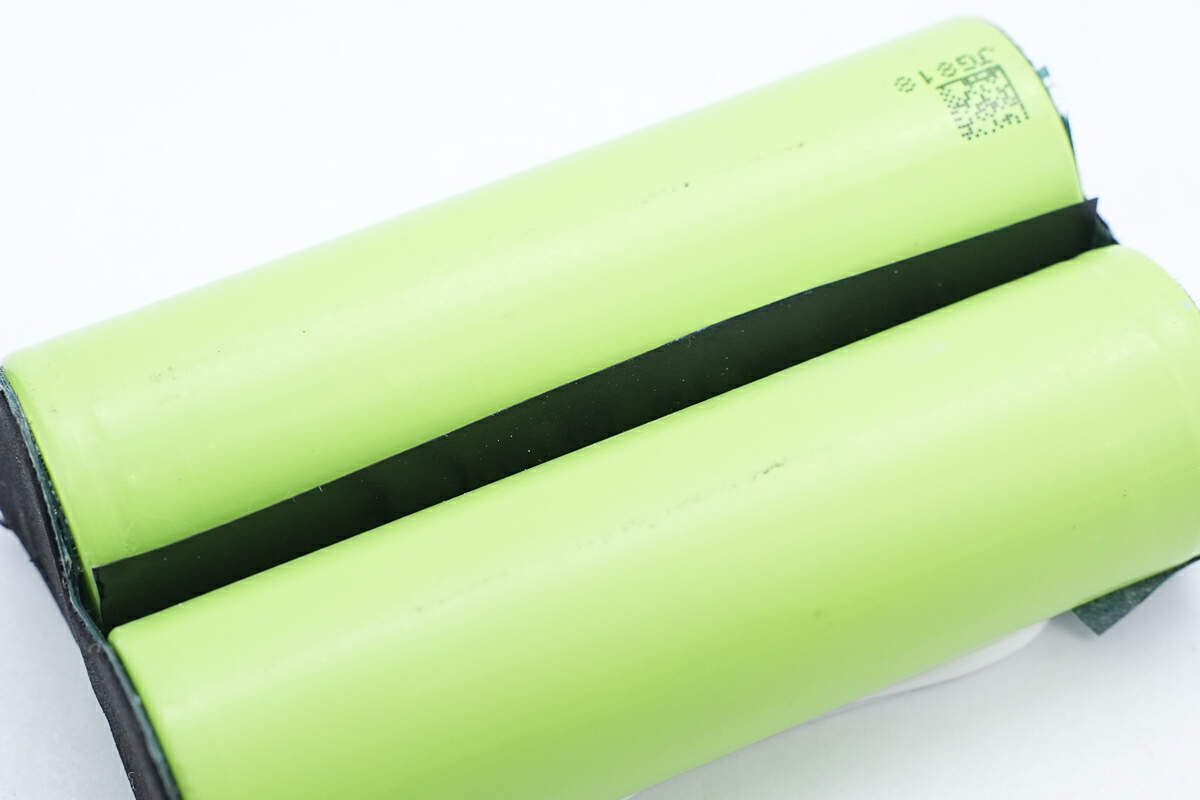

电池组中间同样贴青稞纸绝缘。

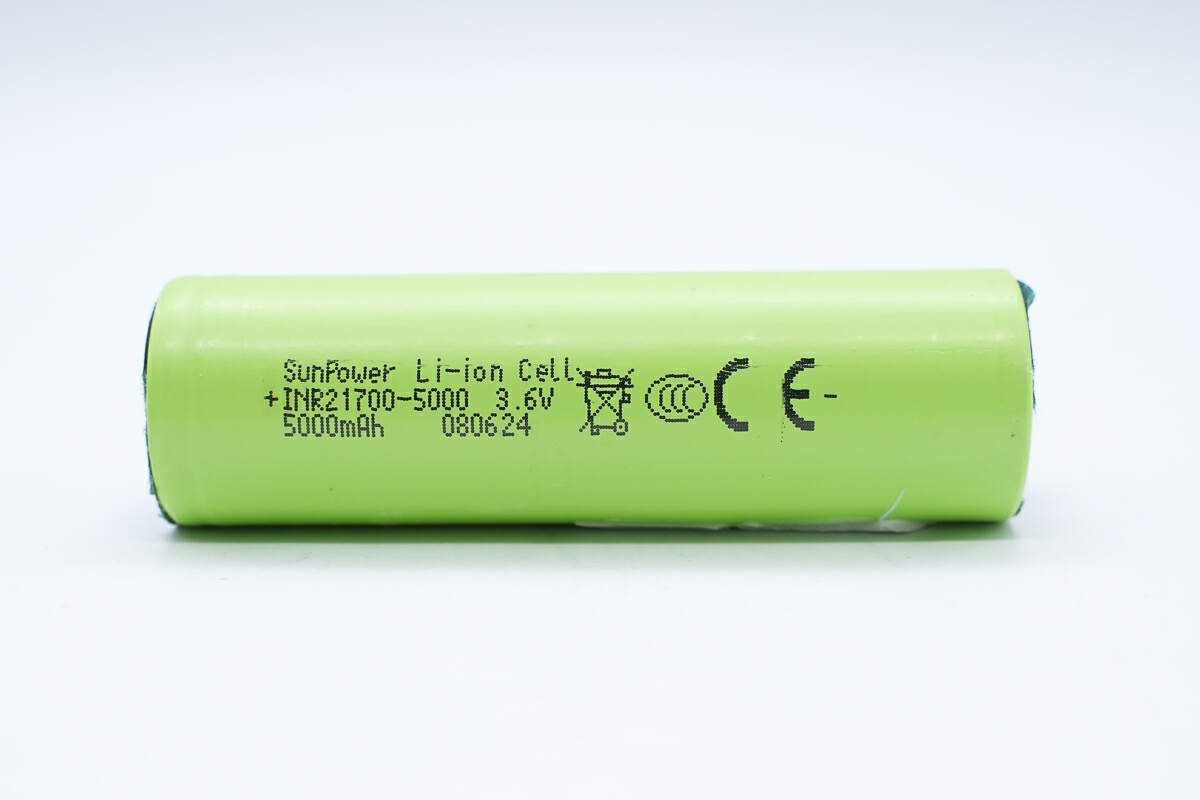

电芯喷码特写，电芯型号为INR21700-5000，来自SunPower 长虹三杰。标称电压3.6V，标称容量5000mAh，电池目前已通过3C认证。

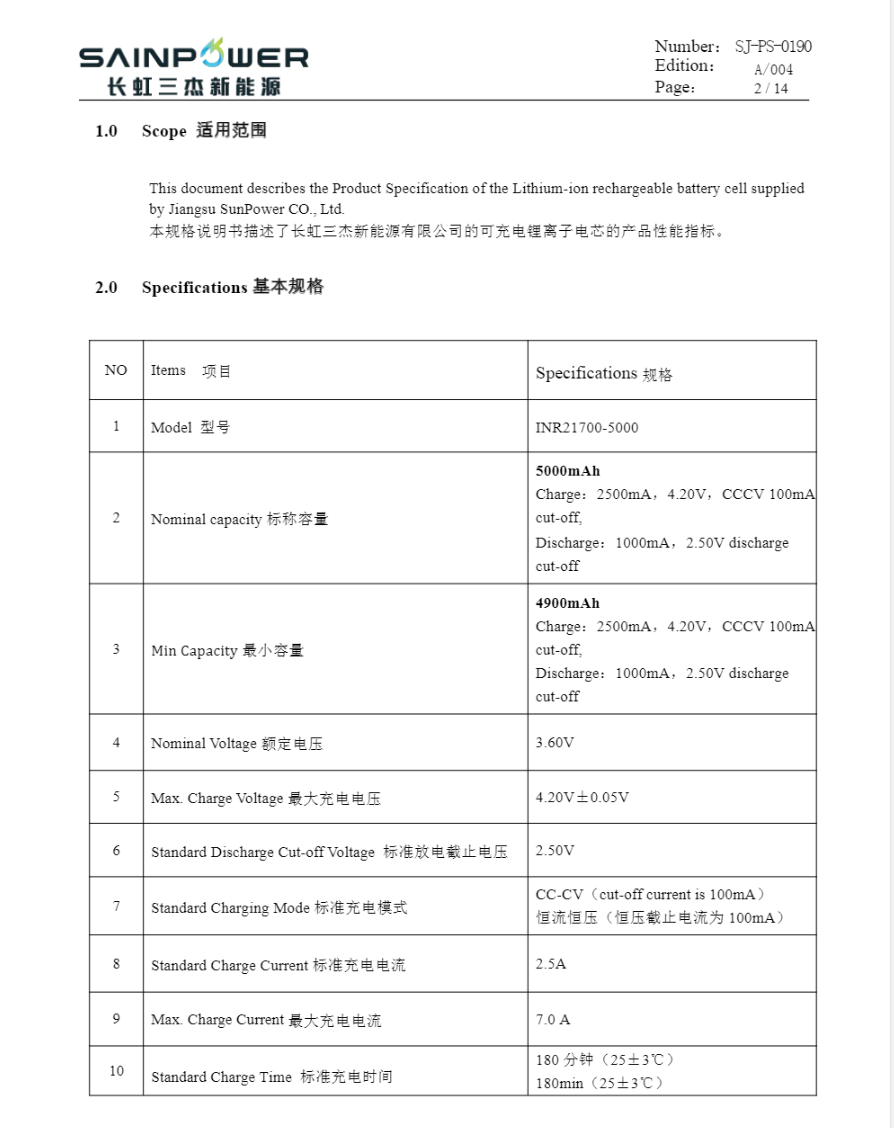

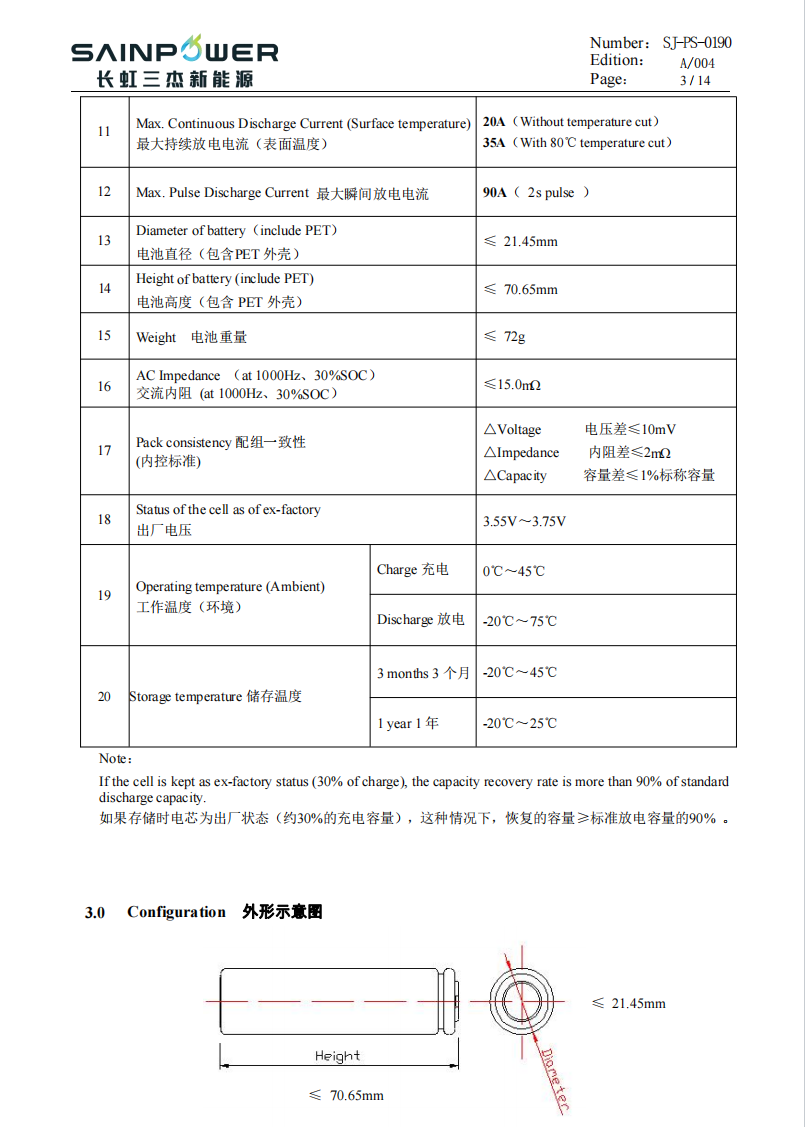

根据规格书内容，INR21700-5000，标称电压3.6V，标称容量5000mA，充电限制电压4.2V，放电终止电压2.5V，标准充电电流2.5A，最大充电电流7A，最大放电电流35A，瞬时放电电流90A。

内阻≤15mΩ，重量72g，工作温度-20~75℃，循环寿命达 500次。

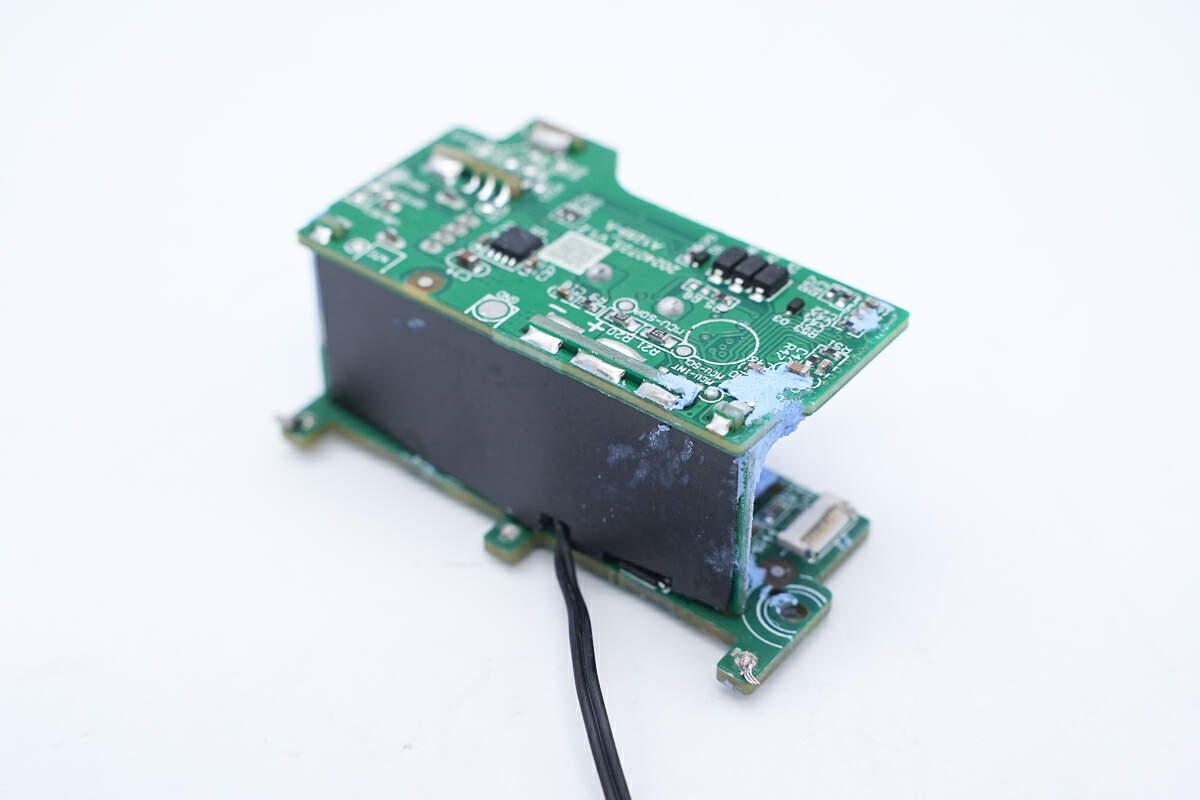

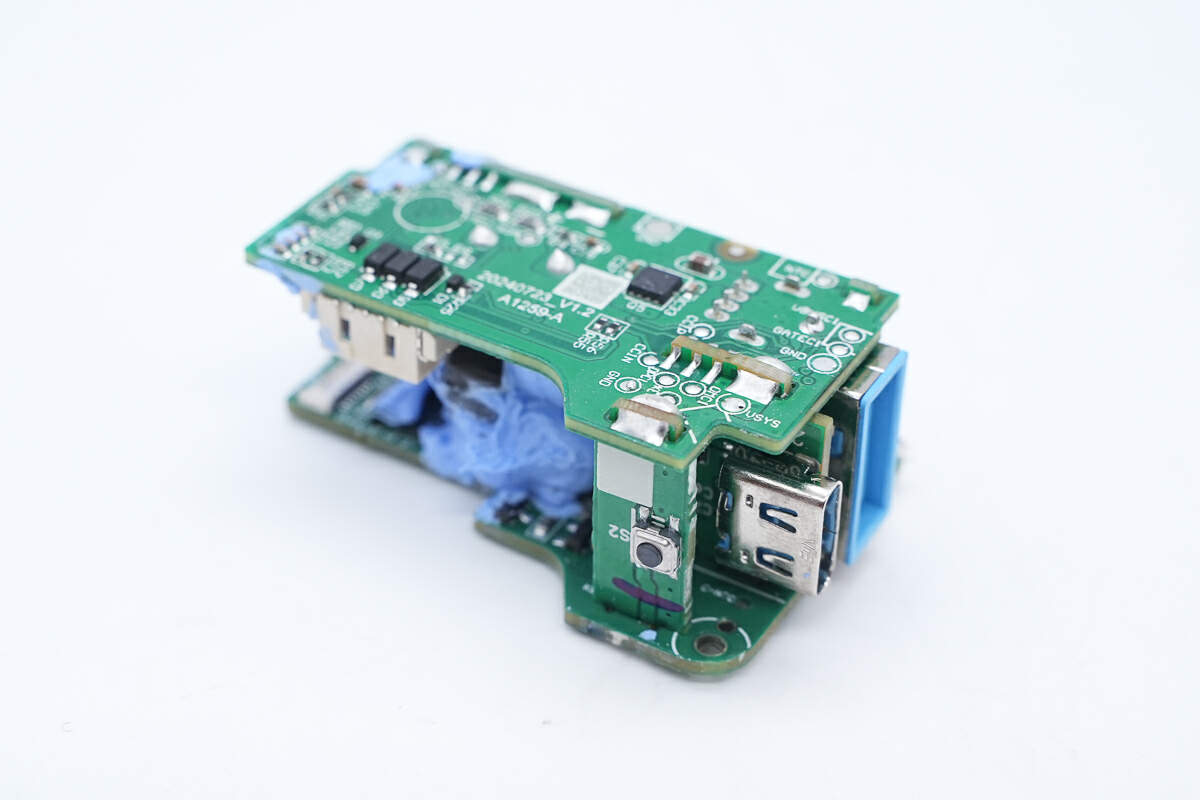

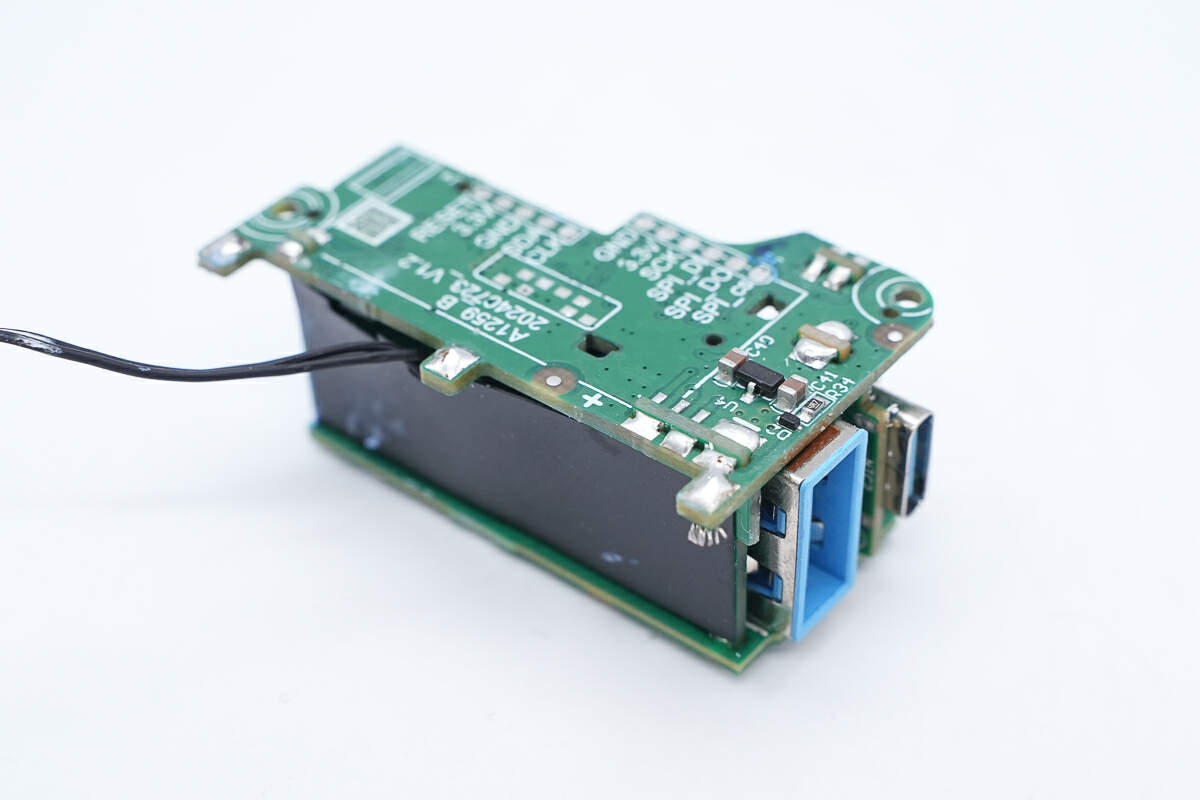

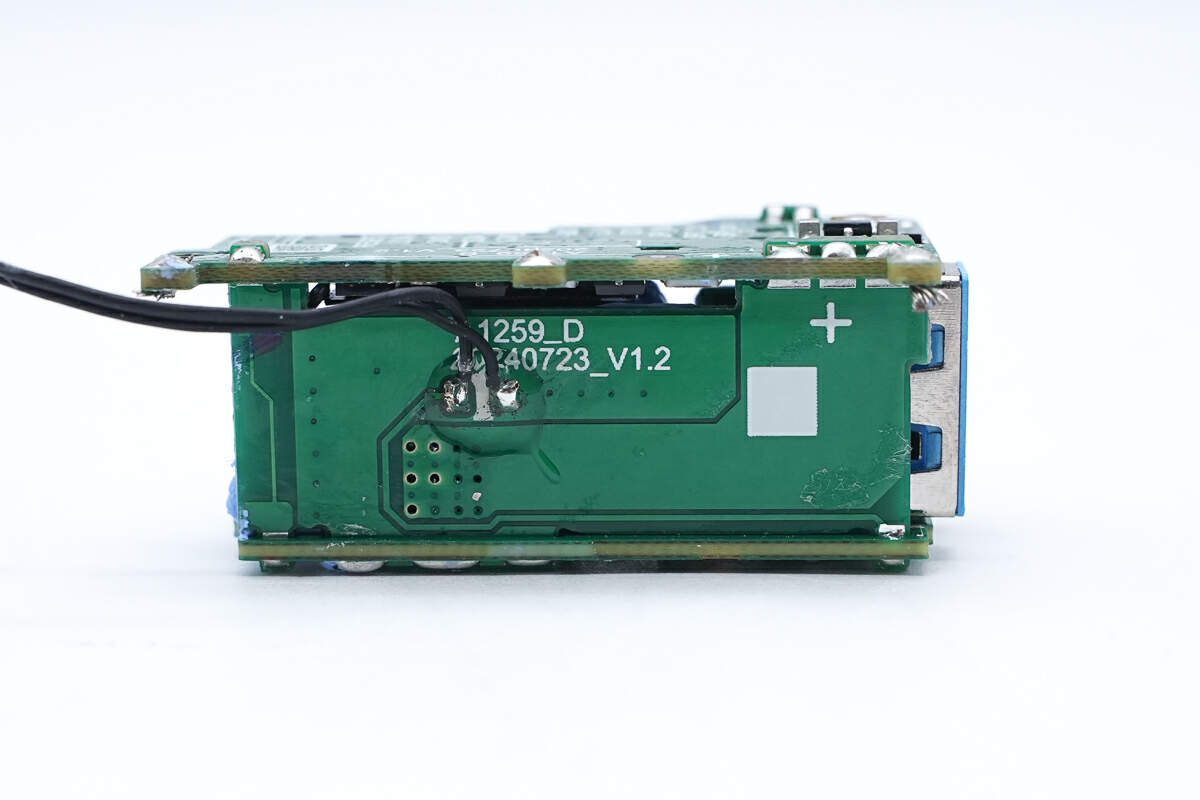

再来看PCBA模块结构，PCBA模块采用堆叠结构。

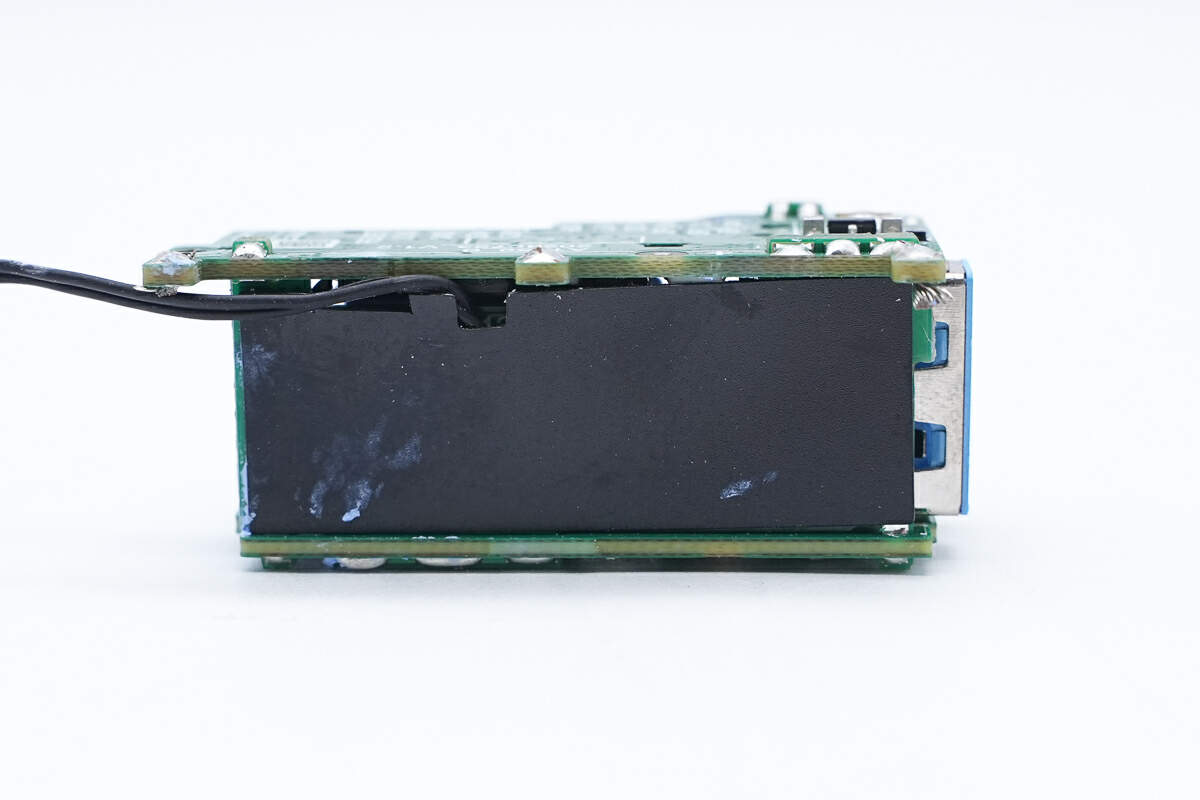

PCBA模块背面贴石墨贴纸散热。

两块接口母座小板嵌于主板中间。

PCBA模块背部贴石墨贴纸为发热器件散热。

撕下贴纸，可见背板焊接的热敏电阻。

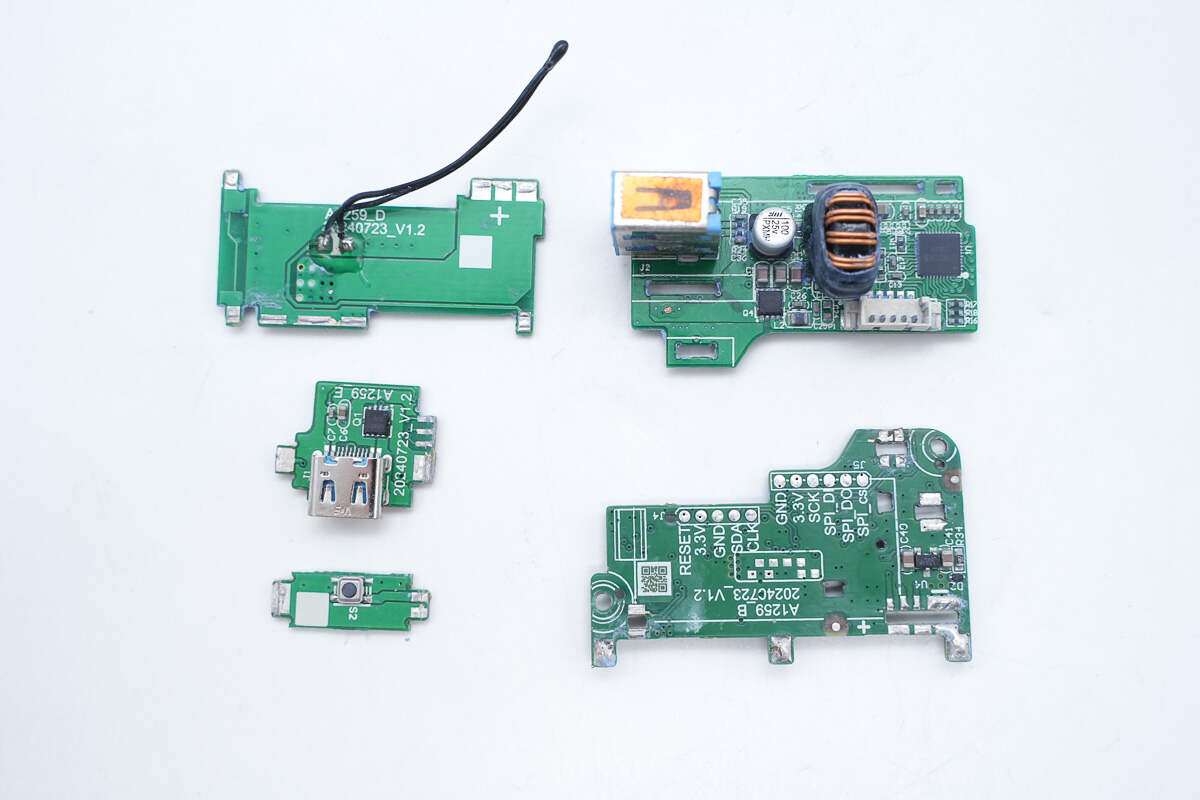

将PCBA模块不同部分拆分开来。

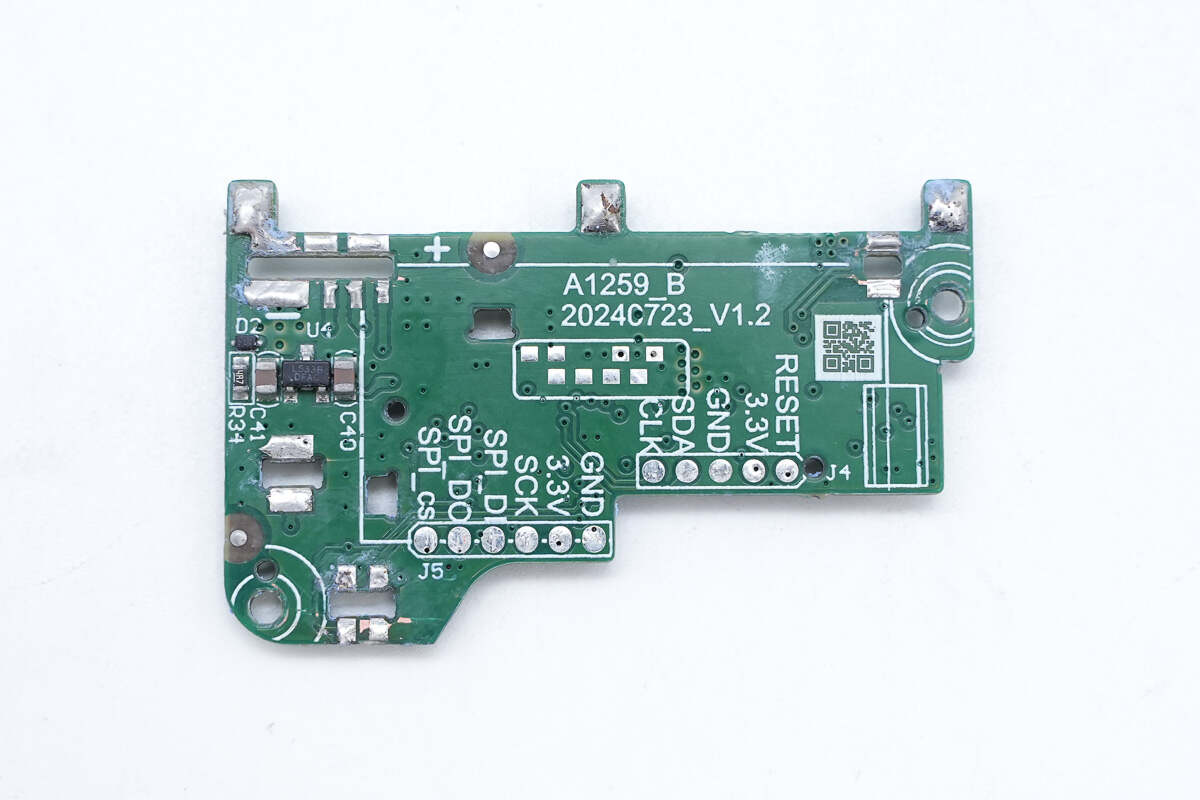

先来看电池保护板，电池保护板此面左侧一颗稳压芯片。

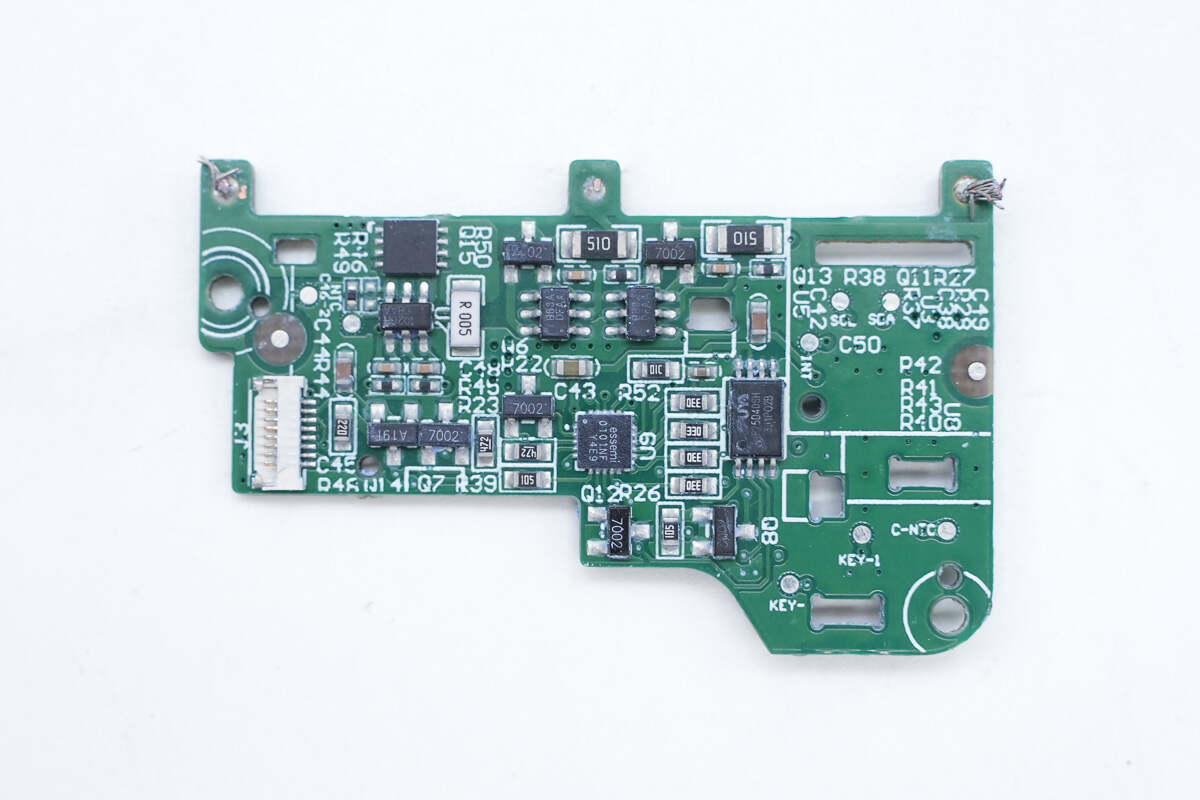

另一面从左至右可见电池组保护电路，中间可见MCU和闪存器，以及为其供电的稳压芯片。

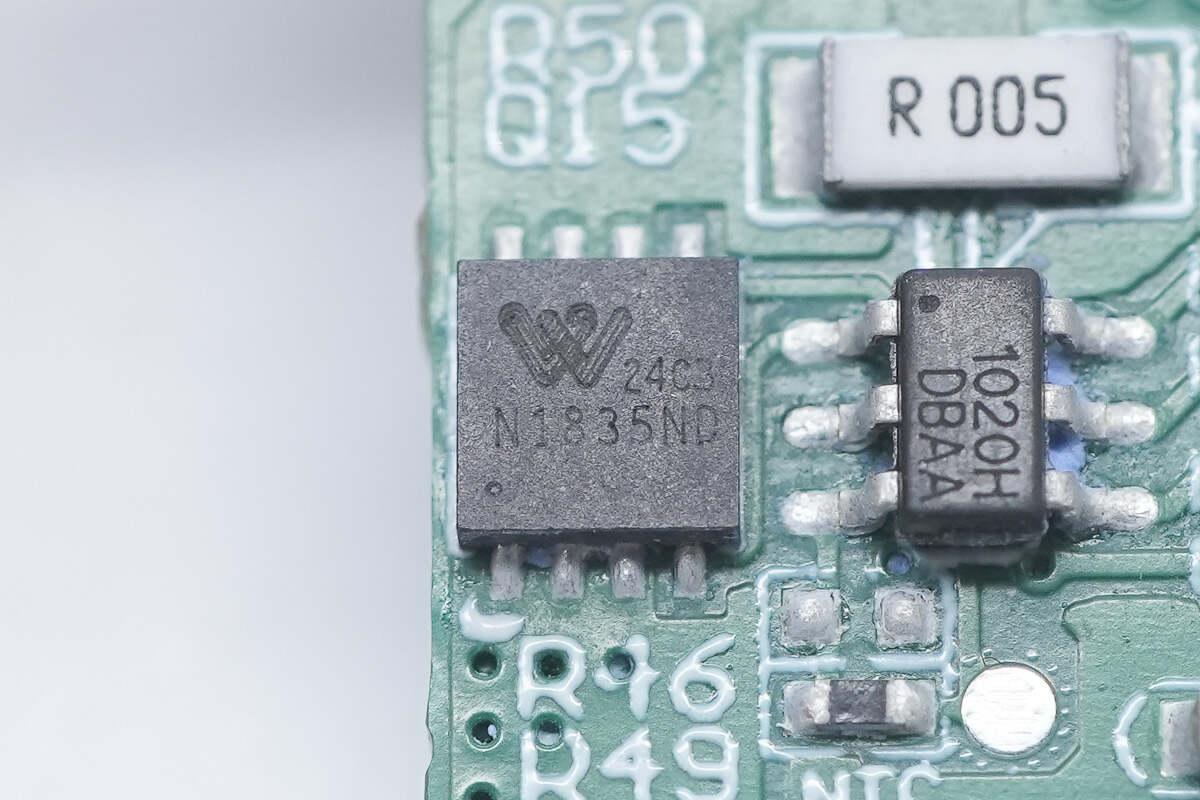

丝印24C3 N1835ND的电池保护管特写，来自XW鑫沃。

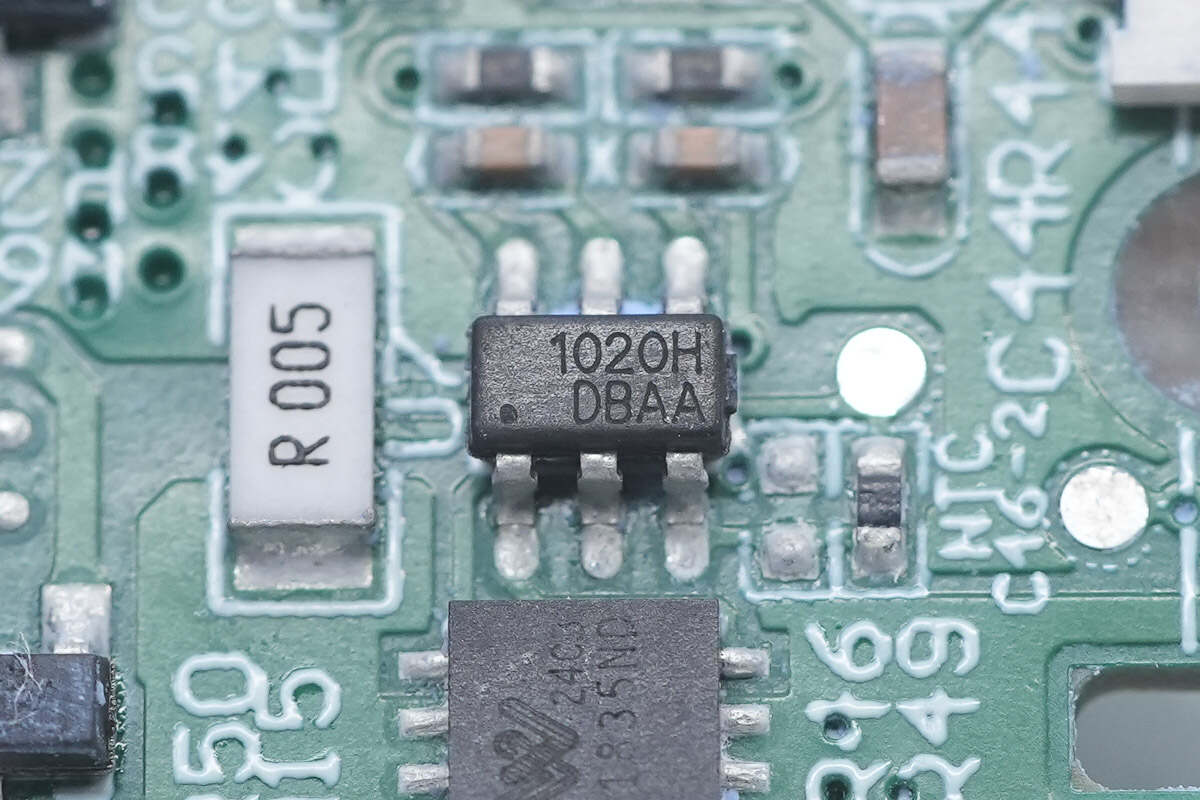

电池保护芯片特写，型号CM1020-HC，来自iCM创芯微，CM1020-HC 是一款专用于2串锂/铁电池的保护芯片，内置有高精度电压检测电路和电流检测电路。支持过充电，过放电、放电过电流、短路、充电过电流的检测。该芯片采用SOT23-6封装。

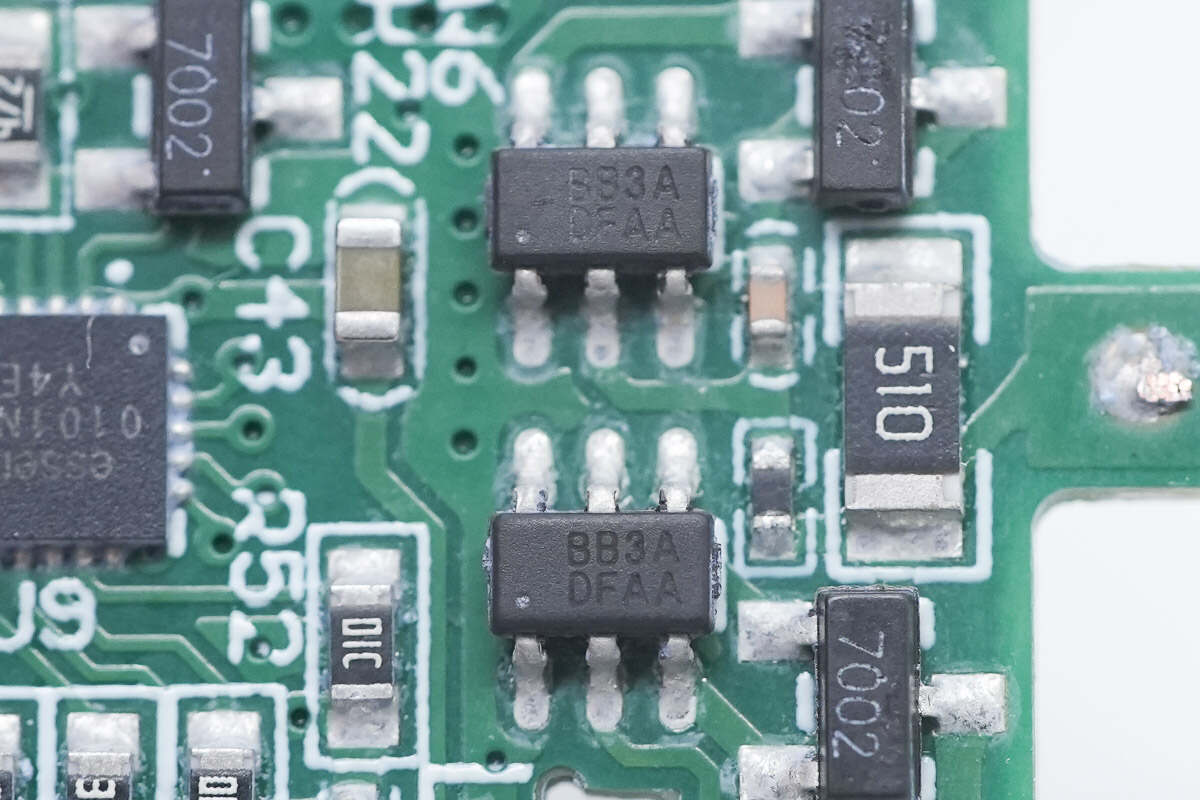

两颗来自iCM创芯微的电池均衡IC，型号CM1010-A，CM1010-A内置有高精度电压检测电路和延迟电路，通过检测电池的电压实现对电池组的均衡，适用于多节锂离子/锂聚合物电池包的均衡。该芯片采用SOT23-6封装方式。

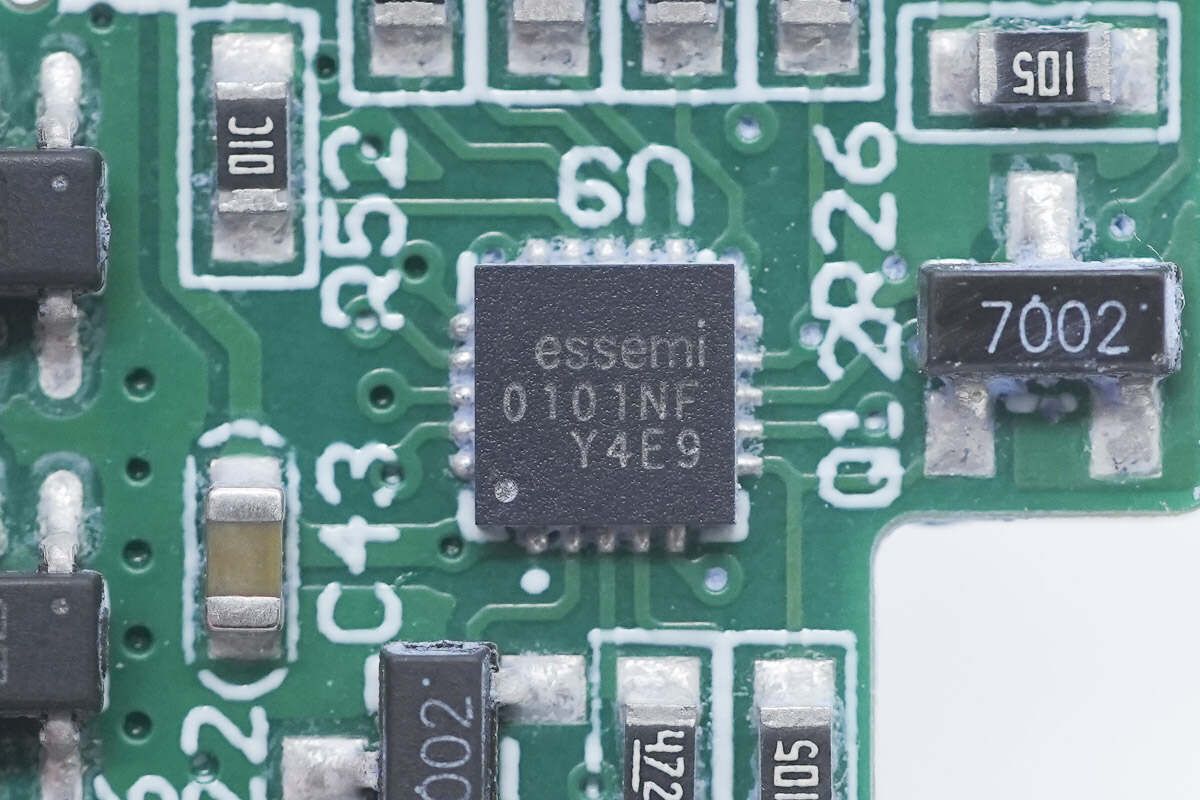

MCU特写，丝印0101NF，来自Essemi东软载波。

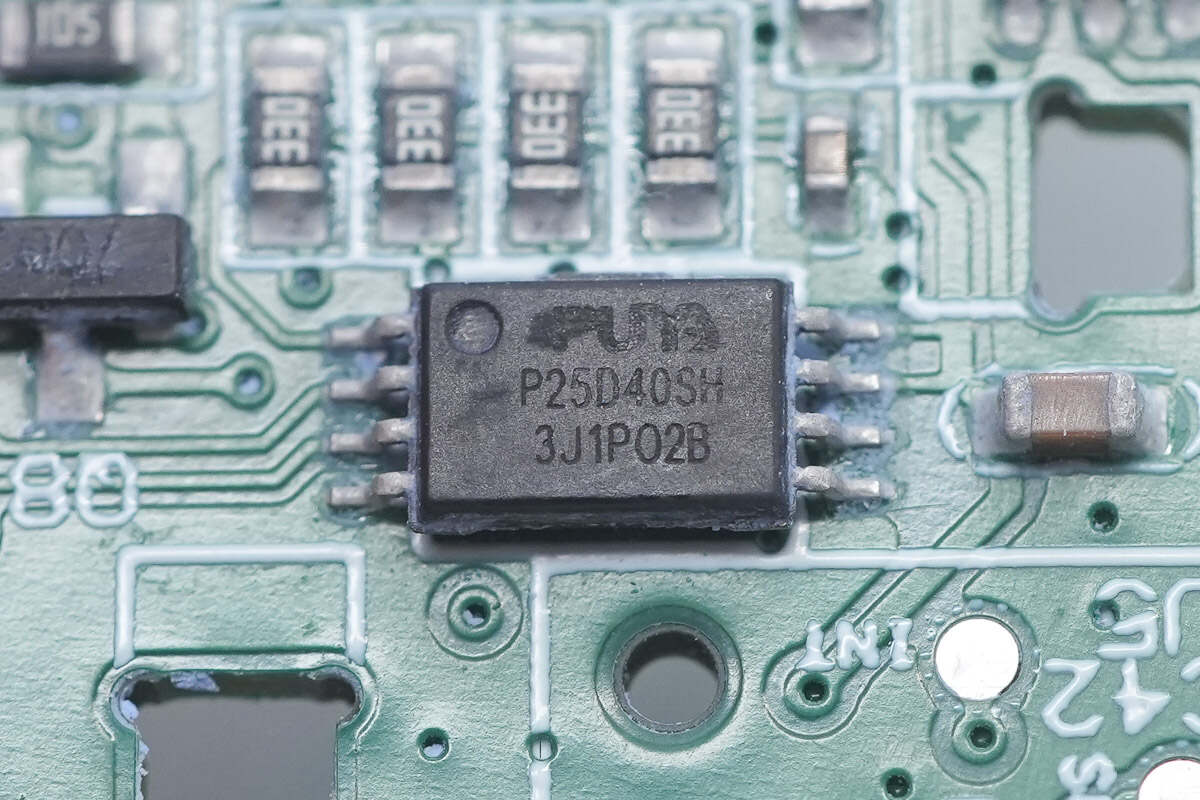

闪存器特写，型号P25D40SH-TSH-IR，来自Puya普冉。

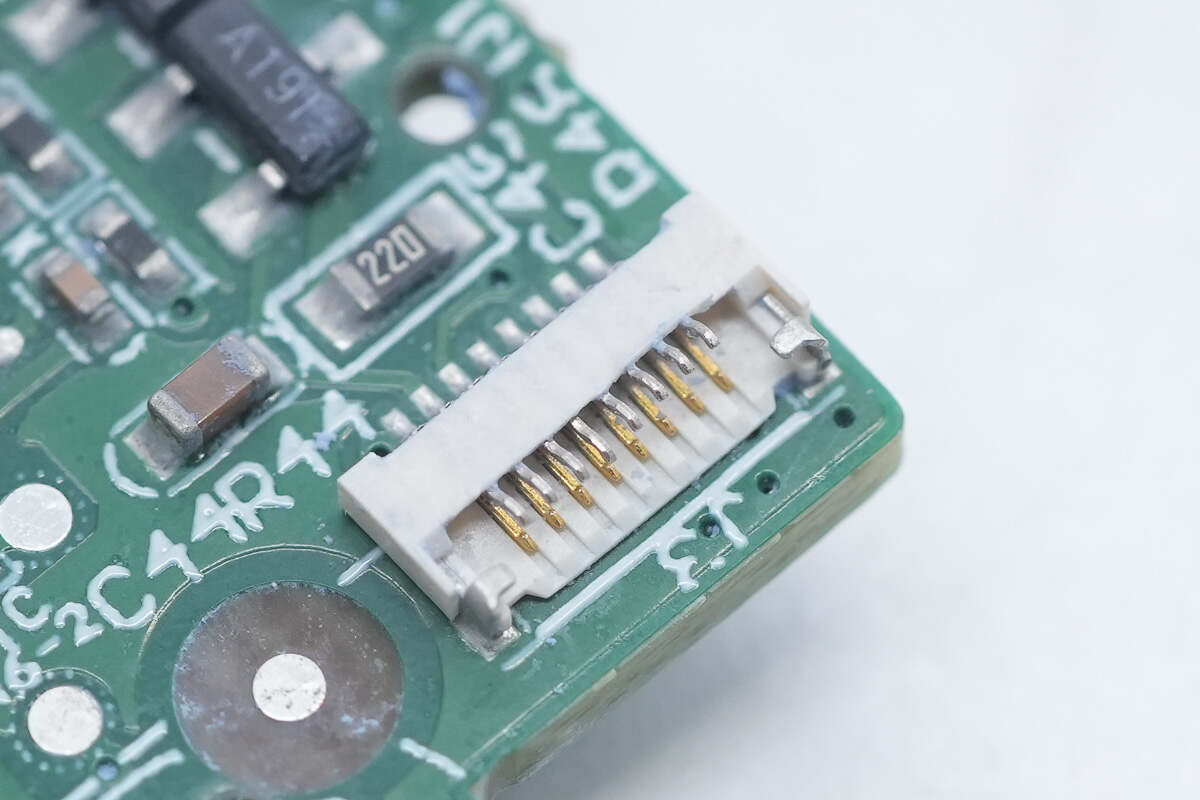

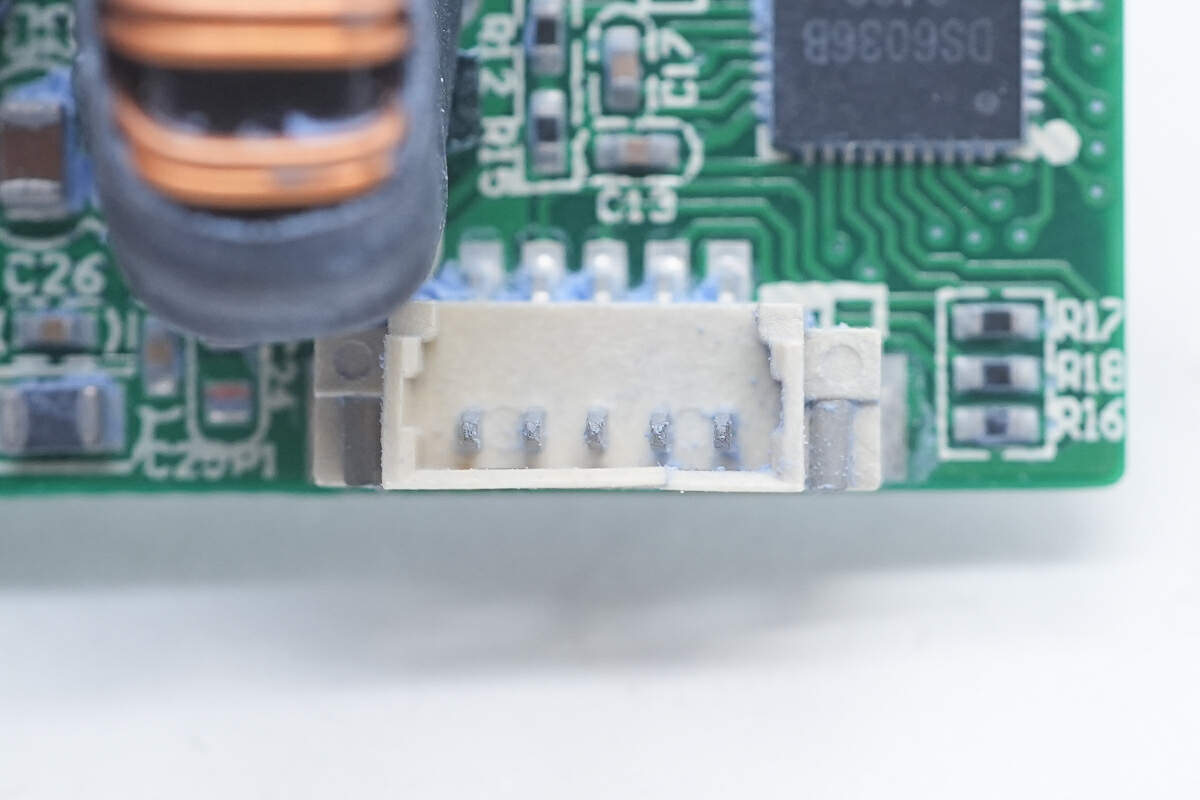

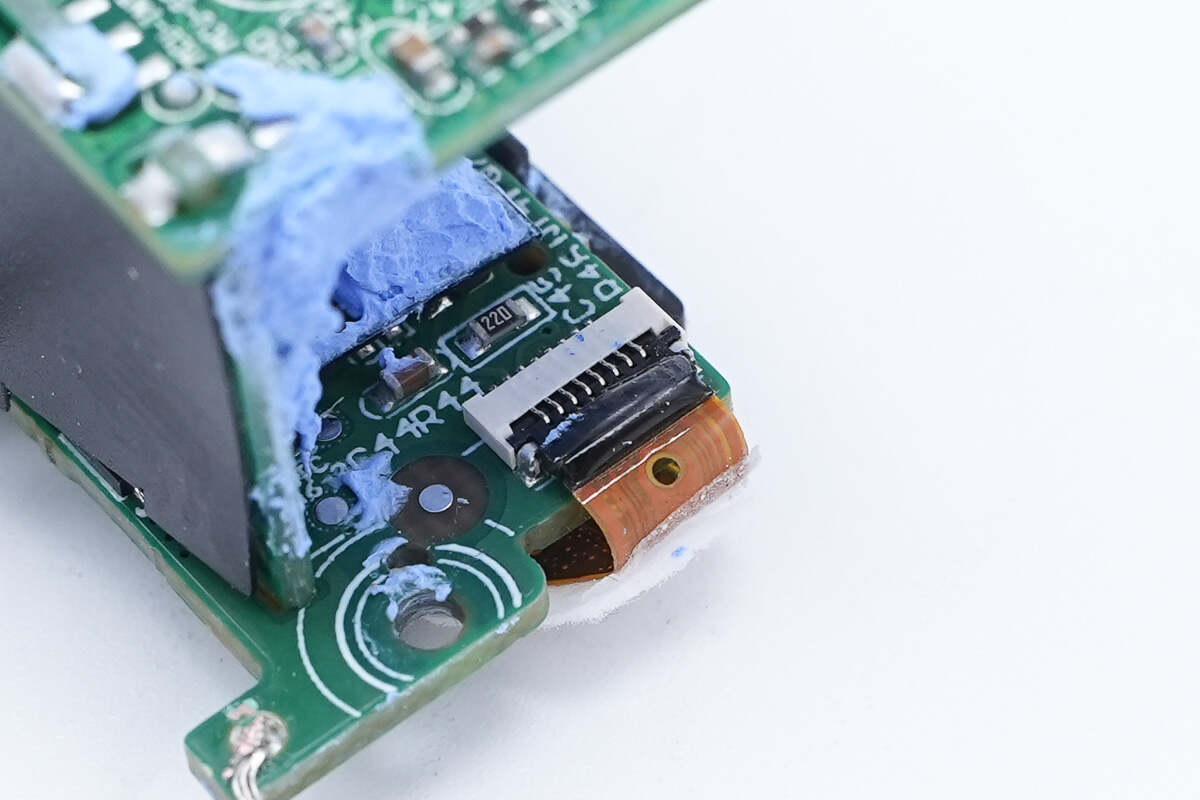

屏幕线芯母座特写。

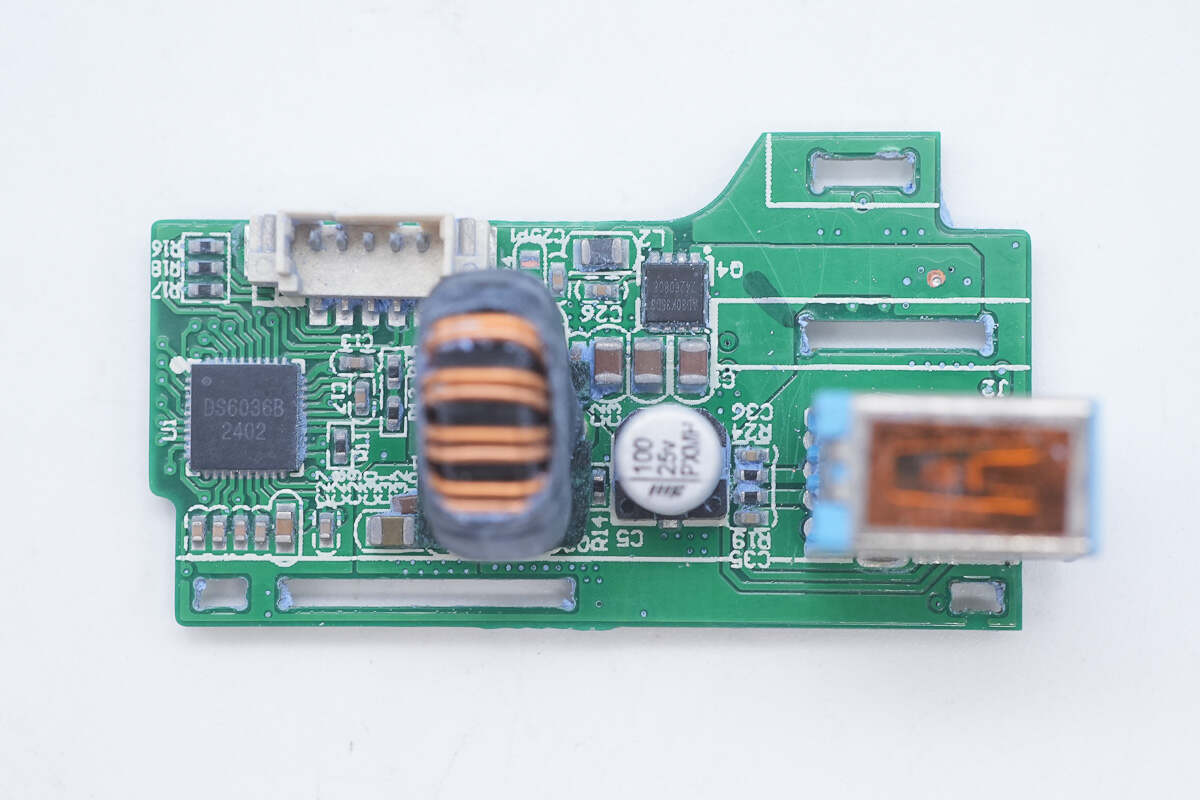

再来看PCBA主模块全貌，从左至右可见移动电源SOC，自带线线芯母座以及升降压电感，然后是滤波电容和VBUS开关管，最右侧是USB-A接口。

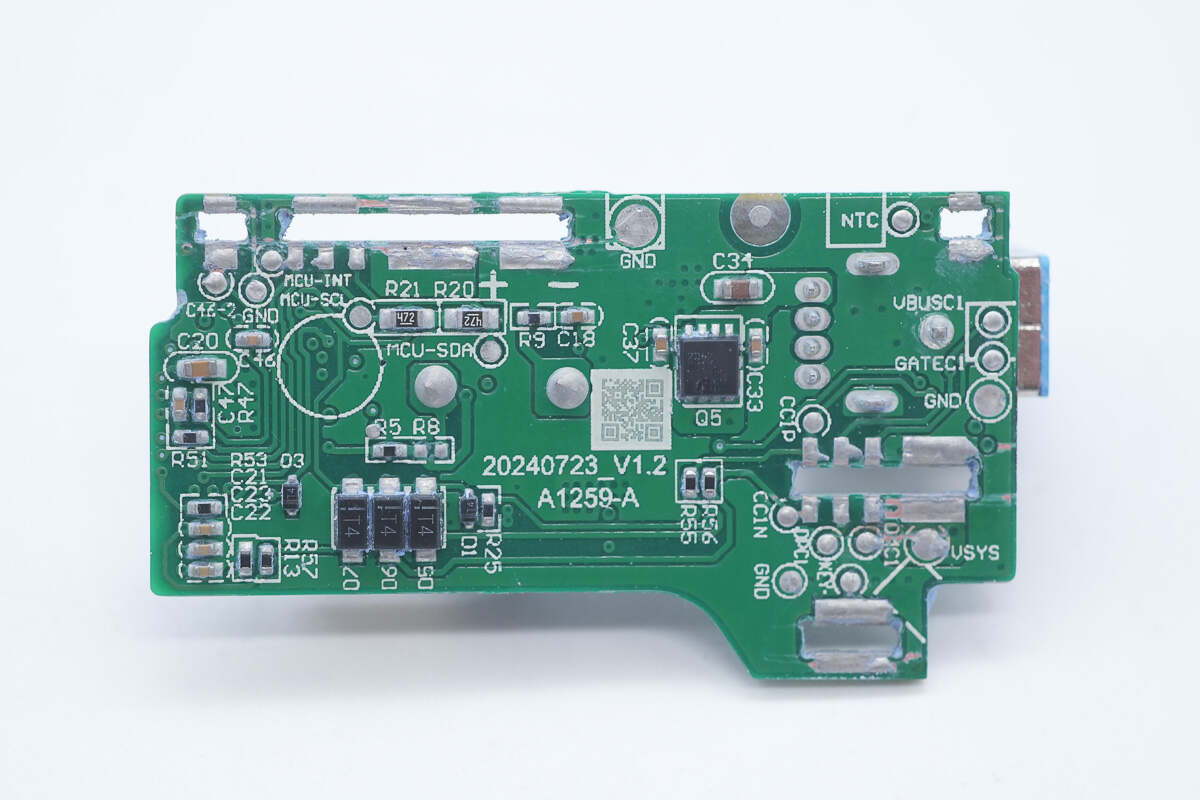

另一面同样可见一颗VBUS开关管。

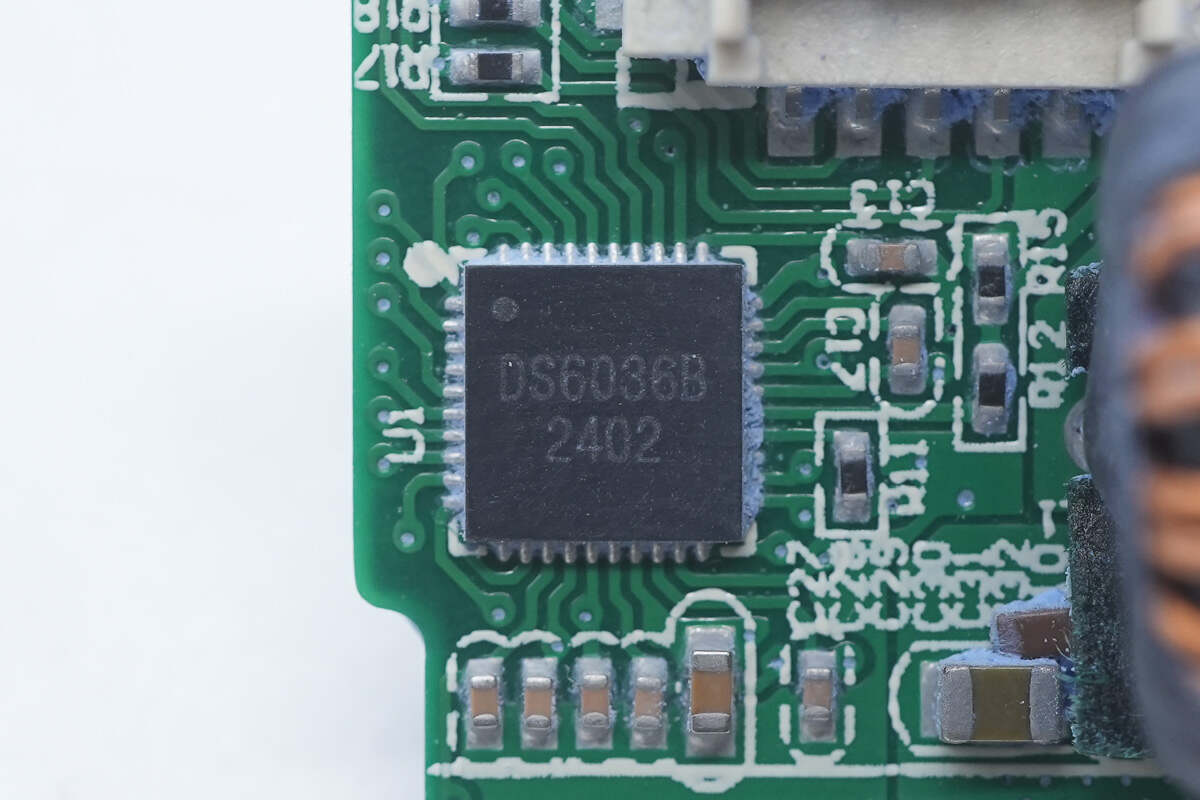

移动电源SOC特写，来自DSEMI点思，型号DS6036B，DS6036B 是一款高集成、多协议双向快充移动电源应用 SOC，集成了同步开关升降压变换器、支持 2~6节电池串联，支持 30~100W 功率选择，支持 A + A + Cinout + Cinout 任意口快充，支持 CC-CV 切换，支持 PD3.1 /PD3.0/QC4.0/QC3.0/AFC/SCP/BC1.2/DCP 等主流快充协议。

DS6036B集成电池充放电管理模块、电量计算模块、显示模块，并提供输入/输出的过压/欠压，电池过充/过放、NTC 过温、放电过流、输出短路保护等保护功能。采用QFN-40封装。

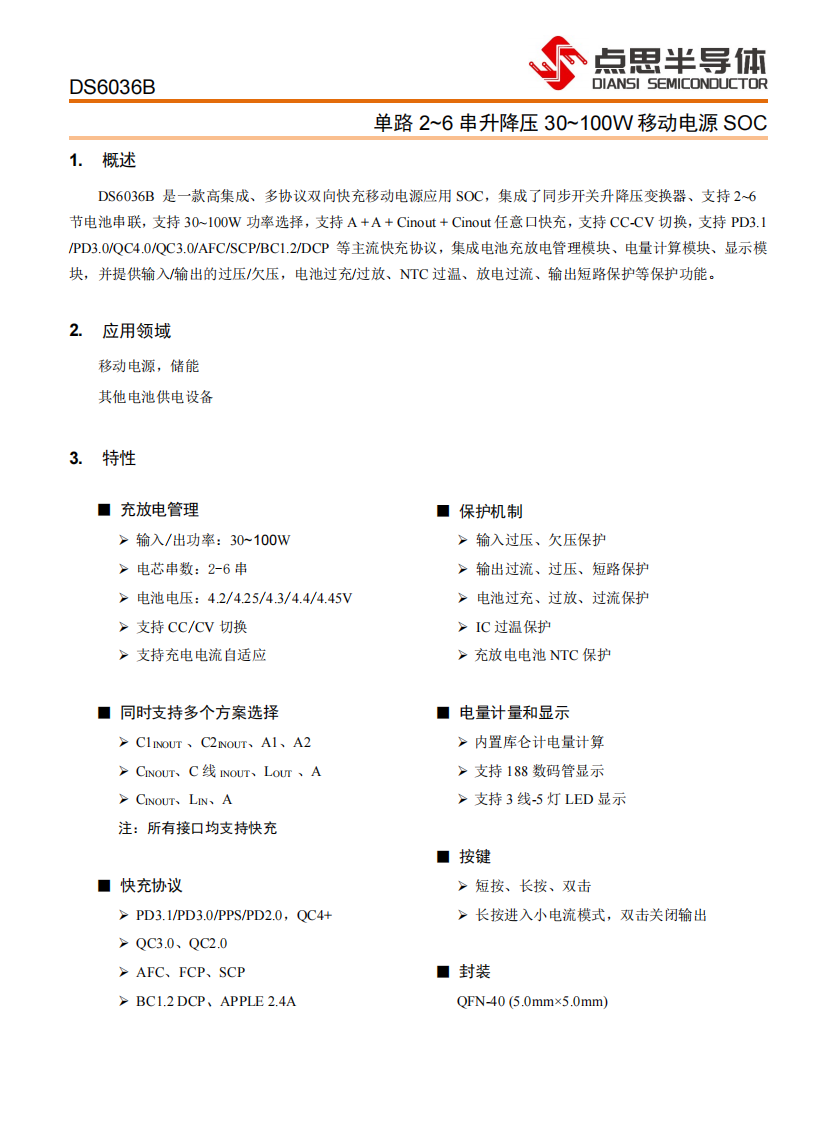

点思DS6036B芯片详情。

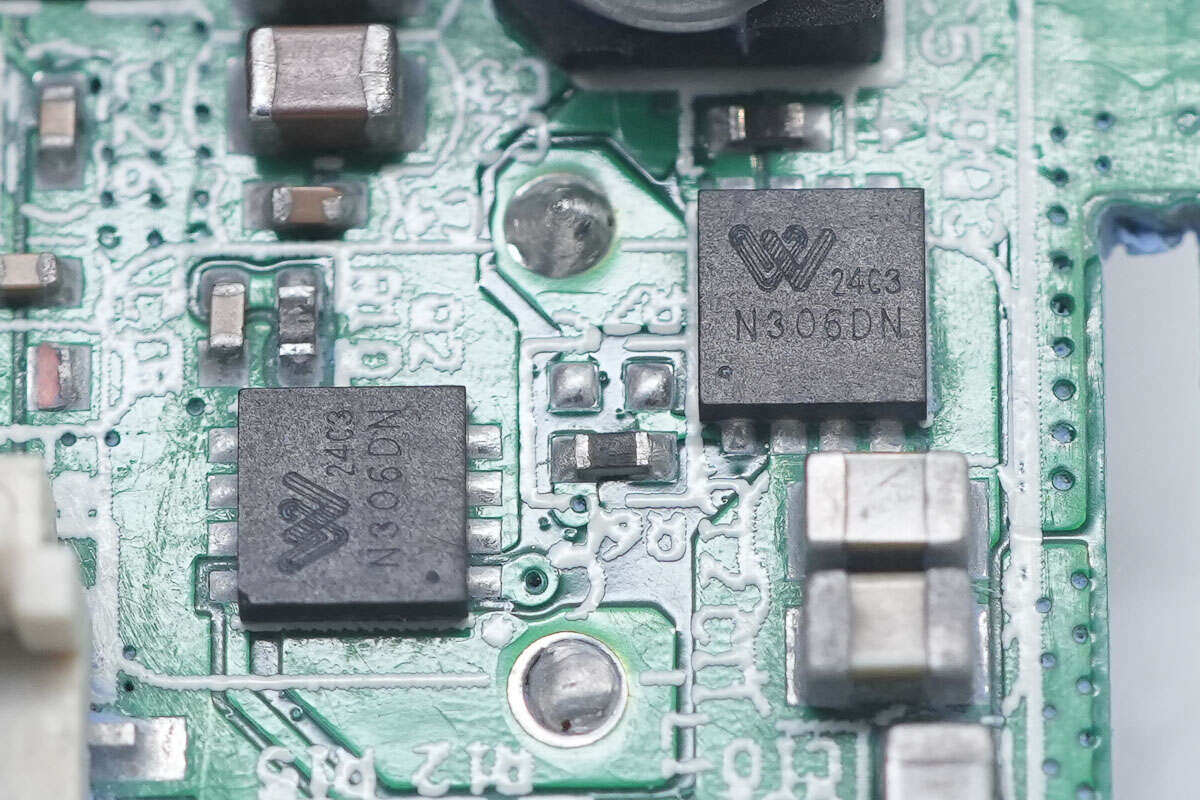

两颗同步升降压开关管特写，型号XWN306DN，来自XW鑫沃，双NMOS管，耐压30V。

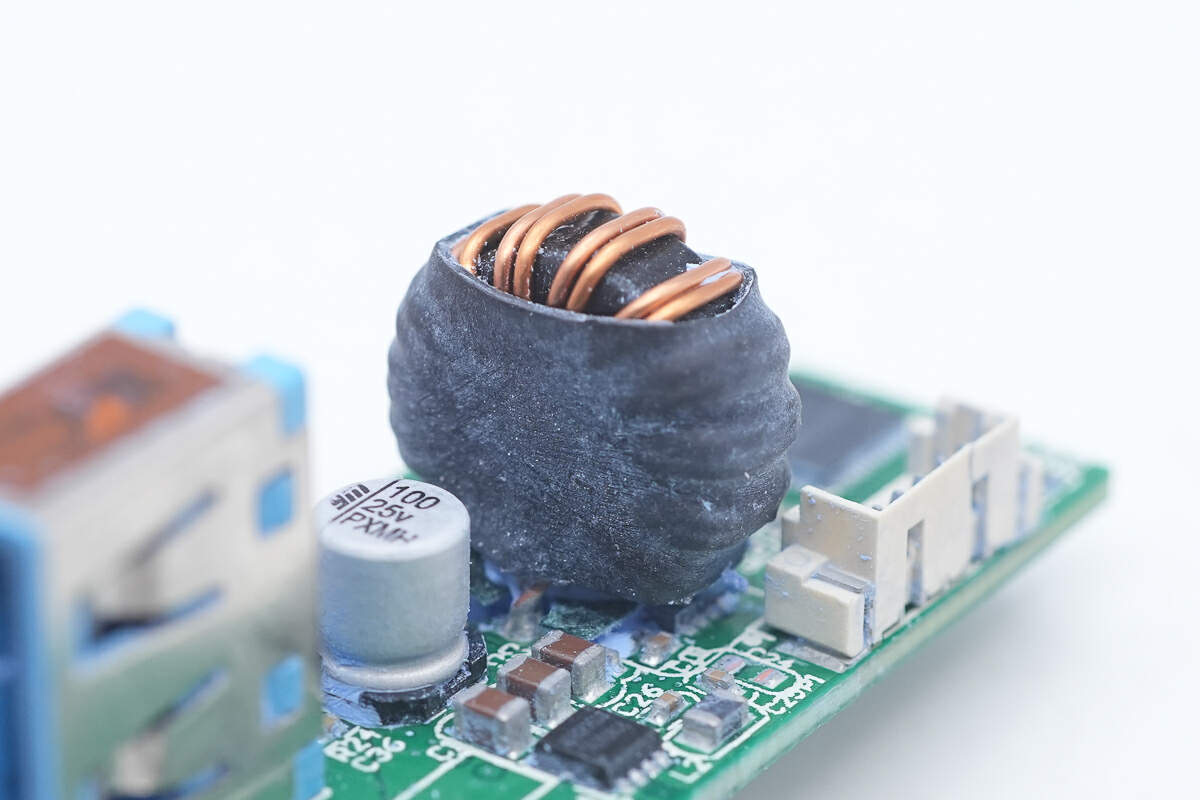

升降压电感特写，外套热缩管保护，采用双线绕制。

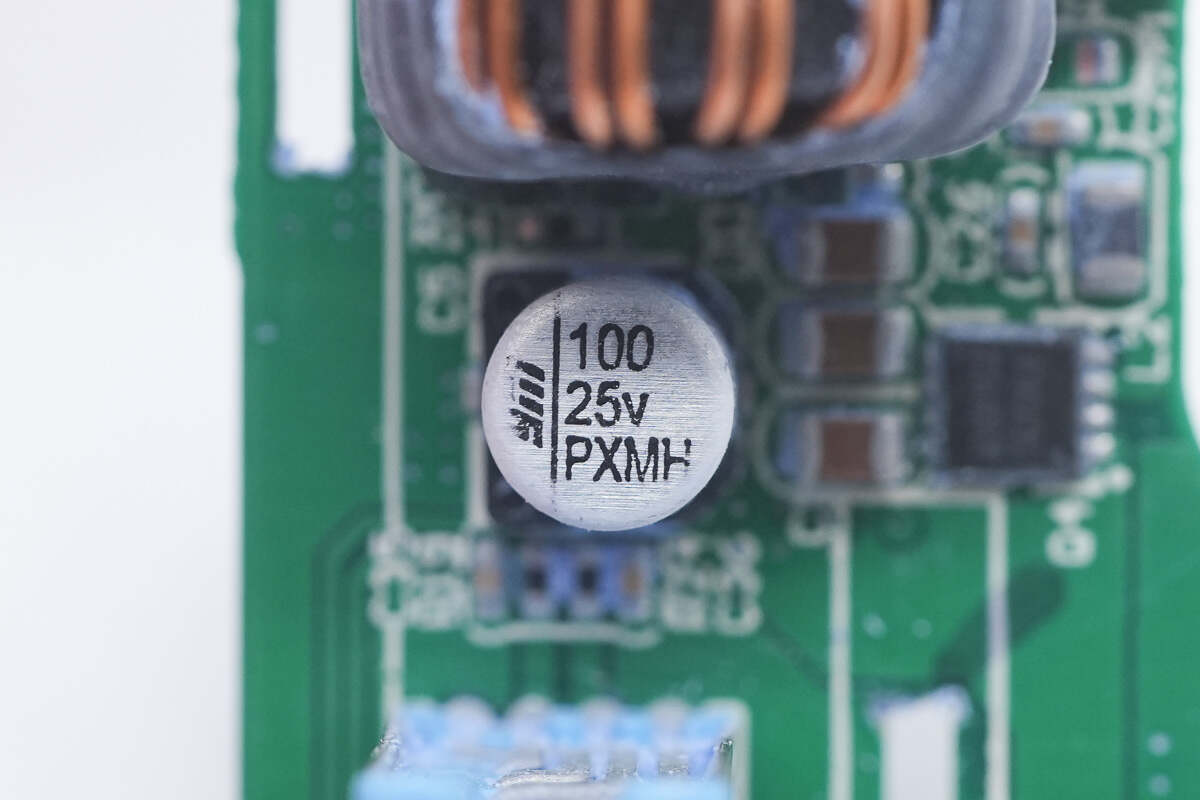

输入端滤波电容特写，规格100uF 25V，来自Ymin永铭，贴片型焊接。

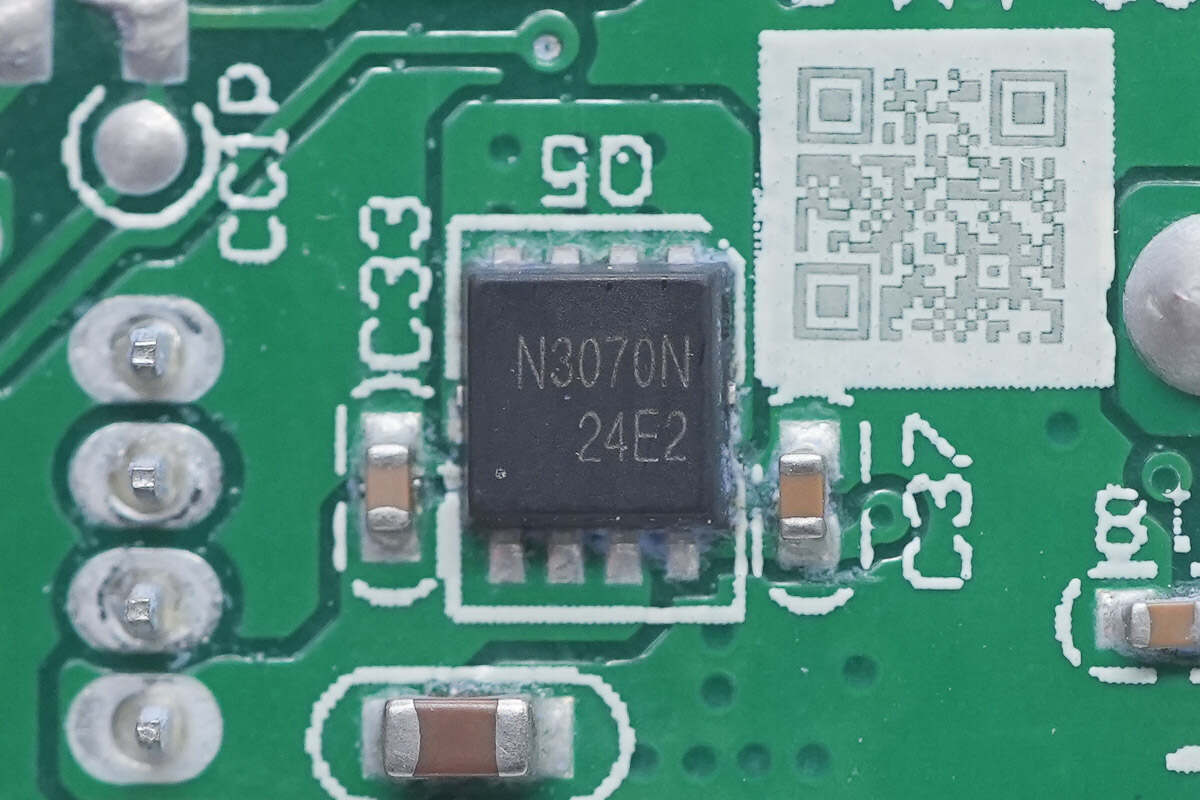

VBUS开关管特写，型号XWN3070N，来自XW鑫沃，双NMOS管，耐压30V，采取PDFN3×3封装。

联排滤波电容特写。

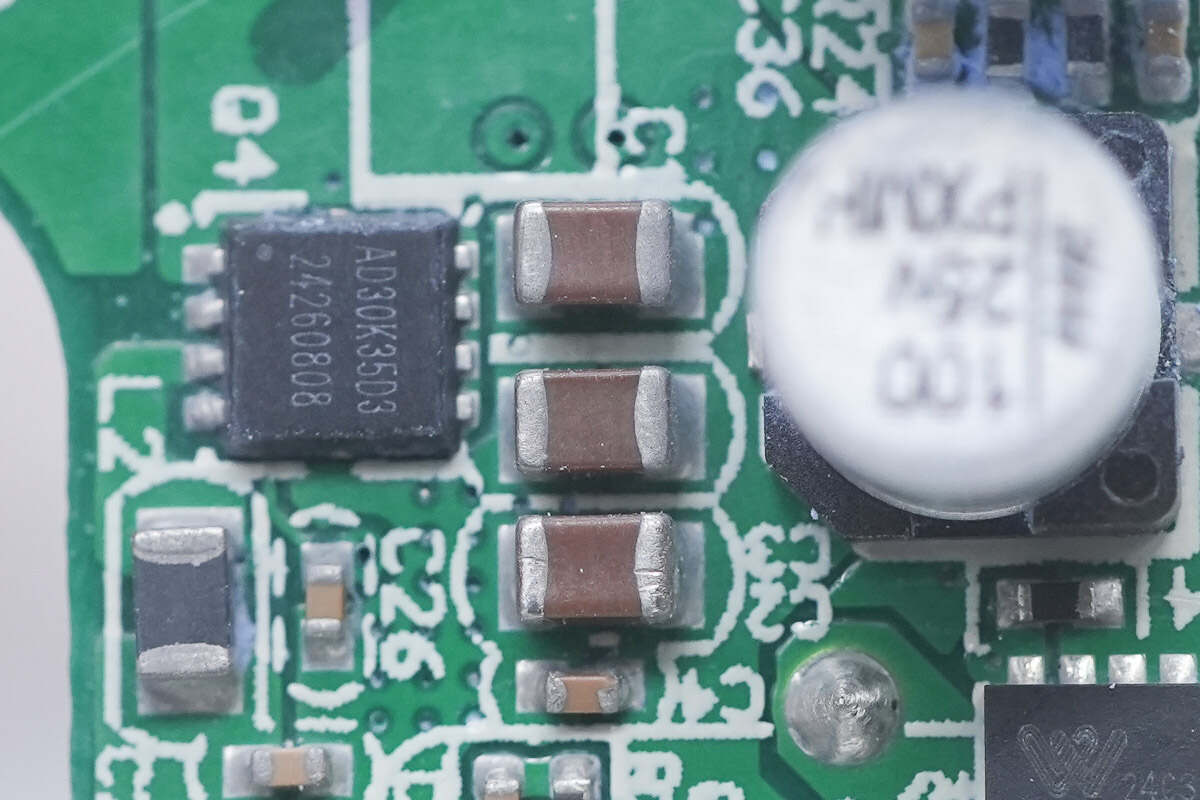

VBUS开关管特写，型号AD30K35DK，来自Adamant砹德曼，双Nmos管，耐压30V，采用PDFN3333封装。用于控制USB-C自带线输出切换。

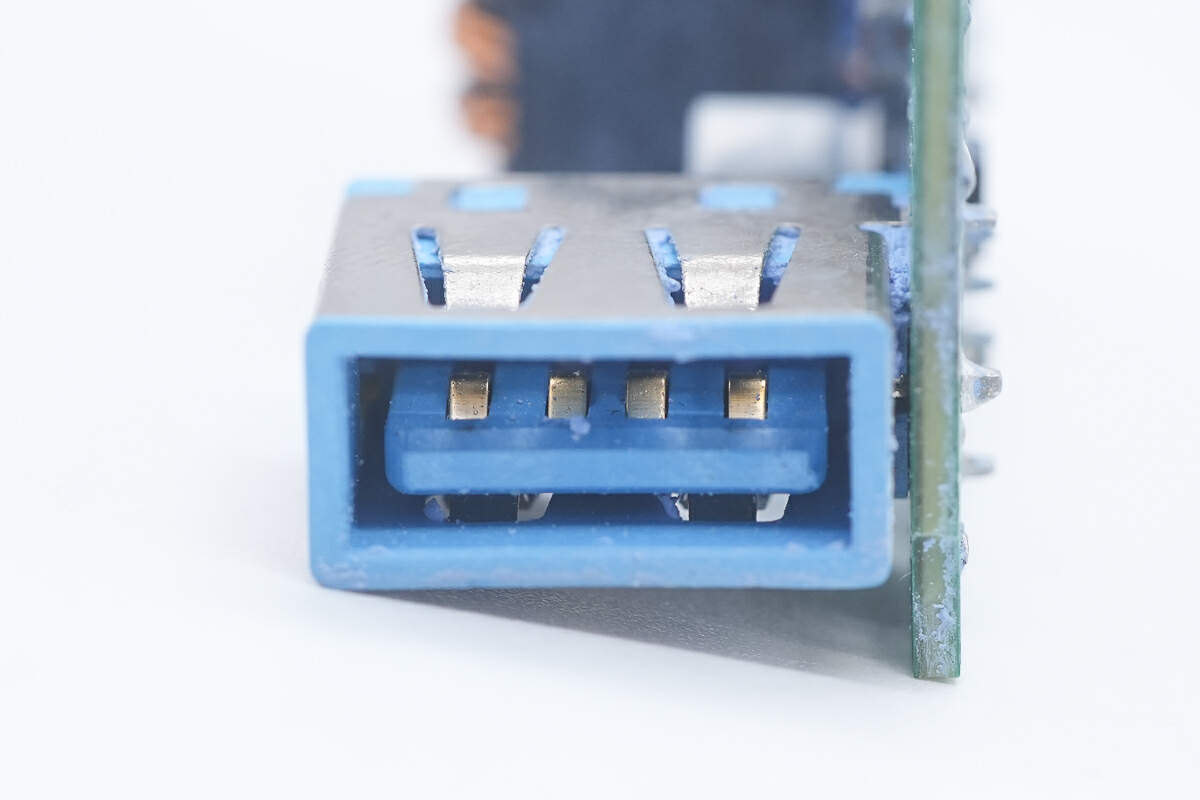

USB-A接口特写，可见内部蓝色胶芯，及4个触点。

自带线线芯母座特写。

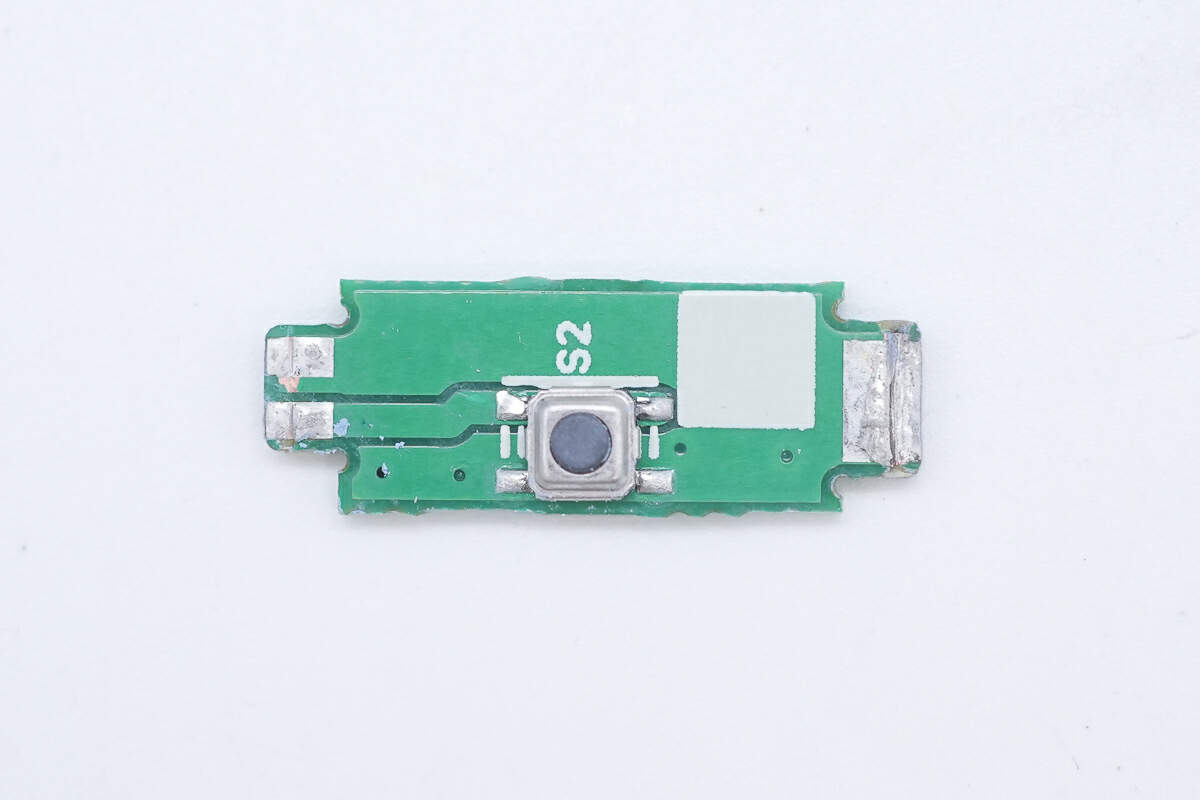

贴片按钮小板正面一览。

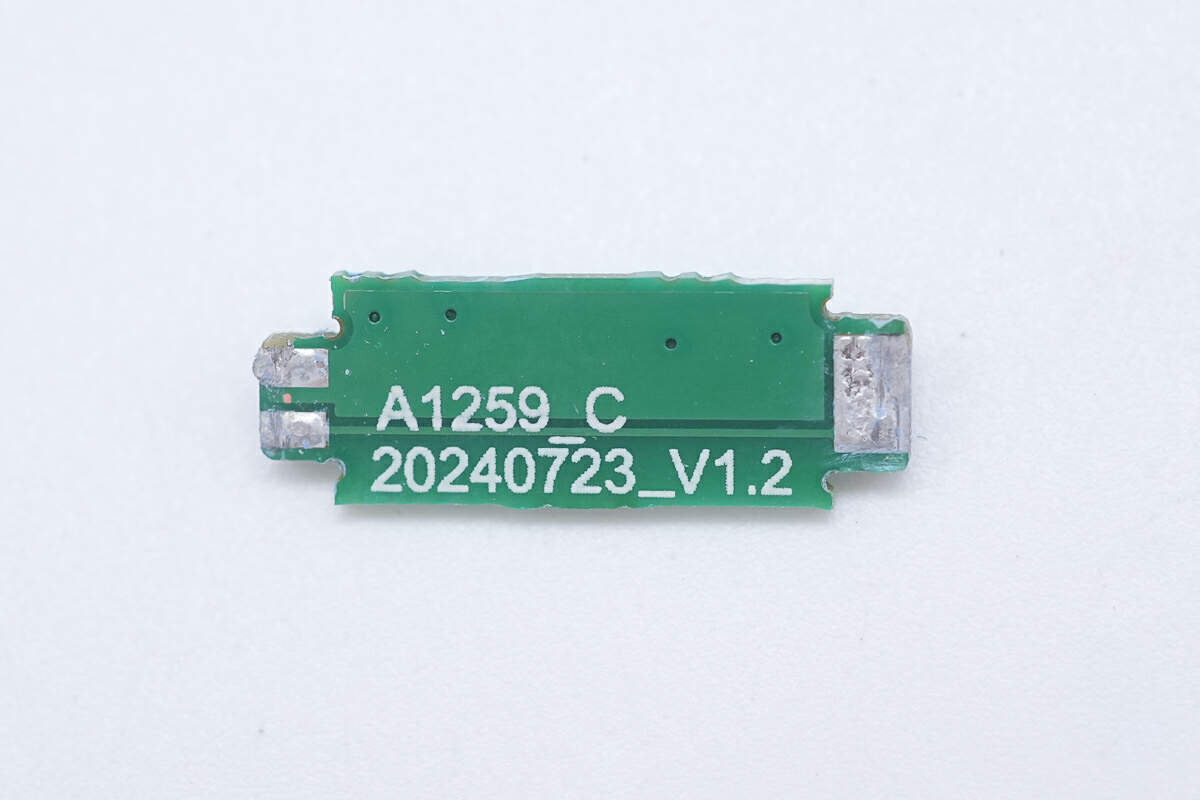

背部无核心器件。

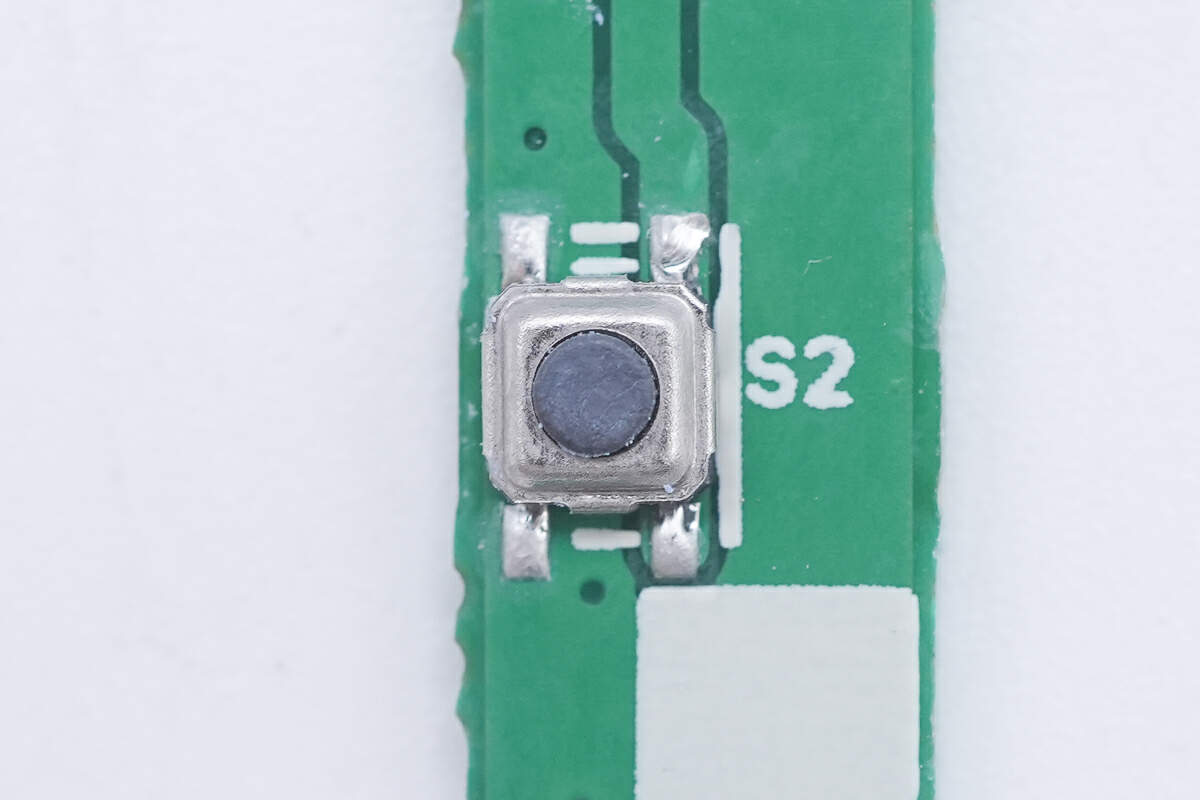

贴片电源按钮特写。

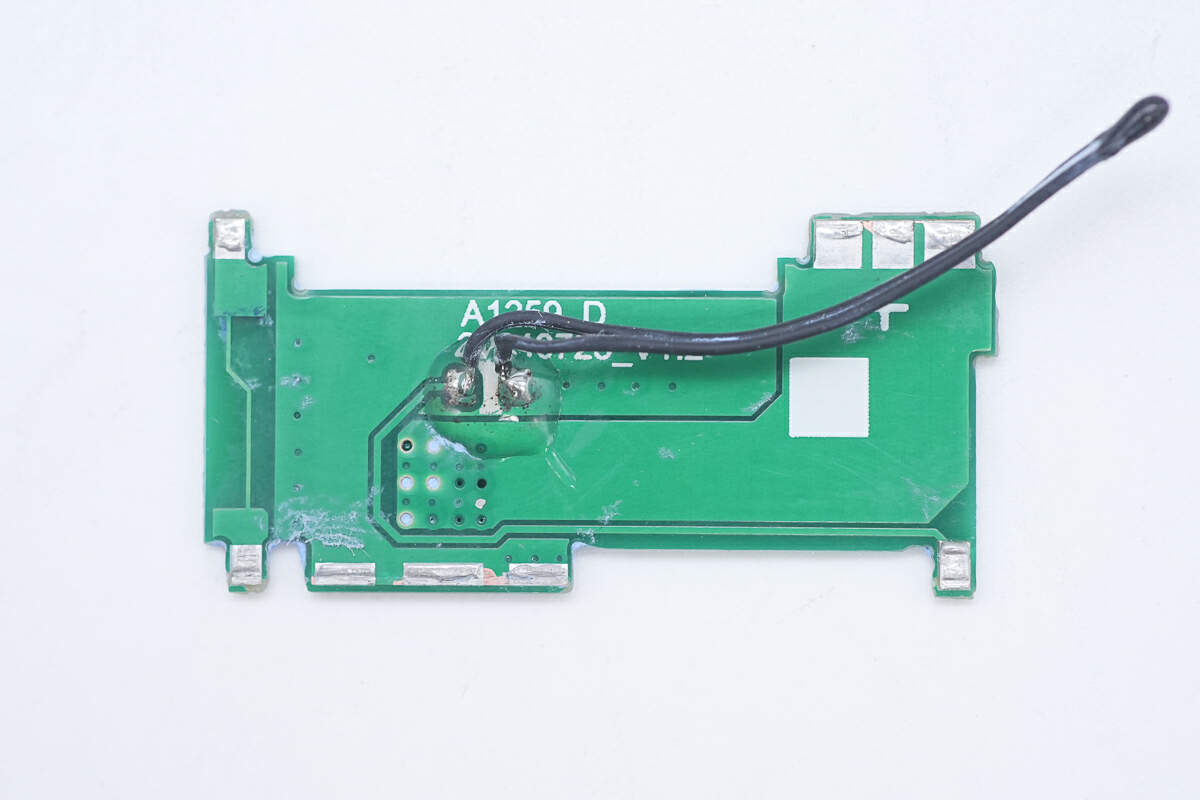

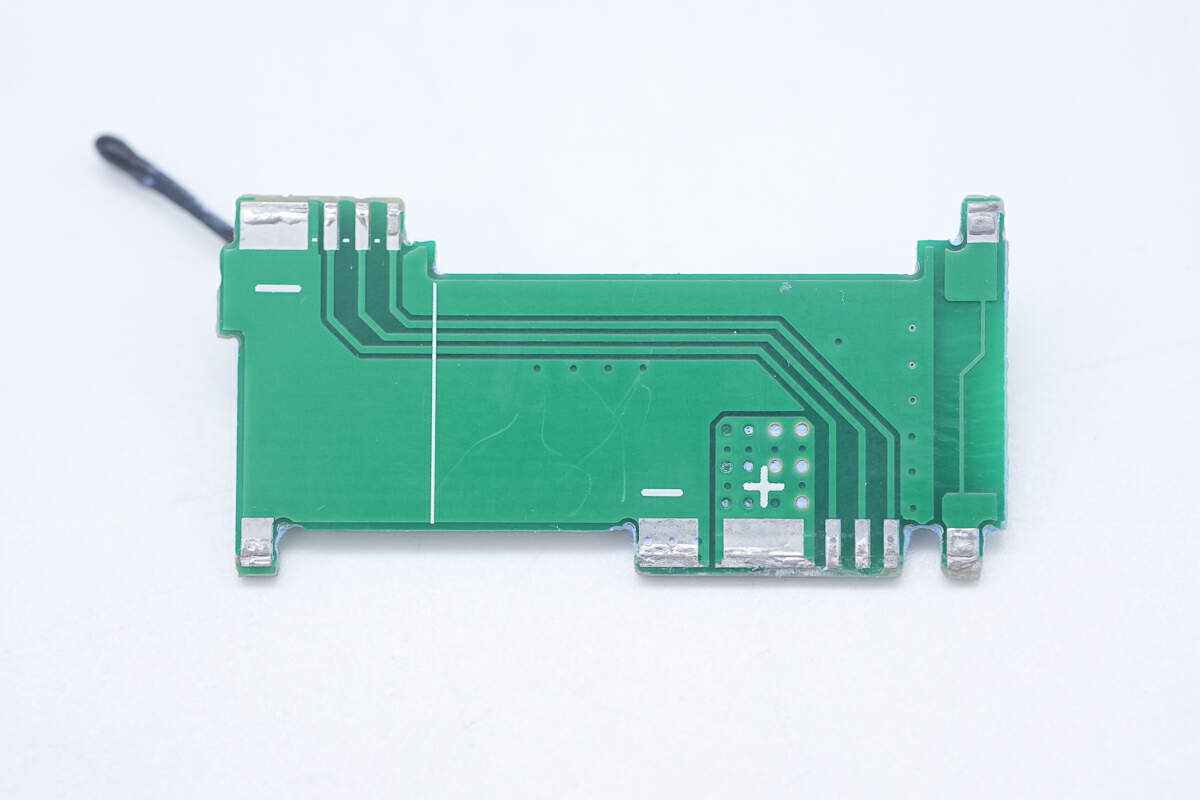

用于承接电池保护板和主模板的背板特写，中间焊接热敏电阻。

背部无核心器件，主要用于焊接导线和电池组极耳。

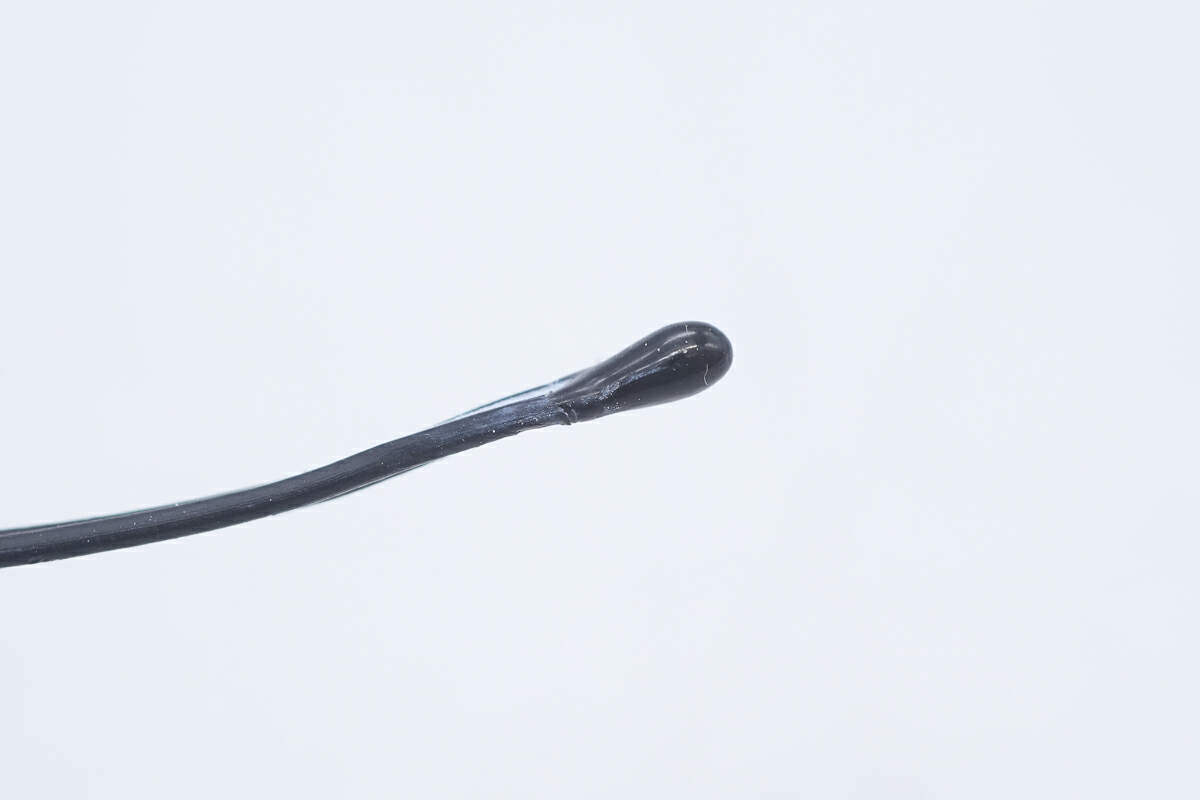

NTC热敏电阻特写，用于监测电池组温度，进行过温保护。

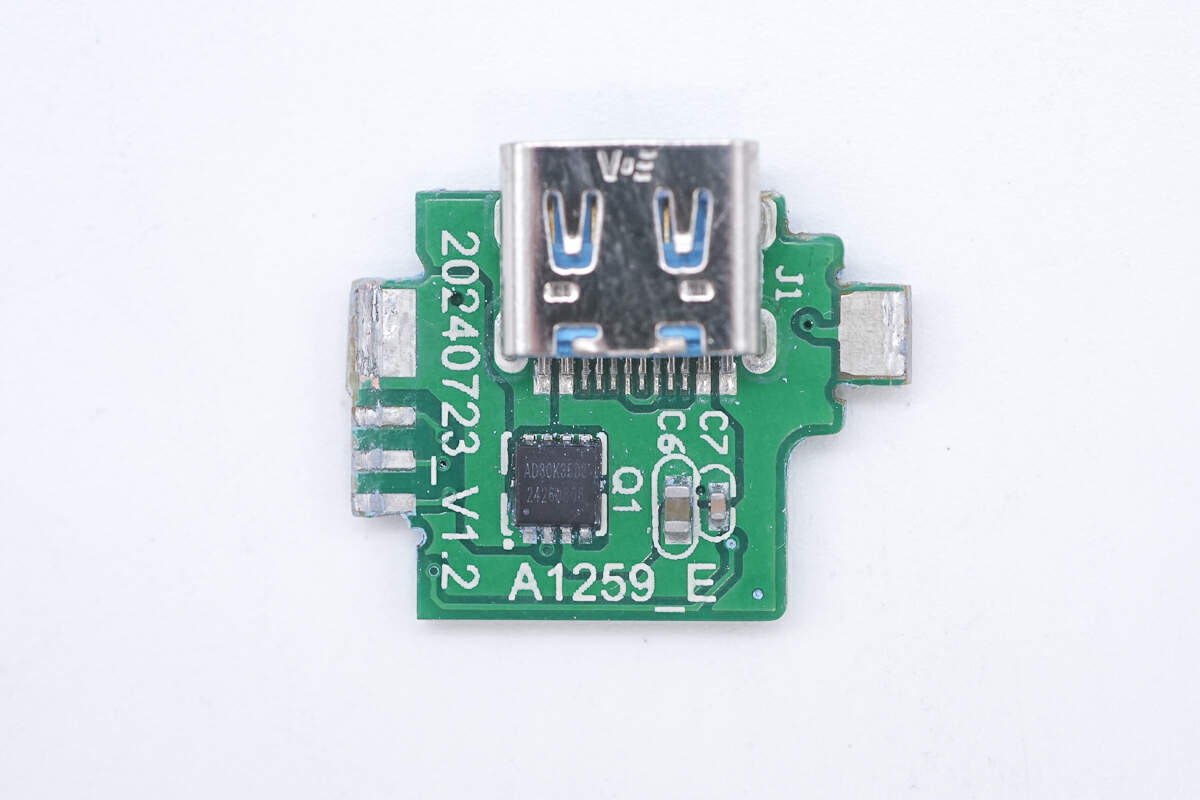

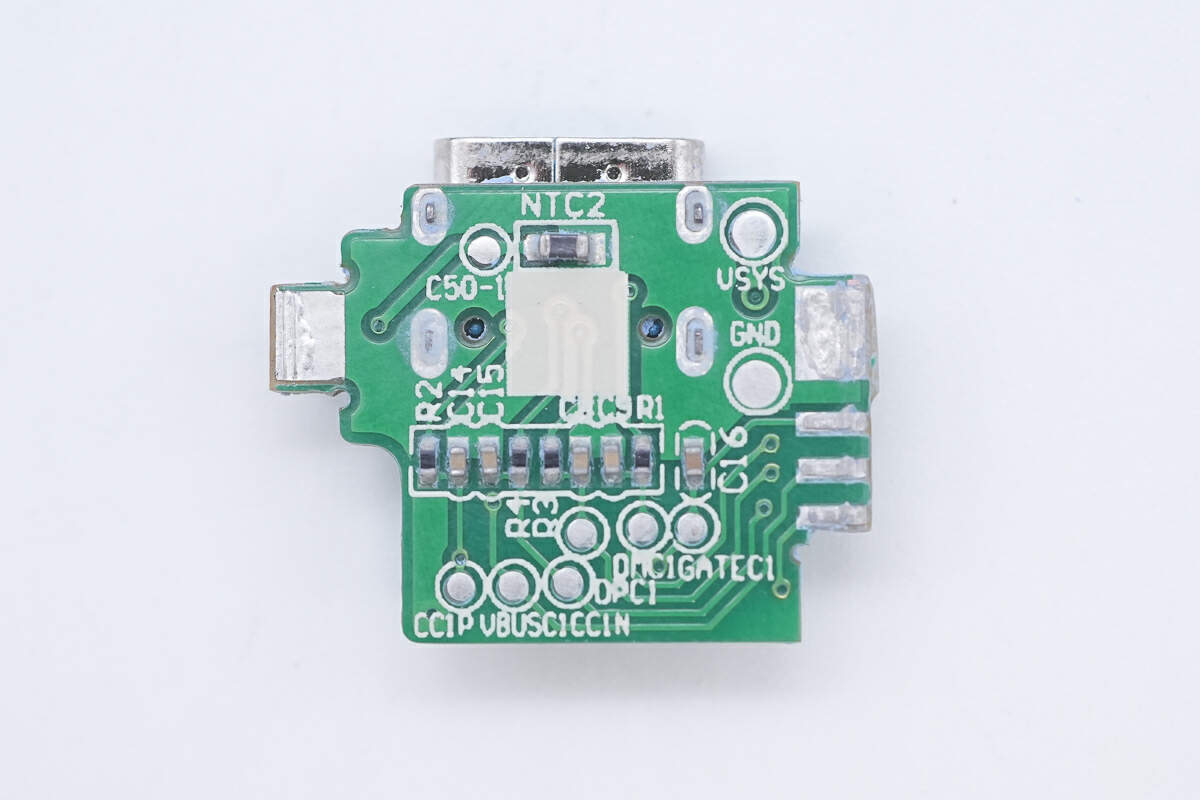

USB-C接口母座小板特写，可见C口及对应VBUS开关管。

USB-C接口母座小板背部无核心器件。

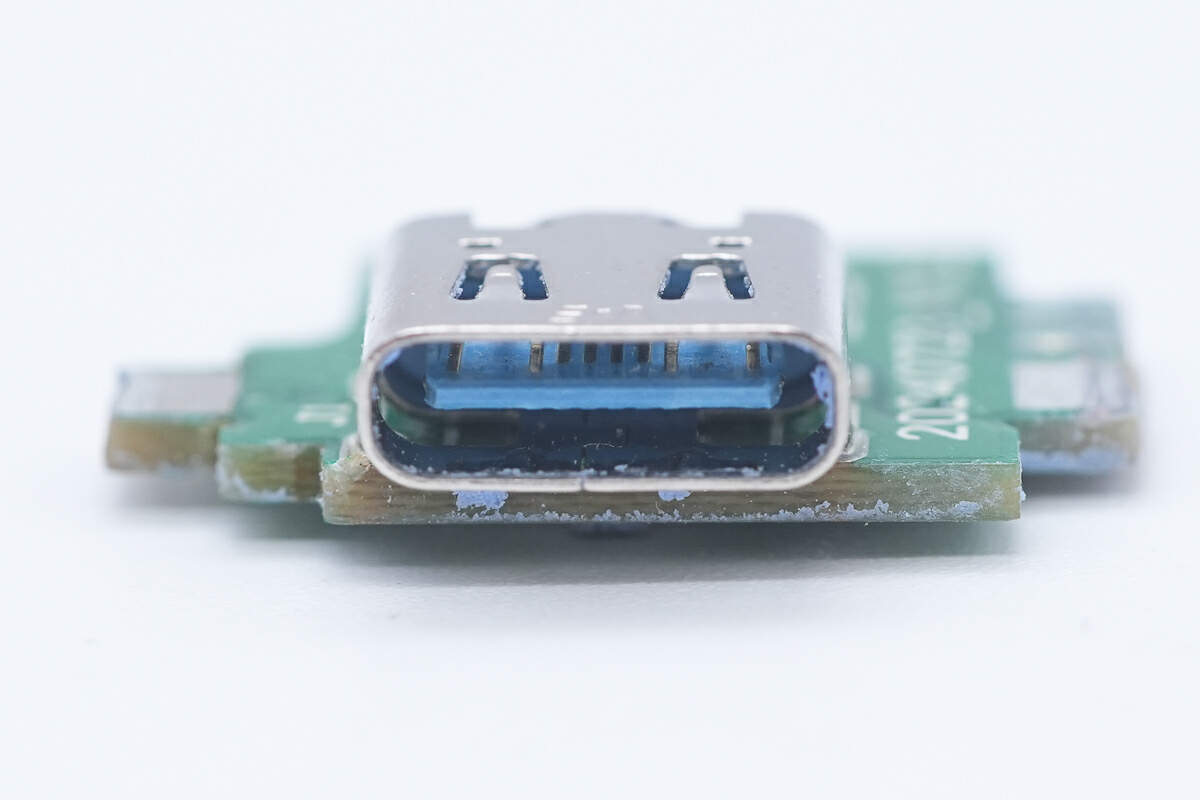

USB-C接口特写，蓝色胶芯不露铜。

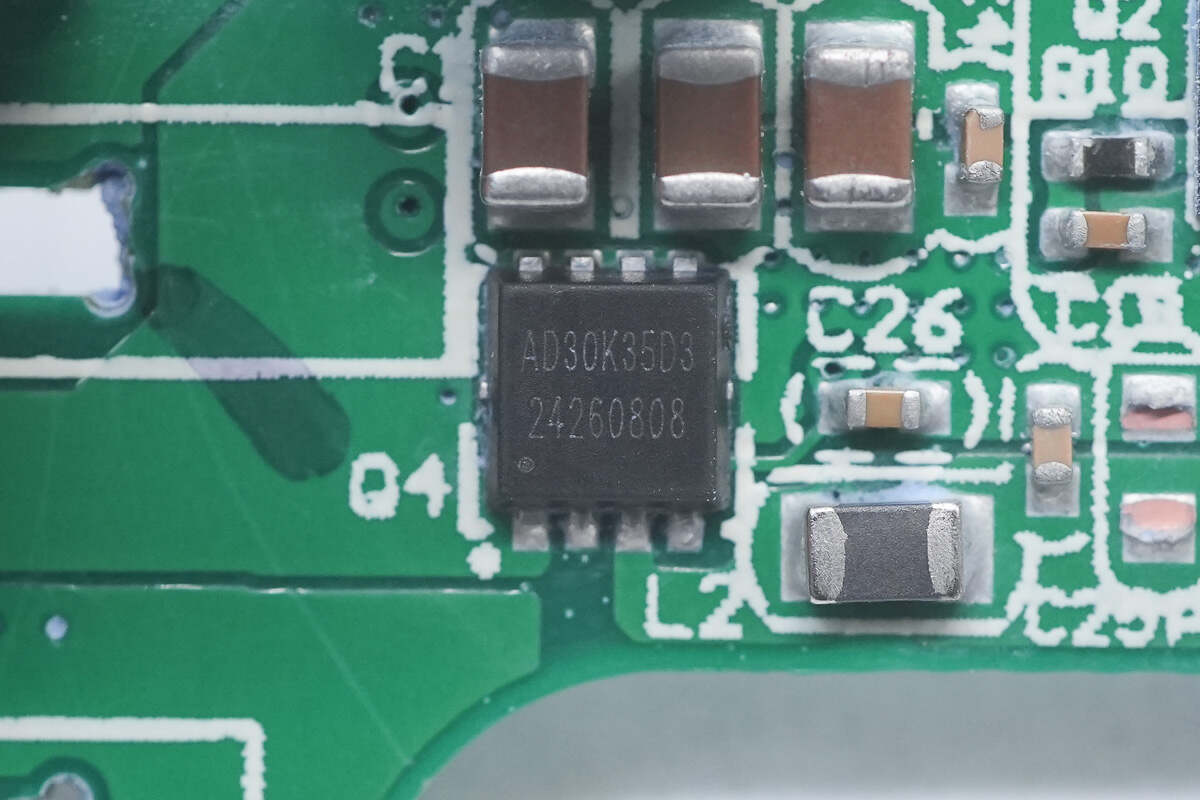

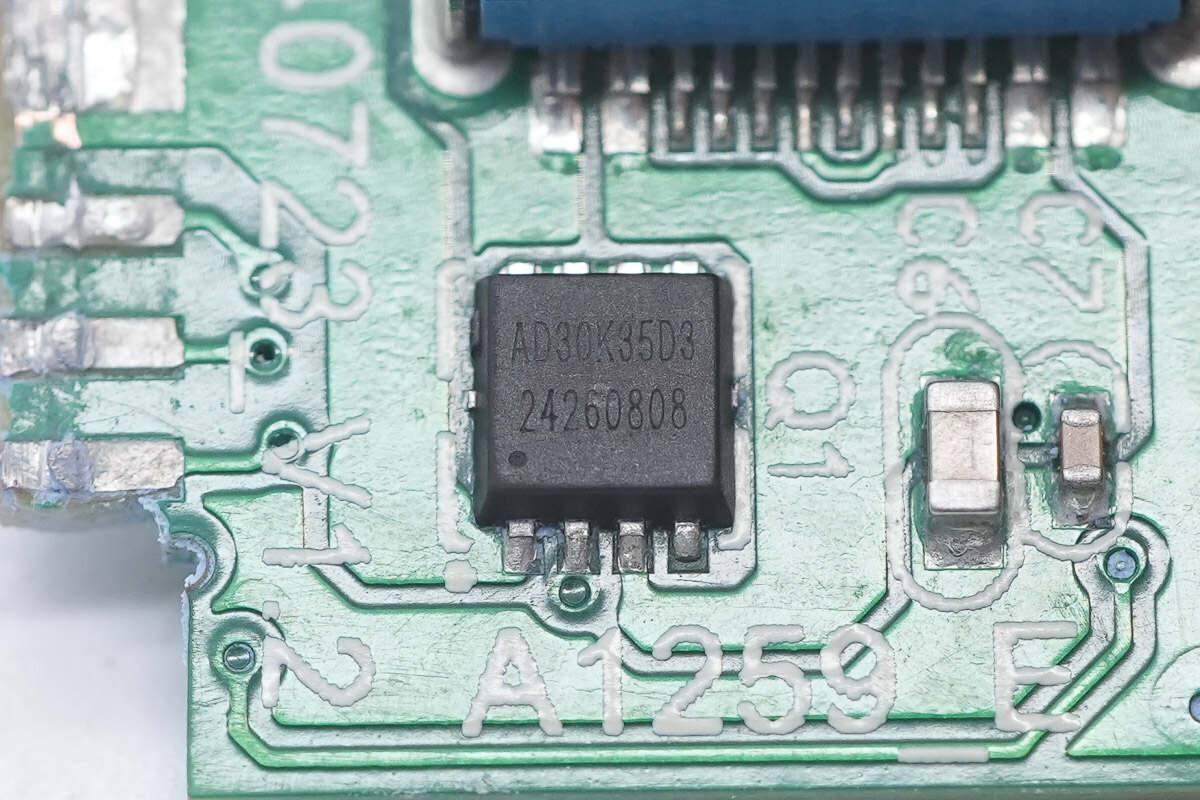

VBUS开关管特写，型号AD30K35DK，来自Adamant砹德曼，双Nmos管，耐压30V，采用PDFN3333封装。

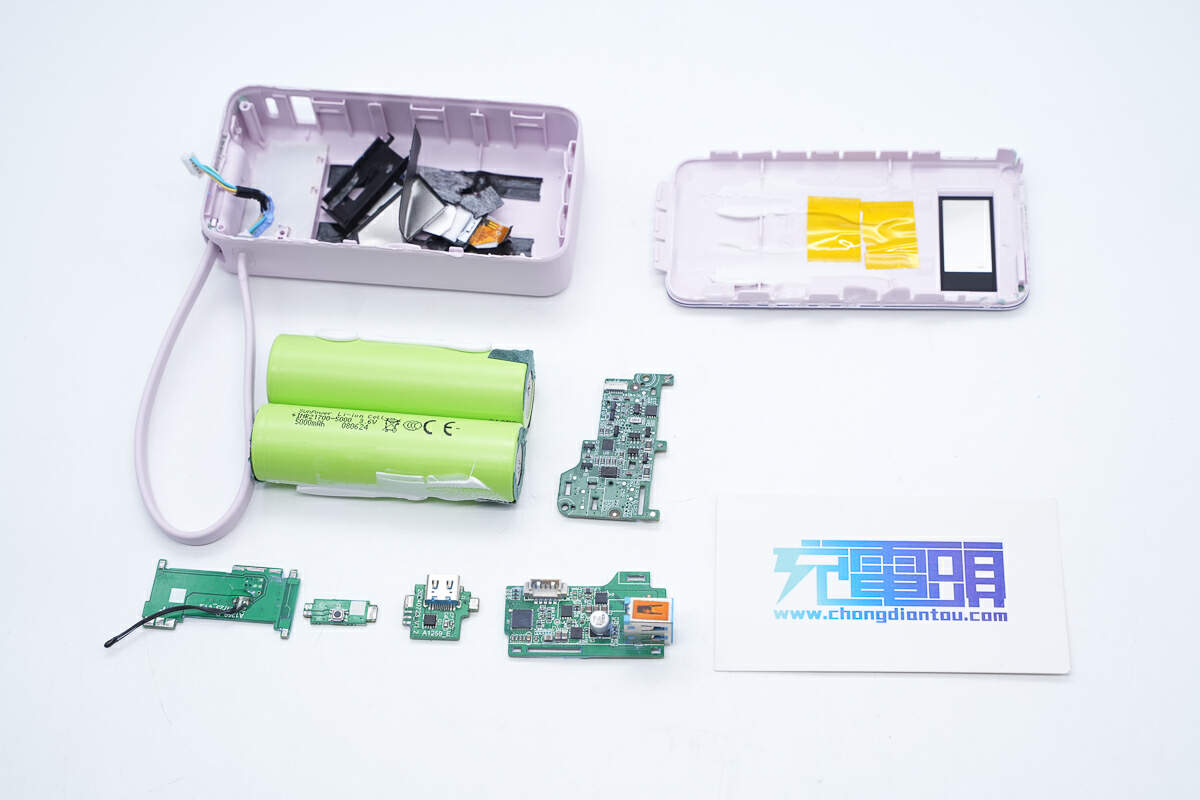

全部拆解完毕，来张全家福。

充电头网总结

安克10000mAh 30W快充自带线移动电源，外观靓丽精美，触感细腻丝滑。搭载1A1C的USB接口和一根USB-C自带线，其中C口和C线支持PD 30W双向快充，配备数显屏可显示电源剩余电量及不预估充电时长。壳体四周雕刻梳妆条纹，使手指握感很好，十分稳定。

充电头网通过拆解了解到，安克10000mAh 30W快充自带线移动电源内部PCBA模块采用堆叠式设，极大提升空间利用率。其中移动电源SOC来自点思半导体DS6036B，持包括PD3.1 /PD3.0/QC4.0/QC3.0/AFC/SCP/BC1.2/DCP等多种快充协议，还集成同步开关升降压变换器，且支持2-6节电池串联应用。精简了外围电路设计，降低制造成本。

而内部电池组由两节长虹三杰的INR21700-5000串联而成，PCBA不同模块和接触面包裹泡棉进行缓冲保护。产品设计新颖，在有限的体积上实现了功能的复合性和实用性。
