内置2块软包电芯，小鹏10000mAh磁吸口袋充电宝拆解

前言

充电头网拿到了小鹏推出的一款口袋充电宝，这款充电宝为磁吸无线充设计，内置手机支架，可吸附在手机背面无线充电，并可作为手机支架使用，追剧更加轻松。充电宝采用半透明面板，为探索设计，可以看到内部的无线充电线圈以及元件PCB，更增加科技感。

小鹏口袋充电宝内置10000mAh电池，具有USB-C和USB-A接口，支持20W有线快充，支持最大15W无线充电，满足主流手机的充电需求。充电宝侧面还具有贯穿式一体电量指示灯，电量显示更为直观。下面就带来这款充电宝的拆解，一起看看内部的设计和用料。

小鹏10000mAh口袋充电宝开箱

包装盒正面印有产品名称、简图、标语以及尺寸等信息，而在产品简图右下，还有小鹏探索实验室印章。

侧面印有磁吸无线充电、有线快充、手机支架、贯穿式指示灯四大卖点。

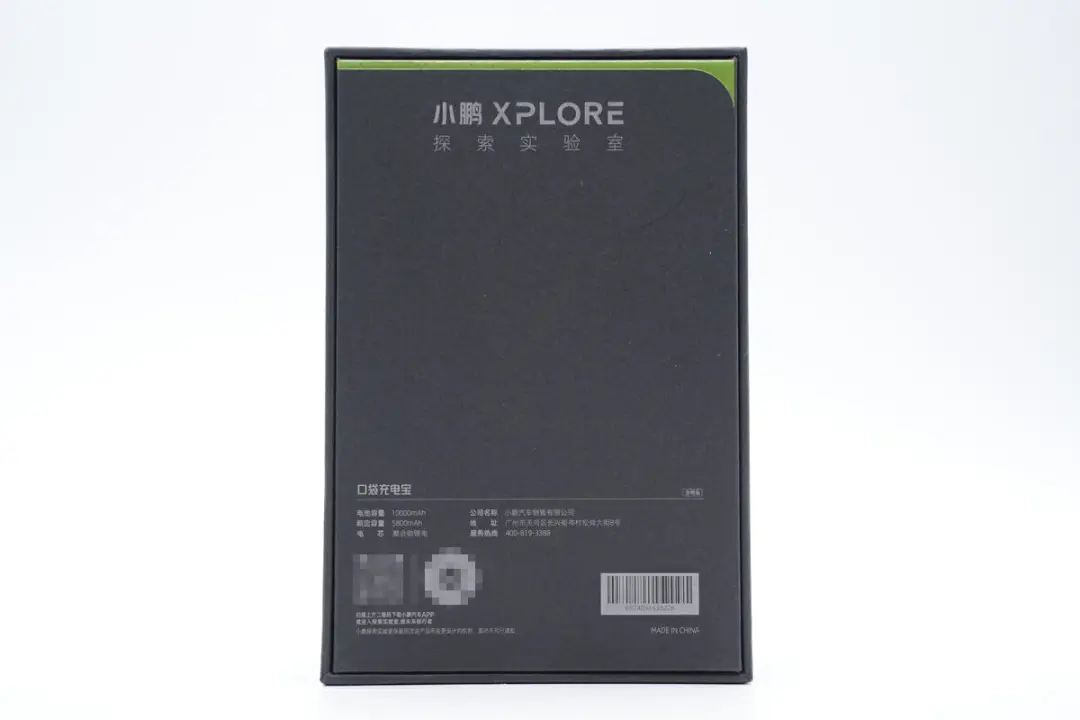

背面印有产品相关参数和商家地址、热线等信息。

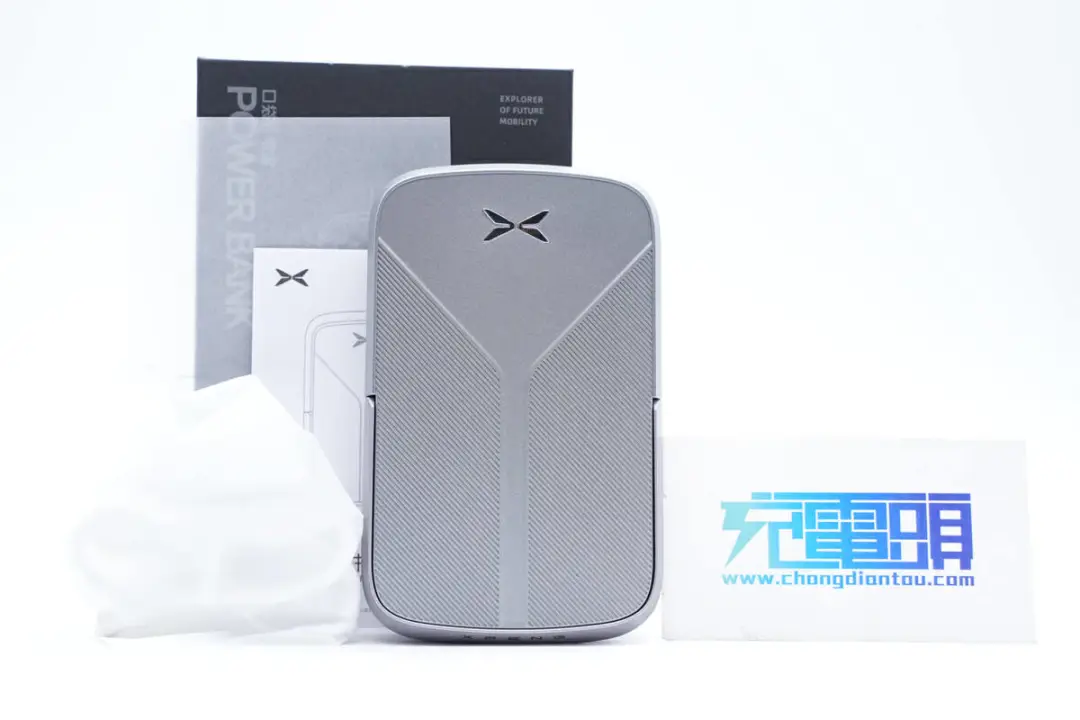

包装内含充电宝、数据线以及使用说明书。

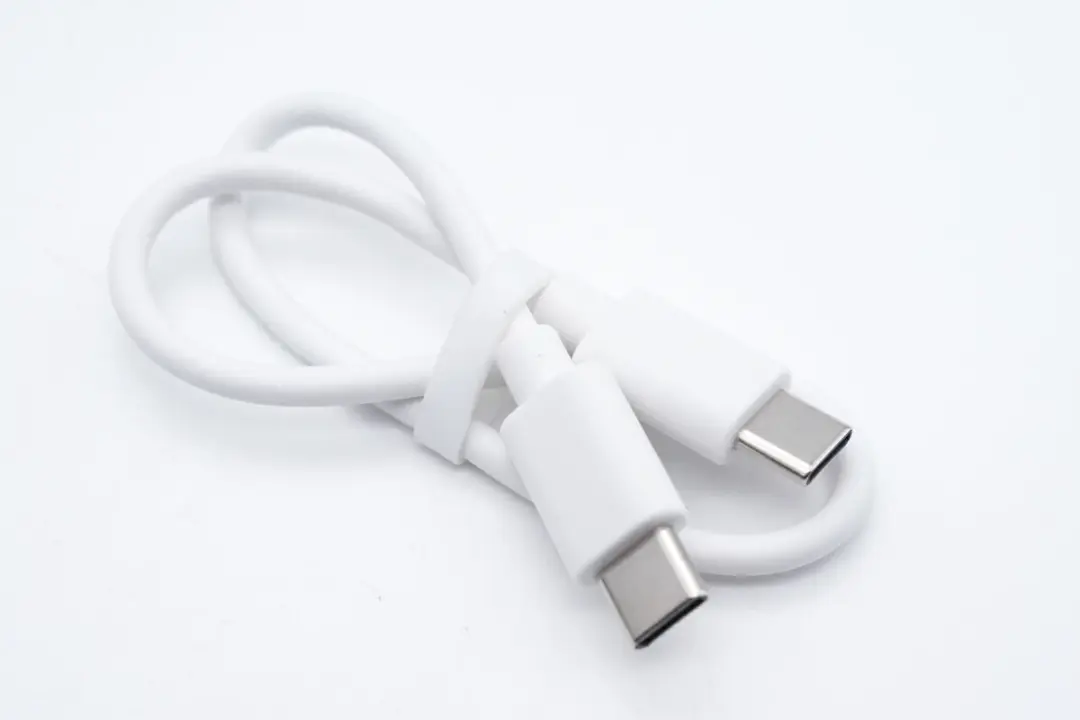

附带数据线是白色CC短线，方便使用。

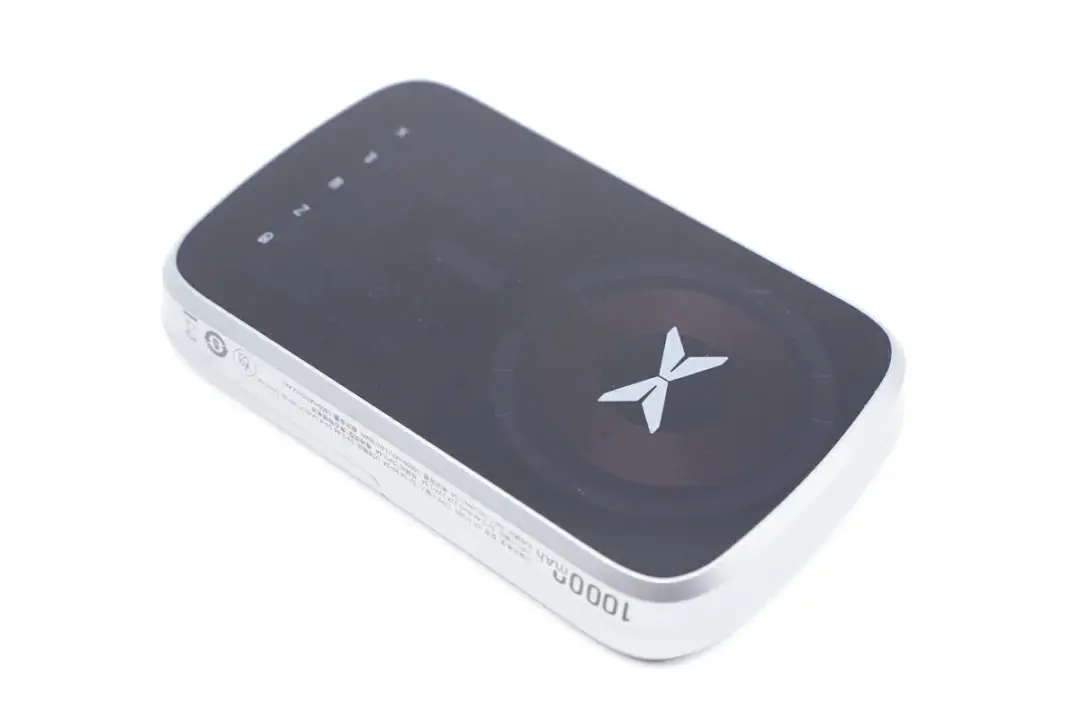

小鹏口袋充电宝采用塑料外壳，背面和侧身喷头银灰色漆，正面外壳部分区域镂空，此外粘贴黑色透明亮面装饰板。产品整体小巧实用，外观设计时尚前卫。

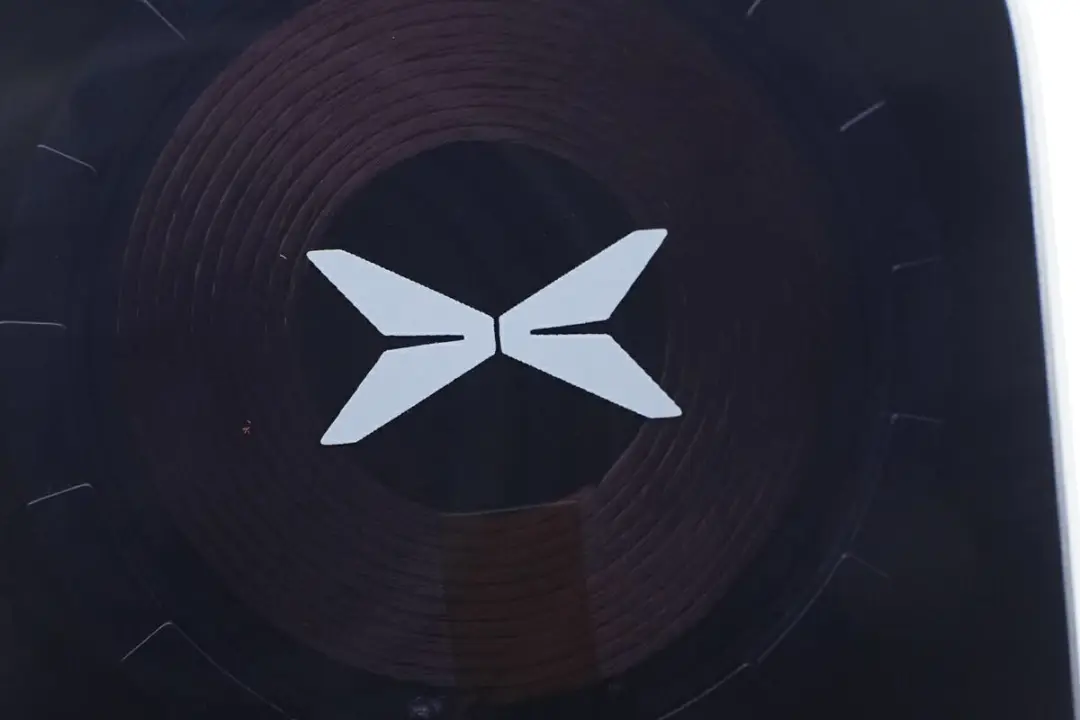

黑色亮面板上印有小鹏品牌logo，透过板子隐约可见内部无线充电线圈以及外围磁铁环。

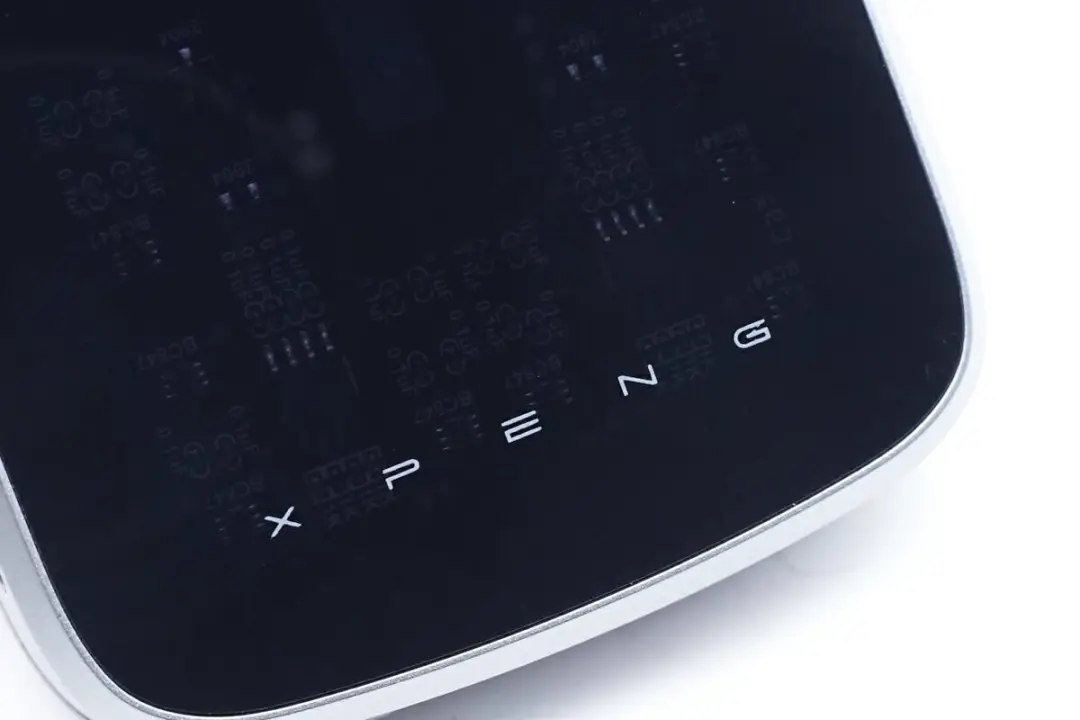

下方印有XPENG品牌，同样也可见到这一区域内电路板以及上面的芯片等器件。

充电宝侧身设有可收纳金属支脚，强度好不会折断，平时可将充电宝放在桌面上充当立式无线充电支架，实用性更进一步。

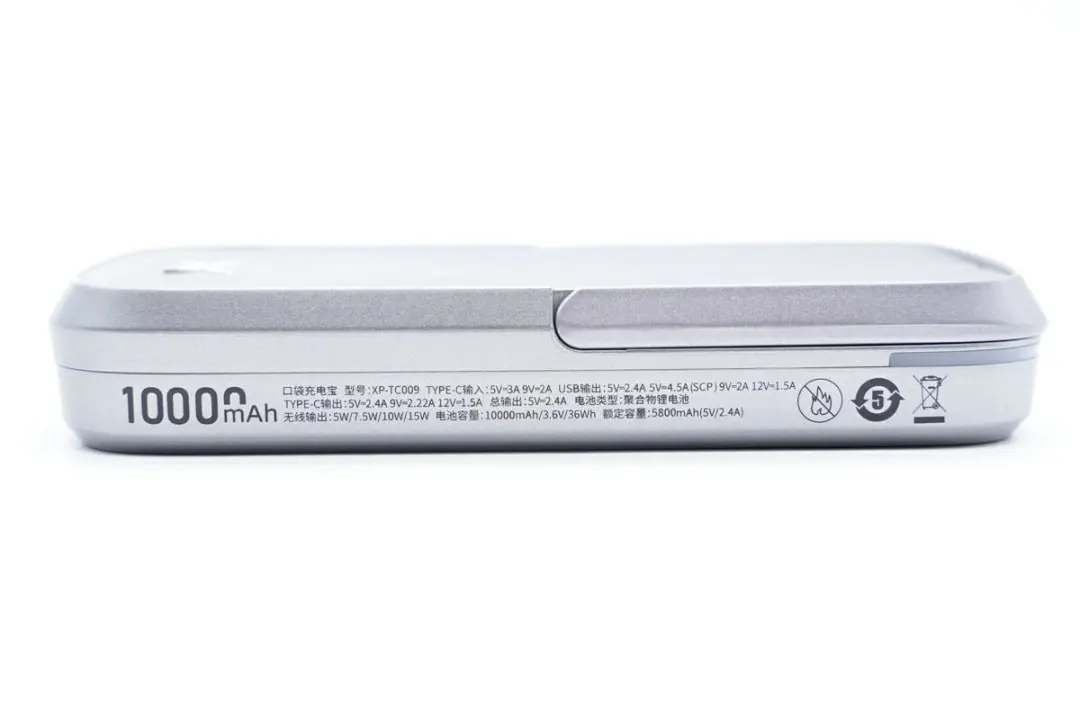

侧身印有产品参数

名称：口袋充电宝

型号：XP-TC009

电池类型：聚合物锂电池

电池容量：10000mAh/3.6V/36Wh

额定容量：5800mAh（5V2.4A）

TYPE-C输入：5V3A、9V2A

TYPE-C输出：5V2.4A、9V2.22A、12V1.5A

USB输出：5V2.4A、10V2.25A、9V2A，12V1.5A

总输出：5V2.4A

无线输出：5/7.5/10/15W

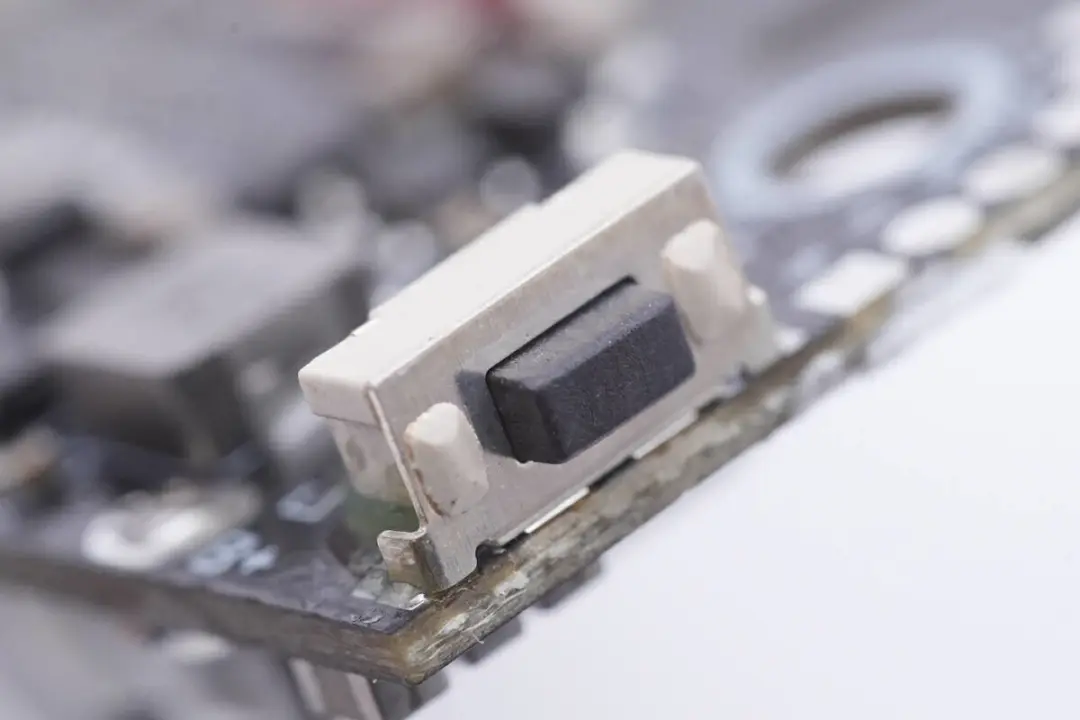

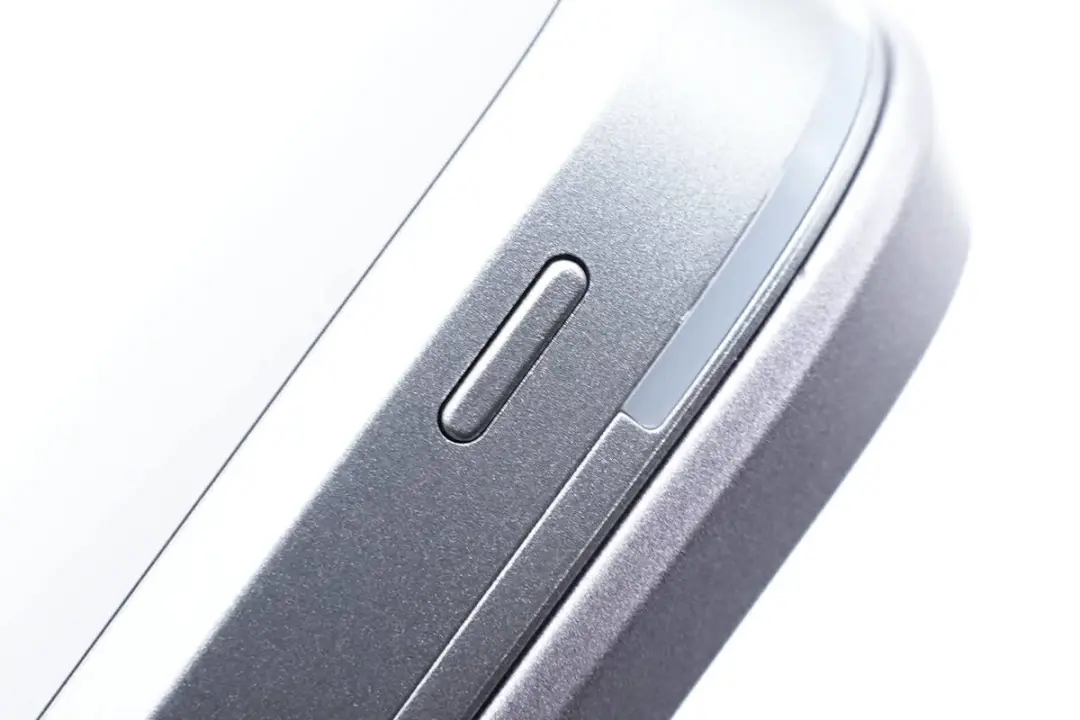

另一侧设有电源键。

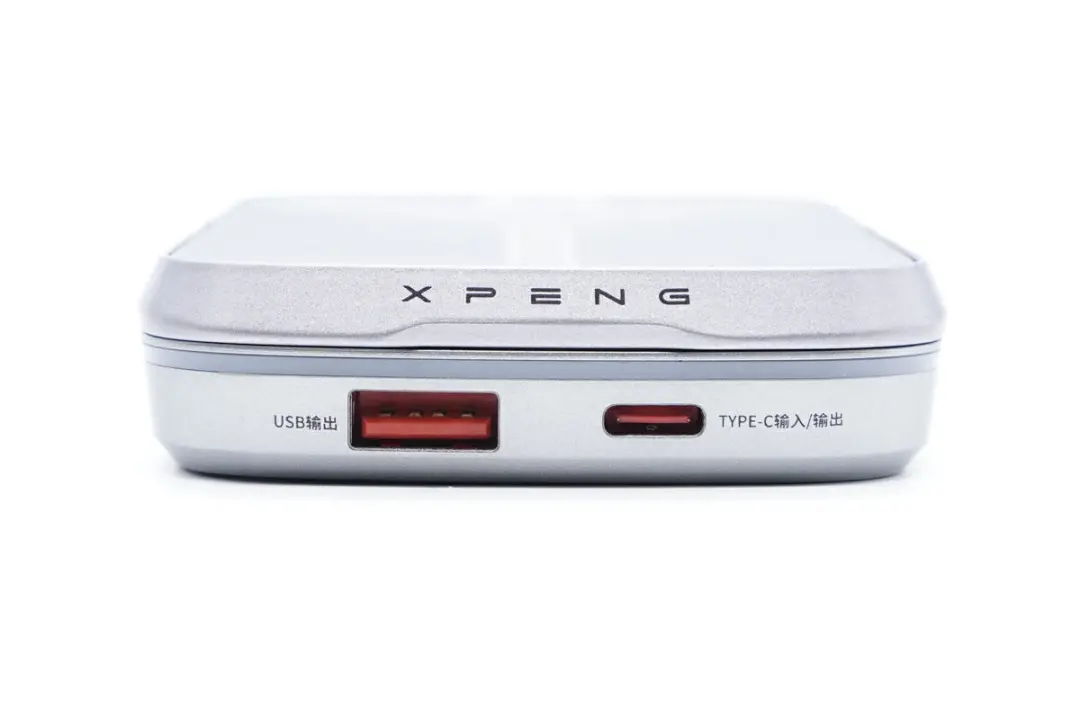

机身一端设有1A1C两个USB接口，此外还有指示灯，金属支脚上镭雕XPENG品牌。

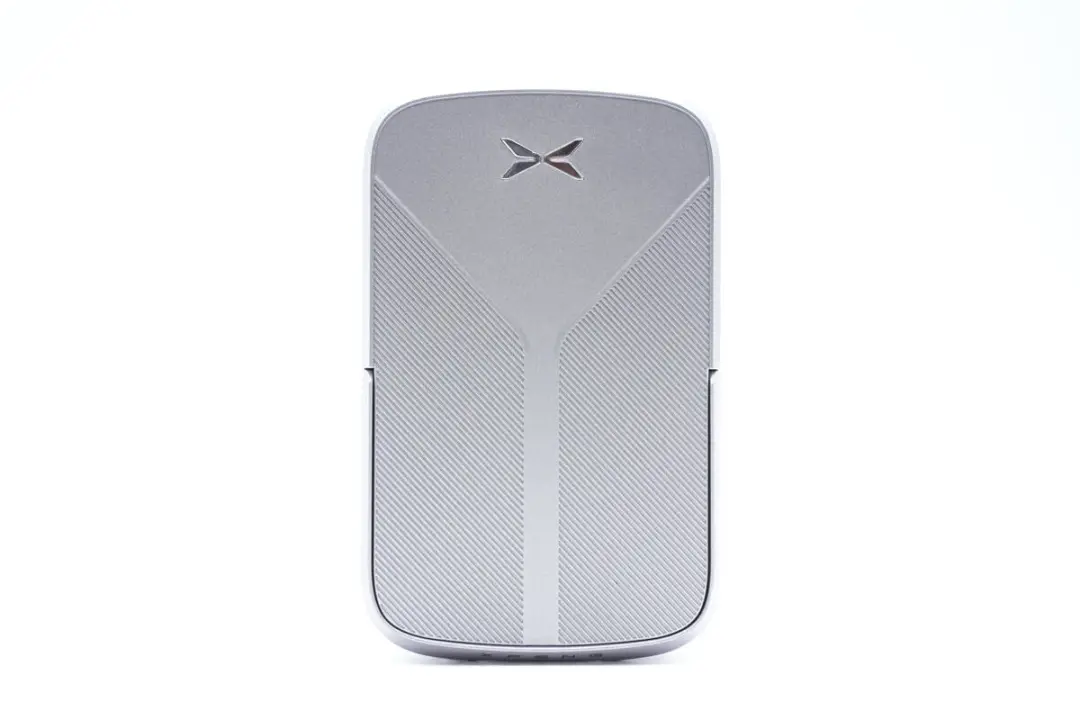

机身背面凹凸斜纹和平面交替设计。

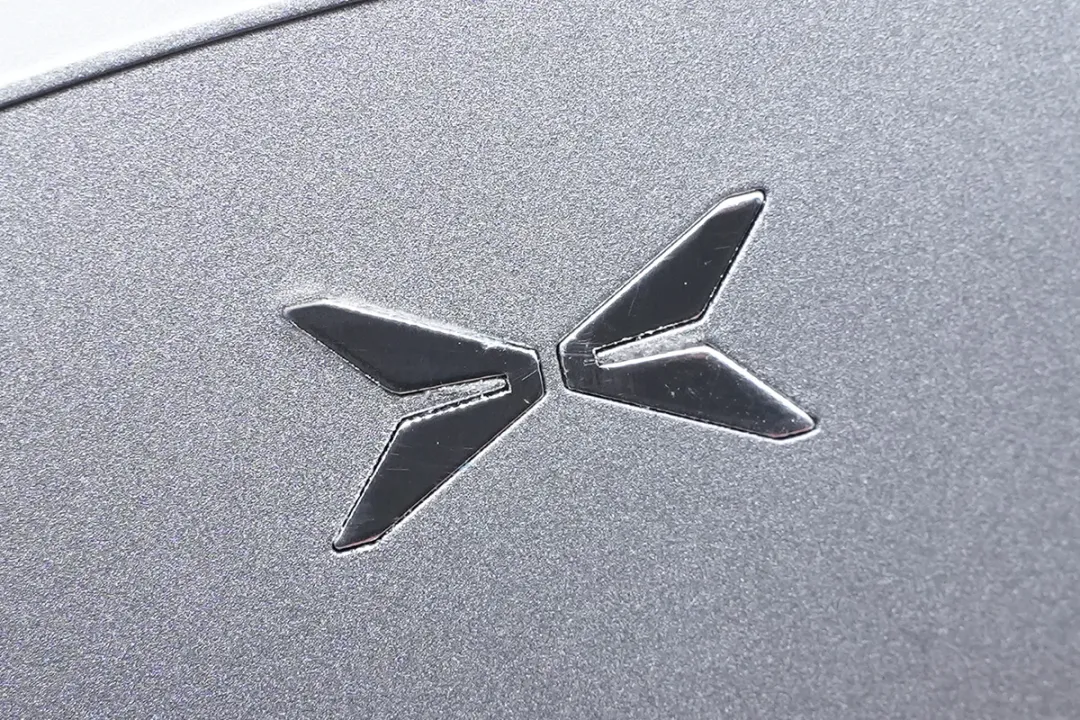

上方嵌有小鹏品牌logo的金属片。

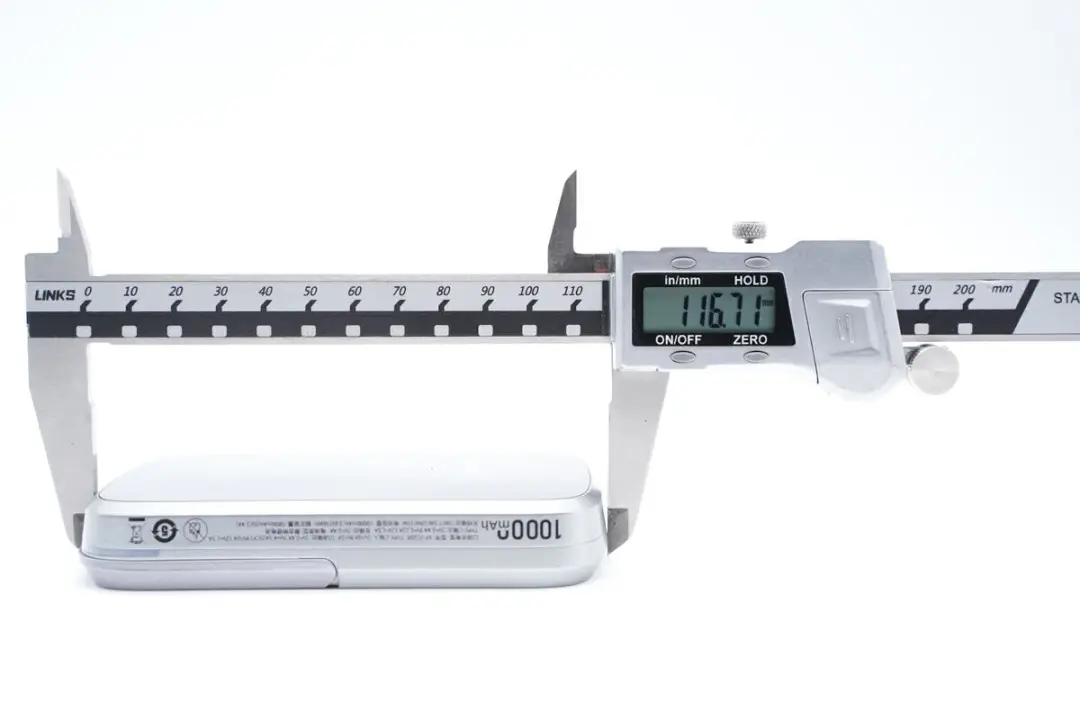

测得充电宝机身长度为116.71mm。

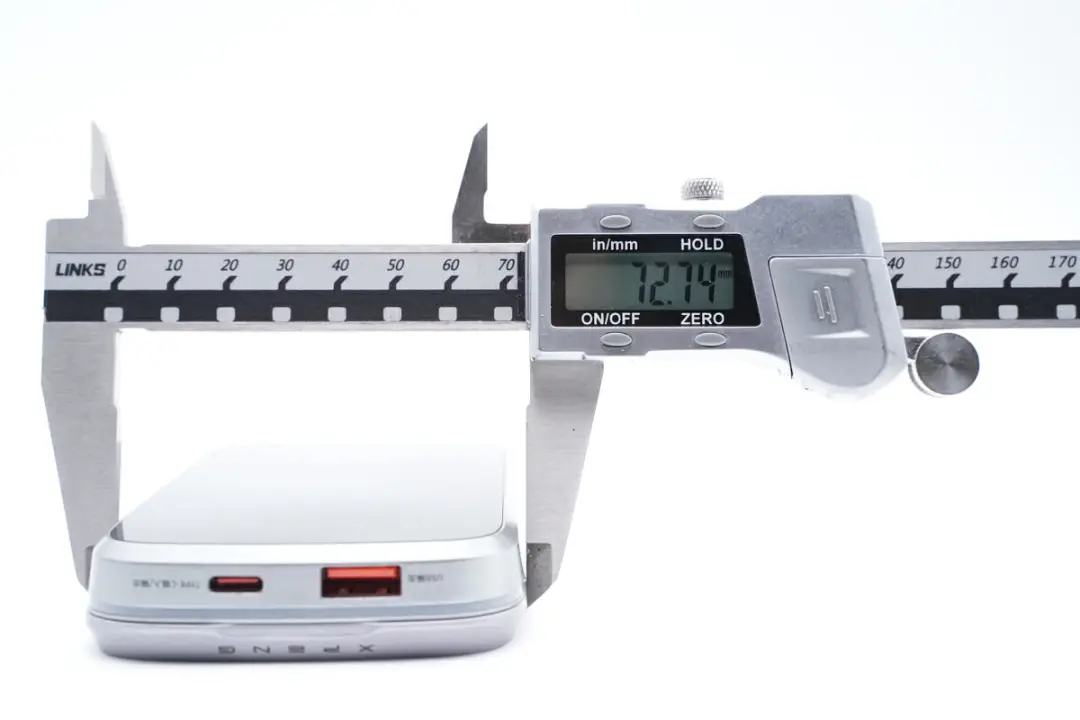

宽度为72.74mm。

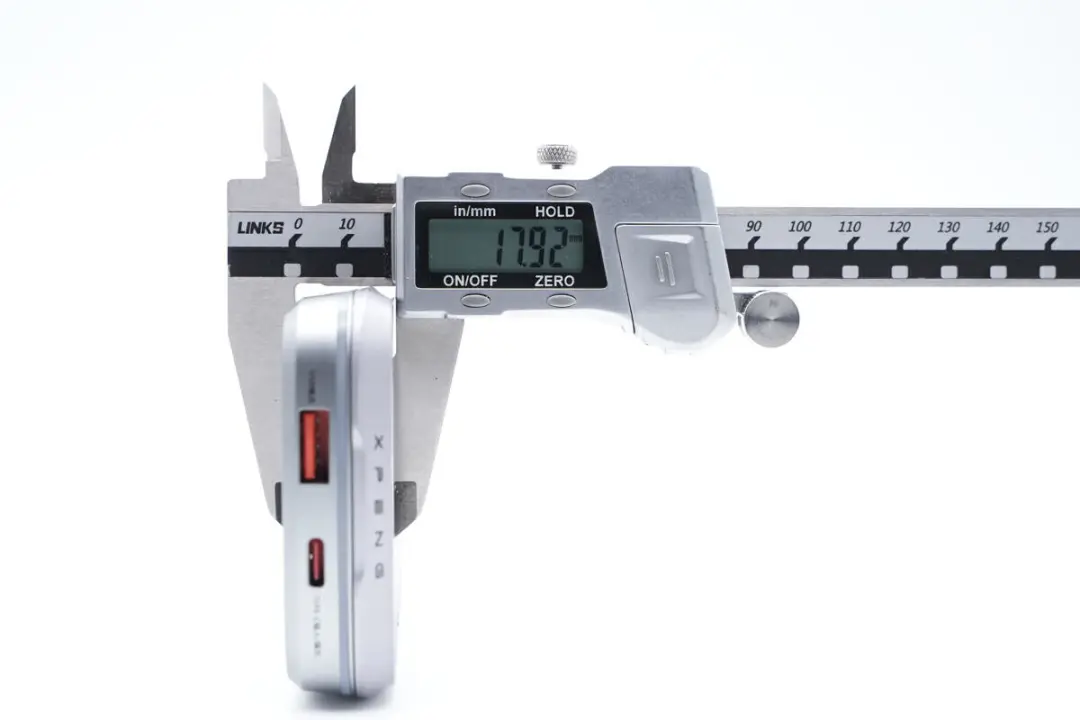

厚度为17.92mm。

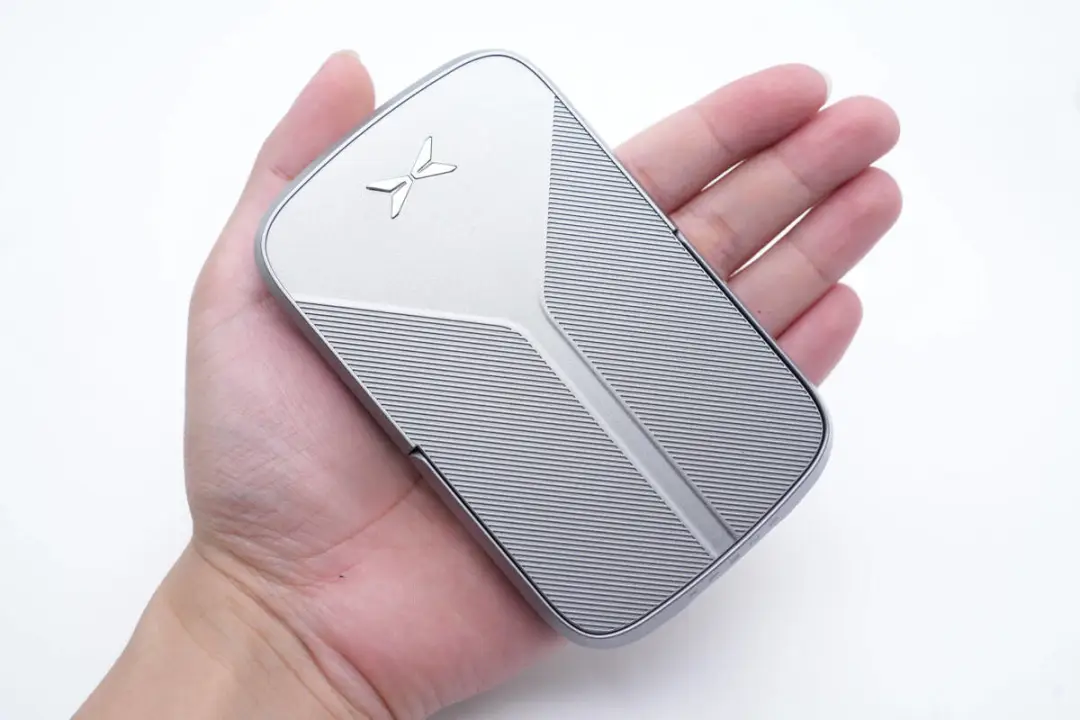

拿在手上的大小直观感受。

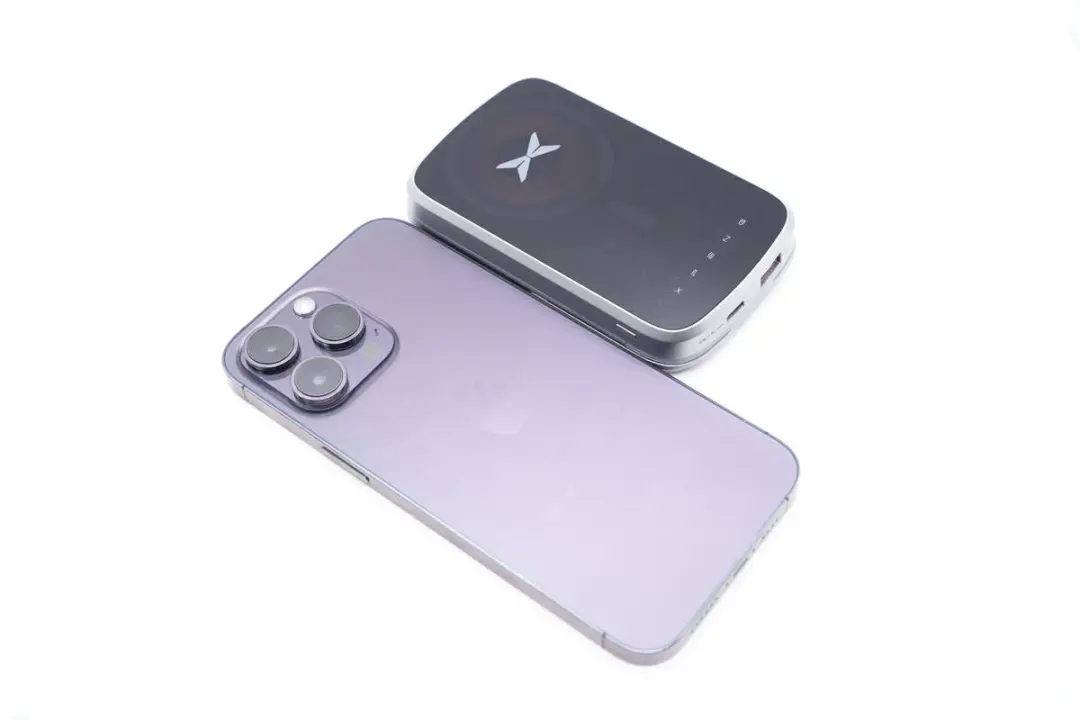

和苹果iPhone 14 Pro Max对比，显得小巧很多。

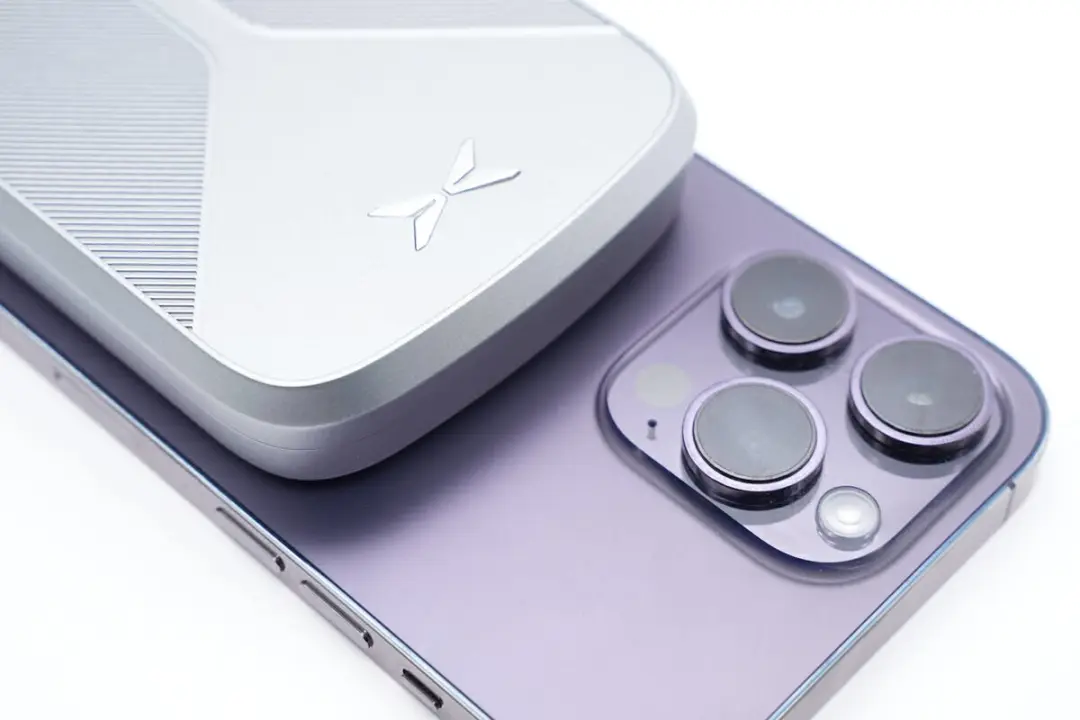

将充电宝放在手机背面充电，不会挡住摄像头，可以边充电边拍摄。

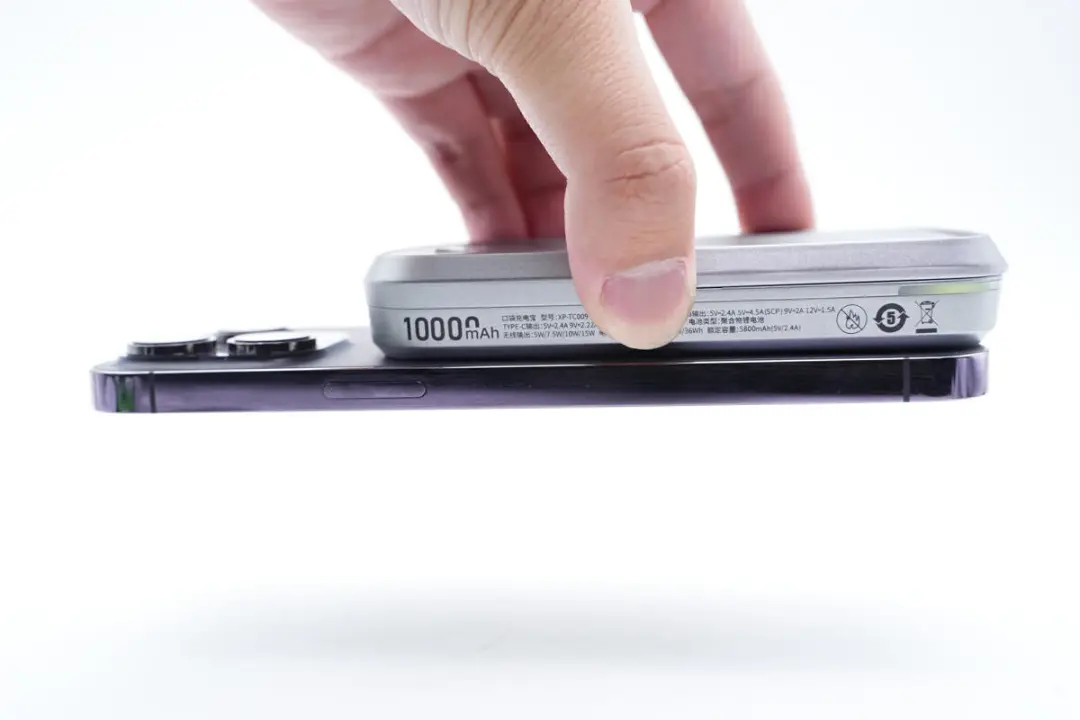

此外吸附力表现也很好，可吸附手机悬空不掉落。

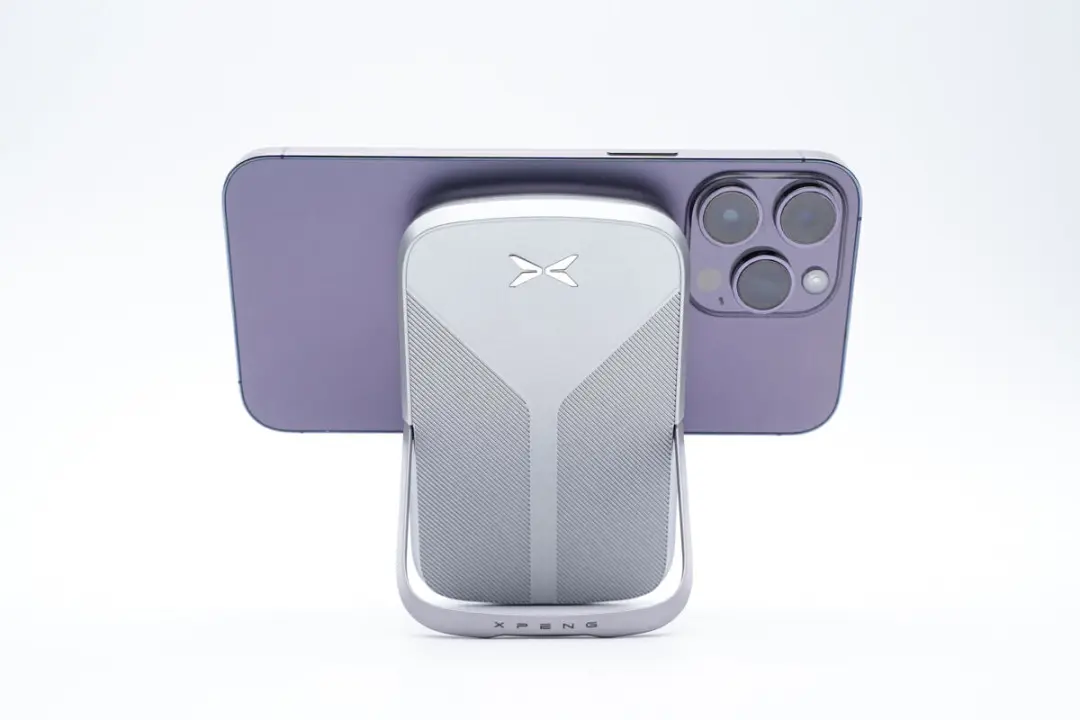

充当无线充电支架使用，可以吸附手机充电不滑落，指示灯亮黄光，手机上跳出充电动画。

即便手机横放也能轻松应付，边充电边刷剧体验好，吸附力强劲。

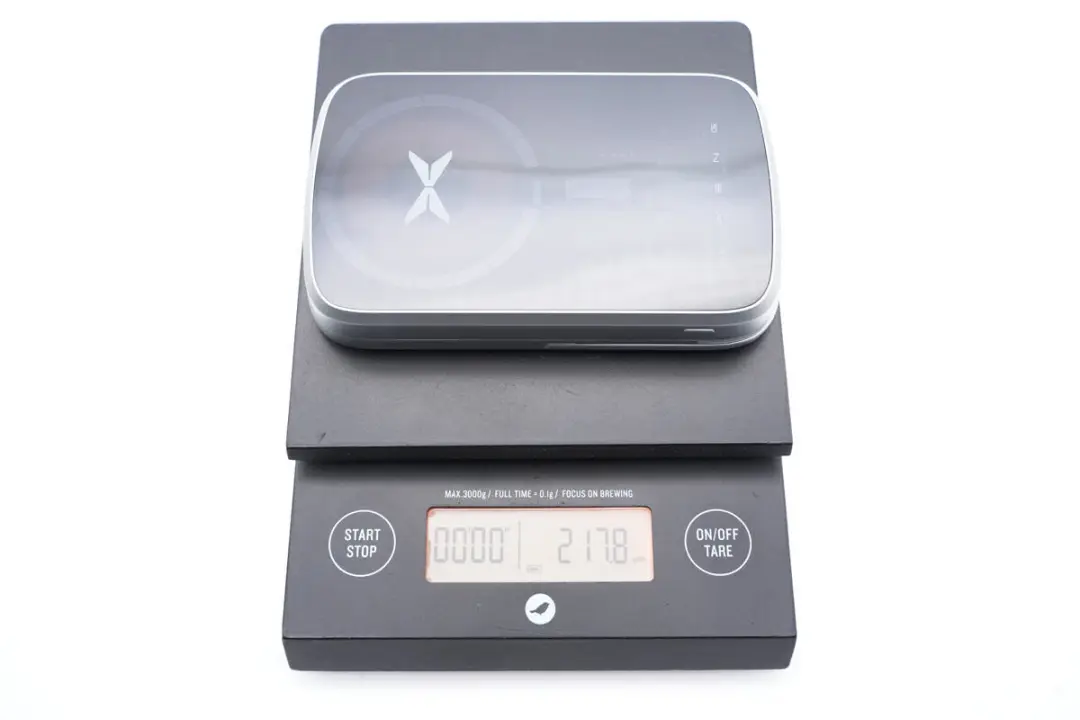

另外测得这款充电宝重量约为218g。

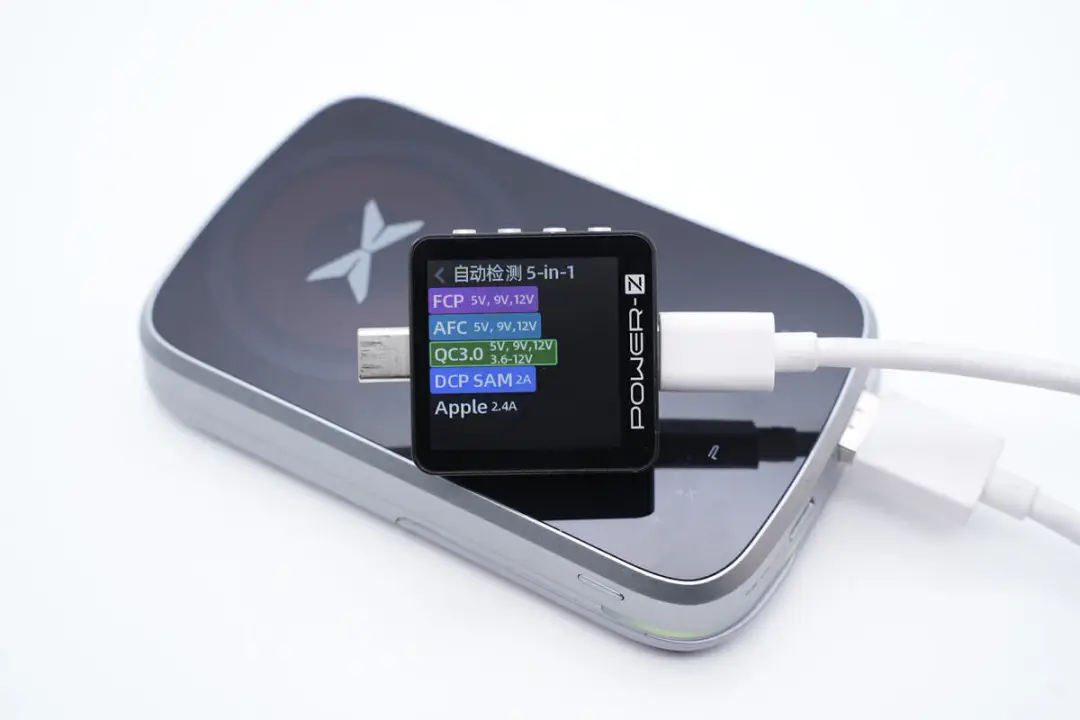

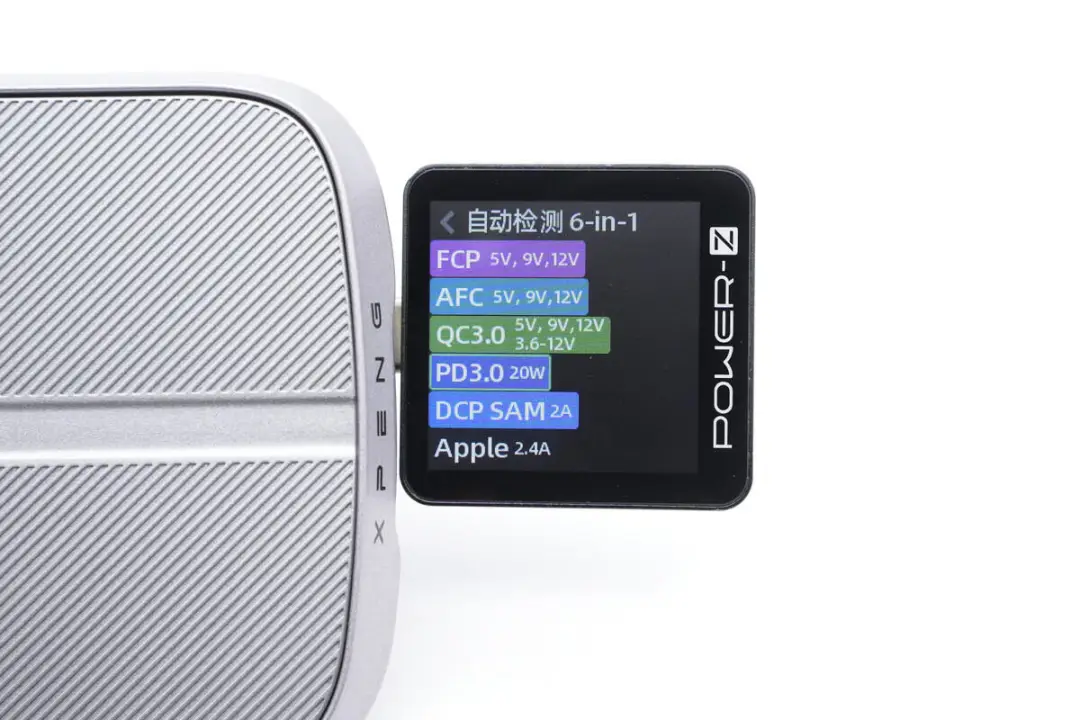

使用ChargerLAB POWER-Z KM003C测得USB-C口支持FCP、AFC、QC3.0、PD3.0、Apple 2.4A、Samsung 5V2A、DCP充电协议。

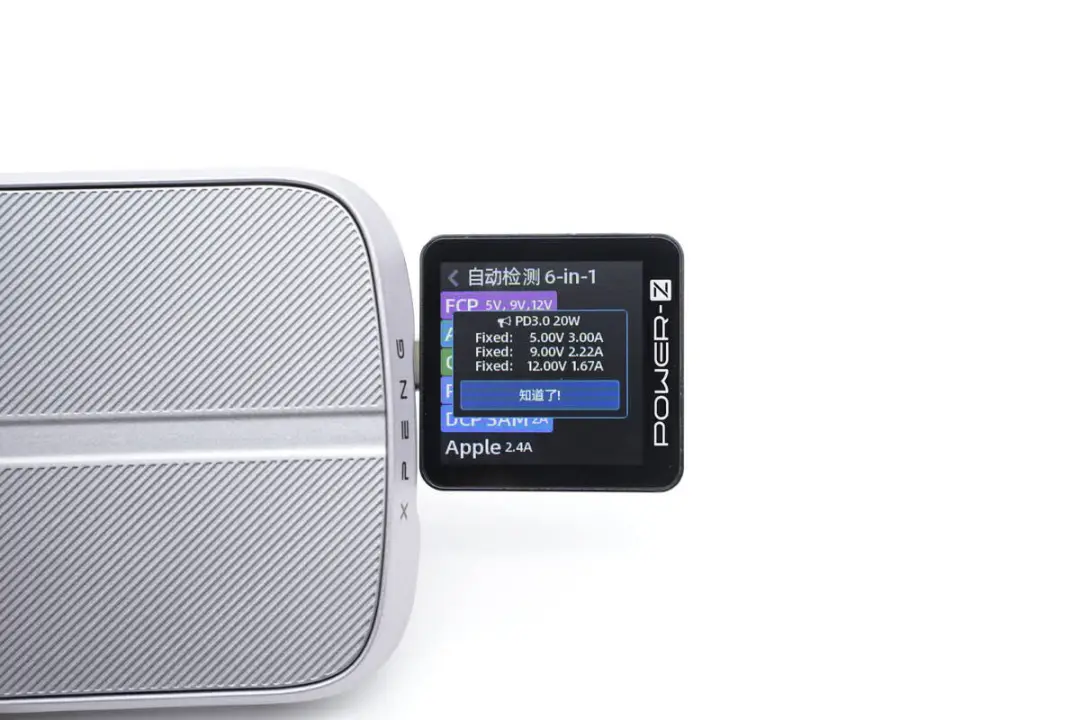

并且具备5V3A、9V2.22A、12V1.67A三组固定电压档位。

测得USB-A口支持FCP、AFC、QC3.0、Apple 2.4A、Samsung 5V2A、DCP充电协议。

小鹏10000mAh口袋充电宝拆解

看完小鹏这款口袋充电宝的开箱展示，下面就带来这款充电宝的拆解，一起看看内部设计。

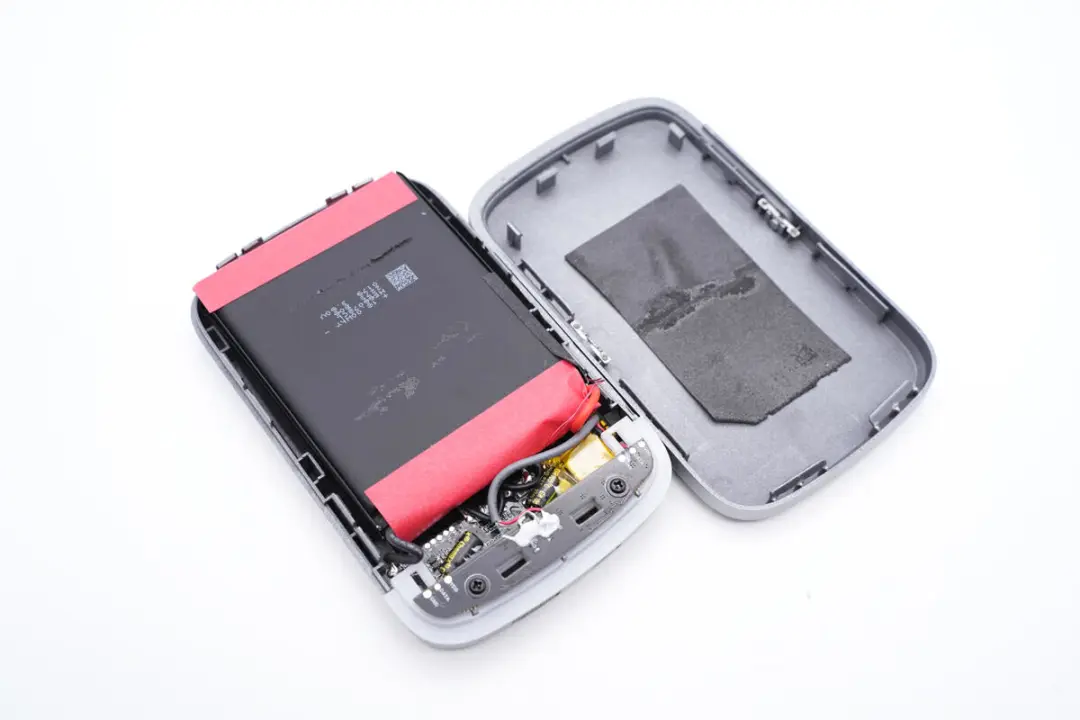

首先沿接缝撬开外壳，外壳通过卡扣和双面胶粘贴固定。

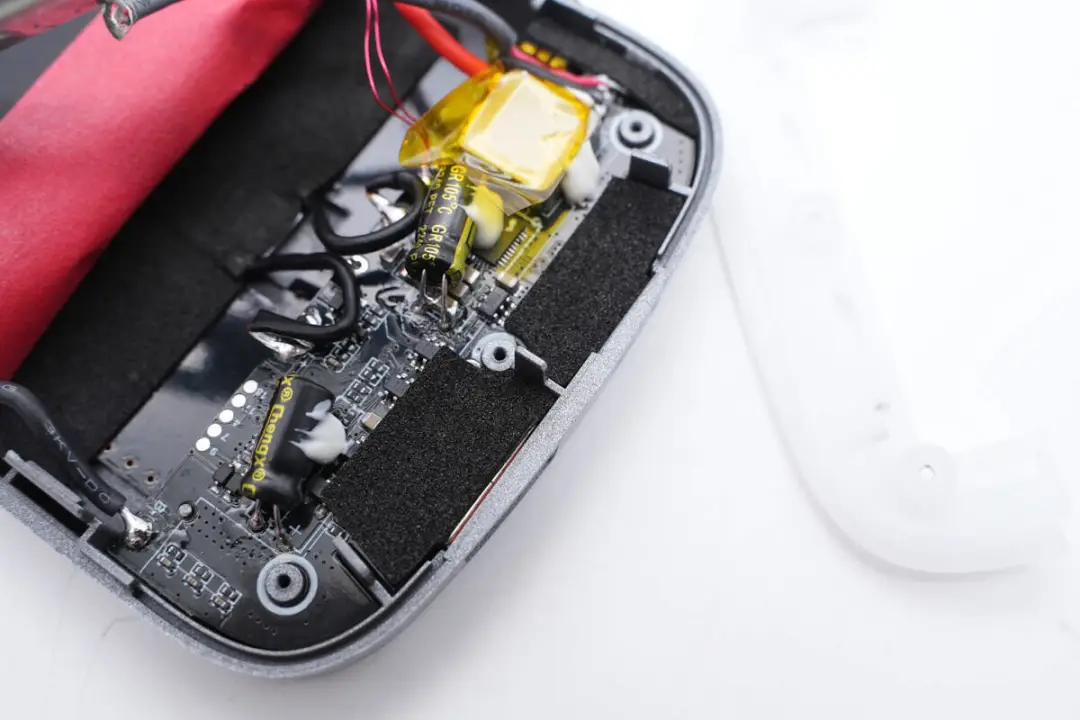

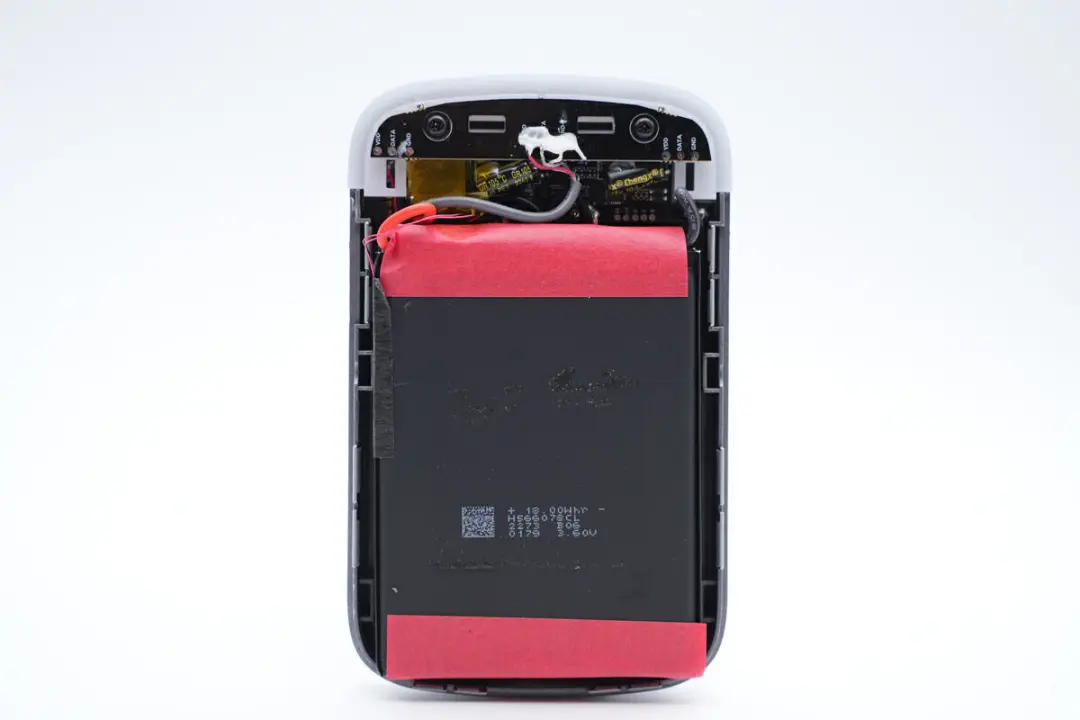

壳体内部一览，上方是一块PCB，焊接导线连接。

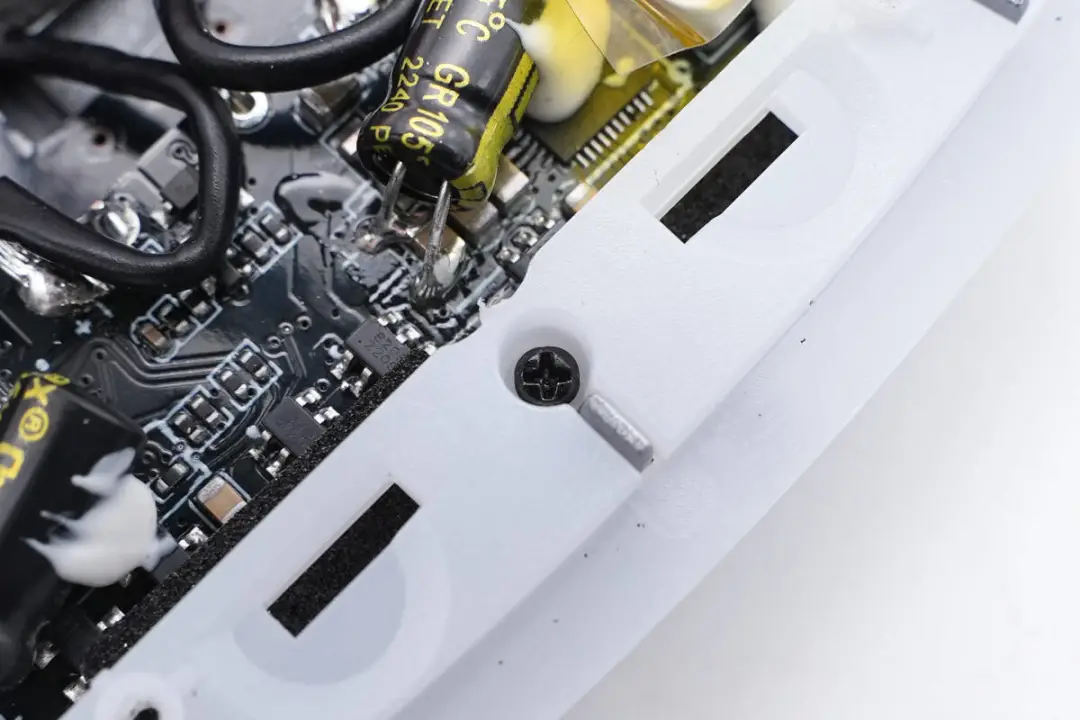

PCB板通过螺丝固定。

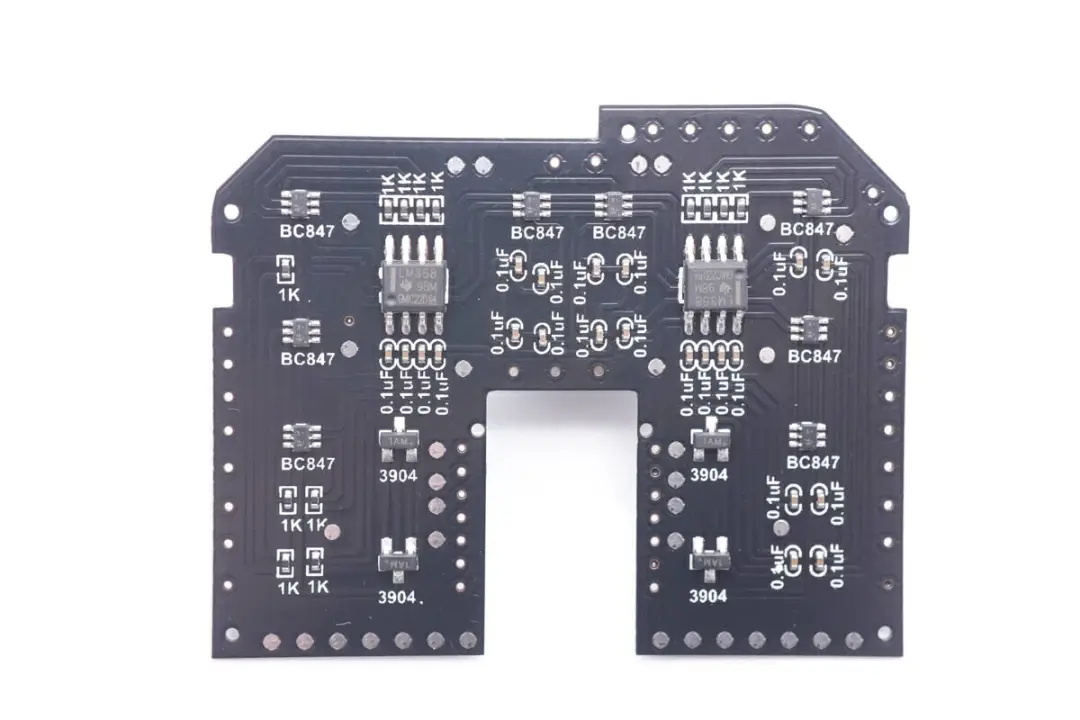

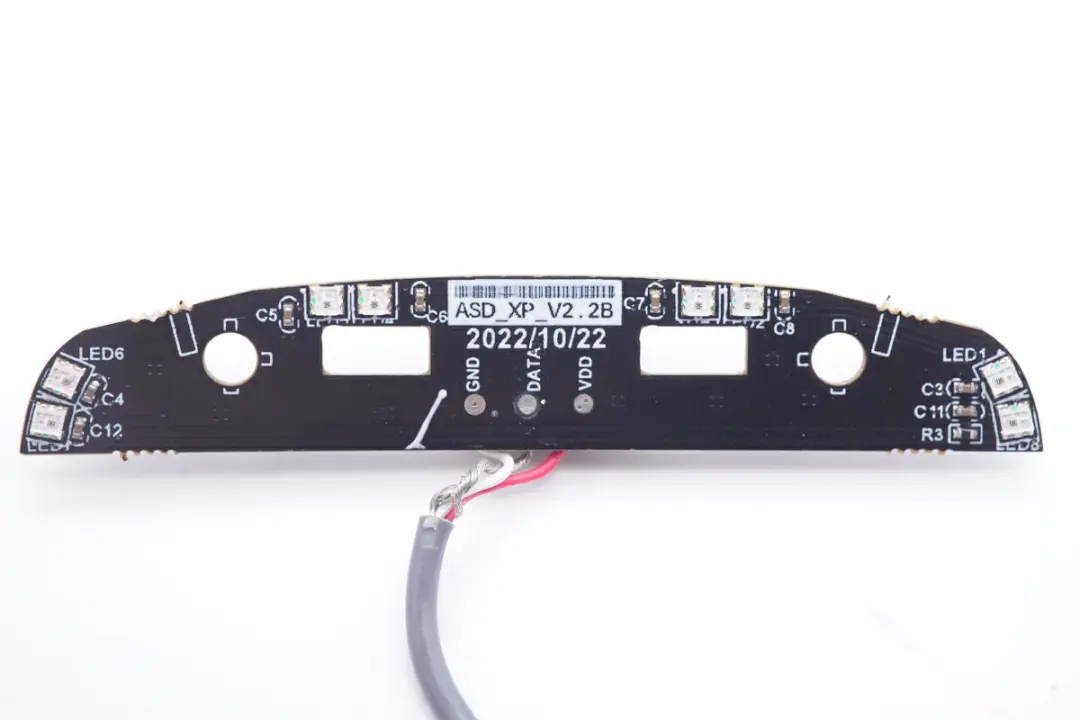

拧开螺丝取下小块PCB，下面为半透明导光灯板，通过螺丝固定。

拆下半透明导光灯板，在下面为移动电源和无线充电功能的PCB。

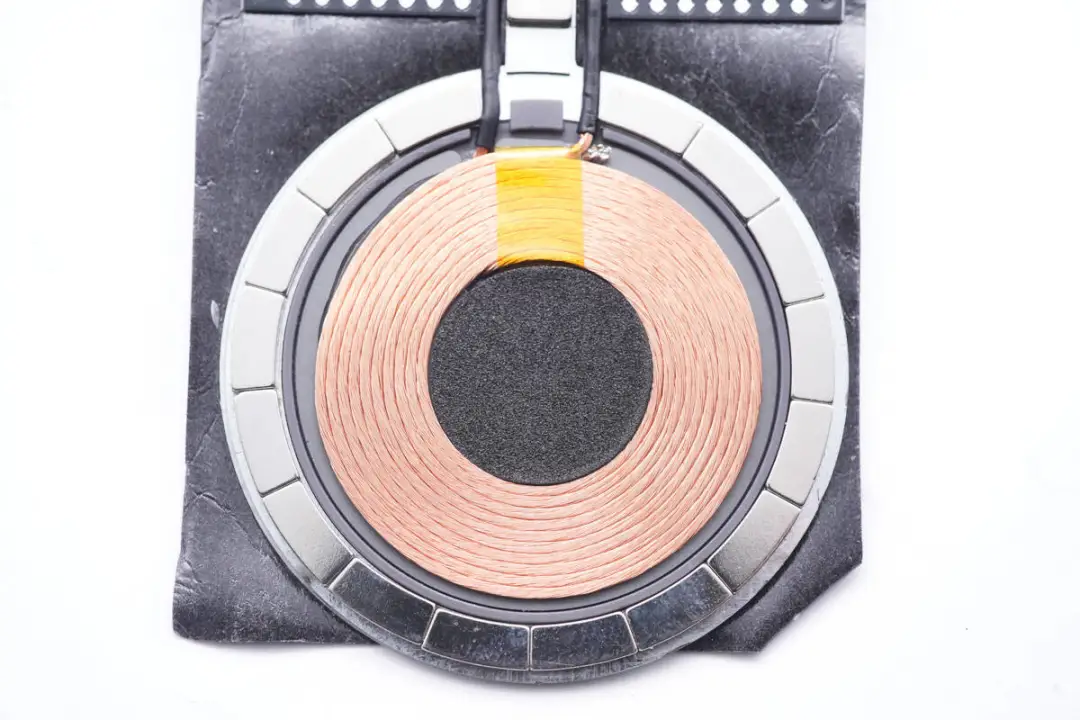

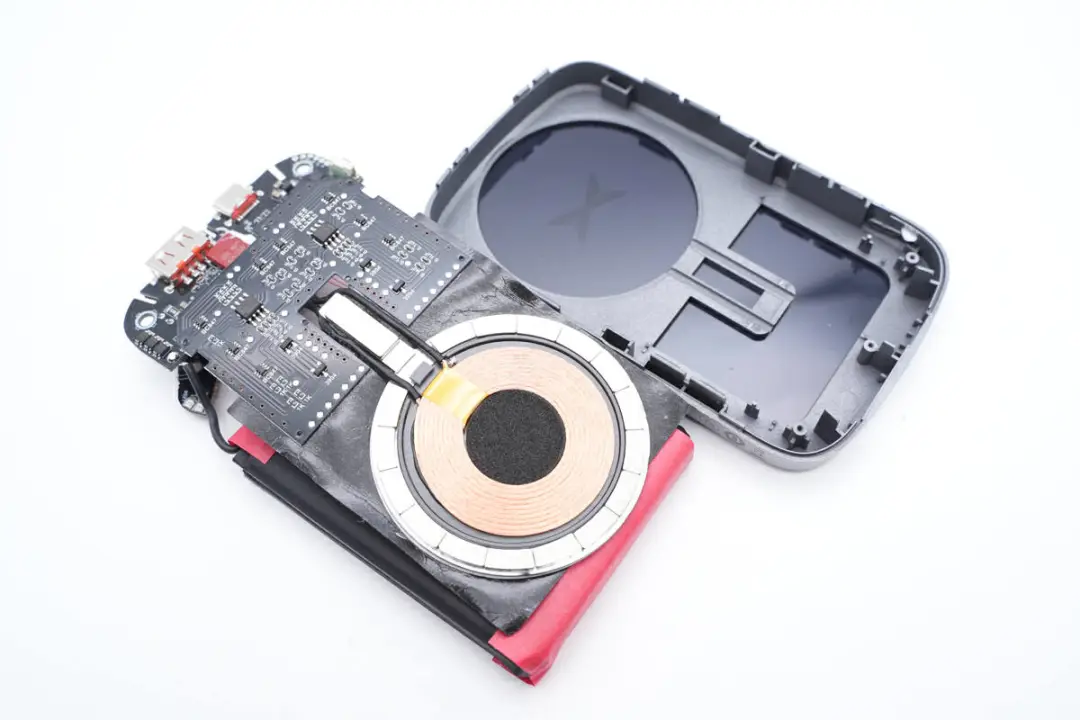

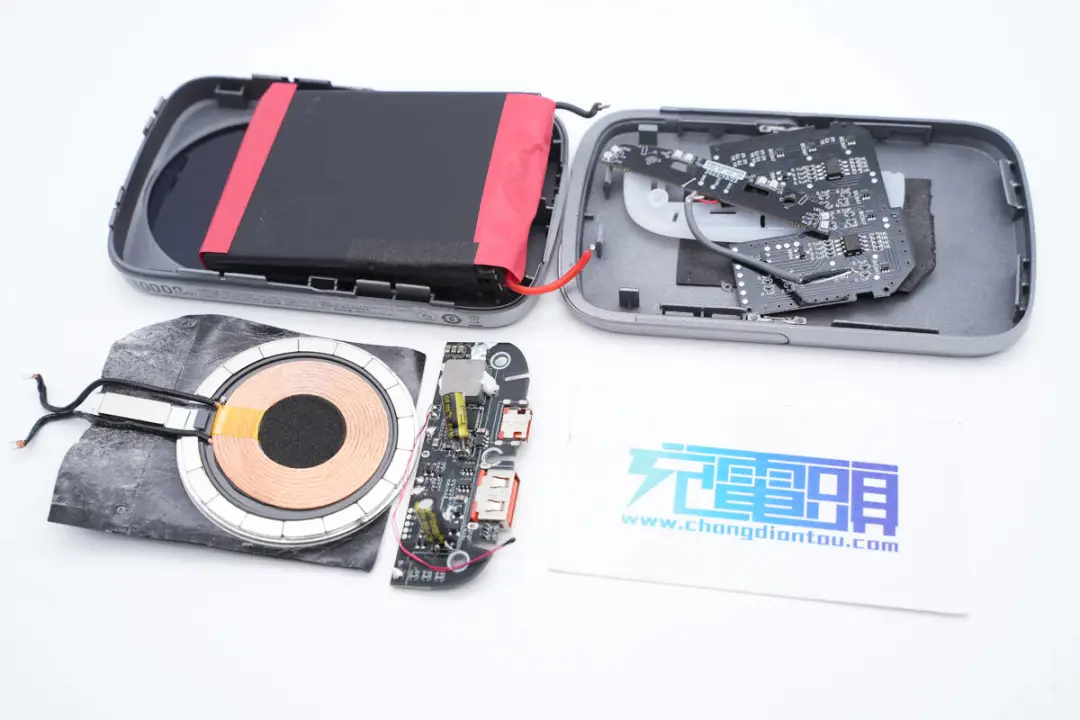

从外壳中拆解取出PCBA模块和无线充电线圈。

壳体内部半透明面板对应线圈和PCB位置开窗，可以观察到内部器件。

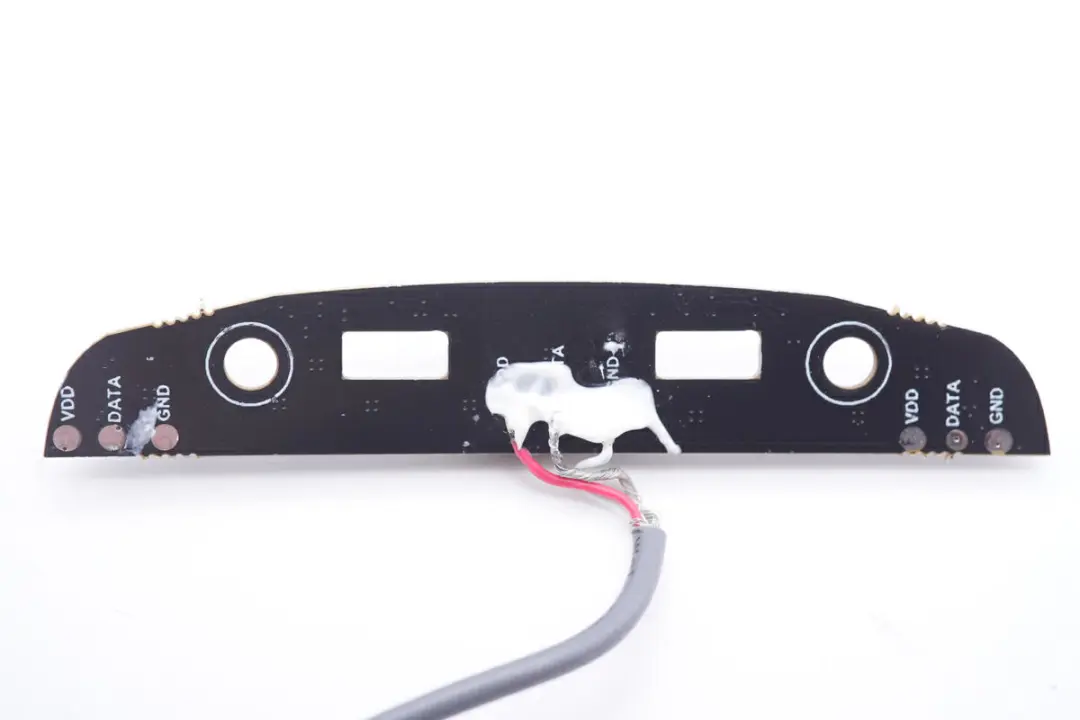

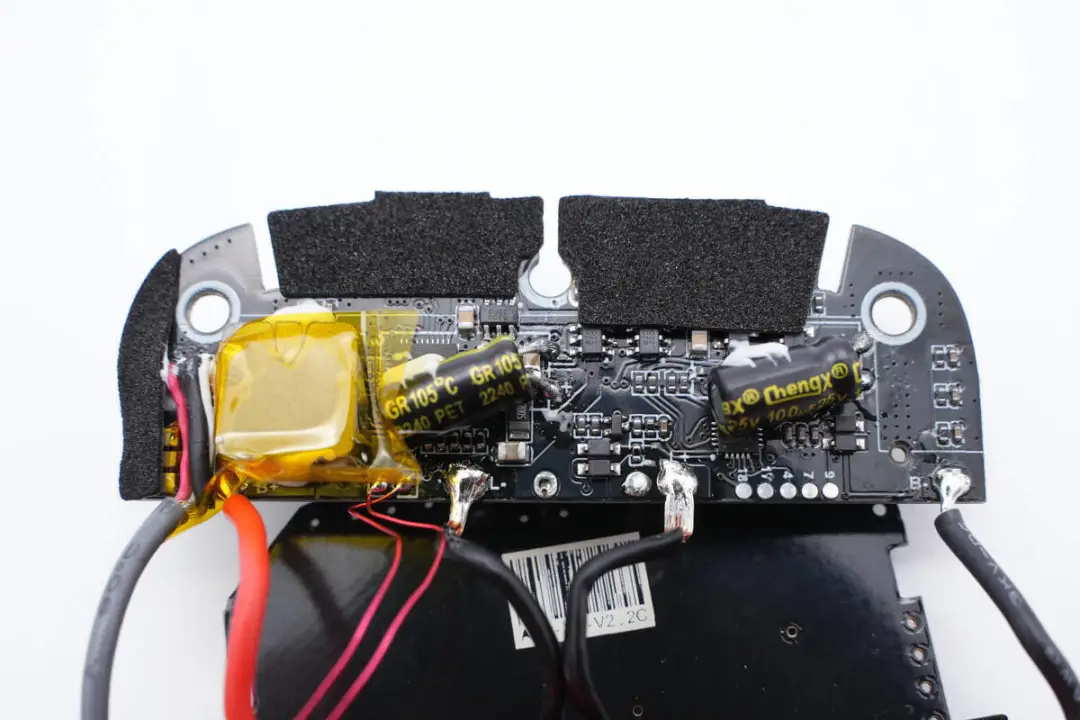

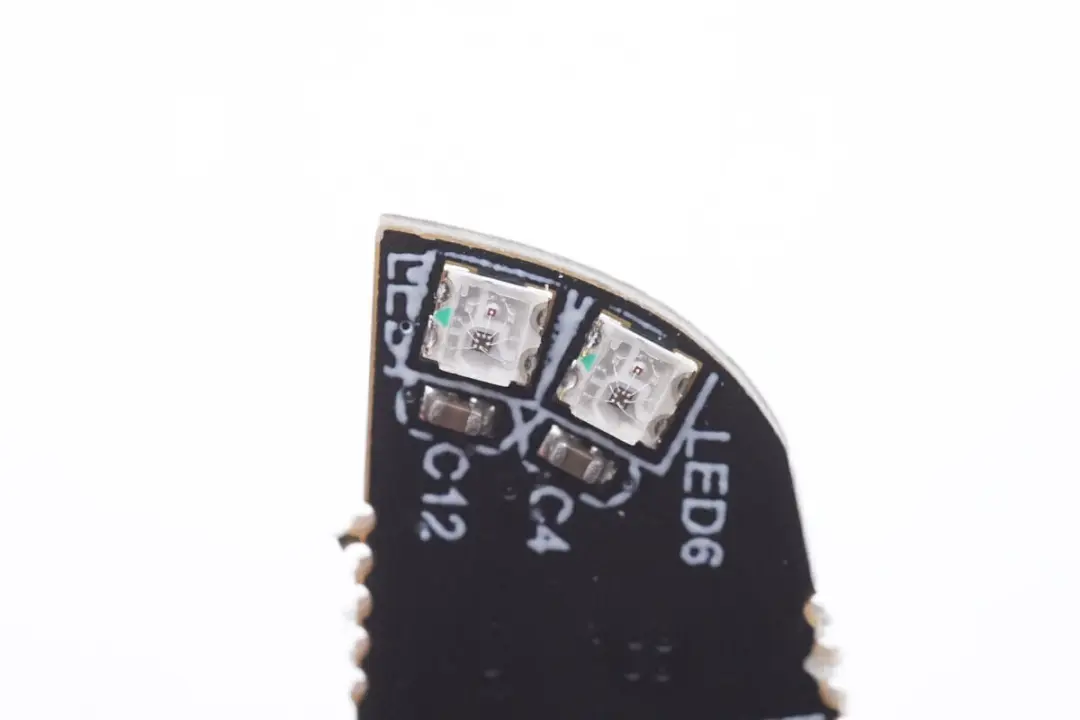

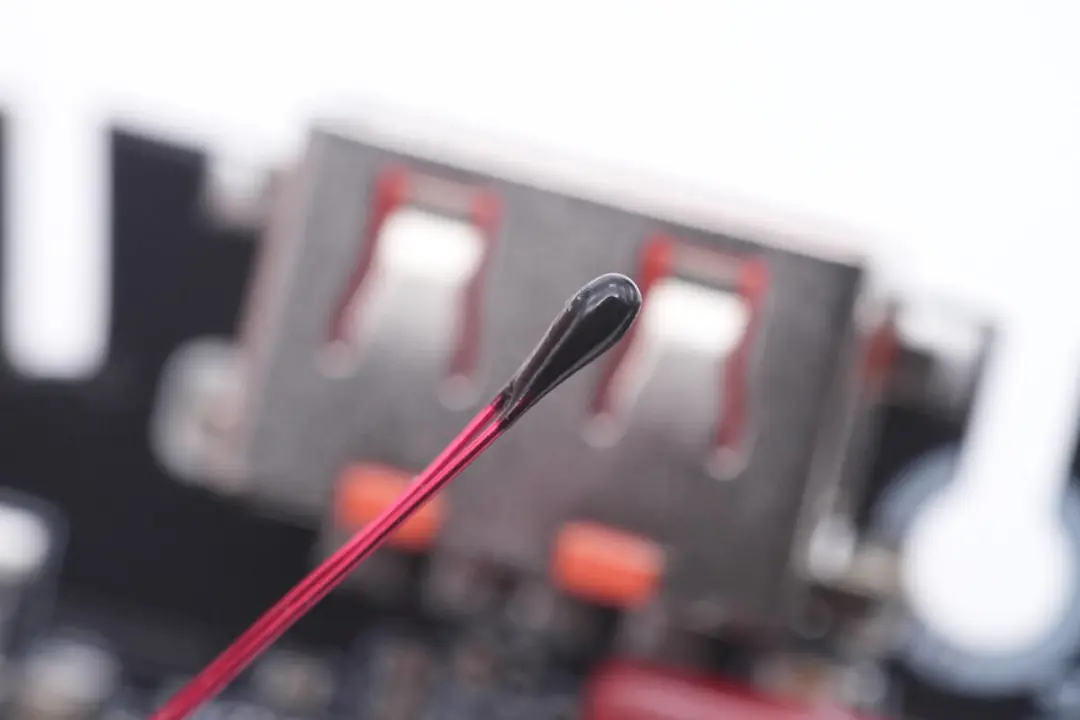

电池，无线充电线圈，热敏电阻和指示灯小板均焊接连接到PCBA模块，PCBA模块上焊接电感和两颗电解电容。

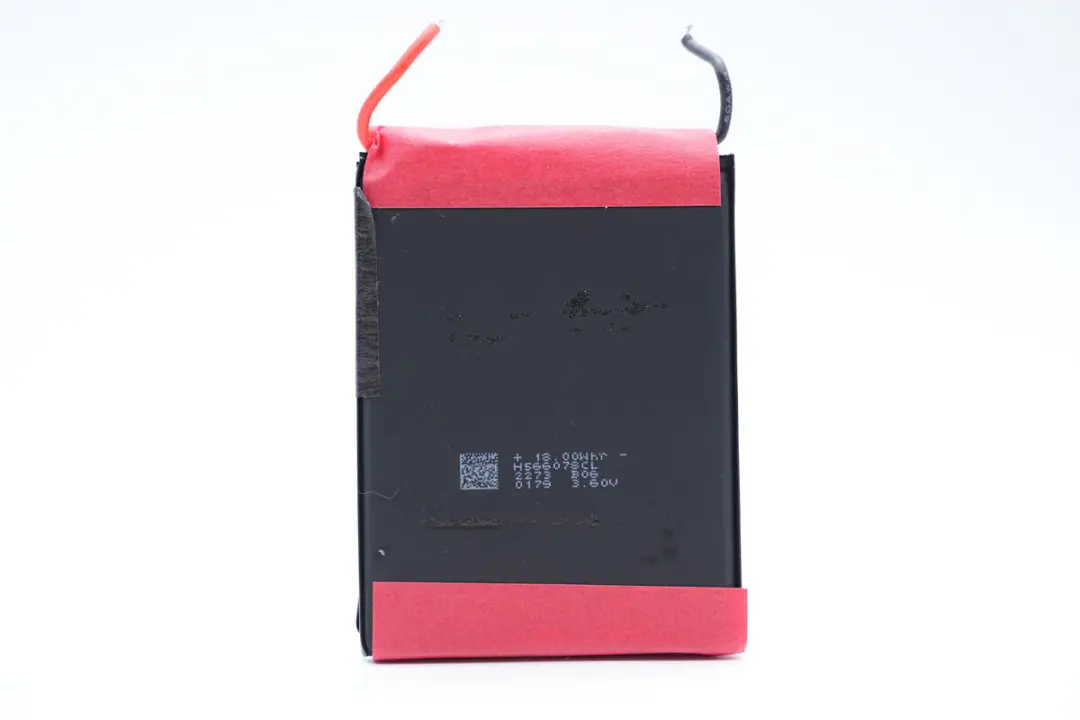

焊接取下电池组，电池组由两片电芯并联组成，容量为10000mAh，电池上下粘贴青稞纸保护。

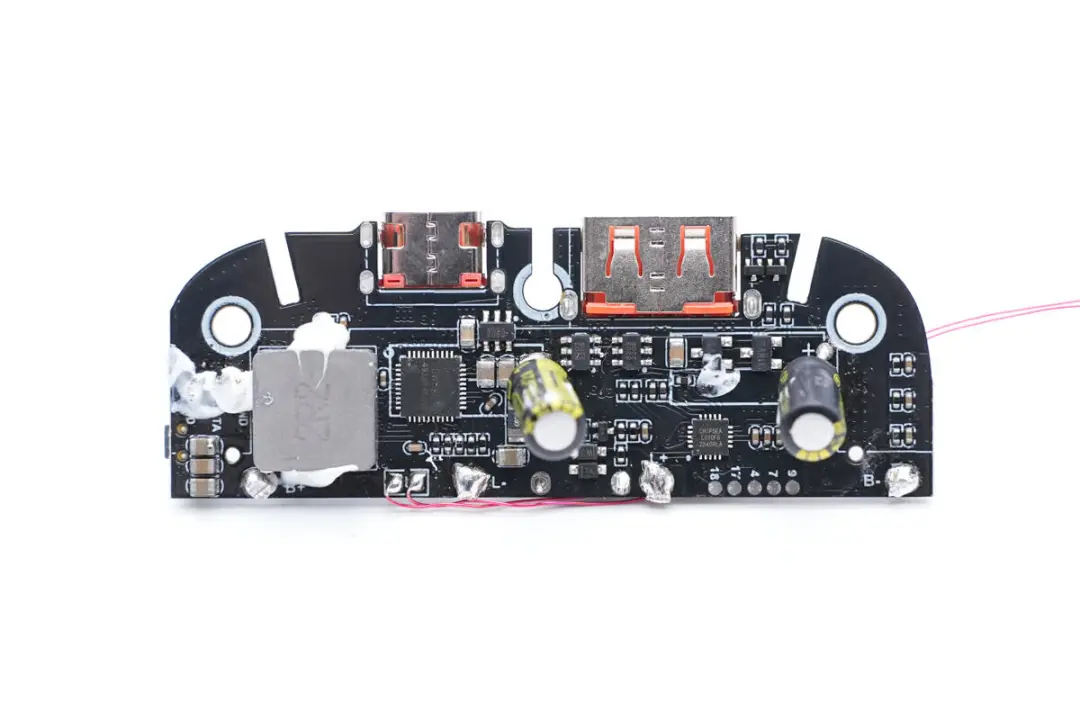

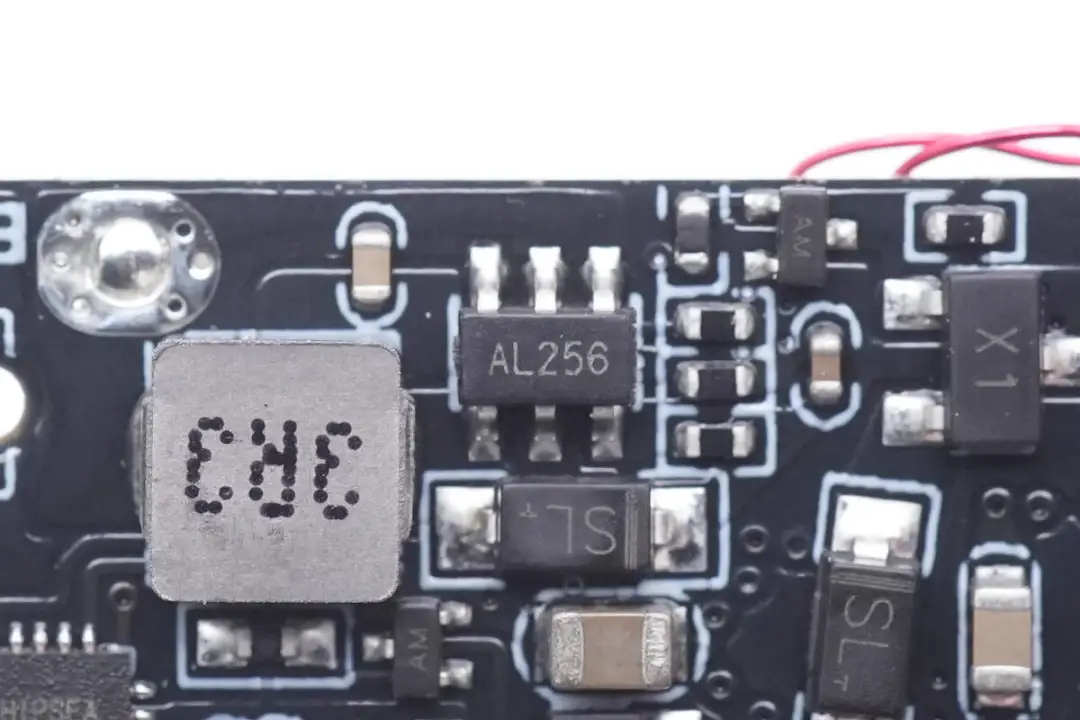

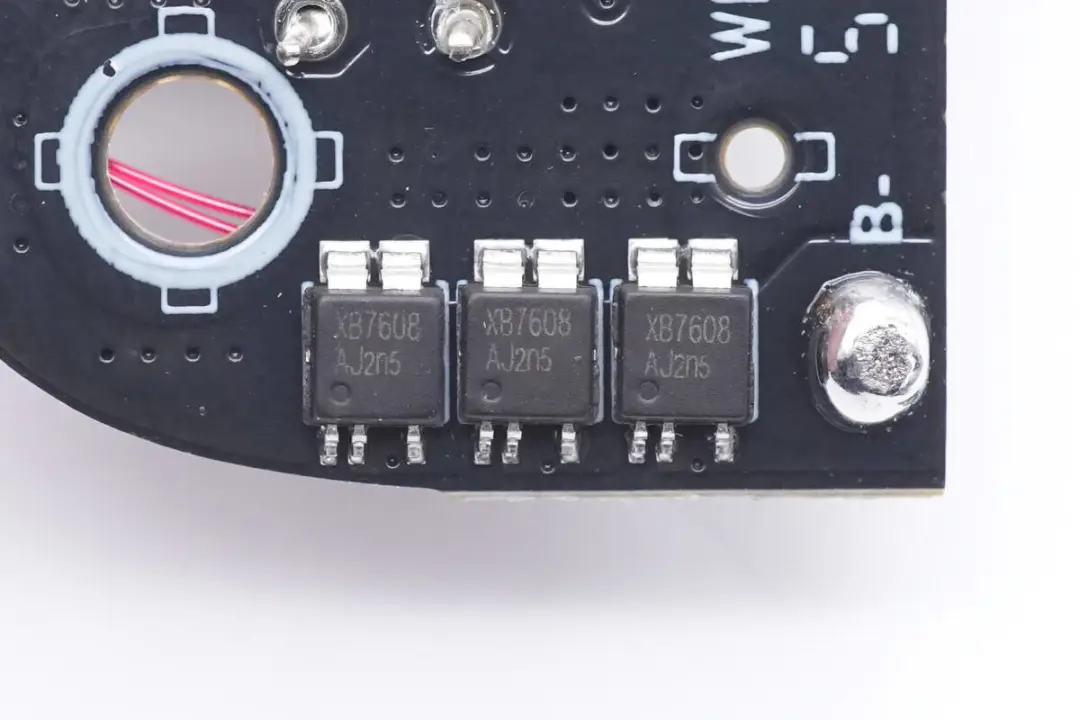

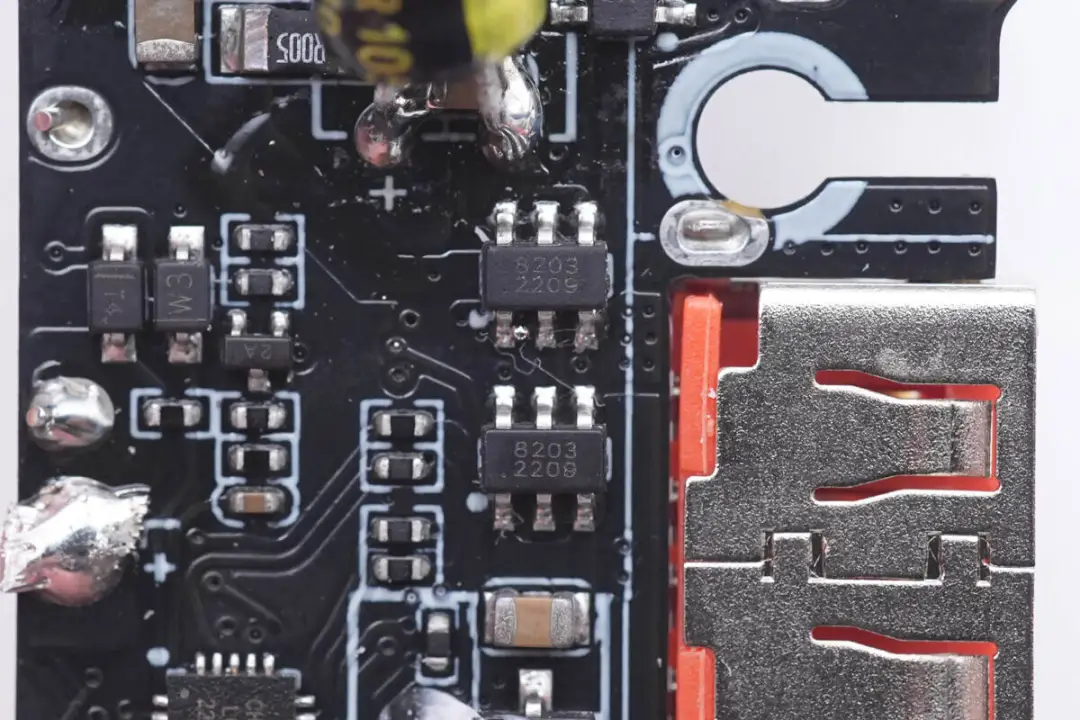

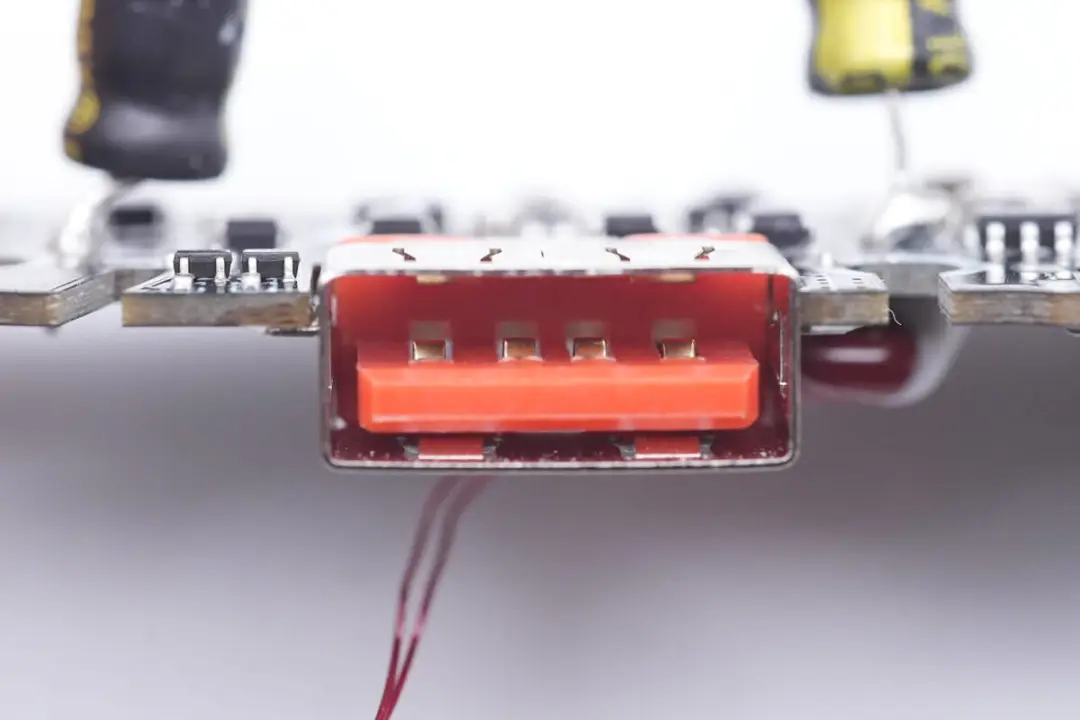

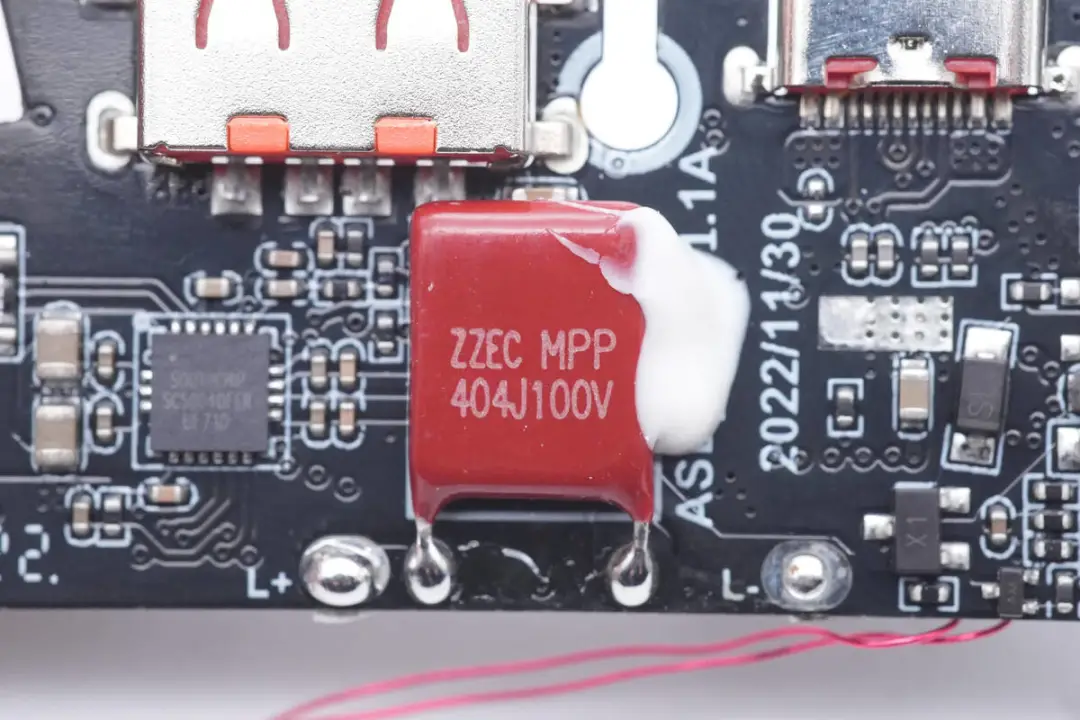

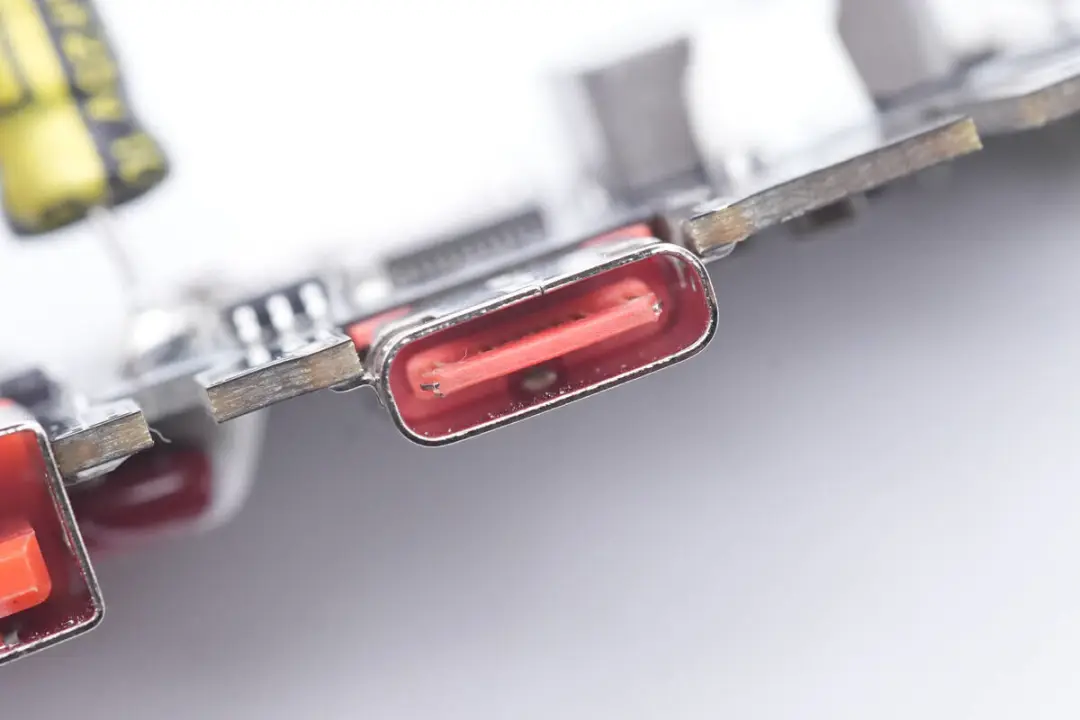

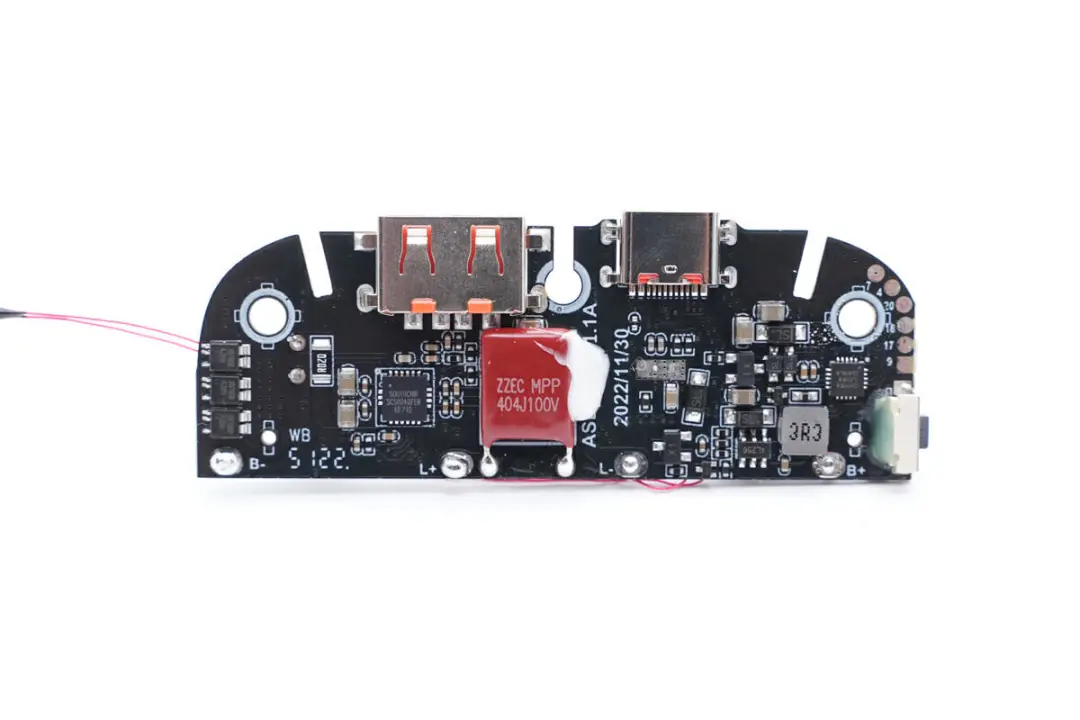

PCBA模块正面一览，焊接电池保护芯片，无线充电功率芯片。CBB谐振电容和升压电路。上方焊接USB-A和USB-C母座。

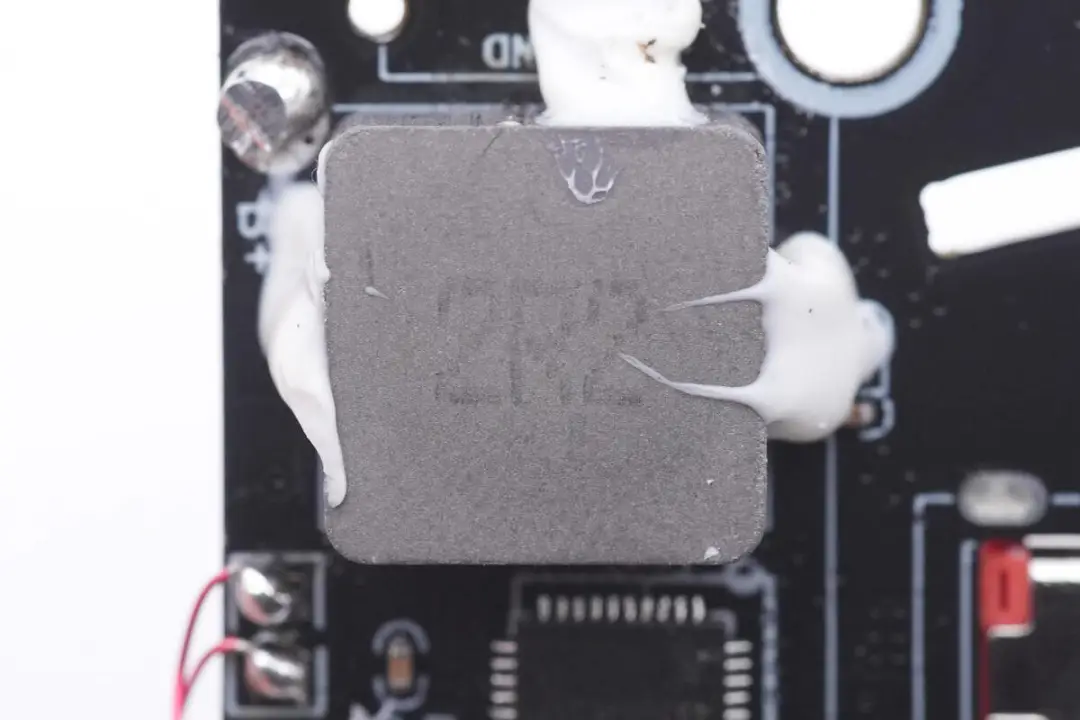

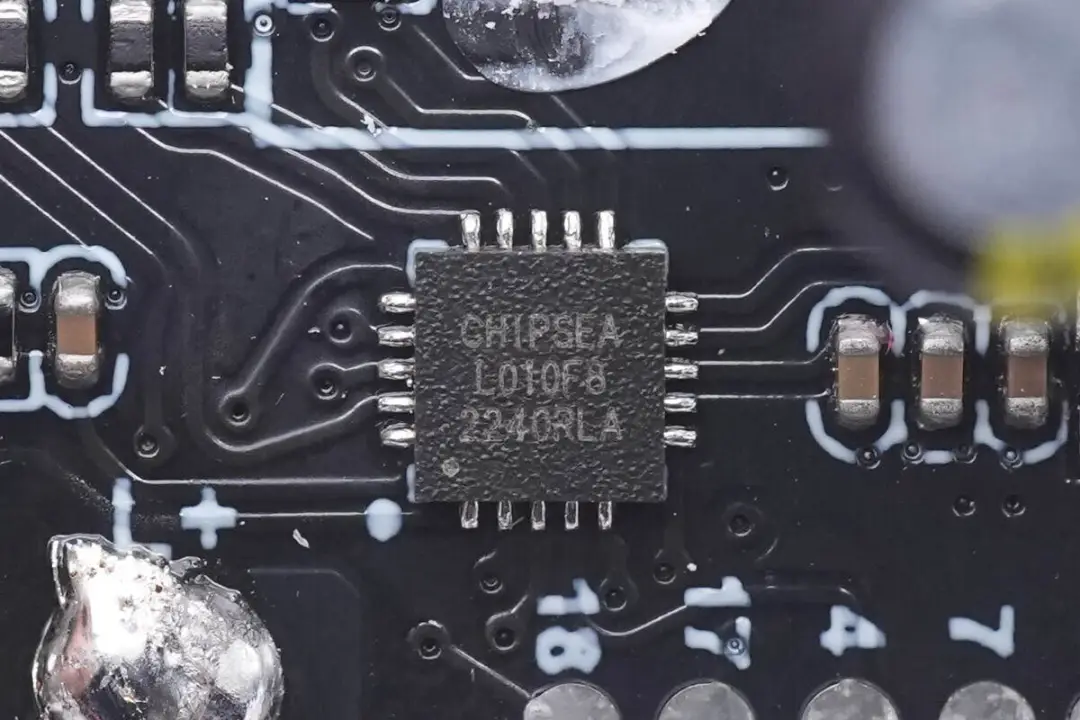

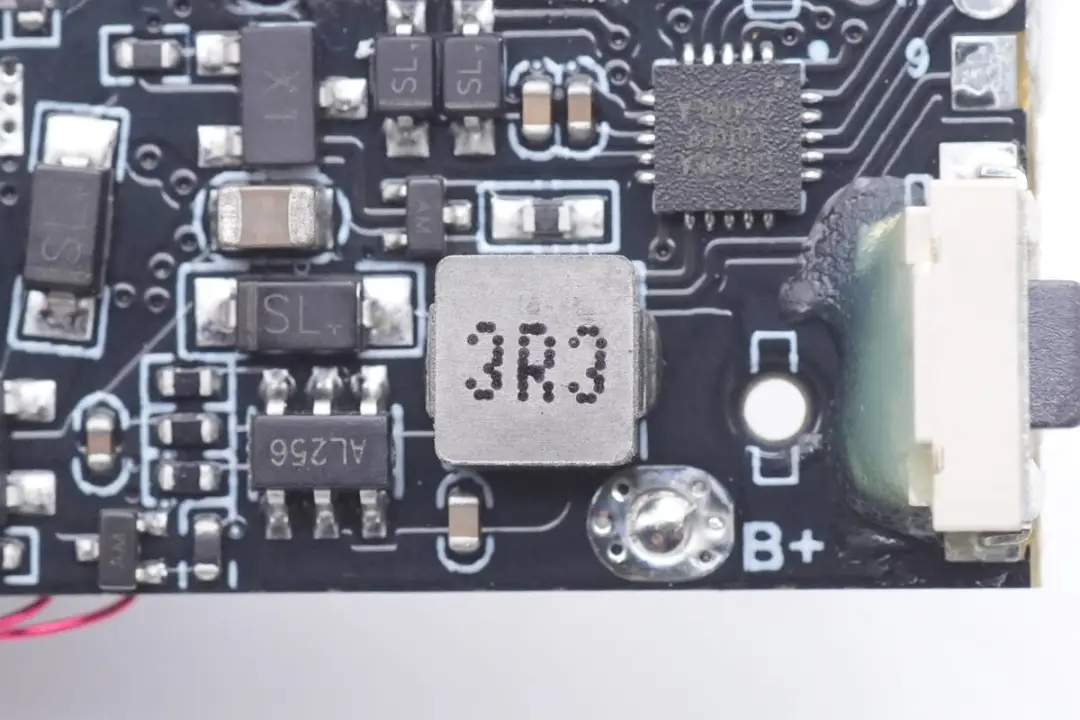

背面焊接合金电感，移动电源主控芯片，电解电容和无线充电MCU芯片，另外还焊接两颗电解电容用于滤波。

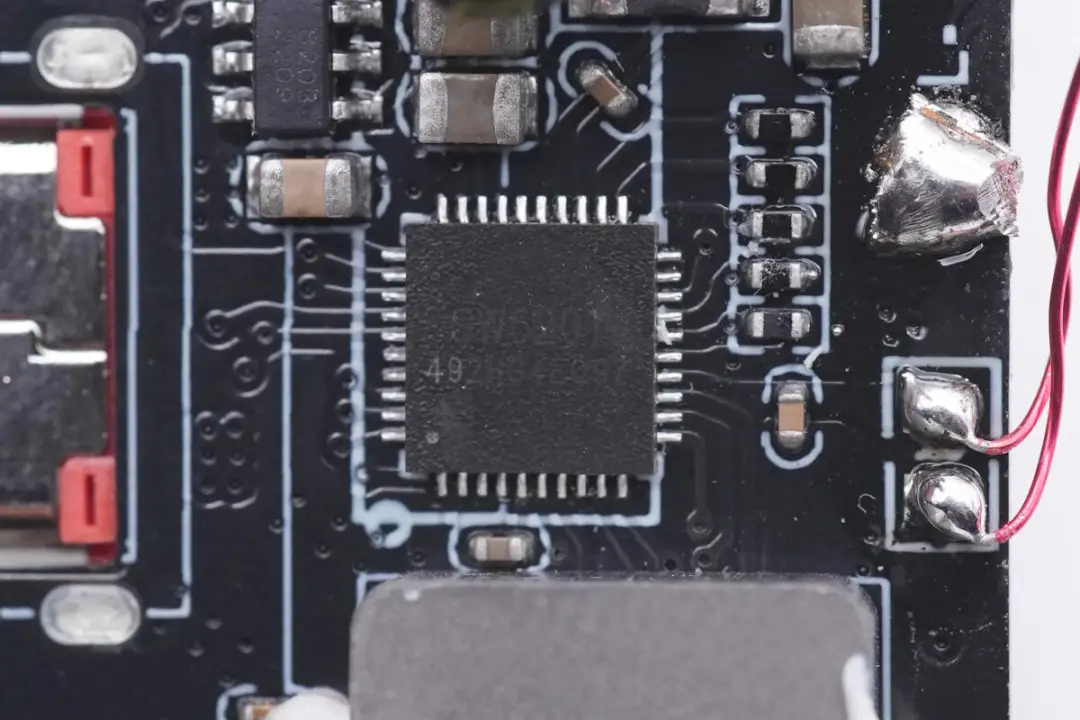

移动电源主控芯片采用智融SW6201。这是一款高集成度的多协议双向快充移动电源专用多合一芯片，支持 A+A+B+C 口任意口快充。其集成了5A高效率开关充电，18W高效同步升压输出，PPS、PD、QC、AFC、FCP、PE、SFCP等多种快充协议，电量计量，数码管/LED灯显示以及相应的控制管理逻辑。外围只需少量的器件，即可组成完整的高性能双向快充移动电源解决方案。
