知名配件品牌mophie推出了一款20000mAh的快充移动电源，这款移动电源具备45W输出功率，能够为MacBook提供8小时以上的续航，为iPhone可以提供72小时以上的续航。移动电源采用布艺面料外观，长条机身设计，便于携带。
移动电源配备两个USB-C接口，其中一个接口支持45W充放电，另一个接口支持45W放电，双口同时输出时支持功率自动分配，两个接口均支持快充。下面充电头网就带来这款移动电源的拆解，看看内部的用料和设计。
此前充电头网已经拆解过mophie迷你20W 5000mAh快充移动电源、mophie 8000mAh无线充移动电源、mophie 6000mAh 18W PD快充移动电源等产品，欢迎查阅。
mophie 45W快充移动电源开箱

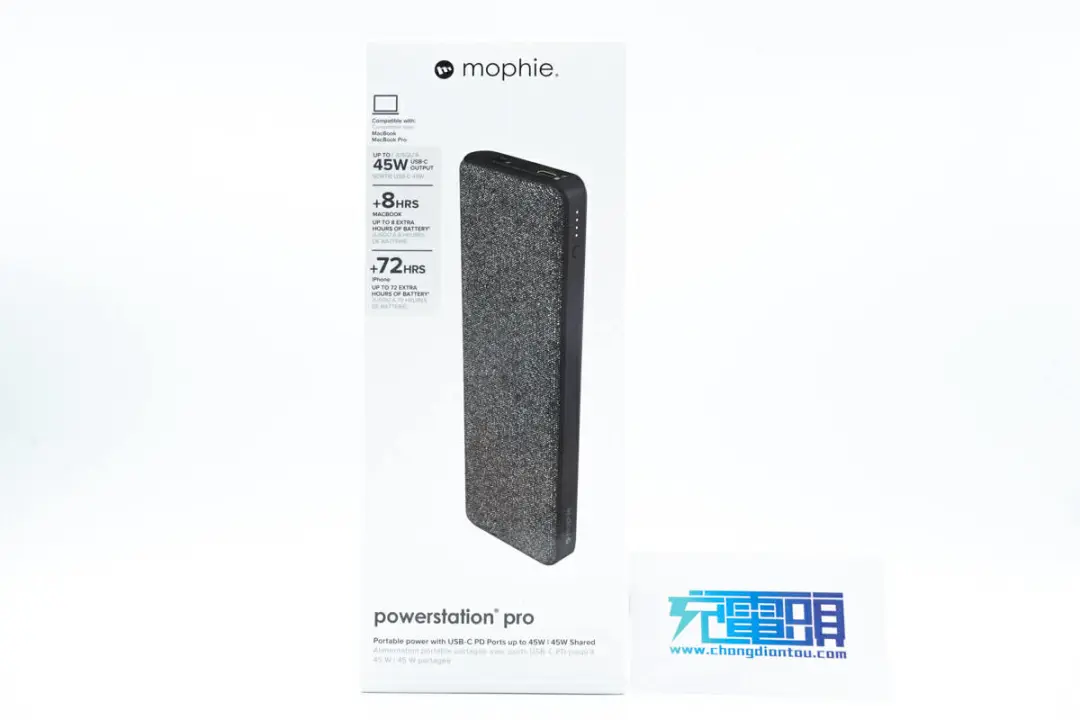

包装盒为mophie 一贯设计风格，正面印有充电器外观图示以及特色：45W输出、8 小时以上 MacBook 、以及72 小时以上 iPhone续航；此外底部印有“powerstation pro ”名称字样。
背面印有全英文规格铭文；顶部为产品端口解析图示，两个USB-C端口均支持20W/45W功率输出；中部为充电宝特色要点：高达45W的快速充电、USB-C输出端口、双USB-C充电端口以及优质织物材质。

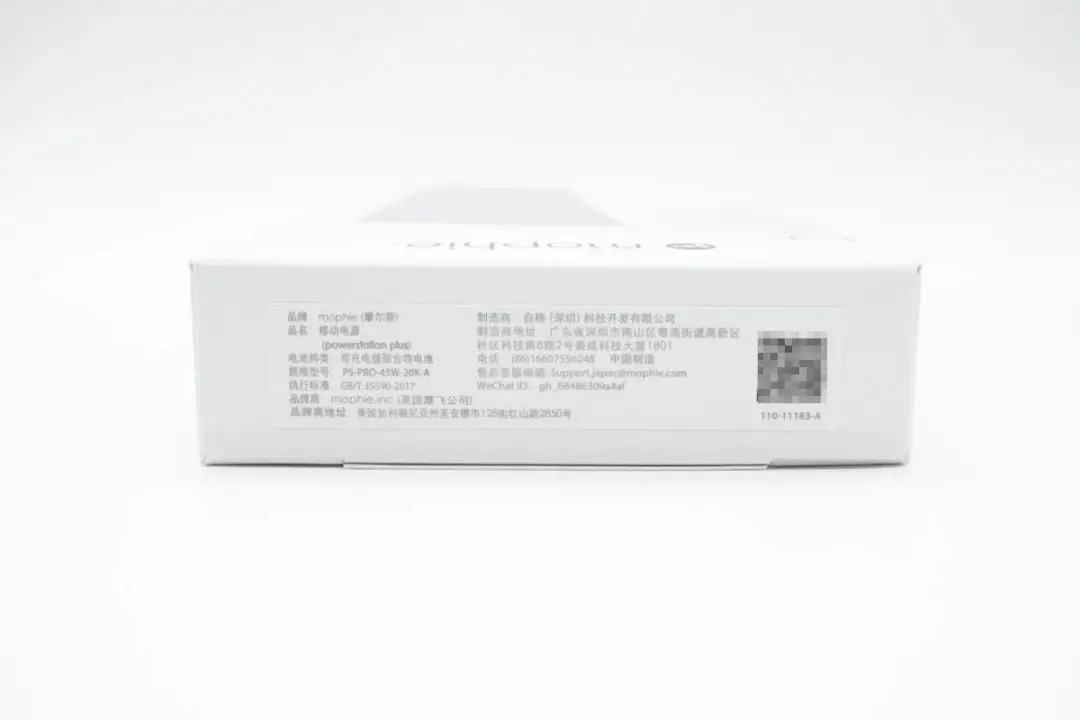

侧面贴有产品规格参数铭文贴纸，有品牌商、制造商等信息。

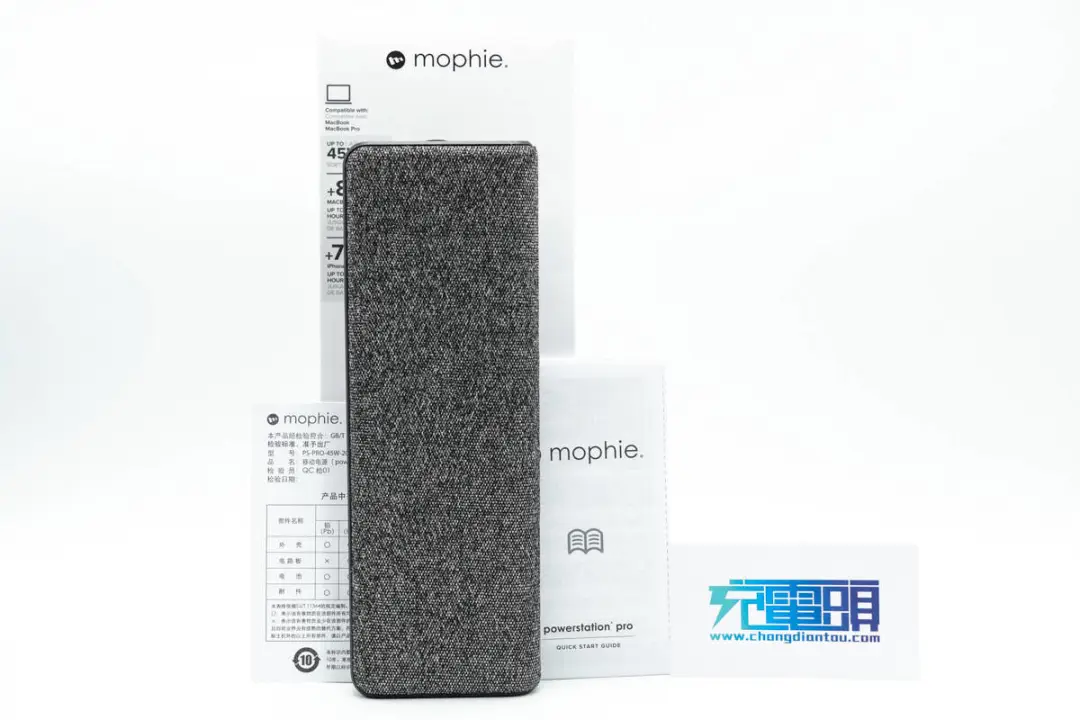

取出包装盒里配件，除本体外，另有一份多语言说明书。

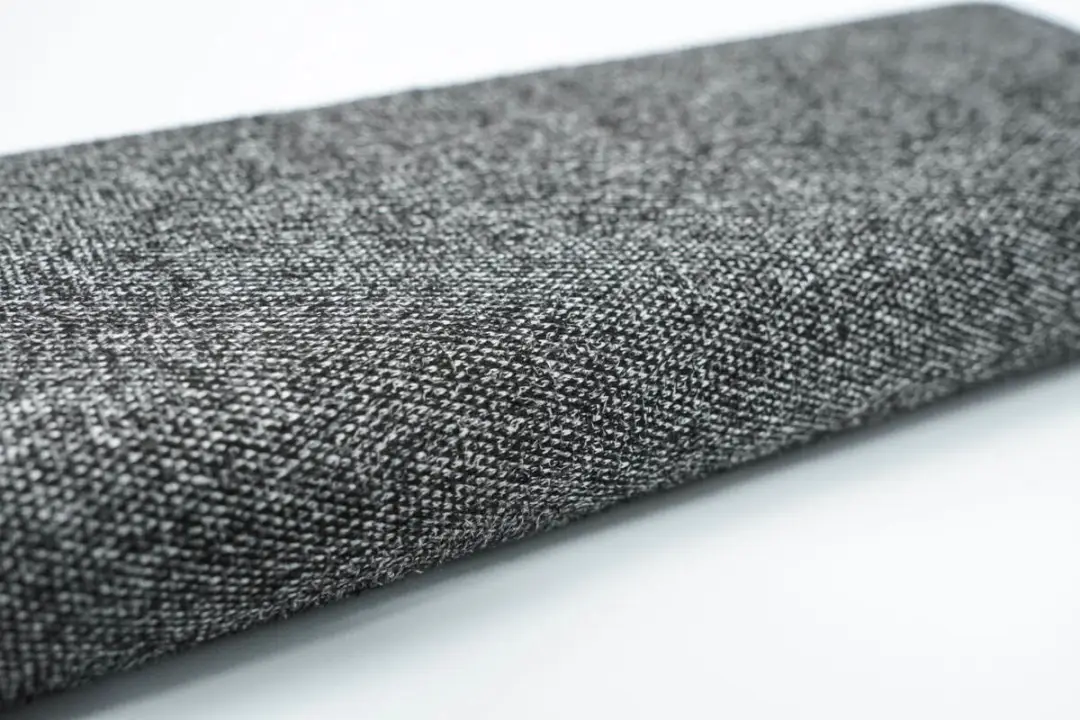

mophie 45W双C口充电宝正反面采用时尚耐用的优质面料设计，凸显轻奢质感，并且抗磨耐造，耐脏易清洗；无任何标签字样，极度简约。
从边缘看，是采用一整块面料制成，表面如毛毯般有轻微毛呢，或是有意制造，增添舒适触感。

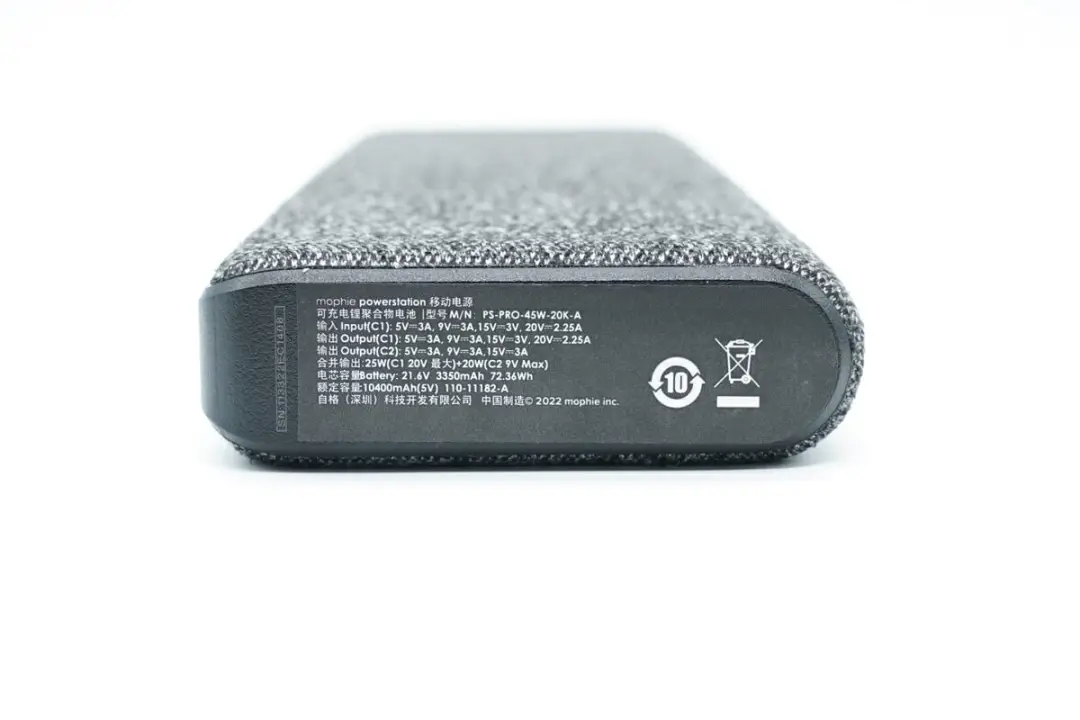

mophie 45W双C口充电宝侧面贴有规格参数贴纸；
型号：PS-PRO-45W-20K-A
USB-C1输入：5V3A，9V3A，15V3A，20V2.25A
USB-C1输出：5V3A，9V3A，15V3A，20V2.25A
USB-C2输出：5V3A，9V3A，15V3A
同时输出：25W（C1 20V 最大）+20W（C2 9V Max）
电芯容量：21.6V 3350mAh 72.36Wh
额定容量：10400mAh（5V）
制造商：自格（深圳）科技开发有限公司。

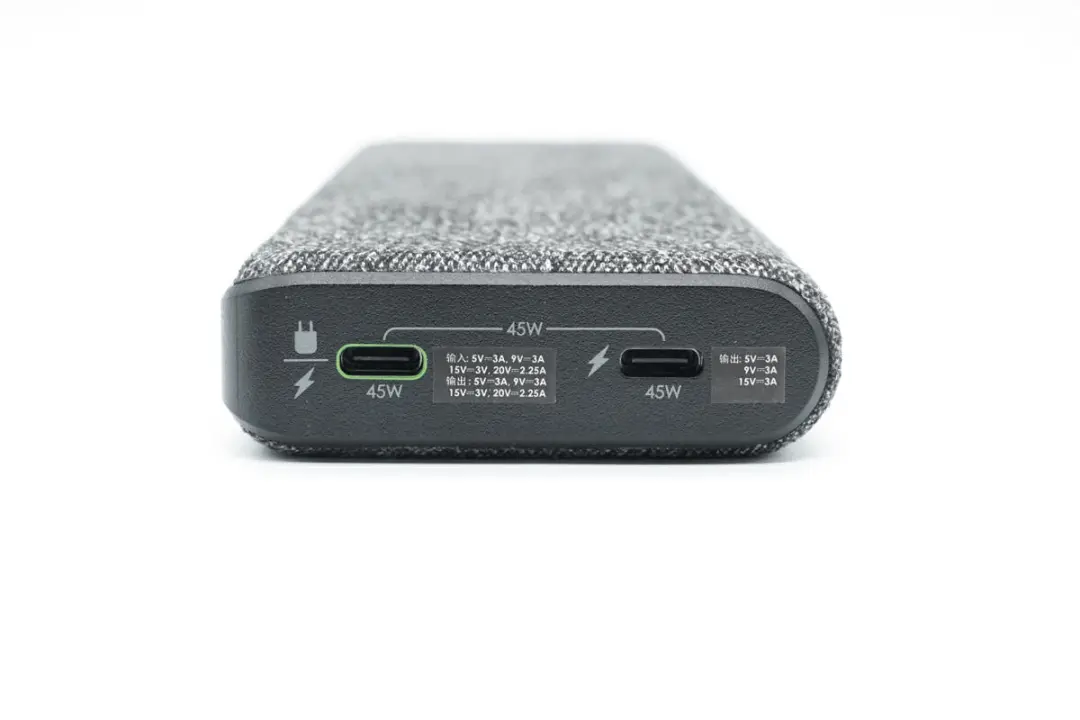

侧边细纹磨砂边框采用ABS+PC塑料材质制作；输出/输入端配置两个USB-C端口，可以看到USB-C端口左侧均印有相关标识，表明左侧USB-C端口支持输入输出。

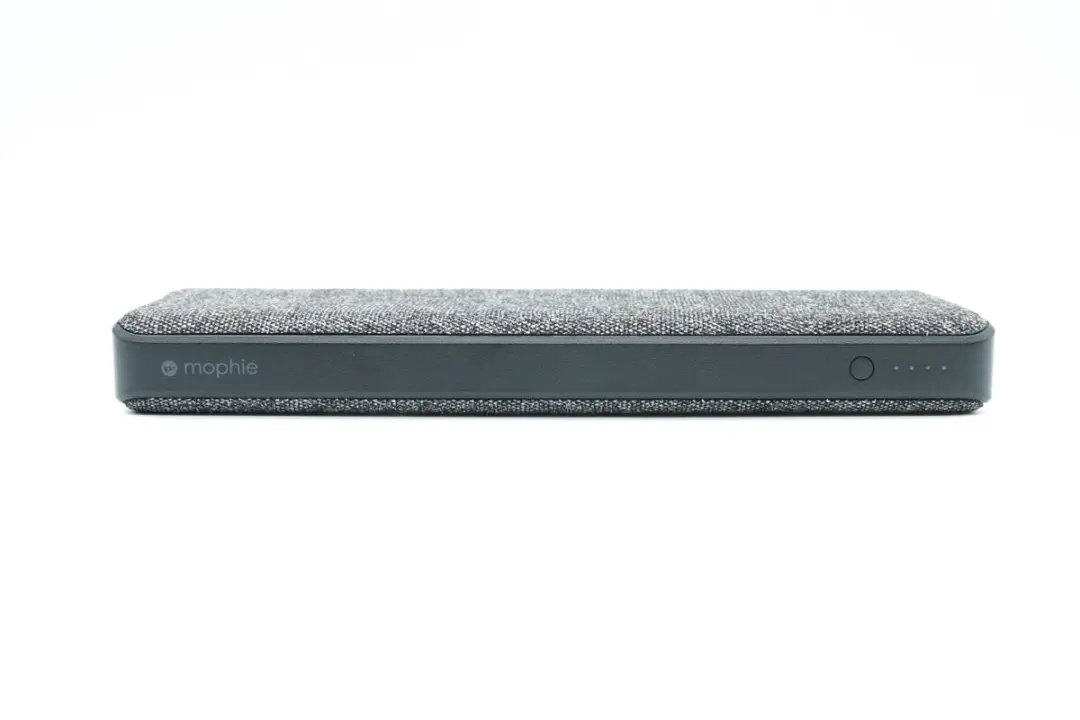

另一侧面左侧为mophie品牌Logo，右侧为开关机按钮、四颗LED电量指示灯。

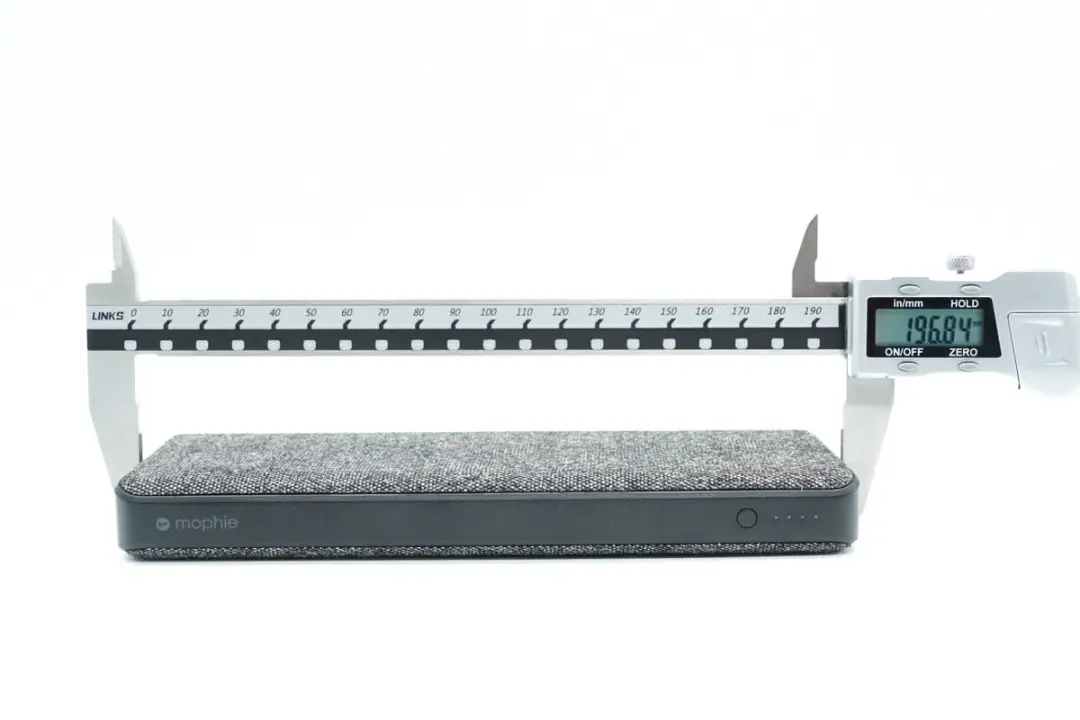

测得mophie 45W充电宝长度为196.84mm。

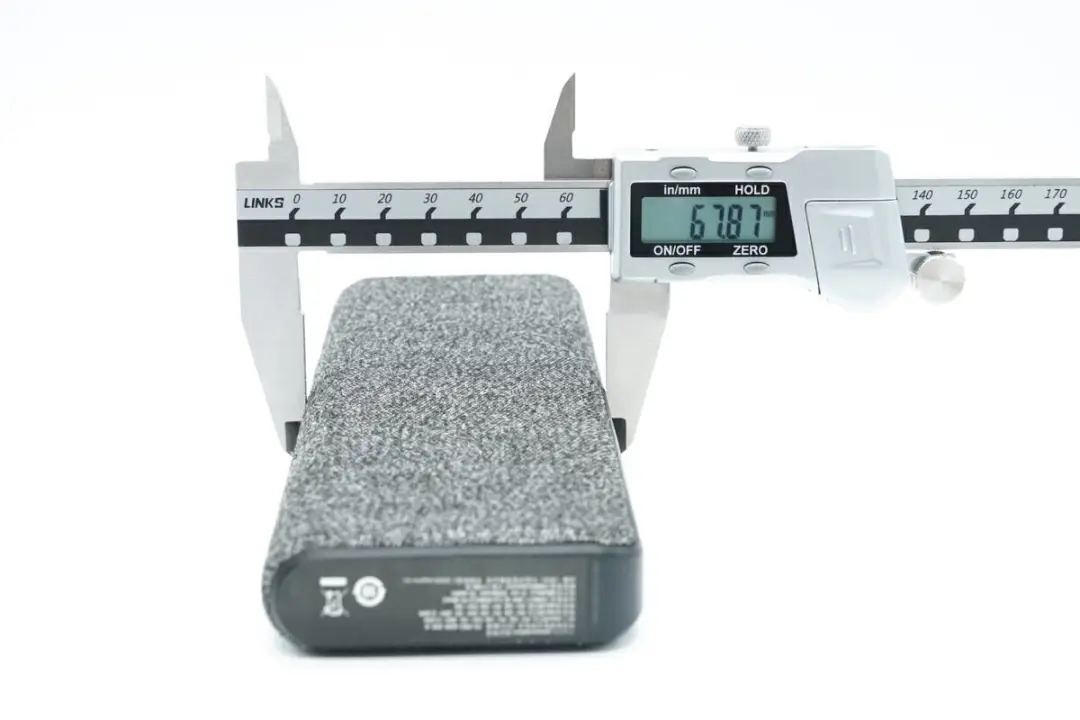

宽度为67.87mm。

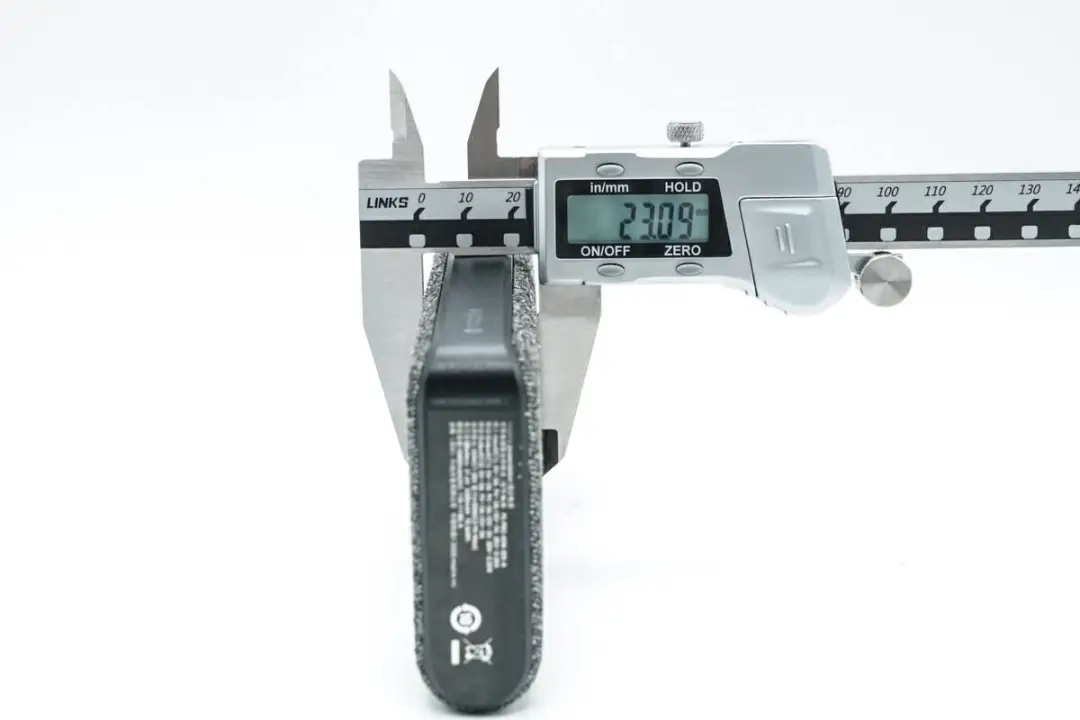

厚度为23.09mm。

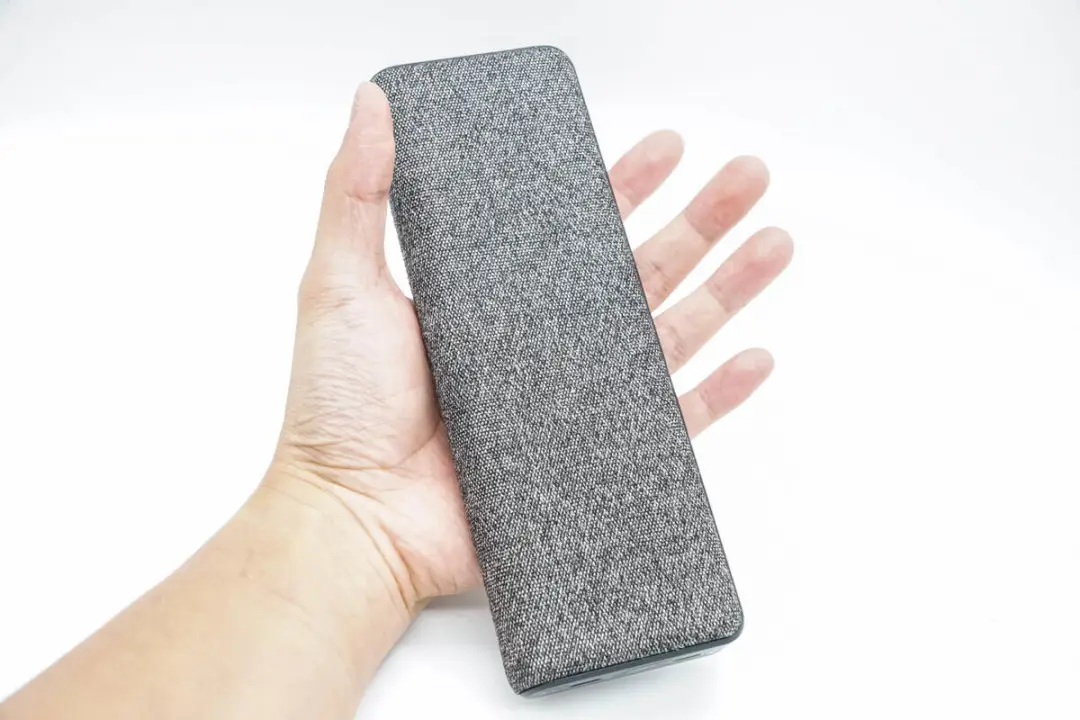

放在成年男性手掌中对比，体型修长。

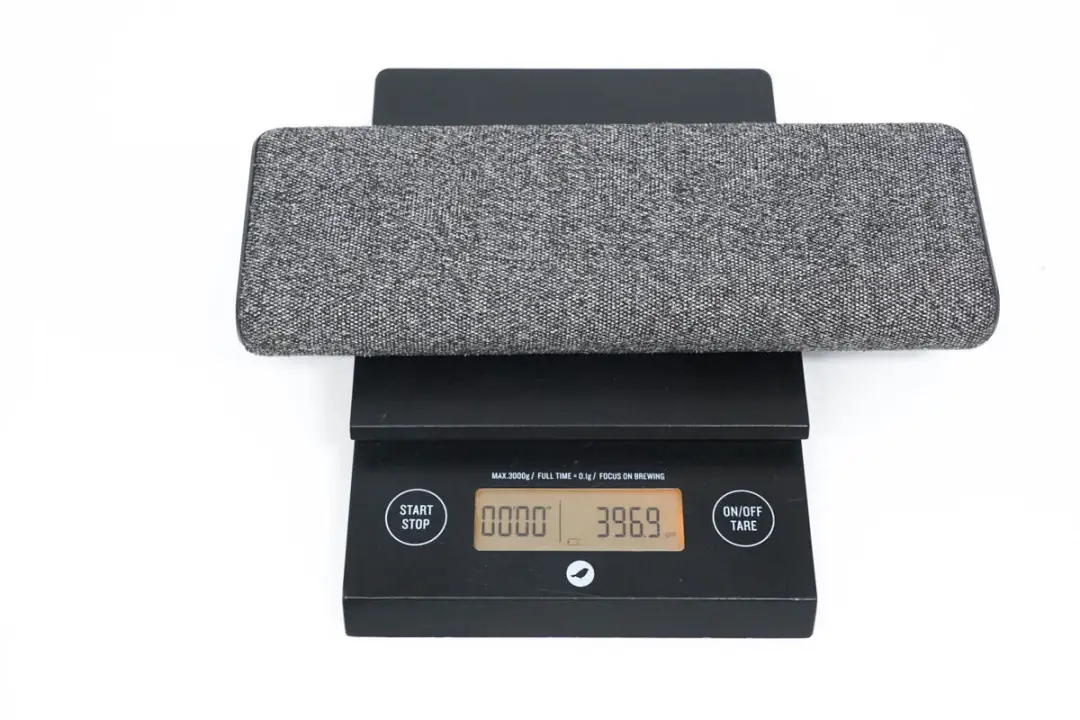

另外测得充电宝重量约为397g。

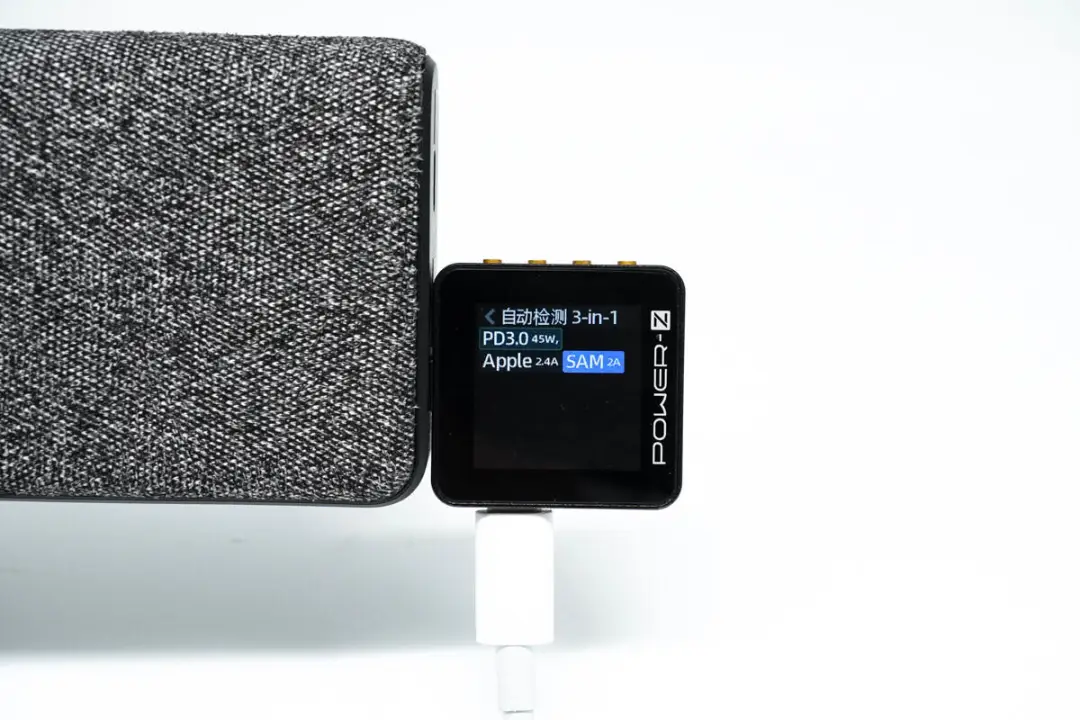

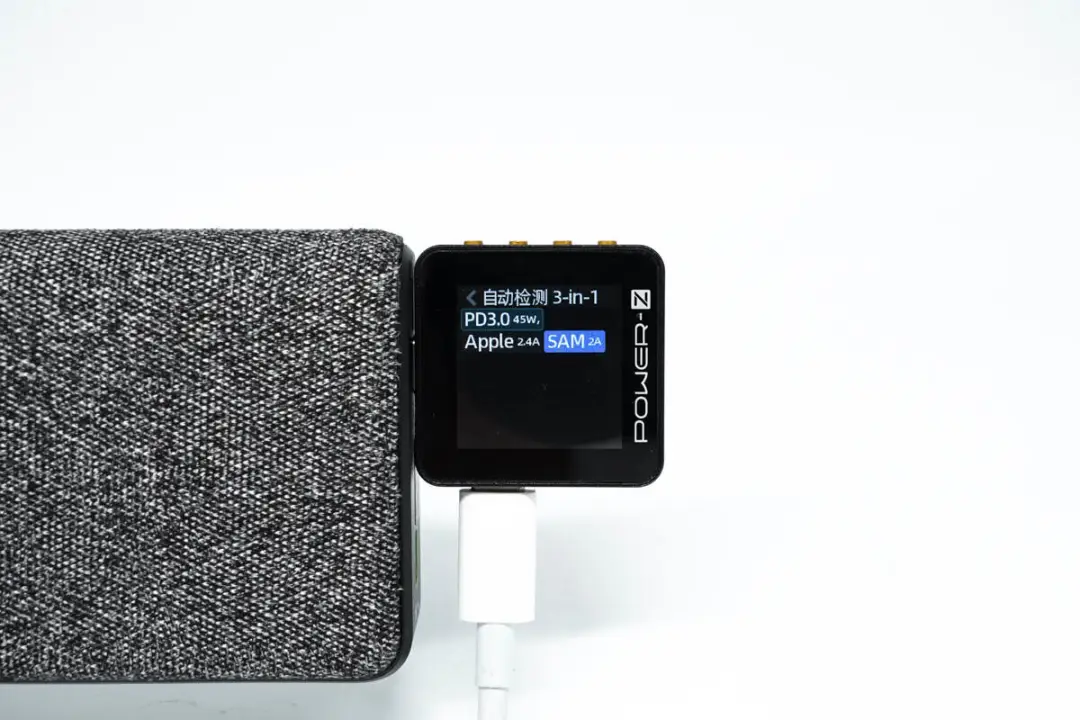

使用ChargerLAB POWER-Z KM002C测得USB-C口支持PD3.0、Apple 2.4A以及SAM 2A等充电协议。

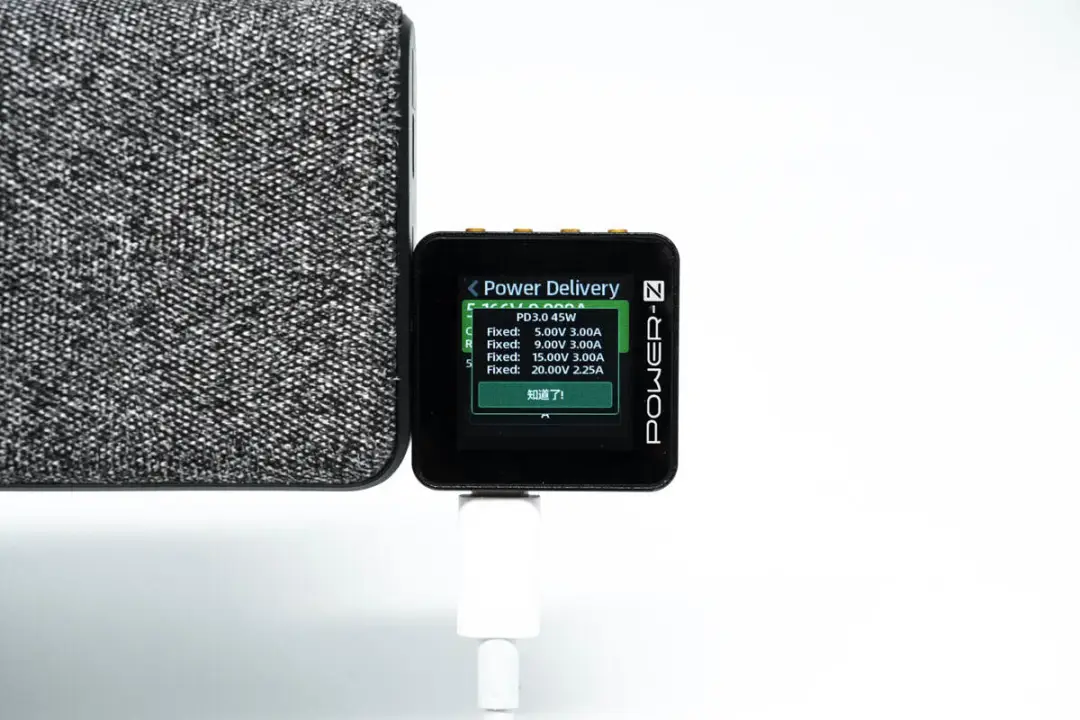

并且具备5V3A、9V3A、15V3A、20V2.25A四组固定电压档位。

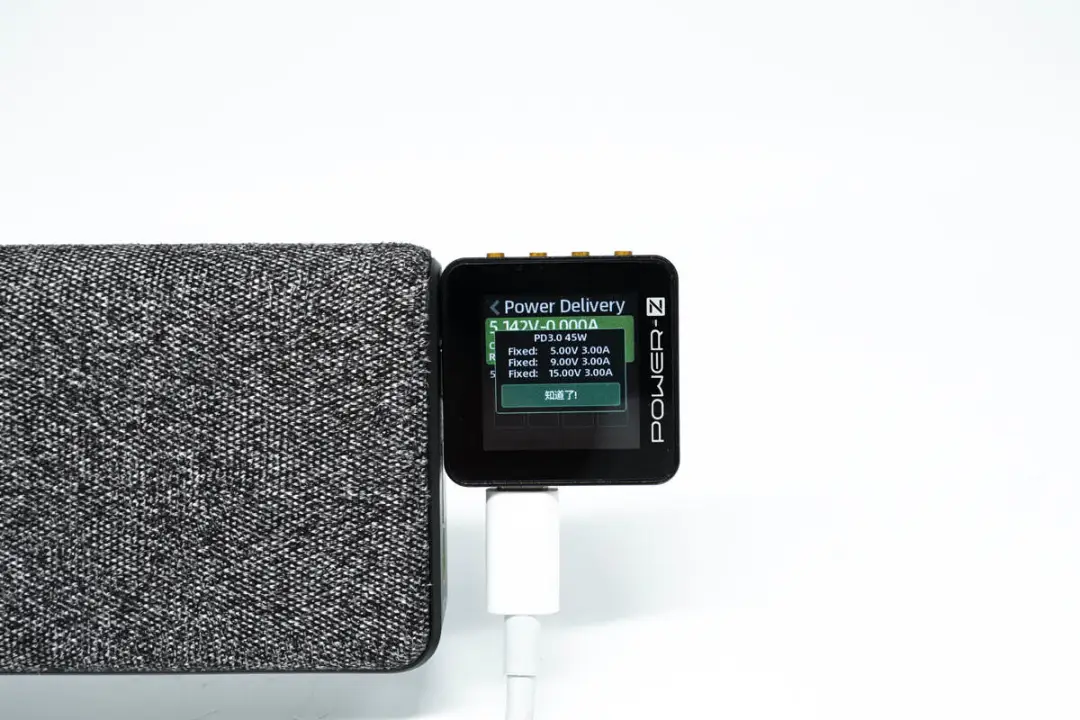

测得另一个USB-C口同样支持PD3.0、Apple 2.4A以及SAM 2A充电协议。
并且具备5V3A，9V3A，15V3A三组固定电压档位。
mophie 45W快充移动电源拆解
看完了这款移动电源的开箱和测试，下面就进行拆解，看看内部的用料和设计。

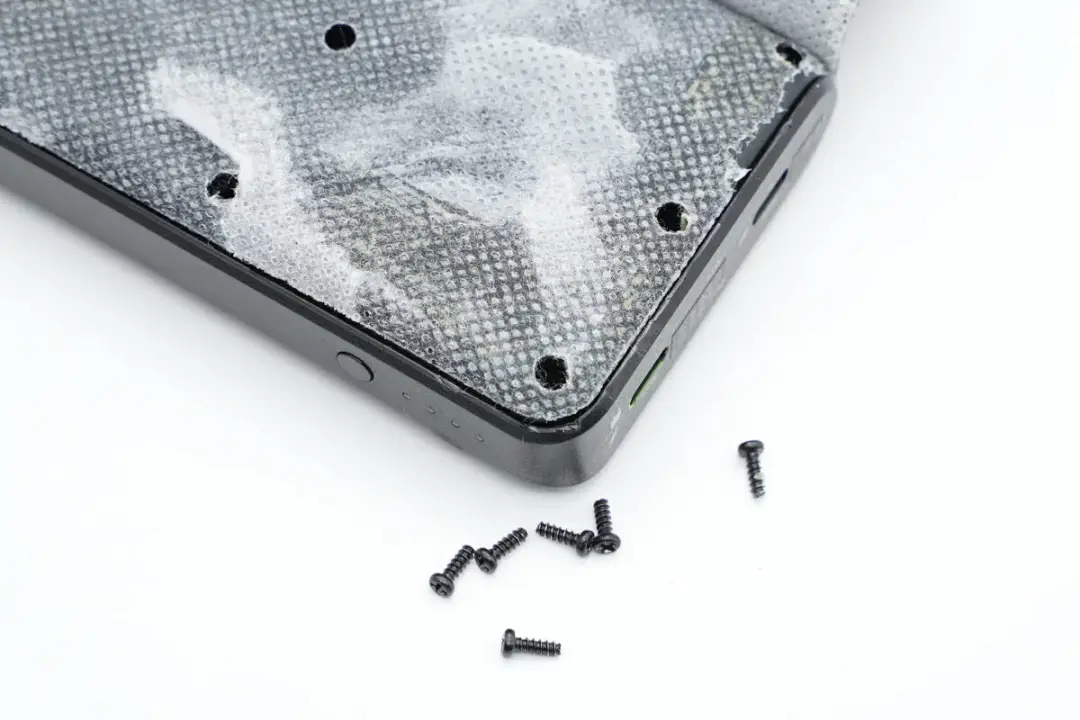

首先撕下移动电源外层的布艺面料，露出下面的固定螺丝，拧下固定螺丝继续进行拆解。

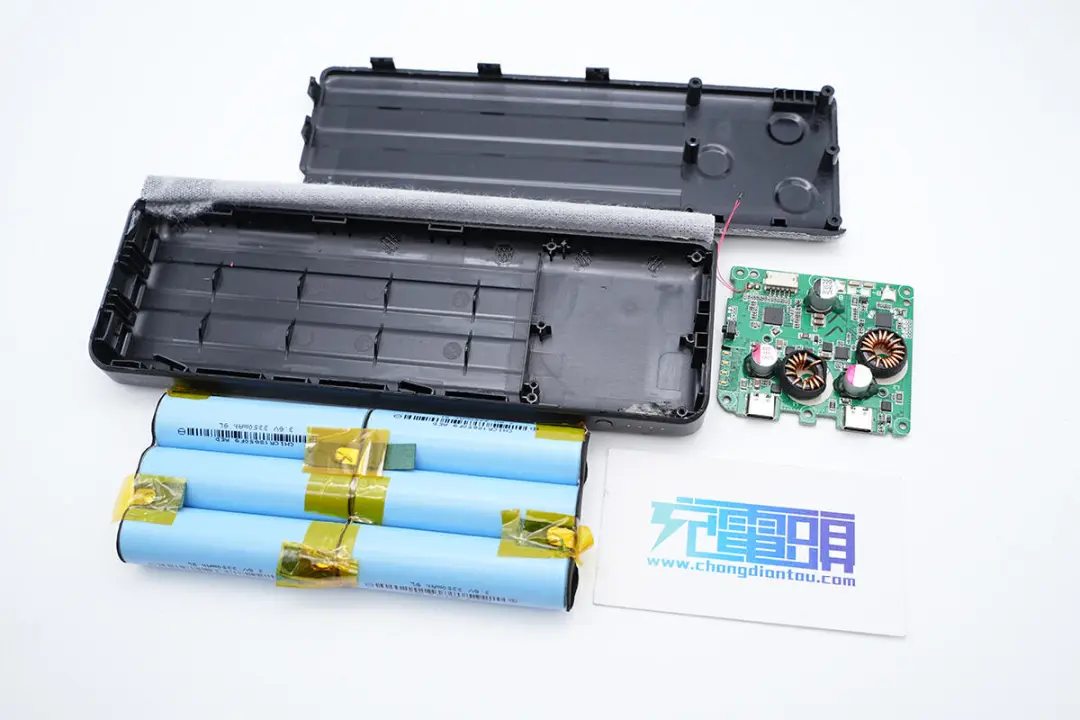

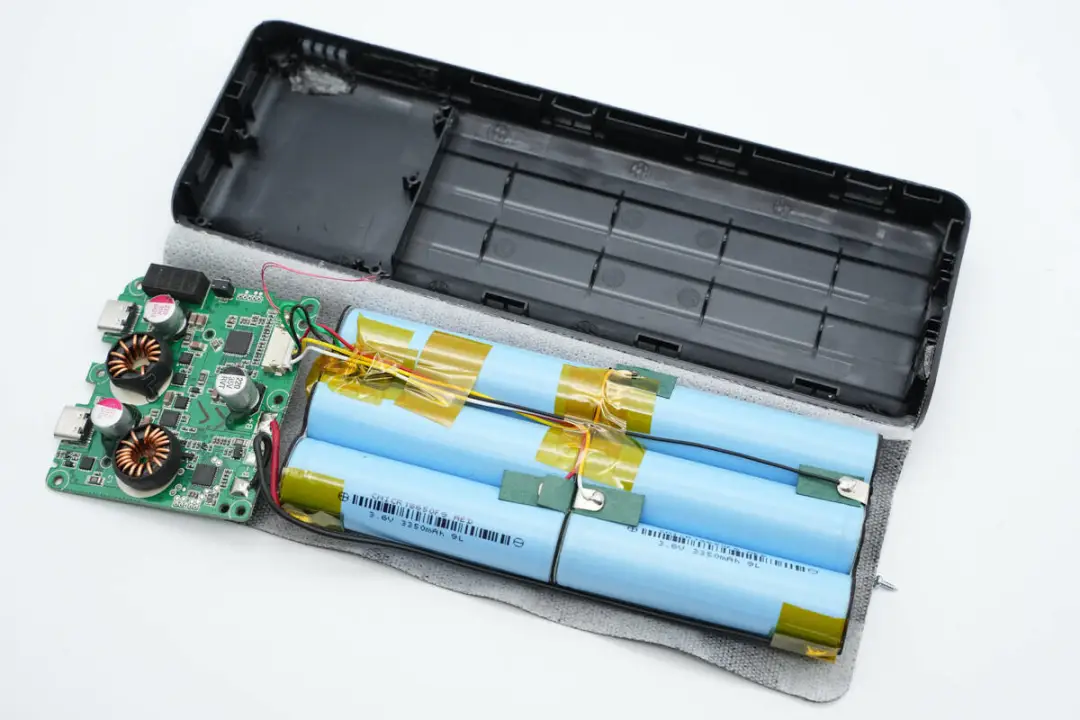

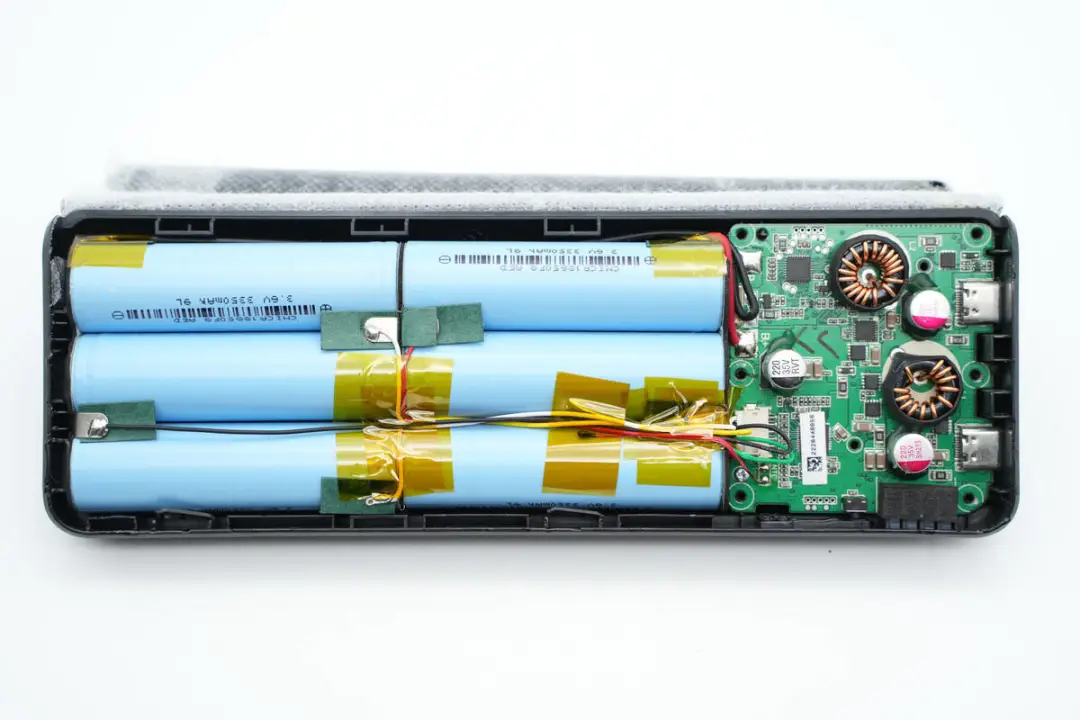

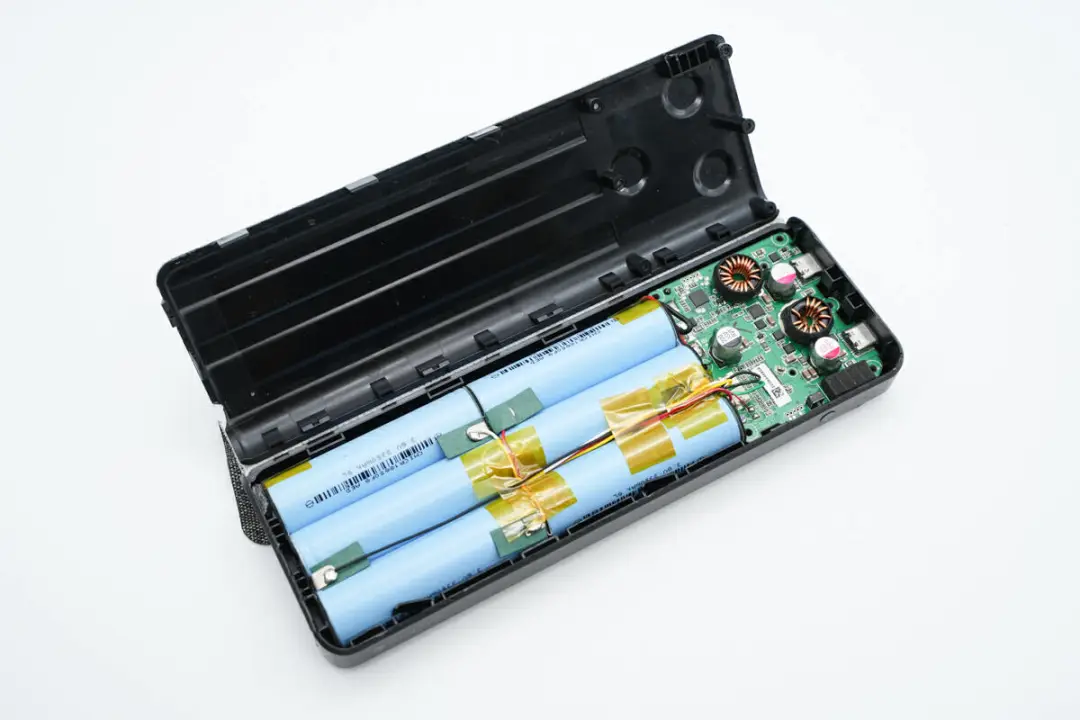

打开移动电源外壳，内部为六节18650电池和PCBA模块。
电池组和PCBA模块通过导线焊接连接。
PCBA模块通过螺丝和壳体固定在外壳内部。

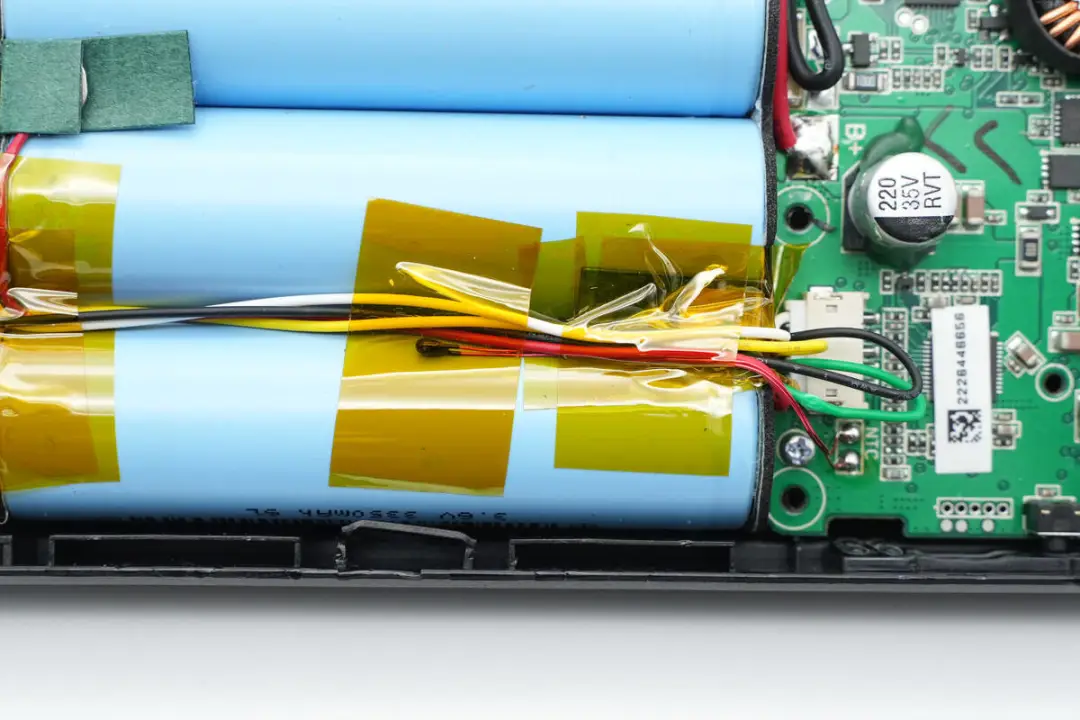

电池单体电压检测线采用焊接连接，镍片粘贴青稞纸绝缘，并通过高温胶带固定。
检测电池温度的热敏电阻也通过高温胶带固定。

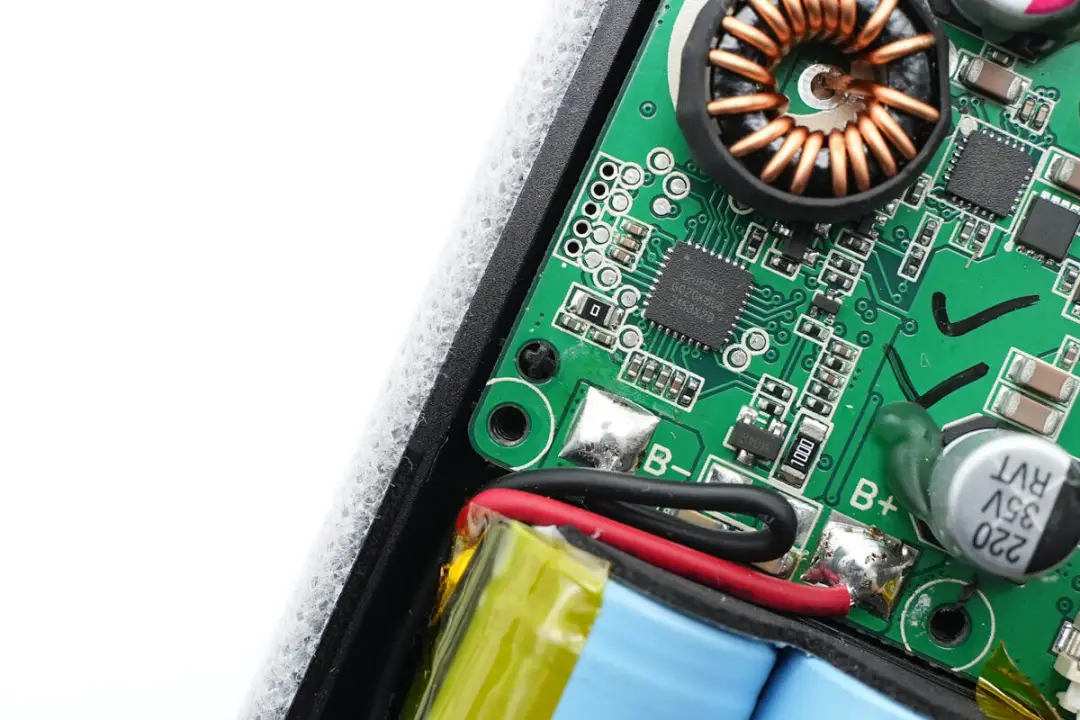

电池正负极导线通过焊接连接。

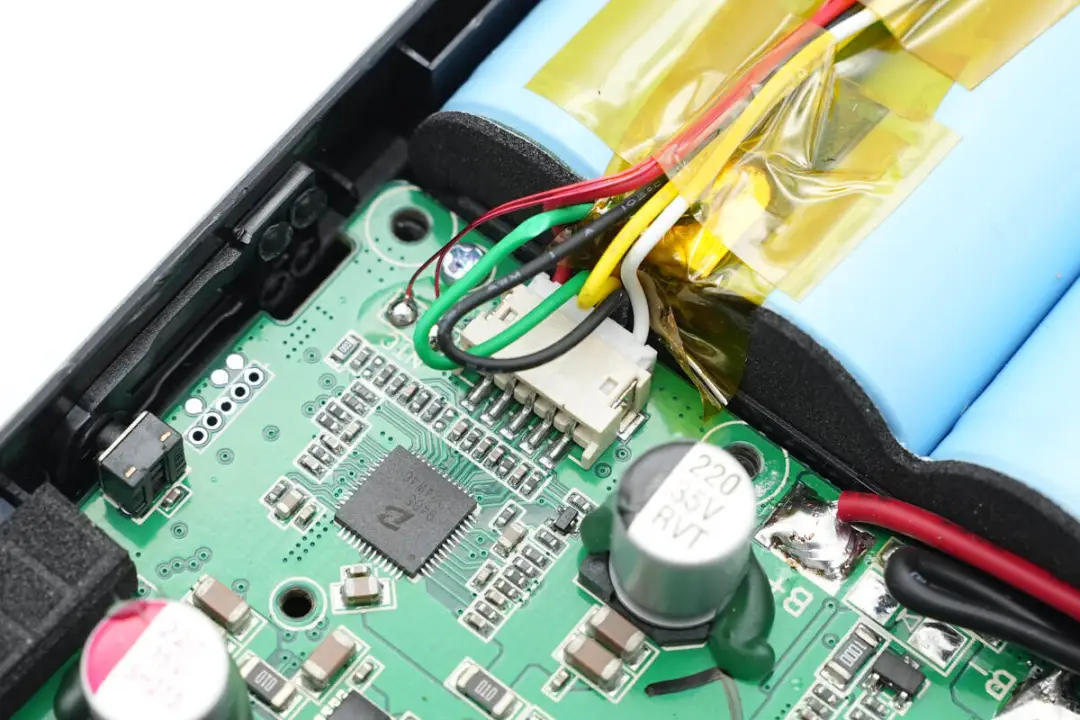

电池单体电压采样线通过连接器连接。

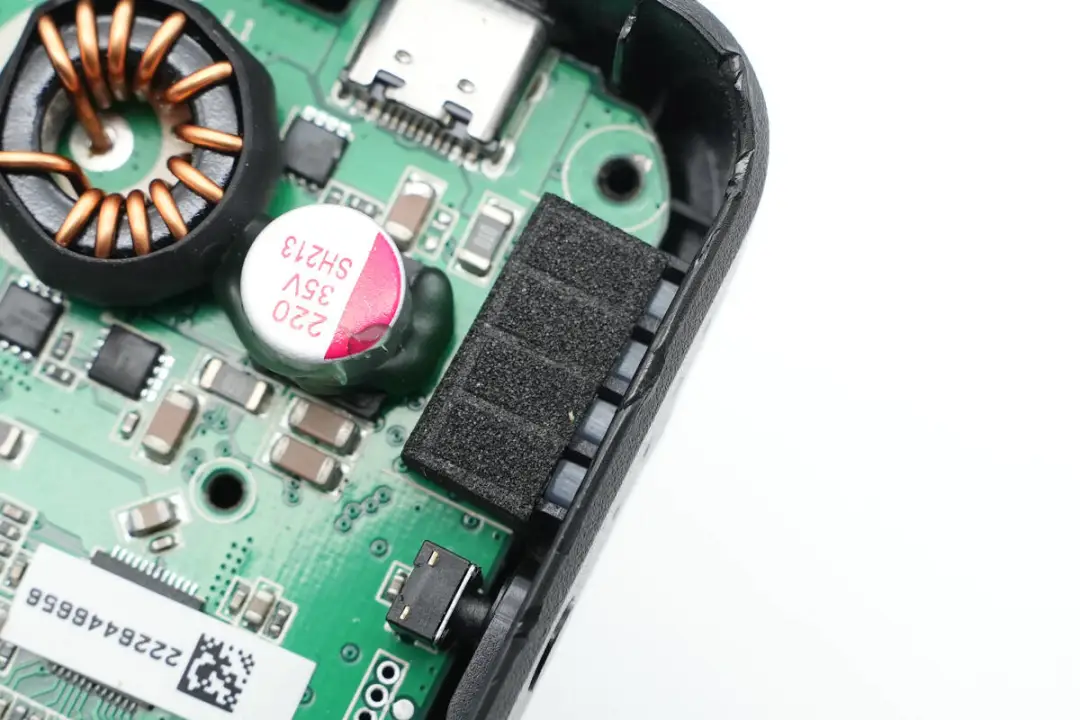

电量指示灯通过泡棉遮光，防止漏光串光。
从外壳中取出移动电源电池组和PCBA模块，继续进行拆解。

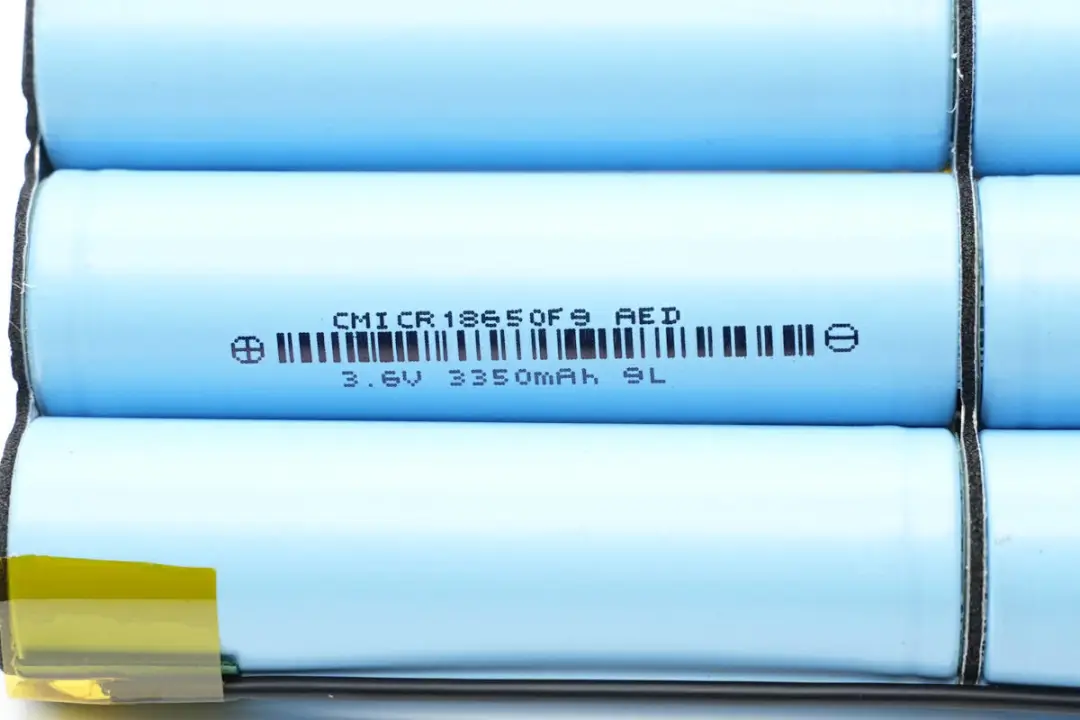

移动电源内置的18650电池来自创明，型号CMI18650F9，电池均压为3.6V，容量为3350mAh。为18650F9L高容量锂电池，支持1.5C放电。

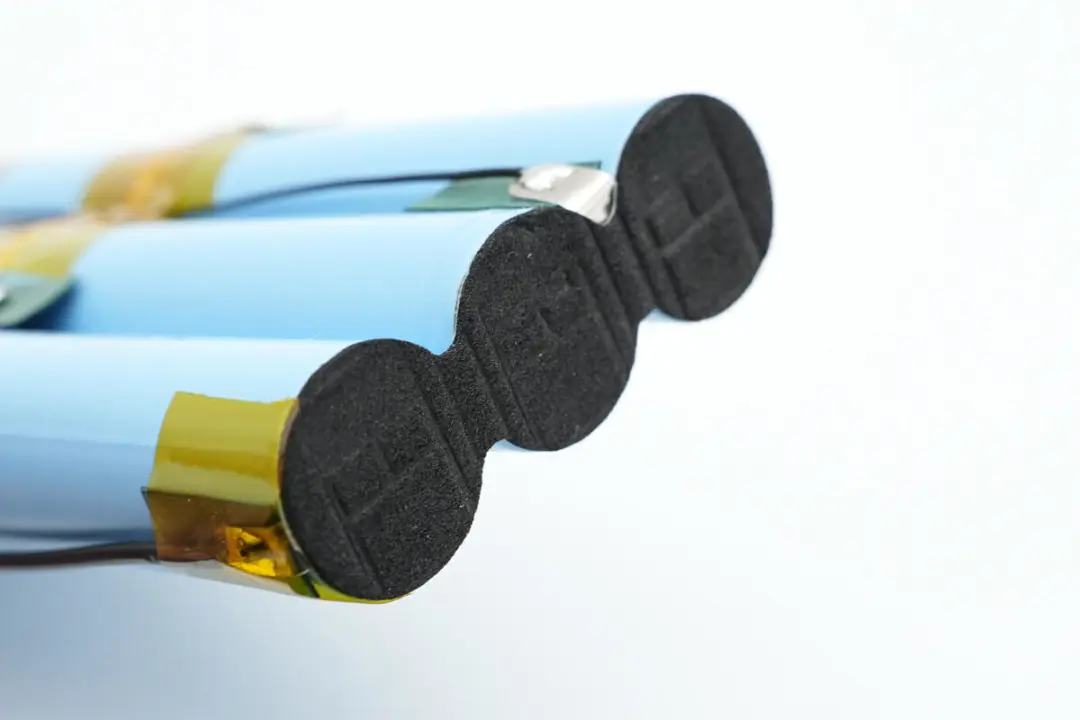

电池组两端粘贴泡棉进行缓冲绝缘。

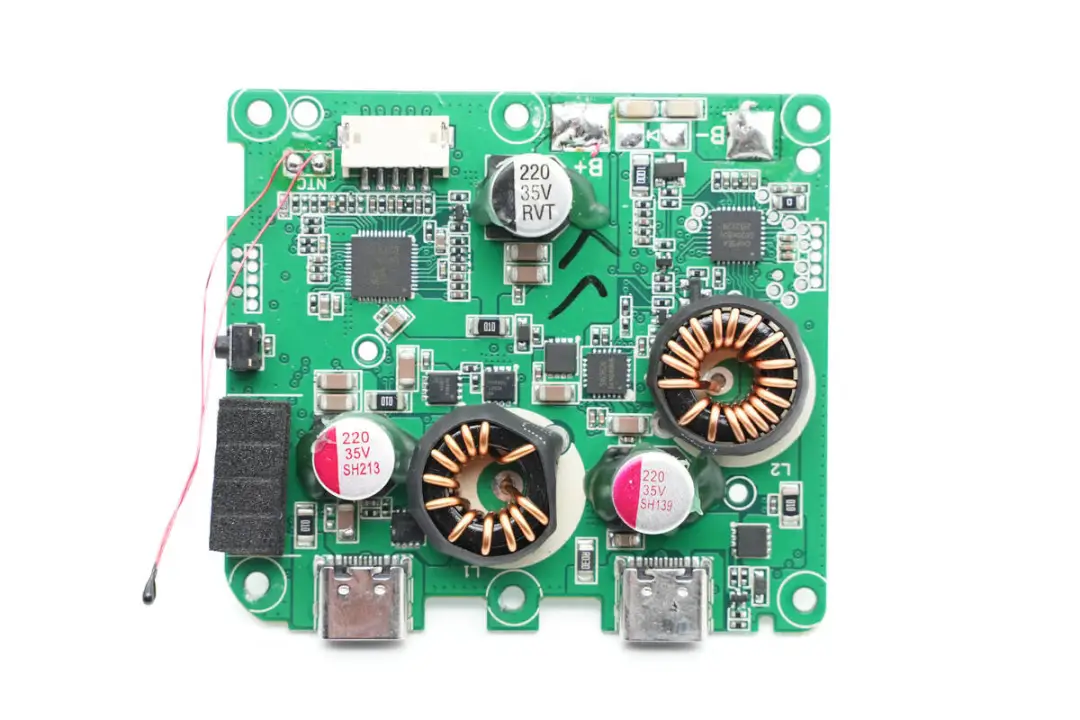

PCBA模块正面一览，焊接同步升降压芯片，降压芯片，两颗磁环电感，输出滤波电容，以及协议芯片等。

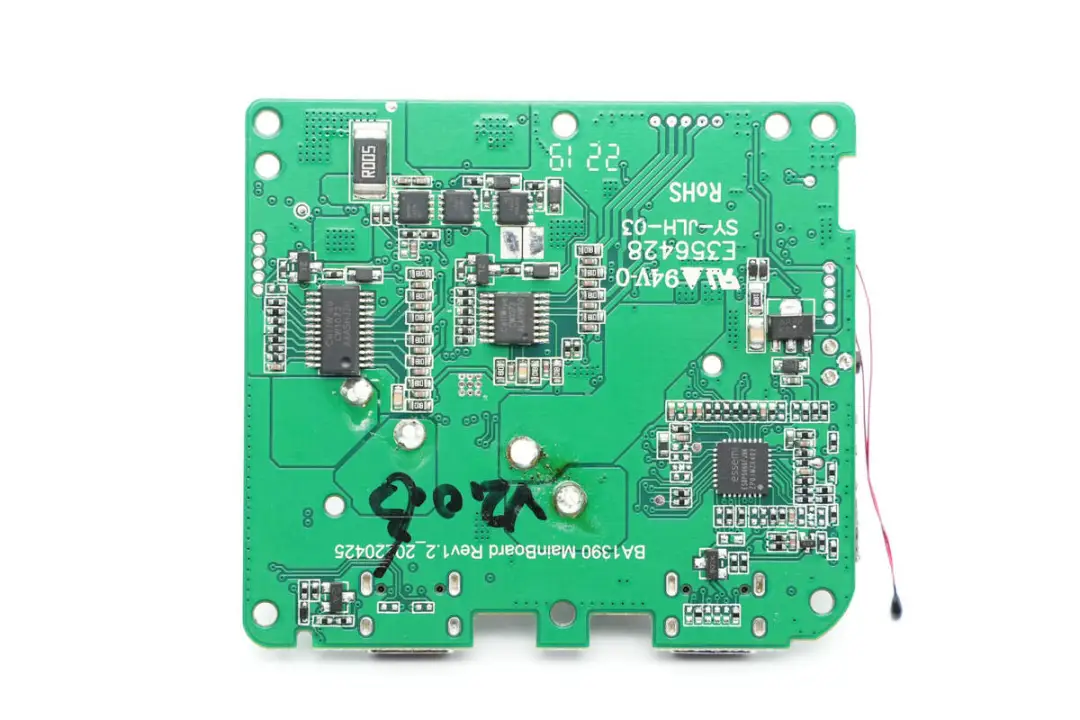

PCBA模块背面焊接两颗电池保护芯片，和一颗用于整机控制的MCU。
通过对PCBA模块的观察发现，mophie这款移动电源内部采用一路升降压电路，用于移动电源内置电池的充放电功能，另外采用一路降压电路，实现快充输出。

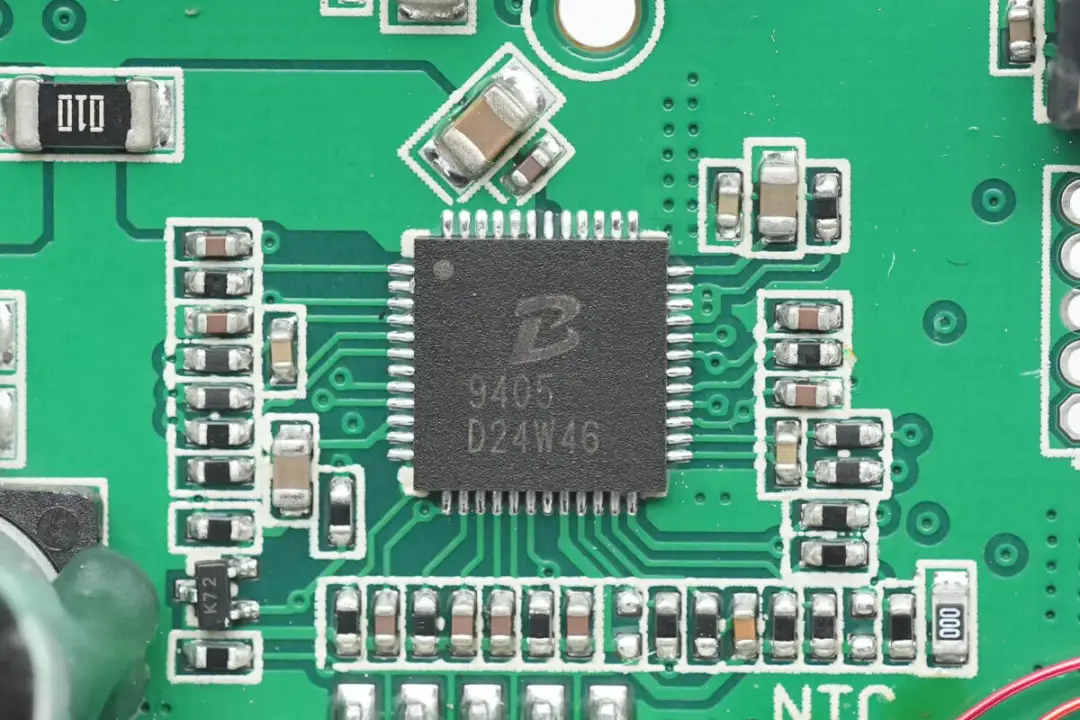

移动电源内部升降压芯片采用宝砾微PL9405，是一颗内置开关管的双向同步升降压转换器，芯片内部集成两个40V耐压，导阻9mΩ的MOS管，搭配两颗MOS管即可组成H桥同步升降压电路，支持32V工作电压，负载电流可达5A，并支持1-6串电池的充放电管理。

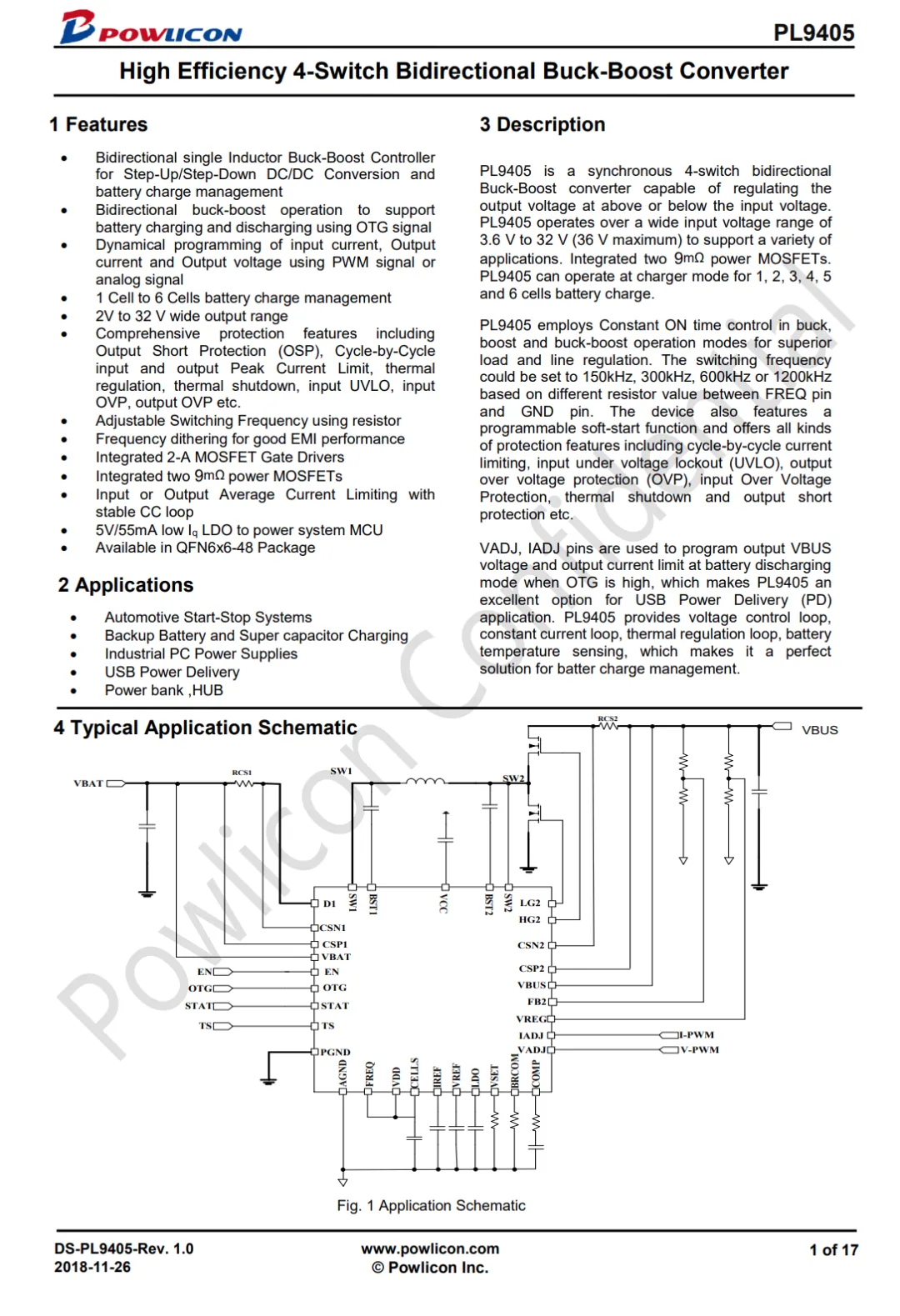

宝砾微 PL9405 详细资料。

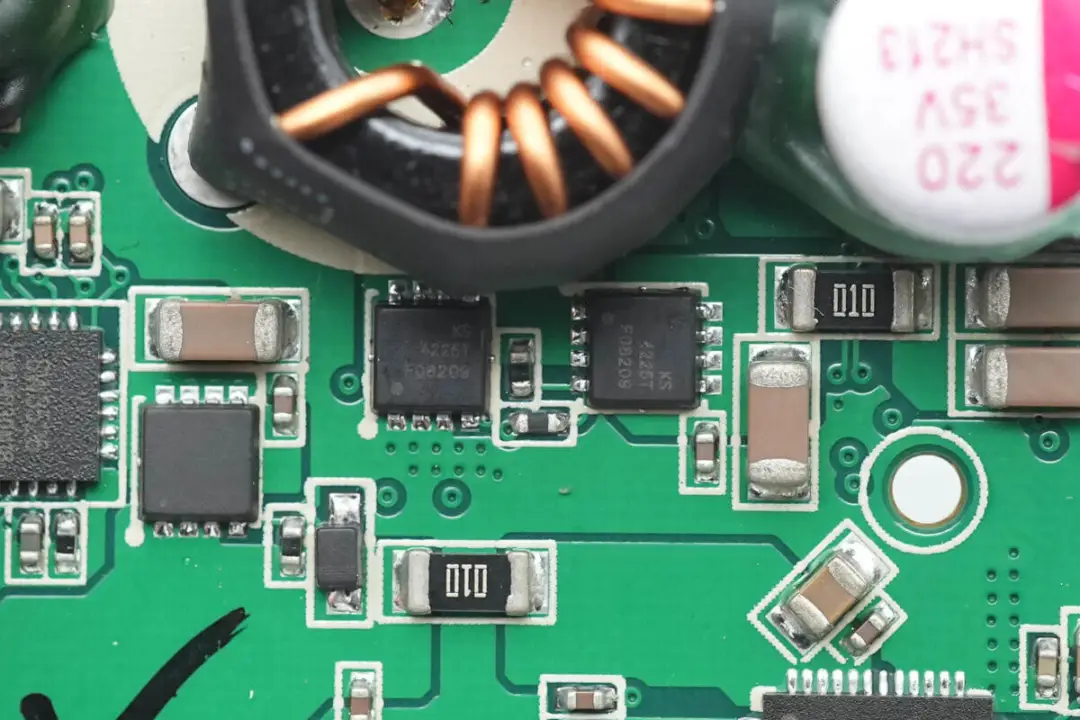

搭配PL9405升降压转换器使用的MOS管来自冠禹，型号KS4225MAT，是一颗耐压40V的NMOS，导阻7mΩ，采用PDFN3333封装。

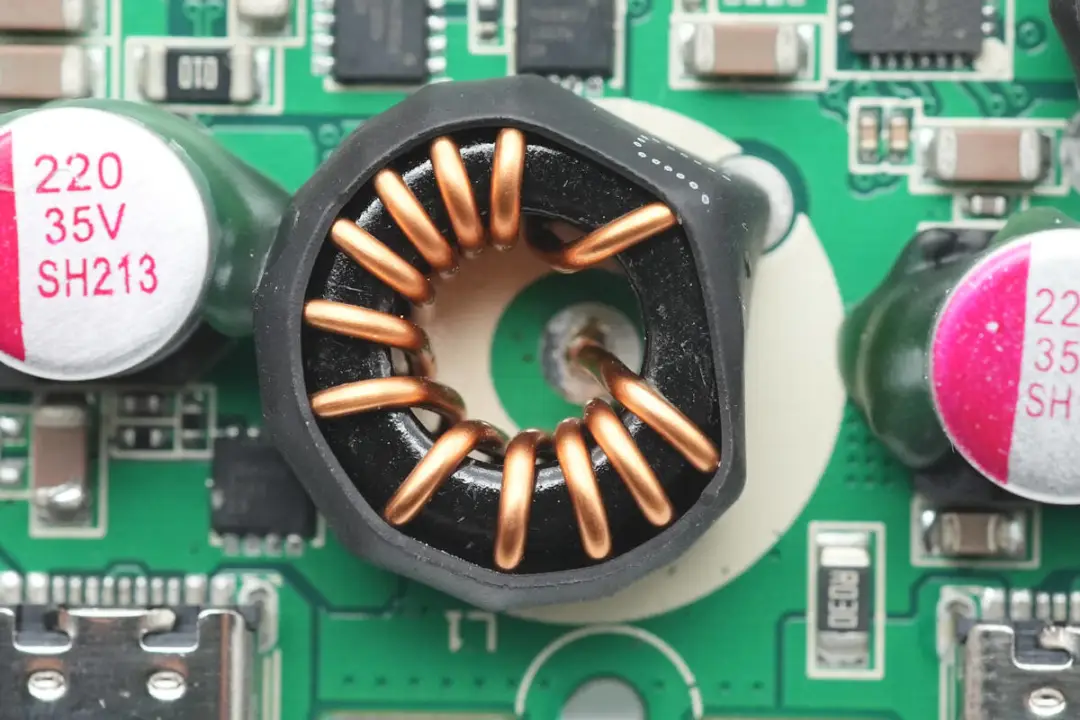

升降压磁环电感外套热缩管绝缘。
输出滤波固态电容规格为220μF 35V。
USB PD协议芯片来自芯海科技，型号CS32G020K8U6，是芯海科技推出的支持USB-C和PD3.0的USB-C控制器，该芯片适用于PC电源适配器、手机快充充电器、大功率移动电源、车充、USB HUB等领域。

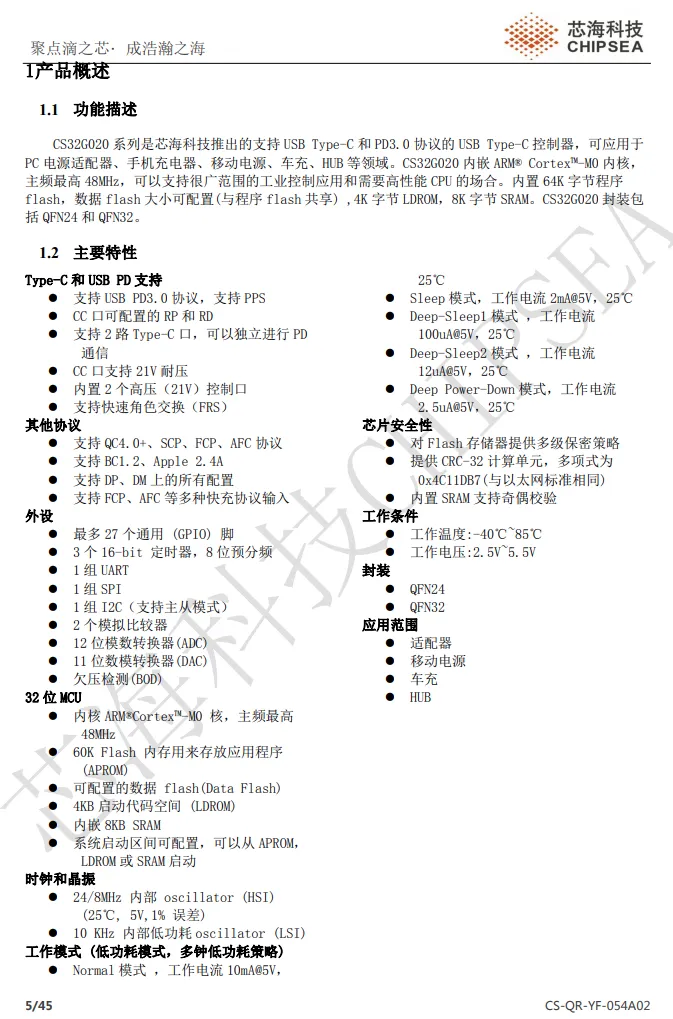

芯海CS32G020内置ARM M0内核，48MHz主频，内置64K程序存储器，4KB LDROM，8K SRAM，支持宽范围的工业控制应用和高性能处理场景，提供QFN24和QFN32封装。在红米这款显示器中用于USB PD协议功能，采用QFN32封装形式。
充电头网了解到，芯海科技的产品还被闪极100W超级移动电源、绿联MFi认证10000mAh双向快充移动电源、羽博300W便携式储能电源、征拓100W双向快充移动电源SuperTank Pro、RAVPOWER 20000mAh 60W PD快充移动电源、努比亚红魔45W USB PD氘锋移动电源20000mAh等数十款产品采用。

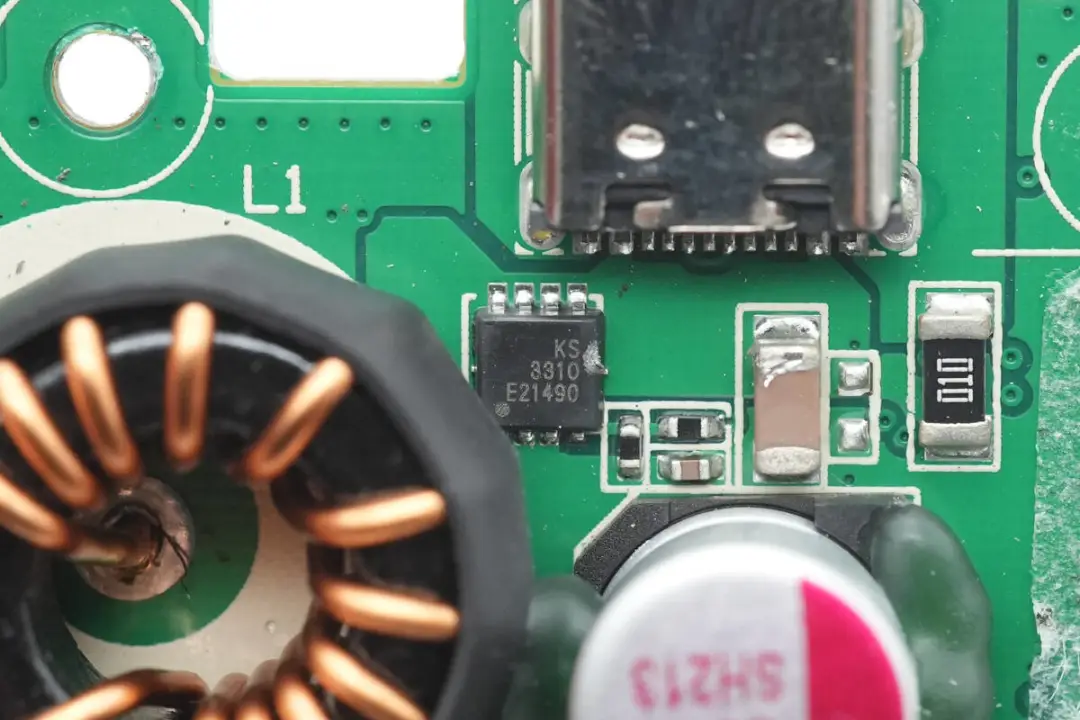

VBUS开关管来自冠禹，型号KS3310MA，是一颗耐压30V的PMOS，导阻10mΩ，采用PDFN3333封装。

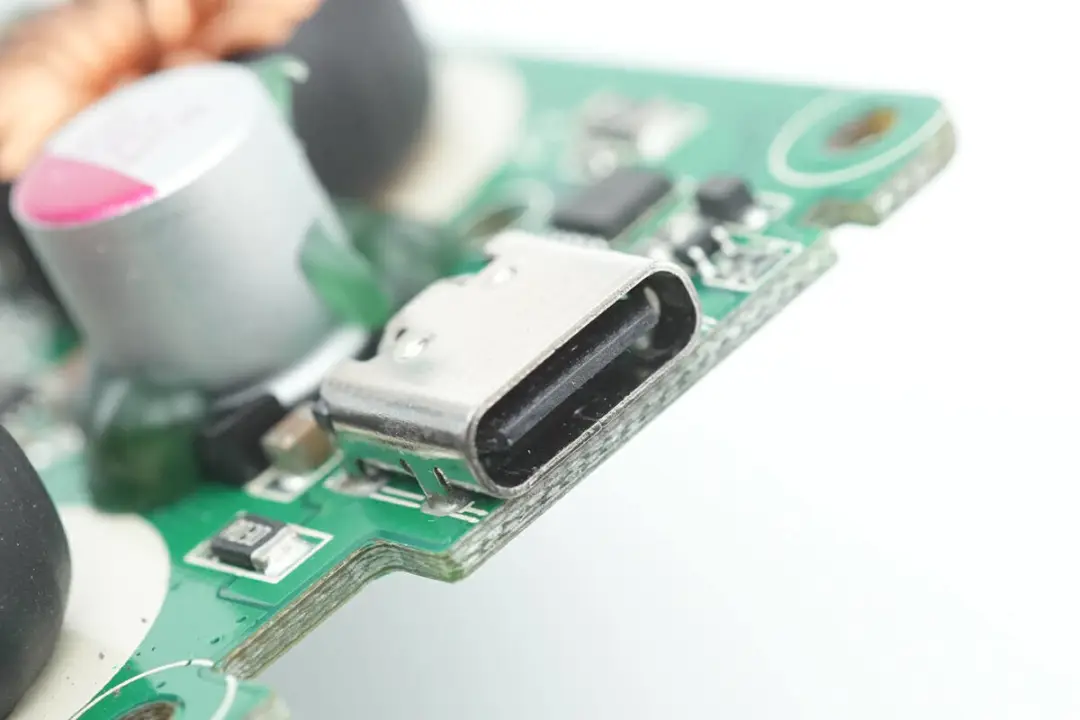

用于双向充放电的USB-C接口特写，过孔焊接固定，黑色胶芯不露铜。

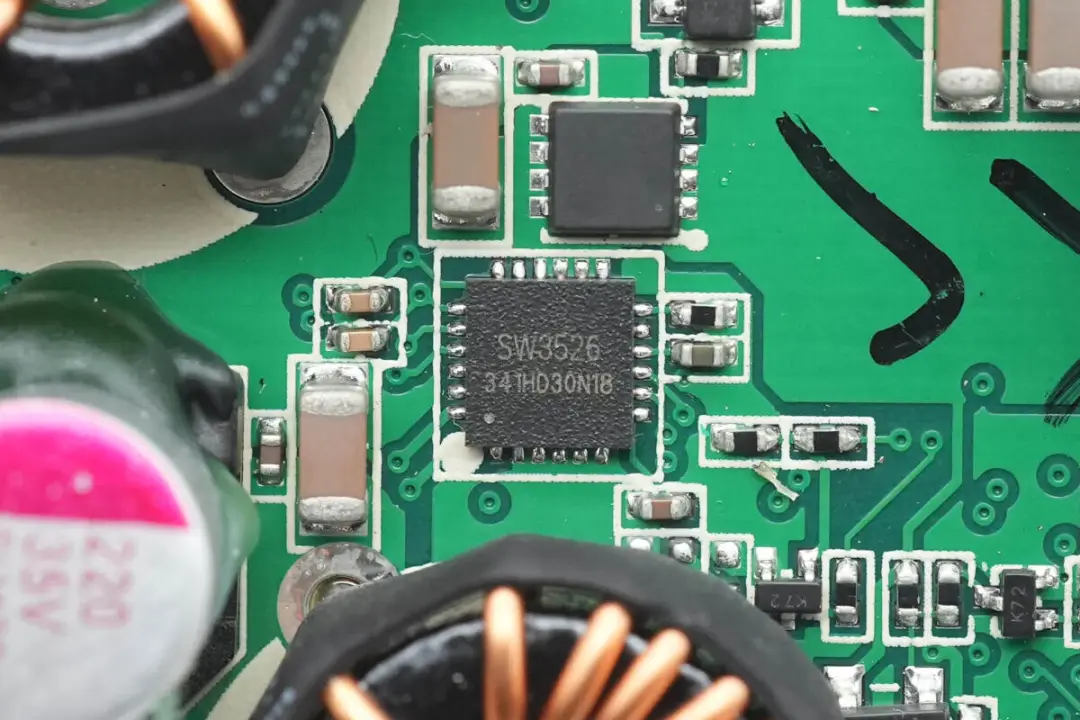

另外一路降压电路采用智融SW3526降压转换器，SW3526是一颗内置协议功能的同步降压转换器。芯片内部集成3.5A高效率同步整流降压转换器，支持PPS、PD、QC、AFC、FCP、SCP、PE、SFCP、低压直充等充电协议，支持CC/CV模式，外部仅需少量器件，即可组成完整的高性能多快充协议充电解决方案。
这款充电器内部使用两颗SW3526用于USB-C接口输出，得益于芯片的高集成度，将传统降压方案中协议芯片，同步降压控制器和降压MOS管全部集成在一个封装内部，极大的简化了多口快充的电路设计。

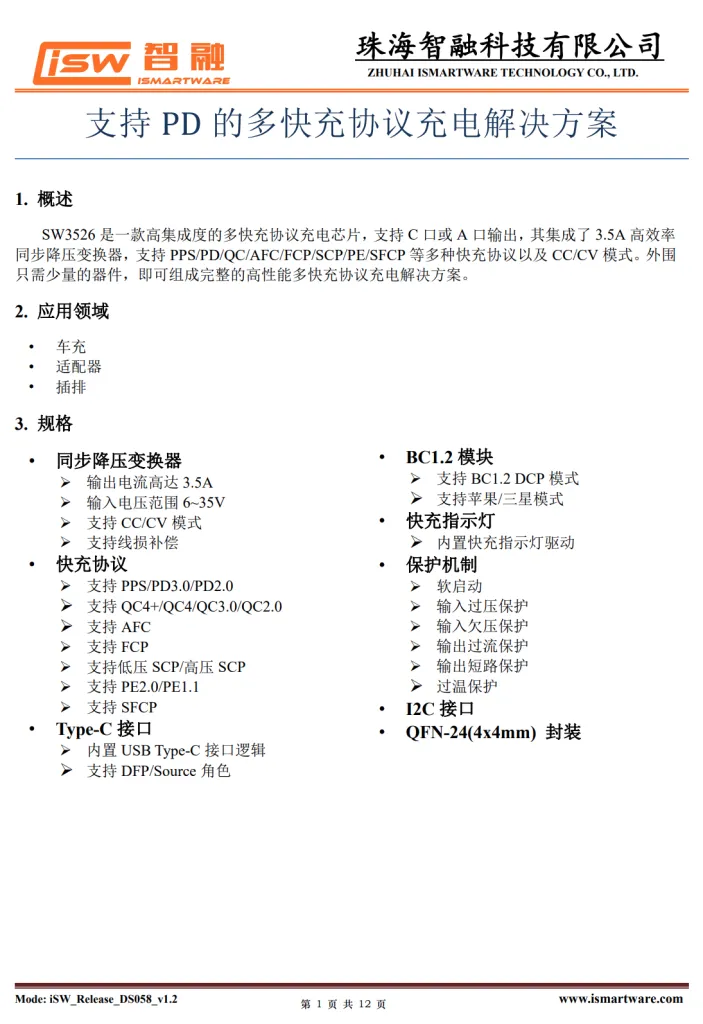

智融 SW3526 详细规格资料。
充电头网拆解了解到，智融SW3526已被航嘉100W氮化镓双认证安全快充、华科生230W 4C1A氮化镓桌面充、倍思30W超级硅Pro充电器、HYPER JUICE 100W氮化镓快充等多款产品采用，此外智融的快充芯片还可用于USB PD快充移动电源、快充车充等领域。

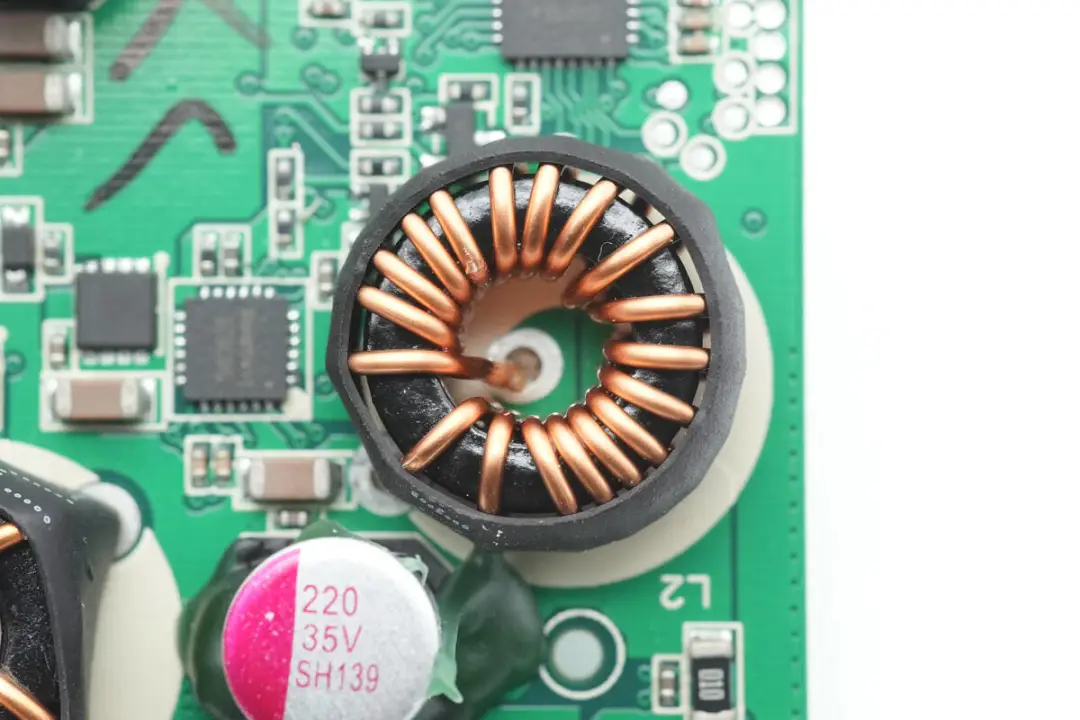

磁环降压电感特写，外套热缩管绝缘。

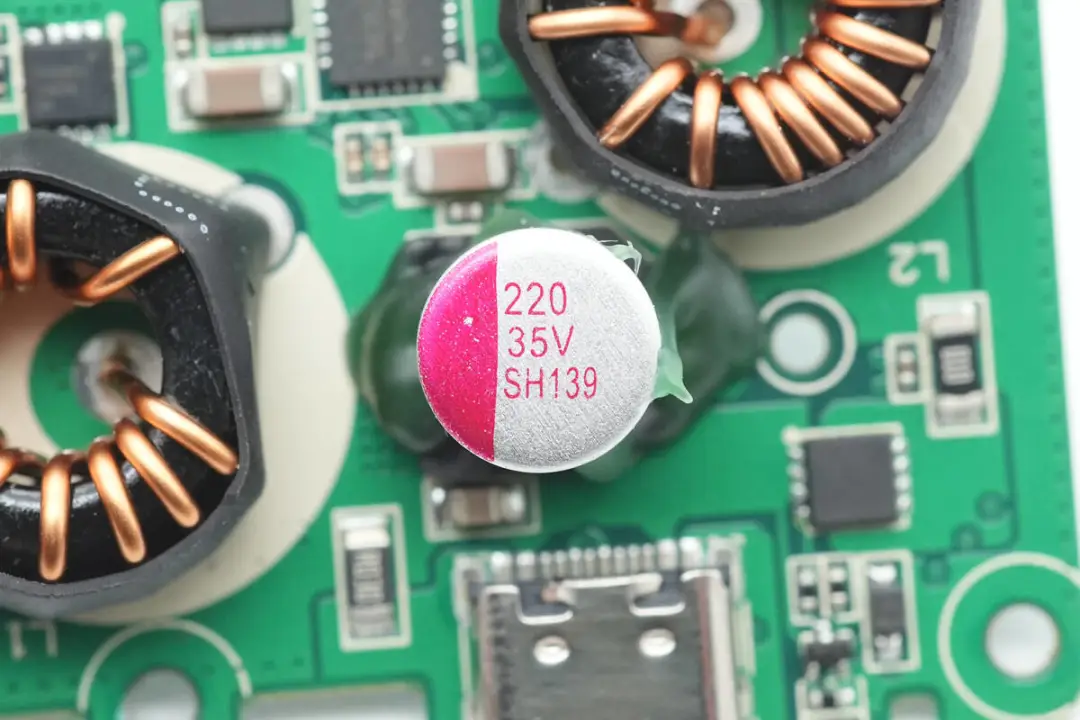

用于输出滤波的固态电容，规格为220μF 35V。

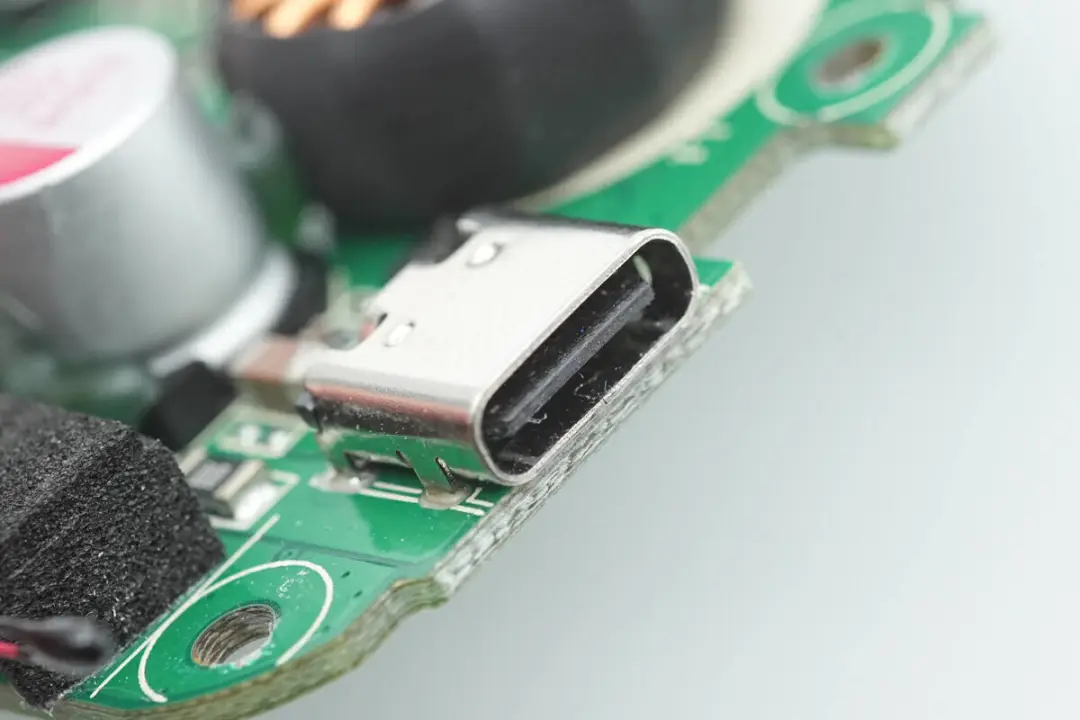

降压输出的USB-C接口特写，过孔焊接固定，黑色胶芯不露铜。

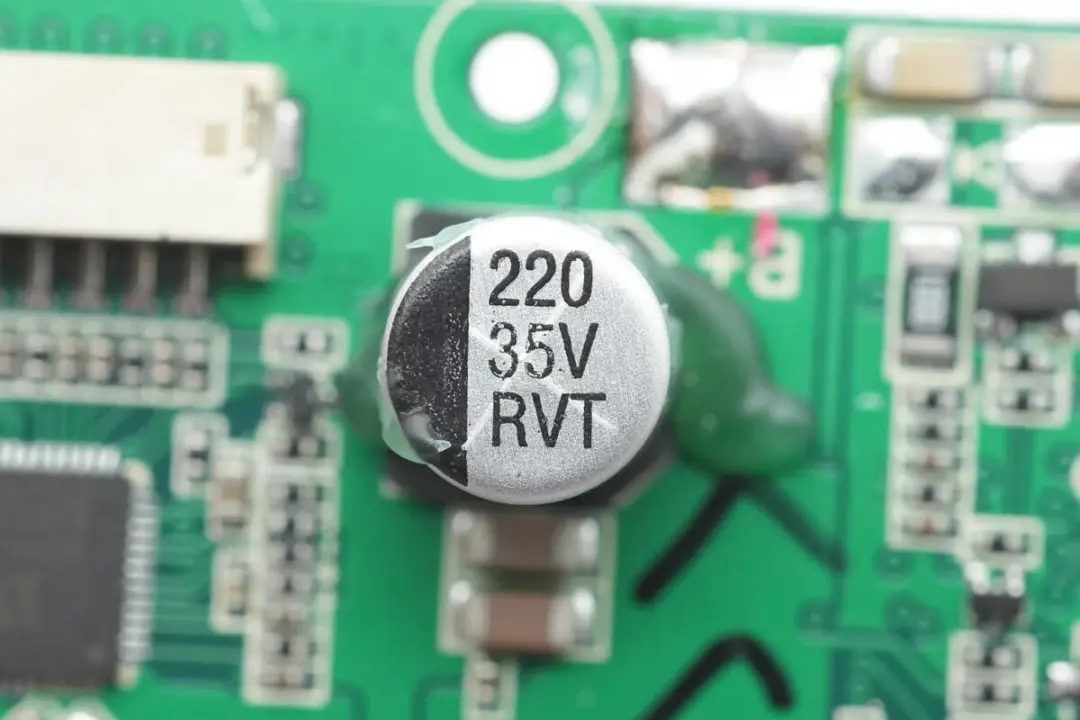

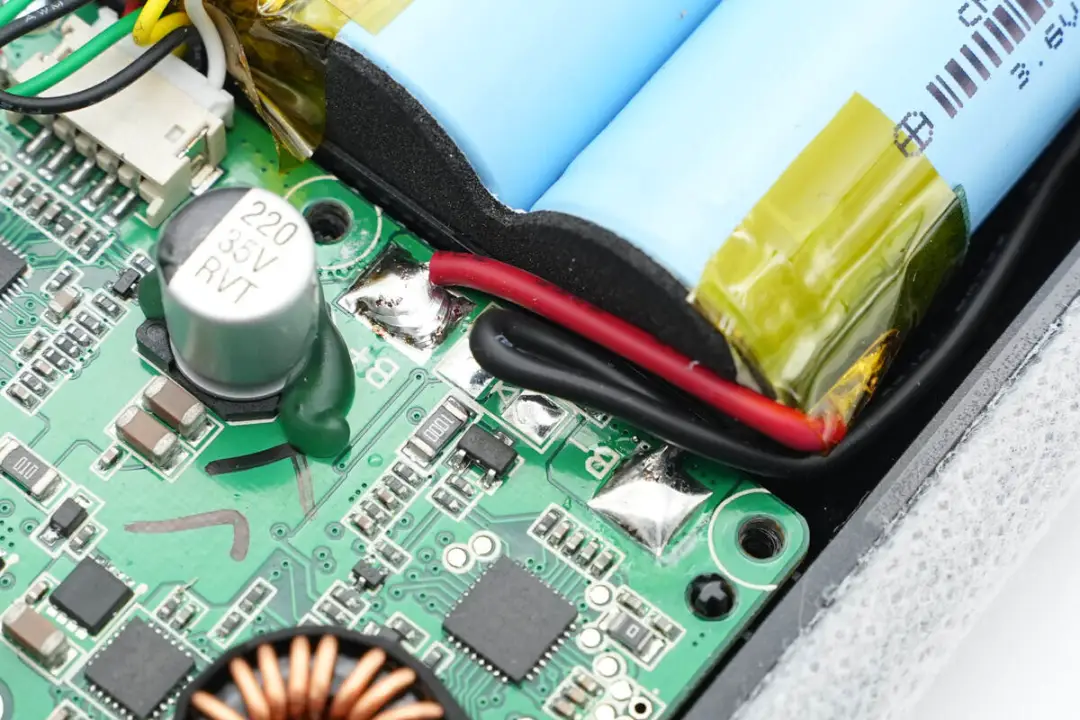

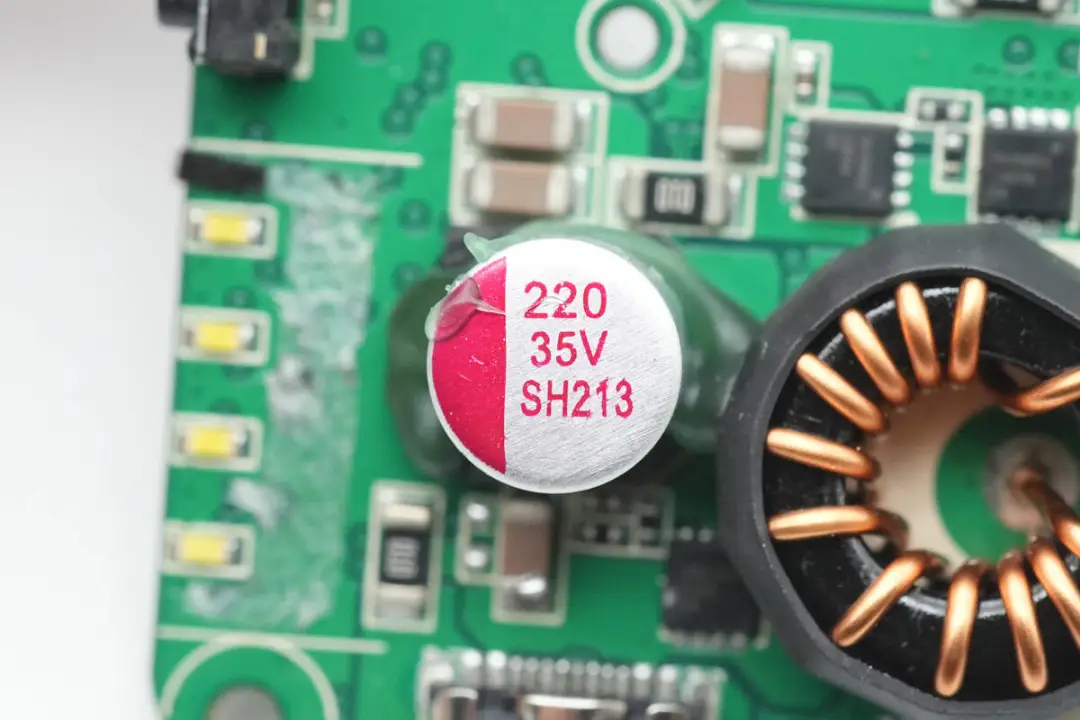

用于电池端的滤波电容特写，规格为220μF 35V。

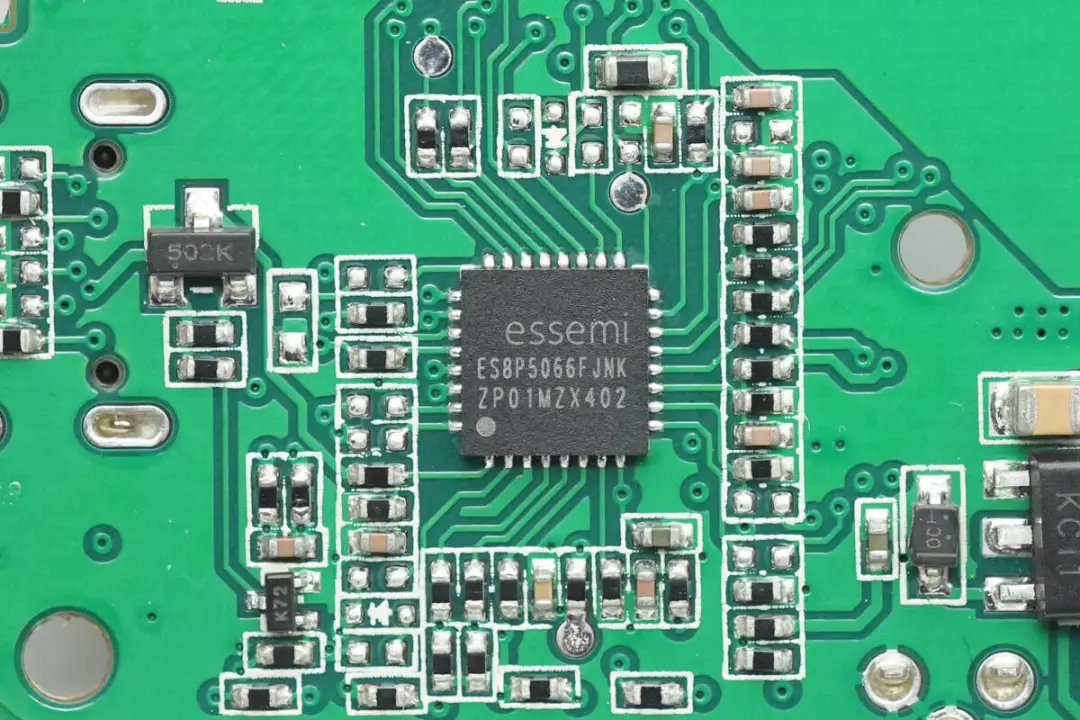

用于移动电源整机控制的MCU来自东软载波，型号ES8P5066FJNK，是一颗M0内核的32位高性能低功耗MCU，采用QFN32封装。

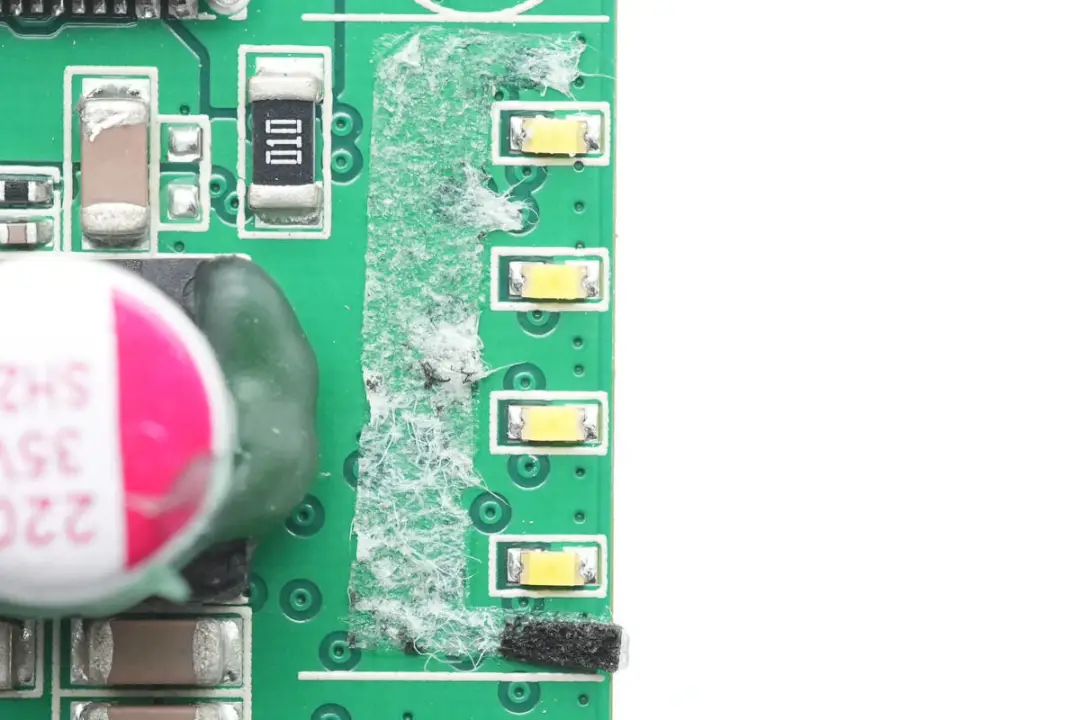

四颗LED电量指示灯特写。

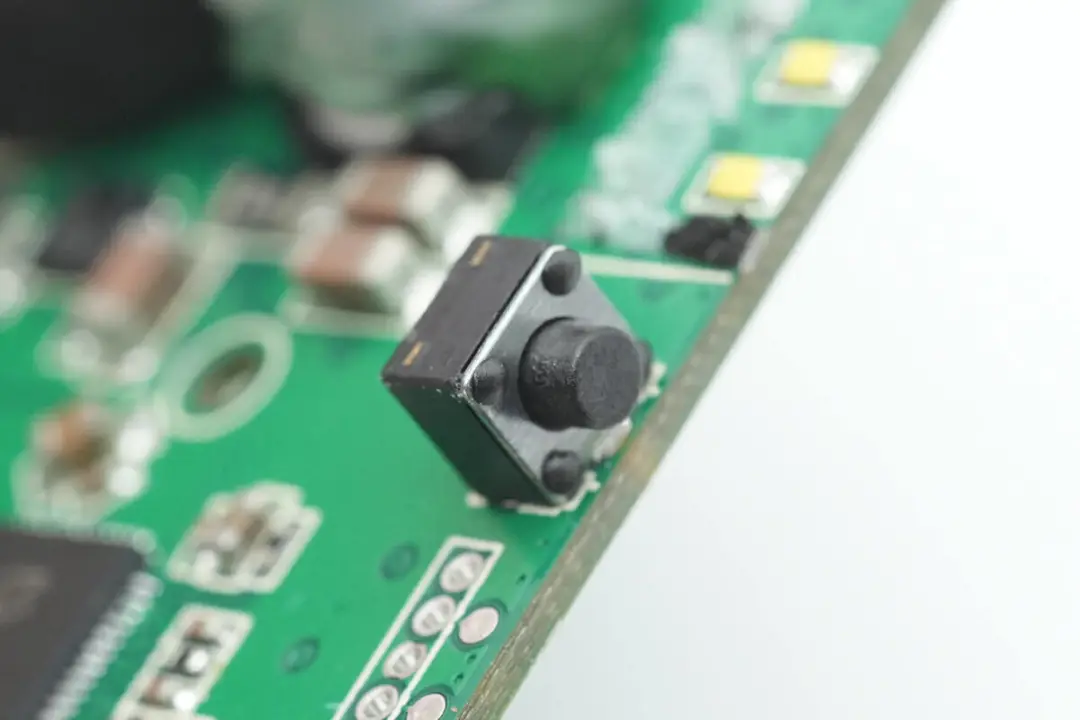

电量检测按键特写。

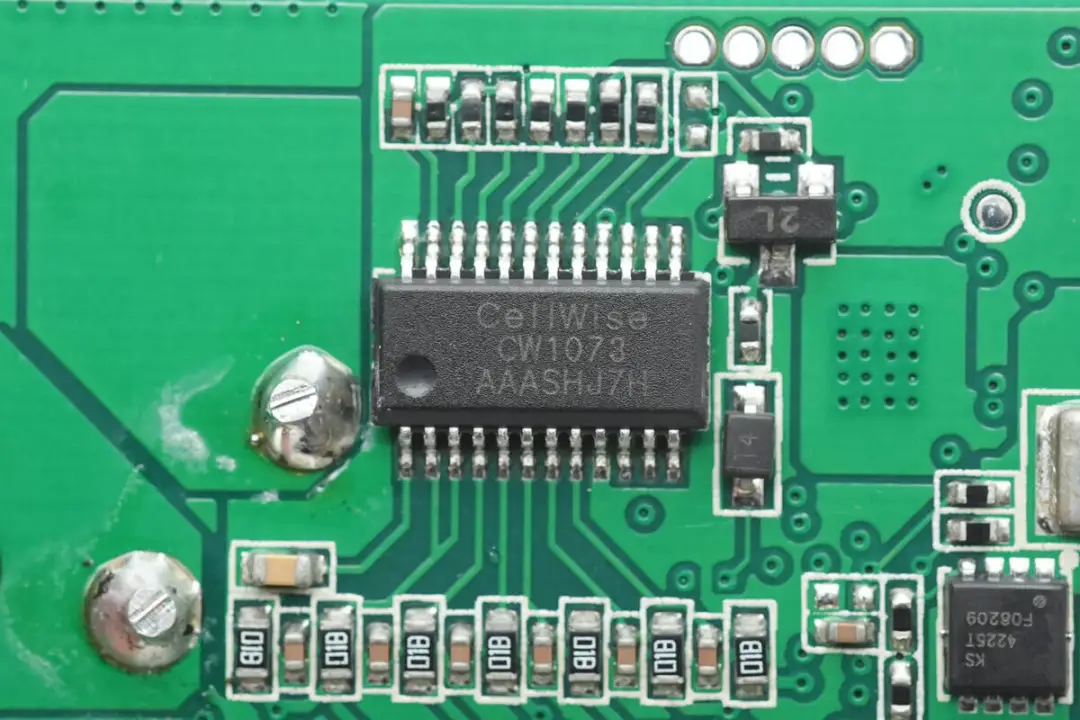

电池保护芯片来自赛微微电，型号CW1073，是一款内置高精度检测电路和延迟电路的锂电池保护芯片，适用于6～7串锂离 子电池或锂聚合物电池包。为锂电池包提供过充电检测、过放电检测、过电流检测、均衡、断线检测以及充放电高低温等保护功能。
电池保护管特写，来自冠禹，型号KS4225MAT。

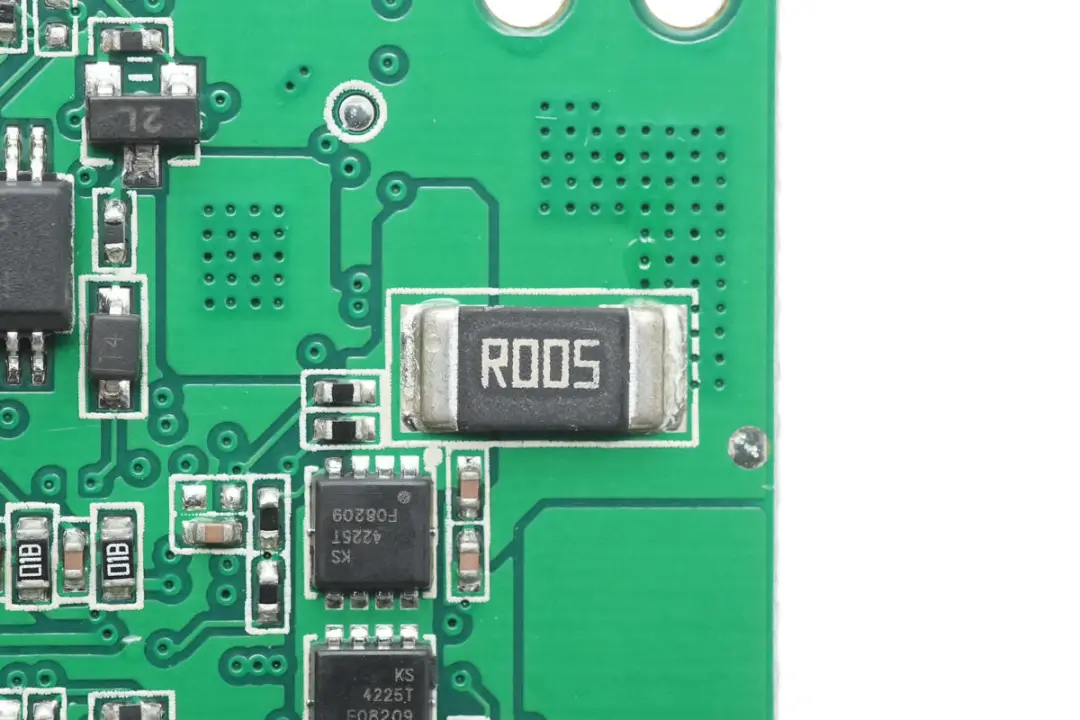

用于检测电池组电流的5mΩ电流检测电阻，采用2512封装。

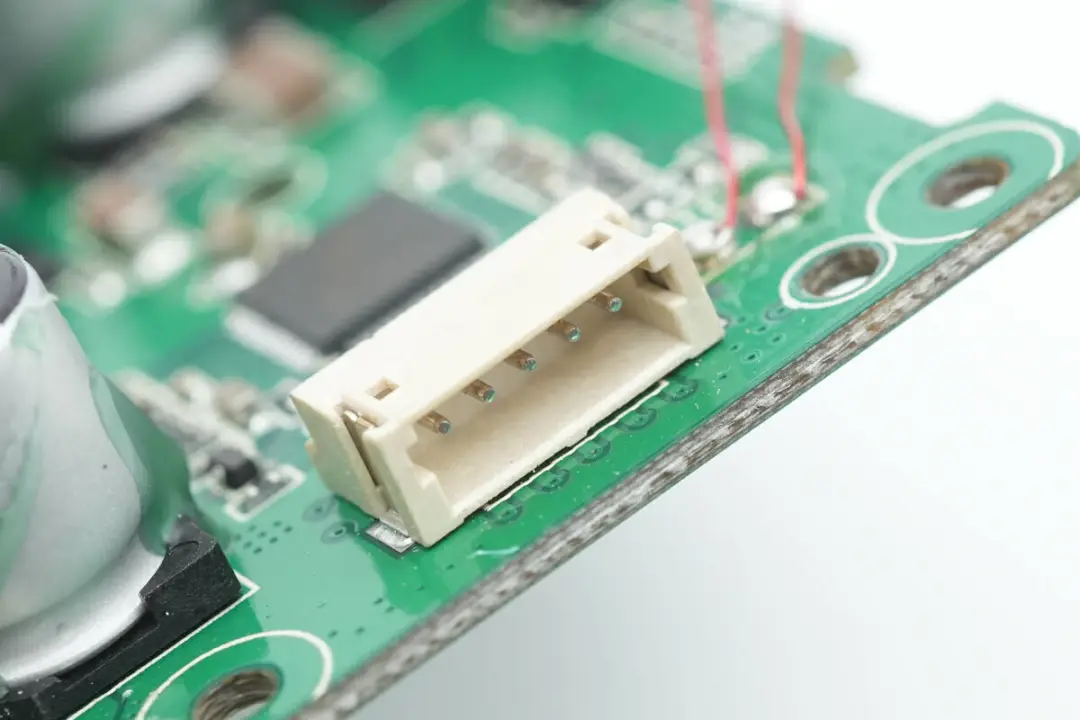

电池单体电压检测线插座特写。

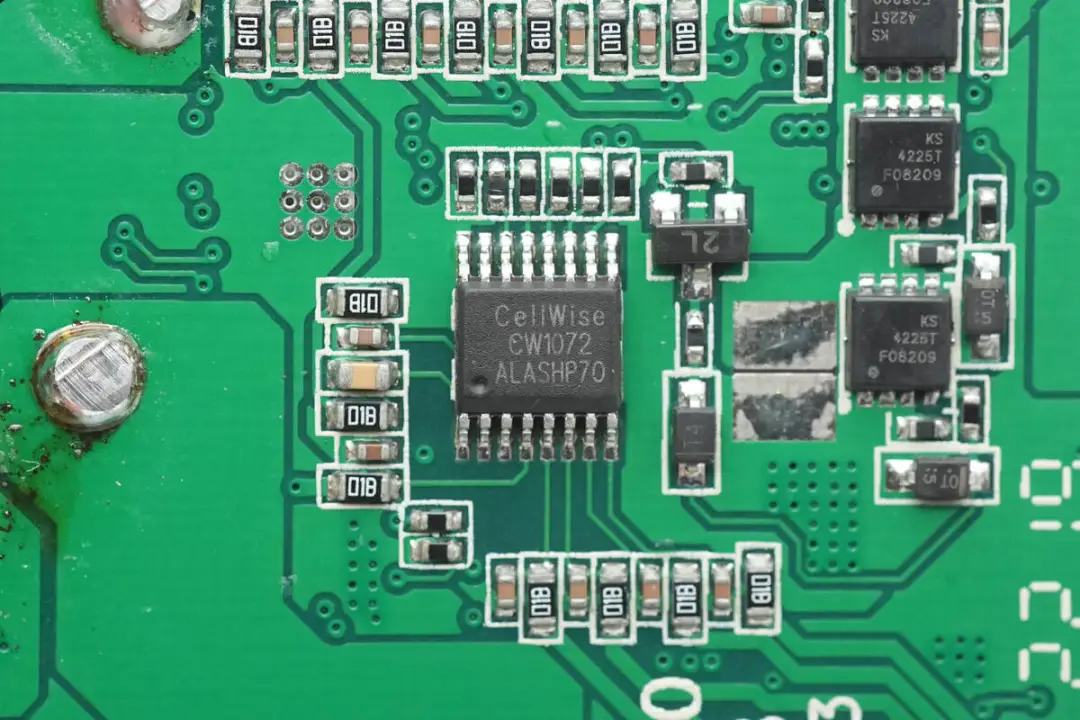

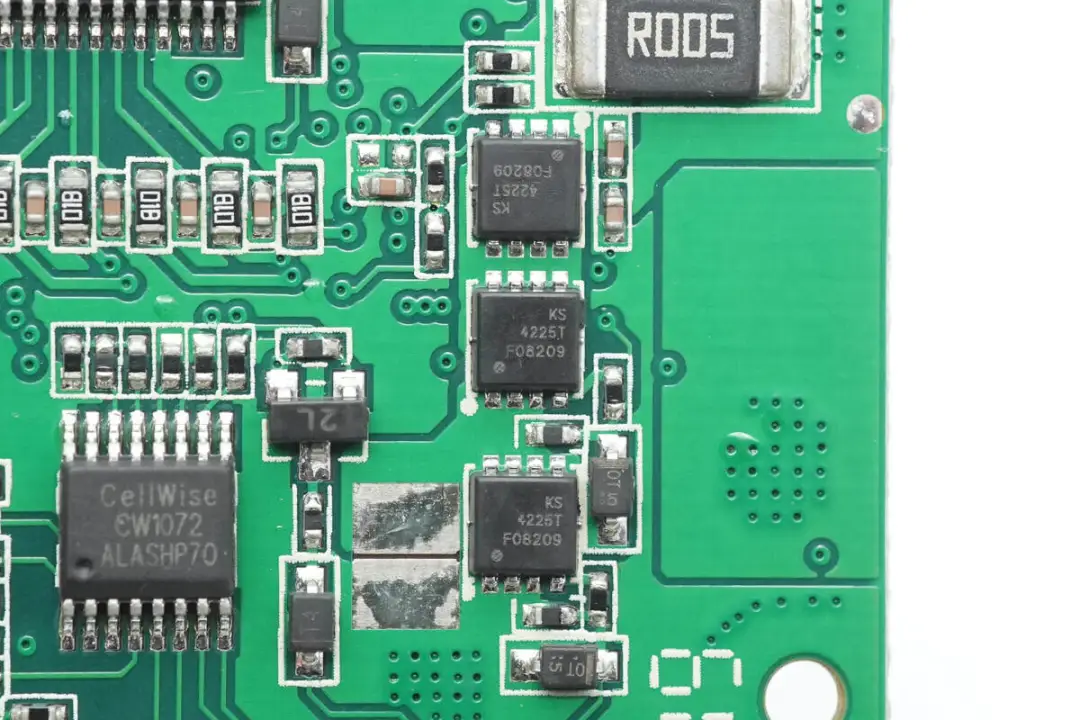

另一颗电池保护芯片同样来自赛微微电，型号CW1072，用于锂电池二级保护功能，进行过充，过放，断线和温度保护功能。
全部拆解一览，来张全家福。
充电头网拆解总结
mophie推出的这款快充移动电源采用长条的机身设计，适合放入电脑包，不会显得突兀，方便携带。移动电源容量为20000mAh，为双口设计，支持45W充放电，两个接口均支持快充输出，可以同时为手机和电脑充电，外出使用更加方便。
充电头网通过拆解了解到，这款移动电源内置一路双向升降压电路用于内置电池充电和输出放电功能，并内置一路降压电路用于快充输出。双向升降压电路采用宝砾微PL9405升降压转换器搭配芯海科技CS32G020协议芯片，降压电路采用智融SW3526降压转换器。
移动电源采用6串电池组，为18650电池，来自创明。电池保护芯片来自赛微微电，分别采用CW1073和CW1072锂电池二级保护芯片，为电池组提供过充，过放以及过流保护功能。这款移动电源的做工和用料都很不错。
