前言

此前，电池交易网就为大家详细介绍了安普瑞斯106280软包电芯的外观以及规格，其轻薄的设计以及高能量密度让人印象深刻，下面，电池交易网就为大家带来这款电芯的性能测试，从充放电、内阻、温度三大测试项目为大家详细解析这款电芯的性能如何。

外观介绍

老规矩，先来看看这款电芯的外观与规格。

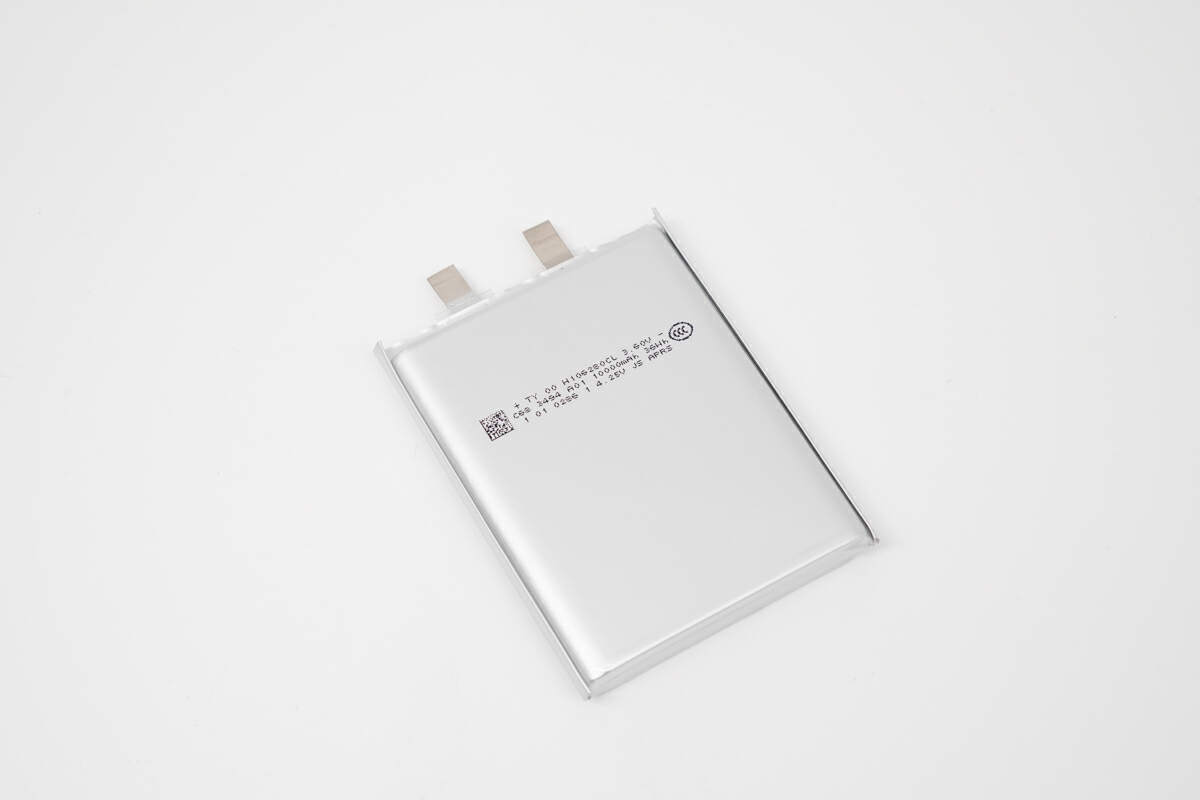

安普瑞斯106280软包电芯整体为长方形结构，采用常规的铝塑复合膜封装，侧面正负电极片露出。

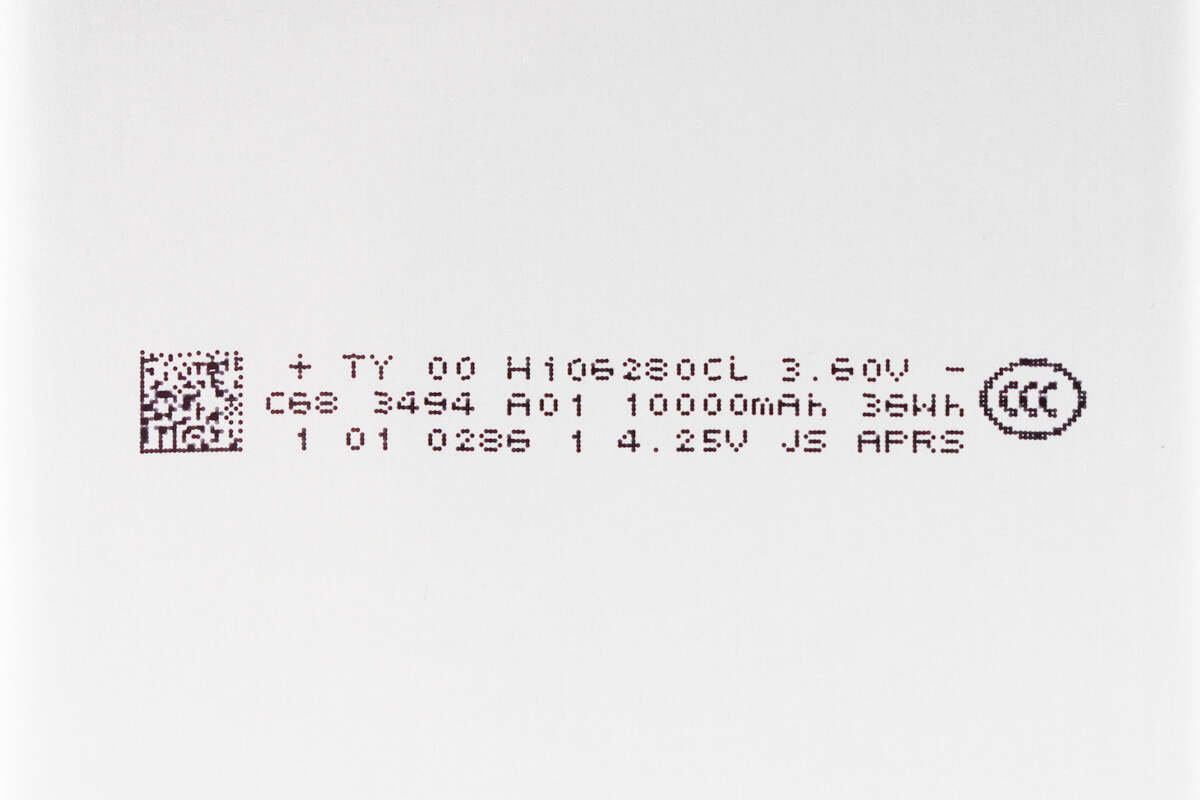

安普瑞斯106280软包电芯正面印有相关参数字样：

"H106280CL ”及“+”、“-”正负极标识。

典型容量：10000mAh@0.2C；

标称电压：3.6V；标称能量：36Wh；

交流内阻：≤35mΩ。

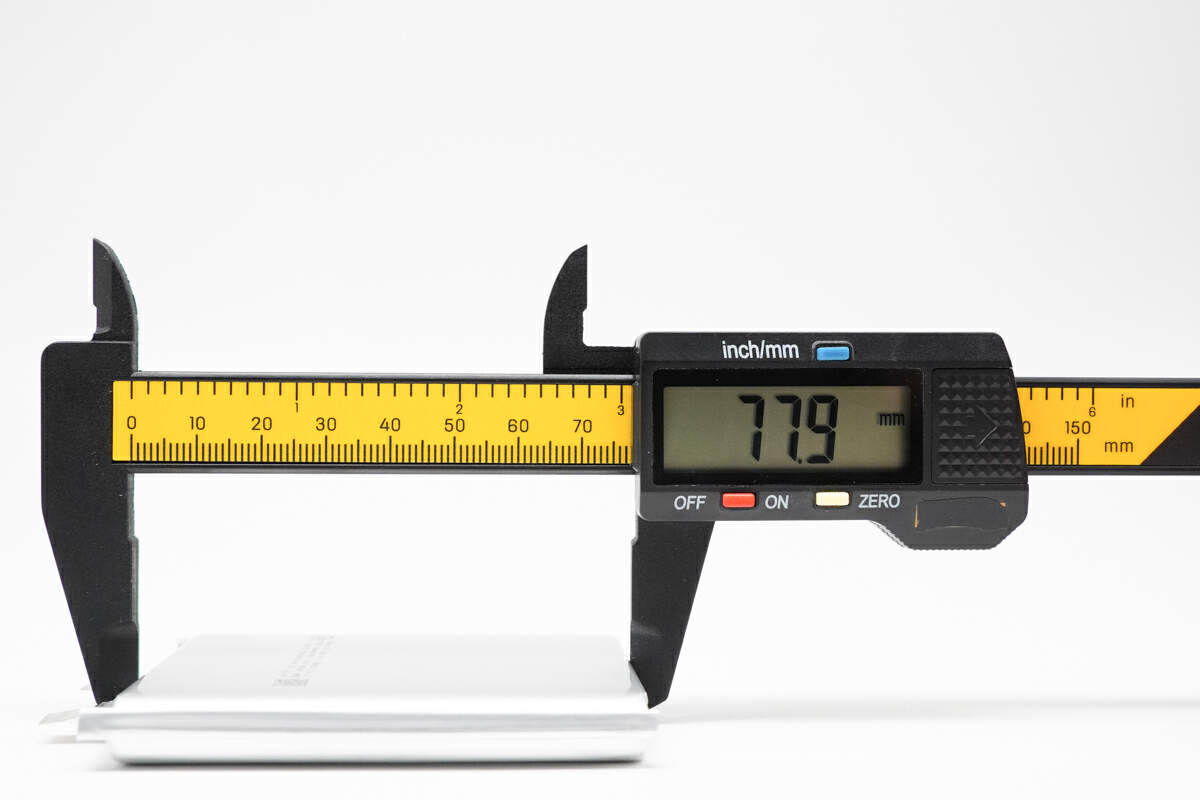

安普瑞斯106280软包电芯长度约为77.9mm。

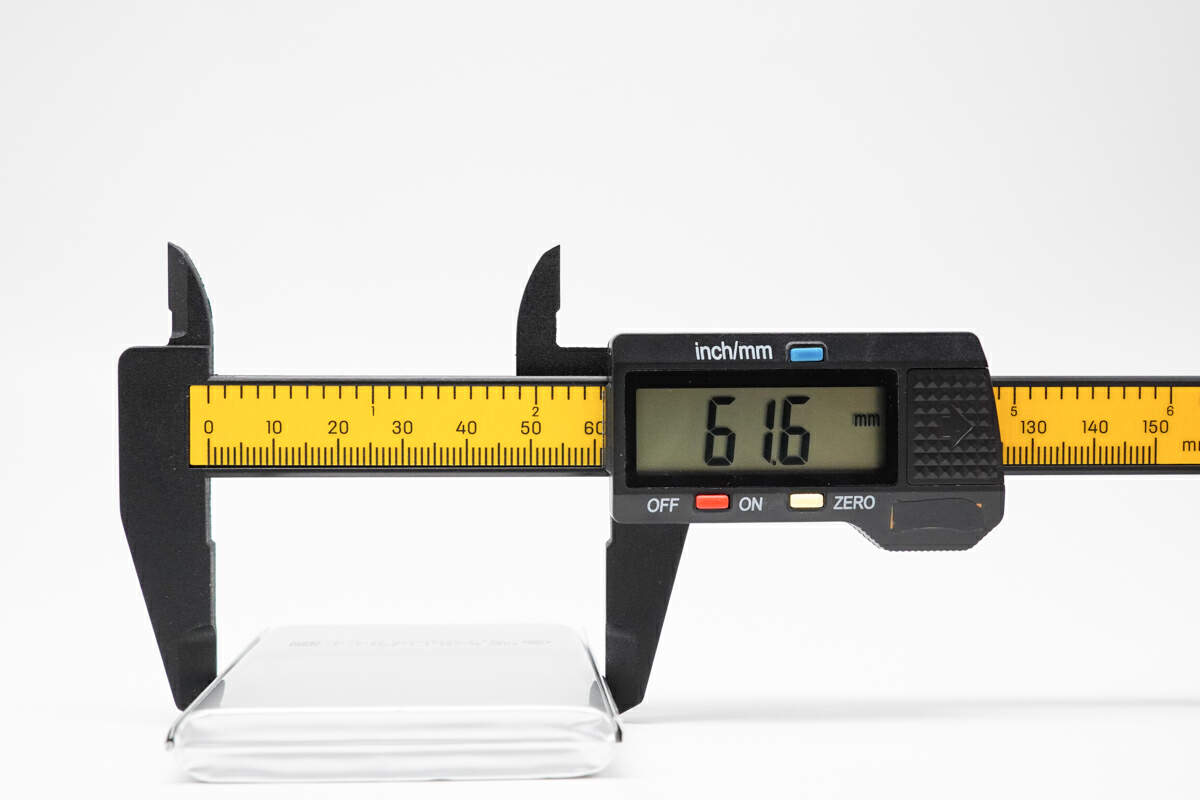

安普瑞斯106280软包电芯宽度约为61.6mm。

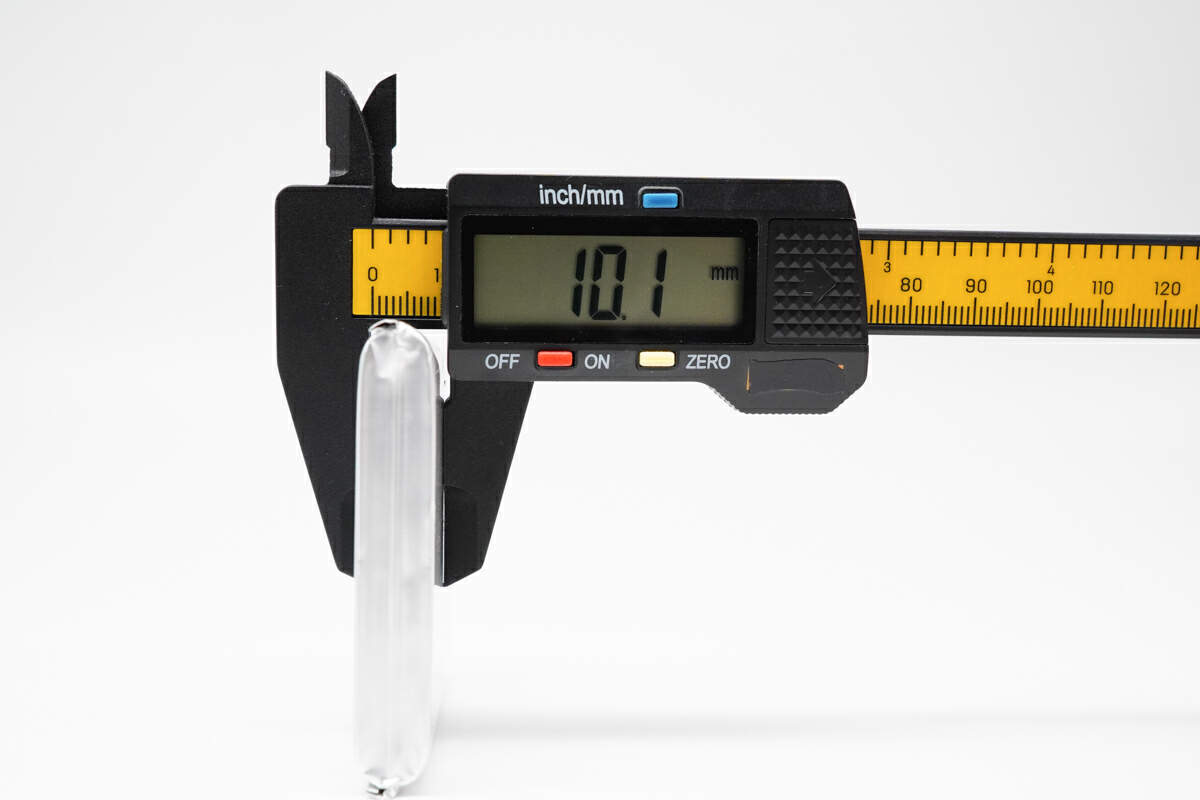

安普瑞斯106280软包电芯厚度约为10.1mm。

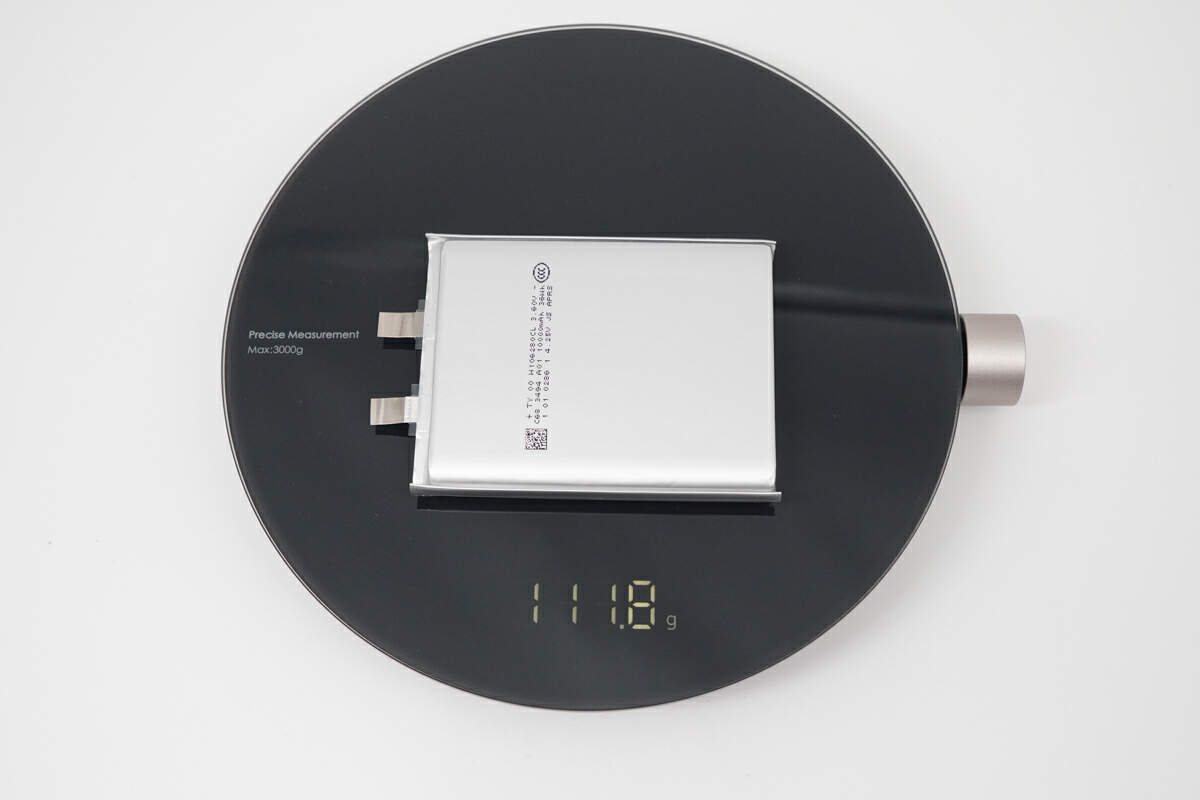

安普瑞斯106280软包电芯重量约为111.8g。

安普瑞斯106280软包电芯约占成年男子一整个手掌心。

看完外观，进入正题；以下将进行0.2C、0.5C和1C倍率进行充放电测试。

充电测试将对0.2C、0.5C和1C倍率进行恒流恒压充电，统计其总耗时。

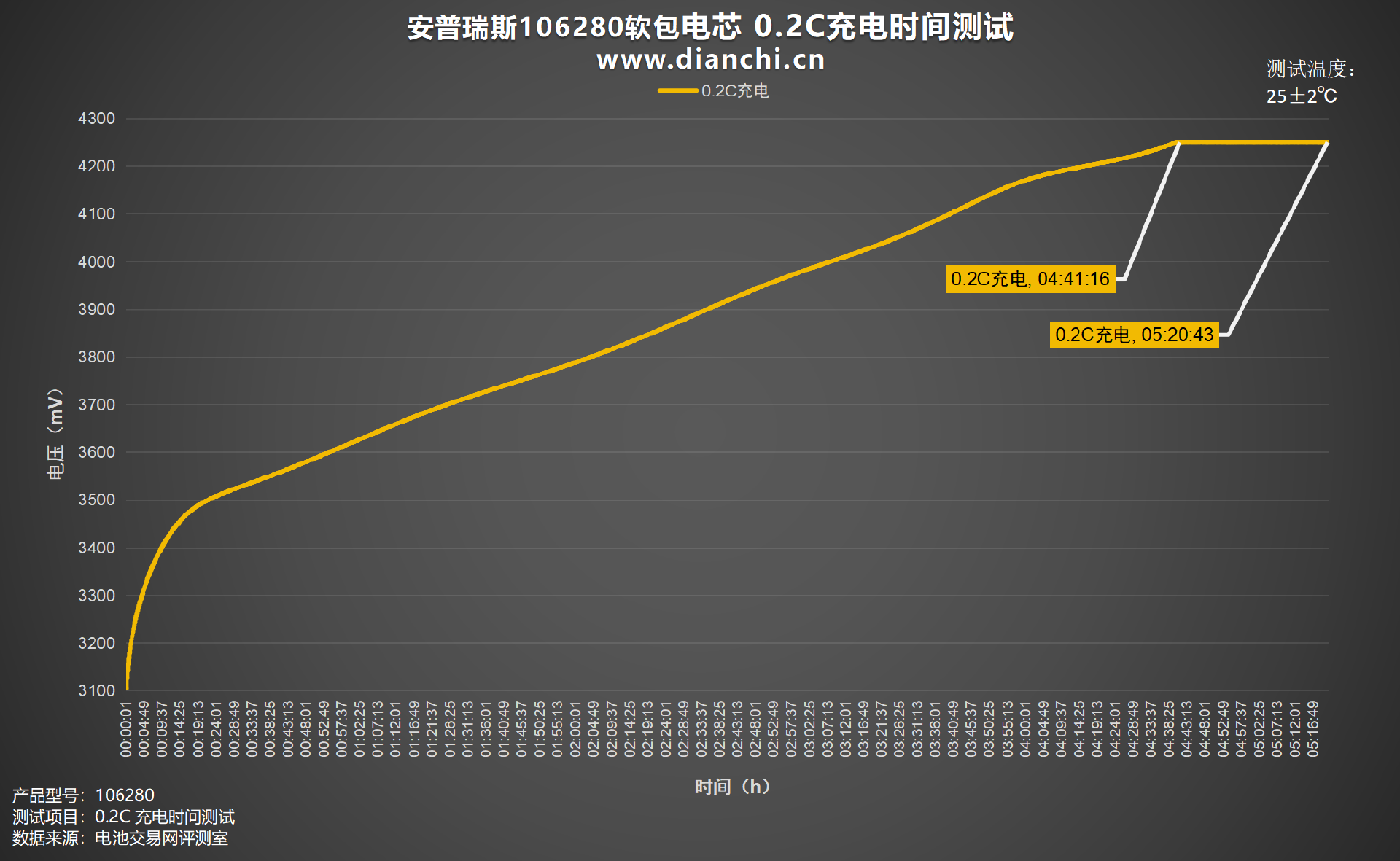

绘制出折线图，设置电流为 2000mA，0.2C为安普瑞斯106280软包电芯充电，充电截止电压为 4.25V，耗时5小时29分钟左右。

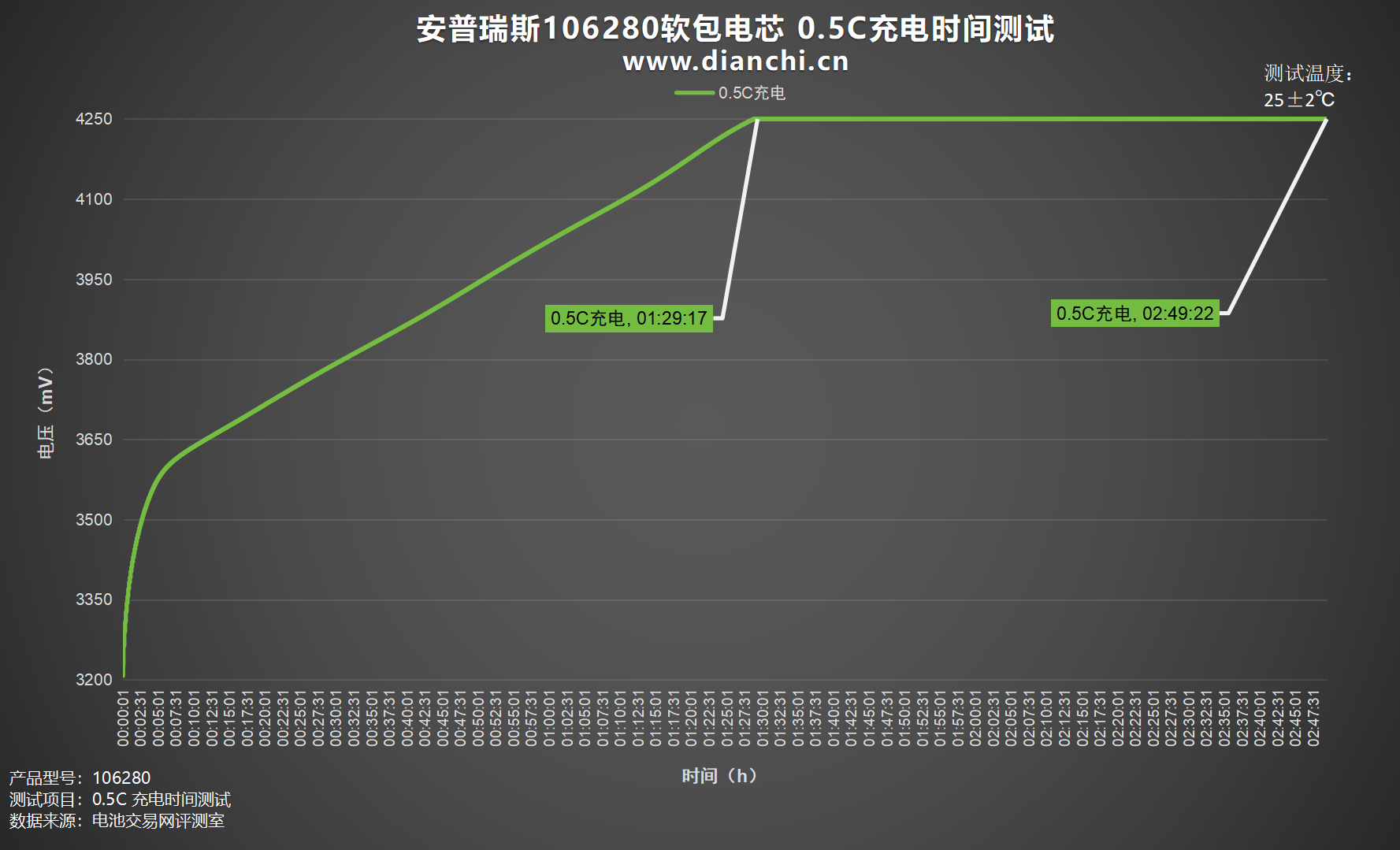

绘制出折线图，设置电流为 5000mA，0.5C为安普瑞斯106280软包电芯充电，充电截止电压为 4.25V，耗时2小时49分钟左右。

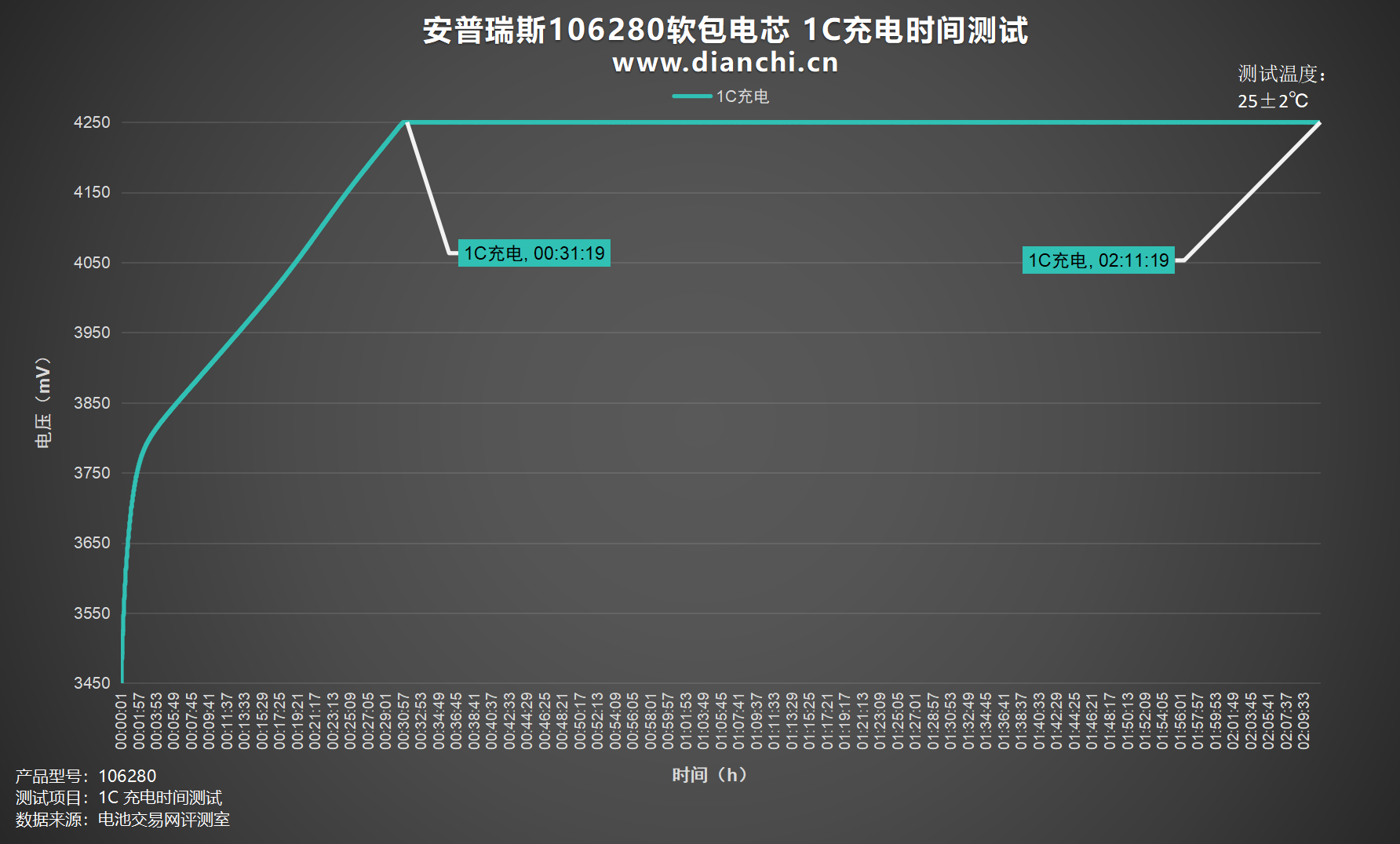

绘制出折线图，设置电流为 10000mA，1C为安普瑞斯106280软包电芯充电，充电截止电压为 4.25V，耗时2小时11分钟左右。

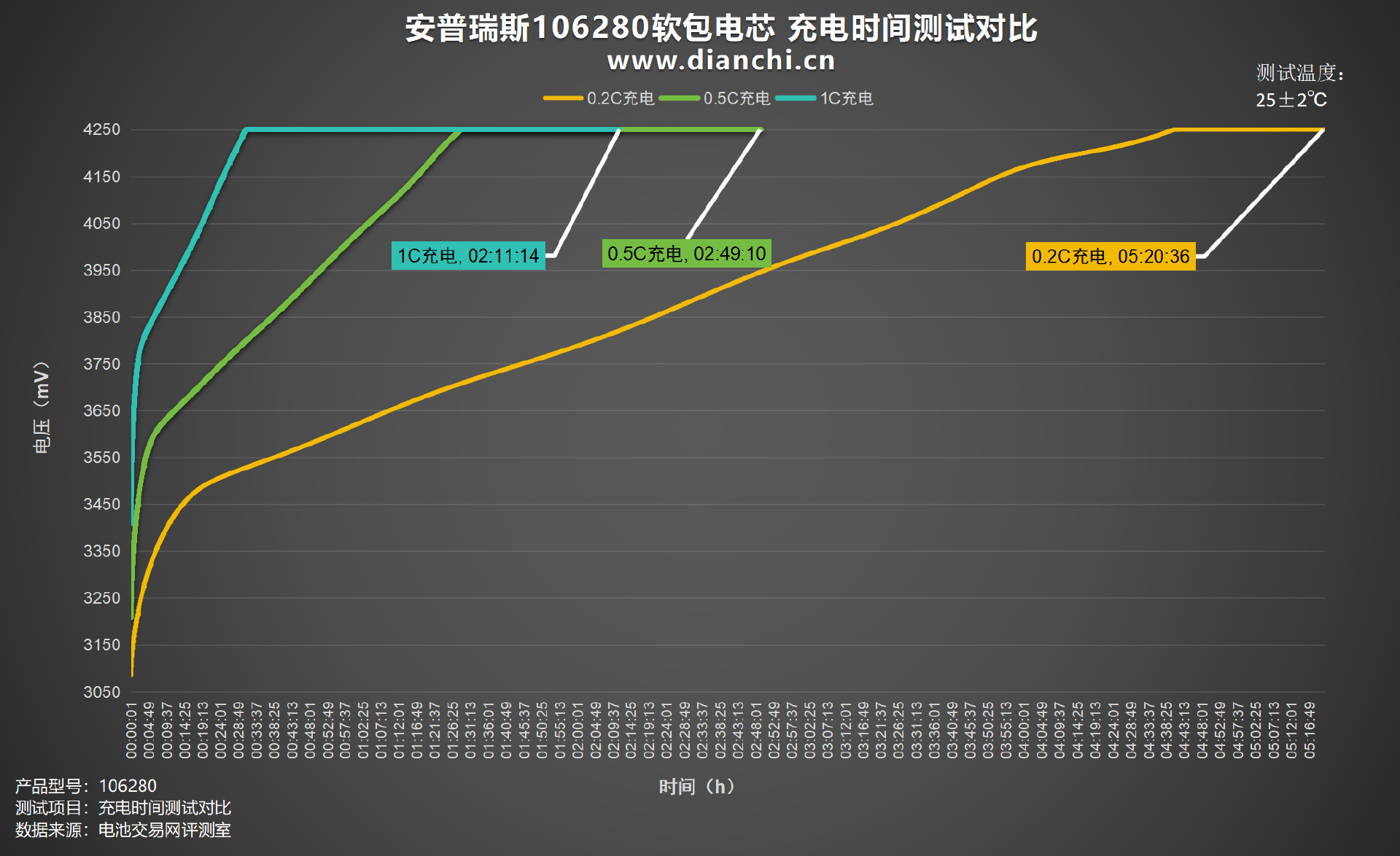

将测试数据绘制成折线图，充电测试中0.2C充电充满耗时5小时20分钟，0.5C充电充满耗时2小时11分钟，1C充电充满耗时2小时11分钟。

放电测试阶段将使用恒流放电，统计其总耗时及其放出容量及能量数值。

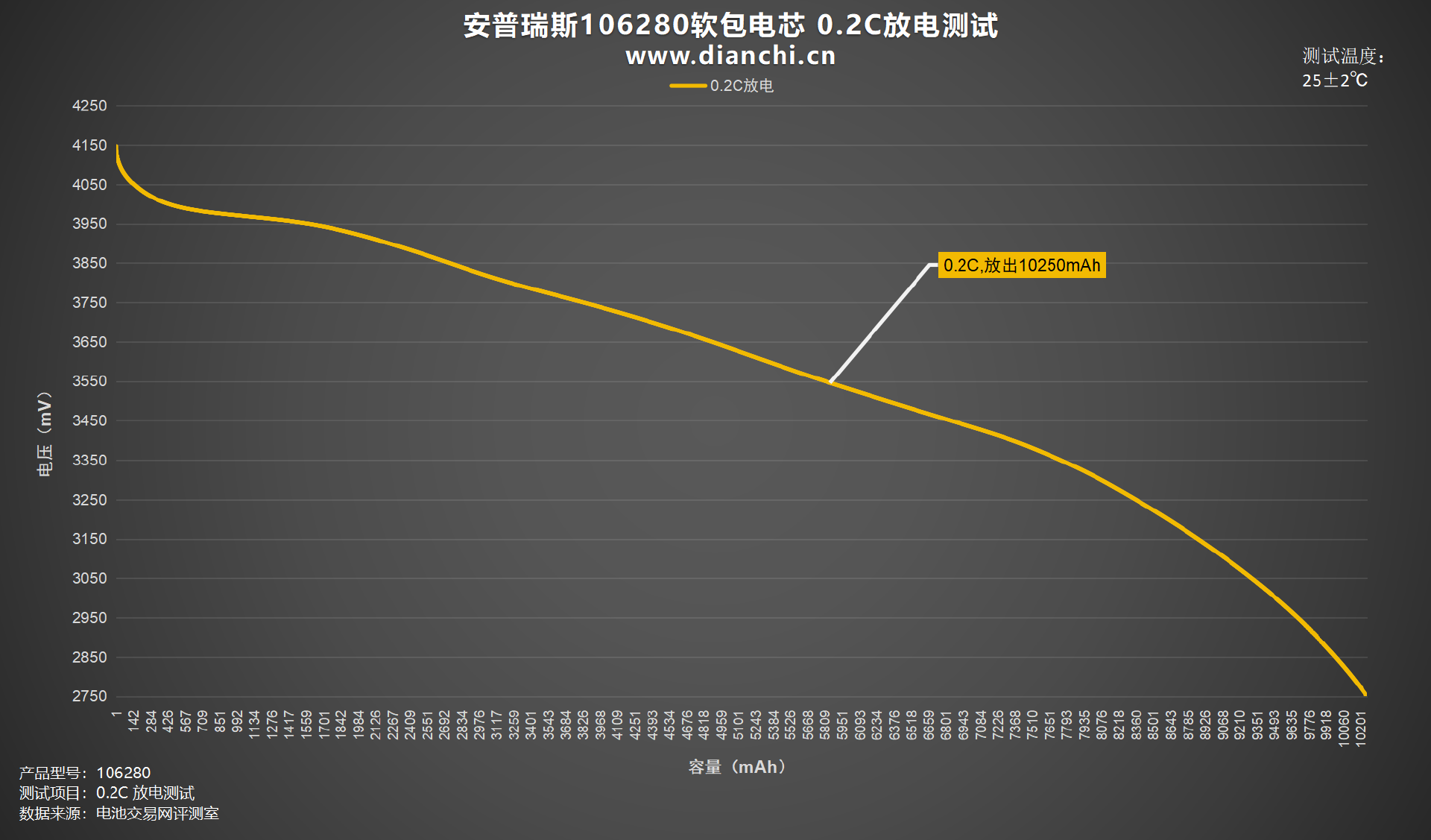

绘制出折线图，设置电流为 2000mA，0.2C为安普瑞斯106280软包电芯放电，均压3.58V，放到截止电压为 2.75V，耗时约5小时7分钟，放出容量10250mAh，放出能量36.65Wh。

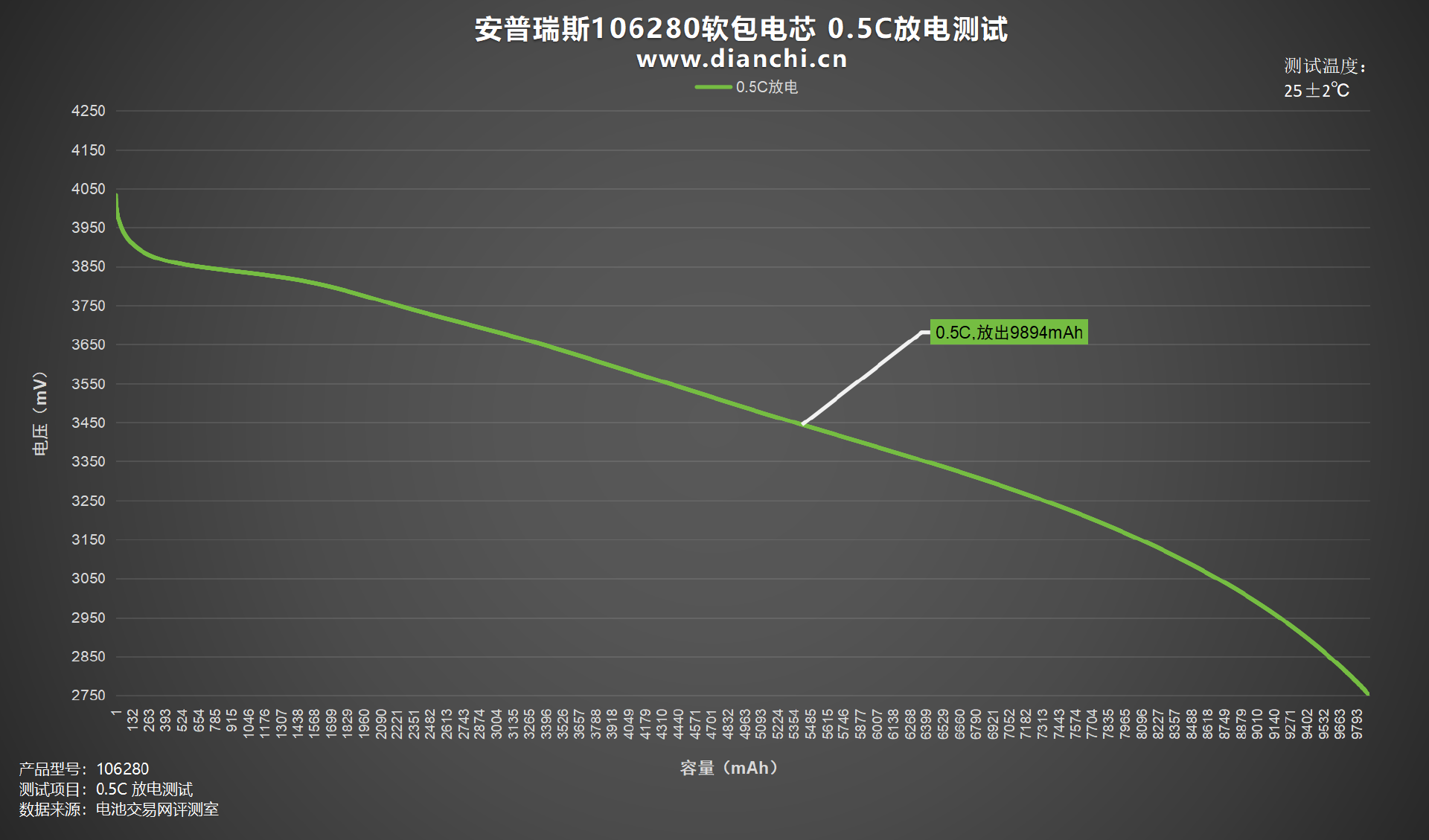

绘制出折线图，设置电流为 5000mA，0.5C为安普瑞斯106280软包电芯放电，均压3.46V，放到截止电压为 2.75V，耗时约1小时58分钟，放出容量9894mAh，放出能量34.23Wh。

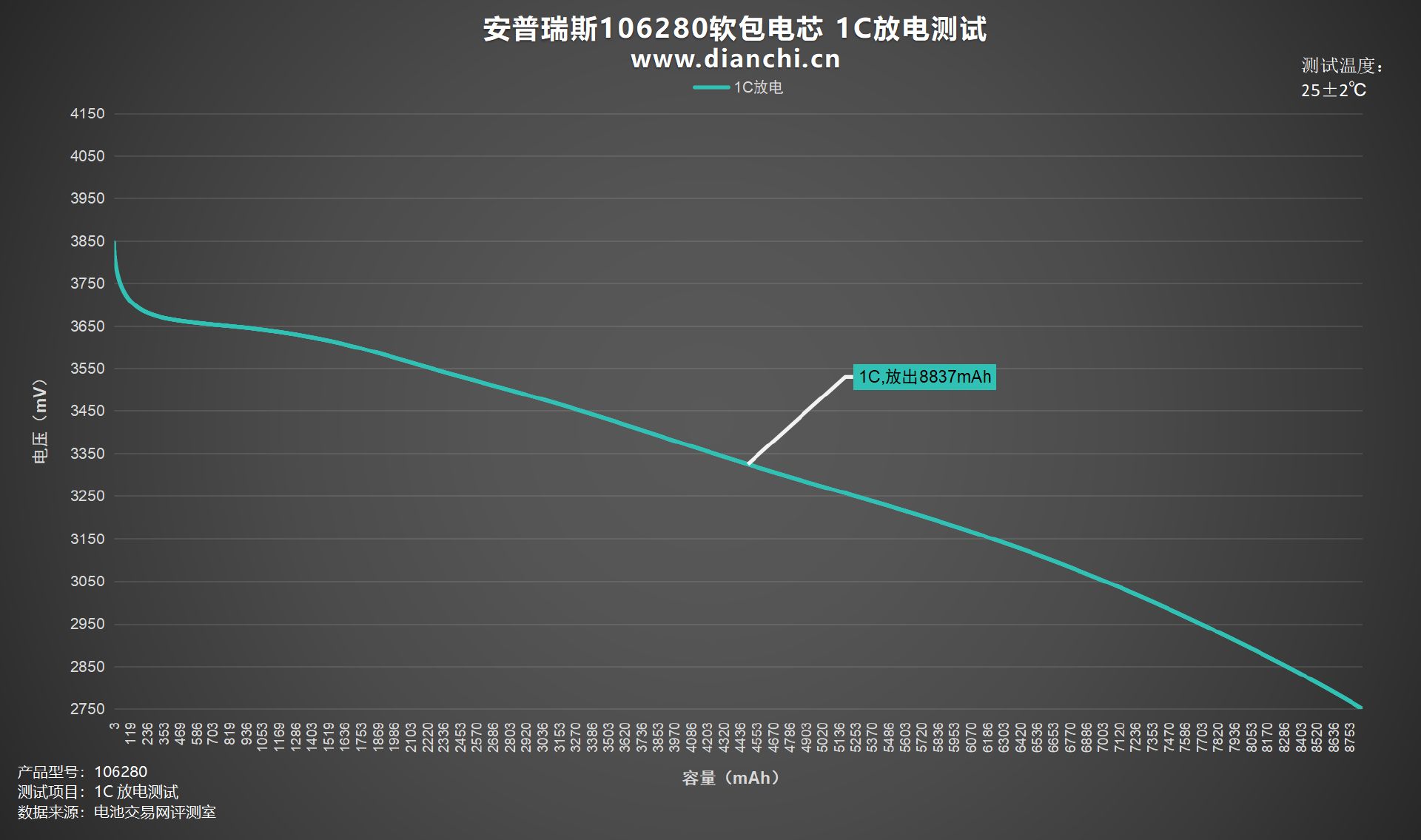

绘制出折线图，设置电流为 10000mA，1C为安普瑞斯106280软包电芯放电，均压3.31V，放到截止电压为 2.75V，耗时约53分钟，放出容量8837mAh，放出能量29.25Wh。

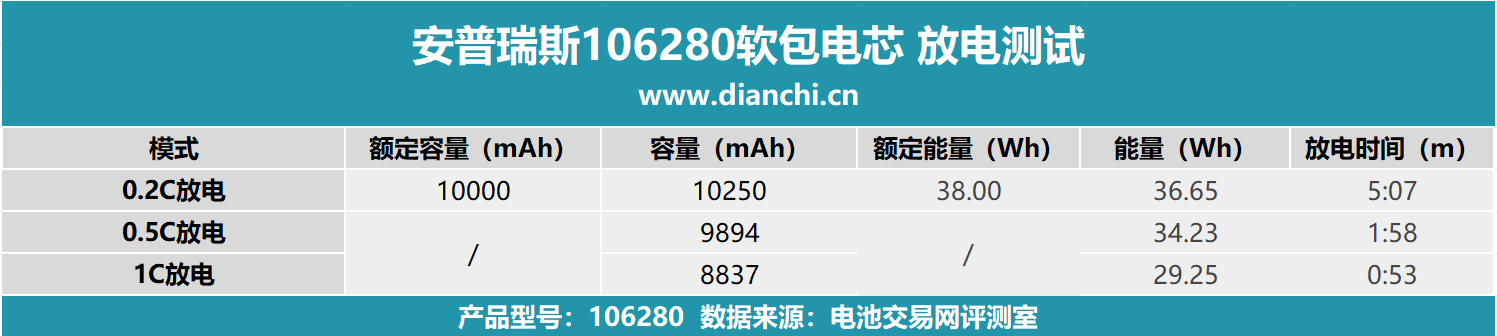

将测试数据汇总成表格，可以看出电芯在三种倍率下进行放电测试差距，放电时间最短的为1C放电，放电时间约为53分钟。放电时间最长的为0.2C放电，放电时间约为5小时7分钟。

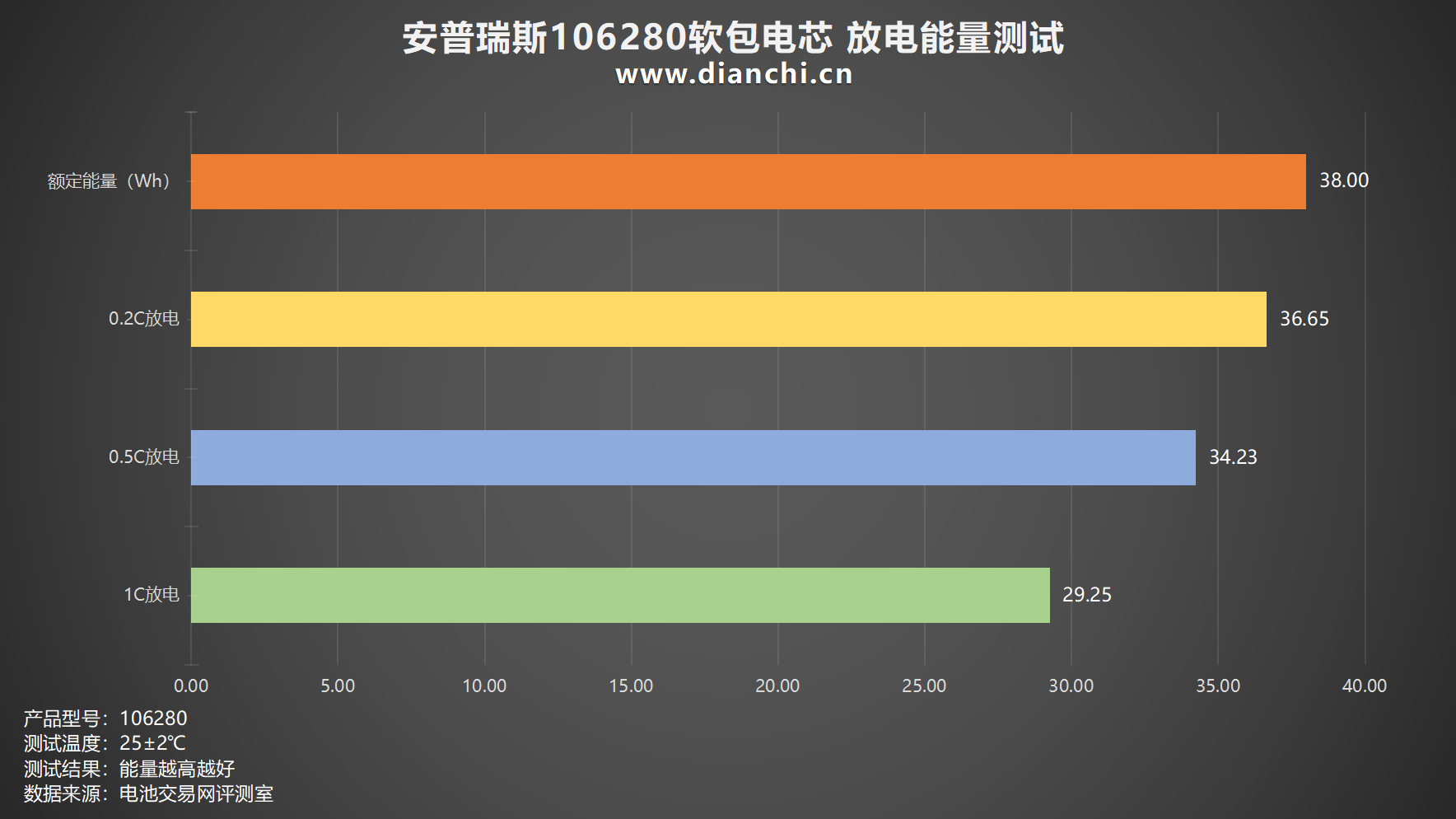

将测试数据汇总成柱状图，放电测试中整体放电能量在29.25-36.65Wh之间；其中放电能量最高的是0.2C放电档位，放电能量达到36.65Wh，超过标称能量；放电能量最低的是1C放电档位，放电能量为29.25Wh。

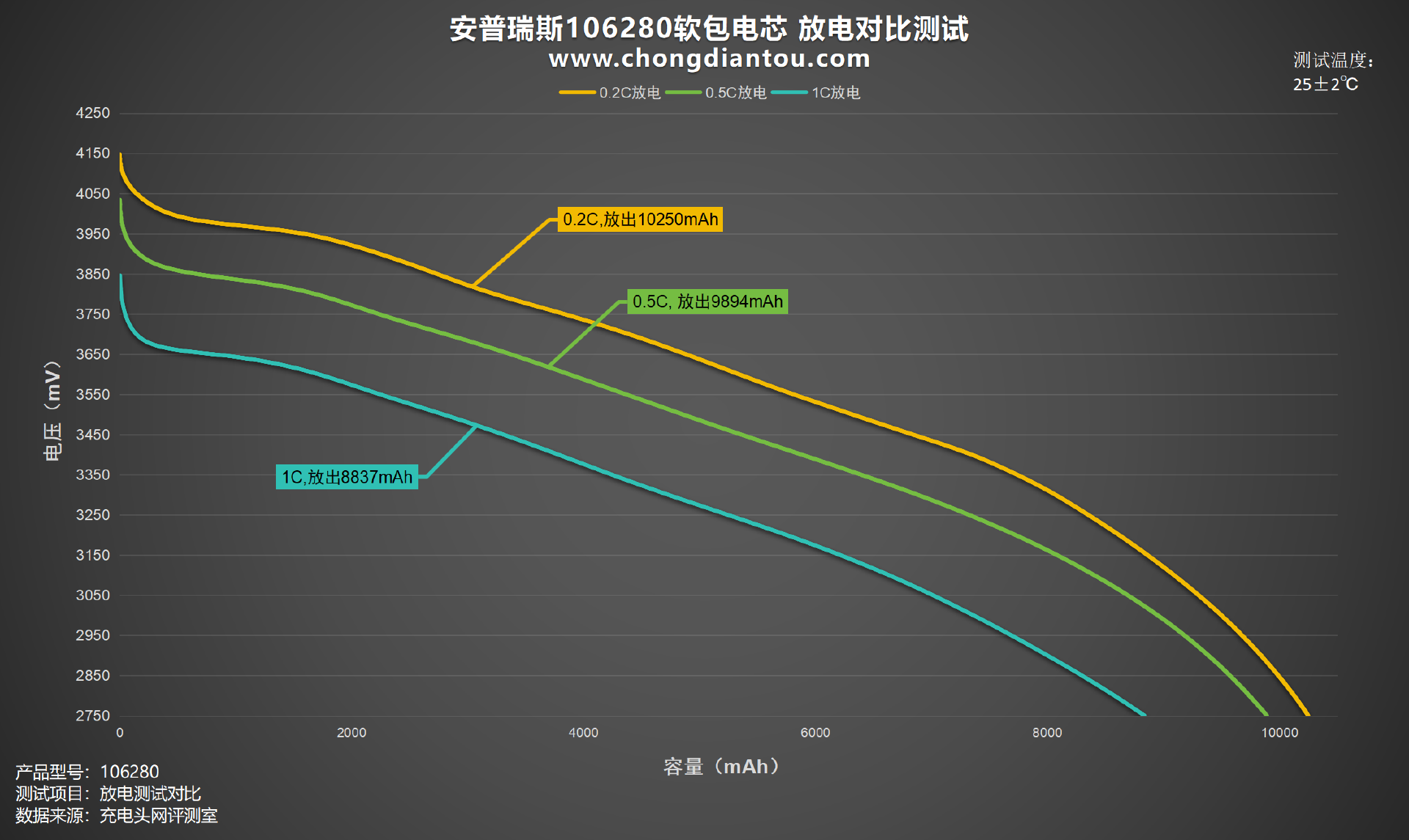

再来看看各档位放出的容量差异，将数据绘制出曲线图，可以看到0.2C放出11185mAh，0.5C放出10779mAh，1C放出9492mAh。

内阻测试部分，电池交易网将使用内阻测试仪器，分别测试满电内阻与空电内阻。

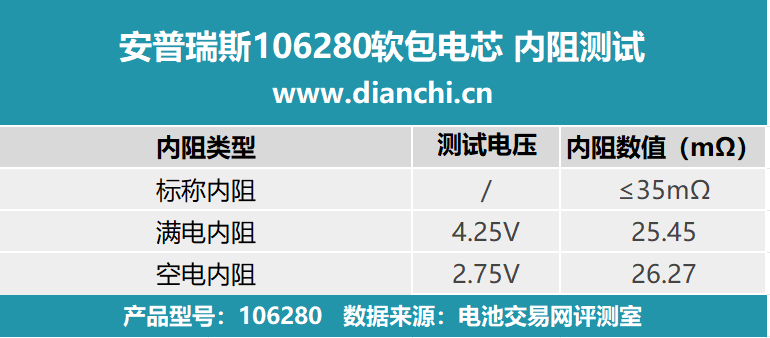

将测试数据汇总至表格，可以看到满电内阻电压为 4.25V，空电内阻电压则为 2.75V，安普瑞斯106280软包电芯标称内阻是 ≤35mΩ。

绘制出柱状图，可以看到 4.25V满电内阻为 25.45mΩ，2.75V空电内阻26.27mΩ，均没有超过标称内阻，且两种电压状态下内阻差异不大，可以看出这款电芯的稳定性较为优秀。

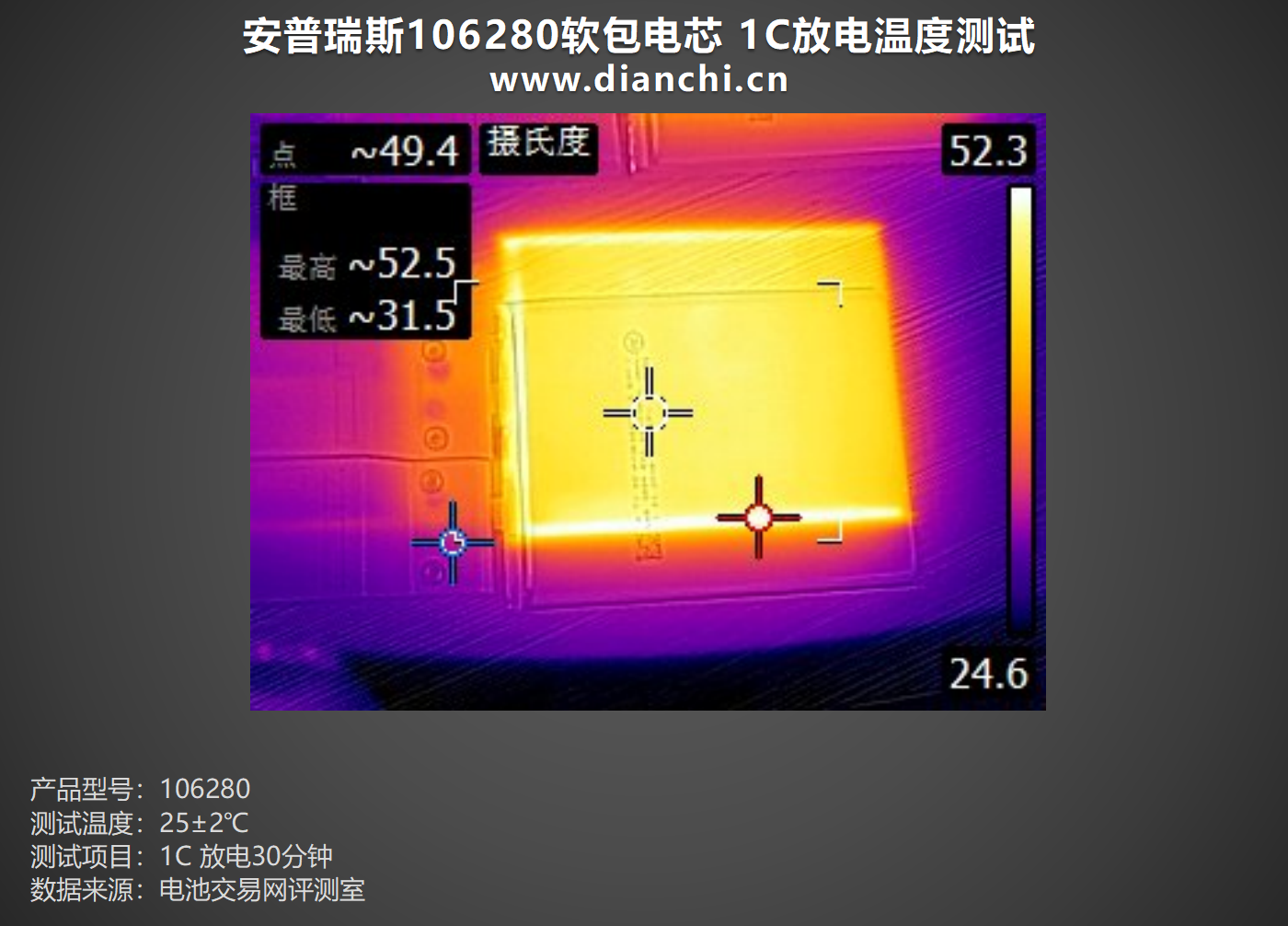

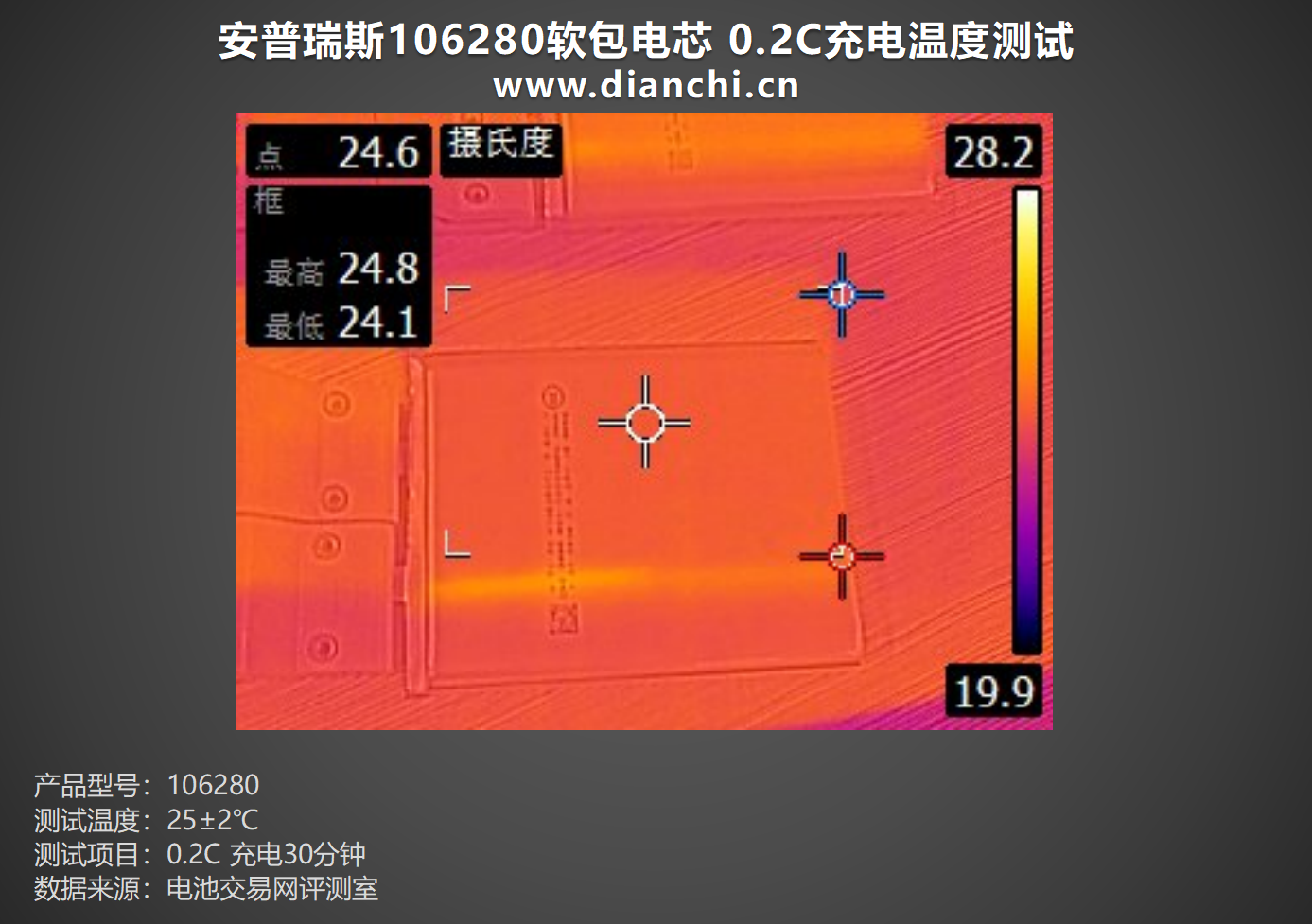

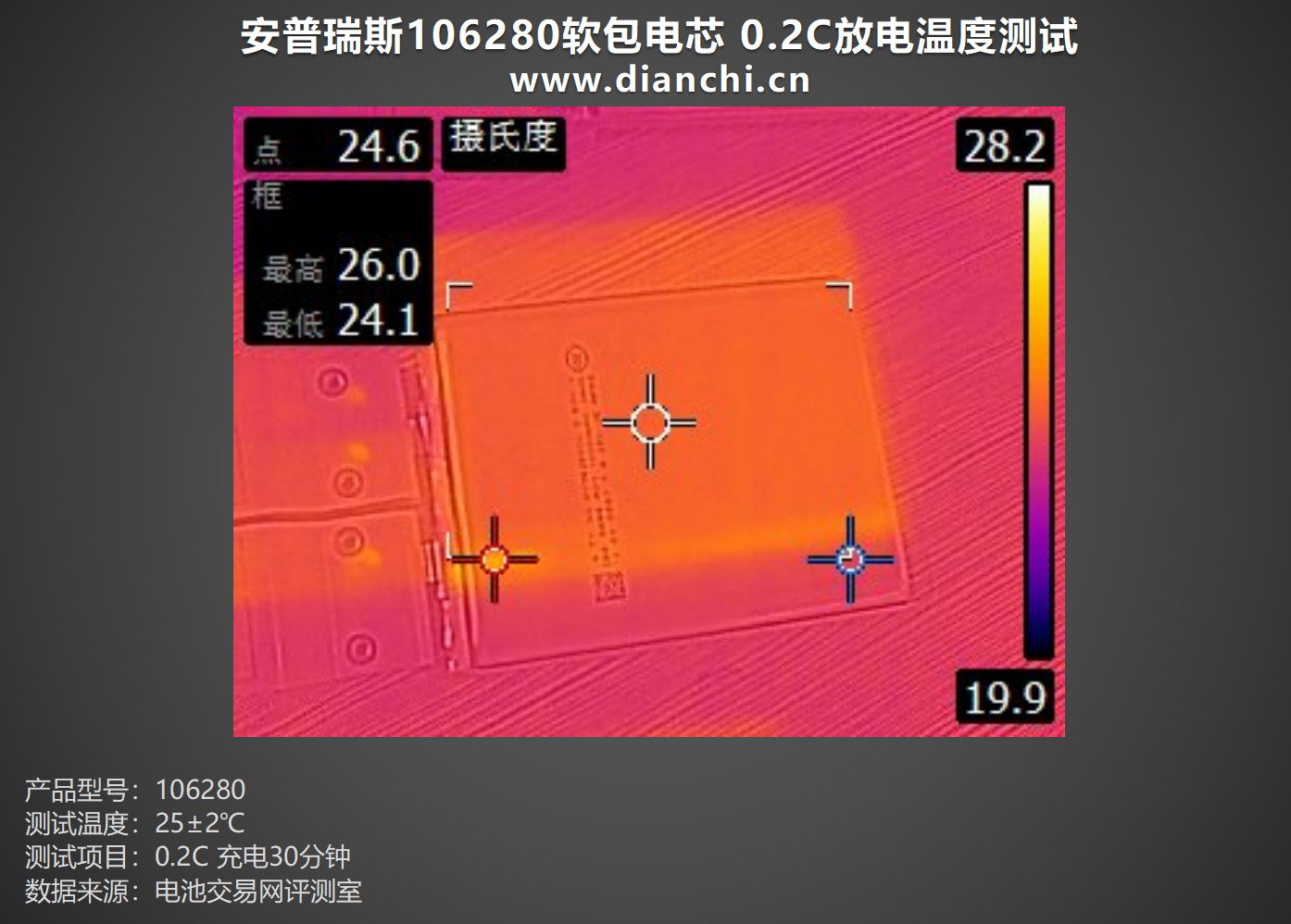

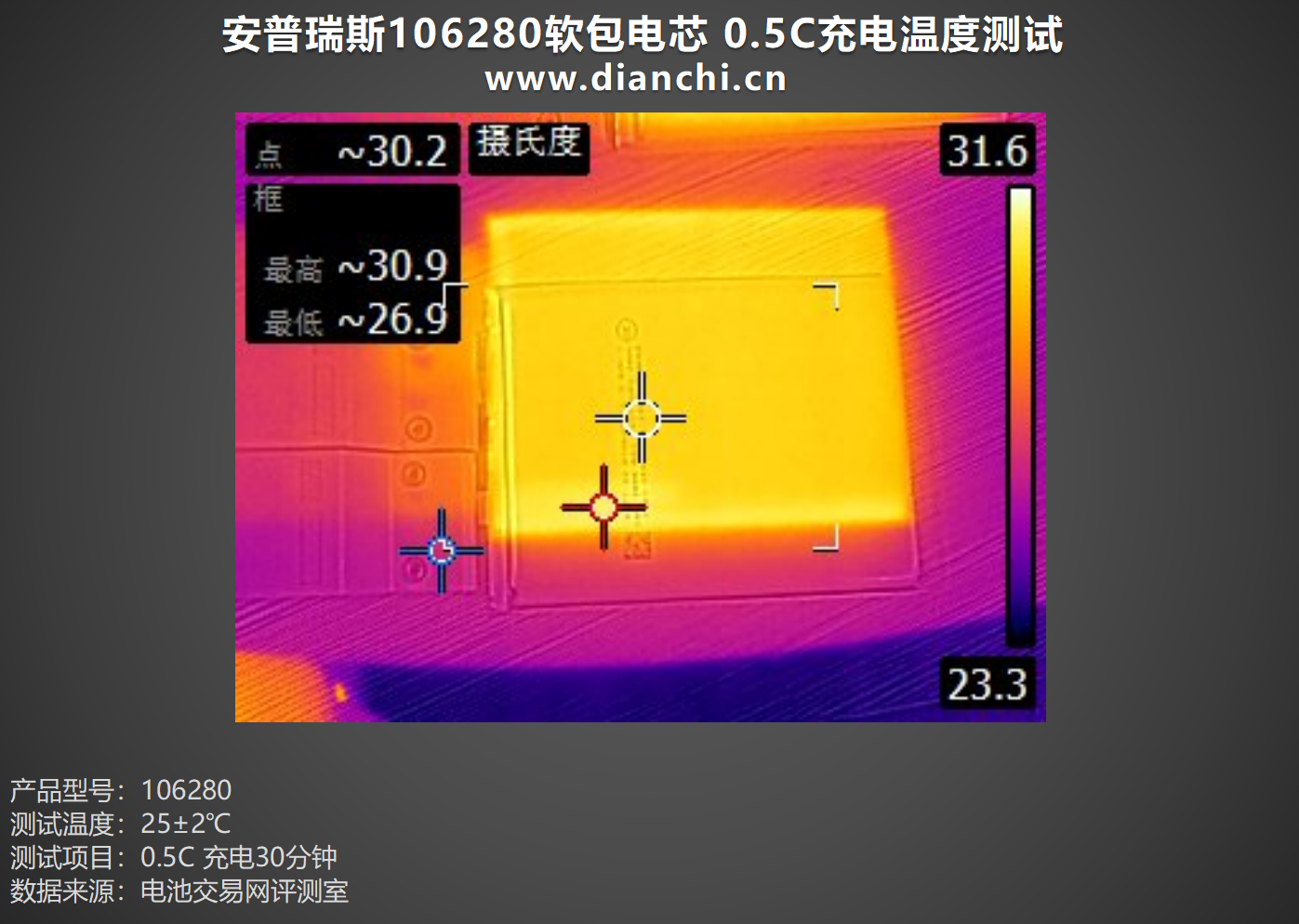

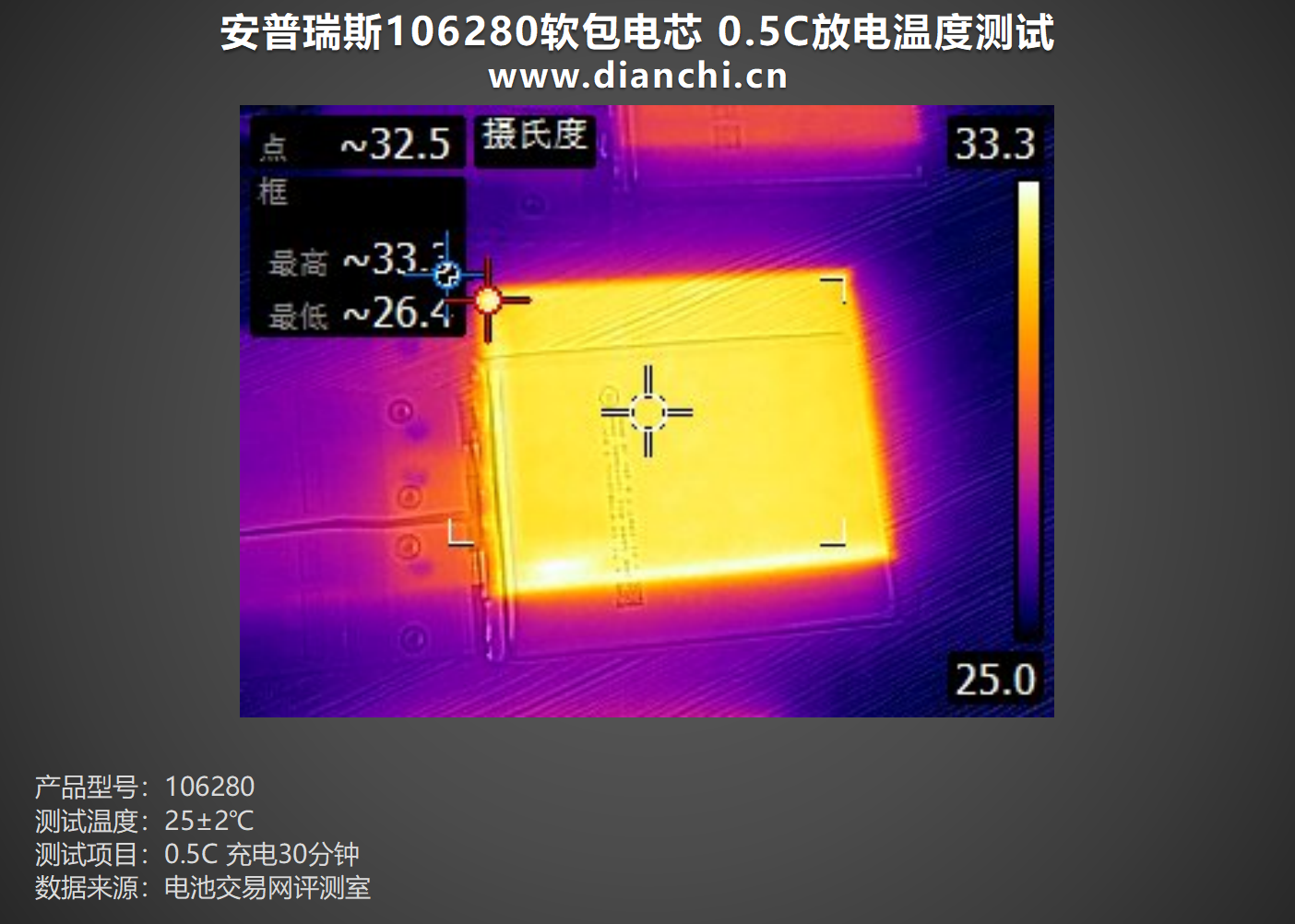

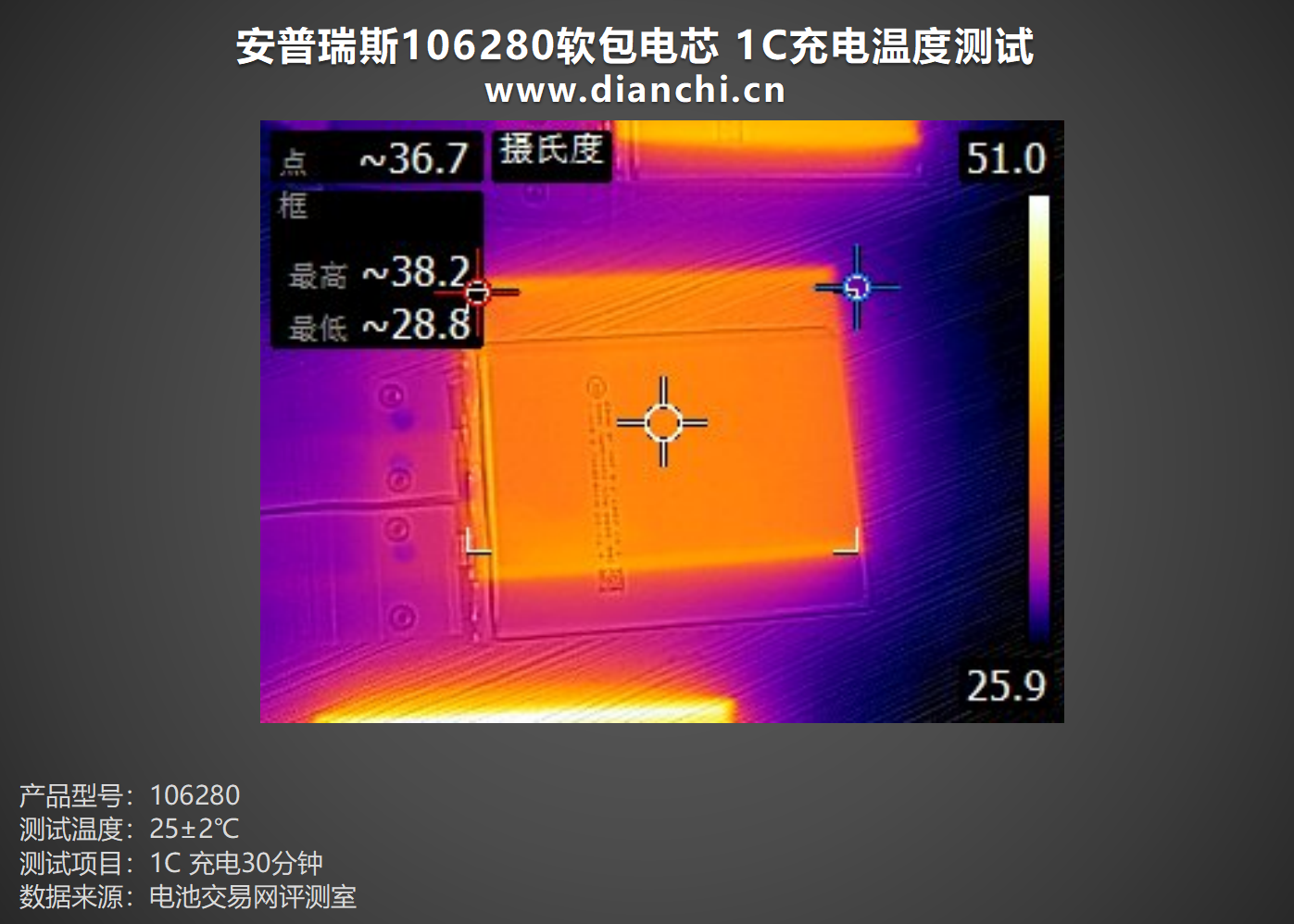

温度测试部分，充电头网将对各个充放电倍率30分钟后的温度进行测量。
