在当今这个快速发展的时代，能源的高效利用和可持续发展成为了全球关注的焦点。天津力神电池股份有限公司（以下简称力神电池），作为国内首家锂离子电池研发与制造企业，凭借其25年的研发与制造经验，不断推动科技创新，引领行业发展。

近期电池交易网就从拆解中发现了一款新型号，力神LR2170SZ电芯，其标称容量 4900mAh，标称能量为17.64Wh，并通过了3C认证，下面就一起来看看这款电芯的表现如何。

外观介绍

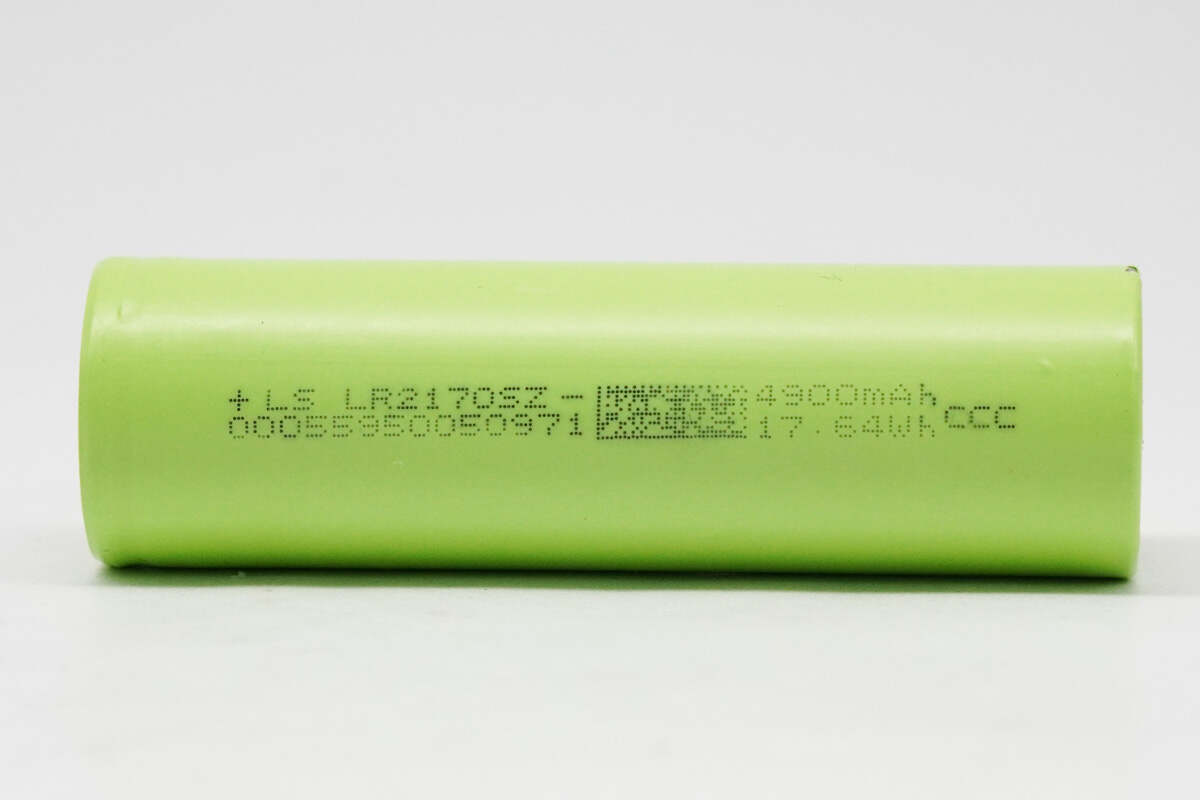

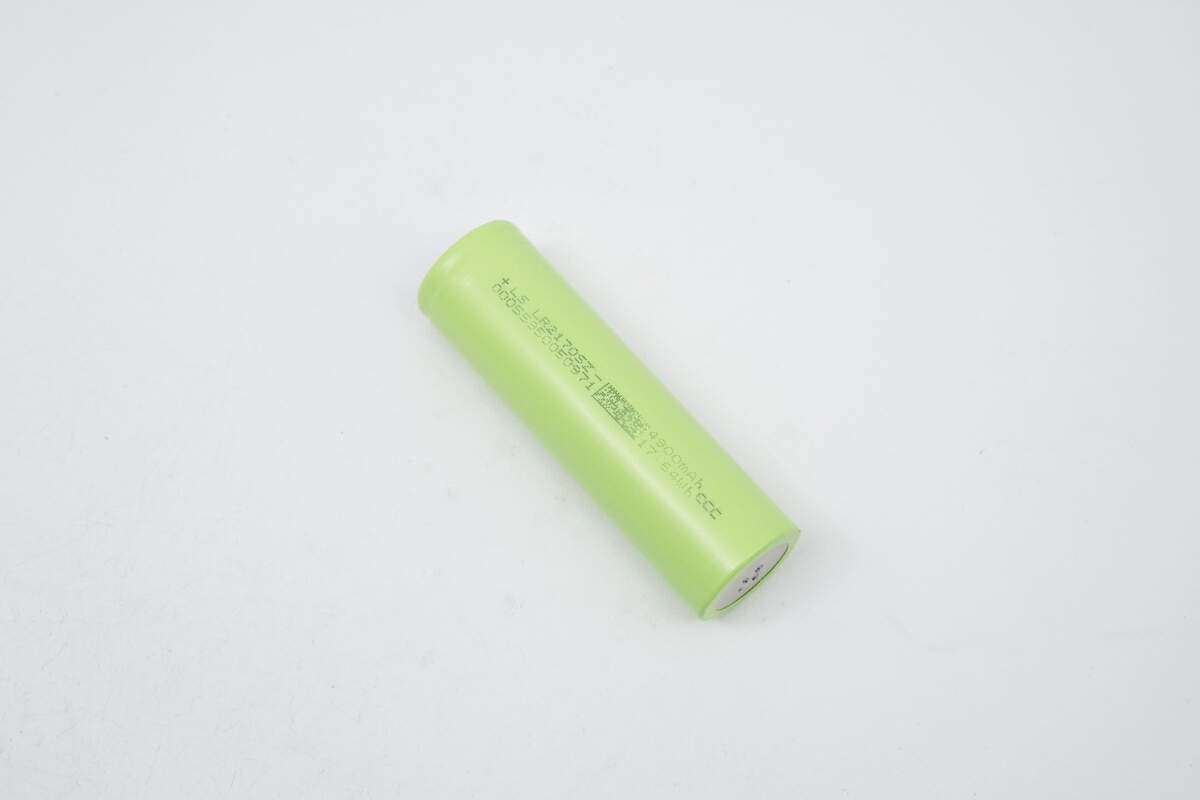

力神LR2170SZ电芯采用绿色电芯套膜，表面印有型号、二维码、容量、能量、出厂编码等丝印，同时可以看到这款电芯已通过3C认证。

品牌：力神LS；

型号：LR2170SZ；

标称容量：4900mAh；

标称能量：17.64Wh；

出厂编码：00055950050971。

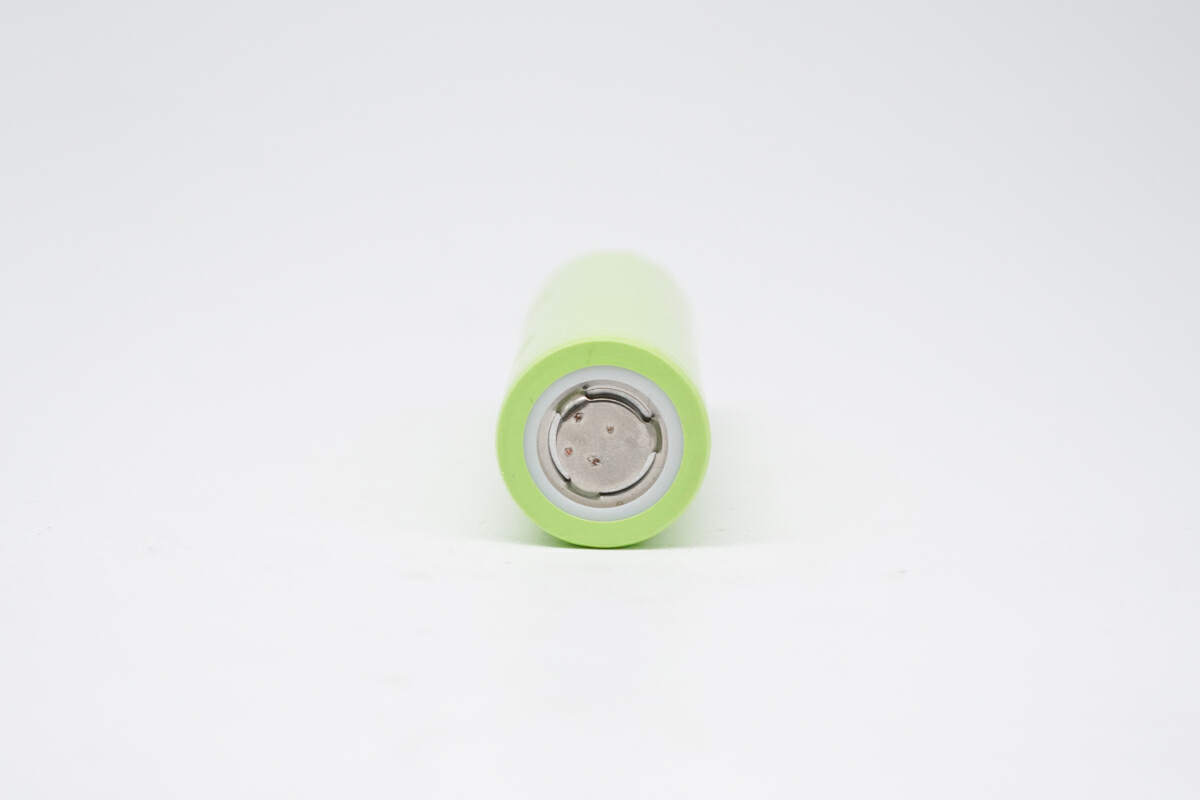

力神LR2170SZ电芯负极采用阳极氧化工艺处理的合金金属材质制作，耐用防腐。

力神LR2170SZ电芯正极盖帽为合金材质，平头设计，顶部可见三泄气孔。

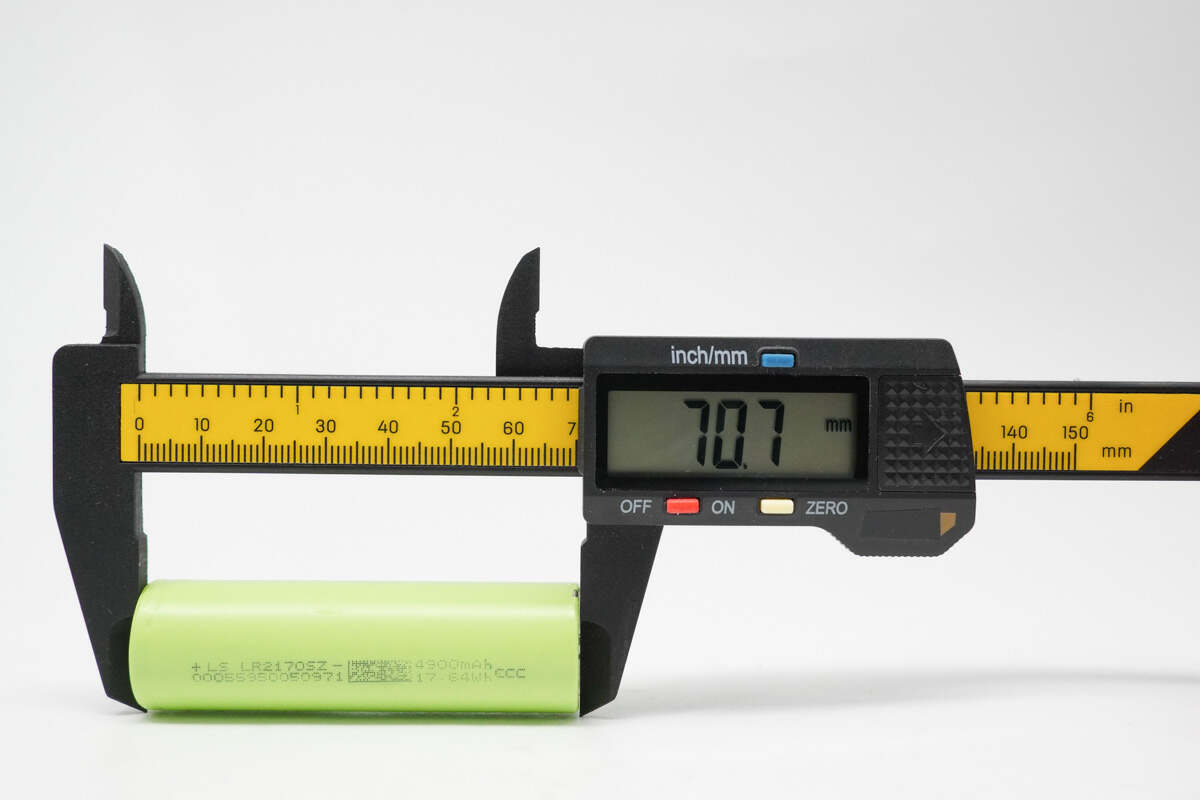

力神LR2170SZ电芯高度约为 70.7mm。

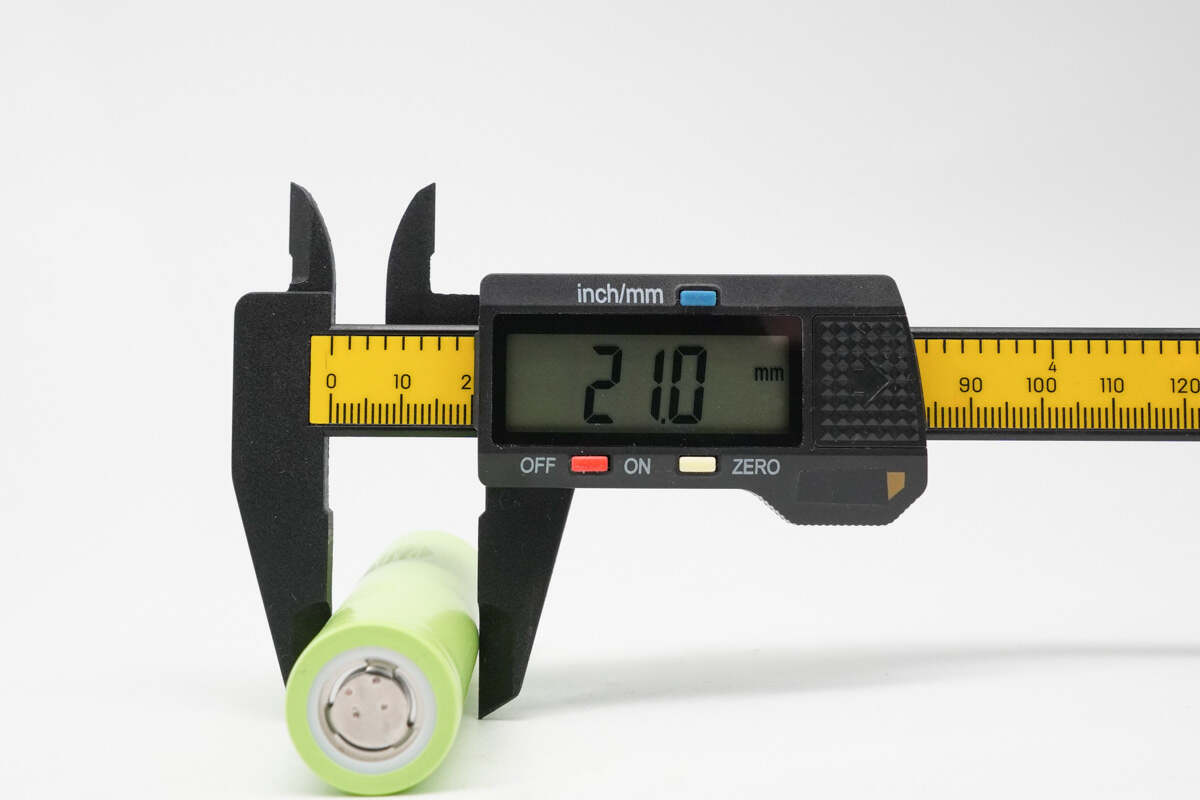

力神LR2170SZ电芯直径约为 21mm。

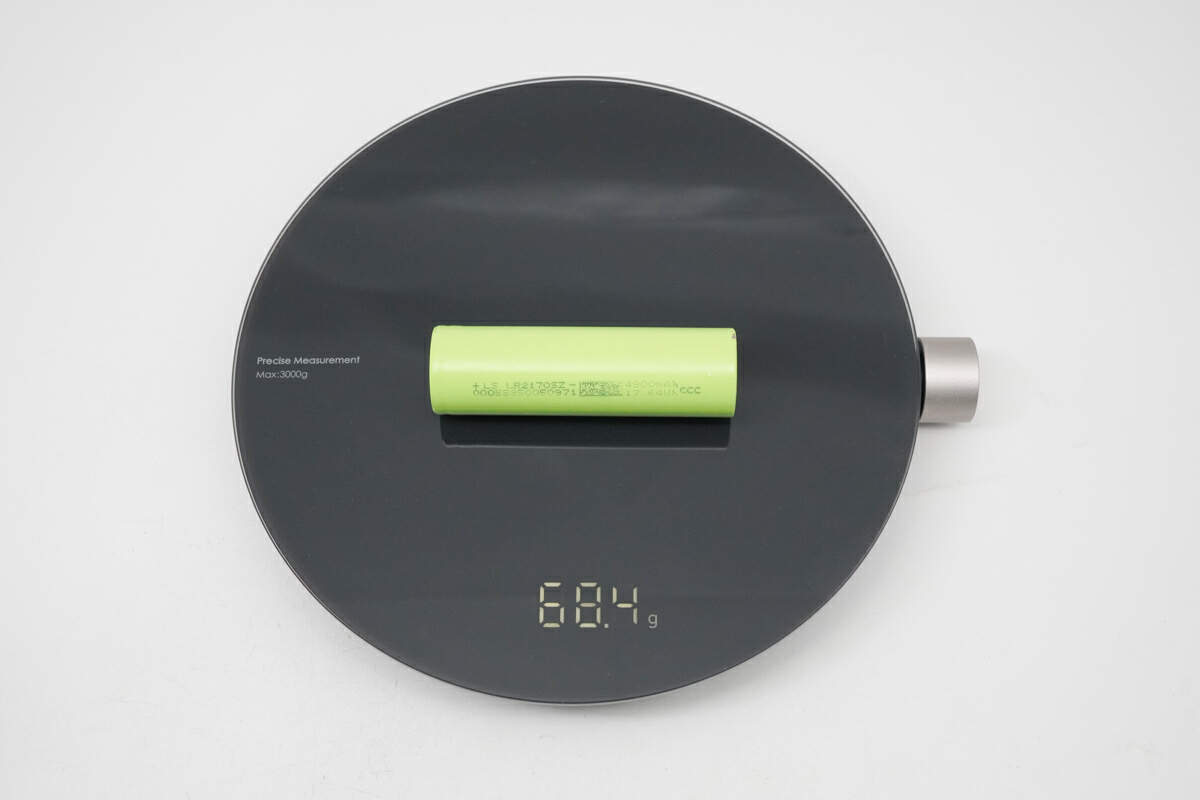

力神LR2170SZ电芯重量约为 68.4g。

看完外观，进入正题；以下将进行0.2C、0.5C、1C倍率进行充电测试，和0.2C、0.5C、1C、2C、3C倍率放电进行放电测试。

充电测试将对0.2C、0.5C和1C倍率进行恒流恒压充电，统计其总耗时。

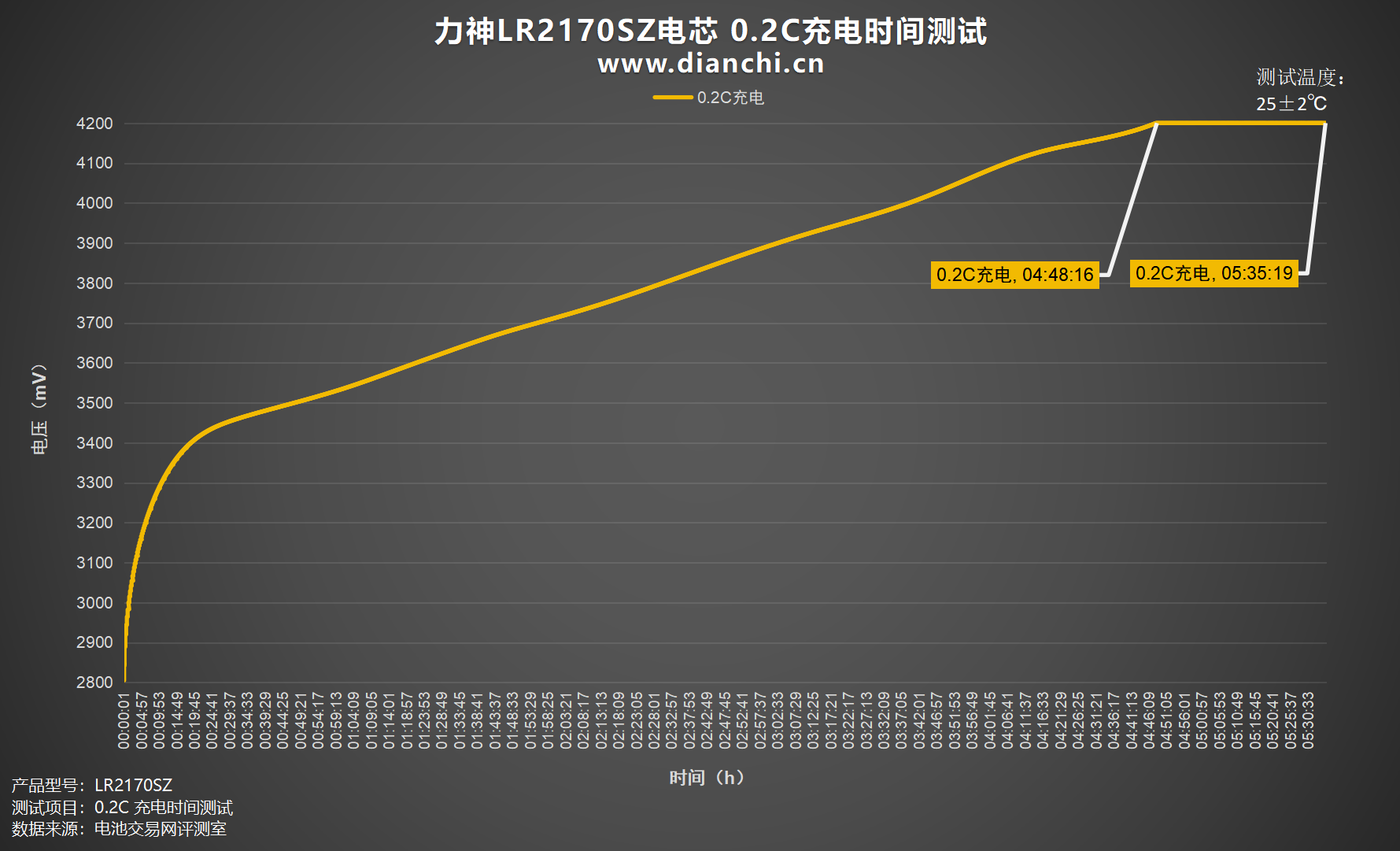

绘制出折线图，设置电流为 980mA，0.2C为力神LR2170SZ电芯充电，充电截止电压为 4.2V，充至4.2V时间约为4小时48分钟，涓流完全充满时间约为5小时35分钟。

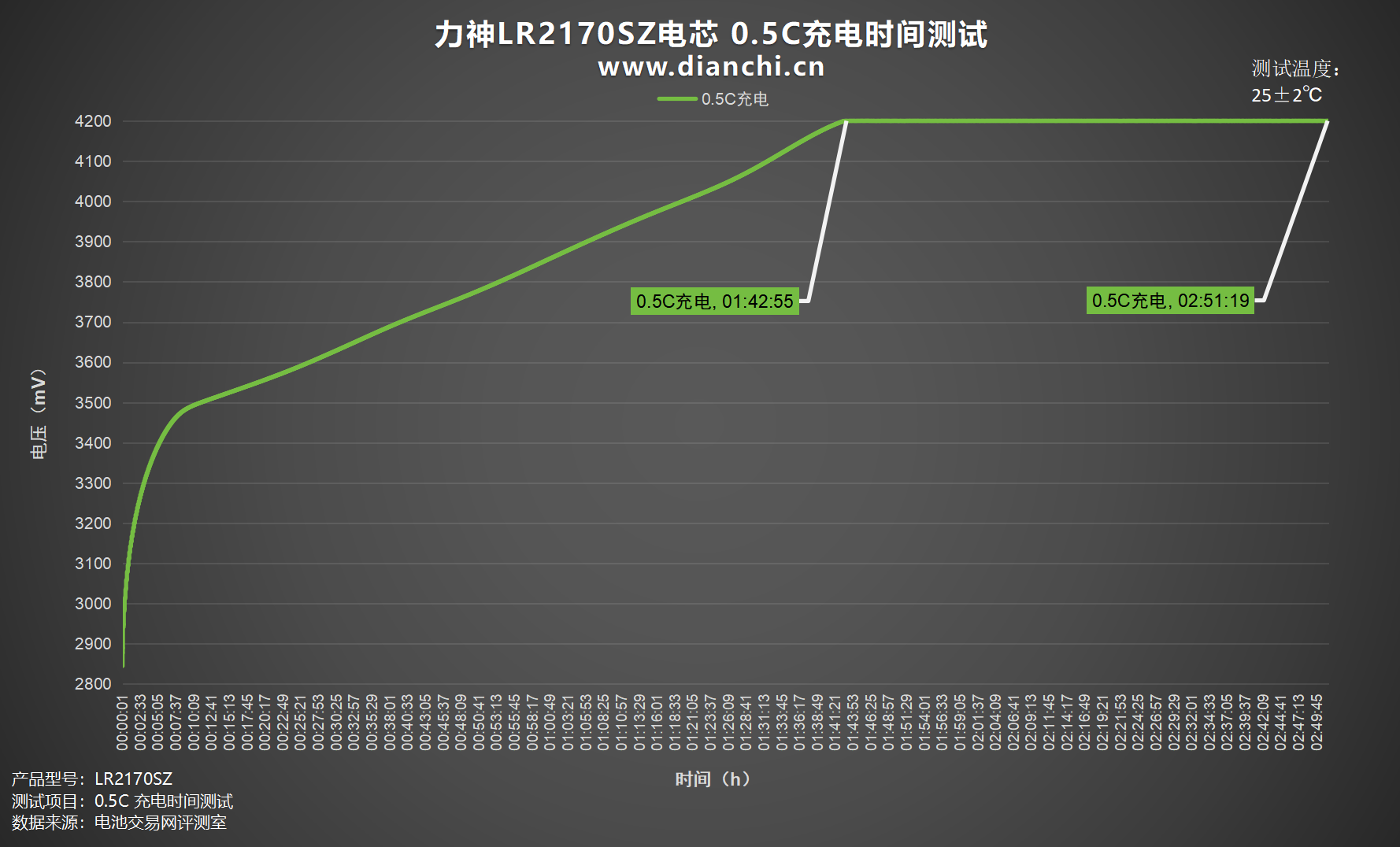

绘制出折线图，设置电流为 2450mA，0.5C为力神LR2170SZ电芯充电，充电截止电压为 4.2V，充至4.2V时间约为1小时42分钟，涓流完全充满时间约为2小时51分钟。

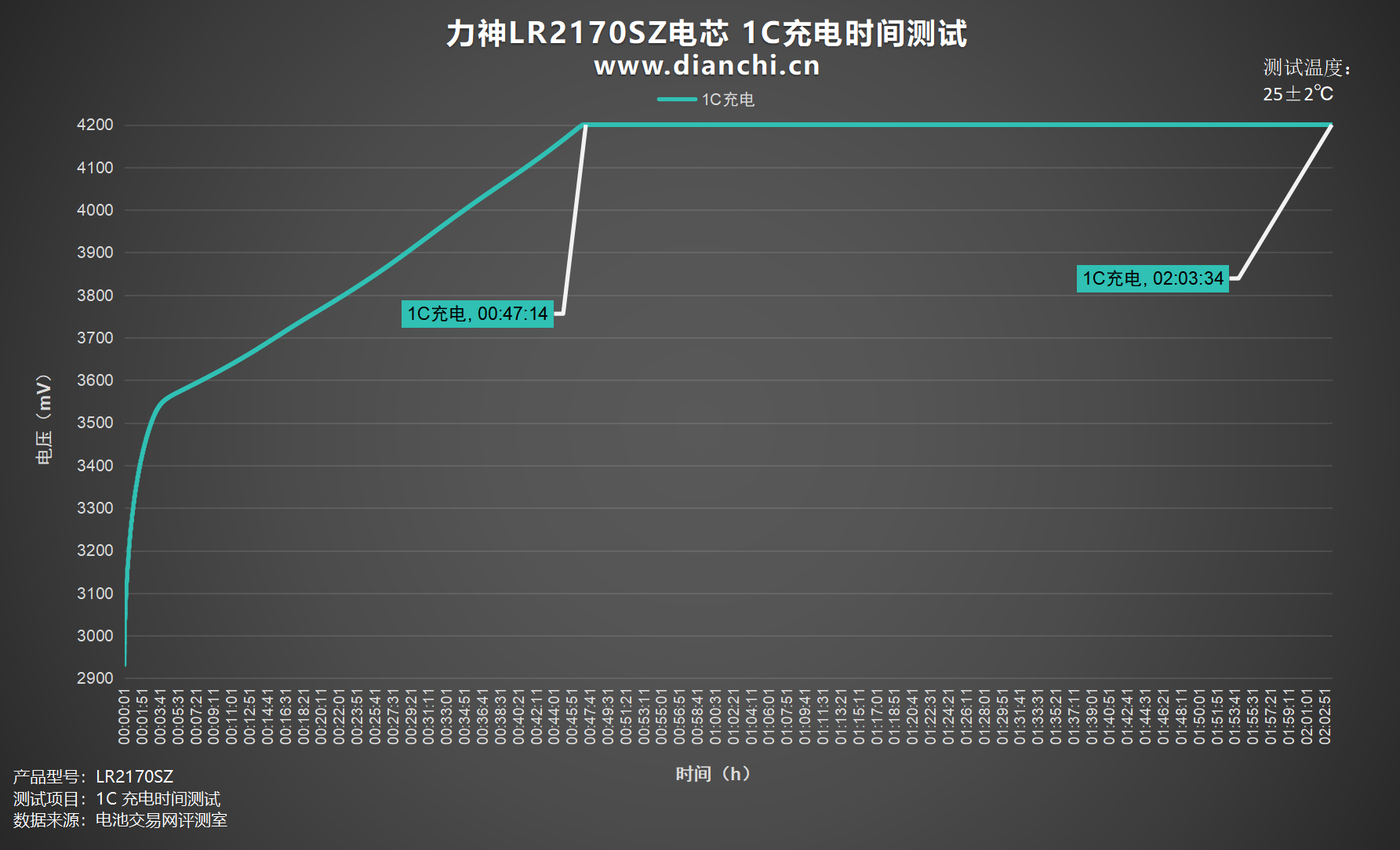

绘制出折线图，设置电流为 4900mA，1C为力神LR2170SZ电芯充电，充电截止电压为 4.2V，充至4.2V时间约为47分钟，涓流完全充满时间约为2小时3分钟。

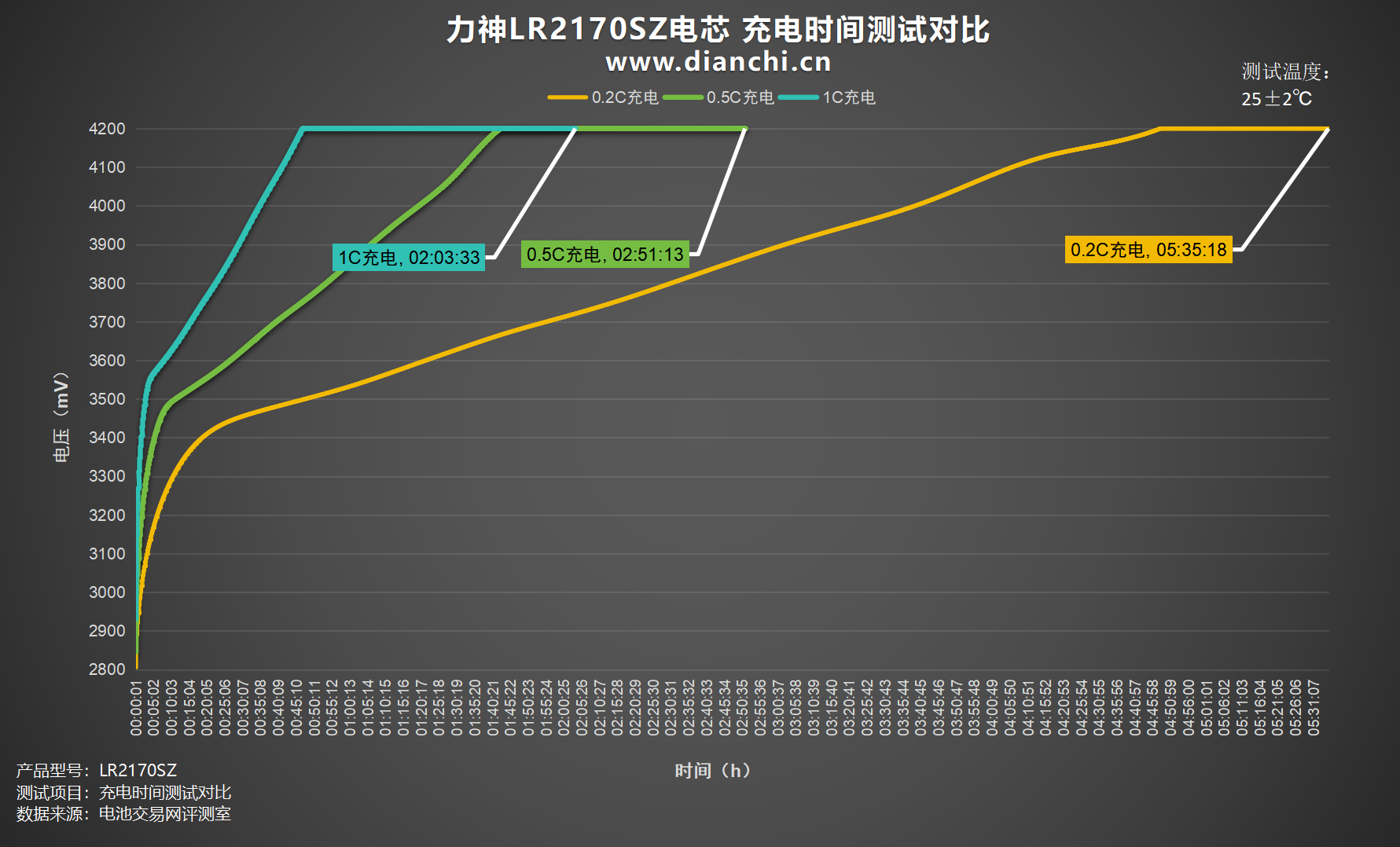

将测试数据绘制成折线图，充电测试中0.2C充电充满耗时5小时35分钟，0.5C充电充满耗时2小时51分钟，1C充电充满耗时2小时3分钟。

放电测试阶段将使用恒流放电，统计其总耗时及其放出容量及能量数值。

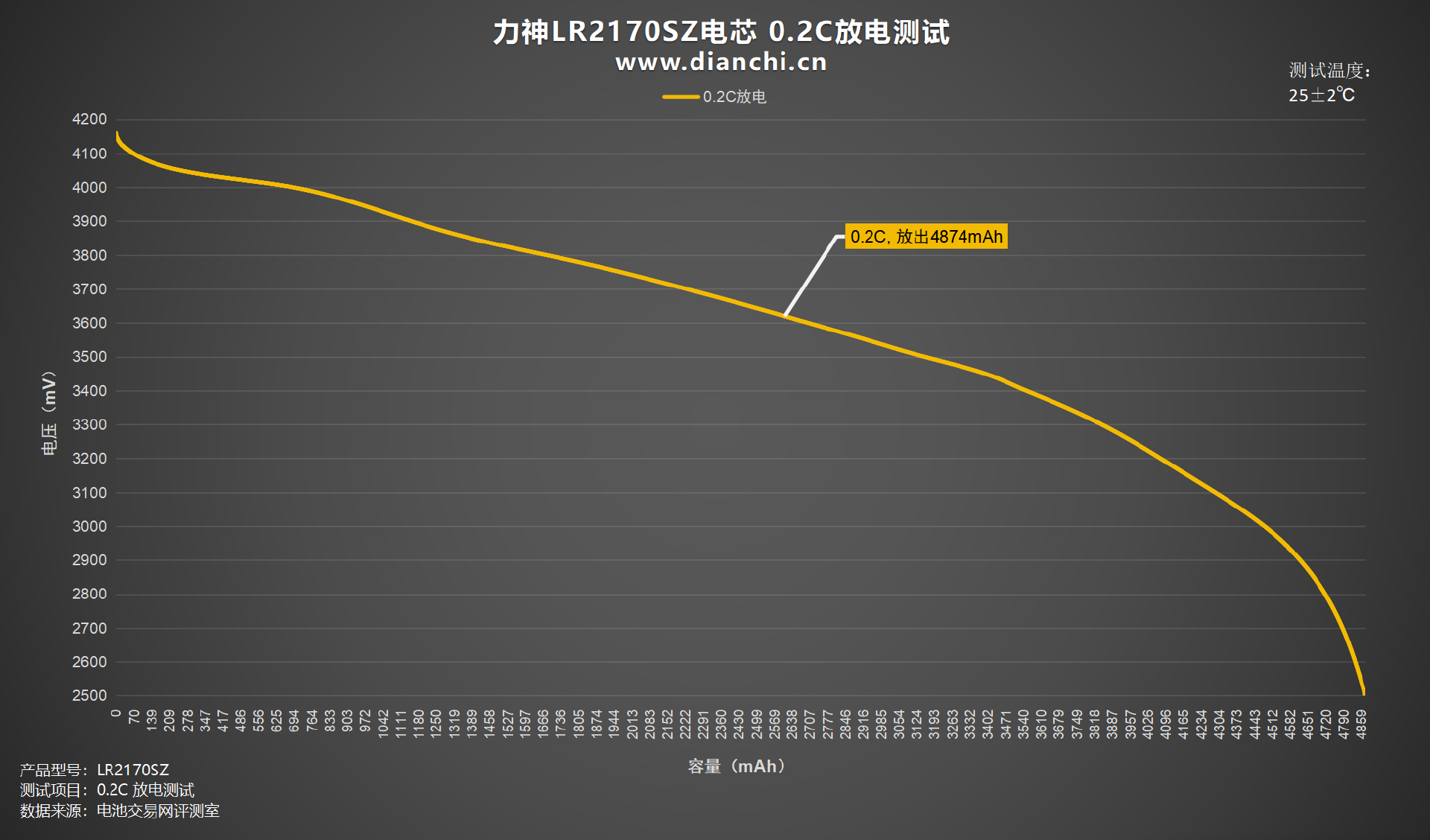

绘制出折线图，设置电流为 980mA，0.2C为力神LR2170SZ电芯放电，均压 3.59V，放到截止电压为 2.5V，耗时约4小时58分钟，放出容量4874mAh，放出能量17.51Wh。

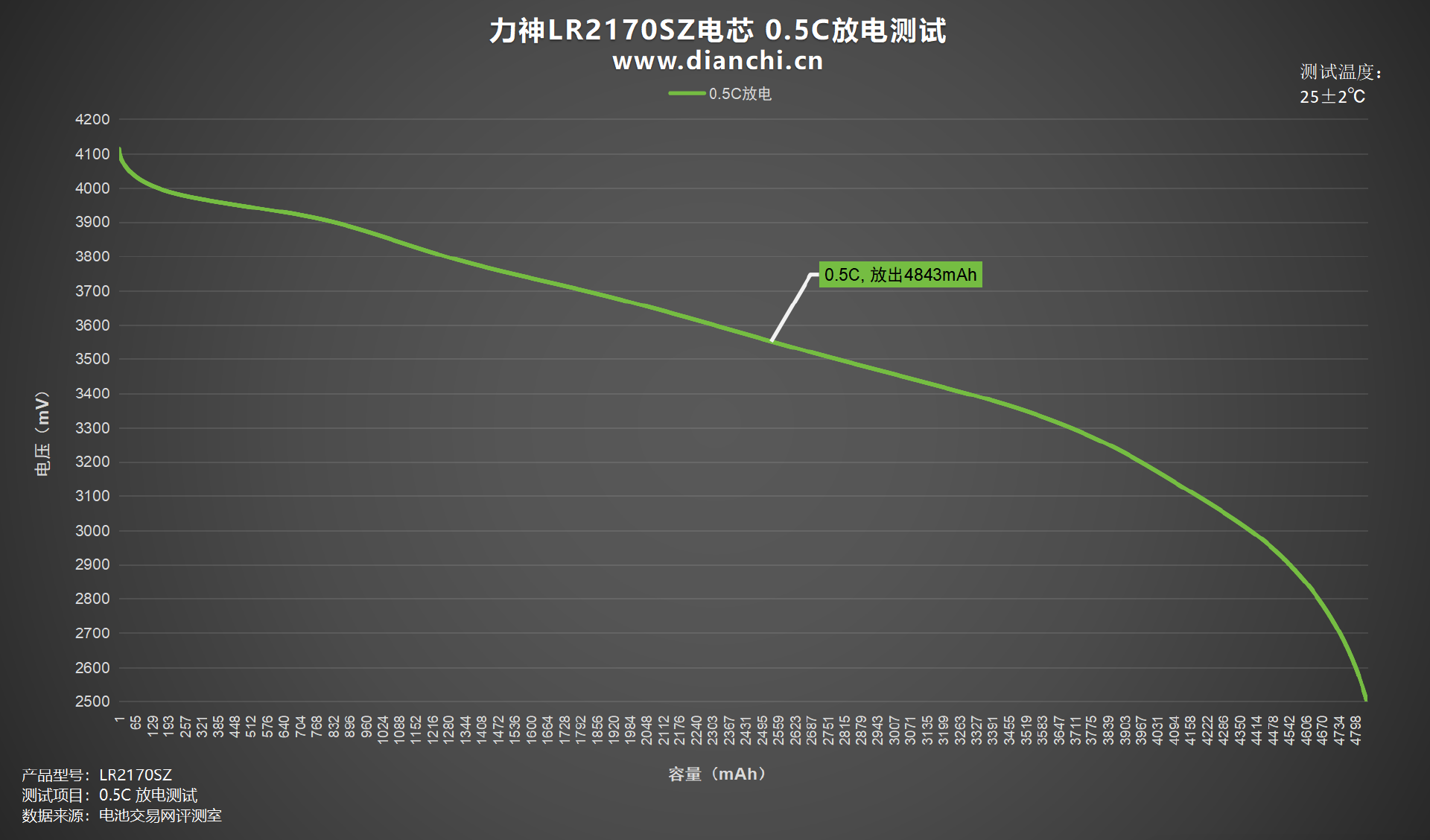

绘制出折线图，设置电流为 2450mA，0.5C为力神LR2170SZ电芯放电，均压 3.53V，放到截止电压为 2.5V，耗时约1小时58分钟，放出容量4843mAh，放出能量17.09Wh。

绘制出折线图，设置电流为 4900mA，1C为力神LR2170SZ电芯放电，均压 3.43V，放到截止电压为 2.5V，耗时约58分钟，放出容量4807mAh，放出能量16.51Wh。

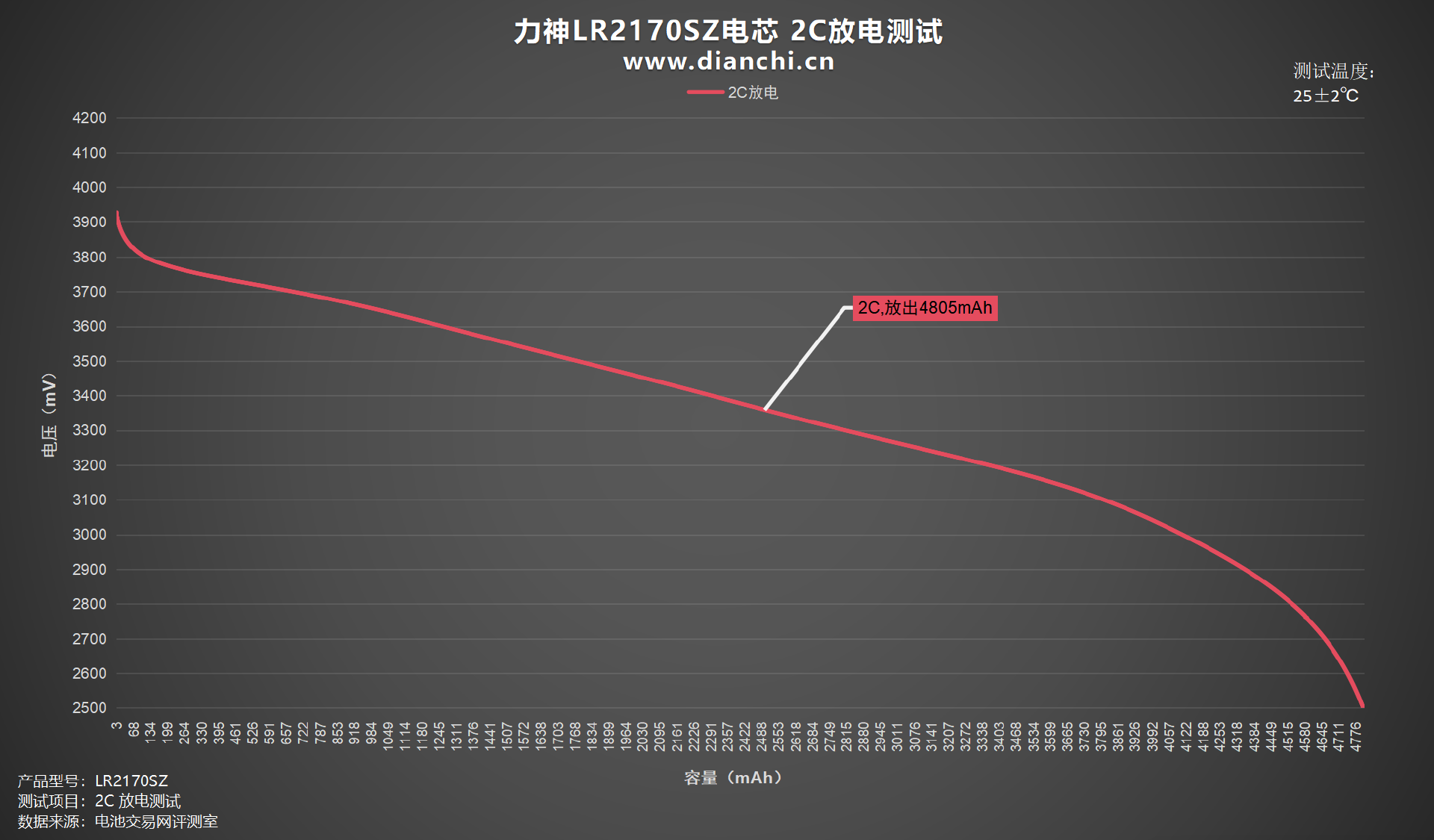

绘制出折线图，设置电流为 9800mA，2C为力神LR2170SZ电芯放电，均压 3.35V，放到截止电压为 2.5V，耗时约29分钟，放出容量4805mAh，放出能量16.1Wh。

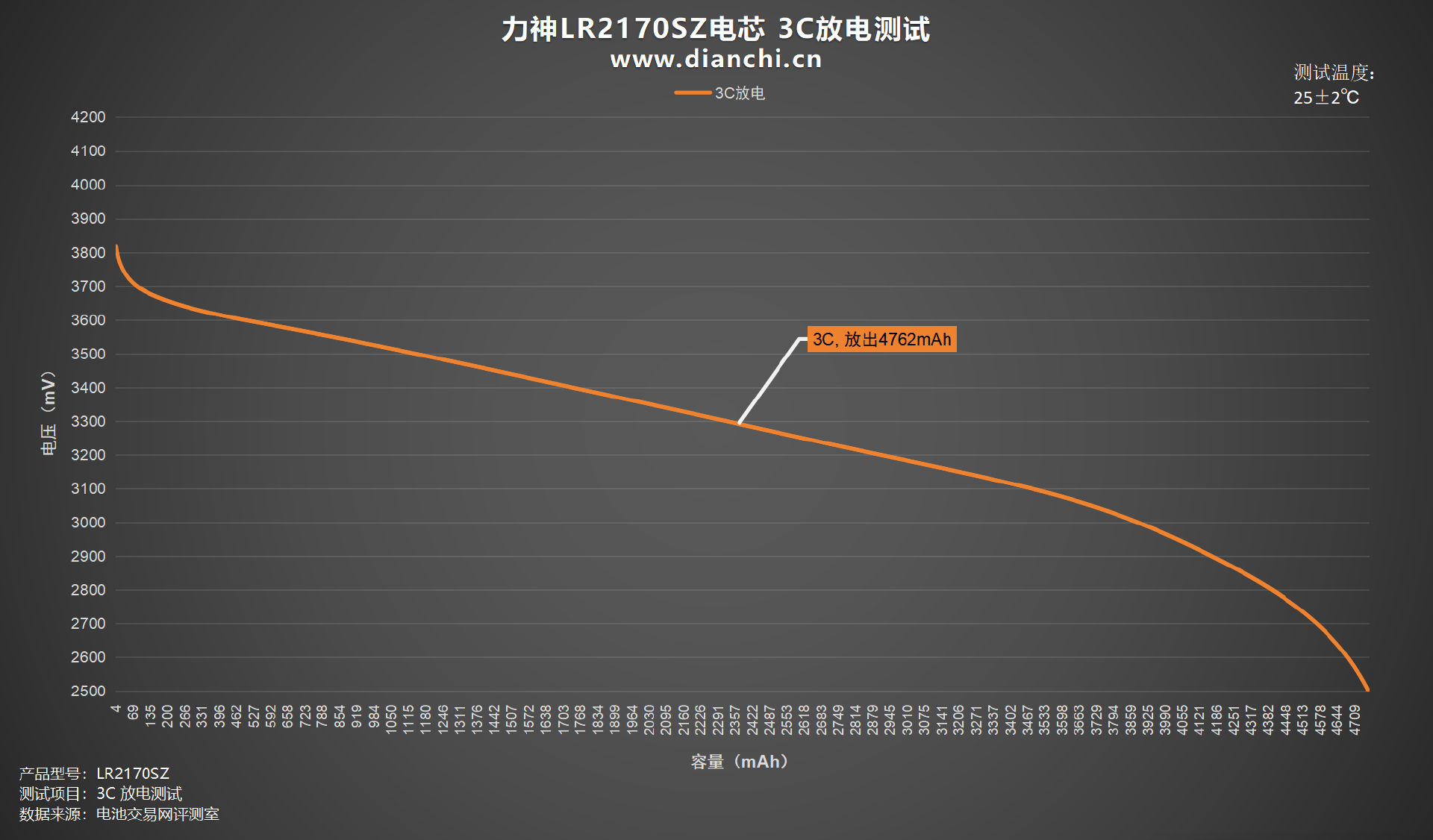

绘制出折线图，设置电流为 14700mA，3C为力神LR2170SZ电芯放电，均压 3.26V，放到截止电压为 2.5V，耗时约19分钟，放出容量4762mAh，放出能量15.53Wh。

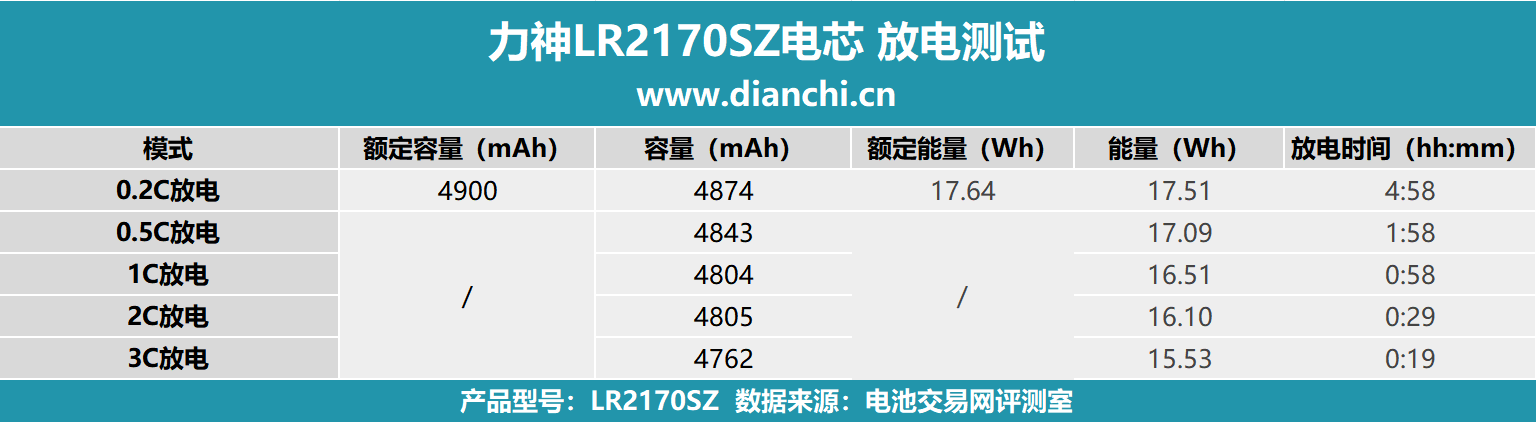

将测试数据汇总成表格，可以看出电芯在六种倍率下进行放电测试差距，放电时间最短的为3C放电，放电时间约为19分钟。放电时间最长的为0.2C放电，放电时间约为4小时58分钟。

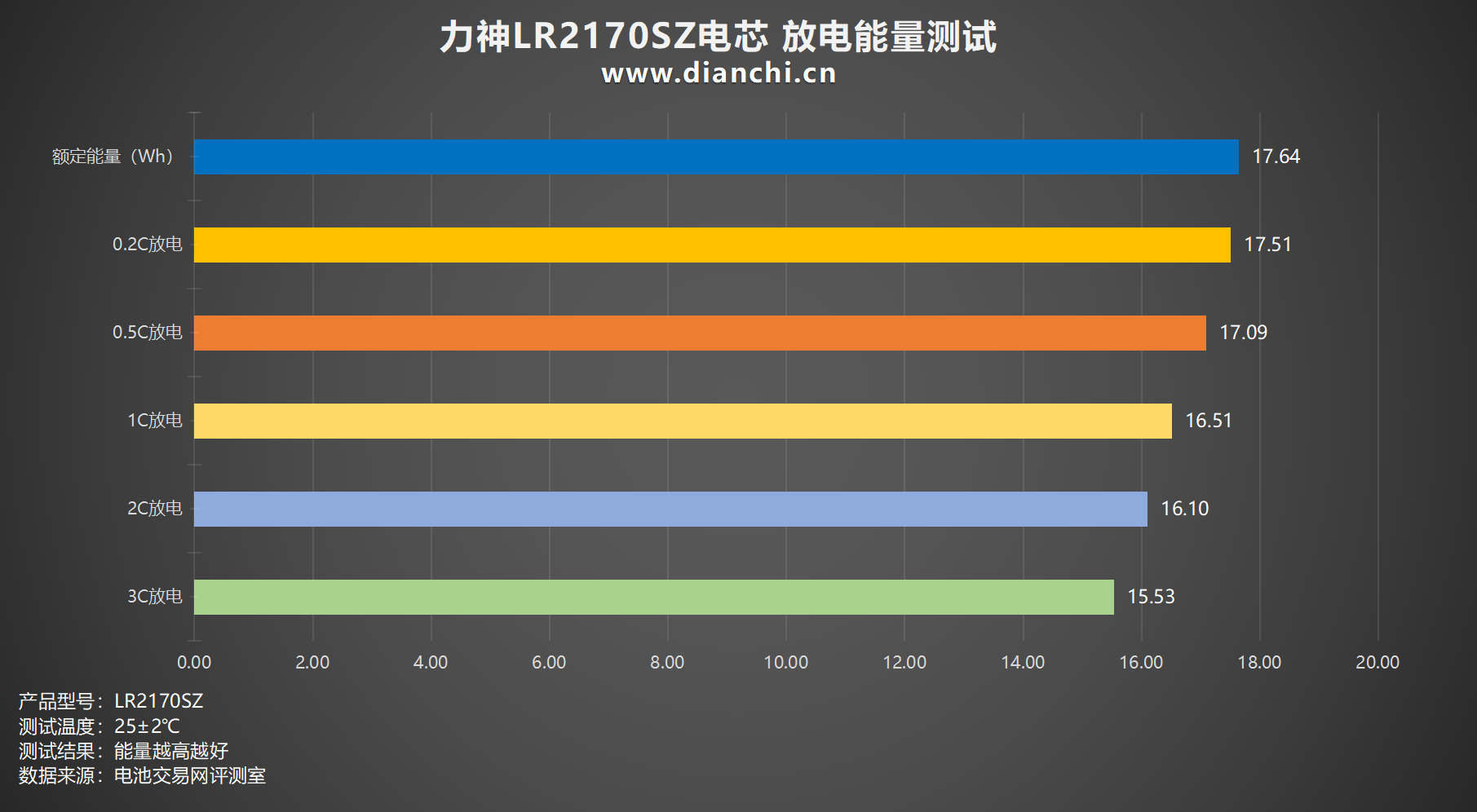

将测试数据汇总成柱状图，放电测试中整体放电能量在15.53-17.51Wh之间；其中放电能量最高的是0.2C放电档位，放电能量达到17.51Wh；放电能量最低的是3C放电，放电能量为15.53Wh。

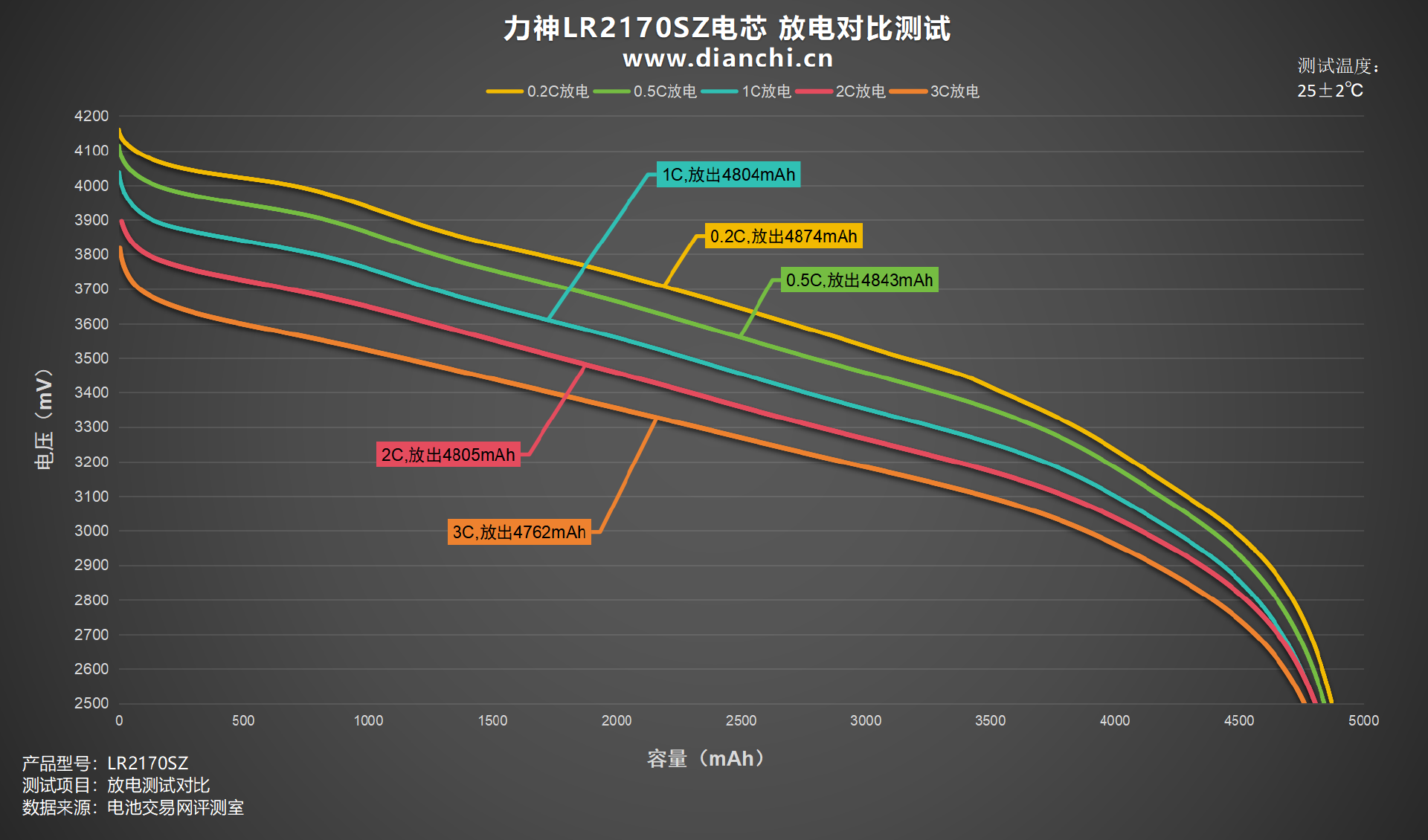

再来看看各档位放出的容量差异，将数据绘制出曲线图，可以看到 0.2C放电档位放出容量4874mAh，放出容量最低的是3C放电放出容量4762mAh。

内阻测试部分，电池交易网将使用内阻测试仪器，分别测试满电内阻与空电内阻。

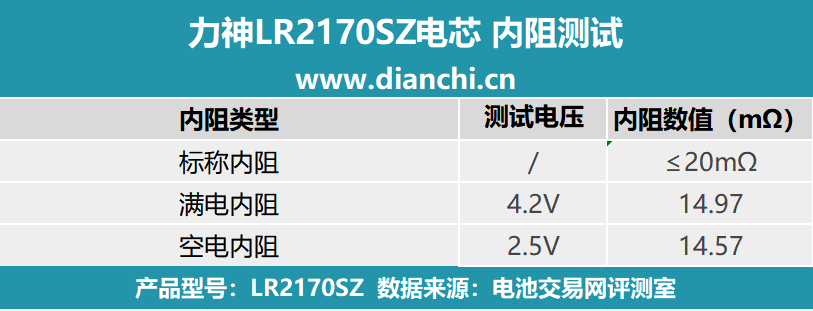

将测试数据汇总至表格，可以看到满电内阻电压为 4.2V，空电内阻电压则为 2.5V，力神LR2170SZ电芯标称内阻为≤20mΩ。

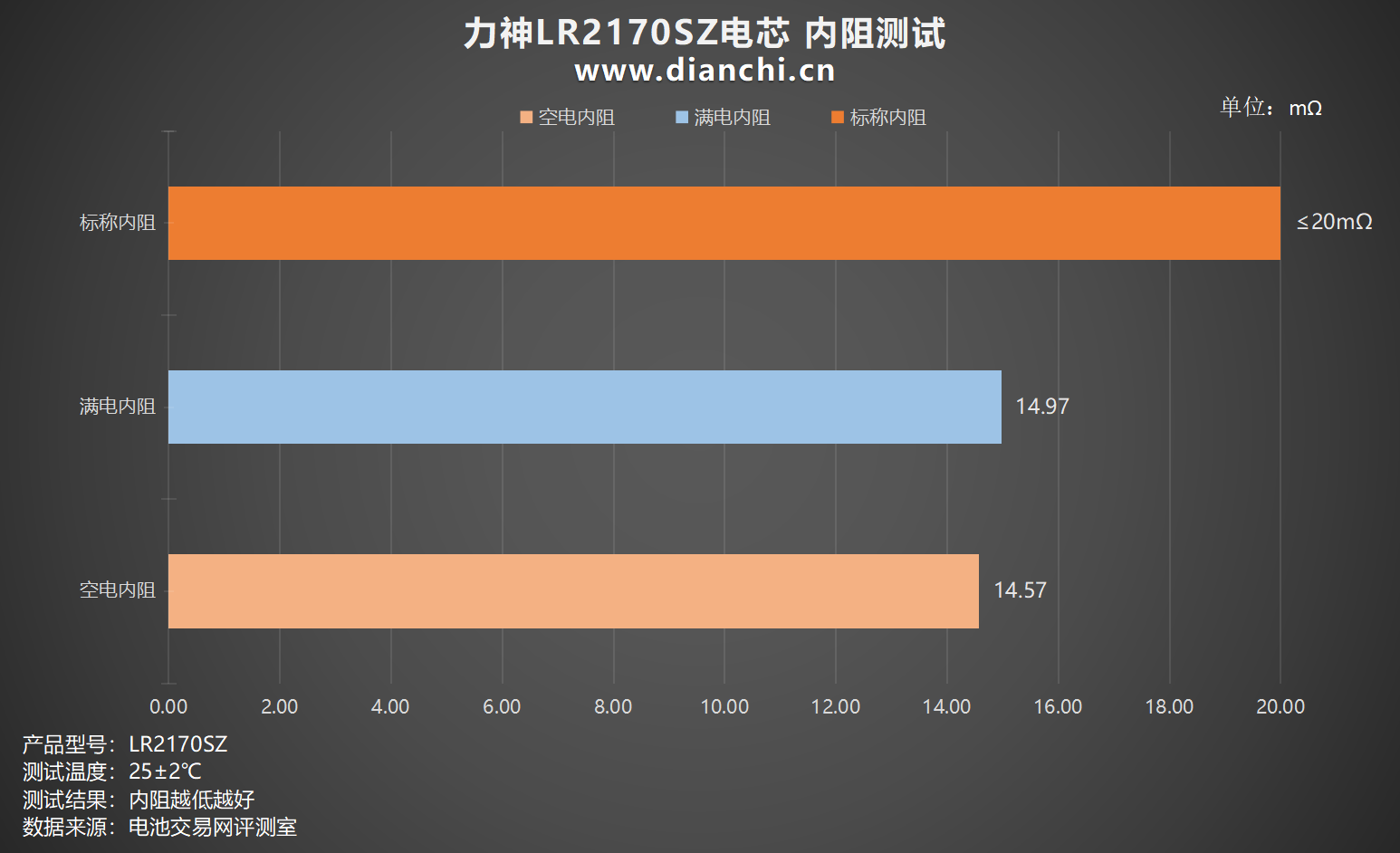

绘制出柱状图，可以看到 4.2V满电内阻为 14.97mΩ，2.5V空电内阻为 14.57mΩ，两种状态下内阻相差不大，同时均没有超过标称数值。

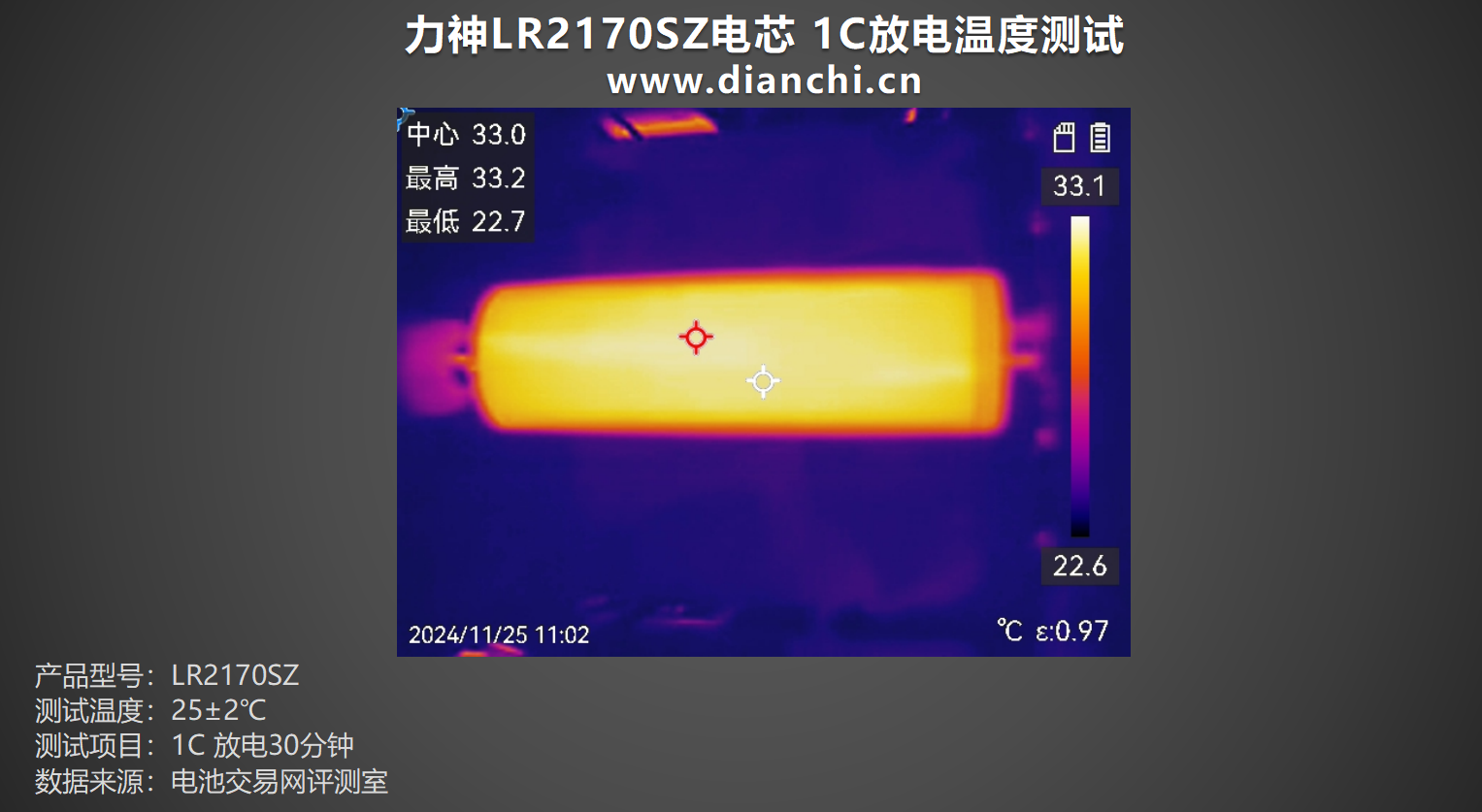

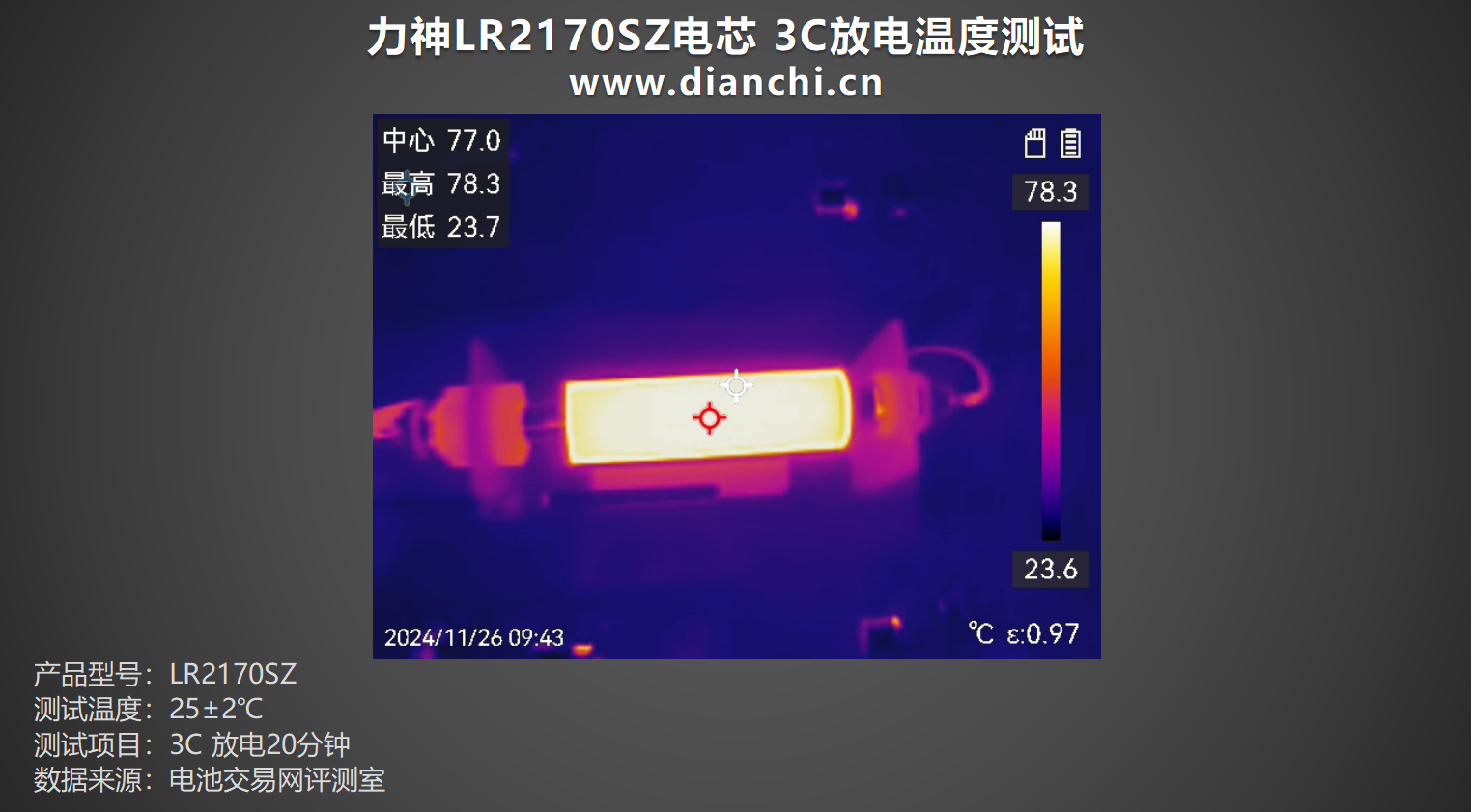

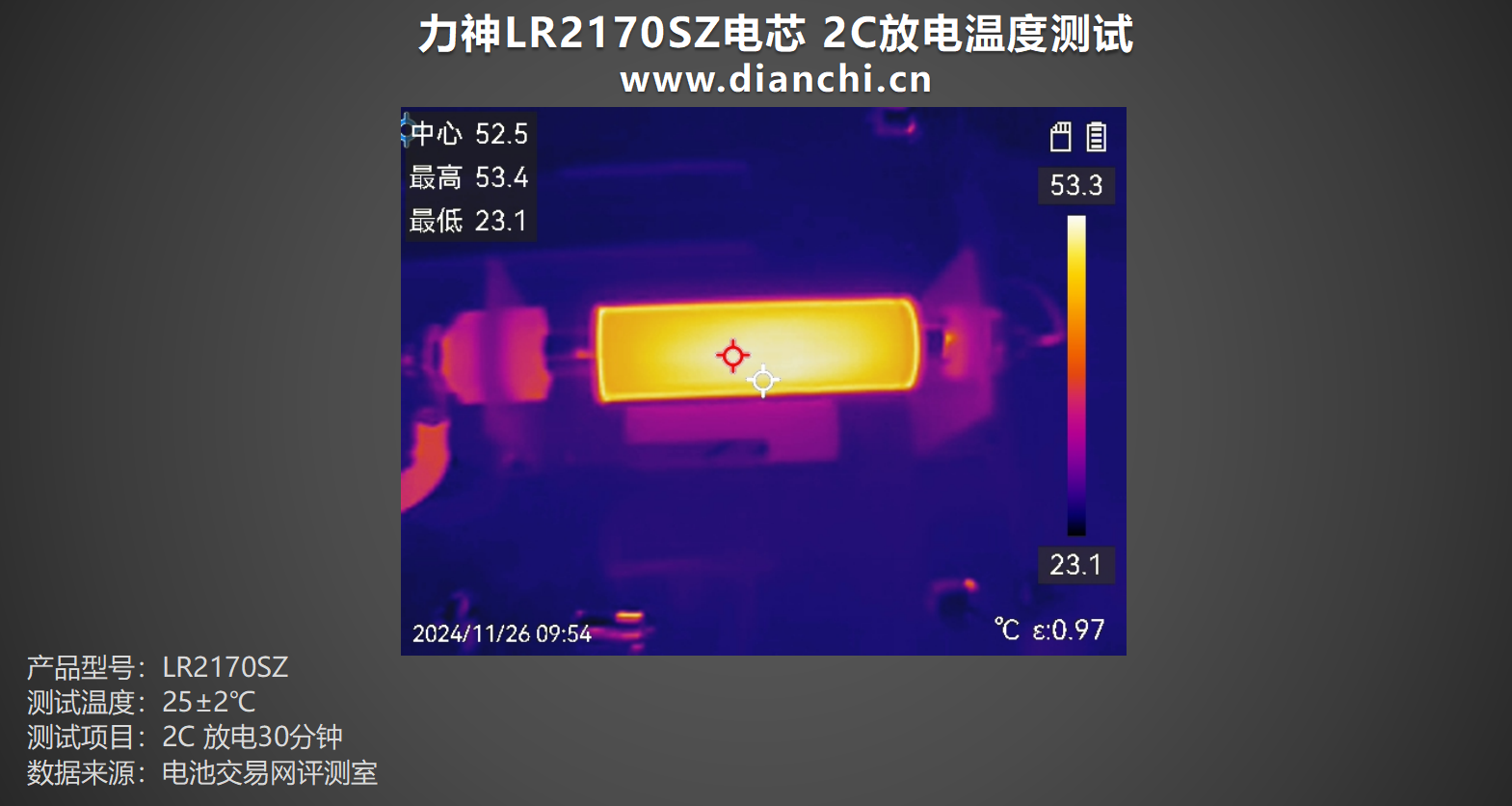

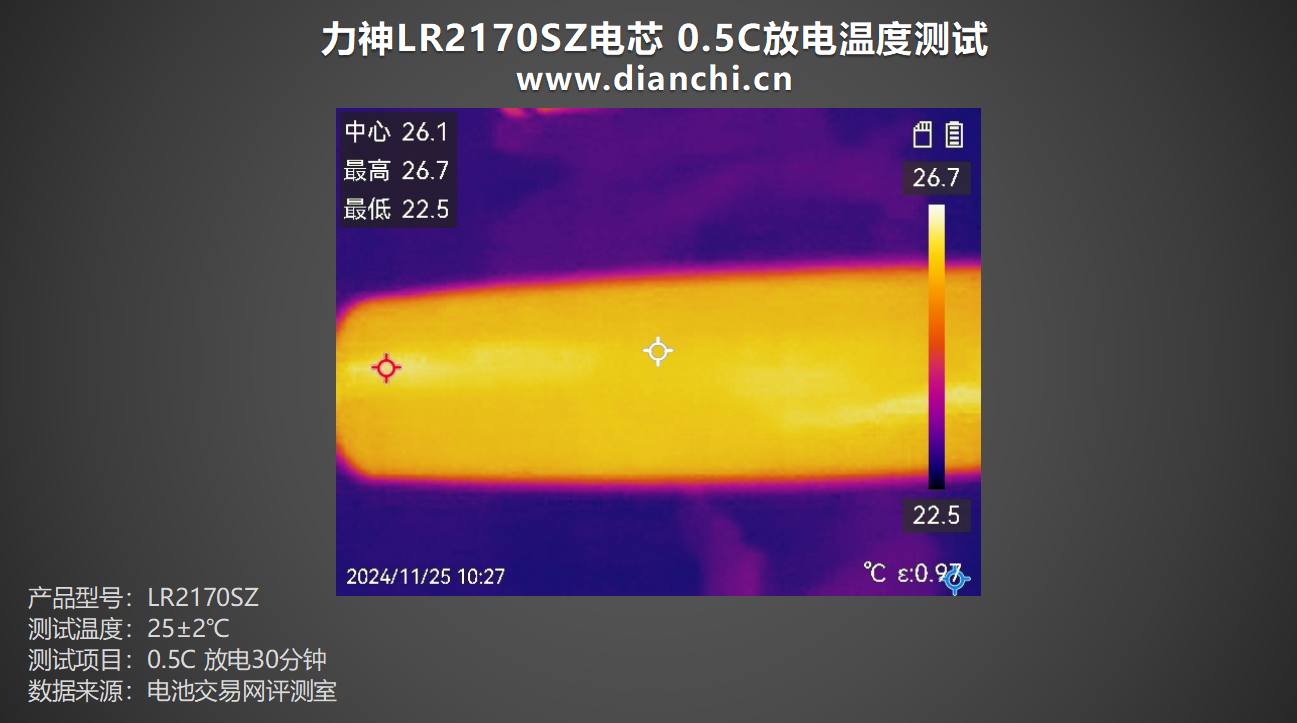

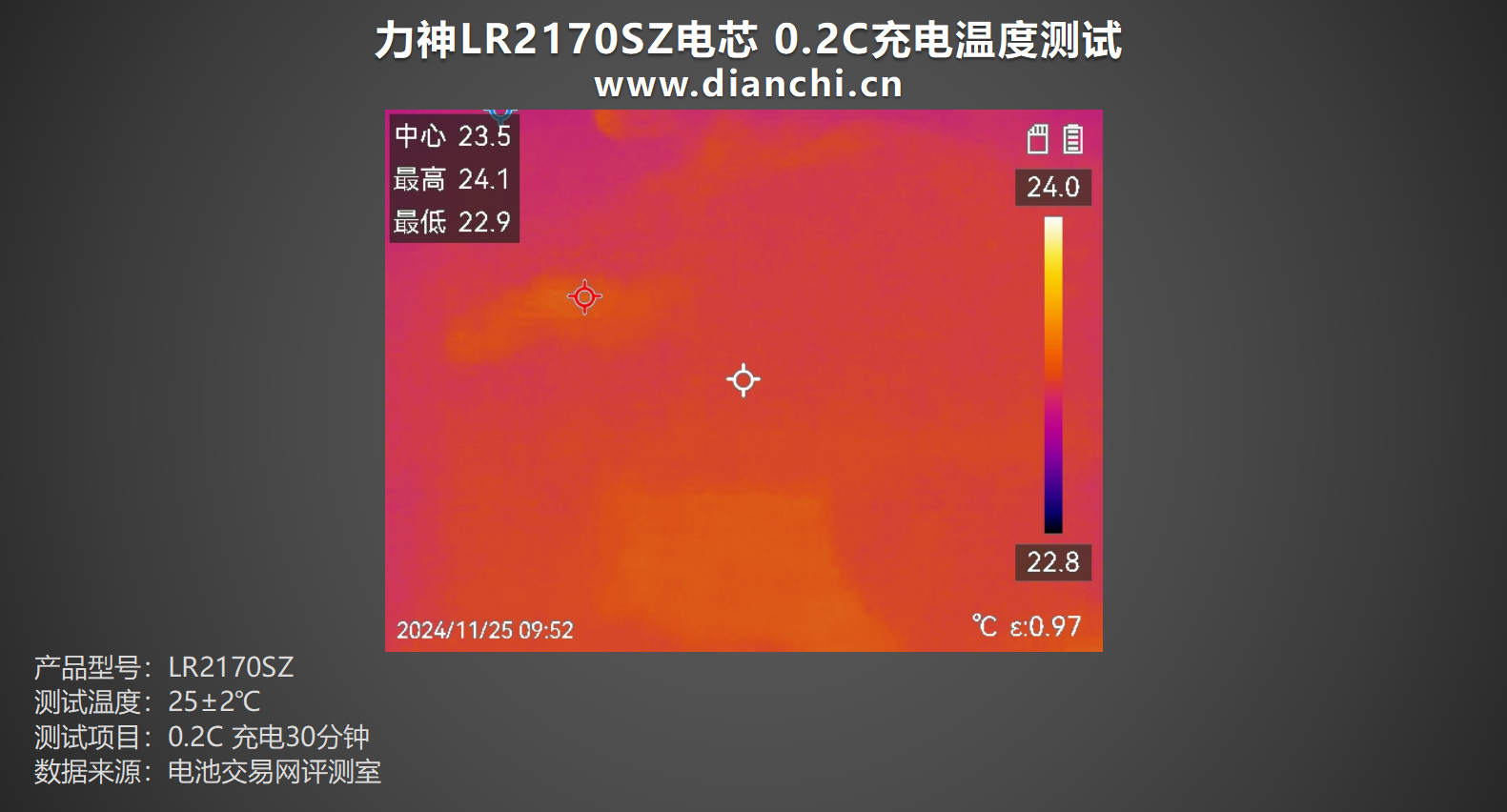

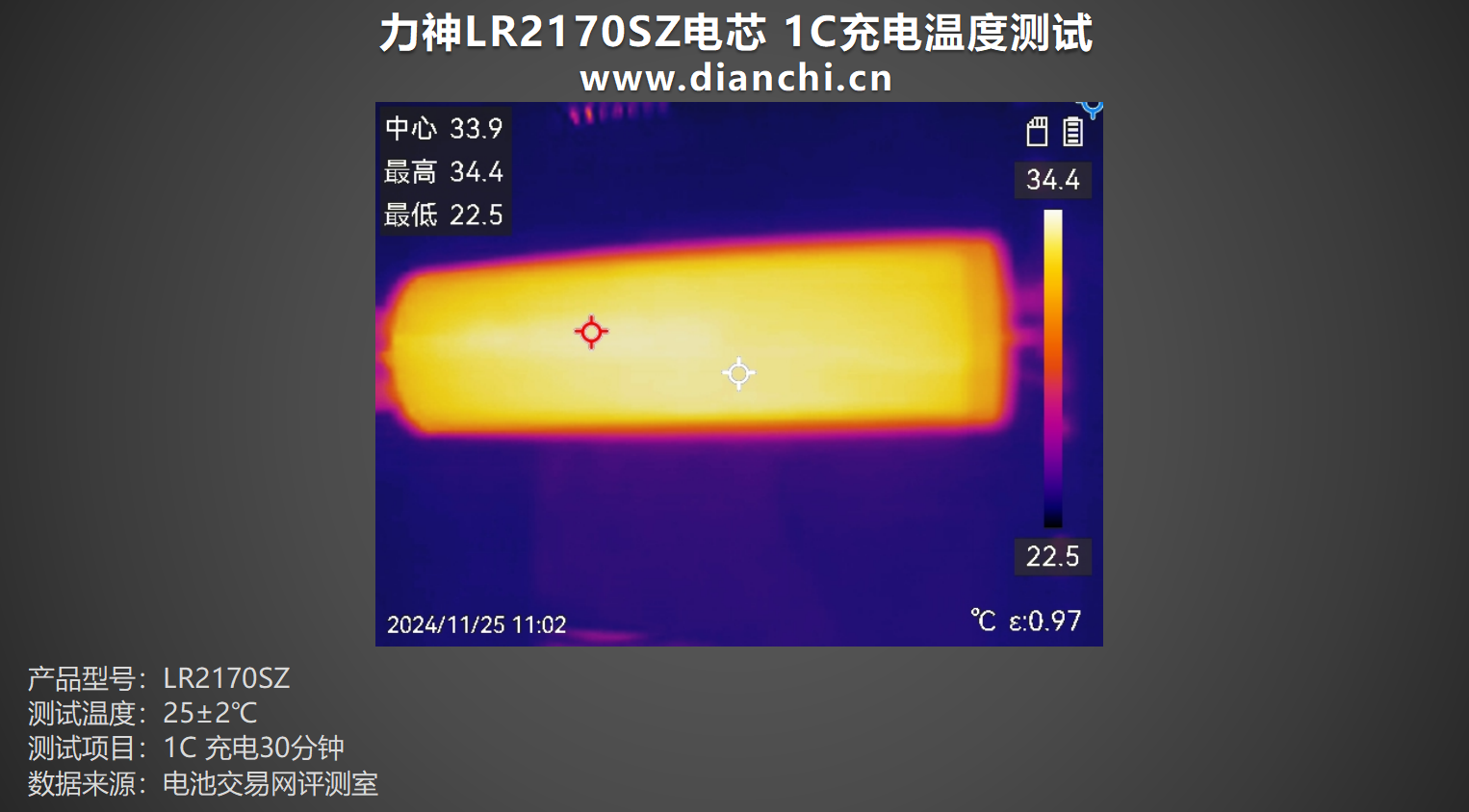

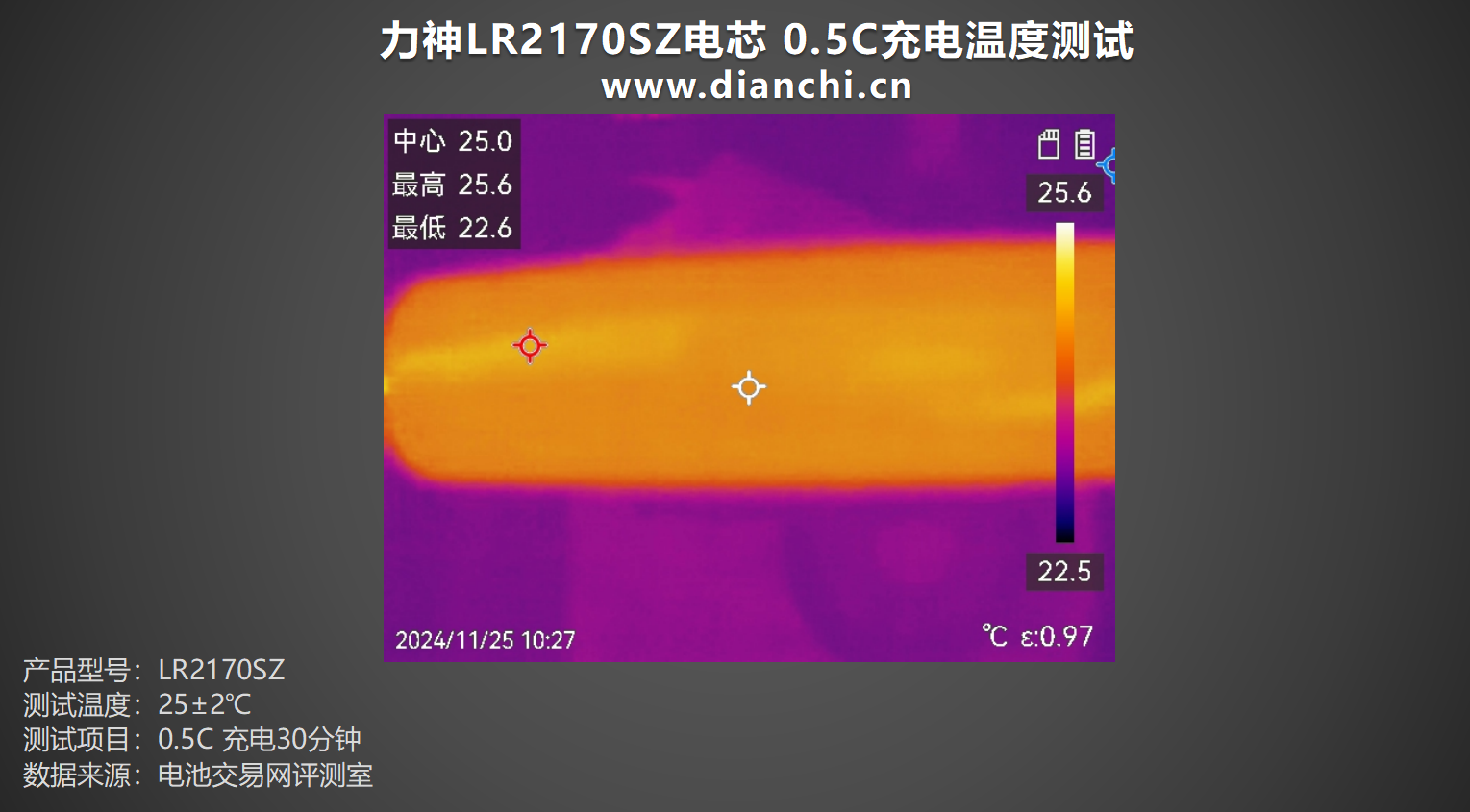

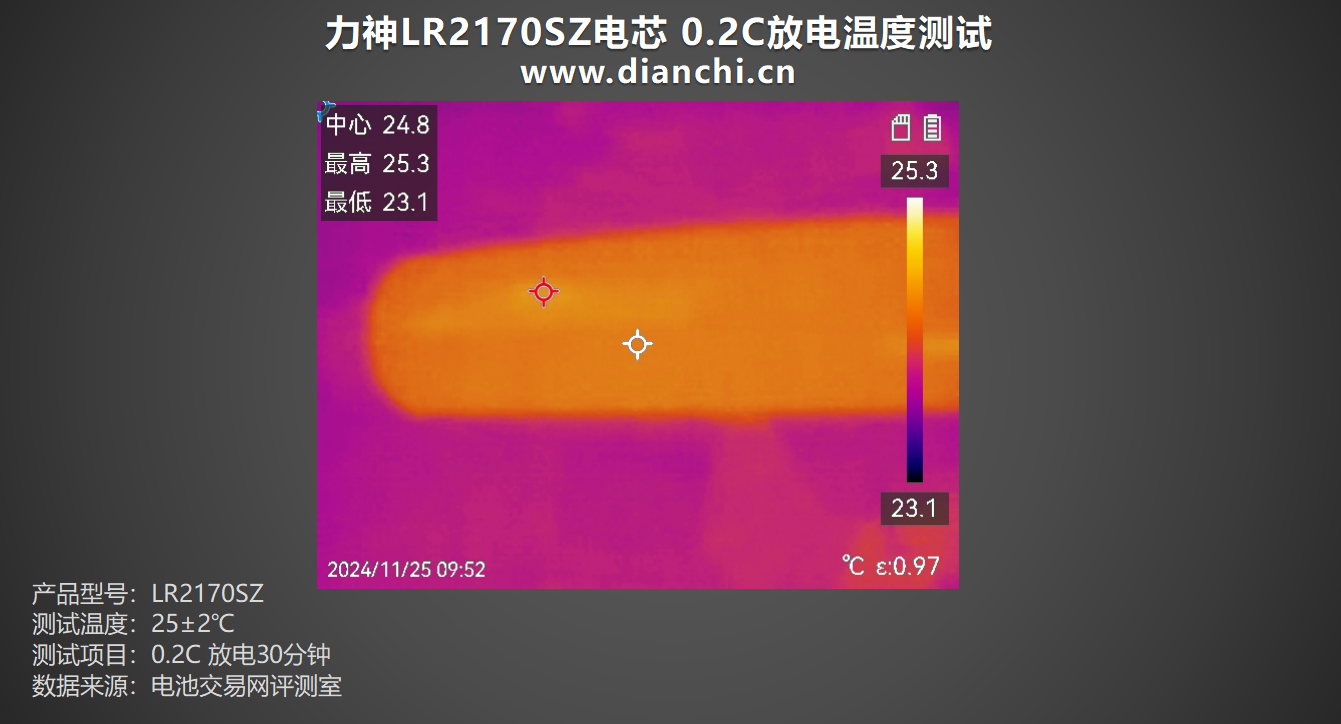

温度测试部分，电池交易网将对各个充放电倍率的温度进行测量。
