联想在2016年推出了一套ThinkPad Stack功能模块，包括移动电源、移动硬盘、蓝牙音箱、无线路由器和投影模块组合。模块之间支持自由组合，实现功能上的扩展。充电头网拿到了其中的移动电源模块，这款移动电源模块具备两个USB-A接口，均支持5V2A输出。机身上的触点支持5V4A输出，总输出为5V6A。

移动电源模块支持通过机身正反面的触点为其他设备供电，并支持模块互相连接功能。模块内置2串5000mAh电池，总容量为10000mAh。下面就对这款联想ThinkPad Stack中的移动电源模块进行拆解，看看内部设计和用料。



此前充电头网还拆解过联想ThinkBook迷你65W 1A1C氮化镓充电器、联想thinkplus 135W双C口氮化镓充电器、联想YOGA 130W双USB- C口快充、联想拯救者135W氮化镓快充充电器等产品，欢迎查阅。

联想ThinkPad Stack移动电源开箱

包装盒为联想ThinkPad系列的黑红配色风格，采用天地盒设计，顶面除充电宝外观图示外，左下角标注充电宝拥有10000mAh电池容量，所属 ThinkPad Stack系列。

底部印有英文警告规则及CE等认证标识字样。

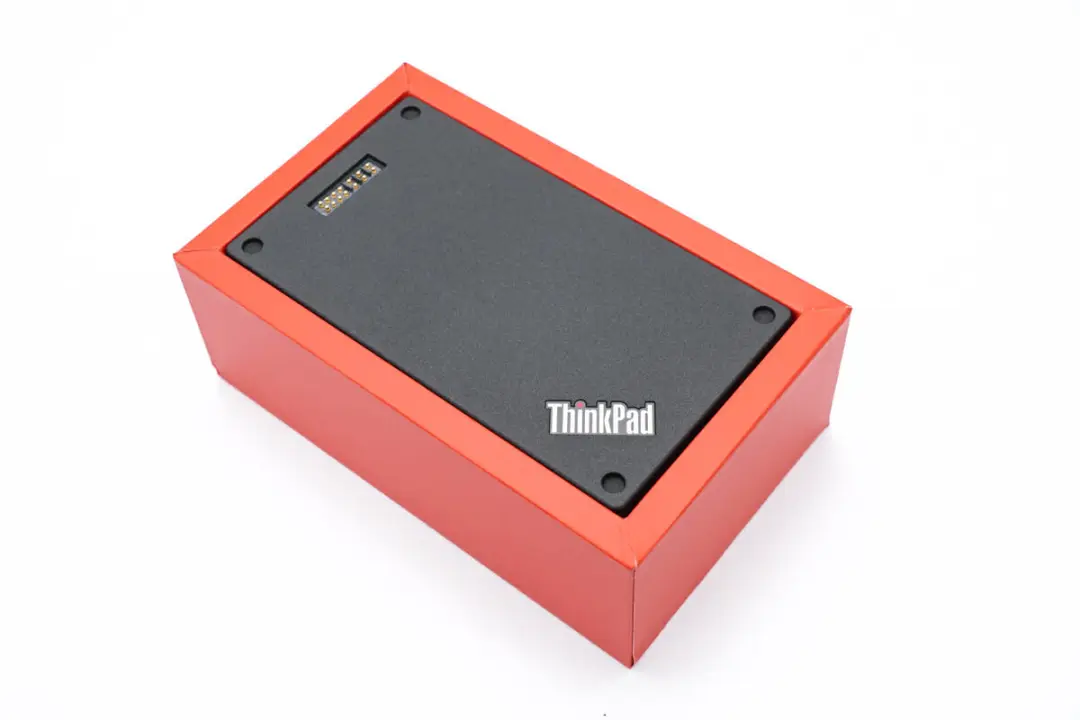

充电宝位于红色地盒最上层，下层另有配件。

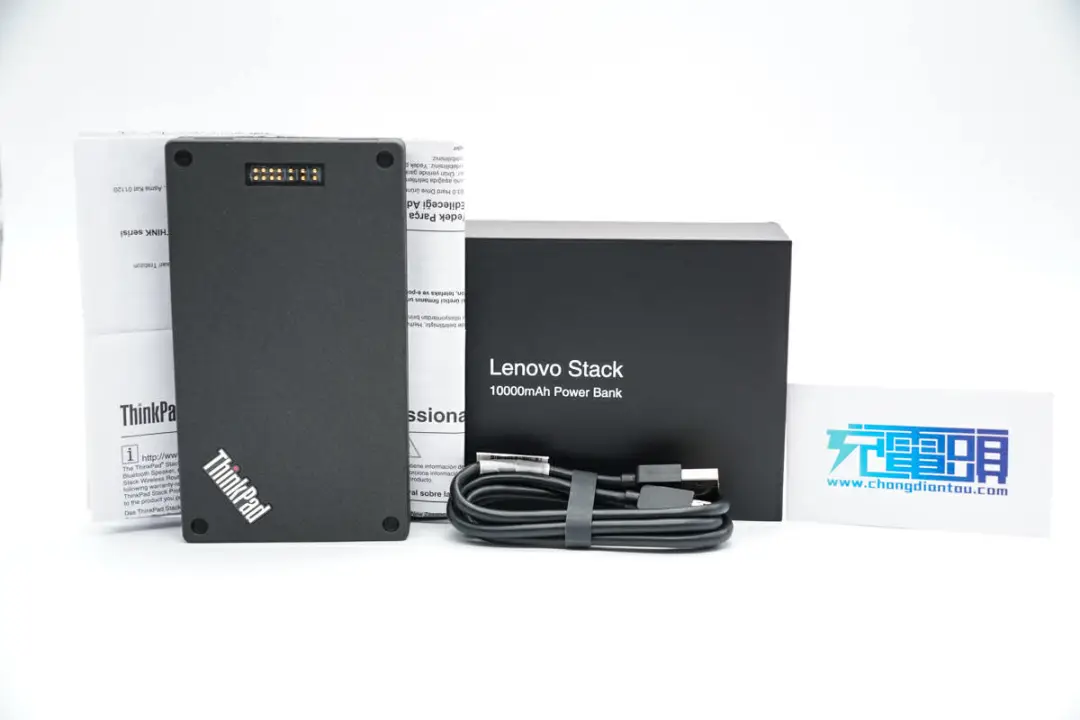

取出包装内所有物品，除充电宝外，另有“报纸式”的无中文版说明手册，以及 A to Micro USB充电线材。

充电宝整体采用ABS材质制作，另有一层PU类皮革材质，质感方面与ThinkPad系列笔记本类似，左下角另有 ThinkPad 白色字样铭牌。

充电宝正反亮面皆配置探针连接器，与 Pad连接便携式键盘类似，可对 Pad 进行充电。

背面贴有充电宝规格参数铭文贴纸

名称：ThinkPad Stack移动电源

型号：P123

容量：38Wh

输入：5.2V2A

输出1/2：5V2A

输出3/4：5V4A

总输出：5V6A

下方印有CE、PSE等认证标识。

充电宝另一侧配置Mirco USB以及两个USB-A接口，接口内部胶芯均为一体式黑色配色。

开机后，左侧的四颗LED指示灯颜色显示为青绿色，与普通充电宝指示灯所体现电量状态无异。

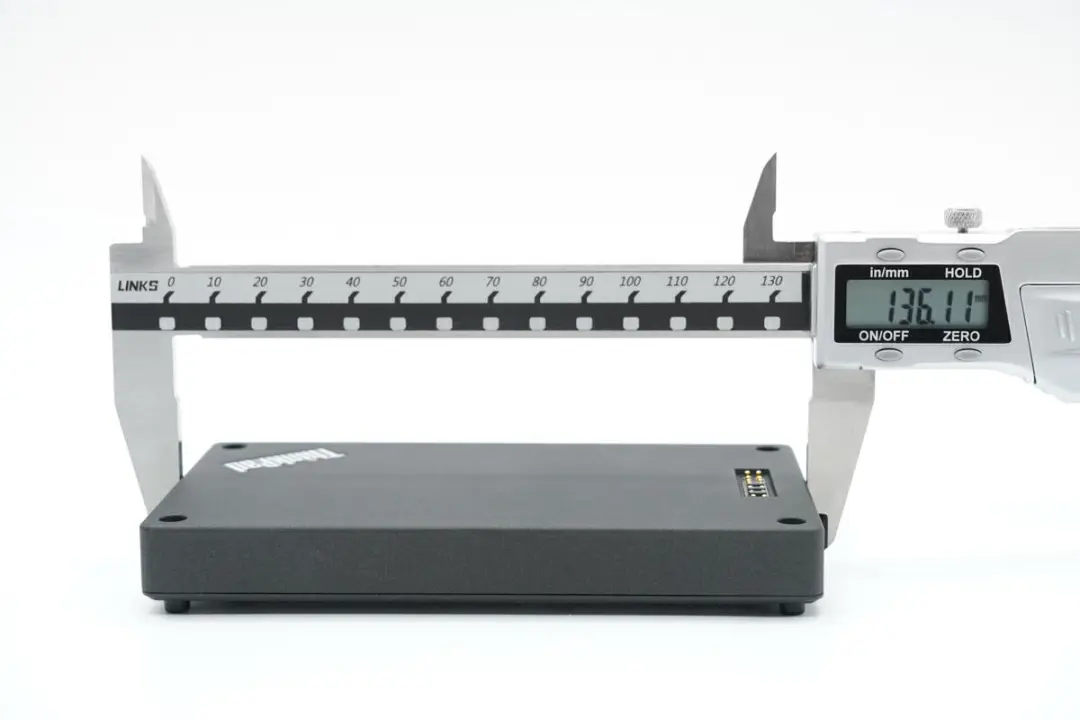

测得ThinkPad Stack移动电源机身长度为136.11mm。

宽度为76.93mm。

厚度为16.4mm。

另外测得ThinkPad Stack移动电源重量约为245g。

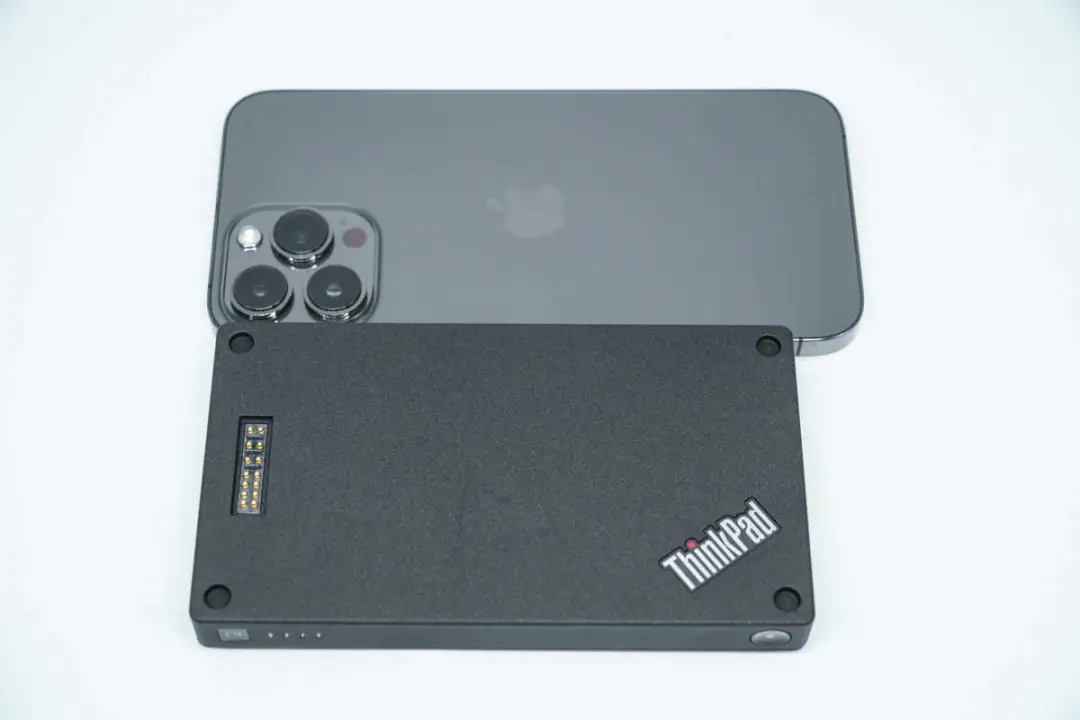

ThinkPad Stack移动电源相比于 iPhone 13 Pro Max，机身稍短一些。

使用ChargerLAB POWER-Z KT002测得右侧USB-A接口支持 Apple2.4A、Samsung 5V2A、DCP充电协议。

测得另一个USB-A口兼容协议相同。

联想ThinkPad Stack移动电源拆解

看完了这款移动电源模块的外观和输出测试，下面就进行拆解，一起来看看内部的设计。

移动电源模块外壳采用卡扣固定，内部固定电池组，PCBA模块，在另外一片外壳内部固定散热片和导热垫。

外壳内部的散热铝片特写。

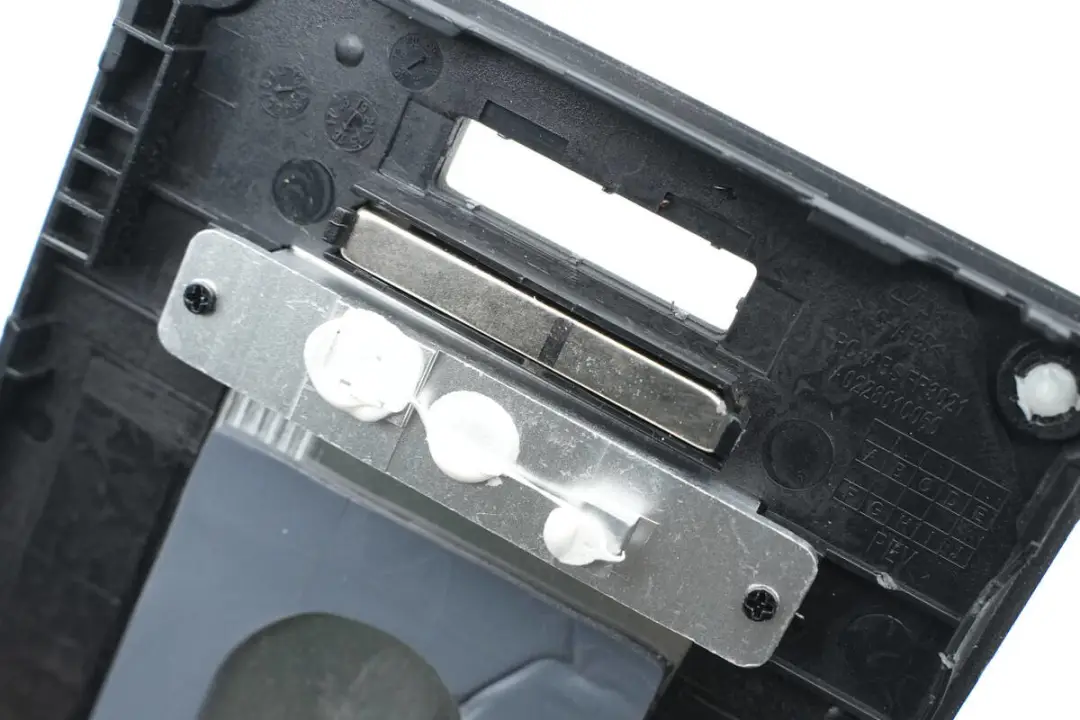

用于模块之间吸附固定的磁铁特写，在磁铁下面的散热片通过导热胶为主板上的器件散热。

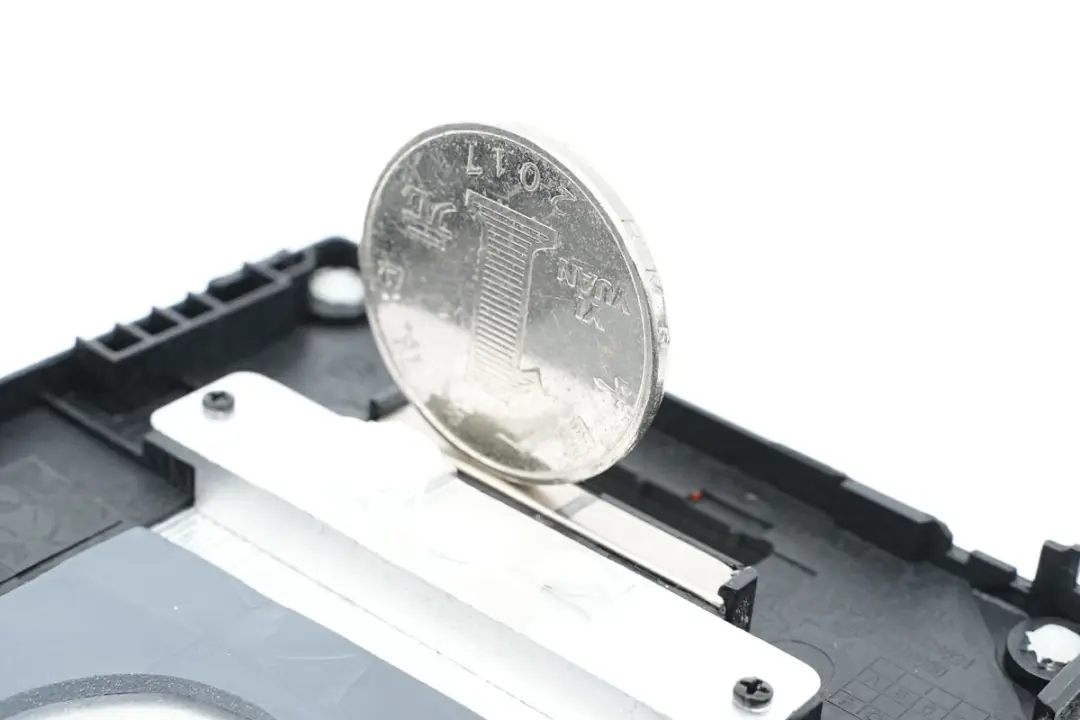

磁铁可以吸附一元硬币。

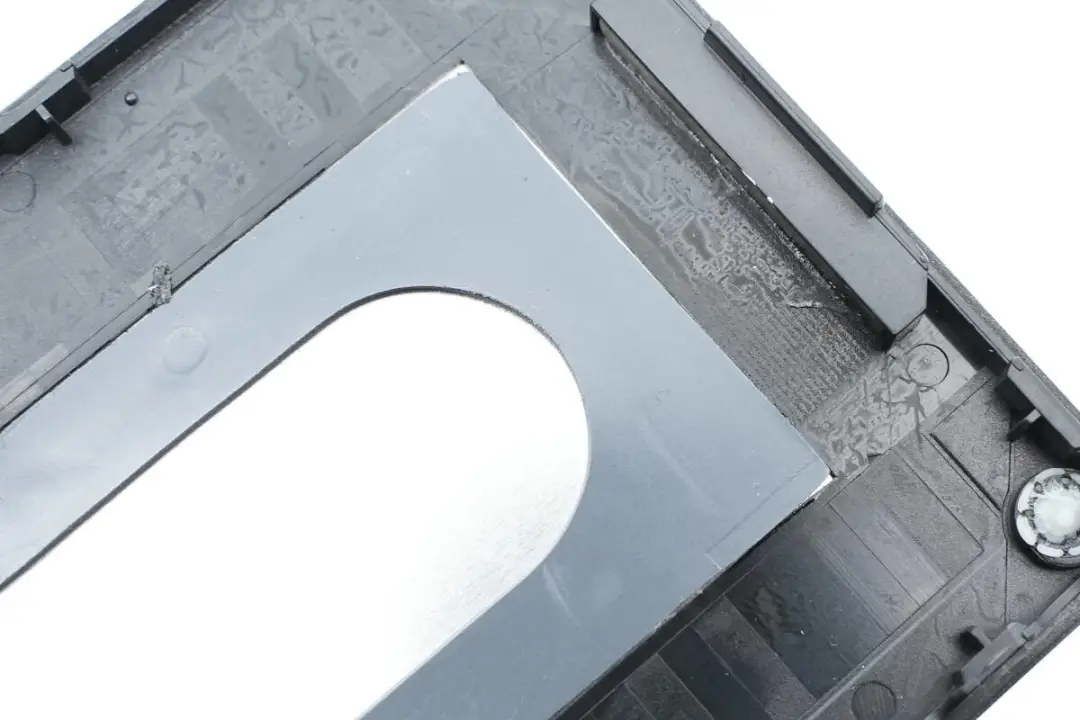

铝制散热片上粘贴导热垫。

电池和PCBA模块固定在壳体内部，电池与PCBA模块焊接连接，并粘贴高温胶带绝缘。

PCBA模块焊接连接镀金触点，用于模块之间的连接。

侧面按键和指示灯小板特写。

对应电量显示LED灯的位置粘贴泡棉防止漏光。

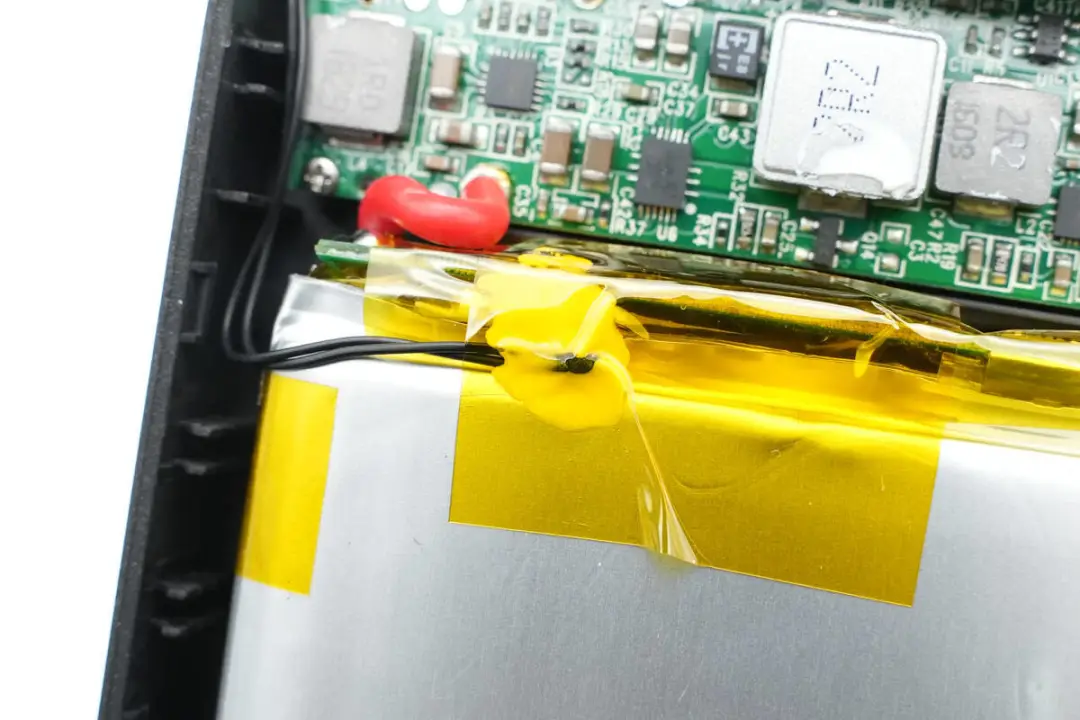

一颗黑色的热敏电阻用于检测电池温度。

镀金触点通过小板焊接连接。

PCBA模块通过螺丝固定在壳体内部，拧下固定螺丝继续进行拆解。

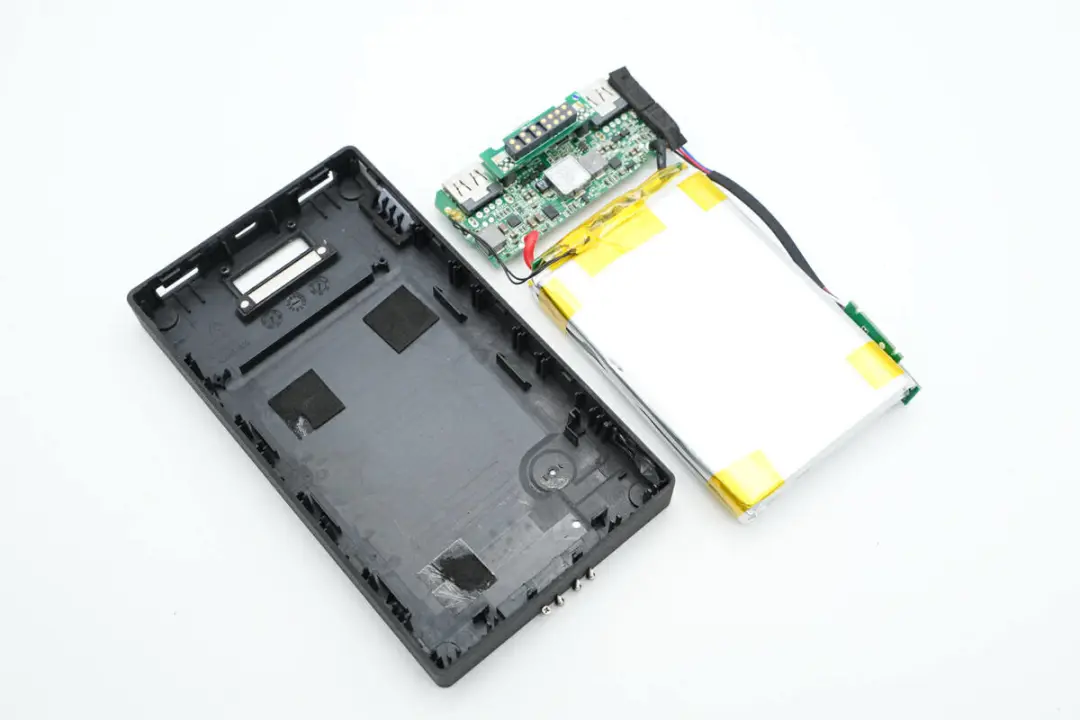

从外壳中取出PCBA模块和电池组。

外壳内部使用磁铁进行模块之间的吸附固定。

侧面电源检测按键特写。

电量指示灯透光材料特写。

对应连接触点的位置采用磁铁吸附固定。

移动电源PCBA模块和电池组之间通过导线焊接连接，侧面焊接检测电池温度的热敏电阻和按钮小板。

电池通过双面胶固定在外壳内部，在左下角粘贴软排线连接LED指示灯。

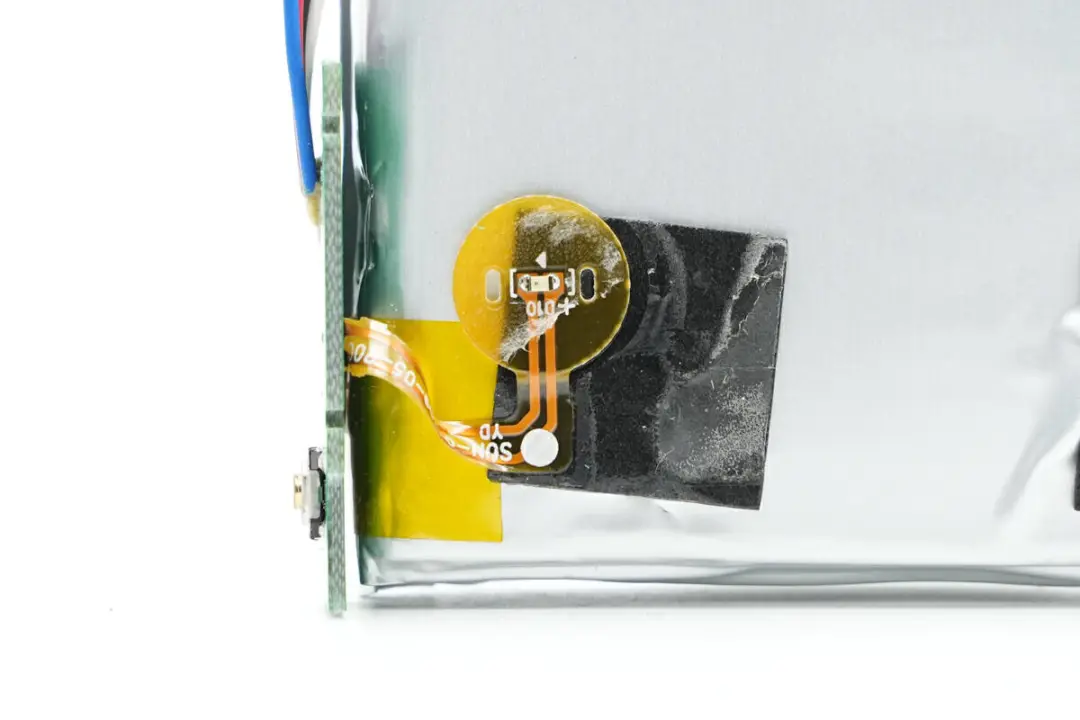

焊接LED指示灯的软排线特写，用于显示ThinkPad专属红点。

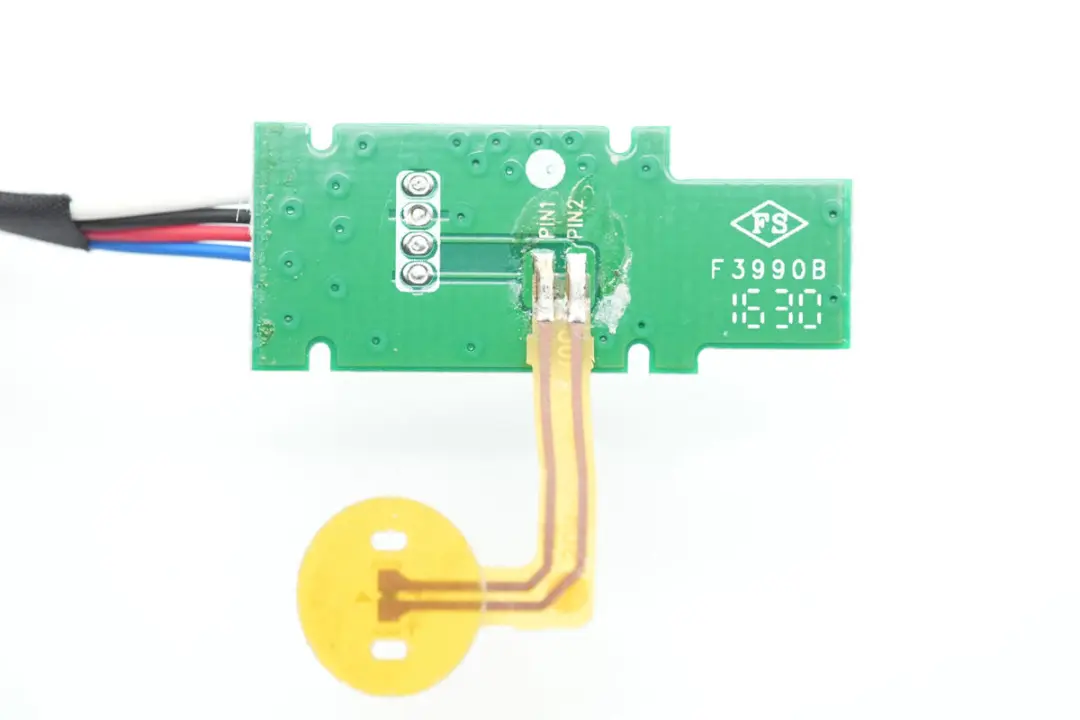

小板正面焊接一颗微动按键。

背面焊接LED指示灯。

对应外壳的指示灯开孔。

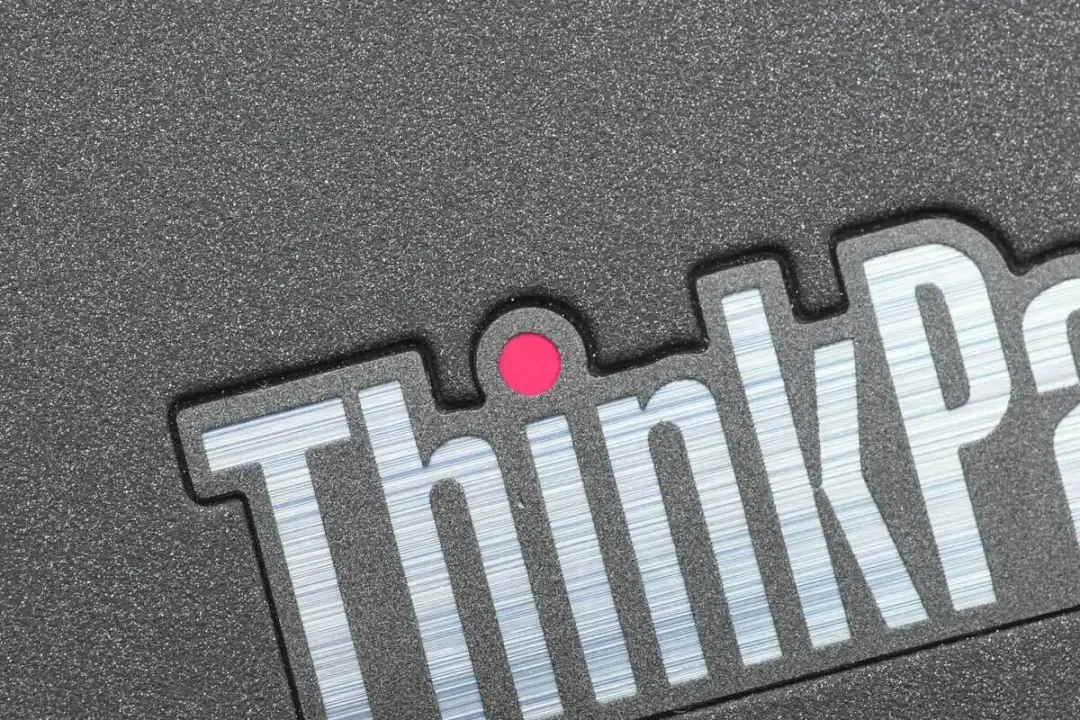

外壳正面的红点特写。

接下来来看电池，电池采用二串连接，电池直接焊接连接到保护板，并通过高温胶带绝缘。

保护板两端为正负极输出导线，在保护板上焊接自恢复保险丝，电池保护芯片和并联的MOS管。

电池为二串连接，电池厚度6.2mm，宽度为60mm，长度为90mm，单节容量5000mAh，均压3.8V。

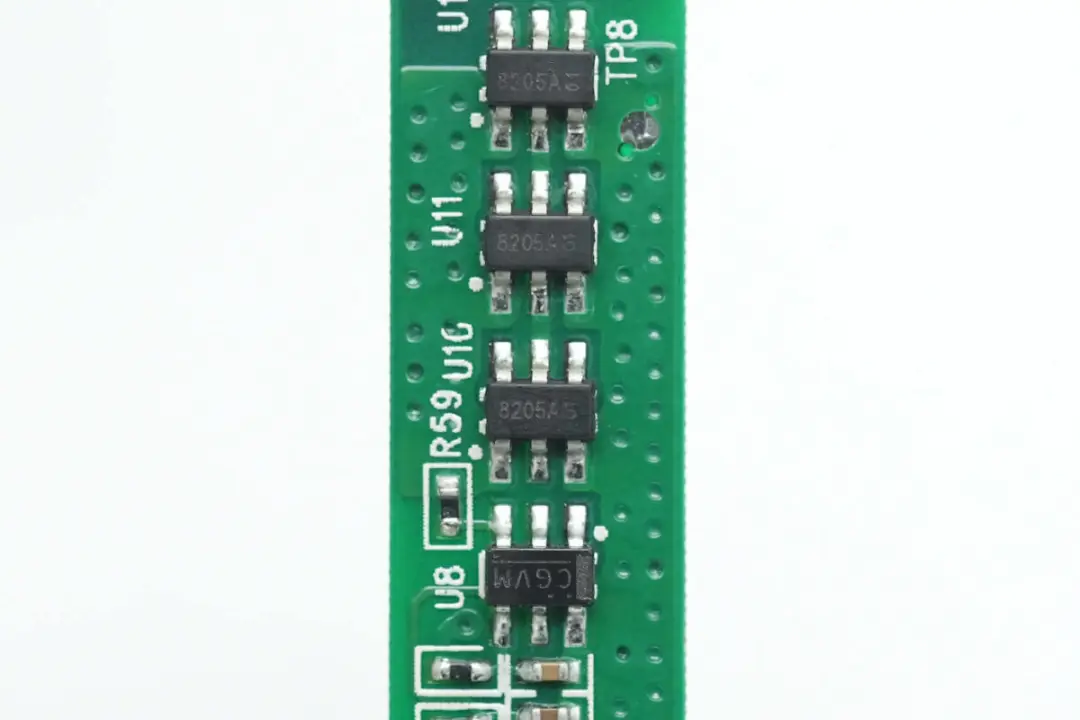

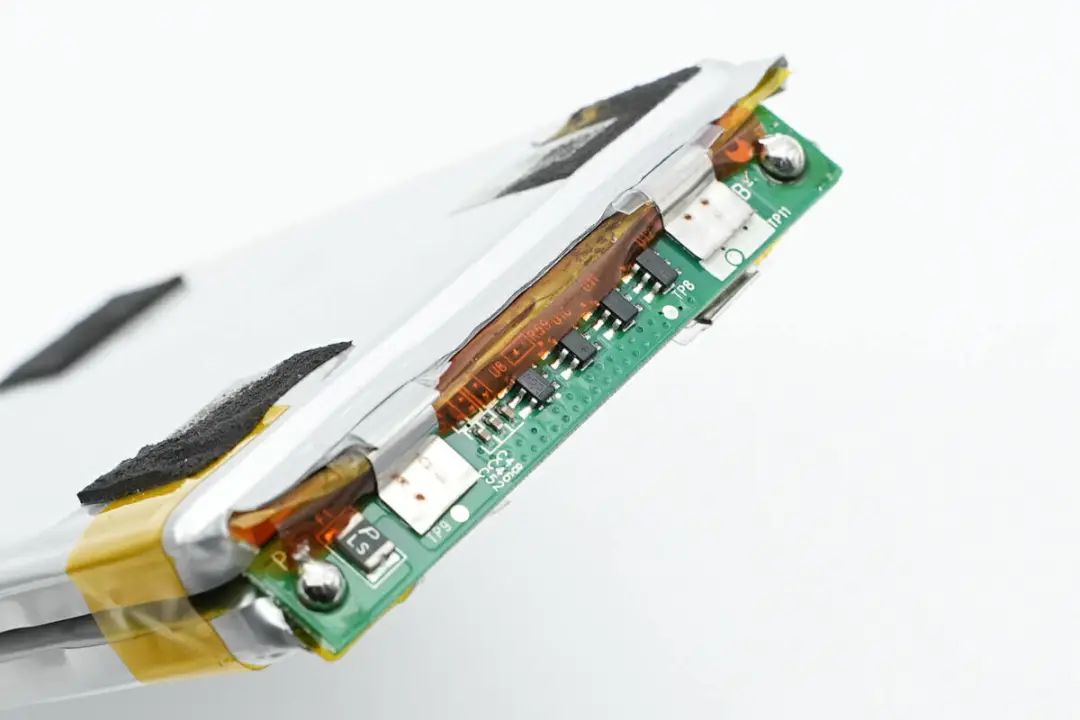

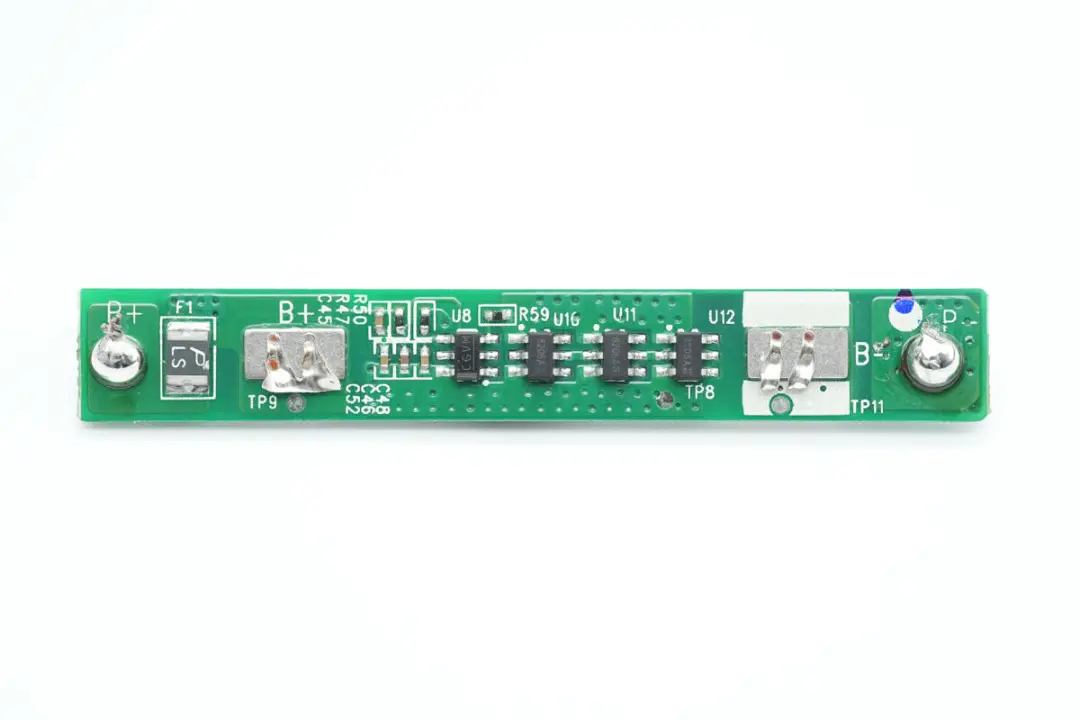

保护板正面焊接电池保护芯片和三颗并联的MOS管。

背面在电池正极焊接一颗自恢复保险丝。

电池保护芯片丝印CGVM。

三颗并联的8205A MOS管用于控制电池输出。

PCBA模块正面一览，焊接镀金顶针，USB-A母座，一颗无标MCU和一颗双运放，在左侧焊接电量指示灯。

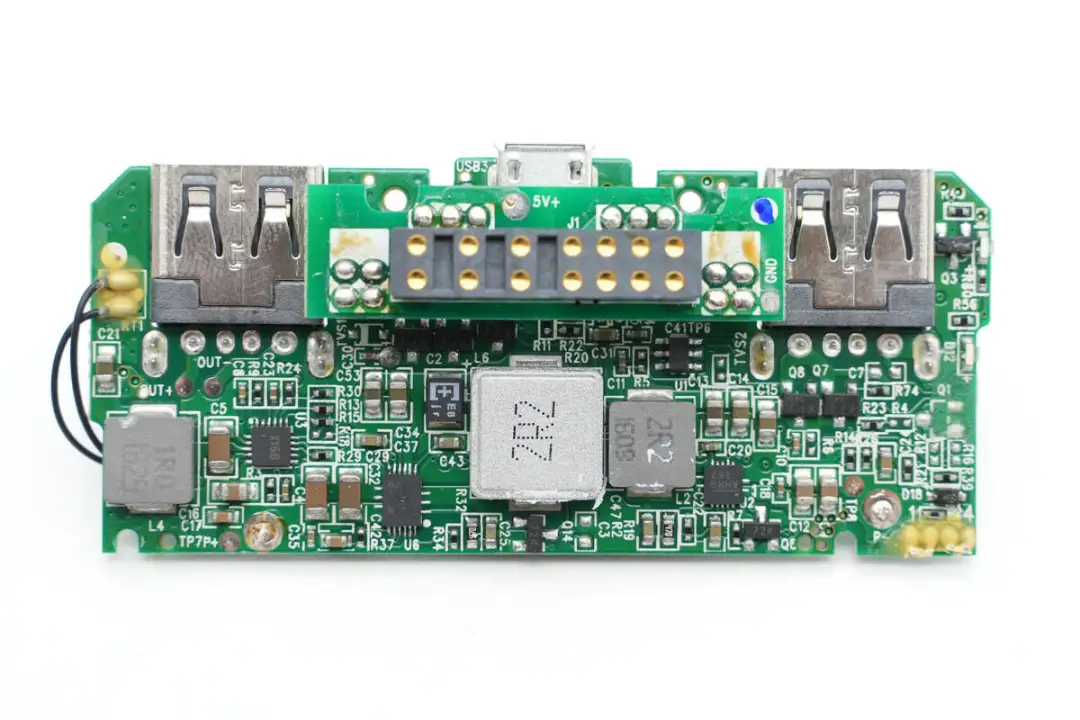

PCBA模块背面一览，焊接三颗电感，一颗充电芯片和两颗降压芯片。

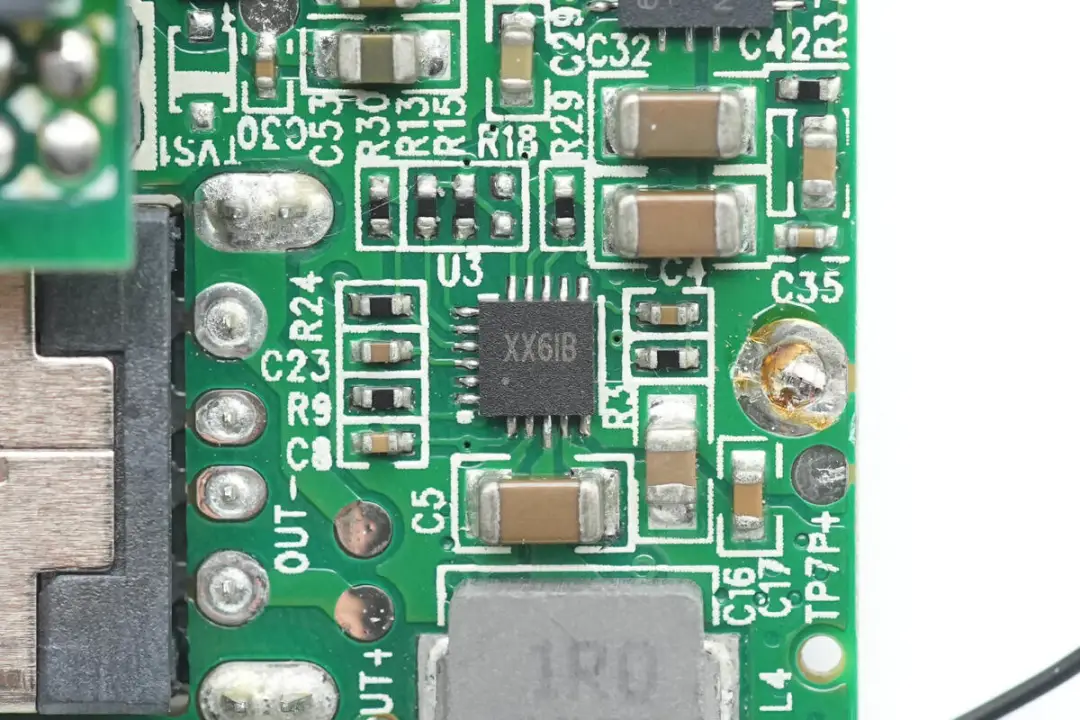

电池充电芯片来自矽力杰，丝印XX，实际型号为SY6982C，是一颗2串升压式锂电池充电芯片，内部集成开关管，支持USB5V供电，最大输出电流2A，具备完善的保护功能。

用于电池升压充电的1μH合金电感特写。

其中一路降压芯片来自MPS，型号NB675，是一颗支持24V输入电压的高电流同步降压转换器，芯片内部集成低阻开关管，支持10A连续输出电流和12A峰值输出电流。

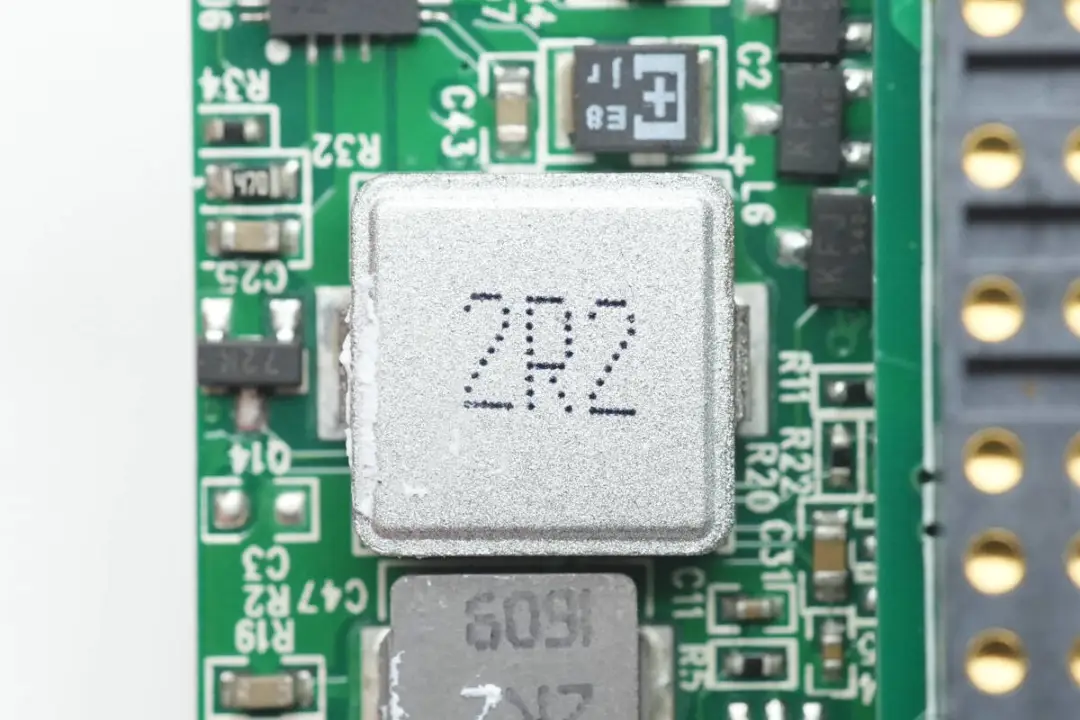

用于降压输出的2.2μH合金电感特写。

一颗POSCAP聚合物钽电容用于输出滤波，规格为6.3V 150μF。

另一路降压芯片来自MPS，丝印AHR，实际型号为MP8765，是一颗24V输入电压的同步降压转换器，输出电流6A，芯片内部集成开关管，内置软启动，并支持输出放电功能，用于USB-A口降压输出。

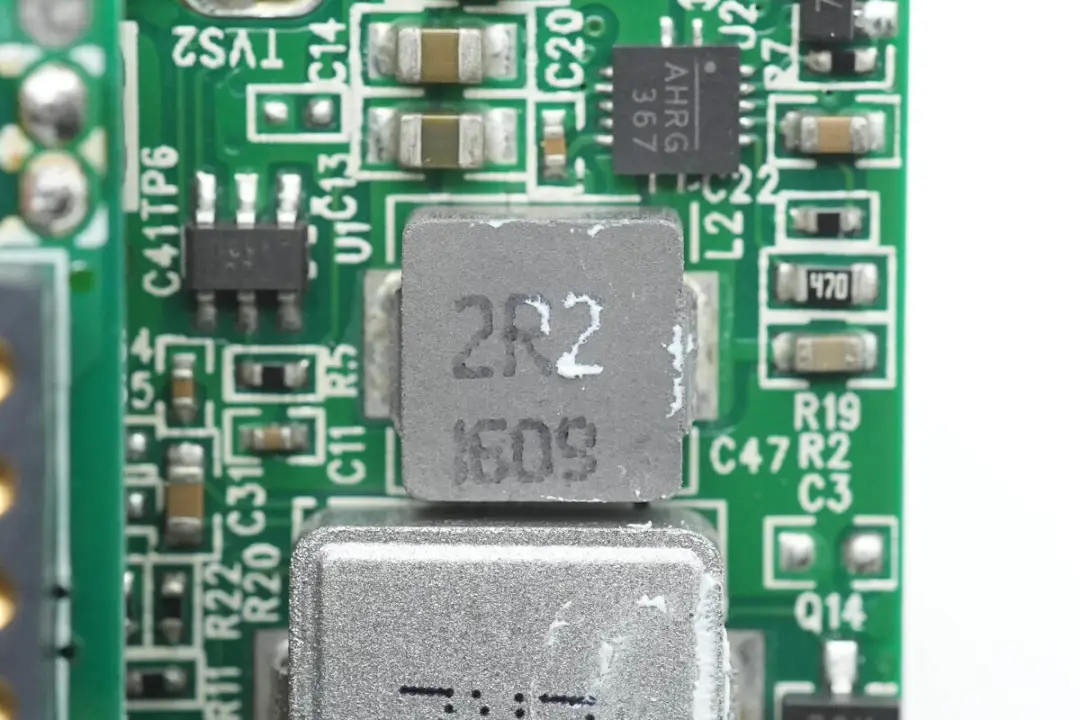

2.2μH合金电感配合MP8765进行降压输出。

用于控制USB-A接口输出的MOS管，两颗并联。

用于检测输出电流的20mΩ取样电阻。

LM358双运放配合取样电阻进行电流检测。

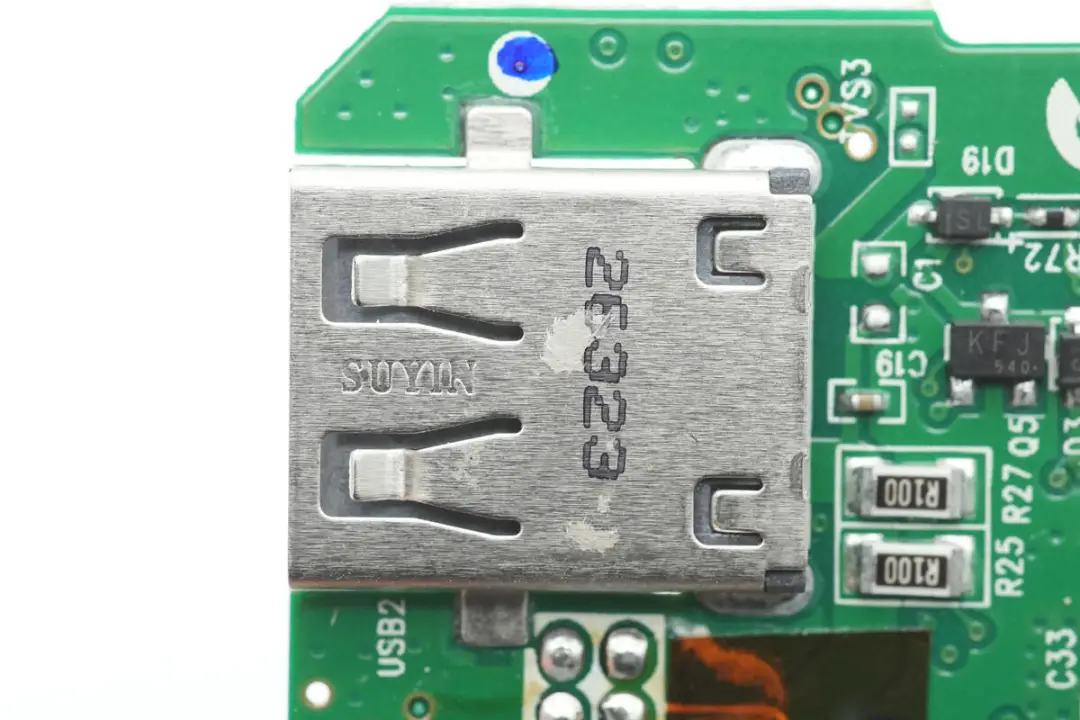

USB-A母座来自SUYIN实盈电子。

USB-A母座采用沉板焊接，黑色胶芯。

用于移动电源正极控制的无标MCU特写。

用于连接其他功能模块的镀金触点。

用于连接其他功能模块的镀金顶针。

用于检测电池组温度的热敏电阻。

电量指示灯特写。

全部拆解一览，来张全家福。

充电头网拆解总结

联想ThinkPad Stack移动电源模块采用堆叠设计，通过磁吸固定连接其他功能组件，为其他设备供电。同时也可以作为单独的独立移动电源来使用。移动电源具备两个USB-A输出接口和一个Micro USB输入接口，内置10000mAh电池，通过专用的触点能够为兼容的其他设备供电，具有多种使用方式。

充电头网通过拆解了解到，这款移动电源采用2串电池组设计，使用矽力杰SY6982C升压充电芯片为内置2串锂电池充电，并采用两颗MPS降压芯片用于降压输出。其中USB-A接口使用MP8765进行降压输出，模块专用输出采用NB675降压芯片。移动电源延续了ThinkPad的指示灯设计，细节相当到位。
