内置1块诺威软包电芯，JOYROOM机乐堂20000mAh 22.5W超级快充移动电源JR-QP195拆解

前言

充电头网拿到了机乐堂新推出的一款移动电源，这款移动电源具备20000mAh大容量，更大容量带来更多安心。输出具备两个USB-A和一个USB-C接口，满足3人出行同时充电需求。充电输入方面为常见的USB-C和Micro-USB接口，兼容性非常好。

相比传统的移动电源，机乐堂这款移动电源的电量显示非常酷炫，采用红橙蓝绿四种颜色指示电量情况，虽然同为四灯电量显示，辨识度更高。下面就拆解这款移动电源，看看内部的方案和用料如何。

机乐堂22.5W快充移动电源开箱

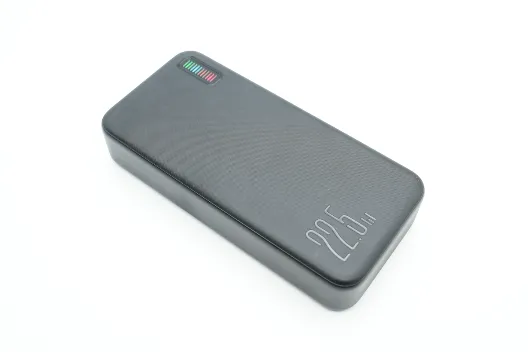

移动电源采用PC材质黑色外壳，机身四端过渡圆润，正面晒纹处理，让产品整体看去更加高档。

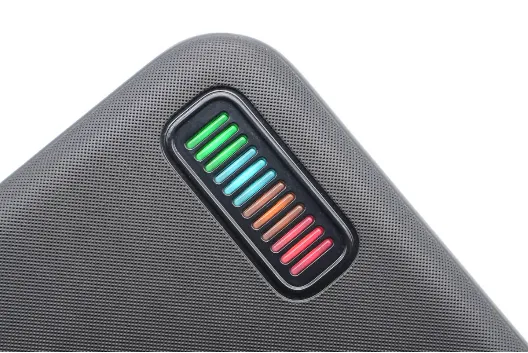

机身正面右上角不仅有电量指示灯设计，而且灯色根据电量多少由绿变红，细节十分到位。

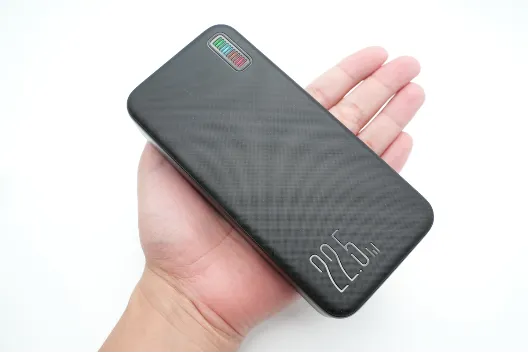

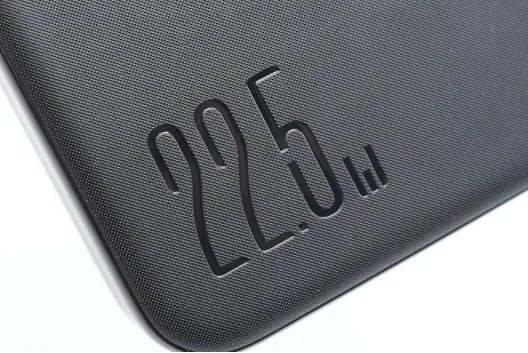

左下角是22.5W标识设计，表明产品支持华为22.5W超级快充。

移动电源侧身和背面外壳哑光处理。

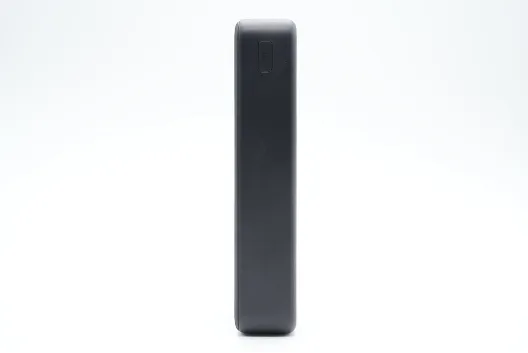

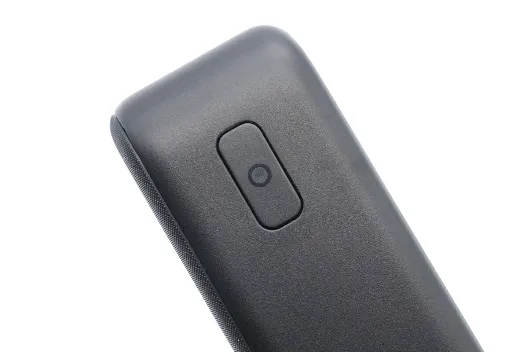

侧面还设有电源键。

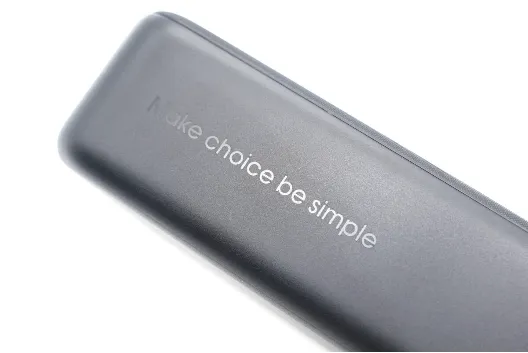

另一侧是机乐堂品牌标语——Make choice be simple。

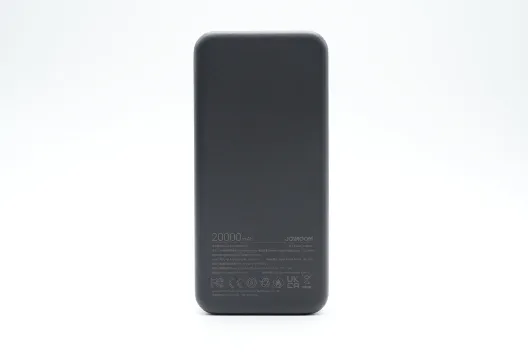

背面下方印有移动电源侧身。

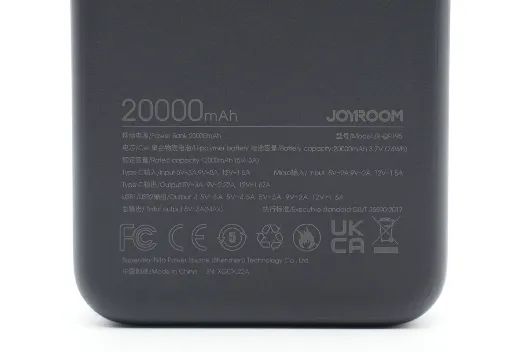

产品参数特写

型号：JR-QP195

电芯类型：锂聚合物电池

电芯容量：20000mAh 3.7V（74Wh）

额定容量：12000mAh（5V3A）

Micro输入：5V2A、9V2A、12V1.5A

USB-C输入：5V3A、9V2A、12V1.5A

USB-C输出：5V3A、9V2.22A、12V1.67A

USB1/2输出：4.5V5A、5V4.5A、5V3A、9V2A、12V1.5A

总输出：5V3A

产品通过了FCC、CE、UKCA、ROHS认证。

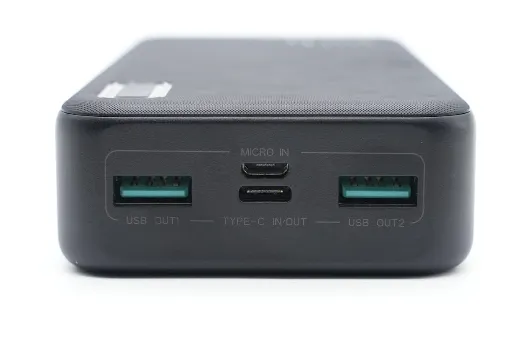

顶部配有2A1C1M四个接口，接口旁印有输入输出标识，方便使用。

测得充电宝机身长度为146.77mm。

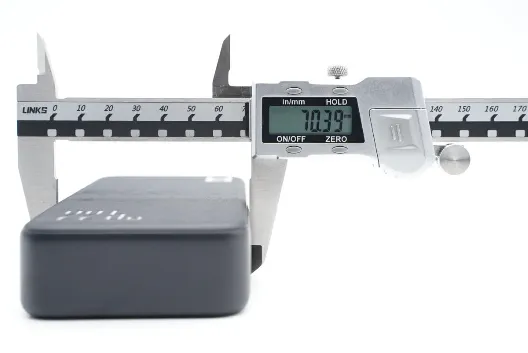

宽度为70.39mm。

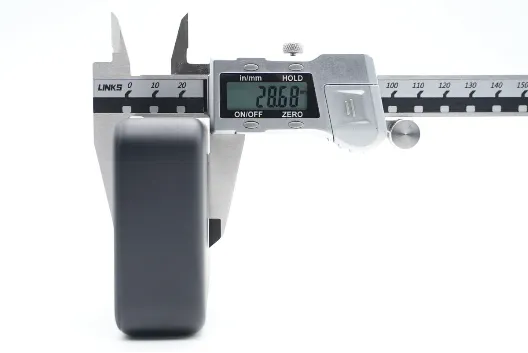

厚度为28.68mm。

移动电源拿在手上的大小直观感受。

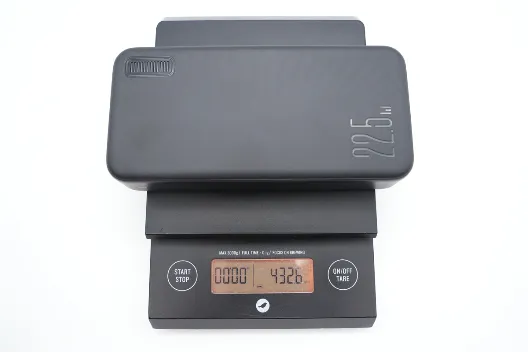

另外测得产品净重约为433g。

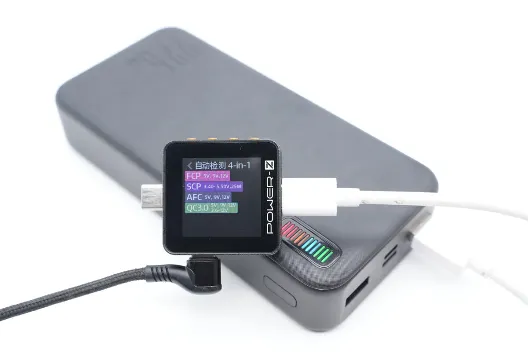

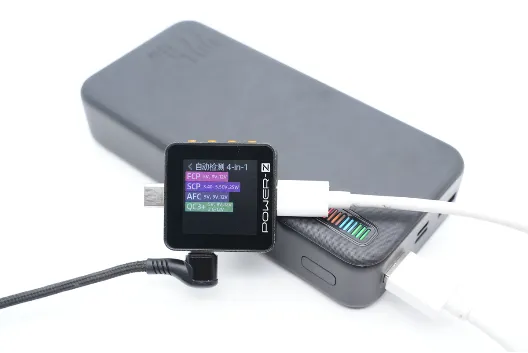

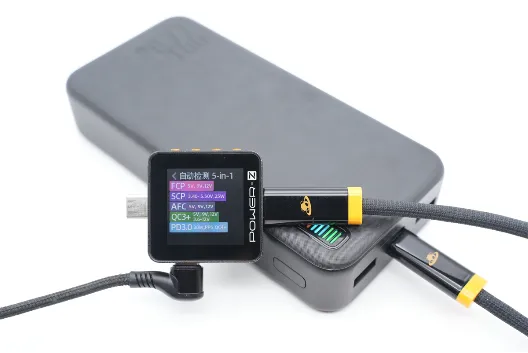

使用ChargerLAB POWER-Z KM002C测得USB-C口支持FCP、SCP、AFC、QC3+、PD3.0、PPS、QC4+充电协议。

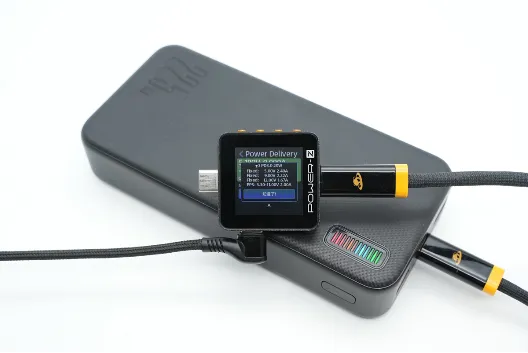

并且还具备5V3A、9V2.22A、12V1.67A三组固定电压档位，以及3.3-11V2A一组PPS电压档位。

测得USB1口支持FCP、SCP、AFC、QC3+充电协议。

测得USB2口同样支持FCP、SCP、AFC、QC3+充电协议。

机乐堂22.5W快充移动电源拆解

对机乐堂新款22.5W快充移动电源的外观、性能等有了详细了解后，下面继续对其进行拆解，看看产品内部用料做工如何。

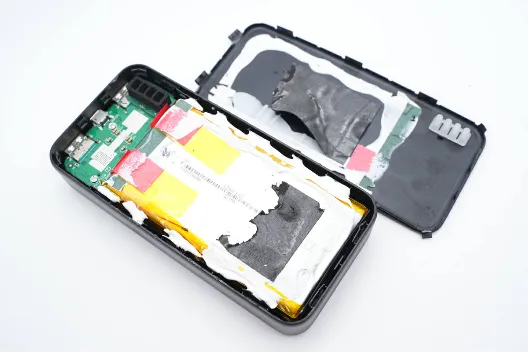

沿壳体接缝处撬开外壳，外壳采用卡扣固定封装，电池粘贴泡棉胶和打胶固定。

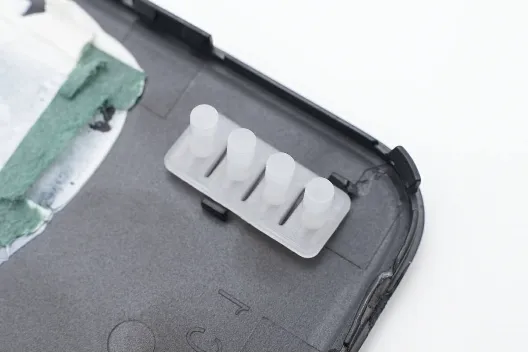

盖子内部固定半透明导光塑料，用于电量指示。

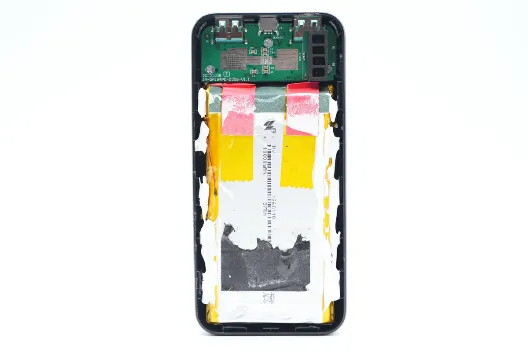

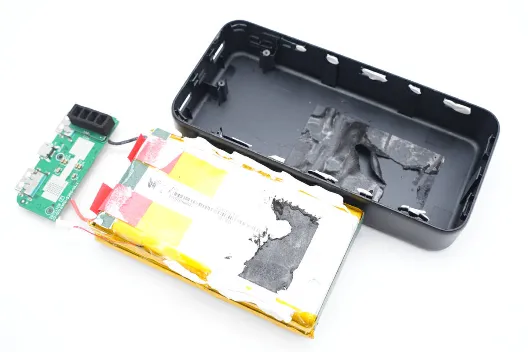

电池和PCBA模块固定在壳体内部，电芯极耳焊接处包裹红色绝缘纸。

PCBA模块背面一览，对应芯片位置大面积露铜散热。

PCBA模块通过螺丝固定。

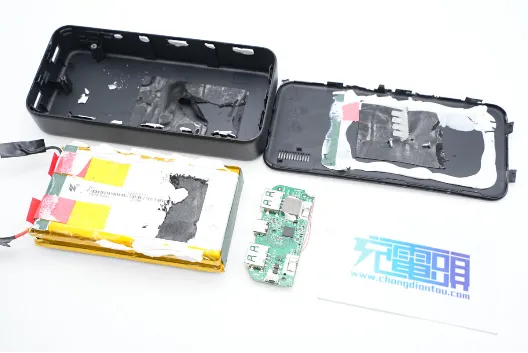

拧下螺丝取出电池组和PCBA模块。

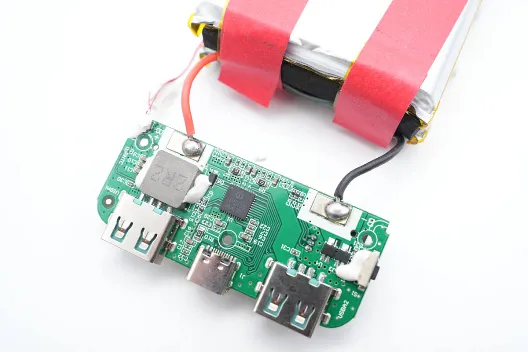

PCBA模块与电池之间通过导线焊接连接，一侧为热敏电阻，用于检测电池温度。

剪断连接导线，分离电池组与PCBA模块的连接。

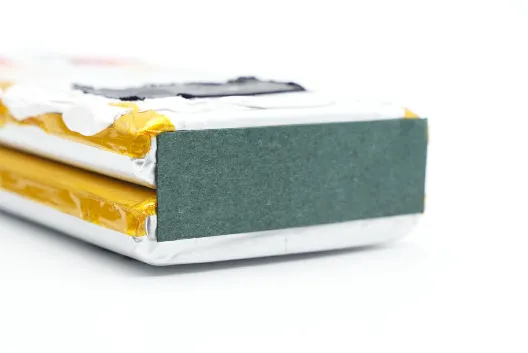

电池组底部粘贴青稞纸保护。

电池组正负极焊接处采用红色绝缘纸粘贴。

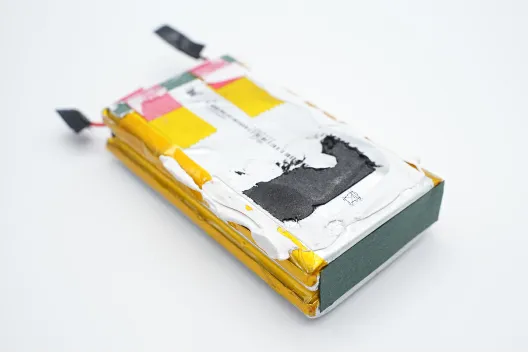

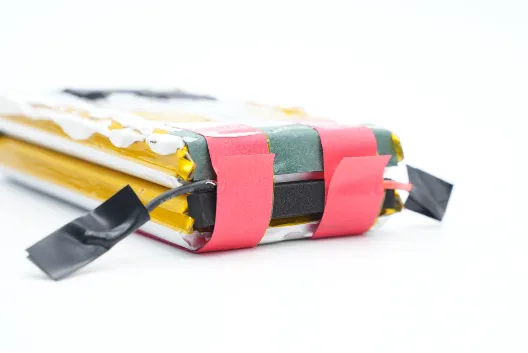

电池来自诺威新能源，尺寸为1260110，电池厚度为12mm，宽度为60mm，长度为110mm，容量为10000mAh，均压为3.7V，两片电池并联组成20000mAh容量。

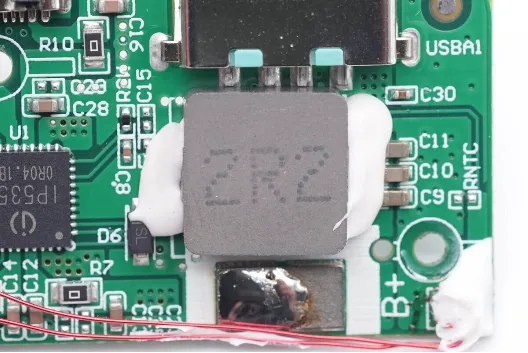

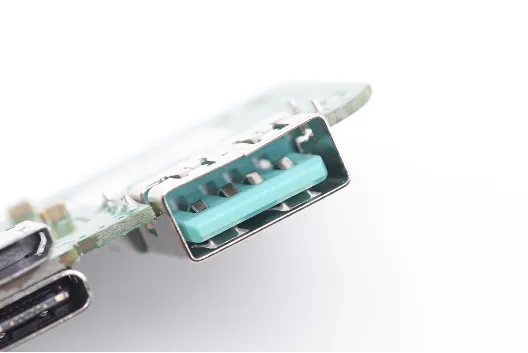

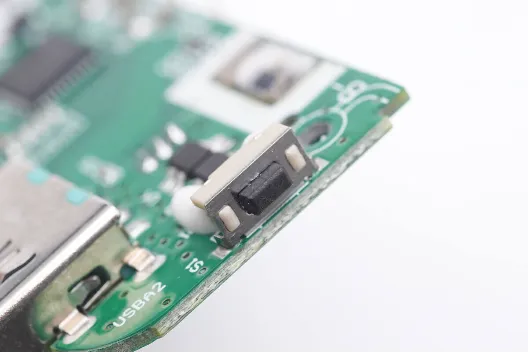

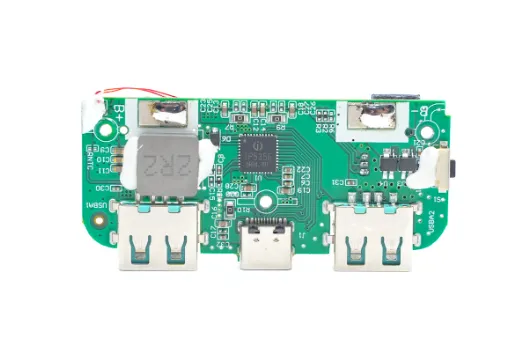

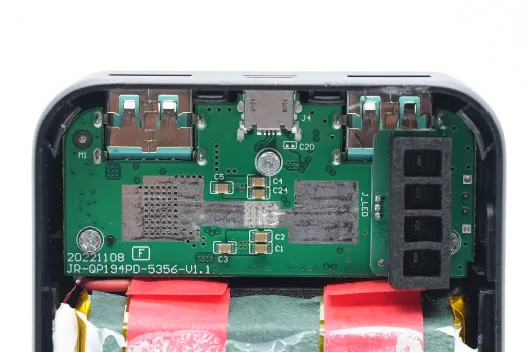

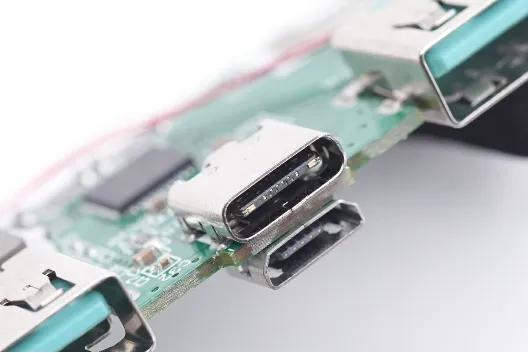

PCBA模块正面一览，焊接两个USB-A母座和USB-C母座，焊接合金电感，高集成移动电源芯片和电池保护芯片，在一侧焊接电量检测按键。

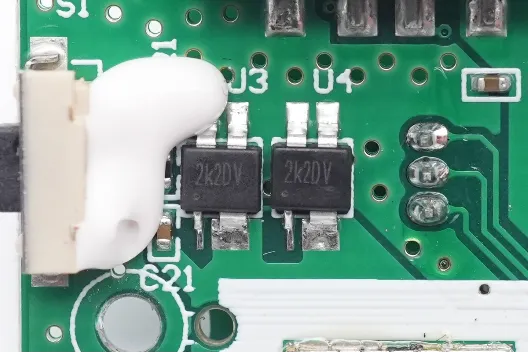

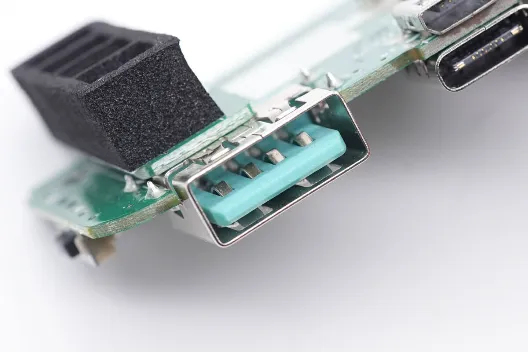

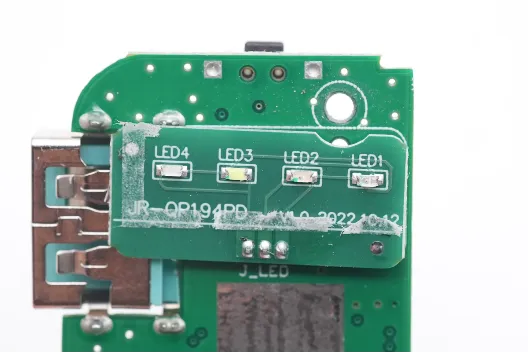

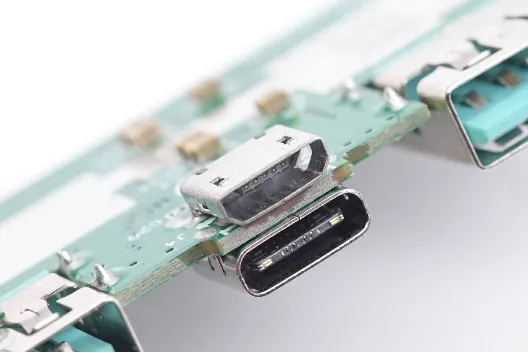

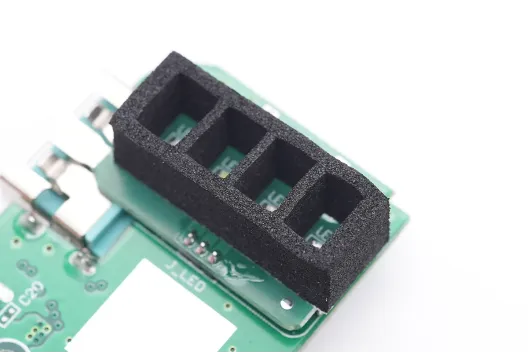

PCBA模块背面焊接电量指示灯和MLCC滤波电容，并焊接Micro USB母座。USB-A母座为沉板焊接，降低厚度。

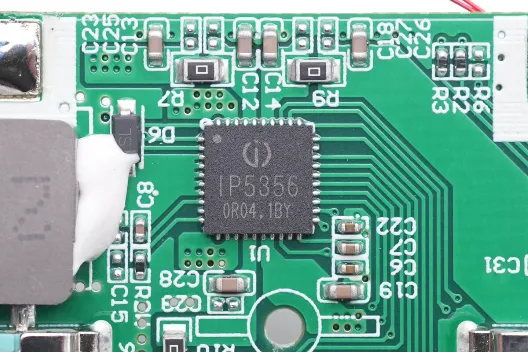

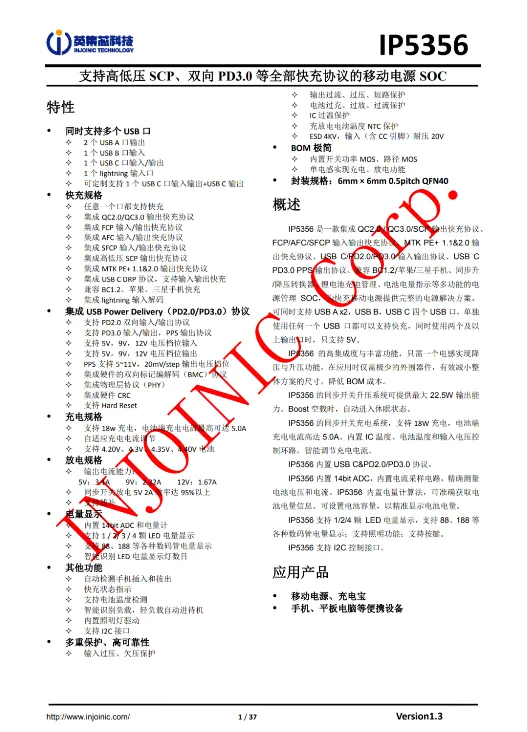

移动电源内置英集芯IP5356移动电源SoC。这是一款集成多种主流快充输入/输出协议，以及升降压转换器、锂电池充电管理、电池电量指示等多种功能的移动电源SoC芯片，可以为快充移动电源的开发提供完整的解决方案。

英集芯IP5356的同步开关升压系统可提供最大22.5W输出能力，支持USB-A口×2、MicroUSB口、USB-C口4个接口控制，单独使用任何一个USB口都可以支持快充，同时使用两个及以上输出口时，智能降为5V。IP5356 内置所有功率MOS和路径管理MOS，在应用时仅需一个电感实现降压与升压功能，外围器件极少，有效减小整体方案的尺寸，降低BOM成本。
