前言
合盛科技（宁波）有限公司，作为一家领先的能量快速存储与释放解决方案提供商，全资控股合盛新能源科技和合盛弘能科技。专注于超快充电池电极、电芯及储能系统的研发、生产与销售。凭借核心的超快充技术，合盛科技引进顶尖人才和先进设备，打造了拥有自主知识产权的3.8V引线型和4.2V圆柱型电池产品系列。其产品广泛应用于新能源汽车、移动机器人、军工、电力储能、电动工具、智能三表、通信电源（5G/GPRS/LORA/NB IoT）、两轮车和3C电子等多个创新领域。
全极耳电芯通过其独特的结构设计，实现了电流传输路径的优化。与传统的单极耳或双极耳电芯相比，全极耳电芯的电流传输最大距离是电极的高度而非长度，这使得电阻大幅减少，从而提高了传输效率和电池的倍率性能。
外观介绍

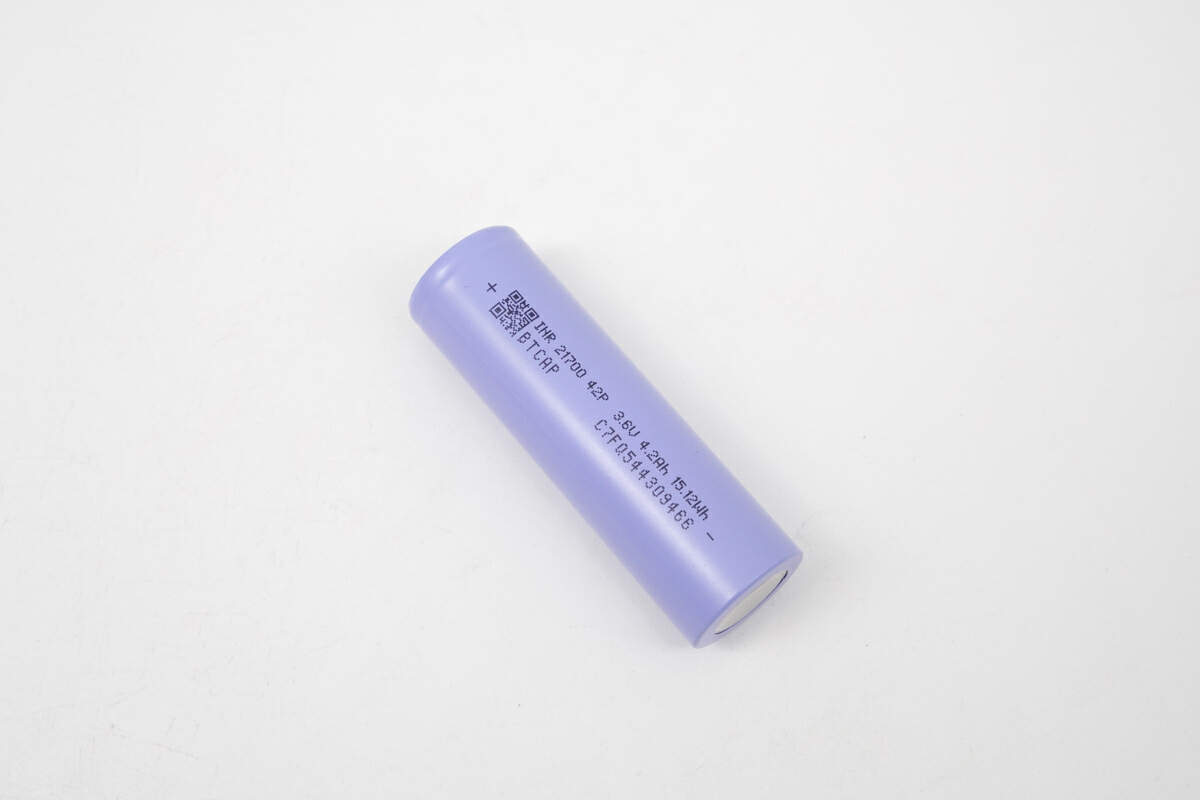

合盛科技INR21700-42P全极耳电芯为圆柱形设计，采用紫色电芯套膜，并带有丝印信息。

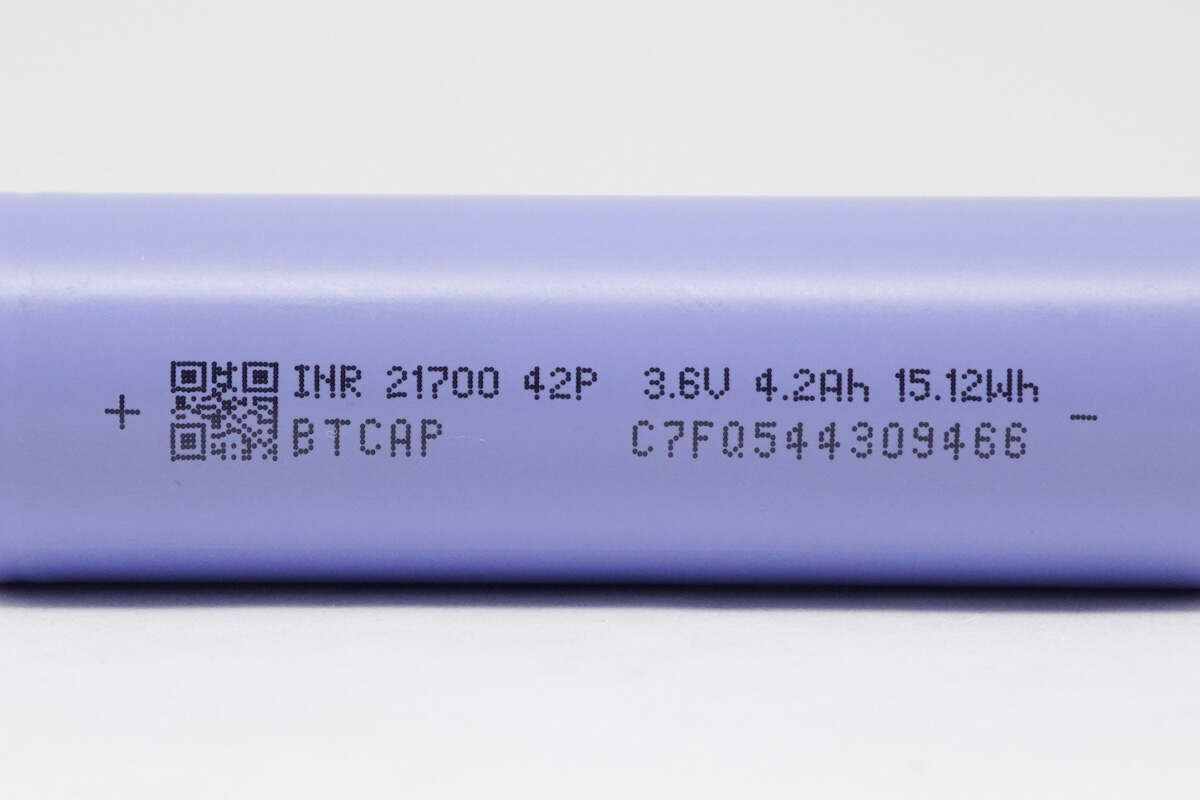

喷码信息特写：
“INR 21700 42P ”及“+”、“-”正负极标识；
额定容量：4.2Ah；额定能量：15.12Wh；
标称电压：3.6V；品牌缩写：BTCAP；
出厂编码：C7FQ544309466。

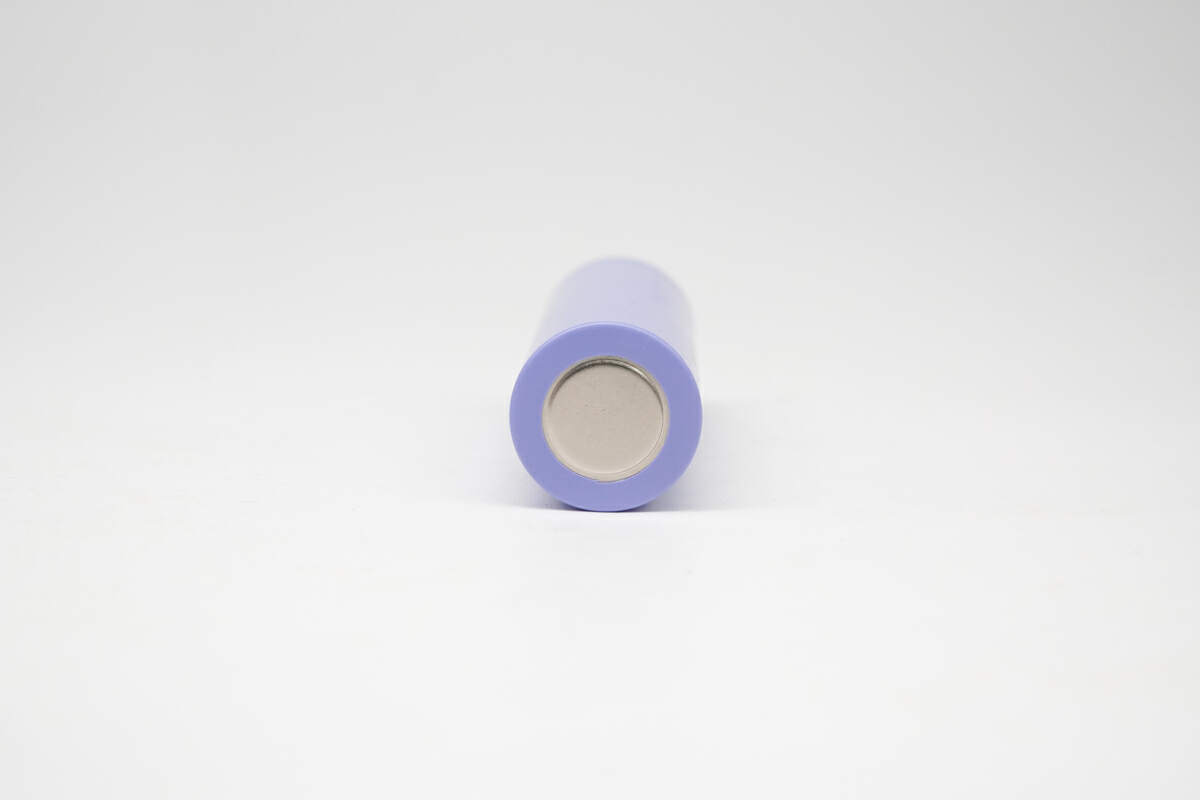

合盛科技INR21700-42P全极耳电芯负极接触面采用阳极氧化工艺处理的合金金属材质制作，耐用防腐。

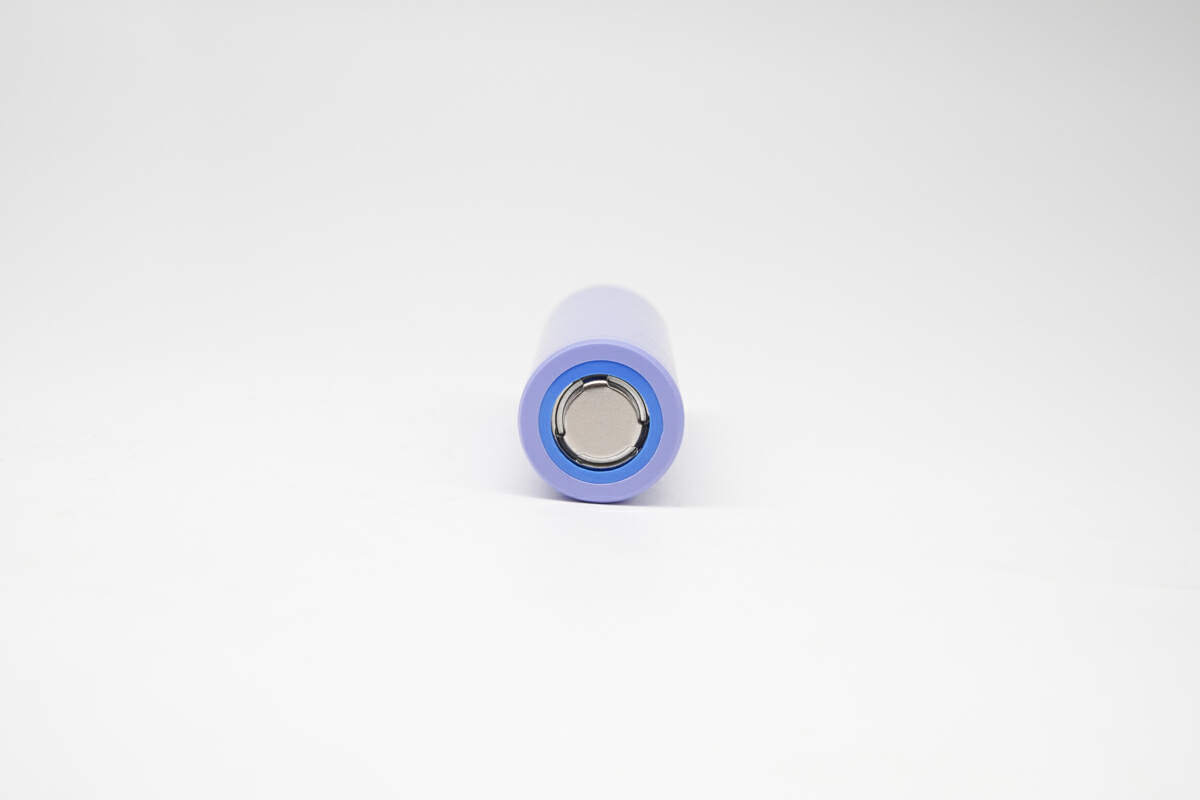

合盛科技INR21700-42P全极耳电芯正极接触面为合金材质，平头设计，顶部三爪支撑，内置泄气装置。

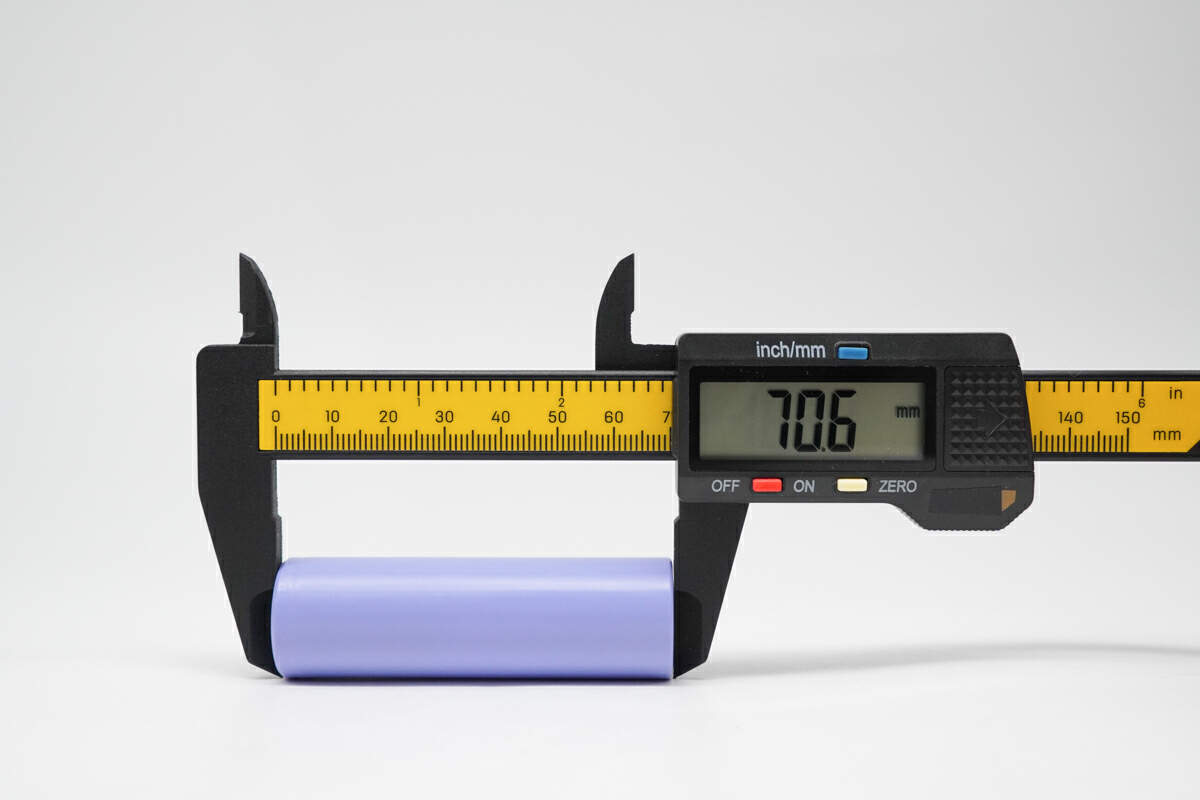

合盛科技INR21700-42P全极耳电芯高度约为 70.6mm。

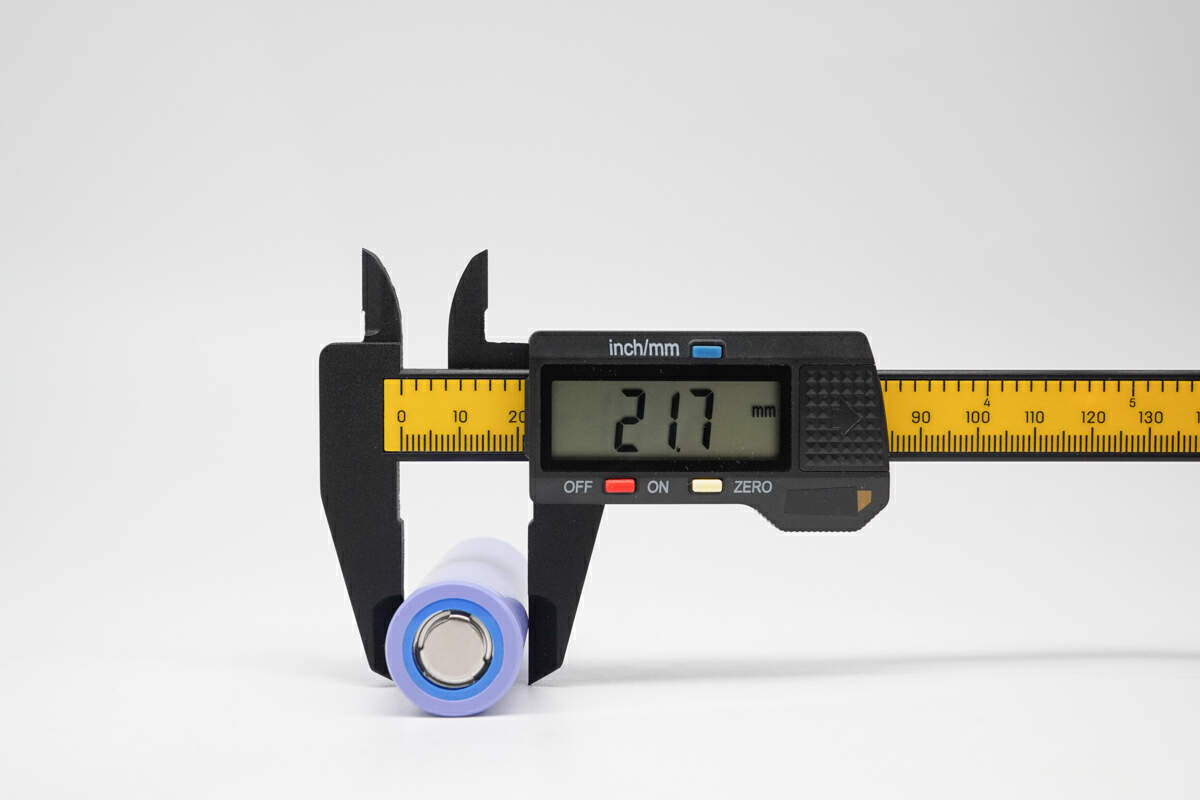

合盛科技INR21700-42P全极耳电芯直径约为 21.7mm。

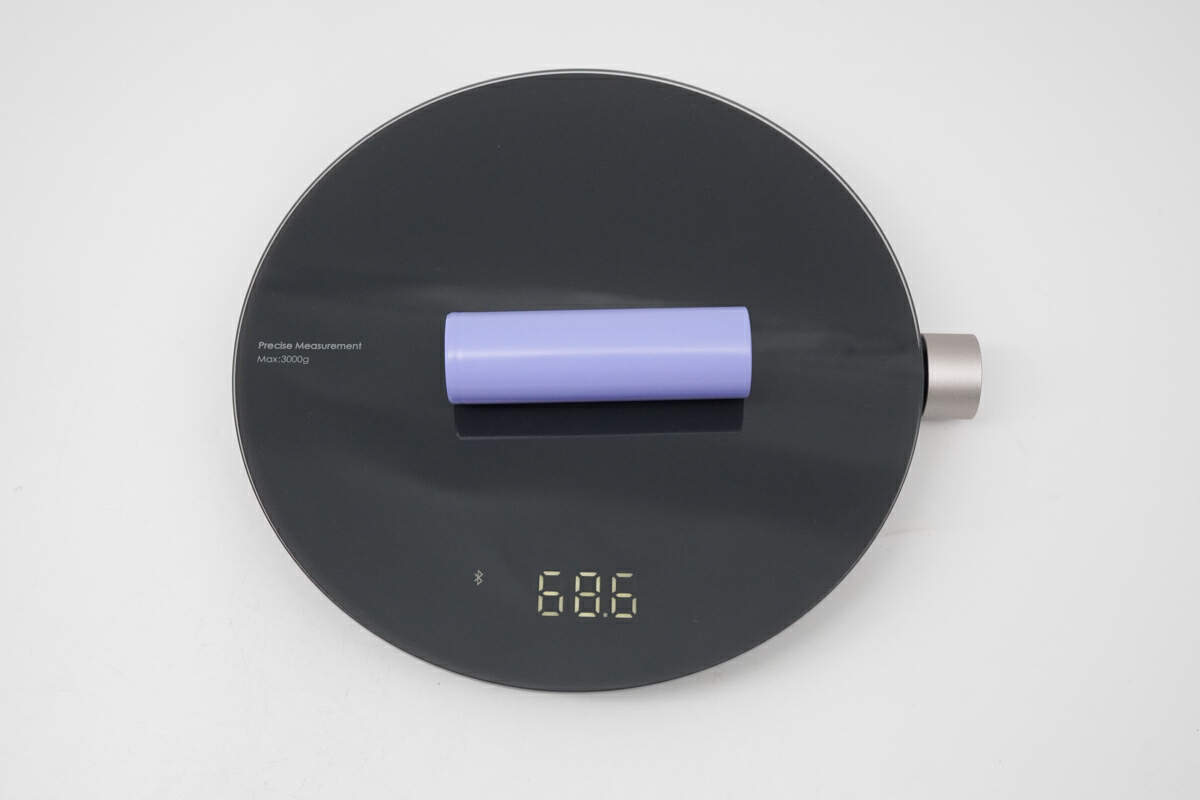

合盛科技INR21700-42P全极耳电芯重量约为 68.6g。

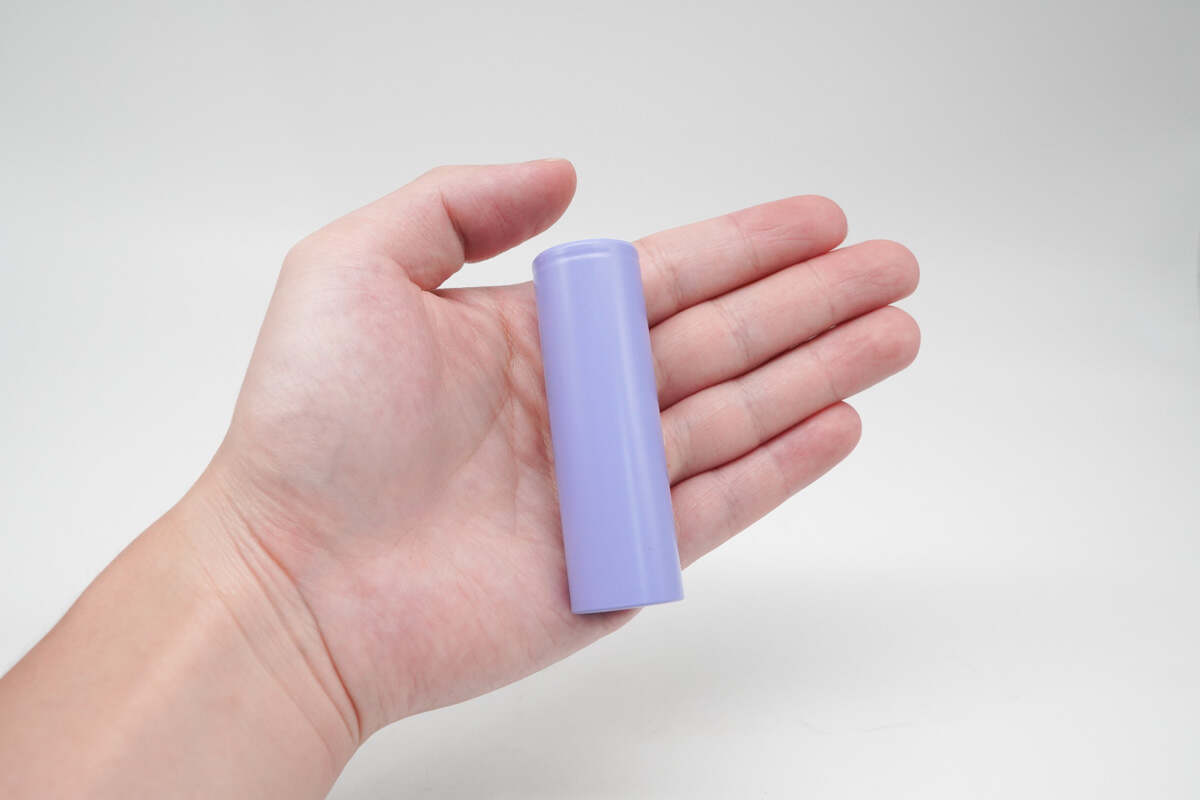

合盛科技INR21700-42P全极耳电芯在成年男子手中对比。
规格书介绍

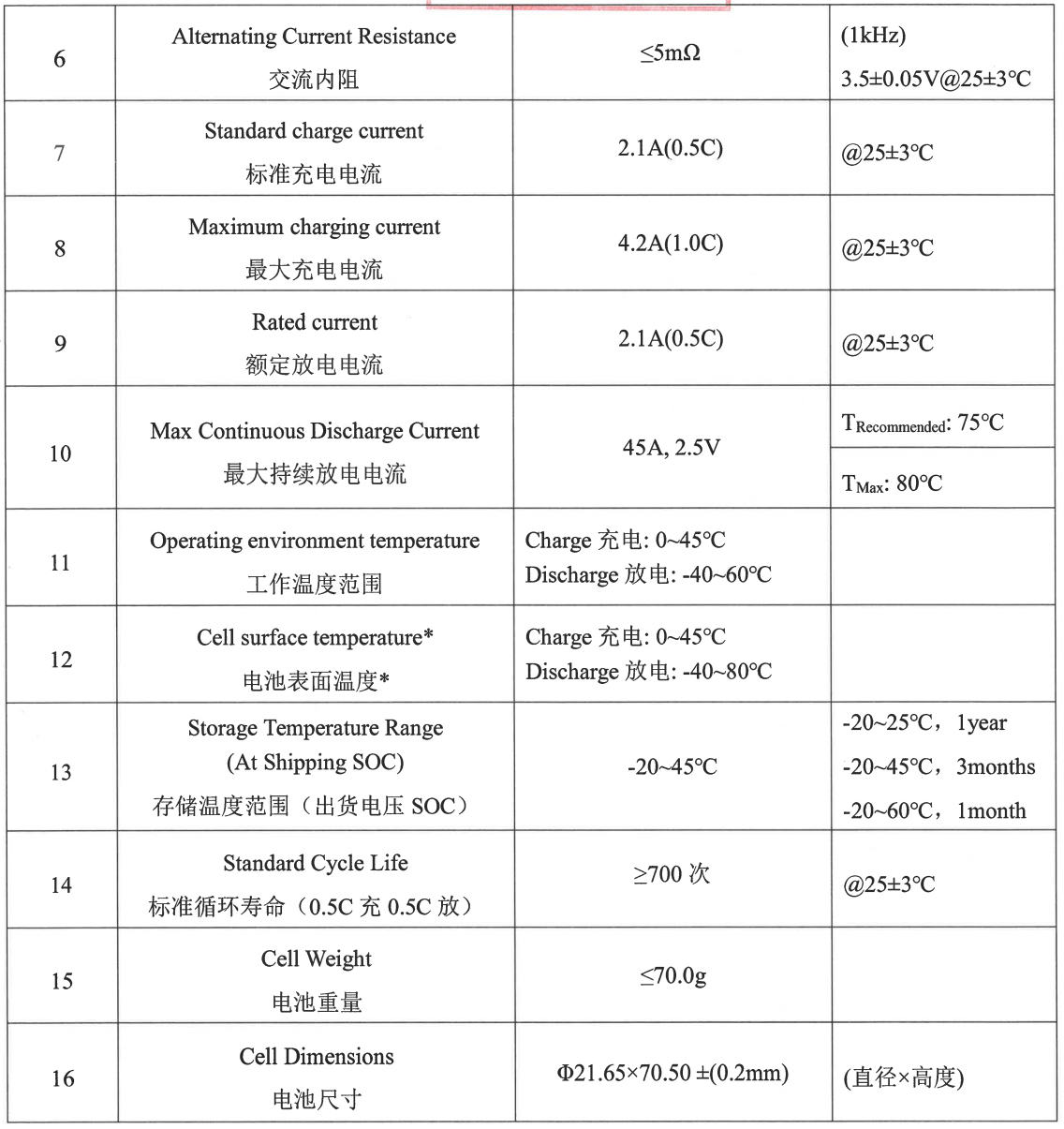

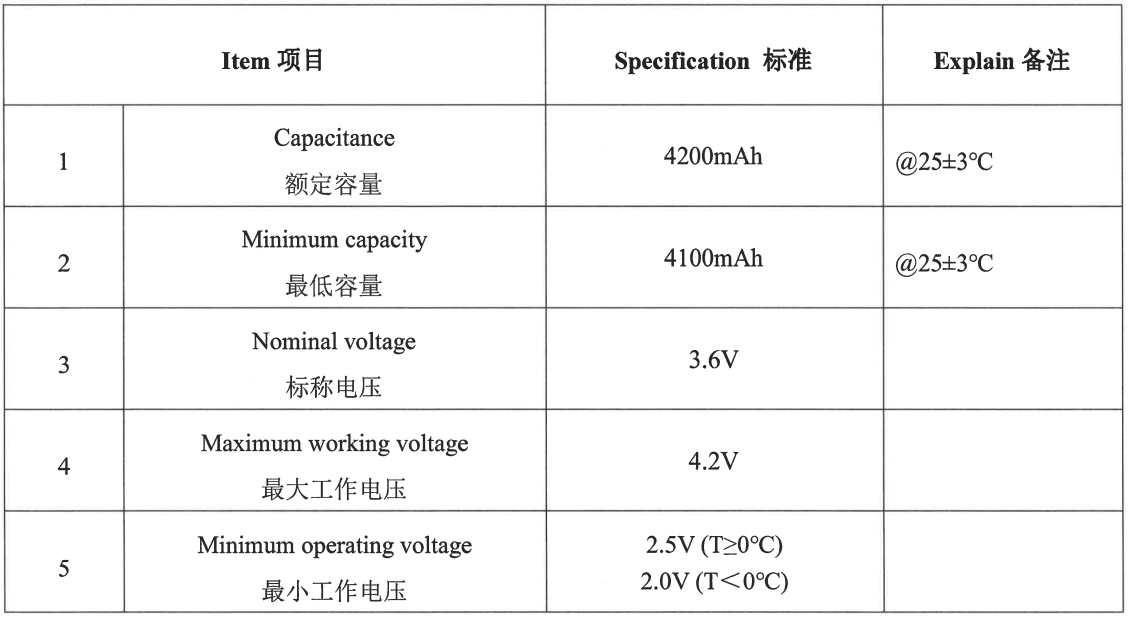

合盛科技INR21700-42P全极耳电芯额定容量 4200mAh@0.2C，最低容量 4100mAh@0.2C，标称电压 3.6V，充放电截止电压 4.2V/2.5V，交流内阻≤5mΩ，标准充电电流 2.1A（0.5C），最大充电电流4.2A（1C），额定放电电流 2.1A（0.5C），最大持续放电电流 45A，标准循环寿命 +0.5C/-0.5C@700周。
充电测试
看完外观，进入正题；以下将进行0.2C、0.5C和1C倍率进行充电测试。
0.2C充电
合盛科技INR21700-42P全极耳电芯接通电源后，电压持续上升，在4小时55分钟左右充至4.2V，经过14分钟左右的涓流时间后充电完成，总耗时5小时9分钟。

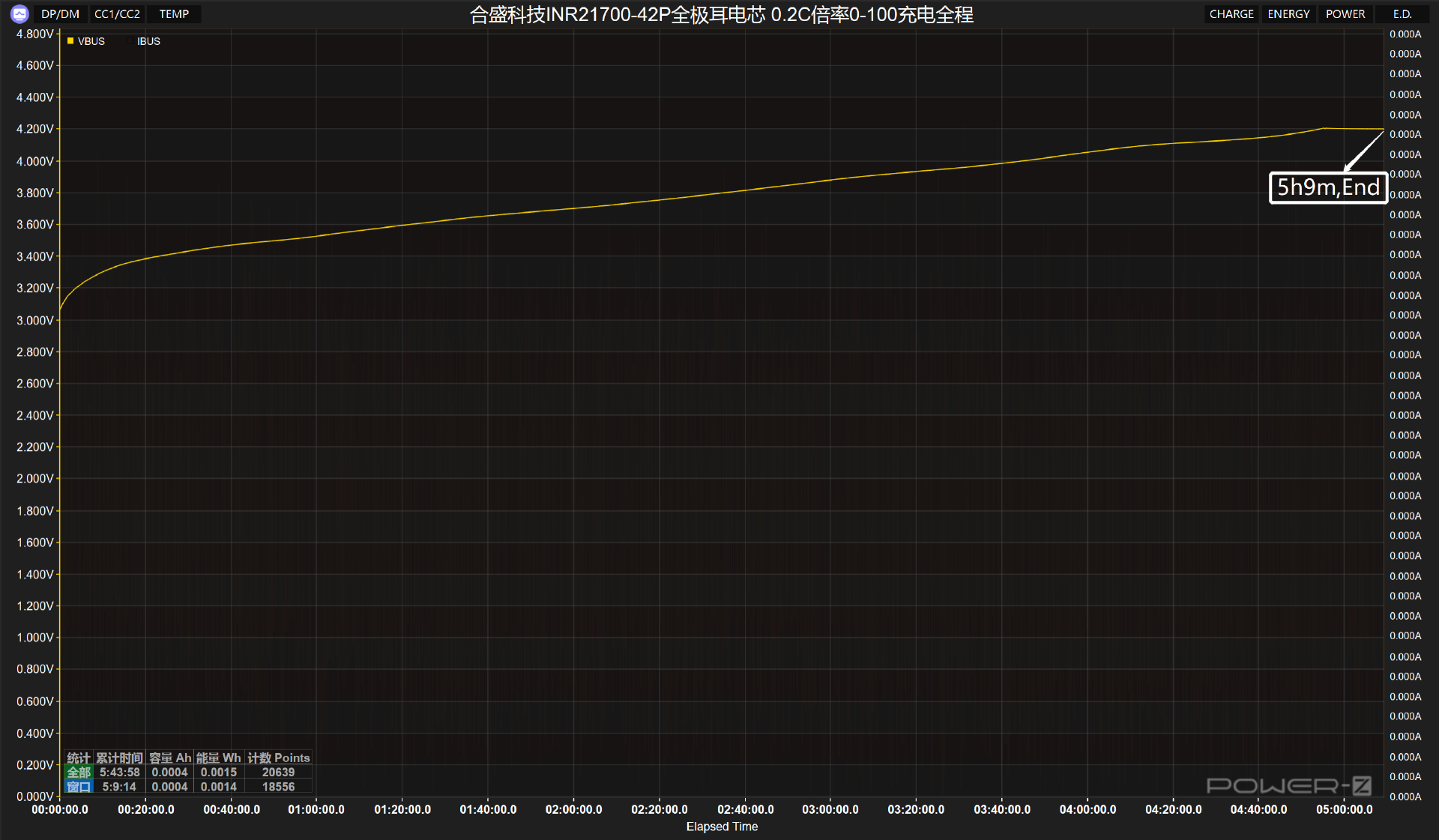

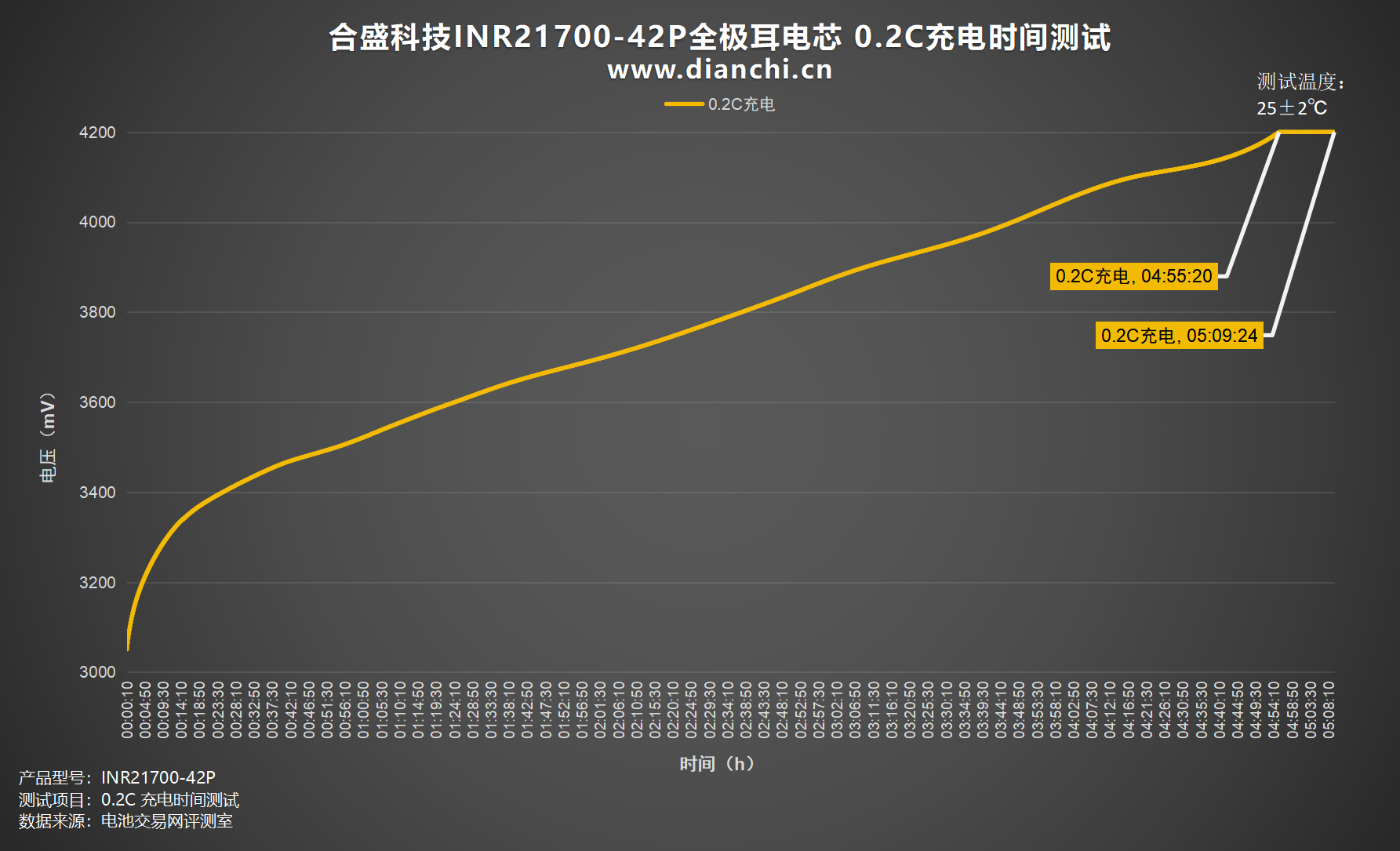

绘制出折线图，设置电流为 840mA，0.2C为合盛科技INR21700-42P全极耳电芯充电，充电截止电压为 4.2V，充至4.2V时间约为4小时55分钟，涓流完全充满时间约为5小时9分钟。
0.5C充电

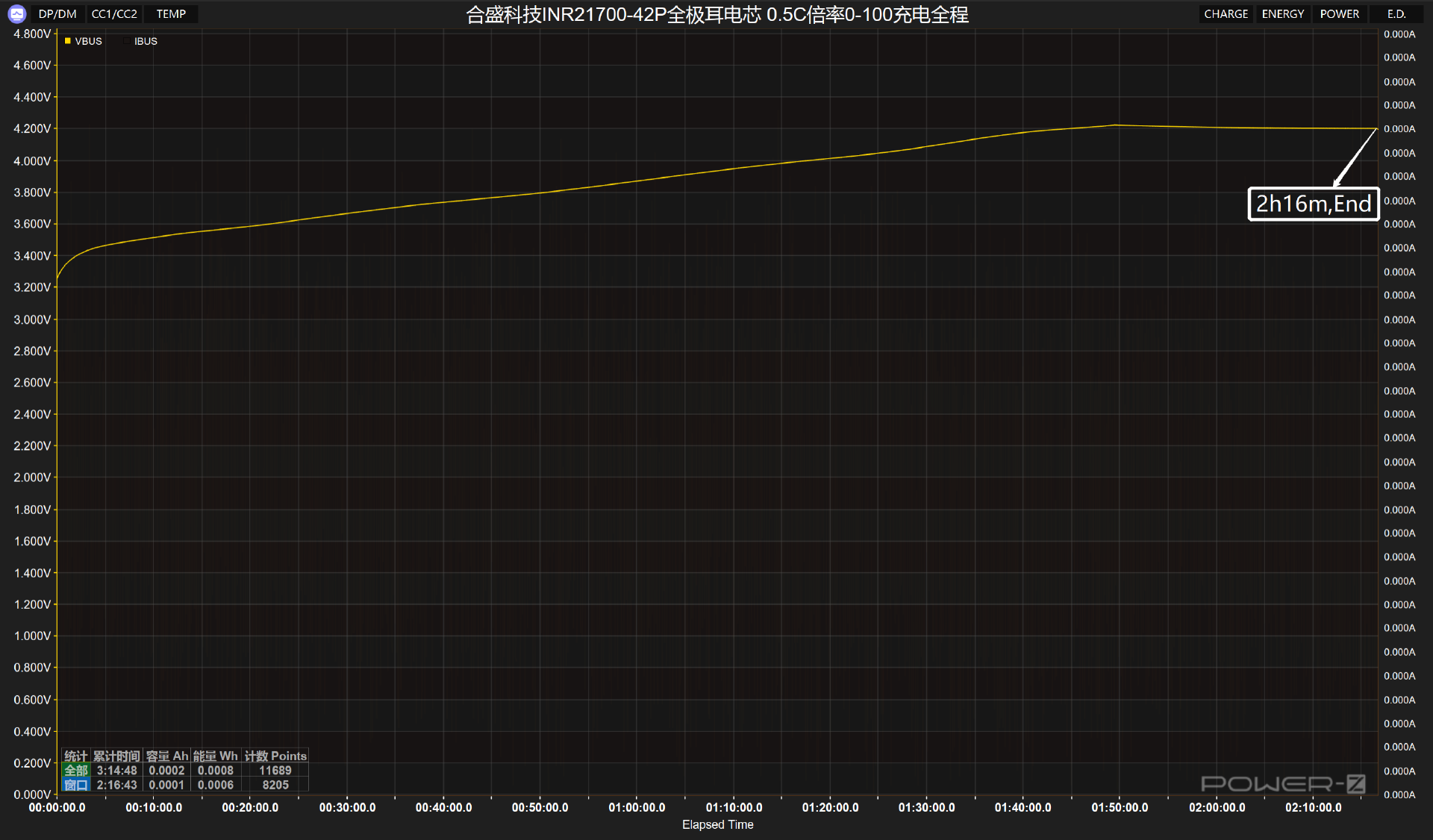

合盛科技INR21700-42P全极耳电芯接通电源后，电压持续上升，在1小时49分钟左右充至4.2V，经过27分钟左右的涓流时间后充电完成，总耗时2小时16分钟。

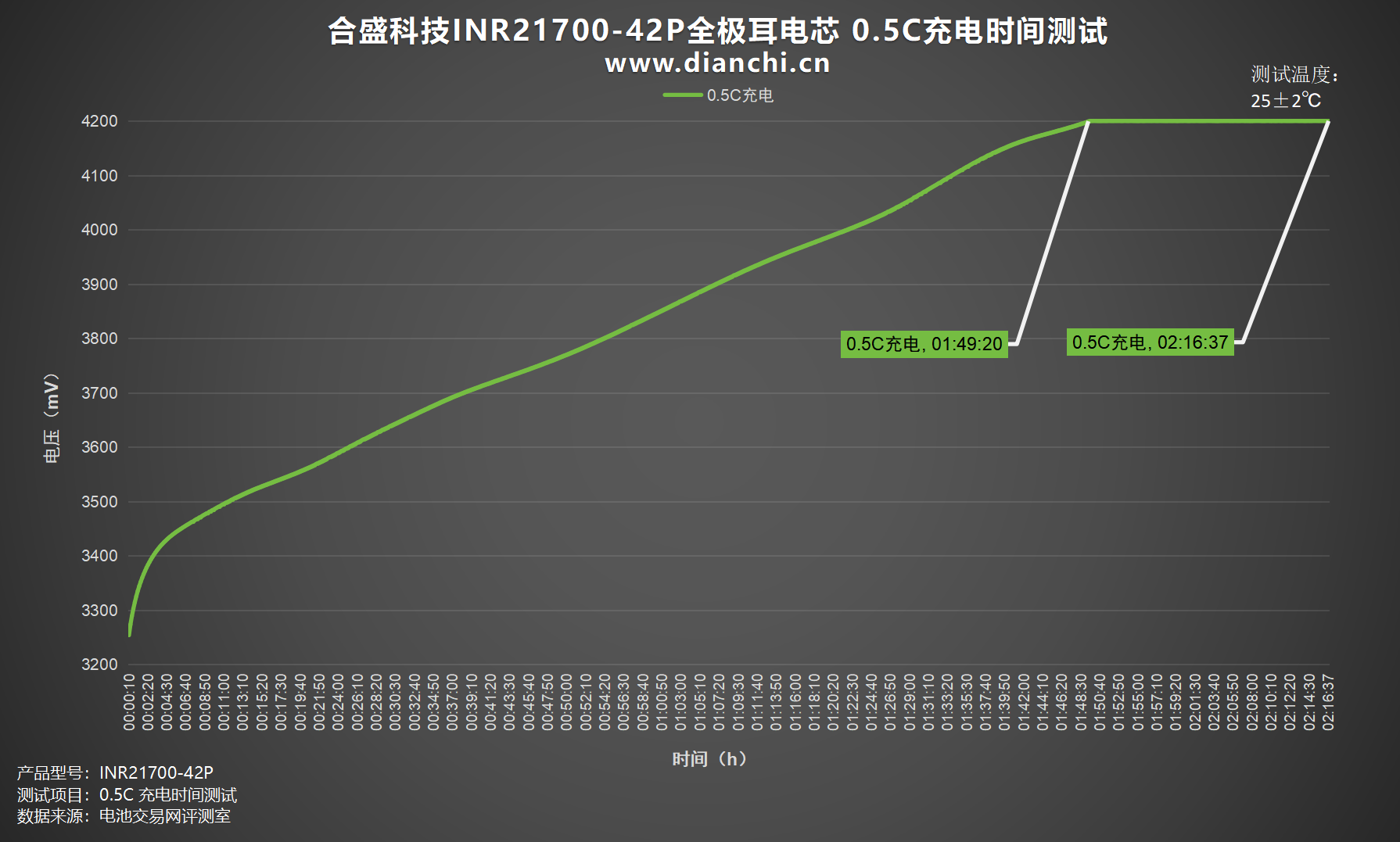

绘制出折线图，设置电流为 2100mA，0.5C为合盛科技INR21700-42P全极耳电芯充电，充电截止电压为 4.2V，充至4.2V时间约为1小时49分钟，涓流完全充满时间约为2小时16分钟。
1C充电
合盛科技INR21700-42P全极耳电芯接通电源后，电压持续上升，在51分钟左右充至4.2V，经过31分钟左右的涓流时间后充电完成，总耗时1小时20分钟。

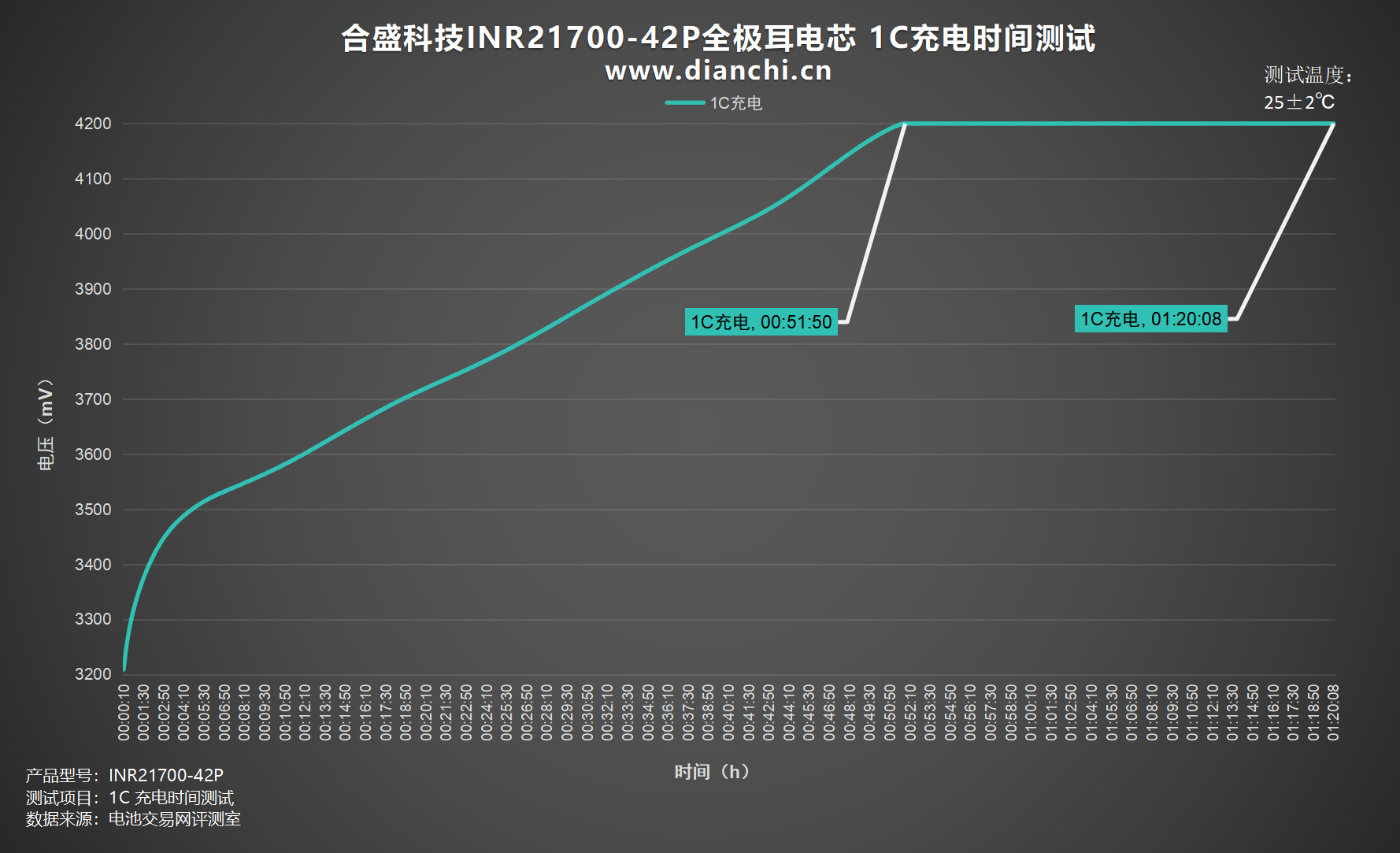

绘制出折线图，设置电流为 4200mA，1C为合盛科技INR21700-42P全极耳电芯充电，充电截止电压为 4.2V，充至4.2V时间约为51分钟，涓流完全充满时间约为1小时20分钟。

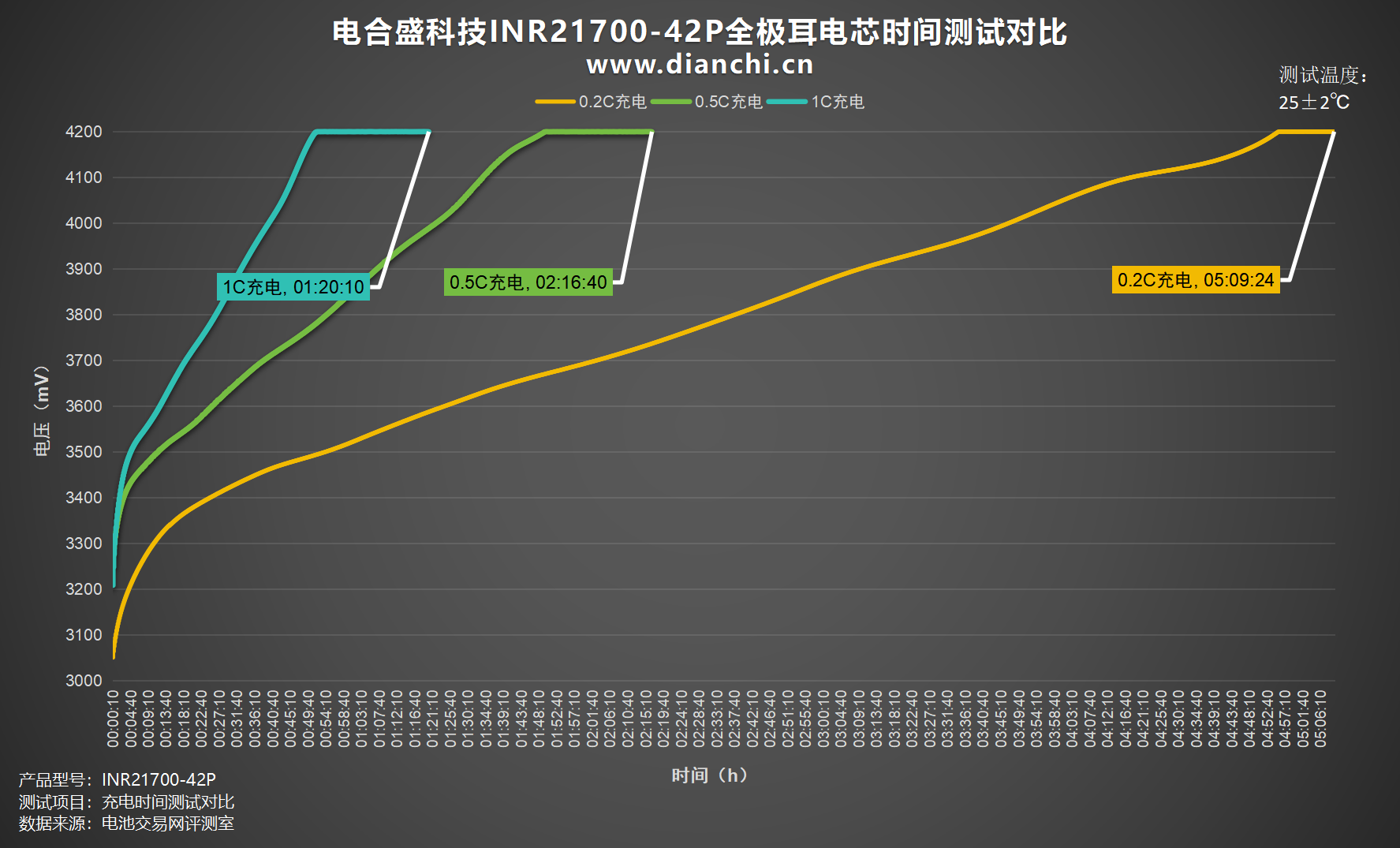

将测试数据绘制成折线图，充电测试中0.2C充电充满耗时5小时9分钟，0.5C充电充满耗时2小时16分钟，1C充电充满耗时1小时20分钟。
电池交易网总结
合盛科技INR21700-42P全极耳电芯以其独特的结构设计，优化了电流传输路径，显著降低了电阻并提升了电池的倍率性能。这款圆柱形电芯具有紫色电芯套膜和丝印信息，额定容量为4200m Ah，额定能量为15.12Wh，标称电压为3.6V，且具备较低的交流内阻和良好的循环寿命。
在充电测试中，INR21700-42P电芯展现了其快速充电的能力。0.2C充电耗时5小时9分钟，0.5C充电耗时2小时16分钟，而1C充电仅耗时1小时20分钟，显示了随着充电倍率的增加，充电时间显著缩短，体现了全极耳电芯在快充应用中的优越性能。
规格书下载
合盛科技专区
https://www.dianchi.cn/brand/BTCAP.html
合盛科技INR21700-42P全极耳电芯
https://www.dianchi.cn/product/1724745876992.html
相关阅读：
1、全极耳加持，放电倍率更高，合盛科技INR21700-40P全极耳电芯高倍率充放电评测
2、探索高倍率放电上限，合盛科技INR21700-42P全极耳电芯高倍率放电评测
评论0
