前言

2022卡塔尔世界杯将于2022年11月21日开赛，为此海陆通实业也推出了一款透明风格的移动电源作为纪念。这款移动电源为官方许可产品，由FIFA国际足联授权伟光国际股份公司监制销售。移动电源内置两节21700电池，总容量为10000mAh，并采用透明设计，可以直接看到内部的PCBA模块和相关装饰，十分具有科技感。

这款移动电源具备1A1C接口，支持22.5W快充，对于主流的手机都有很好的快充兼容性。还支持百分比电量显示，功能全面。下面充电头网就对这款移动电源进行拆解，一起来看看内部设计和用料。

2022卡塔尔世界杯移动电源开箱

包装盒整体为红色基调，正面是本次世界杯足球赛英文名称以及吉祥物摆件图案设计，并且获得了官方授权。

背面印有产品中文名称和详细参数信息，右侧也有世界杯的一个相关图案设计。

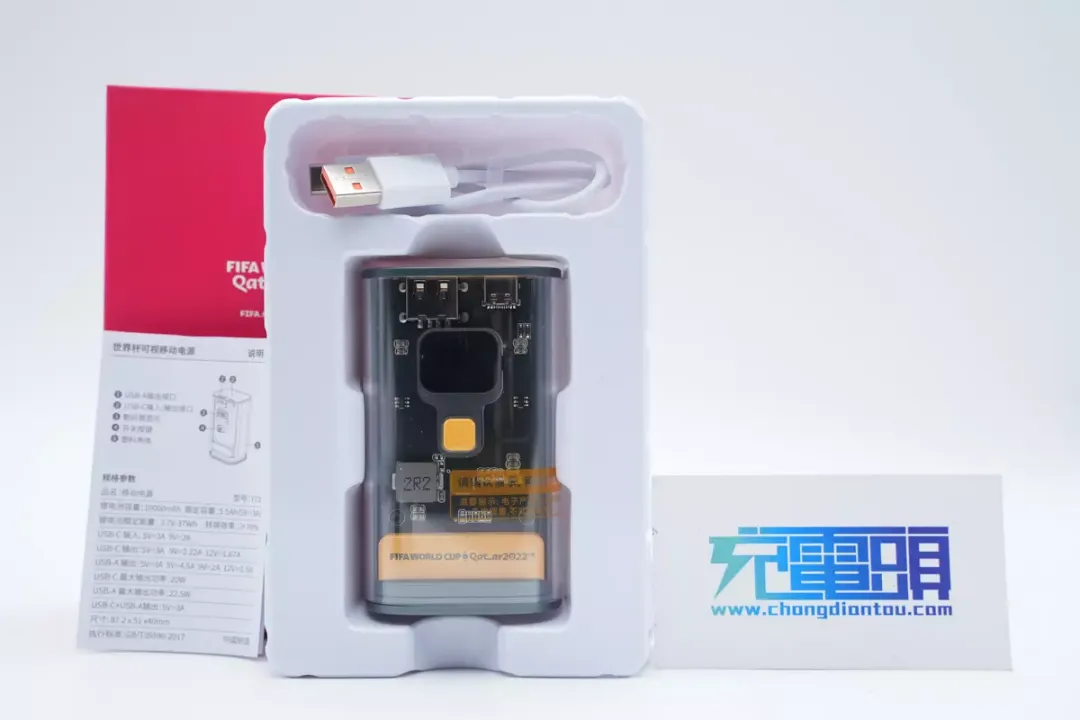

包装内含移动电源、数据线以及使用说明书。

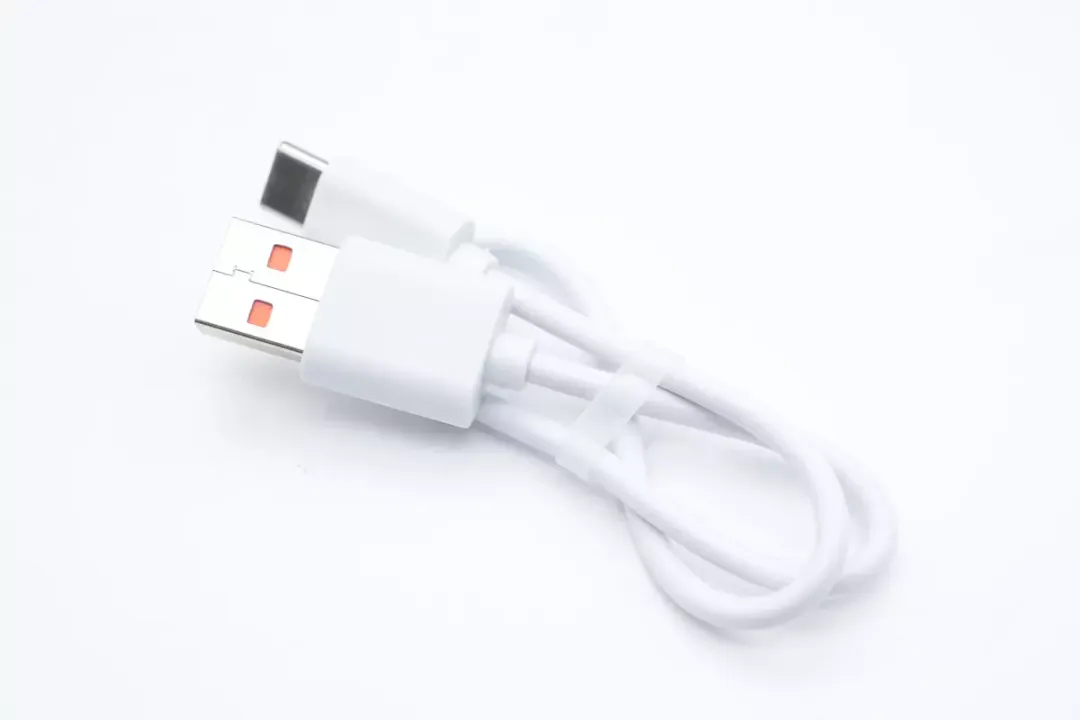

附带数据线是A to C短线，方便携带和使用。

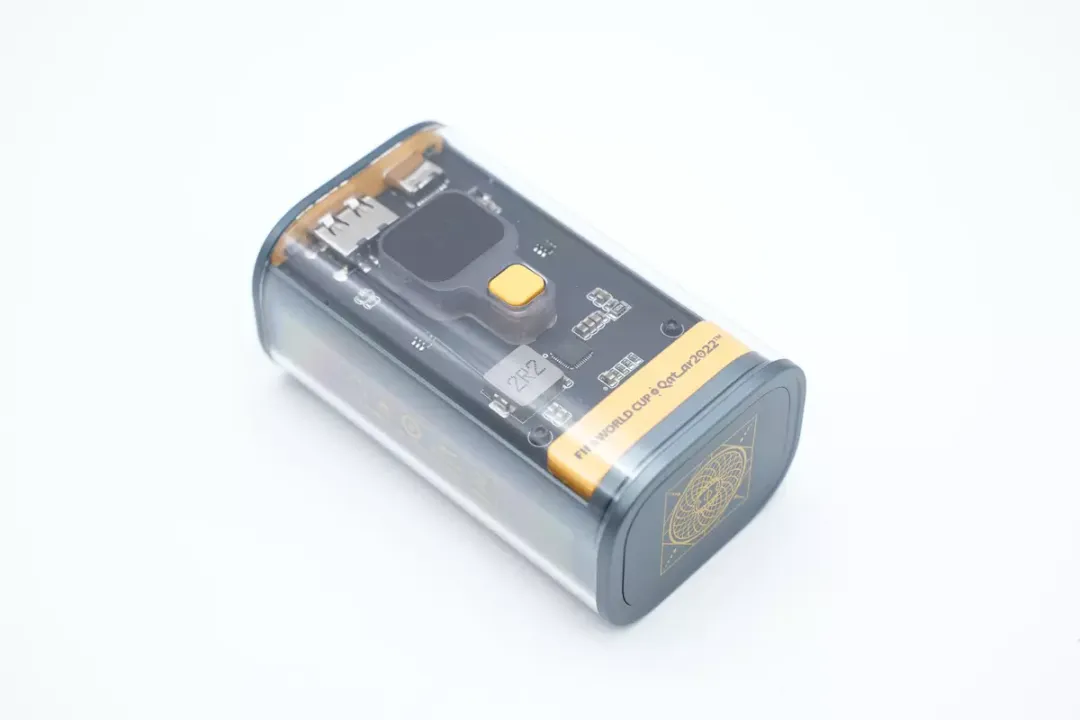

移动电源腰身采用透明亮面外壳，内部还有一层不透明塑料壳用于装放保护电池。透过外壳可见内部电路板以及上面的芯片等器件，十分硬核。

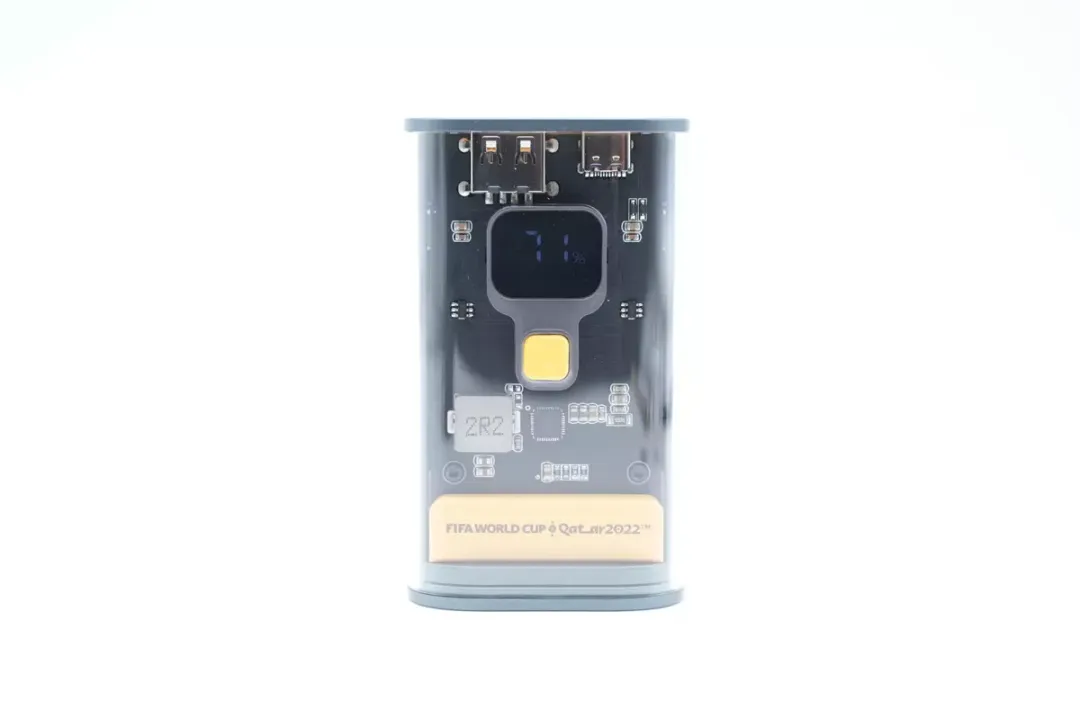

机身正面设有黄色电源键以及电量数显屏，可精确显示剩余电量，方便用户规划用电。下方黄色塑料壳上印有本次世界杯英文名称。

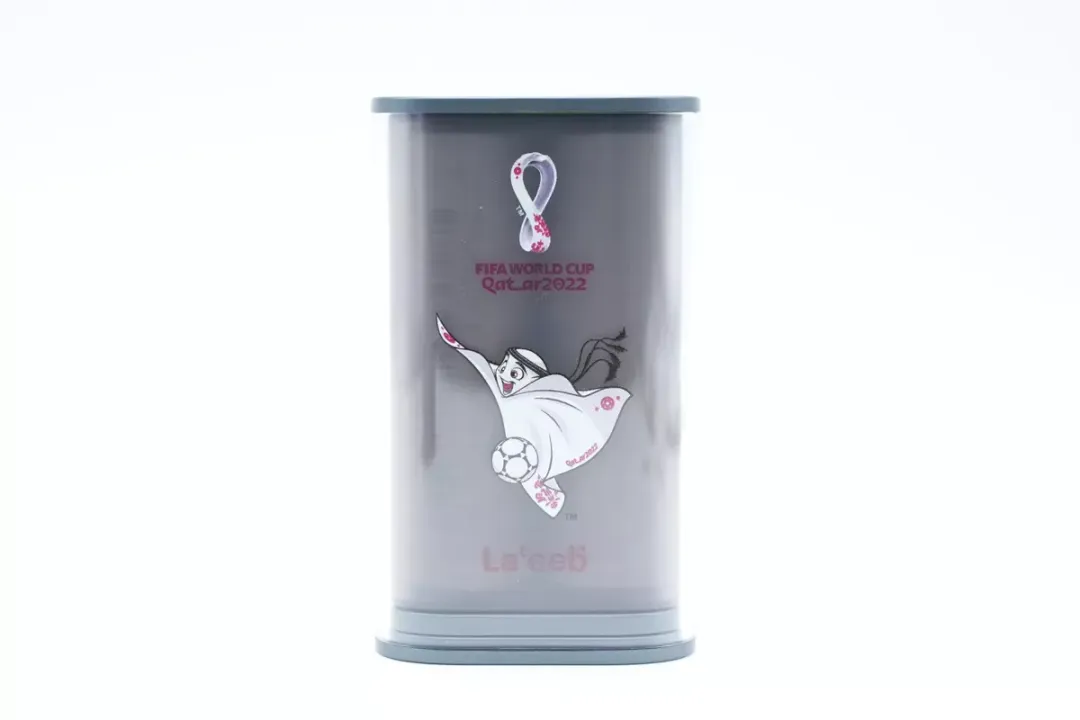

背面是世界杯以及官方赛事吉祥物La'eeb设计。

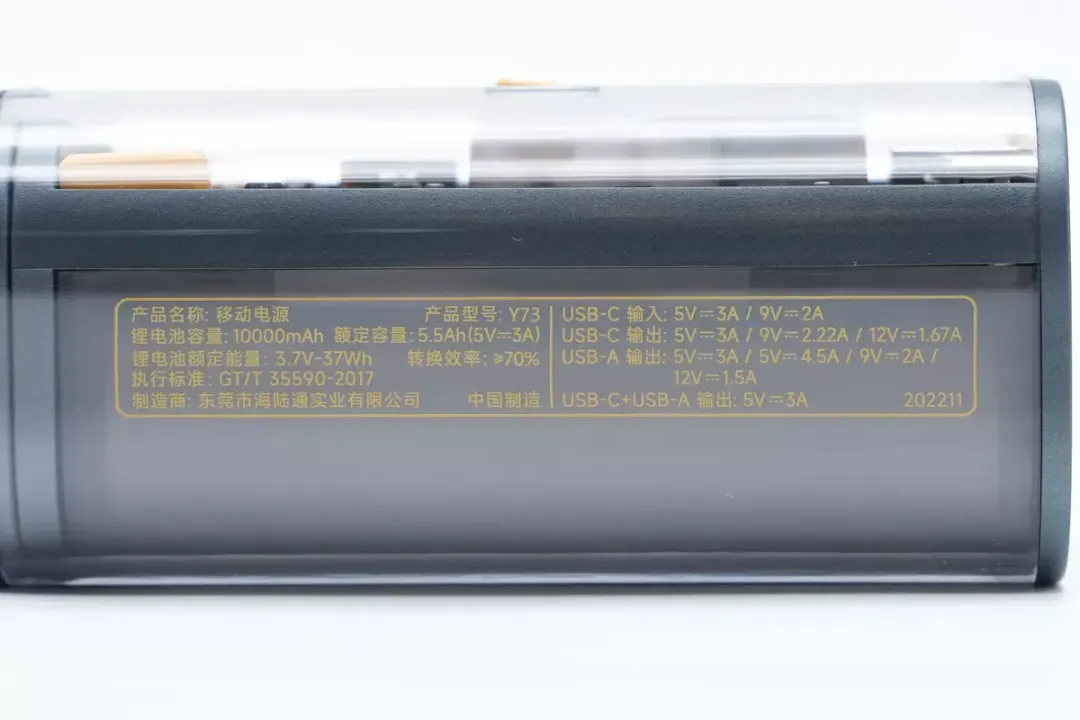

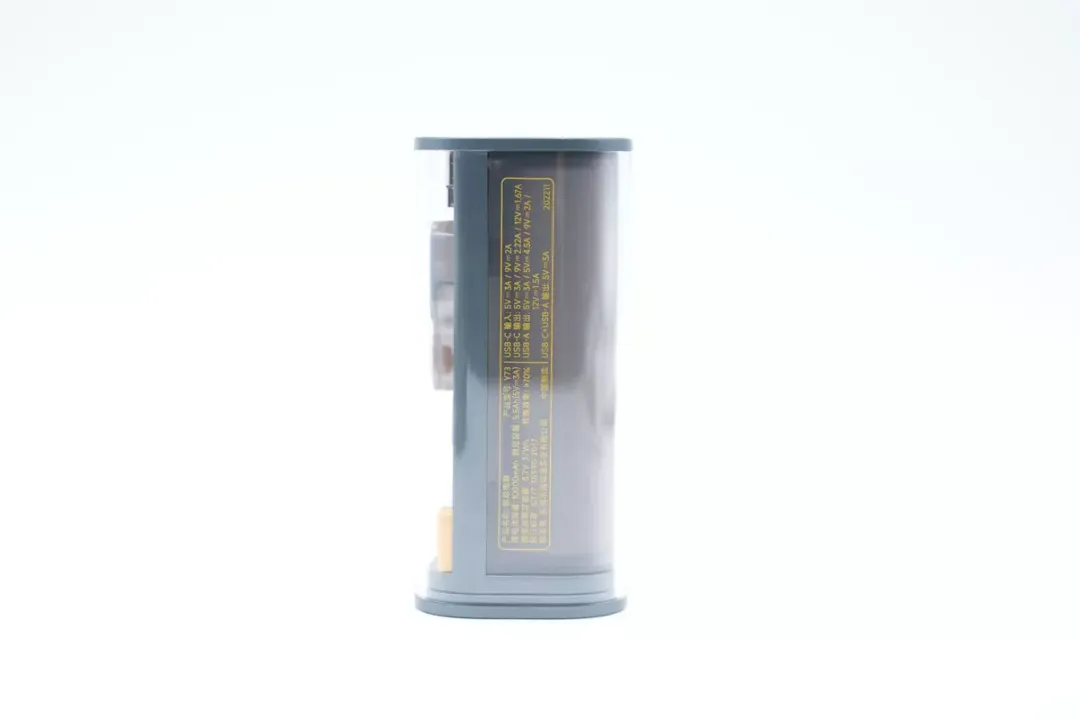

侧面印有这款移动电源的详细参数信息。

移动电源参数特写

型号：Y73

锂电池容量：10000mAh（3.7V/37Wh）

额定容量：5.5Ah（5V3A）

锂电池额定：3.7V 37Wh

转换效率：≥70%

USB-C输入：5V3A、9V2A

USB-C输出：5V3A、9V2.22A、12V1.67A

USB-A输出：5V4.5A、5V3A、9V2A、12V1.5A

总输出：5V3A

产品通过了FCC、CE认证。

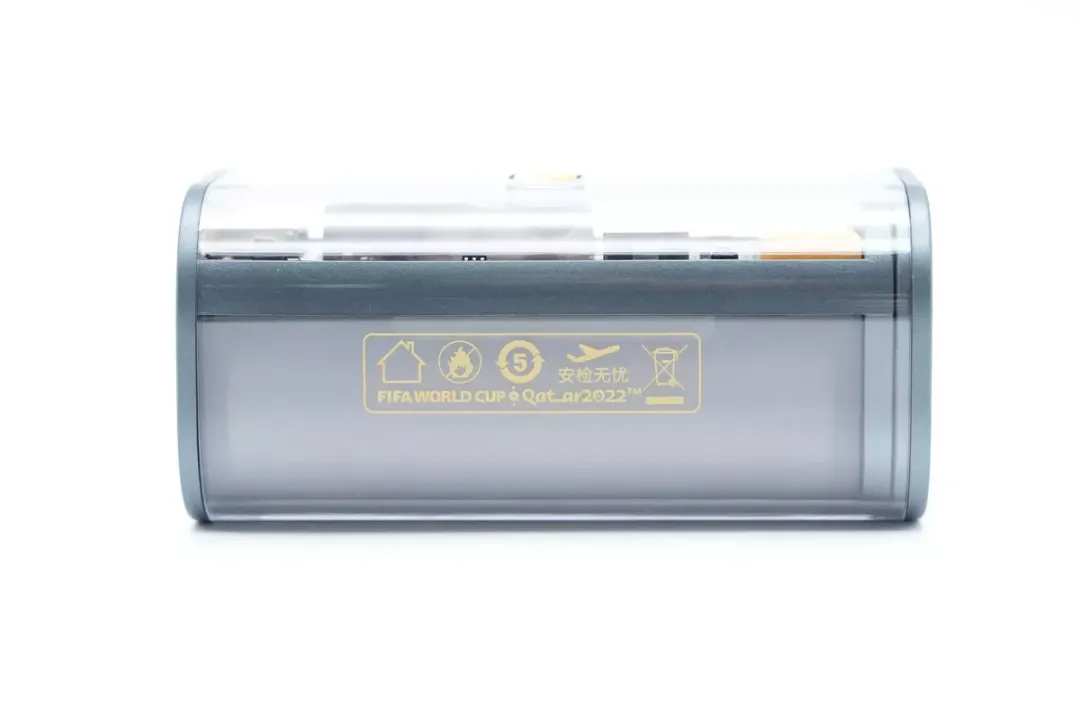

另一侧印有产品注意事项标识，并且这款移动电源可携带上飞机。

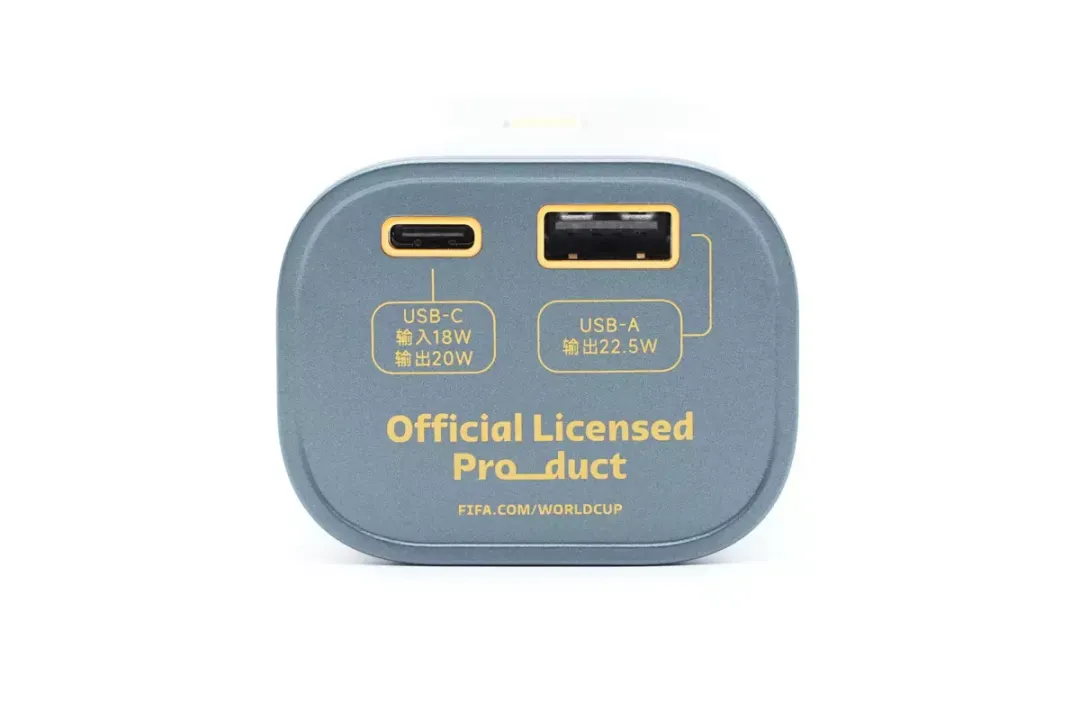

机身顶部配有1A1C双输出接口，外壳上印有接口相应规格参数以及官方授权信息。

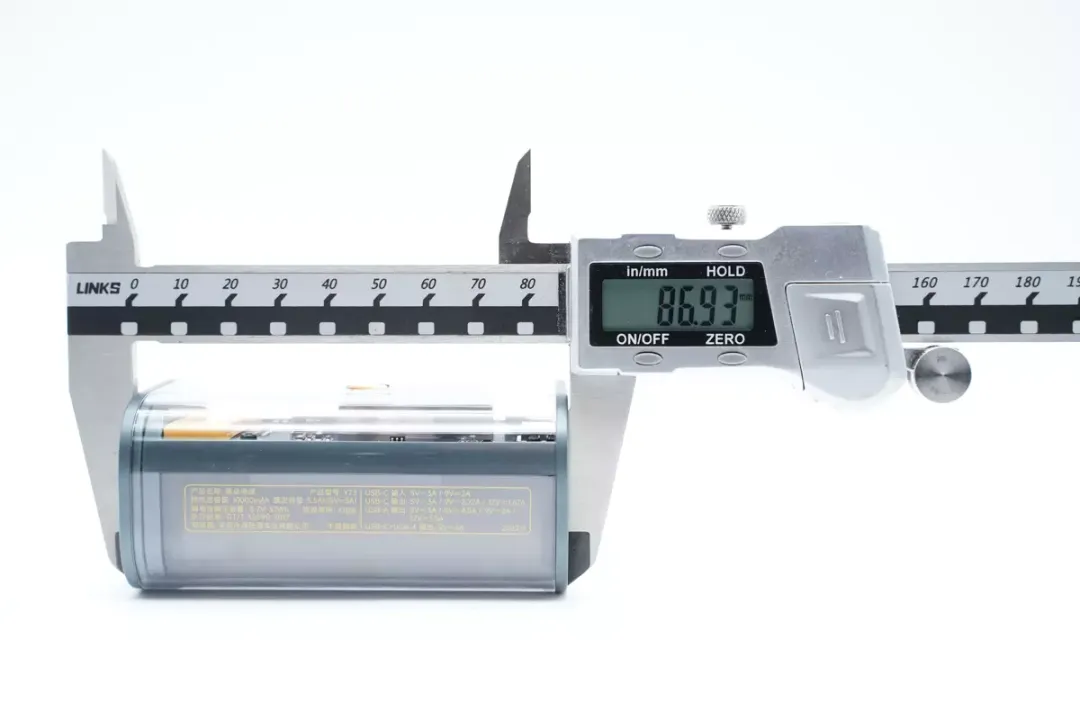

测得充电宝机身长度为86.93mm。

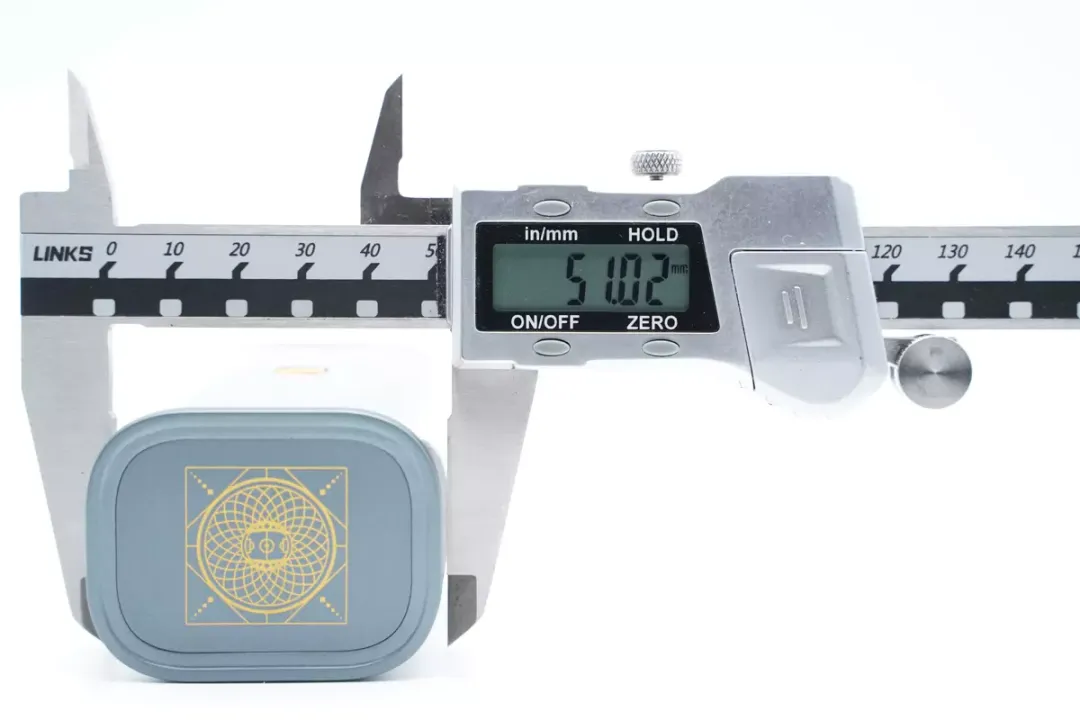

宽度为51.02mm。

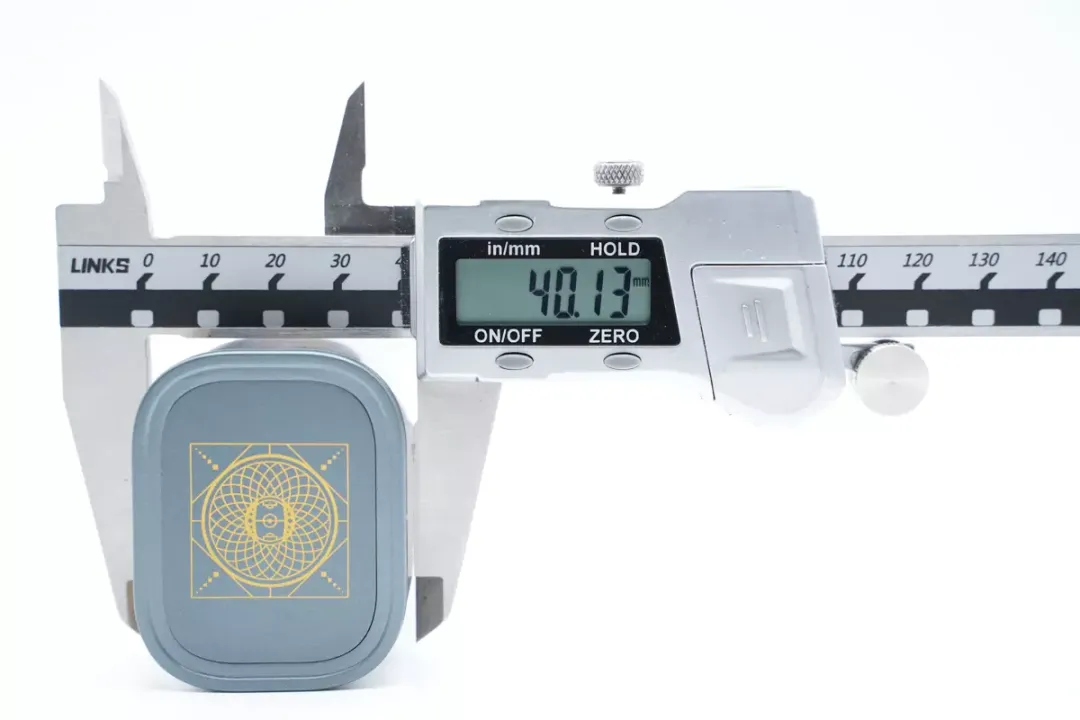

厚度为40.13mm。

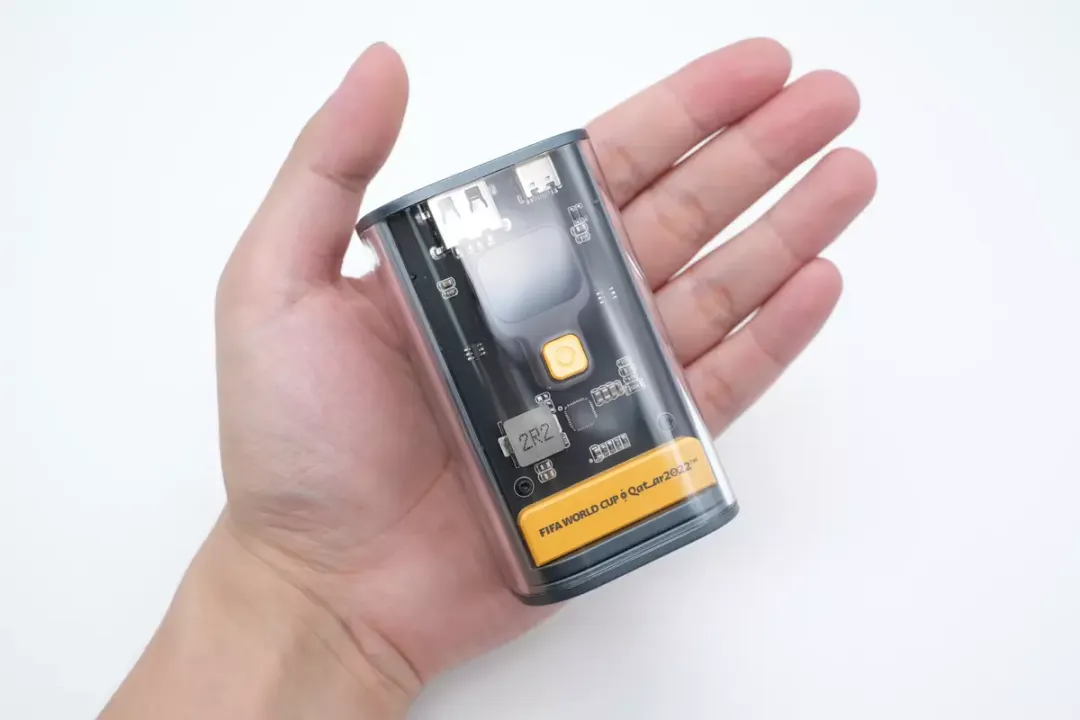

产品拿在手上的直观感受，相当小巧精致。

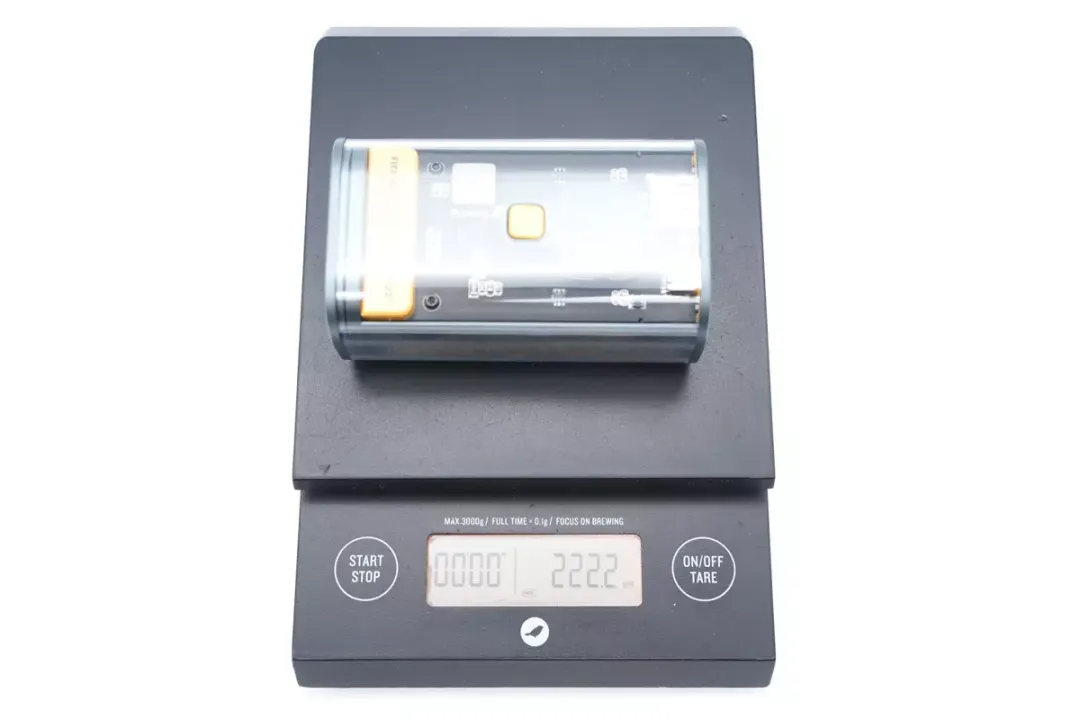

另外测得移动电源净重约为222g。

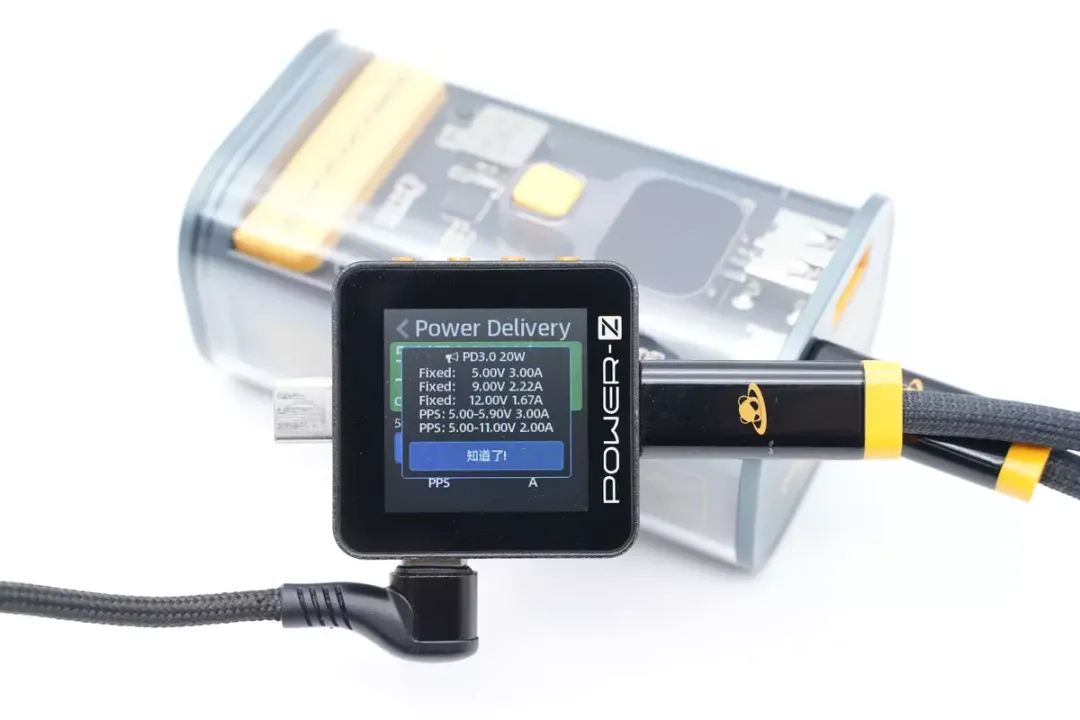

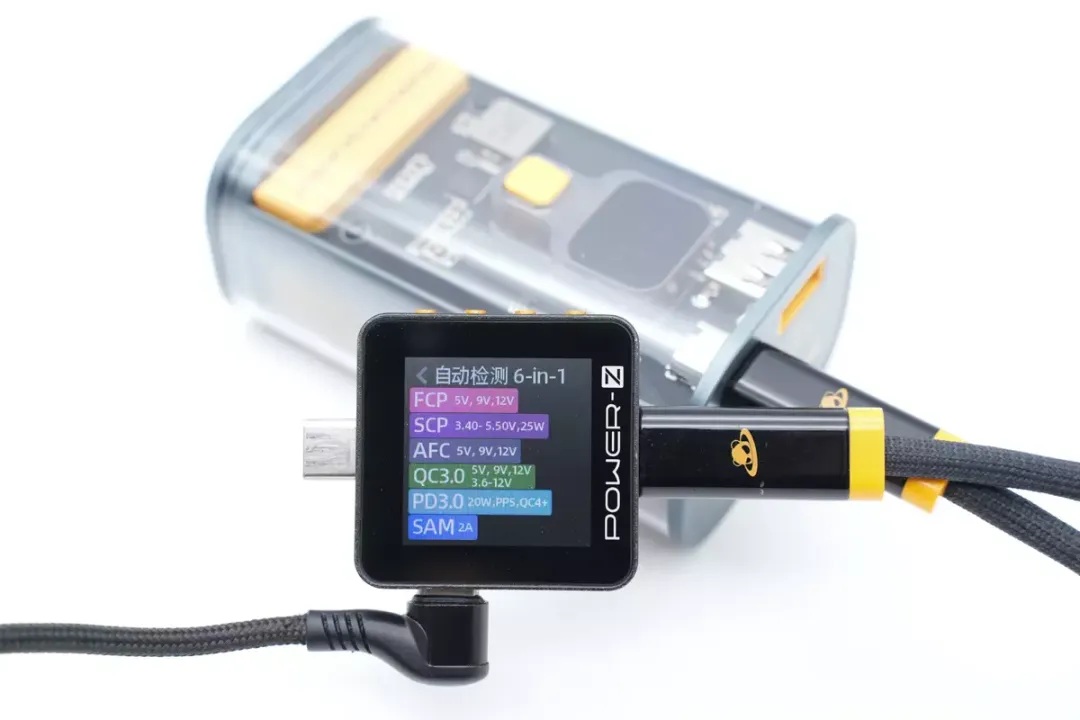

使用ChargerLAB POWER-Z KM002C测得USB-C口支持FCP、SCP、AFC、QC3.0、PD3.0、PPS、QC4+、Samsung 5V2A充电协议。

并且具备5V3A、9V2.22A、12V1.67A三组固定电压档位，以及5-5.9V3A、5-11V2A两组PPS电压档位。

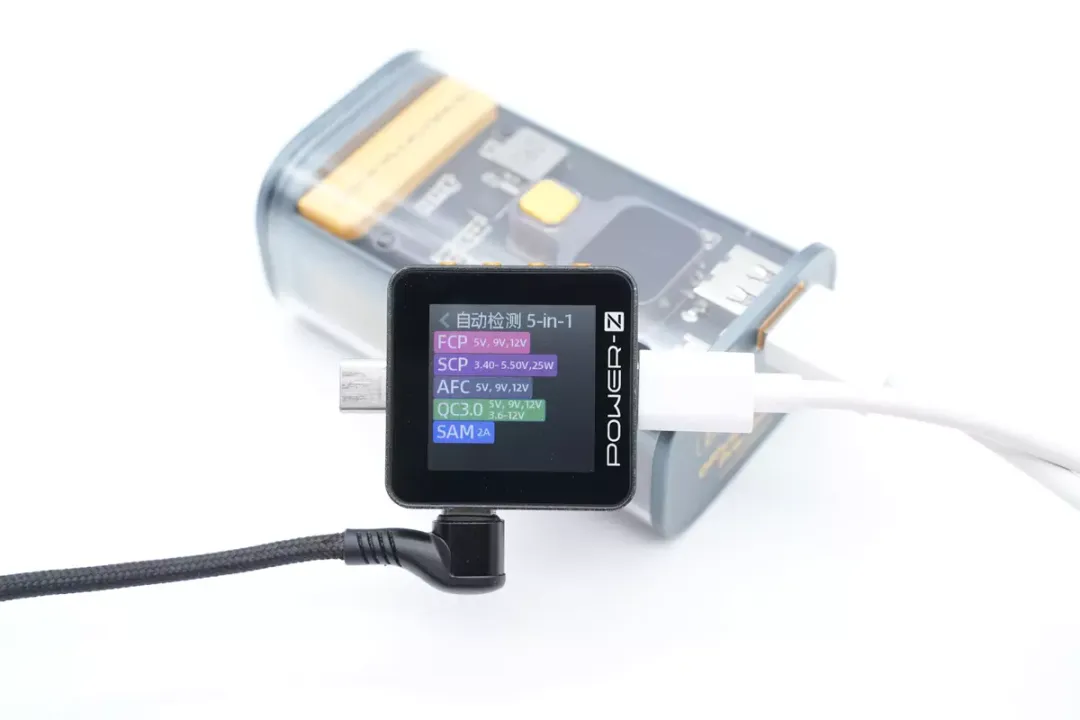

测得USB-A口支持FCP、SCP、AFC、QC3.0、Samsung 5V2A充电协议。



2022卡塔尔世界杯移动电源拆解

看完了这款移动电源的开箱，外观以及输出性能测试，下面就进行拆解，一起来看看这款移动电源内部的设计。

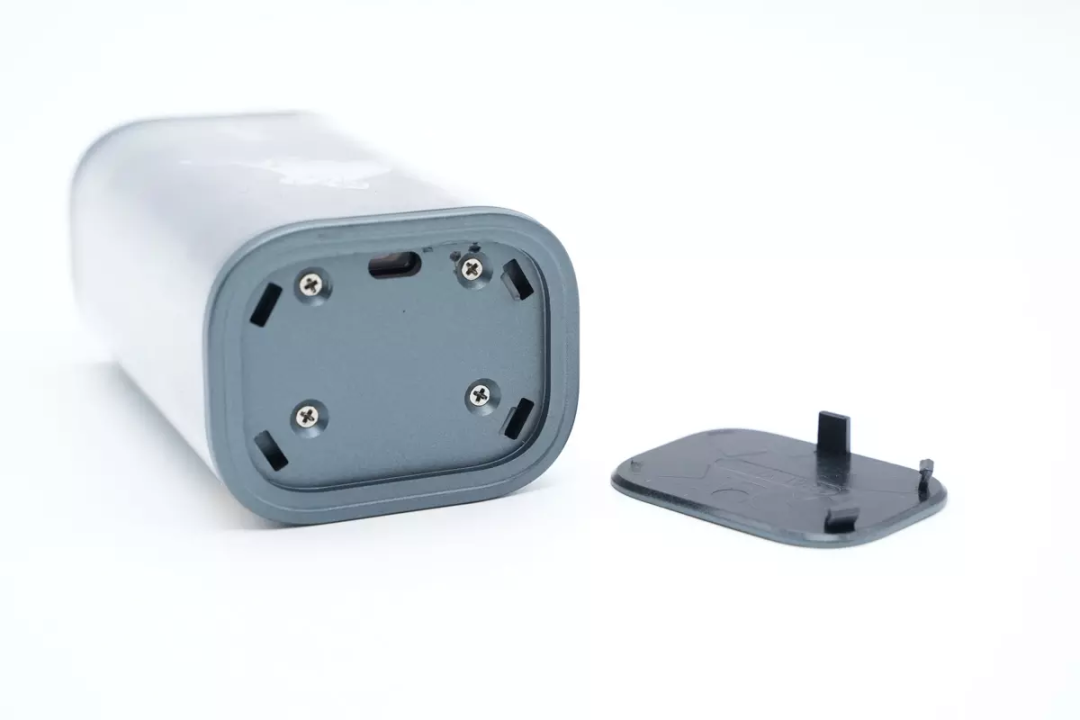

首先撬下底部的装饰面板，在装饰面板下面是固定螺丝。

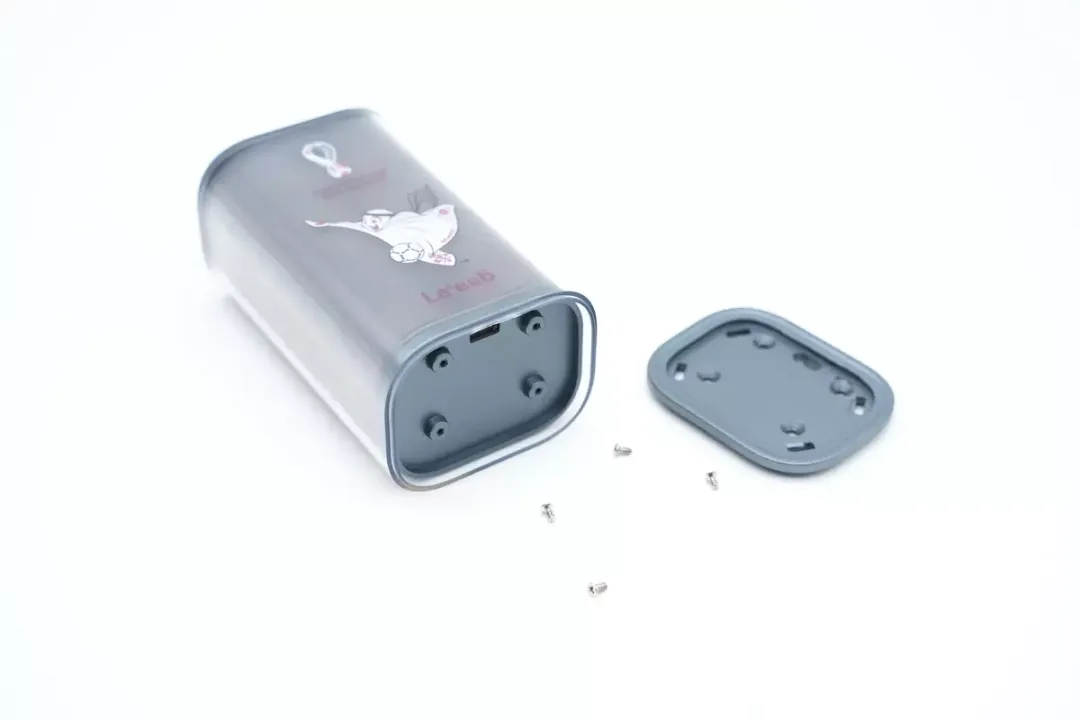

拧下螺丝拆下固定盖板。

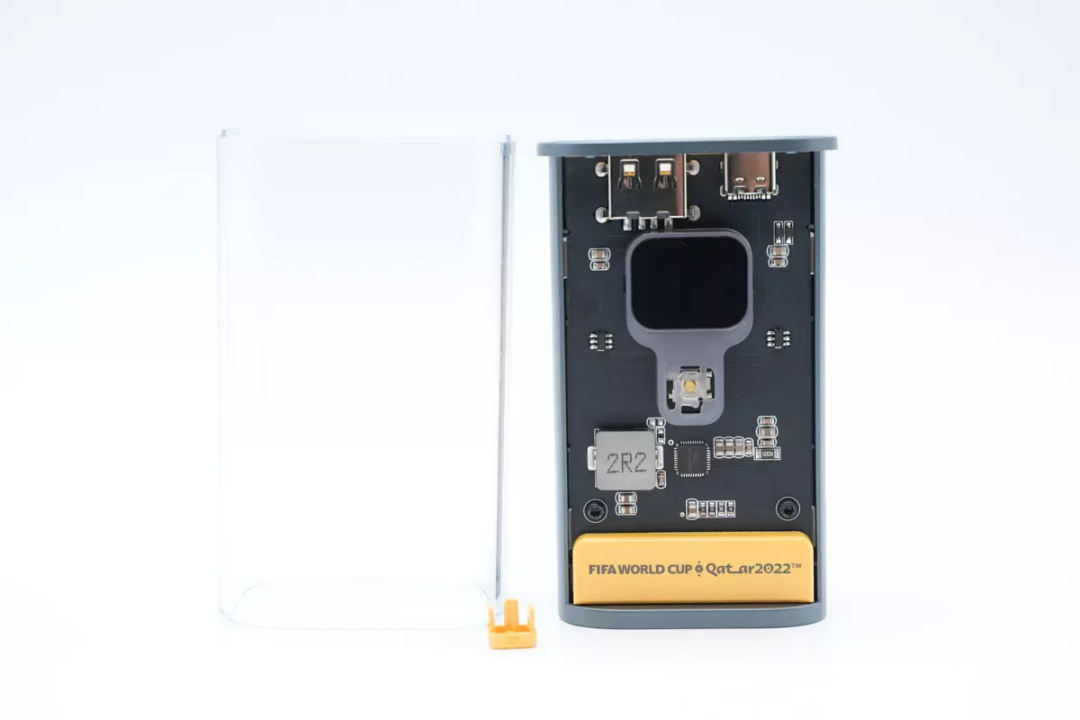

拆下固定盖板，取下电源按钮，即可将移动电源机芯与透明外壳拆分。

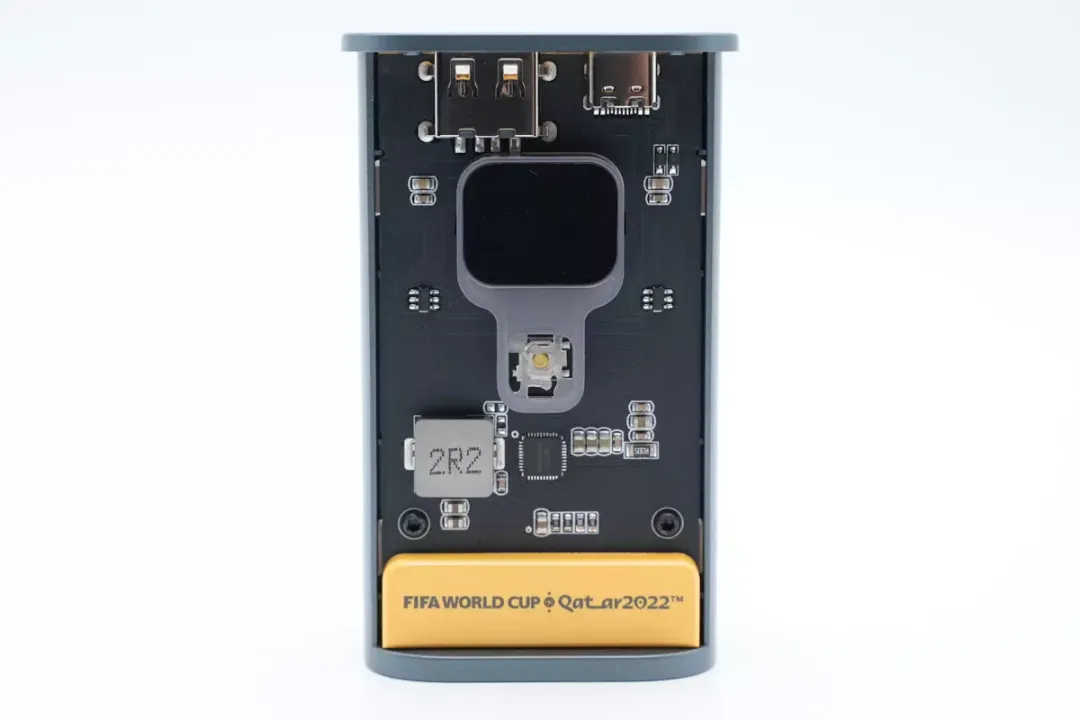

移动电源内部一览，顶部为USB-A和USB-C接口，下方为电量显示屏和按键，电感，移动电源主控，底部为黄色装饰面板。

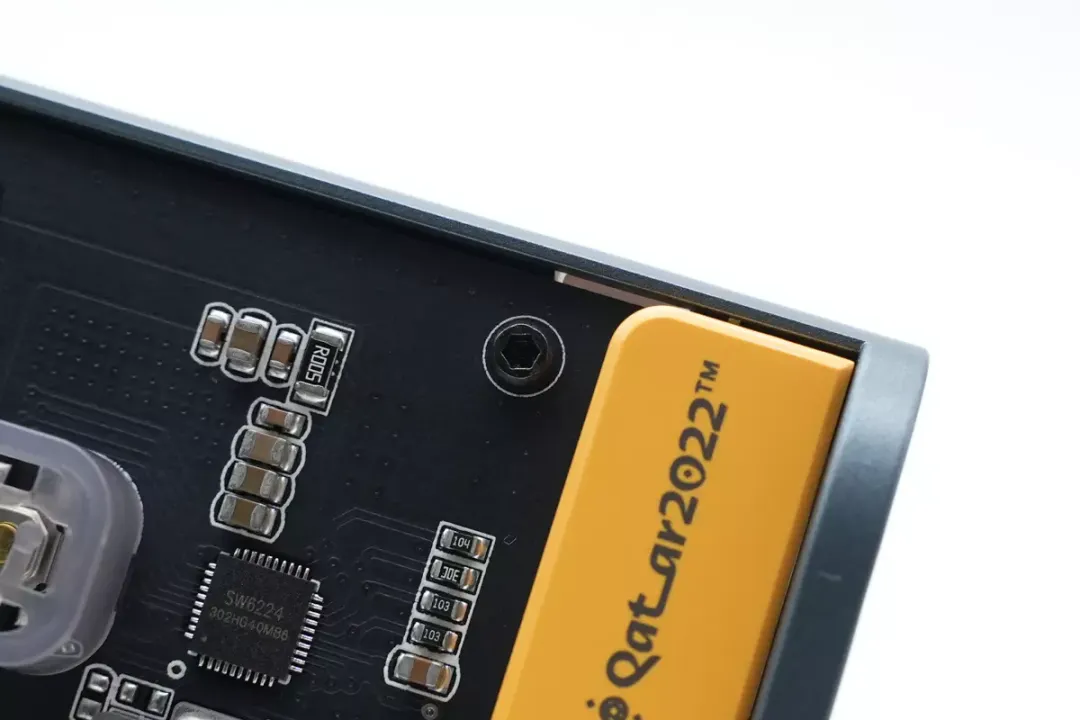

PCBA模块通过螺丝固定在外壳内部。

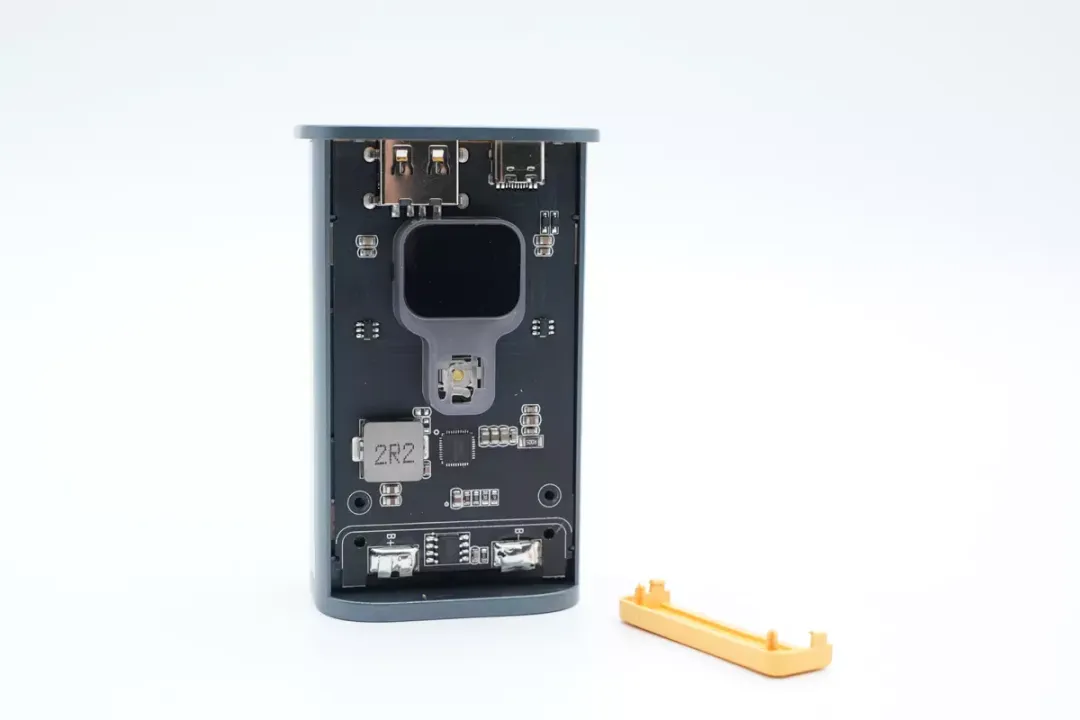

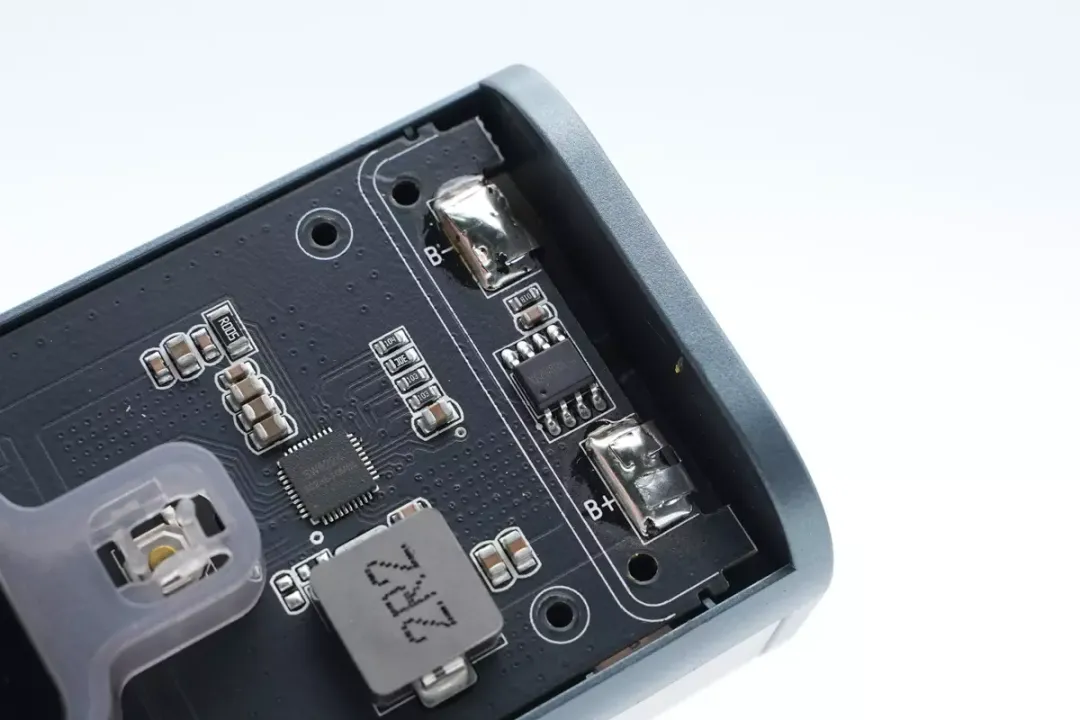

拆下黄色装饰面板，在面板下面为电池组焊点和电池保护芯片。

电池镍带采用锡焊连接。

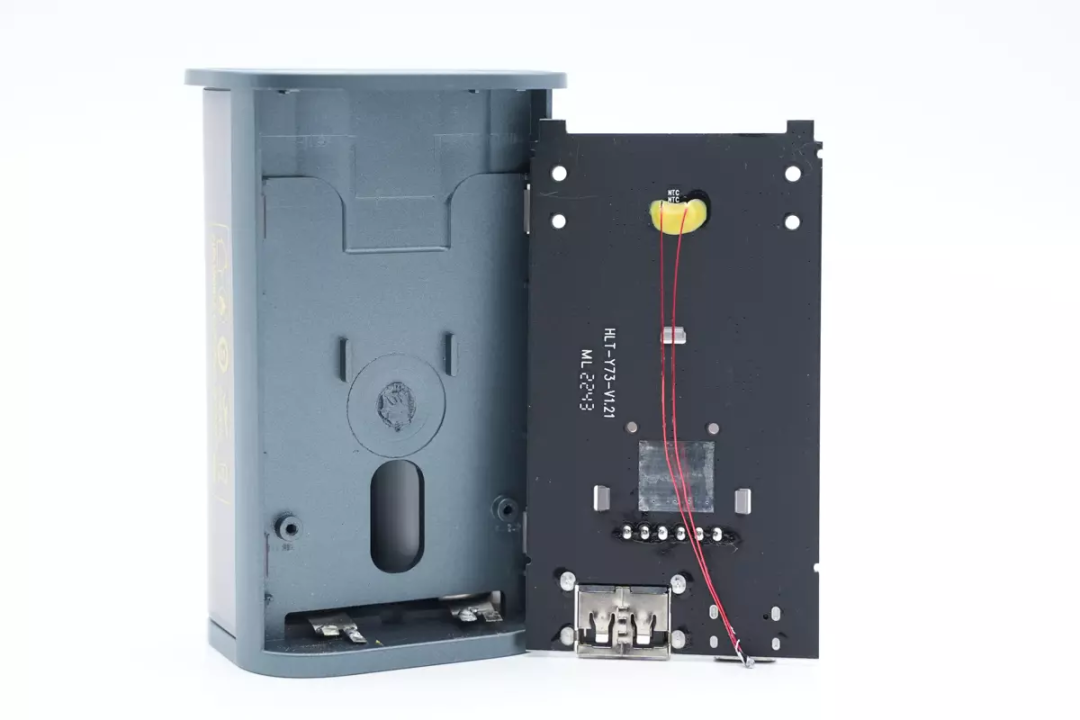

焊下电池拆下PCBA模块，背面焊接一颗热敏电阻用于检测电池温度，焊点涂胶加固。

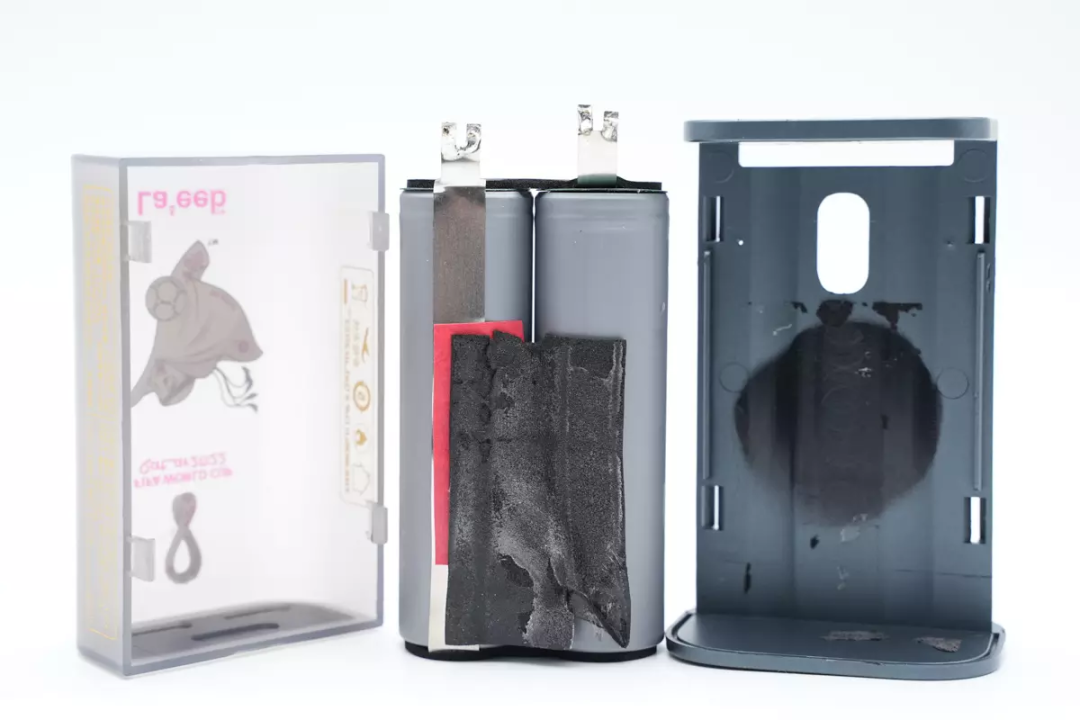

拆下背面的塑料壳，取出内部两节21700电池。

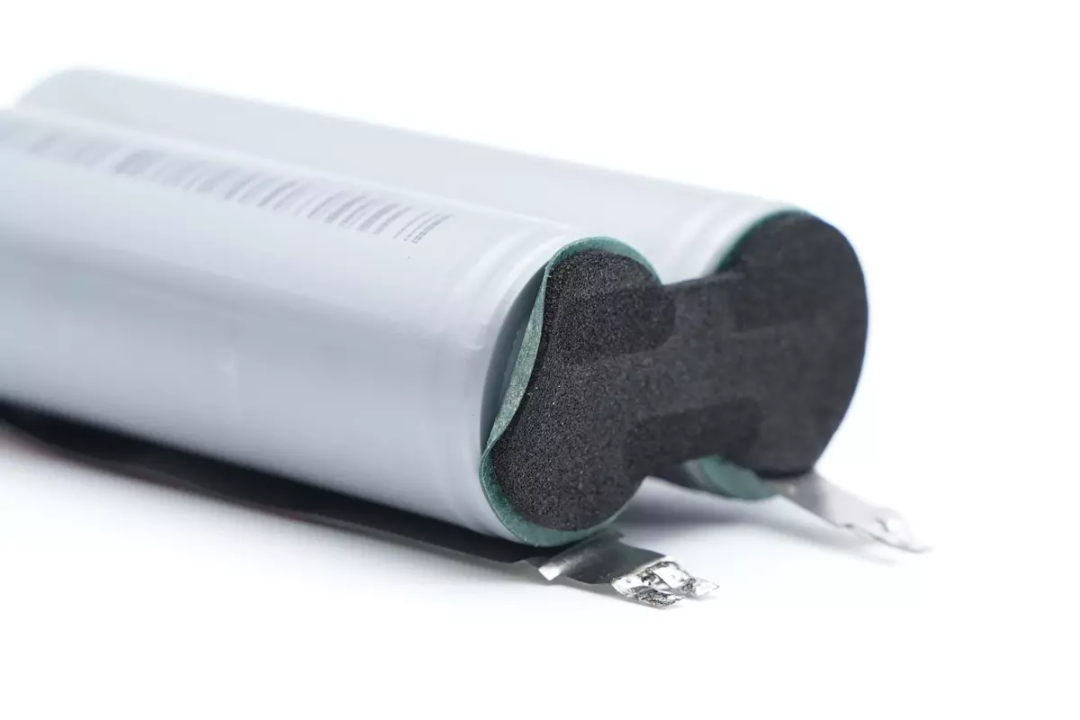

电池采用并联连接，正极粘贴青稞纸和泡棉绝缘。

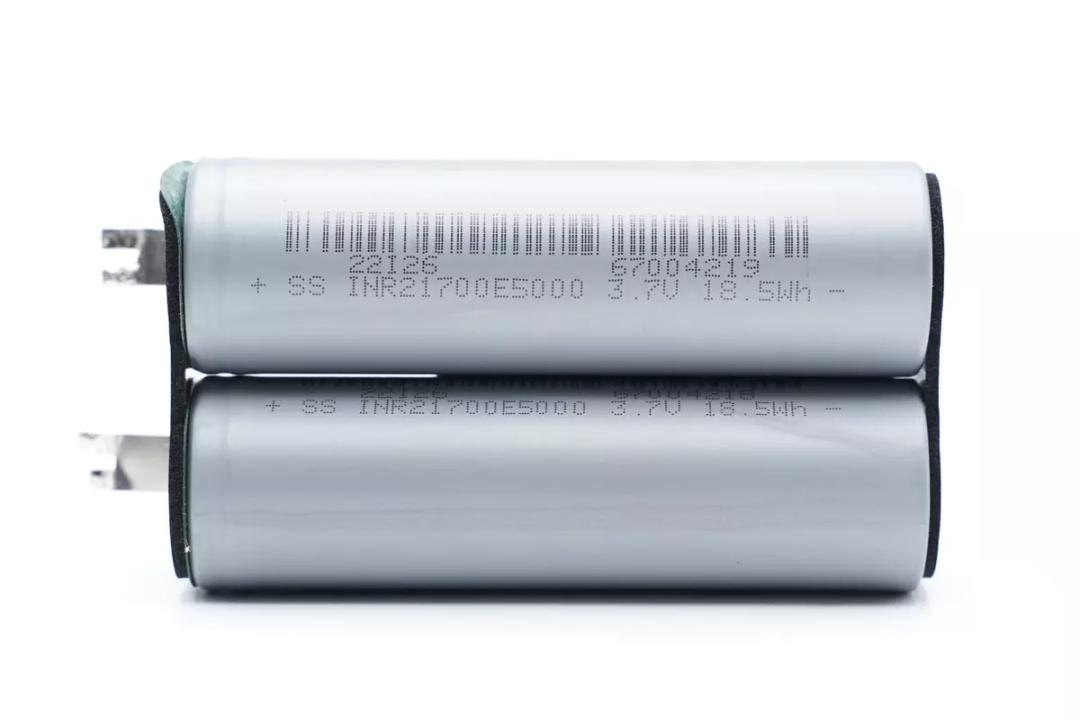

内部电池为21700电池，电池额定电压为3.7V，额定容量为5000mAh，两节并联组成10000mAh容量。

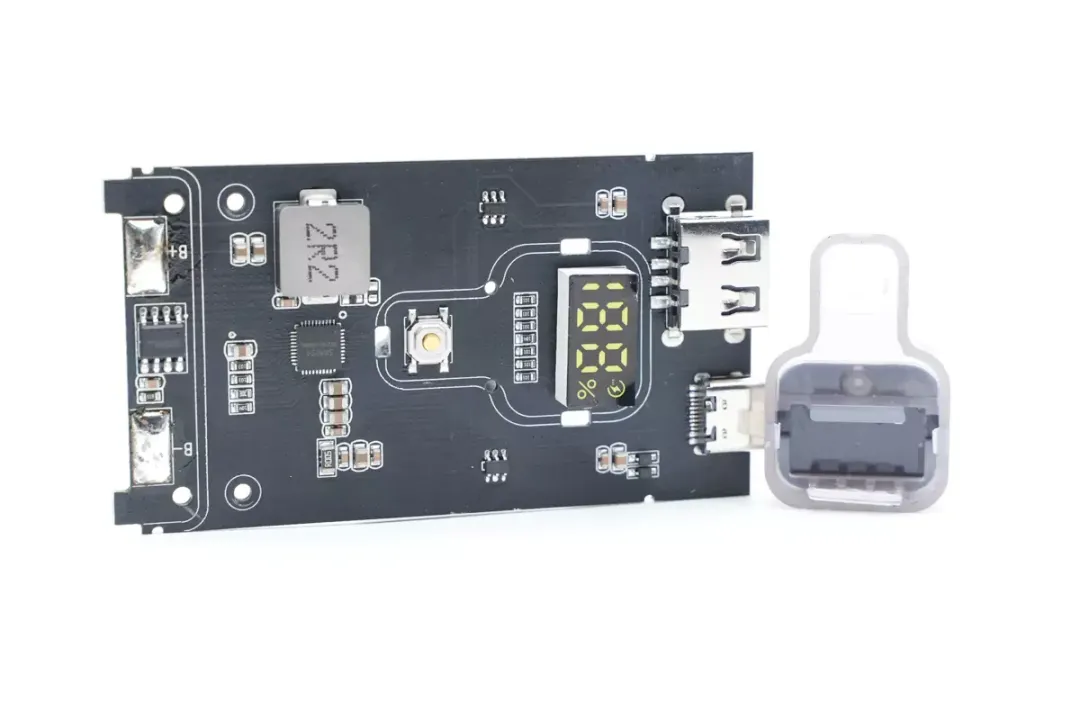

拆下PCBA模块正面的装饰罩，内部为188 LED数码管。

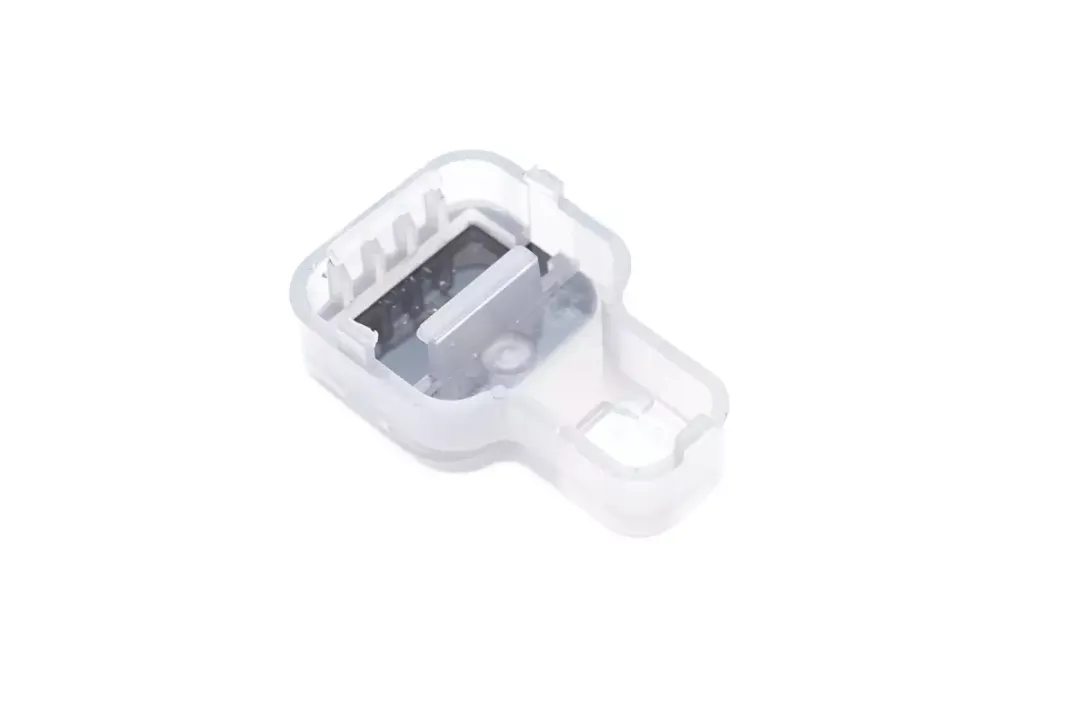

装饰罩通过卡扣固定在PCBA模块上。

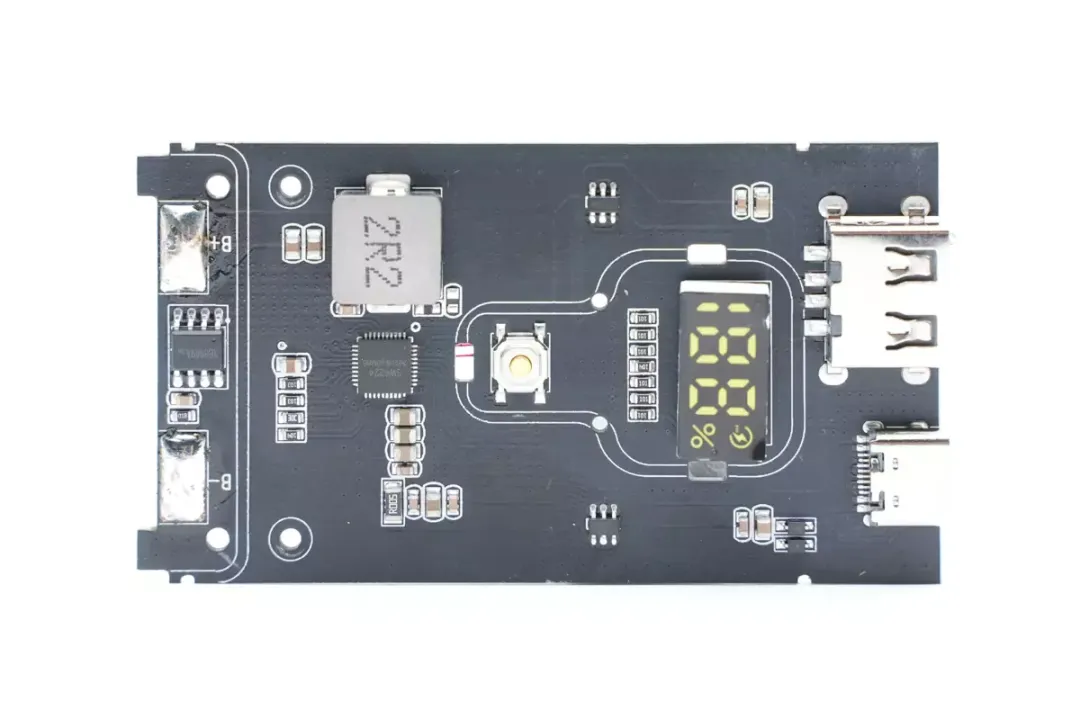

PCBA模块正面一览，左侧焊盘焊接连接电池组，依次焊接升压电感，移动电源SOC，贴片按钮，188 LED数码管，最右侧焊接USB-A和USB-C母座。

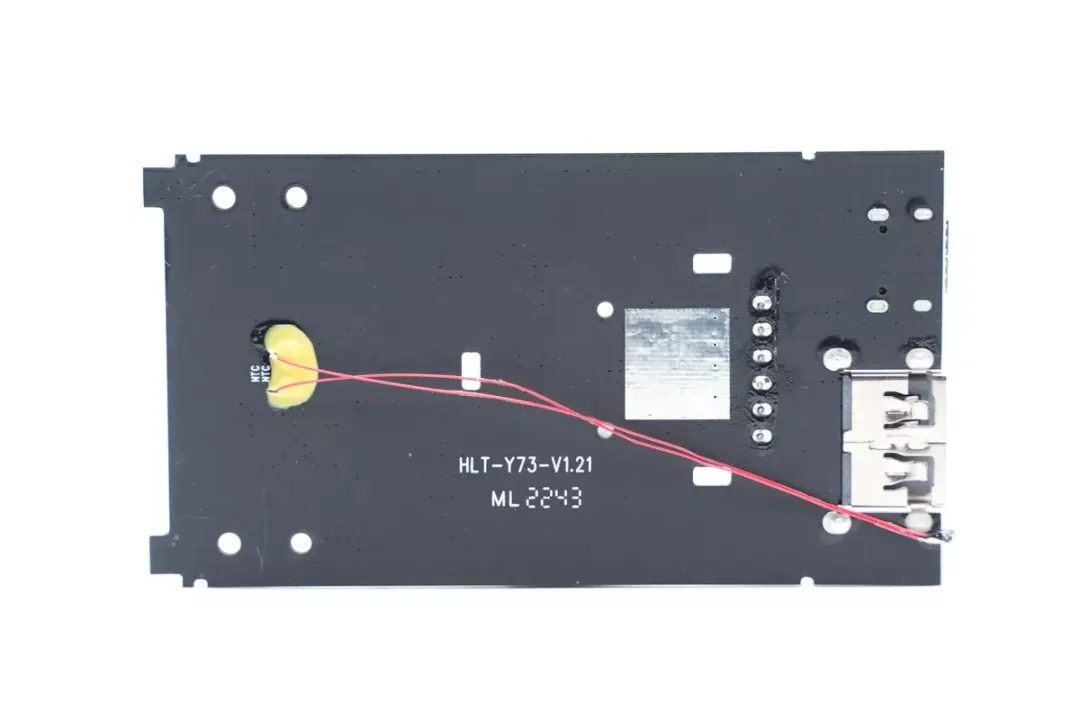

背面焊接一颗热敏电阻检测电池温度，USB-A母座为沉板焊接，降低厚度。

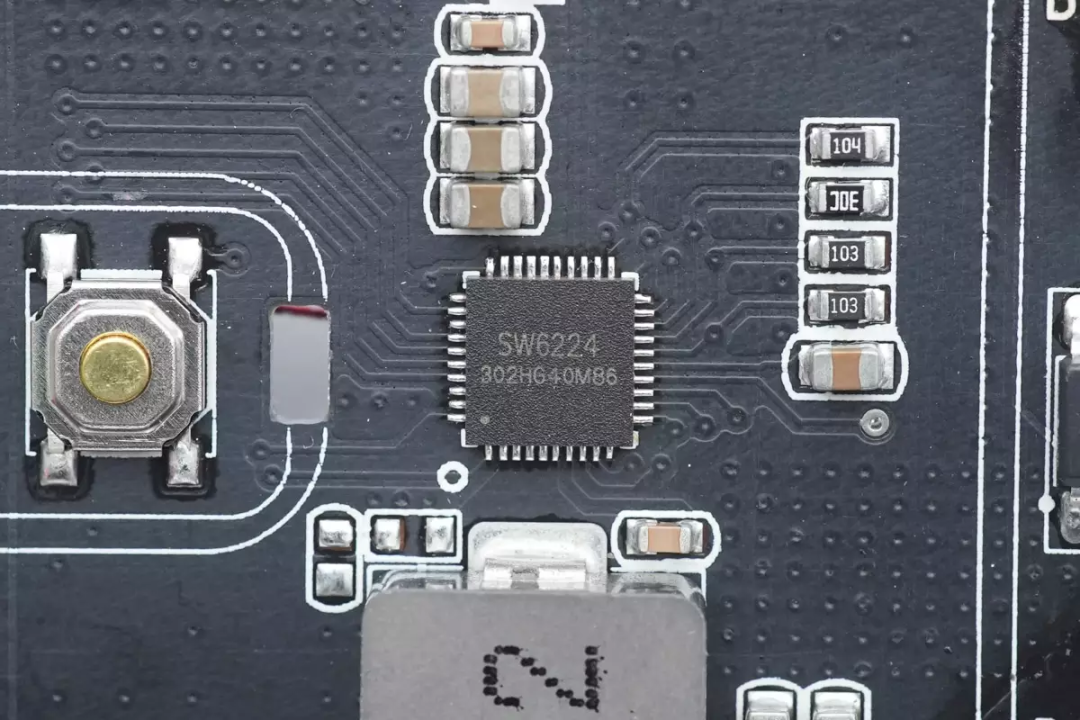

移动电源主控芯片来自智融科技，型号SW6224，是一颗高集成度的多协议双向快充移动电源多合一芯片，支持USB-A和USB-C任意接口快充。芯片内部集成5A高效率开关充电，22.5W高效同步升压输出，支持PPS/PD/QC/AFC/FCP/SCP/PE/SFCP多种快充协议，支持电量计量，数码管或LED电量显示。

芯片具备输入过压保护，输出过流保护，输出短路保护，充电超时，过压保护和电池过热保护，功能十分全面。同时SW6224具有极精简的外围电路设计，只需少量的外围元件，即可实现完整的高性能双向快充移动电源解决方案设计。

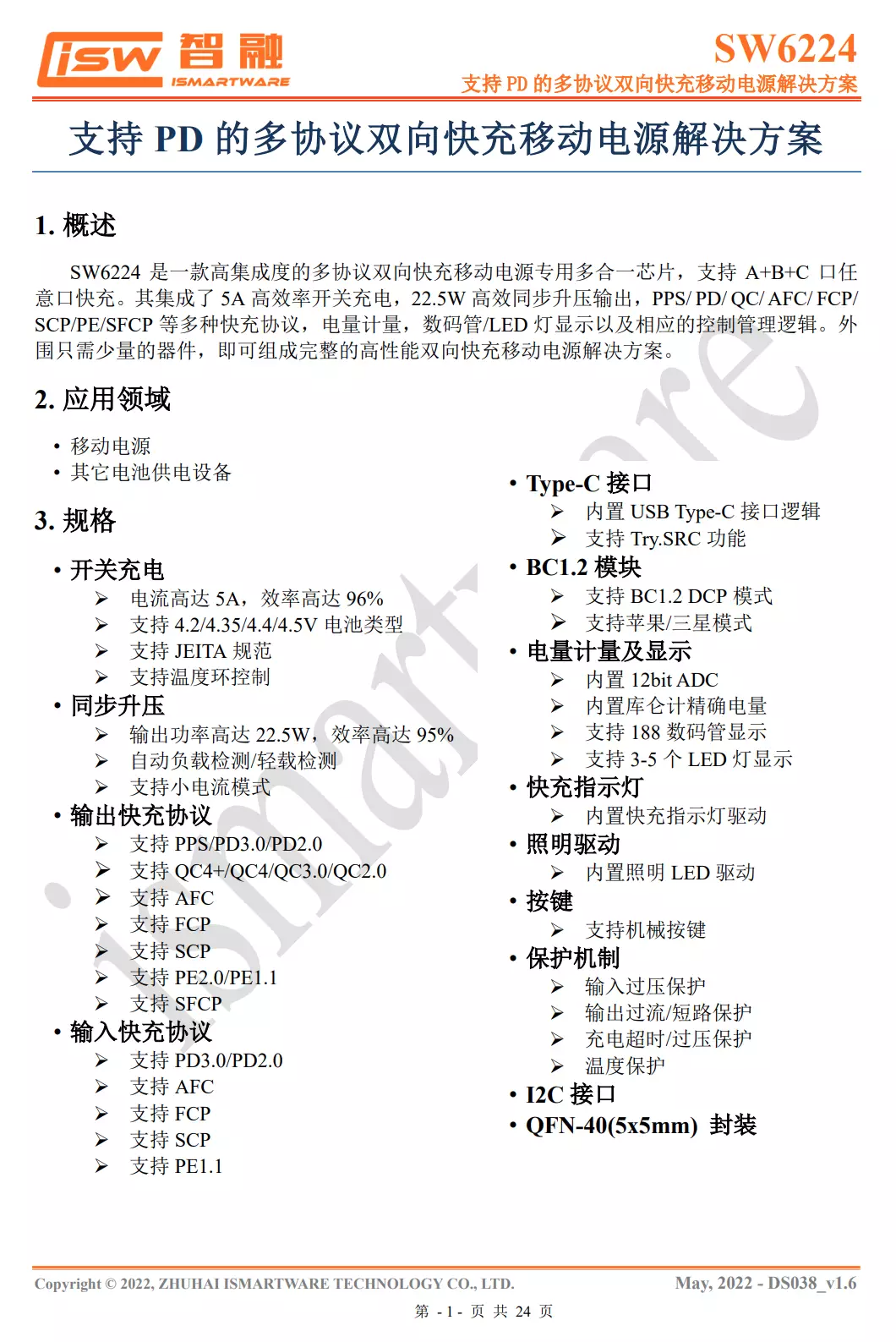

智融 SW6224 详细资料。

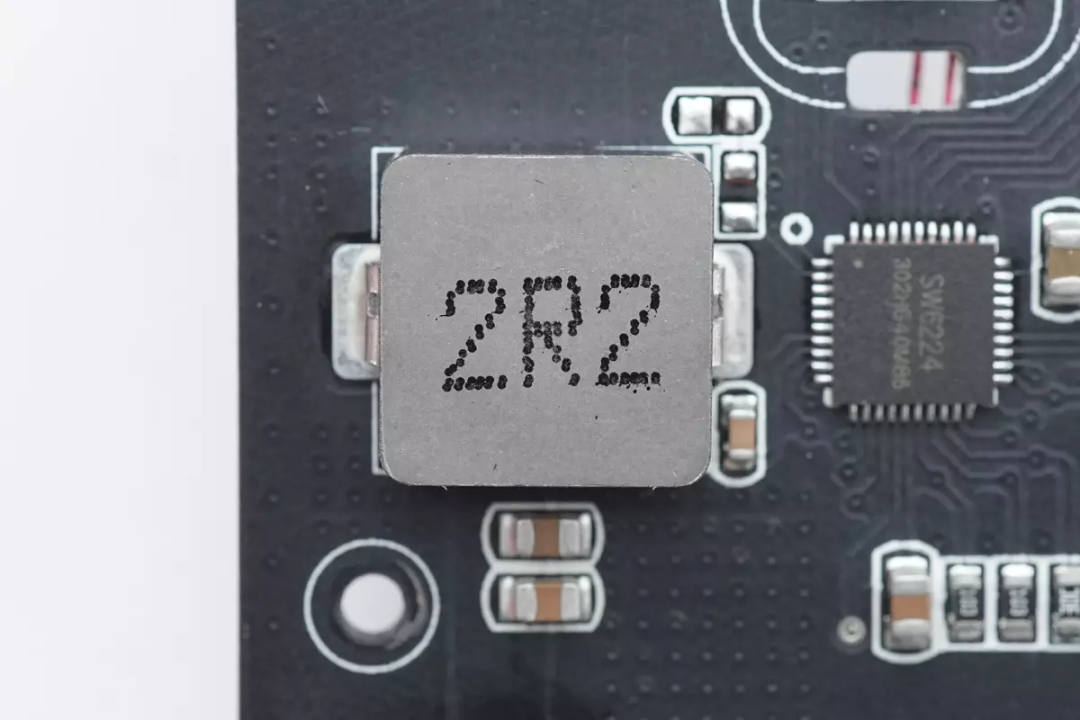

2.2μH合金电感贴片焊接，10*10大尺寸降低温升。

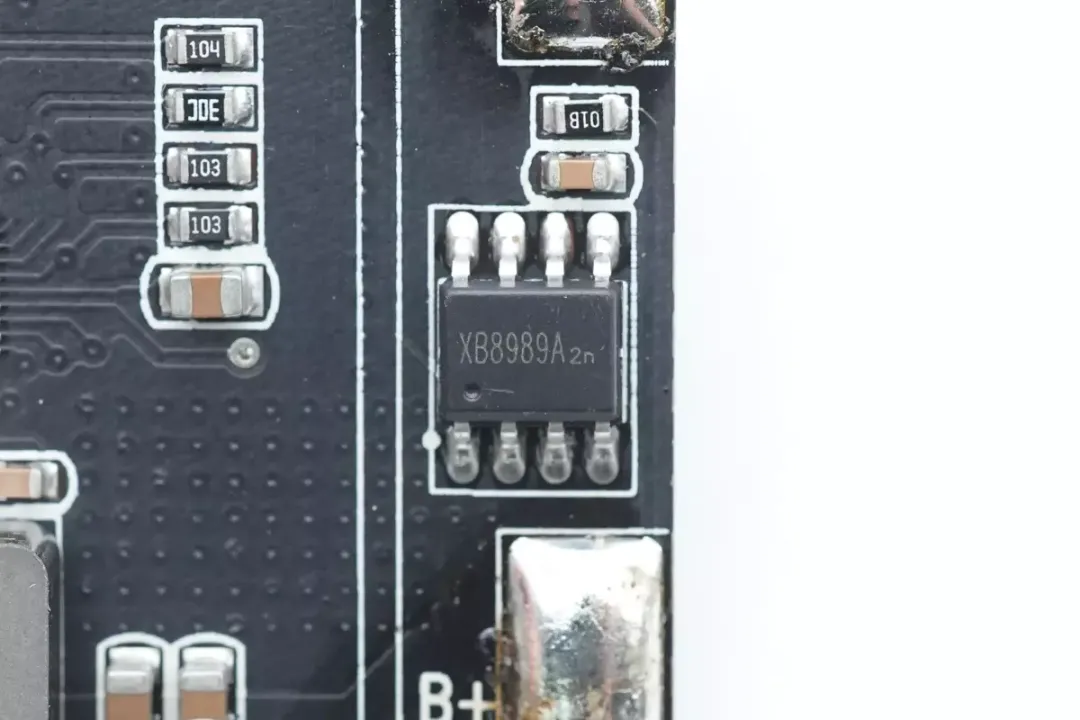

电池保护芯片来自赛芯微，型号XB8989A，用于电池组的过充，过放以及过流保护功能。

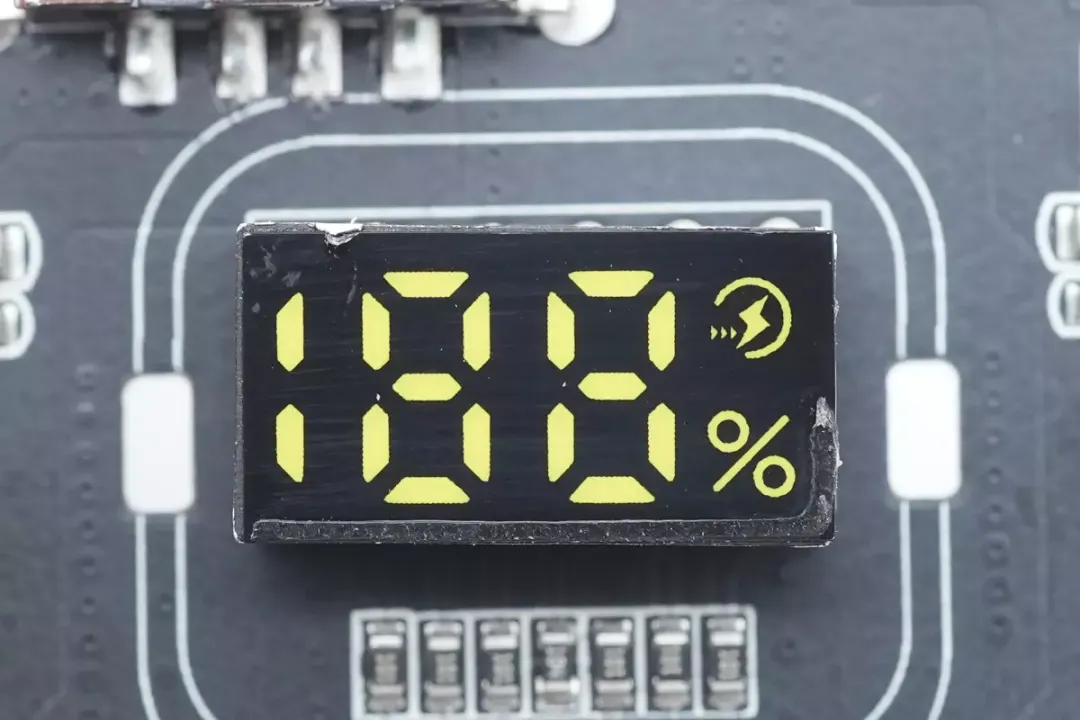

188 LED数码管特写，下方焊接限流电阻。

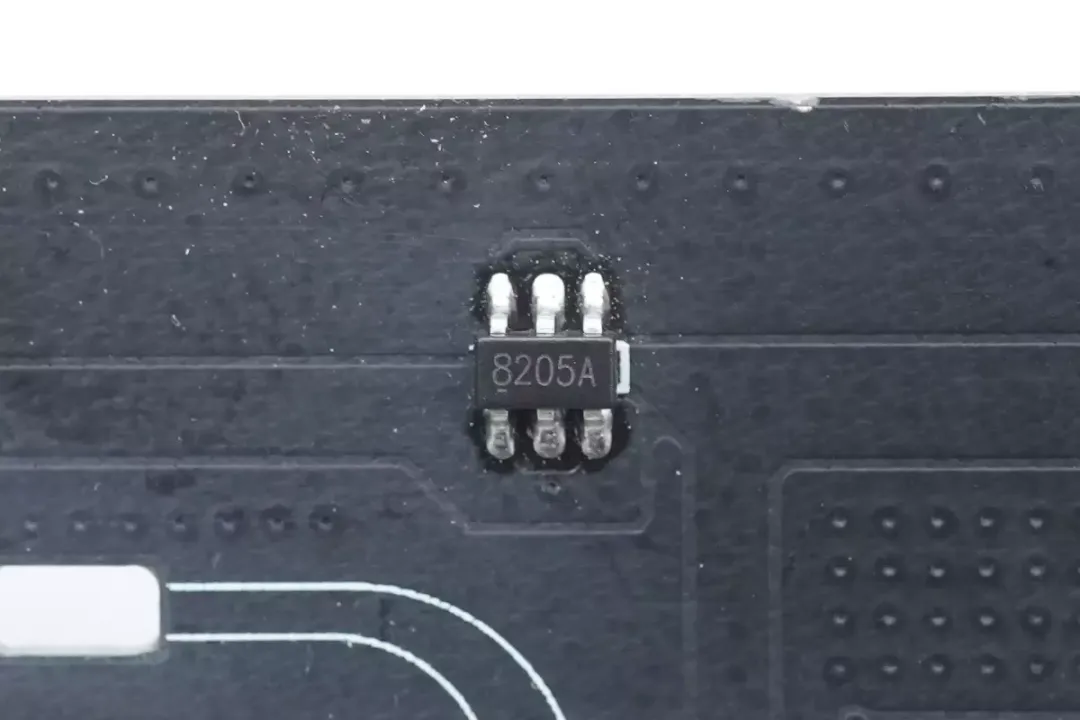

用于切换输出接口的8205A 双MOS管。

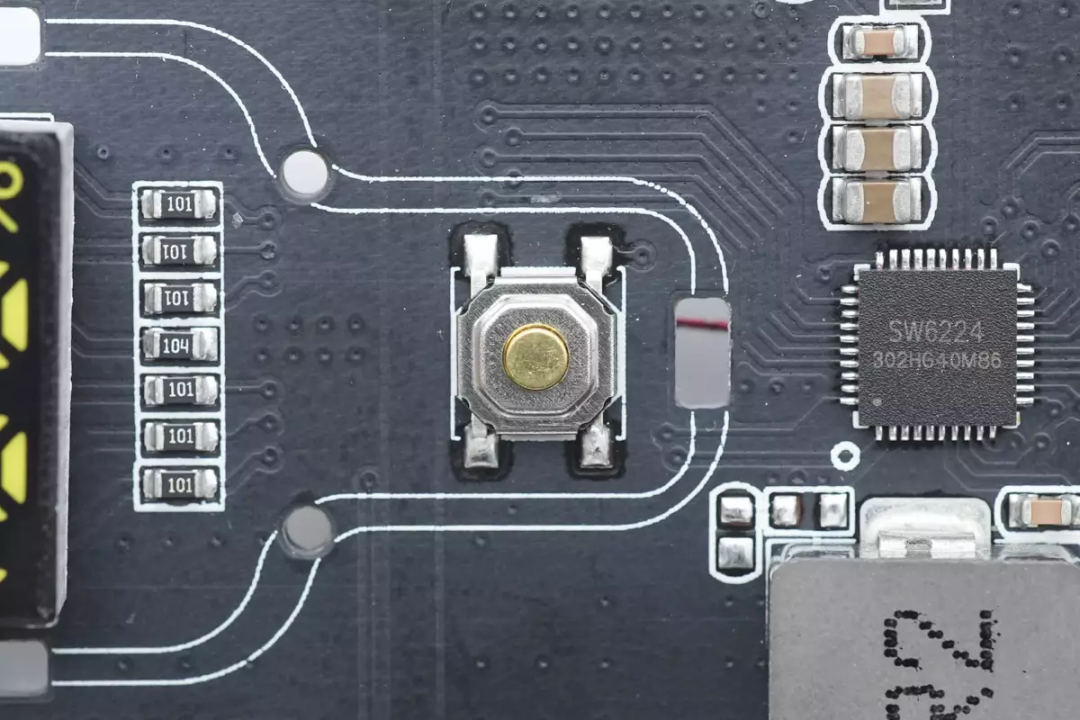

用于激活输出的贴片按钮。

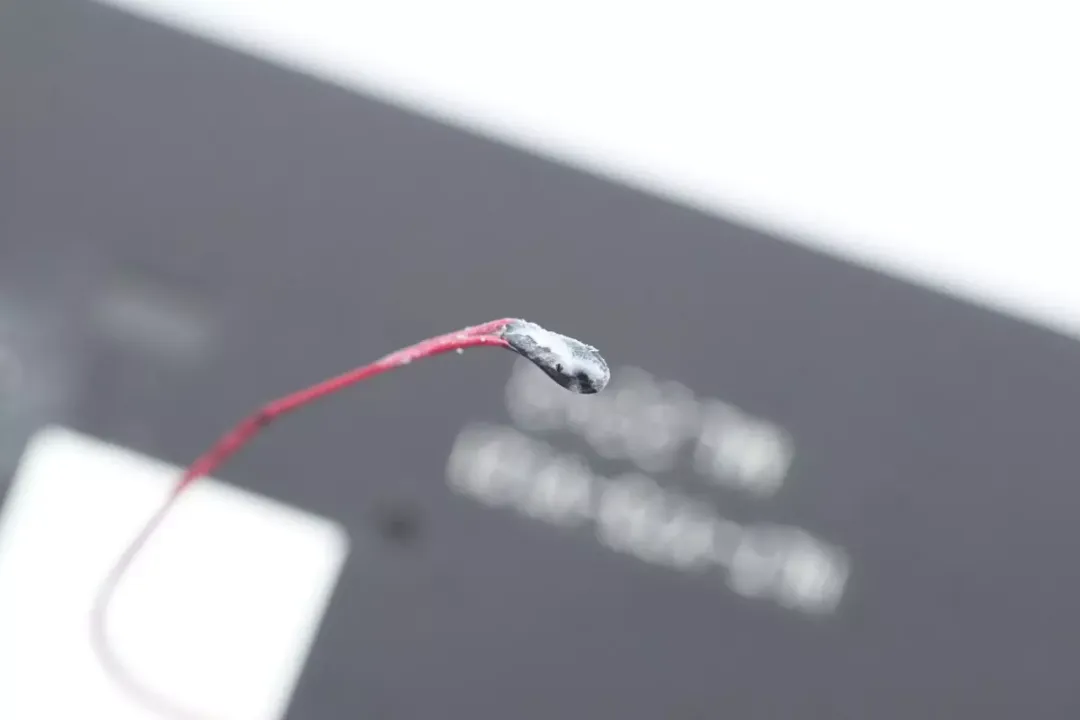

热敏电阻用于检测电池温度，配合SW6224进行电池温度保护。

USB-C母座采用黑色胶芯，过孔焊接固定。

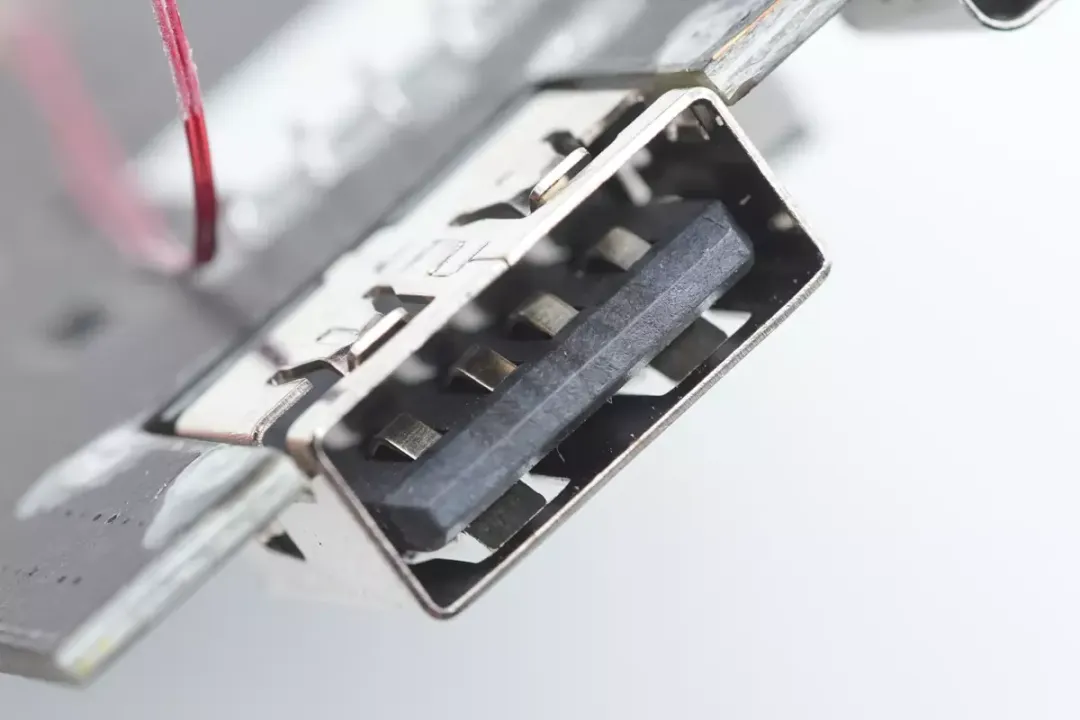

USB-A母座采用沉板焊接，降低厚度。

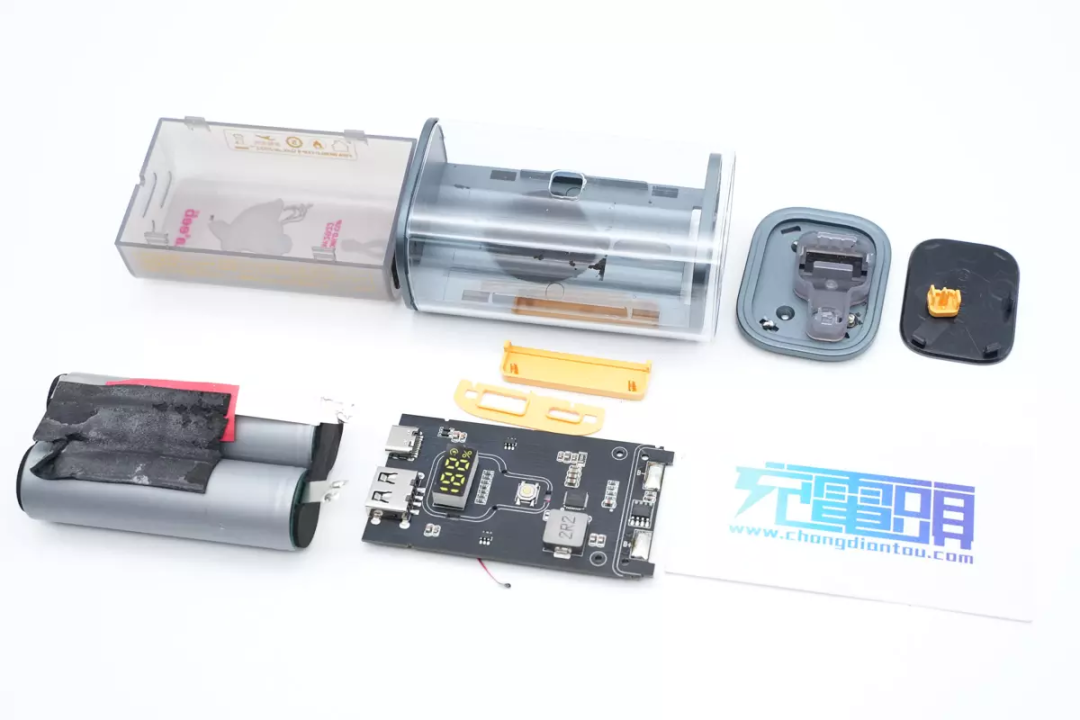

全部拆解一览，来张全家福。

充电头网拆解总结

卡塔尔世界杯移动电源采用透明外壳设计，可以直接观察到内部PCBA模块，设计新颖，外观独特。移动电源内置两节21700电池，总容量为10000mAh，并具有188 LED数码管用于电量显示。配备USB-C和USB-A接口，支持22.5W快充，可以满足安卓和苹果手机的快充需求，是一款不可多得的移动电源。

充电头网通过拆解了解到，这款移动电源采用透明塑料外壳，内部采用塑料框架，固定两节21700电池和PCBA模块。使用两节5000mAh电池并联，电池配有热敏电阻检测温度，并配有保护芯片进行过充过放以及过流保护，确保使用安全。

移动电源SOC芯片采用智融SW6224，芯片内部集成功率管和协议功能，集成度非常高，同时支持广泛的快充协议，并支持数码管百分比电量显示，功能全面，性能强大。
