前言

21700电芯作为新一代的圆柱形钢壳电池，自问世以来便以其卓越的性能在新能源汽车领域占据一席之地。相较于传统的18650电芯，21700电芯拥有更高的能量密度，有效减少了电池组中电芯的总数，提升了整体的可靠性，随着技术的发展，21700电芯的应用范围也扩展到了消费电子配件市场。

长虹三杰新能源有限公司，自2014年成立以来，便致力于高倍率圆柱锂电池的研发与生产。公司以卓越的团队、卓越的品质、卓越的服务为核心竞争力，秉承“安全第一、技术领先、诚信经营”的经营理念，不断追求卓越。

近期，电池交易网就拿到了一款长虹三杰INR21700-5500mAh电芯，这款电芯拥有5500mAh的额定容量，支持10A快充以及瞬时70A放电，下面就一起来看看这款电芯的实际表现如何。

外观介绍

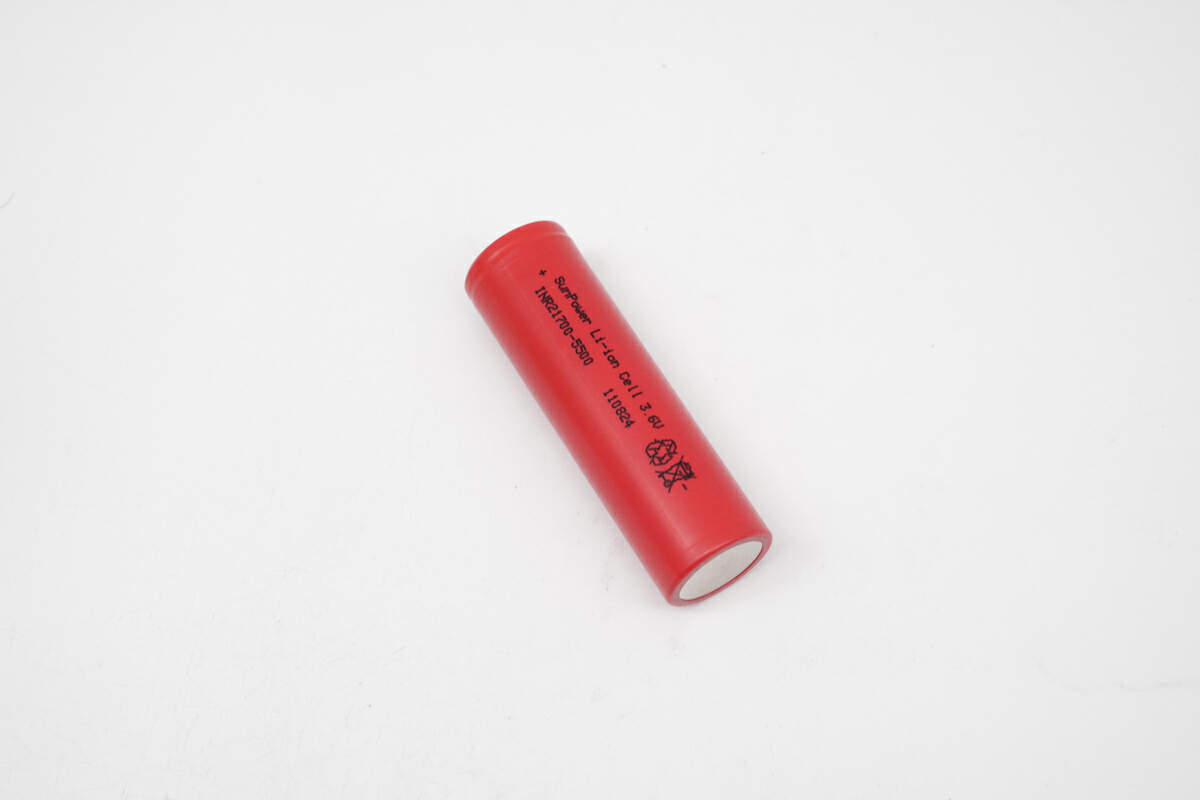

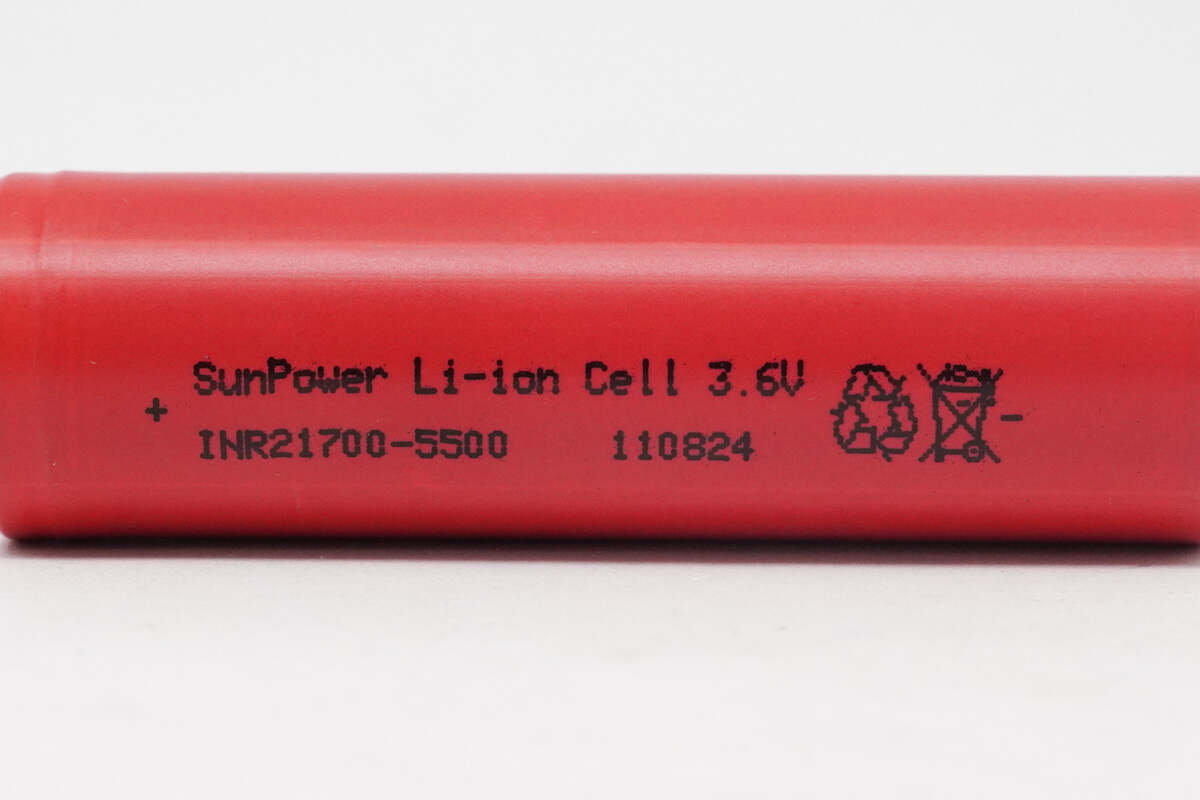

长虹三杰INR21700-5500mAh电芯采用红色电芯套膜，表面印有电芯参数铭文、出厂编码以及环保回收标识。

品牌：SunPower长虹三杰；

材质：三元锂；

标称电压：3.6V；

型号：INR21700-5500；

出厂编码：110824。

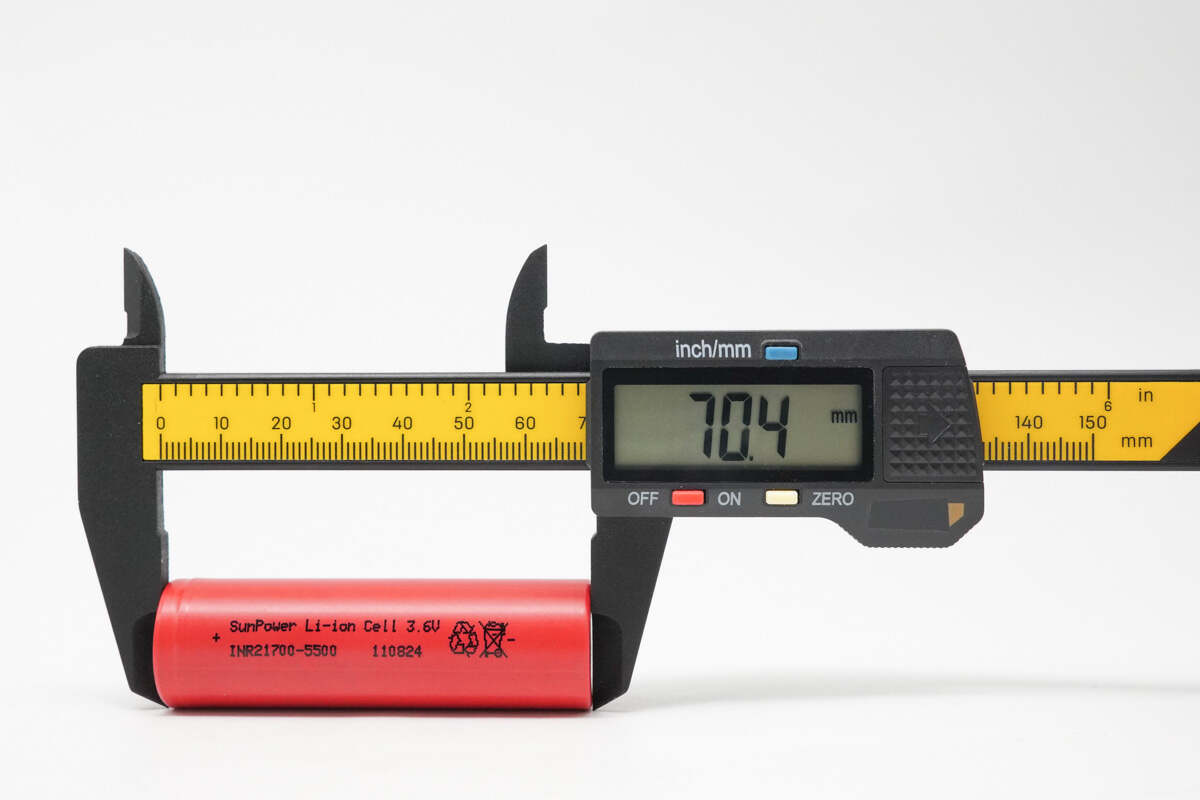

使用塑胶卡尺测得电芯高度约为 70.4mm。

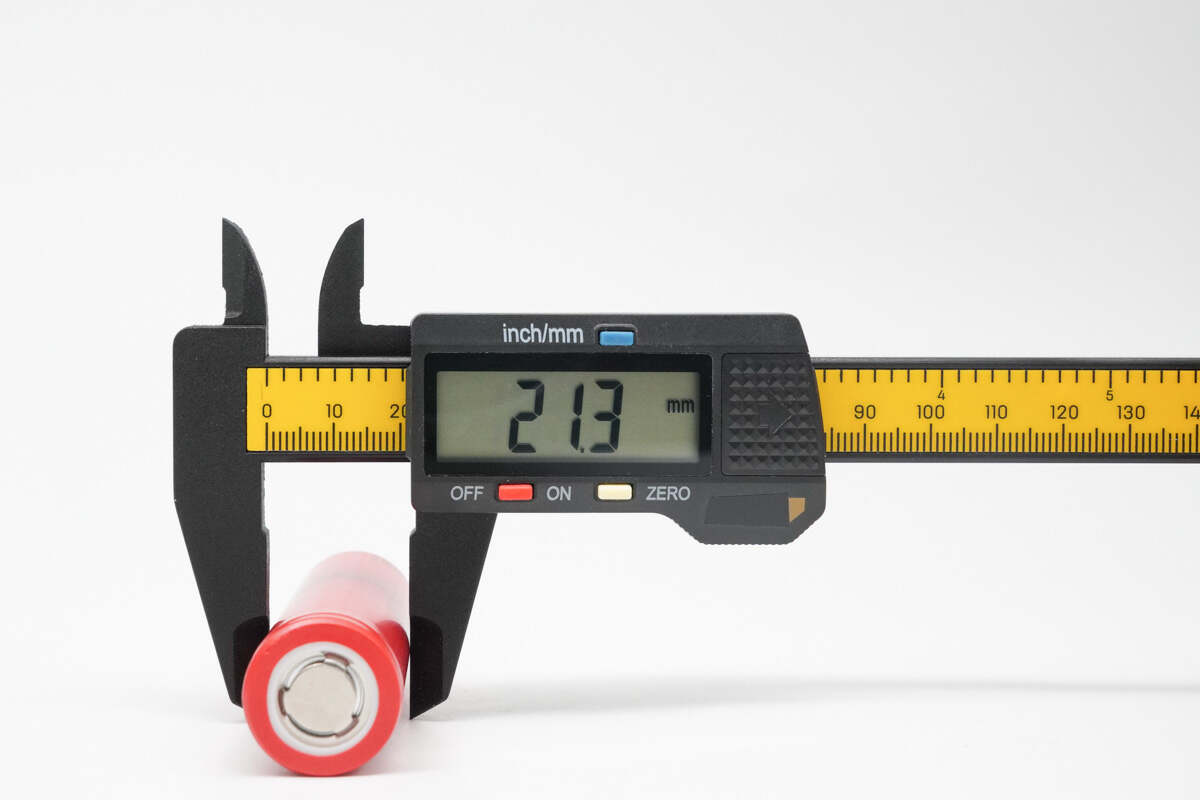

使用塑胶卡尺测得电芯直径约为 21.3mm。

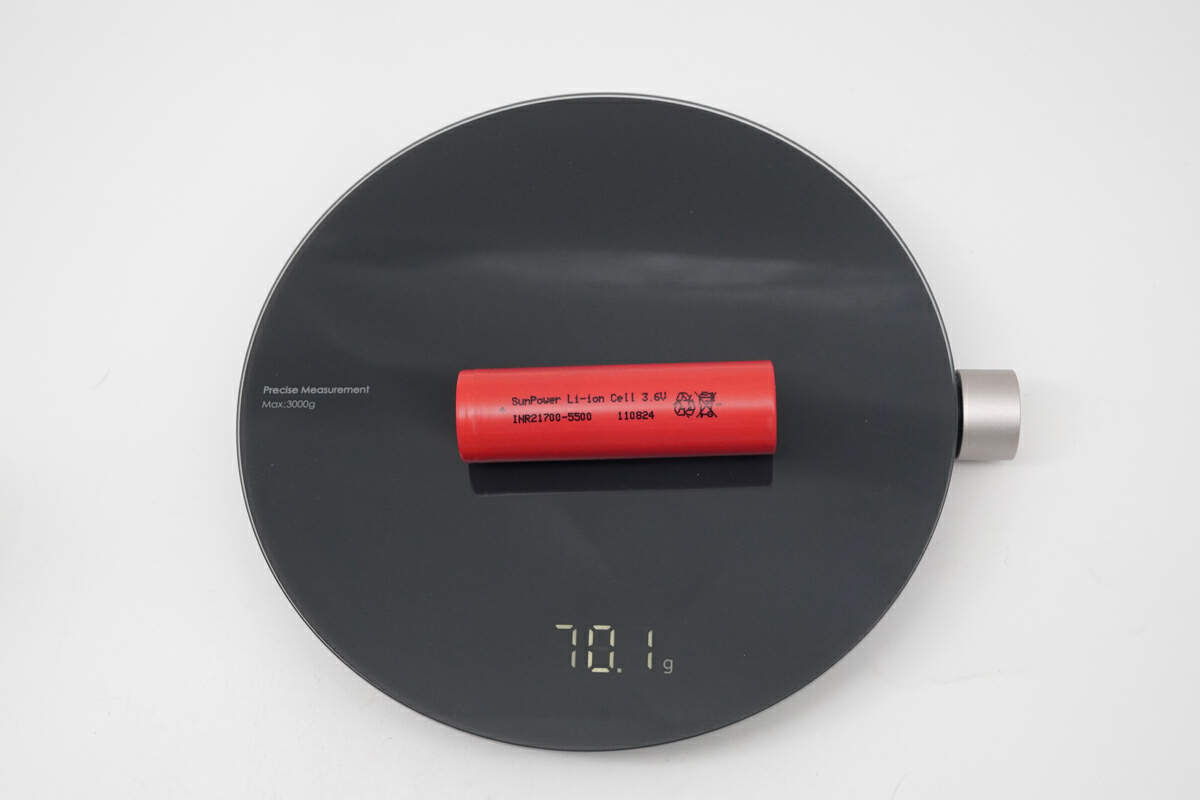

测得电芯重量约为 70.1g。

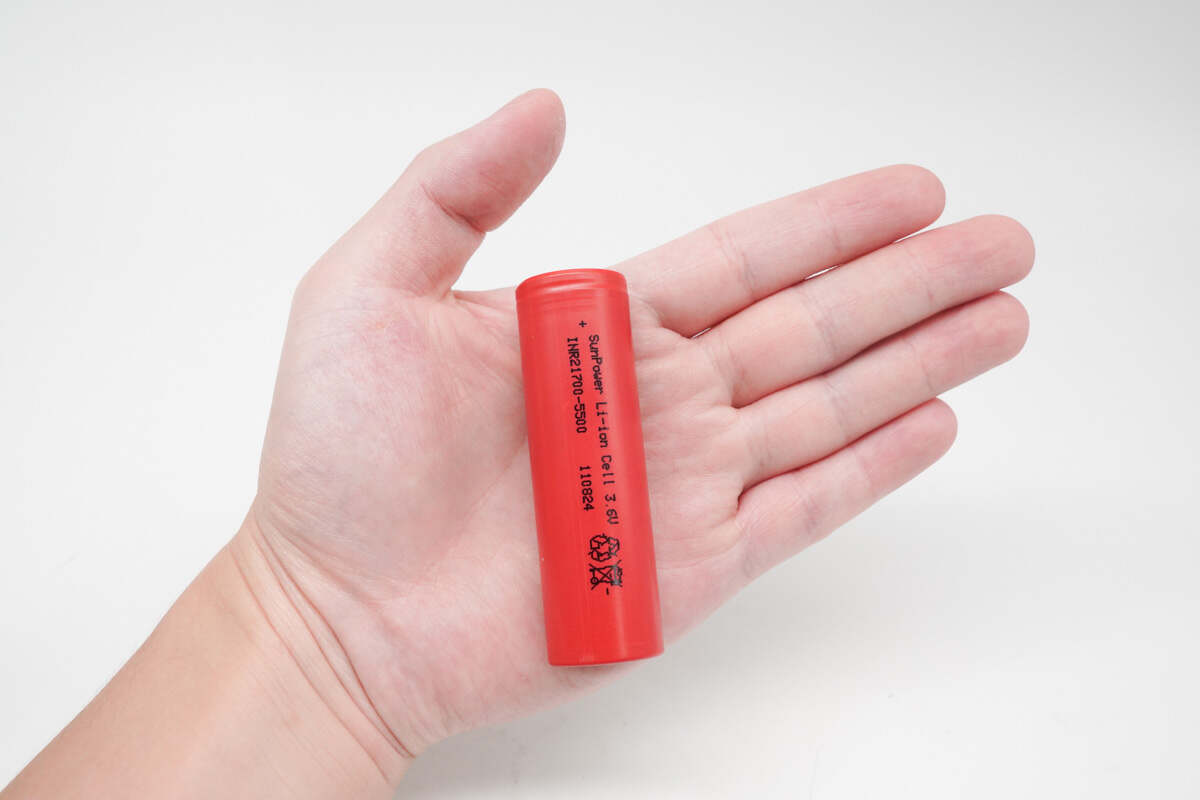

长虹三杰INR21700-5500mAh电芯约占成年男子一个手掌心。

规格书介绍

接下来，根据规格书内容，来了解一下电芯的性能特性。

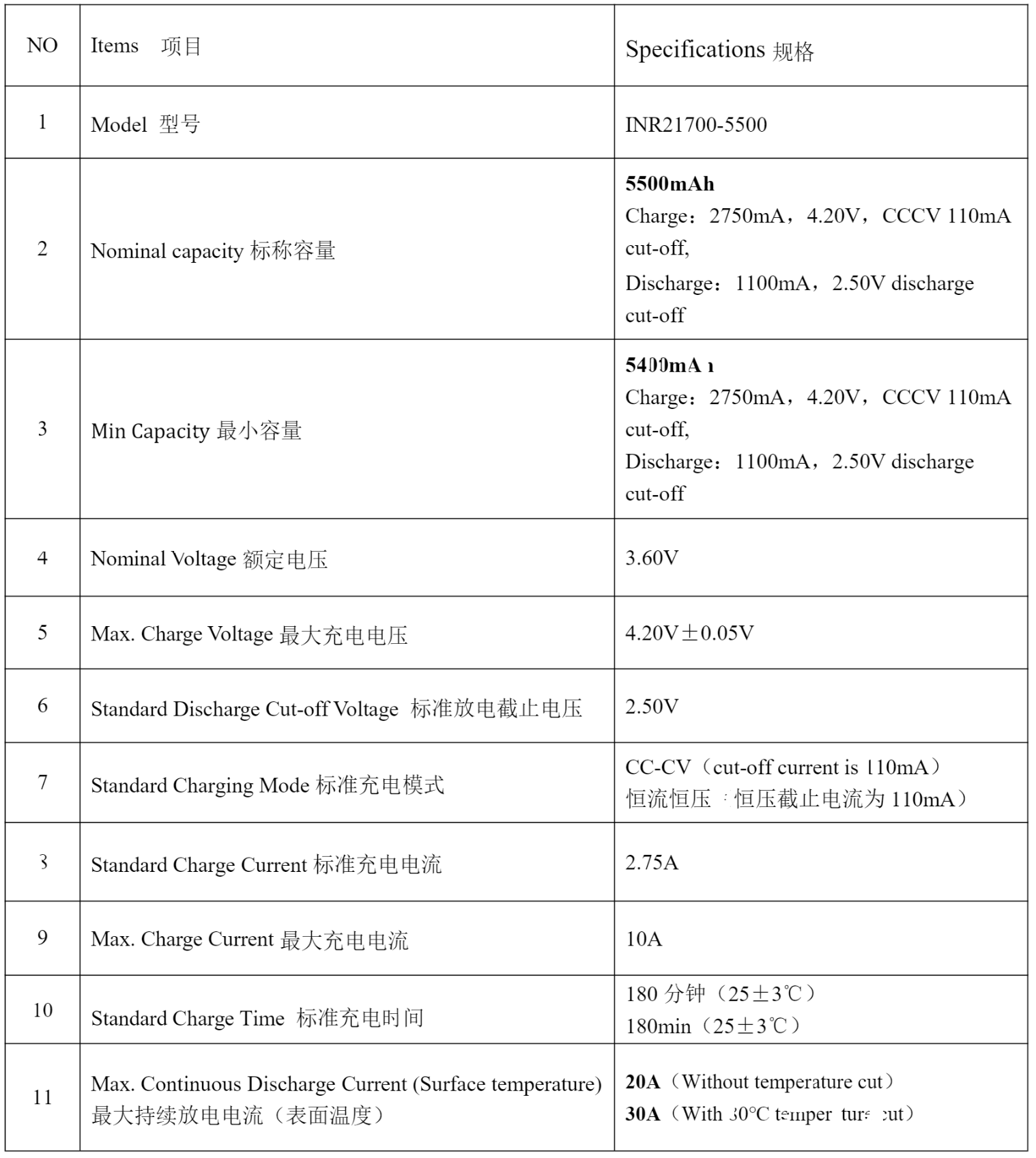

长虹三杰INR21700-5500mAh电芯为圆柱型锂离子电池，标称容量为5500mAh@0.5C，最小容量为5400mAh@0.5C，额定电压3.6V，最大充电电压4.2V±0.05V，标准放电截止电压2.5V，标准充电模式CC-CV，标准充电电流2.75A，最大充电电流10A，标准充电时间180分钟（25±3℃），最大持续放电电流20A无温度截断，30A（电芯表面温度80℃截断）。

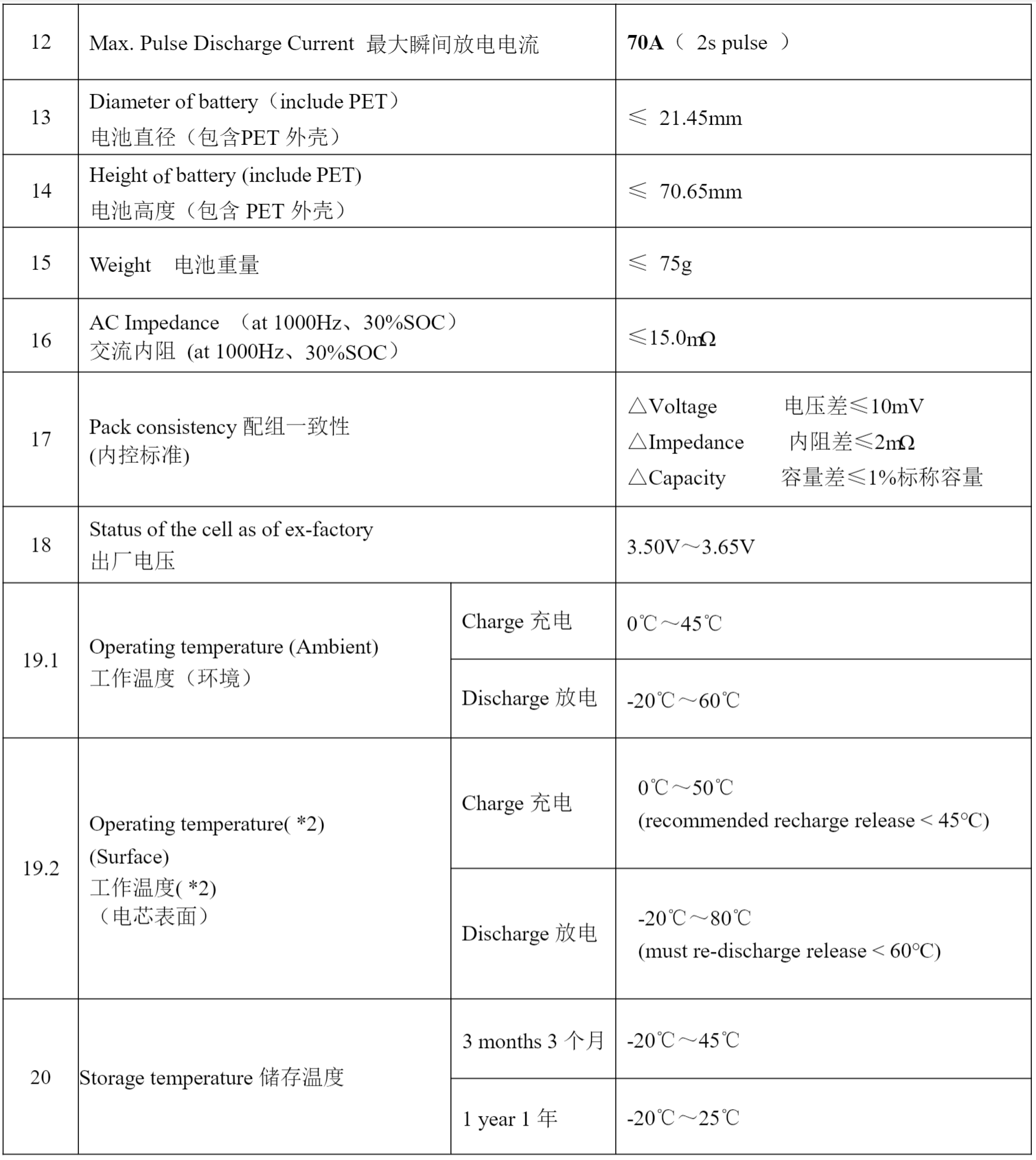

最大瞬间放电电流70A（2秒脉冲），电池在包含PET外壳下直径≤21.45mm，高度≤70.65mm，重量≤75g，交流内阻≤15mΩ等。工作温度、储存方法在不同温度下有相应要求。

充放电测试

看完外观，进入正题；以下将进行0.2C、0.5C、1C倍率以及10A电流进行充电测试，和0.2C、0.5C、1C倍率放电以及10A、20A、30A放电测试。

充电测试

充电测试将对0.2C、0.5C和1C倍率进行恒流恒压充电，统计其总耗时。

0.2C充电

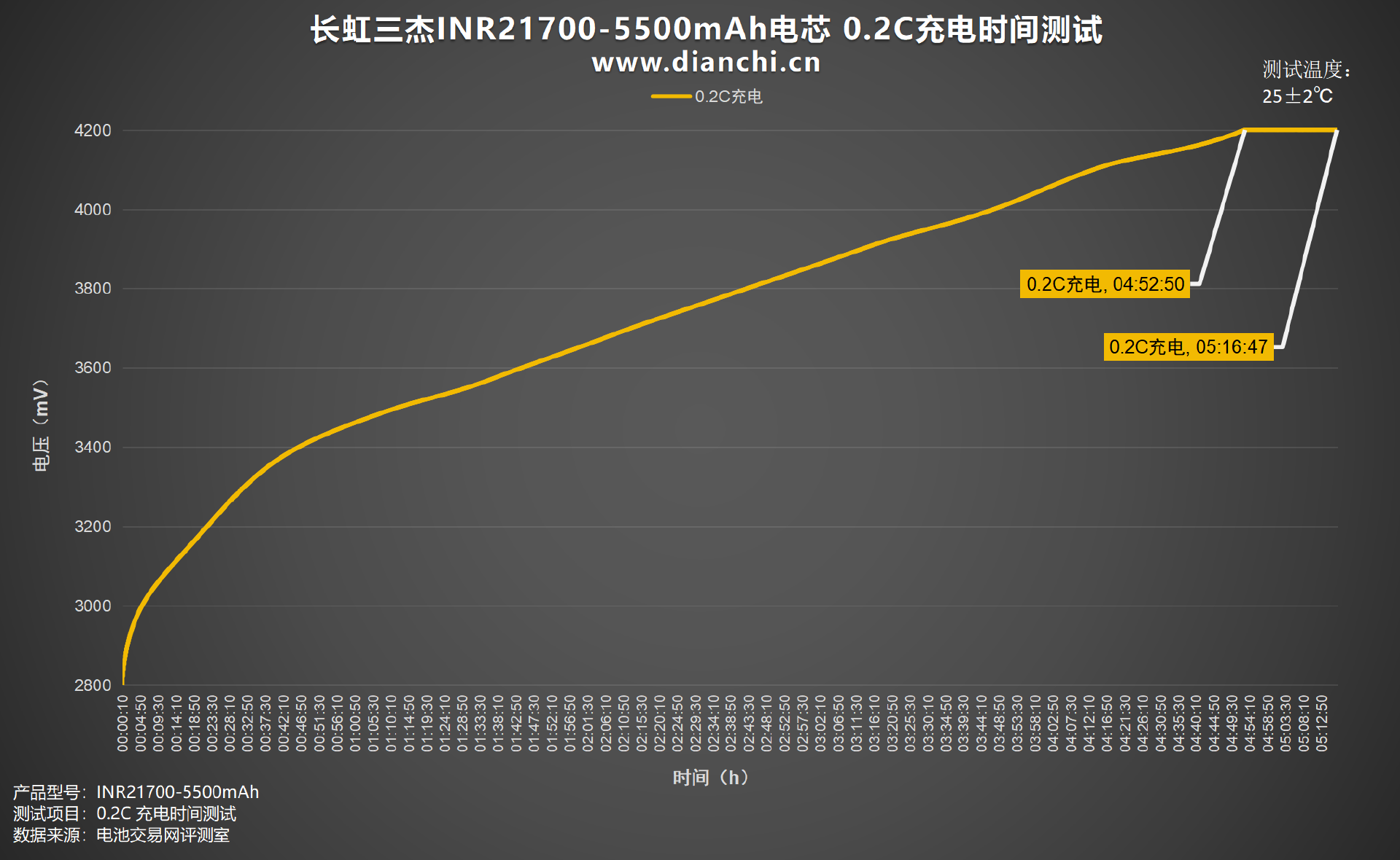

绘制出折线图，设置电流为 1100mA，0.2C为长虹三杰INR21700-5500mAh电芯充电，充电截止电压为 4.2V，充至4.2V时间约为4小时52分钟，涓流完全充满时间约为5小时18分钟。

0.5C充电

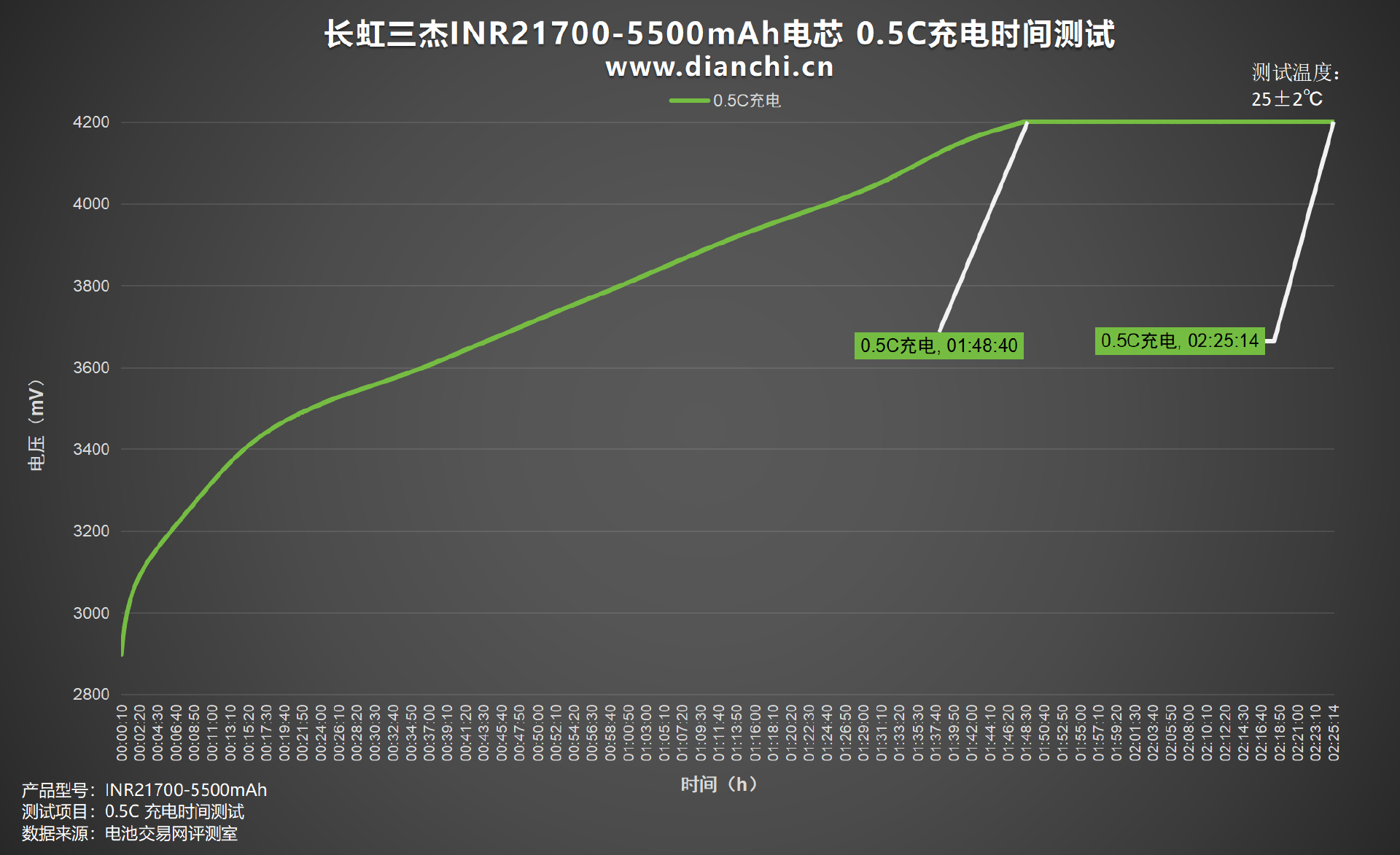

绘制出折线图，设置电流为 2750mA，0.5C为长虹三杰INR21700-5500mAh电芯充电，充电截止电压为 4.2V，充至4.2V时间约为1小时48分钟，涓流完全充满时间约为2小时25分钟。

1C充电

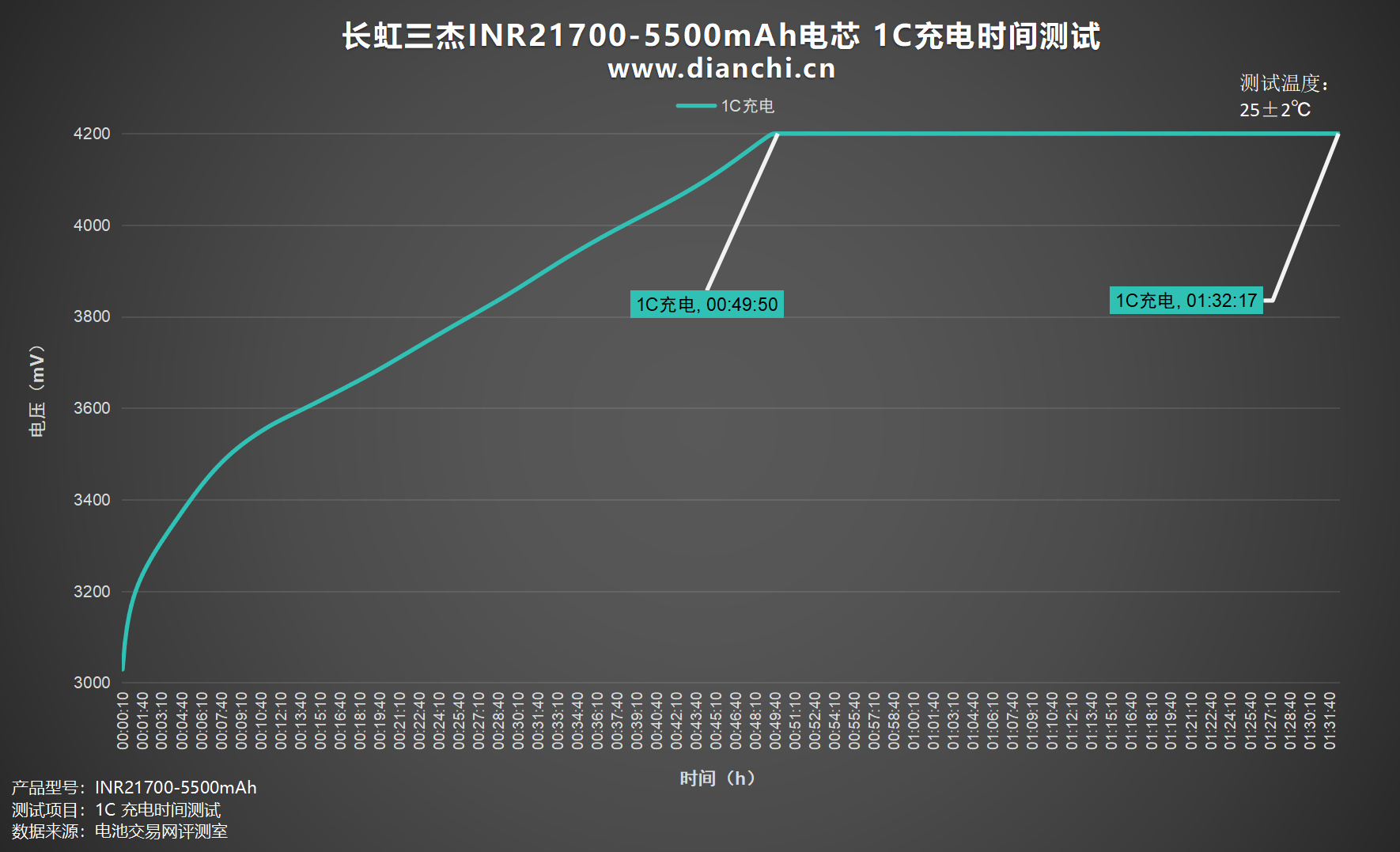

绘制出折线图，设置电流为 5500mA，1C为长虹三杰INR21700-5500mAh电芯充电，充电截止电压为 4.2V，充至4.2V时间约为49分钟，涓流完全充满时间约为1小时32分钟。

10A充电

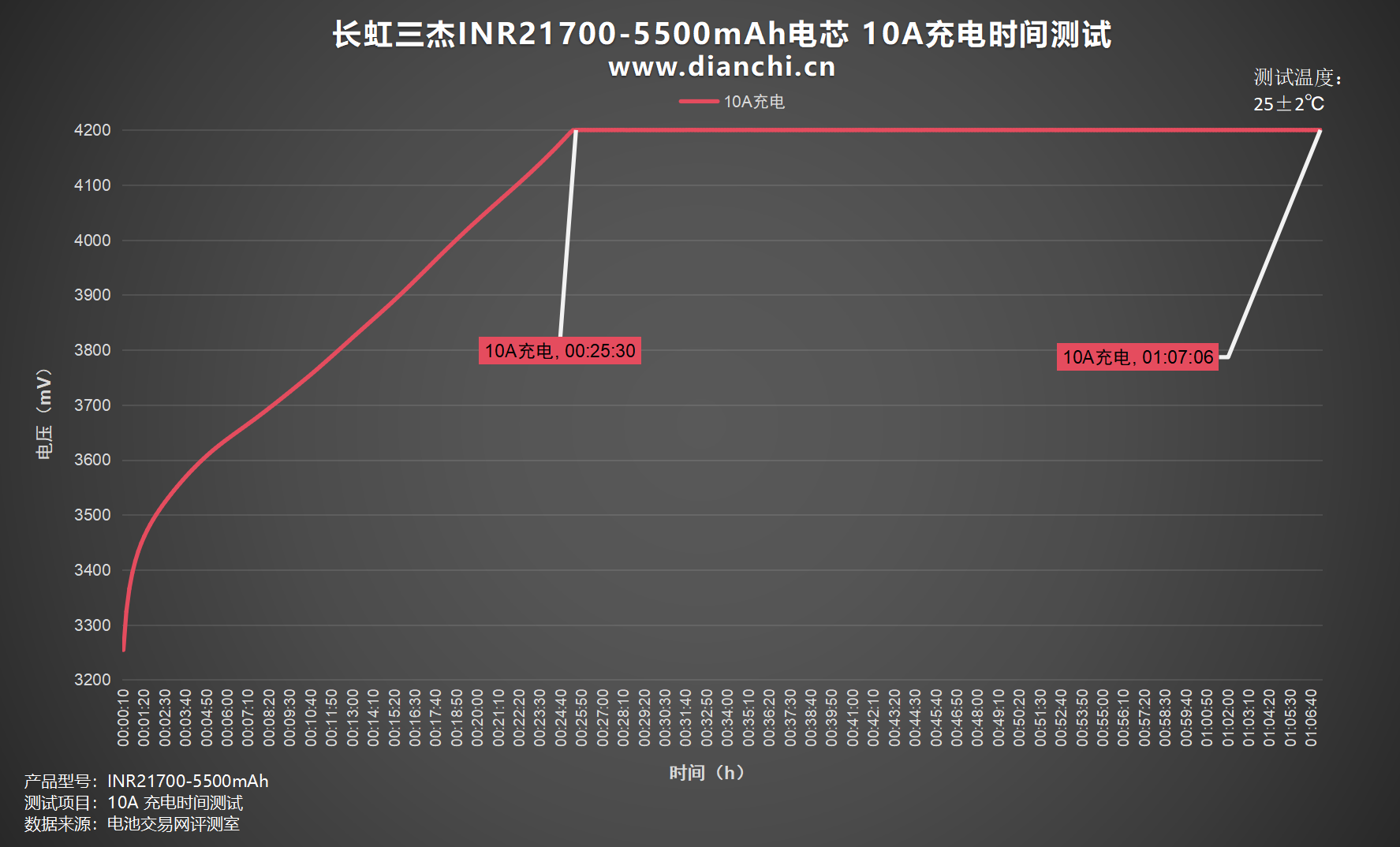

绘制出折线图，设置电流为 10000mA，10A为长虹三杰INR21700-5500mAh电芯充电，充电截止电压为 4.2V，充至4.2V时间约为25分钟，涓流完全充满时间约为1小时7分钟。

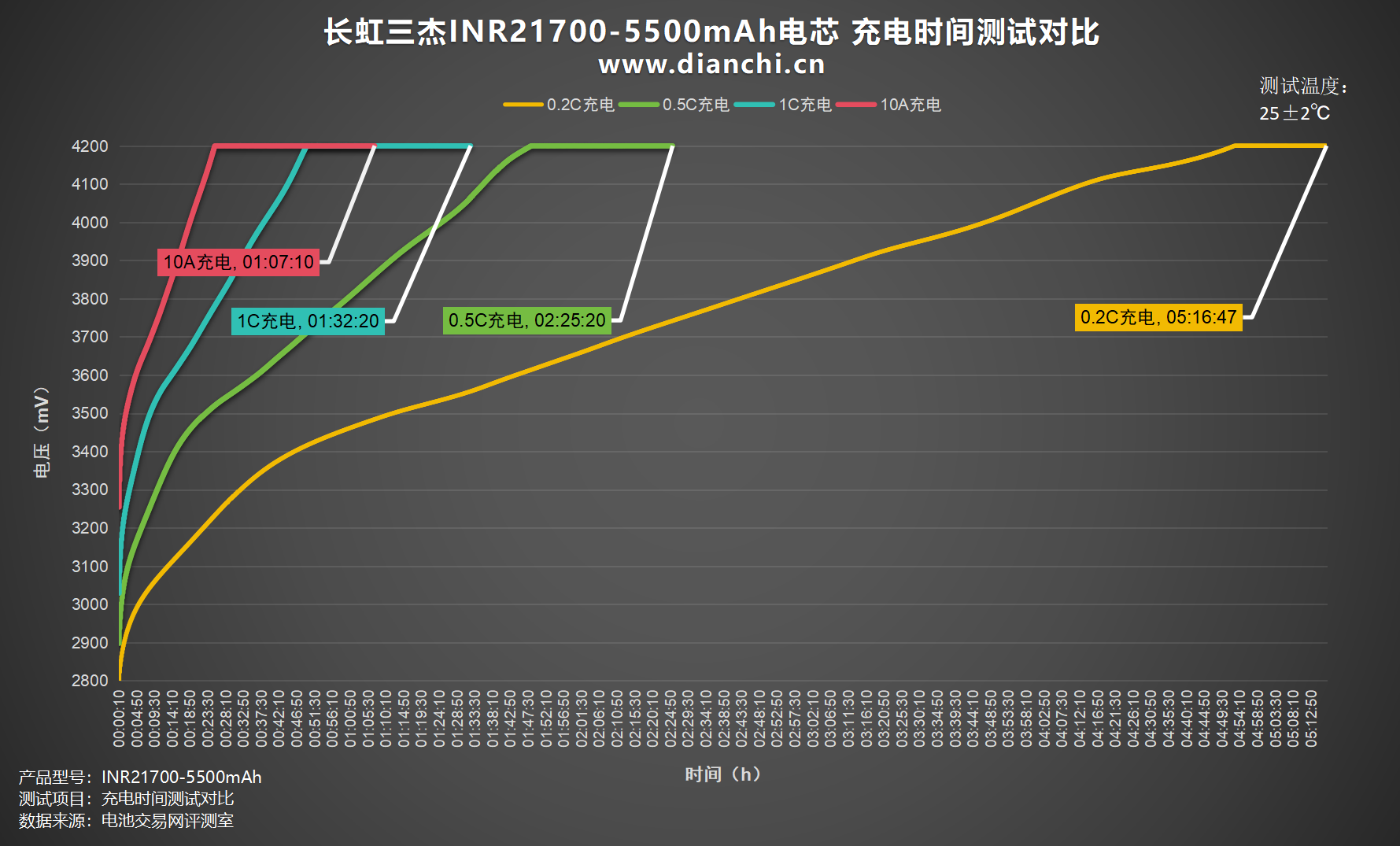

将测试数据绘制成折线图，充电测试中0.2C充电充满耗时5小时16分钟，0.5C充电充满耗时2小时25分钟，1C充电充满耗时1小时32分钟，10A充电充满耗时1小时7分钟。

放电测试

放电测试阶段将使用恒流放电，统计其总耗时及其放出容量及能量数值。

0.2C放电

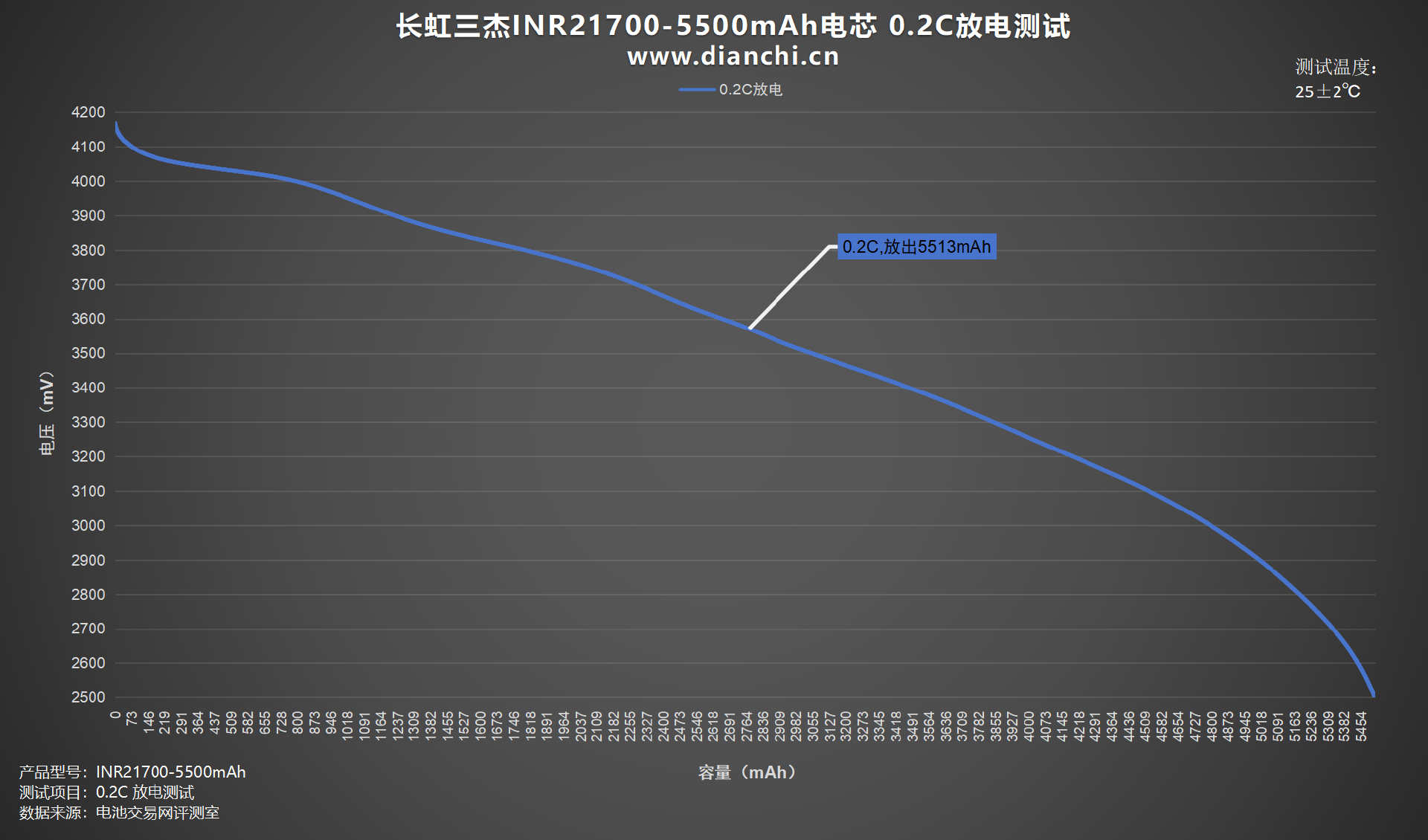

绘制出折线图，设置电流为 1100mA，0.2C为长虹三杰INR21700-5500mAh电芯放电，均压 3.52V，放到截止电压为 2.5V，耗时约5小时，放出容量5513mAh，放出能量19.42Wh。

0.5C放电

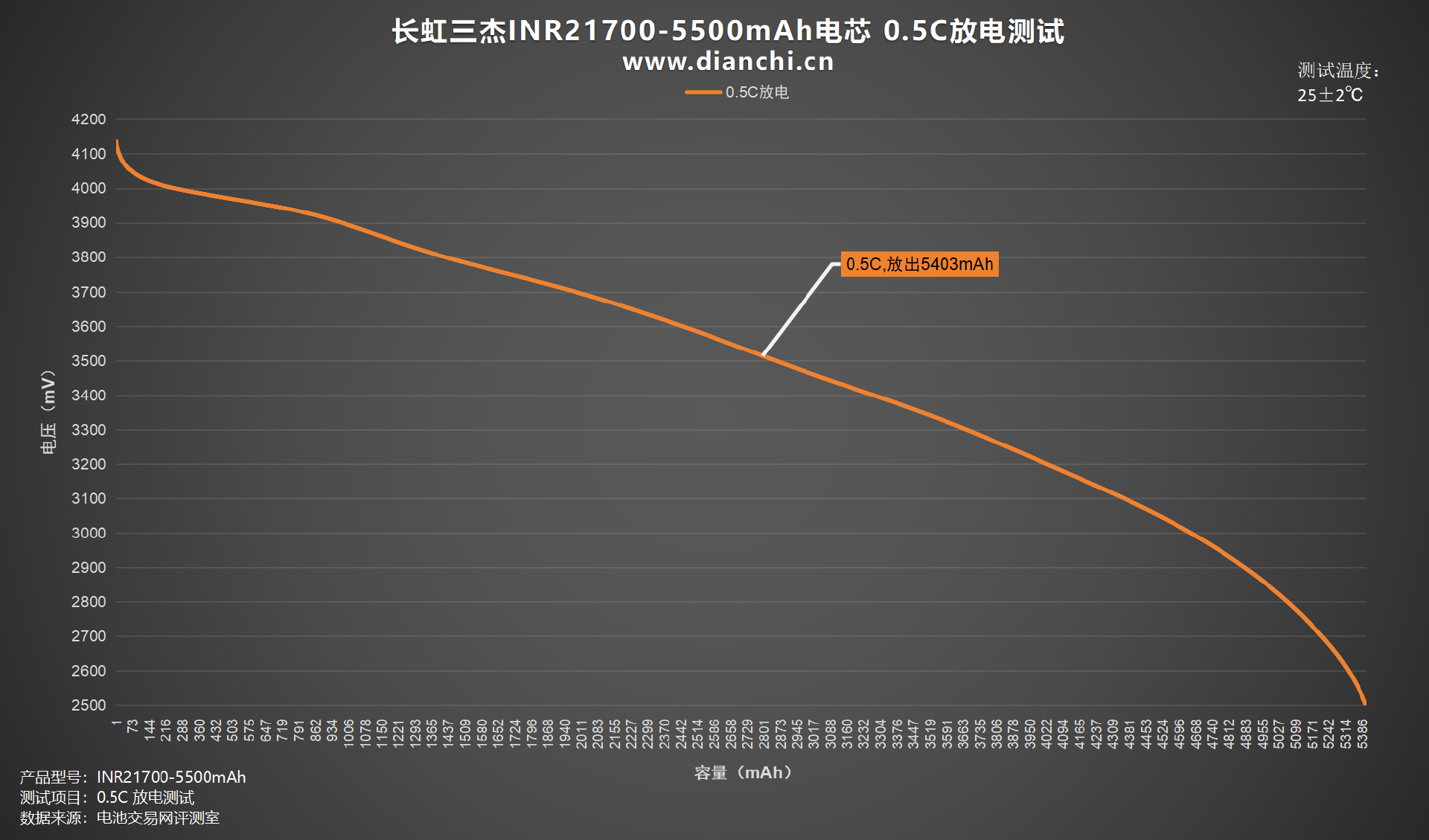

绘制出折线图，设置电流为 2750mA，0.5C为长虹三杰INR21700-5500mAh电芯放电，均压 3.48V，放到截止电压为 2.5V，耗时约1小时57分钟，放出容量5403mAh，放出能量18.82Wh。

1C放电

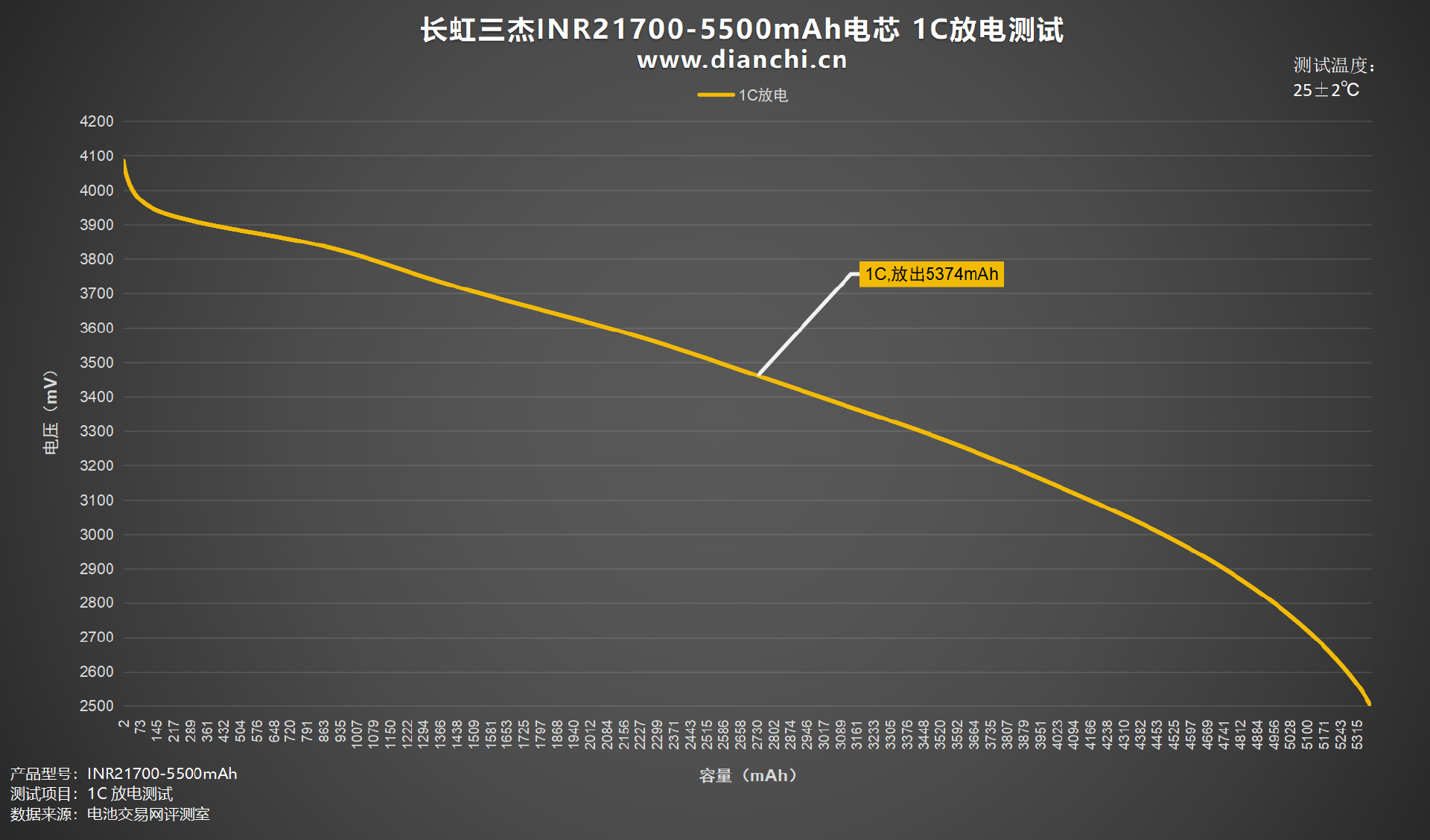

绘制出折线图，设置电流为 5500mA，1C为长虹三杰INR21700-5500mAh电芯放电，均压 3.42V，放到截止电压为 2.5V，耗时约58分钟，放出容量5374mAh，放出能量18.37Wh。

10A放电

绘制出折线图，设置电流为 10000mA，10A为长虹三杰INR21700-5500mAh电芯放电，均压 3.33V，放到截止电压为 2.5V，耗时约32分钟，放出容量5374mAh，放出能量17.9Wh。

20A放电

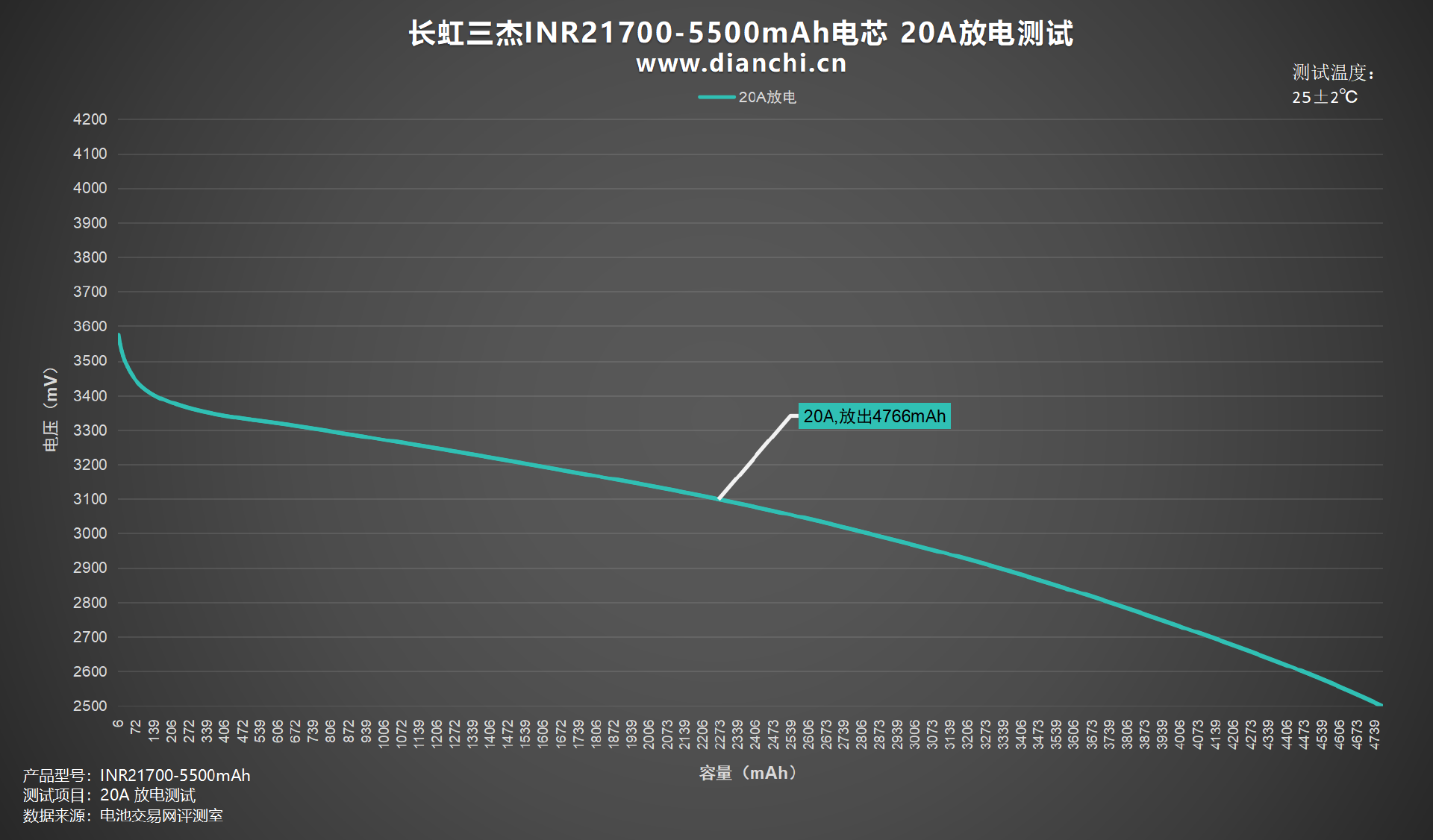

绘制出折线图，设置电流为 20000mA，20A为长虹三杰INR21700-5500mAh电芯放电，均压 3.04V，放到截止电压为 2.5V，耗时约14分钟，放出容量4766mAh，放出能量14.47Wh。

30A放电

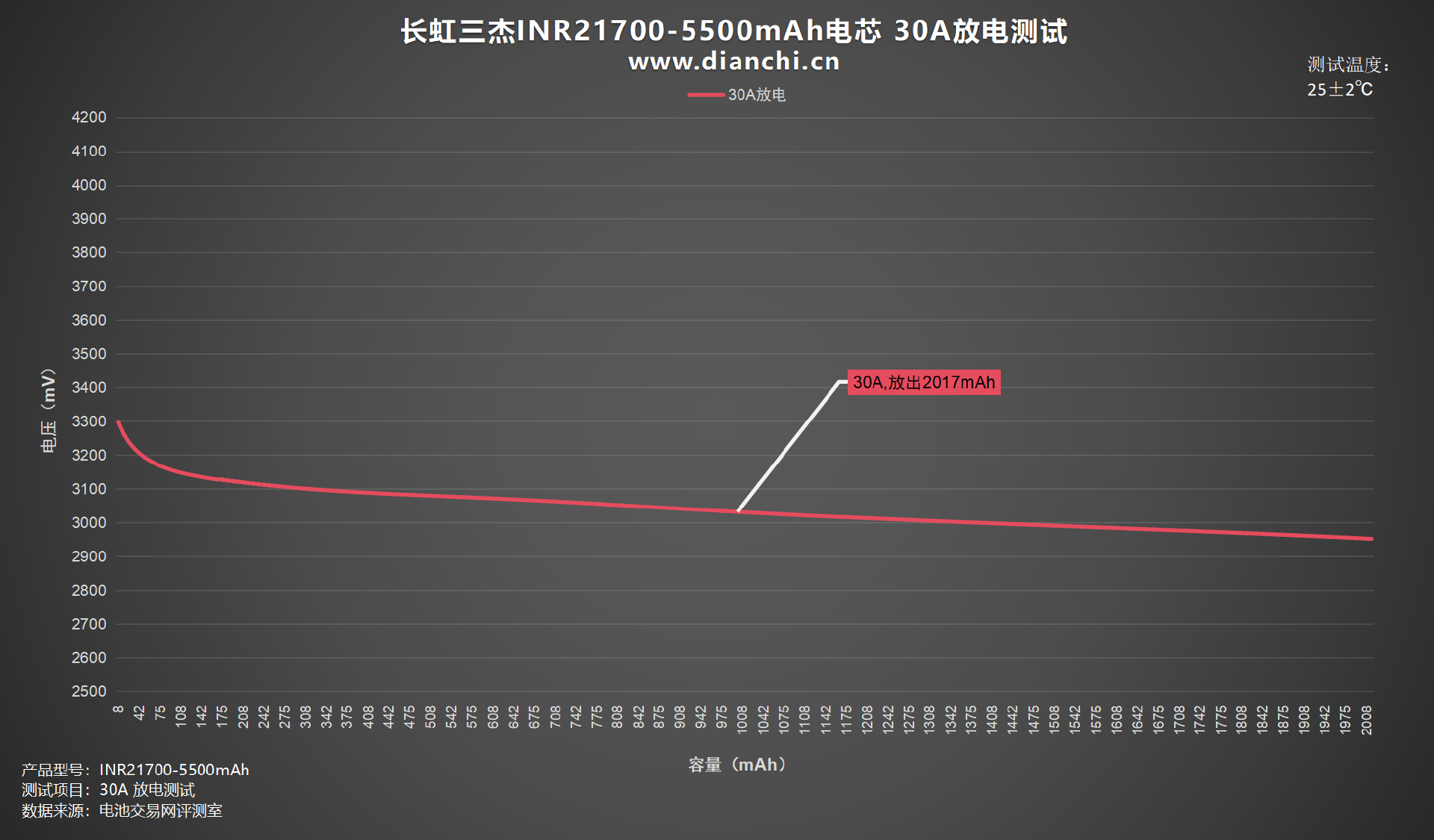

绘制出折线图，设置电流为 30000mA，30A为长虹三杰INR21700-5500mAh电芯放电，表面80℃截止，实际放电时间为4分钟，放出容量2017mAh，放出能量6.13Wh。

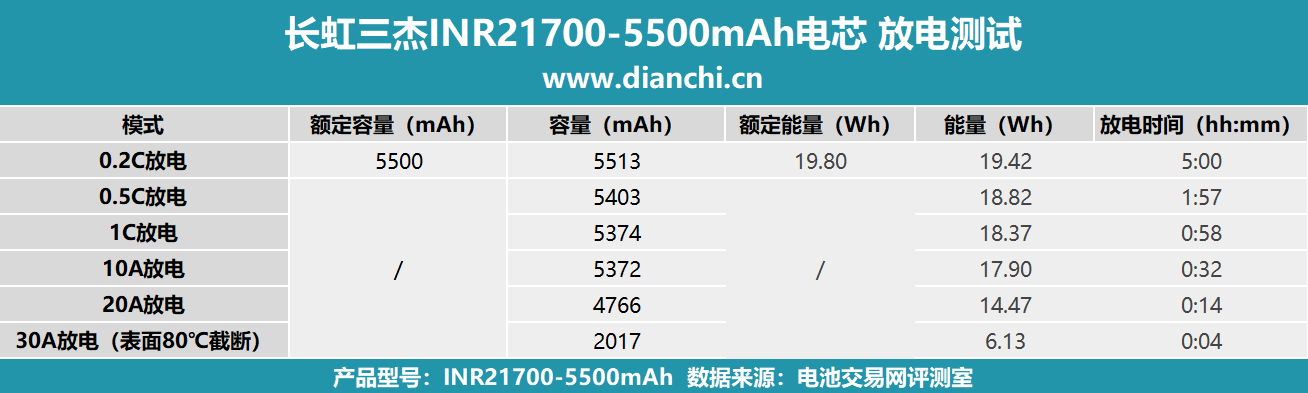

将测试数据汇总成表格，可以看出电芯在六种倍率下进行放电测试差距，放电时间最短的为20A放电，放电时间约为14分钟。放电时间最长的为0.2C放电，放电时间约为5小时。

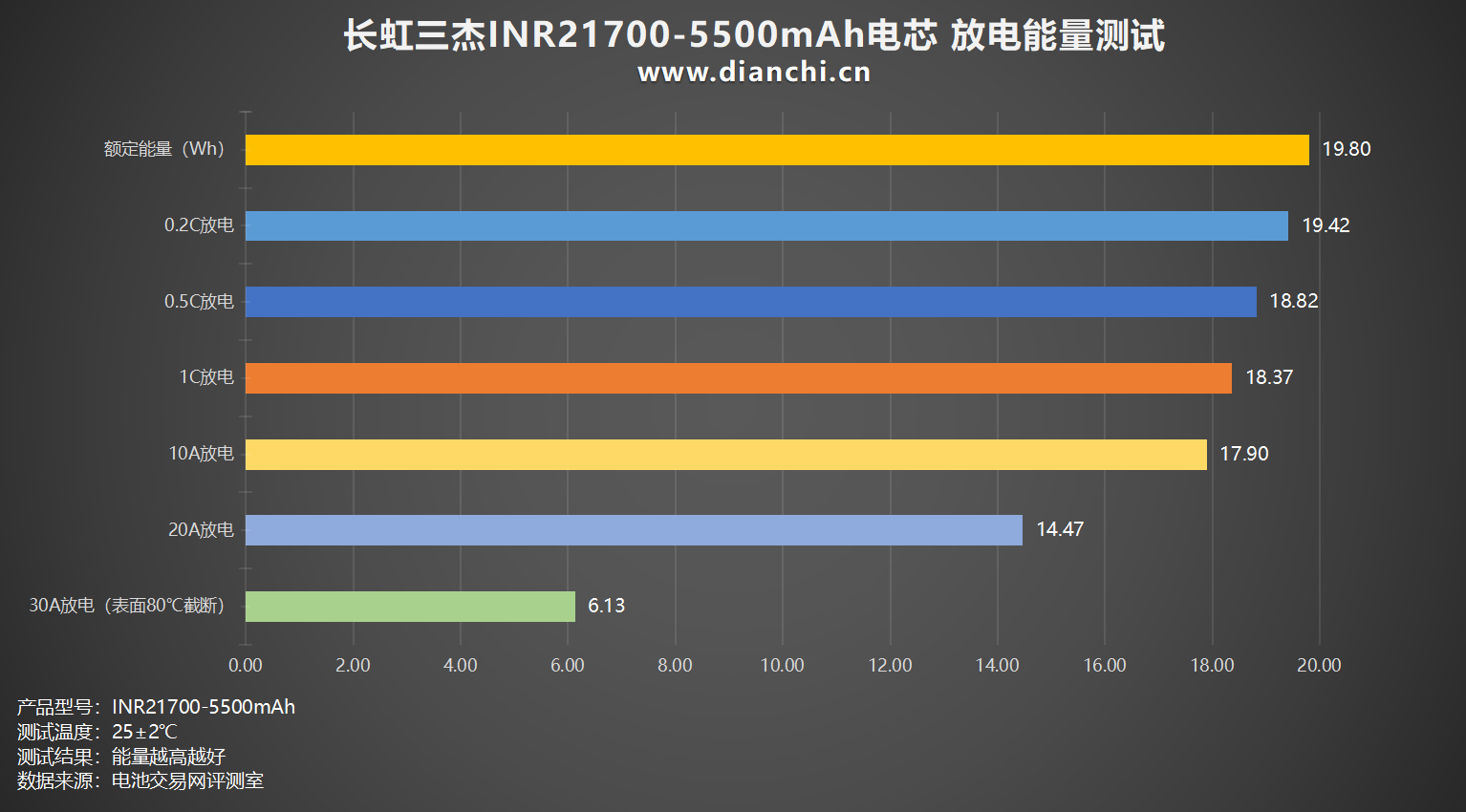

将测试数据汇总成柱状图，放电测试中整体放电能量在14.47-19.42Wh之间；其中放电能量最高的是0.2C放电档位，放电能量达到19.42Wh；放电能量最低的是20A放电，放电能量为14.47Wh。

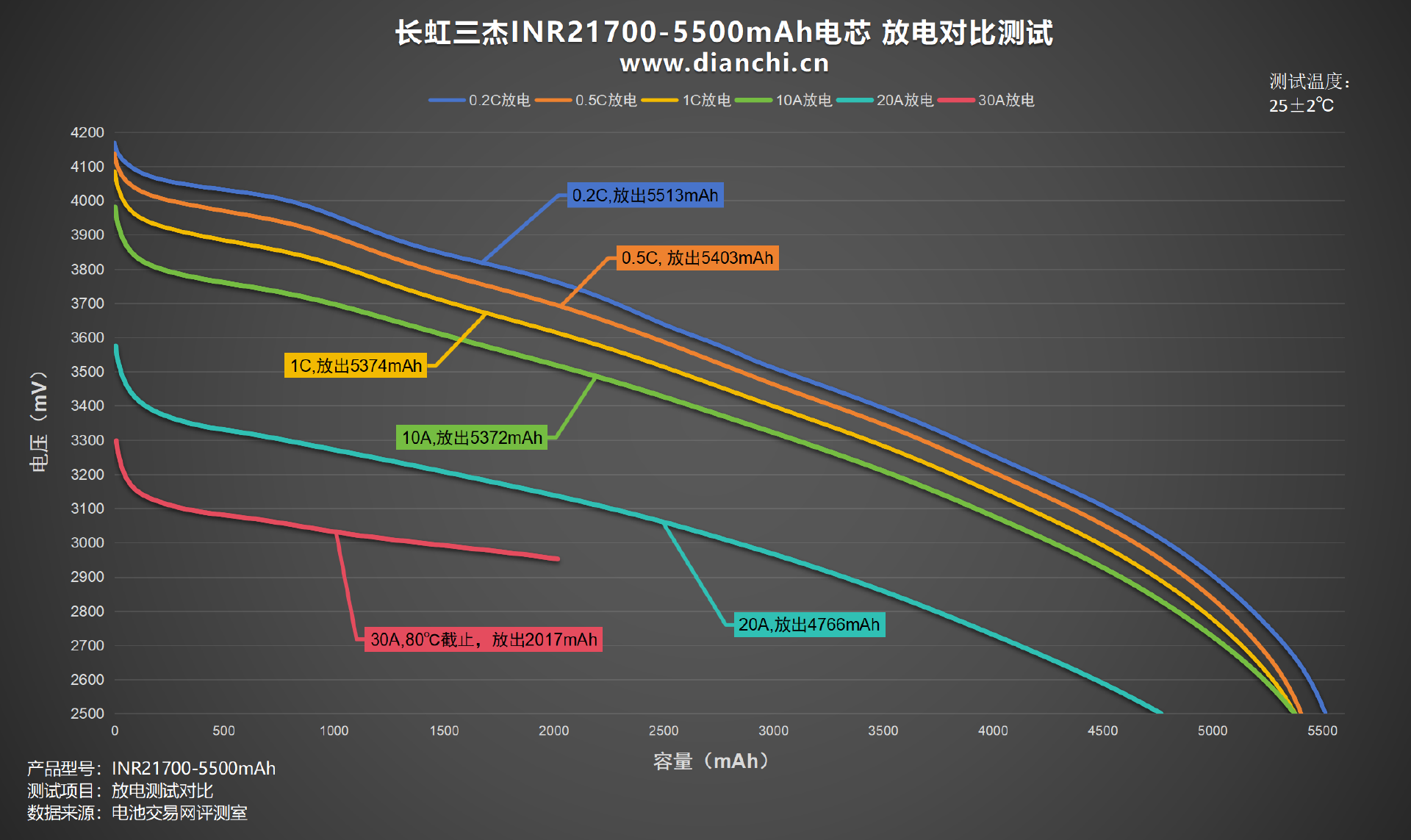

再来看看各档位放出的容量差异，将数据绘制出曲线图，可以看到 0.2C放电档位放出容量5513mAh，放出容量最低的是20A放电放出容量4766mAh。

内阻测试

内阻测试部分，电池交易网将使用内阻测试仪器，分别测试满电内阻与空电内阻。

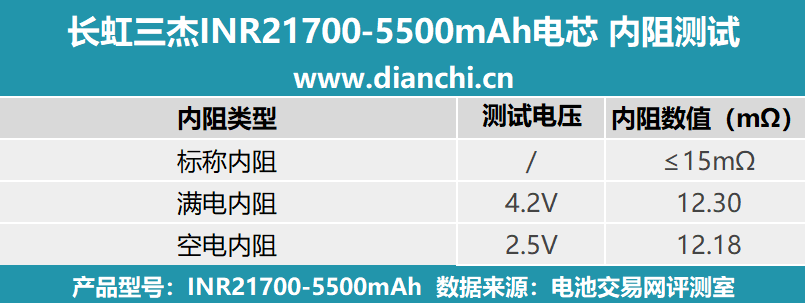

将测试数据汇总至表格，可以看到满电内阻电压为 4.2V，空电内阻电压则为 2.5V，长虹三杰INR21700-5500mAh电芯标称内阻为≤15mΩ。

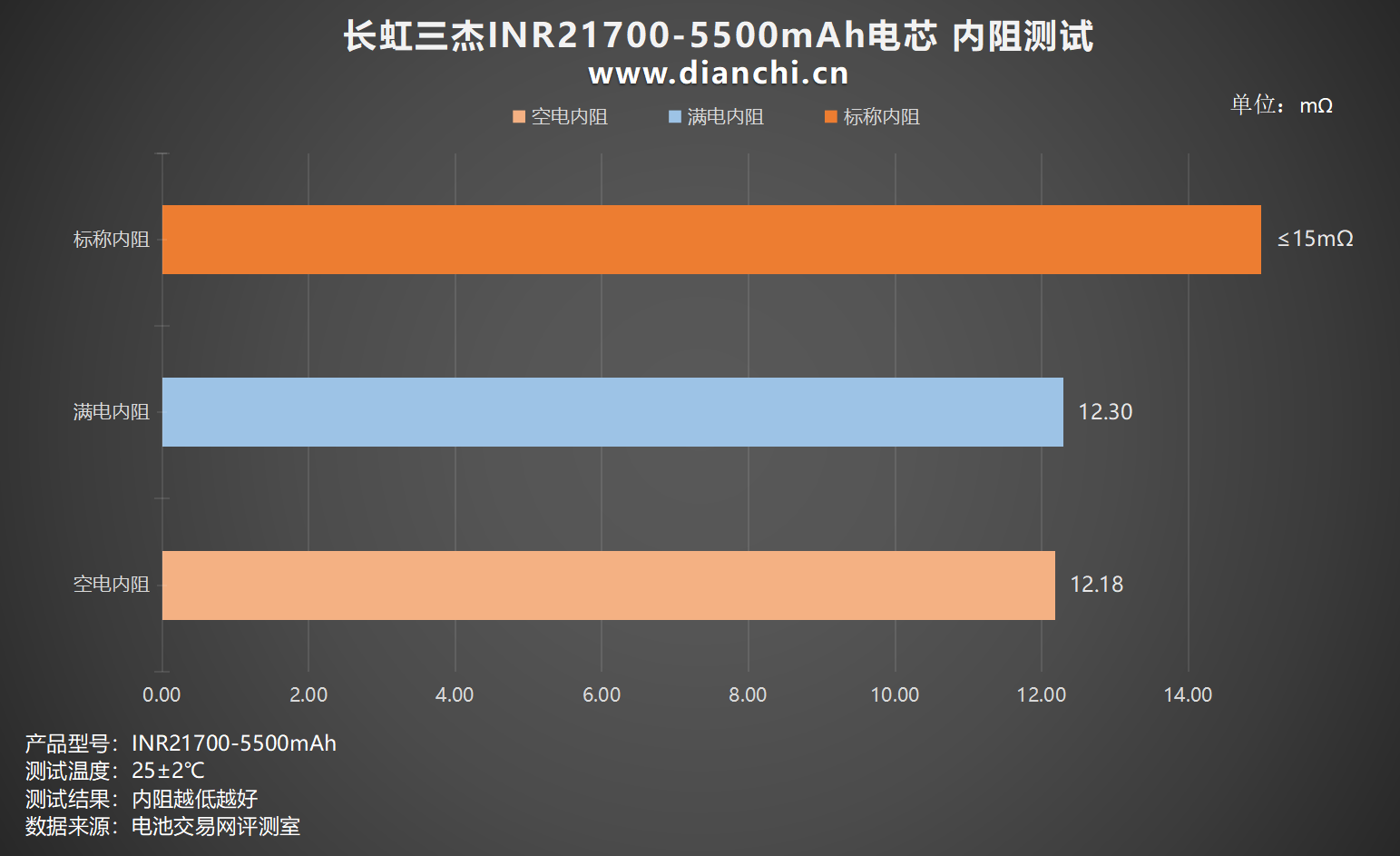

绘制出柱状图，可以看到 4.2V满电内阻为 12.3mΩ，2.5V空电内阻为 12.18mΩ，两种状态下内阻均没有超过标称数值。

温度测试

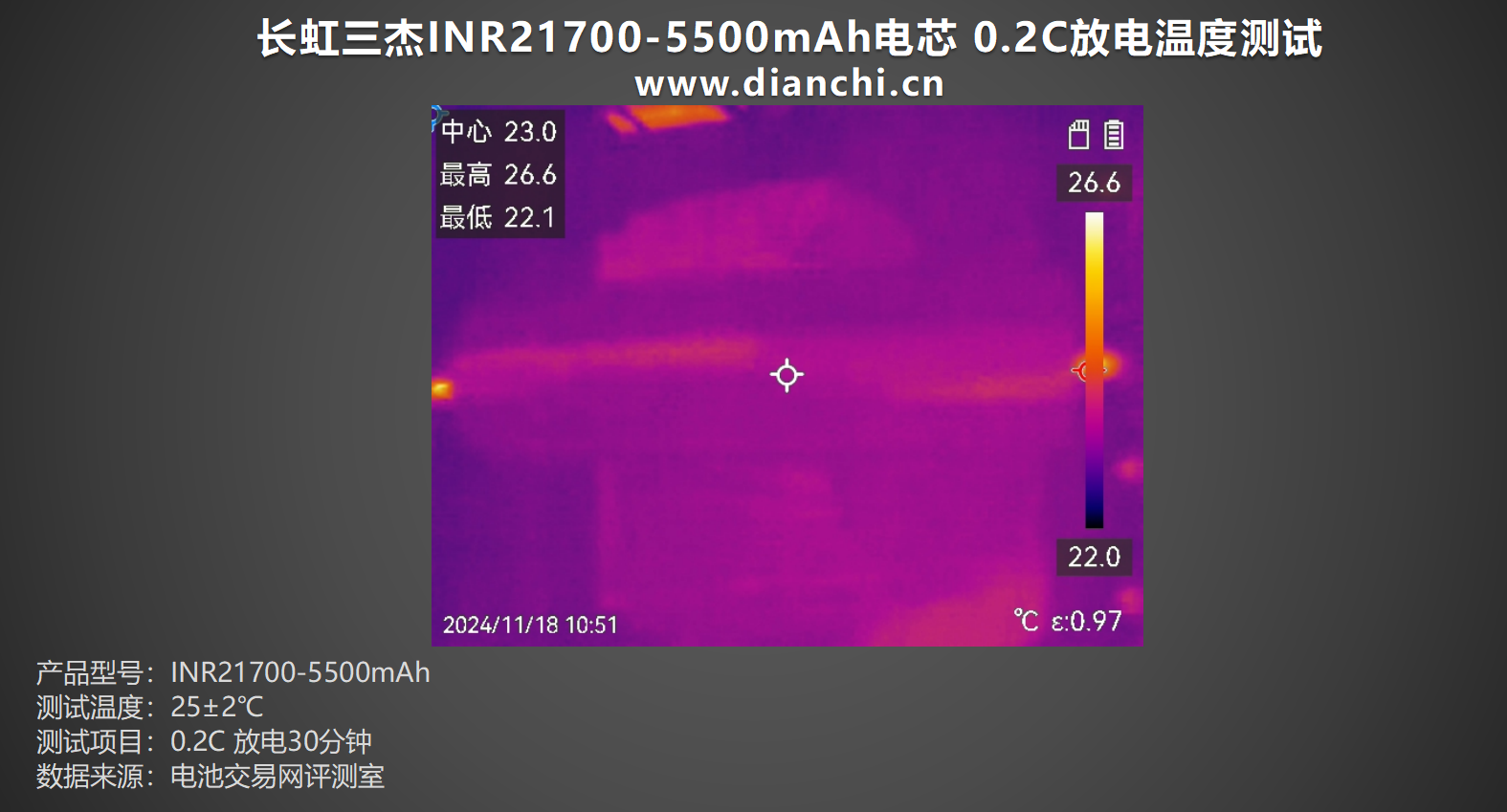

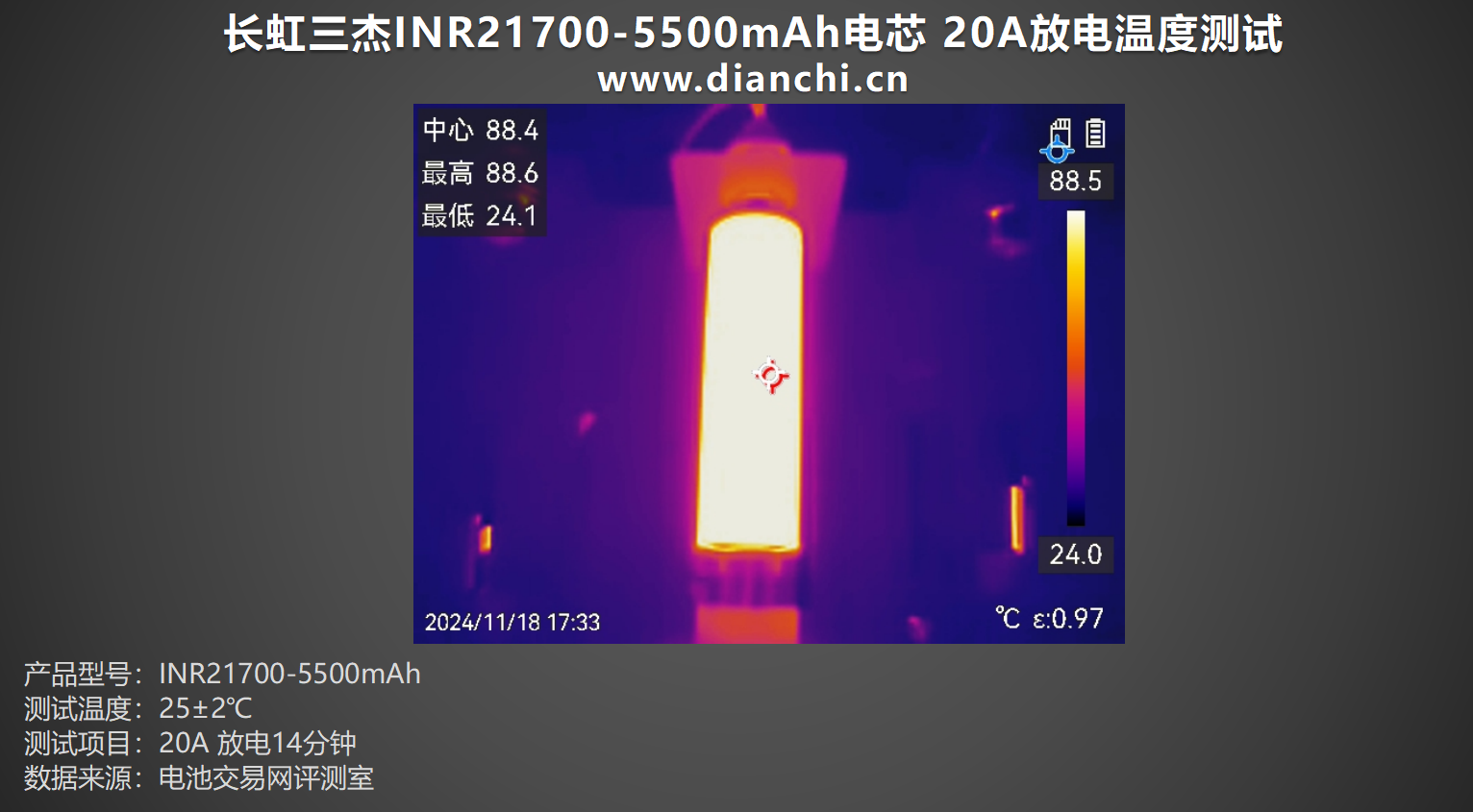

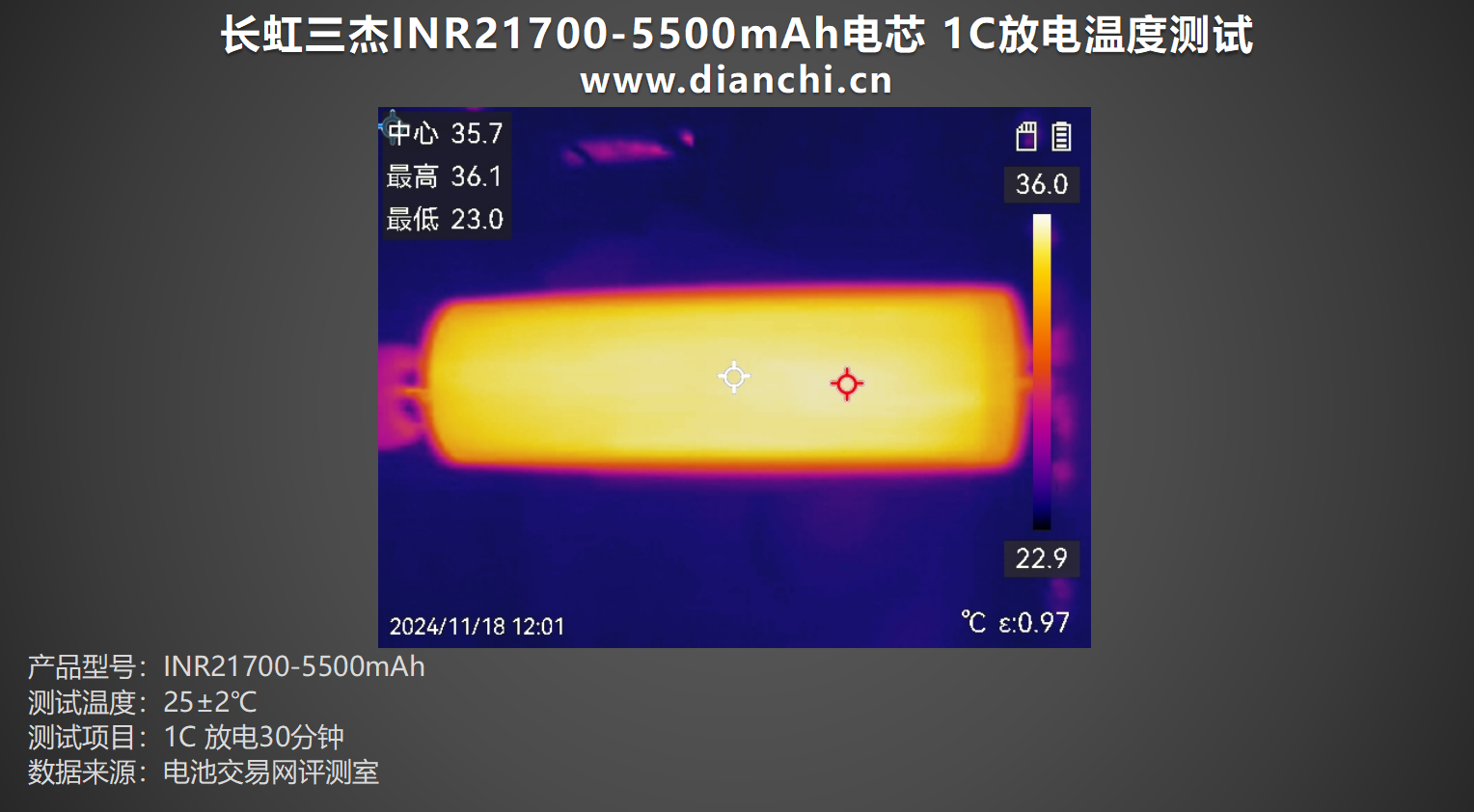

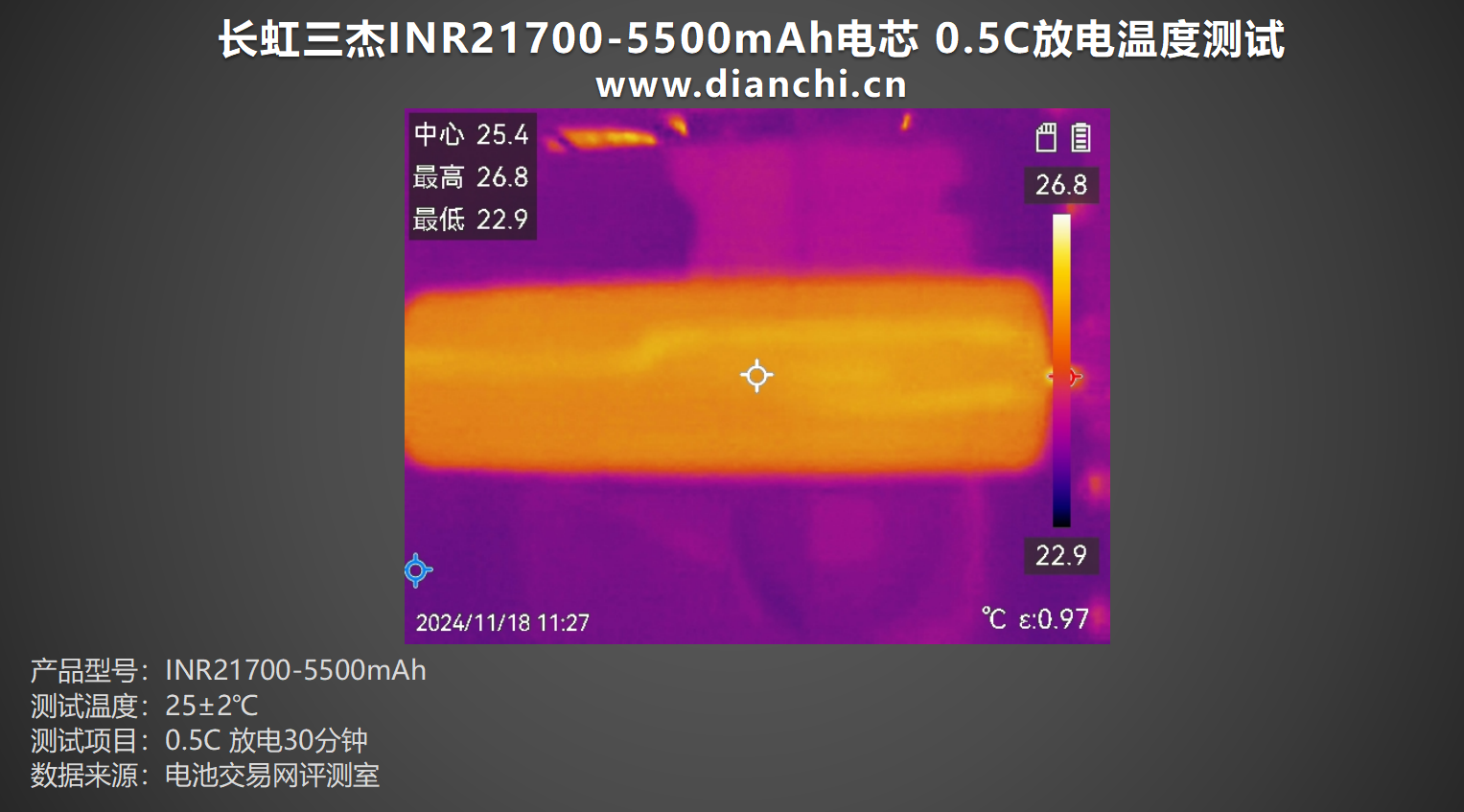

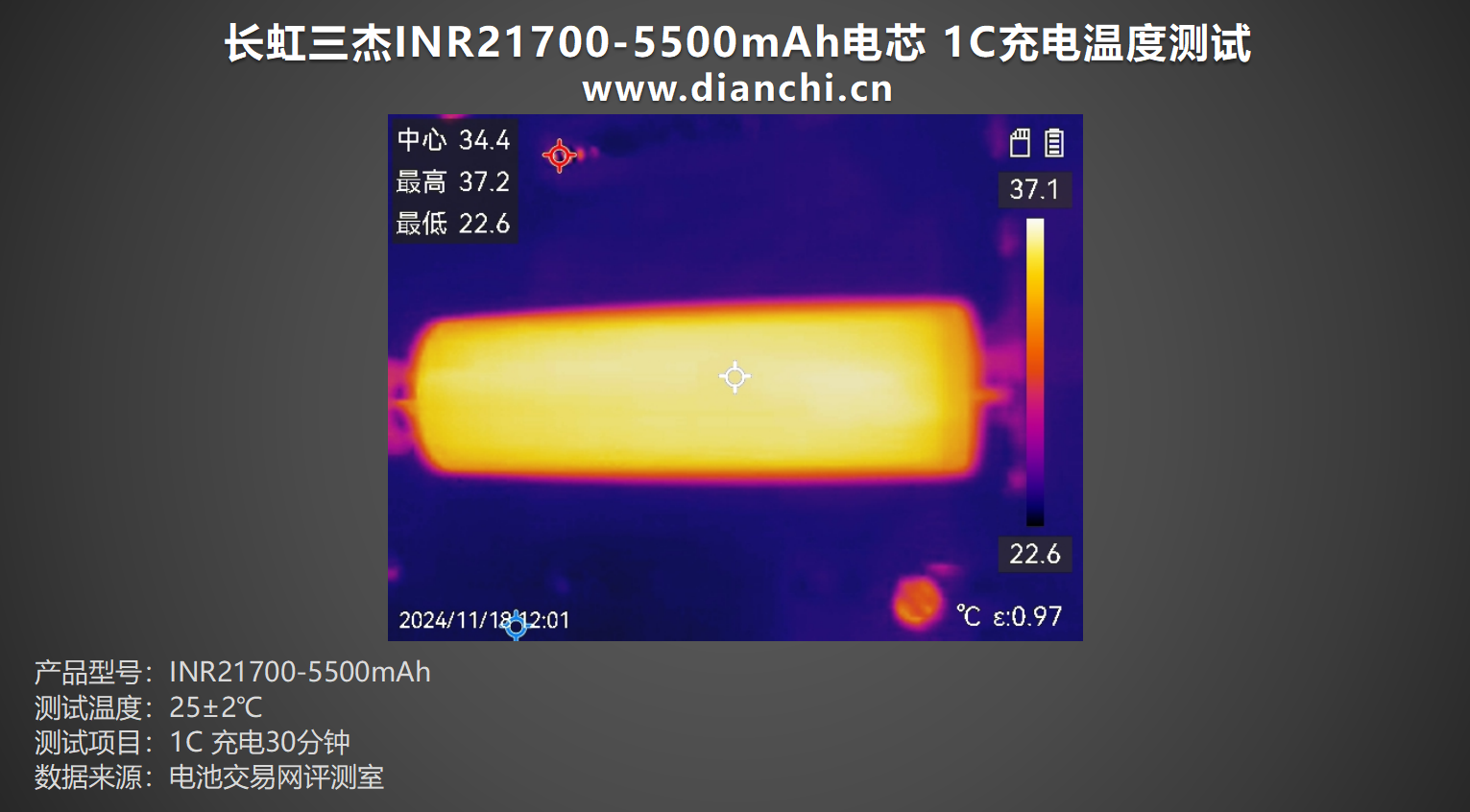

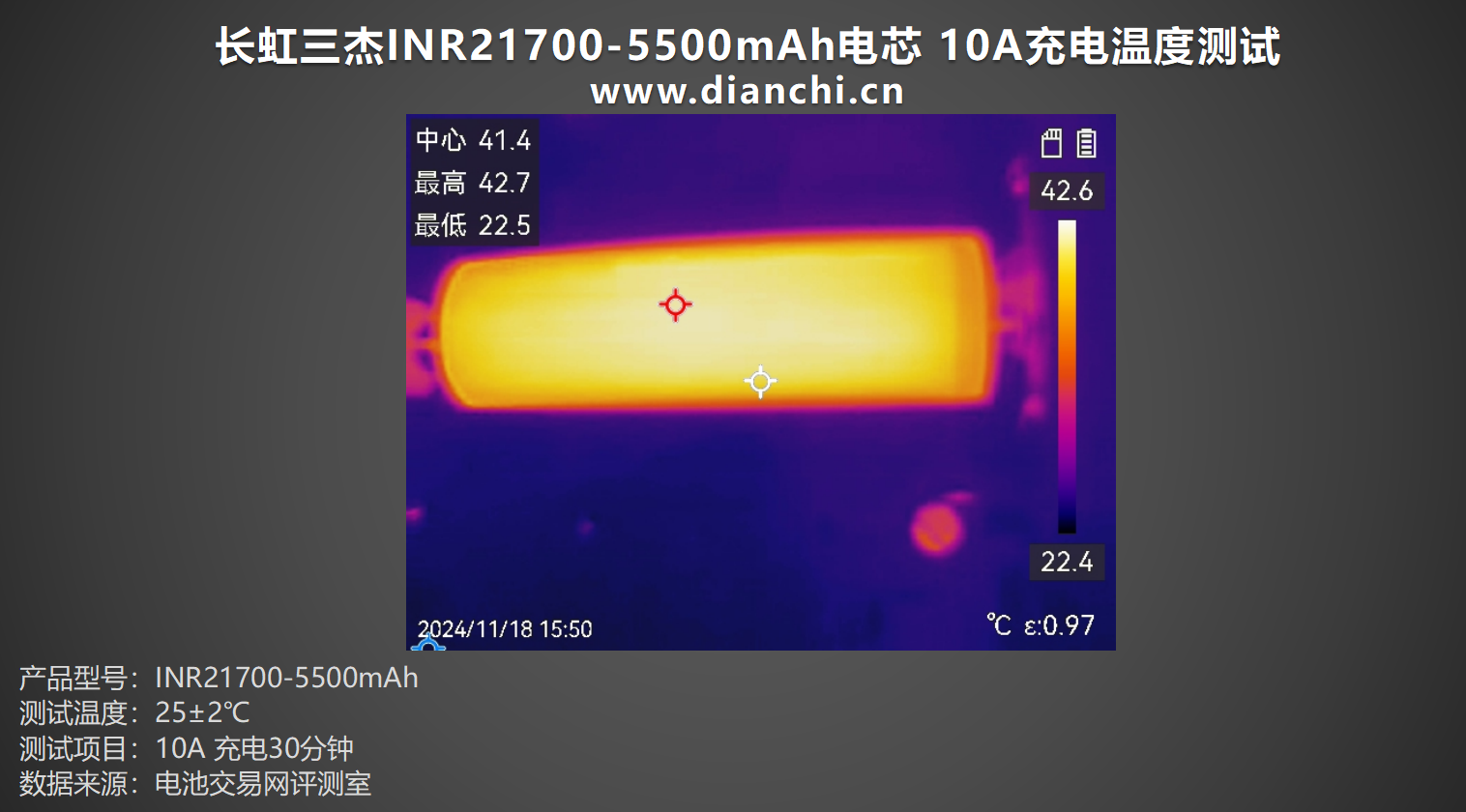

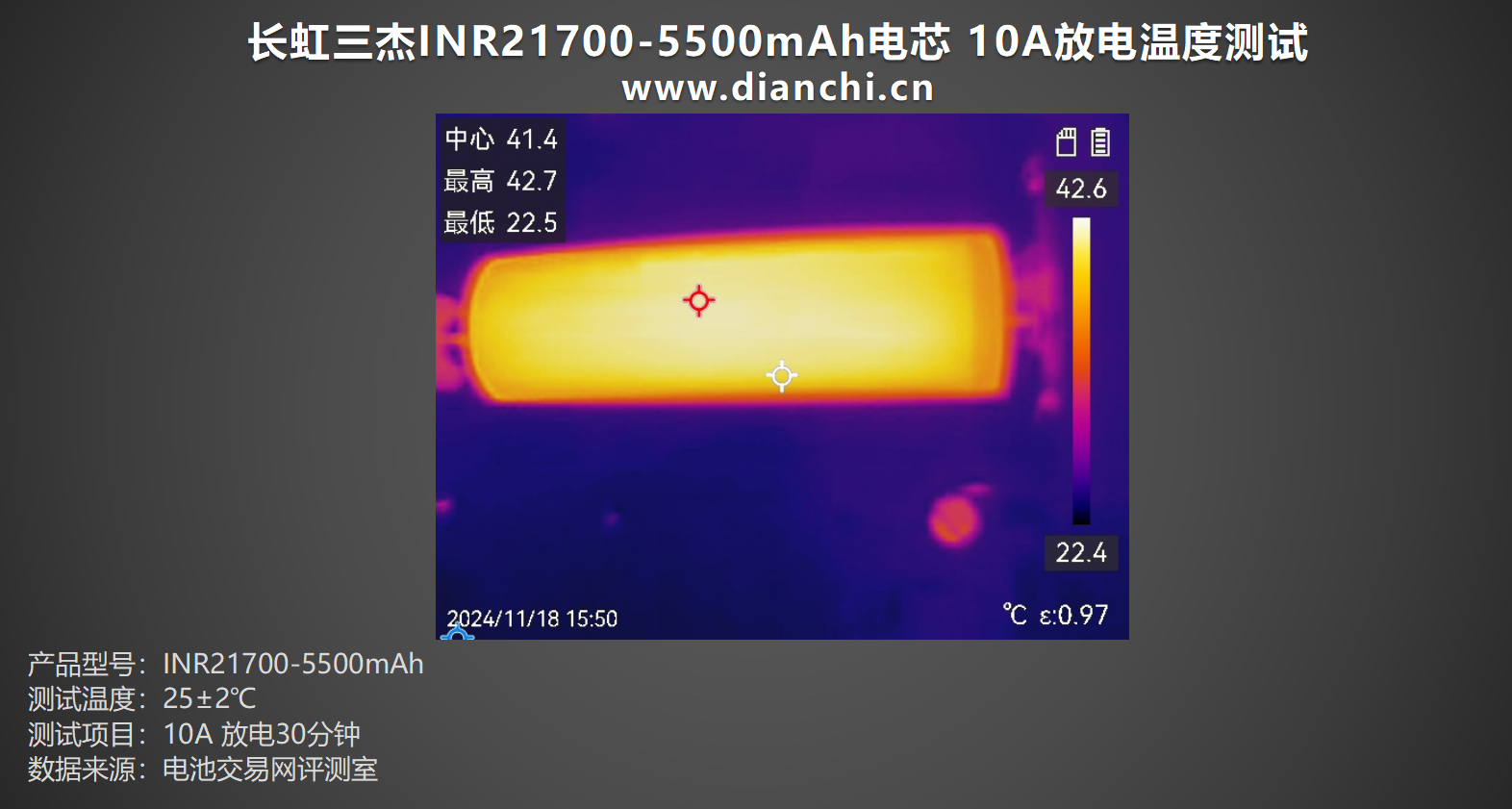

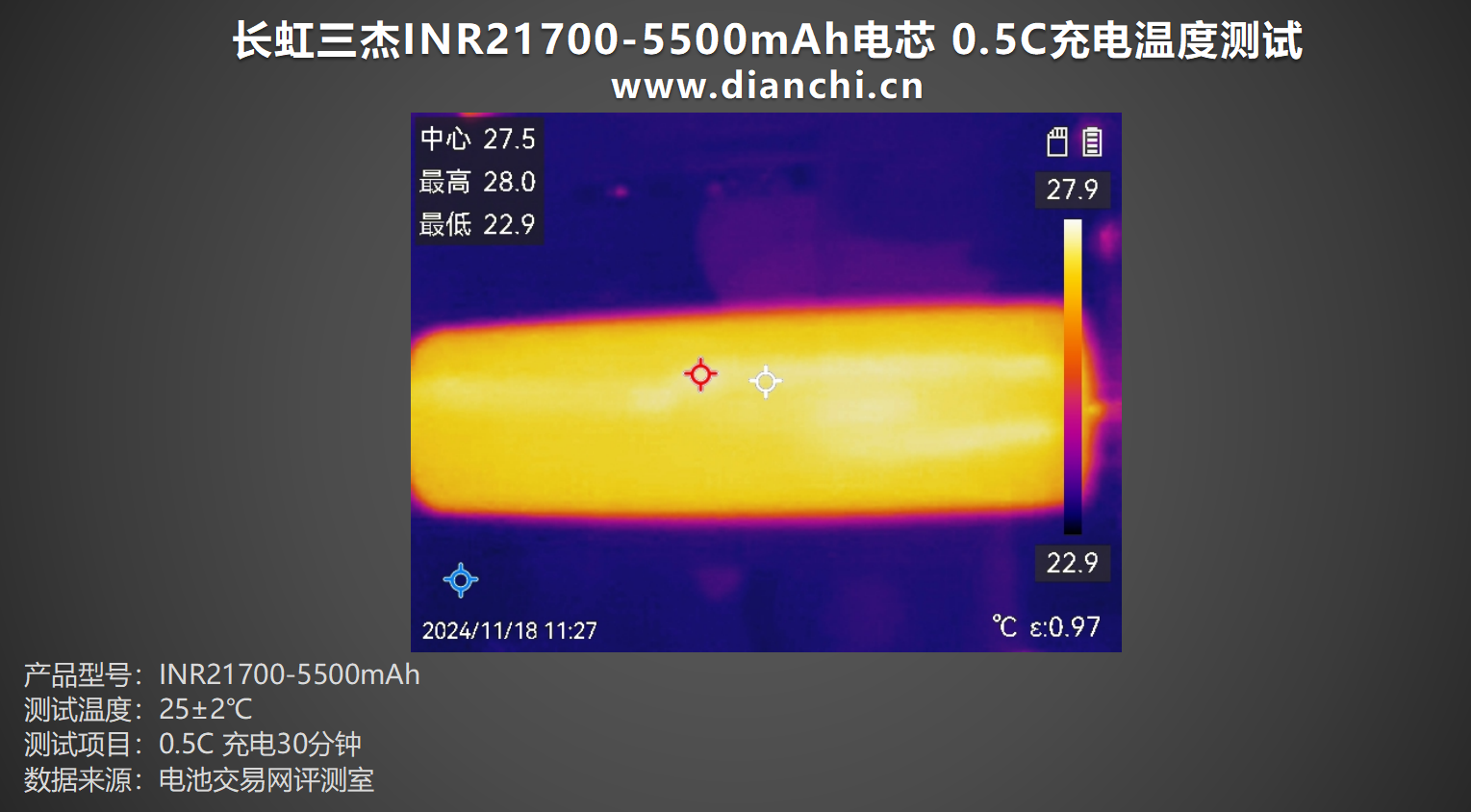

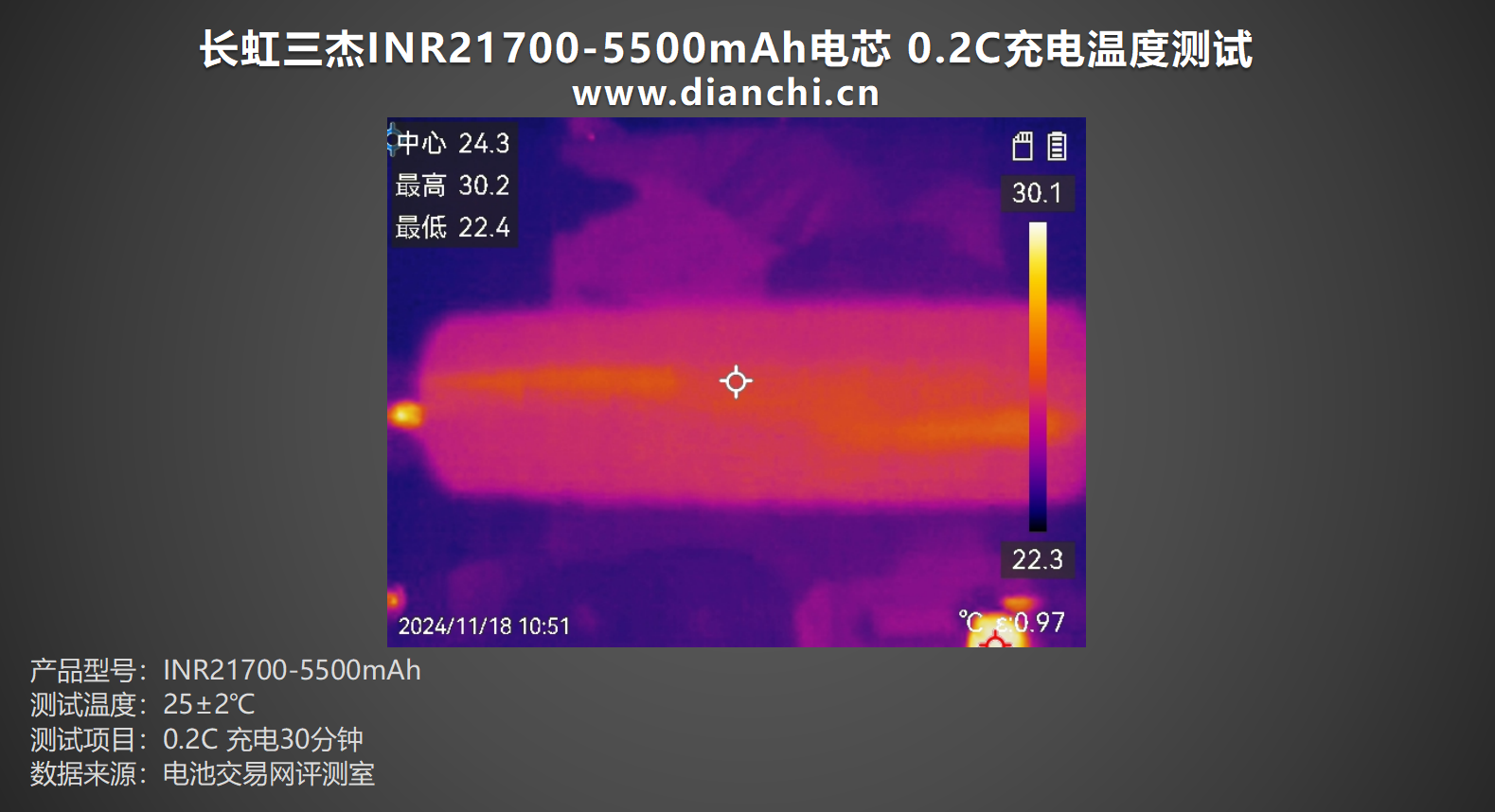

温度测试部分，电池交易网将对各个充放电倍率的温度进行测量。
