内置5块嘉尚软包电芯，乔威50000mAh 65W数显快充移动电源拆解

前言

大容量移动电源和大功率快充始终搭不上边，要么容量大，快充只有18W，自身充满要消耗很久时间。要么是具有65W快充，但容量只有20000mAh，为笔记本电脑充电只能维持一个小时。充电时间长和使用时间短，极大制约了大容量移动电源的发展。

为解决以上困扰，乔威电源推出了一款50000mAh的大容量移动电源，内部采用聚合物电芯，体积小巧，并支持双向65W快充，可满足笔记本的供电需求，同时自身充电速度也很快。这款移动电源还带有照明灯，夜间使用更加实用。下面充电头网就带来这款移动电源的拆解，一起看看内部的设计。

乔威50000mAh数显快充移动电源开箱

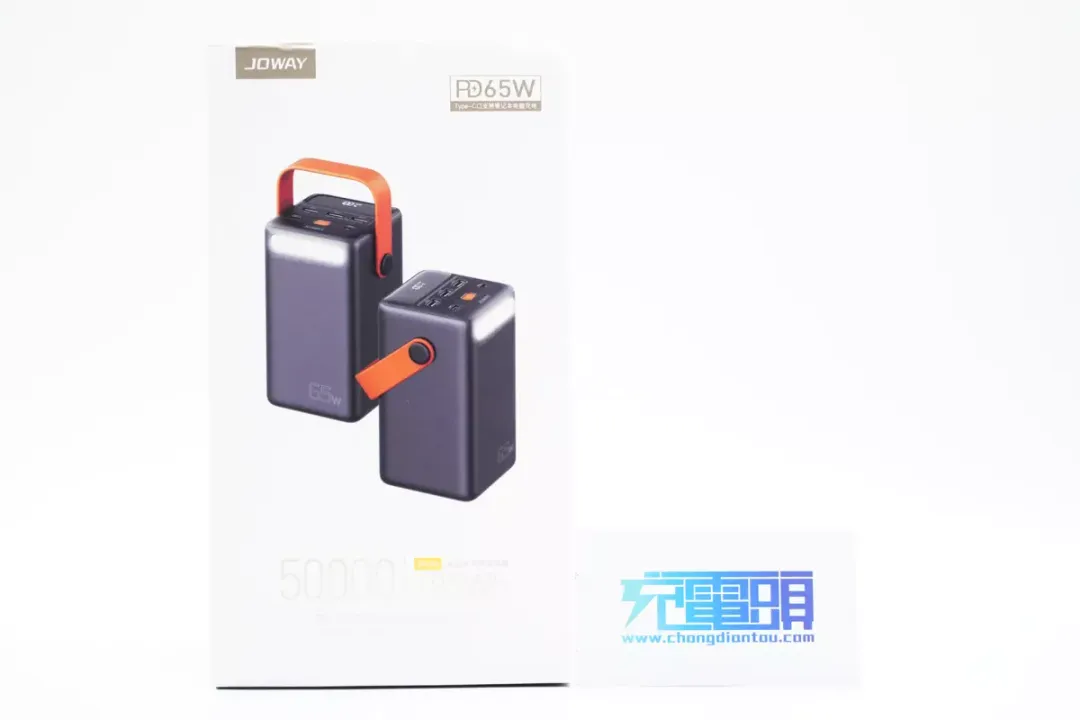

包装盒正面印有JOWAY品牌、PD65W、50000mAh以及产品外观和名称。

背面印有产品给无人机、笔记本充电场景图以及详细参数信息。

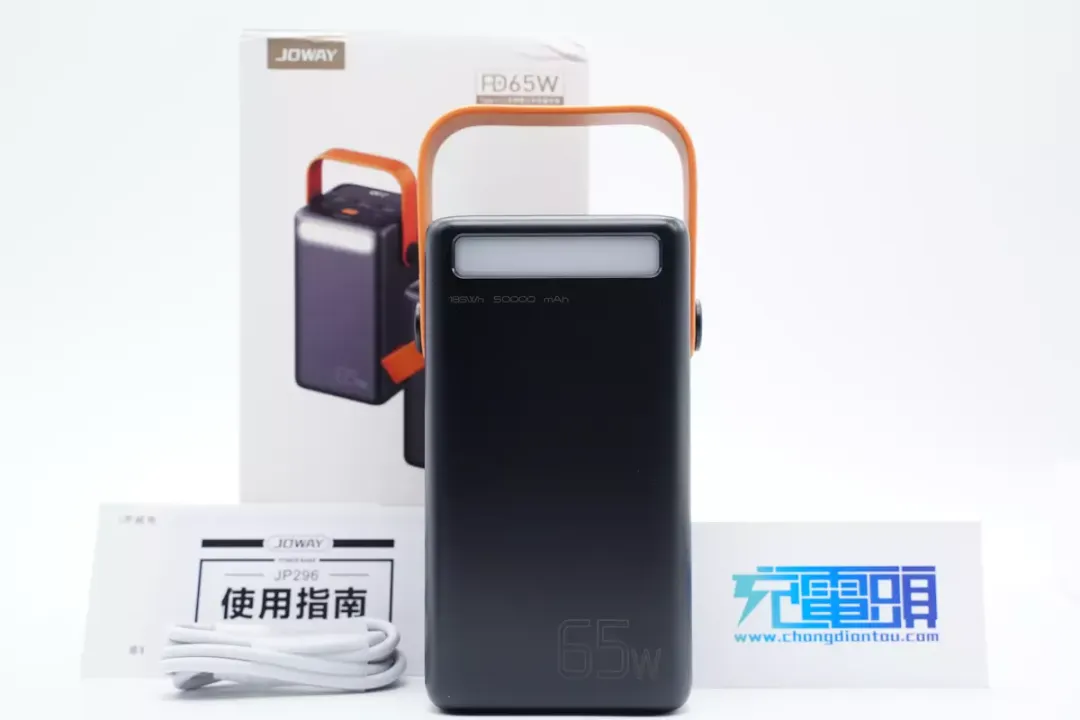

包装内含移动电源、数据线和使用指南。

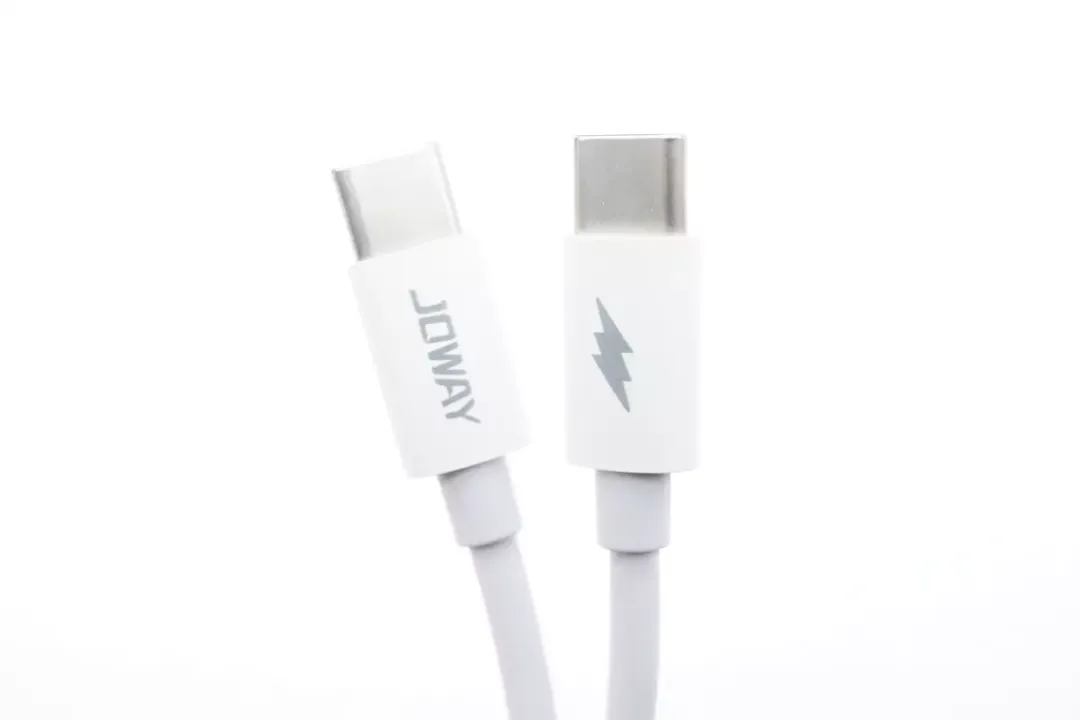

附带数据线是白色C to C线，线头塑料外壳表面亮面处理，正背面均印有JOWAY品牌和闪电标识。

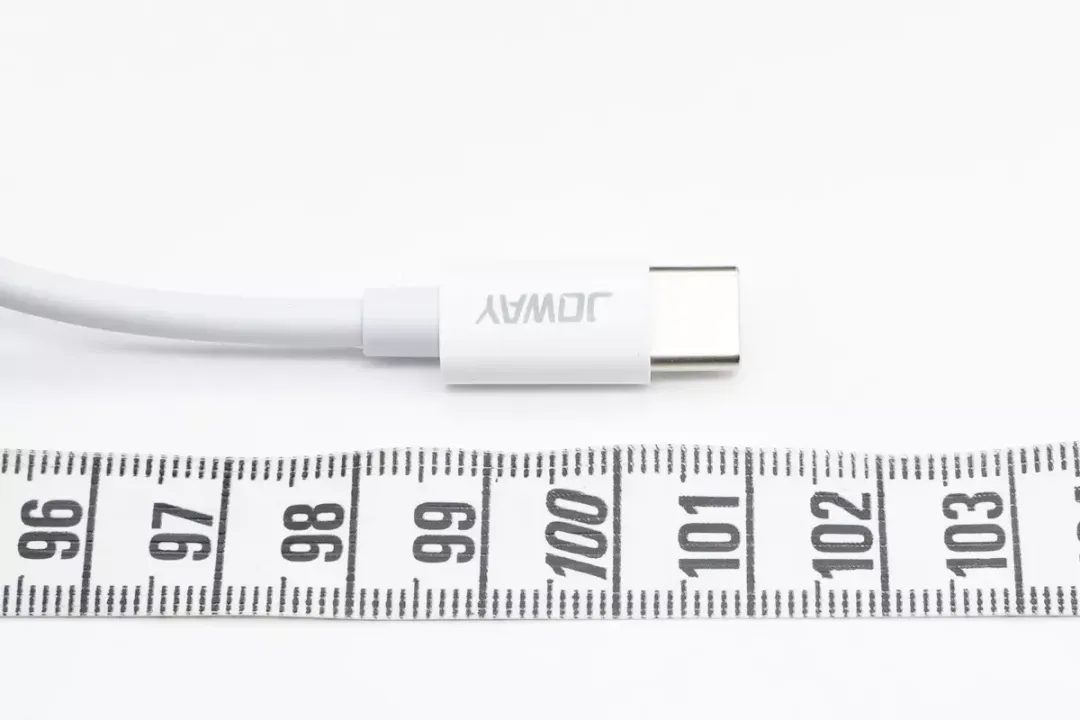

测得数据线长度约为101cm。

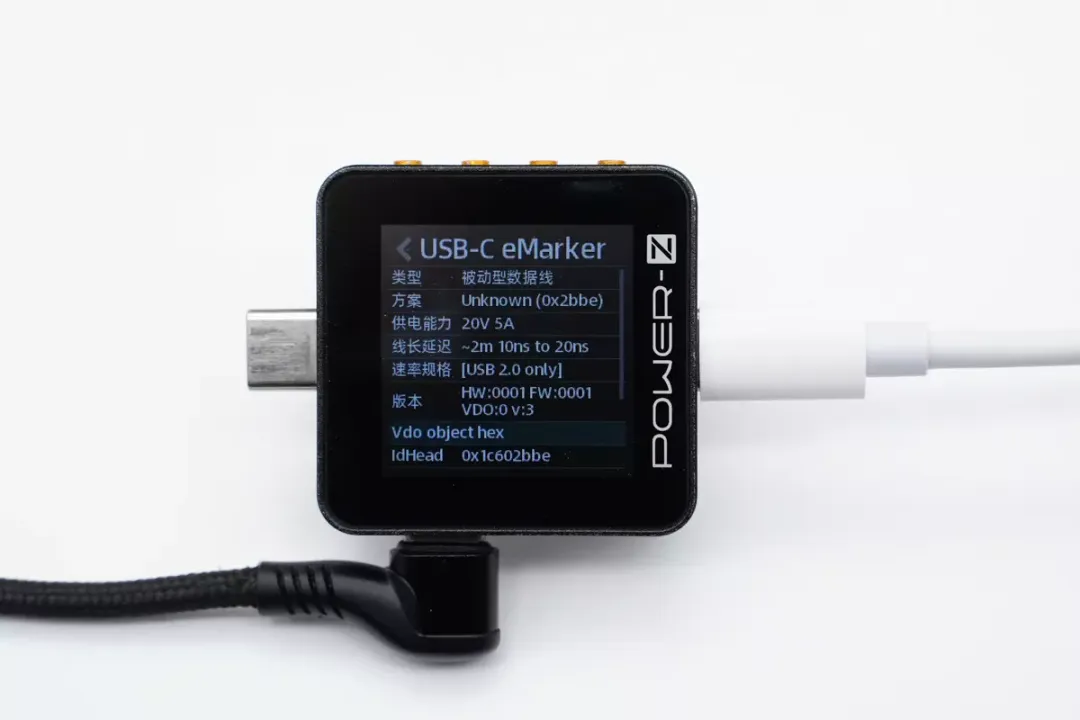

使用ChargerLAB POWER-Z KM002C测得线缆内置了 E-Marker 芯片，电力传输能力为20V5A，支持100W快充。

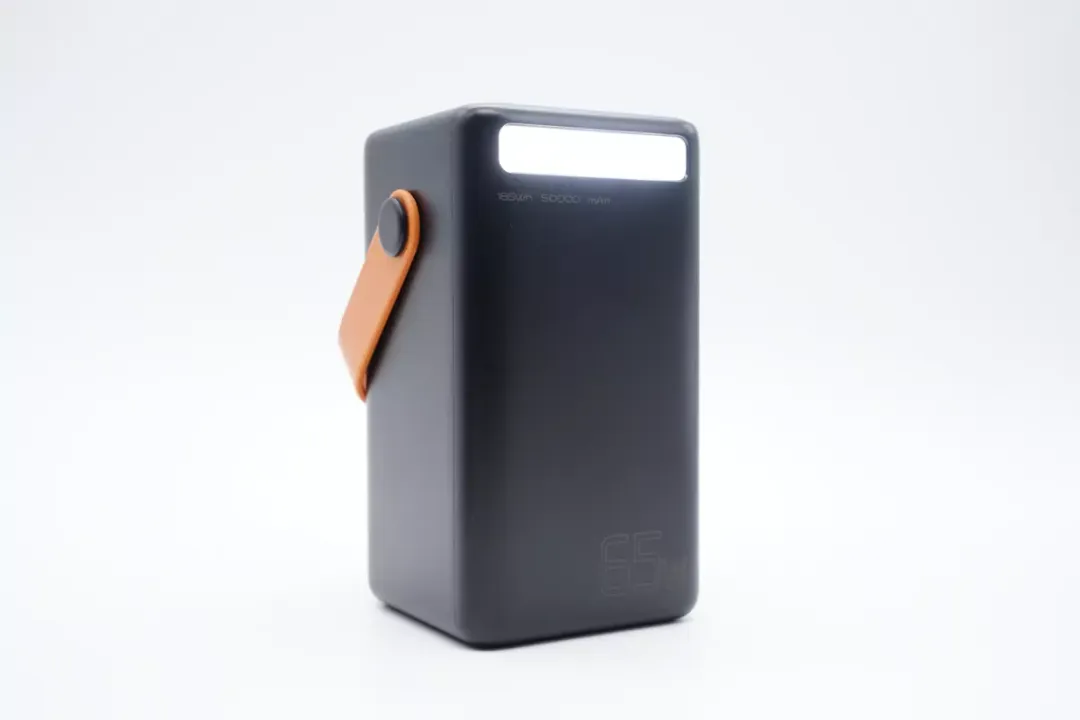

移动电源采用方柱造型设计，全身采用PC阻燃材质塑料外壳，表面磨砂处理，腰身各面之间过渡圆润。机身正面上方还设有照明灯，方便夜间使用。

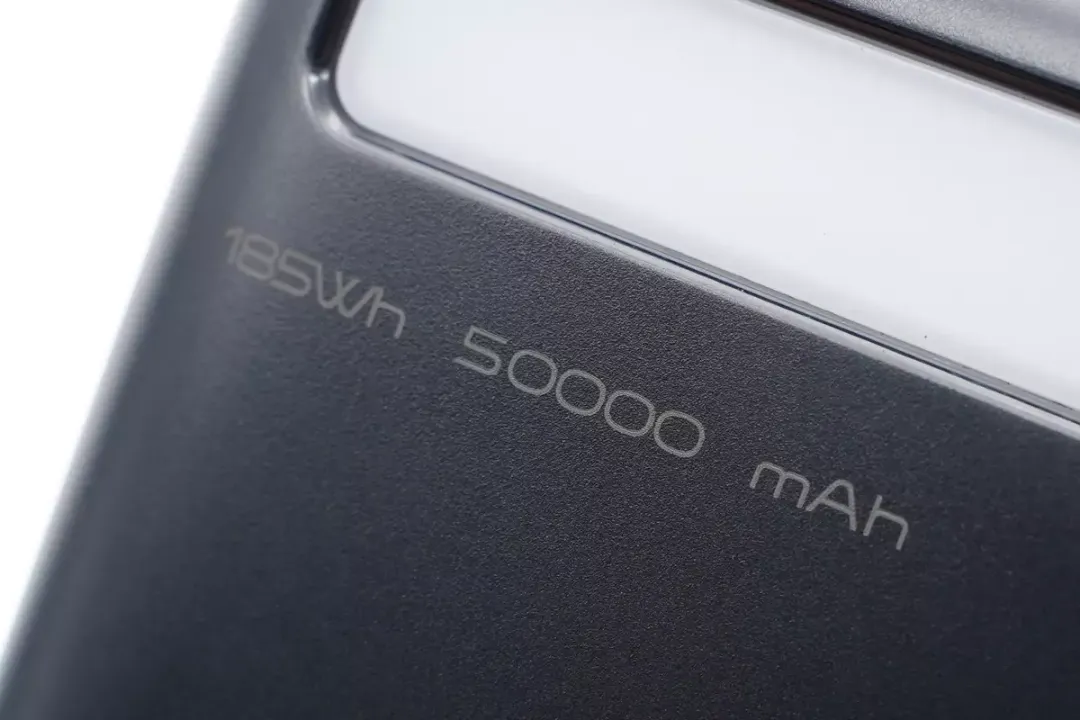

照明灯下方印有移动电源容量参数。

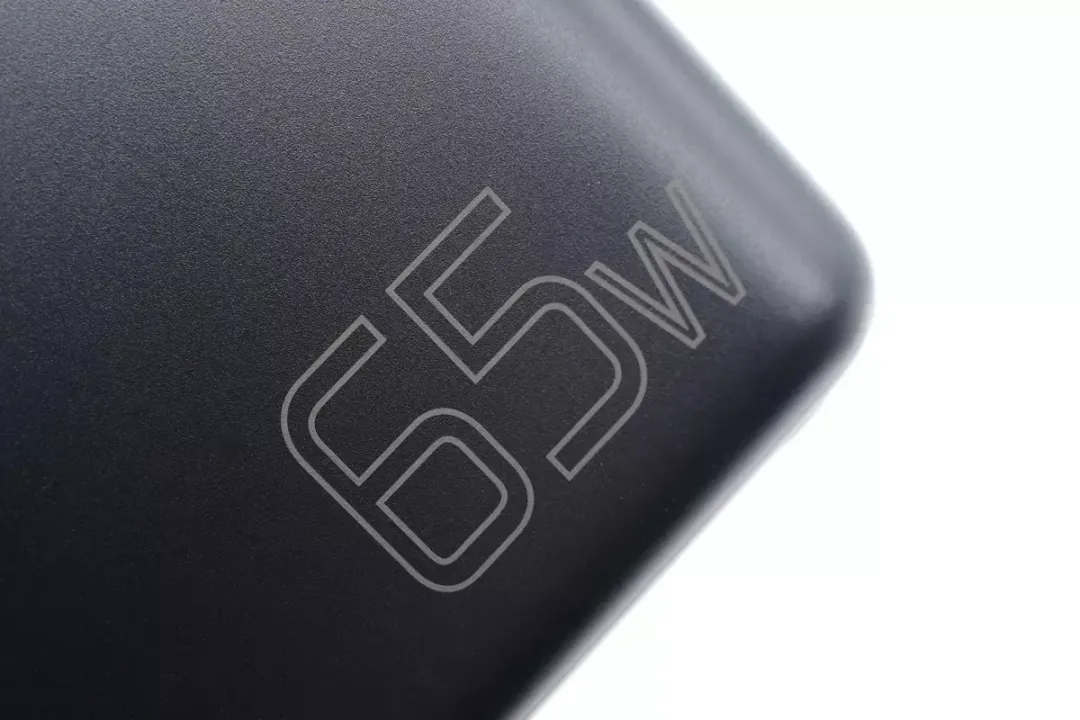

下方还有65W输出功率参数。

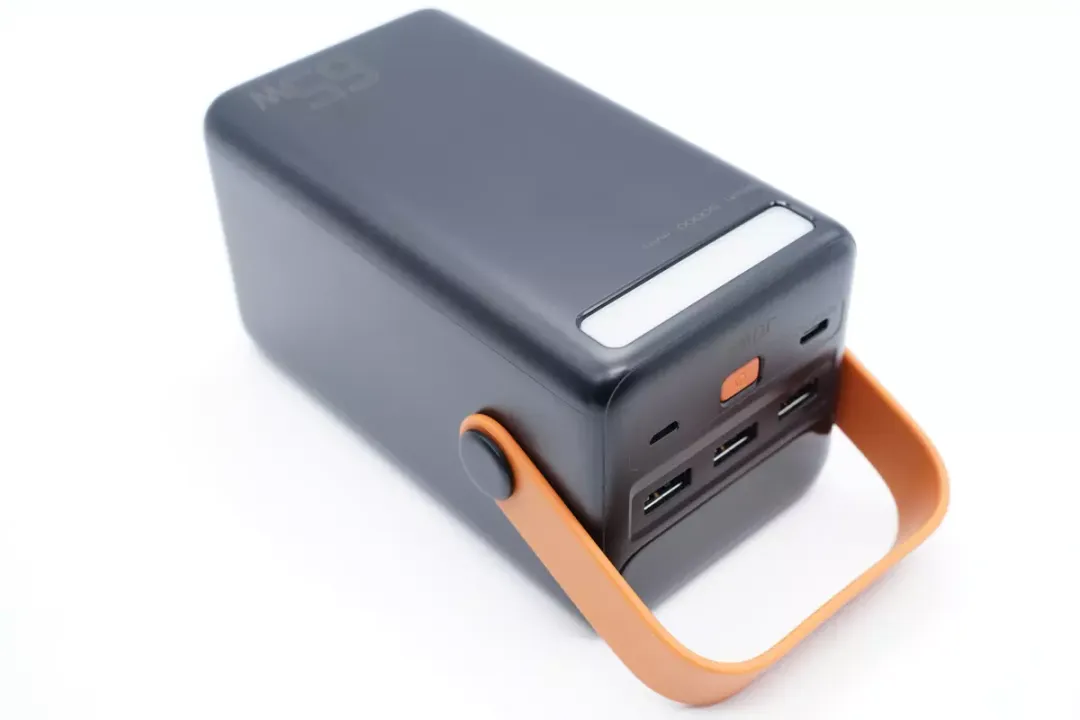

此外还带有提手设计，方便携带。

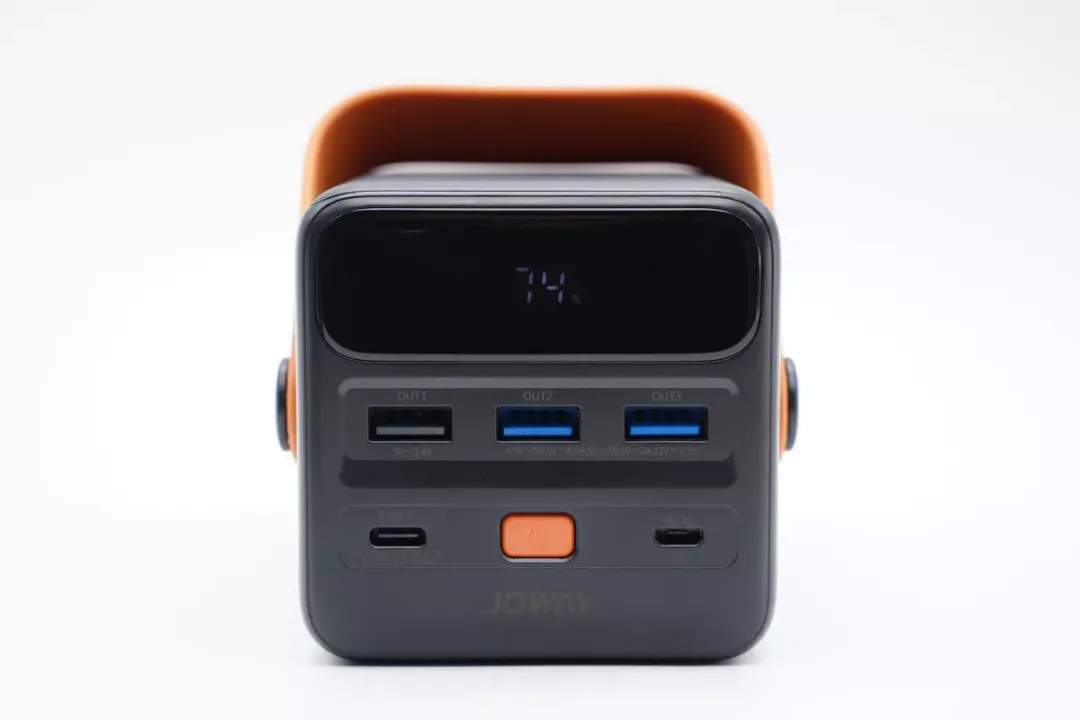

顶部设有电源键、电量数显屏以及3A1C1M五个USB接口。

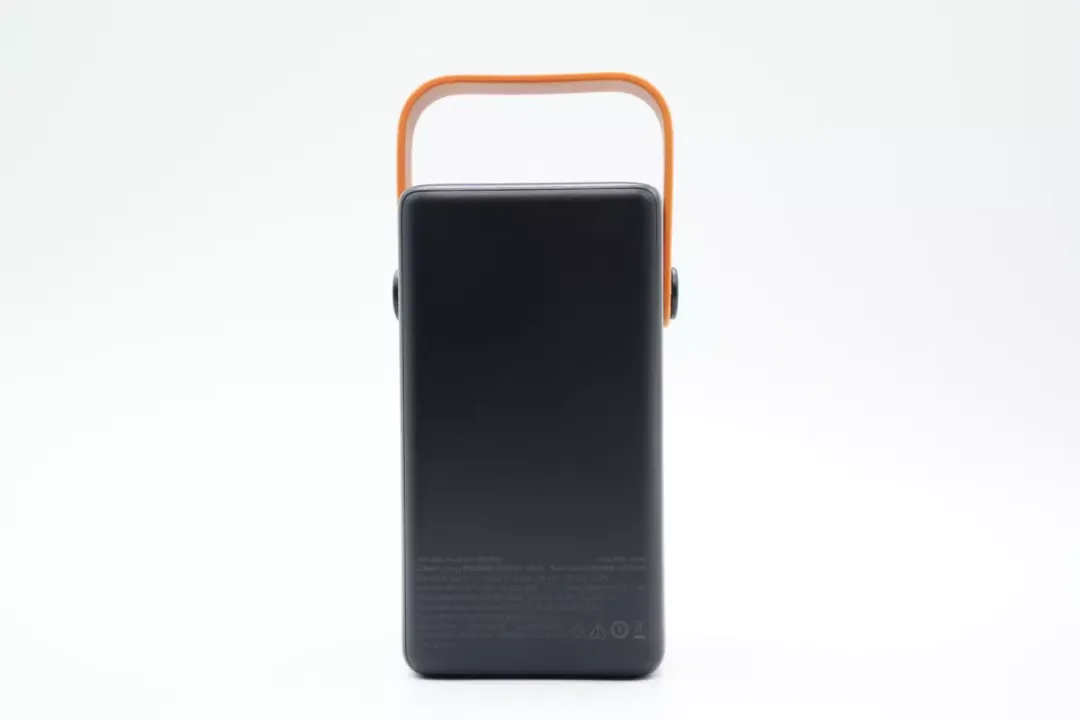

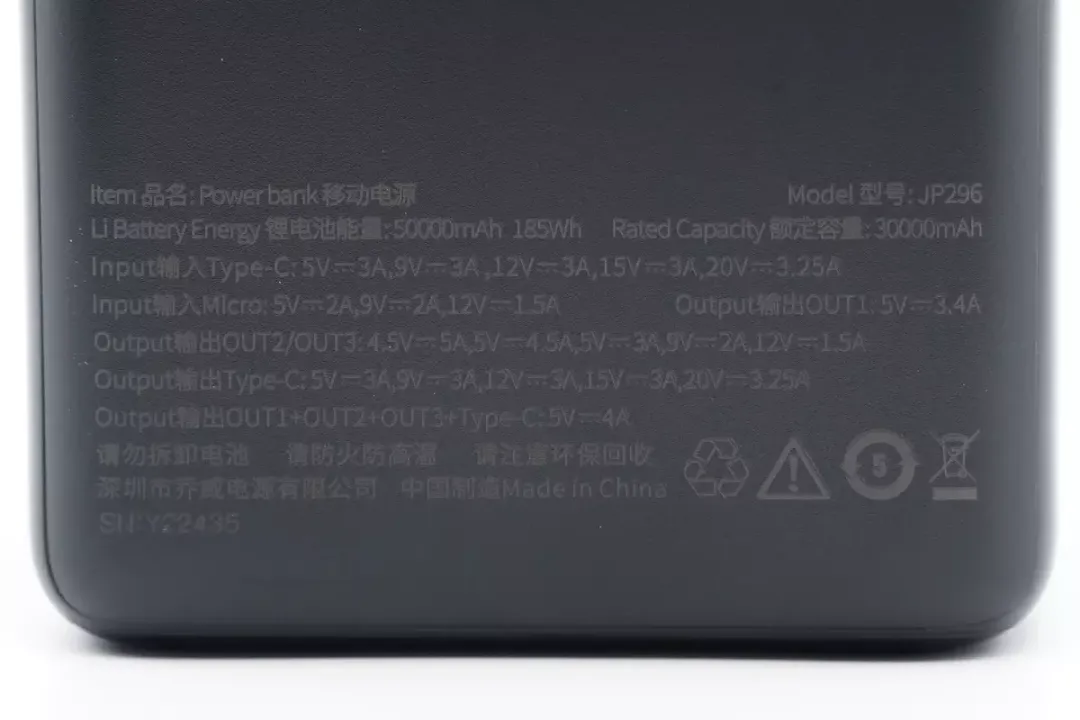

机身背面下方印有移动电源参数。

产品参数特写

型号：JP296

锂电池能量：185Wh

电池容量：50000mAh 185Wh

额定容量：30000mAh

USB-C输入：5V3A、9V3A、12V3A、15V3A、20V3.25A

Micro USB输入：5V3A、9V2A、12V1.5A

USB1输出：5V3.4A

USB2/3输出：4.5V5A、5V4.5A、9V2A、12V1.5A

USB-C输出：5V3A、9V3A、12V3A、15V3A、20V3.25A

USB1+USB2+USB3+USB-C输出：5V4A

深圳市乔威电源有限公司

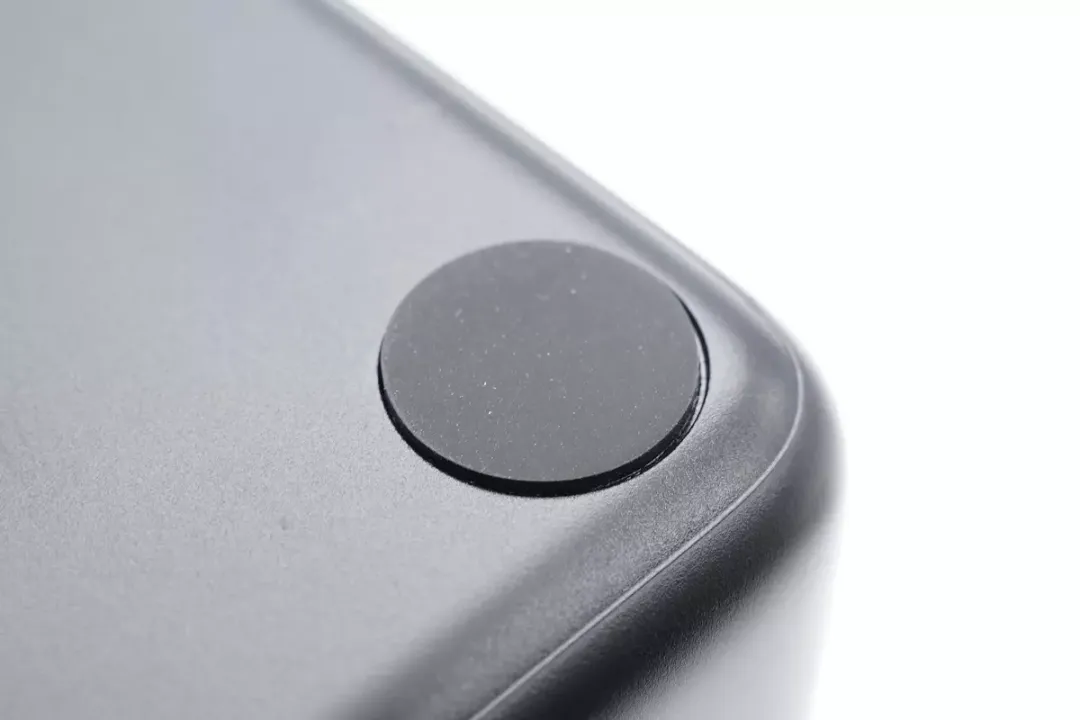

底部四端设有防滑胶垫。

测得移动电源机身高度为137.92mm。

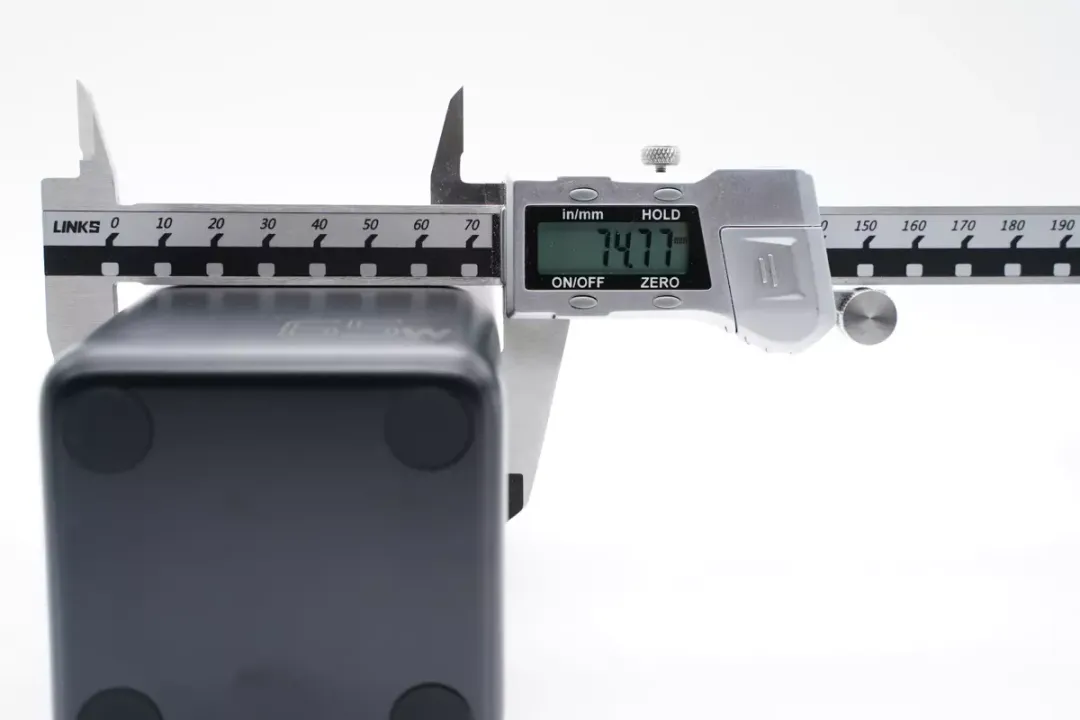

宽度为74.77mm。

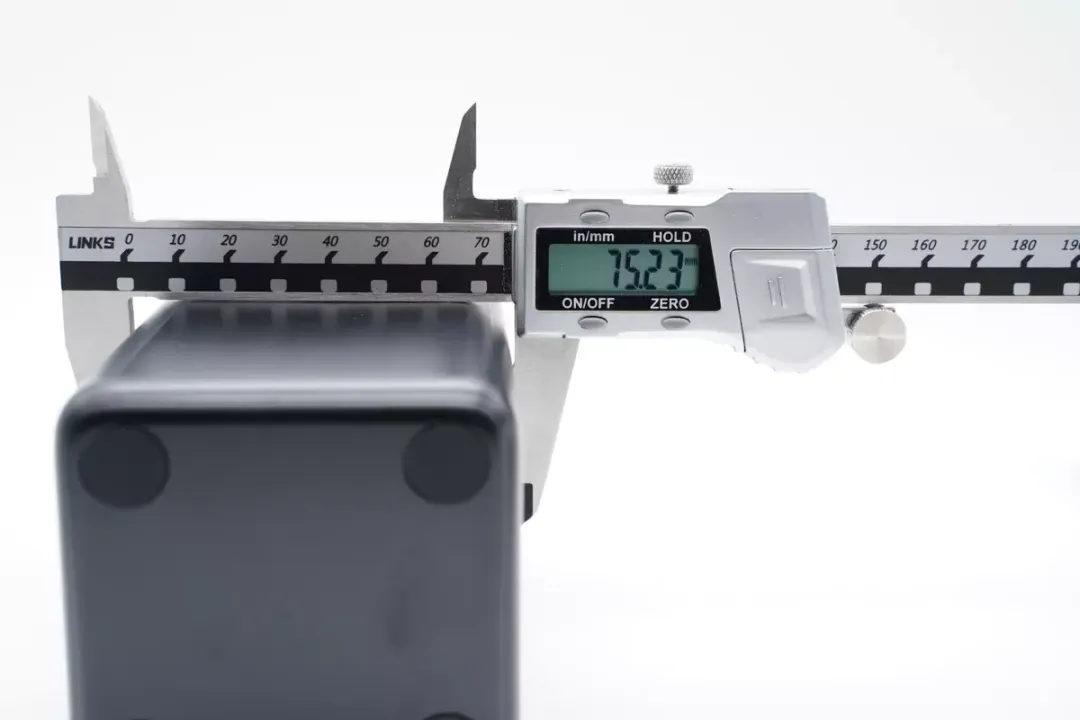

厚度为75.23mm。

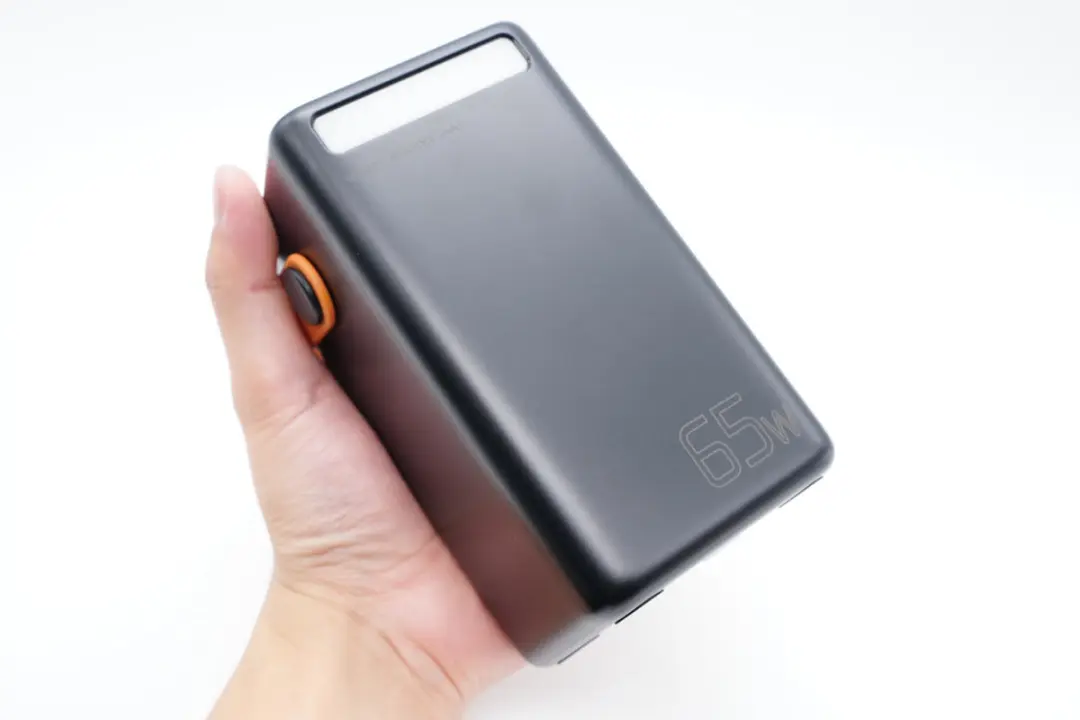

移动电源拿在手上的大小直观感受。

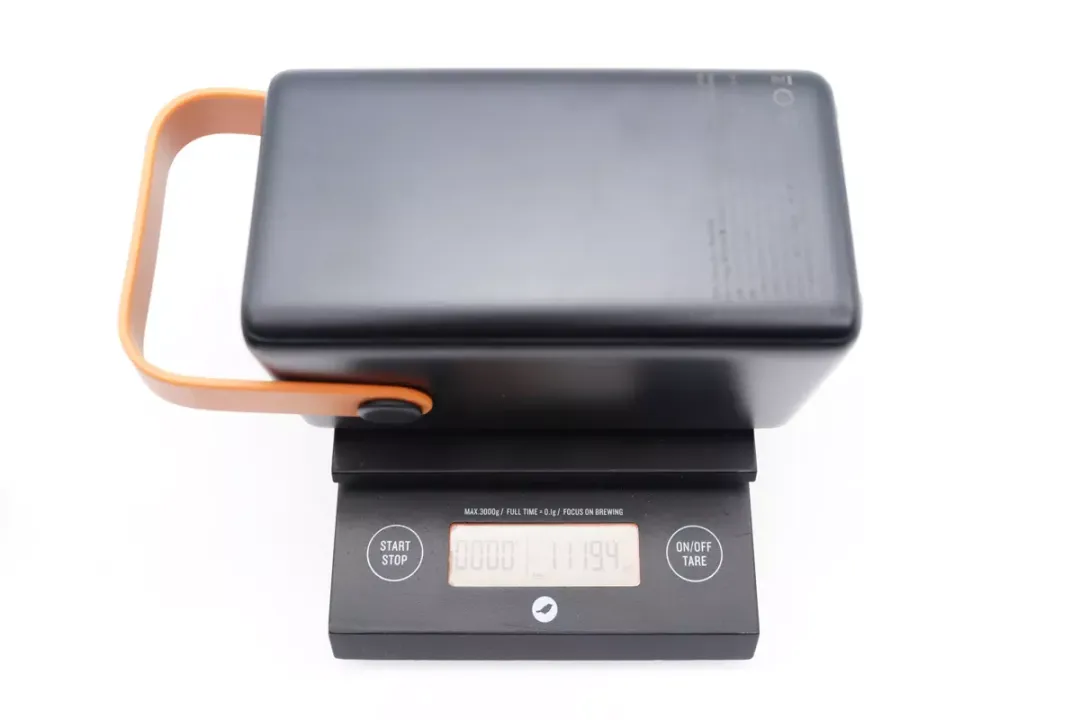

另外测得产品重量约为1119g。

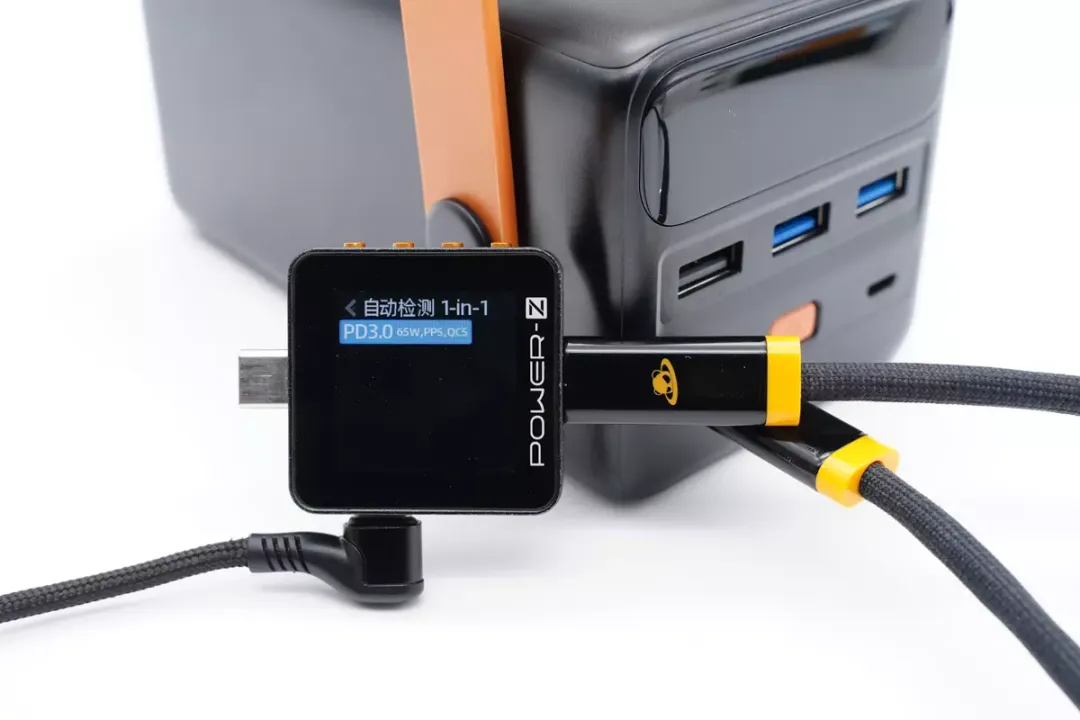

使用ChargerLAB POWER-Z KM002C测得USB-C口支持PD3.0、PPS、QC5快充协议。

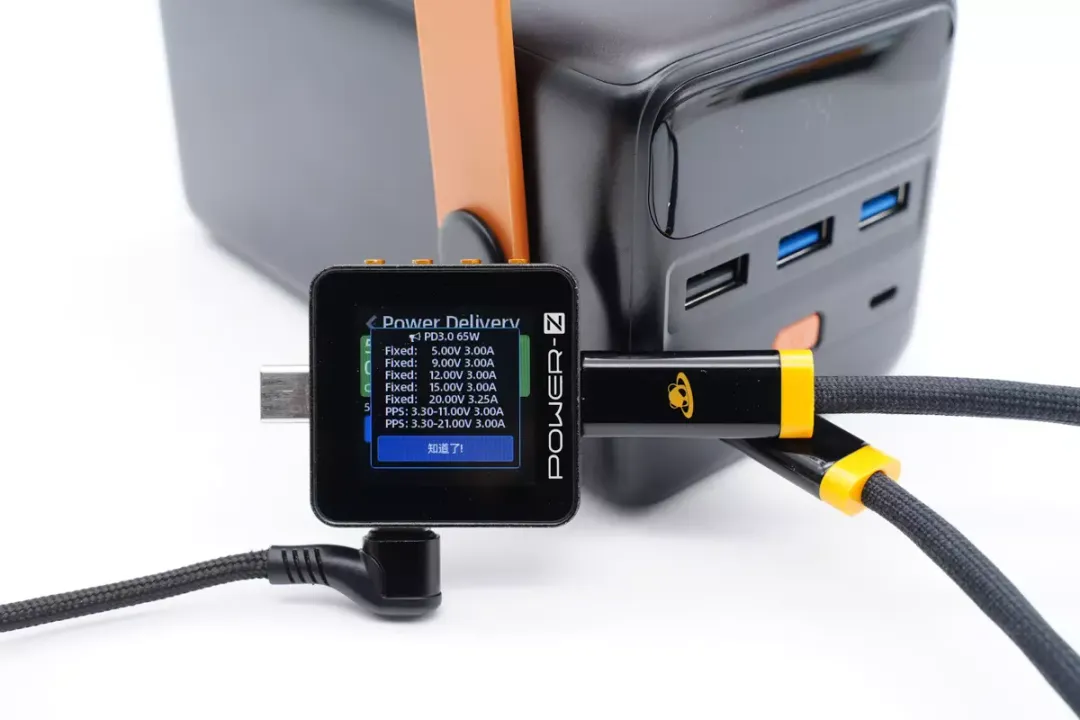

此外PDO报文显示C口还具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位，以及3.3-11V3A、3.3-21V3A两组PPS电压档位。

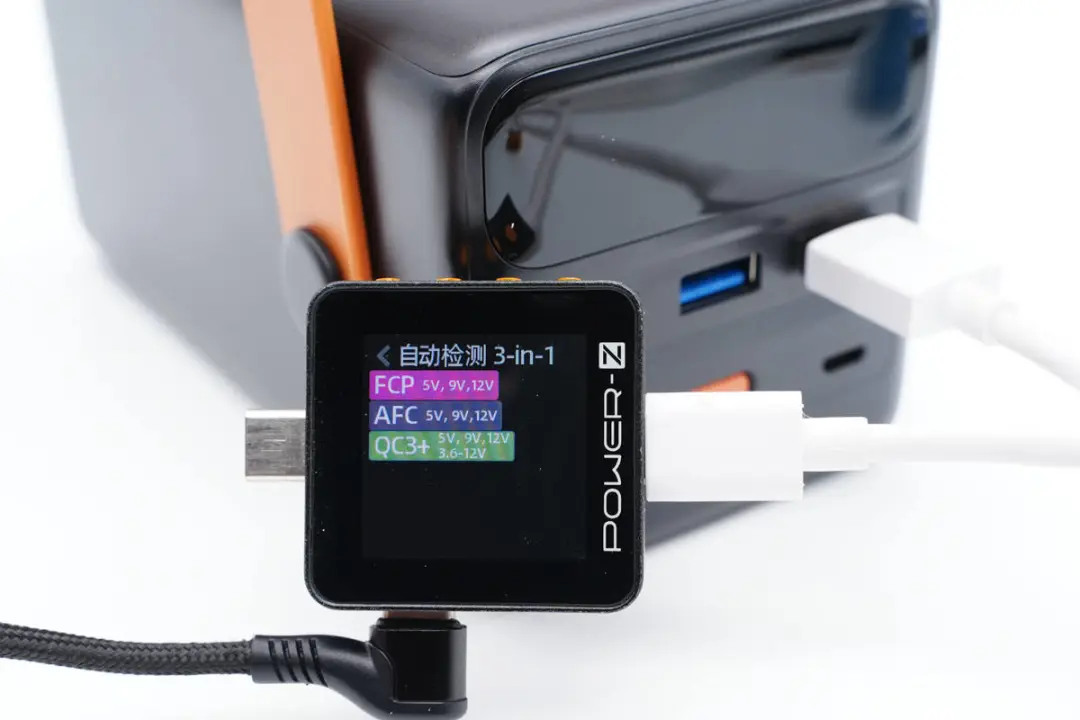

测得两个USB-A快充口兼容协议相同，都支持FCP、AFC、QC3+快充协议。

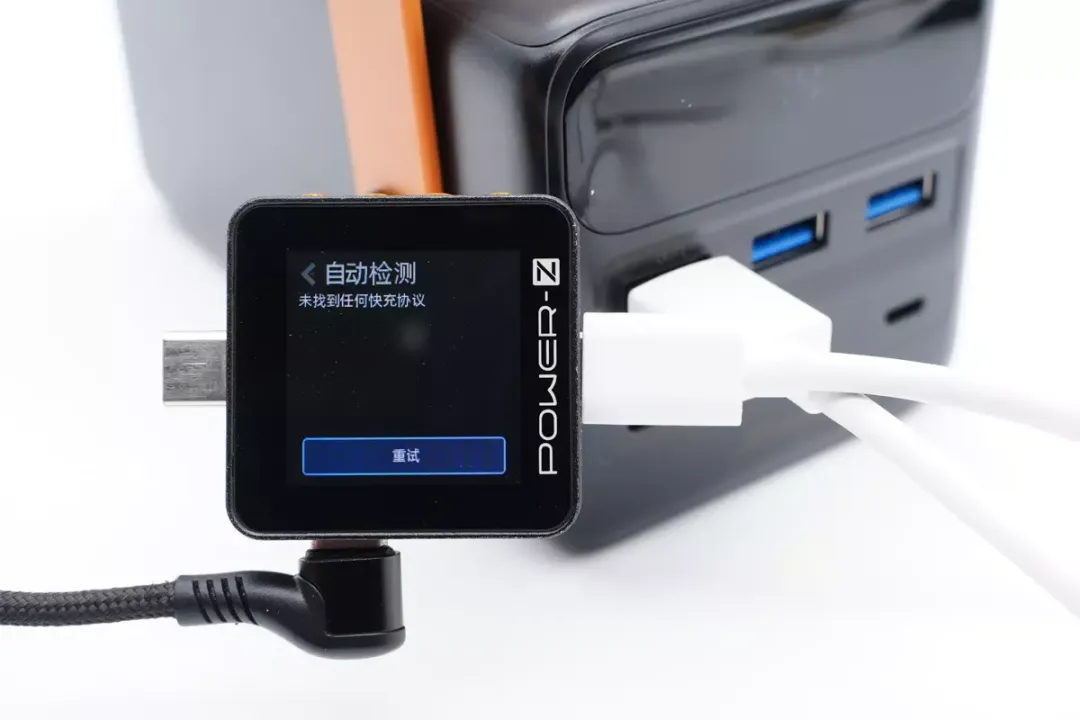

测得USB-A标充口不支持任何快充协议。

乔威50000mAh数显快充移动电源拆解

看完了这款移动电源的开箱和测试，下面就进行拆解，看看内部的用料和设计。

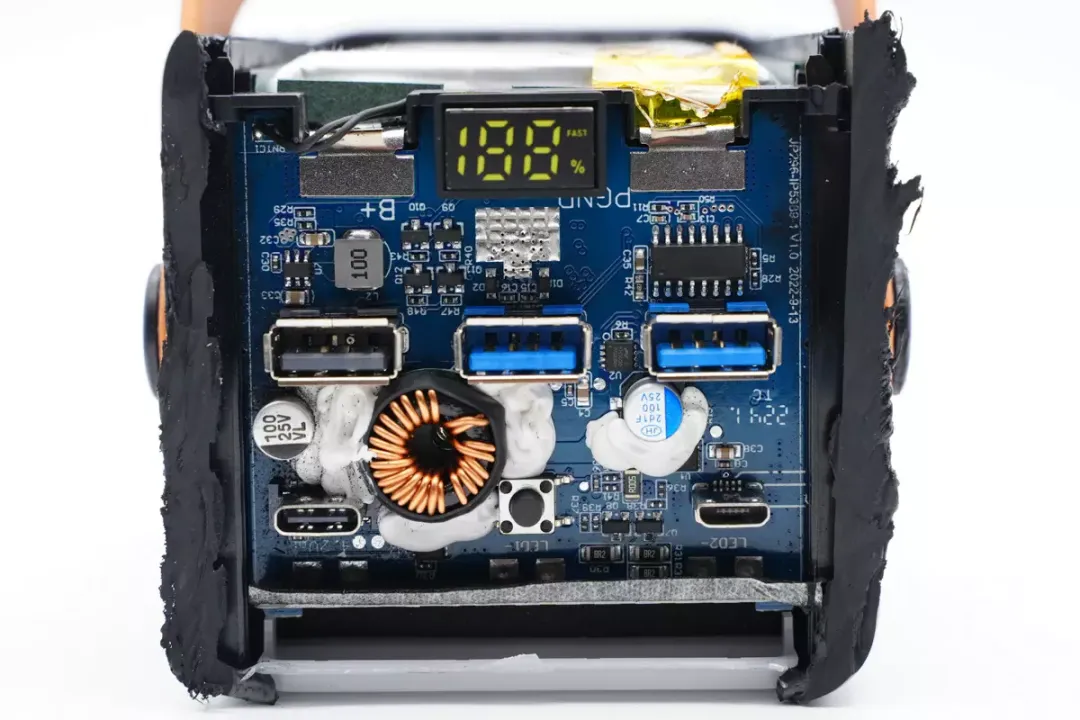

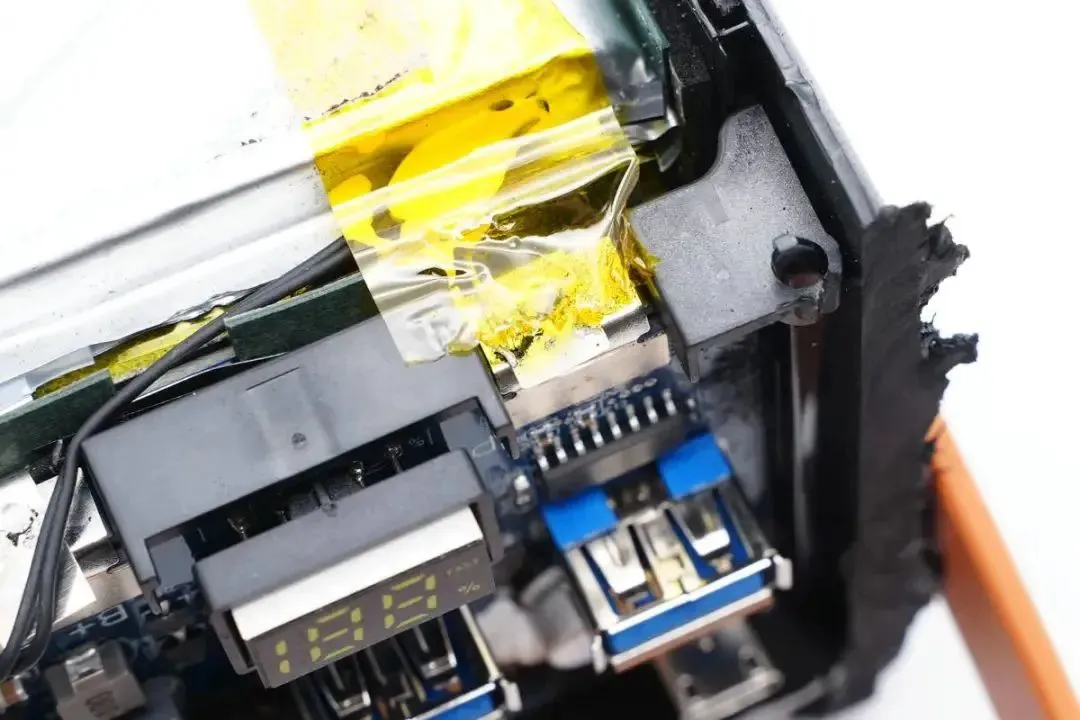

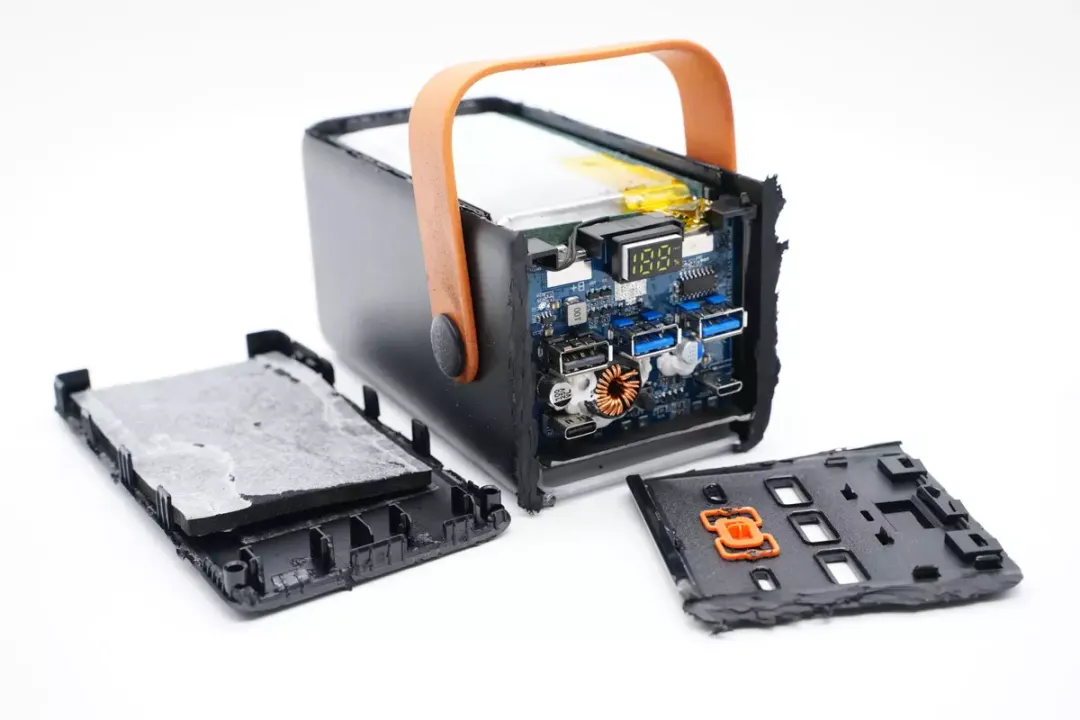

首先撬开侧面的盖板，并切开顶部面板，露出内部PCBA模块和电池组。

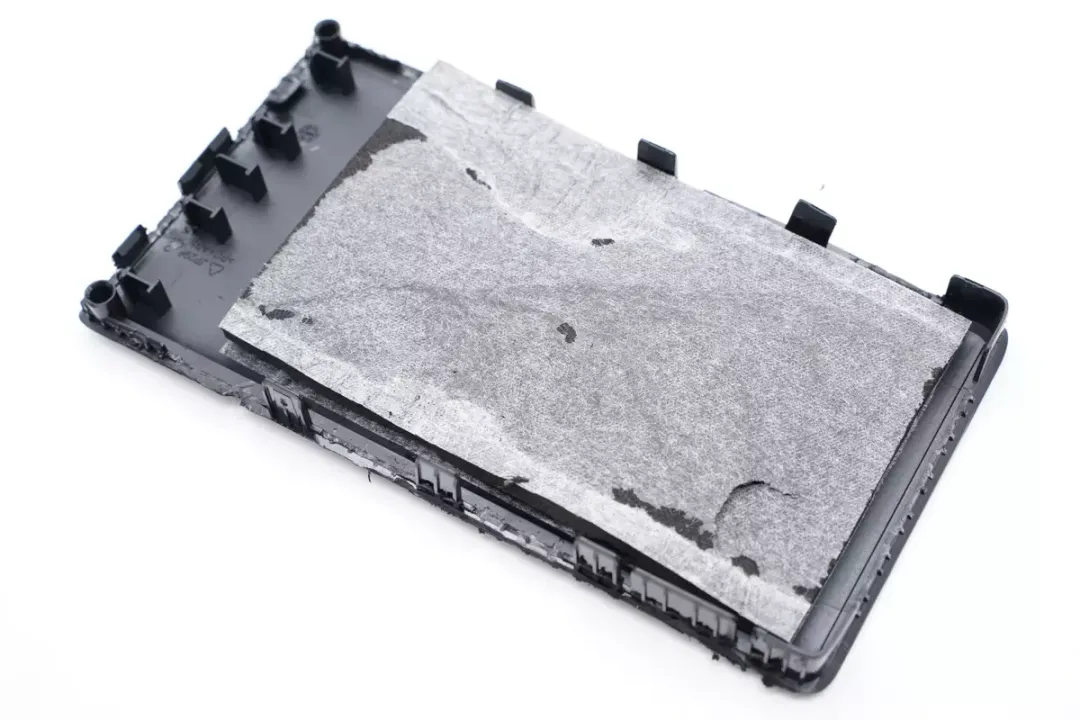

盖板内部粘贴泡棉胶缓冲。

电池负极通过电感的镍带连接。

在LED数码管两侧分别为电池组正负极，通过镍带点焊连接。

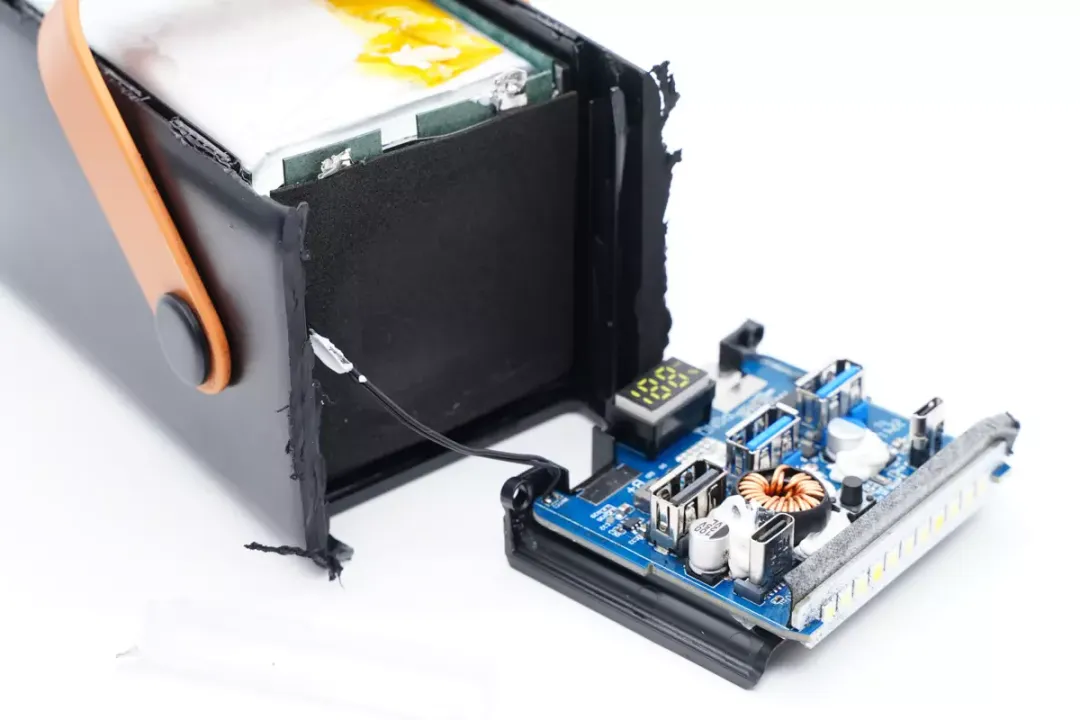

剪断连接镍带，取下PCBA模块。

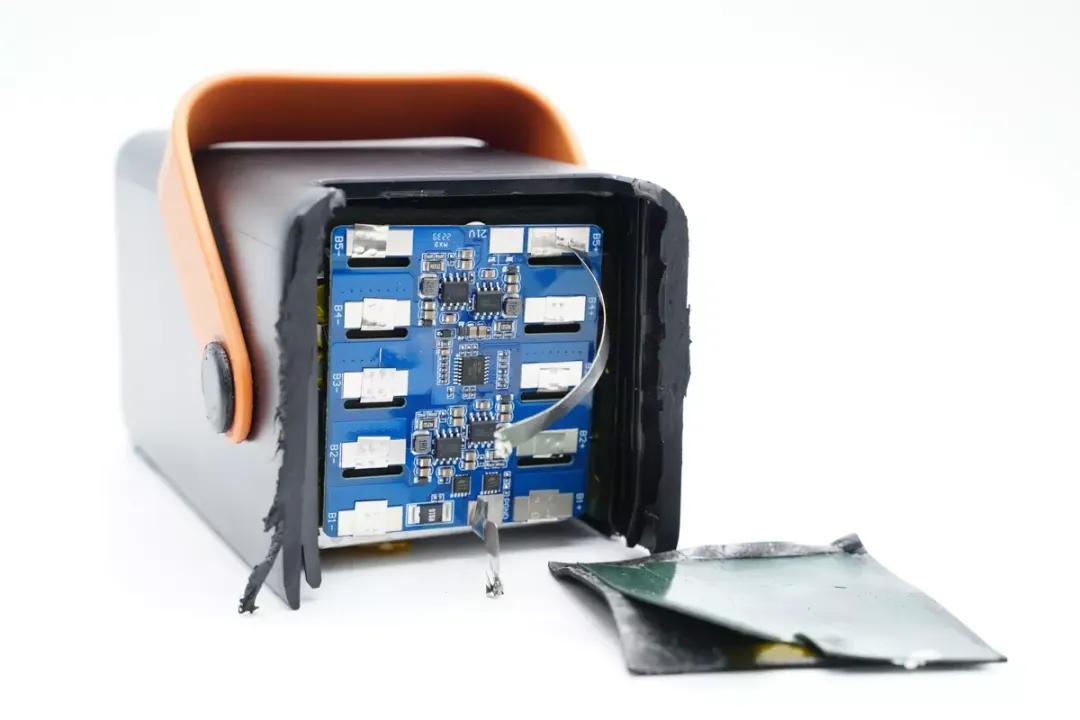

在青稞纸下面是电池组的保护板，电池组采用5串连接。

电池极耳穿过保护板的开孔焊接，成为一个整体。

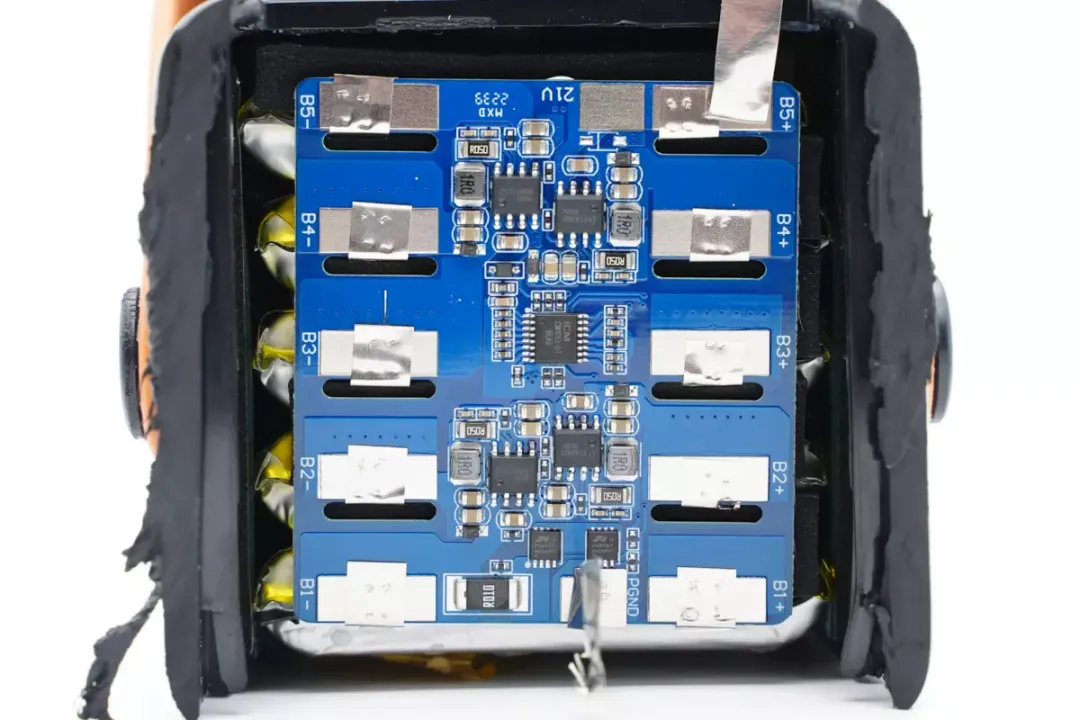

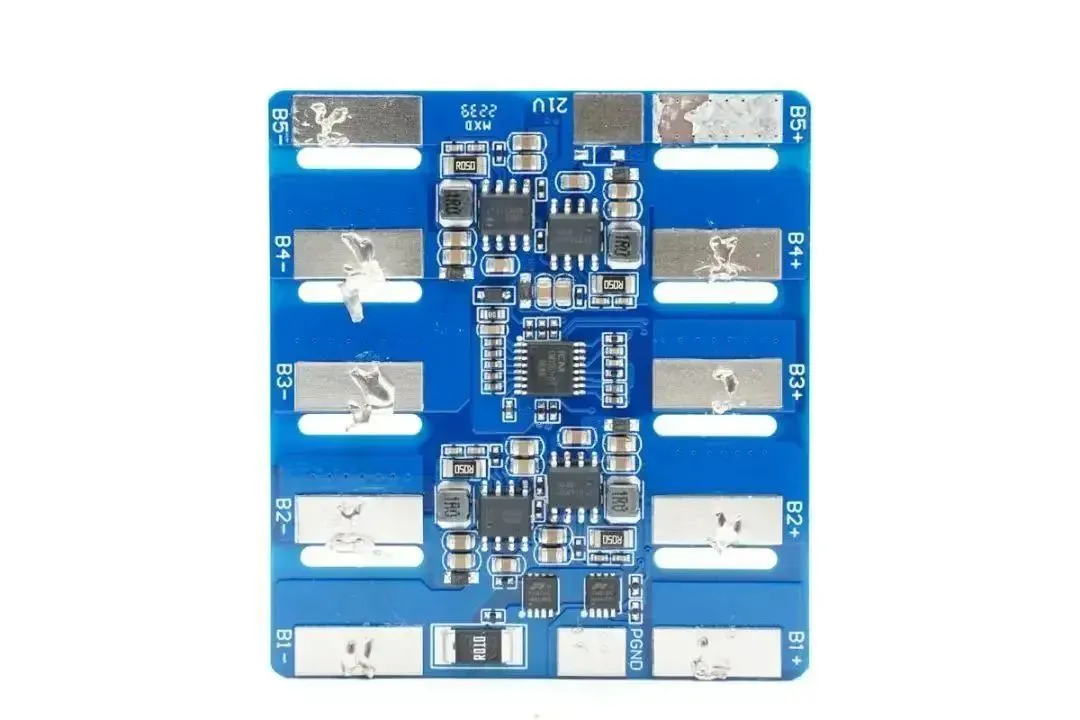

电池保护板正面一览，焊接电池保护芯片，电池均衡芯片以及电池保护管和电流取样电阻。

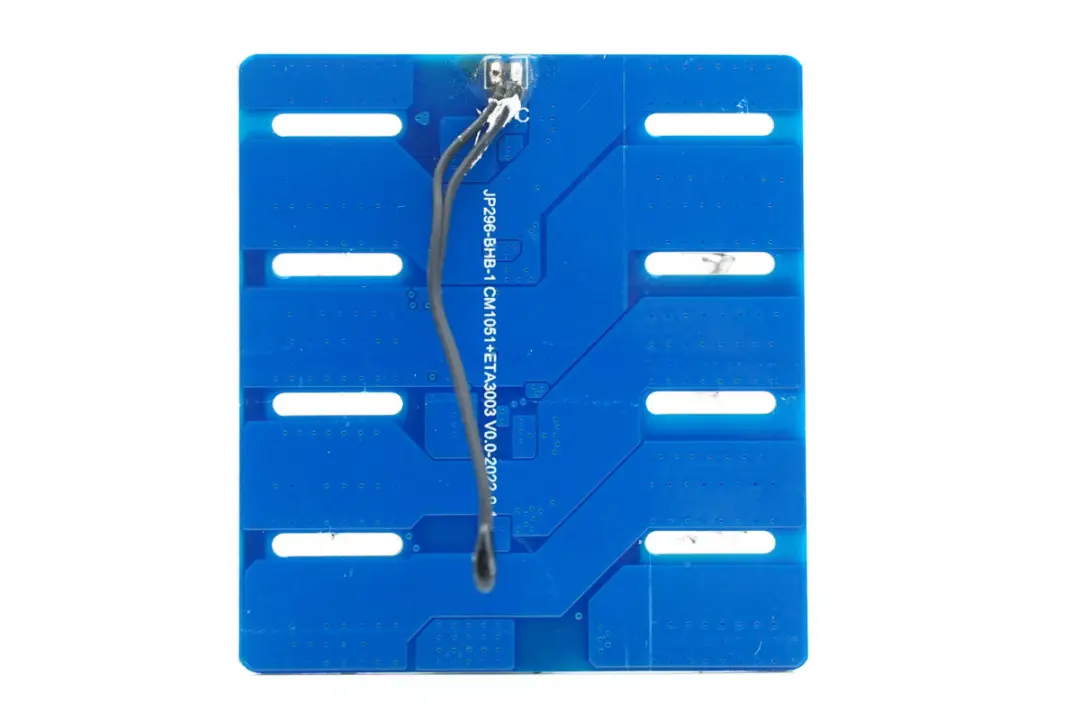

电池保护板背面焊接一颗热敏电阻，用于检测电池温升。

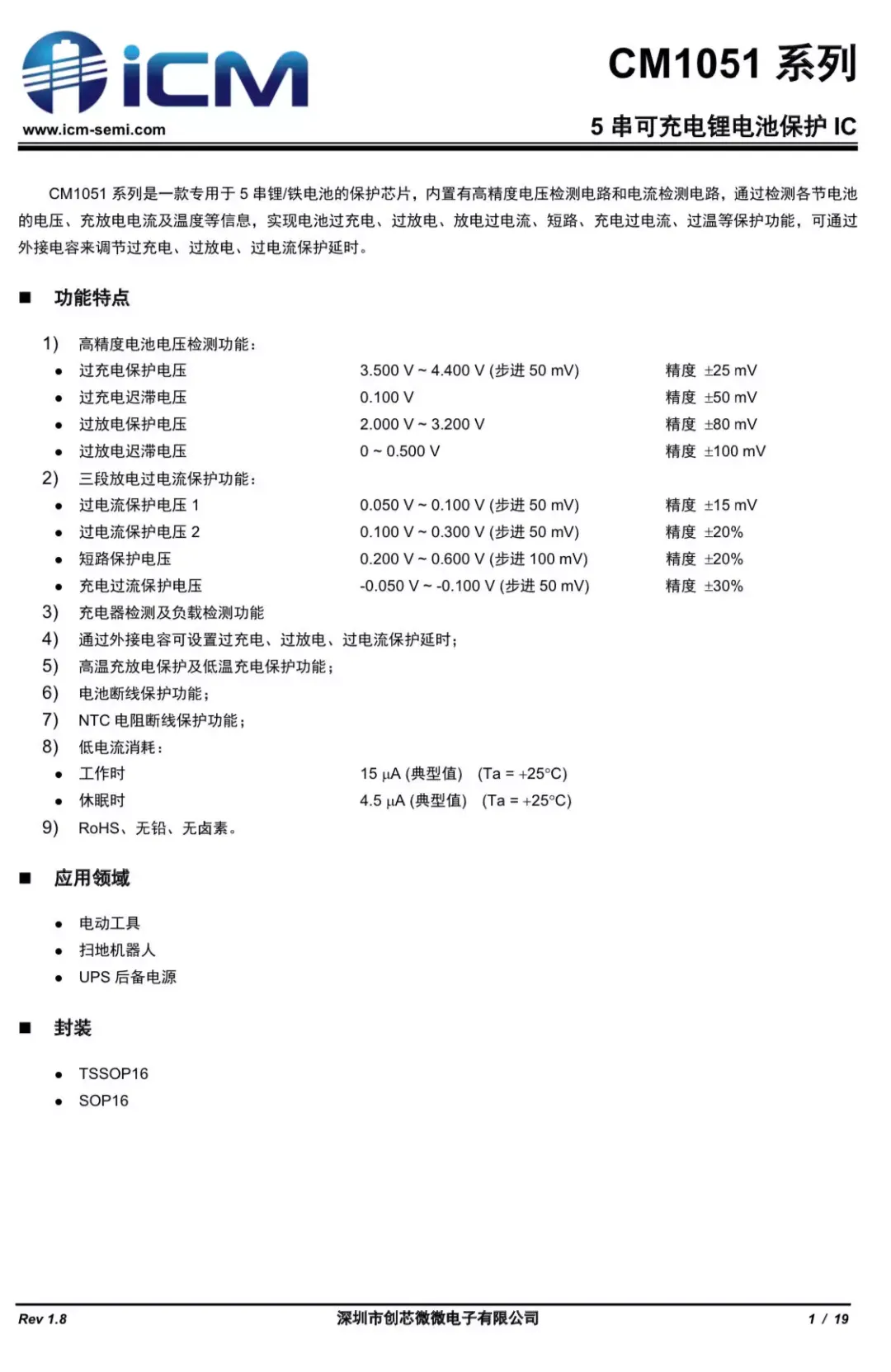

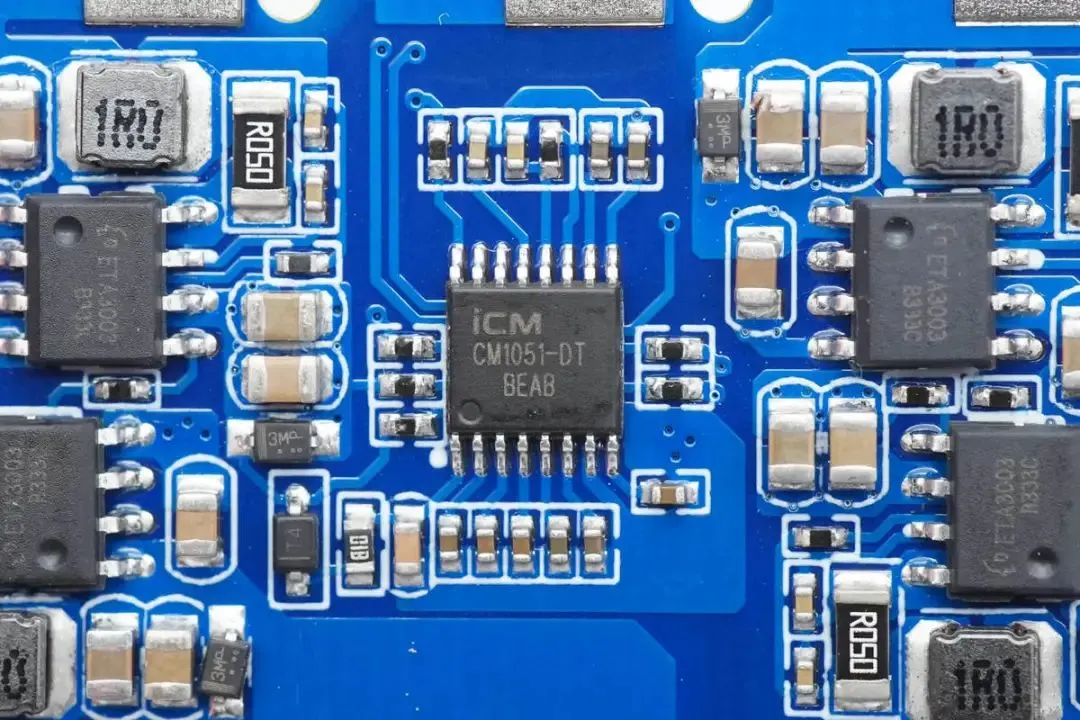

移动电源内部五串电池组保护芯片采用创芯微CM1051，CM1051系列是一款专用于5串锂离子/磷酸铁锂电池的保护芯片，内置有高精度电压检测电路和电流检测电路。通过检测各节电池的电压、充放电电流及温度等信息，实现电池过充电、过放电、断线、低压禁充、放电过电流、短路、充电过电流和过温保护等功能，放电过流保护延时外置电容可调，其他保护延时内置。

创芯微CM1051具备25mV过充检测精度，支持三段放电过电流保护和充电过流保护功能，具备高温充放电保护和低温充电保护功能，支持电池断线保护和NTC电阻断线保护功能，确保电池安全使用。

充电头网了解到，创芯微锂电保护芯片还被Anker安克推出的621磁吸无线充移动电源、Anker安克GaNPrime系列65W超极充移动电源、Anker安克140W双向快充移动电源、绿联145W移动电源等知名品牌的众多产品采用。

电池均衡芯片来自钰泰半导体，型号ETA3003，是一颗电感均衡的电池均衡芯片，共使用四颗对应五串电池均衡应用。

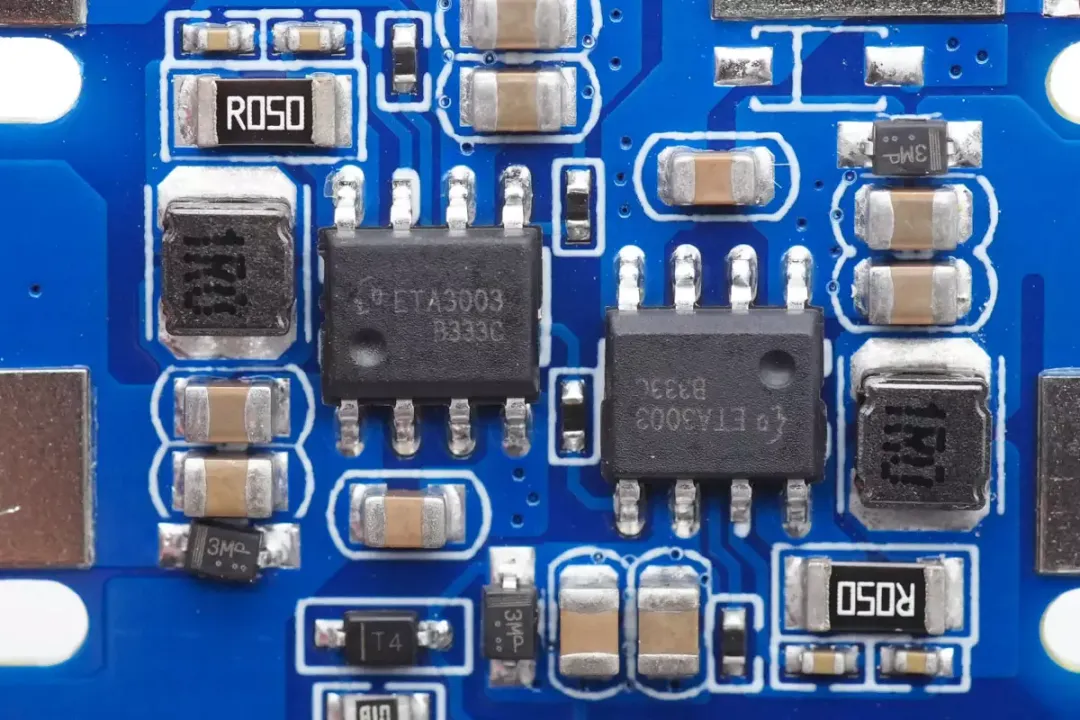

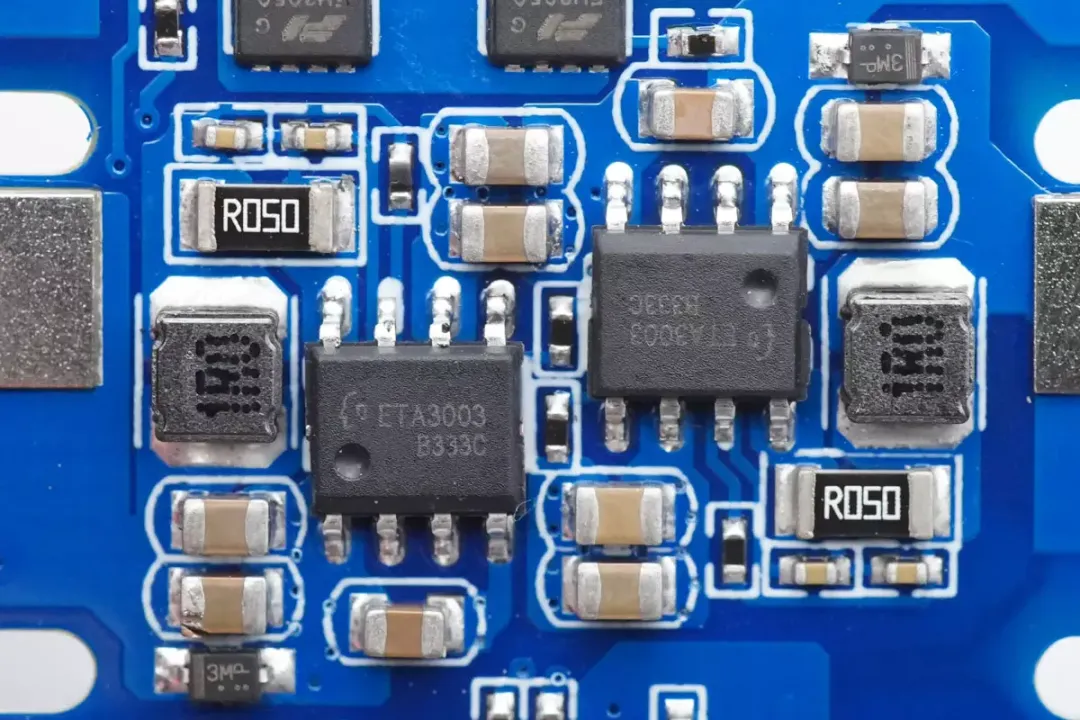

另外两颗ETA3003 电池均衡芯片特写。

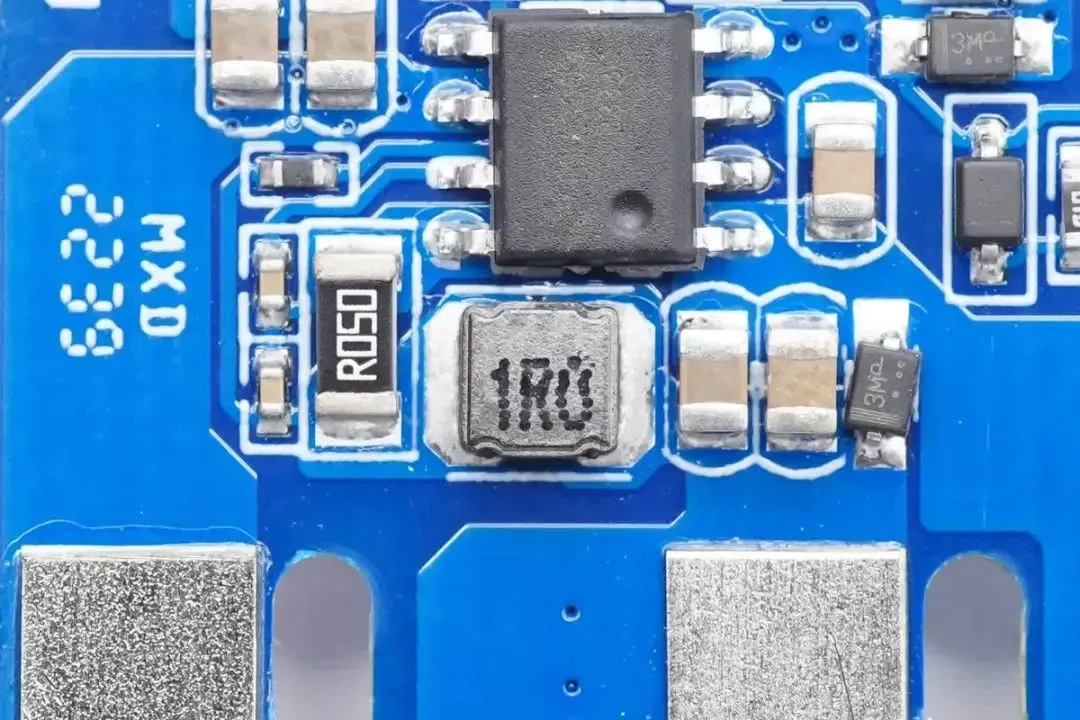

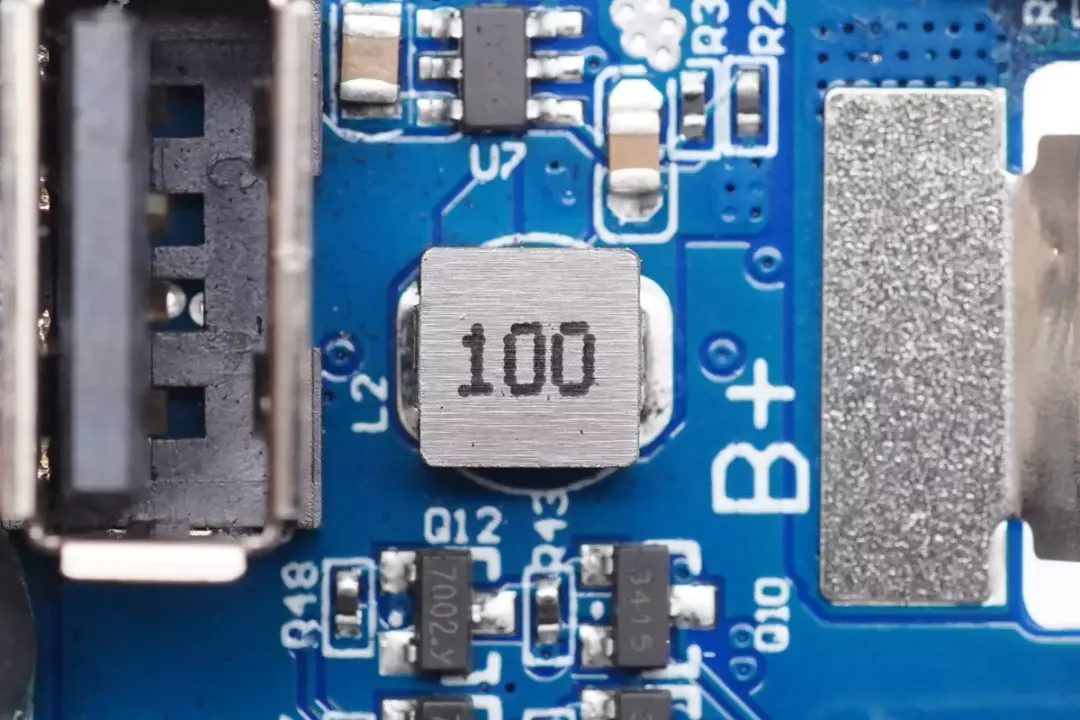

用于均衡的电感和电流取样电阻特写。

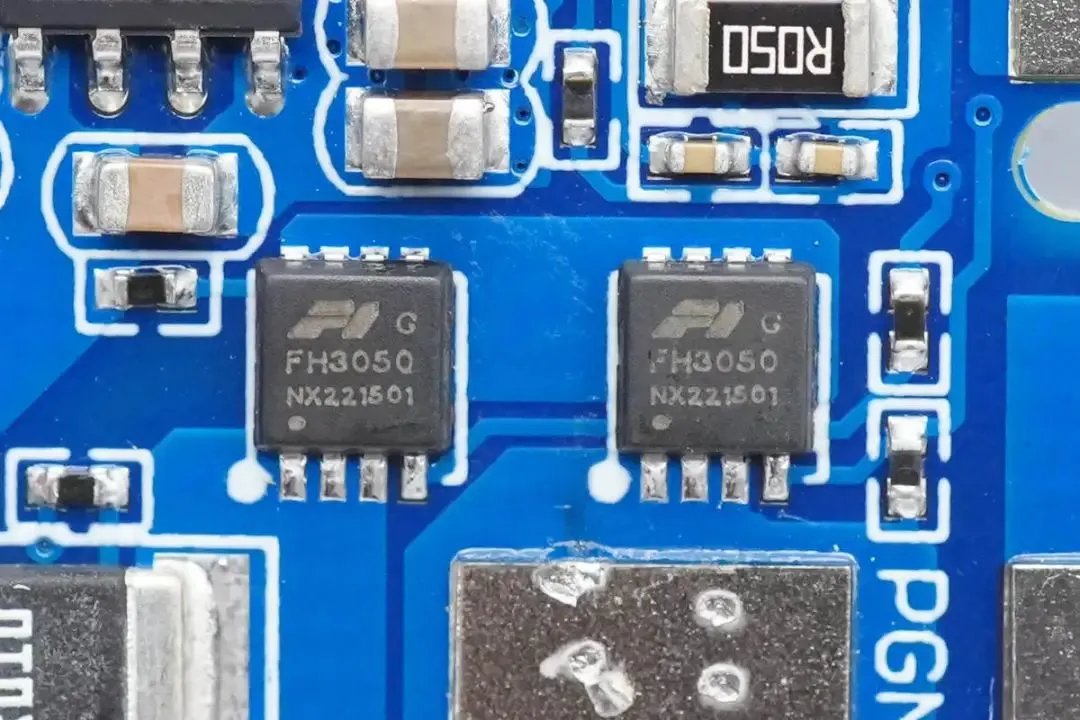

两颗电池保护管来自鑫飞宏，型号FH3050，NMOS，耐压30V，导阻为6.5mΩ，曹勇PDFN3.3*3.3封装。

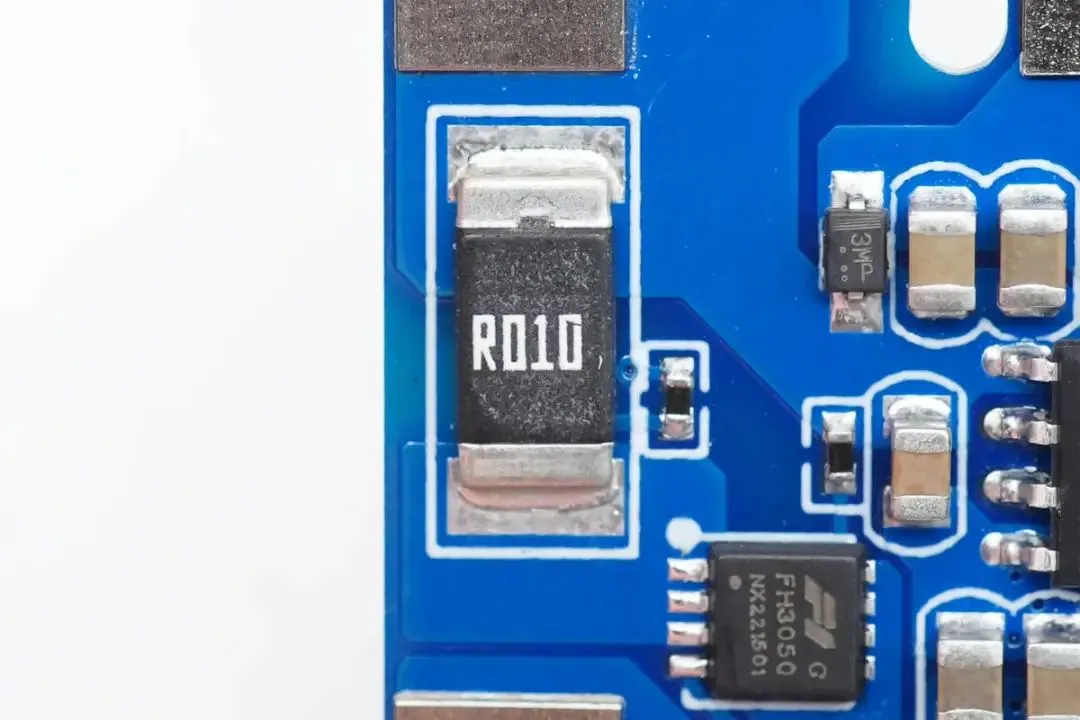

10mΩ 2512电阻用于电池组输出电流采样。

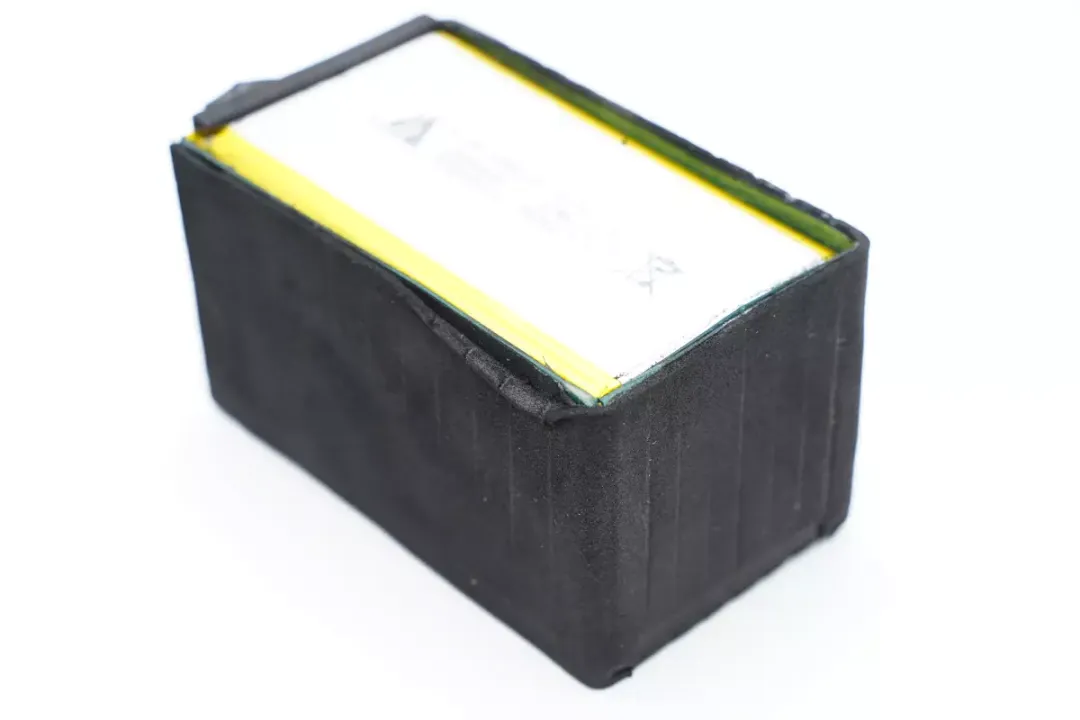

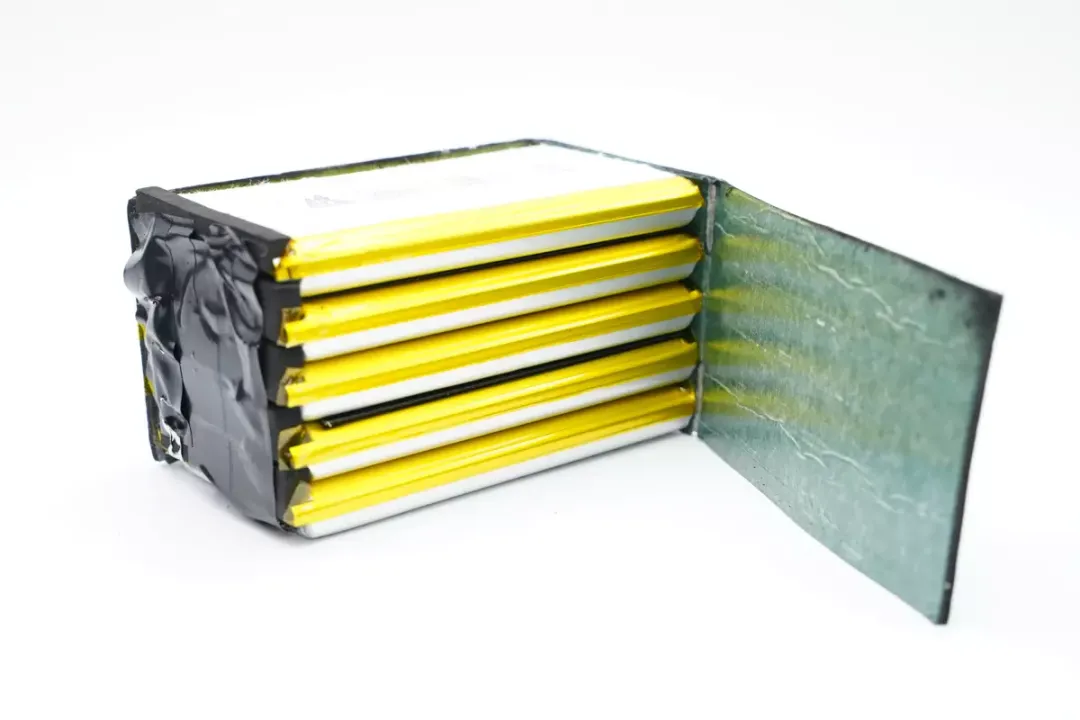

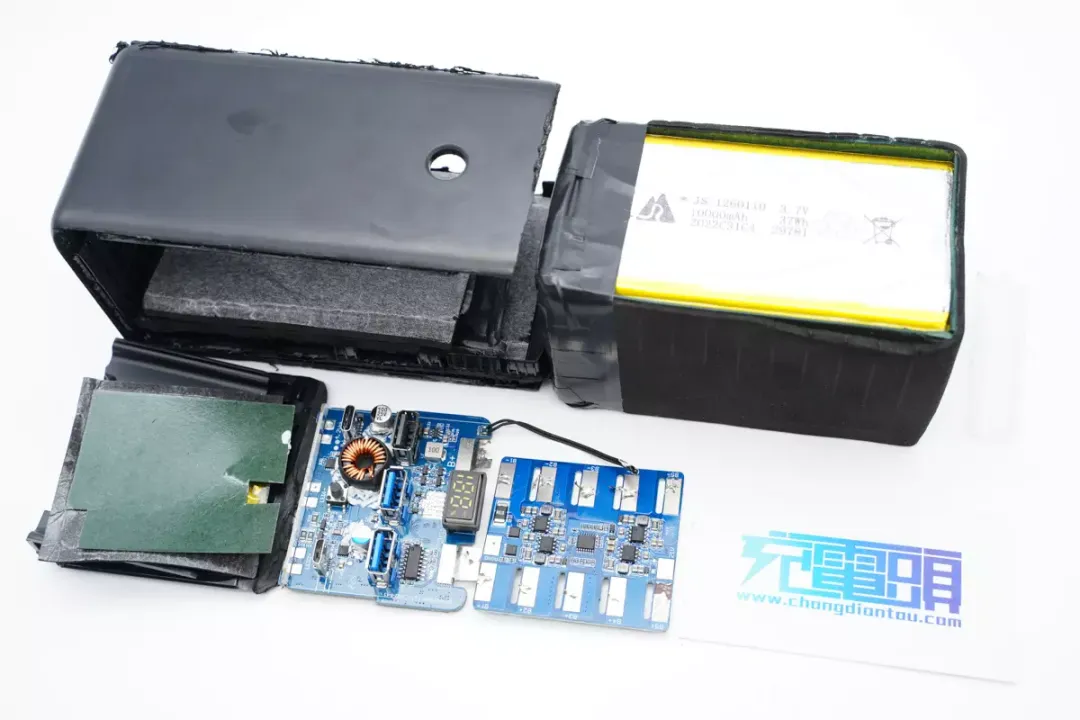

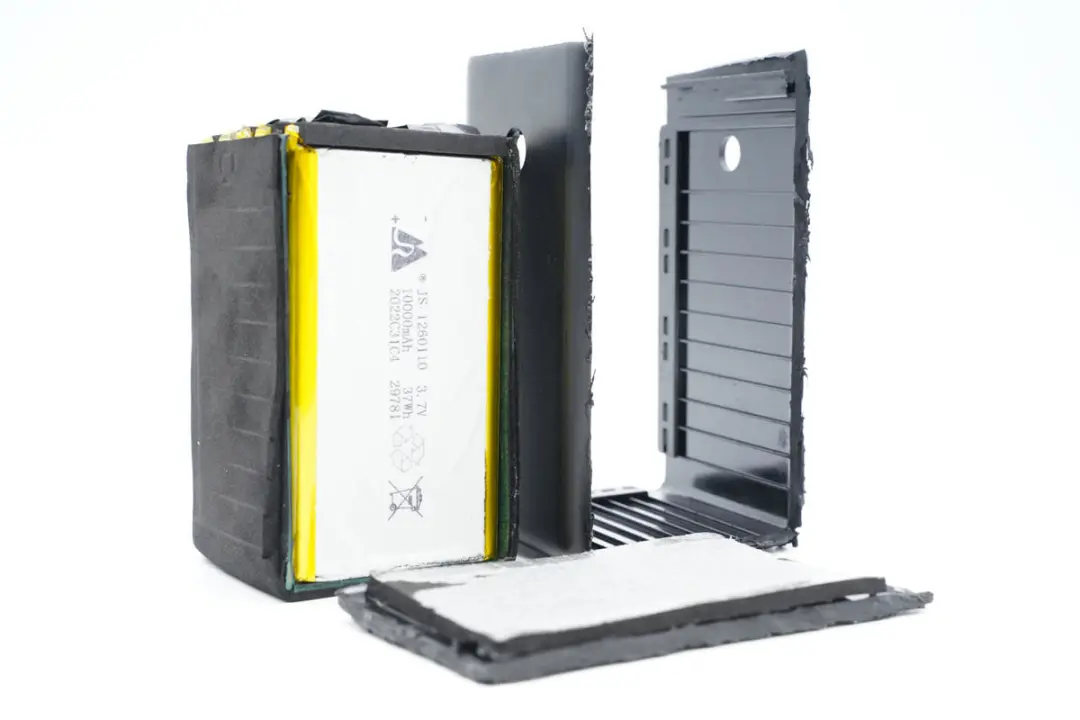

继续切割开外壳，取出内部电池组，电池组边缘采用泡棉粘贴绝缘。

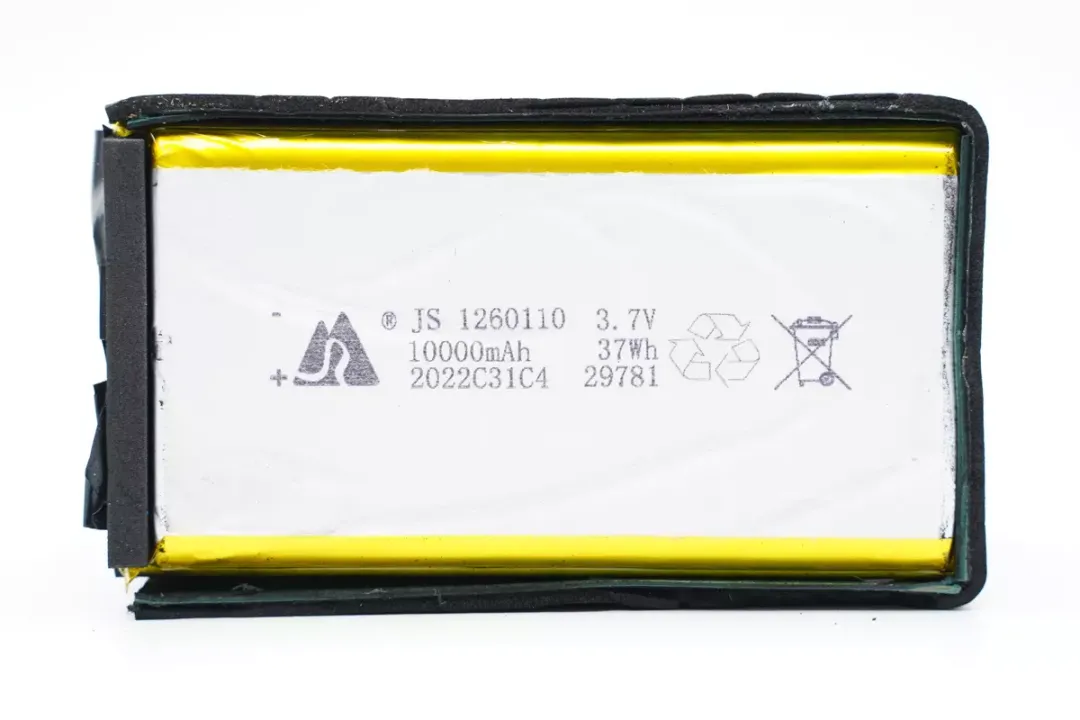

移动电源内置5块电池串联组成电池组，单节电池尺寸为1260110，电池厚度为12mm，宽度为60mm，长度为110mm，额定电压为3.7V，容量为10000mAh，五节串联连接。

电池边缘粘贴泡棉胶缓冲保护。

电池侧面粘贴青稞纸保护绝缘。

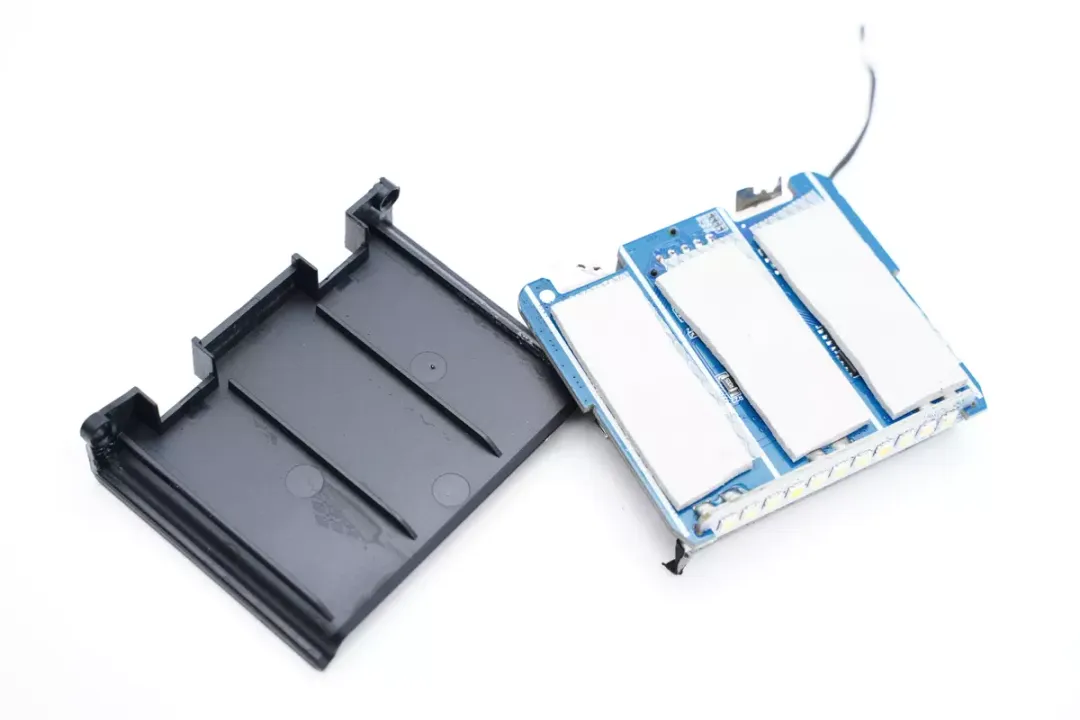

PCBA模块与电池之间采用塑料支架绝缘，在PCBA模块背面粘贴导热垫用于散热。

另外一侧照明灯小板粘贴黑色胶带遮光。

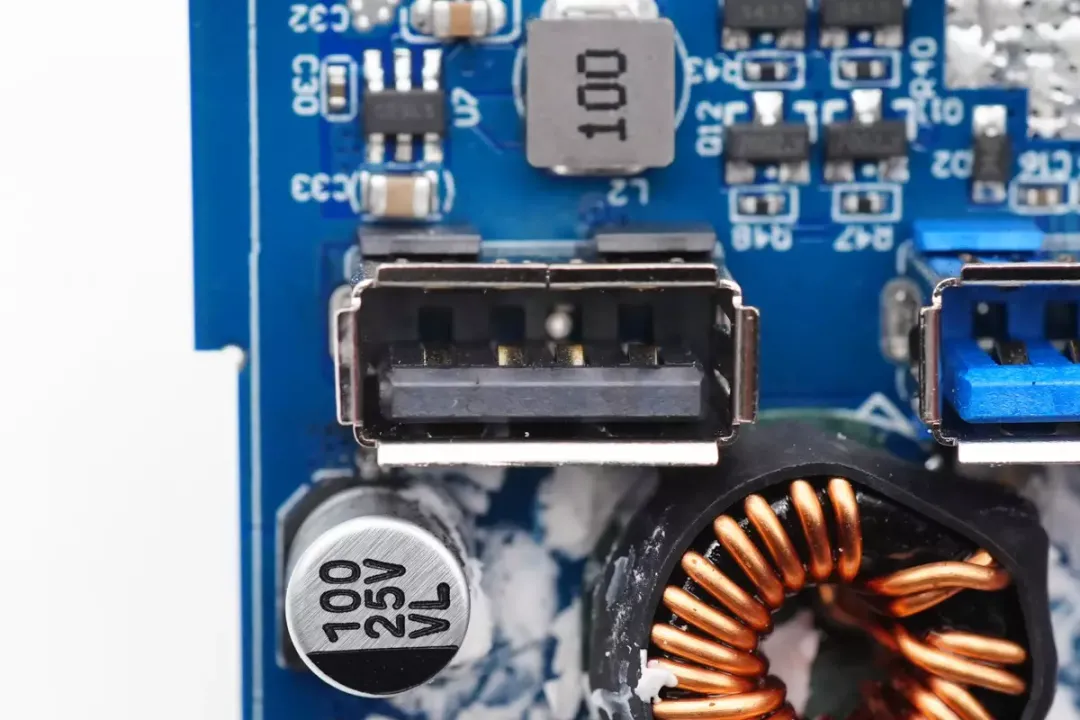

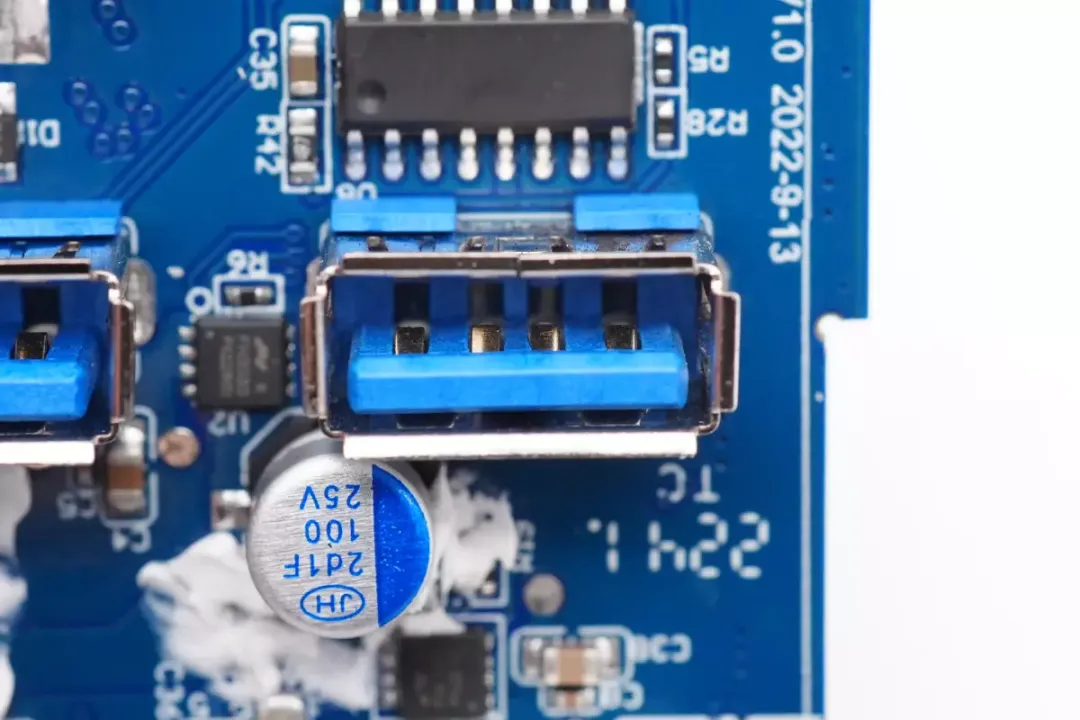

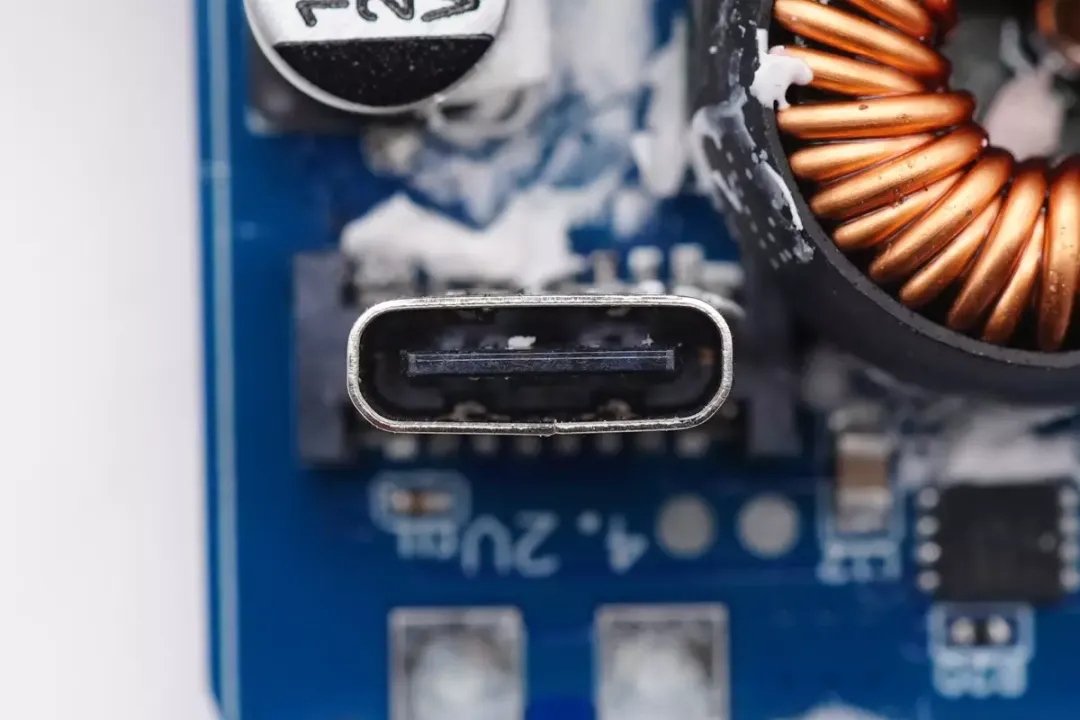

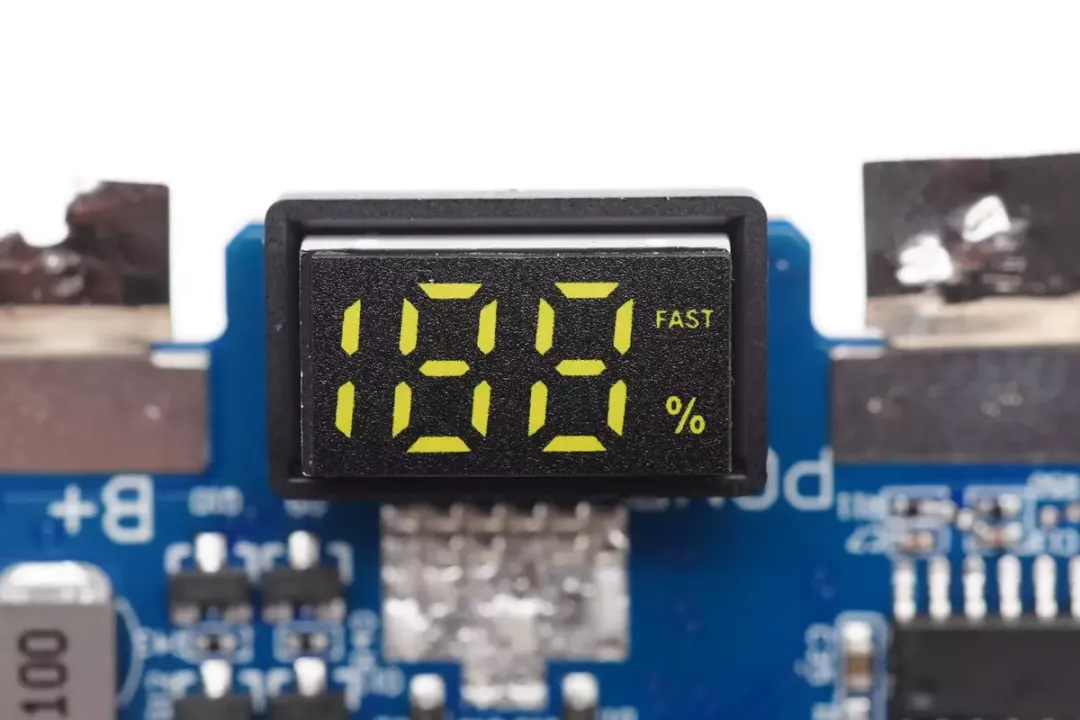

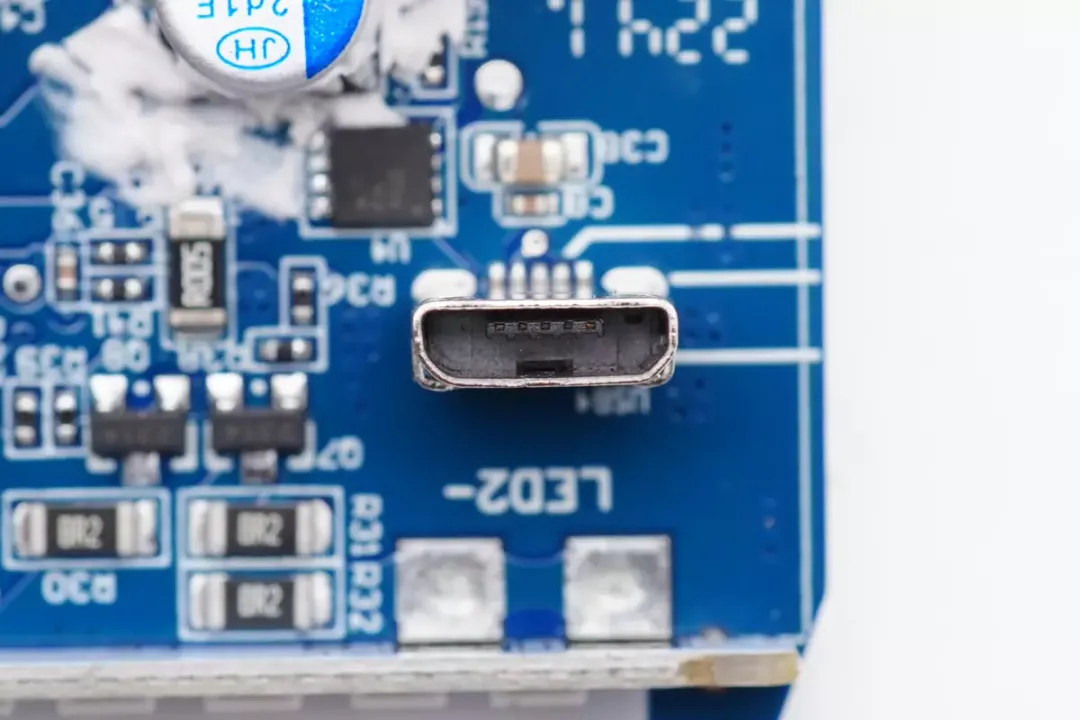

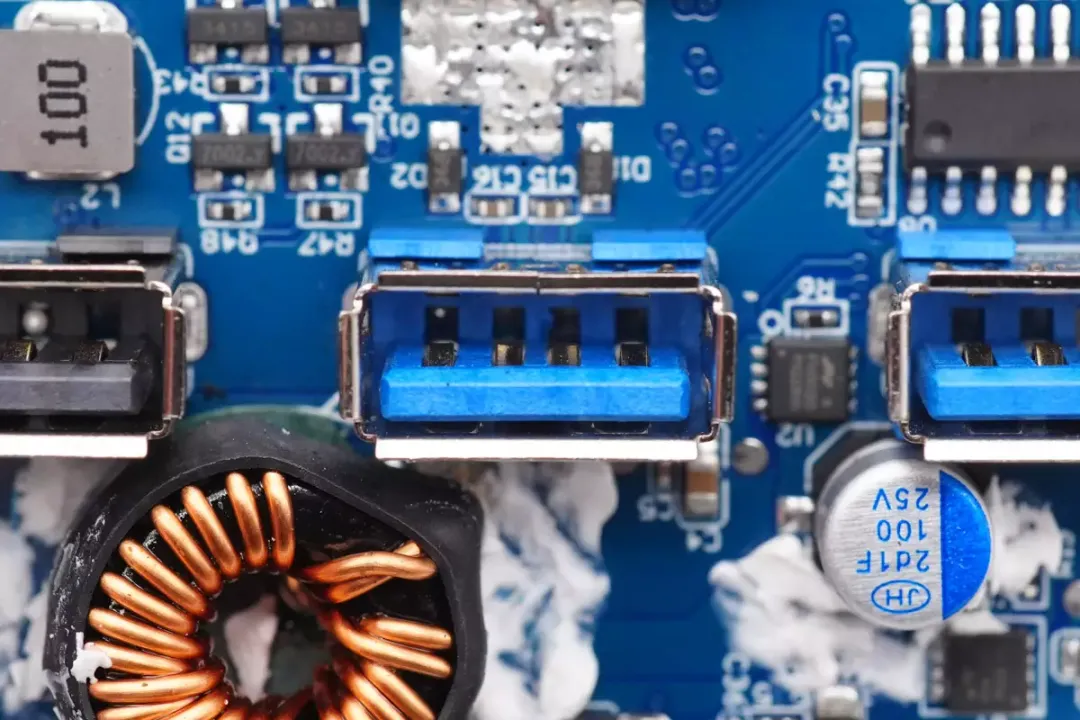

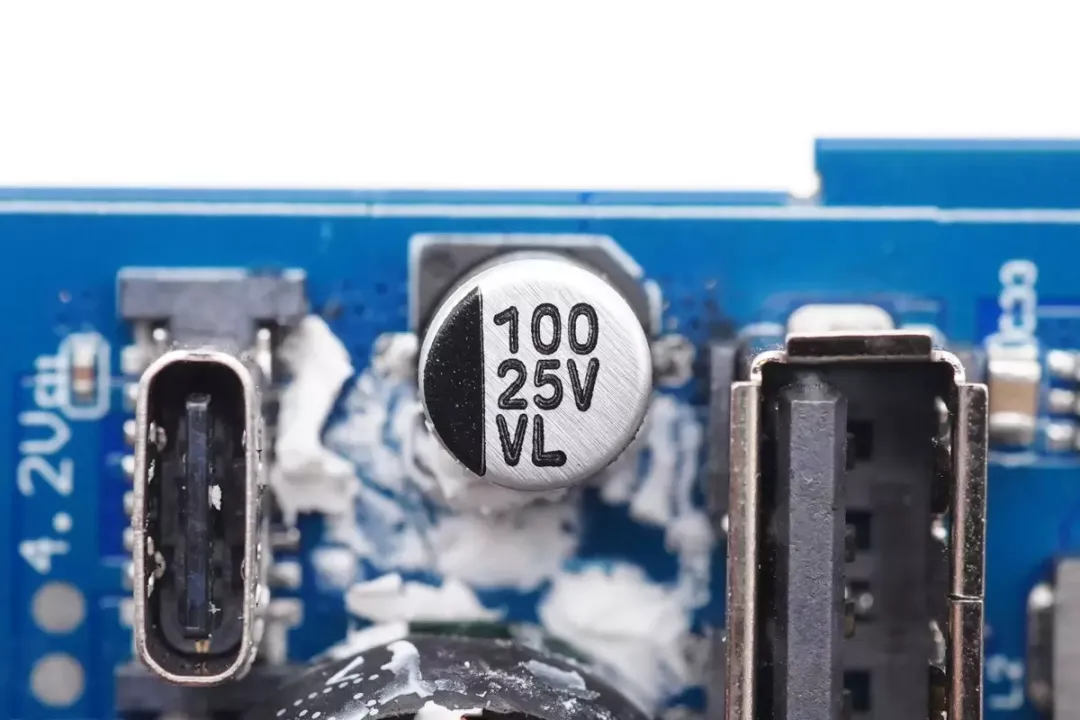

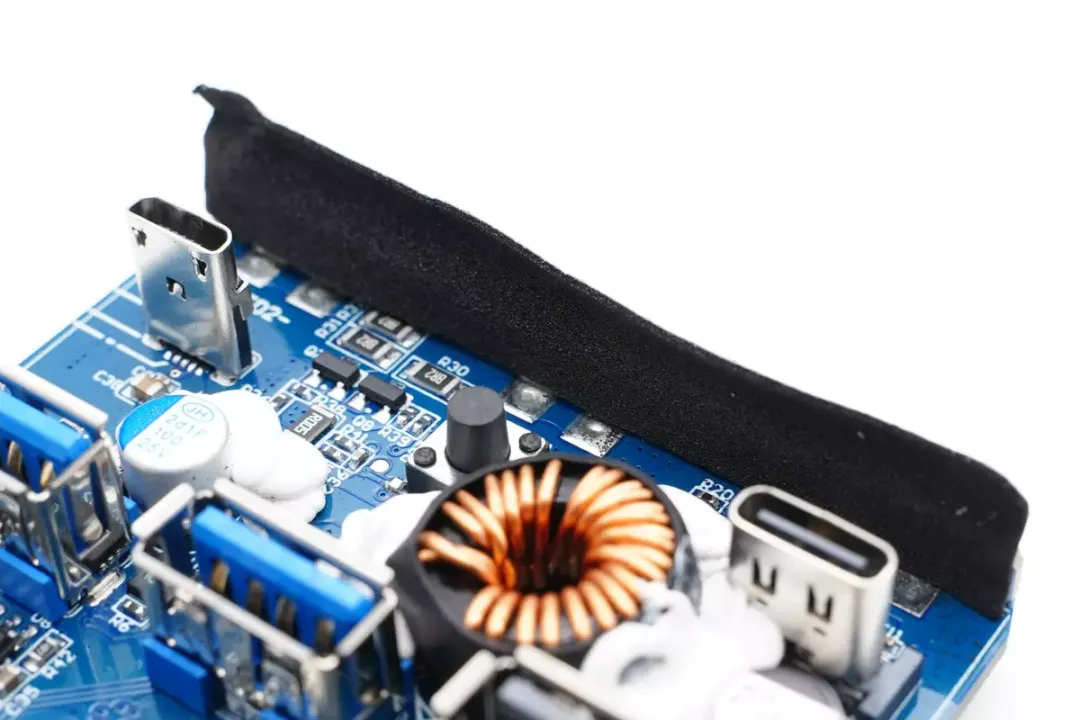

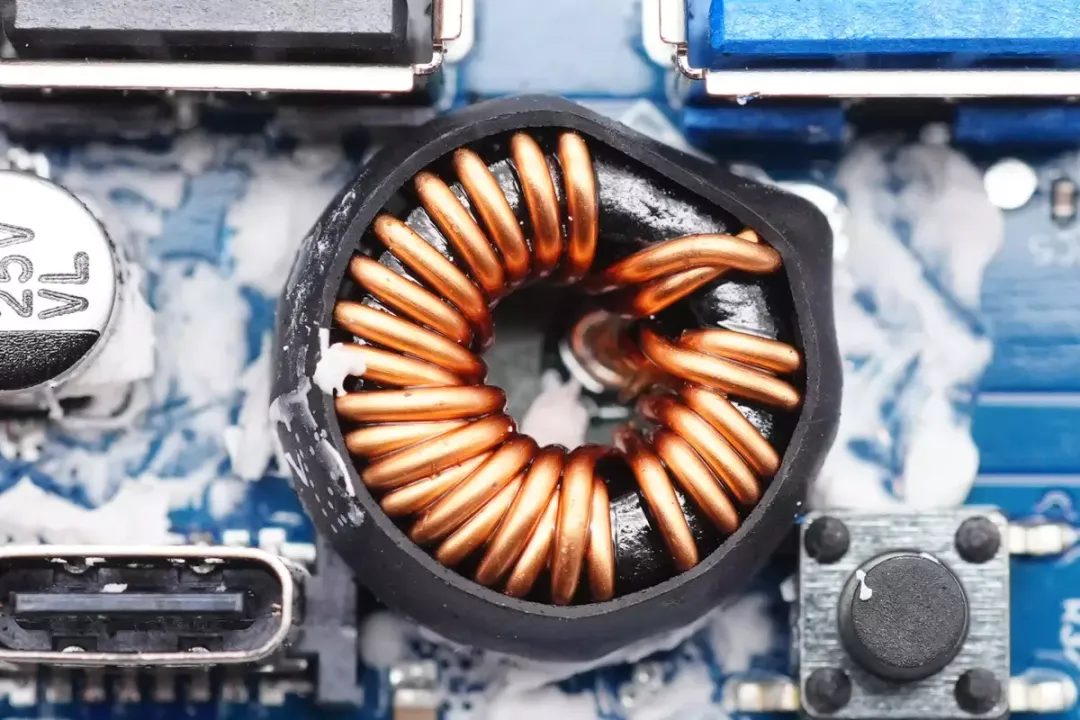

PCBA模块正面一览，顶部焊接188数码管，下方焊接三个USB-A母座，母座下方为升降压电感，USB-C母座和Micro USB母座。

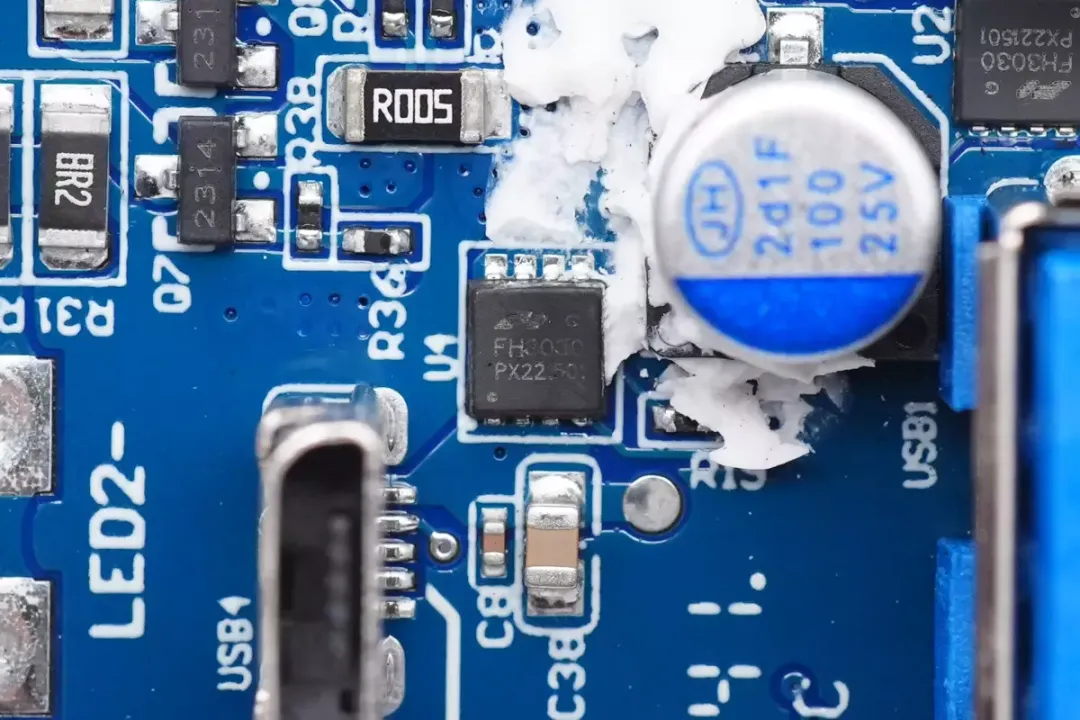

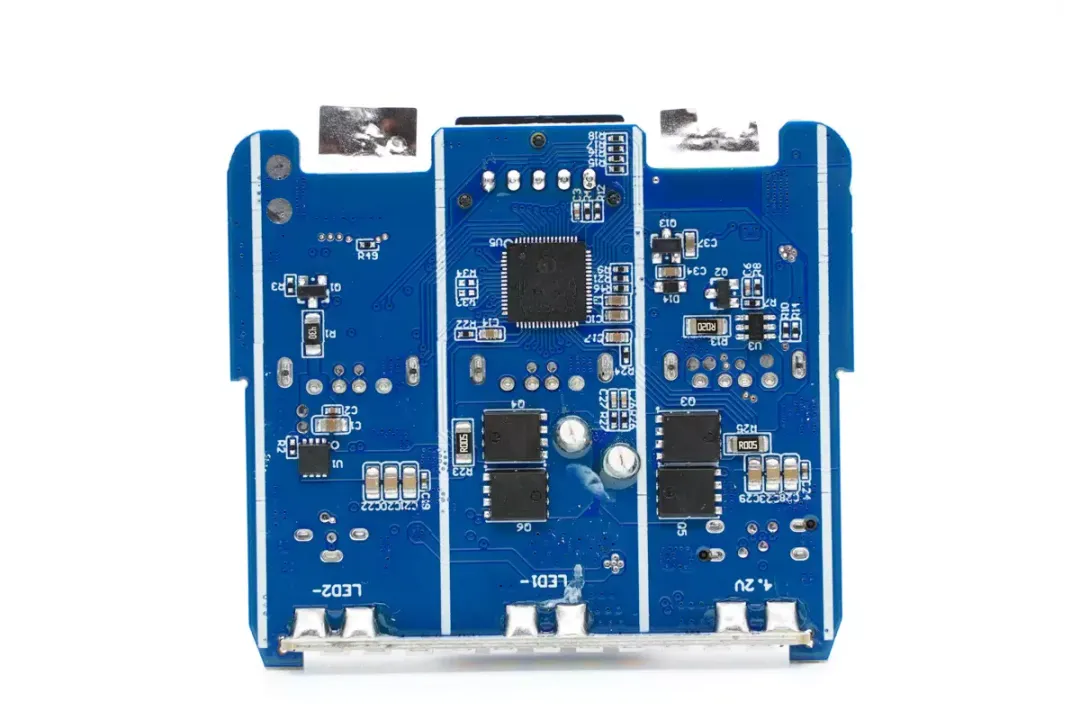

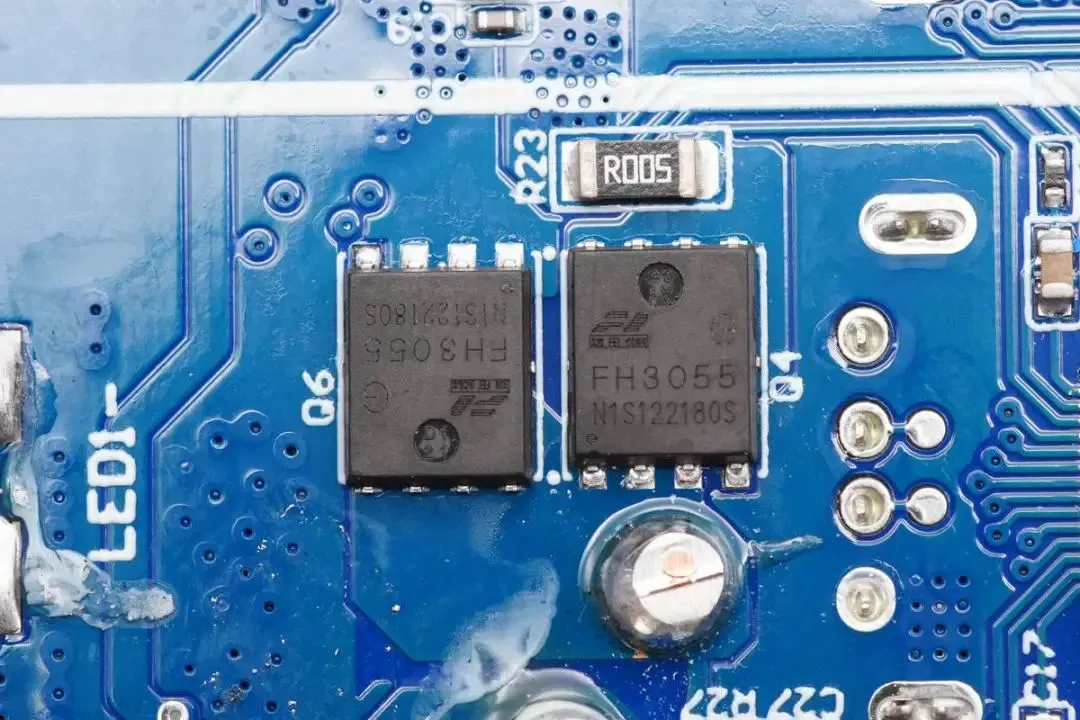

背面焊接一颗升降压控制器和四颗升降压开关管，顶部焊接照明LED灯。

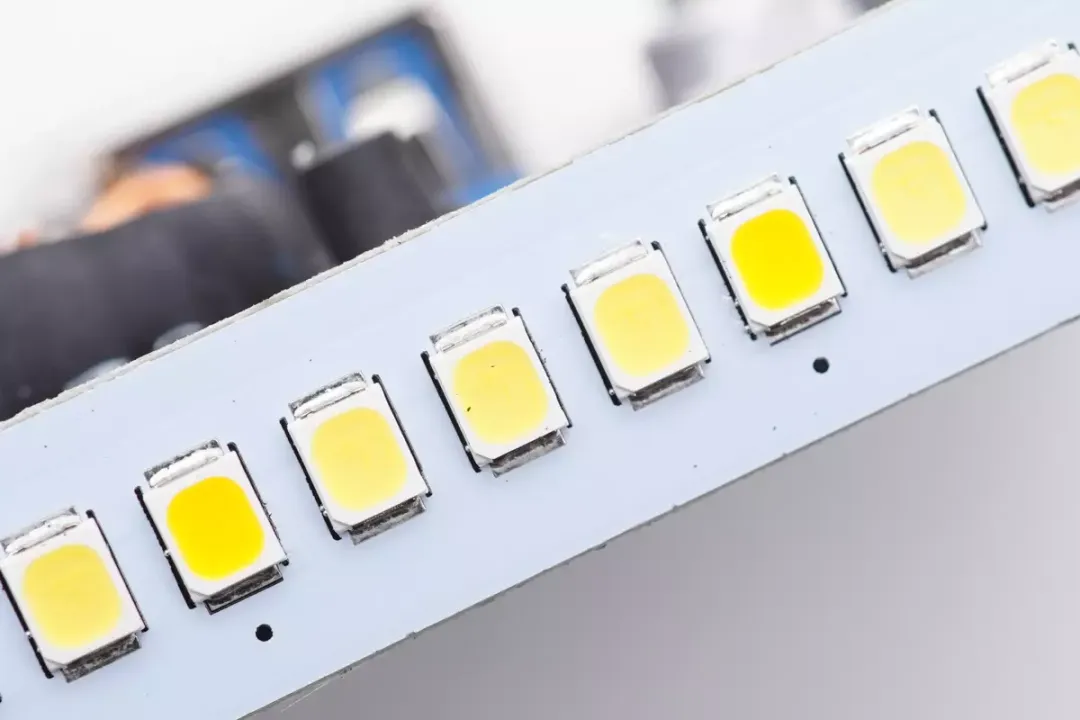

LED照明灯特写。

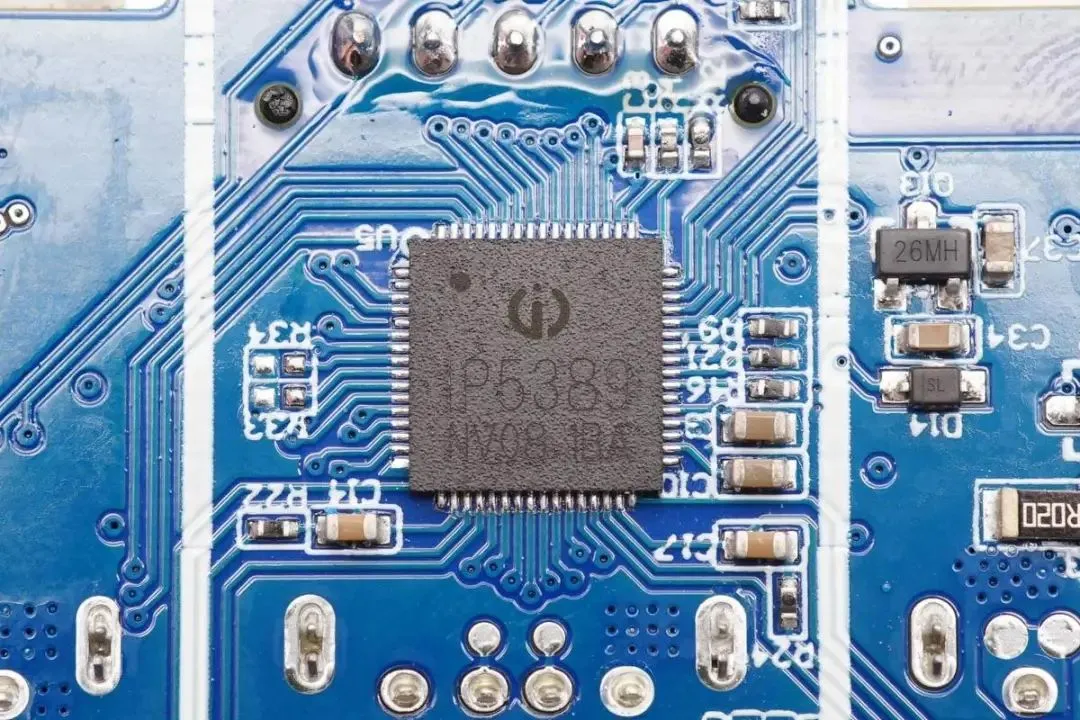

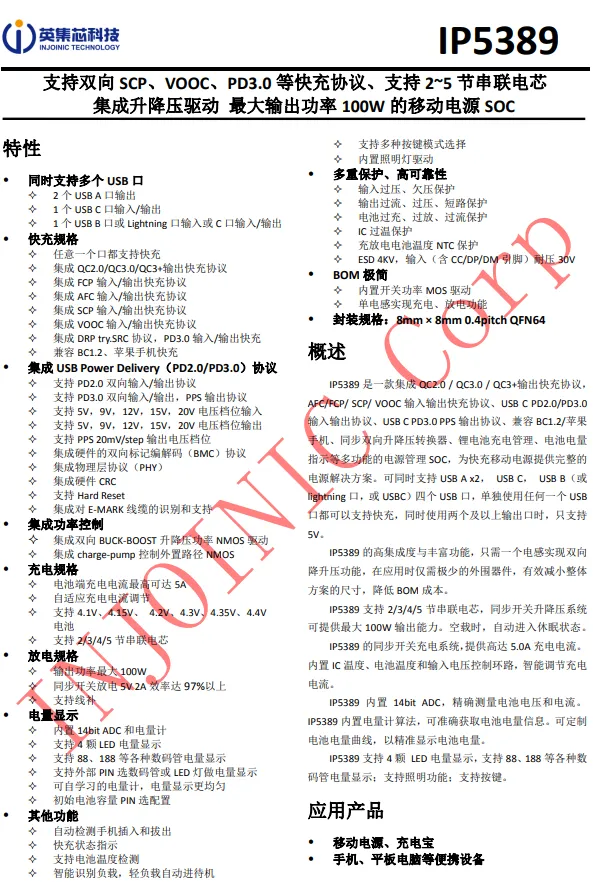

这款移动电源内置英集芯IP5389移动电源升降压电源管理SOC芯片，将同步升降压控制器与协议功能集成，可实现完整移动电源功能，并支持电量显示功能，支持2-5串电池应用，可取代传统升降压方案中协议芯片，单片机和升降压控制器多颗芯片组合的方案，大大缩短产品开发周期，降低成本。

英集芯IP5389支持USB-A、USB-C口、还支持Micro-USB接口和Lightning接口供电输入，全部接口支持快充。快充协议支持华为FCP、SCP，支持三星AFC，支持OPPO的VOOC，支持PD3.0快充协议，支持PPS，输出最高功率20V5A 100W，可实现全接口丰富的快充支持。

IP5389内置升降压控制器，通过驱动外置MOS管，支持双向升降压充放电，支持最大5A充电电流，并且支持自适应电流调节。支持2/3/4/5串电池，并且支持4.2、4.3、4.35、4.4V多种电池。芯片内置电量计，支持4颗LED电量指示，或88/188数码管电量显示，支持通过电阻设定电池容量，或学习电池电量，实现精准的电量显示。

充电头网了解到，英集芯IP5389还被倍思30W 2A1C快充移动电源、羽博200W多功能便携式储能电源、GADMEI 100W 2C1A双向快充移动电源、OPPO 33W 1A1C超级闪充移动电源、羽博72000mAh便携式储能电源等知名品牌的众多产品采用。
