前言
在现代能源解决方案中，21700电芯以其高储能和高放电倍率的特性，在多个领域发挥着重要作用，广泛应用于储能、电动工具、电动出行等领域，近期，电池交易网就拿到了一款东来DL21700-4000mAh电芯，广西东来新能源科技有限公司是一家专业研发、制造、销售锂离子动力电池的高新技术企业。
这款东来DL21700-4000mAh电芯，支持最大0.5C充电，最大持续放电电流2C放电，内阻≤23mΩ，循环寿命≥300次，能适应众多领域，下面就一起来看看这款电芯的实际表现如何。
外观介绍

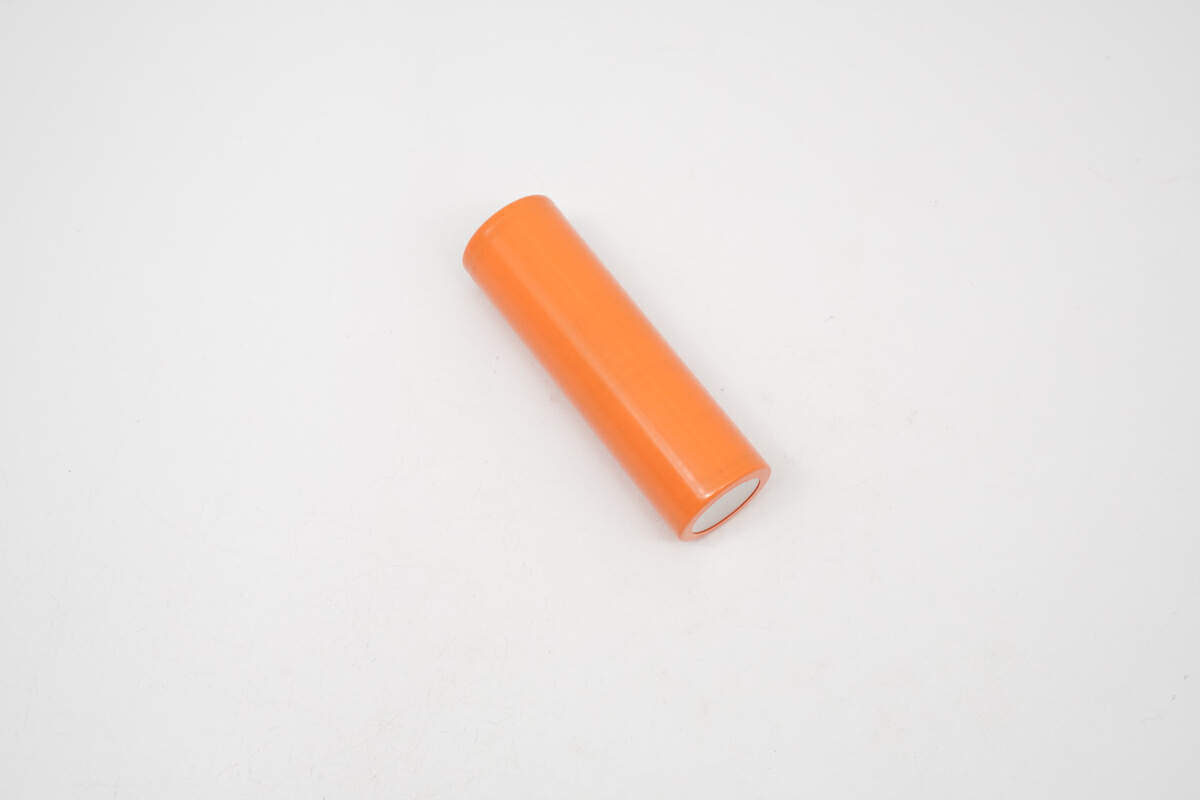

东来DL21700-4000mAh电芯采用橙色电芯套膜，表面并无丝印，外壳为镀镍钢。

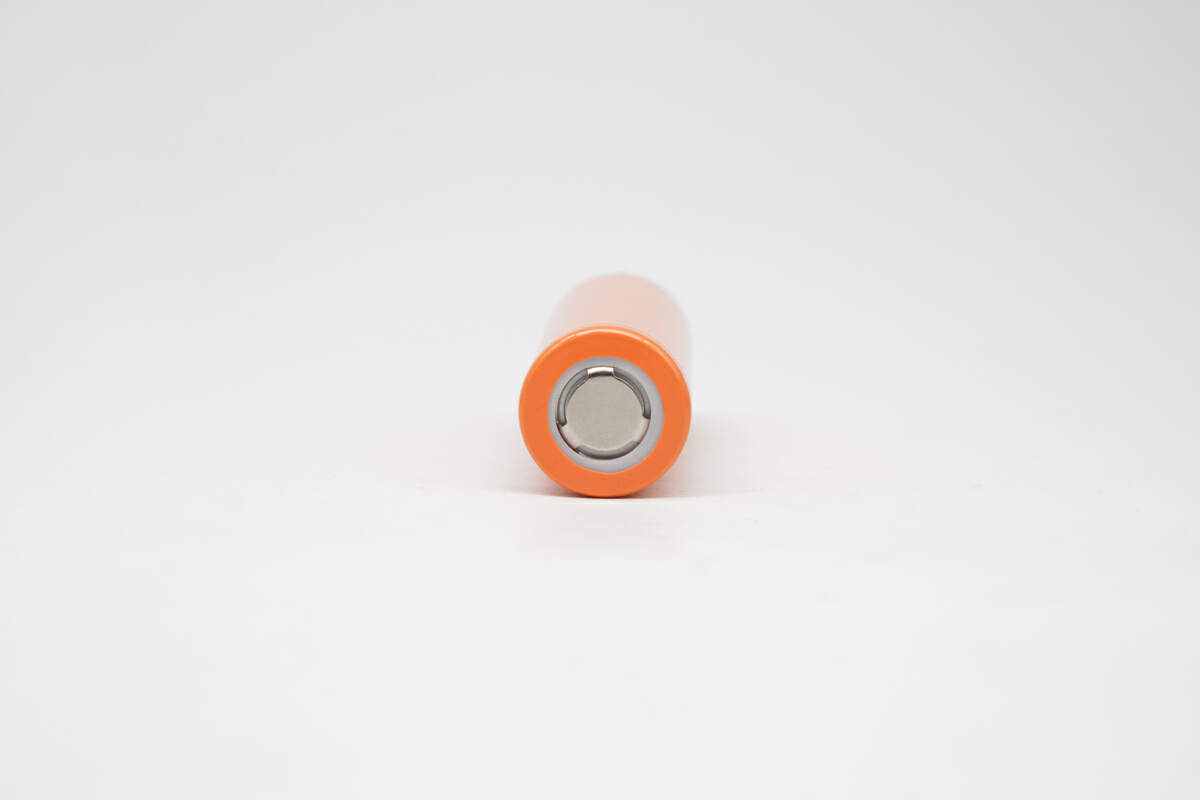

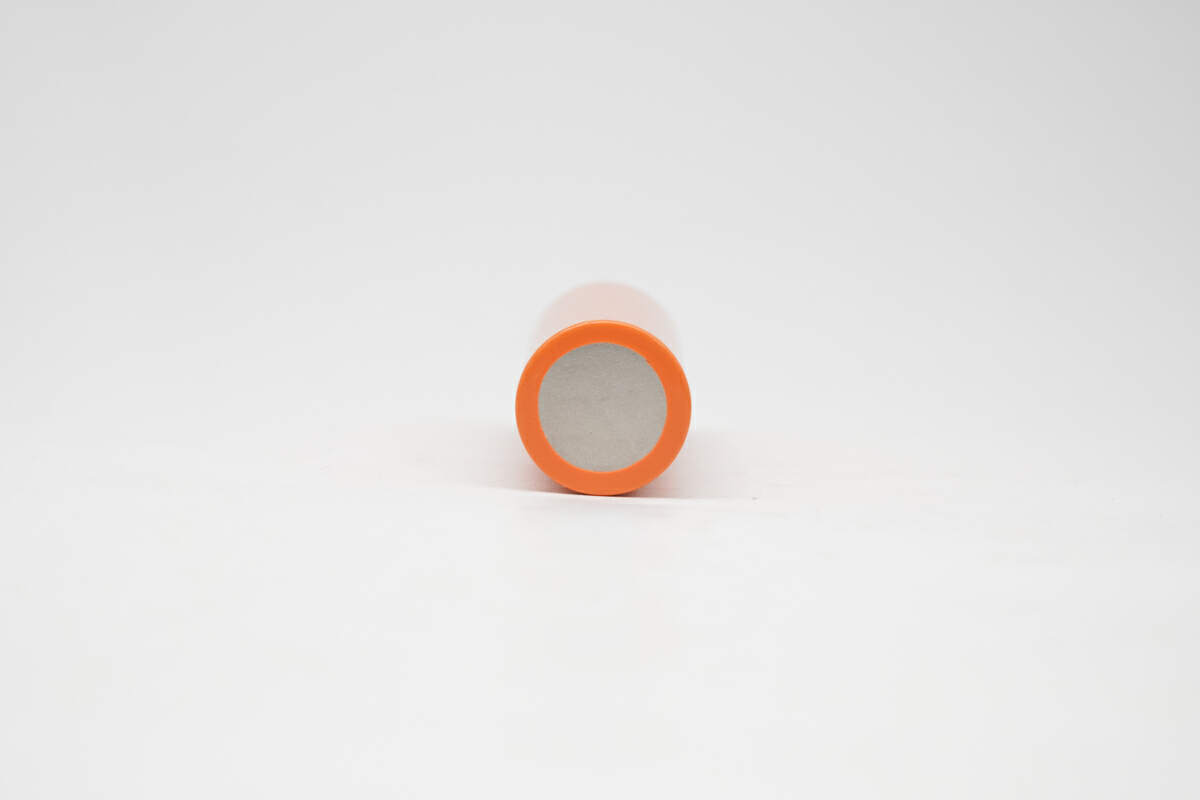

东来DL21700-4000mAh电芯负极采用阳极氧化工艺处理的合金金属材质制作，耐用防腐。
东来DL21700-4000mAh电芯正极盖帽为合金材质，平头设计，顶部可见三泄气孔。

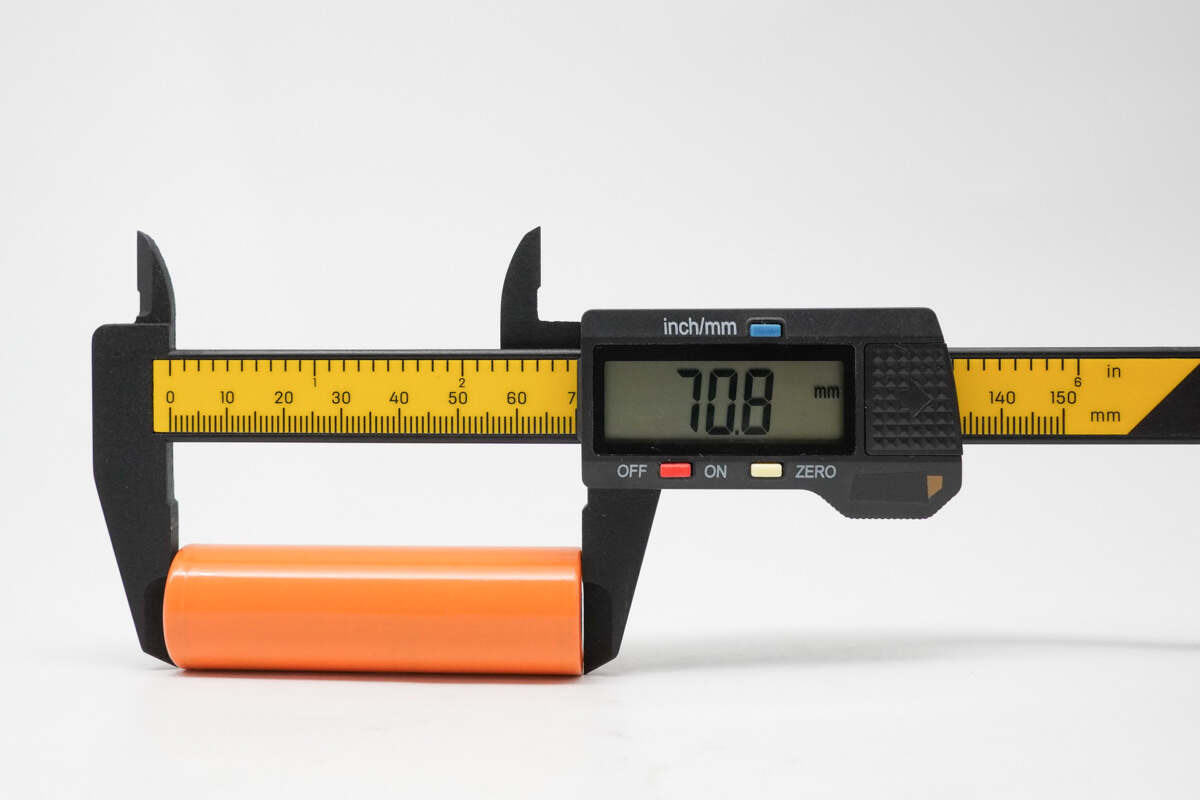

使用塑胶卡尺测得电芯高度约为 70.8mm。

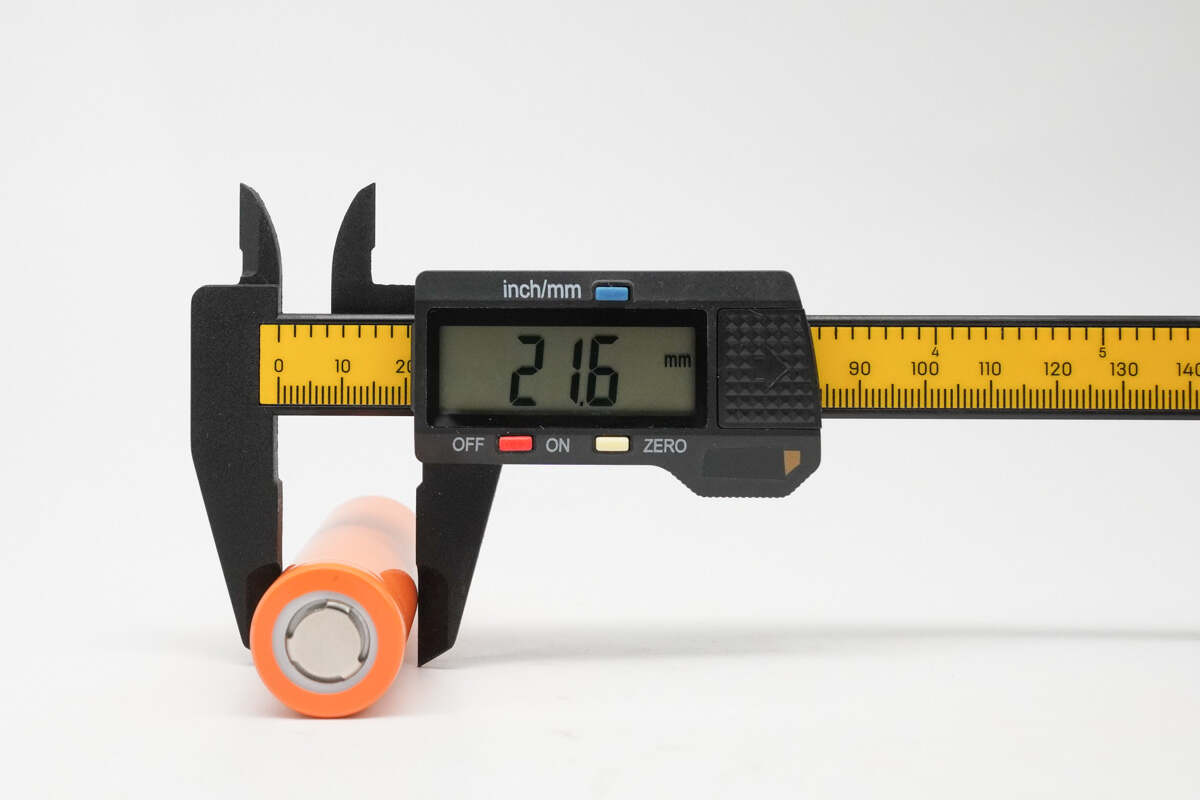

使用塑胶卡尺测得直径约为 21.6mm。
测得电芯重量约为 69.1g。
规格书介绍
通过这款电芯的规格书可以了解到基本特性，电芯型号DL21700-4000mAh，外壳材质为镀镍钢，标称容量为4000mAh@0.2C，最小容量为4000mAh@0.2C，额定电压3.7V，最大充电电压4.2V，放电截止电压2.75V，标准充电电流0.2C，最大充电电流0.5C，最大持续放电电流2C，瞬间最大放电电流（5S）3C，电池直径21.7±0.3mm，电池高度70.5±0.3mm，电池重量约为 69.5g，内阻≤23mΩ。
充放电测试
看完外观，进入正题；以下将进行0.2C、0.5C倍率进行充电测试，使用0.2C、0.5C、1C、2C倍率放电进行放电测试。
充电测试
充电测试将对0.2C、0.5C倍率进行恒流恒压充电，统计其总耗时。
0.2C充电

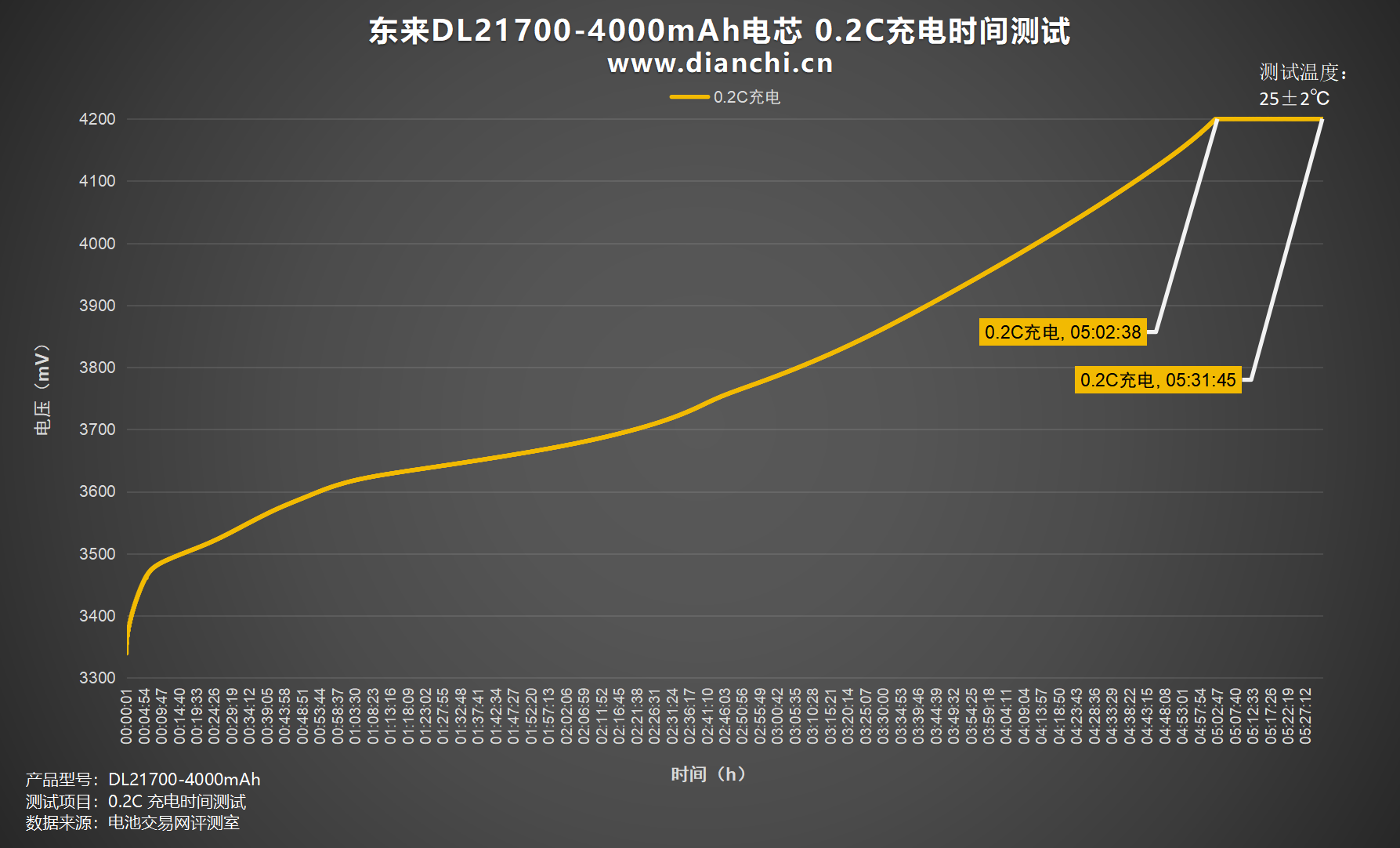

绘制出折线图，设置电流为 800mA，0.2C为东来DL21700-4000mAh电芯充电，充电截止电压为 4.2V，充至4.2V时间约为5小时2分钟，涓流完全充满时间约为5小时31分钟。
0.5C充电

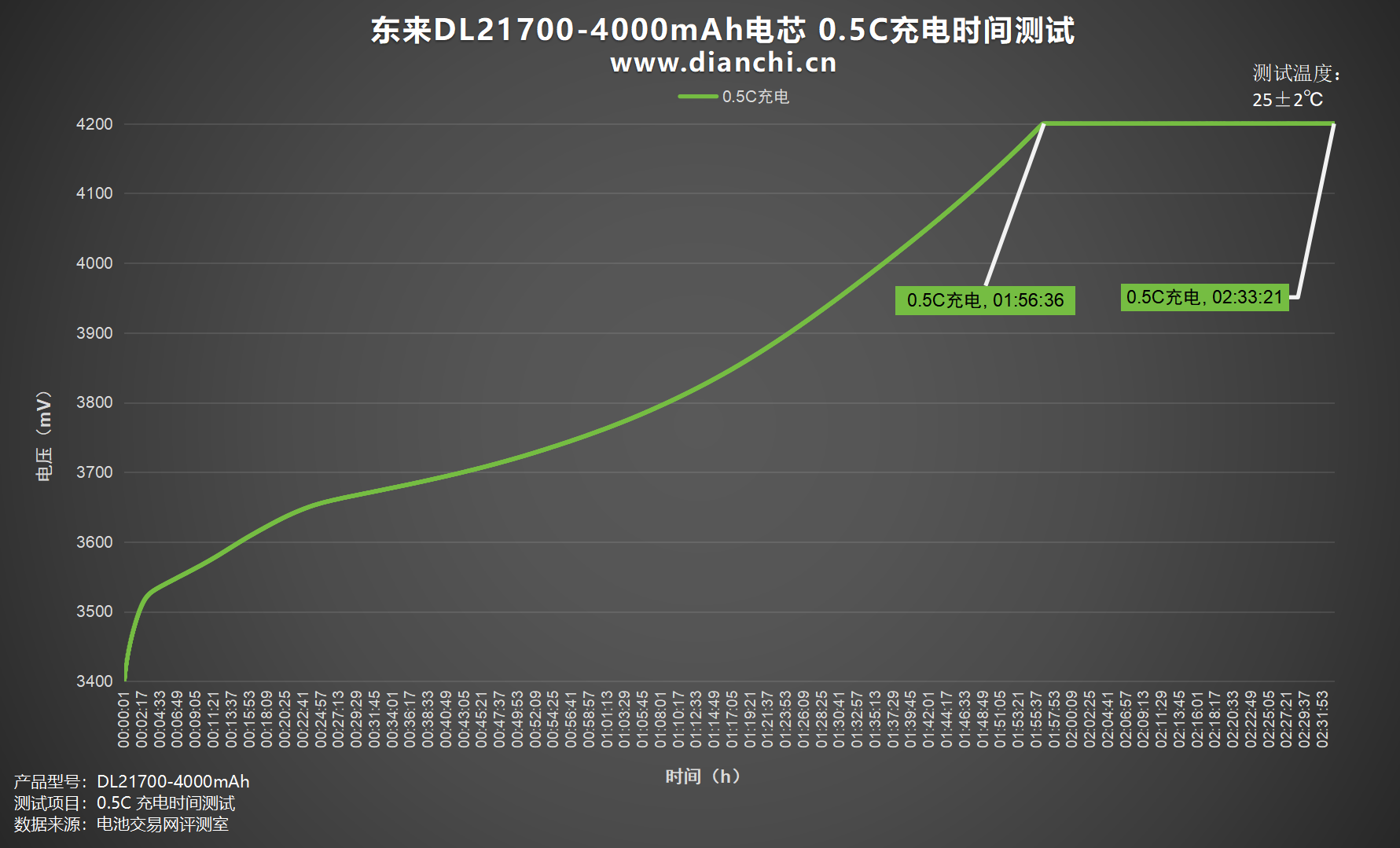

绘制出折线图，设置电流为 2000mA，0.5C为东来DL21700-4000mAh电芯充电，充电截止电压为 4.2V，充至4.2V时间约为1小时56分钟，涓流完全充满时间约为2小时33分钟。

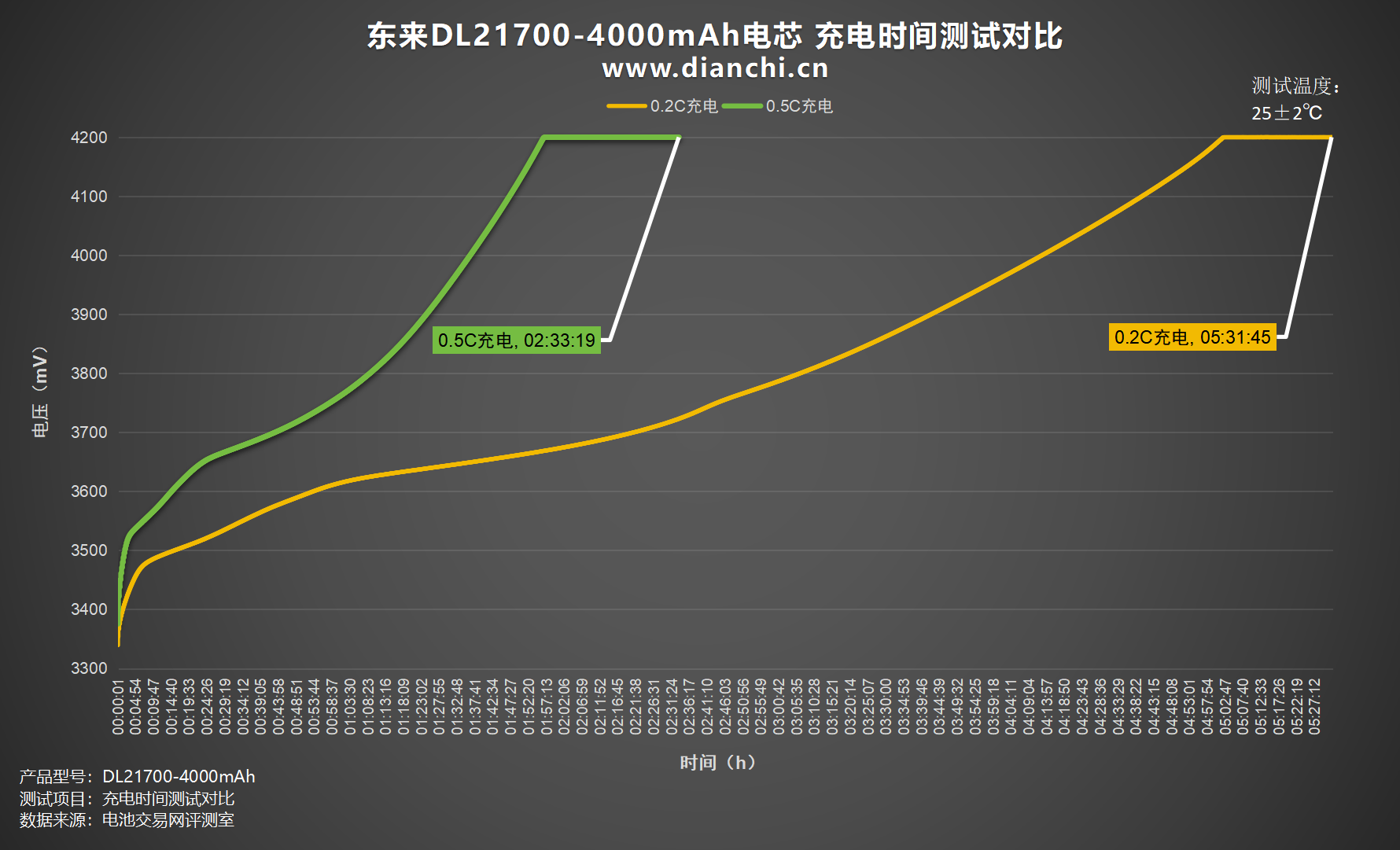

将测试数据绘制成折线图，充电测试中0.2C充电充满耗时5小时31分钟，0.5C充电充满耗时2小时33分钟。
放电测试
放电测试阶段将使用恒流放电，统计其总耗时及其放出容量及能量数值。
0.2C放电

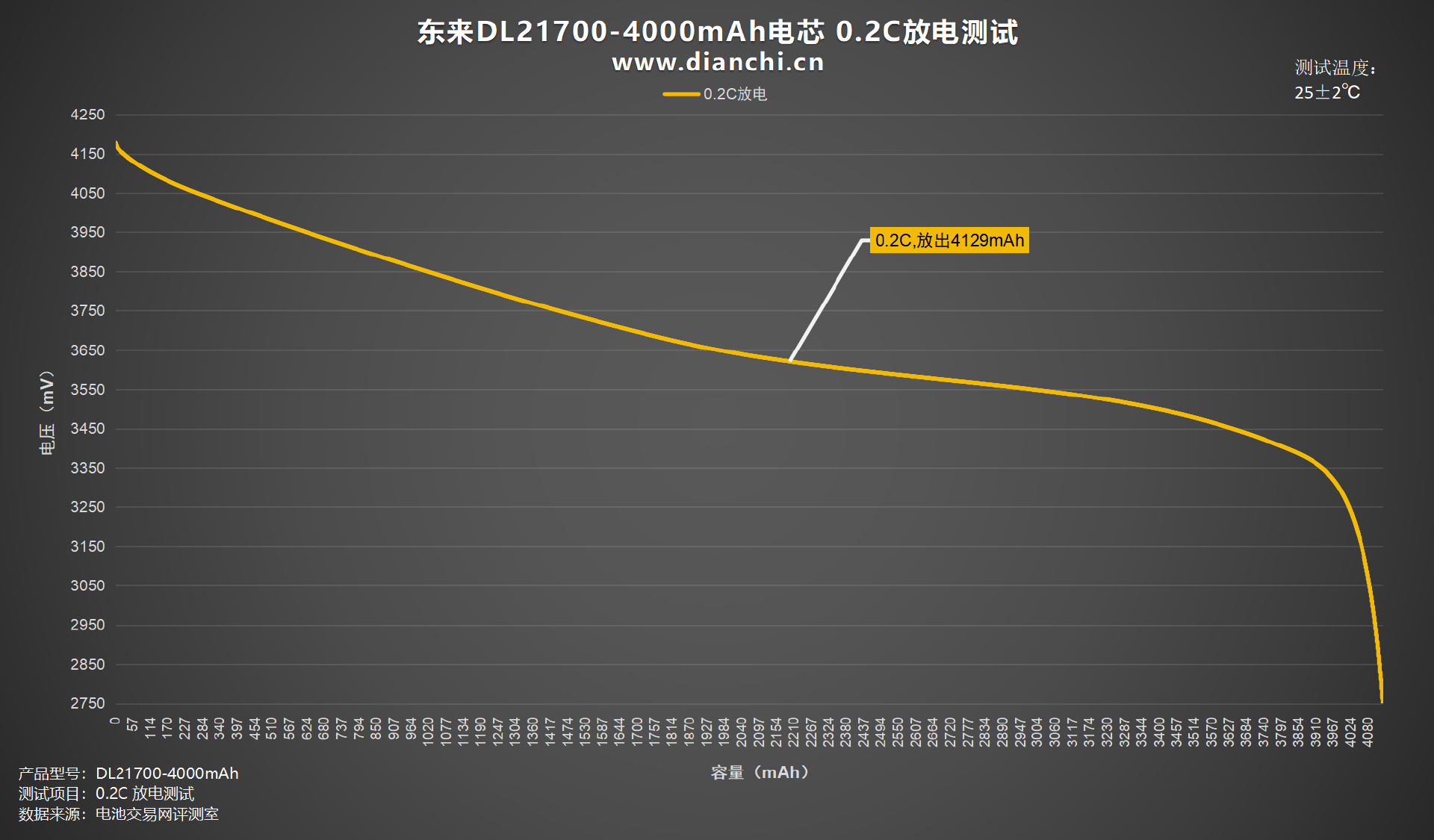

绘制出折线图，设置电流为 800mA，0.2C为东来DL21700-4000mAh电芯放电，均压 3.68V，放到截止电压为 2.75V，耗时约5小时9分钟，放出容量4129mAh，放出能量15.19Wh。
0.5C放电

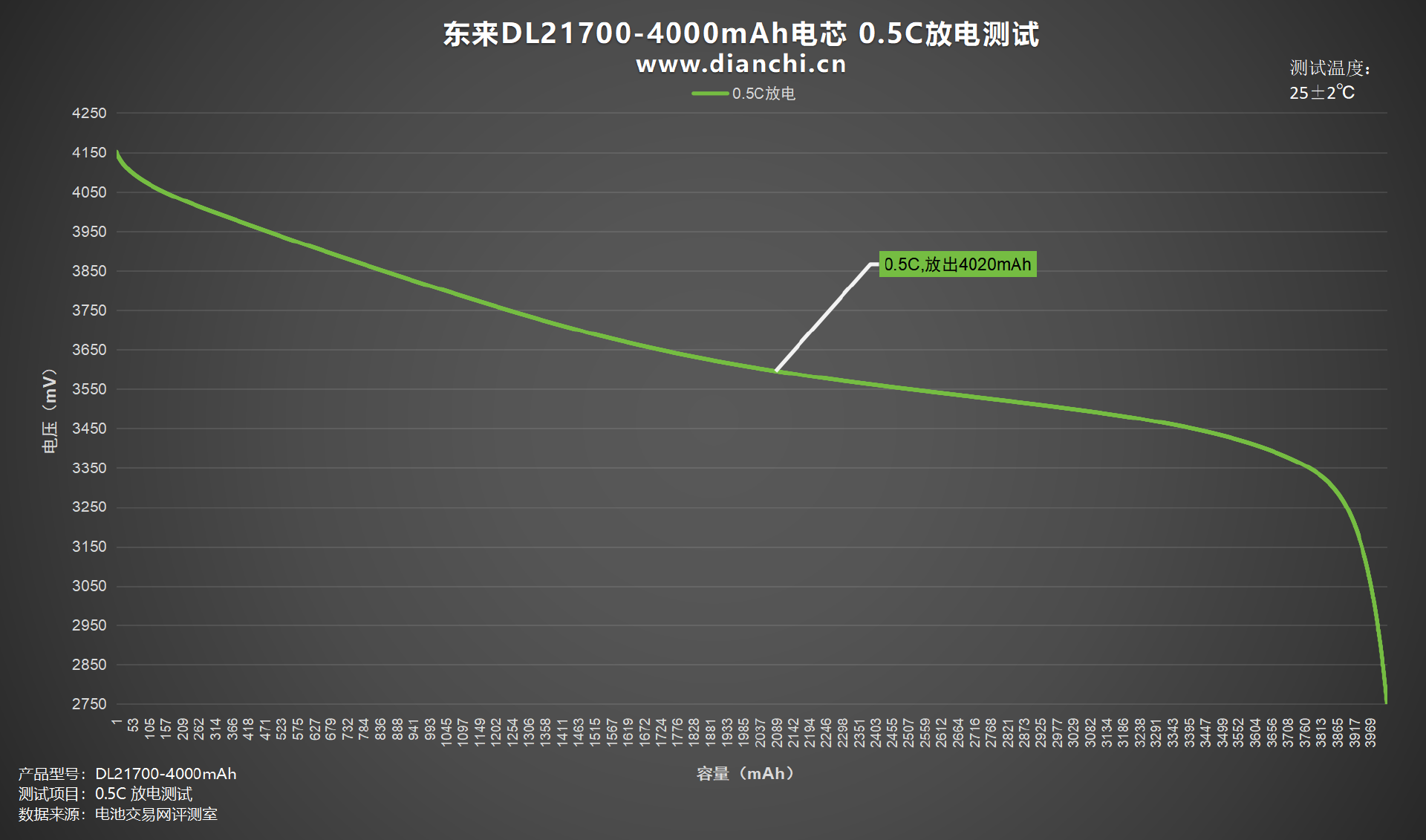

绘制出折线图，设置电流为 2000mA，0.5C为东来DL21700-4000mAh电芯放电，均压 3.64V，放到截止电压为 2.75V，耗时约2小时，放出容量4020mAh，放出能量14.65Wh。
1C放电

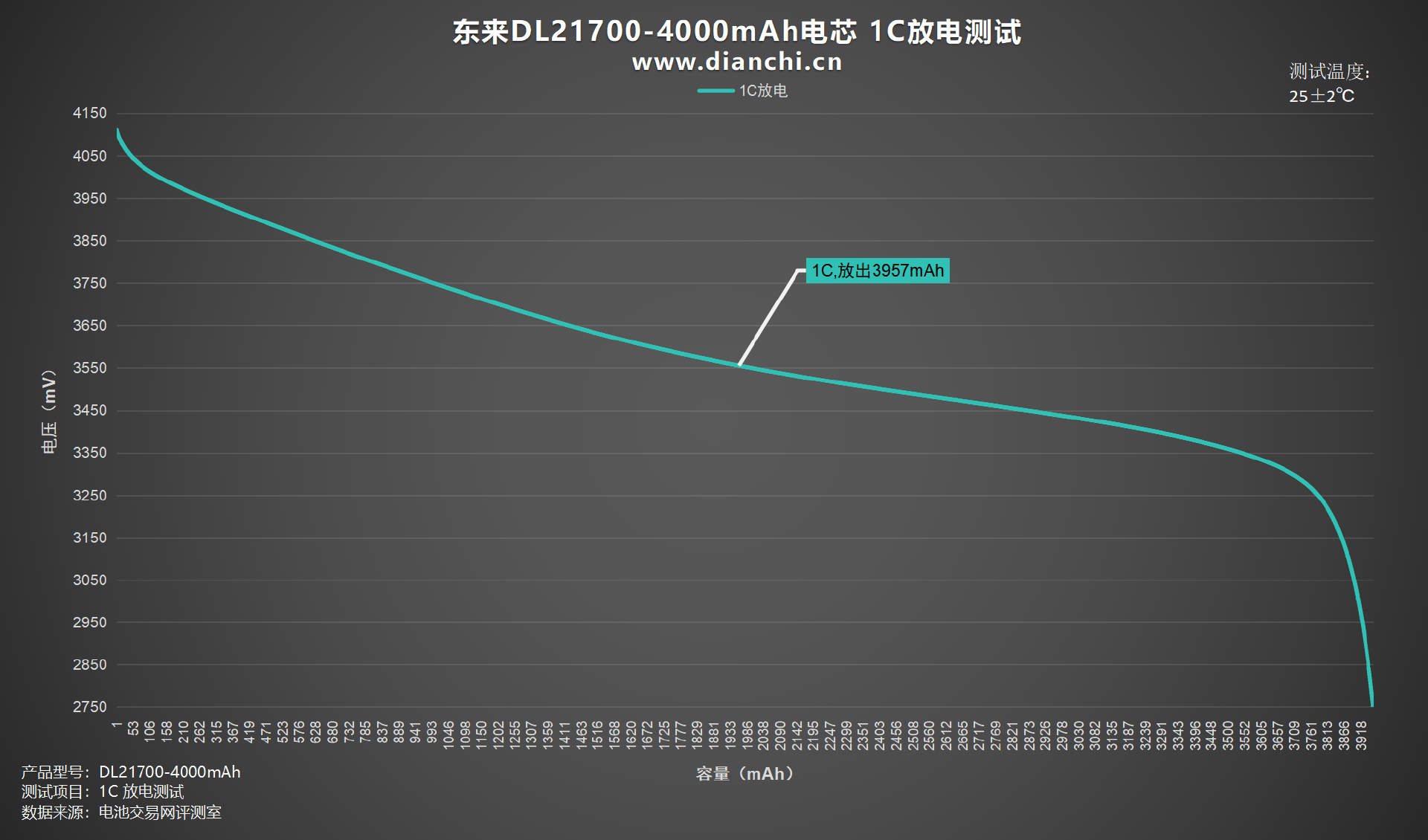

绘制出折线图，设置电流为 4000mA，1C为东来DL21700-4000mAh电芯放电，均压 3.59V，放到截止电压为 2.75V，耗时约59分钟，放出容量3957mAh，放出能量14.20Wh。
2C放电

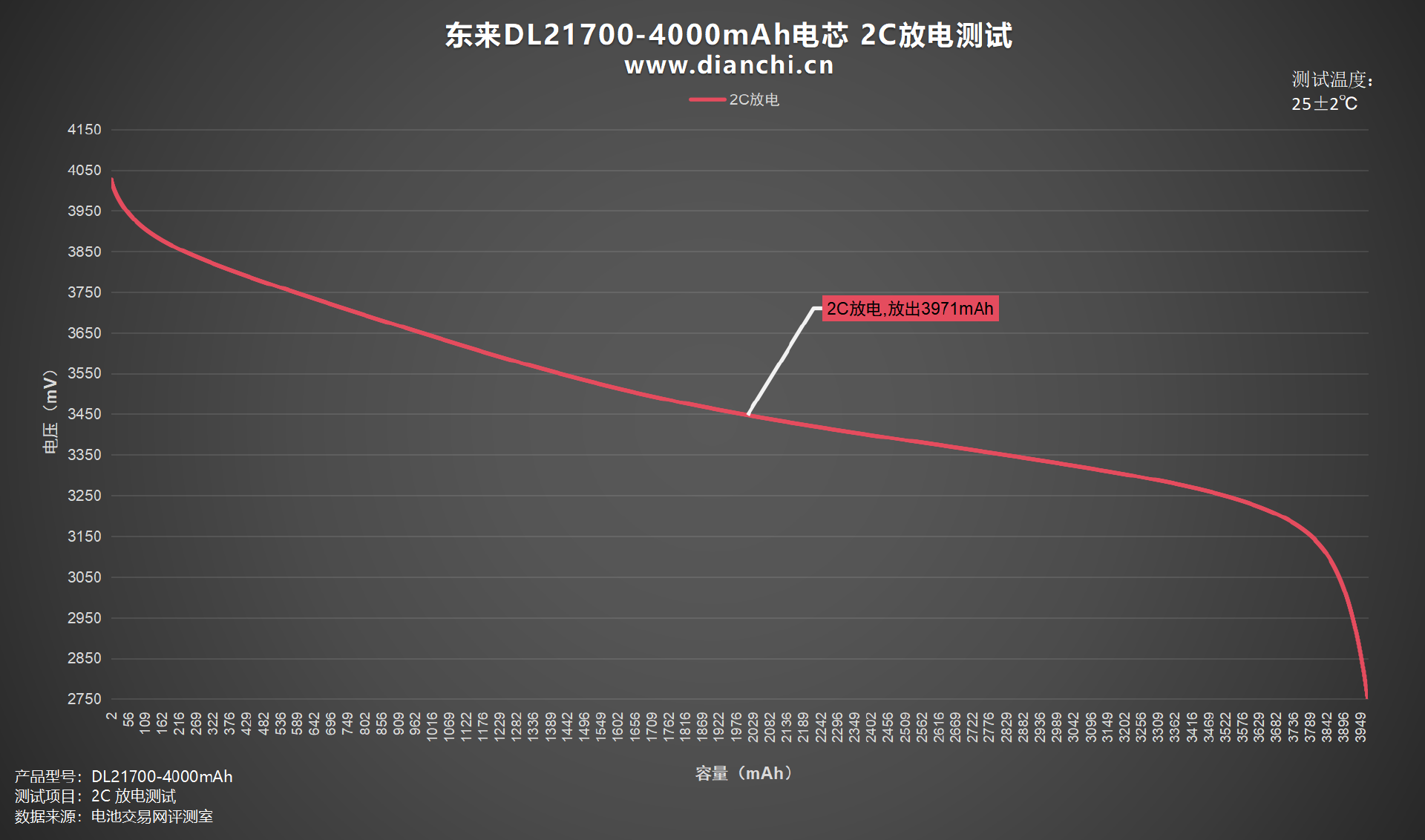

绘制出折线图，设置电流为 8000mA，2C为东来DL21700-4000mAh电芯放电，均压 3.64V，放到截止电压为 2.75V，耗时约29分钟，放出容量3971mAh，放出能量14.65Wh。

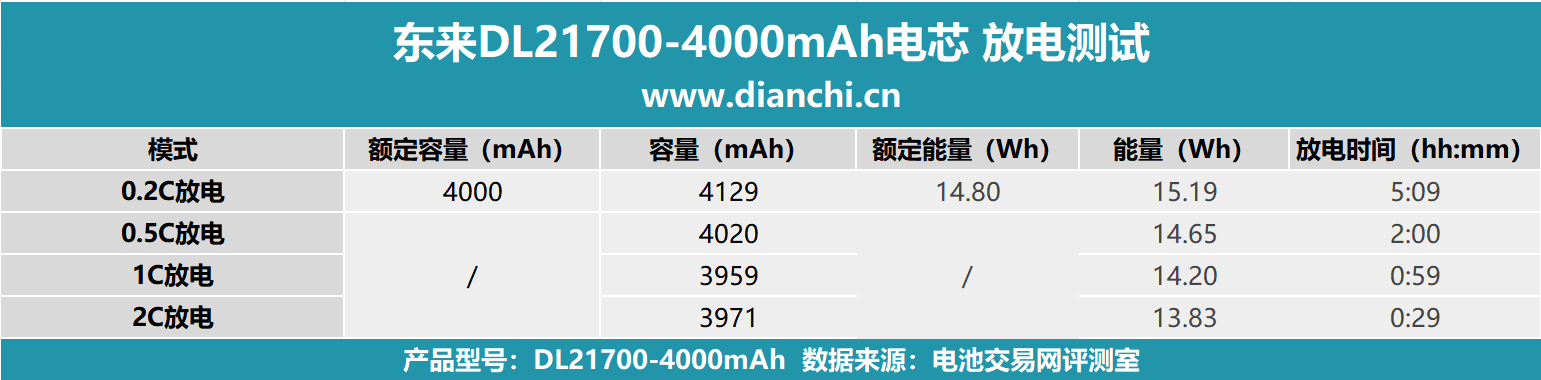

将测试数据汇总成表格，可以看出电芯在四种倍率下进行放电测试差距，放电时间最短的为2C放电，放电时间约为29分钟。放电时间最长的为0.2C放电，放电时间约为5小时9分钟。

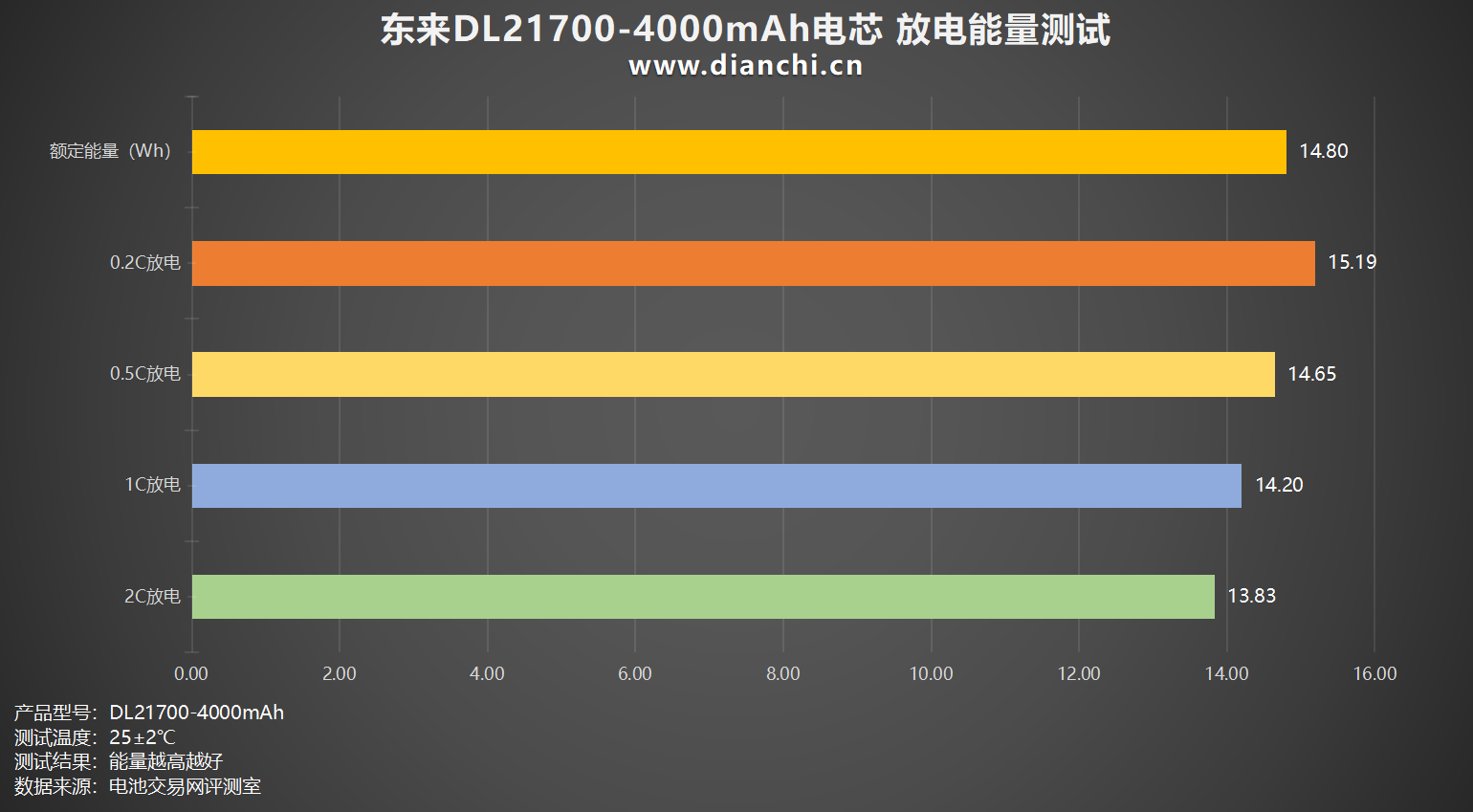

将测试数据汇总成柱状图，放电测试中整体放电能量在13.83-15.19Wh之间；其中放电能量最高的是0.2C放电档位，放电能量达到15.19Wh；放电能量最低的是2C放电，放电能量为13.83Wh。

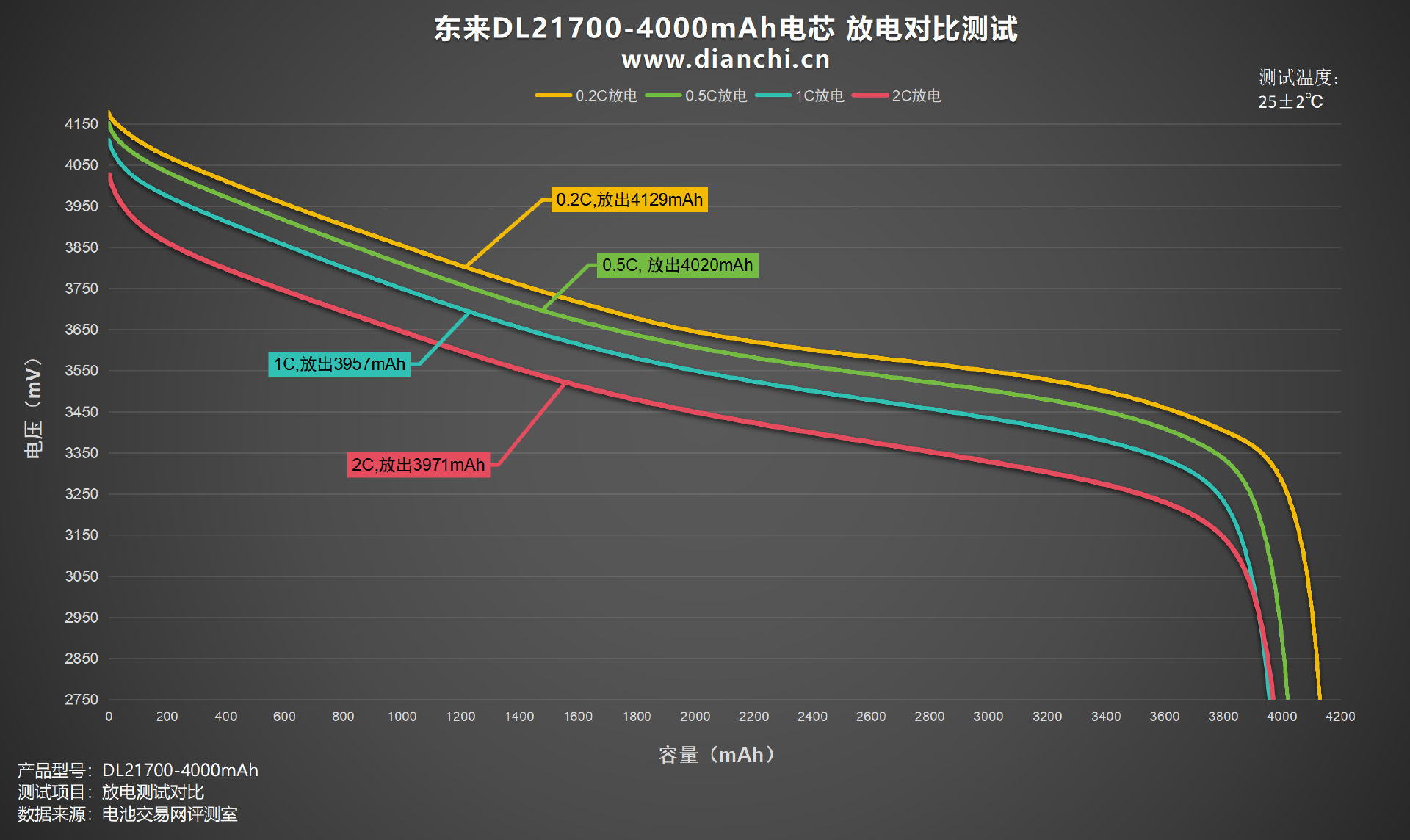

再来看看各档位放出的容量差异，将数据绘制出曲线图，可以看到 0.2C放电档位放出容量4129mAh，放出容量最低的是2C放电放出容量3971mAh。
内阻测试
内阻测试部分，电池交易网将使用内阻测试仪器，分别测试 满电内阻 与 空电内阻。

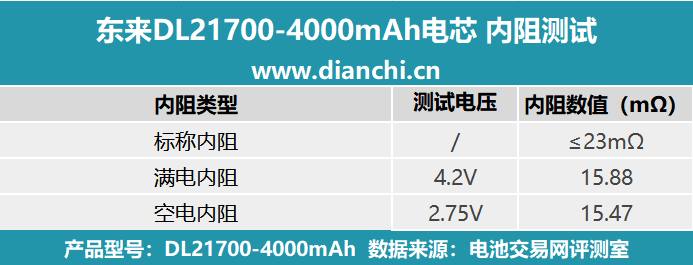

将测试数据汇总至表格，可以看到满电内阻电压为 4.2V，空电内阻电压则为 2.75V，东来DL21700-4000mAh电芯标称内阻为≤23mΩ。

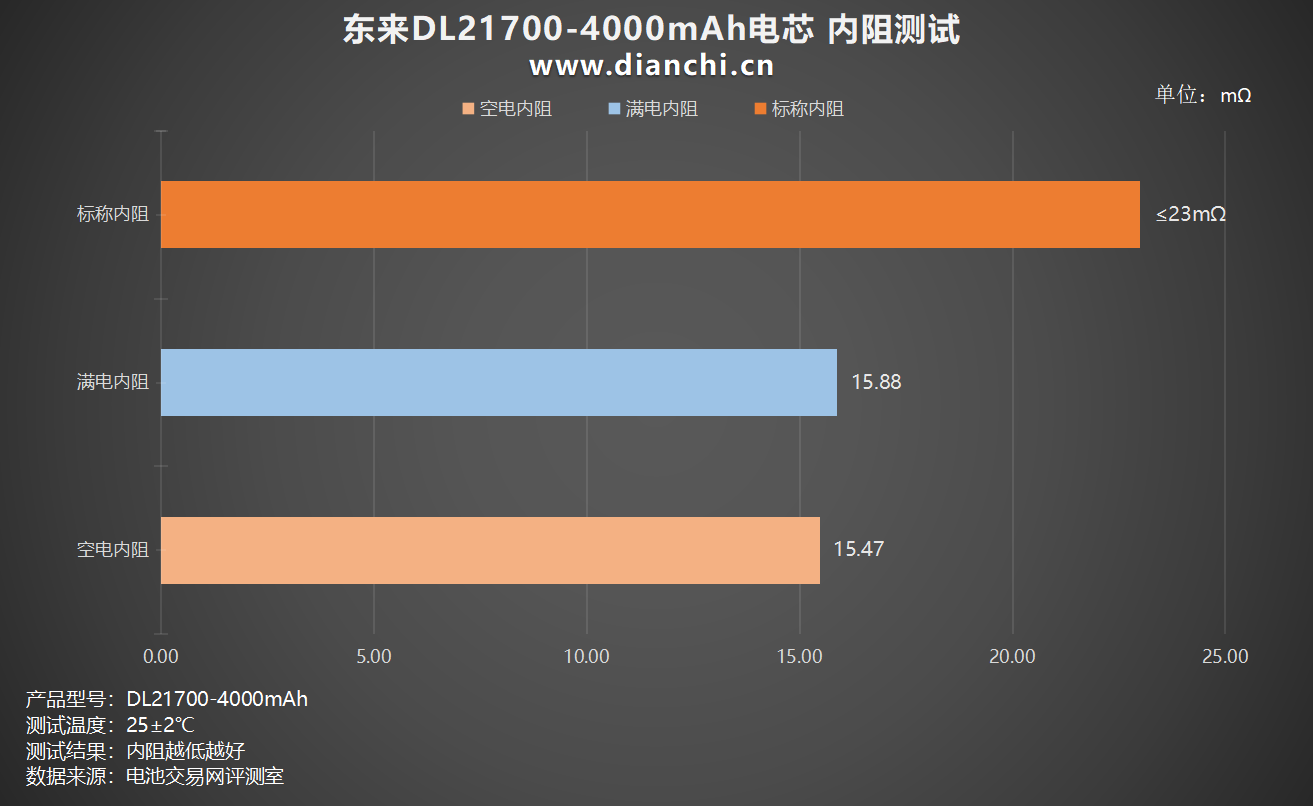

绘制出柱状图，可以看到 4.2V满电内阻为 15.88mΩ，2.5V空电内阻为 15.47mΩ，两种状态下内阻相差不大，同时均没有超过标称数值。
温度测试
温度测试部分，电池交易网将对各个充放电倍率的温度进行测量。
充电温度测试
0.2C充电

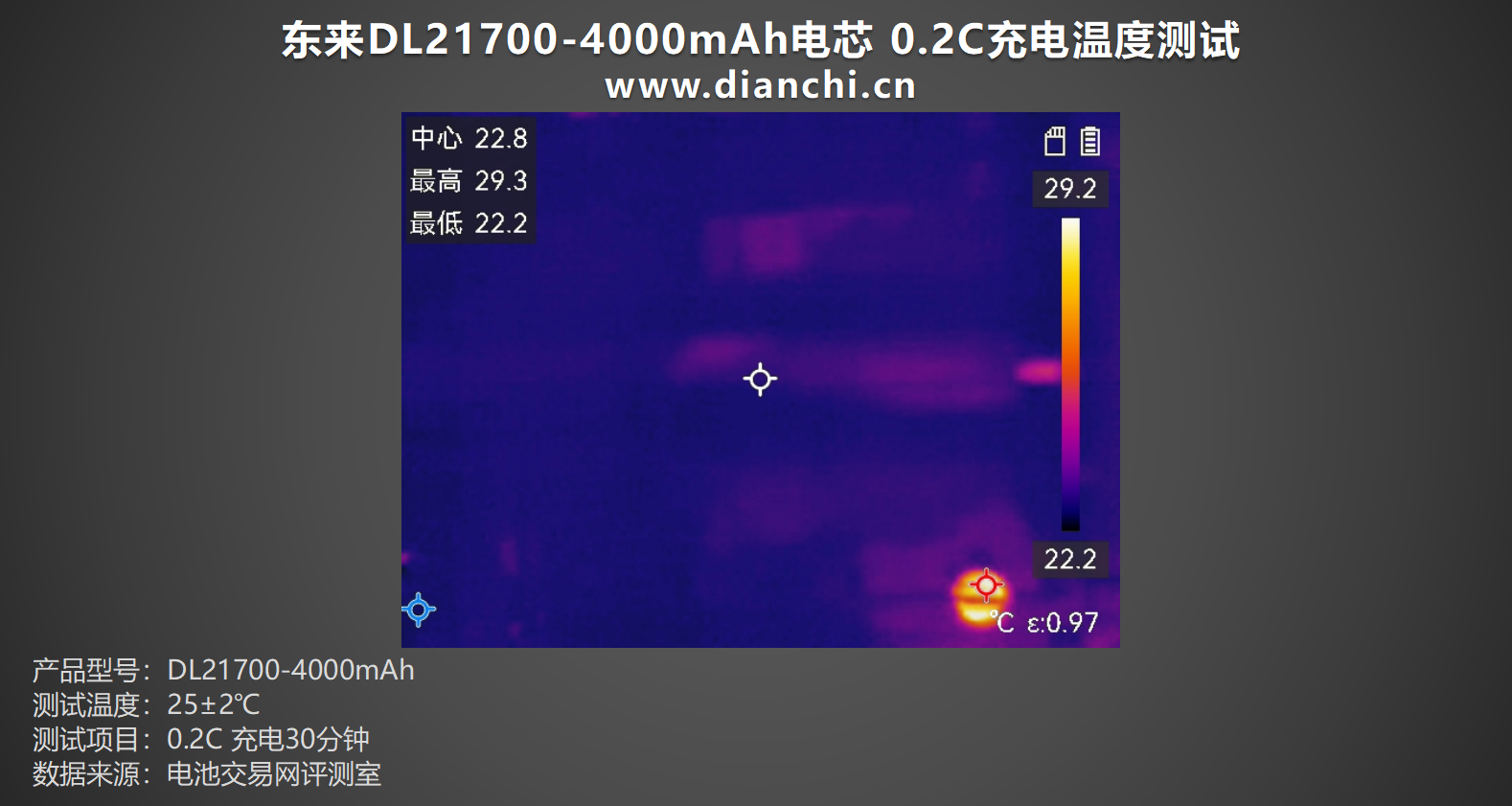

东来DL21700-4000mAh电芯以0.2C倍率进行充电30分钟，表面中心温度为22.8℃左右。
0.5C充电

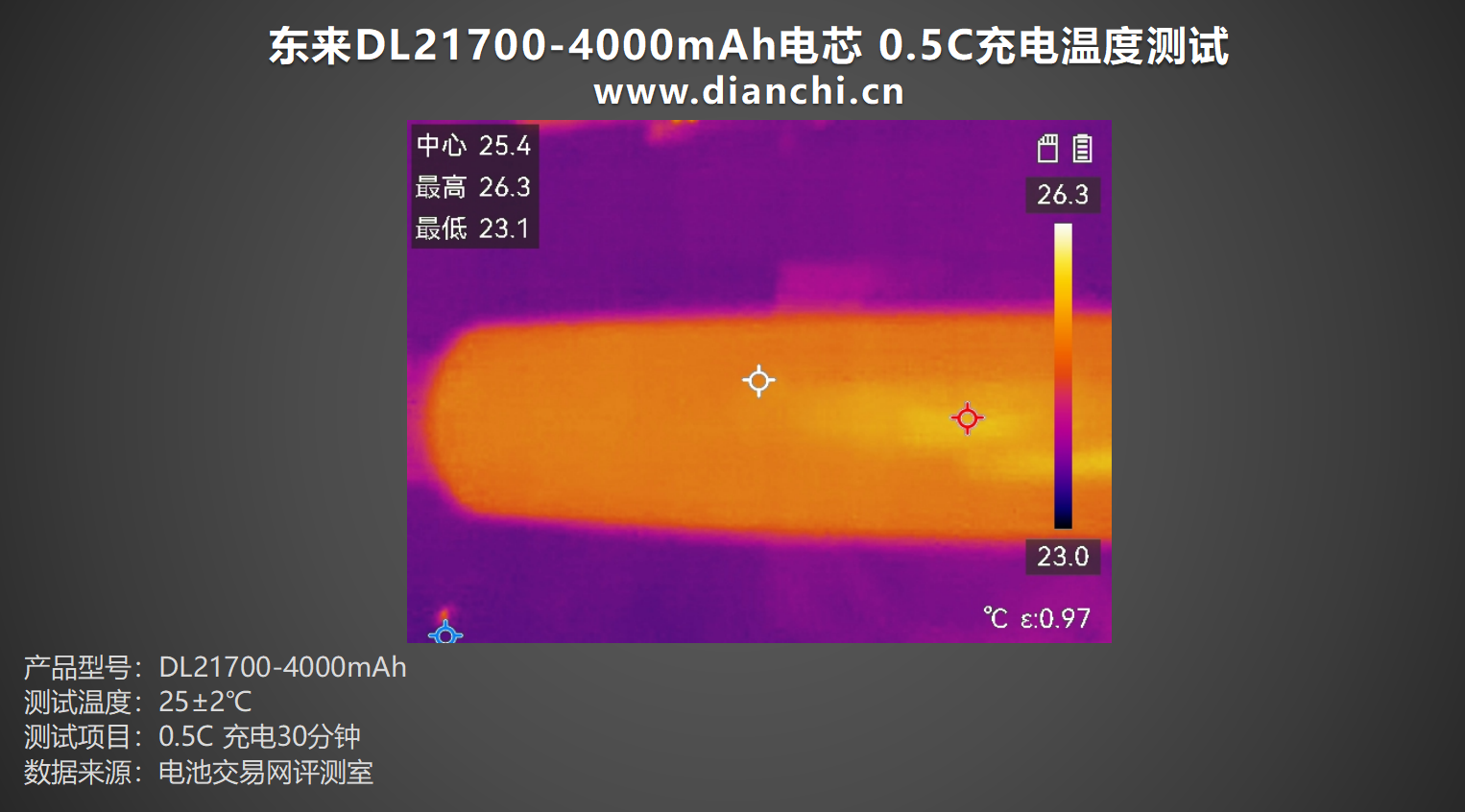

东来DL21700-4000mAh电芯以0.5C倍率进行充电30分钟，表面最高温度为26.3℃左右。
放电温度测试
0.2C放电

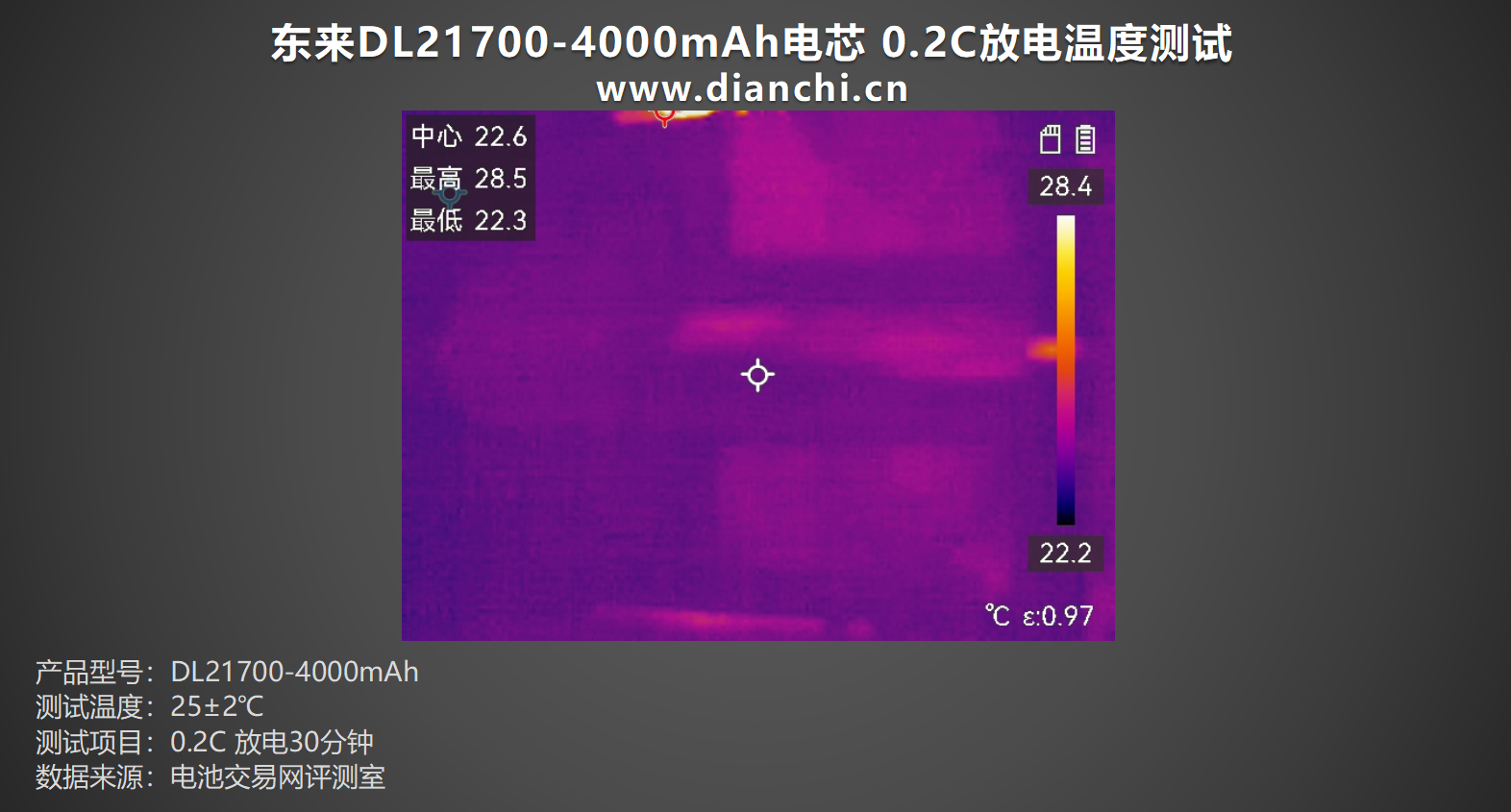

东来DL21700-4000mAh电芯以0.2C倍率进行放电30分钟，表面中心温度为22.6℃左右。
0.5C放电

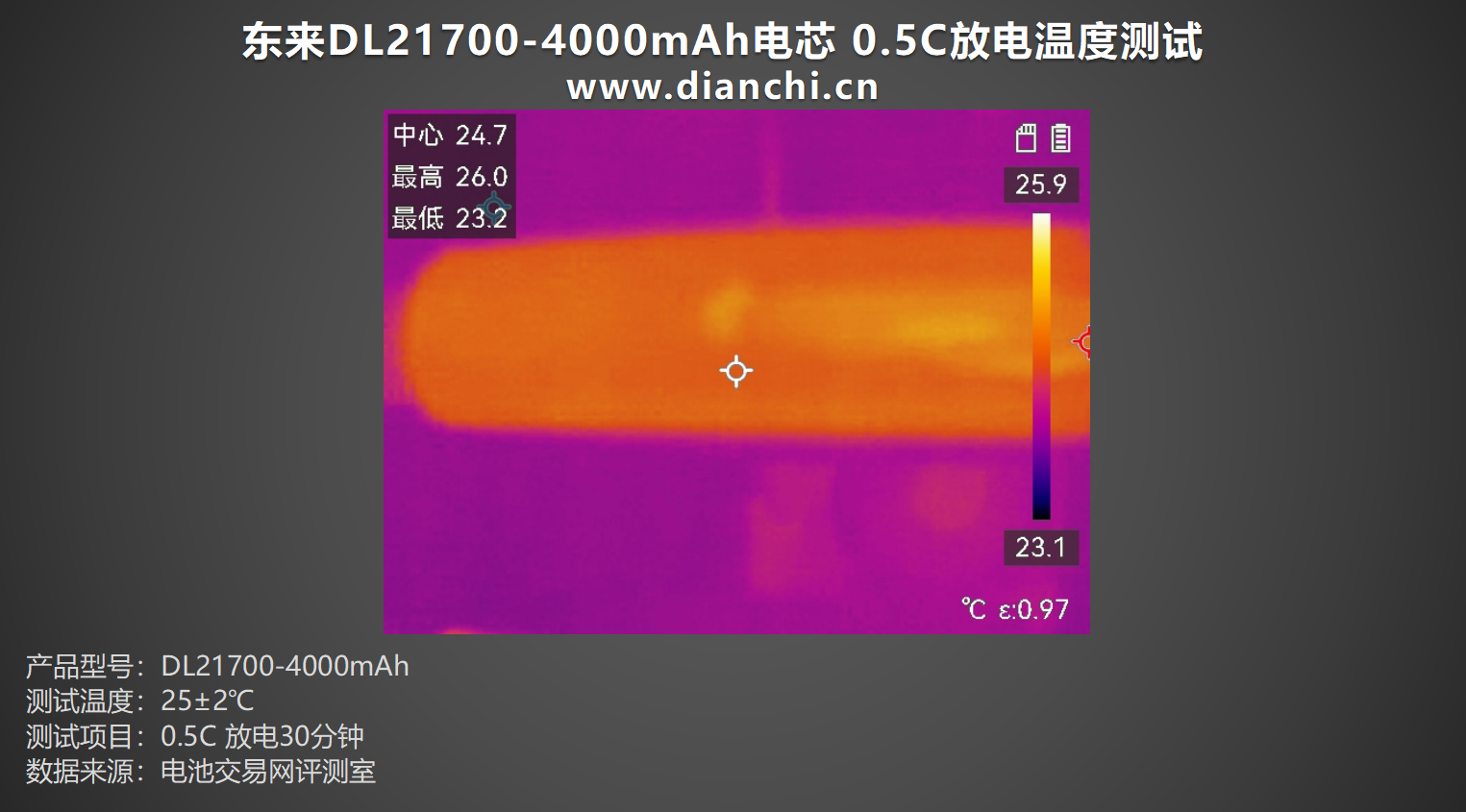

东来DL21700-4000mAh电芯以0.5C倍率进行放电30分钟，表面最高温度为26℃左右。
1C放电

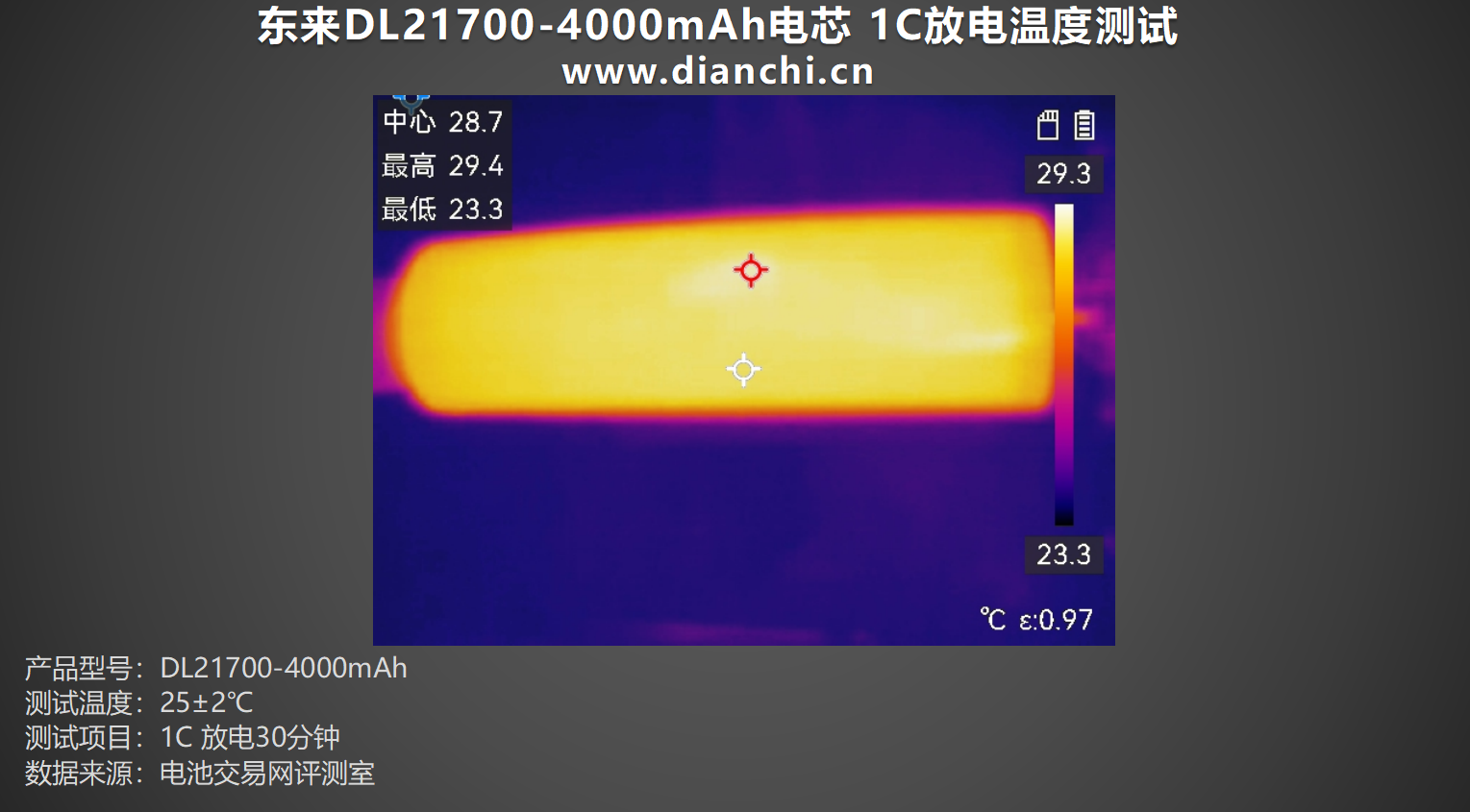

东来DL21700-4000mAh电芯以1C倍率进行放电30分钟，表面中心温度为29.4℃左右。
2C放电

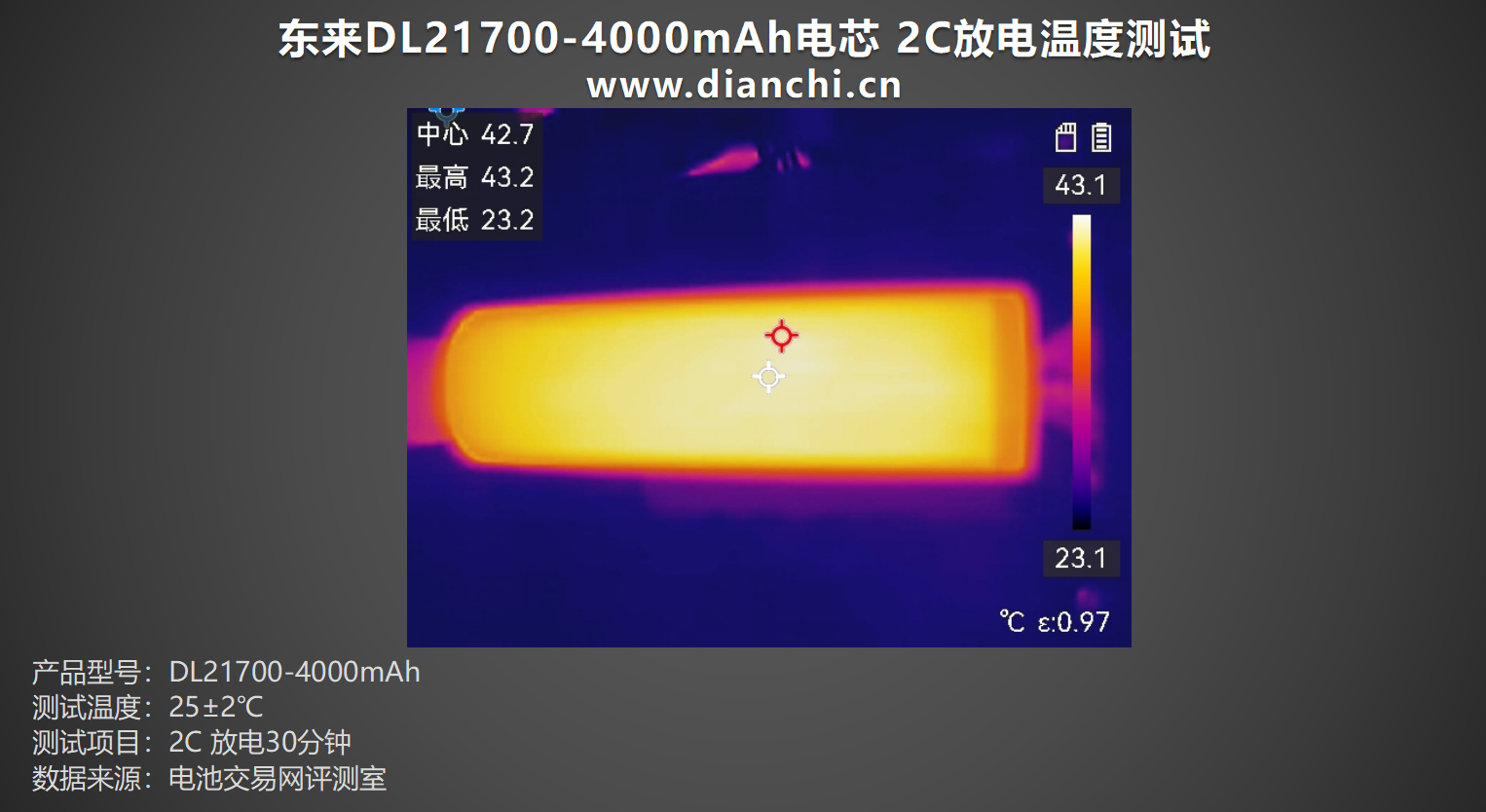

东来DL21700-4000mAh电芯以2C倍率进行放电30分钟，表面中心温度为43.2℃左右。
电池交易网总结
这款东来DL21700-4000mAh电芯，在各项测试中均表现出了优秀的性能，各放电倍率放出容量均＞90%，符合规格书中标准，其中0.2C倍率放电，放出容量4129mAh，放出能量15.19Wh，最高2C倍率放电，放出容量3971mAh，放出能量14.65Wh，整体差距不大。
内阻和温度方面，4.2V满电内阻为 15.88mΩ，2.5V空电内阻为 15.47mΩ，两种状态下内阻相差不大，同时均没有超过标称数值，温度部分，充电温度均在环境温度范围内，放电温度在24-43℃区间，2C放电温度较高属正常现象。
总结来说， 东来DL21700-4000mAh电芯以其高能量密度、大容量和高放电倍率，在充电宝、电动工具和储能等领域展现出广泛的应用前景。
规格书下载
东来新能源专区
https://www.dianchi.cn/brand/DONGLAI.html
东来DL18650-2000电芯
评论0
