前言

18650电芯，以其标准尺寸和圆柱形外观，在能源存储领域扮演着重要角色。这种电芯因其高能量密度、长寿命和稳定的放电特性，在储能和基站等应用中备受青睐，随着需求的增大以及需求的改变，储能型电芯成为刚需。

近期，电池交易网就拿到了来自东来新能源的储能型电芯，广西东来新能源科技有限公司是一家专业研发、制造、销售锂离子动力电池的高新技术企业，这款电芯拥有2000mAh容量，外壳为镀镍钢材质，耐用防腐，支持最高1C充放电倍率，下面就一起来看看这款电芯的具体表现如何。

外观介绍

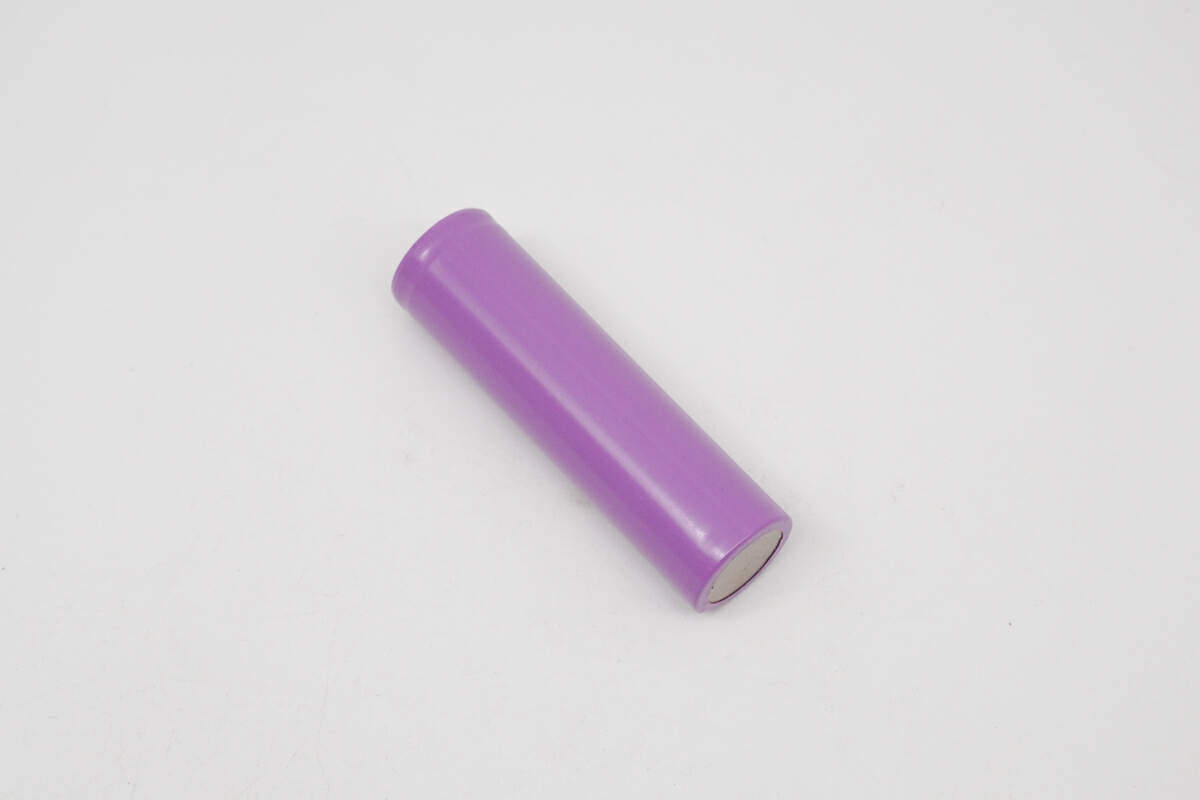

东来DL18650-2000电芯采用紫色电芯套膜，表面并无丝印信息，外壳为镀镍钢。

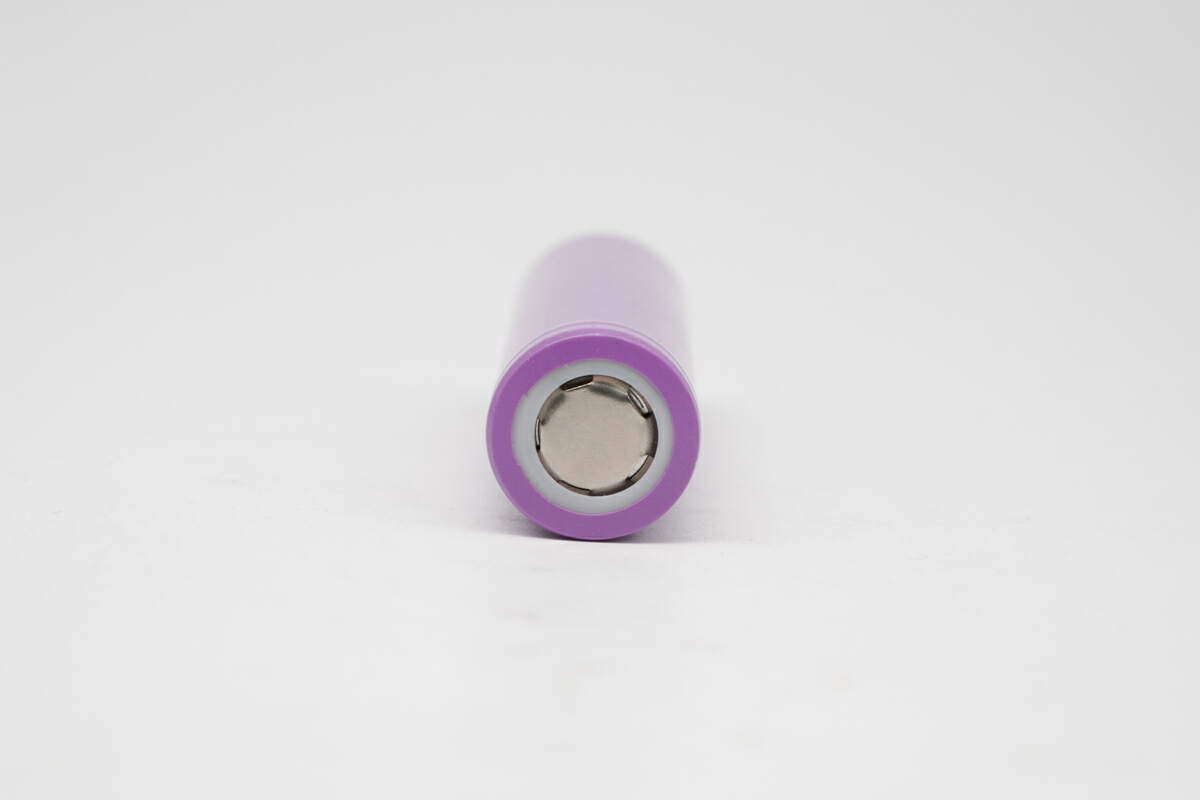

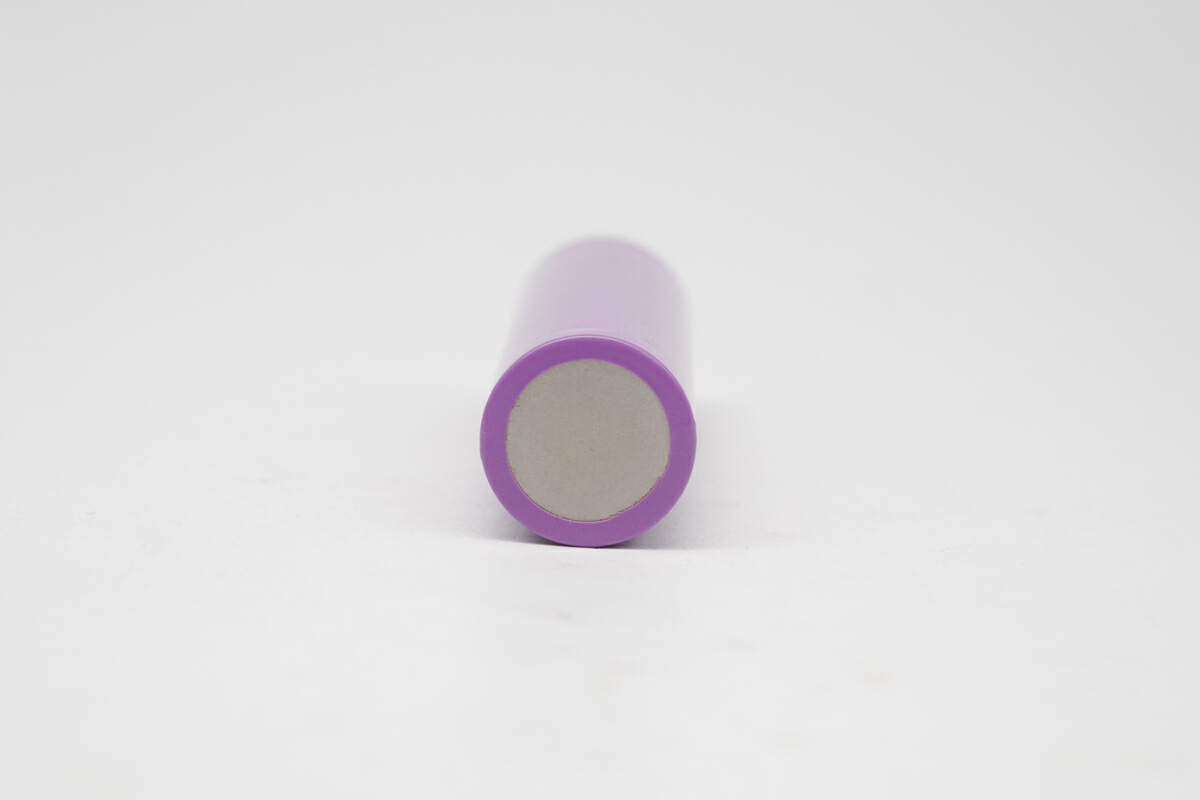

东来DL18650-2000电芯负极采用阳极氧化工艺处理的合金金属材质制作，耐用防腐。

东来DL18650-2000电芯正极盖帽为合金材质，平头设计，顶部可见五泄气孔。

东来DL18650-2000电芯高度约为 65.2mm。

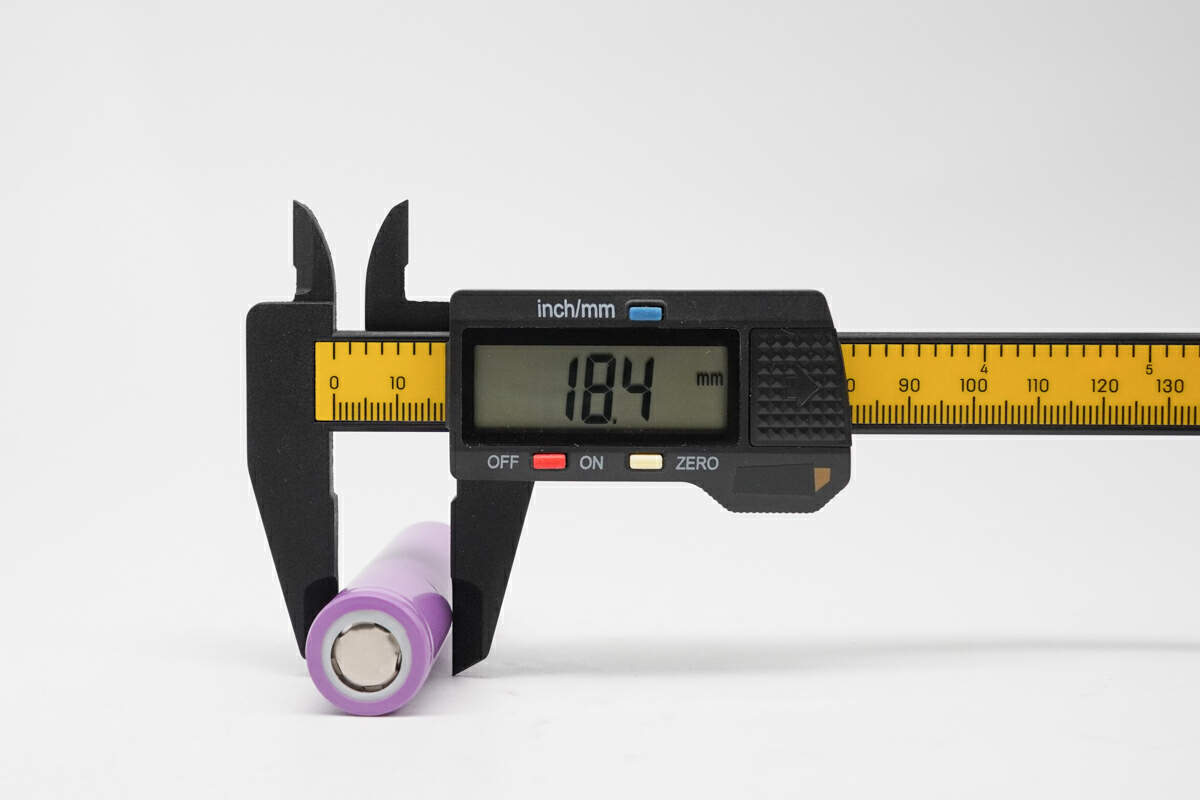

东来DL18650-2000电芯直径约为 18.4mm。

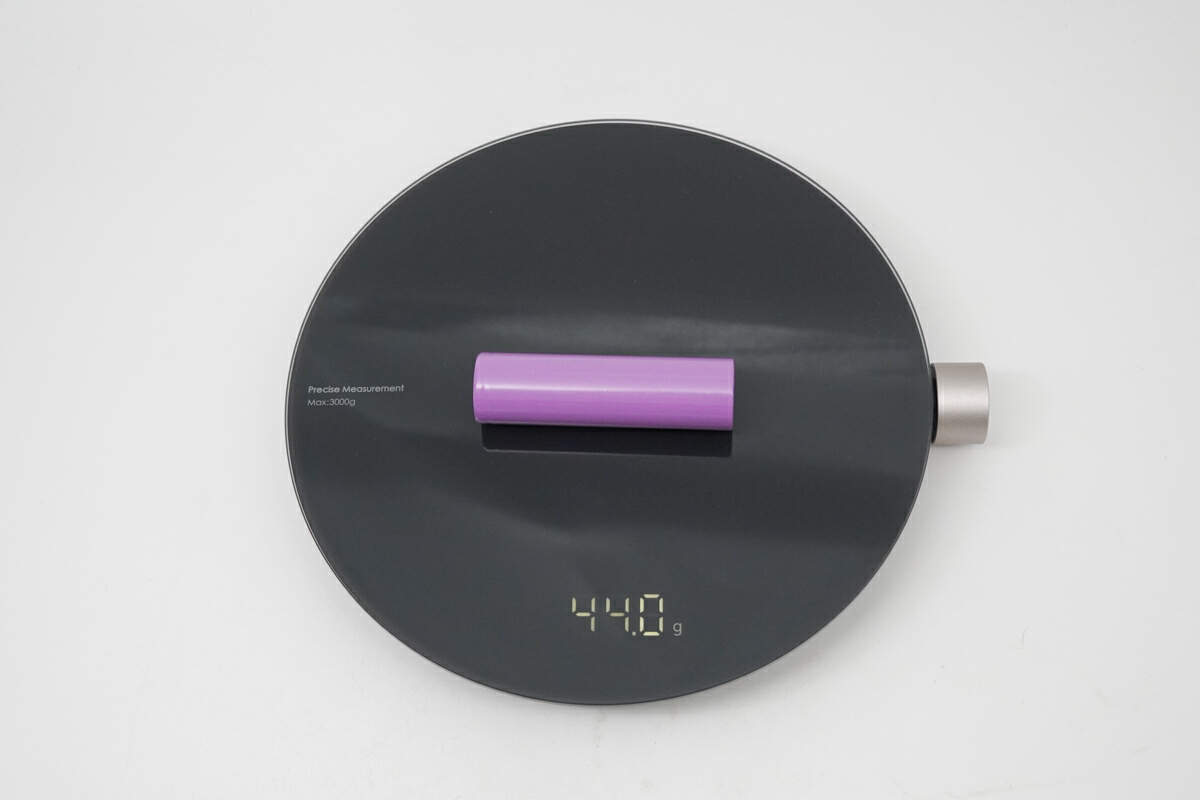

东来DL18650-2000电芯重量约为 44g。

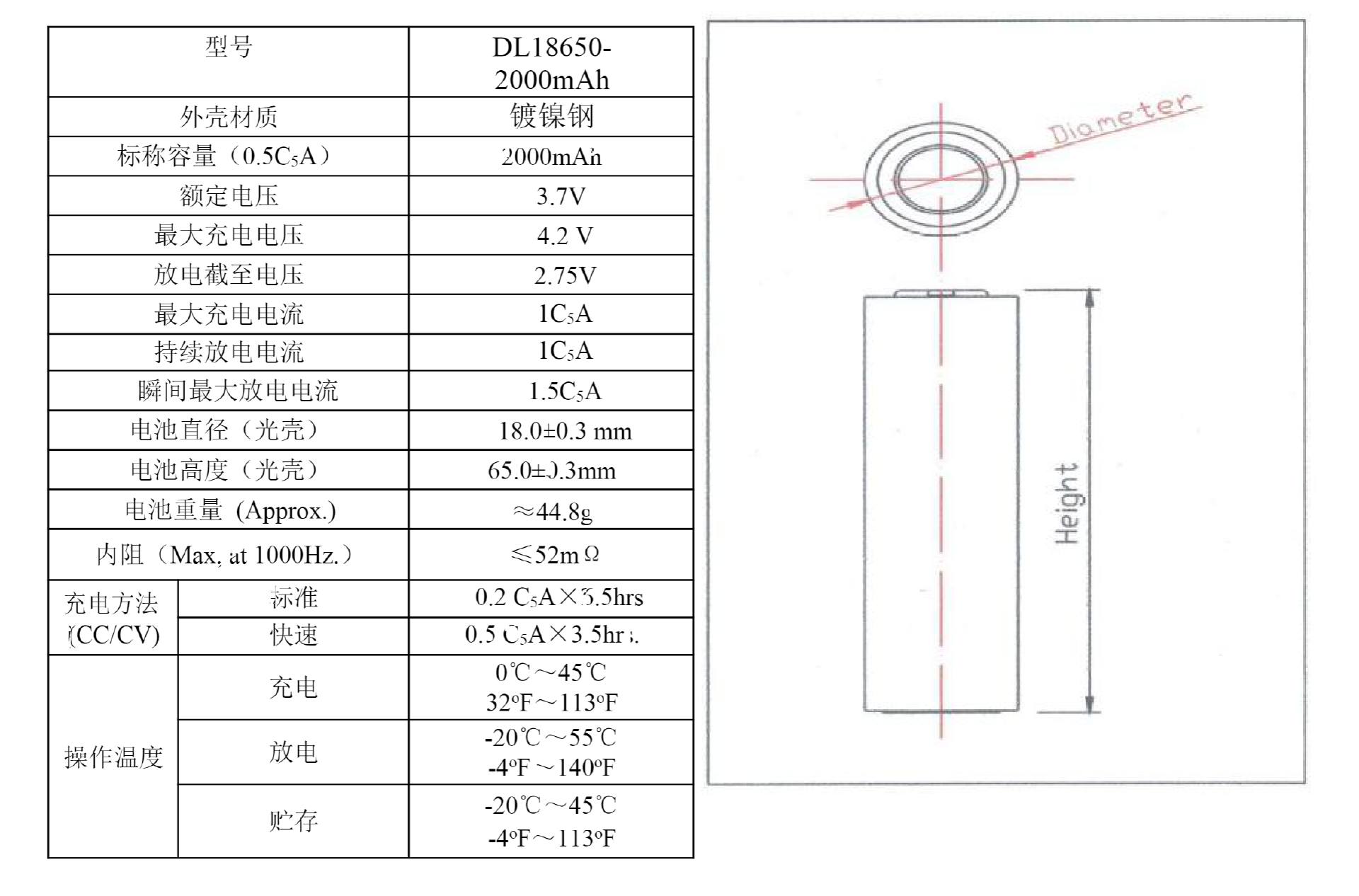

型号：DL18650-2000mAh；外壳材质：镀镍钢；标称容量：2000mAh@0.5C；额定电压：3.7V；最大充电电压：4.2V；放电截止电压：2.75V；最大充电电流：1C；持续放电电流：1C；瞬间最大放电电流：1.5C；电池重量：44.8g，内阻：≤52mΩ。

看完外观，进入正题；以下将进行0.2C、0.5C、1C倍率进行充放电测试。

充电测试将对0.2C、0.5C、1C倍率进行恒流恒压充电，统计其总耗时。

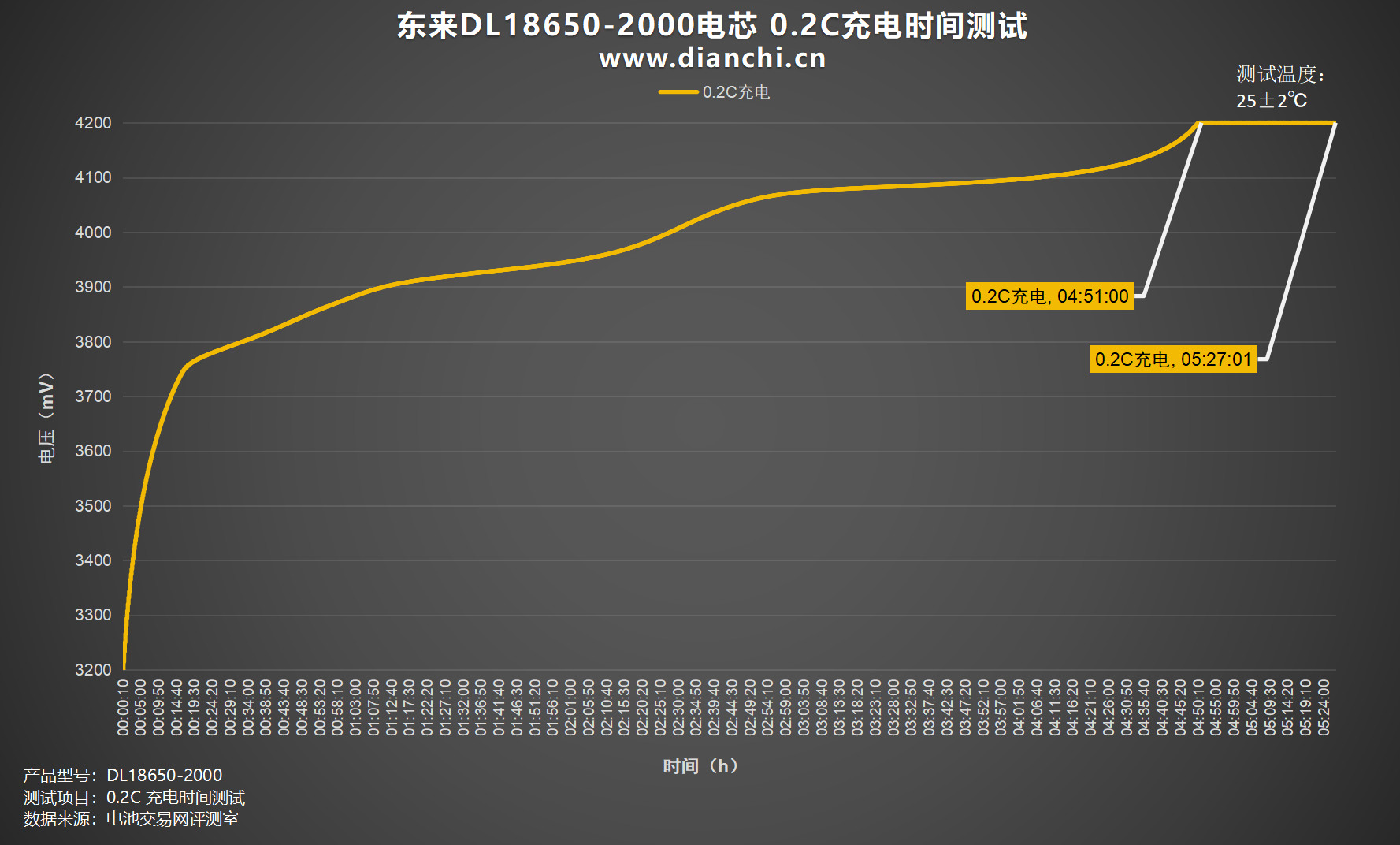

绘制出折线图，设置电流为 400mA，0.2C为东来DL18650-2000电芯充电，充电截止电压为 4.2V，充至4.2V时间约为4小时51分钟，涓流完全充满时间约为5小时27分钟。

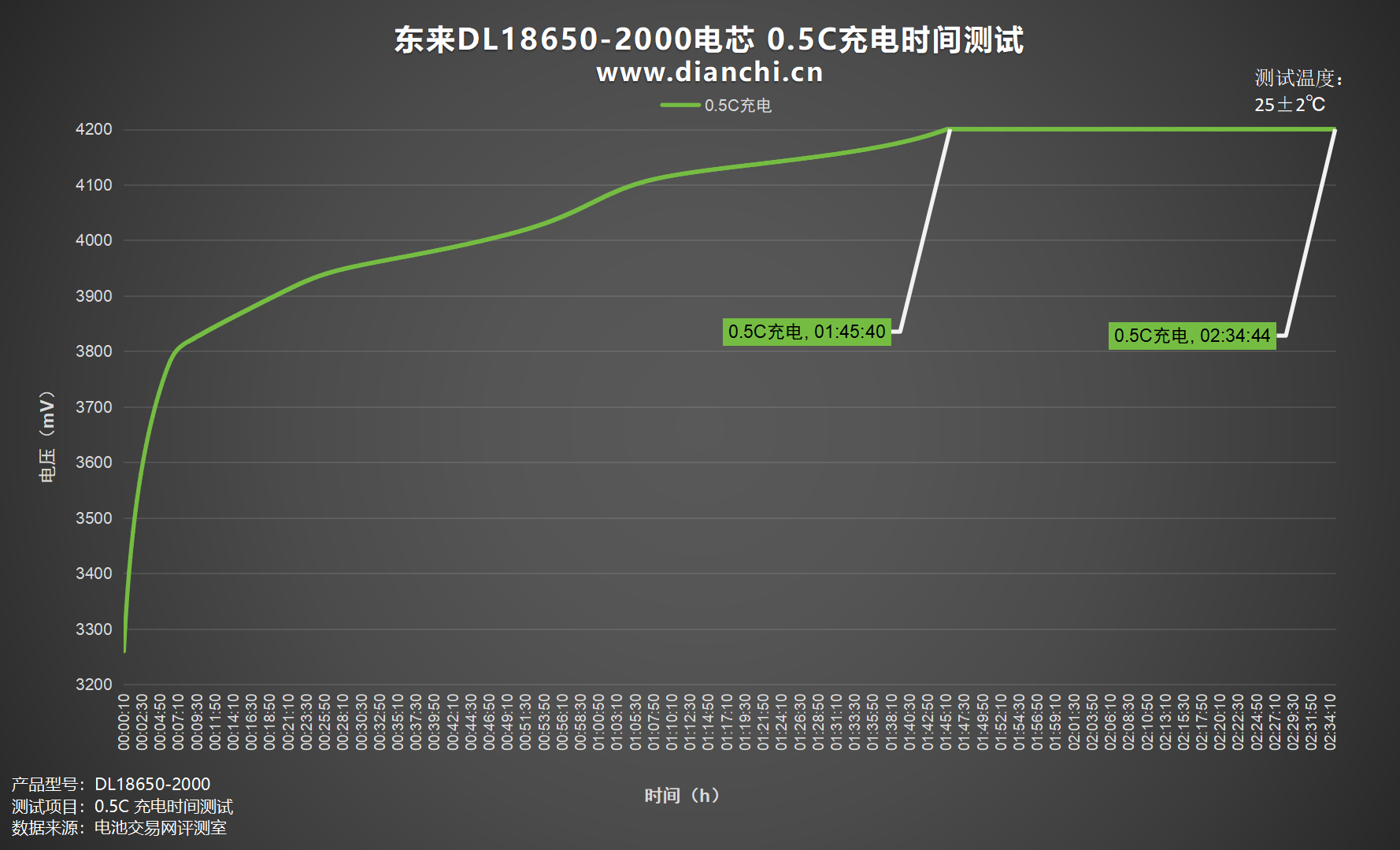

绘制出折线图，设置电流为 1000mA，0.5C为东来DL18650-2000电芯充电，充电截止电压为 4.2V，充至4.2V时间约为1小时45分钟，涓流完全充满时间约为2小时34分钟。

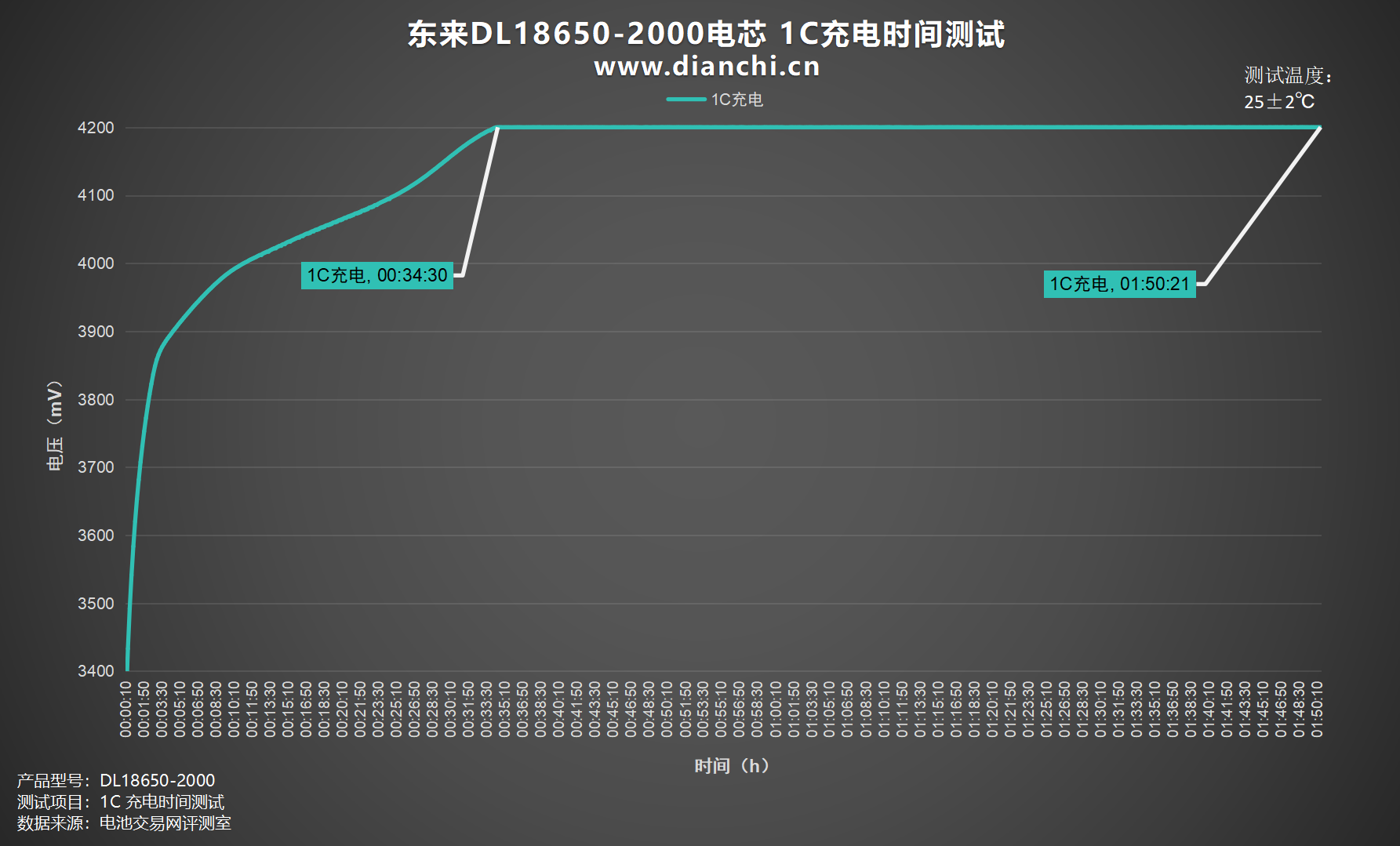

绘制出折线图，设置电流为 2000mA，1C为东来DL18650-2000电芯充电，充电截止电压为 4.2V，充至4.2V时间约为34分钟，涓流完全充满时间约为1小时50分钟。

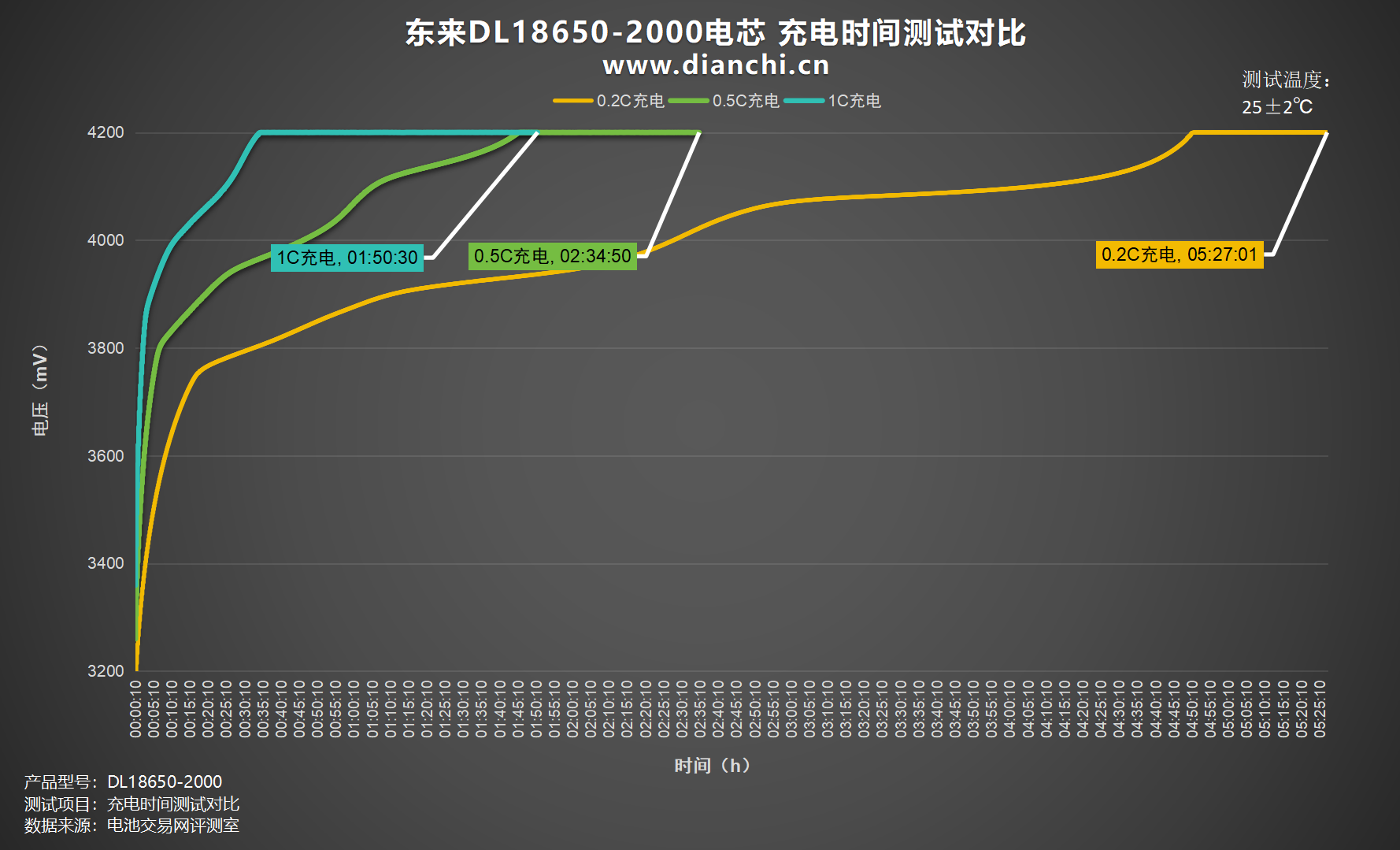

将测试数据绘制成折线图，充电测试中0.2C充电充满耗时5小时27分钟，0.5C充电充满耗时2小时34分钟，1C充电充满耗时1小时50分钟。

放电测试阶段将使用恒流放电，统计其总耗时及其放出容量及能量数值。

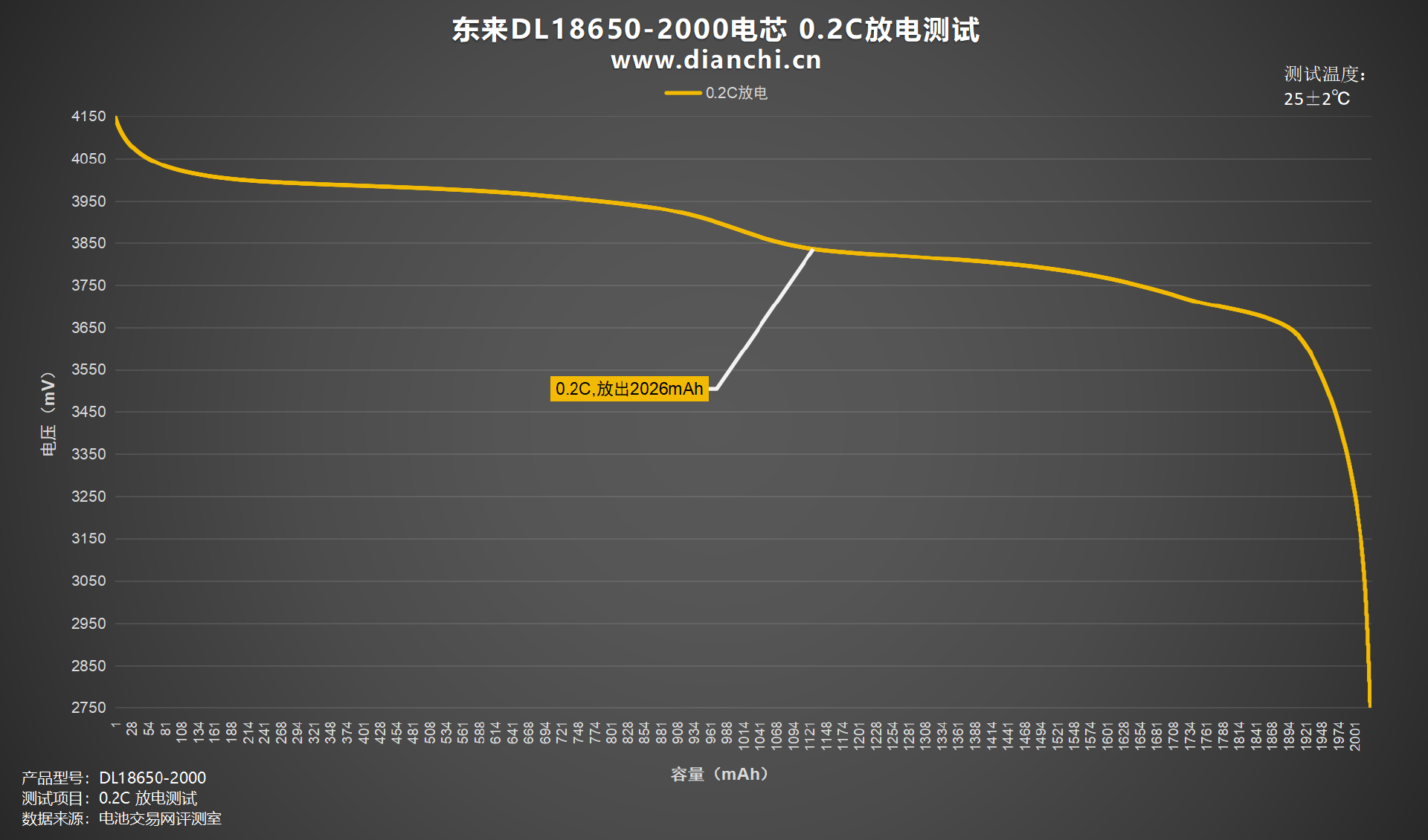

绘制出折线图，设置电流为 400mA，0.2C为东来DL18650-2000电芯放电，均压 3.85V，放到截止电压为 2.75V，耗时约5小时3分钟，放出容量2026mAh，放出能量7.81Wh。

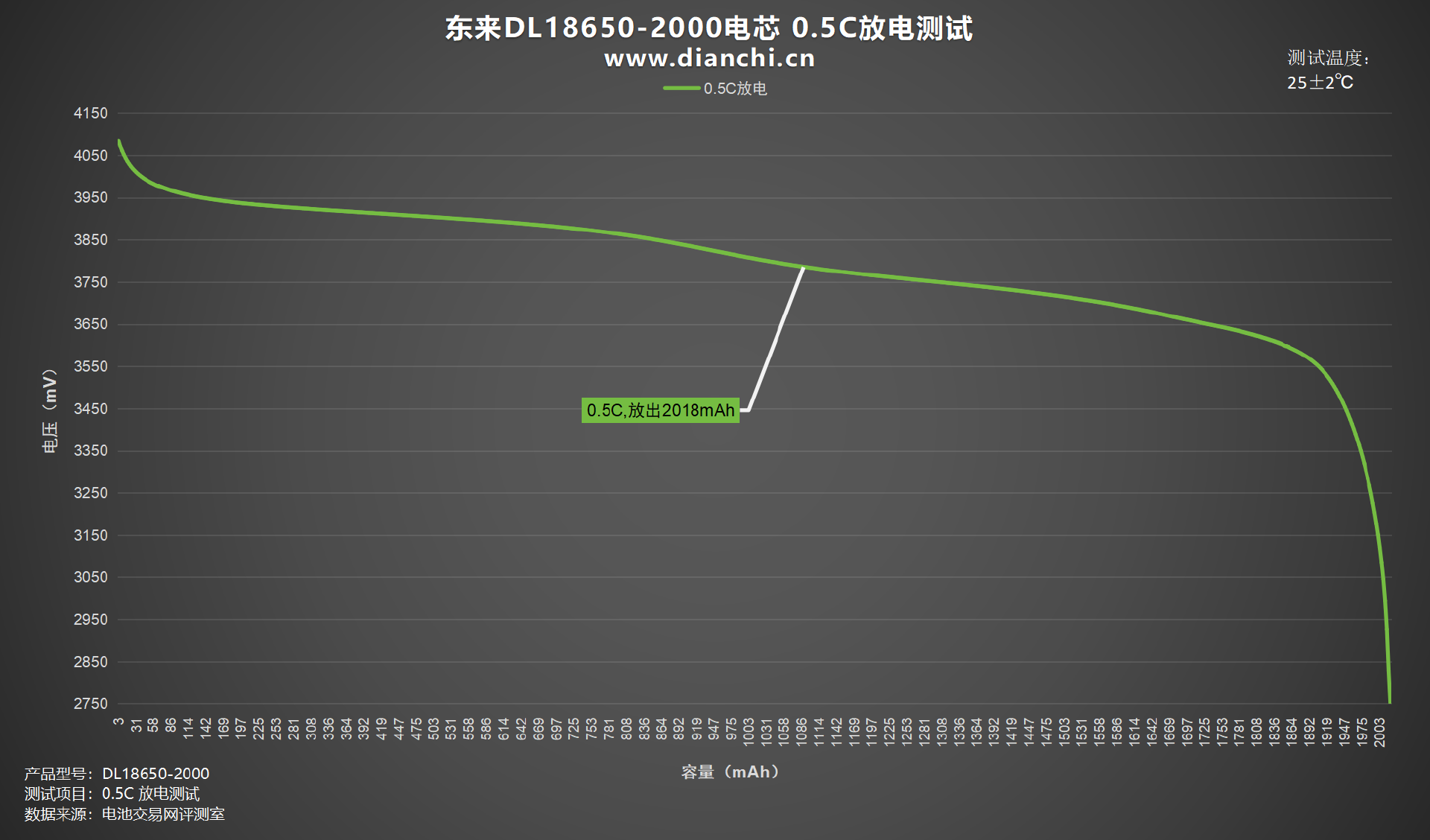

绘制出折线图，设置电流为 1000mA，0.5C为东来DL18650-2000电芯放电，均压 3.78V，放到截止电压为 2.75V，耗时约2小时1分钟，放出容量2019mAh，放出能量7.64Wh。

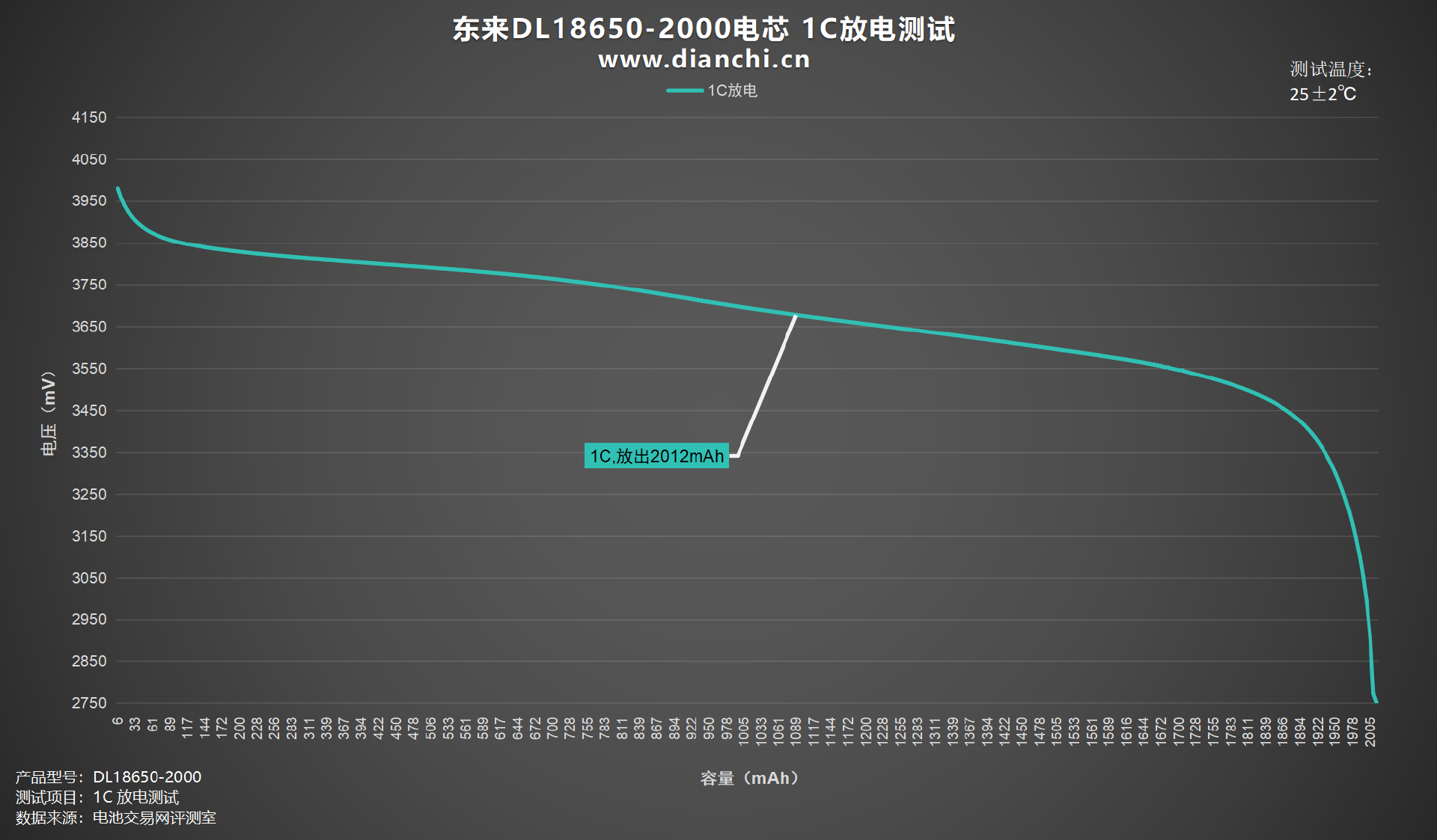

绘制出折线图，设置电流为 2000mA，1C为东来DL18650-2000电芯放电，均压 3.65V，放到截止电压为 2.75V，耗时约5小时3分钟，放出容量2026mAh，放出能量7.39Wh。

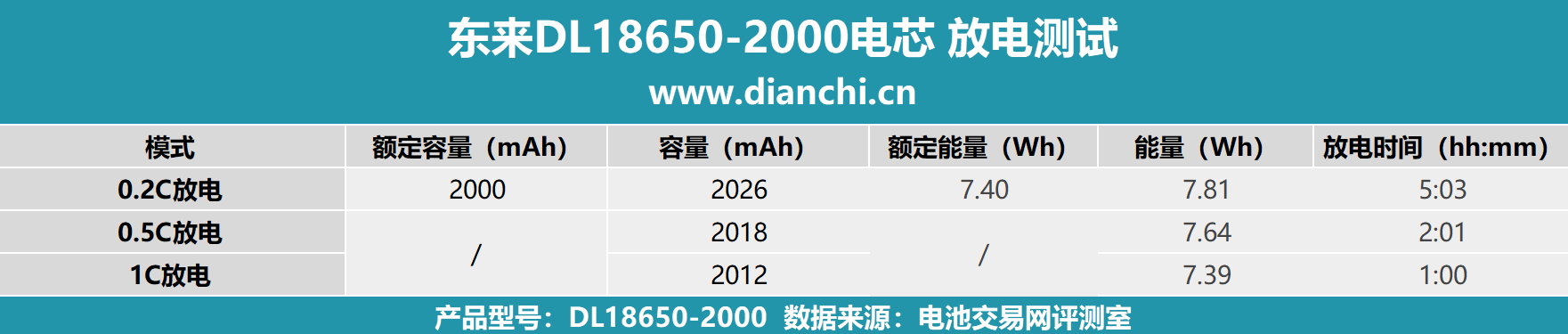

将测试数据汇总成表格，可以看出电芯在三种倍率下进行放电测试差距，放电时间最短的为1C放电，放电时间约为1小时。放电时间最长的为0.2C放电，放电时间约为5小时3分钟。

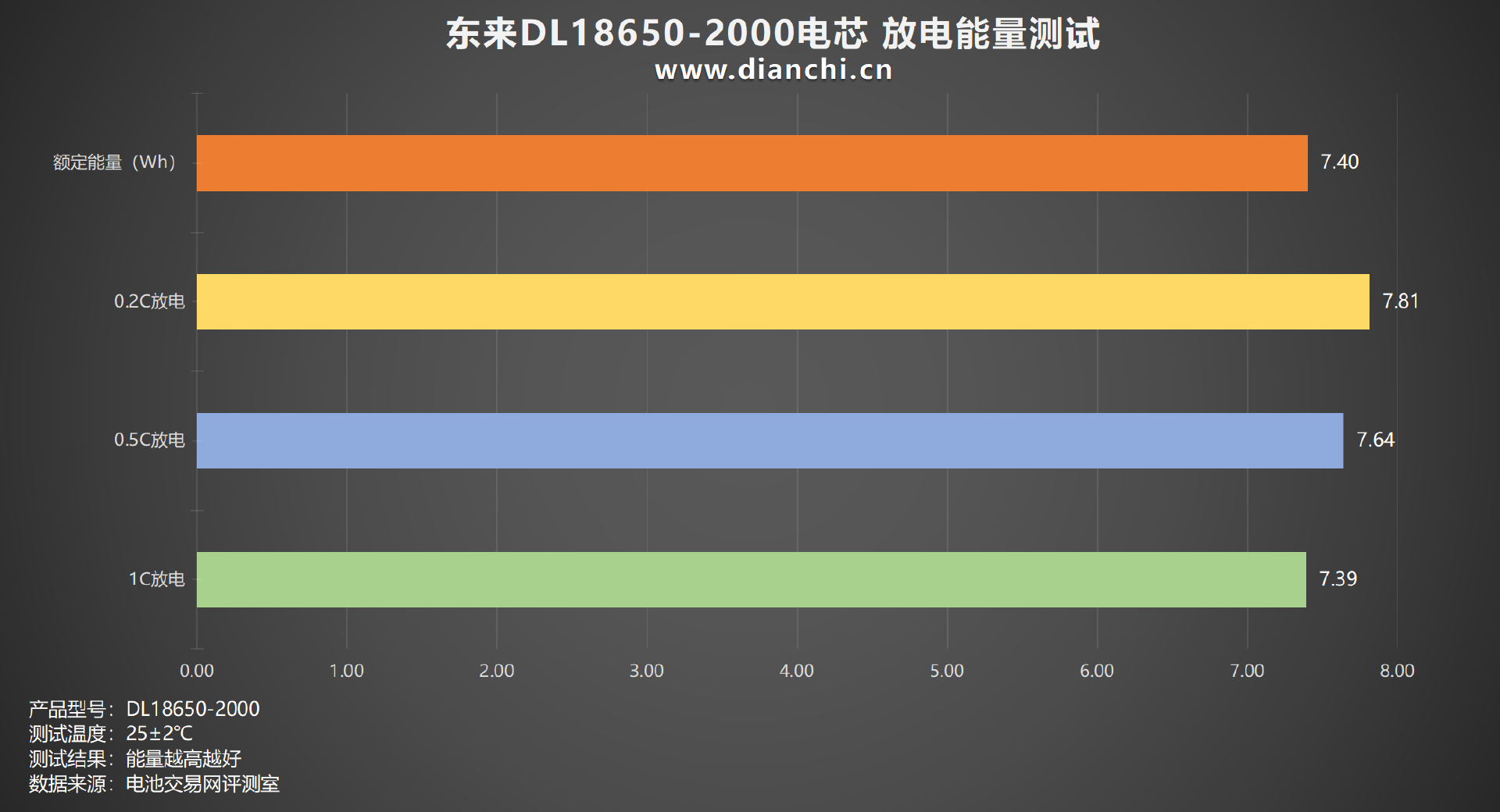

将测试数据汇总成柱状图，放电测试中整体放电能量在7.39-7.81Wh之间；其中放电能量最高的是0.2C放电档位，放电能量达到7.81Wh；放电能量最低的是1C放电，放电能量为7.39Wh。

再来看看各档位放出的容量差异，将数据绘制出曲线图，可以看到 0.2C放电档位放出容量2026mAh，放出容量最低的是1C放电放出容量2012mAh。

内阻测试部分，电池交易网将使用内阻测试仪器，分别测试满电内阻与空电内阻。

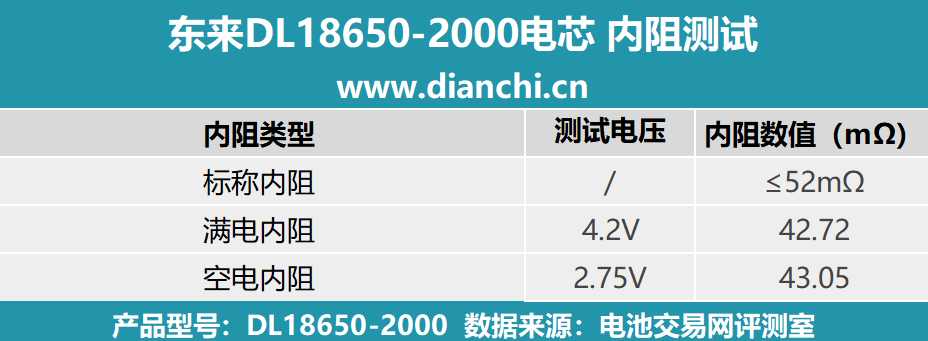

将测试数据汇总至表格，可以看到满电内阻电压为 4.2V，空电内阻电压则为 2.75V，东来DL18650-2000电芯标称内阻为≤52mΩ。

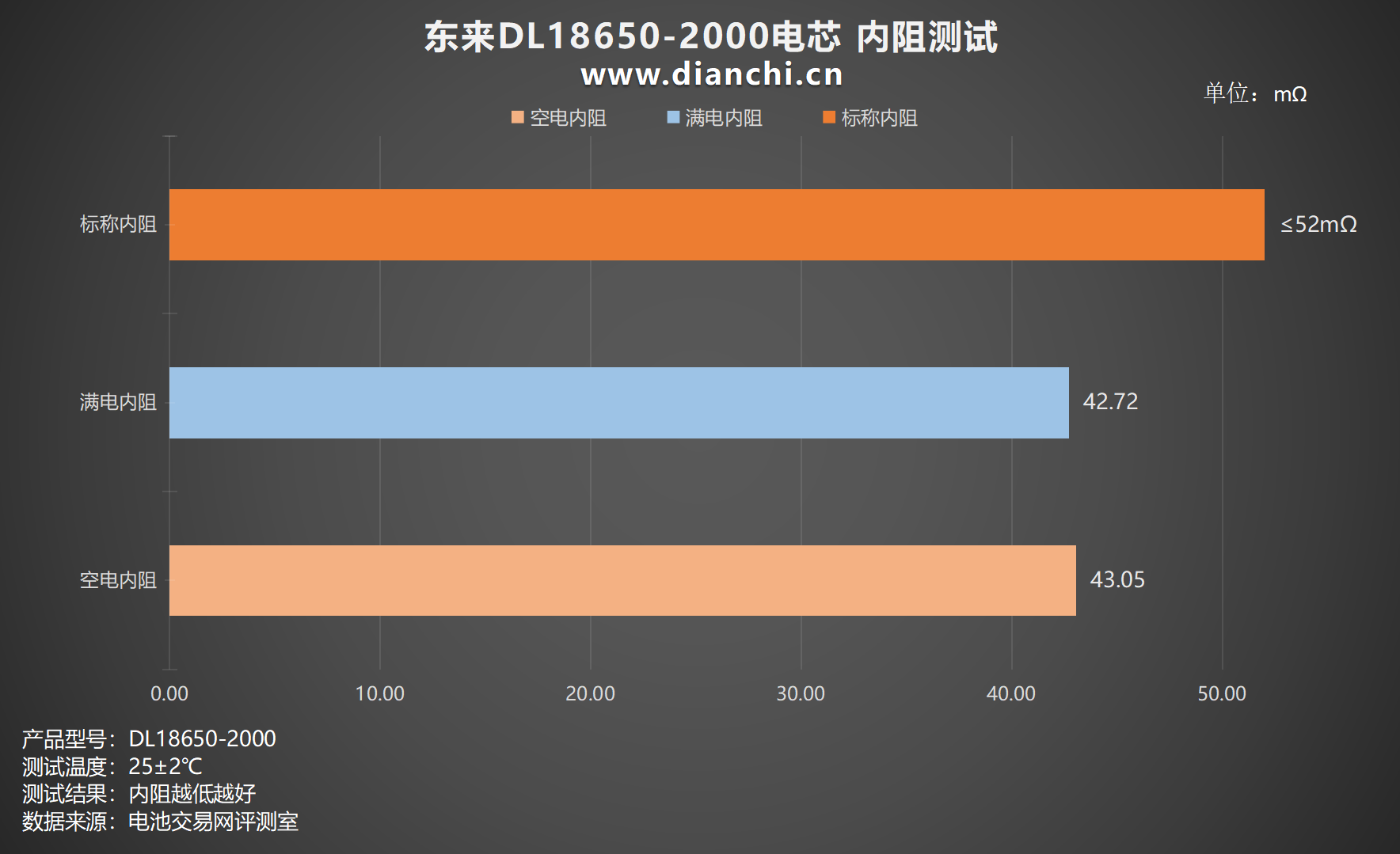

绘制出柱状图，可以看到 4.2V满电内阻为 42.72mΩ，2.75V空电内阻为 43.05mΩ，两种状态下内阻相差不大，同时均没有超过标称数值。

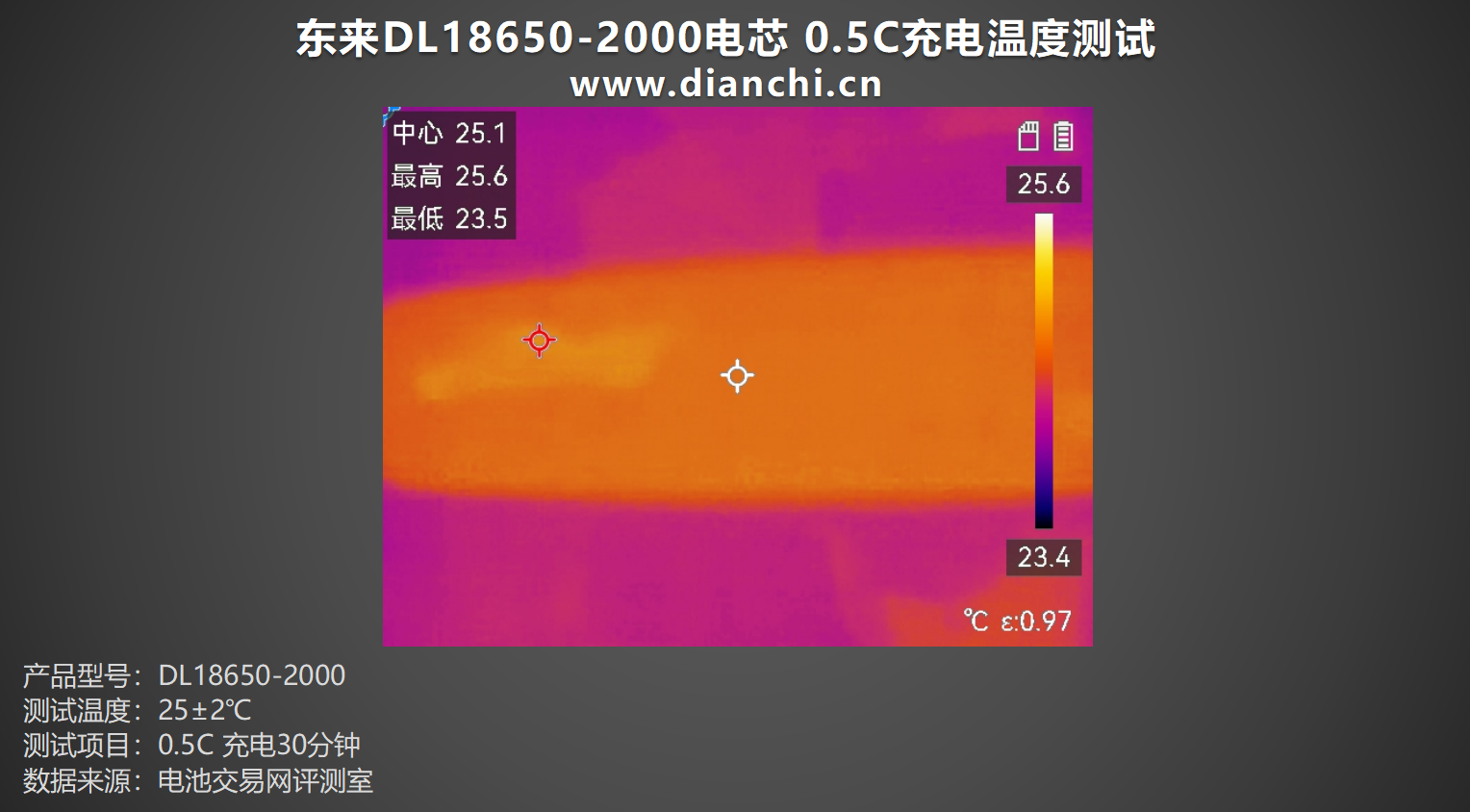

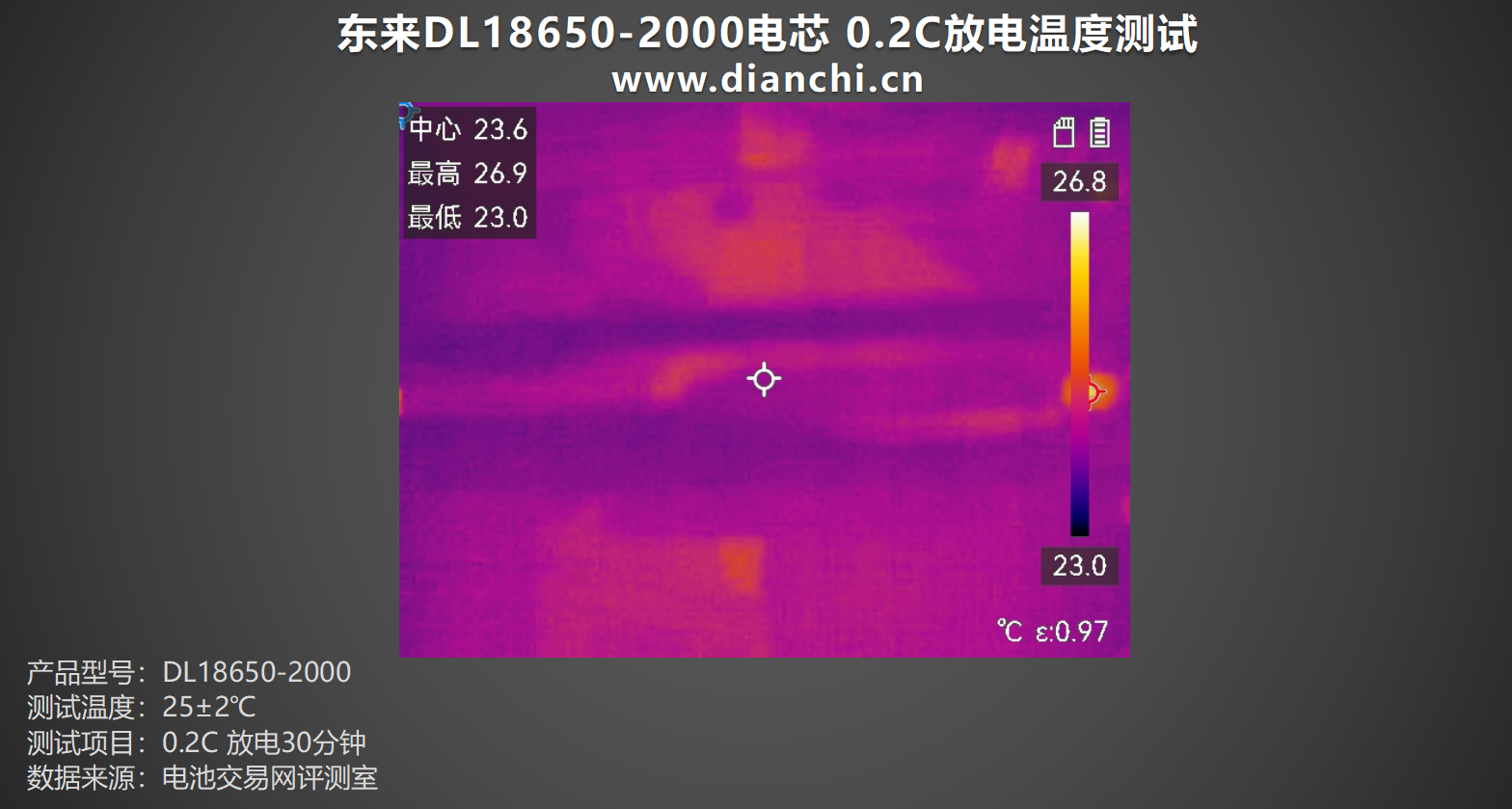

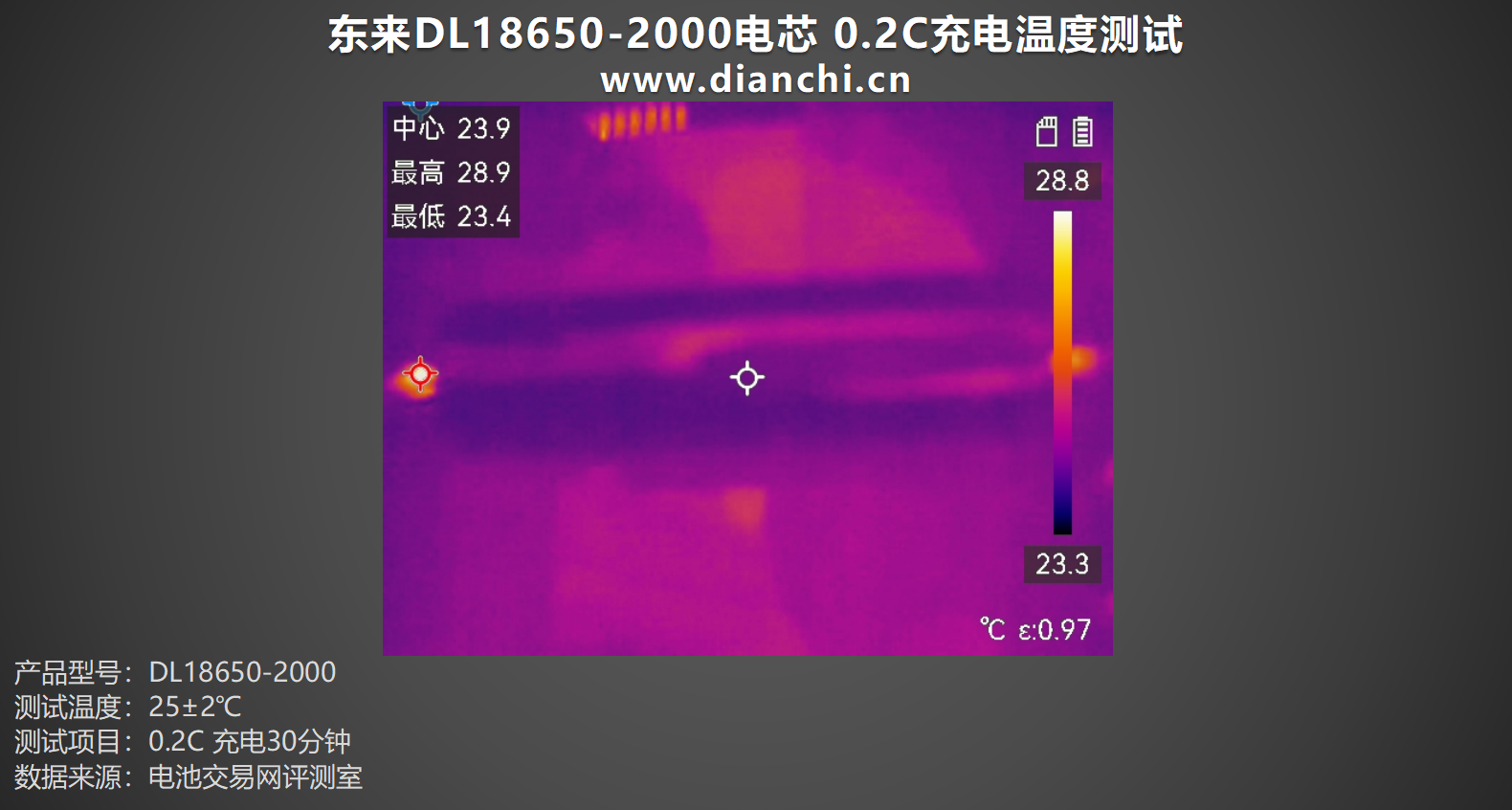

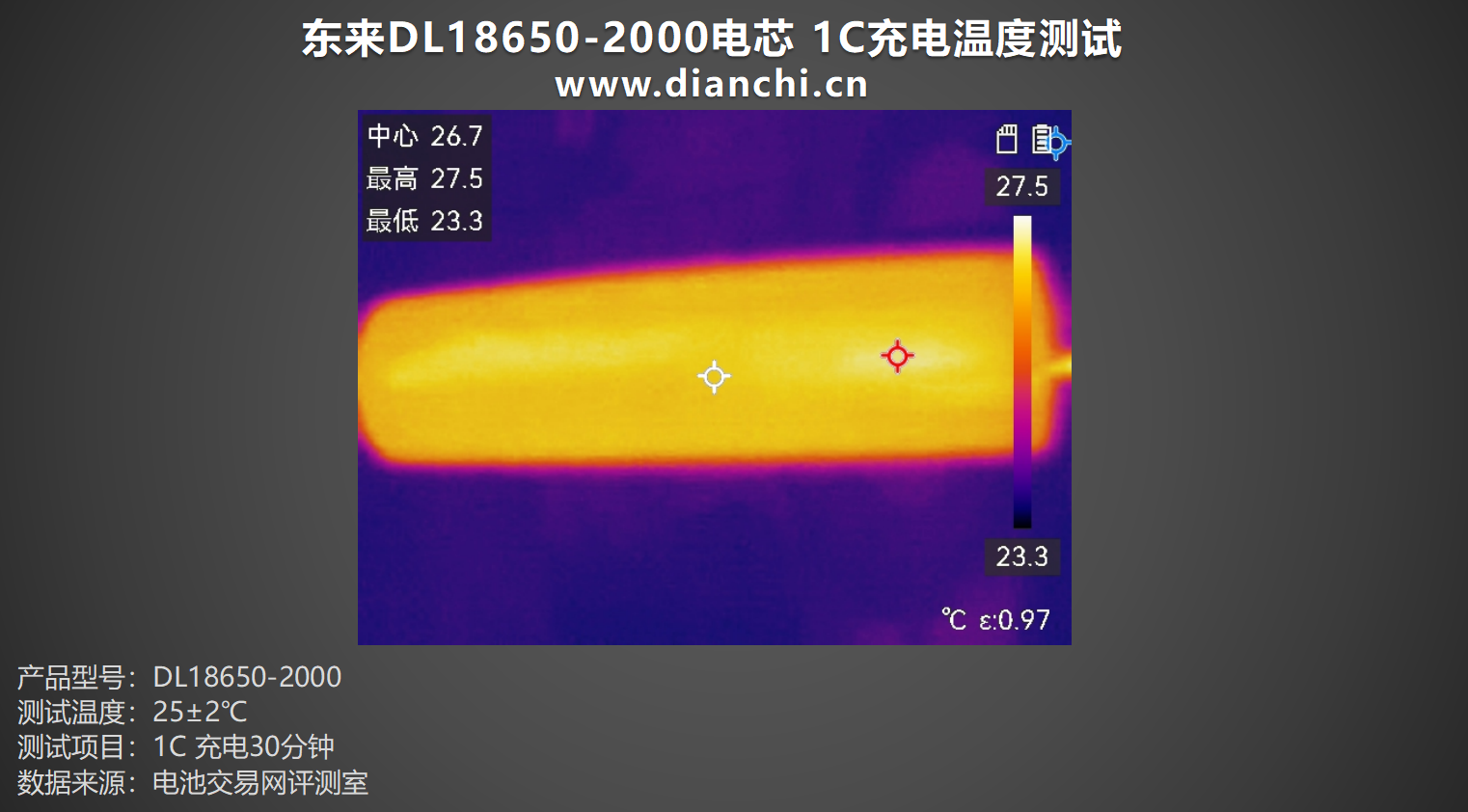

温度测试部分，电池交易网将对各个充放电倍率的温度进行测量。
